LCD TV
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at
www.samsung.com/register
Model Serial No.
BN68-03637C
BN68-03637C-00
Contact SAMSUNG WORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
Comuníquese con SAMSUNG WORLDWIDE
Si desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de
atención al cliente de SAMSUNG.
Country Customer Care Center
Web Site Address
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com
Samsung Electronics Canada Inc., Customer
Service 55 Standish Court Mississauga,
Ontario L5R 4B2 Canada
Samsung Electronique Canada Inc.,
Service à la Clientèle 55 Standish Court
Mississauga, Ontario L5R 4B2 Canada
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
Samsung Electronics America, Inc.
85 Challenger Road
Ridgefield Park, NJ 07660
BN68-03637C_Eng_cover.indd 1 2011-03-02 �� 1:39:18
2
English
Figures and illustrations in this User Manual are provided for reference only and may differ from actual product appearance.
Product design and specifications may be changed without notice.
Important Warranty Information Regarding Television Format Viewing
✎
See the warranty card for more information on warranty terms.
Wide screen format LCD Displays (16:9, the aspect ratio of the screen width to height) are primarily designed to view wide screen format full-
motion video. The images displayed on them should primarily be in the wide screen 16:9 ratio format, or expanded to fill the screen if your model
offers this feature and the images are constantly moving. Displaying stationary graphics and images on screen, such as the dark sidebars on
nonexpanded standard format television video and programming, should be limited to no more than 5% of the total television viewing per week.
Additionally, viewing other stationary images and text such as stock market reports, video game displays, station logos, web sites or computer
graphics and patterns, should be limited as described above for all televisions. Displaying stationary images that exceed the above guidelines
can cause uneven aging of LCD Displays that leave subtle, but permanent burned-in ghost images in the LCD picture. To avoid this, vary the
programming and images, and primarily display full screen moving images, not stationary patterns or dark bars. On LCD models that offer picture
sizing features, use these controls to view different formats as a full screen picture.
Be careful in the selection and duration of television formats used for viewing. Uneven LCD aging as a result of format selection and use, as well as
burned-in images, are not covered by your Samsung limited warranty.
• SAMSUNG ELECTRONICS NORTH AMERICAN LIMITED WARRANTY STATEMENT
Subject to the requirements, conditions, exclusions and limitations of the original Limited Warranty supplied with Samsung Electronics
(SAMSUNG) products, and the requirements, conditions, exclusions and limitations contained herein, SAMSUNG will additionally provide
Warranty Repair Service in the United States on SAMSUNG products purchased in Canada, and in Canada on SAMSUNG products
purchased in the United States, for the warranty period originally specified, and to the Original Purchaser only.
The above described warranty repairs must be performed by a SAMSUNG Authorized Service Center. Along with this Statement, the Original
Limited Warranty Statement and a dated Bill of Sale as Proof of Purchase must be presented to the Service Center. Transportation to and
from the Service Center is the responsibility of the purchaser. Conditions covered are limited only to manufacturing defects in material or
workmanship, and only those encountered in normal use of the product.
Excluded, but not limited to, are any originally specified provisions for, in-home or on-site services, minimum or maximum repair times,
exchanges or replacements, accessories, options, upgrades, or consumables.
For the location of a SAMSUNG Authorized Service Center, please call toll-free:
– In the United States : 1-800-SAMSUNG (1-800-726-7864)
– In Canada : 1-800-SAMSUNG
Still image warning
Avoid displaying still images (such as jpeg picture files) or still image elements (such as TV channel logos, panorama or 4:3 image format, stock
or news bars at screen bottom etc.) on the screen. Constant displaying of still pictures can cause ghosting of LCD screen, which will affect image
quality. To reduce risk of this effect, please follow below recommendations:
• Avoid displaying the same TV channel for long periods.
• Always try to display any image on full screen, use TV set picture format menu for best possible match.
• Reduce brightness and contrast values to minimum required to achieve desired picture quality, exceeded values may speed up the burnout
process.
• Frequently use all TV features designed to reduce image retention and screen burnout, refer to proper user manual section for details.
Securing the Installation Space
Keep the required distances between the product and other objects (e.g. walls) to ensure proper ventilation.
Failing to do so may result in fire or a problem with the product due to an increase in the internal temperature of the product.
✎
When using a stand or wall-mount, use parts provided by Samsung Electronics only.
x
If you use parts provided by another manufacturer, it may result in a problem with the product or an injury due to the product falling.
✎
The appearance may differ depending on the product.
✎
Be careful when you contact the TV because some parts can be somewhat hot.
Installation with a stand. Installation with a wall-mount.
4inches
4inches
4inches
4inches
4inches
4inches
4inches
© 2011 Samsung Electronics Co., Ltd. All rights reserved.
[LD610-ZC]BN68-03637C.indb 2 2011-02-24 �� 12:21:42
3
Contents
English
ENGLISH
Getting Started
y List of Features ......................................................... 4
y Accessories .............................................................. 4
y Installing the LCD TV Stand ...................................... 4
y Viewing the Control Panel ......................................... 5
y Viewing the Remote Control ...................................... 6

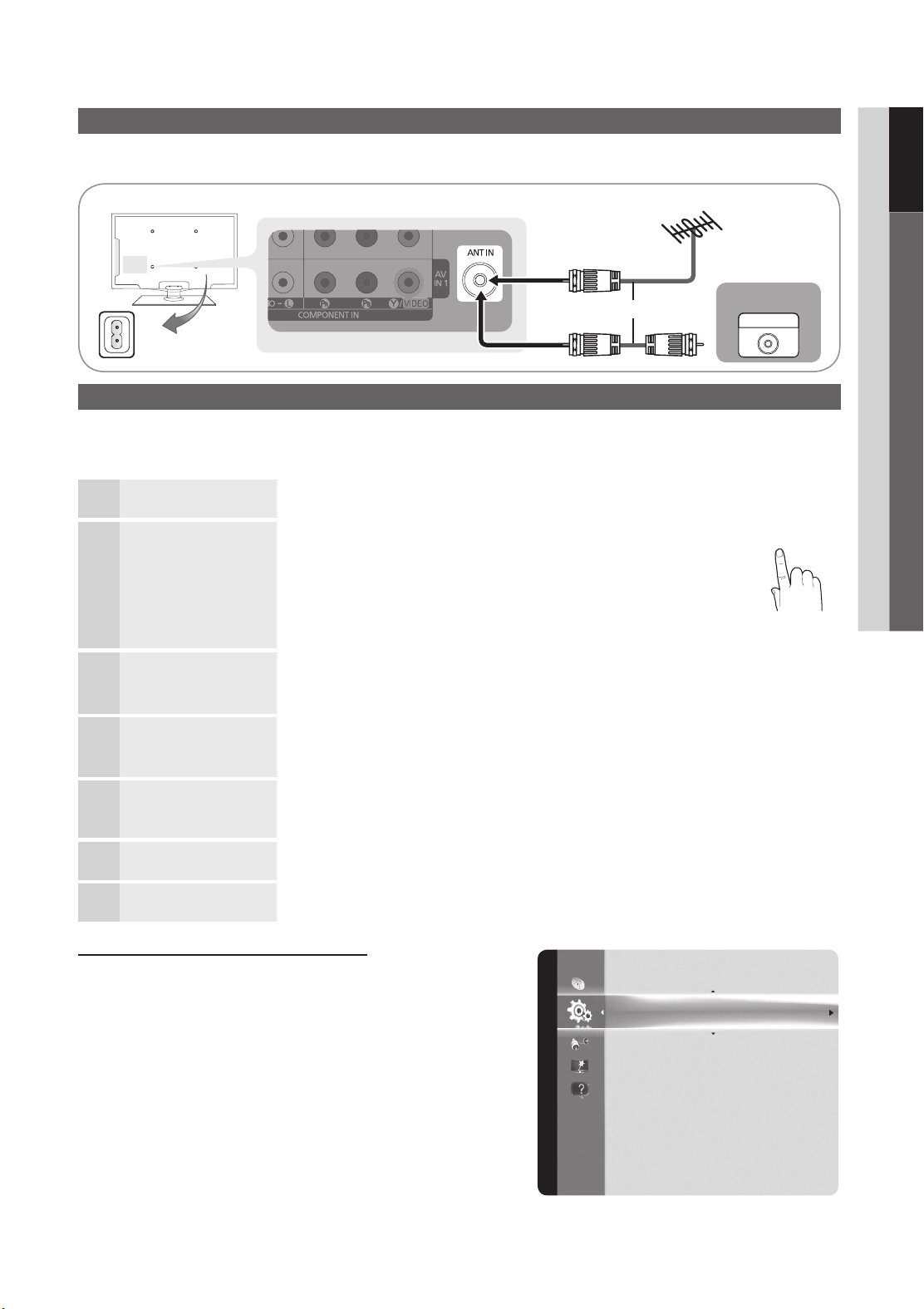

y Connecting to an Antenna ........................................ 7
y Plug & Play (Initial Setup) ........................................... 7
Connections

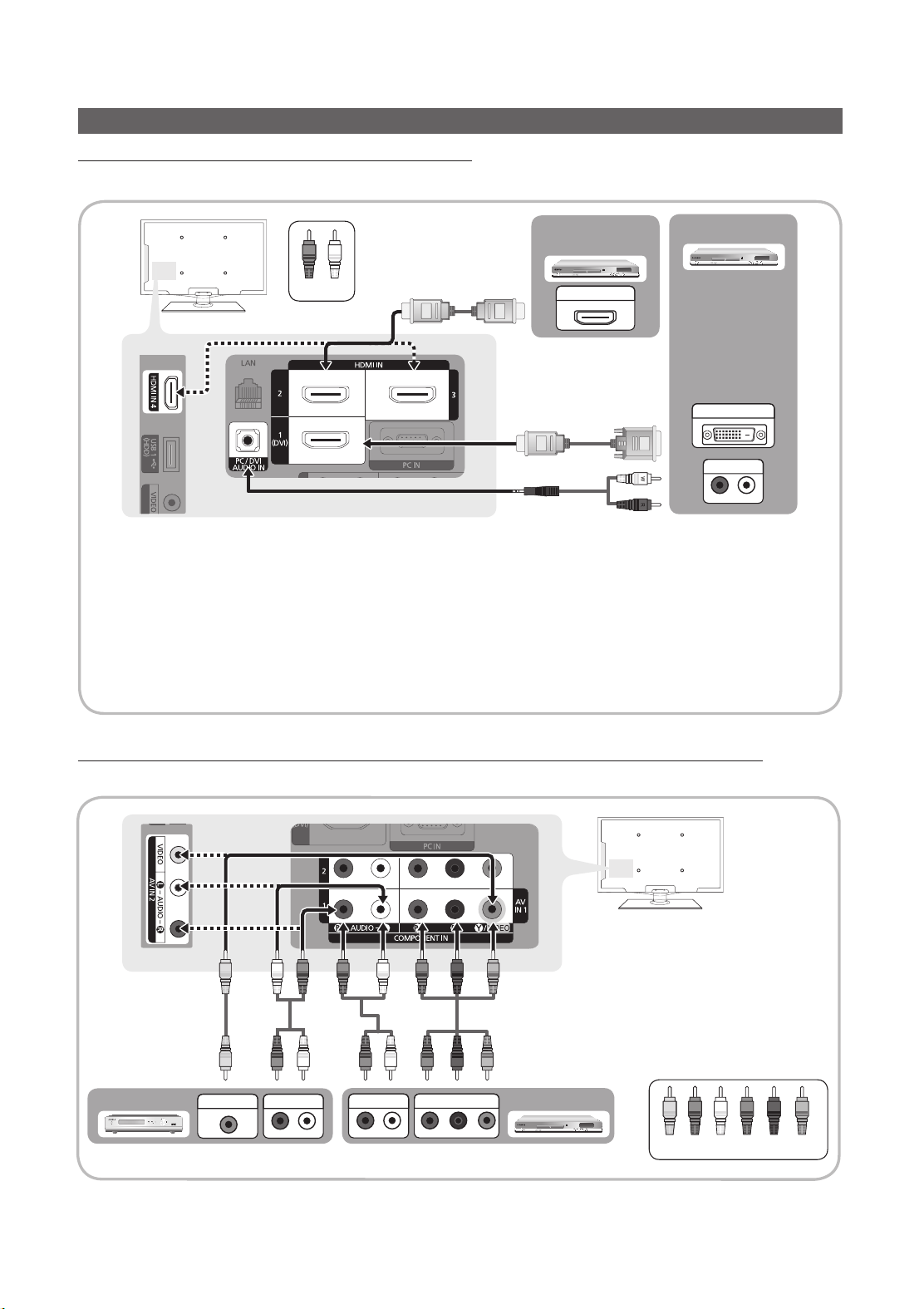

y Connecting to an AV Device ...................................... 8

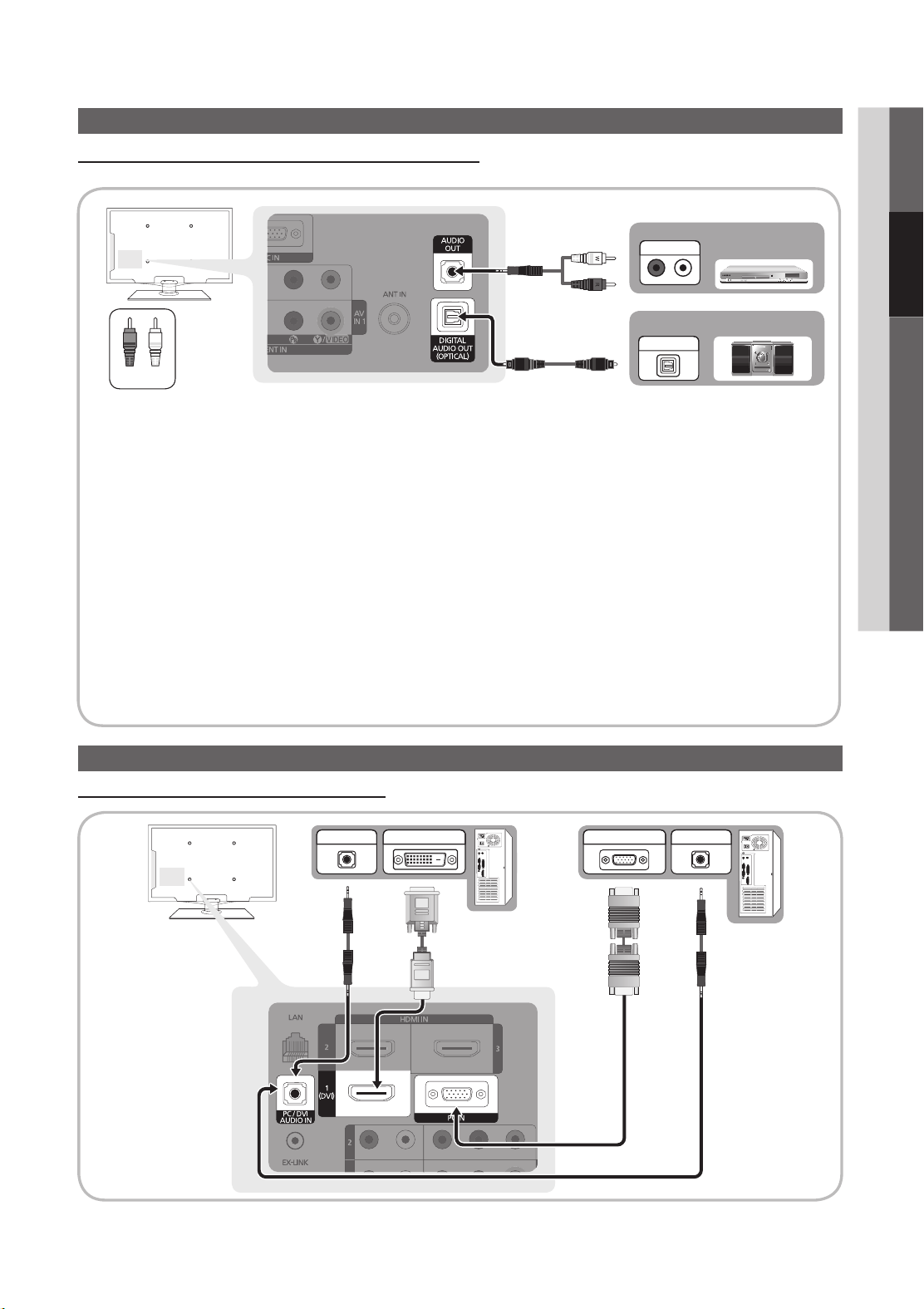

y Connecting to an Audio Device ................................. 9
y Connecting to a PC .................................................. 9

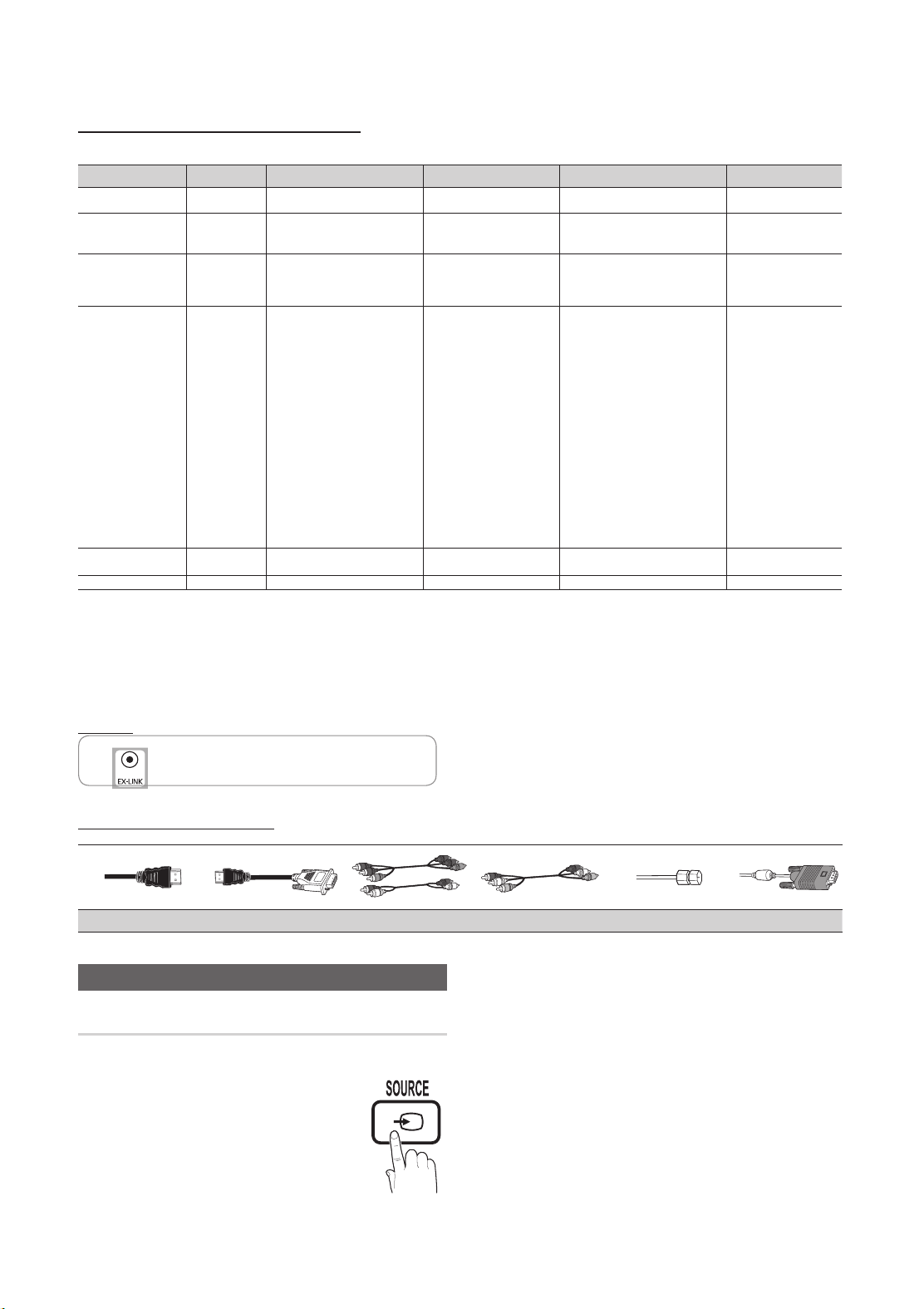

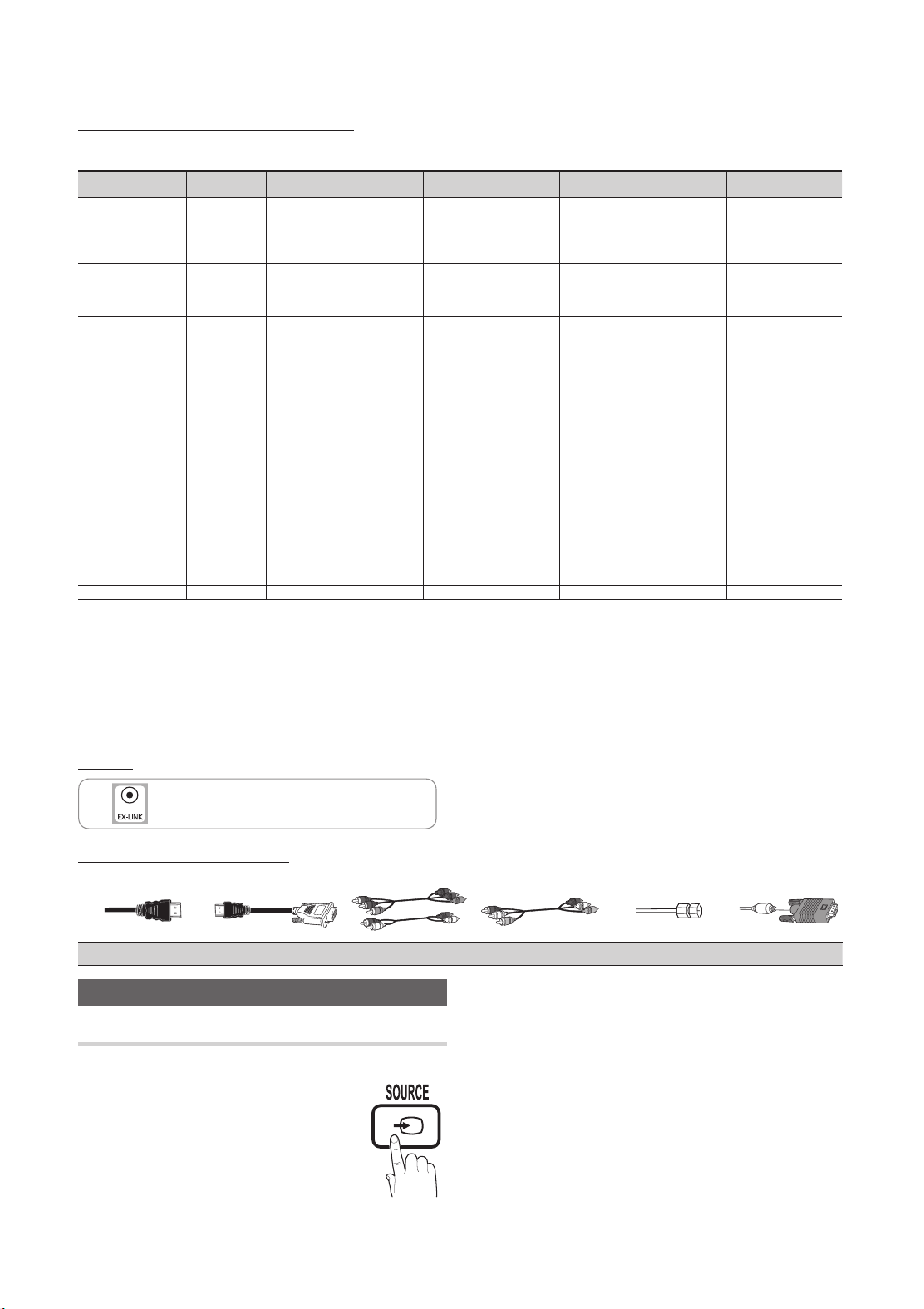

y Changing the Input source ...................................... 10
Basic Features

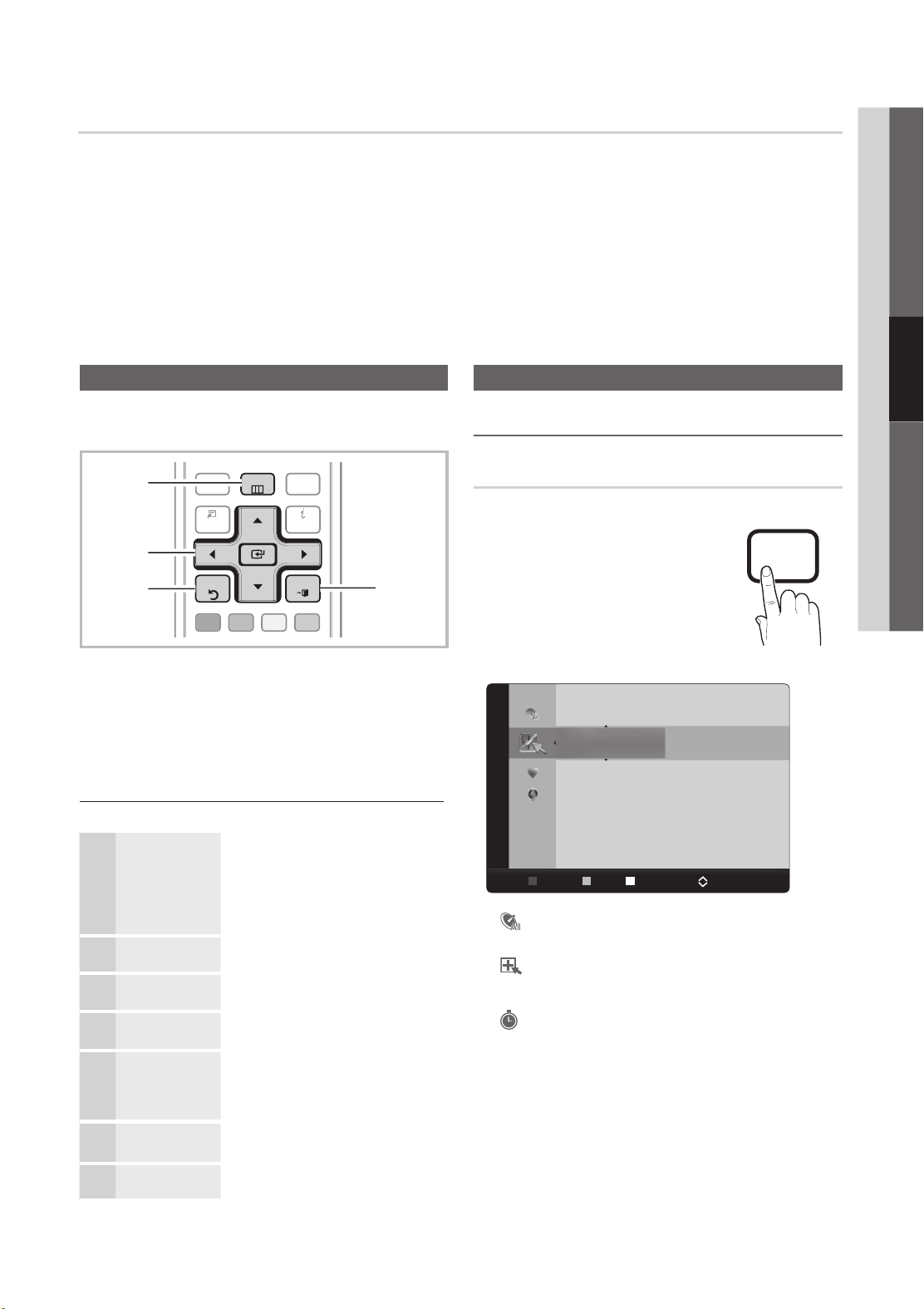

y How to Navigate Menus .......................................... 11
y Channel Menu ........................................................ 11
Seeing Channels 11
Using Favorite Channels 12
Memorizing channels 12
Editing channels 12
Other Features 12
y Picture Menu .......................................................... 13
Changing the Preset Picture Mode 13
Adjusting picture settings 14
Economical Solutions 14
Setting up the TV with your PC 14
Changing the Picture Options 15
y Sound Menu ........................................................... 17
Changing the Preset Sound Mode 17
Adjusting sound settings 17
Sound Systems, Etc. 17
y Setup Menu ............................................................ 18
Setting the Time 18
Using the Sleep Timer 18
Setting the On/Off Timer 18
Locking Programs 19
Other Features 20
Picture In Picture (PIP) 22
y Support Menu ......................................................... 22
Advanced Features
y Network Connection ............................................... 24

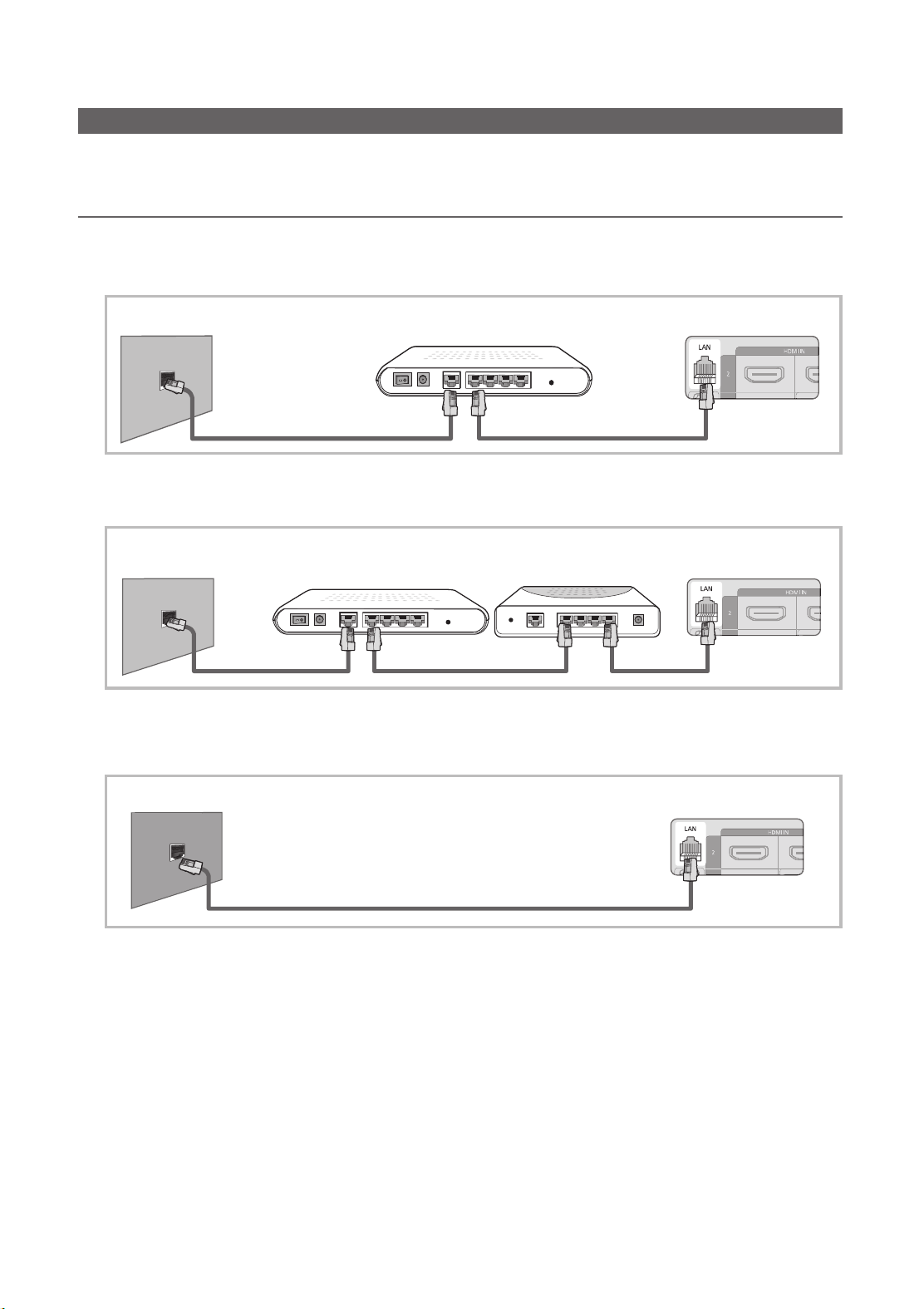

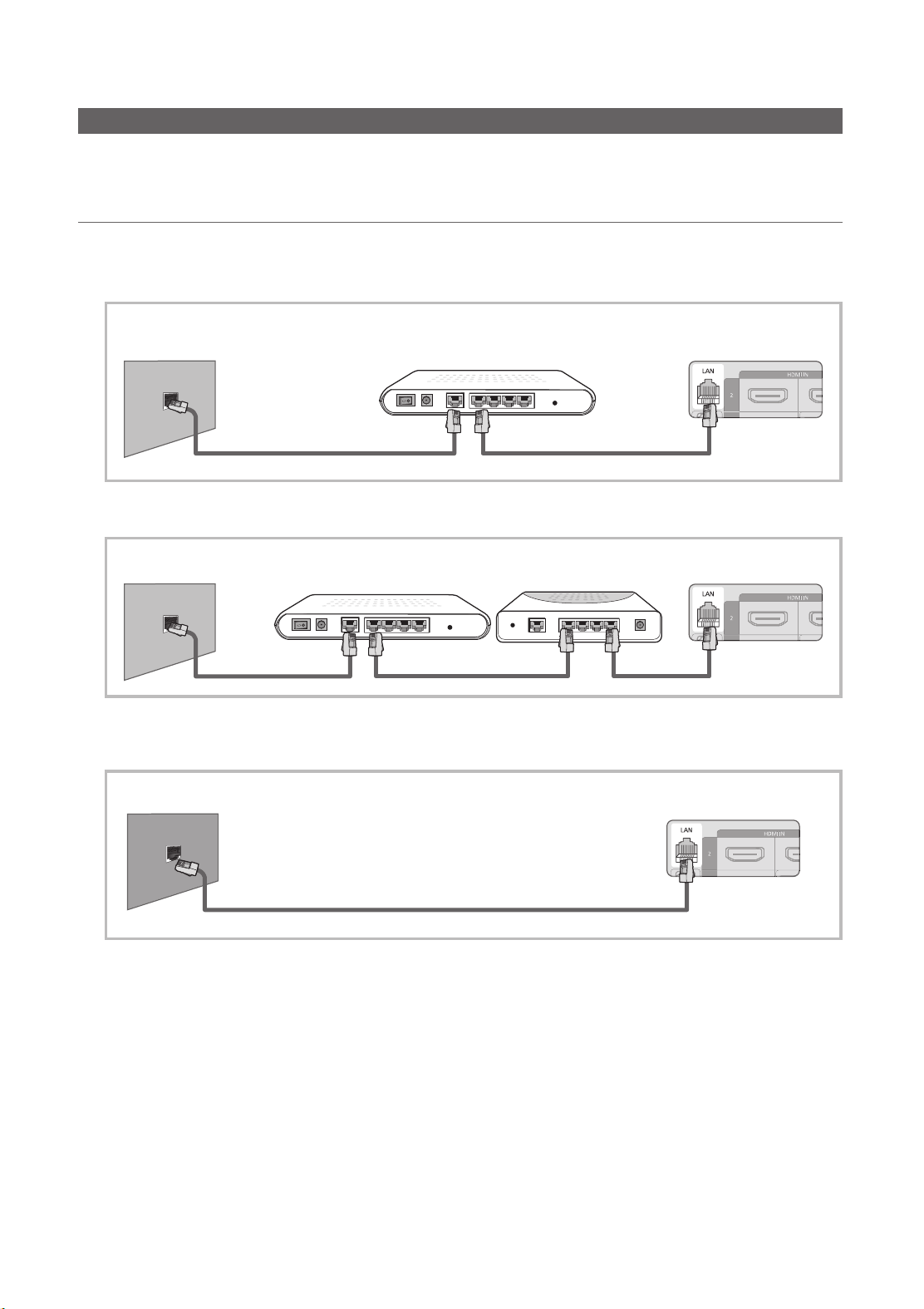

Connecting to a Wired Network 24

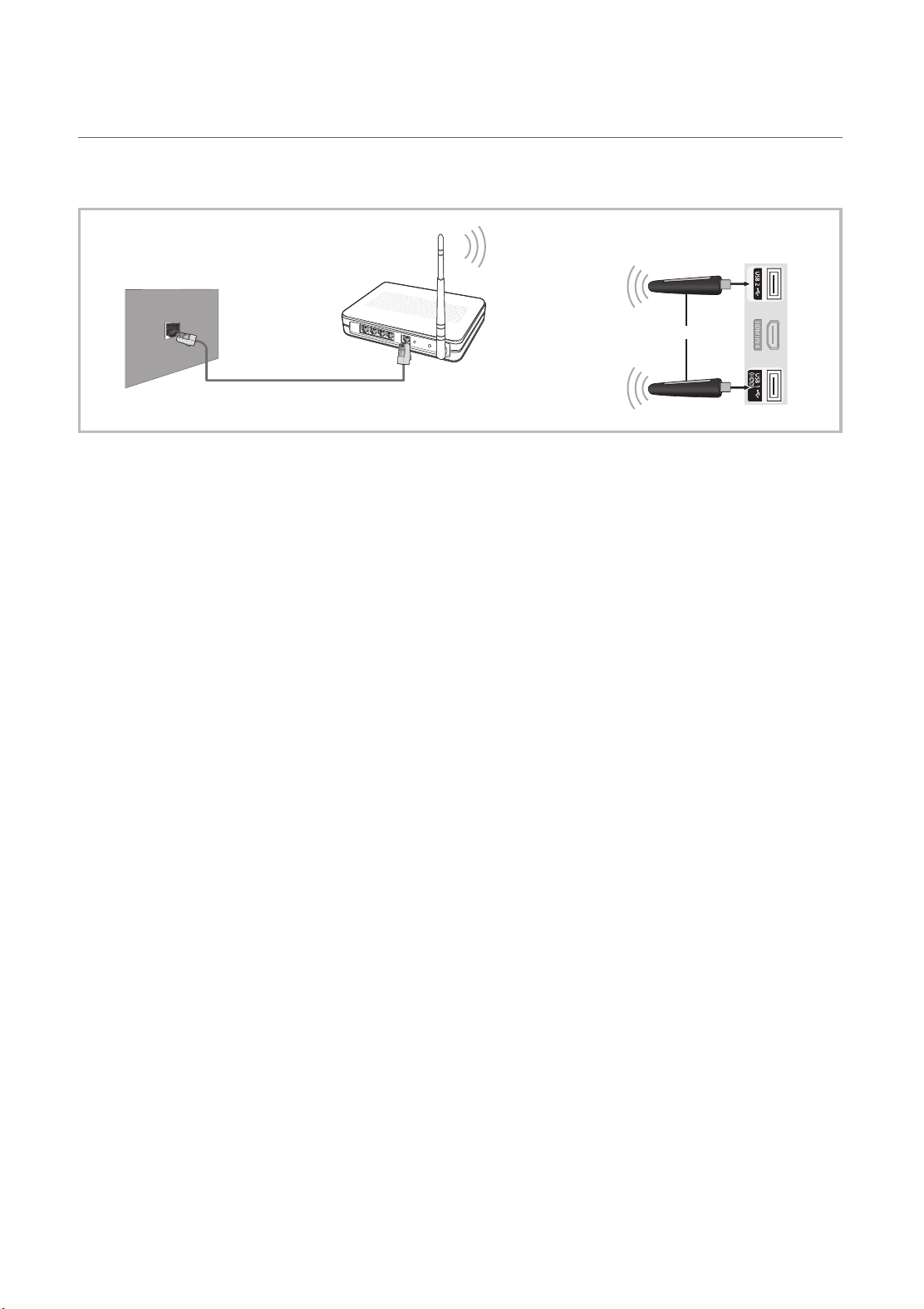

Connecting to a Wireless Network 26

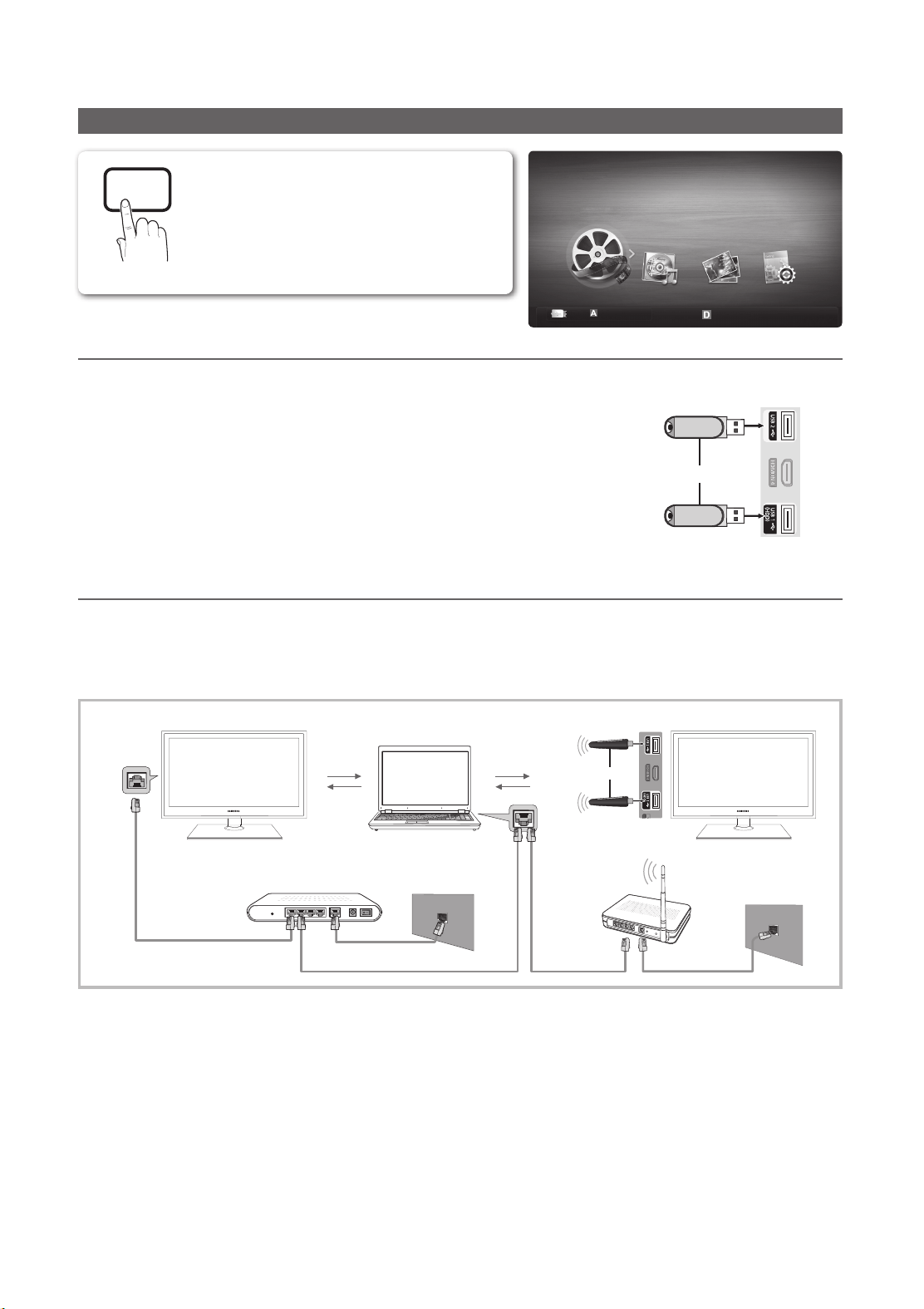

y Media Play .............................................................. 30

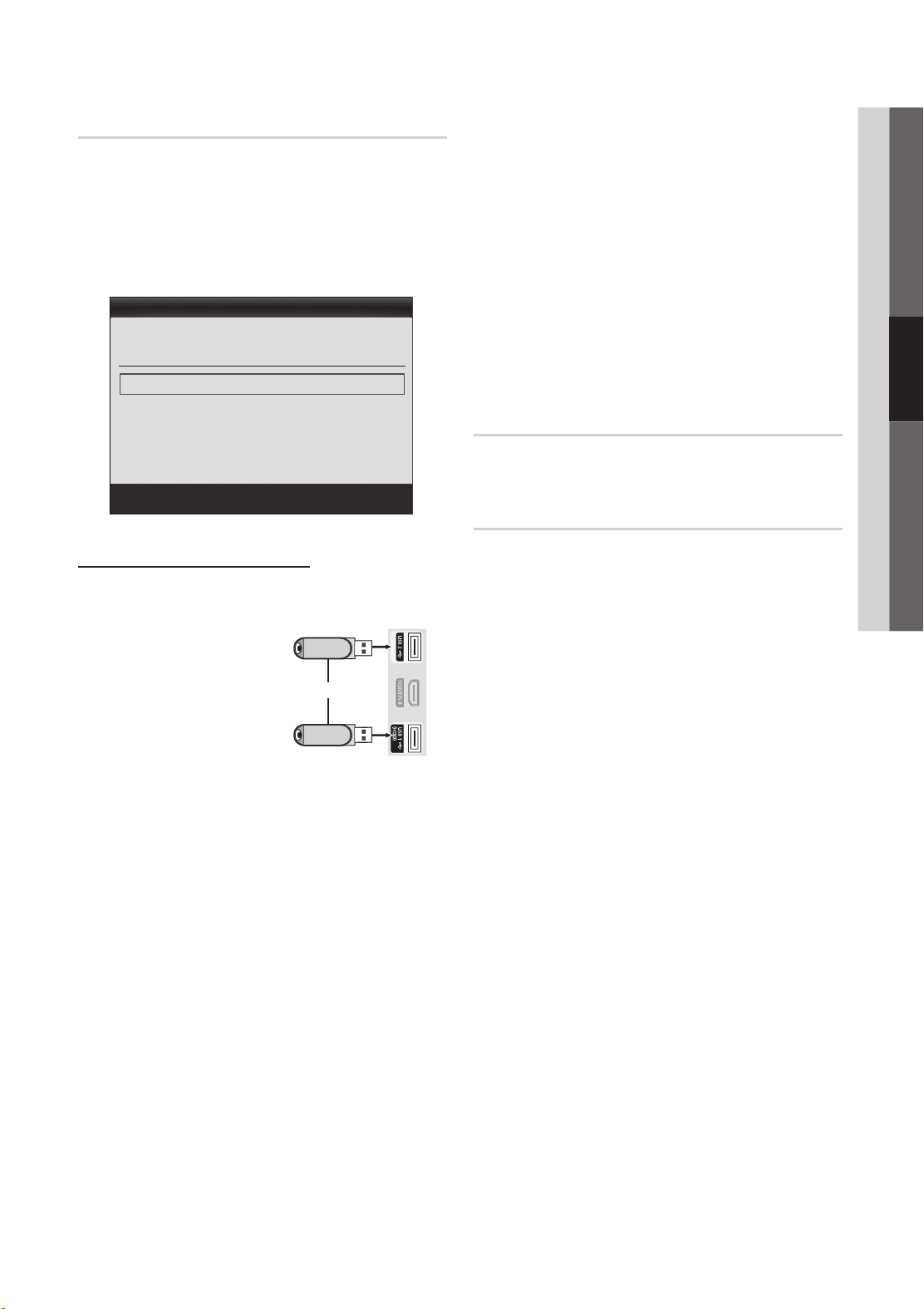

Connecting a USB Device 30
Connecting to the PC through network 30
Screen Display 32
Playing Multiple Files 35
Media Play - Additional Functions 35

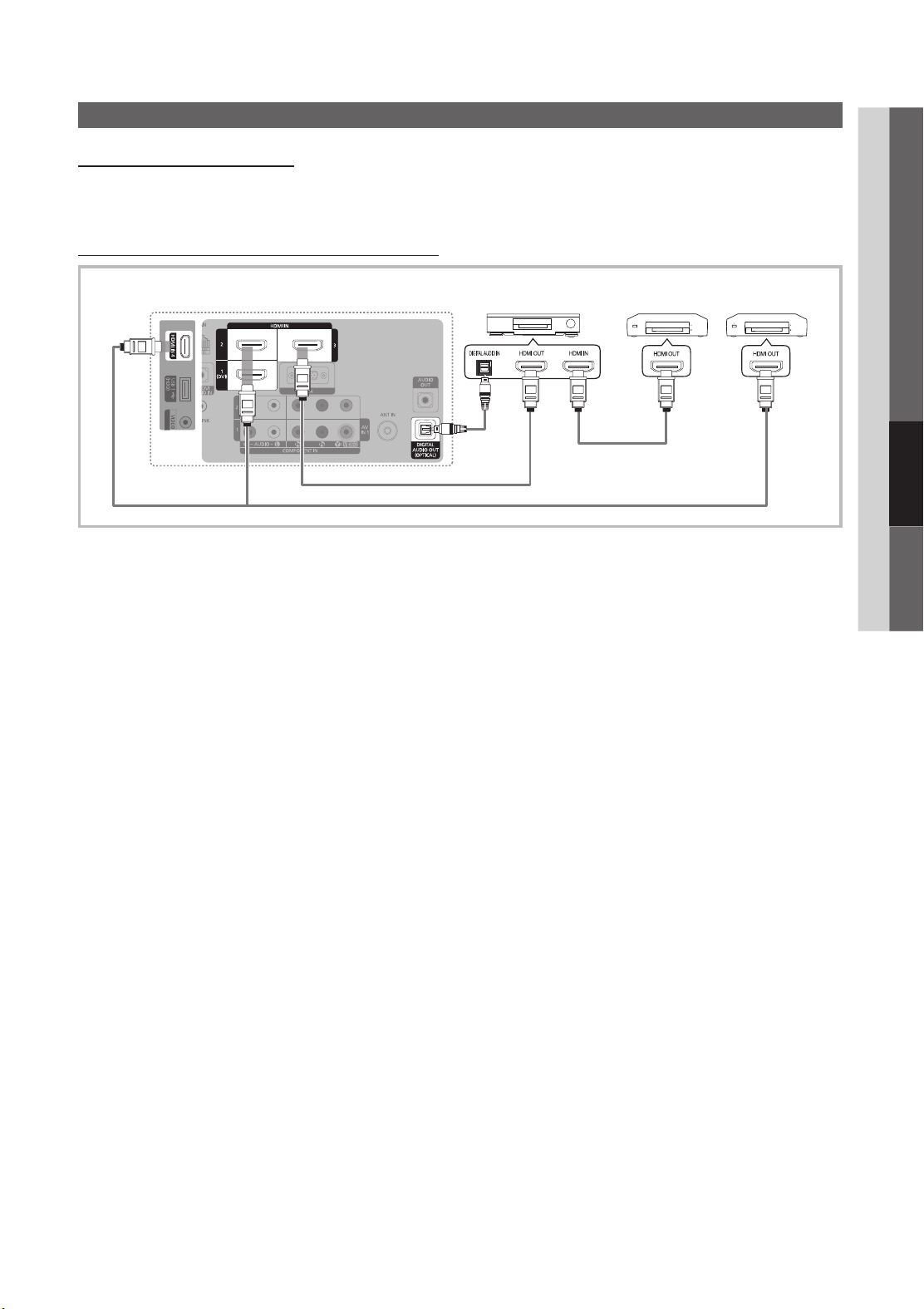

y Anynet+ ................................................................. 37
Setting Up Anynet+ 38
Switching between Anynet+ Devices 38
Recording 38
Listening through a Receiver 39
Troubleshooting for Anynet+ 39
y AllShare .................................................................. 40
About AllShare 40
Setting Up AllShare 40
Other Information
y Assembling the Cables ........................................... 42
y Anti-theft Kensington Lock ...................................... 42
y Installing the Wall Mount ......................................... 42

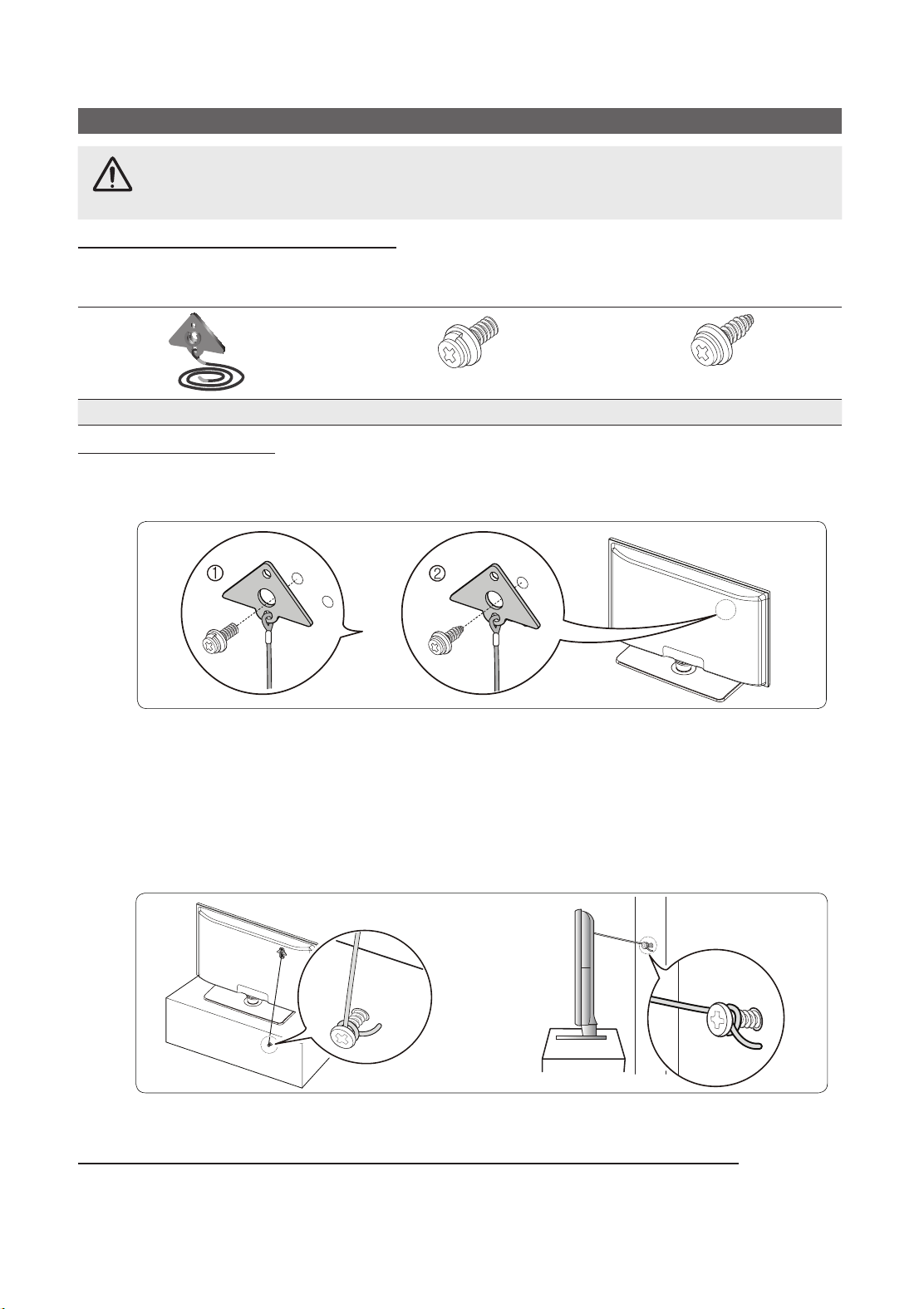

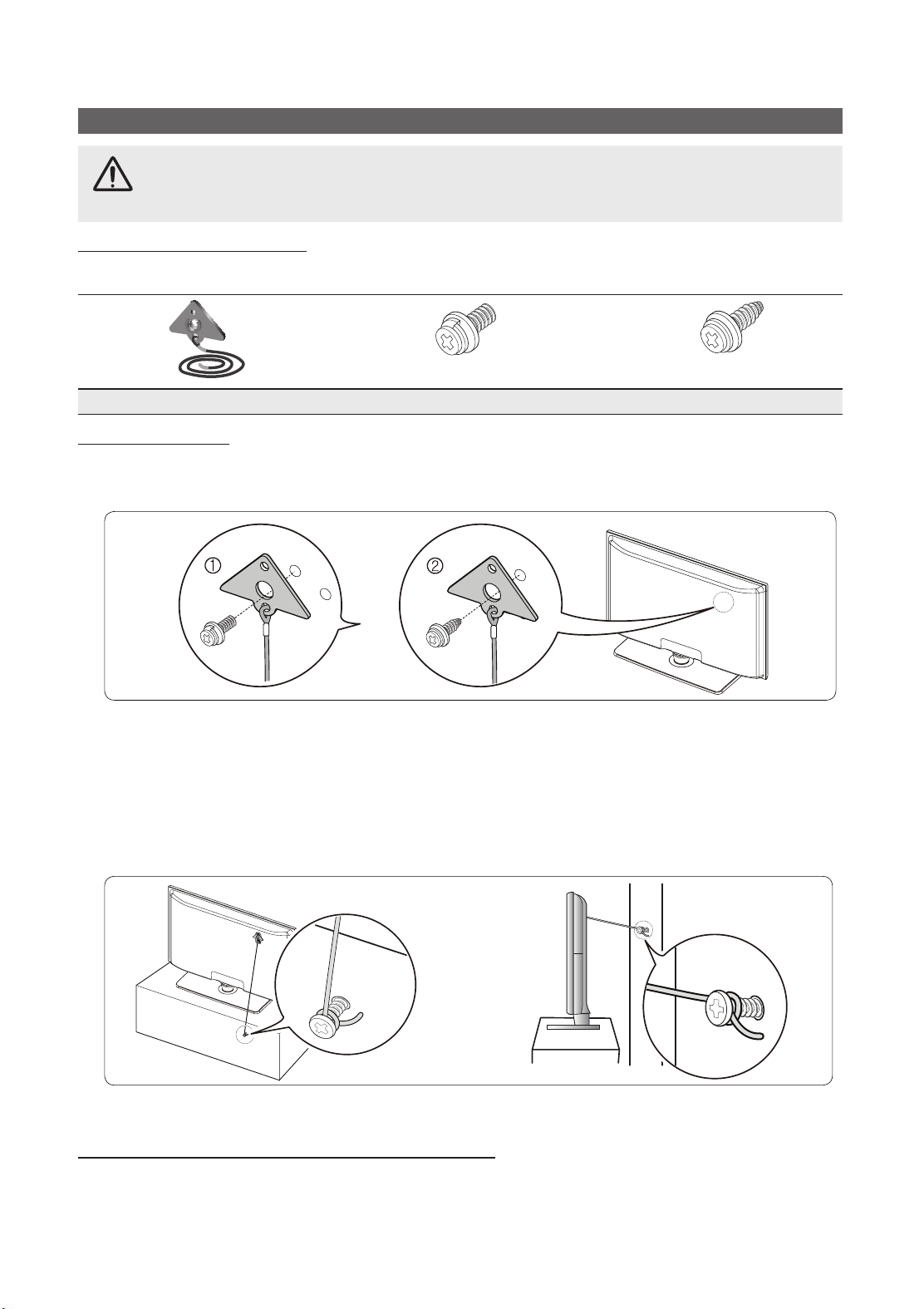

y Securing the TV to the Wall ..................................... 44
y Troubleshooting ...................................................... 45
Storage and Maintenance 47
y Specifications ......................................................... 48
License 49

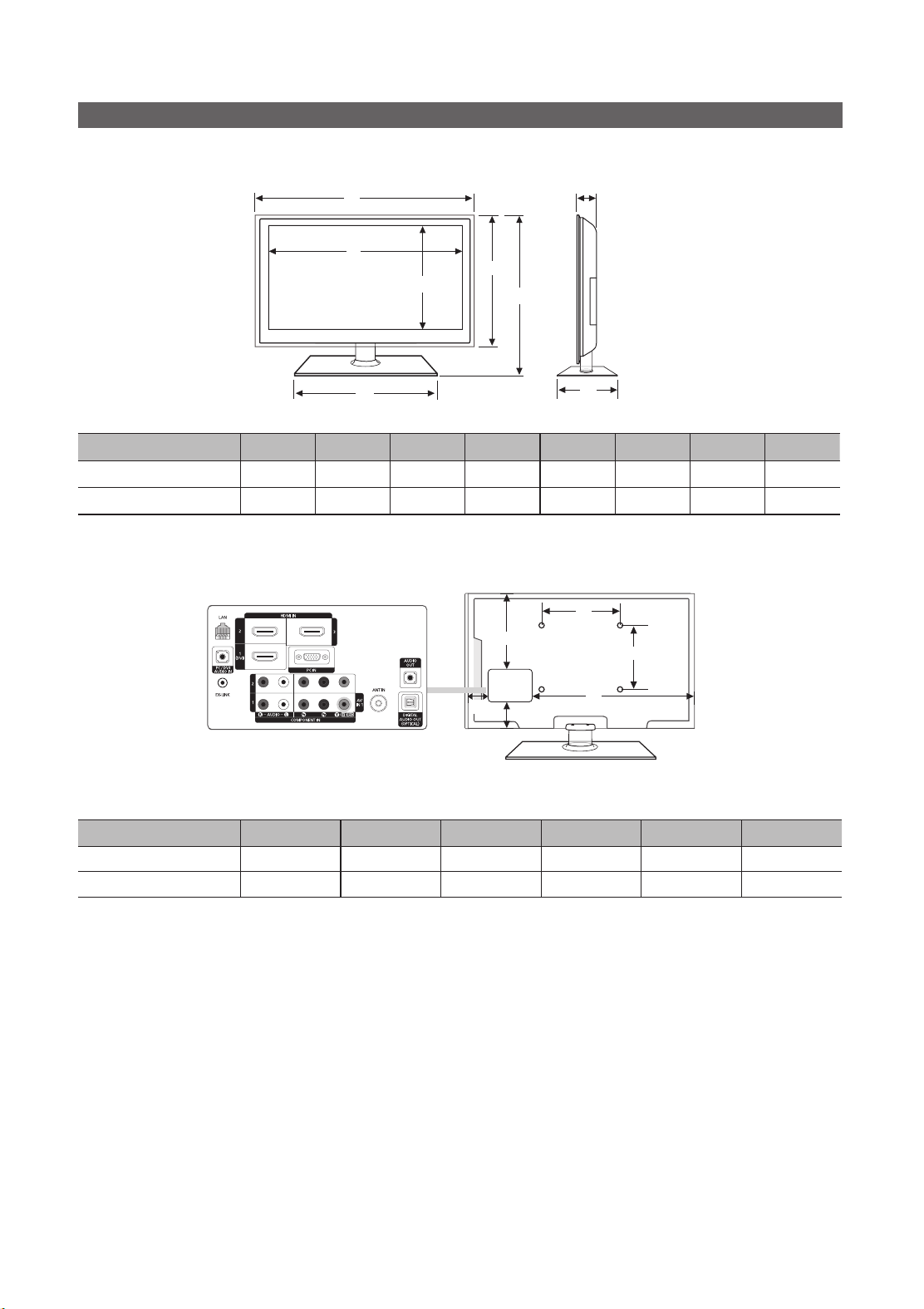

y Dimensions ............................................................. 50
y Index ...................................................................... 51
Check the Symbol!
t
✎
O
This function can be used by pressing the
TOOLS button on the remote control.
Note :
Important information
Step by step guide :
Informs you how to access
the menu.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 3 2011-02-24 �� 12:21:43
4
Getting Started
English
List of Features
y Excellent Digital Interface & Networking: With a built-in HD digital tuner, nonsubscription HD broadcasts can be viewed
without a cable box / STB (Set-Top-Box) satellite receiver.
y Media Play: Allows you to play music files, pictures, and movies saved on a USB or your PC. (P. 30)
y AllShare: AllShare connects your TV and compatible Samsung mobile phones/devices through a network. (P. 40)
y Self Diagnosis: You can check picture and sound operation. (P. 22)
Accessories
✎
Please make sure the following items are included with your LCD TV. If any items are missing, contact your dealer.
✎
The items' colors and shapes may vary depending on the models.
y Remote Control (BN59-01041A) & Batteries (AAA x 2)
y Owner’s Instructions
y Warranty Card / Safety Guide / Quick Setup Guide
y Cleaning Cloth (BN63-01798B)
y Power Cord

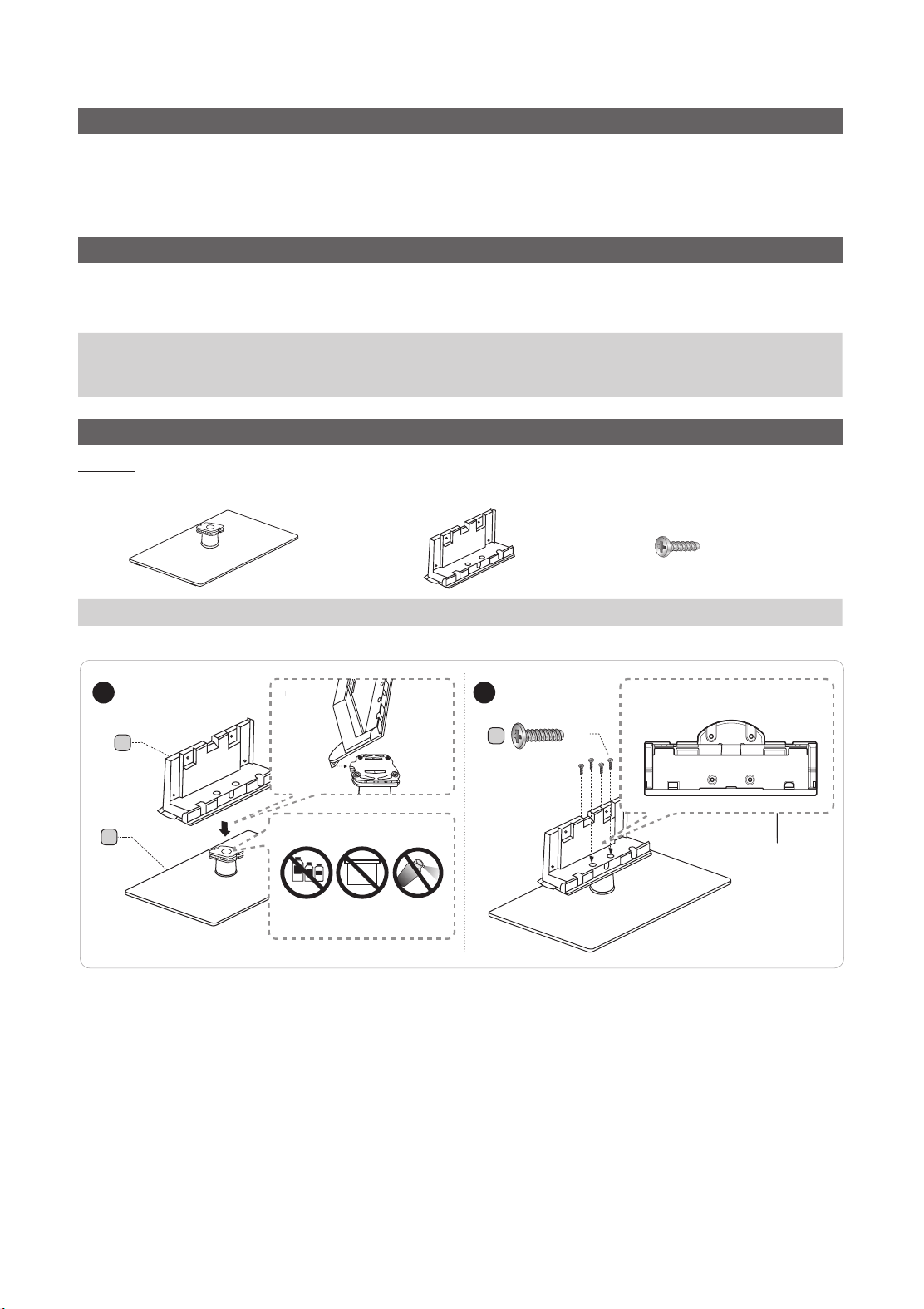

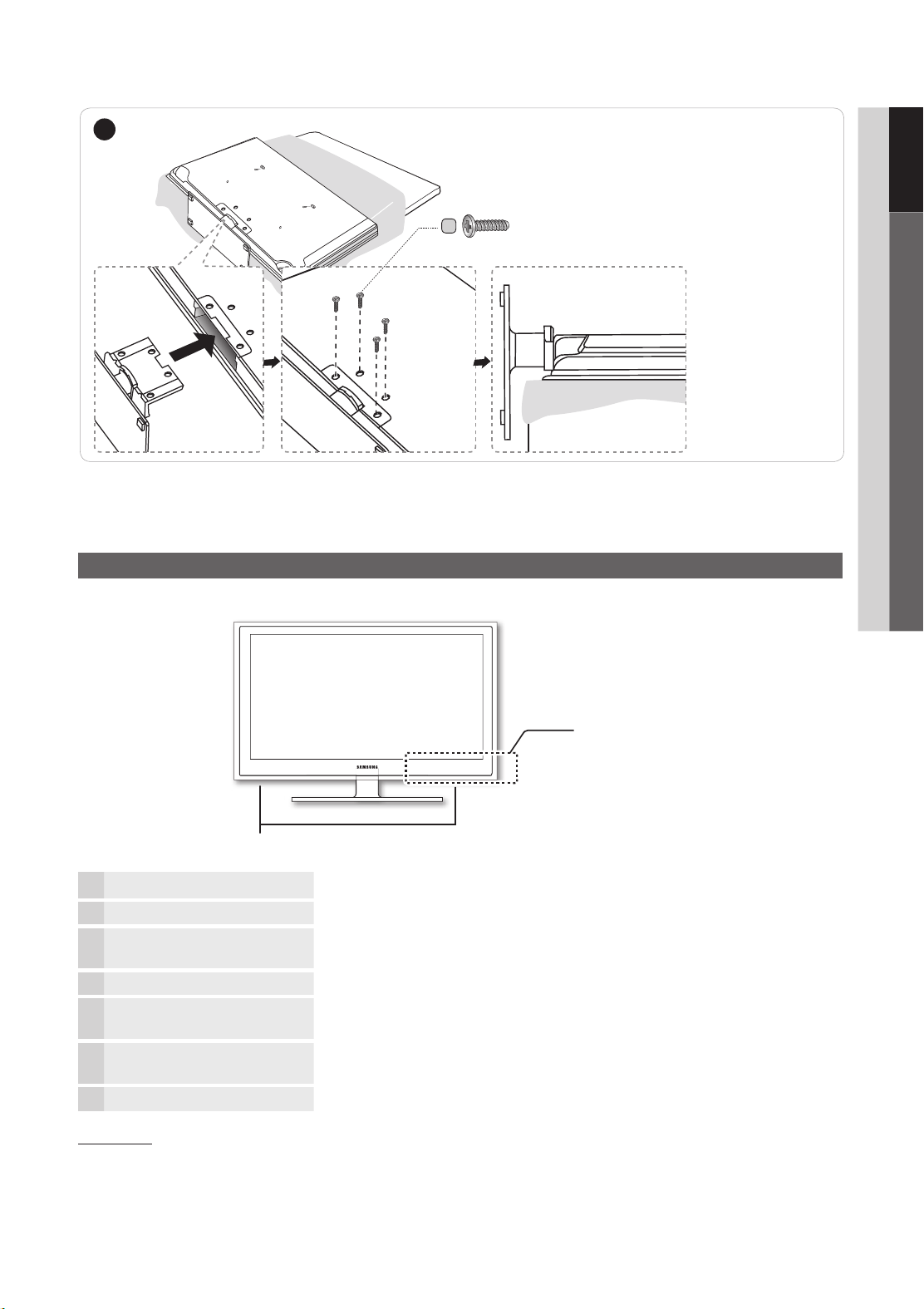

Installing the LCD TV Stand
Components
When installing the stand, use the provided components and parts.
x8 (M4 X L12)
Stand Guide Stand Screws
A B
C
1 EA 1 EA
B
A
Rear
1 2
C
x4
(M4 X L12)
DO NOT USE
CHEMICALS
DO NOT USE
GREASE
DO NOT USE
OIL
ATTENTION
Front
Top View
[LD610-ZC]BN68-03637C.indb 4 2011-02-24 �� 12:21:45
5
01 Getting Started
English
✎
Make sure to distinguish between the front and back of each component when assembling them.
✎
Make sure that at least two persons lift and move the TV.
Viewing the Control Panel
✎
The product color and shape may vary depending on the model.
P
(Power)
Turns the TV on or off.
Remote control sensor Aim the remote control towards this spot on the TV.
SOURCE
E
Toggles between all the available input sources. In the on-screen menu, use this
button as you would use the ENTER
E
button on the remote control.
MENU Displays an on-screen menu, the OSD (on screen display), of your TV’s features.
y
Adjusts the volume. In the OSD, use the
y
buttons as you would use the
◄ and ► buttons on the remote control.
z
Changes the channels. In the OSD, use the
z
buttons as you would use the
▼ and ▲ buttons on the remote control.
Power Indicator Blinks and turns off when the power is on and lights up in standby mode.
Standby mode
Do not leave your TV in standby mode for long periods of time (when you are away on a holiday, for example). A small amount
of electric power is still consumed even when the power button is turned off. It is best to unplug the power cord.
3
C
(M4 X L12)
x4
Side View
✎
Place a soft cloth over the table to protect
the TV, and then place the TV on the cloth
screen side down.
✎
Insert the Stand Guide into the slot of TV
bottom side.
Speakers
Control Panel
[LD610-ZC]BN68-03637C.indb 5 2011-02-24 �� 12:21:46
6

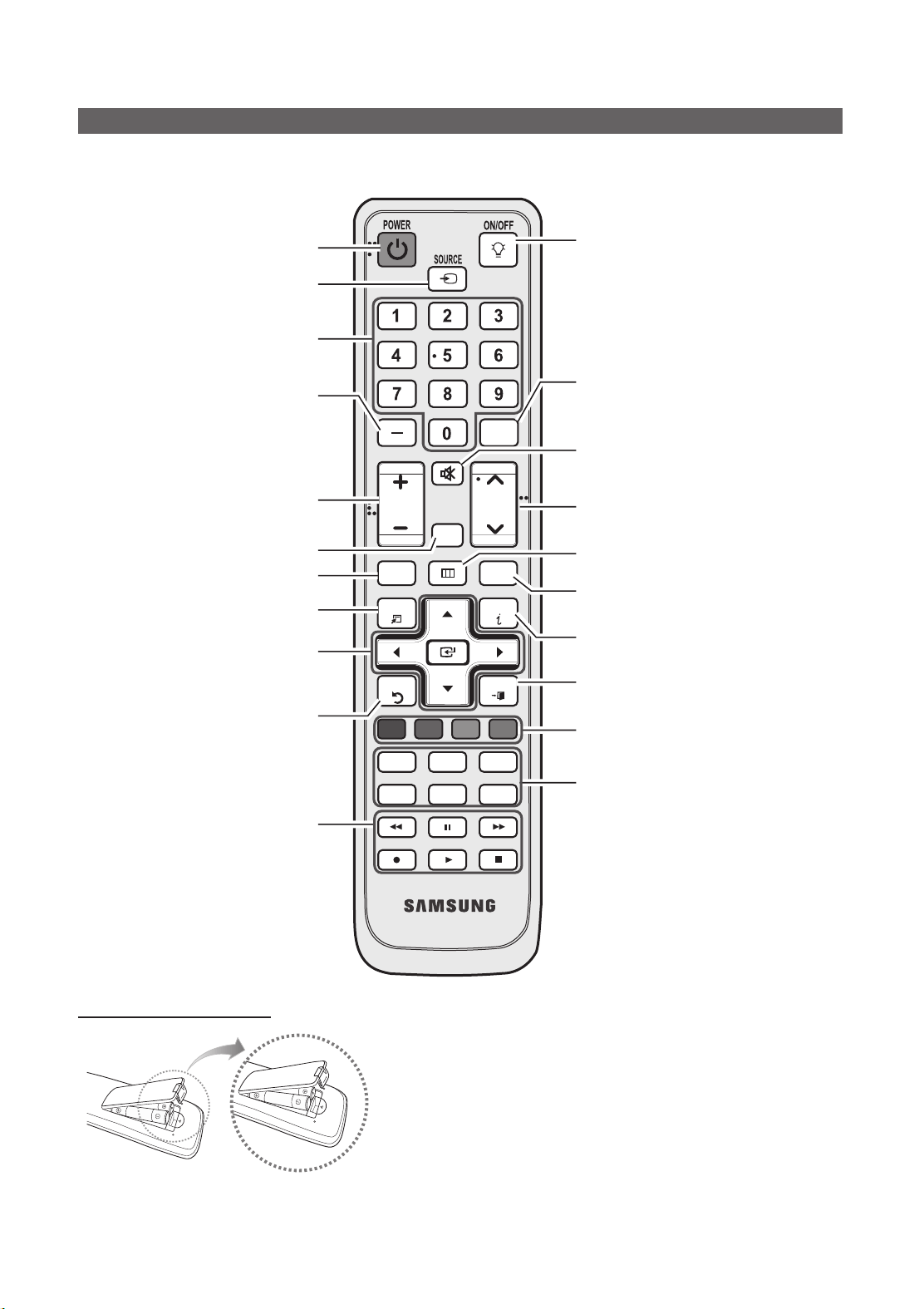

Viewing the Remote Control
✎
This is a special remote control for the visually impaired persons and has Braille points on the Power, Channel,
Volume buttons.
PRE-CH
CH
VOL
MENU
MUTE
RETURN
CH LIST
EXIT
A B C D
MEDIA.P FAV.CH
P.MODE
S.MODE
CC
SLEEP
P.SIZE
MTS
TOOLS
INFO
Getting Started
English
Installing batteries (Battery size: AAA)
✎
NOTE
x
Use the remote control within 23-33 feet from the TV.
x
Bright light may affect the performance of the remote
control. Avoid use when nearby fluorescent lights or neon
signs.
x
The color and shape may vary depending on the model.
Press to display information on the TV screen.
(P. 18)
Changes channels.
Returns to the previous channel.
Turns the remote control light on and off.
When on, the buttons become illuminated for a
moment when pressed.
(Using the remote control with this button set to
off will reduce the battery usage time.)
Cuts off the sound temporarily.
Displays the main on-screen menu.
Exits the menu.
Buttons used in the Channel list, Media Play
menu, etc.
S.MODE: Selects the sound mode. (P. 17)
SLEEP: Automatically shuts off the TV at a
preset time. (P. 18)
MTS: Press to choose stereo, mono or Separate
Audio Program (SAP broadcast). (P. 17)
P.MODE: Selects picture mode. (P. 13)
P.SIZE: Choose the picture size. (P. 16)
CC: Controls the caption decoder. (P. 20)
Displays Favorite Channel Lists on the screen.
(P. 12)
Returns to the previous menu.
Quickly select frequently used functions.
Selects the on-screen menu items and
changes the values seen on the menu.
Views Media Play. (P. 30)
Displays the channel list on the screen. (P. 11)
Press to select additional channels (digital)
being broadcast by the same station. For
example, to select channel ‘54-3’, press
‘54’, then press ‘-’ and ‘3’.
Adjusts the volume.
Displays and selects the available video
sources. (P. 10)
Turns the TV on and off.
Use these buttons in Media Play and
Anynet+ modes.
(�: controls recording on Samsung
recorders with the Anynet+ feature)
Press to directly access channels.
[LD610-ZC]BN68-03637C.indb 6 2011-02-24 �� 12:21:47
7
01 Getting Started
English
Connecting to an Antenna
When the TV is initially powered on, basic settings proceed automatically.
✎
Connecting the mains and antenna.
Plug & Play (Initial Setup)
When the TV is initially powered on, a sequence of on-screen prompts will assist in configuring basic settings. Press the
POWER
P
button. Plug & Play is available only when the Input source is set to TV.
✎
To return to the previous step, press the red button.
1
Selecting a language
Press the ▲ or ▼ button, then press the ENTER
E
button.
Select the desired OSD (On Screen Display) language.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
2
Selecting Store Demo
or Home Use
Press the ◄ or ► button, then press the ENTER
E
button.
y Select the Home Use mode. Store Demo Mode is for retail
environments.
y To return the unit’s settings from Store Demo to Home Use
(standard): Press the volume button on the TV. When you see the
volume in the OSD, press and hold MENU for 5 sec.
3
Selecting an antenna
Press the ▲ or ▼ button, then press the ENTER
E
button. Select Air, Cable or Auto.
✎
In Cable mode, you can select the correct signal source among STD, HRC, and IRC
by pressing the ▲, ▼, ◄ or ► button, then press the ENTER
E
button.
4
Selecting a channel The channel search will start automatically.
For more information, refer to Channel → Auto Program. (P. 12)
✎
Press the ENTER
E
button at any time to interrupt the memorization process.
5
Setting the Clock
Mode
Set the Clock Mode automatically or manually.
✎
If you select the Auto, set the daylight saving time.
Select the time zone which you live.
6
Viewing the HD
Connection Guide
The connection method for the best HD screen quality is displayed.
7
Enjoy your TV.
Press the ENTER
E
button.
If You Want to Reset This Feature...
O
MENU
m
→ Setup → Plug & Play → ENTER
E
Cable
R-AUDIO-L
P
R PB Y
ANT OUT
VHF/UHF Antenna
Plug & Play
Time
Menu Language : English
Caption : On
Security
Network
General
PIP : Off
Setup
or
Power Input
[LD610-ZC]BN68-03637C.indb 7 2011-02-24 �� 12:21:48
8

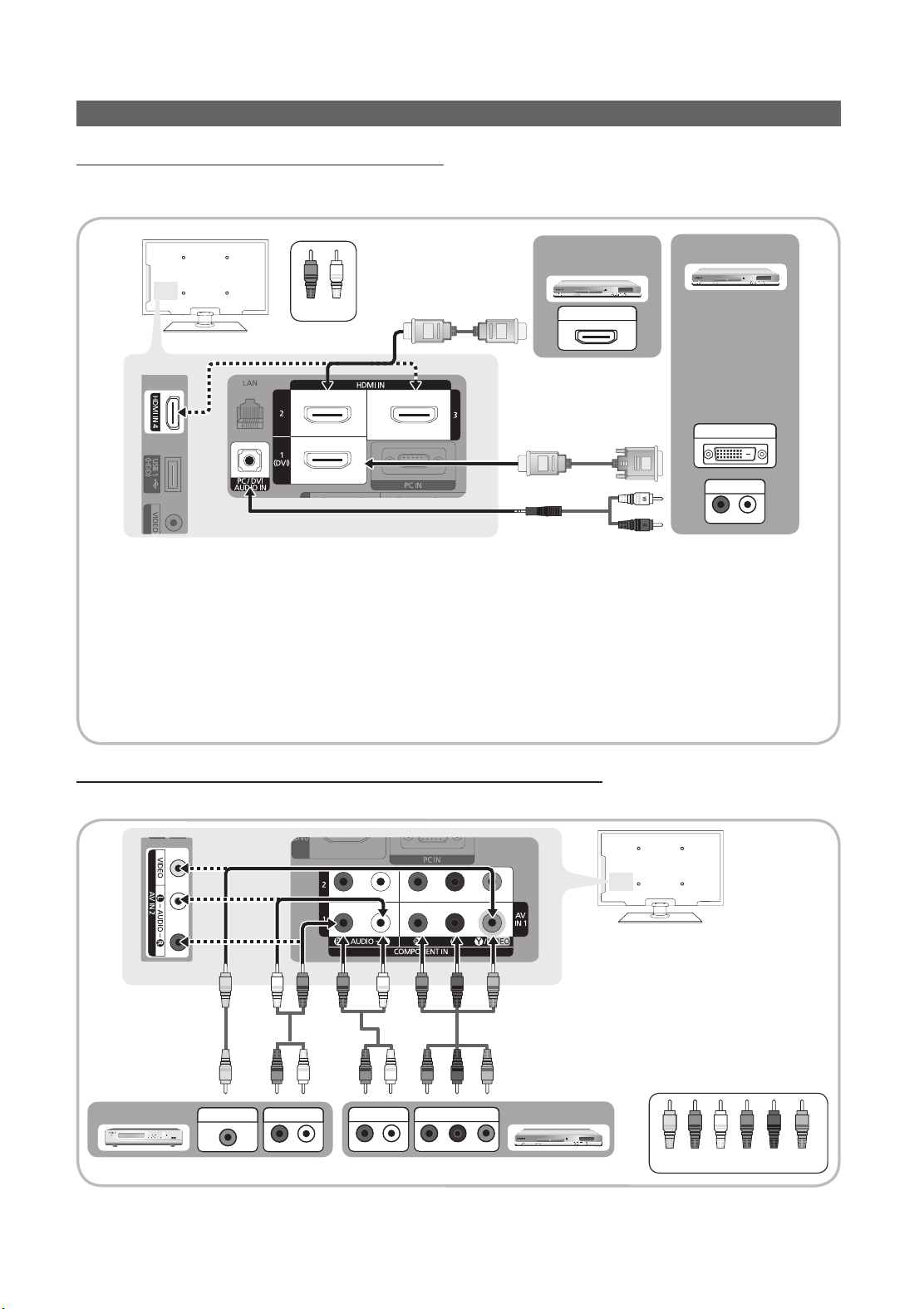

Connecting to an AV Device
Using an HDMI / DVI Cable: HD connection (up to 1080p)
We recommend using the HDMI connection for the best quality HD picture.
Available devices: DVD, Blu-ray player, HD cable box, HD satellite receiver (STB).
✎
HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN
x
When using an HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack for video. A DVD, Blu-ray
player, HD cable box, HD STB satellite receiver, cable box, or STB satellite receiver may require a DVI-HDMI (DVI
to HDMI) cable or DVI-HDMI (DVI to HDMI) adapter. The PC/DVI AUDIO IN jack is required for audio.
x
The picture may not display normally (if at all) or the audio may not work if an external device that uses an older
version of HDMI mode is connected to the TV. If such a problem occurs, ask the manufacturer of the external
device about the HDMI version and, if out of date, request an upgrade.
x
Be sure to purchase a certified HDMI cable. Otherwise, the picture may not display or a connection error may
occur.
Using a Component Cable: (up to 1080p), Using an Audio/Video Cable: (480i only)
Available devices: DVD, Blu-ray player, cable box, STB satellite receiver, VCR
Device
R-AUDIO-L
P
R PB Y
DVI OUT
R-AUDIO-L
P
R PB Y
AUDIO OUT
R-AUDIO-L
P
R PB Y
COMPONENT OUT
R-AUDIO-L
P
R PB Y
AUDIO OUT
Blu-ray player
WY
W Y
B
G
R
W
W
B
G
R
R
R
R
R
R-AUDIO-L
P
R PB Y
VIDEO OUT
VCR
R-AUDIO-L
P
R PB Y
AUDIO OUT
✎
When connecting to AV IN 1, the
color of the AV IN 1 [Y/VIDEO] jack
(Green) does not match the color of
the video cable (Yellow).
✎
For better picture quality, the
Component connection is
recommended over the A/V
connection.
W W
B
G
RR
W
Y
Yellow Red White Red Blue Green
Red White
W W
B
G
R
R
W
Y
BD/DVD player/
HD cable/Sat. box
R-AUDIO-L
P
R PB Y
HDMI OUT
English
ConnectionsConnections
[LD610-ZC]BN68-03637C.indb 8 2011-02-24 �� 12:21:52
9
English
02 Connections
Connecting to an Audio Device
Using an Optical (Digital) or Audio (Analog) Cable Connection
Available devices: Digital Audio System, Amplifier, Home Theater
✎
DIGITAL AUDIO OUT (OPTICAL)
x
When a Digital Audio System is connected to the DIGITAL AUDIO OUT (OPTICAL) jack, decrease the volume
of both the TV and the system.
x
5.1 CH (channel) audio is available when the TV is connected to an external device supporting 5.1 CH.
x
When the receiver (home theater) is set to on, you can hear sound output from the TV’s optical jack. When the
TV is receiving a DTV signal, the TV will send 5.1 CH sound to the home theater receiver. When the source is
a digital component such as a DVD / Blu-ray player / cable box / STB (Set-Top-Box) satellite receiver and is
connected to the TV via HDMI, only 2 CH audio will be heard from the home theater receiver. If you want to
hear 5.1 CH audio, connect the digital audio out jack from your DVD / Blu-ray player / cable box / STB satellite
receiver directly to an amplifier or home theater.
✎
AUDIO OUT: Connects to the audio input jacks on your amplifier/home theater.
x
When connecting, use the appropriate connector (sold separately).
x
When an audio amplifier is connected to the AUDIO OUT jacks: Decrease the volume of the TV and adjust the
volume level with the amplifier’s volume control.
Connecting to a PC
Using an HDMI/DVI Cable / a D-sub Cable
R-AUDIO-L
P
R PB Y
AUDIO OUT
R-AUDIO-L
P
R PB Y
AUDIO OUT
DVD
Home Theater
R-AUDIO-L
P
R PB Y
OPTICAL
R-AUDIO-L
P
R PB Y
AUDIO IN
Red White
W W
B
G
R
R
W
Y
Digital audio system
R-AUDIO-L
P
R PB Y
DVI OUT
R-AUDIO-L
P
R PB Y
PC OUT
[LD610-ZC]BN68-03637C.indb 9 2011-02-24 �� 12:21:55
10
English
Connections
Changing the Input source
Source List
O
MENU
m
→ Input → Source List → ENTER
E
Use to select TV or an external input sources
such as a DVD / Blu-ray player / cable box /
STB satellite receiver.
■ TV / AV1 / AV2 / Component1 / Component2 / PC /
HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB
✎
You can only choose external devices that
are connected to the TV. In the Source List,
connected inputs will be highlighted.
✎
PC always stay activated.
✎
If the connected external devices are not
highlighted, press the red button. The TV will
search for connected devices.
Display Modes (D-Sub and HDMI/DVI Input)
Optimal resolution is 1920 X 1080 @ 60Hz.
Mode Resolution Horizontal Frequency (KHz) Vertical Frequency (Hz) Pixel Clock Frequency (MHz) Sync Polarity (H / V)
IBM
640 x 350 31.469 70.086 25.175 +/-
720 x 400 31.469 70.087 28.322 -/+
MAC
640 x 480 35.000 66.667 30.240 -/-
832 x 624 49.726 74.551 57.284 -/-
1152 x 870 68.681 75.062 100.000 -/-
VESA CVT
720 x 576 35.910 59.950 32.750 -/+
1152 x 864 53.783 59.959 81.750 -/+
1280 x 720 56.456 74.777 95.750 -/+
1280 x 960 75.231 74.857 130.000 -/+
VESA DMT
640 x 480 31.469 59.940 25.175 -/-
640 x 480 37.861 72.809 31.500 -/-
640 x 480 37.500 75.000 31.500 -/-
800 x 600 37.879 60.317 40.000 +/+
800 x 600 48.077 72.188 50.000 +/+
800 x 600 46.875 75.000 49.500 +/+
1024 x 768 48.363 60.004 65.000 -/-
1024 x 768 56.476 70.069 75.000 -/-
1024 x 768 60.023 75.029 78.750 +/+
1152 x 864 67.500 75.000 108.000 +/+
1280 x 1024 63.981 60.020 108.000 +/+
1280 x 1024 79.976 75.025 135.000 +/+
1280 x 800 49.702 59.810 83.500 -/+
1280 x 800 62.795 74.934 106.500 -/+
1280 x 960 60.000 60.000 108.000 +/+
1280 x 720 45.000 60.000 74.250 +/+
1360 x 768 47.712 60.015 85.500 +/+
1440 x 900 55.935 59.887 106.500 -/+
1440 x 900 70.635 74.984 136.750 -/+
1680 x 1050 65.290 59.954 146.250 -/+
VESA GTF
1280 x 720 52.500 70.000 89.040 -/+
1280 x 1024 74.620 70.000 128.943 -/-
VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+
✎✎
NOTE
x
For HDMI/DVI cable connection, you must use the HDMI IN 1(DVI) jack.
x
The interlace mode is not supported.
x
The set might operate abnormally if a non-standard video format is selected.
x
Separate and Composite modes are supported. SOG(Sync On Green) is not supported.
EX-LINK
Connector for service only.
Input Cables (Sold Separately)
HDMI HDMI-DVI Component Composite (AV) Coaxial (RF) VGA
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 10 2011-02-24 �� 12:21:57
11
English
03 Basic Features
How to Navigate Menus
Before using the TV, follow the steps below to learn how to
navigate the menu and select and adjust different functions.
PRE-
CH
CH
VO
L
MENU
MUT
E
RETURN
C
H LI
ST
EXIT
A
B
C
D
MEDIA
.
P
F
AV.
C
H
P
.M
O
D
E
S
.M
O
DE
CC
S
LEE
P
P.SIZ
E
MT
S
T
OO
L
S
I
NF
O
1
2
3
4
1 MENU button: Displays the main on-screen menu.
2 ENTER
E
/ Direction button: Move the cursor and
select an item. Confirm the setting.
3 RETURN button: Returns to the previous menu.
4 EXIT button: Exits the on-screen menu.
How to Operate the OSD (On Screen Display)
The access step may differ depending on the selected menu.
1
MENU
m
The main menu options appear on
the screen:
Picture, Sound, Channel, Setup,
Input, Application, Support.
2
▲ / ▼ Select an icon with the ▲ or ▼
button.
3
ENTER
E
Press ENTER
E
to access the
sub-menu.
4
▲ / ▼
Select the desired submenu with
the ▲ or ▼ button.
5
◄ / ►
Adjust the value of an item with the
◄ or ► button. The adjustment in
the OSD may differ depending on
the selected menu.
6
ENTER
E
Press ENTER
E
to confirm the
selection.
7
EXIT
e
Press EXIT.
Channel Menu
¦ Seeing Channels
Channel List
O
MENU
m
→ Channel → Channel List → ENTER
E
Add, delete or set Favorite channels and use
the program guide for digital broadcasts.
Select a channel in the All Channels, Added
Channels, Favorite or Programmed
screen by pressing the ▲ / ▼ buttons, and
pressing the ENTER
E
button. Then you
can watch the selected channel.
■ All Channels: Shows all currently available
channels.
■ Added Channels: Shows all added channels.
■
*
Favorite: Shows all favorite channels.
■ Programmed: Shows all currently reserved
programs.
Basic Features
Edit Name
O
MENU
m
→ Input → Edit Name → ENTER
E
■ VCR / DVD / Cable STB / Satellite STB / PVR STB / AV Receiver / Game / Camcorder / PC / DVI PC / DVI Devices /
TV / IPTV / Blu-ray / HD DVD / DMA: Name the device connected to the input jacks to make your input source selection
easier.
✎
When a PC with a resolution of 1920 x 1080 @ 60Hz is connected to the HDMI IN 1(DVI) port, you should set to
DVI PC mode under Edit Name.
✎
When connecting an HDMI/DVI cable to the HDMI IN 1(DVI) port, you should set to DVI PC or DVI Devices mode
under Edit Name.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
Added Channels
6 Air
6-1 ♥ TV #6
7 Air
8 Air
9 Air
9-1 ♥ TV #9
10 Air
10-1 ♥ TV #10
11-1 ♥ TV #11
Air
A
Antenna
B
Zoom
C
Select Page T Tools
[LD610-ZC]BN68-03637C.indb 11 2011-02-24 �� 12:21:58
12
English
Basic Features
✎
Using the color buttons with the Channel List
x
A B C D
Red (Antenna): Switches to Air or Cable.
x
A B C D
Green (Zoom): Enlarges or shrinks a channel
number.
x
A B C D
Yellow (Select): Selects multiple channel lists.
Select desired channels and press the Yellow button
to set all the selected channels at the same time. The
c
mark appears to the left of the selected channels.
x
(Page): Move to next or previous page.
x
T
(Tools): Displays the Channel List option menu.
(The Options menus may differ depending on the
situation.)
Channel Status Display Icons
Icons Operations
c
A channel selected.
*
A channel set as a Favorite.
)
A reserved Program.
(
A program currently being broadcast.
¦ Using Favorite Channels
O
MENU
m
→ Channel → Channel List → ENTER
E
*
Add to Favorite / Delete from Favorite
t
Set channels you watch frequently as
Favorites.
1. Select a channel and press the TOOLS
button.
2. Add or delete a channel using the Add to
Favorite or Delete from Favorite menu
respectively.
¦ Memorizing channels
O
MENU
m
→ Channel → ENTER
E
Antenna (Air / Cable)
t
Before your television can begin memorizing the available
channels, you must specify the type of signal source that is
connected to the TV (i.e. an Air or a Cable system).
Auto Program
■ Air: Air antenna signal.
■ Cable: Cable antenna signal.
■ Auto: Air and Cable antenna.
✎
NOTE
x
When selecting the Cable TV system: Selects the
cable system. STD, HRC and IRC identify various
types of cable TV systems. Contact your local cable
company to identify the type of cable system that
exists in your particular area. At this point, the signal
source has been selected.
x
After all the available channels are stored, it starts
to remove scrambled channels. The Auto program
menu then reappears.
How to Stop Auto Programming
1. Press the ENTER
E
button.
2. A message will ask Stop Auto Program? Select Yes by
pressing the ◄ or ► button.
3. Press the ENTER
E
button.
¦ Editing channels
O
MENU
m
→ Channel → Channel List → ENTER
E
Channel Name Edit
t
1. Select a channel and press the TOOLS button.
2. Edit the channel name using the Channel Name Edit
menu.
■ Channel Name Edit (analog channels only): Assign your
own channel name.
¦ Other Features
O
MENU
m
→ Channel → ENTER
E
Clear Scrambled Channel
This function is used to filter out scrambled channels after
Auto Program is completed. This process may take up to
20~30 minutes.
Added Channels
6 Air
6-1 ♥ TV #6
7 Air
8 Air
9 Air
9-1 ♥ TV #9
10 Air
10-1 ♥ TV #10
11-1 ♥ TV #11
Air
A
Antenna
B
Zoom
C
Select Page T Tools
Delete
Add to Favorite
Timer Viewing
Channel Name Edit
Select All
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 12 2011-02-24 �� 12:21:58
13
English
03 Basic Features
How to Stop Searching Scrambled Channels
1. Press the ENTER
E
button to select Stop.
2. Press the ◄ button to select Yes.
3. Press the ENTER
E
button.
✎
This function is only available in Cable mode.
Channel List
O
MENU
m
→ Channel → Channel List → ENTER
E
Channel List Option Menu
t
Set each channel using the Channel List menu options (Add/
Delete, Timer Viewing, Select All/ Deselect All). Option
menu items may differ depending on the channel status.
1. Select a channel and press the TOOLS button.
2. Select a function and change its settings.
■ Add / Delete: Delete or add a channel to display the
channels you want.
✎
NOTE
x
All deleted channels will be shown on the All
Channels menu.
x
A gray-colored channel indicates the channel
has been deleted.
x
The Add menu only appears for deleted
channels.
x
Delete a channel from the Added Channels or
Favorite menu in the same manner.
■ Timer Viewing: You can set a desired channel to be
displayed automatically at the intended time. Set the
current time first to use this function. (P. 18)
1. Press the ◄ / ► /▲ / ▼ buttons to select the
desired channel in Channel List.
2. Press the TOOLS button, then select Timer Viewing.
3. Scroll up or down to adjust the settings in the box,
or use the numeric buttons on your remote for
entering the date and time.
✎
If you selected Once, Every Week or Every Day
in Repeat, you can enter the date you want.
4.
Select OK, then press the ENTERE button when done.
✎
NOTE
x
Only memorized channels can be reserved.
x
Reserved programs will be displayed in the
Programmed menu.
x
When a digital channel is selected, press the
► button to view the digital program.
■ Select All: Select all the channels in the channel list.
■ Deselect All: Deselect all the selected channels.
✎
You can only select Deselect All when one or
more channels are selected.
Programmed
(in Channel List)
You can view, modify or delete a show you have reserved to
watch.
1. Press the
ENTERE
button to select Channel List.
2. Press the ◄ and ▼ button move to the Programmed
menu.
■ Change Info: Change a show you have reserved to
watch.
■ Cancel Schedules: Cancel a show you have reserved
to watch.
■ Information: Display a show you have reserved
to watch. (You can also change the reservation
Information.)
■ Select All / Deselect All: You can select or deselect all
channels in the channel list.
Fine Tune
(analog channels only)
If the reception is clear, you do not have to fine tune the
channel, as this is done automatically during the search and
store operation. If the signal is weak or distorted, fine tune
the channel manually.
y Select Fine Tune in the Channel menu.
✎
Fine tuned channels that have been saved are marked
with an asterisk “
*
” on the right-hand side of the
channel number in the channel banner.
✎
To reset the fine-tuning, select Reset.
Picture Menu
¦ Changing the Preset Picture Mode
O
MENU
m
→ Picture → Mode → ENTER
E
Mode
t
Select your preferred picture type by pressing
the P.MODE button.
■ Dynamic: Suitable for a bright room.
■ Standard: Suitable for a normal
environment.
■ Natural : Suitable for an eye comfortable display.
✎
Natural is not available in PC mode.
■ Movie: Suitable for watching movies in a dark room.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 13 2011-02-24 �� 12:21:59
14
English
Basic Features
¦ Adjusting picture settings
O
MENU
m
→ Picture → Backlight → ENTER
E
Backlight / Contrast / Brightness /
Sharpness / Color / Tint (G/R)
Your television has several setting options for picture quality
control.
✎
NOTE
x
When you make changes to Backlight, Contrast,
Brightness, Sharpness, Color or Tint (G/R) the
OSD will be adjusted accordingly.
x
In PC mode, you can only make changes to
Backlight, Contrast and Brightness.
x
Settings can be adjusted and stored for each
external device connected to the TV.
x
Lowering picture brightness reduces power
consumption.
¦ Economical Solutions
Eco Solution
O
MENU
m
→ Picture → Eco Solution → ENTER
E
■ Energy Saving (Off / Low / Medium / High / Picture
Off / Auto): This adjust the brightness of the TV in order
to reduce power consumption. If you select Picture
Off, the screen is turned off , but the sound remains on.
Press any button except the volume button to turn on
the screen.
■ Eco Sensor (Off / On): To enhance your power savings;
the picture settings will automatically adapt to the light
in the room.
✎
If you adjust the Backlight, the Eco Sensor will
be set to Off.
Min Backlight: When Eco sensor is On, the minimum
screen brightness can be adjusted manually.
✎
If Eco Sensor is On, the display brightness may
change (become slightly darker in most cases)
depending on the surrounding light intensity.
■ No Signal Power Off (Off / 15 min. / 30 min. /
60 min.): Sets how quickly the TV switches to standby
mode, if no picture is being received.
✎
Disabled when the PC is in power saving mode.
¦ Setting up the TV with your PC
Set the input source to PC.
Auto Adjustment
t
O
MENU
m
→ Picture → Auto Adjustment →
ENTER
E
Adjust frequency values/positions and fine tune the settings
automatically.
✎
Not available when connecting through HDMI/DVI
cable.
Screen
■ Coarse / Fine: Removes or reduces picture noise. If the
noise is not removed by Fine-tuning alone, then adjust
the frequency as best as possible (Coarse) and Fine-
tune again. After the noise has been reduced, readjust
the picture so that it is aligned to the center of screen.
■ Position: Adjust the PC’s screen positioning if it does
not fit the TV screen. Press the ▲ or ▼ button to adjust
the Vertical-Position. Press the ◄ or ► button to adjust
the Horizontal-Position.
■ Image Reset: Resets the image to default settings.
Using Your TV as a Computer (PC) Display
Setting Up Your PC Software (Based on Windows XP)
Depending on the version of Windows and the video card,
the actual screens on your PC will probably look different, but
the same basic set-up information will apply in most cases.
(If not, contact your computer manufacturer or Samsung
Dealer.)
1. Click on “Control Panel” on the Windows start menu.
2. Click on “Appearance and Themes” in the “Control
Panel” window and a display dialog-box will appear.
3. Click on “Display” and a display dialog box will appear.
4. Navigate to the “Settings” tab on the display dialog-box.
y The correct size setting (resolution)
[Optimum: 1920 X 1080 pixels]
y If a vertical-frequency option exists on your display
settings dialog box, the correct value is ‘60’ or ‘60 Hz’.
Otherwise, just click ‘OK’ and exit the dialog box.
[LD610-ZC]BN68-03637C.indb 14 2011-02-24 �� 12:21:59
15
English
03 Basic Features
¦ Changing the Picture Options
Advanced Settings
O
MENU
m
→ Picture → Advanced Settings →
ENTER
E
(available in Standard / Movie mode)
Compared to previous models, new Samsung TVs have
more precise pictures.
✎
In PC mode, you can only make changes to Dynamic
Contrast, Gamma and White Balance.
■ Black Tone (Off / Dark / Darker / Darkest): Select the
black level to adjust the screen depth.
■ Dynamic Contrast (Off / Low / Medium / High):
Adjust the screen contrast.
■ Shadow Detail: Increase the brightness of dark images.
✎
Disabled under PC mode.
■ Gamma: Adjust the primary color intensity.
■ Expert Pattern (Off / Pattern 1 / Pattern 2): By
running the Expert Pattern function, the picture can be
calibrated without a generator or filter. If the OSD menu
disappears or a menu other than the Picture menu is
opened, the calibration is saved and the Expert Pattern
window disappears.
✎
While the Expert Pattern is running, sound is not
output.
✎
Only enabled on DTV / Component / HDMI.
■ RGB Only Mode (Off / Red / Green / Blue): Displays
the Red, Green and Blue color for making fine
adjustments to the hue and saturation.
■ Color Space (Auto / Native / Custom): Adjust the
range of colors available to create the image. To adjust
Color, Red, Green, Blue and Reset, set Color Space
to Custom.
■ White Balance: Adjust the color temperature for a more
natural picture.
R-Offset / G-Offset / B-Offset: Adjust each color's
(red, green, blue) darkness.
R-Gain / G-Gain / B-Gain: Adjust each color's (red,
green, blue) brightness.
Reset: Resets the White Balance to it's default
settings.
■ 10p White Balance (Off / On): Controls the white
balance in 10 point interval by adjusting the red, green,
and blue brightness.
✎
Available when the picture mode is set to Movie
and when the external input is set to all input.
✎
Some external devices may not support this
function.
Interval: Select interval to adjust.
Red: Adjust the red level.
Green: Adjust the green level.
Blue: Adjust the blue level.
Reset: Resets the 10p White Balance to its default
settings.
■ Flesh Tone: Emphasize pink “Flesh Tone.”
■ Edge Enhancement (Off / On): Emphasize object
boundaries.
■ xvYCC (Off / On): Setting the xvYCC mode on
increases detail and color space when watching movies
from an external device (e.g. DVD player) connected to
the HDMI or Component IN jacks.
✎
Available when the picture mode is set to Movie
and when the external input is set to HDMI or
Component.
✎
Some external devices may not support this
function.
Picture Options
O
MENU
m
→ Picture → Picture Options →
ENTER
E
✎
In PC mode, you can only make changes to the Color
Tone, Size and Auto Protection Time.
Picture Options
Color Tone : Normal ►
Size : 16:9
Digital Noise Filter : Auto
MPEG Noise Filter : Auto
HDMI Black Level : Normal
Film Mode : Off
Auto Motion Plus : Standard
▼
U Move E Enter R Return
■ Color Tone (Cool / Normal / Warm1 / Warm2)
✎
Warm1 or Warm2 will be deactivated when the
picture mode is Dynamic.
✎
Settings can be adjusted and stored for each
external device connected to an input on the TV.
Advanced Settings
Black Tone : Off ►
Dynamic Contrast : Medium
Shadow Detail : 0
Gamma : 0
Expert Pattern : Off
RGB Only Mode : Off
Color Space : Native
▼
U Move E Enter R Return
[LD610-ZC]BN68-03637C.indb 15 2011-02-24 �� 12:21:59
16
English
Basic Features
■ Size: Your cable box/satellite receiver
may have its own set of screen sizes as
well. However, we highly recommend
you use 16:9 mode most of the time.
16:9: Sets the picture to 16:9 wide
mode.
Zoom1: Use for moderate magnification.
Zoom2: Use for a stronger magnification.
Wide Fit: Enlarges the aspect ratio of the picture to fit
the entire screen.
4:3: Sets the picture to basic (4:3) mode.
✎
Do not watch in 4:3 format for a long time. Traces
of borders displayed on the left, right and center
of the screen may cause image retention (screen
burn) which are not covered by the warranty.
Screen Fit: Displays the full image without any cut-off
when HDMI (720p / 1080i / 1080p) or Component
(1080i / 1080p) signals are input.
✎
NOTE
x
After selecting Zoom1, Zoom2 or Wide Fit:
1. Press the ► button to select Position.
2. Press the ENTER
E
button.
3. Press the ▲ or ▼ button to move the picture up
or down.
4. Press the ENTER
E
button.
5. Press the ► button to select Reset.
6. Press the ENTER
E
button to reset the picture
to its default position.
x
After selecting Screen Fit in HDMI (1080i/1080p) or
Component (1080i/1080p) mode, you may need to
center the picture:
1. Press the ◄ or ► button to select Position.
2. Press the ENTER
E
button.
3. Press the ▲, ▼, ◄ or ► button to move the
picture.
4. Press the ENTER
E
button.
5. Press the ◄ or ► button to select Reset.
6. Press the ENTER
E
button.
x
HD (High Definition): 16:9 - 1080i/1080p (1920x1080),
720p (1280x720)
x
Settings can be adjusted and stored for each
external device you have connected to an input on
the TV.
Input Source Picture Size
ATV, AV,
Component (480i, 480p)
16:9, Zoom1,
Zoom2, 4:3
DTV(1080i),
Component (1080i, 1080p),
HDMI (720p, 1080i, 1080p)
16:9, 4:3, Wide Fit,
Screen Fit
PC 16:9, 4:3
■ Digital Noise Filter (Off / Low / Medium / High / Auto
/ Auto Visualization): If the broadcast signal received
by your TV is weak, you can activate the Digital Noise
Filter feature to reduce any static and ghosting that may
appear on the screen.
✎
When the signal is weak, try other options until the
best picture is displayed.
Auto Visualization: When changing analog channels,
displays signal strength.
✎
Only available for analog channels.
✎
When bar is green, you are receiving the best
possible signal.
■ MPEG Noise Filter (Off / Low / Medium / High /
Auto): Reduces MPEG noise to provide an improved
picture quality.
✎
Disabled under PC mode.
■ HDMI Black Level (Normal / Low): Selects the black
level on the screen to adjust the screen depth.
✎
Available only in HDMI mode.
■ Film Mode (Off / Auto1 / Auto2): Sets the TV to
automatically sense and process film signals from all
sources and adjusts the picture for optimum quality.
✎
Available in TV, AV, COMPONENT (480i / 1080i)
and HDMI (480i / 1080i).
■ Auto Motion Plus (Off / Clear / Standard / Smooth
/ Custom / Demo): Enhances motion in fast moving
scenes.
✎
The info screen on your TV displays the resolution
and frequency of the incoming video signal
(60Hz). This displayed frequency is not what the
TV is displaying by using the Auto Motion Plus
function.
■ Auto Protection Time (2 hours / 4 hours / 8 hours
/ 10 hours / Off): If the screen remains idle with a still
image for a certain period of time defined by the user,
the screen saver is activated to prevent the formation of
ghost images on the screen.
Picture Reset (OK / Cancel)
Resets your current picture mode to its default settings.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 16 2011-02-24 �� 12:21:59
17
English
03 Basic Features
Sound Menu
¦ Changing the Preset Sound Mode
O
MENU
m
→ Sound → SRS TheaterSound →
ENTER
E
SRS TheaterSound
t
■ Standard: Selects the normal sound
mode.
■ Music: Emphasizes music over voices.
■ Movie: Provides the best sound for
movies.
■ Clear Voice: Emphasizes voices over other sounds.
■ Amplify: Increase the intensity of high-frequency sound
to allow a better listening experience for the hearing
impaired.
¦ Adjusting sound settings
O
MENU
m
→ Sound → Equalizer → ENTER
E
Equalizer
Adjusts the sound mode (standard sound mode only).
■ Balance L/R: Adjusts the balance between the right and
left speaker.
■ 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Bandwidth
Adjustment): Adjusts the level of specific bandwidth
frequencies.
■ Reset: Resets the equalizer to its default settings.
¦ Sound Systems, Etc.
SRS TruSurround HD (Off / On)
t
(standard sound mode only)
This function provides a virtual 5.1 channel surround sound
experience through a pair of speakers or headphones using
HRTF (Head Related Transfer Function) technology.
SRS TruDialog (Off / On)
(standard sound mode only)
This function allows you to increase the intensity of a voice
over background music or sound effects so that dialog
canbe heard more clearly.
Preferred Language
(digital channels only)
Digital-TV broadcasts are capable of simultaneous
transmission of many audio tracks (for example,
simultaneous translations of the program into foreign
languages).
✎
You can only select a language among the ones being
broadcasted.
Multi-Track Sound (MTS)
t
(analog channels only)
■ Mono: Choose for channels that are
broadcasting in mono or if you are
having difficulty receiving a stereo signal.
■ Stereo: Choose for channels that are
broadcasting in stereo.
■ SAP: Choose to listen to the Separate
Audio Program, which is usually a foreign-language
translation.
✎
Depending on the particular program being
broadcasted, you can listen to Mono, Stereo or SAP.
Auto Volume (Off / Normal / Night)
To equalize the volume level on each channel, set to Normal.
■ Night: This mode provides an improved sound
experience compared to Normal mode, making almost
no noise. It is useful at night.
Speaker Select
(External Speaker / TV Speaker)
A sound echo may occur due to a difference in decoding
speed between the main speaker and the audio receiver. In
this case, set the TV to External Speaker.
✎
When Speaker Select is set to External Speaker, the
volume and MUTE buttons will not operate and the
sound settings will be limited.
✎
When Speaker Select is set to External Speaker, you
should use these settings.
x
TV Speaker: Off, External Speaker: On
✎
When Speaker Select is set to TV Speaker, you
should use these settings.
x
TV Speaker: On, External Speaker: On
✎
If there is no video signal, both speakers will be mute.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 17 2011-02-24 �� 12:22:00
18
English
Basic Features
SPDIF Output
SPDIF (Sony Philips Digital Interface) is used to provide digital
sound, reducing interference going to speakers and various
digital devices such as a DVD player.
■ Audio Format: During the reception of a digital TV
broadcast, you can select the Digital Audio output
(SPDIF) format from the options PCM or Dolby Digital.
✎
By connecting to 5.1ch speakers in a dolby
digital setup, maximize your interactive 3D sound
experience.
■ Audio Delay: Correct audio-video mismatch, when
watching TV or video, and listening to digital audio
output using an external device such as an AV receiver
(0ms ~ 250ms).
Sound Reset (OK / Cancel)
Reset all sound settings to the factory defaults.
Setup Menu
¦ Setting the Time
O
MENU
m
→ Setup → Time → ENTER
E
Time
✎
The current time will appear every time you press the
INFO button.
■ Clock: Setting the clock is for using various timer
features of the TV.
✎
If you disconnect the power cord, you have to set
the clock again.
Clock Mode: Set up the current time manually or
automatically.
– Auto: Set the current time automatically using the
time from a digital channel.
✎
The antenna must be connected in order to set
the time automatically.
– Manual: Set the current time manually.
✎
Depending on the broadcast station and signal,
the auto time set up may not be correct. In this
case, set the time manually.
Clock Set: Set the Month, Day, Year, Hour, Minute
and am/pm.
✎
Available only when Clock Mode is set to
Manual.
✎
You can set the month, day, year, hour and minute
directly by pressing the number buttons on the
remote control.
DST (Off / On): Switches the DST(Daylight Saving Time)
function on or off.
✎
This function is only available when the Clock
Mode is set to Auto.
Time Zone: Select your time zone.
✎
This function is only available when the Clock
Mode is set to Auto.
¦ Using the Sleep Timer
O
MENU
m
→ Setup → Time → Sleep Timer →
ENTER
E
■ Sleep Timer
t
: Automatically
shuts off the TV after a preset period
of time. (30, 60, 90, 120, 150 and 180
minutes).
✎
To cancel the Sleep Timer, select
Off.
¦ Setting the On/Off Timer
O
MENU
m
→ Setup → Time → Timer 1 →
ENTER
E
■ Timer 1 / Timer 2 / Timer 3: Three different on / off
timer settings can be made. You must set the clock first.
On Time / Off Time: Set the hour, minute, am/pm and
activate/inactivate. (To activate the timer with the setting
you have chosen, set to Activate.)
Volume: Set the desired volume level.
Source: Select TV or USB content to be played when
the TV is turned on automatically. (USB can be selected
only when a USB device is connected to the TV)
Antenna (when the Source is set to TV): Select Air or
Cable.
Timer 1
L Move U Adjust E Enter R Return
On Time
Off Time
Volume
Source
Antenna Channel
Repeat
Sun Mon Tue Wed Thu Fri Sat
Inactivate 12 00 am
Inactivate 12 00 am
10 TV Air 3
Once
▲
▼
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 18 2011-02-24 �� 12:22:00
19
English
03 Basic Features
Channel (when the Source is set to TV): Select the
desired channel.
Contents (when the Source is set to USB): Select a
folder in the USB device containing music or photo files
to be played when the TV is turned on automatically.
✎
If there is no music file on the USB device or the
folder containing a music file is not selected, the
Timer function does not operate correctly.
✎
When there is only one photo file in the USB, the
Slide Show will not play.
✎
A folder with too long of a name cannot be
selected.
✎
Each USB you use is assigned its own folder.
When using more than one of the same type of
USB, make sure the folders assigned to each USB
have different names.
Repeat: Select Once, Everyday, Mon~Fri, Mon~Sat,
Sat~Sun or Manual to set at you convenience. If you
select Manual, you can set up the day you want to
activate the timer.
✎
The
c
mark indicates the day is selected.
✎
Auto Power Off (available only when the TV is turned
on by the Timer): The TV will be automatically turned off
after 3 hours of being left idle to prevent overheating.
¦ Locking Programs
O
MENU
m
→ Setup → Security → ENTER
E
Security
The PIN input screen appears, Enter your 4 digit PIN number.
■ V-Chip: The V-Chip feature automatically locks out
programs that are deemed inappropriate for children.
The user must enter a PIN (personal identification
number) before any of the V-Chip restrictions are set up
or changed.
✎
NOTE
x
V-Chip is not available in HDMI, Component
or PC mode.
x
The default PIN number of a new TV set is
“0-0-0-0”.
x
Allow all: Press to unlock all TV ratings.
x
Block all: Press to lock all TV ratings.
V-Chip Lock (Off / On): You can block rated TV
Programs.
TV Parental Guidelines: You can block TV programs
depending on their rating. This function allows you to
control what your children are watching.
– TV-Y: Young children / TV-Y7: Children 7 and over /
TV-G: General audience / TV-PG: Parental guidance /
TV-14: Viewers 14 and over / TV-MA: Mature
audience
– ALL: Lock all TV ratings. / FV: Fantasy violence /
V: Violence / S: Sexual situation / L: Adult Language /
D: Sexually Suggestive Dialog
✎
The V-Chip will automatically block certain
categories dealing with more sensitive material.
For example, if you block the TV-Y category,
then TV-Y7 will automatically be blocked.
Similarly, if you block the TV-G category, then
all the categories in the young adult group will
be blocked (TV-G, TV-PG, TV-14 and TV-MA).
The sub-ratings (D, L, S, V) work similarly. So,
if you block the L sub-rating in TV-PG, then
the L sub-ratings in TV-14 and TV-MA will
automatically be blocked.
MPAA Rating: You can block movies depending on
their MPAA rating. The Motion Picture Association of
America(MPAA) has implemented a rating system that
provides parents or guardians with advanced information
on which films are appropriate for children.
– G: General audience (no restrictions). / PG: Parental
guidance suggested. / PG-13: Parents strongly
cautioned. / R: Restricted. Children under 17 should
be accompanied by an adult. / NC-17: No children
under age 17. / X: Adults only. / NR: Not rated.
✎
The V-Chip will automatically block any
category that deals with more sensitive material.
For example, if you block the PG-13 category,
then R, NC-17 and X will automatically be
blocked.
Canadian English: You can block TV programs
depending on their Anglophone Canadian.
– C: Programming intended for children under age 8. /
C8+: Programming generally considered acceptable
for children 8 years and over to watch on their own. /
G: General programming, suitable for all audiences. /
PG: Parental Guidance. / 14+: Programming
contains themes or content which may not be
suitable for viewers under the age of 14. / 18+: Adult
programming.
✎
The V-Chip will automatically block any
category that deals with more sensitive material.
For example, if you block the G category, then
PG, 14+ and 18+ will automatically be blocked.
[LD610-ZC]BN68-03637C.indb 19 2011-02-24 �� 12:22:00
20
English
Basic Features
Canadian French: You can block TV programs
depending on their French Canadian rating.
– G: General / 8 ans+: Programming generally
considered acceptable for children 8 years and over
to watch on their own. / 13 ans+: Programming may
not be suitable for children under the age of 13. /
16 ans+: Programming is not suitable for children
under the age of 16. / 18 ans+: Programming
restricted to adults.
✎
The V-Chip will automatically block any
category that deals with more sensitive material.
For example, if you block the 8 ans+ category,
then 13 ans+, 16 ans+ and 18 ans+ will
automatically be blocked also.
Downloadable U.S. Rating: Parental restriction
information can be used while watching DTV channels.
✎
NOTE
x
If information is not downloaded from the
broadcasting station, the Downloadable U.S.
Rating menu is deactivated.
x
Parental restriction information is automatically
downloaded while watching DTV channels. It
may take several seconds.
x
The Downloadable U.S. Rating menu
is available for use after information is
downloaded from the broadcasting station.
However, depending on the information from
the broadcasting station, it may not be available
for use.
x
Parental restriction levels differ depending on
the broadcasting station. The default menu
name and Downloadable U.S. Rating change
depending on the downloaded information.
x
Even if you set the on-screen display to another
language, the Downloadable U.S. Rating
menu will appear in English only.
x
The rating will automatically block certain
categories that deal with more sensitive
material.
x
The rating titles (For example: Humor Level..etc)
and TV ratings (For example: DH, MH, H..etc)
may differ depending on the broadcasting
station.
■ Change PIN: The Change PIN screen will appear.
Choose any 4 digits for your PIN and enter it in Enter
New PIN. Re-enter the same 4 digits in Confirm New
PIN. When the Change PIN screen disappears, press
the OK button. The TV has memorized your new PIN.
How to watch a restricted channel
If the TV is tuned to a restricted channel, the V-Chip
will block it. The screen will go blank and the following
message will appear:
This channel is blocked by V-Chip. Please enter the
PIN to unblock.
✎
If you forget the PIN, press the remote-control
buttons in the following sequence, which resets
the pin to “0-0-0-0” : POWER (off) → MUTE → 8
→ 2 → 4 → POWER (on)
¦ Other Features
O
MENU
m
→ Setup → ENTER
E
Menu Language
Set the menu language.
1. Select Menu Language and press the ENTER
E
button.
2. Choose desired language and press the ENTER
E
button.
✎
Choose between English, Español and Français.
Caption
(On-Screen Text Messages)
■ Caption (Off / On): You can switch the
caption function on or off. If captions are
not available, they will not be displayed
on the screen.
✎
The Caption feature does not
work in Component, HDMI or PC
modes.
■ Caption Mode: You can select the desired caption
mode.
✎
The availability of captions depends on the
program being broadcasted.
Default / CC1~CC4 / Text1~Text4: (analog channels
only) The Analog Caption function operates in either
analog TV channel mode or when a signal is supplied
from an external device to the TV. (Depending on the
broadcasting signal, the Analog Caption function may or
may not work with digital channels.)
Default / Service1~Service6 / CC1~CC4 /
Text1~Text4: (digital channels only) The Digital Captions
function works with digital channels.
✎
Service1~6 may not be available in digital caption
mode depending on the broadcast.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 20 2011-02-24 �� 12:22:01
21
English
03 Basic Features
■ Digital Caption Options: (digital channels only)
Size: Options include Default, Small, Standard and
Large. The default is Standard.
Font Style: Options include Default and Styles 0 to 7.
The default is Style 0.
Foreground Color: Options include Default, White,
Black, Red, Green, Blue, Yellow, Magenta and Cyan. You
can change the color of the letter. The default is White.
Background Color: Options include Default, White,
Black, Red, Green, Blue, Yellow, Magenta and Cyan.
You can change the background color of the caption.
The default is Black.
Foreground Opacity: This adjusts the opacity of text.
Options include Default, Transparent, Translucent, Solid
and Flashing.
Background Opacity: This adjusts the opacity of
the caption background. Options include Default,
Transparent, Translucent, Solid and Flashing.
Return to Default: This option sets each Size, Font
Style, Foreground Color, Background Color, Foreground
Opacity and Background Opacity to its default.
✎
NOTE
x
Digital Caption Options are available only
when Default and Service1 ~ Service6 can be
selected in Caption Mode.
x
The availability of captions depends on the
program being broadcasted.
x
The Default setting follow the standards set by
the broadcaster.
x
The Foreground and Background cannot be set
to have the same color.
x
You cannot set both the Foreground Opacity
and the Background Opacity to Transparent.
Network
For details on set up options, refer to the “Network
Connection” instructions. (P. 24~29)
General
■ Game Mode (Off / On): When connecting to a game
console such as PlayStation™ or Xbox™, you can enjoy
a more realistic gaming experience by selecting the
game menu.
✎
NOTE
x
Precautions and limitations for game mode
– To disconnect the game console and connect
another external device, set Game Mode to Off in
the setup menu.
– If you display the TV menu in Game Mode, the
screen shakes slightly.
x
Game Mode is not available when the input source
is set to TV or PC.
x
After connecting the game console, set Game Mode
to On. Unfortunately, you may notice reduced picture
quality.
x
If Game Mode is On:
– Picture mode is set to Standard and Sound mode
is set to Movie.
– Equalizer is not available.
■ BD Wise (Off / On): Provides the optimal picture quality
for Samsung DVD, Blu-ray and Home Theater products
which support BD Wise. When BD Wise is turned On,
the picture mode is automatically changed to the optimal
resolution.
✎
Available when connecting Samsung products
that support BD Wise through a HDMI cable.
■ Menu Transparency (Bright / Dark): Set the
Transparency of the menu.
■ Melody (Off / Low / Medium / High): Set so that a
melody plays when the TV is turned on or off.
✎
NOTE
x
Only available when the Input source is set to TV.
To turn the melody off, set Melody to Off.
x
The Melody does not play.
– When no sound is output from the TV because the
MUTE button has been pressed.
– When no sound is output from the TV because the
volume has been reduced to minimum with the
VOL – button.
– When the TV is turned off by Sleep Timer function.
[LD610-ZC]BN68-03637C.indb 21 2011-02-24 �� 12:22:02
22
English
Basic Features
¦ Picture In Picture (PIP)
PIP
t
O
MENU
m
→ Setup → PIP → ENTER
E
You can watch the TV tuner and one external video source
simultaneously. PIP (Picture-in-Picture) does not function in
the same mode.
✎
NOTE
x
For PIP sound, refer to the Sound Select
instructions.
x
If you turn the TV off while watching in PIP mode, the
PIP window will disappear.
x
You may notice that the picture in the PIP window
becomes slightly unnatural when you use the main
screen to view a game or karaoke.
x
While V-Chip operation, the PIP function cannot be
used.
x
PIP Settings
Main picture Sub picture
Component1, Component2,
HDMI1/DVI, HDMI2, HDMI3,
HDMI4, PC
TV
■ PIP (Off / On): Activate or deactivate the PIP function.
■ Air/Cable (Air / Cable): Select either Air or Cable as the
input source for the sub-screen.
■ Channel: Select the channel for the sub-screen.
■ Size (
Õ
/
Ã
): Select a size for the sub-picture.
■ Position (
Ã
/
–
/
—
/
œ
): Select a position for the
sub-picture.
■ Sound Select (Main / Sub): You can choose the
desired sound (Main or Sub) in PIP mode.
Support Menu
O
MENU
m
→ Support → ENTER
E
Self Diagnosis
■ Picture Test: Use to check for picture problems. If the
problem continues to occur, check the Color pattern.
Yes: If the test pattern does not appear or there is
noise in the test pattern, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance (1-800-SAMSUNG).
No: If the test pattern is properly displayed, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■ Sound Test: Use the built-in melody sound to check for
sound problems.
✎
If you hear no sound from the TV’s speakers,
before performing the sound test, make sure
Speaker Select is set to TV speaker in the
Sound menu.
✎
The melody will be heard during the test even if
Speaker Select is set to External Speaker or the
sound is muted by pressing the MUTE button.
Yes: If you can hear sound only from one speaker or not
at all during the sound test, select Yes. There may be a
problem with the TV. Contact Samsung’s Call Center for
assistance (1-800-SAMSUNG).
No: If you can hear sound from the speakers, select No.
There may be a problem with your external equipment.
Please check your connections. If the problem persists,
refer to the external device’s user manual.
■ Signal Information (Digital channels only): An HD
channel’s reception quality is either perfect or the
channels are unavailable. Adjust your antenna to
increase signal strength.
■ Troubleshooting: If the TV seems to have a problem,
refer to this description.
✎
If none of these troubleshooting tips apply, contact
the Samsung customer service center.
[LD610-ZC]BN68-03637C.indb 22 2011-02-24 �� 12:22:02
23
English
03 Basic Features

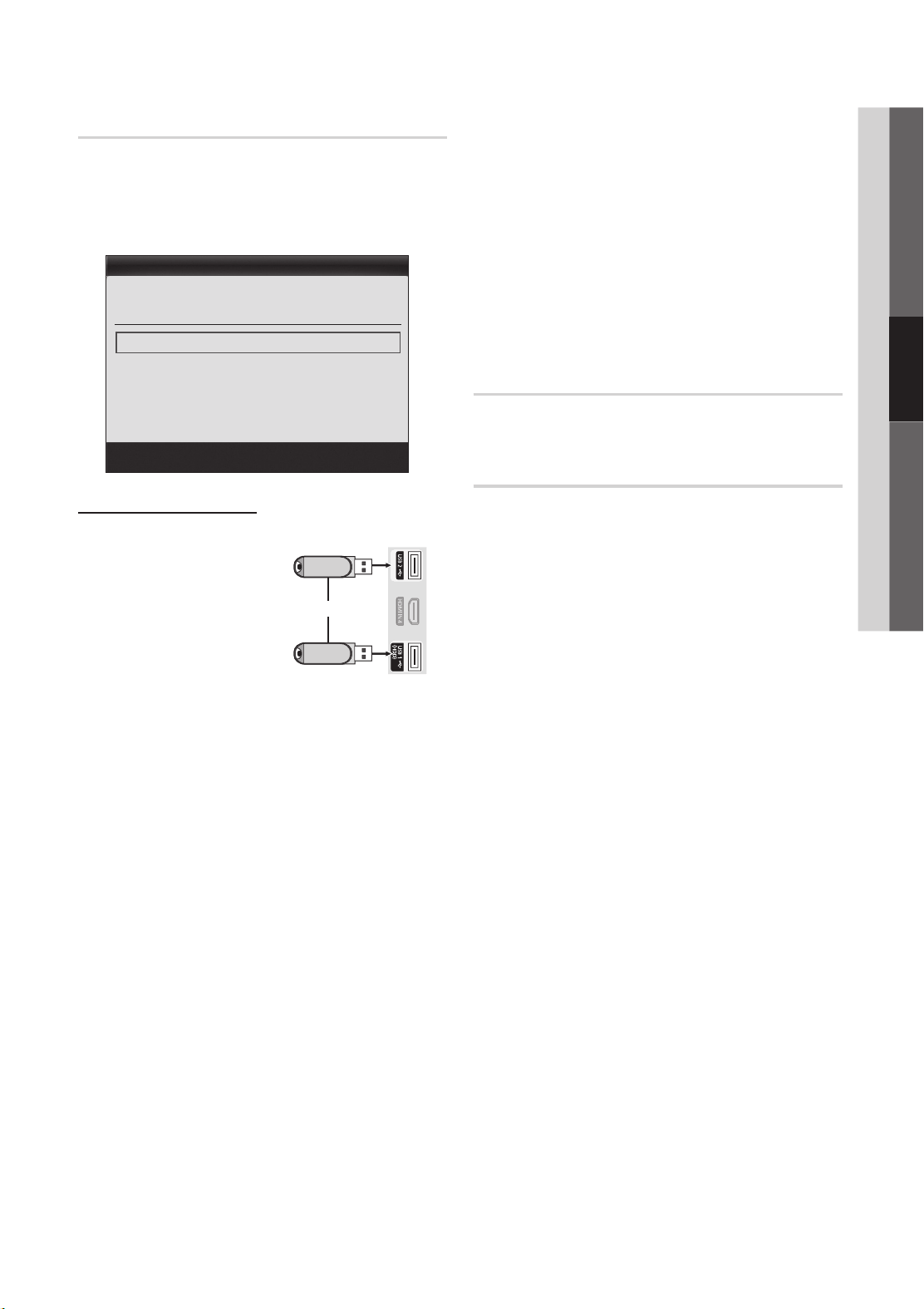

Software Upgrade
Software Upgrade can be performed by network
connection or downloading the latest firmware from “www.
samsung.com,” to a USB memory device.
Current Version - the software already installed in the TV.
✎
Software is represented as ‘Year/Month/Day_Version’.
Installing the Latest Version
■ By USB: Insert a USB drive
containing the firmware
upgrade file, downloaded
from www.samsung.com,
into the TV. Please be
careful not to disconnect
the power or remove the
USB drive until upgrades
are complete. The TV will
be turned off and on automatically after completing the
firmware upgrade. When software is upgraded, video
and audio settings you have made will return to their
default settings. We advise you to write down your
settings so that you can easily reset them after the
upgrade.
■ By Online: Upgrade the software using the Internet.
✎
First, configure your network. For detailed
procedures on using the Network Setup, refer to
the “Network connection” instructions.
✎
If the Internet connection does not operate
properly, the connection may be broken. Please
retry downloading. If the problem persists,
download by USB and upgrade.
■ Alternative Software (backup): Displays the Software
version downloaded through By Online. During the
software upgrading, When the Upgrade will discontinue
from last step, this function be activated.
HD Connection Guide
Refer to this information when connecting external devices
to the TV.
Contact Samsung
View this information when your TV does not work properly
or when you want to upgrade the software. You can find
information regarding our call centers and how to download
products and software.
Software Upgrade
By USB ►
By Online
Alternative Software ----/--/--_-----
U
Move
E
Enter
R
Return
Current Version 2011/01/18_000001
TV Side Panel
or
USB Drive
[LD610-ZC]BN68-03637C.indb 23 2011-02-24 �� 12:22:03
24
English
Advanced Features
Network Connection
You can set up your TV so that it can access the Internet through your local area network (LAN) using a wired or wireless
connection.
¦¦ Connecting¦to¦a¦Wired¦Network
You can attach your TV to your LAN using cable in three ways:
y You can attach your TV to your LAN by connecting the LAN port on the back of your TV to an external modem using a Cat
5 cable. See the diagram below.
y You can attach your TV to your LAN by connecting the LAN port on the back of your TV to a IP Sharer which is connected
to an external modem. Use Cat 5 cable for the connection. See the diagram below.
y Depending on how your network is configured, you may be able to attach your TV to your LAN by connecting the LAN
port on the back of your TV directly to a network wall outlet using a Cat 5 cable. See the diagram below. Note that the wall
outlet is attached to a modem or router elsewhere in your house.
If you have a Dynamic Network, you should use an ADSL modem or router that supports Dynamic Host Configuration
Protocol (DHCP). Modems and routers that support DHCP automatically provide the IP address, subnet mask, gateway,
and DNS values your TV needs to access the Internet so you do not have to enter them manually. Most home networks
are Dynamic Networks.
Some networks require a Static IP address. If your network requires a Static IP address, you must enter the IP address,
subnet mask, gateway, and DNS values manually on your TV’s Cable Setup Screen when you set up the network
connection. To get the IP address, subnet mask, gateway, and DNS values, contact your Internet Service Provider (ISP).
If you have a Windows computer, you can also get these values through your computer.
✎
You can use ADSL modems that support DHCP if your network requires a Static IP address. ADSL modems that
support DHCP also let you use Static IP addresses.
The Modem Port on the Wall
External Modem
(ADSL / VDSL / Cable TV)
TV Rear Panel
LAN CableModem Cable
The Modem Port on the Wall
External Modem
(ADSL / VDSL / Cable TV)
TV Rear Panel
LAN Cable
Modem Cable
The LAN Port on the Wall
TV Rear Panel
LAN Cable
LAN Cable
IP Sharer
(having DHCP server)
BN68-03637A_B-Eng.indd 24 2011-03-02 �� 1:51:54
25
English
04 Advanced Features
Network Setup (Auto)
Use the Automatic Network Setup when connecting your
TV to a network that supports DHCP. To set up your TV’s
cable network connection automatically, follow these steps:
How to set up automatically
1. Connect your TV to your LAN as described in the
previous section.
2. Turn on your TV, press the MENU button on your
remote, use the ▲ or ▼ button to select Setup, and
then press the ENTER
E
button.
3. Use the ▲ or ▼ button to select Network in the Setup
menu, and then press the ENTER
E
button. The
Network screen appears.
4. On the Network screen, select Network Type.
5. Set Network Type to Wired.
6. Select Network Setup. The Network Setup screen
appears.
7. Set Internet Protocol Setup to Auto.
8. Auto acquires and enters the needed Internet values
automatically.
9. Wait two minutes, and then press the RETURN button
on your remote.
10. If the Network Function has not acquired the network
connection values, go to the directions for Manual.
Network Setup (Manual)
Use the Manual Network Setup when connecting your TV to
a network that requires a Static IP address.
Getting the Network Connection Values
To get the Network connection values on most Windows
computers, follow these steps:
1. Right click the Network icon on the bottom right of the
screen.
2. In the pop-up menu that appears, click Status.
3. On the dialog that appears, click the Support tab.
4. On the Support Tab, click the Details button. The
Network connection values are displayed.
How to set up manually
To set up your TV’s cable network connection manually,
follow these steps:
1. Follow Steps 1 through 6 in the “How to set up
automatically” procedure.
2. Set Internet Protocol Setup to Manual.
3. Press the ▼ button on your remote to go to the first
entry field.
4. Enter the IP Address, Subnet Mask, Gateway, and
DNS Server values. Use the number buttons on your
remote to enter numbers and the arrow buttons to move
from one entry field to another.
5. When done, press the RETURN button on your remote.
6. Select Network Test to check the Internet connectivity.
Network Setup
Internet Protocol Setup : Auto ►
IP Address :
Subnet Mask :
Gateway :
DNS : Auto
DNS Server :
U Move E Enter R Return
[LD610-ZC]BN68-03637C.indb 25 2011-02-24 �� 12:22:04
26
English
Advanced Features
¦ Connecting to a Wireless Network
To connect your TV to your network wireless, you need a wireless router or modem and a Samsung Wireless LAN Adapter
(WIS09ABGN, WIS09ABGN2, WIS10ABGN), which you connect to your TV’s side panel USB jack. See the illustration below.
Samsung’s Wireless LAN adapter is sold separately and is offered by select retailers, Ecommerce sites and Samsungparts.
com. Samsung’s Wireless LAN adapter supports the IEEE 802.11A/B/G and N communication protocols. Samsung
recommends using IEEE 802.11N. When you play video over a IEEE 802.11B/G connection, the video may not play smoothly.
✎
NOTE
x
You must use the “Samsung Wireless LAN Adapter” (WIS09ABGN, WIS09ABGN2, WIS10ABGN) to use a wireless
network.
x
Samsung Wireless LAN Adapter and the USB extension Cable are sold separately and are offered by select retailers,
Ecommerce sites and Samsungparts.com.
x
To use a wireless network, your TV must be connected to a wireless IP sharer (either a router or a modem). If the
wireless IP sharer supports DHCP, your TV can use a DHCP or static IP address to connect to the wireless network.
x
Select a channel for the wireless IP sharer that is not currently being used. If the channel set for the wireless IP sharer
is currently being used by another device nearby, this will result in interference and communication failure.
x
If you apply a security system other than the systems listed below, it will not work with the TV.
x
If Pure High-throughput (Greenfield) 802.11n mode is selected and the Encryption type is set to WEP, TKIP or
TKIPAES (WPS2Mixed) for your AP, Samsung TVs will not support a connection in compliance with new Wi-Fi
certification specifications.
x
If your AP supports WPS (Wi-Fi Protected Setup), you can connect to the network via PBC (Push Button
Configuration) or PIN (Personal Identification Number). WPS will automatically configure the SSID and WPA key in
either mode.
x
Keep the Samsung Wireless LAN Adapter at a distance from the TV. If you watch the TV with the Adapter connected
nearby, images may appear corrupted for some channels.
x
If your router, modem, or device is not certified, it may not connect to the TV via the “Samsung Wireless LAN Adapter.”
x
Connection Methods: You can setup the wireless network connection on four ways.
– PBC(WPS)
– Auto Setup (Using the Auto Network Search function)
– Manual Setup
– Ad-Hoc
x
The Samsung Wireless LAN Adapter may not be recognized when using a connection via a USB hub or via a USB
extension cable other than the cable supplied.
The LAN Port on
the Wall
LAN Cable
Wireless IP sharer
(AP having DHCP Server)
Samsung Wireless
LAN Adapter
TV Side Panel
or
[LD610-ZC]BN68-03637C.indb 26 2011-02-24 �� 12:22:07

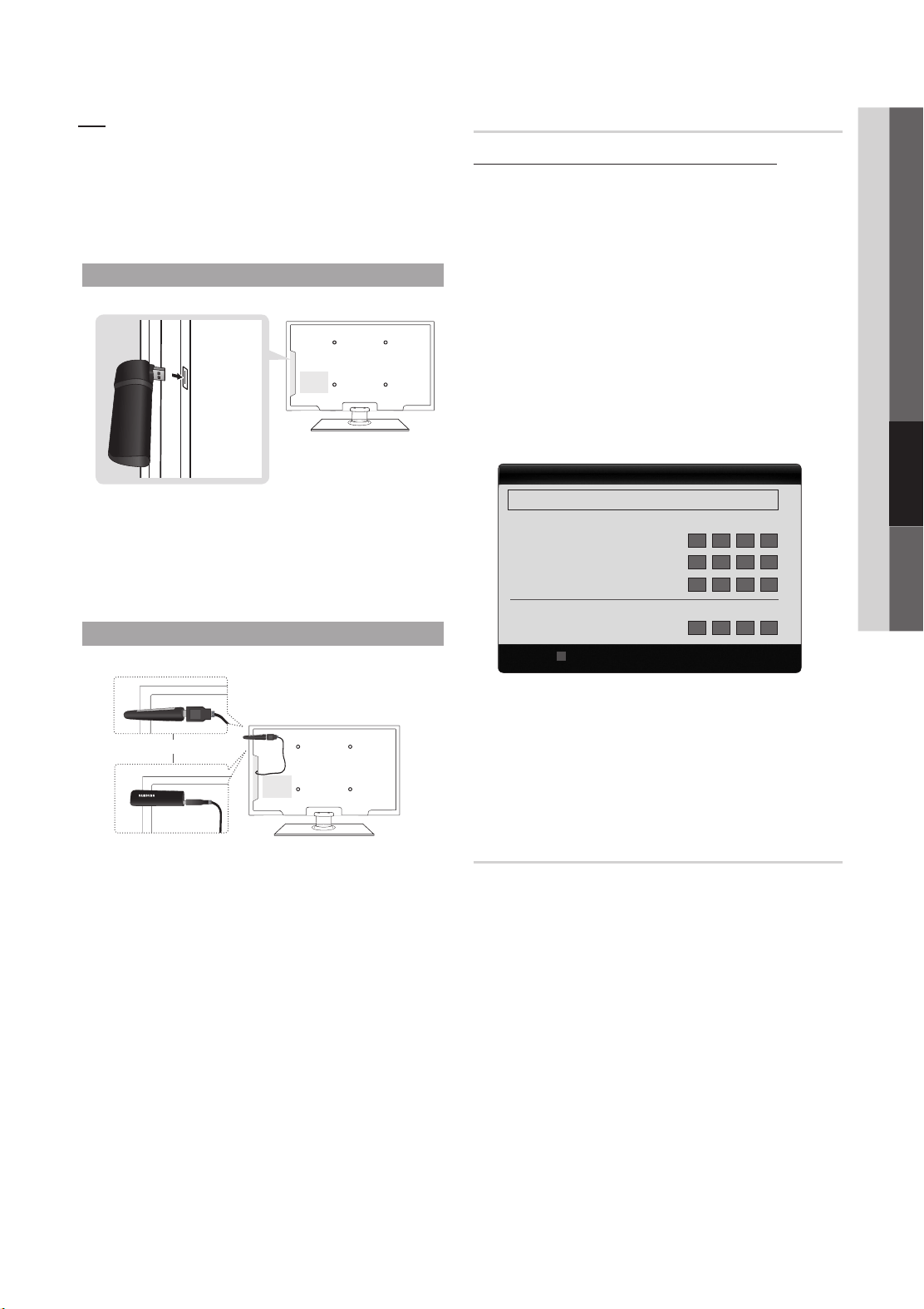

27
English
04 Advanced Features
Notice
The picture may appear corrupted or have static for some
channels when the TV is connected to the Samsung Wireless
LAN Adapter. In such a case, establish a connection using one
of the following methods or connect the Samsung Wireless LAN
Adapter using a USB cable in a place that is not affected by
radio interference.
Method 1
Connect using the USB right angle adapter
To connect the Samsung Wireless LAN Adapter using the
USB right angle adapter, follow these steps:
1. Connect the USB right angle adapter to the Samsung
Wireless LAN Adapter.
2. Connect the other end of the right angle adapter to the
USB 1 (HDD) port.
Method 2
Connect via an extension cable
or
To reconnect the Samsung Wireless LAN Adapter using the
extension cable, follow these steps:
1. Connect the extension cable to the USB 1 (HDD) port.
2. Connect the extension cable and Samsung Wireless LAN
Adapter.
3. Attach the Samsung Wireless LAN Adapter to the back of
the TV near the top, using double-sided adhesive tape.
Network Setup (PBC(WPS))
How to set up using PBC(WPS)
If your router has a PBC(WPS) button, follow these steps:
1. Connect your TV to your LAN as described in the
previous section.
2. Turn on your TV, press the MENU button on your
remote, use the ▲ or ▼ button to select Setup, and
then press the ENTER
E
button.
3. Use the ▲ or ▼ button to select Network in the Setup
menu, and then press the ENTER
E
button.
4. On the Network screen, select Network Type.
5. Set Network Type to Wireless.
6. Select Network Setup. The Network Setup screen appears.
7. Press the Red button on your remote.
8. Press the PBC(WPS) button on your router within 2
minutes. Your TV player automatically acquires all the
network setting values it needs and connects to your
network.
9. After the network connection is set up, press the
RETURN button to exit the Network Setup screen.
Network Setup (Auto)
Most wireless networks have an optional security system
that requires devices that access the network to transmit
an encrypted security code called an Access or Security
Key. The Security Key is based on a Pass Phrase, typically
a word or a series of letters and numbers of a specified
length you were asked to enter when you set up security for
your wireless network. If you use this method of setting up
the network connection, and have a Security Key for your
wireless network, you will have to enter the Pass Phrase
during the setup process.
Network Setup
Select a network : Not Selected ►
Internet Protocol Setup : Auto
IP Address :
Subnet Mask :
Gateway :
DNS : Auto
DNS Server :
A
PBC(WPS) U Move E Enter R Return
[LD610-ZC]BN68-03637C.indb 27 2011-02-24 �� 12:22:08
28
English
Advanced Features
How to set up automatically
To set up the wireless connection automatically, follow these
steps:
1. Follow Steps 1 through 6 in the “How to set up using
PBC(WPS)”. (P. 27)
2. Press the ▼ button to select Internet Protocol Setup,
and then press the ENTER
E
button.
Press the ▲ or ▼ button to select Auto, and then press
the ENTER
E
button.
3. Press the ▲ button to go to Select a Network, and
then press the ENTER
E
button. The Network function
searches for available wireless networks. When done, it
displays a list of the available networks.
4. In the list of networks, press the ▲ or ▼ button to select
a network, and then press the ENTER
E
button.
✎
If the AP is set to Hidden (Invisible), you have
to select Add Network and enter the correct
Network Name (SSID) and Security Key to
establish the connection.
5. If the Security/PIN pop-up appears, go to Step 6. If the
Network Connecting Screen appears, go to Step 10.
6. Press the ▲ or ▼ button to select Security or PIN. For
most home networks, you would select Security (for
Security Key). The Security Screen appears.
7. On the Security screen, enter your network’s Pass
Phrase.
✎
You should be able to find the Pass Phrase on
one of the set up screens you used to set up your
router or modem.
8. To enter the Pass Phrase, follow these general
directions:
– Press the number buttons on your remote to enter
numbers.
– Use the direction buttons on your remote to move
from button to button on the Security Key screen.
– Press the Red button to change case or display
symbols/characters.
– To a enter letter or symbol, move to the letter or
symbol, and then press the ENTER
E
button.
– To delete the last letter or number you entered,
press the Green button on your remote.
9. When done, press the Blue button on your remote. The
Network Connecting screen appears.
10. Wait until the connection confirmation message is
displayed, and then press the ENTER
E
button. The
Network Setup screen re-appears.
11. To test the connection, press the RETURN button to
select Network Test, and then press the ENTER
E
button.
Network Setup (Ad-Hoc)
You can connect to a mobile device without an access point
through the “Samsung Wireless LAN Adapter” by using a
peer to peer network.
How to connect to new Ad-hoc
1. Follow Steps 1 through 6 in the “How to set up using
PBC(WPS)”. (P. 27)
2. Choose Select a network. A list of devices/networks
appears.
3. While in the device list, press the Blue button on the
remote.
✎
The message "Ad-hoc is a direct WI-Fi
connection with cellphone or PC. The existing
network system may have limited functionality.
Do you want to change the network
connection?" is displayed.
4. Input the generated Network Name (SSID) and
Security Key into the device you want to connect.
How to connect an existing Ad-hoc device
1. Follow Steps 1 through 6 in the “How to set up using
PBC(WPS)”. (P. 27)
2. Choose Select a network. Then, the device list will be
displayed.
3. Select the device you want in the Device list.
4. If security key was applied, input the security key.
✎
If network does not operate normally, check
the Network Name (SSID) and Security Key
again. An incorrect Security Key may cause a
malfunction.
A B C D E F G
H I J K L M N
O P Q R S T U
V W X Y Z
0~9
Security Key
0 entered
Number
Lower case
B
Delete
Space
C
Select a network
n Move E Enter R Return
[LD610-ZC]BN68-03637C.indb 28 2011-02-24 �� 12:22:08
29
English
04 Advanced Features
Network Setup (Manual)
If the other methods do not work, you need to enter the
Network setting values manually.
Getting the Network Connection Values
To get the Network setting values on most Windows
computers, follow these steps:
1. Right click the Network icon on the bottom right of the
screen.
2. In the pop-up menu, click Status.
3. On the dialog that appears, click the Support tab.
4. On the Support tab, click the Details button. The
Network settings are displayed.
How to set up manually
To enter the Network connection values manually, follow
these steps:
1. Follow Steps 1 through 6 in the “How to set up using
PBC(WPS)”. (P. 27)
2. Press the ▼ button to select Internet Protocol Setup,
and then press ENTER
E
button. Press the ▲ or ▼
button to select Manual, and then press ENTER
E
button.
3. Press the ▼ button to go to the first entry field (IP
Address).
4. Use the number buttons to enter numbers.
5. When done with each field, use the ► button to move
successively to the next field. You can also use the other
arrow buttons to move up, down, and back.
6. Enter the IP Address, Subnet Mask, and Gateway
values.
7. Press the ▲ or ▼ button to go to DNS.
8. Press the ▼ button to go to the first DNS entry field.
Enter the numbers as above.
9. When done, press the ▲ button to go to Select
a Network. Select your network, and then press
ENTER
E
button.
10. Go to Step 4 in the "How to set up automatically" (P. 28),
and follow the directions from that point on.
If Your TV Fails to Connect to the Internet
Your TV may not be able to connect to the Internet
because your ISP has permanently registered the
MAC address (a unique identifying number) of your
PC or modem, which it then authenticates each time
you connect to the Internet as a way of preventing
unauthorized access. As your TV has a different MAC
address, your ISP can not authenticate its MAC address,
and your TV can not connect.
To resolve this problem, ask your ISP about the procedures
required to connect devices other than a PC (such as your
TV) to the Internet.
If your Internet service provider requires an ID or password
to connect to the Internet, your TV may not be able to
connect to the Internet. If this is the case, you must enter
your ID or password when connecting to the Internet.
The Internet connection may fail because of a firewall
problem. If this is the case, contact your Internet service
provider.
If you cannot connect to the Internet even after you have
followed the procedures of your Internet service provider,
please contact Samsung Electronics at 1-800-SAMSUNG.
[LD610-ZC]BN68-03637C.indb 29 2011-02-24 �� 12:22:08
30
English
Advanced Features
Media Play
¦ Connecting a USB Device
1. Turn on your TV.
2. Connect a USB device containing photo, music and/or movie files to the
USB 1 (HDD) or USB 2 jack on the side of the TV.
3. When USB is connected to the TV, popup window appears. Then you can select
Media Play.
¦ Connecting to the PC through network
You can play pictures, music and videos saved on your PC or on your TV through a network connection in the Media Play
mode.
✎
If you want to use Media Play to play files saved on your PC over your TV, you should download “PC Share Manager”
and users manual from “www.samsung.com.”
1. For more information on how to configure your network, refer to ‘Network Connection’.
– You are recommended to locate both TV and PC in same subnet. The first 3 parts of the subnet address of the TV and
the PC IP addresses should be the same and only the last part (the host address) should be changed. (e.g. IP Address:
123.456.789.**)
2. Using a LAN cable, connect between the external modem and the PC onto which the Samsung PC Share Manager
program will be installed.
– You can connect the TV to the PC directly without connecting it through a Sharer (Router).
Enjoy photos, music and/or movie files saved on
a USB Mass Storage Class (MSC) device and/or
your PC.
O
MENU
m
→ Application → Media Play
→ ENTER
E
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TV Side Panel
or
USB Drive
SUM
Change Device
View Devices
E
Enter
R
Return
MediaPlay
Videos
External Modem
(ADSL/VDSL/Cable TV)
LAN Cable
Wireless IP
sharer
PC
TV Side Panel
Samsung
Wireless
LAN
Adapter
LAN
or
LAN CableLAN Cable
Modem Cable
LAN Cable
[LD610-ZC]BN68-03637C.indb 30 2011-02-24 �� 12:22:11
31
English
04 Advanced Features
✎
Functions that are not supported when connecting to a PC through a network:
x
The Background Music and Background Music Setting functions.
x
Sorting files by preference in the Photos, Music, and Videos folders.
x
The
�
(REW) or
µ
(FF) button while a movie is playing.
✎
The Divx DRM, Multi-audio, embedded caption does not supported.
✎
Samsung PC Share manager should be permitted by the firewall program on your PC.
✎
When you use Media Play mode through a network connection, According to functions of the provided server:
x
The sorting method may vary.
x
The scene search function may not be supported.
x
The Play Continuously function, which resumes playing of a video, may not be supported.
– The Play Continuously function does not support multiple users. (It will have only memorized the point where the
most recent user stopped playing.)
x
The
�
(REW),
µ
(FF) or
�
(Pause) buttons may not work depending on the content information.
✎
If you experience any file stuttering issue while playing a video over a wireless network, we recommend using a wired
network.
✎
It might not work properly with unlicensed multimedia files.
✎
Need-to-Know List before using Media Play
x
MTP (Media Transfer Protocol) is not supported.
x
The file system supports FAT16, FAT32 and NTFS.
x
Certain types of USB Digital camera and audio devices may not be compatible with this TV.
x
Media Play only supports USB Mass Storage Class (MSC) devices. MSC is a Mass Storage Class Bulk-Only
Transport device. Examples of MSC are Thumb drives, Flash Card Readers and USB HDD (USB HUB are not
supported). Devices should be connected directly to the TV’s USB port.
x
Before connecting your device to the TV, please back up your files to prevent them from damage or loss of data.
SAMSUNG is not responsible for any data file damage or data loss.
x
Connect a USB HDD to the dedicated port, USB 1 (HDD) port.
x
Do not disconnect the USB device while it is loading.
x
The higher the resolution of the image, the longer it takes to display on the screen.
x
The maximum supported JPEG resolution is 15360X8640 pixels.
x
For unsupported or corrupted files, the “Not Supported File Format” message is displayed.
x
If the files are sorted by Basic View, up to 1000 files can be displayed in each folder.
x
MP3 files with DRM that have been downloaded from a non-free site cannot be played. Digital Rights Management
(DRM) is a technology that supports the creation, distribution and management of the content in an integrated and
comprehensive way, including the protection of the rights and interests of the content providers, the prevention of the
illegal copying of contents, as well as managing billings and settlements.
x
If more than 2 PTP devices are connected, you can only use one at a time.
x
If more than two MSC devices are connected, some of them may not be recognized. A USB device that requires high
power (more than 500mA or 5V) may not be supported.
x
If an over-power warning message is displayed while you are connecting or using a USB device, the device may not
be recognized or may malfunction.
x
If the TV has been no input during time set in Auto Protection Time, the Screensaver will run.
x
The power-saving mode of some external hard disk drives may be released automatically when connected to the TV.
x
If a USB extension cable is used, the USB device may not be recognized or the files on the device may not be read.
x
If a USB device connected to the TV is not recognized, the list of files on the device is corrupted or a file in the list is
not played, connect the USB device to the PC, format the device and check the connection.
x
If a file deleted from the PC is still found when Media Play is run, use the “Empty the Recycle Bin” function on the PC
to permanently delete the file.
[LD610-ZC]BN68-03637C.indb 31 2011-02-24 �� 12:22:11

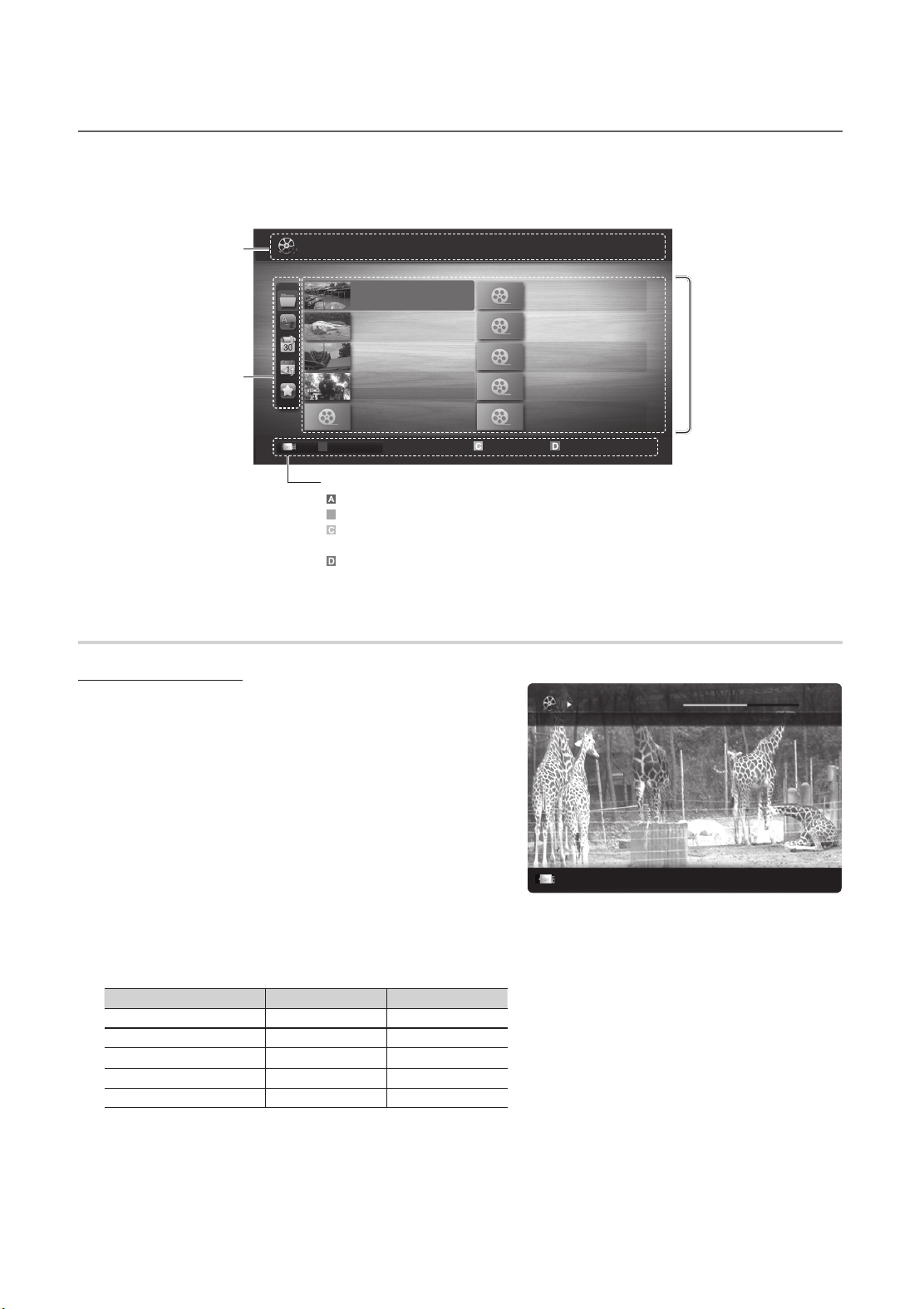

32
English
Advanced Features
¦ Screen Display
Move to the desired file using the up/down/right/left buttons and then press the ENTER
E
or
�
(Play) button. The file is
played.
✎
Supports the View Devices and Contents Mode in Media Play homepage.
Videos
Playing Video
1. Press the ◄ or ► button to select Videos, then press the
ENTER
E
button in the Media Play menu.
2. Press the ◄/►/▲/▼ button to select the desired video in the file
list.
3. Press the ENTER
E
button or
�
(Play) button.
– The selected file is displayed on the top with its playing time.
– If video time information is unknown, play time and progress bar
are not displayed.
– During video playback, you can search using ◄ and ► button.
✎
In this mode, you can enjoy movie clips contained on a Game,
but you cannot play the Game itself.
y Supported Subtitle Formats
Name File extension Format
MPEG-4 time-based text .ttxt XML
SAMI .smi HTML
SubRip .srt string-based
SubViewer .sub string-based
Micro DVD .sub or .txt string-based
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
/Movie 01.avi 1/1
Movie 01.avi
SUM
Movie 03.avi
Movie 05.avi
Movie 07.avi
Movie 09.avi
Movie 02.avi
Movie 04.avi
Movie 06.avi
Movie 08.avi
Movie 10.avi
Select
Sorting
T
Tools
Videos
Page
A
Change Device
Movie 01.avi
00:04:03 / 00:07:38 1/1
SUM
E Pause L Jump T Tools R Return
Information:
You can ascertain the selected
file name and the number of
files and page.
Sort List Section:
Displays the sorting standard.
✎
The sorting standard is
different depending on
the contents.
Operation Buttons
Red (Change Device): Selects a connected device.
B
Green (Preference): Sets the file preference. (not supported in Basic view)
Yellow (Select): Selects multiple files from file list. Selected files are marked with a symbol.
Blue (Sorting): Selects the sort list.
T
Tools: Displays the option menu.
✎
Using the
�
or
µ
button, file list can move to next or previous page.
File List Section:
You can confirm the files
and groups that are sorted
by category.
[LD610-ZC]BN68-03637C.indb 32 2011-02-24 �� 12:22:12
33
English
04 Advanced Features
y Supported Video Formats
File
Extention
Container Video Codec Resolution
Frame rate
(fps)
Bit rate
(Mbps)
Audio Codec
*.avi
*.mkv
AVI
MKV
Divx 3.11/4.x/5.1/6.0 1920x1080 6 ~ 30 8
MP3 / AC3 / LPCM /
ADPCM / DTS Core
XviD 1920x1080 6 ~ 30 8
H.264 BP/MP/HP 1920x1080 6 ~ 30 25
MPEG4 SP/ASP 1920x1080 6 ~ 30 8
*.asf ASF
Divx 4.x/5.1/6.0 1920x1080 6 ~ 30 8
MP3 / AC3 / LPCM /
ADPCM / WMA
XviD 1920x1080 6 ~ 30 8
MPEG4 SP/ASP 1920x1080 6 ~ 30 8
*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA
*.mp4 MP4
H.264 BP/MP/HP 1920x1080 6 ~ 30 25
MP3 / ADPCM / AACMPEG4 SP/ASP 1920x1080 6 ~ 30 8
XVID 1920x1080 6 ~ 30 8
*.3gp 3GPP
H.264 BP/MP/HP 1920x1080 6 ~ 30 25
ADPCM / AAC / HE-AAC
MPEG4 SP/ASP 1920x1080 6 ~ 30 8
*.vro
VRO
VOB
MPEG2 1920x1080 24/25/30 30
AC3 / MPEG / LPCM
MPEG1 1920x1080 24/25/30 30
*.mpg
*.mpeg
PS
MPEG1 1920x1080 24/25/30 30
AC3 / MPEG / LPCM / AAC
MPEG2 1920x1080 24/25/30 30
*.ts
*.tp
*.trp
TS
MPEG2 1920x1080 24/25/30 30
AC3 / AAC / MP3 / DD+ /
HE-AAC
H.264 1920x1080 6 ~ 30 25
VC1 1920x1080 6 ~ 30 25
Other Restrictions
✎
NOTE
x
If there are problems with the contents of a codec, the codec will not be supported.
x
If the information for a Container is incorrect and the file is in error, the Container will not be able to play
correctly.
x
Sound or video may not work if the contents have a standard bitrate/frame rate above the compatible Frame/sec
listed in the table above.
Video Decoder Audio Decoder
• Supports up to H.264, Level 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 and AVCHD are
not supported.
• H.263 is not supported.
• GMC 2 is not support.
• Supports up to WMA 7, 8, 9, STD
• WMA 9 PRO does not support 2 channel excess multi
channel or lossless audio.
• WMA sampling rate 22050Hz mono is not supported.
[LD610-ZC]BN68-03637C.indb 33 2011-02-24 �� 12:22:12

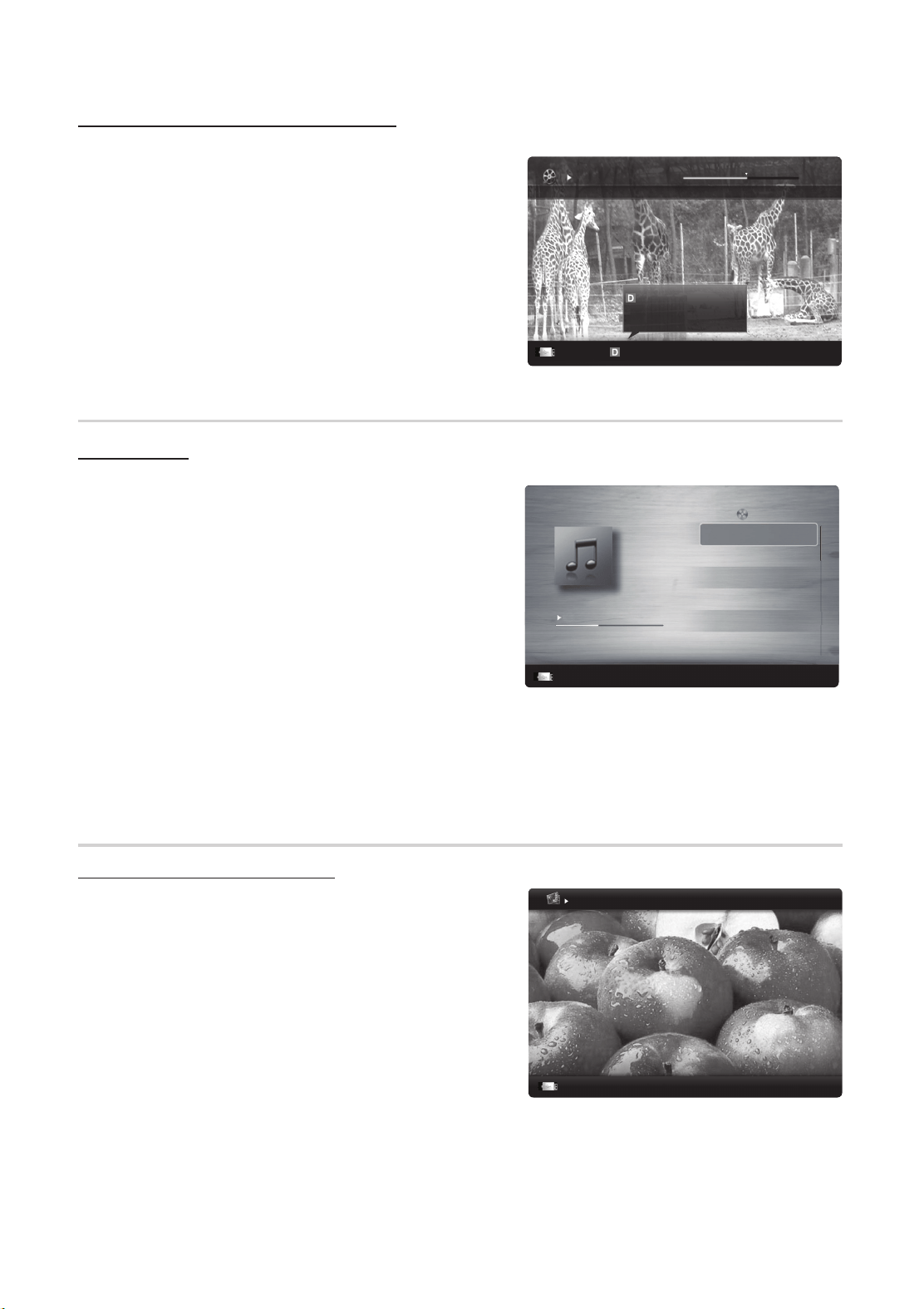

34
English
Advanced Features
Playing movie continuously (Resume Play)
If you exit the playing movie function, the movie can be played later from the point where it was stopped.
1. Select the movie file you want to play continuously by pressing
the ◄ or ► button to select it from the file list section.
2. Press the
�
(Play) / ENTER
E
button.
3. Select Play Continuously (Resume Play) by pressing the Blue
button. The Movie will begin to play from where it was stopped.
✎
The Blue button is available when resuming play.
✎
If the Continuous Movie Play Help function is set to On
in the Settings menu, a pop-up message will appear
when you resume play a movie file.
Music
Playing Music
1. Press the ◄ or ► button to select Music, then press the
ENTER
E
button in the Media Play menu.
2. Press the ◄/►/▲/▼ button to select the desired Music in the
file list.
3. Press the ENTER
E
button or
�
(Play) button.
– During music playback, you can search using ◄ and ►
button.
– � (REW) and µ (FF) buttons do not function during play.
✎
Only displays the files with MP3 and PCM file extension. Other
file extensions are not displayed, even if they are saved on the
same USB device.
✎
If the sound is abnormal when playing MP3 files, adjust the
Equalizer in the Sound menu. (An over-modulated MP3 file
may cause a sound problem.)
Photos
Viewing a Photo (or Slide Show)
1. Press the ◄ or ► button to select Photos, then press the
ENTER
E
button in the Media Play menu.
2. Press the ◄/►/▲/▼ button to select the desired photo in the
file list.
3. Press the ENTER
E
button or
�
(Play) button.
– While a photo list is displayed, press the
�
(Play) /
ENTER
E
button on the remote control to start the slide
show.
– All files in the file list section will be displayed in the slide show.
– During the slide show, files are displayed in order.
✎
Music files can be automatically played during the Slide Show if
the Background Music is set to On.
✎
The BGM Mode cannot be changed until the BGM has finished
loading.
Image1024.jpg 1024x768 2010/2/1 3/15
SUM
E
Pause
L
Previous/Next
T
Tools
R
Return
Normal
Movie 01.avi
00:04:03 / 00:07:38 1/1
SUM
Play continuously
E
Pause
L
Jump
T
Tools
R
Return
Resumes playing from the last viewed
scene.
Play continuously
3/15
I Love you
Jhon
Music 1
No Singer
Music 2
No Singer
Music 3
No Singer
Music 4
No Singer
Music 5
No Singer
I Love You
Jhon
1st Album
Pop
2010
4.2MB
01:10 / 04:02
SUM
E
Pause
L
Jump
T
Tools
R
Return
Playlist
[LD610-ZC]BN68-03637C.indb 34 2011-02-24 �� 12:22:14

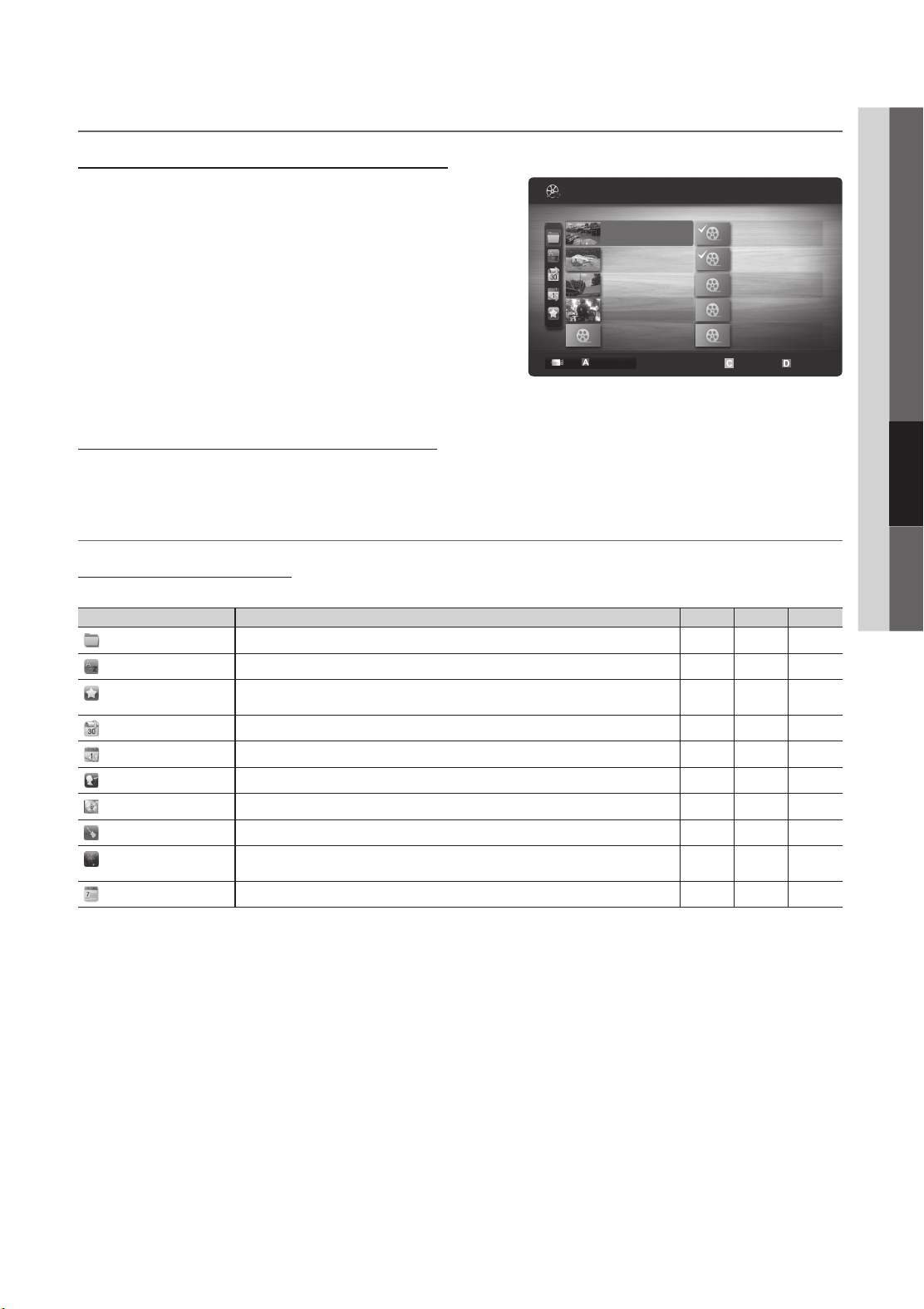

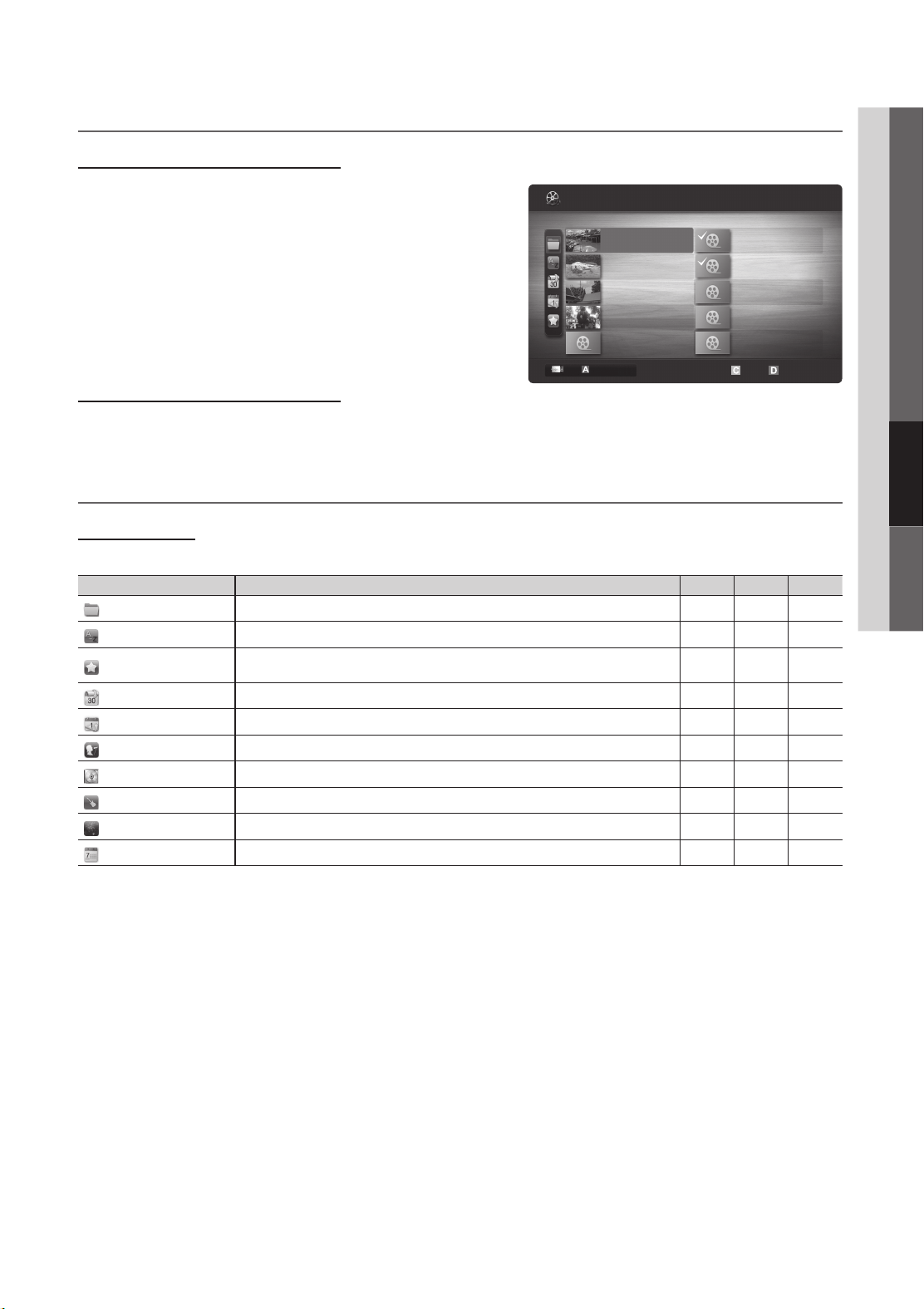

35
English
04 Advanced Features
¦ Playing Multiple Files
Playing selected video/music/photo files
1. Press the Yellow button in the file list to select the desired file.
2. Repeat the above operation to select multiple files.
✎
NOTE
x
The
c
mark appears to the left of the selected files.
x
To cancel a selection, press the Yellow button again.
x
To deselect all selected files, press the TOOLS button
and select Deselect All.
3. Press the TOOLS button and select Play Selected Contents.
Playing the video/music/photo file group
1. While a file list is displayed, move to any file in desired group.
2. Press the TOOLS button and select Play Current Group.
¦ Media Play - Additional Functions
Sorting the file list
Press the Blue button in the file list to sort the files.
Category
Operation Videos Music Photos
Basic View
Displays the whole folder. You can view the photo by selecting the folder.
c c c
Title
Sorts and displays the file title in Symbol/Number/Alphabet/Special order.
c c c
Preference
Sorts and displays the file by preference. You can change the file preference in the
file list section using the Green button.
c c c
Latest Date
Sorts and shows files by the latest date.
c c
Earliest Date
Sorts and shows files by the earliest date.
c c
Artist
Sorts the music file by artist in alphabetical order.
c
Album
Sorts the music file by album in alphabetical order.
c
Genre
Sorts music files by the genre.
c
Mood
Sorts music files by the mood. You can change the music mood information.
c
Monthly
Sorts and shows photo files by month.
c
1/1
/Movie 01.avi
SUM
Movie 01.avi
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Movie 03.avi
Movie 05.avi
Movie 07.avi
Movie 09.avi
Movie 02.avi
Movie 04.avi
Movie 06.avi
Movie 08.avi
Movie 10.avi
Change Device
Select Sorting
T
Tools
Videos
2 les selected Page
[LD610-ZC]BN68-03637C.indb 35 2011-02-24 �� 12:22:15
36
English
Advanced Features
Videos/Music/Photos Play Option menu
During playing a file, press the TOOLS button.
Category
Operation Videos Music Photos
Title You can move the other file directly.
c
Repeat Mode You can play movie and music files repeatedly.
c c
Picture Size
(Mode1 / Mode2 / Original)
You can adjust the picture size to your preference.
c
Picture Setting You can adjust the picture setting. (p. 13~16)
c c
Sound Setting You can adjust the sound setting. (p. 17, 18)
c c c
Subtitle Setting You can play the video with Subtitles. This function only works if the subtitles are
the same file name as the video.
c
Audio You can enjoy video in one of supported languages as required. The function is only
enabled when stream-type files which support multiple audio formats are played.
c
Stop Slide Show /
Start Slide Show
You can start or stop a Slide Show.
c
Slide Show Speed You can select the slide show speed during the slide show.
c
Background Music You can set and select background music when watching a Slide Show.
c
Zoom You can zoom into images in full screen mode.
c
Rotate You can rotate images in full screen mode.
c
Information You can see detailed information about the played file.
c c c
Settings
Using the Setup Menu
■ Continuous Movie Play Help (Resume Play) (On / Off): Select to display the help pop-up message for continuous movie
playback.
■ Get DivX® VOD registration code: Shows the registration code authorized for the TV. If you connect to the DivX web site
and register, you can download the VOD registration file. If you play the VOD registration using Media Play, the registration
is completed.
✎
For more information on DivX® VOD, visit “www.DivX.com.”
■ Get DivX® VOD deactivation code: When DivX® VOD is not registered, the registration deactivation code is displayed. If
you execute this function when DivX® VOD is registered, the current DivX® VOD registration is deactivated.
■ Information: Select to view information about the connected device.
[LD610-ZC]BN68-03637C.indb 36 2011-02-24 �� 12:22:15
37
English
04 Advanced Features
Anynet+
What is Anynet+?
t
Anynet+ is a function that enables you to control all connected Samsung devices that support Anynet+ with your Samsung
TV’s remote. The Anynet+ system can be used only with Samsung devices that have the Anynet+ feature. To be sure your
Samsung device has this feature, check if there is an Anynet+ logo on it.
To connect to a Samsung Home Theater
1. Connect the HDMI IN (1(DVI), 2, 3 or 4) jack on the TV and the HDMI OUT jack of the corresponding Anynet+ device
using an HDMI cable.
2. Connect the HDMI IN jack of the home theater and the HDMI OUT jack of the corresponding Anynet+ device using an
HDMI cable.
✎
NOTE
x
Connect the Optical cable between the DIGITAL AUDIO OUT (OPTICAL) jack on your TV and the Digital Audio Input
on the Home Theater.
x
When following the connection above, the Optical jack only outputs 2 channel audio. You will only hear sound from
the Home Theater’s Front Left and Right speakers and the subwoofer. If you want to hear 5.1 channel audio, connect
the DIGITAL AUDIO OUT (OPTICAL) jack on the DVD / Satellite Box (i.e. Anynet Device 1 or 2) directly to the
Amplifier or Home Theater, not the TV.
x
Only one Home Theater can be connected.
x
You can connect an Anynet+ device using the HDMI cable. Some HDMI cables may not support Anynet+ functions.
x
Anynet+ works when the AV device supporting Anynet+ is in the standby or on status.
x
Anynet+ supports up to 12 AV devices in total. Note that you can connect up to 3 devices of the same type.
Anynet+
Device 1
HDMI Cable
HDMI Cable
TV
HDMI Cable
Optical
Cable
Home Theater
Anynet+
Device 2, 3, 4
HDMI Cable
[LD610-ZC]BN68-03637C.indb 37 2011-02-24 �� 12:22:15
38
English
Advanced Features
Anynet+ Menu
The Anynet+ menu changes depending on the type and status of the Anynet+ devices connected to the TV.
Anynet+ Menu Description
View TV Changes Anynet+ mode to TV broadcast mode.
Device List Shows the Anynet+ device list.
(device_name) MENU Shows the connected device menus. E.g. If a DVD recorder is connected, the disc menu of
the DVD recorder will appear.
(device_name) INFO Shows the play menu of the connected device. E.g. If a DVD recorder is connected, the
play menu of the DVD recorder will appear.
Recording: (*recorder) Starts recording immediately using the recorder. (This is only available for devices that
support the recording function.)
Stop Recording: (*recorder) Stops recording.
Receiver Sound is played through the receiver.
If more than one recording device is connected, they are displayed as (*recorder) and if only one recording device is
connected, it will be represented as (*device_name).
¦ Setting Up Anynet+
O
MENU
m
→ Application → Anynet+
(HDMI-CEC) → ENTER
E
■ Setup
Anynet+ (HDMI-CEC) (Off / On): To use the Anynet+ Function, Anynet+ (HDMI-CEC) must be set to On.
✎
When the Anynet+ (HDMI-CEC) function is disabled, all the Anynet+ related operations are deactivated.
Auto Turn Off (No / Yes): Setting an Anynet+ Device to turn off automatically when the TV is turned off.
✎
If Auto Turn Off is set to Yes, running external devices will turn off at the same time as the TV powers off.
However, a device may not turn off if recording is in progress.
✎
May not be enabled depending on the device.
¦ Switching between Anynet+ Devices
1. Anynet+ devices connected to the TV are listed.
✎
If you cannot find a device you want, press the red button to refresh the list.
2. Select a device and press the ENTER
E
button. You can switch to the selected device.
✎
Only when you set Anynet+ (HDMI-CEC) to On in the Application menu, the Device List menu appears.
x
Switching to the selected device may take up to 2 minutes. You cannot cancel the operation during the switching
operation.
x
If you have selected external input mode by pressing the SOURCE button, you cannot use the Anynet+ function.
Make sure to switch to an Anynet+ device by using the Device List.
¦ Recording
You can make a recording of a TV Program using a Samsung recorder.
1. Select Recording.
✎
When there are more than two recording devices
x
When multiple recording devices are connected, the recording devices are listed. Select one recording device in
the Device List.
✎
When the recording device is not displayed, select Device List and press the Red button to search devices.
2. Press the EXIT button to exit.
✎
You can record the source streams by selecting Recording: (device_name).
✎
Pressing the
�
(REC) button will record whatever you are currently watching. If you are watching video from
another device, the video from the device is recorded.
✎
Before recording, check whether the antenna jack is properly connected to the recording device. To properly
connect an antenna to a recording device, refer to the recording device’s users manual.
[LD610-ZC]BN68-03637C.indb 38 2011-02-24 �� 12:22:16
39
English
04 Advanced Features
¦ Listening through a Receiver
You can listen to sound through a receiver (i.e Home Theater) instead of the TV speaker.
1. Select Receiver and set to On.
2. Press the EXIT button to exit.
✎
If your receiver supports audio only, it may not appear in the device list.
✎
The receiver will work when you have properly connected the optical in jack of the receiver to the DIGITAL AUDIO
OUT (OPTICAL) jack of the TV.
✎
When the receiver (i.e Home Theater) is set to On, you can hear sound output from the TV’s Optical jack. When
the TV is displaying a DTV (air) signal, the TV will send out 5.1 channel sound to the receiver. When the source is a
digital component such as a DVD and is connected to the TV via HDMI, only 2 channel sound will be heard from
the receiver.
✎
NOTE
x
You can only control Anynet+ devices using the TV remote control, not the buttons on the TV.
x
The TV remote control may not work under certain conditions. If this occurs, reselect the Anynet+ device.
x
The Anynet+ functions do not operate with other manufacturers’ products.
¦ Troubleshooting for Anynet+
Problem Possible Solution
Anynet+ does not work. • Check if the device is an Anynet+ device. The Anynet+ system supports Anynet+ devices only.
• Only one receiver (home theater) can be connected.
• Check if the Anynet+ device power cord is properly connected.
• Check the Anynet+ device’s Video/Audio/HDMI cable connections.
• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
• Check whether the TV remote control is in TV mode.
• Check whether the remote control is Anynet+ compatible.
• Anynet+ does not work in certain situations. (Searching channels, operating Media Play or Plug & Play
(initial setup), etc.)
• When connecting or removing the HDMI cable, please make sure to search devices again or turn your
TV off and on again.
• Check if the Anynet+ Function of Anynet+ device is set on.
I want to start Anynet+. • Check if the Anynet+ device is properly connected to the TV and check if the Anynet+ (HDMI-CEC) is
set to On in the Anynet+ Setup menu.
• Press the TOOLS button to display the Anynet+ menu and select a menu you want.
I want to exit Anynet+. • Select View TV in the Anynet+ menu.
• Press the SOURCE button on the TV remote control and select a device other than Anynet+ devices.
• Press > CH <, CH LIST, PRE-CH, and FAV.CH to change the TV mode. (Note that the channel
button operates only when a tuner-embedded Anynet+ device is not connected.)
The message ‘Connecting to
Anynet+ device...’ appears on
the screen.
• You cannot use the remote control when you are configuring Anynet+ or switching to a view mode.
• Use the remote control when the Anynet+ setting or switching to view mode is complete.
The Anynet+ device does not
play.
• You cannot use the play function when Plug & Play (initial setup) is in progress.
The connected device is not
displayed.
• Check whether or not the device supports Anynet+ functions.
• Check whether or not the HDMI cable is properly connected.
• Check whether Anynet+ (HDMI-CEC) is set to On in the Anynet+ setup menu.
• Search Anynet+ devices again.
• You can connect an Anynet+ device using the HDMI cable only. Some HDMI cables may not support
Anynet+ functions.
• If it is terminated by an abnormal situation such as disconnecting the HDMI cable or power cord or a
power failure, please repeat the device scan.
The TV Program cannot be
recorded.
• Check whether the antenna jack on the recording device is properly connected.
The TV sound is not output
through the receiver.
• Connect the optical cable between TV and the receiver.
[LD610-ZC]BN68-03637C.indb 39 2011-02-24 �� 12:22:16
40
English
Advanced Features
AllShare
O
MENU
m
→ Application → AllShare → ENTER
E
¦ About AllShare
AllShare connects your TV and compatible Samsung mobile
phones/ devices through a network. On your TV, you can
view call arrivals, SMS messages and schedules set on your
mobile phones. In addition, you can play media contents
including videos, photos and music saved on your mobile
phones or the other devices (such as your PC) by controlling
them on the TV via the network. Additionally, you can use
your TV for browsing web pages in your mobile phones.
✎
For more information, visit “www.samsung.com” or
contact the Samsung call center. Mobile devices may
need additional software installation. For details, refer to
each device’s user’s guide.
¦ Setting Up AllShare
Setup
■ Message (On / Off): Enables or disables the message
function (for call arrivals SMS messages and schedules
set on your mobile phones).
■ Media (On / Off): Enables or disables the media
function. When the media function is on, it plays videos,
photos and music from a mobile phone or other device
that supports AllShare.
■ ScreenShare (On / Off): Enables or disables the
ScreenShare function for using mobile phone as a
remote control.
■ TV name: Sets the TV name so you can find it easily on
a mobile device.
✎
If you select User Input, you can type on the TV
using the OSK (On Screen Keyboard).
Message / Media / ScreenShare
Shows a list of mobile phones or connected devices which
have been set up with this TV for using the Message,
Media, or ScreenShare function.
✎
The Media function is available in all mobile devices
which support AllShare.
■ Allowed / Denied: Allows/Blocks the mobile phone.
■ Delete: Deletes the mobile phone from the list.
✎
This function only deletes the name of the mobile
from the list. If the deleted mobile device is turned
on or trieds to connect to the TV, it may appear on
the list again.
Using the Message Function
Using this function, you view call arrivals, SMS messages
and schedules set on the mobile phone through the alarm
window while watching TV.
✎
NOTE
x
To disable the alarm window, set Message to Off in
Setup of AllShare.
x
If OK is selected, or if OK is not selected after the
message has appeared three times, the message
will be deleted. The message is not deleted from the
mobile phone.
x
The alarm window can be displayed while using
some applications such as Media Play etc. To view
the contents of a message, switch to TV viewing
mode.
x
When a message from an unknown mobile phone is
displayed, select the mobile phone on the message
menu in AllShare and select Denied to block the
phone.
Message View
If a new SMS message arrives while you are watching
TV, the alarm window appears. If you click the OK
button, the contents of the message are displayed.
✎
You can configure the viewing settings for SMS
messages on your mobile phones. For the
procedures, refer to the mobile phone manual.
✎
Some types of characters may be displayed as
blank or broken characters.
AllShare
3/7
E
Select R Return e Exit
A
Setup R Return
Messange
Media
ScreenShare
Messange : On
Media : On
ScreenShare : On
TV name : Home TV
Setup
Setup
[LD610-ZC]BN68-03637C.indb 40 2011-02-24 �� 12:22:16
41
English
04 Advanced Features
Call Arrival Alarm
If a call arrives while you are watching TV, the alarm
window appears.
Schedule Alarm
While you are watching TV, the alarm window appears to
display the registered event.
✎
You can configure viewing settings for schedule
contents on your mobile phones. For the
procedures, refer to the mobile phone manual.
✎
Some special characters may be displayed as
blank or broken characters.
Using the Media Function
An alarm window appears informing the user that the media
contents (videos, photos, music) sent from a mobile phone
will be displayed on your TV. The contents are played
automatically 3 seconds after the alarm window appears.
If you press the RETURN or EXIT button when the alarm
window appears, the media contents are not played.
✎
NOTE
x
If the media function executes for the first time,
the warning popup windows appears. Press the
ENTER
E
button to select Allow, then you can use
Media function on that device.
x
To turn off the media contents transmission from
the mobile phone, set Media to Off in the AllShare
setup.
x
Contents may not be played on your TV depending
on their resolution and format.
x
The ENTER
E
and ◄ / ► buttons may not work
depending on the type of media content.
x
Using the mobile device, you can control the media
playing. For details, refer to each mobile’s user’s
guide.
x
When you want to play media contents from
your PC, select the PC icon on the main display
of AllShare. Then the TV’s Media Play menu
automatically changes. For more detail information,
refer to Media Play. (P. 30)
Using ScreenShare Function
Using ScreenShare, you can browse various web contents
provided by the mobile phone. For example, the image
below displays an access page for contents on a mobile.
You can read the mobile’s files and view the phone book and
calendar on the TV. Also, in the phone book, you can make a
call to another person, or send to SMS.
✎
NOTE
x
You must have ScreenShare installed on your
Samsung Mobile phone/device to use this feature.
x
Doc Viewer can read files in doc format, but cannot
modify them.
x
The screen display may differ depending on the
connected device.
Using your Samsung Phone to Operate Your TV
Before you can use this feature, you must connect to
a Samsung mobile phone that supports ScreenShare
functions. When operating the TV with your mobile phone,
only the POWER,
y
,
z
and MUTE buttons
are supported.
✎
Even if you keep pressing down on a control button
(channel or volume) on the mobile phone the value will
only go up or down by one unit.
My Mobile
Contacts Calendar Doc viewer
E Select
C
Return
"Unknown Device 0" is requesting that the media file be allowed to play.
If you wish to allow the media file to be played at your device, please press
"Allow", otherwise press "Deny".
You can also change the setting (or resetting) of this feature at "AllShare
Setup".
Warning: Please note that if your device is connected to unsecured or
unfamiliar network, unwanted or inappropriate contents might be played.
If you are not sure about the network's identity or content's
appropriateness, we strongly recommend that you do not "Allow" the
request to play.
Allow
Deny
[LD610-ZC]BN68-03637C.indb 41 2011-02-24 �� 12:22:17
42
English
Other Information
Anti-theft Kensington Lock
The Kensington Lock is not supplied by Samsung. It is a device used to physically fix the system when using it in a public
place. The appearance and locking method may differ from the illustration depending on the manufacturer. Refer to the manual
provided with the Kensington Lock for additional information on proper use.
✎
Please find a “K” icon on the rear of the TV. A kensington slot is beside the “K” icon.
To lock the product, follow these steps:
1. Wrap the Kensington lock cable around a large, stationary object such
as desk or chair.
2. Slide the end of the cable with the lock attached through the looped end
of the Kensington lock cable.
3. Insert the locking device into the Kensington slot on the product (1).
4. Lock the lock.
✎
These are general instructions. For exact instructions, see the User
manual supplied with the locking device.
✎
The locking device has to be purchased separately.
✎
The location of the Kensington slot may be different depending on the TV model.
Other Information
1
<Optional>
[LD610-ZC]BN68-03637C.indb 42 2011-02-24 �� 12:22:17
43
English
05 Other Information
Installing the Wall Mount
Installing the Wall Mount Kit
The wall mount kit (sold separately) allows you to mount the TV on the wall.
For detailed information on installing the wall mount, see the instructions provided with the wall mount items. Contact a
technician for assistance when installing the wall mount bracket. Samsung Electronics is not responsible for any damage to the
product or injury to yourself or others if you elect to install the TV on your own.
Wall Mount Kit Specifications (VESA)
✎
The wall mount kit is not supplied, but sold separately.
Install your wall mount on a solid wall perpendicular to the floor. When attaching to other building materials, please contact
your nearest dealer. If installed on a ceiling or slanted wall, it may fall and result in severe personal injury.
✎
NOTE
x
Standard dimensions for wall mount kits are shown in the table below.
x
When purchasing our wall mount kit, a detailed installation manual and all parts necessary for assembly are provided.
x
Do not use screws that do not comply with the VESA standard screw specifications.
x
Do not use screws that are longer than the standard dimension or do not comply with the VESA standard screw
specifications. Screws that are too long may cause damage to the inside of the TV set.
x
For wall mounts that do not comply with the VESA standard screw specifications, the length of the screws may differ
depending on the wall mount specifications.
x
Do not fasten the screws too strongly; this may damage the product or cause the product to fall, leading to personal
injury. Samsung is not liable for these kinds of accidents.
x
Samsung is not liable for product damage or personal injury when a non-VESA or non-specified wall mount is used or
the consumer fails to follow the product installation instructions.
x
Do not mount the TV at more than a 15 degree tilt.
x
Always use two people to mount the TV to a wall.
Product Family
TV size in
inches
VESA scew hole
specs (A * B) in
millimeters
Standard Screw Quantity
LCD-TV
19~22 75 X 75
M4
4
26 200 X 100
32~40 200 X 200 M6
46 400 X 400 M8
Do not install your Wall Mount Kit while your TV is turned on. It may result in personal injury due to
electric shock.
[LD610-ZC]BN68-03637C.indb 43 2011-02-24 �� 12:22:17
44
English
Other Information
Securing the TV to the Wall
Caution: Pulling, pushing, or climbing on the TV may cause the TV to fall. In particular, ensure your children do
not hang over or destabilize the TV. Doing so may cause the TV to tip over, causing serious injuries or death.
Follow all safety precautions provided in the Safety Flyer included with your TV. For added stability and safety,
you can purchase and install the anti-fall device as described below.
The TV-Holder Kit (Sold Separately)
The parts below are included in the TV Holder kit. In addition, you need to provide a wood screw, screw and molly, or other screw
appropriate for the wall or cabinet you intend to secure the TV-Holder string to. We recommend a size M4xL20 wood screw.
(M6 X L16 : 40 inch TV)
(M8 X L19 : 46 inch TV)
TV-Holder (BN96-15753A)
Screw 1 Screw 2
Installing the TV-Holder
1. Remove the screw attached to the back of your TV, and then connect the TV-Holder to the TV with the screw included in
the TV Holder Kit (
1
or
2
)
that is designated for your TV.
✎
Make sure to use only the appropriate supplied screw. If you use a different screw, you can damage your TV.
2. Firmly fasten the screw you provided (size M4xL20 or similar) to the wall or cabinet where the TV is to be installed.
✎
If you fasten the screw to the wall, we recommend you drive the screw into a stud. If that is not possible, use a
molly to anchor the screw.
3. Tie the TV-Holder cord to the screw fastened to the wall or cabinet so that the TV is fixed. See the illustrations below.
✎
Install the TV close to the wall so that it does not fall.
✎
When attaching the TV Holder cord to the wall, tie the cord level with the ground or slanted downwards for safety purposes.
✎
Check the cord occasionally to make sure it is secure.
✎
Before moving the TV, separate the connected cord first.
Wall
4. Verify all connections are properly secured. Periodically check the connections for any sign of fatigue or failure. If you have
any doubt about the security of your connections, contact a professional installer.
To purchase the TV-Holder Kit, contact Samsung Customer Care
– In the United States: 1-800-Samsung (1-800-726-7864)
– In Canada: 1-800-Samsung (1-800-726-7864)
[LD610-ZC]BN68-03637C.indb 44 2011-02-24 �� 12:22:19
45
English
05 Other Information
Troubleshooting
If the TV seems to have a problem, first try this list of possible problems and solutions. If none of these troubleshooting tips
apply, visit samsung.com, then click on Support, or call Samsung customer service at 1-800-SAMSUNG.
Issues
Solutions and Explanations
Poor picture First of all, please perform the Picture Test and confirm that your TV is properly displaying test
image.
• go to MENU - Support - Self Diagnosis - Picture Test (P. 22)
If the test image is properly displayed, the poor picture may be caused by the source or signal.
The TV image does not look as good as
it did in the store.
• If you have an analog cable/satellite box, upgrade to a digital set top box. Use HDMI or
Component cables to deliver HD (high definition) picture quality.
• Cable/Satellite subscribers: Try HD stations from the channel line up.
• Air/Cable Antenna connection: Try HD stations after performing Auto program.
✎
Many HD channels are upscaled from SD(Standard Definition) contents.
• Adjust the Cable/Sat box video output resolution to 1080i or 720p.
The picture is distorted: macroblock
error, small block, dots, pixelization.
• Compression of video contents may cause picture distortion, especially in fast moving pictures
such as sports and action movies.
• Low signal level can cause picture distortion. This is not a TV problem.
• Mobile phones used close to the TV (up to 3.3 ft) may cause noise in picture on analog and
digital TV.
Color is wrong or missing. • If you’re using a component connection, make sure the component cables are connected to the
correct jacks. Incorrect or loose connections may cause color problems or a blank screen.
There is poor color or brightness. • Adjust the Picture options in the TV menu.
(go to Picture mode / Color / Brightness / Sharpness) (P. 14)
• Adjust Energy Saving option in the TV menu (go to MENU - Picture - Eco Solution - Energy
Saving) (P. 14)
• Try resetting the picture to view the default picture setting.
(go to MENU - Picture - Picture Reset) (P. 16)
There is a dotted line on the edge of
the screen.
• If the picture size is set to Screen Fit, change it to 16:9.
• Change cable/satellite box resolution.
The picture is black and white. • If you are using an AV composite input, connect the video cable (yellow) to the Green jack of
component input 1 on the TV.
When changing channels, the picture
freezes or is distorted or delayed.
• If connected to a cable box, please try to reset it. (reconnect the AC cord and wait until the
cable box reboots. It may take up to 20 minutes)
• Set output resolution of cable box to 1080i or 720p.
Sound Problem First of all, please perform the Sound Test to confirm that your TV audio is properly operating.
• go to MENU - Support - Self Diagnosis - Sound Test (P. 22)
If the audio is OK, the sound problem may caused by the source or signal.
There is no sound or the sound is too
low at maximum volume.
• Please check the volume the of device (Cable/Sat Box, DVD, Blu-ray etc) connected to your TV.
The picture is good but there is no
sound.
• Set the Speaker Select option to TV speaker in the Sound menu. (P. 17)
• If you are using an external device, check the device’s audio output option (ex. you may need to
change your cable box’s audio option to HDMI when you have a HDMI connected to your TV).
• If you are using a DVI to HDMI cable, a separate audio cable is required.
• Reboot the connected device by reconnecting the device’s power cable.
The speakers are making an
inappropriate noise.
• Check the cable connections. Make sure a video cable is not connected to an audio input.
• For Antenna or Cable connections, check the signal information. Low signal level may cause
sound distortion.
• Perform the Sound Test as explained above.
[LD610-ZC]BN68-03637C.indb 45 2011-02-24 �� 12:22:19
46
English
Other Information
Issues
Solutions and Explanations
No Picture, No Video
The TV will not turn on. • Make sure the AC power cord is securely plugged in to the wall outlet and the TV.
• Make sure the wall outlet is working.
• Try pressing the POWER button on the TV to make sure the problem is not the remote.
If the TV turns on, refer to ‘Remote control does not work’ below.
The TV turns off automatically. • Ensure the Sleep Timer is set to Off in the Setup menu. (P. 18)
• If your PC is connected to the TV, check your PC power settings.
• Make sure the AC power cord is plugged in securely to the wall outlet and the TV.
• When watching TV from an antenna or cable connection, the TV will turn off after 10 - 15
minutes if there is no signal.
There is no picture/video. • Check cable connections. (remove and reconnect all cables connected to the TV and external
devices).
• Set your external device’s (Cable/Sat Box, DVD, Blu-ray etc) video outputs to match the
connections to the TV input. For example, if an external device’s output is HDMI, it should be
connected to an HDMI input on the TV.
• Make sure your connected devices are powered on.
• Be sure to select the TV’s correct source by pressing the SOURCE button on the remote
control.
• Reboot the connected device by reconnecting the device’s power cable.
RF(Cable/Antenna) Connection
The TV is not receiving all channels. • Make sure the coaxial cable is connected securely.
• Please try Auto Program to add available channels to the channel list.
go to MENU - Channel - Auto Program then select Auto and make sure correct Cable TV
signal type is set in the menu. There are 3 options. (STD, HRC and IRC) (P. 12)
• Verify the Antenna is positioned correctly.
No Caption on digital channels. • Check Caption Setup menu. Try changing Caption Mode Service 1 to CC1. (P. 20)
• Some channels may not have caption data.
The picture is distorted: macroblock,
error, small block, dots, pixelization.
• Compression of video contents may cause picture distortion. especially on fast moving pictures
such as sports and action movies.
• A low signal can cause picture distortion. This is not a TV problem.
PC Connection
A “Mode Not Supported” message
appears.
• Set your PC’s output resolution so it matches the resolutions supported by the TV.
“PC” is always shown on the source list,
even if a PC is not connected.
• This is normal; “PC” is always shown on the source list, regardless of whether a PC is
connected.
The video is OK but there is no audio. • If you are using a HDMI connection, check the audio output setting on your PC.
Network Connection
The wireless network connection failed. • Samsung Wireless USB dongle is required to use a wireless network.
• Make sure the Network Connection is set to Wireless. (P. 26)
• Make sure the TV is connected to a wireless IP sharer (Router).
Software Upgrade over the network fails. • Try network test in Setup menu. (P. 25, 27)
• If you have latest SW version, SW upgrade will not proceed.
Others
Purple/green rolling horizontal bars and
buzzing noise from the TV speakers
with Component cable connection.
• Remove the left and right audio connections from the set-top-box. If the buzzing stops, this
indicates that the set-top-box has a grounding issue. Replace the Component video cables with
an HDMI connection.
The picture will not display in full screen. • HD channels will have black bars on either side of the screen when displaying upscaled SD (4:3)
contents.
• Black bars on Top & Bottom will be shown on movies that have aspect ratios different from
your TV.
• Adjust picture size option on your external device or TV to full screen.
The remote control does not work. • Replace the remote control batteries with correct polarity (+/–).
• Clean the transmission window located on the top of the remote.
• Try pointing the remote directly at the TV from 5~6 feet away.
[LD610-ZC]BN68-03637C.indb 46 2011-02-24 �� 12:22:19
47
English
05 Other Information
Issues
Solutions and Explanations
Others
The cable/set top box remote control
does not turn the TV on or off, or adjust
the volume.
• Program the Cable/Sat remote control to operate the TV. Refer to Cable/Sat user manual for
SAMSUNG TV code.
A “Mode Not Supported” message
appears.
• Check the supported resolution of the TV and adjust the external device’s output resolution
accordingly. Refer to resolution settings in this manual.
Caption on TV menu is greyed out. • Caption can not be selected in the TV menu when connected via HDMI or Component.
• Caption must be activated on the external device.
There is a plastic smell from the TV. • This smell is normal and will dissipate over time.
TV Signal information is unavailable in
the Self Diagnosis Test menu.
• This function is only available with digital channels from an Antenna / RF/Coax connection.
(P. 22)
TV is tilted to right or left side. • Remove the stand base from TV and reassemble it.
The Channel menu is grey out
(unavailable).
• The Channel menu is only available when the TV source is selected.
Your settings are lost after 30 minutes
or every time TV is turned off.
• If TV is in the Store Demo mode, it will reset audio and picture settings every 30 minutes.
Please change from Store Demo mode to Home Use mode in the Plug & Play procedure.
Press the SOURCE button to select TV mode, go to MENU → Setup → Plug & Play →
ENTERE.
You have intermittent loss of audio or
video.
• Check the cable connections and reconnect them.
• Loss of audio or video can be caused by using overly rigid or thick cables. Make sure the cables
are flexible enough for long term use. mounting the TV to the wall, we recommend using cables
with 90 degree connectors.
The PIP menu is not available. • PIP functionality is only available when you are using a HDMI, PC or components source.
You see small particles when you look
closely at the edge of the frame of
the TV.
• This is part of the product’s design and is not a defect.
POP (TV’s internal banner ad) appears
on the screen.
• Select Home Use under Plug & Play mode.
For details, refer to Plug & Play (Initial Setup). (P. 7)
✎
This TFT LCD panel uses a panel consisting of sub pixels which require sophisticated technology to produce. However,
there may be a few bright or dark pixels on the screen. These pixels will have no impact on the performance of the
product.

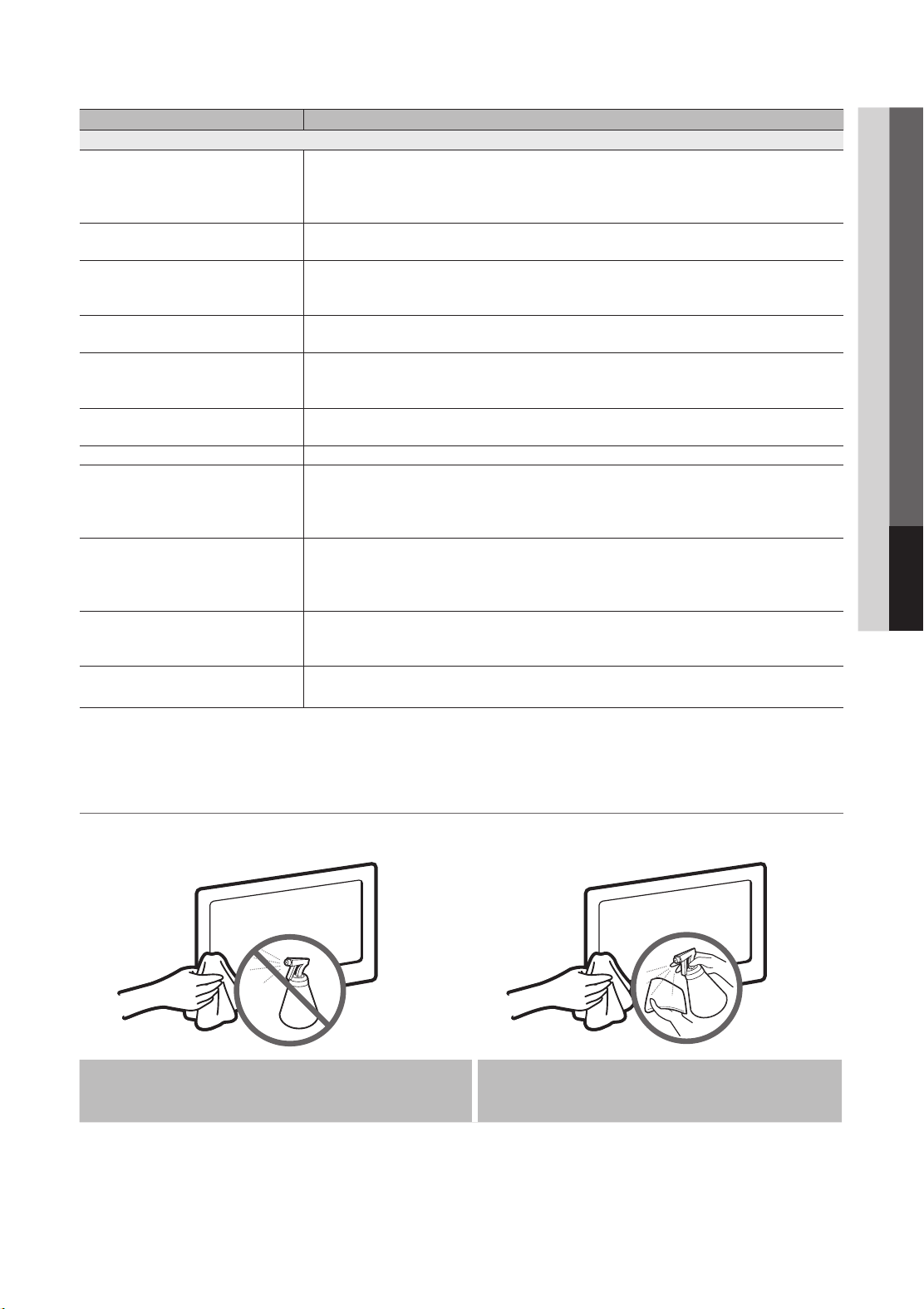

¦ Storage and Maintenance
✎
If you remove the attached sticker on the TV screen, clean the residues and then watch TV.
Do not spray water or a cleaning agent directly onto the
product. Any liquid that goes into the product may cause a
failure, re, or electric shock.
Clean the product with a soft cloth dapped in a small
amount of water.
[LD610-ZC]BN68-03637C.indb 47 2011-02-24 �� 12:22:19
48
English
Other Information
Specifications
Display Resolution
1920 x 1080
Environmental
Considerations
Operating Temperature
Operating Humidity
Storage Temperature
Storage Humidity
50°F to 104°F (10°C to 40°C)
10% to 80%, non-condensing
-4°F to 113°F (-20°C to 45°C)
5% to 95%, non-condensing
Stand Swivel
(Left / Right)
-20˚ ~ 20˚
Model Name LN40D610 / LN40D630 LN40D610 / LN46D630
Screen Size
(Diagonal)
40" Class
(40.0" measured diagonally)
46" Class
(45.9" measured diagonally)
Sound
Output 10 W X 2
Dimensions (WxDxH)
Body
With stand
38.6 X 3.2 X 23.6 inches
(981.5 X 80.4 X 598.5 (mm))
38.6 X 10.0 X 26.1 inches
(981.5 X 255.0 X 664.0 (mm))
43.9 X 3.2 X 26.5 inches
(1113.9 X 80.3 X 674.1 (mm))
43.9 X 10.8 X 29.0 inches
(1113.9 X 275.0 X 737.1 (mm))
Weight
Without Stand
With Stand
31.3 Ibs (13.4 kg)
38.8 Ibs (16.3 kg)
39.7 Ibs (18 kg)
48.1 Ibs (21.2 kg)
✎
Design and specifications are subject to change without prior notice.
✎
This device is a Class B digital apparatus.
✎
For information about power supply, and more about power consumption, refer to the label attached to the product.
[LD610-ZC]BN68-03637C.indb 48 2011-02-24 �� 12:22:19
49
English
05 Other Information
¦ License
Manufactured under license from Dolby Laboratories. Dolby and the double-D symbol are
trademarks of Dolby Laboratories.
DivX Certified® to play DivX® video up to HD 1080p, including premium content.
DivX®, DivX Certified® and associated logos are trademarks of DivX, Inc. and are used under
license.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX, Inc. This is an official DivX Certified® device that
plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play purchased DivX
Video-on-Demand (VOD) movies. To obtain your registration code, locate the DivX VOD section in your device setup
menu. Go to vod.divx.com for more information on how to complete your registration. Covered by one or more of the
following U.S. patents : 7,295,673; 7,460,668; 7,515,710; 7,519,274
Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;
6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are
registered trademarks, & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc.
Product includes software. © DTS, Inc. All Rights Reserved.
TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc.
TheaterSound technology is incorporated under license from SRS Labs, Inc.
Open source license notice
In the case of using open source software, Open Source Licenses are available on the product menu.
Open Source License Notice is written only English.
BN68-03637A_C-Eng.indd 49 2011-03-02 �� 1:40:12
50
English
Other Information
Dimensions
■ Front view / side view
(Unit: inches)
Model name
1 2 3 4 5 6 7 8
LN40D610 / LN40D630 38.6 34.9 19.7 18.9 23.6 26.1 3.2 10.0
LN46D610 / LN46D630 43.9 40.1 22.6 19.5 26.5 29.0 3.2 10.8
■ Jack panel detail / rear view
(Unit: inches)
Model name
1 2 3 4 5 6
LN40D610 / LN40D630 12.9 2.4 3.7 27.3 7.8 7.8
LN46D610 / LN46D630 15.8 3.4 3.6 31.5 15.7 15.7
NOTE: All drawings are not necessarily to scale. Some dimensions are subject to change without prior notice. Refer to the
dimensions prior to performing installation of your TV. Not responsible for typographical or printed errors.
© 2011 Samsung Electronics America, Inc
1
2
3
4
5
6
7
8
1
2
3
4
5
6
[LD610-ZC]BN68-03637C.indb 50 2011-02-24 �� 12:22:20
51
English
05 Other Information
Index
A
AllShare 40
Antenna 7
Anynet+ 37
AUDIO OUT 9
Auto Adjustment 14
Auto Program 12
B
Blanking Bracket 42
Balance 17
C
Cables 10
Cable Tie 42
Caption 20
Clear Scrambled Channel 12
Clear Voice 17
Component 8
Composite 10
D
Device List 38
DIGITAL AUDIO OUT 9, 37
DST (Daylight Saving Time) 18
D-sub 9
DVD home theater 9
Dynamic Contrast 15
E
Editing channels 12
Energy Saving 14
Equalizer 17
External Speaker 17
F
FAV.CH button 6, 12
Favorite Channel 12
H
HD 16
HDMI 8
Home theater 9, 37
I
Internet Protocol Setup 28
L
License 50
M
Media Play 30
Melody 21
Menu Language 20
MP3 Play 34
MTS 6, 17
N
Network Connection 24
Network Setup 25, 27
O
ON/OFF button 6
Optimal resolution 10
P
Photo view 34
Picture Reset 16
PIN number 19
PIP 22
Position 14
Power Indicator 5
R
Remote Control 6
RGB 15
S
Screen Fit 16
Sleep Timer 18
Slide Show 34
Software Upgrade 23
Source List 10
Speaker Select 17
Standby mode 5
Supported Subtitle Formats 32
Supported Video Formats 33
T
Timer 18
V
Video play 32
Volume 5, 6, 17
W
Wall Mount 42
White Balance 15
Wide Fit 16
Wireless 26
X
xvYCC 15
[LD610-ZC]BN68-03637C.indb 51 2011-02-24 �� 12:22:21
Téléviseur LCD
Guide de l’utilisateur
Imaginez les possibilités
Merci d’avoir acheté ce produit Samsung.
Pour obtenir un service complet, veuillez
enregistrer votre produit à :
www.samsung.com/register
Modèle : N° de série :
[LD610-ZC]BN68-03637C.indb 2 2011-02-24 �� 12:22:21
2
Français
2
Les figures et les illustrations de ce mode d’emploi ne sont fournies qu’à titre de référence. L’apparence réelle du produit pourrait être
différente. Le design et les spécifications du produit peuvent être modifiés sans préavis.
Remarques importantes sur la garantie relative au format de l'image du téléviseur
✎
Voir le bon de garantie pour avoir plus d'information sur les conditions de garantie.
Le format écran large des écrans ACL (16:9, soit le rapport hauteur/largeur de l’image) est conçu principalement pour les vidéos plein écran à écran
large. Les images affichées devraient être en format écran large 16:9 ou agrandi afin de remplir l'écran si votre modèle offre cette caractéristique
et que les images sont constamment en mouvement. L'affichage de graphiques et d'images fixes, comme les barres noires des vidéos et des
programmes de télévision en format standard non agrandi doit être limité au maximum à 5 % du temps d'écoute hebdomadaire.
De plus, il faut limiter l’affichage d’images et de textes fixes, comme les rapports boursiers, les affichages de jeux vidéo, les logos des stations, les
sites Web ou les images graphiques et les schémas des ordinateurs, tel qu'indiqué ci-dessus, et ce pour tous les téléviseurs. L'affichage d'images
fixes qui ne respecte pas les directives ci-dessus peut causer un vieillissement inégal des écrans ACL en y créant des images fantômes subtiles mais
permanentes. Pour éviter ce problème, faites varier les émissions et les images et regarder principalement des images plein écran en mouvement et
non pas des images ou des barres foncées fixes. Dans les modèles d'écran à plasma qui offrent des caractéristiques de format d'image, utiliser ces
commandes pour obtenir différents formats en plein écran.
Prendre garde au choix des formats et à leur durée d'utilisation. Un vieillissement inégal résultant du choix et de l’utilisation d’un format, tout comme
les images rémanentes, ne sont pas couverts par la garantie limitée de Samsung.
• ÉNONCÉ DE GARANTIE LIMITÉE DE SAMSUNG ELECTRONICS POUR L'AMÉRIQUE DU NORD
Assujettie aux exigences, conditions, exclusions et limitations de la garantie limitée originale fournie avec les produits de Samsung Electronics
(SAMSUNG) et les exigences, conditions, exclusions et limitations de la présente garantie, SAMSUNG offrira en plus un service de réparation
sous garantie aux États-Unis pour les produits achetés au Canada et un service de réparation sous garantie au Canada pour les produits achetés
aux États-Unis pendant la période de garantie précisée à l'origine et pour l'acheteur initial seulement.
Les réparations sous garantie décrites ci-dessus doivent être effectuées dans un centre de réparation agréé SAMSUNG. En plus de la présente
garantie, la garantie limitée originale et une facture datée en tant que preuve d'achat doivent être présentées au centre de réparation. Le transport
de l'appareil au et à partir du centre de réparation demeure la responsabilité de l'acheteur. Les conditions couvertes ne sont limitées qu'aux vices
de matériaux et de fabrication dans des conditions d'utilisation normale.
Exclues, mais non pas limitées à, sont les dispositions précisées à l'origine pour le service à domicile ou sur place, durées de réparation
minimales et maximales, échanges ou remplacements, accessoires, options, extensions ou produits non durables.
Pour obtenir le nom d'un centre de réparation agréé Samsung, composez sans frais:
– Aux États-Unis: 1-800-SAMSUNG (1-800-726-7864)
– Au Canada : 1 800 SAMSUNG
Avertissement relatif à l'image fixe
Évitez l'affichage d'images fixes (telles que des fichiers photo jpeg) ou d'éléments d'image fixes (tels que les logos de canaux, le format d'image 4:3
ou panorama, barre de défilement affichant les nouvelles ou la bourse dans le bas de l'écran, etc.) à l'écran. L’affichage constant d'images fixes peut
causer l’apparition d’images fantômes sur un écran ACL et altérer la qualité de l'image. Afin de réduire le risque éventuel d’un tel effet, veuillez suivre
les recommandations suivantes :
• Évitez d'afficher la même chaîne pendant de longues périodes.
• Essayez de toujours afficher une l'image en plein écran, utilisez le menu de réglage du format de l'image pour de meilleurs résultats.
• Réduisez les valeurs de luminosité et de contraste au minimum requis pour obtenir la qualité d'image voulue, les valeurs excessives peuvent
accélérer le processus d'usure.
• Utilisez souvent toutes les fonctions de votre téléviseur conçues pour réduire la rémanence d'images et l'usure de l'écran, consultez la section
appropriée du manuel pour obtenir plus de détails.
Sécurisation de l’espace d’installation
Respectez les distances requises entre le produit et les autres objets (p. ex., les murs) afin d'assurer une bonne ventilation.
Le non-respect de ces distances pourrait faire augmenter la température interne du produit et causer un incendie ou endommager le produit.
✎
Lorsque vous utilisez un support ou un support mural, utilisez seulement les pièces fournies par Samsung Electronics.
x
Si vous utilisez des pièces fournies par un autre fabricant, cela pourrait endommager le produit ou causer des blessures engendrées par la
chute du produit.
✎
L’aspect peut différer selon le produit.
✎
Faites attention lorsque vous touchez le téléviseur, car certaines pièces peuvent être chaudes.
Installation sur un support. Installation murale.
© 2011 Samsung Electronics Co., Ltd. All rights reserved.
4pouces
4pouces
4pouces
4pouces
4pouces
4pouces
4pouces
[LD610-ZC]BN68-03637C.indb 2 2011-02-24 �� 12:22:21
33
Table des matières
FRANÇAIS
Français
Vérifiez le symbole!
t
✎
O
Appuyez sur la touche TOOLS de la télécommande
pour utiliser cette fonction.
Remarque :
Information importante
Guide étape par étape :
Il vous montre comment
accéder au menu.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
Mise en route
y Caractéristiques ........................................................ 4
y Accessoires .............................................................. 4
y Installation du support de téléviseur ACL .................. 4
y Affichage du panneau de configuration ..................... 5
y Affichage de la télécommande .................................. 6
y Branchement à une antenne ..................................... 7
y Prêt-à-l’emploi (Mise en marche initiale) .................... 7
Branchements
y Branchement à un appareil audiovisuel .................... 8
y Branchement à un appareil audio .............................. 9
y Branchement d’un PC .............................................. 9
y Modification de la source d'entrée........................... 10
Fonctions de base
y Navigation dans les menus ..................................... 11
y Menu des canaux ................................................... 11
Affichage des canaux 11
Utilisation des canaux favoris 12
Mémorisation des canaux 12
Modification des canaux 12
Autres fonctions 12
y Menu d'image ......................................................... 13
Mode Image préréglé 13
Ajustement des réglages de l'image 14
Solutions économiques 14
Configuration du téléviseur avec un PC 14
Changement des options de l'image 15
y Menu Son ............................................................... 17
Modification du mode Son préréglé 17
Ajustement des réglages du son 17
Chaînes audio, Etc. 17
y Menu de configuration ............................................ 18
Réglage de l’horloge 18
Utilisation de la fonction de veille 18
Réglage de la veille ou du réveil 18
Exclusion automatique de programmes 19
Autres fonctions 20
Fonction image sur image (ISI) 22
y Menu Support technique ........................................ 22
Fonctions avancées
y Connexion au réseau .............................................. 24
Connexion à un réseau câblé 24
Connexion à un réseau sans fil 26
y Media Play .............................................................. 30
Branchement d’un dispositif USB 30
Branchement à un PC par l'entremise d'un réseau 30
Page-écran 32
Lecture de plusieurs fichiers 35
Fonctions supplémentaires - Media Play 35
y Anynet+ ................................................................. 37
Configuration de la fonction Anynet+ 38
Permutation entre appareils Anynet+ 38
Enregistrement 38
Écoute par l'intermédiaire d'un récepteur 39
Dépannage de la fonction Anynet+ 39
y AllShare .................................................................. 40
À propos de AllShare 40
Configuration d'AllShare 40
Autre information
y Utilisation du verrou antivol Kensington ................... 42
y Installation du support mural ................................... 43
y Fixation du téléviseur au mur ................................... 44
y Dépannage ............................................................. 45
Entreposage et entretien 47
y Spécifications techniques........................................ 48
Licence 49
y Dimensions ............................................................. 50
y Index ...................................................................... 51
[LD610-ZC]BN68-03637C.indb 3 2011-02-24 �� 12:22:22
4
Mise en route
Français
4
Caractéristiques
y Interface numérique et de réseau exceptionnelle: grâce au syntoniseur numérique HD intégré, la programmation HD non payante
peut être visionnée sans câblosélecteur ou récepteur satellite.
y Media Play
:
Permet de lire des fichiers musicaux, photos et films enregistrés sur un dispositif USB ou votre PC. (p. 30)
y AllShare: La fonction AllShare branche en réseau votre téléviseur, vos téléphones cellulaires et autres appareils Samsung compatibles. (p. 40)
y Autodiagnostic
:
Vous pouvez vérifier le fonctionnement de la photo et du son. (p. 22)
Accessoires
✎
Veiller à ce que tous les élémenets suivants soient inclus avec le téléviseur ACL. Si des éléments sont manquants,
communiquez avec le détaillant.
✎
La forme et la couleur des articles peuvent varier selon le modèle.
y Télécommande (BN59-01041A) et piles (AAA x 2)
y Guide de l’utilisateur
y Carte de garantie / Guide de sécurité / Guide de configuration rapide
y Chiffon de nettoyage (BN63-01798B)
y Cordon d’alimentation
Installation du support de téléviseur ACL
Éléments
Utilisez les éléments et pièces fournis pour l’installation du support.
x8 (M4 X L12)
y Support y Guide du support y Vis
Mise en route
1 EA 1 EA
B
A
Arrière
1 2
C
x4
(M4 X L12)
DO NOT USE
CHEMICALS
DO NOT USE
GREASE
DO NOT USE
OIL
ATTENTION
Avant
Vue de dessus
[LD610-ZC]BN68-03637C.indb 4 2011-02-24 �� 12:22:24
5
01 Mise en route
Français
5
Affichage du panneau de configuration
✎
La couleur et la forme du produit peuvent varier en fonction du modèle.
P
(Power)
Appuyez sur cette touche pour mettre le téléviseur sous tension ou hors tension.
Capteur de télécommande Orienter la télécommande vers le capteur sur le téléviseur.
SOURCE
E
Permet de passer d'une source d'entrée à l'autre. Dans le menu à l’écran, cette
touche a la même fonction que la touche ENTER
E
de la télécommande.
MENU Affiche le menu à l'écran, OSD (On Screen Display), des fonctions de votre téléviseur.
y
Règle le volume Dans le menu à l'écran, utiliser les touches
y
de la même
manière que les touches ◄ et ► de la télécommande.
z
Change de canal. Dans le menu à l'écran, utilisez les touches
z
de la même
manière que les touches ▼ et ▲ de la télécommande.
Indicateur d'alimentation Clignote puis s'arrête lorsque le téléviseur est allumé. S'allume en mode de veille.
Mode veille
Ne laissez par votre téléviseur en mode d’attente durant de longues périodes (lorsque vous partez en vacances, par exemple).
Une petite quantité d'électricité est consommée même lorsque le téléviseur est mis hors tension. Il est conseillé de débrancher
le cordon d'alimentation.
3
C
(M4 X L12)
x4
Vue de côté
✎
Pour protéger le téléviseur, poser un tissu doux sur
la table et placer le téléviseur écran vers le bas sur
ce dernier.
✎
Insérer le guide du support dans la fente située sur
la partie inférieure du téléviseur.
✎
Assurez-vous de bien distinguer le devant et l’endos de chaque élément au moment de l’assemblage.
✎
Assurez-vous qu’au moins deux personnes soulèvent et déplacent le téléviseur.
Haut-parleurs
Panneau de commande
[LD610-ZC]BN68-03637C.indb 5 2011-02-24 �� 12:22:25
6
Mise en route
Français
6
Affichage de la télécommande
✎
Cette télécommande est spécialement conçue pour les personnes aveugles. Les touches Power, Channel et Volume
comportent des points de braille.
PRE-CH
CH
VOL
MENU
MUTE
RETURN
CH LIST
EXIT
A B C D
MEDIA.P FAV.CH
P.MODE
S.MODE
CC
SLEEP
P.SIZE
MTS
TOOLS
INFO
Insertion des piles (Piles: AAA)
✎
REMARQUE
x
Utilisez la télécommande à une distance maximale du
téléviseur d'environ 7-10 m.
x
Une lumière vive peut entraver le bon fonctionnement de
la télécommande. Évitez de l'utiliser près d'une source
lumineuse fluorescente ou une enseigne au néon.
x
La couleur et la forme peuvent varier en fonction du modèle.
Affichage de l’information à l’écran. (p. 18)
Change de canal.
Permet d’écouter le canal précédent.
Allume ou éteint la lumière de contrôle de la
télécommande. Lorsqu'allumée, les touches
s'illuminent pendant un moment après l'appui.
(L’utilisation de la télécommande alors que
le rétroéclairage est activé réduit le temps
d’utilisation des piles.)
Coupe temporairement le son.
Affiche le menu à l'écran principal.
Quitte le menu.
Touches du menu Liste des canaux, Media
Play, etc.
S.MODE: choisit le mode sonore. (p. 17)
SLEEP: Éteint automatiquement le téléviseur après
le délai choisi. (p. 18)
MTS: Appuyez sur cette touche pour choisir entre
les modes stéréo, mono ou diffusion SAP
(secondepiste audio) (p. 17).
P.MODE: choisit le mode d’image. (p. 13)
P.SIZE: Sélectionne le format de l'image. (p. 16)
CC: Appuyez sur cette touche pour régler la
fonction de sous-titrage. (p. 20)
Affiche la liste de vos canaux favoris à l’écran.
(p. 12)
Permet de retourner au menu précédent.
Sélectionne rapidement les fonctions
fréquemment utilisées.
Sélectionne les options de menu à l'écran et
modifie les valeurs affichées.
Affiche Media Play. (p. 30)
Affiche la liste de vos canaux à l’écran. (p. 11)
Appuyez sur cette touche pour
sélectionner des canaux supplémentaires
(numériques) diffusés par une même
station. Par exemple, pour sélectionner
le canal "54-3", appuyez sur "54",
puis sur " - " et sur "3".
Règle le volume.
Affiche et sélectionne les sources vidéo
disponibles. (p. 10)
Permet de mettre le téléviseur sous
tension et hors tension.
Utilisez ces touches dans les modes Media
Play et Anynet+(�:Contrôle la fonction
d’enregistrement des enregistreurs Samsung
dotés de la fonction Anynet+.)
Appuyez sur cette touche pour accéder
directement aux canaux.
[LD610-ZC]BN68-03637C.indb 6 2011-02-24 �� 12:22:25
7
01 Mise en route
Français
7
Branchement à une antenne
Au moment de la première mise en marche du téléviseur, les réglages de base s’effectuent automatiquement.
✎
Branchement du cordon d'alimentation et de l'antenne.
Prêt-à-l’emploi (Mise en marche initiale)
Une série de messages s'affichera à l'écran pour vous assister pour la configuration des réglages de base lors de la mise sous tension initiale de
votre téléviseur. Appuyez sur la touche POWER
P
. La fonction Prêt-à-l'emploi n'est disponible que lorsque la source d'Entrée est réglée à TV.
✎
Appuyez sur la touche rouge pour revenir à l'étape précédente.
1
Sélection de la langue
Appuyez sur la touche ▲ ou ▼, puis sur la touche ENTER
E
.
Sélectionnez la langue d'affichage à l'écran désirée.
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
2
Sélection du mode Démo
magasin ou Utilisation à
domicile
Appuyez sur la touche ◄ ou ►, puis sur la touche ENTER
E
.
y Sélectionnez le mode Util. à domicile. Le mode Démo magasin ne
doit être utilisé qu’en magasin.
y Pour revenir au mode Util. à domicile à partir du mode Démo magasin
(standard) : appuyez sur la touche de volume du téléviseur. Lorsque le
réglage du volume est affiché à l’écran, appuyez sur la touche MENU
du téléviseur pendant 5 secondes.
3
Choix d'une antenne
Appuyez sur la touche ▲ ou ▼, puis sur la touche ENTER
E
. Sélectionner Air, Câble ou Auto.
✎
En mode Câble, vous pouvez sélectionner la source de signal appropriée STD, HRC et IRC en
appuyant sur la touche ▲, ▼, ◄ ou ►, puis appuyez sur la touche ENTER
E
.
4
Choix d'un canal La recherche des canaux commence automatiquement.
Pour plus d’informations, reportez-vous à la section Canal → Prog. auto. (p.12)
✎
Appuyez sur ENTER
E
à n'importe quel moment pour interrompre la mémorisation des canaux.
5
Définit le mode Horloge Règle le mode Horloge manuellement ou automatiquement.
✎
Si vous choisissez le mode Auto, réglez l’heure avancée.
Choisissez le fuseau horaire de votre région.
6
Affichage du HDTV Guide
de connexion HDTV
Méthode de branchement vous assurant que la meilleure qualité HD s’affiche.
7
En mode diffusion.
Appuyez sur la touche ENTER
E
.
Si vous souhaitez réinitialiser ce paramètre...
O
MENU
m
→ Configuration → Prêt à l’emploi → ENTER
E
Prêt à l'emploi
Heure
Langue menu : Français
Sous-titres : On
Sécurité
Réseau
Général
ISI : Off
Congur
Câble
R-AUDIO-L
P
R PB Y
ANT OUT
Antenne VHF/UHF
Puissance consommée
ou
[LD610-ZC]BN68-03637C.indb 7 2011-02-24 �� 12:22:27
8
Français
8
Branchements
Branchement à un appareil audiovisuel
Utilisation d'un câble HDMI / DVI : Branchement HD (jusqu’à 1080p)
Nous recommandons l’utilisation de la connexion HDMI pour obtenir une image HD de qualité optimale.
Appareils disponibles : Lecteur DVD, lecteurBlu-Ray, câblosélecteur HD ou récepteur satellite HD (boîtier décodeur).
Appareil
R-AUDIO-L
P
R PB Y
DVI OUT
R-AUDIO-L
P
R PB Y
AUDIO OUT
Rouge Blanc
W W
B
G
R
R
W
Y
Lecteur BD / DVD /
câblosélecteur HD
R-AUDIO-L
P
R PB Y
HDMI OUT
✎
HDMI IN 1(DVI), 2, 3, 4 / PC/DVI AUDIO IN
x
Il faut utiliser la prise d’entrée HDMI IN 1(DVI) pour le vidéo dans le cas d’un branchement au câble HDMI / DVI. Un
lecteur DVD, lecteur Blu-ray, câblosélecteur ou un récepteur satellite (boîtier décodeur) HD, câblosélecteur ou un
récepteur satellite (boîtier décodeur) peut nécessiter un câble DVI-HDMI (de DVI vers HDMI) ou un adaptateur DVI-HDMI
(de DVI vers HDMI). Une prise PC/DVI AUDIO IN est nécessaire pour l'audio.
x
Il est possible que l'image soit anormale (s'il y a une image) ou que le son ne fonctionne pas si un appareil externe utilisant
une ancienne version du mode HDMI est branché au téléviseur. Si un tel problème survient, renseignez-vous sur la version
HDMI auprès du fabricant de l'appareil externe et, si elle trop ancienne, demandez une mise à niveau.
x
Vérifiez que vous achetez un câble HDMI certifié. Sinon, l'image risque de ne pas s'afficher ou une erreur de connexion
peut survenir.
Utilisation d'un câble de composante : (jusqu’à 1080p) à l’aide d’un câble audio / vidéo: (480i uniquement)
Appareils disponibles : lecteur de DVD, lecteur Blu-ray, câblosélecteur et récepteur satellite, magnétoscope.
R-AUDIO-L
P
R PB Y
COMPONENT OUT
R-AUDIO-L
P
R PB Y
AUDIO OUT
Lecteur Blu-ray
WY
W Y
B
G
R
W
W
B
G
R
R
R
R
R
R-AUDIO-L
P
R PB Y
VIDEO OUT
Codes de magnétoscope
R-AUDIO-L
P
R PB Y
AUDIO OUT
✎
Pour le branchement aux prises
AV IN1, la couleur de la prise
d'entrée AV IN1 [Y/VIDEO] (vert)
ne correspond pas à la couleur du
câble vidéo (jaune).
✎
Le branchement par composante est
conseillé plutôt que le branchement
A/V pour obtenir la meilleure qualité
d'image.
W W
B
G
RR
W
Y
Jaune Rouge Blanc Rouge Bleue Verte
[LD610-ZC]BN68-03637C.indb 8 2011-02-24 �� 12:22:30
9
Français
9
02 Branchements
Branchement à un appareil audio
Utilisation d'un câble optique (numérique) ou audio (analogue)
Appareils disponibles : chaîne audio numérique, amplificateur, chaîne de cinéma maison.
Chaîne de cinéma
maison à DVD
R-AUDIO-L
P
R PB Y
OPTICAL
R-AUDIO-L
P
R PB Y
AUDIO IN
Rouge Blanc
W W
B
G
R
R
W
Y
Système audio numérique
✎
DIGITAL AUDIO OUT (OPTICAL)
x
Lorsqu’une chaîne audio numérique est branchée à la prise DIGITAL AUDIO OUT (OPTICAL), réduisez le
volume du téléviseur et de la chaîne.
x
Le son en 5.1 canaux est possible lorsque le téléviseur est raccordé à un appareil externe doté de cette
fonction audio.
x
Lorsque le récepteur (amplificateur ou lecteur de DVD de la chaîne de cinéma maison) est activé, il est
possible d’entendre le son provenant de la prise optique du téléviseur. Lorsque le téléviseur reçoit des signaux
numériques, il transmet le son en 5,1 canaux à l'amplificateur ou lecteur de DVD de la chaîne de cinéma
maison. Lorsque la source est un composant numérique, comme un lecteur DVD / Blu-ray, un câblosélecteur
ou un récepteur satellite (boîtier décodeur), et que ce dernier est branché au téléviseur à l'aide d'un câble
HDMI, l'amplificateur ou lecteur de DVD de la chaîne de cinéma maison ne fera entendre qu'un son en deux
canaux. Pour entendre le son en 5.1 canaux, branchez directement la prise Digital Audio Out du lecteur DVD /
Blu-Ray, câblosélecteur ou récepteur satellite à un amplificateur ou une chaîne de cinéma maison.
✎
AUDIO OUT: À brancher aux prises d’entrée audio de votre amplificateur/chaîne de cinéma maison.
x
Utilisez le connecteur approprié pour le branchement (vendu séparément).
x
Lorsqu’un amplificateur audio est branché aux prises de sortie gauche et droite AUDIO OUT: Réduire le
volume du téléviseur et régler ensuite le niveau du volume à l’aide du contrôle de volume de l’amplificateur.
Branchement d’un PC
À l'aide d'un câble HDMI / DVI / un câble D-sub
R-AUDIO-L
P
R PB Y
AUDIO OUT
R-AUDIO-L
P
R PB Y
AUDIO OUT
R-AUDIO-L
P
R PB Y
DVI OUT
R-AUDIO-L
P
R PB Y
PC OUT
[LD610-ZC]BN68-03637C.indb 9 2011-02-24 �� 12:22:33
10
Français
10
Branchements
Modification de la source d'entrée
Liste source
O
MENU
m
→ Entrée → Liste Source → ENTER
E
S
électionner le téléviseur ou une autre source
d’entrée externe comme un lecteur DVD /
Blu-ray, câblosélecteur ou récepteur satellite.
■ TV / AV1 / AV2 / Component1 / Component2 / PC /
HDMI1/DVI / HDMI2 / HDMI3 / HDMI4 / USB
✎
Seuls les appareils externes branchés au
téléviseur peuvent être sélectionnés. Dans la
Liste Source, les entrées branchées sont en
surbrillance.
✎
PC est toujours activée.
✎
Si les appareils externes connectés ne sont pas
mis en surbrillance, appuyez sur la touche rouge.
Le téléviseur effectuera la recherche des appareils
branchés.
Modes d'affichage (Entrée D-Sub et HDMI / DVI)
La résolution optimale est 1920 x 1080 @ 60 Hz.
Mode Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz)
Fréquence d'horloge des pixels
(MHz)
Polarité synchro (H/V)
IBM
640 x 350 31.469 70.086 25.175 +/-
720 x 400 31.469 70.087 28.322 -/+
MAC
640 x 480 35.000 66.667 30.240 -/-
832 x 624 49.726 74.551 57.284 -/-
1152 x 870 68.681 75.062 100.000 -/-
VESA CVT
720 x 576 35.910 59.950 32.750 -/+
1152 x 864 53.783 59.959 81.750 -/+
1280 x 720 56.456 74.777 95.750 -/+
1280 x 960 75.231 74.857 130.000 -/+
VESA DMT
640 x 480 31.469 59.940 25.175 -/-
640 x 480 37.861 72.809 31.500 -/-
640 x 480 37.500 75.000 31.500 -/-
800 x 600 37.879 60.317 40.000 +/+
800 x 600 48.077 72.188 50.000 +/+
800 x 600 46.875 75.000 49.500 +/+
1024 x 768 48.363 60.004 65.000 -/-
1024 x 768 56.476 70.069 75.000 -/-
1024 x 768 60.023 75.029 78.750 +/+
1152 x 864 67.500 75.000 108.000 +/+
1280 x 1024 63.981 60.020 108.000 +/+
1280 x 1024 79.976 75.025 135.000 +/+
1280 x 800 49.702 59.810 83.500 -/+
1280 x 800 62.795 74.934 106.500 -/+
1280 x 960 60.000 60.000 108.000 +/+
1280 x 720 45.000 60.000 74.250 +/+
1360 x 768 47.712 60.015 85.500 +/+
1440 x 900 55.935 59.887 106.500 -/+
1440 x 900 70.635 74.984 136.750 -/+
1680 x 1050 65.290 59.954 146.250 -/+
VESA GTF
1280 x 720 52.500 70.000 89.040 -/+
1280 x 1024 74.620 70.000 128.943 -/-
VESA DMT / DTV CEA 1920 x 1080p 67.500 60.000 148.500 +/+
✎✎
REMARQUE
x
Il faut utiliser la prise d’entrée HDMI IN 1(DVI) dans le cas d’un branchement au câble HDMI / DVI.
x
Le mode interface n’est pas pris en charge.
x
Le téléviseur peut ne pas fonctionner correctement si une résolution non standard est sélectionnée.
x
Les modes séparé et composé sont pris en charge. Le mode SOG (Sync On Green) n'est pas pris en charge.
EX-LINK
Connecteur utilisé à des fins de
réparation seulement.
Câbles d'entrée (vendus séparément)
HDMI HDMI-DVI Component Composite (AV) Coaxial (RF) VGA
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 10 2011-02-24 �� 12:22:35
11
Français
11
03 Fonctions de base
Fonctions de base
Navigation dans les menus
Avant d'utiliser le téléviseur, suivez les étapes ci-dessous
pour apprendre comment naviguer dans les menus et
sélectionner et ajuster différentes fonctions.
1 Touche MENU: Affiche le menu à l’écran principal.
2 Touche ENTER
E
/ touche de direction: Permet de
déplacer le curseur et sélectionner un élément. Confirme
le réglage.
3 Touche RETURN: Permet de retourner au menu
précédent.
4 Touche EXIT: Quitte le menu de l’écran.
Utilisation de l'affichage à l'écran OSD (On Screen Display)
La méthode d'accès varie en fonction du menu sélectionné.
1
MENU
m
Les options du menu principal
apparaissent :
Image, Son, Chaîne, Configuration,
Entrée, Application, Support
technique.
2
▲ / ▼
Sélectionnez une icône à l'aide de la
touche ▲ou ▼.
3
ENTER
E
Appuyez sur ENTER
E
pour
accéder au sous-menu.
4
▲ / ▼
Sélectionnez le sous-menu voulu à
l'aide de la touche ▲ou ▼.
5
◄ / ► Appuyez sur la touche ◄ ou ►
pour choisir la valeur d'une option.
Le réglage du menu OSD varie en
fonction du menu sélectionné.
6
ENTER
E
Appuyez sur la touche
ENTER
E
pour confirmer la sélection.
7
EXIT
e
Appuyez sur la touche EXIT.
Menu des canaux
¦ Affichage des canaux
Liste des canaux
O
MENU
m
→ Chaîne → Liste des canaux → ENTER
E
Ajoutez, supprimez ou définissez vos canaux
favoris et utilisez le télé-horaire des diffusions
numériques.
Sélectionnez un canal dans la liste Tous
les canaux, Canaux ajoutés, Favori ou
Enregistrement par minuterie en appuyant
sur les touches ▲ / ▼, puis sur ENTER
E
.
Vous pouvez alors visionner le canal
sélectionné.
■ Tous les canaux: Affiche tous les canaux
actuellement accessibles.
■ Canaux ajoutés: Affiche tous les canaux ajoutés.
■
*
Favori: Affiche tous les canaux favoris.
■ Enregistrement par minuterie: Affichage de toutes
les émissions réservées.
PRE-
C
H
T
OO
L
S
MENU
F
AV.CH
I
NF
O
RETURN
C
HLI
ST
EXIT
MEDIA
.
P
P.M
O
D
E
S
.M
O
D
E
P
.
S
IZ
E
CC
S
R
S
MT
S
A
B
C
D
1
2
3
4
Entrer le nom
O
MENU
m
→ Entrée → Entrer le nom → ENTER
E
■ Magnétoscope / DVD / Câble STB / Satellite STB / PVR STB / Récepteur A/V / Jeu / Caméscope / PC / DVI PC
/ Appareils DVI / TV / IPTV / Blu-ray / HD DVD / DMA: Entrez l'appareil connecté aux prises d'entrée pour faciliter la
sélection de la source d'entrée.
✎
Lorsqu’un PC de résolution de 1920 x 1080 à 60 Hz est branché au port HDMI IN 1(DVI), réglez ce dernier au mode
DVI PC
sous Entrer le nom.
✎
Lorsqu’un câble HDMI / DVI est branché au port
HDMI IN 1(DVI)
, réglez ce dernier au mode DVI PC ou Appareils
DVI sous Entrer le nom.
Canaux ajoutés
6 Air
6-1 ♥ TV #6
7 Air
8 Air
9 Air
9-1 ♥ TV #9
10 Air
10-1 ♥ TV #10
11-1 ♥ TV #11
Air
A
Antenne
B
Zoom
C
Sélectionner Page T Outils
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
[LD610-ZC]BN68-03637C.indb 11 2011-02-24 �� 12:22:36
12
Français
12
Fonctions de base
✎
Utilisation des touches de couleur avec la Liste des canaux
x
A B C D
Rouge (Antenne): Permet de permuter entre Air et
Câble.
x
A B C D
Verte (Zoom): Agrandit ou rapetisse un numéro de
canal.
x
A B C D
Jaune (Sélectionner): Sélectionne plusieurs listes de
canaux. Sélectionnez les canaux désirés. Appuyez ensuite
sur la touche jaune pour régler simultanément tous les
canaux choisis. Le symbole c s’affiche à la gauche des
canaux choisis.
x
k (Page): Se déplace à la page précédente ou suivante.
x
T (Outils): Affiche le menu d'options Liste des canaux.
(Les options de menus peuvent différer selon la situation.)
Cônes d'affichage de statut des canaux
Icônes Fonctions
c
Un canal sélectionné.
*
Un canal défini en tant que favori.
)
Une émission réservée.
(
Un programme en cours de diffusion.
¦ Utilisation des canaux favoris
O
MENU
m → Chaîne → Liste des canaux →
ENTER
E
*
Ajouter aux favoris / Effacer des favoris
t
Définir comme favoris les canaux que vous
regardez fréquemment.
1. Sélectionnez un canal et appuyez sur la
touche TOOLS.
2. Ajoutez ou supprimez un canal à partir des
menus Ajouter aux favoris ou Effacer des
favoris.
¦ Mémorisation des canaux
O
MENU
m
→
Chaîne
→ ENTER
E
Antenne (Air / Câble)
t
Avant que votre téléviseur ne puisse commencer à mémoriser les
canaux disponibles, vous devez spécifier le type de la source de
signal branchée au téléviseur (c'est-à-dire une antenne ou le câble).
Prog. auto
■ Air: Signal d'antenne de type Air.
■ Câble: Signal d'antenne de type Câble.
■ Auto.: Signaux d'antenne de type Air et Câble.
✎
Remarque
x
Au moment de la sélection du système de télévision
par câble: sélectionnez le système de câblodiffusion.
STD, HRC et IRC désignent différents systèmes
de câblodistribution. Communiquez avec votre
câblodistributeur pour déterminer le système de câble
de votre région. La sélection de la source de signal est
maintenant terminée.
x
Une fois tous les canaux mémorisés, le téléviseur
commence à éliminer les canaux brouillés. Puis le menu
Prog. auto s'affiche de nouveau.
Arrêter la programmation automatique
1. Appuyez sur la touche
ENTER
E.
2. Le message Arrêter Prog. auto? s’affiche. Sélectionner Oui
en appuyant sur la touche ◄ ou ►.
3. Appuyez sur la touche
ENTER
E.
¦ Modification des canaux
O
MENUm → Chaîne → Liste des canaux → ENTERE
Modifier le nom du canal
t
1. Sélectionnez un canal et appuyez sur la touche TOOLS.
2. Modifiez le nom du canal à partir du menu Modifier le nom
du canal.
■ Modifier le nom du canal (canaux analogiques seulement) :
assignez un nom personnalisé au canal.
¦ Autres fonctions
O
MENUm → Chaîne →
ENTER
E
Effacer les canaux brouillés
Cette fonction permet d'éliminer les canaux brouillés après la
programmation automatique. Cette procédure peut prendre de 20
à 30 minutes.
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
Canaux ajoutés
6 Air
6-1 ♥ TV #6
7 Air
8 Air
9 Air
9-1 ♥ TV #9
10 Air
10-1 ♥ TV #10
11-1 ♥ TV #11
Air
A
Antenne
B
Zoom
C
Sélectionner
Page T Outils
Supprimer
Ajouter aux favoris
Écoute minut.
Modier le nom du canal
Choisir tout
[LD610-ZC]BN68-03637C.indb 12 2011-02-24 �� 12:22:36
13
Français
13
03 Fonctions de base
Arrêter la recherche de canaux brouillés
1. Appuyez sur
ENTER
E pour sélectionner Arrêt.
2. Appuyez sur la touche ◄ pour sélectionner Oui.
3. Appuyez sur la touche
ENTER
E.
✎
Cette fonction n’est accessible qu’en mode Câble.
Liste des canaux
O
MENUm → Chaîne → Liste des canaux →
ENTER
E
Menu d'options de la Liste des canaux
t
Réglez chaque canal à l'aide des options du menu Liste de canaux
(Ajouter / Supprimer / Écoute minut. / Choisir tout / Désélect.
tout). Les options du menu peuvent varier selon le statut du canal.
1. Sélectionnez un canal et appuyez sur la touche TOOLS.
2. Choisissez une fonction et modifiez les paramètres.
■ Ajouter / Supprimer: Ajoutez ou de supprimez un canal afin
d'afficher seulement les canaux désirés.
✎
REMARQUE
x
Tous les canaux supprimés sont affichés dans le
menu Tous les canaux.
x
Un canal affiché en gris indique que celui-ci a été
supprimé.
x
Le menu Ajouter ne s’affiche que pour les canaux
supprimés.
x
Il est également possible de supprimer un canal du
menu Canaux ajoutés ou Favori.
■ Écoute minut.: Vous pouvez afficher automatiquement
un canal à une heure voulue, même si vous regardez un
autre canal. Vous devez régler l'horloge avant d'utiliser
cette fonction. (p. 18)
1. Appuyez sur les touches ◄ / ► / ▲ / ▼ pour
choisir le canal voulu dans le menu Liste des
canaux.
2. Appuyez sur la touche TOOLS, puis sélectionnez
Écoute minut..
3. Faites défiler vers le haut ou le bas pour ajuster les
réglages dans la boîte ou appuyez sur les touches
numériques de la télécommande pour entrer la date
et l'heure.
✎
Si vous sélectionnez Une fois, Hebdomadaire
ou Quotid. dans Répéter, vous pouvez entrer la
date que vous voulez.
4. Sélectionnez OK, puis appuyez sur la touche
ENTERE
une fois terminé.
✎
REMARQUE
x
Seuls les canaux mémorisés peuvent être réservés.
x
Les émissions réservées s'afficheront dans le menu
Enregistrement par minuterie.
x
L
orsqu'un canal numérique est sélectionné,
appuyez sur la touche ► pour regarder
l'émission numérique.
■ Choisir tout: Sélectionne tous les canaux dans la liste des
canaux.
■ Désélect. tout: Désélectionne tous les canaux sélectionnés.
✎
L’option Désélect. tout ne peut être choisie que
lorsqu'un canal ou plus est sélectionné.
Enregistrement par minuterie
(dans la Liste des canaux)
Vous pouvez regarder, modifier ou supprimer une émission
réservée pour l'écoute.
1. Appuyez sur ENTER pour choisir Liste des canaux.
2. Appuyez sur la touche ◄ et ▼ pour accéder au menu
Enregistrement par minuterie.
■ Information, modification: Modifie une émission réservée
pour l'écoute.
■ Annuler horaires: Annule une émission réservée pour
l'écoute.
■ Information: Affiche une émission réservée pour l'écoute. (Il
est également possible de modifier l'information relative à une
émission.)
■ Tout sélect. / Désélec. tout: Vous pouvez sélectionner ou
désélectionner tous les canaux de la liste.
Syn. Précise
(canaux analogiques seulement)
Si la réception est bonne, aucun réglage manuel n’est nécessaire;
les réglages sont effectués automatiquement durant la recherche
et la mémorisation. Si le signal d'un canal est faible ou de mauvaise
qualité, effectuez un réglage manuel.
y Sélectionnez Syn. Précise dans le menu Canal.
✎
Les chaînes syntonisées mémorisées sont marquées
d'un astérisque "
*
" à droite de leur numéro, dans la zone
d'affichage des chaînes.
✎
Pour rétablir la syntonisation de précision, sélectionnez
Régler.
Menu d'image
¦ Mode Image préréglé
O
MENUm → Image → Mode →
ENTER
E
Mode
t
Sélectionnez le type d'image que vous préférez,
puis appuyez sur la touche P.MODE.
■ Dynamique: Convient aux pièces claires.
■ Standard: Convient aux environnement
normaux.
■ Naturel: Pour ne pas fatiguer la vue.
✎
Naturel n’est pas accessible en mode PC.
■ Cinéma: Pour regarder des films dans une pièce sombre.
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
[LD610-ZC]BN68-03637C.indb 13 2011-02-24 �� 12:22:37
14
Français
14
Fonctions de base
¦ Ajustement des réglages de l'image
O
MENUm → Image → Contre-jour →
ENTER
E
Contre-jour / Contraste / Luminosité /
Netteté / Couleur / Teinte (V/R)
Votre téléviseur est doté d'options de réglage qui vous permettent
de régler la qualité de l'image.
✎
REMARQUE
x
Lorsque vous apportez des modifications aux options
Contre-jour, Contraste, Luminosité, Netteté, Couleur
ou Teinte (V/R), l’image s’ajuste en conséquence.
x
En mode PC, il est possible de modifier uniquement les
fonctions Contre-jour, Contraste et Luminosité.
x
Ces réglages peuvent être ajustés et conservés pour
chaque appareil externe branché au téléviseur.
x
La diminution du niveau de luminosité de l'image réduit la
consommation d'énergie.
¦ Solutions économiques
Solution Eco
O
MENU
m → Image → Solution Eco →
ENTER
E
■ Écon. énergie (Off / Basse / Moyen / Haute / Image Non /
Auto): Cette option permet de régler la luminosité de l’écran
afin de réduire la consommation d’énergie. Lorsque vous
choisissez l'option Image Non, l'image est désactivée, mais
vous entendez quand même le son. Appuyez sur n’importe
quelle touche pour afficher l'écran de nouveau.
■ Capteur Eco (Off / On): Pour améliorer vos économies
d'énergie, les réglages de l'image s'adapteront
automatiquement à la lumière dans la pièce.
✎
Si vous réglez l'option Contre-jour, le Capteur Eco
sera réglé à Off.
Rétroécl. min.: Lorsque l'option Capteur Eco est réglée à
On, le niveau de luminosité minimal de l'écran peut être ajusté
manuellement.
✎
Si Capteur Eco est réglé à On, la luminosité de
l’image pourrait changer (elle devient légèrement
plus foncée dans la plupart des cas) en fonction de
l’intensité de la lumière ambiante.
■ Veille abs. sign. (Off / 15 min. / 30 min. / 60 min.): Indique le
délai à attendre au téléviseur pour basculer en mode d'attente
s'il ne reçoit aucune image.
✎
Désactivé lorsque le PC est en mode d'économie
d'énergie.
¦ Configuration du téléviseur avec un PC
Règle la source d'entrée à PC.
Réglage Auto
t
O
MENU
m
→
→ Réglage Auto → ENTER
E
Règle automatiquement les paramètres, les fréquences et les
positions.
✎
Cette fonction n'est pas disponible lorsqu'un câble
HDMI / DVI est branché.
Écran
■ Grain / Affiné: Élimine ou réduit les parasites. Si le bruit
n'est pas éliminé en effectuant uniquement un réglage
précis, réglez la fréquence le mieux possible (Grain),
puis procédez à une syntonisation de nouveau. Une fois
les parasites réduits, réajustez l'image pour la centrer sur
l'écran.
■ Position: Régler la position de l’écran de l’ordinateur
s’il ne correspond pas à celui du téléviseur. Appuyez
sur la touche ▲ ou ▼ pour régler la position verticale.
Appuyez sur la touche ◄ ou ► pour régler la position
horizontale.
■ Rétablir l'image: Rétablit l'image en fonction des
réglages par défaut.
Utilisation du téléviseur comme écran PC
Configuration du logiciel sur votre PC (sous Windows XP)
Selon la version de Windows et la carte vidéo, les écrans
affichés peuvent différer, mais les mêmes renseignements de
configuration de base s’appliquent dans la plupart des cas.
(Sinon, communiquez avec le fabricant de l'ordinateur ou
votre détaillant Samsung.)
1. Cliquez sur "Panneau de configuration" dans le Démarrer
de Windows.
2. Cliquez sur "Apparence et Thèmes" dans le "Panneau
de configuration" et la boîte de dialogue d'affichage
apparaît.
3. Cliquez sur "Affichage" et la boîte de dialogue
"Propriétés de l’affichage" apparaît.
4. Cliquez sur l’onglet "Paramètres" de la boîte de dialogue
Affichage.
y Réglage du format approprié (résolution)
[optimal: 1920 X 1080 pixels]
y Si la boîte de dialogue comporte une option de
fréquence de rafraîchissement verticale, la valeur
appropriée est "60" ou "60Hz". Sinon, cliquez sur OK
pour fermer la boîte de dialogue.
[LD610-ZC]BN68-03637C.indb 14 2011-02-24 �� 12:22:37
15
Français
15
03 Fonctions de base
¦ Changement des options de l'image
Réglages avancés
O
MENUm → Image → Réglages avancés →
ENTER
E
(disponible dans le mode Standard / Cinéma)
Le nouveau téléviseur Samsung permet d’effectuer des réglages
d’image encore plus précis que les modèles précédents.
✎
En mode PC, il est possible de modifier uniquement les
fonctions Contraste Dynamique, Gamma et Balance
blancs.
Réglages avancés
Tonalité noire : Off ►
Contraste Dynamique : Moyen
Détail de l’ombrage : 0
Gamma : 0
Motif professionn
.
: Off
Mode RVB uniquement
: Off
Espace couleur : Standard
▼
U Dépl. E Entrer R Retour
■ Tonalité noire (Off / Foncé / Plus foncé / Le plus foncé):
Choisissez le niveau de noir à l'écran pour régler la profondeur
de ce dernier.
■ Contraste Dynamique (Off / Basse / Moyenne / Haute):
Règle le contraste de l'image.
■ Détails de l'ombrage: Augmente le niveau de luminosité
d'images noires.
✎
Désactivé en mode PC.
■ Gamma: Règle l’intensité de la couleur primaire.
■ Motif professionn. (Off / Motif1 / Motif2): La
fonction Motif professionn. permet de calibrer
l'image sans générateur ni filtre. Si le menu d'affichage
disparaît ou un menu autre que le menu Image est
ouvert, la calibration est enregistrée et la fenêtre Motif
professionn. disparaît.
✎
Lorsque la fonction Motif professionn. est active,
aucun son n’est émis.
✎
Activée uniquement sur DTV / Composante / HDMI.
■ Mode RVB uniquement (Off / Rouge / Vert / Bleu): Affiche la
couleur Rouge, Vert et Bleu pour le réglage de précision de la
tonalité chromatique et de la saturation.
■ Espace couleur (Auto / Standard / Personnel): Ajustez la
gamme de couleurs disponibles pour créer l'image.
Pour
ajuster les options Couleur, Rouge, Vert, Bleu et
Régler, fixez l'option Espace couleur à Personnel.
■ Équilibrage du blanc: Règle la température de la couleur
pour une image plus naturelle.
Décal.-R / Décal.-V / Décal.-B: Règle la profondeur de
chaque couleur (rouge, vert, bleu).
Gain-R / Gain-V / Gain-B: Règle la luminosité de chaque
couleur (rouge, vert, bleu).
Régler: Rétablit tous les réglages Équillibrage du blanc aux
réglages par défaut.
■ Équilibrage des blancs 10p (Off / On)
:
Contrôle
l'équilibrage des blancs en intervalles de 10 points en
ajustant la luminosité du rouge, du vert et du bleu.
✎
Accessible lorsque le mode image est réglé sur
Cinéma et que la source d’entrée externe est
réglée à toutes les sources d’entrée.
✎
N'est pas compatible avec tous les appareils
externes.
Intervalle
:
Sélectionne l’intervalle à adjuster.
Rouge
:
Règle le niveau de rouge.
Vert
:
Règle le niveau de vert.
Bleu
:
Règle le niveau de bleu.
Régler
:
Rétablit tous les réglages Équillibrage des
blancs 10p aux réglages par défaut.
■ Ton chair: Rehausse le "ton chair" (rose) de l’image.
■ Amélioration des bords (Off / On): Souligne le contour des
■ xvYCC (Off / On): Le fait d'activer le mode xvYCC
augmente les détails et l'espace couleur durant
l'écoute de films provenant d'un appareil externe (p.
ex., un lecteur de DVD) branché aux prises HDMI ou
Component IN.
✎
Accessible lorsque le mode image est réglé sur
Cinéma et que la source d’entrée externe est
réglée au mode HDMI ou Composante.
✎
N'est pas compatible avec tous les appareils
externes.
Options d'image
O
MENUm → Image → Options d'image → ENTERE
✎
En mode PC, il est possible de modifier uniquement les
fonctions Nuance Coul., Taille et Délai protect. auto..
Options d'image
Nuance coul. : Normal ►
Taille : 16:9
Réduct. bruit num : Auto
Filtre bruit MPEG : Auto
Nv nr HDMI : Normal
Mode Film : Off
Auto Motion Plus : Standard
▼
U Dépl. E Entrer R Retour
■ Nuance Coul. (Froide / Normal / Chaude1 / Chaude2)
✎
Chaude1 ou Chaude2 ne s’activent que si le mode
d’image est Dynamique.
✎
Ces réglages peuvent être ajustés et conservés pour
chaque appareil externe branché au téléviseur.
[LD610-ZC]BN68-03637C.indb 15 2011-02-24 �� 12:22:37
16
Français
16
Fonctions de base
■ Taille: Votre câblosélecteur ou récepteur
satellite peut également disposer de ses
propres tailles d'écran. Toutefois, nous vous
recommandons d'utiliser le mode 16:9 la
plupart du temps.
16:9: Pour régler l'image en mode 16:9.
Zoom1: Pour un agrandissement modéré.
Zoom2: Pour un plus grand agrandissement.
Format large: Augmente le facteur de forme de l'image pour
qu'elle remplisse l'écran en entier.
4:3: Pour régler l'image en mode 4:3.
✎
Ne pas utiliser le format d'image 4:3 pendant de
longues périodes. Les bordures à gauche, à droite et
au centre de l'écran peuvent laisser des traces à cause
de la rétention d'image sur l'écran qui n'est pas couvert
par la garantie.
Plein écran: Affiche l'image entière non tronquée lors
d'une entrée de signaux HDMI (720p / 1080i / 1080p) ou
composante (1080i / 1080p).
✎
REMARQUE
x
Après avoir sélectionné Zoom1, Zoom2 ou Format large:
1. Appuyez sur la touche ► pour sélectionner Position.
2. Appuyez sur la touche
ENTER
E.
3. Appuyez sur la touche ▲ ou ▼ pour déplacer l’image
vers le haut ou le bas.
4. Appuyez sur la touche
ENTER
E.
5. Appuyez sur la touche ► pour sélectionner Régler.
6. Appuyez sur la touche
ENTER
E pour replacer
l'image à sa position par défaut.
x
Après avoir sélectionné Plein écran en mode HDMI (1080i
/ 1080p) ou Composante (1080i / 1080p), il est possible
que vous deviez centrer l'image:
1. Appuyez sur la touche ◄ ou ► pour sélectionner
Position.
2. Appuyez sur la touche
ENTER
E.
3. Appuyer sur la touche ▲, ▼, ◄ ou ► pour déplacer
l'image.
4. Appuyez sur la touche
ENTER
E.
5. Appuyez sur ◄ ou ► pour choisir Rétablir.
6. Appuyez sur la touche
ENTER
E button.
x
HD (Haute définition): 16:9 - 1080i/1080p (1920x1080),
720p (1280x720)
x
Les réglages peuvent être définis et mémorisés pour
chacun des appareils externes branchés à une entrée sur
le téléviseur.
Source d'entrée Image Format
ATV, AV,
Composante (480i, 480p)
16:9, Zoom1,
Zoom2, 4:3
DTV(1080i),
Composante (1080i, 1080p),
HDMI (720p, 1080i, 1080p)
16:9, 4:3, Format
large, Plein écran
PC 16:9, 4:3
■ Réduct. bruit num. (Off / Bas / Moyen / Élevé / Auto /
Visual. auto.): Si le signal de diffusion capté par le téléviseur
est faible, il est possible d'activer la fonction de Réduct.
bruit num. pour aider à éliminer les parasites et les images
rémanentes qui apparaissent à l’écran.
✎
Lorsque le signal est faible, sélectionnez une des autres
options jusqu'à ce que la meilleure image soit affichée.
Visual. auto. : Si vous changez les canaux analogiques,
l'intensité du signal s'affiche.
✎
Disponible seulement pour les canaux analogues.
✎
Lorsque la barre est verte, vous recevez le meilleur
signal possible.
■ Filtre bruit MPEG (Off / Bas / Moyen / Élevé / Auto.): Réduit
les bruits MPEG afin d'améliorer la qualité de l'image.
✎
Désactivé en mode PC.
■ Nv nr HDMI (Normal / Basse): Choisit le niveau de noir à
l'écran pour régler la profondeur de ce dernier.
✎
Disponible seulement en mode HDMI.
■ Mode Film (Off / Auto.1 / Auto.2): Le téléviseur détecte
et traite automatiquement les signaux de film provenant de
toutes les sources et règle l'image pour obtenir une définition
optimale.
✎
Disponible avec les modes TV, AV, COMPOSANTE
(480i / 1080i) et HDMI (480i / 1080i).
■ Auto Motion Plus (Off / Image Claire / Standard / Lisse /
Personnel / Démo): Améliore le mouvement dans les scènes
à mouvement rapide.
✎
L'écran d'information de votre téléviseur affiche la
résolution et la fréquence du signal vidéo d'entrée
(60 Hz). Cette fréquence affichée ne correspond
pas à ce que le téléviseur affiche au moyen de la
fonction Auto Motion Plus.
■ Délai protect. auto. (2 heures / 4 heures / 8 heures
/ 10 heures / Off): L'économiseur d'écran est activé après
une certaine période définie par l'utilisateur après l'affichage
d'images fixes à l'écran afin d'éviter la formation d'images
rémanentes sur l'écran.
Réinitialisation de l'image (OK / Annuler)
Rétablit le mode d'image courant à ses réglages par défaut.
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
[LD610-ZC]BN68-03637C.indb 16 2011-02-24 �� 12:22:38
17
Français
17
03 Fonctions de base
Menu Son
¦ Modification du mode Son préréglé
O
MENU
m
→
Son
→ SRS TheaterSound →
ENTER
E
SRS TheaterSound
t
■ Standard: Choisit le mode sonore normal.
■ Musique: Accentue la musique par rapport
aux dialogues.
■ Cinéma: Offre le meilleur son pour les films.
■ Voix claire: Accentue les dialogues par
rapport aux autres sons.
■ Amplification: Augmente l'intensité des sons aigus afin d'offrir
aux personnes malentendantes une meilleure expérience
d'écoute.
¦ Ajustement des réglages du son
O
MENUm → Son → Egaliseur → ENTERE
Egaliseur
Ajuste le mode sonore (mode Son standard seulement).
■ Balance G/D: Règle la balance entre les haut-parleurs droit
et gauche.
■ 100Hz / 300Hz / 1KHz / 3KHz / 10KHz (Réglage de la
largeur de bande): Règle le niveau des fréquences de largeur
de bande.
■ Régler: Rétablit les valeurs par défaut des réglages de
l'égaliseur.
¦ Chaînes audio, Etc.
SRS TruSurround HD (Off / On)
t
(
en mode sonore standard seulement).
Cette fonction offre une qualité audio virtuelle à 5.1 canaux
avec n'importe quelle chaîne à deux enceintes ou écouteurs grâce à
la technologie HRTF (Head Related Transfer Func
tion).
SRS TruDialog (Off / On)
(en mode sonore standard seulement).
Cette fonction vous permet d'augmenter l'intensité des dialogues
par rapport à une musique de fond ou des effets sonores afin de
bien les entendre.
Langue privilégiée
(canaux numériques seulement)
La télédiffusion numérique assure la transmission simultanée de
plusieurs pistes de son (par exemple, la traduction simultanée de
l’émission en langues étrangères).
✎
La langue sélectionnée doit faire partie de la liste des langues
diffusées.
Son Multi-piste (MTS)
t
(canaux analogiques seulement)
■ Mono: Choisissez ce réglage pour les
canaux diffusés en monophonie ou en cas
de difficultés avec la réception d’un signal
stéréophonique.
■ Stéréo: Choisissez ce réglage pour les
canaux diffusés en stéréophonie.
■ SAP: Choisissez ce réglage pour écouter une émission
diffusée en mode SAP (Separate Audio Program),
habituellement un doublage en langue étrangère.
✎
Selon l'émission, il est possible de choisir entre les modes
Mono, Stéréo ou SAP.
Volume auto (Off / Normal / Nuit)
Choisissez l'option Normal pour égaliser le niveau sonore de
chaque chaîne.
■ Nuit: Ce mode offre une expérience sonore amélioré par
rapport au mode Normal, ne faisant pratiquement aucun bruit.
Cette fonction est utile la nuit.
Sélect. le haut-parleur
(Haut-p. externe / Haut-parleur TV)
Vous pourriez entendre un écho du son en raison d'une différence
de vitesse de décodage du haut-parleur principal et du récepteur
audio. Si c'est le cas, réglez le téléviseur à Haut-p. externe.
✎
Lorsque l'option Sélect. le haut-parleur est réglée à
Haut-p. externe, les touches de volume et MUTE ne
fonctionneront pas et les réglages du son seront limités.
✎
Lorsque l'option Sélect. le haut-parleur est réglée à
Haut-p. externe, utilisez les réglages suivants.
x
Haut-parleur TV: Off, Haut-p. externe: On
✎
Lorsque l'option Sélect. le haut-parleur est réglée à
Haut-parleur TV, utilisez les réglages suivants.
x
Haut-parleur TV: On, Haut-p. externe: On
✎
Si vous ne recevez aucun signal sonore, le son sera coupé
dans les deux haut-parleurs.
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
P
POWER
FAV.CH
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
TOOLS
CH LIST
D
[LD610-ZC]BN68-03637C.indb 17 2011-02-24 �� 12:22:38
18
Français
18
Fonctions de base
Timer 1
L Dépl. U Réglage E Entrer R Retour
Marche
Arrêt
Volume Source Antenne Chaîne
Répéter
Dim Lun Mar Mer Jeu Ven Sam
Désactiver 12 00 am
Désactiver 12 00 am
10 TV Air 3
Une fois
▲
▼
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
Sortie SPDIF
L'interface numérique de Sony Philips (SPDIF) sert à offrir un signal
sonore numérique, réduisant l'interférence vers les haut-parleurs et
les différents appareils numériques tels qu'un lecteur de DVD.
■ Format audio: Vous pouvez choisir le format de sortie sonore
numérique (SPDIF) pendant la réception d'une émission
numérique à partir des options PCM ou Dolby Digital.
✎
Optimiser votre expérience sonore interactive 3D en
branchant des haut-parleurs 5.1 canaux dans une
configuration sonore dolby digital.
■ Retardateur audio: Corriger les décalages audio-vidéo en
regardant un programme télévisé ou autre et obtenez une
sortie audio numérique lors de l'utilisation d'un appareil externe
tel qu'un récepteur audiovisuel (0ms ~ 250ms).
Réinitialisation du son
(OK / Annuler)
Rétablit tous les réglages de l'image aux réglages prédéfinis par
défaut en usine.
Menu de configuration
¦ Réglage de l’horloge
O
MENUm → Configuration → Heure → ENTERE
Heure
✎
L'heure s'affiche chaque fois que vous appuyez sur le bouton
INFO.
■ Horloge: Le réglage de l'horloge est nécessaire pour pouvoir
utiliser les diverses fonctions de minuterie du téléviseur.
✎
Si vous débranchez le cordon d'alimentation, vous
devez régler l'horloge de nouveau.
Mode horloge: Règle l’heure courante manuellement ou
automatiquement.
– Auto
: Permet de régler l'heure automatiquement en
utilisant l'heure du signal d’un canal numérique
✎
L'antenne doit être branchée pour que le réglage
automatique de l'horloge s’effectue.
– Manuel: Réglez l’heure manuellement.
✎
En fonction de la station émettrice et du signal, il est
possible que la fonction de réglage automatique de
l'heure ne fonctionne pas correctement. Dans un tel
cas, réglez l’horloge manuellement.
Réglage Horloge: Réglez les Mois, Jour, Année, Heure et
Minute and am/pm.
✎
Cette fonction n’est accessible que lorsque la fonction
Mode horloge est réglée à Manuel.
✎
Il est possible de régler directement le mois, le jour,
l’année, l’heure et les minutes à l’aide des touches
numériques de la télécommande.
H. d'été (Off / On): Permet d'activer et de désactiver la
fonction de l'heure avancée.
✎
Cette fonction n’est accessible que lorsque la fonction
Mode horloge est réglée à Auto.
Fuseau hor.: Choisissez votre fuseau horaire.
✎
Cette fonction n’est accessible que lorsque la fonction
Mode horloge est réglée à Auto.
¦ Utilisation de la fonction de veille
O
MENUm → Configuration → Heure → Mise en veille →
ENTERE
■ Mise en veille
t
: Éteint
automatiquement le téléviseur après le
délai choisi. (30, 60, 90, 120, 150 et 180
minutes).
✎
Pour désactiver la fonction Mise en
veille, sélectionnez Off.
¦ Réglage de la veille ou du réveil
O
MENUm → Configuration → Heure → Minuterie 1 →
ENTERE
■ Minuterie 1 / Minuterie 2 / Minuterie 3: Trois réglages de
minuterie (mise en marche/arrêt) peuvent être effectués. Tout
d’abord, vous devez régler l’horloge.
Mise en marche / Arrêt: Réglez l’heure, les minutes, am/pm
et activer/désactiver. (Pour activer la minuterie avec le réglage
choisi, sélectionnez Activer).
Volume: Sélectionner le niveau sonore désiré.
Source: Sélectionne le contenu TV ou USB à lire lorsque
le téléviseur se met en marche automatiquement. (L'option
USB n’est disponible que si un dispositif USB est branché au
téléviseur.)
Antenne (lorsque la fonction Source est réglée sur TV):
Sélectionner Air ou Câble.
[LD610-ZC]BN68-03637C.indb 18 2011-02-24 �� 12:22:38
19
Français
19
03 Fonctions de base
Canal (lorsque la fonction Source est réglée sur TV):
Sélectionnez le canal désiré.
Contenu (lorsque la fonction Source est réglée sur USB):
Choisissez un dossier sur un dispositif USB qui contiendra
les fichiers musicaux ou les photos à lire lors de la mise sous
tension automatique du téléviseur.
✎
Si le dispositif USB ne contient aucun fichier musical
ou que le dossier contenant le fichier musical n'est pas
sélectionné, la fonction Veille ou Réveil ne fonctionnera
pas correctement.
✎
Le diaporama ne pourra pas s’afficher s’il n’y a qu’un
seul fichier photo dans le dispositif USB.
✎
Si le nom du dossier est trop long, il ne peut être
sélectionné.
✎
Chaque dispositif USB utilisé reçoit son propre dossier.
Lorsque vous utilisez plus d'un dispositif USB d'un
même type, assurez-vous que chaque dossier assigné
à chaque dispositif USB reçoit un nom différent.
Répéter: Sélectionnez Une fois, Quotid., Lun~Ven,
Lun~Dim, Sam~Dim ou Manuel selon vos besoins.
Sélectionnez la fonction Manuel afin de choisir le jour auquel
vous voulez activer le minuteur.
✎
Le symbole c indique le jour sélectionné.
✎
Arrêt automatique (disponible seulement lorsque le téléviseur
est mis sous tension par la fonction de minuterie): Le
téléviseur se met automatiquement hors tension après trois
heures si aucune commande ne lui est envoyée.
¦ Exclusion automatique de programmes
O
MENUm → Configuration → Sécurité → ENTERE
Sécurité
La fenêtre de saisie du code NIP s’affiche, entrez votre NIP de
quatre chiffres.
■ V-Chip: La fonction V-Chip bloque automatiquement la
diffusion d’émissions pouvant ne pas convenir aux enfants.
L’utilisateur doit entrer un numéro d’identification personnel
(NIP) avant de pouvoir configurer ou modifier les restrictions
relatives à la fonction V-Chip.
✎
REMARQUE
x
La fonction V-Chip n'est pas disponible en mode
HDMI, Composante ou PC.
x
Le code NIP par défaut d’un nouveau téléviseur est
"0-0-0-0".
x
Perm. tout: Déverrouille toutes les classifications du
téléviseur.
x
Bloq. tout: Verrouille toutes les classifications du
téléviseur.
Blocage V-Chip (Off / On): Vous pouvez bloquer des
émissions selon un système de classification.
Cont. paren. TV: Vous pouvez bloquez des émissions selon
leur classification. Cette fonction vous permet de contrôler les
émissions que vos enfants regardent.
– TV-Y: Jeunes enfants / TV-Y7: Enfants de plus de 7
ans / TV-G: Tout public / TV-PG: Surveillance parentale
recommandée / TV-14: Téléspectateurs de plus de 14 ans
/ TV-MA : Adultes
– TOUT: Blocage de toutes les classifications. / FV:
Fantastique et Violence / V: Violence / S: Scènes de sexe /
L: Langage adulte / D: Dialogues à caractère sexuel
✎
La fonction V-Chip permet de bloquer
automatiquement certaines classifications avec
un contenu de nature délicate. Par exemple, si
vous bloquez la catégorie TV-Y, la catégorie TV-
Y7 sera automatiquement bloquée. De la même
façon, si vous bloquez la catégorie TV-G, toutes
les catégories dans le groupe des jeunes adultes
seront alors bloquées (TV-G, TV-PG, TV-14 et TV-
MA). Les sous-catégories (D, L, S, V) fonctionnent
de la même façon. Donc, si vous bloquez la
sous-catégorie L de la catégorie TVPG, les sous-
catégories L de TV-14 et de TV-MA sont bloquées
automatiquement.
Classif. MPAA: Vous pouvez bloquer les films en fonction
de la classification MPAA. La Motion Picture Association of
America (MPAA) a établi un système de classification qui
fournit aux parents ou adultes exerçant une surveillance des
renseignements sur les films convenant aux enfants.
– G: Public de tous âges (aucune restriction). / PG:
Surveillance parentale recommandée. / PG-13: Supervision
des parents fortement recommandée. / R: Avec
restriction. Les enfants de moins de 17ans devraient être
accompagnés d’un adulte. / NC-17: Non recommandé
pour les enfants de moins de 17 ans. / X: Adultes
seulement. / NR: Non classé.
✎
La fonction V-Chip permet de bloquer
automatiquement toute classification avec un
contenu de nature délicate. Par exemple, si la
classification PG-13 est bloquée, les classifications
R, NC-17 et X sont automatiquement bloquées.
Anglais canadien: Vous pouvez bloquer des émissions selon
leur classification en anglais canadien.
– C: Émissions destinées aux enfants de moins de 8 ans.
/ C8+: Émissions convenant généralement aux enfants
de 8 ans et plus, sans surveillance. / G: Émissions grand
public convenant à tous les auditoires. / PG: Surveillance
parentale. / 14+: Émissions dont la teneur peut ne pas
convenir, en tout ou en partie, aux enfants de moins de 14
ans. / 18+: Émissions pour adultes.
✎
La fonction V-Chip permet de bloquer
automatiquement toute classification avec un
contenu de nature délicate. Par exemple, si la
classification G est bloquée, les classifications PG,
14+ et 18+ sont automatiquement bloquées.
[LD610-ZC]BN68-03637C.indb 19 2011-02-24 �� 12:22:39
20
Français
20
Fonctions de base
Français canadien: Vous pouvez bloquer des émissions
selon leur classification en français canadien.
– G: Général / 8 ans+: Émissions convenant généralement
aux enfants de 8 ans et plus, sans surveillance. / 13 ans+:
Émissions pouvant ne pas convenir aux enfants de moins
de 13 ans. / 16 ans+: Émissions pouvant ne pas convenir
aux enfants de moins de 16 ans. / 18 ans+: Émissions pour
adultes.
✎
La fonction V-Chip permet de bloquer
automatiquement toute classification avec un
contenu de nature délicate. Par exemple, si vous
bloquez la catégorie 8 ans+, les catégories 13
ans+, 16 ans+ et 18 ans+ seront automatiquement
bloquées.
Catég. américaine téléchargeable: Il est possible d’utiliser
de l’information sur le contrôle parental tout en regardant des
canaux numériques.
✎
REMARQUE
x
Si l’information n’est pas téléchargée à partir
de la station de radiodiffusion, le menu Catég.
américaine téléchargeable est désactivé.
x
L'information relative au contrôle parental est
automatiquement téléchargée pendant le
visionnement de canaux numériques. Cela peut
prendre quelques secondes.
x
Le menu Catég. américaine téléchargeable peut
être utilisé après le téléchargement de l’information à
partir de la station de télédiffusion. Cependant, selon
la station émettrice, la fonction pourrait ne pas être
accessible.
x
Les niveaux de contrôle parental diffèrent selon
la station de radiodiffusion. Le nom de menu par
défaut et les modifications de Catég. américaine
téléchargeable varient selon les informations
téléchargées.
x
Même si vous réglez l’affichage à l’écran dans
une autre langue, le menu Catég. américaine
téléchargeable s’affiche en anglais seulement.
x
Le classement permet de bloquer automatiquement
certaines classifications avec un contenu de nature
délicate.
x
Les catégories (par exemple: Humor Level., etc.)
et les niveaux de classification (par exemple: DH,
MH, H, etc.) peuvent différer selon la station de
télédiffusion.
■ Changer NIP: L’écran Changer NIP s’affiche. Choisissez un
NIP à quatre chiffres et saisissez-le dans le champ Nouveau
NIP. Entrez de nouveau ces quatre chiffres dans le champ
Confirmer NIP. Lorsque l'écran de confirmation s'affiche,
appuyez sur la touche OK. Le téléviseur a mémorisé votre
nouveau NIP.
Visionnement d'un canal à accès restreint
Si un canal à accès restreint est syntonisé, la fonction V-Chip
le bloque. L’écran devient vide et le message suivant s’affiche:
Ce canal est bloque en mode puce V. Veuillez entrer un
NIP pour débloquer.
✎
Si vous avez oublié votre code NIP, appuyez sur les
touches de la télécommande dans l'ordre suivant pour
rétablir le code "0-0-0-0" : POWER (arrêt) → MUTE →
8 → 2 → 4 → POWER (mise en marche)
¦ Autres fonctions
O
MENUm → Configuration → ENTERE
Langue menu
Règlage de la langue de menu.
1. Sélectionnez Langue menu puis appuyez sur ENTERE.
2. Choisissez la langue voulue puis appuyez sur ENTERE.
✎
Vous pouvez choisir English, Español et
Français.
Sous-titres
(texte à l’écran)
■ Sous-titres (Off / On): Vous pouvez activer
ou désactiver la fonction des sous-titres. Si la
fonction des sous-titres n'est pas disponible,
il n'y a pas d'affichage à l'écran.
✎
L'option Sous-titres ne fonctionne
pas dans les modes Composante,
HDMI ou PC.
■ Mode ss-titres codés: Vous pouvez sélectionner le mode de
sous-titrage souhaité.
✎
L'option de sous-titrage disponible dépend de
l'émission diffusée.
Par défaut / CC1~CC4 / Texte1~Texte4: (canaux
analogiques seulement) La fonction de sous-titrage analogique
fonctionne en mode canaux analogiques ou lorsqu'un signal
est fourni au téléviseur à partir d'un appareil externe. (Selon
le signal émetteur, le sous-titrage analogique peut peut-être
fonctionner sur les canaux numériques.)
Par défaut / Service1~Service6 / CC1~CC4 /
Texte1~Texte4: (canaux numériques seulement) La fonction
des sous-titres numériques fonctionne seulement sur les
canaux numériques.
✎
Les paramètres Service1 à 6 en mode Sous-titres
numériques ne sont pas toujours disponibles, selon le
système de diffusion utilisé.
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
[LD610-ZC]BN68-03637C.indb 20 2011-02-24 �� 12:22:39
21
Français
21
03 Fonctions de base
■ Options de sous-titrage numérique: (canaux numériques
seulement)
Taille: Les options sont: Par défaut, Petit, Standard et Grand.
La valeur par défaut est Standard.
Style des polices: Les options sont: Par défaut et Styles de 0
à 7. La valeur par défaut est Style 0.
Couleur avant-plan: Les options sont: Par défaut, Blanc,
Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez
modifier la couleur des caractères. La couleur par défaut est
Blanc.
Couleur arrière-plan: Les options sont: Par défaut, Blanc,
Noir, Rouge, Vert, Bleu, Jaune, Magenta et Cyan. Vous pouvez
modifier la couleur de l’arrière-plan des sous-titres. La valeur
par défaut est Noir.
Opacité avant-plan: Permet de sélectionner l'opacité du
texte. Les options sont: Par défaut, Transparent, Translucide,
Opaque et Clignotement.
Opacité arrière-plan: Ajuste l’opacité d’arrière-plan du sous-
titrage. Les options sont: Par défaut, Transparent, Translucide,
Opaque et Clignotement.
Retour par défaut: Cette option rétablit les paramètres
par défaut des fonctions suivantes: Taille, Style des polices,
Couleur avant-plan, Couleur arrière-plan, Opacité avant-plan et
Opacité arrière-plan.
✎
REMARQUE
x
Les Options de sous-titrage numérique sont
accessibles uniquement lorsque les options Par
défaut et Service1 ~ Service6 peuvent être
sélectionnées en Mode ss-titres codés.
x
L'option de sous-titrage disponible dépend de
l'émission diffusée.
x
L’expression Par défaut signifie revenir aux choix de
sous-titrage initiaux déterminés par le diffuseur.
x
L’avant-plan et l’arrière plan ne peuvent pas être
configurés de la même couleur.
x
Vous ne pouvez pas définir Opacitéavant-plan et
Opactié arrière-plan à Transparent.
Réseau
Pour en savoir plus sur la configuration des options, reportez-vous
aux instructions "Configuration du réseau" (p. 24~29).
Général
■ Mode Jeu (Off / On)
:
Lorsqu’une console de jeu, comme
PlayStation™ ou Xbox™, est branchée, la sélection du menu
Jeu permet de vivre une expérience de jeu plus réaliste.
✎
REMARQUE
x
Précautions à prendre et limitation du mode Jeu
– Pour débrancher la console de jeu et brancher un autre
appareil externe, Off le Mode Jeu dans le menu de
configuration.
– Si le menu du téléviseur est affiché en Mode Jeu, l'écran
vibre légèrement.
x
Mode Jeu n’est pas disponible si la source d’entrée est
réglée sur TV ou PC.
x
Après avoir branché la console de jeu, réglez Mode
Jeu à On. Malheureusement, il est possible que
l’image en soit altérée.
x
Mode Jeu est réglé On:
– Le mode Image est réglé à Standard et le mode
Son est réglé à Cinéma.
– La fonction Égaliseur n’est pas disponible.
■ BD Wise (Off / On): Cette fonction procure une qualité
d’image optimale pour les lecteurs de DVD, Blu-Ray
et les chaînes de cinéma maison Samsung prenant
en charge BD Wise. Lorsque la fonction BD Wise est
réglée à On, le mode image passe automatiquement en
configuration optimale.
✎
Disponible lorsque des produits Samsung prenant
en charge le mode BD Wise sont branchés à
l’aide d’un câble HDMI.
■ Transparence menu (Clair / Foncé): Règle le niveau de
transparence du menu.
■ Mélodie (Off / Basse / Moyen / Haute): Permet au téléviseur
de faire jouer une mélodie lorsque vous l’allumez et l’éteignez.
✎
REMARQUE
x
N'est disponible que lorsque la source d'entrée est réglée
sur TV. Réglez la Mélodie à Off pour éteindre la mélodie.
x
La Mélodie ne joue pas.
– Lorsque le téléviseur n’émet aucun son parce que l’on a
appuyé sur la touche MUTE.
– Lorsque le téléviseur n’émet aucun son parce que le
volume a été réduit au minimum à l’aide de la touche
VOL -.
– la fonction Mise en veille met le téléviseur hors
tension.
[LD610-ZC]BN68-03637C.indb 21 2011-02-24 �� 12:22:39
22
Français
22
Fonctions de base
¦ Fonction image sur image (ISI)
ISI
t
O
MENUm → Configuration → ISI → ENTERE
Vous pouvez regarder simultanément le syntoniseur télé et une
source vidéo externe. La fonction ISI (Image sur Image) ne
fonctionne pas dans le même mode.
✎
REMARQUE
x
Pour en savoir plus sur le son ISI, reportez-vous aux
instructions Sélection du son.
x
Si vous mettez le téléviseur hors tension alors en mode
ISI, la fenêtre ISI sera disparue lorsque vous le remettrez
sous tension.
x
L’image de la fenêtre ISI peut sembler légèrement non
naturelle lorsque l’écran principal est utilisé pour un jeu ou
le karaoké.
x
La fonction ISI ne peut pas être utilisée lorsque le mode
V-Chip sont activés.
x
Paramètres ISI
Image principale Image secondaire
Composante1,
Composante2, HDMI1/
DVI, HDMI2, HDMI3,
HDMI4, PC
TV
■ ISI (Off / On): Active ou désactive la fonction ISI.
■ Air / Câble (Air / Câble): Choisissez Air ou Câble comme
source d’entrée de l’écran secondaire.
■ Chaîne: Choisit le canal de l’écran secondaire.
■ Taille (Õ / Ã): Sélectionne la taille de l’image secondaire.
■ Position (à / – / — / œ): Sélectionne la position de
l’image secondaire.
■ Sélect. son (Principale / Secondaire): Sélectionne la source
sonore désirée (Principale ou Secondaire) en mode ISI.
Menu Support technique
O
MENUm → Support technique → ENTERE
Autodiagnostic
■ Essai d'image: Utilisez cette fonction pour vérifier les
problèmes d'image. Si le problème persiste, vérifiez la mire.
Oui: Si le parcours ne s’affiche pas ou s’il y a du bruit dans
la mire, sélectionnez Oui. Il est possible que votre téléviseur
soit défectueux. Communiquez avec le centre d'appel de
Samsung pour obtenir de l'assistance (1-800-SAMSUNG).
Non: Si la le modèle d’essai s’affiche correctement, choisissez
Non. Il est possible qu'un appareil externe soit défectueux.
Veuillez vérifier les connexions. Si le problème persiste,
consultez le guide d’utilisation de l’appareil externe.
■ Essai de son: Utilise la mélodie intégrée pour vérifier les
problèmes de son.
✎
Si les haut-parleurs du téléviseur n’émettent aucun son,
assurez-vous que le mode Sélect. le haut-parleur est
réglé à Haut-parleur TV dans le menu Son.
✎
Vous entendrez la mélodie durant l’essai même si le
Sélect. le haut-parleur est réglé à Haut-p. externe ou
si vous avez coupé le son avec la touche MUTE.
Oui: Si, au cours de l'essai de son, un seul haut-parleur
émet du son ou si les deux haut-parleurs n'émettent aucun
son, sélectionnez Oui. Il est possible que votre téléviseur
soit défectueux. Communiquez avec le centre d'appel de
Samsung pour obtenir de l'assistance (1-800-SAMSUNG).
Non: Si les haut-parleurs émettent un son normal,
sélectionnez Non. Il est possible qu'un appareil externe soit
défectueux. Veuillez vérifier les connexions. Si le problème
persiste, consultez le guide d’utilisation de l’appareil externe.
■ Info. sur signal (canaux numériques seulement): La qualité
de réception d’un canal HD est parfaite ou ledit canal n’est
pas disponible. Déplacez l'antenne de manière à augmenter la
puissance du signal.
■ Dépannage: Reportez-vous à cette description si votre
téléviseur semble avoir un problème.
✎
Communiquez avec le centre de service à la clientèle
de Samsung si aucun de ces conseils de dépannage
ne s'appliquent.
[LD610-ZC]BN68-03637C.indb 22 2011-02-24 �� 12:22:39
23
Français
23
03 Fonctions de base
Mise à niveau du logiciel
Mise a niveau du logiciel peut être effectuée par le biais d'une
connexion au réseau ou en téléchargeant la dernière version du
micrologiciel à partir du site www.samsung.com vers une clé USB.
Version actuelle - est le logiciel actuellement installé dans votre
téléviseur.
✎
Le logiciel est présenté sous la forme "année/mois/jour_
Version".
Mise à niveau du logiciel
USB ►
En ligne
Autre logiciel
----
/
--
/
--
_
-----
U Dépl. E Entrer R Retour
Version actuelle 2011/01/18_000001
Installation de la version la plus récente
■ USB: Insérer u
ne clé USB contenant la mise à jour du
microprogramme, téléchargé
à partir du site "www.
samsung.com" dans le port
du téléviseur. Veillez à ne pas
interrompre l'alimentation ou
retirer la clé USB pendant
que la procédure de mise
à niveau est en cours. Le
téléviseur s’éteint et se remet
en marche automatiquement
une fois la mise à niveau du micrologiciel terminée. Au
moment de la mise à niveau du micrologiciel, les réglages
vidéo et audio que vous avez effectués seront remplacés
par les réglages par défaut. Il est recommandé de prendre
en note les réglages afin de pouvoir les rétablir facilement
après la mise à niveau.
■ En ligne: Mises à niveau du logiciel par Internet.
✎
Configurez d’abord votre réseau. Pour les procédures
détaillées concernant les paramètres du réseau,
veuillez consulter les instructions "
Connexion au
réseau
".
✎
Si votre connexion Internet ne fonctionne pas
correctement la connexion peu être interrompue.
Veuillez télécharger de nouveau. Si le problème
persiste, téléchargez la mise à niveau par USB et
appliquez-la.
■ Autre logiciel (copie de secours): Affiche la version du logiciel
téléchargé à partir de l'option En ligne. Cette fonction s'active
lorsque la mise à niveau s'interrompt pendant la mise à niveau
du logiciel.
Guide de connexion HD
Reportez-vous à cette rubrique lorsque vous branchez des
appareils externes au téléviseur.
Contacter Samsung
Consultez cette rubrique lorsque votre téléviseur ne fonctionne pas
correctement ou lorsque vous souhaitez mettre à niveau le logiciel.
Vous y trouverez de l'information sur nos centres d'appel et sur la
façon de télécharger des produits et logiciels.
Panneau latéral du téléviseur
ou
Clé USB
[LD610-ZC]BN68-03637C.indb 23 2011-02-24 �� 12:22:40
24
Connexion au réseau
Vous pouvez configurer le téléviseur pour qu'il puisse accéder à Internet par l'entremise de votre réseau à l'aide d'une
connexion sans fil ou câblée.
¦¦ Connexion¦à¦un¦réseau¦câblé
Vous pouvez connecter votre téléviseur à votre réseau à l'aide d'un câble d'une des trois façons suivantes :
y Vous pouvez relier votre téléviseur au réseau en branchant une extrémité d'un câble réseau Cat 5 dans la prise réseau à
l'arrière de votre téléviseur et l'autre extrémité du câble dans un modem externe. Voir le diagramme ci-dessous.
y Vous pouvez connecter votre téléviseur à votre réseau en branchant une extrémité d'un câble réseau dans la prise réseau
à l'arrière de votre téléviseur et l'autre extrémité du câble dans un routeur IP connecté à un modem externe. Utilisez un
câble réseau Cat 5 pour cette connexion. Voir le diagramme ci-dessous.
y Selon la configuration de votre réseau, vous pouvez peut-être relier votre téléviseur à votre réseau en branchant une
extrémité d'un câble réseau Cat 5 dans la prise réseau à l'arrière de votre téléviseur et l'autre extrémité dans une prise
réseau murale. Voir le diagramme ci-dessous. Veuillez noter que la prise murale doit être reliée à un modem ou à un
routeur ailleurs dans votre résidence.
Si vous possédez un réseau dynamique, vous devez utiliser un modem ou routeur LNPA prenant en charge le protocole
DHCP (Dynamic Host Configuration Protocol). Les modems et routeurs qui prennent en charge le protocole DHCP
fournissent l'adresse IP, le masque de sous-réseau, la passerelle et les valeurs DNS dont votre téléviseur a besoin pour
accéder à Internet, de sorte que vous n'avez pas à les entrer manuellement. La plupart des réseaux domestiques sont des
réseaux dynamiques.
Certains réseaux demandent une adresse IP statique. Si votre réseau nécessite une adresse réseau statique, vous devez
entrer manuellement les valeurs de l'adresse IP, du masque de sous-réseau, de la passerelle et du DNS à l'écran de
configuration du câble de votre téléviseur lors de la configuration de votre connexion au réseau. Pour obtenir les valeurs de
l'adresse IP, du masque de sous-réseau, de la passerelle et du DNS, veuillez communiquer avec votre fournisseur d'accès
Internet. Si vous avez un ordinateur Windows, vous trouverez ces valeurs dans votre ordinateur.
✎
Vous pouvez utiliser un modem LNPA qui prend en charge le protocole DHCP si votre réseau nécessite une
adresse IP statique. Les modems LNPA qui prennent en charge le protocole DHCP vous permettent aussi d'utiliser
des adresses IP statiques.
Français
24
Fonctions avancées
Port de modem mural
Modem externe
(ADSL/VDSL/câblodistribution)
Panneau arrière du téléviseur
Câble LANCâble de modem
Port LAN mural
Panneau arrière du téléviseur
Câble LAN
Port de modem mural
Modem externe
(ADSL/VDSL/câblodistribution)
Panneau arrière du téléviseur
Câble LAN
Câble de modem
Câble LAN
Routeur IP
(avec serveur utilisant le
protocole DHCP)
BN68-03637C-CF.indd 24 2011-03-02 �� 1:53:02
25
Français
25
04 Fonctions avancées
Réglage du réseau (Auto)
Utilisez l'option de Réglage du réseau automatique lorsque
vous branchez votre téléviseur à un réseau prenant en
charge le protocole DHCP. Pour configurer automatiquement
la connexion au réseau câblé de votre téléviseur, suivez les
étapes suivantes :
Configuration automatique
1. Connectez votre téléviseur au réseau tel que décrit dans
la section précédente.
2. Mettez le téléviseur sous tension, appuyez sur la touche
MENU de la télécommande, utilisez la touche ▲ ou ▼
pour sélectionnez l'option Configuration, puis appuyez
sur la touche ENTER
E
.
3. Appuyez sur la touche ▲ ou ▼ pour sélectionnez
l'option Réseau dans le menu Configuration puis
appuyez sur la touche ENTER
E
. L'écran Réseau
s'affiche.
4. À partir de l'écran Réseau, sélectionnez l'option Type
de réseau.
5. Réglez Type de réseau à Câble.
6. Sélectionnez Réglage du réseau. L'écran Réglage du
réseau s'affiche.
7. Réglez Réglage pr. Internet à Auto.
8. Les paramètres Internet requis sont automatiquement
acquis et entrés par la fonction Auto.
9. Attendez deux minutes puis appuyez sur la touche
RETURN de la télécommande.
10. Si la fonction Réseau n'a pas acquis les valeurs de
connexion au réseau, suivez les étapes de l’option
Manuel.
Réglage du réseau (Manuel)
Utilisez l'option Réglage du réseau manuel lorsque vous
branchez votre téléviseur à un réseau nécessitant une
adresse IP statique.
Obtention des valeurs de connexion au réseau
Pour obtenir les valeurs de connexion au réseau sur
la plupart des ordinateurs Windows, suivez les étapes
suivantes :
1. Cliquez avec le bouton de droite sur l'icône Réseau dans
le coin inférieur droit de l'écran.
2. Cliquez sur État dans le menu contextuel qui s'affiche.
3. Cliquez sur l'onglet Soutien technique dans la boîte de
dialogue qui s'affiche.
4. Sur la page Soutien technique, cliquez sur le bouton
Détails. Les valeurs de connexion au réseau sont
affichées.
Configuration manuelle
Pour configurer manuellement la connexion au réseau sans fil
de votre téléviseur, suivez les étapes suivantes :
1. Suivez les étapes 1 à 6 de la procédure "Configuration
automatique".
2. Réglez Réglage pr. Internet à Manuel.
3. Appuyez sur la touche ▼ de la télécommande pour
atteindre le premier champ de saisie.
4. Entrez manuellement les valeurs Adresse IP, Masque
de sous-réseau, Passerelle et serveur DNS. Utilisez
les touches numériques de la télécommande pour entrer
les valeurs numériques et les touches fléchées pour
vous déplacer d'un champ à l'autre.
5. Appuyez sur la touche RETURN de la télécommande
une fois terminé.
6. Sélectionnez l'option Test du réseau pour vérifier la
connectivité à Internet.
Réglage du réseau
Réglage pr. Internet :
Auto
►
Adresse IP :
Masque de sous-réseau :
Passerelle :
DNS :
Auto
Serveur DNS :
U Dépl. E Entrer R Retour
[LD610-ZC]BN68-03637C.indb 25 2011-02-24 �� 12:22:41
26
Français
26
Fonctions avancées
¦ Connexion à un réseau sans fil
Pour connecter votre téléviseur à un réseau sans fil, vous avez besoin d'un modem ou routeur sans fil et d'un adaptateur LAN sans
fil Samsung (
WIS09ABGN, WIS09ABGN2, WIS10ABGN
) qui se branche dans la prise USB à l'arrière ou sur le côté du téléviseur.
Voir l’illustration ci-dessous.
L'adaptateur LAN sans fil Samsung est vendu séparément chez un de nos détaillants sélectionnés, dans les boutiques en ligne
ou sur le site Samsungparts.com. L'adaptateur LAN sans fil Samsung prend en charge les protocoles de communication IEEE
802.11A/B/G et N. Samsung recommande l'utilisation du protocole IEEE 802.11N. Lorsque vous faites jouer une vidéo à partir
de la connexion IEEE 802.11B/G, il pourrait y avoir de l'interférence pendant la lecture.
✎
REMARQUE
x
Pour utiliser un réseau sans fi
l, vous avez besoin de "l’adaptateur LAN sans fil Samsung" (WIS09ABGN, WIS09ABGN2,
WIS10ABGN).
x
L’adaptateur LAN sans fil Samsung et le câble de rallonge USB sont vendus séparément et offerts par des détaillants
sélectionnés, dans les boutiques en ligne ou sur le site Samsungparts.com.
x
Pour utiliser un réseau sans fil, le téléviseur doit être connecté à un routeur IP sans fil (soit un routeur ou un modem). Si
le routeur IP sans fil est compatible avec le mode DHCP, le téléviseur doit utiliser une adresse IP statique ou DHCP pour
pouvoir établir la connexion au réseau sans fil.
x
Sélectionnez un canal inutilisé pour le routeur IP sans fil. Si ce canal est utilisé par un autre appareil à proximité, il y aura
des interférences et la communication échouera.
x
Si un autre système de sécurité que ceux indiqués ci-dessous est appliqué, il ne fonctionnera pas sur le téléviseur.
x
Si le mode Greenfield en environnement pur 802.11n à débit élevé est choisi et que le type de chiffrement est réglé à WEP,
TKIP ou TKIPAES (WPS2Mixed) pour point d’accès, les téléviseurs Samsung ne prennent pas en charge une connexion
conformément aux nouvelles spécifications de certification Wi-Fi.
x
Si votre point d'accès prend en charge WPS (Configuration Wi-Fi protégée), vous pouvez vous connecter au réseau
à l’aide de la configuration par touches (PBC) ou d’un NIP (numéro d’identification personnel [PIN]). WPS configurera
automatiquement les clés SSID et WPA, peu importe le mode.
x
Éloignez l'adaptateur LAN sans fil Samsung du téléviseur. Si vous écoutez la télévision alors que l’adaptateur est connecté à
proximité, cela pourrait altérer l'image à certains canaux.
x
Si le routeur, le modem ou l’appareil n’est pas certifié, vous ne pourrez peut-être pas le connecter au téléviseur à l’aide de
"l’adaptateur LAN sans fil Samsung".
x
Méthodes de connexion: Vous pouvez configurer la connexion à un réseau sans fil de quatre façons.
– PBC(WPS)
– Réglage automatique (à l'aide de la fonction de recherche automatique de réseau).
– Réglage manuel
– Ad-Hoc.
x
L'utilisation d'un concentrateur USB ou d'un câble de rallonge USB autre que celui fourni peut causer un problème de
compatibilité avec l'adaptateur LAN sans fil Samsung.
Câble LAN
Port LAN mural
Routeur IP sans fil
(Point d'accès avec serveur DHCP)
Panneau latéral du téléviseur
Sans fil Samsung
Adaptateur LAN
ou
[LD610-ZC]BN68-03637C.indb 26 2011-02-24 �� 12:22:42
27
Français
27
04 Fonctions avancées
Avis
L'image peut sembler altérée ou présenter des parasites
sur certains canaux lorsque le téléviseur est branché à un
adaptateur LAN sans fil Samsung. Dans un tel cas, établissez
la connexion en appliquant une des méthodes suivantes ou
branchez l'adaptateur LAN sans fil de Samsung à l'aide d'un
câble USB, à un emplacement qui n'est pas exposé à des
interférences radio.
Méthode n° 1
À l'aide de l'adaptateur à angle droit pour clé USB
Pour brancher de nouveau l'adaptateur LAN sans fil Samsung à
l'aide du câble de rallonge, suivez les étapes suivantes :
1. Branchez l'adaptateur USB à angle droit à l'adaptateur
LAN sans fil Samsung.
2. Branchez l'autre extrémité de l'adaptateur à angle droit
au port USB 1 (HDD).
Méthode n° 2
À l'aide d'un câble de prolongement
ou
Pour brancher de nouveau l'adaptateur LAN sans fil à l'aide
du câble de rallonge, suivez les étapes suivantes :
1. Branchez le câble de rallonge au port USB 1 (HDD).
2. Branchez le câble de rallonge et l'adaptateur LAN sans fil
Samsung.
3. Fixez l'adaptateur sans fil Samsung près de la partie
supérieure arrière du téléviseur à l'aide d'un ruban à
double face.
Configuration du réseau (PBC(WPS))
Configuration à l'aide de la fonction PBC(WPS)
Si votre routeur possède une touche PBC(WPS), suivez les
étapes suivantes :
1. Connectez votre téléviseur au réseau tel que décrit dans
la section précédente.
2. Mettez le téléviseur sous tension, appuyez sur la touche
MENU de la télécommande, utilisez la touche ▲ ou ▼
pour sélectionnez l'option Configuration, puis appuyez
sur la touche ENTER
E
.
3. Appuyez sur la touche ▲ ou ▼ pour sélectionnez
l'option Réseau dans le menu Configuration puis
appuyez sur la touche ENTER
E
.
4. À partir de l'écran Réseau, sélectionnez l'option Type
de réseau.
5. Réglez Type de réseau à Sans fil.
6. Sélectionnez Réglage du réseau. L'écran Réglage du
réseau s'affiche.
7. Appuyez sur le bouton rouge de la télécommande.
8. Appuyez sur la touche PBC(WPS) du routeur dans
les 2 minutes qui suivent. Le téléviseur acquiert
automatiquement toutes les valeurs réseau nécessaires
et se connecte à votre réseau.
9. Après avoir terminé la configuration de la connexion au
réseau, appuyez sur la touche RETURN pour quitter
l'écran de Réglage du réseau.
Réglage du réseau (Auto)
La plupart des systèmes de réseau sans fil sont équipés
d'un système de sécurité optionnel qui exige des dispositifs
accédant au réseau par un point d'accès de transmettre
un code de sécurité crypté appelé clé d'accès ou code de
sécurité. Le code de sécurité est constitué d'un mot de passe
(phrase), habituellement un mot ou une série de lettres et de
chiffres d'une longueur spécifique que l'on vous a demandé
d'entrer lors de la configuration de la sécurité de votre réseau
sans fil. Si vous avez utilisé cette méthode de configuration
de connexion au réseau et que vous avez un code de sécurité
pour votre réseau sans fil, vous devrez entrer le mot de passe
pendant le processus de configuration.
Réglage du réseau
Sélectionnez un réseau :
Pas sélectionné
►
Réglage pr. Internet :
Auto
Adresse IP :
Masque de sous-réseau :
Passerelle :
DNS :
Auto
Serveur DNS :
A
PBC(WPS) U Dépl. E Entrer R Retour
[LD610-ZC]BN68-03637C.indb 27 2011-02-24 �� 12:22:43
28
Français
28
Fonctions avancées
Configuration automatique
Pour configurer automatiquement la connexion sans fil, suivez la
procédure suivante :
1. Suivez les étapes de 1 à 6 dans la section
"Configuration à l'aide de la fonction PBC (WPS)". (p. 27)
2. Appuyez sur la touche ▼ pour sélectionner Réglage
pr. Internet puis appuyez sur la touche ENTER
E
.
Appuyez sur la touche ▲ ou ▼ pour sélectionner Auto,
puis sur ENTER
E
.
3. Appuyez sur la touche ▲ pour vous rendre à l'option
Sélectionnez un réseau puis appuyez sur la touche
ENTER
E
. La fonction Réseau recherche tous les
réseaux sans fil disponibles. Les réseaux sont affichés
dans une liste.
4. À partir de la liste de réseaux, appuyez sur la touche
▲ ou ▼ pour sélectionner un réseau puis appuyez sur la
touche ENTER
E
.
✎
Lorsque l'option du point d'accès est réglée sur
Invisible, vous devez sélectionner l'option Ajouter
réseau et entrez le Nom du réseau (SSID) et
le Code de sécurité appropriés pour établir la
connexion.
5. Si une fenêtre Sécurité ou NIP s'affiche, allez à l'étape
6. Si l'écran de connexion à un réseau s'affiche, allez à
l'étape 10.
6. Appuyez sur la touche ▲ ou ▼ pour sélectionner
Sécurité ou NIP. Sélectionnez Sécurité (Code de
sécurité) pour la plupart des réseaux domestiques.
L'écran Sécurité s'affiche.
7. À partir de l'écran Sécurité, entrez le mot de passe du réseau.
✎
Vous pouvez trouver le mot de passe dans
l'un des écrans de configuration utilisés pour la
configuration de votre routeur ou modem.
8.
Suivez les consignes suivantes pour entrer le mot de passe :
– Appuyez sur les touches numériques de la
télécommande pour saisir les nombres.
– Utilisez les touches fléchées de la télécommande pour
vous déplacer d'un bouton à l'autre sur l'écran Code
de sécurité.
– Appuyez sur la touche rouge pour changer la casse ou
pour afficher les symboles ou les caractères.
– Pour saisir une lettre ou un symbole, déplacez-vous
sur la lettre ou le symbole puis appuyez sur la touche
ENTER
E
.
– Pour effacer la dernière lettre ou le dernier symbole
saisi, appuyez sur la touche verte de la télécommande.
9. Appuyez sur la touche bleue de la télécommande une fois
terminé. L'écran Connexion au réseau s'affiche.
10. Attendez que le message de confirmation de la connexion
s'affiche puis appuyez sur la touche ENTER
E
. L'écran
de Configuration du réseau s'affiche de nouveau.
11. Pour tester la connexion, appuyez sur la touche RETURN
pour sélectionner Test du réseau puis appuyez sur la
touche ENTER
E
.
Configuration réseau ad hoc
Vous pouvez brancher un appareil portatif sans point d’accès
à l’aide de "l'adaptateur LAN sans fil Samsung", par un
réseau poste à poste.
Comment effectuer une nouvelle connexion Ad hoc
1. Suivez les étapes 1 à 6 de la procédure "Configuration à
l'aide de la fonction PBC (WPS)". (p. 27)
2. Choisissez l'option Sélectionnez un réseau. Une liste
d’appareils et de réseaux s’affiche.
3. Dans la liste d’appareils, appuyez sur la touche bleue de
la télécommande.
✎
Le message Ad hoc est une connex. sans
fil directe au téléph. cell. ou à l'ordin. La
fonctionnalité du système de réseau existant
est peut-être restreinte. Souhaitez-vous
changer la connexion réseau? s’affiche.
4. Entrez le Nom du réseau (SSID) généré et le Code de
sécurité dans l’appareil que vous voulez brancher.
Comment brancher un appareil Ad hoc existant
1. Suivez les étapes 1 à 6 de la procédure "Configuration à
l'aide de la fonction PBC (WPS)". (p. 27)
2. Choisissez l'option Sélectionnez un réseau. La liste
des appareils et réseaux s’affiche.
3. Sélectionnez l’appareil voulu dans la Liste d’appareils.
4. Si le code de sécurité est appliqué, entrez-le.
✎
Si le réseau ne fonctionne pas normalement,
vérifiez de nouveau le Nom du réseau (SSID)
et le Code de sécurité. Un Code de sécurité
erroné peut empêcher le téléviseur de fonctionner
correctement.
A B C D E F G
H I J K L M N
O P Q R S T U
V W X Y Z
0~9
Code de sécurité :
0 entré
Nombre
Bas casse
B
Supprimer
Espace
C
Sélectionnez un réseau
n Dépl. E Entrer R Retour
[LD610-ZC]BN68-03637C.indb 28 2011-02-24 �� 12:22:43
29
Français
29
04 Fonctions avancées
Réglage du réseau (Manuel)
Si les autres méthodes ne fonctionnent pas, vous devez
entrer les valeurs de réglage du réseau manuellement.
Obtention des valeurs de connexion au réseau
Pour obtenir les valeurs de configuration du réseau sur
la plupart des ordinateurs Windows, suivez les étapes
suivantes :
1. Cliquez avec le bouton de droite sur l'icône Réseau
dans le coin inférieur droit de l'écran.
2. Cliquez sur État dans le menu contextuel.
3. Cliquez sur l'onglet Soutien technique dans la boîte de
dialogue qui s'affiche.
4. Sur la page Soutien technique, cliquez sur le bouton
Détails. Les réglages du réseau s'affichent.
Configuration manuelle
Pour entrer les valeurs de connexion du réseau, procédez
comme suit :
1. Suivez les étapes 1 à 6 de la procédure "Configuration à
l'aide de la fonction PBC (WPS)". (p. 27)
2. Appuyez sur la touche ▼ pour sélectionner Réglage
pr. Internet puis appuyez sur la touche ENTER
E
.
Appuyez sur la touche ▲ ou ▼ pour sélectionner
Manuel, puis sur ENTER
E
.
3. Appuyez sur la touche ▼ pour vous déplacer sur le
premier champ (Adresse IP).
4. Utilisez les touches numériques pour saisir les nombres.
5. Lorsque vous avez terminé de remplir un champ,
appuyez sur la touche ► pour vous déplacer au champ
suivant. Vous pouvez aussi utiliser les touches fléchées
pour vous déplacer vers le haut, le bas et pour reculer.
6. Entrez les valeurs des champs Adresse IP, Masque de
sous-réseau et Passerelle.
7. Appuyez sur la touche▲ ou ▼ pour vous rendre au
champ DNS.
8. Appuyez sur la touche ▼ pour vous déplacer sur le
champ DNS. Entrez les numéros tel qu'expliqué ci-
dessus.
9. Lorsque vous avez terminé, appuyez sur la touche ▲
pour vous rendre à l'option Sélectionnez un réseau.
Sélectionnez votre réseau puis appuyez sur la touche
ENTER
E
.
10. Passez à l'étape 4 de la "Configuration automatique"
(p. 28), puis suivez les instructions à partir de cette
étape.
Si vous ne pouvez pas vous connecter à Internet à
partir de votre téléviseur
Si votre fournisseur Internet a enregistré l’adresse MAC
(numéro d'identification unique) du PC ou modem
utilisé pour vous connecter à Internet et procède à
l’authentification de l’adresse à chaque fois que vous
vous connectez à Internet, il se peut que votre téléviseur
ne puisse pas se connecter à Internet. Puisque l’adresse
MAC de votre téléviseur est différente de celle du PC,
votre téléviseur ne pourra pas se connecter à Internet.
Pour résoudre ce problème, demandez à votre fournisseur
Internet la procédure à suivre pour connecter d’autres
appareils (par exemple le téléviseur) à Internet.
Si votre fournisseur Internet vous demande un mot de
passe et un code d’utilisateur pour vous connecter à
Internet, il se peut que le téléviseur ne puisse pas se
connecter à Internet. Le cas échéant, vous devez entrer
votre mot de passe ou code d'utilisateur pour vous
connecter à Internet.
La connexion Internet peut échouer en raison d’un
problème avec le pare-feu. Le cas échéant, communiquez
avec votre fournisseur Internet.
Si vous êtes incapable de vous connecter à Internet
après avoir suivi toutes les procédures données par votre
fournisseur Internet, veuillez communiquer avec un centre
de service Samsung Electronics au 1-800-SAMSUNG.
[LD610-ZC]BN68-03637C.indb 29 2011-02-24 �� 12:22:44
30
Français
30
Fonctions avancées
Media Play
¦ Branchement d’un dispositif USB
1. Mettez le téléviseur en marche.
2. Branchez un dispositif USB contenant des photos, de la musique ou des fichiers
vidéo dans la prise USB 1 (HDD) ou USB 2, située sur le côté du téléviseur.
3. Une fenêtre contextuelle s'affiche lorsque vous branchez un dispositif USB au
téléviseur. Sélectionnez l'option Media Play.
¦ Branchement à un PC par l'entremise d'un réseau
Vous pouvez visualiser sur le téléviseur des vidéos et des images enregistrées sur ordinateur en mode Media Play, grâce à
une connexion réseau.
✎
Si vous utilisez la fonction Media Play pour lire un fichier enregistré sur votre ordinateur, vous devez télécharger "PC
Share Manager" et le guide d'utilisation sur le site "www.samsung.com."
1. Pour de plus amples renseignements sur la configuration du réseau, reportez-vous à la section "Connexion au réseau".
– On vous recommande de placer le téléviseur et l'ordinateur sur le même sous-réseau. Les trois premiers chiffres de
l’adresse de sous-réseau du téléviseur, de l’adresse IP du téléviseur et de celle de l’ordinateur doivent être identiques.
Seule la dernière portion (l’adresse hôte) doit être modifiée. (Ex.: adresse IP: 123.456.789.**)
2. Branchez l’ordinateur sur lequel le programme Samsung PC Share Manager sera installé au modem externe à l’aide d’un
câble LAN.
– Le téléviseur peut être relié directement à l’ordinateur, sans recourir à un routeur.
Visualisez des photographies et lisez des fichiers
musicaux ou des films enregistrés sur un dispositif
USB à mémoire de grande capacité (MSC).
O
MENUm → Affichage contenu → Media Play
→ ENTERE
P
POWER
FAV.CH
CHLIST
MEDIA.P
P.MODE
S.MODE
P.SIZE
CC
MTS
INFO
SLEEP
Panneau latéral du téléviseur
ou
Clé USB
SUM
Changer disp.
Afcher les app.
E
Entrer
R
Retour
MediaPlay
Videos
External Modem
(ADSL/VDSL/Cable TV)
Câble LAN
Routeur IP
sans fil
PC
Panneau latéral du téléviseur
Adaptateur
LAN sans fil
Samsung
LAN
or
Câble LANCâble LAN
Câble Modem
Câble LAN
[LD610-ZC]BN68-03637C.indb 30 2011-02-24 �� 12:22:45
31
Français
31
04 Fonctions avancées
✎
Fonctions non prises en charge lorsque vous vous branchez à un ordinateur par l'entremise d'un réseau :
x
Les fonctions Musique de fond et réglage de la musique de fond.
x
Le classement des fichiers par préférence dans les dossiers Photos, Musique et Vidéos.
x
Les fonctions des touches � (REW) ou µ (FF) pendant la lecture d'un film.
✎
Les formats DivX DRM, multi-audio et sous-titrage codé ne sont pas pris en charge.
✎
Le pare-feu de votre ordinateur doit permettre l’accès au gestionnaire de partage Samsung PC Share Manager.
✎
Lorsque vous utilisez le mode Media Play par l'intermédiaire d'une connexion à un réseau, selon les fonctions du
serveur :
x
La méthode de tri peut varier.
x
La fonction de recherche de scène peut ne pas être prise en charge.
x
La fonction Lecture continue, qui permet la reprise de la lecture d'une vidéo, pourrait ne pas être prise en charge.
– La fonction Lecture continue ne prend pas en charge plusieurs utilisateurs. (Elle ne garde en mémoire que
l'emplacement où l'utilisateur le plus récent a interrompu la lecture.)
x
Les touches � (REW), µ (FF) ou � (Pause) pourraient ne pas fonctionner selon l'information sur le contenu.
✎
Si vous constatez un problème de sautillement de fichier pendant la lecture d'une vidéo par le biais d'un réseau sans fil,
nous recommandons l'utilisation d’un réseau câblé.
✎
Il est possible que cela ne fonctionne pas correctement avec des fichiers multimédias non autorisés.
✎
À savoir avant d'utiliser Media Play
x
Le MTP (protocole de transfert de média) n’est pas pris en charge.
x
Le système de fichier prend en charge FAT16, FAT32 et NTFS.
x
Certains types de caméra numérique et de dispositif audio USB pourraient être incompatibles avec ce téléviseur.
x
Media Play ne prend en charge que les dispositifs USB à mémoire de grande capacité (MSC). Le dispositif MSC "Mass
Storage Class" est un dispositif de mémoire de grande capacité en bloc seulement. Parmi les exemples de MSC, on
trouve les disques Thumb, les lecteurs de cartes Flash et USB HDD (USB HUB n'est pas pris en charge). Les appareils
doivent être branchés directement dans le port USB du téléviseur.
x
Avant de brancher le dispositif au téléviseur, veiller à effectuer une copie de sauvegarde des fichiers afin d'éviter toute
perte ou dommage. SAMSUNG ne saurait être tenue responsable des dommages aux fichiers ou de perte de données.
x
Branchez un USB HDD au port dédié, le port USB 1(HDD).
x
Ne débranchez pas le dispositif USB pendant son chargement.
x
Plus la résolution de l’image est élevée, plus elle prend du temps à s’afficher à l’écran.
x
La résolution JPEG maximale prise en charge est 15360X8640pixels.
x
Pour les fichiers non pris en charge ou endommagés, le message "Le format de fichier ne peut pas être pris en charge" s’affiche.
x
Si la clé de tri est l’affichage de base, chaque dossier peut afficher jusqu’à 1000fichiers.
x
Les fichiers MP3 protégés par DRM, téléchargés de sites payants, ne peuvent être lus. La gestion des droits
numériques (DRM) est une technologie qui soutient la création, la distribution et la gestion du contenu de façon intégrée
et globale, notamment par la protection des droits et intérêts des fournisseurs de contenu, la prévention de la copie
illégale du contenu, ainsi que la gestion de la facturation et des règlements.
x
Si plus de deux dispositifs PTP sont branchés, vous ne pouvez en utiliser qu’un seul à la fois.
x
Si plus de deux dispositifs à mémoire MSC sont branchés, il se peut que certains ne soient pas détectés. Les dispositifs
USB très énergivores (plus de 500mA ou 5V) pourraient ne pas être pris en charge.
x
En cas de surcharge, un message d'avertissement s'affiche pendant le branchement ou l'utilisation d'un appareil USB,
l'appareil pourrait ne pas être reconnu ou ne pas fonctionner correctement.
x
Si le téléviseur ne reçoit aucune donnée durant la période fixée à partir de l'option Délai protect. auto., l'écran de veille
sera lancé.
x
Le mode d'économie d'énergie de certains disques durs externes peut être activé automatiquement lorsqu'ils sont
branchés au téléviseur.
x
Si un câble de rallonge USB est utilisé, l'appareil USB pourrait ne pas être reconnu ou les fichiers sur l'appareil
pourraient ne pas être lus.
x
Si le dispositif USB branché au téléviseur n'est pas reconnu, la liste des fichiers dans le dispositif est corrompue ou
qu'un fichier dans la liste n'est pas lu, branché le dispositif USB à un ordinateur, formatez-le et vérifiez la connexion.
x
Si un fichier supprimé sur l'ordinateur est toujours présent lorsque vous exécutez la fonction Media Play, supprimez le
fichier de façon permanente sur l'ordinateur à l'aide de l'option "Vider la corbeille".
[LD610-ZC]BN68-03637C.indb 31 2011-02-24 �� 12:22:46
32
Français
32
Fonctions avancées
¦ Page-écran
Déplacez-vous au fichier voulu à l'aide des touches haut/bas/droite/gauche puis appuyez sur la touche ENTER
E
ou
�
(Play). Le fichier est lu.
✎
Prend en charge le Afficher les app. et Mode contenu dans la page d'accueil Media Play.
Vidéos
Lecture d'un fichier vidéo
1. Appuyez sur la touche ◄ ou ► pour sélectionner Vidéos, puis sur
ENTER
E
dans le menu Media Play.
2. Appuyez sur la touche ◄ / ► / ▲ / ▼ pour choisir la vidéo dans la
liste des fichiers.
3. Appuyez sur la touche ENTER
E
ou
�
(Play).
– Le fichier sélectionné est affiché en tête de liste avec sa durée
de lecture.
– Si la durée de la vidéo est inconnue, la durée de lecture et la
barre de progression ne sont pas affichées.
– Pendant la lecture vidéo, vous pouvez faire une recherche à
l'aide de la touche ◄ et ►.
✎
Dans ce mode, vous pouvez regarder des séquences
cinématographiques d'un jeu, mais vous ne pouvez pas faire
jouer le jeu.
y Formats de sous-titre pris en charge
Nom Extension de fichier Format
MPEG-4 time-based text .ttxt XML
SAMI .smi HTML
SubRip .srt à chaînes
SubViewer .sub à chaînes
Micro DVD .sub ou .txt à chaînes
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
/Movie 01.avi 1/1
Movie 01.avi
SUM
Movie 03.avi
Movie 05.avi
Movie 07.avi
Movie 09.avi
Movie 02.avi
Movie 04.avi
Movie 06.avi
Movie 08.avi
Movie 10.avi
Vidéos
Page
Sélectionner
Tri
T
Outils
A
Changer disp.
Information:
Vous pouvez vérifier le nom du
fichier sélectionné et le nombre
de fichiers et de pages.
Section de classement de la liste :
Affiche le critère de classement.
✎
Le critère de classement
varie en fonction du contenu.
Touches de fonction
Rouge (Changer disp.): Permet de sélectionner un appareil branché.
B
Verte (Préférence) : Spécifie la préférence pour le fichier. (Non pris en charge en affichage de base)
Jaune (Sélectionner) : Sélectionne plusieurs fichiers à partir d’une liste. Les fichiers sélectionnés sont
marqués d’un symbole.
Bleue (Tri) : Sélectionne la liste de classement.
T
Outils : Permet d’afficher le menu d’options.
✎
Utilisez la touche
�
ou
µ
pour afficher la page suivante ou précédente de la liste des fichiers.
Section Liste des fichiers :
Vous pouvez confirmer les
fichiers et groupes de fichiers
classés par catégories.
Movie 01.avi
00:04:03 / 00:07:38 1/1
SUM
E Pause L Saut T Outils R Retour
[LD610-ZC]BN68-03637C.indb 32 2011-02-24 �� 12:22:47
33
Français
33
04 Fonctions avancées
y Formats vidéo compatibles
Extension
de fichier
Contenant Codec Vidéo Résolution
Fréquence
de trames
(image/sec)
Débit
binaire
(Mbps)
Compression /
décompression audio
*.avi
*.mkv
AVI
MKV
Divx 3.11/4.x/5.1/6.0 1920x1080 6 ~ 30 8
MP3 / AC3 / LPCM /
ADPCM / DTS Core
XviD 1920x1080 6 ~ 30 8
H.264 BP/MP/HP 1920x1080 6 ~ 30 25
MPEG4 SP/ASP 1920x1080 6 ~ 30 8
*.asf ASF
Divx 4.x/5.1/6.0 1920x1080 6 ~ 30 8
MP3 / AC3 / LPCM /
ADPCM / WMA
XviD 1920x1080 6 ~ 30 8
MPEG4 SP/ASP 1920x1080 6 ~ 30 8
*.wmv ASF Window Media Video v9 1920x1080 6 ~ 30 25 WMA
*.mp4 MP4
H.264 BP/MP/HP 1920x1080 6 ~ 30 25
MP3 / ADPCM / AACMPEG4 SP/ASP 1920x1080 6 ~ 30 8
XVID 1920x1080 6 ~ 30 8
*.3gp 3GPP
H.264 BP/MP/HP 1920x1080 6 ~ 30 25
ADPCM / AAC / HE-AAC
MPEG4 SP/ASP 1920x1080 6 ~ 30 8
*.vro
VRO
VOB
MPEG2 1920x1080 24/25/30 30
AC3 / MPEG / LPCM
MPEG1 1920x1080 24/25/30 30
*.mpg
*.mpeg
PS
MPEG1 1920x1080 24/25/30 30
AC3 / MPEG / LPCM / AAC
MPEG2 1920x1080 24/25/30 30
*.ts
*.tp
*.trp
TS
MPEG2 1920x1080 24/25/30 30
AC3 / AAC / MP3 / DD+ /
HE-AAC
H.264 1920x1080 6 ~ 30 25
VC1 1920x1080 6 ~ 30 25
Autres restrictions
✎
REMARQUE
x
Si un problème survient avec le contenu d'un codec, le codec ne sera pas pris en charge.
x
Si l'information sur un conteneur est incorrecte et que le fichier reçoit une erreur, le conteneur ne pourra pas être
lu correctement.
x
Il pourrait ne pas y avoir de son ou d'image si le contenu a une fréquence de trames ou un débit binaire
standard plus élevé que les images/sec compatibles données dans le tableau ci-dessus.
Décodeur vidéo Décodeur audio
• Prend en charge jusqu'à H.264, Niveau 4.1
• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 et AVCHD ne sont
pas pris en charge.
• Le format H.263 n'est pas pris en charge.
• Le mode GMC n'est pas pris en charge.
• Prend en charge jusqu'à WMA 7, 8, 9, STD
• ***WMA 9 PRO ne prend pas en charge 2 chaînes de plus que
multicanaux ou l'audio sans perte.***
• Le taux d'échantillonnage WMA 22050Hz mono n'est pas pris en
charge.
[LD610-ZC]BN68-03637C.indb 33 2011-02-24 �� 12:22:47
34
Français
34
Fonctions avancées
Lecture d’un film en continu (reprendre la lecture)
Si vous quittez la fonction de lecture d’un film, vous pourrez en reprendre le visionnement au moment où il s’est arrêté.
1. Appuyez sur la touche ◄ ou ► pour sélectionner dans la liste des
fichiers celui que vous souhaitez lire en continu.
2. Appuyez sur la touche
�
(Play) ou ENTER
E
.
3. Appuyez sur la touche bleue pour sélectionner Lecture continue
(Reprendre la lecture). La lecture du film reprend à l’endroit où il a
été arrêté.
✎
La touche bleue est disponible lorsque vous reprenez une
lecture.
✎
Si la fonction Rappel lecture cont. Film a été On dans le
menu Paramètres, un message éclair s'affiche lorsque vous
reprenez la lecture du film.
Musique
Lecture musicale
1. Appuyez sur la touche ◄ ou ► pour sélectionner Musique, puis
sur ENTER
E
dans le menu Media Play.
2. Appuyez sur la touche ◄ / ► / ▲ / ▼ pour choisir le fichier
musical dans la liste des fichiers.
3. Appuyez sur la touche ENTER
E
ou
�
(Play).
– Pendant la lecture de fichiers musicaux, vous pouvez faire une
recherche à l'aide des touches ◄ et ►.
– Les touches � (REW) et µ (FF) ne fonctionnent pas pendant
la lecture.
✎
N’affiche que les fichiers dont les extensions sont MP3 et PCM.
Les fichiers comportant d’autres extensions ne sont pas affichés,
même s’ils sont mémorisés sur le même dispositif USB.
✎
Si le son semble anormal pendant la lecture de fichiers MP3, réglez les options Égaliseur du menu Son. (Un fichier
MP3 surmodulé peut être à l’origine des problèmes sonores)
Photos
Lecture d’une photo ou d’un diaporama
1. Appuyez sur la touche ◄ ou ► pour sélectionner Photos, puis
sur ENTER
E
dans le menu Media Play.
2. Appuyez sur la touche ◄ / ► / ▲ / ▼ pour choisir le fichier
photo dans la liste des fichiers.
3. Appuyez sur la touche ENTER
E
ou
�
(Play).
– Pendant l’affichage d’une photo, appuyez sur la touche
�
(Play) ou ENTER
E
de la télécommande pour lancer le
diaporama.
– Tous les fichiers de la section Liste des fichiers feront partie du
diaporama.
– Pendant le diaporama, les fichiers s’affichent dans l’ordre.
✎
Il est possible de lire les fichiers musicaux automatiquement au cours du diaporama si la fonction Musique de fond est
à On.
✎
l est impossible de modifier le Mode mus. de fond avant la fin du téléchargement de la musique de fond.
Image1024.jpg 1024x768 2010/2/1 3/15
SUM
E
Pause
L
Préc./Suivant
T
Outils
R
Retour
Normal
Movie 01.avi
00:04:03 / 00:07:38 1/1
SUM
Lecture continue
E
Pause
L
Saut
T
Outils
R
Retour
Repr. lect. d. scène
Lecture continue
3/15
I Love you
Jhon
Music 1
No Singer
Music 2
No Singer
Music 3
No Singer
Music 4
No Singer
Music 5
No Singer
I Love You
Jhon
1st Album
Pop
2010
4.2MB
01:10 / 04:02
SUM
E
Pause
L
Saut
T
Outils
R
Retour
Liste éc.
[LD610-ZC]BN68-03637C.indb 34 2011-02-24 �� 12:22:49
35
Français
35
04 Fonctions avancées
¦ Lecture de plusieurs fichiers
Lecture des fichiers vidéo/musicaux/photos sélectionnés
1. Appuyez sur la touche jaune pour choisir la vidéo dans la liste
des fichiers.
2. Répétez la procédure ci-dessus pour choisir plusieurs fichiers.
✎
REMARQUE
x
Le symbole
c
s’affiche à la gauche des fichiers
choisis.
x
Appuyez sur la touche jaune pour annuler la sélection.
x
Pour désélectionner tous les fichiers sélectionnés,
appuyez sur la touche TOOLS et choisissez Désélect.
Tout.
3. Appuyez sur la touche TOOLS et sélectionnez Lire contenu
sélect..
Lecture d’un groupe de fichiers vidéo/musicaux/photos
1. Déplacez-vous sur n’importe quel fichier dans le groupe désiré lorsque la liste de fichiers est affichée.
2. Appuyez sur la touche TOOLS et sélectionnez Lire groupe courant.
¦ Fonctions supplémentaires - Media Play
Classement de la liste de fichiers
Appuyez sur la touche bleue dans la liste de fichiers pour classer les fichiers.
Catégorie Fonction Vidéos
Musique
Photos
Aff. de base
Affiche le dossier en entier. Vous pouvez afficher la photo en sélectionnant le dossier.
c c c
Titre
Les fichiers sont classés par titre, par ordre de symbole/numéro/alphabétique/spécial.
c c c
Préférence
Les fichiers sont classés et affichés en ordre de préférence. Vous pouvez modifier la
préférence d'un fichier à partir de la liste de fichiers en appuyant sur la touche verte.
c c c
Plus anciens
Les fichiers sont classés et affichés par date à partir des plus anciens.
c c
Plus récents
Les fichiers sont classés et affichés par date à partir des plus récents.
c c
Artiste
Permet de classer les fichiers musicaux en ordre alphabétique de l'artiste.
c
Album
Permet de classer les fichiers musicaux en ordre alphabétique de l'album.
c
Genre
Les fichiers musicaux sont classés par genre.
c
Ambiance
Les fichiers musicaux sont classés par ambiance. Il est possible de modifier
l’information relative à l’ambiance.
c
P. mois
Les photos sont classées et lues par ordre de mois.
c
1/1
/Movie 01.avi
SUM
Movie 01.avi
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Jan.10.2010
Movie 03.avi
Movie 05.avi
Movie 07.avi
Movie 09.avi
Movie 02.avi
Movie 04.avi
Movie 06.avi
Movie 08.avi
Movie 10.avi
Changer disp.
Sélectionner Tri
T
Outils
Videos
2 chiers sélect. Page
[LD610-ZC]BN68-03637C.indb 35 2011-02-24 �� 12:22:50
36
Français
36
Fonctions avancées
Options du menu de lecture de Vidéo / Musique / Photos
Appuyez sur la touche TOOLS pendant la lecture d'un fichier.
Catégorie Fonction Vidéos Musique Photos
Titre Vous pouvez déplacer l'autre fichier directement.
c
Mode de répétition Vous pouvez lire des fichiers musicaux et des films à répétition.
c c
Format d'image
(Mode1 / Mode2 / Original)
Vous pouvez régler le format de l'image selon vos préférences.
c
Réglage de l'image Vous pouvez régler la position de l'image. (p. 13~16)
c c
Réglage du son Vous pouvez régler le son. (p. 17, 18)
c c c
Réglage des sous-titres Vous pouvez ajouter des sous-titres pendant la lecture d'une vidéo. Cette fonction est
disponible seulement si le fichier contenant les sous-titres a le même nom que le fichier
vidéo.
c
Audio Vous pouvez regarder une vidéo dans l’une des langues prises en charge, au besoin.
Cette fonction n’est disponible que lorsque des fichiers en continu prenant en charge
de nombreux formats audio sont lus.
c
Arrêter le diaporama /
Lancer le diaporama
Il est possible de lancer ou d'arrêter un diaporama.
c
Vitesse du diap. Vous pouvez sélectionner la vitesse du diaporama pendant la lecture de ce dernier.
c
Musique de fond Vous pouvez choisir la musique de fond en regardant un diaporama.
c
Zoom Il est possible de zoomer les images en mode plein écran.
c
Rotation Il est possible de faire tourner les images en mode plein écran.
c
Information Vous pouvez consulter les informations détaillées à propos du fichier lu.
c c c
Paramètres
Utilisation du menu Configuration
■ Aide lecture continue (reprendre une lecture) (On / Off): Sélectionnez cette fonction pour afficher le message éclair
d’aide pour la lecture de film en continu.
■ Obtenir code enreg. vidéo s. dem. DivX®: Affiche le code d’enregistrement autorisé pour le téléviseur. Branchez-vous
sur le site Web DivX et ouvrez un compte personnel pour télécharger le fichier d'enregistrement VOD. L’enregistrement se
confirme lorsque vous lisez l’enregistrement de vidéo sur demande à l’aide de la fonction Media Play.
✎
Pour de plus amples renseignements sur la vidéo-sur-demande DivX®, visitez "www.DivX.com".
■ Obtenir code désact. vidéo s. dem. DivX®: Le code de désactivation de l’enregistrement s’affiche si la vidéo sur
demande DivX® n’est pas enregistrée. Si vous exécutez cette fonction sans avoir enregistré la vidéo sur demande DivX®,
l’enregistrement en cours est désactivé.
■ Information: Sélectionnez cette option pour visualiser l’information sur le dispositif branché.
[LD610-ZC]BN68-03637C.indb 36 2011-02-24 �� 12:22:51
37
Français
37
04 Fonctions avancées
Anynet+
Qu’est-ce qu’Anynet+?
t
Anynet+ est une fonction qui permet, à l’aide de la télécommande Samsung, de commander tous les appareils audiovisuels
Samsung raccordés. Le système Anynet+ peut être utilisé uniquement avec les appareils Samsung dotés de la fonction
Anynet+. Pour vérifier si un appareil Samsung en est pourvu, vérifiez la présence d'un logo Anynet+ sur celui-ci.
Branchement à une chaîne de cinéma maison Samsung
Appareil
Anynet+ 1
Câble HDMI
Câble HDMI
TV
Câble HDMI
Câble
optique
Cinéma maison
Appareil Anynet+
2, 3, 4
Câble HDMI
1. Raccordez la prise HDMI IN (1(DVI), 2, 3 ou 4) du téléviseur à la prise de sortie HDMI OUT de l’appareil Anynet+
correspondant à l’aide du câble HDMI.
2. Raccordez la prise HDMI IN du cinéma maison et la prise HDMI OUT de l'appareil Anynet+ correspondant à l’aide du
câble HDMI.
✎
REMARQUE
x
Branchez le câble optique entre la prise de sortie DIGITAL AUDIO OUT (OPTICAL) du téléviseur et la prise d'entrée
audio numérique de la chaîne de cinéma maison.
x
Si vous procédez au branchement ci-dessus, la prise optique n’offre que deux canaux audio. Vous entendrez du
son uniquement au niveau des haut-parleurs gauche et droit avant de votre chaîne de cinéma maison et du caisson
d'extrêmes graves. Pour avoir le son en 5.1 canaux, branchez la prise de sortie DIGITAL AUDIO OUT (OPTICAL)
du récepteur DVD ou satellite (c.-à-d. l'appareil Anynet 1 ou 2) directement à l'amplificateur ou à la chaîne de cinéma
maison, et non au téléviseur.
x
Vous ne pouvez brancher qu’une seule chaîne de cinéma maison.
x
Vous pouvez utiliser un câble HDMI pour brancher un appareil Anynet+. Certains câbles HDMI ne prennent pas en
charge les fonctions Anynet+.
x
Anynet+ fonctionne lorsque l’appareil audiovisuel compatible Anynet+ est en mode Veille ou Activé.
x
Anynet+ prend en charge un maximum de 12 appareils audio-vidéo. Notez que vous pouvez connecter jusqu’à trois
appareils de même type.
[LD610-ZC]BN68-03637C.indb 37 2011-02-24 �� 12:22:51
38
Français
38
Fonctions avancées
Menu Anynet+
Le menu Anynet+ varie selon le type et l'état des appareils Anynet+ branchés au téléviseur.
Menu Anynet+ Description
Regarder téléviseur Passage du mode Anynet+ au mode de télédiffusion.
Liste appareils Affiche la liste des appareils Anynet+.
(nom_appareil) MENU Affiche les menus des appareils branchés. Par exemple, si un enregistreur DVD est branché, le menu du
disque de celui-ci s’affiche.
(nom_appareil) INFO Affiche les menus de lecteur des appareils branchés. Par exemple, si un enregistreur DVD est branché, le
menu de lecture du disque de celui-ci s’affiche.
Enregistrer: (*recorder) Lance aussitôt l’enregistrement sur l’enregistreur. (Disponible seulement pour les appareils avec fonction
d’enregistrement.)
Arrêter l'enregistrement:
(*recorder)
Arrête l'enregistrement.
Récepteur Le son est émis par le récepteur.
Si plusieurs appareils d'enregistrement sont branchés, ils s'affichent comme (*recorder). Si un seul appareil est branché, il est représenté
comme suit: (*nom_appareil).
¦ Configuration de la fonction Anynet+
O
MENUm → Application → Anynet+ (HDMI-CEC) → ENTERE
■ Configuration
Anynet+ (HDMI-CEC) (Off / On): Pour utiliser la fonction Anynet+, le Anynet+ (HDMI-CEC) doit être On.
✎
Lorsque la fonction Anynet+ (HDMI-CEC) est désactivée, toutes les opérations Anynet+ connexes sont désactivées.
Arrêt automatique (Oui / Non): Configuration d’un appareil Anynet+ pour qu’il s’arrête automatiquement à la mise hors tension du
téléviseur.
✎
Si la fonction Arrêt automatique est réglée sur Oui, les appareils externes en marche sont mis hors tension en même
temps que le téléviseur. Toutefois, si un enregistrement est en cours, l'appareil n'est pas mis hors tension.
✎
Il est possible qu'elle ne soit pas être activée selon l'appareil.
¦ Permutation entre appareils Anynet+
1. La liste des appareils Anynet+ branchés au téléviseur s’affiche.
✎
S'il est impossible de trouver l'appareil désiré, appuyez sur la touche rouge pour rafraîchir la liste.
2. Sélectionnez un appareil puis appuyez sur la touche ENTERE. Vous pouvez maintenant choisir l’appareil sélectionné.
✎
Ce n’est qu’après avoir réglé Anynet+ (HDMI-CEC) à On dans le menu Application que la Liste appareils s’affiche.
x
La permutation vers l'appareil sélectionné peut prendre jusqu’à deuxminutes. Il n’est pas possible d’annuler l’opération de
permutation.
x
Si vous avez sélectionné un appareil externe en appuyant sur la touche SOURCE, vous ne pouvez pas utiliser la fonction
Anynet+. Assurez-vous de permuter vers l’appareil Anynet+ à l’aide de la Liste appareils.
¦ Enregistrement
Vous pouvez enregistrer une émission télévisée à l'aide d'un enregistreur Samsung.
1. Sélectionne Enregistrement.
✎
Lorsque plus de deux appareils d'enregistrement sont branchés
x
Lorsque plusieurs appareils sont connectés, les appareils d’enregistrement sont indiqués. Sélectionnez l'appareil
d'enregistrement voulu dans la Liste appareils.
✎
Lorsque l'appareil d’enregistrement n'est pas affiché, sélectionnez Liste appareils et appuyez sur la touche rouge pour
rechercher les appareils.
2. Appuyez sur la touche EXIT pour quitter le menu.
✎
Vous pouvez enregistrer la source en sélectionnant Enregistrement: (nom_appareil).
✎
Appuyez sur la touche � (REC) pour enregistrer l'émission que vous êtes en train de regarder. Si vous regardez une vidéo
provenant d'un autre appareil, ce dernier sera enregistré.
✎
Avant d’enregistrer, vérifiez si la prise d’antenne est correctement branchée à l’appareil enregistreur. Pour brancher
correctement une antenne à un appareil d’enregistrement, consultez le guide d’utilisation de l’appareil.
[LD610-ZC]BN68-03637C.indb 38 2011-02-24 �� 12:22:52
39
Français
39
04 Fonctions avancées
¦ Écoute par l'intermédiaire d'un récepteur
Il est à présent possible d'écouter le son par l'intermédiaire d’un récepteur (par ex., cinéma maison) au lieu des haut-parleurs du
téléviseur.
1. Sélectionnez Récepteur et On.
2. Appuyez sur la touche EXIT pour quitter le menu.
✎
Si votre récepteur ne prend en charge que le son, il peut ne pas figurer dans la liste des appareils.
✎
Le récepteur fonctionne lorsque la prise d’entrée optique est reliée à la prise de sortie optique DIGITAL AUDIO OUT
(OPTICAL) du téléviseur.
✎
Lorsque le récepteur (p. ex., cinéma maison) est activé, il est possible d’entendre le son provenant de la prise optique du
téléviseur. Lorsque le téléviseur émet des signaux numériques (air), il transmet le son en 5.1 canaux au récepteur. Lorsque
la source est un composant numérique, comme un lecteur DVD, et que ce dernier est branché au téléviseur à l'aide d'un
câble HDMI, seul un son deux canaux sera émis par le récepteur de la chaîne.
✎
REMARQUE
x
Vous ne pouvez commander les appareils Anynet+ qu'à l'aide de la télécommande, et non les touches du téléviseur.
x
Il est possible que la télécommande du téléviseur ne fonctionne pas dans certaines conditions. Le cas échéant, sélectionnez
à nouveau l’appareil Anynet
+
.
x
Les fonctions Anynet+ ne fonctionnent pas avec des produits d'autres marques.
¦ Dépannage de la fonction Anynet+
Problème Solution possible
Anynet+ ne fonctionne pas. • Vérifier si l’appareil est bien un appareil Anynet+. Le système Anynet+ ne prend en charge que les appareils
Anynet+.
• Vous ne pouvez brancher qu’un seul récepteur (cinéma maison).
• Vérifiez si le cordon d’alimentation de l’appareil Anynet+ est bien branché.
• Vérifiez les branchements des câbles vidéo/audio/HDMI de l’appareil Anynet+.
• Vérifier si Anynet+ (HDMI-CEC) est On dans le menu Configuration d'Anynet+.
• Vérifier si la télécommande est en mode TV.
• Vérifiez si la télécommande est en mode Anynet + compatible.
• Anynet+ ne fonctionne pas dans certaines situations. (recherche de canaux, utilisation Media Play ou Prêt-à-
l’emploi (mise en marche initiale), etc.)
• Au moment du branchement ou du débranchement du câble HDMI, s'assurer d’effectuer une nouvelle
détection des appareils ou de mettre le téléviseur hors tension et le redémarrer.
• Vérifiez si la fonction Anynet+ de l’appareil Anynet+ est activée.
Je souhaite lancer Anynet+. • Vérifiez si l’appareil Anynet+ est correctement branché au téléviseur et si le Anynet+ (HDMI-CEC) est réglé
sur On dans le menu Configuration d’Anynet+.
• Appuyez ensuite sur la touche TOOLS pour afficher le menu Anynet+ et sélectionner le menu désiré.
Je souhaite quitter Anynet+. • Sélectionner Regarder téléviseur dans le menu Anynet+.
• Appuyez sur la touche SOURCE de la télécommande du téléviseur pour sélectionner un appareil autre qu'un
appareil Anynet+.
• Appuyez sur les touches > CH <, CH LIST, PRE-CH, et FAV.CH pour changer de mode au téléviseur.
(Remarque: le bouton des canaux ne fonctionne que si aucun appareil à syntoniseur intégré Anynet+ n'est
branché.)
Le message « Connexion à
l’appareil Anynet+... » s'affiche
à l'écran.
• Vous ne pouvez pas utiliser la télécommande pendant la configuration d'Anynet+ ou pour la permutation vers
un mode de visionnement.
• Utilisez la télécommande lorsque le réglage d’Anynet+ ou la permutation vers le mode de visionnement sont
terminés.
L’appareil Anynet+ ne fonctionne
pas en mode lecture.
• Vous ne pouvez pas utiliser la fonction lecture lorsque le mode Prêt-à-l’emploi (mise en marche initiale) est en
cours d’exécution.
L'appareil branché n'est pas
affiché.
• Vérifiez si l’appareil prend en charge les fonctions Anynet+.
• Vérifier si le câble HDMI est correctement branché.
• Vérifier si Anynet+ (HDMI-CEC) est On dans le menu Configuration d'Anynet+.
• Rechercher les appareils Anynet+ de nouveau.
• Seul le câble HDMI permet de brancher un appareil Anynet+. Certains câbles HDMI ne prennent pas en
charge les fonctions Anynet+.
• S'il y a interruption suite à une anomalie par exemple si le câble HDMI ou le cordon d'alimentation est
déconnecté ou s'il y a une panne de courant, répéter le balayage de détection.
L’émission ne peut pas être
enregistrée.
• Vérifier si la prise d'antenne sur l'appareil enregistreur est branchée correctement.
Le récepteur n'émet pas le son
provenant du téléviseur.
• Branchez le câble optique entre le téléviseur et le récepteur.
[LD610-ZC]BN68-03637C.indb 39 2011-02-24 �� 12:22:52
40
Français
40
Fonctions avancées
AllShare
O
MENU
m
→ Application → AllShare → ENTER
E
¦ À propos de AllShare
La fonction AllShare branche en réseau votre téléviseur et
vos téléphones cellulaires et autres appareils compatibles.
Vous pouvez voir l'arrivée de vos appels, messages texte
(SMS) et rendez-vous fixés sur votre téléphone cellulaire à
l'écran du téléviseur. De plus, vous pouvez lire des contenus
médias incluant des vidéos, des photos et de la musique
sauvegardés sur votre téléphone cellulaire et autres appareils
(tel qu'un PC) en les commandant à partir du téléviseur
par l'entremise du réseau. Vous pouvez aussi utiliser votre
téléviseur comme moniteur pour votre téléphone cellulaire
pendant que vous naviguez sur une page Web.
✎
Pour obtenir de plus amples renseignements, consultez
le site "www.samsung.com" ou communiquez avec
le centre d’appels de Samsung. Peut-être aurez-vous
à installer un autre logiciel sur l'appareil mobile. Pour
obtenir de plus amples détails, consultez le guide
d'utilisation de l'appareil.
¦ Configuration d'AllShare
Configuration
■ Message (On / Off) : Active ou désactive la fonction de
messagerie (pour la réception de messages texte SMS
et de rendez-vous fixés sur votre téléphone cellulaire).
■ Média (On / Off) : Active ou désactive la fonction Média.
Lorsque la fonction Média est activée, vous pouvez lire
des vidéos, des photos et de la musique enregistrés sur
votre téléphone cellulaire ou autre appareil prenant en
charge la fonction AllShare.
■ ScreenShare (On / Off) : Active ou désactive la fonction
ScreenShare pour l'utilisation de votre téléphone
cellulaire comme une télécommande.
■ Nom TV : Nomme le téléviseur afin de le trouver
facilement à partir d'un appareil mobile.
✎
Si vous sélectionnez l'option Entrée util., vous
pouvez saisir un nom pour le téléviseur à l'aide du
clavier à l'écran.
Message / Média / ScreenShare
Affiche la liste des téléphones cellulaires qui ont été
programmés avec ce téléviseur pour utiliser la fonction
Message, Média, ou ScreenShare.
✎
La fonction Média est aussi disponible dans tous les
appareils sans fil qui prennent en charge AllShare.
■ Permis / Bloqué : Autorise ou bloque l'utilisation du
téléphone cellulaire.
■ Supprimer: Suppression du téléphone cellulaire de la
liste.
✎
Cette fonction supprime simplement le nom du
téléphone de la liste. Si le téléphone cellulaire est
mis sous tension ou qu'il tente de se connecter au
téléviseur, il peut apparaître dans la liste.
Utilisation de la fonction Message
À l'aide de cette fonction, vous pouvez voir l'arrivée
des appels, le contenu des messages texte SMS et les
rendez-vous fixés sur le téléphone cellulaire dans la fenêtre
d'avertissement pendant que vous regardez la télévision.
✎
REMARQUE
x
Pour désactiver la fenêtre d'avertissement Message,
fixez l'option Message à Off à partir de l'élément
Configuration du AllShare.
x
Si vous sélectionnez OK, ou que vous ne
sélectionnez pas OK pendant les trois affichages,
le message sera supprimé. Le message n'est pas
effacé sur le téléphone cellulaire.
x
Cette fenêtre d'avertissement simple peut
être affichée pendant l'utilisation de certaines
applications telles que Media Play, etc. Pour voir le
contenu du message, vous n'avez qu'à revenir au
mode d'affichage normal du téléviseur.
x
Lorsqu'un message provenant d'un téléphone
cellulaire inconnu s'affiche, sélectionnez le téléphone
cellulaire à partir de l'élément Message du AllShare
et sélectionnez l'option Bloqué pour empêcher la
connexion du téléphone cellulaire.
Affichage du message
Si un nouveau message (SMS) arrive pendant que
vous regardez la télévision, la fenêtre d'avertissement
apparaît. Si vous appuyez sur la touche OK, le contenu
du message s'affiche.
✎
Vous pouvez configurer les réglages pour
l'affichage du contenu des messages texte (SMS)
sur le téléphone cellulaire. Reportez-vous au
manuel du téléphone cellulaire pour obtenir les
étapes à suivre.
✎
Certains types de caractères pourraient apparaître
sous la forme de blancs ou de caractères brisés.
AllShare
3/7
E
Sélectionner R Retour e Quitter
A
Conguration R Retour
Message
Média
ScreenShare
Message : On
Media : On
ScreenShare : On
Nom TV : TV domicile
Conguration
Conguration
[LD610-ZC]BN68-03637C.indb 40 2011-02-24 �� 12:22:53
41
Français
41
04 Fonctions avancées
Alarme d'arrivée d'un appel
La fenêtre d'avertissement apparaît lorsqu'un appel
entre pendant que vous regardez la télévision.
Alarme calendrier
La fenêtre d'avertissement apparaît pour vous afficher
l'activité enregistrée pendant que vous regardez la
télévision.
✎
Vous pouvez configurer les réglages pour
l'affichage du contenu des rendez-vous sur le
téléphone cellulaire. Reportez-vous au manuel
du téléphone cellulaire pour obtenir les étapes à
suivre.
✎
Certains caractères spéciaux pourraient
apparaître sous la forme de blancs ou de
caractères brisés.
Utilisation de la fonction Media
La fenêtre d'avertissement s'affiche pour informer l'utilisateur
qu'un contenu média (vidéo, photo, pièce musicale) a été
envoyé à partir du téléphone cellulaire et qu'il sera affiché sur
le téléviseur. Le contenu est lu automatiquement dans les 3
secondes suivant l'apparition de la fenêtre d'avertissement.
Si vous appuyez sur la touche RETURN ou EXIT lorsque
la fenêtre d'avertissement apparaît, le contenu média n'est
pas lu.
✎
REMARQUE
x
Une fenêtre contextuelle d'avertissement s'affiche la
première fois que vous exécutez la fonction Media.
Appuyez sur la touche ENTER
E
pour sélectionner
Permet., puis vous pouvez utiliser la fonction Média
de l'appareil en question.
x
Pour désactiver la transmission du contenu média
à partir d'un téléphone cellulaire, fixez le réglage
Média à Off dans l'élément AllShare.
x
En fonction de la résolution et du format du contenu,
il pourrait ne pas être lu sur le téléviseur.
x
Les touches ENTER
E
et ◄ / ► pourraient ne pas
fonctionner avec certains types de contenu média.
x
Vous pouvez contrôler la lecture du média à partir
de l'appareil mobile. Pour obtenir de plus amples
détails, consultez le guide d'utilisation du téléphone.
x
Pour lire le contenu média de votre ordinateur sur
le téléviseur, sélectionnez l'icône PC à partir du
menu principal AllShare. Le menu Media Play du
téléviseur change automatiquement. Pour de plus
amples renseignements, reportez-vous à la section
"Media Play" (p. 30).
Utilisation de la fonction ScreenShare
À l’aide de ScreenShare vous pouvez consulter le contenu
de plusieurs pages Web fournies par le cellulaire. Par
exemple, l'image ci-dessous illustre la page d'accès du
contenu d'un téléphone cellulaire.
Vous pouvez lire les différents fichiers du téléphone et afficher
le carnet d'adresses et l'agenda sur votre téléviseur. À partir
du carnet d'adresses, vous pouvez aussi effectuer un appel
ou envoyer un message texte.
✎
REMARQUE
x
Pour utiliser cette fonction, vous devez installer
ScreenShare sur votre cellulaire ou appareil
Samsung.
x
L'application Doc Viewer vous permet de lire des
fichiers sous le format doc, sans pouvoir les modifier.
x
L'écran affiché peut varier en fonction de l'appareil
connecté.
My Mobile
Contacts Calendar Doc viewer
E
Sélectionner
C
Retour
Utilisation de votre cellulaire Samsung pour faire
fonctionner votre téléviseur
Avant d’utiliser cette fonction, vous devez vous brancher
à un cellulaire Samsung prenant en charge les fonctions
ScreenShare. Lorsque vous faites fonctionner votre téléviseur
à l’aide de votre cellulaire, seules les touches POWER,
y
,
z
et MUTE sont prises en charge.
✎
Même si vous appuyez et maintenez enfoncée une
touche de contrôle (chaîne ou volume) sur votre
téléphone cellulaire, la valeur ne sera modifiée que
d'une seule unité à la fois.
"Appareil inconnu0" demande la permission de lire le fichier média.
Si vous voulez permettre la lecture du fichier média sur votre appareil,
appuyez sur "Permet.". Sinon, appuyez sur "Bloquer".
Vous pouvez également modifier (ou réinitialiser) le paramètre de cette
fonction dans "Configuration AllShare ".
Attention : veuillez prendre note que si votre appareil est connecté à un
réseau non sécurisé ou inconnu, du contenu non sollicité ou inapproprié
pourrait être lu.
Si vous avez des doutes quant à l’identité du réseau ou au style de
contenu, nous vous recommandons de ne pas permettre à "<<A>>" d'en
faire la lecture.
Permet.
Bloquer
[LD610-ZC]BN68-03637C.indb 41 2011-02-24 �� 12:22:53
42
Français
42
Autre informationAutre information
Utilisation du verrou antivol Kensington
Le verrou Kensington n'est pas fournit par Samsung. Il sert à immobiliser un appareil utilisé dans un endroit public. L'aspect
et la méthode de verrouillage peuvent différer de l'illustration en fonction du fabricant. Reportez-vous au manuel fourni avec le
dispositif de verrouillage Kensington pour de plus amples renseignements et l'utiliser de façon appropriée.
✎
Une icône “K” se trouve à l’arrière du téléviseur. Une fente Kensington est située à côté de l’icône “K”.
Pour verrouiller le produit, procédez comme suit:
1. Enrouler le câble du dispositif antivol Kensington autour d'un objet
statique comme un bureau ou une chaise.
2. Passer l'extrémité du câble, avec le dispositif fixé, dans la boucle du
câble du dispositif antivol Kensington.
3. Insérer le dispositif de verrouillage dans la fente destinée au dispositif
antivol Kensington sur le produit (1).
4. Verrouiller la serrure.
✎
Il s'agit d'instructions à caractère général. Pour avoir des instructions
précises, se reporter au guide de l'utilisateur fourni avec le dispositif de
verrouillage.
1
<En option>
✎
Le verrou doit être acheté séparément.
✎
L’emplacement du verrou Kensington peut être différent sur votre téléviseur.
[LD610-ZC]BN68-03637C.indb 42 2011-02-24 �� 12:22:53
43
Français
43
05 Autre information
Installation du support mural
Installation de l’ensemble de fixation murale
L'ensemble de fixation murale (vendu séparément) permet de fixer le téléviseur au mur.
Pour obtenir des instructions détaillées sur l'installation du support mural, reportez-vous aux instructions fournies avec
l'ensemble. Demandez l'aide d'un technicien pour l'installer. Samsung Electronics n’est pas responsable des dommages
causés à l’appareil ni des blessures si vous tentez d’installer le support vous-même.
Spécifications de l'ensemble d'installation murale (VESA)
✎
La trousse d'installation murale n'est pas incluse. Elle est vendue séparément.
Installez votre support mural sur un mur massif perpendiculaire au plancher. Pour le fixer sur d'autres types de matériaux,
veuillez communiquer avec votre détaillant. Si vous l’installez au plafond ou sur un mur incliné, il risque de tomber et de causer
des blessures.
✎
REMARQUE
x
Les dimensions standard pour les ensembles de fixation murale figurent dans le tableau ci-dessous.
x
Un manuel d'installation détaillée et toutes les pièces nécessaires à l'assemblage sont comprises à l'achat de
l'ensemble d'installation murale.
x
N'utilisez pas de vis non conformes aux spécifications de vis standard VESA.
x
N’utilisez pas de vis plus longues que les dimensions standard ou non conformes aux spécifications VESA de vis
standard. Des vis trop longues pourraient endommager l'intérieur du téléviseur.
x
En ce qui a trait aux supports muraux non conformes aux spécifications de vis de la norme VESA, la longueur des vis
peut différer selon les spécifications du support mural.
x
Ne serrez pas trop les vis, cela pourrait endommager le produit ou provoquer sa chute et causer des blessures.
Samsung décline toute responsabilité dans le cas où de tels accidents se produisent.
x
Samsung ne saurait être tenu responsable des dommages au produit ou des blessures occasionnés par l'utilisation
d'un support mural non conforme aux spécifications VESA ou non recommandé, ou si le consommateur ne suit pas
les instructions d'installation du produit.
x
Ne pas installer le téléviseur à un angle d'inclinaison de plus de 15 degrés.
x
Il faut deux personnes pour fixer le téléviseur sur un mur.
Type de
produit
Taille du
téléviseur en
pouces
Spécifications VESA de
l’orifice de passage des vis
(A * B) en millimètres
Vis standard Quantité
LCD-TV
19~22 75 X 75
M4
4
26 200 X 100
32~40 200 X 200 M6
46 400 X 400 M8
N’installez pas le support mural lorsque le téléviseur est sous tension. Il pourrait survenir des blessures
corporelles causées par un choc électrique.
[LD610-ZC]BN68-03637C.indb 43 2011-02-24 �� 12:22:54
44
Français
44
Autre information
Fixation du téléviseur au mur
Avertissement: Assurez-vous notamment que vos enfants ne se suspendent pas au téléviseur ni le déséquilibrent, car il
pourrait basculer et causer des blessures sérieuses ou un décès. Suivez toutes les mesures de sécurité indiquées dans la
brochure de votre téléviseur. Pour une stabilité et une sécurité accrues, vous pouvez acheter et installer un dispositif anti-
chute tel que décrit ci-dessous.
Dispositif de retenue pour téléviseur (vendu séparément)
Les pièces ci-dessous sont incluses dans l'ensemble du dispositif de retenue pour téléviseur. De plus, vous aurez besoin d'une vis à bois, d'une
vis et d'une cheville Molly ou d'un autre type de vis convenant à l'armoire ou au mur auquel vous avez l'intention de fixer le cordon du dispositif de
retenue. Nous recommandons l'utilisation d'une vis à bois M4xL20.
(M6 X L16 : 40
pouces
TV)
(M8 X L19 : 46 ~ 60
pouces
TVs)
Supportdu téléviseur (BN96-15753A)
Vis 1 Vis 2
Installation du dispositif de retenue
1. Retirez la vis fixée à l'arrière de votre téléviseur, puis reliez le dispositif de retenue à ce dernier à l'aide de la vis incluse dans l'ensemble du
dispositif qui convient à votre appareil.
✎
Veillez à utiliser uniquement la vis fournie appropriée. Si vous utilisez une vis différente, vous risquez d'endommager votre téléviseur.
2. Vissez fermement la vis que vous avez fournie (taille M4xL20 ou similaire) à l'armoire ou au mur sur lequel le téléviseur doit être installé.
✎
Si vous vissez la vis dans un mur, il est préférable qu'elle pénètre dans un montant. Si cela est impossible, utilisez une cheville Molly
pour ancrer la vis.
3. Attachez le cordon du dispositif de retenue à la vis fixée au mur ou à l'armoire afin d'immobiliser le téléviseur. Voir les illustrations ci-dessous.
✎
Installez le téléviseur à proximité du mur de manière qu’il ne se renverse pas.
✎
Lorsque vous attachez le téléviseur au mur, fixez le cordon de manière qu’il soit parallèle au sol ou incliné vers le bas pour des raisons
de sécurité.
✎
Vérifiez le cordon à l'occasion pour vous assurer qu'il est bien fixé.
✎
Avant de déplacer le téléviseur, détachez d’abord le cordon.
4. Assurez-vous que tous les points d’ancrage sont solides. Vérifiez périodiquement les points d'ancrage afin de détecter tout signe de fatigue
ou de bris. En cas de doute au sujet des points d’ancrage, communiquez avec un installateur professionnel.
Pour acheter le dispositif de retenue pour téléviseur, communiquez avec le centre de service à la clientèle SAMSUNG.
– In the United States: 1-800-Samsung (1-800-726-7864)
– In Canada: 1-800-Samsung (1-800-726-7864)
Mur
[LD610-ZC]BN68-03637C.indb 44 2011-02-24 �� 12:22:55
45
Français
45
05 Autre information
Dépannage
Si le téléviseur semble éprouver un problème, essayez d'abord de le corriger à l'aide de la présente liste des problèmes et
solutions possibles. Si aucun de ces conseils de dépannage ne fonctionne, consultez le site "www.samsung.com", puis
cliquez sur Assistance ou communiquez avec le service à la clientèle de Samsung en composant le 1-800-SAMSUNG.
Problèmes Solutions et explications
Image médiocre Procédez d'abord au Essai d'image pour confirmer que votre téléviseur affiche correctement l'image d'essai.
• Allez à MENU - Support technique - Autodiagnostic - Essai d'image (p. 22)
Si l'image d'essai s'affiche correctement, le problème d'image peut être causé par la source ou le signal.
L'image du téléviseur n'est pas aussi belle
qu'en magasin.
• Si vous avez un câblosélecteur ou un récepteur satellite analogique, procurez-vous un récepteur HD
et des câbles HDMI ou composants pour obtenir une image de qualité HD.
• Abonnés au câble ou au satellite : Essayez les canaux HD de l'attribution des canaux.
• Antenne : Essayez les canaux HD après exécution de la programmation automatique.
✎
De nombreux canaux HD sont soumis à une interpolation à partir du contenu SD (définition
standard).
• Réglez la résolution de sortie vidéo du câblosélecteur ou récepteur satellite à 1080i ou 720p.
L'image est déformée : erreur macrobloc,
petit bloc, points, effet d'escalier.
• La compression du contenu vidéo peut causer une déformation de l'image, surtout lorsque les
mouvements sont rapides, comme dans les films de sport et d'action.
• Un signal faible peut causer une déformation de l'image. Il ne s'agit pas d'un problème du téléviseur.
• L'utilisation de téléphones cellulaires à proximité de téléviseurs analogiques ou numériques (jusqu'à
une distance de 1 m) peut causer des parasites à l'écran.
Les couleurs sont faussées ou absentes. • Si vous avez une connexion avec des câbles composantes, assurez-vous que les câbles sont
branchés aux prises correspondantes. Des connexions incorrectes ou lâches peuvent causer des
problèmes de couleur ou une absence d'image.
Couleurs ou luminosité médiocres. • Ajustez les options Image dans le menu TV
(allez à mode Image / Couleur / Luminosité / Netteté) (p. 14)
• Ajustez l'option Écon. Énergie dans le menu TV (allez à MENU - Image - Solution Eco - Écon.
Énergie) (p. 14)
• Essayez de réinitialiser les réglages pour revenir aux paramètres d'image par défaut
(allez à MENU - Image - Réinitialisation de l'image) (p. 16)
Ligne pointillée sur le bord de l'écran. • Si la taille de l'image est réglée à Plein écran, passez à 16:9
• Modifiez la résolution du câblosélecteur ou récepteur satellite.
L’image est en noir et blanc. • Si vous utilisez une entrée AV composite, branchez le câble vidéo (jaune) à la prise verte de l'entrée
composante 1 du téléviseur.
L'image fige ou est déformée durant les
changements de canaux ou son affichage
est retardé.
• Si le téléviseur est branché à un câblosélecteur, essayez de réinitialiser ce dernier. (Rebranchez le
cordon d'alimentation c.a. et attendez le redémarrage du câblosélecteur Cela peut prendre jusqu'à
20 minutes.)
• Réglez la résolution de sortie du câblosélecteur à 1080i ou 720p.
Problème de son Procédez d'abord au Essai de son pour confirmer que le son de votre téléviseur fonctionne correctement.
• Allez à MENU - Support technique - Autodiagnostic - Essai de son (p. 22)
Si le son est parfait, le problème peut provenir de la source ou du signal.
Il n’y a pas de son ou le son est trop bas
alors que le volume est réglé au maximum.
• Vérifiez le volume de l'appareil (câblosélecteur ou récepteur satellite, lecteur DVD, lecteur Blu-ray, etc.)
branché à votre téléviseur.
L'image est bonne, mais pas de son. • Réglez l'option Sélect. le haut-parleur à Haut-parleur TV dans le menu Son. (p. 17)
• Si vous utilisez un appareil externe, vérifiez l'option de sortie audio de l'appareil (p. ex., vous devrez
peut-être modifier l'option audio de votre câblosélecteur à HDMI si un câble HDMI est branché à votre
téléviseur.)
• Si vous utilisez un câble DVI à HDMI, un câble audio distinct est nécessaire.
• Réinitialisez l'appareil connecté en branchant à nouveau son cordon d'alimentation.
Les haut-parleurs émettent des bruits
inappropriés.
• Vérifiez le branchement des câbles. Assurez-vous qu'un câble vidéo n'est pas branché à une entrée
audio.
• Si le téléviseur est branché à une antenne ou un câblosélecteur, vérifiez l'intensité du signal. Un signal
faible peut causer une distorsion sonore.
• Procédez à Essai du son tel qu'expliqué ci-dessus.
[LD610-ZC]BN68-03637C.indb 45 2011-02-24 �� 12:22:55
46
Français
46
Autre information
Problèmes Solutions et explications
Pas d'image
Le téléviseur ne s’allume pas. • Assurez-vous que le cordon d'alimentation c.a. est bien branché à la prise de courant murale et au
téléviseur.
• Assurez-vous que la prise de courant murale est sous tension.
• Appuyez sur la touche POWER du téléviseur pour vous assurer que la télécommande fonctionne
correctement. Si le téléviseur s'allume, reportez-vous à la section "La télécommande ne fonctionne
pas" ci-dessous.
Le téléviseur s'éteint automatiquement. • Assurez-vous que le réglage Mise en veille est à Off dans le menu Configuration (p. 18).
• Si votre PC est branché au téléviseur, vérifiez les réglages de mise sous tension de ce dernier.
• Assurez-vous que le cordon d'alimentation c.a. est bien branché à la prise de courant murale et au
téléviseur.
• Lorsque vous regardez la télévision à partir d'une connexion par câble ou antenne, le téléviseur s'éteint
automatiquement après de 10 à 15 minutes s'il ne reçoit aucun signal.
Il n’y a pas d'image. • Vérifiez les connexions (débranchez puis branchez à nouveau tous les câbles du téléviseur et des
appareils externes).
• Réglez la sortie vidéo de votre appareil externe (câblosélecteur ou récepteur satellite, lecteur DVD,
lecteur Blu-ray, etc.) afin qu'elle corresponde aux branchements à l'entrée du téléviseur. Par exemple,
si l’appareil externe a une sortie HDMI, il faut le brancher à une entrée HDMI de la télé.
• Assurez-vous que les appareils branchés sont sous tension.
• Assurez-vous de choisir la source appropriée du téléviseur en appuyant sur la touche SOURCE de la
télécommande.
• Réinitialisez l'appareil connecté en branchant à nouveau son cordon d'alimentation.
Connexion RF (câble / antenne)
Le téléviseur ne reçoit pas tous les canaux. • Assurez-vous que le câble coaxial est bien branché.
• Essayez l'option Prog. auto pour ajouter les canaux disponibles à la liste des canaux.
Allez à MENU - Chaîne - Prog. auto, puis sélectionnez Auto et assurez-vous que le type de signal de
câble approprié est choisi dans le menu. Il existe trois options : (STD, HRC et IRC) (p. 12)
• Vérifiez si l'antenne est bien positionnée.
Pas de sous-titres aux canaux numériques. • Vérifiez le menu de configuration des sous-titres. Essayez de modifier le Mode ss-titres codés
Service 1 à CC1 (p. 20).
• Il est possible que certains canaux n'aient pas de sous-titres.
L'image est déformée : erreur macrobloc,
petit bloc, points, effet d'escalier.
• La compression du contenu vidéo peut causer une déformation de l'image, surtout lorsque les
mouvements sont rapides, comme dans les films de sport et d'action.
• Un signal faible peut causer une déformation de l'image. Il ne s'agit pas d'un problème du téléviseur.
Connexion au PC
Le message "Mode non disponible"
s’affiche.
• Réglez la résolution de sortie de votre PC de façon qu'elle corresponde aux résolutions prises en
charge par le téléviseur.
"PC" figure toujours dans la liste source
même lorsqu'il n'est pas branché.
• Cela est normal; PC figure toujours dans la liste source même lorsqu'il n'est pas branché.
L'image est bonne, mais pas de son. • Si vous avez connecté le PC à l'aide d'un câble HDMI, vérifiez le réglage de sortie audio de votre PC.
Connexion au réseau
Perte de connexion au réseau sans fil. • Une clé électronique USB sans fil Samsung est nécessaire pour utiliser le réseau sans fil.
• Assurez-vous que la connexion réseau est réglée à Sans fil (p. 26).
• Assurez-vous que téléviseur est branché à un routeur IP sans fil.
Échec de la mise à niveau du logiciel par
le réseau.
• Essayez l'option Test réseau du menu Configuration (p. 25, 27).
• Si vous avez la version logicielle la plus récente, aucune mise à niveau ne sera effectuée.
Autres
Défilement de barres horizontales mauves
et vertes et bourdonnement provenant des
haut-parleurs du téléviseur avec connexion
par câble composantes.
• Débranchez les connexions audio gauche et droite du boîtier numérique. Si le bourdonnement s'arrête,
cela indique que le boîtier numérique est défectueux. Remplacez les câbles vidéo composantes par un
câble HDMI.
L'image ne s'affiche en mode plein écran. • Des barres noires apparaissent de chaque côté de l'image des canaux HD durant l'affichage d'un
contenu SD (4:3) soumis à une interpolation.
• Des barres noires dans le haut et le bas de l'image apparaissent dans les films dont les rapports de
forme sont différents de ceux du téléviseur.
• Réglez l'option de taille de l'image de votre appareil externe ou téléviseur au plein écran.
La télécommande ne fonctionne pas. • Replacez les piles de la télécommande en vérifiant la polarité appropriée (+/–).
• Nettoyez la fenêtre de transmission de la télécommande.
• Essayez de pointer la télécommande directement vers le téléviseur d'une distance de 1,5 à 1,8m.
[LD610-ZC]BN68-03637C.indb 46 2011-02-24 �� 12:22:55
47
Français
47
05 Autre information
Problèmes Solutions et explications
Autres
La télécommande du câblosélecteur ou
récepteur numérique ne contrôle la mise
sous tension ou hors tension du téléviseur,
ou ne règle pas le volume.
• Programmer la télécommande du câblosélecteur ou récepteur satellite pour faire fonctionner le
téléviseur. Consultez le guide d'utilisation du câblosélecteur ou récepteur satellite pour obtenir le code
de téléviseur SAMSUNG.
Le message "Mode non disponible"
s'affiche.
• Vérifiez la résolution prise en charge par le téléviseur et réglez la résolution de sortie de l'appareil
externe en conséquence. Consultez les réglages des résolutions du présent guide.
L'option Sous-titres dans le menu du
téléviseur est grisée.
• Il est impossible de sélectionner l'option Sous-titres dans le menu du téléviseur si ce dernier est
branché au moyen d'un câble HDMI ou composantes.
• L'option Sous-titres doit être activée sur l'appareil externe.
Le téléviseur dégage une odeur de
plastique.
• Cette odeur est normale et disparaîtra avec le temps.
L'option Info. sur signal du téléviseur
n'est pas disponible dans le menu Essai
d’autodiagnostic.
• Cette option n'est offerte qu'avec les canaux numériques et une antenne / RF / câble coaxial) (p. 22).
Le téléviseur est incliné Droite ou gauche
côté.
• Retirez le pied du téléviseur et assemblez-le de nouveau.
Le menu Chaîne est grisé (non disponible). • Le menu Chaîne n'est disponible que lorsque la source du téléviseur est sélectionnée.
Vos réglages sont perdus après 30 minutes
ou chaque fois que le téléviseur est éteint.
• Si le téléviseur est réglé au mode Démo magasin, il réinitialise les réglages du son et de l'image
toutes les 30 minutes. Passez du mode Démo magasin au mode Util. à domicile dans la procédure
Prêt à l'emploi. Appuyez sur la touche SOURCE pour sélectionner le mode TV et allez à MENU →
Configuration → Prêt à l'emploi → ENTER
E
.
Perte intermittente du son ou de l'image. • Vérifiez les connexions des câbles et refaites les branchements.
• La perte du son ou de l'image peut être causée par l'utilisation de câbles trop rigides ou trop épais.
Assurez-vous que les câbles sont suffisamment souples pour une utilisation à long terme. Pour la
fixation murale, nous recommandons l'utilisation de câbles avec des connecteurs à 90 degrés.
Vous remarquez de petites particules en
examinant minutieusement le bord du
cadre entourant l'écran du téléviseur.
• Cela fait partie de la conception du produit et ne constitue pas un défaut.
Une bannière publicitaire interne du
téléviseur (POP) apparaît à l'écran.
• Sélectionnez l'option Util. à domicile à partir du mode Prêt à l'emploi. Pour de plus amples détails,
reportez-vous à la section Prêt à l'emploi. (p. 7)
✎
Cet écran TFT ACL utilise un affichage constitué de pixels secondaires dont la production exige une technologie perfectionnée. Il
se peut toutefois que certains pixels s’assombrissent ou soient plus lumineux à l’écran. Ce phénomène n’a aucune incidence sur la
performance de l’appareil.
¦ Entreposage et entretien
✎
Si vous retirez l’autocollant apposé sur l’écran du téléviseur, éliminez les résidus, puis nettoyez l’appareil.
Ne vaporisez pas de l'eau ou un produit nettoyant directement
sur l'appareil. Tout liquide qui s'infiltre dans l'appareil risque de
provoquer une défaillance, un incendie ou un choc électrique.
Nettoyez l'appareil à l'aide d'un chiffon doux imbibé
d'eau.
[LD610-ZC]BN68-03637C.indb 47 2011-02-24 �� 12:22:56
48
Français
48
Autre information
Spécifications techniques
Résolution
1920 x 1080
Facteurs environnementaux
Température de fonctionnement
Niveau d'humidité en fonctionnement
Température d'entreposage
Niveau d’humidité en entreposage
50°F à 104°F (10°C à 40°C)
10% à 80%, non-condancesation
-4°F à 113°F (-20°C à 45°C)
5% à 95%, non-condancesation
Pivotement du support
(Gauche/Droite) -20˚ ~ 20˚
Nom de modèle
LN40D610 / LN40D630 LN40D610 / LN46D630
Taille de l'écran
(diagonale)
40" Class
(40.0" en diagonale)
46" Class
(45.9" en diagonale)
Son
(Sortie)
10 W X 2
Dimensions (LxPxH)
Boîtier
Avec support
38.6 X 3.2 X 23.6
pouces
(981.5 X 80.4 X 598.5 (mm))
38.6 X 10.0 X 26.1
pouces
(981.5 X 255.0 X 664.0 (mm))
43.9 X 3.2 X 26.5
pouces
(1113.9 X 80.3 X 674.1 (mm))
43.9 X 10.8 X 29.0 i
pouces
(1113.9 X 275.0 X 737.1 (mm))
Poids
Sin el soporte
Avec support
31.3 Ibs (13.4 kg)
38.8 Ibs (16.3 kg)
39.7 Ibs (18 kg)
48.1 Ibs (21.2 kg)
✎
Le design et les spécifications peuvent faire l'objet de modifications sans préavis.
✎
Cet appareil est un appareil numérique de catégorie B.
✎
Pour les caractéristiques d’alimentation et de consommation électrique, voir l’étiquette fixée au produit.
[LD610-ZC]BN68-03637C.indb 48 2011-02-24 �� 12:22:56
49
Français
49
05 Autre information
¦ Licence
Fabriqué sous licence par Dolby Laboratories.
Dolby et le symbole double D sont des marques de commerce de Dolby Laboratories.
DivX Certified to play DivX video up to HD 1080p, including premium content.
ABOUT DIVX VIDEO: DivX® is a digital video format created by DivX,Inc. This is an official DivX Certified device that
plays DivX video. Visit www.divx.com for more information and software tools to convert your files into DivX video.
ABOUT DIVX VIDEO-ON-DEMAND: This DivX Certified® device must be registered in order to play DivX Video-on-
Demand (VOD) content. To generate the registration code, locate the DivX VOD section in the device setup menu.
Go to vod.divx.com with this code to complete the registration process and learn more about DivX VOD.
Pat. 7,295,673; 7,460,688; 7,519,274
Manufactured under license under U.S. Patent #’s: 5,451,942; 5,956,674; 5,974,380; 5,978,762;
6,487,535 & other U.S. and worldwide patents issued & pending. DTS and the Symbol are
registered trademarks, & DTS 2.0+ Digital Out and the DTS logos are trademarks of DTS, Inc.
Product includes software. © DTS, Inc. All Rights Reserved.
TheaterSound, SRS and the symbol are trademarks of SRS Labs, Inc.
TheaterSound technology is incorporated under license from SRS Labs, Inc.
BN68-03637C-CF.indd 49 2011-03-02 �� 1:40:49
50
Français
50
Autre information
Dimensions
■ Vue avant / Vue latérale
(Unité : pouces)
Nom de modèle
1 2 3 4 5 6 7 8
LN40D610 / LN40D630 38.6 34.9 19.7 18.9 23.6 26.1 3.2 10.0
LN46D610 / LN46D630 43.9 40.1 22.6 19.5 26.5 29.0 3.2 10.8
■ Détails du panneau de prises / Vue arrière
(Unité : pouces)
Nom de modèle
1 2 3 4 5 6
LN40D610 / LN40D630 12.9 2.4 3.7 27.3 7.8 7.8
LN46D610 / LN46D630 15.8 3.4 3.6 31.5 15.7 15.7
REMARQUE: No todos los dibujos están necesariamente a escala. Algunas dimensiones están sujetas a cambio sin previo
aviso. Consulte las dimensiones antes de efectuar la instalación del televisor. La empresa no se responsabiliza de los errores
tipográficos o de impresión.
© 2011 Samsung Electronics America, Inc
1
2
3
4
5
6
7
8
1
2
3
4
5
6
[LD610-ZC]BN68-03637C.indb 50 2011-02-24 �� 12:22:57
51
Français
51
05 Autre information
A
Affichage photo 34
AllShare 40
Antenne 7
Anynet+ 37
B
Balance 16
C
Câbles 10
Chaîne favorite 12
Cinéma maison 9, 37
Composantes 8
Composite 10
Connexion au réseau 24
Contraste Dynamique 15
D
Diaporama 34
D-sub 9, 10
E
Effacer les canaux brouillés 12
Économiseur énergie 14
Égaliseur 17
Équilibrage du blanc 15
F
Formats de sous-titre pris en charge 32
Format large 16
Formats vidéo compatibles 33
H
Haut-p. externe 17
HD 16
HDMI 8
H. d'été 18
I
Indicateur d'alimentation 5
ISI 22
L
Langue menu 20
Lecture des disques MP3 34
Lecture VIDÉO 32
License 49
Ligature de câble 42
Liste appareils 38
Liste source 10
M
Media Play 30
Mélodie 21
Minuterie 18
Mise à niveau du logiciel 23
Mise en veille 18
Mode veille 5
MTS 6, 17
N
Netteté des dialogues 17
NIP 19
P
Picture Reset 16
Plein écran 16
Prise AUDIO OUT 9
Prog. auto 12
Position 14
R
Réglage Automatique 14
Réglage du réseau 25, 27
Réglage pr. Internet 27, 28
Résolution optimale 10
RVB 15
S
Sans fil 26
Sélection du haut-parleur 17
Sous-titres 20
Sortie audio numérique 9, 37
Support d'obturation 42
Support mural 42
T
Télécommande 6
Touche FAV. CH 6, 12
Touche ON/OFF 6
V
Voix claire 17
Volume 5, 6, 18
X
xvYCC 15
Index
[LD610-ZC]BN68-03637C.indb 51 2011-02-24 �� 12:22:57
LCD TV
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at
www.samsung.com/register
Model Serial No.
BN68-03637C
BN68-03637C-00
Contact SAMSUNG WORLDWIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer care center.
Comuníquese con SAMSUNG WORLDWIDE
Si desea formular alguna pregunta o comentario en relación con los productos de Samsung, comuníquese con el centro de
atención al cliente de SAMSUNG.
Country Customer Care Center
Web Site Address
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com
Samsung Electronics Canada Inc., Customer
Service 55 Standish Court Mississauga,
Ontario L5R 4B2 Canada
Samsung Electronique Canada Inc.,
Service à la Clientèle 55 Standish Court
Mississauga, Ontario L5R 4B2 Canada
U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com
Samsung Electronics America, Inc.
85 Challenger Road
Ridgefield Park, NJ 07660
BN68-03637C_Eng_cover.indd 1 2011-03-02 �� 1:39:18
