Owner's Manual

CRRFTSMRN°

ROTARY LAWN MOWER

550 Series Briggs & Stratton Engine

Power-Propelled

22" Side Discharge

Model No.

917.375610

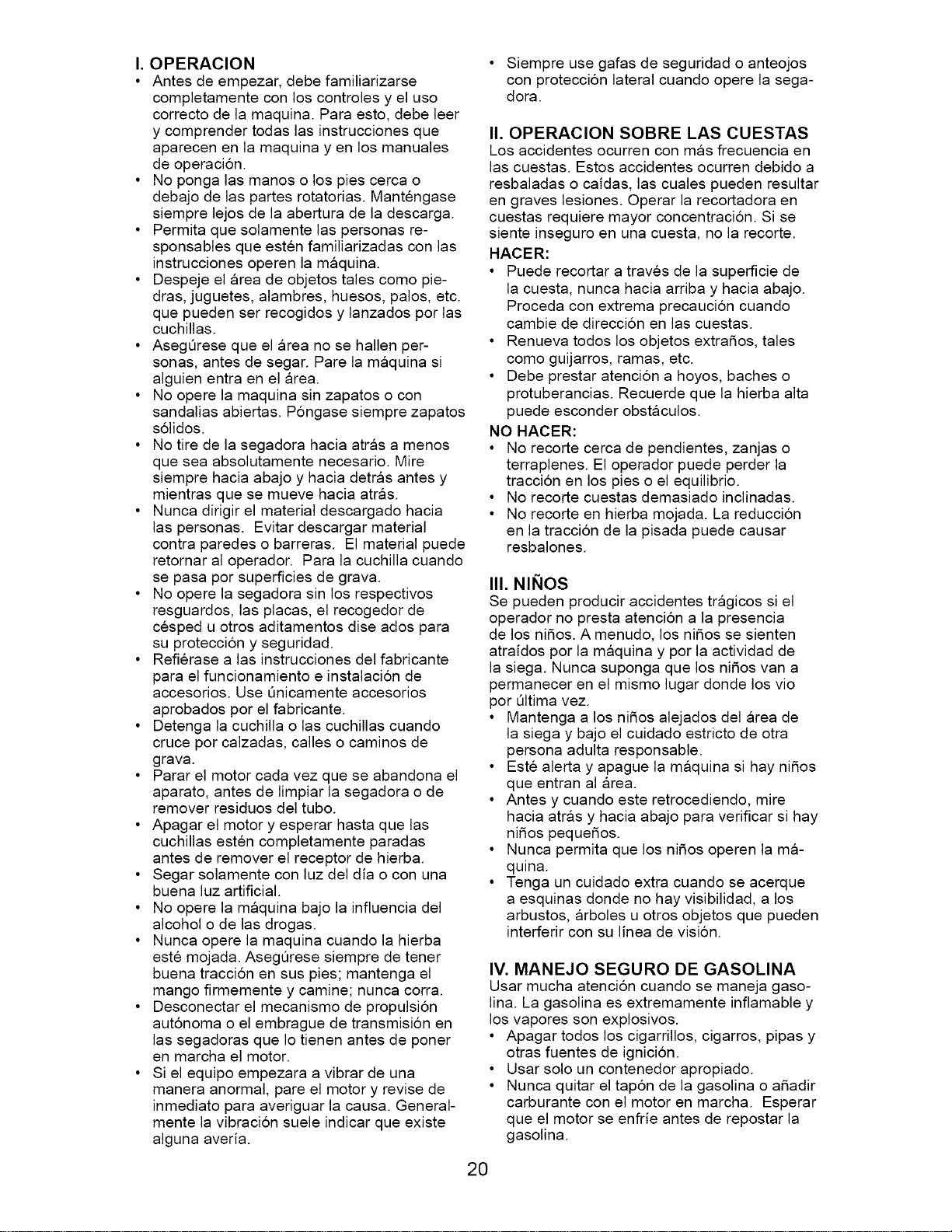

• EspaSol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

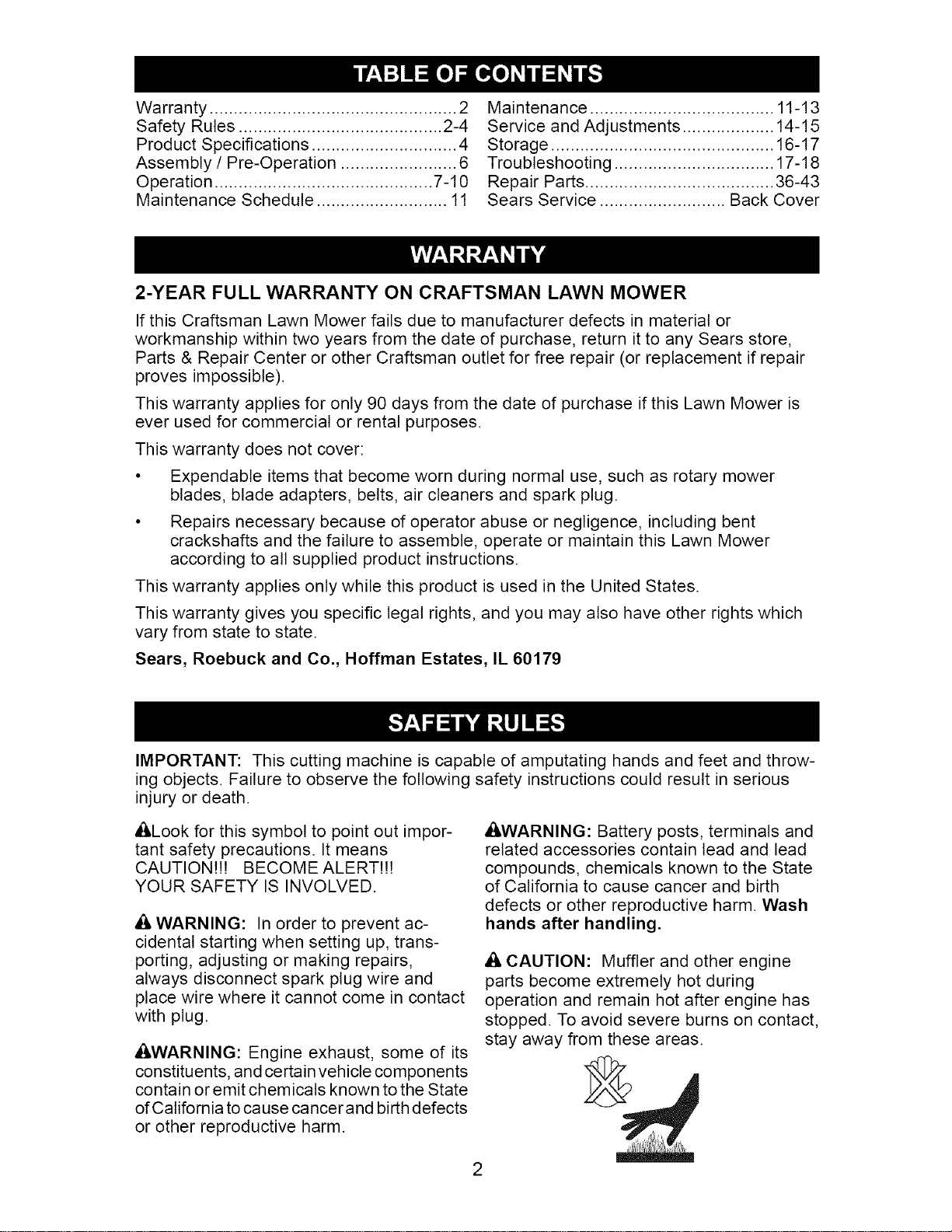

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

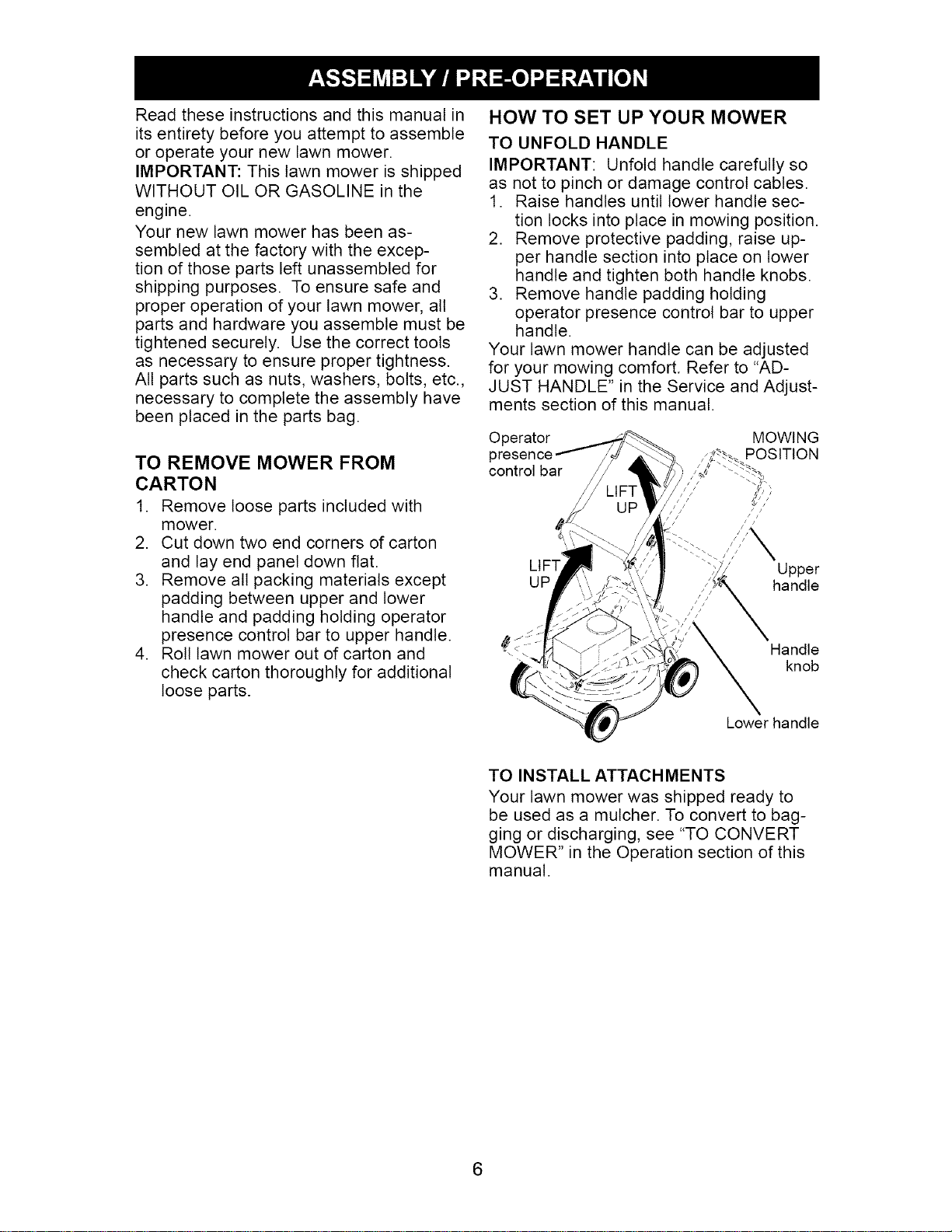

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

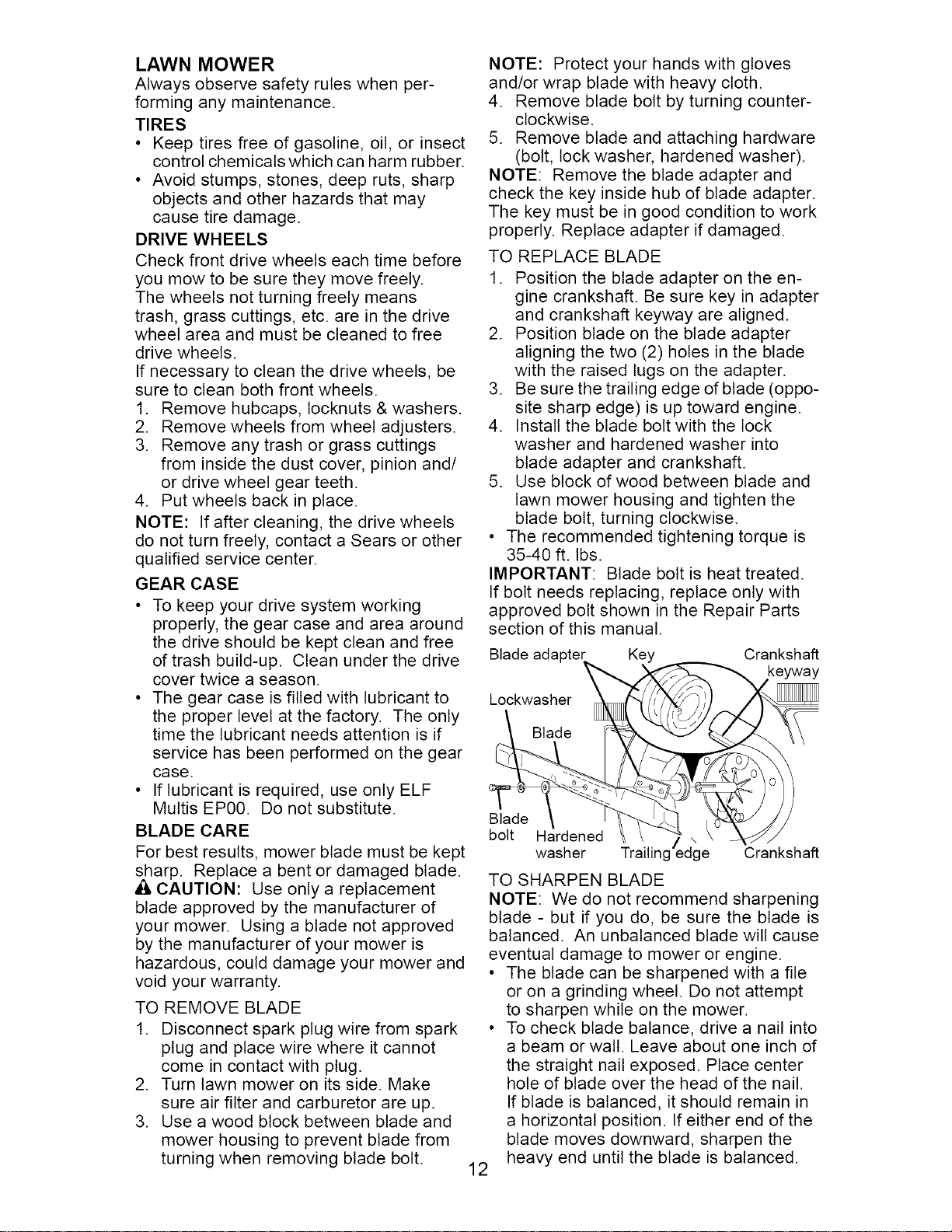

Maintenance ...................................... 11-13

Service and Adjustments ................... 14-15

Storage .............................................. 16-17

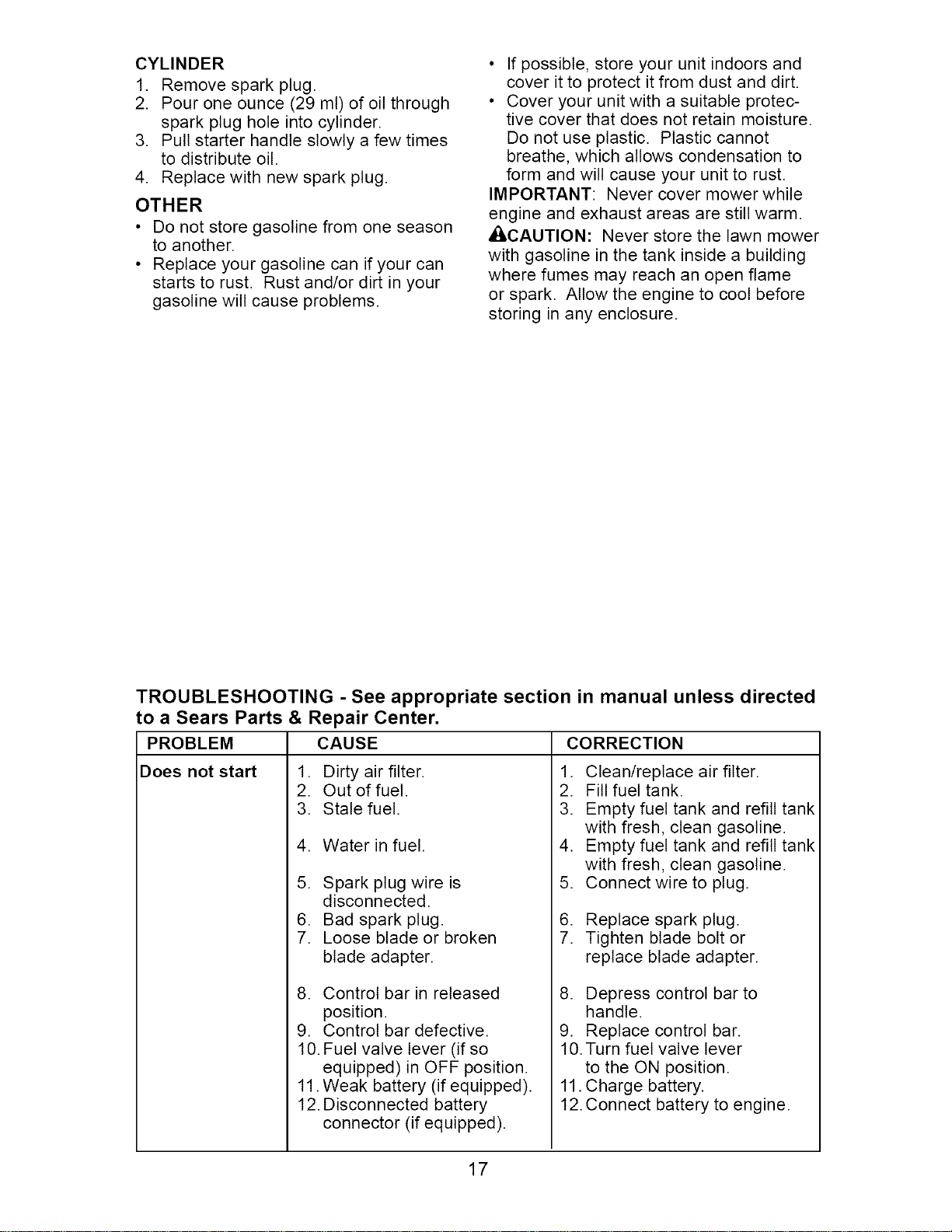

Troubleshooting ................................. 17-18

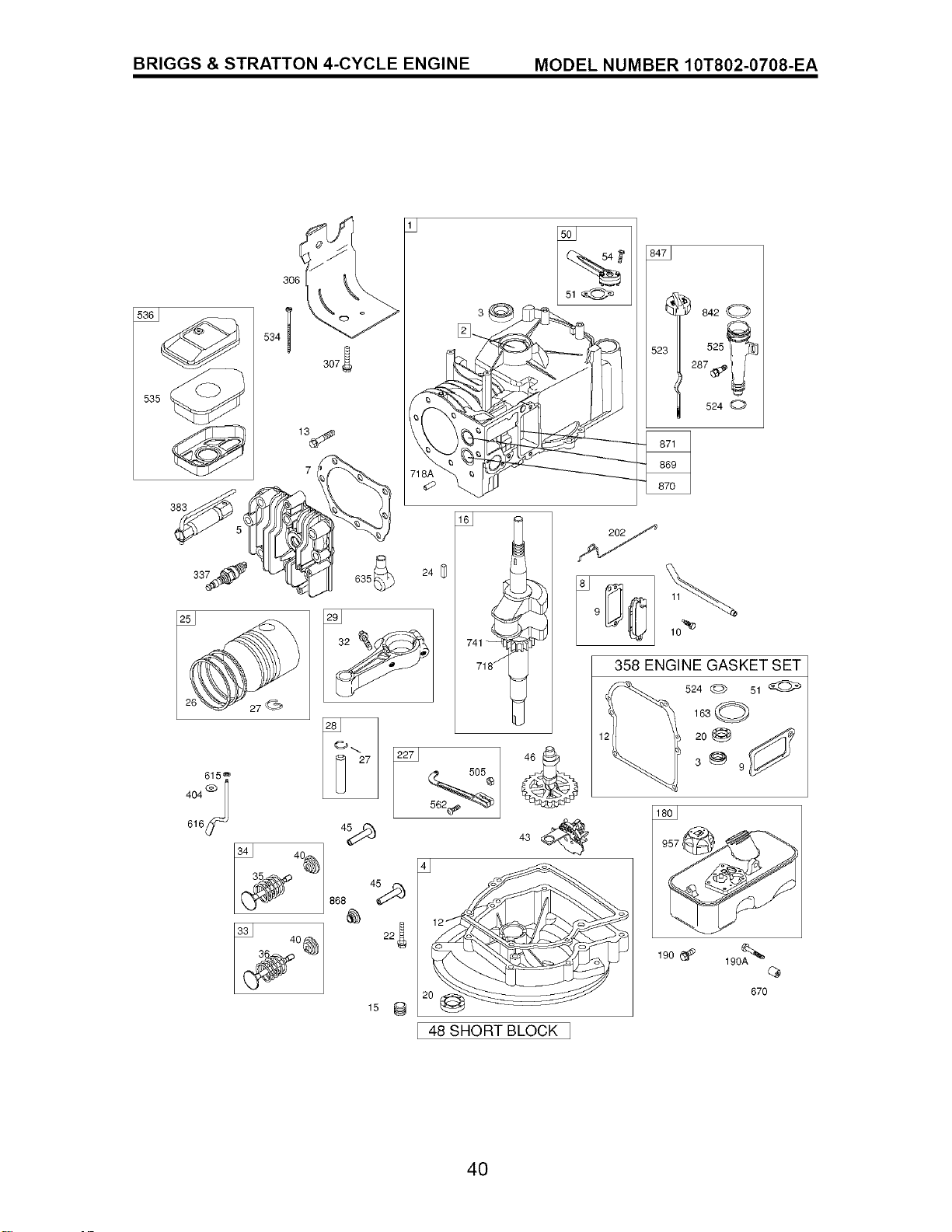

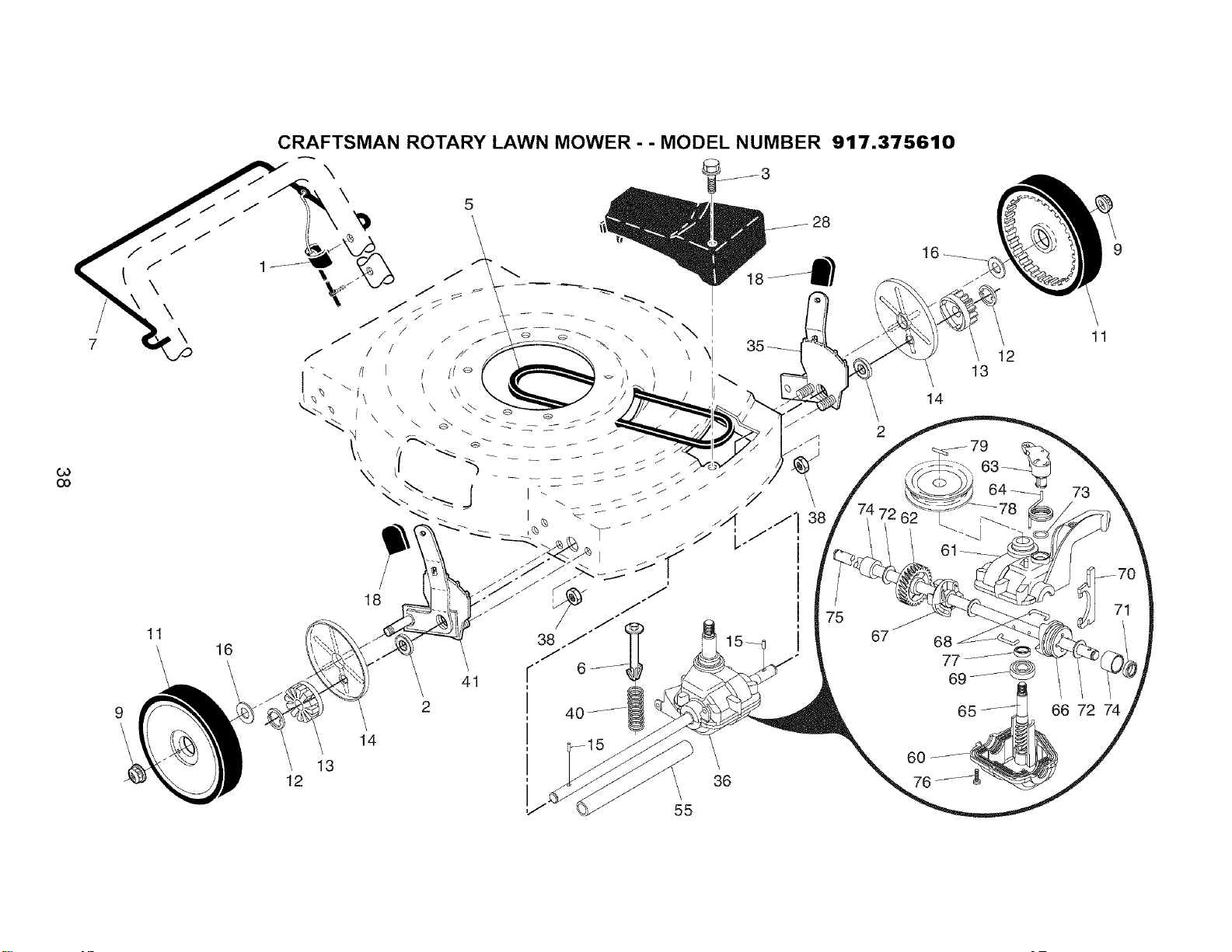

Repair Parts ....................................... 36-43

Sears Service .......................... Back Cover

2-YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible).

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes.

This warranty does not cover:

• Expendable items that become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions.

This warranty applies only while this product is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_,Look for this symbol to point out impor-

tant safety precautions. It means

CAUTIONH! BECOME ALERTN!

YOUR SAFETY IS INVOLVED.

_i, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

_WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

AWARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

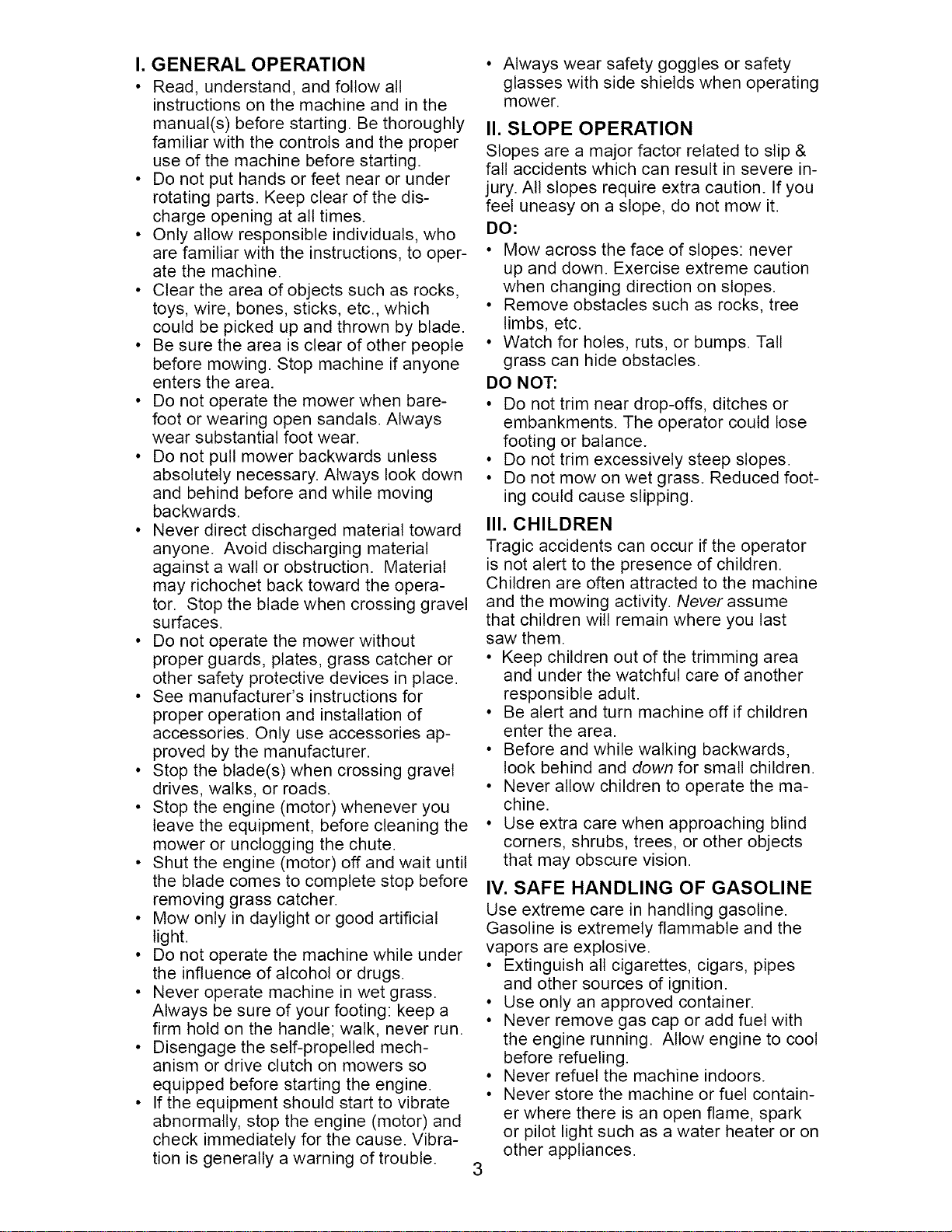

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

• Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

• Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

• Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

• Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

• Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small children.

• Never allow children to operate the ma-

chine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

• Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

• Use only an approved container.

• Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

• Never refuel the machine indoors.

• Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

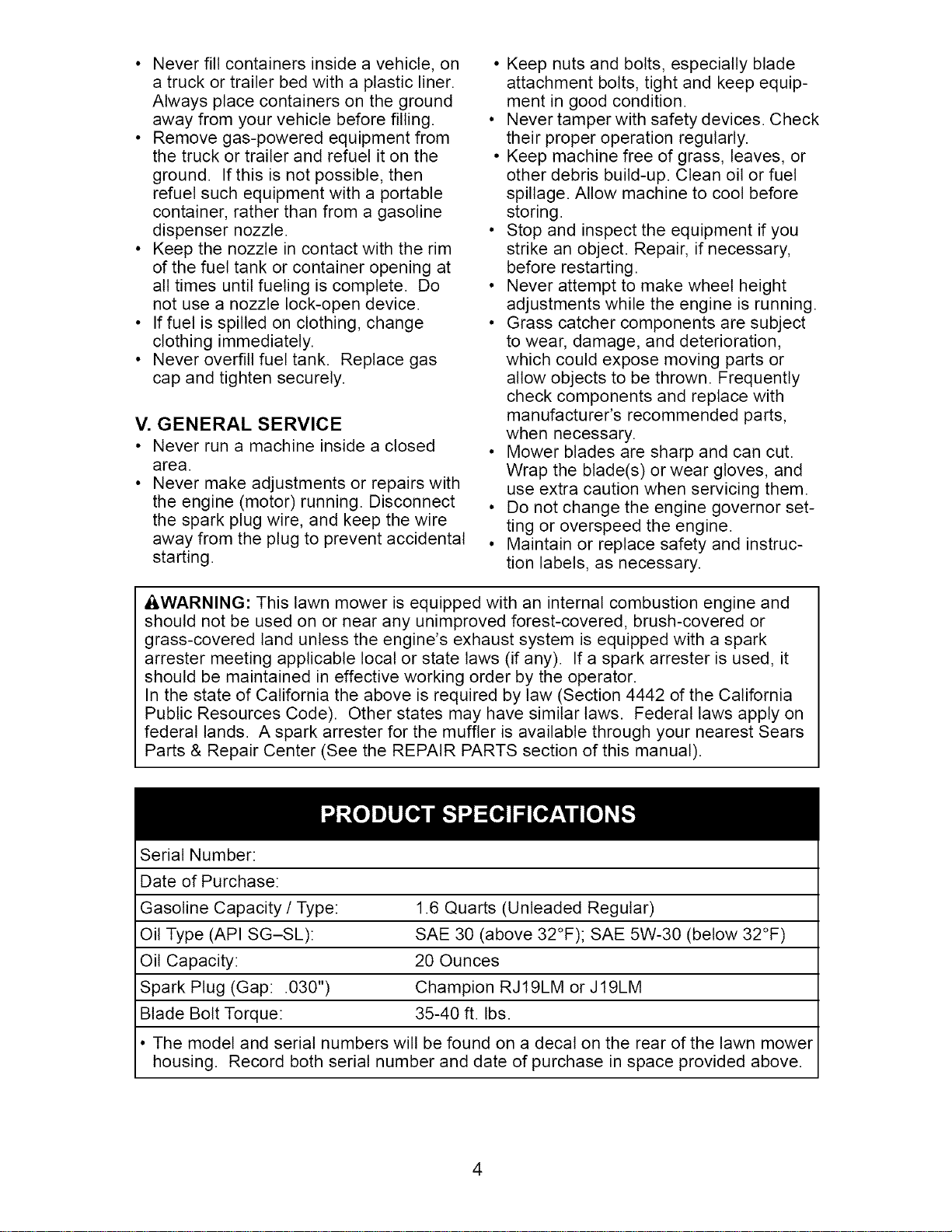

• Neverfill containersinsideavehicle,on

atruckortrailerbedwitha plasticliner.

Alwaysplacecontainerson theground

awayfromyourvehiclebeforefilling.

• Removegas-poweredequipmentfrom

thetruckortrailerandrefueliton the

ground. Ifthis isnotpossible,then

refuelsuchequipmentwith aportable

container,ratherthanfromagasoline

dispensernozzle.

• Keepthenozzlein contactwiththerim

ofthefueltankorcontaineropeningat

alltimesuntilfueling iscomplete. Do

notusea nozzlelock-opendevice.

• Iffuel isspilledonclothing,change

clothingimmediately.

• Neveroverfillfuel tank. Replacegas

capandtightensecurely.

V. GENERAL SERVICE

• Neverruna machineinsideaclosed

area.

• Nevermakeadjustmentsor repairswith

theengine(motor)running.Disconnect

thesparkplugwire,and keepthewire

awayfromtheplugto preventaccidental

starting.

• Keepnutsandbolts,especiallyblade

attachmentbolts,tightandkeepequip-

mentin goodcondition.

• Nevertamperwithsafetydevices.Check

theirproperoperationregularly.

• Keepmachinefreeofgrass,leaves,or

otherdebrisbuild-up.Cleanoil orfuel

spillage.Allowmachineto coolbefore

storing.

• Stopandinspecttheequipmentifyou

strikean object.Repair,if necessary,

beforerestarting.

• Neverattemptto makewheelheight

adjustmentswhiletheengineisrunning.

• Grasscatchercomponentsaresubject

towear,damage,anddeterioration,

whichcouldexposemovingpartsor

allowobjectstobethrown.Frequently

checkcomponentsandreplacewith

manufacturer'srecommendedparts,

whennecessary.

• Mowerbladesare sharpandcancut.

Wraptheblade(s)orweargloves,and

useextracautionwhenservicingthem.

• Donotchangetheenginegovernorset-

tingor overspeedtheengine.

• Maintainor replacesafetyand instruc-

tion labels,as necessary.

AWARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

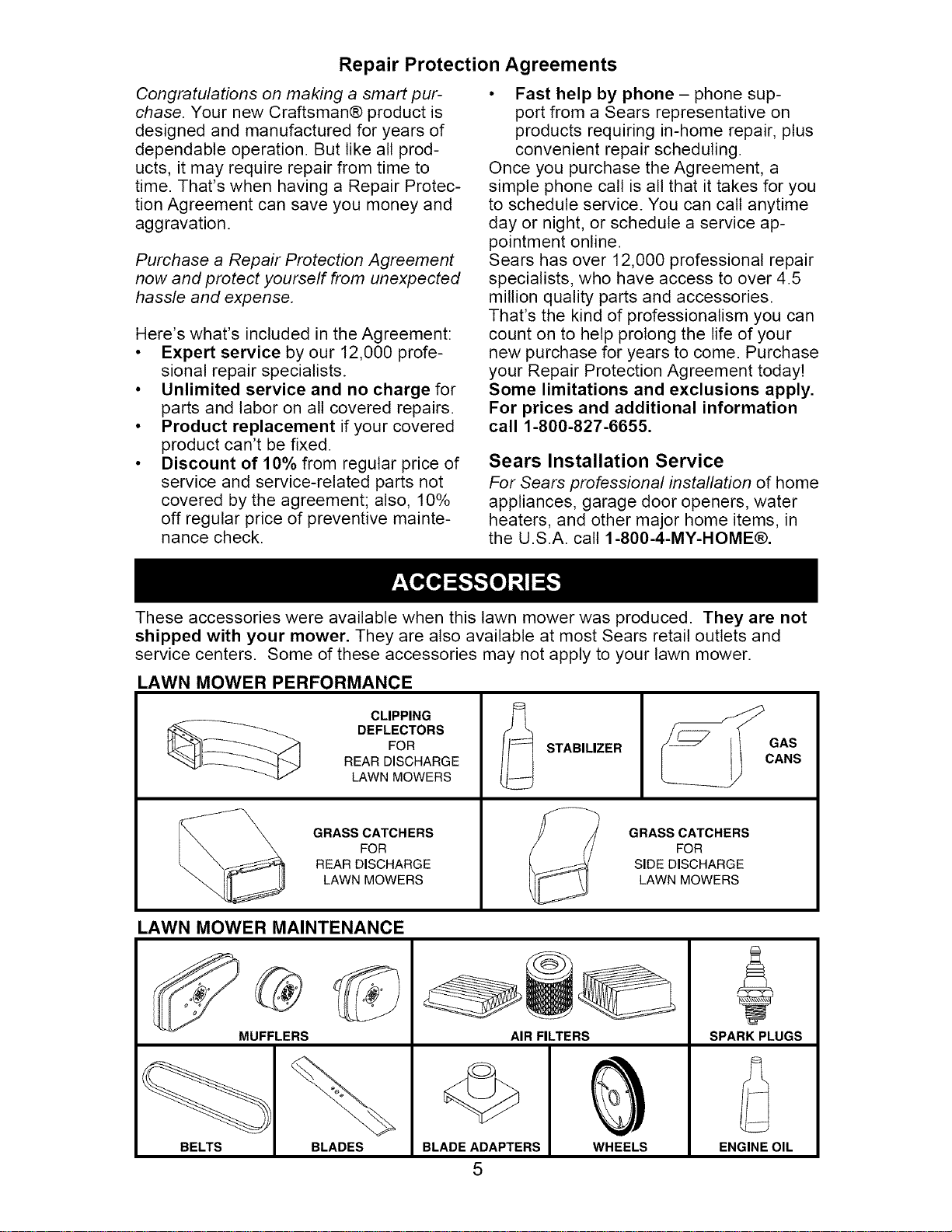

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOIMIE®.

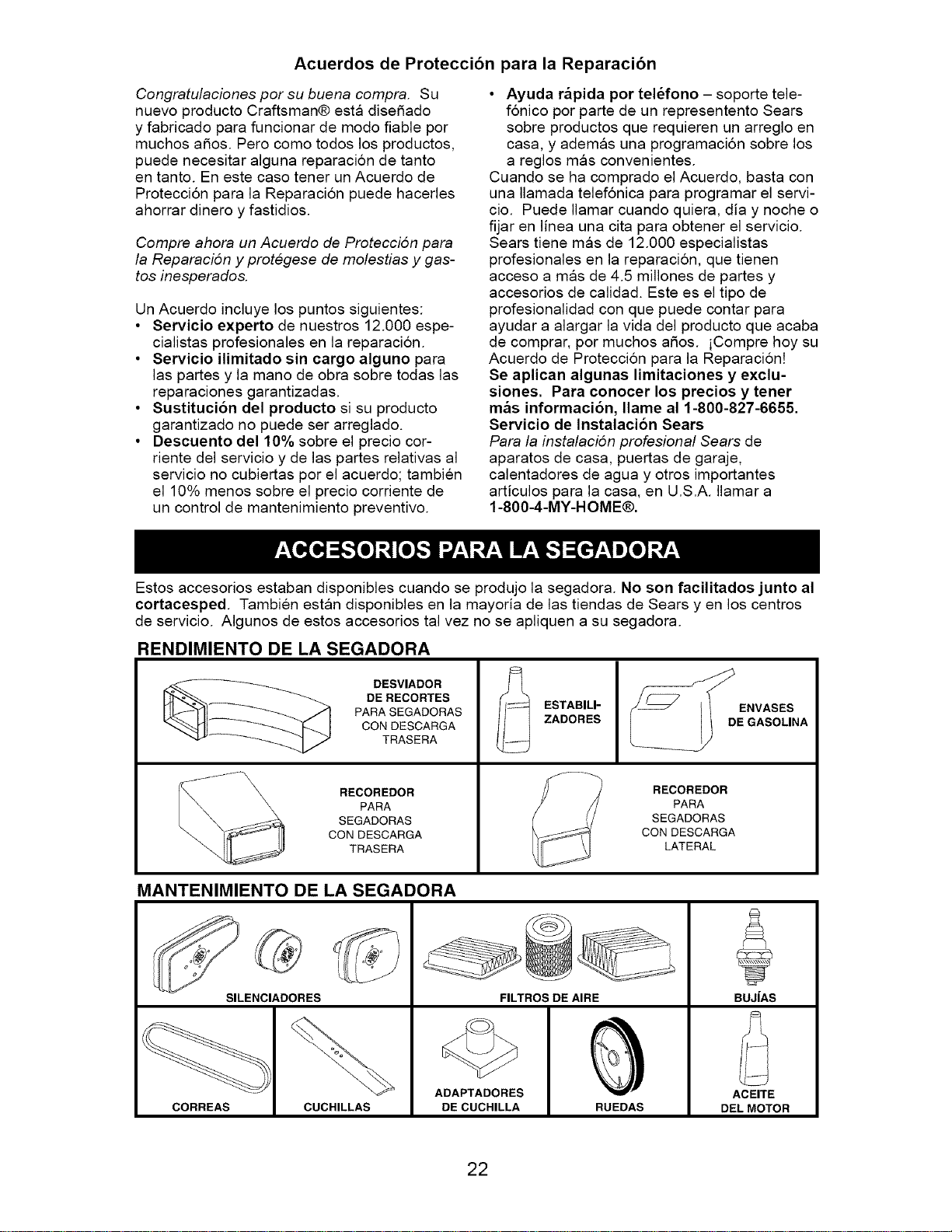

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the

engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

TO REMOVE MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

Operator MOWING

I POSITION

control bar

Upper

UP handle

Handle

knob

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual.

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

Drive

control

bar

Starter

handle

Handle knob

Engine oil cap

with dipstick

Air filter

Gasoline filler ca

Muffler

Wheel

adjuster

(on each

wheel)

Mulcher door

IMPORTANT: This lawn mower

is shipped WITHOUT OIL OR Housing

GASOLINE in the engine.

Spark plug

Drive cover

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Starter handle - used for starting engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Drive control bar - used to engage

power-propelled forward motion of mower.

The operationof any lawn

SAFETYGLASSESmowercan resultin foreign

objectsthrownintotheeyes,

which can result in severe

eye damage.Always wear

safety glassesor eye shields while oper-

ating your lawn moweror performingany

adjustmentsor repairs.We recommenda

standardsafetyglassesorwidevisionsafety

maskwornoverspectacles.

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory for

optimum performance. It is not adjustable.

ENGINE ZONE CONTROL

AI:_,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO OPERATE DRIVE SYSTEM

• To start forward motion, lift drive con-

trol bar up to handle.

• To stop forward motion, release drive

control bar.

IMPORTANT: Always keep drive control

fully engaged against handle when in use.

Operator presence control bar

LEVER BACKWARD

TO LOWER MOWER

Plate tab

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your mower was shipped ready to be used as

a mulcher. To convert to side discharging:

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

• To convert to mulching operation, dis-

charge deflector must be removed and

mulcher door

must be closed. _,

Open

,mulcher

door

DRIVE DRIVE

CONTROL CONTROL

ENGANGED DISENGAGED

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned when

plate tab inserts into hole in lever. Also, 9-

position adjusters (if so equipped) allow lever

to be positioned between the plate tabs.

Discharge

deflector

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_i, CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing. When

changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL" in the Mainte-

nance section of this manual.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of

87 octane. Do not mix oil with gasoline.

Purchase fuel in quantities that can be

used within 30 days to assure fuel fresh-

ness.

A CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or metha-

nol) can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage. To

avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. Empty the gas tank, start

the engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine

oil cap

Primer

Gasoline

filler cap

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

1. To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a few

minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

NOTE: In cooler weather it may be neces-

sary to repeat priming steps. In warmer

weather over priming may cause flooding

and engine will not start. If you do flood

engine, wait a few minutes before attempt-

ing to start and do not repeat priming

steps.

MOWING TIPS

CAUTION: Donotusede-thatcher

bladeattachmentsonyourmower.Such

attachmentsare hazardous,willdamage

your mowerandcouldvoidyourwarranty.

• Undercertainconditions,suchasvery

tallgrass,it maybenecessaryto raise

theheightof cutto reducepushing

effortandto keepfromoverloadingthe

engineandleavingclumpsofgrassclip-

pings.Itmayalsobe necessaryto re-

ducegroundspeedand/orrunthe lawn

mowerovertheareaasecondtime.

• Forextremelyheavycutting,reducethe

widthof cutbyoverlappingpreviously

cutpathandmowslowly.

• Forbettergrassbaggingandmostcut-

tingconditions,theenginespeedshould

beset inthe FASTposition.

• Forsidedischargelawnmowers,cutting

in acounter-clockwisedirection,start-

ingattheoutsideof theareato be cut,

spreadsgrassclippingsmoreevenly

andputslessloadon theengine.To

keepclippingsoff ofwalkways,flower

beds,etc.,makethefirst cutsinaclock-

wisedirection.

• Poresinclothgrasscatcherscanbe-

comefilledwithdirt anddustwith use

andcatcherswillcollectlessgrass.To

preventthis,regularlyhosecatcheroff

withwaterand letdry beforeusing.

• Keeptopofenginearoundstarterclear

andcleanofgrassclippingsandchaff.

Thiswillhelpengineairflowandextend

enginelife.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting and

graining of the lawn.

SCHEDULE

Check for Loose Fasteners

I Clean / Inspect Grass Catcher*

_ Check Tires

N Check Drive Wheels ***

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Pulleys ***

_ Check / Sharpen / Replace Blade

R Lubrication

Clean and Recharge Battery **

Check Engine Oil level

Change Engine Oil

N Clean Air Filter

_ Inspect Muffler

N Replace Spark Plug

Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

BEFORE AFTER EVERY EVERY EVERY

EACH EACH 10 25HOURS 100 BEFORE

USE USE HOURS OR SEASON HOURS STORAGE

v' v'

v'3

* (if so equipped)

** Electric-Start mowers

*** Power-Propelled mowers

**** Use a scraper

to clean under deck

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each 5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in this

manual.

BEFORE EACH USE

• Check engine oil level.

• Check for loose fasteners.

LU BRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

"-- -- -- _ Engine oil

I\ /

j Discharge

.,) guard hinge

Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

11graphite type lubricant sparingly.

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

DRIVE WHEELS

Check front drive wheels each time before

you mow to be sure they move freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, Iocknuts & washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: If after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area around

the drive should be kept clean and free

of trash build-up. Clean under the drive

cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the gear

case.

• If lubricant is required, use only ELF

Multis EP00. Do not substitute.

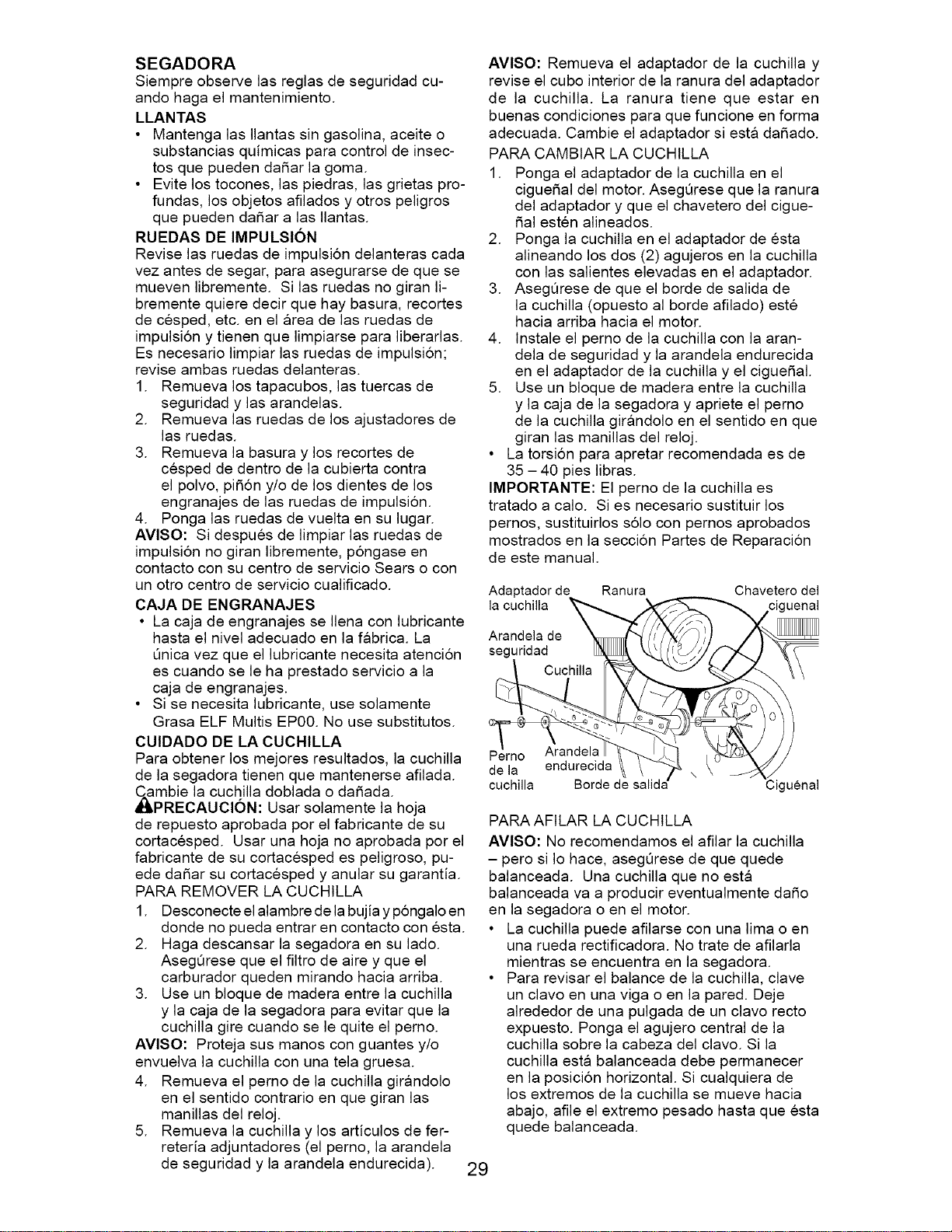

BLADE CARE

For best results, mower blade must be kept

sharp. Replace a bent or damaged blade.

_I, CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer, hardened washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade adapter.

The key must be in good condition to work

properly. Replace adapter if damaged.

TO REPLACE BLADE

1. Position the blade adapter on the en-

gine crankshaft. Be sure key in adapter

and crankshaft keyway are aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

Blade adapter

Lockwasher _

bolt Hardened

washer

Key Crankshaft

Trailing'edge Crankshaft

TO SHARPEN BLADE

NOTE: We do not recommend sharpening

blade - but if you do, be sure the blade is

balanced. An unbalanced blade will cause

eventual damage to mower or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASSCATCHER

(Ifpurchasedas anaccessory)

• Thegrasscatchermaybe hosedwith

water,butmustbedrywhenused.

• Checkyourgrasscatcheroftenfor dam-

ageordeterioration.Throughnormal

useitwillwear.Ifcatcherneedsreplac-

ing,replaceonlywith approvedreplace-

mentcatchershownintheRepairParts

sectionof thismanual. Givethelawn

mowermodelnumberwhenordering.

ENGINE

LU BRICATION

Use only high quality detergent oil rated with

API service classification SG-SL. Select the

oil's SAE viscosity grade according to your

expected operating temperature.

I; SAE VISCOSITY GRADES

-20 0 30 32 40 60 80 100

i i i i i i i i

-30 -20 -10 0 10 20 30 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OiL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.)improve starting in

cold weather, they will result in increased

oil consumption when used above 32°F.

Check your engine oil level more frequently

to avoid possible engine damage from run-

ning low on oil. Change the oil after every

25 hours of operation or at least once a year

if the lawn mower is not used for 25 hours

in one year. Check the crankcase oil level

before starting the engine and after each five

(5) hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Be sure lawn mower is on level sur-

face.

NOTE: Oil will drain more freely when

warm. Catch oil in a suitable container.

3. Remove bottom oil drain plug.

4. After oil has drained completely,

replace oil drain plug and tighten se-

curely.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Drain plug _--

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Clean the element after every 25 hours

of operation or every season. Replace

the air filter every 100 hours of operation

or every season, whichever occurs first.

Service air cleaner more often under dusty

conditions.

TO CLEAN AIR FILTER ELEMENT

1. Remove screw.

2. Remove air cleaner carefully to prevent

dirt from entering carburetor.

3. Take air cleaner apart and clean air

filter element.

4. Wash filter element in liquid detergent

and water.

5. Wrap filter element in cloth and

squeeze dry.

6. Lightly coat filter element with clean

engine oil. Squeeze in towel to remove

excess oil. Do not saturate.

7. Reassemble parts and put back on

carburetor.

Screw ASSEMBLE ONE OF THESE LOW POINTS

TOWARDS NARROW EDGE OF ELEMENT

Lip Element Cup

ASSEMBLE SO LIP

EXTENDS OVER

EDGE OF

AIR CLEANER

BODY

LIP WILLFORM

PROTECTIVE

SEAL WHEN

COVERISASSEMBLED

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of each

mowing season or after every 100 hours of

operation, whichever occurs first. Spark

plug type and gap setting are shown in the

"PRODUCT SPECIFICATIONS" section of

this manual.

CLEANING

IMPORTANT: For best performance, keep

lawn mower housing free of built-grass and

trash. Clean the underside of your lawn

mower after each use.

AI_CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your mower by

scraping to remove build-up of grass/

trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water out.

Water in engine can result in shortened

engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

A(;_WARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

DISCHARGE GUARD

The discharge guard, attached to the

discharge opening of your lawn mower, is

provided to prevent the possibility of injury

resulting from objects being thrown out of

the discharge opening into the operator

mowing position. If the discharge guard

becomes damaged, it should be replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover.

2. Remove belt from gearcase pulley by

pushing down on arm and rolling belt

off pulley.

3. Turn lawn mower on its side with air

filter and carburetor down.

4. Remove blade, engine pulley and

debris shield.

5. Remove engine pulley and belt from

debris shield.

PUSH

Drive

cover

Pulley

Engine pulley

Belt

retainer

14 Debris shield

Drive belt

TO REPLACE DRIVE BELT

1. Place new drive belt in engine pulley

and belt retainer of debris shield.

2. Route the other end of the new drive

belt through hole in housing.

3. Reinstall debris shield.

4. Reinstall blade.

5. Return mower to upright position.

6. Push down on arm, install new belt on

gearcase pulley. Release arm slowly.

NOTE: Always use factory approved belt

to assure proper fit and long life.

7. Reinstall drive cover.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower

handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on bracket.

6. Reassemble upper handle and all parts

removed from lower handle.

SQUEEZE

TO ADJUST

""-"" Lower handle"'''"

Mounting pin

Handle

I bracket Hairpin cotter

Lower

handle,

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too stow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due

to suspected carburetor problems, take

your lawn mower to a Sears or other

qualified service center for repair and/or

adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

Operator

presence

control bar

MOWING

POSITION

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your mower handle for stor-

age.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold it as shown or you may damage the

control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing posi-

tion.

SQUEEZE

"_ TO FOLD

"""" Lower handle''''"

FOLD '....

FORWARD"

FOR

STORAGE

/ /

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and let it run until the fuel lines and

carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

• I,CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11. Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center,

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(If so equipped)

Hard to push

Loss of drive

or slowing of

drive speed

1. Rear of mower housing or

blade dragging in grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. "Loose" drive control system.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Adjust drive control.

Garantia ......................................................... 19

Reglas de Seguridad ................................ 19-20

Especificaciones del Producto ....................... 21

Montaje / Pre-Operacion ............................... 23

Operaci6n ................................................. 24-27

Mantenimiento .......................................... 28-30

Programa de Mantenimiento ......................... 28

Servicio y Adjustes ................................... 31-32

AImacenamiento ....................................... 33-34

Identificacion de problemas ...................... 34-35

Partes de repuesto .................................. 36-43

Servicio Sears .................................. Contratapa

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS

Siesta Segadora Craftsman Ilega a presentar algQn desperfecto por defectos de materiales

o fabricacion durante un plazo de dos a_os a partir de la fecha de compra, Ilevela de vuelta a

cualquiera de las tiendas Sears, al Centro de Repuestos y Reparacion, o a otro comercio donde se

vendan los equipos Craftsman, a efectos de que se la reparen sin costo (o bien se la reemplacen,

en caso que no sea posible repararla).

Si esta Segadora Ilega a ser utilizada con fines comerciales o arrendada, la presente garantia tendra

vigencia por solo 90 dias a partir de la fecha de compra.

La presente garantia no cubre:

• Aquellas piezas fungibles que se desgastan por el uso normal, tales como las cuchillas rotatorias

de la cortadora, los adaptadores de las cuchillas, las correas, los filtros de aire y las bujias.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte del operador,

incluidos el arbol del cigQe5al torcido u omisiones relativas al armado, manejo o mantenimieno de

la Segadora en un todo de acuerdo a las instrucciones provistas con el equipo.

La presente garantia se aplicara solamente en tanto el articulo sea usado en los Estados Unidos.

Esta garantia le otorga a usted derechos legales especificos; puede que usted tenga, ademas, otros

derechos, los cuales varian de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

Ai_Busque este simbolo que se_ala las precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENClON!!! iiiESTE ALERTO!!!

SU SEGURtDAD ESTA COMPROMETIDA.

_ADVERTENClA" Siempre desconecte el

alambre de la bujia y p6ngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, durante la preparacion,

el transporte, el ajuste o cuando se hacen

reparaciones.

_ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de cancer y defectos al nacimiento

u otros da5os reproductivos. Lavar las manos

despues de manipularlos.

_PRECAUCl6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehiculo contienen o desprenden

productos quimicos conocidos en el Estado de

California como causa de cancer y defectos al

nacimiento u otros da5os reproductivos.

_kPRECAUCl6N: El silenciador y otras piezas

del motor Ilegan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo cali-

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas areas.

I. OPERACION

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operacion.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la maquina.

• Despeje el area de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchillas.

• AsegQrese que el area no se hallen per-

sonas, antes de segar. Pare la maquina si

alguien entra en el area.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

• No tire de la segadora hacia atras a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detras antes y

mientras que se mueve hacia atras.

• Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su proteccion y seguridad.

• Refi@ase alas instrucciones del fabricante

para el funcionamiento e instalacion de

accesorios. Use Qnicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

• Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la maquina bajo la influencia del

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

este mojada. AsegQrese siempre de tener

buena traccion en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmision en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibracion suele indicar que existe

alguna averia.

• Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

II. OPERACION SOBRE LAS CUESTAS

Los accidentes ocurren con mas frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

• Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precaucion cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extra5os, tales

como guijarros, ramas, etc.

• Debe prestar atencion a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstaculos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

traccion en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reduccion

en la traccion de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tragicos si el

operador no presta atenci6n a la presencia

de los ni5os. A menudo, los ni5os se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por Qltima vez.

• Mantenga a los ni5os alejados del area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Este alerta y apague la maquina si hay niSos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

niSos peque5os.

• Nunca permita que los ni5os operen la ma-

quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, _lrboles u otros objetos que pueden

interferir con su linea de vision.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignicion.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o a_adir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

• Nunca repostar la maquina al interior de un

local.

• Nunca guardar la maquina o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo,

en un cami6n o caravana con un forro de

plastico. Colocar siempre los contenedores

en el suelo lejos de su vehiculo antes de

Ilenar.

• Quitar equipos que funcionan con gasolina

del camion o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor portatil, mas bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del deposito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

• Si el carburante cae en la ropa que se Ileva,

cambiarsela inmediatamente.

• Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVlCIO

• Nunca haga funcionar una maquina dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor este en marcha. Desconecte el

cable de la bujia, y mantengalo a cierta

distancia de esta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la maquina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la maquina se enfrie antes de

almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningQn caso hay que regular la altura de

las ruedas mientras el motor esta en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, da5os y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

por el fabricante.

• Las cuchillas de la segadora estan afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectQa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

_ADVERTENClA: Este segadora viene equipado con un motor de combustion interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

cesped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Seccion 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio mas cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la seccion de PARTES DE REPUESTO en el

manual Ingles del due_o).

Numero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ 19LM o J 19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El nQmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nOmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ esta dise5ado

y fabricado para funcionar de modo fiable por

muchos a5os. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Protecci6n para

la Reparaci6n y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparacion.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede ser arreglado.

• Descuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda r&pida por telefono - soporte tele-

f6nico por parte de un representento Sears

sobre productos que requieren un arreglo en

casa, y ademas una programacion sobre los

a reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene mas de 12.000 especialistas

profesionales en la reparacion, que tienen

acceso a mas de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos a_os. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

m&s informacion, Ilame al 1-800-827-6655.

Servicio de Instalaci6n Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

articulos para la casa, en U.S.A. Ilamar a

1-800-4-MY-HOME®.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped Tambien estan disponibles en la mayoria de las tiendas de Sears yen los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARASEGADORAS

CON DESCARGA

TRASERA

REOOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

_ENVASES

DE GASOLINA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJ|AS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fabrica con la excepci6n de aquellas partes que

se dejaron sin montar por razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y el

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dadar los

cables de control.

1. Levante los mangos hasta que la seccion

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segQn le acomode para segar. Refierase a

"AJUSTE DEL MANGO" en la seccion de

Servicio y Ajustes de este manual.

Barra de POSICION

que sxige la PARA

presencia del SEGAR

operador

LEVANTAR'

Mango

superior

Manilla del

mango

Mango Inferior

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA" en la seccion de Operacion de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURtDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicacion de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCION O MOTOR MOTOR RAPIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Barra de

control de

la impulsion

Cord6n

arrancador

Manilla del mango

Tapa del deposito de

aceite del motor con

varilla indicadora de nivel

Filtro de aire

Tapa del

de la gasolina

Silenciador

Ajustador de

la rueda (en

cada rueda)

Puerta de la

acolchadora

IMPORTANTE:

Este cortacesped viene SIN

ACEITE O GASOLINA en motor.

Caja

Bujia

Cubierta de

la impulsi6n

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atras, rotatorias, Sears, cumplen con

los estandares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor esta funcionando.

Barra de control que exige la presencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Barra de control de la impulsion - se usa

para enganchar la segadora para movimiento

hacia adelante impulsada a motor.

Cord6n arrancador - se usa para hacer ar-

rancar el motor.

Cebador- bombea combustible adicional

desde el carburador al cilindro para uso cuando

se necesita hacer arrancar un motor frio.

Puerta de la acolchadora - permite la conver-

24 sion para la operacion de descarga o ensacado.

La operacion de cualquier

segadora puede hacer que

salten objetos extraSos dentro de

sus ojos, Io que puede producir

daSos graves en estos. Siempre

use anteojos de seguridad o proteccion para

los ojos mientras opere su segadora o cuando

haga ajustes o reparaciones. Recomendamos

gafas o una mascara de seguridad de vision

amplia de seguridad usada sobre las gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se establecio en la fa-

brica para un rendimiento 6ptimo. La velocidad

no se puede ajustar.

_NTROL DE ZONA DEL MOTOR

PRECAUCION: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir a un minimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ningQn motivo trate de eliminar

la funcion del control del operador. La cuchilla

gira cuando el motor esta funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiere que el operador

este detras del mango de la segadora para

hacerla arrancar y operarla.

PALANCA HACIAATRAS . Mango

PARA BAJAR EL CORTACESPED

'JI

HAGIA

ADELANTEPARALEVANTAREL CORTACESPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse

como acolchadora de capa vegetal. Para con-

vertirla a una operacion de descarga lateral:

• Abra la proteccion contra la descarga y

instale el desviador de contra la descarga

debajo de la proteccion como se muestra.

• La segadora esta lista para la operacion de

la descarga.

• Para convertir a la operacion de descarga, el

desviador de la descarga debe ser removido

y la proteccion contra la descarga debe estar

cerrada. _,

PARA EL IMPULSION

• Para comenzar la marcha hacia adelante,

levantar la barra de mando hasta el mango.

• Para parar el movimiento hacia adelante,

alivie la barra de control de la impulsion.

IMPORTANTE: Durante la utilizacion, guarde

siempre la barra de control de la impulsion en

contra del mango.

Abra la protecci6n

contra la descarga

Barra con control que exige la presencia del operador

_\ CONTROL -_, CONTROL

DE LA, _ DE LA

I IMPULSION _ IMPULSION

ENGRANCHAR DESENGANCHADO

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posicion del medio es la mejor para la mayoria

de los cespedes.

• Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegQrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa estan

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

Desviador

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento de

este manual.

_PRECAUCl6N: NO sobrellene el motor con

aceite, o fumara pesa demante del silenciador

cuando Io valla a arrancar.

1. AsegQrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVISO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

4. Inserte y apriete la varilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

linea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despues de 25 horas de

operacion o una vez por temporada. Puede

necesitar cambiar el aceite mas a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta

la parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

dl durante los primeros 30 dias.

PRECAUClON: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PRECAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de acidos durante el

almacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o mas. Vacie el

estanque del combustible, haga arrancar el

motor y hagalo funcionar hasta que las lineas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Yea las lnstrucciones Para El Almacenamiento

para mas informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

Tapa del pa del

rellenador de deposito

gasolina de aceite

Cebador

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del mo-

tor, una cantidad peque5a de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

1. Para Racer arrancar un motor fdo, empuje

el cebador tres (3) veces antes de tratarlo.

Empuje firmemente. Este paso normal-

mente no es necesario cuando se Race

arrancar un motor que ya ha estado funcio-

nando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador rapidamente.

No permita que el cord6n arrancador se

devuelva abruptamente.

AVlSO: En climas mas fdos puede que sea

necesario repetir los pasos del cebado. En cli-

mas mas calurosos el cebar demasiado puede

producir el ahogo y el motor no va a arrancar.

Si se ahoga el motor espere unos cuantos

minutos antes de tratar de hacerlo arrancar y

no repita los pasos del cebado.

_NSEJOS PARA SEGAR

PRECAUClON: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden da5ar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mon-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el area

por segunda vez.

• Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posicion

de RAPIDO.

• Si las segadoras de descarga lateral cortan

en una direcci6n contraria a las manillas del

reloj, si se empieza en la parte de afuera

del area que se va a cortar, se repartiran los

recortes del cesped en forma mas pareja y

el motor se cargara menos. Para evitar que

los recortes caigan en los senderos, en las

flores, etc., haga los primeros cortes en la

direcci6n de las manillas del reloj.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudaran menos

cesped. Para evitar esto, rocie el recogedor

con la manguera de agua, regularmente, y

dejelo secarse antes de usarlo.

• Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de cesped y paja. Esto ayudara el flujo del

aire del motor y extendera su duracion.

CONSEJOS PARA SEGAR Y ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tamaSo, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapidam-

ente entregando substancias nutritivas para

el cesped. Siempre acolche con la velocidad

del motor (cuchilla) mas alta, pues asi se

obtendra la mejor acci6n de recorte de las

cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el area recien cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un area tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se haga

el segundo corte, siegue atravesado (en

forma perpendicular) a la pasada del primer

corte.

• Cambie su patron de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitara que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE ANTESDEsPuEsCADA CADA CADAANTESDEL

DECADAOECADA 2S.ORASO ALMACE-

MANTENIMIENTO uso uso .ORASTEMPO.ADA.ORAS.AM,E.TO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped *

E Controlar los Neumaticos

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

D Limpiar debajo la Cubierta de la TransmisiSn ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

A Lubricaci6n

Limpiar / Recargar la Baterfa **

Revisar el nivel del Aceite

IVI Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

t Inspeccionar el Silenciador

O Cambiar la 8ujfa

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o afiadir un estabilizador de carburante.

_,2

* (si viene equipado) 1 - Cambiar m&s a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas,

*_ Segadoras con Arranque Electrico 2 - Dar servicio mas a menudo cuando se opere en condiciones sucias o polvorosas.

*_* Segadoras con Poder Propulsor 3 - Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

***_ Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada.

debajo de la cubierta del cortacesped 5 - Y despu#s de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garantia de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantia, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estacion comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

TABLA DE LUBRICAClON

Ajustador

de la rueda

@ Aceite

del motor

Clavija

I / de la

} articulacion

I \ j de la

t, .,) proteccion

de descarga

• Una vez al ado, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla esta desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure mas.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRtCACION").

Clavija de montaje del puntal del mango

Rocie el lubricante

@ Yea "MOTOR" en la seccion de Mantenimiento

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden da5ar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden da5ar alas Ilantas.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras cada

vez antes de segar, para asegurarse de que se

mueven libremente. Si las ruedas no giran li-

bremente quiere decir que hay basura, recortes

de cesped, etc. en el area de las ruedas de

impulsion y tienen que limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsion;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las tuercas de

seguridad y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

cesped de dentro de la cubierta contra

el polvo, pi_6n y/o de los dientes de los

engranajes de las ruedas de impulsion.

4. Ponga las ruedas de vuelta en su lugar.

AVlSO: Si despues de limpiar las ruedas de

impulsion no giran libremente, p6ngase en

contacto con su centro de servicio Sears o con

un otro centro de servicio cualificado.

CAJA DE ENGRANAJES

• La caja de engranajes se Ilena con lubricante

hasta el nivel adecuado en la fabrica. La

Qnica vez que el lubricante necesita atenci6n

es cuando se le ha prestado servicio a la

caja de engranajes.

• Si se necesita lubricante, use solamente

Grasa ELF Multis EP00. No use substitutos.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

_mbie la cuchilla doblada o da_ada.

PRECAUClON: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada por el

fabricante de su cortacesped es peligroso, pu-

ede da5ar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla girandolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del adaptador

de la cuchilla. La ranura tiene que estar en

buenas condiciones para que funcione en forma

adecuada. Cambie el adaptador siesta da5ado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de la cuchilla en el

cigue5al del motor. AsegQrese que la ranura

del adaptador y que el chavetero del cigue-

5al esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

3. AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigue5al.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla girandolo en el sentido en que

giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61ocon pernos aprobados

mostrados en la secci6n Partes de Reparacion

de este manual.

Adaptador de Ranura Chavetero del

la cuchilla " uenal

Arandela de

seguridad

Perno Arandela

de la endurecida

cuchilla Borde de salida"

iguenal

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar la cuchilla

- pero si Io hace, asegQrese de que quede

balanceada. Una cuchilla que no esta

balanceada va a producir eventualmente da5o

en la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clavo recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla esta balanceada debe permanecer

en la posicion horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta

quede balanceada.

RECOGEDORDECO:SPED

(Sicompradocomoaccesorio)

• Elrecogedordecespedpuedeserrociado

conel agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su recogedor de cesped a menudo

para verificar si esta dafiado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cambielo

solamente por uno que sea aprobado por el

fabricante. De el nQmero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificacion SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

segQn su temperatura de operacion esperada.

CALIDADES DE VISCOSIDAD DE SAE

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor mas

a menudo, para evitar un posible dafio en el

motor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operacion o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con esta.

2. AsegOrese que la segadora este en una

superficie nivelada.

AVlSO: El aceite se drenara mas facilmente

si esta caliente. Recoja el aceite en un envase

adecuado.

3. Remueva el tapon de drenaje del deposito

de aceite de la parte inferior.

4. Despues de que el aceite se haya drenado

completamente, vuelva a poner el tap6n de

drenaje del dep6sito de aceite en su lugar y

aprietelo en forma segura.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la seccion de

Operacion de este manual.)

6. Vuelva a conectar el alambre de la bujia a

esta.

Tap6n de drenaje ,_---

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Limpie el elemento cada 25 horas de oper-

aci6n. Sustituir el papel del cartucho una vez

al afio o tras 100 horas de funcionamiento,

mas a menudo si se utiliza en condiciones de

suciedad y polvo particulares.

PARA LIMPtAR EL FILTRO DE AtRE

1. Remueva el tornillo.

2. Remueva el filtro de aire, cuidadosamente,

para evitar que la mugre entre en el carbu-

rador.

3. Desarme el filtro de aire y limpie el el-

emento del filtro de aire.

4. Lave el elemento del filtro en detergente

liquido y agua.

5. Envuelva el elemento del filtro en una tela y

sequelo apretandolo.

6. Cubra el elemento del filtro con una capa

delgada de aceite de motor limpio. Aprietelo

en una toalla para remover el aceite en

exceso. No Io sature.

7. Vuelva a montar las partes y p6ngalas de

vuelta en el carburador.

Tornillo MONTE UNO DE ESTOS PUNTOS

BAJOS HACIA EL BORDE ANGOSTO DEL

ELEMENTO

Labio Elemento Taza Cuerpo

MONTE OOEMO00

QUEELLABIOSE ]",/'-.,-..-:_.. \'f ff / 141

EXTIENDASOBRE///t /_---"_'X I]l Pf_,

ELBORDEDEL/" 4t LtLPJB.Y)!li f ®(.

CUERPODEE ' II "_---J, f lf I _-J )

FILTRO DEAIRE t[. _ ' l lt _ /\

EL LABIO FORM- _ .'..:-: i '.:.,_t_!-,-_ /

ARA UN SELLO _ _ ' )

PROTECTOR CUANDO SE MONTE LA CUBIERTA

SILENClADOR

Inspeccione y cambie el silenciador siesta

corroido puede producir un peligro de incendio

y/o dafio.

BUJiA

Cambie el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas de

operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimineto, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpie

la parte de abajo de su segadora despues de

cada uso.

A(_PRECAUCI(_N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

• Haga descansar la segadora en su lado.

AsegQrese que el filtro de aire y que el car-

burador queden mirando hacia arriba. Limpie

la parte inferior de su segadora raspandola

para remover la acumulaci6n de cesped y

basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona mas caliente y se acorta su duraci6n.

• Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsion

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de cesped o

basura en la parte inferior de la cubierta de la

impulsi6n.

_,ADVERTENClA: Para evitar lesi6nes serias, antes de dar calquier servico o de hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegQrese que la cuchilla y que todas las partes movibles se hayan detenido completamente.

3. Desconecte el alambre de la bujia y p6ngalo en donde no pueda entrar en contacto con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Vea "PARA AJUSTAR LAALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un minimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se dafia el desviador

debe cambiarse.

PARA REMOVER CORREA DE IMPULSION

1. Remueva la cubierta de la impulsi6n.

2. Remueva la correa de la polea de la caja de

engranajes empujando hacia abajo.

3. Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

4. Remueva la cuchilla, la polea del motor y la

defensa en contra del desperdicio.

5. Remueva la polea del motor y la correa de

la defensa en contra del desperdicio.

PROTECClON CONTRA LA DESCARGA

Se proporciona una protecci6n contra la des-

carga, adjunta a la abertura de descarga de su

segadora, para evitar la posibilidad que objetos

sean lanzados hacia afuera de la abertura de

descarga, en la posici6n en donde se encuen-

tra el operador. Si se dafia la protecci6n contra

la descarga debe cambiarse.

EMPUJAR I

HACIA .

ABAJO

Cubierta de

la impulsion

Polea

Polea del motor

Correa de

mando

Estribo

de la correa

Defensa en

contra del desperdicio

PARA CAMBIAR CORREA DE IMPULSION

1. Colocar la nueva correa de mando en la

polea del motor y el estribo de la pantalla

de los escombros.

2. Colocar la otra extremidad de la nueva

correa de mando a traves del orificio en el

bastidor.

3. Reinstale la defensa en contra del desperdi-

cio.

4. Reinstale la cuchilla.

5. Vuelva la segadora a la posicion vertical.

6. Empujando hacia abajo a instale la correa

nueva a la polea de la caja de engranajes.

NOTA: Siempre use la correa aprobada por la

fabrica para asegurarse que calce y dure.

7. Reinstale la cubierta de la impulsion.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posicion

alta o baja. Los agujeros de montaje en el

mango inferior estan fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexione(s)

el asegurar el (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior por encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla por

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJ USTE

"'''" Mango inferior /

:0_Puntal Clavija de montaje-_

_'del mango Clavija de horquilla

Mango

GtRAR

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la fabrica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personales. Si cree que el motor esta funcio-

nando demasiado rapido o demasiado lento,

Ileve su segadora a mas con su centro de

servicio Sears o con un otro centro de servicio

cualificado.

CARBURADOR

Su carburador no es ajustable. Si su motor no

esta funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su segadora a contacto con su cen-

tro de servicio Sears o con un otro centro de

servicio cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste, contacto con su

centro de servicio Sears o con un otro centro

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar por 30 dias o mas.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un area limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la seccion de Mantenimento de este

manual).

2. Lubriquela segQn se muestra en la seccion

de Mantenimento de este manual.

3. Aseg0rese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura, lnspeccione

las partes que se mueven para verificar si

estan da_adas, quebradas o desgastadas.

Cambielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango su-

perior Io suficiente como para permitir que

el mango superior se pueda doblar hacia

atras.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, aseg0rese que

Io doble seg0n se muestra o purde da_ar los

cables de control.

• Cuando prepare sus mangos a partir de

la posiciSn de almacenamiento, el mango

inferior automaticamente se asegurara en la

posicion para segar.

APRIETE

PARA DOBLAR

""'- Mango inferior

Barra de control

que exige

presencia del

operador

DOBLAR

HACIA ',,

ADELANTE ",

PARA

ALMACENAR

/ J

/' / /

/ / /

POSICION

PARA

SEGAR

////

Mango

superior

Manilla del

mango

Mango inferior

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

• Vaciar el deposito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacio.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir da_os

permanentes.

• Use combustible nuevo la pr6xima tempo-

rada.

AVISO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasolina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor por Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cam-

bielo con aceite de motor limpio. (Vea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se empie-

za a oxidar. La oxidacion y/o la mugre en su

gasolina produciran problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plastico. El plastico no puede respirar, Io

que permite la formacion de condensacion,

Io que producira la oxidacion de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

,_PRECAUCI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algQn recinto cerrado.

SOLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

est_ dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No arranca 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posicion suelta.

9. Barra de control defectuosa.

10. VMvula del combustible (si equ-

ipada) esta en la posicion OFR

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la vMvula del combustible

a la posicion ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA CAUSA

Falta de 1. Cuchilla desgastada, doblada

fuerza o suelta.

2. AItura de las ruedas dispareja.

3. Velocidad del motor lent&

4. Acumulacion de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado rapida.

Mal corte-

disparejo

Vibracion 1.

excesiva

Cord6n 1.

arrancador

dificil de tirar

Recogedor de 1.

cesped nose 2.

Ilena (si viene

equipado) 3.

Dificil de 1.

empujar

Perdida de 1.

impulsion

o retardase 2.

de la 3.

velocidad 4.

1. Cuchilla desgastada, doblada

o suelta.

AItura de las ruedas dispareja.

Acumulacion de cesped, hojas o

basura debajo de la segadora.

Cuchilla desgastada, doblada

o suelta.

Cigue_al del motor doblado.

El freno del volante del motor

esta aplicado cuando se

suelta la barra de control.

Cigue_al del motor doblado.

Adaptador de la cuchilla quebrado.

La cuchilla se arrastra en

el cesped.

AItura de corte demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilacion de aire.

El cesped esta demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la

caja/cuchilla de la segadora

arrastrandose en el cesped.

Recogedor de cesped

demasiado Ileno.

Posici6n de la altura del mango

no adecuada para usted.

Desgaste de la correa.

La correa esta fuera de la pole&

Cable de la impulsion usado o roto.

El sistema de control del

mecanismo impulsor "suelto".

CORRECCION

1. Eleve la altura de corte.

2. Eleve la altura de corte.

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mas lenta.

1. Cambie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. Pongase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar mas alto.

3. Vacie el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie la correa de

impulsion.

2. Revise/vuelva a instalar la

3. Cambie el cable de la impulsi6n.

4. Ajuste el control del mecanismo

impulsor.

CRAFTSMAN ROTARY LAWN MOWER- - MODEL NUMBER 917.375610

58 64

72 52

"-4

KEY PART

NO. NO.

1 194203X479

2 175148

3 750634

4 850733X004

5 66426

6 189713X428

8 194199X428

9 153282X479

10 170345X479

11 153350X479

12 170346X479

14 149741

18 132004

19 194788

20 189008

24 192301X004

25 83923

27 400246X460

28 142748

29 401630

30 401179X004

31 87877

32 401624X004

33 151889

34 401629

35 407501X005

36 154132

38 176509

41 150406

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.375610

KEY PART

DESCRIPTION NO. NO.

Upper Handle 42 152124

Engine Zone Control Cable 43 73800400

Screw 44 410273

Bracket, Upstop 45 147286

Wire Tie 46 195963

Handle Knob 47 406713

Control Bar 48 851074

Support Bracket, Handle, LH 49 850263

Handle Bracket Assembly, RH 50 851084

Support Bracket, Handle, RH 52 404763

Handle Bracket Assembly, LH 55 188839X004

Screw, Thread Cutting 5/16-18 x 3/4 56 750097

Locknut, Keps 57 51793

Rope Guide 58 151590X479

Rear Skirt 59 191574

Clamp, Rear Skirt 61 751592

Locknut, Hex 3!18-16 62 405843

Wheel & Tire Assembly 63 192325

Shoulder Bolt 64 - - -

Washer, Curved, Cylindrical

Axle Arm Assembly 72 197991

Knob, Selector -- 404764

Spring, Selector -- 408751

Mulcher Door

Spacer

Bracket, Wheel Adjuster

Bracket, Housing

Deflector, Discharge

Screw, Hex Head, Threaded, Rolled 3!8-16 x 1-1/8

DESCRIPTION

Spring, Torsion

Locknut, Hex 1/4-20

Kit, Mower Housing (Includes Key Number 52)

Rod, Hinge

Blade Adapter / Pulley

Blade, 22"

Washer, Hardened

Washer, Lock, Helical

Screw, Hex Head 3/8-24 x 1-3/8 (Grade 8)

Decal, Danger

Mounting Bracket, Debris Shield

Screw, Hex Washer Head #10-24 x 1/2

Hairpin Cotter

Lower Handle

Handle Bolt

Locknut, Hex

Debris Shield

Screw

Engine, Briggs & Stratton, Model Number

10T802-0708-EA (See Breakdown)

Clip, Cable

Warning Decal (not shown)

Owner's Manual (English / Spanish)

Available accessories not included with lawn mower:

- - 71 33623 Gas Can (2.5 Gallon container)

- - 71 33500 Fuel Stabilizer

- - 71 33000 SAE 30W Oil (20 Ounce bottle)

-- 71 33072 Grass Catcher

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O.E.M) replacement parts. Failure to do so could be hazardous, damage your lawn mower and void your warranty.

CRAFTSMAN ROTARY LAWN MOWER- - MODEL NUMBER 917.375610

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.375610

KEY PART KEY PART

NO. NO, DESCRIPTION NO. NO. DESCRIPTION

1 194653 Drive Control Cable Assembly 55 86012 Driveshaft Cover

2 191039 Bearing, Wheel Adjuster 60 183497 * Case, Lower

3 143603 Pan Head Tapping Screw #10-24 x 2-3!4 61 183498 * Case, Upper

5 146527 V-Belt 62 183499 Gear, 27 Teeth

6 150495 Spring Retainer 63 183500 Lever, Clutch

7 194185X428 Control Bar, Drive 64 183501 Spring, Return

9 83923 Locknut, Hex 65 183502 Shaft, Input

11 194231X460 Wheel & Tire Assembly 66 183503 Dog, Movable

12 12000058 E-Ring 67 183504 Dog, Fixed

13 403849 Pinion 68 183505 Wire, Formed

14 189403 Dust Cover 69 183506 Bearing, Ball

15 191017 Pawl, Drive 70 183507 Fork, Shift

16 67725 Washer 71 183508 Seal, Output Shaft

18 87877 Selector Knob 72 183509 Washer

28 194398X428 Drive Cover 73 183510 Seal, Case

35 408800 Kit, Wheel Adjuster, LH 74 183511 Bushing

(Includes Knob and Bearing) 75 196561 Shaft, Output

36 199206 Gear Case Assembly, Complete 76 183513 Screw

38 73800400 Locknut, Hex 1/4-20 77 183514 Seat, Input Shaft

40 137090 Spring 78 199852 Drive Pulley

41 408801 Kit, Wheel Adjuster, RH 79 199419 Pin, Retainer

(Includes Knob and Bearing)

* Use Dow Coming #709 to reseal.

NOTE: All component dimensions given in U.S. inches. 1 inch = 25.4 mm.

IMPORTANT: Use only Original Equipment Manufacturer (O,EM) replacement parts, Failure to do so could be hazardous, damage your lawn mower and void your warranty,

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10T802-0708-EA

535

30_

534 I

383

3o7_

84_

842 O

523 525_

287_

524 O

4_ 4_

868

_) 12

48 SHORT BLOCK I

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10T802-0708-EA

90]

1830

97_

(__ 633÷

0 1390

612f(_ 1218

_o_

969

356 __

1058 OPERATOR'S MANUAL I

1211

1210

699

459

689 O

456

597

_29

365

309

363

37A

332

455

729

1329 REPLACEMENT ENGINE]

[1036 EMISSIONS LABEL

[1330 REPAIR MANUAL

304

395

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10T802-0708-EA

KEY PART

NO. NO. DESCRIPTION

37A

699650 Cylinder Assembly

399269 Bushing/Seal Kit (PTO Side)

299819s • Seal-Oil (PTO Side)

698691 Sump-Engine

790169 Head-Cylinder

698717 • Gasket-Cylinder Head

791781 Breather (Includes Gasket)

695890 • Gasket-Breather

691666 Screw (Breather Assembly)

691245 Tube-Breather

692218 • Gasket-Crankcase

691640 Screw (Cylinder Head)

691680 Plug-Oil Drain

691472 Crankshaft

391483s • Seal-Oil (Magneto Side)

692551

692009

222698s

790908

792532

790909

792533

691588

699659

699654

691664

296676

296677

690520

697403

691209

692194

697799

691762

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.020" O.S.)

Ring Set (Standard)

Ring Set (.020" O.S.)

Lock-Piston Pin

Pin-Piston (Standard)

Rod-Connecting

Screw (Connecting Rod)

Valve- Exhaust

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel (Carb. Side)

Guard-Flywheel (Muffler Side)

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

KEY

NO.

130

163

180

190

190A

2O2

209

222

227

287

30O

304

3O5

306

307

332

333

334

337

356

358

363

PART

NO. DESCRIPTION

691998 Gear-Cam

- - - Short Block

699644 Manifold-Intake

699649 • Gasket-Intake

691111 Screw (Intake Manifold)

692144 Housing-Rewind Starter

697316 Rope-Starter

691915 Grip-Starter Rope

690837 Screw (Rewind Starter)

699850 Screen-Rotating

692198 Screw (Flywheel Guard)

790206 Carburetor

697414 Shaft-Throttle

691190 Valve-Throttle

271139s • Gasket-Air Cleaner

494406 Tank-Fuel

692198 Screw (Fuel Tank)

691640 Screw (Fuel Tank)

698835 Link-Mechanical Governor

698726 Spring-Governor

698725 Bracket-Control

697402 Lever-Governor Control

691002 Screw (Dipstick Tube)

394569s Muffler

697411 Blower Housing

692198 Screw (Blower Housing)

690400 Shield-Cylinder

690345 Screw (Cylinder Shield)

690662 Nut (Flywheel)

792395 Armature-Magneto

691061 Screw (Magneto Armature)

802592s Plug-Spark

692390 Wire-Stop

699933 Gasket Set-Engine

19069 Flywheel Puller

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 10T802-0708-EA

KEY PART

NO. NO. DESCRIPTION

365 790029 Screw (Carburetor)

383 89838s Wrench-Spark Plug

390 691839 Spring-Choke Diaphragm

393 691837 Screen-Carburetor

394 495770 Diaphragm-Carburetor

404 690272 Washer (Governor Crank)

455 691236 Cup-Flywheel

456 692299 Retainer-Spring

459 281505s PawI-Ratchet

505 691251 Nut (Governor Control Lever)

523 692040 Dipstick

524 691876 • Seal-Dipstick Tube

525 691320 Tube-Dipstick

529 692189 Grommet

534 691417 Screw (Air Cleaner)

535 698369 Filter-Air

536 698472 Cleaner-Air

562 691119 Screw (Gov. Control Lever)

592 690800 Nut (Rewind Starter)

597 691696 Screw (Ratchet Pawl)

608 499706 Starter-Rewind

612 496046s Tube-Pickup

615 690340 Retainer-Governor Shaft

616 697405 Crank-Governor

617 270344s SeaI-O Ring (Intake Manifold)

621 692310 Switch-Stop

633 691321 Seal-Choke/Throttle Shaft

635 66538s Boot-Spark Plug

670 691633 Spacer-Fuel Tank

689 691855 Spring-Friction

718 499047 Pin-Locating

718A 690959 Pin-Locating

724 697478 Link-Starter Switch

729 690586 Clip-Wire

741 691805 Gear-Timing

745 691146 Screw (Brake)

KEY PART

NO. NO. DESCRIPTION

745A 690859

842 691870

847 691440

851 493880s

868 697338

869 699641

870 699642

871 699643

871 63709

913 494409

921 698709

922 692135

923 691487

957 497929s

969 694046

976 694394

1036 ---

1058 276231

1210 499901

1211 499901

1218 695866

Screw (Brake)

SeaI-O Ring (Dipstick)

Dipstick/Tube Assembly

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Valve Guide (Intake)

Seat-Check Valve

Cover-Blower Housing

Spring-Brake

Brake

Cap-Fuel Tank (Plastic)

Screw (Blower Cover)

Primer-Carburetor

Label-Emissions (Available

from an Authorized Briggs

& Stratton Service Dealer)

Owner's Manual

Pulley / Spring Assy. (Pulley)

Pulley / Spring Assy. (Spring)

Seal, O-Ring (Carburetor)

1329 10T802-0015

1330 270962

-- 398067

Replacement Engine

(the replacement engine listed

is not available in the state of

California. Repair engines

there with individual parts.)

Repair Manual

Spark Arrester

(available accessory)

• Included in Engine Gasket Set, Key No. 358

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U.S.A. and Canada)

www.sears.corn www.sears.ca

OurHome

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U.S.A. only)

www.sears.com

To purchase a protection agreement (U,S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaciOn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

® Registered Trademark / TMTrademark / SM Service Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de Fabrica / SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce / MDMarque depos6e de Sears Brands, LLC

408751 12.05.06 BY Printed in U.S.A.

Craftsman 917375610 lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917375610 Questions and Answers
