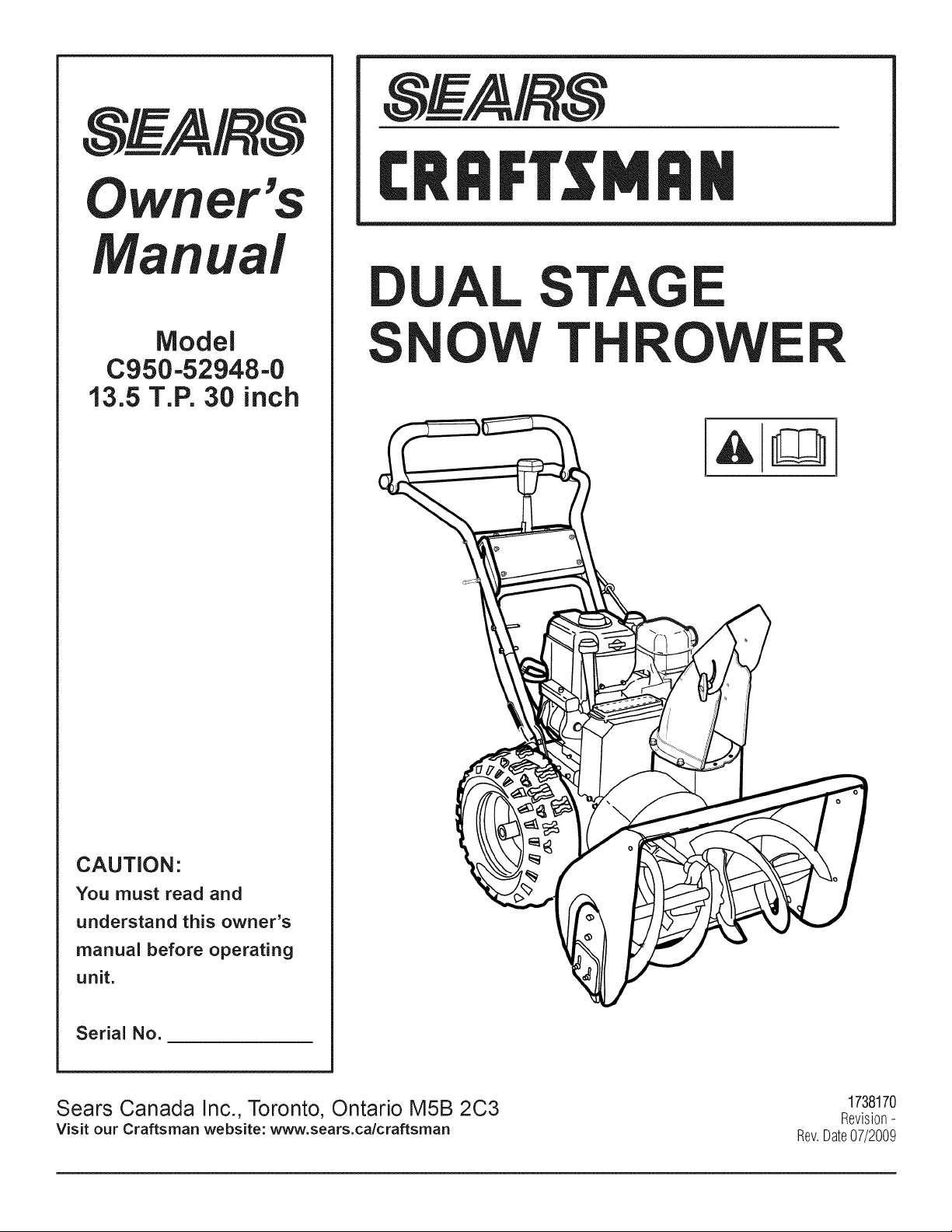

Craftsman C950-52948-0 snow thrower User Manual

Model

C950-52948-0

13.5 T.P. 30 inch

CAUTION:

You must read and

understand this owner's

manual before operating

unit,

Serial No.

AL TAGE

SNOW TH ROWE R

Sears Canada inc., Toronto, Ontario M5B 2C3

Visit our Craftsman website: www.sears.ca/craftsman

173817O

Revision-

Rev.Date07/2009

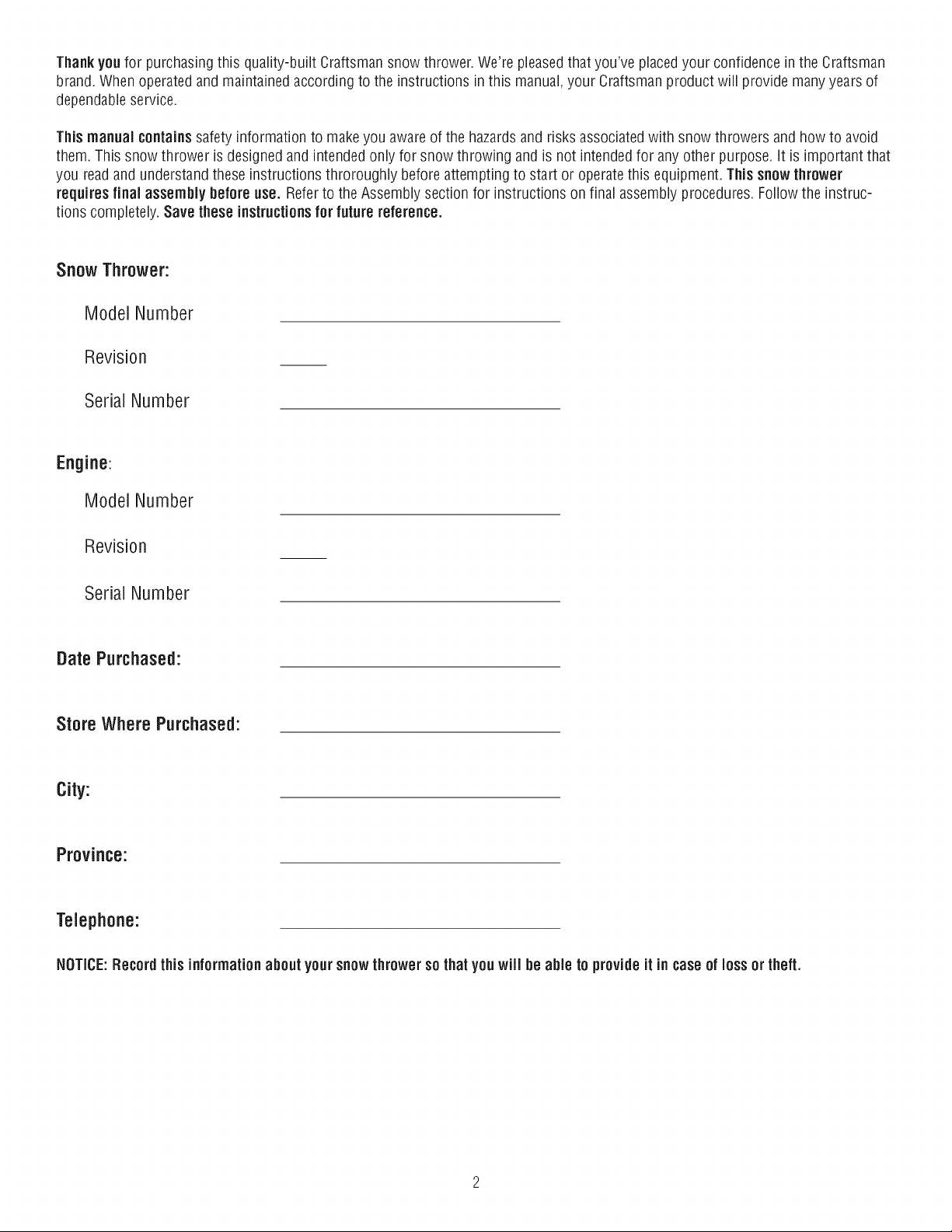

Thankyou for purchasingthis quality-built Craftsman snow thrower. We're pleasedthat you've placedyour confidence inthe Craftsman

brand. When operated and maintained according to the instructionsin this manual,your Craftsman product will provide many years of

dependableservice.

This manual contains safety information to make you aware of the hazardsand risks associatedwith snow throwers and how to avoid

them. This snow thrower is designed and intendedonly for snow throwing and is not intendedfor any other purpose, it is important that

you readand understand these instructions throroughiy before attempting to start or operatethis equipment. This snow thrower

requires final assembly before use. Referto the Assembly section for instructions on final assembly procedures. Follow the instruc-

tions completely. Save these instructionsfor future reference.

Snow Thrower:

Model Number

Revision

Serial Number

Engine:

Model Number

Revision

Serial Number

Date Purchased:

Store Where Purchased:

City:

Province:

Telephone:

NOTICE:Record this informationabout your snowthrower so that you wiii be able to provideit in case of loss or theft.

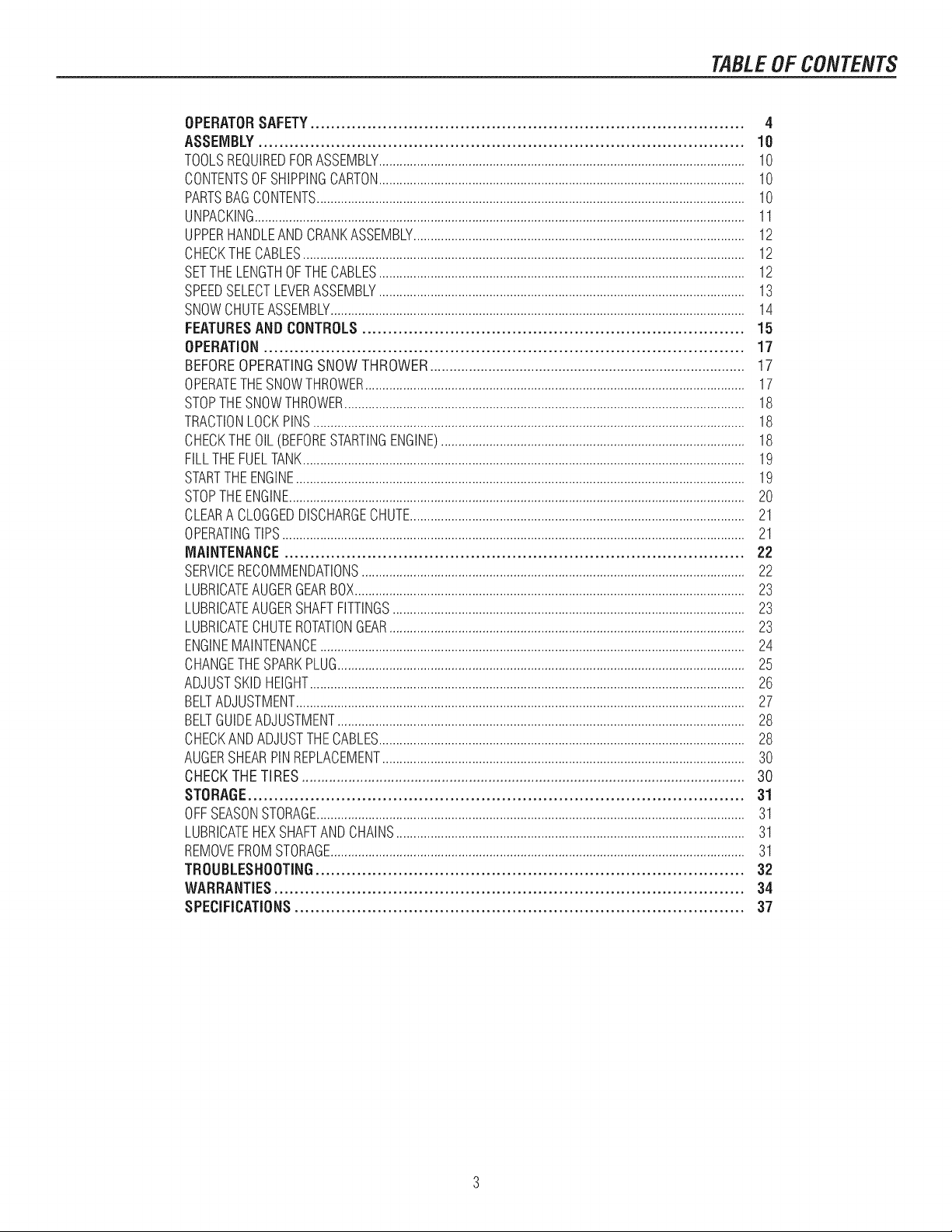

TABLEOFCONTENTS

OPERATORSAFETY.................................................................................... 4

ASSEMBLY.............................................................................................. 10

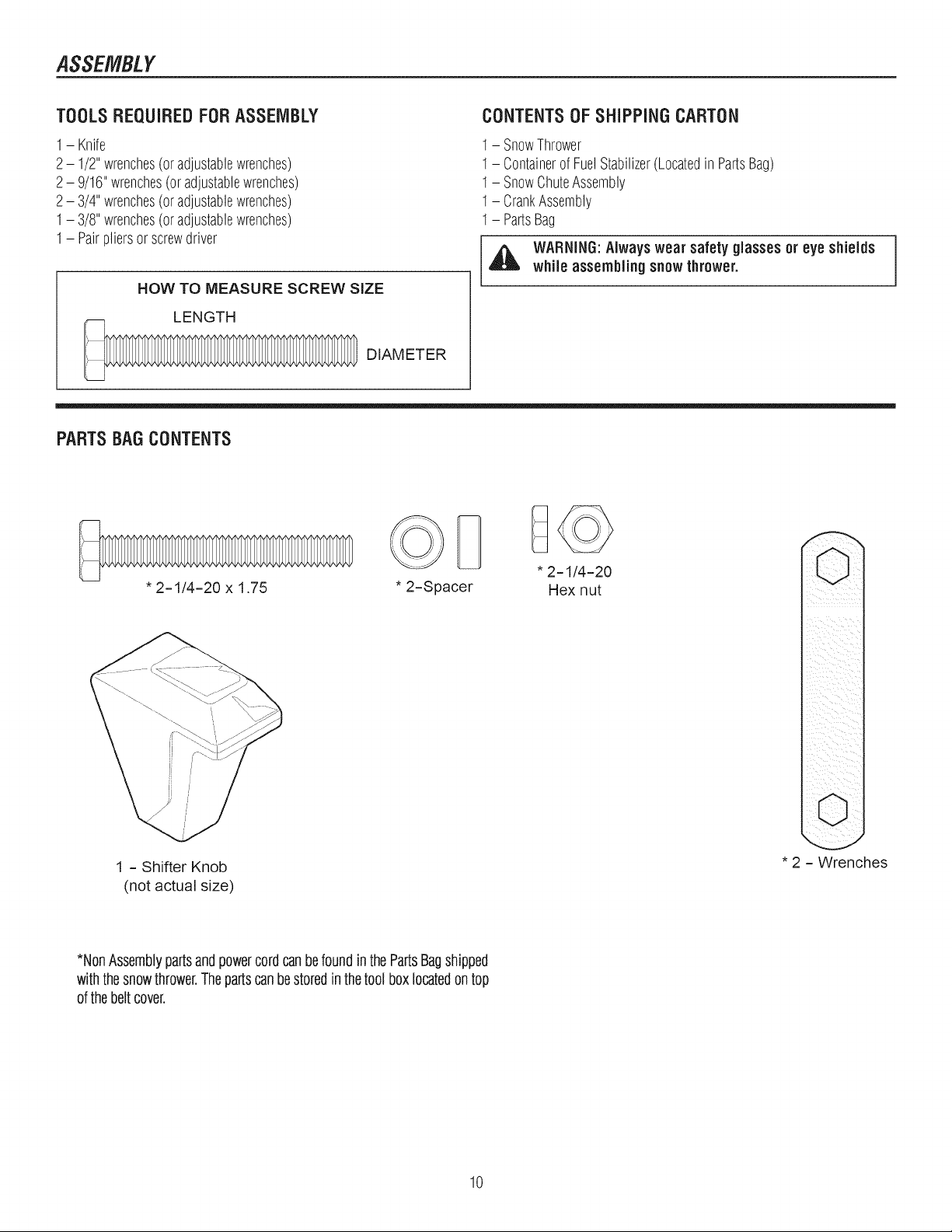

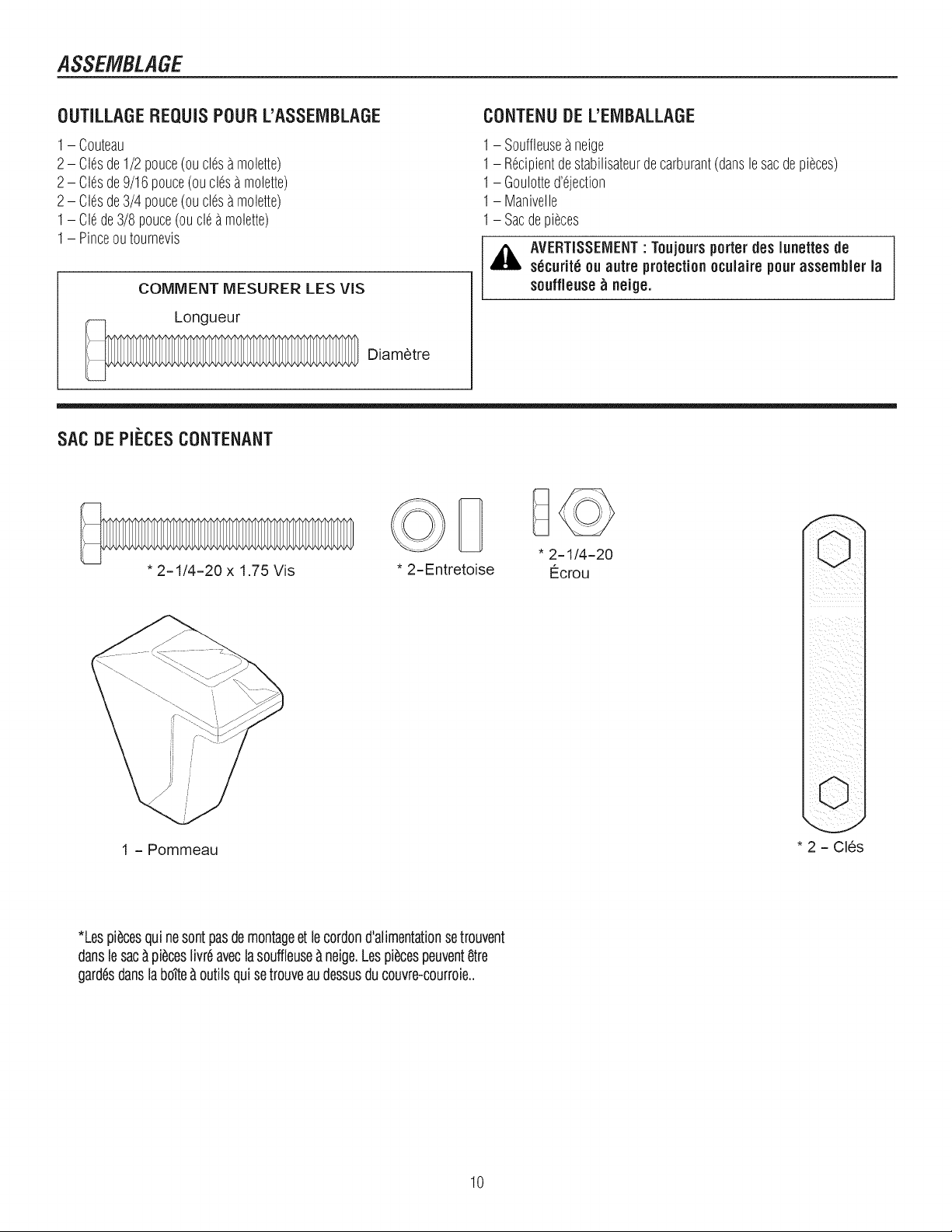

TOOLSREQUIREDFORASSEMBLY..........................................................................................................10

CONTENTSOFSHiPPiNGCARTON..........................................................................................................10

PARTSBAGCONTENTS............................................................................................................................10

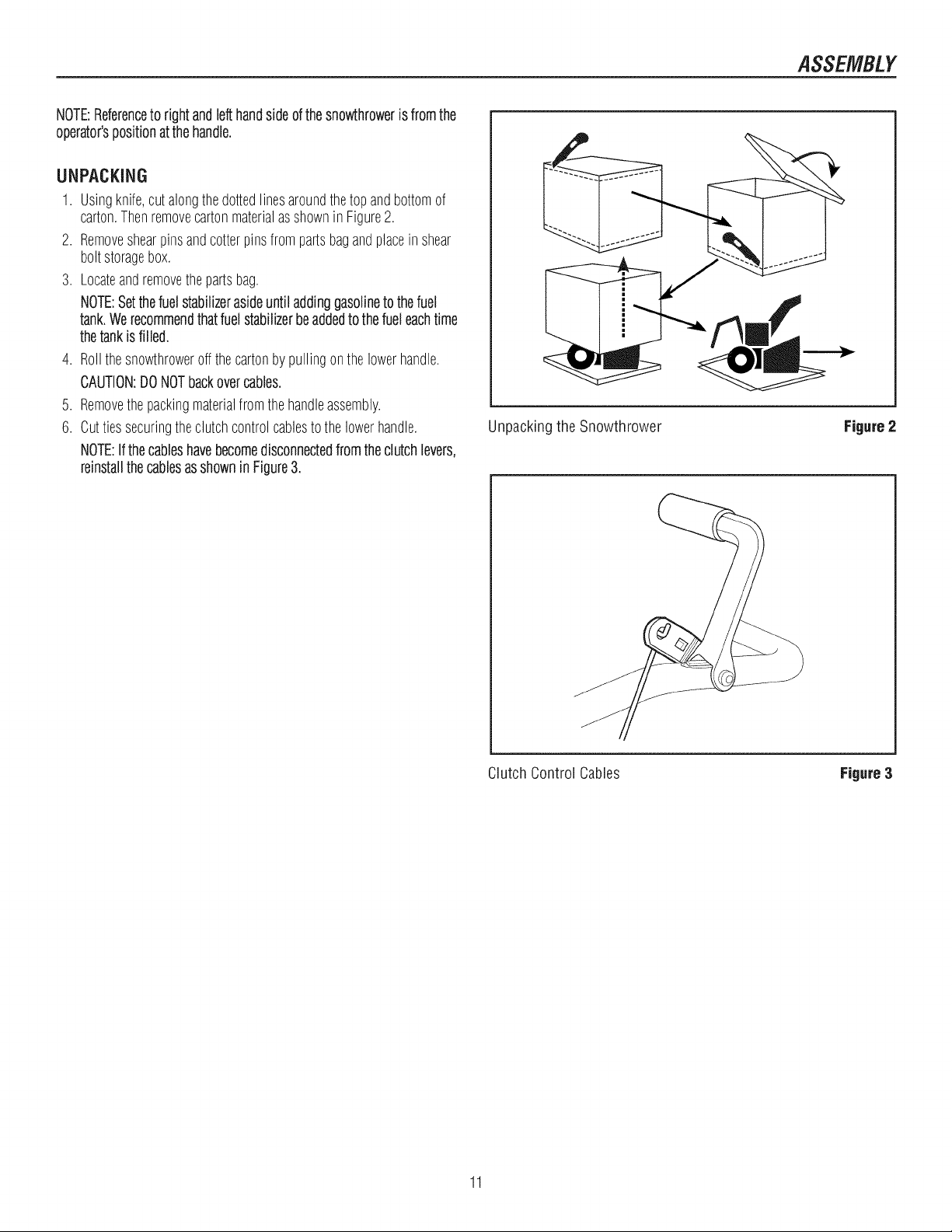

UNPACKING..............................................................................................................................................11

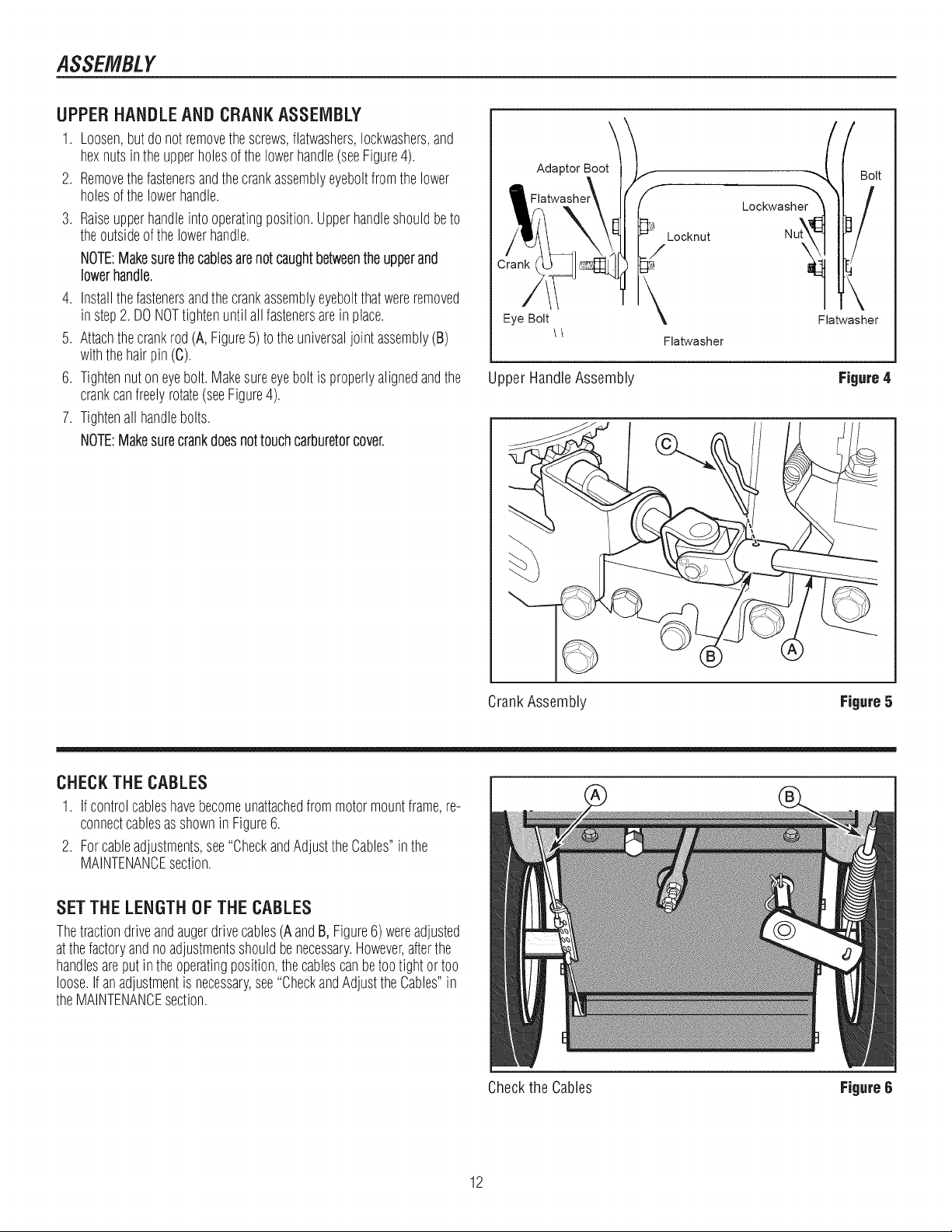

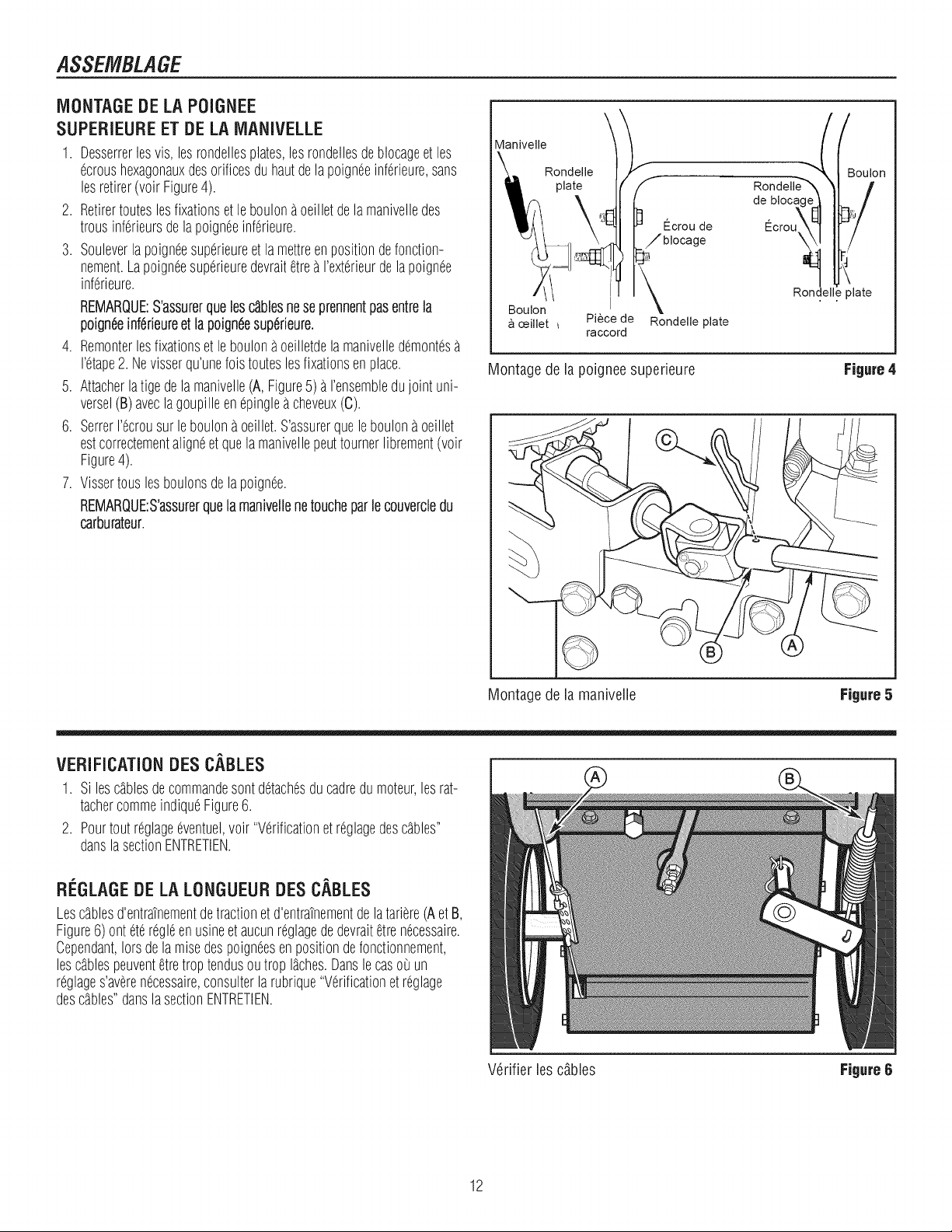

UPPERHANDLEANDCRANKASSEMBLY................................................................................................12

CHECKTHECABLES................................................................................................................................12

SETTHELENGTHOFTHECABLES..........................................................................................................12

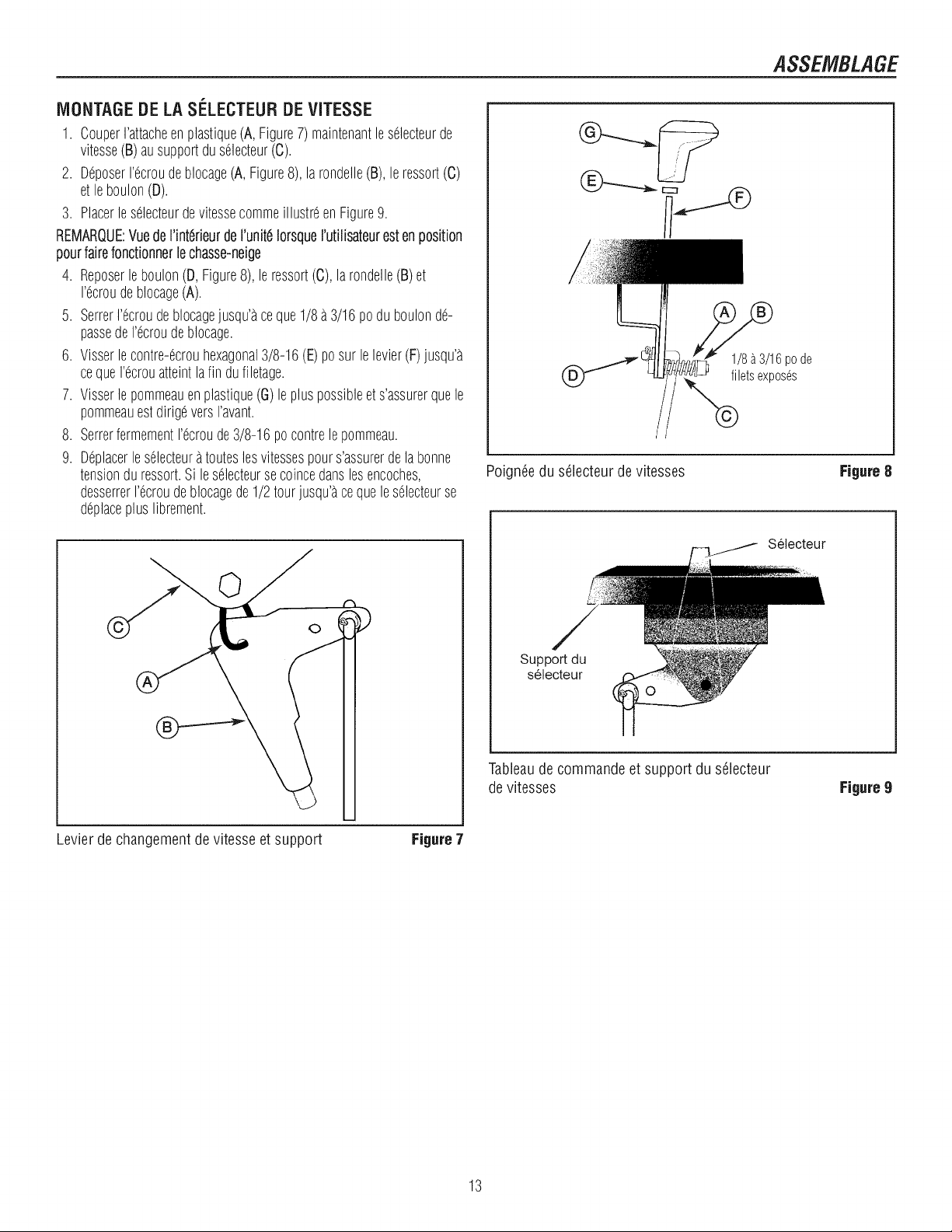

SPEEDSELECTLEVERASSEMBLY..........................................................................................................13

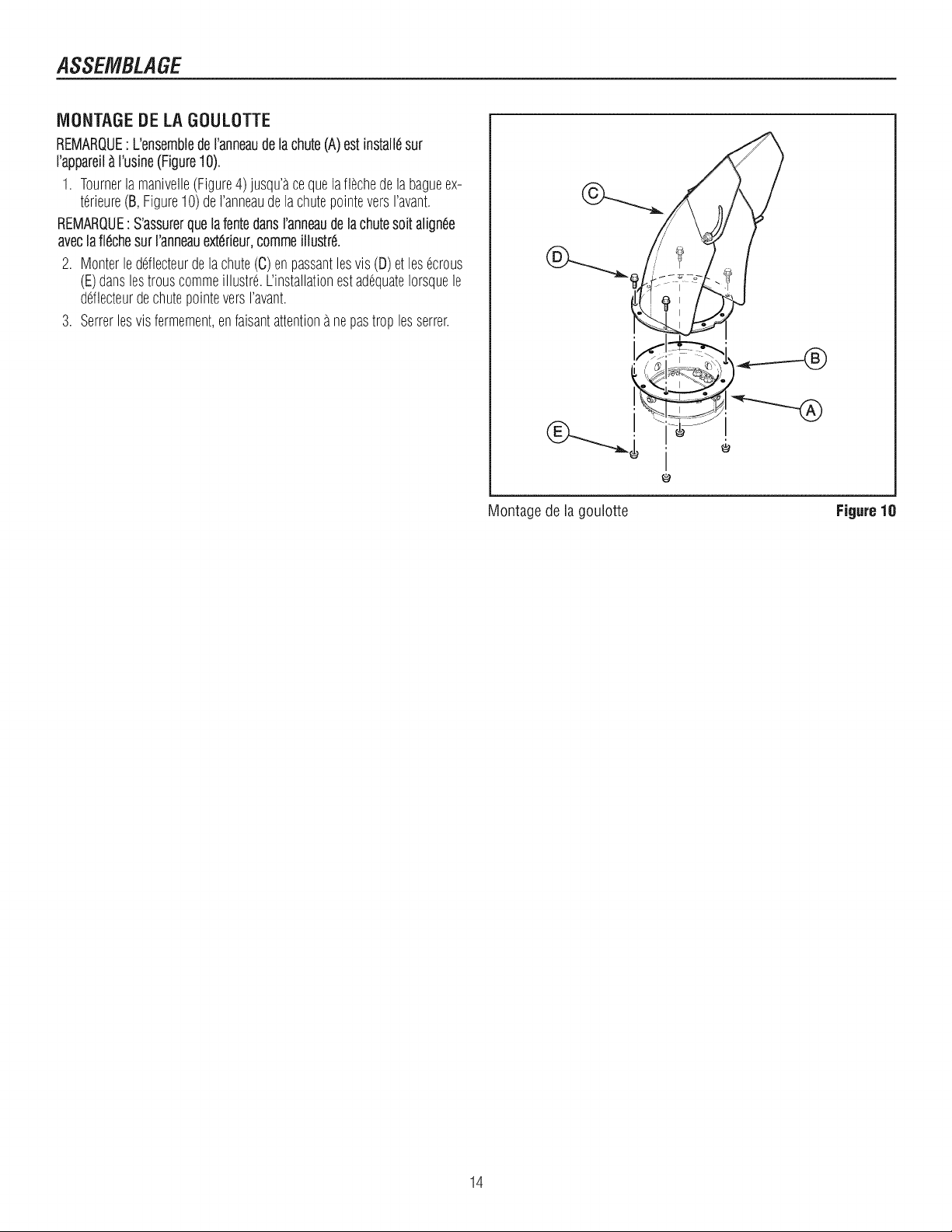

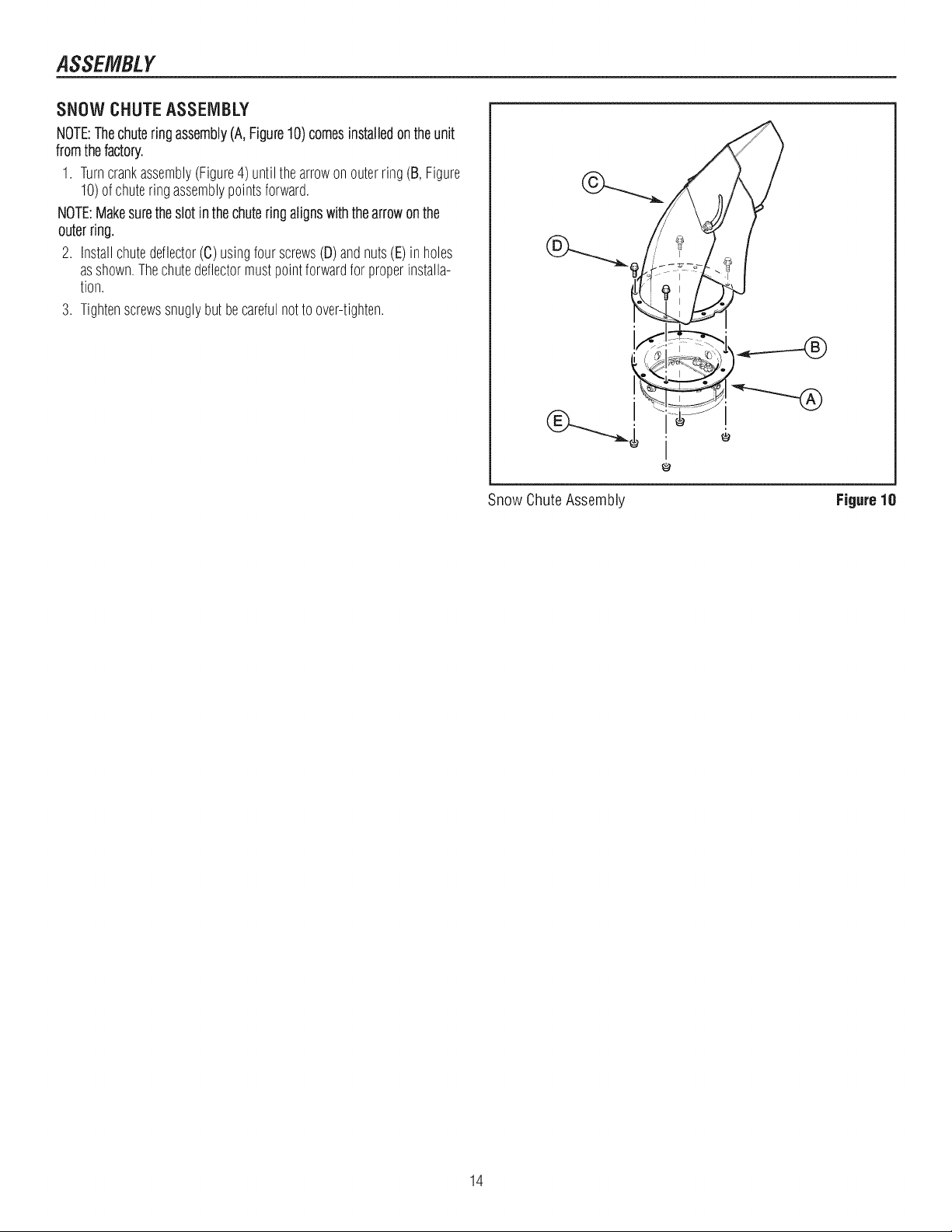

SNOWCHUTEASSEMBLY........................................................................................................................14

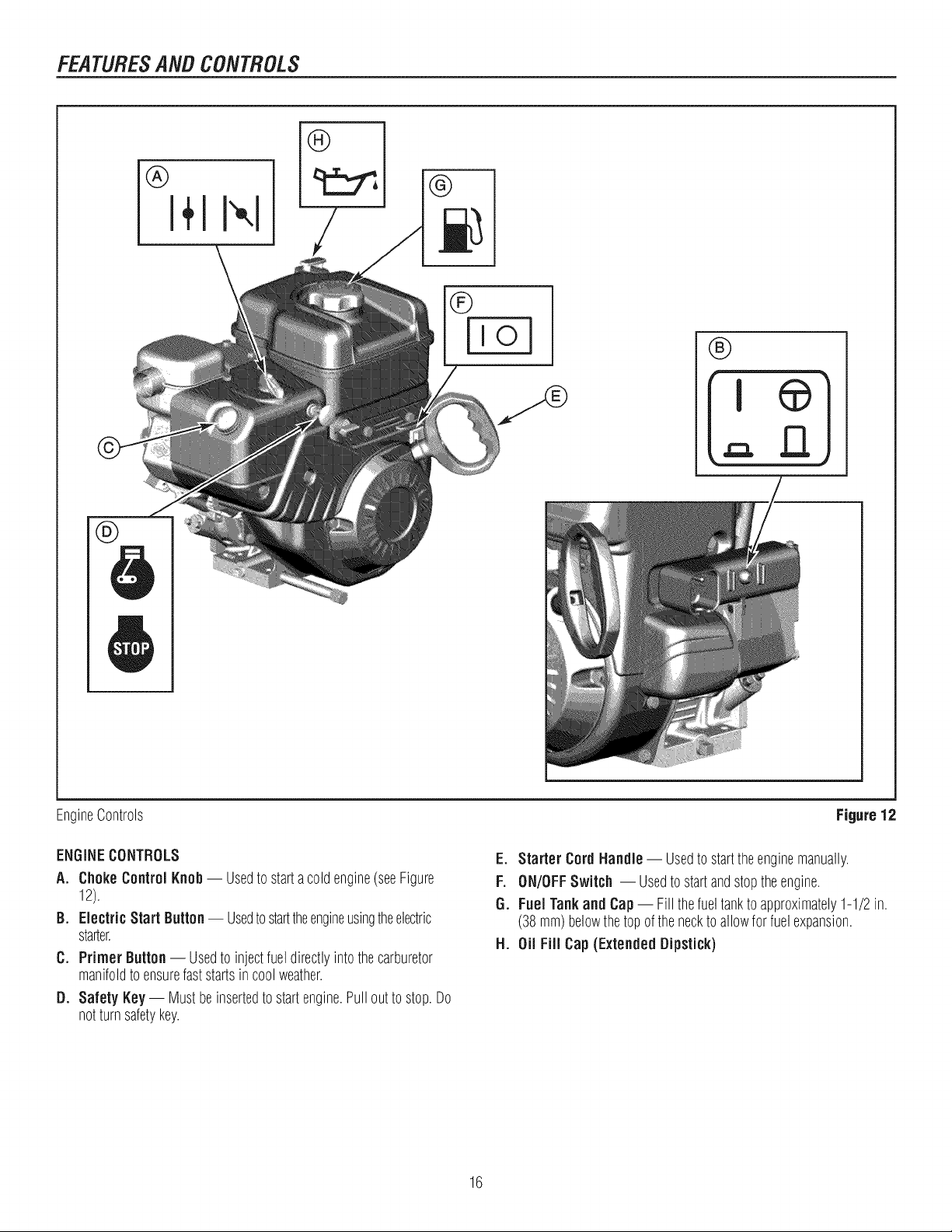

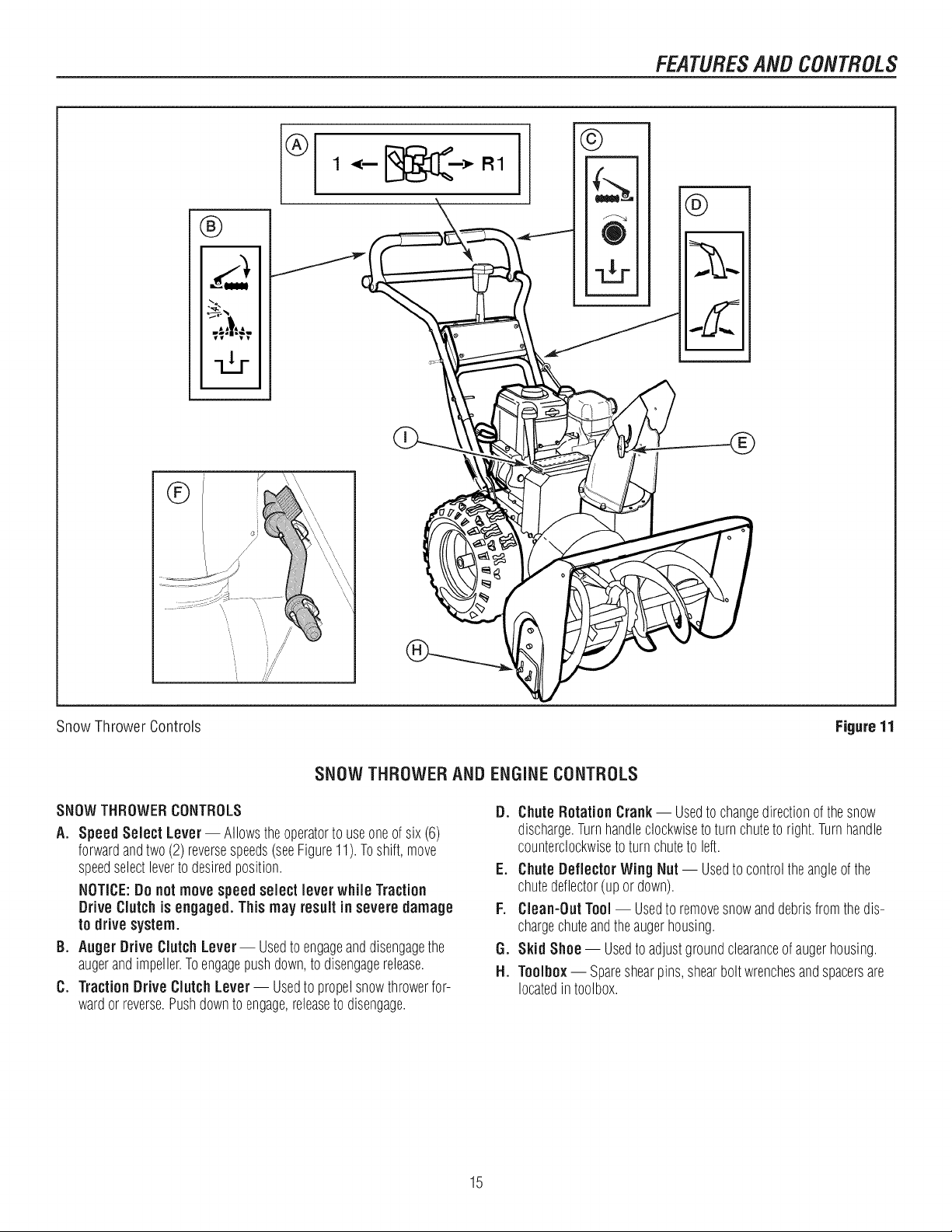

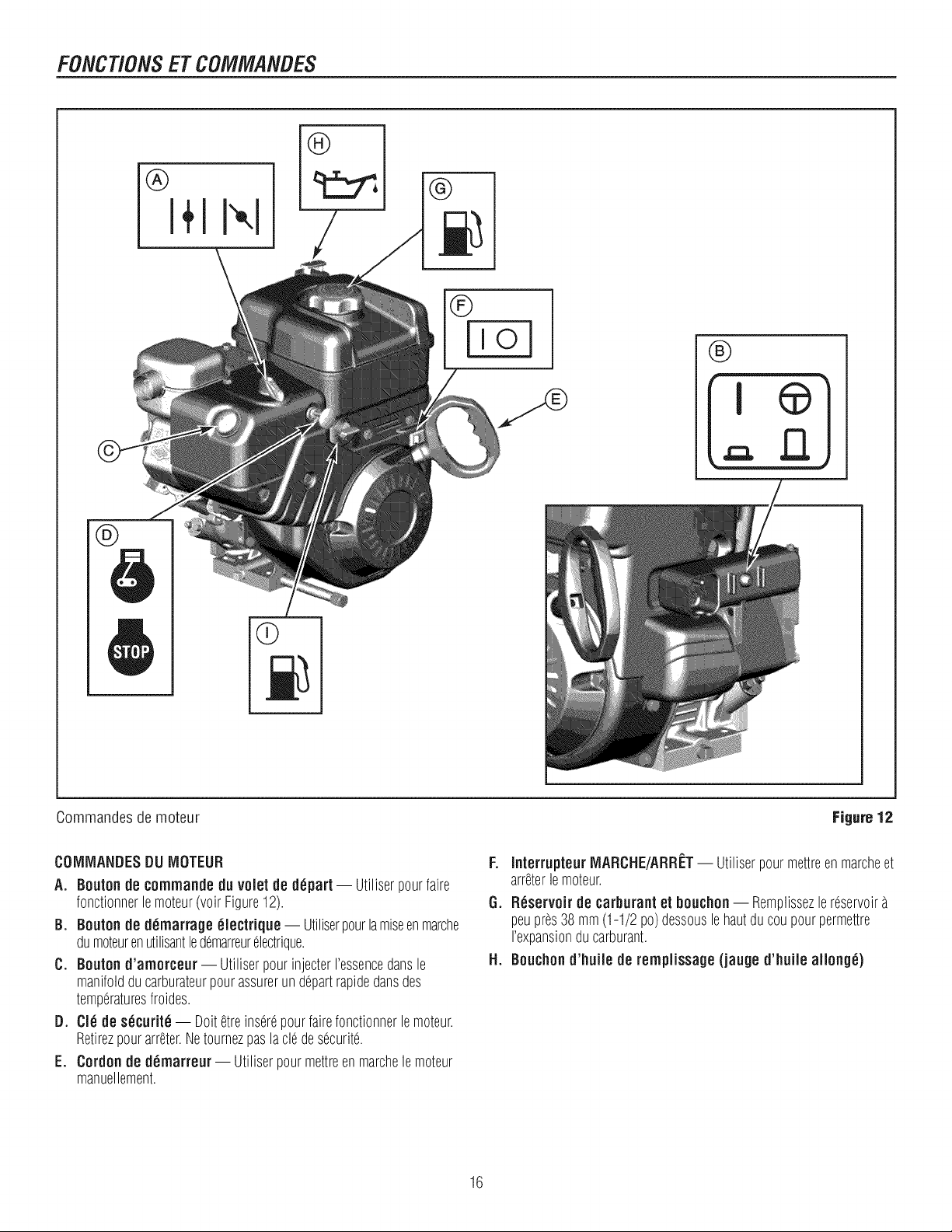

FEATURESANDCONTROLS.......................................................................... 15

OPERATION............................................................................................. 17

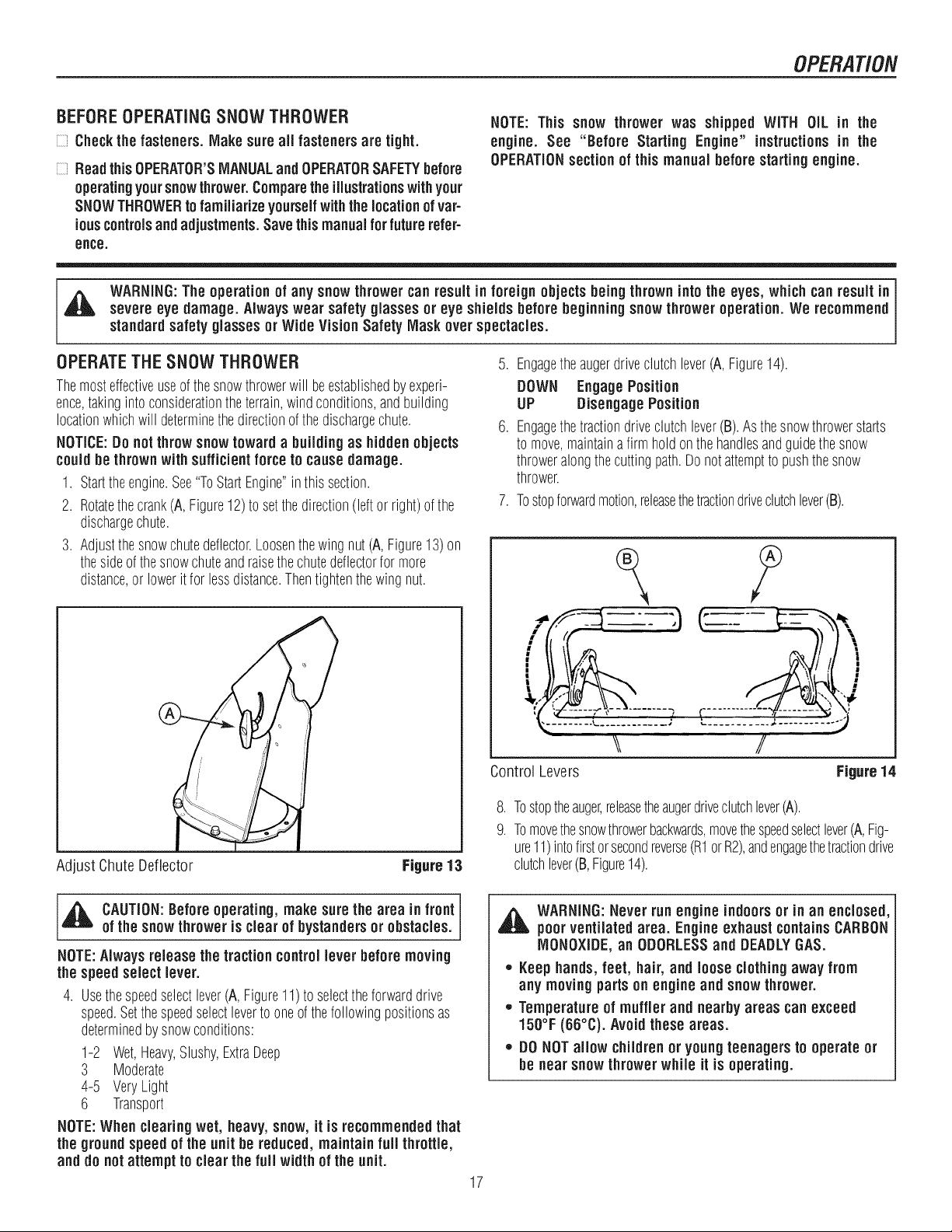

BEFOREOPERATINGSNOWTHROWER................................................................................. 17

OPERATETHESNOWTHROWER..............................................................................................................17

STOPTHESNOWTHROWER....................................................................................................................18

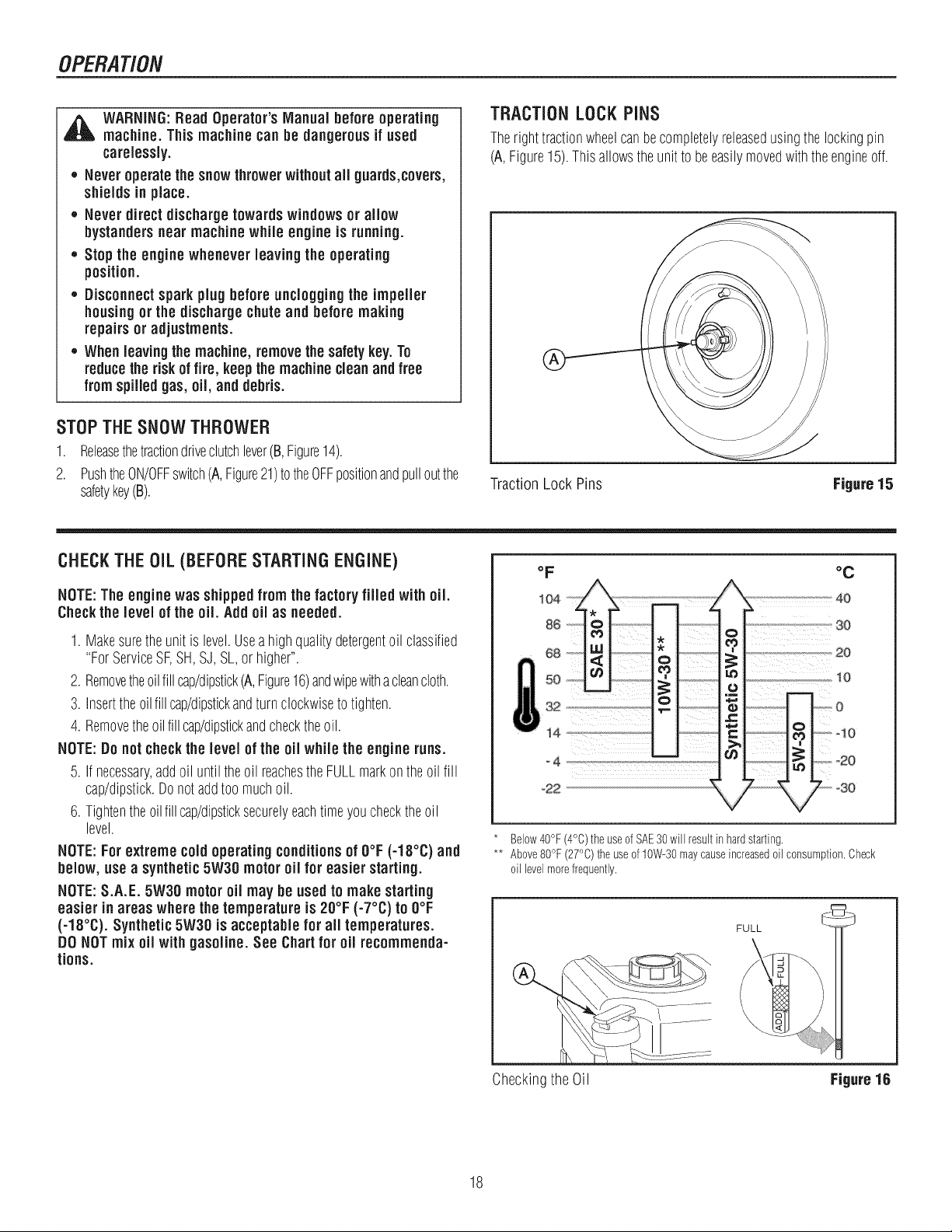

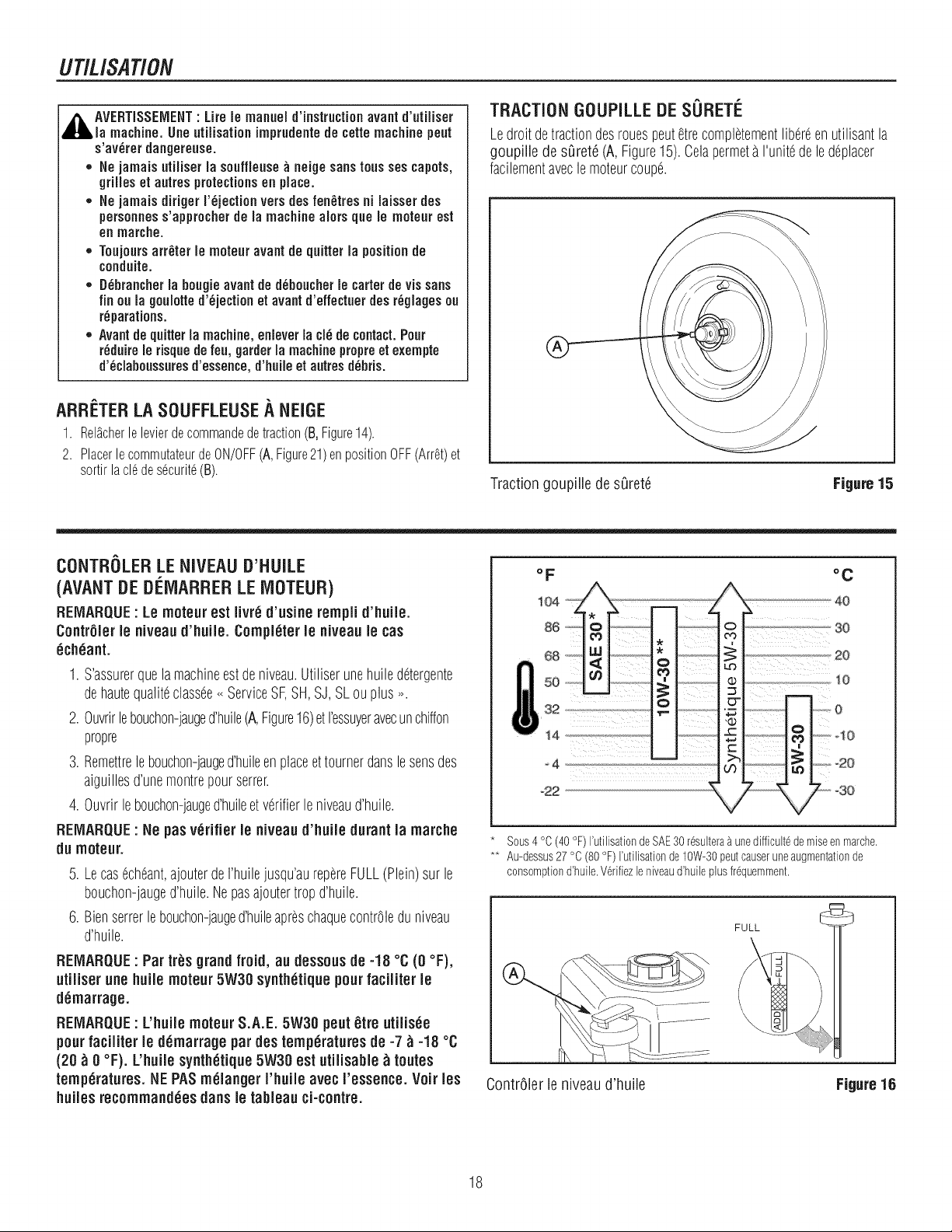

TRACTIONLOCKPINS.............................................................................................................................18

CHECKTHEOIL(BEFORESTARTINGENGINE)........................................................................................18

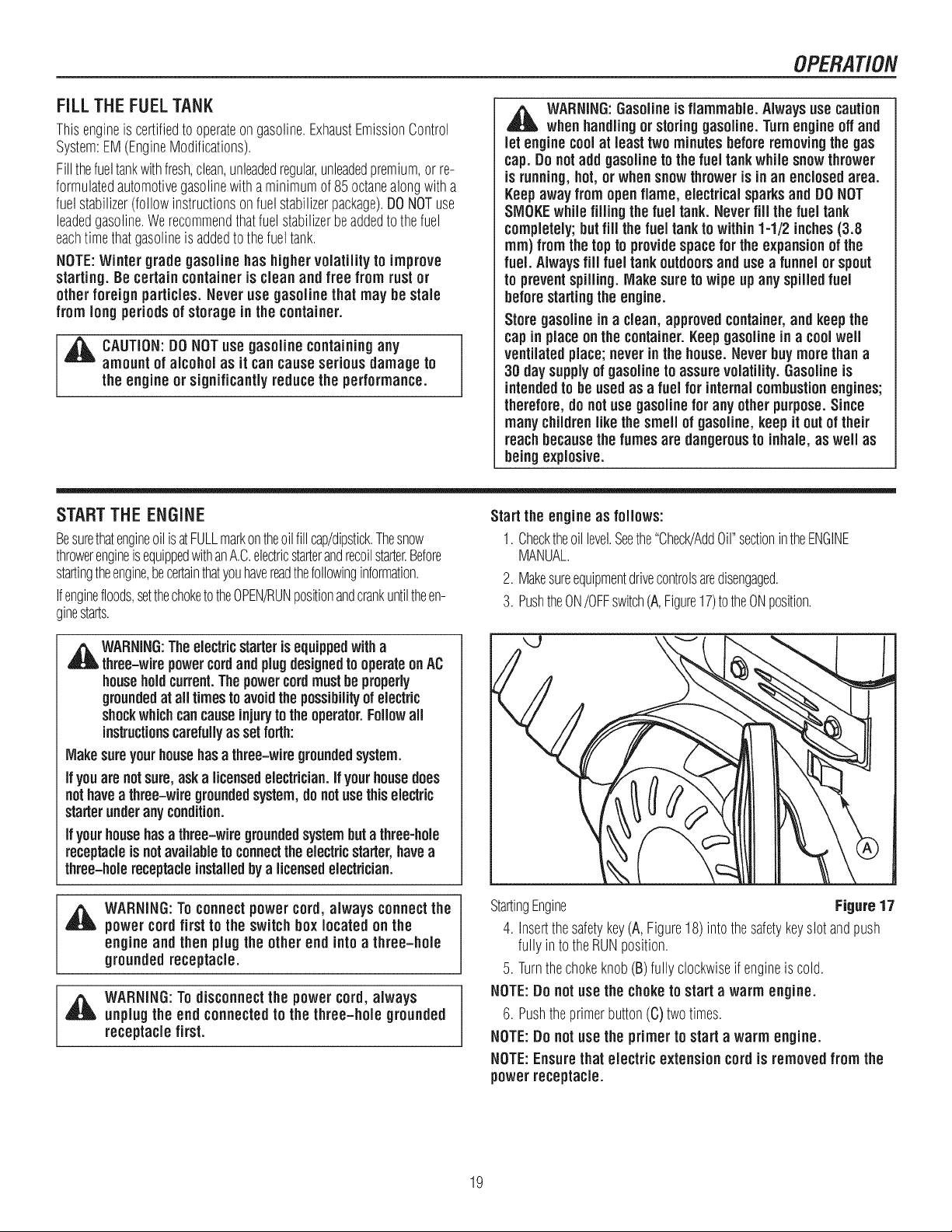

FILLTHEFUELTANK................................................................................................................................19

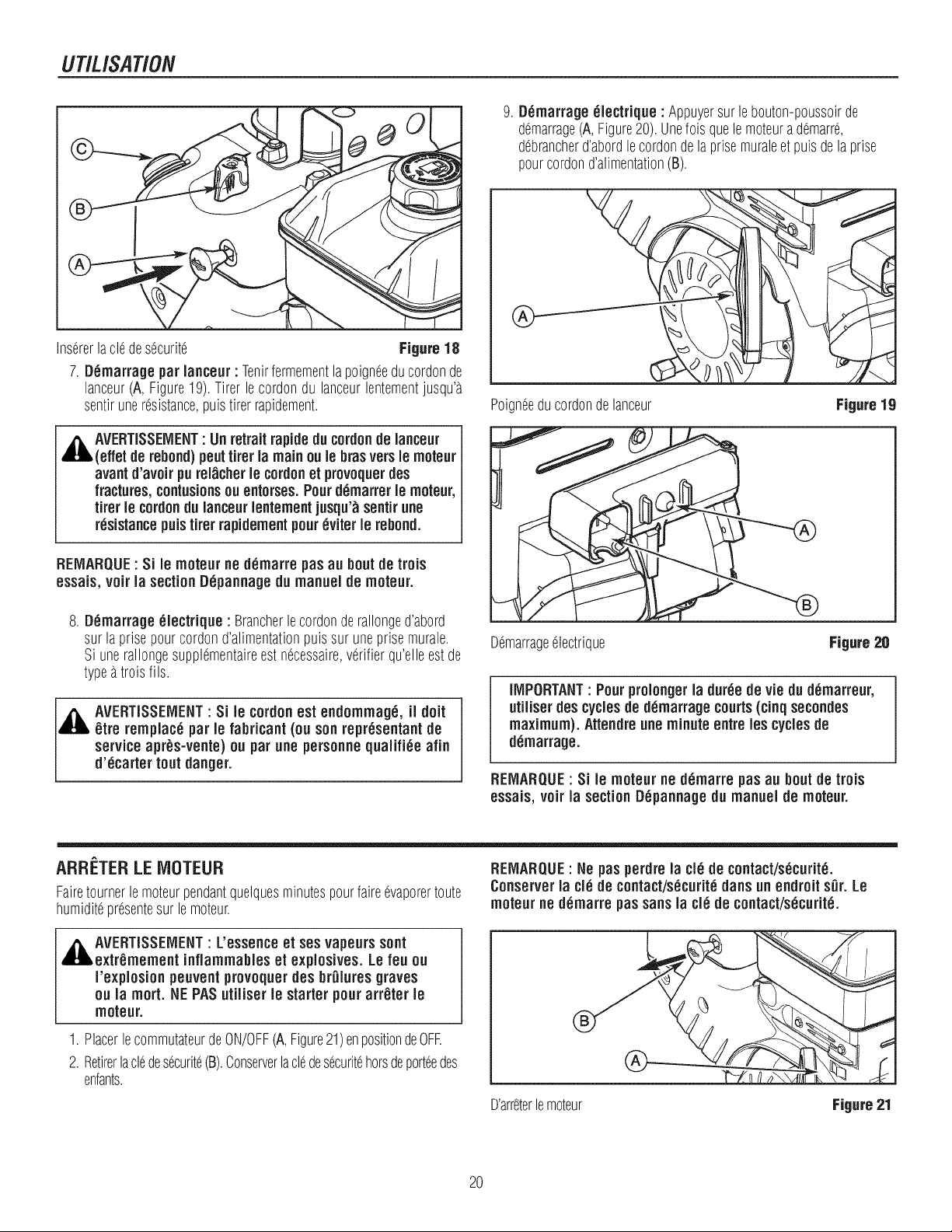

STARTTHEENGINE..................................................................................................................................19

STOPTHEENGINE....................................................................................................................................20

CLEARA CLOGGEDDISCHARGECHUTE.................................................................................................21

OPERATINGTIPS......................................................................................................................................21

MAINTENANCE......................................................................................... 22

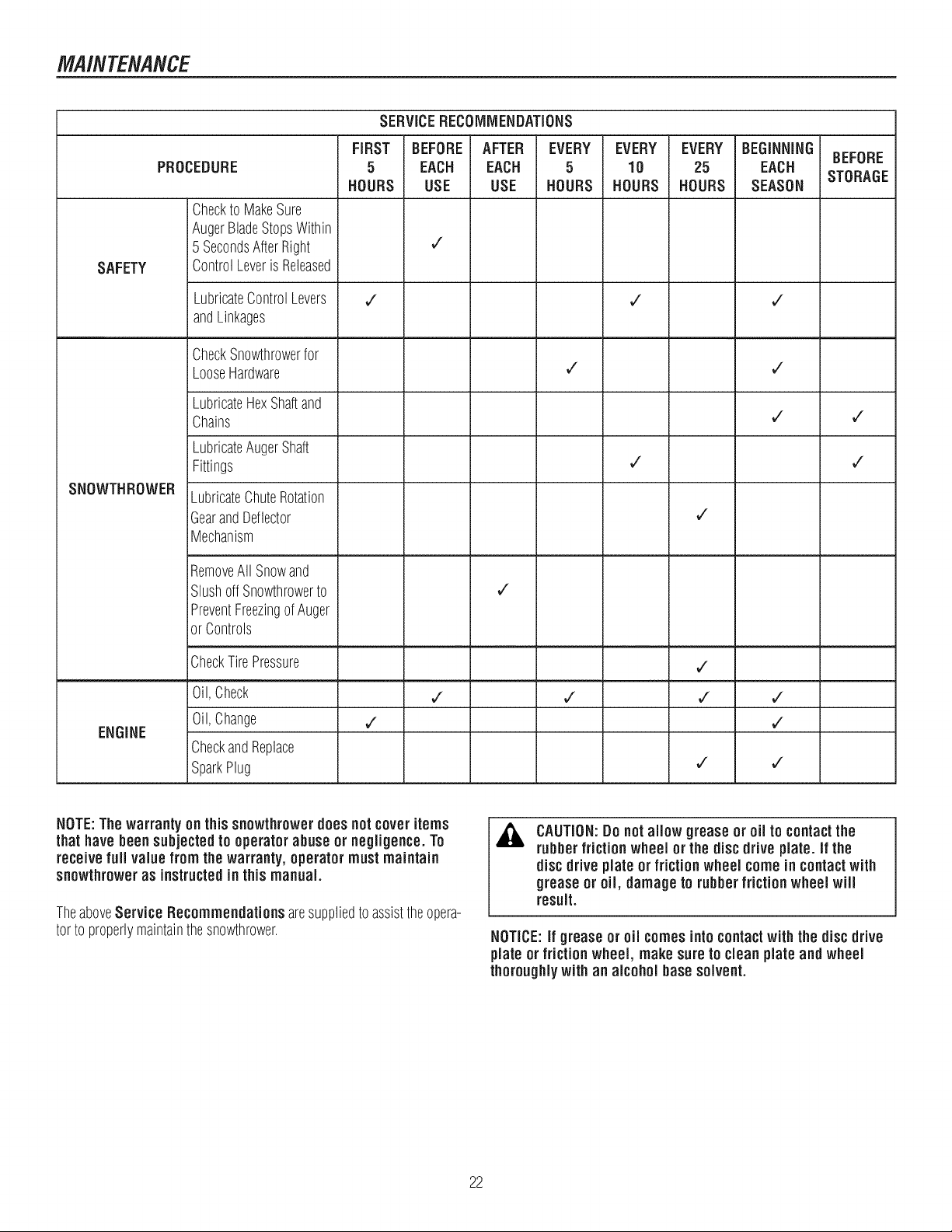

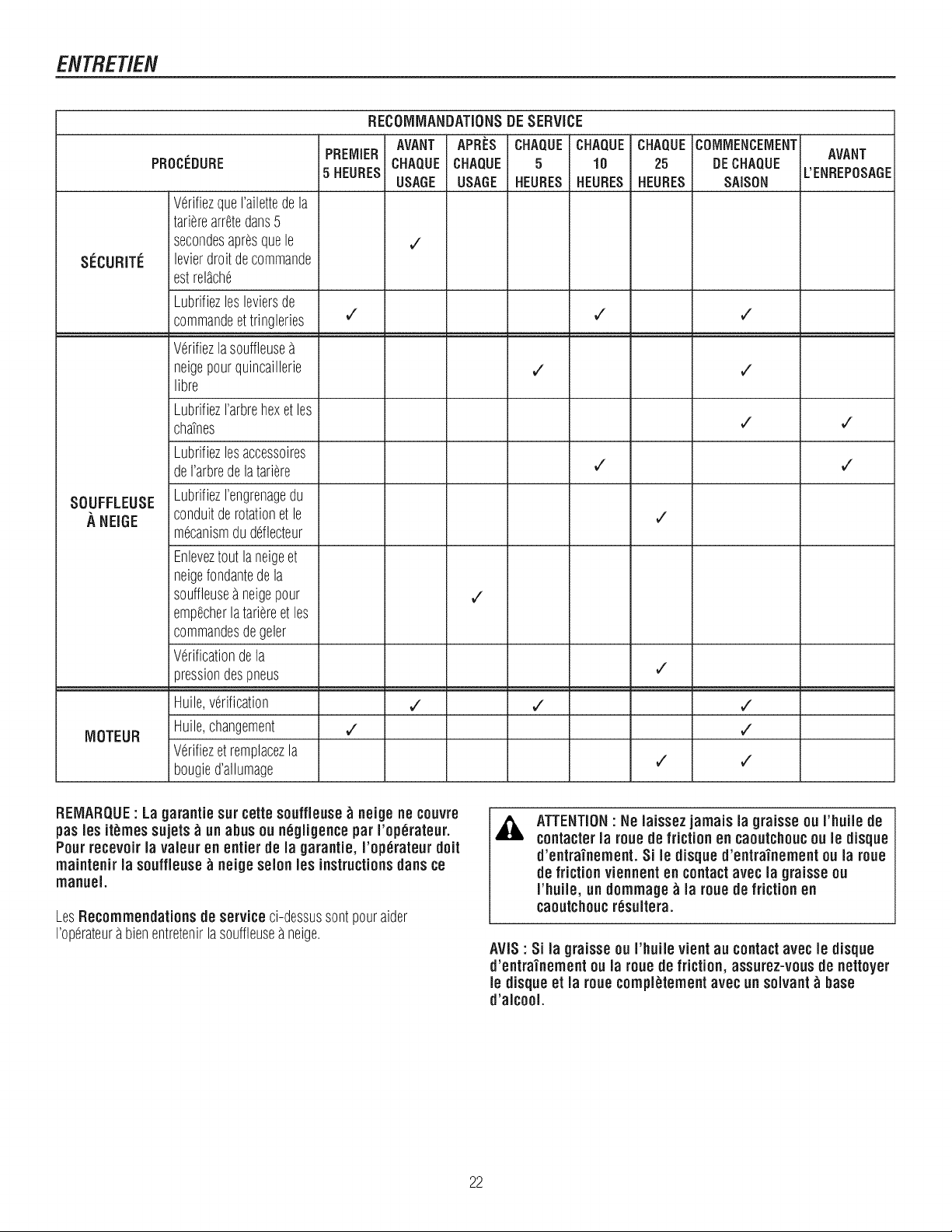

SERVICERECOMMENDATIONS...............................................................................................................22

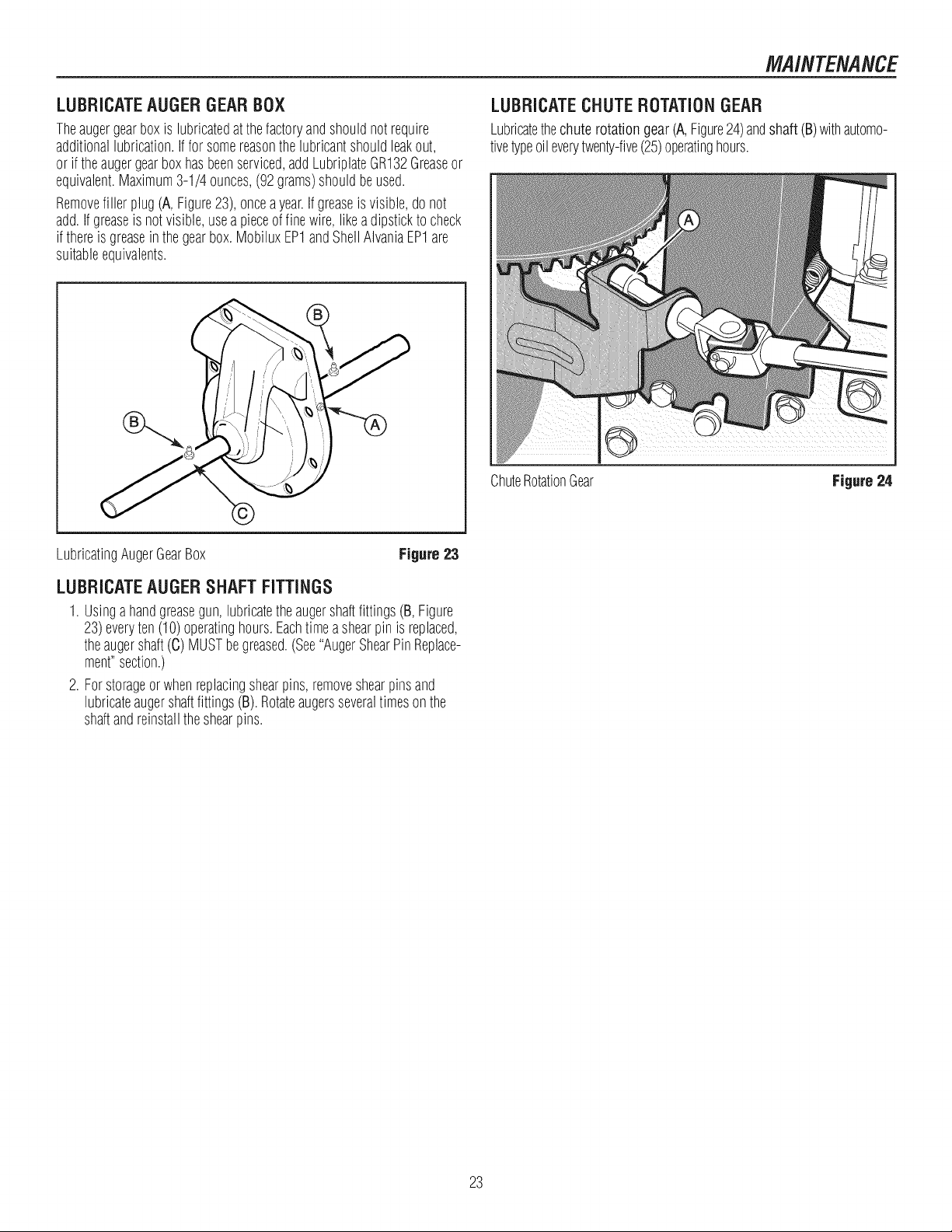

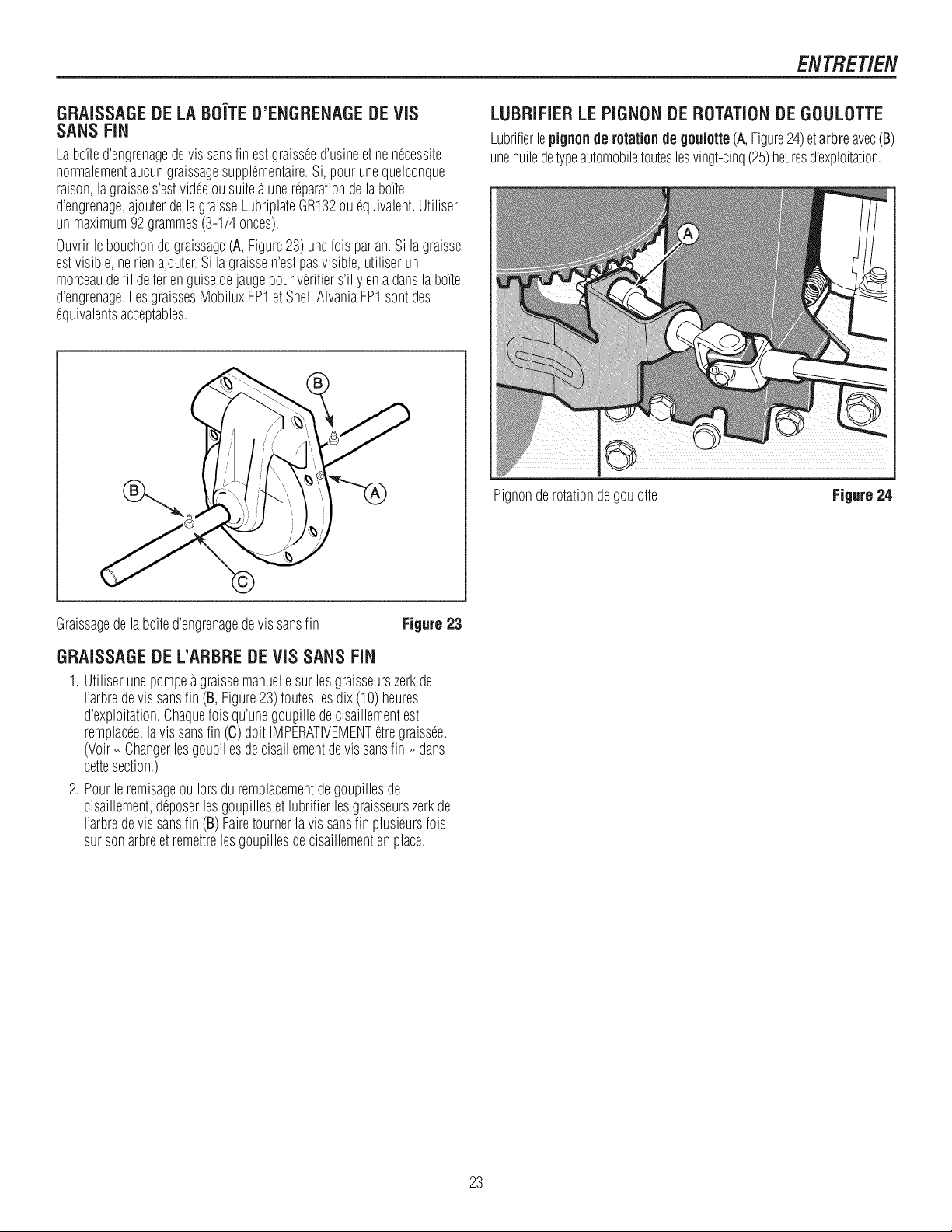

LUBRICATEAUGERGEARBOX.................................................................................................................23

LUBRICATEAUGERSHAFTFiTTiNGS......................................................................................................23

LUBRICATECHUTEROTATIONGEAR.......................................................................................................23

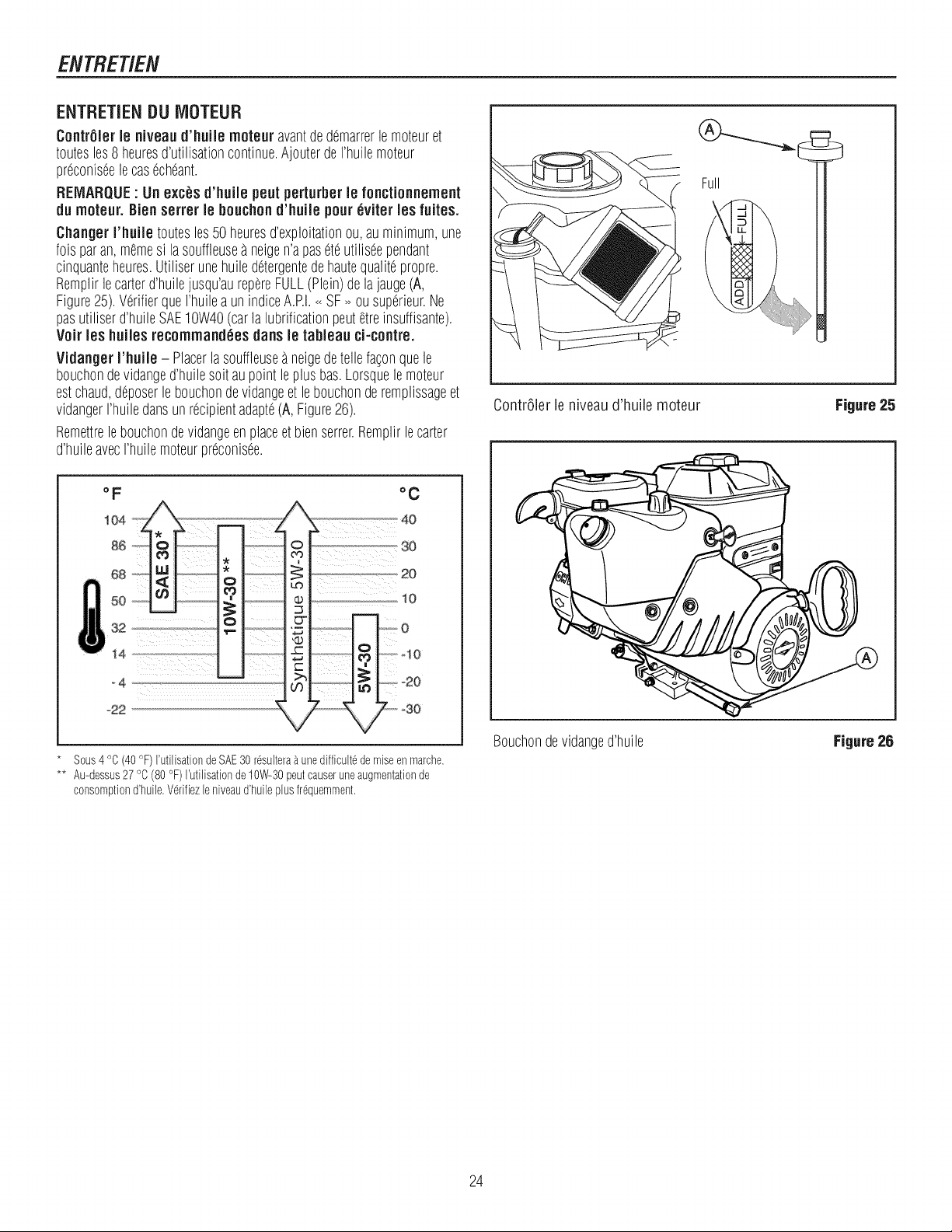

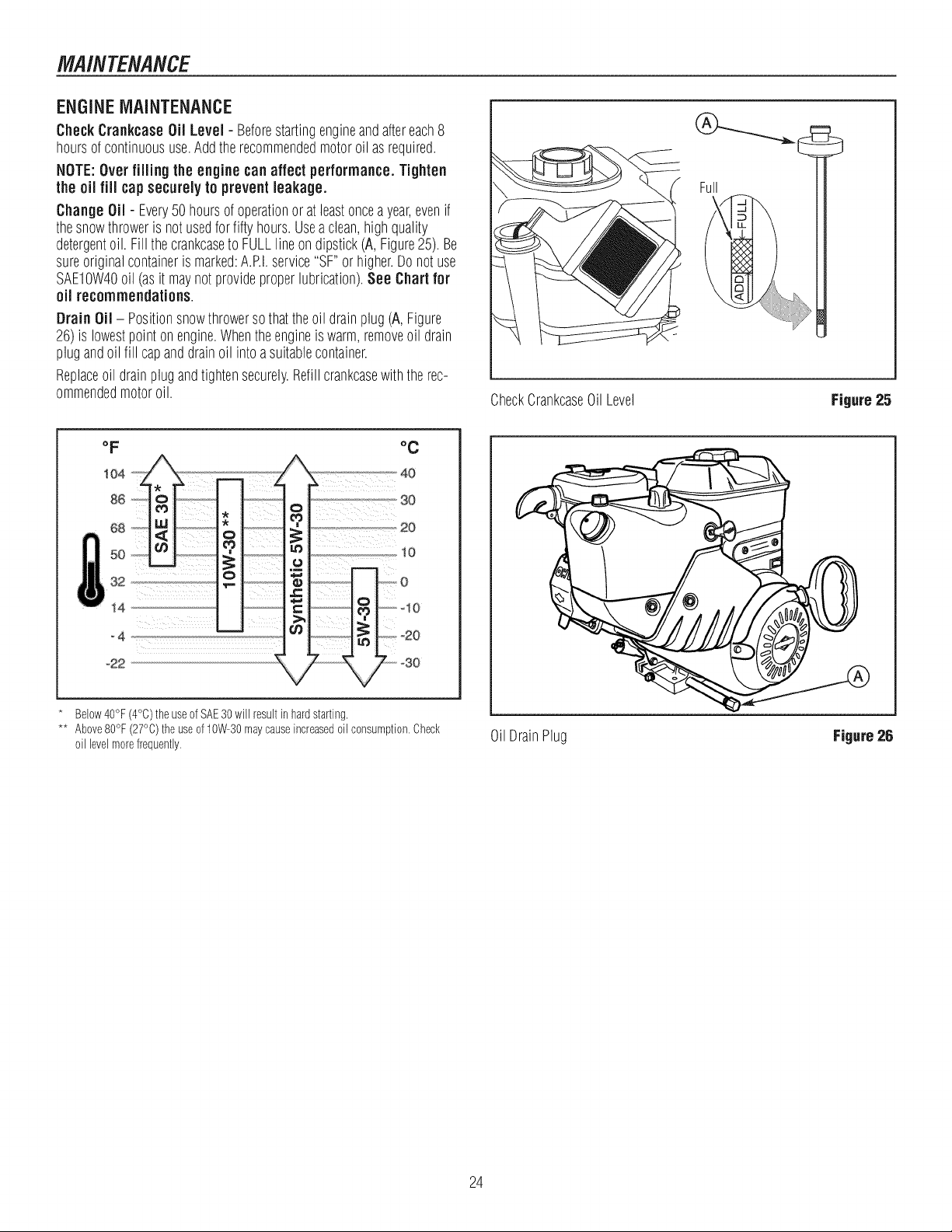

ENGINEMAINTENANCE...........................................................................................................................24

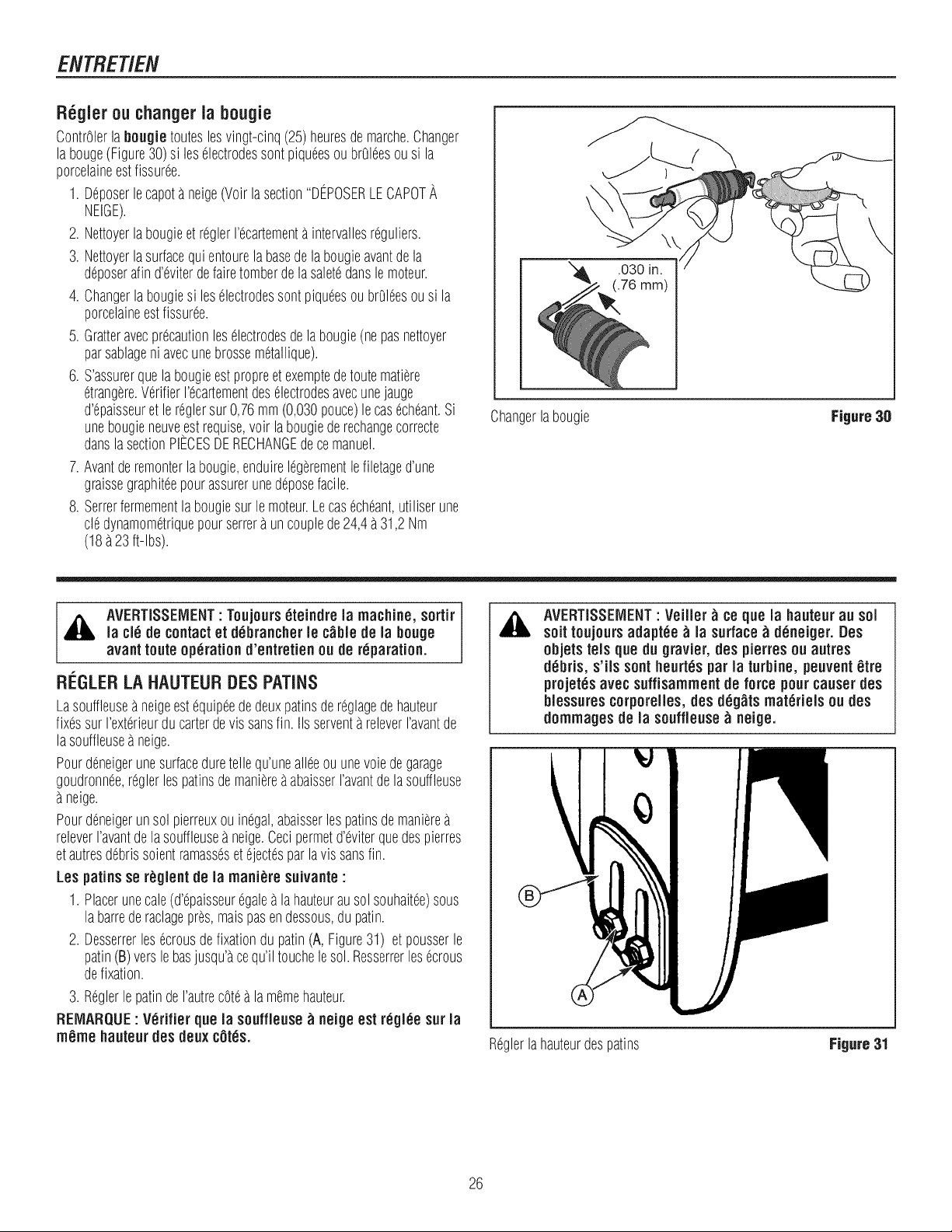

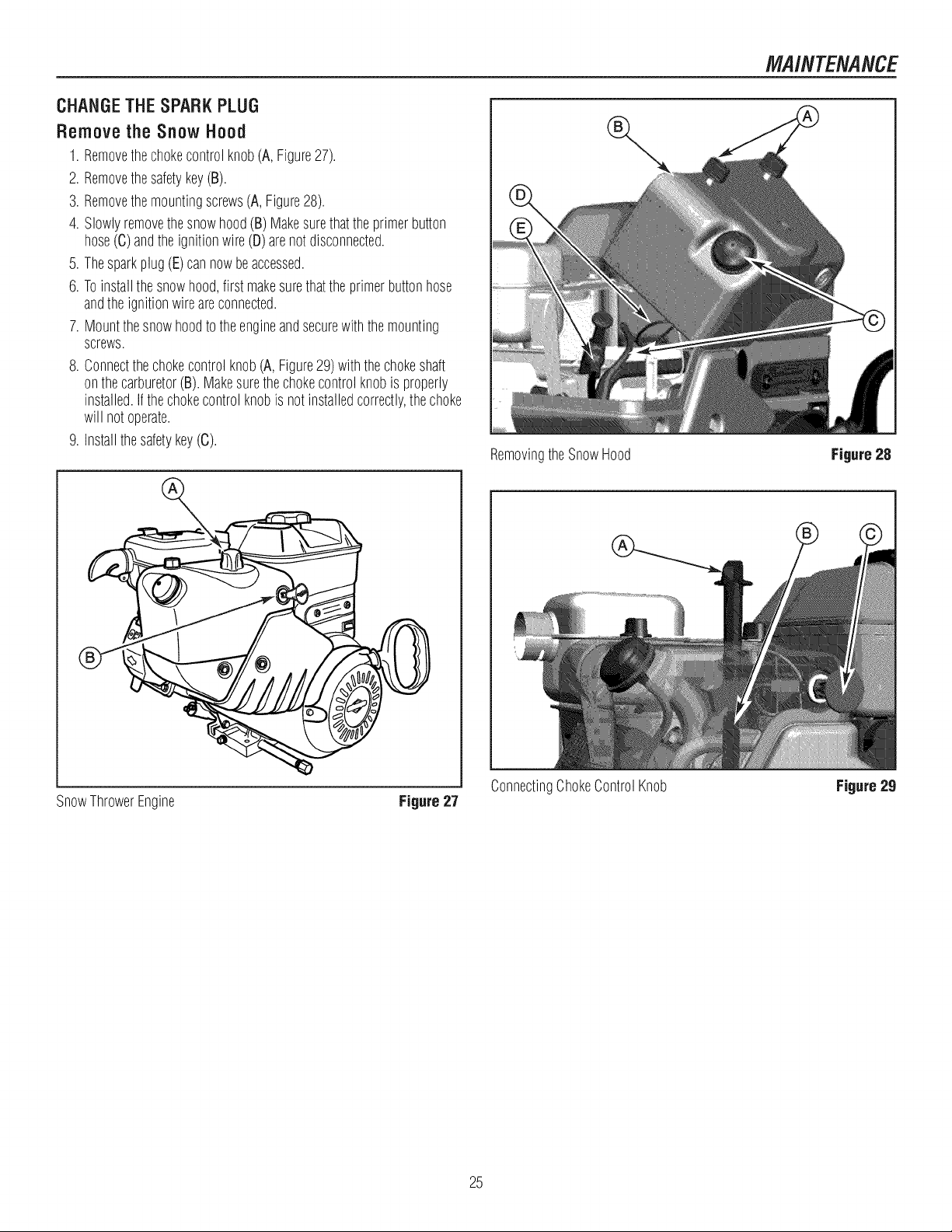

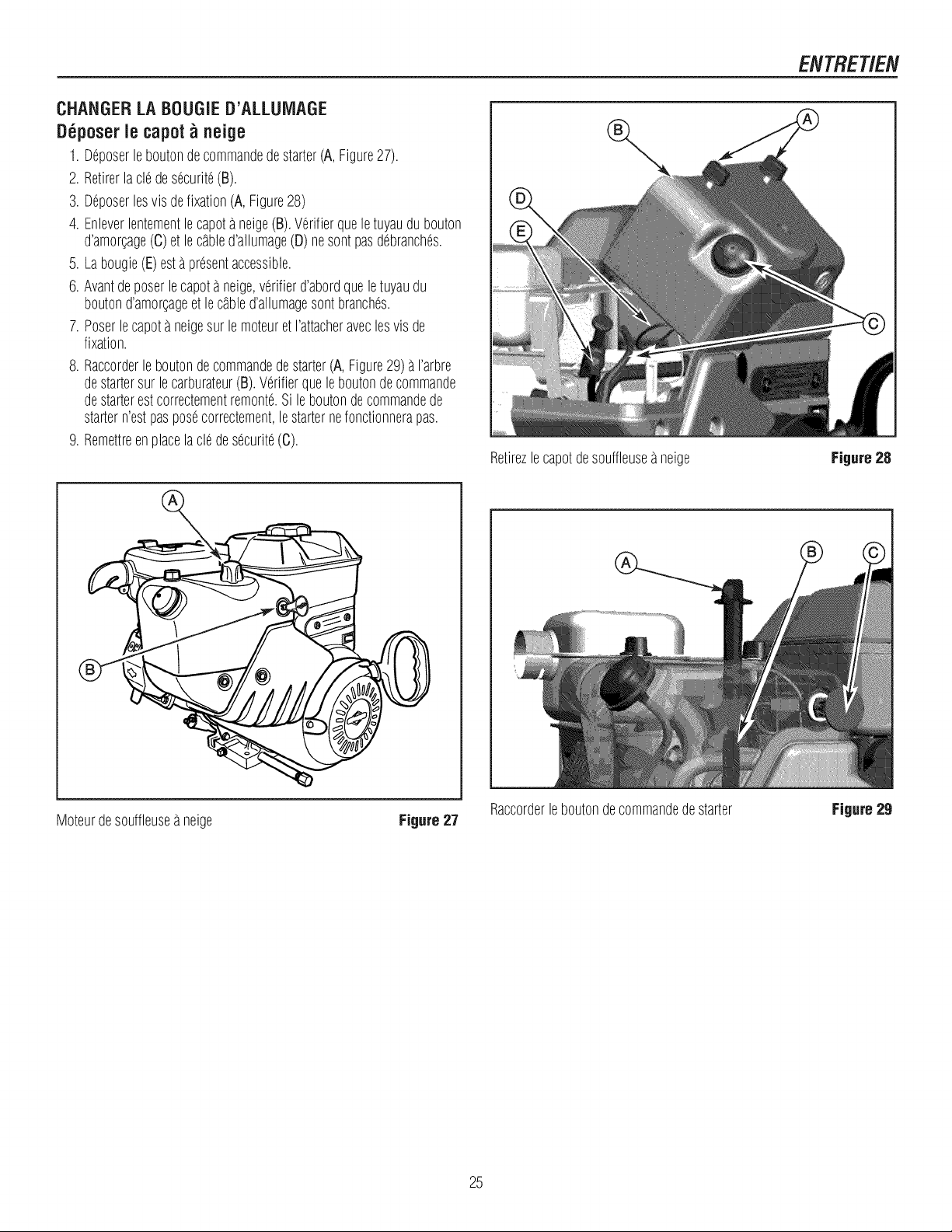

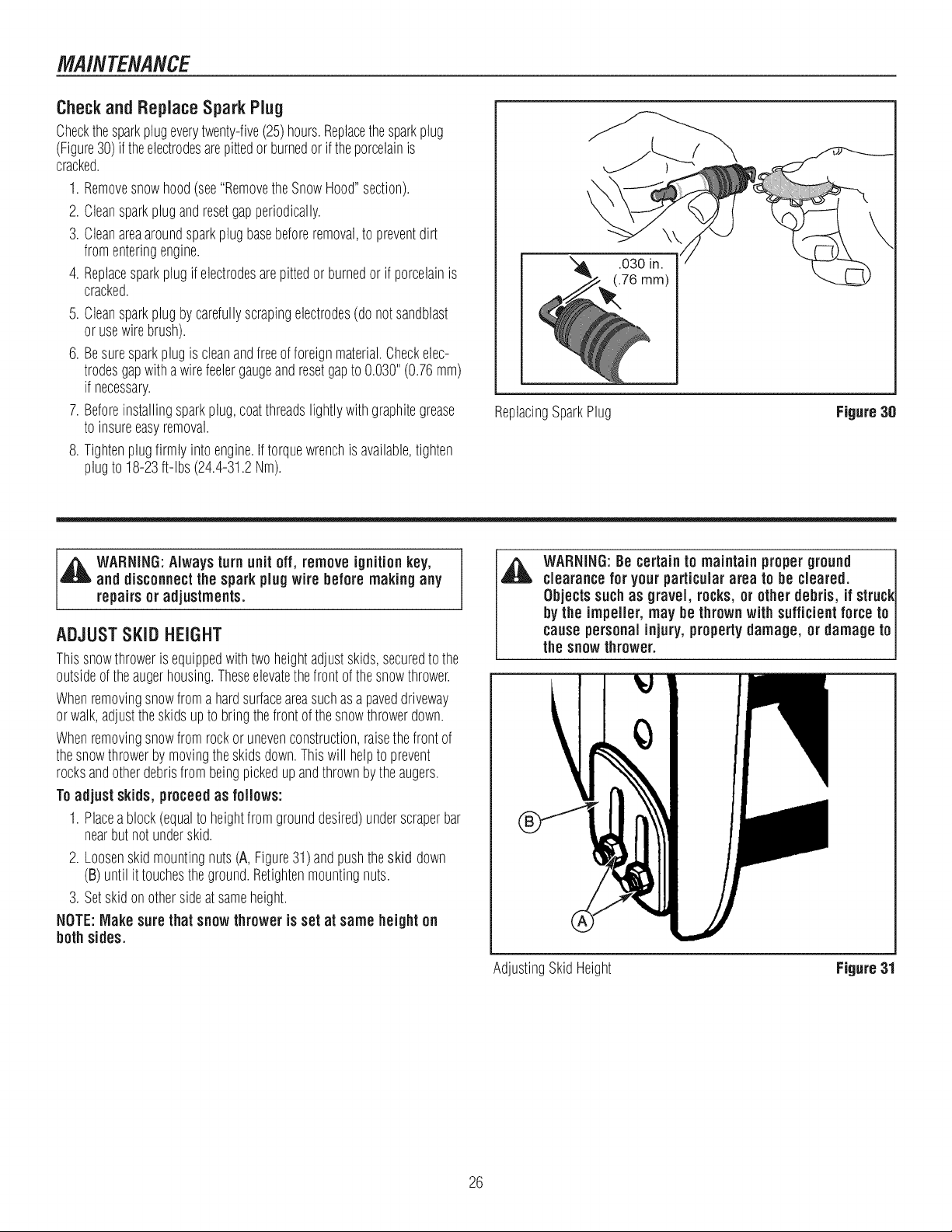

CHANGETHESPARKPLUG......................................................................................................................25

ADJUSTSKIDHEIGHT..............................................................................................................................26

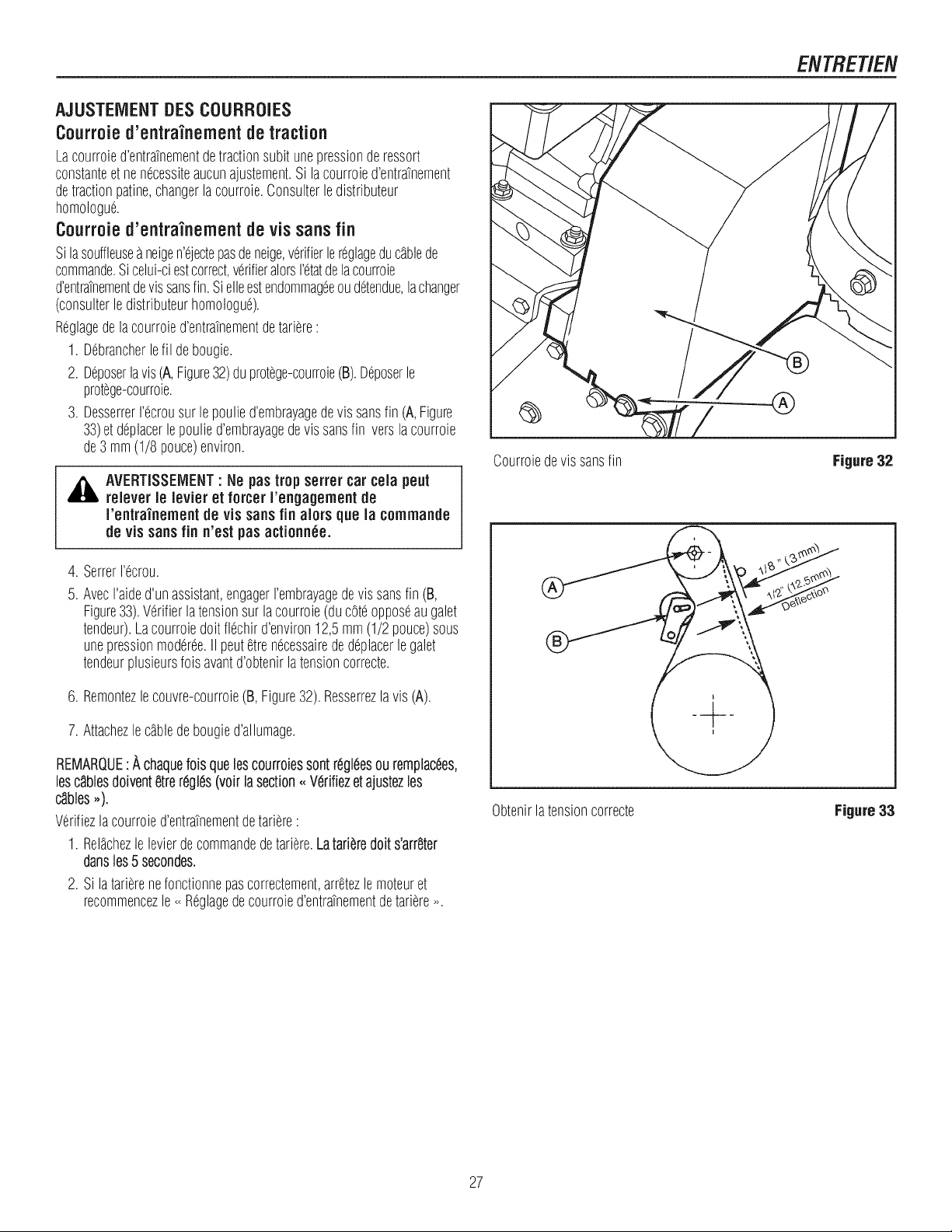

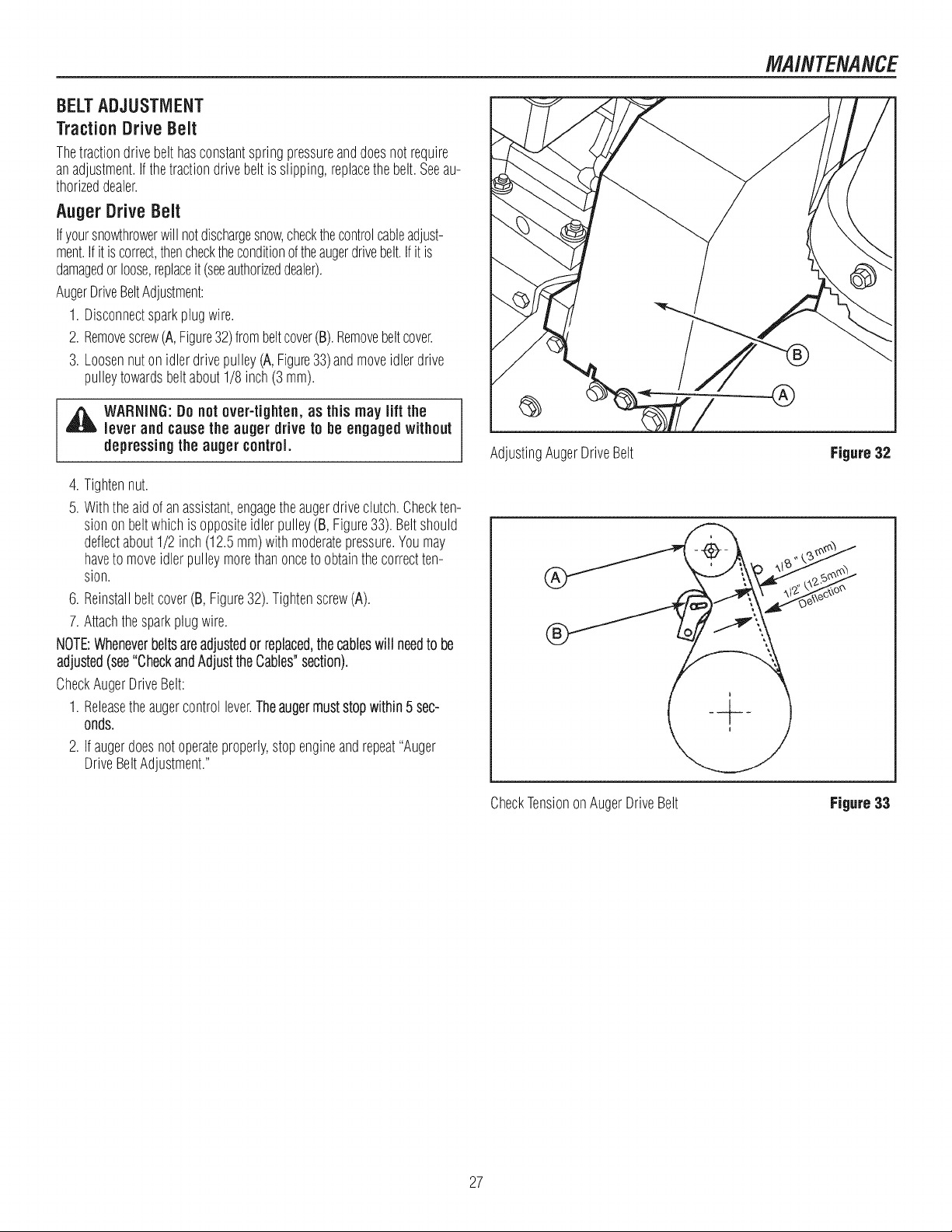

BELTADJUSTMENT..................................................................................................................................27

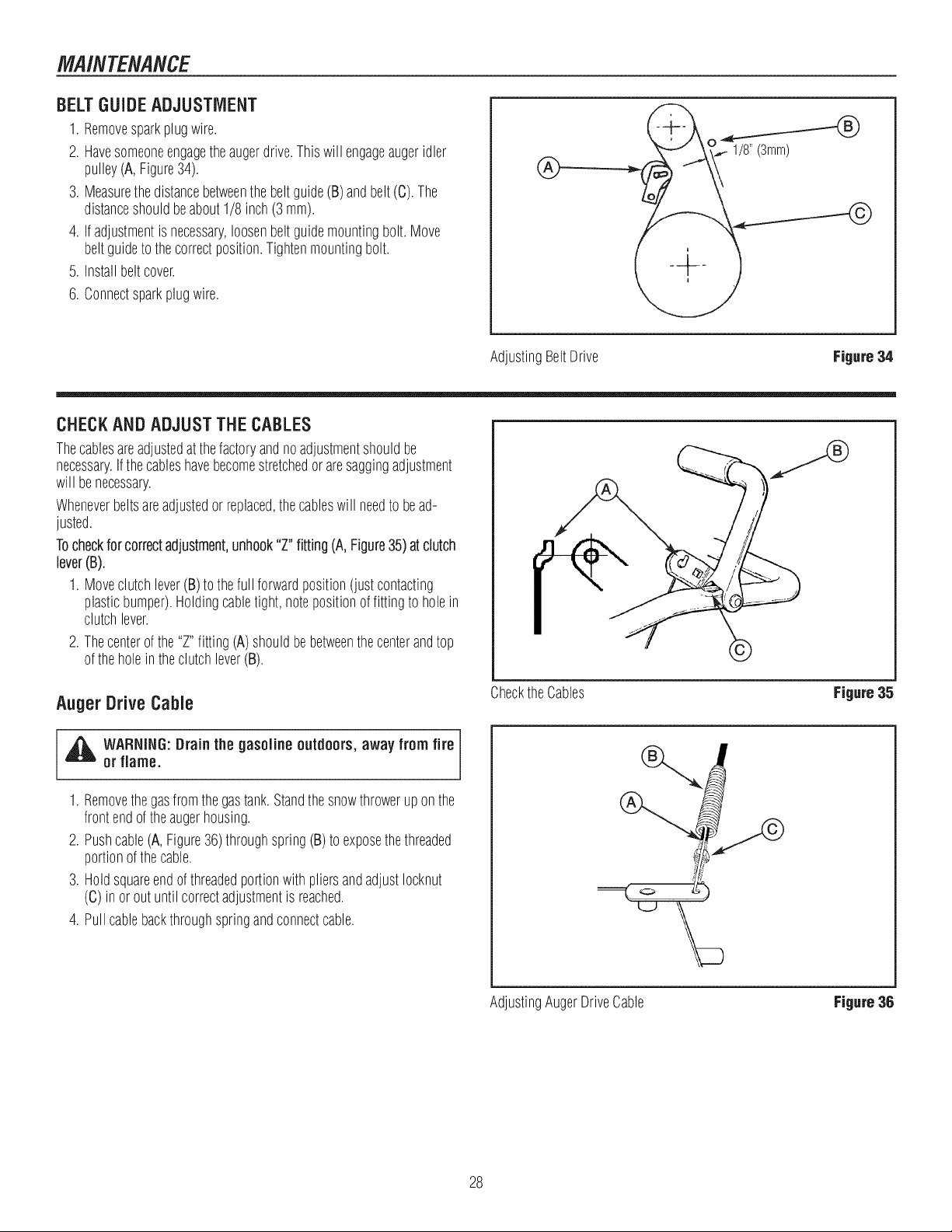

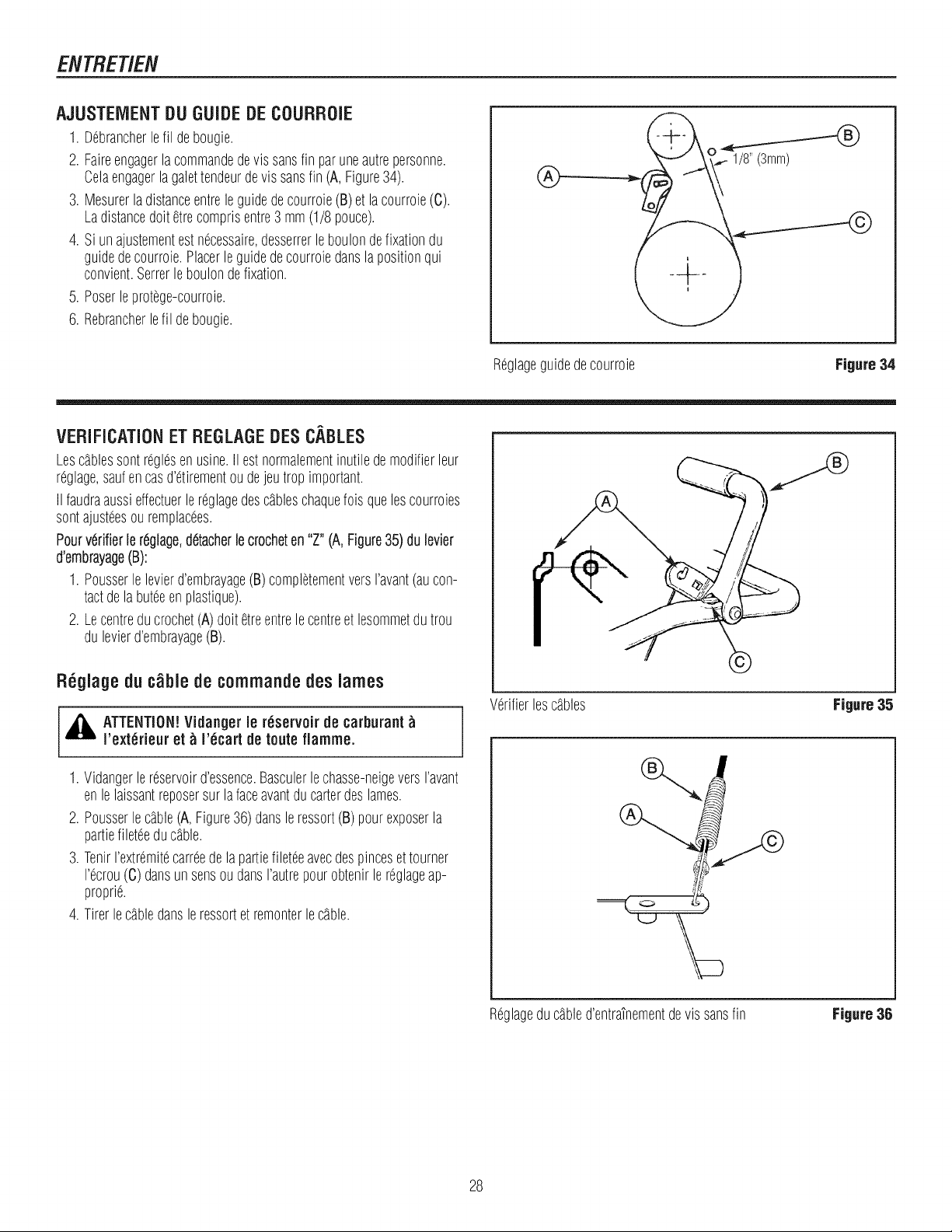

BELTGUIDEADJUSTMENT......................................................................................................................28

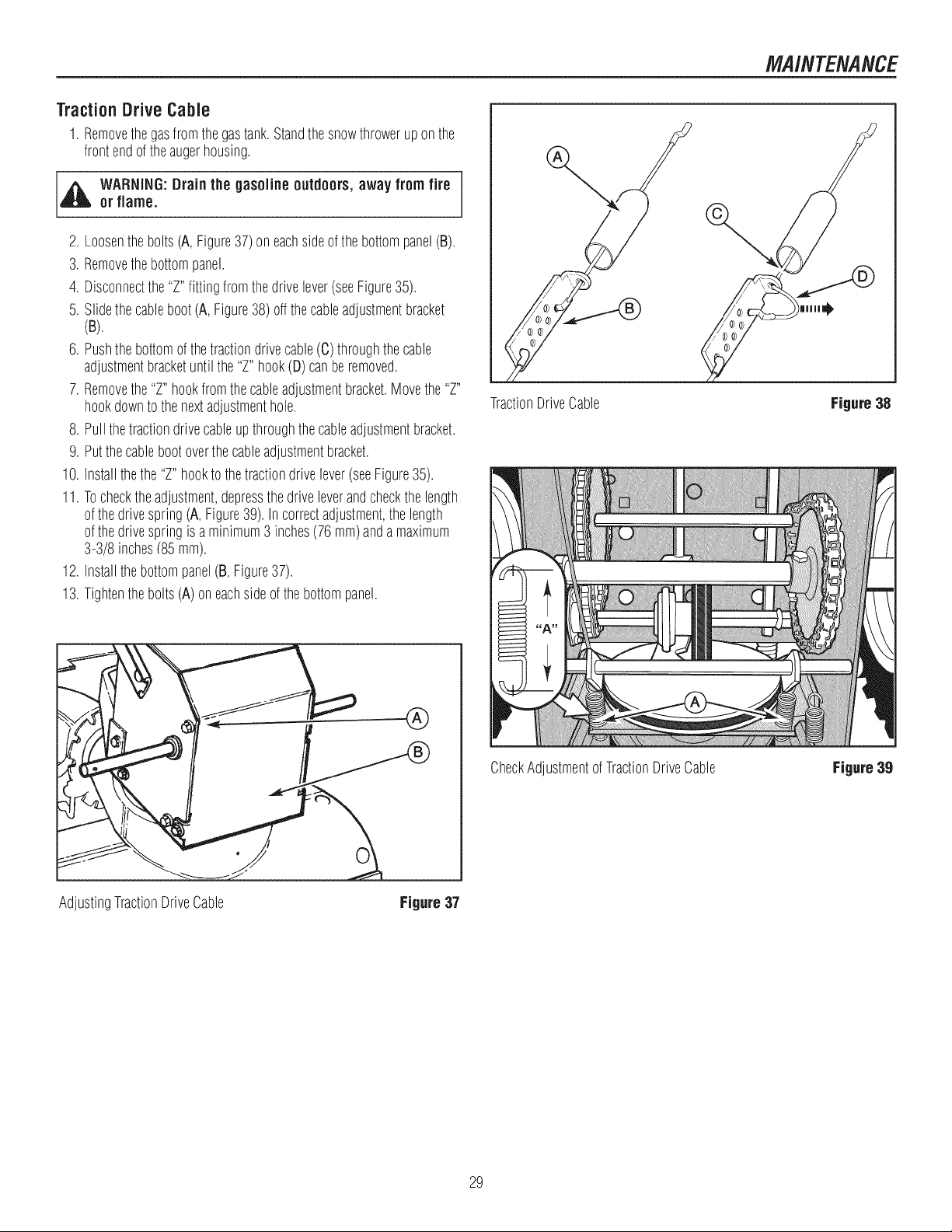

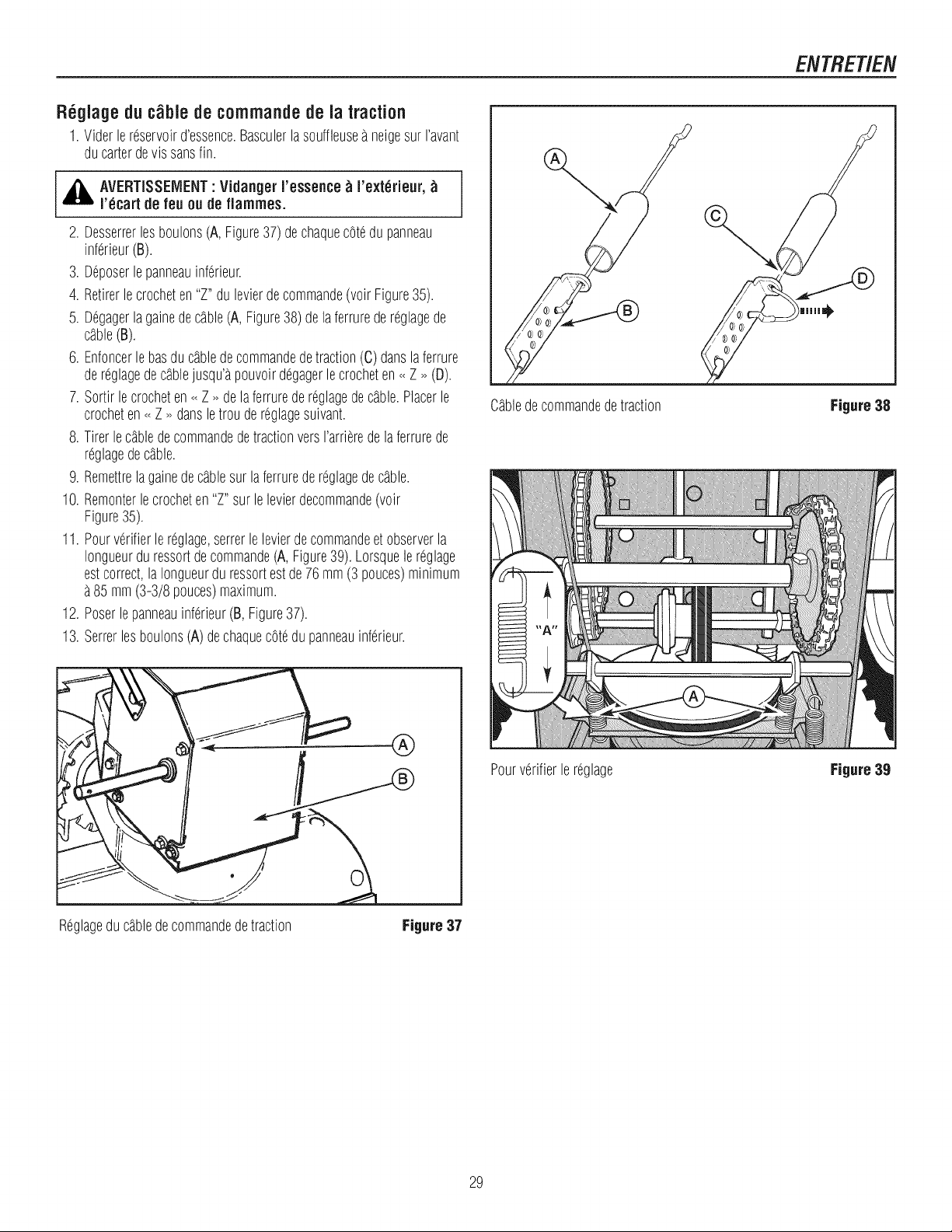

CHECKANDADJUSTTHECABLES..........................................................................................................28

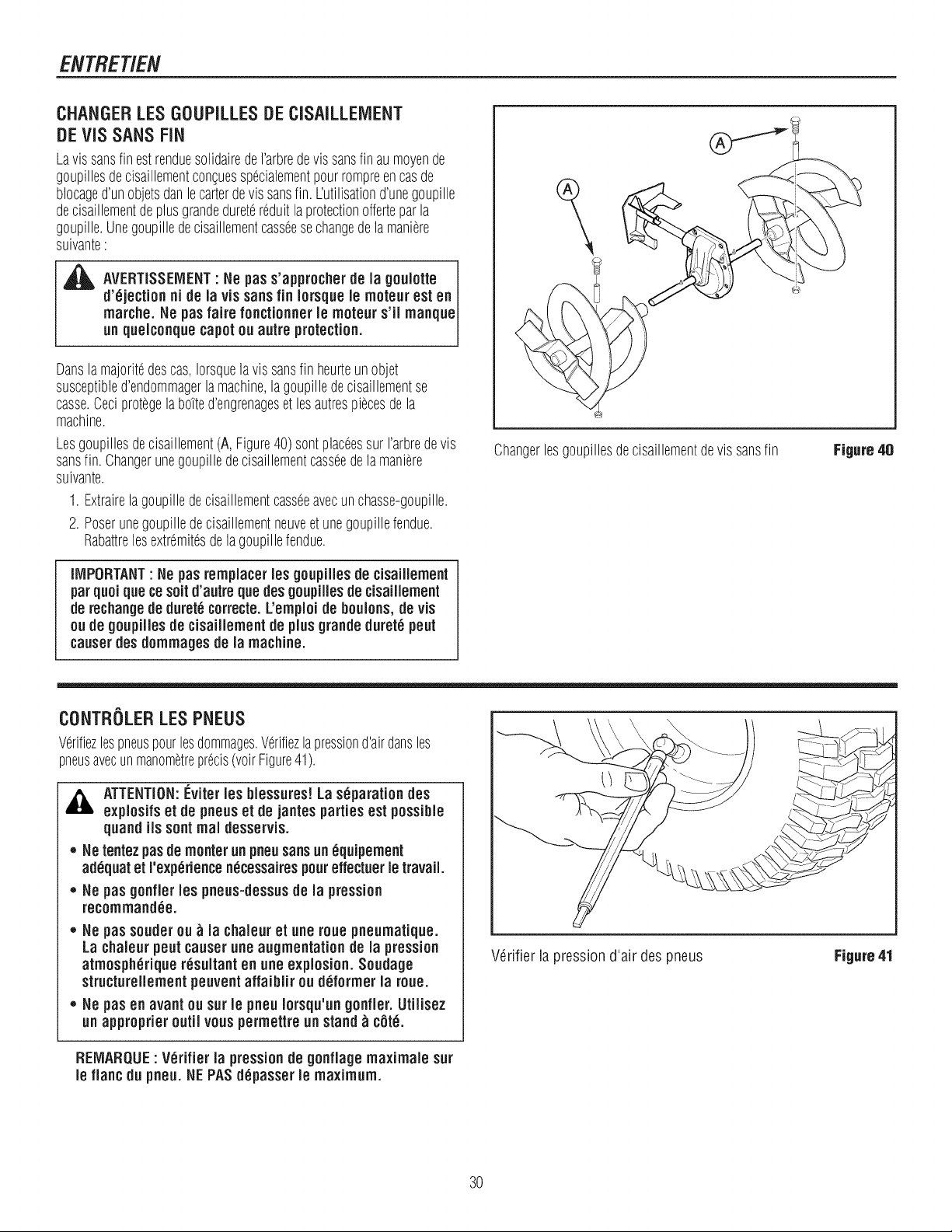

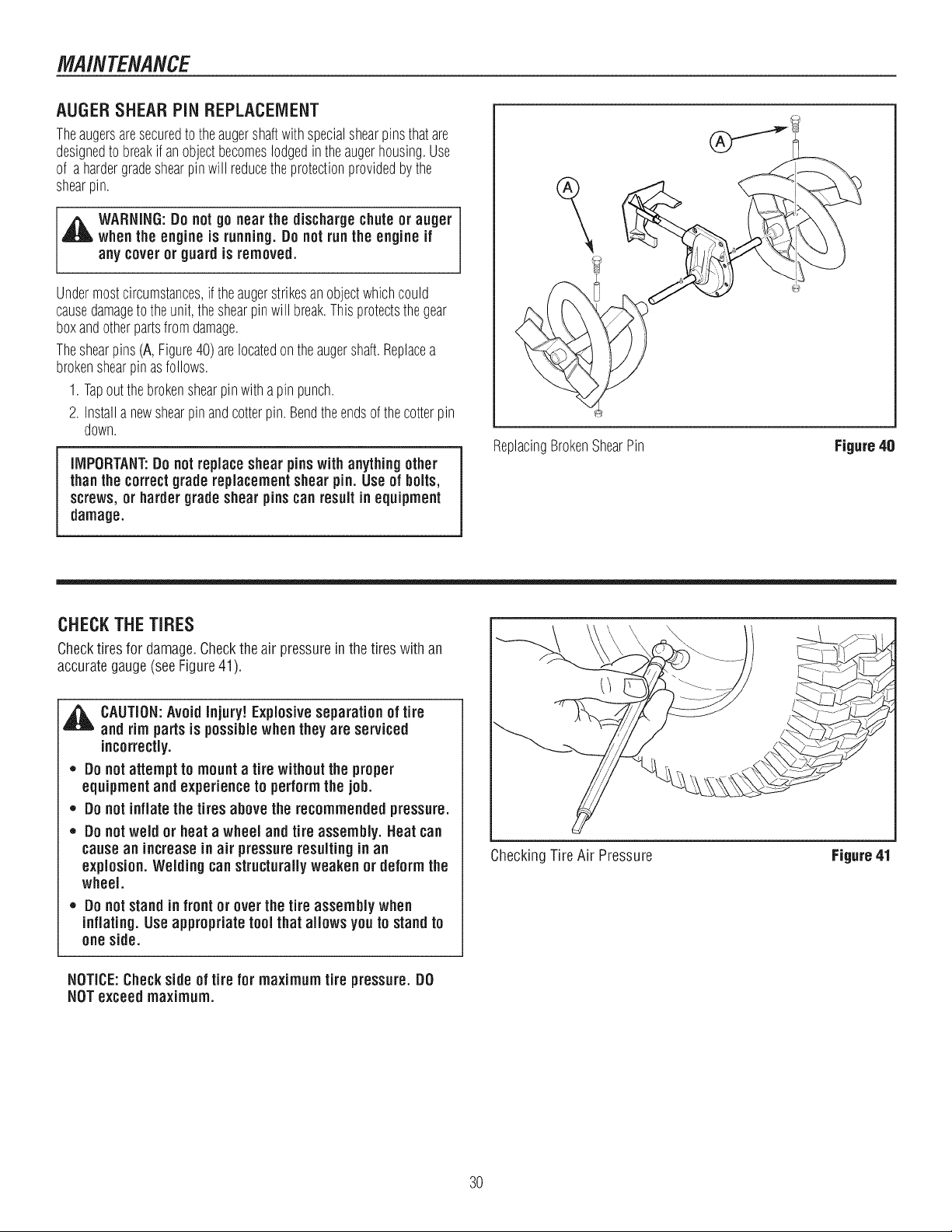

AUGERSHEARPINREPLACEMENT.........................................................................................................30

CHECKTHETIRES.................................................................................................................. 30

STORAGE................................................................................................ 31

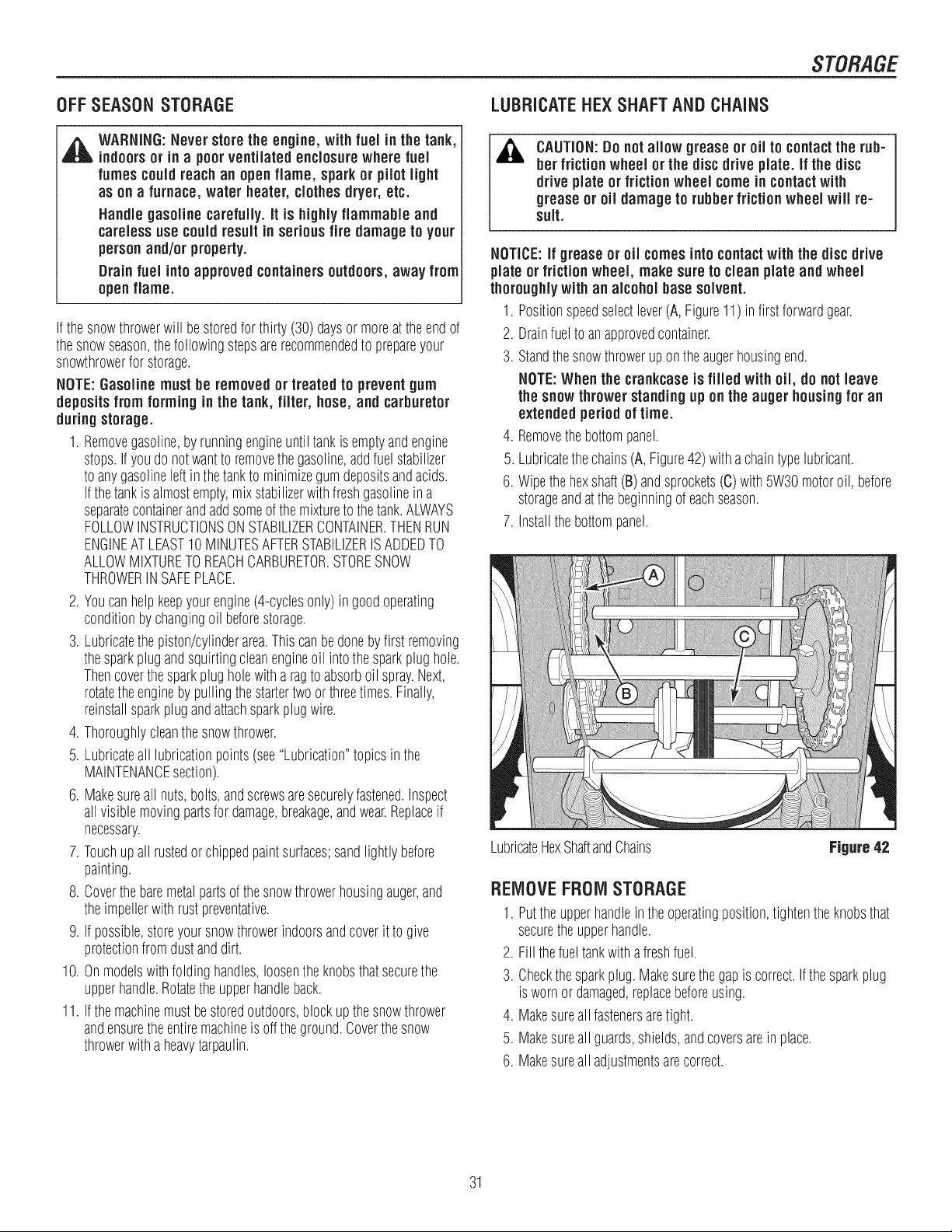

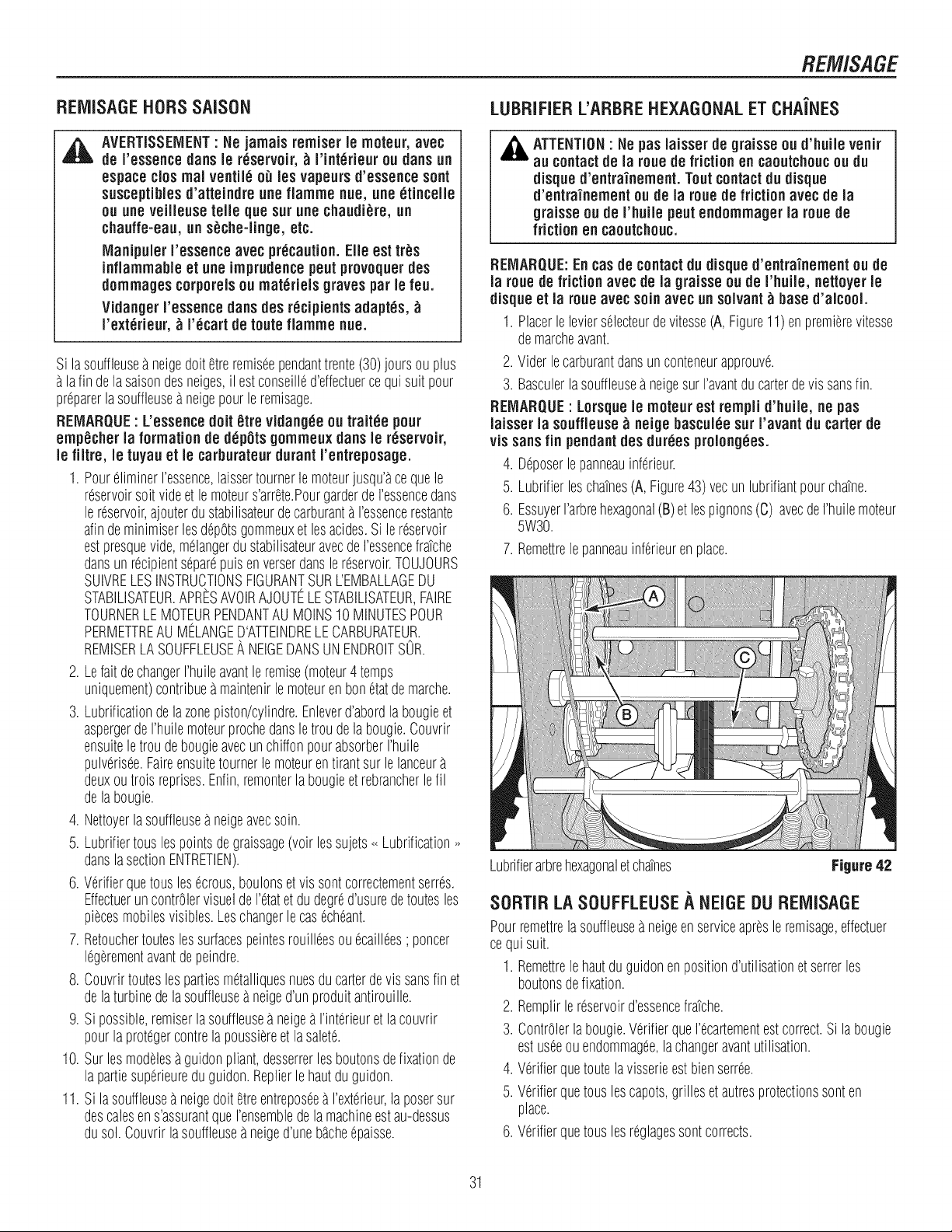

OFFSEASONSTORAGE............................................................................................................................31

LUBRICATEHEXSHAFTANDCHAINS.....................................................................................................31

REMOVEFROMSTORAGE........................................................................................................................31

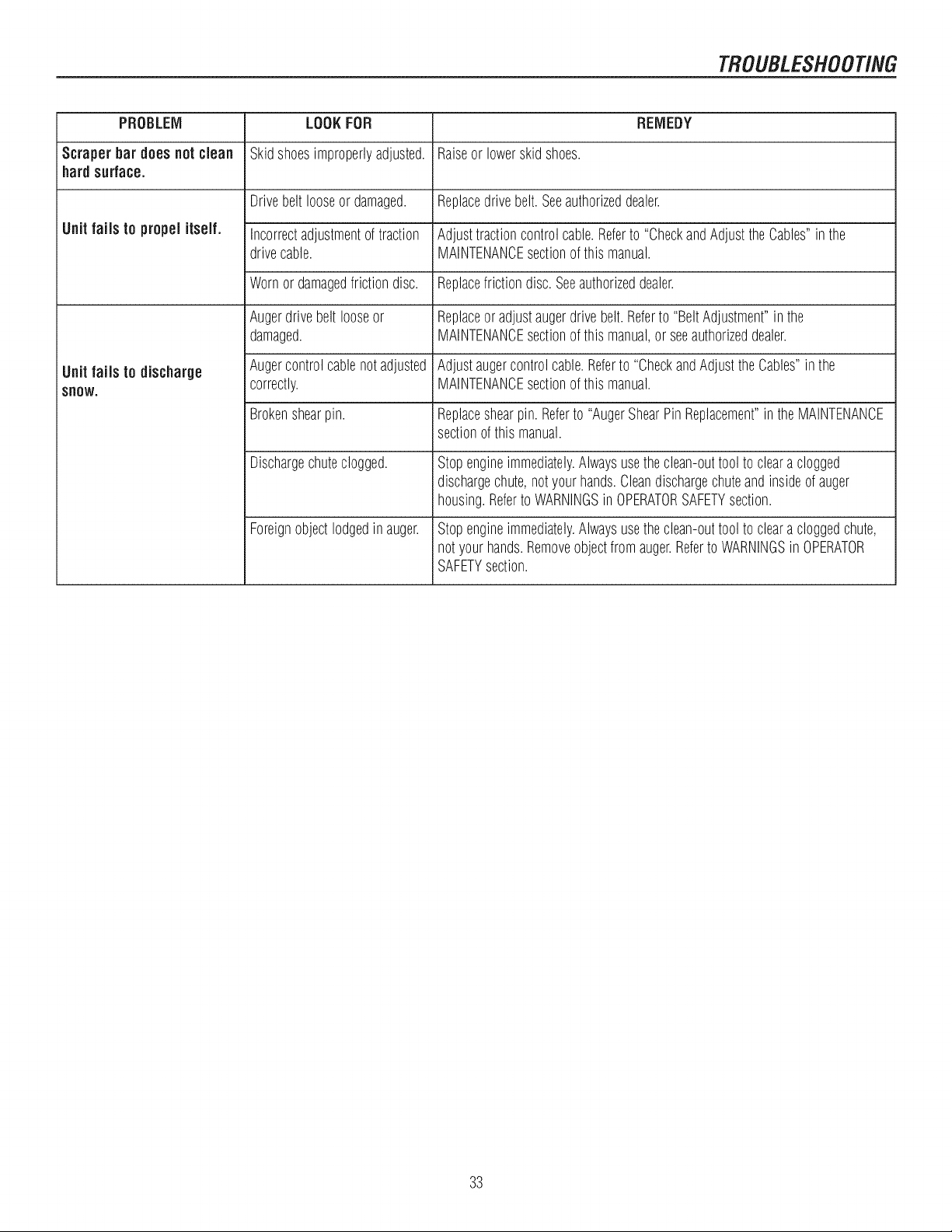

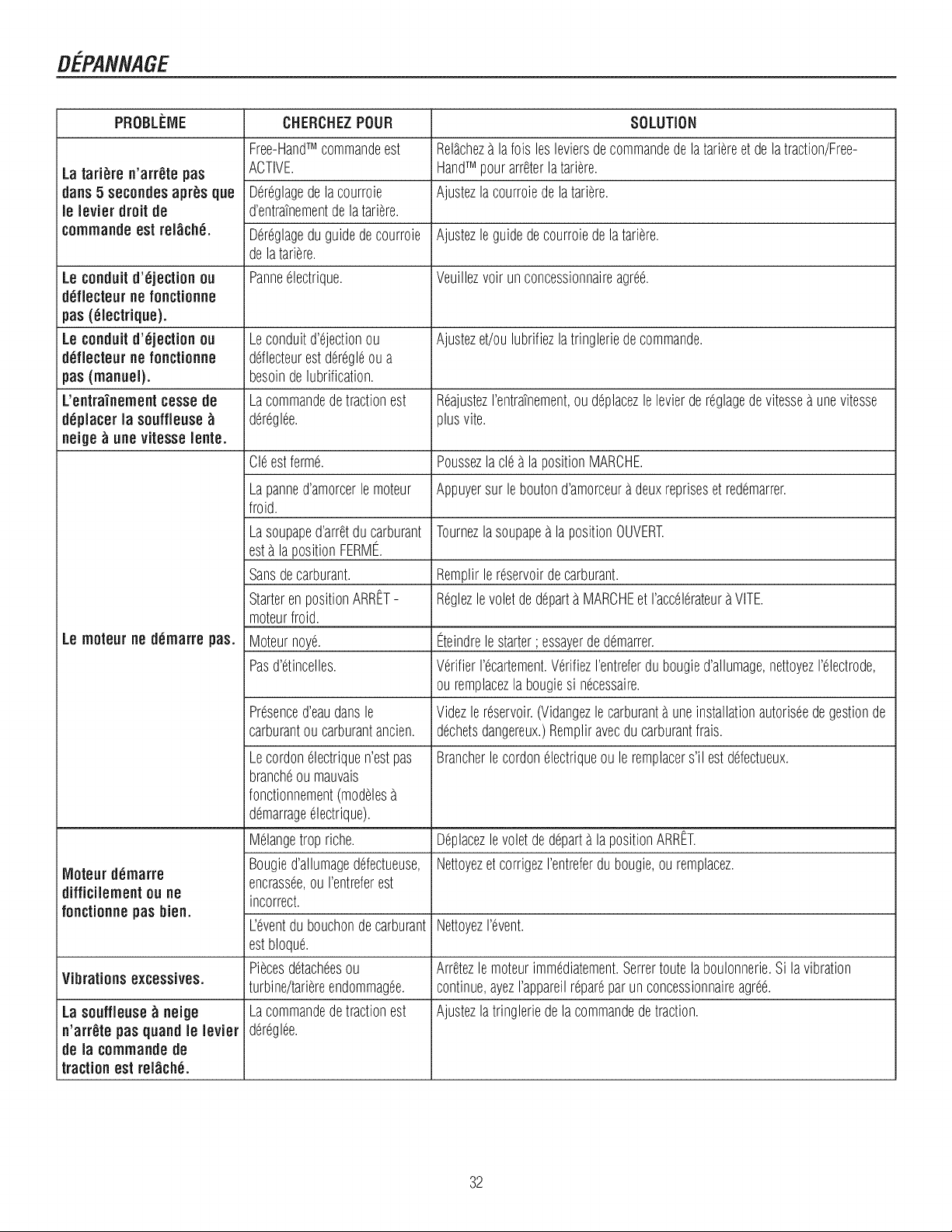

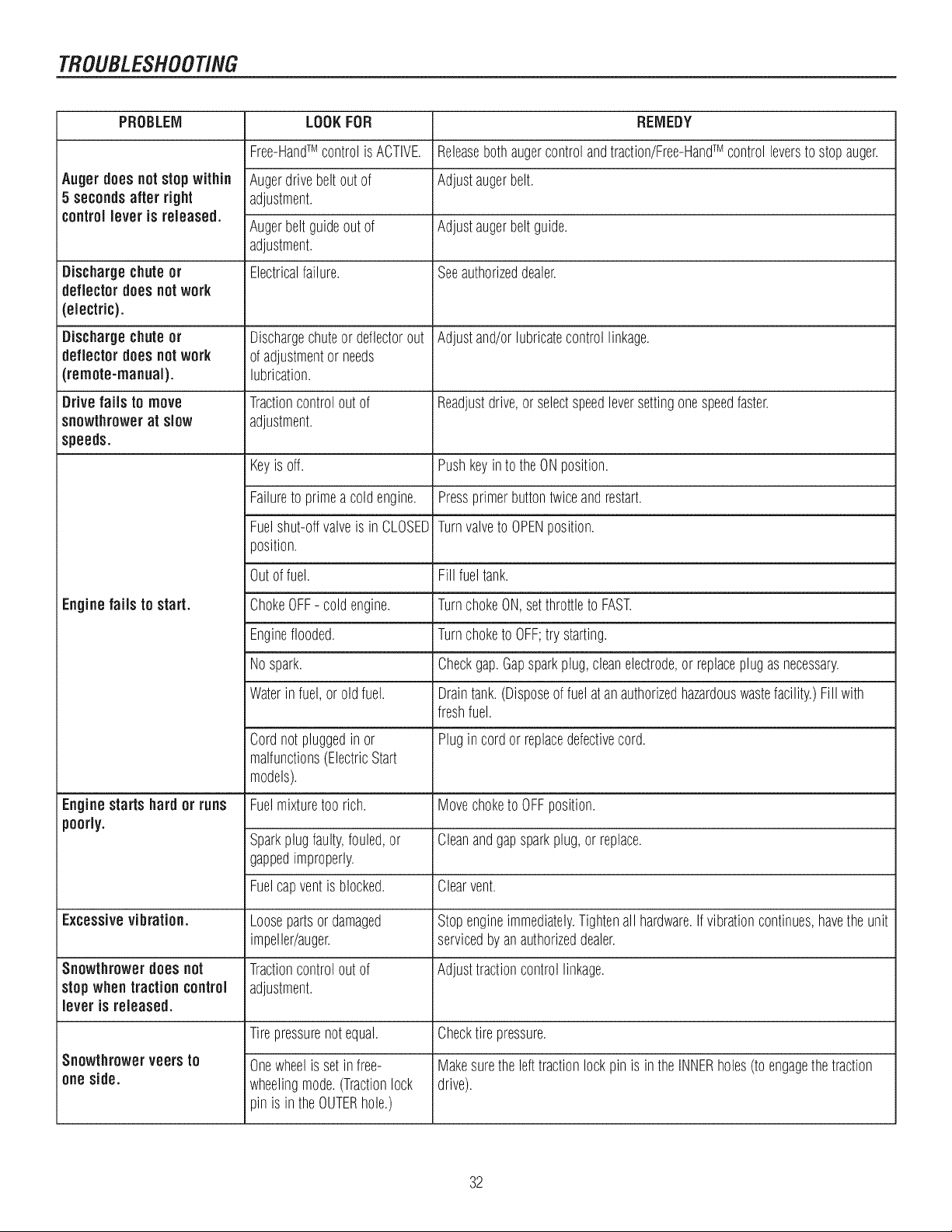

TROUBLESHOOTING................................................................................... 32

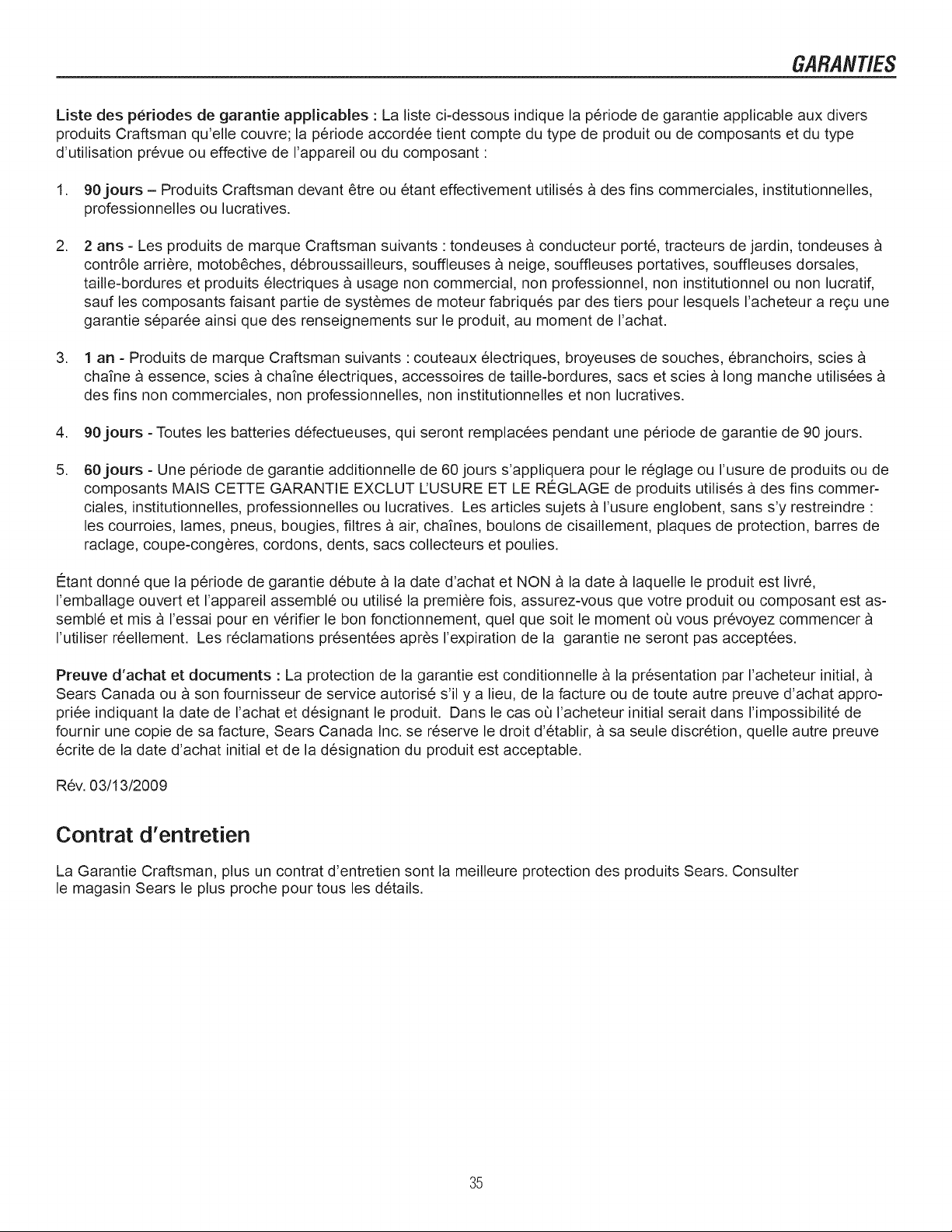

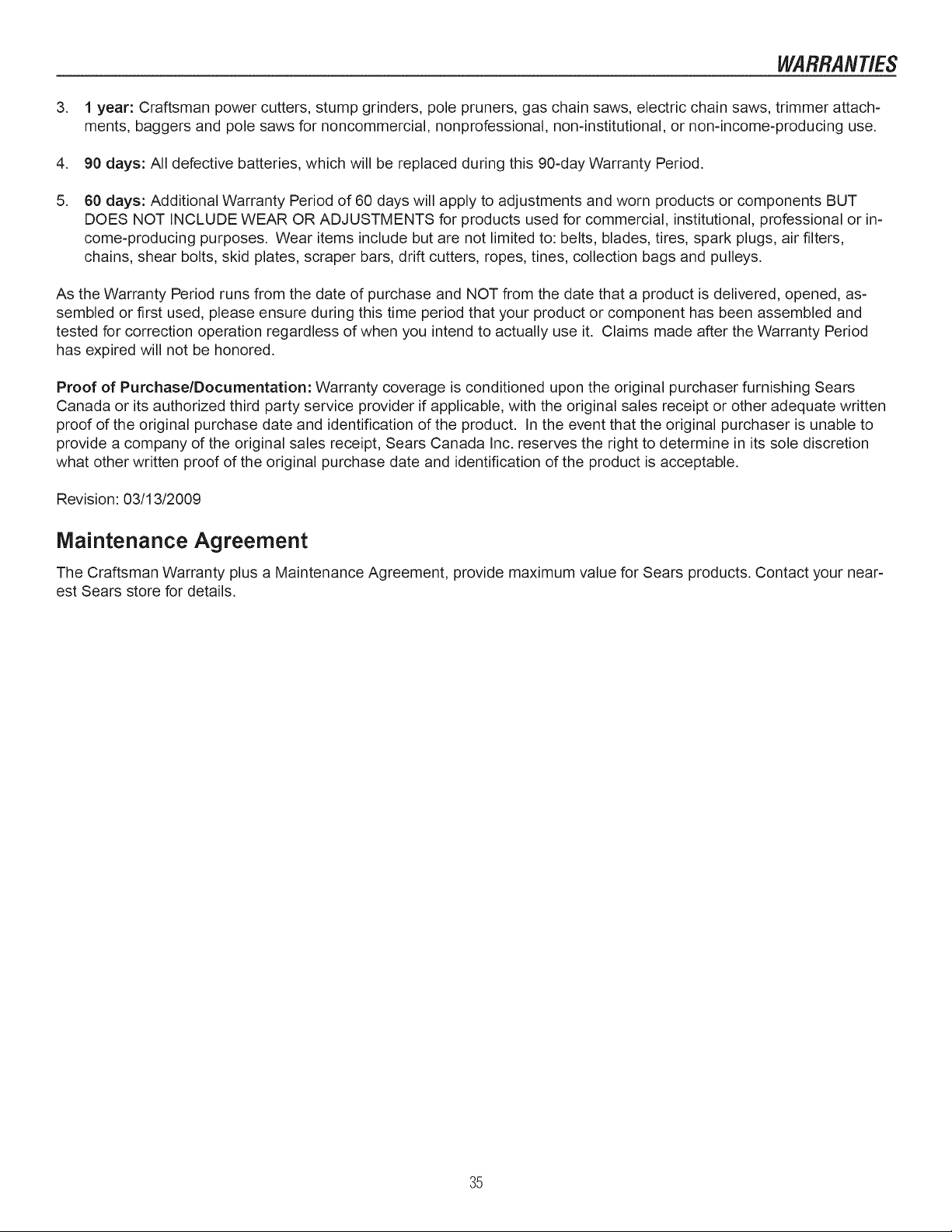

WARRANTIES........................................................................................... 34

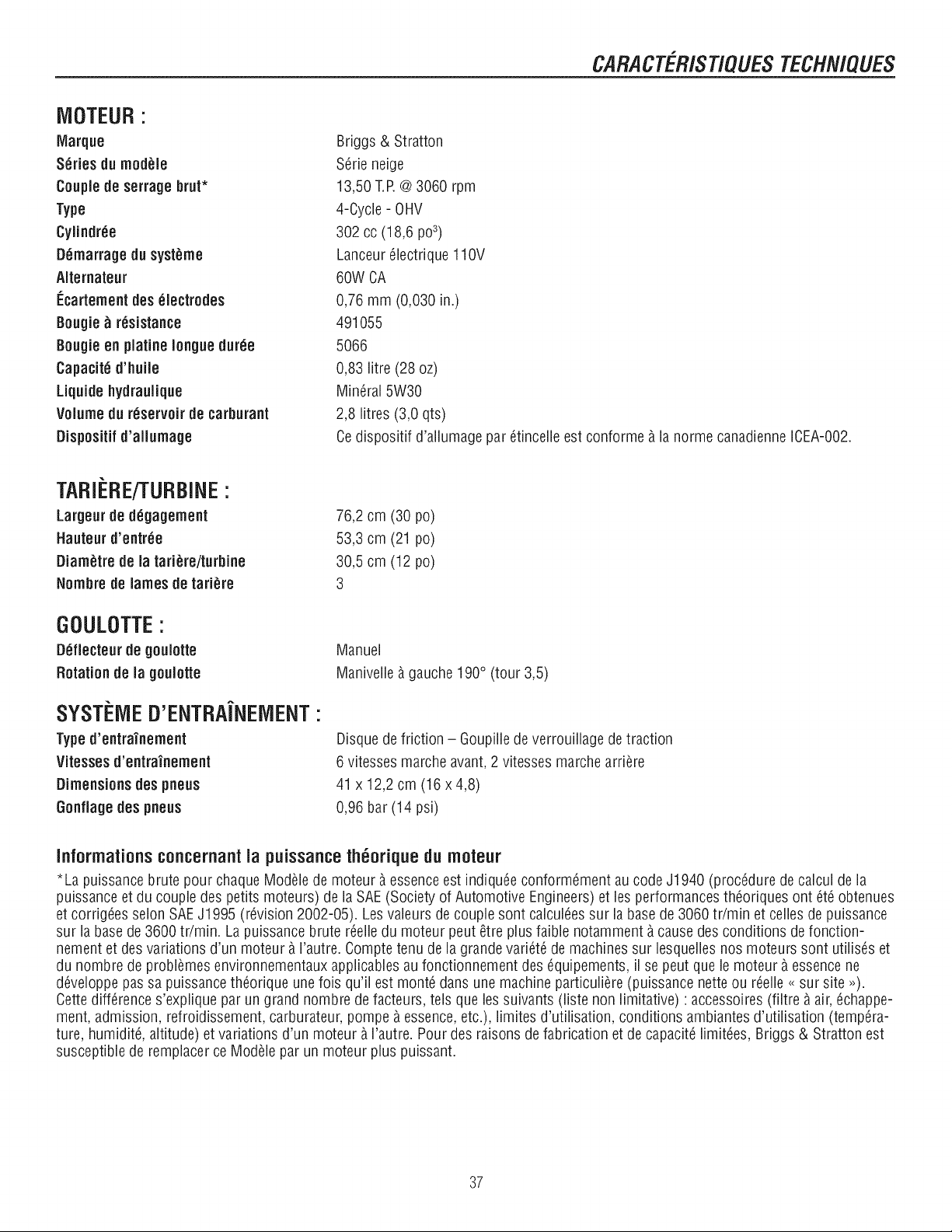

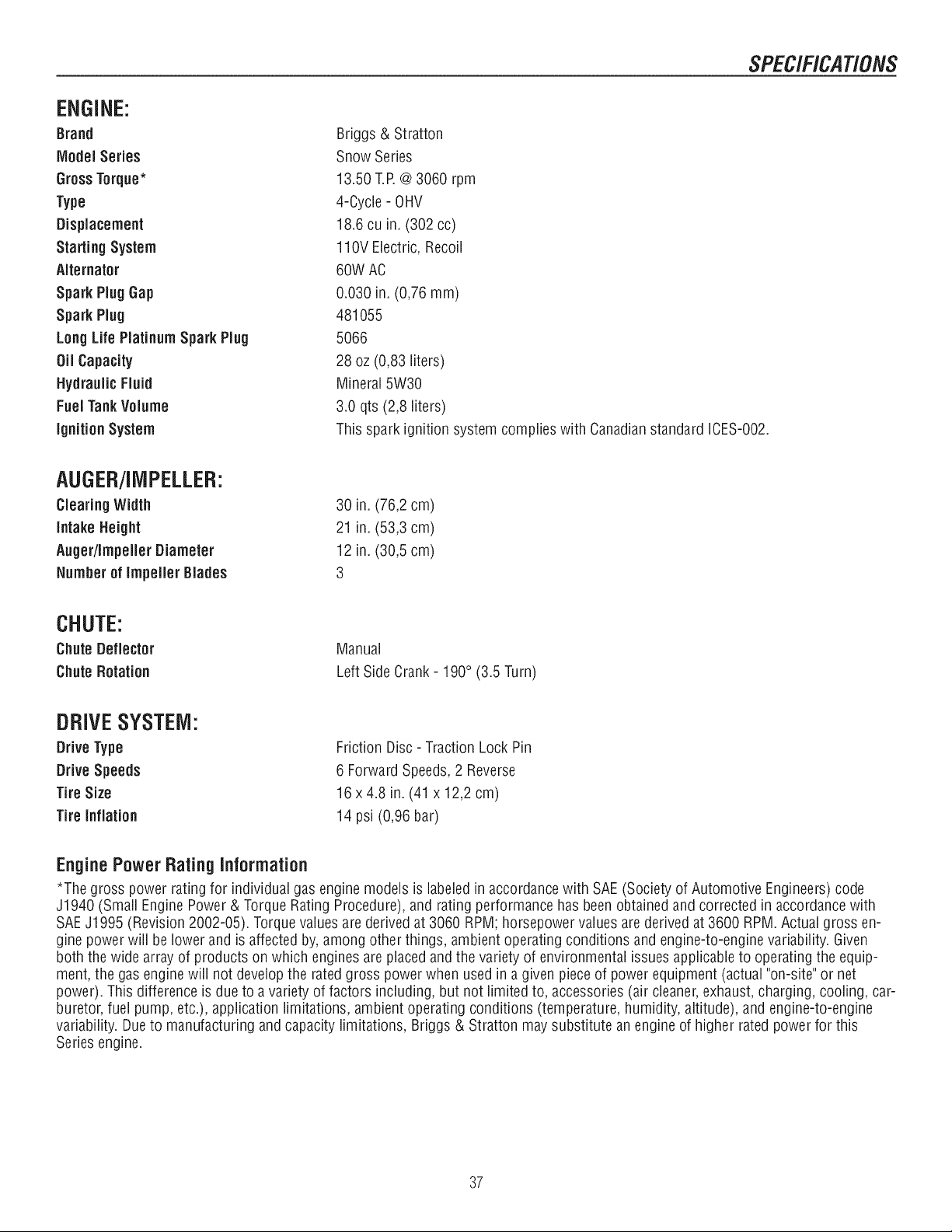

SPECIFICATIONS....................................................................................... 37

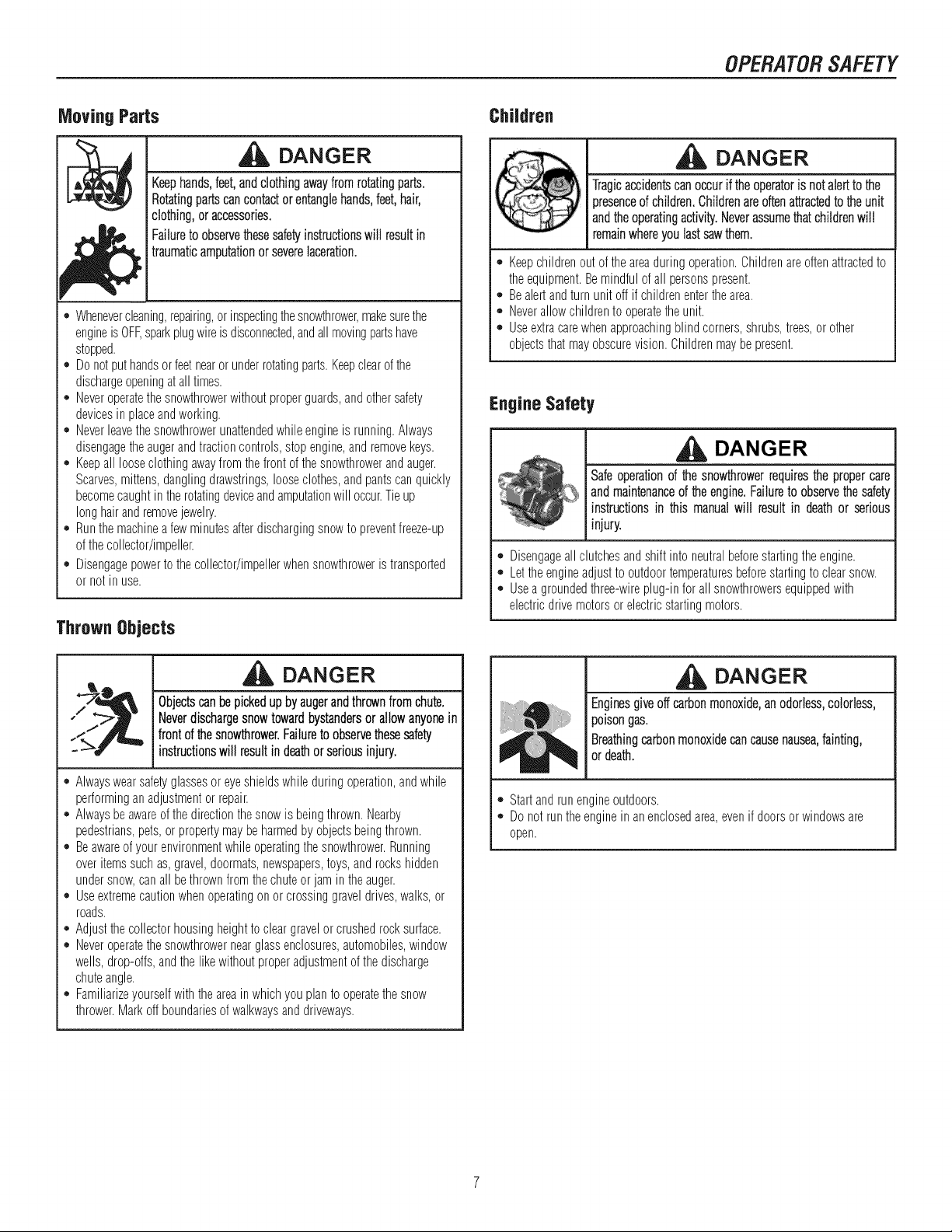

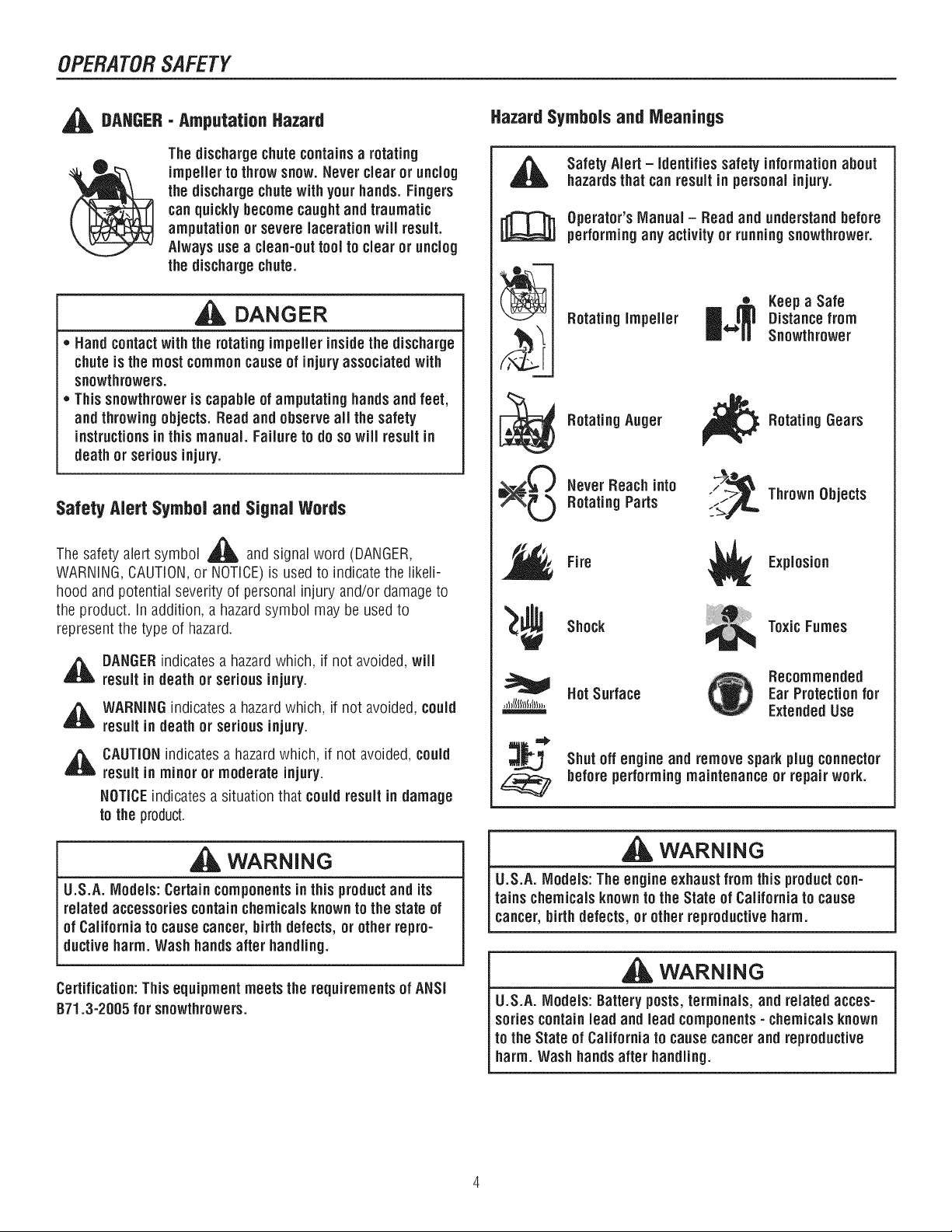

OPERATORSAFETY

DAHGER- Amputation Hazard

The dischargechute containsa rotating

impeller to throwsnow. Never clear or unclog

the dischargechutewith your hands.Fingers

can quickly becomecaughtand traumatic

amputation or severe lacerationwill result.

Alwaysusea clean-outtool to clear or unclog

the dischargechute.

DANGER

,, Hand contactwith the rotating impeller inside the discharge

chuteis the most commoncause of injury associated with

snowthrowers.

* Thissnowthroweris capable of amputating handsand feet,

and throwingobjects. Read and observeall the safety

instructionsin this manual. Failure to do so will result in

deathor serious injury.

SafetyAlert Symboland SignalWords

The safety alert symbol _ and signal word (DANGER,

WARNING,CAUTION,or NOTICE)is used to indicate the likeli-

hood and potential severity of personal injuryand/or damage to

the product. In addition, a hazardsymbol may be used to

represent the type of hazard.

_ ANGERindicates a hazard which, if not avoided,will

result in death or serious injury.

,_ WARNINGindicates a hazardwhich, if not avoided, could

result in death or serious injury.

_ AUTIONindicates a hazardwhich, if not avoided,could

result in minor or moderate injury.

NOTICEindicates a situation that could result in damage

to the product.

WARNING

U.S.A. Models: Certain componentsinthis productand its

related accessories containchemicalsknown to the state of

of California to causecancer,birth defects, or other repro-

ductive harm. Wash hands after handling.

Certification: This equipmentmeets the requirements of ANSI

B71.3-2005 for snowthrowers.

Hazard Symbols and Meanings

f _'%£,,,,,_1

Safety Alert - identifies safety informationabout

hazardsthat can result in personal injury.

Operator's IVlanual- Read and understand before

performingany activity or running snowthrower.

Rotating Impeller

_ Rotating Auger

_(_ Never Reach into

Rotating Parts

• Keepa Safe

Distance from

Snowthrower

_ Rotating Gears

t_,_ Thrown Objects

Fire

Explosion

Shock ToxicFumes

HotSurface

Recommended

Ear Protection for

ExtendedUse

Shut off engine and remove spark plug connector

beforeperformingmaintenance or repairwork.

WARNING

U.S.A. Models: The engine exhaust from this productcon-

rains chemicalsknown to the State of California to cause

cancer, birthdefects, or other reproductiveharm.

WARNING

U.S.A. Models: Batteryposts,terminals, and related acces-

sories containlead and lead components- chemicalsknown

to the State of California to causecancerand reproductive

harm. Wash hands after handling.

OPERATORSAFETY

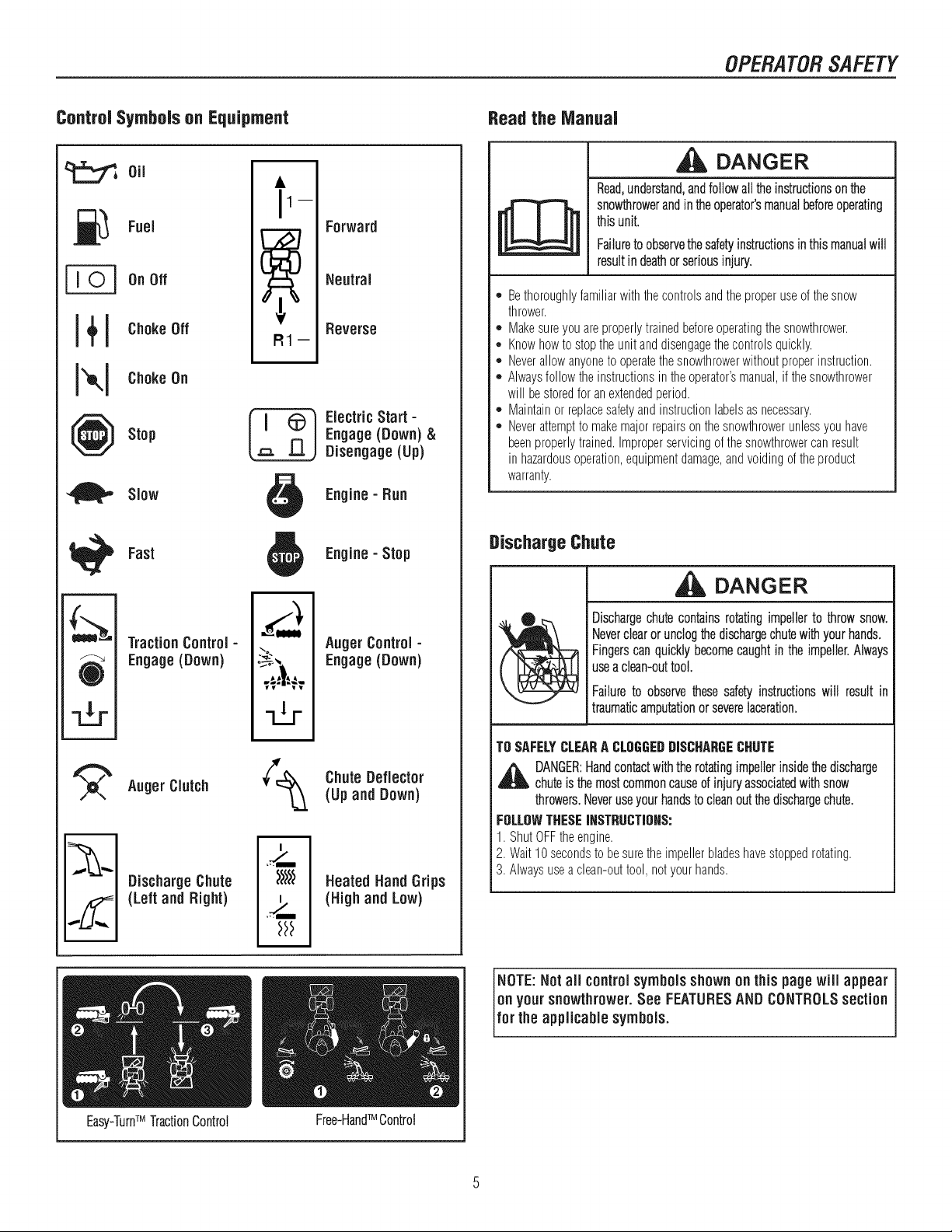

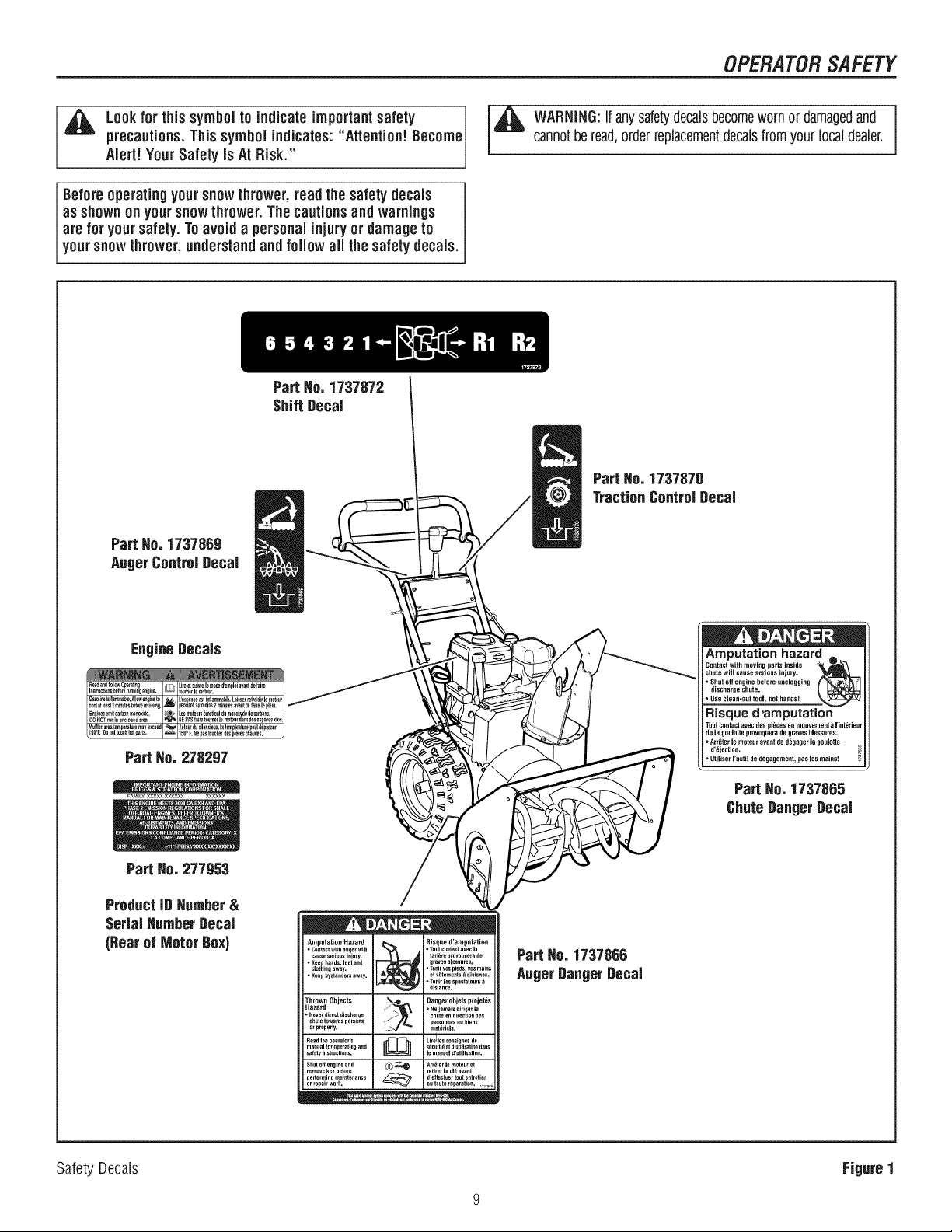

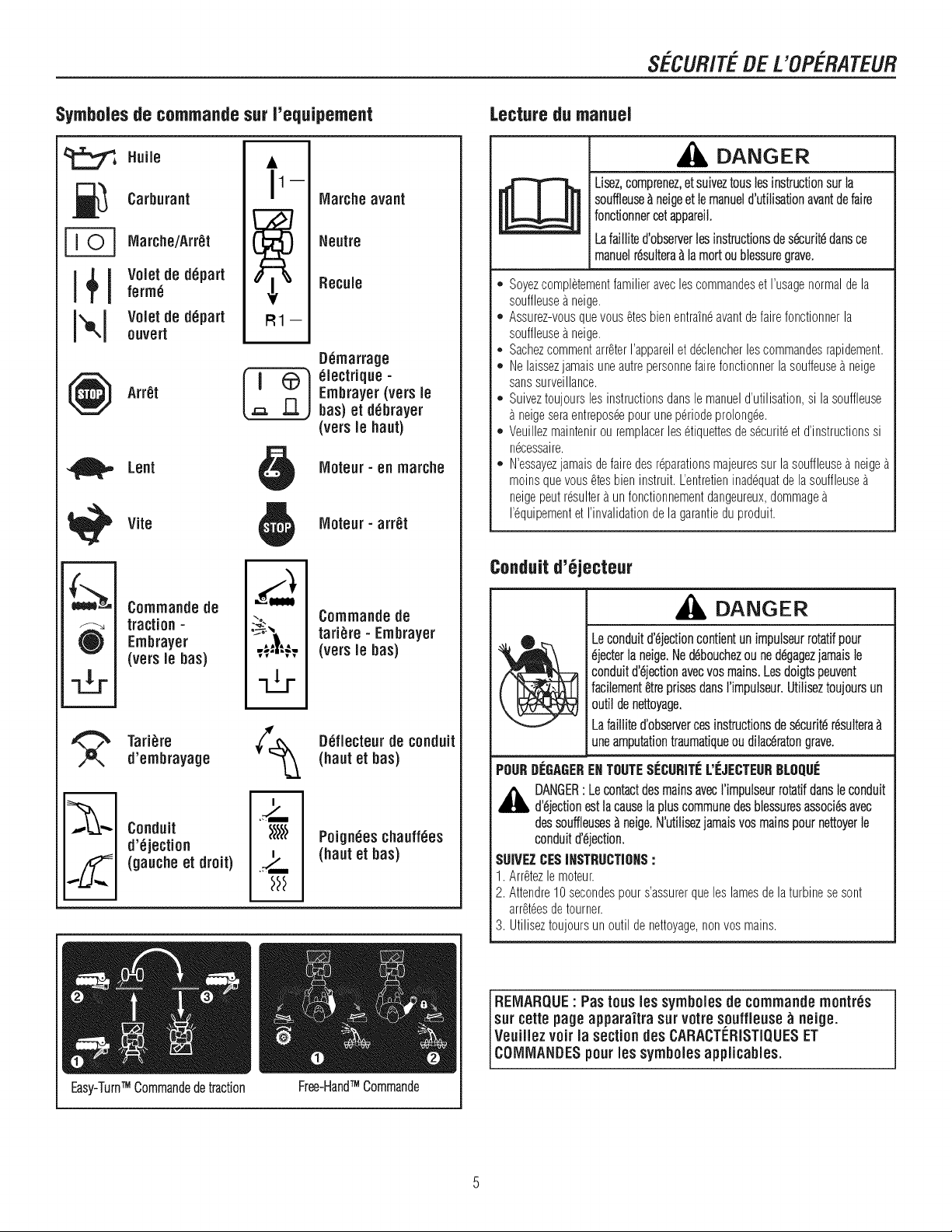

Control Symbols on Equipment

._ Fuel

On Off

J+J Choke 0ff

NI °"°"°°°

Stop

Slow

R1--

Forward

Neutral

Reverse

ElectricStart -

Engage(Down) &

Disengage (Up)

Engine- Run

Fast

TractionControl -

Engage(Down)

AugerClutch

[_ ischargeChute

(Left and Right)

='_'-m

-dr

Engine - Stop

Auger Control -

Engage(Down)

¢_ Chute Deflector

(Up and Down)

Heated HandGrips

(High and Low)

Easy-TurnTM TractionControl

Free-HandControl

Readthe Manual

[

DANGER

Read,understand,andfollowalltheinstructionsonthe

snowthrowerandintheoperator'smanualbeforeoperating

thisunit.

Failuretoobservethesafetyinstructionsinthismanualwill

resultindeathorseriousinjury.

,, Bethoroughlyfamiliarwith thecontrolsandtheproperuseofthesnow

thrower.

,, Makesureyou areproperlytrainedbeforeoperatingthe snowthrower.

,, Knowhowto stop the unit anddisengagethecontrolsquickly.

,, Neverallowanyoneto operatethe snowthrowerwithoutproperinstruction.

,, Alwaysfollow theinstructionsin the operator'smanual,if thesnowthrower

will bestoredfor anextendedperiod.

,, Maintainor replacesafetyandinstructionlabelsasnecessary.

,, Neverattemptto makemajorrepairson thesnowthrowerunlessyou have

beenproperlytrained.Improperservicingof thesnowthrowercan result

in hazardousoperation,equipmentdamage,andvoidingof the product

warranty.

Discharge Chute

DANGER

Dischargechutecontainsrotatingimpellerto throwsnow.

Neverclearorunclogthedischargechutewithyourhands.

Fingerscanquicklybecomecaughtintheimpeller.Always

useaclean-outtool.

Failureto observethesesafetyinstructionswill resultin

traumaticamputationorseverelaceration.

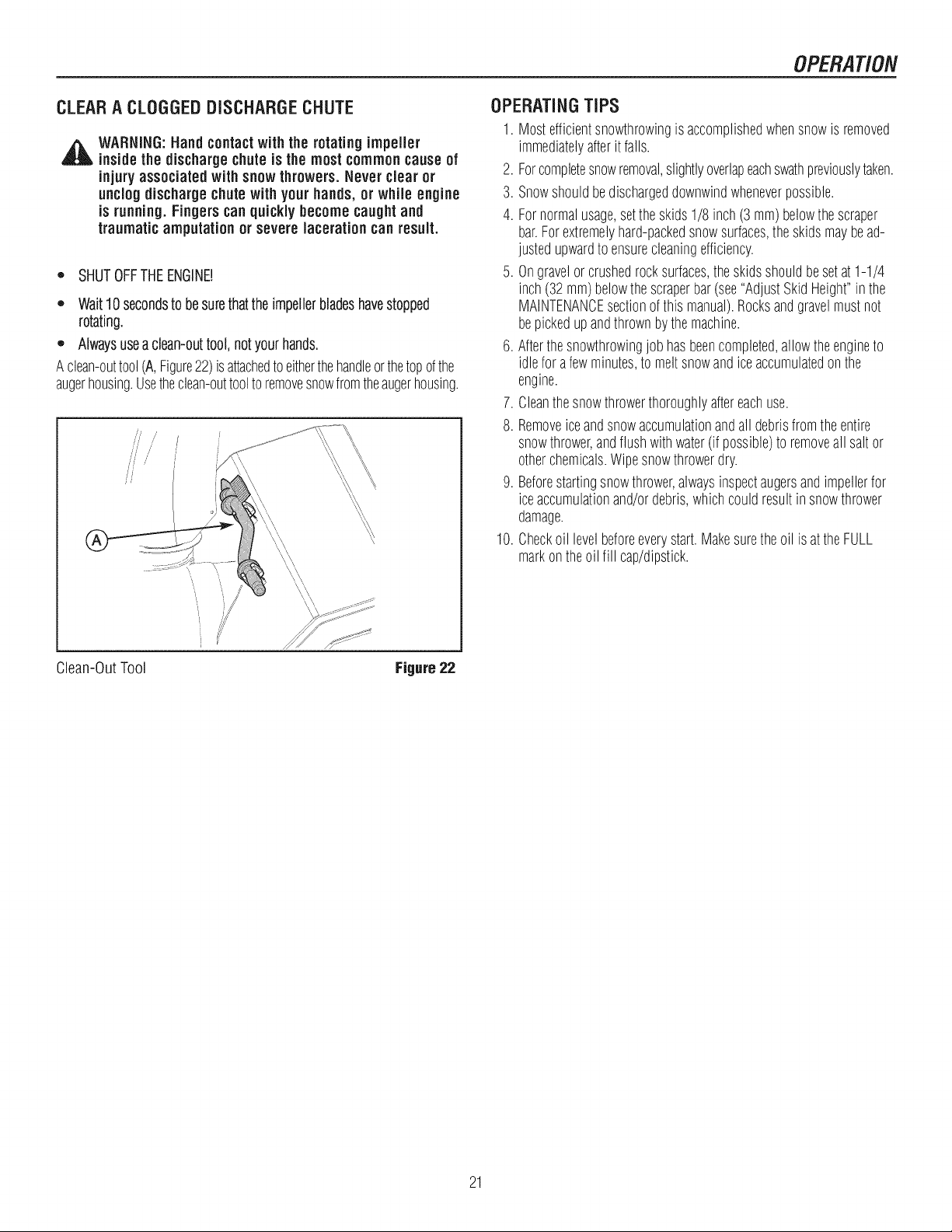

TOSAFELYCLEARACLOGGEDDISCHARGECHUTE

,_ DANGER:Handcontactwiththerotatingimpellerinsidethedischarge

chuteis themostcommoncauseof injuryassociatedwithsnow

throwers.Neveruseyourhandstocleanoutthedischargechute.

FOLLOWTHESEIHSTRUCTIOHS:

1 ShutOFFtheengine

2 Wait10secondstobesuretheimpellerbladeshavestoppedrotating

3.Alwaysuseaclean-outtool,notyourhands.

NOTE:Not all controlsymbols shownon this pagewill appear

on your snowthrower.See FEATURESANDCONTROLSsection

for the applicable symbols.

OPERATORSAFETY

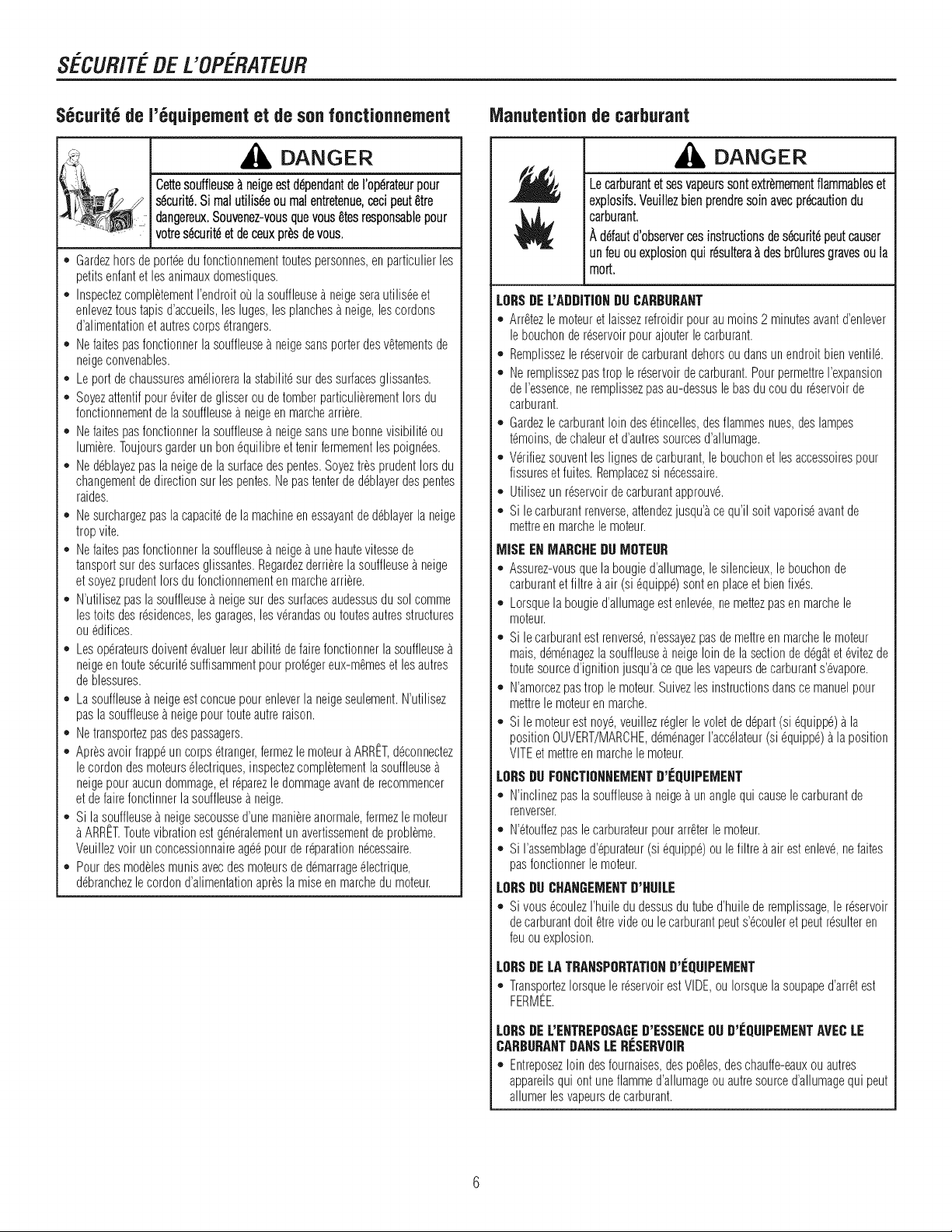

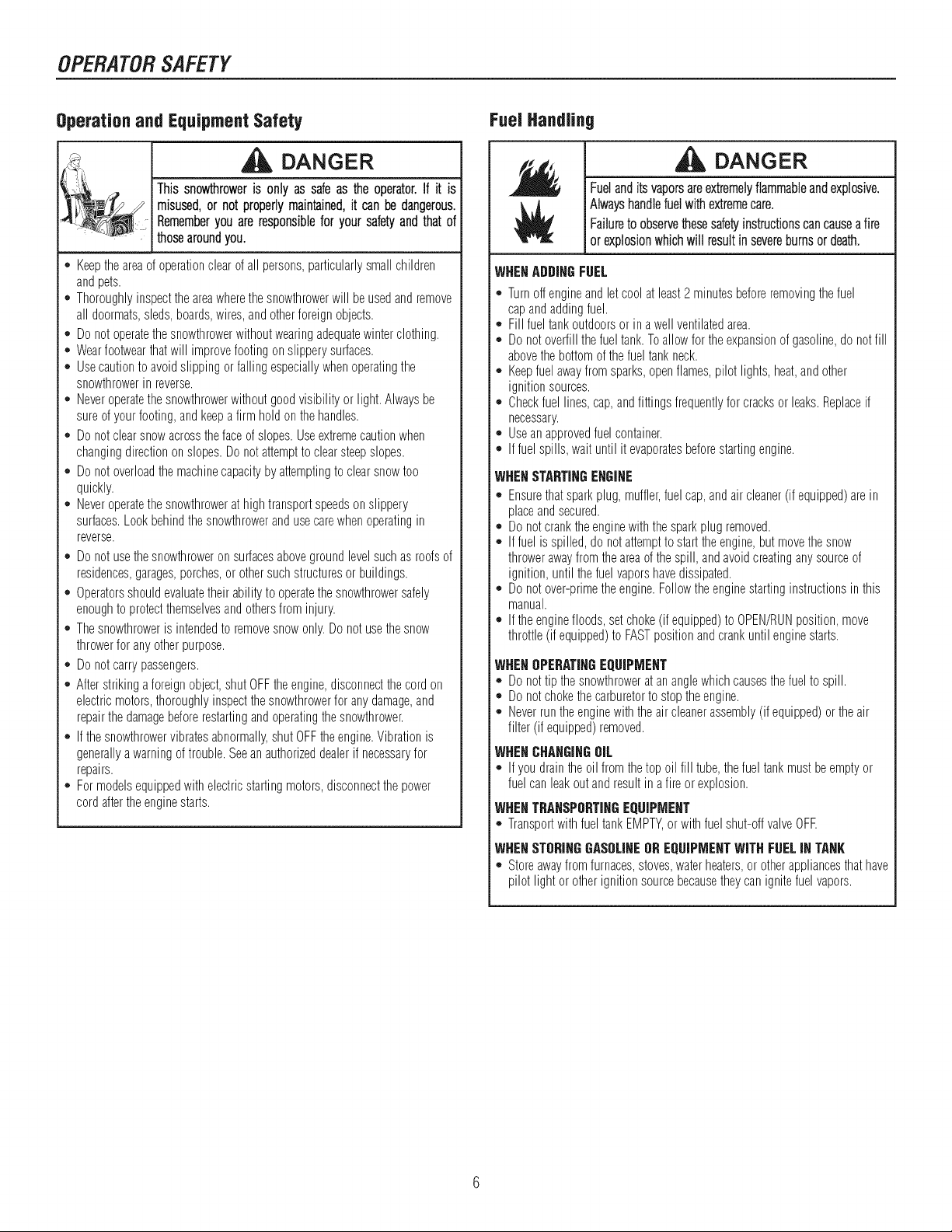

Operationand EquipmentSafety

DANGER

Thissnowthroweris only assafeas theoperator.If it is

misused,or notproperlymaintained,it canbedangerous.

i Rememberyouareresponsiblefor yoursafetyandthat of

thosearoundyou.

* Keeptheareaof operationclearof all persons,particularlysmallchildren

andpets.

. Thoroughlyinspectthe areawherethe snowthrowerwill beusedand remove

all doormats,sleds,boards,wires,andotherforeignobjects.

. Do notoperatethesnowthrowerwithoutwearingadequatewinterclothing.

. Wearfootwearthatwill improvefooting on slipperysurfaces.

. Usecautionto avoidslippingorfallingespeciallywhenoperatingthe

snowthrowerin reverse.

*, Neveroperatethesnowthrowerwithoutgoodvisibility or light. Alwaysbe

sureof yourfooting,andkeepafirm holdonthehandles.

. Do notclearsnowacrossthe faceof slopes.Useextremecautionwhen

changingdirectiononslopes.Donotattemptto clearsteepslopes.

. Do notoverloadthe machinecapacitybyattemptingto clearsnowtoo

quickly.

. Neveroperatethesnowthrowerat high transportspeedson slippery

surfaces.Lookbehindthe snowthrowerandusecarewhenoperatingin

reverse.

* Do not usethesnowthroweron surfacesabovegroundlevelsuchas roofsof

residences,garages,porches,or othersuch structuresor buildings.

. Operatorsshouldevaluatetheirabilityto operatethe snowthrowersafely

enoughto protectthemselvesandothersfrom injury.

. Thesnowthroweris intendedto removesnowonly.Do not usethesnow

throwerforany otherpurpose.

. Do notcarrypassengers.

*, Afterstrikinga foreignobject,shutOFFthe engine,disconnectthecordon

electricmotors,thoroughlyinspectthesnowthrowerforanydamage,and

repairthedamagebeforerestartingandoperatingthesnowthrower.

*, If thesnowthrowervibratesabnormally,shutOFFthe engine.Vibrationis

generallyawarningof trouble.Seeanauthorizeddealerif necessaryfor

repairs.

. For modelsequippedwithelectricstartingmotors,disconnectthe power

cordaftertheenginestarts.

Fuel Handling

DANGER

Fuelandits vaporsareextremelyflammableandexplosive,

Alwayshandlefuel withextremecare.

Failureto observethesesafetyinstructionscancausea fire

Ior explosionwhichwill resultin severeburnsor death.

WHENADDINGFUEL

* Turnoff engineandletcool at least2 minutesbeforeremovingthefuel

cap andaddingfuel.

o Fill fueltankoutdoorsor ina well ventilatedarea.

o Donotoverfillthe fuel tank.Toallowfor theexpansionof gasoline,do notfill

abovethe bottomof the fuel tankneck.

o Keepfuel awayfromsparks,openflames,pilot lights, heat,andother

ignitionsources.

o Checkfuel lines,cap,andfittingsfrequentlyfor cracksor leaks.Replaceif

necessary.

o Useanapprovedfuelcontainer.

o If fuelspills, wait until it evaporatesbeforestartingengine.

WHENSTARTINGENGINE

*, Ensurethatsparkplug, muffler,fuelcap,andair cleaner(if equipped)are in

placeandsecured.

. Donot cranktheenginewiththesparkplug removed.

. If fuel is spilled,do notattemptto starttheengine,but movethesnow

throwerawayfrom theareaof thespill, andavoidcreatinganysourceof

ignition,until thefuelvaporshavedissipated.

*, Donotover-primethe engine.Followthe enginestartinginstructionsin this

manual.

. If theenginefloods,setchoke(if equipped)to OPEN/RUNposition,move

throttle(if equipped)to FASTpositionandcrankuntil enginestarts.

WHENOPERATINGEQUIPMENT

* Donottip the snowthrowerat ananglewhichcausesthefuelto spill.

. Donot chokethecarburetorto stoptheengine.

. Neverruntheenginewiththeaircleanerassembly(if equipped)or theair

filter (if equipped)removed.

WHENCHANGINGOIL

* If you draintheoil from the top oil fill tube,the fuel tankmustbeemptyor

fuel can leakoutandresultin afire orexplosion.

I WNENTRANSPORTINGEQUIPMENT

*, TransportwithfueltankEMPTY,orwithfuelshut-offvalveOFE

I WNENSTORINGGASOLINEOREQUIPMENTWiTHFUELIN TANK

*, Storeawayfromfurnaces,stoves,waterheaters,or otherappliancesthathave

pilot light or otherignitionsourcebecausetheycan ignitefuel vapors.

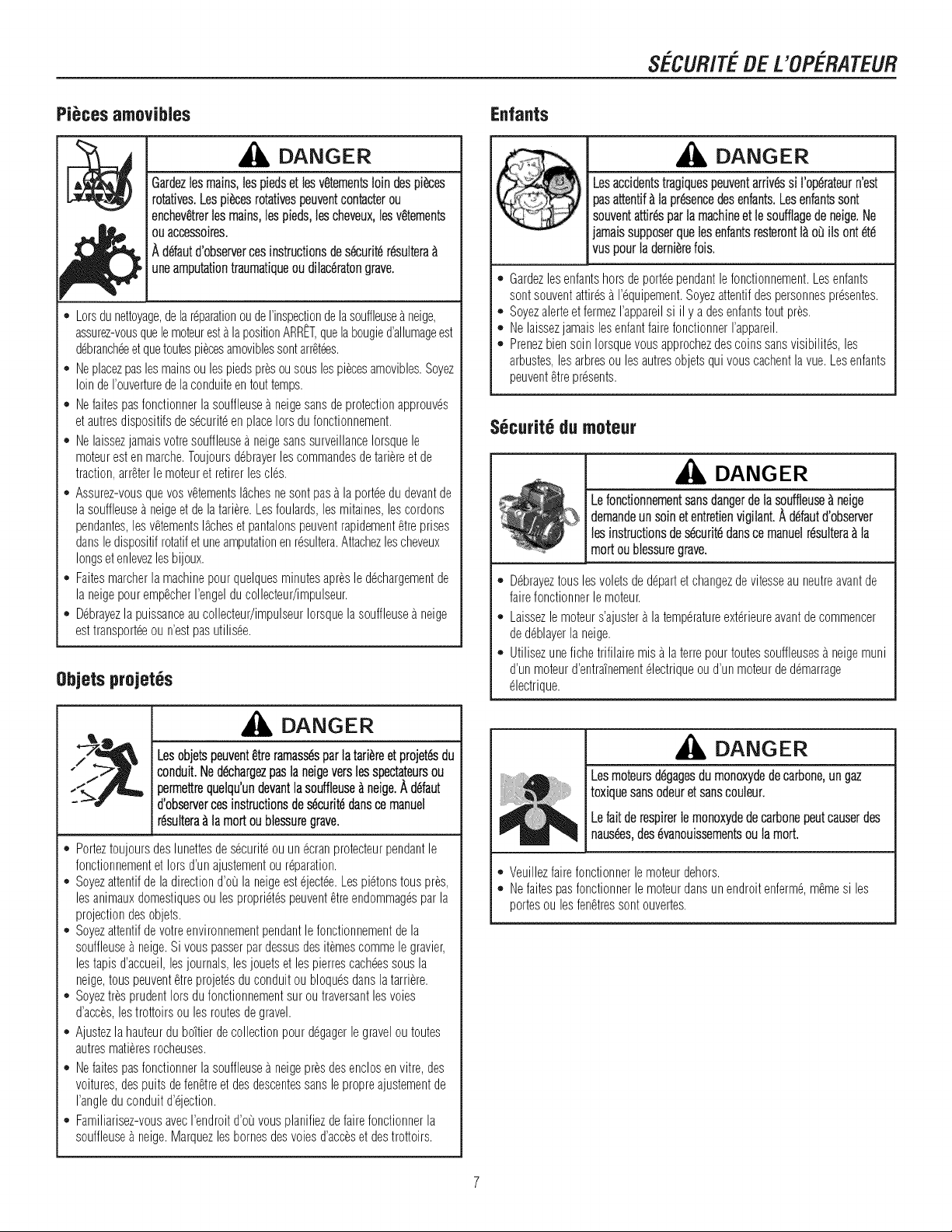

OPERATORSAFETY

Moving Parts

DANGER

Keephands,feet,andclothingawayfromrotatingparts.

Rotatingpartscancontactorentanglehands,feet,hair,

clothing,oraccessories.

Failuretoobservethesesafetyinstructionswill resultin

traumaticamputationorseverelaceration.

* Whenevercleaning,repairing,or inspectingthesnowthrower,makesurethe

engineis OFF,sparkplugwireis disconnected,andallmovingpartshave

stopped.

. Donotputhandsorfeetnearor underrotatingparts.Keepclearofthe

dischargeopeningat all times.

. Neveroperatethesnowthrowerwithoutproperguards,andothersafety

devicesin placeandworking.

. Neverleavethesnowthrowerunattendedwhileengineis running.Always

disengagetheaugerandtractioncontrols,stopengine,andremovekeys.

. Keepall looseclothingawayfrom the front of thesnowthrowerandauger.

Scarves,mittens,danglingdrawstrings,looseclothes,andpantscanquickly

becomecaughtin therotatingdeviceandamputationwill occur.Tieup

longhairandremovejewelry.

. Runthemachineafewminutesafterdischargingsnowto preventfreeze-up

of thecollector/impeller.

. Disengagepowerto thecollector/impellerwhensnowthroweris transported

or notin use.

Thrown Objects

DANGER

Objectscanbepickedupbyaugerandthrownfromchute.

Neverdischargesnowtowardbystandersorallowanyonein

frontofthesnowthrower.Failureto observethesesafety

instructionswillresultindeathorseriousinjury.

* Alwayswearsafetyglassesor eyeshieldswhileduringoperation,andwhile

performinganadjustmentor repair.

,, Alwaysbeawareof the directionthe snowis beingthrown.Nearby

pedestrians,pets,or propertymaybeharmedby objectsbeingthrown.

,, Beawareof yourenvironmentwhileoperatingthesnowthrower.Running

overitemssuch as,gravel,doormats,newspapers,toys,androckshidden

undersnow,canall bethrownfrom the chuteor jam intheauger.

,, Useextremecautionwhenoperatingon or crossinggraveldrives,walks,or

roads.

,, Adjustthecollectorhousingheightto cleargravelorcrushedrocksurface.

,, Neveroperatethe snowthrowernearglassenclosures,automobiles,window

wells, drop-otis,andthe likewithoutproperadjustmentof the discharge

chuteangle.

,, Familiarizeyourselfwiththe areain whichyou planto operatethesnow

thrower.Markoffboundariesof walkwaysanddriveways.

Children

DANGER

Tragicaccidentscanoccurif theoperatoris notalertto the

presenceofchildren,Childrenareoftenattractedtotheunit

andtheoperatingactivity.Neverassumethatchildrenwill

remainwhereyoulastsawthem.

o Keepchildrenout of theareaduringoperation.Childrenareoftenattractedto

theequipment.Bemindfulof all personspresent.

,, Bealertandturn unit off if childrenenterthearea.

,, Neverallow childrento operatetheunit.

,, Useextracarewhenapproachingblindcorners,shrubs,trees,or other

objectsthatmayobscurevision.Childrenmaybe present.

Engine Safety

DANGER

Safeoperaiionoithe nowihiowerr<u ie ihepiopercare

and maintenanceof the engine.Failureto observethe safety

instructionsin this manualwill result in death or serious

injury.

,, Disengageallclutchesandshift into neutralbeforestartingthe engine.

,, Lettheengineadjustto outdoortemperaturesbeforestartingto clearsnow.

,, Usea groundedthree-wireplug-infor all snowthrowersequippedwith

electricdrivemotorsor electricstartingmotors.

DANGER

Enginesgiveoff carbonmonoxide,an odorless,colorless,

poisongas.

Breathingcarbonmonoxidecancausenausea,fainting,

or death.

o Startandrun engineoutdoors.

o Donotrunthe enginein anenclosedarea,evenif doorsorwindowsare

open.

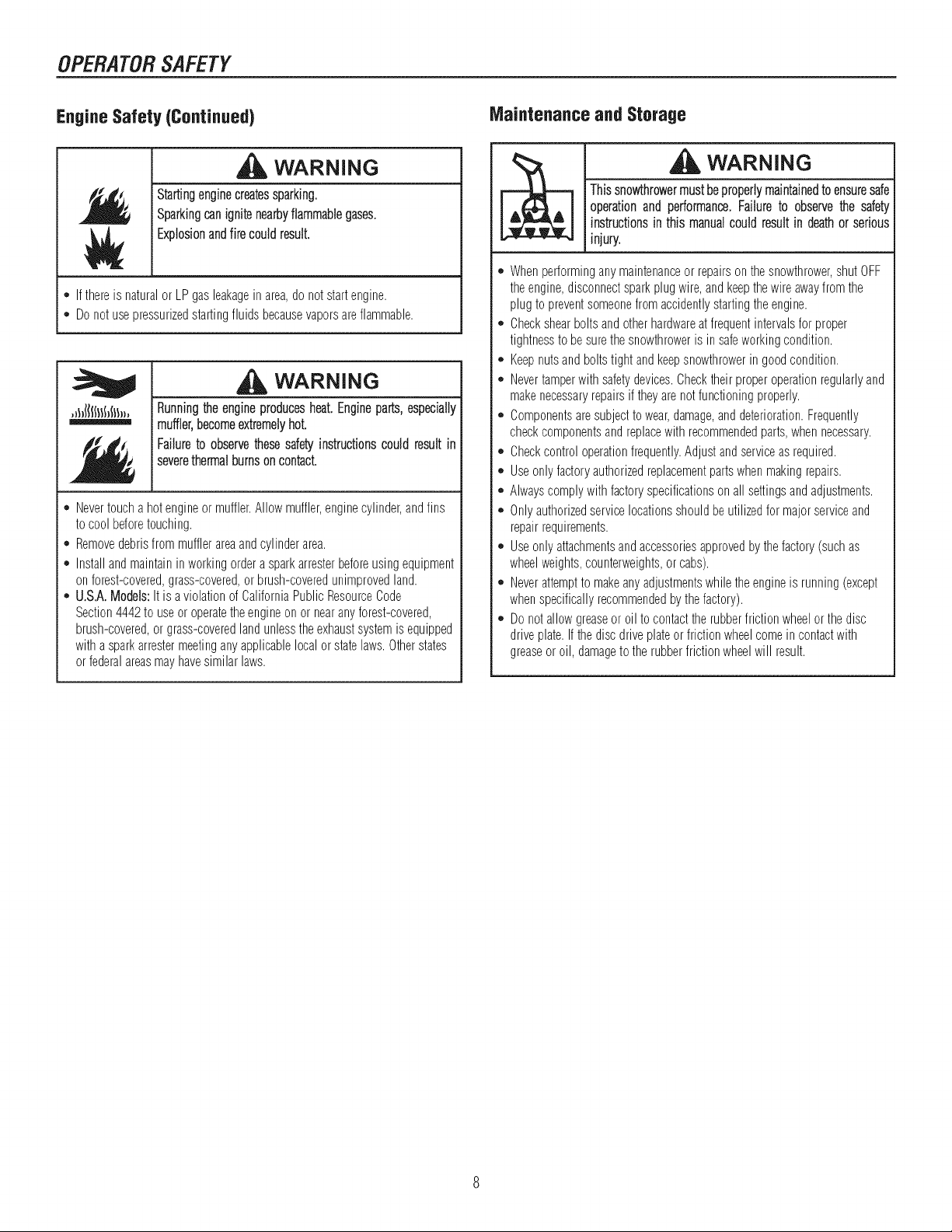

OPERATORSAFETY

Engine Safety (Continued)

WARNING

j Startingenginecreatessparking.

j Sparkingcanignitenearbyflammablegases.

Explosionandfire couldresult.

* Ifthereis naturalor LPgas leakagein area,do notstartengine.

,, Donotusepressurizedstartingfluids becausevaporsareflammable.

WARNING

,_l_((l(I}(_(ll,, Runningthe engineproducesheat.Engineparts, especially

i muffler,becomeextremelyhot.

Failureto observethesesafetyinstructionscould result in

i severethermalburnsoncontact.

* Nevertoucha hotengineormuffler.Allow muffler,enginecylinder,andfins

to coolbeforetouching.

,, Removedebrisfrom mufflerareaandcylinderarea.

,, Installandmaintaininworkingorderasparkarresterbeforeusingequipment

on forest-covered,grass-covered,orbrush-coveredunimprovedland.

,, U.S.A.Models:It is a violationof CaliforniaPublicResourceCode

Section4442to useor operatetheengineon or nearanyforest-covered,

brush-covered,or grass-coveredlandunlesstheexhaustsystemis equipped

with asparkarrestermeetingany applicablelocalor statelaws.Otherstates

orfederalareasmayhavesimilar laws.

Maintenanceand Storage

WARNING

Thissnowthrowermustbeproperlymaintainedto ensuresafe

operationand performance.Failure to observethe safety

instructionsin this manualcould resultin deathor serious

injury.

* Whenperformingany maintenanceor repairson the snowthrower,shutOFF

theengine,disconnectsparkplugwire,andkeepthewire awayfrom the

plugto preventsomeonefrom accidentlystartingtheengine.

,, Checkshearboltsandotherhardwareatfrequentintervalsfor proper

tightnessto besurethe snowthroweris in safeworkingcondition.

,, Keepnutsandboltstight andkeepsnowthrowerin goodcondition.

,, Nevertamperwith safetydevices.Checktheir properoperationregularlyand

makenecessaryrepairsif theyarenot functioningproperly.

,, Componentsaresubjectto wear,damage,anddeterioration.Frequently

checkcomponentsandreplacewith recommendedparts,when necessary.

,, Checkcontroloperationfrequently.Adjustandserviceas required.

,, Useonly factoryauthorizedreplacementpartswhenmakingrepairs.

,, Alwayscomplywith factoryspecificationson all settingsandadjustments.

,, Onlyauthorizedservicelocationsshouldbeutilizedfor majorserviceand

repairrequirements.

,, Useonly attachmentsandaccessoriesapprovedby thefactory(suchas

wheelweights,counterweights,or cabs).

,, Neverattemptto makeanyadjustmentswhiletheengineis running(except

whenspecificallyrecommendedbythe factory).

,, Donotallow greaseor oilto contactthe rubberfrictionwheelor thedisc

driveplate.If the discdriveplateor frictionwheelcomein contactwith

greaseoroil, damageto therubberfrictionwheelwill result.

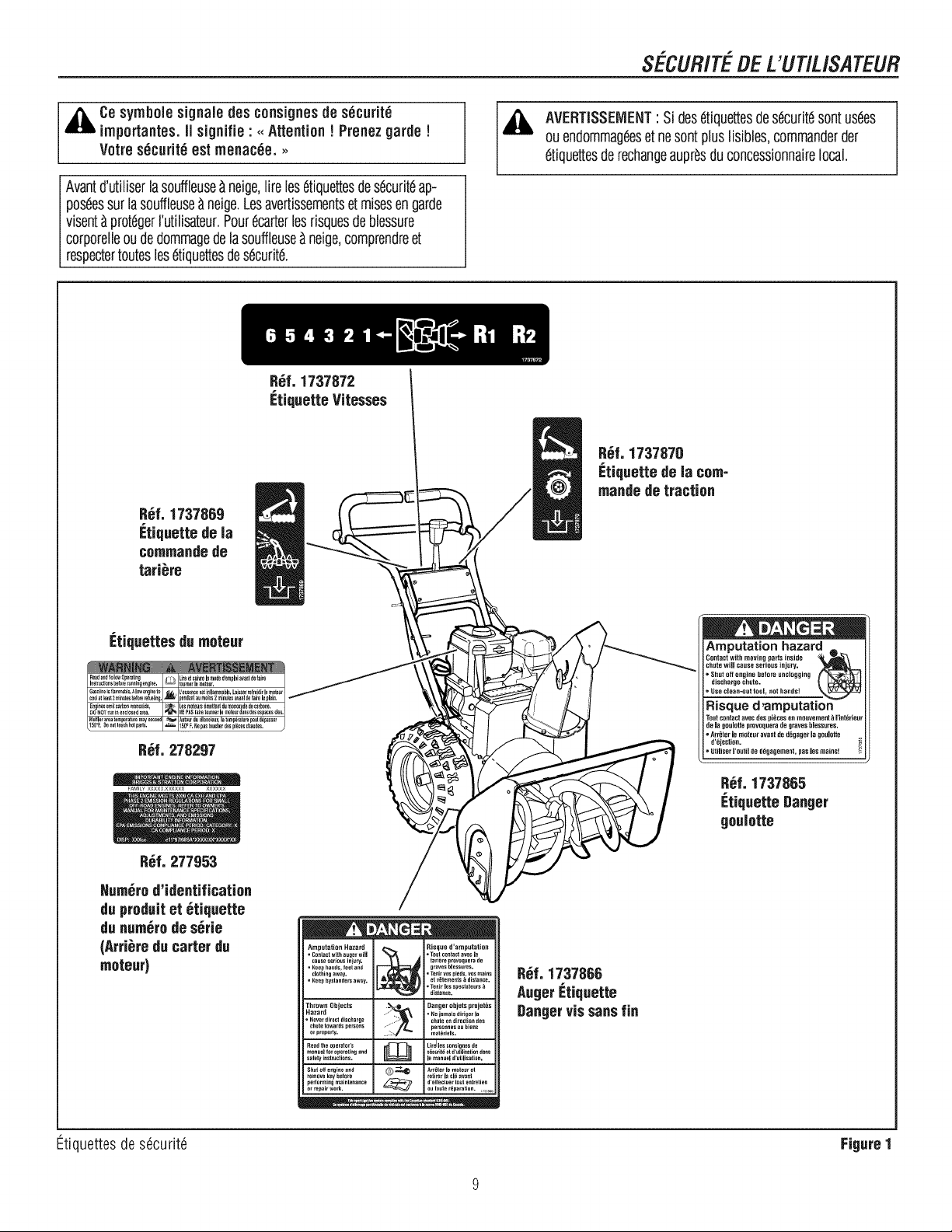

OPERATORSAFETY

Lookfor this symbol to indicate importantsafety

precautions.This symbolindicates: "Attention! Become

Alert! Your Safety is At Risk."

Before operatingyour snow thrower, readthe safetydecals

as shown on yoursnow thrower. The cautionsand warnings

are for yoursafety. To avoid a personalinjuryor damageto

yoursnow thrower, understandand fo ow al the safety decals.

Part Ho. 1737872 I

Shift Decal

_ ARNING:Ifanysafetydecalsbecomewornor damagedand J

cannotbe read,orderreplacementdecalsfrom yourlocaldealer.

Part He. 1737870

TractionControlDecal

Part He. 1737868

AugerControJDecal

EngineDecals

Amputation hazard

Contact with moving parts inside

chute wiJJ Cause serious injury,

Shut off engine before unclogging

discharge chute.

Use clean-out tool, not hands!

Risque d ,amputation

de la gouiotteprovoqueradegraveshiessures.

ArrOterJemoteuravantded_gager la gouiotte

d'_jection.

= UtiJiserI'outiJded_gagement, pas Jesmains!

Part Ho. 1737865

ChuteDanger Decal

Part Ho. 277953

ProductID Humber&

Serial Humber Decal

(Rearof Motor Box)

Amputation Hazard _ Risque d'amputaRon

- Ce_t_t with a_her w_ll _ • Tout contact avec la

cause seri{}es injury, tafldre provoqeera de

• Eeep hands, leer and graves hlessures.

_lothing away. • Tenir vos plods, vos mares

• Keep hys_an{Jers away. et vgtemen_s _ _is_ance.

° Tenh les spect_teurs

dislance.

Thrown Objects i_ Danger objets p_ojet_s

Hazard . _e j_ma_s d_r_er _a

=Heve_ direct ffischarge chute en dire_tio_ des

chute towards persons pe_sonnes ou biefls

_r proper_y, matdtiels.

Read the _perator's _ Lireiles co_s_es de

manual _or operating and s_r._ritdet d'_tiiisation duns

surely instructions, le manuel _r_iJ_s_io_.

Shut off engine a_d _-_ _,_ Arrg_er le moteur et

remove key before retirer la cld avant

pertorming maintenance _ d'e+fect_e_ t_ot e_tretien

or repair work. _ ou toute tdparation. ,,,_,_

Part Ho. 1737866

AugerDanger Decal

Safety Decals

Figure I

ASSEMBLY

TOOLSREQUIREDFORASSEMBLY

1- Knife

2- 1/2" wrenches(or adjustablewrenches)

2- 9/16"wrenches(oradjustablewrenches)

2- 3/4" wrenches(or adjustablewrenches)

1- 3/8" wrenches(or adjustablewrenches)

1- Pairpliersorscrewdriver

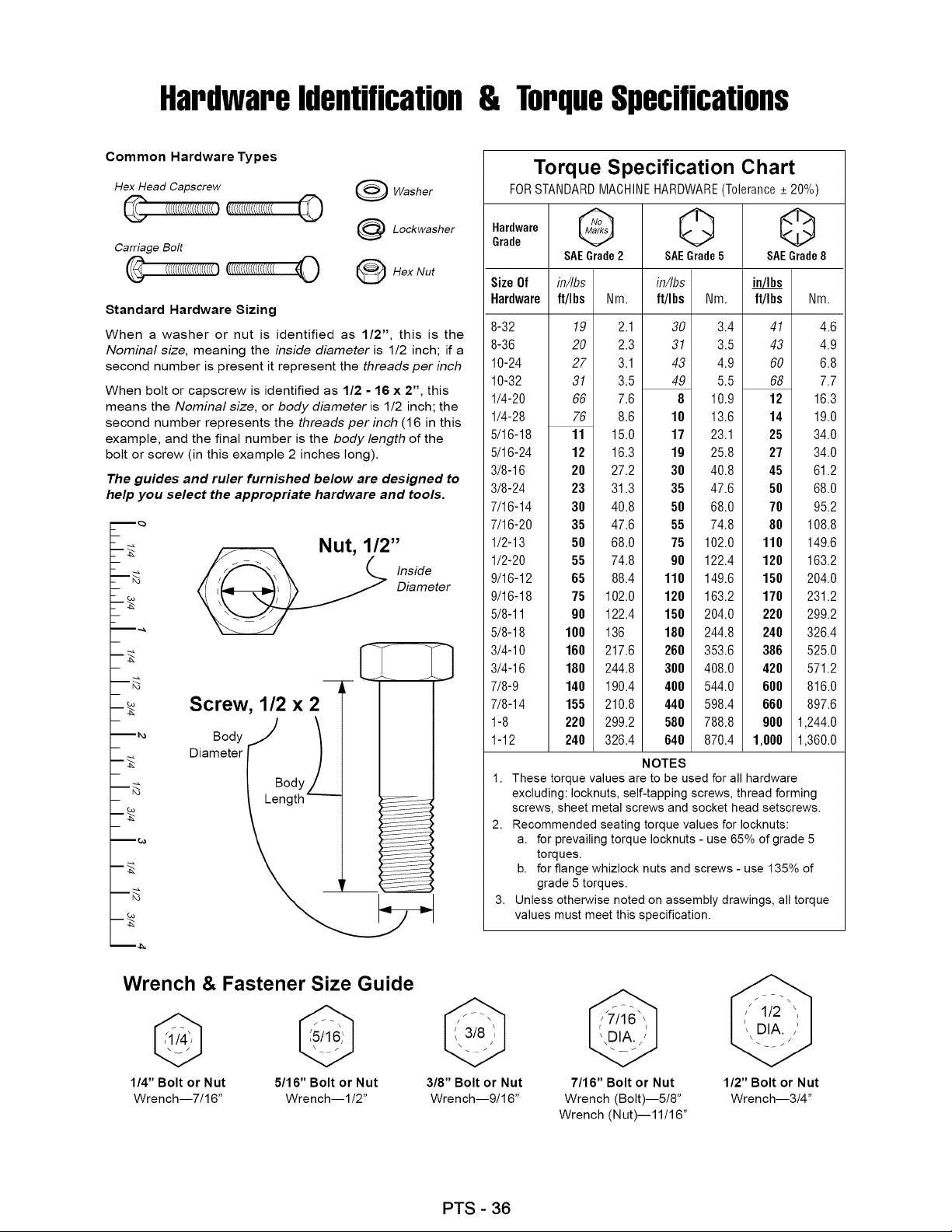

HOW TO MEASURE SCREW SiZE

LENGTH

DIAMETER

CONTENTSOF SHiPPiNGCARTON

1- SnowThrower

1- Containerof FuelStabilizer(Locatedin PartsBag)

1- SnowChuteAssembly

1- CrankAssembly

1- PartsBag

WARNING:Alwayswear safety glasses or eye shields

while assembling snow thrower.

PARTSBAGCONTENTS

* 2-1/4=20 x 1.75

1 - Shifter Knob

(not actual size)

* 2=Spacer

* 2-1/4=20

Hex nut

* 2 = Wrenches

*NonAssemblypartsand powercordcanbefoundinthe PartsBagshipped

withthesnowthrower.Thepartscanbestoredinthetool boxlocatedon top

of thebeltcover.

ASSEMBLY

NOTE:Referenceto rightandlefthandsideof thesnowthroweris fromthe

operator'spositionatthe handle.

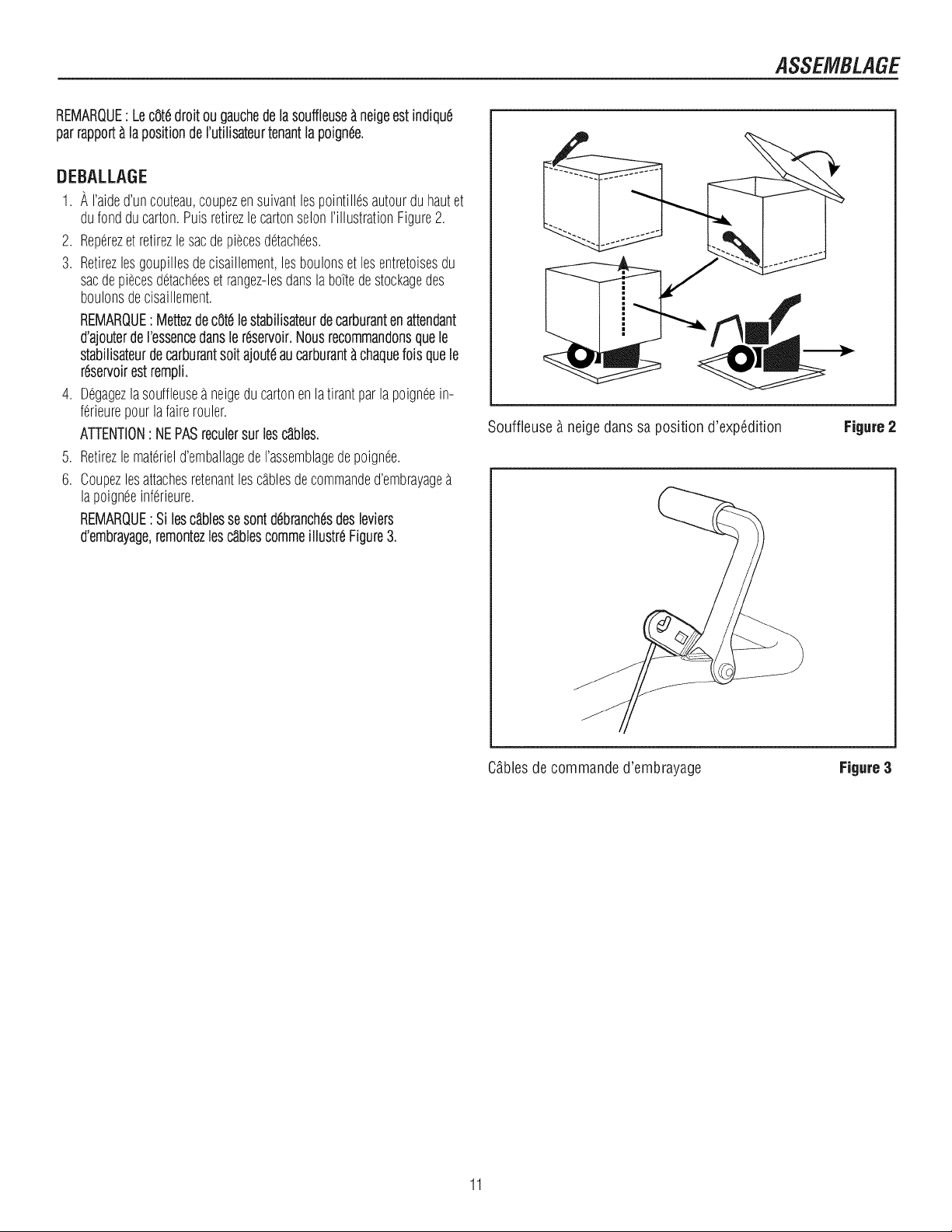

UNPACKING

1. Usingknife,cut alongthedottedlinesaroundthetop andbottomof

carton.Thenremovecartonmaterialasshownin Figure2.

2. Removeshearpinsandcotterpinsfrompartsbagand placein shear

boltstoragebox.

3. Locateandremovethepartsbag.

NOTE:Setthefuelstabilizerasideuntiladdinggasolineto thefuel

tank.Werecommendthatfuel stabilizerbeaddedto thefueleachtime

thetankis filled.

4. Rollthesnowthroweroffthecartonby pullingon thelowerhandle.

CAUTION:DONOTbackovercables.

5. Removethepackingmaterialfrom thehandleassembly.

6. Cuttiessecuringtheclutchcontrolcablesto the lowerhandle.

NOTE:Ifthecableshavebecomedisconnectedfromtheclutchlevers,

reinstallthecablesasshowninFigure3.

Unpackingthe Snowthrower

Figure 2

Clutch Control Cables

Figure3

ASSEMBLY

UPPERHANDLEANDCRANKASSEMBLY

1. Loosen,butdonot removethescrews,flatwashers,Iockwashers,and

hexnutsin theupperholesof thelowerhandle(seeFigure4).

2. Removethefastenersandthecrankassemblyeyeboltfromthelower

holesofthe lowerhandle.

3. Raiseupperhandleintooperatingposition.Upperhandleshouldbeto

theoutsideof thelowerhandle.

NOTE:Makesurethecablesarenotcaughtbetweentheupperand

lowerhandle.

4. Installthefastenersandthecrankassemblyeyeboltthatwereremoved

instep2. DONOTtightenuntil allfastenersarein place.

5. Attachthecrankrod (A, Figure5) to theuniversaljointassembly(B)

withthehairpin(C).

6. Tightennuton eyebolt. Makesureeyebolt is properlyalignedandthe

crankcanfreelyrotate(seeFigure4).

7. Tightenall handlebolts.

NOTE:Makesurecrankdoesnottouchcarburetorcover.

Adaptor Boot

Eye Bolt

Locknut

Flatwasher

_I ;olt

.oc w shT !

l!lat!!her

Upper HandleAssembly Figure4

CrankAssembly Figure5

CHECKTHECABLES

1. Ifcontrolcableshavebecomeunattachedfrommotormountframe,re-

connectcablesasshownin Figure6.

2. Forcableadjustments,see"CheckandAdjusttheCables"inthe

MAINTENANCEsection.

SET THE LENGTH OF THE CABLES

Thetractiondriveandaugerdrivecables(AandB, Figure6) wereadjusted

atthefactoryandno adjustmentsshouldbenecessary.However,afterthe

handlesareput in theoperatingposition,thecablescanbetootight or too

loose.Ifanadjustmentis necessary,see"CheckandAdjusttheCables"in

theMAINTENANCEsection.

Checkthe Cables

Figure6

ASSEMBLY

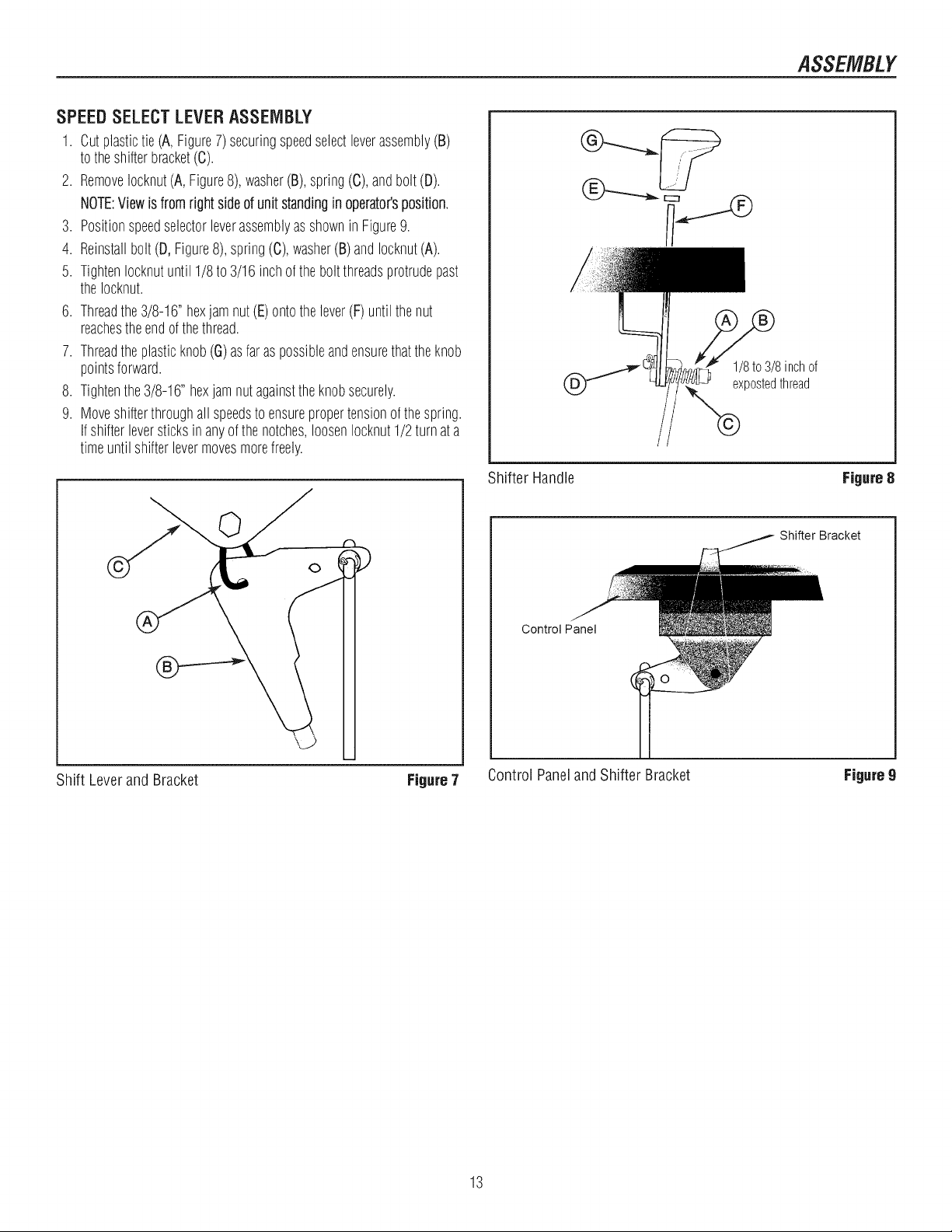

SPEED SELECT LEVER ASSEMBLY

1. Cutplastictie(A,Figure7) securingspeedselectleverassembly(B)

to theshifterbracket(C).

2. RemoveIocknut(A, Figure8),washer(B),spring(C),andbolt (D).

NOTE:Viewis fromright sideof unit standingin operator'sposition.

3. Positionspeedselectorleverassemblyas shownin Figure9.

4. Reinstallbolt(D,Figure8), spring(C),washer(B)andIocknut(A).

5. TightenIocknutuntil1/8 to 3/16 inchof theboltthreadsprotrudepast

the Iocknut.

6. Threadthe3/8-16" hexjamnut(E)ontothelever(F) untilthenut

reachestheendof thethread.

7. Threadthe plasticknob(G)asfaras possibleandensurethattheknob

pointsforward.

8. Tightenthe3/8-16" hexjamnutagainsttheknobsecurely.

9. Moveshifterthroughall speedsto ensurepropertensionofthespring.

Ifshifterleversticksin anyof thenotches,loosenIocknut1/2 turnata

timeuntilshifterlevermovesmorefreely.

Shifter Handle

1/8to3/8inchof

expostedthread

Figure 8

Shifter Bracket

Control Panel

Shift Lever and Bracket Figure7 Control Panel and Shifter Bracket

Figure 9

ASSEMBLY

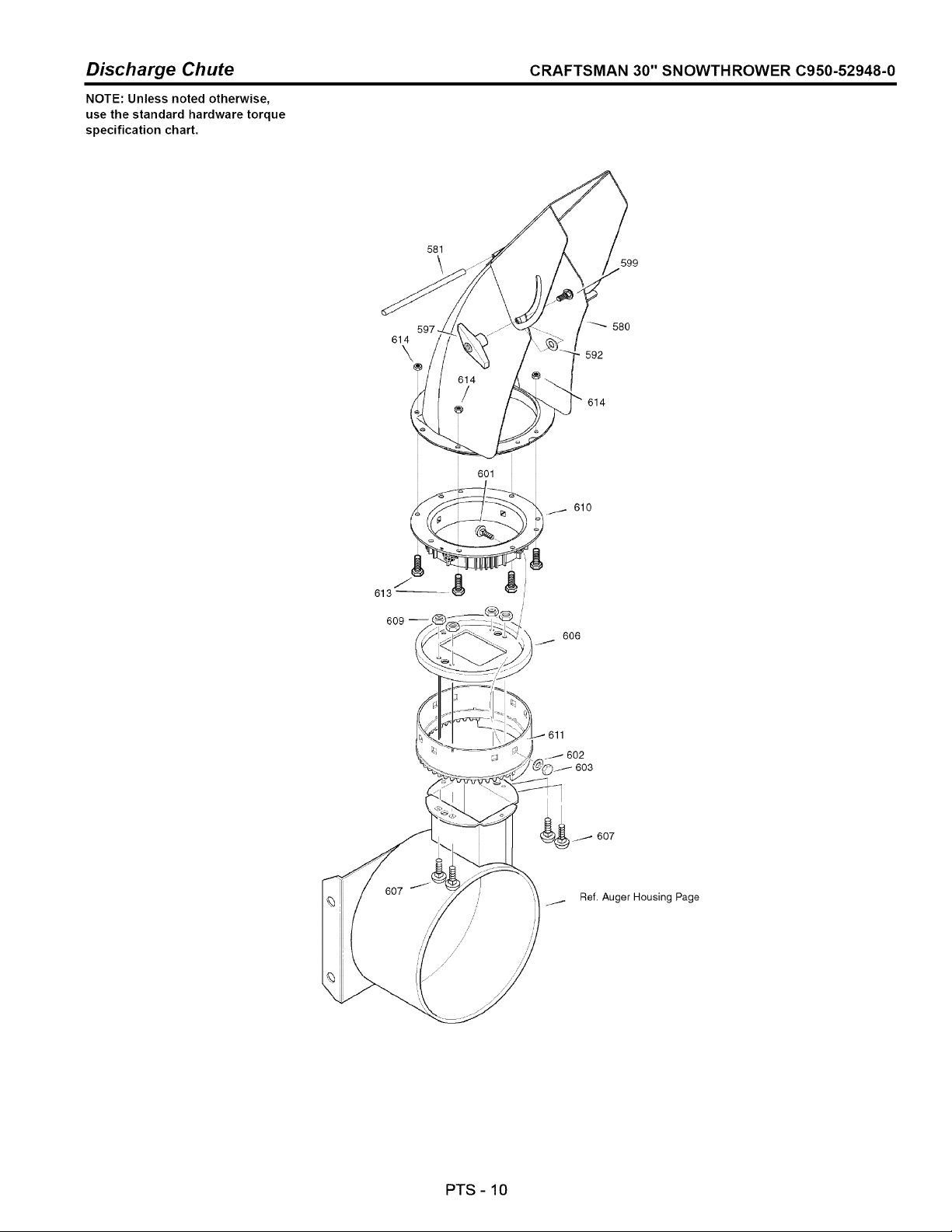

SNOW CHUTEASSEMBLY

NOTE:Thechuteringassembly(A,Figure10)comesinstalledontheunit

fromthefactory.

1. Turncrankassembly(Figure4) untilthearrowonouterring(B, Figure

10)of chuteringassemblypointsforward.

NOTE:Makesuretheslot inthechuteringalignswiththearrowonthe

outerring.

2. Installchutedeflector(C) usingfourscrews(D)and nuts(E)in holes

asshown.Thechutedeflectormustpointforwardfor properinstalla-

tion.

3. Tightenscrewssnuglybutbecarefulnotto over-tighten.

Snow ChuteAssembly Figure 18

FEATURESANDCONTROL$

(

Snow Thrower 6ontrols

Figure11

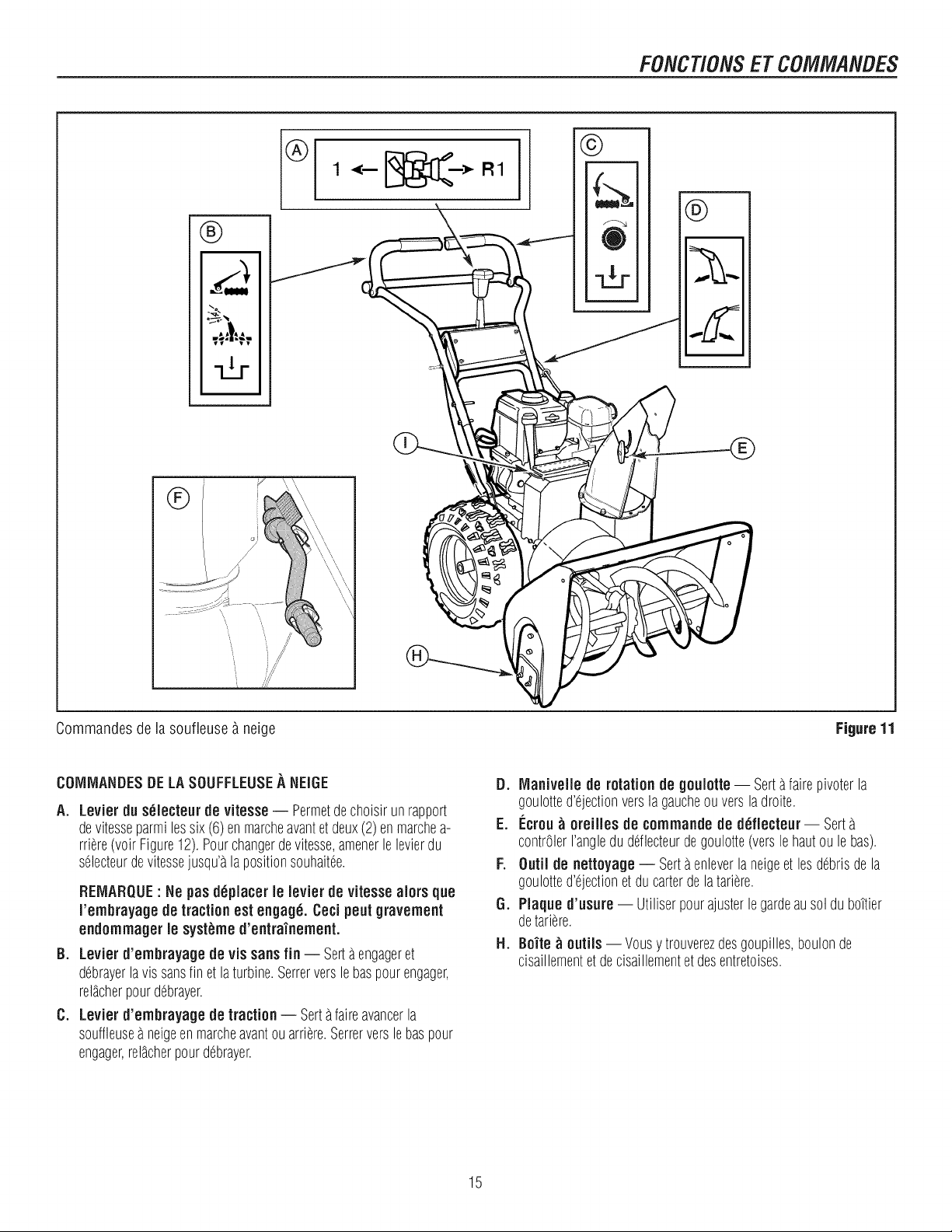

SNOW THROWER AND ENGINE CONTROLS

SNOWTHROWERCONTROLS

A. SpeedSelect Lever- Allowstheoperatorto useoneof six (6)

forwardandtwo(2)reversespeeds(seeFigure11).Toshift, move

speedselectleverto desiredposition.

NOTICE:Do notmove speedselect lever while Traction

Drive Clutch is engaged. This may result in severe damage

to drive system.

B. Auger Drive ClutchLever-- Usedto engageanddisengagethe

augerandimpeller.Toengagepushdown,to disengagerelease.

C. Traction Drive Clutch Lever-- Usedto propelsnowthrowerfor-

wardor reverse.Pushdownto engage,releaseto disengage.

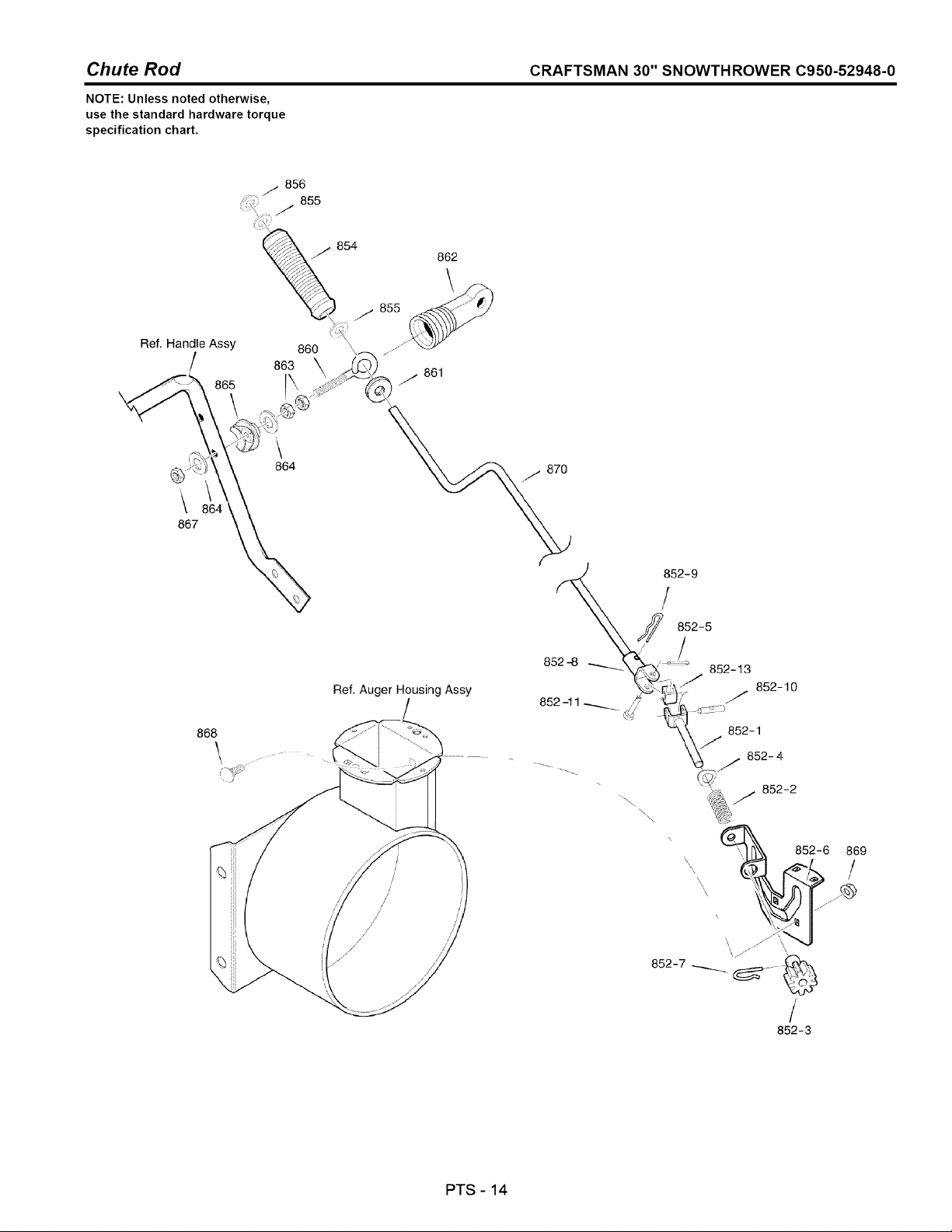

D. ChuteRotation Crank-- Usedto changedirectionofthesnow

discharge.Turnhandleclockwiseto turnchuteto right.Turnhandle

counterclockwiseto turnchuteto left.

E. ChuteDeflectorWing Nut -- Usedto controltheangleof the

chutedeflector(up or down).

F. Clean-Out Tool -- Usedto removesnowanddebrisfromthedis-

chargechuteandtheaugerhousing.

G. Skid Shoe -- Usedto adjustgroundclearanceofaugerhousing.

H. Toolbox-- Spareshearpins,shearboltwrenchesandspacersare

locatedin toolbox.

FEATURESAND CONTROLS

I÷1I×1

EngineControls

ENGINECONTROLS

A. Choke Control Knob-- Usedto starta cold engine(seeFigure

12).

B. Electric Start Button-- Usedto starttheengineusingtheelectric

starter.

C. Primer Button -- Usedto injectfueldirectlyintothecarburetor

manifoldto ensurefaststartsin coolweather.

D. Safety Key-- Mustbe insertedto startengine.Pull out to stop.Do

notturnsafetykey.

Figure 12

E. Starter Cord Handle -- Usedto starttheenginemanually.

F. ON/OFFSwitch -- Usedto startandstoptheengine,

G. Fuel Tank and Cap-- Fill thefueltankto approximately1-1/2 in.

(38mm)belowthetopof theneckto allowfor fuelexpansion,

H. Oil Fill Cap (ExtendedDipstick)

OPERATION

BEFOREOPERATING SNOW THROWER

Checkthe fasteners.Makesureall fastenersare tight.

ReadthisOPERATOR'SMANUALand OPERATORSAFETYbefore

operatingyoursnowthrower. Comparethe illustrationswithyour

SNOWTHROWERtofamiliarize yourselfwiththe locationofvar-

iouscontrolsandadjustments. Savethis manual for future refer-

once.

NOTE: This snow thrower was shipped WiTH OiL in the

engine. See "Before Starting Engine" instructions in the

OPERATIONsection of this manual before startingengine.

WARNING:The operation of any snow thrower can result in foreign objects beingthrowninto the eyes, which can result in

severe eye damage. Alwayswear safety glasses or eye shields beforebeginningsnowthroweroperation. We recommend

standard safety glasses or Wide Vision Safety Mask over spectacles.

OPERATETHESNOWTHROWER

Themosteffectiveuseof thesnowthrowerwill beestablishedbyexperi-

ence,takinginto considerationtheterrain,windconditions,andbuilding

locationwhichwill determinethedirectionof thedischargechute.

NOTICE:Do not throwsnowtoward a buildingas hiddenobjects

couldbe thrownwith sufficient force to causedamage.

1. Starttheengine.See"ToStartEngine"inthis section.

2. Rotatethecrank(A, Figure12) to setthedirection(left or right)of the

dischargechute.

3. Adjustthesnowchutedeflector.Loosenthewingnut (A,Figure13)on

thesideof thesnowchuteandraisethechutedeflectorfor more

distance,or lowerit for lessdistance.Thentightenthewing nut.

Adjust ChuteDeflector Figure 13

5. Engagetheaugerdriveclutchlever(A,Figure14).

DOWN EngagePosition

UP DisengagePosition

6. Engagethetractiondriveclutchlever(B).Asthesnowthrowerstarts

to move,maintainafirm hold onthehandlesandguidethesnow

throweralongthecuttingpath.Donotattemptto pushthesnow

thrower.

7. Tostopforwardmotion,releasethetractiondriveclutchlever(B).

\\ //

Control Levers Figure14

8. Tostoptheauger,releasetheaugerdriveclutchlever(A).

9. Tomovethesnowthrowerbackwards,movethespeedselectlever(A,Fig-

ure11)intofirstor secondreverse(R1orR2),andengagethetractiondrive

clutchlever(B,Figure14).

_ AUTION:Beforeoperating, make sure the area in front

of the snow thrower is clear of bystandersor obstacles.

NOTE:Always releasethe tractioncontrol lever beforemoving

the speed select lever.

4. Usethespeedselectlever(A, Figure11) to selecttheforwarddrive

speed.Setthespeedselectleverto oneof thefollowingpositionsas

determinedby snowconditions:

1-2 Wet,Heavy,Slushy,ExtraDeep

3 Moderate

4-5 VeryLight

6 Transport

NOTE:When clearing wet, heavy, snow, it is recommended that

the ground speedof the unit be reduced, maintain full throttle,

and do not attempt to clear the full width of the unit.

_ WARNING:Never run engine indoorsor in an enclosed,

poorventilated area. Engine exhaust containsCARBON

MONOXIDE,an ODORLESSand DEADLYGAS.

,, Keephands,feet, hair, and loose clothing away from

any movingparts on engine and snow thrower.

,, Temperatureof muffler and nearby areas can exceed

150°F (66°C). Avoid these areas.

,, DONOTallow childrenor youngteenagers to operate or

be near snow thrower while it is operating.

OPERATION

,_ WARNING:Read Operator's Manual before operating

machine. This machine can be dangerousif used

carelessly.

,, Never operatethe snowthrower without all guards,covers,

shields in place.

,, Never direct dischargetowards windowsor allow

bystandersnear machine while engine is running.

,, Stop the engine whenever leaving the operating

position.

,, Disconnectspark plug beforeuncloggingthe impeller

housingor the dischargechute and before making

repairs or adjustments.

,, Whenleavingthe machine, removethe safety key. To

reducethe riskof fire, keep the machine cleanand free

from spilled gas, oil, and debris.

STOPTHESNOWTHROWER

1. Releasethetractiondriveclutchlever(B,Figure14).

2. PushtheON/OFFswitch(A,Figure21)totheOFFpositionandpulloutthe

safetykey(B).

TRACTIONLOCKPiNS

Therighttractionwheelcanbecompletelyreleasedusingthe lockingpin

(A,Figure15).Thisallowstheunit to beeasilymovedwiththeengineoff.

Traction Lock Pins Figure 15

CHECKTHE OiL (BEFORESTARTING ENGINE)

NOTE:The engine was shippedfrom the factory filled with oil.

Check the level of the oil Add oil as needed.

1. Makesuretheunit is level.Usea high qualitydetergentoil classified

"ForServiceSF,SH,SJ, SL,or higher".

2. Removetheoilfill cap/dipstick(A,Figure16)andwipewitha cleancloth.

3. Insertthe oilfill cap/dipstickandturnclockwiseto tighten.

4. Removetheoilfillcap/dipstickandchecktheoil.

NOTE:Do notcheckthe level of the oil while the engine runs.

5. If necessary,addoil until theoil reachestheFULLmarkon theoil fill

cap/dipstick.Donotaddtoo muchoil.

6. Tightentheoilfillcap/dipsticksecurelyeachtimeyouchecktheoil

level.

NOTE:For extreme cold operating conditionsof O°F(-18°C) and

below, use a synthetic5W30 motor oil for easier starting.

NOTE:S.A.E. 5W30 motoroil may be used to make starting

easier in areas where the temperature is 20°F (-7°C) to O°F

(-18°C). Synthetic 5W30 is acceptable for all temperatures.

DO NOTmix oil with gasoline. See Chart for oil recommenda-

tions.

!04 _ _'-'-'"

6a N

b32

-22

°C

_ _0

..-..------...----,--.-so

' .........,...............................20

_'_ 0

.L z...--so

Below40°F(4°C)the use ofSAE30will result in hardstarting.

** Above80°F (27°C)the use of 10W-30maycauseincreasedoil consumption=Check

oil levelmorefrequently.

FULL

Checkingthe Oil Figure 16

OPERATION

FiLL THE FUEL TANK

Thisengineis certifiedto operateon gasoline.ExhaustEmissionControl

System:EM(EngineModifications).

Fillthefueltankwithfresh,clean,unleadedregular,unleadedpremium,or re-

formulatedautomotivegasolinewitha minimumof 85 octanealongwitha

fuelstabilizer(followinstructionsonfuelstabilizerpackage).DONOTuse

leadedgasoline.Werecommendthatfuelstabilizerbeaddedto thefuel

eachtimethatgasolineis addedtothefueltank.

NOTE:Winter grade gasoline has higher volatility to improve

starting. Be certain containeris clean and free from rustor

other foreign particles. Never use gasoline that may be stale

from longperiodsof storagein the container.

,_b CAUTION:DO NOT use gasoline containingany

amount of alcohol as it cancauseserious damageto

the engineor significantly reducethe performance.

_ ARNING:Gasolineis flammable. Always use caution

whenhandlingor storinggasoline. Turnengineoff and

let enginecoolat least two minutes beforeremovingthe gas

cap. Do not add gasoline tothe fuel tankwhile snowthrower

is running,hot, or when snow throweris in an enclosed area.

Keep away from open flame, electricalsparksand DONOT

SMOKEwhilefilling the fuel tank. Neverfiil the fuel tank

completely;butfill thefuel tankto within1-1/2 inches(3.8

ram) fromthetopto providespaceforthe expansionof the

fuel. Alwaysfill fueltankoutdoors and usea funnel or spout

to preventspilling. Makesure to wipe up any spilled fuel

before starting the engine.

Store gasoline ina clean, approvedcontainer,and keep the

cap in placeon the container.Keepgasoline in a coolwell

ventilatedplace; neverin the house.Never buy more than a

30 day supply of gasoline to assure volatility.Gasolineis

intendedto be usedas a fuel for internalcombustionengines;

therefore,do notuse gasoline for any other purpose. Since

many childrenlikethe smell of gasoline, keep it out of their

reachbecausethe fumesare dangerousto inhale, as well as

beingexplosive.

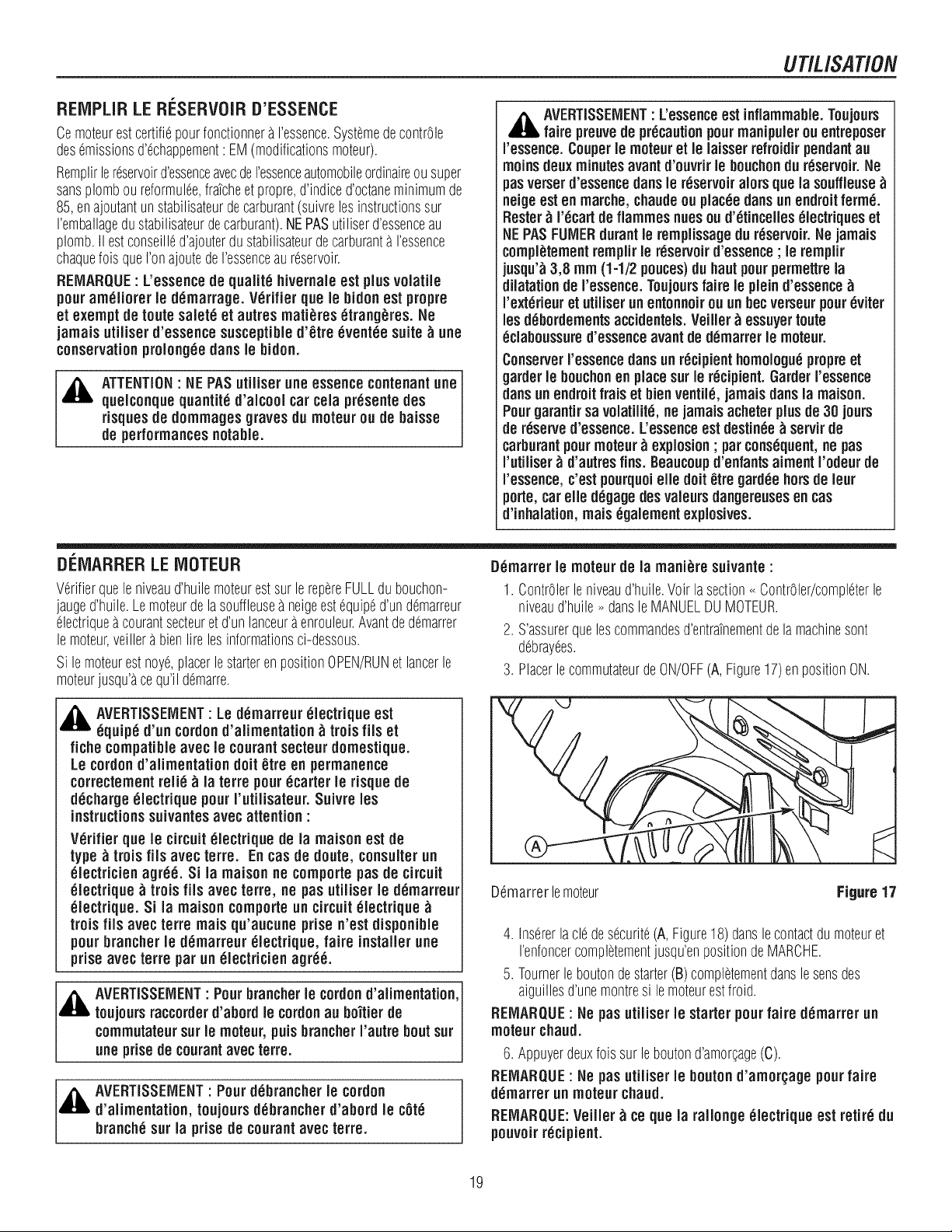

START THE ENGINE

Besurethatengineoil isatFULLmarkontheoil fill cap/dipstick.Thesnow

throwerengineisequippedwithanA.C.electricstarterandrecoilstarter.Before

startingtheengine,becertainthatyouhavereadthefollowinginformation.

Ifenginefloods,setthechoketotheOPEN/RUNpositionandcrankuntiltheen-

ginestarts.

,_ WARNING:Theelectric starteris equippedwith a

three-wirepowercordand plugdesignedto operateonAC

householdcurrent.Thepowercordmust beproperly

groundedat all times toavoid thepossibilityof electric

shockwhichcancauseinjuryto theoperator.Followall

instructionscarefullyas set forth:

Makesureyourhousehasa three-wiregroundedsystem.

Ifyouarenotsure,aska licensedelectrician.If yourhousedoes

nothavea three-wire groundedsystem,do notusethis electric

starterunderanycondition.

Ifyourhousehas athree-wiregroundedsystembut a three-hole

receptacleis notavailabletoconnectthe electricstarter,havea

three-holereceptacleinstalledbya licensedelectrician.

_jh ARNING:To connectpower cord, always connectthe

power cordfirst to the switch box located on the

engine and then plugthe other end into a three-hole

grounded receptacle.

WARNING:Todisconnectthe power cord, always

unplug the end connectedto the three-hole grounded

receptacle first.

Start the engine as follows:

1. Checktheoillevel.Seethe"Check/AddOil"sectionin theENGINE

MANUAL.

2. Makesureequipmentdrivecontrolsaredisengaged.

3. PushtheON/OFFswitch(A,Figure17)totheONposition.

StartingEngine Figure17

4. Insertthesafetykey(A, Figure18) intothesafetykeyslot and push

fullyin to theRUNposition.

5. Turnthechokeknob(B)fully clockwiseif engineis cold.

NOTE:Do not use the choketo start a warm engine.

6. Pushtheprimerbutton(C)two times.

NOTE:Donot usethe primerto start a warm engine.

NOTE:Ensurethat electric extension cordis removedfrom the

power receptacle.

OPERATION

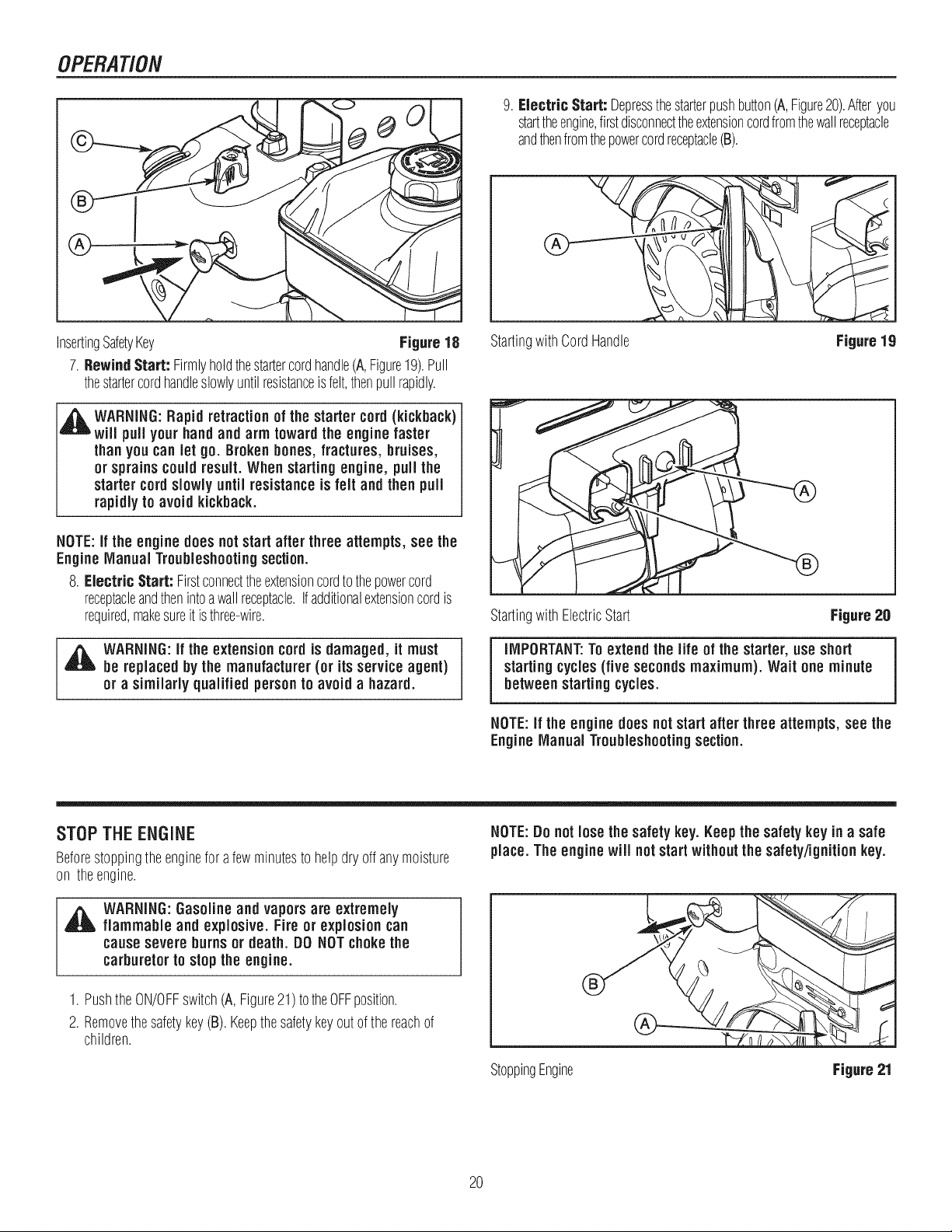

9. Electric Start: Depressthestarterpushbutton(A,Figure20).Afteryou

starttheengine,firstdisconnecttheextensioncordfromthewallreceptacle

andthenfromthepowercordreceptacle(B).

InsertingSafetyKey Figure 18

7. Rewind Start: Firmlyholdthestartercordhandle(A,Figure19).Pull

thestartercordhandleslowlyuntilresistanceisfelt,thenpullrapidly.

_ ARNING:Rapidretraction of the startercord (kickback)

will pull your hand and arm toward the engine faster

thanyou can let go. Brokenbones, fractures, bruises,

or sprains couldresult. When starting engine, pull the

starter cordslowly until resistanceis felt and then pull

rapidlyto avoid kickback.

NOTE:if the enginedoes not start after three attempts, see the

Engine Manual Troubleshootingsection.

8. Electric Start: Firstconnecttheextensioncordtothepowercord

receptacleandthenintoawallreceptacle.If additionalextensioncordis

required,makesureit is three-wire.

41_ WARNING:If the extension cord is damaged, it must

be replaced bythe manufacturer(or its service agent)

or a similarly qualified personto avoid a hazard.

StartingwithCordHandle

Figure 19

StartingwithElectricStart Figure20

IMPORTANT:Toextend the life of the starter, use short

startingcycles(five secondsmaximum). Wait one minute

between startingcycles.

NOTE:if the engine does not start after three attempts, see the

Engine Manual Troubleshootingsection.

STOP THE ENGINE

Beforestoppingtheenginefor a fewminutesto helpdry off anymoisture

on theengine.

NOTE:Donot lose the safety key. Keepthe safety key in a safe

place. Theenginewill not start without the safety/ignitionkey.

,_ WARNING:Gasolineandvaporsare extremely

flammable and explosive. Fire or explosion can

cause severe burns or death. DO NOTchokethe

carburetorto stopthe engine.

1. PushtheON/OFFswitch(A,Figure21)totheOFFposition.

2. Removethesafetykey(B).Keepthesafetykeyoutof the reachof

children.

StoppingEngine Figure 21

OPERATION

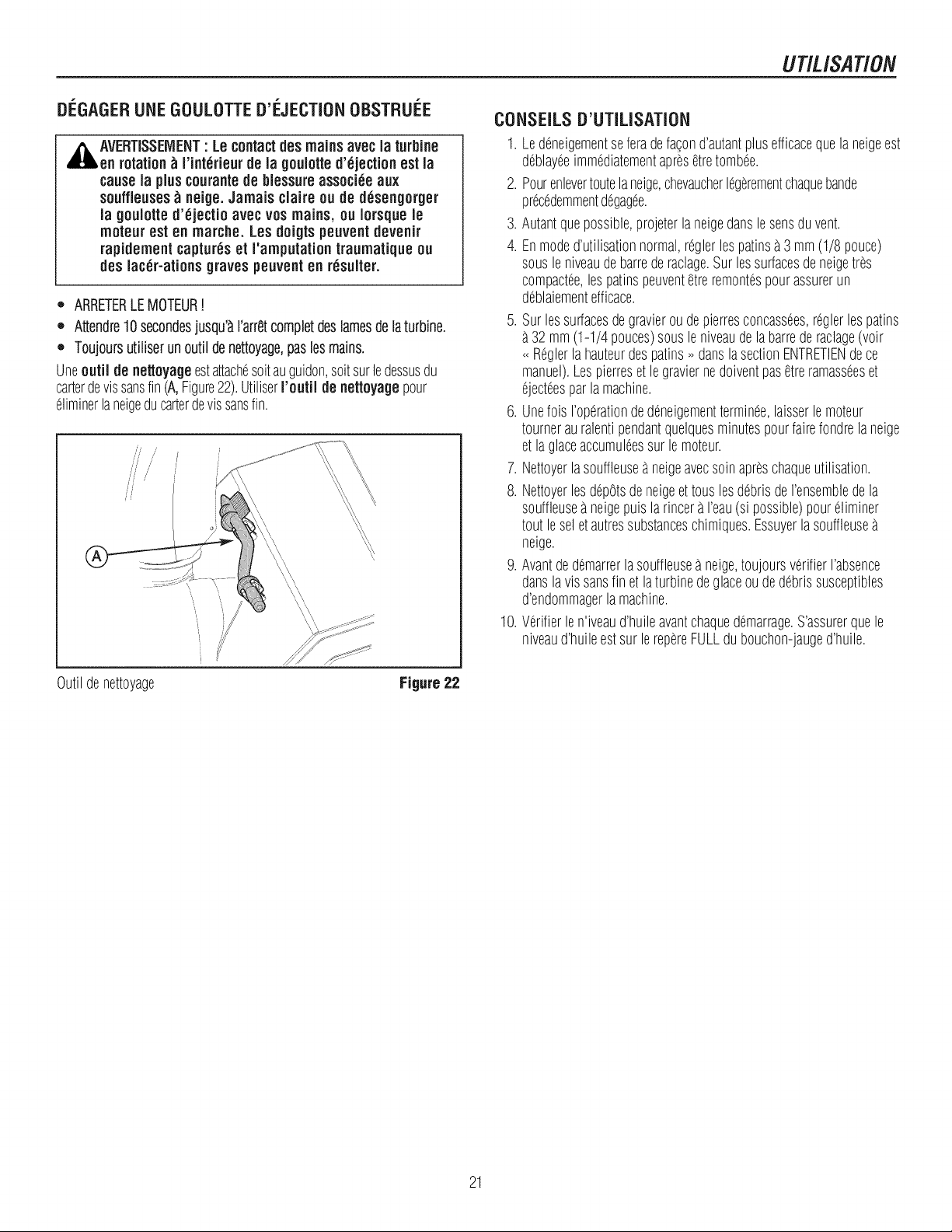

CLEARA CLOGGEDDISCHARGECHUTE

,_ WARNING:Handcontactwith the rotating impeller

insidethe dischargechuteis the most common cause of

injury associated with snow throwers. Never clear or

unclog dischargechutewith your hands, or while engine

is running.Fingers can quickly becomecaughtand

traumatic amputation or severe lacerationcan result.

o SHUTOFFTHEENGINE!

,, Wait10secondsto besurethatthe impellerbladeshavestopped

rotating.

,' Alwaysuseaclean-outtool,notyourhands.

Aclean-outtool(A,Figure22)isattachedto eitherthehandleorthetopofthe

augerhousing.Usetheclean-outtooltoremovesnowfromtheaugerhousing.

//' /

\\'\

OPERATINGTIPS

1. Mostefficientsnowthrowingis accomplishedwhensnowis removed

immediatelyafterit falls.

2. Forcompletesnowremoval,slightlyoverlapeachswathpreviouslytaken.

3. Snowshouldbedischargeddownwindwheneverpossible.

4. Fornormalusage,setthe skids1/8 inch(3 mm)belowthe scraper

bar.Forextremelyhard-packedsnowsurfaces,the skidsmaybead-

justedupwardto ensurecleaningefficiency.

5. Ongravelorcrushedrocksurfaces,theskidsshouldbesetat 1-1/4

inch(32mm)belowthescraperbar(see"AdjustSkidHeight"in the

MAINTENANCEsectionof this manual).Rocksandgravelmustnot

bepickedupandthrownbythemachine.

6. Afterthesnowthrowingjob hasbeencompleted,allowtheengineto

idlefor afewminutes,to meltsnowandiceaccumulatedonthe

engine.

7. Cleanthesnowthrowerthoroughlyaftereachuse.

8. Removeiceandsnowaccumulationandall debrisfromtheentire

snowthrower,andflush withwater(if possible)toremoveall saltor

otherchemicals.Wipesnowthrowerdry.

9. Beforestartingsnowthrower,alwaysinspectaugersand impellerfor

iceaccumulationand/ordebris,whichcouldresultin snowthrower

damage.

10. Checkoil levelbeforeeverystart.Makesurethe oil is attheFULL

markontheoil fill cap/dipstick.

Clean-OutTool

Figure22

MAINTENANCE

SERVICERECOMMENDATIONS

FIRST BEFORE AFTER EVERY EVERY EVERY BEGINNING

BEFORE

PROCEDURE 5 EACH EACH 5 10 25 EACH

STORAGE

HOURS USE USE HOURS HOURS HOURS SEASON

Checkto MakeSure

AugerBladeStopsWithin

5 SecondsAfterRight v"

SAFETY ControlLeveris Released

LubricateControlLevers ,/ ,/ ,/

andLinkages

CheckSnowthrowerfor

LooseHardware v" ,,,"

LubricateHexShaftand

Chains v" v"

LubricateAugerShaft

Fittings v" v"

SNOWTHROWER LubricateChuteRotation

GearandDeflector v"

Mechanism

RemoveAll Snowand

SlushoffSnowthrowerto

PreventFreezingof Auger

or Controls

CheckTirePressure ,/

L_______ i i ,,,,, i

Oil,Check

,/ v" ,/ v"

Oil,Change ,/ v"

ENGINE

CheckandReplace

SparkPlug v" v"

NOTE:The warrantyon this snowthrower does not cover items

that have beensubjectedto operator abuse or negligence.To

receivefull value from the warranty, operator mustmaintain

snowthroweras instructedin this manual.

TheaboveService Recommendations aresuppliedto assisttheopera-

tor to properlymaintainthesnowthrower.

CAUTION:Do not allow grease or oil to contactthe

rubberfriction wheel or the disc drive plate, if the

disc drive plate or friction wheel come in contactwith

grease or oil, damage to rubberfriction wheel will

result.

NOTICE:if grease or oil comesinto contactwith the disc drive

plate or friction wheel, makesureto clean plate and wheel

thoroughlywith an alcohol base solvent.

MAINTENANCE

LUBRICATEAUGERGEARBOX

Theaugergearboxis lubricatedatthefactoryand shouldnotrequire

additionallubrication.If for somereasonthelubricantshouldleakout,

or if theaugergearboxhasbeenserviced,addLubriplateGR132Greaseor

equivalent.Maximum3-1/4 ounces,(92 grams)shouldbeused.

Removefiller plug(A,Figure23),onceayear.Ifgreaseis visible,donot

add.Ifgreaseis notvisible,usea pieceoffinewire, likea dipstickto check

if thereis greaseinthegearbox.MobiluxEP1andShellAIvaniaEP1are

suitableequivalents.

LUBRICATECHUTEROTATIONGEAR

Lubricatethechuterotationgear(A,Figure24)andshaft (B)withautomo-

tivetypeoil everytwenty-five(25)operatinghours.

ChuteRotationGear Figure 24

LubricatingAugerGearBox Figure 23

LUBRICATEAUGERSHAFTFITTINGS

1. Usingahandgreasegun, lubricatetheaugershaftfittings (B,Figure

23)everyten (10)operatinghours.Eachtimea shearpinis replaced,

theaugershaft(C) MUSTbe greased.(See"AugerShearPinReplace-

ment"section.)

2. Forstorageorwhenreplacingshearpins,removeshearpinsand

lubricateaugershaftfittings (B).Rotateaugersseveraltimeson the

shaftandreinstalltheshearpins.

MAINTENANCE

ENGINE MAINTENANCE

Check Crankcase Oil Level - Beforestartingengineandaftereach8

hoursof continuoususe.Add therecommendedmotoroil asrequired.

NOTE:Over filling the engine can affect performance.Tighten

the oil fill cap securely to prevent leakage.

Change Oil - Every50 hoursof operationor atleastonceayear,evenif

thesnowthroweris not usedfor fifty hours.Usea clean,highquality

detergentoil. Fill thecrankcaseto FULLline on dipstick(A, Figure25). Be

sureoriginalcontaineris marked:A.P.I.service"SF"orhigher.Do notuse

SAEIOW40oil (asit maynotprovideproperlubrication).See Chart for

oil recommendations.

Drain Oil - Positionsnowthrowersothattheoil drainplug(A, Figure

26)is lowestpointonengine.Whentheengineis warm,removeoil drain

plugandoil fill capanddrainoil intoa suitablecontainer.

Replaceoil drainplugandtightensecurely.Refillcrankcasewiththe rec-

ommendedmotoroil.

Full

CheckCrankcaseOil Level

Figure 25

!04

_ 32

14,

°22

°C

Below40°F (4°C)the use of SAE30will result in hardstarting.

** Above80°F (27°C)the use of 10W-30maycauseincreasedoil consumption,Check

oil levelmorefrequently=

OilDrainPlug Figure 26

CHANGETHESPARKPLUG

Remove the Snow Hood

1. Removethechokecontrolknob(A,Figure27).

2. Removethesafetykey(B).

3. Removethemountingscrews(A, Figure28).

4. Slowlyremovethesnowhood(B)Makesurethat theprimerbutton

hose(C)andtheignitionwire(D)arenotdisconnected.

5. Thesparkplug (E)cannowbe accessed.

6. Toinstallthe snowhood,first makesurethatthe primerbuttonhose

andtheignitionwireareconnected.

7. Mountthesnowhoodto theengineandsecurewith themounting

screws.

8. Connectthechokecontrolknob(A,Figure29) with thechokeshaft

onthecarburetor(B).Makesurethechokecontrolknobis properly

installed.Ifthechokecontrolknobis notinstalledcorrectly,thechoke

will notoperate.

9. Installthesafetykey(C).

SnowThrowerEngine

Figure 27

RemovingtheSnowHood

ConnectingChokeControlKnob

MAINTENANCE

Figure 28

Figure 29

MAINTENANCE

Checkand Replace Spark Plug

Checkthesparkplugeverytwenty-five(25)hours.Replacethesparkplug

(Figure30)if theelectrodesarepittedorburnedorif theporcelainis

cracked.

1. Removesnowhood(see"RemovetheSnowHood"section).

2. Cleansparkplugandresetgapperiodically.

3. Cleanareaaroundsparkplug basebeforeremoval,to preventdirt

fromenteringengine.

4. Replacesparkplug if electrodesarepittedor burnedor if porcelainis

cracked.

5. Cleansparkplugby carefullyscrapingelectrodes(do notsandblast

orusewirebrush).

6. Besuresparkplugis cleanandfreeof foreignmaterial.Checkelec-

trodesgapwitha wirefeelergaugeand resetgapto 0.030"(0.76ram)

if necessary.

7. Beforeinstallingsparkplug,coatthreadslightlywith graphitegrease

to insureeasyremoval.

8. Tightenplugfirmlyinto engine.Iftorquewrenchis available,tighten

plugto 18-23ft-lbs (24.4-31.2Nm).

ReplacingSparkPlug Figure 30

,_ WARNING:Always turn unit off, remove ignitionkey,

and disconnectthe sparkplugwire before making any

repairs or adjustments.

ADJUSTSKiD HEIGHT

Thissnowthroweris equippedwithtwo heightadjustskids,securedto the

outsideoftheaugerhousing.Theseelevatethefront ofthesnowthrower.

Whenremovingsnowfromahardsurfaceareasuchasa paveddriveway

orwalk,adjusttheskidsupto bringthefrontofthesnowthrowerdown.

Whenremovingsnowfromrockor unevenconstruction,raisethefrontof

thesnowthrowerbymovingtheskidsdown.Thiswill helpto prevent

rocksandotherdebrisfrombeingpickedup andthrownbytheaugers.

To adjustskids, proceed as follows:

1. Placeablock(equalto heightfromgrounddesired)underscraperbar

nearbutnotunderskid.

2. Loosenskidmountingnuts(A, Figure31)and pushtheskid down

(B)until it touchestheground.Retightenmountingnuts.

3. Setskidonothersideatsameheight.

NOTE:Make sure that snow thrower is set at same heighton

both sides.

WARNING:Be certain to maintain proper ground

clearance for your particular area to be cleared.

Objects suchas gravel, rocks, or other debris, if struck

by the impeller, may be thrown with sufficientforce to

cause personalinjury, propertydamage, or damageto

the snowthrower.

AdjustingSkidHeight Figure 31

MAINTENANCE

BELTADJUSTMENT

TractionDrive Belt

Thetractiondrivebelthasconstantspringpressureanddoesnotrequire

anadjustment.Ifthetractiondrivebelt is slipping,replacethebelt. Seeau-

thorizeddealer.

Auger Drive Belt

Ifyoursnowthrowerwill notdischargesnow,checkthecontrolcableadjust-

ment.Ifit iscorrect,thenchecktheconditionoftheaugerdrivebelt.If it is

damagedor loose,replaceit (seeauthorizeddealer).

AugerDriveBeltAdjustment:

1. Disconnectsparkplug wire.

2. Removescrew(A,Figure32)frombeltcover(B).Removebeltcover.

3. Loosennutonidlerdrivepulley(A,Figure33)andmoveidlerdrive

pulleytowardsbeltabout1/8inch(3 mm).

WARNING: Do not over-tighten, as this may lift the

lever and causethe auger drive to be engagedwithout

depressingthe auger control.

4. Tightennut.

5. Withtheaidof anassistant,engagetheaugerdriveclutch.Checkten-

sionon beltwhichis oppositeidlerpulley(B,Figure33).Beltshould

deflectabout1/2 inch(12.5mm)with moderatepressure.Youmay

haveto moveidler pulleymorethanonceto obtainthecorrectten-

sion.

6. Reinstallbeltcover(B, Figure32).Tightenscrew(A).

7. Attachthesparkplugwire.

NOTE:Wheneverbeltsareadjustedor replaced,thecableswill needto be

adjusted(see"CheckandAdjusttheCables"section).

CheckAugerDriveBelt:

1. Releasetheaugercontrollever.Theaugermuststopwithin5 sec-

onds.

2. Ifaugerdoesnotoperateproperly,stopengineandrepeat"Auger

DriveBeltAdjustment."

AdjustingAugerDriveBelt Figure32

CheckTensiononAugerDriveBelt Figure33

MAINTENANCE

BELT GUIDE ADJUSTMENT

1. Removesparkplug wire.

2. Havesomeoneengagetheaugerdrive.This will engageaugeridler

pulley(A, Figure34).

3. Measurethedistancebetweenthe beltguide(B)and belt(C).The

distanceshouldbeabout1/8inch(3 ram).

4. Ifadjustmentis necessary,loosenbeltguidemountingbolt. Move

beltguideto thecorrectposition.Tightenmountingbolt.

5. Installbeltcover.

6. Connectsparkplugwire.

AdjustingBeltDrive Figure34

CHECKANDADJUSTTHECABLES

Thecablesareadjustedatthefactoryandnoadjustmentshouldbe

necessary.Ifthecableshavebecomestretchedor aresaggingadjustment

will benecessary.

Wheneverbeltsareadjustedor replaced,thecableswill needto bead-

justed.

Tocheckfor correctadjustment,unhook"Z" fitting (A,Figure35) at clutch

lever(B).

1. Moveclutchlever(B)to thefull forwardposition(justcontacting

plasticbumper).Holdingcabletight, notepositionof fittingto holein

clutchlever.

2. Thecenterof the"Z" fitting (A)shouldbebetweenthecenterandtop

of theholein theclutchlever(B).

Auger Drive Cable

[,_ ARNING: Drain the gasoline outdoors, away from fire

or flame.

1. Removethegasfromthegastank.Standthesnowthrowerupon the

frontendof theaugerhousing.

2. Pushcable(A,Figure36)throughspring(B)to exposethethreaded

portionof thecable.

3. Holdsquareendofthreadedportionwith pliersandadjustIocknut

4. Pullcablebackthroughspringand connectcable.

ChecktheCables Figure35

AdjustingAugerDriveCable Figure36

MAINTENANCE

TractionDrive Cable

1. Removethegasfromthegastank.Standthesnowthrowerupon the

frontendof theaugerhousing.

,_ WARNING:Drainthe gasoline outdoors, away from fire

or flame.

2. Loosenthebolts(A,Figure37)on eachsideof thebottompanel(B).

3. Removethebottompanel.

4. Disconnectthe"Z" fittingfrom thedrivelever(seeFigure35).

5. Slidethecableboot(A, Figure38) offthecableadjustmentbracket

(B) I

6. Pushthebottomofthetractiondrivecable(C)throughthecable

adjustmentbracketuntilthe "Z" hook(D)canbe removed.

7. Removethe"Z" hookfrom thecableadjustmentbracket.Movethe"Z"

hookdownto thenextadjustmenthole.

8. Pullthetractiondrivecableupthroughthecableadjustmentbracket.

91Putthecablebootoverthecableadjustmentbracket.

10. Installthethe"Z" hookto thetractiondrivelever(seeFigure35)1

11. Tochecktheadjustment,depressthedriveleverandcheckthelength

of thedrivespring(A,Figure39). Incorrectadjustment,thelength

of thedrivespringis aminimum3 inches(76 mm)anda maximum

3-3/8 inches/85mm).

12. Installthebottompanel(B,Figure37)1

13. Tightenthebolts(A) oneachsideof thebottompanel.

TractionDriveCable

CheckAdjustmentofTractionDriveCable

Figure 38

AdjustingTractionDriveCable

Figure 37

MAINTENANCE

AUGERSHEARPiN REPLACEMENT

Theaugersaresecuredtotheaugershaftwith specialshearpinsthatare

designedto breakif an objectbecomeslodgedin theaugerhousing.Use

of a hardergradeshearpinwill reducetheprotectionprovidedbythe

shearpin.

,_ WARNING:Do not go nearthe dischargechute or auger

whenthe engine is running. Do not run the engine if

any coveror guard is removed.

Undermostcircumstances,if theaugerstrikesan objectwhichcould

causedamageto theunit, theshearpin will break.Thisprotectsthegear

boxandotherpartsfrom damage.

Theshearpins(A, Figure40) arelocatedontheaugershaft.Replacea

brokenshearpinasfollows.

1. Tapoutthebrokenshearpinwitha pin punch.

2. Installa newshearpinandcotterpin.Bendtheendsofthecotterpin

down.

iMPORTANT:Do not replaceshearpins with anything other

thanthe correctgrade replacementshearpin. Use of bolts,

screws,or harder grade shear pins can result in equipment

damage.

ReplacingBrokenShearPin Figure 40

CHECKTHETIRES

Checktires for damage.Checkthe air pressurein the tires with an

accurategauge(seeFigure41).

,_ CAUTION:Avoid Injury! Explosiveseparation of tire

and rim parts is possible when they are serviced

incorrectly.

,, Do notattempt to mounta tire without the proper

equipment and experience to perform the job.

,, Do notinflate the tires above the recommended pressure.

,, Do notweld or heat a wheel and tire assembly. Heat can

causean increasein air pressureresulting in an

explosion. Welding can structurally weaken or deformthe

wheel.

,, Do not stand in front or over the tire assembly when

inflating. Useappropriate tool that allows you to standto

one side.

NOTICE:Check side of tire for maximum tire pressure. DO

NOTexceed maximum.

CheckingTire Air Pressure Figure 41

OFFSEASONSTORAGE

WARNING:Never store the engine, with fuel in the tank,

indoorsor in a poorventilated enclosurewherefuel

fumes could reachan open flame, spark or pilot light

as on a furnace, water heater, clothes dryer, etc.

Handle gasoline carefully, it is highlyflammable and

carelessuse could result in seriousfire damage to your

personand/or property.

Drain fuel into approvedcontainers outdoors, away from

open flame.

If thesnowthrowerwill bestoredforthirty (30)daysor moreatthe endof

thesnowseason,thefollowingstepsarerecommendedto prepareyour

snowthrowerfor storage.

NOTE:Gasoline must be removedor treated to prevent gum

depositsfrom forming inthe tank, filter, hose, and carburetor

duringstorage.

1. Removegasoline,by runningengineuntil tankis emptyandengine

stops.Ifyoudonotwantto removethegasoline,addfuelstabilizer

to anygasolineleftinthetankto minimizegumdepositsandacids.

Ifthetankis almostempty,mixstabilizerwithfreshgasolinein a

separatecontainerandaddsomeofthemixtureto thetank.ALWAYS

FOLLOWINSTRUCTIONSONSTABILIZERCONTAINER.THENRUN

ENGINEATLEAST10MINUTESAFTERSTABILIZERISADDEDTO

ALLOWMIXTURETOREACHCARBURETOR.STORESNOW

THROWERINSAFEPLACE.

2. Youcanhelpkeepyourengine(4-cyclesonly)in goodoperating

conditionby changingoil beforestorage.

3. Lubricatethe piston/cylinderarea.This canbe donebyfirst removing

thesparkplugand squirtingcleanengineoil intothe sparkplug hole.

Thencoverthesparkplugholewith a ragto absorboil spray.Next,

rotatetheengineby pullingthestartertwoor threetimes.Finally,

reinstallsparkplug andattachsparkplugwire.

4. Thoroughlycleanthe snowthrower.

5. Lubricateall lubricationpoints(see"Lubrication"topicsin the

MAINTENANCEsection).

6. Makesureall nuts,bolts,andscrewsaresecurelyfastened.Inspect

allvisiblemovingpartsfor damage,breakage,andwear.Replaceif

necessary.

7. Touchupall rustedor chippedpaintsurfaces;sandlightlybefore

painting.

8. Coverthebaremetalpartsof thesnowthrowerhousingauger,and

theimpellerwithrustpreventative.

9. If possible,storeyoursnowthrowerindoorsandcoverit to give

protectionfromdustanddirt.

10. Onmodelswithfolding handles,loosentheknobsthat securethe

upperhandle.Rotatetheupperhandleback.

11. If themachinemustbestoredoutdoors,block up thesnowthrower

andensuretheentiremachineis off theground.Coverthesnow

throwerwithaheavytarpaulin.

STORAGE

LUBRICATEHE×SHAFTAND CHAINS

CAUTION:Do not allow grease or oil to contactthe rub-

ber friction wheel or the disc drive plate, if the disc

drive plate or frictionwheel come in contactwith

grease or oil damageto rubberfriction wheel will re-

suit.

NOTICE:if grease or oil comesinto contactwith the discdrive

plate or frictionwheel, makesureto clean plate and wheel

thoroughlywith an alcohol base solvent.

1. Positionspeedselectlever(A,Figure11)in first forwardgear.

2. Drainfuelto anapprovedcontainer.

3. Standthesnowthrowerup on theaugerhousingend.

NOTE:When the crankcaseis filled with oil, do not leave

the snowthrowerstandingup on the auger housingfor an

extended periodof time.

4. Removethebottompanel.

5. Lubricatethechains(A, Figure42) witha chaintypelubricant.

6. Wipethehexshaft(B)andsprockets(C)with5W30motoroil, before

storageandatthebeginningof eachseason.

7. Installthebottompanel.

LubricateHexShaftandChains

Figure42

REMOVEFROMSTORAGE

1. Puttheupperhandlein theoperatingposition,tightentheknobsthat

securetheupperhandle.

2. Fill thefueltankwith a freshfuel.

3. Checkthesparkplug.Makesurethegapis correct.If thesparkplug

is wornordamaged,replacebeforeusing.

4. Makesureall fastenersaretight.

5. Makesureall guards,shields,andcoversarein place.

6. Makesureall adjustmentsarecorrect.

TROUBLESHOOT/NG

PROBLEM LOOKFOR REMEDY

Free-HandTM controlisACTIVE. Releasebothaugercontrolandtraction/Free-HandTM controlleversto stop auger.

Augerdoes not stop within Augerdrivebeltout of Adjustaugerbelt.

j5 secondsafter right adjustment.

controllever is released.

Augerbeltguideoutof Adjustaugerbeltguide.

adjustment.

Discharge chuteor Electricalfailure. Seeauthorizeddealer.

deflectordoes not work

(electric).

Dischargechuteor Dischargechuteor deflectorout Adjustand/orlubricatecontrollinkage.

i deflectordoes not work ofadjustmentor needs

i (remote-manual). lubrication.

Drive fails to move Tractioncontrolout of Readjustdrive,orselectspeedleversettingonespeedfaster.

snowthrowerat slow adjustment.

speeds.

Keyis off. Pushkeyin to theONposition.

Failureto primea coldengine. Pressprimerbuttontwiceand restart.

Fuelshut-offvalveis in CLOSEDTurnvalveto OPENposition.

position.

Outof fuel. Fill fueltank.

Enginefalls to start. ChokeOFF- coldengine. TurnchokeON,setthrottleto FAST.

Engineflooded. Turnchoketo OFF;try starting.

Nospark. Checkgap.Gapsparkplug,cleanelectrode,or replaceplugas necessary.

Waterin fuel,oroldfuel. Draintank.(Disposeof fuel atanauthorizedhazardouswastefacility.)Fillwith

freshfuel.

Cordnot pluggedin or Plugin cordor replacedefectivecord.

malfunctions(ElectricStart

models).

Enginestarts hard or runs Fuelmixturetoo rich. Movechoketo OFFposition.

poorly.

Sparkplugfaulty,fouled,or Cleanandgapsparkplug,or replace.

gappedimproperly.

Fuelcapventis blocked. Clearvent.

Excessive vibration. Loosepartsordamaged Stopengineimmediately.Tightenall hardware.Ifvibrationcontinues,havethe unit

impeller/auger, servicedby anauthorizeddealer.

Snowthrower does not Tractioncontrolout of Adjusttractioncontrollinkage.

stopwhen traction control adjustment.

lever is released.

Tirepressurenotequal. Checktire pressure.

Snowthrower veers to Onewheelis set in free- Makesuretheleft tractionlockpinis in theINNERholes(to engagethetraction

oneside. wheelingmode.(Tractionlock drive).

pinis in theOUTERhole.)

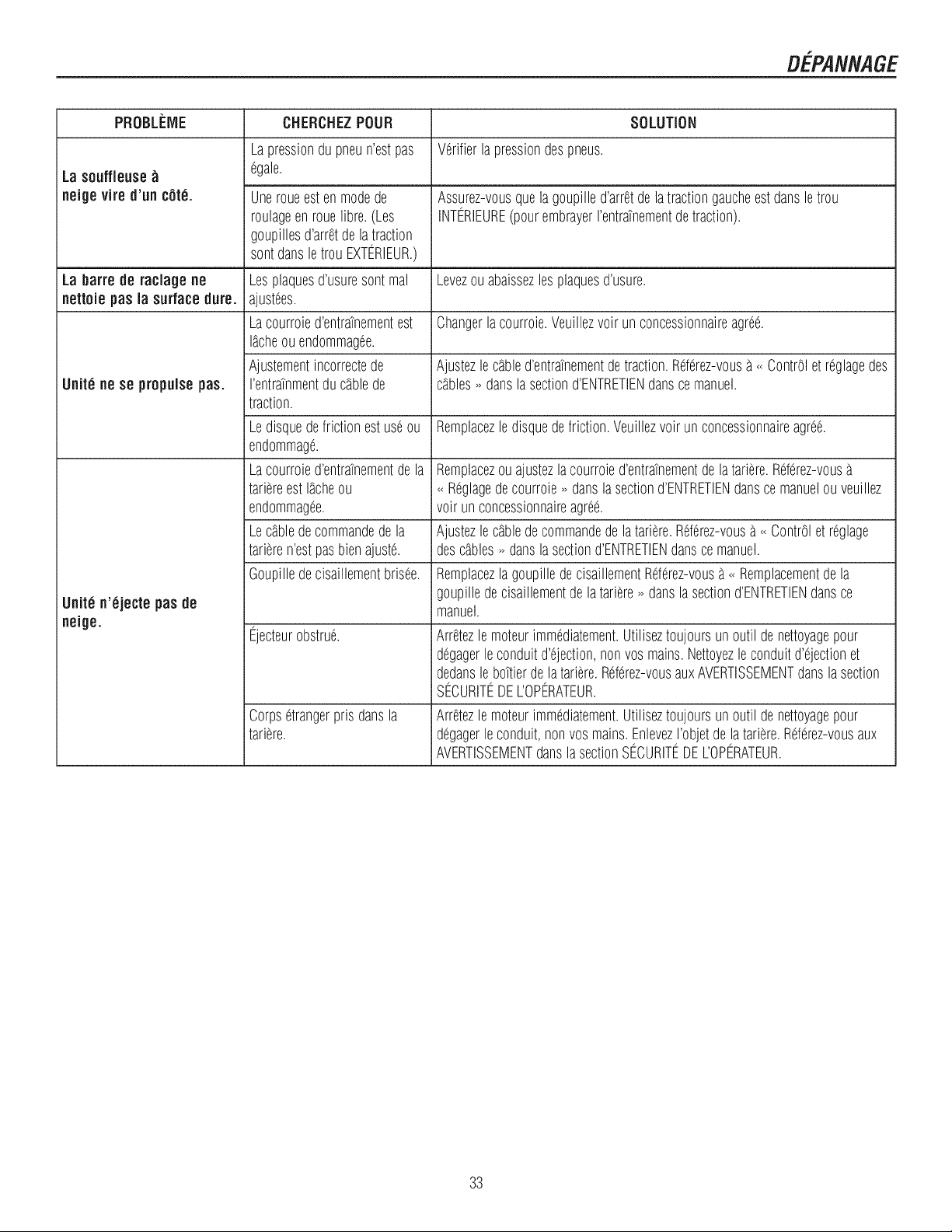

TROLIBLESHOOT/NG

PROBLEM LOOKFOR REMEDY

Scraper bar does not clean Skidshoesimproperlyadjusted. Raiseor lowerskidshoes.

hard surface.

Drivebelt looseor damaged. Replacedrivebelt.Seeauthorizeddealer.

Unit fails to propel itself. Incorrectadjustmentof traction Adjusttractioncontrolcable.Referto "CheckandAdjusttheCables"in the

drivecable. MAINTENANCEsectionof this manual.

Wornordamagedfrictiondisc. Replacefrictiondisc.Seeauthorizeddealer.

Augerdrivebelt looseor Replaceor adjustaugerdrivebelt.Referto "BeltAdjustment"in the

damaged. MAINTENANCEsectionof this manual,or seeauthorizeddealer.

Unit fails to discharge Augercontrolcablenotadjusted Adjustaugercontrolcable.Referto "CheckandAdjusttheCables"in the

snow. correctly. MAINTENANCEsectionof this manual.

Brokenshearpin. Replaceshearpin.Referto "AugerShearPinReplacement"in the MAINTENANCE

sectionof this manual.

Dischargechuteclogged. Stopengineimmediately.Alwaysusetheclean-outtoolto cleara clogged

dischargechute,notyour hands.Cleandischargechuteand insideof auger

housing.Referto WARNINGSin OPERATORSAFETYsection.

Foreignobjectlodgedin auger. Stopengineimmediately.Alwaysusetheclean-outtoolto cleara cloggedchute,

notyourhands.Removeobjectfrom auger.Referto WARNINGSin OPERATOR

SAFETYsection.

WARRANTIES

Craftsman Limited Warranty

General: Craftsman products are warranted to be free from defects in materials or workmanship for a specific time period

as set-out below (the "Warranty Period"). Warranties extend to the original purchaser of a Craftsman product only. Pur-

chases made through an online auction or through any website other than www.sears.ca are excluded. The relevant War-

ranty Period commences on the original date of purchase. Within this period, Sears Canada, Inc. will, at its sole option,

repair or replace any products or components which fail in normal use. Such repairs or replacement will be made at no

charge to the customer for parts or labor, provided that the customer shall be responsible for any transportation cost.

Exclusions: This warranty does not cover failures due to normal wear, abuse, misuse, neglect (including but not limited to

the use of stale fuel, dirt, abrasives, moisture, rust, corrosion, or any adverse reaction due to improper storage or use

habits), improper maintenance or failure to follow maintenance guidelines and/or instructions, failure to operate the prod-

uct in accordance with the owner's manual or any additional instructions or information provided at the time of purchase or

in subsequent communications with the original purchaser, accident or unauthorized alterations or repairs made or at-

tempted by others. Also excluded from warranty coverage - except as provided below - are the following: maintenance,

adjustments, components subject to wear including but not limited to: cosmetic components, belts, blades, blade adapters,

bulbs, tires, filters, guide bars, lubricants, seats, grips, recoil assemblies, saw chains and bars, trimmer lines and spools,

spark plugs, starter topers and tines, and discoloration resulting from ultraviolet light. Any product missing the model

and/or serial number identification label will be disqualified from coverage under this warranty.

Repairs: Repairs have a 90 day warranty. If the defective product is still within the Warranty Period, then the new warranty

is 90 days from the date of repair or to the end of the original Warranty Period, whichever period is longer.

Disclaimers: THE WARRANTIES AND REMEDIES CONTAINED HEREIN ARE EXCLUSIVE AND IN LIEU OF ALL

OTHER WARRANTIES, WHETHER ORAL OR WRITTEN (OTHER THAN AS STATED HEREIN), AND WHETHER EX-

PRESS, IMPLIED OR STATUTORY, INCLUDING BUT NOT LIMITED TO ANY. THIS WARRANTY GIVES YOU SPECIFIC

LEGAL RIGHTS, WHICH MAY VARY FROM PROVINCE TO PROVINCE.

IN NO EVENT SHALL SEARS BE LIABLE FOR ANY INCIDENTAL, SPECIAL, INDIRECT OR CONSEQUENTIAL DAM-

AGES, WHETHER RESULTING FROM THE USE, MISUSE OR INABILITY TO USE THE PRODUCT OR FROM DE-

FECTS IN THE PRODUCT. THE EXCLUSIONS IN THIS PARAGRAPH SHALL NOT APPLY IN JURISDICATIONS

WHERE APPLICABLE LAW DOES NOT ALLOW FOR THE EXCLUSION OF INCIDENTAL OR CONSEQUENTIAL DAM-

AGES. IN SUCH JURISDICTIONS, THIS PARAGRAPH SHALL NOT APPLY, BUT THE REMAINING PROVISIONS OF

THIS DOCUMENT SHALL REMAIN VALID.

Sears retains the exclusive right to repair or replace the product or offer a full refund of the purchase price at its sole dis-

cretion. SUCH REMEDY SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY FOR ANY BREACH OF WARRANTY.

Customer Responsibilities: In additional to complying with all suggested maintenance guidelines and instructions, cus-

tomers' obligations shall include but shall not be limited to: operating the product in accordance with the owner's manual or

any additional instructions or information provided at the time of purchase or in subsequent communications to the pur-

chaser from time to time, exhibit reasonable care in the use, operation, maintenance, general upkeep and storage of the

product. Failure to comply with these requirements will void any applicable warranty.

List of Applicable Warranty Periods: The following list contains the applicable Warranty Period for your Craftsman prod-

uct and is based on a combination of the type of product or component and the intended and actual use of the product or

component:

1. 90 days: Craftsman products intended for use or actually used for commercial, institutional, professional or income-

producing purposes.

2 years: Craftsman riding lawn mowers, yard and garden tractors, walk behind mowers, tillers, brush cutters, snow

blowers, handheld blowers, backpack blowers, hedge trimmers and electrical products for noncommercial, nonprofes-

sional, non-institutional, or non-income-producing use, except for those components which are part of engine systems

manufactured by third party engine manufacturers for which the purchase has received an separate warranty with

product information supplied at the time of purchase.

WARRANT/ES

3. I year: Craftsman power cutters, stump grinders, pole pruners, gas chain saws, electric chain saws, trimmer attach-

ments, baggers and pole saws for noncommercial, nonprofessional, non-institutional, or non-income-producing use.

4. 90 days: All defective batteries, which will be replaced during this 90-day Warranty Period.

60 days: Additional Warranty Period of 60 days will apply to adjustments and worn products or components BUT

DOES NOT INCLUDE WEAR OR ADJUSTMENTS for products used for commercial, institutional, professional or in-

come-producing purposes. Wear items include but are not limited to: belts, blades, tires, spark plugs, air filters,

chains, shear bolts, skid plates, scraper bars, drift cutters, ropes, tines, collection bags and pulleys.

As the Warranty Period runs from the date of purchase and NOT from the date that a product is delivered, opened, as-

sembled or first used, please ensure during this time period that your product or component has been assembled and

tested for correction operation regardless of when you intend to actually use it. Claims made after the Warranty Period

has expired will not be honored.

Proof of Purchase/Documentation: Warranty coverage is conditioned upon the original purchaser furnishing Sears

Canada or its authorized third party service provider if applicable, with the original sales receipt or other adequate written

proof of the original purchase date and identification of the product. In the event that the original purchaser is unable to

provide a company of the original sales receipt, Sears Canada Inc. reserves the right to determine in its sole discretion

what other written proof of the original purchase date and identification of the product is acceptable.

Revision: 03/13/2009

Maintenance Agreement

The Craftsman Warranty plus a Maintenance Agreement, provide maximum value for Sears products. Contact your near-

est Sears store for details.

The California Air Resources Board, U.S. EPA, and Briggs & Stratton (B&S) are pleased

to explain the emissions controt system warranty on your Model Year 2008 and later

engine/equipment. In California, new small off-road engines must be designed, built, and

equipped to meet the State's stringent anti-smog standards. B&S must warrant the

emissions control system on your engine/equipment for the periods of time listed below

provided there has been no abuse, neglect, or improper maintenance of your small

off-road engine.

Your emissions controt system may include parts such as the carburetor or fuel injection

system, fuel tank, ignition system, and catalytic converter. Also included may be hoses,

belts, connectors, sensors, and other emissions-related assemblies.

Where a warrantable condition exists, B&S will repair your engine/equipment at no cost

to you including diagnosis, parts, and labor.

Manufacturer's Warranty Coverage:

Small off-road engines are warranted for two years. If any emissions-related part on your

engine/equipment is defective, the part will be repaired or replaced by B&S.

Owner's Warranty Responsibitities:

As the small engine/equipment owner, you are responsible for the performance of

the required maintenance listed in your owner's manual. B&S recommends that you

retain all receipts covering maintenance on your engine/equipment, but B&S cannot

deny warranty solely for the lack of receipts or your failure to ensure the performance

of all scheduled maintenance.

As the engine/equipment owner, you should however be aware that B&S may deny

you warranty coverage if your engine/equipment or a part has failed due to abuse,

neglect, improper maintenance, or unapproved modifications.

You are responsible for presenting your engine/equipment to a B&S distribution

center, servicing dealer, or other equivalent entity, as applicable, as soon as a

problem exists. The warranty repairs should be completed in a reasonable amount of

time, not to exceed 30 days. If you have any questions regarding your warranty

rights and responsibilities, you should contact B&S at (414) 259-5262.

The following are specific provisions relative to your Emissions Control Warranty Coverage. It is in addition to the B&S engine warranty for non-regulated engines found in the

Operator's Manual.

1. Warranted Emissions Parts

Coverage under this warranty extends only to the parts listed below (the emissions

control systems parts) to the extent these parts were present on the engine

purchased.

a. Fue! Metering System

Cold start enrichment system (soft choke)

Carburetor and internal parts

Fuel pump

Fuel line, fuel line fittings, clamps

Fuel tank, cap and tether

Carbon canister

b. Air Induction System

Air cleaner

Intake manifold

Purge and vent line

c. Ignition System

Spark plug(s)

Magneto ignition system

d. Catalyst System

Catalytic converter

Exhaust manifold

Air injection system or pulse valve

e. Miscellaneous Items Used in Above Systems

Vacuum, temperature, position, time sensitive valves and switches

Connectors and assemblies

2. Length of Coverage

For a period of two years from date of original purchase, B&S warrants to the original

purchaser and each subsequent purchaser that the engine is designed, built, and

equipped so as to conform with all applicable regulations adopted by the Air

Resources Board; that it is free from defects in material and workmanship that could

cause the failure of a warranted part; and that it is identical in all material respects to

the engine described in the manufacturer's application for certification. The warranty

period begins on the date the engine is originally purchased.

The warranty on emissions-related parts is as follows:

Any warranted part that is not scheduled for replacement as required

maintenance in the owner's manual supplied, is warranted for the warranty

period stated above. If any such part fails during the period of warranty

coverage, the part will be repaired or replaced by B&S at no charge to the

owner. Any such part repaired or replaced under the warranty will be warranted

for the remaining warranty period.

Any warranted part that is scheduled only for regular inspection in the owner's

manual supplied, is warranted for the warranty period stated above. Any such

part repaired or replaced under warranty will be warranted for the remaining

warranty period.

Any warranted part that is scheduled for replacement as required maintenance

in the owner's manual supplied, is warranted for the period of time prior to the

first scheduled replacement point for that part. If the part fails prior to the first

scheduled replacement, the part wilt be repaired or replaced by B&S at no

charge to the owner. Any such part repaired or replaced under warranty will be

warranted for the remainder of the period prior to the first scheduled

replacement point for the part.

Add on or modified parts that are not exempted by the Air Resources Board

may not be used. The use of any non exempted add on or modified parts by the

owner will be grounds for disallowing a warranty claim. The manufacturer wilt

not be liable to warrant failures of warranted parts caused by the use of a non

exempted add on or modified part.

Consequential Coverage

Coverage shall extend to the failure of any engine components caused by the

failure of any warranted emissions parts.

Claims and Coverage Exclusions

Warranty claims shall be filed according to the provisions of the B&S engine

warranty policy. Warranty coverage does not apply to failures of emissions parts

that are not original equipment B&S parts or to parts that fail due to abuse, neglect,

or improper maintenance as set forth in the B&S engine warranty policy. B&S is not

liable for warranty coverage of failures of emissions parts caused by the use of

add-on or modified parts.

Engines that are certified to meet the California Air Resources Board (CARB) Emissions

Standard must display information regarding the Emissions Durability Period and the Air

Index. Briggs & Stratton makes this information available to the consumer on our

emissions labels. The engine emissions label will indicate certification information.

The Emissions Durability Period describes the number of hours of actual running time

for which the engine is certified to be emissions compliant, assuming proper

maintenance in accordance with the Operating & Maintenance Instructions. The

following categories are used:

Moderate:

Engine is certified to be emissions compliant for 125 hours of actual engine running time.

Intermediate:

Engine is certified to be emissions compliant for 250 hours of actual engine running time.

Extended:

Engine is certified to be emissions compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year.

Therefore, the Emissions Durability Period of an engine with an intermediate rating

would equate to 10 to 12 years.

Briggs & Stratton engines are certified to meet the United States Environmental

Protection Agency (USEPA) Phase 2 emissions standards. For Phase 2 certified

engines, the Emissions Compliance Period referred to on the Emissions Compliance

label indicates the number of operating hours for which the engine has been shown to

meet Federal emissions requirements.

For engines less than 225 cc displacement.

Category C = 125 hours, Category B = 250 hours, Category A = 500 hours

For engines of 225 cc or more displacement.

Category C = 250 hours, Category B = 500 hours, Category A = 1000 hours

SPECIFICAT/ONS

ENGINE:

Brand

IVlodelSeries

GrossTorque*

Type

Displacement

Starting System

Alternator

SparkPlug Gap

Spark Ping

LongLife Platinum Spark Ping

Oil Capacity

HydraulicFluid

Fuel TankVolume

ignition System

Briggs & Stratton

Snow Series

13.50 T.P.@3060 rpm

4-Cycle - OHV

18.6 cu in. (302 cc)

110V Electric, Recoil

60W AC

0.030 in. (0,76 ram)

481055

5066

28 oz (0,83 liters)

Mineral 5W30

3.0 qts (2,8 liters)

This spark ignition system complies with Canadianstandard ICES-002.

AUGER/IMPELLER:

Clearing Width

Intake Height

Auger/ImpellerDiameter

Number of Impeller 8lades

30 in. (76,2 cm)

21 in. (53,3 cm)

12 in. (30,5 cm)

CHUTE:

Chute Deflector

Chute Rotation

Manual

Left SideCrank- 190° (3.5 Turn)

DRIVESYSTEM:

Drive Type

DriveSpeeds

Tire Size

Tire Inflation

Friction Disc - Traction Lock Pin

6 ForwardSpeeds,2 Reverse

16 x 4.8 in. (41 x 12,2 cm)

14 psi (0,96 bar)

EnginePowerRating Information

*The gross power rating for individual gas engine models is labeledin accordancewith SAE(Society of Automotive Engineers) code

J1940 (Small Engine Power & Torque Rating Procedure),and rating performance has been obtained and corrected in accordancewith

SAEJ1995 (Revision 2002-05). Torquevalues are derived at 3060 RPM; horsepower values are derived at 3600 RPM. Actual gross en-

gine power will be lower and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given

both the wide array of products on which engines areplaced and the variety of environmental issues applicableto operating the equip-

ment, the gas engine will not develop the rated gross power when used in a given piece of power equipment (actual "on-site" or net

power). This difference is due to a variety of factors including, but not limited to, accessories (air cleaner,exhaust,charging, cooling, car-

buretor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine

variability. Dueto manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this

Series engine.

RepairParts

PTS - 1

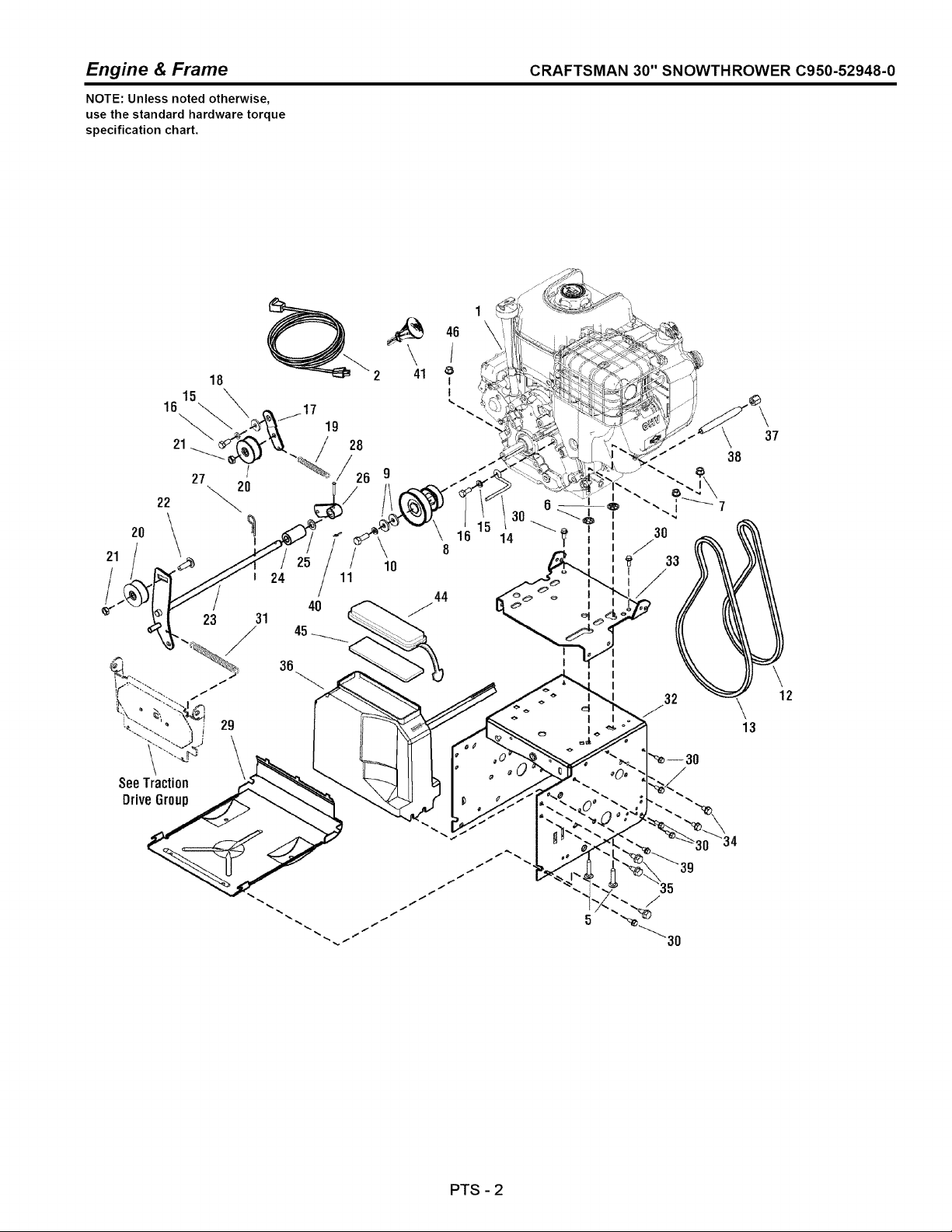

Engine & Frame CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

I 24

25 \ 8

23 31

_ 12

SeeTraction

DriveGroup

PTS - 2

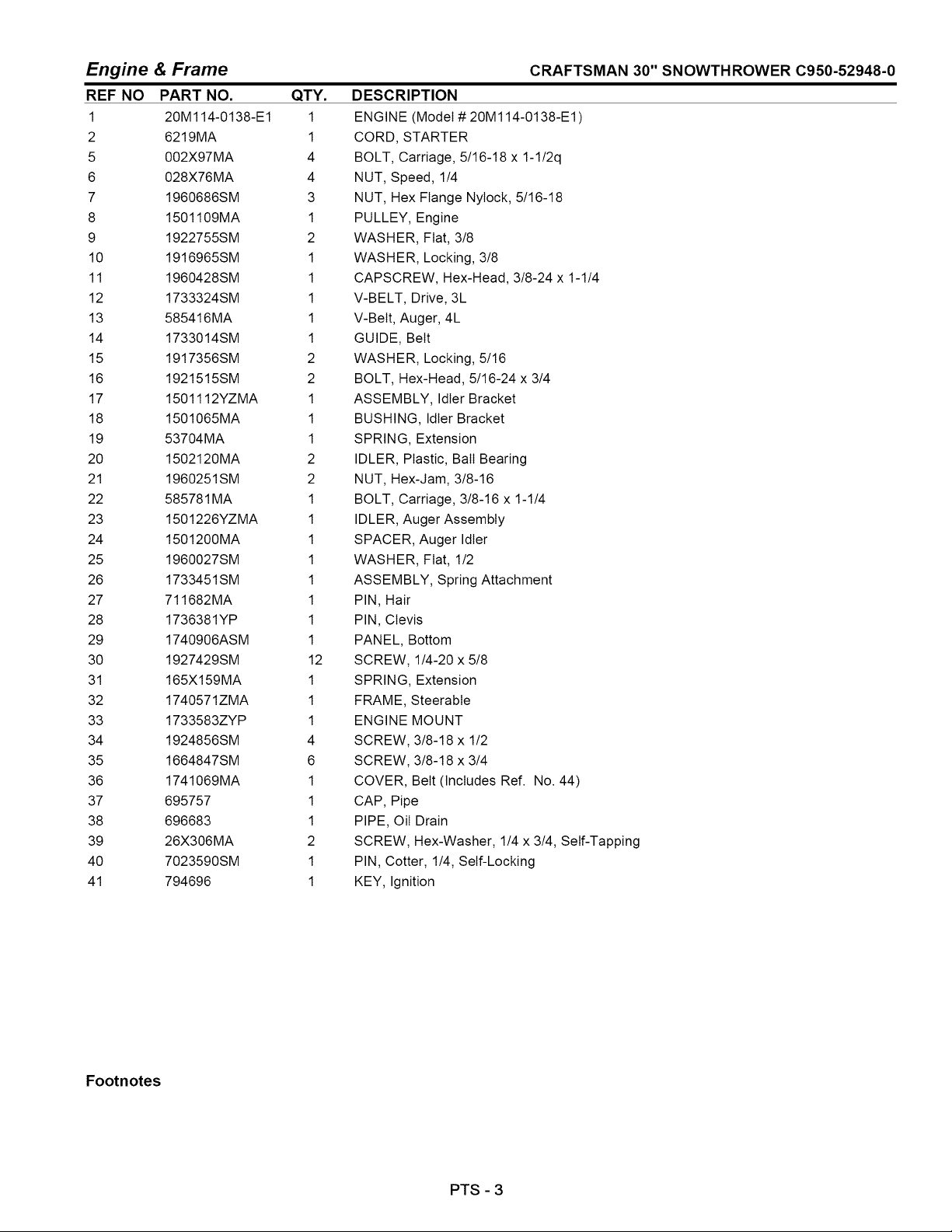

Engine & Frame

REF NO PART NO. QTY.

1 20M114-0138-E1 1

2 6219MA 1

5 002X97MA 4

6 028X76MA 4

7 1960686SM 3

8 1501109MA 1

9 1922755SM 2

10 1916965SM 1

11 1960428SM 1

12 1733324SM 1

13 585416MA 1

14 1733014SM 1

15 1917356SM 2

16 1921515SM 2

17 1501112YZMA 1

18 1501065MA 1

19 53704MA 1

20 1502120MA 2

21 1960251SM 2

22 585781MA 1

23 1501226YZMA 1

24 1501200MA 1

25 1960027SM 1

26 1733451SM 1

27 711682MA 1

28 1736381YP 1

29 1740906ASM 1

30 1927429SM 12

31 165X159MA 1

32 1740571ZMA 1

33 1733583ZYP 1

34 1924856SM 4

35 1664847SM 6

36 1741069MA 1

37 695757 1

38 696683 1

39 26X306MA 2

40 7023590SM 1

41 794696 1

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

ENGINE (Model # 20M114-0138-E1 )

CORD, STARTER

BOLT, Carriage, 5/16-18 x 1-1/2q

NUT, Speed, 1/4

NUT, Hex Flange Nylock, 5/16-18

PULLEY, Engine

WASHER, Fiat, 3/8

WASHER, Locking, 3/8

CAPSCREW, Hex-Head, 3/8-24 x 1-1/4

V-BELT, Drive, 3L

V-Belt, Auger, 4L

GUIDE, Belt

WASHER, Locking, 5/16

BOLT, Hex-Head, 5/16-24 x 3/4

ASSEMBLY, Idler Bracket

BUSHING, Idler Bracket

SPRING, Extension

IDLER, Plastic, Bail Bearing

NUT, Hex-Jam, 3/8-16

BOLT, Carriage, 3/8-16 x 1-1/4

IDLER, Auger Assembly

SPACER, Auger Idler

WASHER, Fiat, 1/2

ASSEMBLY, Spring Attachment

PIN, Hair

PIN, Clevis

PANEL, Bottom

SCREW, 1/4-20 x 5/8

SPRING, Extension

FRAME, Steerable

ENGINE MOUNT

SCREW, 3/8-18 x 1/2

SCREW, 3/8-18 x 3/4

COVER, Belt (Includes Ref. No. 44)

CAP, Pipe

PIPE, Oil Drain

SCREW, Hex-Washer, 1/4 x 3/4, Self-Tapping

PIN, Cotter, 1/4, Self-Locking

KEY, Ignition

Footnotes

PTS - 3

Engine & Frame CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

I 24

25 \ 8

23 31

_ 12

SeeTraction

DriveGroup

PTS - 4

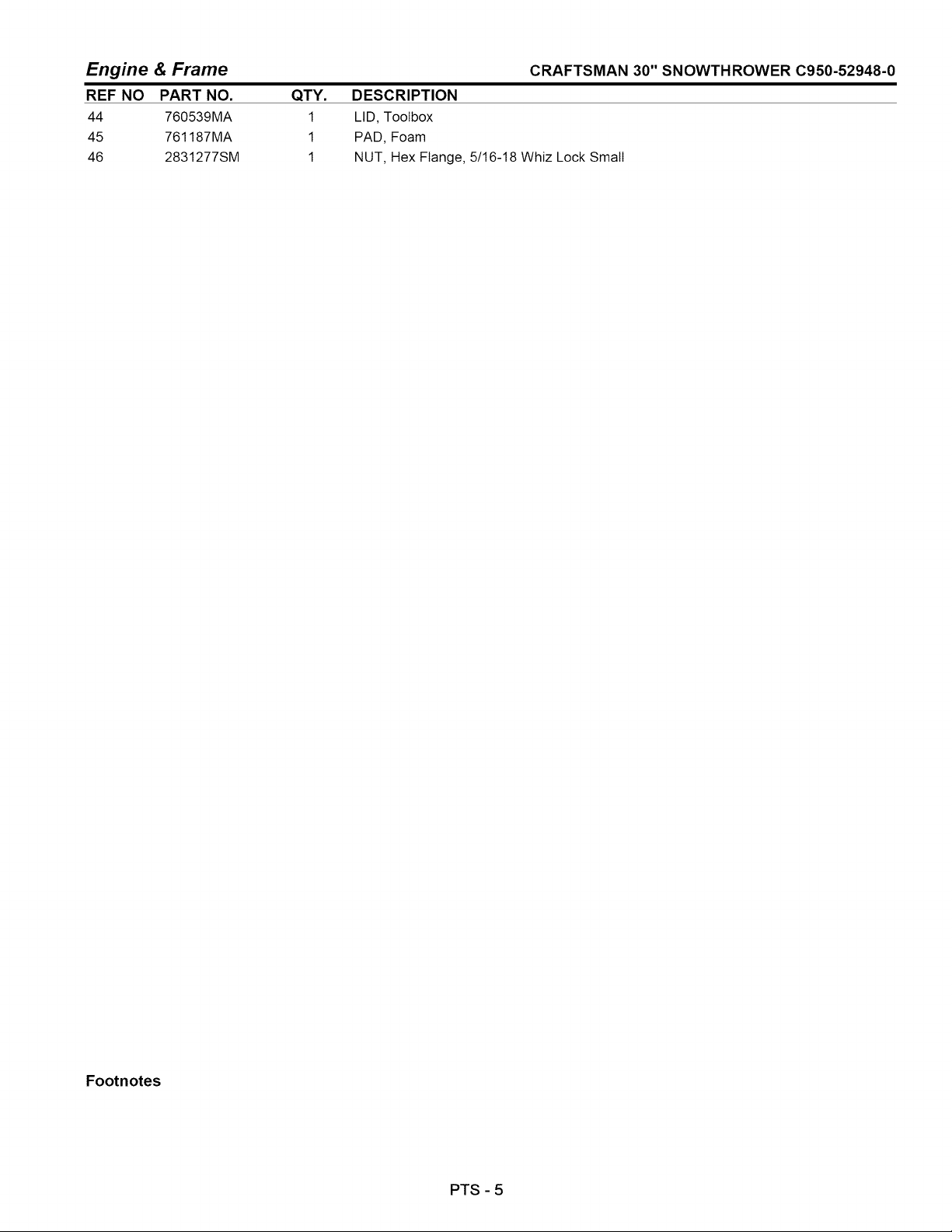

Engine & Frame

REF NO PART NO.

44 760539MA

45 761187MA

46 2831277SM

QTY.

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

LID, Toolbox

PAD, Foam

NUT, Hex Flange, 5/16-18 Whiz Lock Small

Footnotes

PTS - 5

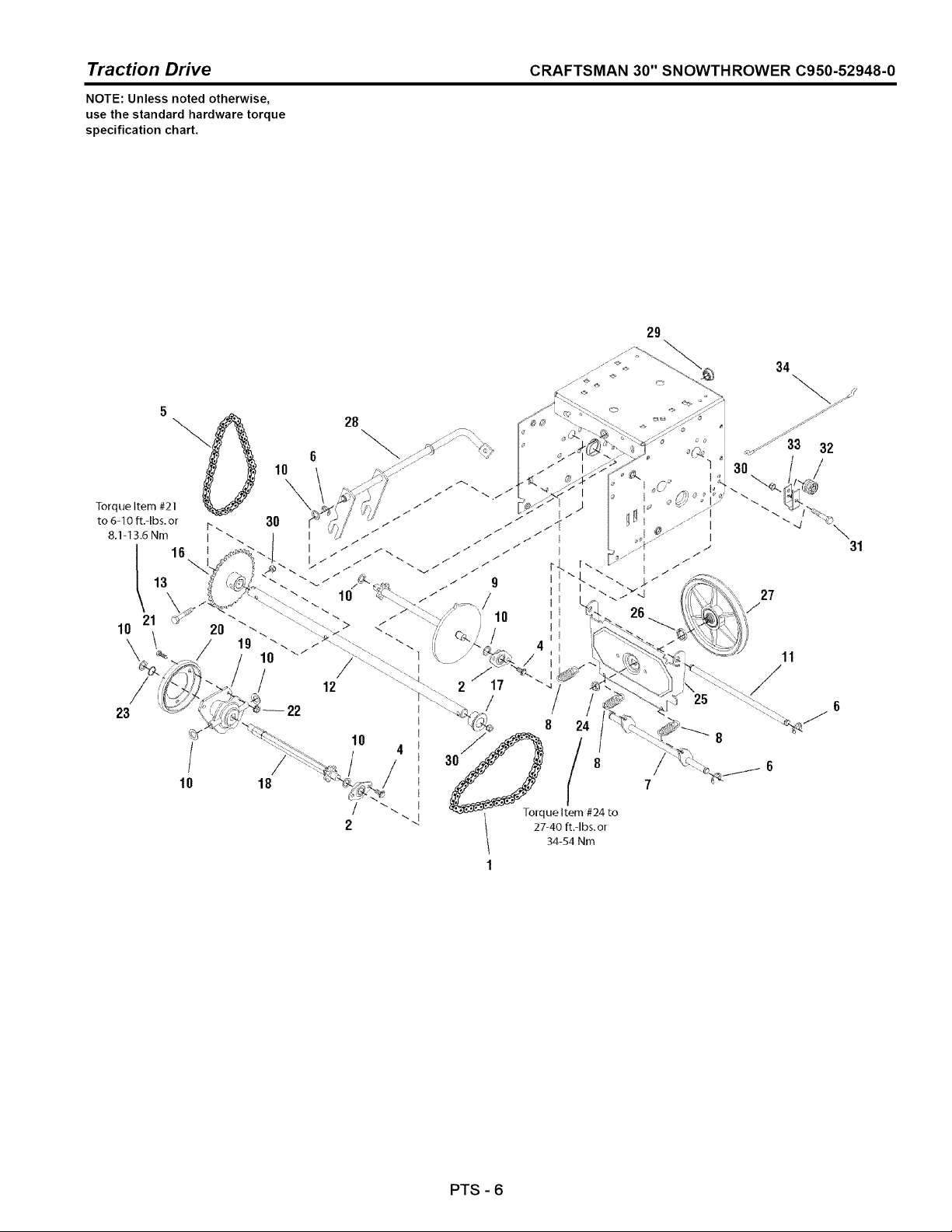

Traction Drive CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

/ _

"- _ -lo_que Item #24 to

" "< \ 27-40 ft.-Ibs.o_

34-54 Nm

PTS - 6

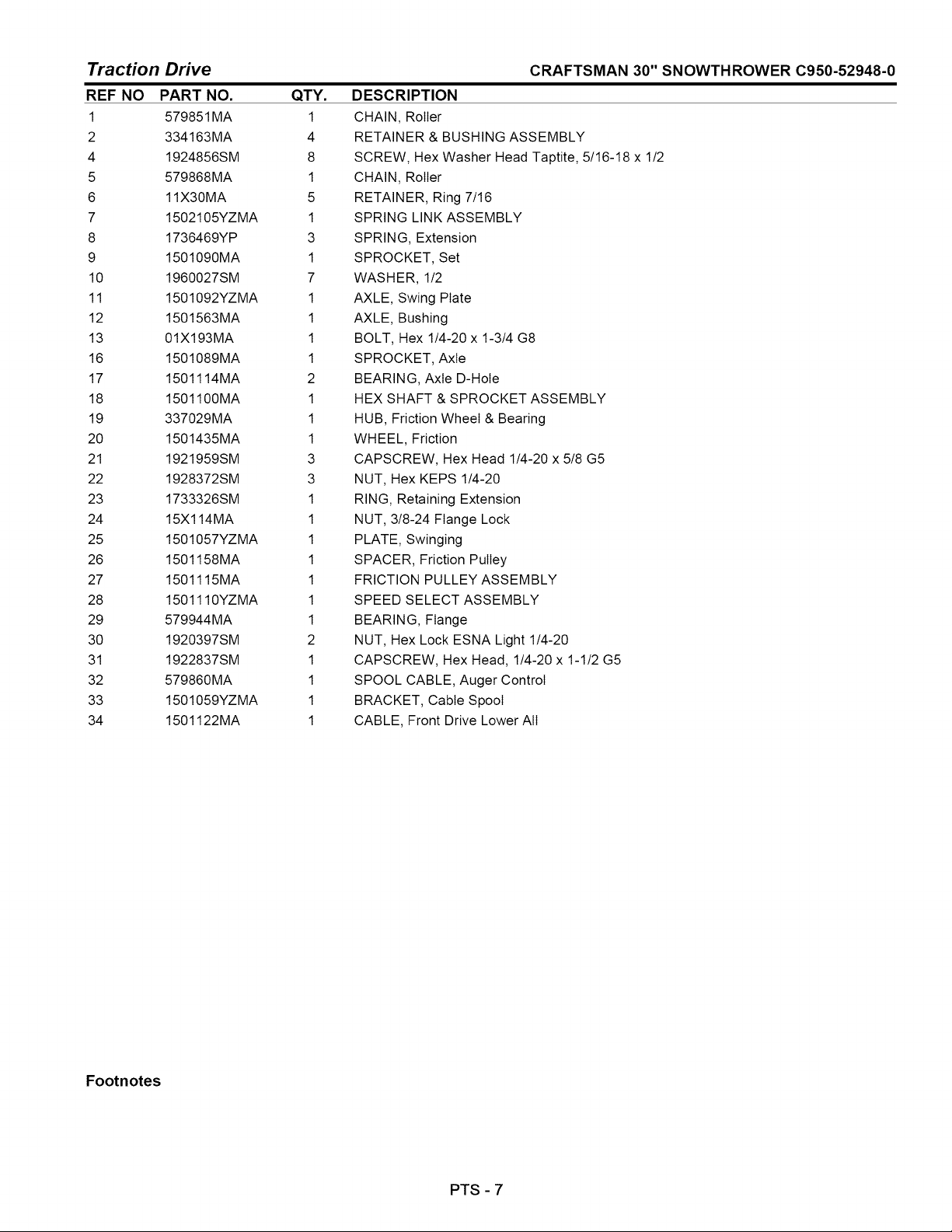

Traction Drive

REF NO PART NO. QTY.

1 579851MA 1

2 334163MA 4

4 1924856SM 8

5 579868MA 1

6 11X30MA 5

7 1502105YZMA 1

8 1736469YP 3

9 1501090MA 1

10 1960027SM 7

11 1501092YZMA 1

12 1501563MA 1

13 01X193MA 1

16 1501089MA 1

17 1501114MA 2

18 1501100MA 1

19 337029MA 1

20 1501435MA 1

21 1921959SM 3

22 1928372SM 3

23 1733326SM 1

24 15X114MA 1

25 1501057YZMA 1

26 1501158MA 1

27 1501115MA 1

28 1501110YZMA 1

29 579944MA 1

30 1920397SM 2

31 1922837SM 1

32 579860MA 1

33 1501059YZMA 1

34 1501122MA 1

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

CHAIN, Roller

RETAINER & BUSHING ASSEMBLY

SCREW, Hex Washer Head Taptite, 5/16-18 x 1/2

CHAIN, Roller

RETAINER, Ring 7/16

SPRING LINK ASSEMBLY

SPRING, Extension

SPROCKET, Set

WASHER, 1/2

AXLE, Swing Plate

AXLE, Bushing

BOLT, Hex 1/4-20 x 1-3/4 G8

SPROCKET, Axle

BEARING, Axle D-Hole

HEX SHAFT & SPROCKET ASSEMBLY

HUB, Friction Wheel & Bearing

WHEEL, Friction

CAPSCREW, Hex Head 1/4-20 x 5/8 G5

NUT, Hex KEPS 1/4-20

RING, Retaining Extension

NUT, 3/8-24 Flange Lock

PLATE, Swinging

SPACER, Friction Pulley

FRICTION PULLEY ASSEMBLY

SPEED SELECT ASSEMBLY

BEARING, Flange

NUT, Hex Lock ESNA Light 1/4-20

CAPSCREW, Hex Head, 1/4-20 x 1-1/2 G5

SPOOL CABLE, Auger Control

BRACKET, Cable Spool

CABLE, Front Drive Lower All

Footnotes

PTS - 7

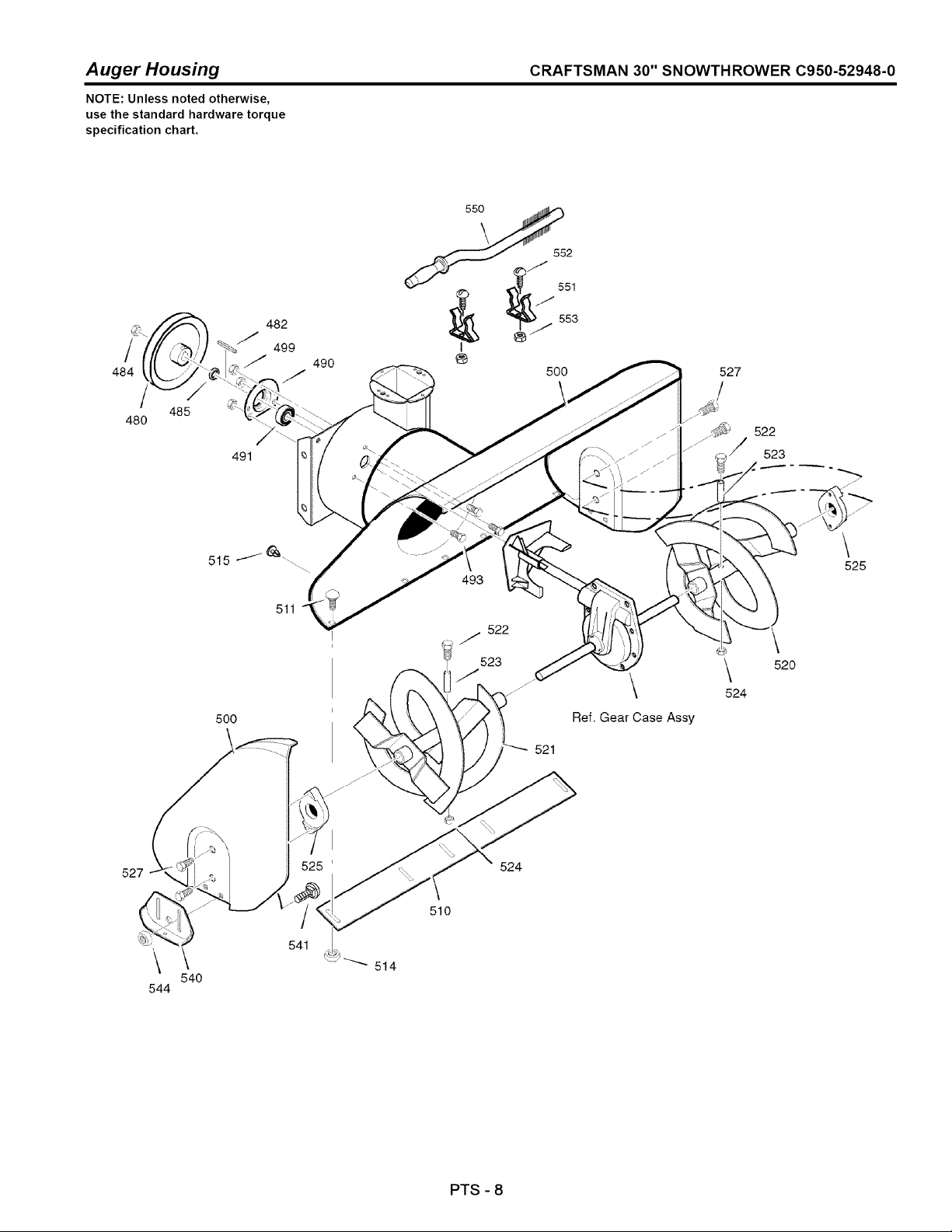

Auger Housing CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

484

480

485

491

482

499

490

527

522

523

500

493

522

523

Ref. Gear Case Assy

524

525

52O

527

525'

524

544

540

541

514

510

PTS - 8

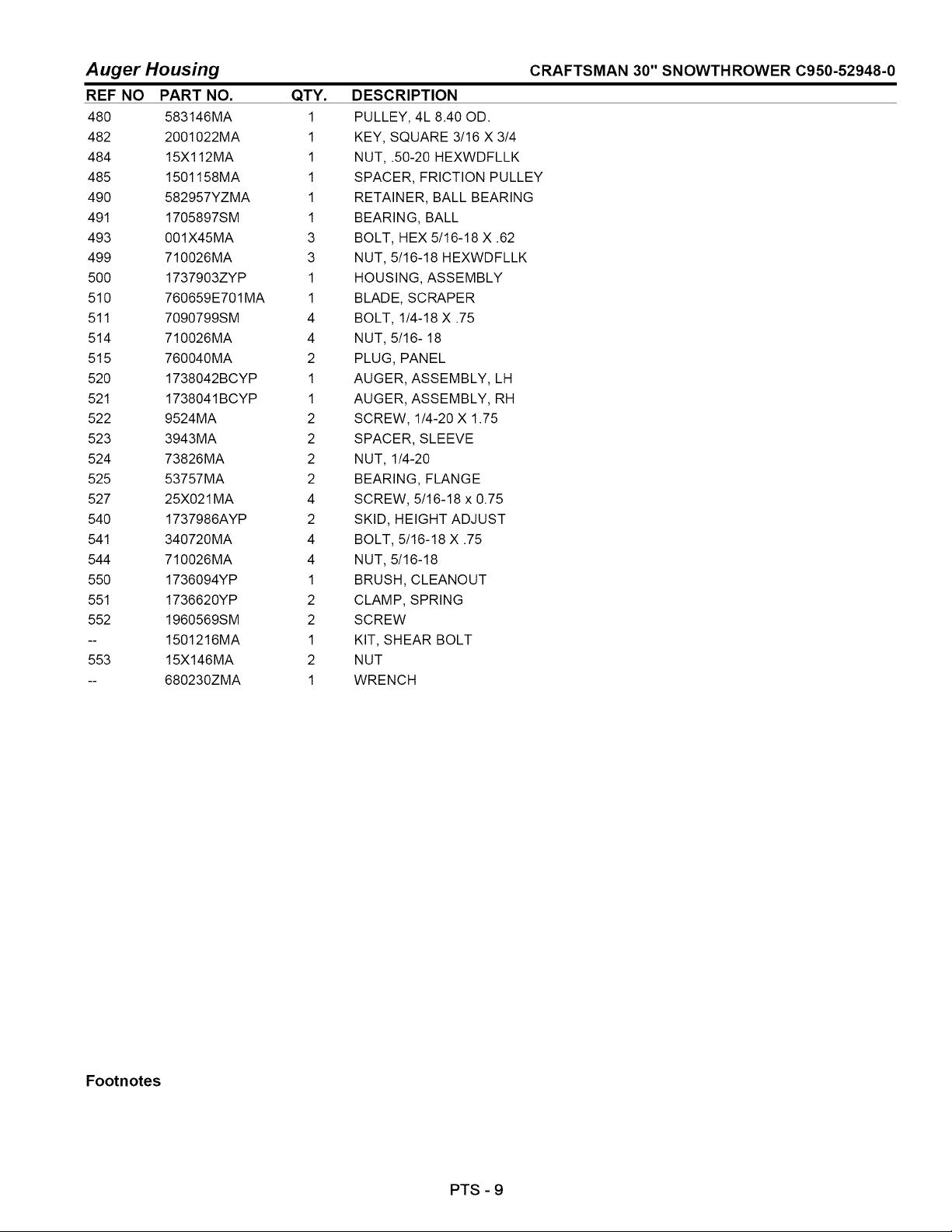

Auger Housing CRAFTSMAN 30" SNOWTHROWER C950-52948-0

REF NO

48O

482

484

485

49O

491

493

499

5OO

510

511

514

515

520

521

522

523

524

525

527

540

541

544

550

551

552

553

PART NO. QTY.

583146MA 1

2001022MA 1

15X112MA 1

1501158MA 1

582957YZMA 1

1705897SM 1

001X45MA 3

710026MA 3

1737903ZYP 1

760659E701MA 1

7090799SM 4

710026MA 4

760040MA 2

1738042BCYP 1

1738041BCYP 1

9524MA 2

3943MA 2

73826MA 2

53757MA 2

25X021 MA 4

1737986AYP 2

340720MA 4

710026MA 4

1736094YP 1

1736620YP 2

1960569SM 2

1501216MA 1

15X146MA 2

680230ZMA 1

DESCRIPTION

PULLEY, 4L 8.40 OD.

KEY, SQUARE 3/16 X 3/4

NUT, .50-20 HEXWDFLLK

SPACER, FRICTION PULLEY

RETAINER, BALL BEARING

BEARING, BALL

BOLT, HEX 5/16-18 X .62

NUT, 5/16-18 HEXWDFLLK

HOUSING, ASSEMBLY

BLADE, SCRAPER

BOLT, 1/4-18 X .75

NUT, 5/16- 18

PLUG, PANEL

AUGER, ASSEMBLY, LH

AUGER, ASSEMBLY, RH

SCREW, 1/4-20 X 1.75

SPACER, SLEEVE

NUT, 1/4-20

BEARING, FLANGE

SCREW, 5/16-18 x 0.75

SKID, HEIGHT ADJUST

BOLT, 5/16-18 X .75

NUT, 5/16-18

BRUSH, CLEANOUT

CLAMP, SPRING

SCREW

KIT, SHEAR BOLT

NUT

WRENCH

Footnotes

PTS - 9

Discharge Chute CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

581

599

614

580

592

614

606

602

Ref. Auger Housing Page

PTS - 10

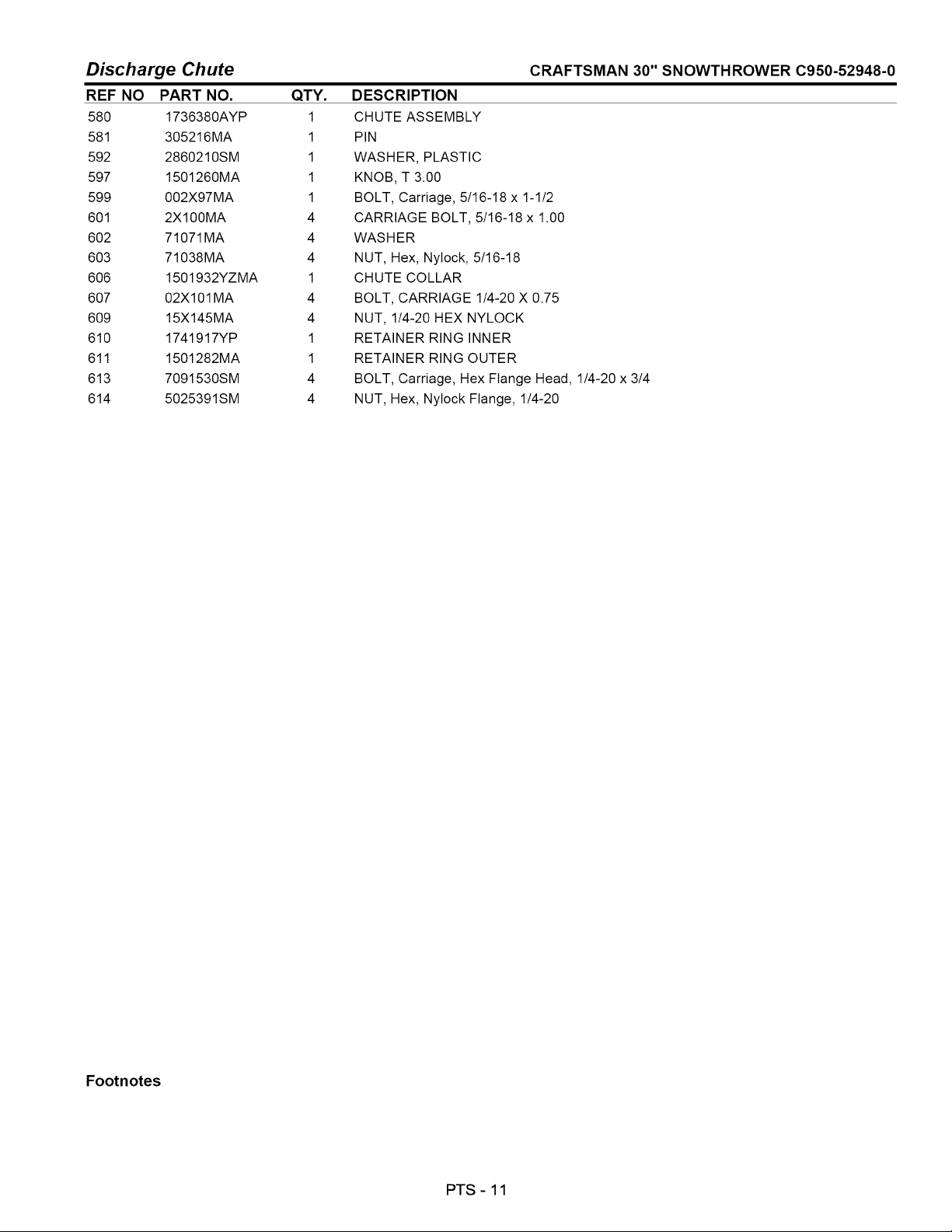

Discharge Chute

REF NO PART NO. QTY.

580 1736380AYP 1

581 305216MA 1

592 2860210SM 1

597 1501260MA 1

599 002X97MA 1

601 2X100MA 4

602 71071MA 4

603 71038MA 4

606 1501932YZMA 1

607 02X101 MA 4

609 15X145MA 4

610 1741917YP 1

611 1501282MA 1

613 7091530SM 4

614 5025391SM 4

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

CHUTE ASSEMBLY

WASHER, PLASTIC

KNOB, T 3.00

BOLT, Carriage, 5/16-18 x 1-1/2

CARRIAGE BOLT, 5/16-18 x 1.00

WASHER

NUT, Hex, NyIock, 5/16-18

CHUTE COLLAR

BOLT, CARRIAGE 1/4-20 X 0.75

NUT, 1/4-20 HEX NYLOCK

RETAINER RING INNER

RETAINER RING OUTER

BOLT, Carriage, Hex Flange Head, 1/4-20 x 3/4

NUT, Hex, NyIock Flange, 1/4-20

Footnotes

PTS - 11

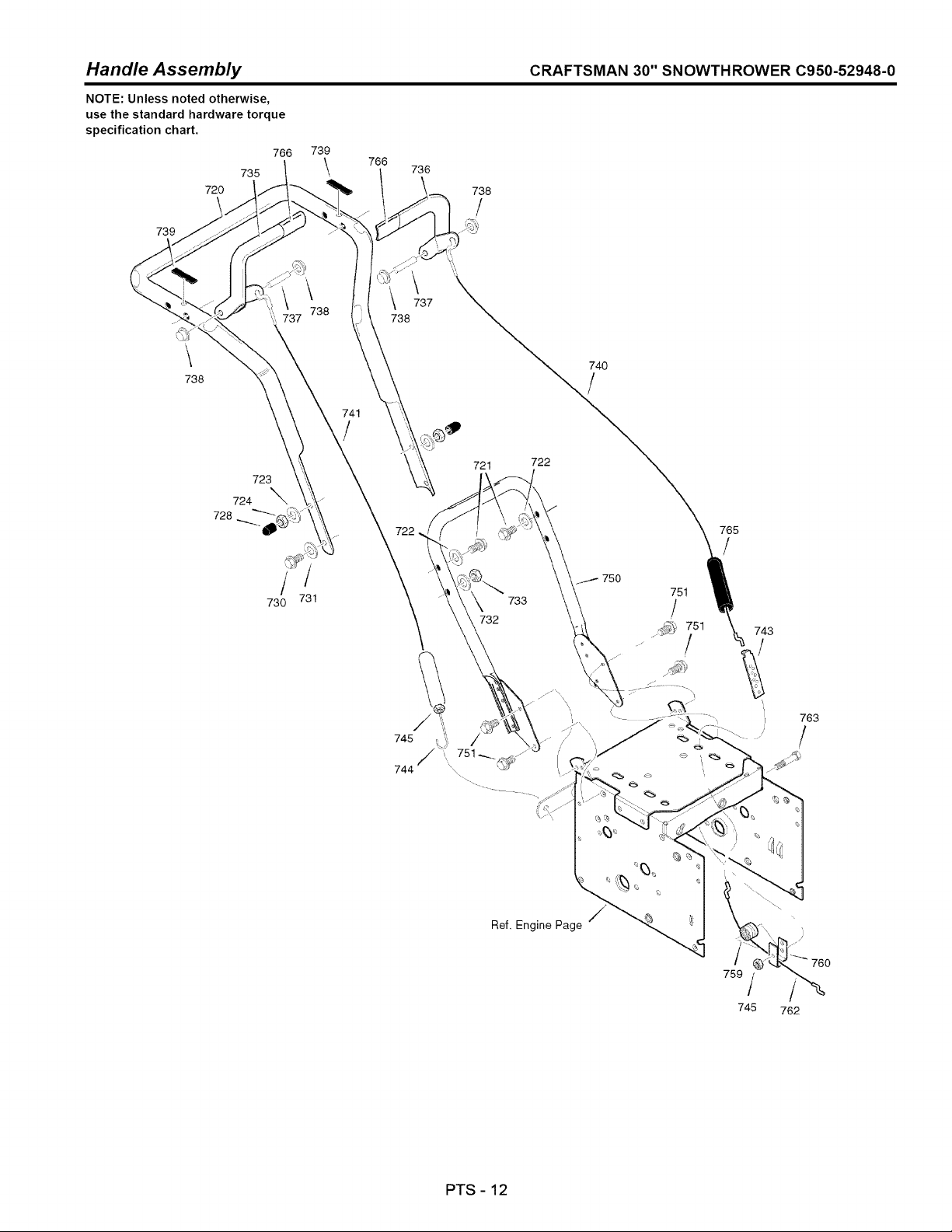

Handle Assembly CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

766

735

720

739

766

738

740

723

724 _'x

728

730

731

721 722

Ref. Engine Page

751

_) 751

765

743

759

745

763

762

PTS - 12

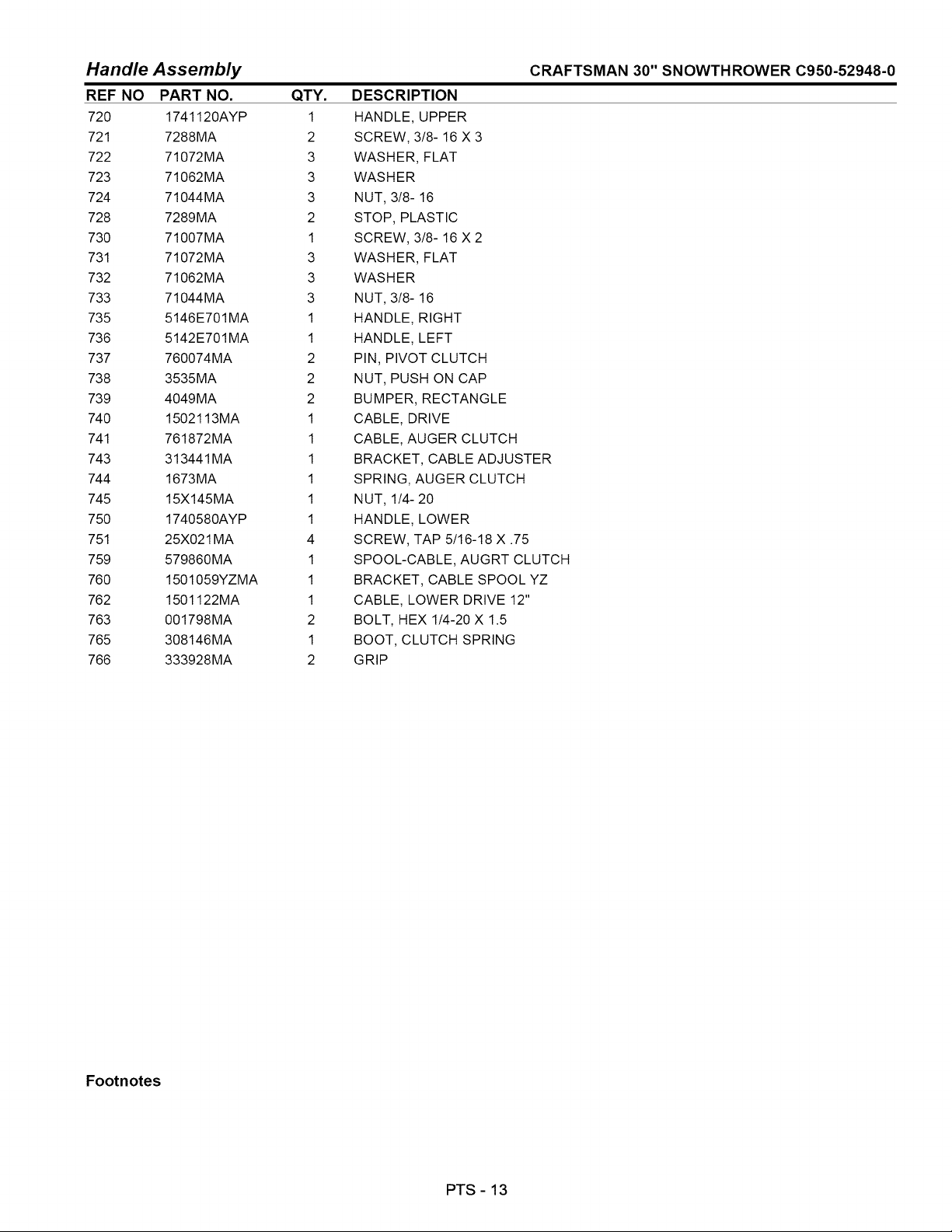

Handle Assembly

REF NO PART NO. QTY.

720 1741120AYP 1

721 7288MA 2

722 71072MA 3

723 71062MA 3

724 71044MA 3

728 7289MA 2

730 71007MA 1

731 71072MA 3

732 71062MA 3

733 71044MA 3

735 5146E701MA 1

736 5142 E701 MA 1

737 760074MA 2

738 3535MA 2

739 4049MA 2

740 1502113MA 1

741 761872MA 1

743 313441 MA 1

744 1673MA 1

745 15X145MA 1

750 1740580AYP 1

751 25X021 MA 4

759 579860MA 1

760 1501059YZMA 1

762 1501122MA 1

763 001798MA 2

765 308146MA 1

766 333928MA 2

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

HANDLE, UPPER

SCREW, 3/8- 16 X 3

WASHER, FLAT

WASHER

NUT, 3/8- 16

STOP, PLASTIC

SCREW, 3/8- 16 X 2

WASHER, FLAT

WASHER

NUT, 3/8- 16

HANDLE, RIGHT

HANDLE, LEFT

PIN, PIVOT CLUTCH

NUT, PUSH ON CAP

BUMPER, RECTANGLE

CABLE, DRIVE

CABLE, AUGER CLUTCH

BRACKET, CABLE ADJUSTER

SPRING, AUGER CLUTCH

NUT, 1/4- 20

HANDLE, LOWER

SCREW, TAP 5/16-18 X .75

SPOOL-CABLE, AUGRT CLUTCH

BRACKET, CABLE SPOOL YZ

CABLE, LOWER DRIVE 12"

BOLT, HEX 1/4-20 X 1.5

BOOT, CLUTCH SPRING

GRIP

Footnotes

PTS - 13

Chute Rod CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

Ref. Handle Assy

865

867

864

862

861

/ 870

Ref. Auger Housing Assy

868

852=6 869

852-7__._ _._

b--.,,

852-3

PTS - 14

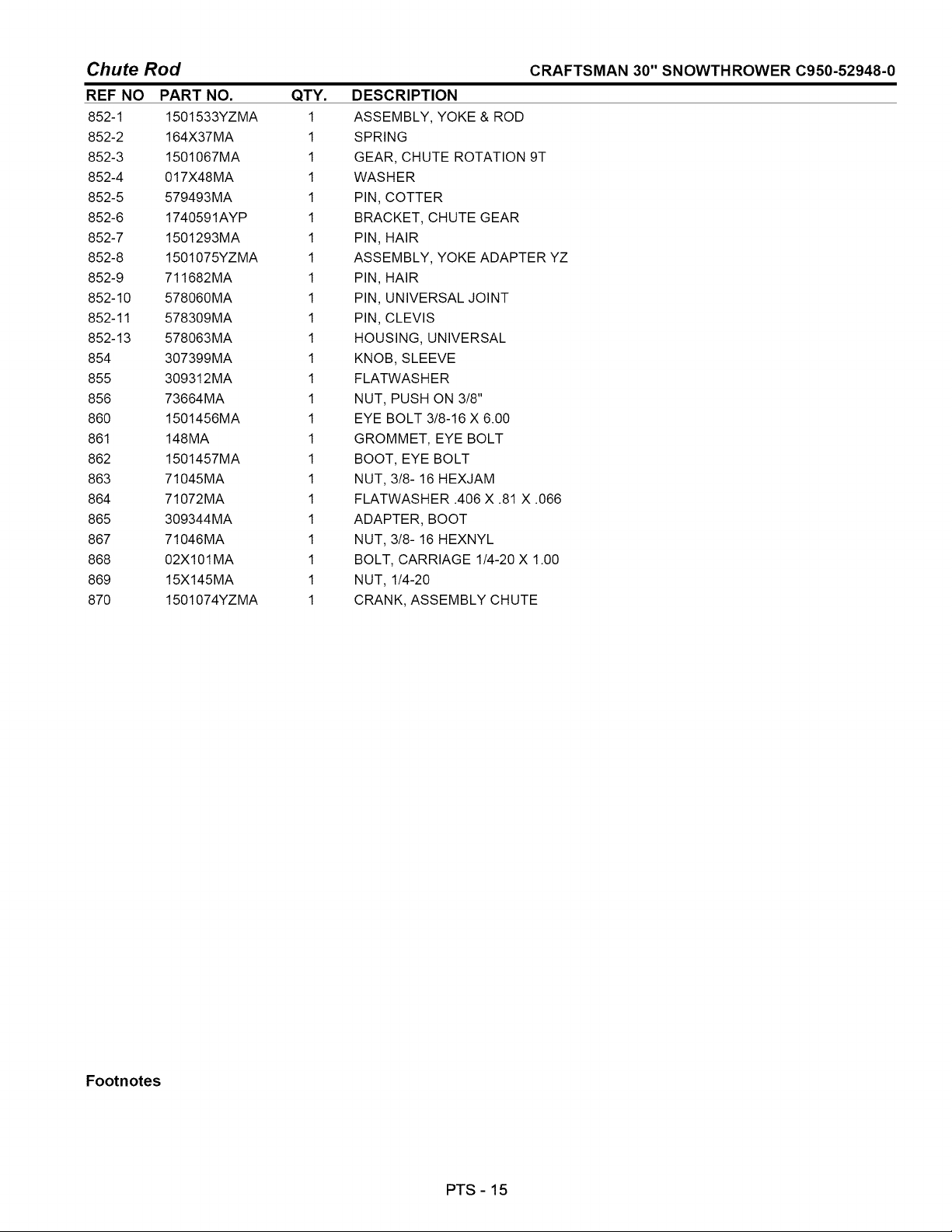

Chute Rod

REF NO PART NO.

852-1 1501533YZMA

852-2 164X37MA

852-3 1501067MA

852-4 017X48MA

852-5 579493MA

852-6 1740591AYP

852-7 1501293MA

852-8 1501075YZMA

852-9 711682MA

852-10 578060MA

852-11 578309MA

852-13 578063MA

854 307399MA

855 309312MA

856 73664MA

860 1501456MA

861 148MA

862 1501457MA

863 71045MA

864 71072MA

865 309344MA

867 71046MA

868 02X101 MA

869 15X145MA

870 1501074YZMA

QTY.

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

ASSEMBLY, YOKE & ROD

SPRING

GEAR, CHUTE ROTATION 9T

WASHER

PIN, COTTER

BRACKET, CHUTE GEAR

PIN, HAIR

ASSEMBLY, YOKE ADAPTER YZ

PIN, HAIR

PIN, UNIVERSAL JOINT

PIN, CLEVIS

HOUSING, UNIVERSAL

KNOB, SLEEVE

FLATWAS H ER

NUT, PUSH ON 3/8"

EYE BOLT 3/8-16 X 6.00

GROMMET, EYE BOLT

BOOT, EYE BOLT

NUT, 3/8- 16 HEXJAM

FLATWASHER .406 X .81 X .066

ADAPTER, BOOT

NUT, 3/8- 16 HEXNYL

BOLT, CARRIAGE 1/4-20 X 1.00

NUT, 1/4-20

CRANK, ASSEMBLY CHUTE

Footnotes

PTS - 15

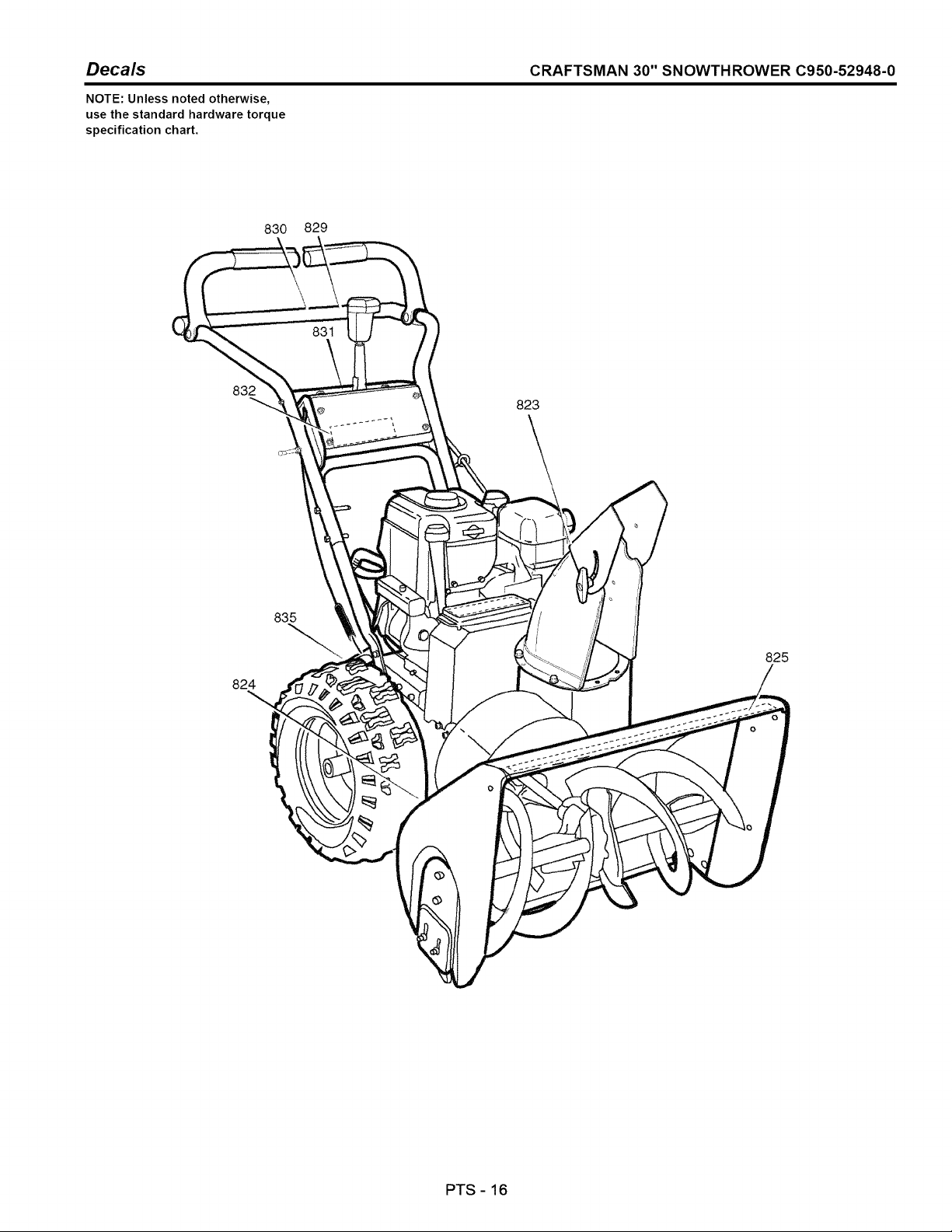

Decals CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

830 829

835 '_

824

823

825

PTS - 16

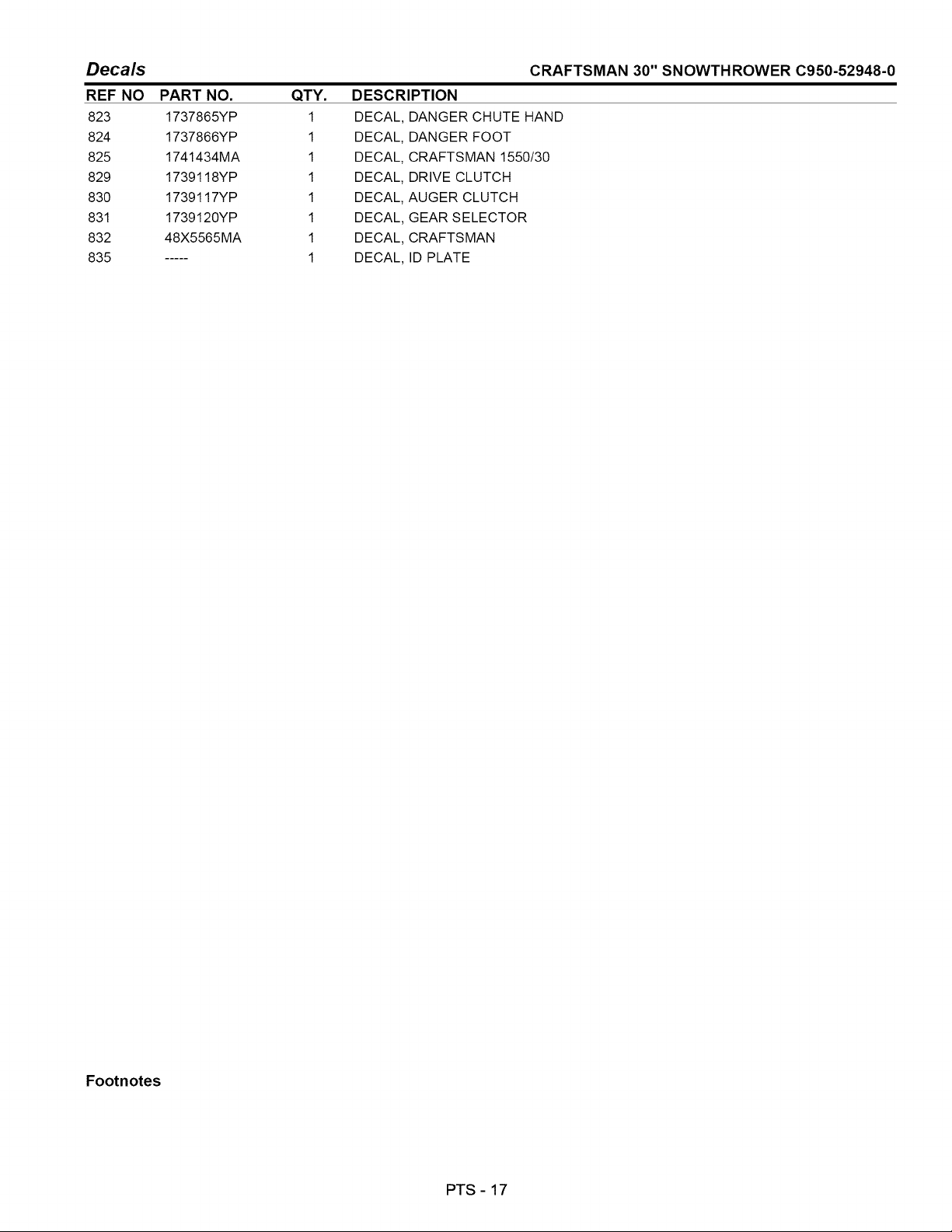

Decals

REF NO

823

824

825

829

830

831

832

835

PART NO.

1737865YP

1737866YP

1741434MA

1739118YP

1739117YP

1739120YP

48X5565MA

QTY.

DESCRIPTION

DECAL

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DANGER CHUTE HAND

DANGER FOOT

CRAFTSMAN 1550/30

DRIVE CLUTCH

AUGER CLUTCH

GEAR SELECTOR

CRAFTSMAN

ID PLATE

Footnotes

PTS - 17

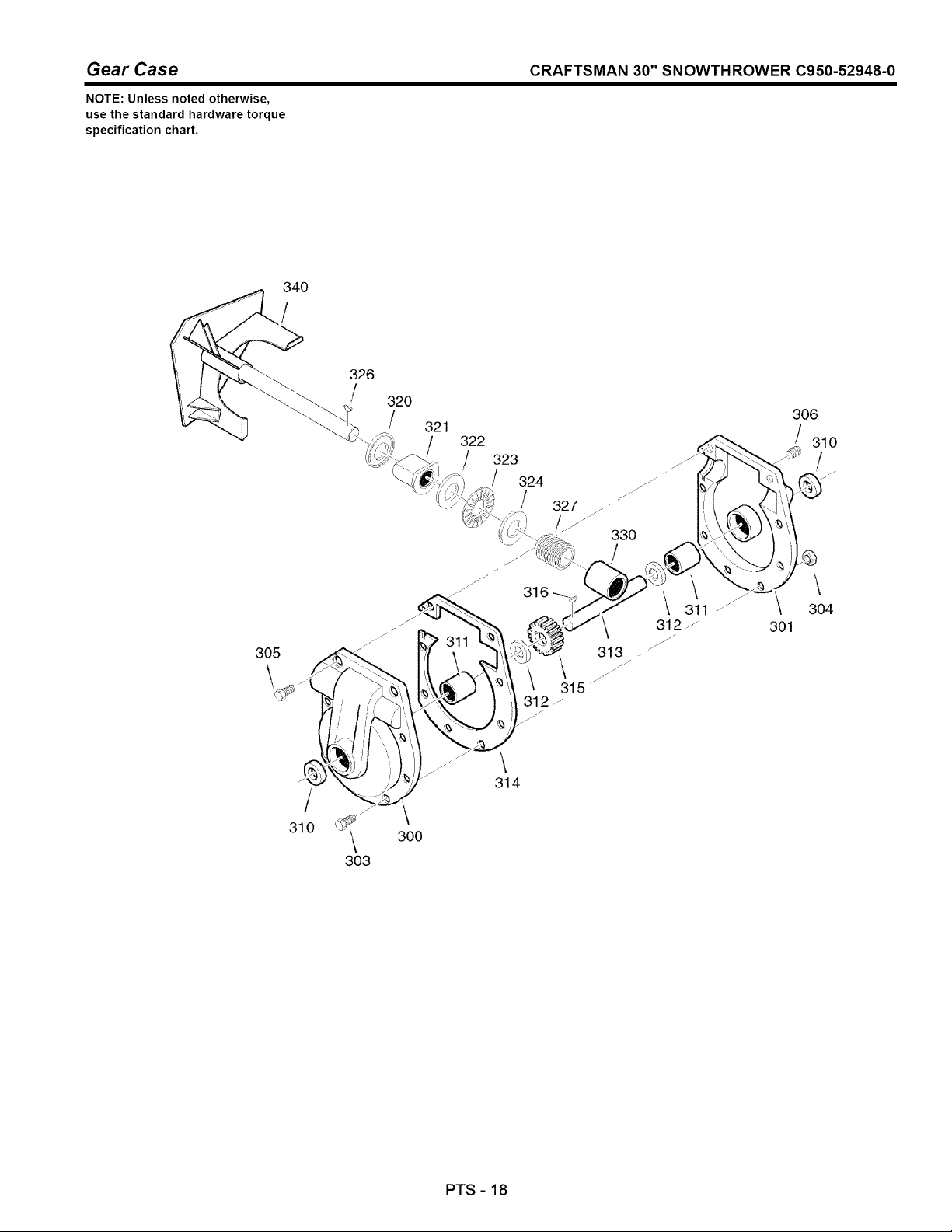

Gear Case CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

340

305

326

320

321

322

323

/ 324

311

327 •

330

311

\ 312 .....

313

/.//

306

/ 310

304

301

310

303

300

314

PTS - 18

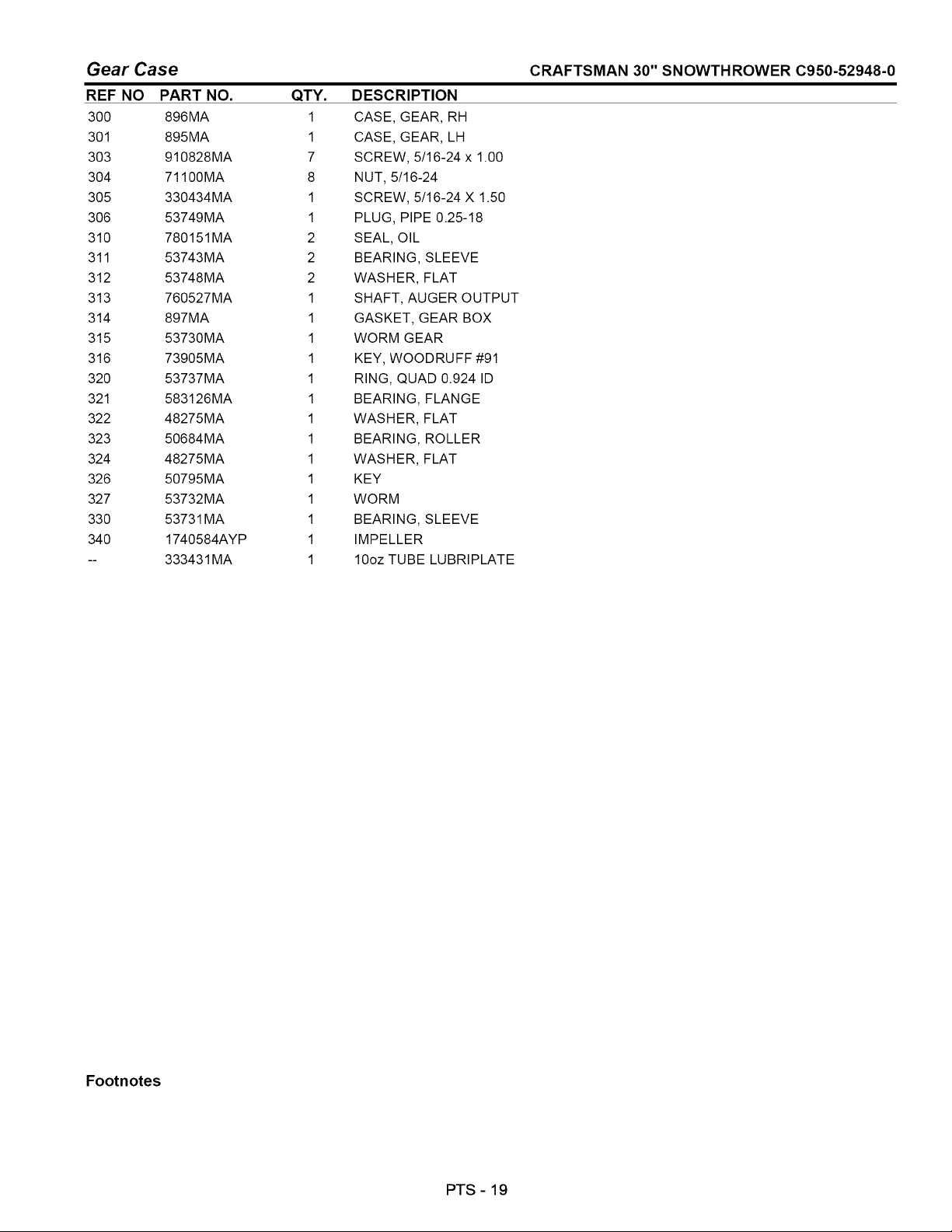

Gear Case CRAFTSMAN 30" SNOWTHROWER C950-52948-0

REF NO

300

301

303

304

305

306

310

311

312

313

314

315

316

32O

321

322

323

324

326

327

33O

34O

PART NO.

896MA

895MA

910828MA

71100MA

330434MA

53749MA

780151MA

53743MA

53748MA

760527MA

897MA

53730MA

73905MA

53737MA

583126MA

48275MA

50684MA

48275MA

50795MA

53732MA

53731MA

1740584AYP

333431 MA

QTY.

DESCRIPTION

CASE, GEAR, RH

CASE, GEAR, LH

SCREW, 5/16-24 x 1.00

NUT, 5/16-24

SCREW, 5/16-24 X 1.50

PLUG, PIPE 0.25-18

SEAL, OIL

BEARING, SLEEVE

WASHER, FLAT

SHAFT, AUGER OUTPUT

GASKET, GEAR BOX

WORM GEAR

KEY, WOODRUFF #91

RING, QUAD 0.924 ID

BEARING, FLANGE

WASHER, FLAT

BEARING, ROLLER

WASHER, FLAT

KEY

WORM

BEARING, SLEEVE

IMPELLER

10oz TUBE LUBRIPLATE

Footnotes

PTS - 19

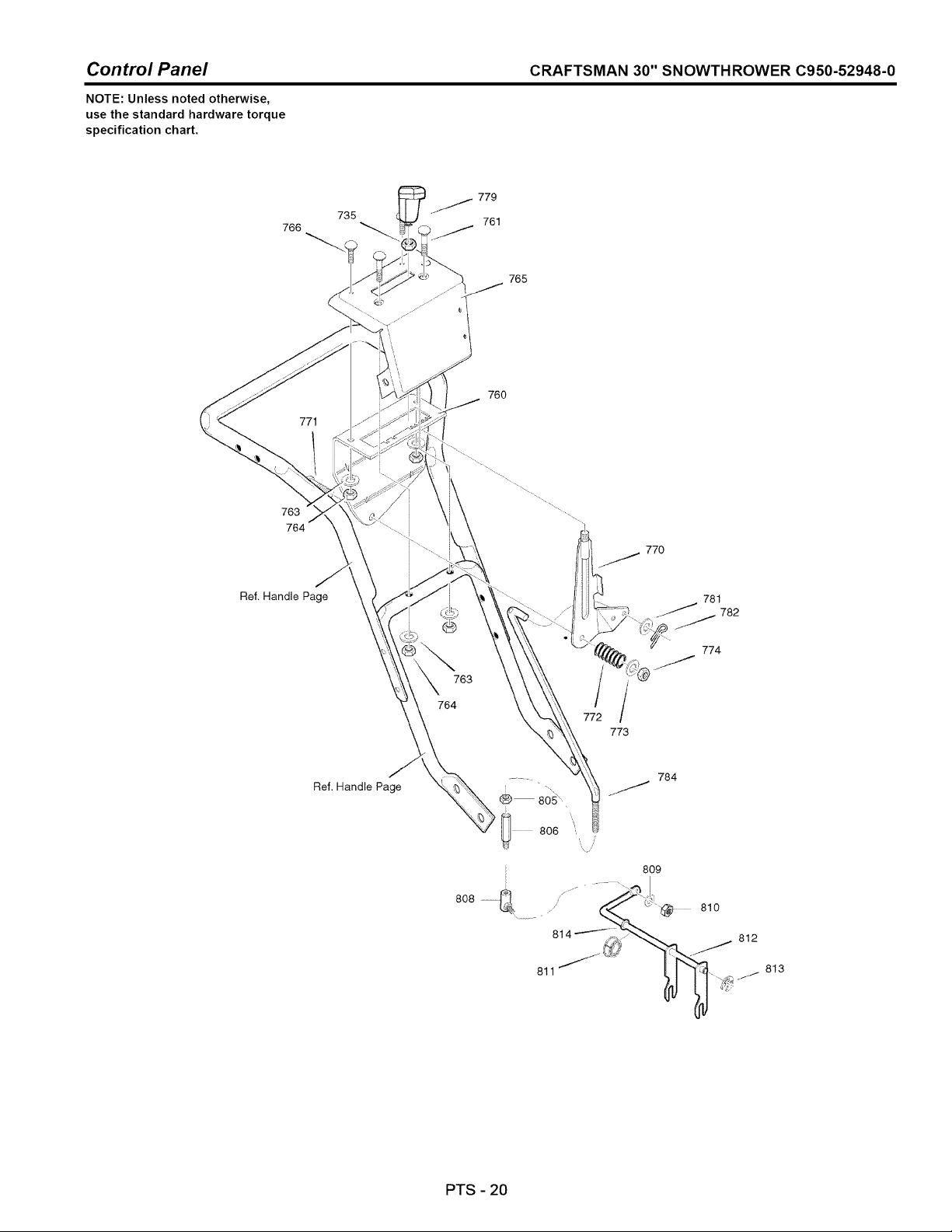

Control Panel CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

766

735

765

77t

760

763

764

770

Ref. Handle Page

763

764

773

78!

782

774

Ref. Handle Page

811 "

784

809

810

812

813

PTS - 20

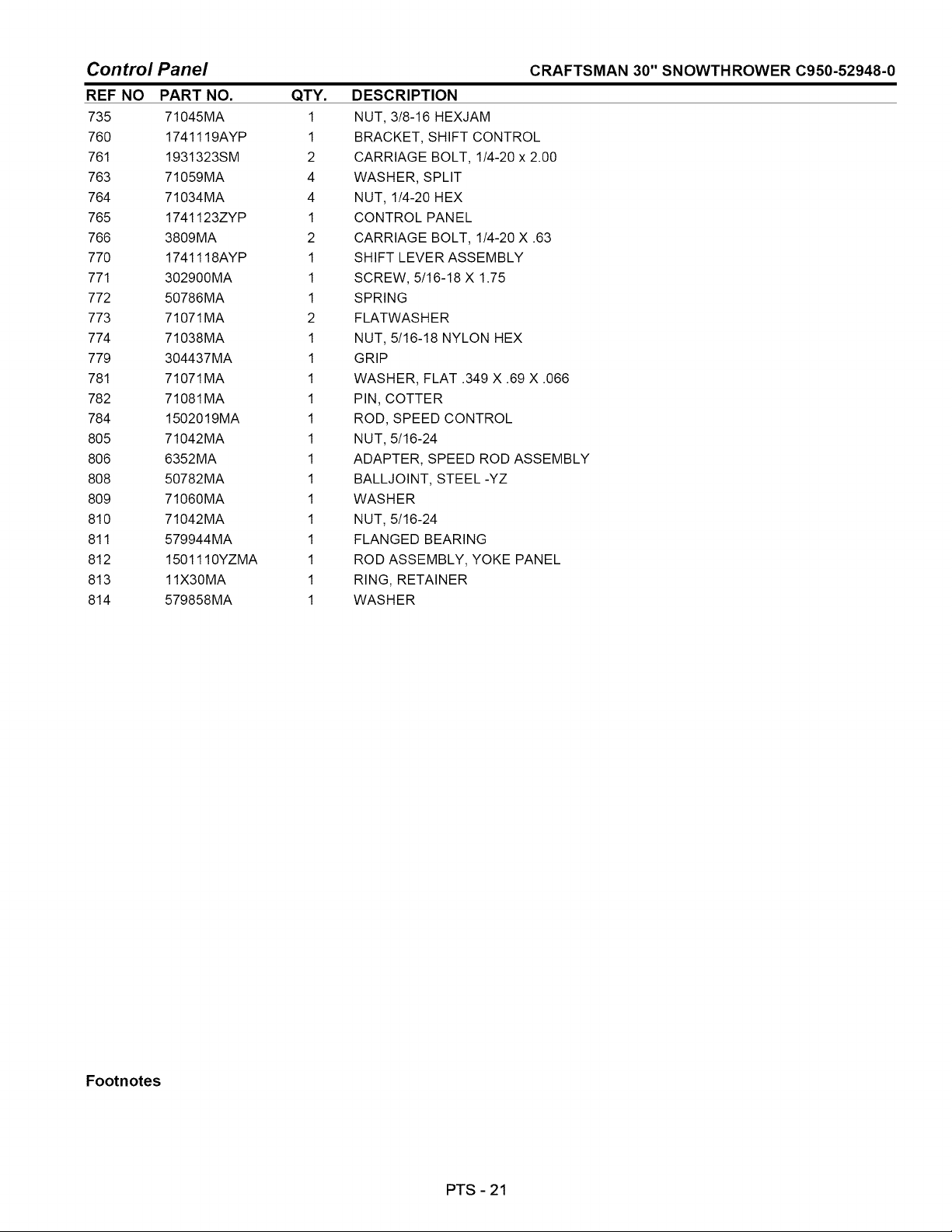

Control Panel

REF NO PART NO. QTY.

735 71045MA 1

760 1741119AYP 1

761 1931323SM 2

763 71059MA 4

764 71034MA 4

765 1741123ZYP 1

766 3809MA 2

770 1741118AYP 1

771 302900MA 1

772 50786MA 1

773 71071MA 2

774 71038MA 1

779 304437MA 1

781 71071MA 1

782 71081 MA 1

784 1502019MA 1

805 71042MA 1

806 6352MA 1

808 50782MA 1

809 71060 MA 1

810 71042MA 1

811 579944MA 1

812 1501110YZMA 1

813 11X30MA 1

814 579858MA 1

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

NUT, 3/8-16 HEXJAM

BRACKET, SHIFT CONTROL

CARRIAGE BOLT, 1/4-20 x 2.00

WASHER, SPLIT

NUT, 1/4-20 HEX

CONTROL PANEL

CARRIAGE BOLT, 1/4-20 X .63

SHIFT LEVER ASSEMBLY

SCREW, 5/16-18 X 1.75

SPRING

FLATWAS H ER

NUT, 5/16-18 NYLON HEX

GRIP

WASHER, FLAT .349 X .69 X .066

PIN, COTTER

ROD, SPEED CONTROL

NUT, 5/16-24

ADAPTER, SPEED ROD ASSEMBLY

BALL JOINT, STEEL-YZ

WASHER

NUT, 5/16-24

FLANGED BEARING

ROD ASSEMBLY, YOKE PANEL

RING, RETAINER

WASHER

Footnotes

PTS - 21

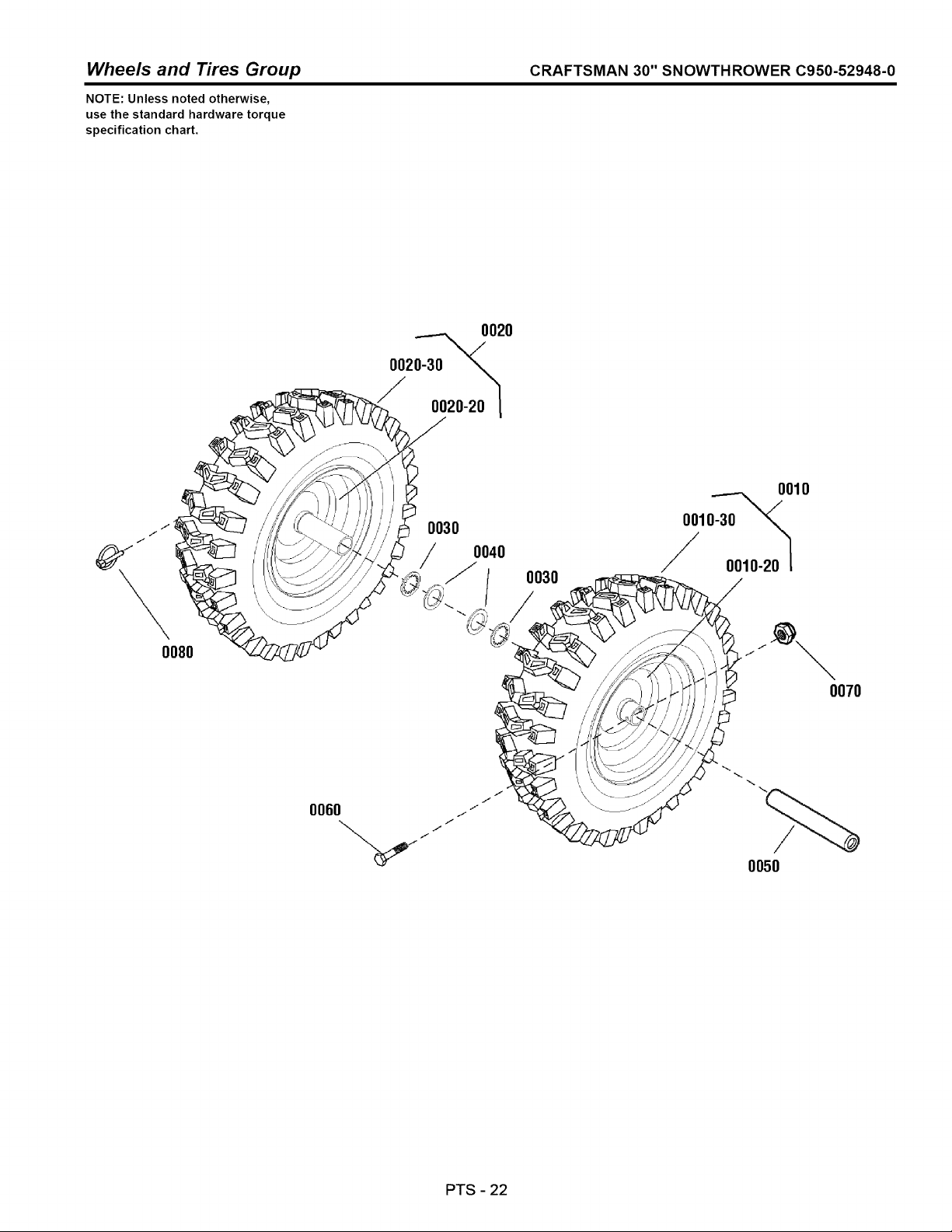

Wheels and Tires Group CRAFTSMAN 30" SNOWTHROWER C950-52948-0

NOTE: Unless noted otherwise,

use the standard hardware torque

specification chart.

0020

002_20_

0080

0030

OO40

0030

0010

0010-30_

Y 0010-20 I

0070

0050

PTS - 22

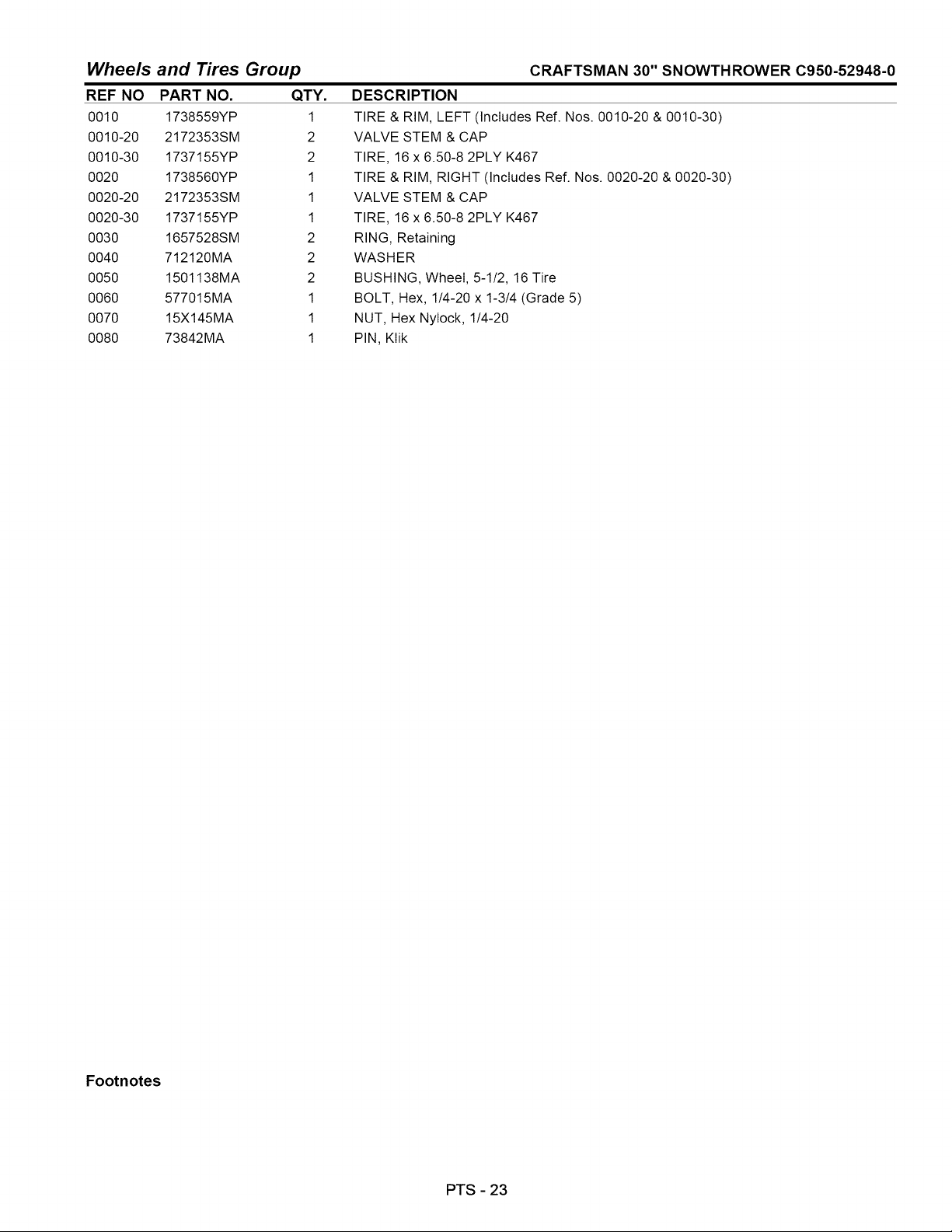

Wheels and Tires Group

REF NO PART NO. QTY.

0010 1738559YP 1

0010-20 2172353SM 2

0010-30 1737155YP 2

0020 1738560YP 1

0020-20 2172353SM 1

0020-30 1737155YP 1

0030 1657528SM 2

0040 712120MA 2

0050 1501138MA 2

0060 577015MA 1

0070 15X145MA 1

0080 73842MA 1

CRAFTSMAN 30" SNOWTHROWER C950-52948-0

DESCRIPTION

TIRE & RIM, LEFT (Includes Ref. Nos. 0010-20 & 0010-30)

VALVE STEM & CAP

TIRE, 16 x 6.50-8 2PLY K467

TIRE & RIM, RIGHT (Includes Ref. Nos. 0020-20 & 0020-30)

VALVE STEM & CAP

TIRE, 16 x 6.50-8 2PLY K467

RING, Retaining

WASHER

BUSHING, Wheel, 5-1/2, 16 Tire

BOLT, Hex, 1/4-20 x 1-3/4 (Grade 5)

NUT, Hex NyIock, 1/4-20

PIN, KIik

Footnotes

PTS - 23

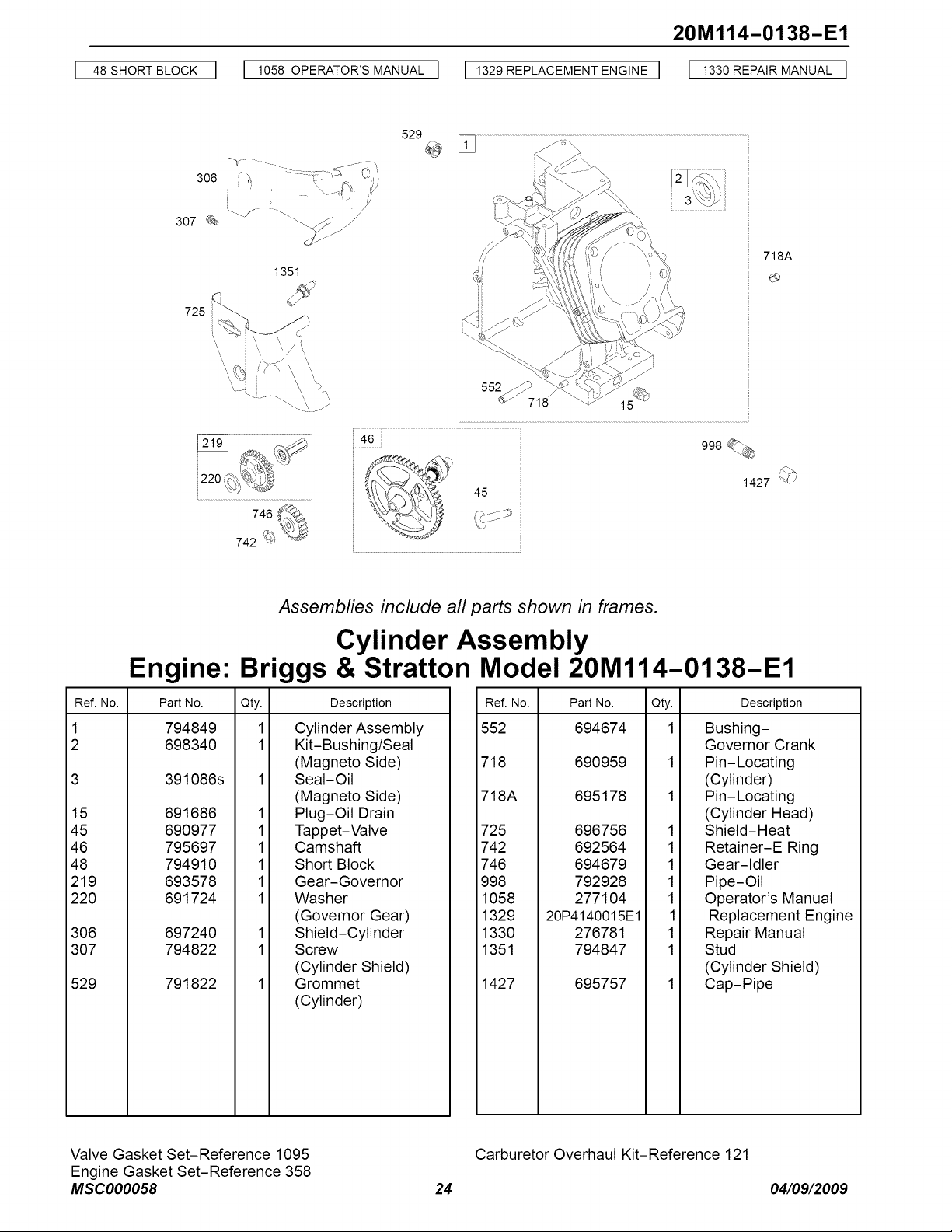

20M114-0138-E1

4=SHORTB,OOKI I 105=OPE_TOR'SMANUA,] I 1329_EP,AO_M_NT_G,_] I 1330_EP_,__U_, I

306 ; y "_ :_'::: :_)y--_ (i} 'i

i '/ /

307 _ ......./ ........_" /

1351

529

718A

I.......................

Assemblies include all parts shown in frames.

Cylinder Assembly

Engine: Briggs & Stratton Model 20M114-0138-E1

Ref. No. Part No. Qty.

1 794849 1

2 698340 1

3 391086s

15 691686

45 690977

46 795697

48 794910

219 693578

220 691724

306 697240

307 794822

529 791822

Description

Cylinder Assembly

Kit-Bushing/Seal

(Magneto Side)

Seal-Oil

(Magneto Side)

Plug-Oil Drain

Tappet-Valve

Camshaft

Short Block

Gear-Governor

Washer

(Governor Gear)

Shield-Cylinder

Screw

(Cylinder Shield)

Grommet

(Cylinder)

Ref. No.

552

Part No. Qty. Description

694674

718 690959

718A 695178

725 696756 1

742 692564 1

746 694679 1

998 792928 1

1058 277104 1

1329 20P4140015E1 1

1330 276781 1

1351 794847 1

1427 695757

Bushing-

Governor Crank

Pin-Locating

(Cylinder)

Pin-Locating

(Cylinder Head)

Shield-Heat

Retainer-E Ring

Gear-Idler

Pipe-Oil

Operator's Manual

Replacement Engine

Repair Manual

Stud

(Cylinder Shield)

Cap-Pipe

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

24 04/09/2009

20M114-O138-E1

_ 177

287

524

741

24 <_

Assemblies include all parts shown in frames.

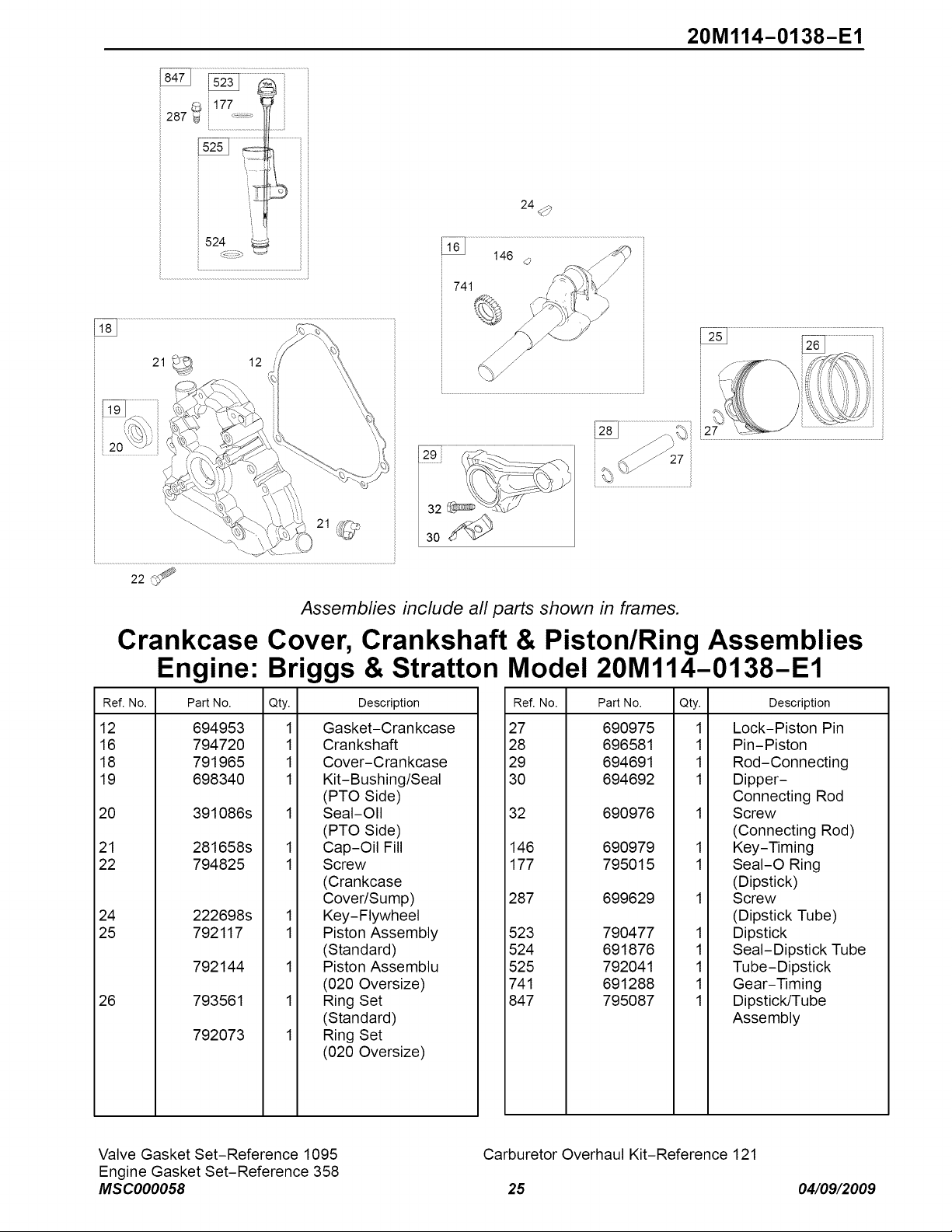

Crankcase Cover, Crankshaft & Piston/Ring Assemblies

Engine: Briggs & Stratton Model 20Ml14-0138-E1

Ref. No. Part No. Qty. Description

12 694953

16 794720

18 791965

19 698340

20 391086s

21 281658s

22 794825

24 222698s

25 792117

792144

26 793561

792073

Gasket-Crankcase

Crankshaft

Cover-Crankcase

Kit-Bushing/Seal

(PTO Side)

Seal-Oil

(PTO Side)

Cap-Oil Fill

Screw

(Crankcase

Cover/Sump)

Key-Flywheel

Piston Assembly

(Standard)

Piston Assemblu

(020 Oversize)

Ring Set

(Standard)

Ring Set

(020 Oversize)

Ref. No. Part No. Qty. Description

27 690975

28 696581

29 694691

30 694692

32 690976

146 690979

177 795015

287 699629

523 790477

524 691876

525 792041

741 691288

847 795087

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Dipper-

Connecting Rod

Screw

(Connecting Rod)

Key-Timing

SeaI-O Ring

(Dipstick)

Screw

(Dipstick Tube)

Dipstick

Seal-Dipstick Tube

Tube-Dipstick

Gear-Timing

Dipstick/Tube

Assembly

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

25 04/09/2009

20M114-0138-E1

51A

......................................................................................................................35

51A

1171

914 ,_

1026 _- _::::::::::S:: -.......

45 (> _ <:::..........

Assemblies include all parts shown in frames.

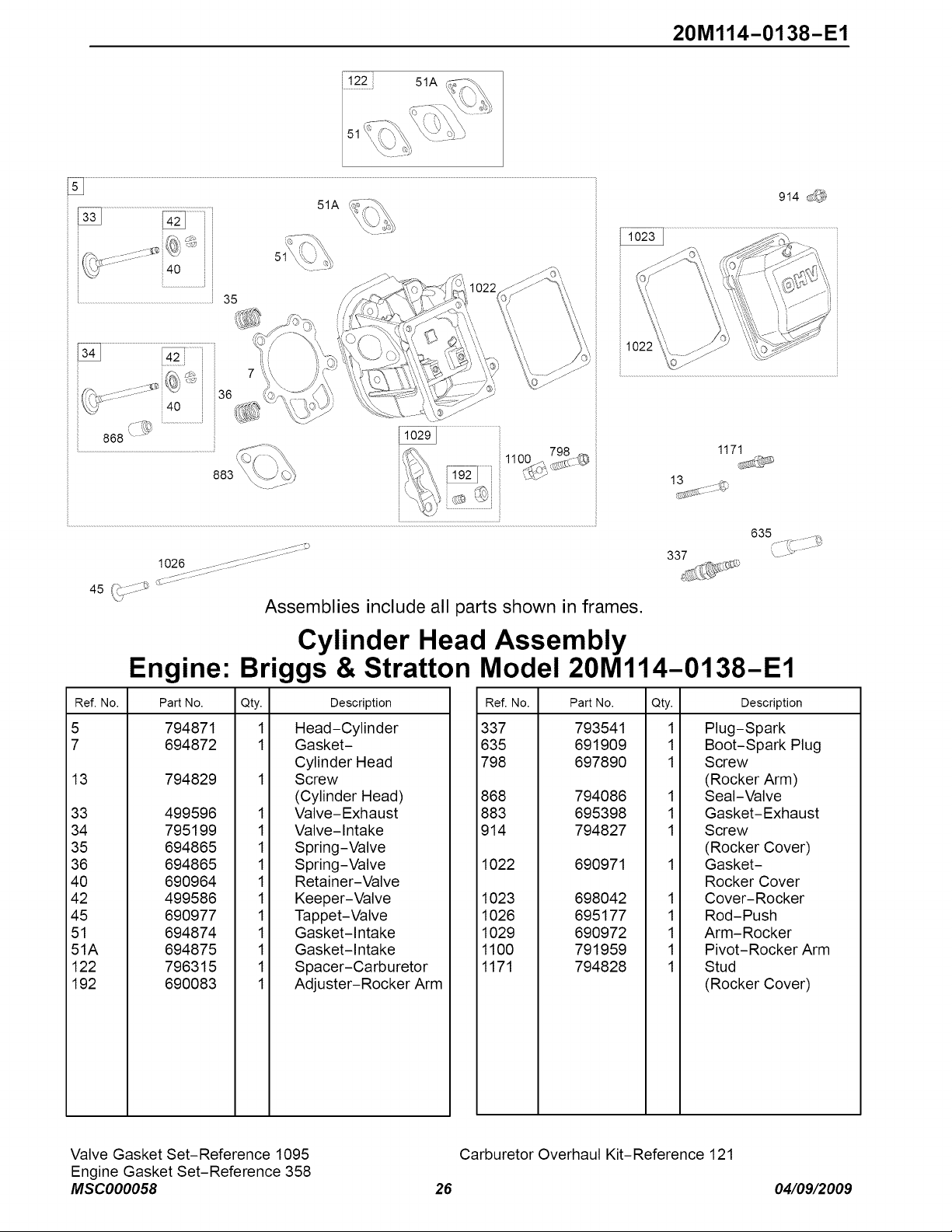

Cylinder Head Assembly

635

337

Engine: Briggs & Stratton Model 20M114-0138-E1

Ref. No. Part No. Qty.

5 794871 1

7 694872 1

13 794829

33 499596

34 795199

35 694865

36 694865

40 690964

42 499586

45 690977

51 694874

51A 694875

122 796315

192 690083

Description

Head-Cylinder

Gasket-

Cylinder Head

Screw

(Cylinder Head)

Valve-Exhaust

Valve-Intake

Spring-Valve

Retainer-Valve

Keeper-Valve

Tappet-Valve

Gasket-Intake

Spacer-Carburetor

Adjuster-Rocker Arm

Ref. No. Part No. Qty.

337 793541 1

635 691909 1

798 697890 1

868 794086

883 695398

914 794827

1022 690971

1023 698042

1026 695177

1029 690972

1100 791959

1171 794828

Description

Plug-Spark

Boot-Spark Plug

Screw

(Rocker Arm)

Seal-Valve

Gasket-Exhaust

Screw

(Rocker Cover)

Gasket-

Rocker Cover

Cover-Rocker

Rod-Push

Arm-Rocker

Pivot-Rocker Arm

Stud

(Rocker Cover)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

26 04/09/2009

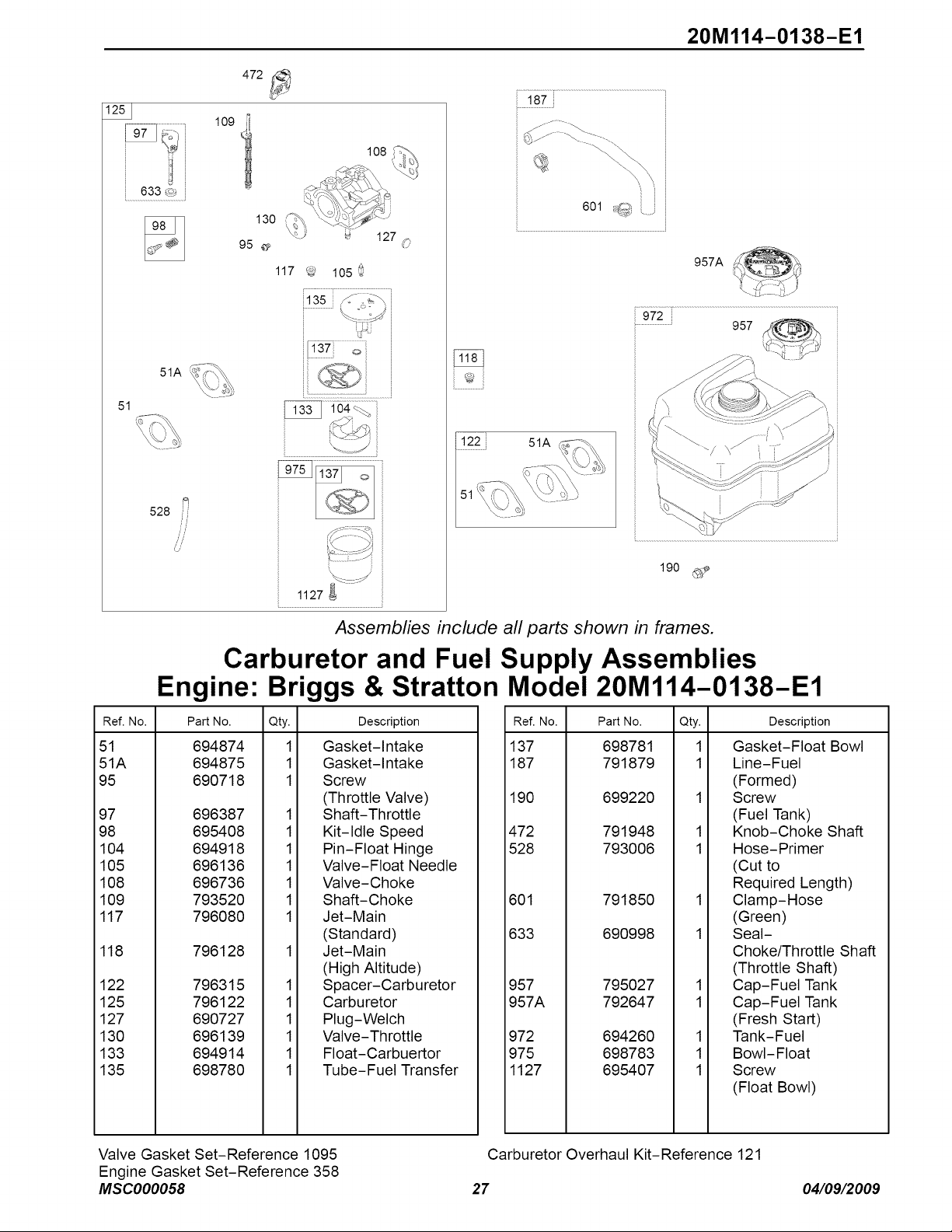

51A

528

Engine:

20M114-O138-E1

472

1°9i

130 \

95 _

117 _57

105

127

....................................

1127

187

601 ,_

957A

............................ 957

122

51A

190 _,:_

Assemblies include all parts shown in frames.

Carburetor and Fuel Supply Assemblies

Briggs & Stratton Model 20Ml14-0138-E1

Ref. No. Part No.

51 694874

51A 694875

95 690718

97 696387

98 695408

104 694918

105 696136

108 696736

109 793520

117 796080

118 796128

122 796315

125 796122

127 690727

130 696139

133 694914

135 698780

Qty.

Description

Gasket-Intake

Screw

(Throttle Valve)

Shaft-Throttle

Kit-Idle Speed

Pin-Float Hinge

Valve-Float Needle

Valve-Choke

Shaft-Choke

Jet-Main

(Standard)

Jet-Main

(High Altitude)

Spacer-Carburetor

Carburetor

Plug-Welch

Valve-Throttle

Float-Carbuertor

Tube-Fuel Transfer

Ref. No. Part No. Qty.

137 698781 1

187 791879 1

190 699220 1

472 791948 1

528 793006 1

601 791850

633 690998

957 795027

957A 792647

972 694260

975 698783

1127 695407

Description

Gasket-Float Bowl

Line-Fuel

(Formed)

Screw

(Fuel Tank)

Knob-Choke Shaft

Hose-Primer

(Cut to

Required Length)

Clamp-Hose

(Green)

Seal-

Choke/Throttle Shaft

(Throttle Shaft)

Cap-Fuel Tank

(Fresh Start)

Tank-Fuel

Bowl-Float

Screw

(Float Bowl)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

27 04/09/2009

20M114-0138-E1

836

604 r-..................................................

564

604A

300

613A_

883A

751

883

188_

1230

190 _

..............................................................................................................................................................................................................632_.

Assemblies include all parts shown in frames.

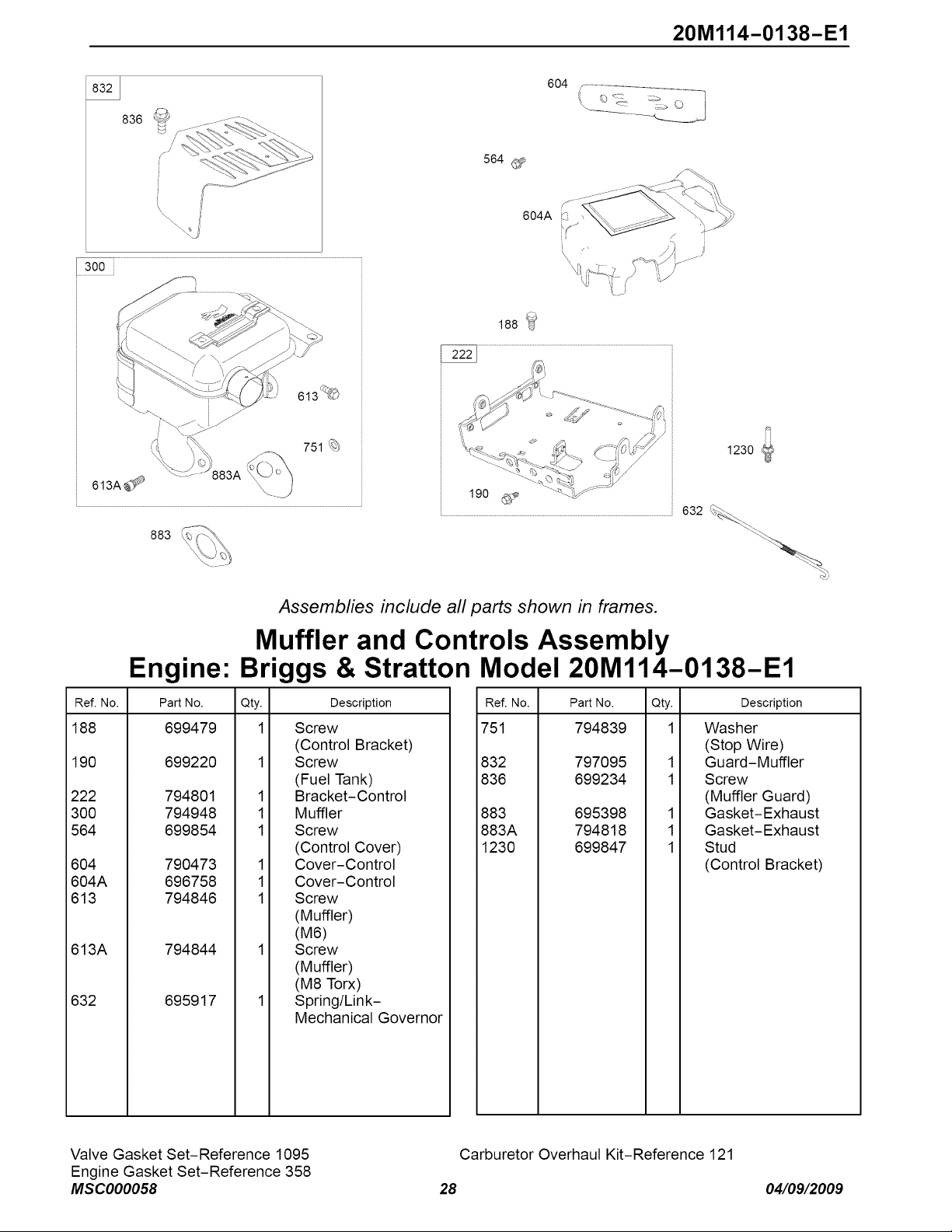

Muffler and Controls Assembly

Engine: Briggs & Stratton Model 20M114-0138-E1

Ref. No. Part No. Qty.

188 699479 1

190 699220

222 794801

300 794948

564 699854

604 790473

604A 696758

613 794846

613A 794844

632 695917

Description

Screw

(Control Bracket)

Screw

(Fuel Tank)

Bracket-Control

Muffler

Screw

(Control Cover)

Cover-Control

Screw

(Muffler)

(M6)

Screw

(Muffler)

(M8 Torx)

Spring/Link-

Mechanical Governor

Ref. No. Part No. Qty.

751 794839 1

832 797095

836 699234

883 695398

883A 794818

1230 699847

Description

Washer

(Stop Wire)

Guard-Muffler

Screw

(Muffler Guard)

Gasket-Exhaust

Stud

(Control Bracket)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

28 04/09/2009

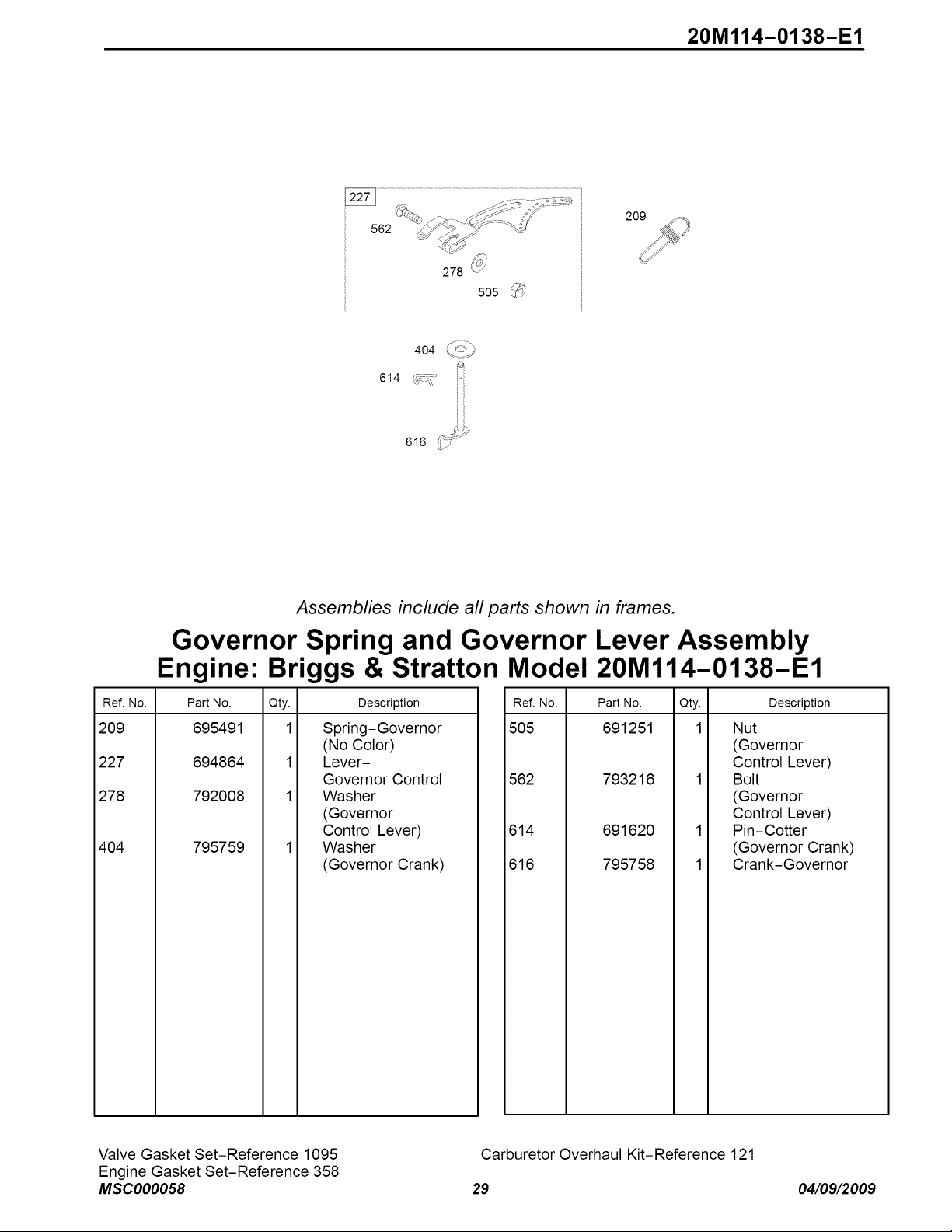

20M114-0138-E1

562

278 @

505

404 \,,_j

614 (_;_'

Assemblies include all parts shown in frames.

Governor Spring and Governor Lever Assembly

Engine: Briggs & Stratton Model 20M114-0138-E1

Ref. No. Part No. Qty. Description

209 695491 1 Spring-Governor

(No Color)

227 694864 1 Lever-

Governor Control

278 792008 1 Washer

(Governor

Control Lever)

404 795759 1 Washer

(Governor Crank)

Ref. No. Part No. Qty.

505 691251 1

562 793216

614 691620

616 795758

Description

Nut

(Governor

Control Lever)

Bolt

(Governor

Control Lever)

Pin-Cotter

(Governor Crank)

Crank-Governor

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

29 04/09/2009

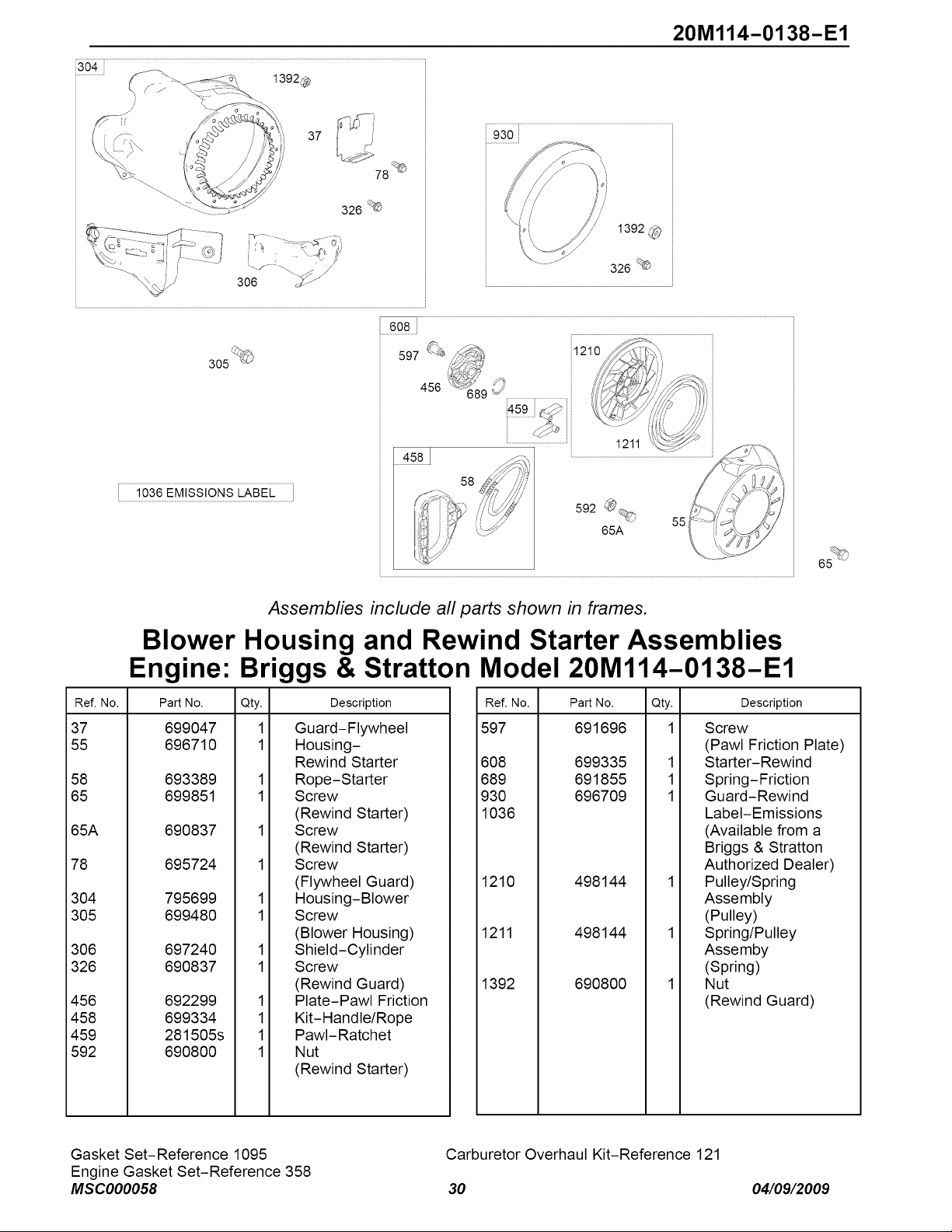

20M114-O138-E1

326 _

305

1392

326 _

4583

Assemblies include all parts shown in frames.

Blower Housing and Rewind Starter Assemblies

Engine: Briggs & Stratton Model 20Ml14-0138-E1

Ref. No. Part No. Qty.

37 699047 1

55 696710 1

58 693389

65 699851

65A 690837

78 695724

304 795699

305 699480

306 697240

326 690837

456 692299

458 699334

459 281505s

592 690800

Description

Guard-Flywheel

Housing-

Rewind Starter

Rope-Starter

Screw

(Rewind Starter)

Screw

(Rewind Starter)

Screw

(Flywheel Guard)

Housing-Blower

Screw

(Blower Housing)

Shield-Cylinder

Screw

(Rewind Guard)

Plate-Pawl Friction

Kit-Handle/Rope

PawI-Ratchet

Nut

(Rewind Starter)

Ref. No.

597

Part No. Qty. Description

691696

608 699335

689 691855

930 696709

1036

1210 498144

1211 498144

1392 690800

Screw

(Pawl Friction Plate)

Starter-Rewind

Spring-Friction

Guard-Rewind

Label-Emissions

(Available from a

Briggs & Stratton

Authorized Dealer)

Pulley/Spring

Assembly

(Pulley)

Spring/Pulley

Assemby

(Spring)

Nut

(Rewind Guard)

Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

30 04/09/2009

20M114-0138-E1

1070

1005 '_ _ i

1070

455

332

Engine:

Assemblies include all parts shown in frames.

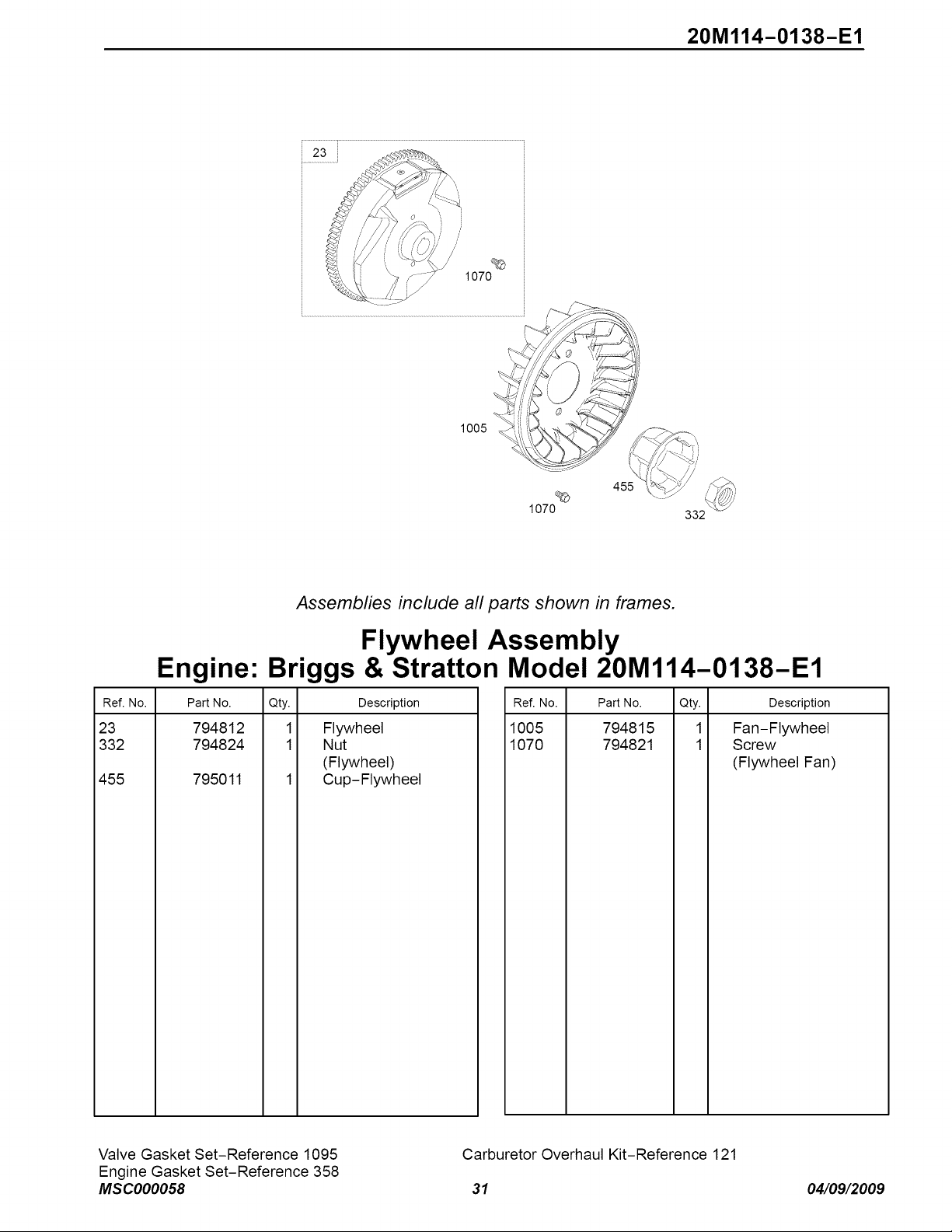

Flywheel Assembly

Briggs & Stratton Model 20M114-0138-E1

Description

Flywheel

Nut

(Flywheel)

Cup- Flywheel

Ref. No. Part No. Qty.

23 794812 1

332 794824 1

455 795011 1

Ref. No. Part No. Qty. Description

1005 794815 1 Fan-Flywheel

1070 794821 1 Scow

(Flywheel Fan)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

31 04/09/2009

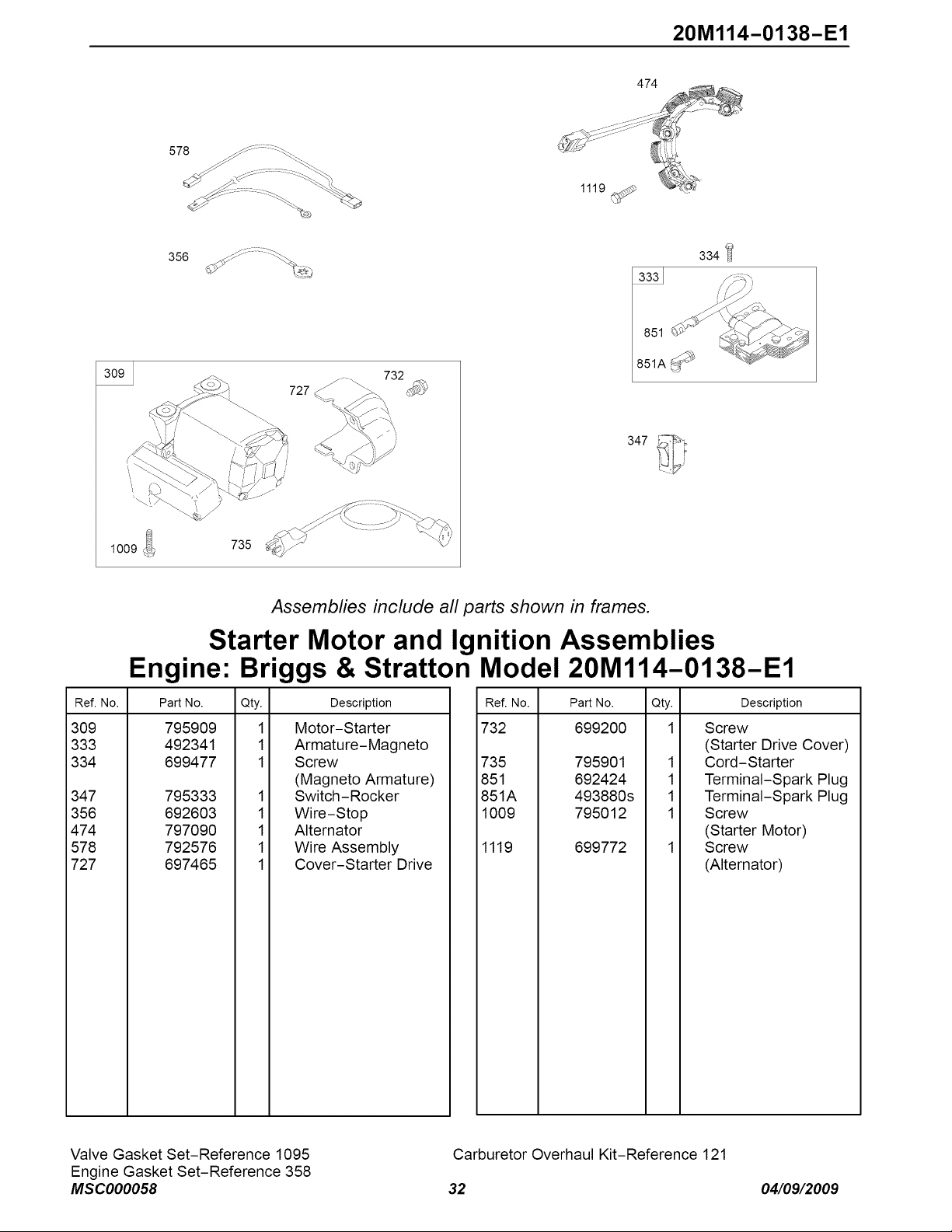

20M114-0138-E1

474

578

1009

356

727_ .....

735

851

851A_

347

Assemblies include all parts shown in frames.

Starter Motor and Ignition Assemblies

Engine: Briggs & Stratton Model 20M114-0138-E1

Ref. No. Part No. Qty.

309 795909 1

333 492341 1

334 699477 1

347 795333

356 692603

474 797090

578 792576

727 697465

Description

Motor-Starter

Armature-Magneto

Screw

(Magneto Armature)

Switch-Rocker

Wire-Stop

Alternator

Wire Assembly

Cover-Starter Drive

Ref. No. Part No. Qty.

732 699200 1

735 795901

851 692424

851A 493880s

1009 795012

1119 699772

Description

Screw

(Starter Drive Cover)

Cord-Starter

Terminal-Spark Plug

Screw

(Starter Motor)

Screw

(Alternator)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

32 04/09/2009

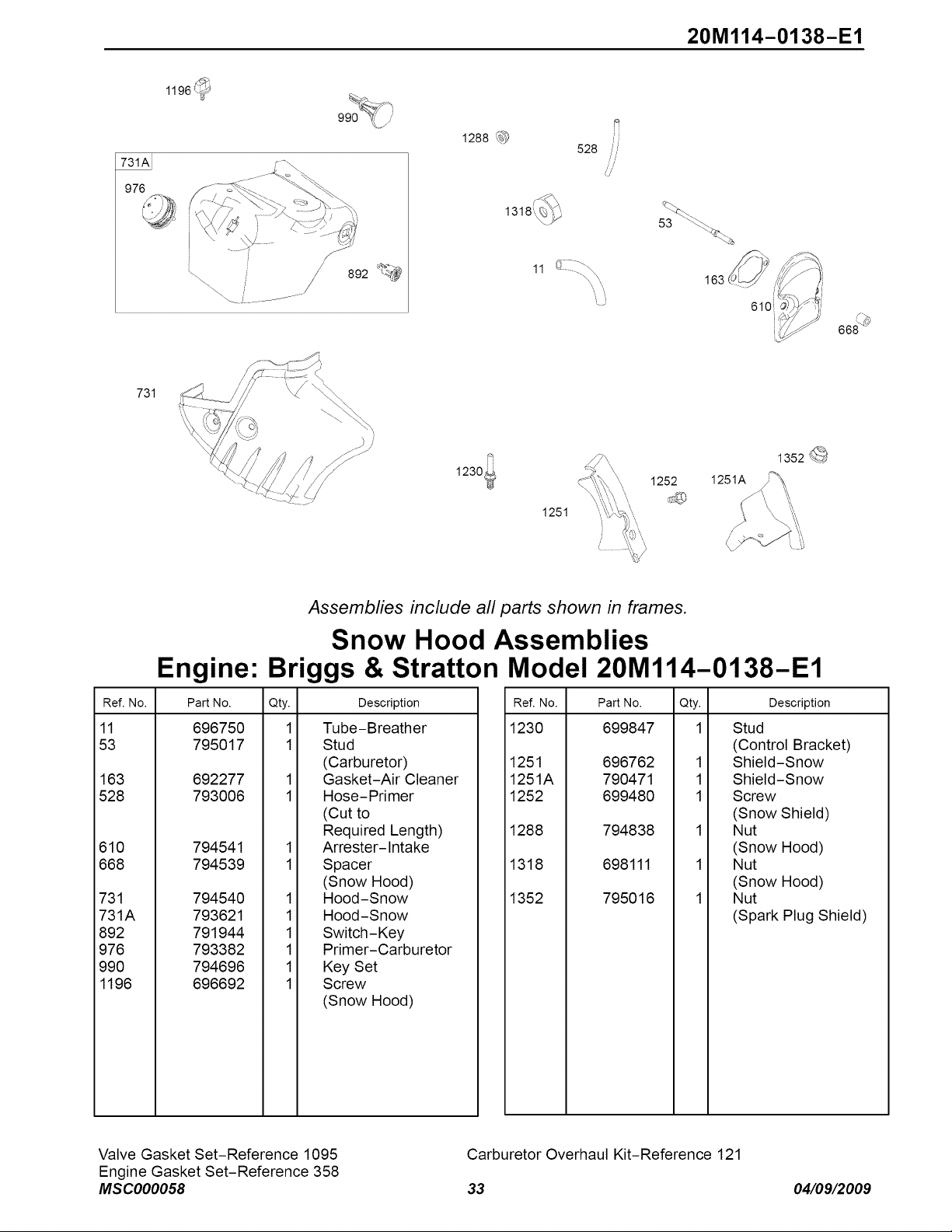

20M114-O138-E1

1196_

976

1288 '_

1318_i

163

610

668_4

731

1230_

1251

1252

1251A

1352_

Engine:

Ref. No. Part No.

11 696750

53 795017

163 692277

528 793006

610 794541

668 794539

731 794540

731A 793621

892 791944

976 793382

990 794696

1196 696692

Assemblies include all parts shown in frames.

Snow Hood Assemblies

Briggs & Stratton Model 20Ml14-0138-E1

Qty.

Description

Tube-Breather

Stud

(Carburetor)

Gasket-Air Cleaner

Hose-Primer

(Cut to

Required Length)

Arrester-lntake

Spacer

(Snow Hood)

Hood-Snow

Switch-Key

Primer-Carburetor

Key Set

Screw

(Snow Hood)

Ref. No. Part No. Qty. Description

1230 699847 1 Stud

(Control Bracket)

1251 696762 1 Shield-Snow

1251A 790471 1 Shield-Snow

1252 699480 1 Screw

(Snow Shield)

1288 794838 1 Nut

(Snow Hood)

1318 698111 1 Nut

(Snow Hood)

1352 795016 1 Nut

(Spark Plug Shield)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

33 04/09/2009

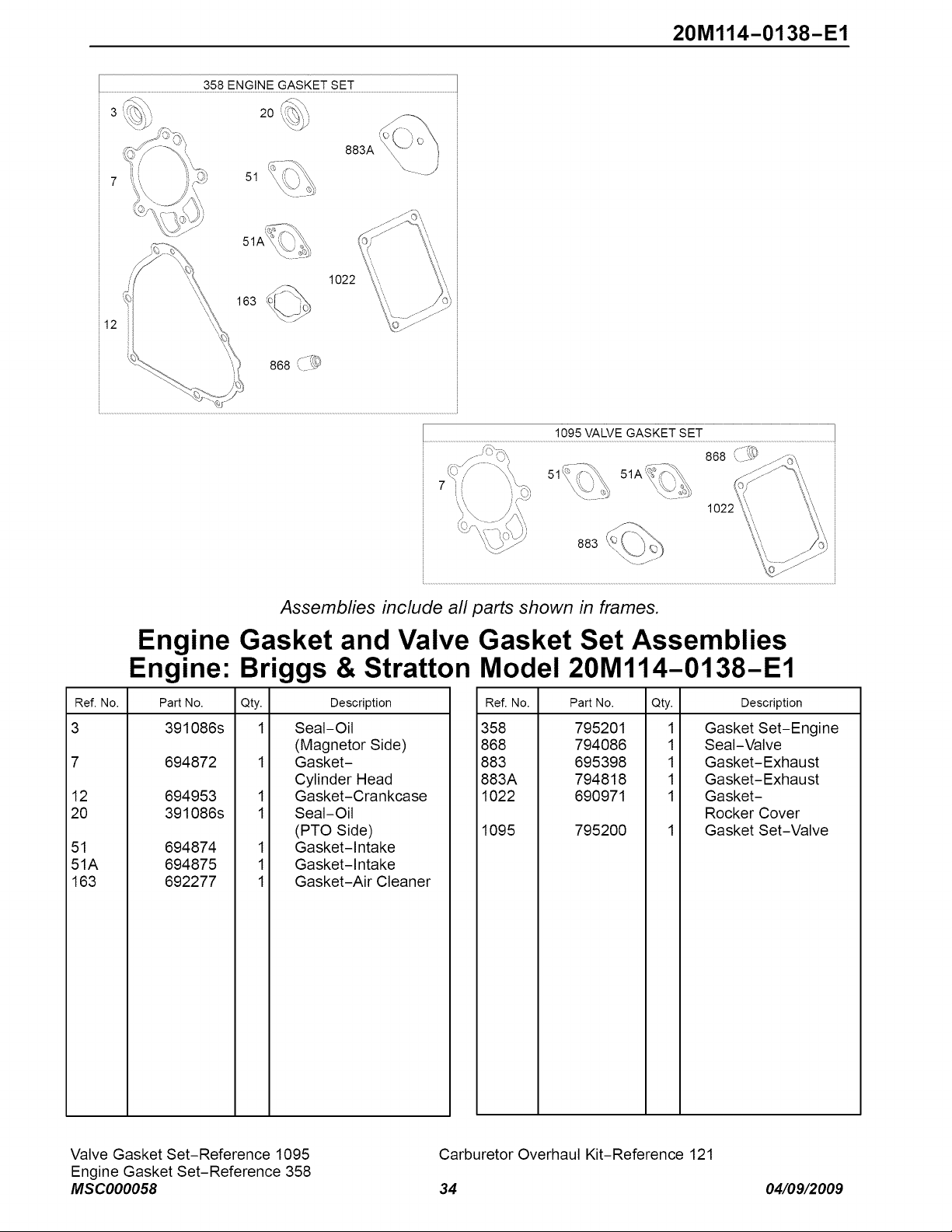

20M114-0138-E1

358 ENGINE GASKET SET

1022

163

1095 VALVE GASKET SET

868 ¢-_

883

Assemblies include all parts shown in frames.

Engine Gasket and Valve Gasket Set Assemblies

Engine: Briggs & Stratton Model 20M114-0138-E1

Ref. No. Part No. Qty. Description

3 391086s 1 Seal-Oil

(Magnetor Side)

7 694872 1 Gasket-

Cylinder Head

12 694953 1 Gasket-Crankcase

20 391086s 1 Seal-Oil

(PTO Side)

51 694874 1 Gasket-Intake

51A 694875 1 Gasket-Intake

163 692277 1 Gasket-Air Cleaner

Ref. No. Part No. Qty. Description

358 795201 1 Gasket Set-Engine

868 794086 1 Seal-Valve

883 695398 1 Gasket-Exhaust

883A 794818 1 Gasket-Exhaust

1022 690971 1 Gasket-

Rocker Cover

1095 795200 1 Gasket Set-Valve

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

34 04/09/2009

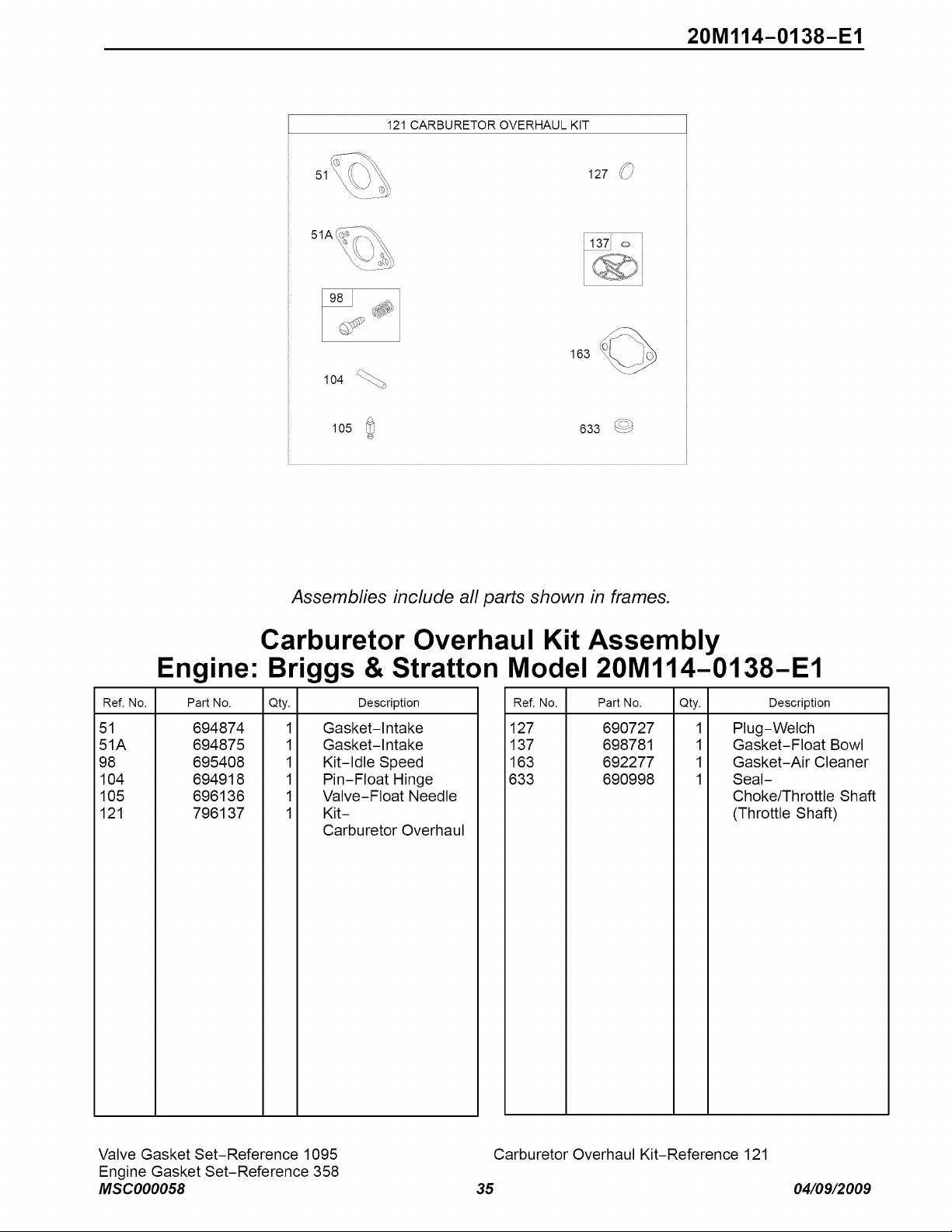

20M114-0138-E1

121 CARBURETOR OVERHAUL KIT

127 _/

51A

163

105 633 ___J

Engine:

Ref. No. Part No.

51 694874

51A 694875

98 695408

104 694918

105 696136

121 796137

Assemblies include all parts shown in frames.

Carburetor Overhaul Kit Assembly

Briggs & Stratton Model 20M114-0138-E1

Qty. Description

1 Gasket-Intake

1 Kit-Idle Speed

1 Pin-Float Hinge

1 Valve-Float Needle

1 Kit-

Carburetor Overhaul

Ref. No. Part No. Qty. Description

127 690727 1 Plug-Welch

137 698781 1 Gasket-Float Bowl

163 692277 1 Gasket-Air Cleaner

633 690998 1 Seal-

Choke/Throttle Shaft

(Throttle Shaft)

Valve Gasket Set-Reference 1095

Engine Gasket Set-Reference 358

MSC000058

Carburetor Overhaul Kit-Reference 121

35 04/09/2009

Hardware identification& TorqueSpecifications

Common Hardware Types

Hex Head Capscrew

Carriage Bolt

[(((((((((((((((((((O

Washer

Lockwasher

O Hex Nut

Standard Hardware Sizing

When a washer or nut is identified as 1/2", this is the

Nominal size, meaning the inside diameter is 1/2 inch; if a

second number is present it represent the threads per inch

When bolt or capscrew is identified as 1/2 - 16 x 2", this

means the Nominal size, or body diameter is 1/2 inch; the

second number represents the threads per inch (16 in this

example, and the final number is the body length of the

bolt or screw (in this example 2 inches long).

The guides and ruler furnished below are designed to

help you select the appropriate hardware and tools.

Nut, 1/2"

Inside

Diameter

Screw, 1/2 x 2 _- I

o0yj I

Oa eter("/

__@

Torque Specification Chart

FOR STANDARD MACHINE HARDWARE (Tolerance + 20%)

_raarddeware G 0 Q

SAE Grade2 SAEGrade 5 SAEGrade8

Size Of in/Ibs

Hardware ft/I bs ft/I bs Nm.

8-32

8-36

10-24

10-32

1/4-20

1/4-28

5/16-18

5/16-24

3/8-16

3/8-24

7/16-14

7/16-20

1/2-13

1/2-20

9/16-12

9/16-18

5/8-11

5/8-18

3/4-10

3/4-16

7/8-9

7/8-14

1-8

1-12

100

160

180

140

155

220

240

in/Ibs

Nm. ft/Ibs Nm.

2.1 30 3.4

2.3 31 3.5

3.1 43 4.9

3.5 49 5.5

7.6 8 10.9

8.6 18 13.6

15.0 17 23.1

16.3 19 25.8

27.2 38 40.8

31.3 35 47.6

40.8 50 68.0

47.6 55 74.8

68.0 75 102.0

74.8 98 122.4

88.4 118 149.6

102.0 120 163.2

122.4 150 204.0

136 188 244.8

217.6 260 353.6

244.8 300 408.0

190.4 400 544.0

210.8 440 598.4

299.2 588 788.8

326.4 648 870.4

41 4.6

43 4.9

60 6.8

68 7.7

12 16.3

14 19.0

25 34.0

27 34.0

45 61.2

58 68.0

70 95.2

88 108.8

118 149.6

128 163.2

158 204.0

178 231.2

228 299.2

248 326.4

386 525.0

428 571.2

688 816.0

668 897.6

988 1,244.0

1,888 1,360.0

NOTES

1. These torque values are to be used for all hardware

excluding: Iocknuts, self-tapping screws, thread forming

screws, sheet metal screws and socket head setscrews.

2. Recommended seating torque values for Iocknuts:

a. for prevailing torque Iocknuts - use 65% of grade 5

torques.

b. for flange whizlock nuts and screws - use 135% of

grade 5 torques.

3. Unless otherwise noted on assembly drawings, all torque

values must meet this specification.

Wrench & Fastener Size Guide

1/4" Bolt or Nut

Wrench--7/16"

5/16" Bolt or Nut

Wrench--I/2"

3/8" Bolt or Nut

Wrench--9/16"

7/16" Bolt or Nut

Wrench (Bolt)--5/8"

Wrench (Nut)--11/16"

1/2" Bolt or Nut

Wrench--3/4"

PTS - 36

Manuel

d'utHisation

Modele

C950-52948-0

13.5 T.P.

30 pouces

Attention-

Life et bien comprendre

ce manuel avant d'utiliser

le chasse-neige.

Numero de serie

iVll;iN

CHASSE- IGE

A EUX PHAS S

Sears Canada Inc., Toronto, Ontario M5B 2C3

Visit our Craftsman website: www.sears.calcraftsman

Manueln° 1738170

Rev.-

07/2009

Merci d'avoir achet6 cette souffleuse _ neigeCraftsman. Noussommes heureux que vous ayezplac6 votre confiance dans la marque

Craftsman. Si vous utiHsezet entretenezce produit Craftsman conform6ment aux instructions du manuel, vous _ourrezI'utiHser pendant

de nombreuses ann6es.

Ce manuel contient des informations relatives9.la s6curit6 afin que vous connaissiez les dangers et risques qu=sont li6s aux souffleuses

J.neigeet lafa?on de les 6viter. Cette souffleuse _ neige est con?ue et est destin6 uniquement pour 61iminerla neige et ne peut _tre

utiHs6epour aucune autre raison, il est important que vous Hsiezet compreniez ces instructions en profondeur avant de tenter de

d6marrer ou d'utiliser 1'6quipement.Un assemblage de finition est necessaireavant d'utiliser la souffleuse _ neige. Veuillezvous

reporter 9.la rubrique Assemblageafin d'obtenir ies directives pour I'assemblagede finition. Veuillez suivreattentivement les directives.

Sauvegardez cosinstructionspourvotrer6f_rence.

Souffleuse _ neige:

Num6ro de modele

R6vision

Num6ro de s6rie

JVJo|eur:

Num6ro de modele

R6vision

Num6ro de s6rie

Dale d'achal:

Adresse du magasin d'achal:

Ville:

Province:

T_l_phone:

REMARQUE:Noter los renseignementsci--dessouspourI'identification de la machineen casde perle ou de vol.

TABLEDESMAT/ERES

SI_CURITI_DE L'OPI_RATEUR......................................................................... 4

ASSEMBLAGE........................................................................................... 10

OUTILLAGEREQUISPOURL'ASSEMBLAGE.............................................................................................10

CONTENUDEL'EMBALLAGE....................................................................................................................10

SACDEPIECESCONTENANT..................................................................................................................10

DBALLAGE..............................................................................................................................................11

MONTAGEDELAPOIGNEESUPERIEUREETDELA MANIVELLE............................................................12

VERIFICATIONDESCABLES.....................................................................................................................12

REGLAGEDALALONGUEURDESCABLES.............................................................................................12

MONTAGEDELASELECTEURDEVlTESSE.............................................................................................13

MONTAGEDELAGOULOTTE...................................................................................................................14

FONCTIONSETCOIVllViANDES........................................................................ 15

UTILISATION............................................................................................ 17

AVANTD'UTILISATIONSOUFFLEUSE_,NEIGE.........................................................................................17

UTILISATIONDELASOUFFLEUSEA NEIGE.............................................................................................17

ARRETERLASOUFFLEUSEANEIGE........................................................................................................18

TRACTIONGOUPILLEDESORETE...........................................................................................................18

CONTROLERLENIVEAUD'HUILE(AVANTDEDEMARRERLEMOTEUR)................................................18

REMPLIRLERESERVOIRD'ESSENCE......................................................................................................19

DEMARRERLEMOTEUR..........................................................................................................................19

ARRETERLEMOTEUR..............................................................................................................................20

DEGAGERUNEGOULOTTED'EJECTIONOBSTRUEE...............................................................................21

CONSEILSD'UTILISATION........................................................................................................................21

ENTRETIEN.............................................................................................. 22

CONSEILSD'ENTRETIEN..........................................................................................................................22

GRAISSAGEDELABO'[TED'ENGRENAGEDEVlSSANSFIN...................................................................23

GRAISSAGEDEL'ARBREDEVlSSANSFIN..............................................................................................23

LUBRIFIERLEPIGNONDEROTATIONDEGOULOTTE..............................................................................23

ENTRETIENDUMOTEUR..........................................................................................................................24

CHANGERLABOUGIED'ALLUMAGE.......................................................................................................25

REGLAGELAHAUTEURDESPATINS.......................................................................................................26

AJUSTEMENTDESCOURROIES...............................................................................................................27

AJUSTEMENTDUGUIDEDECOURROIE..................................................................................................28

CONTROLEETREGLAGEDESC,_BLES....................................................................................................29

CHANGERLESGOUPILLESDECISAILLEMENTDEVlSSANSFIN..........................................................30

CONTROLERLESPNEUS.........................................................................................................................30

REIVIISAGE.............................................................................................. 31

REMISAGEHORSSAISON........................................................................................................................31

LUBRIFIERL'ARBREHEXAGONALETCHA/NES.......................................................................................31

SORTIRLASOUFFLEUSE_,NEIGEDUREMISAGE..................................................................................31

DI_PANNAGE............................................................................................ 32

GARANTIES............................................................................................. 34

CARACTI_RISTIQUESTECHNIQUES.................................................................. 37

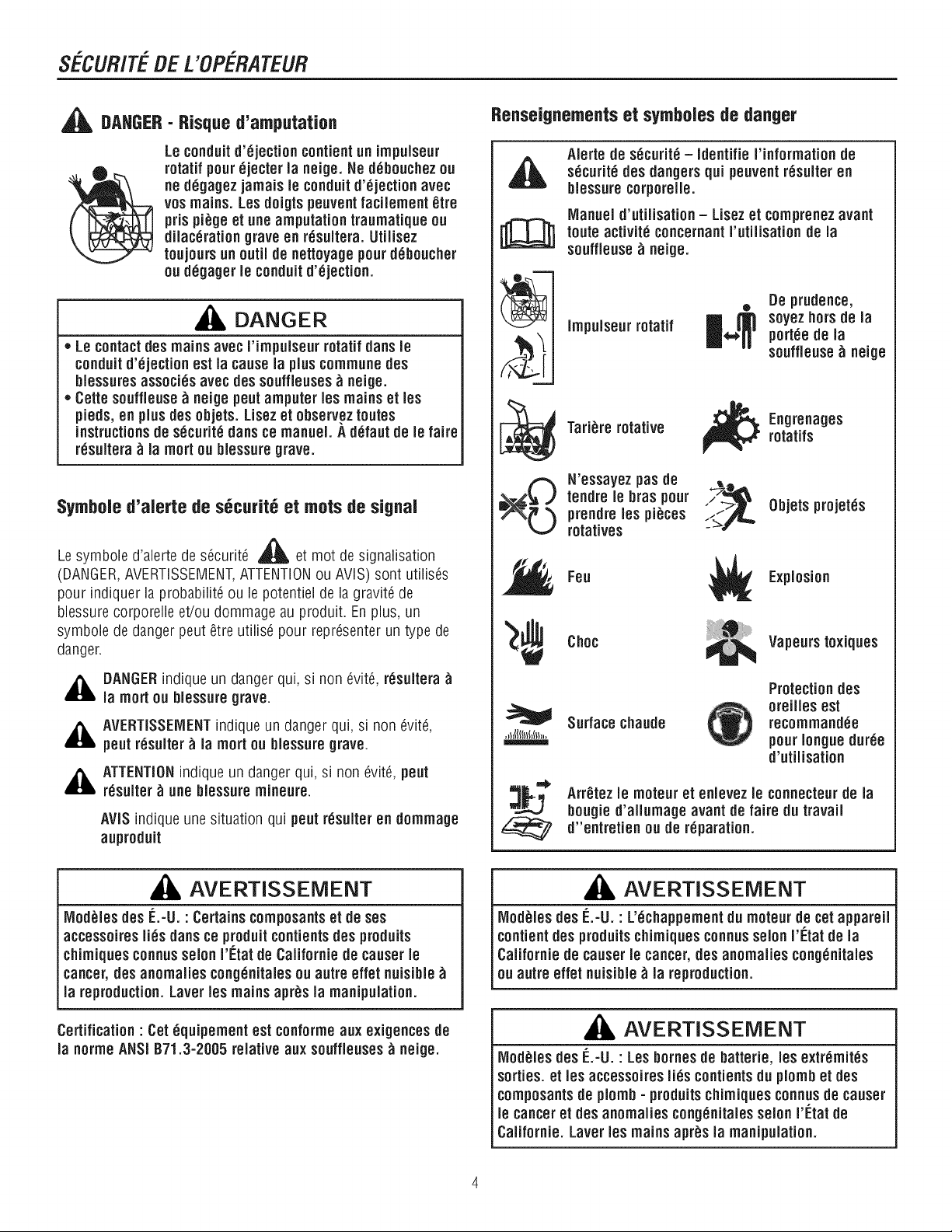

SECUR/TEBE L'OPERATEUR

,_ DAHGER- Risque d'amputatien

Le conduitd'6jection cont[entun irnpuJseur

rotatif pour_jecter Janeige. Ne d_bouchez ou

ne d_gagezjarnaisle conduitd'_jection avec

vos mains. Les doigts peuventfacilernent _tre

pris pi_ge et une amputation tranrnatique ou

dilac_rat[on grave en r_suitera. Utilisez

toujours nnoutil de nettoyagepour d6boucher

ou d6gager le conduitd'6jection.

, DANGER

,, Le contactdes mainsavec I'irnpuJseurrotatif dans Je

conduitd'6jection est la causela pluscommunedes

biessuresassoci_s avec des souffieuses_ neige.

,, Cette souffleuse _ neige pent arnputer les mains et les

pieds, en plus des objets. L[sezet observez routes

instructionsde s_curit_ dans ce manuel. A d6faut de Jefaire

r6suitera _ la mort ou bJessuregrave.

Symboled'alerte de s_curit6 et rootsde signal

Le symbole d'alerte de s_curit6 _ et mot de signalisation

(DANGER,AVERTiSSEMENT,ATTENTIONou AVIS) sent utilis_s

pour indiquer la probabilit6 ou le potentiel de la gravit6 de

blessure corporelle et/ou dommage au produit. En plus, un

symbole de danger peut _tre utilis_ pour representer un type de

danger.

,_ DANGERindique un danger qui, si non _vit6, r6sultera

la mortou blessuregrave.

,_k AVERTISSEiVlENTindique un danger qui, si non _vit6,

pent r6suiter _ ia mort ou biessuregrave.

,_ ATTENTIONindiqueun danger qui, si non _vit6, pent

r6sulter _ nne blessure rnineure.

AViS indique une situation qui pentr6sulter en dornrnage

auprodnit

Renseignementset symbolesde danger

Alerte de s_curit_ - Identifie I'inforrnationde

s_curit_ des dangers qni peuventr6sulter en

blessurecorporelle.

IVlanueld'utilisation - Lisezet cornprenez avant

route activit_ concernantI'ntilisation de la

souffleuse _ neige.

Irnpulseurrotatif

De prudence,

soyez hersde la

pottle de la

souffleuse _ neige

Tari_re rotative

N'essayez pas de

tendre le bras pour

prendrelos pi_ces

rotatives

_F ngrenages

rotatifs

___,_ Objets projet6s

Fen

Explosion

Choc

Vapeurstoxiqnes

Surface chaude

Protection des

oreilles est

recomrnand_e

pourIongue dnr_e

d'ntilisation

Arr_tez le rnoteuret enlevez le connecteur de la

bougie d'allurnage avant de faire dn travail

d"entretien ou de r_paration.

AVERTISSEMENT

IVlod_lesdes IL-U. : Certains cornposantset de sos

accessoires li_s dans ce prodnitcontients des produits

chirniquesconnus solon I'Etat de Californie de causerle

cancer,des anomalies cong_nitalesou autre effet nuisible

la reproduction. Laver les mains apr_s la manipulation.

Certification "Cot _quipernent est conforrne aux exigences de

la norrneANSi B71.3-2005 relative aux souffleuses _ neige.

AVERTISSEMENT

IVlod_lesdes E.-U. : L'_chappementdu moteur de cotappareil

contientdes prodnitschirniques connussolon I'[_tat de la

Californie de causerle cancer, des anomalies cong_nitales

ou autre offer nuisible _ la reproduction.

AVERTISSEMENT

IVlod_lesdes IL-U. :Les bornesde batterie, los extr_rnit_s

sorties, et los accessoires li_s contientsdu plornbet des

cornposantsde plornb- produitschirniquesconnusde causer

le canceret des anomalies cong_nitalessolonI'l_tat de

CaHfornie.Laver les mains apr_s la manipulation.

SECUR/TEBE L'OPERATELIR

Symbolesde commandesur Yequipement

l+!

i×i

Huile

Carburant

Marche/Arr_t

Voletde d6part

ferrn_

Voletde d6part

ouvert

Arr_t

u u

R1--

Marche avant

Neutre

Recuie

D_rnarrage

61ectrique -

Ernbrayer(vers le

bas) et d_brayer

(vers le haut)

Lent

Moteur =en rnarche

Vite

Cornrnande de

traction-

Ernbrayer

(vers le bas)

Tari_re

d'embrayage

Conduit

d'6jection

(gauche et droit)

J --

=_"m

-dr

IVloteur- arr_t

Cornmande de

tari_re - Ernbrayer

(vers le has)

D_fiecteurde conduit

(haut et has)

Poign6es chauff_es

(haut et has)

Easy-TurnTM Commandedetraction

Free-Hand Commande

Lecturedu manuel

DANGER

Lisez,comprenez,etsuiveztousleeinstructionsur la

souffleuse&neigeet le manueld'utilisationavantde faire

fonctionnereetappareil.

Lafaillite d'observerleeinstructionsdesdcuritddansce

manuelrdsultera&lamortoublessuregrave.

. Soyezcompletementfamilieraveclescommandeset I'usagenormaldela

souffleusea neige.

. Assurez-vousquevous _tesbienentra'in_avantdefairefonctionnerla

souffleusea neige.

* Sachezcommentarr_terI'appareilet @clencherlescommandesrapidement.

. Nelaissezjamaisuneautrepersonnefairefonctionnerlasouffeuse_ neige

sanssurveillance.

o Suiveztoujoursles instructionsdansle manueld'utilisation,si lasouffleuse

neigeseraentrepos_epourunep6riodeprolong@.

o Veuillezmaintenirou remplacerles6tiquettesde s_curit_etd'instructionssi

n_cessaire.

o N'essayezjamaisdefairedesr@arationsmajeuressur la souffleusea neige

moinsquevous_tesbieninstruit.L'entretienina@quatde lasouffleuse

neigepeutr_sultera unfonctionnementdangeureux,dommage

1'6quipementet I'invalidationdela garantieduproduit.

Conduitd'6jecteur

_, DANGER

Le conduitd'djectioncontientunimpulseurrotatifpour

djecterla neige.Ne ddbouchezou neddgagezjamais le

conduitd'djectionavecvosmains.Lesdoigtspeuvent

facilement@e prisesdansrimpulseur.Utiliseztoujoursun

outil de nettoyage.

La faillited'observerces instructionsdesdcuritdrdsultera

uneamputationtraumatiqueoudilacdratongrave.

POURDEGAGEREN TOUTESr:CURITEL'[:JECTEURBLOQUr:

A ANGER' Le contactdes mainsavecl'impulseurrotatifdansleconduit

d'djectionestlacausela pluscommunedes blessuresassocidsavec

dessouffleuses_ neige.N'utilisezjamaisvos mainspournettoyerle

conduitd'djection.

SUIVEZCESINSTRUCTIONS:

1. Arretezle moteur.

2. Attendre10 secondespour s'assurerqueleslamesde laturbinesesont

arr_t@sde tourner.

3. Utiliseztoujoursun outil de nettoyage,nonvosmains.

REMARQUE: Pas tous les syrnboles de cornrnandernontr_s

surcette page appara'itra sur votre souffleuse_ neige.

Veuillez voir la section des CARACTERISTIQUESET

COMMANDESpourles symbolesappiicables.

SECURITEDEL'OPERATEUR

S6curit6de 1'6quipement et de son fonctionnement

DANGER

',Y Cettesoufiieu_ neigeestd@endantdei;op6rateurpoui

___ s6curit6.Si mal utilis6eou malentretenue,cecipeut_tre

- dangereux.Souvenez-vousquevous_tesresponsablepour

votres6curit6et deceuxpr6sdevous.

o Gardezhorsdeporteedu fonctionnementtoutespersonnes,en particulierles

petitsenfantet les animauxdomestiques.

,, InspectezcompletementI'endroitou la souffleusea neigeserautilis@et

enleveztoustapisd'accueils,les luges,lesplanchesa neige,lescordons

d'alimentationetautrescorps6trangers.

,, Nefaitespasfonctionnerlasouffleusea neigesansporterdesvetementsde

neigeconvenables.

,, Le portde chaussuresam61ioreralastabilit6sur dessurfacesglissantes.

,, Soyezattentifpour6viterdeglisseroudetomberparticulierementIorsdu

fonctionnementdelasouffleusea neigeen marchearriere.

,, Nefaitespasfonctionnerlasouffleusea neigesansunebonnevisibilit6 ou

lumiere.Toujoursgarderun bon6quilibreet tenirfermementlespoign6es.

,, Ne@blayezpasla neigede lasurfacedespentes.SoyeztresprudentIorsdu

changementde directionsur lespentes.Nepastenterde @blayerdes pentes

raides.

,, Nesurchargezpasla capacit6de la machineen essayantde @blayerla neige

tropvite.

,, Nefaitespasfonctionnerlasouffleusea neigea unehautevitessede

tansportsur dessurfacesglissantes.Regardezderrierelasouffleuse_ neige

etsoyezprudentIorsdu fonctionnementen marchearriere.

,, N'utilisezpaslasouffleusea neigesur dessurfacesaudessusdu solcomme

lestoits desresidences,lesgarages,lesverandasou toutesautresstructures

ou edifices.

o Lesop6rateursdoivent@aluerleurabilit6 defairefonctionnerlasouffleuse

neigeen toutes6curit6suffisammentpourprot6gereux-m_meset les autres

de blessures.

. La souffleusea neigeestconcuepourenleverla neigeseulement.N'utilisez

pasla souffleuse_ neigepourtouteautreraison.

o Netransportezpasdespassagers.

o Apr_savoirfrappeun corps6tranger,fermezle moteuraARRttT,@connectez

lecordondesmoteurs61ectriques,inspectezcompletementla souffleuse

neigepouraucundommage,et r@arezledommageavantderecommencer

et defairefonctinnerlasouffleusea neige.

o Si lasouffleusea neigesecoussed'unemaniereanormale,fermezlemoteur

ARRttT.Toutevibrationestg@6ralementun avertissementde probleme.

Veuillezvoir un concessionnaireag@pourde reparationn6cessaire.

o Pourdesmodelesmunisavecdesmoteursde @marrage61ectrique,

@branchezle cordond'alimentationapr_sla miseenmarchedumoteur.

iVlanutention de carburant

,DANGER

Lecarburantetsesvapeurssontextremementflammableset

explosifs.Veuillezbienprendresoinavecpr_autiondu

carburant.

Ad6fautd'observercesinstructionsdes6curit6peutcauser

unfeuouexplosionquir6sultera&desbrOluresgravesoula

mort.

LOBSDEL'ADDITIONDUCABBUBANT

,' Arr_tezle moteuret laissezrefroidirpour au moins2 minutesavantd'enlever

lebouchonde reservoirpour ajouterlecarburant.

,, Remplissezle reservoirdecarburantdehorsou dansunendroitbienventil6.

,, Neremplissezpastrop le reservoirde carburant.PourpermettreI'expansion

deI'essence,neremplissezpasau-dessusle basducou du reservoirde

carburant.

,, Gardezlecarburantloin des6tincelles,desflammesnues,deslampes

t6moins,dechaleuret d'autressourcesd'allumage.

,, V6rifiezsouventleslignesdecarburant,lebouchonet lesaccessoirespour

fissureset fuites.Remplacezsi n6cessaire.

,, Utilisezunreservoirdecarburantapprouv6.

,, Sile carburantrenverse,attendezjusqu'_ce qu'il soit vaporis6avantde

mettreenmarchele moteur.

MISE EN MABCHEDUMOTEUB

,' Assurez-vousquela bougied'allumage,lesilencieux,le bouchonde

carburantet filtrea air (si 6quipp6)sonten placeet bienfixes.

,, Lorsquela bougied'allumageestenlev6e,nemettezpasen marchele

moteur.

,, Sile carburantest renvers6,n'essayezpasde mettreen marchelemoteur

mais,@m@agezlasouffleusea neigeloin de lasectionde d6gatet@itezde

toutesourced'ignitionjusqu'_cequelesvapeursdecarburants'@apore.

,, N'amorcezpastrop le moteur.Suivezlesinstructionsdansce manuelpour

mettrele moteuren marche.

,, Sile moteurest noy6,veuillezr@lerlevoletde depart(si 6quipp6)a la

positionOUVERT/MARCHE,@m@agerI'ac@lateur(si 6quipp6)a la position

VITEet mettreen marchelemoteur.

LOBSDU FO_CTIO_NEMENTD'EQUIPEMENT

,' N'inclinezpas lasouffleusea neige_ un anglequi causele carburantde

renverser.

,, N'6touffezpaslecarburateurpourarr_terle moteur.

,, SiI'assemblaged'@urateur(si 6quipp6)ou le filtre_air estenlev6,ne faites

pasfonctionnerlemoteur.

LOBSDU CHA_GEMENTD'HUILE

,, Sivous6coulezI'huiledu dessusdu tubed'huilede remplissage,lereservoir

decarburantdoltetrevideou le carburantpeuts'6couleret peutr6sulteren

feuou explosion.

LOBSDELATBANSPOBTATIOND'EQUIPEME_T

,, TransportezIorsquele reservoirestVIDE,ou Iorsquelasoupaped'arretest

FERMEE.

LOBSDEL'ENTBEPOSABED'ESSENCEOU D'g:QUiPEMENTAVECLE

CABBUBA_TDA_SLEB[:SEBVOIB

,' Entreposezloin desfournaises,despo_les,deschauffe-eauxou autres

appareilsqui ont uneflammed'allumageou autresourced'allumagequi peut

allumerlesvapeursde carburant.

SECUR/TEBE L'OPERATEUR

Pi_ces amovibles

DANGER

Gardezlesmains,tespie@et lesv_tementsloin despi_ces

rotatives.Lespi_cesrotativespeuventcontacterou

enchev_trerlesmains,les pieds,lescheveux,lesv_tements

ou acceesoires.

A d6fautd'observercesinstructionsdes_curit_r_ultera

uneamputationtraumatiqueou dilaceratongrave.

o Lorsdu nettoyage,delar@arationoudeI'inspectionde lasouffleuseaneige,

assurez-vousquelemoteuresta lapositionARRItT,quelabougied'alhmageest

d6branch@et quetoutespi@esamoviblessontarretees.

,, Neplacezpaslesmainsou lespiedspresou souslespi@esamovibles.Soyez

loinde I'ouverturedela conduiteentouttemps.

,, Nefaitespasfonctionnerlasouffleusea neigesansde protectionapprouves

et autresdispositifsde s@uriteen placeIorsdu fonctionnement.

,, Nelaissezjamaisvotresouffleusea neigesanssurveillanceIorsquele

moteurest en marche.Toujoursdebrayerlescommandesdeta@reet de

traction,arreterlemoteuret retirerlescles.

,, Assurez-vousquevosv_tementslachesne sontpasa laporteedu devantde

lasouffleusea neigeet de lata@re.Lesfoulards,lesmitaines,lescordons

pendantes,lesv_tementslacheset pantalonspeuventrapidement_treprises

dansledispositifrotatifetuneamputationenresultera.Attachezlescheveux

longset enlevezlesbijoux.

,, Faitesmarcherla machinepour quelquesminutesapresle d@hargementde

la neigepouremp_cherI'engelducollecteur/impulseur.

,, Debrayezla puissanceau collecteur/impulseurIorsquelasouffleusea neige

est transport@ou n'estpasutilis@.

0bjets projet6s

DANGER

Lesobjetspeuvent_treramass6sparlatari_reetprojetesdu

conduit.Nedechargezpaslaneigeverslesspectateursou

permettrequelqu'undevantla souffleuseAneige.Adefaut

d'observercesinstructionsdes6curitedanscemanuel

resulteraAlamortoublessuregrave.

o Porteztoujoursdes lunettesde s@uriteou un ecranprotecteurpendantle

fonctionnementet Iorsd'un ajustementou reparation.

,, Soyezattentifde la directiond'ou laneigeesteject@.Lespietonstouspres,

lesanimauxdomestiquesou lesproprietespeuventetreendommagespar la

projectiondesobjets.

,, Soyezattentifde votreenvironnementpendantlefonctionnementde la

souffleuse_ neige.Sivous passerpardessusdesitemescommele gravier,

lestapisd'accueil,lesjournals,lesjouetset lespierrescach@ssousla

neige,touspeuventetreprojetesdu conduitou bloquesdansla tar@re.

,, SoyeztresprudentIorsdufonctionnementsur ou traversantlesvoles

d'ac@s,les trottoirsou lesroutesdegravel.

,, Ajustezla hauteurdu bottlerdecollectionpour degagerle gravelou toutes

autresma%resrocheuses.

,, Nefaitespasfonctionnerlasouffleusea neigepresdesenclosenvitre,des

voitures,despuits defenStreet desdescentessanslepropreajustementde

I'angledu conduitd'ejection.

,, Familiarisez-vousavecI'endroitd'ou vousplanifiezde fairefonctionnerla

souffleuse_ neige.Marquezles bornesdesvolesd'acceset destrottoirs.

Enfants

DANGER

Lesaccidentstragiquespeuventarriv&ssi l'operateurn'est

pasattentif_lapresencedesenfants.Lesenfantssont

souventattir_ parla machineetlesoufflagedeneige.Ne

jamaissupposerquelesenfantsresteront1_oBilsontete

vuspourladerni_,relois.

o Gardezlesenfantshorsde porteependantlefonctionnement.Lesenfants

sontsouventattiresa I'@uipement.Soyezattentifdespersonnespresentes.

,, Soyezalerteet fermezI'appareilsi il y a desenfantstoutpres.

,, NelaissezjamaislesenfantfairefonctionnerI'appareil.

,, Prenezbiensoin Iorsquevousapprochezdescoinssansvisibilites,les

arbustes,lesarbresou lesautresobjetsqui vouscachentla vue.Lesenfants

peuventetrepresents.

S6curit6de moteur

DANGER

Lefonctionnementsansdangerde lasouffleuse_ neige

@man@un soin et entretienvigilant,A defautd'observer

lesinstructionsdesecuritedansce manuelresultera_ la

mortou blessuregrave.

o Debrayeztousles voletsdedepartet changezdevitesseau neutreavantde

fairefonctionnerle moteur.

,, Laissezlemoteurs'ajustera latemperatureexterieureavantdecommencer

dedeblayerla neige.

,, Utilisezunefiche trifilairemisa la terrepour toutessouffleusesa neigemuni

d'unmoteurd'entra'_nementelectriqueou d'un moteurdedemarrage

electrique.

DANGER

Lesmoteursdegagesdumonoxydedecarbone,ungaz

toxiquesansodeuretsanscouleur.

Lefar derespirerle monoxydedecarbonepeutcauserdes

naus_s,desevanouissementsoula mort.

o Veuillezfairefonctionnerlemoteurdehors.

,, Nefaitespasfonctionnerle moteurdansunendroitenferme,memesi les

portesou lesfen@essontouvertes.

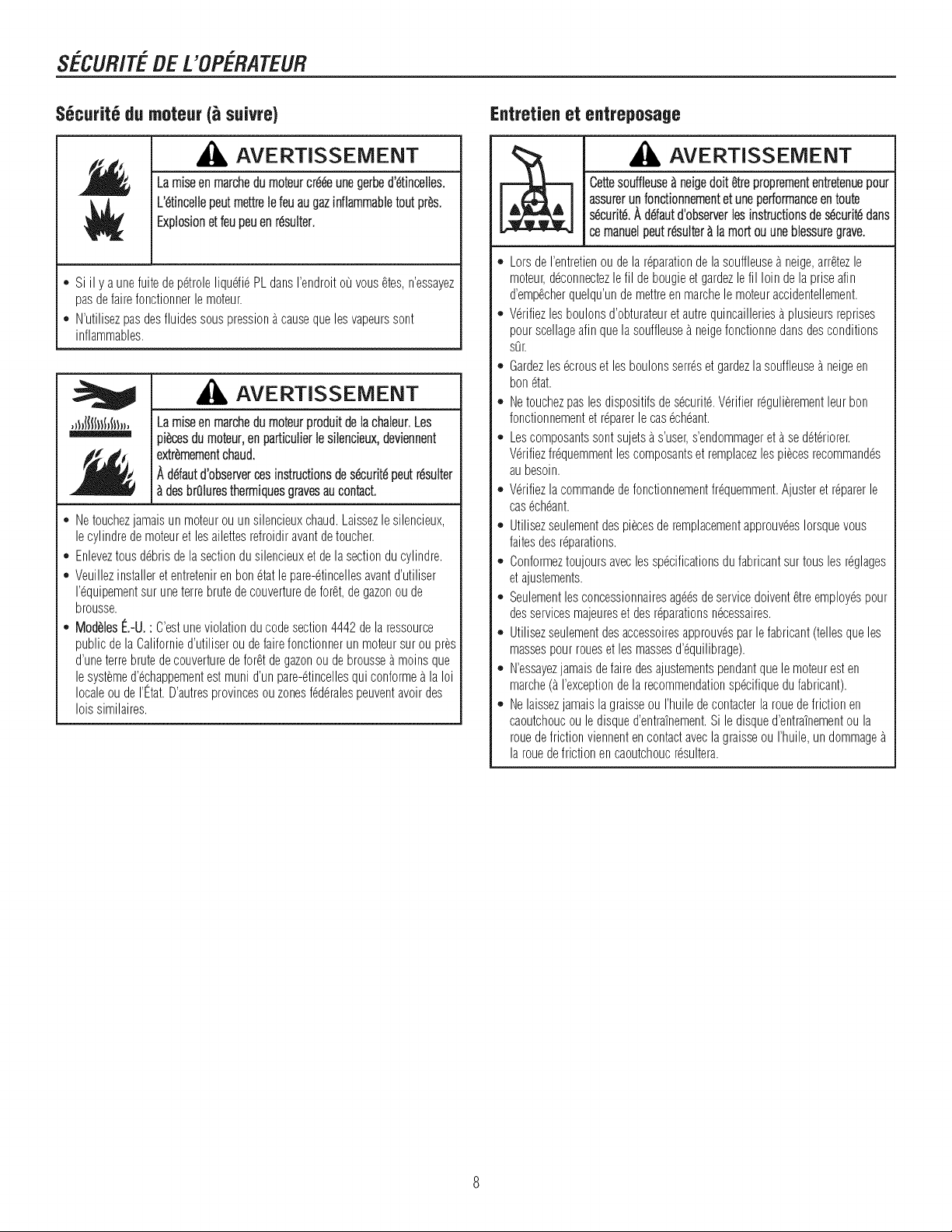

SECUR/TEBE L'OPERATEUR

S6curit6du moteur suivre)

AVERTISSEMENT

Laraiseenmarchedumoteurcr66eunegerbed'6tincelles.

L'6tincellepeutmettrelefeuaugazinflammabletoutpr_s.

Explosionetfeupeuenr6sulter.

* Si il y a unefuitede p6troleliqudi_ PLdansI'endroitou vousetes,n'essayez

pas defairefonctionnerlemoteur.

,, N'utilisezpasdesfhides sous pressionacausequelesvapeurssont

inflammables.

,_hlllll!f_f!l,,

AVERTISSEMENT

Lamiseenmarchedu moteurproduitdela chaleur.Les

pi_cesdumoteur,enparticulierlesilencieux,deviennent

extr_.mementchaud.

Ad6fautd'observercesinstructionsdes6curit6peutr6sulter

desbr01uresthermiquesgravesaucontact.

* Netouchezjamaisunmoteurou unsilencieuxchaud.Laissezlesilencieux,

lecylindrede moteuret lesailettesrefroidiravantde toucher.

,, Enleveztous d6brisdela sectiondusilencieuxet de la sectiondu cylindre.

,, Veuillezinstalleret entretenirenbon6tatle pare-6tincellesavantd'utiliser

1'6quipementsur uneterrebrutedecouverturedeforet,de gazonou de

brousse.

,, Mod_.les(:.-U.: C'estuneviolationducodesection4442 de la ressource

public de la Californied'utiliserou defairefonctionnerun moteursur ou pres

d'uneterrebrutedecouverturedeforetdegazonou de broussea moinsque

lesystemed'6chappementestmunid'un pare-6tincellesqui conformea la Ioi

localeou de I'l_tat.D'autresprovincesou zonesf6d6ralespeuventavoirdes

lois similaires.

Entretienet entreposage

AVERTISSEMENT

Cettesouffleuse_ neigedolt e"trepropremententretenuepour

assurerunfonctionnementet uneperformanceen toute

s6curit6.A d6fautd'observerlesinstructionsde s6curit6dans

ce manuelpeutr6sulter_ la mort ou unebleesuregrave.

* Lorsde I'entretienoude la r6parationde lasouffleusea neige,arr_tezle

moteur,d6connectezlefil debougieet gardezlefil loin de la priseafin

d'empScherquelqu'undemettreen marchele moteuraccidentellement.

,, V6rifiezlesboulonsd'obturateuretautrequincailleriesa phsieurs reprises

pourscellageafinquela souffleuseb neigefonctionnedansdesconditions

s0r.

,, Gardezles6crouset lesboulonsserr6set gardezlasouffleuseb neigeen

bon6tat.

,, Netouchezpaslesdispositifsde s6curit6.V6rifierr6gulierementleurbon

fonctionnementet r6parerle cas6ch6ant.

,, Lescomposantssontsujetsa s'user,s'endommagereta se d6t6riorer.

V6rifiezfr6quemmentles composantset remplacezlespiecesrecommand6s

au besoin.

,, V6rifiezlacommandede fonctionnementfr6quemment.Ajusteret r6parerle

cas6ch6ant.

,, Utilisezseulementdespiecesde remplacementapprouv6esIorsquevous

faitesdes r6parations.

,, Conformeztoujoursaveclessp6cificationsdu fabricantsurtousles r6glages

et ajustements.

,, Seulementlesconcessionnairesag66sdeservicedoiventetreemploy6spour

desservicesmajeureset desr6parationsn6cessaires.

,, Utilisezseulementdesaccessoiresapprouv6sparlefabricant(tellesqueles

massespourroueset lesmassesd'6quilibrage).

,, N'essayezjamaisdefairedesajustementspendantquele moteuresten

marche(aI'exceptionde la recommendationsp6cifiquedu fabricant).

,, Nelaissezjamaisla graisseou I'huiledecontacterla rouede frictionen

caoutchoucou le disqued'entra_nement.Si ledisqued'entra_nementou la

rouedefrictionviennenten contactaveclagraisseou I'huile,un dommage

la rouede frictionen caoutchoucr6sultera.

SECUR/TEDEWUT/USATEUR

,_i Ce symbolesignale des consignesde s_curit_

irnportantes.II signifie" <<Attention! Prenezgarde !

Votres_curit_est menac_e. >>

Avantd'utiliserlasouffleuse_ neige,tireles6tiquettesdes6curitdap-

pos6essurlasouffleuse_neige.Lesavertissementset misesengarde

visent_ prot6gerrutiNsateur.Pour6carterlesrisquesdeblessure

corporeNeoudedommagedela souffleuse_ neige,comprendreet

respectertoutesies6tiquettesdesdcurit6.

R6f. 1737872

_=tiquetteVitesses

AVERTISSEIVlENT: Si des6tiquettesdes6curit6sontus6es

ou endommag6eset nesontplusNsibies,commanderder

etiquettesde rechangeaupr_sdu concessionnairelocal.

R_f. 1737869

g:tiquettede la

commandede

tari_re

R6f. 1737870

g:tiquettede la com-

mandede traction

Etiquettes du moteur

fAMILY×××XXXX××XX ××××××

Ampulation hazard

Contact with moving parts inside

chute will c_use serious injury.

* Shut off engine before unclogging

discharge chute.

= Use clean=outtool, not hands!

Risque d'amputation

de la gouiotteprovoqueradegraves biessures.

• A_bter le mote,_ avant de d_gage_ la goulotte

d'bjection.

Utiliser I'outil de d_gagement, pus les mains!

Hum_rod'identification

du produitet _tiquette

du num_rode s_rie

(Arri_re du carter du

moteur)

Thrown Objects

Hazard

• Never_irectdischar_e

ch_tet_wardsgersons

orpropefly.

Readtheogerato_'s

manu_llo_ope_atin_and

safetyinstruetions.

Shul elf e_gine and

remove key het_re

peflorming maintenance

_t_ep_irwork,

l Isuedmua°n

• Contact with ae_er will • Tout contact avec I_

cause serious Ini_y. tariKre provoquera de

. Keep hands, feet and _r_ves blessures.

ci_lhi_h aw_y. • Te_ir Yes pie_s, vos mains

=Keep _yslanders away. el v_teme_ls K distance.

Te_ir les sgect_teurs

distance.

._ Dangerobjets projet_s

....... • Ne amais _iri_er la

....:> chute e_ direction _es

pe_onnes ou biefls

mal_riels.

LireJles consignes de

s_c_rit_ et d'utIKsation duns

Ar_ler I_ mote_ el

d'eifectuer t_at entretien

R_f. 1737866

AugerEtiquette

Dangervis sansfin

Etiquettesde s6curit6 Figure I

ASSEMBLAGE

OUTILLAGE REQUIS POUR L'ASSEIVIBLAGE

1- Couteau

2 - Clesde 1/2 pouce(ou des a molette)

2 - Clesde 9/16pouce(ou clesa molette)

2 - Clesde 3/4 pouce(ou clesa molette)

1- Clede3/8 pouce(ouol5a molette)

1- Pinceoutournevis

COMMENT MESURER LES VIS

Longueur

Diametre

CONTENU DE L'EIVIBALLAGE

1- Souffleuseaneige

1- Recipientdestabilisateurdecarburant(dansle sacde pieces)

1- Goulotte@ejection

1- Manivelle

1- Sacdepieces

,_ AVERTISSEIVlENT"Toujoursporterdes lunettes de

s_curit_ou autre protectionocuiaire pourassembler la

souffieuse_ neige.

SACDE PI#CESCONTENANT

* 2-1/4-20 x 1.75 Vis

* 2-Entretoise

D©

* 2-1/4-20

Ecrou

1 - Pommeau

* 2 - CI6s

*Lespiecesquinesontpasdemontageet lecordond'alimentationsetrouvent

danslesac_pieceslivr6avecla souffieuse_ neige.Lespiecespeuvent8tre

gard6sdanslabo_e_ outils quisetrouveaudessusdu couvre-courroie_

ASSEMBLAGE

REMARQUE: Lec8t6droitougauchede lasouffleuse_neigeestindiqu6

parrapport_ ia positionderutiiisateurtenantiapoign6e.

DEBALLAGE

1. A I'aided'uncouteau,coupezensuivantlespointill6sautourduhautet

dufondducarton.PuisretirezlecartonselonI'illustrationFigure2.

2. Rep6rezet retirezle sacdepiecesd6tach6es.

3. Retirezlesgoupillesdecisaillement,lesboulonset lesentretoisesdu

sacde piecesd6tach6eset rangez-lesdansla boTtede stockagedes

boulonsdecisaillement.

REMARQUE: Mettezdec8t6lestabilisateurdecarburantenattendant

d'ajouterdeI'essencedansier6servoir.Nousrecommandonsquele

stabiiisateurdecarburantsoit ajout6au carburant_ chaquefois que le

r6servoirestrempli.

4. D6gagezlasouffleusea neigedu cartonenlatirantpar la poign6ein-

f6rieurepourlafairefouler.

ATTENTION: NEPASrecuiersur lesc_bies.

5. Retirezle mat6rield'emballagedeI'assemblagedepoign6e.

6. Coupezlesattachesretenantlesc_blesde commanded'embrayage

lapoign6einf6rieure.

REMARQUE: Si lesc_iblessesont d6branch6sdesleviers

d'embrayage,remontezlesc_blescommeillustr6Figure3.

Souffleuse 9 neigedans sa position d'exp6dition Figure 2

Cgblesde commande d'embrayage Figure3

ASSEMBLAGE

MONTAGEDELAPOIGNEE

SUPERIEUREET DELAIViANIVELLE

1. Desserrerlesvis, lesrondellesplates,lesrondellesdeblocageet les

ecroushexagonauxdesorificesdu hautdelapoigneeinferieure,sans

lesretirer(voir Figure4).

2. Retirertouteslesfixationsetle boulona oeilletde la manivelledes

trousinferieursdela poigneeinf6rieure.

3. Souleverla poigneesuperieureetlamettreenpositiondefonction-

nement.Lapoigneesuperieuredevrait@rea I'exterieurdela poignee

inf6rieure.

REMARQUE:S'assurerqueiesc_biesnese prennentpasentreia

poigndeinferieureet la poigneesuperieure.

4. Remonterlesfixationset le boulona oeilletdela manivelledemontes

I'@ape2. Nevisserqu'unefoisrouteslesfixationsen place.

5. Attacherlatigedela manivelle(A,Figure5) a I'ensembledu joint uni-

versel(B) avecla goupilleenepinglea cheveux(C).

6. SetterI'ecrousur leboulona oeillet.S'assurerqueleboulona oeillet

estcorrectementaligneet quela manivellepeuttournerlibrement(volt

Figure4).

7. Vissertousles boulonsde la poignee.

REMARQUE:S'assurerquela manivellenetoucheparlecouverciedu

carburateur.

Maniveile

Rondelle

plate

Ecrou de

//biocage

de blocac

Boulon

ceillet

Piece de Rondelle plate

raccord

Rondelle plate

Montagede la poignee superieure

_oulon

Figure 4

Montagede la manivelle Figure5

VERIFICATIONDESCABLES

1. Si les@blesdecommandesontdetachesducadredumoteur,lesrat-

tachercommeindiqueFigure6.

2. Pourtout @@ageeve@u@,voir "Verificationet@@agedes@bles"

danslasectionENTRETIEN.

RI_.GLAGEDE LA LONGUEUR DES CABLES

Les@blesd'entratnementde tractionet d'entratnementde la tariere(A etB,

Figure6) ontete@gleenusineet aucun@@agededevrait@renecessaire.

Cependant,lotsdelamisedespoigneesenpositionde fonctionnement,

les@blespeuvent@retroptendusoutrop I_ches.Dansle casoi un

@@ages'averenecessaire,consulterlarubrique"Verificationet @@age

des@bles"dansla sectionENTRETIEN.

V_rifier les cgbles

FigureB

ASSEMBLAGE

MONTAGEDELASI_LECTEURDEVITESSE

1. CouperI'attacheenplastique(A, Figure7) maintenantleselecteurde

vitesse(B)au supportdu selecteur(C).

2. %poserI'ecroudeblocage(A, Figure8), larondelle(B), leressort(C)

etleboulon(D).

3. Placerle selecteurdevitessecommeillustreenFigure9.

REMARQUE:VuedeI'int6rieurdeI'unit6IorsqueI'utilisateurestenposition

pourfairefonctionnerlechasse-neige

4. Reposerleboulon(D, Figure8), le ressort(C),larondelle(B)et

I'ecroudeblocage(A).

5. SerrerI'ecroudeblocagejusqu'aceque1/8a3/16 poduboulonde-

passedeI'ecroudeblocage.

6. Visserlecontre-ecrouhexagonal3/8-16(E)posur lelevier(F)jusqu'a

cequeI'ecrouatteintlafin dufiletage.

7. Visserlepommeauenplastique(G)lepluspossibleet s'assurerquele

pommeauestdirigevers I'avant.

8. SerrerfermementI'ecroude3/8-16pocontrelepommeau.

9. Deplacerle selecteuratouteslesvitessespours'assurerdelabonne

tensiondu ressort.Si les61ecteursecoincedanslesencoches,

desserrerI'ecroudeblocagede1/2 tourjusqu'acequeleselecteurse

deplacepluslibrement.

1/8a 3/16po de

filetsexposes

Poign_edu s_lecteur devitesses Figure8

Selecteur

Support du

selecteur

Tableaude commande et support du s_lecteur

devitesses

Figure9

Levier de changement de vitesse et support Figure 7

ASSEMBLAGE

MONTAGE DE LA GOULOTTE

REMARQUE: L'ensemblede I'anneaude la chute(A) est install6sur

I'appareN_ I'usine(Figure10).

1. Tournerla manivelle(Figure4)jusqu'acequela%chedelabagueex-

terieure(B,Figure10)de I'anneaudelachutepointevers ravant.

REMARQUE:S'assurerqueiafentedansranneaudelachutesoitalign6e

avecia fiechesur i'anneauext6rieur,commeiNustr6.

2. Monterle deflecteurde la chute(C)en passantlesvis(D) etlesecrous

(E)danslestrouscommeillustr6.L'installationestadequateIorsquele

deflecteurdechutepointeversI'avant.

3. Setterlesvis fermement,enfaisantattentiona ne pastrop lessetter.

Montagede la goulotte Figure 10

FONCTION$ETCOMMANDES

E,.,"

Commandesde ia soufieuse _ neige Figure 11

COIVllVlANDESDELASOUFFLEUSEA NEiGE

Levier du selecteurde vitesse-- Permetde choisirun rapport

devitesseparmilossix(6)enmarcheavantetdeux(2)enmarchea-

rriere(voir Figure12).Pourchangerdevitesse,amenerlelevierdu

selecteurdevitessejusqu'alapositionsouhaitee.

REMARQUE: He pus d_placer le levier de vitesse aiors que

rembrayage de traction est engage. Ceci poutgravement

endornrnagerle syst_',med'entraTnement.

Levier d'embrayagede vis sansfin -- Sorta engageret

debrayerlavissansfin et laturbine.Serrervers lebaspourengager,

rel_cherpourdebrayer.

Levier d'ernbrayagede traction-- Sorta faireavancerla

souffleusea neigeenmarcheavantouarriere.Serrerverslebaspour

engager,rel_cherpourdebrayer.

D. Manivelle de rotationde goulotte-- Sortafairepivoterla

goulotted'ejectionverslagaucheouversladroite.

E. I_crou_ oreilles de comrnandede d_flecteur-- Sort

contrOlerI'angleduddlecteurde goulotte(versle hautou le bas).

F. Outii de nettoyage-- Sorta enleverla neigeet losdebrisde la

goulotted'ejectionetdu carterde latariere.

G. Plaque d'usure-- Utiliserpourajusterle gardeausol dubottier

detariere.

H. Bo'ite_ outils -- Vousy trouverezdesgoupilles,boulonde

cisaillementetde cisaillementetdesentretoises.

FONCTION$ETCOMMANDES

I÷1I×l

Commandesde moteur

Figure 12

COlVllVlANDESDU IVIOTEUR

A. Boutonde cornrnandeduvolet de depart -- Utiliserpourfaire

fonctionnerlemoteur(voirFigure12).

B. Beuten de dernarrageeleclrique -- Utiliserpourlamiseenmarche

dumoteurenutilisantledemarreurelectrique.

C. Beuten d'amerceur-- UtiliserpourinjecterI'essencedansle

manifolddu carburateurpourassurerun departrapidedansdes

temperaturesfroides.

D. Ole de securite -- Doitetreinserepourfairefonctionnerlemoteur.

Retirezpourarreter.Netournezpasla cledesecurite.

E. Cordon de dernarreur-- Utiliserpourmettreen marchele moteur

manuellement.

F°

H°

InterrupteurMARCHE/ARRf:T-- Utiliserpourmettreen marcheet

arreterlemoteur.

Reservoirde carburantet bouchon-- Remplissezle reservoir

peupres38 mm(1-1/2 po)dessouslehautducoupourpermettre

I'expansionducarburant.

Bouchond'huile de rernpiissage(jauge d'huiie allong_)

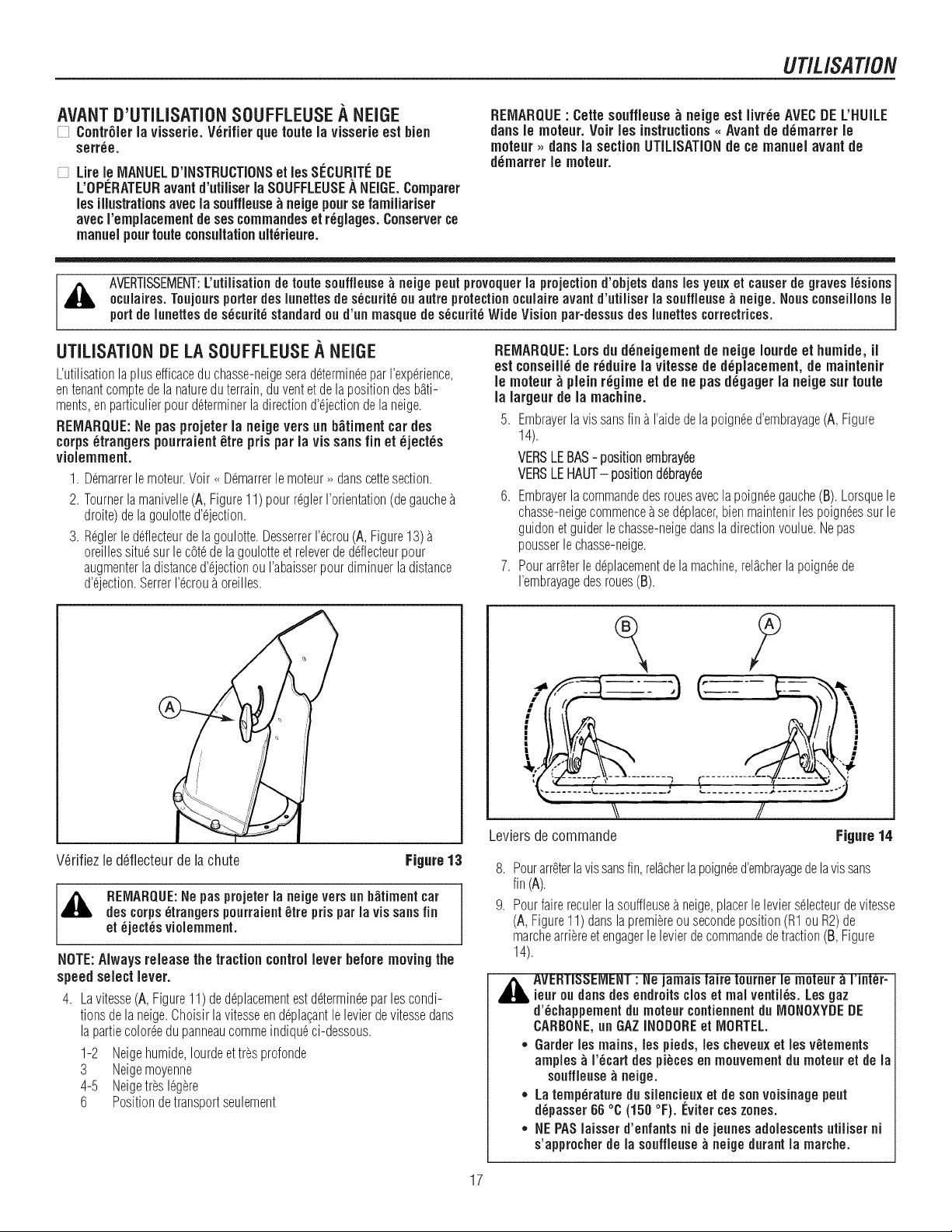

UTILISATION

AVANT D'UTILiSATiON SOUFFLEUSE A NEiGE

Contrgler ia visserie.V_rifierquerouteia visserieestbien

serr_e.

Lirele MANUELD'iNSTRUCTIONSet iesS[_CURIT[_DE

L'OPERATEURavantd'utiiiser ia SOUFFLEUSE,_NEiGE.Comparer

iesillustrationsavecia souffieuse_ neigepoursefamiiiariser

avecrempiacementdesescommaudesetr_giages.Conserverce

manuelpourrouteconsultationuit6rieure.

REMARQUE: Cette souffieuse _ neigeest iivr_eAVECDEL'HUiLE

dans ie moteur. Voir les instructions_,Avantde d_marrer le

moteur ,, dans ia sectionUTILISATIONde ce manuel avantde

d_marrer ie moteur.

AVERTISSEMENT:L'utilisationde route souffleuse_ neigepoutprovoqueria projectiond'objets dartslosyeuxet causerde gravesI_sions

ocuiaires.Toujoursporterdesiunettesde s_curit_ouautreprotectionocuiaireavantd'utiliser ia souffieuse_ neige.Nousconseillonsie

portde iunettesde s_curit_standardou d'un masquede s_curit_WideVisionpar-dessusdes iunettescorrectrices.

UTILISATIONDELASOUFFLEUSEA NEiGE REMARQUE:Lorsdu ddneigement de neigeiourdeet humide,il

L'utilisationlaplusefficaceduchasse-neigeserad@ermin6eparI'exp6rience,

entenantcomptedela natureduterrain,duventetde lapositiondesb_ti-

ments,enparticulierpourd@erminerladirectiond'@ectiondela neige.

REIVlARQUE:Nepasprojeterla neigeversun b_timentcar des

corps6trangerspourraient _tre pris par ia vissansfin et _ject_s

violemment.

1. D6marrerlemoteur.Voir_D6marrerlemoteur,, dartscettesection.

2. Tournerlamanivelle(A,Figure11)pour@glerI'orientation(degauche

droite)delagoulotted'@ection.

3. R6glerleddlecteurdelagoulotte.DesserrerI%rou(A,Figure13)

oreillessitu6surle c0t6dela goulotteetreleverdeddlecteurpour

augmenterladistanced'@ectionou I'abaisserpourdiminuerla distance

d'@ection.SerrerI%rou_ oreilles.

estconseill_de r_duire ia vitessede d_placement, de maintenir

ie moteur_ piein r_gime et de ne pasd_gageria neigesur route

ia iargeurde ia machine.

5. Embrayerlavissansfin _I'aidedelapoign6ed'embrayage(A,Figure

14).

VERSLEBAS- positionernbray6e

VERSLEHAUT- positionddbray6e

6. Embrayerlacommandodesrouesaveclapoign6egauche(B).Lorsquele

chasse-neigecommence_sed6placer,bienmaintenirlospoign6essurle

guidonetguiderlechasse-neigedansladirectionvoulue.Nepas

pousserle chasse-neige.

7. Pourar@terled6placementdelamachine,rel_cherla poign6ede

I'embrayagedesroues(B).

V6rifiezled6flecteurdelachute

Figure13

,_ REiVlARQUE:Ne pas projeter ia neige vers un b_timent car

des corps_trangers pourraient_tre pris par ia vis sansfin

et _ject_s violemment.

NOTE: Always release the traction control lever before moving the

speed select lever.

4. Lavitesse(A, Figure11) de d6placementest d@ermin6epar les condi-

tions de la neige.Ohoisir lavitesseen d6pla_antle levierdevitessedans

la partiecolo@edu panneaucommeindiqu6ci-dessous.

1-2 Neigehumide,Iourdeet t@sprofonde

3 Neigemoyenne

4-5 Neiget@s16g_re

6 Position detransportseulement

Leviersde commande

Figure14

Pourar@terlavissansfin,rel_cherlapoign_ed'embrayagedelavissans

fin(A).

Pourfairereculerlasouffleuse_ neige,placerleleviers@ecteurdevitesse

(A,Figure11)dansla premiereousecondeposition(R1ou R2)de

marcheartisteetengagerle levierdecommandodetraction(B,Figure

14).

_e jamais taire tourner le moteur a I'_

ieur ou darts des endroits clos et mai ventil_s. Les gaz

d'_chappement du moteur contiennentdu IViONO×YDEDE

CARBONE,un GAZ INODOREet IVIORTEL.

* Garderies mains, les pieds, les cheveuxet les v_tements

ampies _ i'_cart des pi_ces en mouvement du moteur et de ia

souffieuse_ neige.

,, La temperature du silencieux et de sonvoisinagepout

d_passer 66 °C (150 °F). Eviter cos zones,

,, NEPASiaisser d'enfants ni de jeunes adolescentsutiiiser ni

s'approcher de ia souffieuse _ neige durant ia marche.

UTILISATION

,_k AVERTISSEIVlENT: Life le manueld'instructionavantd'utiliser

la machine.Uneutilisation imprudentede cettemachinepeut

s'av_rerdangereuse.

* Nejamaisutiliser la souffleuse_ neigesanstoussescapers,

grilleset autresprotectionsen place.

* NejamaisdirigerI'_jectionversdesfen_tresni laisserdes

personness'approcherde la machinealorsque le moteur est

en marche.

* Toujoursarr_ter le moteuravantde quitterla positionde

conduite.

* D_hrancherla hougieavantded_houcherle carterdeviesans

finoula goulotted'_jectionet avantd'effectuerdesr_glagesou

r_parations.

* Avantdequitterla machine,enleverla el6decontact.Pour

r_duirele risquedefeu,garderla machinepropreet exempte

d'_clahoussuresd'essence,d'huileet autresd_hris.

TRACTION GOUPILLE DE SORETI_.

Ledroit detractiondesrouespeutetrecompletementlib6reenutilisantla

goupille de sOrete(A, Figure15).Celapermeta I'unitede le deplacer

facilementavecle moteurcoupe.

ARRETER LA SOUFFLEUSE A NEIGE

1. Rel_cherle levierdecommandedetraction(B,Figure14).

2. Placerle commutateurdeON/OFF(A,Figure21)enpositionOFF(Arret)et

sortirlacl6des6curit6(B).

Traction goupille desOret6 Figure 15

CONTROLERLENIVEAUD'NUILE

(AVANTDEDi_IVlARRERLEIVlOTEUR)

REIVlARQUF: Le rnoteurest Iivr_ d'usine rernpli d'huile.

ContrSler le niveaud'huile. Completerle niveaule cas

6chaunt.

1. S'assurerquelamachineestdeniveau.Utiliserunehuiledetergente

dehautequaliteclassee<<ServiceSF,SH,SJ, SLouplus _.

2. Ouvrirlebouchon-jauged'huile(A,Figure16)etI'essuyeravecun chiffon

propre

3. Remettrele bouchon-jauged'huileen placeettournerdansle sensdes

aiguillesd'unemontrepourserrer.

4. Ouvrirlebouchon-jauged'huileetverifierleniveaud'huile.

REIVlARQUE: Ne pas v_rifier le niveaud'huile durantla rnarche

du rnoteur.

5. Lecasecheant,ajouterdeI'huilejusqu'aurepereFULL(Plein)sur le

bouchon-jauged'huile.Nepasajoutertropd'huile.

6. Bienserrerlebouchon-jauged'huileapreschaquecontrOledu niveau

d'huile.

REIVlARQUE: Par tr_s grand froid, au dessousde -18 °C (0 °F),

utiiiser une huile rnoteur5W30 synth_tiquepourfaciJiterle

d6marrage.

REIVlARQUE: L'huiJernoteurS.A.E. 5W30 peut _tre utiiisee

pourfaciiiter le d_rnarragepar des temperaturesde -7 _ -18 °C

(20 _ 0 °F). L'huiie synth_tique5W30 est utiiisabie _ toutes

temperatures.HE PASrn_iangerI'huiie avec I'essence. Voir lee

huiJesrecornrnand6es danele tableau ci-contre.

°C

Sous4 °C (40 °F) I'utilisationdeSAE30 r_sultera_ unedifficult6demiseen marche.

** Au-dessus27 °C (80 °F) I'utilisationde10W-30peutcauseruneaugmentationde

consomptiond'huile.V_rifiezleniveaud'huile plusfr_quemment.

ContrOlerle niveau d'huile

Figure 16

UT/L/SAT/ON

REIVlPLIRLE Ri_SERVOIRD'ESSENCE

Cemoteurestcertifiepourfonctionnera I'essence.SystemedecontrOle

desemissionsd'echappement: EM(modificationsmoteur).

Remplirlereservoird'essenceavecdeI'essenceautomobileordinaireousuper

sansplombou reformulee,fratcheet propre,d'indiced'octaneminimumde

85,enajoutantunstabilisateurdecarburant(suivrelos instructionssur

I'emballagedustabilisateurdecarburant).NEPASutiliserd'essenceau

plomb.II estconseilled'ajouterdustabilisateurdecarburanta I'essence

chaquefoisqueI'onajoutedeI'essenceaureservoir.

REMARQUE: L'essence(le qualite hivernale est plus volatile

pour ameliorer le (lemarrage. Verifier que le hi(ion est propre

et exempt (le routesalete et autres mati_res etrang_res. Ne

jamais utiliser (l'essence susceptible(l'_tre eventee suite_ une

conservationproiongeeclans le hi(ion.

,_ ATTENTION• HE PASutiiiser une essencecontenantune

quelconque quantite (l'alcool car cola presente(los

risques de (lommages graves(lu moteur ou (le baisse

(le performances notable.

AVERTISSEIVlENT"L'essenceest inflammable, Toujours

fake preuve (le precaution pourmanipuler ou entreposer

ressence. Couperle moteur et le laisserrefroi(lir pen(lantau

racine (leux minutesavant (l'ouvrir le bouchon(lu reservoir. He

pusverser(l'essence(fansle reservoir alors que la souffleuse

neiqeest en marche, chau(leou piaceeclansun en(lroit ferme.

Rester_ recart (le flammeshUeSou (l'etinceiies electriques et

HEPASFUIVlER(lurant le remplissage(lu r_servoir. He jamais

compl_tementremplirle r6servoir (l'essence ; le remplir

jusqu'_3,8 mm (1-1/2 pouces)(lu hautpourpermettrela

(liJatation(le ressence. Toujoursfake le pJein(l'essence

rexterieur et utiiiser un entonnoir ou un bec verseurpoureviter

los (iChor(fomentsacci(lentels. Veiiler _ essuyerroute

eclaboussure(l'essenceavant (le (lemarrer le moteur.

Conserverressence (fans un recipienthomoJoguepropreet

gar(lerle bouchonen place sur le recipient. Gar(lerressence

clansunen(lroit fraiset bienventiie, jamaisclans la maison.

PourgarantirsavoJatilite,ne jamaisacheterplus(le 30 jours

(le reserve(l'essence. L'essenceest (lestinee _ servir(le

carburantpourmoteur _ explosion ; par consequent,ne pus

rutiiiser _ (l'autres fins. Beaucoup(l'enfants aiment I'o(leur (le

ressence, c'estpourquoielle (loit 0tre 0ar(leehors(le leur

porte,car elle (legage(leevaleurs(langereusesen cas

(l'inhalation, mais egalementexplosives.

DEIVlARRERLEiVIOTEUR

Verifierqueleniveaud'huilemoteurestsur lerepereFULLdubouchon-

jauged'huile.Lemoteurdelasouffleuseaneigeestequiped'undemarreur

electriquea courantsecteuretd'un lanceura enrouleur.Avantdedemarrer

lemoteur,veillerabienlirelosinformationsci-dessous.

Sile moteurestnoye,placerlestarterenpositionOPEN/RUNet lancerle

moteurjusqu'acequ'il demarre.

[)emarrer Jemoteur (le Jamani_re suJvante :

1. ContrOlerle niveaud'huile.Voirlasection<<ContrOler/completerle

niveaud'huile_ dansle MANUELDUMOTEUR.

2. S'assurerqueloscommandosd'entratnementdelamachinesont

debrayees.

3. PlacerlecommutateurdeON/OFF(A, Figure17)enpositionON.

_k AVERTISSEIVlENT"Le (lemarreur eJectrique est

equipe (l'un cot(ion (l'alimentation _ trois file et

fiche compatibleavec le courantsecteur (lomestique.

Le cot(ion(l'aiimentation (loit 0tre en permanence

correctementrelic _ la torte pour ecarter le risque(le

(lecharge eJectrique pourI'utilisateur. Suivre los

instructionssuivantesavec attention :

Verifier que le circuit eJectrique (le la maison est (le

type _ trois ills avec torte. Encas (le (loute, consulterun

electricien agree. Si la maison ne comportepus (le circuit

electrique _ trois fiis avec torte, ne pus utiJiser le (lemarreur

electrique. Si la maison comporteun circuit electrique

trois fiJs avec terre mais qu'aucune prise n'est (lisponible

pourbrancher le (lemarreur electrique, fake installer une

prise avec torte par un electricien agree.

_,_ AVERTISSEiVlENT: Pourbrancher le cot(ion(l'alimentation,]

toujoursraccor(ler(l'abor(lle cot(ionau bo'itier (le J

commutateursurle moteur, puisbrancher I'autre boutsur J

une prise (le courantavec torte.

_'_ AVERTISSEiVlENT' Pour (lebrancher le cot(ion

(l'alimentation, toujours(lebrancher (l'abor(l le cote

branche sur la prise (le courantavec torte.

D6marrerlemoteur Figure 17

4. Insererla cledesecurite(A,Figure18)dansle contactdu moteuret

renfoncercompletementjusqu'enpositionde MARCHE.

5. Tournerleboutondestarter(B)completementdanslesonsdes

aiguillesd'unemontresile moteurestfroid.

REIVlARQUE: Ne pus utiliser le starter pour fake (lemarrer un

moteur chau(l.

6. Appuyerdeuxfoissur le boutond'amorcage(C).

REIVIARQUE: Ne pus utiliser le bouton (l'amor(;age pour fake

(lemarrer un moteur chau(l.

REiVIARQUE:Veiiier _ ce que la rallonge eJectrique est retire (lu

pouvoirrecipient.

UT/USAT/ON

9. Demarrage electrique :Appuyersurle bouton-poussoirde

demarrage(A,Figure20). Unefois quelemoteura demarre,

debrancherd'abordle cordonde laprisemuraleetpuisdelaprise

pourcordond'alimentation(B).

Insererlacle desecurite Figure18

7. Demarrage par lanceur : Tenirfermementla poigneedu cordonde

lanceur(A, Figure19). Tirer lecordondu lanceurlentementjusqu'a

sentiruneresistance,puistirer rapidement.

,_AVERTISSEMENT : Un retraitrapidedu cordonde lanceur

(effet de rebond)peuttirer la main ou le bras versle moteur

avantd'avoir purel_cher le cordonet provoquerdes

fractures,contusionsou entorses. Pour d_marrer le moteur,

tirer le cordondu lanceurlentement jusqu'_sentirune

r_sistancepuistirer rapidementpour_viter le rebond.

REMARQUE: Si le moteur ne d_marre pasau boutde trois

essais, voir la sectionD6pannagedu manuelde moteur.

8. D_marrage electrique : Brancherlecordonderallonged'abord

sur la prisepourcordond'alimentationpuis sur uneprisemurale.

Si unerallongesupplementaireestnecessaire,verifierqu'elleestde

typeatrois fils.

AVERTiSSEIVlENT: Si le cordonest endommag_, ii dolt

_tre remplac_ par le lubricant (ou son repr_sentant de

serviceapr_s-vente) ou par une personnequalifi_e afin

d'6carter tout danger.

Poigneedu cordonde lanceur

Demarrageelectrique

Figure 19

Figure 20

iMPORTANT: Pourprolongerla dur_e de vie du d6marreur,

utiiiser des cyclesde d_marrage courts(cinqsecondes

maximum). Attendre une minute entre les cyclesde

demurrage.

REIVlARQUE: Si le moteur ne d_marre pus au bout de trois

essais, voir la sectionD_pannage du manuel de moteur.

ARRETER LE MOTEUR

Fairetournerlemoteurpendantquelquesminutespourfaireevaporertoute

humiditepresentesurlemoteur.

REIVlARQUE: Ne pus perdre la cJ_de contact/s_curit_.

Conserver la cl_ de contact/s_curit_duns un endroit sDr. Le

moteur ne d6marre pussansla cl_ de contact/s_curit_.

,_AVERTISSEIVlENT : L'essenceet ses vapeurssont

extr_mement inflammableset explosives. Le feu ou

I'explosion peuventprovoquerdes br01uresgraves

ou ia mort. HE PASutiliser le starter pour arr_ter le

moteur.

1. PlacerlecommutateurdeON/OFF(A,Figure21)enpositionde0%

2. Retirerlacledesecurite(B).Conserverlacledesecuritehorsdeporteedes

enfants.

D'arreterlemoteur Figure21

Di_GAGERUNE GOULOTTED'i_JECTIONOBSTRUi_E

,_AVERTISSEIVlENT : Le contactdes mainsavec la turbine

en rotation_ I'int_rieurde la goulotte d'_jection est la

causela pluscourantede blessure associ_e aux

souffleuses _ neige. Jamais claire ou de d_sengorger

ia gouiotte d'_jectio avec vos mains, ou iorsque ie

moteur est en marche. Los doigts peuventdevenir

rapidement captureset I'amputation traumatiqueou

des lac_r-ationsgraves peuventen r_suiter.

,, ARRETERLEMOTEUR!

,, Attendre10 secondesjusqu'_i'arr_,tcompletdeslamesdelaturbine. 5.

= Toujoursutiliser unoutil de nettoyage,paslesmains.

Uneoutii de netloyage estattachesoitau guidon,soitsurledessusdu

carterdevis sansfin(A,Figure22).UtiliserI'outil de nettoyagepour

diminerlaneigeducarterdevissansfin. 6.

UT/L/SAT/ON

Outildenettoyage Figure22

CONSEILSD'UTILISATION

1. Ledeneigementseferadefacond'autantplusefficaceque la neigeest

deblayeeimmediatementapresetretombee.

2. Pourenleverroutelaneige,chevaucherlegerementchaquebande

precedemmentdegagee.

3. Autantquepossible,projeterla neigedansle sensduvent.

4. Enmoded'utilisationnormal,ropierlespatinsa 3mm(1/8 pouce)

sousleniveaudebarrede raclage.Sur lessurfacesde neigetres

compactee,lespatinspeuventetreremontespourassurerun

deblaiementefficace.

Surlessurfacesde gravierou depierresconcassees,ropierlespatins

32mm(1-1/4 pouces)sousleniveaudelabarrederaclage(volt

_ ROpierla hauteurdespatins_ danslasectionENTRETIENdece

manuel).Lespierreset le graviernedoiventpasetreramasseeset

ejecteesparlamachine.

Unefois I'operationdedeneigementterminee,laisserle moteur

tournerauralentipendantquelquesminutespourfairefondrela neige

etlaplaceaccumuleessur lemoteur.

7. Nettoyerla souffleusea neigeavecsoinapreschaqueutilisation.

8. Nettoyerlesdepotsde neigeettousles debrisde I'ensembledela

souffleusea neigepuislarincera I'eau(si possible)poureliminer

tout le seletautressubstanceschimiques.Essuyerla souffleuse

neige.

9. Avantde demarrerla souffleusea neige,toujoursverifierI'absence

danslavissansfin et laturbinedeplaceoudedebrissusceptibles

d'endommagerlamachine.

10.Verifierlen'iveaud'huileavantchaquedemarrage.S'assurerquele

niveaud'huileestsur lerepereFULLdubouchon-jauged'huile.

ENTRETIEN

SF:CURITE

SOUFFLEUSE

A NEIGE

MOTEUR

PROCEDURE

VerifiezqueI'ailettedela

tarierearr_,tedans5

secondesapresquele

levierdroitdecommande

estrel_che

Lubrifiezlosleviersde

commandoettringleries

Verifiezla souffleuse

neigepourquincaillerie

libre

LubrifiezI'arbrehexet les

chatnes

Lubrifiezlosaccessoires

deI'arbredelatariere

LubrifiezI'engrenagedu

conduitde rotationet le

mecanismdu ddlecteur

Enleveztout la neigeet

neigefondantedela

souffleusea neigepour

empecherla tariereet les

commandesdegeler

Verificationdela

pressiondespneus

Huile,verification

Huile,changement

Verifiezet remplacezla

bougied'allumage

RECOIVlMANDATIONSDESERVICE

PREMIER

5 HEURES

AVANT APRES CHAQUECHAQUE CHAQUE

CHAQUECHAQUE 5 10 25

USAGE USAGE HEURES HEURES HEURES

V" V"

,/ ,/

COMMENCEMENT

DECHAQUE

SAISON

¢"

AVANT

L'ENREPOSAGE

REMARQUE: La garantie surcette souffleuse _ neige ne couvre

pas les it_mes sujets _ un abus ou ndgligencepar I'op_rateur.

Pour recevoirla valouren entier de la garantie, I'op_rateur dolt

maintenir la souffieuse _ neige solon los instructionsdans ce

manuel.

LosRecommendationsde serviceci-dessussontpouraider

I'operateura bienentretenirla souffleusea neige.

ATTENTION"Ne laissez jamais la graisse ou I'huile de

contacter la rouede friction en caoutchoucou le disque

d'entrainement. Sile disque d'entra'inement ou la roue

de friction viennenten contactavec la graisse ou

I'huile, un dommage _ la roue de friction en

caoutchoucr_sultera.

AVIS : Si la graisse ou I'huile vient au contact avec le disque

d'entra'inement ou la roue de friction, assurez-vous de nettoyer

le disque et la roue compl_tement avec un solvant_ base

d'alcool.

ENTRET/EN

GRAISSAGEDE LABO'iTED'ENGRENAGEDEVIS

SANSFiN

Labo?ted'engrenagedevis sansfin estgraisseed'usineetnenecessite

normalementaucungraissagesupplementaire.Si, pour unequelconque

raison,lagraisses'estvideoou suitea unereparationdelabotte

d'engrenage,ajouterde lagraisseLubriplateGR132ou equivalent.Utiliser

unmaximum92grammes(3-1/4 onces).

Ouvrirlebouchondegraissage(A, Figure23) unefois paran.Si lagraisse

estvisible,nerienajouter.Si lagraissen'estpasvisible,utiliserun

morceaudefil deforen guisedejaugepourverifiers'il yen adansla botte

d'engrenage.LosgraissesMobiluxEP1et ShellAIvaniaEP1sont des

equivalentsacceptables.

LUBRIFIERLEPIGNONDEROTATIONDE GOULOTTE

Lubrifierlepignonde rotation degouiotte(A,Figure24)etarbreavec(B)

unehuiledetypeautomobiletouteslosvingt-cinq(25)heuresd'exploitation.

Pignonde rotationdegoulotte Figure 24

Graissagede labo?ted'engrenagedevis sansfin

Figure 23

GRAISSAGEDE L'ARBREDEVIS SANSFIN

1. Utiliserunepompea graissemanuellesurlosgraisseurszerkde

I'arbredevis sansfin (B, Figure23) touteslosdix (10) heures

d'exploitation.Chaquefois qu'unegoupilledecisaillementest

remplacee,lavissansfin (C)dolt IMPERATIVEMENTetregraissee.

(Voir<<Changerlosgoupillesde cisaillementdevis sansfin >>dans

cettesection.)

2. Pourleremisageou Iorsduremplacementdegoupillesde

cisaillement,deposerlosgoupilleset lubrifierlosgraisseurszerkde

I'arbredevis sansfin (B) Fairetournerlavis sansfin plusieursfois

sursonarbreet remettrelosgoupillesdecisaillementen place.

ENTRET/EN

ENTRETiENDUiVIOTEUR

ContrSlerle niveaud'huile rnoteur avantde demarrerle moteuret

toutesles8 heuresd'utilisationcontinue.AjouterdeI'huilemoteur

preconiseele casecheant.

REIVlARQUE: Unexc_',sd'huiie pentperturberle fonctionnement

du rnoteur.Bien serrer le bouchon d'huiie pour6viter les fuites.

Changer rhuiie toutesles50 heuresd'exploitationou,auminimum,une

foisparan,memesi lasouffleuseaneigen'apaseteutiliseependant

cinquanteheures.Utiliserunehuile detergentedehautequalitepropre.

Remplirle carterd'huilejusqu'aurepereFULL(Plein)de lajauge(A,

Figure25).VerifierqueI'huileaunindiceA.RI.<<SF>>ou superieur.Ne

pasutiliserd'huileSAE10W40(carlalubrificationpeutetreinsuffisante).

Voir les huilesrecornrnand6es dans le tableau ci-contre.

VidangerI'huile - Placerla souffleusea neigedetellefaconquele

bouchondevidanged'huilesoitaupointleplusbas.Lorsquele moteur

estchaud,d@oserlebouchondevidangeet lebouchonderemplissageet

vidangerI'huiledansunrecipientadapte(A,Figure26).

Remettrele bouchondevidangeen placeetbienserrer.Remplirle carter

d'huileavecI'huilemoteurpreconisee.

i'1

°C

............._ SO

Sous4 °C (40 °F) I'utilisationdeSAE30 r6sultera_ unedifficult6de miseenmarche.

** Au-dessus27 °C (80 °F) I'utilisationde 10W-30peutcauseruneaugmentationde

consomptiond'huile.V6rifiezleniveaud'huile plusfr6quemment.

ContrOlerle niveaud'huile moteur Figure25

Bouchondevidanged'huile Figure26

CHANGERLABOUGIED'ALLUIVlAGE

D6poserle capot_ neige

1. %poser leboutondecommandedestarter(A,Figure27).

2. Retirerlacle desecurite(B).

3. Deposerlesvisdefixation(A,Figure28)

4. Enleverlentementlecapota neige(B).Verifierqueletuyaudubouton

d'amoLcage(C)et lecabled'allumage(D) nesontpasdebranches.

5. Labougie(E)esta presentaccessible.

6. Avantdeposerlecapota neige,verifierd'abordqueletuyaudu

boutond'amoLcageet lecabled'allumagesontbranches.

7. Poserlecapota neigesur lemoteuret I'attacheraveclesvis de

fixation.

8. Raccorderleboutonde commandedestarter(A,Figure29)a I'arbre

destartersur lecarburateur(B).Verifierqueleboutondecommande

destarterestcorrectementremonte.Si leboutonde commandede

startern'estpasposecorrectement,lestarternefonctionnerapas.

9. Remettreenplacela clede securite(C).

Retirezlecapotdesouffleusea neige

ENTRETIEN

Figure 28

Moteurde souffleusea neige Figure 27

Raccorderleboutondecommandedestarter

Figure29

ENTRETIEtV

R_gler ou changerla bougie

ContrOlerla bougie routeslesvingt-cinq(25)heuresde marche.Changer

la bouge(Figure30)si leselectrodessentpiqueesou brOleesou si la

porcelaineestfissuree.

1. %poser lecapeta neige(Voirlasection"DEPOSERLECAPOTA

NEIGE).

2. NettoyerlabougieetreglerI'ecartementaintervallesreguliers.

3. Nettoyerlasurfacequi entourela basedelabougieavantdela

deposerafind'eviterdefairetomberdelasaletedanslemoteur.

4. Changerlabougiesi leselectrodessent piqueesou brOleesou si la

porcelaineestfissuree.

5. Gratteravecprecautionleselectrodesde la bougie(ne pasnettoyer

parsablageni avecunebrossemetallique).

6. S'assurerquelabougieestpropreetexemptede toutematiere

etrangere.VerifierI'ecartementdeselectrodesavecunejauge

d'epaisseuretle reglersur 0,76mm(0,030pouce)lecasecheant.Si

unebougieneuve,estrequise,voir la bougiede rechangecorrecte

danslasectionPIECESDERECHANGEdecemanuel.

7. Avantderemonterla bougie,enduirelegerementle filetaged'une

graissegraphiteepourassurerunedeposefacile.

8. Serrerfermementla bougiesurle moteur.Lecasecheant,utiliserune

cledynamometriquepourserrera uncouplede24,4a 31,2Nm

(18a23ft-lbs).

Changerlabougie Figure 30

,_ AVERTISSEIVlEHT' Toujourseteindre la machine, sortir

la cie de contactet debrancherle c_ble de la bouge

avant route operation d'entretienou de r_paration.

Ri._GLERLA HAUTEURDESPATINS

Lasouffleusea neigeestequipeededeuxpatinsde reglagede hauteur

fixessur I'exterieurducarterdevissansfin. IIs serventa releverI'avantde

lasouffleusea neige.

Pourdeneigerunesurfaceduretellequ'unealiceou unevoiede garage

goudronnee,reglerlespatinsde manierea abaisserI'avantdelasouffleuse

neige.

Pourdeneigerun sol pierreuxou inegal,abaisserlespatinsdemaniere

releverI'avantdelasouffleusea neige.Cecipermetd'eviterquedespierres

etautresdebrissoientramassesetejectesparla vis sansfin.

Les patins sereglent de la mani_re suivante :

1. Placerunecale(d'epaisseuregalea la hauteurausol souhaitee)sous

la barrede raclagepres,maispasendessous,dupatin.

2. Desserrerlesecrousde fixationdu patin(A, Figure31) et pousserle

patin(B)verslebasjusqu'acequ'iltouchelesol.Resserrerlesecrous

defixation.

3. Reglerle patindeI'autrecotea la memehauteur.

REIVlARQUE: V_rifier que la souffleuse_ neige est r6gl_e sur la

m_me hauteur des deuxc0t_s.

AVERTISSEIVlEHT: VeiJJer_ ce que la hauteur au sot

soit toujours adapt_e _ la surface_ d_neiger.Des

objets tels que du gravier, des pierres ou autres

d_bris, s'ils sent heurt_s par la turbine, peuvent _tre

projet_s avec suffisammentde force pour causer des

blessures corporelles,des d_g_tsmateriels ou des

dommagesde la souffleuse_ neige.

Reglerlahauteurdespatins Figure31

ENTRET/EN

AJUSTEIVlENTDESCOURROIES

Courroie d'entra'inementde traction

Lacourroied'entratnementdetractionsubitunepressionde ressort

constanteetne necessiteaucunajustement.Si lacourroied'entratnement

detractionpatine,changerlacourroie.Consulterle distributeur

homologue.

Courroie d'entrainementde vis sansfin

Silasouffleusea neigen'ejectepasdeneige,verifierlereglageducgblede

commande.Sicelui-ciestcorrect,verifieralorsI'etatdelacourroie

d'entratnementdevis sansfin.Sielleestendommageeoudetendue,lachanger

(consulterledistributeurhomologue).

Reglagedelacourroied'entratnementdetariere:

1. Debrancherlefil debougie.

2. %poserlavis(A,Figure32)duprotege-courroie(B).Deposerle

protege-courroie.

3. DesserrerI'ecrousur lepoulied'embrayagedevis sansfin (A,Figure

33)et deplacerle poulied'embrayagedevissansfin verslacourroie

de3 mm(1/8 pouce)environ.

,_k AVERTISSEMENT"Ne pastrop serrer car ceia peut

reiever le levier et forcer I'engagementde

I'entra'inement de vis sansfin alors que la commande

de vis sansfin n'est pas actionnee.

4. SerrerI'ecrou.

5. AvecI'aided'unassistant,engagerrembrayagedevissansfin (B,

Figure33).Verifierlatensionsur la courroie(du coteopposeaugalet

tendeur).Lacourroiedoit flechird'environ12,5mm(1/2 pouce)sous

unepressionmoderee.II peutetrenecessairededeplacerlegalet

tendeurplusieursfois avantd'obtenirlatensioncorrecte.

6. Remontezlecouvre-courroie(B,Figure32).Resserrezlavis(A).

7. Attachezle cgblede bougied'allumage.

REMARQUE:A chaquefoisquelescourroiessontr6gl(_esouremplacees,

lesc,lblesdoivent8trereglds(voir la section- Verifiezetajustezles

c_ibles,,).

Verifiezla courroied'entratnementdetariere:

1. Rel_chezle levierdecommandedetariere.Latari_,redoits'arrSter

dansies5 secondes.

2. Silatarierenefonctionnepascorrectement,arretezlemoteuret

recommencezle<<Reglagedecourroied'entratnementdetariere_.

Courroiedevissansfin

Figure 32

Obtenirla tensioncorrecte

Figure 33

ENTRET/EN

AJUSTEIVlENTDU GUIDEDECOURROIE

1. Debrancherlefil debougie.

2. Faireengagerla commandedevis sansfin paruneautrepersonne.

Celaengagerla galettendeurde vis sansfin (A,Figure34).

3. Mesurerladistanceentrele guidede courroie(B)et la courroie(C).

Ladistancedoltetrecomprisentre3 mm(1/8 pouce).

4. Si unajustementestnecessaire,desserrerleboulondefixationdu

guidedecourroie.Placerle guidede courroiedansla positionqui

convient.Serrerle boulondefixation.

5. Poserleprotege-courroie.

6. Rebrancherlefil debougie.

Reglageguidedecourroie Figure34

VERIFICATIONET REGLAGEDESCABLES

Lescgblessontreglesen usine.II estnormalementinutilede modifierleur

reglage,saufencasd'etirementou dejeutropimportant.

IIfaudraaussieffectuerle reglagedescgbleschaquefois quelescourroies

sontajusteesouremplacees.

Pourvdrifierle rdglage,detacherle crocheten "Z" (A,Figure35) du levier

d'embrayage(B):

1. Pousserlelevierd'embrayage(B)completementversI'avant(aucon-

tactdela buteeen plastique).

2. Lecentreducrochet(A)dolt etreentrelecentreet lesommetdutrou

du levierd'embrayage(B).

R6glage du ¢_ble de commande des lames

,_ ATTENTION!Vidanger ie r_servoir de carburant

I'ext_rieur et _ I'_cart de routefiamme.

1. Vidangerlereservoird'essence.Basculerlechasse-neigeversravant

enlelaissantreposersur lafaceavantducarterdeslames.

2. Pousserlecgble(A,Figure36)dansleressort(B)pourexposerla

partiefileteedu cgble.

3. TenirI'extremitecarreedelapartiefileteeavecdespincesettourner

I'ecrou(C) dansunsensoudansI'autrepourobtenirlereglageap-

proprie.

4. Tirerlecgbledansleressortet remonterlecgble.

Verifierlesc_bles Figure 35

Reglageduc_bled'entraTnementdevissansfin Figure36

ENTRET/EN

Reglagedu c_ble decorflrnandede la traction

1. Viderlereservoird'essence.Basculerlasouffleusea neigesurravant

ducarterdevis sansfin.

_k AVERTISSEiVlENT"Vidanger J'esseflce_ J'ext_rieur,

r_cart de feu ou de fJarnrnes.

2. Desserrerlesboulons(A, Figure37) dechaquecotedu panneau

inferieur(B).

3. Deposerlepanneauinferieur.

4. Retirerlecrocheten"Z" du levierde commande(voir Figure35).

5. Degagerlagainede cgble(A,Figure38) de la ferrurede reglagede

cgble(B).

6. Enfoncerle basdu cgbledecommandedetraction(C) danslaferrure

dereglagede cgblejusqu'apouvoirdegagerlecrocheten<<Z _ (D).

7. Sortirlecrocheten<<Z _delaferruredereglagedecgble.Placerle

crocheten <<Z _ dansletrou dereglagesuivant.

8. TirerlecgbledecommandedetractionversI'arrieredelaferrurede

reglagedecgble.

9. Remettrela gainede cgblesur la ferrurede reglagede cgble.

10. Remonterle crocheten"Z" surle levierdecommande(voir

Figure35).

11. Pourverifierle reglage,serrerlelevierdecommandeetobserverla

Iongueurdu ressortdecommande(A,Figure39).Lorsquelereglage

estcorrect,la Iongueurdu ressortestde76mm(3 pouces)minimum

85 mm(3-3/8pouces)maximum.

12. Poserle panneauinferieur(B, Figure37).

13. Serrerlesboulons(A) dechaquecotedu panneauinferieur.

Cgblede commandedetraction

Pourverifierle reglage

Figure38

Figure39

Reglageducgbledecommandedetraction Figure 37

ENTRET/EN

CHANGERLESGOUPILLESDE CISAILLEIVlENT

DEVIS SANSFiN

Lavissansfin estrenduesolidairede I'arbredevissansfin au moyende

goupillesdecisaillementcon%essp6cialementpourrompreen casde

blocaged'unobjetsdanlecarterdevis sansfin. L'utilisationd'unegoupille

decisaillementdeplusgrandeduretereduitla protectionoffertepar la

goupille.Unegoupillede cisaillementcasseesechangedela maniere

,_ AVERTISSEMENT: Ns pas s'approchsrde la goulotts

d'ejection ni de la vis sans fin Iorsqus Is motsur sst en J

marche. He pas fairs fonctionner Is moteur s'il manqusJ

un qusiconqus capot ou autrs protection.

Dansla majoritedescas,Iorsquelavissansfin heurteunobjet

susceptibled'endommagerlamachine,lagoupilledecisaillementse

casse.Ceciprotegelabotted'engrenageset lesautrespiecesde la

machine.

Lesgoupillesdecisaillement(A, Figure40) sontplaceessur I'arbredevis

sansfin. Changerunegoupilledecisaillementcasseedela maniere

suivante.

1. Extrairelagoupilledecisaillementcasseeavecun chasse-goupille.

2. Poserunegoupilledecisaillementneuveetunegoupillefendue.

Rabattrelesextremitesdelagoupillefendue.

iMPORTANT: Ns pas rsmplacsrIss goupiiies ds cisaillement

parquoique cs soitd'autrs quedes goupiliss de cisailisment

de rechangede durstecorrscte. L'emploide boulons,de vis

ou de goupilles de cisaillsmentde plusgrands durste psut

causerdss dommages ds ia machine.

Changerlesgoupillesdecisaillementde vis sansfin Figure40

CONTRgLER LES PNEUS

Verifiezlespneuspourlesdommages.Verifiezlapressiond'airdunsles

pneusavecunmanometreprecis(voirFigure41).

,_ ATTENTION:I:_'vitsrIss blessurss! La separation des

sxplosifs st de pneusst de jantss partiessst possible

quand ils sont real dssssrvis.

* Ns tsntezpusde montsr un pneusansun equipsment

adequatst I'sxperisncs necsssairss poursffsctusr Is travail.

* Ns pas gonfier iss pneos-dsssusde ia prsssion

rscommandes.

* Ns pas soudsr ou _ ia chaieurst one roue pnsumatique.

La chaieurpeut causerune augmentationde la prsssion

atmospheriqus resultant en one explosion. Soudags

structursiiementpsuvsntaffaiblir ou deformsr la rous.

* He pas sn avant ou sur Is pflsu Iorsqu'ungonfler. Utiiissz

unapproprisr outil vouspermsttrsun stand_ cote.

V_rifier la pression d'air des pneus Figure41

REMARQUE: Verifier la pressionde gonfiage maximale sot

Is flanc du pneu. NEPASdepasser Is maximum.

REIVUSAGEHORSSAISON

AVERTiSSEIVlENT"Ne jamais remiser ie moteur, avec

de I'essence darts ie rGservoir, _ I'int_rieur ou darts un

espace clos real ventil_ oiJ les vapeursd'essence sent

susceptiblesd'atteindre ,he fiamme hue, une _tiuceile

ou ,he veilleuse telle que sur,he chaudi_re, ,n

chauffe=ea,, ,n s_che=linge,etc.

lVlanipulerI'essenceavec precaution.Elle est tr_s

inflammable et une imprudencepeut provoquer des

dommages corporelsou materiels graves par le feu.

Vidanger I'essence dartsdes r_cipientsadapt_s,

I'ext_rieur, _ r_cart de route fiamme hue.

Si la souffleusea neigedoitetreremiseependanttrente(30) joursou plus

lafin delasaisondesneiges,il estconseilled'effectuercequisuit pour

preparerlasouffleusea neigepourleremisage.

REIViARQUE: L'essencedolt _tre vidang_eou trait_e pour

emp_cher la formation de d_pOtsgommeux duns le r_servoir,

ie filtre, ie tuyauet le carburateurdurant rentreposage.

1. PoureliminerI'essence,laissertournerlemoteurjusqu'acequele

reservoirsoitvideetle moteurs'arrete.Pourgarderde I'essencedans

le reservoir,ajouterdu stabilisateurde carburanta I'essencerestante

afindeminimiserlesdepGtsgommeuxet lesacides.Sile reservoir

estpresquevide,mGlangerdustabilisateuravecde I'essencefratche

dunsunrecipientsepareputsenverserdanslereservoir.TOUJOURS

SUIVRELESINSTRUCTIONSFIGURANTSURL'EMBALLAGEDU

STABILISATEUR.APRESAVOIRAJOUTELESTABILISATEUR,FAIRE

TOURNERLEMOTEURPENDANTAUMOINS10MINUTESPOUR

PERMETTREAU MELANGED'ATTEINDRELECARBURATEUR.

REMISERLASOUFFLEUSEA NEIGEDANSUNENDROITSOR.

2. LefairdechangerI'huileavantle remise(moteur4temps

uniquement)contribuea maintenirle moteuren bonetatdemarche.

3. Lubrificationdelazonepiston/cylindre.Enleverd'abordla bougieet

aspergerdeI'huilemoteurprochedansletroudelabougie.Couvrir

ensuiteletrou debougieavecun chiffonpourabsorberI'huile

pulverisee.Faireensuitetournerle moteurentirantsur le lanceur

deuxoutroisreprises.Enfin,remonterlabougieetrebrancherle fil

delabougie.

4. Nettoyerlasouffleusea neigeavecsoin.

5. Lubrifiertous lespointsdegraissage(volt lessujets_ Lubrification_

danslasectionENTRETIEN).

6. Verifierquetousles ecrous,boulonsetvis sont correctementserres.

Effectuerun contrOlervisuelde I'etatet dudegred'usurederoutesles

piecesmobilesvisibles.Leschangerle casecheant.

7. Retoucherrouteslessurfacespeintesrouilleesou ecaillees; poncer

legerementavantde peindre.

8. Couvrirrouteslespartiesmetalliquesnuesdu carterdevis sansfin et

delaturbinedelasouffleuseaneiged'un produitantirouille.

9. Si possible,remiserla souffleusea neigea I'interieuret la couvrir

pourlaprotegercontrela poussiereet la salete.

10. Sur lesmodelesaguidonpliant,desserrerlesboutonsdefixationde

la pattiesuperieureduguidon.Replierlehautduguidon.

11. Si lasouffleusea neigedoltetreentreposeea I'exterieur,laposersur

descalesen s'assurantqueI'ensembledela machineestau-dessus

dusol.Couvrirlasouffleusea neiged'uneb_cheepaisse.

REMISAGE

LUBRIFIER L'ARBREHEXAGONALET CHA'iNES

_ ATTENTION"Ne pus iaisser de graisse ou d'huile venir

au contactde la roue de friction en caoutchoucou du

disque d'entra'inement. Tout contactdu disque

d'entra'inement ou de la roue de friction avec de ia

graisse ou de i'huile pout endommager ia roue de

friction en caoutchouc.

REIVlARQUE:Encas de contact du disque d'entra'inement ou de

ia roue de friction avec de ia graisse ou de i'huile, nettoyer le

disque et la roue avec soin avec un solvant_ based'alcool.

1. Placerlelevierselecteurdevitesse(A, Figure11)enpremierevitesse

demarcheavant.

2. Viderlecarburantdansun conteneurapprouve.

3. Basculerlasouffleusea neigesur I'avantducarterdevis sansfin.

REIVlARQUE: Lorsqueie moteur est rempii d'huile, ne pus

iaisser la souffieuse _ neige bascul_esur i'avant du carter de

vis sansfin pendantdes duties prolong_es.

4. %poser lepanneauinferieur.

5. Lubrifierleschatnes(A, Figure43) vecunlubrifiantpour chatne.

6. EssuyerI'arbrehexagonal(B)et lespignons(C) avecde I'huilemoteur

5W30.

7. Remettrele panneauinferieuren place.

Lubrifierarbrehexagonaletchatnes Figure 42

SORTIR LA SOUFFLEUSE A NEiGE DU REiViISAGE

Pourremettrelasouffleusea neigeenserviceapresleremisage,effectuer

cequisuit.

1. Remettrele hautduguidonenpositiond'utilisationetsetterles

boutonsdefixation.

2. Remplirle reservoird'essencefratche.

3. ContrGlerla bougie.VerifierqueI'ecartementestcorrect.Si labougie

estuseeou endommagee,lachangeravantutilisation.

4. Verifierqueroutelavisserieestbiensettee.

5. Verifierquetouslescapots,grillesetautresprotectionssont en

place.

6. Verifierquetous lesreglagessontcorrects.

DEPANNAGE

PROBLi:ME CHERCHEZPOUR SOLUTION

Free-HandTM commandeest Rel_cheza la fois lesleviersde commandede la tariereet de la traction/Free-

La tari_re n'arr_te pus ACTIVE. HandTM pourarreterla tariere.

duns 5 secendes apr_s que Dereglagedelacourroie Ajustezla courroiede la tariere.

le levier droit de d'entratnementdelatariere.

i commandeest rel_chd. Dereglagedu guidedecourroie Ajustezle guidede courroiede la tariere.

delatariere.

Le conduit d'_jection ou Panneelectrique. Veuillezvoir unconcessionnaireagree.

i dCfiecteur ne fonctionne

pus(_lectrique).

Le conduitd'_jeclion ou Le conduitd'ejectionou Ajustezet/ou lubrifiezla tringleriede commande.

dCfiecteur ne fonctionne ddlecteurest deregleou a

pus(manuel}. besoindelubrification.

L'entra'inement cesse de La commandede tractionest ReajustezI'entratnement,ou deplacezle levierde reglagede vitessea unevitesse

d_placer la souffleuse_ dereglee, plusvite.

neige _ unevitesse iente.

Cleestferme. Poussezlacle a la positionMARCHE.

Lapanned'amorcerlemoteur Appuyersur le boutond'amorceuradeuxrepriseset redemarrer.

froid.

Lasoupaped'arretducarburant Tournezla soupapea la positionOUVERT.

esta la positionFERME.

Sansdecarburant. Remplirle reservoirde carburant.

StarterenpositionARRET- Reglezle voletdedeparta MARCHEet I'accelerateura VITE.

moteurfroid.

Le moteur ne d_marre pus. Moteurnoye. Eteindrele starter; essayerde demarrer.

Pasd'etincelles. VerifierI'ecartement.VerifiezI'entreferdu bougied'allumage,nettoyezI'electrode,

ouremplacezlabougiesi necessaire.

Presenced'eaudansle Videzle reservoir.(Vidangezle carburanta uneinstallationautoriseede gestionde

carburantou carburantancien, dechetsdangereux.)Rempliravecducarburantfrais.

Lecordonelectriquen'estpas Brancherlecordonelectriqueou leremplacers'il estddectueux.

brancheou mauvais

fonctionnement(modeles

demarrageelectrique).

Melangetrop fiche. Deplacezlevoletdedeparta la positionARRET.

Moteur dCmarre Bougied'allumageddectueuse, Nettoyezet corrigezI'entreferdu bougie,ou remplacez.

encrassee,ou I'entreferest

i difficilement ou ne

incorrect.

fonctionne pus bien.

L'eventdu bouchondecarburant NettoyezI'event.

estbloque.

Piecesdetacheesou Arretezlemoteurimmediatement.Setterroutela boulonnerie.Si la vibration

Vibrationsexcessives, turbine/tariereendommagee, continue,ayezI'appareilrepareparun concessionnaireagree.

La souffleuse _ neige La commandede tractionest Ajustezla tringleriede la commandede traction.

n'arr_te pus quand le levier dereglee.

de la commandede

itraction esl rel_chd.

DEPANNAGE

PROBLF:IVlE CNERCNEZPOUR SOLUTION

Lapressiondu pneun'estpas Verifierla pressiondespneus.

ta souffleuse_ egale.

neige vire d'un c0t6. Uneroueestenmodede Assurez-vousquelagoupilled'arretdelatractiongaucheestdansletrou

roulageen rouelibre.(Les INT%IEURE(pourembrayerI'entratnementdetraction).

goupillesd'arretdelatraction

sontdansletrou EXTERIEUR.)

La barre de raclage ne Lesplaquesd'usuresont mal Levezou abaissezlesplaquesd'usure.

netteie pas la surface (lure. ajustees.

Lacourroied'entratnementest Changerla courroie.Veuillezvoir un concessionnaireagree.

I_cheouendommagee.

Ajustementincorrectede Ajustezle c_bled'entratnementdetraction.%ferez-vousa <<ContrOletreglagedes

Unite ne se propulsepas. rentratnmentducSblede cSbles_ dansla sectiond'ENTRETIENdanscemanuel.

traction.

Ledisquedefrictionestuseou Remplacezledisquede friction.Veuillezvoir un concessionnaireagree.

endommage.

Lacourroied'entratnementde la Remplacezouajustezlacourroied'entratnementdelatariere.%ferez-vous

tariereestI_cheou <<Reglagedecourroie_ danslasectiond'ENTRETIENdanscemanuelouveuillez

endommagee, voir un concessionnaireagree.

LecSbledecommandedela Ajustezle cSbledecommandedelatariere.%ferez-vousa <<ContrOlet reglage

tarieren'estpasbienajuste, descSbles_ dansla sectiond'ENTRETIENdansce manuel.

Goupillede cisaillementbrisee. Remplacezla goupilledecisaillement%ferez-vousa <<Remplacementde la

goupillede cisaillementde la tariere_ dansla sectiond'ENTRETIENdansce

Unit6 n'_jecte pas de manuel.

neige.

Ejecteurobstrue. Arretezle moteurimmediatement.Utiliseztoujoursunoutil denettoyagepour

degagerle conduitd'ejection,nonvosmains.Nettoyezleconduitd'ejectionet

dedansle boTtierdela tariere.%ferez-vousauxAVERTISSEMENTdanslasection

S%URITEDEL'OP%ATEUR.

Corpsetrangerprisdansla Arretezle moteurimmediatement.Utiliseztoujoursunoutil de nettoyagepour

tariere, degagerle conduit,non vos mains.EnlevezI'objetdelatariere.Rderez-vousaux

AVERTISSEMENTdanslasectionS%URITEDEL'OPERATEUR.

GARAtVT/ES

Garantie Jimitee de Craftsman

Generalites : Les produits Craftsman sont garantis contre tout d6faut de mat6riaux ou de fabrication pendant une p6riode

de temps pr6cise, telle qu'6tablie ci-dessous (la <<p6riode de garantie >>).En outre, cette garantie est offerte uniquement

I'acheteur initial du produit Craftsman. Les achats effectu6s par I'entremise d'un encan en ligne ou sur tout site Web

autre que www.sears.ca sont exclus. La p6riode de garantie d6bute a la date de I'achat initial. Au cours de cette p6riode,

Sears Canada, Inc. s'engage, a sa seule discr6tion, a r6parer ou a remplacer tout produit ou composant de produit d6-

fectueux dans des conditions d'utilisation normale. La r6paration ou le remplacement sera effectu6 pour le client sans

frais de pieces ni de main-d'oeuvre, a condition que le client prenne a sa charge les frais de transport.

Exclusions: La pr6sente garantie ne couvre pas les d6fectuosit6s dues & I'usure normale, I'utilisation inappropri6e ou

abusive, la n6gligence (y compris, mais sans s'y restreindre, I'utiNsation d'essence 6vent6e, la poussi_re, les abrasifs,

I'humidit6, la rouille, la corrosion ou tout autre effet ind6sirable, imputable a un entreposage ou a des habitudes

d'utilisation inappropri6s), un mauvais entretien, le non-respect des consignes ou directives d'entretien, I'utilisation de

I'appareil contrairement aux instructions fournies dans le manuel d'entretien ou aux consignes ou informations donn6es

I'acheteur initial, au moment de I'achat ou au cours de communications subs6quentes avec lui, un accident ou encore une

modification ou des r6parations non autoris6es, effectu6es ou tent6es par d'autres. Sont 6galement exclus de la couver-

ture de la garantie - sauf indication fournie ci-dessous - les 616ments suivants : travaux d'entretien, r6glages, composants

sujets a I'usure, y compris mais sans s'y restreindre :les composants esth6tiques, courroies, lames, adaptateurs de lame,

ampoules, pneus, filtres, barres de guidage, lubrifiants, si_ges, poign6es, Iogements de cordon de d6marrage, chafnes et

barres de scie, bobines et ills de tondeuse a fouet, bougies, cordes de d6marrage et dents, ainsi que les d6colorations

r6sultant de I'exposition aux rayons ultraviolets. Tout produit ne portant pas son 6tiquette d'identification avec son num6ro

de module ou de s6rie sera exclu de la protection offerte par la pr6sente garantie.

Reparations : Les r6parations sont garanties pendant une p6riode de 90 jours. Si le produit d6fectueux est toujours cou-

vert par la garantie, la nouvelle garantie est de 90 jours & compter de la date de la r6paration ou jusqu'a la fin de la p6ri-

ode de garantie initiale, selon la plus Iongue des deux 6ch6ances.

Restrictions : LES GARANTIES ET RECOURS De:FINIS DANS LES PR#SENTES SONT EXCLUSIFS ET REMPLA-

CENT TOUTE AUTRE GARANTIE, QU'ELLE SOIT VERBALE OU ECRITE (AUTRE QUE CELLES #NONC#ES DANS

LES PR#SENTES) OU QU'ELLE SOIT EXPRESSE, IMPLICITE OU PR#VUE PAR LA LOI, SANS SE RESTREINDRE ,A,

AUCUNE. LA PR#SENTE GARANTIE VOUS CONF#RE DES DROITS JURIDIQUES PR#CIS, POUVANT DIFFC:RER

D'UNE PROVINCE ,A,!2AUTRE.

SEARS NE POURRA EN AUCUN CAS #TRE TENUE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPC:ClAL,

INDIRECT OU CONS#CUTIF, QUI R#SULTERAIT DE EUTILISATION, DU MC:SUSAGE OU DE !21NCAPACIT#

D'UTILISER LE PRODUIT OU QUI DC:COULERAIT DE D#FECTUOSITES DU PRODUIT. LES EXCLUSIONS DU

PR#SENT PARAGRAPHE NE S'APPLIQUENT PAS DANS LES TERRITOIRES O0 LA LOI NE PERMET PAS

UEXCLUSION DES DOMMAGES ACCESSOIRES OU CONS#CUTIFS. DANS CES TERRITOIRES, LE PR#SENT

PARAGRAPHE SERA SANS EFFET, MAIS LES AUTRES DISPOSITIONS DU PR#SENT DOCUMENT DEMEURERONT

VALIDES.

Sears conserve le droit exclusif de r6parer ou de remplacer le produit ou encore d'offrir un remboursement complet de

son prix d'achat, a sa seule discr6tion. CE RECOURS SERA LE SEUL ET UNIQUE RECOURS DONT VOUS DIS-

POSEREZ EN CAS D'INEX#CUTION QUELLE QU'ELLE SOIT DE LA GARANTIE.

Responsabilites du client : En plus d'observer toutes les consignes et directives d'entretien, le client dolt s'acquitter,

entre autres, des obligations suivantes : utiliser le produit conform6ment aux consignes de la notice d'entretien et aux di-

rectives ou informations additionnelles fournies a I'acheteur au moment de I'achat ou a I'occasion de communications

subs6quentes; faire preuve d'un soin raisonnable pour I'utilisation, le fonctionnement, I'entretien g6n6ral, le maintien en

bon 6tat et I'entreposage du produit. Le manquement aces obligations entrafnera une annulation de la garantie applica-

ble.

GARANT/ES

LJste des perJodes de garantie applicabJes : La liste ci-dessous indique la p@iode de garantie applicable aux divers

produits Craftsman qu'elle couvre; la periode accordee tient compte du type de produit ou de composants et du type

d'utilisation prevue ou effective de I'appareil ou du composant :

1. 90jours - Produits Craftsman devant etre ou 6tant effectivement utilises a des fins commerciales, institutionnelles,

professionnelles ou lucratives.

2 arts - Les produits de marque Craftsman suivants : tondeuses & conducteur porte, tracteurs de jardin, tondeuses

contr61e arri@e, motob_ches, debroussailleurs, souffleuses a neige, souffleuses portatives, souffleuses dorsales,

taille-bordures et produits electriques a usage non commercial, non professionnel, non institutionnel ou non lucratif,

sauf les composants faisant pattie de systemes de moteur fabriques par des tiers pour lesquels I'acheteur a regu une

garantie separee ainsi que des renseignements sur le produit, au moment de I'achat.

3. 1 an - Produits de marque Craftsman suivants : couteaux 61ectriques, broyeuses de souches, ebranchoirs, scies &

chafne a essence, scies a chafne 61ectriques, accessoires de taille-bordures, sacs et scies a long manche utilisees

des fins non commerciales, non professionnelles, non institutionnelles et non lucratives.

4. 90jours - Toutes les batteries defectueuses, qui seront remplacees pendant une p@iode de garantie de 90 jours.

60jours - Une periode de garantie additionnelle de 60 jours s'appliquera pour le reglage ou I'usure de produits ou de

composants MAIS CETTE GARANTIE EXCLUT EUSURE ET LE R#GLAGE de produits utilises a des fins commer-

ciales, institutionnelles, professionnelles ou lucratives. Les articles sujets a I'usure englobent, sans s'y restreindre :

les courroies, lames, pneus, bougies, filtres a air, chafnes, boulons de cisaillement, plaques de protection, barres de

raclage, coupe-cong@es, cordons, dents, sacs collecteurs et poulies.

E_tantdonne que la p@iode de garantie debute a la date d'achat et NON a la date a laquelle le produit est livre,

I'emballage ouvert et I'appareil assemble ou utilis6 la premiere fois, assurez-vous que votre produit ou composant est as-

semble et mis a I'essai pour en verifier le bon fonctionnement, quel que soit le moment oQ vous prevoyez commencer

I'utiliser reellement. Les reclamations presentees apres I'expiration de la garantie ne seront pas acceptees.

Preuve d'achat et documents : La protection de la garantie est conditionnelle & la presentation par I'acheteur initial, &

Sears Canada ou & son fournisseur de service autoris6 s'il y a lieu, de la facture ou de toute autre preuve d'achat appro-

priee indiquant la date de I'achat et designant le produit. Dans le cas oQ I'acheteur initial serait dans I'impossibilit6 de

fournir une copie de sa facture, Sears Canada Inc. se reserve le droit d'etablir, a sa seule discretion, quelle autre preuve

6crite de la date d'achat initial et de la designation du produit est acceptable.

Rev. 03/13/2009

Contrat d'entretien

La Garantie Craftsman, plus un contrat d'entretien sont la meilleure protection des produits Sears. Consulter

le magasin Sears le plus proche pour tous les details.

Le California Air Resources Board (CARB), I'U.S. EPA et Briggs & Stratton (B&S) ont le

plaisir de vous exptiquer ta garantie du syst&me de contr61e des &missions pour votre

moteur/&quipement fabriqu& depuis 2008. En Californie, les petits moteurs neufs

usage non routier doivent &tre congus, fabriqu&s et &quip&s pour r&pondre aux normes

s&v@es anti-effet de serre de I'Etat. B&S dolt garantir te syst&me de contr61e des

&missions de votre moteur/&quipement pendant les dur&es indiqu&es ci-apr&s, en

supposant que le moteur neuf a usage non routier n'ait pas fait I'objet d'abus, de

n&gligence ou d'un mauvais entretien.

Le syst&me de contr61e des 6missions peut comprendre des pi&ces comme te

carburateur ou le syst&me d'injection de carburant, le r&servoir de carburant, le syst&me

d'allumage et le convertisseur catalytique. Des durites, des courroies, des connecteurs,

des capteurs et d'autres assemblages impliqu&s dans les &missions peuvent aussi en

faire partie.

Si la condition de garantie est remplie, B&S reparera gratuitement votre

moteur/&quipement y compris te diagnostic, les pi&ces et la main-d'ceuvre.

Couverture de la garantie du fabricant:

Les petits moteurs _ usage non routier sont garantis pendant une p&riode de deux (2)

ans. Si une pi&ce li&e aux &missions de votre moteur/&quipement est d&fectueuse, B&S

la reparera ou la remplacera.

Responsabilites du proprietaire au titre de la garantie:

En tant que proprietaire d'un moteur/&quipement, vous &tes responsable de

I'entretien obligatoire mentionn& dans te manuel d'utilisation. B&S recommande de

conserver toutes les factures de maintenance de votre moteur moteur/equipement

mais B&S ne peut renier la garantie uniquement a cause de I'absence de factures ou

parce que tousles entretiens n'ont pas et6 effectu&s en temps pr&vu.

En tant que proprietaire d'un moteur/equipement, vous devez n&anmoins savoir que

B&S peut refuser d'appliquer la garantie si la d&fectuosit& de votre

moteur/equipement ou d'une partie de celui-ci est due _ un abus, une n&gligence,

un entretien non correct ou des modifications non approuv&es.

Vous avez la responsabilit& de confier votre moteur/&quipement a un centre de

distribution, un R&parateur Agr&& ou toute entite equivalente de B&S, selon la

solution applicable, d&s que te probl&me apparaft. Les r&parations effectu&es sous

garantie doivent t'&tre enun temps raisonnable qui ne dolt pas exc&der trente (30)

jours. Si vous avez des questions concernant vos droits et vos responsabilit&s au

titre de la garantie, contactez B&S au (414) 259-5262.

Suivent les dispositions particuli@es de la couverture de la garantie du syst&me de contr61e des &missions. Elles viennent en compl&ment de la garantie des moteurs B&S pour les

moteurs non r&glement&s qui se trouve dans te manuel d'utilisation.

1. Pi&ces relatives au contr6te des &missions garanties

La couverture au titre de cette garantie ne s'&tend qu'aux pi&ces &num&r&es

ci-dessous (celles du syst&me de contr61e des &missions) dans la mesure o4 ces

pi&ces &talent pr&sentes dans le moteur au moment de I'achat.

a. Syst&me de dosage du carburant

Syst&me d'enrichissement pour demarrages a froid (starter)

Carburateur et pi&ces internes

Pompe a carburant

Durit et raccords de carburant, colliers

R&servoir de carburant, bouchon et c_ble d'attache

R&servoir _ charbon activ&

b. Syst&me d'admission d'air

Filtre a air

Collecteur d'admission

Conduite de vidange et de mise a I'air

c. Syst&me d'altumage

Bougie(s)

Syst&me d'altumage par volant magn&tique

d. Syst&me catalytique

Convertisseur catalytique

Collecteur d'&chappement

Syst&me d'injection d'air ou soupape d'impulsion

e. Pi&ces diverses utilisees dans les syst&mes ci-dessus

Soupapes et contacteurs de d&pression, de temp@ature, de position et de

dur&e

Raccords et assemblages

2. Dur&e de la couverture

Pendant une p&riode de deux (2) ans _ compter de ta date de t'achat initial, B&S

garantit a I'acheteur initial et _ chaque acheteur suivant que te moteur est con cu,

fabriqu& et equip& de mani&re a &tre en conformit& avec toutes les rTglementations

applicables adoptees par FAir Resources Board, qu'il est exempt de tout d&faut de

mati@e ou de construction susceptible d'entratner ta d&faillance d'une pi&ce garantie

et qu'il est matTriellement identique en tous points au moteur d&crit dans la demande

de certification du fabricant. La p@iode de garantie demarre _ la date de l'achat

initial du moteur.

La garantie sur les pi&ces li&es aux emissions est comme suit:

Toute pi&ce garantie dont le remplacement n'est pas pr&vu dans le cadre de ta

maintenance obligatoire indiquee dans te manuel d'utitisation fourni est garantie

pendant la p@iode susmentionn&e. Si cette pi&ce se r&vTlait &tre d&fectueuse

au cours de la p@iode de garantie, elle serait r&par&e ou remplacTe par B&S

sans aucun frais pour le propri&taire. La pi&ce ainsi reparTe ou remplacee sera

garantie pour la p@iode restante.

Toute pi&ce garantie dont seule une inspection r&guli&re est prevue dans le

manuel d'utilisation fourni est garantie pendant ta p&riode susmentionn&e. La

pi&ce r&paree ou remplacee dans le cadre de la garantie sera garantie pour la

periode restante.

Toute pi&ce garantie dont le remplacement est pr&vu dans le cadre de la

maintenance obligatoire indiquee dans te manuel d'utilisation fourni est garantie

pendant ta p@iode pr&cTdant te premier remplacement pr&vu de cette pi&ce. Si

cette pi&ce se rTvelait &tre d&fectueuse avant le premier remplacement pr&vu,

e!le serait rTparee ou remplacee par B&S sans aucun frais pour le proprietaire.

La pi&ce ainsi r&par&e ou remplacTe sera garantie pour la p@iode restante

pr&c&dant te premier remptacement pr&vu de tadite pi&ce.

Les pi&ces ajout&es ou modifi&es qui ne sont pas exemptees par I'Air

Resources Board ne peuvent 6tre utilis&es. L'utilisation par le propri&taire de

pi&ces ajout&es ou modifi&es non exempt&es sera un motif de rejet de toute

r&ctamation. Le fabricant ne peut en aucun cas &tre tenu de garantir les

defaillances de pi&ces garanties dues a l'utilisation de pi&ces non exempt&es

ajout&es ou modifi&es.

Couverture des consequences

La presente couverture s'etend _ la defaillance de tout composant du moteur due

la d&faillance d'une pi&ce ti&e aux &missions garantie.

RTclamations et exclusions de garantie

Les rTclamations sous garantie seront prTsent&es selon les dispositions de la

police de garantie des moteurs de B&S. La garantie ne couvre pas les d&faillances

de pi&ces li&es aux &missions qui ne sont pas des pi&ces B&S d'origine ou les

d&faitlances de pi&ces qui ont fait I'objet d'abus, de nTgligence ou d'un mauvais

entretien ainsi qu'indique dace la police de garantie des moteurs de B&S. B&S n'est

pas tenu de couvrir la garantie des dTfaitlances des pi&ces li&es aux &missions

dues a I'utilisation de pi&ces rajout&es ou modifi&es.

Les moteurs qui sont certifi&s conformes _ la norme d'&missions du California Air

Resources Board (CARB) doivent afficher I'information concernant la p&riode de

durabilit& des emissions et t'indice d'air. Cette information est indiqu&e sur les etiquettes

apposees sur tes moteurs par Briggs & Stratton. L'&tiquette du moteur indique les

informations de certification.

La period& de durabJlJte des emissions indique le nombre d'heures d'utilisation

normale pour lequel le moteur est certifi& conforme aux normes d'&missions sous

reserve d'un entretien appropri& tel qu'indiqu& dans le manue! d'utilisation et d'entretien.

Les cat&gories suivantes sont utilis&es:

Modere:

le moteur est certifi& conforme pour 125heures d'utilisation normale.

IntermedJaJre:

le moteur est certifi& conforme pour 250heures d'utilisation normale.

Ctendu:

le moteur est certifi& conforme pour 500heures d'utitisation normale. Par exemple, une

tondeuse a conducteur marchant classique est utilis&e 20 _ 25heures par an. Par

cons&quent, ia period& de durabilJte des emissions d'un moteur de cat&gorie

JnterrnedJaJre equivaudrait a une douzaine d'annees.

Les moteurs Briggs & Stratton sont certifi&s conformes aux normes environnementales

d'&missions de ta United States Environmental Protection Agency (U.S. EPA) Phase 2.

Pour les moteurs certifies Phase 2, ta periode de conformit& d'emissions mentionn&e sur

les &tiquettes indique le nombre d'heures d'utilisation pour leque! le moteur est en

conformit& avec les normes f&dTrales.

Pour les moteurs de cylindree inferieure a 225cm3.

Cat&gorie C = 125heures, cat&gorie B = 250heures et cat&gorie A = 500heures.

Pour les moteurs de plus de 225cm3.

Cat&gorie C = 250heures, cat&gorie B = 500heures et cat&gorie A = 1000heures.

CARACT -R/ST/QUESTECHNIQUES

iViOTEUR:

Marque

S_ries dumodule

Couple de serrage brut*

Type

Cylindric

D_marrage dusyst_me

Alternateur

I':'cartementdes _lectrodes

8ougie _ r_sistance

Bougieen piatineIongue dur6e

Capacit_ d'huile

Liquidehydraulique

Volumedu r6servoir de carburant

Dispositif d'allumage

Briggs & Stratton

S@ieneige

13,50 T.R @ 3060 rpm

4-Cycle - 0HV

302 cc (18,6 po3)

Lanceur electrique 110V

60W CA

0,76 mm (0,030 in.)

491055

5066

0,83 litre (28 oz)

Mineral 5W30

2,8 litres (3,0 qts)

Cedispositif d'allumage par etincelle est conforme 9 la norme canadienneICEA-002.

TARIERE/TURBINE•

Largeurde 06gagement

Hauteurd'entr_e

Diam_tre de la tari_re/turbine

Hombre de lames de tari_re

76,2 cm (30 po)

53,3 cm (21 po)

30,5 cm (12 po)

GOULOTTE:

D_flecteur de goulotte

Rotationde la goulotte

SYSTEMED'ENTRAJNElViENT•

Typed'entraTnement

Vitessesd'entra'inement

Dimensionsdes pneus

Gonfiagedes phons

Manuel

Manivelle _ gauche 190° (tour 3,5)

Disque de friction - Goupille de verrouillage detraction

6 vitesses marche avant, 2 vitesses marche arri@e

41 x 12,2 cm (16 x 4,8)

0,96 bar (14 psi)

Inforrnations concernantla puissanceth_oriquedu moteur

*La puissance brute pour chaque Mo@le de moteur _ essenceest indiqu@ conformement au code 31940 (procedure de calcul de ia

puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances theoriques ont ete obtenues

et corrig@s selon SAE J1995 (revision 2002-05). Les valeurs de couple sont calcul@s sur la base de 3060 tr/min et celles de puissance

sur la basede 3600 tr/min. La puissance brute reelledu moteur peut etre plus faible notamment _ cause des conditions de fonction-

nement et des variations d'un moteur 9 I'autre. Compte tenu de la grandevariete de machines sur lesquelles nos moteurs sont utilises et

du nombre de problemes environnementaux applicables au fonctionnement des equipements, il se peut que le moteur _ essencene

d@eloppe pas sa puissancetheorique une fois qu'il est monte dans une machine particuli@e(puissance netteou reelle <<sur site >>).

Cette difference s'explique par un grand nombre de facteurs, tels que les suivants (liste non limitative) : accessoires (filtre _ air, echappe-

ment, admission, refroidissement, carburateur, pompe 9 essence,etc.), limites d'utilisation, conditions ambiantes d'utilisation (tempera-

ture, humidite, altitude) et variations d'un moteur _ I'autre. Pour des raisons de fabrication et de capacite limit@s, Briggs & Stratton est

susceptible de remplacer ce Mo@le par un moteur plus puissant.

Your Home

For expert troubleshooting and home solutions advice:

manage

home

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www,sears,com www,sears,ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en fran£ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / TM Marca de F&brica / Marca de Servicio de Sears Brands, LLC

Craftsman C950-52948-0 snow thrower

Product's Documents

User Manual

Specifications

Craftsman C950-52948-0 Questions and Answers
