Operator's Manual

CNNFTSMNN

45" SNOW THROWER

Model No. 247.88045

CAUTION: Before using

this product, read this

manual and follow all

safety rules and operating

instructions.

• SAFETY

ASSEMBLY

OPERATION

MAINTENANCE

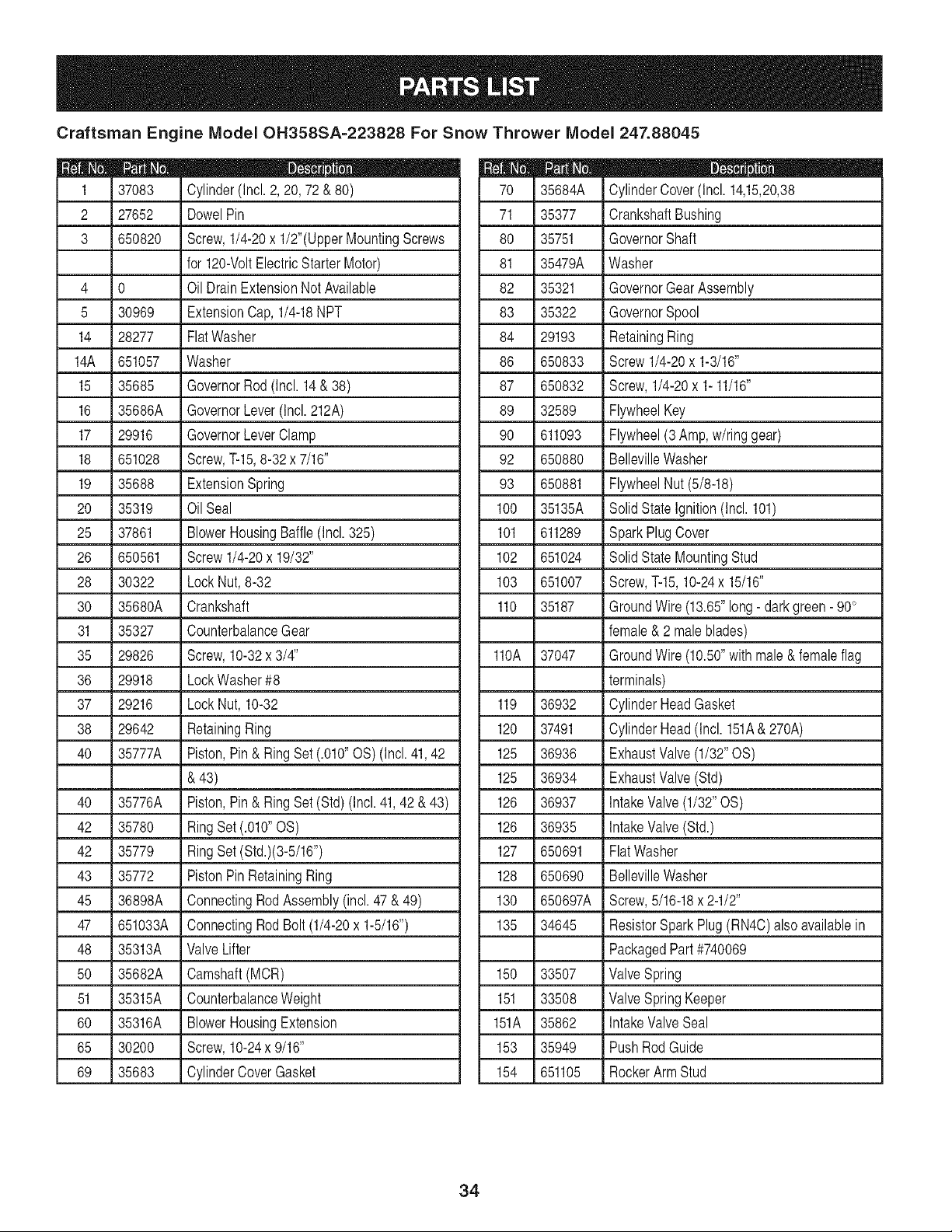

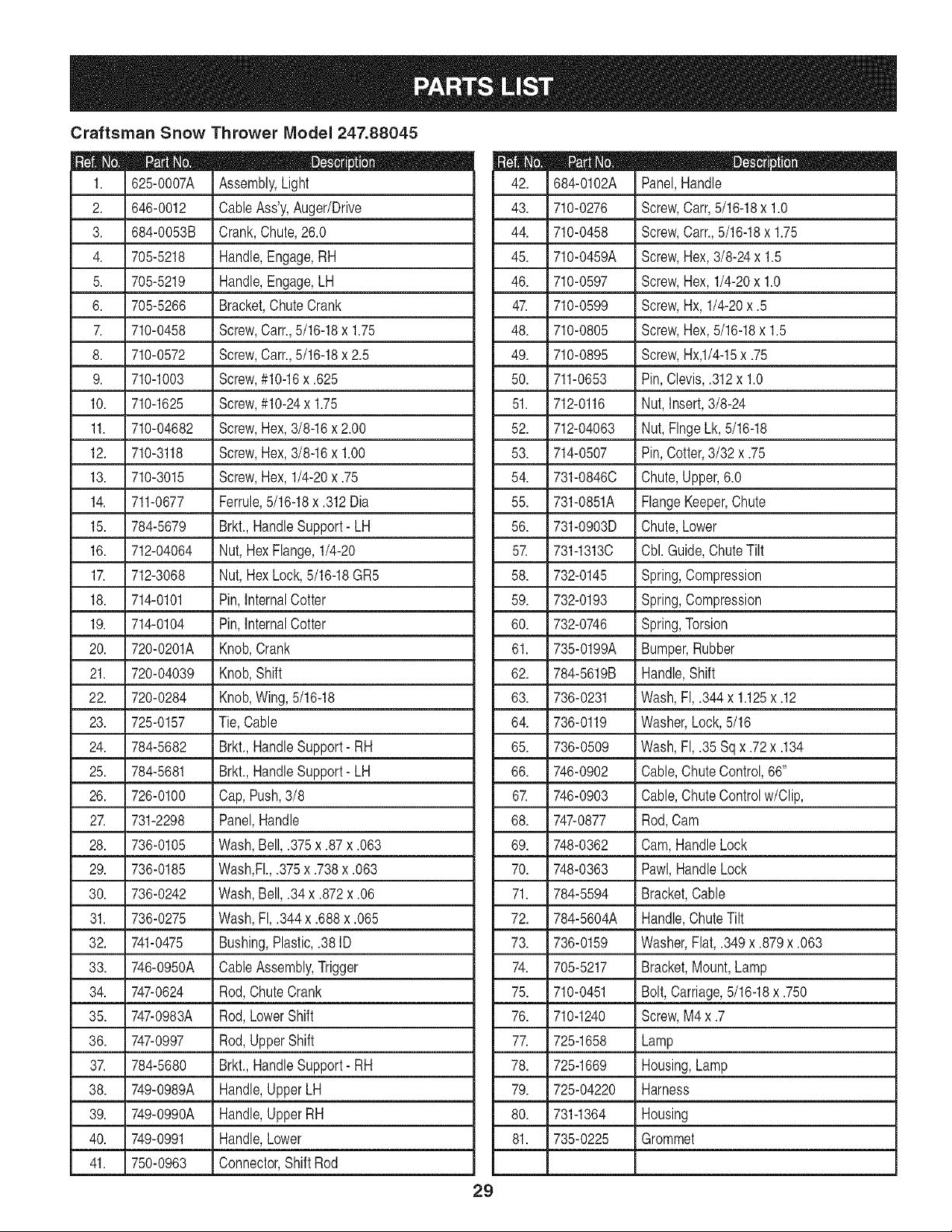

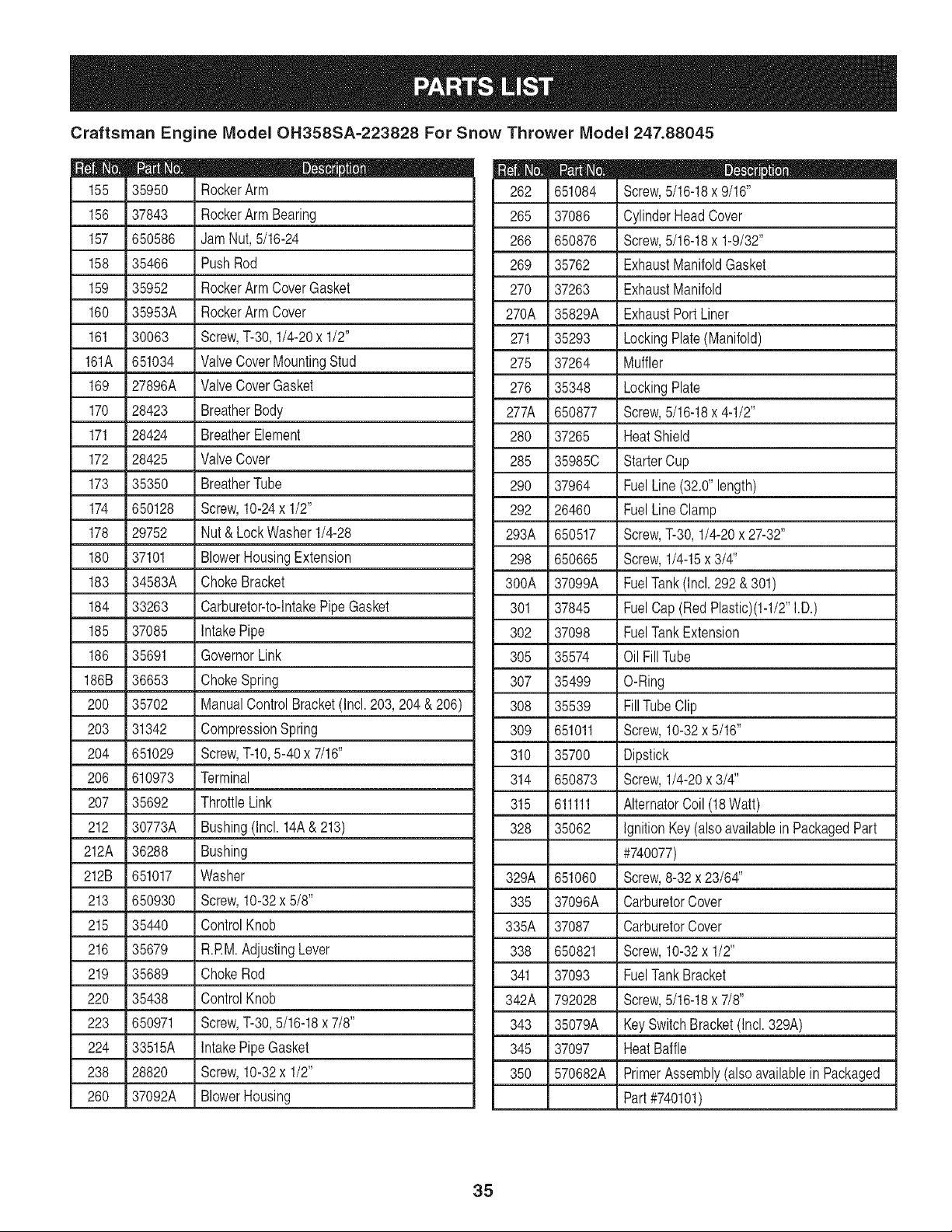

PARTS LIST

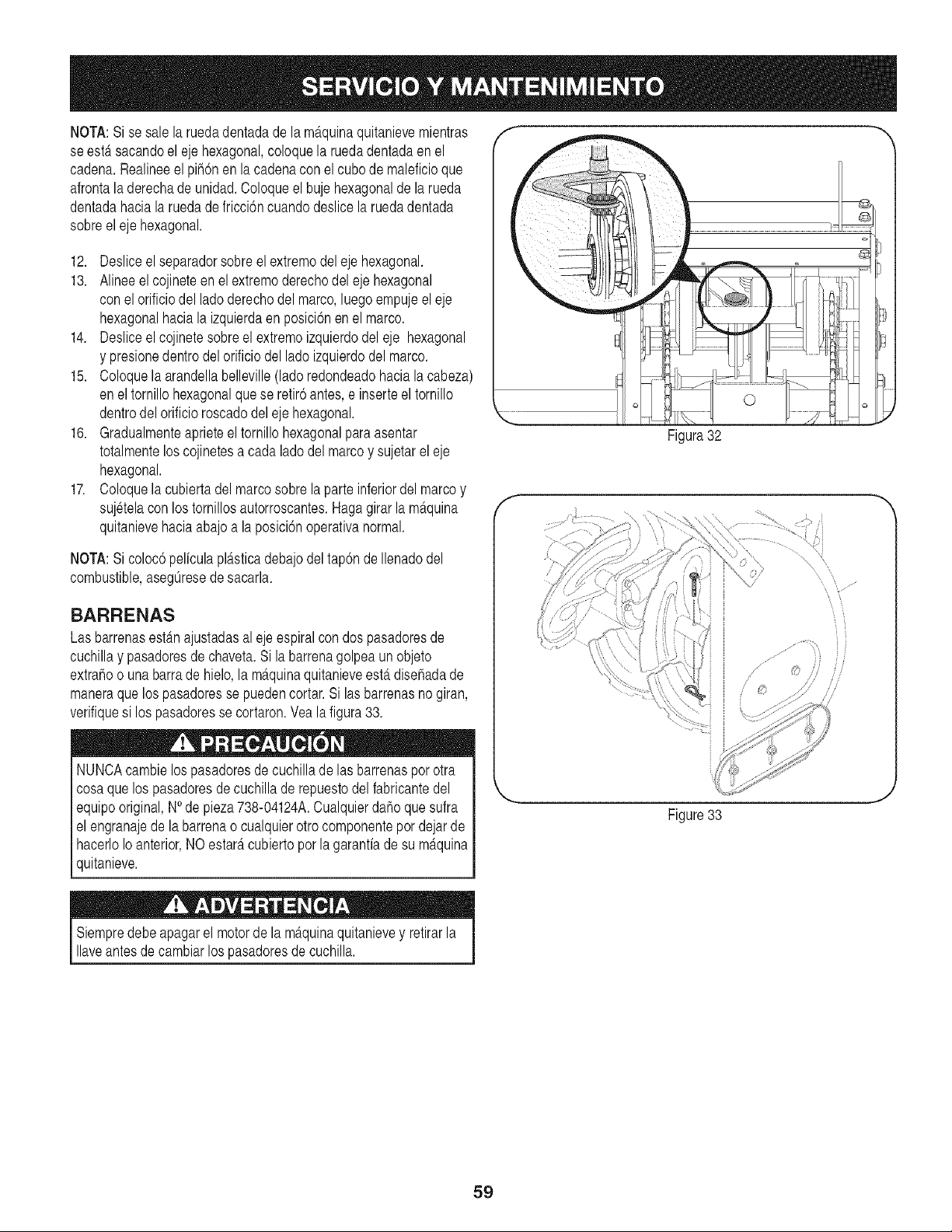

ESPANOL

Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.

Visit our website: www, craftsrnan.corn FORMNO.769-03349

7/24/2007

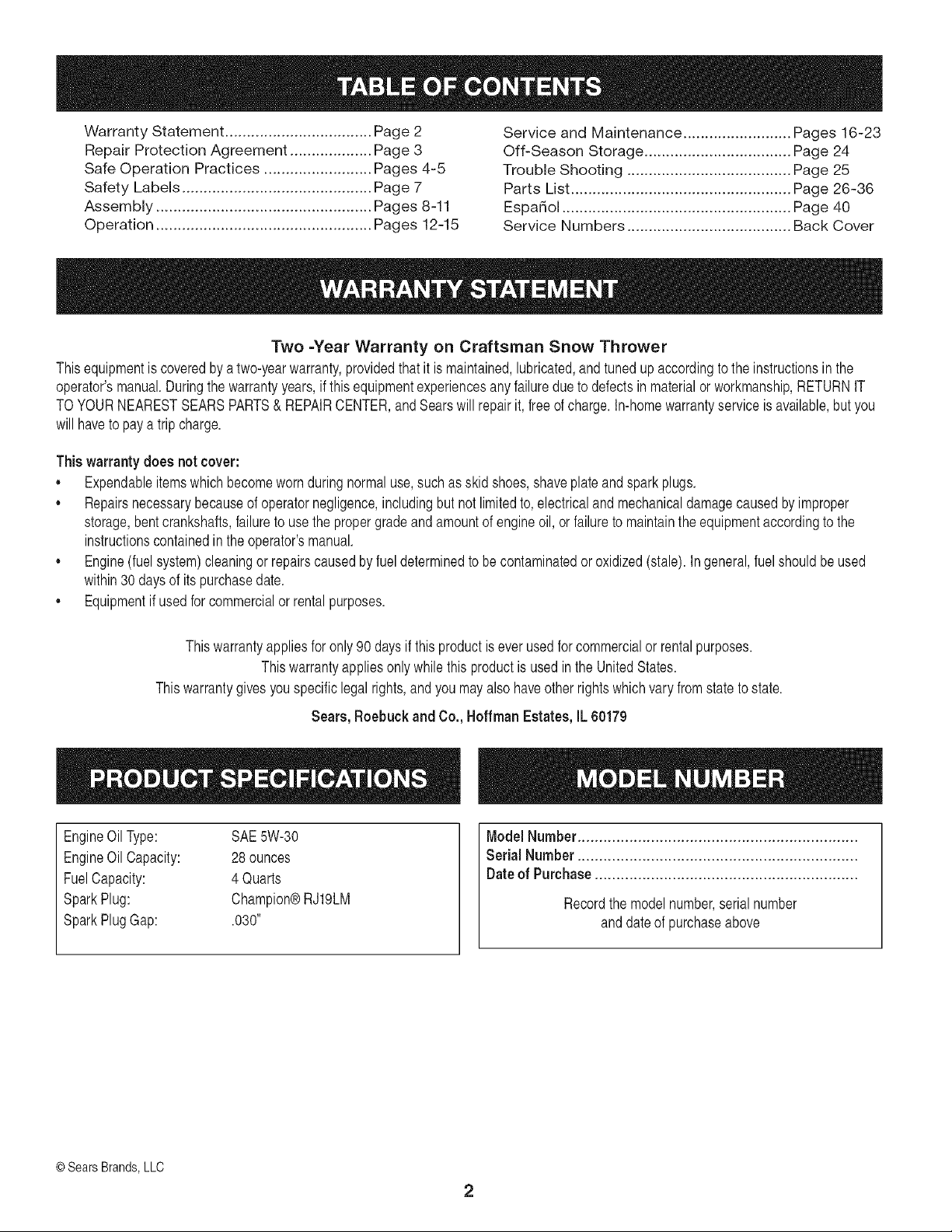

WarrantyStatement..................................Page2

RepairProtectionAgreement...................Page3

SafeOperationPractices.........................Pages4-5

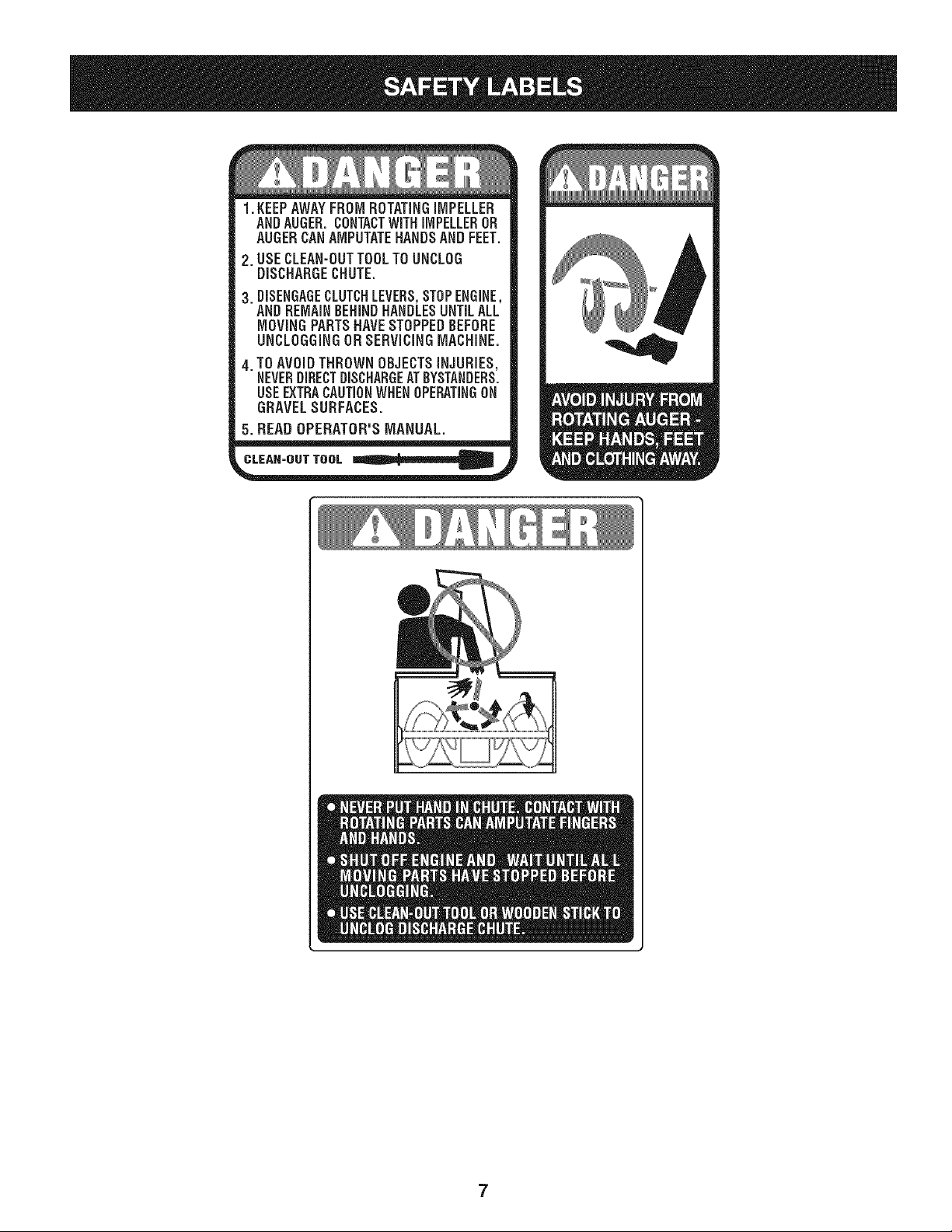

SafetyLabels............................................Page7

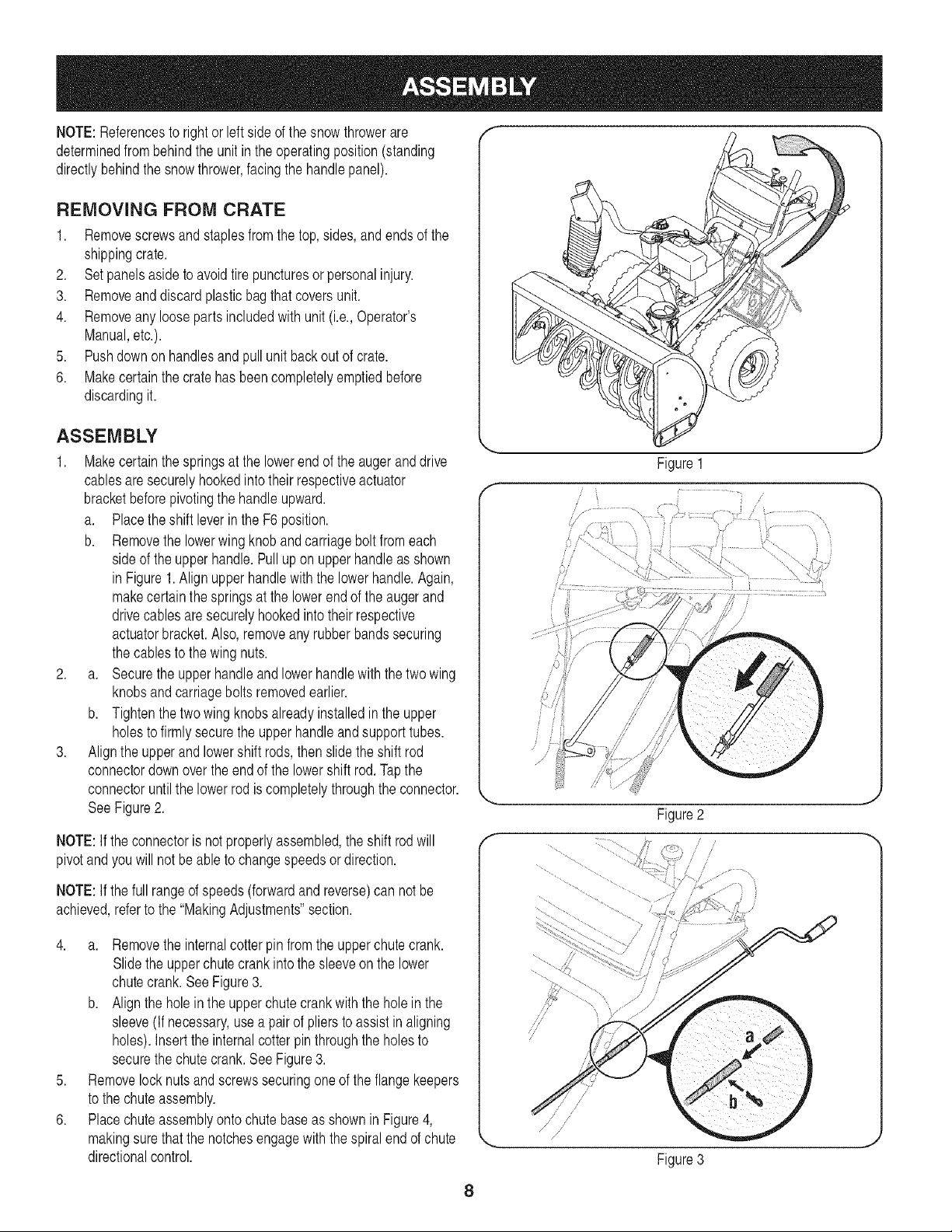

Assembly..................................................Pages8-11

Operation..................................................Pages12-15

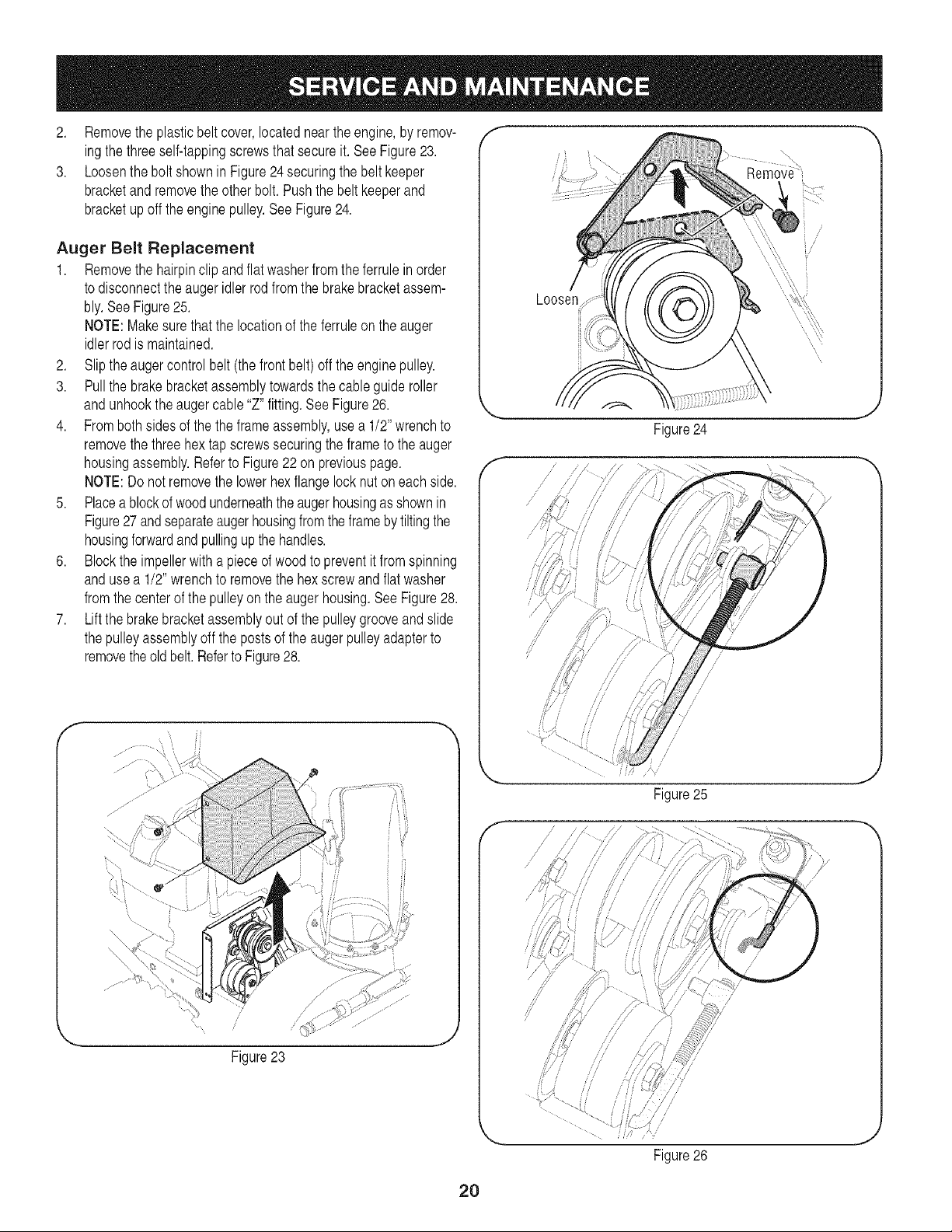

ServiceandMaintenance.........................Pages16-23

Off-SeasonStorage..................................Page24

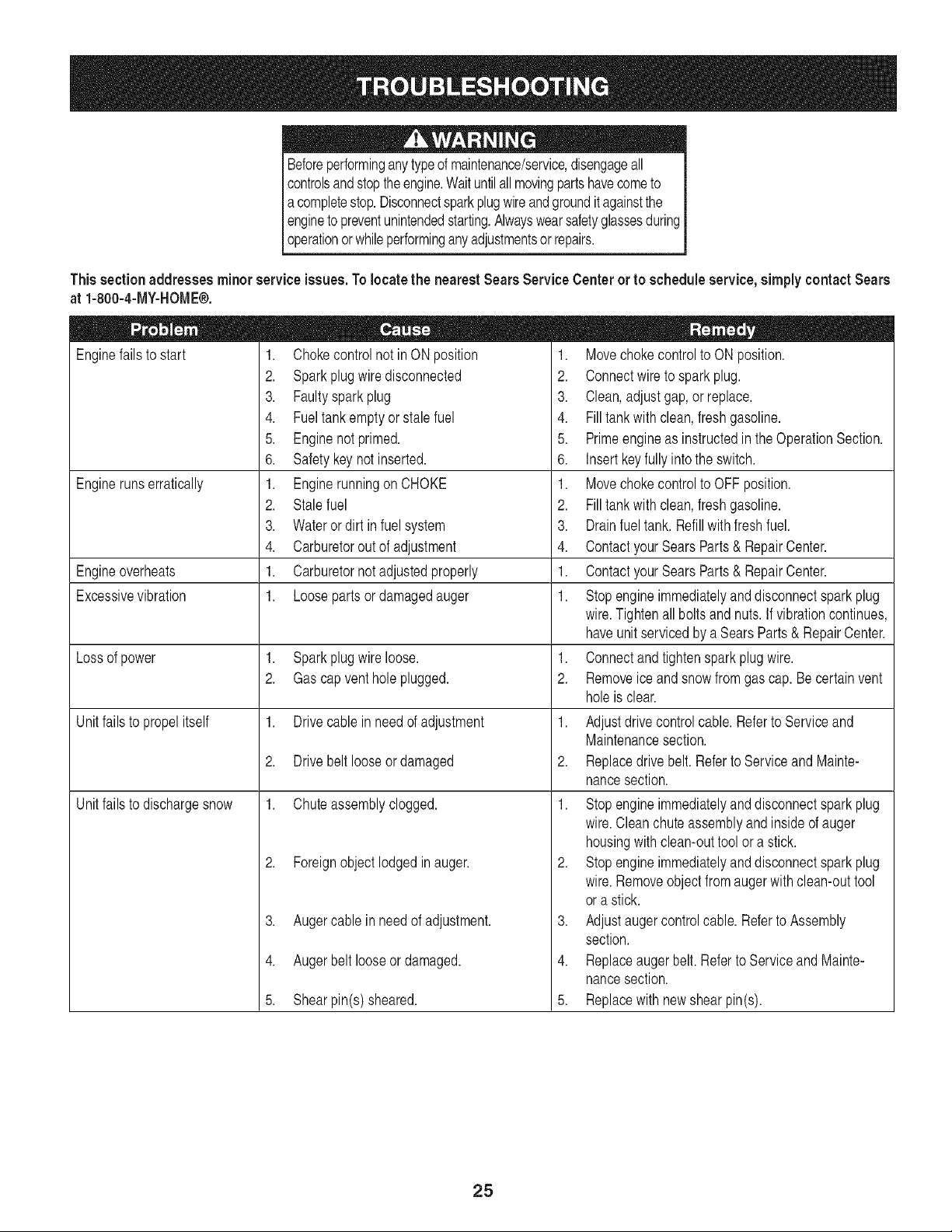

TroubleShooting......................................Page25

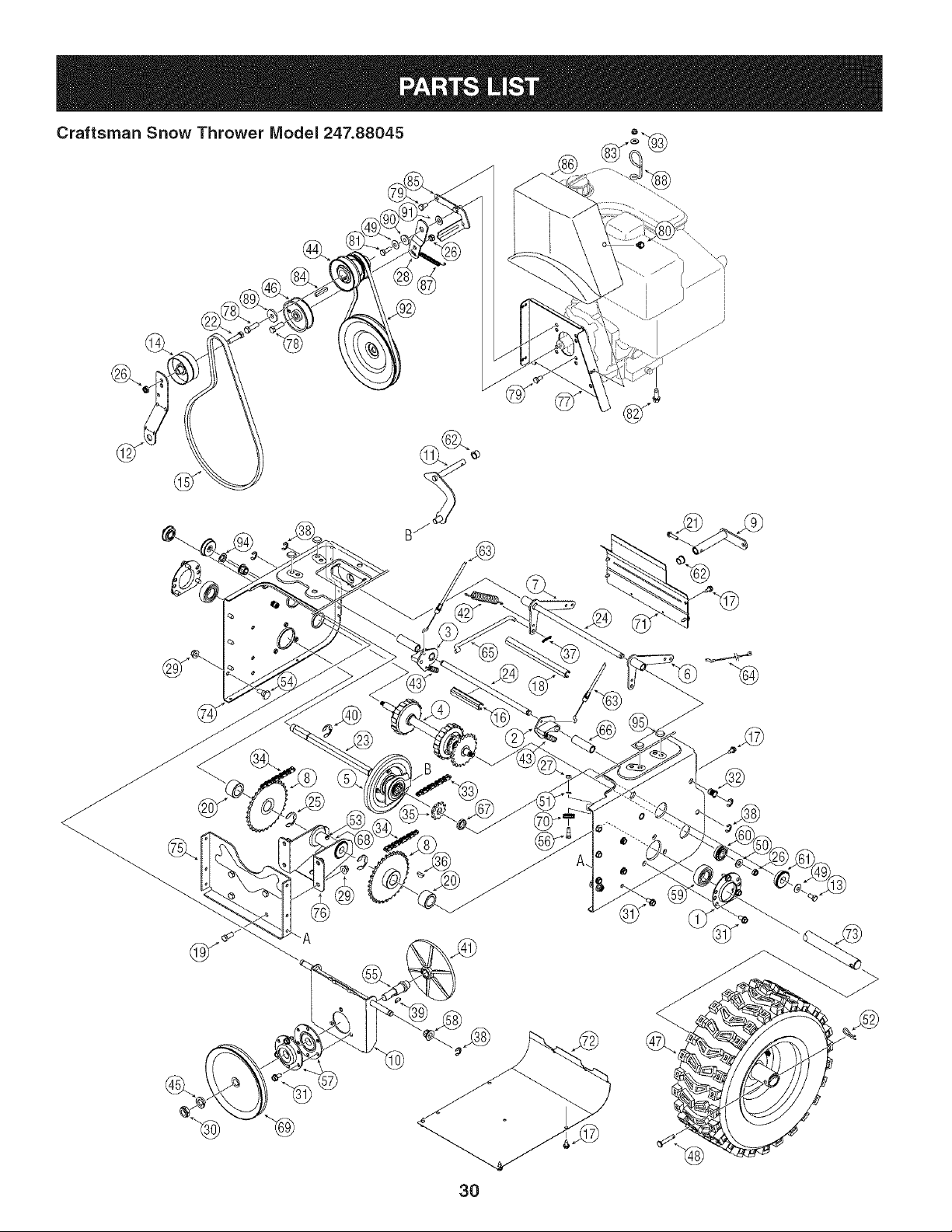

PartsList...................................................Page26-36

Espa_ol.....................................................Page40

ServiceNumbers......................................BackCover

Two-YearWarranty on Craftsman Snow Thrower

Thisequipmentiscoveredbyatwo-yearwarranty,providedthatitismaintained,lubricated,andtunedupaccordingtotheinstructionsinthe

operator'smanual.Duringthewarrantyyears,ifthisequipmentexperiencesanyfailureduetodefectsinmaterialorworkmanship,RETURNIT

TOYOURNEARESTSEARSPARTS&REPAIRCENTER,andSearswillrepairit,freeofcharge.In-homewarrantyserviceisavailable,butyou

willhavetopayatripcharge.

Thiswarrantydoesnotcover:

• Expendableitemswhich becomewornduringnormaluse,such as skidshoes,shaveplate andsparkplugs.

• Repairsnecessarybecauseof operatornegligence,includingbutnot limitedto,electricaland mechanicaldamagecausedby improper

storage,bentcrankshafts,failureto use the propergradeandamountof engineoil, or failureto maintaintheequipmentaccordingto the

instructionscontainedin the operator'smanual.

• Engine(fuelsystem)cleaningor repairscausedbyfuel determinedto be contaminatedor oxidized(stale). Ingeneral,fuel shouldbe used

within30 daysof itspurchasedate.

• Equipmentif usedfor commercialorrentalpurposes.

Thiswarrantyappliesforonly 90 daysif this productis everusedfor commercialor rentalpurposes.

This warrantyappliesonly whilethisproductis usedin the UnitedStates.

This warrantygivesyouspecific legal rights,and you mayalsohaveotherrightswhich vary from stateto state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

EngineOil Type: SAE5W-30

EngineOil Capacity: 28 ounces

FuelCapacity: 4 Quarts

SparkPlug: Champion@RJ19LM

SparkPlugGap: .030"

Model Number.................................................................

Serial Number.................................................................

Dateof Purchase.............................................................

Recordthe modelnumber,serialnumber

anddateof purchaseabove

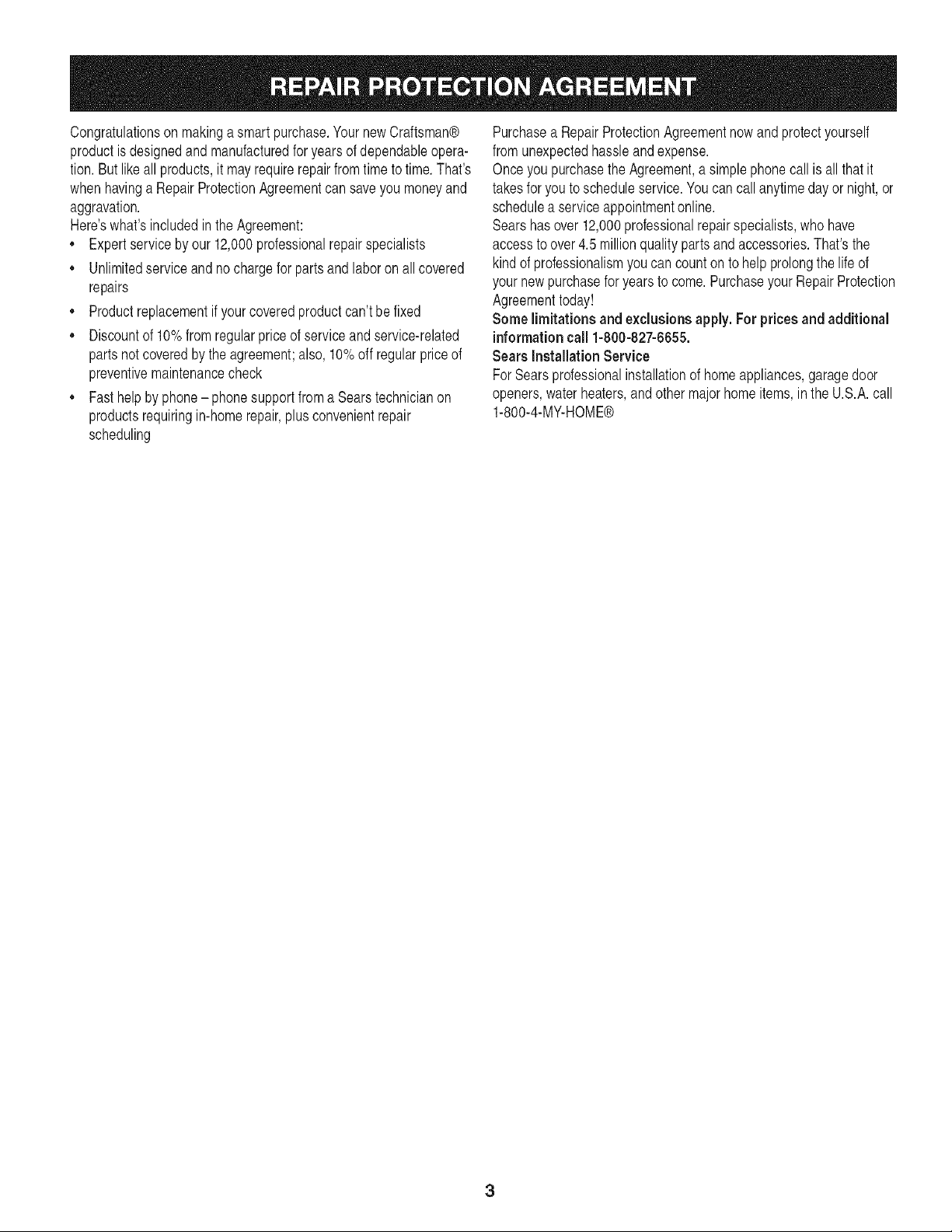

Congratulationson makingasmartpurchase.YournewCraftsman®

productis designedand manufacturedfor yearsof dependableopera-

tion.But likeall products,it mayrequirerepairfromtimeto time.That's

whenhavinga RepairProtectionAgreementcansaveyou moneyand

aggravation.

Here'swhat'sincludedinthe Agreement:

,, Expertserviceby our 12,000professionalrepair specialists

,, Unlimitedserviceand nochargefor partsandlaboronall covered

repairs

,, Productreplacementif yourcoveredproductcan'tbe fixed

,, Discountof 10%fromregularpriceof serviceand service-related

partsnotcoveredby the agreement;also,10%off regularpriceof

preventivemaintenancecheck

,, Fasthelp by phone- phonesupportfroma Searstechnicianon

productsrequiringin-homerepair,plus convenientrepair

scheduling

Purchasea RepairProtectionAgreementnowandprotectyourself

fromunexpectedhassleand expense.

Onceyou purchasethe Agreement,a simplephonecall is all thatit

takesfor you toscheduleservice.Youcan call anytimeday or night,or

schedulea serviceappointmentonline.

Searshas over12,000professionalrepairspecialists,who have

accesstoover 4.5millionqualitypartsandaccessories.That'sthe

kindof professionalismyoucan counton to helpprolongthe lifeof

your newpurchasefor yearsto come.Purchaseyour RepairProtection

Agreementtoday!

Some limitationsand exclusionsapply. For pricesand additional

informationcall 1-800-827-6655.

Sears Installation Service

ForSearsprofessionalinstallationof homeappliances,garagedoor

openers,waterheaters,andothermajorhomeitems,in the U.S.A.call

1-800-4-MY-HOME®

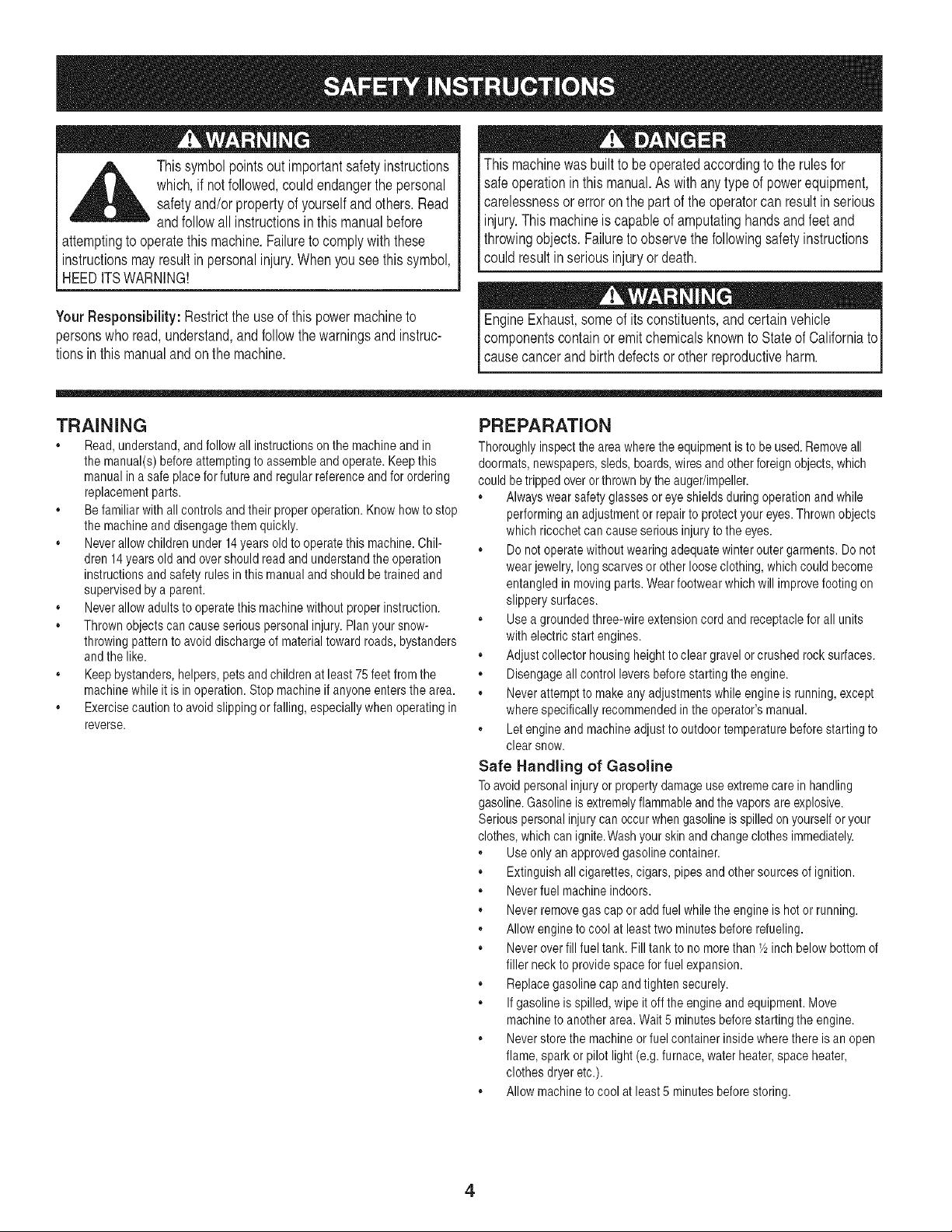

__L Thissymbolpointsoutimportantsafetyinstructions

which,ifnotfollowed,couldendangerthepersonal

safetyand/orpropertyofyourselfandothers.Read

andfollowallinstructionsinthismanualbefore

attemptingtooperatethismachine.Failuretocomplywiththese

instructionsmayresultinpersonalinjury.Whenyouseethissymbol,

HEEDITSWARNING!

YourResponsibility:Restricttheuseofthispowermachineto

personswhoread,understand,andfollowthewarningsandinstruc-

tionsinthismanualandonthemachine.

Thismachinewasbuilttobeoperatedaccordingtotherulesfor

safeoperationinthismanual.Aswithanytypeofpowerequipment,

carelessnessorerroronthepartoftheoperatorcanresultinserious

injury.Thismachineiscapableofamputatinghandsandfeetand

throwingobjects.Failuretoobservethefollowingsafetyinstructions

couldresultinseriousinjuryordeath.

Engine Exhaust, some of its constituents, and certain vehicle

components contain or emit chemicals known to State of California to

1cause cancer and birth defects or other reproductive harm.

TRAINING

,, Read,understand,andfollowall instructionson the machineand in

the manual(s)beforeattemptingto assembleand operate.Keepthis

manualina safe placefor future andregular referenceandfor ordering

replacementparts.

,, Be familiarwith allcontrols andtheir proper operation.Know howto stop

the machineanddisengagethem quickly.

,, Neverallowchildrenunder 14years oldto operatethis machine.Chil-

dren 14years old and overshouldread and understandthe operation

instructionsand safetyrulesin this manualand shouldbe trained and

supervisedbya parent.

,, Neverallowadultsto operatethis machinewithout properinstruction.

,, Thrownobjectscan causeseriouspersonalinjury.Plan your snow-

throwingpatternto avoid dischargeof materialtoward roads,bystanders

andthe like.

,, Keepbystanders,helpers,petsandchildren at least 75 feet fromthe

machinewhileit is inoperation.Stop machineif anyoneenters thearea.

,, Exercisecaution to avoid slippingorfalling, especiallywhenoperatingin

reverse.

PREPARATION

Thoroughlyinspectthe area wherethe equipmentis to be used.Removeall

doormats,newspapers,sleds,boards,wiresandother foreignobjects,which

couldbe trippedoverorthrown bythe auger/impeller.

,, Alwayswearsafetyglasses oreye shields duringoperationandwhile

performinganadjustmentor repairto protectyour eyes. Thrownobjects

which ricochetcan causeserious injury to the eyes.

,, Donotoperatewithoutwearing adequatewinterouter garments.Donot

wearjewelry,long scarvesor otherlooseclothing,whichcouldbecome

entangledin moving parts.Wear footwearwhichwill improvefooting on

slippery surfaces.

,, Usea groundedthree-wireextensioncord and receptaclefor all units

with electricstart engines.

,, Adjustcollector housingheightto clear gravelor crushedrock surfaces.

,, Disengageall controlleversbeforestartingthe engine.

,, Neverattemptto makeany adjustmentswhileengine is running,except

where specificallyrecommendedinthe operator'smanual.

,, Letengineand machineadjustto outdoortemperaturebeforestartingto

clear snow.

Safe Handling of Gasoline

Toavoidpersonalinjury or propertydamageuse extremecarein handling

gasoline.Gasolineis extremelyflammableand the vaporsare explosive.

Seriouspersonalinjurycan occurwhen gasolineis spilledonyourselfor your

clothes,whichcan ignite.Washyour skin and changeclothesimmediately.

,, Useonly an approvedgasolinecontainer.

,, Extinguishall cigarettes,cigars,pipesand other sourcesof ignition.

,, Neverfuel machineindoors.

,, Neverremovegas cap or addfuel whilethe engineis hot or running.

,, Allow engine to cool at least two minutesbefore refueling.

,, Neveroverfill fuel tank.Fill tankto no morethan Y2inch belowbottomof

filler neck to providespacefor fuel expansion.

,, Replacegasolinecap andtighten securely.

,, If gasolineis spilled, wipeit off the engineandequipment.Move

machineto anotherarea.Wait 5 minutesbeforestartingthe engine.

,, Neverstore the machineorfuel container insidewherethere is an open

flame, sparkor pilot light (e.g.furnace,water heater,space heater,

clothesdryeretc.).

,, Allow machineto cool at least 5 minutes beforestoring.

OPERATION

. Do not put hands or feet near rotatingparts, in the auger/impeller

housingor chuteassembly.Contactwiththe rotatingparts can amputate

handsand feet.

,, The auger/impellercontrolleveris a safetydevice.Neverbypassits

operation.Doingso makesthe machineunsafeand maycause personal

injury.

,, The control leversmust operateeasilyin both directionsand automati-

cally returnto the disengagedpositionwhenreleased.

,, Neveroperatewitha missingor damagedchute assembly.Keepall

safetydevicesin placeand working.

,, Neverrunan engine indoorsor in a poorlyventilatedarea.Engine

exhaustcontainscarbonmonoxide,an odorlessanddeadlygas.

,, Do not operatemachinewhileunderthe influenceof alcoholor drugs.

,, Mufflerand enginebecomehot and can causea burn. Donottouch.

. Exerciseextremecautionwhen operatingon or crossinggravel surfaces.

Stay alertfor hidden hazardsortraffic.

. Exercisecaution when changingdirectionand whileoperatingon slopes.

. Plan yoursnow-throwingpatternto avoid dischargetowardswindows,

walls, carsetc. Thus, avoidingpossiblepropertydamage orpersonal

injurycaused bya ricochet.

. Neverdirectdischargeat children, bystandersand pets or allowanyone

infront of the machine.

. Do not overloadmachinecapacityby attemptingto clearsnow at too fast

of a rate.

. Neveroperatethis machinewithoutgood visibilityor light. Alwaysbe

sureof your footing andkeepa firm holdon the handles.Walk, never

run.

. Disengagepowerto the auger/impellerwhentransportingor not in use.

,, Neveroperatemachineat hightransportspeedson slipperysurfaces.

Lookdownand behindand use carewhenbackingup.

,, If the machineshouldstart to vibrate abnormally,stop the engine,

disconnectthe sparkplug wire andground it againsttheengine.Inspect

thoroughlyfor damage.Repairany damagebeforestartingand operat-

ing.

. Disengageallcontrol leversandstop enginebeforeyou leavethe

operatingposition(behindthe handles).Wait until the auger/impeller

comesto a completestop beforeuncloggingthe chute assembly,making

any adjustments,orinspections.

,, Neverput your handin the dischargeor collectoropenings.Always

use the clean-outtool providedto unclogthe dischargeopening. Do

not unclogchute assemblywhileengine is running.Shut off engine

and remainbehind handlesuntil all movingparts havestoppedbefore

unclogging.

,, Useonly attachmentsand accessoriesapprovedbythe manufacturer

(e.g. wheelweights,tire chains,cabs etc.).

,, If situationsoccurwhich are notcoveredinthis manual,use careand

goodjudgment. Contactyour Sears ServiceCenter forassistance.

MAINTENANCE & STORAGE

. Nevertamperwith safetydevices.Checktheir properoperation

regularly.Referto the maintenanceandadjustmentsectionsof this

manual.

,, Beforecleaning,repairing,or inspectingmachinedisengageallcontrol

leversand stopthe engine.Wait until the auger/impellercome to a

completestop.Disconnectthe sparkplug wireand groundagainstthe

engine to preventunintendedstarting.

. Check bolts andscrewsfor propertightnessat frequentintervalsto keep

the machinein safe workingcondition.Also, visuallyinspectmachinefor

any damage.

. Donot changethe enginegovernorsettingor over-speedthe engine.

The governorcontrolsthe maximumsafeoperatingspeedof the engine.

. Snow throwershaveplatesandskid shoesare subjectto wearand

damage.Foryour safetyprotection,frequentlycheck all components

and replacewith originalequipmentmanufacturer's(OEM) partsonly.

"Useof partswhich do not meetthe originalequipmentspecifications

may leadto improperperformanceandcompromisesafety!"

. Checkcontrols periodicallyto verify theyengageand disengage

properly andadjust,if necessary.Referto theadjustmentsectionin this

operator'smanualfor instructions.

. Maintainor replacesafetyand instructionlabels,as necessary.

. Observeproper disposallawsand regulationsfor gas, oil,etc. to protect

the environment.

. Priorto storing,run machinea few minutesto clearsnowfrom machine

and preventfreezeup of auger/impeller.

. Neverstorethe machineorfuel container insidewherethere is an open

flame, sparkor pilot lightsuch asa water heater,furnace,clothes dryer

etc.

,, Alwaysreferto the operator'smanualfor properinstructionson

off-seasonstorage.

Do not modify engine

Toavoidseriousinjury or death,do notmodifyenginein anyway.Tampering

withthe governorsettingcan leadto a runawayengine andcauseit to operate

at unsafespeeds.Nevertamperwithfactorysettingof engine governor.

Notice Regarding Emissions

Engineswhichare certifiedto complywith CaliforniaandfederalEPAemission

regulationsfor SORE(SmallOff Road Equipment)are certifiedto operateon

regularunleadedgasoline,and may includethe followingemissioncontrolsys-

tems:EngineModification(EM)andThreeWay Catalyst(TWO)if so equipped.

This page left intentionallyblank.

1. KEEPAWAYFROMROTATINGiMPELLER

ANDAUGER.CONTACTWiTHiMPELLEROR

AUGERCANAMPUTATEHANDSANDFEET.

2. USECLEAN-OUTTOOLTOUNCLOG

DISCHARGECHUTE.

3. DISENGAGECLUTCHLEVERS,STOPENGINE,

ANDREMAINBEHINDHANDLESUNTILALL

MOVINGPARTSHAVESTOPPEDBEFORE

UNCLOGGINGDRSERViCiNGMACHINE.

4. TOAVOIDTHROWNOBJECTSiNJURiES,

NEVERDIRECTDISCHARGEATBYSTANDERS.

USEEXTRACAUTIONWHENOPERATINGON

GRAVELSURFACES.

5. READOPERATOR'SMANUAL.

CLEAN-OUT TOOL

NOTE:Referencesto rightor leftsideof the snow throwerare

determinedfrombehindthe unit inthe operatingposition(standing

directlybehindthesnowthrower,facing the handlepanel).

REMOVING FROM CRATE

1. Removescrewsand staplesfromthe top,sides,andends of the

shippingcrate.

2. Setpanelsasideto avoidtire puncturesor personalinjury.

3. Removeand discardplasticbagthat coversunit.

4. Removeany loosepartsincludedwith unit(i.e.,Operator's

Manual,etc.).

5. Pushdownon handlesand pull unitbackout of crate.

6. Makecertainthe cratehas beencompletelyemptiedbefore

discardingit.

ASSEMBLY

1. Makecertainthe springsat the lowerend of the augeranddrive

cablesaresecurelyhookedintotheir respectiveactuator

bracketbeforepivotingthe handleupward.

a. Placetheshift leverin the F6 position.

b. Removethe lowerwing knobandcarriagebolt fromeach

sideof theupperhandle.Pullupon upperhandleas shown

in Figure1.Alignupperhandlewiththe lowerhandle.Again,

makecertainthe springsat the lowerendof the augerand

drivecablesare securelyhookedintotheir respective

actuatorbracket.Also,removeanyrubberbandssecuring

the cablesto the wingnuts.

2. a. Securethe upperhandleandlowerhandlewith thetwo wing

knobsandcarriagebolts removedearlier.

b. Tightenthetwo wingknobsalreadyinstalledinthe upper

holesto firmlysecurethe upperhandleandsupporttubes.

3. Align the upperand lowershift rods, thenslidethe shift rod

connectordownoverthe end of the lowershift rod.Tapthe

connectoruntilthe lowerrod is completelythroughthe connector.

SeeFigure2.

NOTE:If theconnectoris notproperlyassembled,the shift rod will

pivotand youwill notbe able to changespeedsor direction.

NOTE:If thefull range of speeds(forwardandreverse)can notbe

achieved,referto the "MakingAdjustments"section.

4. a. Removethe internalcotterpin from the upperchutecrank.

Slidethe upperchute crankinto the sleeveon the lower

chutecrank. SeeFigure3.

b. Align the holein the upperchute crankwith the holein the

sleeve(If necessary,usea pairof pliers toassist in aligning

holes).Insertthe internalcotterpinthroughthe holesto

securethe chutecrank.SeeFigure3.

5. Removelocknuts and screwssecuringone of the flangekeepers

to the chuteassembly.

6. Placechuteassemblyontochute baseas shownin Figure4,

makingsurethat the notchesengagewiththe spiralend of chute

directionalcontrol.

Figure1

i/ ..........

/'-_F .......

Figure2

Figure3

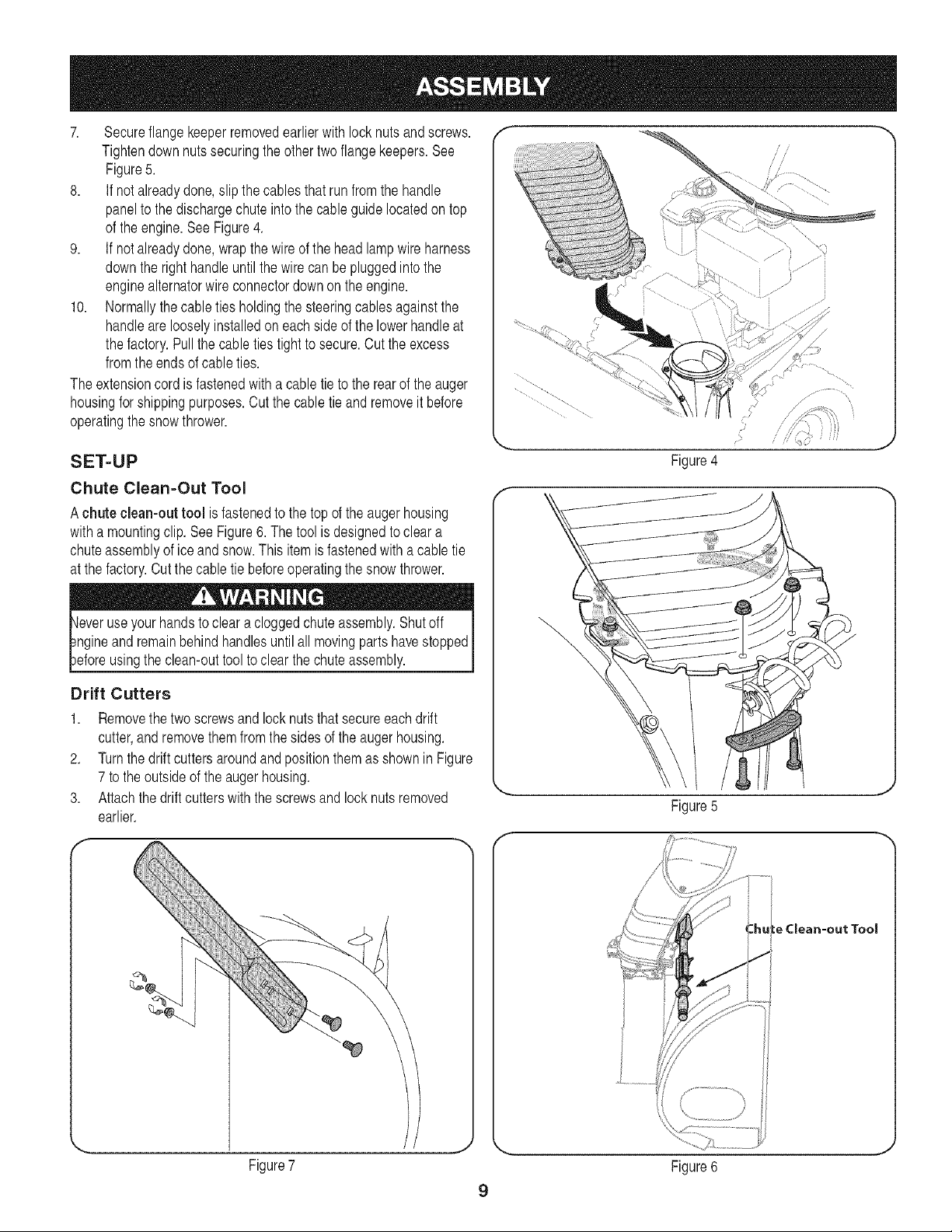

7. Secureflangekeeperremovedearlierwith lock nuts and screws.

Tightendownnuts securingtheothertwo flangekeepers.See

Figure5.

8. If notalreadydone,slip the cablesthat run fromthe handle

panelto the dischargechuteintothe cableguide locatedontop

of the engine.See Figure4.

9. If notalreadydone,wrapthe wire of the headlampwire harness

down the righthandleuntil thewire canbe pluggedintothe

enginealternatorwireconnectordownonthe engine.

10. Normallythe cableties holdingthe steeringcablesagainstthe

handlearelooselyinstalledoneachside of the lowerhandleat

the factory.Pullthecable tiestightto secure.Cut the excess

fromthe endsof cable ties.

The extensioncord is fastenedwith a cabletie to the rearof theauger

housingfor shippingpurposes.Cut the cabletie and removeit before

operatingthesnow thrower.

..............

SET-UP

Chute Clean-Out Tool

Achute clean-out tool is fastenedto the top of the augerhousing

witha mountingclip.SeeFigure6.The tool is designedto cleara

chuteassemblyof ice andsnow.Thisitemis fastenedwith a cabletie

at the factory.Cutthe cabletie beforeoperatingthe snow thrower.

Drift Cutters

1. Removethe two screwsand lock nutsthat secureeachdrift

cutter,andremovethemfromthesides of the auger housing.

2. Turnthe drift cuttersaroundandpositionthemasshown in Figure

7 to the outsideof the augerhousing.

3. Attachthe drift cutterswith the screwsandlocknutsremoved

earlier.

Figure4

Figure5

:hule Clean-out Tool

Figure7

Figure6

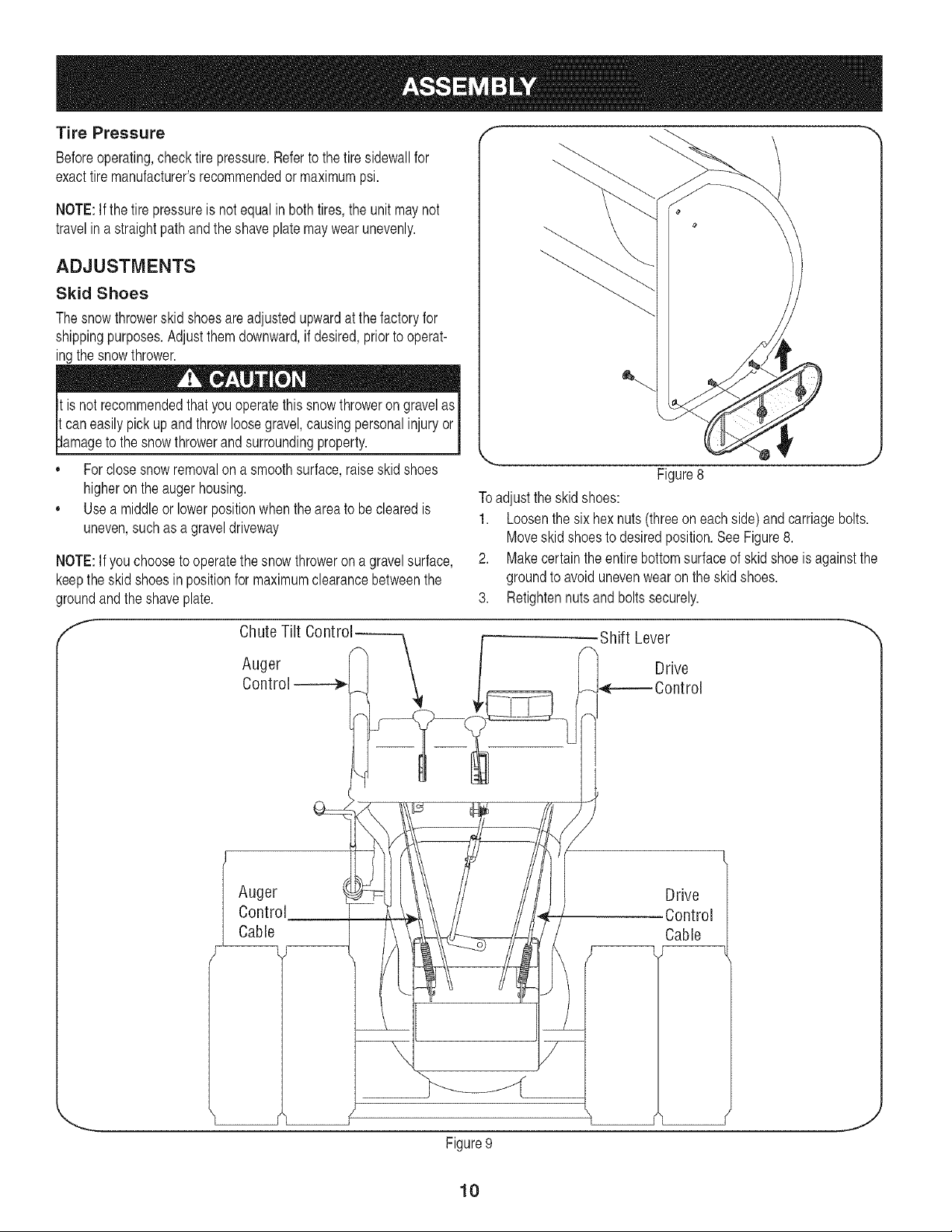

Tire Pressure f

Beforeoperating,checktire pressure.Referto thetire sidewallfor

exacttire manufacturer'srecommendedor maximumpsi.

NOTE:If the tire pressureis notequal in bothtires,the unit maynot

travelina straightpathandthe shaveplatemaywearunevenly.

ADJUSTMENTS

Skid Shoes

The snow throwerskid shoesare adjustedupwardat the factoryfor

shippingpurposes.Adjust themdownward,if desired,priorto operat-

ingthe snowthrower.

It youoperate snow on gravelas

is not recommendedthat this thrower

it.caneasily pick up and throwloosegravel,causingpersonalinjuryor i

_damageto the snowthrowerand surroundingproperty, j

,, Forclose snowremovalon a smoothsurface,raiseskidshoes

higheronthe auger housing.

,, Usea middleor lowerpositionwhenthe area to beclearedis

uneven,suchas a graveldriveway

NOTE:If you chooseto operatethe snowthroweron a gravelsurface,

keepthe skid shoes in positionfor maximumclearancebetweenthe

groundand theshave plate.

Chute Tilt Controi_

Auger

Control----4_ .

Auger !

Control

Cable

Figure8

Toadjust the skidshoes:

1. Loosenthesix hex nuts (threeon eachside)and carriagebolts.

Moveskid shoesto desiredposition.SeeFigure8.

2. Makecertainthe entirebottomsurfaceof skidshoe is againstthe

groundto avoid unevenwearon the skid shoes.

3. Retightennuts and bolts securely.

-Shift Lever

i Drive

_e--_ Contro

Drive

Control

Cable

Figure9

Testing Auger Drive Control "*

Priorto operatingyoursnowthrower,carefullyread and followall

instructionsbelow.Performall adjustmentsto verifyyoursnow

throweris operatingsafelyandproperly.

When theaugercontrolis releasedand in the disengaged"up"posi-

tion,thecable shouldhavevery little slack, but shouldNOTbe tight.

1. In a well-ventilatedarea,start the snowthrowerengineas

instructedin the O_erationsection.Makesure thethrottle is setin

the fastposition.G_p

2. Whilestandinginthe operator'sposition(behindthe snow

thrower),engagethe augercontrolandallowthe augerto remain

engagedfor approximatelytensecondsbeforereleasingthe

augercontrol.Repeatthis severaltimes.

3. With theenginerunninginthe fastposition '_ and the

augercontrolinthe disengaged"up"position,walk to the front

of the machine.Confirmthattheauger has completelystopped

rotatingandshowsno signsof motion.

4. If the augershowsany signsof rotating,immediatelyreturnto the

operator'spositionand shut off the engine.Waitforall moving

partsto stop beforereadjustingthe augercontrolcable.

Testing Drive Control & Shift Lever

Referto Figure9 for locationofcontrols.

1. Movethe shift leverintosixth (6)position.

2. With thewheeldrivecontrolreleased,pushthe snowthrower

forward,then pull it back.The machineshouldmovefreely.

3. Engagethe drivecontroland attemptto movethe machineboth

forwardandback,resistanceshouldbefelt.

4. Movethe shift leverintothe fast reverse(R2) positionandrepeat

the previoustwo steps.

If youexperiencedresistancerollingthe unit,eitherwhenrepositioning

the shift leverfrom6 to R2 orwhenattemptingto movethe machine

withthe drivecontrolreleased,adjustthedrive controlimmediately.

SeeAdjustingDriveandAugerControls.

Adjusting Drive and Auger Controls

1. Frombeneaththe handle,pull downwardon theappropriatecable

andunhookthe springfoundon the endof the cablefromits

respectiveactuatorbracket.Referto Figures9 and 10.

2. Slide thespringup the cableto exposethe cablecouplerthreads

andlocknut.Referto Figure11.

3. If adjustingthe drivecable,threadthe lock nut outward(downthe

coupler)to lengthenthe cableand allowthe unit to movefreely

whenthe controlis released.Threadthe lock nutinward(up the

coupler)to shortenthe cableto reduceslippageandpreventthe

machinefrombeingeasilymovedwiththe drivecontrolengaged.

4. If adjustingthe augercable,threadthe lock nut downto lengthen

the cableas necessaryto stopthe augerfrom turningwhen the

controlis released.

Figure10

Figure11

Do notover-tightenthe cable.Over-tighteningmaypreventtheauger I

Ifrom d sengagngandcompromse the safetyof the snow thrower. J

Reattachthe springto the rearmostholein the actuatorbracket.

Repeatthe wheeldriveand augercontroltests to verifyproper

adjustment.Repeatpreviousstepsif necessaryto attain proper

adjustmentof eachcable.

DriveControl

GasCa

Headlk

Lever

Two-Way

Chute ControP

Control

I Steering

• ChuteDirectional

Control

Drift

Cutters

OilFill

Chute

Assembl

Augers

Tool

Skid Shoe

Figure11

Nowthatyouhavesetupyoursnow thrower,it's importantto become NOTE:Do not turnthe ignitionkey in an attemptto startthe engine.

acquaintedwith itscontrolsand features.Referto Figure11. Doingso maycauseit to break.

SHIFT LEVER

Theshift leveris locatedon the rightsideof the handle panel.

Placetheshift leverinto anyof eightpositionsto controlthe

directionof travelandgroundspeed.

Forward

Ii CHOKE CONTROL

Yoursnowthrowerhassix forward(F) speeds.Positionone (1) is t 2 The chokecontrolis foundon the rearof theengine and is activated

the slowestand positionsix (6) is the fastest.

Reverse

Yoursnowthrowerhastwo reverse(R)speeds.One (1)is the

slowerandtwo(2) is the faster.

I11

byrotatingthe knobclockwise.Activatingthechokecontrolclosesthe

chokeplateon the carburetorandaids in startingthe engine.

PRIMER

Depressingthe primerforcesfueldirectlyinto theengine'scarburetor

to aid in cold-weatherstarting.

IGNITION KEY

Theignitionkeyisa safetydevice.It mustbe fully insertedin orderfor

theenginetostart,Removethe ignitionkey whenthesnowthroweris

not in use.

OIL FILL

Engineoil levelcan becheckedandoil addedthroughtheoil fill.

Meets ANSI Safety Standards

CraftsmanSnowThrowersconformto thesafetystandardof the AmericanNationalStandardsInstitute(ANSI).

THROTTLE CONTROL

The throttlecontrolis locatedonthe rear of theengine.

It regulatesthe speedof the engineandwillshut off the

enginewhenmovedintothe STOPposition.

SKID SHOES

Positionthe skid shoes basedon surfaceconditions.Adjust

upwardfor hard-packedsnow.Adjustdownwardwhen

operatingongravelor crushedrock surfaces.

RECOIL STARTER HANDLE

This handleis usedto manuallystart theengine.

ELECTRIC STARTER BUTTON

Pressingthe electricstarterbuttonengagesthe engine's

electricstarterwhen pluggedintoa 120Vpowersource.

ELECTRIC STARTER OUTLET

Requiresthe use ofa three-prongoutdoorextensioncord (included)

anda 120Vpowersource/walloutlet.

DRIVE CONTROL/AUGER CONTROL LOCK

DRIVE

CONTROL

The drivecontrolis locatedon the righthandle.Squeezethe control

gripagainstthe handleto engagethe wheeldrive.Releaseto stop.

The drivecontrolalso locksthe augercontrolso you canoperate

the chute directionalcontrolwithoutinterruptingthe snowthrowing

process.If the augercontrolis engagedsimultaneouslywith the drive

control,the operatorcanreleasetheauger control(on the left handle)

andthe augerswill remainengaged.Releaseboth controlsto stopthe

augersand wheeldrive.

AUGERS

When engaged,the augersrotateanddrawsnow intothe auger

housing.

CHUTE ASSEMBLY

Snowdrawnintothe augerhousingis dischargedout the chute

assembly.

NOTE:Alwaysreleasethedrive controlbeforechangingspeeds.

Failureto do so will result in increasedwearon yourmachine'sdrive

system.

TWO=WAY CHUTE CONTROL TM

The distancesnow is throwncan be changedby adjustingthe angle

of thechute assembly.Movethe chutecontrol forwardto decreasethe

distance,towardthe rearto increase.

GAS CAP

Unthreadthe gascap to addgasolineto thefuel tank.

AUGER CONTROL

The auger controlis locatedonthe lefthandle.Squeezethe control

gripagainstthe handleto engagethe augersandstart snowthrowing

action.Releaseto stop.

CHUTE DIRECTIONAL CONTROL

The chutedirectionalcontrol is locatedonthe left sideof the snow

thrower.

,, Tochangethe directionin which snowis thrown,crankclockwise

to dischargeto the left and counterclockwiseto dischargeto the

right.

WHEEL STEERING CONTROLS

The left and rightwheelsteeringcontrolsare locatedon the underside

of the handles.Squeezethe rightcontrolto turn right;squeezethe left

controlto turnleft.

NOTE:Operatethe snow throwerin open areasuntilyouarefamiliar

withthesecontrols.

HEADLIGHT

The headlightis locatedontop of the handlepanel.It may be adjusted

by looseningthe two screwson eachside of the light housing,pivoting

the light upor down,andretighteningthe screws.

DRIFT CUTTERS

The drift cuttersare designedfor usein deepsnow.Their use is

optionalfor normalsnowconditions.

CLEAN-OUT TOOL NOTE:A plasticdust cap maybefound insidethe fuel fill opening.

Removeand discard,if present.

Neveruseyourhandsto cleara cloggedchuteassembly.Shut

off engineand remainbehindhandlesuntil all movingparts have

stoppedbeforeunclogging.

Thechute clean-outtoolis convenientlyfastenedto the rearof the

augerhousingwitha mountingclip. Shouldsnowandice become

lodgedin the chuteassemblyduring operation,proceedas followsto

safelycleanthechute assemblyand chute opening:

1. ReleaseboththeAuger Controland the DriveControl.

2. Stopthe engineby removingthe ignitionkey.

3. Removethe clean-outtool fromthe clip whichsecuresit to the

rearof the augerhousing.

4. Use theshovel-shapedendof the clean-outtool to dislodgeand

scoopany snowand ice whichhasformedin and near thechute

assembly.

5. Refastenthe clean-outtool to the mountingclip on the rearof

theauger housing,reinsertthe ignitionkey and startthe snow

thrower'sengine.

6. Whilestandinginthe operator'sposition(behindthe snow

thrower),engagethe augercontrolfora few secondsto clearany

remainingsnow and ice fromthechute assembly.

BEFORE STARTING ENGINE

Read,understand,and followall instructionsandwarningsonthe

machineand inthis manualbeforeoperating.

Oil

Theunit wasshippedwithoil inthe engine.Checkoil levelbeforeeach

operationto ensureadequateoil in the engine.Forfurtherinstructions,

referto the stepsonpage 17.

1. Removethe dipstick fromthe oilfill.

2. Checkandmakesurethat the levelof oil is up to theFULLmark

onthe dipstick.

3. If theoil levelis notupto FULL,pourfresh motoroil (5W-30,with

a minimumclassificationof SL/SJ)slowlythroughthe opening.

Replaceoil fill dipstickand checkoil levelagain.

Gasoline

Useextremecarewhenhandlinggasoline.Gasolineis extremely

flammableand the vaporsareexplosive.Neverfuel the machine

indoorsor whilethe engineis hot or running.Extinguishcigarettes,

[c gars,ppesand othersourcesof gnt on.

,, Storegasolinein a clean, approvedcontainerandkeepthe cap in

placeon the container.

,, Makesurethat the containerfromwhichyou pourthe gasolineis

cleanand freefromrustor otherforeignparticles.

,, Alwaysfill thefuel tankoutdoorsand usea funnelorspoutto

preventspilling.

,, Fillfuel tankwithclean,fresh,unleadedgasoline.

,, Neverfill thefuel tankcompletely.Fillthe tank to within1/2" from

the top to providespace forexpansionof fuel.

,, Makesureto wipeoff anyspilledfuel beforestartingthe engine.

STARTING THE ENGINE

1. Attachspark plugwire to spark plug.Makecertainthe metal

loopon theend of the sparkplug wire(insidethe rubberboot) is

fastenedsecurelyoverthe metaltip onthe spark plug.

2. Makecertainboththe augercontrolanddrivecontrolare in the

disengaged(released)position.

3. Movethrottlecontrol up to FAST_ position.Insertignitionkey

intoslot. Makesureit snapsinto place.Donot attemptto turn the

key.

NOTE:The enginecannotstart withoutthe keyis fullyinsertedintothe

ignitionswitch.

Electric Starter

Determinethat yourhome'swiringis a three-wiregroundedsystem.

Aska licensedelectricianif you arenot certain.

The optionalelectricstarteris equippedwitha groundedthree-wire

powercordandplug,and is designedto operateon 120volt AC

householdcurrent.It mustbe usedwith a properlygroundedthree-

prongreceptacleat all timesto avoidthepossibilityof electricshock.

Followall instructionscarefullyprior to operatingthe electricstarter.

Ifyou havea groundedthree-prongreceptacle,proceedas follows:

1. Plugthe extensioncord intothe outletlocatedonthe engine's

surface.Plugtheotherend of extensioncordinto a three-prong

120-volt,grounded,ACoutletina well-ventilatedarea.

2. Rotatechokecontrolto FULL I,.#'1chokeposition(for acold

enginestart).

NOTE:If theengineis alreadywarm,placechokecontrolin the OFF

positioninsteadof FULL IJl •

3. Pushtheprimertwo or threetimesfor coldenginestart, making

sureto coverventholeinthe centerof the primerwhenpushing.

NOTE:DO NOTuse primerto restarta warmengine aftera short

shutdown.

4. Pushstarterbutton to start engine.

NOTE:Do not holdthe buttondownfor longerthanseven(7) seconds

at a time. Doingso maydamageyourengine'selectricstarter.

5. Oncethe engine starts,releasestarterbutton.

6. As the enginewarms,slowlyrotatechokecontrolto theOFF

position.If the enginefalters,quicklyrotatechoke controlbackto

FULL 14D"Ithenslowlyintothe OFF positionagain.

7. Whendisconnectingthe extensioncord,alwaysunplugthe end

at the three-prongwall outletbeforeunpluggingthe oppositeend

fromthe snowthrower.

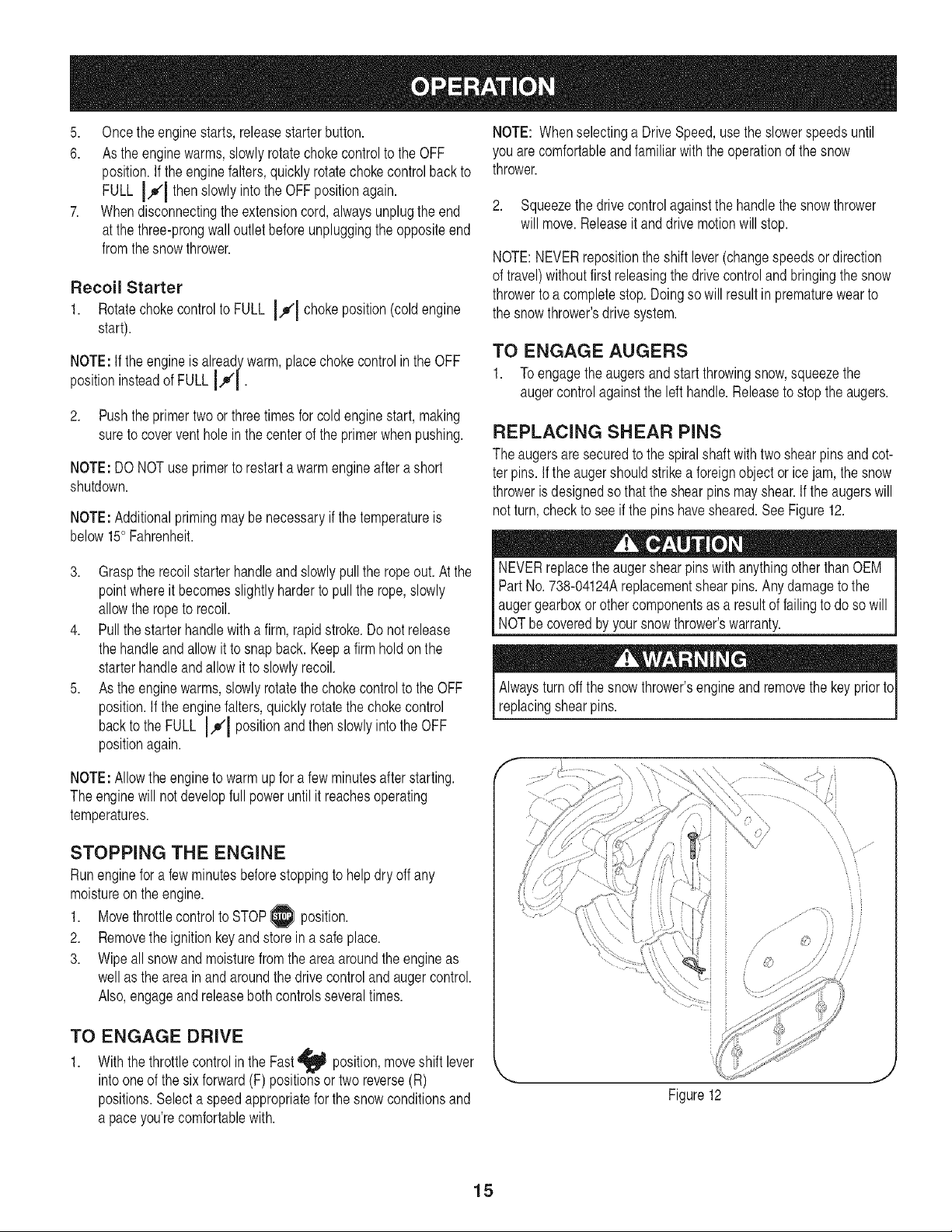

Recoil Starter

1. Rotatechoke controlto FULL IJl chokeposition(coldengine

start).

NOTE: If the engineis alreadywarm, placechokecontrolinthe OFF

insteadof FULL IJ|.

position

2. Pushthe primertwoorthreetimes forcold enginestart,making

sureto covervent hole in the centerof the primerwhenpushing.

NOTE: DONOTuseprimerto restartawarmengineaftera short

shutdown.

NOTE:Additionalprimingmaybe necessaryif the temperatureis

below15° Fahrenheit.

3. Graspthe recoilstarterhandleand slowlypullthe rope out. At the

pointwhereit becomesslightlyharderto pull the rope,slowly

allowthe ropeto recoil.

4. Pull the starterhandlewith a firm,rapidstroke.Do notrelease

the handleand allowit to snapback.Keepa firm hold on the

starterhandleand allow it to slowlyrecoil.

5. As the enginewarms,slowlyrotatethe chokecontrolto the OFF

position.If the enginefalters,quicklyrotatethe chokecontrol

backto the FULL I,_1 positionandthenslowlyinto the OFF

positionagain.

NOTE:Allowthe engineto warmupfor a few minutesafter starting.

The enginewill notdevelopfull poweruntilit reachesoperating

temperatures.

STOPPING THE ENGINE

Runenginefor a fewminutesbeforestoppingto helpdry off any

moistureonthe engine.

Movethrottlecontrolto STOP

position.

2. Removethe ignitionkeyandstoreina safeplace.

3. Wipeall snowandmoisturefromthe areaaroundthe engineas

wellas the area in and aroundthe drivecontrol and augercontrol.

Also,engageandreleasebothcontrolsseveraltimes.

TO ENGAGE DRIVE

1. With thethrottlecontrol in the Fast_ position,moveshift lever

intoone of the six forward(F) positionsor tworeverse(R)

positions.Selecta speedappropriatefor the snow conditionsand

a paceyou'recomfortablewith.

NOTE: Whenselectinga DriveSpeed,usethe slowerspeedsuntil

you are comfortableand familiarwith theoperationof the snow

thrower.

2. Squeezethe drivecontrolagainstthe handlethe snowthrower

will move.Releaseit and drivemotionwill stop.

NOTE:NEVERrepositionthe shift lever(changespeedsor direction

of travel)withoutfirst releasingthedrive controland bringingthesnow

throwerto a completestop.Doingso will resultin prematurewearto

the snowthrower'sdrivesystem.

TO ENGAGE AUGERS

1. Toengagethe augersandstartthrowingsnow,squeezethe

augercontrolagainstthe left handle.Releaseto stop the augers.

REPLACING SHEAR PiNS

The augersare securedto the spiralshaft with two shearpinsand cot-

ter pins. if theaugershouldstrikea foreignobjector ice jam, the snow

throweris designedso thatthe shearpins mayshear.If the augerswill

notturn, checkto see if the pins havesheared.SeeFigure12.

NEVERreplacethe augershearpinswith anythingotherthan OEM

Part No. 738-04124Areplacementshearpins.Any damageto the

augergearboxor othercomponentsas a resultof failingto do so will

NOTbecoveredbyyour snowthrower'swarranty.

Alwaysturnoffthe snow thrower'sengineand removethe keypriortc

replacingshearpins.

Figure12

ENGINE MAINTENANCE

Beforelubricating,repairing,orinspecting,disengageallcontrols

land stopengine.Waituntilall movingparts havecome to a complete

[stop.

Checking Engine Oil

1. Be sureengineis uprightandlevel

2. Unscrewoil fill capfrom oil fillertube and wipedipstickclean.

3. Screwoil fill capback into oilfiller tube.Tightensecurely.

4. Unscrewand removeoil fill cap from oil filler tube.Noteoil level.

If oil readingondipstickis below"ADD"mark,slowlyaddoil to

reach"FULL"level.See Figure13.

5. Screwoil fill capback into oilfiller tube.Tightensecurely.

6. Wipeawayany spilledoil.

Changing Engine Oil

Toavoidenginedamage,it is importantto:

,, Checkoil levelbeforeeachuse andeveryfiveoperatinghours.

,, Changeoil afterfirst two (2) operatinghoursandevery25 operat-

inghoursthereafter.

,, Engineshouldstill bewarmbut nothot fromrecentuse.

1. Locatethe oildrainplug.See Figure14.

2. Be surethe gas cap is onand istightenedsecurely.

3. Cleanareaaroundoil drainplug.

4. Placeapprovedrecyclableoil containerunderoil drain plug.

5. Removeoil drainpluganddrainoil.

NOTE:Usedoil mustbedisposedof at a propercollectioncenter.

6. Installoildrain plugandtightensecurely.

7. Refillthe enginewith recommendedoil. See RecommendedOil

Usagechart.The engine'soil capacityis 28 ounces.

Recommended Oil Usage

SAE 0W-30

f --,,

FULL

ADD

Maintain oil level

between FULL and ADD

Figure13

8. Wipeawayany spilledoil.

Checking Spark Plug

Checksparkplug yearlyor every 100operatinghours

1. Cleanarea aroundspark plug.

2. Removeand inspectspark plug.

3. Replacesparkplugif porcelainis crackedor if electrodesare

pitted,burnedor fouledwithdeposits

4. Checkelectrodegap with a feelergaugeandset gapto .030

(0.76ram)if necessary.SeeFigure15.

5. Reinstallsparkplugandtightensecurely.

NOTE:A resistorsparkplug must beusedfor replacement.Contacta

SearsPartsand RepairCenterfor a replacementspark plug.

Carburetor

If yoususpectyourcarburetorneedsadjusting,seea SearsParts and

RepairCenter.Engineperformanceshouldnotbe affectedat altitudes

upto 7,000feet(2,134meters).Foroperationat higherelevations,

contacta SearsPartsand RepairCenter.

Engine Speed

Avoidseriousinjuryor death,DO NOTmodifyenginein anyway.

Tamperingwiththegovernorsettingcancause the engineand

equipmentto operateat unsafespeeds.NEVERtamper with factory

settingof enginegovernor.Runningthe enginefasterthanthe speed

set at thefactoryis dangerous.

LUBRICATION

Drive and Shifting Mechanism

At leastonce a seasonorafterevery25hoursof operation,remove

rearcover.Lubricateall chains,sprockets,gears,bearings,shafts,and

the shiftingmechanism.Useengineoil or a spray lubricant.Referto

Figure16.

NOTE:Be carefulnotto getany oilon thealuminumdriveplateor

rubberfrictionwheel.Doingso will hinderthe snowthrower'sdrive

system.Wipeoff anyexcessor spilledoil.

Wheels

At leastonce a season,removebothwheels.Cleanandcoatthe axles

witha multipurposeautomotivegreasebeforereinstallingwheels.

Chute Directional Control

Oncea season,lubricatetheeye bolt bushingandthe spiralwith

3-in-1oil.

Auger Shaft

At leastonce a season,removethe shearpinson augershaft. Spray

lubricantinsideshaft,and aroundthe spacersandflange bearings

foundat eitherend of the shaft. See Figure17.

1..030 (.76 ram)Gap

2. Electrodes

Porcelain

Figure15

f -'-,

,,, <¢_._ , , ,

,,,, _,,,

,,,, _ ,,, _ [

,, ,_ [

|¢

•••L.i,

Figure16

Figure17

SHAVE PLATE AND SKID SHOES

Theshave plateand skid shoes on the bottomof the snowthrowerare

subjectto wear.Theyshouldbe checkedperiodicallyand replaced

whennecessary.

Skid Shoes

NOTE:The skid shoes on this machinehavetwowearedges.When

onesidewears out, theycan be rotated180° to usethe otheredge.

1. Removethe six carriagebolts and hexnutsthatsecurethe two

skidshoesto the sidesof the augerhousing.Referto Figure18.

2. Positionthe newskid shoesand securewith the carriagebolts

andhex nuts.Makecertainthe skid shoesare adjustedto be

level.

Shave Plate

1. Removethe hexnuts and carriagebolts that securethe shave

plateto the bottomof the housing.

2. Removethe rearmosthexnut andcarriageboltsecuringthe back

of eachskidshoeto the sides of the housing.Loosenthefour

remaininghexnuts securingthe skidshoes.

3. Slide theshaveplateoutof the off-setslot at the bottomof the

housing,andfrombetweentheskid shoes and side panelsof the

housing.

4. With the mountingholestowardthe back,slide the newshave

plateintopositionandsecurewith thefastenersremoved

previously.

ADJUSTMENTS

Shift Rod

If the fullrangeof speeds(forwardand reverse)cannot be achieved,

referto the figureto the leftandadjustthe shift rodas follows:

1. Lookingunderneaththe handle panel,notewhich of the three

holesin the shift leverthe ferruleis insertedinto.Also notethe

directionof insertion.Thenremovethe internalcotterpin andflat

washerfromthe ferruleandwithdrawtheferrulefromthe shift

lever.SeeFigure19.

2. Placeshift leverin sixth (6)positionor fastestforwardspeed.

3. Pushshift rod and shiftarm assemblydownsharplyas far as it

willgo to put the driveintothe fastestforwardposition.

4. As necessary,rotatethe ferruleup or downthe shift rod untilthe

ferrulelinesupwiththe hole from which it wasearlierremoved.

SeeFigure19.

5. Fromthe directionnotedearlier,insertthe ferruleintothe proper

hole.

6. Reinstallthe washerandthe internalcotterpin.

f m

Figure18

\ \

Chute Control

Thedistancesnowis throwncan beadjustedby adjustingthe angleof

the chuteassembly.Referto theOperationsectionfor instructions.

Theremotechute controlcableshavebeenpre-adjustedat the factory.

Movethe remotechuteleveron thecontrolpanel forwardto pivotthe

upperchutedown;movethe leverrearwardto pivotthe upperchute

up.

Drive Control

Referto the Adjustmentsectionof the Assemblyinstructionsto adjust

the drivecontrol.Tofurther checkthe adjustment,proceedas follows:

1. With thesnowthrowertippedforward(becertainto drain gasoline

orplace plasticfilm underthe gascap if the snowthrowerhas

alreadybeenoperated),removetheframe coverunderneaththe

snowthrowerby removingthe self-tappingscrews.

2. Locatethe openingbetweenthe axlesupportbracketand

the frontframe support(See Figure20). Lookingthroughthis

opening,withthe drivecontrolreleased,theremustbe clearance

betweenthe frictionwheeland the driveplatein allpositionsof

the shift lever.

3. With thedrive controlengaged,thefrictionwheelmustcontact

the driveplate.SeeFigure20.

4. If thereis no frictionwheelclearance,or the frictionwheeldoes

notsolidly contactthe driveplate, re-adjustthe locknuton the

lowerend of the drivecablefollowingthe instructionsinthe

Assemblysection.

5. Reassemblethe framecover.

NOTE:If youplacedplasticfilmunderthe gascap earlier,removeit

now.

Chute Bracket

If thespiral at the bottomof the chutedirectionalcontrolis not fully

engagingwiththe chute assembly,the chute bracketcan beadjusted.

To do so:

1. Loosenthe twonutswhichsecurethechute bracketand reposi-

tion it slightly.SeeFigure21.

2. Retightenthenuts.

Auger Control

Referto the Assemblysectionfor instructionson adjustingthe auger

controlcable.

Skid Shoes

Referto the Assemblysectionfor instructionson adjustingthe skid

shoes.

f --,,

Friction

Wheel

Drive_qj

Plate!

Figure20

Figure21

BELT REPLACEMENT

Belt Removal Preparation

1. Disconnectthe chute crankassemblyat the dischargechuteend

by removingthe hairpinclip and theflat washer.Referto Figure

22.

.... JJ

Figure22

2. Removethe plasticbelt cover,locatednear theengine,by remov-

ingthe threeself-tappingscrewsthat secureit. See Figure23.

3. Loosenthe bolt shownin Figure24 securingthe beltkeeper

bracketandremovetheotherbolt. Pushthe beltkeeperand

bracketup offthe enginepulley.See Figure24.

Auger Belt Replacement

1. Removethe hairpinclip and flat washerfrom the ferrulein order

to disconnectthe augeridlerrodfromthe brakebracketassem-

bly.SeeFigure25.

NOTE:Makesurethatthe locationof the ferruleonthe auger

idlerrodis maintained.

2. Slip the augercontrolbelt (the frontbelt) off the enginepulley.

3. Pull the brakebracketassemblytowardsthe cableguideroller

andunhookthe augercable"Z" fitting.SeeFigure26.

4. Frombothsidesof the the frameassembly,usea 1/2" wrenchto

removethe threehex tap screwssecuringthe frameto the auger

housingassembly.Referto Figure22 on previouspage.

NOTE:Do notremovethe lowerhexflangelock nut oneachside.

5. Placea blockof woodunderneaththe augerhousingasshownin

Figure27andseparateaugerhousingfromthe frameby tiltingthe

housingforwardand pullingup thehandles.

6. Blockthe impellerwith a pieceof woodto preventit fromspinning

andusea 1/2" wrenchto removethe hexscrewandflatwasher

fromthecenter ofthe pulleyon the augerhousing.See Figure28.

7. Lift the brakebracketassemblyout of the pulleygrooveandslide

thepulleyassemblyoffthe postsof the augerpulleyadapterto

removetheold belt. Referto Figure28.

Figure23

f --,,

Loosen

Figure24

,,.-/"

/" /, //

// //

// ,/

Figure25

Figure26

NOTE:The pulleyadaptermayslideoff the augerinputshaft when

removingthe pulley.Useextra cautionto ensuretheadapterdoesfall

and/orget damagedwhenremovingthe pulley.

Placethe newaugerbelt in the V-grooveof the augerpulleyand

placethe pulleyw/belt insidethe beltkeepers.

Turnthe pulleyas necessarytoalign its threeslotsapproximately

withthe postsofthe pulleyadapter,thenmovethe brakebracket

assemblyawayfromthe inputshaft. Whilealigningthe pulley

slotsand adapterposts,pushthe augerpulleyfullyontothe

adapter.Referto Figure28.

NOTE: If the pulleyadapterwasremovedwiththe pulley,align the

splinesof the pulleyadapterand augerinputshaft,and pushthe pulley

andadapterontothe input shaft.Referto Figure28.

10. Slide thewasheronto the hexscrewremovedearlierandapply

Loctite262to the threadsof the hexscrew.

11. Insertthe hexscrewthroughthe pulleyassemblyand intothe

threadsof the inputshaft.Torquethe hexscrewto 250-325in.

/Ibs.to securethe augerpulleyassemblyon the inputshaft.

12. If also replacingthe drivebelt, proceedto the "DriveBelt"

instruction.If not, repositionthe transmissionframeback onto

the auger housing.Installthe drivebelton the enginepulley,

re-connectthe augercable "Z" fittingandaugeridlerrodferrule

to the brakebracket.Repositionandsecurethe enginepulley

beltguard,andre-installthe beltcover.

NOTE:Makesureto removethe pieceof woodblockingthe impeller.

Checktheaugerdrivebelt adjustment.With the augerclutchlever

inthe disengagedposition,thetop surfaceof the newbelt shouldbe

evenwith theoutsidediameterof the pulley.

To adjust,disconnectferrulefrombrakebracketassembly.Thread

ferrulein (towardsidler)to increasetensionon belt, or out to decrease

belt tension.

NOTE:The brakepuckmustalwaysbe firmly seatedinthe pulley

groovewhenaugercontrol is disengaged.

IMPORTANT:Repeatthe "AugerDrive ControlTest"fromthe As-

semblysectionbeforeoperatingsnow thrower.

Drive Belt Replacement

If notalreadydone,removethe augerdrivebelt fromthe frontpulleyof

the enginedoublepulley.Referto "AugerBeltReplacement"instruc-

tionsinthe previoussub-section.

1. a. Pullthe idler pulleyaway fromthe backsideof the drivebelt to

relievethetension.See Figure29.

b. Slip the drivebelt offthe idler pulley. Carefullyreleasethe idler

pulley.

2. Roll thedrive beltoff the lowerdrive pulley.

3. Removethe beltfrom the enginepulley.

4. Installthe newbelt on thepulleysin the reverseorder and

re-tensionwith theidler pulley.

5. Reassembleby performingthe previousstepsin the opposite

orderandmannerof removal.

Adapter Post

,ySlot

Figure28

// ,/ j

Figure29

f --,,

CHANGING FRICTION WHEEL

Therubber on the frictionwheelis subjectto wearandshouldbe

checkedafterthefirst 25 hoursof operation,andperiodicallythere-

after.Replacethe frictionwheelif anysigns of wearor crackingare

found.

1. Drainthe gasolinefromthe snowthrower,or placea pieceof

plasticunderthe gas cap.

2. Tipthe snow throwerup and forward,so that it restsonthe

housing.

3. Removescrewsfromthe framecover underneaththesnow

thrower(referto Figure30). Removethe rightwheelfromthe

axle.

4. Usinga 3/4" wrench,holdthe hex shaftand removethe hex

screwand bellevillewasherand bearingfrom left sideof the

frame.Referto Figure31.

5. Holdingthe frictionwheelassembly,slidethe hex shaftout of

thefriction wheelassemblyandthe rightside ofthe frame.The

spaceronthe left sideof the hexshaft will falland thesprocket

shouldremainhanginglosein the chain.

6. Lift the frictionwheelassemblyout betweenthe axle shaftand

thedrive shaftassemblies.

7. Removefour screwssecuringthe frictionwheelto the hub

assembly(referto Figure32). Discardold frictionwheel.

8. Reassemblethe newfrictionwheelontothe hub assembly,

tighteningthe fourscrewsin rotationandwithequalforce.It is

importantto assemblethe frictionwheelsymmetricallyfor proper

functioning.

[_ ?q ,gr

i f f _

Figure30

RemoveHexScrew

BellevilleWasher

RexShaft

FrictionWheelAss'y.

Figure31

SlideHex

ShaftOut

RightSide

Figure32

9. Repositionthe frictionwheelassemblyin the snowthrowerframe.

Insertthe pinfromthe shiftarm assemblyintothe frictionwheel

assemblyandholdassemblyinposition.Referto Figure33.

10. Slidethe hexshaftthroughthe right sideof the frametowardthe

leftside and throughthe frictionwheelassembly.

11. Aftermakingcertainthatthe chainis on boththe largeand the

smallsprocket,alignthe hexshaft with the hexhub of the small

sprocket,andslidethe shaftthroughthesprocket.

NOTE:If thesprocketfellfrom the snowthrowerwhile removingthe

hexshaft, placethe sprocketon thechain.Realignthe sprocketon the

chainwith the hex hubfacing the rightsideof unit.Positionthe hex

hubof the sprockettowardthe frictionwheelwhenslidingthe sprocket

onto the hexshaft.

12. Slidethe spaceronto theend of the hexshaft.

13. Alignthe bearingon the rightend of the hexshaftwith the hole

in the rightside of theframe,then pushthe hexshaftto the left

intoposition in the frame.

14. Slidethe bearingontothe left endof the hexshaftand pressinto

the hole on the leftside the frame.

15. Placethe bellevillewasher (roundedsidetowardhead)ontothe

hexscrew removedearlier,and insertthe screwintothe threaded

holeof the hexshaft.

16. Graduallytightenthe hex screwto fully seatthe bearingsin each

sideof theframeandto securethe hexshaft.

Figure33

17. Positionthe framecoveron thebottomof the frameand secure

withthe self-tappingscrews.Pivotthe snowthrowerdownto it

normaloperatingposition.

NOTE:If you placedplasticfilm under the gascap, be certain to

removeit.

MAINTENANCE SCHEDULE

Beforeperforminganytypeof maintenance/service,disengageall

controlsand stoptheengine.Waituntilallmovingpartshavecometo

acompletestop.Disconnectsparkplugwireandgroundit againstthe

enginetopreventunintendedstarting.Alwayswearsafetyglassesduring

operationor whileperforminganyadjustmentsor repairs.

Followthe maintenanceschedulegivenbelow.This chart describes

serviceguidelinesonly.Use the ServiceLogcolumnto keeptrackof

completedmaintenancetasks.To locate the nearest Sears Service

Center or to schedule service,simplycontactSears at

1-800-4-MY-HOME®.

EachUse

1st5- 8 hours

25 hours

50 hours

Annuallyor 100hours

BeforeStorage

' Underheavyloador inhightemperatures

1. Engineoil level

2. Looseormissinghardware

3. Unit and engine.

1. Engineoil

1. Engineoi11

2. Air cleaner

3. Controllinkagesand pivots

1. Engineoil

1. Sparkplug

1. Fuelsystem

1. Check

2. Tightenor replace

3. Clean

1. Change

2. Cleanor replace

3. Lubewithlightoil

1. Change

1. Clean,replace,re-gap

1. Runengineuntil it stopsfrom lackof

fuel or add a gasolineadditiveto the

gas in thetank.

If the snowthrowerwill notbe usedfor 30daysor longer,or if it is the endof the snowseasonwhenthe lastpossibilityof snowisgone,the

equipmentneedsto bestoredproperly.Followstorageinstructionsbelowto ensuretop performancefromthe snowthrowerfor many moreyears.

PREPARING ENGINE

Short=Term Storage

It is importantto preventgumdepositsfrom formingin essentialfuel

systempartsof the enginesuchas the carburetor,fuel filter,fuel hose,

ortankduringshort-termstorage(15-30days).To preventthis,treat

the fuelsystemusingafuel stabilizer.

Fuelstabilizer(such as STA-BILTM or ULTRA-FRESHTM) is an accept-

ablealternativein minimizingthe formationof fuelgum depositsduring

storage.Addstabilizerto gasolinein fueltankorstoragecontainer.

Alwaysfollowmixratiofoundonstabilizercontainer.Runengineat

least10minutesafteraddingstabilizerto allowit to reachthe carbure-

tor.

Neverstoresnowthrowerwithfuel in tank indoorsor in poorlyventi-

latedareas,wherefuelfumesmayreachan openflame,sparkor pilo

ght as on afurnace,waterheater,clothesdryer or gas appliance.

PREPARING SNOW THROWER

,, Whenstoringthe snowthrowerin anunventilatedor metalstor-

ageshed,careshouldbetakento rustproofthe equipment.Using

a light oil or silicone,coat the equipment,especiallyanychains,

springs,bearingsand cables.

,, Removeall dirt fromexteriorof engineand equipment.

,, Followlubricationrecommendations.

,, Storeequipmentin a clean,dry area.

Alcoholblendedfuels(calledgasoholor usingethanolor methanol)

canattract moisturewhich leadsto separationandformationof acids

duringstorage.Acidicgas can damagethe fuelsystemof an engine

[wh e nstorage.

Long=Term Storage

Toavoidengineproblems,thefuel systemshouldbe emptiedbefore

storagefor 30daysor longer.

Fuelleft in engineduringwarm weatherdeterioratesandwill cause

seriousstartingproblems.

1. Runthe engineuntil thefuel tankis emptyandit stops dueto lack

of fuel. Do notattemptto pourfuel fromthe engine.

pNeveruseengineor cleaningproducts or

carburetor inthe fueltank

ermanentdamagemayoccur, j

2. Removethe spark plug and pourone (1) ounceof engineoil

throughthe sparkplug hole intothe cylinder.Coversparkplughole

witha ragandcrankthe engineseveraltimesto distributethe oil.

Replacesparkplug.

Beforeperforminganytypeof maintenance/service,disengageall

controlsandstoptheengine.Waituntilallmovingpartshavecometo

a completestop.Disconnectsparkplugwireandgrounditagainstthe

engineto preventunintendedstarting.Alwayswearsafetyglassesdurin(

operationor whileperforminganyadjustmentsorrepairs.

Thissectionaddressesminor serviceissues,Tolocatethe nearestSears Service Center or to scheduleservice,simply contactSears

at 1-800-4-MY-HOME®.

Enginefailsto start

o =

1. Chokecontrolnot in ONposition

2. Sparkplugwiredisconnected

3. Faultysparkplug

4. Fueltankemptyor stale fuel

5. Enginenot primed.

6. Safetykeynot inserted.

1. Enginerunningon CHOKE

2. Stalefuel

3. Wateror dirt infuel system

4. Carburetoroutof adjustment

1. Carburetornotadjustedproperly

1. Looseparts or damagedauger

Enginerunserratically

Engineoverheats

Excessivevibration

Lossof power 1. Sparkplug wireloose.

2. Gas capvent hole plugged.

Unitfailsto propelitself 1. Drivecablein needof adjustment

2. Drive belt looseor damaged

Unitfailsto dischargesnow 1. Chuteassemblyclogged.

2. Foreignobject lodged in auger.

3. Augercable inneedof adjustment.

4. Augerbelt looseor damaged.

5. Shearpin(s) sheared.

1. Movechokecontrolto ON position.

2. Connectwire to spark plug.

3. Clean,adjust gap,or replace.

4. Fill tankwithclean,freshgasoline.

5. Primeengineas instructedin the OperationSection.

6. Insert keyfullyintothe switch.

1. Movechokecontrolto OFF position.

2. Fill tankwithclean,freshgasoline.

3. Drainfuel tank.Refillwith freshfuel.

4. ContactyourSearsParts & RepairCenter.

1. ContactyourSearsParts& RepairCenter.

1. Stopengine immediatelyand disconnectspark plug

wire.Tightenall boltsandnuts.If vibrationcontinues,

haveunit servicedby a SearsParts& RepairCenter.

1. Connectandtightensparkplugwire.

2. Removeice andsnowfromgas cap. Be certainvent

holeis clear.

1. Adjustdrivecontrolcable. Referto Serviceand

Maintenancesection.

2. Replacedrivebelt.Referto Serviceand Mainte-

nancesection.

1. Stopengine immediatelyand disconnectspark plug

wire.Cleanchute assemblyand insideof auger

housingwithclean-outtool or a stick.

2. Stopengineimmediatelyanddisconnectsparkplug

wire.Removeobject from augerwith clean-outtool

or a stick.

3. Adjustauger controlcable.Referto Assembly

section.

4. Replaceaugerbelt. Referto Serviceand Mainte-

nancesection.

5. Replacewith newshearpin(s).

Craftsman Snow Thrower Model 247.88045

D" Q 0

05244B Housing,Bearing

2. 05845C Housing,Bearing

3. 618-04515 GearBoxAssembly,Auger

4. 618-0281A BracketAssy,AugerBrake

5. 684-0090B Impellar,16"

6. 684-04224 Housing,Auger- 45"

7. 684-04151 SpiralAssy,LH

8. 684-04152 SpiralAssy,RH

9. 710-1245B Screw,5/16-24x .875

10. 710-0389 Bolt,Carriage,3/8-16x .750

11. 710-0451 Screw,Carriage,5/16-18x .75

12. 710-0459A Scr,HexCap,3/8-24 x 1.5

13. 710-0376 Scr,HexCap, 5/16-18x 1.00

14. 710-04484 Screw,5/16-18x .750

15. 726-04012 Nut,Push

16. 629-0071 ExtensionCord,110V

17. 710-3168 Bolt,Carriage,3/8-16x 1.0

18. 710-04606 Screw,5/16-18x .4300

19. 711-0677 Ferrule

20. 712-0116 Nut,Hex Lock,3/8-24

21. 712-04063 Nut,FlngeLk, 5/16-18

22. 712-04065 Nut,Fig Lk, 3/8-16

23. 741-0217 Sleeve

24. 714-0104 Pin,InternalCotter

25. 714-0126 Key,Hi Pro,3/16x 3/4

26. 714-0135 Key,Woodruff,I/4x 3/4

27. 714-04040 Pin,BowtieCotter

28. 715-0118 Pin,Spirol,5/16 x 1.75

29. 725-0157 Tie, Cable

30. 731-1696A Adapter,Chute,6"

31. 738-0275 Shf,Gear,Worm

32. 731-05163 Spacer,1.0x 1.5x 1

33. 731-2635 Clip, Mounting

34. 731-2643 Tool,Cleanout

35. 732-0858 Spring,Extension

36. 736-0159 Washer,.349x .879x .063

37. 736-0174 Washer,.625x .885x .015

38. 736-0505 Washer,Flat,.34 x 1.50x .150

D _ 0 Q

750-04020 Spacer,1.004x 1.375x .25

40. 721-0146 Oil Seal

41. 736-3008 Washer,.344 x .75x .12

42. 736-3046A Washer,1.01x 1.86x .06

43. 738-0281 Screw,Shoulder,.625 x .17

44. 738-04155 Pin, Shear,.25x 1.75

45. 738-04159 Axle,Spiral,45"

46. 741-0192 Bearing,Flangew/Flats

47. 741-04024 Bearing,SelfAligning

48. 741-0475 Bushing,Nylon

49. 741-0494 Bushing,Flange,1.051x 1.16

50. 747-0980A Rod,Auger Idler

51. 721-0325 Plug

52. 754-0222A V Belt,l/2 x 44

53. 756-0178 Pulley,Flat Idler,2.75OD

54. 756-04244A Pulley,Auger Drive,10.0

55. 784-0385B Bracket,Auger Idler

56. 790-00264A Bracket,GearBox Support

57. 784-5123 Bracket,Chute Crank

58. 710-0276 Screw,Carriage,5/16-18x 1.00

59. 790-00181 DriftCutter

60. 790-00280 Plate,Shave,45"

61. 741-0184 Brg,Thrust

62. 784-5697 Shoe,Skid

63. 749-04384 SupportTube

64. 710-3008 Screw,5/16-18x .75

65. 748-04067A Pulley,Adapter,.75Dia.

66. 618-0246 HsgAssyAuger RH (Inc.40 &70)

67. 618-0247 HsgAssyAugerLH(Inc. 40& 70)

68. 710-1260A Screw,LD, 5/16-18x .750

69. 711-04714 Shf,Drive,Auger

70. 741-0670 FlangeBearing

71. 716-0111 Ext, Ret,Ring

72. 717-1425 Gear,Worm,LH

73. 721-0145 Seal,Oil

74. 736-0266 Washer,Flat, 1.52IDx 2.00D

75. 736-0291 Washer,Flat, .88 IDx .38 OD

76. 717-0299 Gear,Worm,DblThread

Craftsman Snow Thrower Model 247.88045

D" i Q

625-0007A Assembly,Light

2. 646-0012 CableAss'y,Auger/Drive

3. 684-0053B Crank,Chute,26.0

4. 705-5218 Handle,Engage,RH

5. 705-5219 Handle,Engage,LH

6. 705-5266 Bracket,ChuteCrank

7. 710-0458 Screw,Cam, 5/16-18x 1.75

8. 710-0572 Screw,Cam, 5/16-18x 2.5

9. 710-1003 Screw,#10-16x .625

10. 710-1625 Screw,#10-24x 1.75

11. 710-04682 Screw,Hex,3/8-16x 2.00

12. 710-3118 Screw,Hex,3/8-16x 1.00

13. 710-3015 Screw,Hex,1/4-20x .75

14. 711-0677 Ferrule,5/16-18x .312Dia

15. 784-5679 Brkt.,HandleSupport- LH

16. 712-04064 Nut,Hex Flange,1/4-20

17. 712-3068 Nut,HexLock,5/16-18GR5

18. 714-0101 Pin,InternalCotter

19. 714-0104 Pin,InternalCotter

20. 720-0201A Knob,Crank

21. 720-04039 Knob,Shift

22. 720-0284 Knob,Wing,5/16-18

23. 725-0157 Tie, Cable

24. 784-5682 Brkt.,HandleSupport- RH

25. 784-5681 Brkt.,HandleSupport- LH

26. 726-0100 Cap, Push,3/8

27. 731-2298 Panel,Handle

28. 736-0105 Wash,Bell,.375x .87x .063

29. 736-0185 Wash,Fl.,.375x .738x .063

30. 736-0242 Wash,Bell,.34 x .872x .06

31. 736-0275 Wash,FI,.344 x .688x .065

32. 741-0475 Bushing,Plastic,.38 ID

33. 746-0950A CableAssembly,Trigger

34. 747-0624 Rod,ChuteCrank

35. 747-0983A Rod,LowerShift

36. 747-0997 Rod,UpperShift

37. 784-5680 Brkt.,HandleSupport- RH

38. 749-0989A Handle,UpperLH

39. 749-0990A Handle,UpperRH

40. 749-0991 Handle,Lower

41. 750-0963 Connector,Shift Rod

D _ O Q

684-0102A Panel,Handle

43. 710-0276 Screw,Carr,5/16-18x 1.0

44. 710-0458 Screw,Carr.,5/16-18x 1.75

45. 710-0459A Screw,Hex,3/8-24x 1.5

46. 710-0597 Screw,Hex, 1/4-20x 1.0

47. 710-0599 Screw,Hx, 1/4-20x .5

48. 710-0805 Screw,Hex,5/16-18x 1.5

49. 710-0895 Screw,Hx,1/4-15x .75

50. 711-0653 Pin,Clevis,.312x 1.0

51. 712-0116 Nut, Insert,3/8-24

52. 712-04063 Nut, FlngeLk, 5/16-18

53. 714-0507 Pin,Cotter,3/32 x .75

54. 731-08460 Chute,Upper,6.0

55. 731-0851A FlangeKeeper,Chute

56. 731-0903D Chute,Lower

57. 731-13130 Cbl.Guide,ChuteTilt

58. 732-0145 Spring,Compression

59. 732-0193 Spring,Compression

60. 732-0746 Spring,Torsion

61. 735-0199A Bumper,Rubber

62. 784-5619B Handle,Shift

63. 736-0231 Wash,FI,.344x 1.125x .12

64. 736-0119 Washer,Lock,5/16

65. 736-0509 Wash,FI,.35 Sq x .72x .134

66. 746-0902 Cable,ChuteControl,66"

67. 746-0903 Cable,ChuteControlw/Clip,

68. 747-0877 Rod,Cam

69. 748-0362 Cam,HandleLock

70. 748-0363 Pawl,HandleLock

71. 784-5594 Bracket,Cable

72. 784-5604A Handle,ChuteTilt

73. 736-0159 Washer,Flat, .349x .879x .063

74. 705-5217 Bracket,Mount,Lamp

75. 710-0451 Bolt,Carriage,5/16-18x .750

76. 710-1240 Screw,M4 x .7

77. 725-1658 Lamp

78. 725-1669 Housing,Lamp

79. 725-04220 Harness

80. 731-1364 Housing

81. 735-0225 Grommet

Craftsman Snow Thrower Model 247.88045

I _ O Q

05244B Housing,Bearing

2. 618-0279 Dogg,SteeringDrive,LH

3. 618-0280 Dogg,SteeringDrive,RH

4. 618-0282E ShaftAssembly,Steering

5. 618-04178 Assembly,FrictionWheel

718-04034 Wheel,Friction,Bonded

710-0896 Screw,HexWash

6. 684-0118B Bracket,AugerActuator

7. 684-0119B Bracket,DriveActuator

8. 684-04235 Sprocket,32T

9. 684-0161 Arm,Shift

10. 684-04212 Brkt, FrictionDrive Suprt.

11. 684-04103 RodAssembly,Shift

12. 784-0385B Brkt.,Idler,Auger

13. 710-0538 Screw,HexCap Lock,

14. 756-0178 Idler,Flat,2.75OD

15. 754-0222A V-Belt,1/2x 44.0

16. 750-04718 Spcr.,.51IDx 3.66Lg.

17. 710-1652 Screw,HexWash.

18. 750-04717 Spcr.,.51IDx 7.895Lg.

19. 710-3001 Screw,HexCap,3/8-16

20. 750-04703 Spcr.,1.0ID x 1.50OD

21. 710-0788 Screw,Hex,1/4-20x 1.00

22. 710-0459A Screw,3/8-24x 1.50

23. 711-04279 Shaft,HexDrive

24. 711-04605 Shaft,Actuator

25. 716-04048 Ring,Retainer

26. 712-0116 Nut, Hex InsertJamLock

27. 712-0138 Nut, Hex,1/4-28GR5

28. 784-5726 Bracket,Idler,Drive

29. 712-04065 Nut, HxFlngeInsertLk

30. 712-0413 Nut, Hx InsertJamLk

31. 710-04484 TT Screw,5/16-18x .750

32. 712-0717 Nut, Insert3/8-16

33. 713-0284 Chain,Endless,#41x 36L

34. 713-0286 Chain,#420x 40L

35. 713-04015 Sprocket,#41 x lOT

36. 714-0135 Key,Woodruff

37. 714-0104 Pin, InternalCotter

D _ O i

716-0104 E-Ring

39. 714-0388 Key,Hi-Pro,3/16x 5/8

40. 716-0136 Ring,Retaining

41. 717-0302 Plate,Drive

42. 732-0121 Spring,Extension

43. 732-0209 Spring,Extension

44. 756-0241B Pulley,Dbl, 3.25OD

45. 736-0158 Washer,Lock,5/8

46. 756-0240 Pulley,FlatIdler,3.00D

47. 634-0225A WheelAss'y.- LH

634-0226A WheelAss'y.- RH

734-2031 Tire

734-0255 Valve

741-0246A Bearing

48. 711-04615 Pin,Clevis

49. 736-0242 Wsh, Bell.,.34 x .872x .06

50. 736-0300 Wash,.406 x .875x .059

51. 736-0329 Washer,Lock, 1/4

52. 714-0149B Pin,InternalCotter

53. 737-3000 Fitting,Lube,3/16Drive

54. 738-0143 Screw,Shldr.,.498 x .34

55. 738-0279 Spindle,DrivePlate

56. 738-0924A Screw,HexShldr.,1/4-28

57. 741-0163A Ass'y, Bearing/Housing

58. 741-04108 Bearing,Hex Flange

59. 741-04025 Bearing,SelfAligning

60. 741-04076 Bearing,Ball

61. 741-0563 Bearing,Ball

62. 741-0748 Bush,Fig,.5 ID x .627OD

63. 746-0949A Cable, Steering

64. 746-0951 Cable,AugerIdler

65. 747-0973 Rod,DriveClutch

66. 750-0903B Spcr.,.514x .632x 2.44

67. 750-0997 Spacer,.675x 1.0x .23

68. 750-1302B Spcr,.6725x 1.125x 2.48

69. 756-0344 Pulley,Drive

70. 756-0625 Roller,Cable

71. 790-00257 Cover,UpperFrame

72. 790-00259 Cover,LowerFrame

Continuedonfollowingpage

Craftsman Snow Thrower Model 247.88045

Continuedfrom previouspage

D _ J Q

711-04606 Axle,Wheel,45"

74. 790-00255A Frame,Transmission

75. 784-0406A Bracket,FrameSupport

76. 784-0407 Bracket,Axle Support

77. 790-00254 Bracket,BeltCover

78. 710-0191 Screw,3/8-14x 1.25GR8

79. 710-0237 Screw,5/16-24x .625

80. 710-0607 Screw,HxWashHdTapp

81. 710-1245B Screw,Hx Cap 5/16-24

82. 710-0654A Screw,3/8-16x 1.00

83. 736-0173 Wsh, Flat,.28 x .74x .063

84. 714-0118 Key,Square,1/4 x 1.5

85. 790-00167A Brkt., Belt, Keeper

86. 731-2531 Cover,Belt

87. 732-0303 Spring,Extension

88. 732-0705 Guide,ChuteCable

89. 736-0247 Washer,Flat,.406x 1.25

90. 748-0234 Spacer,Shoulder

91. 736-0159 Washer,Flat,.349x .879

92. 754-0131 V-Belt,3/8 x 35.5

93. 712-04064 Nut, FigLk, 1/4-20

94. 726-0221 Nut, Spd.

95. 735-04099 Plug,3/8 ID

Craftsman Engine Model OH358SA=223828 For Snow Thrower Model 247.88045

154A

169,

335A,

186B

220 / / '''_" _" "

"._ _ ""-.206

328 420 "_" 92'

342A

990

- 203

,178

300A

35O

351

37O

Craftsman Engine IVlodel OH358SA=223828 For Snow Thrower IVlodel 247.88045

37083

2 27652

3 650820

4 0

5 30969

14 28277

14A 651057

15 35685

16 35686A

17 29916

18 651028

19 35688

20 35319

25 37861

26 650561

28 30322

30 35680A

31 35327

35 29826

36 29918

37 29216

38 29642

40 35777A

40 35776A

42 35780

42 35779

43 35772

45 36898A

47 651033A

48 35313A

50 35682A

51 35315A

60 35316A

65 30200

69 35683

D _ J m

Cylinder(Incl.2, 20, 72 & 80)

DowelPin

Screw,1/4-20x 1/2"(UpperMountingScrews

for 120-VoltElectricStarterMotor)

Oil DrainExtensionNotAvailable

ExtensionCap,1/4-18NPT

FlatWasher

Washer

GovernorRod (Incl. 14& 38)

GovernorLever(Incl.212A)

GovernorLeverClamp

Screw,T-15,8-32x 7/16"

ExtensionSpring

Oil Seal

BlowerHousingBaffle (Incl.325)

Screw1/4-20x 19/32"

LockNut,8-32

Crankshaft

CounterbalanceGear

Screw,10-32x 3/4"

LockWasher#8

LockNut, 10-32

RetainingRing

Piston,Pin & Ring Set(.010"OS) (Incl.41,42

& 43)

Piston,Pin & Ring Set(Std) (Incl.41,42& 43)

RingSet (.010"OS)

RingSet (Std.)(3-5/16")

PistonPinRetainingRing

ConnectingRodAssembly(incl. 47 & 49)

ConnectingRodBolt (1/4-20x 1-5/16")

ValveLifter

Camshaft(MCR)

CounterbalanceWeight

BlowerHousingExtension

Screw,10-24x 9/16"

CylinderCoverGasket

35684A

71 35377

80 35751

81 35479A

82 35321

83 35322

84 29193

86 650833

87 650832

89 32589

90 611093

92 650880

93 650881

100 35135A

101 611289

102 651024

103 651007

110 35187

110A 37047

119 36932

120 37491

125 36936

125 36934

126 36937

126 36935

127 650691

128 650690

130 650697A

135 34645

150 33507

151 33508

151A 35862

153 35949

154 651105

D _ e ID

CylinderCover(Incl. 14,15,20,38

CrankshaftBushing

GovernorShaft

Washer

GovernorGearAssembly

GovernorSpool

RetainingRing

Screw1/4-20x 1-3/16"

Screw,1/4-20x 1- 11/16"

FlywheelKey

Flywheel(3 Amp, w/ringgear)

BellevilleWasher

FlywheelNut (5/8-18)

SolidStateIgnition(Incl. 101)

SparkPlug Cover

SolidStateMountingStud

Screw,T-15,10-24x 15/16"

GroundWire(13.65"long- darkgreen- 90°

female&2 maleblades)

GroundWire(10.50"with male& femaleflag

terminals)

CylinderHeadGasket

CylinderHead(Incl. 151A&270A)

ExhaustValve(1/32"OS)

ExhaustValve(Std)

IntakeValve(1/32"OS)

IntakeValve(Std.)

FlatWasher

BellevilleWasher

Screw,5/16-18x 2-1/2"

ResistorSparkPlug (RN4C)also availablein

PackagedPart #740069

ValveSpring

ValveSpringKeeper

IntakeValveSeal

PushRod Guide

RockerArmStud

Craftsman Engine IVlodel OH358SA=223828 For Snow Thrower IVlodel 247.88045

D _ Q ®

35950 RockerArm

156 37843 RockerArm Bearing

157 650586 JamNut,5/16-24

158 35466 PushRod

159 35952 RockerArm CoverGasket

160 35953A RockerArm Cover

161 30063 Screw,T-30,1/4-20x 1/2"

161A 651034 ValveCoverMountingStud

169 27896A ValveCoverGasket

170 28423 BreatherBody

171 28424 BreatherElement

172 28425 ValveCover

173 35350 BreatherTube

174 650128 Screw,10-24x 1/2"

178 29752 Nut& LockWasher1/4-28

180 37101 BlowerHousingExtension

183 34583A ChokeBracket

184 33263 Carburetor-to-IntakePipeGasket

185 37085 IntakePipe

186 35691 GovernorLink

186B 36653 ChokeSpring

200 35702 ManualControl Bracket(Incl.203,204 & 206)

203 31342 CompressionSpring

204 651029 Screw,T-IO,5-40x 7/16"

206 610973 Terminal

207 35692 ThrottleLink

212 30773A Bushing(Incl. 14A& 213)

212A 36288 Bushing

212B 651017 Washer

213 650930 Screw,10-32x 5/8"

215 35440 ControlKnob

216 35679 R.RM.AdjustingLever

219 35689 ChokeRod

220 35438 ControlKnob

223 650971 Screw,T-30,5/16-18x 7/8"

224 33515A IntakePipeGasket

238 28820 Screw,10-32x 1/2"

260 37092A BlowerHousing

D _ O Q

651084 Screw,5/16-18x 9/16"

265 37086 CylinderHeadCover

266 650876 Screw,5/16-18x 1-9/32"

269 35762 ExhaustManifoldGasket

270 37263 ExhaustManifold

270A 35829A ExhaustPortLiner

271 35293 LockingPlate(Manifold)

275 37264 Muffler

276 35348 LockingPlate

277A 650877 Screw,5/16-18x 4-1/2"

280 37265 HeatShield

285 35985C StarterCup

290 37964 FuelLine(32.0"length)

292 26460 FuelLineClamp

293A 650517 Screw,T-30,1/4-20x 27-32"

298 650665 Screw,1/4-15x 3/4"

300A 37099A FuelTank(Incl.292 & 301)

301 37845 FuelCap(Red Plastic)(1-1/2"I.D.)

302 37098 FuelTank Extension

305 35574 Oil FillTube

307 35499 O-Ring

308 35539 FillTubeClip

309 651011 Screw,10-32x 5/16"

310 35700 Dipstick

314 650873 Screw,1/4-20x 3/4"

315 611111 AlternatorCoil (18Watt)

328 35062 IgnitionKey(alsoavailablein PackagedPart

#740077)

329A 651060 Screw,8-32x23/64"

335 37096A CarburetorCover

335A 37087 CarburetorCover

338 650821 Screw,10-32x 1/2"

341 37093 FuelTank Bracket

342A 792028 Screw,5/16-18x 7/8"

343 35079A KeySwitchBracket(Incl.329A)

345 37097 HeatBaffle

350 570682A PrimerAssembly(alsoavailablein Packaged

Part#740101)

Craftsman Engine IVlodel OH358SA=223828 For Snow Thrower IVlodel 247.88045

32180C

355 590574

361 650990

369 651032

370 37119

370 36695

370

380

390

396

4OO

42O

36534

36501

37226

640105

590749

37105

36947B

730226A

704 650738

710 36482

711 651019

-- 730286

PrimerLine

StarterHandle(MittenGrip)alsoavailablein

PackagedPart#740053B

Screw,T-30,1/4-20x 15/32"(ElectricStarter

MountingScrews)

Screw,12-16x 5/8"

WarningDecal(Bilingual)

Decal- TecumsehLogofor Topof Recoil

Starter

WarningDecal

Decal- Primer-InternationalSymbol

Decal- SpeedControl,Choke,& Key

Carburetor(Incl.184)

RewindStarter

ElectricStarterMotor(120Volt)(Optional)

GasketSet (Incl.itemsmarked*) (Incl.items

marked*)

SAE5W304-CycleEngineOil (Quart)

(Winter)

Screw,1/4-20x 5/8"

CompressionSpring

Screw,T-IO,6-32x 41/64"

WinterMaintenanceKit includes32 oz.

- SAE5W30Oil, sparkplug,switch key,fuel

stabilizer

EnginePartNumber

913300B

ShortBlock PartNumber

758216

(Thispageapplicableinthe U.S.A.and Canadaonly.)

Sears, Roebuck and Co., U.S.A. (Sears), the California Air Resources Board (CARB)

and the United States Environmental Protection Agency (U.S. EPA)

Emission ControJ System Warranty Statement (Owner's Defect Warranty Rights and ObJigations)

EMISSIONCONTROLWARRANTYCOVERAGEISAPPLICABLETOCERTI- YEAR 1997AND LATERENGINESWHICHARE PURCHASEDAND USED

FlED ENGINESPURCHASEDIN CALIFORNIAIN 1995ANDTHEREAF- ELSEWHEREINTHE UNITEDSTATES(ANDAFTERJANUARY1,2001 IN

TER,WHICHARE USEDIN CALIFORNIA,ANDTOCERTIFIEDMODEL CANADA).

California and United States Emission Control Defects Warranty Statement

The CaliforniaAir ResourcesBoard(CARB),U.S.EPAandSearsare pleased

to explainthe EmissionControlSystemWarrantyon your modelyear2000 and

latersmalloff-roadengine(SORE).In California,newsmall off-roadengines

mustbe designed,builtand equippedto meetthe State'sstringentanti-smog

standards.Elsewhereinthe UnitedStates, newnon-road,spark-ignition

enginescertifiedfor modelyear 1997and latermustmeetsimilar standardsset

forth bythe U.S.EPA.Sears mustwarranttheemissioncontrol systemon your

enginefor the periodsof timelistedbelow,providedtherehas beenno abuse,

neglector impropermaintenanceof your smalloff-roadengine.Youremis-

sion controlsystemincludespartssuch as thecarburetor,air cleaner,ignition

system,mufflerand catalyticconverter.Also includedmay be connectorsand

otheremissionrelatedassemblies.Wherea warrantableconditionexists,Sears

will repairyour smalloff-roadengine at no cost to you includingdiagnosis,parts

and labor.

Sears Emission Control Defects Warranty Coverage

Smalloff-roadenginesarewarrantedrelativeto emissioncontrol partsdefects

fora period of oneyear,subjectto provisionsset forth below,Ifany covered

Owner's Warranty

Asthe smalloff-roadengineowner,you are responsiblefor theperformanceof

therequiredmaintenancelistedinyour Operatingand MaintenanceInstruc-

tions.Sears recommendsthatyou retain all your receiptscoveringmaintenance

on yoursmall off-roadengine,butSearscannot denywarrantysolelyforthe

lackof receiptsor for yourfailureto ensurethe performanceof all scheduled

maintenance.Asthe smalloff-roadengineowner,you shouldhoweverbe

awarethat Sears maydenyyou warrantycoverageif your smalloff-roadengine

ora part hasfailed dueto abuse,neglect,impropermaintenanceor unap-

part onyour engineis defective,the part will be repairedor replacedbySears.

Responsibilities

provedmodifications.Youare responsiblefor presentingyour smalloff-road

engineto an AuthorizedSearsService Dealeras soonas a problemexists.The

undisputedwarrantyrepairsshouldbe completedina reasonableamountof

time,notto exceed30 days.Ifyou haveany questionsregardingyour warranty

rightsand responsibilities,you shouldcontacta SearsServiceRepresentative

at 1--800--469--4663.Theemissionwarrantyis a defectswarranty.Defectsare

judgedon normalengineperformance.Thewarrantyis notrelatedto an in-use

emissiontest.

Sears Emission Control Defects Warranty Provisions

ThefollowingarespecificprovisionsrelativetoyourEmissionControlDefectsWarrantyCoverage.Itisinadditionto theSearsenginewarrantyfornon-regulated

enginesfound in the OperatingandMaintenanceInstructions.

1. WarrantedParts

Coverageunderthis warrantyextendsonly to the parts listed below(the

emissioncontrol systemsparts)to the extentthese parts werepresenton

theengine purchased.

a. FuelMetering System

,,Coldstart enrichmentsystem

,,Carburetorand internalparts

• FuelPump

b. Airlnduction System

,,Air cleaner

• Intakemanifold

c. IgnitionSystem

,,Sparkplug(s)

• Magnetoignitionsystem

d. CatalystSystem

,,Catalyticconverter

• Exhaustmanifold

,,Air injectionsystemor pulsevalve

e. MiscellaneousItemsUsed inAboveSystems

• Vacuum,temperature,position,timesensitive valves

andswitches

• Connectorsand assemblies

2. Lengthof Coverage

Searswarrantsto the initialownerand eachsubsequentpurchaserthat

theWarrantedParts shall befree from defectsin materialsandworkman-

ship whichcausedthe failureof the WarrantedPartsfor a periodof one

yearfrom the datethe engineis deliveredto a retailpurchaser.

3. NoCharge

Repairor replacementof any WarrantedPartwill beperformedat no

chargeto the owner,includingdiagnosticlabor whichleadsto the

determinationthata WarrantedPartis defective,if the diagnosticwork is

performedat an AuthorizedSears ServiceDealer.For emissionswarranty

servicecontact your nearestAuthorizedSearsServiceDealeras listed in

the "YellowPages"under"Engines,Gasoline,""GasolineEngines,""Lawn

Mowers,"or similarcategory.

4. Claimsand CoverageExclusions

Warrantyclaimsshall be filed in accordancewiththe provisionsofthe

Sears EngineWarrantyPolicy.Warrantycoverageshall be excludedfor

failures of WarrantedPartswhichare not originalSears parts or because

of abuse, neglector impropermaintenanceas setforth in theSears

EngineWarrantyPolicy.Searsis not liable to coverfailuresof Warranted

Partscausedby the useof add-on, non-original,or modifiedparts.

5. Maintenance

Any WarrantedPartwhich is not scheduledfor replacementas required

maintenanceor which is scheduledonly for regularinspectionto the effect

of "repairor replaceas necessary"shall be warrantedas to defectsfor the

warrantyperiod.Any WarrantedPartwhich is scheduledfor replacement

as requiredmaintenanceshallbe warrantedasto defectsonly for the

periodof time upto the first scheduledreplacementforthat part. Any

replacementpart that is equivalentin performanceand durabilitymay

be usedin theperformanceof any maintenanceor repairs.The owneris

responsibleforthe performanceof all requiredmaintenance,as definedin

the SearsOperatingandMaintenanceInstructions.

6. ConsequentialCoverage

Coveragehereundershallextend to the failure of any engine components

caused bythe failure of anyWarrantedPartstill underwarranty.

Inthe USAand Canada,a 24 hour hot line, 1-800-469-4663,has a menuof pre-recordedmessagesofferingyou engine maintenanceinformation.

Look For Relevant Emissions Durability Period and

Air index information On Your Engine Emissions Label

Engines that are certified to meet the California Air Resources Board (CARB) Tier 2 Emission Standards must

display information regarding the Emissions Durability Period and the Air Index. Sears, Roebuck and Co., U.S.A.

makes this information available to the consumer on our emission labels.

The Emissions Durability Period describes the number of hours of actual running time for which the engine is

certified to be emissions compliant, assuming proper maintenance in accordance with the Operating & Mainte-

nance instructions. The following categories are used:

Moderate: Engine is certified to be emission compliant for 125 hours of actual engine running time.

intermediate: Engine is certified to be emission compliant for 250 hours of actual engine running time.

Extended: Engine is certified to be emission compliant for 500 hours of actual engine running time.

For example, a typical walk-behind lawn mower is used 20 to 25 hours per year. Therefore, the Emissions

Durability Period of an engine with an intermediate rating would equate to 10 to 12 years.

The Air index is a calculated number describing the relative level of emissions for a specific engine family. The

lower the Air index, the cleaner the engine. This information is displayed in graphical form on the emissions label.

After July 1,2000, Look For Emissions Compliance Period

On Engine Emissions Compliance Label

After July 1, 2000 certain Sears, Roebuck and Co., U.S.A. engines will be certified to meet the United States

Environmental Protection Agency (USEPA) Phase 2 emission standards. For Phase 2 certified engines, the Emis-

sions Compliance Period referred to on the Emissions Compliance label indicates the number of operating hours

for which the engine has been shown to meet Federal emission requirements.

For engines less than 225 cc displacement, Category C = 125 hours, B = 250 hours and A = 500 hours.

For engines of 225 cc or more, Category C = 250 hours, B = 500 hours and A = 1000 hours.

This is a generic representationof the emission labeltypically found on a certified engine.

Declaraci6n de garantfa ............................ PAgina 40

Acuerdo de protecci6n para reparaciones ... PAgina 41

PrActicas operaci6n seguras ..................... PAgina 42

Montaje ...................................................... PAgina 44

Operaci6n .................................................. PAgina 48

Servicio y Mantenimiento .......................... PAgina52

Almacenamiento fuera de temporada ....... PAgina 61

Soluci6n de problemas ............................. PAgina 62

Etiquetas de seguridad .............................. PAgina 7

Lista de piezas ........................................... PAgina 26

NOmero de servicio Cubierta posterior

Garantia de dos a_os para la maquina quitanieve Craftsman

Esteequipoest,.cubiertoporunagaranfiade dosahos,siempreque se mantenga,lubriquey ajustede acuerdocon las instruccionesdel

presentemanualdel operador.Duranteelahode garanfia,si este equiposufrecualquierfalla producidapor defectosen materialeso manode

obra,DEVUELVALOA SUCENTRODE PARTES& REPARACIONSEARSM_,SCERCANO,y SearsIo reparar_tsin ningOncargo.El serviciode

garanfiaa domicilioesterdisponibleperose aplicar_tuncargode traslado.

Esta garantia no cubre:

• Elementosdesechablesque se desgastanpor el usonormal,incluyendoentreotros,zapatasantideslizantes,placade raspadoy bujias.

Reparacionesnecesariasdebidoa negligenciadeloperador,incluyendoentreotros,dahosmec_micoy electricoocasionadopor un almace-

namientonoapropiado,abolladuracigOehal,falla porel usode aceitede grado y/o cantidadno apropiadao fallaporno darmantenimiento

al equipodeacuerdocon las instruccionescontenidasen el manualdel operador.

Limpiezao reparacionesal motor(sistemadecombustible)provocadaspor un combustiblecontaminadouoxidado(viejo). Engeneral,el

combustibledebeutilizarseen un periodono mayorde 30 diasa partir de su adquisici6n.

Equiposutilizadosparafines comercialeso de alquiler.

Estagaranfias61otendr_,validezdurante90 dias si esteproductose utilizaencualquiermomentoparafines comercialeso de alquiler.

Estagaranfias61otendravalidezmientrasel productose utiliceen los EstadosUnidos.

Estagaranfiale otorgaderechoslegalesespecificos,pero ustedpodria gozardeotrosderechosen raz6nde su lugarde residencia.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Tipo de aceite del motor:

Capacidadde aceitedel motor:

Capacidadde combustible:

Bujias:

Separaci6nde lasbujias:

SAE5W-30

28 onzas

4 cuartos

Champion@RJ19LM

.030"

N_merode modelo ..........................................................

Numerode serie ..............................................................

Fechade compra.............................................................

Registrearribael nOmerodel modelo,el nOmerode seriey la fecha

de compra

Felicitacionespor haberrealizadouna adquisici6ninteligente.El

productoCraftsman@que haadquiridoest,.disehadoy fabricado

parabrindarmuchosahosdefuncionamientoconfiable.Perocomo

todoslosproductosa vecespuederequerirde reparaciones.Esen

ese momentocuandoel disponerde un Acuerdode protecci6npara

reparacionesle puedeahorrardineroy problemas.

Acontinuaci6nse detallanlos puntosincluidosen elAcuerdo:

, Servicio experto prestadopor nuestros12,000especialistasen

reparacionesprofesionales

Servicio ilimitadosin cargo paralas piezasy la manode obra en

todaslas reparacionescubiertas

• Reemplazodel productosi no es posiblerepararel producto

cubierto

Descuentode 10%del precionormaldel servicioy delas piezas

relacionadascon el mismoque no esten cubiertaspor el acuerdo;

adem_ts,10%delprecionormalde la verificaci6nde manten-

imientopreventivo

, Ayudar_pida portel_fono- asistenciatelef6nicaa cargode un

tecnicode Searspara los productosque requierenreparaci6n

a domicilio,adem_tsde una programaci6nconvenienteparala

reparaci6n

Unavez adquiridoel Acuerdo,puede programarelserviciocon

tan s61orealizaruna Ilamadatelef6nica.Puede Ilamaren cualquier

momentodel dia o de la nocheo programarun servicioen linea.

Searsdisponedem_.sde 12.000especialistasenreparaciones

profesionalesque tienenaccesoa m_tsde4.5 millonesde piezasy

accesoriosde buenacalidad.Estees el tipo deprofesionalismoen

el quepuedeconfiarparaque leayudea prolongarla vida 0til del

productorecientementeadquiridoen losahos porvenir,iAdquierahoy

su acuerdodeprotecci6npara reparaciones!

Se aplican determinadaslimitacionesy exclusiones.Paraobtener

informaci6nadicional y preciosIlameal 1-800-827-6655.

Serviciode instalaci6nde Sears

Sideseasolicitarla instalaci6nprofesionalde Searsdeaparatos

dom_sticos,dispositivospara abrir portones,calentadoresde aguay

otrosarticulosdom_sticosimportantes,en losEstadosUnidosIlame

al 1-800-4-MY-HOME@.

La presenciade este simbolo indicaque setrata de

instruccionesimportantesde seguridadquese deben

respetarpara evitar poneren peligro su seguridad

personaly/o materialy la de otraspersonas. Leay siga

todas las instruccionesde este manualantesde poner

en funcionamientoesta maquina.Si norespetaestasinstruccionespodria

provocarlesionespersonales.Cuandovea estesfmbolo,i presteatenciona

la advertencia!

Su responsabilidad: Restrinjael usodeesta m_tquinamotorizada

alas personasquelean,comprendany respetenlas advertenciase

instruccionesque aparecenen este manualyen la m_tquina.

Esta maquinafue construidapara ser operadade acuerdocon las reglas

de seguridadcontenidasen estemanual.AI igual quecon cualquiertipo

de equipo motorizado,un descuidoo error por partedel operadorpuede

producirlesionesgraves.Estamaquinaes capazde amputarmanosy pies

y dearrojar objetoscon gran fuerza. Deno respetarlas instruccionesde

seguridadsiguientesse puedenproducirlesionesgraveso la muerte.

Elescape del motorde este producto,algunosde suscomponentesy

algunoscomponentesdel vehfculocontieneno liberan sustanciasqdmicas

que elestado de Californiaconsideraquepuedenproducir cancer,defectos

de nacimientou otros problemasreproductivos.

CAPACITACIAN

,, Lea,entienday cumplatodas las instruccionesincluidasen la maquina

yen los manualesantesde montarlay utilizarla.Guardeestemanual

en un lugarseguropara consultasfuturasy regulares,asf como para

solicitarrepuestos.

,, Familiarfcesecon todos loscontrolesy sufuncionamientoapropiado.

Sepacome detenerla maquinay come desengranarlos controles

r@idamente.

,, No permitanuncaque losnihos menoresde 14 ahosutilicen esta

maquina.Los ni_os de 14ahosy masmayoresdebenleery com-

prenderlas instruccionesde funcionamientoy las reglasde seguridad

contenidasen estemanual,y tambiendebensercapacitadosy estar

supervisadospor unode los padres.

,, Nunca permitaquelos adultosutilicen esta maquinasin recibirantes la

instruccionapropiada.

,, Los objetosarrojadospor la maquinapuedenproducirlesionesgraves.

Planifiqueel patronen el queva air arrojandonieveparaevitar quela

descargade materialse realicehacia los caminos,los observadores,

etc.

,, Mantengaa los observadores,ayudantes,mascotasy ni_os perIo

menosa 75 piesde la maquinamientrasla mismaesta en funciona-

miento.Detengala maquinasi alguienentraen lazona.

,, Seaprecavidopara evitarpatinarseo caerse especialmentecuando

operala maquinaen reversa.

PREPARATIVOS

,, InspeccioneminuciosamenteelAreadonde utilizarael equipo.Saque

todoslosfelpudos,periAdicos,trineos,tablas,cablesy otrosobjetos

extraSoscon los quepodriatropezaro quepodrianser arrojadospor la

barrena/ motor.

,, Paraprotegerselos ojosutilice siempreanteojoso antiparrasde

seguridadmientrasopera la maquinao mientrasla ajustao repara.Los

objetos arrojadosque rebotanpuedenlesionargravementelavista.

,, Nooperela maquinasinla vestimentaadecuadapara estaral aire libre

en invierno.No utilicealhajas,bufandaslargasu otras prendassueltas

que podrianenredarseen laspartesmAviles.Utiliceun calzado especial

parasuperficiesresbaladizas.

,, Useun prolongadory un tomacorrientede tres cablescon conexiAna

tierra paratodas las unidadescon motores de encendidoelectrico.

,, Ajustela alturade la caja del tomacorrientepara limpiarla grava o las

superficiescon piedrastrituradas.

,, Desengranetodas laspalancas de controlantes de arrancarel motor.

,, Nuncaintenterealizarajustesmientrasel motorestaen marchaexcepto

en loscasos espedficamenterecomendadosen el manualdel operador.

,, Dejequeel motory la maquinaseadapten a la temperaturaexterior

antes de comenzara sacar lanieve.

,, ParaevitarlesionsepersonalesodaSosmaterialesseasumamentecuidadosoal

manipularlagasdina.Lagaselinaesaltamenteinflamableysusvaporespuedencausar

explosiones.SepuedelesionargravemsetesJderramagasdinasebreustedosebrela

ropayaquesepuedeprenderfuego.Laveselapiely camloiesederopadeinmediato.

,, Utilicesale recipientespara gasolinaautorizados.

,, Apaguetodosloscigarrillos,cigarros,pipasy otrasfuentesde combustion.

,, Nuncacarguecombustibleen la maquinaen un espaciocerrado.

,, Nuncasaque latapa del gas niagreguecombustiblemientrasel motor

estacaliente o en marcha.

,, Dejequeel motorse enfrie por Io menosdos minutosantesde volvera

cargar combustible.

,, Nuncarecargueel tanque de combustible.Lleneel tanqueno masde

1/2pulgadaper debajode la basedel cuello del filtropara dejar espacio

para ladilataciondel combustible.

,, Vuelvaa colocar latapa de lagasolinay ajustelabien.

,, Limpielagasolinaderramadasobre el motory el equipo.Trasladela

maquinaa otra zona. Espere5 minutosantesde encenderel motor.

,, Nuncaalmacenela maquinao el recipientede combustibleen un

espaciocerrado dondehayafuego, chispaso luz piloto (porejemplo,

hornos,calentadoresde agua, calefactores,secadoresde ropa,etc.).

,, Dejequela maquinase enfrie por Io menos5 minutosantes de

guardarla.

OPERACION

• No pongalas maneso los piescerca de las piezas rotatorias,en la caja

de labarrena/ motoro en el montajedel canal de descarga.El contacto

con las piezas rotatoriaspuedeproducirla amputacionde manosy pies.

,, La palancade control de la barrena/ motores un dispositivode seguri-

dad. Nuncapase poralto su funcionamiento.De hacerlola operaci6nde

la maquinaes riesgosay puedeocasionarlesiones.

,, Laspalancasde controldebenfuncionarbienen ambasdireccionesy

regresarautomaticamentea laposicionde desengranecuandose las

suelta.

,, Nuncaoperelamaquinasifaltaunmontajedelcanalo sielmismoesta.dafiado.

Mantengatodoslosdispositivosdeseguridadensulugaryen funcionamiento.

,, Nunca enciendaun motoren espacioscerradoso en unazonacon poca

ventilacion.Elescapedel motorcontiene monoxidode carbono,un gas

inodoroy letal.

,, No utilicela maquinabajo la influenciadel alcoholo lasdrogas.

,, El silenciadory el motorse calientany puedenproducir quemaduras.No

lostoque.

,, Seasumamenteprecavidocuandooperela maquinasobre una

superficiecon gravao cuandola cruce. Mantengasealerta por si se

presentanpeligros ocultoso transito.

,, Tengacuidado cuandocambiede direcciono cuandooperela maquina

en pendientes.

,, Planifiqueel patronen el queva air arrojandonieveparaevitar que

la descargade materialse produzcahacia lasventanas,lasparedes,

losautomoviles,etc.y evitar asi posiblesdaflosmaterialeso lesiones

producidaspor los rebotes.

,, Nunca dirija ladescarga hacialos niflos, los observadoresy las

mascotasni deje que nadiese pare delantede la maquina.

,, Nosobrecarguela capacidadde la maquinatratandode sacar la nieve

muyra.pidamente.

,, Nunca opereesta maquinasin buenavisibilidado iluminaci6n.Siempre

debe estarsegurode queesta bienafirmadoy sostengabien las

manijas.Camine,nuncacorra.

,, Corte la corrientea la barrena/ motorcuandotransporte lamaquinao

cuandola mismano esta en uso.

,, Nunca operela maquinaa alta velocidadde desplazamientosobre

superficiesresbaladizas.Mirehaciaabajoy haciaatras y tenga cuidado

cuandovayamarchaatra.s.

,, Si la maquinacomenzaraa vibrar de maneraanormal,detengael motor,

desconecteel cable de la bujfay pongalade maneraque hagamasa

contrael motor.Inspeccionela maquinaminuciosamentepara ver si

estadaflada. Reparetodos losdaflos antesde encendery operarla

maquina.

,, Desengranetodas las palancasde control y detengael motorantesde

dejar la posicionde operacion(detrasde lasmanijas).Esperea que la

barrena/ motorse detengapor completeantes de destaparel montaje

del canalo realizarajustese inspecciones.

,, Nunca pongalasmanos en las aberturasde descargao de recoleccion.

Utilice siemprela herramientade limpiezaque se adjuntaparadestapar

la aberturade descarga. Nodestapeel montajedelcanal mientrasel

motoresta en funcionamiento.Antes de destaparlo,apagueel motory

permanezcadetrasde las manijashastaquetodas laspartesmovilesse

hayandetenido.

,, Usesolo unionesy accesoriosaprobadosper elfabricante (perejemplo,

pesaspara las ruedas,cadenasparalos neumaticos,cannas, etc.).

,, Si se presentansituacionesque no esta.nprevistasen estemanual,sea

cuidadosoy useel sentidocomun. Contactecon su centrode servicio

Sears paraobtener ayuda.

MANTENIMIENTO Y ALMACENAMIENTO

,, Nuncamanipulelosdispositivosde seguridadde manera imprudente.

Controleperi6dicamenteque funcionende formaadecuada.Remftasea

las seccionesde mantenimientoy ajustede este manual.

,, Antesde realizarlalimpieza,repararo revisarla maquina,desengrane

todas las palancasde controly detenga elmotor.Esperea que la bar-

rena/ motorse detengaporcomplete.Desconecteelcable dela bujia

y pongalode manera quehaga masacontrael motorpara evitar quese

enciendade maneraaccidental.

,, Controlefrecuentementequetodos lospernosy tornillosesten bien

ajustadosparacomprobarque la maquinase encuentraen condiciones

segurasde funcionamiento.Asimismo,realiceuna inspecci6nvisual de

la maquinapara controlarsi la mismaestadaflada.

,, Nocambiela configuraci6ndel reguladordel motorni acelerede-

masiadoel mismo.El reguladorcontrolala velocidadmaximasegurade

operaciondel motor.

,, Lasplacasde raspadoy laszapatasantideslizantesqueseusanconla maquina

quitanievesedesgastany sedafian.Paraprotegersuseguridad,verifique

frecuentementetodosloscomponentesy reemplacelossoloconpartesdelos

fabricantesdeequiposoriginales(OEM)."Lautilizaci6ndepiezasquenocum-

planconlasespecificacionesdeequiposoriginalespodrfatenercomeresultado

un rendimientoincorrecto,y ademaslaseguridadpodrfaestarcomprometida"

,, Reviselos controlesperiodicamentepara verificarque engraneny

desengranenadecuadamentey ajustelossi es necesario.Consultela

seccionde ajustesen este manualdel operadorpara obtenerinstruc-

ciones.

,, Mantengao reemplacelas etiquetasdeseguridad e instruccionessegt]n

sea necesario.

,, Respetelas normasreferentesa la disposicioncorrectay las reglamen-

tacionessobre gas, combustible,etc. paraprotegerel medioambiente.

,, Antesde almacenarla maquinaenciendalaunos minutespara sacarla

nieveque hayaquedadoen la mismay paraevitarasi que se congelela

barrena/ motor.

,, Nuncaalmacenela maquinao el recipientede combustibleen un

espaciocerrado dondehayafuego,chispaso luzpilotocomo por

ejemplo,calentadoresde agua, hornos,secadoresde ropa,etc.

,, Consultesiempreel manualde funcionamientoparaconocerlasinstruc-

cionesadecuadaspara el almacenamientofuerade temporada.

No modifique el motor

Paraevitarlesionesgraveso la muerte,no modifiqueelmotorbajo ninguna

circunstancia.Si cambialaconfiguraci6ndel reguladorel motorpuededescon-

trolarsey operara velocidadesinseguras.Nuncacambielaconfiguracionde

fabricadel reguladordel motor.

NOTA:Las referenciasa lado derechoo izquierdode la m_tquina

quitanievesedeterminansitu_mdosedetrasde la unidaden posici6n

deoperaci6n(permaneciendodirectamentedetr_.sde lam_tquina

quitanieve,mirandohaciael panelde la manija).

EXTRACCJON DE LA UNIDAD DEL CAJON

1. Retirelos tornillosy grapasdela partesuperior,los ladosy

extremosdelcaj6n de embalaje.

2. Retireel panelpara evitarque sepinchenlos neum_tticoso que

se produzcanlesionespersonales.

3. Retirey descartela bolsa depl_tsticoquecubre la unidad.

4. Quitecualquierpartesueltaquese incluyacon la unidad(es

decir,el manualdel operador,etc.).

5. Aprieteen mangosy saquelaunidadatr_tsdel caj6n.

6. Aseg@esedevaciarcompletamenteel caj6nantesdedesecharlo.

MONTAJE

1. AsegQresede que losresortesdel extremoinferiorde labarrenay

loscablesde la transmisi6nestenenganchadosfirmementeen el

respectivosoportedelaccionador.

a. Coloquela palancade cambiosen posici6nF6.

b. Extraigala perillaen estrellay el tornillodelcarroacada ladode

lamanijasuperior.Tirehaciaarribadela manijasuperiorsegOn

se muestraenla Figura1.Alineelamanijasuperiorcon lamanija

inferior.AsegOresedequelosresortesdelextremoinferiorde

labarrenay los cablesde latransmisi6nestenenganchados

firmementeenel respectivosoportedelaccionador.

2.a. Sujetela manijasuperiory la manijainferiorcon las dosperillas

de mariposay los pernosdel carroquese retiraronantes.

b. Aprietelas dos perillasde mariposaya instaladasenlos orificios

superioresparasujetarfirmementela manijasuperiory los tubos

desoporte.

3. Alineelas varillasdecambiosinferiory superior,luegodeslice

elconectorde la varilladecambioshaciaabajo,por encimadel

extremode la varilladecambiosinferior.D6 unosgolpecitosen

elconectorhastaque la varillainferioratraviesetotalmenteel

conector.VealaFigura2.

NOTA:Si el conectorno estermontadocorrectamente,la varillade

cambiogirar_ty no podr_tcambiarvelocidadesni la direcci6n.

NOTA:Si no se puedealcanzarel rangototal de velocidades(marcha

atr_tso haciaadelante),consultela secci6n"Realizarajustes".

4.a. Retireel pasadorde chavetainternode la maniveladel canal

superior.Deslicela maniveladel canalsuperioren el manguito

de lamaniveladel canalinferior.Vea la Figura3.

b. Alineeel orificioen la maniveladelcanalsuperiorconel orificio

delmanguito(si es necesario,useunpardepinzasparaayudara

alinearlosorificios).Inserteelpasadorde chavetainternoa traves

delosorificiosparasujetarla maniveladel canal. Veala Figura3.

5. Retirelas tuercasde seguridady los tornillosque sujetanunode

los fijadoresde bridaal conjuntodel canal.

6. ColoqueelconjuntodelcanalsobrelabasedelcanalsegOn

semuestraenlaFigura4,asegur_.ndosede que lasmuescas

engranenconel extremoenespiraldelcontroldireccionaldel canal.

Figura1

// ..........

/'-_F .......

Figura2

Figura3

7. Sujeteelfijadorde bridaque se retir6antescon lastuercasde

seguridady los tornillos.Aprietelastuercasquesujetanlosotros

dosfijadoresde brida.Yeala Figura5.

8. Si to@vianoIo ha hecho,desliceloscablesque vandesdeel

panelde la manijaal canaldedescargadentrode la guiadel

cableubicadaen la parte superiordel motor.

9. Si todavia no Io hahecho,enrolleel cabledel cableadodel faro

delanterodebajo de la manijaderechahastaqueel cablese

puedaconectaren el conectorde cabledelalternadordel motor

enel motor.

10. Normalmentelas unionesde cablequesostienenlos cablesde

direcci6ncontrala manijason instaladosflojos a cadaladode

la manijainferior,enfabric&Tire de las unionesde cablepara

sujetarlasfirmemente.Corteel excesode losextremosde las

unionesde cable.

Elprolongadorse ajustamedianteuna uni6nde cable a laparte

posteriorde lacaja de la barrenaparael embarque.Corte la uni6n de

cabley retirelaantesde operarla m_tquinaquitanieve.

CONFIGURACION

HerramJenta de limpieza del canal

Hayuna herramientade limpiezadel canalajustadaa la partesuperior

delacajade la barrenaconunpasadorde ensamblado.VealaFigura6.

Laherramientaest,.disehadapara limpiarelhieloy la nievedel conjunto

decanal.Esteproductose sujetamedianteuna uni6nde cableen

f_tbrica.Cortelauni6ndecableantesde operarla m_tquinaquitanieve.

Nuncauselas manosparadespejarun conjuntode canaltapado.

Apagueel motory permanezcadetr_.sdelas manijashastaque todas

laspartesm6vilesse hayandetenidoantesde utilizarla herramienta

de mpezaparadespeare conuntode cana.

Cortadores de desplazamiento de nieve

1. Retirelos dos tornillosy arandelasde seguridadque sujetancada

cortadordedesplazamientodenievey retirelosde los ladosde la

cajade la barrena.

2. Gireloscortadoresde desplazamientode nievey posici6nelossegOn

se muestraenlaFigura7 haciaelexteriorde lacajade la barrena.

3. Acopleloscortadoresde desplazamientode nievecon los

tornillosy las tuercasde seguridadque se retiraronantes.

Figura4

Figura5

Herramienta de

Jimpieza deJ canal

Figura7

Figura6

Presion de los neumaticos

Antesdelfuncionamiento,compruebela presi6ndeneum_.tico.

Refieraseal flancode neum_.ticopara el fabricantede neum_ttico

exactoha recomendadoo m_tximopsi.

NOTA:Si lapresi6ndelos neum_.ticosno es igualenambos

neum_tticos,es posibleque la unidadno siga unatrayectoriarectay

quelaplacade raspadose desgastede forma despareja.

AJUSTES

Zapatas antideslizantes

Laszapatasantideslizantesde la m_.quinaquitanievese ajustanhacia

arribaenf_tbrica,paraelenvio.Si Iodesea,puedeajustarlashacia

Serecomiendanooperarestam_.quinaquitanievesobregravaya que

la unidadpuederecogery lanzargravasueltaf_.cilmente,causando

lesionespersonalesodahosa la m_tquinay losobjetosque la rodean.

abajoantesde hacerfuncionarla m_.quinaquitanieve.

,, Sideseaquitarla nieveal ras enunasuperficielisa,elevea

mayoralturalas zapatasantideslizantesde lacaja de la barrena.

,, Uselasposicionesintermediao baja cuandolasuperficieque

deseelimpiares despareja,por ejemploen un caminode grava.

BIOTA:Si tienequeusar la m_.quinaquitanievesobregrava,mantenga

laszapatasantideslizantesen la posici6nquepermita Iograruna

separaci6nmaximaentreelpiso y la placade raspado.

f Control de inclinaci6n

del canal

Control de

la barrena

Cable le control I

de la _rrena ............

Figura8

Paraajustarlas zapatasantideslizantes:

1. Afloje lasseistuercashexagonales(tresa cada lado)y los

pernosdel carro. Muevalaszapatasantideslizantesa la posici6n

deseada.VealaFigura8.

2. Compruebeque toda lasuperficieinferiorde las zapatas

antideslizantesest,. contrael suelo )ara evitarel desgaste

desparejode las mismas.

Figura9

Palanca de cambios

Control de la

'<---=- transmisi6n

Cable d_ control

de transr llsi6n

_L_

3. Vuelvaa ajustarbien las tuercasy lospernos.

Prueba del control de la transmision de la barrena

Antesdeoperarsu m_.quinaquitanieve,lea atentamentey cumpla

todaslas instruccionesqueaparecena continuaci6n.Realicetodoslos

lajustesparaverificarquela m_tquinaesteroperandocon seguridady

|correctamente.

Cuandose sueltaelcontrolde labarrenay est,.en posici6n

desengranadaarriba,el cabledebetener muypocojuego, peroNO

debeestarajustado.

1. En un _treabienventilada,arranqueel motorde la m_.quina

quitanievesegOnse indica en la secci6nFuncionamiento.

AsegOresedequeel reguladorse encuentreen la posici6nFAST

(r_tpida)_ .

. . _T- .

Ublcadoenla poslcl6ndel operador (detr_.sde la m_tqulna

qultanleve),engraneel controlde la barrenay dejeque la

barrenaquedeengranadaduranteaproximadamentediez

segundosantesde soltarel controlde labarrena.Repitaesta

operaci6nvarias veces.

3. Conel motorfuncionandoenposici6nFAST(r_.pida)y el control

de labarrenaenposici6ndesengranadaarriba,caminehaciael

frentede la m_.quina.Confirmeque labarrenahayadejadode

girarporcompletoy no muestreningOnsignode movimiento.

4. Si la barrenamuestraalgOnsignode rotaci6n,vuelva

inmediatamentea la posici6ndel operadory apagueel motor.

Esperea que todas las partesm6vilesse detenganantesde

volvera ajustarelcable de controlde la barrena.

Prueba de control de transrnision y palanca de

cambios

Consultela Figura9 para ver laubicaci6nde los controles.

1. Coloquela palancade cambiosen la sexta(6) posici6n.

2. Conel controlde transmisbnen las ruedassuelto,empujela

m_.quinaquitanievehaciaadelante,luegotire de lamismahacia

atr_ts.Lam_.quinase debe moverlibremente.

3. Engraneel controlde transmisi6ne intentemoverla m_.quina

haciaadelantey haciaatr_.s,se debesentirresistencia.

4. Muevala palancadecambiosen posici6nmarchaatr_ts(R2)

r_.piday repitalos dospasosprevios.

Si experimentaresistenciapara hacerrodarlaunidad,ya sea

reposicionandolapalancade cambiosde 6 a R2 o cuandointenta

moverla m_.quinacon el controlde transmisi6nsuelto,ajuste el control

detransmisi6ninmediatamente.Vea Ajustede transmisi6ny controles

de barrena.

Yea Ajuste de transmisibn y controles de barrena.

1. Desdedebajode la manija,tire haciaabajo en el cableque

corresponday desengancheel resortequese encuentraen el

extremodel cable desdeel soportedelaccionadorrespectivo.

Consultelas Figuras9 y 10.

2. Desliceel resortehaciaarribadelcable paradejarexpuestaslas

roscasdel acopladorde cabley la tuercade seguridad.Consulte

la Figura11.

3. Si ajustael cabledetransmisi6n,enrosquelatuercadeseguridad

haciaafuera(haciaabajodel acoplador)paraprolongarel cable

y permitirque la unidadse muevalibrementealaflojarel control.

Figura10

Figura11

No ajustedemasiadoel cable.El ajusteexcesivopuede impedir

que labarrenase desengraney poneren peligrola seguridadde la

m_tquinaquitanieve.

Enrosquela tuercade seguridadhaciaadentro(haciaarribadel

acoplador)para acortarel cable,reducirel deslizamientoy evitar

quela m_.quinase muevaf_tcilmentecon la transmisi6nengranada.

4. Si ajustael cablede labarrena,enrosquela tuercade seguridad

haciaabajo para prolongarel cablecuantosea necesariopara

detenerel giro de la barrenacuandoseafloja elcontrol.

5. Vuelvaaacoplarel resorteal soporte del accionador.

6. Repitalaspruebasde controlde la transmisi6nen lasruedasy de

la barrenaparaverificarel ajustecorrecto.Si es necesario,repita

los pasospreviosparaalcanzarel ajusteadecuadodecadacable.

Controlde la transrnisi6n

Palanca

_de cambios

/ Contromdel canal de 2 direcciones TM

Cortadores

rnovirniento

Tap6nde combustible

Llenado

de aceite

Montajedel

canal_

Herramienta

delimpi

Barrenas

....... Zapata

antideslizante

deia barrena

Rueda que Conduce Mandos

Controidireccionaidel

canal

Controlesdel motor Manija del

arranoadorde

Salidadel

retroceso

arerl_ta_°r /

Llavede= _.__ \ __j /I_IL

_ncendido __

Figura11

Ahoraqueya ha ajustadosu la m_tquinaquitanieveparala operaci6n, LLAVI = DE ENCENDIDO

familiaricesecon sus controlesy caracteristicas.Veala Figura11.

PALANCA DE CAMBIOS

Lapalancade cambiosest,. ubicadaenel ladoderechodel panel

de mango.SitOela palancade cambiosen cualquierade lasocho 4

posicionesparacontrolarla direcci6ndel desplazamientoy la

velocidadde piso. 3

Avarice t 2

Haycincoposicionesde avance(F). La posici6nuno (1) es la m_tsF 1

LaIlavedeencendidoes undispositivode seguridad.Debeestar

6 completamenteinsertadaparaque elmotorarranque.Retirela Ilave

5 de encendidocuandono usela m_tquinaquitanieve.

NOTE:No girela Ilavedeencendidoparaintentararrancarel motor.AI

hacerlopodria romperla.

CONTROL DE OBTURACION

Haydos velocidadesde retroceso(R). La uno (1) es la m_tslenta,

y la dos (2)es lam_tsr_tpida. R2

FARO Elcontroldeobturaci6nse encuentraen la parteposteriordel motor,

y se activahaciendogirar la perillaen sentidode lasagujasdel reloj.

Elfaro es Iocalizadoencimadel panel de mango.Puedeser ajustado AI activarel controlde obturacidnse cierrala placa deobturacidndel

soltandolosdos tornillosencada ladodel alojamientoligero,giro de la carburadory se ayudaaencenderel motor.

luzo abajo,y nuevoapretamientode los tornillos.

Cumple con los est ndares de seguridad de ANSi

Lasm_.quinasquitanievedeCraftsmancumplenconlosestandaresdeseguridaddel institutoestadounidensedeest_mdaresnacionales(ANSI).

CONTROL DEL ESTRANGULADOR

Elcontroldelestranguladoresterubicadoen el motor.

Regulala velocidaddel motor,y Io apagacuandomuevael

controla la posici6nSTOR

MANIJA DEL ARRANCADOR DE

RETROCESO

Estamanijase utilizaparaarrancarel motormanualmente.

BOTON DEL ARRANCADOR

EL#CTRICO

Si oprimeel bot6ndel arrancadorelectricose engranael

arrancadorelectricodel motorcuandose Ioenchufaa una

fuentedeenergiade 120V.

SALIDA DEL ARRANCADOR

EL#CTRICO

Es necesariousar uncord6nprolongadorpara exterioresde tres

espigasy una fuentede energia/ tomacorrientede paredde 120V.

BARRENAS

Cuandoestgtnengranadas,las barrerasgirany retiranla nieveal

interiorde la cajade la barrena.

MONTAJE DEL CANAL

La nieveretiradaal interiordela cajade la barrenase descargaenel

montajedel canal.

CEBADOR

AI presionarel cebadorse enviacombustibledirectamenteal carbura-

dordel motorparaayudaral encendidocuandoelclimaes fifo.

LLENADO DE ACEITE

Es posiblecontrolarel niveldeaceitedelmotor,asi comotambien

agregaraceite,a travesdel Ilenadode aceite.

TAPON DE COMBUSTIBLE

Desenrosqueel tap6ndecombustibleparaagregargasolinaal tanque

decombustible.

ZAPATAS ANTIDESLIZANTES

Ubiquelaszapatasantideslizantesen funci6nde lascondicionesde

lasuperficie.Ajustehaciaarriba si la nieveest,. muy compactada.

AjOstelashaciaabajosi usala m_tquinaen gravaso superficiescon

piedrastrituradas.

CORTADORES DE MOVIMIENTO

Loscortadoresde movimientosondiseRadosparael usoen la nieve

profunda.Su usoes opcionalpara condicionesde nievenormales.

CONTROL DE LA BARRENA

J CONTROL DE

LA BARRI NA

Elcontrolde labarrenaestAubicadoen la manijaizquierda.Aprietela

empuhadurade control contrala manijapara engranarlas barrenasy

empiecea quitarnieve.Suelteparaquese detenga.

CONTROL DE LA TRANSMISION/CONTROL

DE LA BARRENA DE CERRADURA

CONTROL DE LA \

TRANSM|S|6N

Elcontroldetransmisi6nest,.ubicadoen la manijaderecha.Presione

laempuhadurade controlcontra la manijaparaengranarla ruedade

transmisi6n.Sueltepara que se detenga.

Elcontrolde latransmisi6ntambienbloqueael controlde labarrena

de maneraque puedeoperarel controldireccionaldel canalsin

interrumpirel procesode quitarla nieve.Si el controlde la barrenase

engranasimult_.neamentecon el controlde transmisi6n,el operador

puedesoltarel controlde labarrena(enla manijaizquierda)y lasbar-

renascontinuar_.nengranadas.Suelteamboscontrolesparadetener

tantolas barrenascomola transmisi6nde las ruedas.

NOTA:Sueltesiempreel controlde latransmisi6nantesdecambiar

de velocidad.De noprocederasi, aumentar_teldesgastedel sistema

de transmisi6nde su m_tquina.

RUEDA QUE CONDUCE MANDOS

Laruedaizquierday derechaque conducemandoses Iocalizadaen la

parteocultade los mangos.Aprieteelcontrolderechopara dar vuelta

a laderecha;aprieteel controlizquierdoparadar vueltaa la izquierda.

NOTA:Hagafuncionaral lanzadorde nieveen Areasabiertas hasta

que ustedseafamiliarcon estosmandos.

CONTROL DEL CANAL DE

2 DIRECCIONES TM

La nievede distanciaes lanzadapuedeser cambiadoajustandoel

_mgulode la asambleade tolva.Avanceel controlde inclinaci6nde

tolvaparadisminuirladistancia,haciael reversopara aumentar.

CONTROL DIRECClONAL DEL CANAL

Lacontroldireccionaldel canales Iocalizadaen el lado izquierdodel

lanzadorde nieve.

,, Paracambiarla direcci6nhaciala cual se arrojala nieve,gire

ensentidode lasagujasdel relojparadescargarlanievehacia

la izquierda,yen direcci6ncontrariade las agujasdel reloj para

descargarlahaciala derecha.

HERRAMIENTA DE LIMPIEZA

Nuncausesus manospara liberar un montajede canaltapado.Ante_

de destaparlo,apagueel motory permanezcadetr_tsde las manijas

hastaquetodaslas partesm6vilesse hayandetenido.

La herramientadelimpiezadelcanalest,. ajustadaconvenientemente

a laparte posteriorde la caja dela barrenaconun pasadorde ensam-

blado.Si se acumulannievey hieloen el canalde descargadurante

laoperaci6n,procedacomose indicaa continuaci6nparalimpiarde

manerasegurael montajedelcanaly la aberturadelcanal:

1. Suelteelcontrolde labarrenay elcontrolde la transmisi6n.

2. Paradetenerel motorsaquela Ilavedeencendido.

3. Saquela herramientade limpiezadel pasadorquelaajustaa la

parteposteriorde la cajade labarrena.

4. Use el extremoconformade pala de la herramientade limpieza

paradesplazary recogerla nievey el hieloquese formaron

cercadel conjuntodel canal.

5. Vuelvaa ajustarla herramientade limpiezaal pasadorde ens-

ambladoubicadoen la parte posteriorde lacaja de la barrena,

insertede nuevola Ilavede encendidoy enciendael motorde la

m_tquinaquitanieve.

6. Paradoen la posici6ndel operador(detr_.sdelam_tquinaquita-

nieve),engraneelcontroldelabarrenaduranteunossegundospara

eliminarla nieveoel hieloquehayanquedadoen el conjuntodel

canal.

ANTES DE ENCENDER EL MOTOR

1. Saquela varilladel nivelde aceitedel orificio de Ilenadode

aceite.

2. Controley compruebequeel nivelde aceite este hastaarribaen

lamarcaFULLdela varilladel niveldel aceite.

3. Siel nivelde aceite no IlegahastaFULL,vierta aceitede motor

nuevo(5W-30,con unaclasificaci6nminimadeSL/SJ)lenta-

mentea travesde la abertura.Vuelvaa colocarla varilladel nivel

aceiteenel Ilenadode aceitey controlenuevamenteel nivelde

aceite.

Gasolina

Tengaextremocuidadocuandomanipulegasolina.Lagasolinaes

altamenteinflamabley susvaporespuedencausarexplosiones.

Nuncaagreguecombustiblea lam_tquinaen interioreso mientras

el motorest,.calienteo enfuncionamiento.Apagueloscigarrillos,

cigarros,pipasy otrasfuentesde combusti6n.

,, Almacenelagasolinaen un recipienteaprobadolimpioy coloque

latapaen el recipiente.

,, AsegOresedequeel recipientedesdeel cualviertelagasolina

estelimpioy noesteoxidadoni contaminadoconotraspartfculas

extrahas.

NOTA:Dentrode la aperturapara Ilenadode combustiblepuede

encontrarseunatapa guardapolvosde pl_tstico.Retirey descarte,si la

hubiera.

,, Llenesiempreel tanquede combustibleal aire librey use un

embudoo picoparaevitarderramamientos.

,, Lleneeltanquede combustiblecongasolinasinplomo,limpiay fresca.

,, NuncaIlenecompletamenteeltanque.Lleneeltanquehasta1/2pulgpor

debajodeltope,dejandoasiespacioparaladilataci6ndelcombustible.

,, AsegOresede limpiarel combustiblequese hayaderramado

antesdearrancarel motor.

ENCENDIDO DEL MOTOR

1. Conecteel cablede la bujiaa lamisma.Compruebequeel lazo

de metaldelextremode la bujia est_ bien ajustado(dentrode la

mangade goma)sobrela puntametalicade labujia.

2. AsegOresede que el controlde la barrenay el control de la

transmisi6nestenen posici6ndesengranada(sin presionar).

3. Muevael controldelestranguladora la posici6nFAST41_.

Insertela Ilavede encendidoen la ranura.AsegOresede que

entrea presi6nensu lugar.No intentegirar la Ilave.

Lea,comprenday sigatodaslas instruccionesy advertenciasque

aparecenen la m_tquinayen este manualantesde operarla.

Aceite

El motorse envi6con aceiteen el motor.Controleel nivelde aceite

antesde cadaoperaci6nparaasegurarsede que hayaaceite

suficienteenel motor.Paraobtenerm_tsinstrucciones,remftasea los

pasosqueaparecenen la p_tgina52.

NOTA:El motorno puedearrancarsi la Ilaveno estercompletamente

insertadaenel interruptordeencendido.

Arrancador el_ctrico

Determinesi elcableadode su hogares unsistemade trescables

conectadoa tierra.Consultecon unelectricistamatriculadosi no ester

seguro.

Elarrancadorelectricoopcionalesterequipadocon uncable de ali-

mentaci6ny un enchufede tres terminalesconectadosa tierray ester

disehadopara operarcon corrientedom_sticade 120voltios.Debe

serutilizadocon unrecept_.culode tres terminalescorrectamente

conectadoa tierraen todomomentoparaevitar la posibilidadde

descargaselectricas.Siga todas las instruccionescuidadosamente

paraoperarelarrancadorelectrico.

Si cuentaconun recept_tculode tres terminales,siga lossiguientes

pasos:

1. Conecteel prolongadora la salidasituadaenla superficiedel

motor.Conecteel otroextremodel prolongadoren unrecept_.culo

deCA conconexi6na tierrade tres terminalesde 120voltios,en

un_.reabien ventilada.

2. Gire el controlde obturaci6na posici6nde obturaci6nFULL

IJl (paraencendidocon el motorenfifo).

NOTA:si el motorya estacaliente,ubiqueel controldel obturadoren

posici6nOFFen lugardeFULLIJl •

3. Presioneel cebadordos otres vecespara arrancarel motoren

fifo, asegur_mdosede cubrirel orificiode ventilaci6nsituadoen

el centrodel cebadorcuandoeste presionando.

NOTA:NO UTILICEel cebadorpara reiniciarun motorcalientetras

unadetenci6nbreve.

4. Presioneel bot6ndel arrancadorparaarrancarel motor.

NOTA:NOmantengael bot6noprimidodurantem_.sdesiete(7)

segundosa la vez.Si Iohace,puededaharel arrancadorelectricodel

motor.

5. Unavezencendidoel motor,suelteelbot6ndel arrancador.

6. Mientrasse calientael motor,gire lentamenteelcontroldel obtu

radora posici6nOFF(apagado).Si el motorfalla,vuelva a girar

r_tpidamenteel obturadora posici6nFULL IJl Y luego,

lentamente,a posici6nOFFde nuevo.

7. Cuandodesconecteel prolongador,desenchufesiempreel

extremodel receptaculode tresterminalesen el tomacorriente

de paredantesdedesenchufarel extremoopuestode la

m_tquinaquitanieve.

Arrancador de retroceso

1. Gire el controlde obturaci6na posicbn de obturaci6nFULL

IJl (encendidocon el motorenfifo).

NOTA:Isi el motorya estacaliente,ubique el controldel obturadoren

posici6nOFFen lugardeFULLI,,ol.

2. Presioneel cebadordos otres vecesparaarrancarel motoren

fifo, asegur_mdosede cubrirel orificiode ventilaci6nsituadoen

el centrodel cebadorcuandoeste presionando.

NOTA:NO UTILICEel cebadorparareiniciarun motorcalientetras

unadetenci6nbreve.

NOTA:talvezsea necesarioun cebadoadicionalsi la temperaturaes

inferiora 15° Fahrenheit.

3. Tome la manijadelarrancadorderetrocesoy tire de la cuerda

haciaafueralentamente.Enel momentoen el quese haga

levementem_.sdificiltirarde la cuerda,permitaque la misma

retrocedalentamente.

4. Tire de la manijadelarrancadorcon un movimientofirme y

r_tpido.Nosuelte la manijani permitaquese desenganche.

Mantengala manijadel arrancadorfirmementesujetay permita

quela cuerdaretrocedalentamente.

5. Mientrasse calientael motor,gire lentamenteel control del

obturadora posici6nOFF (apagado).Si el motorfalla, vuelvaa

girarr_tpidamenteel obturadora posici6nFULL Ill Yluego,

lentamente,a posici6nOFFde nuevo.

NOTA:permitaque el motorse calienteduranteunosminutostras el

arranque.El motorno desarrollar_ttodasu potenciahastaque alcance

temperaturasoperativas.

DETENCION DEL MOTOR

Dejeencendidoel motordurantealgunosminutosantesde detenerlo

parapermitirquese sequela humedaden elmismo.

1. Muevael controldelestranguladora la posiciSnSTOP_.

2. Retirela Ilavede encendidoy gu_.rdelaen un lugar seguro.

3. Limpiela nievey la humedaddel &reaalrededordel motor,asi

comotambienenel &rea(y alrededorde esta) del interiorde los

controlesde la transmisi6ny de la barrena.Asimismo,enganche

y suelteamboscontrolesvariasveces.

PROCEDIMIENTO PARA ENGRANAR LA

TRANSMISION

1. Con el control del estranguladoren posici6nr_.pida'_ (dibujo

de unconejo),muevala palancade cambiosa unadelas seis

posicionesde avance(F) o de lasdos posicionesdereversa(R).

Seleccionelavelocidadadecuadapara el estadode la nieveexis-

tentey unavelocidadconla que se sientac6modo.

NOTA:AIseleccionarunavelocidadde latransmisi6n,use las veloci-

dadesm_tslentashastaquese sientac6modoy se hayafamiliarizado

con el funcionamientode la m_tquinaquitanieve.

2. Aprieteel controlde latransmisi6ncontrala manijaderecha,y la

m_.quinaquitanievese mover& Suelteloy se detendr_tel

movimientode latransmisi6n.

NOTA:NUNCAcambielaposici6nde lapalancade cambios(cambio

de velocidadeso de direcci6nde desplazamiento)sin soltarprimeroel

controlde transmisi6ny detenerpor completola m_.quinaquitanieve.

Estoproducir_tundesgasteprematurodel sistemade transmisi6nde

lam_tquinaquitanieve.

PROCEDIMIENTO PARA ENGRANAR LAS

BARRENAS

1. Aprieteel control de la barrenacontra la manijay las barrenas

rotaran.Sueltelay lasbarrenasse detendran.

Antesde realizartareasde lubricaci6n,reparaci6no inspecci6n,

desengranetodoslos controlesy detengael motor.Esperea que se

_detengantodas as pezasm6v es.

MANTENIMIENTO DE MOTOR

Control del aceite del motor

1. AsegOresede que el motorestAverticaly nivelado.

2. Desenrosqueel tap6nde Ilenadode aceitedeltubo de Ilenadode

aceitey limpiela varillade nivelde aceite.

3. Vuelvaa enroscarel tap6nde Ilenadode aceiteen el tubo de

Ilenadode aceite.Ajustebien.

4. Desenrosquey retireel tap6n deIlenadode aceite del tubo de

Ilenadode aceite.Fijeseenel nivelde aceite.Sila lecturaen

la varilladel nivelde aceite esta por debajode la marca"ADD"

(agregue),agregueaceite lentamentehastaalcanzarel nivel

"FULl" (lleno).Yea la figura 1.

5. Vuelvaa enroscarel tap6nde Ilenadode aceiteen el tubo de

Ilenadode aceite.Ajustebien.

6. Limpietodo elaceitequese hayaderramado.

Cambio de aceite del motor

Paraevitarqueel motorresultedahado,es importanteque:

,, Controleel nivelde aceiteantesde cadauso y cadacinco horas

deoperaci6n.

,, Cambieel aceitedespuesde lasdos (2) primerashorasde

operaci6ny despuesdecada25 horasdeoperaci6n.

,, Elmotordebeestartibio pero no calientepor su usoreciente.

1. Localiceel tap6nde drenajedelaceite.Vea la figura13.

2. AsegOresede que la tapade la gasolinaestApuestay bienajustada.

3. LimpieelAreaalrededordeltap6nde drenajedelaoeite.

4. Coloqueun recipientede aceite reciclableaprobadobajo el tap6n

deldrenajedelaceite.

5. Saqueel tap6n dedrenajedelaceitey dreneel aceite.

NOTA:el aceiteusadodebe desecharseen uncentrode recogida

adecuado.

Instaleel tap6n dedrenajedelaceitey ajustebien.

Vuelvaa Ilenarel motorcon el aceiterecomendado.Consulteel

graficoUsode aceiterecomendado.La capacidadde aceite del

motores de 28 onzas.

Recommended Oil Usage

f --,,

FULL

ADD

Mantenga el nivel

de aceite entre

FULL (lleno) y ADD (agregue)

Figura12

Tap6n para

drenad0

aceite

Figura 13

8. Limpietodoel aceiteque se hayaderramado.

Control de la bujia

Controlelabujia anualmenteo cada 100horasde operaci6n.

1. Limpieel _.reaalrededorde labujfa.

2. Saquee inspeccionela bujia.

3. Cambiela bujia si la porcelanaesta rotao si loselectrodosest_m:

picados,quemadoso atoradoscon dep6sitos

4. Controleel espaciodel electrodocon uncalibradorde sepa-

racionesy ajustedichoespacioa 0,030pulg (0,76mm)si es

necesario.Vea la figura14.

5. Vuelvaa instalarla bujiay ajustebien.

NOTA:Parael reemplazose debeutilizarunabujiaderesistor.

Contactecon un centro de partesy reparaci6nSearsparaunabujia

de repuesto.

Carburador

Si creeque su carburadornecesitaunajuste,consultecon uncentro

departesy reparaci6nSears.El desempehodel motorno debeverse

afectadoa altitudesde hasta7.000pies (2.134m). Para operacionesa

mayoraltitud,contactecon uncentrode partesy reparaci6nSears.

Velocidad del motor

Paraevitarlesionesgraveso la muerte,NO modifiqueel motorbajo

ningunacircunstancia.Sicambialaconfiguraci6ndel regulador,el

motory elequipopuedenoperara velocidadesinseguras.NUNCA

cambiela configuraci6nde f_.bricadel reguladordel motor.Hacer

funcionarel motora unavelocidadsuperiora la establecidaen

f_tbricaes peligroso.

LUBRICACI(SN

Paseo y Cambio de Mecanismo

AI menosunavez unatemporadao despuesde cada25 horasde la

operaci6n,quitela tapatrasera.Lubriquetodas lascadenas,pihones,

marchas,portes,ejes, y el mecanismoquecambia.Use el petr61eode

motoro un lubricantede spray.Yealafigura 15.

NOTA:Evitelos derramesdeaceitesobrela ruedade fricci6nde

cauchoy sobrela placade transmisi6nde aluminio.

Ruedas

Retireambasruedasal menosunavez cada temporada.Limpiey

recubralosejescon unagrasapara automotoresmultiusosantes de

volvera instalarlas ruedas.

Control direccional del canal

Lubriqueel manguitodel pernode ojoy la espiralconaceite 3-en-1

unavezportemporada.

Eje de la barrena

AI menosunavez por temporada,quitelos pasadoresdecuchilladel

ejede labarrena.Rode lubricanteal interiordel eje,alrededorde

los separadores.Asimismo,lubriquelos cojinetesbridadosque se

encuentranen ambosextremosdel eje.Vea la figura 16.

2 3

1. Espaciode0,030pulg(0,76ram)

2. Electrodo

3. Porcelana

Figura 14

ill

Figura15

Figura16

PLACA DE RASPADO Y ZAPATAS

ANTIDESLIZANTES

Laplacade raspadoy laszapatasantideslizantesubicadasen labase

de lam_.quinaquitanieveestansujetasa desgaste.Debecontrolarlas

peri6dicamentey reemplazarlascuandosea necesario.

Zapatas antideslizantes

NOTA:Laszapatasde esta m_.quinatienendos bordesde desgaste.

Cuandoun lado se desgasta,se las puederotar1800parausarel otro

borde.

1. Retirelos seispernosy tuercashexagonalesdel carroque

sujetanlasdos zapatasa los ladosde lacaja de la barrena.

Consultela Figura17.

2. Ubiquelaszapatasnuevasy ajOstelascon los pernosy

tuercashexagonalesdel carro.Compruebeque laszapatas

antideslizantesest_tnajustadaspara que quedenparejas.

Placa de raspado

1. Retirelas tuercashexagonalesy los pernosdelcarro que ajustan

la placade raspadoa la basede lacaja.

2. Retirela Oltimatuerca hexagonaly el Oltimoperno del carroque

ajustanlaparte posteriorde cada zapataa los ladosde lacaja.

Aflojelas cuatrotuercashexagonalesrestantesque sujetan las

zapatasantideslizantes.

3. Deslicelaplacade raspadofuerade laranurade compensaci6n

enla basede la caja, y desdesu posici6nentrelas zapatasy los

paneleslateralesde la caja.

4. Con losorificiosde montajehaciaatr_ts,deslicela nuevaplaca

deraspadoen posici6ny ajOstelacon lossujetadoresque se

retiraronpreviamente.

AJUSTES

Varilla de cambio

Si nose puedeIogrartoda la gamade velocidades(avancey

retroceso),consultela figuradela izquierday ajuste la varillade

cambiosde la siguienteforma:

1. Mirandodebajodel panelde la manija,observeen cu_.lde los

tresorificiosde lapalancadecambiosse encuentrainsertadala

ferula.Observetambienladirecci6nde lainserci6n.Luegoretire

el pasadorde chavetay la arandelaplanainternosde la f_rulay

retirela f_rulade la palancade cambios.Yea la Figura18.

2. Coloquela palancade cambiosen la sexta(6) posici6noen la

velocidadm_.sr_.pidahaciaadelante.

3. Empujela varillade cambiosy el conjuntodelbrazode

desplazamientohaciaabajo confirmezatantocomo se pueda

paracolocarlatransmisi6nen laposici6nde velocidadm_ts

r_.pidahaciaadelante.

4. SegOnsea necesario,rote laf_rulahaciaarribao haciaabajo de

la varillade cambioshastaquelaferulase alineearribacon el

orificiodelcual fue retiradaantes.Veala Figura18.

5. Desdela direcci6nque se observ6antes,insertela ferulaen el

orificioadecuado.

6. Vuelvaa instalarla arandelay el pasadorde chavetainterno.

f --,,

Figura17

\ \

Figura18

Control del canal

Sepuedeajustarla distanciaa la cual se arroja la nievemediante

el ajustedel_.ngulodel conjuntodel canal.Consultela secci6n

Funcionamientoparaobtenerinstrucciones.

Loscablesde controldel canalremotoson ajustadospreviamenteen

f_tbrica.Muevalapalancade tolva remoraen el panel de instrumentos

avanzadoparagirarlatolvasuperiorabajo;muevalapalancahacia

atr_tspara girar la tolva superior.

Control de la transrnisl6n

Consultela secci6nAjustede las instruccionesde montajepara

ajustarelcontrolde latransmisi6n.Paracontrolara0n m_tselajuste,

procedade la siguientemanera:

1. Conla m_.quinaquitanieveinclinadahaciaadelante(aseg0rese

devaciarlagasolinao de colocaruna peliculapl_tsticadebajo

deltap6nde Ilenadodel combustiblesi la m_.quinaya ha side

puestaenfuncionamiento),saquela cubiertadelmarcoubicada

bajola m_.quinaquitanieve,para Io cualdebe sacarlostornillos

autorroscantes.

2. Ubiquelaaberturaentre lamensulade soportedeleje y el

soportedelcuadrodelantero(Veala Figura19).Mirandoa traves

deestaabertura,trassoltarelcontrolde latransmisi6n,debe

existiruna separaci6nde entrela ruedade fricci6ny la placa de

la transmisi6nen todaslas posicionesde la palancade cambios.

3. Conelcontroldelatransmisi6nengranado,la ruedade fricci6ndebe

hacercontactoconlaplacade la transmisi6n.Veala Figura19.

4. Si no hayseparaci6nde la ruedadefricci6n,o si larueda

defricci6nno hacecontactofirmementecon la placade la

transmisi6n,reajustela tuercade seguridaden elextremeinferior

delcablede transmmisi6nseg0nlas instrucci6nde lasecci6n

Montaje.

5. Vuelvaa ensamblarla cubiertadel marco.

NOTA:Si anteriormentecoloc6pelfculapl4tsticadebajodeltap6nde

Ilenadode gasolina,s@uelaen este memento.

Soporte del canal

Si laespiralsituadaen la parteinferiordel controldireccionaldel canal

nose enganchacompletamenteconel conjuntodel canal,es posible

ajustarelsoportedelcanal.Parahacerlo:

1. Aflojelas dostuercasque sujetanel soportedel canaly cambie

su posici6nligeramente.Veala Figura20.

2. Vuelvaa ajustarlastuercas.

Control de la barrena

Consultela secci6nMontajeparaver las instruccionesdel ajustedel

cablede controlde la barrena.

Zapatas antidesllzantes

Consultela secci6nMontajeparaver las instruccionesparael ajuste

de laszapatasantideslizantes.

CAIVlBIO DE CORREA

Preparaci6n para sacar la correa

1. Desconecteel conjuntode maniveladelcanalen el extremedel

canalde descarga.Para ello saqueel brochede horquillay la

arandelaplan& Consultela Figura21.

2. Retirela cubiertaplasticade la correa,ubicadacercadel motor.

Paraellosaquelos trestornillosautorroscantesque la sujetan.

VealaFigura22.

f --,,

Abertura de

Placa la m_nsula

transmisi6n de seperte

del eje

Figura19

,,,,"

Figura21

3. Aflojeelpernoquese muestraen la Figura23quesujetala

m_nsuladel guardacorreay retireelotro perno.Empujeel

guardacorreay la m_nsulahaciaarribaparasacarlosde la polea

delmotor.Vea la Figura23.

Reernplazo de la correa de la barrena

1. Retireel brochedel pasadorde horquillay la arandelaplanade

la ferulaparadesconectarla varilla intermediade labarrenadel

conjuntodel soportedelfreno.Veala Figura24.

NOTA:Aseg0reseque la posici6ndel regat6nen la varade

holgaz_.ndetaladroes mantenida.

2. Deslicelacorreade controlde la barrena(la correadelantera)

fuerade la polea del motor.

3. Tiredel conjuntodel soportedel frenohaciael rodilloguiadel

cabley desengancheelaccesorioZ del cablede la barrena.Yea

la Figura25.

4. Desdelos dos ladosdelconjuntodel cuadro,useuna Ilavede

1/2"pararetirarlostrestornillosroscadoshexagonalesque

sujetanel marcoalconjuntode lacajade la barrena.Consultela

figura21 en la p_.ginaanterior.

NOTA:No retirela tuercade seguridadbridadahexagonalinferior

a cadalado.

5. Coloqueun bloquedemaderadebajode la cajadelabarrena

comose muestraenla Figura26y separela cajadelabarrenadel

marcoinclinandola caja haciaadelantey tirandohaciaarribade

las manijas.

6. Bloqueela aspaconun pedazodemaderaparaimpedirlegirar,y

conuna Ilavede 1/2",retireel tornillohexagonaly laarandelaplana

delcentrode lapoleasobrela cajadelabarrena.Yea la Figura27.

7. Levanteel conjuntodel soportedel frenofuerade la ranurade

lapoleay desliceel conjuntode la poleafueradelospostesdel

adaptadorde la poleade la barrenapara retirarla correavieja.

Consultela Figura27.

NOTA:El adaptadorde la polease puede deslizarfueradel ejede

entradade la barrenaal retirarlapolea.Extremeprecaucionespara

asegurarque el adaptadorno se caiga y/o dahe al retirarlapolea.

Figura22

f --,,

Extraiga

Aflo

// i A" i l

II //

// ./

Figura23

Figura24

Figura25

8. Coloquela nuevacorreade labarrenaenla ranuraenV de la

poleade la barrenay coloquela poleacon lacorreadentrode los

guardacorreas.

9. Girelapoleacuantosea necesariopara alinearsus tres ranuras

aproximadamentecon lospostesdel adaptadorde la polea,

luegomuevael conjuntodel soportedelfrenolejosdel ejede

entrada. Cuandoalinealas ranurasde la poleay lospostesdel

adaptador,empujela polea de la barrenatotalmentesobreel

adaptador.Consultela Figura27.

NOTA:Si el adaptadorde lapolease retir6con la polea,alineelos

canalesdeladaptadorde la poleay el eje de entradade la barrenay

empujela poleay el adaptadorsobreel ejedeentrada.Consultela

Figura27.

10. Deslicelaarandelasobreel tornillohexagonalque se retir6antes

y apliqueLoctite262a las roscasdel tornillohexagonal.

11. Inserteel tornillohexagonala travesdelconjuntode la poleay

en lasroscasdelejede entrada.Ajusteel tornillohexagonala

250-325pulgadas/librasparasujetarel conjuntode la poleade la

barrenaalejede entrada.

12. Si tambiense cambialacorreade transmisi6n,pasealas

instruccionesde "Correade transmisi6n."DeIo contrario,

coloquede nuevoel marcode transmisi6natr_.senel alojamiento

detaladro.Instalela correadetransmisi6nsobrela polea del

motor,vuelvaa conectarel accesorioZ delcablede la barrenay

laf_rulade la varillaintermediade la barrenaal soportedelfreno.

Vuelvaa ubicary sujeteel protectorde la correadela poleadel

motore instalenuevamentela cubiertade la correa.

NOTA:AsegOresepara quitarel pedazode maderaquebloqueala

aspa.

Controleel ajustede lacorreade transmisi6nde la barrena. Con

lapalancadel embraguede la barrenaen posici6ndesengranada,

lasuperficiesuperiorde la correanuevadebe quedarparejacon el

di_tmetroexteriorde la polea.

Paraajustar,desconetela f_ruladel conjuntode soportedelfreno.

Enrosquela f_rulahaciaadentro(haciala polea Ioca)para aumentar

latensi6nsobre la correao haciaafuerapara reducirla.

NOTA:El patindel frenosiempredebequedarfirmementeasentado

en laranurade lapoleacuandose desengranael controlde la

barrena.

IMPORTANTE:Repita"elTaladroExpulsande la Pruebade

Control"dela secci6nde Asambleaantesdel lanzadorde nievede

operaciones.

Reemplazo de la correa de transmision

Si todavianose retir6la correade transmisi6nde la barren,de la

poleadelanteraen la polea dobledel motor,h_.galoahora.Consulte

las instruccionesparael "Cambiodela correade la barrena"en la

subsecci6nanterior.

1. a. Tirede la poleaIocasepar_.ndoladela parteposteriorde la

correade transmisi6npara aflojarla tensi6n.Vea la Figura28.

b. Deslicelacorreade transmisi6nfuerade lapoleaIoca. Suelte

lapoleaIocaconcuidado.

Figura26

Poste deC"

adaptador

Ranura de polea

Figura27

Figura28

2. Hagarodar la correadetransmisi6nfuerade la polea de

transmisi6ninferior.

3. Retirela correade la poleadel motor.

4. Instalela correanuevaen las poleasen elordeninversoy vuelva

atensarlacon la polea Ioca.

5. Pararealizarel reensambladosiga los pasosanterioresen orden

y de manerainversosa la extracci6n.

CAMBIO DE LA RUEDA DE FRICCION

Lagomade la ruedade fricci6nest,. sujetaa desgastey se ladebe

controlardespuesde las primeras25 horasde funcionamientoy

luegode formaperi6dica.Reemplacela ruedade fricci6nsi detectala

presenciadesignosdedesgasteo grietas.

1. Drenelagasolinade la m_.quinaquitanieveo coloqueuntrozode

pNsticodebajodeltap6nde Ilenadodel combustible.

2. Inclinela m_tquinaquitanievehaciaarribay haciaadelantede

maneraque quedeapoyadasobrela caja.

3. Retirelostornillosdelacubiertadelcuadrodebajode la m_tquina

quitanieve(consultela Figura29). Retirela ruedaderechadel eje.

4. Con unaIlavede 3/4" sostengael eje hexagonaly retireel tornillo

hexagonaly la arandelabellevilley el cojinetedelladoizquierdo

delmarco.Consultela Figura30.

5. Mientrassostieneel conjuntode la ruedade fricci6n,deslice el

ejehexagonalhaciaafueradel conjuntode la ruedade fricci6n

y del costadoderechodel marco.El separadordel costado

izquierdodel eje hexagonalcae y la rueda dentadadebe quedar

sueltacolgandode la cadena.

6. Levanteel conjuntode la ruedade fricci6nhaciaafueraentrelos

conjuntosdel semiejey del eje de transmisi6n.

7. Retirelos cuatrotornillosqueajustanla ruedade fricci6nal

conjuntodel cubo(consultela Figura31). Desechela rueda de

fricci6nvieja.

8. Vuelvaa ensamblarla ruedade fricci6nnuevaen el conjunto

delcubo,ajustandolos cuatrotornillosen rotaci6ny con la

mismafuerza.Es importanteensamblarla rueda de fricci6n

sim6tricamenteparaquefuncioneadecuadamente.

9. Vuelvaa colocarel conjuntode la ruedade fricci6nenel marco

dela m_tquinaquitanieve.Inserteel pasadordel conjuntodel

brazode desplazamientoen el conjuntode la ruedade fricci6ny

mantengaelconjuntoensu lugar.Consultela Figura32.

10. Desliceel eje hexagonala travesdelladoderechodel marco

haciael lado izquierdoy atravesdel conjuntode la ruedade

fricci6n.

11. Despuesde verificarque la cadenaseencuentresobrela rueda

dentadagrandey sobre la pequefia,alineeel eje hexagonalcon

el cubohexagonalde la ruedadentadapequefla,y desliceeleje

a travesde laruedadentada.

f --,,

.... J

Figura29

f Saquela arandela belleville

del tornillo hexagonal

Ejehexagonal

Conjunto de

de fricci6n

Desliceel eje

hexagonal

Haciaafuera

Ladoderecho

Figura30

,..,-/

Figura31

NOTA:Si se sale la ruedadentadade la m_,quinaquitanievemientras

se estersacandoel eje hexagonal,coloquela ruedadentadaenel

cadena.Realineeel pih6n en la cadenacon el cubode maleficioque

afrontaladerechade unidad.Coloqueelbuje hexagonalde la rueda

dentadahaciala ruedade fricci6ncuandodeslice la ruedadentada

sobreel eje hexagonal.

12. Desliceel separadorsobre el extremodel eje hexagonal.

13. Alineeel cojineteen el extremoderechodel eje hexagonal

con el orificiodel lado derechodel marco,luegoempujeeleje

hexagonalhacia laizquierdaen posici6nen el marco.

14. Desliceel cojinetesobreel extremoizquierdodel eje hexagonal

y presionedentrodelorificiodelladoizquierdodel marco.

15. Coloquela arandellabelleville(lado redondeadohacialacabeza)

enel tornillohexagonalquese retir6antes,e inserteel tornillo

dentrodel orificioroscadodel eje hexagonal.

16. Gradualmenteaprieteeltornillo hexagonalparaasentar

totalmenteloscojinetesa cada ladodel marcoy sujetarel eje

hexagonal.

17. Coloquela cubiertadel marcosobre laparte inferiordel marcoy

sujetelaconlos tornillosautorroscantes.Hagagirar la m_tquina

quitanievehaciaabajoa la posici6noperativanormal.

NOTA:Si coloc6peliculapldtsticadebajodeltap6nde Ilenadodel

combustible,asegOresede sacarla.

BARRENAS

Las barrenasest_.najustadasal eje espiralcon dospasadoresde

cuchillay pasadoresde chaveta.Si la barrenagolpeaun objeto

extrahoo unabarrade hielo,la m_.quinaquitanieveest,.disehadade

maneraque los pasadoresse puedencortar.Si las barrenasnogiran,

verifiquesi los pasadoresse cortaron.Vea la figura 33.

NUNCAcambielospasadoresde cuchillade las barrenaspor otra

cosaquelos pasadoresde cuchillade repuestodel fabricantedel

equipooriginal,NOde pieza738-04124A.Cualquierdaho que sufra

el engranajedela barrenaocualquierotro componentepor dejarde

hacerloIoanterior,NO estar_tcubiertoporla garanfiade su m_tquina

quitanieve.

Figura32

Figure33

Siempredebeapagarel motorde la m_tquinaquitanievey retirarla

aveantes de camb ar os pasadoresde cuch a. j

LISTA DE MANTENIMIENTO

Antesde realizarcualquiertipo del mantenimiento/servicio,suelte

todoslos mandosy pare el motor.Esperehastaque todas las partes

de movimientohayanvenidoa una paradacompleta.Desconecteel

alambrede bujia y b_tselocontrael motorparaprevenirelcomienzo

involuntario.SiempreIlevepuestoscristalesinastillablesdurantela

operaci6no realizandocualquierajusteo reparaciones.

CadaUso

los 2 horas

25 horas

1. Niveldel aceitede motor

2. Hardwaresueltooausente

3. Unidadymotor

1. Elaceite de motor

1. Elaceite de motor1

2. Encadenamientosdecontrol

y pivotes

1. Elaceite de motor

1. Bujia

1. Sistemadecombustible

Sigala listade mantenimientodadaabajo.Esta carta describepautas

de servicios61o.Usela columnade Troncode Servicioparaguardar

lapistadetareasde mantenimientocompletadas.Localizarel m_.s

cercanoChamuscaelCentrodeServicioo programarel servicio,sim-

plementeponerseen contactoChamuscaen 1-800-4-MY-HOME®.

1. Comprobar

2. Aprieteosustituir

3. Limpio

1. Cambio

2. Lubricaci6ncon petr61eoligero

50 horas 1. Cambio

Anualmenteo 100horas 1. Limpio,sustituya,nuevohueco

Antesde Almacenaje 1. El motordirigidohastaqueestose

parea faltadelcombustibleo ahada

un aditivodegasolinaal gas enel

tanque.

1 Bajocargapesadao entemperaturasaltas

Sinosevaa utilizaelequipodurante30 diasomAs,o si esel finalde la temporadade nieveyya no existeposibilidadde quenieve,esnecesario

almacenarelequipodemaneraadecuada.Sigalas instruccionesde almacenamientoquese indicana continuaci6nparagarantizarelrendimiento

mAximode la mAquinaquitanievedurantemuchosahos.

PREPARACION DEL MOTOR

Almacenaje a Corto plazo

Es importanteevitarqueduranteel almacenamientose formendep6si-

tosdegomaen laspiezasesencialesdel sistemade combustibledel

motorcomo,por ejemplo,en el carburador,el filtro de combustible,la

manguerade combustibleo el dep6sito.

Eluso de estabilizadoresde combustible(comoSTA-BIL)es unaal-

ternativaaceptablepara minimizarla formaci6nde dep6sitosde goma

decombustibleduranteel almacenamiento.Agregueel estabilizador

a lagasolinaque se encuentraen el dep6sitode combustibleo en

elrecipientede almacenamiento.Respetesiemprela proporci6nde

mezcladoque figuraen el recipientedel estabilizador.Pongael motor

enmarchaporIo menos10 minutosdespuesde agregarel estabiliza-

dorparapermitirleIlegaral carburador.Nodreneelcarburadorsi esta

utilizandounestabilizadorde combustible.

PREPARACION DE LA MAQUINA QUITANIEVE

1. Cuandoalmacenela mAquinaquitanieveen ungalp6nde

dep6sitometAlicoo con pocaventilaci6n,tengaespecialcuidado

de realizarleun tratamientoanti- oxidanteal equipo.Useaceite

ligeroo silic6npararecubrirel equipo,especialmentelas

cadenas,losresortes,loscojinetesy los cables.

2. Eliminetodoel polvodel exteriordel motory delequipo.

3. Sigalasrecomendacionesde lubricaci6nen la secci6nde

mantenimientodeestemanual.

4. Almaceneel equipoen un Areadespejaday seca.

Nuncaalmacenela maquinaquitanievecon combustibleen el

tanqueen un espaciocerradooen Areascon pocaventilaci6n,

dondelosgases del combustiblepuedanalcanzarel fuego,chispas

o unaluz pilotocomola quetienenalgunoshornos,calentadoresde

agua,secadoresde ropao agOnotro d spost vo a gas.

Alos combustiblescon mezclade alcohol(quese Ilamangasohol,

o queutilizanetanolo metanol)puedenatraerla humedad,Io que

conducea la separaci6ny formaci6nde acidosduranteel almace-

namiento.El gas addico puede daharel sistemadel combustiblede

unmotorduranteel almacenamientodel mismo.

Almacenaje a Largo plazo

Paraevitarproblemascon el motor,el sistemadel combustibledebe

servaciadoantesde almacenarla maquinadurante30 dias o mas.

Elcombustibleque sedeje en el motorse deterioracuandoel clima

es calidoy causagravesproblemasdeencendido.

1. Pongael motor en marchahastavaciar el dep6sitode com-

bustibley hastaqueel motorse detengadebidoa lafaltade

combustible.

Nuncause el motoro el carburadorquelimpiaproductosen el

dep6sitodecombustibleo eldahopermanentepuedeocurrir.

Retirelabujiay vierta(1)onzade aceite para motora travesdel

orificiode labujiay haciael interiordel cilindro.Cubraelorificio

dela bujiacon un trapoy ponga el motoren marchavariasveces

paradistribuirel aceite.Reemplacela bujia.

luier tipodel mantenimiento/servicio,sueltetodoslos mandosy pare el motor.Esperehastaque todas las partesde

Ilevepuestoscristalesinastillablesdurantela operaci6no realizandocualquierajusteo reparaciones.

Estasecci6nsedirigea cuestione$de serviciomenores, Localizarel maccereanoChamuscael Centrode Servicio o programarel

servicio,simplementeponerseen contactoChamuscaen 1-800-4-MY-HOME®.

El motor no arranca 1. /a palanea de obturacidn no estfi en la

posici6nON (encendido)

2. Se ha desconectadoel cablede la bujia

3. La bujia no funcionacorrectamente

4. El tanquedecombustibleestervado oel

combustiblees viejo

5. El motorno estercebado

6. La Ilavede seguridadno se encuentraenel

encendidodel motor

1. La unidadesterfuncionandoen la posici6n

CHOKE(obturaci6n)

2. El combustibleesviejo

3. Aguao suciedaden el sistemadel combus-

tible

4. Es necesarioajustarel carburador

1. El carburadorno esterajustadocorrecta-

mente

1. Hay piezasque est_mflojaso labarrena

= = II •

1. Pongael interruptoren la posici6nCHOKE(obtura-

ci6n).

2. Conecteel cablea labujia.

3. Limpie,ajustela distanciadisruptivao cambie.

4. Lleneel tanquecongasolinalimpiay fresca.

5. Cebe el motortal y como se indicaen la secci6nde

operacibn.

6. Insertela Ilavetotalmentedentrodel interruptor.

1. Cambielapalancade obturaci6na la posici6nOFF

(apagado).

2. Lleneel tanquecongasolinalimpiay fresca.

3. Vacieel tanquedelcombustible.Vuelvaa Ilenarlo

con combustiblelimpio.

4. Contactecon su centrode partesy reparaciones

Sears.

1. Contactecon un centrode partesy servicioSears.

El motorfuncionademanera

err_ttica

1. El cablede la bujiaesterflojo

2. El orificiode ventilaci6ndel tap6nde

Ilenadodel combustibleesterobstruido

El motorrecalienta

Demasiadavibraci6n

Perdidadepotencia

La unidadnose autopropulsa

La unidadnodescargala

nieve

1. Detengael motorde inmediatoy desconecteel

esterdahada cable de la bujia.Ajustetodoslos pernosy las

tuercas.Si la vibraci6ncontinOa,Ilevela unidada

reparara un centrode partesy reparaci6nSears.

1. Conectey ajusteel cablede la bujia.

2. Retireel hieloy la nievedel tap6ndeIlenadodel

combustible.Compruebeque el orificiode venti-

laci6nno este obstruido.

Elcabledel controlde transmisi6nnecesita 1. Ajuste el cable delcontrolde transmisi6n.Consulte

unajuste

Lacorreade transmisi6nesterflojao

dahada

1. El montajedel canalest_ttapado

2. Hay un objetoextrahoenla barrena

lasecci6nde Servicioy Mantenimiento.

2. Reemplacelacorreade la transmisi6n.Consultela

secci6nde Servicioy Mantenimiento.

1. Detengael motorde inmediatoy desconecteel

cable de la bujia. Limpieel montajedel canaly el

interiorde la caja dela barrenacon la herramienta

de limpiezao unavarilla.

2. Detengael motorde inmediatoy desconecteel

cable de la bujia. Retireel objetode la barrenacon

la herramientadelimpiezao unavarilla.

3. Ajusteelcable del controlde la barrena.Consultela

secci6nde montaje.

4. Reemplacelacorreade la barrena Consultela

secci6nde Servicioy Mantenimiento.

5. Reemplacecon nuevo(s)pasador(es)de cuchilla.

3. El cabledel controlde labarrenanecesita

unajuste

4. La correade labarrenaest,.flojao dahada

5. El/los pasador/esde cuchillaest_m

cortados

(Esta p_tginase aplica s61oen EE.UU. y CanadA).

Sears, Roebuck and Co., LI.S.Ao (Sears), el Coneejo de Recureoe Ambientalee de California (CARB)

y la Agencia de Protecci6n Ambiental de los Eetados Unidoe (EPA)

Declaracion de garant[a del sieterna de control de emisionee (derechoe y obmigacionee de la garant[a de defectoe del propi-

etario)

LA COBERTURADELA GARANTfADE CONTROLDE EMISIONESES

APLICABLEA LOS MOTORESCERTIFICADOSCOMPRADOSENCALIFOR-

NIAEN 1995Y POSTERIORMENTE,QUE SE UTILIZANEN CALIFORNIA,

Declaracion de garantia sobre defectoe en el control

ElConsejode RecursosAmbientalesde California(CARB),la EPA(Agencia

de ProteccionAmbientalde los EE.UU.)y Searstienen el gustode explicarla

garantfadel sistemade control de emisionesparamotoresdel ado2000y para

elfuture con relaciona motorespequehostedo terreno(SORE).En California,

los nuevosmotorespequeSostodo terrenodebenestar diseSados,construidos

y equipadosparacumplircon las rigurosasnormasanti-smogdelestado.En

el restede losEstadosUnidos,losmotoresnuevostodoterrenode encendido

perchispa certificadosparael aSo1997debencumplirestAndaressimilares

establecidosper la EPA.Searsdebegarantizarel sistemade controlde emis-

Y PARALOS MODELOSCERTIFICADOSDELAiqO 1997YPOSTERIORES,

QUESE COMPRENY UTILICENEN CUALQUIERPARTEDE LOSESTADOS

UNIDOS(Y A PARTIRDEL 1 DEENERODE2001 EN CANAD,_).

de emisionee para California y los Eetadoe Unidoe

ionesde su motorpara losperiodosde tiempo enumeradosa continuaci6n,

siemprequeno hayaabuse,negligenciao mantenimientoindebidode su

motortodoterrenopeque_o.Su sistemade controlde emisionespuedeincluir

piezastales comeel carburador,el filtro de aire, el sistemade encendido,el

silenciadory elconversercatalitico.Tambienpuedeincluirconectoresy otras

unidadesrelacionadascon las emisiones.Dondeexistaunacondicioncubierta

perla garantfa,Searsrepararasu peque_omotortodo terrenosin costoalguno

incluyendodiagnostico,piezasy manede obra

Cobertura de la garantia Sears para defectoe en el control de ernieionee

Los motorestodo terrenopeque_osestangarantizadosen Io relativealcontrol alas disposicionesque se indiquena continuacion.Si una partede su motor

de emisionesparadefectosenpiezasduranteun periodode dos ahos,sujeto cubiertaper la garantiaesdefectuosa,Sears repararao sustituiradichaparte.

Responeabilidadee del propietario en relacibn con la garantia

Comepropietariodel motortodo terrenopequeffo,Ud.es responsablede la

realizaciondel mantenimientorequeridoquese incluyeen las instrucciones

de operaciony mantenimiento.Sears recomiendaquese conserventodoslos

recibosrelativesal mantenimientode su motortodoterrenopequeSo,pero

no pude denegarlagarantfasimplementeperla faltade losmismos,o per su

incumplimientodel mantenimientoprogramado.Comepropietariodel motor

peque_otodoterrenodebesaberque, sinembargo,Sears lepuede negar

lacoberturade lagarantfasi su motortodoterrenopequeSoo una piezadel

mismehanfalladodebidoa abuse,negligencia,mantenimienteindebideo

a modificacienesno aprobadas.Ud.es responsablede presentarsu motor

todoterrenopequehoa un distribuidorde serviciosSearsautorizadotan pronto

comeaparezcaun problema.Lasreparacionesde la garantiasinconflicto

debencompletarseen un plazode tiempo razonable,no superiora 30 dfas.Si

tienealguna preguntarespectoa sus derechosy responsabilidadesreferen-

tes a la garantia,debe contactarcon un representantede serviciosSears al

1--800--469--4663.La garantiade emisioneses unagarantiaper defectos.Los

defectossejuzgan de acuerdocon elfuncionamientenormalde un motor.La

garantfano esta relacionadacon unapruebade emisionesen use.

Diepoeicionee de la garantia Sears para defectoe en el control de emieiones

Las siguientesson disposicionesespecificasrelacionadascon la coberturade la garantiaparadefectosen el controlde emisiones.Esun a_adidoa lagarantiade

motorSearspara motoresno reguladesque seencuentraen lasinstruccionesde funcionamientoy mantenimiento.

1. Piezascon garantfa

La coberturade estagarantfase extiendeunicamentealas piezas

que aparecena continuacion(las partesde los sistemasde control de

emisiones),siemprequedichaspiezasestuvieranya en el motoren el

mementode su compra.

a. Sistemade medicion de combustible

• Sistemade enriquecimientopara arranqueen frio

• Carburadory partesinternas

• Bombade combustible

b. Sistemade induccionde aire

• Filtrode aire

• Colectorde admision

c. Sistemade encendido

• Bujia(s)de encendido

• Sistemade encendidomagneto

d. Sistemadelcatalizader

• Convertidorcatalftico

• Colectorde escape

• Sistemade inyecci6nde aireo valvula de impulses

e. Elementosvariados usadosen los sistemasanteriores

• Valvulas de vacio, sensiblesa temperatura,posici6ny tiempo

e interruptores

• Conectoresy montajes

2. Alcancede la cobertura

Searsgarantiza al poseederinicialy a los cempradoressubsiguientes

que laspiezas con garantiano tendrandefectosen materialesnimane

de obra que provoquenla falla de las mismasduranteun periodo de

dos ahosa partirde la fecha en queel motorse entrega a un comprador

particular.

3. Sincargo

La reparaciono reemplazode cualquierpartecon garantfase realizara

sin cargo alguno parael poseedor,incluyendotareasde diagnosticoque

permitandeterminarsi una parte con garantiaes defectuosa,siempreque

dicho diagnosticose realiceen un distribuidorde serviciosSearsautoriza-

do. Parael servicio de lagarantia de emisiones,contacteal distribuidorde

serviciosSears autorizadomas cercanoincluidoen las"Paginasamarillas"

en lascategoNas"Motores,gasolina","Motoresde gasolina","Podadoras

de cesped",o similares.

4. Reclamacionesy exclusionesa la cobertura

Las reclamacionesde lagarantfadeben enviarsede acuerdocon las

disposicionesde la polfticade garantfaparamotoresSears.La cobertura

de la garantiaexcluiradefectosen piezascon garantfaque no seanpartes

originalesSears,o abuse,negligenciao mantenimientoincorrecto,tal y

come se estableceen la politica de garantiapara motoresSears. Searsno

es responsablede lasfallas en piezascon garantia provocadasperel use

de partesa_adidas,que no sean originaleso que se hayanmodificado.

5. Mantenimiento

Cualquierpartecon garantiaque no este programadapara ser reem-

plazada comemantenimientorequerido,o que solo deba inspeccionarse

regularmenteal efectode "inspeccioneo reemplacesegun sea necesario",

estaragarantizadacontra defectosduranteel periodo de la garantfa.Todas

las piezas garantizadasqueesten programadaspara su reemplazopara

cumplir con los requisitesde mantenimientoestarangarantizadassolo

per el periodoanterior al primerreemplazoprogramadopara dicha pieza.

Cualquierpieza de recambioquesea equivalenteen funcionamientoy

durabilidadpuedeusarse pararealizarmantenimientoo reparaciones.El

propietarioes responsablede realizartodo el mantenimientorequerido,tal

y come sedefine en lasinstruccionesde funcionamientey mantenimiento

Sears

6. Ceberturaindirecta

Perla presente,la coberturase extiendea lafalla de cualquiercomponente

de motorprovocadaper la falla de unapieza con garantfaqueeste todavfa

en periodode garantfa.

En los EstadosUnidosy Canadahay unalinea de atenci6nde 24 horas,1-800=469--4663,quecuentacon un menL_con mensajespre-grabadosquecontienen

informacionpara el mantenimientode motores.

Busque el periodo de duracion de emisiones importantes yla informaci6n de clasificacion de aire en

la etiqueta de emisiones de su motor

Los motores cuyo cumplimiento con los est&ndares de emisi6n Tier 2 de la Comisi6n de Recursos Ambientales de California (CARB)

est6 certificado deben exhibir la informaci6n relacionada con el periodo de duraci6n de las emisiones y la clasificaci6n de aire. Sears,

Roebuck and Co., de los Estados Unidos ponen esta informaci6n a disposici6n del consumidor en nuestras etiquetas de emisiones.

El Pedodo de Duraci6n de las Emisiones describe el nQmero de horas de tiempo real de funcionamiento para el cual se certifica que

el motor cumple con las reglas de emisi6n, descontando el mantenimiento adecuado del mismo segQn las instrucciones de oper-

aci6n y mantenimiento. Se utilizan las siguientes categodas:

Moderado:Se certifica que el motor cumple con las reglas de emisi6n durante 125 horas de tiempo real de funcionamiento del motor.

Inmediato:Se certifica que el motor cumple con las reglas de emisi6n durante 250 horas de tiempo real de funcionamiento del motor.

Extendido:Se certifica que el motor cumple con las reglas de emisi6n durante 500 horas de tiempo real de funcionamiento del motor.

Por ejemplo, una cortadora de c6sped tipica que se empuja desde atr&s se usa entre 20 y 25 horas por afio. Por Io tanto, el Per{odo

de Duraci6n de Emisiones de un motor con una clasificaci6n intermedia seria equivalente a entre 10 y 12 afios.

Laclasificaci6n de aire es un nQmero calculado para describir el nivel relativo de emisiones para un grupo de motores en particular.

Cuanto menor sea la clasificaci6n de aire, mayor es la limpieza del motor. La informaci6n se presenta de forma gr&fica en la etiqueta

de emisiones.

Despu_s del 1 de julio de 2000, busque el per{odo de cumplimiento de las reglas de

emisiones en la etiqueta de cumplimiento de las reglas de emisiones del motor

Despu6s del I de julio de 2000 se certificar& que determinados motores Sears, Roebuck and Co., de los Estados Unidos

cumplen con los est&ndares de emisiones de la fase 2 de la Agencia de Protecci6n Ambiental de los Estados Unidos (USE-

PA). Para los motores certificados para la etapa 2, el periodo de cumplimiento con las reglas de emisiones al cual se hace

referencia en la etiqueta de cumplimiento con las reglas de emisiones indica el n_mero de horas de funcionamiento para el

cual se ha demostrado que el motor cumple con los requerimientos federales de emisi6n.

Para los motores con desplazamiento inferior a 225 cc, Categoria C = 125 horas, B = 250 horas y A = 500 horas.

Para los motores con desplazamiento de 225 cc o re&s, Categoria C = 250 horas, B = 500 horas y A = 1000 horas.

El desplazamiento de los motores de la serie modelo 150112 es 249 cc.

La presente es una representaci6n gen_rica de la etiqueta de emisi6n que se encuentra generalmenteen un

motor certificado.

For expert home solutions advice: www.managemyhome.com

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

Call anytime, day or night

1-888-S U-HOGAR ®

(1-888-784-6427)

® Registered Trademark / TM Trademark / SM Service Mark of Sears Brands, LLC

® Marca Registrada / TMMarca de F_brica / s_ Marca de Servicio de Sears Brands, LLC

Craftsman 24788045 45" snow thrower

Product's Documents

User Manual

Specifications

Craftsman 24788045 Questions and Answers
