Owner's Manual

IC..FTSMnWl

WHEELED

WEEDTRIMMER

6.0 Horsepower

22 Inch Cut

Model No.

917.773705

• EspaSol, p. 18

_,CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment.

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit our Craftsman website: www.sears.com/craftsman

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 5

Assembly / Pre-Operation ........................ 5

Operation ............................................... 6-8

Maintenance Schedule ............................. 9

Maintenance ........................................ 9-12

Service and Adjustments ................... 13-14

Storage ................................................... 15

Troubleshooting ...................................... 16

Repair Parts ....................................... 32-38

Sears Service .......................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN WEEDTRIMMER

For two (2) years from date of purchase, when this Craftsman Weedtrimmer is main-

tained, lubricated, and tuned up according to the operating and maintenance instruc-

tions in the owner's manual, Sears will repair free of charge any defect in material or

workmanship.

If this Craftsman Weedtrimmer is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotating lines,

belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent crank-

shafts and the failure to maintain the equipment according to the instructions con-

tained in the owner's manual.

Warranty service is available by returning the Craftsman Weedtrimmer to the nearest

Sears Parts & Repair Center in the United States. This warranty applies only while this

product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, IL 60179

_i, WARNING: This trimmer is equipped with an internal combustion engine and should

not be used on or near any unimproved forest-covered, brush-covered or grass-covered

land unless the engine's exhaust system is equipped with a spark arrester meeting ap-

plicable local or state laws (if any). If a spark arrester is used, it should be maintained in

effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

service center (see the REPAIR PARTS section of this manual).

The operation of any trimmer can result in foreign objects thrown into

the eyes, which can result in severe eye damage. Always wear safety

glasses or eye shields while operating your trimmer or performing any

adjustments or repairs. We recommend standard safety glasses or a

wide vision safety mask worn over spectacles.

Ai:i,Look for this symbol to point out

important safety precautions. It means

CAUTION!H BECOME ALERT!H

YOUR SAFETY IS INVOLVED.

Ar_,WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

2 place wire where it cannot contact plug.

_I,WARNING: Engine exhaust, some

of its constituents, and certain vehicle

components contain or emit chemicals

known to the State of California to

cause cancer and birth defects or other

reproductive harm.

_i, CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all instruc-

tions on the machine and in the manual

before starting. Be thoroughly familiar

with the controls and the proper use of

the machine before starting.

• Do not put hands or feet near or under

rotating parts.

• Keep all parts of your body away from

muffler and spinning line. A hot muffler

can cause serious burns.

• Only allow responsible individuals, who

are familiar with the instructions, to

operate the machine.

• Stay away from breakable objects, such

as house windows, auto glass, green-

houses, etc.

• Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by the

spinning lines.

• Be sure the area is clear of other people

before trimming, particularly small chil-

dren and pets. Stop machine if anyone

enters the area.

• Wear appropriate clothing such as a

long-sleeved shirt or jacket. Also wear

long trousers or slacks. Do not wear

shorts.

• Do not wear loose clothing which could

get caught in this equipment.

• Do not operate the machine when bare-

foot or wearing open sandals. Always

wear work gloves and sturdy footwear.

Leather work shoes or short boots work

well for most people. These will protect

the operator's ankles and shins from

small sticks, splinters, and other debris,

and improve traction.

• Do not pull machine backwards unless ab-

solutely necessary. Always look down and

behind before and while moving backwards.

• Do not operate the machine without

proper guards, plates or other safety

protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Never use blades, wire, or flailing devices.

This unit is designed for line trimmer use

only. Use of other accessories or attach-

ments will increase the risk of injury.

• Stop the rotating trimmer head when

crossing gravel drives, walks, or roads.

Wait for the cutting lines to stop rotating.

• Stop the engine (motor) whenever you

leave the equipment and allow it to cool,

before cleaning, repairing or inspecting

the unit. Be sure the trimmer head and

all moving parts have stopped.

• Operate only in daylight or good artificial

light.

• Do not operate the machine while under

the influence of alcohol or drugs.

• Never operate machine in wet grass. Al-

ways be sure of your footing: keep a firm

hold on the handle and walk; never run.

• If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

• Always wear safety goggles or safety

glasses with side shields when oper-

ating machine.

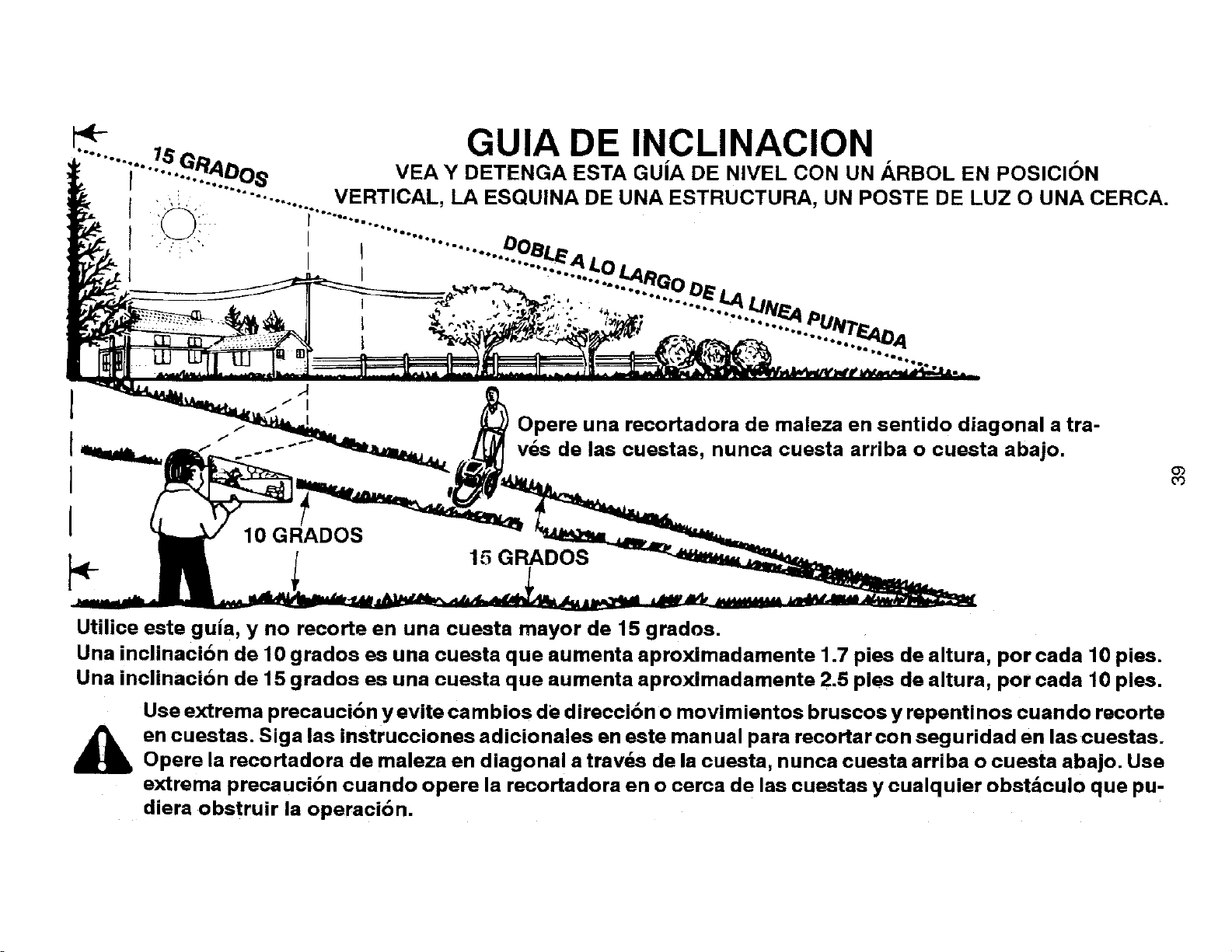

II. SLOPE OPERATION

Slopes are a major factor related to slip and

fall accidents which can result insevere injury.

All slopes require extra caution. If you feel

uneasy on a slope, do not trim it.

DO:

• Trim across the face of slopes: never up

and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not trim on wet grass. Reduced foot-

ing could cause slipping.

III. CHILDREN

Tragic accidents can occur if the opera-

tor is not alert to the presence of chil-

dren. Children are often attracted to the

machine and the trimming activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while moving backwards,

look behind & down for small children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline and

other fuels. They are flammable and

vapors are explosive.

- Use only an approved container.

- Never remove gas cap or add fuel with

with the engine running. Allow engine

to cool before refueling. Don't smoke.

- Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

- Move away from fueling site before

starting engine.

• Never run trimmer inside a closed area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the spark plug to prevent ac-

cidental starting.

• Keep nuts and bolts, especially trimmer

head and engine bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris buildup. Clean oil or fuel

spillage. Allow machine to cool before

cleaning or storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Do not change the engine governor set-

ting or overspeed the engine.

• Clean and replace safety and instruction

decals as necessary.

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman@ product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

• Unlimited service and no charge for

parts and labor on all covered repairs.

• Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

Fast help by phone - phone support

from a Sears technician on products

requiring in-home repair, plus conve-

nient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1-800-827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1-800-4-MY-HOME®.

SerialNumber:

Dateof Purchase:

GasolineCapacity/Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Trimmer Line Length: 18.75 Inches (0.155 Inch Diameter)

• The model and serial numbers will be found on a decal on the rear of the trimmer.

Record both serial number and date of purchase in the space provided above.

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new trimmer.

IMPORTANT: This trimmer isshipped WITH-

OUT OIL OR GASOLINE in the engine.

Your new trimmer has been assembled

at the factory with the exception of those

parts left unassembled for shipping

purposes. All parts such as nuts, wash-

ers, bolts, etc., necessary to complete the

assembly have been placed in the parts

bag. To ensure safe and proper operation

of your trimmer, all parts and hardware

you assemble must be tightened securely.

Use the correct tools as necessary to

ensure proper tightness.

When right hand (RH) or left hand (LH) is

mentioned in this manual, it means when

you are in the operating position (standing

behind the handle).

Loose Parts Packed Separately

Bottle of oil

Trimmer Lines (2) Sets

(0.155 diameter

x 18.75 inches long)

REMOVE TRIMMER FROM CARTON

1. Remove loose parts includedwith trimmer.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials.

4. Roll trimmer out of carton and check car-

ton thoroughly for additional loose parts.

HOWTO SET UP YOUR TRIMMER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Loosen handle knob enough to allow

upper handle to be unfolded from the

shipping position.

2. Raise upper handle section intoplace on

lower handle and tighten handle knob.

3. Remove handle padding holding trim-

mer head control bar to upper handle.

Your trimmer handle can be adjusted for

your trimming comfort. Refer to "ADJUST

HANDLE" in the Service and Adjustments

section of this manual.

handle

LIFT UP

Handle

knob

handle

KNOW YOUR TRIMMER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR TRIMMER. Compare the illustrations with your trimmer to familiarize yourself with

the location of various controls and adjustments. Save this manual for future reference.

These symbols may appear on your trimmer or in literature supplied with the product. Learn

and understand their meaning.

ENGINE OFFFAST SLOW CAUTION FUEL OIL

AVOIDSERIOUS

INJURYORDEATH

Trimmer head control bar

Throttle control

Starter handle

Engine oil cap

with dipstick

Gasoline cap _

Muffler

Air filt,

Primer

Trimmer head

IMPORTANT: This trimmer is shipped

WITHOUT OIL OR GASOLINE in the engine.

line

Trimmer head control bar - must be held

down to the handle to engage trimmer

head. Release to stop the trimmer head.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Throttle control - used for starting and

stopping the engine and allows you to se-

lect either FAST or SLOW engine speed.

Starter handle - used for starting the

engine.

Theoperationofanytrimmercan resultin

foreignobjectsbeingthrownintotheeyes,

whichcan resultinsevereeyedamage.

Alwayswearsafetyglassesor eyeshields

while operatingyourtrimmeror performing

any adjustmentsor repairs. Werecom-

mendstandardsafetyglassesora wide

visionsafetymaskwornoverspectacles.

TO ADJUSTTRIMMING HEIGHT

_CAUTION: Stop the engine and wait for

all moving parts to stop. Disconnect spark

plug wire from spark plug and place wire

where it cannot come in contact with plug.

The height of cut can be set to six (6) dif-

ferent positions ranging from 1-1/2 inches

to 3 inches. Recommended cutting height

for the average yard is 2 inches.

1. To adjust trimming height, push in the

locking plate tab and move trimmer

head up or down to desired position.

2. Release tab and be sure head is

locked into one of the six (6) height

positions.

HOW TO USE YOUR TRIMMER

ENGINE SPEED

The engine speed is controlled by a throt- Adj

tie located on the side of the upper handle. Trimmer

FAST position is for starting and normal Head

trimming. SLOW is for light trimming and

fuel economy. STOP is for stopping the Locking

engine. Plate Tab

_\\\\\\

SLOW

FAST

TRIMMER HEAD DRIVE CONTROL

Your trimmer is equipped with a trimmer

head drive control bar which will require

the operator to be positioned behind the

trimmer handle to operate the trimmer.

• Trimmer head rotation is controlled by

holding the trimmer head control bar

down to the handle.

• Trimmer head rotation will stop when

the control bar is released.

BEFORE STARTING ENGINE

ADD OIL

Your trimmer is shipped without oil in the

engine. For type and grade of oil to use,

see "ENGINE" in the Maintenance section

of this manual.

Ar_CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure trimmer is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

4. Insert and tighten dipstick.

IMPORTANT:

• Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often under

dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of gas tank

filler neck. Do not overfill. Use fresh,

clean, regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in quanti-

ties that can be used within 30 days to

assure fuel freshness.

CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

_k,CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of acids

during storage. Acidic gas can damage

the fuel system of an engine while in

storage. To avoid engine problems, the

fuel system should be emptied before

storage of 30 days or longer. Empty

the gas tank, start the engine and let it

run until the fuel lines and carburetor

are empty. Use fresh fuel next season.

See Storage Instructions for additional

information. Never use engine or

carburetor cleaner products in the fuel

tank or permanent damage may occur.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather overpriming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes before

attempting to start and do not repeat

priming steps.

Starter

handle

Gasoline filler _ / Engine

TO STOP ENGINE

• To stop engine, move throttle control

lever to STOP position.

TO START ENGINE

1. To start a cold engine, push primer three

(3) times before trying to start. Use a

firm push. This step is not usually neces-

sary when starting an engine which has

already run for a few minutes.

2. Move throttle control lever to FAST

position.

3. Hold upper handle firmly and pull

starter handle quickly. Do not allow

starter rope to snap back.

TRIMMING TIPS

• Set the throttle control in the FAST posi-

tion. If the weeds or grass are tall and

thick, operate the trimmer at a slower

walking speed.

• Frequently clean the underside of the

trimmer to remove any grass build up.

Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

• For best results and longer lasting line,

use the ends of the line to do the cutting.

This is easily done by moving slowly

through very thick and heavy weeds.

• Use the left side of trimmer when trim-

ming along fences, walls, flowerbeds

and other such objects.

• If trimmer lines become too short, it will

take longer to complete the job. If trim-

mer lines are worn to less than half their

original length, they should be replaced.

See "TO REPLACE TRIMMER LINE" in

the Maintenance section of this manual.

• Trimmer head contact with concrete, as-

phalt or other hard surfaces may cause

premature wear of the ball on bottom of

trimmer head.

AS YOU COMPLETE

REGULAR SERVICE

CheckforLooseFastenem I/' I/'

I_ CleanTrimmer tl/ I/'

MI Clean Under Engine Cover I/= t/

Zl_ Check Drive Belt/Pulleys

R Check / Replace Trimmer Lines I_s

Check Engine Oil Level I_

HE ChangeEngineOil t/'1,2

Clean Air Filter I_ =

Inspect Muffler l/

Clean or Replace Spark Plug I_

Replace Air Filter Paper Cartridge 1/'2

1 - Changemoreoftenwhenoperaitng undera heavyleadoFin highambienttemperatures.

2 - Servicemoreoftenwhenoperatingindirtyordustyconditions.

3 - Replacetrimmerlineswhenthey havewornto halftheirodginallength.

GENERAL RECOMMENDATIONS

The warranty on this trimmer does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain trimmer as instructed in this

manual.

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

• At least once a year, replace the spark

plug and replace air filter element. A

new spark plug and clean/new air filter

element assure proper air-fuel mixture

and help your engine run better and

last longer.

• Followthe maintenance schedule in

this manual.

BEFORE EACH USE

1. Check engine oil level.

2. Check for loose fasteners.

3. Clean under engine cover.

LUBRICATION

To prolong the useful life of your trimmer,

change engine oil as recommended in this

section of Owner's Manual.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the

life of the self- lubricating bearings. If you

feel they must be lubricated, use only a dry,

powdered graphite type lubricant sparingly.

TRIMMER

Always observe safety rules when per-

forming any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rub-

ber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

TRIMMER LINE

For best results, replace trimmer lines

when they have worn to half their original

length. Use .155 inch diameter trimmer

line. Cut new trimmer line length to 18-3/4

inches. After new line is installed on

trimmer head, check all lines so they do

not vary more then one (1) inch in length.

This is important to make sure the trim-

mer head is balanced and will not vibrate

abnormally.

_WARNING: Use only the specified

trimmer line. Do not use other materials

such as wire, string, rope, etc. Wire can

break off during trimming and become a

dangerous missile that can cause serious

injury.

TO CUT LINE TO PROPER LENGTH

NOTE: Trimmer line pre-cut to proper

length is available for this unit; see the

Repair Parts section of this manual.

If trimmer line is purchased in bulk, it must

be cut to 18-3/4 inches before using. Use

the built-in length guage as follows:

1. From front of trimmer, place the end of

spooled trimmer line at the mark on the

side of the debris shield as shown.

2. Wrap trimmer line around front of chas-

sis cover to other side and cut at the

"22" mark (your unit's width of cut).

Chassis cover

REPLACE TRIMMER LINE

Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove worn trimmer line from line

carrier plate.

3. Fold new, cut to length, trimmer line

in half and insert folded end through

carrier plate opening to back side of

retainer clip.

4. With folded end of line at back side of

retainer clip, pull line outward until line

is fully seated under the retainer clip.

5. Repeat on other side of carrier plate.

6. Check all lines to be sure they are the

same length.

7. Reconnect spark plug wire to spark

plug.

Trimmer

line

Carrier plate

opening

WRAP

LINE

a,ROUND

Debris New

shield End of trimmer

mark spooled line line

Retainer

clip

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAEWSCOS_T¥GRADES

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°E Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the unit

is not used for 25 hours in one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

TO CHANGE ENGINE OIL

NOTE: Before tipping trimmer to drain oil,

drain fuel tank by running engine until fuel

tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip trimmer on its side as shown and

drain oil into a suitable container. Rock

trimmer back and forth to remove any

oil trapped inside of engine.

Containe_

4. Wipe off any spilled oil from trimmer or

side of engine.

5. Fill engine with oil (See "ADD Oil" in

the Operation section of this manual).

6. Replace engine oil cap.

7. Reconnect spark plug wire to spark

plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_kCAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge.

4. Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Back

Cover

Cartridge Cover tabs

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance, keep

trimmer free of built-up grass and trash.

Clean the underside of your trimmer after

each use.

ACAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with spark plug.

• Turn trimmer on its side. Make sure air

filter and carburetor are up. Clean the

underside of your trimmer by scraping to

remove build-up of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean trimmer unless the elec-

trical system, muffler, air filter and car-

buretor are covered to keep water out.

Water in engine can result in shortened

engine life.

_WARNING: Toavoidseriousinjury,

beforeperformingany serviceand

adjustments:

1. Stopengine.

2. Makesurethe rotatinglinesandall

movingpartshavecompletelystopped.

3. Disconnectsparkplugwirefromspark

plugandplacewhereit cannotcome in

contactwith plug.

TRIMMER

TO ADJUSTTRIMMING HEIGHT

See "TO ADJUST TRIMMING HEIGHT" in

the Operation section of this manual.

TO ADJUST HANDLE

The upper handle may be adjusted to dif-

ferent height positions.

• Loosen handle knob only enough to

allow the upper handle to pivot to the

desired position.

• Tighten handle knob securely.

NOTE: The handle knob and bolt may be

reversed for left handed operation.

Upper handle

TO REMOVE/REPLACE TRIMMER HEAD

DRIVE BELT

1. Remove screw at front of chassis cover.

2. Lift cover up and away from trimmer.

3. Remove the two (2) screws on sides of

Chassis

trimmer securing the debris shield.

Turn trimmer on its side with carburetor

and fuel cap up.

Remove the two (2) screws on under-

side of trimmer securing the debris

shield.

6. Slide the debris shield rearward and

remove.

7. Remove belt from engine pulley on

crankshaft.

8. Remove belt from trimmer head pulley.

Er_

pulley

Handle knob

Debris shield screws

9. Note the position of the control cable

and idler return spring, then remove

idler assembly from chassis and re-

move belt and idler from trimmer.

10. Remove belt from idler assembly by

removing bottom belt keeper and idler

pulleys.

11.Assemble new belt, idler pulleys and

bottom belt keeper to idler bracket.

Tighten pulley bolts securely.

NOTE: Be sure belt is inside top belt

keeper on idler assembly.

12. Position belt and idler assembly in

trimmer, reconnect idler spring and as-

semble idler to chassis.

13. Install belt around trimmer head pulley

and engine pulley.

14. Replace debris shield and tighten the

four (4) screws securely.

15. Replace chassis cover and tighten

screw securely.

Always use Craftsman replacement parts

to assure proper fit and long life.

Idler assembly

Top belt keeper

Idler bracket Flatidler

Bo_om

belt

keeper

Flat idler

Trimmer head pulley

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that the engine is running too fast

or too slow, take your unit to a Sears or

other qualified service center for repair

and/or adjustment.

CARBURETOR

Your carburetor has a nonadjustable fixed

main jet for mixture control. If your engine

does not operate properly due to sus-

pected carburetor problems, take your unit

to a Sears or other qualified service center

for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, take your unit to a Sears or

other qualified service center, which has

proper equipment and experience to make

any necessary adjustments.

Immediatelyprepareyour trimmerfor stor-

age attheendof theseasonor ifthe unit

will notbe usedfor30 daysor more.

TRIMMER

When trimmer is to be stored for a period

of time, clean it thoroughly, remove all dirt,

grease, leaves, etc. Store in a clean, dry area.

1. Clean entire trimmer (See"CLEANING"in

the Maintenance section of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your trimmer handle for storage.

• Loosen handle knob enough to allow

upper handle to be folded forward.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

Upper "i,,,

handle

Handle knob

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose or tank during storage.

Also, alcohol blended fuels (called gasohol

or using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation

of fuel gum deposits during storage.

Add stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protective

cover that does not retain moisture. Do

not use plastic. Plastic cannot breathe,

which allows condensation to form and

will cause your unit to rust.

IMPORTANT: Never cover trimmer while

engine and exhaust areas are still warm.

_i, CAUTION: Never store the trimmer

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

15 st°ring in any enclosure.

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE CORRECTION

Does not start

Loss of power

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill

with fresh, clean gasoline.

4. Empty fuel tank and refill

with fresh, clean gasoline.

5. Connect wire to spark plug.

6. Replace spark plug.

7. Move throttle lever to FAST

position.

1. Clean/replace air filter.

2. Clean underside of trimmer

and trimmer head.

3. Check oil level.

4. Trim at slower walking

speed.

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Throttle control lever not

in correct position

(if equipped).

1. Dirty air filter.

2. Buildup of grass, leaves,

and trash under trimmer.

3. Too much oil in engine.

4. Walking speed too fast.

1. Lines uneven or broken.

2. Loose nuts or bolts.

3. Damaged trimmer head.

1. Bent engine crankshaft.

1. Belt not driving.

1. Handle height position not

right for you.

1. Trimmer line length is

too short.

2. Throttle control lever not

in correct position

(if equipped).

1. Trimmer line not

properly installed.

2. Broken line retainer clip.

3. Incorrect size of

trimmer line.

Excessive 1. Check trimmer lines.

Vibration 2. Check all hardware,

including engine bolts.

3. Check/repair trimmer head.

Starter rope 1. Contact a Sears or other

hard to pull qualified service center.

Loss of head 1. Put belt on pulleys or

drive replace belt if broken.

Hard to push 1. Adjust handle height

to suit.

Poor trimming

performance

Trimmer head

does not

retain line

1. If line is worn or broken to

half of original length,

replace line.

2. Move throttle lever to FAST

position.

1. Follow instructions in

Maintenance section.

2. Replace string carrier plate

assembly.

3. Use .155 diameter

trimmer line.

SLOPE GUIDE

SIGHT AND HOLD THIS GUIDE LEVEL WITH A VERTICAL

TREE, A CORNER OF A STRUCTURE, A POWER LI'NE

Operate a trimmer aorosa the face

of slopes, never up or down slopes.

lO DEGREES

15 DEGREES

1..

Use this guide and do not trim on a slope greater than 15 degrees.

A 10 degree slope Is a hill that Increases In height at approximately 1.7 feet in 10 feet.

A 15 degree slope Is a hill that Increases In height at approximately 2.5 feet In 10 feet.

Use extreme care at all times and avoid sudden turns or maneuvers. Follow other Instructions in this

manual for safety in trimming on slopes. Operate a trimmer across the face of slopes, never up or down

slopes. Use extra care when operating on or near slopes and obstructions.

Garantia .......................................................... 18 Programa de Mantenimiento .......................... 25

Reglas de Seguridad ................................. 18-20 Servicio y Adjustes .................................... 28-29

Especificaciones del Producto ........................ 21 AImacenamiento ............................................. 30

Montaje / Pre-Operaci6n ................................ 21 Identificaci6n de problemas ............................ 31

Operaci6n .................................................. 22-24 Partes de repuesto ................................... 32-38

Mantenimiento ........................................... 25-27 Servicio Sears ................................... Contratapa

GARANT[A LIMITADA DE DOS AI_IOSPARA LA RECORTADORA PARA MALA HIERBA CRAFTSMAN

Por dos (2) aSos, a partir de la fecha de compra, cuando esta recortadora para mala hierba Crafts-

man se mantenga, lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento

en el manual del dueSo, Sears repararA gratis todo defecto en el material y la mano de obra.

Si la recortadora para mala hierba Craftsman se usa para fines comerciales o de arriendo, esta

garantia s61o se aplica por noventa (90) d[as a partir de la fecha de compra.

Esta Garant[a no cubre:

• Arficulos que se desgastan durante el use normal tales como las lineas rotatorias, las correas,

los filtros de aire y las bujias.

• Reparaciones necesarias debido al abuse o a la negligencia del operador, incluy_ndose a los

cigeeSales doblados y a la falta de mantenimiento del equipo segSn las instrucciones que se

inctuyen en el manual del dueSo.

El servicio de garantia esta disponible al devolver la recortadora para mala hierba Craftsman al

Centre de Servicio Sears mas cercano en los Estados Unidos. Esta garantia se aplica solamente

mientras el producto este en uso en los Estados Unidos.

Esta Garantfa le otorga derechos legales especfficos, y puede que tambi_n tenga otros derechos

que varfan de estado a estado.

Sears, Roebuck and Co., Dept. 817 WA, Hoffman Estates, Illinois 60179 U.S.A.

ADVERTENClA: Este recortadora viene equipado con un motor de combusti6n interna y no

se debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o

de c6sped, o menos que et sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las teyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, ta ley exige Io anterior (Secci6n 4442 del "California Public Resources

Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales se aplican en

la tierras federales. Su Centro/Departamento de Servicio Sears mAs cercano tiene disponible am-

ortiguadores de chispas para el silenciador. (Vea la secci6n de Partes de Repuesto en el manual

Ingles del dueSo.)

La operaci6n de cualquier recortadora puede hacer que salten objetos extraiSos

dentro de sus ojos, to que puede producir daSos graves en _stos. Siempre use

anteojos de seguridad o protecci6n para los ojos mientras opera su recortadora o

cuando haga ajustes o reparaciones. Recomendamos gafas de seguridad o una

mascara de visi6n amplia, de seguridad usada sobre las gafas.

Af_Busque este sfmbolo que se5ala tas precau-

ciones de seguridad de importancia. Quiere

decir- iiiATENCION!!!iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

,_ADVERTENCIA: Siempre desconecte el

alambre de la bujfa y p6ngato donde no pueda

entrar en contacto con la bujfa, para evitar et

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

,_paracion es. ,

RECAUCION: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

productos qufmicos conocidos en el Estado de

California como causa de cancer y defectos at

_/_imiento u otyos dai_os reproductivos.

RECAUCION: El silenciador y otras

piezas del motor llegan a sre extremadamente

calientes durante la operaci6n y siguen siendo

calientes despu_s de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas Areas. -_TPz _

ponentes del vehiculo contienen o desprenden 18

I. OPERACION GENERAL •

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso •

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que •

aparecen en la maquina yen los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. •

• Mantener todas las partes del cuerpo lejos

del silenciador del escape y la Ifnea de

rotaci6n. El silenciador catiente puede causar

serias quemaduras.

• Permita que solamente las personas re- •

sponsables que est6n familiarizadas con las

instrucciones operen la mAquina.

• Mantenerse lejos de objetos que pueden

romperse, como cristales de casa, cristates

del choche, invernaderos, etc.

• Despeje el Area de objetos tales como pie-

dras, juguetes, atambres, huesos, palos, etc.

que pueden set recogidos y lanzados por las

lfneas giradoras.

• AsegL_rese que el Area no se hallen perso-

nas, y particularmente niSos pequeSos y ca-

chorros antes de recortar. Pare la mAquina

si alguien entra en el Area.

• Use ropa apropaida, tal como camisa de

manga larga o chaqueta y pantalones largos.

No use pantalones cortos shorts.

• No use ropa suelta, ya que 6sta podrfa ator-

arse en el equipo.

• No opere la maquina sin zapatos o con

sandalias abiertas. Use siempre guantes

de trabajo y calzado fuerte. Los zapatos de

trabajo de piel o botas cortas son apropiados

para la mayorfa de las personas. Estos no

s61o protegeriAn los tobillos y espinellas del

operador de pequeSas ramas, astillas y otros

desperdicios, sine que ademAs mejorarAn la

tracci6n.

• No tire de la mAquina hacia atrAs a menos

que sea absolutamente necesado. Mire

siempre hacia abajo y hacia detrAs antes y

mientras que se mueve hacia atrAs.

• No opere la maquina sin los respectivos

resguardos, placas u otros aditamentos

diseSados para su protecci6n y seguridad.

• Refi_rase alas instrucciones det fabricante

para el funcionamiento e instataci6n de

accesorios. Use t_nicamente accesorios

aprobados por el fabricante.

• Nuca utilice cuchillas, cables o dispositivos

tipo mayal. Esta unidad estA proyectada

para fucionar solamente con una Ifnea de

recortadora. La utilizaci6n de cualquier otro

material, acessorio o dispositivo secundado

aumenta el riesgo de lesi6nes y daSos a la

propiedad.

• Detenga la cabeza giratoria de la recortadora

cuando cruce per calzadas, calles o caminos

de grava. Espere que las cuerdas de corte

paren de girar. •

• Pare el motor siempre que tenga que dejar el

equipo, antes de limpiar, reparar o inspeccio- •

nar la unidad. AsegL_rese de que la cabeza

de la recortadora y todas las partes en

movimiento se hayan detenido. 19

Opere solamente con luz del dia o con una

buena luz artificial.

No opere la mAquina bajo la influencia del

alcohol o de las drogas.

Nunca opere la maquina cuando la hierba

est6 mojada. AsegL_rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

Si el equipo empezara a vibrar de una

manera anormal, pare et motor y revise de

inmediato para avedguar la causa. Gener-

atmente la vibraci6n suele indicar que existe

atguna averfa.

Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la ma-

quina.

II. OPERACION EN PENDIENTE

Los accidentes ocurren con mAs frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbatadas o cafdas, tas cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

Sl:

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia ardba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obstAculos.

NO:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NI£OS

Se pueden producir accidentes trAgicos si el

operador no presta atenci6n a la presencia

de los ni_os. A menudo, los niSos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los niSos van a

permanecer en el mismo lugar donde los vio

por _ltima vez.

• Mantenga a los niSos alejados del Area de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

• Est_ alerta y apague la maquina si hay niSos

que entran at Area.

• Antes y durante el retroceso, mire hacia

atrAs y hacia abajo para verificar si hay niiSos

pequeSos.

Nunca permita que los niSos operen la mA-

quina.

Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, Arboles u otros objetos que pueden

interferir con su Ifnea de visi6n.

IV.SERVIClO

• Tengacuidadoextraalmanejarlagasolinay

losdemAscombustibles.Soninflamables y

los gases son explosives.

- Use solamente un envase aprobado.

- Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el

motor se enfr[e antes de volver a poner

combustible. No fume.

- Nunca vuetva a poner combustible en

la mAquina en recintos cerrados.

- Nunca almacene la mAquina o el

envase del combustible dentro de algt]n

lugar en donde haya una llama expues-

ta, tal como la del calentador de agua.

• Atejarse de la zona de abastecimiento del

carburante antes de poner en march&

• Nunca haga funcionar una mAquina dentro

de un Area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est6 en marcha. Desconecte el

cable de la bujfa, y mant_ngalo a cierta

distancia de 6sta para prevenir un arranque

accidental.

• Mantenga las tuercas y los pernos, especial-

mente los pernos del motor y de la cabeza

de recortes, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la mAquina libre de hierba, hojas u

otras acumulaciones de desperdicio. Limpie

los derrames de aceite o combustible. Per-

mita que la mAquina se refresque antes de

limpiarla o almacenarla.

• Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesado, antes de

hacerlo arrancar.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

• Umpiar y sustituir las calcomanfas relativas a

instrucciones y seguridad cuando necesario.

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman® estA diseSado

y fabricado para funcionar de modo fiable por

muchos aSos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de ProtecciSn para

la ReparaciSn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

• Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y ta mano de obra sobre todas las

reparaciones garantizadas.

• Sustitucion del producto si su producto

garantizado no puede ser arreglado.

• Descuento de110% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas por el acuerdo; tambi_n

el 10% menos sobre el precio corriente de

un control de mantenimiento preventive.

• Ayuda rapida por telefono - soporte tele-

f6nico per parte de un t6cnico Sears sobre

productos que requieren un arreglo en casa,

y ademAs una programaci6n sobre los a

reglos mas convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dfa y noche o

fijar en l[nea una cita para obtener el servicio.

Sears tiene mAs de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a mAs de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos a_os. iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitaciones y exclu-

siones. Para conocer los precios y tener

mas informacion, Ilame al 1-800-827-6655.

Servicio de Instalacibn Sears

Para la instalaci6n profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para ta casa, en U.S.A. Ilamar a

1-8OO-4-MY-HOME®.

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujfa (Abertura: .030") Champion RJ19LM o J19LM

Longitud de la Ifnea de la recortadora: 18.75 Inches (0.155 Inches DiAmetro)

° El nt]mero del modelo y el de sede se encuentran en la calcomania adjunta a la parte trasera

de ta caja de la recortadora. Debe registrar tanto el nt_mero de serie come la fecha de compra y

mantengatos en un lugar seguro para refencia en el futuro.

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

nueva recortadora.

IMPORTANTE: Esta recortadora viene SIN

ACEITE O GASOLINA en el motor.

Su nueva recortadora ha sido montada en la

f&brica con la excepci6n de aquellas partes que

se dejaron sin montar pot razones de envfo.

Todas tas partes como las tuercas, las arande-

las, los pernos, etc., necesadas para completar

el montaje han sido colocadas en la bolsa de

partes. Para asegurarse que su recortadora

funcione de forma segura y adecuada, todas

las partes y los articulos de ferreterfa que se

monten tienen que ser apretados firmemente.

Use tas herramientas correctas adecuadas para

asegurar un apretado firme.

Cuando la mane derecha o la mano izquierda

est&n mencionadas en este manual, significa

que usted esta situado en la posiciSn de opera-

dor, detrAs del mango.

Piezas sueltas empaquetadas por separado

Botella de

aceite

2 Juegos de cuerda de

recortadora (0.155 de

diametro x 18.75)

PARA REMOVER LA RECORTADORA DE LA

CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la recortadora.

2. Corte las dos esquinas de tos extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de embalaje.

4. Haga rodar la recortadora hacia afuera de

la caja de cartSn y revfsela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales. 21

IMPORTANTE: Despliegue el mango con

touche cuidado para no apretar o da_ar los

cables de control.

1. Aflojar la perilla det mango 1osuficiente

para permitir el mango superior ser desdo-

blade con respecto a la posici6n de envfo.

2. Levante la secci6n del mango superior

hasta su lugar en el mango inferior, y

apriete la manilla del mango.

3. Remueva la cui_a del mango que sujeta la

barra del control del cabezat de la recorta-

dora al mango superior.

El mango de su recortadora puede ajustarse

seg=3nte acomode para recortar. Refi6rase

a "AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

L _ J/ _, _I_

Mango superior

LEVANTAR

Manilla

de mango

Mango

in_rior

FAMILIAR|CESECON SU RECORTADORA

LEA ESTE MANUAL DE USUARIO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

RECORTADORA. Compare las ilustraciones con su recortadora para familiarizarse con la ubi-

caci6n de los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simbolos pueden aparecer sobre su recortadora o en las pdginas proporcionadas con

el producto. Aprenda y comprenda sus significados.

R,_PIDO LENTO ATTENCION O MOTOR COMBUSTIBLE ACEITE

ADVERTENCIA APAGADO

WAR AVOIDSERIO=

INJURYORDEATH

Control de la

Barra de mando del cabezal de la recortadora

Cord6n arrancador

Manilla d

Tapa del deposito de

aceite del motor con

Tapa del deposito de la

Filt_

Cubierta del

Cabeza de la

IMPORTANTE: Esta recortadora viene Linea de la

SIN ACEITE O GASOLINA en el motor, recortadora

Barra de mando del cabizal de la recortadora Control de la aceleracibn - se usa para hacer

- debe ser presionada hacia el mango para arrancar el motor y le permite seleccionar la

enganchar el cabezal de la recortadora, velocidad del motor ya sea RAPIDA o LENTA.

Cebador - bombea combustible adicional Cordon arrancador - se usa para hacer ar-

desde el carburador al cilindro para uso cuando rancar el motor.

se necesita hacer arrancar un motor fdo. 22

Cabeza de

recortadora

La operaci6n de cuatquier recortadora puede Tabulaci6n

hacer que satten objetos extrafios dentro de de la placa

sus ojos, lo que puede producir dafios graves debloque

en _stos. Siempre use anteojos de seguridad

o protecci6n para los ojos mientras opere su

recortadora o cuando haga ajustes o reparacio-

nes. Recomendamos gafas de seguridad o una

m&scara de visi6n amplia, de seguridad usada

sobre las gafas. /f

COMO UTILIZAR SU RECORTADORA

CONTROL DE LA VELOCIDAD DEL MOTOR

La velocidad del motor es controlada per una

vatvula reguladora situada al lado del mango

superior. La posici6n RAPIDA es para comen-

zar y para el recorte normal. LENTO es para

el recorte ligero y economizar combustible.

PARADA es para parar el motor.

RAPIDA L,_O O

CONTROL DE LA IMPULSION DEL CA-

BEZAL DE LA RECORTADORA

Su recortadora viene equipada con una barra

de control de la impulsi6n del cabezal de la

recortadora que requiera que el operador este

colocado detr#,s de la patanca de la recortadora

para operar la misma.

• La rotaci6n del cabezal de la recortadora se

controla manteniendo la barra de control del

cabezal hacia abajo at mango.

• La rotaci6n del cabezal de la recortadora se

pararA cuando la barra de control sea soltada.

PARA AJUSTAR ALTURA DEL RECORTE

A_,PRECAUCI6N: Pare el motor y espere hasta

que todas la piezas m6viles se hayan detenido

completamente. Desconecte el alambre de la

bujia de la bujia y p6ngalo en donde no pueda

entrar en contacto con 6sta. La altura del corte

puede ser fijada en seis (6) diversas posiciones

que se extienden a partir de 1-1/2 pulgadas a 3

pulgadas. La altura de corte recomendada para

un cercado normal es 2 pulgadas.

1. Para ajustar la altura det recorte, empuje

la aleta tabulaci6n de la placa de bloque y

mueva el cabezal de la recortadora hacia

arriba o hacia abajo a la posici6n deseada.

2. Suelte la aleta y aseg0rese que el cabezal

este situado en una de las seis (6) posicio-

nes de la altura.

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su recortadora fue enviada sin aceite en el mo-

tor. Para el tipo y el grado del aceite a utilizar,

vea el "MOTOR" en la secci6n del Mantenimien-

to de este manual.

_kPRECAUCI(3N: NO sobretlene el motor con

aceite, o fumarA pesa demante del silenciador

cuando 1ovalla a arrancar.

1. Asegt]rese que la segadora est_ nivelada.

2. Remueva tavarila medidora de aceite del tubo

de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de retleno del motor.

4. Inserte y apriete la vafilla medidora de

aceite.

IMPORTANTE:

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta la

Ifnea de Ileno en la varilla medidora de nivel.

• Cambie el aceite despu_s de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo cu-

ando las condiciones son polvorosas o sucias.

Tapadel rellenador de gasolina Tapadel

deposito

.....-de aceite

GASOUNA

• Lleneelestanquedecombustiblehasta

laparteinferiordelcuelloderellenodel

estanquedegasolina.NoIollenedemasiado.

Usegasolinaregular,sinplomo,nuevaylim-

piaconelmfnimode87octanos.Nomezcle

elaceiteconlagasolina.Paraasegurar

quetagasolinautilizadaseafrescacompre

estanquesloscualespuedanserutilizados

durante losprimeros30dfas.

PRECAUCION:Limpieelaceiteoel

combustiblederramado.Noalmacene,derrame

ousegasolinacercadeunallamaexpuesta.

A(_PRECAUOI(_N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acidica puede

daSar el sistema del combustible de un motor

durante et almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un perfodo de 30 dias o m_,s.Vacie el

estanque del combustible, haga arrancar el

motor y h_,galo funcionar hasta que las lfneas

del combustible y el carburador queden vacios.

La pr6xima temporada use combustible nuevo.

Vea tas Instrucciones Para El Almacenamiento

para mAs informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque det combustible pues se pueden

producir daSos permanentes.

PARA PARAR EL MOTOR

• Para parar et motor, mueva la palanca de

control de la aceleraci6n a la posici6n de

PARADA.

PARA HACER ARRANCAR EL MOTOR

1. Para hacer arrancar un motor frfo, empuje

el cebador tres (3) veces antes de iniciar.

Empuje firmemente. Este paso normal-

mente no es necesado ouando se hace

arrancar un motor que ya ha estado funcio-

nando pot unos cuantos minutos.

2. Mueva la palanca de control de la aceler-

aci6n a la posici6n mas RAPIDA.

3. Sujete la barra de control superior y tire del

mango del arrancador r&pidamente. No per-

mita que el cord6n arrancador se devuelva

abruptamente.

AMISO: En climas mAs frios puede que sea

necesado repetir los pasos det cebado. En

climas m_,s calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

Cord6n

arrancador

AVISO PARA RECORTAR

• Fije et control de la aceleraci6n a la posici6n

RAPIDA. Si las malas hierbas o el c6sped

est&n altos y gruesos, opere la recortadora a

una velocidad de paso mAs lento.

• Limpie con frecuencia la superficie inferior de

la recortadora para remueva cualquier acu-

mulaci6n de hierba. Mantenga la superficie

del motor alrededor del arrancador despeja-

do y limpio de recortes. Esto facilitarA el flujo

de aire de motor y alargarA la vida del motor.

• Para mejores resultados y una linea du-

radera, utilice los extremos de la linea para

hacer el corte. Esto se puede hacer con

facilidad al mover lentamente trav_s de las

malas hierbas.

• Utilizar el lado izquierdo de la recortadora

cuando se recortan recintos, paredes, par-

terres y otros objetos de ese tipo.

• Si las lineas de ta recortadora se vuelven

cortas, se necesitar& m&s tiempo para termi-

nar el trabajo. Si la linea de la recortadora se

desgasta a menos de la mitad de su Iongitud

original, debe ser substituida. Vea "PARA

SUBSTITUIR LA LINEA DE LA RECORTA-

DORA" en la secci6n del Mantenimiento de

este manual.

• El contacto del cabezal con hormig6n, asfalto

u otras superficies duras puede causar el

desgaste prematuro de la bola en la parte

inferior del cabezat de la recortadora.

i evisarsihaysujetadoressueltos i//

Limpiarlarecortadora V'

TR Limpiardebajodelacubiertadelmotor I_?

Revisarlascorreasy laspoleas

impulsadas t_'

I_ Verifique/ reemplazarlasIfneas 1_3

A delamcortadora

Revisarelniveldelaceite ll_

m Cambiarelaceitedelmotor 1_1,2

Limpiarelfirmdeaim _=

Inspeccionarelsilenciador I_

II Limpiaro/ cambiarlabujfa i/

Cambiarelcartucho 1_'2

depapeldelfirmdeaim

1- Cambiarmds a menudocuandoseopere bajoca_gapesada o en ambiente4sconaltas temperatura.s.

2 - Dar sewicio mdsa rnenudocuandoseopera en condicionessuciaso poivorosas.

3 - ReernplazarlasIfneasde la recor_adoracuandosehayan gastadohasta la mitadde su largumoriginal.

RECOMENDACIONES GENERALES

La garantia de esta recortadora no cubre los

artfculos que han estado sujetos al abuso o a la

negligencia del operador. Para recibir todo el

valor de la garantia, el operador tiene que man-

tener la recortadora seg_n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que ser revisa-

dos per lo menos un vez por cada temporada.

• Una vez al aSo, cambie la buj[a y el el-

emento del filtro de aire. Una bujia nueva y

un etemento del filtro de aire limpio/nuevo

aseguran la mezcla de aire-combustible

adecuada y ayudan a que su motor funcione

mejor y que dure mAs.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

3. Limpiar debajo de la tapa del motor.

LUBRICACI(_N

Para prolongar la vida de su recortadora, cam-

bie el aceite del motor come recomendado de

esta section de esta manual..

IMPORTANTE: No aceite o engrase los

rodamientos de la rueda de plAstico. Los

lubdcantes viscosos atraer&n polvo y mugre,

Io que acortar& la duraci6n de los rodamientos

auto lubricantes. Si cree que se tienen que

lubdcar, use solamente un lubdcante tipo

grafito, de polvo seco, en forma moderada.

RECORTADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las llantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden daSar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daSar a las llantas.

L|NEA DE LA RECORTADORA

Para un rendimiento 6ptimo, reemplazar las Ifneas

de la recortadora cuando se hayan gastado hasta

la mitad de su largura original. Utilice una linea

de recortadora de 155 inch de di_metro. Corte

la nueva Ifnea de la recortadora de 18-3/4 inch.

Tras instalar la nueva Ifnea en el cabezal de la

recortadora, controle todas las lineas para que

la diferencia entre elias no sea mayor de un (1)

inch. Esto es importante para asegurarse de que

el cabezal de la recortadora est6 balanceado y

no vibre de modo an6malo.

_kPRECAUCION: Utilice s61ola linea de

recortadora recomendada. No utilice otros

materiates como cables, cuerdas, cintas,

etc. un cable podria romperse durante el

funcionamiento y volverse un peligroso cohete

que podria causar heridas serias.

PARA CORTAR LA LiNEA

A LA LONGITUD APROPIA

NOTA: La lfnea de la recortadora precortada

a la tongitud apropiada est& disponible para

esta unidad; vea la secci6n de las Piezas de

Recambio de este manual.

Si la Ifnea de la recordadora se compra a por

mayor, debe ser cortada a 18-3/4 pulgadas

antes de usar. Utilice la medida de Iongitud

incorporada como sigue:

1. Del frente de la recortadora, ponga el ex-

tremo de la linea encanillada de la recorta-

dora en la marca en la cara del blindaje de

escombros seg_n Io mostrado.

2. Envuelva la Ifnea de la recortadora alre-

dedor del frente de la cubierta del chasis

a ta otra cara y c6rtela en la marca "22"

(anchura de corte de su unidad).

Cubierta

del chasis

PARA REEMPLAZAR LAS LiNEA DE LA RE-

CORTADORA

1. Desconecte el atambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remover la linea gastada de la placa por-

tante.

3. Plegar en dos la nueva lfnea cortada a la

medida e introducir la extremidad plegada a

trav_s de la placa portante abriendo el lado

trasero del clip del sujetador.

4. Con la extremidad de la Ifnea plagada en el

lado trasero del clip del sujetador, empujar

la linea hacia afuera hasta que la Ifnea est_

completamente colocada debajo del clip del

sujetador.

5. Repetir en el otro lado de ta placa portante.

6. Controlar tas Iineas para asegurase que

sean de la misma largura.

7. Vuelva a conectar el atambre de la bujia a

6sta.

Linea de la

recortadora

Apertura de la

placa portante

EN-

VUELVA

LiNEA

&LREDEDOR

p del

sujetador

Marca del Nueva

blindaje de linea de la

escombros de la linea encanillada recortadora

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta cali-

dad clasificado con la clasificaci6n SF-SJ de ser-

vicioAPI. Seleccione lacalidad deviscosidad SAE

segt]n su temperatura de operaci6n esperada.

SAE VISCOSITY GRADES

1oo

-_o -1; ; _; 20 _o 4o

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

AVISO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frfo, estos aceites de mul-

tiviscosidad van ha aumentar el consume de

aceite cuando se usan en temperaturas sobre

32 ° E Revise el nivel del aceite del motor mas a

menudo, para evitar un posible daSo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despu6s de 25 horas de

operaci6n o por Io menos una vez al a_o si la

recortadora se utiliza menos 25 horas el aSo.

Revise el nivet del aceite del c&rter antes de

arrancar el motor y despu6s de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la recortadora

para drenar et aceite, drene el tanque de

combustible haciendo funcionar el motor hasta

que el tanque est_ vacio.

1. Desconecte el alambre de la bujfa y

p6ngato de modo que no pueda entrar en

contacto con 6sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lade en una superficie limpia.

3. Incline la recortadora y h&gala descansar en

su lado y drene el aceite en un envase ad-

ecuado. Mueva la recortadora de atr#,s para

adelante para remover todo el aceite que se

haya quedado atrapado dentro del motor.

Envase

4. Limpie todo el aceite derramado en la

recortadora yen el lado del motor.

5. Llene el motor con aceite (Vea"AGREGUE

ACEITE" en la secci6n de Operaci6n de

este manual).

6. Vuelva a poner la tapa en el dep6sito del

aceite.

7. Vuelva a conectar el atambre de la bujfa a 6sta.

FILTRO DE AIRE

Su motor puede sufdr averfas y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aSo

o tras 100 horas de funcionamiento, m&s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpe_ndolo suavemente en una

superficie plana. SiestA muy sucio cambie

el cartucho.

AqlLPREOAUCION: Los solventes de petr61eo,

tales como el kerosene, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de 6ste. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegur#,ndose que las orejas est6n

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Ranuras

Labio

Orejas de

Cartucho Cubierta la cubierta

SILENCIADOR

Inspeccione y cambie el silenciador si est&

corrofdo pues producir un peligro de incendio

y/o daSo.

BUJ|A

Cambie et bujia at comienzo de cada tempo-

rada de siega o despu6s de cada 100 horas

de operaci6n, 1oque suceda primero. El tipo de

bujfa y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO ° secci6n

de este manual.

LIMPIEZA

IMPORTANT: Para obtener el mejor rendimiento,

mantenga la caja de la recortadora sin

acumulaci6n de c_sped y residues. Limpie la

parte de su recortadora despu6s de cada uso.

_I_PRECAUCION: Desconecte el atambre de

la bujfa y p6ngalo en donde no pueda entrar en

contacto con 6sta.

• Haga descansar la recortadora en su lado.

Asegt_rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte infedor de su recortadora raspAndola para

remover la acumulaci6n de c_sped y residuos.

• Limpie el motor a menudo para evitar ta

acumulaci6n de residuos. Un motor tapado

funciona a temperatura mAs alta y se acorta

su duraci6n.

• Mantenga las superficies limpias y las ruedas

sin gasolina, aceite, etc.

• No recomendamos el uso de una manguera

de jardfn para limpiar la recortadora a menos

que el sistema el_ctrico, el silenciador, el

filtro de aire y el carburador est6n tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de 6ste.

ADVERTENCIA: Para evitar lesi6nes serias

ntes de dar cualquier sercicio o de hacer

ajustes:

1. Pare el motor.

2. Aseg_rese que tas tineas rotatorias y que

todas las partes movibles se hayan detenido

completamente.

3. Desconecte el alambre de la bujfa y p6ngalo

en donde no pueda entrar en contacto con

6sta.

SEGADORA

PARA AJUSTAR LA ALTURA DEL RECORTE

Vea "PARA AJUSTAR LA ALTURA DEL RE-

CORTE" en la secci6n de Operaci6n de este

manual.

PARA AJUSTAR EL MANGO

El mango superior puede ser ajustado en dife-

rentes posiciones de attura

1. Afloje la perilla del mango Io suficiente para

permitir que el mango gire hasta la posici6n

deseada.

2. Apriete la perilla del mango de modo firme.

NOTA: La parrilla y la perno del mango pueden

ser invertidos para las operaciones sobre el

lado izquierdo.

Mango

superior

PARA REMOVER/AJUSTAR LA CORREA DE

IMPULSION DEL CABEZAL DE LA RE-

CORTADORA

1. Remueva el tornillo en el frente de la cubi-

erta del chasis.

2. Gire la cubierta hacia arriba y a distancia de

la recortadora.

Cubierta

del chasis

3. Remueva los dos (2) tornillos de los lados

de la recortadora que aseguran el blindaje.

4. Ponga la recortadora en su lado con el

carburador y con el tap6n del combustible

hacia arriba.

5. Remueva los dos (2) tornillos de la parte

inferior de la recortadora que aseguran el

blindaje.

6. Desliza el blindaje hacia atr&s y remuevalo.

7. Remueva la correa de la polea del motor

sobre el cigeeSal.

del

motor

Tornillos del blindaje

8. Remueva la correa de la polea del cabezat

de ta recortadora.

9. Observe la posici6n det cable de control y

del resorte de llamada del pifion Ioco. A

continuaci6n remueva el conjunto del pifion

loco del chasis y remueva la correa y el

pifion Ioco de la recortadora.

10. Remueva la correa det conjunto del pifion

loco at remover el fijador de correa inferior y

las poleas del pifion.

11. Monte la nueva correa, las poleas del pifion

loco y et fijador de correa inferior al soporte

del pifion. Apriete los pernos de la polea

con seguridad.

AVISO: Aseg_rese que la correa est6 en et

interior del fijador de la correa superior sobre el

conjunto del pifi6n.

12. Instate la correa y el conjunto del pifion loco

en la recortadora, vuelva a conectar un

resorte del pifion loco y monte el pifion Ioco

al chasis. Apriete con seguridad.

13. Instale ta correa alrededor de la polea del

cabezat de la recortadora y de la polea del

motor.

14. Substituya el blindaje y apriete los cuatro

(4) tornillos con seguridad.

15. Substituya la cubierta del chasis y apriete el

tornillo con seguridad.

Utilice siempre las piezas de recambio Crafts-

man para asegurar un ajuste adecuado y una

vida larga.

Cable de control f",

Correa

Conjuntodel pifl6n Ioco

Fijadorde la correasuperior

Boulon

Poleadel motor Conjunto delpifl6n Ioco

Ecrou Espaciador

. Guia "V'_

_ Resorte

del pifi6n

Engranaje

piano

Fijador

"_., de correa

inferior

Engranaje

piano

Polea del cabezal de la recoriadora

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en

la f&brica. No trate de aumentar la velocidad

del motor pues se pueden producir lesiones

personates. Si cree que el motor est& funcio-

nando demasiado r&pido o demasiado lento,

Illeve su unidad a un centre de servicio Sears o

a un otro centre de servicio cualificado para la

reparaci6n y/o el ajuste.

CARBURADOR

Su carburador no es ajustable. Si su motor no

estA funcionando en forma adecuada debido

a problemas que se sospecha vienen del carbu-

rador, Ileve su unidad a un centro de servicio

Sears o a un otro centre de servicio cuatificado

para la reparaci6n y/o el ajuste.

IMPORTANTE: Nunca manipulee el regulador

det motor, el que ha sido ajustado en la fabrica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la fabrica. Si cree que la velocidad alta

regulada del motor necesita ajuste, leve su

unidad a un centre de servicio Sears o a un

otto centro de servicio cualificado, el que

cuenta con el equipo adecuado y la experiencia

para hacer los ajustes necesarios.

Prepareinmediatamentesurecortadoraparael

almacenamientoatfinaldecadatemporadao

silaunidadnosevaausarper30dfasomas.

RECORTADORA

Cuando se va a guardar la recortadora por un

cierto perfodo de tiempo, Ifmpiela cuidadosa-

mente, remueva toda la mugre, la grasa, las

hojas, etc. GuArdela en un Area limpia y seca.

1. Limpie toda ta recortadora (Vea"LIMPIEZA"

en ta secci6n de Mantenimiento de este

manual).

2. Lubrfquela segSn se muestra en ta secci6n

de Mantenimiento de este manual.

3. Aseg_rese de que todas las tuercas y

ctavijas y todos los pernos y tornillos est6n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estan dai_adas, quebradas o desgastadas.

CAmbielas si es necesario.

4. Retoque todas las superficies que est6n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Usted puede plegar el mango de su recortadora

para el almacenaje.

• Afloje ta perilla del mango Io suficiente para

permitir al mango superior ser plegado hacia

adelante.

IMPORTANTE: Cuando doble el mango para

el alacenamiento o el trasporte, asegurese que

Io doble segun se muestra o puede danar los

cables de control.

Mango

Manilla de mango

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de partes fundamentales

del sistema de comustible tales como el

carburador, el filtro del combutible, la manguera

del combustible o en el estanque durante el

atmacenmiento. Los combustibles mezclados

con alcohol (conocido come gasohol o que

tienen etanol o metanol) pueden atraer

humedad, Io que conduce a la separati6n y a la

formaci6n de Acidos durante almacemamiento.

la gasolina Acideca puede naSar el sistema de

combustible de un motor durante el perido de

alcamenmiento.

• Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejAndolo funcionar

hasta que el carburante termine y el

carburador est_ vacfo.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daiSos

permanentes.

• Use combustible nuevo la pr6xima temporada.

AVlSO: El estabilizador de combustible es

una alternativa aceptable para reducir a un

mfnimo la formaci6n de dep6sitos de goma

en el combustible durante el perfodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en

el envase para el atmacenamiento. Siempre

siga la proporci6n de mezcla que se encuentra

en el envase del estabilizador. Haga funcionar

el motor per Io menos 10 minutos despu6s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No drene la gasolina del

estanque de gasolina y el carburador si se estA

usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y cAmbielo

con aceite de motor limpio. (Vea "MOTOR" en la

secci6n de Mantenimento de este manual.)

CILINDRO

1. Remueva la bujfa.

2. Vacfe una onza (29 ml) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujfa.

OTROS

• No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producirAn problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y ct]brala para protegerla contra el

polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use plAstico. El plAstico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producirA ta oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la recortadora

mientras el motor y las Areas de escape todavia

estAn catientes.

_IPRECAUCI(_N: Nunca almacene la

recortadora con gasolina en el dep6sito dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrfe el motor antes de

almacenarla en un lugar cerrado.

SOLUCION DE PROBLEMAS -Vea la secci6n apropiada en el manual amenos que

estd dirigido a un centro de servico Sears.

PROBLEMA CAUSA CORRECCION

No arranca

Perdida de

potencia

Vibracibn excesiva

1. Limpie/cambie el filtro de aire.

2. Ltene el estanque de combus

tible.

3. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nueva.

4. Vaciar el estanque y vuelva a

llenarlo con combustible limpio

y nueva.

5. Conecte el alambre a la bujfa.

6. Cambie la bujfa.

7. Mover la palanca de aceleraci6n

en la posici6n RAPIDA.

1. Limpie/cambie et filtro de aire.

2. Limpiar debajo de la recortadora

y del cabezat de la

recortadora.

3. Revise el nivel del aceite.

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujfa

desconectado.

6. Bujfa mala.

7. La palanca de control de la

aceleraci6n no est& en

posici6n correcta (si existe).

1. Filtro de aire sucio.

2. Acumulaci6n de hierba, hojas

y residuos debajo de la

recortadora.

3. Demasiado aceite en

el motor.

4. Velocidad de recorrido

demasiado r_pida.

1. Lfneas irregulares o rotas.

2. Tuercas o pernos sueltos.

3. Cabezat de la recortadora

daSado.

CigQeSat del motor plegado.

Correa que no marcha.

Posici6n de la altura del

mango no adecuada para

usted.

La lfnea de la recortadora

es demasiado corta.

La palanca de control de la

aceleraci6n no est& en

posici6n correcta (si existe).

1. Lfnea de la recortadora no

correctamente ins

talada/reemplazada.

2. Clip del sujetador rote.

3. Lfnea de la recortadora de

medida incorrecta.

4. Corte a una velocidad de

recorrido mAs lenta.

1. Controlar las Ifneas de la

recortadora.

2. Controlar toda la ferreterfa,

incluidos los pernos del motor.

3. Controlar/arreglar el cabezal de

la recortadora.

Cordbn 1. 1. Pongase en contacto con un

arrancador centre de servicio Sears o con

diffcil de tirar un otro centro de servicio

cualificado.

Perdida de 1. 1. Colocar la correa en las poleas

movimiento o reemplazar la correa si estA

del cabezal rota.

Dificil de empujar 1. 1. Ajuste ta altura del mango de

mode que le

acomode.

Rendimiento de 1. 1. Si la Ifnea estA gastada o rota

corte escaso hasta la mitad de su largura

original, reemplazar la Ifnea.

2. 2. Mover la palanca de

aceleraci6n en la posici6n

RAPIDA.

1. Seguir las instrucciones en la

secci6n Mantenimiento.

El cabezal de la

recortadora

mantiene la

linea

2. Reemplazar el conjunto de la

placa portante de la cuerda.

3. Utilizar una Ifnea de\

recortadora de diAmetro

.155 inch.

CRAFTSMAN WEEDTRIMMER - - MODEL NUMBER 917.773705

40 1

CRAFTSMAN WEEDTRIMMER - - MODEL NUMBER 917.773705

KEY PART

NO. NO. DESCRIPTION

1 - - - Engine, Briggs & Stratton, Model Number

122H02-0220-B1 (See Breakdown)

2 150406 Bolt, Engine Mounting 3/8-16

3 179466 Pulley, Engine (Includes Setscrew, Key #4)

8 169821X479 Handle, Lower

9 150078 Screw, Hex Washer Head 5/16-18 x .75

10 169797X479 Handle, Upper

11 170980 Bolt, Handle

12 136376 Knob, Handle

15 179751 Handle Adjuster Assembly

16 179585 Guide, Rope

18 66426 Wire Tire

19 176983 Control Bar

20 177814 Throttle Control

21 158755 Screw, Hex Washer Head

22 178700X004 Axle Shaft Assembly

23 150078 Screw, Hex Washer Head 5/16-18 x .75

24 52160 Washer, Axle

26 752063 Wheel, 14 x 2

27 83923 Nut, Hex, Flangelock 3/8-16

28 181699 Drive Control Cable

29 178365 Decal, Warning

30 178364 Decal, Engine Cover

33 132004 Nut

34 86899X004 Bracket, Upstop

35 750634 Screw, Threaded, Roiled #10-24 x 5/8

36 851084 Bolt, Hex Head

37 850263 Washer, Lock

38 851074 Washer, Flat, Hardened

39 111190X Clamp, Cable

40 83816 Screw

- - 186825 Owner's Manual, English/Spanish

Available accessories not included with trimmer:

71 33623 Gas Can (2.5 gallons)

71 33000 SAE 30W Oil (20 ounces)

71 79991 Trimmer Line (Pack of 24 strings, .155 dia.)

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

CRAFTSMAN WEEDTRIMMER - - MODEL NUMBER 917.773705

20 44 47 21

CRAFTSMAN WEEDTRIMMER - - MODEL NUMBER 917.773705

KEY PART

NO. NO. DESCRIPTION

1 174031X558 Chassis Assembly

2 182133 Line,Trimmer .155 diameter x 18.75 long

3 173715 Screw, Self-Tapping 5/16-18 x 1

4 185476 V-Belt

5 172145X004 Bracket, Idler

6 166042 Pulley, Idler, V-Groove

7 173716 Bolt, Hex Head 3/8-16 x 1.25

8 751592 Lecknut, Hex 3/8-16

9 166043 Pulley, Idler, Flat

10 160829 Bolt, Shoulder

11 155552 Lecknut 5/16-18

12 173717 Spacer

13 174719 Bolt, Shoulder

14 145212 Lecknut, Flange

15 173811 Spring, Return

16 180268 Deflector, Bottom

17 57808 Screw 1/4-20 x 1/2

18 178848 Screw #10-24 x 3/4

19 187336 Belt Keeper

20 170553 Cover, Chassis, Top

21 149746 Screw #10-24 x 1-3/4

22 STD541137 Nut, Hex 3/8-24 UNF

23 STD551137 Washer, Lock 3/8

24 STD551037 Washer, Flat 3/8

25 180340 Pulley, Driven

26 172551 Spacer, Pulley

27 174549 Bearing

28 172520 Jackshaft

29 169766X479 Cover, Chassis, Bottom

30 174543 Spindle Housing Assembly

(* Includes Upper Bearing, Key Number 27)

31 174581 Ring, Retaining, External, 17mm

32 176973 Spring, Locking Plate

33 172519 Locking Plate

34 180338 Carrier Plate Assembly

35 182217 Mow Ball Assembly

(Includes Key Numbers 27, 37 and 38)

36 172516 Cover, Bearing

37 174580 Ring, Retaining, Internal, 40mm

38 172523 Mow Ball

39 180334 Bolt, Mow Ball

40 180333 Spindle Assembly, Complete

(includes Key Numbers 22-28 and 30-39)

41 174029 Spacer

43 174042 Decal, Instruction

44 174035 Decal, Chassis Cover

45 174596X479 Belt Keeper, Bottom

46 17060408 Screw, Self-Tapping

47 174036 Decal, Instruction

51 179875 Deflector, Rear

52 178848 Screw

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122H02-0220-B1

445

967

121 CARBURETOR OVERHAUL KIT

,o4_ 63a_m _6a_

_ 276 (_

647

137_

276 (_

127 617

977 CARBURETOR GASKET SET

163_ 276(_) 6171

137 (_ 633

1019 LABEL KIT ] [ 1036EMISSION LABEL ]

1058 OWNER'S MANUAL

122H02-0220-B1

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122H02-0220-B1

337

1210

2o7

_23

5251 J

524_

358 ENGINE GASKET SET

2O@

oooO @

I 456

597

KEY PART

NO. NO. DESCRIPTION

KEY PART

NO. NO. DESCRIPTION

697322

399269

299819

493279

691160

692249

695250

696125

691125

691781

692232

690912

691680

691451

Cylinder Assembly

Kit-Bushing/Seal

• Seal-Oil (Magneto Side)

Sump-Engine

Head-Cylinder

Gasket-Cylinder Head

Breather Assembly

Gasket-Breather

Screw (Breather Assembly)

Tube-Breather

• Gasket-Crankcase

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

20 399781

22 691092

23 691992

24 222698

25 499429

499430

499431

499432

26 499425

499426

499427

499428

27 691866

3728 499423

Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly (.010" Oversize)

Piston Assembly (.020" Oversize)

Piston Assembly (.030" Oversize)

Ring Set-Piston (Standard)

Ring Set-Piston (.010" Oversize)

Ring Set-Piston (.020" Oversize)

Ring Set-Piston (.030" Oversize)

Lock-Piston Pin

Pin-Piston

BRIGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 122H02-0220-B1

KEY PART KEY PART

NO. NO. DESCRIPTION NO. NO. DESCRIPTION

32A

104

117

118

121

125

127

130

133

134

137

146

159

163

187

188

190

202

209

222

227

276

287

300

304

305

306

307

332

333

334

337

356

358

363

365

383

404

425

443

445

455

499424 Rod-Connecting 456 692299

691664 Screw (Connecting Rod) 459 281505

695759 Screw (Connecting Rod) 505 231082

262651 Valve-Exhaust 523 495264

262652 Valve-Intake 524 692296

691270 Spring-Valve (Intake) 525 495265

691270 Spring-Valve (Exhaust) 529 691923

694086 Guard-Flywheel 562 92613

692194 Retainer-Valve 563 691138

691997 Slinger-Governor/Oil 564 690664

690548 Tappet-Valve 584 692342

691449 Camshaft 585 691879

498826 Short Block (Replacement 592 690800

Engine 125H02-0005-D1) 597 691696

497465 Manifold-Intake 601 95162

272199 • Gasket-Intake 604 691757

691650 Screw (Intake Manifold) 608 697671

697670 Housing-Rewind Starter 613 691340

692259 Rope-Starter (Cut to Length) 615 690340

281434 Grip-Starter Rope 616 691308

690837 Screw (Rewind Starter) 617

691108 Screw (Flywheel Guard) 621 692310

691740 Lock-Muffler Screw 633 691321

691636 Screw (Throttle Valve) 635 66538

696565 Shaft-Throttle 668 493823

691242 OPin-Float Hinge 670 692294

494870 Jet-Main (Standard) 676 393760

497466 Jet-Main (High Altitude) 677 690661

498260 Kit-Carburetor Overhaul 684 690345

498170 Carburetor 689 691855

694468 O Plug-Welch 703 696309

696564 Valve-Throffle 718 690959

398187 Float-Carburetor 741 691830

398188 OValve-Needle/Seat 842 691031

693981 OSGasket-Float Bowl 847 692017

690979 Key-Timing 851 493880

691753 Bracket-Air Cleaner Primer 869 691155

272653 •QSGasket-Air Cleaner 870 690380

691050 Line-Fuel (Cut to Required Length) 871 262001

690877 Screw (Control Bracket) 63709

690940 Screw (Fuel Tank) 949 696306

691829 Link-Mechanical Governor 997 696310

691291 Spring-Governor 957 397974

692031 Bracket-Control 966 496116

690783 Control Lever-Governor 967 493537

271716 (;_SealingWasher 968 692298

690940 Screw (Dipstick Tube) 970 691669

692038 Muffler 972 495224

493294 Housing-Blower 975 493640

691108 Screw (Blower Housing) 976 694395

690450 Shield-Cylinder 977 498261

690345 Screw (Cylinder Shield) 1019 494256

690662 Nut (Flywheel) t036 6951t t

802574 Armature-Magneto 1058 275177

691061 Screw (Armature Magneto) 1059 692311

802592 Spark Plug 1210 498144

692390 Wire-Stop 1211 498144

497316 Engine Gasket Set

19069 Flywheel Puller

692524 Screw (Carburetor)

89838 Wrench-Spark Plug

690272 Washer (Governor Crank)

690670 Screw (Air Cleaner Cover)

692523 Screw (Air Cleaner Primer Base)

491588 Filter-Air Cleaner Cartridge

695161 Cup-Flywheel

Plate-Pawl Friction

PawI-Ratchet

Nut (Governor Control Lever)

Dipstick

• Seal-Dipstick Tube

Tube-Dipstick

Grommet

Bolt (Governor Control Lever)

Screw (Debris Guard Cover)

Screw (Control Cover)

Cover-Breather Passage

• Gasket-Breather Passage

Nut (Rewind Starter)

Screw (Pawl Friction Plate)

Clamp-Hose

Cover-Control

Starter-Rewind

Screw (Muffler)

Retainer-Governor Shaft

Crank-Governor

270344 •O$SeaI-O Ring (Intake Manifold)

Switch-Stop

O_:SeaI-Choke/Th rottle Shaft

Boot-Sparkplug

• Spacer (Includes 2)

Spacer-Fuel Tank

Deflector-Muffler

Screw (Muffler Deflector)

Screw (Breather Passage Cover)

Spring-Friction

Clip

Pin-Locating

Gear-Timing

• SeaI-O Ring (DipstickTube)

Assembly-Dipstick/Tu be

TerminaI-Sparkplug

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Guard-Debris Screen

Shield-Debris

Cap-Fuel Tank

Base-Air Cleaner Primer

Filter-Pre Cleaner

Cover-Air Cleaner

Screw (Air Cleaner Primer Bracket)

Tank-Fuel

Bowl-Float

Primer-Carburetor

Set-Carburetor Gasket

Kit-Label

Label-Emission

Owner's Manual

Kit-Screw/Washer

Assembly-Pulley/Spring (Pulley)

Assembly-Pulley/Spring (Spring)

Included in Engine Gasket Set, Key No. 358

O Included in Carburetor Overhaul Kit, Key No. 121

Included in Carburetor Gasket Set, Key No. 977

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

....... .. GUIA DE INCLINACION

"i......°"G"'R-_DO,._ VEA Y DETENGA ESTA GUI'A DE NIVEL CON UN ARBOL EN POSICION

J i .L.,:..." ................... .VERTICAL, LA ESQUINA DE UNA ESTRUCTURA, UN POSTE DE LUZ O UNA CERCA.

Opere una recortadora de maleza en sentido diagonal a tra-

ves de las cuestas, nunca cuesta arriba o cuesta abajo.

10GRADES

15 GRADES

Utilice este guia, y no recorte en una cuesta mayor de 15 grades.

Una inclinacibn de 10 grades es una cuesta que aumenta aproximadamente 1.7 pies de altura, per cada 10 pies.

Una inclinacibn de 15 grades es una euesta que aumenta aproximadamente 2.5 pies de altura, per cada 10 pies.

Use extrema precauci6n y evite cambios de direccibn o movimientos bruscos y repentinos cuando recorte

en euestas. Siga las instrucciones adicionales en este manual para recortar con seguridad en las cuestas.

Opere la recortadora de maleza en diagonal a trav6s de la cuesta, nunca cuesta arriba o cuesta abajo. Use

extrema precaucibn cuando opere la recortadora en o cerca de las cuestas y eualquier obst&eulo que pu-

diera obstruir la operaci6n.

Get it fixed, at your home or ours!

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® Anytime, day or night

(1-800-469-4663) (U S A and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in products like vacuums, lawn equipment,

and electronics, call or go on-line for the nearest

Sears Parts and Repair Center.

1-800-488-1222 Anytime, day or night (U S A only)

www.sears.com

To purchase a protection agreement (U.S.A.)

or maintenance agreement (Canada) on a product serviced by Sears:

1-800-827-6655 (USA.) 1-800-361-6665 (Canada)

Para pedir servicio de reparacbn

a domicUio,y para ordenar piezas:

1-888-SU-HOGAR sM

(1-888-784-6427)

Au Canada pour service en franq,ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www sears ca

SE/AR,

® Registered Trademark / TMTrademark / su Service Mark of Sears, Roebuck and Co

® Marca Reglstrada / TMMarca de Fabnca / sr,_Marca de Servlclo de Sears, Roebuck and Co

r,_cMarque de commerce / MDMarque deposee de Sears, Roebuck and Co

186825 Rev. 1 06.18.03 BY Printed in U.S.A.

Craftsman 917773705 6.0 Horsepower 22 Inch Cut High Wheel Line Trimmer

Product's Documents

Owner's Manual

Specifications

Craftsman 917773705 Questions and Answers
