Greenworks 20302 40V 8-Inch Cordless Pole Saw, Battery User Manual

PSF301

www.greenworkstools.com

OPERATOR MANUAL

MANUEL DE L'UTILISATEUR

MANUAL DEL OPERADOR

POLESAW

SIERRA TELESCÓPICA

ÉLAGUEUSE SUR PERCHE

20672/20622/20642

1 Description.........................................4

1.1 Purpose.............................................................. 4

1.2 Overview........................................................... 4

2 General power tool safety

warnings.............................................4

2.1 General safety rules........................................... 4

2.2 Child safety........................................................5

3 Symbols on the product.................... 5

4 Risk levels...........................................6

5 Environmentally safe battery

disposal...............................................6

6 Proposition 65....................................7

7 Installation......................................... 7

7.1 Unpack the machine.......................................... 7

7.2 Add the bar and chain oil...................................7

7.3 Assemble the guide bar and the chain............... 7

7.4 Fit the pole saw..................................................8

7.5 Extension of the pole saw..................................8

7.6 Cutting preparation............................................8

7.7 Install the battery pack.......................................9

7.8 Remove the battery pack................................... 9

8 Operation........................................... 9

8.1 Examine the chain oil........................................ 9

8.2 Start the machine............................................... 9

8.3 Stop the machine............................................... 9

8.4 Delimbing a tree................................................ 9

8.5 Limb tree branches............................................ 9

9 Maintenance.....................................10

9.1 Adjust the chain tension.................................. 10

9.2 Sharpen the cutters...........................................10

9.3 Guide bar maintenance.................................... 11

10 Transportation and storage............ 11

11 Troubleshooting...............................12

12 Technical data..................................12

13 Limited warranty............................ 12

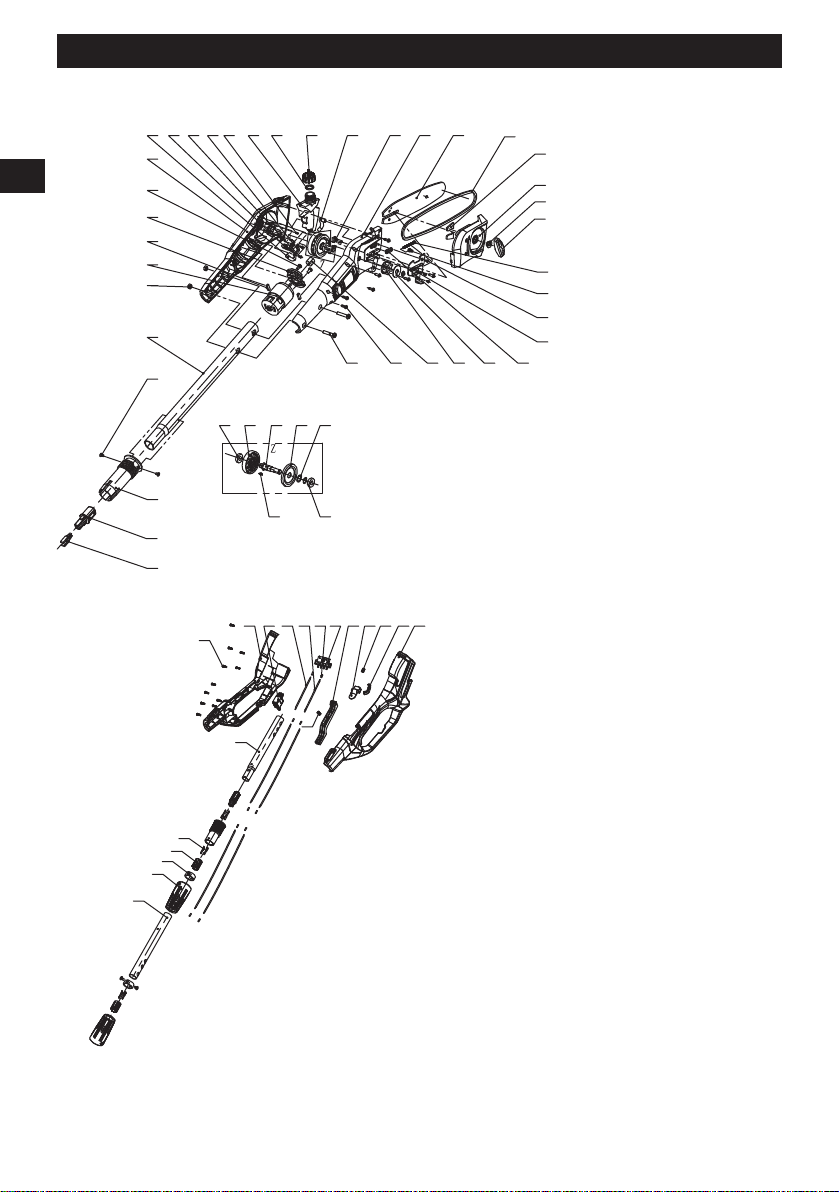

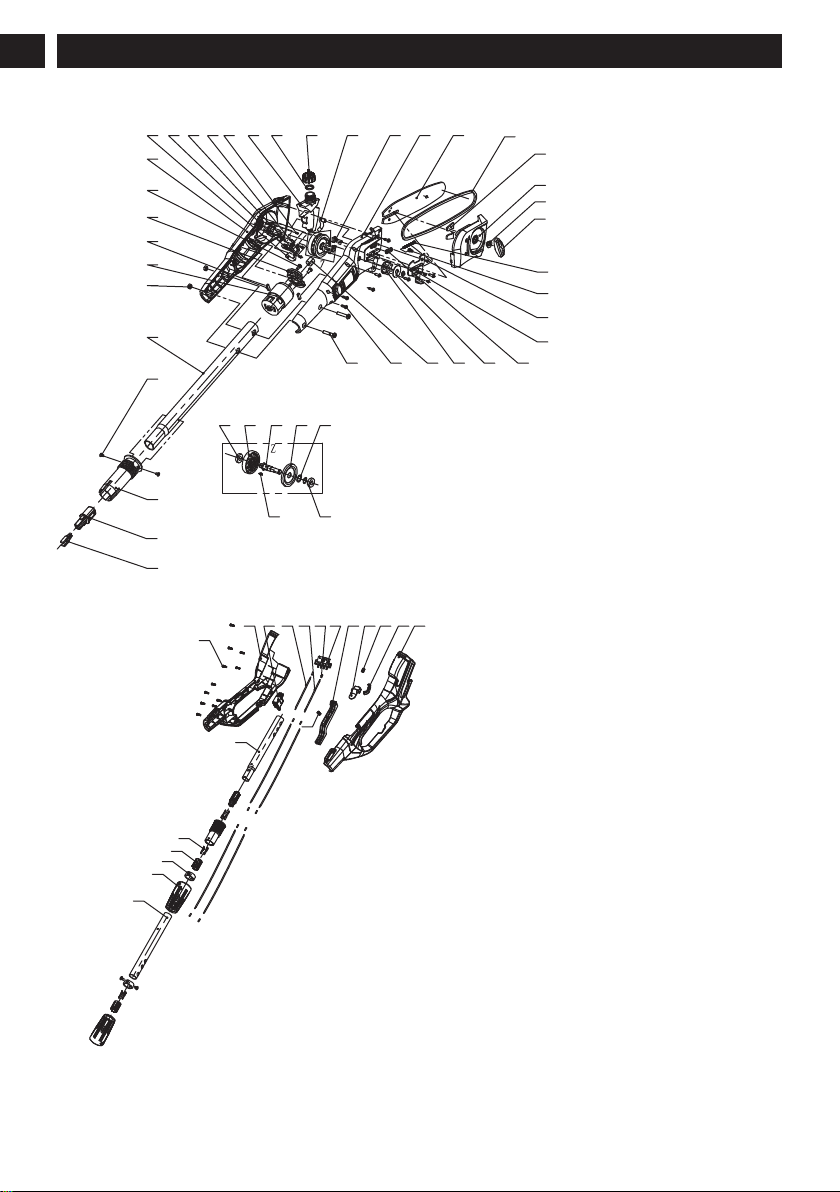

14 Exploded view..................................14

English

1 DESCRIPTION

1.1 PURPOSE

This product is a cutting implement mounted on a pole to

enable the operator to cut the branches of standing trees. It is

not intended for use as a regular chainsaw.

1.2 OVERVIEW

Trigger

Lock-out button

Pole

Battery housing

Collar

Extension pole

Guide bar cover

Oil tank cap

Chain

Bar

Scabbard

2 GENERAL POWER TOOL

SAFETY WARNINGS

WARNING

Do not operate near electrical power lines. The unit has not

been designed to provide protection from electric shock in

the event of contact with overhead electric lines, Consult

local regulations for safe distances from overhead electric

power lines and ensure that the operating position is safe

and secure before operating the saw chain pole pruner.

WARNING

Read all safety warnings and all instructions. Failure to

follow the warnings and instructions may result in electric

shock, fire and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your battery-

operated (cordless) power tool.

2.1 GENERAL SAFETY RULES

• Avoid Dangerous Environment – Don’t use appliances in

damp or wet locations.

• Don’t Use In Rain.

• Keep Children Away – All visitors should be kept at a

distance from work area.

• Dress Properly – Do not wear loose clothing or jewelry.

They can be caught in moving parts. Use of rubber gloves

and substantial footwear is recommended when working

outdoors. Wear protective hair covering to contain long

hair.

• Use Safety Glasses – Always use face or dust mask if

operation is dusty.

• Use Right Appliance – Do not use appliance for any job

except that for which it is intended.

• Avoid Unintentional Starting – Don't carry plugged-in

appliance with finger on switch. Be sure switch is off

when plugging in. Carrying the appliance with your

finger on the switch or energizing appliance that have

the switch on invites accidents.

• Don’t grasp the exposed cutting blades or cutting edges

when picking up or holding the appliance. (For grass

shears and similar appliances only.)

• Don’t Force Appliance – It will do the job better and with

less likelihood of a risk of injury at the rate for which it

was designed.

• Don’t Overreach – Keep proper footing and balance at all

times.

• Stay Alert – Watch what you are doing. Use common

sense. Do not operate appliance when you are tired.

• Disconnect Appliance – Disconnect the appliance from

the power supply when not in use, before servicing, when

changing accessories such as blades, and the like.

• Store Idle Appliances Indoors – When not in use,

appliances should be stored indoors in dry, and high or

locked-up place – out of reach of children.

• Maintain Appliance With Care – Keep cutting edge sharp

and clean for best performance and to reduce the risk of

injury. Follow instructions for lubricating and changing

accessories. Keep handles dry, clean, and free from oil

and grease.

• Check Damaged Parts – Before further use of the

appliance, a guard or other part that is damaged should

be carefully checked to determine that it will operate

properly and perform its intended function. Check for

alignment of moving parts, binding of moving parts,

breakage of parts, mounting, and any other condition that

may affect its operation. A guard or other part that is

damaged should be properly repaired or replaced by an

authorized service center unless indicated elsewhere in

this manual.

English

• Keep all parts of the body away from the saw chain.

Do not remove cut material or hold material to be cut

when blades are moving. Make sure the switch is off

when clearing jammed material. Saw chain continues

to move after the switch is turned off. A moment of

inattention while operating the pole saw may result in

serious personal injury.

• Carry the pole saw by the handle with the saw chain

stopped. When transporting or storing the pole saw,

always fit the saw chain device cover. Proper handling

of the pole saw will reduce possible personal injury from

the saw chain.

• Hold the pole saw by insulated gripping surfaces only,

because the saw chain may contact hidden wiring or its

own cord. A saw chain contacting a "live" wire may make

exposed metal parts of the pole saw "live" and could give

the operator an electric shock.

• Keep cable away from cutting area. During operation the

cable may be hidden in shrubs and can be accidentally cut

by the saw chain.

• Do not use the pole saw in bad weather conditions,

especially when there is a risk of lightning. This

decreases the risk of being struck by lightning.

• To reduce the risk of electrocution, never use near any

electrical power lines. Contact with or use near power

lines may cause serious injury or electric shock resulting

in death.

• Always use two hands when operating the pole saw. Hold

the pole saw with both hands to avoid loss of control.

• Always use head protection when operating the pole saw

overhead. Falling debris can result in serious personal

injury.

• Prevent unintentional starting. Ensure the power switch

is in the off-position before connecting to battery pack,

picking up or carrying the appliance. Carrying the

appliance with your finger on the power switch or

energizing appliance that have the power switch on

invites accidents.

• Make sure the power switch is off and the battery pack

is removed before clearing jammed material, making

adjustments, changing accessories, storing or servicing

the appliance. Unexpected actuation of the appliance

while clearing jammed material or servicing may result

in serious personal injury.

• Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with

another battery pack.

• Use appliances only with specifically designated battery

packs. Use of any other battery packs may create a risk of

injury and fire.

• When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

• Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs,

flush with water. If liquid contacts eyes, additionally seek

medical help. Liquid ejected from the battery may cause

irritation or burns.

• Do not use a battery pack or appliance that is damaged

or modified. Damaged or modified batteries may exhibit

unpredictable behavior resulting in fire, explosion or risk

of injury.

• Do not expose a battery pack or appliance to fire or

excessive temperature. Exposure to fire or temperature

above 265°F (130°C) may cause explosion.

• Follow all charging instructions and do not charge the

battery pack or appliance outside of the temperature range

specified in the instructions. Charging improperly or at

temperatures outside of the specified range may damage

the battery and increase the risk of fire.

• Have servicing performed by a qualified repair person

using only identical replacement parts. This will ensure

that the safety of the product is maintained.

• Do not modify or attempt to repair the appliance or the

battery pack (as applicable) except as indicated in the

instructions for use and care.

• This appliance is not intended for use by persons with

reduced physical, sensory or mental capabilities or lack

of experience or knowledge, unless they have been given

supervison or instruction concerning use of the appliance

by a person responsible for their safety.

• Never allow children to operate this product.

• Never allow adults to operate this equipment without

proper instruction.

• Children should be supervised to ensure that they do not

play with the appliance.

2.2 CHILD SAFETY

Tragic accidents can occur if the operator is not aware of the

presence of children.

• Keep children out of the working area and under the

watchful care of a responsible adult.

• Do not allow children under the age of 14 to operate

this machine. Children who are 14 years of age and

older must read and understand the operating instructions

and safety rules in this manual and must be trained and

supervised by a parent.

• Stay alert, and turn the machine off if a child or any other

person enters the working area.

• Use extreme care when approaching blind corners,

doorways, shrubs, trees, or other objects that may obscure

your view of a child who may run into the path of the

machine.

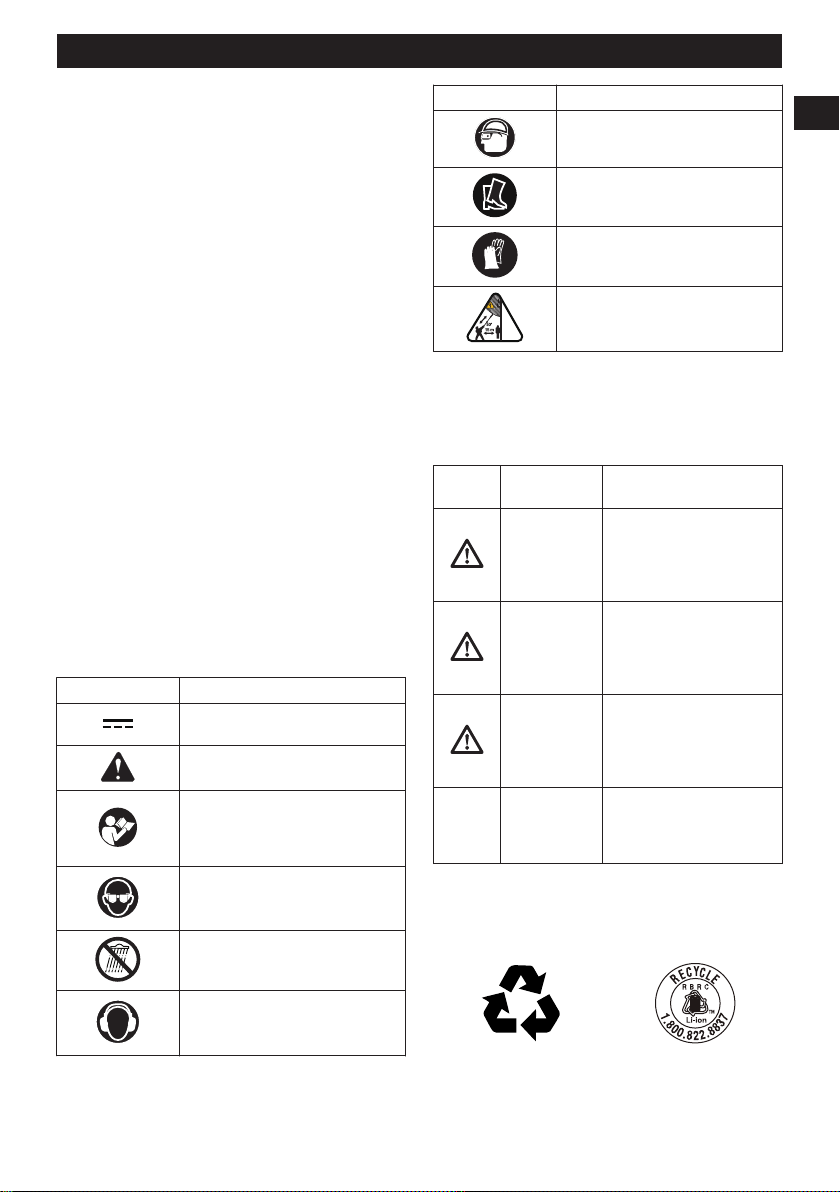

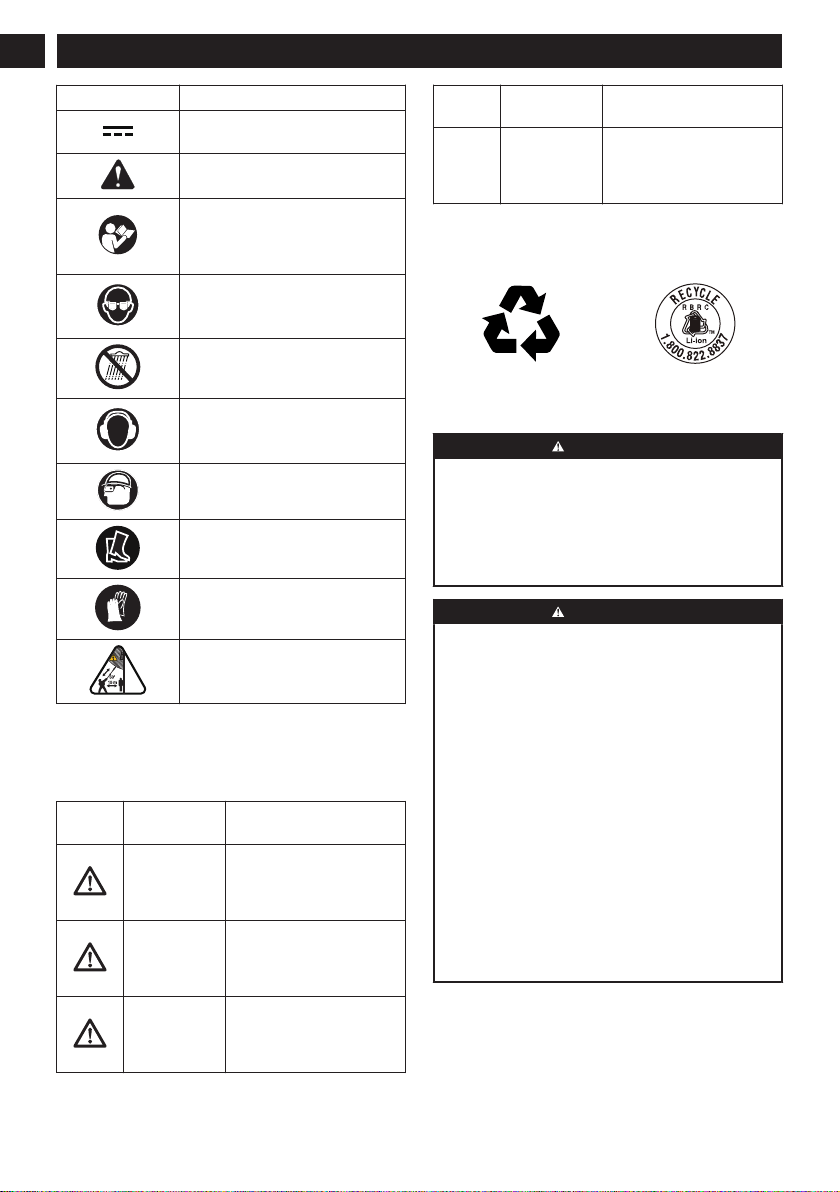

3 SYMBOLS ON THE PRODUCT

Some of the following symbols may be used on this

product. Please study them and learn their meaning. Proper

interpretation of these symbols will allow you to operate the

product better and safer.

English

Symbol Explanation

Direct current-Type or characteristic

of current.

Precautions that involve your safety.

Read and understand all instructions

before operating the product, and fol-

low all warnings and safety instruc-

tions.

Wear eye protection.

Do not expose the product to rain or

moist conditions.

Wear ear protection.

Wear head protection.

Wear safety footwear.

Wear non-slip, heavy duty gloves.

DANGER! Risk of electrocution!

4 RISK LEVELS

The following signal words and meanings are intended to

explain the levels of risk associated with this product.

SYM-

BOL

SIGNAL MEANING

DANGER Indicates an imminently haz-

ardous situation, which, if not

avoided, will result in death

or serious injury.

WARNING Indicates a potentially hazard-

ous situation, which, if not

avoided, could result in death

or serious injury.

CAUTION Indicates a potentially hazard-

ous situation, which, if not

avoided, may result in minor

or moderate injury.

SYM-

BOL

SIGNAL MEANING

CAUTION (Without Safety Alert Sym-

bol) Indicates a situation that

may result in property dam-

age.

5 ENVIRONMENTALLY SAFE

BATTERY DISPOSAL

The toxic and corrosive materials below are in the batteries

used in this machine: Lithium-ion, a toxic material.

WARNING

Discard all toxic materials in a specified manner to prevent

contamination of the environment. Before discarding

damaged or worn out Lithium-ion battery, contact your

local waste disposal agency, or the local Environmental

Protection Agency for information and specific instructions.

Take the batteries to a local recycling and/or disposal center,

certified for Lithium-ion disposal.

WARNING

If the battery pack cracks or breaks, with or without leaks,

do not recharge it and do not use. Discard it and replace

with a new battery pack. DO NOT TRY TO REPAIR IT! To

prevent injury and risk of fire, explosion, or electric shock,

and to avoid damage to the environment:

• Cover the terminals of the battery with heavy-duty

adhesive tape.

• DO NOT try to remove or destroy any of the battery

pack components.

• DO NOT try to open the battery pack.

• If a leak develops, the released electrolytes are

corrosive and toxic. DO NOT get the solution in the

eyes or on skin, and do not swallow it.

• DO NOT put these batteries in your regular household

trash.

• DO NOT incinerate.

• DO NOT put them where they will become part of any

waste landfill or municipal solid waste stream.

• Take them to a certified recycling or disposal center.

English

6 PROPOSITION 65

WARNING

This product contains a chemical known to the state

of California to cause cancer, birth defects or other

reproductive harm. Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or

other reproductive harm. Some examples of these chemicals

are:

• Lead from lead-based paints;

• Crystalline silica from bricks and cement and other

masonry products;

• Arsenic and chromium from chemically treated lumber.

Your risk of exposure to these chemicals varies depending

on how often you do this type of work. To reduce your

exposure to these chemicals, work in a well-ventilated area,

and work with approved safety equipment, such as dust

masks that are specially designed to filter out microscopic

particles.

Save these instructions.

7 INSTALLATION

7.1 UNPACK THE MACHINE

WARNING

Make sure that you correctly assemble the machine before

use.

WARNING

• If the parts are damaged, do not use the machine.

• If you do not have all the parts, do not operate the

machine.

• If the parts are damaged or missing, speak to the service

center.

1. Open the package.

2. Read the documentation in the box.

3. Remove all the unassembled parts from the box.

4. Remove the machine from the box.

5. Discard the box and package in compliance with local

regulations.

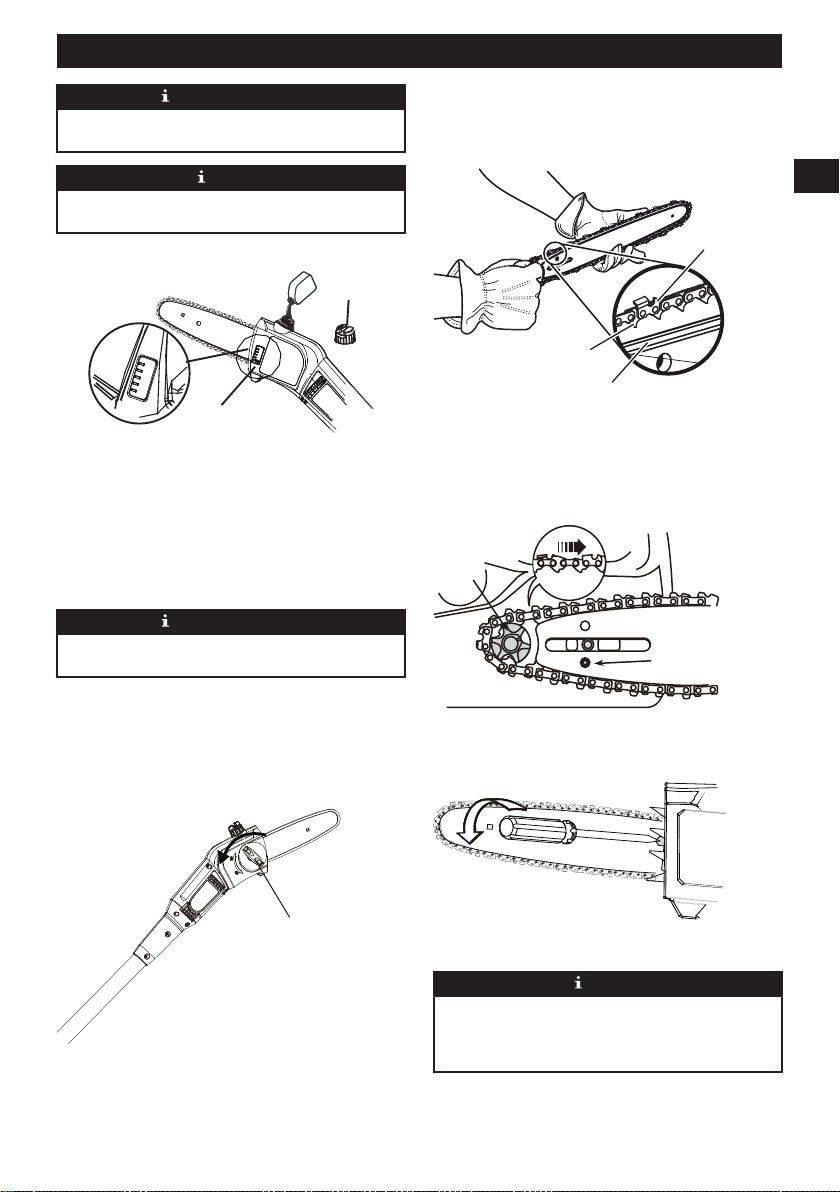

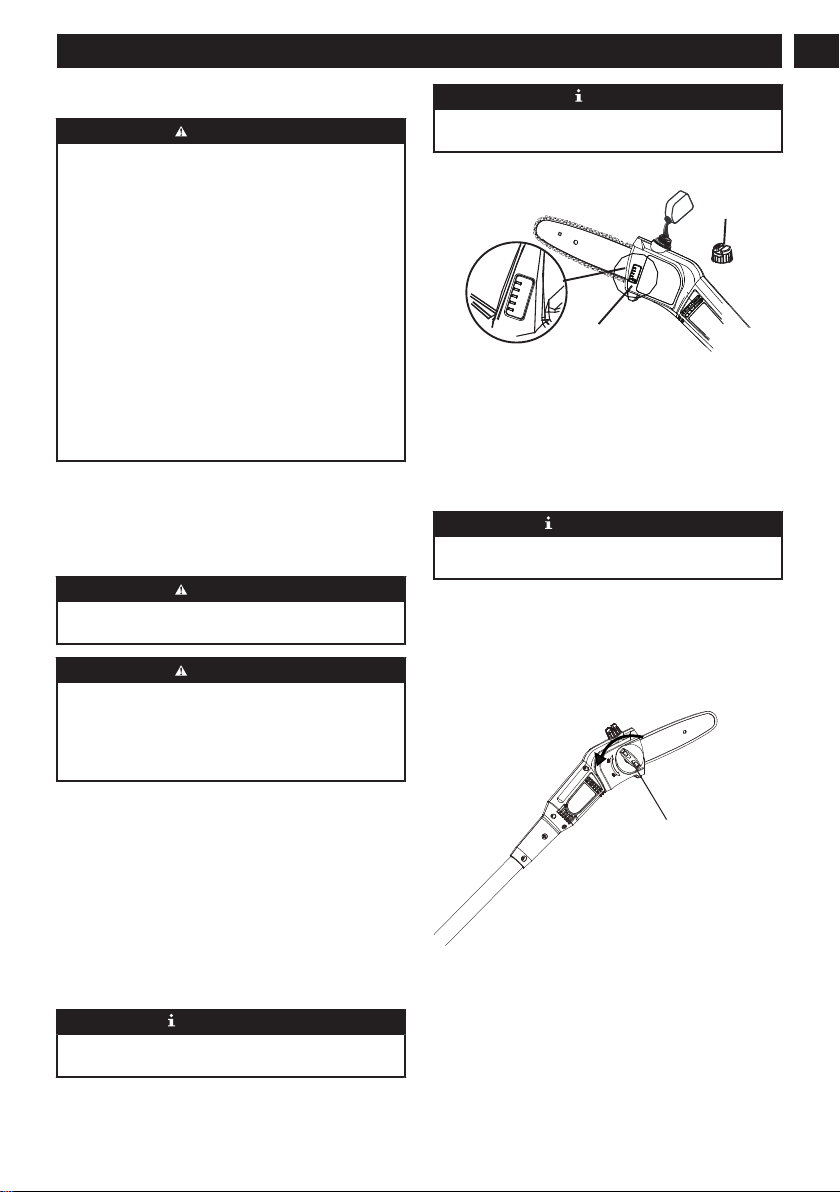

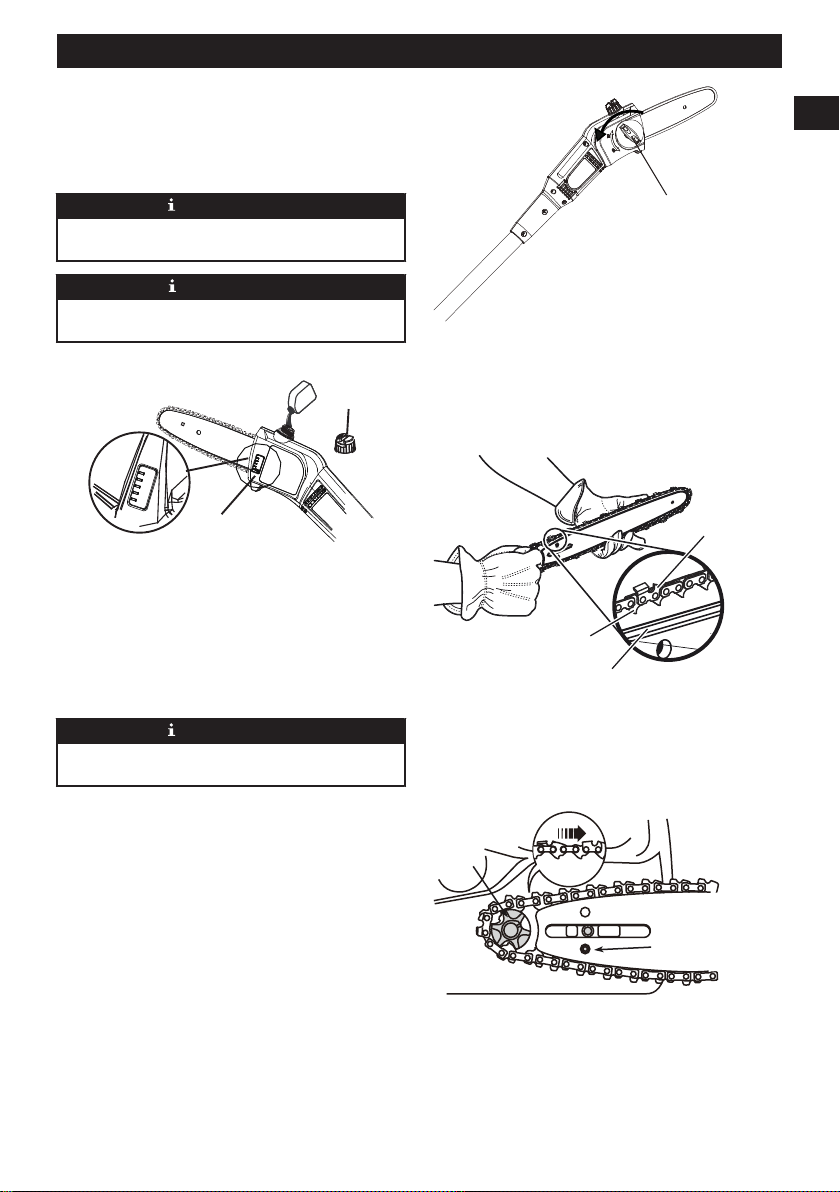

7.2 ADD THE BAR AND CHAIN OIL

Examine the amount of oil in the machine. If the oil level is

low, add the bar and chain oil as follows.

IMPORTANT

Use bar and chain oil that is only for chains and chain

oilers.

NOTE

The machine comes from the factory without bar and chain

oil.

1. Loosen and remove the cap (8) from the oil tank.

Min

2. Put the oil (14) into the oil tank.

3. Monitor the oil indicator (15) to make sure that no dirt

gets into the oil tank while you add the oil.

4. Put the oil cap on.

5. Tighten the oil cap.

6. The whole oil tank will last for approximately 20- 40

minutes.

IMPORTANT

Do not use dirty, used or contaminated oil. Damage can

occur to the bar or chain.

7.3 ASSEMBLE THE GUIDE BAR AND

THE CHAIN

1. Loosen the chain cover by turning the chain cover knob

(17) counterclockwise.

2. Remove the chain cover.

3. Put the chain drive links (21) into the bar groove (20).

4. Put the chain cutters (22) in the direction of the chain

operation.

5. Put the chain in position and make sure that the loop is

behind the guide bar.

English

6. Hold the chain and bar.

7. Put the chain loop around the sprocket (18).

8. Make sure the chain tension pin hole (19) on the guide

bar fits correctly with the bolt.

9. Install the chain cover.

10. Tighten the chain. Refer to Adjust the chain tension.

11. Tighten the chain cover knob when the chain is correctly

tensioned.

NOTE

If you start the chain saw with a new chain, have a test for

2-3 minutes. A new chain gets longer after the first use,

examine the tension and tighten the chain if necessary.

7.4 FIT THE POLE SAW

1. Mount the pole saw head (12) on pole saw handle (13) to

achieve the standard length.

2. Slide the collar (5) upwards.

3. Turn the collar clockwise to tight it.

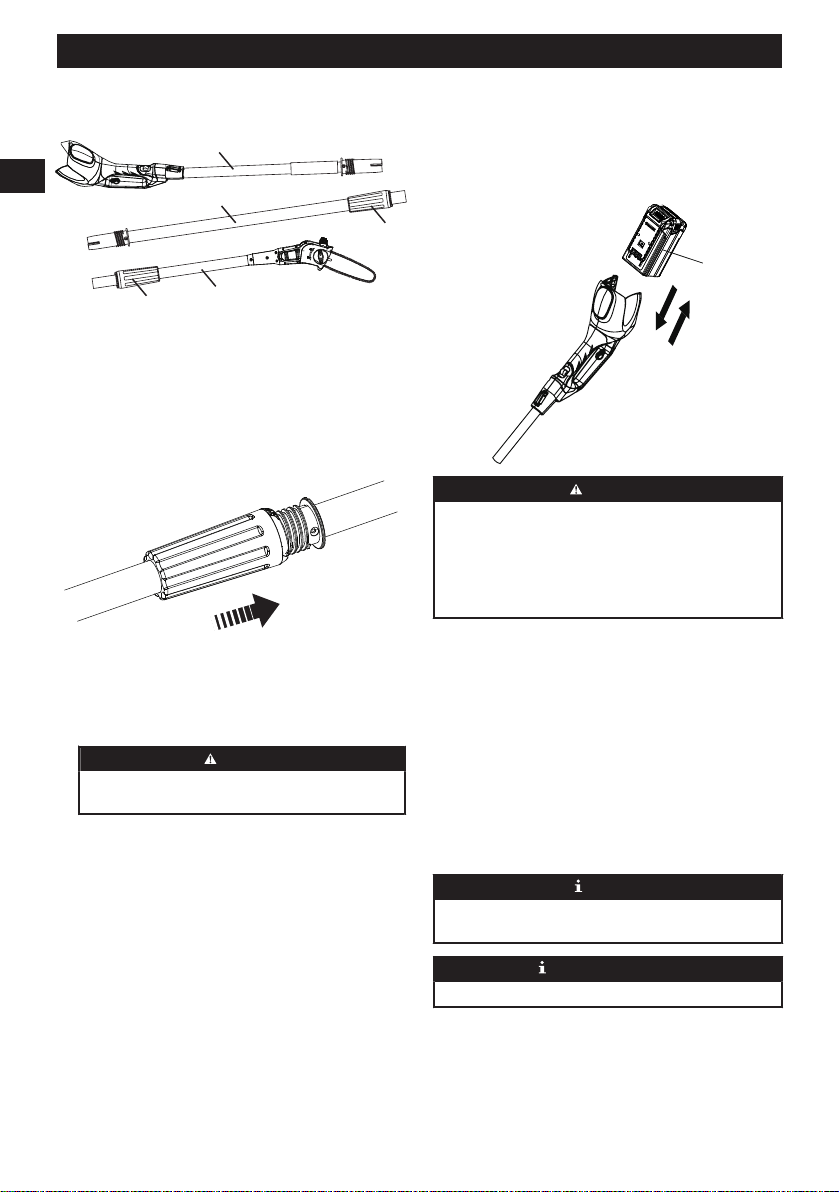

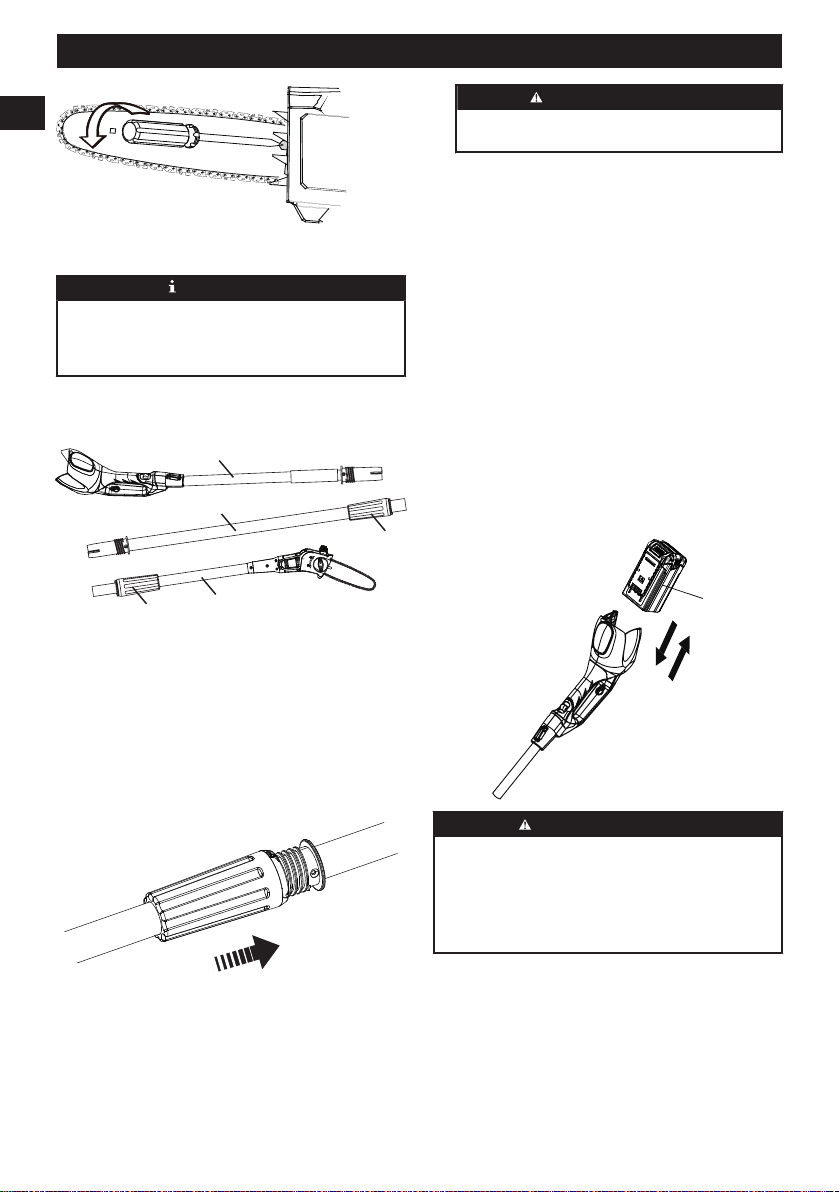

7.5 EXTENSION OF THE POLE SAW

1. Fit the extension pole between the polesaw handle and

the polesaw head to achieve the maximum length.

2. Slide the collars upwards.

3. Turn the collars clockwise to tighten them.

WARNING

Periodically check the tightness of the connection of the

collars.

7.6 CUTTING PREPARATION

Before you start to cut, make sure that

• Wear heavy gloves for maximum grip and protection.

• Maintain a proper grip on the machine during operation.

• Use your right hand grip on the rear handle while

your left hand grip on the pole shaft.

• Keep your body to the left of the chain line.

• Never use a left-handed (cross-handed) grip, or any

stance that places your body or arm across the chain

line.

• Never stand directly under the limb you are cutting.

• Periodically examine the tightness of the collars during

operation.

English

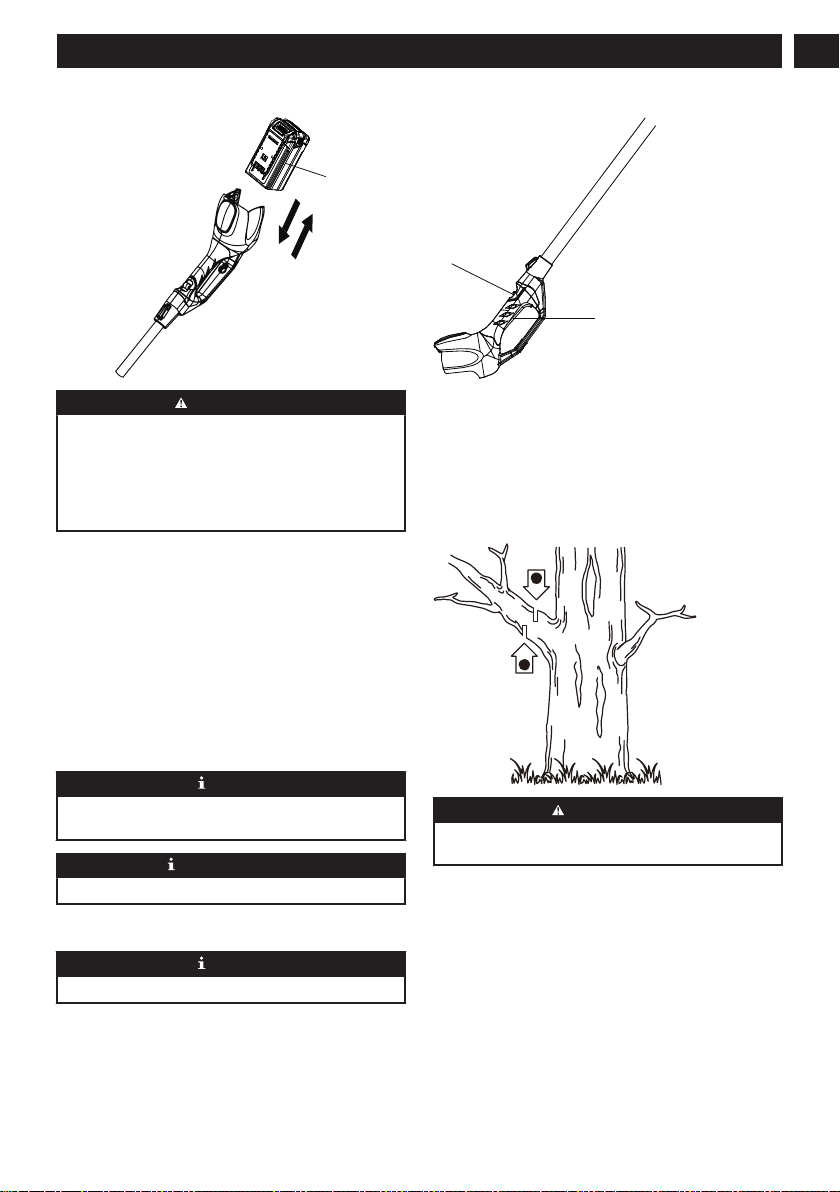

7.7 INSTALL THE BATTERY PACK

WARNING

• If the battery pack or charger is damaged, replace the

battery pack or the charger.

• Stop the machine and wait until the motor stops before

you install or remove the battery pack.

• Read and understand the instructions in the battery and

charger manual.

1. Align the lift ribs on the battery pack (16) with the

grooves in the battery compartment.

2. Push the battery pack into the battery compartment until

the battery pack locks into place.

3. When you hear a click, the battery pack is installed.

7.8 REMOVE THE BATTERY PACK

1. Push and hold the battery release button.

2. Remove the battery pack from the machine.

8 OPERATION

NOTE

Remove the battery pack and keep hands clear of the lock

out button when you move the machine.

IMPORTANT

Examine the chain tension before each use.

8.1 EXAMINE THE CHAIN OIL

NOTE

Do not use the machine without sufficient chain oil.

1. Examine the oil level of the machine from the oil

indicator.

2. Add the oil if it is necessary.

8.2 START THE MACHINE

1. Pull the lock-out button (2) with your thumb backward.

2. Press the trigger (1) at the same time.

8.3 STOP THE MACHINE

1. Release the trigger to stop the machine.

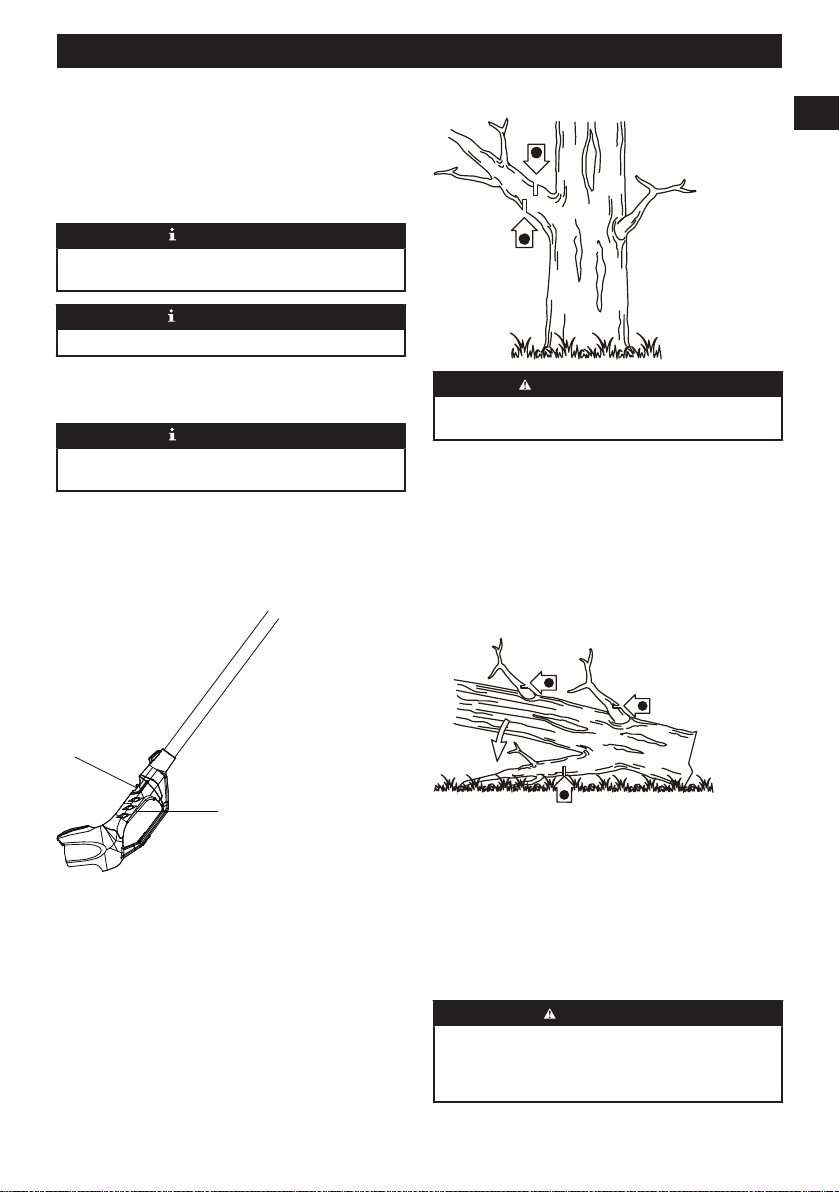

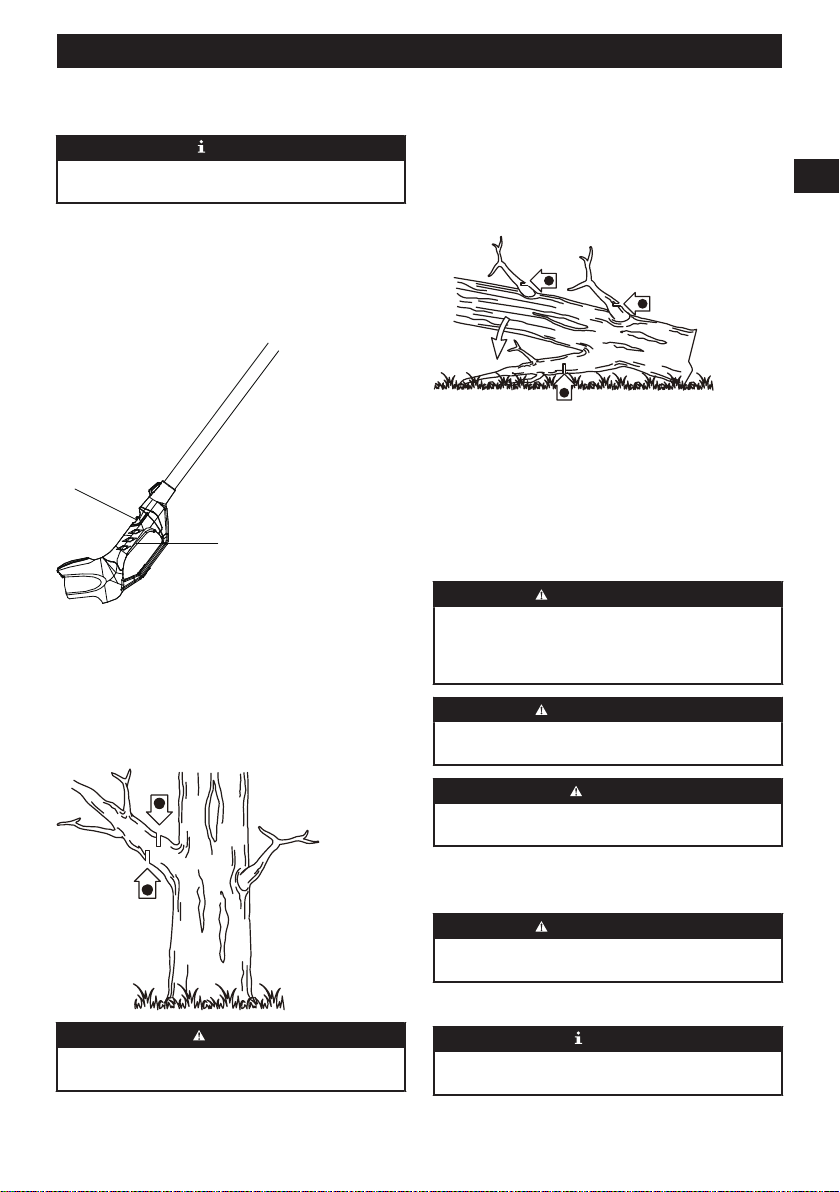

8.4 DELIMBING A TREE

WARNING

Make sure that there is nothing or nobody in the area where

the branches fall.

• Stand opposite the branch you will cut.

• Start to cut the higher branches.

• Then cut the lower branches.

• Cut downwards to prevent the bar from jamming.

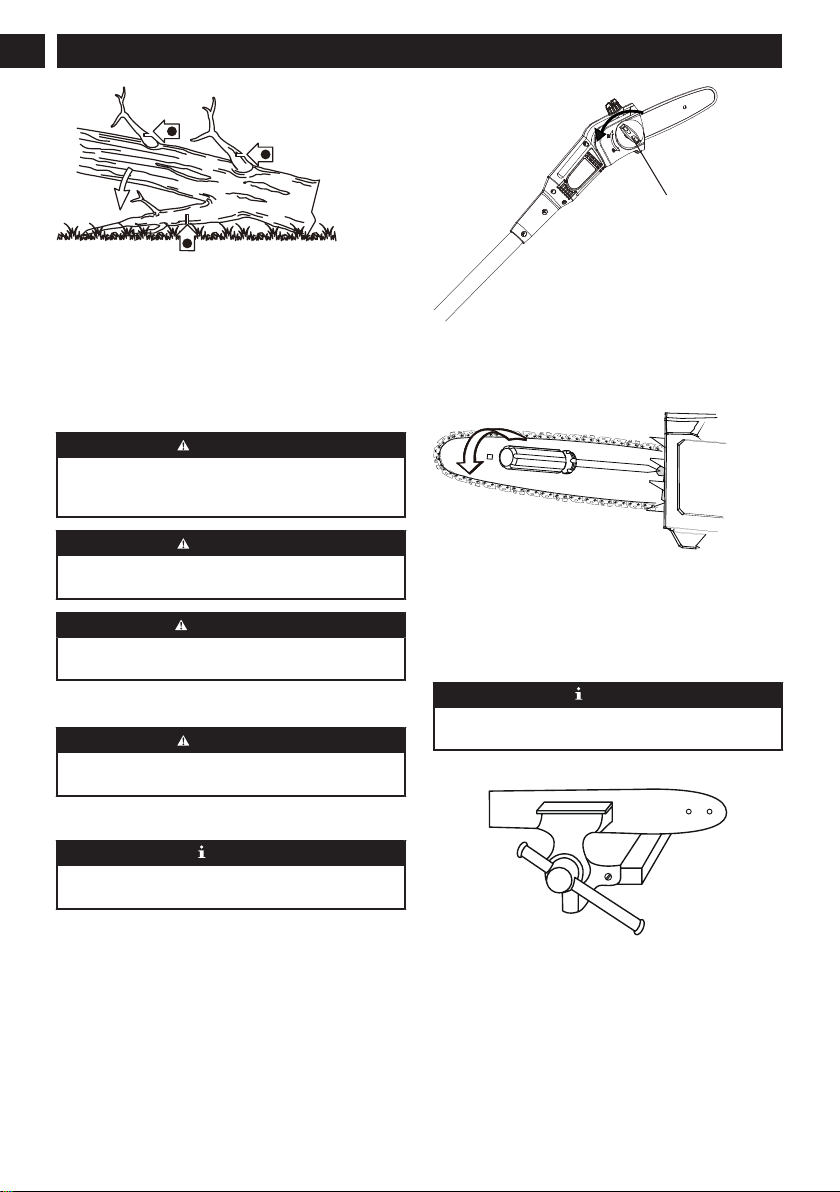

8.5 LIMB TREE BRANCHES

Limbing is to remove the branches from a fallen tree.

English

1. Keep the larger lower branches to hold the log off the

ground.

2. Remove the small limbs in one cut.

3. Limb the branches with tension from the bottom to up.

4. Keep the larger lower branches as a support until the log

is limbed.

9 MAINTENANCE

CAUTION

Do not let brake fluids, gasoline, petroleum-based materials

touch the plastic parts. Chemicals can cause damage to the

plastic, and make the plastic unserviceable.

CAUTION

Do not use strong solvents or detergents on the plastic

housing or components.

WARNING

Remove the battery pack from the machine before

maintenance.

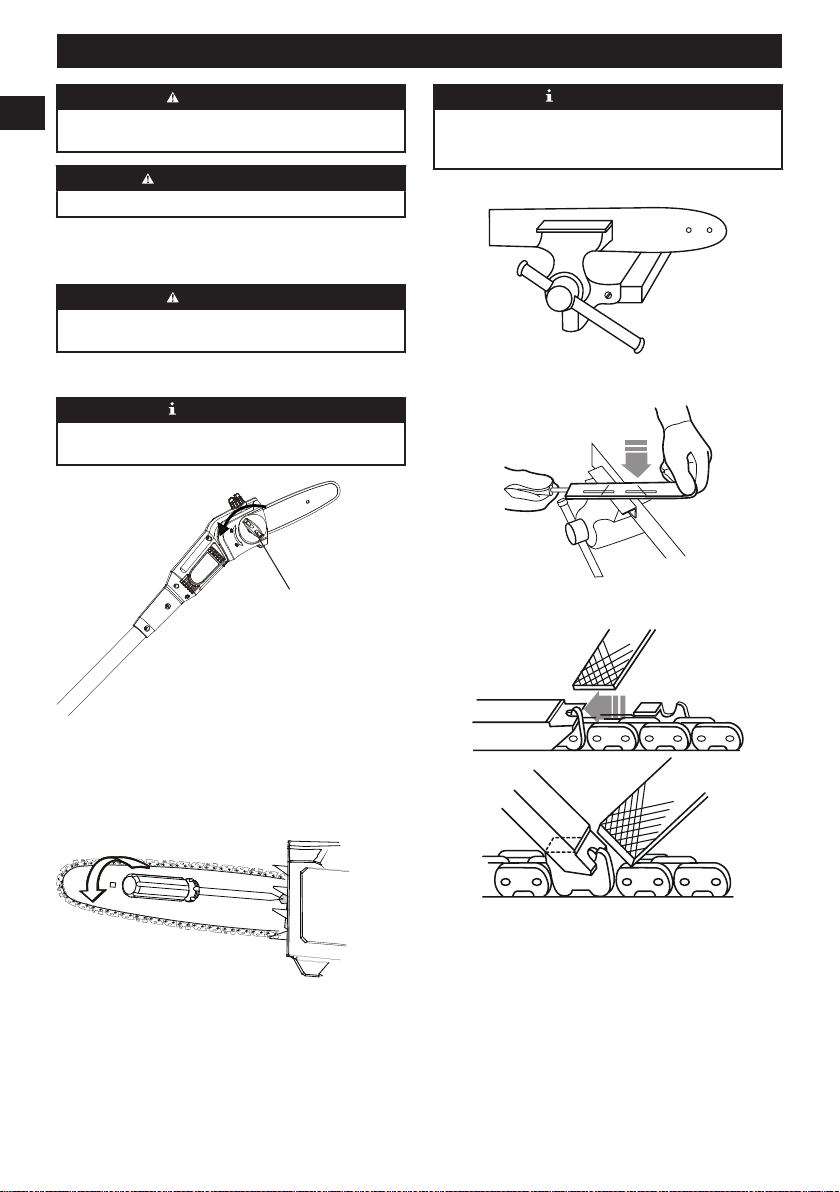

9.1 ADJUST THE CHAIN TENSION

CAUTION

Wear protective gloves if you touch the chain, bar or areas

around the chain.

1. Loosen the chain cover by turning the chain cover knob

(17) counterclockwise.

NOTE

It is not necessary to remove the chain cover to adjust the

chain tension.

2. Turn the chain tension screw behind the bar and chain

clockwise to increase the chain tension.

3. Turn the chain tension screw counterclockwise to

decrease the chain tension.

4. When the chain is at the wanted tension, tighten the chain

cover.

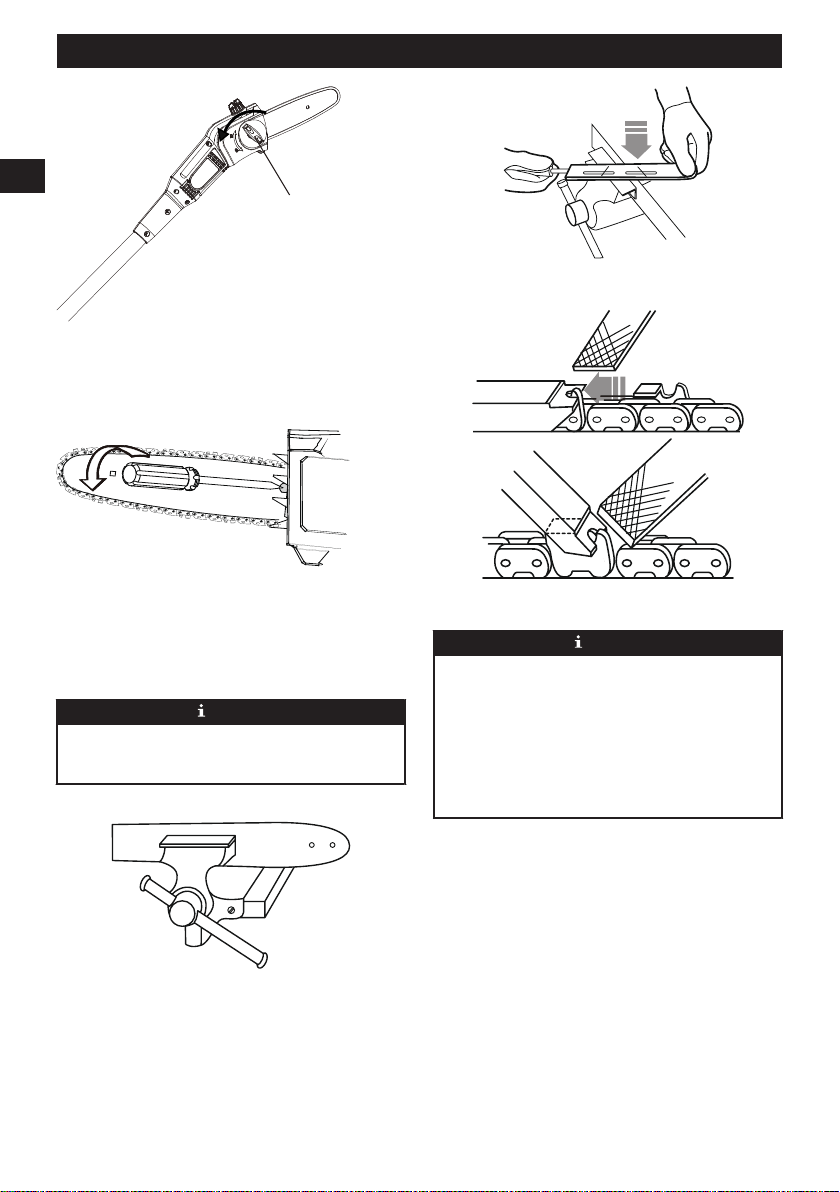

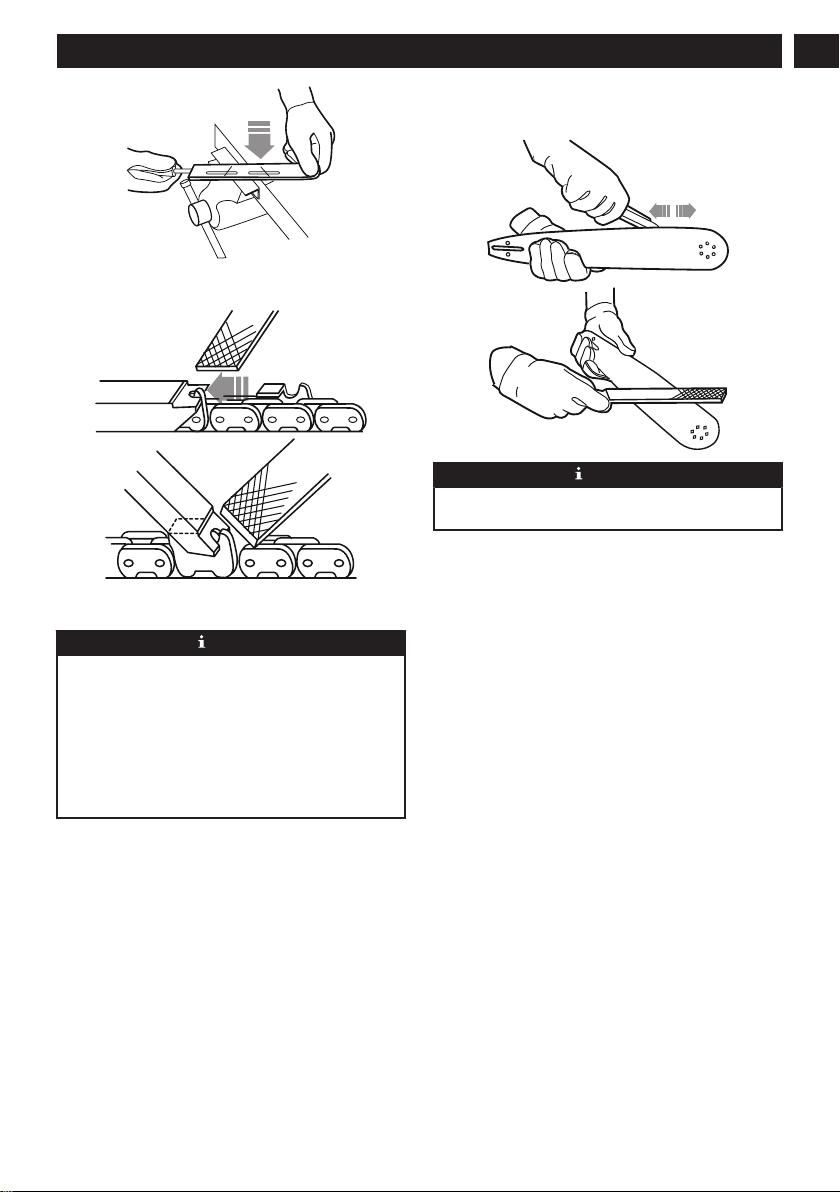

9.2 SHARPEN THE CUTTERS

Sharpen the cutters if it is not easy for the chain to go into the

wood.

NOTE

We recommend that a service center, which has an electric

sharpener, perform important sharpening work.

1. Tensioning chain.

2. Sharpen the cutters corner with a 5/32 in. (4 mm)

diameter round file .

English

3. Sharpen the top plate, side plate and depth gauge with a

flat file.

4. File all the cutters to the specified angles and the same

length.

NOTE

During the process,

• Keep the file flat with the surface to be sharpened.

• Use the midpoint of the file bar.

• Use light but firm pressure when sharpening the

surface.

• Lift the file away on each return stroke.

• Sharpen the cutters on one side and then move to the

other side.

Replace the chain if:

• The length of the cutting edges is less than 1/5 in. (5

mm).

• There is too much space between the drive links and the

rivets.

• The cut speed is slow

• Sharpening the chain many times but it does not increase

the cutting speed. The chain is worn.

9.3 GUIDE BAR MAINTENANCE

NOTE

Make sure that it is turned over periodically to keep

symmetrical wear on the bar.

1. Lubricate the bearings on the nose sprocket (if present)

with the syringe (not included).

2. Clean the bar groove with the scraping hook (not

included).

3. Clean the lubrication holes.

4. Remove burr from the edges and level the cutters with a

flat file.

Replace the bar if:

• the groove does not fit with the height of the drive links

(which must never touch the bottom).

• the inside of the guide bar is worn and makes the chain

lean to one side.

10 TRANSPORTATION AND

STORAGE

Before you move the machine, always

• Remove the battery pack from the machine.

• Keep hands clear of the lock-out button.

• Put the scabbard on the guide bar and the chain.

Before you put the machine into storage, always

• Remove all residual oil from the machine.

• Remove the battery pack from the machine.

• Clean all unwanted material from the machine.

• Make sure that the storage area is

• Not available to children.

• Away from agents which can cause corrosion, such as

garden chemicals and de-icing salts.

English

11 TROUBLESHOOTING

Problem Possible cause Solution

The machine does

not start.

The poles are not

assembled cor-

rectly.

Assemble the

poles according to

the instructions.

The lock-out but-

ton and trigger are

not depressed at

the same time.

1. Push and hold

the lock-out

button

2. While you

hold the lock-

out button,

pull the trig-

ger.

3. Release the

lock-out but-

ton to start the

machine.

The bar and chain

gets hot and

smokes.

Oil tank is empty. Fill the oil tank.

The discharge

port is blocked.

1. Remove the

battery pack.

2. Remove dirt

from the dis-

charge port.

Inlet opening of

inner oil tank is

blocked.

1. Clean the oil

tank.

2. Fill with clean

bar and chain

lubricant.

The sprocket is

stuck and clogged

with debris.

1. Clean the

sprocket.

2. Fill with clean

bar and chain

lubricant.

The bar and chain

gets too hot and

can not cut.

The chain tension

is too tight or too

loose.

Refer to Adjust

the Chain Tension

in the manual.

The chain is dull

Sharpen or re-

place the chain.

The chain is put

on backwards.

Take out the chain

and turn it in the

right direction.

The motor runs,

but the chain does

not cut correctly,

or the motor stops

after around 3

seconds.

When you use the

machine under

load, it stops.

1. Release the

trigger.

2. Start the ma-

chine again.

The chain is not

lubricated.

Lubricate the

chain to decrease

the friction.

12 TECHNICAL DATA

Voltage 40V DC

Guide bar length 203 mm

Chain pitch 3/8" (9.5 mm)

Chain gauge 0.050''(1.27mm)

Chain oil capacity 50 ml

Weight (without battery

pack)

8.4 lbs (3.8 kg)

Chain 91PJ033X/CL15033X/

91YOS-33E

Guide bar 080NDEA318/

M1500833-1318TL/

ES080SDEA318

The recommended ambient temperature range:

Item Temperature

Appliance storage tempera-

ture range

32°F (0°C) - 113°F (45°C)

Appliance operation temper-

ature range

32°F (0°C) - 113°F (45°C)

Battery charging temperature

range

39°F (4°C) - 104°F (40°C)

Charger operation tempera-

ture range

39°F (4°C) - 104°F (40°C)

Battery storage temperature

range

32°F (0°C) - 113°F (45°C)

Battery discharging tempera-

ture range

32°F (0°C) - 113°F (45°C)

13 LIMITED WARRANTY

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks hereby warranties this product, to the original

purchaser with proof of purchase, for a period of three (3)

years against defects in materials, parts or workmanship.

Greenworks, at its own discretion, will repair or replace any

and all parts found to be defective, through normal use, free

of charge to the customer. This warranty is valid only for

units which have been used for personal use that have not

been purchased or rented for industrial/commercial use, and

that have been maintained in accordance with the instructions

in the owners’ manual supplied with the product when new.

English

ITEMS NOT COVERED BY WARRANTY:

1. Any part that has become inoperative due to misuse,

commercial use, abuse, neglect, accident, improper

maintenance, or alteration; or

2. The unit, if it has not been operated and/or maintained in

accordance with the owner's manual; or

3. Normal wear;

4. Routine maintenance items such as lubricants, blade

sharpening;

5. Normal deterioration of the exterior finish due to use or

exposure.

HELPLINE:

Warranty service is available by calling our toll-free helpline

at 1-888-909-6757.

TRANSPORTATION CHARGES:

Transportation charges for the movement of any power

equipment unit or attachment are the responsibility of

the purchaser. It is the purchaser’s responsibility to pay

transportation charges for any part submitted for replacement

under this warranty unless such return is requested in writing

by Greenworks.

USA address:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Canadian address:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Mexico address:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

English

14 EXPLODED VIEW

567

12131415

31 32

36 37

4849

5556

English

Part No. Qty Description No

Part No. Qty Description

1 34117586 1 Side cover knob 33 32903152 1 Wave washer

2 33902152 1 Bush 34 32905302A 1 The circlip for shaft

3 34116586 1 Side cover 35 32902452 1 Woodruff key

4 34288586 2 Rubber pad 36 3220450 1 Screw

5 32901320 1 Chain 37 3220313 2 Screw

6 32902320-3 1 Bar 38 33200580 1 Small bevel gear

7 34102582 1 Right housing 39 33902102 1 Chain wheel

8 33203152 4 Chain bar stud 40 33302102 1 Washer

9 34203152 1 Input oil pipe 41 34201583 1 Rubber pad

10 34106583 2 Oil can lip 42 33302586 1 Bar washer

11 34202583 1 Oil gasket 43 3220403 3 Screw

12 34111586 1 Oil tank 44 33303152A 1 Tension block

13 34201152 4 Rubber pin 45 33204152A 1 Tension screw

14 34109152-1 1 Oil pump board 46 34101582 1 Left handle assy

15 32201152 2 Screw 47 34103708 1 Board

16 34906320 1 Oil pump 48 3340287 2 Lock-off spring

17 34205152 1 Output oil pipe 49 34117586 1 Self-lock handle

18 34101582 1 Left housing 50 34121708 1 Switch trigger

19 32201152 2 Screw 51 3340287 1 Spring

20 33203155 1 Motor bracket 52 34104978 1 Connector socket

21 34201320 2 Rubber pad 53 3420740 10 Pyrocondensation tube red

lead

22 34103420-1 1 Motor 54 30302271 250cm Red lead

23 3220537 2 Nut 55 30301271 240cm Black lead

24 33211320 1 Upper handle assy 56 36301320 1 Switch

25 3220840-1 8 Screw 57 34102582 1 Right handle assy

26 34108320-2 2 Locking connector 58 3220313 1 Screw

27 34107320 2 Connector 59 33213320-1 1 Handle pole assy

28 33207177 4 Connector board 60 33233320 4 Connector board

29 32904152 2 Bearing 61 34110320 2 Connector

30 34112455 1 Oil pump cam 62 34111320 2 Retaining ring

31 33202452-1 1 Output shaft 63 34109320-2 2 Locking cap

32 33901152A 1 Big bevel gear 64 33212320 2 Middle pole assy

English

1 Description.......................................17

1.1 But................................................................... 17

1.2 Aperçu............................................................. 17

2 Avertissements généraux de

sécurité des outils électriques......... 17

2.1 Règles générales de sécurité............................17

2.2 Sécurité des enfants......................................... 19

3 Symboles figurant sur la

machine............................................ 19

4 Niveaux de risques...........................19

5 Élimination des batteries sans

danger pour l'environnement.........19

6 Proposition 65..................................20

7 Installation....................................... 20

7.1 Déballer la machine.........................................20

7.2 Ajoutez le lubrifiant de guide-chaîne et

chaîne...............................................................21

7.3 Assemblage du guide-chaîne et de la chaîne...21

7.4 Montez la scie à long manche..........................22

7.5 Extension de la scie à long manche.................22

7.6 Préparation de la coupe....................................22

7.7 Installez la batterie...........................................22

7.8 Retirez le bloc-batterie.....................................23

8 Utilisation.........................................23

8.1 Examiner la lubrification de la chaîne.............23

8.2 Démarrez la machine.......................................23

8.3 Arrêter la machine........................................... 23

8.4 Ébranchage d'un arbre..................................... 23

8.5 Branches d'arbres.............................................23

9 Entretien...........................................23

9.1 Réglez la tension de la chaîne..........................24

9.2 Affûter les dents...............................................24

9.3 Entretien du guide-chaîne................................25

10 Transport et entreposage................25

11 Dépannage........................................25

12 Données techniques......................... 26

13 Garantie limitée...............................26

14 Vue éclatées...................................... 28

Français

1 DESCRIPTION

1.1 BUT

Ce produit est un outil de coupe monté sur un poteau pour

permettre à l’opérateur de couper les branches des arbres

debout. Il n’est pas destiné à être utilisé comme une scie à

chaîne ordinaire.

1.2 APERÇU

Gâchette

Bouton de

verrouillage

Manche

Boîtier de la batterie

Collet

Tige rallonge

Couvercle du guide-

chaîne

Bouchon du réservoir

d’huile

Chaîne

Guide

Fourreau

2 AVERTISSEMENTS

GÉNÉRAUX DE SÉCURITÉ

DES OUTILS ÉLECTRIQUES

AVERTISSEMENT

N’utilisez pas cet appareil à proximité de lignes électriques.

L’appareil n’a pas été conçu pour assurer une protection

contre les chocs électriques en cas de contact avec des

lignes électriques aériennes. Consultez les réglementations

locales pour connaître les distances de sécurité par rapport

aux lignes électriques aériennes et vous assurer que votre

emplacement est sécuritaire avant d’utiliser l’échenilloir à

chaîne.

AVERTISSEMENT

Lisez tous les avertissements de sécurité et toutes les

instructions. Le non-respect de ces avertissements et de ces

instructions peut entraîner un choc électrique, un incendie

et/ou des blessures graves.

Conservez tous les avertissements et instructions pour

référence ultérieure.

Le terme « outil électrique » dans les avertissements fait

référence à votre outil électrique (sans fil) fonctionnant sur

batterie.

2.1 RÈGLES GÉNÉRALES DE

SÉCURITÉ

• Évitez les environnements dangereux - N'utilisez pas les

appareils dans des endroits humides ou mouillés.

• N'utilisez pas sous la pluie.

• Gardez les enfants à l'écart - Tous les visiteurs doivent

être tenus à bonne distance de la zone de travail.

• Habillez-vous correctement – Ne portez pas de vêtements

amples ou de bijoux. Ils pourraient se coincer dans les

pièces en mouvement. Le port de gants en caoutchouc et

de chaussures adaptées est recommandé pour travailler à

l'extérieur. Portez un couvre-chef protecteur pour contenir

les cheveux longs.

• Portez des lunettes de protection : utilisez toujours un

masque facial ou un masque anti-poussière si l'opération

est poussiéreuse.

• Utilisez le bon appareil : n'utilisez pas l'appareil pour

d'autres tâches que celles auxquelles il est destiné.

• Évitez tout démarrage accidentel – Ne transportez

pas l'appareil branché avec un doigt sur l'interrupteur.

Assurez-vous que l'interrupteur est éteint lorsque vous

branchez l'appareil. Le fait de porter l'appareil avec un

doigt sur l'interrupteur ou d'alimenter l'appareil dont

l'interrupteur est en marche risque de provoquer des

accidents.

• Ne saisissez pas les lames ou les arêtes de coupe exposées

lorsque vous soulevez ou tenez l'appareil. (Uniquement

pour les cisailles à gazon et appareils similaires.)

• Ne forcez pas l'appareil - Il fera mieux le travail et avec

moins de risque de blessure à la vitesse pour laquelle il a

été conçu.

• Ne vous penchez pas trop, gardez un bon équilibre en tout

temps.

• Soyez vigilant – Faites attention à ce que vous faites.

Faites appel à votre bon sens. N’utilisez pas la tondeuse

lorsque vous êtes fatigué.

• Débranchez la tondeuse à gazon – Débranchez l’appareil

de l'alimentation électrique lorsqu'il n'est pas utilisé,

avant l'entretien, lors du remplacement des accessoires

tels que les lames, etc.

• Entreposez les appareils inutilisés à l'intérieur - Lorsqu'ils

ne sont pas utilisés, entreposez-les à l'intérieur, dans un

endroit sec, surélevé ou verrouillé, hors de la portée des

enfants.

Français

• Entretenez l'appareil avec soin - Gardez les bords

tranchants et propres pour une meilleure performance

et pour réduire les risques de blessures. Suivez les

instructions pour lubrifier et changer les accessoires.

Veillez à ce que les poignées restent propres, sèches et

exemptes d’huile et de graisse.

• Vérifier les pièces endommagées – Avant de continuer à

utiliser la machine, il convient de vérifier soigneusement

une garde protectrice ou toute autre pièce endommagée

pour s'assurer qu'il fonctionnera correctement comme

prévu. Vérifiez l'alignement des pièces mobiles, la

fixation des pièces mobiles, la cassure des pièces,

les fixations endommagées et toute autre condition

qui pourrait affecter leur fonctionnement. Une garde

protectrice ou toute autre pièce endommagée doit être

correctement réparée ou remplacée par un centre de

service agréé, sauf en cas d'indication contraire dans ce

manuel.

• Veillez à ce qu’aucune partie du corps ne s’approche

de la chaîne. N'enlevez pas le matériau coupé et ne

retenez pas le matériau à couper lorsque les lames

sont en mouvement. Assurez-vous que l'interrupteur est

éteint lorsque vous enlevez le matériel coincé. La chaîne

continue de bouger alors que l'interrupteur est éteint.

Un simple moment d’inattention lors de l’utilisation de

la scie à long manche peut provoquer des blessures

corporelles graves.

• Portez la scie à long manche en la tenant par la

poignée, lorsque la chaîne est arrêtée. Remettez toujours

le couvercle du guide-chaîne avant de transporter ou de

ranger la scie à long manche. Une manipulation correcte

de la scie à long manche réduira les risques de blessures

corporelles causées par la chaîne.

• Tenez toujours la scie à long manche par ses poignées

isolantes parce que la chaîne peut à tout moment entrer en

contact avec un fil électrique caché ou sa propre rallonge.

Si une chaîne entre en contact avec un fil électrique

sous tension, les parties métalliques non carénées de la

scie à long manche peuvent se retrouver sous tension et

l’opérateur risque d’être électrocuté.

• Tenez le câble éloigné de la zone de coupe. Pendant

le fonctionnement, le câble peut être caché dans des

arbustes et peut être coupé accidentellement par la chaîne

de la scie.

• N'utilisez pas la scie à long manche par mauvais temps,

surtout s'il y a un risque de foudre. Cela diminue le risque

d'être frappé par la foudre.

• Pour réduire le risque d'électrocution, ne jamais utiliser

à proximité d'une ligne électrique. Tout contact avec

des lignes électriques ou toute utilisation à proximité de

celles-ci peut provoquer des blessures graves ou un choc

électrique pouvant entraîner la mort.

• Utilisez toujours les deux mains lorsque vous utilisez la

scie à long manche. Tenez la scie à long manche à deux

mains pour éviter toute perte de contrôle.

• Utilisez toujours une protection de la tête lorsque vous

utilisez la scie à long manche au-dessus de votre tête. La

chute de débris peut causer des blessures graves.

• Évitez tout démarrage accidentel. Assurez-vous que

l’interrupteur est en position d’arrêt avant de brancher la

batterie, de soulever ou de transporter l’appareil. Le fait

de transporter un appareil avec un doigt sur l’interrupteur

ou d’alimenter un appareil dont l’interrupteur est en

position de marche risque de provoquer des accidents.

• Assurez-vous que l’interrupteur est éteint et que le

bloc-batterie est retiré avant d’éliminer les blocages,

d’effectuer des réglages, de changer les accessoires, de

ranger ou de réparer l’appareil. Une mise en marche

inattendue de l’appareil lors de l’élimination de blocages

ou de l’entretien peut entraîner des blessures graves.

• Rechargez uniquement avec le chargeur spécifié par le

fabricant. Un chargeur adapté à un type de bloc-batterie

peut créer un risque d'incendie lorsqu'il est utilisé avec un

autre bloc-batterie.

• Utilisez les appareils uniquement avec des bloc-batteries

spécialement conçus à cet effet. L'utilisation de tous

autres bloc-batteries peut créer un risque de blessure et

d'incendie.

• Lorsque le bloc-batterie n'est pas utilisé, éloignez-le

des autres objets métalliques tels qu’attaches trombones,

pièces de monnaie, clés, clous, vis ou autres petits objets

métalliques qui peuvent établir une connexion d'une

borne à une autre. Le court-circuitage des bornes de la

batterie peut provoquer des brûlures ou un incendie.

• Dans des conditions abusives, du liquide peut être éjecté

de la batterie; évitez tout contact. En cas de contact

accidentel, rincez avec de l’eau. En cas de contact avec

les yeux, consultez également un médecin. Le liquide

s'échappant des batteries peut causer des irritations ou des

brûlures.

• N'utilisez pas une batterie ou un appareil endommagé

ou modifié. Les batteries endommagées ou modifiées

peuvent présenter un fonctionnement imprévisible et

provoquer un incendie, une explosion ou un risque de

blessure.

• N'exposez pas une batterie ou un appareil à un feu ou

à une température excessive. L'exposition au feu ou une

température supérieure à 130 °C (265 °F) peut provoquer

une explosion.

• Suivez toutes les instructions de recharge et ne rechargez

pas le bloc-batterie ou l'appareil en dehors de la plage

de température spécifiée dans ces instructions. Un

rechargement incorrect ou à des températures en dehors

de la plage spécifiée peut endommager la batterie et

augmenter le risque d'incendie.

• Faites effectuer l'entretien par un réparateur qualifié en

n'utilisant que des pièces de rechange identiques. Cela

garantira le maintien de la sécurité du produit.

• Ne modifiez pas ou n'essayez pas de réparer l'appareil ou

le bloc-batterie (selon le cas) sauf en conformité avec les

instructions d'utilisation et d'entretien indiquées dans ce

manuel.

• Cette machine n'est pas destinée à être utilisée par des

personnes ayant des capacités physiques, sensorielles

ou mentales réduites ou un manque d'expérience et

de connaissances, à moins qu'elles n'aient reçu une

Français

supervision ou des instructions concernant son utilisation

par une personne responsable de leur sécurité.

• Ne laissez jamais un enfant utiliser ce produit.

• Ne laissez jamais un adulte utiliser cet équipement sans

avoir reçu des instructions adéquates pour le faire.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne

jouent pas avec l'appareil.

2.2 SÉCURITÉ DES ENFANTS

Des accidents tragiques peuvent se produire si l'opérateur

n'est pas au courant de la présence des enfants.

• Éloignez les enfants de la zone de travail et placez-les

sous la surveillance d'un adulte responsable.

• Ne laissez pas un enfant de moins de 14 ans utiliser cette

machine. Les enfants de 14 ans et plus doivent lire et

comprendre les instructions d'utilisation et les règles de

sécurité contenues dans ce manuel et doivent être formés

et supervisés par un parent.

• Restez vigilant et éteignez la machine si un enfant ou une

autre personne entre dans la zone de travail.

• Soyez extrêmement prudent lorsque vous vous approchez

d'un angle mort, d'une porte, d'un arbuste, d'un arbre ou

de tout autre objet qui pourrait masquer la vue d'un enfant

qui pourrait se heurter à la machine.

3 SYMBOLES FIGURANT SUR

LA MACHINE

Certains des symboles suivants peuvent être utilisés sur ce

produit. Veuillez les étudier et apprendre leur signification.

Une bonne interprétation de ces symboles vous permettra de

mieux utiliser le produit et de manière plus sécuritaire.

Symbole

Explication

Courant continu - Type ou caractéris-

tique du courant.

Précautions destinées à assurer la sé-

curité.

Lisez et comprenez toutes les instruc-

tions avant d'utiliser cette machine, et

suivez tous les avertissements et les

consignes de sécurité.

Portez des lunettes de protection.

Ne pas exposer la machine à la pluie

ou à l'humidité.

Portez un casque anti-bruit.

Symbole Explication

Portez un casque protecteur.

Portez des chaussures de sécurité.

Portez des gants antidérapants et ré-

sistants.

DANGER ! Risque d’électrocution !

4 NIVEAUX DE RISQUES

Les termes de mise en garde suivants et leur signification

ont pour but d'expliquer les niveaux de risques associés à

l'utilisation de ce produit.

SYM-

BOLE

SIGNAL SIGNIFICATION

DANGER Indique une situation danger-

euse imminente qui, si elle

n’est pas évitée, peut entraîn-

er la mort ou des blessures

graves.

AVERTISSE-

MENT

Indique une situation poten-

tiellement dangereuse qui, si

elle n’est pas évitée, peut en-

traîner la mort ou des bles-

sures graves.

MISE EN

GARDE

Indique une situation poten-

tiellement dangereuse qui, si

elle n'est pas évitée, pourrait

causer des blessures mineures

ou modérées.

MISE EN

GARDE

(Sans symbole d’alerte de sé-

curité) indique une situation

pouvant entraîner des dom-

mages matériels.

5 ÉLIMINATION DES

BATTERIES SANS DANGER

POUR L'ENVIRONNEMENT

Français

Les matières toxiques et corrosives ci-dessous se trouvent

dans les batteries utilisées dans cette machine : Lithium-ion,

une substance toxique.

AVERTISSEMENT

Éliminez toutes les substances toxiques d'une manière

spécifiée afin de prévenir la contamination de

l'environnement. Avant de jeter une batterie au Lithium-

ion endommagée ou usée, contactez votre agence locale

d'élimination des déchets ou l'agence locale de protection

de l'environnement pour obtenir des informations et

des instructions spécifiques. Apportez les batteries à un

centre local de recyclage ou d’élimination certifié pour

l’élimination de batteries au Lithium-ion.

AVERTISSEMENT

Si la batterie se fend ou se brise, avec ou sans fuites, ne

la rechargez pas et ne l'utilisez pas. Jetez-la et remplacez-

la par une nouvelle batterie. N'ESSAYEZ PAS DE LA

RÉPARER ! Pour prévenir les blessures et les risques

d'incendie, d'explosion ou de décharge électrique, et pour

éviter tout dommage à l'environnement :

• Couvrez les bornes de la batterie avec du ruban adhésif

résistant.

• NE PAS essayer d'enlever ou de détruire les composants

de la batterie.

• NE PAS essayer d'ouvrir ou de réparer la batterie.

• En cas de fuite, les électrolytes rejetés sont corrosifs

et toxiques. NE PAS laisser entrer la solution dans les

yeux ou en contact avec la peau et ne l’avalez pas.

• NE PAS jeter vos batteries usagées dans votre poubelle

à ordures ménagères.

• NE PAS incinérer les batteries.

• NE PAS les mettre dans un endroit où ils feront partie

d'un site d'enfouissement de déchets ou d'un flux de

déchets solides municipaux.

• Emmenez-les dans un centre de recyclage ou

d'élimination certifié.

6 PROPOSITION 65

AVERTISSEMENT

Ce produit contient un produit chimique connu dans

l'état de Californie comme étant une cause de cancer,

de malformations congénitales ou d'autres problèmes

de reproduction. Certaines poussières produites par le

ponçage mécanique, le sciage, le meulage, le perçage et

d'autres activités de construction contiennent des produits

chimiques connus pour causer le cancer, des malformations

congénitales ou d'autres problèmes de reproduction. Voici

quelques exemples de ces produits chimiques :

• Plomb provenant de peintures à base de plomb;

• Silice cristalline provenant de briques, de ciment et

d'autres produits de maçonnerie;

• Arsenic et chrome provenant de bois traité

chimiquement.

Votre risque d'exposition à ces produits chimiques varie

selon la fréquence à laquelle vous faites ce type de travail.

Pour réduire votre exposition à ces produits chimiques,

travaillez dans un endroit bien ventilé et utilisez un

équipement de sécurité approuvé, comme des masques anti-

poussière spécialement conçus pour filtrer les particules

microscopiques.

Conservez ces instructions.

7 INSTALLATION

7.1 DÉBALLER LA MACHINE

AVERTISSEMENT

Assurez-vous d'assembler correctement la machine avant de

l'utiliser.

AVERTISSEMENT

• Si les pièces sont endommagées, n'utilisez pas la

machine.

• Si vous n'avez pas toutes les pièces, n'utilisez pas la

machine.

• Si les pièces sont endommagées ou manquantes,

communiquez avec le centre de service.

1. Ouvrez l’emballage.

2. Lisez la documentation contenue dans la boîte.

3. Retirez toutes les pièces non assemblées de la boîte.

4. Retirez la machine de sa boîte.

5. Jetez la boîte et l'emballage en respectant les règlements

locaux.

Français

7.2 AJOUTEZ LE LUBRIFIANT DE

GUIDE-CHAÎNE ET CHAÎNE

Vérifiez la quantité d’huile dans la machine. Si le niveau

de lubrifiant est bas, ajoutez le lubrifiant du guide-chaîne et

chaîne comme suit.

IMPORTANT

Utilisez du lubrifiant pour guide-chaîne et chaîne qui ne

convient qu'aux chaînes et aux huileurs de chaîne.

REMARQUE

La machine sort de l'usine sans lubrifiant pour le guide-

chaîne et la chaîne.

1. Desserrez et retirez le bouchon (8) du réservoir d'huile.

Min

2. Versez de l’huile dans le réservoir d’huile (14).

3. Surveillez l’indicateur d’huile (15) pour vous assurer qu'il

n'y a pas de saleté dans le réservoir d'huile pendant que

vous ajoutez l'huile.

4. Placez le capuchon d’huile.

5. Serrez le capuchon d’huile.

6. La durée de vie du réservoir d'huile est d'environ 20 à 40

minutes.

IMPORTANT

N'utilisez pas une huile sale, usagée ou contaminée. Le

guide ou la chaîne peut être endommagé.

7.3 ASSEMBLAGE DU GUIDE-CHAÎNE

ET DE LA CHAÎNE

1. Dévissez le couvre-chaîne (17) en effectuant un tour

complet dans le sens contraire des aiguilles d’une montre.

2. Retirez le couvre-chaîne.

3. Placez les maillons d’entraînement de la chaîne (21) dans

la rainure du guide-chaîne (20).

4. Placez les dents de la chaîne (22) dans le sens de la

marche de la chaîne.

5. Mettez la chaîne en place et assurez-vous que la boucle

est derrière le guide-chaîne.

6. Maintenez la chaîne en place et le guide-chaîne.

7. Placez la boucle de la chaîne autour du pignon (18).

8. Assurez-vous que le trou de la goupille de tension (19) de

la chaîne sur le guide-chaîne s'ajuste correctement avec le

boulon.

9. Installez le couvre-chaîne.

10. Serrez la chaîne. Reportez-vous à la section Réglage de la

tension de la chaîne.

Français

11. Serrez le bouton du couvre-chaîne lorsque la chaîne est

bien tendue.

REMARQUE

Si vous démarrez la tronçonneuse avec une nouvelle chaîne,

faites un test pendant 2-3 minutes. Les chaînes neuves ont

tendance à s’étirer après la première utilisation. Vérifiez

fréquemment la tension de la chaîne et ajustez-la au besoin.

7.4 MONTEZ LA SCIE À LONG

MANCHE

1. Installez la tête de la scie à long manche (12) sur la

poignée de la scie à long manche (13) pour obtenir la

longueur standard.

2. Faites glisser le collier (5) vers le haut.

3. Tournez le collier dans le sens des aiguilles d'une montre

pour le serrer.

7.5 EXTENSION DE LA SCIE À LONG

MANCHE

1. Installez la rallonge entre la poignée de la scie à long

manche et la tête de la scie à long manche pour obtenir la

longueur maximale.

2. Faites glisser les colliers vers le haut.

3. Tournez les colliers dans le sens des aiguilles d'une

montre pour les serrer.

AVERTISSEMENT

Vérifiez périodiquement le serrage de la connexion des

colliers.

7.6 PRÉPARATION DE LA COUPE

Avant de commencer à couper, assurez-vous de ce qui suit

• Portez des gants résistants pour assurer une prise et une

protection maximales.

• Maintenez une bonne prise sur la machine pendant le

fonctionnement.

• Utilisez votre poignée droite sur la poignée arrière et

votre poignée gauche sur le manche du bâton.

• Gardez votre corps à gauche de la ligne de chaîne.

• N'utilisez jamais une prise gauchère (mains

inversées) ou une position qui place le bras ou le

corps en travers de la ligne de chaîne.

• Ne vous tenez jamais directement sous la branche d’arbre

que vous coupez.

• Vérifiez périodiquement le serrage des colliers pendant le

fonctionnement.

7.7 INSTALLEZ LA BATTERIE

AVERTISSEMENT

• Si la batterie ou le chargeur est endommagé, remplacez-

le, au besoin.

• Arrêtez la machine et attendez que le moteur s'arrête

avant d'installer ou de retirer la batterie.

• Lisez et comprenez les instructions du manuel de la

batterie et du chargeur.

1. Alignez les nervures de levage de la batterie (16) avec les

rainures du compartiment de batterie.

2. Poussez la batterie dans le compartiment de batterie

jusqu'à ce qu'elle soit bien encliquetée.

3. Vous devriez entendre un clic lorsque la batterie sera

insérée correctement.

Français

7.8 RETIREZ LE BLOC-BATTERIE

1. Poussez et maintenez enfoncé le bouton de déblocage de

la batterie.

2. Retirez le bloc-batterie de la machine.

8 UTILISATION

REMARQUE

Retirez la batterie et éloignez les mains du bouton de

verrouillage lorsque vous déplacez la machine.

IMPORTANT

Examinez la tension de la chaîne avant chaque utilisation.

8.1 EXAMINER LA LUBRIFICATION

DE LA CHAÎNE

REMARQUE

N'utilisez pas la machine sans quantité suffisante de

lubrifiant de chaîne.

1. Vérifiez le niveau de lubrifiant de la machine à partir de

l'indicateur d'huile.

2. Ajoutez le lubrifiant au besoin.

8.2 DÉMARREZ LA MACHINE

1. Tirez le bouton de verrouillage (2) avec le pouce vers

l'arrière.

2. Appuyez en même temps sur la gâchette (1).

8.3 ARRÊTER LA MACHINE

1. Lâchez la gâchette pour arrêter la machine.

8.4 ÉBRANCHAGE D'UN ARBRE

AVERTISSEMENT

Assurez-vous qu'il n'y a rien ou que personne ne se trouve

dans la zone où les branches tombent.

• Tenez-vous du côté opposé à la branche que vous allez

couper.

• Commencez à couper les branches les plus hautes.

• Puis coupez les branches inférieures.

• Coupez vers le bas pour éviter le blocage du guide.

8.5 BRANCHES D'ARBRES

L'ébranchage consiste à enlever les branches d'un arbre

tombé.

1. Laissez les grosses branches inférieures qui soutiennent

l’arbre afin que ce dernier ne soit pas directement au sol

pendant la coupe.

2. Coupez les petites branches en une seule coupe.

3. Coupez les branches sous tension à partir du bas.

4. Gardez les grosses branches inférieures comme support

jusqu'à ce que la bûche soit ébranchée.

9 ENTRETIEN

ATTENTION

Évitez que les liquides de freins, l'essence et les matériaux

à base de pétrole ne viennent en contact avec les pièces en

plastique. Les produits chimiques peuvent endommager le

plastique et le rendre inutilisable.

Français

ATTENTION

N'utilisez pas de solvants ou de détergents puissants sur le

boîtier ou les composants en plastique.

AVERTISSEMENT

Retirez la batterie de la machine avant l’entretien.

9.1 RÉGLEZ LA TENSION DE LA

CHAÎNE

ATTENTION

Portez des gants de protection si vous touchez la chaîne, le

guide-chaîne ou les zones autour de la chaîne.

1. Dévissez le couvre-chaîne (17) en effectuant un tour

complet dans le sens contraire des aiguilles d’une montre.

REMARQUE

Il n'est pas nécessaire d'enlever le couvre-chaîne pour régler

la tension de la chaîne.

2. Tournez la vis de tension de la chaîne derrière le guide-

chaîne et la chaîne dans le sens des aiguilles d'une montre

pour augmenter la tension de la chaîne.

3. Tournez la vis de tension de la chaîne dans le sens

des aiguilles d'une montre pour réduire la tension de la

chaîne.

4. Lorsque la chaîne est à la tension voulue, serrez le

couvre-chaîne.

9.2 AFFÛTER LES DENTS

Affûtez les couteaux si la chaîne ne s'enfonce pas facilement

dans le bois.

REMARQUE

Nous recommandons un centre de service qui dispose de

l'affûteuse électrique et qui effectue les travaux d'affûtage

importants.

1. Réglage de la tension de la chaîne.

2. Utilisez une lime ronde de 5/32" (4 mm) de diamètre pour

affûter les coins coupants.

3. Affûtez la plaque supérieure, la plaque latérale et la jauge

de profondeur avec une lime plate.

4. Limez tous les couteaux aux angles spécifiés et à la même

longueur.

Français

REMARQUE

Pendant le processus,

• Maintenez la lime à plat avec la surface à affûter.

• Utilisez le point médian de la barre de fichier.

• Utilisez une pression légère mais ferme pour affûter la

surface.

• Soulevez la lime à chaque coup de retour.

• Affûtez les couteaux d'un côté, puis passez de l'autre

côté.

Remplacez la chaîne si :

• La longueur des bords tranchants est inférieure à 5 mm

(1/5").

• Il y a trop d'espace entre les maillons d'entraînement et

les rivets.

• La vitesse de coupage est lente

• Vous affûtez la chaîne plusieurs fois, mais cela

n'augmente pas la vitesse de coupe. La chaîne est usée.

9.3 ENTRETIEN DU GUIDE-CHAÎNE

REMARQUE

Veillez à ce qu'il soit retourné périodiquement pour

maintenir une usure symétrique du guide.

1. Lubrifiez les roulements du pignon de renvoi (si présent)

avec une seringue (non fournie).

2. Nettoyez la rainure du guide à l'aide d'un crochet racleur

(non fourni).

3. Nettoyez les trous de lubrification.

4. Enlevez les bavures sur les bords et nivelez les dents avec

une lime plate.

Remplacez le guide si :

• la rainure n'est pas adaptée à la hauteur des maillons de la

chaîne (qui ne doivent jamais toucher le fond).

• l'intérieur du guide-chaîne est usé et fait pencher la chaîne

d'un côté.

10 TRANSPORT ET

ENTREPOSAGE

Avant de déplacer la machine, il faut toujours faire ce qui suit

• Retirez le bloc-batterie de la machine.

• Gardez les mains éloignées du bouton de verrouillage.

• Placez le fourreau sur le guide-chaîne et la chaîne.

Avant de ranger la machine dans l’entreposage, il faut

toujours faire ce qui suit

• Retirez toute l’huile résiduelle de la machine.

• Retirez le bloc-batterie de la machine.

• Nettoyez la machine de toute matière indésirable.

• Assurez-vous que le lieu d’entreposage

• n'est pas accessible aux enfants.

• est loin des agents qui peuvent causer de la corrosion,

tels que les produits chimiques de jardin et les sels de

déglaçage.

11 DÉPANNAGE

Problème Cause possible Solution

La machine ne dé-

marre pas.

Les manches ne

sont pas correcte-

ment assemblées.

Assemblez les

manches selon les

instructions.

Le bouton de ver-

rouillage et la

gâchette ne sont

pas enfoncés en

même temps.

1. Appuyez sur

le bouton de

verrouillage et

maintenez-le

enfoncé.

2. Pendant que

vous appuyez

sur le bouton

de verrouil-

lage, tirez la

gâchette.

3. Relâchez le

bouton de ver-

rouillage pour

démarrer la

machine.

Français

Problème Cause possible Solution

Le guide et la

chaîne s’échauf-

fent et émettent de

la fumée.

Le réservoir

d’huile est vide.

Remplissez le rés-

ervoir d’huile.

L'orifice de vi-

dange est bloqué.

1. Retirez le

bloc-batterie.

2. Enlevez la

saleté de l’ori-

fice de vi-

dange.

L'ouverture d'en-

trée du réservoir

d'huile intérieur

est bloquée.

1. Nettoyez le

réservoir

d’huile.

2. Versez du lu-

brifiant propre

du guide et de

la chaîne.

Le pignon est co-

incé et obstrué par

des débris.

1. Nettoyez le

pignon.

2. Versez du lu-

brifiant propre

du guide et de

la chaîne.

Le guide et la

chaîne se réchauf-

fent excessive-

ment et ne peu-

vent plus couper.

La tension de la

chaîne est trop

serrée ou trop

lâche.

Reportez-vous à

la section Réglage

de la tension de la

chaîne dans le

manuel.

La chaîne est

émoussée

Affûtez ou re-

mplacez la chaîne.

La chaîne est

montée à l'envers.

Retirez la chaîne

et tournez-la dans

la bonne direc-

tion.

Le moteur tourne,

mais la chaîne ne

coupe pas cor-

rectement, ou le

moteur s'arrête

après environ 3

secondes.

Lorsque vous uti-

lisez la machine

sous charge, elle

s'arrête.

1. Relâchez la

gâchette.

2. Redémarrez la

machine.

La chaîne n’est

pas lubrifiée.

Lubrifiez la

chaîne pour di-

minuer la friction.

12 DONNÉES TECHNIQUES

Voltage 40V DC

Longueur du guide-chaîne 203 mm

Pas de chaîne 3/8" (9.5 mm)

Jauge de chaîne 0.050''(1.27mm)

Capacité d'huile de chaîne 50 ml

Poids (sans batterie) 8.4 lbs (3.8 kg)

Chaîne 91PJ033X/CL15033X/

91YOS-33E

Guide-chaîne 080NDEA318/

M1500833-1318TL/

ES080SDEA318

La plage de température ambiante recommandée :

Article Température

Plage de température d’en-

treposage de l'appareil

32°F (0°C) - 113°F (45°C)

Plage de température de

fonctionnement de l'appareil

32°F (0°C) - 113°F (45°C)

Plage de température de re-

chargement de la batterie

39°F (4°C) - 104°F (40°C)

Plage de température de

fonctionnement du chargeur

39°F (4°C) - 104°F (40°C)

Plage de température d’en-

treposage de la batterie

32°F (0°C) - 113°F (45°C)

Plage de température de dé-

chargement de la batterie

32°F (0°C) - 113°F (45°C)

13 GARANTIE LIMITÉE

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Greenworks garantit par la présente ce produit, à l'acheteur

original avec preuve d'achat, pour une période de trois (3)

ans contre tout défaut de matériaux, de pièces ou de main-

d'œuvre. Greenworks, à sa propre discrétion, réparera ou

remplacera toutes les pièces défectueuses, dans des conditions

normales d'utilisation, sans frais pour le client. Cette garantie

n'est valable que pour les appareils qui ont été utilisés à

des fins personnelles, qui n'ont pas été loués à des fins

industrielles ou commerciales et qui ont été entretenus

conformément aux instructions du manuel du propriétaire

fourni avec le produit neuf.

ARTICLES NON COUVERTS PAR LA GARANTIE :

1. Toute pièce qui est devenue inopérante en raison d'une

mauvaise utilisation, d'une utilisation commerciale, d'un

abus, d'une négligence, d'un accident, d'un entretien

inapproprié ou d'une modification; ou

2. L'appareil, s'il n'a pas été utilisé et/ou entretenu

conformément au manuel du propriétaire; ou

3. Usure normale;

Français

4. Articles d'entretien courant tels que lubrifiants, affûtage

des lames;

5. Détérioration normale du fini extérieur due à l'utilisation

ou à l'exposition.

ASSISTANCE TÉLÉPHONIQUE :

Le service de garantie est accessible en appelant notre ligne

d'assistance téléphonique sans frais, au 1-888-909-6757.

FRAIS DE TRANSPORT :

Les frais de transport pour le déplacement de tout équipement

motorisé ou accessoire sont à la charge de l'acheteur. Il

incombe à l'acheteur de payer les frais de transport pour toute

pièce retournée pour remplacement en vertu de la présente

garantie, à moins qu'un tel retour soit demandé par écrit par

Greenworks.

Adresse aux États-Unis :

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Adresse au Canada :

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Adresse au Mexique :

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Français

14 VUE ÉCLATÉES

567

12131415

31 32

36 37

4849

5556

Français

No No de pièce Qté Description No No de pièce Qté Description

1 34117586 1 Bouton du couvercle latéral 33 32903152 1 Rondelle ondulée

2 33902152 1 Douille 34 32905302A 1 Le circlip de l’arbre

3 34116586 1 Couvercle latéral 35 32902452 1 Clavette Woodruff

4 34288586 2 Plaquette en caoutchouc 36 3220450 1 Vis

5 32901320 1 Chaîne 37 3220313 2 Vis

6 32902320-3 1 Guide 38 33200580 1 Petit engrenage conique

7 34102582 1 Boîtier droit 39 33902102 1 Roue de chaîne

8 33203152 4 Goujon du guide-chaîne 40 33302102 1 Rondelle

9 34203152 1 Entrée du tube d’huile 41 34201583 1 Plaquette en caoutchouc

10 34106583 2 Lèvre de bidon d'huile 42 33302586 1 Rondelle à barre

11 34202583 1 Joint d'étanchéité d'huile 43 3220403 3 Vis

12 34111586 1 Réservoir d’huile 44 33303152A 1 Bloc de tension

13 34201152 4 Goupille en caoutchouc 45 33204152A 1 Vis de tension

14 34109152-1 1 Cartes imprimées de la

pompe d’huile

46 34101582 1 Ensemble de la poignée

gauche

15 32201152 2 Vis 47 34103708 1 Cartes imprimées

16 34906320 1 Pompe d’huile 48 3340287 2 Ressort antiblocage

17 34205152 1 Sortie du tube d’huile 49 34117586 1 Poignée autobloquante

18 34101582 1 Boîtier gauche 50 34121708 1 Interrupteur à gâchette

19 32201152 2 Vis 51 3340287 1 Ressort

20 33203155 1 Support du moteur 52 34104978 1 Embase de connecteur

21 34201320 2 Plaquette en caoutchouc 53 3420740 10 Tube de pyrocondensation

plomb rouge

22 34103420-1 1 Moteur 54 30302271 250cm Plomb rouge

23 3220537 2 Écrou 55 30301271 240cm Plomb noir

24 33211320 1 Ensemble du guidon supér-

ieur

56 36301320 1 Interrupteur

25 3220840-1 8 Vis 57 34102582 1 Ensemble de la poignée

droite

26 34108320-2 2 Raccord de verrouillage 58 3220313 1 Vis

27 34107320 2 Raccord 59 33213320-1 1 Ensemble de la manche de

la poignée

28 33207177 4 Cartes imprimées du rac-

cord

60 33233320 4 Cartes imprimées du rac-

cord

29 32904152 2 Palier 61 34110320 2 Raccord

30 34112455 1 Dispositif de la pompe

d’huile

62 34111320 2 Anneau de retenue

31 33202452-1 1 Arbre de sortie 63 34109320-2 2 Capuchon de verrouillage

32 33901152A 1 Grand engrenage conique 64 33212320 2 Ensemble de la manche mé-

diane

Français

1 Descripción.......................................31

1.1 Finalidad.......................................................... 31

1.2 Perspectiva general..........................................31

2 Advertencias generales de

seguridad para herramientas

eléctricas...........................................31

2.1 Normas generales de seguridad....................... 31

2.2 Seguridad infantil............................................ 33

3 Símbolos en el producto..................33

4 Niveles de riesgo.............................. 33

5 Eliminación de batería segura

para el medio ambiente...................34

6 Propuesta 65.....................................34

7 Instalación........................................34

7.1 Desembalaje de la máquina............................. 34

7.2 Adición del aceite para barras y cadenas.........34

7.3 Montaje de la barra de guía y la cadena.......... 35

7.4 Instalación de la sierra telescópica.................. 36

7.5 Extensión de la sierra telescópica....................36

7.6 Preparativos de corte....................................... 36

7.7 Instalación de la batería................................... 36

7.8 Retirada de la batería....................................... 36

8 Funcionamiento...............................36

8.1 Examen del aceite de la cadena....................... 37

8.2 Puesta en marcha de la máquina......................37

8.3 Detención de la máquina................................. 37

8.4 Corte de ramas de un árbol..............................37

8.5 Desramado de un árbol....................................37

9 Mantenimiento.................................37

9.1 Ajuste de la tensión de la cadena.....................37

9.2 Afilado de los cortadores.................................38

9.3 Mantenimiento de la barra de guía.................. 39

10 Transporte y almacenamiento........39

11 Solución de problemas.................... 39

12 Datos técnicos.................................. 40

13 Garantía limitada............................40

14 Vista despiezada.............................. 42

Español

1 DESCRIPCIÓN

1.1 FINALIDAD

Este producto es un instrumento de corte montado en un tubo

para permitir al operario cortar las ramas de árboles en pie.

No se ha diseñado para ser utilizado como una motosierra

normal.

1.2 PERSPECTIVA GENERAL

Gatillo

Botón de desbloqueo

Tubo

Carcasa de batería

Collarín

Tubo de extensión

Cubierta de barra de

guía

Tapa del depósito de

aceite

Cadena

Barra

Vaina

2 ADVERTENCIAS GENERALES

DE SEGURIDAD

PARA HERRAMIENTAS

ELÉCTRICAS

AVISO

No utilice cerca de líneas de alimentación eléctrica. La

unidad no se ha diseñado para ofrecer protección contra

descargas eléctricas en caso de contacto con el tendido

de líneas eléctricas. Consulte los reglamentos locales para

conocer las distancias seguras de los tendidos de líneas

eléctricas y asegúrese de que la posición de funcionamiento

sea segura antes de utilizar la podadora telescópica con

cadena de sierra.

AVISO

Lea todas las advertencias de seguridad y todas las

instrucciones. El incumplimiento de las advertencias

e instrucciones puede provocar descargas eléctricas,

incendios o lesiones graves.

Guarde todas las advertencias e instrucciones para su consulta

posterior.

El término “herramienta eléctrica” empleado en las

advertencias se refiere a su herramienta eléctrica con

funcionamiento a batería (inalámbrica).

2.1 NORMAS GENERALES DE

SEGURIDAD

• Evite los entornos peligrosos – No utilice los aparatos en

lugares húmedos o mojados.

• No utilice bajo la lluvia.

• Mantenga alejados a los niños – Todos los visitantes

deben mantenerse a una distancia segura de la zona de

trabajo.

• Vestirse adecuadamente – No lleve ropa holgada o joyas

sueltas. Pueden quedar atrapadas en las piezas móviles.

Se recomienda el uso de guantes de goma y calzado

resistente cuando se trabaje en el exterior. Lleve una

protección capilar para sujetar el cabello largo.

• Lleve gafas de seguridad – Utilice siempre una máscara

facial o antipolvo si se levanta polvo durante el

funcionamiento.

• Utilice el aparato adecuado – No utilice el aparato para

trabajos distintos del previsto.

• Evite la puesta en marcha accidental – No transporte

un aparato enchufado con el dedo sobre el interruptor.

Asegúrese de que el interruptor esté desactivado al

enchufar. El transporte del aparato con el dedo en

el interruptor o la conexión del aparato que tiene el

interruptor activado fomenta los accidentes.

• No agarre las cuchillas de corte expuestas o los filos de

corte cuando levante o sujete el aparato. (Solo para tijeras

para hierba y aparatos similares.)

• No fuerce el aparato – Hará el trabajo mejor y con menos

probabilidades de sufrir lesiones a la velocidad para la

que se diseñó.

Español

• No se estire – Mantenga en todo momento una postura

adecuada y el equilibrio.

• Manténgase alerta – Observe lo que está haciendo en todo

momento. Utilice el sentido común. No utilice el aparato

cuando esté cansado.

• Desconexión del aparato – Desconecte el aparato de la

fuente de alimentación cuando no esté en uso, antes de

realizar tareas de servicio, cuando cambie accesorios,

como cuchillas, y similar.

• Almacene los aparatos en interior – Cuando no estén en

uso, los aparatos deben almacenarse en interiores, en un

lugar seco y alto o cerrado, fuera del alcance de los niños.

• Cuide el mantenimiento del aparato – Mantenga el filo

afilado y limpio para un mejor rendimiento y para reducir

el riesgo de lesiones. Siga las instrucciones para la

lubricación y el cambio de accesorios. Mantenga las asas

secas, limpias y sin restos de aceite y grasa.

• Compruebe las piezas dañadas – Antes de seguir

utilizando el aparato, una protección u otra pieza dañada

debe comprobarse detenidamente para determinar si

funcionará correctamente y cumplirá su función prevista.

Compruebe la alineación de las piezas móviles, la unión

de las piezas móviles, la rotura de piezas, el montaje

y cualquier otra condición que pueda afectar a su

funcionamiento. Una protección u otra pieza que esté

dañada debe ser reparada o sustituida debidamente por un

centro de servicio autorizado, a menos que se indique lo

contrario en este manual.

• Mantenga todas las partes del cuerpo alejadas de la

cadena de la sierra. No retire el material cortado ni

sujete el material a cortar cuando las cuchillas se

estén moviendo. Asegúrese de que el interruptor esté

desactivado al eliminar el material atascado. La cadena

de la sierra continúa moviéndose después de desactivar el

interruptor. Un momento de inatención durante el uso de

la sierra telescópica puede provocar lesiones personales

graves.

• Lleve la sierra telescópica por el asa con la cadena

de la sierra detenida. Cuando transporte o almacene la

telescópica, coloque siempre la cubierta del dispositivo

de la cadena de la sierra. El manejo adecuado de la

sierra telescópica reducirá las posibles lesiones personales

producidas por la cadena de la sierra.

• Sujete la sierra telescópica solo por las superficies de

agarre aisladas, ya que la cadena de la sierra puede entrar

en contacto con cableado oculto o con su propio cable.

Si la cadena de la sierra entra en contacto con un cable

"con corriente", esto puede hacer que las piezas metálicas

expuestas de la sierra telescópica "tengan corriente" y

podrían producir una descarga eléctrica al operario.

• Mantenga el cable alejado de la zona de corte. Durante

el funcionamiento, el cable puede estar oculto entre los

arbustos y ser cortado accidentalmente por la cadena de la

sierra.

• Evite utilizar la sierra telescópica con mal tiempo,

especialmente cuando existe un riesgo de rayos. Esto

disminuye el riesgo de ser alcanzado por un rayo.

• Para reducir el riesgo de electrocución, no utilice cerca de

líneas eléctricas. El contacto con o el uso cerca de líneas

eléctricas puede producir lesiones graves o descargas

eléctricas que pueden provocar la muerte.

• Utilice siempre las dos manos cuando maneje la sierra

telescópica. Sujete la sierra telescópica con ambas manos

para evitar perder el control.

• Utilice siempre protección para la cabeza cuando maneje

la sierra telescópica en altura. La caída de objetos puede

producir lesiones personales graves.

• Evite el arranque accidental. Asegúrese de que el

interruptor de alimentación esté en la posición de apagado

antes de conectar a la batería y al coger o transportar

el aparato. El transporte del aparato con el dedo en el

interruptor de alimentación o la conexión de un aparato

que tiene el interruptor de alimentación activado fomenta

los accidentes.

• Asegúrese de que el interruptor de alimentación esté

apagado y que la batería se haya retirado antes de quitar

el material atascado, realizar ajustes, cambiar accesorios,

almacenar o realizar reparaciones en el aparato. La puesta

en marcha inesperada del aparato mientras se quita

el material atascado o se realizan reparaciones puede

provocar lesiones personales graves.

• Recargue solo con el cargador especificado por el

fabricante. Un cargador adecuado para un tipo de batería

crear a un riesgo de incendio cuando se utiliza con otro

tipo de batería.

• Utilice los aparatos únicamente con las baterías

designadas específicamente. El uso de cualquier otra

batería puede dar lugar a un riesgo de lesiones e incendio.

• Cuando la batería no esté en uso, manténgala alejada

de otros objetos metálicos como clips, monedas, llaves,

clavos, tornillos u otros objetos metálicos pequeños

que puedan hacer una conexión entre los terminales.

El cortocircuito de los terminales de la batería puede

provocar quemaduras o un incendio.

• Bajo condiciones abusivas, es posible que salga líquido

de la batería; evite el contacto. En caso de un contacto

accidental, lavar con abundante agua. Si el líquido

entra en contacto con los ojos, busque también atención

médica. El líquido de la batería puede provocar irritación

o quemaduras.

• No utilice una batería o un aparato que haya

sufrido daños o modificaciones. Las baterías dañadas

o modificadas pueden exhibir un comportamiento

impredecible que puede causar un incendio, una

explosión o un riesgo de lesiones.

• No exponga una batería o un aparato al fuego ni a

temperaturas excesivas. La exposición al fuego o a una

temperatura superior a 130 °C (265 °F) puede provocar

una explosión.

• Siga todas las instrucciones de carga y no cargue la

batería o el aparato fuera del intervalo de temperatura

especificado en las instrucciones. La carga incorrecta o a

temperaturas fuera del intervalo especificado puede dañar

la batería y aumentar el riesgo de incendio.

Español

• Solicite a un técnico de reparación cualificado que realice

las tareas de servicio utilizando únicamente piezas de

repuesto idénticas. Esto garantizará el mantenimiento de

la seguridad del producto.

• No modifique ni intente reparar el aparato o la

batería (según corresponda), excepto lo indicado en las

instrucciones de uso y cuidado.

• Este aparato no debe ser utilizado por personas con

una discapacidad física, sensorial o mental, o que no

tengan experiencia ni conocimientos, a menos que hayan

recibido supervisión o instrucción sobre el uso del aparato

por una persona responsable de su seguridad.

• Nunca permita que los niños utilicen este producto.

• Nunca permita que utilicen este equipo adultos sin la

debida instrucción.

• Supervise siempre a los niños para asegurarse de que no

jueguen con el aparato.

2.2 SEGURIDAD INFANTIL

Pueden producirse accidentes trágicos si el operario no es

consciente de la presencia de niños.

• Mantenga a los niños fuera de la zona de trabajo y bajo la

vigilancia de un adulto responsable.

• No permita que niños menores de 14 años utilicen esta

herramienta. Los niños de 14 años y mayores deben

leer y entender las instrucciones de funcionamiento y las

normas de seguridad que se encuentran en este manual y

deben recibir formación y supervisión por parte de uno de

sus progenitores.

• Manténgase alerta y apague el aparato si un niño o

cualquier otra persona entra en la zona de trabajo.

• Tenga mucho cuidado al acercarse a esquinas ciegas,

portales, arbustos, árboles u otros objetos que puedan

ocultar su visión de un niño que pueda correr hacia el

recorrido del aparato.

3 SÍMBOLOS EN EL PRODUCTO

En el producto pueden utilizarse algunos de los siguientes

símbolos. Le rogamos que los estudie y aprenda su

significado. La interpretación correcta de estos símbolos le

permitirá manejar el producto mejor y de manera más segura.

Símbolo

Explicación

Tipo de corriente directa o caracterís-

tica de corriente.

Precauciones que afectan a su seguri-

dad.

Debe leer y entender todas las instruc-

ciones antes de manejar el producto,

así como seguir todas las advertencias

e instrucciones de seguridad.

Lleve protección ocular.

Símbolo Explicación

No exponga el producto a la lluvia o a

condiciones de humedad.

Lleve protección auditiva.

Lleve protección en la cabeza.

Lleve calzado de seguridad.

Lleve guantes antideslizantes resis-

tentes.

¡PELIGRO! ¡Riesgo de electrocución!

4 NIVELES DE RIESGO

Las siguientes indicaciones y los significados explican los

niveles de riesgo asociados a este producto.

SÍMBO-

INDICACIÓN SIGNIFICADO

PELIGRO Indica una situación de pel-

igro inminente que, de no

evitarse, provocará lesiones

graves o incluso la muerte.

ADVERTEN-

CIA

Indica una situación de peli-

gro potencial que, de no evita-

rse, podría provocar lesiones

graves o incluso la muerte.

PRECAUCIÓN Indica una situación de peli-

gro potencial que, de no evita-

rse, puede provocar lesiones

leves o moderadas.

PRECAUCIÓN (Sin símbolo de alerta sobre

seguridad) Indica una situa-

ción que puede provocar da-

ños materiales.

Español

5 ELIMINACIÓN DE BATERÍA

SEGURA PARA EL MEDIO

AMBIENTE

Los materiales tóxicos y corrosivos que figuran a

continuación se encuentran en las baterías utilizadas en esta

máquina: Ion de litio, un material tóxico.

AVISO

Deseche todos los materiales tóxicos de una manera

especificada para evitar la contaminación del medio

ambiente. Antes de desechar una batería de iones

de litio dañada o agotada, contacte con la agencia

local de eliminación de residuos o con la agencia de

protección medioambiental local para obtener información e

instrucciones específicas. Lleve las baterías a un centro de

reciclaje o eliminación local certificado para la eliminación

de los iones de litio.

AVISO

Si la batería se agrieta o se rompe, con o sin fugas,

no la recargue ni la utilice. Deséchela y sustitúyala por

una batería nueva. ¡NO INTENTE REPARARLA! Para

evitar lesiones y riesgos de incendio, explosión o descarga

eléctrica, y para evitar daños al medio ambiente:

• Cubra los terminales de la batería con cinta adhesiva

resistente.

• NO intente retirar o destruir ninguno de los

componentes de la batería.

• NO intente abrir la batería.

• Si se produce una fuga, los electrolitos liberados son

corrosivos y tóxicos. NO deje que la solución entre en

contacto con los ojos o la piel, y no la ingiera.

• NO deseche estas baterías con la basura doméstica

normal.

• NO incinere.

• NO lleve las baterías a lugares donde formarán parte

de vertederos de residuos o flujos de residuos sólidos

urbanos.

• Llévelas a un centro de reciclaje o eliminación

certificado.

6 PROPUESTA 65

AVISO

Este producto contiene una sustancia química conocida en

el estado de California como causante de cáncer, defectos

de nacimiento u otros daños reproductivos. El polvo

generado por el lijado eléctrico, el serrado, el esmerilado,

la perforación y otras actividades de construcción contiene

sustancias químicas que se sabe que son causantes de

cáncer, defectos de nacimiento u otros daños reproductivos.

Algunos ejemplos de estas sustancias químicas son:

• Plomo de pinturas con base de plomo;

• Sílice cristalina de ladrillos y cemento y otros productos

de albañilería;

• Arsénico y cromo de la madera tratada químicamente.

El riesgo de exposición a estas sustancias químicas varía

según la frecuencia con la que realice este tipo de

trabajo. Para reducir su exposición a estas sustancias

químicas, trabaje en una zona bien ventilada y trabaje con

equipos de seguridad aprobados, como máscaras antipolvo,

que estén especialmente diseñadas para filtrar partículas

microscópicas.

Conserve estas instrucciones.

7 INSTALACIÓN

7.1 DESEMBALAJE DE LA MÁQUINA

AVISO

Asegúrese de montar correctamente la máquina antes del

uso.

AVISO

• Si las piezas presentan daños, no utilice la máquina.

• Si no tiene todas las piezas, no utilice la máquina.

• Si faltan piezas o hay piezas dañadas, hable con el

centro de servicio.

1. Abra el embalaje.

2. Lea la documentación que se encuentra en la caja.

3. Retire todas las piezas sin montar de la caja.

4. Retire la máquina de la caja.

5. Deseche la caja y el embalaje de conformidad con los

reglamentos locales.

7.2 ADICIÓN DEL ACEITE PARA

BARRAS Y CADENAS

Examine la cantidad de aceite que hay en la máquina. Si el

nivel de aceite es bajo, añada el aceite para barras y cadenas

de la siguiente manera.

Español

IMPORTANTE

Utilice un aceite para barras y cadenas que sea solo para

cadenas y engrasadores de cadenas.

NOTA

La máquina viene de fábrica sin aceite para barras y

cadenas.

1. Afloje y retire la tapa (8) del depósito de aceite.

Min

2. Ponga el aceite (14) en el depósito de aceite.

3. Supervise el indicador de aceite (15) para asegurarse de

que no haya suciedad en el depósito mientras añade el

aceite.

4. Ponga la tapa del aceite.

5. Apriete la tapa del aceite.

6. El depósito de aceite entero durará aproximadamente

20-40 minutos.

IMPORTANTE

No utilice aceite sucio, usado o contaminado. Pueden

producirse daños en la barra o la cadena.

7.3 MONTAJE DE LA BARRA DE GUÍA

Y LA CADENA

1. Afloje la cubierta de la cadena girando el mando de la

cubierta de la cadena (17) en sentido antihorario.

2. Retire la cubierta de la cadena.

3. Introduzca los eslabones de accionamiento de la cadena

(21) en la ranura de la barra (20).

4. Ponga los cortadores de la cadena (22) en la dirección de

funcionamiento de la cadena.

5. Coloque la cadena en su posición y asegúrese de que el

bucle esté detrás de la barra de guía.

6. Sujete la cadena y la barra.

7. Ponga el bucle de cadena alrededor del piñón (18).

8. Asegúrese de que el orificio del pasador de tensado de la

cadena (19) en la barra de guía encaje correctamente con

el perno.

9. Instale la cubierta de la cadena.

10. Apriete la cadena. Consulte Ajuste de la tensión de la

cadena.

11. Apriete el mando de la cubierta de la cadena cuando la

cadena esté correctamente tensada.

NOTA

Si arranca la motosierra con una cadena nueva, haga una

prueba de 2-3 minutos. Una cadena nueva se alarga después

del primer uso, examine la tensión y apriete la cadena si es

necesario.

Español

7.4 INSTALACIÓN DE LA SIERRA

TELESCÓPICA

1. Monte el cabezal de la sierra telescópica (12) en el asa de

la sierra telescópica (13) para lograr la longitud estándar.

2. Deslice el collarín (5) hacia arriba.

3. Gire el collarín en sentido horario para apretarlo.

7.5 EXTENSIÓN DE LA SIERRA

TELESCÓPICA

1. Instale el tubo de extensión entre el asa de la sierra

telescópica y el cabezal de la sierra telescópica para

lograr la longitud máxima.

2. Deslice los collarines hacia arriba.

3. Gire los collarines en sentido horario para apretarlos.

AVISO

Compruebe periódicamente el apriete de la conexión de

los collarines.

7.6 PREPARATIVOS DE CORTE

Antes de empezar a cortar, asegúrese de que

• Lleva guantes resistentes para un agarre y una protección

máximos.

• Mantiene un agarre adecuado en la máquina durante el

funcionamiento.

• Agarre el asa posterior con la mano derecha, mientras

que con la izquierda sujeta el eje del tubo.

• Mantenga su cuerpo a la izquierda de la línea de la

cadena.

• Nunca utilice la mano izquierda (cruzada) o cualquier

postura que coloque su cuerpo o brazo a través de la

línea de la cadena.

• Nunca se coloca directamente debajo de la rama que está

cortando.

• Examina periódicamente el apriete de los collarines

durante el funcionamiento.

7.7 INSTALACIÓN DE LA BATERÍA

AVISO

• Si la batería o el cargador ha sufrido daños, sustituya la

batería o el cargador.

• Detenga la máquina y espere hasta que el motor se pare

antes de instalar o retirar la batería.

• Debe leer y entender las instrucciones del manual de la

batería y el cargador.

1. Alinee las nervaduras de elevación de la batería (16) con

las ranuras del compartimento de la batería.

2. Introduzca la batería en el compartimento de la batería

hasta que encaje en su posición.

3. Cuando escuche un clic, la batería está instalada.

7.8 RETIRADA DE LA BATERÍA

1. Pulse y mantenga pulsado el botón de desbloqueo de la

batería.

2. Retire la batería de la máquina.

8 FUNCIONAMIENTO

NOTA

Retire la batería y mantenga las manos alejadas del botón de

desbloqueo cuando mueva la máquina.

IMPORTANTE

Examine la tensión de la cadena antes de cada uso.

Español

8.1 EXAMEN DEL ACEITE DE LA

CADENA

NOTA

No utilice la máquina si no tiene suficiente aceite para

cadenas.

1. Examine el nivel de aceite de la máquina en el indicador

de aceite.

2. Añada aceite en caso necesario.

8.2 PUESTA EN MARCHA DE LA

MÁQUINA

1. Tira hacia atrás del botón de desbloqueo (2) con el pulgar.

2. Apriete el gatillo (1) al mismo tiempo.

8.3 DETENCIÓN DE LA MÁQUINA

1. Suelte el gatillo para detener la máquina.

8.4 CORTE DE RAMAS DE UN ÁRBOL

AVISO

Asegúrese de que no haya nada ni nadie en la zona donde

caen las ramas.

• Colóquese enfrente de la rama que va a cortar.

• Empiece a cortar las ramas más altas.

• Posteriormente, corte las ramas más bajas.

• Corte hacia abajo para evitar que la barra se atasque.

8.5 DESRAMADO DE UN ÁRBOL

Desramar es quitar las ramas de un árbol caído.

1. Conserve las ramas inferiores más grandes para mantener

el tronco levantado del suelo.

2. Retire las ramas pequeñas de un corte.

3. Corte las ramas con tensión de abajo hacia arriba.

4. Conserve las ramas inferiores más grandes como soporte

hasta que haya desramado el resto del tronco.

9 MANTENIMIENTO

PRECAUCIÓN

No permita que líquidos de frenos, gasolina y otros

derivados del petróleo toquen las piezas de plástico. Las

sustancias químicas pueden dañar el plástico y hacer que

quede inservible.

PRECAUCIÓN

No utilice disolventes o detergentes fuertes en la carcasa o

los componentes de plástico.

AVISO

Retire la batería de la máquina antes de realizar tareas de

mantenimiento.

9.1 AJUSTE DE LA TENSIÓN DE LA

CADENA

PRECAUCIÓN

Lleve guantes de protección si toca la cadena, la barra o las

zonas alrededor de la cadena.

1. Afloje la cubierta de la cadena girando el mando de la

cubierta de la cadena (17) en sentido antihorario.

NOTA

No es necesario retirar la cubierta de la cadena para ajustar

la tensión de la cadena.

Español

2. Gire el tornillo de tensión de la cadena detrás de la barra

y la cadena en sentido horario para aumentar la tensión de

la cadena.

3. Gire el tornillo de tensión de la cadena en sentido

antihorario para disminuir la tensión de la cadena.

4. Cuando la cadena tenga la tensión deseada, apriete la

cubierta de la cadena.

9.2 AFILADO DE LOS CORTADORES

Afile los cortadores si la cadena no penetra fácilmente en la

madera.

NOTA

Recomendamos que un centro de servicio técnico, que tenga

un afilador eléctrico, realice los trabajos importantes de

afilado.

1. Cadena tensora.

2. Afile la esquina de los cortadores con una lima redonda

de 5/32" (4 mm) de diámetro.

3. Afile la placa superior, la placa lateral y el calibrador de

profundidad con una lima plana.

4. Afile todos los cortadores a los ángulos especificados y a

la misma longitud.

NOTA

Durante el proceso,

• Mantenga la lima plana con la superficie que va a afilar.

• Utilice el punto medio de la barra de afilado.

• Emplee una presión ligera pero firme al afilar la

superficie.

• Levante la lima en cada recorrido de retorno.

• Afile los cortadores en un lado y posteriormente pase al

otro lado.

Sustituya la cadena si:

• La longitud de los filos de corte es inferior a 1/5 in. (5

mm).

• Hay demasiado espacio entre los eslabones de

accionamiento y los remaches.

• La velocidad de corte es lenta

• Se ha afilado la cadena muchas veces, pero no aumenta la

velocidad de corte. La cadena está desgastada.

Español

9.3 MANTENIMIENTO DE LA BARRA

DE GUÍA

NOTA

Asegúrese de que se gire periódicamente para mantener el

desgaste simétrico en la barra.

1. Lubrique los rodamientos en el piñón de la punta (si está

presente) con la jeringa (no incluida).

2. Limpie la ranura de la barra con el gancho de rascado (no

incluido).

3. Limpie los orificios de lubricación.

4. Elimine las rebabas de los bordes y nivele las cuchillas

con una lima plana.

Sustituya la barra si:

• la ranura no se ajusta a la altura de los eslabones de

accionamiento (que nunca deben tocar la parte inferior).

• el interior de la barra de guía está desgastado y hace que

la cadena se incline hacia un lado.

10 TRANSPORTE Y

ALMACENAMIENTO

Antes de mover la máquina, siempre

• Retire la batería de la máquina.

• Mantenga las manos alejadas del botón de desbloqueo.

• Coloque la vaina en la barra de guía y la cadena.

Antes de almacenar la máquina, siempre

• Retire todo el aceite residual de la máquina.

• Retire la batería de la máquina.

• Limpie todo el material no deseado de la máquina.

• Asegúrese de que la zona de almacenamiento esté

• No disponible a los niños.

• Lejos de productos que puedan producir corrosión,

como sustancias químicas para jardín y sales para

descongelación.

11 SOLUCIÓN DE PROBLEMAS

Problema Posible causa Solución

La máquina no se

pone en marcha.

Los tubos no se

han montado cor-

rectamente.

Monte los tubos

según las instruc-

ciones.

El botón de des-

bloqueo y el gatil-

lo no se presionan

al mismo tiempo.

1. Pulse y man-

tenga pulsado

el botón de

desbloqueo

2. Mientras

mantiene pul-

sado el botón

de bloqueo,

apriete el ga-

tillo.

3. Suelte el bo-

tón de desblo-

queo para po-

ner en marcha

la máquina.

La barra y la ca-

dena se calientan

y echan humo.

El depósito de

aceite está vacío.

Llene el depósito

de aceite.

El orificio de des-

carga está blo-

queado.

1. Retire la bate-

ría.

2. Elimine la su-

ciedad del ori-

ficio de des-

carga.

La abertura de en-

trada del depósito

de aceite interior

está bloqueada.

1. Limpie el de-

pósito de

aceite.

2. Llene de lu-

bricante lim-

pio para bar-

ras y cadenas.

El piñón está atas-

cado y obstruido

con residuos.

1. Limpie el pi-

ñón.

2. Llene de lu-

bricante lim-

pio para bar-

ras y cadenas.

Español

Problema Posible causa Solución

La barra y la ca-

dena se calientan

demasiado y no

pueden cortar.

La tensión de la

cadena está dema-

siado tensa o de-

masiado floja.

Consulte Ajuste

de la tensión de la

cadena en el man-

ual.

La cadena está de-

safilada

Afile o sustituya

la cadena.

La cadena se ha

puesto al revés.

Saque la cadena y

gírela en la direc-

ción adecuada.

El motor funcio-

na, pero la cadena

no corta correcta-

mente, o el motor

se detiene después

de unos 3 segun-

dos.

Cuando utiliza la

máquina bajo car-

ga, se detiene.

1. Suelte el gatil-

lo.

2. Vuelva a po-

ner en marcha

la máquina.

La cadena no está

lubricada.

Lubrique la cade-

na para disminuir

la fricción.

12 DATOS TÉCNICOS

Tensión 40V DC

Longitud de barra de guía 203 mm

Paso de cadena 3/8" (9.5 mm)

Calibre de cadena 0.050''(1.27mm)

Capacidad de aceite para ca-

dena

50 ml

Peso (sin batería) 8.4 lbs (3.8 kg)

Cadena 91PJ033X/CL15033X/

91YOS-33E

Barra de guía 080NDEA318/

M1500833-1318TL/

ES080SDEA318

El intervalo de temperatura ambiente recomendado:

Elemento

Temperatura

Intervalo de temperatura de

almacenamiento del aparato

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

funcionamiento del aparato

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

carga de la batería

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de

funcionamiento del cargador

39°F (4°C) - 104°F (40°C)

Intervalo de temperatura de

almacenamiento de la batería

32°F (0°C) - 113°F (45°C)

Intervalo de temperatura de

descarga de la batería

32°F (0°C) - 113°F (45°C)

13 GARANTÍA LIMITADA

YEAR

ANS

AÑOS

LIMITED WARRANTY

GARANTIE LIMITÉE

GARANTÍA

LIMITADA

Por la presente Greenworks garantiza este producto, al

comprador original con el comprobante de compra, durante

un periodo de tres (3) años frente a defectos en materiales,

piezas o mano de obra. A su entera discreción Greenworks

reparará o sustituirá cualquiera y todas las piezas que resulten

ser defectuosas, con un uso normal, sin coste alguno para

el cliente. Esta garantía es válida únicamente para unidades

que se hayan utilizado para uso personal que no han

sido compradas o alquiladas para uso industrial/comercial

y cuyo mantenimiento se ha realizado de acuerdo con las

instrucciones del manual del propietario suministrado con el

producto nuevo.

ARTÍCULOS NO CUBIERTOS POR LA GARANTÍA:

1. Cualquier pieza que no funcione debido a mal uso, uso

comercial, abuso, negligencia, accidente, mantenimiento

inadecuado o alteración; o

2. La unidad, si no ha sido utilizada o mantenida de acuerdo

con el manual del propietario; o

3. Desgaste normal;

4. Artículos de mantenimiento de rutina tales como

lubricantes, afilado de cuchillas;

5. Deterioro normal del acabado exterior debido al uso o la

exposición.

LÍNEA DE ASISTENCIA TELEFÓNICA:

Puede contactar con el servicio de garantía llamando a nuestra

línea de asistencia telefónica gratuita a 1-888-909-6757.

COSTES DE TRANSPORTE:

Los costes de transporte por el desplazamiento de cualquier

unidad o accesorio de equipos eléctricos son responsabilidad

del comprador. Es responsabilidad del comprador pagar los

costes de transporte de cualquier pieza enviada para su

sustitución bajo esta garantía, a menos que dicha devolución

sea solicitada por escrito por Greenworks.

Dirección en EE.UU.:

Greenworks Tools

P.O. Box 1238, Mooresville, NC 28115

Dirección en Canadá:

Greenworks Tools Canada, Inc.

P.O. Box 93095, Newmarket, Ontario, L3Y 8K3

Español

Dirección en méxico:

TECNOLOGIA CAMPO Y JARDIN S.A. DE C.V.

ADMINISTRADORES No. 5336 A, COL. ARCOS DE

GUADALUPE, ZAPOPAN , JALISCO , C.P. 45037

Español

14 VISTA DESPIEZADA

567

12131415

31 32

36 37

4849

5556

Español

Nº Nº pieza Cant. Descripción Nº Nº pieza Cant. Descripción

1 34117586 1 Mando de cubierta lateral 33 32903152 1 Arandela ondulada

2 33902152 1 Casquillo 34 32905302A 1 Grupilla del eje

3 34116586 1 Cubierta lateral 35 32902452 1 Chaveta de ajuste

4 34288586 2 Almohadilla de goma 36 3220450 1 Tornillo

5 32901320 1 Cadena 37 3220313 2 Tornillo

6 32902320-3 1 Barra 38 33200580 1 Engranaje cónico pequeño

7 34102582 1 Carcasa derecha 39 33902102 1 Rueda de cadena

8 33203152 4 Espárrago de barra de cade-

40 33302102 1 Arandela

9 34203152 1 Tubo de aceite de entrada 41 34201583 1 Almohadilla de goma

10 34106583 2 Borde de lata de aceite 42 33302586 1 Arandela de barra

11 34202583 1 Junta de aceite 43 3220403 3 Tornillo

12 34111586 1 Depósito de aceite 44 33303152A 1 Bloque de tensión

13 34201152 4 Pasador de goma 45 33204152A 1 Tornillo de tensión

14 34109152-1 1 Placa de bomba de aceite 46 34101582 1 Conj. asa izquierda

15 32201152 2 Tornillo 47 34103708 1 Placa

16 34906320 1 Bomba de aceite 48 3340287 2 Muelle de desbloqueo

17 34205152 1 Tubo de aceite de salida 49 34117586 1 Asa con autobloqueo

18 34101582 1 Carcasa izquierda 50 34121708 1 Gatillo interruptor

19 32201152 2 Tornillo 51 3340287 1 Muelle

20 33203155 1 Soporte del motor 52 34104978 1 Toma de conexión

21 34201320 2 Almohadilla de goma 53 3420740 10 Cable rojo del tubo de piro-

condensación

22 34103420-1 1 Motor 54 30302271 250cm Cable rojo

23 3220537 2 Tuerca 55 30301271 240cm Cable negro

24 33211320 1 Conj. asa superior 56 36301320 1 Interruptor

25 3220840-1 8 Tornillo 57 34102582 1 Conj. asa derecha

26 34108320-2 2 Conector de bloqueo 58 3220313 1 Tornillo

27 34107320 2 Conector 59 33213320-1 1 Conj. tubo del asa

28 33207177 4 Placa de conexión 60 33233320 4 Placa de conexión

29 32904152 2 Rodamiento 61 34110320 2 Conector

30 34112455 1 Leva de bomba de aceite 62 34111320 2 Anillo de retención

31 33202452-1 1 Eje de salida 63 34109320-2 2 Tapa de bloqueo

32 33901152A 1 Engranaje cónico grande 64 33212320 2 Conj. tubo intermedio

Español

www.greenworkstools.com

P0801463-01 Rev B

Greenworks 20302 40V 8-Inch Cordless Pole Saw, Battery and Charger Not Included,

Product's Documents

User Manual

Specifications

Greenworks 20302 Questions and Answers
