Black+Decker MM575 Lawn Hog 18-Inch 12 amp Electric User Manual

18 INCH(46cm)MULCHINGMOWER

INSTRUCTIONMANUAL

Date Code: MM575

KEY INFORMATION YOU SHOULD KNOW:

Lifetime 3 in 1 deck-Mulching, Discharging and Bagging (bag optional).

Do not operate mower unless handle is locked into position.

Ensure shroud hole covers are properly installed.

For best cutting results, keep blade sharpened and balanced.

Inspect and thoroughly clean your mower after each use (a deck with caked grass will degrade performance).

Make sure mowing area is clear of other persons or pets prior to starting and during operation.

SAVETHIS MANUAL FOR FUTURE REFERENCE

BEFORE RETURNING THIS PRODUCT

FOR ANY REASON PLEASE CALL

1-800-544-6986

BEFORE YOU CALL, HAVE THE CATALOG No. AND DATE CODE

AVAILABLE. IN MOST CASES, A BLACK & DECKER REPRESENTATIVE

CAN RESOLVE THE PROBLEM OVER THE PHONE. IFYOU HAVE A

SUGGESTION OR COMMENT, GIVE USA CALL. YOUR FEEDBACK IS

VITAL TO BLACK & DECKER.

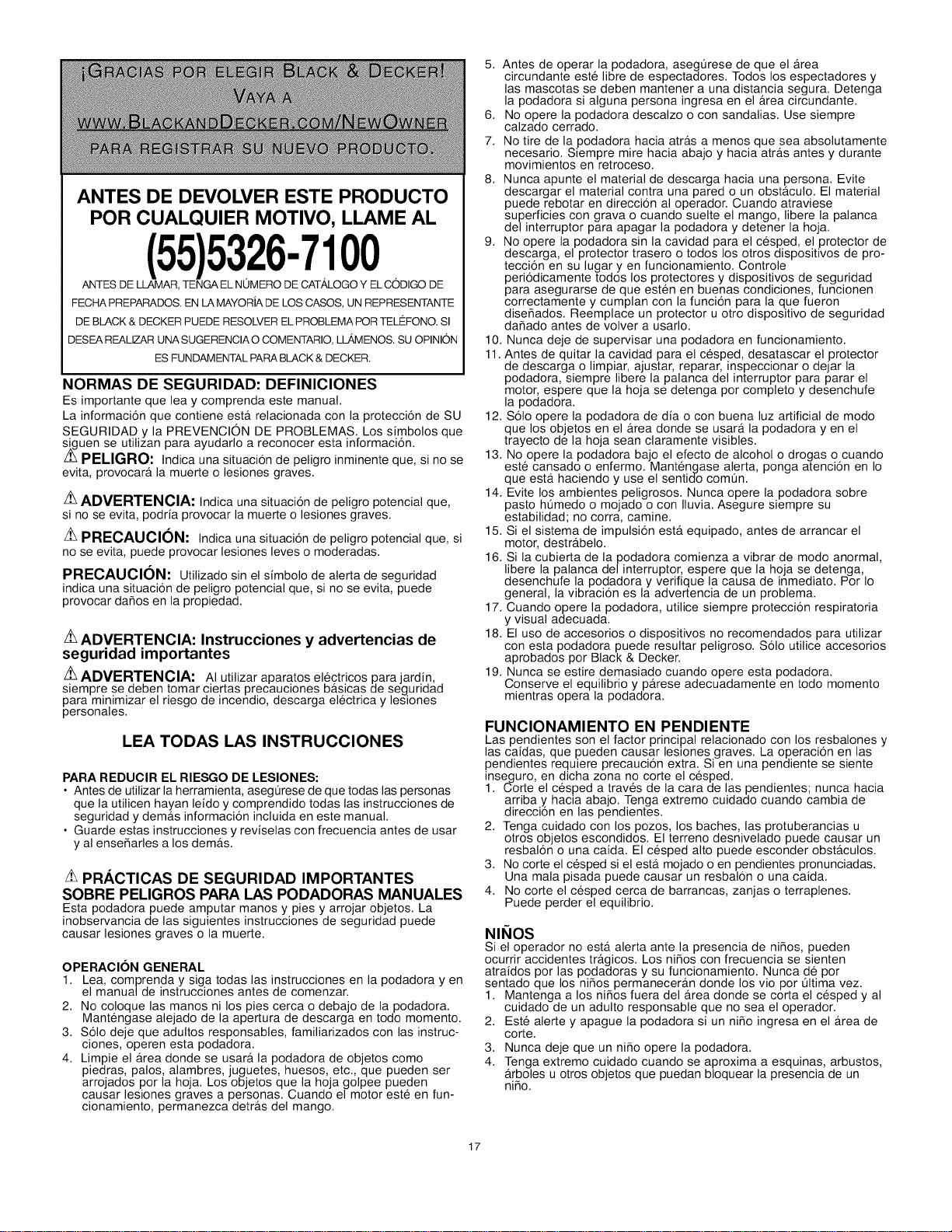

SAFETY GUIDELINES - DEFINITIONS

It is important for you to read and understand this manual.

The information it contains relates to protecting YOUR

SAFETY and PREVENTING PROBLEMS. The symbols below are

used to help you recognize this information.

Z_DANGER" Indicates an imminently hazardous situation which, if not

avoided, will result in death or serious injury.

z_WARNING" Indicates a potentially hazardous situation which, if

not avoided, could result in death or serious injury.

Z_CAUTION" Indicates a potentially hazardous situation which, if not

avoided, may result in minor or moderate injury.

CAUTION: Used without the safety alert symbol indicates potentially

hazardous situation which, if not avoided, may result in property

damage.

z_WARNING: IMPORTANT SAFETY WARNINGS AND

INSTRUCTIONS

Z_WARNING: When using electric gardening appliances, basic

safety precautions should always be followed to reduce risk of fire,

electric shock, and personal injury, including the following.

READ ALL INSTRUCTIONS

TO REDUCE RISK OF INJURY:

• Before any use, be sure everyone using this tool reads and

understands all safety instructions and other information contained

in this manual.

• Save these instructions and review frequently prior to use and in

instructing others.

z_ DANGER IMPORTANT SAFE PRACTICES FOR

WALK-BEHIND MOWERS

This lawn mower is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions

could result in serious injury or death.

GENERAL OPERATION

1. Read, understand, and follow all instructions on the mower and in

the instruction manual before starting.

2. Do not put hands or feet near or under the mower. Keep clear of

the discharge opening at all times.

3. Only allow responsible adults, who are familiar with the

instructions, to operate this mower.

4. Clear the area where the mower is to be used of objects such as

rocks, sticks, wire, toys, bones, etc., which could be thrown by the

blade. Objects struck by the blade can cause severe injury to

persons. Stay behind the handle when the motor is running.

5. Be sure the area surrounding the mower is clear of bystanders

before operating. All bystanders and pets should be kept at a safe

distance. Stop the mower if anyone enters the area surrounding

the mower.

6. Do not operate mower barefooted or while wearing sandals.

Always wear substantial footwear.

7. Do not pull mower backward unless absolutely necessary. Always

look down and behind before and while moving backward.

8. Never direct discharged material toward anyone. Avoid discharging

material against a wall or obstruction. Material may ricochet back

toward the operator. Release switch lever to turn mower off and

stop the blade when crossing gravel surfaces or when flipping the

handle.

9. Do not operate mower without the entire grass catcher, discharge

guard, rear guard, or other safety protective devices in place and

working. Periodically check all guards and safety protective devices

to ensure they are in good working order and will operate properly

and perform their intended function. Replace a damaged guard or

other safety device before further use.

10. Never leave a running mower unattended.

11. Always release the switch lever to stop the motor and wait until the

blade comes to a complete stop and unplug the mower before

cleaning the mower, removing the grass catcher, unclogging the

discharge guard, when leaving the mower, or before making any

adjustments, repairs or inspections.

12. Operate mower only in daylight or good artificial light when objects

in the path of the blade are clearly visible from the operating area

of the mower.

13. Do not operate mower while under the influence of alcohol or

drugs, or when you are tired or ill. Always stay alert, watch what

you are doing, and use common sense.

14. Avoid dangerous environments. Never operate mower in damp or

wet grass, never use mower in the rain. Always be sure of your

footing; walk; never run.

15. Disengage the drive system, if so equipped, before starting the

motor.

16. If the mower should start to vibrate abnormally, release the switch

lever, wait for the blade to stop and unplug the mower, then check

for the cause immediately. Vibration is generally a warning of

trouble.

17. Always wear proper eye and respiratory protection when operating

the mower.

18. The use of any accessory or attachment not recommended for use

with this mower could be hazardous. Only use accessories

approved by Black & Decker.

19. Never overreach while operating the mower. Always be sure to keep

proper footing and balance at all times while operating the mower.

SLOPE OPERATION

Slopes are a major factor related to slip and fall accidents, which can

result in severe injury. Operation on all slopes requires extra caution. If

you feel uneasy on a slope, do not mow it.

1. Mow across the face of slopes; never up and down. Exercise

extreme caution when changing direction on slopes.

2. Watch for holes, ruts, bumps, rocks, or other hidden objects.

Uneven terrain could cause a slip and fall accident. Tall grass can

hide obstacles.

3. Do not mow on wet grass or excessively steep slopes. Poor footing

could cause a slip and fall accident.

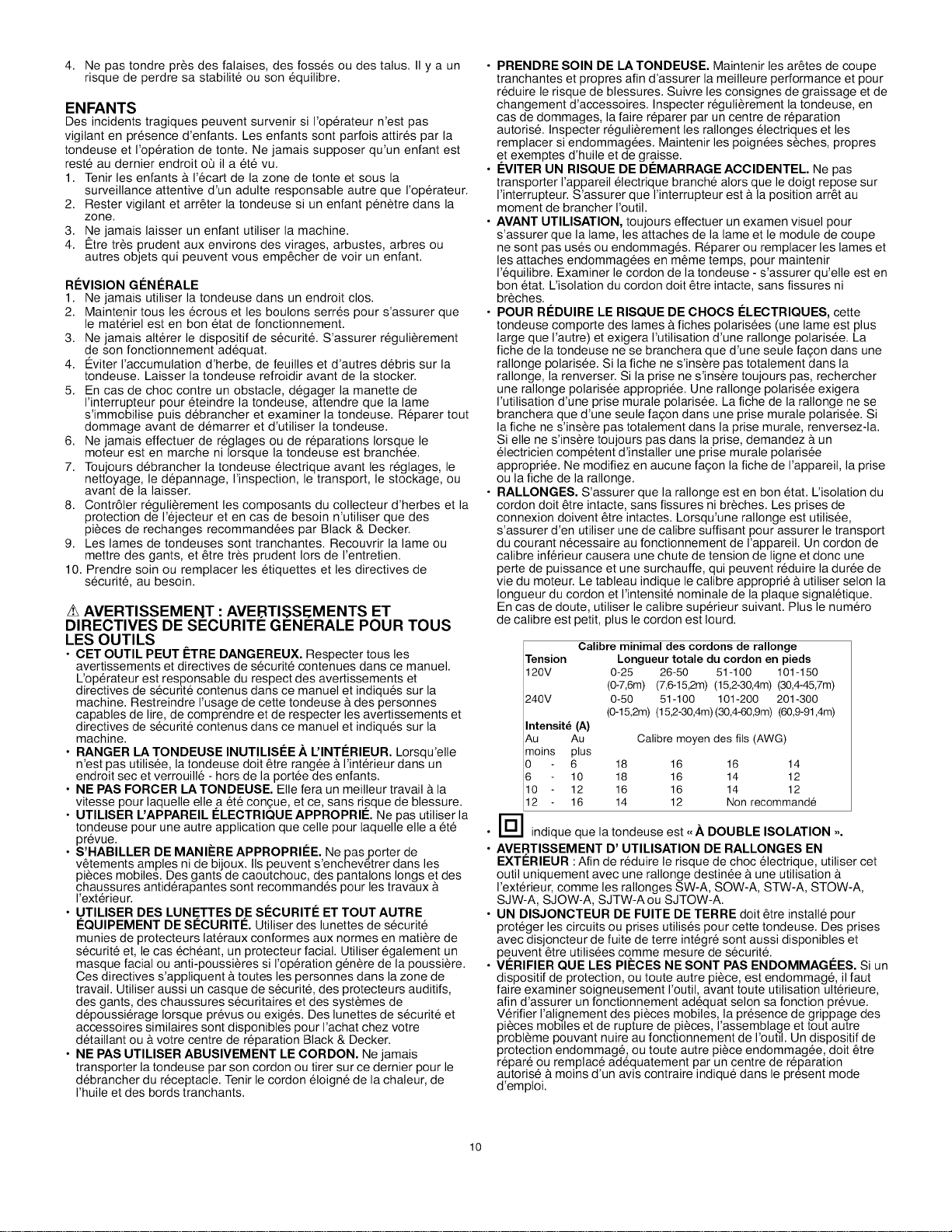

4. Do not mow near drop-offs, ditches, or embankments. You could

lose your footing or balance.

CHILDREN

Tragic accidents can occur if the operator is not alert to the presence

of children. Children are often attracted to the mower and the mowing

activity. Never assume that children will remain where you last saw

them.

1. Keep children out of the mowing area and under the watchful care

of a responsible adult other than the operator.

2. Be alert and turn mower off if a child enters the area.

3. Never allow children to operate the mower.

4. Use extra care when approaching blind corners, shrubs, trees, or

other objects that may block your view of a child.

GENERALSERVICE

1. Neveroperatemowerinaclosedarea.

2. Keepallnutsandboltstighttobesuretheequipment is in safe

working condition.

3. Never tamper with safety devices. Check their proper operation

regularly.

4. Keep mower free of grass, leaves, or other debris build-up. Allow

mower to cool before storing.

5. If you strike a foreign object, release switch lever to turn mower off

wait for the blade to stop and unplug the mower and then inspect

the mower. Repair, any damage, before starting and operating the

mower.

6. Never make any adjustments or repairs with the motor running or

while the mower is plugged in.

7. Always unplug electric mowers before adjusting cleaning

repairing, inspecting, transporting, storing or eaving the mower.

8. Check grass catcher components and the discharge guard

frequently and when necessary replace with Black & Decker

recommended parts only.

9. Mower blades are sharp. Wrap the blade or wear gloves, and use

extra caution when servicing them.

10. Maintain or replace safety and instruction labels, as necessary.

Z_WARNING: GENERAL SAFETY WARNINGS AND

INSTRUCTIONS FOR ALL TOOLS

• THIS TOOL CAN BE DANGEROUS. Follow all warnings and Safety

Instructions in this manual. The operator is responsible for following

warnings and instructions in this manual and on unit. Restrict use of

this mower to persons who read, understand and follow warnings and

instructions in this manual and on unit.

• STORE IDLE MOWER INDOORS. Mowers should be stored indoors

in dry, secured area - out of reach of children.

• DON'T FORCE MOWER. It will do the job better and with less

likelihood of a risk of injury at the rate for which it was designed.

• USE RIGHT APPLIANCE. Do not use the mower for any job except

that for which it is intended.

• DRESS PROPERLY. Do not wear loose clothing or jewelry. They can

be caught in moving parts. Rubber gloves, long pants and substantial,

non-skid footwear are recommended when working outdoors.

• USE SAFETY GLASSES AND OTHER SAFETY EQUIPMENT. Use

safety goggles or safety glasses with side shields, complying with

applicable safety standards and, when needed, a face shield. Also use

face or dust mask if operation is dusty. This applies to all persons in the

work area. Also use a hard hat, hearing protection, gloves, safety

shoes and dust collection systems when specified or required. Safety

glasses or the like are available at extra cost at your local dealer or

Black & Decker Service Center.

• DON'T ABUSE CORD. Never carry mower by cord or yank it to

disconnect from receptacle. Keep cord away from heat, oil, and sharp

edges.

• MAINTAIN MOWER WITH CARE. Keep cutting edge clean and sharp

for best performance and to reduce the risk of injury. Follow instructions

for lubricating and changing accessories. Inspect mower cord

periodically and if damaged, have it repaired by authorized service

facility. Inspect extension cords periodically and replace if damaged.

Keep handles dry, clean, and free from oil and grease.

• AVOID UNINTENTIONAL STARTING. Don't carry plugged-in mower

with finger on switch. Be sure switch is off when plugging in.

• BEFORE USING, always visually inspect to see that the blade, blade

fasteners and cutter assembly are not worn or damaged. Replace

worn or damaged blades and fasteners in sets to preserve balance.

Inspect the mower cord - ensure it is in good condition. Cord insulation

must be intact with no cracks or deterioration.

• TO REDUCE THE RISK OF ELECTRIC SHOCK, this mower has

polarized plug blades (one blade is wider than the other) and will

require the use of a polarized extension cord. The mower plug will fit

into a polarized extension cord only one way. If the plug does not fit

fully into the extension cord, reverse the plug. If the plug still does not

fit, obtain a correct polarized extension cord. A polarized extension

cord will require the use of a polarized wall outlet. The extension cord

plug will fit into the polarized wall outlet only one way. If the extension

cord plug does not fit fully into the wall outlet, reverse the plug. If the

extension cord plug still does not fit, contact a qualified electrician to

install the proper wall outlet. Do not change the mower plug, extension

cord receptacle, or extension cord plug in any way.

• EXTENSION CORDS. Make sure your extension cord is in good

condition. Cord insulation must be intact with no cracks or

deterioration. Plug connectors must be undamaged. When using an

extension cord, be sure to use one heavy enough to carry the current

your product will draw. An undersized extension cord will cause a drop

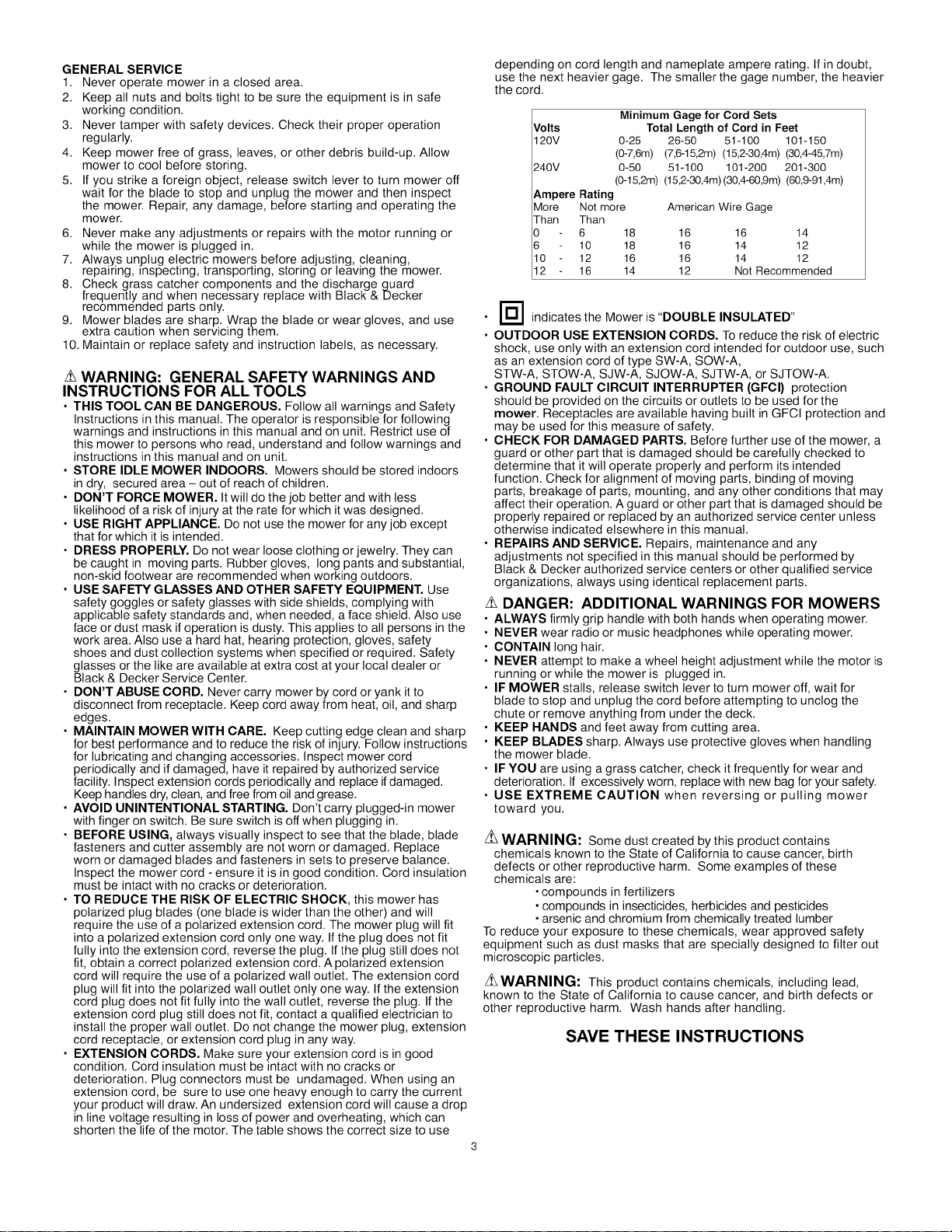

in line voltage resulting in loss of power and overheating, which can

shorten the life of the motor. The table shows the correct size to use

depending on cord length and nameplate ampere rating. If in doubt,

use the next heavier gage. The smaller the gage number, the heavier

the cord.

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V 0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

240V 0-50 51-100 101-200 201-300

(0-15,2m) (15,2-30,4m)(30,4-60,9m)(60,9-91,4m)

Ampere Rating

More Not more American Wire Gage

Than Than

6 18 16 16 14

10 18 16 14 12

12 16 16 14 12

12 16 14 12 Not Recommended

[_] indicates the Mower is "DOUBLE INSULATED"

• OUTDOOR USE EXTENSION CORDS. To reduce the risk of electric

shock, use only with an extension cord intended for outdoor use, such

as an extension cord of type SW-A, SOW-A,

STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A, or SJTOW-A.

• GROUND FAULT CIRCUIT INTERRUPTER (GFCl) protection

should be provided on the circuits or outlets to be used for the

mower. Receptacles are available having built in GFCI protection and

may be used for this measure of safety.

• CHECK FOR DAMAGED PARTS. Before further use of the mower, a

guard or other part that is damaged should be carefully checked to

determine that it will operate properly and perform its intended

function. Check for alignment of moving parts, binding of moving

parts, breakage of parts, mounting, and any other conditions that may

affect their operation. A guard or other part that is damaged should be

properly repaired or replaced by an authorized service center unless

otherwise indicated elsewhere in this manual.

• REPAIRS AND SERVICE. Repairs, maintenance and any

adjustments not specified in this manual should be performed by

Black & Decker authorized service centers or other qualified service

organizations, always using identical replacement parts.

z_DANGER: ADDITIONAL WARNINGS FOR MOWERS

• ALWAYS firmly grip handle with both hands when operating mower.

• NEVER wear radio or music headphones while operating mower.

• CONTAIN long hair.

• NEVER attempt to make a wheel height adjustment while the motor is

running or while the mower is plugged in.

• IF MOWER stalls, release switch lever to turn mower off, wait for

blade to stop and unplug the cord before attempting to unclog the

chute or remove anything from under the deck.

• KEEP HANDS and feet away from cutting area.

• KEEP BLADES sharp. Always use protective gloves when handlinc

the mower blade.

• IF YOU are using a grass catcher, check it frequently for wear and

deterioration. If excessively worn, replace with new bag for your safety.

• USE EXTREME CAUTION when reversing or pulling mower

toward you.

z_WARNING: Some dust created by this product contains

chemicals known to the State of California to cause cancer, birth

defects or other reproductive harm. Some examples of these

chemicals are:

• compounds in fertilizers

• compounds in insecticides, herbicides and pesticides

• arsenic and chromium from chemically treated lumber

To reduce your exposure to these chemicals, wear approved safety

equipment such as dust masks that are specially designed to filter out

microscopic particles.

_WARNING: This product contains chemicals, including lead,

known to the State of California to cause cancer, and birth defects or

other reproductive harm. Wash hands after handling.

SAVE THESE INSTRUCTIONS

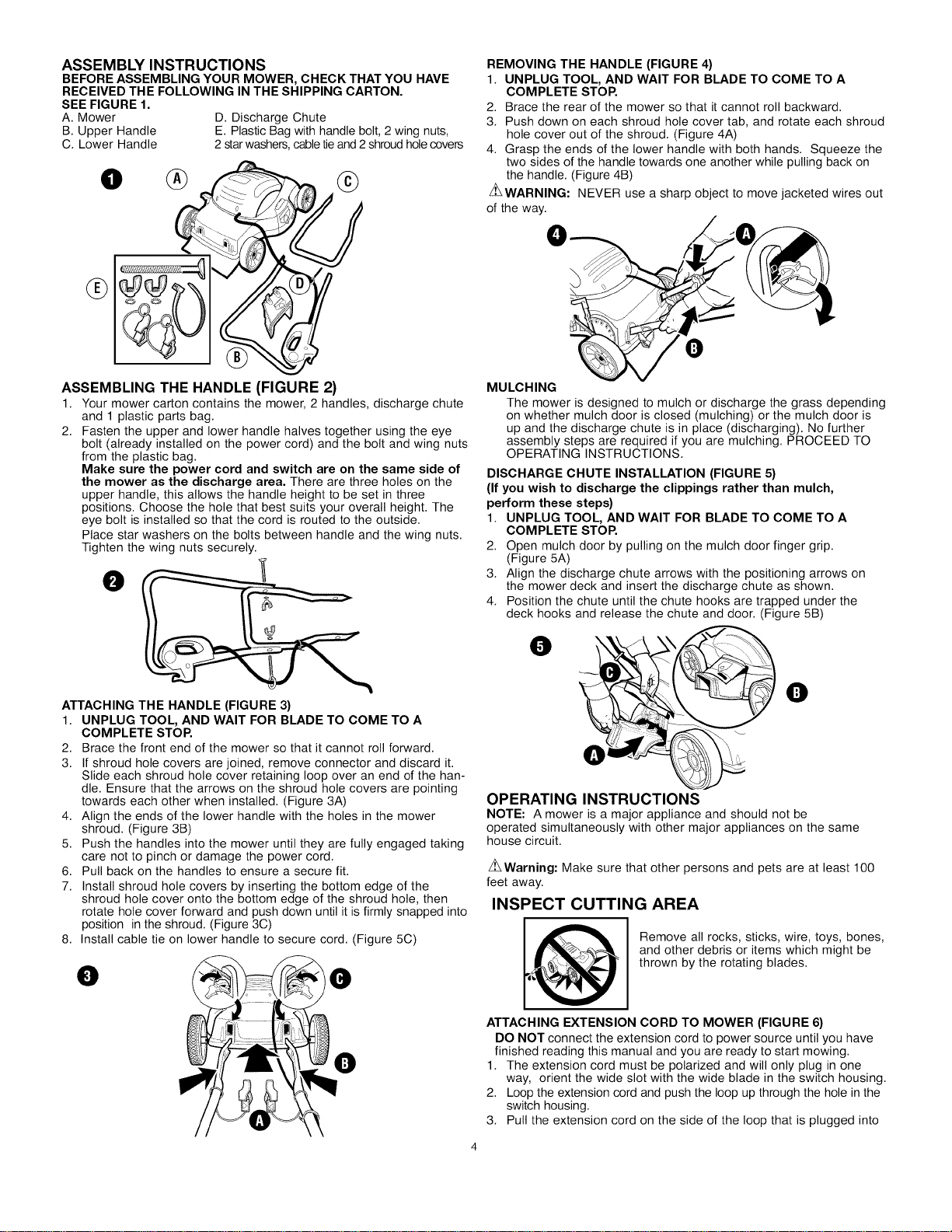

ASSEMBLY INSTRUCTIONS

BEFORE ASSEMBLING YOUR MOWER, CHECK THAT YOU HAVE

RECEIVED THE FOLLOWING IN THE SHIPPING CARTON.

SEE FIGURE 1.

A. Mower D. Discharge Chute

B. Upper Handle E. Plastic Bag with handle bolt, 2 wing nuts,

C. Lower Handle 2 star washers, cable tie and 2 shroud hole covers

0 ® ©

REMOVING THE HANDLE (FIGURE 4)

1. UNPLUG TOOL, AND WAIT FOR BLADE TO COME TO A

COMPLETE STOP.

2. Brace the rear of the mower so that it cannot roll backward.

3. Push down on each shroud hole cover tab, and rotate each shroud

hole cover out of the shroud. (Figure 4A)

4. Grasp the ends of the lower handle with both hands. Squeeze the

two sides of the handle towards one another while pulling back on

the handle. (Figure 4B)

Z_WARNING: NEVER use a sharp object to move jacketed wires out

of the way.

ASSEMBLING THE HANDLE (FIGURE 2)

1. Your mower carton contains the mower, 2 handles, discharge chute

and 1 plastic parts bag.

2. Fasten the upper and lower handle halves together using the eye

bolt (already installed on the power cord) and the bolt and wing nuts

from the plastic bag.

Make sure the power cord and switch are on the same side of

the mower as the discharge area. There are three holes on the

upper handle, this allows the handle height to be set in three

positions. Choose the hole that best suits your overall height. The

eye bolt is installed so that the cord is routed to the outside.

Place star washers on the bolts between handle and the wing nuts.

Tighten the wing nuts securely.

ATTACHING THE HANDLE (FIGURE 3)

1. UNPLUG TOOL, AND WAIT FOR BLADE TO COME TO A

COMPLETE STOP.

2. Brace the front end of the mower so that it cannot roll forward.

3. If shroud hole covers are joined, remove connector and discard it.

Slide each shroud hole cover retaining loop over an end of the han-

dle. Ensure that the arrows on the shroud hole covers are pointing

towards each other when installed. (Figure 3A)

4. Align the ends of the lower handle with the holes in the mower

shroud. (Figure 3B)

5. Push the handles into the mower until they are fully engaged taking

care not to pinch or damage the power cord.

6. Pull back on the handles to ensure a secure fit.

7. Install shroud hole covers by inserting the bottom edge of the

shroud hole cover onto the bottom edge of the shroud hole, then

rotate hole cover forward and push down until it is firmly snapped into

position in the shroud. (Figure 3C)

8. Install cable tie on lower handle to secure cord. (Figure 5C)

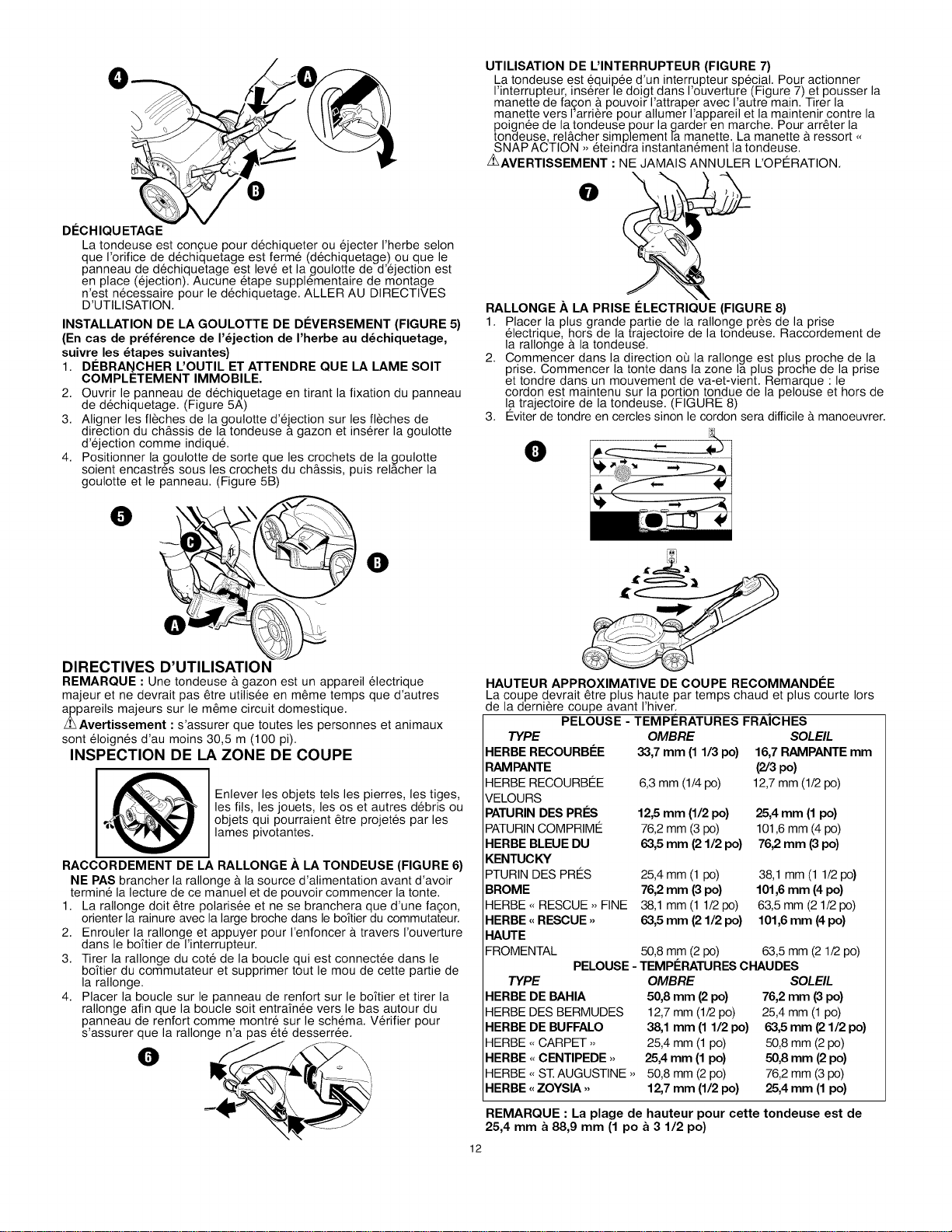

MULCHING

The mower is designed to mulch or discharge the grass depending

on whether mulch door is closed (mulching) or the mulch door is

up and the discharge chute is in place (discharging). No further

assembly steps are required if you are mulching. PROCEED TO

OPERATING INSTRUCTIONS.

DISCHARGE CHUTE INSTALLATION (FIGURE 5)

(If you wish to discharge the clippings rather than mulch,

perform these steps)

1. UNPLUG TOOL, AND WAIT FOR BLADE TO COME TO A

COMPLETE STOP.

2. Open mulch door by pulling on the mulch door finger grip.

(Figure 5A)

3. Align the discharge chute arrows with the positioning arrows on

the mower deck and insert the discharge chute as shown.

4. Position the chute until the chute hooks are trapped under the

deck hooks and release the chute and door. (Figure 5B)

OPERATING INSTRUCTIONS

NOTE: A mower is a major appliance and should not be

operated simultaneously with other major appliances on the same

house circuit.

Z_Warning: Make sure that other persons and pets are at least 100

feet away.

INSPECT CUTTING AREA

Remove all rocks, sticks, wire, toys, bones,

and other debris or items which might be

thrown by the rotating blades.

ATTACHING EXTENSION CORD TO MOWER (FIGURE 6)

DO NOT connect the extension cord to power source until you have

finished reading this manual and you are ready to start mowing.

1. The extension cord must be polarized and will only plug in one

way, orient the wide slot with the wide blade in the switch housing.

2. Loop the extension cord and push the loop up through the hole in the

switch housing.

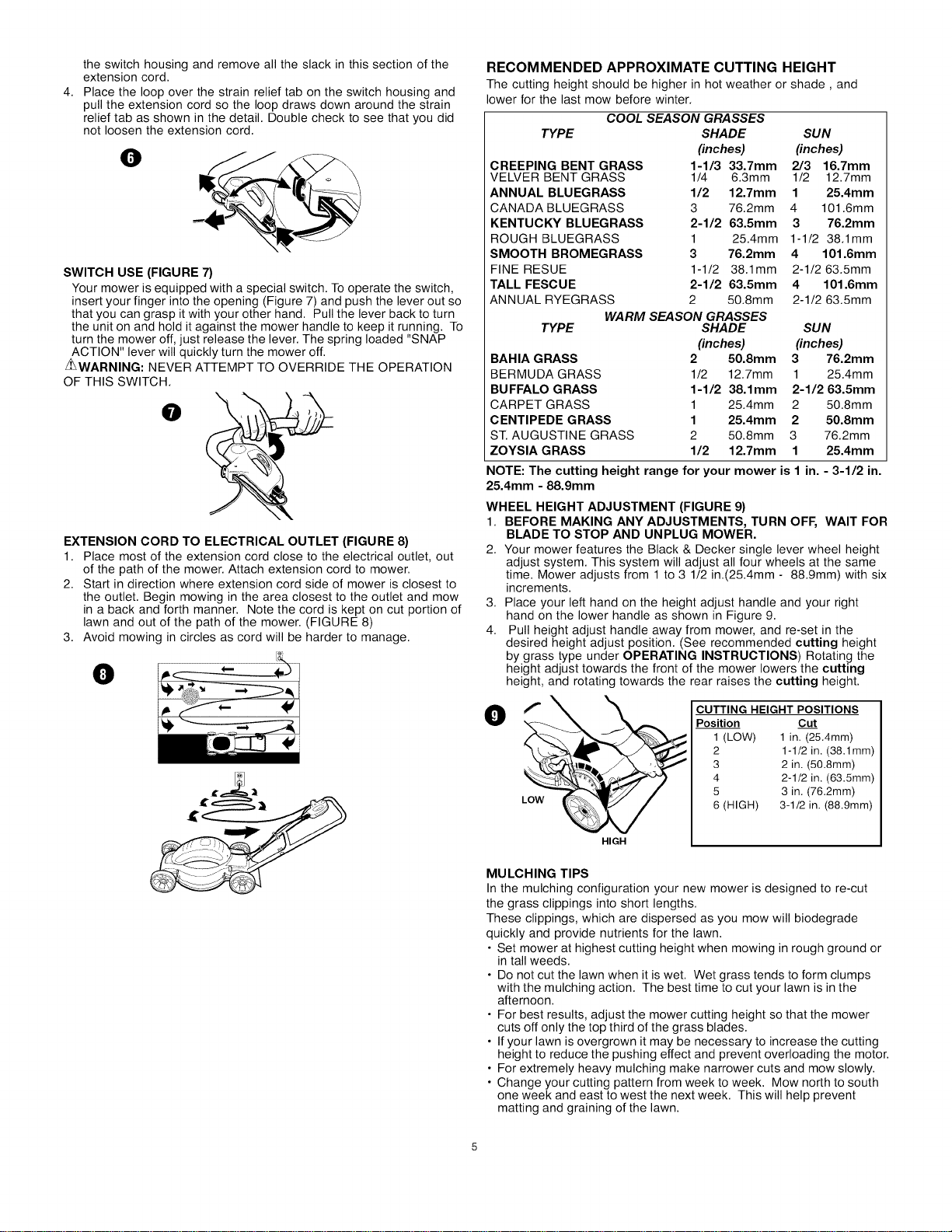

3. Pull the extension cord on the side of the loop that is plugged into

the switch housing and remove all the slack in this section of the

extension cord.

Place the loop over the strain relief tab on the switch housing and

pull the extension cord so the loop draws down around the strain

relief tab as shown in the detail. Double check to see that you did

not loosen the extension cord.

SWITCH USE (FIGURE 7)

Your mower is equipped with a special switch. To operate the switch,

insert your finger into the opening (Figure 7) and push the lever out so

that you can grasp it with your other hand. Pull the lever back to turn

the unit on and hold it against the mower handle to keep it running. To

turn the mower off, just release the lever. The spring loaded "SNAP

ACTION" lever will quickly turn the mower off.

z_WARNING: NEVER ATTEMPT TO OVERRIDE THE OPERATION

OF THIS SWITCH.

EXTENSION CORD TO ELECTRICAL OUTLET (FIGURE 8)

1. Place most of the extension cord close to the electrical outlet, out

of the path of the mower. Attach extension cord to mower.

2. Start in direction where extension cord side of mower is closest to

the outlet. Begin mowing in the area closest to the outlet and mow

in a back and forth manner. Note the cord is kept on cut portion of

lawn and out of the path of the mower. (FIGURE 8)

3. Avoid mowing in circles as cord will be harder to manage.

RECOMMENDED APPROXIMATE CUTTING HEIGHT

The cutting height should be higher in hot weather or shade, and

lower for the last mow before winter.

COOL SEASON GRASSES

TYPE SHADE SUN

(inches) (inches)

CREEPING BENT GRASS 1-1/3 33.7mm 2/3 16.7mm

VELVER BENT GRASS 1/4 6.3mm 1/2 12.7mm

ANNUAL BLUEGRASS 1/2 12.7mm 1 25.4mm

CANADA BLUEGRASS 3 76.2mm 4 101.6mm

KENTUCKY BLUEGRASS 2-1/2 63.5mm 3 76.2mm

ROUGH BLUEGRASS 1 25.4mm 1-1/2 38.1mm

SMOOTH BROMEGRASS 3 76.2mm 4 101.6mm

FINERESUE 1-1/2 38.1mm 2-1/263.5mm

TALL FESCUE 2-1/2 63.5mm 4 101.6mm

ANNUAL RYEGRASS 2 50.8mm 2-1/2 63.5mm

TYPE

WARM SEASON GRASSES

SHADE SUN

(inches) (inches)

BAHIA GRASS 2 50.8ram 3 76.2mm

BERMUDA GRASS 1/2 12.7mm 1 25.4mm

BUFFALO GRASS 1-1/2 38.1mm 2-1/2 63.5mm

CARPET GRASS 1 25.4mm 2 50.8mm

CENTIPEDE GRASS 1 25.4mm 2 50.8ram

ST. AUGUSTINE GRASS 2 50.8mm 3 76.2mm

ZOYSIA GRASS 1/2 12.7mm 1 25.4mm

NOTE: The cutting height range for your mower is 1 in. - 3-1/2 in.

25.4mm - 88.9mm

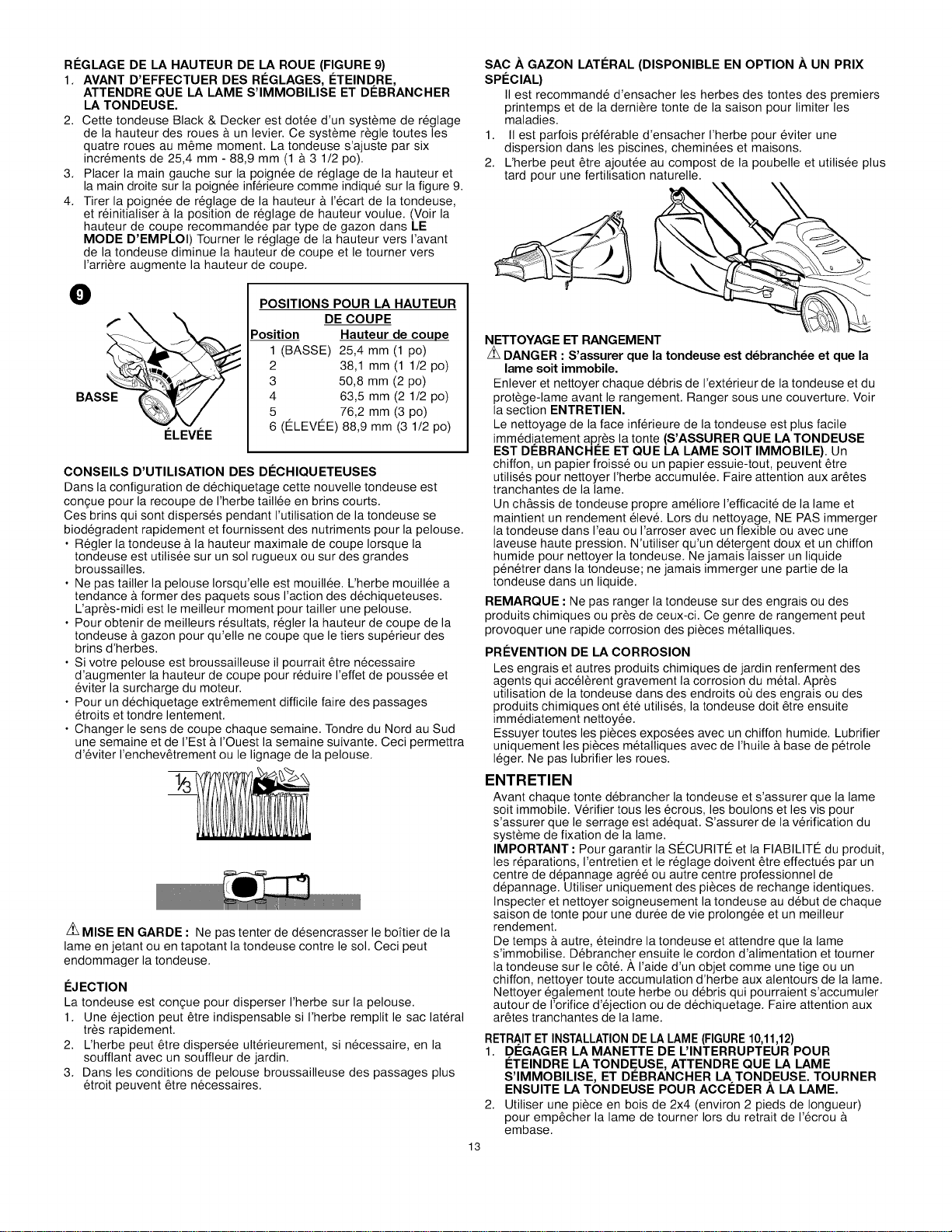

WHEEL HEIGHT ADJUSTMENT (FIGURE 9)

1. BEFORE MAKING ANY ADJUSTMENTS, TURN OFF, WAIT FOR

BLADE TO STOP AND UNPLUG MOWER.

2. Your mower features the Black & Decker single lever wheel height

adjust system. This system will adjust all four wheels at the same

time. Mower adjusts from 1 to 3 1/2 in.(25.4mm - 88.9mm) with six

increments.

3. Place your left hand on the height adjust handle and your right

hand on the lower handle as shown in Figure 9.

4. Pull height adjust handle away from mower, and re-set in the

desired height adjust position. (See recommended cutting height

by grass type under OPERATING INSTRUCTIONS) Rotating the

height adjust towards the front of the mower lowers the cutting

height, and rotating towards the rear raises the cutting height.

HIGH

CUTTING HEIGHT POSITIONS

Position Cut

1 (LOW) 1 in. (25.4mm)

2 1-1/2 in. (38.1mm)

3 2 in. (50.8mm)

4 2-1/2 in. (63.5mm)

5 3 in. (76.2mm)

6 (HIGH) 3-1/2 in. (88.9mm)

MULCHING TIPS

In the mulching configuration your new mower is designed to re-cut

the grass clippings into short lengths.

These clippings, which are dispersed as you mow will biodegrade

quickly and provide nutrients for the lawn.

• Set mower at highest cutting height when mowing in rough ground or

in tall weeds.

• Do not cut the lawn when it is wet. Wet grass tends to form clumps

with the mulching action. The best time to cut your lawn is in the

afternoon.

• For best results, adjust the mower cutting height so that the mower

cuts off only the top third of the grass blades.

• If your lawn is overgrown it may be necessary to increase the cutting

height to reduce the pushing effect and prevent overloading the motor.

• For extremely heavy mulching make narrower cuts and mow slowly.

• Change your cutting pattern from week to week. Mow north to south

one week and east to west the next week. This will help prevent

matting and graining of the lawn.

1/3

Z_ CAUTION: Do not attempt to unclog the blade chamber by dropping

or tapping the mower on the ground. This can damage the mower.

DISCHARGING

The mower is designed to disperse the clippings back to the lawn.

1. Discharging may be necessary if the grass fills the optional bag too

quickly.

2. Clippings may be further dispersed, if needed, by blowing them with

a yard blower.

3. In heavy grass conditions, a narrower pass may be required

OPTIONAL GRASS BAG (AVAILABLE AS AN OPTION AT EXTRA

COST)

It is recommended to bag the clippings for the first few spring

mowings and the last mowing of the season to discourage

diseases.

1. Bagging the clipping is sometimes preferred to reduce tracking of

clippings into pools, hot tubs, and homes.

2. Clippings can be added to your compost bin and used later for a

natural fertilizer.

CLEANING AND STORAGE

z_ DANGER: Be sure the mower is unplugged and the blade has

stopped.

Remove and clean any debris from the outside of the mower and

inside of guard before storage. Store under cover. See

MAINTENANCE section.

Cleaning out the underside of the mower is done easiest immediately

after mowing (ENSURE MOWER IS UNPLUGGED AND BLADE HAS

STOPPED). A rag, crumpled newspaper or paper towels, can be used

to wipe out caked clippings. Be careful of sharp edges of blade.

A clean mowing deck improves the efficiency of the blade and

maintains high performance. When cleaning, DO NOT immerse mower

in water or squirt it with a hose or pressure washer. Use only mild soap

and damp cloth to clean the mower. Never let any liquid get inside the

mower; never immerse any part of the mower into a liquid.

NOTE: Do not store the mower on or adjacent to fertilizers or chemicals.

Such storage can cause rapid corrosion to metal parts.

PREVENTING CORROSION

Fertilizers and other garden chemicals contain agents that greatly

accelerate the corrosion of metals. If you use the mower in areas

where fertilizers or chemicals have been used, the mower should be

cleaned immediately afterwards.

Wipe all exposed parts with a damp cloth. You may lubricate only metal

parts with a light petroleum based oil. Do not lubricate wheels.

MAINTENANCE

Before each mowing session unplug the mower and ensure that the

blade has stopped. Check all nuts, bolts and screws to ensure proper

tightness, Be sure to check the blade fastening system.

IMPORTANT: To assure product SAFETY and RELIABILITY, repairs,

maintenance and adjustment should be performed by authorized

service centers or other qualified service organizations. Use only

identical replacement parts.

Inspect and thoroughly clean your mower at the beginning of each

mowing season for longer life and better performance.

From time to time turn the mower off and wait for the blade to stop.

Then unplug the power cord and turn the mower on its side. Using an

object such as a stick or rag, wipe out any accumulation of grass in the

blade area. Also clean out any grass or debris which may be packed

around the discharge/mulch door area. Be careful of the sharp edges

of the blade.

REMOVING AND INSTALLING BLADE(FIGU RE 10,11,12)

1. RELEASE SWITCH LEVER TO TURN MOWER OFF, WAIT FOR

THE BLADE TO STOP, AND UNPLUG MOWER. THEN TURN

THE MOWER OVER FOR ACCESS TO THE BLADE.

2. Use a piece of 2x4 wood (about 2 feet long) to keep blade from

turning while removing flange nut.

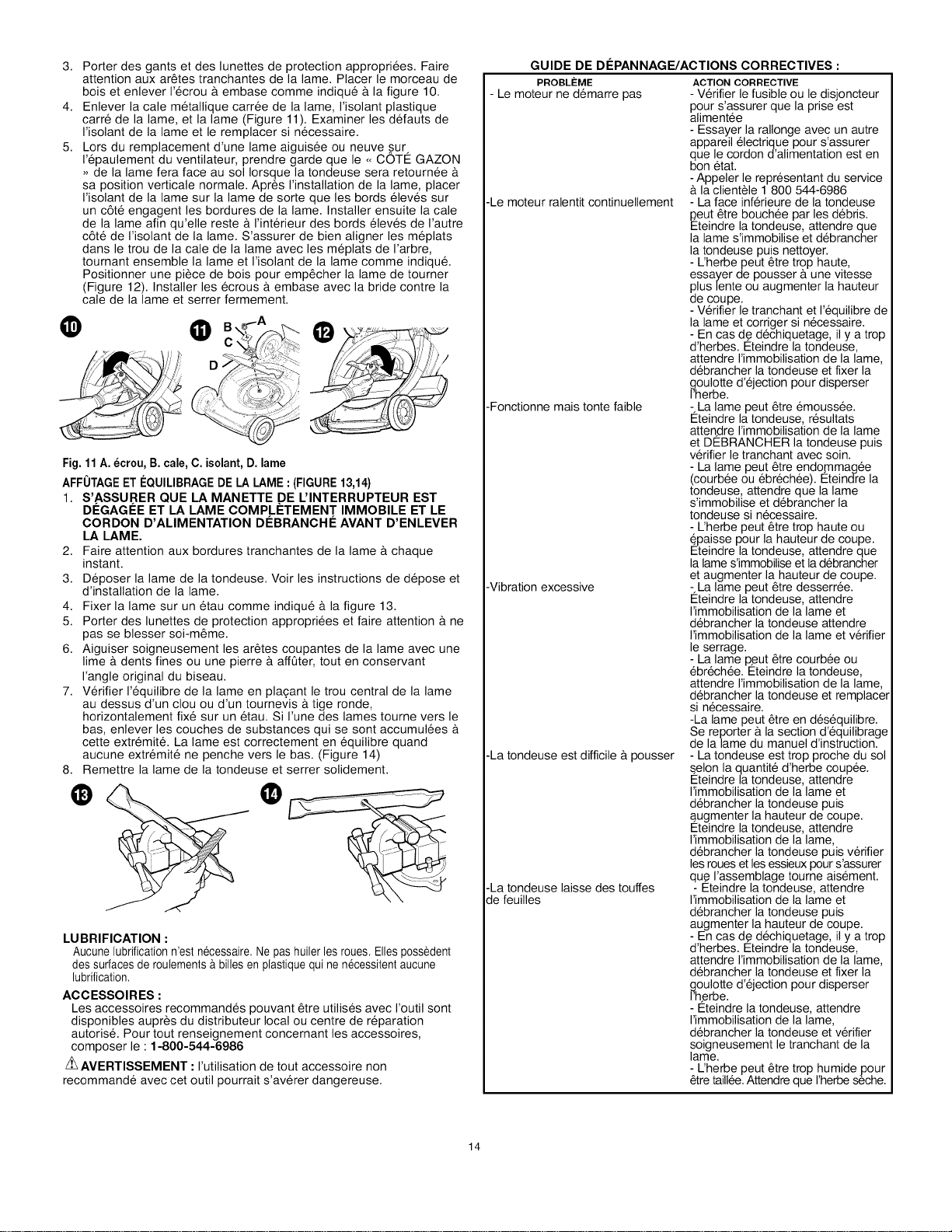

3. Wear gloves and proper eye protection. Be careful of sharp edges

of blade. Position wood and remove flange nut as shown in

Figure 10.

4. Remove square metal blade spacer, square plastic blade insulator,

and blade (Figure 11). Examine blade insulator for damage and

replace if necessary.

5. When replacing sharpened or new blade on shoulder of fan, make

sure the "GRASS SIDE" on the blade will be facing the ground

when the mower is returned to its normal upright position. After

installing blade, place blade insulator on blade such that the raised

lips on one side engage the edges of the blade. Then install the

blade spacer so that it sits inside the raised lips on the other side

of the blade insulator. Be sure to align the flats in the hole of the

blade spacer with the flats of the shaft, rotating the blade and

blade insulator together as necessary. Position piece of wood to

keep blade from turning (Figure 12). Install flange nut with the

flange against the blade spacer and securely tighten.

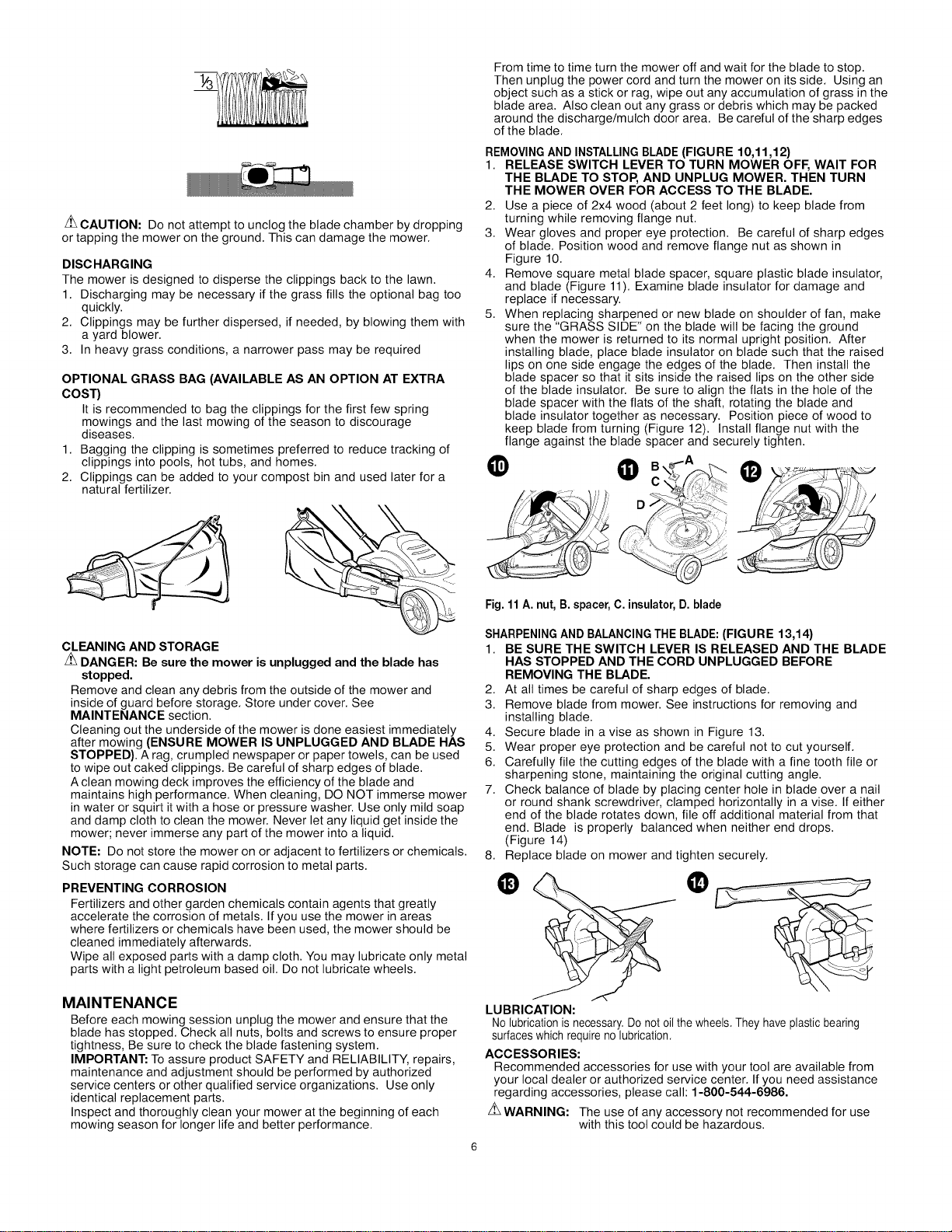

Fig. 11A. nut, B.spacer, C. insulator,D. blade

SHARPENINGAND BALANCINGTHE BLADE:(FIGURE 13,14)

1. BE SURE THE SWITCH LEVER IS RELEASED AND THE BLADE

HAS STOPPED AND THE CORD UNPLUGGED BEFORE

REMOVING THE BLADE.

2. At all times be careful of sharp edges of blade.

3. Remove blade from mower. See instructions for removing and

installing blade.

4. Secure blade in a vise as shown in Figure 13.

5. Wear proper eye protection and be careful not to cut yourself.

6. Carefully file the cutting edges of the blade with a fine tooth file or

sharpening stone, maintaining the original cutting angle.

7. Check balance of blade by placing center hole in blade over a nail

or round shank screwdriver, clamped horizontally in a vise. If either

end of the blade rotates down, file off additional material from that

end. Blade is properly balanced when neither end drops.

(Figure 14)

8. Replace blade on mower and tighten securely.

LUBRICATION:

No lubrication is necessary.Do not oil the wheels.They have plastic bearing

surfaces which require no lubrication.

ACCESSORIES:

Recommended accessories for use with your tool are available from

your local dealer or authorized service center. If you need assistance

regarding accessories, please call: 1-800-544-6986.

Z_WARNING: The use of any accessory not recommended for use

with this tool could be hazardous.

TROUBLESHOOTING/CORRECTIVEACTION GUIDE:

PROBLEM

-Motor will not start

-Motor keeps slowing

down

-Runs but poor cut

results

-Excess vibration

-Mower is hard to push

-Mower leaves clumps

of grass

-Discharge/Bag plugging

CORRECTIVE ACTION

- Check fuse or circuit breaker to ensure

power is to outlet

- Check extension cord with another

electrical device to ensure cord is good.

- Call customer service representative

1-800-544-6986

- The underside of the mower may be

plugged with clippings. Turn mower off, wait

for blade to stop and UNPLUG mower and

clean out.

- Grass may be too tall, try pushing at a

slower pace, or raise cutting height.

- Check blade sharpness and balance, and

correct if required.

- If mulching, there is too much grass.

Turn mower off, wait for blade to stop and

UNPLUG mower and attach discharge chute

to disperse grass

- The blade may be dull. Turn mower off,

wait for blade to stop and UNPLUG mower

and carefully check for sharpness.

- Blade may be damaged (bent or badly

chipped). Turn mower off, wait for blade to

stop and UNPLUG mower and replace if

necessary.

- Grass may be too high or thick for cutting

height. Turn mower off, wait for blade to stop

and UNPLUG mower and raise cutting height.

- Blade may be loose. Turn mower off, wait

for blade to stop and UNPLUG mower

then check blade for tightness.

- Blade may be bent or badly chipped.

Turn mower off, wait for blade to stop and

UNPLUG mower and replace if necessary.

- Blade may be unbalanced. Refer to blade

balancing section of instruction manual.

- Mower is too close to the ground with the

amount of grass being cut. Turn mower off,

wait for blade to stop and UNPLUG mower

and raise cutting height.

- Turn mower off, wait for blade to stop and

UNPLUG mower and check wheels and

axles to ensure all are rotating easily.

- Turn mower off, wait for blade to stop and

UNPLUG mower and raise cutting height.

- If mulching, there is too much grass.

Turn mower off, wait for blade to stop and

UNPLUG mower and attach discharge chute

to disperse grass

- Turn mower off, wait for blade to stop and

UNPLUG mower and carefully check blade

for sharpness.

- Grass may be too wet to cut. Wait for

grass to dry.

- Grass may be too wet, try again when

grass is dry.

- There is too much grass. Turn mower off,

wait for blade to stop and UNPLUG mower

and raise cutting height.

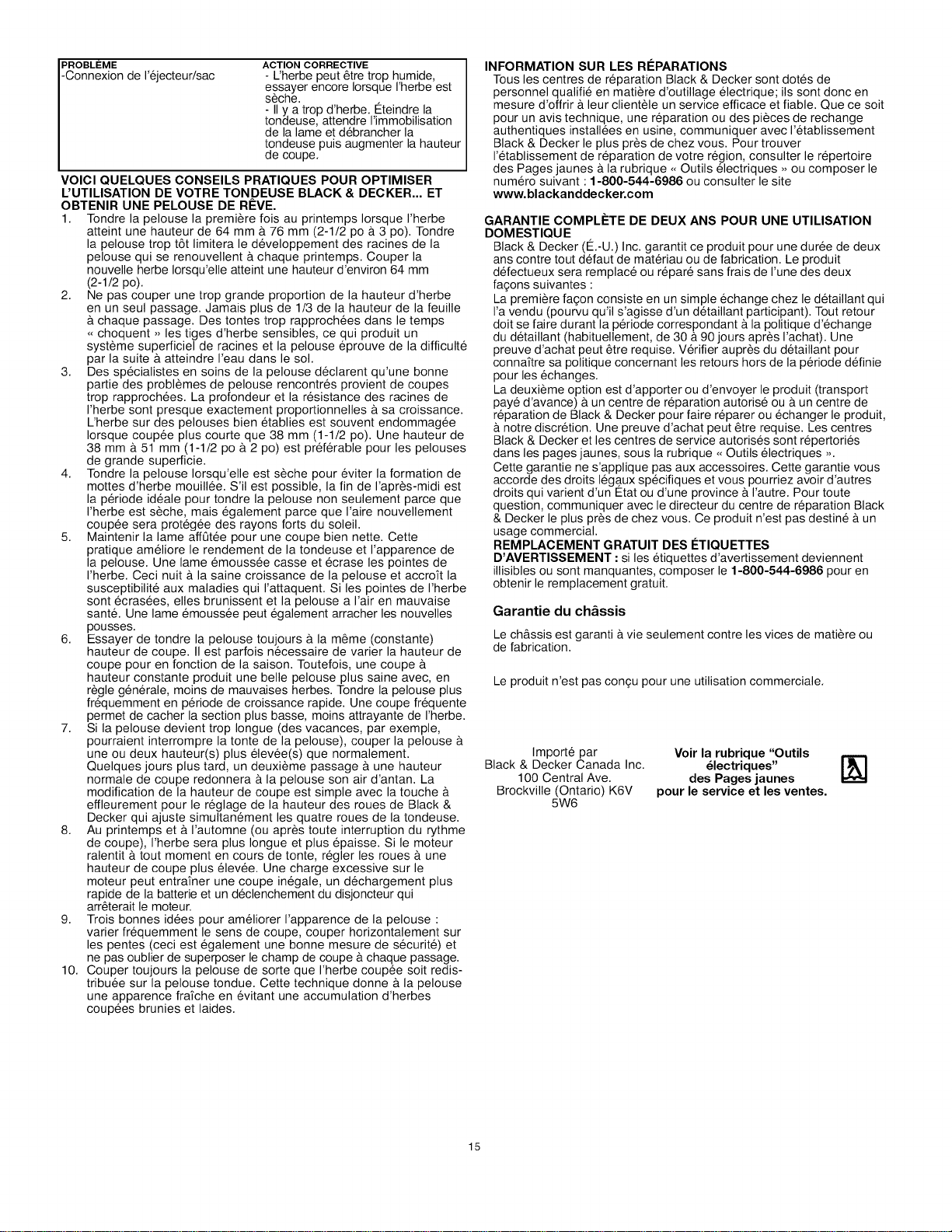

HERE ARE SOME HELPFUL HINTS TO GET THE MOST FROM

YOUR BLACK & DECKER MOWER...AND KEEP YOUR LAWN

LOOKING BEAUTIFUL

1. Lawns should first be mowed in the spring when the grass is

about 2 1/2 to 3 inches high. Mowing too early restricts the grass

root systems which renew themselves every spring. New grass

should be clipped when it is about 2 1/2 inches high.

2. Do not remove too much grass blade surface at one time...never

more than 1/3 of the leaf height during each cutting. Cutting too

close "shocks" sensitive grass blades, resulting in a shallow root

system and thus making it more difficult for your lawn to reach

water in the soil.

3. Lawn care experts say that excessively close cutting is

responsible for much of the difficulty experienced on many lawns.

The depth and strength of the roots of grass are almost exactly

proportional to its growth. Grasses of mature lawns often are

seriously injured when mowed shorter than 1 1/2 inches, and a

height of 1 1/2 to 2 inches is preferred on large lawns.

4. Mow your lawn when it is dry to avoid clumping of wet grass. If

you have a choice, late afternoon is the ideal time for mowing, not

only because the grass is dry, but also because the sensitive new

cut area of the grass will not be exposed to intense sunlight.

5. Keep the mowing blade sharp for a nice clean cut. This improves

the mower's performance and enhances the look of your lawn. A

dull blade shatters and bruises the tips of the grass. This impairs

the healthy growth of your lawn and increases susceptibility to turf

diseases. If the grass tips are bruised it causes a brownish colour

and gives your lawn an unhealthy appearance. A dull blade may

also pull up young seedlings.

6. Try to mow your lawn at the same (consistent) cutting height.

While there are times when you should vary the cutting height with

the changing seasons, a consistent cutting height produces a

healthier, lovelier lawn with generally fewer weeds. Mow more

frequently during periods of fast growth. Frequent cutting ensures

that the lower, less attractive portion of the grass will not show.

7. If your lawn has grown too long, (a vacation, for example, may

interrupt your cutting schedule) mow at a cutting height one or two

positions higher than normal. A second pass at "normal" cutting

height a few days later will put your lawn back on schedule.

Changing the cutting height is a simple matter with Black &

Decker's One Touch Wheel Height Adjustment, which

simultaneously adjusts all four wheels at once.

8. During the spring and fall, (or after an interruption to the cutting

schedule) the grass will be longer and thicker. If the motor

continually slows down while cutting, try setting the wheels for a

higher cutting height. Excessive motor loading can result in

uneven cutting, quicker discharge of the battery, and can cause

the circuit breaker to trip, which stops the motor.

9. Three good ideas to enhance your lawn's appearance: Vary the

mowing direction frequently; mow horizontally on hillsides; (this is

also a good safety practice) and do not forget to overlap the

mowing path on each pass.

10. Always mow grass so that clippings are discharged onto cut lawn.

This will keep your lawn looking fresh by avoiding "Cut Grass"

build-up which will eventually brown and appear ugly.

SERVICE INFORMATION

All Black & Decker Service Centers are staffed with trained personnel

to provide customers with efficient and reliable power tool service.

Whether you need technical advice, repair, or genuine factory

replacement parts, contact the Black & Decker location nearest you.

To find your local service location, refer to the yellow page directory

under "Tools--Electric" or call: 1-800-544-6986 or visit

www.blackanddecker.com

FULL TWO-YEAR HOME USE WARRANTY

Black & Decker (U.S.) Inc. warrants this product for two years against

any defects in material or workmanship. The defective product will be

replaced or repaired at no charge in either of two ways.

The first, which will result in exchanges only, is to return the product to

the retailer from whom it was purchased (provided that the store is a

participating retailer). Returns should be made within the time period

of the retailer's policy for exchanges (usually 30 to 90 days after the

sale). Proof of purchase may be required. Please check with the

retailer for their specific return policy regarding returns that are beyond

the time set for exchanges.

The second option is to take or send the product (prepaid) to a Black &

Decker owned or authorized Service Center for repair or replacement

at our option. Proof of purchase may be required. Black & Decker

owned and authorized Service Centers are listed under

"Tools-Electric" in the yellow pages of the phone directory.

This warranty does not apply to accessories. This warranty gives you

specific legal rights and you may have other rights which vary from

state to state or province to province. Should you have any questions,

contact the manager of your nearest Black & Decker Service Center.

This product is not intended for commercial use.

FREE WARNING LABEL REPLACEMENT: If your warning labels

become illegible or are missing, call 1-800-544-6986 for a free

replacement.

Deck Warranty

Lifetime Warranty for DECK only against any defects in material or

workmanship.

This product is not intended for commercial use.

Imported by

Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286 U.S.A.

See 'Tools-

Electric'

- Yellow Pages -

for Service &

Sales

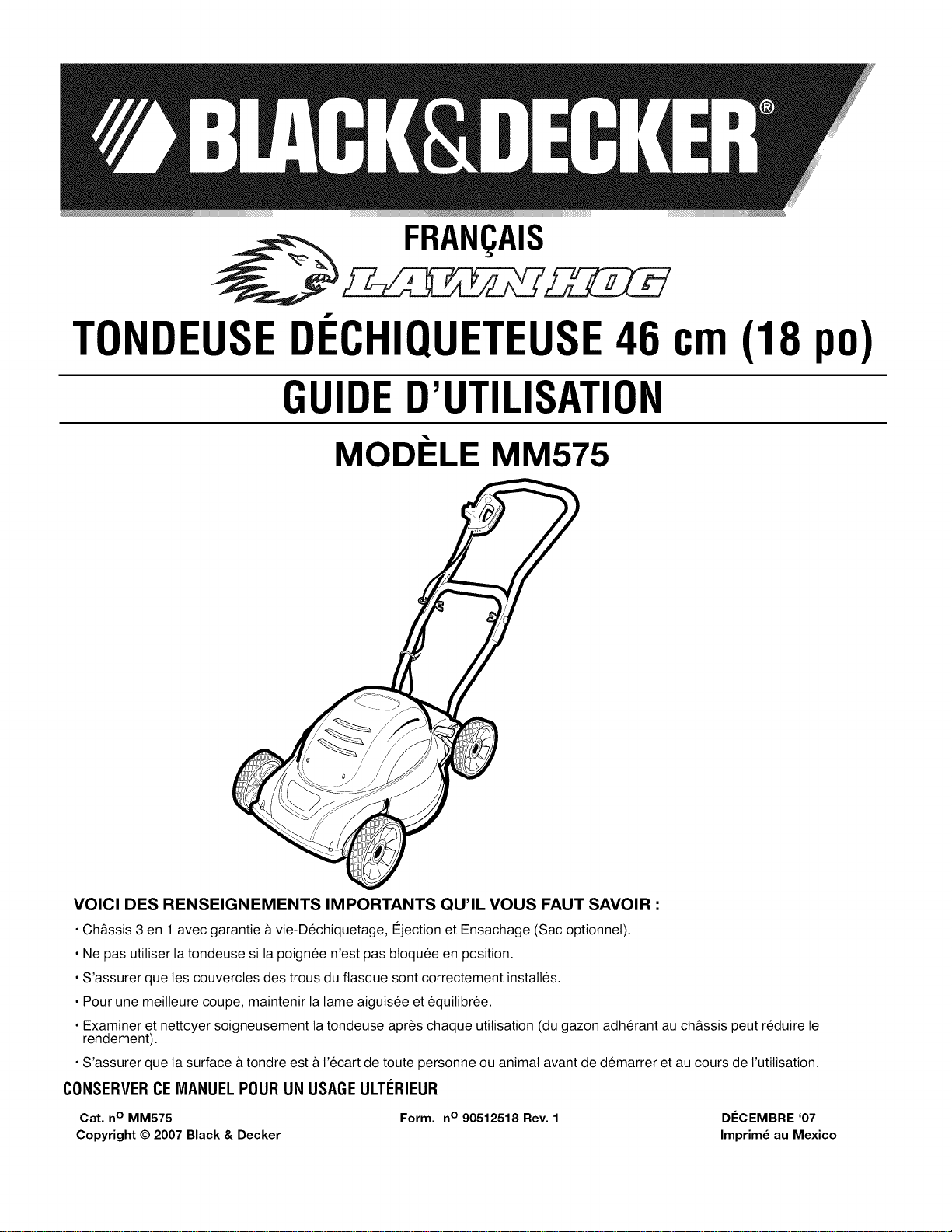

FRANI_AIS

TONDEUSEDI CHIQUETEUSE46 cm(18 pc)

GUIDED'UTILISATION

MODIELE MM575

VOICI DES RENSEIGNEMENTS IMPORTANTS QU'IL VOUS FAUT SAVOIR :

• Ch&ssis 3 en 1 avec garantie & vie-Dechiquetage, #jection et Ensachage (Sac optionnet).

• Ne pas utitiser la tondeuse si la poignee n'est pas bloquee en position.

• S'assurer que les couvercles des trous du fiasque sont correctement installes.

• Pour une meilleure coupe, maintenir la tame aiguisee et equilibr6e.

• Examiner et nettoyer soigneusement la tondeuse apres chaque utitisation (du gazon adherant au ch&ssis peut reduire le

rendement).

• S'assurer que la surface &tondre est & I'ecart de toute personne ou animal avant de demarrer et au cours de l'utilisation.

CONSERVERCE MANUEL POUR UN USAGEULTI_RIEUR

Cat. n° MM575 Form. n° 90512518 Rev. 1 DI_CEMBRE '07

AVANT DE RETOURNER CE PRODUIT

POUR QUELQUE RAISON QUE CE SOIT,

COMPOSER LE

1-800-544-6986

AVANT D'APPELER, AYF7 EN MAIN LE N° DE CATALOGUE ET LE CODE DE DATE.

DANS LA PLUPART DES CAS, UN REPRE_SENTANT DE BLACK & DECKER PEUT

RE_SOUDRE LE PROBLEME PAR TE_Lt_PHONE. Sl VOUS AVF7 UNE SUGGESTION

OU UN COMMENTAIRE, APPELEZ-NOUS. VOS

IMPRESSIONS SONT CRUClALES POUR BLACK & DECKER.

Z_LIGNES DIRECTRICES EN MATII_RE DE S¢:CURIT¢:

- DEFINITIONS

II est important de lire et de comprendre ce mode d'emploi. Les

informations qu'il contient concernent VOTRE SI_CURITI_ et visent &

I_VlTER TOUT PROBLI_ME. Les symboles ci-dessous servent a aider

reconnaTtre cette information.

Z_DANGER : indique une situation dangereuse imminente qui, si elle

n'est pas 6vitee, entra;nera la mort ou des blessures graves.

Z_AVERTISSEMENT : indique une situation potentiellement

dangereuse qui, si elle n'est pas 6vitee, pourrait entra;ner la mort ou des

blessures graves.

/_ MISE EN GARDE : indiqueunesituation potentiellement

dangereuse qui, si elle n'est pas 6vitee, pourrait entra;ner des blessures

16g#res ou moder6es.

MISE EN GARDE : utilise sans le symbole d'alerte & la securit6,

indique une situation potentiellement dangereuse qui, si elle n'est pas

6vitee, pourrait entra;ner des dommages materiels.

/_ AVERTISSEMENT : AVERTISSEMENTS DE S¢:CURIT¢:

ET DIRECTIVES IMPORTANTES

/_ AVERTISSEMENT : si des outils electriques de jardinage sont

utilises, des precautions de base en mati_re de securit6 doivent 6tre

suivies afin de reduire le risque d'incendie, de choc electrique et de

blessure corporelle, notamment les suivantes.

LIRE TOUTES CES DIRECTIVES

RI:I:DUCTION DES RISQUES ET DES BLESSURES :

• Avant tout usage, s'assurer que tout utilisateur de cet outil lise et

comprenne toutes les consignes de s6curite ainsi que toute autre

information comprise dans le present mode d'emploi.

• Conserver ces directives et les passer frequemment en revue avant

d'utiliser I'appareil ou de donner des directives aux autres.

z_DANGER MESURES DE S¢:CURIT¢: IMPORTANTES

POUR TONDEUSE A CONDUCTEUR

ACCOM PAGNANT

Cette tondeuse & gazon peut amputer les bras et les jambes et

projeter des objets. Le non-respect des directives de securit6s

ci-dessous peut provoquer de serieuses blessures ou un d6c#s.

UTILISATION G I:I:NI:I:RALE

1. Lire, comprendre et respecter les directives figurant sur la

tondeuse et dans le mode d'emploi avant de commencer.

2. Ne pas approcher les mains ou les pieds de la tondeuse ou de sa

partie inferieure. Toujours se tenir & I'ecart de I'ouverture d'ejection.

3. Ne permettre qu'& des adultes responsables, familiers de ces

directives, d'utiliser cette tondeuse.

4. Debarrasser la zone & tondre des objets tels les pierres, les tiges,

les fils, les jouets, les os, etc., qui pourraient 6tre projetes par la

lame. Les objets heurtes par la lame peuvent causer de s6v#res

blessures & des personnes. Se tenir derri#re la poignee Iorsque le

moteur tourne.

5. S'assurer qu'il n'y a personne & proximite de la tondeuse avant

I'utilisation. Tenir les curieux et les animaux & une distance sore.

Arr6ter la tondeuse si quelqu'un penetre dans la zone de tonte.

6. Ne pas utiliser I'appareil avec les pieds nus ou des sandales.

Toujours mettre des chaussures epaisses.

7. Ne pas tirer la tondeuse vers I'arri#re sauf en cas d'absolue

necessit& Regarder vers le bas et derri#re soi avant et pendant

tout deplacement en marche arri#re.

8. Ne jamais diriger I'ejection en direction d'une personne. I_viter

d'ejecter les substances contre un mur ou un obstacle. Les

substances pourraient ricochet vers I'operateur. Degager la

manette de I'interrupteur pour eteindre la tondeuse et arr6ter la

lame en traversant une zone graveleuse ou en basculant la

poignee.

9. Ne pas utiliser la tondeuse sans installer le collecteur d'herbe, la

protection de I'ejecteur, la protection arri#re ou toute autre

protection de securit6 en place et qui fonctionne. Verifier

r6guli#rement toutes les protections et tousles dispositifs de s0rete

pour s'assurer qu'ils sont en bon etat de fonctionnement afin

d'assurer un fonctionnement adequat selon sa fonction prevue.

Remplacer toute protection ou autre dispositif de s0rete

endommage avant I'utilisation.

10. Ne jamais laisser une tondeuse en marche sans surveillance.

11. Toujours degager la manette de commutation pour couper le

moteur, attendre que la lame s'immobilise compl#tement et

debrancher la tondeuse avant de nettoyer I'appareil, enlever le

collecteur d'herbes, deboucher la protection de I'ejecteur avant de

laisser la tondeuse ou avant tout reglage, depannage ou verification.

12. N'utiliser la tondeuse qu'a la lumi#re du jour ou avec un bon

eclairage artificiel Iorsque les objets situes dans le champ de la

lame sont clairement visibles a partir du point d'operation de la

tondeuse.

13. Ne pas utiliser la tondeuse sous I'emprise de I'alcool ou de

drogues ou en cas de fatigue ou de maladie. Demeurer vigilant,

surveiller le travail effectue, et faire preuve de jugement.

14. I_viter les conditions environnementales dangereuses. Ne jamais

utiliser la tondeuse dans des endroits humides ou mouilles et ne

jamais I'utiliser sous la pluie. Toujours s'assurer d'avoir le pied sOr;

marcher; ne jamais courir.

15. Desengager le syst#me d'entra;nement, le cas echeant, avant de

demarrer le moteur.

16. Si la tondeuse se met a vibrer de fagon anormale, degager la

manette de I'interrupteur, attendre que la lame s'immobilise et

debrancher la tondeuse, puis en rechercher immediatement la

raison. Une vibration signale generalement un probl#me.

17. Toujours mettre uneprotection respiratoire et pour les yeux durant

I'uti/isation de la tondeuse.

18. L'utilisation de tout accessoire ou pi#ce non recommandes avec

cette tondeuse s'averer dangereuse. N'utiliser que les accessoires

approuves par Black & Decker.

19. Ne jamais trop tendre les bras en utilisant la tondeuse. Toujours

s'assurer de conserver son equilibre a tout moment au cours de

I'utilisation de la tondeuse.

UTILISATION SUR UNE PENTE

Les pentes sont un facteur majeur de glissades et de chutes, qui

peuvent entra;ner de graves blessures. Uutilisation sur toutes les

pentes demande une attention particuli#re. Ne pas tondre une pente

sur laquelle on ne se sent pas & I'aise.

1. Tondre les pentes en diagonale, jamais de haut en bas. #tre

extr#mement prudent Iors des virages sur les pentes.

2. Faire attention aux trous, orni#res, rebonds, pierres ou autres

objets caches. Une surface inegale peut provoquer une glissade

ou une chute. Une herbe haute peut cacher des obstacles.

3. Ne pas tondre une herbe mouillee ou des pentes excessivement

escarpees. Un equilibre instable peut provoquer une glissade ou

une chute.

4. Nepastondreprosdesfalaises,deslossesoudestalus.IIyaun

risquedeperdresastabiliteousonequilibre.

ENFANTS

Des incidents tragiques peuvent survenir si I'operateur n'est pas

vigilant en presence d'enfants. Les enfants sont parfois attires par la

tondeuse et I'operation de tonte. Ne jamais supposer qu'un enfant est

reste au dernier endroit oQ il a et6 vu.

1. Tenir les enfants & I'ecart de la zone de tonte et sous la

surveillance attentive d'un adulte responsable autre que I'operateur.

2. Rester vigilant et arr6ter la tondeuse si un enfant p6n#tre dans la

zone.

3. Ne jamais laisser un enfant utiliser la machine.

4. E_tretr#s prudent aux environs des virages, arbustes, arbres ou

autres objets qui peuvent vous emp6cher de voir un enfant.

REVISION GENERALE

1. Ne jamais utiliser la tondeuse dans un endroit clos.

2. Maintenir tousles ecrous et les boulons serres pour s'assurer que

le materiel est en bon etat de fonctionnement.

3. Ne jamais alterer le dispositif de securit& S'assurer r6guli#rement

de son fonctionnement adequat.

4. Eviter I'accumulation d'herbe, de feuilles et d'autres debris sur la

tondeuse. Laisser la tondeuse refroidir avant de la stocker.

5. En cas de choc contre un obstacle, degager la manette de

I'interrupteur pour eteindre la tondeuse, attendre que la lame

s'immobilise puis debrancher et examiner la tondeuse. Reparer tout

dommage avant de demarrer et d'utiliser la tondeuse.

6. Ne jamais effectuer de reglages ou de reparations Iorsque le

moteur est en marche ni Iorsque la tondeuse est branchee.

7. Toujours debrancher la tondeuse electrique avant les reglages, le

nettoyage, le depannage, I'inspection, le transport, le stockage, ou

avant de la laisser.

8. Contr61er r6guli_rement les composants du collecteur d'herbes et la

protection de I'ejecteur et en cas de besoin n'utiliser que des

pi#ces de rechanges recommandees par Black & Decker.

9. Les lames de tondeuses sont tranchantes. Recouvrir la lame ou

mettre des gants, et 6tre tr#s prudent Iors de I'entretien.

10. Prendre soin ou remplacer les etiquettes et les directives de

securit6, au besoin.

z_AVERTISSEMENT : AVEBTISSEMENTS ET

DIRECTIVES DE SECURITE GENERALE POUR TOUS

LES OUTILS

• CET OUTIL PEUT I_TRE DANGEREUX. Respecter tous les

avertissements et directives de securit6 contenues dans ce manuel.

L'operateur est responsable du respect des avertissements et

directives de s6curite contenus dans ce manuel et indiques sur la

machine. Restreindre I'usage de cette tondeuse & des personnes

capables de fire, de comprendre et de respecter les avertissements et

directives de s6curite contenus dans ce manuel et indiques sur la

machine.

• RANGER LA TONDEUSE INUTILISEE .&,UINTERIEUR. Lorsqu'elle

n'est pas utilisee, la tondeuse doit 6tre rangee & I'interieur dans un

endroit sec et verrouille - hors de la portee des enfants.

• NE PAS FORCER LA TONDEUSE. Elle fera un meilleur travail & la

vitesse pour laquelle elle a 6re con£ue, et ce, sans risque de blessure.

• UTILISER L'APPAREIL ELECTRIQUE APPROPRIE. Ne pas utiliser la

tondeuse pour une autre application que celle pour laquelle elle a 6te

prevue.

• S'HABILLER DE MANII_RE APPROPRII_E. Ne pas porter de

v6tements amples ni de bijoux. IIs peuvent s'enchevetrer dans les

pi#ces mobiles. Des gants de caoutchouc, des pantalons longs et des

chaussures antiderapantes sont recommandes pour les travaux

I'exterieur.

• UTILISER DES LUNETTES DE SI_CURITI_ ET TOUT AUTRE

EQUlPEMENT DE SI_CURITI_. Utiliser des lunettes de securit6

munies de protecteurs lateraux conformes aux normes en mati#re de

s6curite et, le cas ech6ant, un protecteur facial. Utiliser egalement un

masque facial ou anti-poussi#res si I'operation g6n#re de la poussi_re.

Ces directives s'appliquent a toutes les personnes dans la zone de

travail. Utiliser aussi un casque de securit6, des protecteurs auditifs,

des gants, des chaussures securitaires et des systemes de

depoussi6rage Iorsque prevus ou exiges. Des lunettes de securite et

accessoires similaires sont disponibles pour I'achat chez votre

detaillant ou a votre centre de reparation Black & Decker.

• NE PAS UTILISER ABUSlVEMENT LE CORDON. Ne jamais

transporter la tondeuse par son cordon ou tirer sur ce demier pour le

debrancher du receptacle. Tenir le cordon eloigne de la chaleur, de

I'huile et des bords tranchants.

PRENDRE SOIN DE LA TONDEUSE. Maintenir les ar#tes de coupe

tranchantes et propres afin d'assurer la meilleure performance et pour

reduire le risque de blessures. Suivre les consignes de graissage et de

changement d'accessoires. Inspecter reguli#rement la tondeuse, en

cas de dommages, la faire reparer par un centre de reparation

autoris& Inspecter reguli#rement les rallonges electriques et les

remplacer si endommagees. Maintenir les poignees s#ches, propres

et exemptes d'huile et de graisse.

I_VlTER UN RISQUE DE DEMARRAGE ACCIDENTEL. Ne pas

transporter I'appareil electrique branche alors que le doigt repose sur

I'interrupteur. S'assurer que I'interrupteur est & la position arr#t au

moment de brancher I'outil.

AVANT UTILISATION, toujours effectuer un examen visuel pour

s'assurer que la lame, les attaches de la lame et le module de coupe

ne sont pas uses ou endommages. Reparer ou remplacer les lames et

les attaches endommagees en m_me temps, pour maintenir

I'equilibre. Examiner le cordon de la tondeuse - s'assurer qu'elle est en

bon etat. L'isolation du cordon doit #tre intacte, sans fissures ni

br#ches.

POUR RI_DUlRE LE RISQUE DE CHOCS I:_-LECTRIQUES, cette

tondeuse comporte des lames &fiches polarisees (une lame est plus

large que I'autre) et exigera I'utilisation d'une rallonge polarisee. La

fiche de la tondeuse ne se branchera que d'une seule fa£on dans une

rallonge polarisee. Si la fiche ne s'ins#re pas totalement dans la

rallonge, la renverser. Si la prise ne s'ins#re toujours pas, rechercher

une rallonge polarisee appropriee. Une rallonge polarisee exigera

I'utilisation d'une prise murale polarisee. La fiche de la rallonge ne se

branchera que d'une seule fa£on dans une prise murale polarisee. Si

la fiche ne s'ins#re pas totalement dans la prise murale, renversez-la.

Si elle ne s'ins#re toujours pas dans la prise, demandez & un

electricien competent d'installer une prise murale polarisee

appropriee. Ne modifiez en aucune fa£on la fiche de I'appareil, la prise

ou la fiche de la rallonge.

RALLONGES. S'assurer que la rallonge est en bon etat. L'isolation du

cordon doit #tre intacte, sans fissures ni br#ches. Les prises de

connexion doivent #tre intactes. Lorsqu'une rallonge est utilisee,

s'assurer d'en utiliser une de calibre suffisant pour assurer le transport

du courant necessaire au fonctionnement de I'appareil. Un cordon de

calibre inf@ieur causera une chute de tension de ligne et donc une

perte de puissance et une surchauffe, qui peuvent reduire la duree de

vie du moteur. Le tableau indique le calibre approprie &utiliser selon la

Iongueur du cordon et I'intensite nominale de la plaque signaletique.

En cas de doute, utiliser le calibre superieur suivant. Plus le numero

de calibre est petit, plus le cordon est Iourd.

Tension

120V

240V

Calibre minimal des cordons de rallonge

Longueur totale du cordon en pieds

0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

0-50 51-100 101-200 201-300

(0-15,2m) (15,2-30,4m)(30,4-60,9m) (60,9-91,4m)

Intensit6 (A)

Au Au

moins plus

0 6

6 10

10 12

12 16

Calibre moyen des fils (AWG)

18 16 16 14

18 16 14 12

16 16 14 12

14 12 Non recommande

FD] indique que la tondeuse est <<,&,DOUBLE ISOLATION ,,.

AVER TISSEMENT D' UTILISATION DE RALLONGES EN

EXTERIEUR :Afin de reduire le risque de choc electrique, utiliser cet

outil uniquement avec une rallonge destinee & une utilisation &

I'exterieur, comme les rallonges SW-A, SOW-A, STW-A, STOW-A,

SJW-A, SJOW-A, SJTW-A ou SJTOW-A.

UN DISJONCTEUR DE FUITE DE TERRE doit _tre installe pour

proteger les circuits ou prises utilises pour cette tondeuse. Des prises

avec disjoncteur de fuite de terre integre sont aussi disponibles et

peuvent #tre utilisees comme mesure de securit&

VERIFIER QUE LES PII_CES NE SONT PAS ENDOMMAGI_ES. Si un

dispositif de protection, ou toute autre pi#ce, est endommage, il faut

faire examiner soigneusement I'outil, avant toute utilisation ulterieure,

afin d'assurer un fonctionnement adequat selon sa fonction prevue.

Verifier I'alignement des pi#ces mobiles, la presence de grippage des

pi#ces mobiles et de rupture de pi#ces, I'assemblage et tout autre

probl#me pouvant nuire au fonctionnement de I'outil. Un dispositif de

protection endommage, ou toute autre pi#ce endommagee, doit #tre

repare ou remplace adequatement par un centre de reparation

autorise & moins d'un avis contraire indique dans le pre'sent mode

d'emploi.

• RI_PARATIONS ET ENTRETIEN. Les reparations, I'entretien et tout

reglage non precis6s dans ce mode d'emploi devraient 6tre effectues

un centre de reparation autorise Black & Decker ou a.tout autre

centre de reparation professionnel. Utiliser toujours des pi_ces de

rechange identiques.

DANGER :AVERTISSEMENTS SUPPLEMENTAIRES

POUR TONDEUSES

• TOUJOURS tenir fermement la poignee a deux mains durant

I'utilisation de la tondeuse.

• NE JAMAIS mettre d'ecouteur de radio ou de musique pendant

I'utilisation de la tondeuse.

• ATTACHER les cheveux longs.

• NE JAMAIS effectuer un reglage de la hauteur de la roue alors que le

moteur est en marche ou Iorsque la tondeuse est branchee.

• Sl LA TONDEUSE s'accroche, degager la manette de I'interrupteur

pour eteindre la tondeuse, attendre I'immobilisation de la lame et

debrancher le cordon avant de desencrasser la goulotte ou d'enlever

des substances de dessous le ch&ssis.

• TENIR LES MAINS et les pieds eloign6s de la zone de coupe.

• MAINTENIR LES LAMES afflitees. Toujours mettre des gants de

protection en manipulant la lame de la tondeuse.

• EN GAS d'utilisation d'un collecteur d'herbe, le verifier r6guli_rement

pour detecter I'usure et les dommages. En cas d'usure excessive,

remplacer avec un nouveau sac pour votre securit6.

• FAIRE TRES ATTENTION au cours d'une marche arri_re ou en tirant

la tondeuse vers vous.

AVERTISSEMENT : certaines poussi_res produites par ce

produit contiennent des produits chimiques identifies par I'Etat de

CaNfomie comme pouvant causer le cancer, des anomalies

congenitales et d'autres dangers pour la reproduction. Voici quelques

exemples de ces produits chimiques :

• composes presents dans les engrais

• composes presents dans les insecticides, herbicides et

pesticides

• arsenic et chrome provenant de bois traite chimiquement

Afin de reduire votre exposition aces produits chimiques, utiliser un

equipement de securit6 approuve comme un masque anti-poussi_res

specialement congu pour filtrer les particules microscopiques.

_AVERTISSEMENT : ce produit contient des produits

chimiques, notamment le plomb, identifies par I'Etat de Califomie

comme etant canc6rig_nes et pouvant entraTner des anomalies con-

genitales et d'autres dangers relatifs a la reproduction. Se laver les

mains apr_s toute manipulation.

CONSERVER CES DIRECTIVES

DIRECTIVES DE MONTAGE

AVANT DE MONTER LA TONDEUSE, VI_RIFIER QUE LA BOITE

D'EXPI:I:DITION CONTIENT CE QUl SUIT. CONSULTER LA FIGURE 1.

A. Tondeuse

B. Poignee superieure

C. Poignee inferieure

D. Goulotte d'ejection

E. Sac en plastique contenant un boulon

de poignee, 2 ecrous & oreilles, 2 rondelles

etoil6es, attaches pour c&ble

et 2 couvercles de trous de flasque

MONTAGE DE LA POIGNEE (FIGURE 2)

1. Le carton de la tondeuse contient la tondeuse, 2 poignees, une

goulotte d'ejection et un sac en plastique contenant des pi#ces.

2. Fixer les moities superieure et inferieure de la poignee & I'aide du

boulon a visi#re (deja present sur le cordon d'alimentation) et des

boulons et ecrous contenus dans le sac en plastique.

S'assurer que le cordon d'alimentation et I'interrupteur sont

sur le m_me cote de la tondeuse que le point d'_jection. La

poignee superieure comporte trois trous, ceci permet le reglage de

la hauteur de la poignee sur trois positions. Choisir le trou qui

correspond le mieux a votre taille. Le boulon _tvisi#re est installe

de sorte que le cordon est oriente vers I'exterieur.

Placer les rondelles & etoiles sur le boulon entre la poignee et les

ecrous a oreilles. Serrer fermement les ecrous a oreilles.

FIXATION DE LA POIGNI_E (FIGURE 3)

1. DI_BRANCHER L'OUTIL ET ATTENDRE QUE LA LAME SOIT

COMPLI_TEMENT IMMOBILE.

2. Fixer I'extremite avant de la tondeuse pour qu'efle ne roule pas

vers I'avant.

3. Si les couvercles des trous du flasque sont joints, retirer le

connecteur et le jeter, faire coulisser la boucle de retenue de

chaque couvercle de trou de flasque le long d'une extremite de la

poignee. S'assurer que les fl_ches sur les couvercles pointent

I'une vers I'autre Iorsqu'ils sont instaNes. (Figure 3A)

4. Aligner les extremites de la poignee inferieure sur les trous du

flasque de la tondeuse. (Figure 3B)

5. Pousser les poignees dans la tondeuse a.gazon en faisant

attention a ne pas pincer ou endommager le cordon d'alimentation.

6. Tirer les poignees pour s'assurer qu'elles sont s_rement fixees.

7. Installer les couvercles des trous du flasque en inserant le bord

inferieur du couvercle dans le bord inferieur du trou, puis toumer le

couvercle en le poussant vers I'avant et enfoncer jusqu'a, ce qu'il

soit fermement enclenche en position dans le flasque. (Figure 3C)

8. Installer la fixation de c_ble sur la poignee inferieure pour

maintenir le cordon. (Figure 5C)

DISPOSE DE LA POIGNI_E (FIGURE 4)

1. DI_BRANCHER L'OUTIL ET ATTENDRE QUE LA LAME SOIT

COMPLETEMENT IMMOBILE.

2. Fixer I'extremite arri_re de la tondeuse pour qu'elle ne roule pas

vers I'arri#re.

3. Enfoncer la languette de chaque couvercle de trou de flasque et

tourner chaque couvercle hors du flasque. (Figure 4A)

4. Ternir les extremites de la poignee inferieure a deux mains. Serrer

les deux cotes de la poignee I'un vers I'autre tout en tirant la

Z_ poignee. (Figure 4B)

AVERTISSEMENT : NE JAMAIS utiliser un objet pointu pour

degager I'acc#s aux c&bles enveloppes.

DI_CHIQUETAGE

La tondeuse est con(_ue pour dechiqueter ou ejecter I'herbe selon

que I'orifice de dechiquetage est ferme (dechiquetage) ou que le

panneau de dechiquetage est leve et la goulotte de d'ejection est

en place (ejection). Aucune etape supplementaire de montage

n'est necessaire pour le dechiquetage. ALLER AU DIRECTIVES

D'UTILISATION.

INSTALLATION DE LA GOULOTTE DE DI_VERSEMENT (FIGURE 5)

(En cas de preference de I'_jection de I'herbe au d_chiquetage,

suivre les _tapes suivantes)

1. DI_BRANCHER L'OUTIL ET ATTENDRE QUE LA LAME SOIT

COMPLETEMENT IMMOBILE.

2. Ouvrir le panneau de dechiquetage en tirant la fixation du panneau

de dechiquetage. (Figure 5A)

3. Aligner les fi#ches de la goulotte d'ejection sur les fi#ches de

direction du ch&ssis de la tondeuse & gazon et inserer la goulotte

d'ejection comme indiqu&

4. Positionner la goulotte de sorte que les crochets de la goulotte

soient encastres sous les crochets du ch&ssis, puis rel&cher la

goulotte et le panneau. (Figure 5B)

UTILISATION DE L'INTERRUPTEUR (FIGURE 7)

La tondeuse est equip6e d'un interrupteur special. Pour actionner

I'interrupteur, inserer le doigt dans I'ouverture (Figure 7) et pousser la

manette de fa¢;on a pouvoir I'attraper avec I'autre main. Tirer la

manette vers I'arri#re pour allumer I'appareil et la maintenir contre la

poignee de la tondeuse pour la garder en marche. Pour arr6ter la

tondeuse rel&cher simplement la manette. La manette & ressort <,

SNAP ACTION ,, eteindra instantanement a tondeuse.

Z_AVERTISSEMENT : NE JAMAIS ANNULER L'OPI_RATION.

RALLONGE A LA PRISE I_LECTRIQUE (FIGURE 8)

1. Placer la plus grande partie de la rallonge pros de la prise

electrique hors de la trajectoire de la tondeuse. Raccordement de

la rallonge & a tondeuse.

2. Commencer dans la direction oQ la rallonge est plus proche de la

prise. Commencer la tonte dans la zone la plus proche de la prise

et tondre dans un mouvement de va-et-vient. Remarque : le

cordon est maintenu sur la portion tondue de la pelouse et hors de

la trajectoire de la tondeuse. (FIGURE 8)

3. Eviter de tondre en cercles sinon le cordon sera difficile a manoeuvrer.

DIRECTIVES D'UTILISATION

REMARQUE : Une tondeuse & gazon est un appareil electrique

majeur et ne devrait pas 6tre utilisee en m6me temps que d'autres

pareils majeurs sur le m6me circuit domestique.

Avertissement : s'assurer que toutes les personnes et animaux

sont 61oignes d'au moins 30,5 m (100 pi).

INSPECTION DE LA ZONE DE COUPE

Enlever les objets tels les pierres, les tiges,

les ills, les jouets, les oset autres debris ou

objets qui pourraient 6tre projetes par les

lames pivotanles.

RACCORDEMENT DE LA RALLONGE A LA TONDEUSE (FIGURE 6)

NE PAS brancher la rallonge & la source d'alimentation avant d'avoir

termine la lecture de ce manuel et de pouvoir commencer la tonte.

1. La rallonge dolt 6tre polarisee et ne se branchera que d'une fagon,

orienter la rainure avec la large broche dans le bottler du commutateur.

2. Enrouler la rallonge et appuyer pour I'enfoncer a travers I'ouverture

dans le bottler de I'interrupteur.

3. Tirer la rallonge du cote de la boucle qui est connectee dans le

bottler du commutateur et supprimer tout le mou de cette partie de

la rallonge.

4. Placer la boucle sur le panneau de renfort sur le bottler et tirer la

rallonge afin que la boucle soit entraTnee vers le bas autour du

panneau de renfort comme montre sur le schema. Verifier pour

s'assurer que la rallonge n'a pas 6te desserree.

HAUTEUR APPROXIMATIVE DE COUPE RECOMMANDI_E

La coupe devrait 6tre plus haute par temps chaud et plus courte Iors

de la derni#re coupe avant I'hiver.

PELOUSE - TEMPERATURES FRAICHES

TYPE

HERBE RECOURBI_E

RAMPANTE

HERBE RECOURBC:E

VELOURS

PATURIN DES PRI_S

PATURIN COMPRIMI_

HERBE BLEUE DU

KENTUCKY

PTURIN DES PRES

BROME

HERBE <,RESCUE ,, FINE

HERBE ,,RESCUE ,,

HAUTE

FROMENTAL

PELOUSE -

TYPE

HERBE DE BAHIA

HERBE DES BERMUDES

HERBE DE BUFFALO

HERBE ,, CARPET _,

HERBE ,, CENTIPEDE ,,

HERBE <,ST.AUGUSTINE ,,

HERBE ,,ZOYSIA ,,

OMBRE SOLEIL

33,7 mm (1 1/3 po) 16,7 RAMPANTE mm

(2/3 po)

6,3 mm (1/4 pc) 12,7 mm (1/2 pc)

12,5 mm (1/2 pc) 25,4 mm (1 pc)

76,2 mm (3 13o) 101,6 mm (413o)

63,5 mm (2 1/2 pc) 76,2 mm (3 pc)

25,4 mm (1 13o) 38,1 mm (1 1/2 13o}

76,2 mm (3 pc) 101,6 mm (4 pc)

38,1 mm (1 1/2 13o) 63,5 mm (2 1/2 13o)

63,5 mm (2 1/2 pc) 101,6 mm (4 pc)

50,8 mm (2 13o) 63,5 mm (2 1/2 pc)

TEMPERATURES CHAUDES

OMBRE SOLEIL

50,8 mm (2 pc) 76,2 mm (3 pc)

12,7 mm (1/2 pc) 25,4 mm (1 pc)

38,1 ram(1 1/2po) 63,5 mm (21/2 po)

25,4 mm (1 pc) 50,8 mm (2 13o)

25,4 mm (1 pc) 50,8 mm (2 pc)

50,8 mm (2 pc) 76,2 mm (3 pc)

12,7 mm (1/2 pc) 25,4 mm (1 pc)

REMARQUE : La plage de hauteur pour cette tondeuse est de

25,4 mm a 88,9 mm (1 po a 3 1/2 po)

RI_GLAGE DE LA HAUTEUR DE LA ROUE (FIGURE 9)

1. AVANT D'EFFECTUER DES RI_GLAGES, I_TEINDRE,

ATTENDRE QUE LA LAME S'IMMOBILISE ET DEBRANCHER

LA TONDEUSE.

2. Cette tondeuse Black & Decker est dotee d'un syst_me de reglage

de la hauteur des roues & un levier. Ce syst#me r#gle toutes les

quatre roues au m6me moment. La tondeuse s'ajuste par six

increments de 25,4 mm - 88,9 mm (1 & 3 1/2 po).

3. Placer la main gauche sur la poignee de reglage de la hauteur et

la main droite sur la poignee inferieure comme indique sur la figure 9.

4. Tirer la poignee de reglage de la hauteur & I'ecart de la tondeuse,

et reinitialiser a la position de reglage de hauteur voulue. (Voir la

hauteur de coupe recommandee par type de gazon dans LE

MODE D'EMPLOI) Tourner le reglage de la hauteur vers I'avant

de la tondeuse diminue la hauteur de coupe et le tourner vers

I'arri#re augmente la hauteur de coupe.

ELEVEE

POSITIONS POUR LA HAUTEUR

DE COUPE

Position Hauteur de coupe

1 (BASSE) 25,4 mm (1 po)

2 38,1 mm (1 1/2 po)

3 50,8 mm (2 po)

4 63,5 mm (2 1/2 po)

5 76,2 mm (3 po)

6 (I_LEVI_E) 88,9 mm (3 1/2 po)

CONSEILS D'UTILISATION DES DI_CHIQUETEUSES

Dans la configuration de dechiquetage cette nouvelle tondeuse est

congue pour la recoupe de I'herbe taillee en brins courts.

Ces brins qui sont disperses pendant I'utilisation de la tondeuse se

biodegradent rapidement et fournissent des nutriments pour la pelouse.

• Regler la tondeuse a la hauteur maximale de coupe Iorsque la

tondeuse est utilisee sur un sol rugueux ou sur des grandes

broussailles.

• Ne pas tailler la pelouse Iorsqu'elle est mouillee. L'herbe mouillee a

tendance a former des paquets sous I'action des dechiqueteuses.

L'apr_s-midi est le meilleur moment pour tailler une pelouse.

• Pour obtenir de meilleurs resultats, regler la hauteur de coupe de la

tondeuse a gazon pour qu'elle ne coupe que le tiers superieur des

brins d'herbes.

• Si votre pelouse est broussailleuse il pourrait 6tre necessaire

d'augmenter la hauteur de coupe pour reduire I'effet de poussee et

eviter la surcharge du moteur.

• Pour un dechiquetage extr6mement difficile faire des passages

etroits et tondre lentement.

• Changer le sens de coupe chaque semaine. Tondre du Nord au Sud

une semaine et de I'Est a I'Ouest la semaine suivante. Ceci permettra

d'eviter I'enchev6trement ou le lignage de la pelouse.

1/3

z_ MISE EN GARDE : Ne pas tenter de desencrasser le bottler de la

lame en jetant ou en tapotant la tondeuse contre le sol. Ceci peut

endommager la tondeuse.

I_JECTION

La tondeuse est congue pour disperser I'herbe sur la pelouse.

1. Une ejection peut 6tre indispensable si I'herbe remplit le sac lateral

tr#s rapidement.

2. L'herbe peut 6tre dispersee ulterieurement, si necessaire, en la

soufflant avec un souffleur de jardin.

3. Dans les conditions de pelouse broussailleuse des passages plus

etroit peuvent 6tre necessaires.

SAC A GAZON LATI_RAL (DISPONIBLE EN OPTION A UN PRIX

SPI_CIAL)

II est recommande d'ensacher les herbes des tontes des premiers

printemps et de la derni#re tonte de la saison pour limiter les

maladies.

II est parfois pr6ferable d'ensacher I'herbe pour eviter une

dispersion dans les piscines, cheminees et maisons.

L'herbe peut 6tre ajoutee au compost de la poubelle et utilisee plus

tard pour une fertilisation naturelle.

NETTOYAGE ET RANGEMENT

DANGER : S'assurer que la tondeuse est d_branch_e et que la

lame soit immobile.

Enlever et nettoyer chaque debris de I'exterieur de la tondeuse et du

prot#ge-lame avant le rangement. Ranger sous une couverture. Voir

la section ENTRETIEN.

Le nettoyage de la face inferieure de la tondeuse est plus facile

immediatement apr_s la tonte (S'ASSURER QUE LA TONDEUSE

EST DEBRANCHEE ET QUE LA LAME SOIT IMMOBILE). Un

chiffon, un papier froisse ou un papier essuie-tout, peuvent 6tre

utilises pour nettoyer I'herbe accumulee. Faire attention aux ar6tes

tranchantes de la lame.

Un ch&ssis de tondeuse propre ameliore I'efficacite de la lame et

maintient un rendement elev& Lors du nettoyage, NE PAS immerger

la tondeuse dans I'eau ou I'arroser avec un flexible ou avec une

laveuse haute pression. N'utiliser qu'un detergent doux et un chiffon

humide pour nettoyer la tondeuse. Ne jamais laisser un liquide

pen6trer dans la tondeuse; ne jamais immerger une partie de la

tondeuse dans un liquide.

REMARQUE • Ne pas ranger la tondeuse sur des engrais ou des

produits chimiques ou pr#s de ceux-ci. Ce genre de rangement peut

provoquer une rapide corrosion des pi#ces metalliques.

PRI_VENTION DE LA CORROSION

Les engrais et autres produits chimiques de jardin renferment des

agents qui acc61#rent gravement la corrosion du metal. Apr#s

utilisation de la tondeuse dans des endroits oQ des engrais ou des

produits chimiques ont ete utilises, la tondeuse dolt #tre ensuite

imm{_.diatement nettoyee.

Essuyer toutes les pi#ces exposees avec un chiffon humide. Lubrifier

uniquement les pi#ces metalliques avec de I'huile a base de petrole

leger. Ne pas lubrifier les roues.

ENTRETIEN

Avant chaque tonte debrancher la tondeuse et s'assurer que la lame

soit immobile. Verifier tousles ecrous, les boulons et les vis pour

s'assurer que le serrage est adequat. S'assurer de la verification du

syst#me de fixation de la lame.

IMPORTANT : Pour garantir la SI_OURITI_ et la FIABILITI_ du produit,

les reparations, I'entretien et le reglage doivent #tre effectues par un

centre de depannage agree ou autre centre professionnel de

depannage. Utiliser uniquement des pi#ces de rechange identiques.

Inspecter et nettoyer soigneusement la tondeuse au debut de chaque

saison de tonte pour une duree de vie prolongee et un meilleur

rendement.

De temps &autre, eteindre la tondeuse et attendre que la lame

s'immobilise. Debrancher ensuite le cordon d'alimentation et toumer

la tondeuse sur le c6t& ]k I'aide d'un objet comme une tige ou un

chiffon, nettoyer toute accumulation d'herbe aux alentours de la lame.

Nettoyer egalement toute herbe ou debris qui pourraient s'accumuler

autour de I'orifice d'ejection ou de dechiquetage. Faire attention aux

ar#tes tranchantes de la lame.

RETRAITET INSTALLATIONDE LA LAME (FIGURE10,11,12)

1. DEGAGER LA MANETTE DE L'INTERRUPTEUR POUR

ETEINDRE LA TONDEUSE, ATTENDRE QUE LA LAME

S'IMMOBILISE, ET DEBRANCHER LA TOND.EUSE. TOURNER

ENSUlTE LA TONDEUSE POUR ACCEDER A LA LAME.

2. Utiliser une piece en bois de 2x4 (environ 2 pieds de Iongueur)

pour emp#cher la lame de tourner Iors du retrait de I'ecrou

embase.

3. Porterdesgantsetdeslunettesdeprotectionappropriees.Faire

attentionauxar6testranchantesdelalame.Placerlemorceaude

boisetenleverI'ecrou&embasecommeindiquealafigure10.

4. Enleverlacalemetalliquecarreedelalame,I'isolantplastique

carredelalame,etlalame(Figure11).Examinerlesdefautsde

I'isolantdelalameetleremplacersinecessaire.

5. Lorsduremplacementd'unelameaiguiseeouneuvesur

I'epaulementduventilateur,prendregardequele,,COTEGAZON

,, de la lame fera face au sol Iorsque la tondeuse sera retournee

sa position verticale normale. Apr_s I'installation de la lame, placer

I'isolant de la lame sur la lame de sorte que les bords 61eves sur

un c6te engagent les bordures de la lame. Installer ensuite la cale

de la lame afin qu'elle reste a I'interieur des bords 61eves de I'autre

c6te de I'isolant de la lame. S'assurer de bien aligner les meplats

dans le trou de la cale de la lame avec les meplats de I'arbre,

tournant ensemble la lame et I'isolant de la lame comme indiqu&

Positionner une piece de bois pour emp6cher la lame de tourner

(Figure 12). Installer les ecrous a embase avec la bride contre la

cale de la lame et serrer fermement.

Fig. 11 A. ecrou, B. cale, C. isolant, D. lame

AFFUTAGEET I_QUILIBRAGEDE LA LAME : (FIGURE 13,14)

1. S'ASSURER QUE LA MANETTE .DE L'INTERRUPTEUR EST

DEGAGEE ET LA LAME COMPLETEMENT IMMOBILE ET LE

CORDON D'ALIMENTATION DEBRANCHE AVANT D'ENLEVER

LA LAME.

2. Faire attention aux bordures tranchantes de la lame & chaque

instant.

3. Deposer la lame de la tondeuse. Voir les instructions de depose et

d'installation de la lame.

4. Fixer la lame sur un etau comme indique & la figure 13.

5. Porter des lunettes de protection appropriees et faire attention A ne

pas se blesser soi-m6me.

6. Aiguiser soigneusement les ar6tes coupantes de la lame avec une

lime A dents fines ou une pierre A affOter, tout en conservant

I'angle original du biseau.

7. Verifier I'equilibre de la lame en plagant le trou central de la lame

au dessus d'un clou ou d'un toumevis A tige ronde,

horizontalement fixe sur un etau. Si I'une des lames toume vers le

bas, enlever les couches de substances qui se sont accumulees &

cette extremit& La lame est correctement en equilibre quand

aucune extremit6 ne penche vers le bas. (Figure 14)

8. Remettre la lame de la tondeuse et serrer solidement.

LUBRIFICATION :

Aucunelubrification n'est necessaire.Ne pas huiler les roues. Elles possedent

des surfaces de roulementsa billesen plastique qui ne n6cessitent aucune

lubrification.

ACCESSOIRES :

Les accessoires recommandes pouvant 6tre utilises avec I'outil sont

disponibles aupr#s du distributeur local ou centre de reparation

autoris& Pour tout renseignement concernant les accessoires,

composer le : 1-800-544-6986

Z_AVERTISSEMENT : I'utilisation de tout accessoire non

recommande avec cet outil pourrait s'averer dangereuse.

GUIDE DE DEPANNAGE/ACTIONS CORRECTIVES :

PROBL_:ME ACTION CORRECTIVE

- Le moteur ne demarre pas - Verifier le fusible ou le disjoncteur

-Le moteur ralentit continuellement

-Fonctionne mais tonte faible

-Vibration excessive

-La tondeuse est difficile A pousser

-La tondeuse laisse des touffes

de feuilles

pour s'assurer que la prise est

alimentee

- Essayer la rallonge avec un autre

appareil electrique pour s'assurer

que le cordon d'alimentation est en

bon etat.

- Appeler le representant du service

la clientele 1 800 544-6986

- La face inferieure de la tondeuse

peut 6tre bouchee par les debris.

Eteindre la tondeuse, attendre que

la lame s'immobilise et debrancher

la tondeuse puis nettoyer.

- L'herbe peut 6tre trop haute,

essayer de pousser & une vitesse

plus lente ou augmenter la hauteur

de coupe.

- Verifier le tranchant et I'equilibre de

la lame et corriger si necessaire.

- En cas d# dechiquetage, il y a trop

d'herbes. Eteindre la tondeuse,

attendre I'immobilisation de la lame,

debrancher la tondeuse et fixer la

goulotte d'ejection pour disperser

I'herbe.

-La lame peut 6tre emouss6e.

Eteindre la tondeuse, resultats

atten,dre I'immobilisation de la lame

et DEBRANCHER la tondeuse puis

verifier le tranchant avec soin.

- La lame peut 6tre endornmagee

(courbee ou ebr6ch6e). Eteindre la

tondeuse, attendre que la lame

s'immobilise et debrancher la

tondeuse si necessaire.

- L'herbe peut 6tre trop haute ou

ejoaisse pour la hauteur de coupe.

Eteindre la tondeuse, attendre que

la lame s'immobilise et la debrancher

et augmenter la hauteur de coupe.

-La lame peut 6tre desserree.

Eteindre la tondeuse, attendre

I'immobilisation de la lame et

debrancher la tondeuse attendre

I'immobilisation de la lame et verifier

le serrage.

- La lame peut 6tre courbee ou

6brech6e. Eteindre la tondeuse,

attendre I'immobilisation de la lame,

debrancher la tondeuse et remplacer

si necessaire.

-La lame peut #tre en desequilibre.

Se reporter a la section d'equilibrage

de la lame du manuel d'instruction.

- La tondeuse est trop proche du sol

s,elon la quantite d'herbe coupee.

Eteindre la tondeuse, attendre

I'immobilisation de la lame et

debrancher la tondeuse puis

augmenter la hauteur de coupe.

Eteindre la tondeuse, attendre

I'immobilisation de la lame,

debrancher la tondeuse puis verifier

les roues et lesessieux pour s'assurer

qu# I'assemblage tourne aisement.

- Eteindre la tondeuse, attendre

I'immobilisation de la lame et

debrancher la tondeuse puis

augmenter la hauteur de coupe.

- En cas d# dechiquetage, il y a trop

d'herbes. Eteindre la tondeuse,

attendre I'immobilisation de la lame,

debrancher la tondeuse et fixer la

goulotte d'ejection pour disperser

I'herbe.

- Eteindre la tondeuse, attendre

I'immobilisation de la lame,

debrancher la tondeuse et verifier

soigneusement le tranchant de la

lame.

- L'herbe peut #tre trop humide pour

#tre taillee. Attendre que I'herbe se"che.

PROBLEME

-Connexion de I'ejecteur/sac

ACTION CORRECTIVE

- L'herbe peut 6tre trop humide

essayer encore Iorsque I'herbe est

s0che.

- II y a trop d'herbe. Eteindre la

tondeuse, attendre I'immobilisation

de la lame et debrancher la

tondeuse puis augmenter la hauteur

de coupe.

VOICI QUELQUES CONSEILS PRATIQUES POUR OPTIMISER

L'UTILISATION DE VOTRE TON DEUSE BLACK & DECKER... ET

OBTENIR UNE PELOUSE DE REVE.

1. Tondre la pelouse la premi0re lois au printemps Iorsque I'herbe

atteint une hauteur de 64 mm & 76 mm (2-1/2 po a 3 po). Tondre

la pelouse trop t6t limitera le developpement des racines de la

pelouse qui se renouvellent a chaque printemps. Couper la

nouvelle herbe Iorsqu'elle atteint une hauteur d'environ 64 mm

(2-1/2 po).

2. Ne pas couper une trop grande proportion de la hauteur d'herbe

en un seul passage. Jamais plus de 1/3 de la hauteur de la feuille

chaque passage. Des tontes trop rapprochees dans le temps

<<choquent >>les tiges d'herbe sensibles, ce qui produit un

syst0me superficiel de racines et la pelouse eprouve de la difficulte

par la suite & atteindre I'eau dans le sol.

3. Des specialistes en soins de la pelouse declarent qu'une bonne

partie des probl0mes de pelouse rencontres provient de coupes

trop rapprochees. La profondeur et la resistance des racines de

I'herbe sont presque exactement proportionnelles a sa croissance.

L'herbe sur des pelouses bien etablies est souvent endommagee

Iorsque coupee plus courte que 38 mm (1-1/2 po). Une hauteur de

38 mm a 51 mm (1-1/2 po a 2 po) est pref0rable pour les pelouses

de grande superficie.

4. Tondre la pelouse Iorsqu'elle est s0che pour eviter la formation de

mottes d'herbe mouillee. S'il est possible, la fin de I'apr0s-midi est

la periode ideale pour tondre la pelouse non seulement parce que

I'herbe est s0che, mais egalement parce que I'aire nouvellement

coupee sera proteg0e des rayons forts du soleil.

5. Maintenir la lame afft3tee pour une coupe bien nette. Cette

pratique ameliore le rendement de la tondeuse et I'apparence de

la pelouse. Une lame emouss0e casse et ecrase les pointes de

I'herbe. Ceci nuit a la saine croissance de la pelouse et accroYt la

susceptibilite aux maladies qui I'attaquent. Si les pointes de I'herbe

sont ecras0es, elles brunissent et la pelouse a I'air en mauvaise

santO. Une lame emouss0e peut egalement arracher les nouvelles

pousses.

6. Essayer de tondre la pelouse toujours a la m0me (constante)

hauteur de coupe. II est parfois necessaire de varier la hauteur de

coupe pour en fonction de la saison. Toutefois, une coupe &

hauteur constante produit une belle pelouse plus saine avec, en

r0gle gen0rale, moins de mauvaises herbes. Tondre la pelouse plus

frequemment en periode de croissance rapide. Une coupe frequente

permet de cacher la section plus basse, moins attrayante de I'herbe.

7. Si la pelouse devient trop Iongue (des vacances, par exemple,

pourraient interrompre la tonte de la pelouse), couper la pelouse

une ou deux hauteur(s) plus elev0e(s) que normalement.

Quelques jours plus tard, un deuxi0me passage a une hauteur

normale de coupe redonnera a la pelouse son air d'antan. La

modification de la hauteur de coupe est simple avec la touche

effleurement pour le reglage de la hauteur des roues de Black &

Decker qui ajuste simultanement les quatre roues de la tondeuse.

8. Au printemps eta I'automne (ou apr0s toute interruption du rythme

de coupe), I'herbe sera plus Iongue et plus epaisse. Si le moteur

ralentit a tout moment en cours de tonte, regler les roues & une

hauteur de coupe plus elev0e. Une charge excessive sur le

moteur peut entraYner une coupe inegale, un dechargement plus

rapide de la batterie et un declenchement du disjoncteur qui

arr0terait le moteur.

9. Trois bonnes idees pour ameliorer I'apparence de la pelouse :

varier frequemment le sens de coupe, couper horizontalement sur

les pentes (ceci est egalement une bonne mesure de securit0) et

ne pas oublier de superposer le champ de coupe & chaque passage.

10. Couper toujours la pelouse de sorte que I'herbe coupee soit redis-

tribuee sur la pelouse tondue. Cette technique donne & la pelouse

une apparence fraYche en evitant une accumulation d'herbes

coupees brunies et laides.

INFORMATION SUR LES RI_PARATIONS

Tousles centres de reparation Black & Decker sont dotes de

personnel qualifie en mati0re d'outillage electrique; ils sont donc en

mesure d'offrir a leur client01e un service efficace et fiable. Que ce soit

pour un avis technique, une reparation ou des pi0ces de rechange

authentiques installees en usine, communiquer avec I'etablissement

Black & Decker le plus pros de chez vous. Pour trouver

I'etablissement de reparation de votre region, consulter le repertoire

des Pages jaunes a la rubrique <<Outils electriques _>ou composer le

numero suivant : 1-800-544-6986 ou consulter le site

www.blackanddecker.com

GARANTIE COMPLETE DE DEUX ANS POUR UNE UTILISATION

DOMESTIQUE

Black & Decker (I_.-U.) Inc. garantit ce produit pour une duree de deux

ans contre tout defaut de materiau ou de fabrication. Le produit

defectueux sera remplace ou repar0 sans frais de I'une des deux

fagons suivantes :

La premi0re fagon consiste en un simple echange chez le detaillant qui

I'a vendu (pourvu qu'il s'agisse d'un detaillant participant). Tout retour

dolt se faire durant la periode correspondant a la politique d'echange

du detaillant (habituellement, de 30 & 90 jours apr0s I'achat). Une

preuve d'achat peut 0tre requise. Verifier aupr0s du detaillant pour

connaYtre sa politique concernant les retours hors de la periode definie

pour les echanges.

La deuxi0me option est d'apporter ou d'envoyer le produit (transport

paye d'avance) & un centre de reparation autorise ou &un centre de

reparation de Black & Decker pour faire reparer ou echanger le produit,

notre discretion. Une preuve d'achat peut 0tre requise. Les centres

Black & Decker et les centres de service autorises sont repertori0s

dans les pages jaunes, sous la rubrique <<Outils electriques _>.

Cette garantie ne s'applique pas aux accessoires. Cette garantie vous

accorde des droits legaux specifiques et vous pourriez avoir d'autres

droits qui varient d'un Etat ou d'une province & I'autre. Pour toute

question, communiquer avec le directeur du centre de reparation Black

& Decker le plus pros de chez vous. Ce produit n'est pas destine a un

usage commercial.

REMPLACEMENT GRATUIT DES ETIQUETTES

D'AVERTISSEMENT : si les etiquettes d'avertissement deviennent

illisibles ou sont manquantes, composer le 1-800-544-6986 pour en

obtenir le remplacement gratuit.

Garantie du ch&ssis

Le ch&ssis est garanti &vie seulement contre les vices de matiOre ou

de fabrication.

Le produit n'est pas congu pour une utilisation commerciale.

Importe par

Black & Decker Canada Inc.

100 Central Ave.

Brockville (Ontario) K6V

5W6

Voir la rubrique "Outils

_lectriques"

des Pages jaunes

pour le service et les ventes.

ESPANOL

PODADORADESBROZADORADE46 CM(18 PULG.)

MANUALDEINSTRUCCIONES

MM575

INFORMACION CLAVE QUE USTED DEBE CONOCER:

• Plataforma 3 en 1 para toda la vida: desbroce, descarga y embolsado (bolsa opcional).

• Para operar esta podadora, el mango debe estar bloqueado en posicion.

• Corrobore que las cubiertas de orificios de la cubierta esten instaladas correctamente.

• Para obtener los mejores resultados de corte, mantenga la hoja afilada y balanceada.

• Examine y limpie minuciosamente lap,odadora despues de cada uso (una plataforma con cesped

apelmaza_o degradar& el rendimiento).

• Asegt_rese de que antes de cortar el cesped o durante la operacion, el &rea este libre de personas o mascotas.

CONSERVEESTEMANUAL PARA FUTURAS CONSULTAS

Cat No. MM575 Form No. 90512518 Rev. 1 DICIEMBRE '07

ANTES DE DEVOLVER ESTE PRODUCTO

POR CUALQUIER MOTIVO, LLAME AL

(55)5326-7100

ANTESDELLAMAR,TENGAELNOMERODECAT&LOGOY ELC0DIGO DE

FECHAPREPARADOS.ENLA MAYORJADELOSCASOS,UNREPRESENTANTE

DEBLACK& DECKERPUEDERESOLVEREL PROBLEMAPORTELEFONO.Sl

DESEAREALIZARUNASUGERENClAOCOMENTARIO,LLAMENOS.SUOPINION

ES FUNDAMENTALPARABLACK& DECKER.

NORMAS DE SEGURIDAD: DEFINICIONES

Es importante que lea y comprenda este manual.

La informacion que contiene esta relacionada con la proteccion de SU

SEGURIDAD y la PREVENClON DE PROBLEMAS. Los simbolos que

uen se utilizan para ayudarlo a reconocer esta informacion.

PELIGRO: Indica una situacion de peligro inminente que, si no se

evita, provocara la muerte o lesiones graves.

ADVERTENCIA: Indica una situacion de peligro potencial que,

si no se evita, podria provocar la muerte o lesiones graves.

z_PRECAUCION: Indica una situacion de peligro potencial que, si

no se evita, puede provocar lesiones leves o moderadas.

PRECAUCION: Utilizado sin el simbolo de alerta de seguridad

indica una situacion de peligro potencial que, si no se evita, puede

provocar dafios en la propiedad.

z_ADVERTENCIA: Instrucciones y advertencias de

seguridad importantes

/_ ADVERTENCIA: AI utilizar aparatos electricos para jardin,

siempre se deben tomar ciertas precauciones ba.sicas de seguridad

para minimizar el riesgo de incendio, descarga electrica y lesiones

personales.

LEA TODAS LAS INSTRUCCIONES

PARA REDUCIR EL RIESGO DE LESIONES:

• Antes de utilizar la herramienta, asegOrese de que todas las personas

que la utilicen hayan leido y comprendido todas las instrucciones de

seguridad y demas informaci6n incluida en este manual.

• Guarde estas instrucciones y reviselas con frecuencia antes de usar

y al ensefiarles a los demas.

z_ PRACTICAS DE SEGURIDAD IMPORTANTES

SOBRE PELIGROS PARA LAS PODADORAS MANUALES

Esta podadora puede amputar manos y pies y arrojar objetos. La

inobservancia de las siguientes instrucciones de seguridad puede

causar lesiones graves o la muerte.

OPERACION GENERAL

1. Lea, comprenda y siga todas las instrucciones en la podadora yen

el manualde instrucciones antes de comenzar.

2. No coloque las manos ni los pies cerca o debajo de la podadora.

Mantengase alejado de la apertura de descarga en todo momento.

3. Solo deje que adultos responsables, familiarizados con las instruc-

clones, operen esta podadora.

4. Limpie el area donde se usara la podadora de objetos como

piedras, palos, alambres, juguetes, huesos, etc., que pueden ser

arrojados por la hoja. Los objetos que la hoja golpee pueden

causar lesiones graves a personas. Cuando el motor este en fun-

cionamiento, permanezca detras del mango.

5. Antes de operar la podadora, asegOrese de que el _trea

circundante este libre de espectadores. Todos los espectadores y

las mascotas se deben mantener a una distancia segura. Detenga

la podadora si alguna persona ingresa en el area circundante.

6. No opere la podadora descalzo o con sandalias. Use siempre

calzado cerrado.

7. No tire de la podadora hacia atras a menos que sea absolutamente

necesario. Siempre mire hacia abajo y hacia atras antes y durante

movimientos en retroceso.

8. Nunca apunte el material de descarga hacia una persona. Evite

descargar el material contra una pared o un obstaculo. El material

puede rebotar en direccion al operador. Cuando atraviese

superficies con grava o cuando suelte el mango, libere la palanca

de/interruptor para apagar la podadora y detener la hoja.

9. No opere la podadora sin la cavidad para el cesped, el protector de

descarga, el protector trasero o todos los otros dispositivos de pro-

teccion en su lugar yen funcionamiento. Controle

periodicamente todos los protectores y dispositivos de seguridad

para asegurarse de que esten en buenas condiciones, funcionen

correctamente y cumplan con la funcion para la que fueron

disefiados. Reemplace un protector u otto dispositivo de seguridad

dafiado antes de volver a usarlo.

10. Nunca deje de supervisar una podadora en funcionamiento.

11. Antes de quitar la cavidad para el cesped, desatascar el protector

de descarga o limpiar, ajustar, reparar, inspeccionar o dejar la

podadora, siempre libere la palanca del interruptor para parar el

motor, espere que la hoja se detenga por completo y desenchufe

la podadora.

12. Solo opere la podadora de dia o con buena luz artificial de modo

que los objetos en el area donde se usara, la podadora y en el

trayecto de la hoja sean claramente visibles.

13. No opere la podadora bajo el efecto de alcohol o drogas o cuando

este cansado o enfermo. Mantengase alerta, ponga atencion en Io

que esta haciendo y use el sentido comt_n.

14. Evite los ambientes peligrosos. Nunca opere la podadora sobre

pasto hOmedo o mojado o con Iluvia. Asegure siempre su

estabilidad; no corra, camine.

15. Si el sistema de impulsi6n esta equipado, antes de arrancar el

motor, destrabelo.

16. Si la cubierta de la podadora comienza a vibrar de modo anormal,

libere la palanca de/interruptor, espere que la hoja se detenga,

desenchufe la podadora y verifique la causa de inmediato. Pot Io

general, la vibracion es la advertencia de un problema.

17. Cuando opere la podadora, utilice siempre proteccion respiratoria

y visual adecuada.

18. El uso de accesorios o dispositivos no recomendados para utilizar

con esta podadora puede resultar peligroso. Solo utilice accesorios

aprobados por Black & Decker.

19. Nunca se estire demasiado cuando opere esta podadora.

Conserve el equilibrio y parese adecuadamente en todo momento

mientras opera la podadora.

FUNCIONAMIENTO EN PENDIENTE

Las pendientes son el factor principal relacionado con los resbalones y

las caidas, que pueden causar lesiones graves. La operacion en las

pendientes requiere precaucion extra. Si en una pendiente se siente

inseguro, en dicha zona no corte el cesped.

1. Corte el cesped a traves de la cara de las pendientes; nunca hacia

arriba y hacia abajo. Tenga extremo cuidado cuando cambia de

direccion en las pendientes.

2. Tenga cuidado con los pozos, los baches, las protuberancias u

otros objetos escondidos. El terreno desnivelado puede causar un

resbalon o una caida. El cesped alto puede esconder obstaculos.

3. No corte el cesped si el esta mojado o en pendientes pronunciadas.

Una mala pisada puede causar un resbalon o una caida.

4. No corte el cesped cerca de barrancas, zanjas o terraplenes.

Puede perder el equilibrio.

NII_IOS

Si el operador no esta alerta ante la presencia de nifios, pueden

ocurrir accidentes tragicos. Los nifios con frecuencia se sienten

atraidos por las podadoras y su funcionamiento. Nunca de por

sentado que los nifios permaneceran donde los vio por Qltima vez.

1. Mantenga a los nifios fuera del area donde se corta el cesped y al

cuidado de un adulto responsable que no sea el operador.

2. Este alerte y apague la podadora si un nifio ingresa en el area de

corte.

3. Nunca deje que un nifio opere la podadora.

4. Tenga extremo cuidado cuando se aproxima a esquinas, arbustos,

arboles u otros objetos que puedan bloquear la presencia de un

nifio.

MANTENIMIENTO GENERAL

1. Nunca opere la podadora en un area cerrada.

2. Mantenga todas las tuercas y los pemos ajustados para asegurar

que el equipo este en condiciones seguras de funcionamiento.

3. Nunca altere la podadora con dispositivos de seguridad. Verifique

que funcione correctamente con frecuencia.

4. Mantenga la podadora libre de cesped, hojas u otros desechos

acumulados. Antes de guardar la podadora, deje que se enfrie.

5. Si golpea un objeto extrafio, libere la palanca del interruptor para

apagar la podadora, espere que la hoja se detenga y desenchufe y

examine la podadora. Antes de arrancar y operar la podadora,

repare cualquier dafio.

6. Nunca realice un ajuste ni repare la podadora con el motor en

funcionamiento o la podadora enchufada.

7. Antes de ajustar, limpiar, reparar, examinar, transportar, almacenar

o dejar una podadora electrica, desencht'_fela siempre.

8. Controle los componentes de la cavidad para el pasto y el

protector de descarga con frecuencia y, cuando sea necesario

reemplazar una pieza, use solamente los repuestos recomendados

por Black & Decker.

9. Las hojas de la podadora son filosas. EnvueIva las hojas, use

guantes y tenga mucho cuidado cuando realiza un mantenimiento.

10. Conserve o reemplace las etiquetas de las instrucciones y las

etiquetas de seguridad, segt_n sea necesario.

ZLADVERTENClA: ADVERTENClAS E INSTRUCClONES

DE SEGURIDAD GENERALES PARA TODAS LAS

HERRAMIENTAS

• ESTA HERRAMIENTA PUEDE SER PELIGROSA. Siga todas

advertencias e instrucciones de seguridad contenidas en este manual.

El operador es responsable de seguir las advertencias y las

instrucciones en el manual yen la unidad. Limite el uso de esta

podadora a personas que hayan leido y comprendido y que sigan las

advertencias e instrucciones en este manual yen la unidad.

• GUARDE LA PODADORA BAJO TECHO. Las podadoras se deben

guardar bajo techo, en un area seca y segura y fuera del alcance de

los nifios.

• NO FUERCE LA PODADORA. Trabajara mejor y con menos

probabilidad de riesgo de dafios si se opera a la velocidad para la que

rue disefiado.

• UTILICE EL APARATO ADECUADO. Nunca utilice la podadora para

otra tarea que no sea aquella para la que fue creada.

• USE LA VESTIMENTA ADECUADA. No use ropas holgadas o joyas.

Pueden atascarse en las piezas en movimiento. Se recomienda

utilizar guantes de goma, pantalones largos y caIzado antideslizante al

trabajar al aire fibre.

• USE ANTEOJOS DE SEGURIDAD Y CUALQUlER OTRO EQUlPO

DE SEGURIDAD. Use anteojos protectores o lentes de seguridad con

proteccion lateral que cumplan con las normas de seguridad

aplicables y, de ser necesario, un protector facial. Utilice tambien

ma_scaras faciales o para polvo si la operacion produce polvillo. Esto

se aplica a todas las personas que se encuentren en el area de

trabajo. Utilice tambien un casco, proteccion auditiva, guantes,

calzado de seguridad y sistemas de recoleccion de polvo cuando asi

se especifique o requiera. Puede conseguir anteojos de seguridad o

similares a un costo adicional en su distribuidor local o en el Centro de

mantenimiento de Black & Decker.

• NO TIRE DEL CABLE. Nunca transporte la podadora por el cable ni Io

jale para desconectarlo del tomacorriente. Mantenga el cable alejado

del calor, el aceite y los bordes afilados.

• MANTENGA LA PODADORA CON CUIDADO. Mantenga las hojas

afiladas y limpias para un mejor rendimiento y para reducir el riesgo de

lesiones personales. Siga las instrucciones para lubricar y cambiar los

accesorios. Inspeccione el cable de la podadora peri6dicamente y, en

caso de estar dafiado, Ilevelo a una instalaci6n de mantenimiento

autorizada para que Io reparen. Inspeccione los cables prolongadores

peri6dicamente y reempl_tcelos si esta.n dafiados. Mantenga los

mangos secos, limpios y libres de aceite y grasas.

• EVITE EL ENCENDIDO POR ACCIDENTE. No transporte la

podadora enchufada con el dedo en el interruptor. Asegt_rese de que

el interruptor este apagado cuando Io enchufe.

• ANTES DE USAR, verifique siempre que la hoja, los sujetadores de la

hoja y el conjunto del cortador no esten desgastados o dafiados.

Reemplace las hojas y los juegos de sujetadores desgastados o

dafiados para preservar el equilibrio. Examine el cable de la podadora.

Aseg0rese de que este en buenas condiciones. El aislamiento del

cable debe estar intacto, sin roturas ni deterioro.

• PARA DISMINUIR EL RIESGO BE BESCARGAS ELI_CTRICAS, esta

podadora posee enchufes polarizados (una pata es mas ancha que la

otra) y requerira el uso de un cable prolongador polarizado. El enchufe

de la podadora se ajustara en un cable prolongador polarizado de

una sola manera. Si el cable prolongador no se ajusta totalmente en

el tomacorriente, invierta el enchufe. Si a0n asi no se ajusta, obtenga

un cable prolongador polarizado adecuado. Un cable prolongador

polarizado requerira el uso de un tomacorriente de pared polarizado.

El enchufe se ajustara en un tomacorriente de pared polarizado de

una sola manera. Si el cable prolongador no se ajusta totalmente en

el tomacorriente de pared, invierta el enchufe. Si at_n asi no se ajusta

bien, recurra a un electricista calificado para que instale un

tomacorriente de pared adecuado. No cambie el enchufe de la

podadora, el tomacorriente del cable prolongador ni el enchufe del

cable prolongador de ninguna manera.

• CABLES PROLONGADORES. Asegt_rese de que el cable

prolongador este en buenas condiciones. El aislamiento del cable

debe estar intacto, sin roturas ni deterioro. Los conectores del

enchufe no deben estar dafiados. Cuando utilice un cable

prolongador, asegQrese de que tenga la capacidad para conducir la

corriente que su producto exige. Un cable de menor medida

provocara una disminuci6n en el voltaje de la linea y causara perdida

de energia y sobrecalentamiento. La tabla muestra la medida

correcta que debe utilizar segQn la Iongitud del cable y la capacidad

nominal en amperios indicada en la placa. En caso de duda, utilice el

calibre inmediatamente superior. Cuanto menor es el nQmero de

calibre, mas grueso es el cable.

Calibre m[nimo para cables de extensibn

Volts Longitud total del cable en pies

120V 0-25 26-50 51-100 101-150

(0-7,6m) (7,6-15,2m) (15,2-30,4m) (30,4-45,7m)

240V 0-50 51-100 101-200 201-300

(0-15,2m) (15,2-30,4m)(30,4-60,9m) (60,9-91,4m)

Amperaje

Masde No masde

0 6 18

6 10 18

10 12 16

12 16 14

American Wire Gage

16 16 14

16 14 12

12 No serecomienda

F_ indica que la podadora tiene "AISLAMIENTO DOBLE".

• ADVERTENCIA SOBRE LOS CABLES PROLONGADORES PARA

USO EN EXTERIORES: A fin de reducir el riesgo de descarga

electrica, solamente use la podadora con un cable prolongador para

uso en exteriores como SW-A, SOW-A, STW-A, STOW-A, SJW-A,

SJOW-A, SJTW-A o SJTOW-A.

• La proteccion del INTERRUPTOR DE CORTE POR FALLA A

TIERRA (GFCl) debe aplicarse a los circuitos o los tomacorrientes

que se utilizaran para la podadora. Hay tomacorrientes con proteccion

GFCI incorporada que pueden utilizarse para tomar esta medida de

seguridad.

• VERIFIQUE QUE NO HAYA PIEZAS DAI_IADAS. Antes de volver a

utilizar la podadora, se debe controlar cualquier proteccion u otra

pieza que este averiada para determinar si funcionara correctamente

y realizar& la funcion para la que fue disefiado. Verifique la alineacion

de las piezas moviles, la rotura de piezas, el montaje y cualquier otra

condicion que pueda afectar su operacion. Cualquier proteccion u otra

pieza que este dafiada debe ser reparada correctamente o

reemplazada por un centro de mantenimiento autorizado, a menos

que este manual indique otra cosa.

• MANTENIMIENTO Y REPARACIONES Las reparaciones, el

mantenimiento y los ajustes que no esten especificados en este manual

deben ser realizados por los centros de mantenimiento autorizados de

Black & Decker o por otras organizaciones de mantenimiento

calificadas, y siempre deben usarse piezas de repuesto identicas.

,_ PELIGRO: ADVERTENCIAS ADICIONALES PARA

PODADORAS

• Cuando opere la podadora, agarre SIEMPRE con firmeza el mango

con ambas manos.

• NUNCA escuche radio o use auriculares para escuchar mQsica

cuando opere la podadora.

• RECOJA el cabello largo.

• NUNCA intente ajustar la altura de una rueda con el motor en

funcionamiento o la podadora enchufada.

• Sl LA PODADORA SE ATASCA, antes de desatorar el conducto de

descarga y quitar Io que obstruye el paso debajo de la plataforma,

libere la palanca del interruptor para apagar la podadora, espere que

la hoja se detenga y desenchufe el cable.

• MANTENGA LAS MANOS y los pies lejos del area de corte.

• MANTENGA LAS HOJAS afiladas. Use siempre guantes protectores

cuando maneje la hoja de la podadora.

• Sl USA una cavidad para el cesped, examinela con frecuencia para

corroborarsudesgasteodeterioro.Siestermuydesgastado,

reemplaceloporunabolsanuevaparasuseguridad.

• TENGAMUCHO CUlDADO cuando maniobre la podadora en reversa

o la jale hacia su persona.

z_ADVERTENClA: Parte del polvo generado por este producto

contiene sustancias quimicas reconocidas por el Estado de California

como causantes de cancer, defectos de nacimiento u otros problemas

reproductivos. AIgunos ejemplos de estos productos quimicos son:

• compuestos en fertilizantes

• compuestos en insecticidas, herbicidas y pesticidas

• arsenico y cromo de madera con tratamiento quimico

Para reducir su exposicion a estas sustancias quimicas, utilice el equipo

de seguridad aprobado, como mascaras para polvo especialmente

dise5adas para filtrar particulas microscopicas.

z_ADVERTENClA: Este producto contiene sustancias quimicas,

incluido el plomo, reconocidas por el Estado de California como

causantes de cancer, defectos de nacimiento u otros problemas

reproductivos. Lavese las manos despues de utilizarlo.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES PARA EL ENSAMBLAJE

ANTES DE ARMAR SU PODADORA, VERIFIQUE QUE HAYA

RECIBIDO LO SIGUlENTE EN LA CAJA DE ENVJO. VEA LA FIGURA 1.

A. Podadora D. Conducto de descarga

B. Mango superior E. Bolsa de plastico con perno para el

mango y 2 tuercas mariposa

C. Mango inferior 2 arandelas estrella, 1 sujetacable y 2

cubiertas de orificios

ENSAMBLAJE DEL MANGO (FIGURA 2)

1. La caja de su podadora contiene la podadora, dos mangos, un

conducto de descarga y una bolsa de plastico con piezas.

2. Asegure las mitades superior e inferior del mango juntas con el

perno de ojo (ya instalado en el cable electrico) y el perno y las

tuercas mariposa que estan en la bolsa de plastico.

Asegt_rese de que el cable el6ctrico y el interruptor esten del

mismo lado de la podadora como el area de descarga. En el

mango superior hay tres orificios; esto permite configurar la altura

del mango en tres posiciones. Elija el orificio que mejor se adapte

a su altura total. El perno de ojo esta instalado de modo que el

cable queda tendido hacia afuera.

Coloque las arandelas estrella en los pernos entre el mango y las

tuercas mariposa. Ajuste las tuercas mariposas con firmeza

ACOPLE DEL MANGO (FIGURA 3)

1. DESENCHUFE LA HERRAMIENTA Y ESPERE QUE LA HOJA

SE DETENGA POR COMPLETO.

Sujete el extremo delantero de la podadora de forma que no

puede rodar hacia adelante.

Si las cubiertas de orificios de la cubierta estan unidas, quite el

conector y desechelo Deslice cada cubierta de orificios de la

cubierta mientras retiene un lazo sobre un extremo del mango.

Aseg0rese de que las flechas en las cubiertas de orificios de la

cubierta se apunten entre si cuando las instale. (Figura 3A)

4. Alinee los extremos del mango inferior con los orificios en la

cubierta de la podadora. (Figura 3B)

5. Presione los mangos en la podadora hasta que esten

completamente enganchados, con cuidado de no pellizcar o daRar

el cable electrico.

6. Tire de los mangos hacia atras para corroborar que estan bien

encajados.

7. Para instalar las cubiertas de orificios de la cubierta, inserte el

borde inferior de la cubierta de orificios de la cubierta en el borde

inferior del orificio de la cubierta, gire la cubierta de orificios hacia

adelante y empuje hacia abajo hasta que encaje en el lugar.

(Figura 3C)

8. Instale el sujetacable en la podadora para asegurar el cable.

(Figura 5C)

EXTRACCION DEL MANGO (FIGURA 4)

1. DESENCHUFE LA HERRAMIENTA Y ESPERE QUE LA HOJA

SE DETENGA POR COMPLETO.

2. Sujete el extremo trasero de la podadora de forma que no puede

rodar hacia atras.

3. Presione hacia abajo en cada lengQeta de las cubiertas de orificios

de la cubierta y gire cada cubierta de orificios hacia afuera de la

cubierta. (Figura 4A)

4. Tome los extremos del mango inferior con ambas manos. Apriete

ambos lados del mango entre si mientras tira del mango hacia

atras. (Figura 4B)

Z_ADVERTENCIA: NUNCA use un objeto filoso para mover

cables con camisa fuera del camino.

DESBROCE

La podadora esta dise_ada para desbrozar o descargar el cesped

segQn la puerta de desbroce este cerrada (desbrozo) o la puerta

de desbroce este abierta y el conducto de descarga este instalado

(descarga). Si su intension es desbrozar, no debe realizar ningQn

otro paso de epsamblaje. PROSlGA CON LAS INSTRUCClONES

DE OPERAClON

INSTALACION DEL CONDUCTO DE DESCARGA (FIGURA 5)

(Si en lugar de descargar los recortes de c_sped, desea

desbrozar, siga estos pasos)

1. DESENCHUFE LA HERRAMIENTA Y ESPERE QUE LA HOJA

SE DETENGA POR COMPLETO.

2. Tire del agarre de dedo de la puerta de desbroce para abrirla.

(Figura 5A)

3.Alineelasflechasdelconductodedescargaconlasflechasde

posicionamientoenlaplataformadelapodadoraeinserteel

conductodedescarga,comosemuestra.

4.Coloqueelconductodemodoquelosganchosdelconducto

quedenatrapadosdebajodelosganchosdelaplataformaylibere

elconductoylapuerta.(Figura5B)

INSTRUCCIONES DE OPERACION

NOTA: Una podadora es un aparato electrico grande y no debe ser

operado en forma simult&nea con otros aparatos electricos grandes

en el mismo circuito de la casa.

Z_ADVERTENCIA: AsegQrese de que las dem&s personas y

mascotas esten a no menos de 30,5 m (100 pies) de distancia.

REVISE LA ZONA DE CORTE

Quite todas las piedras, palos, alambres,

juguetes, huesos y demas desechos u

objetos que puedan ser arrojados por las

hojas giratorias.

CONEXION DEL CABLE PROLONGADOR A LA PODADORA

(FIGURA 6)

NO conecte el cable prolongador a la fuente de alimentaci6n hasta

que no haya leido este manual y este listo para comenzar a cortar el

cesped.

1. El cable prolongador debe set polarizado y enchufa de una sola

manera; oriente la ranura ancha con la hoja ancha en la carcasa

del interruptor.

2. Forme un bucle con el cable prolongadory empuje el bucle hacia

arriba, a traves del orificio en la carcasa del interruptor.

3. Tire del cable prolongador en el extremo del bucle que esta

enchufado en la carcasa del interruptor y quite todo el remanente

de esta secci6n del cable prolongador.

4. Coloque el bucle sobre la lengQeta de alivio de tensi6n en la

carcasa del interruptor y tire del cable prolongador de forma que el

bucle descienda alredeidor de la lengQeta de alivio de tensi6n

como se muestra en el detal e. Contro e no haber aflojado el cable

prolongador.

USO DEL INTERRUPTOR (FIGURA 7)

Su podadora est& equipada con un interruptor especial. Para operar

el interruptor, inserte un dedo en la apertura (Figura 7) y empuje la

palanca hacia afuera de modo que pueda agarrarla con la otra mano.

Para encender la unidad, tire de la palanca hacia atr&s y sost#ngala

contra el mango de la podadora para mantenerla en funcionamiento.

Para apagar lapodadora, s61o libere la palanca. La palanca a resorte

de ACCION RAPIDA apagar& la podadora de inmediato.

Z_ADVERTENClA: NUNCA INTENTE ANULAR LA OPERACION DE

ESTE INTERRUPTOR.

TENDIDO DEL CABLE PROLONGADOR AL TOMACORRIENTE

(FIGURA 8)

1. Coloque la mayor parte del cable prolongador cerca del tomacorri-

ente electrico, fuera del paso de la podadora. Conecte el cable pro-

Iongador a la podadora.

2. Comience en la direcci6n donde el lado del cable prolongador de la

podadora este m&s cerca del tomacorriente. Comience a cortar el

cesped en el area mas cercana al tomacorriente y con un

movimiento hacia adelante y hacia atras. Observe que el cable este

fuera del area de corte y del camino de la podadora. (FIGURA 8)

3. Evite cortar el cesped en circulos, ya que sera mas dificil manejar

el cable.

ALTURA DE CORTE APROXIMADA RECOMENDADA

La altura de corte debe set mas alta en condiciones climaticas

calurosas o en la sombra y mas baja la Qltima vez que corte el cesped

antes del inviemo.

PASTOS DE TEMPORADA FRIA

TIPO SOMBRA SOL

PASTO INCLINADO RASANTE 33.7 mm 16.7 mm

PASTO INCLINADO VELVER 6.3 mm 12.7 mm

PASTO AZULADO ANUAL 12.5 mm 25.4 mm

PASTO AZULADO DEL CANADA 76.2 mm 101.6 mm

PASTO AZULADO DE KENTUCKY 63.5 mm 76.2 mm

PASTO AZULADO ASPERO 25.4 mm 38.1 mm

BROMO SUAVE 76.2 mm 101.6 mm

RESUE FINO 38.1 mm 63.5 mm

FESCUE ALTO 63.5 mm 101.6 mm

BALLICO ANUA 50.8 mm 63.5 mm

PASTOS DE TEMPORADA CALIENTE

TIPO SOMBRA SOL

PASTO BAHIA 50.8 mm 76.2 mm

PASTO BERMUDA 12.7 mm 25.4 mm

PASTO BUFFALO 38.1 mm 63.5 mm

PASTO ALFOMBRA 25.4 mm 50.8 mm

PASTO CENTIPEDO 25.4 mm 50.8 mm

PASTO SAN AGUSTIN 50.8 mm 76.2 mm

PASTO ZOYSIA 12.7 mm 25.4 mm

NOTA: La amplitud de la altura de corte de su podadora es

25,4 mm - 88,9 mm (1 pulg. - 3-1/2 pulg).

AJUSTE DE LA ALTURA DE LAS RUEDAS (FIGURA 9)

1. ANTES DE REALIZAR CUALQUlER AJUSTE, APAGUE Y

DESENCHUFE LA PODADORA Y ESPERE QUE LA HOJA SE

DETENGA.

2. Su podadora cuenta con el sistema de ajuste de altura de las

ruedas de palanca Qnica de Black & Decker. Este sistema ajustar_t

las cuatro ruedas al mismo tiempo. La podadora se ajusta de 25,4

mm a 88,9 mm (1 pulg. a 3-1/2 pulg.) en seis incrementos.

3. Coloque la mano izquierda en el mango de ajuste de la altura y la

mano derecha en el mango inferior, como se muestra en la

Figura 9.

4. Tire del mango de ajuste de la altura hacia afuera de la podadora y

reposici6nelo en la posici6n de ajuste de la altura deseada.

(Consulte las alturas de corte recomendadas pqr tipo de cesped

en la secci6n INSTRUCCIONES DE OPERACION) Girar el ajuste

de la altura hacia el frente de la podadora disminuye la altura de

corte y girar hacia atras aumenta la altura de corte.

POSICIONES DE ALTURA DE

CORTE

Posici6n Corte

1 (BAJA) 25,4 mm (1 pulg.)

2 38,1 mm (1-1/2 pulg.)

3 50,8 mm (2 pulg.)

4 63,5 mm (2-1/2 pulg.)

5 76,2 mm (3 pulg.)

6 (ALTA) 88,9 mm (3-1/2 pulg.)

CONSEJOS PARA DESBROZAR

En la configuraci6n de desbroce, su podadora nueva esta disefiada

para volver a cortar los recortes de cesped en pedazos ma.s cortos.

Estos recortes de cesped, que se dispersan a medida que corta el

cesped, se biodegradan rapidamente y proveen nutrientes al cesped.

• Cuando corte el cesped en suelos escabrosos o con malezas altas,

configure la podadora en la mayor altura de corte.

• No corte el cesped siesta mojado. Con la acci6n de desbroce, el

pasto mojado tiende a formar terrones. El mejor momento para cortar

el cesped es la tarde.

• Para obtener los mejores resultados, ajuste la altura de corte de la

podadora de modo que corte el tercio superior de las hojas de

cesped.

• Si el cesped esta muy crecido, es posible que sea necesario que

aumente la altura de corte para reducir el efecto de empuje y evitar

sobrecargar el motor.

• Para un desbroce muy espeso, haga cortes mas angostos y corte el

cesped m_ts despacio.

• Cambie el patr6n de corte de una semana a otra. Corte el cesped de

norte a sur una semana y de este a oeste la siguiente. Esto evitara el

mateado y veteado del cesped.

z_ PRECAUClON: Para desatorar la camara de la hoja, no deje caer

o sacuda la podadora en el suelo. Esto puede dafiar la podadora.

DESCARGA

La podadora esta disefiada para dispersar los recortes de cesped

nuevamente sobre el cesped.

1. Si el cesped Ilena la bolsa opcional muy rapido, es posible que se

requiere una descarga.

2. De set necesario, los recortes de cesped luego se pueden

dispersar con un soplador de hojas.

3. En condiciones de cesped espeso, es posible que se requiera una

pasada mas angosta.

BOLSA PARA OIl:SPED OPCIONAL (DISPONIBLE COMO OPCION

CON COSTO ADICIONAL)

Se recomienda embolsar los recortes de cesped de las primeras

veces que se corta el cesped en primavera y los Qltimos recortes

de la estaci6n para minimizar las enfermedades.

1. A veces es preferible embolsar los recortes de cesped para reducir

el arrastre de recortes a piscinas y jacuzzis y dentro de la casa.

2. Puede agregar los recortes de cesped a su recipiente de abonos y

usarlo posteriormente como fertilizador natural.

LIMPIEZA Y ALMACENAMIENTO

PELIGRO: : Asegdrese de que la podadora est_ desenchufada

y de que la hoja se haya detenido.

Antes de guardar la podadora, quite y limpie los desechos de la parte

extema de la podadora y del interior del protector. Guarde bajo

cubierta. Vea la secci6n de MANTENIMIENTO.

La limpieza de la parte inferior de la podadora se realiza con mayor

facilidad, inmediatamente despues de cortar el cesped.

(ASEGURESE DE QUE LA PODADORA ESTE DESENCHUFADA Y

DE QUE LA HOJA SE HAYA DETENIDO). Para limpiar los recortes

de cesped apelmazados puede usar un trapo, papel de diario

arrugado o toallas de papel. Tenga cuidado con los bordes filosos de

la hoja.

Una plataforma para cortar el cesped limpia mejora la eficiencia de la

hoja y mantiene un rendimiento elevado. Cuando realice la limpieza,

NO sumerja la podadora en agua ni la rocie con una manguera o

lavadora a presi6n. Para limpiar la podadora, s61o utilice jab6n suave

y un patio hQmedo. Nunca permita que penetre Ifquido dentro de la

podadora ni sumerja ninguna de las piezas en un liquido.

NOTA" No guarde la podadora sobre o cerca de fertilizantes o

productos quimicos. Esa forma de almacenamiento puede causar la

rapida corrosi6n de las piezas de metal.

COMO EVITAR LA CORROSION

Los fertilizantes y otros productos qufmicos de jardineria contienen

agentes que aceleran considerablemente la corrosi6n de los metales.

Si usa la podadora en areas donde se han usado fertilizantes o

quimicos, limpie la podadora inmediatamente despues de usarla.

Limpie todas las piezas expuestas con un patio ht_medo. Las piezas

de metal se pueden lubricar con un aceite liviano a base de petr61eo.

No lubrique las ruedas.

MANTENIMIENTO

Despues de cada sesi6n de corte, desenchufe la podadora y

asegQrese de que la hoja se haya detenido. Controle todas las

tuercas, los pernos y los tomillos para corroborar que esten bien

ajustados. Asegt_rese de controlar el sistema de sujeci6n de la hoja.

IMPORTANTE: para asegurar la SEGURIDAD y la CONFIABILIDAD

del producto, las reparaciones, el mantenimiento y los ajustes se

deben realizar en los centros de mantenimiento autorizados o con

otto personal de mantenimiento calificado. Utilice s61o piezas de

repuesto identicas.

Examine y limpie minuciosamente la podadora al comienzo de cada

sesi6n de corte para prolongar la vida Qtil y mejorar el rendimiento.

De vez en cuando, apague la podadora y espere que la hoja se

detenga. Luego, desenchufe el cable electrico y vuelque la podadora

de lado. Con un objeto como un palo un trapo, limpie cualquier

acumulaci6n de cesped en el area de la hoja. Tambien limpie el

cesped o los desechos que puedan estar acumulados alrededor del

area de la puerta de desbroce/descarga. Tenga cuidado con los

bordes filosos de la hoja.

EXTRACCION EINSTALACI(3N DE LA HOJA (FIGURAS10,11 Y 12)

1. LIBERE LA PALANCA DEL INTERRUPTOR PARA APAGAR LA

PODADORA, ESPERE QUE LA HOJA SE DETENGA Y

DESENCHUFE LA PODADORA. LUEGO VOLTEE LA

PODADORA PARA ACCEDER A LA HOJA.

2. Use un pedazo de madera de 2x4 (aproximadamente de 600 mm

[2 pies] de largo) para evitar que la hoja gire mientras quita la

tuerca de la brida.

3. Use guantes y protecci6n para los ojos adecuada. Tenga cuidado

con los bordes filosos de la hoja. Coloque la madera y quite la

brida, como se muestra en la Figura 10.

4. Quite el espaciador cuadrado de metal de la hoja, el aislante

cuadrado de plastico de la hoja y la hoja (Figura 11). Examine el

aislante de la hoja en busca de dafios y, de set necesario,

reemplacelo.

5. Cuando reemplace una hoja nueva o afilada e0 el hombro del

ventilador, asegQrese de que el "LADO DEL CESPED" en la hoja

este de frente al suelo cuando coloca la podadora en su posici6n

normal. Despues de instalar la hoja, coloque el aislante de la hoja

en la hoja de forma que los rebordes elevados en un costado se

enganchen con los bordes de la hoja. Luego, instale el espaciador

de la hoja de modo que se apoye dentro de los rebordes elevados

en el otto costado del aislante de la hoja. AsegQrese de alinear los

pianos en el orificio del espaciador de la hoja con los pianos del

eje, girando la hoja y el aislante de la hoja a la vez, segQn sea

necesario. Coloque un pedazo de madera para evitar que la hoja

gire (Figura 12). Instale la tuerca de la brida con la brida contra el

espaciador de la hoja y ajuste bien.

Fig. 11 A. tuerca, B. espaciador, C. aislante, D. hoja

AFILADO Y NIVELADO DELA HOJA: (FIGURAS 13Y 14)

1. ANTES DE QUITAR LA HOJA, ASEGURESE DE LIBERAR LA

PALANCA DEL INTERRUPTOR Y DE QUE LA HOJA SE HAYA

DETENIDO Y DESENCHUFE EL CABLE.

2. Tenga cuidado con los bordes filosos de la hoja en todo momento.

3. Saque la hoja de la podadora. Para extraer e instalar la hoja,

consulte las instrucciones.

4. Asegure la hoja en una prensa, como se muestra en la Figura 13.

5. Use protecci6n para los ojos adecuada y tenga cuidado de no

cortarse.

6. Con cuidado, lime los bordes de corte de la hoja con una piedra de

afilar ouna lima de dientes finos, manteniendo el angulo de corte

original.

7. Para controlar el balance de la hoja, coloque el orificio central de la

hoja en un clavo o un destornillador de v_tstago redondo, sujeto en

forma horizontal en una prensa. Si cualquiera de los extremos de

la hoja gira hacia abajo, lime el material remanente de ese

extremo. La hoja esta correctamente equilibrada cuando ninguno

de los extremos cae. (Figura 14)

8. Vuelva a colocar la hoja en la podadora y ajuste con firmeza.

LUBRICAClON:

Nose requiere lubricacion. No aceite las ruedas. Las ruedas tienen superficies de

rodamientos plasticas que no requieren lubricaci6n.

ACC ESO RIOS:

Los accesorios que se recomiendan para la herramienta esta_n

disponibles en su distribuidor local o en el centro de mantenimiento

autorizado. Si necesita asistencia en relaci6n con los accesorios, por

favor Ilame al (55)5326-7100

Z_ADVERTENClA: El uso de accesorios no recomendados para

utilizar con esta herramienta puede resultar peligroso.

SOLUCION DE PROBLEMAS/GUJA DE MEDIDAS CORRECTIVAS:

PROBLEMA

- El motor no arranca

- El motor sigue

funcionando despacio

MEDIDA CORRECTIVA

- Controle el fusible o el interruptor

automatico para asegurar que Ilegue

corriente al tomacornente

- Controle el cable prolongador con otro

dispositivo electrico para asegurar que

funcione.

- Llame al representante de atenci6n al

cliente al (55) 5326 7100

- La parte inferior de la podadora puede

estar taponada con recortes de cesped.

Apague la podadora, espere que la hoja se

detenga, desenchufe la podadora y

limpiela.

- Es posible que el cesped este muy alto.

Intente empujar a un ritmo mas lento o

aumente la altura de corte.

- Controle el filo y el equilibrio de la hoja y,

de set necesario, corrija.

- Esta desbrozando y hay mucho cesped.

Apague la podadora, espere que la hoja se

detenga, DESENCHUFE la podadora, y

anexe el conducto de descarga para

dispersar e cesped.

- Funciona pero corta - Es posible que la hoja este desafilada.

Apague la podadora, poco espere que la

hoja se detenga, DESENCHUFE la

podadora y verifique con cuidado el filo de

la hoja.

- Es posible que la hoja este daSada

(doblada o muy astillada). Apague la

podadora, espere que la hoja se detenga,

DESENCHUFE la podadora y, de set

necesario, reemplace la hoja.

- Es posible que el cesped sea muy alto o

espeso para/a altura de corte. Apague la

podadora, espere que la hoja se detenga,

DESENCHUFE la podadora y aumente la

altura de corte.

- Exceso de vibracion - Es posible que la hoja este floja. Apague

la podadora, espere que la hoja se

detenga, DESENCHUFE la podadora y

verifique si la hoja esta bien ajustada.

- Es posible que la hoja este doblada o

muy astillada. Apague la podadora, espere

que la hoja se detenga, desenchufe la

podadora y, de set necesario, reemplace la

hoja.

- Es posible que la hoja no este nivelada.

Consulte la seccion de nivelado de la hoja

del manual de instrucciones.

- La podadora no se puede

mover con facilidad - La podadora est& muy cerca del suelo

con respecto a la cantidad de cesped que

se desea cortar. Apague la podadora,

espere que la hoja se detenga,

DESENCHUFE la podadora y aumente la

altura de corte.

- Apague la podadora, espere que la hoja

se detenga, DESENCHUFE la podadora y

verifique que las ruedas y los ejes giren

con facilidad.

-La podadora deja terrones

de cesped - Apague la podadora, espere que la hoja

se detenga, DESENCHUFE la podadora y

verifique que las ruedas

- Esta desbrozando y hay mucho cesped.

Apague la podadora, espere que la hoja se

detenga, DESENCHUFE la podadora, y

anexe el conducto de descarga para

dispersar el cesped.

- Apague la podadora, espere que la hoja

se detenga, DESENCHUFE la podadora y

verifique que la hoja este afilada.

- Es posible que e/cesped este muy

mojado para cortarlo. Espere que el

cesped se seque.

-Taponamiento de la

bolsa o el conducto de

descarga - Es posible que el cesped este muy

mojado. Vuelva a intentar cuando se

seque.

- Hay demasiado cesped. Apague la

podadora, espere que la hoja se detenga,

DESENCHUFE la podadora y aumente la

altura de corte.

A CONTINUACION, LE BRINDAMOS ALGUNOS CONSEJOS

UTILES PARA APROVECHAR AL MAXIMO SU PODADORA

BLACK & DECKER,,, Y CONSERVAR SU ClaSPED EN PERFECTAS

CONDICIONES

1. El primer corte se debe realizar en primavera cuando el cesped

tiene aproximadamente 63 mm (2 1/2 pulg.) o 76 mm (3 pulg.) de

alto. De Io contrario, si se corta el cesped demasiado temprano,

se limitan los sistemas radiculares que se autorenuevan en cada

primavera. El cesped nuevo se debe cortar cuando alcanza una

altura de 63 mm (2 1/2 pulg.).

2. No corte el cesped de una altura excesiva de una sola vez.., la

pauta a seguir es no cortar nunca mas de 1/3 de la altura de la

hoja durante cada sesion de corte. El corte de cesped demasiado

corto da como resultado un sistema radicular de poca

profundidad, Io que hace que el cesped tenga dificultades para

alcanzar el agua del suelo.

3. Los especialistas en cesped indican que el corte excesivamente

corto es la causa de muchas de las dificultades que se observan

en el crecimiento de cespedes. La profundidad y la fortaleza de

las raices tienen una relacion directamente proporcional al

crecimiento. Los cespedes maduros con frecuencia sufren dafios

importantes cuando se los corta a una altura menor de 38 mm

(1 1/2 pulg.) yen los terrenos mas extensos es conveniente

respetar una altura entre 38 mm (1 1/2 pulg.) y 50 mm (2 pulg.).

4. Corte el cesped cuando esta seco para evitar la compactacion del

cesped hQmedo. Si puede elegir, la Qltima hora de la tarde es la

hora ideal para cortar el cesped, no solo porque el pasto esta

seco sino porque ademas el area recientemente cortada no queda

expuesta a la intensa luz solar.

5. Para Iograr un corte limpio, mantenga la hoja de corte afilada.

Esto optimiza el rendimiento de la podadora y realza el aspecto

de su cesped. Una hoja sin filo destroza y lastima las puntas del

cesped, asi se perjudica el crecimiento saludable y se incrementa

su sensibilidad a desarrollar enfermedades. Las puntas lastimadas

producen un color amarronado que otorgan al cesped un aspecto

poco saludable. Una hoja sin filo tambien puede desenterrar las

plantas recien nacidas.

6. Trate de cortar el cesped siempre a la misma altura de corte

(corte uniforme). Si bien hay momentos en que debe variar la

altura de corte debido al cambio de estaciones, tambien, respetar

una altura de corte uniforme, produce un cesped mas sano, de

mejor aspecto y con menor cantidad de malezas. Corte el cesped

mas frecuentemente durante los periodos de crecimiento rapido.

El corte frecuente garantiza que la porcion inferior, menos

atractiva del cesped no sea visible.

7. Si su cesped ha crecido a una altura excesiva (por ejemplo, las

vacaciones pueden ocasionar la interrupcion de su programa de

cortes), realice el corte con una altura una o dos posiciones mas

altas que la posicion habitual. Una segunda pasada con una

altura de corte normal unos dias mas tarde, sera suficiente para

volver al programa de corte habitual. El cambio de la altura de

corte es sumamente sencillo gracias al sistema Black & Decker de

ajuste de altura de ruedas de un solo toque, este sistema permite

ajustar las cuatro ruedas de una sola vez.

8. Durante la primavera y el otofio, (o despues de una interrupcion

del programa de cortes), el cesped estara mas largo y mas tupido.

Si percibe que el motor reduce su velocidad continuamente

durante la sesion de corte, intente ajustar las ruedas a una altura

mayor de corte. La sobrecarga del motor da como resultado un

corte desparejo, la descarga rapida de la bateria y ademas puede

provocar el disparo del disyuntor que a su vez provocara la

detencion del motor.

9. Tres buenas ideas para realzar el aspecto del cesped: Varie la

direccion de corte con frecuencia, corte en direccion horizontal en

las laderas (esto es tambien una buena practica de seguridad) y

no se olvide de solapar el recorrido de corte en cada pasada.

10. Siempre corte el cesped para que los recortes se descarguen

sobre el terreno. De esta manera, el cesped tendra un aspecto

siempre fresco al evitarse la acumulacion de "cesped cortado" que

a su turno tomara una coloracion marron y dara un aspecto

descuidado.

INFORMACION DE MANTENIMIENTO

Todos los Centros de mantenimiento de Black & Decker cuentan con

personal altamente capacitado dispuesto a brindar a todos los clientes

un servicio eficiente y confiable en la reparacion de herramientas

electricas. Si necesita consejo tecnico, reparaciones o piezas de

repuesto originales de fabrica, pongase en contacto con el centro de

mantenimiento de Black & Decker mas cercano a su domicilio. Para

ubicar su centro de servicio local, consulte la seccion "Herramientas

electricas" (Tools-Electric) de las paginas amarillas, Ilame al

(55}5326-7100 o visite nuestro sitio www.blackanddecker.com.

GARANTIA COMPLETA DE DOS AI_IOS PARA USO EN EL HOGAR

Black & Decker (Estados Unidos) Inc. ofrece una garantia de dos afios

por cualquier defecto del material o de fabricacion de este producto. El

producto defectuoso se reparara o reemplazara sin costo alguno de

dos maneras.

La primera opcion, el reemplazo, es devolver el producto al comercio

donde se Io adquirio (siempre y cuando se trate de un comercio

participante). Las devoluciones deben realizarse conforme a la politica

de devolucion del comercio (generalmente, entre 30 y 90 dias

posteriores a la venta). Le pueden solicitar comprobante de compra.

Consulte en el comercio acerca de la politica especial sobre

devoluciones una vez excedido el plazo establecido.

La segunda opcion es Ilevar o enviar el producto (con flete pago) a un

Centro de mantenimiento propio o autorizado de Black & Decker para

su reparacion o reemplazo segOn nuestro criterio. Le pueden solicitar

el comprobante de compra. Los Centros de mantenimiento autorizados

y de propiedad de Black & Decker se detallan en la seccion

"Herramientas electricas" (Tools-Electric) de las paginas amarillas de la

guia telefonica.

Esta garantia no se extiende a los accesorios. Esta garantia le

concede derechos legales especificos; usted puede tener otros

derechos que pueden variar segQn el estado o la provincia. Si tiene

alguna pregunta, comuniquese con el gerente del Centro de

mantenimiento de Black & Decker de su zona. Este producto no esta

disefiado para uso comercial.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE ADVERTENCIAS:

si sus etiquetas de advertencia se tornan ilegibles o faltan, Ilame al

(55}5326-7100 para que se le reemplacen gratuitamente.

Garantia en la cubierta

Garantia de por vida para la CUBIERTA Qnicamente contra cualquier

defecto en el material o mano de obra.

Este producto no ha sido disefiado para uso comercial.

Para reparacibn y servicio de sus herramientas el_ctricas,

favor de dirigirse al Centro de Servicio m&s cercano:

CULIACAN, SIN

Av. Nicolas Bravo #1063 Sur

(667) 7 12 42 11

Col. Industrial Bravo

GUADALAJARA, JAL

Av. La Paz #1779

(33) 3825 6978

Col. Americana Sector Juarez

MEXICO, D,F,

Eje Central Lazaro Cardenas

No. 18

(55) 5588 9377

Local D, Col. Obrera

MERIDA, YUC

Calle 63 #459-A

(999) 928 5038

Col. Centro

MONTERREY, N.L.

Av. Francisco I. Madero

No.831

(81) 8375 2313

Col. Centro

PUEBLA, PUE

17 Norte #205

(222) 246 3714

Col. Centro

QUERETARO, QRO

Av. Madero 139 Pte.

(442) 214 1660

Col. Centro

SAN LUIS POTOSI, SLP

Av. Universidad 1525

(444) 814 2383

Col. San Luis

TORREON, COAH

Blvd. Independencia, 96

Pte.

(871) 716 5265

Col. Centro

VERACRUZ, VER

Prolongacion Diaz Miron

#4280

(229)921 7016

Col. Remes

VILLAHERMOSA, TAB

Constitucion 516-A

(993) 312 5111

Col. Centro

PARA OTRAS LOCALIDADES LLAME AL: (55) 5326 7100

Vea Herramientas

el_ctricas (Tools- SECCIQN

Electric)" AM_I_L_

- Paginas amarillas -

para Servicio y ventas

BLACK & DECKER S.A. DE C.V.

BOSQUES DE ClDROS ACCESO

RADIATAS NO. 42

COL. BOSQUES DE LAS LOMAS.

05120 MEXICO, D.F

TEL. 55-5326-7100

FormNo. 90512518 REV. 1

Cat No. MM575 DECEMBER 2007

Black+Decker MM575 Lawn Hog 18-Inch 12 amp Electric Mulching Mower

Product's Documents

Instruction Manual

Specifications

Black+Decker MM575 Questions and Answers
