2019
Bedienungsanleitung
Instruction Manual
Einbau-Mikrowellenofen
Built-in Microwave Oven
WMW800-20GB EB
Deutsch
Seite
2
English
Page
24
2
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken,
dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot
entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät
zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen
Verwendung an einem sicheren Ort. Falls Sie das Gerät weitergeben, müssen Sie
diese Bedienungsanleitung ebenfalls mit übergeben.
Inhalt
1. Sicherheitshinweise ................................................................................................................ 3
1.1 Signalwörter ..................................................................................................................... 5
1.2 Sicherheitsanweisungen ................................................................................................... 5
2. Installation .............................................................................................................................. 9

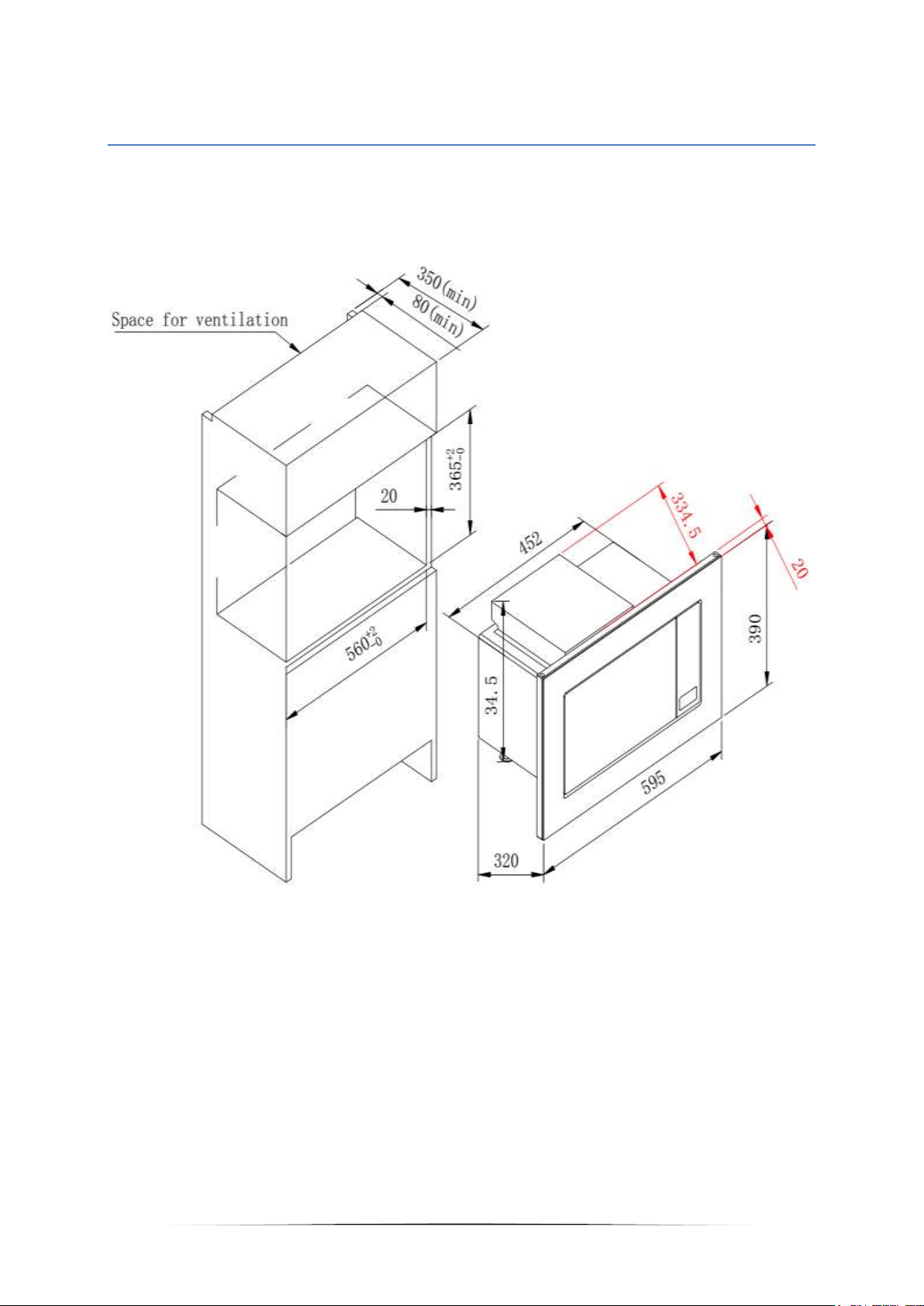

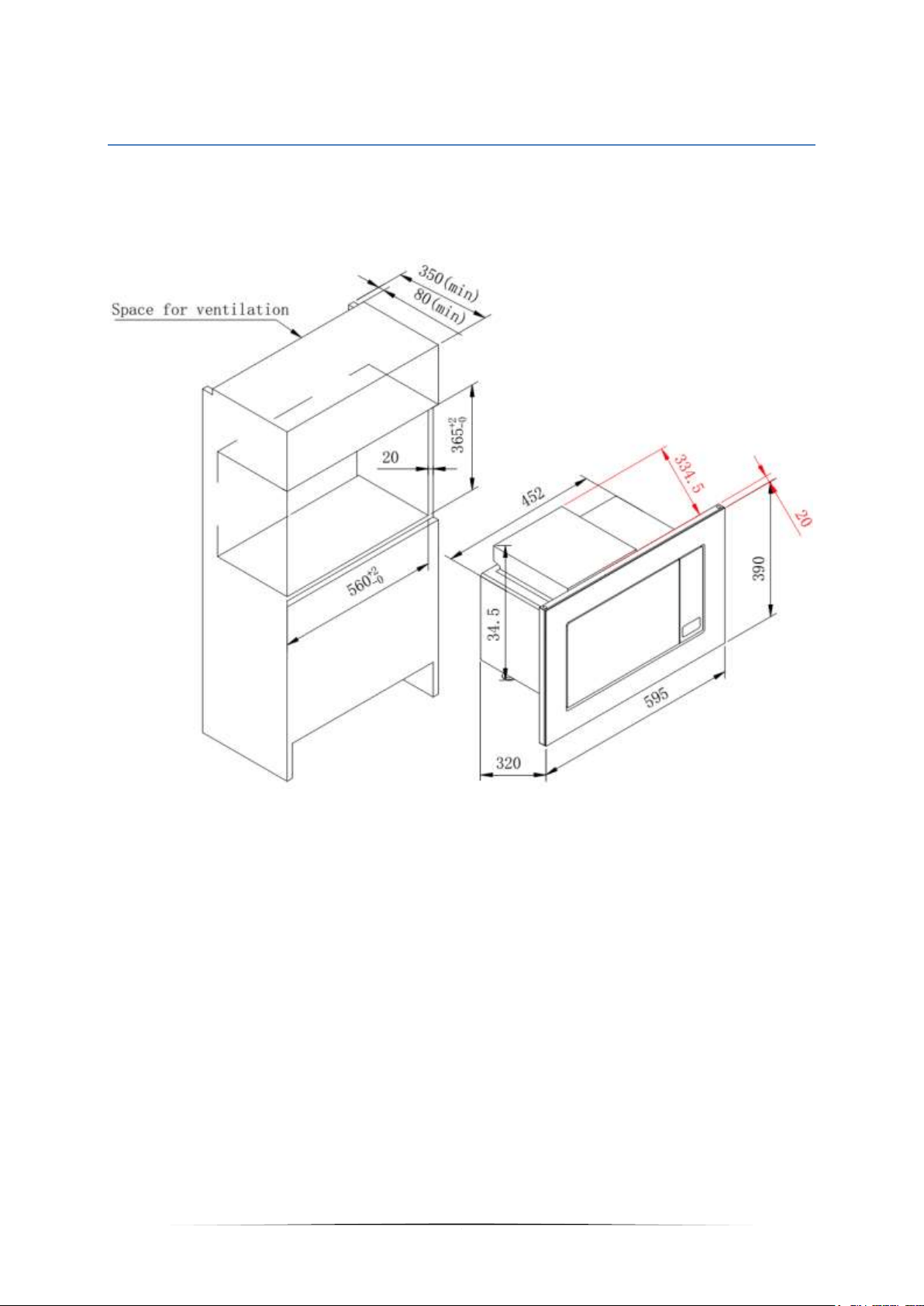

2.1 Einbau ............................................................................................................................... 9
2.2 Gerätebeschreibung / Zubehör ....................................................................................... 10
3. Bedienung ............................................................................................................................. 11
3.1 Einstellen der Uhr ........................................................................................................... 12
3.2 Kochen von Lebensmitteln ............................................................................................. 12
3.3 Grill ................................................................................................................................ 13
3.4 Kombination Mikrowelle / Grill .................................................................................... 13
3.5 Timer .............................................................................................................................. 14
3.6 Start / Quick Start ........................................................................................................... 14
3.7 Auftauen ......................................................................................................................... 15
3.8 Kochen in mehreren Abschnitten ................................................................................... 15
3.9 Kindersicherung ............................................................................................................. 16
3.10 Unterbrechen bei laufendem Betrieb ............................................................................ 16
4. Mikrowellen-Kochen ........................................................................................................... 16
4.1 Grundlagen zum Kochen in einer Mikrowelle ............................................................... 16
4.2 Geeignete Materialien für das Mikrowellenkochen ....................................................... 17
4.3 Ungeeignete Materialien für das Mikrowellenkochen ................................................... 18
5. Reinigung und Pflege ........................................................................................................... 19
6. Problembehandlung .............................................................................................................. 20
7. Technische Daten.................................................................................................................. 21
8. Entsorgung ............................................................................................................................ 22
9. Garantiebedingungen ........................................................................................................... 23
3
Entsorgen Sie dieses Gerät nicht zusammen mit ihrem Hausmüll. Das
Gerät darf nur über eine Sammelstelle für wiederverwendbare
elektrische und elektronische Geräte entsorgt werden. Entfernen Sie
nicht die Symbole / Aufkleber am Gerät.
Die in dieser Bedienungsanleitung enthaltenen Abbildungen können in einigen
Details von dem tatsächlichen Design Ihres Gerätes abweichen. Folgen Sie in
einem solchen Fall dennoch den beschriebenen Sachverhalten. Lieferung ohne
Inhalt.
Der Hersteller behält sich das Recht vor, solche Änderungen vorzunehmen, die
keinen Einfluss auf die Funktionsweise des Gerätes haben. Entsorgen Sie das
Verpackungsmaterial entsprechend den örtlichen Vorschriften Ihres Wohnorts.
Das von Ihnen gekaufte Gerät wurde möglicherweise inzwischen verbessert und
weist somit vielleicht Unterschiede zur Bedienungsanleitung auf. Dennoch sind
die Funktionen und Betriebsbedingungen identisch, sodass Sie die
Bedienungsanleitung im vollen Umfang nutzen können.
Technische Änderungen bzw. Druckfehler bleiben vorbehalten.
EG - KONFORMITÄTSERKLÄRUNG
Die in dieser Bedienungsanleitung beschriebenen Produkte entsprechen
sämtlichen harmonisierten Anforderungen.
Die relevanten Unterlagen können durch die zuständigen Behörden über den
Produktverkäufer angefordert werden.
1. Sicherheitshinweise
LESEN SIE VOR DER ERSTEN BENUTZUNG DES GERÄTES DIE
GESAMTEN SICHERHEITSHINWEISE UND
SICHERHEITSANWEISUNGEN GRÜNDLICH DURCH.
Die darin enthaltenen Informationen dienen dem Schutz Ihrer Gesundheit.
Die Nichtbeachtung der Sicherheitshinweise und Sicherheitsanweisungen
kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten
Fall zum Tod führen.
Bewahren Sie diese Bedienungsanleitung so auf, dass sie bei Bedarf jederzeit
griffbereit ist. Befolgen Sie sorgfältig alle Hinweise, um Unfälle oder eine
Beschädigung des Gerätes zu vermeiden.
Prüfen Sie auf jeden Fall auch das technische Umfeld des Gerätes! Sind alle
4
Kabel oder Leitungen, die zu ihrem Gerät führen, in Ordnung? Oder sind sie
veraltet und halten der Geräteleistung nicht mehr Stand? Daher muss durch
eine qualifizierte Fachkraft (Elektrotechniker/-in) eine Überprüfung
bereits vorhandener wie auch neuer Anschlüsse erfolgen. Sämtliche Arbeiten,
die zum Anschluss des Gerätes an die Stromversorgung notwendig sind, dürfen
nur von einer qualifizierten Fachkraft (Elektrotechniker/-in)
durchgeführt werden.
Das Gerät ist ausschließlich zur privaten Nutzung bestimmt sowie zur Nutzung
(1) in Personalküchen von Geschäften, Büros und ähnlichen
Arbeitsumgebungen; (2) durch Gäste von Beherbergungsbetrieben wir Hotels,
Motels etc.
Das Gerät ist ausschließlich zum Kochen von Lebensmitteln bestimmt.
Das Gerät ist ausschließlich zum Betrieb innerhalb geschlossener Räume
bestimmt.
Dieses Gerät darf nicht für gewerbliche Zwecke, beim Camping und in
öffentlichen Verkehrsmitteln betrieben werden.
Betreiben Sie das Gerät ausschließlich im Sinne seiner bestimmungsgemäßen
Verwendung.
Erlauben Sie niemandem, der mit der Bedienungsanleitung nicht vertraut ist,
das Gerät zu benutzen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen
mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder
Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder
bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die
daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät
spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne
Beaufsichtigung durchgeführt werden.
Sicherheitsvorkehrungen zur Vermeidung einer möglichen Belastung
durch übermäßiges Einwirken von Mikrowellenenergie:
1
Benutzen Sie das Gerät nicht bei geöffneter Tür, da Sie sich dadurch einer
übermäßig hohen und gefährlichen Belastung durch Mikrowellenenergie
aussetzen. Öffnen Sie die Sicherheitsverriegelung nicht gewaltsam. Basteln
Sie nicht an der Sicherheitsverriegelung herum.
2
Stellen oder legen Sie keine Gegenstände zwischen die Vorderseite und der
geöffneten Tür des Gerätes. Es dürfen sich keine Verunreinigungen und
Rückstände von Reinigungsmitteln auf den Dichtungen ansammeln.
3
Benutzen Sie das Gerät nicht, wenn es beschädigt ist. Es ist besonders
wichtig, dass die Tür ordnungsgemäß schließt und dass die folgenden
Bestandteile nicht beschädigt sind:
a
Die Tür darf z.B. nicht verbogen sein.
b
Die Scharniere und Verriegelung dürfen z.B. nicht gebrochen oder lose
5
sein.
c
Die Türdichtungen und die Oberfläche der Dichtungen.
4
Das Gerät darf ausschließlich von geeignetem und qualifiziertem
Servicepersonal eingestellt oder repariert werden.
DIESE BEDIENUNGSANLEITUNG MUSS FÜR JEDE PERSON, WELCHE
DAS GERÄT BETREIBT, STETS ZUGÄNGLICH SEIN; VERGEWISSERN
SIE SICH, DASS DIE BEDIENUNGSANLEITUNG VOR DEM BETRIEB
DES GERÄTES GELESEN UND VERSTANDEN WURDE.
1.1 Signalwörter
GEFAHR! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine unmittelbare
Gefährdung für Leben und Gesundheit
zur Folge hat.
WARNUNG! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
bevorstehende Gefährdung für Leben
und Gesundheit zur Folge hat.
VORSICHT! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, zu mittelschweren
oder kleineren Verletzungen führen
kann.
HINWEIS! verweist auf eine
Gefahrensituation, die, wenn sie nicht
abgewendet wird, eine mögliche
Beschädigung des Gerätes zur Folge hat.
1.2 Sicherheitsanweisungen
GEFAHR!
Zur Verringerung der Stromschlaggefahr:
1. Eine Nichtbeachtung der Anweisungen in dieser
Bedienungsanleitung gefährdet das Leben und die Gesundheit des
Gerätebetreibers und / oder kann das Gerät beschädigen.
2. Schließen Sie das Gerät keinesfalls an die Stromversorgung an,
wenn das Gerät, das Netzkabel oder der Netzstecker sichtbare
Beschädigungen aufweisen.
3. Wenn das Netzanschlusskabel beschädigt ist, darf es ausschließlich
vom Hersteller oder einem vom Hersteller autorisierten
Kundendienst oder einer gleichartig qualifizierten Person
ausgetauscht werden.
4. Entfernen Sie niemals die Mica-Platte, die den Wellenleiter in der
Backröhre abdeckt.
5. Versuchen Sie niemals selbst, das Gerät zu reparieren. Reparaturen,
6
die von dazu nicht qualifizierten Personen durchgeführt werden,
können zu ernsthaften Verletzungen und Schäden führen. Lassen
Sie ausschließlich Original-Ersatzteile einbauen.
6. Berühren Sie den Netzanschlussstecker, den Netzschalter oder
andere elektrische Komponenten niemals mit nassen oder feuchten
Händen. STROMSCHLAGGEFAHR!
WARNUNG!
Zur Verringerung der Verbrennungsgefahr, Stromschlaggefahr,
Feuergefahr oder von Personenschäden:
1. Betreiben Sie das Gerät nur mit 220-240 V AC / 50 Hz.
2. Das Gerät darf ausschließlich an einer ordnungsgemäß geerdeten
Steckdose angeschlossen werden. Verwenden Sie nur eine
entsprechende Sicherheitssteckdose, um die Gefahr eines
Stromschlags zu minimieren.
3. Achten Sie darauf, dass sich das Netzanschlusskabel nicht unter
dem Gerät befindet oder durch das Bewegen des Gerätes
beschädigt wird.
4. Verwenden Sie zum Anschluss des Gerätes an die Stromversorgung
keine Steckdosenleisten, Mehrfachsteckdosen oder Verlängerungs-
kabel.
5. Die technischen Daten Ihrer elektrischen Versorgung müssen den
auf dem Typenschild angegebenen Werten entsprechen. Ihr
Hausstrom muss mit einem Sicherungsautomaten zur
Notabschaltung des Gerätes ausgestattet sein.
6. Sämtliche Reparatur- oder Wartungsarbeiten, die ein Entfernen
jeglicher Geräteteile, die als Schutz gegen die Mikrowellenstrahlung
dienen, nötig macht, dürfen ausschließlich von einer autorisierten
Fachkraft ausgeführt werden.
7. Betreiben Sie das Gerät ausschließlich bei geschlossener Tür.
8. Während des Betriebs können zugängliche Teile des Gerätes heiß
werden. Berühren Sie die heißen Bereiche nicht und halten Sie
Kinder vom Gerät fern. VERBRENNUNGSGEFAHR!
9. Benutzen Sie das Gerät nicht zum Trocknen von Gegenständen wie
Wäsche oder feuchten Zeitungen.
10. Benutzen Sie das Gerät niemals in leerem Zustand.
11. Unbeaufsichtigtes Kochen mit Ölen und Fetten kann gefährlich sein
und zu einem Feuer führen. Versuchen Sie NIEMALS, ein durch Öl
oder Fett unterstütztes Feuer mit Wasser zu löschen. Stattdessen
schalten Sie das Gerät ab und ersticken Sie das Feuer mittels eines
Deckels oder einer Feuerdecke.
7
12. So reduzieren Sie mögliche Brandrisiken im Inneren des Gerätes:
a. Überprüfen Sie andauernd das Gerät, falls Sie Lebensmittel in
Kunststoff- oder Papierbehältern erhitzen, damit diese sich nicht
entzünden können.
b. Entfernen Sie sämtliche Drahtverschlüsse von Kunststoff- oder
Papierbeuteln, bevor Sie die Beutel in das Gerät geben.
c. Schalten Sie das Gerät ab und trennen Sie es von der
Stromzufuhr, falls Sie das Entstehen von Rauch bemerken.
Halten Sie die Tür verschlossen, um die Flammen zu ersticken.
d. Benutzen Sie das Gerät nicht zu Lagerungszwecken.
e. Lassen Sie keine Gegenstände aus Papier, Kochutensilien oder
Lebensmittel im Gerät, wenn Sie das Gerät nicht benutzen.
13. Benutzen Sie das Gerät nicht zum Frittieren. Das heiße Öl kann
Teile des Gerätes beschädigen und durch Verbrennungen
Personenschäden verursachen.
14. Erhitzen Sie niemals Lebensmittel und Flüssigkeiten in
geschlossenen Behältern, da diese Explosionen verursachen
können.
15. Säugflaschen oder Babynahrung in Gläsern sollten geschüttelt oder
umgerührt werden. Kontrollieren Sie vor dem Füttern die Temperatur
der Nahrung. Somit vermeiden Sie, dass Ihr Kind Verbrennungen
erleidet.
16. Benutzen Sie niemals einen Dampfreiniger zum Reinigen des
Gerätes. Der Dampf kann die Elektrik des Gerätes nachhaltig
beschädigen. STROMSCHLAGGEFAHR.
17. Trennen Sie das Gerät vor allen Wartungs- und Reinigungsarbeiten
von der Stromversorgung.
18. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile
der Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die
Reichweite von Kindern und Tieren gelangen.
ERSTICKUNGSGEFAHR!
19. Beaufsichtigen Sie Kinder immer, damit diese nicht mit dem Gerät
spielen. Das Gerät während seines Betriebs zu berühren, kann zu
schweren Verbrennungen führen.
20. Erlauben Sie Kindern nur dann, das Gerät unbeaufsichtigt zu
benutzen, wenn sie vorher in einer solchen Art und Weise im
Gebrauch des Gerätes unterwiesen wurden, dass sie das Gerät
sicher bedienen können und sich der Gefahren, die durch eine
unsachgemäße Bedienung entstehen, unbedingt bewusst sind.
8
VORSICHT!
1. Das Gerät entspricht der gegenwärtigen europäischen
Sicherheitsgesetzgebung. Wir möchten hierbei aber ausdrücklich
betonen, dass diese Entsprechung nichts an der Tatsache ändert,
dass die Oberflächen des Gerätes während der Benutzung heiß
werden und nach dem Ende der Benutzung noch Restwärme
ausstrahlen.
2. Platzieren Sie das Netzkabel so, dass niemand darüber stolpern
kann.
3. Wenn Sie Getränke mittels Mikrowellenstrahlung erhitzen, kann
dieses zu einem zeitverzögerten und plötzlich auftretenden
Kocheffekt führen. Seien Sie also besonders vorsichtig, wenn Sie
Behälter entnehmen, die Getränke enthalten.
4. Erhitzen Sie keine frischen oder hart gekochten Eier in dem Gerät,
da diese selbst nach Beendigung des Erhitzens explodieren können.
5. Kochutensilien können aufgrund der durch die Lebensmittel
weitergeleitete Hitze heiß werden. Benutzen Sie Topflappen zum
Umgang mit Ihrem Kochgeschirr.
HINWEIS!
1. Verwenden Sie die Tür nicht zum Transport des Gerätes, da Sie
dadurch die Scharniere beschädigen können.
2. Entfernen Sie sämtliches Verpackungsmaterial, bevor Sie das Gerät
an die Stromversorgung anschließen. Benutzen Sie keine
aggressiven Reinigungsmittel, um Reste von Transportsicherungen
zu entfernen.
3. Konstante Pflege und Wartung gewährleisten einen einwandfreien
Betrieb und die optimale Leistung Ihres Gerätes.
4. Überprüfen Sie Ihr Kochgeschirr, ob es zur Verwendung in der
Mikrowelle geeignet ist.
5. Das Typenschild darf niemals unleserlich gemacht oder gar entfernt
werden! Falls das Typenschild unleserlich gemacht oder
entfernt wurde, entfällt jeglicher Garantieanspruch!
LESEN SIE DIESE ANLEITUNG GRÜNDLICH DURCH UND
BEWAHREN SIE DIESE SICHER AUF.
Bei Nichtbeachtung dieser Anweisungen wird keinerlei Haftung für
Personen- oder Materialschäden übernommen.
9
2. Installation
2.1 Einbau
Das Gerät muss ordnungsgemäß belüftet werden. Halten Sie die folgenden
Mindestabstände ein:
➢ Oberhalb des Gerätes: 20 cm.
➢ Nach hinten: 10 cm.
➢ An beiden Seiten: 5 cm.
10
2.2 Gerätebeschreibung / Zubehör
➢ Entfernen Sie sämtliche Verpackungsmaterialien.
1
Sicherheitsverriegelung
2
Fenster
3
Rollenring
4
Türöffnung
5
Bedienfeld
6
Wellenleiter
7
Drehteller
8
Heizelement/Grill
9
Grillregal. Verwenden Sie das Grillregal ausschließlich bei der
Grillfunktion.
11
3. Bedienung
1
Display
Anzeige der Kochzeit, Leistung, Funktionen
2
Power
Drücken zur Auswahl der Mikrowellenenergie.
3
Grill / Combi
Drücken zur Auswahl des Grillprogramms und
der Kombi-Programme
4
Clock/
Kitchen Timer
Drücken zur Einstellung der Uhr oder des Timers.
5
Stop/Cancel
Drücken zum Anhalten eines Kochvorgangs oder
Zurücksetzen aller vorherigen Einstellungen vor
dem Kochbeginn.
6
Time/Menu/Weight
Drehknopf zum Einstellen der Kochzeit oder
eines automatischen Kochprogramms.
7
Start/Quick Start
Drücken für den Beginn eines Kochvorgangs oder
für den Beginn des Schnellkochprogramms.
12
3.1 Einstellen der Uhr
Die Uhr hat eine 12 und eine 24 Stunden Sequenz. Folgen Sie zum Einstellen den
Anweisungen unten:
1. Drücken Sie CLOCK/PRESET (4) für 3 Sekunden. Das
Display zeigt Hr 12 an. Drücken Sie die Taste
nochmals zur Auswahl der 24 Stunden Sequenz.
CLOCK/PRESET
Hr 12
2. Stellen Sie mit dem Drehknopf (6) die Stunden ein
3. Drücken Sie CLOCK/PRESET (4).
CLOCK/PRESET
4. Stellen Sie mit dem Drehknopf (6) die Minuten ein.
5. Drücken Sie zur Bestätigung CLOCK/PRESET (6).
CLOCK/PRESET
3.2 Kochen von Lebensmitteln
➢ Drücken Sie POWER (2), bis Sie die gewünschte Leistungsstärke erreicht haben
(s.a. folgende Tabelle). Die maximale Kochzeit beträgt 95 Minuten.
DRÜCKEN (HÄUFIGKEIT)
MIKROWELLENLEISTUNG
1
100 % (P-100)
2
80 % (P-80)
3
60 % (P-60)
4
40 % (P-40)
5
20 % (P-20)
6
0 % (P-00)
Beispiel: 60 % Leistung; 5 Minuten Kochzeit.
1. Öffnen Sie die Tür und geben Sie das Kochgut in das Gerät. Schließen Sie dann
die Tür.
13
2. Drücken Sie POWER (2), bis Sie die gewünschte
Leistungsstärke erreicht haben.
POWER
P xx
3. Stellen Sie mit dem Drehknopf (6) die Kochzeit ein.
5:00
4. Drücken Sie zur Initialisierung des Kochens
START/QUICK START (7). Zum Abbrechen der
Einstellung drücken Sie bitte STOP/CANCEL (5).
START/QUICK START
oder
STOP/CANCEL
➢ Sie können während des Betriebs die Leistungsstärke überprüfen, indem Sie
POWER (1) drücken. Nach Ablauf der Kochzeit ertönt einmal ein akustisches
Signal und End wird auf dem Display angezeigt.
➢ Bevor Sie einen neuen Kochvorgang beginnen: Öffnen Sie die Tür oder drücken
Sie eine beliebige Taste, um das System neu zu starten.
3.3 Grill
➢ Die maximale Grillzeit beträgt 95 Minuten.
Beispiel: Grillen; 12 Minuten Grillzeit.
1. Öffnen Sie die Tür und geben Sie das Grillgut in das Gerät. Schließen Sie dann
die Tür.
2. Drücken Sie GRILL (3) einmal.
GRILL
3. Stellen Sie mit dem Drehknopf (6) die Kochzeit ein.
12:00
4. Drücken Sie zur Initialisierung des Grills
START/QUICK START (7). Zum Abbrechen der
Einstellung drücken Sie bitte STOP/CANCEL (5).
START/QUICK START
oder
STOP/CANCEL
3.4 Kombination Mikrowelle / Grill
➢ Die maximale Kochzeit beträgt 95 Minuten.
Beispiel: Kombi; 25 Minuten Kochzeit.
1. Öffnen Sie die Tür und geben Sie das Kochgut in das Gerät. Schließen Sie dann
die Tür.
14
2. Drücken Sie COMBI (3) einmal oder zweimal.
COMBI
3. Stellen Sie mit dem Drehknopf (6) die Kochzeit ein.
25:00
4. Drücken Sie zur Initialisierung START/QUICK START
(9). Zum Abbrechen der Einstellung drücken Sie bitte
STOP/CANCEL (5).
START/QUICK START
oder
STOP/CANCEL
DRÜCKEN
KOMBIPROGRAMM
KOCHZEIT
VERWENDUNG
MIKROWELLE
GRILL
1-mal
Co-1
30 %
70 %
Fisch, Gratins
2-mal
Co-2
55 %
45 %
Pudding, Geflügel,
Omelette.
3.5 Timer
➢ Die maximale Kochzeit beträgt 95 Minuten.
Beispiel: Timer; 30 Minuten.
1. Drücken Sie CLOCK/PRESET (4) einmal.
CLOCK/PRESET
2. Stellen Sie mit dem Drehknopf (6) 30 Minuten
ein.
3. Drücken Sie zum Abschluss der Eingabe
START/QUICK START (7).
CLOCK/PRESET
3.6 Start / Quick Start
1. Wenn sich das Gerät im Bereitschaftszustand befindet, drücken Sie
START/QUICK START (7), um für 1 Minute einen Kochvorgang bei voller
Mikrowellenleistung durchzuführen.
2. Jedes Drücken erhöht die Kochzeit um 1 Minute.
3. Die maximale Kochzeit beträgt 10 Minuten.
15
3.7 Auftauen
Das Gerät kann Fleisch, Geflügel sowie Fisch und andere Meeresfrüchte auftauen.
Die notwendige Zeit und Leistungsstärke werden automatisch eingestellt, sobald Sie
das Gewicht eingestellt haben. Das zulässige Gewicht aufzutauender Lebensmittel
liegt zwischen 100 g und 1800 g.
Beispiel: Angenommen, Sie wollen 600 g Shrimps auftauen.
1. Geben Sie die aufzutauenden Shrimps in das Gerät.
2. Drehen Sie den Knopf Zeit / Gewicht gegen den Uhrzeigersinn, um das
Gewicht von 600 g auszuwählen.
3. Drücken Sie die Taste Start / Schnellstart.
Nach der Hälfte der benötigten Zeit ertönt eine akustische Statusmeldung. Wenden
Sie darauf Ihr aufzutauendes Lebensmittel.
3.8 Kochen in mehreren Abschnitten
Sie können maximal 3 Abschnitte programmieren. Die Funktionen AUTO-MENU,
ABTAUEN und QUICK START/START können hierbei nicht verwendet werden.
Beispiel: 1: Mikrowellenleistung 100 %; 2: Mikrowellenleistung 60 %.
1. Öffnen Sie die Tür und geben Sie das Kochgut in das Gerät. Schließen Sie dann
die Tür.
2. Drücken Sie POWER (1) zum Einstellen der 100 %.
POWER
P-100
3. Stellen Sie mit dem Drehknopf (7) die Kochzeit ein.
4. Drücken Sie POWER (1) zum Einstellen der 60 %.
POWER
P 60
5. Stellen Sie mit dem Drehknopf (7) die Kochzeit ein.
6. Drücken Sie zur Initialisierung des START/QUICK
START (9). Zum Abbrechen der Einstellung drücken
Sie bitte STOP/CANCEL (8).
START/QUICK START
oder
STOP/CANCEL
16
3.9 Kindersicherung
➢ Drücken Sie im Bereitschaftszustand STOP/CANCEL (5) für 3 Sekunden. Ein
akustisches Signal ertönt.
➢ Drücken Sie zur Wiederfreigabe STOP/CANCEL für 3 Sekunden. Ein akustisches
Signal ertönt.
3.10 Unterbrechen bei laufendem Betrieb
1. Drücken Sie STOP/CANCEL (5). Sie können den Betrieb durch Drücken von
START/QUICK START (7) wiederaufnehmen. Das Drücken von STOP/CANCEL (5)
löscht alle vorherigen Einstellungen.
2. Öffnen Sie die Gerätetür. Sie können das Gerät wieder starten, indem Sie
START/QUICK START (7) drücken.
3. Bei geöffneter Tür stellt das Gerät den Betrieb ein.
4. Mikrowellen-Kochen
4.1 Grundlagen zum Kochen in einer Mikrowelle
1. Ordnen Sie die Lebensmittel vorsichtig an. Legen Sie die dickeren Bestandteile
Ihres Kochguts an die äußere Seite des zu kochenden Gerichts.
2. Beachten Sie die Kochzeit. Wählen Sie zum Kochen die kürzeste angegebene
Zeit. Fügen Sie anschließend noch Kochzeit hinzu, falls dies nötig dein sollte.
Lebensmittel, die zu lange in einer Mikrowelle gegart werden, können zu rauchen
oder zu brennen beginnen.
3. Decken Sie die Lebensmittel während des Kochens ab. Die Abdeckung schützt
vor Spritzern und unterstützt das gleichmäßige Garen Ihrer Lebensmittel.
4. Wenden Sie Ihre Lebensmittel einmal während des Kochens. Lebensmittel wie
Hähnchen oder Hamburger garen so schneller. Größere Gegenstände wie
Bratenstücke müssen mindestens einmal gewendet werden.
5. Ordnen Sie Lebensmittel wie Fleischklöße nach der Hälfte der Kochzeit neu an.
Hierbei verlagern Sie Lebensmittel, die sich zuvor unten befanden, nach oben
(und umgekehrt) und Lebensmittel, die sich zuvor in der Mitte befanden, nach
außen (und umgekehrt).
6. Wenn Sie mikrowellengeeignete Plastikfolie verwenden, darf diese nicht das
Kochgut berühren, weil die Folie dadurch schmelzen kann.
7. Mikrowellengeeignetes Kochgeschirr aus Plastik ist möglicherweise nicht dazu
geeignet, Kochgut mit hohen Fett- oder Zuckeranteilen aufzunehmen.
Überschreiten Sie nicht die im Kochrezept angegebenen Vorheizzeiten.
17
4.2 Geeignete Materialien für das Mikrowellenkochen
1. Verwenden Sie nur mikrowellengeeignetes Kochgeschirr aus hitzeresistenter
Keramik, hitzeresistentem Glas oder hitzeresistentem Plastik.
2. Benutzen Sie kein Kochgeschirr oder andere Gegenstände aus Metall oder Teller
mit Metallverzierungen, da die Mikrowellenstrahlung Metall nicht durchdringen
kann.
3. WARNUNG! Metall kann Funken erzeugen. BRANDGEFAHR!
MATERIAL
ANMERKUNGEN
Aluminiumfolie
Nur zum Schutz kleinerer Bereiche geeignet. Sie
können dünne Teile von Fleisch oder Geflügel zum
Schutz vor Übergarung mit kleinen Stücken von
Aluminiumfolie abdecken. Falls sich Folienstücke zu
nah an den Gerätewänden befinden, kann es zu
Funkenbildung kommen. Die Folie muss mindestens
2,5 cm von den Gerätewänden entfernt sein.
Bräunungsgeschirr
Befolgen Sie die Anweisungen des entsprechenden
Herstellers. Der Boden des Bräunungsgeschirrs
muss sich mindestens 5 mm oberhalb des
Drehtellers befinden. Durch unsachgemäße
Benutzung kann der Drehteller zerbrechen.
Essgeschirr
Verwenden Sie ausschließlich mikrowellengeeignetes
Essgeschirr. Befolgen Sie die Anweisungen des
entsprechenden Herstellers. Verwenden Sie kein
angebrochenes oder angeschlagenes Essgeschirr.
Glasgefäße
Entfernen Sie immer den Deckel. Erhitzen Sie das
Lebensmittel nur solange, bis es gerade warm ist. Die
meisten Glasgefäße sind nicht hitzeresistent und
können zerbrechen.
Glasgeschirr
Verwenden Sie ausschließlich hitzeresistentes
Glasgeschirr. Das Glasgeschirr darf keine
metallischen Bestandteile aufweisen. Verwenden Sie
kein angebrochenes oder angeschlagenes
Glasgeschirr.
Ofen-Bratschläuche
Befolgen Sie die Anweisungen des entsprechenden
Herstellers. Verschließen Sie den Bratschlauch nicht
mit Metallbindern. Machen Sie Schlitze in den
Schlauch, sodass der Dampf entweichen kann.
Pappteller / Pappbecher
Nur zum Kurzzeit-Kochen oder Aufwärmen
verwenden! Lassen Sie das Gerät dabei nicht
unbeaufsichtigt.
18
Küchenpapier
Nur zum Kurzzeit-Kochen zur Fettabsorption
verwenden! Lassen Sie das Gerät dabei nicht
unbeaufsichtigt.
Pergamentpapier
Verwendbar als Abdeckung zum Schutz vor
Spritzern oder zur Unterstützung beim Dämpfen.
Kunststoffe
Verwenden Sie ausschließlich mikrowellengeeignete
Kunststoffe. Befolgen Sie die Anweisungen des
entsprechenden Herstellers. Der Kunststoff muss als
"Mikrowellen-sicher/Microwave Safe" ausgewiesen
sein. Einige Kunststoffbehälter schmelzen, wenn die
darin enthaltenen Lebensmittel heiß werden.
Kochbeutel und fest verschlossene Kunststoffbeutel
müssen wie auf den Packungen angegeben mit
Schlitzen versehen, durchstochen oder belüftet
werden.
Plastikfolie
Verwenden Sie ausschließlich mikrowellengeeignete
Plastikfolie. Sie können die Plastikfolie zum
Abdecken des Kochguts verwenden, um
Feuchtigkeit zu bewahren. Die Plastikfolie darf die
Lebensmittel nicht berühren!
Thermometer
Verwenden Sie ausschließlich mikrowellengeeignete
Thermometer.
Wachspapier
Sie können Wachspapier als Abdeckung zum Schutz
gegen Spritzer oder zur Bewahrung von Feuchtigkeit
verwenden.
4.3 Ungeeignete Materialien für das Mikrowellenkochen
MATERIAL
ANMERKUNGEN
Aluminiumschalen
Aluminiumschalen können Funkenbildung
verursachen. Geben Sie die entsprechenden
Lebensmittel in ein mikrowellengeeignetes Gefäß.
Lebensmittelkartons mit
Metallgriff etc.
Lebensmittelkartons mit Metallgriff etc. können
Funkenbildung verursachen. Geben Sie die
entsprechenden Lebensmittel in ein
mikrowellengeeignetes Gefäß.
Metallene oder
metallhaltige Gegenstände
Metall schirmt das Kochgut gegen die
Mikrowellenstrahlung ab. Metallbestandteile können
Funkenbildung verursachen.
Papiertüten
Papiertüten können sich im Gerät entzünden.
BRANDGEFAHR!
19
Schaumstoffe
Wenn Sie hohen Temperaturen ausgesetzt werden,
können Schaumstoffe schmelzen und/oder das
Kochgut verunreinigen.
Holz
In einem Mikrowellengerät verwendetes Holz
trocknet aus und kann Risse bekommen oder
brechen. Holz kann sich im Gerät entzünden.
BRANDGEFAHR!
5. Reinigung und Pflege
WARNUNG! Trennen Sie das Gerät vor allen Reinigungs- und
Wartungsarbeiten von der Stromversorgung und lassen Sie es vollständig
abkühlen.
1. Halten Sie das Innere des Gerätes sauber. Entfernen Sie Rückstände von
Lebensmitteln oder Getränken, die an den Innenseiten des Gerätes haften, mit
einem feuchten Tuch. Sie können ein mildes, nicht ätzendes Reinigungsmittel
verwenden, wenn das Gerät stark verschmutzt ist. Benutzen Sie keine Sprays oder
andere scharfen Reinigungsmittel, da diese die Türfläche stumpf machen und
beschädigen können.
2. Reinigen Sie die Außenseiten des Gerätes mit einem feuchten Tuch. Achten Sie
besonders darauf, dass kein Wasser in die Belüftungsöffnungen des Gerätes
gelangt, weil dadurch die Betriebsbestandteile im Inneren des Gerätes beschädigt
werden können.
3. Reinigen Sie mit einem feuchten Tuch regelmäßig und häufig beide Seite der Tür
und des Fensters, die Türdichtungen und die daran anliegenden Bereiche.
Entfernen Sie sämtliche Verunreinigungen. Benutzen Sie keine scheuernden
Reinigungsmittel.
4. Das Bedienfeld darf nicht nass werden. Reinigen Sie das Bedienfeld mit einem
weichen und feuchten Tuch. Öffnen Sie die Tür des Geräte
5. s, wenn Sie das Bedienfeld reinigen, damit Sie das Gerät nicht versehentlich
einschalten.
6. Wenn sich an der Innenseite oder um die Außenseite der Tür herum Feuchtigkeit
ansammelt, entfernen Sie diese mit einem weichen Tuch. Dieses kann
vorkommen und ist normal, wenn das Gerät bei hoher Luftfeuchtigkeit benutzt
wird.
7. Gelegentlich ist es notwendig, den Drehteller und den Rollenring für die
Reinigung zu entfernen. Reinigen Sie den Drehteller und den Rollenring in
warmen Seifenwasser. Anschließend klar nachspülen und gründlich abtrocknen.
Wenn Sie den Rollenring aus dem Gerät entfernt hatten, achten Sie darauf, ihn
wieder ordnungsgemäß einzusetzen.
20
8. WARNUNG! Falls die Beleuchtung
1
des Gerätes ersetzt werden
muss, setzen Sie sich für den Austausch mit Ihrem Einzelhändler in
Verbindung.
6. Problembehandlung
NORMALE BETRIEBSVORKOMMNISSE
Interferenzen beim TV/Radio
Empfang
Beim Betrieb des Gerätes kann es zu solchen
Interferenzen kommen, wie auch beim Betrieb
kleinerer elektrischer Geräte, z.B. Mixer,
Staubsauger, Fön etc.
Abgeschwächte
Geräteinnenbeleuchtung
Bei Betrieb mit geringer Leistung kann die
Innenbeleuchtung abgeschwächt werden.
Dampfbildung an der
Gerätetür/heiße Luft kommt
aus den Belüftungsöffnungen
Während des Kochens tritt Dampf aus dem
Kochgut aus. Der meiste Dampf wird durch die
Belüftungsöffnungen abgeleitet; dennoch kann
sich etwas Dampf an den kühleren Stellen wie
der Gerätetür ansammeln.
Sie haben das Gerät
versehentlich ohne Kochgut in
Betrieb genommen.
WARNUNG! Betreiben Sie das Gerät
niemals ohne Kochgut.
PROBLEM
MÖGLICHE URSACHE
ABHILFE
DAS GERÄT KANN NICHT IN BETRIEB GENOMMEN WERDEN.
1. Netzanschlusskabel ist nicht
ordnungsgemäß eingesteckt.
1. Ziehen Sie den Netzstecker. Stecken
Sie den Netzstecker nach 10
Sekunden wieder ein.
2. Sicherung im Haussicherungskasten
ist durchgebrannt.
2. Überprüfen Sie den
Haussicherungskasten.
3. Fehler an der Netzanschlussdose.
3. Testen Sie die Netzanschlussdose
mit einem anderen elektrischen
Gerät.
1
Ausstattung abhängig vom Modell.
21
DAS GERÄT HEIZT NICHT.
1. Die Gerätetür ist nicht
ordnungsgemäß geschlossen.
1. Schließen Sie die Gerätetür
ordnungsgemäß.
DER DREHTELLER ERZEUGT BEIM BETRIEB DES GERÄTES LÄRM.
1. Verunreinigungen am Laufring oder
Boden des Gerätes.
1. Entsprechende Stellen reinigen (s.a.
Kapitel REINIGUNG UND PFLEGE).
Sollte das Gerät Störungen abweichend von den oben beschriebenen aufweisen,
oder falls Sie alle Punkte der Liste überprüft haben, das Problem aber nicht
behoben werden konnte, kontaktieren Sie den Kundendienst.
7. Technische Daten
Geräteart
Einbau-Mikrowelle
Volumen Backröhre
20 l
Max. Leistung Mikrowelle
800W
Max. Leistung Grill
1000W
Stromspannung/Frequenz
230V AC/50Hz
Leistungsstufen Mikrowelle/Grill/Kombi
6/1/2
Automatikprogramme
9
Display
✓
Akustisches Endsignal
✓
Kindersicherung
✓
Timer
Digital/max. 95 Minuten
Drehteller/Grillrost
✓
Kabellänge in cm
120
Abmessungen H*B*T
34,20*59,50*32,70 cm
Gewicht netto/brutto in kg
13,50/16,00
❖ Technische Änderungen vorbehalten.
22
8. Entsorgung
1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der
Verpackung (Polyethylentüten, Polystyrenstücke) nicht in die Reichweite von
Kindern gelangen. ERSTICKUNGSGEFAHR!
2. Nicht mehr benutzte und alte Geräte müssen der zuständigen
Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen
aussetzen.
3. Bevor Sie ein beliebiges Altgerät entsorgen, machen Sie dieses vorher
unbedingt funktionsuntüchtig! Das bedeutet, immer den Netzstecker ziehen
und danach das Stromanschlusskabel am Gerät abschneiden und direkt mit dem
Netzstecker entfernen und entsorgen!
4. Entsorgen Sie Papier und Kartonagen in den dafür vorgesehenen Behältern.
5. Entsorgen Sie Kunststoffe in den dafür vorgesehenen Behältern.
6. Falls es in Ihrem Wohnumfeld keine geeigneten Entsorgungsbehälter gibt,
bringen Sie diese Materialien zu einer geeigneten kommunalen Sammelstelle.
7. Nähere Informationen erhalten Sie von Ihrem Fachhändler oder bei Ihren
entsprechenden kommunalen Entsorgungseinrichtungen.
Alle mit diesem Symbol
gekennzeichneten Materialien sind
wiederverwertbar.
Alle verfügbaren Informationen zur
Mülltrennung erhalten Sie bei Ihren
örtlichen Behörden.
23
9. Garantiebedingungen
Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet
vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung.
Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen
Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er
das Gerät erworben hat. Diese werden durch die Garantie nicht eingeschränkt.
Der Garantieanspruch ist vom Käufer durch Vorlage des Kaufbelegs mit Kauf-
und/oder Lieferdatum nachzuweisen und unverzüglich nach Feststellung und
innerhalb von 24 Monaten nach Lieferung an den Erstendabnehmer zu melden.
Die Garantie begründet keine Ansprüche auf Rücktritt vom Kaufvertrag oder
Minderung (Herabsetzung des Kaufpreises). Ersetzte Teile oder ausgetauschte
Geräte gehen in unser Eigentum über.
Der Garantieanspruch erstreckt sich nicht auf:
1. zerbrechliche Teile wie z.B. Kunststoff oder Glas bzw. Glühlampen;
2. geringfügige Abweichungen der WOLKENSTEIN-Produkte von der Soll-
Beschaffenheit, die auf den Gebrauchswert des Produkts keinen Einfluss haben;
3. Schäden infolge Betriebs- und Bedienungsfehler,
4. Schäden durch aggressive Umgebungseinflüsse, Chemikalien, Reinigungsmittel;
5. Schäden am Produkt, die durch nicht fachgerechte Installation oder Transport
verursacht wurden;
6. Schäden infolge nicht haushaltsüblicher Nutzung;
7. Schäden, die außerhalb des Gerätes durch ein WOLKENSTEIN-Produkt
entstanden sind - soweit eine Haftung nicht zwingend gesetzlich angeordnet ist.
Die Gültigkeit der Garantie endet bei:
1. Nichtbeachten der Aufstell- und Bedienungsanleitung;
2. Reparatur durch nicht fachkundige Personen;
3. Schäden, verursacht durch den Verkäufer, Installateur oder dritte Personen;
4. unsachgemäße Installation oder Inbetriebnahme;
5. mangelnde oder fehlerhafte Wartung;
6. Geräten, die nicht ihrem vorgesehenen Zweck entsprechend verwendet werden;
7. Schäden durch höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht
abschließend bei Brand oder Explosion.
Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist noch setzen
sie eine neue Garantiefrist in Lauf.
Der räumliche Geltungsbereich der Garantie erstreckt sich auf in Deutschland,
Österreich, Belgien, Luxemburg und in den Niederlanden gekaufte und verwendete
Geräte.
August 2014
24
Dear customer! We would like to thank you for purchasing a product from our wide
range of domestic appliances. Read the complete instruction manual before you
operate the appliance for the first time. Retain this instruction manual in a safe place
for future reference. If you transfer the appliance to a third party, also hand over this
instruction manual.
Index
1. Safety instructions ................................................................................................................ 25
1.1 Signal words ................................................................................................................... 27
1.2 Safety instructions .......................................................................................................... 27
2. Installation ............................................................................................................................ 30
2.1 Installation dimensions ................................................................................................... 30
2.2 Appliance / accessories ................................................................................................... 31
3. Operation .............................................................................................................................. 32
3.1 Setting of the clock ......................................................................................................... 33
3.2 How to cook food ........................................................................................................... 33
3.3 Grill ................................................................................................................................ 34
3.4 Combination Microwave-Grill ....................................................................................... 34
3.5 Timer .............................................................................................................................. 35
3.6 Start / Quick Start ........................................................................................................... 35
3.7 Defrost ....................................................................................................................... 35
3.8 Multi-step operation ....................................................................................................... 36
3.9 Child lock ....................................................................................................................... 36
3.10 Stop during operation ................................................................................................... 36
4. Microwave cooking .............................................................................................................. 37
4.1 Basics of microwave cooking ........................................................................................ 37
4.2 Suitable materials for microwave cooking ..................................................................... 37
4.3 Unsuitable materials for microwave cooking ................................................................. 39
5. Cleaning and maintenance ................................................................................................... 39
6. Trouble shooting ................................................................................................................... 40
7. Technical data ....................................................................................................................... 41
8. Waste management ............................................................................................................... 42
9. Guarantee conditions ............................................................................................................ 43
25
Do not dispose of this appliance together with your domestic waste.
The appliance must be disposed of at a collecting centre for recyclable
electric and electronic appliances. Do not remove the symbol from
the appliance.
The figures in this instruction manual may differ in some details from the current
design of your appliance. Nevertheless, follow the instructions in such a case.
Delivery without content.
Any modifications, which do not influence the functions of the appliance. shall
remain reserved by the manufacturer. Please dispose of the packing with respect
to your current local and municipal regulations.
The appliance you have purchased may be an enhanced version of the unit this
manual was printed for. Nevertheless, the functions and operating conditions are
identical. This manual is therefore still valid. Technical modifications as well as
misprints shall remain reserved.
EU - DECLARATION OF CONFORMITY
The products, which are described in this instruction manual, comply with the
harmonized regulations.
The relevant documents can be requested from the final retailer by the competent
authorities.
MAKE SURE THAT THIS MANUAL IS AVAILABLE TO ANYONE USING
THE APPLIANCE AND MAKE SURE THAT IT HAS BEEN READ AND
UNDERSTOOD PRIOR TO USING THE DEVICE.
1. Safety instructions
READ THE SAFETY INFORMATION AND THE SAFETY
INSTRUCTIONS CAREFULLY BEFORE YOU OPERATE THE
APPLIANCE FOR THE FIRST TIME.
All information included in those pages serve for the protection of the
operator. If you ignore the safety instructions, you will endanger your health
and life.
Store this manual in a safe place so you can use it whenever it is needed. Strictly
observe the instructions to avoid damage to persons and property.
Check the technical periphery of the appliance! Do all wires and connections
to the appliance work properly? Or are they time-worn and do not match the
26
technical requirements of the appliance? A check-up of existing and newly-
made connections must be done by an authorised professional. All connections
and energy-leading components (incl. wires inside a wall) must be checked by a
qualified professional. All modifications to the electrical mains to enable the
installation of the appliance must be performed by a qualified professional.
The appliance is intended for private use only as well as to be used (1) in staff
kitchen areas of shops, offices and other working environments; (2) by clients
in hotels, motels, B&B and other residential type environments.
The appliance is intended for cooking only.
The appliance is intended for indoor-use only.
The appliance is not intended to be operated for commercial purposes, during
camping and in public transport.
Operate the appliance in accordance with its intended use only.
Do not allow anybody who is not familiar with this instruction manual to
operate the appliance.
This appliance may be operated by children aged from 8 years and above as
well as by persons with reduced physical, sensory and mental capabilities or lack
of experience and knowledge if they are supervised or have been instructed
concerning the safe use of the appliance and do comprehend the hazards
involved. Children must not play with the appliance. Cleaning and user-
maintenance must not be carried out by children unless they are supervised.
PRECAUTIONS TO AVOID POSSIBLE EXPOSURE
TO EXCESSIVE MICROWAVE ENERGY:
1
Do not attempt to operate this appliance with the door open as open-door
operating can result in harmful exposure to microwave energy. Do not
break or tamper with the safety interlocks.
2
Do not place any object between the front of the appliance and the door
or allow soil or cleaner residuals to accumulate on the sealing surfaces.
3
Do not operate the appliance if it is damaged. It is particularly important
that the door closes properly and that there is not any damage on the:
a
door (bent ).
b
hinges and latches (must not be broken or loosened ).
c
door seals and sealing surfaces.
4
The appliance should not be adjusted or repaired by anyone except
properly qualified service personal.
27
1.1 Signal words
DANGER! indicates a hazardous
situation which, if ignored, will result in
death or serious injury.
WARNING! indicates a hazardous
situation which, if ignored, could result
in death or serious injury.
CAUTION! indicates a hazardous
situation which, if not avoided, may
result in minor or moderate injury.
NOTICE! indicates possible damage to
the appliance.
1.2 Safety instructions
DANGER!
To reduce the risk of electrocution.
1. Do not connect the appliance to the mains if the appliance itself or
the power cord or the plug are visibly damaged.
2. Always check that the power cord is not placed under the appliance
or damaged by moving the appliance.
3. Never try to repair the appliance yourself. If the appliance does not
operate properly, disconnect it from the mains and contact the shop
you purchased the appliance at. Original spare parts should be used
only.
4. When the power cord is damaged, it must be replaced by the
manufacturer or an authorised aftersales service or a qualified
professional only.
5. Never remove the mica-plate which covers the wave guide inside the
oven.
6. Never touch the power plug, the power switch or other electrical
components with wet or damp hands. RISK OF ELECTRIC SHOCK!
WARNING!
To reduce the risk of burns, electrocution, fire or injury to persons.
1. Operate the appliance with 220~240 V AC / 50 Hz only.
2. Connect the appliance to a properly grounded socket only. Use a
safety socket to minimize any risk of electric shock.
3. Always check that the power cord is not placed under the appliance
or damaged by moving the appliance.
4. Do not use an extension cord or a multiple socket.
28
5. The technical data of your energy supply must meet the data on the
rating label. The main current circuit must be equipped with a safety
shut-down device.
6. Any repair or service work including the removal of any cover, which
protects from exposure to microwave energy, must be performed by
a qualified professional only.
7. Only operate the appliance when the door is closed.
8. Accessible parts may become hot during use. Young children should
be kept away. Do not touch the hot parts of the appliance. RISK OF
BURNS!
9. Do not use the appliance to dry clothes or wet newspapers etc.
10. Do not use the appliance when it is empty.
11. Unattended cooking with fat or oil can be dangerous and may result
in fire. NEVER try to extinguish a fire with water, but switch off the
appliance and then cover flame e.g. with a lid or a fire blanket.
12. In order to reduce any risk of fire in the appliance:
a. Check the appliance frequently when you use plastic or paper
containers.
b. Remove wire twist-ties from paper or plastic bags before you
place such a bag in the appliance.
c. Switch off or unplug the appliance if you notice any smoke.
Keep the door closed to stifle any flames.
d. Do not use the appliance to store anything inside.
e. Do not leave any items, e.g. paper, cooking utensils or food,
inside the appliance even when it is not running.
13. Do not fry in the appliance. Hot oil can damage parts of the appliance
and result in skin-burns.
14. Never heat any food or liquids in sealed containers, because they
can explode.
15. The contents of feeding bottles and baby food should be stirred or
shaken and their temperature should be checked before serving to
avoid burns.
16. Do not use a steam cleaner to clean the appliance. RISK OF
ELECTRIC SHOCK!
17. Disconnect the appliance from the mains before cleaning or
maintenance.
18. While unpacking, the packaging materials (polythene bags,
polystyrene pieces, etc.) should be kept away from children and pets.
CHOKING HAZARD!
19. Children must never play with the appliance. Touching the appliance
during operation can cause serious burns.
29
20. Only allow children to use the appliance without supervision, when
adequate instructions have been given before so that the child is able
to use the appliance in a safe way and understands the risks of
improper use.
CAUTION!
1. This appliance complies with the current European safety legislation.
We do wish to emphasize that this compliance does not negate the
fact that the surfaces of the appliance will become hot while
operating and will retain and emit heat even if it has stopped
operating.
2. Lead the power cord in such a way that you will not trip on it.
3. Microwave heating of beverages can result in delayed eruptive
boiling. Be extremely careful when handling the container.
4. Do not heat eggs in their shell or hard-boiled eggs as they may
explode even after microwave heating has ended.
5. Cooking utensils may become hot because of the heat transferred by
the heated food. Pot-holders may be needed to handle such utensils.
NOTICE
1. Do not use the door to transport the appliance as you will damage
the hinges.
2. Do not connect your appliance to the mains unless all packaging and
transit protectors have been removed. Do not use any aggressive
detergents to remove the transit protectors.
3. Regularly cleaning and maintenance grants proper operation and
optimal performance of your appliance.
4. Check your utensils if they are suitable for use in a microwave
appliance.
5. The rating plate must not be removed or made illegible, otherwise
all terms of the warranty become invalid!
SAVE THESE INSTRUCTIONS.
The manufacturer and distributor are not responsible for any damage or
injury in the event of failure to comply with these instructions.
30
2. Installation
2.1 Installation dimensions
The appliance has to be ventilated properly. Strictly observe the following
minimum distances:
➢ Above the appliance: 20 cm.
➢ At the back: 10 cm.
➢ At both sides: 5 cm.
31
2.2 Appliance / accessories
➢ Remove all packaging materials before installation.
1
Safety interlock
2
Window
3
Rotating ring
4
Door release button
5
Control panel
6
Wave Guide
7
Turntable
8
Heater (Grill)
9
Grill rack. Use for grilling only.
32
3. Operation
1
Display
Shows Cooking time, power, and clock time
2
Power Level
Press to select microwave energy.
3
Grill
Press to select the grill programme the two Combi-
programmes.
4
Clock/
Preset
Press to set the clock or the timer.
5
Stop/Cancel
Press to stop operation or to cancel all previous
settings before operation.
6
Time/Menu
Use the rotary knob to set the cooking time or
to select one of the auto-programmes.
7
Start/Quick Start
Press to start operation or to start the Quick Start
programme.
33
3.1 Setting of the clock
The clock has a 12 and a 24 hours sequence. Please follow the information below:
1. Press CLOCK/PRESET (4) for 3 seconds; the display
indicates Hr 12. Press again to select the 24 hours
sequence.
CLOCK/PRESET
Hr 12
2. Set the hours using the rotary knob (6).
3. Press CLOCK/PRESET (4).
CLOCK/PRESET
4. Set the minutes using the rotary knob (6).
5. Press CLOCK/PRESET (4) to confirm.
CLOCK/PRESET
3.2 How to cook food
➢ Press POWER (1) until you have set the desired power level (look also schedule
below). The maximum cooking time is 95 minutes.
PRESS
MICROWAVE POWER
1
100 % (P-100)
2
80 % (P-80)
3
60 % (P-60)
4
40 % (P-40)
5
20 % (P-20)
6
0 % (P-00)
Example: Power = 60 %; cooking time = 5 minutes.
1. Open the door and put the food into the oven. Close the door.
2. Press POWER (2) until you have set the desired power
level.
POWER
P xx
3. Set the cooking time using the rotary knob (6).
5:00
34
4. Press START/QUICK START7(9) to start operation.
Press STOP/CANCEL (5) to cancel all previous settings.
START/QUICK START
or
STOP/CANCEL
➢ Press POWER (2) to check the power level during operation. When the cooking
time has elapsed, an acoustic signal sounds and End is displayed.
➢ Before you start another cooking procedure: Open the door or press any key to
restart the system.
3.3 Grill
➢ The maximum grill duration is 95 minutes.
Example: Grill; 12 minutes.
1. Open the door and put the food into the oven. Close the door.
2. Press GRILL (3) once.
GRILL
3. Set the cooking time using the rotary knob (6).
12:00
4. Press START/QUICK START (7) to start operation.
Press STOP/CANCEL (5) to cancel all previous
settings.
START/QUICK START or
STOP/CANCEL
3.4 Combination Microwave-Grill
➢ The maximum cooking time is 95 minutes.
Example: Combi; 25 minutes.
1. Open the door and put the food into the oven. Close the door.
2. Press COMBI (3) once or twice.
COMBI
3. Set the cooking time using the rotary knob (6).
25:00
35
4. Press START/QUICK START (7) to start operation.
Press STOP/CANCEL (5) to cancel all previous settings.
START/QUICK START
or
STOP/CANCEL
PRESS
COMBI-
PROGRAMME
COOKING TIME
USE
MICROWAVE
GRILL
Once
Co-1
30 %
70 %
Fish, Gratin
Twice
Co-2
55 %
45 %
Pudding, poultry,
omelette, baked
potato
3.5 Timer
➢ The maximum cooking time is 95 minutes.
Example: Timer; 30 minutes.
1. Press CLOCK/PRESET (4) once.
CLOCK/PRESET
2. Set 30 minutes using the rotary knob (6).
3. Press START/QUICK START (7) to confirm.
START/QUICK START
3.6 Start / Quick Start
1. When the appliance is in waiting status, press QUICK START/START (7) to start
operation at full microwave power for 1 minute.
2. Each pressing increases the cooking time by 1 minute.
3. The maximum cooking time is 10 minutes.
3.7 Defrost
Your appliance can defrost meat, poultry and seafood. The time and the defrosting
power are adjusted automatically as soon as the weight is programmed.
Example: supposed that you want to defrost 600 g of shrimps.
1. Place the frozen shrimps into the appliance.
2. Rotate Time / Weight button anticlockwise to choose a weight of 600 g.
36
3. Press Start / Quick Start button.
You will hear an acoustic signal in the middle of the cooking time. Turn over your
food then.
3.8 Multi-step operation
You can set max. 3 programme steps. The functions AUTO-MENU, DEFROST and
QUICK START/START cannot be used.
Example: 1: Power = 100 %; 2: Power = 60 %.
1. Open the door and put the food into the oven. Close the door.
2. Press POWER (1) and set 100 %.
POWER
P-100
3. Set the cooking time using the rotary knob (7).
4. Press POWER (1) and set 60 %.
POWER
P 60
5. Set the cooking time using the rotary knob (7).
6. Press START/QUICK START (9) to start operation. Press
STOP/CANCEL (8) to cancel all previous settings.
START/QUICK START
or
STOP/CANCEL
3.9 Child lock
➢ In waiting status, press CANCEL/STOP for 3 seconds. An acoustic signal sounds.
➢ Unlock: Press CANCEL/STOP for 3 seconds. An acoustic signal sounds.
3.10 Stop during operation
1. Press STOP/CANCEL (5). You can continue operation by pressing START/QUICK
START (7). When pressing STOP/CANCEL (5), all previous settings are deleted.
2. Open the door of the appliance. You can start the appliance by pressing
START/QUICK START (7).
3. While the door is open, the appliance stops operation.
37
4. Microwave cooking
4.1 Basics of microwave cooking
1. Arrange your food carefully. Place thick pieces at the outer areas of your
arrangement.
2. Consider the cooking times. Choose the shortest time available. If needed, add
some more cooking time later. Any food, which is cooked too long in a
microwave, can begin to fume or catch fire.
3. Cover food while it is cooking. Covering avoids splashes and enhances an even
cooking procedure.
4. Turn over your food once while cooking it. Food like chicken or hamburgers will
then cook faster. Larger pieces like roasts must be turned over at least once.
5. Rearrange food like meat-balls in the middle of the cooking time from the outer
areas to the inner ones (and inversely) and also turn them over.
6. If you use microwave-safe plastic wrap, it must not contact the food as the wrap
may melt.
7. Some microwave-safe plastic cookware might not be suitable for cooking food
with a high content of fat and sugar. Moreover, the preheating time specified in
the dish instruction manual must not be exceeded.
4.2 Suitable materials for microwave cooking
1. Use microwave-safe cookware made of heat-resistant ceramic, glass or plastic
only.
2. Do not use metal-made cookware or other metal-made items or plates with metal-
made ornaments. Microwave radiation cannot penetrate metal.
3. WARNING! Metal can generate sparks. RISK OF FIRE.
MATERIAL
REMARKS
Aluminium foil
Only suitable to protect small parts of the food. You
can cover the thin parts of meat or poultry using
small parts of aluminium foil as an overcooking-
protection. When the parts of the aluminium foil are
too close to the walls of the appliance, sparking can
occur. The aluminium foil must be at least 2.5 cm
away from the walls of the appliance.
Browning dishes
Observe the information given by the relevant
manufacturer. The bottom of the browning dish
must be at least 5 mm above the turntable. Improper
use can break the turntable.
38
Tableware
Use microwave-safe tableware only. Observe the
information given by the relevant manufacturer. Do
not use cracked or chipped tableware.
Glass jars
Always remove the lid. Heat-up the food until it is
just warm. Most glass jars are not heat-resistant and
can break.
Glass tableware
Use heat-resistant glass tableware only. The glass
tableware must not contain any metal components.
Do not use cracked or chipped glass tableware.
Oven cooking bags
Observe the information given by the relevant
manufacturer. Do not close using metal ties. make
small openings to allow steam to escape.
Paper plates / cups
Only suitable for short-time cooking or reheating!
Do not leave the appliance unattended while it is
operating.
Paper towel
Only suitable for short-time cooking or reheating!
Do not leave the appliance unattended while it is
operating.
Parchment paper
Use as a cover to prevent splattering or as a cover for
steaming.
Plastic
Only use microwave-safe plastic. Observe the
information given by the relevant manufacturer. The
plastic must be labelled "Microwave-safe". Some
plastic containers can melt when the food they
contain becomes hot. Boiling bags and tightly closed
plastic bags must be equipped with small openings,
pierced or vented as described on their packaging.
Plastic wrap
Only use microwave-safe plastic wrap. You can use
plastic wrap to cover the food so moisture is
retained. The plastic wrap must not touch the food!
Thermometer
Only use microwave-safe thermometers.
Wax paper
You can use wax paper as a cover to protect the
appliance from splatters or to retain moisture.
39
4.3 Unsuitable materials for microwave cooking
MATERIAL
REMARKS
Aluminium trays
Aluminium trays can cause sparking. Transfer the
food into a microwave-safe container.
Food carton with metal
handle etc.
Food cartons with metal handle etc. can cause
sparking. Transfer the food into a microwave-safe
container.
Metal-made or metal-
trimmed items
Metal shields the food from the microwave energy.
Metal components can cause sparking!
Paper bags
Paper bags can catch fire in the appliance. RISK OF
FIRE!
Plastic foam
Plastic foam can melt when exposed to high
temperatures and/or contaminate the food.
Wood
Wood used in a microwave appliance can dry and/or
can get cracks. Wood can catch fire in the appliance.
RISK OF FIRE!
5. Cleaning and maintenance
WARNING! Disconnect the appliance from the mains before you clean
or maintain it.
1. Keep the inside of your appliance clean. When food splatters or spilled liquids
are on the walls of your appliance, clean it with a damp cloth. Mild detergents
may be used if the appliance has become very dirty. Avoid the use of sprays and
other harsh cleaners as they may stain, streak or dull the door-surface.
2. Clean the outside with a damp cloth. Water should not run into the ventilation-
openings to prevent damage to the operating parts inside the appliance.
3. Wipe both sides of the door and the window, the door seals and adjacent parts
frequently using a damp cloth to remove any spills or spatters. Do not use abrasive
cleaners.
4. The control panel should not become wet. Clean it with a soft and damp cloth.
When cleaning the control panel, leave the door open so the appliance cannot be
switched on accidentally.
5. If steam accumulates inside or around the outside of the door, wipe it with a soft
cloth. This may occur when the appliance runs under high-humidity-conditions.
It is a normal occurrence.
6. It is sometimes necessary to remove the turntable and/or rotating ring for
cleaning. Wash the turntable/ring in warm soapy water, then rinse and dry
40
thoroughly. When having removed the rotating ring from the appliance, you must
reinstall it in its proper position.
7. WARNING! If it is necessary to remove the internal light
2
of the
appliance, please contact the shop you purchased the appliance at.
6. Trouble shooting
NORMAL OPERATING CONDITIONS
Interference to radio or
television reception
Radio and TV reception can be interfered while
the appliance is operating, similar to
interferences of other electric appliances such as
mixers, vacuum cleaners, electric fans etc.
Dim oven light
The oven light may become dim while the
appliance is operating in lower power cooking.
Steam accumulation on
door/hot air escapes from the
air vents
During cooking, steam escapes from the food.
Most of the steam is discharged via the
ventilation openings. Nevertheless, some steam
can accumulate at the cooler parts of the
appliance, e.g. the door.
The appliance was accidentally-
started without load (food).
WARNING! Never operate the
appliance when it is empty.
MALFUNCTION
POSSIBLE CAUSE(S)
POSSIBLE MEASURE(S)
THE APPLIANCE CANNOT BE STARTED.
1. The power cord is not plugged in
properly.
2. Blown fuse in household fuse box.
3. Socket malfunction.
1. Unplug. Plug in again after 10
seconds.
2. Check household fuse box.
3. Check the socket using another
electric appliance.
THE APPLIANCE DOES NOT HEAT.
1. The door of the appliance is not
closed properly.
1. Close the door of the appliance
properly.
2
Equipment depending on model.
41
THE TURNTABLE GENERATES UNUSUAL NOISE.
1. The rotating ring or the bottom of
the appliance inside is
contaminated.
1. Clean the relevant parts (look also
chapter CLEANING AND
MAINTENANCE).
If the appliance shows a malfunction not noted on the schedule above or if you
have checked all items on the above schedule but the problem still exists, please
contact the customer service.
7. Technical data
Type
Built-in microwave oven
Volume
20 l
Max. power/microwave
800W
Max. power/grill
1000W
Voltage/frequency
230V AC/50Hz
Power levels microwave/Grill/Combi
6/1/2
Auto-programmes
9
Display
✓
Acoustic end signal
✓
Child lock
✓
Timer
digital/max. 95 minutes
Turntable/grill rack
✓
Length of power cord in cm
120
Dimensions H*W*D
34.20*59.50*32.80 cm
Weight net/gross in kg
13.50/16.00
❖ Technical modifications reserved.
42
8. Waste management
1. While unpacking, the packaging materials (polythene bags, polystyrene pieces,
etc.) should be kept away from children. CHOKING HAZARD!
2. Old and unused appliances must be sent for disposal to the responsible recycling
centre. Never expose to open flames.
3. Before you dispose of an old appliance, render it inoperative. Unplug the
appliance and cut off the entire power cord. Dispose of the power cord and the
plug immediately.
4. Dispose of any paper and cardboard into the corresponding containers.
5. Dispose of any plastics into the corresponding containers.
6. If suitable containers are not available at your residential area, dispose of these
materials at a suitable municipal collection point for waste-recycling.
7. Receive more detailed information from your retailer or your municipal facilities.
Materials marked with this symbol are
recyclable.
Please contact your local authorities to
receive further information.
43
9. Guarantee conditions
This appliance includes a 24-month guarantee for the consumer given by the
manufacturer, dated from the day of purchase, referring to its flawless material-
components and its faultless fabrication. The consumer is accredited with both the
dues of the guarantee given by the manufacturer and the vendor's guarantees. These
are not restricted to the manufacturer's guarantee. Any guarantee claim has to be
made immediately after the detection and within 24 months after the delivery to
the first ultimate vendee. The guarantee claim has to be verified by the vendee by
submitting a proof of purchase including the date of purchase and/or the date of
delivery. The guarantee does not establish any entitlement to withdraw from the
purchase contract or for a price reduction. Replaced components or exchanged
appliances demise to us as our property.
The guarantee claim does not cover:
1. fragile components as plastic, glass or bulbs;
2. minor modifications of the WOLKENSTEIN-products concerning their
authorised condition if they do not influence the utility value of the product;
3. damage caused by handling errors or false operation;
4. damage caused by aggressive environmental conditions, chemicals, detergents;
5. damage caused by non-professional installation and haulage;
6. damage caused by non common household use;
7. damages which have been caused outside the appliance by a WOLKENSTEIN-
product unless a liability is forced by legal regulations.
The validity of the guarantee will be terminated if:
1. the prescriptions of the installation and operation of the appliance are not
observed.
2. the appliance is repaired by a non-professional.
3. the appliance is damaged by the vendor, the installer or a third party.
4. the installation or the start-up is performed inappropriately.
5. the maintenance is inadequately or incorrectly performed.
6. the appliance is not used for its intended purpose.
7. the appliance is damaged by force majeure or natural disasters, including, but with
not being limited to fires or explosions.
The guarantee claims neither extend the guarantee period nor initiate a new guarantee
period. The geographical scope of the guarantee is limited with respect to appliances,
which are purchased and used in Germany, Austria, Belgium, Luxembourg and the
Netherlands.
August 2014
44
SERVICE INFORMATION
Wenden Sie sich bitte an das Geschäft
in dem Sie das Gerät erworben haben
Please contact the shop you purchased the appliance at
ÄNDERUNGEN VORBEHALTEN
SUBJECT TO ALTERATIONS
STAND
UPDATED
04.09.2020
09/04/2020
© PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers
