INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

23 GA Pin Nailer

Clous de calibre 23 GA

Pistola de Clavos de Pasador Calibre 23

English (original instructions) 4

Français (traduction de la notice d’instructions originale) 15

Español (traducido de las instrucciones originales) 28

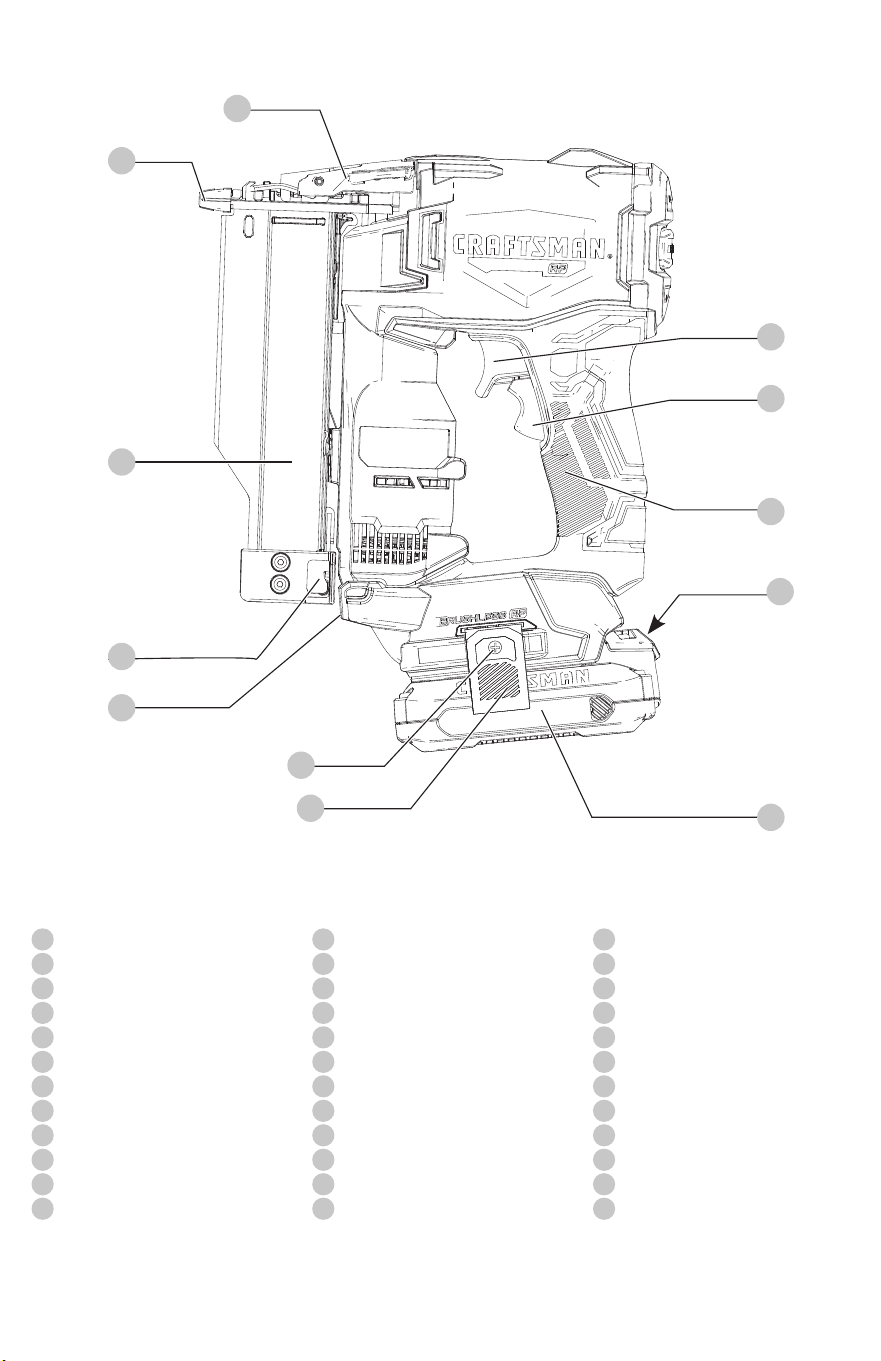

Fig. A

Composants

Pile

Bouton de libération de la pile

Poignée

Gâchette principale

Gâchette secondaire

Levier de libération du magasin

Magasin

Capuchon d’embout

Extrémité antimarques

Crochet de ceinture

Vis du crochet de ceinture

Lampe frontale

Componentes

Batería

Botón de liberación de batería

Manija

Gatillo principal

Gatillo secundario

Palanca de liberación de cartucho

Cartucho

Cubierta de punta

Punta que no causa daños

Gancho de cinturón

Tornillo de gancho de cinturón

Linterna

Components

Battery

Battery release button

Handle

Primary trigger

Secondary trigger

Magazine release lever

Magazine

Nose cover

No-mar tip

Belt hook

Belt hook screw

Headlight

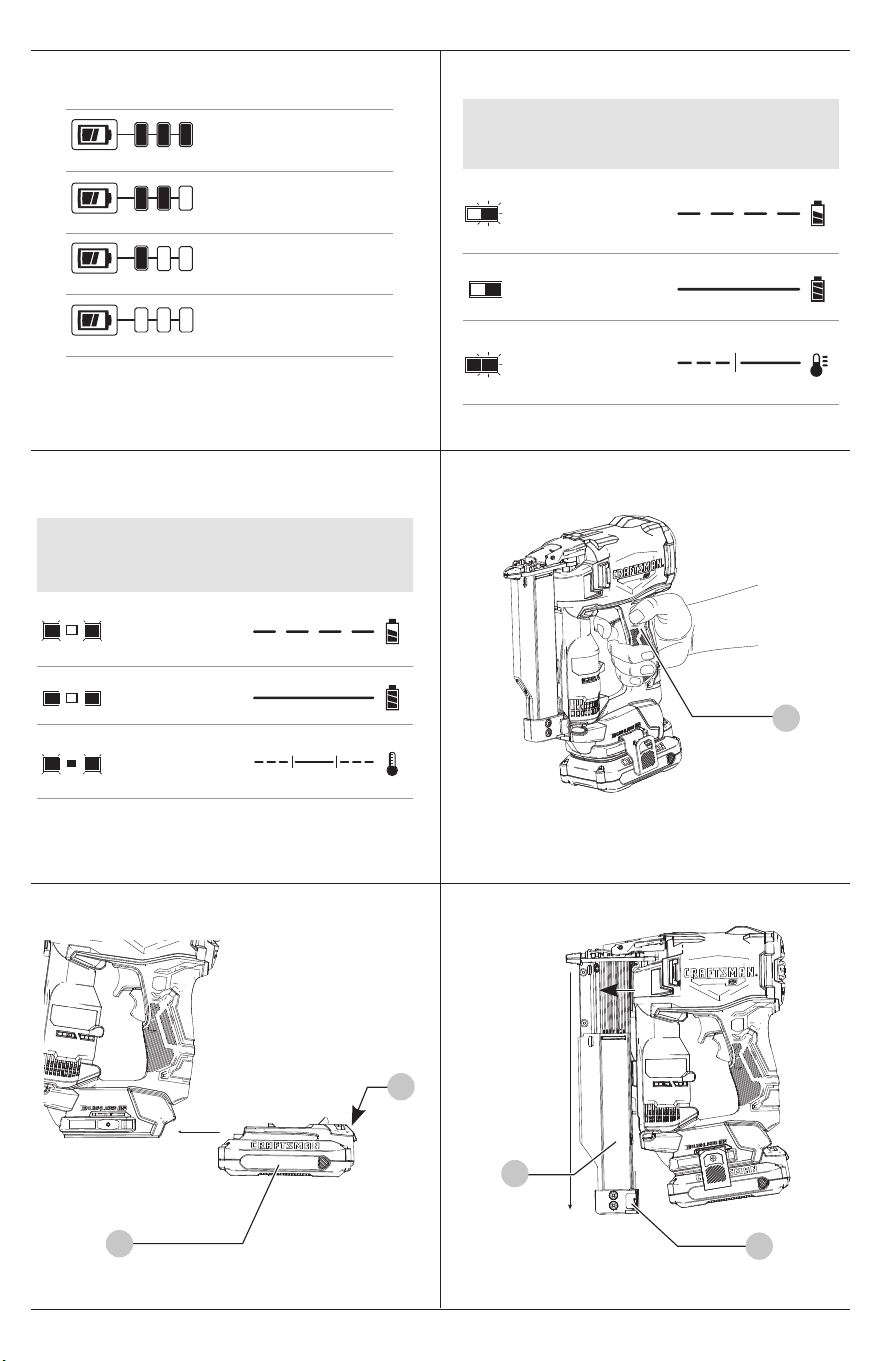

Fig.B Fig.C

Fig.D Fig.E

Fig.F Fig.G

75–100% charged

Chargé de 75 à 100 %

75–100% cargada

51–74% charged

Chargé de 51 à 74 %

51–74% cargada

< 50% charged

Chargé de < 50 %

< 50% cargada

Pack needs to be charged

Le bloc-piles doit être rechargé

La batería tiene que cargarse

Indicators for all chargers except CMCB101

Voyants pour tous les chargeurs sauf CMCB101

Indicadores para todos los cargadores excepto CMCB101

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

Only CMCB101 Charger Indicators

Seulement les voyants de chargeur CMCB101

Indicadores únicamente para cargador CMCB101

Charging

Bloc-piles en Cours

de Chargement

Unidad en Proceso de Carga

Fully Charged

Bloc-piles Chargé

Unidad Cargada

Hot/Cold Pack Delay

Suspension de Charge Contre

le Chaud/Froid

Restraso por Unidad Caliente/Fría

Fig.H Fig.I

English

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as a dust

mask, non‑skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the switch

is in the off‑position before connecting to power

source and/or battery pack, picking up or carrying

the tool. Carrying power tools with your finger on the

switch or energizing power tools that have the switch

on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may result

in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of the

power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves away

from moving parts. Loose clothes, jewelry or long hair

can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust‑relatedhazards.

GENERAL POWER TOOL SAFETY WARNINGS



WARNING: Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS

AND INSTRUCTIONS FOR

FUTUREREFERENCE.

The term “power tool” in the warnings refers to your

mains‑operated (corded) power tool or battery‑operated

(cordless) powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools create

sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your pin nailer is designed for professional

fasteningapplications.

Your pin nailer is a professional powertool.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.

English (original instructions)



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English

Additional Nailer Safety Warnings



WARNING: When using any nailer, all safety

precautions, as outlined below, should be followed

to avoid the risk of death or serious injury. Read and

understand all instructions before operating thetool.

Nailer Safety Warnings

• Always assume that the tool contains fasteners.

Careless handling of the nailer can result in unexpected

firing of fasteners and personalinjury.

• Do not point the tool towards yourself or anyone

nearby. Unexpected triggering will discharge a fastener

causing aninjury.

• Do not actuate the tool unless the tool is placed

firmly against the workpiece. If the tool is not in contact

with the workpiece, the fastener may be deflected away

from yourtarget.

• Disconnect the tool from the power source when the

fastener jams in the tool. While removing a jammed

fastener, the nailer may be accidentally activated if it is

pluggedin.

• Use caution while removing a jammed fastener. The

mechanism may be under compression and the fastener

may be forcefully discharged while attempting to free a

jammedcondition.

• Do not use this nailer for fastening electrical cables.

It is not designed for electric cable installation and may

damage the insulation of electric cables thereby causing

electric shock or firehazards.

d ) Under abusive conditions, liquid may be ejected

from the battery; avoid contact. If contact

accidentally occurs, flush with water. If liquid

contacts eyes, additionally seek medical help.

Liquid ejected from the battery may cause irritation

orburns.

e ) Do not use a battery pack or tool that is damaged

or modified. Damaged or modified batteries may

exhibit unpredictable behavior resulting in fire,

explosion or risk ofinjury.

f ) Do not expose a battery pack or tool to

fire or excessive temperature. Exposure to

fire or temperature above 265°F (130°C) may

causeexplosion.

g ) Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range specified in the instructions.

Charging improperly or at temperatures outside the

specified range may damage the battery and increase

the risk offire.

6) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power tool

ismaintained.

b ) Never service damaged battery packs. Service

of battery packs should only be performed by the

manufacturer or authorized serviceproviders.

h ) Do not let familiarity gained from frequent use of

tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of asecond.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct power

tool for your application. The correct power tool

will do the job better and safer at the rate for which it

wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools. Such

preventive safety measures reduce the risk of starting

the power toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands of

untrainedusers.

e ) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation. If

damaged, have the power tool repaired before

use. Many accidents are caused by poorly maintained

powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits etc.

in accordance with these instructions, taking

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result in

a hazardoussituation.

h ) Keep handles and grasping surfaces dry, clean

and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and

control of the tool in unexpectedsituations.

5) Battery Tool Use and Care

a ) Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type

of battery pack may create a risk of fire when used with

another batterypack.

b ) Use power tools only with specifically designated

battery packs. Use of any other battery packs may

create a risk of injury andfire.

c ) When battery pack is not in use, keep it away

from other metal objects, like paper clips, coins,

keys, nails, screws or other small metal objects,

that can make a connection from one terminal to

another. Shorting the battery terminals together may

cause burns or afire.

English

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• Refer to the Maintenance and Repairs sections for

detailed information on the proper maintenance of

thetool.

• Always operate the tool in a clean, lighted area. Be

sure the work surface is clear of any debris and be careful

not to lose footing when working in elevated environments

such asrooftops.

• Do not drive fastener near edge of material. The

workpiece may split causing the nail to ricochet, injuring

you or a co‑worker. Be aware that the fastener may follow

the grain of the wood (shiner), causing it to protrude

unexpectedly from the side of the work material. Drive the

chisel point of the fastener perpendicular to the grain to

reduce risk ofinjury.

• Do not drive nails onto the heads of other fasteners

or with the tool at too steep an angle. Personal injury

from strong recoil jammed nails, or ricocheted nails

mayresult.

• Keep hands and body parts clear of immediate

work area. Hold workpiece with clamps when necessary

to keep hands and body out of potential harm. Be sure

the workpiece is properly secured before pressing the

nailer against the material. Unsecured work may shift

unexpectedly.

• Do not use tool in the presence of flammable dust,

gases or fumes. The tool may produce a spark that could

ignite gases causing a fire. Driving a nail into another nail

may also cause aspark.

• Keep face and body parts away from back of the tool

cap when working in restricted areas. Sudden recoil

can result in impact to the body, especially when nailing

into hard or densematerial.

• Grip tool firmly to maintain control while allowing

tool to recoil away from work surface as fastener

is driven. In Bump mode if contact trip is allowed to

recontact work surface before trigger is released an

unwanted fastener will befired.

• Choice of triggering method is important. Check the

manual for triggeringoptions.

• Keep hands and body parts away from the discharge

area of the tool. While in use NEVER grasp the tool by the

magazine or canister, a mis‑driven nail can exit the nose

causing injury.

• Hold tool by insulated gripping surfaces when

performing an operation where the cutting tool

may contact hidden wiring. Contact with a “live” wire

will make exposed metal parts of the tool “live” and shock

theoperator.

• Actuating tool may result in flying debris, collation

material, or dust which could harm operator’s eyes.

Operator and others in work area MUST wear safety glasses

with side shields. These safety glasses must conform to ANSI

Z87.1 requirements (approved glasses have “Z87” printed

or stamped on them. It is the employer’s responsibility to

enforce the use of eye protection equipment by the tool

operator and other people in the workarea.

• Always wear appropriate personal hearing and other

protection during use. Under some conditions and

duration of use, noise from this product may contribute to

hearingloss.

• Disconnect battery pack from the tool when not in

use. Always remove battery pack and remove fasteners

from magazine before leaving the area or passing the tool

to another operator. Do not carry tool to another work area

in which changing location involves the use of scaffoldings,

stairs, ladders, and the like, with battery pack connected.

Do not make adjustments, perform maintenance or clear

jammed fasteners while battery is inplace.

• Do not remove, tamper with, or otherwise cause the

tool or trigger to become inoperable. Do not tape or tie

trigger in the on position. Make daily inspections for free

movement of trigger. Uncontrolled discharge couldresult.

• Inspect tool before use. Do not operate a tool if

any portion of the tool or trigger is inoperable,

disconnected, altered, or not working properly.

Damaged parts or missing parts should be repaired or

replaced before use. Refer toRepairs.

• Do not alter or modify the tool in anyway.

• Always assume that the tool containsfasteners.

• Do not point the tool at co‑workers or yourself at

any time. No horseplay! Work safe! Respect the tool as a

workingimplement.

• Keep bystanders, children, and visitors away while

operating a power tool. Distractions can cause you to

lose control. When tool is not in use, it should be locked in a

safe place, with the battery removed, and out of the reach

ofchildren.

• Do not overreach. Maintain proper footing and balance

at all times. Loss of balance may cause personalinjury.

• Use the tool only for its intended use. Do not

discharge fasteners into open air, concrete, stone,

extremely hard woods, knots or any material

too hard for the fastener to penetrate. Do not

use the body of the tool or top cap as a hammer.

Discharged fastener may follow unexpected path and

causeinjury.)

English

READ ALL INSTRUCTIONS

Important Safety Instructions for All

Battery Packs



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• Do not charge or use the battery pack in explosive

atmospheres, such as in the presence of flammable

liquids, gases or dust. Inserting or removing the battery

pack from the charger may ignite the dust orfumes.

• NEVER force the battery pack into the charger. DO

NOT modify the battery pack in any way to fit into a

non‑compatible charger as battery pack may rupture

causing serious personal injury. Consult the chart

at the end of this manual for compatibility of batteries

andchargers.

• Charge the battery packs only in

CRAFTSMANchargers.

• DO NOT splash or immerse in water or otherliquids.

• DO NOT allow water or any liquid to enter batterypack.

• Do not store or use the tool and battery pack in

locations where the temperature may reach or

exceed 104°F (40°C) (such as outside sheds or metal

buildings in summer). For best life store battery packs in

a cool, drylocation.

NOTE: Do not store the battery packs in a tool with

the trigger switch locked on. Never tape the trigger

switch in the ONposition.

• Do not incinerate the battery pack even if it is severely

damaged or is completely worn out. The battery pack

can explode in a fire. Toxic fumes and materials are created

when lithium‑ion battery packs areburned.

• Do not expose a battery pack or appliance to ﬁre or

excessive temperature. Exposure to ﬁre or temperature

above 265°F (130°C) may causeexplosion.

• Follow all charging instructions and do not charge

the battery pack or appliance outside of the

temperature range specified in the instructions.

Charging improperly or at temperatures outside of the

specified range may damage the battery and increase the

risk offire.

• If battery contents come into contact with the skin,

immediately wash area with mild soap and water. If

battery liquid gets into the eye, rinse water over the open

eye for 15minutes or until irritation ceases. If medical

attention is needed, the battery electrolyte is composed of a

mixture of liquid organic carbonates and lithiumsalts.

BATTERIES AND CHARGERS

The battery pack is not fully charged out of the carton.

Before using the battery pack and charger, read the

safety instructions below and then follow charging

proceduresoutlined. When ordering replacement battery

packs, be sure to include the catalog number andvoltage.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V ......................... volts

Hz .......................hertz

min ..................... minutes

or DC ......direct current

...................... Class I Construction

(grounded)

…/min ..............per minute

BPM .................... beats per minute

IPM ..................... impacts per minute

OPM .................... oscillations per

minute

RPM .................... revolutions per

minute

sfpm ................... surface feet per

minute

SPM .................... strokes per minute

A ......................... amperes

W ........................watts

Wh ......................watt hours

Ah ....................... amp hours

or AC ...........alternating current

or AC/DC .... alternating or direct

current

...................... Class II Construction

(double insulated)

.......................no load speed

n .........................rated speed

PSI....................... pounds per square

inch

......................earthing terminal

.....................safety alert symbol

..................... visible radiation

do not stare into

the light

..................... wear respiratory

protection

..................... wear eye protection

..................... wear hearing

protection

..................... read all

documentation

..................... do not expose to

rain

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss of control andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.



CAUTION: When not in use, place tool on its

side on a stable surface where it will not cause

a tripping or falling hazard. Some tools with large

battery packs will stand upright on the battery pack

but may be easily knockedover.

English

Important Safety Instructions for All

Battery Chargers



WARNING: Read all safety warnings, instructions,

and cautionary markings for the battery pack,

charger and product. Failure to follow the

warnings and instructions may result in electric

shock, fire and/or seriousinjury.

• DO NOT attempt to charge the battery pack with

any chargers other than a CRAFTSMAN charger.

CRAFTSMAN chargers and battery packs are specifically

designed to worktogether.

• These chargers are not intended for any uses other

than charging CRAFTSMAN rechargeable battery

packs. Charging other types of battery packs may cause

them to overheat and burst, resulting in personal injury,

property damage, fire, electric shock orelectrocution.

• Do not expose the charger to rain orsnow.

• Do not allow water or any liquid to entercharger.

• Pull by the plug rather than the cord when

disconnecting the charger. This will reduce the risk of

damage to the electric plug andcord.

• Make sure that the cord is located so that it will not

be stepped on, tripped over or otherwise subjected to

damage orstress.

• Do not use an extension cord unless it is absolutely

necessary. Use of improper extension cord could result in

risk of fire, electric shock orelectrocution.

• When operating a charger outdoors, always provide

a dry location and use an extension cord suitable

for outdoor use. Use of a cord suitable for outdoor use

reduces the risk of electricshock.

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the heavier the cord and

thus the greater its capacity. An undersized cord will

cause a drop in line voltage resulting in loss of power and

overheating. The following table shows the correct size

to use depending on total length of all extension cords

plugged together, and nameplate ampere rating. If in

doubt, use the next heaviergauge.

Minimum gauge for Cord sets

Volts

Total length of Cord in Feet

(meters)

120V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

Ampere Rating

American Wire gauge

More Than Not More

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

• Do not place any object on top of the charger or place

the charger on a soft surface that might block the

ventilation slots and result in excessive internal heat.

Place the charger in a position away from any heat source.

The charger is ventilated through slots in the top and the

bottom of thehousing.

The RBRC® Seal

Please take your spent battery packs to an

authorized CRAFTSMAN service center or

to your local retailer for recycling. In some

areas, it is illegal to place spent battery

packs in the trash. You may also contact your local recycling

center for information on where to drop off the spent

battery pack. Do not place in curbside recycling. For more

information visit www.call2recycle.org. or call the toll free

number in the RBRC®Seal.

RBRC® is a registered trademark of Call 2Recycle,Inc.

• Contents of opened battery cells may cause

respiratory irritation. Provide fresh air. If symptoms

persist, seek medicalattention.

• Battery liquid may be flammable if exposed to spark

orflame.

• Never attempt to open the battery pack for any

reason. If the battery pack case is cracked or

damaged, do not insert into the charger. Do not crush,

drop or damage the battery pack. Do not use a battery pack

or charger that has received a sharp blow, been dropped,

run over or damaged in any way (e.g., pierced with a nail,

hit with a hammer, stepped on). Damaged battery packs

should be returned to the service center forrecycling.

Storage Recommendations

The best storage place is one that is cool and dry, away

from direct sunlight and excess heat or cold. Store the fully

charged battery pack out of thecharger.

Battery Pack Cleaning Instructions

Dirt and grease may be removed from the exterior of the

battery pack using a cloth or soft non-metallic brush. Do not

use water or any cleaningsolutions.

Fuel Gauge Battery Packs (Fig.B)

Some battery packs include a fuel gauge. When the fuel

gauge button is pressed and held, the LED lights will

indicate the approximate level of charge remaining. This

does not indicate tool functionality and is subject to

variation based on product components, temperature, and

end-userapplication.

Transportation



WARNING: Fire hazard. Do not store, carry, or

transport the battery pack so that metal objects

can contact exposed battery terminals. For

example, do not place the battery pack in aprons,

pockets, tool boxes, product kit boxes, drawers, etc.,

with loose nails, screws, keys, coins, hand tools, etc.

When transporting individual battery packs, make

sure that the battery terminals are protected and well

insulated from materials that could contact them and

cause a short circuit. NOTE: Li‑ion battery packs should

not be put in checked baggage on airplanes and must

be properly protected from short circuits if they are in

carry‑onbaggage.

English

Wall Mounting

Some CRAFTSMAN chargers are designed to be wall

mountable or to sit upright on a table or work surface. If wall

mounting, locate the charger within reach of an electrical

outlet, and away from a corner or other obstructions which

may impede air flow. Use the back of the charger as a

template for the location of the mounting screws on the wall.

Mount the charger securely using drywall screws (purchased

separately) at least 1” (25.4mm) long, with a screw head

diameter of 0.28–0.35” (7–9mm), screwed into wood to an

optimal depth leaving approximately 7/32” (5.5 mm) of the

screw exposed. Align the slots on the back of the charger

with the exposed screws and fully engage them in theslots.

nOTE: Do not attempt to mount CMCB101 charger under a

bench ortable.

nOTE: Only mount CMCB101 charger with the charging

lights pointed upward toward theceiling.

VersaTrack™



WARNING: Do not charge batteries while charger is

hung onTrackwall.

CRAFTSMAN chargers, except the CMCB101, can be

stored on CRAFTSMAN VersaTrack™ Trackwall. Hooks and

accessories are sold separately. Please refer to the VersaTrack™

Trackwall accessory sheet for furtherinformation.

Important Charging Notes

1. Longest life and best performance can be obtained if

the battery pack is charged when the air temperature

is between 65°F – 75°F (18° C– 24°C). DO NOT charge

when the battery pack is below +40°F (+4.5°C), or

above +104°F (+40°C). This is important and will

prevent serious damage to the batterypack.

2. The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and

does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or

battery pack in a warm environment such as in a metal

shed or an uninsulatedtrailer.

3. If the battery pack does not charge properly:

a. Check operation of receptacle by plugging in a lamp

or other appliance;

b. Check to see if receptacle is connected to a light

switch which turns power off when you turn out

the lights;

c. If charging problems persist, take the tool, battery

pack and charger to your local servicecenter.

4. You may charge a partially used pack whenever you

desire with no adverse effect on the batterypack.

Charger Cleaning Instructions



WARNING:Shock hazard. Disconnectthe charger

from the AC outlet before cleaning. Dirt and grease

may be removed from the exterior of the charger using

a cloth or soft non‑metallic brush. Do not use water or

any cleaningsolutions.

• Do not operate the charger with a damaged cord

orplug. Have them replacedimmediately.

• Do not operate the charger if it has received a sharp

blow, been dropped or otherwise damaged in any

way. Take it to an authorized servicecenter.

• Do not disassemble the charger; take it to an

authorized service center when service or repair

is required. Incorrect reassembly may result in a risk of

electric shock, electrocution orfire.

• The charger is designed to operate on standard

120V household electrical power. Do not attempt to

use it on any other voltage. This does not apply to the

vehicularcharger.

• Foreign materials of a conductive nature, such as, but

not limited to, grinding dust, metal chips, steel wool,

aluminum foil or any buildup of metallic particles

should be kept away from the charger cavities and

ventilation slots.

• Always unplug the charger from the power supply

when there is no battery pack in thecavity.

Charging a Battery (Fig.C, D)

1. Plug the charger into an appropriate outlet.

2. Insert and fully seat battery pack. Green charging light(s)

will continuously blink whilecharging.

3. Charging is complete when the green charging light(s)

remain(s) continuously ON. Battery pack can be left in

charger or removed.



WARNING: Only charge batteries in air temperature

over 40° F (4.5° C) and below 104° F (+40°C).

4. Charger will not charge a faulty battery pack, which may

be indicated by the charging light(s) staying OFF. Take

charger and battery pack to an authorized service center

if light(s) stay(s)OFF.

nOTE: Refer to label near charging light(s) on charger for

blinkpatterns.

nOTE: To remove the battery pack, some chargers

require the battery pack release button to bepressed.

hot/Cold Pack Delay

When the charger detects a battery pack that is too hot

or too cold, it automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery pack has reached an

appropriate temperature. The charger then automatically

switches to the pack charging mode. This feature ensures

maximum battery packlife.

A cold battery pack may charge at a slower rate than a warm

batterypack.

The hot/cold pack delay will be indicated by the green

light(s) continuing to blink but with the red light

continuously ON. Once the battery pack has reached an

appropriate temperature, the red light will turn OFF and the

charger will resume the chargingprocedure.

Electronic Protection System

Li-Ion tools are designed with an Electronic Protection

System that will protect the battery pack against overloading,

overheating or deep discharge. The tool will automatically

turn off and the battery pack will need to berecharged.

English

Installing and Removing the Battery Pack

(Fig.F)



WARNING: Ensure the tool/appliance is in the off

position before inserting the batterypack.

nOTE: For best results, make sure your battery pack is

fullycharged.

To install the battery pack

1

into the tool handle, align the

battery pack with the rails inside the tool’s handle and slide it

into the handle until the battery pack is firmly seated in the

tool and ensure that it does notdisengage.

To remove the battery pack from the tool, press the release

button

2

and firmly pull the battery pack out of the tool

handle. Insert it into the charger as described in the charger

section of thismanual.

Proper hand position requires one hand on the handle

shown.

Proper Hand Position (Fig.E)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

PIN SPECIFICATIONS

Model CMCn623

Pins DeWALT DWPN23xxx

PORTER-CABLE PPN23xxx, PN23PP

BOSTITCH PT-23xx-3M, BTPN23PP

Gauge 23

Headless pin range 5/8"–1 3/8" (16 mm–35 mm)

Magazine capacity 110 nails

TOOL SPECIFICATIONS

Model CMCn623

Length 9.21" (234 mm)

Height 8.30" (211 mm)

Width 3.15" (80 mm)

Weight 4.1 lbs (1.85 kg)

Adjusting Depth (Fig.I)



WARNING: To reduce risk of serious injury from

accidental actuation when attempting to adjust

depth, ALWAYS:

• Remove batterypack.

• Always point the nose of the nailer away fromyou.

• Avoid contact with trigger duringadjustments.

The depth that the fastener is driven can be adjusted using

the depth adjustment screw

15

and a hex key

which

is stored on the tool housing. The depth of drive is factory

adjusted to a nominal setting. Test fire a fastener and check

depth. If a change is desired:

1. To drive the nail deeper, rotate the depth adjustment

screw counterclockwise.

2. To drive a nail shallower, rotate the depth adjustment

screw clockwise.

Test drive another fastener and check depth. Repeat as

necessary to achieve desiredresults.

Dry Fire Lock Out

The tool will detect when there are about 10 pins left, and

shut off. When additional pins are loaded, the tool will return

to normal function.

Loading the Tool (Fig.G)

NOTICE: Use only pins recommended for use in your

pin nailer which meet the CRAFTSMAN specifications.

Refer to Pinspecifications.

1. Depress the magazine release lever

6

2. Pull sliding portion of magazine

back.

3. Load the stick of pins with the arrow pattern pointing

to the left as shown. If pins have black dots instead of

arrows, the dots should be positionedup.

4. Close magazine until it latches. The tool is now ready

foruse.

Preparing the Tool

nOTE: The battery pack is not fully charged out of the carton.

Follow instructions outlined (refer to ChargingaBattery).

1. Read the Nailer Safety Warnings section of thismanual.

2. Wear eye and earprotection.

3. Remove battery fromtool.

4. Ensure magazine is empty of allfasteners.

5. Check for smooth and proper operation of pusher

assemblies. Do not use the tool if pusher assembly is not

functioning properly.

6. Keep tool pointed away from yourself andothers.

7. Insert fully charged batterypack.

nOTE: The CMCB101 charger is not CRAFTSMAN VersaTrack™

Trackwallcompatible.

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Trigger Operation with a Secondary

Trigger (Fig.A)



WARNING: Never inadvertently pull or grasp the

secondary trigger when moving about, changing work

location, when holstering or hanging tool, or when

preparing work surface for fasteningoperation.

English

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performing thisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Cold Weather Operation

When operating tools at temperatures below freezing:

1. Keep tool as warm as possible prior touse.

2. Actuate the tool 5or 6times into scrap timber

beforeusing.

Hot Weather Operation

Tool should operate normally. However, keep tool out of

direct sunlight as excessive heat can deteriorate bumpers

and other rubber parts resulting in increasedmaintenance.

Tool Operation Check (Fig.A)



WARNING: Remove all fasteners from tool before

performing tool operationcheck.

Trigger Operation with a

SecondaryTrigger

The primary trigger

can actuate the tool only if the

secondary trigger

has already beenpulled.

The secondary trigger is located under the primarytrigger.

1. Place the nose of the tool against a workpiece for all of

the following operationchecks.

2. With hand on rear end of the handle, further back away

from the secondary trigger, and not squeezing the

secondary trigger, use finger to pull the primarytrigger.

ThE TOOl MUsT nOTCYClE.

3. With hand on handle, and squeezing the secondary

trigger, use finger to pull the primarytrigger.

ThE TOOl MUsTCYClE.



WARNING: While the secondary trigger remains

squeezed, the tool will cycle each time the

primary trigger ispulled.

6. Push the pinch lever

down to lock the mechanism

back to operating position after the jam is cleared as

shown in FigureH.

7. Attach the no-martip.

8. Close the magazine and reconnect the batterypack.

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove the battery pack

before making any adjustments or removing/

installing attachments or accessories. An

accidental start‑up can causeinjury.

Your CRAFTSMAN power tool has been designed to operate

over a long period of time with a minimum of maintenance.

Continuous satisfactory operation depends upon proper tool

care and regularcleaning.

Belt Hook (Fig.A)



WARNING: Remove pins from magazine before

making any adjustments or servicing this tool. Failure

to do so may result in seriousinjury.



WARNING: Disconnect the power source from the tool

before making any adjustments, changing accessories,

servicing, or moving the tool. Such preventative

safety measures reduce the risk of actuating the

toolaccidentally.

Your CRAFTSMAN pin nailer includes an integrated belt

hook

10

and can be attached to either side of the tool to

accommodate left- or right-handedusers.

If the belt hook is not desired at all, it can be removed from

thetool.

Removing and Reattaching the

BeltHook

1. Remove the battery pack from thetool.

2. To switch the tool from right- to left-hand usage simply

remove the screw

11

from the opposite side of the tool

and reattach the belt hook

10

on the otherside.



WARNING: The operator must not hold the secondary

trigger pulled except during fastening operation as

serious injury could result if the trigger accidentally

contacts someone or something, causing the tool

tocycle.

The tool will actuate each time the primary trigger

pulled until the secondary trigger

under the hand grip is

released. This trigger operated tool is operated by first pulling

or grasping the secondary trigger under the hand grip,

followed by pulling the primary trigger asshown.

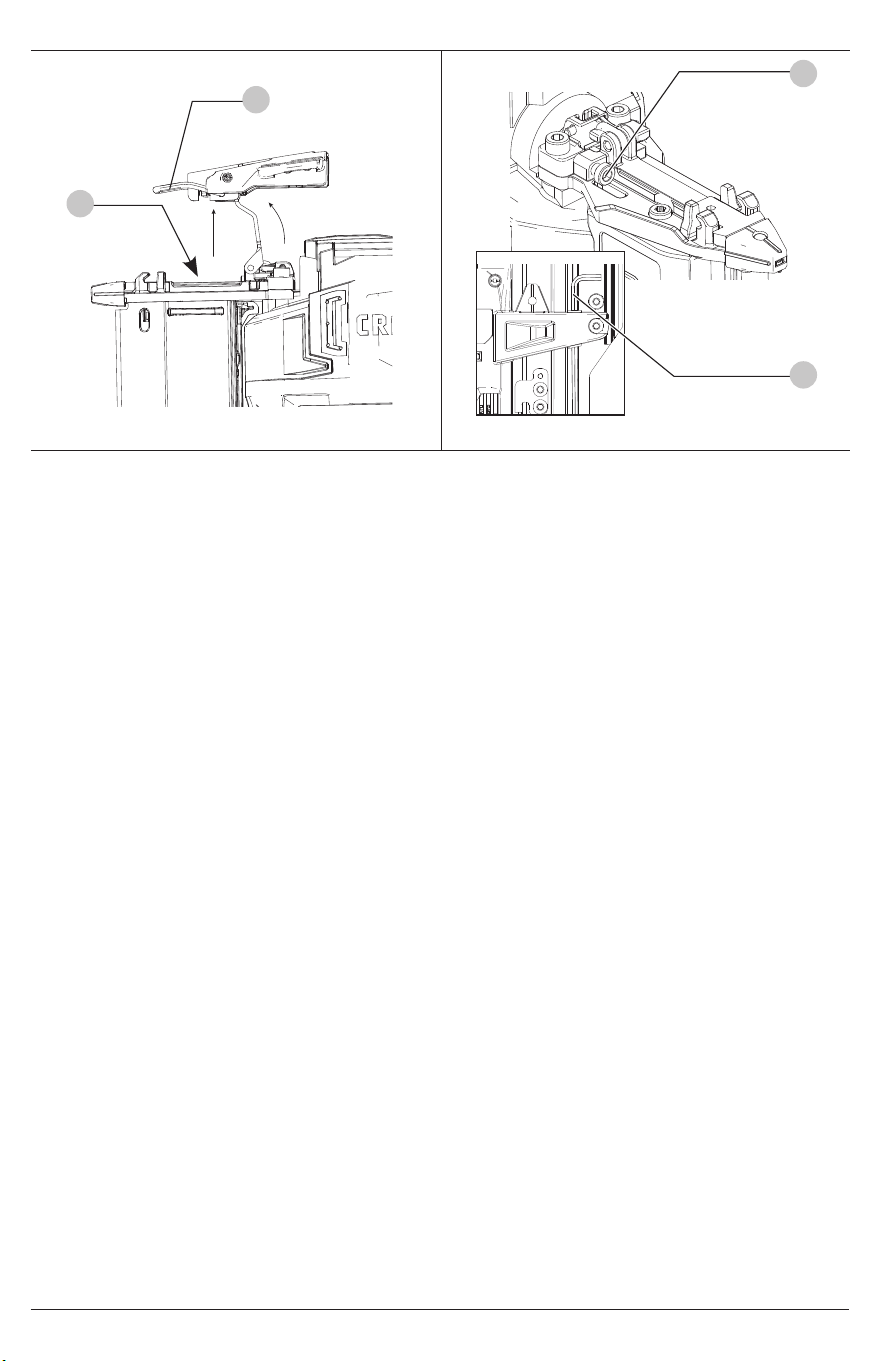

Tool-Free Jam Release (Fig.A, H)



WARNING: Always turn unit off and remove the

battery pack before clearing a jammedpin.

Your pin nailer features a tool-free jam release for clearing

jammedpins.

To Clear a Jammed Pin

1. Remove the battery pack from thetool.

2. Depress the magazine release lever

and pull the

magazine

back to stop pinfeeding.

3. Remove the no-mar tip

9

4. Grab the small tabs on each side of the nose cover

and

pull up as shown in FigureH.

5. With the nose cover lifted, slide the inner nose cover

forward and lift up to clear the jammedpin.

English

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of an

insurance loss, such as fire, flood or theft, your registration

of ownership will serve as your proof ofpurchase.

• FOR YOUR sAFETY: Registering your product will allow

us to contact you in the unlikely event a safety notification

is required under the Federal Consumer SafetyAct.

• Register online at www.craftsman.com/registration

Repairs

The charger and batteries are notserviceable. There are no

serviceable parts inside the charger or batterypack.



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a CRAFTSMAN factory service center

or a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this product

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be used

with thisproduct.

Recommended accessories for use with your product are

available at extra cost from your local dealer or authorized

service center. If you need assistance in locating any

accessory, please contact CRAFTSMAN call 1‑888‑331‑4569.

Cleaning the Driver Path (Fig. A, H)

Glue from the pin strip may need to be cleaned from the

driver path if the tool will not drive pins properly.

1. Remove the battery pack

2. Remove the pin strip from the tool.

3. Open the tool free jam release (refer to To Clear a

Jammed Pin.

4. Apply a small amount of tool oil on a clean cloth and

wipe down the pin channel until any glue is removed.

5. Reinstall the drive cover and bolts.

6. Insert a pin strip and reinstall the battery.

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not cover

part failure due to normal wear or tool abuse. For further

detail of warranty coverage and warranty repair information,

visit www.craftsman.com or call

1‑888‑331‑4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

English

TROUBLESHOOTING GUIDE

Many common problems can be solved easily by utilizing the chart below. For more serious or persistent problems, contact a

CRAFTSMAN service center or call 1‑888‑331‑4569.



WARNING: To reduce the risk of serious personal injury, ALWAYS disconnect battery pack from tool before

allrepairs.

sYMPTOM CAUsE FiX

Headlights don’t come on when secondary

trigger is depressed

Dryfire lockout is engaged. Load pins into magazine.

Low battery charge or damaged battery. Check charge level if pack shows state-of-

charge. Charge or replace battery pack if

necessary.

Battery pack not fully inserted. Check that battery is fully inserted.

Damaged or dirty internal electronics See authorized service center.

Dryfire lockout is engaged when secondary

trigger is depressed

Dryfire lockout is engaged due to low nail count. Load pins into magazine.

Pin jammed in magazine and/or nose. Clean magazine and/or nose area and watch

closely for small pieces of broken pins stuck in

the nail channel.

Damaged or dirty internal electronics. See authorized service center.

Tool does not actuate when secondary and

primary triggers are depressed

Dryfire lockout is engaged. Load pins into magazine.

Tool has timed out if triggers are held on for

10-20 seconds and tool will power down.

Release primary and secondary triggers for

automatic electronic reset.

Damaged or dirty internal electronics See authorized service center.

Headlights flash after the secondary and primary

triggers have been depressed

Low charge battery pack. Check charge level if pack shows state-of-

charge. Charge battery pack if necessary.

Tool internal electronics need to be reset. Remove battery, wait 3 seconds and reinsert.

Damaged or dirty internal electronics. See authorized service center.

Tool operates but does not drive fasteners fully Depth adjust set too shallow. Rotate depth adjust to a deeper setting.

Tool not firmly applied to workpiece. Apply adequate force to tool securing it tightly

to workpiece.

Material and fastener length. Make sure that the pin type and size are

appropriate for the application and material

selection.

Pins inserted backwards. Check that the pins are loaded into the magazine

in the correct orientation.

Damaged driver blade. Order and install replacement driver blade

assembly.

Worn or damaged mechanism. See authorized service center.

English

sYMPTOM CAUsE FiX

Tool operates but no fastener is driven Wrong size and/or type fastener. Refer to Pin Specifications.

Driver blade stuck down. Refer to "Driver blade continues to get stuck in

down position" symptom, found below.

Nail alignment issue. Sticks of pins should be loaded with the tips at

the front of the magazine. All pins in magazine

should be of equal length.

Debris or jammed pin in nose and/or magazine. Clean magazine and/or nose area and watch

closely for small pieces of broken pins stuck in

the nail channel.

Nail feeding issue. Check that pins are loaded properly.

Tool may be too cold if used below operable

temperatures.

With nose pressed against scrap workpiece,

cycle the tool until it begins firing pins.

Worn or damaged mechanism. See authorized service center.

Driver blade continues to get stuck in down

position

Dirty drive path Clean nose driver path and underside of door.

Jammed pin Clean magazine and/or nose area and watch

closely for small pieces of broken pins stuck in

the nail channel.

Damaged driver blade

Worn or damaged seals

Lack of internal lubrication

See authorized service center.

Jammed pin Wrong size and/or type fastener Refer to Pin Specifications.

Material and fastener length Make sure that the pin type and size are

appropriate for the application and material

selection.

Debris in nose or magazine Clean magazine and/or nose area and watch

closely for small pieces of broken pins stuck in

the nail channel.

Nail feeding issue Check that pins are loaded properly.

Damaged driver blade Order and install replacement driver blade

assembly.

Damaged magazine See authorized service center.

FRAnçAis

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise

àl’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des radiateurs,

des cuisinières et des réfrigérateurs. Le risque de

choc électrique est plus élevé si votre corps est mis à

laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive. Ne

jamais utiliser le cordon pour transporter, tirer

ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à l’extérieur,

se servir d’une rallonge convenant à cette

application. L’utilisation d’une rallonge conçue pour

l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

AVERTISSEMENTS GÉNÉRAUX SUR LA

SÉCURITÉ DES OUTILS



AVERTISSEMENT : lisez tous les avertissements de

sécurité, toutes les instructions, les illustrations

et les caractéristiques fournis avec cet outil

électrique. Ne pas suivre toutes les instructions

comprises aux présentes peut conduire à un choc

électrique, un incendie et/ou des blessuresgraves.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN

USAGEULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sansfil).

Définitions: symboles et termes

d'alarmessécurité

Les définitions ci-dessous décrivent le niveau de gravité de

chaque mot d'avertissement. Veuillez lire le manuel de l'outil

électrique et prêter attention à cessymboles.



DANGER: indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT: indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Utilisation prévue

Votre cloueuse à tiges est conçue pour des applications

professionnelles.

Votre cloueuse à tiges est un outil pneumatique

professionnel.

nE PAs utiliser en conditions humides ou en présence de

liquides ou de gaz inflammables.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cet outil.

Français (traduction de la notice d’instructions originale)



AVERTISSEMENT: lisez tous les avertissements

de sécurité et toutes les instructions. Ne pas suivre

les avertissements et les instructions peut entraîner un

choc électrique, un incendie et/ou des blessuresgraves.

AVERTISSEMENT: pour réduire le risque de blessure,

lisez le guided’utilisation.

FRAnçAis

e ) Gardez les poignées et surfaces d’emprise propres

et libres de tout produit lubrifiant. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les forets,

etc. conformément aux présentes directives en

tenant compte des conditions de travail et du

travail à effectuer. L’utilisation d’un outil électrique

pour toute opération autre que celle pour laquelle il a

été conçu estdangereuse.

h ) Garder vos mains et les surfaces de prise sèches,

propres et libres de graisse et de poussière. Les

mains et les surfaces de prise glissante ne permettent

pas la manutention et le contrôle sécuritaires de l’outil

dans les situationsimprévues.

5) Utilisation et entretien du bloc‑piles

a ) Ne recharger l’outil qu’au moyen du chargeur

précisé par le fabricant. L’utilisation d’un chargeur

qui convient à un type de bloc‑piles risque de

provoquer un incendie s’il est utilisé avec un autre type

de b loc‑piles.

b ) Utiliser les outils électriques uniquement avec

les blocs‑piles conçus à cet effet. L’utilisation de

tout autre bloc‑piles risque de causer des blessures ou

unincendie.

c ) Lorsque le bloc‑piles n’est pas utilisé, le tenir

éloigné des objets métalliques, notamment

des trombones, de la monnaie, des clés, des

clous, des vis ou autres petits objets métalliques

qui peuvent établir une connexion entre les

deux bornes. Le court‑circuit des bornes du bloc‑piles

risque de provoquer des brûlures ou unincendie.

d ) En cas d’utilisation abusive, le liquide peut gicler

hors du bloc‑piles; éviter tout contact avec ce

liquide. Si un contact accidentel se produit, laver

à grande eau. Si le liquide entre en contact avec

les yeux, obtenir également des soins médicaux.

Le liquide qui gicle hors du bloc‑piles peut provoquer

des irritations ou desbrûlures.

e ) Ne pas utiliser de bloc‑piles ou outil qui a été

endommagé ou modifié. Les unités endommagées

ou modifiées peuvent avoir une réaction imprévisible

résultant en un incendie, une explosion ou un potentiel

deblessure.

f ) Ne pas exposer de bloc‑piles ou l’outil aux

flammes ou à des températures excessives.

L’exposition aux flammes ou à une température

au‑dessus de 130°C (265°F) pourrait causer

uneexplosion.

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position d’arrêt

avant de relier l’outil à une source d’alimentation

et/ou d’insérer un bloc‑piles, de ramasser ou de

transporter l’outil. Transporter un outil électrique

alors que le doigt repose sur l’interrupteur ou brancher

un outil électrique dont l’interrupteur est à la position

de marche risque de provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver son

équilibre en tout temps. Cela permet de mieux

maîtriser l’outil électrique dans les situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux‑ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

h ) Ne pas laisser votre connaissance acquise suite

l’utilisation fréquente des outils vous permettre

de baisser la garde et ignorer les principes de

sécurité de l’outil. Un acte irréfléchi peut causer une

blessure grave en une fraction deseconde.

4) Utilisation et entretien d’un

outilélectrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et doit

êtreréparé.

c ) Débranchez la fiche de la prise électrique et, si

amovible, retirez le bloc‑piles de l’outil avant

d’effectuer tout ajustement, changement et

entreposage de celui‑ci. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

FRAnçAis

• Activer l’outil peut entraîner des débris volants,

l’accumulation de matière ou poussière qui pourrait

causer des lésions aux yeux de l’utilisateur. L’utilisateur

et les autres personnes dans la l’aire de travaillent DOIVENT

porter des lunettes de sécurité avec écrans latéraux. Ces

lunettes de sécurité doivent être conformes aux exigences

relatives à la norme ANSI Z87.1 («Z87» est imprimé ou

estampé sur les lunettes approuvées). C’est la responsabilité

de l’employeur d’exiger que l’utilisateur de l’outil et d’autres

personnes dans l’aire de travail utilisent un équipement de

protectionoculaire.

• Portez toujours une protection auditive et d’autres

protections appropriées durant l’utilisation. Dans

certaines conditions et selon la durée d’utilisation, le

bruit provenant de ce produit peut contribuer à la perte

del’audition.

• Débranchez le bloc‑piles de l’outil lorsqu’il n’est pas

utilisé. Retirez toujours le bloc‑piles et retirez les agrafes

du magasin avant de quitter l’aire ou de passer l’outil à

un autre utilisateur. Ne pas transporter l’outil dans une

autre aire de travail dans laquelle changer de localisation

implique l’utilisation d’échafaudages, d’escaliers, d’échelles

et d’autres objets semblables, avec le bloc‑piles branché.

Ne pas faire d’ajustements, faire un entretien ou retirer des

agrafes obstruées pendant que la pile est enplace.

• Ne pas retirer, modifier ou rendre l’outil ou la

gâchette inutilisable. Ne pas coller la gâchette avec

du ruban ou l’attacher en position Marche. Effectuez des

inspections quotidiennes pour vérifier le libre mouvement

de la gâchette. Cela pourrait causer une décharge

noncontrôlée.

• Inspectez l’outil avant de l’utiliser. Ne pas utiliser

l’outil si une partie de l’outil ou de la gâchette est

inutilisable, déconnectée, altérée ou ne fonctionne

pas bien. Les pièces endommagées ou manquantes

doivent être réparées ou remplacées avant l’utilisation.

ConsultezRéparations.

• Ne jamais altérer ou modifierl’outil.

• Tenez toujours pour acquis que l’outil contient

desagrafes.

• Ne pas pointer l’outil vers vos collègues ou vers

vous‑même en tout temps. Pas de plaisanterie! Travaillez

de façon sécuritaire! Respectez l’outil comme un instrument

detravail.

• Gardez les passants, les enfants et les visiteurs

éloignés lorsque vous utilisez un outil électrique. Les

distractions peuvent vous faire perdre le contrôle. Lorsque

l’outil n’est pas utilisé, il doit être verrouillé dans un endroit

sûr, avec la batterie retirée, et hors de portée desenfants.

• Ne pas trop vous étirer. Maintenez vos pieds bien d’aplomb

sur le sol et un bon équilibre en tout temps. La perte

d’équilibre pourrait causer desblessures.

• Utilisez l’outil seulement pour son utilisation prévue.

Ne pas décharger les agrafes en plein air, dans du

béton, de la pierre, du bois extrêmement dur, des

nœuds ou tout autre matériau trop dur pour que

l’agrafe puisse y pénétrer. Ne pas utiliser le corps de

Avertissements supplémentaires sur la

sécurité des cloueuses



AVERTISSEMENT: lorsque vous utilisez une cloueuse,

toutes les consignes de sécurité, selon les modalités

suivantes, doivent être suivies afin d’éviter le risque de

mort ou de blessure grave. Lisez et comprenez toutes les

instructions avant d’utiliserl’outil.

• Gardez les mains et les parties de votre corps à l’écart

de la zone de sortie de l’outil. Pendant l’utilisation, NE

JAMAIS prendre l’outil par le magasin ou la cartouche, un

clou mal enfoncé peut sortir du nez causant une blessure.

• Tenez l’outil par les surfaces de préhension isolées

lorsque vous effectuez une tâche où l’outil de coupe

peut entrer en contact avec le câblage dissimulé.

Entrer en contact avec un câble «sous tension» met aussi

les pièces métalliques de l’outil «sous tension» et peut

causer un choc électrique àl’utilisateur.

Consignes de sécurité propres auxcloueurs

• Assumer systématiquement que l’outil est chargé.

L’utilisation hasardeuse du cloueur pourra provoquer le tir

accidentel d’attaches et causer des dommagescorporels.

• Ne jamais pointer l’outil vers soi‑même ou toute

autre personne à proximité. Le déclenchement

accidentel d’attaches causerait des dommagescorporels.

• Ne pas utiliser l’outil à moins qu’il ne soit appliqué

fermement contre la pièce à travailler. Dans le cas

contraire, l’attache pourrait être détournée de sacible.

• Déconnecter l’outil de sa source de courant

lorsqu’une attache est restée coincée dans l’outil.

Alors que l’on tente de retirer une attache bloquée, le

marteau pourrait être activé accidentellement si l’outil

restaitbranché.

• Prendre des précautions pour retirer toute attache

bloquée. Le mécanisme peut être sous compression et

l’attache pourra être libérée brutalement alors que l’on

tente de désenrayerl’outil.

• Ne pas utiliser cet outil pour fixer des câbles

électriques. Il n’a pas été conçu pour installer des câbles

électriques et pourrait en endommager l’isolant et poser

ainsi des risques de chocs électriques etd’incendies.

g ) Suivre toutes les instructions de recharge et

ne rechargez pas le bloc‑piles ou l’outil à des

températures hors de la plage de température

indiquée dans les instructions. Une recharge non

conforme ou à une température hors des limites

spécifiées peut endommager les piles et augmenter le

risqued’incendie.

6) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectriques.

b ) Ne jamais réparer des blocs‑piles endommagés.

La réparation de blocs‑piles doit seulement être

effectuée par le fabricant ou les fournisseurs de

serviceautorisé.

FRAnçAis



ATTENTION: TOUJOURS utiliser des lunettes de

sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou cache‑poussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection oculaireANSI Z87.1 (CAN/CSA Z94.3),

• Protection auditive ANSI S12.6 (S3.19),

• Protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT:

certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage et

autres activités de construction contiennent des produits

chimiques reconnus dans l’État de la Californie pour

causer le cancer et des anomalies congénitales ou autres

effets nuisibles sur la reproduction. Certains exemples de

ces produits chimiques sont:

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Votre risque à ces expositions varie selon la fréquence

dont vous effectuez ce type de travail. Pour réduire

votre exposition à ces produits chimiques: travaillez

dans un endroit bien aéré et travaillez avec un

équipement de sécurité approuvé, comme les masques

anti‑poussière spécialement conçus pour filtrer les

particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des serres de fixation ou un autre dispositif

de fixation permettant de soutenir et de retenir la

pièce sur une plate‑forme stable. Tenir la pièce avec la

main ou contre le corps rend la pièce instable et risque de

provoquer une perte de maîtrise del’outil.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.



ATTENTION: lorsque vous ne l’utilisez pas, placez

l’outil sur le côté sur une surface stable là où cela

n’entraînera pas un risque de trébuchement ou

de chute. Certains outils avec de gros blocs‑piles se

tiendront debout sur le bloc‑piles, mais ils peuvent

facilement êtrerenversés.

Renseignements de sécurité

supplémentaires



ATTENTION: ne jamais modifier l’outil électrique

ou toute pièce celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.

l’outil ou le capuchon supérieur comme marteau. Les

agrafes déchargées peuvent suivre une trajectoire

inattendue et causer une blessure.)

• Consultez les sections Entretien et Réparations pour

des renseignements détaillés sur l’entretien approprié

del’outil.

• Utilisez toujours l’outil dans un endroit propre et

éclairé. Assurez‑vous que la surface de travail est libre de

tout débris et faites attention à ne pas perdre pied lorsque

vous travaillez dans des environnements élevés comme

lestoits.

• Ne pas enfoncer les agrafes près du bord du

matériau. La pièce de travail peut se fendre causant le

ricochet du clou, vous blessant ou blessant un collègue.

Sachez que l’agrafe peut suivre le grain du bois (le point

lustré), faisant en sorte qu’elle dépasse de façon inattendue

le côté du matériau. Enfoncez la pointe biseautée de

l’agrafe perpendiculaire au grain afin de réduire le risque

deblessure.

• Ne pas enfoncer les clous sur les têtes des autres

fixations ou avec l’outil à un angle trop prononcé. Cela

pourrait entraîner des blessures dues à un fort recul, des

clous coincés ou des clousricochés.

• Gardez vos mains et les autres parties de votre

corps à l’écart de l’aire de travail immédiate. Tenez la

pièce à travailler avec des pinces au besoin afin de garder

vos mains et votre corps à l’écart de danger potentiel.

Assurez‑vous que la pièce à travailler est bien sécurisée

avant d’appuyer la cloueuse sur le matériau. Une pièce

à travailler qui n’est pas sécurisée peut se déplacer de

manièreinattendue.

• Ne pas utiliser l’outil en présence de poussière, de

gaz et de vapeurs inflammables. L’outil peut produire

une étincelle qui pourrait enflammer les gaz causant un

incendie. Enfoncer un clou dans un autre clou peut aussi

causer uneétincelle.

• Gardez votre visage et les parties de votre corps à

l’écart de l’arrière du capuchon de l’outil lorsque vous

travaillez dans des aires restreintes. Un recul soudain

peut entraîner un impact avec le corps, particulièrement

lorsque vous clouez dans un matériau dur oudense.

• Saisissez fermement l’outil pour maintenir le contrôle

tout en laissant l’outil reculer de la surface de travail

une fois l’agrafe enfoncée. En mode Expulsion, si vous

laissez le déclencheur par contact recontacter la surface de

travail avant que la gâchette soit relâchée, une fixation non

désirée seraenfoncée.

• Le choix de la méthode de déclenchement est

important. Vérifiez le manuel pour les options

dedéclenchement.

FRAnçAis

• Chargez les blocs‑piles seulement dansCRAFTSMAN.

• NE PAS éclabousser ou immerger dans l’eau ou tout

autreliquide.

• NE PAS laisser l’eau ou tout liquide entre dans le bloc‑piles.

• Ne pas entreposer ou utiliser l’outil et le bloc‑piles

dans des endroits où la température peut atteindre

ou excéder 40°C (104°F) (comme les remises

extérieures ou les édifices en métal durant l’été). Pour

une meilleure durée de vie, entreposez le bloc‑piles dans un

endroit frais etsec.

REMARQUE: Ne pas ranger les blocs‑piles dans un

outil avec la gâchette verrouillée. Ne jamais coller la

gâchette avec du ruban adhésif en positionMarche.

• Ne pas brûler le bloc‑piles même s’il est gravement

endommagé ou est entièrement usé. Le bloc‑piles

peut exploser au cours d’un incendie. Des vapeurs et des

matières toxiques sont produites lorsque les blocs‑piles au

lithium‑ion sontbrûlés.

• Ne pas exposer de bloc‑piles ou l’outil aux flammes

ou à des températures excessives. L’exposition aux

flammes ou à une température au‑dessus de 130°C

(265°F) pourrait causer uneexplosion.

• Suivez les instructions de recharge et ne chargez

pas le bloc‑piles ou l’appareil en hors de la plage de

températures indiquée dans les instructions. Charger

de façon inappropriée ou hors de températures de la

plage indiquée peut endommager la pile et augmenter le

risqued’incendie.

• Si le liquide des piles entre en contact avec la peau,

lavez immédiatement avec de l'eau et du savon doux.

Si le liquide vient en contact avec les yeux, rincez à l'eau

courante durant 15minutes, ou jusqu'à ce que l'irritation

cesse, en gardant les yeux ouverts. Pour information de

consultation médicale, l'électrolyte des piles est composé

d'un mélange organique liquide et de sels delithium.

• Le contenu des piles peut causer une irritation

respiratoire. Faites circuler de l'air frais. Si les symptômes

persistent, consultez unmédecin.

• Le liquide des piles peut être inflammable s’il est

exposé aux étincelles ou auxflammes.

• Ne jamais tenter d'ouvrir le bloc‑piles pour quelque

raison que ce soit. Si le boîtier du bloc‑piles est fendu

ou endommagé, ne pas l'insérer dans le chargeur. Ne

pas écraser, échapper ou endommager le bloc‑piles. Ne pas

se servir d'un bloc‑piles ou chargeur qui a subi un impact,

a été échappé, renversé par un véhicule ou endommagé

d'une façon ou d'une autre (par ex. perforé par un clou,

frappé par un marteau, sur lequel on a marché). Les

blocs‑piles endommagés devraient être amenés/expédiés

au centre de service pourrecyclage.

Recommandations d’entreposage

Le meilleur lieu pour l'entreposage est un endroit frais et sec

loin de la lumière directe du soleil et de la chaleur ou du froid

excessif. Entreposez le bloc-piles entièrement chargé hors

duchargeur.

LISEZ TOUTES LES INSTRUCTIONS

Consignes de sécurité importantes pour

les blocs-piles



AVERTISSEMENT : lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• Ne pas charger ou utiliser le bloc‑piles en

atmosphères explosibles comme la présence de

liquides inflammables, de gaz ou de poussière. Insérer

ou retirer la pile du bloc‑piles peut enflammer la poussière

ou lesvapeurs.

• Ne JAMAIS forcer le bloc‑piles dans le chargeur.

NE PAS modifier le bloc‑piles de quelque façon

que ce soit dans un chargeur non compatible

puisque le bloc‑piles peut se briser causant une

blessurecorporelle. Consultez le tableau à la fin de ce

guide pour la compatibilité des blocs‑piles et deschargeurs.

PILES ET CHARGEURS

Le bloc-piles n’est pas entièrement chargé lorsqu’il sort de

la boîte. Avant d'utiliser le bloc-piles et le chargeur, lisez

attentivement les instructions de sécurité suivantes, puis

suivez les procédures de chargement énoncées. Lorsque

vous commandez des blocs-piles de remplacement,

assurez-vous d’inclure le numéro du catalogue et latension.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

V ......................... volts

Hz .......................hertz

min ..................... minutes

ou CC ..... courant continu

...................... Structure de classe I

(mise à la terre)

…/min ..............par minute

BPM .................... battements par

minute

IPM ..................... impacts par minute

OPM .................... oscillations par

minute

Tr/min ................ tours par minute

Plpm ................... pieds linéaires par

minute

CPM .................... coups par minute

A ......................... ampères

W ........................watts

Wh ......................Wattheures

Ah ....................... ampères-heures

ou CA ..........courant alternatif

ou CA/CC ... courant alternatif

ou continu

...................... Construction de

classe II (à isolation

double)

..................... vitesse à vide

n .........................vitesse nominale

PSI....................... livres par pouce

carré

......................borne de terre

.....................symbole d’alertes

de sécurité

..................... rayonnement

visible

ne regardez pas

directement la

lumière

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... ne pas exposer à

la pluie

FRAnçAis

• Ces chargeurs ne sont pas destinés à d’autres

utilisations que la charge des blocs‑piles

rechargeables CRAFTSMAN . Les autres types de

chargement de blocs‑piles peuvent causer la surchauffe

et l’éclatement de ceux‑ci, entraînant une blessure

corporelle, des dommages matériels, un choc électrique ou

uneélectrocution.

• Ne pas exposer le chargeur à la pluie ou laneige.

• Ne pas laisser l’eau ou tout liquide entrer dans

lechargeur.

• Tirez la fiche au lieu du cordon lorsque vous

débranchez le chargeur. Cela réduira le risque

d’endommager la fiche et le cordonélectriques.

• Assurez‑vous de ne pas placer le cordon là où

il pourrait faire trébucher les passants ou être

endommagé de quelque façon que cesoit.

• Ne pas utiliser une rallonge à moins que ce ne soit

absolument nécessaire. L'utilisation d'une rallonge

inadéquate pourrait entraîner un risque d'incendie un choc

électrique ou uneélectrocution.

• Lors de l'utilisation d’un chargeur à l'extérieur,

gardez‑le toujours au sec et utilisez une rallonge

appropriée pour l’extérieur. L’utilisation d’une

rallonge appropriée pour l’extérieur réduit le risque de

chocélectrique.

• Une rallonge doit avoir un calibre de fil (AWG ou

calibrage américain normalisé des fils) approprié

pour la sécurité. Plus le numéro de calibre du fil est petit,

plus le cordon est lourd et par conséquent plus sa capacité

est grande. Un cordon de taille inférieure entraînera une

chute de tension de secteur ce qui causera une perte de

puissance et une surchauffe. Le tableau suivant affiche la

bonne taille à utiliser selon longueur totale des de toutes

les rallonges branchées ensemble et l’intensité nominale de

la plaque signalétique. En cas de doute, utilisez le calibre le

plus lourdsuivant.

Calibre minimum pour rallonges électriques

Volts

longueur totale de la rallonge en

pieds (mètres)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Courant

nominal

AWg (American Wire gauge)

Plus de Pas plus

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

• Ne pas placer tout objet sur le dessus du chargeur ou

placer le chargeur sur une surface molle qui pourrait

bloquer les fentes de ventilation et entraîner une

chaleur interne excessive. Placez le chargeur loin de

toute source de chaleur. Le chargeur est ventilé grâce aux

fentes du dessus et du bas duboîtier.

• Ne pas utiliser le chargeur avec un cordon

endommagé. Faites‑les remplacerimmédiatement.

• Ne pas utiliser le chargeur s’il a reçu un choc violent,

s’il a été échappé ou est autrement endommagé de

Consignes de sécurité importantes pour

tous les chargeurs de piles



AVERTISSEMENT: lisez toutes les consignes

de sécurité, les instructions et les symboles

d’avertissements du bloc‑piles, du chargeur et du

produit. Ne pas suivre les avertissements et les

instructions peut entraîner un choc électrique, un

incendie et/ou des blessuresgraves.

• NE PAS tenter de charger le bloc‑piles avec un

chargeur autre qu’un chargeur CRAFTSMAN .

Les chargeurs et les blocs‑piles CRAFTSMAN sont

spécifiquement conçus pour fonctionnerensemble.

Le sceau RBRC®

Veuillez apporter vos blocs-piles usagés à

un centre de service agréé CRAFTSMAN ou

à votre détaillant local pour le recyclage.

Dans certaines régions, il est illégal de

mettre les blocs-piles usagés à la poubelle. Vous pouvez

aussi contacter votre centre de recyclage local pour des

informations sur les endroits où déposer le bloc-piles usagé.

Ne pas mettre dans la collecte sélective. Pour de plus amples

renseignements, visitez www.call2recycle.org ou appelez

au numéro sans frais dans le sceau RBRC®.

RBRC® est une marque de commerce déposée de Call 2

Recycle,Inc.

Instructions de nettoyage du bloc-piles

La saleté et la graisse peuvent être retirées des surfaces

extérieures du bloc-piles à l'aide d'un linge ou d’une

brosse souple non métallique. Ne pas utiliser d'eau ou de

solutionnettoyante.

Blocs‑piles du niveau de la jauge de carburant

(Fig. B)

Certains blocs-piles incluent une jauge de carburant.

Lorsque vous appuyez et maintenez, les voyants DEL

indiqueront le niveau approximatif de charge restante. Cela

n’indique pas la fonctionnalité de l’outil et peut varier selon

les accessoires utilisés, la température et l'utilisation de

l’utilisateurfinal.

Transport



AVERTISSEMENT: danger d'incendie. Ne pas

entreposer ou transporter le bloc‑piles de manière

à ce que des objets métalliques puissent entrer

en contact avec les bornes des piles exposées. Par

exemple, ne pas placer le bloc‑piles dans des tabliers,

des poches, des coffres à outils, des boîtes d’ensembles

de produits, des tiroirs, etc. avec des clous, des vis,

des clés, les pièces de monnaie, les outils à main, etc.

Lorsque vous transportez des blocs‑piles individuels,

assurez‑vous que leurs bornes sont protégées et bien

isolées de tout matériel avec lequel elles pourraient

entrer en contact et causer un court‑circuit.

REMARQUE: Les blocs‑piles Li‑Ion ne doivent pas être

mises dans des bagages enregistrés sur les avions et

doivent être bien protégées contre les courts‑circuits si

elles sont dans des bagages àmain.

FRAnçAis

Montage mural

Certains chargeurs CRAFTSMAN sont conçus pour pouvoir

être installés au mur ou être placés verticalement sur une

table ou une surface de travail. Pour la fixation au mur,

placez le chargeur près d’une prise de courant et loin

d’un coin ou d’autres obstructions qui peuvent nuire à

la circulation de l’air. Utilisez la base du chargeur comme

modèle pour l’emplacement des vis de montage sur le mur.

Fixez solidement le chargeur à l’aide de vis pour cloison

sèche (achetées séparément) d’au moins 1po (25,4mm) de

longueur avec tête de diamètre de 0,28 à 0,35po (7 à 9mm)

vissées dans du bois à une profondeur optimale en laissant

exposée une partie de vis d’environ 7/32po (5,5 mm).

Alignez les fentes au dos du chargeur avec les vis exposées et

insérez-les entièrement dans lesfentes.

REMARQUE: Ne pas tenter de monter le chargeur CMCB101

sous un banc ou unetable.

Système de protection électronique

Les outils Li-Ion sont conçus avec un système de protection

électronique qui protégera le bloc-piles contre une

surcharge, une surchauffe et une importante décharge.

L’outil s’éteint automatiquement et le bloc-piles doit

êtrerechargé.

Remarques importantes sur la charge

1. Pour augmenter la durée de vie du bloc-piles

et optimiser son rendement, le recharger à une

température ambiante de 18°C à 24°C (65°F à 75°F).

NE PAS charger lorsque le bloc-piles est en dessous

de +4,5°C (+40°F) ou au-dessus de +40°C (+104°F).

C’est important pour prévenir tout dommage sérieux au

bloc-piles.

2. Le chargeur et le bloc-piles peuvent devenir chauds

au toucher durant le chargement. C’est un état normal

et cela n’indique pas un problème. Pour faciliter

le refroidissement du bloc-piles après l’utilisation,

évitez de placer le chargeur ou le bloc-piles dans un

environnement chaud comme une remise en métal ou

une remorque nonisolée.

3. Si le bloc-piles ne charge par de adéquatement :

a. Vérifiez le fonctionnement de la prise en branchant

une lampe ou un autre appareil;

b. Vérifiez si la prise d’alimentation est connectée à

un interrupteur de lumière qui s’éteint lorsque vous

éteignez les lumières;

c. Si les problèmes de chargement persistent, apportez

l’outil, le bloc-piles et le chargeur dans votre centre de

serviceslocal.

4. Vous pouvez charger un bloc partiellement utilisé au

moment désiré sans effet indésirable sur le bloc-piles.

Instructions de nettoyage du chargeur



AVERTISSEMENT: danger de choc électrique.

Débranchez le chargeur de la prise CA avant de

nettoyer. La saleté et la graisse peuvent être retirées

des surfaces extérieures du chargeur à l'aide d'un linge

ou d’une brosse souple non métallique. Ne pas utiliser

d'eau ou de solutionnettoyante.

quelque façon que ce soit. Apportez‑le dans un centre de

servicesautorisé.

• Ne pas démonter le chargeur; apportez‑le dans un

centre de services autorisé lorsqu’un entretien ou une

réparation est nécessaire. Un mauvais réassemblage

peut entraîner un danger de choc électrique, une

électrocution ou unincendie.

• Le chargeur est conçu pour fonctionner sur une

alimentation électrique domestique 120V. Ne pas

essayer de l’utiliser sur toute autre tension. Cette

consigne ne concerne pas le chargeur pourvéhicule.

• Les matières étrangères conductrices telles, mais sans

s'y limiter, les poussières de meulage, les copeaux

métalliques, la laine d'acier, le papier d'aluminium

ou toute accumulation de particules métalliques

devraient être éloignées des ouvertures du chargeur

et des fentes de ventilation.

• Débranchez toujours le chargeur de l'alimentation

lorsqu’il n’y a aucun bloc‑piles àl’intérieur.

Charger une pile (Fig.C, D)

1. Branchez le chargeur dans une prise appropriée.

2. Insérez et appuyez complètement le bloc-piles. Vert

clignotera(ont) de façon continue durant lechargement.

3. Le chargement est terminé lorsque le(s) voyant(s)

de chargement vert demeure(nt) allumé(s) de façon

continue. Le bloc-piles peut être laissé dans le chargeur

ou retiré.



AVERTISSEMENT: chargez seulement le bloc‑piles si

la température de l’air est au‑dessus de 4,5°C (40°F) et

sous 40°C (104°F).

4. Le chargeur ne chargera pas un bloc-piles défectueux, ce

qui peut être indiqué par le(s) voyant(s) de chargement

qui reste(nt) éteint(s). Apportez le chargeur et le

bloc-piles dans un centre de services autorisé si le(s)

voyant(s) reste(nt) éteint(s).

REMARQUE: Consultez l’étiquette près du (des)

voyant(s) de chargement sur le chargeur pour les

modèles de clignotement.

REMARQUE: Pour retirer le bloc-piles, on doit

appuyer sur le bouton de libération du bloc-piles sur

certainschargeurs.

Délai en cas de bloc chaud ou froid

Lorsque le chargeur détecte un bloc-piles qui est trop chaud

ou trop froid, il démarre automatiquement le délai pour le

bloc chaud/froid, suspendant la recharge jusqu’à ce que

la température du bloc-piles ait atteint une température

appropriée. Le chargeur passe alors automatiquement en

mode de chargement du bloc-piles. Cette fonction assure

une durée de vie maximale du bloc-piles.

Un bloc-piles froid peut se charger à une vitesse plus lente

qu’un bloc-pileschaud.

Le délai en cas de bloc chaud ou froid sera indiqué par

le(s) voyant(s) vert continuant à clignoter, mais avec

le voyant rouge allumé de façon continue. Lorsque le

bloc-piles a atteint une température appropriée, le voyant

rouge s’éteindra et le chargeur reprendra la procédure

dechargement.

FRAnçAis

Ajuster la profondeur (Fig.I)



AVERTISSEMENT: afin de réduire le risque

de blessures graves dues à une activation

accidentelle lorsque vous ajustez la

profondeur,TOUJOURS:

• Retirez le bloc‑piles.

• Pointez toujours le nez de l’agrafeuse loin de vous.

• Évitez le contact avec la gâchette durant

lesajustements.

Verrouillage de tir à vide

L’outil détecte lorsqu’il reste environ 10 tiges et s’éteint.

Lorsque des broches supplémentaires sont chargées, l’outil

reprend son fonctionnement normal.

Chargement de l'outil (Fig.G)

AVIS: utilisez seulement des tiges recommandées

pour l’utilisation dans votre cloueuse à tiges qui

correspondent aux caractéristiques CRAFTSMAN.

Consultez Caractéristiques detiges.

1. Appuyez sur le levier de libération du magasin

6

2. Tirez la section coulissante du magasin

versl’arrière.

3. Chargez la barrette de goupilles la flèche pointant vers le

bas. Si les goupilles présentent des points noirs au lieu de

flèches, ces points doivent être orientés vers lehaut.

4. Fermez le magasin jusqu’à ce qu’il se verrouille. L’outil est

maintenant prêt à êtreutilisé.

Préparer l’outil

REMARQUE: Le bloc-piles n’est pas entièrement chargé

lorsqu’il sort de la boîte. Suivez les instructions énoncées

(consultez Charger une pile).

1. Lisez la section Avertissements de sécurité concernant

la cloueuse de ce guide.

2. Portez une protection oculaire et auditive.

3. Retirez la pile de l’outil.

4. Assurez-vous que le magasin ne contient plus d’agrafes.

5. Assurez-vous que les poussoirs fonctionnent bien.

N’utilisez pas l’outil si les poussoirs ne fonctionnent pas

correctement.

6. Ne dirigez pas l’outil vers vous ou d’autres personnes.

7. Insérez un bloc-piles entièrement chargé.

Installation et retrait du bloc-piles (Fig.F)



AVERTISSEMENT : s'assurer que l’outil/appareil est en

position « Off » avant d'insérer le bloc‑piles.

REMARQUE: Pour une meilleure performance, assurez-vous

que le bloc-piles est complètementchargé.

Pour installer le bloc-piles

6

dans l’outil, alignez le bloc-piles

avec les glissières à l’intérieur de la poignée de l’outil et

glissez-le dans la poignée jusqu’à ce que le bloc-piles soit

bien placé dans l’outil et assurez-vous qu’il estenclenché.

Pour retirer le bloc-piles de l’outil, appuyez sur le bouton

de libération

2

et tirez-le fermement hors de la poignée de

l’outil. Insérez-le dans le chargeur comme indiqué dans la

section relative au chargeur du présentmanuel.

Une position des mains adéquate nécessite une main sur la

poignée

3

comme montré.

Position appropriée des mains (Fig.E)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS solidement en prévision d’une

rétroactionsoudaine.

FONCTIONNEMENT



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil et retirez

le bloc‑piles avant d’effectuer tout ajustement ou

de retirer/installer des pièces ou des accessoires.

Un déclenchement accidentel du démarrage peut

causer desblessures.

CARACTÉRISTIQUES DE TIGES

Modèle CMCn623

Broches DeWALT DWPN23xxx

PORTER-CABLE PPN23xxx, PN23PP

BOSTITCH PT-23xx-3M, BTPN23PP

Calibre 23

Gamme de broches

sans tête

5/8 po–1 3/8 po (16 mm–35 mm)

Capacité du magasin 110 clous

SPÉCIFICATIONS DE L’OUTIL

Modèle CMCn623

Longueur 234 mm (9,21 po )

Hauteur 211 mm (8,30 po)

Largeur 80 mm (3,15 po)

Poids 1,85 kg (4,1 lbs)

REMARQUE: Montez seulement le chargeur CMCB101 avec

les voyants de chargement pointés vers leplafond.

VersaTrack



AVERTISSEMENT: ne pas charger les piles pendant

que le chargeur est suspendu au railmural.

Les chargeurs CRAFTSMAN, sauf CMCB101, peuvent être

rangés sur le rail mural VersaTrack

de Craftsman. Les

crochets et les accessoires sont vendus séparément. Veuillez

consulter la feuille d’accessoires des fixations VersaTrack™

pour de plus amplesrenseignements.

REMARQUE: Le chargeur CMCB101 n’est pas compatible

avec le rail mural VersaTrack

deCRAFTSMAN.

CONSERVEZ CES INSTRUCTIONS POUR

UTILISATION ULTÉRIEURE

FRAnçAis

Vérification du fonctionnement de l’outil

(Fig.A)



AVERTISSEMENT: retirez toutes les fixations

de l’outil avant d’effectuer la vérification du

fonctionnement de l’outil.

Fonctionnement de la gâchette avec un

déclencheur secondaire

La gâchette primaire

ne peut actionner l'outil que si la

gâchette secondaire

a déjà été actionnée.

La gâchette secondaire est située sous la gâchette primaire.

1. Placez le nez de l’outil contre la pièce de travail pour

toutes les vérifications de fonctionnement suivantes.

2. Avec une main sur l’arrière de la poignée, reculez encore

par rapport au déclencheur secondaire et, sans appuyer

sur le déclencheur secondaire, utilisez un doigt pour tirer

sur la gâchette principale.

l’OUTil nE DOiT PAs FOnCTiOnnER.

Déblocage sans outils (Fig.A, H)



AVERTISSEMENT: toujours mettre l’appareil hors

tension et retirer le bloc‑piles avant de dégager

une tige coincée.

Votre cloueuse à tiges comprend un levier de déblocage sans

outil pour retirer les tiges bloquées.

Pour retirer une tige bloquée

1. Retirez le bloc-piles de l’outil.

2. Appuyez sur le levier de libération du magasin

retirez le magasin

pour arrêter l’alimentation des tiges.

3. Retirez l’extrémité antimarques

4. Saisissez les petites languettes de chaque côté du

capuchon du nez

et tirez comme illustré dans la

FigureH.

5. Avec le capuchon du nez levé, glissez le capuchon du

nez interne

vers l’avant et levez pour retirer la tige

bloquée.

6. Poussez le levier de pincement

vers le bas pour

verrouiller le mécanisme dans la position d’utilisation une

fois le blocage retiré comme illustré dans la FigureH.

7. Fixez l’extrémité antimarques.

8. Fermez le magasin et reconnectez le bloc-piles.

ENTRETIEN



AVERTISSEMENT: afin de réduire le risque de

blessure corporelle, éteignez l’appareil etretirez le

bloc‑piles avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Votre outil électrique CRAFTSMAN a été conçu pour

fonctionner longtemps avec un minimum de entretien. Le

fonctionnement continu et satisfaisant de l’outil dépendra

d’une entretien adéquate et d’un nettoyagerégulier.

2. Pour changer de l’utilisation de droite ou de droite,

retirez simplement la vis

11

du côté opposé de l’outil et

rattachez l’agrafe pour courroie

10

de l’autre côté.

Crochet de ceinture (Fig. A)



AVERTISSEMENT: retirez les tiges du magasin avant

de faire tout ajustement ou entretien de cet outil. Ne

pas le faire peut entraîner une blessure grave.



AVERTISSEMENT: débranchez la source

d’alimentation de l’outil avant d’effectuer tout réglage,

de changer d’accessoire, d’effectuer un entretien ou

de déplacer l’outil. Ces mesures de sécurité préventives

réduisent le risque d’activation accidentelle de l’outil.

Votre cloueuse à tiges CRAFTSMAN inclut une agrafe pour

courroie

10

et peut être fixée d’un côté ou de l’autre de

l’outil pour accommoder les utilisateurs droitiers ou gauchers.

Si vous ne voulez pas du tout de l’agrafe pour courroie, vous

pouvez la retirer de l’outil.

Retirer et rattacher l’agrafe

pourcourroie

1. Retirez le bloc-piles de l’outil.

Fonctionnement de la gâchette avec la

gâchette secondaire (Fig.A)



AVERTISSEMENT : n’appuyez jamais sur la gâchette et

ne la saisissez jamais par inadvertance alors que vous

bougez, changez de lieu de travail, lorsque vous rangez

l’outil dans son étui ou l’accrochez pour le suspendre ou

lorsque vous préparez une surface de travail pour une

opération de posed’attaches.



AVERTISSEMENT : l’opérateur ne doit pas maintenir la

gâchette secondaire enfoncée sauf lors des opérations

de pose d’attaches puisque de graves blessures peuvent

être causées si la gâchette entrait accidentellement

en contact avec quelqu’un ou quelque chose, ce qui

pourrait actionnerl’outil.

L’outil sera actionné chaque fois que la gâchette principale

4

sous la soupape est appuyée jusqu’à ce que la gâchette

secondaire

sous la poignée de main soit relâchée. Cet outil

à gâchette est actionné en appuyant sur ou en saisissant

d’abord la gâchette secondaire sous la poignée de main,

puis en appuyant sur la gâchette principale sous la soupape,

telqu’indiqué.

La profondeur d’enfoncement de la fixation peut être réglée

à l’aide de la vis de réglage de la profondeur

et d’une

clé hexagonale

qui se trouve sur le boîtier de l’outil. La

profondeur d’enfoncement est réglée en usine sur un réglage

nominal. Faites un test d’enfoncement d’une fixation et

vérifiez la profondeur. Si vous souhaitez la modifier:

1. Pour enfoncer le clou plus profondément, tournez la vis

de réglage de la profondeur dans le sens inverse des

aiguilles d’une montre.

2. Pour enfoncer un clou moins profondément, tournez la

vis de réglage de la profondeur dans le sens des aiguilles

d’une montre.

Faites un test d’enfoncement d’une autre fixation et vérifiez

la profondeur. Répétez selon les besoins pour obtenir les

résultats voulus.

FRAnçAis

Enregistrez-vous en ligne

Nous vous remercions de votre achat. Enregistrez votre

produit maintenant pour:

• sERViCE DE gARAnTiE: L’enregistrement de votre

produit en ligne vous aide à obtenir un service de

garantie efficace au cas où vous auriez un problème avec

votreproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: En cas de pertes

liées aux assurances telles qu’un incendie, une inondation

ou un vol, votre enregistrement de propriété servira de

preuve de votreachat.

• POUR VOTRE sÉCURiTÉ: L’enregistrement de votre

produit nous permet de vous contacter dans le cas peu

probable d’une notification de sécurité requise selon le

Federal Consumer SafetyAct.

• Inscrivez-vous en ligne sur www.craftsman.com/

registration

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.Le

chargeur ou le bloc-piles ne comportent aucune

pièceréparable.



AVERTISSEMENT: pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas échéant)

par un centre de réparation en usine CRAFTSMAN ou

un centre de réparation agréé CRAFTSMAN. Toujours

utiliser des pièces de rechangeidentiques.

Les accessoires recommandés pour utilisation avec cet

outil sont disponibles à un coût supplémentaire chez votre

détaillant local ou dans un centre de services autorisé. Si vous

avez besoin d’aide pour localiser un accessoire, contactez

CRAFTSMAN appelez au 1‑888‑331‑4569.

Accessoires



AVERTISSEMENT: les accessoires autres que

CRAFTSMAN n’ayant pas été testés avec ce produit,

leur utilisation avec cet outil peut s’avérer dangereuse.

Pour réduire le risque de blessure, seuls les accessoires

recommandés par CRAFTSMAN doivent être utilisés

avec ceproduit.

Nettoyage du chemin d’entraînement

(Fig.A, H)

La colle de la bande de tiges peut devoir être nettoyée du

chemin d’entraînement si l’outil n’entraîne pas les tiges

correctement.

1. Retirez le bloc-piles.

2. Retirez la bande de tiges de l’outil.

3. Ouvrez le dispositif de déblocage de l’outil (voir la section

Pour retirer une tige bloquée.

4. Appliquez une petite quantité d’huile pour outils sur un

chiffon propre et essuyez le canal de la tige jusqu’à ce

que la colle soit éliminée.

5. Réinstallez le couvercle de l’entraînement et les boulons.

6. Insérez une bande de goupille et réinstallez la pile.

Nettoyage



AVERTISSEMENT:

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT: ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Fonctionnement par temps froid

Si vous utilisez l’outil en cas de gel :

1. Maintenez l’outil au chaud autant que possible

avantl’utilisation.

2. Actionnez l’outil 5ou 6fois dans une chute de bois

avantl’intervention.

Fonctionnement par temps chaud

L’outil doit fonctionner normalement. Cependant, maintenez

l’outil éloigné des rayons directs du soleil car la chaleur

excessive peut détériorer les tampons et autres pièces en

caoutchouc et donc augmenter les besoins demaintenance.

3. Avec une main sur la poignée et en appuyant sur la

gâchette secondaire, utilisez un doigt pour tirer sur la

gâchette principale.

l’OUTil DOiTFOnCTiOnnER.



AVERTISSEMENT: la gâchette secondaire

demeurant pressée, l'outil effectue un cycle à

chaque traction sur la gâchette principale.

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1‑888‑331‑4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT

PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS

OU CONSÉCUTIFS. Certaines provinces ne permettent pas de

limitation sur la durée de la garantie implicite ou l'exclusion

ou la limitation de dommages indirects, alors ces limitations

peuvent ne pas s'appliquer à vous. Cette garantie vous donne

des droits légaux particuliers et vous pouvez avoir d’autres

droits qui varient selon les états ou lesprovinces.

FRAnçAis

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑888‑331‑4569 pour en obtenir le remplacementgratuit.

FRAnçAis

GUIDE DE DÉPANNAGE

De nombreux problèmes communs peuvent facilement être résolus à l’aide du tableau ci-dessous. Pour plus de problèmes

graves ou persistants, contactez un centre de services CRAFTSMAN ou appelez au 1‑888‑331‑4569.



AVERTISSEMENT: afin de réduire de blessure corporelle grave, déconnectez TOUJOURS le bloc‑piles de l’outil

avant toutes les réparations.

sYMPTÔME CAUsE sOlUTiOn

Les lampes frontales ne s’allument pas lorsque la

gâchette secondaire est enfoncée.

Le verrouillage de marche à vide est engagé (le

voyant rouge est allumé).

Chargez les tiges dans le magasin.

Charge faible de la pile ou pile endommagée.

Charge du bloc-piles faible ou bloc-piles

endommagé.

Vérifiez le niveau de charge si le bloc-piles

indique l’état de charge. Chargez ou remplacez

le bloc-piles au besoin.

Le bloc-piles n’est pas complètement inséré. Vérifiez que la pile est complètement insérée.

Électronique interne endommagée ou sale. Consultez un centre de services autorisé.

Le voyant de verrouillage de marche à vide

s’allume lorsque la gâchette secondaire est

enfoncée.

Le verrouillage de marche à vide est engagé en

raison d’un faible nombre de clous.

Chargez les tiges dans le magasin.

Tige coincée dans le magasin et/ou l’embout. Nettoyez le magasin et/ou l’embout et observez

attentivement les petits morceaux de tige cassée

coincés dans le canal du clou.

Électronique interne endommagée ou sale. Consultez un centre de services autorisé.

L’outil ne se déclenche pas lorsque les gâchettes

secondaire et primaire sont enfoncées.

Le verrouillage de marche à vide est engagé. Chargez les tiges dans le magasin.

L’outil s’est arrêté si les gâchettes sont

maintenues enfoncées pendant 10 à 20 secondes

et l’outil s’éteint.

Relâchez les gâchettes primaire et secondaire

pour une réinitialisation électronique

automatique.

Électronique interne endommagée ou sale. Consultez un centre de services autorisé.

Les lampes frontales clignotent après avoir

appuyé sur les gâchettes secondaire et primaire.

Bloc-piles à faible charge. Vérifiez le niveau de charge si le bloc-piles

indique l’état de charge. Chargez le bloc-piles

au besoin.

L’électronique interne de l’outil doit être

réinitialisée.

Retirez le bloc-piles, attendez 3 secondes et

réinsérez.

Électronique interne endommagée ou sale. Consultez un centre de services autorisé.

L’outil fonctionne, mais il n’enfonce pas

entièrement les fixations.

Le réglage de l’ajustement de la profondeur

n’est pas assez profond.

Tournez l’ajustement de la profondeur à un

réglage plus profond.

L’outil n’est pas solidement appliqué sur la pièce

de travail.

Appliquez une force appropriée sur l’outil en le

fixant solidement sur la pièce de travail.

Longueur du matériau et des fixations. Assurez-vous que le type et la taille des tiges

sont adaptés à l’application et au choix du

matériau.

Les tiges sont insérées à l’envers. Vérifiez que les tiges sont chargées dans le

magasin dans le bon sens.

Lame d’entraînement endommagée. Commandez et installez une lame

d’entraînement de rechange.

Mécanisme usé ou endommagé. Consultez un centre de services autorisé.

FRAnçAis

sYMPTÔME CAUsE sOlUTiOn

L’outil fonctionne, mais aucune fixation n’est

enfoncée.

Taille et/ou type de fixation incorrects. Consultez Caractéristiques des tiges.

La lame d’entraînement est bloquée en position

basse.

Reportez-vous au symptôme « La lame

d’entraînement reste coincée en position

basse », ci-dessous.

Problème d’alignement des clous. Les bâtons de tiges doivent être chargés avec les

pointes à l’avant du magasin. Toutes les tiges du

magasin doivent être de même longueur.

Débris ou tige bloquée dans l’embout et/ou le

magasin.

Nettoyez le magasin et/ou l’embout et observez

attentivement les petits morceaux de tige cassée

coincés dans le canal du clou.

Problème d’alimentation des clous. Vérifiez que les tiges sont correctement

chargées.

L’outil peut être trop froid s’il est utilisé à des

températures inférieures aux températures de

fonctionnement.

Avec l’embout appuyé contre la pièce de rebut,

faites tourner l’outil jusqu’à ce qu’il commence

à tirer des tiges.

Mécanisme usé ou endommagé. Consultez un centre de services autorisé.

La lame d’entraînement continue à rester

coincée en position basse.

Chemin d’entraînement sale. Nettoyez le chemin d’entraînement de l’embout

et le dessous de la porte.

Tige coincée. Nettoyez le magasin et/ou l’embout et observez

attentivement les petits morceaux de tige cassée

coincés dans le canal du clou.

Lame d’entraînement endommagée

Joints usés ou endommagés

Manque de lubrification interne.

Consultez un centre de services autorisé.

Tige coincée. Taille et/ou type de fixation incorrects. Consultez Caractéristiques des tiges.

Longueur du matériau et des fixations. Assurez-vous que le type et la taille des tiges

sont adaptés à l’application et au choix du

matériau.

Débris dans l’embout ou le magasin. Nettoyez le magasin et/ou l’embout et observez

attentivement les petits morceaux de tige cassée

coincés dans le canal du clou.

Problème d’alimentation des clous. Vérifiez que les tiges sont correctement

chargées.

Lame d’entraînement endommagée. Commandez et installez une lame

d’entraînement de rechange.

Magasin endommagé. Consultez un centre de services autorisé.

EsPAñOl

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados y

que se adaptan a los tomacorrientes reducirán el riesgo

de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el exterior,

utilice un cable prolongador adecuado para tal

uso. Utilice un cable adecuado para uso en exteriores a

fin de reducir el riesgo de descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está haciendo

y utilice el sentido común cuando emplee una

herramienta eléctrica. No utilice una herramienta

eléctrica si está cansado o bajo el efecto de

drogas, alcohol o medicamentos. Un momento de

descuido mientras se opera una herramienta eléctrica

puede provocar lesiones personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS



ADVERTENCIA: Lea todas las advertencias

de seguridad, instrucciones, ilustraciones y

especificaciones incluidas con esta herramienta

eléctrica. La falla en seguir todas las instrucciones

siguientes puede resultar en descarga eléctrica,

incendio y/o lesionesserias.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA

FUTURASCONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Las siguientes definiciones describen el nivel de gravedad de

cada palabra de advertencia. Lea el manual de la herramienta

eléctrica y preste atención a estossímbolos.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Pretendido

Su pistola de clavos de pasador está diseñada para

aplicaciones de sujeción profesionales.

Su pistola de clavos de pasador es una herramienta eléctrica

profesional.

nO use bajo condiciones húmedas o en presencia de

líquidos o gases inflamables.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen esta herramienta.

Español (traducido de las instrucciones originales)



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Dé mantenimiento a las herramientas eléctricas

y accesorios. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda afectar

el funcionamiento de la herramienta eléctrica. Si

encuentra daños, haga reparar la herramienta

eléctrica antes de utilizarla. Se producen muchos

accidentes a causa de las herramientas eléctricas que

carecen de un mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

h ) Mantenga las manijas y superficies de sujeción

secas, limpias y libres de aceite y grasa. Las

manijas y superficies de sujeción resbalosas no

permiten el manejo y control seguros de la herramienta

en situacionesinesperadas.

5) Uso y Mantenimiento de la

Herramienta con Baterías

a ) Recargue solamente con el cargador especificado

por el fabricante. Un cargador adecuado para un

tipo de paquete de baterías puede originar riesgo de

incendio si se utiliza con otro paquete debaterías.

b ) Utilice herramientas eléctricas sólo con paquetes

de baterías específicamente diseñados. El uso de

cualquier otro paquete de baterías puede producir

riesgo de incendio ylesiones.

c ) Cuando no utilice el paquete de baterías,

manténgalo lejos de otros objetos metálicos

como sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos pequeños que

puedan realizar una conexión desde un terminal

al otro. Los cortocircuitos en los terminales de la

batería pueden provocar quemaduras oincendio.

d ) En condiciones abusivas, el líquido puede ser

expulsado de la batería. Evite su contacto. Si

entra en contacto accidentalmente, enjuague con

agua. Si el líquido entra en contacto con los ojos,

busque atención médica. El líquido expulsado de la

batería puede provocar irritación oquemaduras.

e ) No use un paquete de batería o herramienta que

estén dañados o modificados. Las baterías dañadas

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese

de que el interruptor esté en la posición de

apagado antes de conectarlo a la fuente de

energía o paquete de baterías, o antes de

levantar o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la ropa y

los guantes alejados de las piezas en movimiento.

Las ropas holgadas, las joyas o el cabello largo pueden

quedar atrapados en las piezas enmovimiento.

g ) Si se suministran dispositivos para la conexión de

accesorios con fines de recolección y extracción

de polvo, asegúrese de que estén conectados y

que se utilicen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los peligros

relacionados con elpolvo.

h ) No permita que la familiaridad obtenida a partir

del uso frecuente de herramientas le permitan

volverse descuidado e ignorar los principios

de seguridad de la herramienta. Una acción

descuidada puede causar lesiones severas en una

fracción desegundo.

4) Uso y Mantenimiento de la

HerramientaEléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo que

realizará. Si se la utiliza a la velocidad para la que fue

diseñada, la herramienta eléctrica correcta permite

trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de

alimentación y/o retire la batería, o paquete si es

desmontable, de la herramienta eléctrica antes

de realizar cualquier ajuste, cambiar accesorios o

almacenar herramientas eléctricas. Estas medidas

de seguridad preventivas reducen el riesgo de encender

la herramienta eléctrica en formaaccidental.

EsPAñOl

• Mantenga las manos y partes del cuerpo alejadas

del área de descarga de la herramienta. Mientras esté

en uso NUNCA sujete la herramienta por el cargador o

depósito, un clavo insertado incorrectamente puede salir

de la punta causando lesiones.

• Sostenga la herramienta por las superficies de

sujeción aisladas cuando realice una operación en

la que la herramienta de corte pueda tener contacto

con cableado oculto. El contacto con un cable “vivo”

hará que las partes de metal expuestas de la herramienta

estén “vivas” y dará una descargaeléctrica al operador.

• La herramienta de accionamiento puede provocar

residuos que salen despedidos, material secundario

o polvo que podría dañar los ojos del operador. El

operador y otros en el área de trabajo DEBEN usar gafas

de seguridad con protectores laterales. Estas gafas de

seguridad deben cumplir con los requisitos de ANSI Z87.1

(las gafas aprobadas tienen impreso o estampado "Z87").

Es responsabilidad del empleador hacer cumplir el uso del

equipo de protección ocular por parte del operador de la

herramienta y otras personas en el área de trabajo.

• Use siempre protección auditiva personal apropiada

y otra protección durante el uso. Bajo algunas

condiciones y duración de uso, el ruido de este producto

puede contribuir con la pérdida auditiva.

• Desconecte el paquete de baterías de la herramienta

cuando no esté en uso. Siempre retire la batería y retire

los sujetadores del cargador antes de abandonar el área

o pasar la herramienta a otro operador. No transporte la

herramienta a otra área de trabajo en la que el cambio

de ubicación implique el uso de andamios, escaleras

marinas, escaleras y elementos similares, con el paquete

de baterías conectado. No realice ajustes, realice tareas de

mantenimiento ni retire los sujetadores atascados mientras

la batería esté en su lugar.

• No extraiga, manipule ni haga que la herramienta o

el gatillo se vuelvan inoperables. No pegue con cinta

adhesiva o amarre el gatillo en la posición de encendido.

Realice inspecciones diarias respecto al movimiento libre

del gatillo. Puede producirse una descarga incontrolada.

• Revise la herramienta antes del uso. No opere una

herramienta si alguna parte de la herramienta o

el gatillo no se puede operar, está desconectado,

alterado o no funciona correctamente. Las partes

dañadas o faltantes deben repararse o reemplazarse antes

de su uso. ConsulteReparaciones.

• No altere o modifique el enchufe de ninguna manera.

• Siempre suponga que la herramienta contiene

sujetadores.

• No apunte la herramienta a compañeros de trabajo

ni a usted mismo en ningún momento. ¡No haga

bromas pesadas! ¡Trabaje seguro! Respete la herramienta

como un implemento de trabajo.

• Mantenga alejados a los transeúntes, niños y

visitantes mientras opera una herramienta eléctrica.

Las distracciones pueden hacer que pierda el control.

Cuando la herramienta no está en uso, debe asegurarse en

Advertencias de seguridad adicionales de

pistola de clavos



ADVERTENCIA: Al usar cualquier pistola de clavos,

se deben seguir todas las precauciones de seguridad,

como se describe a continuación, para evitar el riesgo

de muerte o lesiones graves. Lea y comprenda todas las

instrucciones antes de operar la herramienta.

Advertencias de Seguridad de laClavadora

• Suponga siempre que la herramienta contiene clavos.

El manejo descuidado de la clavadora puede provocar un

disparo inesperado de los clavos y lesionescorporales.

• No apunte la herramienta hacia sí mismo ni hacia

nadie que esté cerca. El disparo inesperado descargará

un clavo y causará unaherida.

• No ponga en funcionamiento la herramienta a

menos que esté colocada firmemente contra la pieza

de trabajo. Si la herramienta no está en contacto con la

pieza de trabajo, el clavo puede desviarse de suobjetivo.

• Desconecte la herramienta de la fuente de

alimentación cuando se atasque el clavo en la

herramienta. Mientras se saca un clavo atascado,

la clavadora puede activarse accidentalmente si

estáenchufada.

• Tenga cuidado al sacar un clavo atascado. El

mecanismo puede estar bajo compresión y el clavo puede

descargarse con fuerza mientras se intentadesatascar.

• No use esta clavadora para sujetar cables eléctricos.

No está diseñada para la instalación de cables eléctricos y

puede dañar el aislamiento de los cables eléctricos y causar

una descarga eléctrica o peligros deincendio.

o modificadas pueden presentar un comportamiento

impredecible que resulte en incendios, explosión o

riesgo de lesiones.“

f ) No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265 °F) pueden causar una explosión.“

g ) Siga todas las instrucciones de carga y no

cargue el paquete de batería o la herramienta

fuera del rango de temperatura especificado

en las instrucciones. Cargar inadecuadamente o

en una temperatura fuera del rango de temperatura

especificado puede dañar la batería e incrementar el

riesgo deincendio.

6) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

b ) Nunca dé servicio a paquetes de batería

dañados. El servicio de paquetes de batería sólo

debe ser realizado por el fabricante o proveedores de

servicioautorizados.

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA:SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1

(CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA:

Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo a partir de estas exposiciones varía,

dependiendo de qué tan a menudo realice este tipo de

trabajo. Para reducir su exposición a estos químicos:

trabaje en un área bien ventilada, y trabaje con equipo

de seguridad aprobado, tal como máscaras de polvo

que estén diseñadas específicamente para filtrar

partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas

con agua y jabón. Permitir que el polvo entre en su

boca, ojos, o que quede sobre la piel puede promover la

absorción de químicos peligrosos. Dirija las partículas lejos

de la cara y elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Utilice abrazaderas u otra forma práctica para

asegurar y sostener la pieza de trabajo sobre una

plataforma estable. Utilice abrazaderas u otra forma

práctica para asegurar y sostener la pieza de trabajo

en una plataforma estable. Sostener el trabajo con la

mano o contra el cuerpo no brinda la estabilidad requerida

y puede llevar a la pérdida delcontrol.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería, o cabello

largo podrían quedar atrapados en las partesmóviles.

que se libere el disparador, se disparará un sujetador no

deseado.

• La elección del método de activación es importante.

Consulte el manual para ver las opciones de disparo.

un lugar seguro, con la batería retirada, y fuera del alcance

de los niños.

• No se estire. Mantenga una base de apoyo y equilibrio

adecuados en todo momento. La pérdida de equilibrio

puede causar lesiones personales.

• Use la herramienta sólo para su uso previsto. No

descargue los sujetadores en aire libre, concreto,

piedra, maderas extremadamente duras, nudos o

cualquier material demasiado duro para que penetre

el sujetador. No use el cuerpo de la herramienta

o la tapa superior como un martillo. El sujetador

descargado puede seguir un camino inesperado y

causar lesiones.)

• Consulte las secciones Mantenimiento y

Reparaciones respecto a información detallada

sobre el mantenimiento adecuado de la herramienta.

• Siempre opere la herramienta en un área limpia e

iluminada. Asegúrese que la superficie de trabajo esté libre

de escombros y tenga cuidado de no perder el equilibrio

cuando trabaje en entornos elevados, tales como tejados.

• No coloque el sujetador cerca del borde del material.

La pieza de trabajo puede separarse causando que el

sujetador rebote, lastimándolo a usted o a un compañero

de trabajo. Tenga en cuenta que el sujetador puede

seguir el grano de la madera (espinilleras), haciendo que

sobresalga inesperadamente del costado del material

de trabajo. Conduzca la punta del cincel del sujetador

perpendicular al grano para reducir el riesgo de lesiones.

• No coloque clavos en las cabezas de otros sujetadores

o con la herramienta en un ángulo demasiado

pronunciado. Se pueden producir lesiones personales

debido a fuertes retrocesos de clavos atascados o clavos

rebotados.

• Mantenga las manos y las partes del cuerpo alejadas

del área de trabajo inmediata. Sostenga la pieza de

trabajo con abrazaderas cuando sea necesario para

mantener las manos y el cuerpo fuera de daño potencial.

Asegúrese que la pieza de trabajo esté asegurada

correctamente antes de presionar la pistola de clavos

contra el material. El trabajo no asegurado puede moverse

inesperadamente.

• No use la herramienta en presencia de polvo, gases

o humos inflamables. La herramienta puede producir

una chispa que podría encender los gases y provocar un

incendio. Colocar un clavo sobre otro clavo también puede

provocar una chispa.

• Mantenga la cara y las partes del cuerpo alejadas

de la parte posterior de la tapa de la herramienta

cuando trabaje en áreas restringidas. El retroceso

repentino puede provocar un impacto en el cuerpo,

especialmente al clavar en material duro o denso.

• Sujete firmemente la herramienta para mantener

el control mientras permite que la herramienta

retroceda alejándose de la superficie de trabajo a

medida que se mueve el sujetador. En el modo Bump

(Golpe), si se permite el disparo por contacto para volver

a establecer contacto con la superficie de trabajo antes

EsPAñOl

• NUNCA fuerce el paquete de batería dentro del

cargador. NO modifique el paquete de batería en

ninguna forma para instalarlo en un cargador no

compatible ya que el paquete de batería se puede

romper causando lesiones personalesserias.Consulte

la tabla al final de este manual respecto a compatibilidad

de las baterías ycargadores.

• Cargue los paquetes de batería sólo enCRAFTSMAN.

• NO salpique ni sumerja en agua u otroslíquidos.

• NO permita que agua o ningún otro líquido entre al

paquete debatería.

• No almacene ni use la herramienta y el paquete de

baterías en lugares donde la temperatura pueda

alcanzar o exceder los 40°C (104 °F) (como cobertizos

exteriores o edificios de metal en verano). Para

obtener la mejor vida útil, guarde los paquetes de baterías

en un lugar fresco yseco.

NOTA: No guarde los paquetes de baterías en una

herramienta con el interruptor de gatillo bloqueado.

Nunca sujete con cinta el interruptor de gatillo en la

posiciónON.

• No incinere el paquete de batería incluso si está

dañado severamente o está completamente

agotada. El paquete de batería pueden explotar en el

fuego. Se crean humos y materiales tóxicos cuando se

queman los paquetes de baterías de ion delitio.

• No exponga un paquete de batería o una

herramienta a fuego o temperatura excesiva. La

exposición a fuego o temperaturas mayores a 130°C

(265°F) pueden causar unaexplosión.

• Siga todas las instrucciones de carga y no cargue el

paquete de batería o el aparato fuera del rango de

temperatura especificado en las instrucciones. Cargar

inadecuadamente o en una temperatura fuera del rango

especificado puede dañar la batería e incrementar el riesgo

deincendio.

• Si el contenido de la batería entra en contacto con

la piel, lave de inmediato el área con jabón suave y

agua. Si el líquido de la batería entra en los ojos, enjuague

con agua sobre el ojo abierto durante 15minutos o hasta

que desaparezca la irritación. Si se necesita atención

médica, el electrólito de la batería está compuesto por una

mezcla de carbonatos orgánicos líquidos y sales delitio.

• El contenido de las celdas de batería abiertas puede

causar irritación respiratoria. Proporcione aire fresco. Si

los síntomas persisten, busque atenciónmédica.

• El líquido de la batería puede ser inflamable si se

expone a chispas ollamas.

• Nunca intente abrir el paquete de baterías por

ninguna razón. Si la caja del paquete de baterías está

agrietada o dañada, no la inserte en el cargador.

No aplaste, deje caer o dañe el paquete de la batería. No

use un paquete de baterías o cargador que haya recibido

un golpe fuerte, se haya dejado caer, se haya aplastado

o dañado de cualquier manera (por ej., perforado con un

clavo, golpeado con un martillo, o pisado). Los paquetes

de batería dañados se deben regresar al centro de servicio

parareciclaje.

LEA TODAS LAS INSTRUCCIONES

Instrucciones de Seguridad Importantes

para Todos los Paquetes de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• No cargue o use el paquete de batería en atmósferas

explosivas, como en la presencia de líquidos, gases o

polvo inflamables. Insertar o retirar el paquete de batería

del cargador puede encender el polvo y losvapores.

BATERÍAS Y CARGADORES

El paquete de batería no está completamente cargado

cuando se retira del cartón. Antes de usar la batería y el

cargador, lea las siguientes instrucciones de seguridad y

luego siga los procedimientos de carga descritos. Cuando

solicite paquetes de baterías de repuesto, asegúrese de

incluir el número de catálogo y elvoltaje.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

V ......................... volts

Hz .......................hertz

min ..................... minutos

o DC .......corriente directa

...................... Construcción Clase I

(conectada a tierra)

…/min ..............por minuto

BPM .................... golpes por minuto

IPM ..................... impactos por

minuto

OPM .................... oscilaciones por

minuto

RPM .................... revoluciones por

minuto

sfpm ................... pies de superficie

por minuto

SPM .................... carreras por minuto

A ......................... ampéres

W ........................watts

Wh ......................Watt Horas

Ah ....................... amperios hora

o AC ............ corriente alterna

o CA/CD ..... corriente alterna o

directa

...................... Construcción Clase

II (aislamiento

doble)

.......................sin carga velocidad

n .........................velocidad nominal

PSI....................... libras por pulgada

cuadrada

......................terminal de tierra

..................... símbolo de alerta

de seguridad

..................... radiación visible

no mirar

directamente a

la luz

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... use protección

auditiva

..................... lea toda la

documentación

..................... no exponga a la

lluvia



ATENCIÓN: Cuando no esté en uso, coloque la

herramienta en su lado sobre una superficie

estable donde no cause un peligro de tropiezo o

caída. Algunas herramientas con paquetes de batería

grandes pueden quedar verticales sobre el paquete de

batería pero se pueden voltearfácilmente.

EsPAñOl

producto. La falla en seguir las advertencias

e instrucciones puede resultar en descarga

eléctrica, incendio y/o lesionesserias.

• NO intente cargar el paquete de batería con ningún

cargador diferente a un cargador CRAFTSMAN . Los

cargadores y paquetes de batería CRAFTSMAN están

diseñados específicamente para funcionarjuntos.

• Estos cargadores no están diseñados para usos

diferentes a cargar paquetes de batería CRAFTSMAN

recargables. Cargar otros tipos de baterías puede causar

que se sobrecalienten y exploten, resultando en lesiones

personales, daño a la propiedad, incendio, descarga

eléctrica oelectrocución.

• No exponga el cargador a la lluvia o lanieve.

• NO permita que agua o ningún otro líquido entre

alcargador.

• Jale por el enchufe en lugar del cable cuando

desconecte el cargador. Esto reducirá el riesgo de daños

al enchufe y cableeléctricos.

• Asegúrese que el cable esté ubicado de forma que no

se pueda pisar, provoque tropiezos, o de otra forma

esté sujeto a daño oesfuerzo.

• No use un cable de extensión a menos que sea

absolutamente necesario. El uso de un cable de

extensión inadecuado podría resultar en riesgo de incendio,

descarga eléctrica oelectrocución.

• Cuando opere un cargador al aire libre, proporcione

siempre un lugar seco y use un cable de extensión

adecuado para uso en exteriores. El uso de un cable

adecuado para uso en exteriores reduce el riesgo de

descargaeléctrica.

• Un cable de extensión debe tener un tamaño de

cable adecuado (AWG o American Wire Gauge)

por seguridad. Cuanto menor es el número de calibre

del cable, el cable será más pesado y por lo tanto su

capacidad. Un cable de tamaño inferior causará una

caída en el voltaje en línea que resulta en una pérdida de

energía y sobrecalentamiento. La siguiente tabla muestra

el tamaño correcto a usar dependiendo de la longitud total

de todos los cables de extensión juntos, y la clasificación de

amperes de la placa de identificación. Si tiene duda, use el

calibre más pesadosiguiente.

Calibre mínimo para juegos de cable

Voltios

longitud total de cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

Clasificación de

amperes

American Wire gauge

Mayor a No

mayor a

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 No recomendado

• No coloque ningún objeto encima del cargador ni

coloque el cargador sobre una superficie blanda que

pueda bloquear las ranuras de ventilación y provocar

un calor interno excesivo. Coloque el cargador en una

posición lejos de cualquier fuente de calor. El cargador se

Instrucciones de Seguridad Importantes

para Todos los Cargadores de Batería



ADVERTENCIA: Lea todas las advertencias de

seguridad, instrucciones y marcas de precaución

para el paquete de la batería, el cargador y el

El Sello RBRC®

Lleve sus paquetes de batería agotados

a un centro de servicio autorizado

CRAFTSMAN o a su minorista local para

reciclarlas. En algunas áreas, es ilegal

colocar paquetes de batería gastados en la basura. También

puede comunicarse con su centro de reciclaje local para

obtener información sobre dónde dejar el paquete de batería

agotado. No las coloque en el reciclaje de la acera. Para

información adicional visite www.call2recycle.org.

O llame al número de larga distancia gratuito en el Sello

RBRC®. RBRC® es una marca comercial registrada de Call

2Recycle, Inc.

Recomendaciones de Almacenamiento

El mejor lugar de almacenamiento es aquel que es fresco y

seco, alejado de la luz solar directa y del exceso de calor o

frío. Guarde el paquete de batería completamente cargado

fuera delcargador.

Instrucciones de Limpieza de Paquete

deBatería

La suciedad y grasa se pueden retirar del exterior de la

paquette de batería con una tela o cepillo no metálico suave.

No use agua o ninguna solución delimpieza.

Paquetes de Baterías de Indicador

deCombustible (Fig. B)

Algunos paquetes de batería incluyen un indicador de

combustible. Cuando se presiona y sostiene el botón de

indicador de combustible, las luces LED indicarán el nivel de

carga aproximado restante. Éste no indica la funcionalidad

de la herramienta y está sujeto a variación en base a los

componentes del producto, la temperatura y la aplicación del

usuariofinal.

Transporte



ADVERTENCIA: Riesgo de Incendio. No guarde,

transporte, o lleve el paquete de batería de forma

que objetos de metal puedan tener contacto con

las terminales expuestas de la batería. Por ejemplo,

no coloque la batería en delantales, bolsillos, cajas de

herramientas, cajas de juego de productos, cajones,

etc., con clavos sueltos, tornillos, llaves, monedas,

herramientas manuales, etc. Al transportar paquetes

de baterías individuales, asegúrese que las terminales

de la batería estén protegidas y bien aisladas de

materiales que puedan entrar en contacto con ellas y

causar un cortocircuito. NOTA: Los paquetes de batería

de ion de litio no se deben colocar en equipaje de mano

en aviones y se deben proteger adecuadamente contra

corto circuito si están en el equipajeregistrado.

EsPAñOl

Montaje en Pared

Algunos cargadores CRAFTSMAN están diseñados para

montarse en pared o colocarse verticales sobre una mesa

o superficie de trabajo. Si se monta en pared, localice el

cargador dentro del alcance de un tomacorriente eléctrico,

y lejos de una esquina u otras obstrucciones que puedan

impedir el flujo de aire. Use la parte posterior del cargador

como una plantilla para la ubicación de los tornillos de

montaje en la pared. Instale el cargador firmemente con

tornillos para Tablaroca (adquiridos por separado) por lo

menos de 1" (25.4mm) de largo, con un diámetro de cabeza

de tornillo de 0.28–0.35" (7–9mm), atornillados en madera

a una profundidad óptima dejando aproximadamente

7/32" (5.5 mm) de tornillo expuesto. Alinee las ranuras en

la parte posterior del cargador con los tornillos expuestos y

conéctelos completamente dentro de lasranuras.

batería alcance una temperatura adecuada, la luz roja se

apagará y el cargador reanudará el procedimiento decarga.

Sistema de Protección Electrónica

Las herramientas de ion de litio están diseñadas con un

Sistema de Protección Electrónica que protegerá el paquete

de batería contra sobrecarga, sobrecalentamiento o descarga

profunda. La herramienta se apagará automáticamente y el

paquete de batería se necesitará volver acargar.

Notas Importantes de Carga

1. Se puede obtener una mayor duración y un mejor

rendimiento si la unidad de batería se carga a una

temperatura ambiente de 18 °C– 24°C (65 °F– 75°F).

NO cargue cuando el paquete de batería esté debajo de

+4,5 °C (+40 °F), o arriba de +40 °C (+104 °F). Esto es

importante y evitará causar daños graves a labatería.

2. El cargador y el paquete de baterías pueden calentarse

al tacto durante la carga. Esta es una condición normal y

no indica un problema. Para facilitar el enfriamiento de la

batería después de su uso, evite colocar el cargador o la

batería en un ambiente cálido, como en un cobertizo de

metal o un remolque sinaislamiento.

3. Si la batería no se carga correctamente:

a. Verifique la operación del receptáculo conectando

una lámpara u otro aparato;

b. Revise si el receptáculo está conectado a un

interruptor de luz que apegue la energía cuando

apague las luces;

c. Si persisten los problemas de carga, lleve la

herramienta, el paquete de batería y el cargador a su

centro de serviciolocal.

4. Puede cargar un paquete parcialmente usado cuando

lo desee sin ningún efecto adverso en el paquete

debaterías.

Instrucciones de Limpieza de Cargador



ADVERTENCIA: Riesgo de descarga eléctrica.

Desconecte el cargador del tomacorriente CA antes

de limpiar. La suciedad y grasa se pueden retirar del

exterior del cargador con una tela o cepillo no metálico

suave. No use agua o ninguna solución delimpieza.

ventila a través de ranuras en la parte superior e inferior

delalojamiento.

• No opere el cargador con un cable o enchufe dañado.

Solicite que los reemplacen deinmediato.

• No opere el cargador si recibió un golpe fuerte, se

dejó caer o se dañó de cualquier manera. Llévelo a un

centro de servicioautorizado.

• No desensamble el cargador; llévelo a un centro de

servicio autorizado cuando se requiera servicio o

reparación. El reensamble incorrecto puede resultar en un

riesgo de descarga eléctrica, electrocución oincendio.

• El cargador está diseñado para operar con corriente

eléctrica doméstica estándar de 120V. No intente

usarlo en ningún otro voltaje. Esto no aplica al cargador

devehículos.

• Los materiales extraños de naturaleza conductiva

tales como, pero sin limitarse a, polvo de pulido,

rebabas de metal, lana de acero, papel aluminio, o

cualquier acumulación de partículas metálicas se

deben mantener alejados de las cavidades y ranuras

de ventilación del cargador.

• Siempre desconecte el cargador del suministro de

energía cuando no haya paquete de baterías en

lacavidad.

Carga de la Batería (Fig.C, D)

1. Conecte el cargador en un tomacorriente apropiado.

2. Inserte y asiente completamente el paquete de batería.

Verde rojas parpadearán continuamente mientrascarga.

3. La carga está completa cuando las luces de carga verde

permanecen encendidas continuamente. El paquete de

batería se puede dejar en el cargador o retirarse.



ADVERTENCIA: Sólo cargue baterías en temperatura

ambiente mayor a 4,5° C (40° F) y menor a +40°C

(104°F).

4. El cargador no cargará un paquete de batería defectuoso,

lo que puede indicarse por las luces de carga que

permanecen apagadas. Lleve el cargador y el paquete

de batería a un centro de servicio autorizado si las luces

permanecenapagadas.

nOTA: Consulte la etiqueta cerca de las luces de carga en

el cargador respecto a los patrones de parpadeo.

nOTA: Para retirar el paquete de batería, algunos

cargadores requieren que se presione el botón de

liberación del paquete debatería.

Demora de Paquete Caliente/Frío

Cuando el cargador detecta un paquete de batería que

esté demasiado caliente o demasiado fría, comienza

automáticamente una Demora de Paquete Caliente/Frío,

suspendiendo la carga hasta que el paquete de batería

alcance una temperatura apropiada. El cargador cambia

automáticamente al modo de carga del paquete. Esta

característica garantiza la vida máxima del paquete debatería.

Un paquete de batería frío puede cargar a un ritmo más lento

que un paquete de bateríacaliente.

La demora de paquete caliente/frío se indicará por la luz

verde que continúan parpadeando pero con la luz roja

encendida continuamente. Una vez que el paquete de

EsPAñOl

Bloqueo de disparo en seco

La herramienta detectará cuando queden aproximadamente

10 pasadores, y se apagará. Cuando se carguen pasadores

adicionales, la herramienta regresará a la función normal.

Carga de la Herramienta (Fig.G)

AVISO: Utilice sólo los pasadores recomendados

para su pistola de clavos de pasador que cumplan

con las especificaciones de CRAFTSMAN. Consulte

Especificaciones depasador.

1. Presione la palanca de liberación del cargador

6

2. Tire de la parte deslizante del cartucho

haciaatrás.

3. Cargue la tira de pasadores con la flecha apuntando

hacia abajo tal como se indica. Si los pasadores tienen

puntos negros en vez deflechas.

4. Cierre el cargador hasta que se asegure. La herramienta

ahora está lista parauso.

Preparación de la Herramienta

nOTA: El paquete de batería no está completamente

cargado cuando se retira del cartón. Siga las instrucciones

descritas (consulte Carga de batería).

1. Lea la sección Advertencias de seguridad de la pistola

de clavos de este manual.

2. Use protección para los ojos y los oídos.

3. Retire la batería de la herramienta.

4. Asegúrese que el cargador esté vacío de todos los

sujetadores.

5. Revise la operación suave y adecuada de los ensambles

de empuje. No use la herramienta si el ensamble de

empuje no funciona adecuadamente.

6. Mantenga la herramienta apuntada al lado opuesto de su

cuerpo y otras personas.

7. Inserte el paquete de batería completamente cargado.

Instalación y Desinstalación de Paquete de

Batería (Fig.F)



ADVERTENCIA: Asegúrese que la herramienta/

aparato esté en la posición de apagado antes de

insertar el paquete debatería.

nOTA: Para mejores resultados, asegúrese que su paquete

de batería esté completamentecargado.

Para instalar el paquete de batería

6

en la manija de la

herramienta, alinee el paquete de la batería con los rieles

dentro de la manija de la herramienta y deslícelo en la manija

hasta que el paquete de batería esté asentado firmemente

en la herramienta y asegúrese que no sedesconecte.

Para retirar el paquete de batería de la herramienta, presione

el botón de liberación

2

y jale firmemente el paquete de

batería fuera de la manija de la herramienta. Insértelo en

el cargador como se describe en la sección de cargador de

estemanual.

La posición de mano adecuada requiere una mano en la

manija

como se muestra.

Colocación Adecuada de Manos (Fig.E)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

ESPECIFICACIONES DE PASADOR

Modelo CMCn623

Clavijas DeWALT DWPN23xxx

PORTER-CABLE PPN23xxx, PN23PP

BOSTITCH PT-23xx-3M, BTPN23PP

Calibre 23

Rango de pasador sin

cabeza

5/8"–1 3/8" (16 mm–35 mm)

Capacidad de

cargador

110 clavos

ESPECIFICACIONES DE LA

HERRAMIENTA

Modelo CMCn623

Longitud 234 mm (9,21")

Altura 211 mm (8,30")

Ancho 80 mm (3,15")

Peso 1,85 kg (4,1 lbs)

nOTA: No intente montar el cargador CMCB101 debajo de

un banco omesa.

nOTA: Sólo instale el cargador CMCB101 con las luces de

carga apuntadas hacia arriba hacia eltecho.

VersaTrack™



ADVERTENCIA: No cargue las baterías mientras el

cargador esté colgado enTrackwall.

Los cargadores CRAFTSMAN, excepto el CMCB101, se

pueden almacenar en el VERSATRACK™ TRACKWALL de

Craftsman. Los ganchos y accesorios se venden por separado.

Consulte la hoja de accesorios VersaTrack™ Trackwall para

obtener másinformación.

nOTA: El cargador CMCB101 no es compatible con

VersaTrack™ Trackwall deCRAFTSMAN.

CONSERVE ESTAS INSTRUCCIONES

PARA USOFUTURO

EsPAñOl

Liberación de Atasco sin Herramientas

(Fig.A, H)



ADVERTENCIA: Siempre apague la unidad y

retire el paquete de batería antes de retirar un

pasadoratascado.

Su pistola de clavos de pasador cuenta con una

liberación de atasco sin herramientas para despejar los

pasadoresatascados.

Para Eliminar un Pasador Atascado

1. Retire el paquete de batería de laherramienta.

2. Presione la palanca de liberación del cargador

6

y jale

el cargador

7

hacia atrás para detener la alimentación

delpasador.

3. Retire la punta de protección

9

4. Tome las lengüetas pequeñas en cada lado de la cubierta

de la punta

8

y jale hacia arriba como se muestra en la

Fig. H.

5. Con la cubierta de la punta levantada, deslice la cubierta

de la punta interna

13

hacia adelante y levante para

despejar el pasadoratascado.

6. Empuje la palanca de presión

14

hacia abajo para

bloquear el mecanismo nuevamente en la posición de

operación después de que se elimine el atasco como se

muestra en la Fig.H.

7. Conecte la punta deprotección.

8. Cierre el cargador y vuelva a conectar el paquete

debatería.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de lesiones

personales severas, apague la unidad y retire el

paquete de batería antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Un arranque accidental puede causarlesiones.

Su herramienta CRAFTSMAN ha sido diseñada para

funcionar durante un largo período con un mínimo de

mantenimiento. Un funcionamiento continuo satisfactorio

depende del cuidado adecuado de la herramienta y de una

limpiezaperiódica.

Su pistola de clavos CRAFTSMAN incluye un gancho de

cinturón integrado

10

y se puede sujetar a cualquier lado de

la herramienta para adaptarse a usuarios zurdos y diestros.

Si el gancho del cinturón no se desea en absoluto, se puede

quitar de la herramienta.

Desinstalación y Re‑Instalación de

Gancho de Cinturón

1. Retire el paquete de batería de la herramienta.

2. Para cambiar la herramienta del uso de derecha a

izquierda, simplemente quite el tornillo

del lado

opuesto de la herramienta y vuelva a colocar el gancho

del cinturón

en el otro lado.

Gancho de Cinturón (Fig.A)



ADVERTENCIA: Retire los pasadores del cargador

antes de realizar cualquier ajuste o reparar esta

herramienta. De lo contrario, puede provocar lesiones

graves.



ADVERTENCIA: Desconecte la fuente de energía de la

herramienta antes de hacer cualquier ajuste, cambiar

accesorios, dar servicio o mover la herramienta. Tales

medidas preventivas de seguridad reducen el riesgo de

accionar accidentalmente la herramienta.

Funcionamiento con Gatillo Secundario

(Fig.A)



ADVERTENCIA: Nunca accione ni tome el gatillo

secundario al moverse de un lado a otro, al cambiar

de posición, enfundar o colgar la herramienta ni

al preparar la superficie de trabajo a fin de realizar

operaciones defijación.



ADVERTENCIA: El operador no debe mantener

el gatillo secundario accionado salvo durante la

aplicación de fijaciones ya que podrían ocurrir lesiones

graves si el gatillo hiciera contacto accidentalmente

con algo o alguien, ocasionando que la herramienta

haga unciclo.

La herramienta se activará cada vez que se accione el gatillo

primario

situado bajo la válvula, hasta que se suelte el

gatillo secundario

bajo la empuñadura. Esta herramienta

se opera activando o tomando primero el gatillo secundario

situado bajo la empuñadura y luego accionando el gatillo

primario bajo la válvula, tal como semuestra.

Ajuste de profundidad (Fig.I)



ADVERTENCIA: Para reducir el riesgo de lesiones

graves por una actuación accidental al intentar

ajustar la profundidad, SIEMPRE:

• Retire el paquete de batería.

• Siempre apunte la punta de la pistola de clavos al

lado opuesto de usted.

• Evite el contacto con el gatillo durante los ajustes.

La profundidad a la que se introduce el sujetador se puede

ajustar con el tornillo de ajuste de profundidad

15

y una

llave hexagonal

que se almacena en el alojamiento de

la herramienta. La profundidad de penetración se ajusta en

fábrica en un ajuste nominal. Realice una prueba de disparo

de sujetador y revise la profundidad. Si se desea realizar un

cambio:

1. Para introducir el clavo más profundo, gire el tornillo

de ajuste de profundidad en sentido contrario a las

manecillas del reloj.

2. Para introducir un sujetador más superficialmente, gire

el tornillo de ajuste de profundidad en sentido de las

manecillas del reloj.

Realice una prueba de inserción de otro sujetador y revise la

profundidad. Repita conforme sea necesario para lograr los

resultados deseados.

EsPAñOl

Reparaciones

El Cargador y las unidades de batería no pueden

serreparados. El cargador y la unidad de batería no

contienen piezasreparables.



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

Accesorios



ADVERTENCIA: Ya que los accesorios, diferentes a

los ofrecidos por CRAFTSMAN, no han sido probados

con este producto, el uso de tales accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, sólo se deben usar accesorios

recomendados por CRAFTSMAN con esteproducto.

Los accesorios recomendados para uso con su herramienta

están disponibles por un costo adicional a partir de su

distribuidor local o centro de servicio autorizado. Si necesita

asistencia para localizar cualquier accesorio, póngase en

contacto con CRAFTSMAN llame al 1‑888‑331‑4569.

Limpieza de Trayectoria de Accionador

(Fig. A, H)

El adhesivo de la cinta de pasadores se puede necesitar

limpiar de la trayectoria del accionador si la herramienta no

inserta los pasadores adecuadamente.

1. Retire el paquete de batería

2. Retire la cinta de pasadores de la herramienta.

3. Abra la liberación de atasco de la herramienta (consulte

Para eliminar un pasador atascado.

4. Aplique una pequeña cantidad de aceite de herramienta

en una tela limpia y limpie el canal del pasador hasta que

se elimine cualquier adhesivo.

5. Vuelva a instalar la cubierta de impuso y los pernos.

6. Inserte una cinta de pasadores y vuelva a instalar la

batería.

Limpieza



ADVERTENCIA: Sople la suciedad yel polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1 al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos químicos

pueden debilitar los materiales plásticos utilizados

en estas piezas. Utilice un paño humedecido sólo con

agua y jabón neutro. Nunca permita que penetre

líquido dentro de la herramienta ni sumerja ninguna

de las piezas en unlíquido.

Funcionamiento en Clima Frío

Cuando se utilizan las herramientas a temperaturas bajocero:

1. Mantenga la herramienta a una temperatura tan cálida

como sea posible antes deluso.

2. Haga funcionar la herramienta 5o 6veces en una

madera de desecho antes deluso.

Funcionamiento en Clima Cálido

La herramienta debería funcionar normalmente. No obstante,

mantenga la herramienta alejada de la luz solar directa pues

el calor excesivo puede deteriorar los parachoques y otras

piezas de caucho y hacer que requiera másmantenimiento.

Verificación de Operación de Herramienta

(Fig.A)



ADVERTENCIA: Retire todos los sujetadores de la

herramienta antes de realizar la verificación de

operación de laherramienta.

Operación del Gatillo Con un Gatillo

Secundario

El gatillo principal

4

sólo puede activar la herramienta si ya

se ha apretado el gatillo secundario

5

El gatillo secundario se encuentra debajo del gatilloprincipal.

1. Coloque la punta de la herramienta contra una pieza

de trabajo para todas las siguientes verificaciones

defuncionamiento.

2. Con la mano en el extremo trasero de la manija,

retroceda adicionalmente desde el gatillo secundario y

sin apretar el gatillo secundario, use el dedo para apretar

el gatilloprincipal.

lA hERRAMiEnTA nO sE DEBEACTiVAR.

3. Con la mano en la manija y apretando el gatillo

secundario, use el dedo para apretar el gatilloprincipal.

lA hERRAMiEnTA sE DEBEACTiVAR.



ADVERTENCIA: Mientras el gatillo secundario

permanece apretado, la herramienta se activará

cada vez que se apriete el gatilloprincipal.

EsPAñOl

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMACiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto, podremos

comunicarnos con usted en el caso improbable que se

deba enviar una notificación de seguridad conforme a la

Federal Consumer Safety Act (Ley Federal de Seguridad de

Productos para elConsumidor).

• Registro en línea en www.craftsman.com/

registration.

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Black and Decker S.A de C.V.

Antonio Dovali Jaime #70 Torre C Piso 8

Col. Santa Fe Alvaro Obregon,

Ciudad de Mexico,Mexico.

C.P 01210

TEL(52) 5553267100R.F.C.BDE8106261W7

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col.

Remes

(229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al

(55)

53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1‑888‑331‑4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados oprovincias.

EsPAñOl

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90DÍAs

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora CRAFTSMAN, cualquiera

sea el motivo, podrá devolverlo hasta 90días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los productos

que se venden en América Latina. Para los productos que

se venden en América Latina, debe consultar la información

de la garantía específica del país que viene en el empaque,

llamar a la compañía local o visitar el sitio Web a fin de

obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1‑888‑331‑4569 para que se le

reemplacengratuitamente.

ESPECIFICACIONES

CMCN623 20 V Máx*

EsPAñOl

GUÍA DE SOLUCIÓN DE PROBLEMAS

Muchos problemas comunes se pueden resolver fácilmente utilizando la tabla a continuación. Para problemas más serios o

persistentes, comuníquese con un centro de servicio de Craftsman o llame al 1‑888‑331‑4569.



ADVERTENCIA: Para reducir el riesgo de lesiones personales graves, SIEMPRE desconecte el paquete de baterías

de la herramienta antes de todas las reparaciones.

sÍnTOMA CAUsA ARREglO

Las luces no se encienden cuando se presiona el

gatillo secundario.

El bloqueo de disparo en seco está activado (la

luz indicadora roja está encendida).

Cargue los pasadores en el cargador.

Carga baja de batería o batería dañada. Revise el nivel de carga si el paquete muestra

estado de carga. Cargue o reemplace el paquete

de batería si es necesario.

El paquete de batería no está completamente

insertado.

Revise que la batería esté completamente

insertada.

Componentes electrónicos internos dañados

o sucios.

Consulte a un centro de servicio autorizado.

La luz de bloqueo de disparo en seco se enciende

cuando se presiona el gatillo secundario.

El bloqueo de disparo en seco está activado

debido al bajo número de clavos.

Cargue los pasadores en el cargador.

Pasador atascado en cargador y/o punta. Limpie el cargador y/o el área de la punta y

observe de cerca si hay pequeños trozos de

pasadores rotos atascados en el canal del clavo.

Componentes electrónicos internos dañados

o sucios.

Consulte a un centro de servicio autorizado.

La herramienta no se activa cuando se presionan

los gatillos secundario y primario.

El bloqueo de disparo en seco está activado. Cargue los pasadores en el cargador.

El tiempo de operación de la herramienta se

agota si los gatillos se mantienen activados

durante 10-20 segundos y la herramienta se

apagará.

Libere los gatillos primario y secundario para un

reinicio electrónico automático.

Componentes electrónicos internos dañados

o sucios

Consulte a un centro de servicio autorizado.

Las luces parpadean después de que se

presionen los gatillos secundario y primario.

Carga baja de paquete de batería. Revise el nivel de carga si el paquete muestra

estado de carga. Cargue el paquete de batería si

es necesario.

Los componentes electrónicos internos de la

herramienta se necesitan reiniciar.

Retire la batería, espere 3 segundos y vuelva

a insertar.

Componentes electrónicos internos dañados

o sucios.

Consulte a un centro de servicio autorizado.

La herramienta funciona, pero no introduce

completamente los sujetadores.

Ajuste de profundidad establecido demasiado

superficial.

Gire el ajuste de profundidad a un ajuste más

profundo.

Herramienta no aplicada firmemente a la pieza

de trabajo.

Aplique fuerza adecuada a la herramienta para

asegurarla firmemente a la pieza de trabajo.

Material y longitud de sujetador. Asegúrese que el tipo y el tamaño de pasador

sean los adecuados para la aplicación y la

selección del material.

Pasadores insertados al revés. Verifique que los pasadores estén cargados en el

cargador con la orientación correcta.

Cuchilla de accionador dañada. Ordene e instale el ensamble de cuchilla de

accionador de repuesto.

Mecanismo desgastado o dañado. Consulte a un centro de servicio autorizado.

EsPAñOl

sÍnTOMA CAUsA ARREglO

La herramienta funciona pero no se introduce

el sujetador.

Tamaño y/o tipo de sujetador incorrectos. Consulte Especificaciones del pin.

Cuchilla de accionador atascada. Consulte el síntoma "La cuchilla del accionador

continúa atascada en la posición baja", que se

encuentra a continuación.

Problema de alineación de clavo. Las varas de los pasadores deben cargarse con

las puntas en la parte frontal del cargador. Todos

los pasadores del cargador deben tener la misma

longitud.

Desechos o pasador atascado en la punta y/o

el cargador.

Limpie el cargador y/o el área de la punta y

observe de cerca si hay pequeños trozos de

pasadores rotos atascados en el canal del clavo.

Problema de alimentación de clavo. Verifique que los pasadores estén cargados

correctamente.

La herramienta puede estar demasiado fría

si se usa por debajo de las temperaturas de

operación.

Con la punta presionada contra la pieza de

trabajo de desecho, realice un ciclo de la

herramienta hasta que comience a disparar los

pasadores.

Mecanismo desgastado o dañado. Consulte a un centro de servicio autorizado.

La cuchilla de accionador continúa atorándose

en posición descendente.

Trayectoria de inserción sucia. Limpie la trayectoria del accionador de la punta

y debajo de la puerta.

Pasador atascado. Limpie el cargador y/o el área de la punta y

observe de cerca si hay pequeños trozos de

pasadores rotos atascados en el canal del clavo.

Cuchilla de accionador dañada

Sellos gastados o dañados

Falta de lubricación interna.

Consulte a un centro de servicio autorizado.

Pasador atascado. Tamaño y/o tipo de sujetador incorrectos. Consulte Especificaciones del pin.

Material y longitud de sujetador. Asegúrese que el tipo y el tamaño de pasador

sean los adecuados para la aplicación y la

selección del material.

Desechos en la punta o cargador. Limpie el cargador y/o el área de la punta y

observe de cerca si hay pequeños trozos de

pasadores rotos atascados en el canal del clavo.

Problema de alimentación de clavo. Verifique que los pasadores estén cargados

correctamente.

Cuchilla de accionador dañada. Ordene e instale el ensamble de cuchilla de

accionador de repuesto.

Cargador dañado. Consulte a un centro de servicio autorizado.

N829127 01/22

CRAFTSMAN 701East Joppa Road, Towson, MD 21286

Compatible battery packs and chargers / Blocs‑piles et chargeurs compatibles /

Baterías y cargadores compatibles

20V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

CMCB201, CMCB202, CMCB204, CMCB2015, CMCB205, CMCB206, CMCB209, CMCB2011

Chargers

Chargeurs

Cargadores

CMCB100, CMCB101, CMCB102, CMCB104, CMCB1104, CMCB124

60V Max* li‑ion

Battery Packs

Blocs-piles

Baterías

CMCB6020, CMCB6025, CMCB6050, CMCB6075

Chargers

Chargeurs

Cargadores

CMCB602

* Maximum initial battery voltage (measured without a workload) is 20, 60or 120volts. Nominal voltage is 18, 54or 108. (120V Max*

is based on using two 60V Max* lithium‑ion batteries combined.)

* La tension initiale maximum du bloc‑piles (mesurée à vide) est de 20, 60ou 120volts. La tension nominale est de 18, 54ou 108.

(120V max* se base sur l’utilisation combinée de 2blocs‑piles au lithium ion de 60Vmax*).

* El máximo voltaje inicial de la batería (medido sin carga de trabajo) es 20, 60o 120voltios. El voltaje nominal es de 18, 54o

108V. (120 V Máx* se basan en el uso de 2baterías de iones de litio de 60V Máx* combinadas.)



WARNING: Use of any other battery packs may create a risk of injury andfire.



AVERTISSEMENT : utiliser d’autres blocs‑piles peut créer un risque de blessure oud’incendie.



ADVERTENCIA: El uso de cualquier otro paquete de batería puede crear un riesgo de lesiones eincendio.

Craftsman CMCN623C1 V20* BRUSHLESS RP Cordless 23GA Pin Nailer Kit 1.5AH

Product's Documents

INSTRUCTION MANUAL

Specifications

Craftsman CMCN623C1 Questions and Answers
