Craftsman CMPPN23 1-in 23-Gauge Pneumatic Pin Nailer User Manual

final page size: 8.5 x 5.5 in

CMPPN23

INSTRUCTION MANUAL GUIDE D’UTILISATION MANUAL DE INSTRUCTIONES

23 GA Pin Nailer

Clous de calibre 23 GA

Pistola de clavos de pasador

calibre 23

IF YOU HAVE QUESTIONS OR COMMENTS, CONTACT US.

POUR TOUTE QUESTION OU TOUT COMMENTAIRE, NOUS CONTACTER.

SI TIENE DUDAS O COMENTARIOS, CONTÁCTENOS.

1-888-331-4569 WWW.CRAFTSMAN.COM

English (original instructions) 3

Français (traduction de la notice d’instructions originale) 10

Español (traducido de las instrucciones originales) 19

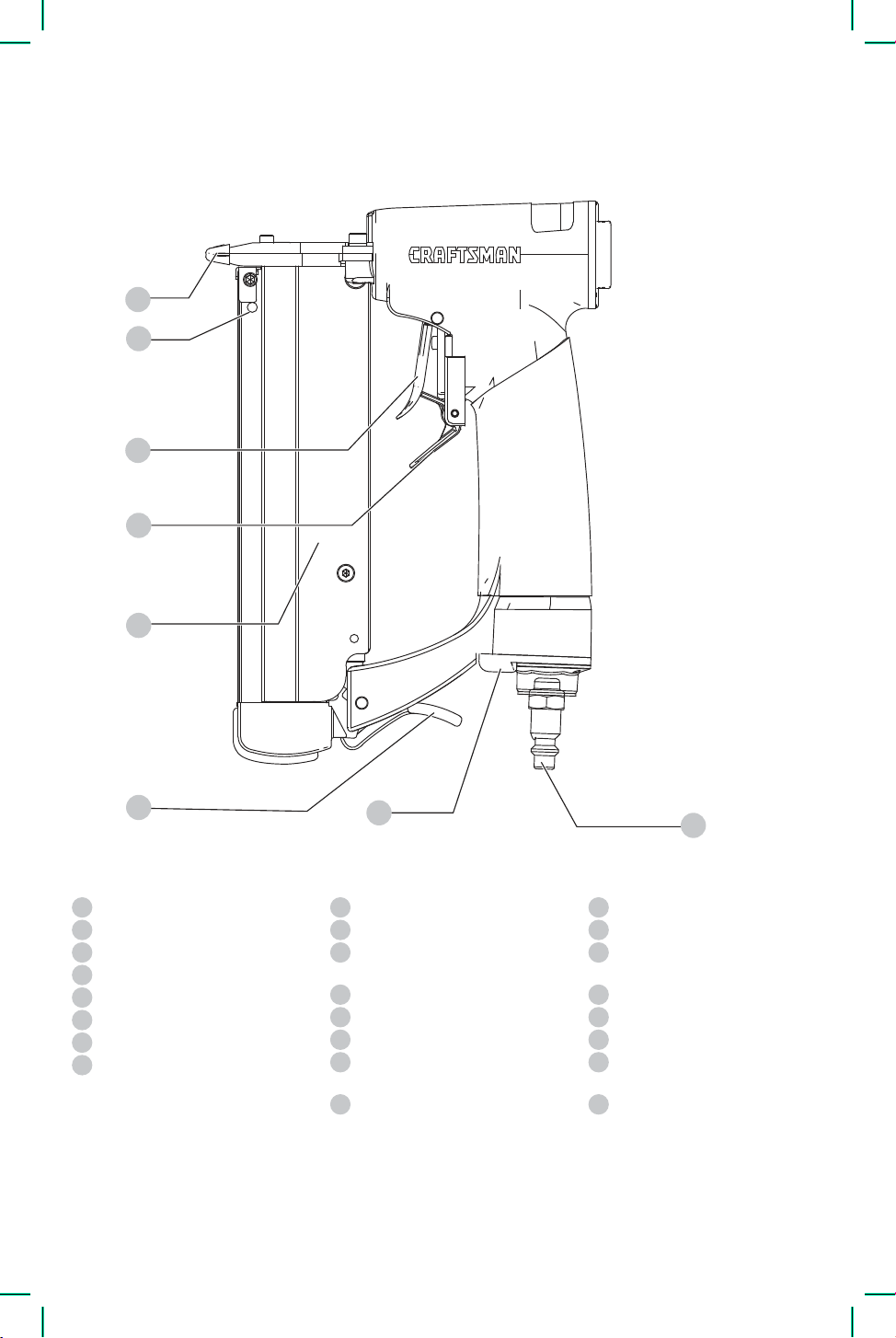

Fig. A

Components

Primary trigger

Secondary trigger

Air Inlet with quick connect coupler

Rear exhaust

Magazine release

Magazine

Low nail indicator window

Nosepiece

Composants

Gâchette principale

Gâchette secondaire

Arrivée d’air avec coupleur à

raccordrapide

Échappement arrière

Bouton de libération du magasin

Magasin

fenêtre de l’indicateur de bas niveau

des clous

Nez

Componentes

Gatillo principal

Gatillo secundario

Entrada de aire con acoplador de

conexión rápida

Escape trasero

Liberación de cargador

Cartucho

Ventana de indicador de

pocosclavos

Pieza de punta

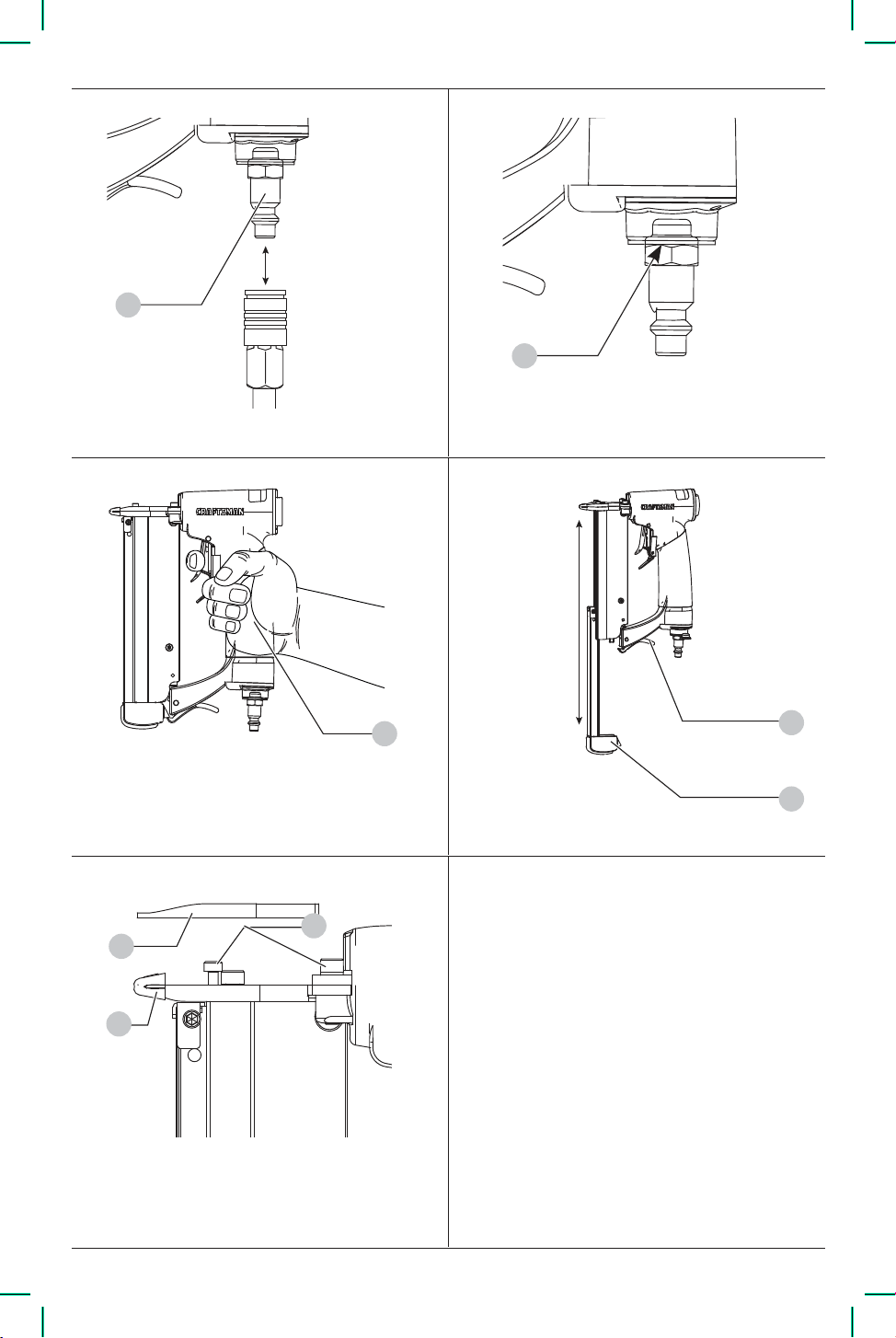

Fig.B Fig.C

Fig.D Fig.E

Fig.F

English

is used, the tool can remain charged with air

after disconnecting and thus will be able to drive

a fastener even after the air line is disconnected

possibly causinginjury.

• Do not pull the trigger while connected to the air

supply as the tool may cycle, possibly causinginjury.

• Always disconnect air supply: 1.) Before making

adjustments; 2.) When servicing the tool; 3.) When

clearing a jam; 4.) When tool is not in use; 5.) When

moving to a different work area, as accidental

actuation may occur, possibly causinginjury.



WARNING: When loading tool:

• Never place a hand or any part of body in fastener

discharge area oftool.

• Never point tool at yourself or anyoneelse.

• Do not pull the triggers as accidental actuation

may occur, possibly causinginjury.

• Be careful when handling fasteners, especially

when loading and unloading, as the fasteners have

sharppoints.



WARNING: Do not operate tool if:

• There is any damage to air hose or fitting.

• The tool leaks air.

• The tool has received a sharp blow, malfunctions

or is dropped or damaged in any manner. Return

tool to the nearest authorized service facility for

examination, repair, or mechanicaladjustment.

• Warning labels are missing ordamaged.

• Tool is not in proper working order. Tags and

physical segregation shall be used forcontrol.

• Tool is without workpiece contact. A tool without

workpiece contact can be fired unintentionally

causing injury to an operator or a bystander.



WARNING: When operating the tool:

• Always handle the tool with care:

- Never engage inhorseplay.

- Never pull the trigger unless nose is directed

toward thework.

- Never point the tool at yourself orothers.

- Keep others a safe distance from the tool while

tool is in operation as accidental actuation

may occur, possibly causinginjury.

- Keep bystanders and children away while

operatingtool.

- Respect tool as a workingimplement.

- Stay alert, focus on your work and use

common sense when working withtools.

- Do not use tool while tired, after having

consumed drugs or alcohol, or while under the

influence ofmedication.

- Do not overreach. Only use in a safe

workingplace.

- Keep proper footing at alltimes.

• When working close to an edge of a workpiece

or at steep angles use care to minimize chipping,

IMPORTANT SAFETY INSTRUCTIONS



WARNING: Only persons who have read and

understand the tool operating/safety instructions

should operate thetool.



WARNING: Actuating tool may result in flying debris,

collation material, or dust which could harm operator’s

eyes. Operator and others in work area MUST wear

safety glasses with side shields. These safety glasses

must conform to ANSI Z87.1 requirements (approved

glasses have “Z87” printed or stamped on them).

Employer is responsible for enforcing the usage of eye

protection equipment by the tool operator and all other

personnel in the workarea.



WARNING: Always assume that the tool

containsfasteners.



WARNING: (Air and Supply)

• Do not use oxygen, combustible gases, or bottled

gases as a power source for this tool as tool may

explode, possibly causinginjury.

• Do not use supply sources which can potentially

exceed 200p.s.i.g. (14kg/cm

) as tool may burst,

possibly causinginjury.

• The connector on the tool must not hold pressure

when air supply is disconnected. If a wrong fitting

Definitions: Safety Alert Symbols andWords

This instruction manual uses the following safety alert

symbols and words to alert you to hazardous situations and

your risk of personal injury or propertydamage.



DANGER: Indicates an imminently hazardous

situation which, if not avoided, will result in death or

seriousinjury.



WARNING: Indicates a potentially hazardous situation

which, if not avoided, could result in death or

seriousinjury.



CAUTION: Indicates a potentially hazardous situation

which, if not avoided, may result in minor or

moderateinjury.



(Used without word) Indicates a safety relatedmessage.

NOTICE: Indicates a practice not related to

personal injury which, if not avoided, may result in

propertydamage.

Intended Use

Your nailer is designed for professional fasteningapplications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

Your nailer is a professional powertool.

DO nOT let children come into contact with the tool.

Supervision is required when inexperienced operators use

thistool.



WARNING: Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

English



WARNING: SEQUENTIAL ACTION TRIGGER

• When using the sequential action trigger, do not

actuate the tool unless the tool is placed firmly

against theworkpiece.



WARNING: DEPTH ADJUSTMENT:

• To reduce risk of serious injury from accidental

actuation when attempting to adjust depth,

ALWAYS;

• Disconnect airsupply.

• Avoid contact with trigger duringadjustments.



Do not drive nails blindly into walls, floors or other

work areas. Fasteners driven into live electrical wires,

plumbing, or other types of obstructions can result

ininjury.



Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use tool

while tired or under the influence of drugs or alcohol.

A moment of inattention while operating power tools

may result in serious personalinjury.



WARNING: After driving a fastener, tool may

bounce back (“recoil”) causing it to move away

from the work surface. To reduce risk of injury

always manage recoil by:

• Always maintaining control oftool.

• Allowing recoil to move tool away from

worksurface.

• Not resisting recoil such that tool will be forced

back into the work surface. In “Contact Actuation

Mode,” if workpiece contact is allowed to re‑contact

work surface before the trigger is released, an

unintended discharge of a fastener willoccur.

• Keeping face and body parts away fromtool.



WARNING: Disconnect tool:

• When not in use,

• When performing any maintenance or repairs,

• When clearing a jam,

• When elevating, lowering or otherwise moving tool

to a new location,

• When tool is outside of the operator's supervision

or control,

• When removing fasteners from themagazine.



WARNING: When maintaining the tool:

• Always shut off air supply, and disconnect tool from

air supply when not inuse.

• When working on air tools note the warnings in

this manual and use extra care when evaluating

problemtools.

Additional Safety Warnings



WARNING: Do not use this product to fasten electrical

cables. Fastening electric wires / cables could result in

electric shock or seriousharm.



WARNING: Make sure there are no electrical cables,

gas pipes, etc. that could cause a hazard if damaged by

use of thetool.

splitting or splintering, or free flight or ricochet of

fasteners, which may causeinjury.

• Do not drive fasteners on top of other fasteners

or with the tool at an overly steep angle as this

may cause deflection of fasteners which could

causeinjury.

• Do not load tool with fasteners when any one of

the operating controls isactivated.

• Use extra caution when driving fasteners into

existing walls or other blind areas to prevent

contact with hidden objects or persons on other

side (e.g., wires, pipes.)

• The operator must not pull the trigger except

during fastening operation as serious injury could

result if the tool accidentally contacts someone or

something, causing the tool tocycle.

• Keep hands and body away from the discharge

area of the tool. The tool may bounce from the

recoil of driving a fastener and an unwanted

second fastener may be driven possibly

causinginjury.

• Check operation of the trigger mechanism

frequently. Do not use the tool if the trigger is not

working correctly as accidental driving of a fastener

may result. Do not interfere with the proper

operation of the triggermechanism.

• Never inadvertently pull or grasp the trigger when

moving about, changing work location, when

holstering or hanging tool, or when preparing work

surface for fasteningoperation.

• This tool produces SPARKS during operation.

NEVER use the tool near flammable substances,

gases or vapors including lacquer, paint, benzine,

thinner, gasoline, adhesives, mastics, glues or any

other material that is ‑‑ or the vapors, fumes or

byproducts of which are ‑‑ flammable, combustible

or explosive. Using the fastenerer in any such

environment could cause an EXPLOSION resulting

in personal injury or death to user andbystanders.



WARNING: Bump Or Contact Actuation Trigger:

• When using the bump action trigger, be careful of

unintentional double fires resulting from tool recoil.

Unwanted fasteners may be driven if the contact

trip is allowed to accidentally re‑contact the work

surface.



WARNING: TO AVOID DOUBLE FIRES:

• Do not engage the tool against the work surface

with a strongforce.

• Allow the tool to recoil fully after eachactuation.

• Use sequential actiontrigger.

• When bump actuating the nailer, always keep tool

in control. Inaccurate placement of tool can result

in misdirected discharge of afastener.

English

TOOL SPECIFICATIONS

Height (inch/meter) 6.3/0.16

Width (inch/meter) 1.7/0.04

Length (inch/meter) 8.9/0.22

Weight (lbs/kg) 2/0.91

Recommended Operating Pressure 60-100 psi (4.1 to 6.9 bar)

Air Consumption per 100 cycles 1.56 SCF

Loading capacity 170 nails

Lubrication Oil

ASSEMBLY AND ADJUSTMENTS



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove air supply before

making any adjustments or removing/installing

attachments or accessories. An accidental actuation

can causeinjury.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

BPM .................... beats per minute

V ......................... volts

min ..................... minutes

or DC ............direct current

…/min ..............per minute

RPM .................... revolutions per

minute

A ......................... amperes

Hz .......................hertz

W ........................watts

Wh ......................watt hours

.......................no load speed

n .........................rated speed

.....................safety alert symbol

..................... wear respiratory

protection

..................... wear eye protection

..................... Class II Construction

(double insulated)

..................... wear hearing

protection

..................... read all

documentation

..................... avoid staring at

light

or AC............alternating current

Ah ....................... amp hours

mouth, eyes, or lay on the skin may promote absorption of

harmfulchemicals. Direct particles away from face andbody.

• Use the appropriate dust extractor vacuum to remove

the vast majority of static and airborne dust. Failure

to remove static and airborne dust could contaminate the

working environment or pose an increased health risk to

the operator and those in closeproximity.

• Use clamps or other practical ways to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and may

lead to loss ofcontrol andinjury.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be caught

in movingparts.

Additional Safety Information



WARNING: Never modify the power tool or any part of

it. Damage or personal injury couldresult.



WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.



WARNING:

Some dust created by power sanding,

sawing, grinding, drilling, and other construction activities

contains chemicals known to the State of California to

cause cancer, birth defects or other reproductive harm.

Some examples of these chemicalsare:

• lead from lead‑based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from

chemically‑treatedlumber.

Your risk from these exposures varies, depending on

how often you do this type of work. To reduce your

exposure to these chemicals: work in a well ventilated

area, and work with approved safety equipment, such

as those dust masks that are specially designed to filter

out microscopicparticles.

• Wear protective clothing and wash exposed areas

with soap and water. Allowing dust to get into your



WARNING: This tool is not intended for use in

potentially explosive atmospheres and is not insulated

from coming into contact with electricalpower.

• Use the pneumatic tool only for the purpose for which it

wasdesigned.

• Do not use the tool as ahammer.

• Always carry the tool by the handle with hand off

both triggers.

• Never lift, pull, lower, or carry the tool by the airhose.

• Whipping hoses can cause severe injury. Always check for

damaged or loose hoses orfittings.

• Never direct compressed air at yourself or anyoneelse.

• Compressed air can cause severeinjury.

• Do not alter or modify this tool from the original design or

function without approval fromCRAFTSMAN.

• Never clamp or tape the trigger in an actuatedposition.

• Ensure tool is always safely engaged on the workpiece and

cannotslip.

• Never leave a tool unattended with the air hoseattached.

TO PREVENT ACCIDENTAL INJURIES:

• Never place a hand or any other part of the body in fastener

discharge area of tool while the air supply isconnected.

• Never actuate the tool unless nose is directed at thework.

• Do not actuate the tool whileloading.

• Keep hands and body parts away from the discharge

area of the tool. While in use NEVER grasp the tool by the

magazine or canister, a mis‑driven fastener can exit the

nose causinginjury.

English

Proper Hand Position (Fig.D)



WARNING: To reduce the risk of serious personal injury,

ALWAYS use proper hand position asshown.



WARNING: To reduce the risk of serious personal

injury, ALWAYS hold securely in anticipation of a

suddenreaction.

Proper hand position requires one hand on the main

handle

9

OPERATION



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove air supply before

making any adjustments or removing/installing

attachments or accessories. An accidental actuation

can causeinjury.

Using the Secondary Trigger (Fig.A)



WARNING: To reduce the risk of injury, Always wear

proper eye [ANSI Z87.1 (CAN/CSA Z94.3)] and hearing

protection [ANSI S12.6 (S3.19)] when operating

thistool.



WARNING: Do not keep trigger depressed when tool is

not in use. Serious personal injury mayresult.



WARNING: Disconnect air line from tool and remove

fasteners from magazine before making adjustments.

Serious personal injury mayresult.

The tool is locked off until the secondary trigger

2

isdepressed.

• Before you use the tool, be sure that the compressor

tanks have been properlydrained. nOTE: Use a filter and

regulator whenpossible.

• Wear proper eye, hearing and respiratoryprotection.

• Remove all fasteners from the magazine.

• Check for smooth and proper operation of contact trip

and pusher assemblies. Do not use tool if either assembly

is not functioning properly. NEVER use a tool that has the

contact trip restrained in the upposition.

• Check air supply: Ensure air pressure does not exceed

operating limits; 60to 100p.s.i.g., (4.1 to 6.9 kg/cm

• Lubricate tool:

‑ Use CRAFTSMAN pneumatic tool oil or a

non-detergent S.A.E. 20weight oil. DO NOT use

detergent oil or additives as they will damage O-rings

and rubberparts.

‑ Use a filter whenpossible.

‑ Add 5to 7drops of oil in the air fitting a least twice

aday.

• Keep tool pointed away from yourself andothers.

• Connect airhose.

• Check for audible leaks around valves and gaskets. Never

use a tool that leaks or has damagedparts.

Preparing the Tool



WARNING: Read the section titled IMPORTANT

SAFETY INSTRUCTIONS at the beginning of this

manual. Always wear proper eye [ANSI Z87.1 (CAN/

CSA Z94.3)] and hearing protection [ANSI S12.6 (S3.19)]

when operating this tool. Keep the fastener pointed

away from yourself and others. For safe operation,

complete the following procedures and checks before

each use of thefastener.

NOTICE: To reduce the risk of damage to the tool,

only use pneumatic tool oil or a non‑detergent SAE

20weight oil. Oil with additives or detergent will

damage toolparts.

Trigger (Fig.A)



WARNING: Keep fingers AWAY from trigger when not

driving fasteners to avoid accidental firing. Never carry

tool with finger ontrigger.



WARNING: Once the secondary trigger is pulled the

tool will drive a fastenere every time the primary trigger

ispulled.

This tool is equipped with with a dual trigger actuation

system. the secondary trigger

2

must be depressed in order

to depress the primary trigger

1

. Each time the primary

trigger is depressed the tool will fire afastener.

Air Fitting (Fig.B, C)

The tool is equipped with a 1/4” (6.4mm) male quick

connector coupling. A 3/8” (9.5mm) male quick connector

coupling may be used when a 1/4” (6.4mm) supply line is

not available.

nOTE: A 3/8” (9.5mm) supply line (and fittings) are required

for maximum tool performance. iMPORTAnT: Always use

couplings that relieve all pressure from the tool when it

is disconnected from the power supply. Always use hose

connectors that shut off air supply from compressor when

the tool is disconnected.

To Install an Air Fitting

1. Wrap the male end of the fitting with thread seal tape

prior to assembly to eliminate airleaks.

2. To install a 1/4” (6.4mm) fitting: screw it directly into the

air inlet

3

and tighten firmly. nOTE: If a cap is in the air

inlet, remove it prior to inserting the fitting.

3. To install a 3/8” (9.5mm) fitting: screw the fitting into the

3/8” (9.5mm) adapter and then into the air inlet of the

tool and tightenfirmly.

FASTENER SPECIFICATIONS

Model

Nail 23 gauge pin nails

Lengths 1/2” (13 mm) –1” (25 mm)

Air Inlet 1/4” NPT (6.4 mm)

nOTE: Use only CRAFTSMAN approved fasteners.

English

MAINTENANCE



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove air supply before

making any adjustments or removing/installing

attachments or accessories. An accidental actuation

can causeinjury.

Hot Weather Operation

Tool should operate normally. However, keep tool out

of direct sunlight as excessive heat can deteriorate

bumpers, o-rings and other rubber parts resulting in

increasedmaintenance.

Cold Weather Operation



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove air supply before

making any adjustments or removing/installing

attachments or accessories. An accidental actuation

can causeinjury.



WARNING: Do not store tools in a cold weather

environment to prevent frost or ice formation on the

tools operating valves and mechanisms that could

cause toolfailure.



WARNING: Some commercial air line drying

liquids are harmful to “O”‑rings and seals – do

not use these low temperature air dryers without

checkingcompatibility.

When operating tools at temperatures below freezing:

1. Make sure compressor tanks have been properly drained

prior touse.

2. Keep tool as warm as possible prior touse.

3. Make certain all fasteners have been removed

frommagazine.

4. Lower air pressure to 80p.s.i.g. orless.

5. Reconnect air and and load fasteners into magazine.

6. Turn pressure up to operating level (not to exceed

120p.s.i.g.) and use tool as normal.

7. Always drain the compressor tanks at least once adaily.

If a nail becomes jammed in the nosepiece, keep the tool

pointed away from you and follow these instructions toclear:

1. Disconnect air supply fromtool.

2. Push magazine release

5

and pull magazine

6

back.

Removefasteners.

3. Remove no-mar pad

11

and then using hex wrench to

remove two bolts

10

and nosepiece

8

4. Remove the jammedfastener.

5. Examine the feed track and clear any damaged pins or

pinfragments.

6. Replace nosepiece and tighten boltssecurely.

7. Reattach airsupply.

8. Reload the tool (see LoadingFasteners).

nOTE: Should nails continue to jam frequently in nosepiece,

have tool serviced by an authorized servicecenter.

Clearing a Jammed Nail (Fig.A, B, E)



WARNING: Disconnect the tool from the air supply

and remove fasteners from magazine before making

adjustments or personal injury mayresult.

Depth Adjustment



WARNING: To reduce the risk of serious personal

injury, turn unit off and remove air supply before

making any adjustments or removing/installing

attachments or accessories. An accidental actuation

can causeinjury.



CAUTION: Air pressure in excess of that required can

cause premature wear and/or damage to thetool.

The depth that a fastener is driven is controlled by the

pressure of the air supply. The amount of air pressure required

will vary depending on the length of the fastener and the

material being fastened. Experiment with the air pressure

setting to determine the lowest setting that will consistently

perform the job at hand.

Actuating Tool (Fig.A)



WARNING: To reduce the risk of injury, Always wear

proper eye [ANSI Z87.1 (CAN/CSA Z94.3)] and hearing

protection [ANSI S12.6 (S3.19)] when operating

thistool.



WARNING: A nail will fire each time the trigger is

depressed which could result in accidentalactuation.

1. Place the nosepiece

8

against the worksurface.

2. Depress the secondary trigger

2

to unlock the trigger

1

Now depress the trigger. A fastener is fired each time the

primary trigger isdepressed.



CAUTION: Each time a fastener is fired, a blast of air

will be exhausted from the rear exhaust. Keep your face

away from thisarea.

Loading Fasteners (Fig.A, B, E)



WARNING: Keep the tool pointed away from yourself

and others. Serious personal injury mayresult.



WARNING: Never load nails with the trigger or triggers

activated. Personal injury mayresult.

1. Read all Safety Warnings before usingtool.

2. Connect the tool to air supply.

3. Push magazine release

5

and pull magazine

6

back. Make sure the primary and secondary trigger

arereleased.

4. Insert fasteners into the bottom of the magazine. For

fasteners with arrows the direction arrow printed on

the fasteners should point down into the bottom of

magazine. nOTE: Make sure fasteners are placed firmly

against lower ledge ofmagazine.

5. Push magazine closed until it locks in place. Make sure

the magazine snaps intoplace.

6. Observe low nail indicator window

7

and reload when

needed. nOTE: The tool will not fire when only a few

fasteners are left in the magazine, reload fasteners to

begin firing again.

English

Three Year Limited Warranty

CRAFTSMAN will repair or replace, without charge, any

defects due to faulty materials or workmanship for three

years from the date of purchase. This warranty does not cover

part failure due to normal wear or tool abuse. For further

detail of warranty coverage and warranty repair information,

visit www.craftsman.com or call

1‑888‑331‑4569. This warranty does not apply to

accessories or damage caused where repairs have been

made or attempted by others. THIS LIMITED WARRANTY

IS GIVEN IN LIEU OF ALL OTHERS, INCLUDING THE IMPLIED

WARRANTY OF MERCHANTABILITY AND FITNESS FOR A

PARTICULAR PURPOSE, AND EXCLUDES ALL INCIDENTAL

OR CONSEQUENTIAL DAMAGES. Some states do not allow

limitations on how long an implied warranty lasts or the

exclusion or limitation of incidental or consequential

damages, so these limitations may not apply to you. This

warranty gives you specific legal rights and you may have

other rights which vary in certain states orprovinces.

90DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your CRAFTSMAN Power Tool or Nailer for any reason, you

can return it within 90days from the date of purchase with a

receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1‑888‑331‑4569

for a freereplacement.

Thank you for your purchase. Register your product nowfor:

• WARRAnTY sERViCE: Registering your product will

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• COnFiRMATiOn OF OWnERshiP: In case of

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• FOR YOUR sAFETY: Registering your product will

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

• Register online at www.craftsman.com/registration

Repairs



WARNING: To assure product SAFETY and RELIABILITY,

repairs, maintenance and adjustment (including brush

inspection and replacement, when applicable) should

be performed by a CRAFTSMAN factory service center

or a CRAFTSMAN authorized service center. Always use

identical replacementparts.

Accessories



WARNING: Since accessories, other than those

offered by CRAFTSMAN, have not been tested with

this product, use of such accessories with this tool

could be hazardous. To reduce the risk of injury, only

CRAFTSMAN recommended accessories should be used

with thisproduct.

Recommended accessories for use with your tool are available

at extra cost from your local dealer or authorized service

center. If you need assistance in locating any accessory, please

contact CRAFTSMAN call 1‑888‑331‑4569 .

Cleaning



WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1approved eye

protection when performingthisprocedure.



WARNING: Never use solvents or other harsh

chemicals for cleaning the non‑metallic parts of the

tool. These chemicals may weaken the plastic materials

used in these parts. Use a cloth dampened only with

water and mild soap. Never let any liquid get inside the

tool; never immerse any part of the tool into aliquid.

Action Why How

Lubricate tool

with 2–3 drops

of CRAFTSMAN

pneumatic

Tool Oil.

Prevents failure

of O-rings.

Insert drops into air

inlet fitting.

Drain compressor

tanks and

hoses daily.

Prevents

accumulation of

moisture in

compressor

and nailer.

Open petcocks or

other drain valves on

compressor tanks. Allow

any accumulated water to

drain from hoses.

Clean magazine,

magazine release

and contact

trip mechanism.

Permits smooth

operation of

magazine,

reduces wear and

prevents jams.

Blow clean with

compressor air. The use of

oils, lubricants periodically

or solvents is not

recommended as they

tend to attract debris.

Before each use,

check to insure all

screws, nuts and

fasteners are tight

and undamaged.

Prevents jams, leaks

and premature

failure of tool parts.

Tighten loose screws

or other

fasteners using the

appropriate hex wrench

or screwdriver.

English

Troubleshooting

Problem Cause Correction

Trigger valve housing leaks air. O-ring cut or cracked. Replace O-ring.

Trigger valve stem leaks air. O-ring/seals cut or cracked. Replace trigger valve assembly.

Frame/nose leaks air. Loose nose screws. Tighten and recheck.

O-ring or gasket is cut or cracked. Replace O-ring or gasket.

Bumper cracked/worn. Replace bumper.

Frame/cap leaks air. Damaged gasket or seal. Replace gasket or seal.

Cracked/worn head valve bumper. Replace bumper.

Loose cap screws. Tighten and recheck.

Failure to cycle. Air supply restriction. Check air supply equipment.

Tool dry, lack of lubrication. Use Air Tool Lubricant.

Worn head valve O-rings. Replace O-rings.

Broken cylinder cap spring. Replace cylinder cap spring.

Head valve stuck in cap. Disassemble/Check/Lubricate.

Lack of power; slow to cycle. Tool dry, lacks lubrication. Use Air Tool Lubricant.

Broken cylinder cap spring. Replace cap spring.

O-rings/seals cut or cracked. Replace O-rings/seals.

Exhaust blocked . Check bumper, head valve spring, muffler.

Trigger assembly worn/leaks. Replace trigger assembly.

Dirt/tar build up on driver. Disassemble nose/driver to clean.

Cylinder sleeve not seated correctlyon bottom bumper. Disassemble to correct.

Head valve dry. Disassemble/lubricate.

Air pressure too low. Check air supply equipment.

Skipping fasteners;

intermittent feed.

Worn bumper. Replace bumper.

Tar/dirt in driver channel. Disassemble and clean nose and driver.

Air restriction/inadequate air flow through quick disconnect socket

and plug.

Replace quick disconnect fittings.

Worn piston O-ring. Replace O-ring, check driver.

Tool dry, lacks lubrication. Use Air Tool Lubricant.

Damaged pusher spring. Replace spring.

Low air pressure. Check air supply system to tool.

Loose magazine nose screws. Tighten all screws.

Fasteners too short for tool. Use only recommended fasteners.

Bent fasteners. Discontinue using these fasteners.

Wrong size fasteners. Use only recommended fasteners.

Leaking head cap gasket. Tighten screws/replace gasket.

Trigger valve O-ring cut/worn. Replace O-ring.

Broken/chipped driver. Replace driver (check piston O-ring).

Dry/dirty magazine. Clean/lubricate use Air Tool Lubricant.

Worn magazine. Replace magazine.

Fasteners jam in tool. Driver channel worn. Replace nose/check door.

Wrong size fasteners. Use only recommended fasteners.

Bent fasteners. Discontinue using these fasteners.

Loose magazine/nose screws. Tighten all screws.

Broken/chipped driver. Replace driver.

FRAnçAis



AVERTISSEMENT: (Air et alimentation)

• Ne pas utiliser de l’oxygène, des gaz combustibles

ou des gaz en bouteilles comme source

d’alimentation pour cet outil puisque l’outil peut

exploser, causant possiblement uneblessure.

• Ne pas utiliser de sources d’alimentation qui

peuvent potentiellement excéder 200p.s.i.g.

(14kg/cm

) puisque l’outil peut éclater, causant

possiblement uneblessure.

• Le connecteur sur l’outil ne doit pas maintenir la

pression si l’alimentation de l’air est déconnectée.

Si un mauvais raccord est utilisé, l’outil peut

demeurer chargé avec de l’air après la déconnexion

et par conséquent sera en mesure d’enfoncer une

fixation même une fois que la conduite d’air est

déconnectée causant possiblement uneblessure.

• Ne pas appuyer sur la gâchette pendant que l’outil

est connecté à l’alimentation de l’air puisqu’il peut

s’enclencher, causant possiblement uneblessure.

• Déconnectez toujours l’alimentation de l’air:

1.) Avant de faire des ajustements; 2.) Lorsque

vous entretenez l’outil; 3.) Lorsque vous retirez un

bourrage; 4.) Lorsque vous n’utilisez pas l’outil;

5.) Lorsque vous vous déplacez dans une aire

de travail différente, puisqu’un déclenchement

accidentel peut se produire, causant possiblement

uneblessure.



AVERTISSEMENT: lorsque vous chargez l’outil:

• Ne jamais placer une main ou toute autre partie du

corps dans la zone de sortie des fixations del’outil..

• Ne jamais pointer l’outil vers vous ou toute

autrepersonne.

• Ne pas appuyer sur la gâchette puisqu’un

déclenchement accidentel peut se produire,

causant possiblement une blessure.

• Soyez prudent lorsque vous manipulez des

fixations, particulièrement lors du chargement et

du déchargement puisque les fixations ont des

boutspointus.



AVERTISSEMENT: ne pas utiliser l’outil si:

• Si le tuyau d’air ou le raccord est endommagé.

• L’outil a une fuite d’air.

• L’outil a reçu un coup sec, s’il fonctionne mal, s’il

a été échappé ou s’il est endommagé de quelque

manière. Retournez l’outil à l’établissement de

service autorisé le plus près pour une inspection,

une réparation ou un ajustementmécanique.

• Les étiquettes d’avertissements sont manquantes

ouendommagées.

• L’outil n’est pas en bon état de fonctionnement. Des

repères et une séparation physique doivent être

utilisés pour lecontrôle.

• L’outil n’est pas en contact avec la pièce à travailler.

Un outil sans contact avec la pièce à travailler peut

être tiré par inadvertance blessant un utilisateur ou

un passant.

CONSIGNES IMPORTANTES DE SÉCURITÉ



AVERTISSEMENT: seulement les personnes ayant lu

et compris les instructions de fonctionnement/sécurité

de l’outil doivent utiliserl’outil.



AVERTISSEMENT: l’outil actionné pourrait projeter

des débris, de la colle d’assemblage ou de la poussière,

qui peuvent tous provoquer des lésions oculaires à

l’opérateur. L’opérateur et les autres personnes œuvrant

dans la zone de travail DOIVENT porter des lunettes de

sécurité munies de protecteurs latéraux. Ces lunettes de

sécurité doivent être conformes à la norme ANSI Z87.1

(les lunettes approuvées portent l’inscription imprimée

ou estampillée « Z87 »). L’employeur est responsable

d’exiger l’utilisation de l’équipement de protection

oculaire par l’utilisateur de l’outil et toutes les autres

personnes dans l’aire detravail.



AVERTISSEMENT: toujours présumer que l’outil

contient desattaches.

Définitions: symboles et termes

d'alarmessécurité

Ces guides d'utilisation utilisent les symboles et termes

d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels

oumatériels.



DANGER : indique une situation dangereuse

imminente qui, si elle n’est pas évitée, entraînera la

mort ou des blessuresgraves.



AVERTISSEMENT : indique une situation

potentiellement dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessuresgraves.



ATTENTION : indique une situation potentiellement

dangereuse qui, si elle n’est pas évitée, pourrait

entraîner des blessures légères oumodérées.



(Si utilisé sans aucun terme) Indique un message

propre à lasécurité.

AVIS : indique une pratique ne posant aucun risque

de dommages corporels mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

Utilisation prévue

Votre cloueur est conçu pour des applications de

fixationprofessionnelles.

nE PAs utiliser en conditions mouillées ou en présence de

liquides ou de gazinflammables.

Votre cloueur est un outil pneumatiqueprofessionnel.

nE PAs laisser les enfants entrer en contact avec l’outil.

Une supervision est requise lorsque des utilisateurs

inexpérimentés utilisent cetoutil.



AVERTISSEMENT : lire tous les avertissements

de sécurité et toutes les directives. Le non‑respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

FRAnçAis

nuire au bon fonctionnement du mécanisme de

la gâchette.

• Cet outil produit des ÉTINCELLES durant l’utilisation.

NE JAMAIS utiliser l’outil près de substances, de

gaz ou vapeurs inflammables, incluant le vernis,

la peinture, la benzine, le diluant, l’essence, les

adhésifs, les mastics, les colles ou toute autre

matière qui est (ou dont les vapeurs, la fumée ou

les sous‑produits sont) inflammables, combustibles

ou explosifs. L’utilisation de l’agrafeuse dans un tel

environnement pourrait causer une EXPLOSION

entraînant une blessure corporelle ou la mort de

l’utilisateur et despassants.



ne pas enfoncer des clous à l’aveuglette dans les murs,

les planchers et autres zones de travail. Des attaches

enfoncées dans des fils électriques sous tension, de

la plomberie ou d’autres types d’obstacles peuvent

entraîner des blessures.



rester vigilant, faire attention au travail en cours

et faire preuve de jugement dans l’utilisation de

tout outil électrique. Ne pas utiliser d’outil en cas de

fatigue ou sous l’emprise de drogues, d’alcool ou de

médicaments. Un simple moment d’inattention en

utilisant un outil électrique peut entraîner des blessures

corporellesgraves.



AVERTISSEMENT: gâchette à percussion:

• Lorsque vous utilisez la gâchette à percussion,

faites attention aux doubles déclenchements par

inadvertance, provoquant le recul du clou. Des

fixations indésirables peuvent être enfoncées si

l’extrémité de contact entre à nouveau en contact

accidentellement avec la surface de travail.



AVERTISSEMENT: POUR ÉVITER LES

DOUBLESDÉCLENCHEMENTS:

• Ne pas engager l’outil contre la surface de travail

avecforce.

• Laissez l’outil reculer complètement après

chaqueactionnement.

• Utilisez la gâchette de déclenchementséquentielle.

• Lors de l’activation du cloueur par percussion,

gardez toujours le contrôle de l’outil. Le placement

imprécis de l’outil peut provoquer la décharge d’une

fixation malorientée.



AVERTISSEMENT: GÂCHETTE DE DÉCLENCHEMENT

SÉQUENTIELLE

• Lorsque vous utilisez la gâchette séquentielle,

n’actionnez pas l’outil à moins qu’il soit fermement

placé contre la pièce detravail.



AVERTISSEMENT: AJUSTEMENT DE

LAPROFONDEUR:

• Afin de réduire le risque de blessures graves dues à

une activation accidentelle lorsque vous ajustez la

profondeur, TOUJOURS:

• Déconnectez l’alimentationd’air.

• Évitez le contact avec la gâchette durant

lesajustements.



AVERTISSEMENT: lorsque vous utilisez l’outil:

• Manipulez toujours l’outil avec soin:

- Ne jamais faire desplaisanteries.

- Ne jamais appuyer sur la gâchette à moins que

le nez soit dirigé vers letravail.

- Ne jamais pointer l’outil vers vous ou

d’autrespersonnes.

- Gardez les autres personnes à une distance

sécuritaire de l’outil pendant que vous l’utilisez

puisqu’un déclenchement accidentel peut se

produire, causant possiblement uneblessure.

- Gardez les passants et les enfants éloignés

lorsque vous utilisezl’outil.

- Respectez l’outil comme un instrument

detravail.

- Demeurez alerte, concentré sur votre travail et

faites preuve de bon sens lorsque vous travaillez

avec desoutils.

- Ne pas utiliser l’outil lorsque vous êtes fatigué,

après avoir consommé des drogues ou de

l’alcool ou si vous prenez desmédicaments.

- Ne pas trop s’étirer. Utilisez seulement dans un

lieu de travailsécuritaire.

- Maintenez vos pieds bien d’aplomb sur le sol

en touttemps.

• Lorsque vous travaillez près du bord de la pièce

à travailler ou dans des angles prononcés,

faites attention afin de minimiser l’écaillage, le

fractionnement, l’éclatement ou la chute libre

ou le ricochet des fixations, qui peuvent causer

uneblessure.

• Ne pas enfoncer des fixations au‑dessus d’autres

fixations ou avec l’outil à un angle beaucoup trop

prononcé puisque cela peut causer la déviation des

fixations qui pourrait causer une blessure.

• Ne pas charger l’outil avec des fixations lorsqu’une

des commandes de fonctionnement estactivée.

• Soyez très prudent lorsque vous enfoncez les

fixations dans les murs existants ou d’autres zones

cachées afin de prévenir le contact avec des objets

cachés ou des personnes de l’autre côté (par ex.,

fils, tuyaux)

• L’utilisateur doit ne pas appuyer sur la gâchette

sauf durant la fixation puisque cela pourrait causer

une blessure grave si l’outil entre accidentellement

en contact avec quelqu’un ou quelque chose,

causant l’enclenchement del’outil.

• Gardez vos mains et votre corps à l’écart de la

zone de sortie de l’outil. L’outil peut rebondir en

raison du recul de l’enfoncement d’une fixation

et une deuxième fixation non désirée peut être

possiblement enfoncée causant uneblessure.

• Vérifiez régulièrement l’utilisation du mécanisme

de la gâchette. Ne pas utiliser l’outil si la gâchette

ne fonctionne pas bien puisque cela peut entraîner

le déclenchement accidentel d’une fixation. Ne pas

FRAnçAis

Renseignements de sécurité

supplémentaires



AVERTISSEMENT : ne jamais modifier l’outil électrique

ou toute pièce de celui‑ci. Cela pourrait entraîner des

dommages matériels ou des blessurescorporelles.



AVERTISSEMENT : portez TOUJOURS des lunettes

de sécurité. Les lunettes de tous les jours NE SONT PAS

des lunettes de sécurité. De plus, utilisez un masque

facial ou antipoussière si l'opération de coupe est

poussiéreuse. PORTEZ TOUJOURS UN ÉQUIPEMENT DE

SÉCURITÉ CERTIFIÉ:

• Protection des yeuxANSI Z87.1 (CAN/CSA Z94.3),

• protection auditive ANSI S12.6 (S3.19),

• protection respiratoire NIOSH/OSHA/MSHA.



AVERTISSEMENT : certaines poussières créées par le

ponçage mécanique, le sciage, l’aiguisage, le perçage

et autres activités de construction contiennent des

produits chimiques reconnus dans l’État de la Californie

pour causer le cancer et des anomalies congénitales

ou autres effets nuisibles sur la reproduction. Certains

exemples de ces produits chimiques sont:

• Utilisez cet outil pneumatique seulement aux fins pour

lesquelles il a étéconçu.

• Ne pas utiliser l’outil comme unmarteau.

• Transportez toujours l’outil par la poignée sans la main sur

les deux gâchettes.

• Ne jamais soulever, tirer, abaisser ou transporter l’outil par

le tuyaud’air.

• Des outils fouettant peuvent causer une blessure grave.

Vérifiez toujours si les tuyaux ou les raccords sont

endommagés oudesserrés.

• Ne jamais diriger l’air comprimé vers vous ou toute

autrepersonne.

• L’air comprimé peut causer une blessuregrave.

• Ne pas altérer ou modifier cet outil de sa conception

ou de sa fonction originale sans autorisation préalable

deCRAFTSMAN..

• Ne jamais pincer ou toucher à la gâchette principale ou

secondaire en positionactivée.

• Assurez‑vous que l’outil est enclenché de façon sécuritaire

sur la pièce à travailler et qu’il ne peutglisser.

• Ne jamais laisser un outil sans surveillance avec le tuyau

d’airfixé.

AFIN DE PRÉVENIR LES BLESSURES ACCIDENTELLES:

• Ne jamais placer une main ou toute autre partie du

corps dans la zone de sortie des fixations de l’outil si

l’alimentation de l’air estconnectée.

• Ne jamais activer l’outil à moins que le nez soit dirigé vers

letravail.

• Ne pas activer l’outil lorsque vous lechargez.

• Gardez vos mains et autres parties de votre corps hors

de la ligne de décharge de l’outil. Lors du travail, ne

JAMAIS agripper l’outil par son magasin ou sa bonbonne;

une fixation non éjecté pourrait être relâché et causer

desblessures.

• Ne jamais saisir ou appuyer sur la gâchette par

inadvertance lorsque vous vous déplacez, lorsque

vous changez de lieu de travail, lorsque vous rangez

ou suspendez l’outil, ou lorsque vous préparez la

surface de travail pour lafixation.



AVERTISSEMENT: après avoir enfoncé une

fixation, l’outil peut rebondir («reculer») causant

son déplacement de la surface de travail. Afin de

réduire le risque de blessure, gérez toujours le

recul en:

• Maintenant toujours le contrôle del’outil.

• Permettant un recul afin de retirer l’outil de la

surface detravail.

• Ne résistant pas au recul de manière à ce que

l’outil soit forcé de retourner à la surface de travail.

En «mode Activation par contact», si le contact

avec la pièce à travailler est permis pour entrer à

nouveau en contact avec la surface de travail avant

que la gâchette soit relâchée, une sortie inattendue

d’une fixation seproduira.

• Gardez votre visage et les parties de votre corps

hors de portée del’outil.



AVERTISSEMENT: débranchez l’outil:

• Lorsque vous ne l’utilisez pas,

• Lorsque vous effectuez un entretien ou

desréparations,

• Lorsque vous retirez un bourrage,

• Lorsque vous montez, baissez ou déplacez

autrement l’outil vers un nouvel emplacement,

• Lorsque l’outil n’est pas sous la supervision ou le

contrôle de l’utilisateur,

• Lorsque vous retirez des fixations dumagasin.



AVERTISSEMENT: lorsque vous entretenezl’outil:

• Éteignez toujours l’alimentation de l'air et

déconnectez l’outil de l’alimentation de l'air lorsqu’il

n’est pasutilisé.

• Lorsque vous travaillez avec des outils

pneumatiques, notez les avertissements dans ce

guide et soyez très prudent lorsque vous évaluez les

outils ayant desproblèmes.

Avertissements de

sécuritésupplémentaires



AVERTISSEMENT: ne pas utiliser ce produit pour

fixer des câbles électriques. La fixation de fils/câbles

électriques pourrait entraîner un choc électrique ou des

dommagesgraves.



AVERTISSEMENT: assurez‑vous qu’il n’y a aucun

câble électrique, tuyau de gaz, etc. qui pourrait

entraîner un danger s’il est endommagé par l’utilisation

del’outil.



AVERTISSEMENT: cet outil n’est pas conçu pour

être utilisé dans des atmosphères potentiellement

explosives et n’est pas isolé pour pouvoir entrer en

contact avec l’alimentationélectrique.

FRAnçAis

Gâchette (Fig.A)



AVERTISSEMENT: tenez vos doigts ÉLOIGNÉS de la

gâchette lorsque vous n’enfoncez pas les fixations afin

d’éviter un tir accidentel. Ne jamais transporter l’outil

avec le doigt sur lagâchette.



AVERTISSEMENT: une fois la gâchette secondaire

tirée, l'outil enfonce une fixation à chaque traction sur

la gâchetteprincipale.

Cet outil est équipé d’un système d’actionnement à double

gâchette. La gâchette secondaire

2

doit être enfoncée pour

enfoncer la gâchette principale

1

. À chaque pression sur la

gâchette principale, l’outil enfonce unefixation.

Raccord pneumatique (Fig.B, C)

L’outil est équipé d’un raccord à connecteur rapide mâle

1/4po (6,4mm). Un raccord à connecteur rapide mâle

de 3/8 po (9,5mm) peut être utilisé en l’absence de ligne

d’alimentation de 1/4 po (6,4mm).

REMARQUE: une ligne d’alimentation de 3/8 po (9,5mm)

(avec raccords) est nécessaire pour une performance

maximale de l'outil. iMPORTAnT: utilisez toujours des

raccords qui suppriment toute la pression de l’outil lorsqu'il

est déconnecté de l’alimentation d’air. Utilisez toujours

des raccords de flexible qui coupent l’alimentation d’air du

compresseur lorsque l'outil est déconnecté.

CARACTÉRISTIQUES DE L’OUTIL

Hauteur (pouces/mètres) 6,3/0,16

Largeur (pouces/mètres) 1,7/0,04

Longueur (pouces/mètres) 8,9/0,22

Poids (lbs/kg) 2/0,91

Pression de service recommandée 60 à 100 PSI (4,1 à 6,9 bars)

Consommation d’air pour 100 cycles 1,56 SCF

Capacité de chargement 170 clous

Lubrification Huile

CARACTÉRISTIQUES DES FIXATIONS

Modèle

Clou Clous de calibre 23

Longueurs 1/2 po (13 mm) à 1 po (25 mm)

Arrivée d’air 1/4 po NPT (6,4 mm)

REMARQUE : Utilisez seulement des fixations approuvées

par CRAFTSMAN.

ASSEMBLAGE ET AJUSTEMENTS



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

déconnectez la source d’alimentation de l’air

et avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

L’étiquette sur votre outil peut comporter les symboles suivants.

Les symboles et les définitions sont les suivants:

BPM .................... battements par

minute

V ......................... volts

min ..................... minutes

ou CC ........... courant continu

…/min ..............par minute

Tr/min ................ tours par minute

A ......................... ampères

Hz .......................hertz

W ........................watts

Wh ......................Wattheures

..................... vitesse à vide

n .........................vitesse nominale

..................... symbole d’alertes

de sécurité

..................... portez une

protection

respiratoire

..................... portez une

protection oculaire

..................... Construction de

classe II (à isolation

double)

..................... portez une

protection auditive

..................... lisez toute la

documentation

..................... évitez de fixer la

lumière

ou CA ...........courant alternatif

Ah ....................... ampères-heures

• le plomb provenant des peintures à base de plomb,

• la silice cristallisée provenant des briques, du ciment

et d’autres produits de la maçonnerie ainsi que

• l’arsenic et le chrome provenant du bois de

construction traitéchimiquement.

Le risque associé à de telles expositions varie selon

la fréquence à laquelle on effectue ces travaux. Pour

réduire toute exposition à ces produits: travailler dans

un endroit bien aéré, en utilisant du matériel de sécurité

homologué, tel un masque antipoussières spécialement

conçu pour filtrer les particulesmicroscopiques.

• Portez des vêtements protecteurs et lavez vos zones

exposées avec du savon et de l’eau. Permettre à la

poussière d’entrer dans votre bouche, vos yeux ou la

laisser sur la peau peut favoriser l’absorption des produits

chimiques dangereux. Dirigez les particules loin du visage

et ducorps.

• Utilisez le dépoussiéreur approprié pour enlever la

grande majorité de la statique et de la poussière en

suspension. Ne pas enlever la statique et la poussière en

suspension pourrait contaminer l’environnement de travail

ou représenter un risque accru pour la santé de l’utilisateur

et ceux qui sont àproximité.

• Utilisez des pinces ou d’autres façons pratiques de

sécuriser et maintenez la pièce de travail sur une

plateforme stable. Tenir le travail par une main ou

contre votre corps est instable et peut mener à une perte de

contrôle et uneblessure.

• Les évents couvrent souvent des pièces qui se

déplacent et doivent être évités. Des vêtements amples,

les bijoux ou les cheveux longs peuvent se coincer dans des

pièces quidéplacent.

FRAnçAis

Charger des fixations (Fig.A, B, E)



AVERTISSEMENT: ne pas diriger l’outil vers vous

ou d’autres personnes. Cela peut causer une blessure

corporellegrave.



AVERTISSEMENT: ne jamais charger des clous

pendant que la ou les gâchettes sont activées. Cela

peut causer une blessurecorporelle.

1. Lisez toutes les consignes de sécurité avant

d'utiliserl’outil.

2. Branchez l’outil à l’alimentation d’air.

3. Poussez le bouton de libération du magasin

5

et tirez

les magasin

6

en arrière. Vérifiez que les gâchettes

principale et secondaire sontlibérées.

4. Insérez les fixations dans le fond du magasin. Pour les

fixations avec flèches, la flèche de direction imprimée

sur les fixations doit être orientée vers le bas dans le fond

du magasin. REMARQUE: Vérifiez que les fixations sont

fermement placées contre le bord inférieur dumagasin.

5. Poussez le magasin fermé jusqu’à ce qu’il s’enclenche en

place. Assurez-vous que le magasin est bienenclenché.

Position appropriée des mains (Fig.D)



AVERTISSEMENT: afin de réduire le risque de blessure

corporelle grave, utilisez TOUJOURS la position des

mains appropriée commeillustré.



AVERTISSEMENT: afin de réduire le risque de blessure

grave, tenez TOUJOURS fermement l’outil en prévision

d’une réactionsoudaine.

Une position des mains appropriée nécessite une main sur la

poignée principale

9

FONCTIONNEMENT



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

déconnectez la source d’alimentation de l’air

et avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Utilisation de la gâchette secondaire

(Fig.A)



AVERTISSEMENT: pou réduire le risque de blessure,

portez toujours une protection oculaire [ANSI Z87.1

(CAN/CSA Z94.3)] et auditive [ANSI S12.6 (S3.19)]

appropriée lorsque vous utilisez cet outil.



AVERTISSEMENT: ne maintenez pas la gâchette

enfoncée lorsque l’outil n’est pas utilisé. Cela peut causer

une blessure corporellegrave.



AVERTISSEMENT: débranchez la ligne d’air de

l'outil et retirez les fixations du magasin avant

d’effectuer des réglages. Cela peut causer une blessure

corporelle grave.

L'outil est verrouillé jusqu'à ce que la gâchette secondaire

soit

2

enfoncée.

Préparation de l’outil



AVERTISSEMENT: lisez la section intitulée

CONSIGNES DE SÉCURITÉ IMPORTANTES au début

de ce manuel. Portez toujours une protection oculaire

[ANSI Z87.1 (CAN/CSA Z94.3)] et auditive [ANSI S12.6

(S3.19)] appropriée lorsque vous utilisez l’outil. Ne pas

diriger la fixation vers vous ou d’autres personnes. Pour

une utilisation sécuritaire, effectuez les procédures

suivantes et vérifiez la fixation avant chaqueutilisation.

AVIS: Pour diminuer le risque d’endommager l'outil,

utilisez seulement de l’huile pour outil pneumatique

ou une huile SAE d’indice 20non détergente. Les huiles

contenant des additifs ou du détergent endommagent

les pièces del'outil.

• Avant l’utilisation de l’outil, assurez-vous que

les réservoirs des compresseurs sont bien vidés.

REMARQUE: utilisez un filtre et un régulateur lorsque

c'estpossible.

• Portez une protection oculaire, auditive etrespiratoire.

• Retirez toutes les fixations du magasin.

• Assurez-vous que le déclencheur par contact et

les poussoirs fonctionnent bien. Ne pas utiliser si

endommagé ou ne fonctionne pas bien. NE JAMAIS

utiliser un outil qui a le déclencheur par contact retenu

en positionélevée.

• Vérifiez l'alimentation de l'air : Assurez-vous que

la pression de l’air n’excède pas les limites de

fonctionnement; 60à 100psig, (4,1 à 6,9 kg/cm

• Lubrifier l’outil:

‑ Utilisez de l’huile pour outils pneumatiques

CRAFTSMAN ou une huile S.A.E. non détergente.

20S.A.E. non détergente. NE PAS utiliser d’huile

détergente ou des additifs puisqu’ils endommageront

les joints toriques et les pièces encaoutchouc.

‑ Utilisez un filtre lorsque c'estpossible.

‑ Ajoutez 5à 7gouttes d’huile de raccord de l’air au

moins deux fois parjour.

• Ne pas diriger l’outil vers vous ou d’autrespersonnes.

• Connectez le tuyaud’air.

• Vérifiez s’il y a des fuites audibles autour des soupapes et

des joints d'étanchéité. Ne jamais utiliser un outil qui fuit

ou qui des piècesendommagées.

Pour installer un raccord pneumatique

1. Entourez l’extrémité mâle du raccord avec du ruban

adhésif pour joints filetés avant assemblage pour éliminer

les fuitesd’air.

2. Pour installer un raccord de 1/4po (6,4mm): vissez

directement le raccord dans l’entrée d'air et serrez

fermement. REMARQUE: si l’entrée d’air

3

contient un

bouchon, retirez-le avant d’insérer le raccord.

3. Pour installer un raccord de 3/8 po (9,5mm): vissez le

raccord dans l’adaptateur de 3/8 po (9,5mm) puis dans

l’arrivée d’air de l'outil est serrezfermement.

FRAnçAis

MAINTENANCE



AVERTISSEMENT : afin de réduire le risque

de blessure corporelle, éteignez l’appareil

déconnectez la source d’alimentation de l’air

et avant d’effectuer tout ajustement ou de

retirer/installer des pièces ou des accessoires. Un

déclenchement accidentel du démarrage peut causer

desblessures.

Utilisation par temps chaud

L’outil doit fonctionner normalement. Toutefois, tenez l’outil

hors de l’exposition directe au soleil car une chaleur excessive

peut détériorer les percuteurs, les joints toriques et autres

pièces en caoutchouc, nécessitant davantaged’entretien.

Utilisation par temps froid



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et

retirez l’alimentation d’air avant d’effectuer tout

ajustement ou retrait/installation des accessoires.

Des blessures peuvent être provoquées par un

actionnementaccidentel.



AVERTISSEMENT: n’entreposez pas les outils dans

un environnement froid, pour éviter la formation de

givre ou de glace sur les valves et mécanismes de

fonctionnement des outils, susceptibles de provoquer

despannes.



AVERTISSEMENT: certains liquides de séchage

pour les lignes d’air vendus dans le commerce

sont dangereux pour les joints toriques et les joints

d’étanchéité ‑ n’utilisez pas ces dessicateurs d’air à

basse température sans vérifier leurcompatibilité.

Lors de l’utilisation d'outils à des températures de gel:

1. Vérifiez que les réservoirs de compresseur ont été

correctement purgés avantutilisation.

2. Maintenez l’outil aussi chaud que possible

avantutilisation.

3. Assurez-vous que toutes les fixations ont été retirées

dumagasin.

4. Abaissez la pression d’air à 80psig oumoins.

5. Reconnectez l’air et chargez les fixations dans

lemagasine.

6. Augmentez la pression jusqu’au niveau de service

(sans dépasser 120psig) et utilisez l’outil comme à

l’accoutumée.

7. Purgez toujours les réservoirs de pression au moins une

fois parjour.

Retirer un clou bloqué (Fig.A, B, E)



AVERTISSEMENT: débranchez l’outil de

l’alimentation d’air et retirez les fixations du

magasin avant d’effectuer des réglages, au risque de

blessurecorporelle.

Si un clou se bloque dans l'embout, ne dirigez pas l’outil vers

vous et suivez ces instructions pour le retirer:

1. Déconnectez l’alimentation d’air del’outil.

2. Poussez le bouton de libération du magasin

5

et tirez les

magasin

6

en arrière. Retirez lesfixations.

3. Retirez le tampon de protection

11

et utilisez la clé

hexagonale pour déposer les deux boulons

10

et le

nez

8

4. Retirez la fixationbloquée.

5. Examinez le passage d’alimentation et éliminez les clous

ou fragments de clousendommagés.

6. Remettez le nez en place et serrez fermement

lesboulons.

Ajustement de la profondeur



AVERTISSEMENT: afin de réduire le risque des

blessures corporelles graves, éteignez l’outil et

retirez l’alimentation d’air avant d’effectuer tout

ajustement ou retrait/installation des accessoires.

Des blessures peuvent être provoquées par un

actionnementaccidentel.



ATTENTION : une pression d’air excessive

peut provoquer l’usure prématurée de l’outil et/

oul’endommager.

La profondeur à laquelle une fixation est enfoncée est

contrôlée par la pression de l’alimentation d’air. Le niveau de

pression d’air nécessaire varie en fonction de la longueur de

la fixation et du matériau fixé. Faites des essais de réglage de

la pression d’air pour déterminer le réglage le plus bas qui

assure l’homogénéité de la tâche en cours.

Actionnement de l’outil (Fig.A)



AVERTISSEMENT: pour réduire le risque de blessure,

portez toujours une protection oculaire adaptée [ANSI

Z87.1 (CAN/CSA Z94.3)] et auditive [ANSI S12.6 (S3.19)]

lorsque vous utilisez cetoutil.



AVERTISSEMENT: u clou est enfoncé à chaque

pression sur la gâchette, ce qui peut produire

unaccident.

1. Placez le nez

8

contre la surface detravail.

2. Appuyez sur la gâchette secondaire

2

pour la

déverrouiller

1

. Appuyez maintenant sur la gâchette.

Une fixation est enfoncée à chaque pression sur la

gâchetteprincipal.



ATTENTION: chaque fois qu'une fixation est enfoncée,

une bouffée d’air est évacuée par l’échappement arrière.

Tenez votre visage à l’écart de cettezone.

6. Observez la fenêtre d'indication de quantité de

clous faible

7

et rechargez selon les besoins.

REMARQUE:L'outil ne se déclenche pas lorsqu'il ne

reste que quelques fixations dans le magasin, rechargez

pour reprendre le déclenchement.

7. Reconnectez l’alimentationd’air.

8. Recharges l'outil (voir Chargement desfixations).

REMARQUE: Si les clous continuent à se bloquer

souvent dans le nez, faites réparer l’outil dans un centre de

servicesautorisé.

FRAnçAis

Garantie limitée de trois ans

CRAFTSMAN réparera ou remplacera sans frais tout

appareil défectueux pour cause de défaut de matériau ou

de main-d'œuvre sur une période de trois ans à partir de

la date d'achat de l'outil. Cette garantie ne couvre pas les

pièces en panne pour cause d'abus ou d'usure normale de

l'outil. Pour plus de détails au sujet de la couverture de la

garantie et l'information de réparation sous garantie, visitez

www.craftsman.com ou composez le 1‑888‑331‑4569.

Cette garantie ne s’applique pas aux accessoires ou

dommages causés par des réparations effectuées ou

tentées par d’autres. CETTE GARANTIE REMPLACE TOUTES

LES AUTRES, INCLUANT LES GARANTIES IMPLICITES DE

LA QUALITÉ MARCHANDE ET L'APTITUDE POUR UN BUT

PARTICULIER, ET EXCLUT TOUS LES DOMMAGES ACCIDENTELS

OU CONSÉCUTIFS. Certaines provinces ne permettent pas de

limitation sur la durée de la garantie implicite ou l'exclusion

ou la limitation de dommages indirects, alors ces limitations

peuvent ne pas s'appliquer à vous. Cette garantie vous donne

des droits légaux particuliers et vous pouvez avoir d’autres

droits qui varient selon les états ou lesprovinces.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique ou

de la cloueuse CRAFTSMAN , celui-ci peut le retourner,

accompagné d’un reçu, dans les 90jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• RÉPARATiOns sOUs gARAnTiE: cette carte

remplie vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• COnFiRMATiOn DE PROPRiÉTÉ: en cas de perte

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnied’assurances.

• sÉCURiTÉ: l’enregistrement de votre produit nous

permettra de communiquer avec vous dans l’éventualité

peu probable de l’envoi d’un avis de sécurité régi

par la loi fédérale américaine de la protection

desconsommateurs.

• Registre en ligne à

www.craftsman.com/registration.

Réparations



AVERTISSEMENT : pour assurer la SÉCURITÉ et

la FIABILITÉ du produit, les réparations, l’entretien

et les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai, le cas échéant)

par un centre de réparation en usine CRAFTSMAN ou

un centre de réparation agréé CRAFTSMAN. Toujours

utiliser des pièces de rechangeidentiques.

Accessoires



AVERTISSEMENT : puisque les accessoires autres que

ceux offerts par CRAFTSMAN n’ont pas été testés avec

ce produit, leur utilisation pourrait s’avérer dangereuse.

Pour réduire le risque de blessures, utiliser exclusivement

les accessoires CRAFTSMAN recommandés avec le

présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour obtenir

de l’aide concernant l’achat d’un accessoire, communiquer

avec CRAFTSMAN, composer le1‑888‑331‑4569 .

Nettoyage



AVERTISSEMENT :

enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et sec, au

moins une fois par semaine. Pour minimiser le risque de

blessure aux yeux, toujours porter une protection oculaire

conforme à la norme ANSIZ87.1lors dunettoyage.



AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Action Pourquoi Comment

Lubrifiez l'outil avec 2 ou

3 gouttes d’huile pour outil

pneumatique CRAFTSMAN.

Évite la

défaillance

des

joints toriques.

Insérer les gouttes

dans le raccord

d’arrivée d’air.

Purgez les réservoirs

de compresseur et les

flexibles quotidiennement.

Évite

l’accumulation

d’humidité

dans le

compresseur et

le cloueur.

Ouvrir les robinets ou

autres soupapes de

purge sur les réservoirs

de compresseur.

Laissez l’eau accumulée

s’écouler des flexibles.

Nettoyez le magasin,

le bouton de libération

du magasin et le

mécanisme du déclencheur

par contact.

Permet un

fonctionnement

fluide du

magasin,

réduire l’usure

et évite

les blocages.

Nettoyer par soufflage

à l’air comprimé.

L’utilisation régulière

d’huiles, de lubrifiants

ou de solvants est

déconseillée car ces

produits ont tendance à

attirer les débris.

Avant chaque utilisation,

assurez-vous que

tous les écrous, vis et

fixations sont serrés et

non endommagés.

Évite les

blocages, les

fuites et la

défaillance

prématurée

des pièces

de l’outil.

Serrez les vis ou autres

fixations desserrées

à l’aide d’une clé

hexagonale ou d’un

tournevis approprié.

FRAnçAis

Dépannage

Problème Cause Correction

De l’air fuit du logement de valve de

la gâchette.

Joint torique coupé ou fissuré. Remplacez les joints toriques.

De l’air fuit de la tige de soupape de

la gâchette.

Joint torique/joints d’étanchéité coupés ou fissurés. Remplacer l’ensemble de la soupape

de gâchette.

De l’air fuit de la structure/du nez. Desserrez les vis du nez. Serrez et vérifiez à nouveau.

Joint torique ou joint d’étanchéité coupé ou fissuré. Remplacez le joint torique ou le

joint d’étanchéité.

Percuteur fissuré/usé. Remplacez le percuteur.

De l’air fuit du châssis/du bouchon. Joint d’étanchéité ou hermétique endommagé. Remplacez le joint d’étanchéité ou

hermétique endommagé.

Embout de percuteur fissuré/usé. Remplacez le percuteur.

Desserrez les vis de bouchon. Serrez et vérifiez à nouveau.

Défaillance du cycle. Restriction de l’alimentation d’air. Vérifiez l'équipement d’alimentation en air.

Outil sec, manque de lubrification. Utilisez du lubrifiant pour outil pneumatique.

Joints d’embout usés. Remplacez les joints toriques.

Ressort de bouchon de cylindre brisé. Remplacez le ressort de bouchon de cylindre.

Embout bloqué dans le bouchon. Démonter/vérifier/lubrifier.

Manque de puissance ; cycle lent. Outil sec, manque de lubrification. Utilisez du lubrifiant pour outil pneumatique.

Ressort de bouchon de cylindre brisé. Remplacez le ressort de bouchon.

Joints toriques/joints d’étanchéité coupés ou fissurés. Remplacez les joints toriques/

joints d’étanchéité.

Échappement bloqué. Vérifiez le percuteur, le ressort d’embout,

le silencieux.

La gâchette est usée/fuit. Remplacer l’ensemble de la gâchette.

Saleté/goudron accumulé sur l’enfonceur. Démontez le nez/l’enfonceur pour nettoyer.

Le manchon du cylindre ne repose pas correctement sur le

percuteur inférieur.

Démontez pour corriger.

Embout sec. Démonter/lubrifier.

Pression d’air trop basse. Vérifiez l'équipement d’alimentation en air.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1‑888‑331‑4569 pour en obtenir le remplacementgratuit.

FRAnçAis

Problème Cause Correction

Fixations manquantes ;

alimentation intermittente.

Percuteur usé. Remplacez le percuteur.

Goudron/saleté dans le canal de l’enfonceur. Démontez et nettoyez le nez et l’enfonceur.

Restriction d’air/flux d’air inadéquat dans la prise et la fiche du

raccord rapide.

Remplacer les raccords rapides.

Joint torique de piston usé. Remplacez le joint torique,

vérifiez l’enfonceur.

Outil sec, manque de lubrification. Utilisez du lubrifiant pour outil pneumatique.

Ressort du poussoir endommagé. Remplacez le ressort.

Faible pression d’air. Vérifiez l’alimentation en air de l'outil.

Vis du nez de magasin desserrées. Serrez toutes les vis.

Les fixations sont trop courtes pour l’outil. Utilisez seulement les

fixations recommandées.

Fixations tordues. Cessez d’utiliser ces fixations.

Mauvais formats de fixations. Utilisez seulement les

fixations recommandées.

Le joint d’étanchéité du bouchon d’embout fuit. Serrez les vis/remplacez le joint d’étanchéité.

Joint torique de la valve de gâchette coupé/usé. Remplacez les joints toriques.

Enfonceur brisé/ébréché. Remplacez l’enfonceur (vérifiez le joint

torique du piston).

Magasin sec/sale. Nettoyez/lubrifiez en utilisant du lubrifiant

pour outil pneumatique.

Magasin usé. Remplacez le magasin.

Blocage des fixations dans l’outil. Canal de l’enfonceur usé. Remplacer le nez/vérifiez la porte.

Mauvais formats de fixations. Utilisez seulement les

fixations recommandées.

Fixations tordues. Cessez d’utiliser ces fixations.

Vis du magasin/nez desserrées. Serrez toutes les vis.

Enfonceur brisé/ébréché. Remplacez l’enfonceur.

EsPAñOl



ADVERTENCIA: (Aire y Suministro)

• No use oxígeno, gases combustibles ni gases

embotellados como fuente de energía para esta

herramienta, ya que la herramienta puede explotar

y causarlesiones.

• No utilice fuentes de suministro que puedan

exceder potencialmente 200p.s.i.g. (14 kg/

) ya que la herramienta puede explotar y

causarlesiones.

• El conector de la herramienta no debe mantener la

presión cuando se desconecta el suministro de aire.

Si se utiliza un accesorio incorrecto, la herramienta

puede permanecer cargada con aire después de

desconectarse y, por lo tanto, podrá insertar un

sujetador incluso después de desconectar la línea

de aire, posiblemente causandolesiones.

• No apriete el gatillo mientras está conectado al

suministro de aire, ya que la herramienta puede

realizar un ciclo y causarlesiones.

• Siempre desconecte el suministro de aire: 1.)

Antes de hacer ajustes; 2.) Cuando dé servicio a

la herramienta; 3.) Cuando despeje un atasco;

4.) Cuando la herramienta no esté en uso; 5.)

Cuando se mueva a un área de trabajo diferente,

ya que puede ocurrir una activación accidental,

posiblemente causandolesiones.



ADVERTENCIA: Cuando cargue la herramienta:

• Nunca coloque una mano o parte del cuerpo

en el área de descarga de los sujetadores de

laherramienta.

• Nunca apunte con la herramienta hacia usted o

hacia otrapersona.

• No apriete el gatillo ya que puede producirse una

activación accidental, que podría causar lesiones.

• Tenga cuidado al manipular sujetadores,

especialmente al cargar y descargar, ya que los

sujetadores tienen puntasafiladas.



ADVERTENCIA: No opere la herramienta si:

• Hay algún daño en la manguera o conexión

deaire,

• La herramienta pierde aire,

• La herramienta ha recibido un golpe fuerte, un mal

funcionamiento o se ha caído o dañado de alguna

manera. Devuelva la herramienta a la instalación

de servicio autorizada más cercana para su

examen, reparación o ajustemecánico.

• Las etiquetas de advertencia faltan o

estándañadas.

• La herramienta no está en buen estado de

operación. Se deben usar etiquetas y separación

física para elcontrol.

• La herramienta no tiene contacto con la pieza de

trabajo. Una herramienta sin contacto de la pieza

de trabajo puede dispararse involuntariamente y

causar lesiones a un operador o transeúnte.

INSTRUCCIONES DE SEGURIDAD

IMPORTANTES



ADVERTENCIA: Sólo las personas que hayan leído y

comprendido las instrucciones de operación/seguridad

de la herramienta deben operar laherramienta.



ADVERTENCIA: La herramienta en funcionamiento

puede generar residuos volátiles, materiales

colacionados o polvo, que pueden dañar los ojos

del operador. El operador y toda otra persona que se

encuentre en el área de trabajo DEBEN usar anteojos

de seguridad con protección lateral. Estos anteojos de

seguridad deben cumplir con los requisitos ANSI Z87.1

(los anteojos aprobados tienen impreso o estampado

“Z87”). El empleador es responsable de hacer cumplir el

uso del equipo de protección para los ojos por parte del

operador de la herramienta y de todo el personal en el

área detrabajo.



ADVERTENCIA: Siempre dé por sentado que la

herramienta contieneclavos.

Definiciones: Símbolos y Palabras de

Alerta de Seguridad

Este manual de instrucciones utiliza los siguientes símbolos

y palabras de alerta de seguridad para alertarle de

situaciones peligrosas y del riesgo de lesiones corporales o

dañosmateriales.



PELIGRO: Indica una situación de peligro

inminente que, si no se evita, provocará la muerte o

lesionesgraves.



ADVERTENCIA: Indica una situación de peligro

potencial que, si no se evita, podría provocar la muerte

o lesionesgraves.



ATENCIÓN: Indica una situación de peligro potencial

que, si no se evita, posiblemente provocaría lesiones

leves omoderadas.



(Utilizado sin palabras) indica un mensaje de

seguridadrelacionado.

AVISO: Se refiere a una práctica no relacionada a

lesiones corporales que de no evitarse puede resultar en

daños a lapropiedad.

Uso Pretendido

Su pistola de clavos está diseñada para aplicaciones de

sujeciónprofesionales.

nO use bajo condiciones húmedas o en presencia de

líquidos o gasesinflamables.

Su pistola de clavos es una herramienta eléctricaprofesional.

nO permita que niños estén en contacto con la herramienta.

Se requiere supervisión cuando operadores sin experiencia

operen estaherramienta.



ADVERTENCIA: Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento de las

advertencias e instrucciones puede provocar descargas

eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

EsPAñOl

No interfiera con el funcionamiento correcto del

mecanismo dedisparo.

• Nunca mueva o apriete inadvertidamente el gatillo

cuando se mueva, cambie la ubicación del trabajo,

cuando guarde o cuelgue la herramienta, o cuando

prepare la superficie de trabajo para la operación

defijación.

• Esta herramienta produce CHISPAS durante la

operación. NUNCA use la herramienta cerca

de sustancias, gases o vapores inflamables,

incluyendo laca, pintura, bencina, diluyente,

gasolina, adhesivos, masillas, pegamentos o

cualquier otro material ‑ o los vapores, humos o

subproductos ‑ que sean inflamables, combustibles

o explosivos. El uso del sujetador en cualquier

entorno puede causar una EXPLOSIÓN que puede

ocasionar lesiones personales o la muerte al

usuario y a lostranseúntes.



ADVERTENCIA: Gatillo de activación por golpe

ocontacto:

• Cuando utilice el gatillo de acción de impacto,

tenga cuidado con los disparos dobles

involuntarios resultantes del retroceso de la

herramienta. Se pueden introducir sujetadores no

deseados si se permite que el disparo por contacto

vuelva a entrar en contacto accidentalmente con la

superficie de trabajo.



ADVERTENCIA: PARA EVITAR DISPAROS DOBLES:

• No aplique la herramienta contra la superficie de

trabajo con muchafuerza.

• Deje que la herramienta retroceda completamente

después de cadaactivación.

• Utilice un gatillo de acciónsecuencial.

• Cuando active por golpe la pistola de clavos,

siempre mantenga la herramienta bajo control.

La colocación incorrecta de la herramienta

puede resultar en una descarga mal dirigida de

unsujetador.



ADVERTENCIA: GATILLO DE ACCIÓN SECUENCIAL

• Cuando utilice el gatillo de acción secuencial, no

accione la herramienta a menos que esté colocada

firmemente contra la pieza detrabajo.



ADVERTENCIA: AJUSTE DE PROFUNDIDAD:

• Para reducir el riesgo de lesiones graves por

una actuación accidental al intentar ajustar la

profundidad, SIEMPRE;

• Desconecte el suministro deaire.

• Evite el contacto con el gatillo durante losajustes.



No coloque clavos a ciegas en paredes, pisos u otras

áreas de trabajo. Los clavos que se colocan en cables

eléctricos con corriente, cañerías de agua u otros tipos

de obstrucciones pueden provocarlesiones.



Permanezca alerta, concéntrese en lo que está

haciendo y utilice el sentido común cuando emplee

una herramienta eléctrica. No utilice la herramienta

si está cansado o bajo el efecto de drogas, alcohol o



ADVERTENCIA: Cuando se opera la herramienta:

• Siempre maneje la herramienta con cuidado:

- Nunca juegue bruscamente conotros.

- Nunca jale el gatillo a menos que la nariz esté

dirigida hacia eltrabajo.

- Nunca apunte la herramienta hacia usted o

haciaotros.

- Mantenga a los demás a una distancia segura

de la herramienta mientras la herramienta esté

en funcionamiento, ya que podría producirse

una activación accidental, que podría

causarlesiones.

- Mantenga a los transeúntes y niños alejados

mientras opera laherramienta.

- Respete la herramienta como un implemento

detrabajo.

- Manténgase alerta, concéntrese en su trabajo

y use el sentido común cuando trabaje

conherramientas.

- No use la herramienta cuando esté cansado,

después de haber consumido drogas o alcohol,

o bajo la influencia demedicamentos.

- No se estire. Sólo use en un lugar de

trabajoseguro.

- Mantenga una base de apoyo adecuada en

todomomento.

• Cuando trabaje cerca de un borde de una pieza

de trabajo o en ángulos pronunciados, tenga

cuidado de minimizar la formación de astillas,

separación o astillas, o el vuelo libre o el rebote de

los sujetadores, que pueden causarlesiones.

• No coloque los sujetadores encima de otros

sujetadores o con la herramienta en un ángulo

demasiado pronunciado ya que esto puede

provocar la desviación de los sujetadores, lo que

podría ocasionar lesiones.

• No cargue la herramienta con sujetadores cuando

alguno de los controles de operación estéactivado.

• Tenga precaución al introducir sujetadores a

paredes existentes u otras áreas ciegas para evitar

el contacto con objetos ocultos o personas del otro

lado (por ejemplo, cables,tuberías).

• El operador no debe apretar el gatillo, excepto

durante la operación de fijación, ya que podría

resultar en lesiones serias si la herramienta hace

contacto accidentalmente con alguien o algo,

haciendo que la herramienta realice unciclo.

• Mantenga las manos y el cuerpo alejados del área

de descarga de la herramienta. La herramienta

puede rebotar por el retroceso de la inserción de

un sujetador y un segundo sujetador no deseado

puede insertarse, posiblemente causandolesiones.

• Verifique el funcionamiento del mecanismo de

disparo con frecuencia. No use la herramienta si el

gatillo no funciona correctamente, ya que puede

ocasionar la inserción accidental de un sujetador.

EsPAñOl

Información de Seguridad Adicional



ADVERTENCIA: Nunca modifique la herramienta

eléctrica o ninguna parte de ella. Podría resultar en

daño o lesionespersonales.



ADVERTENCIA: SIEMPRE use gafas de seguridad.

Las gafas de uso diario NO son gafas de seguridad.

También use una careta o máscara de polvo si la

operación de corte produce polvo. SIEMPRE USE

EQUIPO DE SEGURIDAD CERTIFICADO:

• Protección para los ojos ANSI Z87.1 (CAN/CSA Z94.3),

• Protección auditiva ANSI S12.6 (S3.19),

• Protección respiratoria NIOSH/OSHA/MSHA.



ADVERTENCIA: Algún polvo creado por lijado,

aserrado, pulido, perforación eléctricos y otras

actividades de construcción contienen químicos

conocidos por el Estado de California como causantes

de cáncer, defectos de nacimiento u otros daños

reproductivos. Algunos ejemplos de estos químicos son:

• plomo a partir de pinturas a base de plomo,

• sílice cristalino de ladrillos y cemento y otros

productos de mampostería, y

• arsénico y cromo a partir de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía,

dependiendo de la frecuencia con la cual realiza

usted este tipo de trabajo. Para reducir su exposición

a estas sustancias químicas: trabaje en una zona bien

• Nunca levante, jale, baje o transporte la herramienta por la

manguera deaire.

• Las mangueras que se agitan pueden causar lesiones

graves. Siempre revise si hay mangueras o conexiones

dañadas osueltas.

• Nunca dirija el aire comprimido hacia usted o hacia

otrapersona.

• El aire comprimido puede causar lesionesgraves.

• No altere o modifique esta herramienta a partir de su

diseño o función originales sin aprobación deCRAFTSMAN.

• Nunca sujete o tape el gatillo primario o el gatillo

secundario en una posiciónaccionada.

• Asegúrese que la herramienta siempre esté sujeta con

seguridad en la pieza de trabajo y no se puedadeslizar.

• Nunca deje desatendida una herramienta con la manguera

de aireinstalada.

PARA PREVENIR LESIONES ACCIDENTALES:

• Nunca coloque una mano o cualquier otra parte del cuerpo

en el área de descarga de los sujetadores de la herramienta

mientras esté conectado el suministro deaire.

• Nunca accione la herramienta a menos que la punta se

dirija altrabajo.

• No accione la herramienta durante lacarga.

• Mantenga las manos y partes del cuerpo alejadas del

área de descarga de la herramienta. Mientras esté en uso

NUNCA sujete la herramienta por el cargador o depósito,

un sujetador insertado incorrectamente puede salir de la

punta causandolesiones.

medicamentos. Un momento de descuido mientras se

opera una herramienta eléctrica puede provocar daños

personalesgraves.



ADVERTENCIA: Después de insertar un

sujetador, la herramienta puede rebotar hacia

atrás ("retroceso") haciendo que se aleje de

la superficie de trabajo. Para reducir el riesgo

de lesiones, siempre maneje el retroceso de la

siguiente manera:

• Siempre manteniendo el control de laherramienta.

• Permitiendo que el retroceso aleje la herramienta

de la superficie detrabajo.

• No resista el retroceso, de modo que la herramienta

se fuerce a regresar a la superficie de trabajo. En

"Modo de actuación de contacto", si se permite que

el contacto de la pieza de trabajo vuelva a entrar en

contacto con la superficie de trabajo antes de soltar

el gatillo, se producirá una descarga involuntaria

de unsujetador.

• Manteniendo la cara y las partes del cuerpo

alejadas de laherramienta.



ADVERTENCIA: Desconecte la herramienta:

• Cuando no esté en uso,

• Al realizar cualquier mantenimiento o reparación,

• Al eliminar un atasco,

• Al elevar, bajar o mover la herramienta a una

nueva ubicación,

• Cuando la herramienta esté fuera de la supervisión

o control del operador,

• Al retirar los sujetadores delcargador.



ADVERTENCIA: Al dar mantenimiento a la

herramienta:

• Siempre cierre el suministro de aire y desconecte

la herramienta del suministro de aire cuando no

esté enuso.

• Al trabajar con herramientas neumáticas, tenga

en cuenta las advertencias de este manual y tenga

especial cuidado al evaluar las herramientas

conproblemas.

Advertencias de Seguridad Adicionales



ADVERTENCIA: No use este producto para sujetar

cables eléctricos. La fijación de cables eléctricos podría

provocar descargas eléctricas o dañosgraves.



ADVERTENCIA: Asegúrese que no haya cables

eléctricos, tuberías de gas, etc. que puedan causar un

peligro si se dañan con laherramienta.



ADVERTENCIA: Esta herramienta no está diseñada

para usarse en atmósferas potencialmente explosivas

y no está aislada de entrar en contacto con la

energíaeléctrica.

• Use la herramienta neumática sólo para el propósito para

el que fuediseñada.

• No use la herramienta como unmartillo.

• Siempre lleve la herramienta por el mango con la mano

fuera de ambos gatillos.

EsPAñOl

Preparación de la Herramienta



ADVERTENCIA: Lea la sección titulada

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

al principio de este manual. Utilice siempre protección

para los ojos [ANSI Z87.1 (CAN / CSA Z94.3)] y auditiva

Gatillo (Fig.A)



ADVERTENCIA: Mantenga los dedos ALEJADOS del

gatillo cuando no introduzca los sujetadores para

evitar un accionamiento accidental. Nunca transporte

la herramienta con el dedo en elgatillo.



ADVERTENCIA: Una vez que se presiona el gatillo

secundario, la herramienta insertará un sujetador cada

vez que se apriete el gatilloprincipal.

Esta herramienta está equipada con un sistema de activación

de doble gatillo. el gatillo secundario

2

debe estar oprimido

para poder oprimir el gatillo primario

1

. Cada vez que

se presiona el gatillo principal, la herramienta disparará

unsujetador.

Conexión de Aire (Fig.B, C)

La herramienta está equipada con un acoplamiento de

conector rápido macho de 1/4” (6,4mm). Se puede utilizar

un acoplamiento de conector rápido macho de 3/8” (9,5 mm)

cuando no se dispone de una línea de suministro de 1/4”

(6,4mm).

nOTA: Se requiere una línea de suministro de 3/8” (9,5 mm)

(y accesorios) para obtener el máximo rendimiento de la

herramienta. iMPORTAnTE: Utilice siempre acoplamientos

que alivien toda la presión de la herramienta cuando esté

desconectada de la fuente de alimentación. Utilice siempre

conectores de manguera que cierren el suministro de aire del

compresor cuando la herramienta esté desconectada.

Para Instalar un Accesorio de Aire

1. Envuelva el extremo macho del accesorio con cinta de

sello de rosca antes de ensamblar para eliminar las fugas

deaire.

2. Para instalar un accesorio de 1/4” (6,4 mm): atorníllelo

directamente en la entrada de aire

3

y apriete

firmemente. nOTA: Si hay una tapa en la entrada de aire,

retírela antes de insertar el accesorio.

3. Para instalar un accesorio de 3/8” (9,5 mm): atornille el

accesorio en el adaptador de 3/8” (9,5 mm) y luego en la

entrada de aire de la herramienta y aprietefirmemente.

Consumo de aire por 100 ciclos 1,56 SCF

Capacidad de carga 170 clavos

Lubricación Aceite

ESPECIFICACIONES DE SUJETADOR

Modelo

Clavo Clavos de pasador calibre 23

Longitudes 1/2” (13 mm) –1” (25 mm)

Entrada de aire 1/4” NPT (6,4 mm)

nOTA: Sólo use sujetadores aprobados por CRAFTSMAN.

ESPECIFICACIONES DE HERRAMIENTA

Altura (pulgadas/metros) 6,3/0,16

Ancho (pulgadas/metros) 1,7/0,04

Longitud (pulgadas/metros) 8,9/0,22

Peso (lbs/kg) 2/0,91

Presión de operación recomendada 60-100 psi (4,1 a 6,9 bar)

MONTAJE Y AJUSTES



ADVERTENCIA: Para reducir el riesgo de

lesiones personales, apague la unidad y retire

el suministro de aire antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

La etiqueta en su herramienta puede incluir los siguientes

símbolos. Los símbolos y sus definiciones son los siguientes:

BPM .................... golpes por minuto

V ......................... volts

min ..................... minutos

o CD .............corriente directa

…/min ..............por minuto

RPM .................... revoluciones por

minuto

A ......................... ampéres

Hz .......................hertz

W ........................watts

Wh ......................Watt Horas

.......................sin carga velocidad

n .........................velocidad nominal

..................... símbolo de alerta

de seguridad

..................... use protección

respiratoria

..................... use protección para

los ojos

..................... Construcción Clase

II (aislamiento

doble)

..................... use protección

auditiva

..................... lea toda la

documentación

..................... evite mirar

fijamente la luz

o CAC ...........corriente alterna

Ah ....................... amperios hora

ventilada y llevando equipos de seguridad aprobados,

como mascarillas antipolvo especialmente diseñadas

para filtrar partículasmicroscópicas.

• Use ropa de protección y lave las áreas expuestas con

agua y jabón. Permitir que el polvo entre en su boca, ojos,

o que quede sobre la piel puede promover la absorción de

químicos peligrosos. Dirija las partículas lejos de la cara y

elcuerpo.

• Use la aspiradora de extracción de polvo adecuada

para retirar la mayoría de polvo estático y

transportado por aire. La falla en retirar el polvo estático

y transportado por aire podría contaminar el ambiente de

trabajo y presentar un riesgo de salud mayor al operador y

personas en lascercanías.

• Use abrazaderas u otras maneras prácticas para

asegurar y soportar la pieza de trabajo a una

plataforma estable. Sostener el trabajo a mano o contra

su cuerpo es inestable y puede guiar a la pérdida de control

ylesiones.

• Las ventilas de aire a menudo cubren las partes

móviles y se deben evitar. La ropa suelta, joyería,

o cabello largo podrían quedar atrapados en las

partesmóviles.

EsPAñOl

Activación de la Herramienta (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos [ANSI Z87.1

(CAN / CSA Z94.3)] y auditiva [ANSI S12.6 (S3.19)]

cuando opere estaherramienta.



ADVERTENCIA: Se disparará un clavo cada vez

que se presione el gatillo que podría resultar en una

activaciónaccidental.

1. Coloque la pieza de punta

8

contra la superficie

detrabajo.

Carga de Sujetadores (Fig.A, B, E)



ADVERTENCIA: Mantenga la herramienta apuntada

al lado opuesto de su cuerpo y otras personas. Puede

resultar en lesiones personalesserias.



ADVERTENCIA: Nunca cargue los clavos con

el gatillo o gatillos activados. Puede resultar en

lesionespersonales.

1. Lea todas las Advertencias de seguridad antes de usar

laherramienta.

2. Conecte la herramienta al suministro de aire.

3. Empuje la liberación de cargador

5

y jale el cargador

6

hacia atrás. Asegúrese que se liberen el gatillo primario

ysecundario.

4. Inserte los sujetadores en la parte inferior del cargador.

Para los sujetadores con flechas, la flecha de dirección

impresa en los sujetadores debe apuntar hacia la

parte inferior del cargador. nOTA: Asegúrese que los

sujetadores estén colocados firmemente contra el borde

inferior delcargador.

5. Empuje el cargador para cerrar hasta que se bloquee

en su lugar. Asegúrese que el cargador se conecte en

sulugar.

6. Observe la ventana indicadora de clavos bajos

7

y vuelva

a cargar cuando sea necesario. nOTA: La herramienta no

disparará cuando sólo queden unos pocos sujetadores

en el cargador, vuelva a cargar los sujetadores para

comenzar a disparar nuevamente.

Colocación Adecuada de Manos (Fig.D)



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, SIEMPRE use la posición de las

manos adecuada como semuestra.



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias,SIEMPRE sostenga firmemente en

anticipación de una reacciónrepentina.

La posición de mano adecuada requiere una mano en la

manija principal

9

OPERACIÓN



ADVERTENCIA: Para reducir el riesgo de

lesiones personales, apague la unidad y retire

el suministro de aireantes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Uso de Gatillo Secundario (Fig.A)



ADVERTENCIA: Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos [ANSI Z87.1

(CAN / CSA Z94.3)] y auditiva [ANSI S12.6 (S3.19)]

cuando opere esta herramienta.



ADVERTENCIA: No mantenga el gatillo presionado

cuando la herramienta no esté en uso. Puede resultar

en lesiones personalesserias.



ADVERTENCIA: Desconecte la línea de aire de la

herramienta y retire los sujetadores del cargador

antes de realizar ajustes. Puede resultar en lesiones

personalesserias.

La herramienta está bloqueada en apagado hasta que se

presiona el gatillo secundario

2

[ANSI S12.6 (S3.19)] cuando opere esta herramienta.

Mantenga el sujetador apuntado al lado opuesto de

su cuerpo y otras personas. Para la operación segura,

complete los siguientes procedimientos y verificaciones

antes de cada uso delsujetador.

AVISO: Para reducir el riesgo de daños a la

herramienta, utilice únicamente aceite para

herramientas neumáticas o un aceite de peso SAE

20sin detergente. El aceite con aditivos o detergente

dañará las piezas de laherramienta.

• Antes de usar la herramienta, asegúrese que los tanques

del compresor se hayan drenado adecuadamente.

nOTA:Use un filtro y regulador cuando seaposible.

• Use protección para los ojos, oídos y

respiratoriaadecuada.

• Retire todos los sujetadores del cargador.

• Revise la operación suave y adecuada de los ensambles

de disparo de contacto y empuje. No use la herramienta

si cualquier ensamble no funciona adecuadamente.

NUNCA use una herramienta que tenga el disparo de

contacto restringido en la posiciónarriba.

• Revise el suministro de aire: Asegúrese que la presión de

aire no exceda los límites de operación; 60a 100p.s.i.g.,

(4,1 a 6,9 kg/cm

• Lubrique la herramienta:

‑ Use aceite para herramientas neumáticas

CRAFTSMAN o aceite S.A.E. no detergente de 20peso.

NO use aceite detergente o aditivos, ya que dañarán

los anillos y las partes dehule.

‑ Use un filtro cuando seaposible.

‑ Agregue de 5a 7gotas de aceite en el accesorio de

aire por lo menos dos veces aldía.

• Mantenga la herramienta apuntada al lado opuesto de su

cuerpo y otraspersonas.

• Conecte la manguera deaire.

• Revise respecto a fugas audibles alrededor de las válvulas

y empaques. Nunca use una herramienta que tenga

fugas o partesdañadas.

EsPAñOl

Acción Por qué Cómo

Lubrique la herramienta

con 2-3 gotas de aceite

para herramientas

neumáticas CRAFTSMAN.

Evita la falla

de los anillos O.

Introduzca gotas en la

conexión de entrada

de aire.

Drene los tanques

del compresor y las

mangueras diariamente.

Evita la

acumulación

de humedad en

el compresor

y la pistola

de clavos.

Abra las llaves de paso u

otras válvulas de drenaje

en los tanques del

compresor. Deje que el

agua acumulada se drene

de las mangueras.

MANTENIMIENTO



ADVERTENCIA: Para reducir el riesgo de

lesiones personales, apague la unidad y retire

el suministro de aire antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación de arranque accidental puede

causarlesiones.

Operación en Clima Caliente

La herramienta debería funcionar normalmente. Sin

embargo, mantenga la herramienta fuera de la luz solar

directa ya que el calor excesivo puede deteriorar los

topes, anillos O y otras partes de hule resultando en un

mantenimientoincrementado.



ADVERTENCIA: No almacene las herramientas en

un ambiente de clima frío para evitar la formación

de escarcha o hielo en las válvulas y mecanismos de

operación de las herramientas que podrían causar

fallas en laherramienta.



ADVERTENCIA: Algunos líquidos comerciales de

secado de líneas de aire son dañinos para los anillos

O y los sellos; no use estos secadores de aire de baja

temperatura sin verificar lacompatibilidad.

Al operar herramientas a temperaturas bajo cero:

1. Asegúrese que los tanques del compresor se hayan

drenado correctamente antes de suuso.

2. Mantenga la herramienta lo más caliente posible antes

deusarla.

3. Asegúrese que se hayan quitado todos los sujetadores

delcargador.

4. Reduzca la presión de aire a 80p.s.i.g. omenos.

5. Vuelva a conectar el aire y cargue los sujetadores en

elcargador.

6. Suba la presión hasta el nivel de funcionamiento (sin

exceder los 120p.s.i.g.) y use la herramienta como

decostumbre.

7. Drene siempre los tanques del compresor al menos una

vez aldía.

Operación en Clima Frío



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

suministro de aire antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación accidental puede causarlesiones.

Eliminación de Clavo Atascado (Fig.A, B, E)



ADVERTENCIA: Desconecte la herramienta del

suministro de aire y retire los sujetadores del cargador

antes de realizar ajustes o podrían producirse

lesionespersonales.

Si un clavo queda atascado en la pieza de nariz, mantenga

la herramienta apuntada opuesta a usted y siga estas

instrucciones para liberarla:

1. Desconecte el suministro de aire de laherramienta.

2. Empuje la liberación de cargador

5

y jale el cargador

6

hacia atrás. Retire lossujetadores.

3. Retire la almohadilla anti-daños

11

y luego use una llave

hexagonal para quitar los dos pernos

10

y la pieza de

punta

8

4. Retire el sujetadoratascado.

5. Revise el carril de alimentación y elimine los pasadores o

fragmentos de pasadoresdañados.

6. Reemplace la pieza de punta y apriete los

pernosfirmemente.

7. Vuelva a conectar el suministro deaire.

8. Vuelva a cargar la herramienta (consulte Carga

desujetadores).

nOTA: Si los clavos continúan atascándose con frecuencia

en la pieza de punta, solicite que un centro de servicio

autorizado dé servicio a laherramienta.

Ajuste de Profundidad



ADVERTENCIA: Para reducir el riesgo de lesiones

personales serias, apague la unidad y retire el

suministro de aire antes de realizar cualquier

ajuste o retirar/instalar conexiones o accesorios.

Una activación accidental puede causarlesiones.



ATENCIÓN: Una presión de aire superior a la requerida

puede causar un desgaste prematuro y/o daños a

laherramienta.

La profundidad a la que se introduce un sujetador es

controlada por la presión del suministro de aire. La cantidad

de presión de aire requerida variará dependiendo de

la longitud del sujetador y del material que se sujeta.

Experimente con la configuración de presión de aire para

determinar la configuración más baja que realizará de

manera consistente el trabajo en cuestión.

2. Presione el gatillo secundario

2

para desbloquear

el gatillo

1

. Ahora presione el gatillo. Se dispara un

sujetador cada vez que se presiona el gatilloprincipal.



ATENCIÓN: Cada ves que se dispara un sujetador,

saldrá un chorro de aire del escape trasero. Mantenga

su cara lejos de estaárea.

EsPAñOl

Reparaciones



ADVERTENCIA: Para asegurar la SEGURIDAD y la

CONFIABILIDAD del producto, las reparaciones, el

mantenimiento y los ajustes (inclusive la inspección

y el cambio de las escobillas, cuando proceda) deben

ser realizados en un centro de mantenimiento en la

fábrica CRAFTSMAN u en un centro de mantenimiento

autorizado CRAFTSMAN. Utilice siempre piezas de

repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de servicio más cercano

CUliACAn, sin

Blvd. Emiliano Zapata 5400-1Poniente Col.

San Rafael

(667) 7178999

gUADAlAJARA, JAl

Av. La Paz #1779- Col. Americana Sector

Juárez

(33) 38256978

MEXiCO, D.F.

Eje Central Lázaro Cárdenas No. 18- Local

D, Col. Obrera

(55) 55889377

MERiDA, YUC

Calle 63#459-A - Col. Centro (999) 9285038

MOnTERREY, n.l.

Av. Francisco I. Madero 831Poniente - Col.

Centro

(818) 3752313

PUEBlA, PUE

17Norte #205 - Col. Centro (222) 2463714

QUERETARO, QRO

Av. San Roque 274- Col. San Gregorio (442) 2176314

sAn lUis POTOsi, slP

Av. Universidad 1525- Col. San Luis (444) 8142383

TORREOn, COAh

Blvd. Independencia, 96Pte. - Col. Centro (871) 7165265

VERACRUZ, VER

Prolongación Díaz Mirón #4280- Col.

Remes

(229) 9217016

VillAhERMOsA, TAB

Constitución 516-A - Col. Centro (993) 3125111

PARA OTRAslOCAliDADEs:

si se encuentra en México, por favor llame al(55)

53267100

si se encuentra en U.s., por favor llame al

1‑888‑331‑4569

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto: __________________________

Mod./Cat.: ___________________________________

Marca: _____________________________________

Núm. deserie: ________________________________

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

___________________________________________

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

___________________________________________

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye la

reparación o reposición del producto y/o componentes sin

Accesorios



ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los que

ofrece CRAFTSMAN, el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir el

riesgo de lesiones, con este producto deben usarse sólo

los accesorios recomendados porCRAFTSMAN.

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto com CRAFTSMAN, llame al

1‑888‑331‑4569.

Limpieza



ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada

ANSIZ87.1al realizar estatarea.



ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no metálicas

de la herramienta. Estos productos químicos pueden

debilitar los materiales plásticos utilizados en estas

piezas. Utilice un paño humedecido sólo con agua

y jabón neutro. Nunca permita que penetre líquido

dentro de la herramienta ni sumerja ninguna de las

piezas en unlíquido.

Acción Por qué Cómo

Limpie el cargador, la

liberación del cargador y

el mecanismo de disparo

de contacto.

Permite la

operación

suave del

cargador,

reduce el

desgaste y

evita atascos.

Seque con aire de

compresor. El uso de

aceites, lubricantes o

solventes periódicamente.

no se recomienda ya que

tienden a atraer residuos.

Antes de cada uso,

verifique que todos

los tornillos, tuercas

y sujetadores estén

apretados y sin daños.

Evita atascos,

fugas y

prematuros

y falla de las

piezas de

la herramienta.

Apriete tornillos sueltos

u otros sujetadores con

la llave hexagonal o un

destornillador adecuados.

EsPAñOl

TODAS LAS DEMÁS, INCLUIDA LA GARANTÍA IMPLÍCITA DE

COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN

PARTICULAR, Y EXCLUYE TODOS LOS DAÑOS INCIDENTALES

O EN CONSECUENCIA. Algunos estados no permiten

limitaciones sobre la duración de una garantía implícita

o la exclusión o limitación de daños incidentales o en

consecuencia, por lo que estas limitaciones pueden no

aplicarse en su caso. Esta garantía le da derechos legales

específicos y puede tener otros derechos que varían en

ciertos estados o provincias

gARAnTÍA DE REEMBOlsO DE sU DinERO

POR 90DÍAs

Si no está completamente satisfecho con el desempeño de

su máquina herramienta o clavadora CRAFTSMAN, cualquiera

sea el motivo, podrá devolverlo hasta 90días de la fecha de

compra con su recibo y obtener el reembolso completo de

su dinero – sin necesidad de responder a ningunapregunta.

AMÉRiCA lATinA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene en

el empaque, llamar a la compañía local o visitar el sitio Web a

fin de obtener esainformación.

REEMPlAZO gRATUiTO DE lAs ETiQUETAs DE

ADVERTEnCiAs: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1‑888‑331‑4569 para que se le

reemplacengratuitamente.

Garantía Limitada por Tres Años

CRAFTSMAN reparará o reemplazará, sin cargo, cualquier

defecto debido a materiales o mano de obra defectuosos

por tres años desde la fecha de compra. Esta garantía no

cubre falla de partes debido al desgaste normal o abuso

de la herramienta. Para detalles adicionales de la cobertura

de la garantía e información de reparación de garantía,

visite www.craftsman.com o llame al 1‑888‑331‑4569.

Esta garantía no se aplica a accesorios o daño causado

cuando otros hayan realizado o intentado reparaciones.

ESTA GARANTÍA LIMITADA SE OTORGA EN LUGAR DE

Registro en Línea

Gracias por su compra. Registre su producto ahorapara:

• sERViCiO En gARAnTÍA: Si completa esta tarjeta,

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• COnFiRMATCiÓn DE PROPiEDAD: En caso de una

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• PARA sU sEgURiDAD: Si registra el producto,

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para

elConsumidor).

• Registro en línea en

www.craftsman.com/registration.

cargo alguno para el cliente, incluyendo mano de obra, así

como los gastos de transportación razonablemente erogados

derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Solamente para propósito deMéxico:

Importado por: Craftsman. Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210Delegación Alvaro Obregón

México D.F.

Tel.(52) 555-326-7100R.F.C.: BDE810626-1W7

EsPAñOl

Solución de problemas

Problema Causa Corrección

El alojamiento de la válvula de

gatillo tiene fuga de aire.

Anillo O cortado o agrietado. Reemplace el anillo O.

El vástago de la válvula de gatillo

tiene fuga de aire.

Anillos O/sellos cortados o agrietados. Reemplace el ensamble de la válvula

de gatillo.

El marco/punta tiene fuga de aire. Tornillos de punta flojos. Apriete y vuelva a revisar.

El anillo O o el empaque están cortados o agrietados. Reemplace el anillo O o el empaque.

Tope agrietado/desgastado. Reemplace el tope.

El marco/tapa tiene fuga de aire. Empaque o sello dañado. Reemplace el empaque o sello.

Tope de válvula de cabeza agrietado/desgastado. Reemplace el tope.

Tornillos de tapa flojos. Apriete y vuelva a revisar.

Falla en activarse. Restricción de suministro de aire. Revise el equipo de suministro de aire.

Herramienta seca, falta de lubricación. Use Lubricante de herramienta neumática.

Anillos O de válvula de cabeza desgastados. Reemplace los anillos O.

Resorte de tapa de cilindro roto. Reemplace el resorte de tapa de cilindro.

Válvula de cabeza atorada en la tapa. Desensamble/Revise/Lubrique.

Falta de potencia; lento en activarse. Herramienta seca, falta de lubricación. Use Lubricante de herramienta neumática.

Resorte de tapa de cilindro roto. Reemplace el resorte de tapa.

Anillos O/sellos cortados o agrietados. Reemplace los anillos O/sellos.

Escape bloqueado. Revise el tope, el resorte de la cabeza de

válvula, silenciador.

Ensamble de gatillo desgastado/fugas. Reemplace el ensamble de gatillo.

Suciedad/brea acumulados en accionador. Desensamble la punta/accionador

para limpiar.

Camisa de cilindro no asentada correctamente en tope inferior. Desensamble para corregir.

Válvula de cabeza seca. Desensamble/lubrique.

Presión de aire demasiado baja. Revise el equipo de suministro de aire.

Salto de sujetadores;

alimentación intermitente.

Tope desgastado. Reemplace el tope.

Brea/suciedad en canal de accionador. Desensamble y limpie la punta y accionador.

Restricción de aire/flujo de aire inadecuado a través de casquillo o

tapón de desconexión rápida.

Reemplace los accesorios de

desconexión rápida.

Anillo O de pistón desgastado. Reemplace el anillo O, revise el accionador.

Herramienta seca, falta de lubricación. Use Lubricante de herramienta neumática.

Resorte de empuje dañado. Reemplace el resorte.

Baja presión de aire. Revise el suministro de aire a la herramienta.

Tornillos de punta de cargador sueltos. Apriete todos los tornillos.

Los sujetadores son muy cortos para la herramienta. Use sólo sujetadores recomendados.

Sujetadores doblados. Deje de usar estos sujetadores.

Sujetadores de tamaño incorrecto. Use sólo sujetadores recomendados.

Fuga de empaque de tapa de cabeza. Apriete los tornillos/reemplace el empaque.

Anillo O de válvula de gatillo cortado/desgastado. Reemplace el anillo O.

Accionador roto/astillado. Reemplace el accionador (revise el anillo O

del pistón).

Cargador seco/sucio. Limpie/lubrique con Lubricante de

herramienta neumática.

Cargador desgastado. Reemplace el cargador.

Problema Causa Corrección

Los sujetadores se atascan en

la herramienta.

Canal de accionador desgastado. Reemplace la punta/revise la puerta.

Sujetadores de tamaño incorrecto. Use sólo sujetadores recomendados.

Sujetadores doblados. Deje de usar estos sujetadores.

Tornillos de cargador/punta sueltos. Apriete todos los tornillos.

Accionador roto/astillado. Reemplace el accionador.

11/20 Part No. N915268

CRAFTSMAN 701East Joppa Road, Towson, MD 21286

Craftsman CMPPN23 1-in 23-Gauge Pneumatic Pin Nailer

Product's Documents

User Manual

Specifications

Craftsman CMPPN23 Questions and Answers
