Owner's Manual

CRRrTSMRH'°

ROTARY LAW OW

650 Series Briggs & Stratton Engine

21" Multi-Cut

Model No.

917.388120

• Espahol, p. 18

CAUTION:

Read and follow all

Safety Rules and Instructions

before operating this equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179

Visit our Craftsman website: www.sears.com/craftsman

U.S.A.

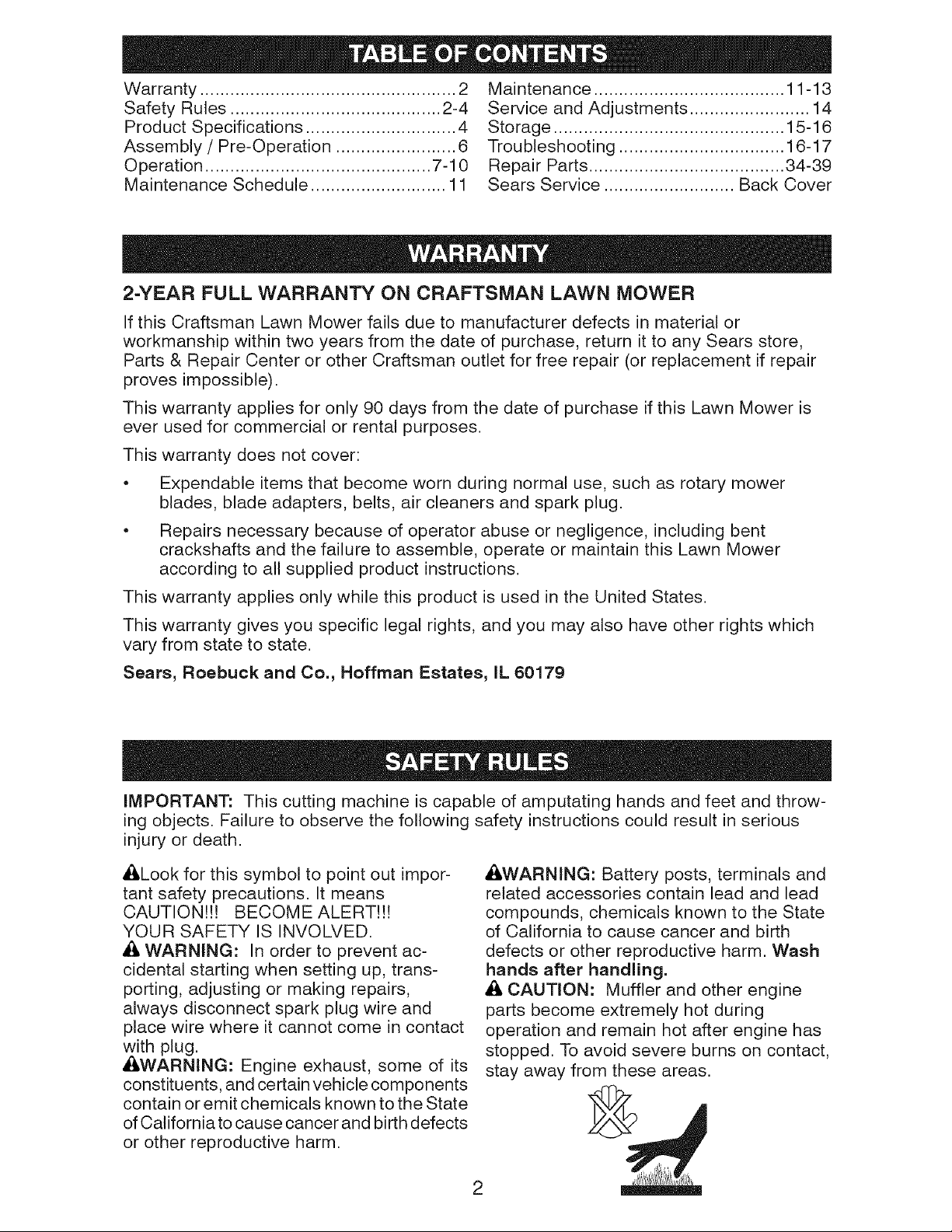

Warranty ................................................... 2

Safety Rules .......................................... 2-4

Product Specifications .............................. 4

Assembly / Pre-Operation ........................ 6

Operation ............................................. 7-10

Maintenance Schedule ........................... 11

Maintenance ...................................... 11-13

Service and Adjustments ........................ 14

Storage .............................................. 15-16

Troubleshooting ................................. 16-17

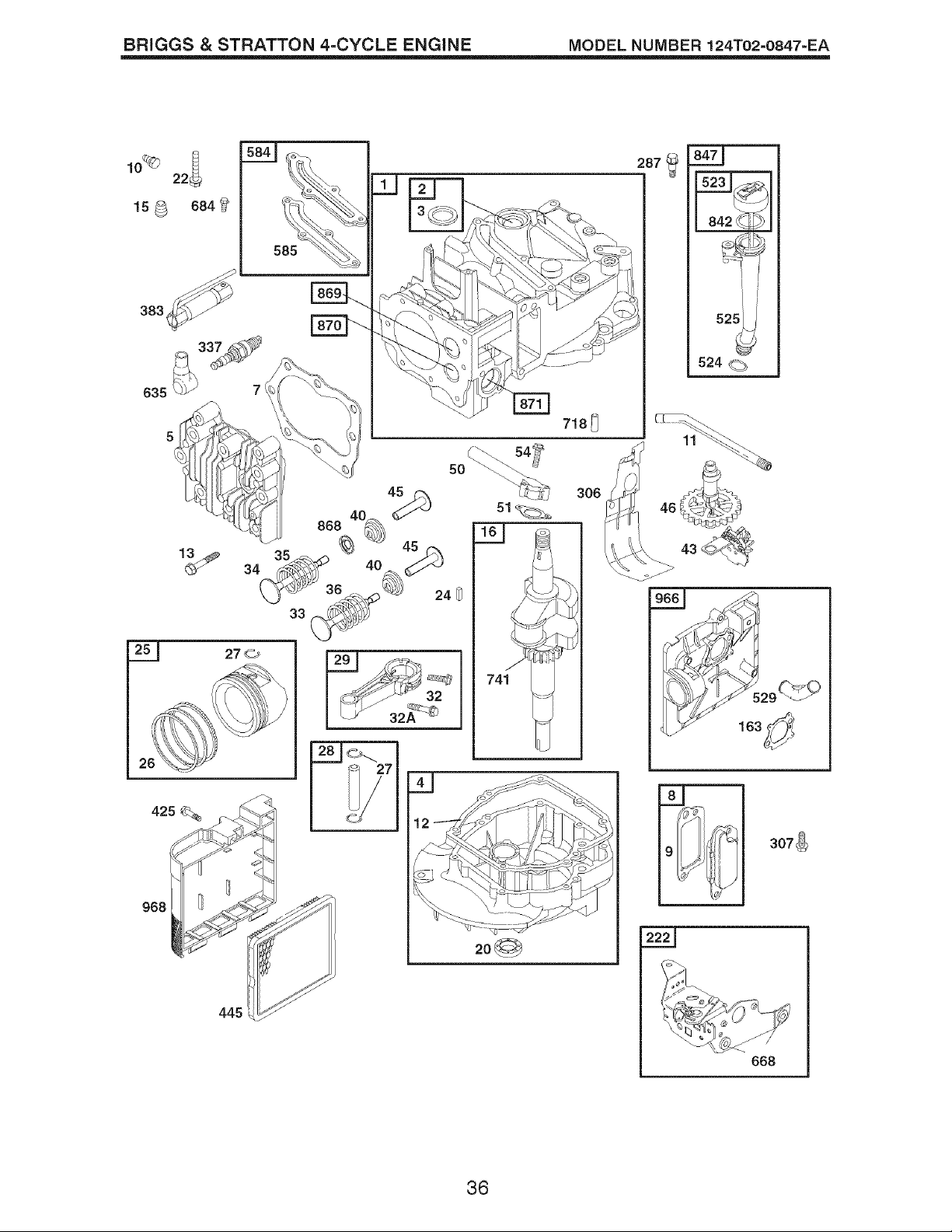

Repair Parts ....................................... 34-39

Sears Service .......................... Back Cover

2=YEAR FULL WARRANTY ON CRAFTSMAN LAWN MOWER

If this Craftsman Lawn Mower fails due to manufacturer defects in material or

workmanship within two years from the date of purchase, return it to any Sears store,

Parts & Repair Center or other Craftsman outlet for free repair (or replacement if repair

proves impossible).

This warranty applies for only 90 days from the date of purchase if this Lawn Mower is

ever used for commercial or rental purposes.

This warranty does not cover:

Expendable items that become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

Repairs necessary because of operator abuse or negligence, including bent

crackshafts and the failure to assemble, operate or maintain this Lawn Mower

according to all supplied product instructions.

This warranty applies only while this product is used in the United States.

This warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and throw-

ing objects. Failure to observe the following safety instructions could result in serious

injury or death.

_l:_Look for this symbol to point out impor-

tant safety precautions. It means

CAUTION!!! BECOME ALERT!!!

YOUR SAFETY IS INVOLVED.

_, WARNING: In order to prevent ac-

cidental starting when setting up, trans-

porting, adjusting or making repairs,

always disconnect spark plug wire and

place wire where it cannot come in contact

with plug.

_,WARNING: Engine exhaust, some of its

constituents, and certain vehicle components

contain or emit chemicals known to the State

of California to cause cancer and birth defects

or other reproductive harm.

_WARNING: Battery posts, terminals and

related accessories contain lead and lead

compounds, chemicals known to the State

of California to cause cancer and birth

defects or other reproductive harm. Wash

hands after handling.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine has

stopped. To avoid severe burns on contact,

stay away from these areas.

I. GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thoroughly

familiar with the controls and the proper

use of the machine before starting.

Do not put hands or feet near or under

rotating parts. Keep clear of the dis-

charge opening at all times.

, Only allow responsible individuals, who

are familiar with the instructions, to oper-

ate the machine.

, Clear the area of objects such as rocks,

toys, wire, bones, sticks, etc., which

could be picked up and thrown by blade.

Be sure the area is clear of other people

before mowing. Stop machine if anyone

enters the area.

Do not operate the mower when bare-

foot or wearing open sandals. Always

wear substantial foot wear.

Do not pull mower backwards unless

absolutely necessary. Always look down

and behind before and while moving

backwards.

Never direct discharged material toward

anyone. Avoid discharging material

against a wall or obstruction. Material

may richochet back toward the opera-

tor. Stop the blade when crossing gravel

surfaces.

Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories ap-

proved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning the

mower or unclogging the chute.

• Shut the engine (motor) off and wait until

the blade comes to complete stop before

removing grass catcher.

Mow only in daylight or good artificial

light.

Do not operate the machine while under

the influence of alcohol or drugs.

Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle; walk, never run.

Disengage the self-propelled mech-

anism or drive clutch on mowers so

equipped before starting the engine.

If the equipment should start to vibrate

abnormally, stop the engine (motor) and

check immediately for the cause. Vibra-

tion is generally a warning of trouble.

Always wear safety goggles or safety

glasses with side shields when operating

mower.

II. SLOPE OPERATION

Slopes are a major factor related to slip &

fall accidents which can result in severe in-

jury. All slopes require extra caution. If you

feel uneasy on a slope, do not mow it.

DO:

Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

Remove obstacles such as rocks, tree

limbs, etc.

Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

Do not trim excessively steep slopes.

Do not mow on wet grass. Reduced foot-

ing could cause slipping.

Ill. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the machine

and the mowing activity. Never assume

that children will remain where you last

saw them.

Keep children out of the trimming area

and under the watchful care of another

responsible adult.

Be alert and turn machine off if children

enter the area.

Before and while walking backwards,

look behind and down for small children.

Never allow children to operate the ma-

chine.

Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SAFE HANDLING OF GASOLINE

Use extreme care in handling gasoline.

Gasoline is extremely flammable and the

vapors are explosive.

Extinguish all cigarettes, cigars, pipes

and other sources of ignition.

Use only an approved container.

Never remove gas cap or add fuel with

the engine running. Allow engine to cool

before refueling.

Never refuel the machine indoors.

Never store the machine or fuel contain-

er where there is an open flame, spark

or pilot light such as a water heater or on

other appliances.

Never fill containers inside a vehicle, on

a truck or trailer bed with a plastic liner.

Always place containers on the ground

away from your vehicle before filling.

Remove gas-powered equipment from

the truck or trailer and refuel it on the

ground. If this is not possible, then

refuel such equipment with a portable

container, rather than from a gasoline

dispenser nozzle.

Keep the nozzle in contact with the rim

of the fuel tank or container opening at

all times until fueling is complete. Do

not use a nozzle lock-open device.

If fuel is spilled on clothing, change

clothing immediately.

Never overfill fuel tank. Replace gas

cap and tighten securely.

V. GENERAL SERVICE

Never run a machine inside a closed

area.

• Never make adjustments or repairs with

the engine (motor) running. Disconnect

the spark plug wire, and keep the wire

away from the plug to prevent accidental

starting.

Keep nuts and bolts, especially blade

attachment bolts, tight and keep equip-

ment in good condition.

Never tamper with safety devices. Check

their proper operation regularly.

Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

Never attempt to make wheel height

adjustments while the engine is running.

Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

Do not change the engine governor set-

ting or overspeed the engine.

Maintain or replace safety and instruc-

tion labels, as necessary.

&WARNING: This lawn mower is equipped with an internal combustion engine and

should not be used on or near any unimproved forest-covered, brush-covered or

grass-covered land unless the engine's exhaust system is equipped with a spark

arrester meeting applicable local or state laws (if any). If a spark arrester is used, it

should be maintained in effective working order by the operator.

In the state of California the above is required by law (Section 4442 of the California

Public Resources Code). Other states may have similar laws. Federal laws apply on

federal lands. A spark arrester for the muffler is available through your nearest Sears

Parts & Repair Center (See the REPAIR PARTS section of this manual).

Serial Number:

Date of Purchase:

Gasoline Capacity / Type: 1.6 Quarts (Unleaded Regular)

Oil Type (API SG-SL): SAE 30 (above 32°F); SAE 5W-30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19HX

Blade Bolt Torque: 35-40 ft. Ibs.

• The model and serial numbers will be found on a decal on the rear of the lawn mower

housing. Record both serial number and date of purchase in space provided above.

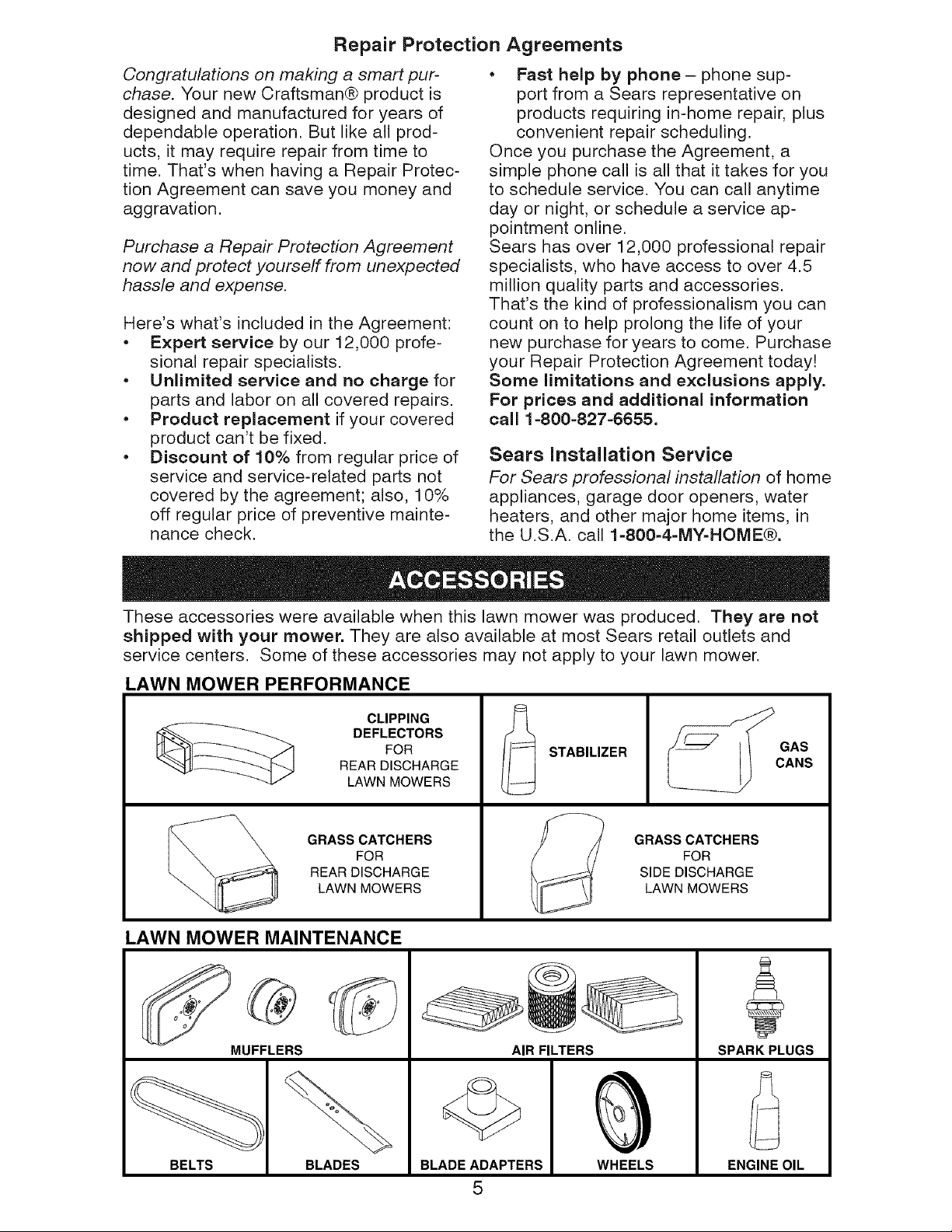

Repair Protection Agreements

Congratulations on making a smart pur-

chase. Your new Craftsman® product is

designed and manufactured for years of

dependable operation. But like all prod-

ucts, it may require repair from time to

time. That's when having a Repair Protec-

tion Agreement can save you money and

aggravation.

Purchase a Repair Protection Agreement

now and protect yourself from unexpected

hassle and expense.

Here's what's included in the Agreement:

• Expert service by our 12,000 profe-

sional repair specialists.

. Unlimited service and no charge for

parts and labor on all covered repairs.

, Product replacement if your covered

product can't be fixed.

• Discount of 10% from regular price of

service and service-related parts not

covered by the agreement; also, 10%

off regular price of preventive mainte-

nance check.

• Fast help by phone- phone sup-

port from a Sears representative on

products requiring in-home repair, plus

convenient repair scheduling.

Once you purchase the Agreement, a

simple phone call is all that it takes for you

to schedule service. You can call anytime

day or night, or schedule a service ap-

pointment online.

Sears has over 12,000 professional repair

specialists, who have access to over 4.5

million quality parts and accessories.

That's the kind of professionalism you can

count on to help prolong the life of your

new purchase for years to come. Purchase

your Repair Protection Agreement today!

Some limitations and exclusions apply.

For prices and additional information

call 1=800=827-6655.

Sears Installation Service

For Sears professional installation of home

appliances, garage door openers, water

heaters, and other major home items, in

the U.S.A. call 1=800=4-MY-HOME®.

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and

service centers. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING

DEFLECTORS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

STABILIZER

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

MUFFLERS

BELTS BLADES BLADE ADAPTERS

AIR FILTERS

WHEELS

SPARK PLUGS

ENGINE OIL

Read these instructions and this manual in

its entirety before you attempt to assemble

or operate your new lawn mower.

IMPORTANT: This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Your new lawn mower has been as-

sembled at the factory with the excep-

tion of those parts left unassembled for

shipping purposes. To ensure safe and

proper operation of your lawn mower, all

parts and hardware you assemble must be

tightened securely. Use the correct tools ....

as necessary to ensure proper tightness.

All parts such as nuts, washers, bolts, etc.,

necessary to complete the assembly have

been placed in the parts bag.

Operator MOWING

presence POSITION

control bar /J'_

///

Upper

UP handle

Handle

knob

Lower handle

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thoroughly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle sec-

tion locks into place in mowing position.

2. Remove protective padding, raise up-

per handle section into place on lower

handle and tighten both handle knobs.

3. Remove handle padding holding

operator presence control bar to upper

handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to 'AD-

JUST HANDLE" in the Service and Adjust-

ments section of this manual.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

Vinyl Frame

bindings opening

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to bag-

ging or discharging, see "TO CONVERT

MOWER" in the Operation section of this

manual.

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

[")R WARNING ON OFF AND FFF:T AWAY

-Operator presence control bar

Starter

handle

Engine oil cap with dipstick

Grass

catchel

Gasoline filler ca_

Air filter

plug

Muffler

Housing

Mulcher

IMPORTANT." This lawn mower is shipped

WITHOUT OIL OR GASOLINE in the engine.

Wheel adjuster

(on each wheel)

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Com-

mission. The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Mulcher door - allows conversion to

discharging or bagging operation.

Starter handle - used for starting engine.

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severeeye damage,Always

wear safety glasses or eye shields while

operating your lawn mower or performing

any adjustmentsor repairs, We recom-

mend a standard safety glasses or wide

vision safety maskworn over spectacles,

HOW TO USE YOUR LAWN MOWER

ENGINE SPEED

Engine speed was set at the factory for

optimum performance, It is not adjustable,

ENGINE ZONE CONTROL

_k,CAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the

risk of blade contact injury. Do not under

any circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

TO ADJUST CUTTING HEIGHT

Raise wheels for low cut and lower wheels

for high cut, adjust cutting height to suit

your requirements. Medium position is

best for most lawns.

• To change cutting height, squeeze ad-

juster lever toward wheel. Move wheel

up or down to suit your requirements. Be

sure all wheels are in the same setting.

NOTE: Adjuster is properly positioned when

plate tab inserts into hole in lever. Also, 9-

position adjusters (if so equipped) allow lever

to be positioned between the plate tabs.

LEVER BACKWARD

TO LOWER MOWER

Plate tab

To convert to mulching or discharging

operation, remove grass catcher and

close rear door.

Pivot pins Rear

Grass

catcher

handle

Catcher frame hook

SIDE DISCHARGING

• Rear door must be closed.

• Open mulcher door and install dis-

charge deflector under door as shown.

• Mower is now ready for discharging

operation.

To convert to mulching or bagging opera-

tion, discharge deflector must be removed

and mulcher door must be closed.

SIMPLE STEPS TO REMEMBER WHEN

CONVERTING YOUR LAWN MOWER

FOR MULCHING -

1. Rear door closed.

2. Mulcher door closed.

FOR REAR BAGGING -

1. Grass catcher installed.

2. Mulcher door closed.

FOR SIDE DISCHARGING -

1. Rear door closed.

_i Discharge deflector installed.

CAUTION: Do not run your lawn mower

without rear door closed, clipping deflector

or approved grass catcher in place. Never

attempt to operate the lawn mower with the

rear door removed or propped open.

LEVER FORWARD TO RAISE MOWER Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging

or discharging:

REAR BAGGING

• Lift rear door of the lawn mower and

place the grass catcher frame hooks

onto the door pivot pins.

Open mulcher door

Install

discharge

8 deflector

MOWER IS NOW READY FOR

DISCHARGING OPERATION

NOTE: Initial oil fill requires only 18 oz.

due to residual oil in engine from the

manufacturers 100% quality testing.

When changing oil you may need 20 oz.

4. Insert and tighten dipstick.

IMPORTANT:

. Check oil level before each use. Add oil

if needed. Fill to full line on dipstick.

* Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions. See "TO

CHANGE ENGINE OIL' in the Mainte-

nance section of this manual.

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag.

NOTE: Do not drag the bag when empty-

ing; it will cause unnecessary wear.

Grass

catcher

frame

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

A CAUTION: DO NOT overfill engine with

oil, or it will smoke heavily from the muffler

on startup.

1. Be sure lawnmower is level.

2. Remove oil dipstick from oil fill spout.

3. You receive a container of oil with the

unit. Slowly pour the entire container

down the oil fill spout into the engine.

Engine

oil cap

Gasoline

filler cap

ADD GASOLINE

. Fill fuel tank to bottom of tank filler neck.

Do not overfill. Use fresh, clean, regular

unleaded gasoline with a minimum of 87

octane. Do not mix oil with gasoline. Pur-

chase fuel in quantities that can be used

within 30 days to assure fuel freshness.

• IL CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

_ar an open flame.

CAUTION: Alcohol blended fuels (called

gasohol or using ethanol or methanol) can

attract moisture which leads to separation

and formation of acids during storage. Acidic

gas can damage the fuel system of an engine

while in storage. To avoid engine problems,

the fuel system should be emptied before

storage of 30 days or longer. Empty the gas

tank, start the engine and let it run until the

fuel lines and carburetor are empty. Use fresh

fuel next season. See Storage Instructions

for additional information. Never use engine

or carburetor cleaner products in the fuel tank

or permanent damage may occur.

TO STOP ENGINE

• To stop engine, release operator pres-

ence control bar.

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the product

and should be considered normal.

NOTE: Your engine is equipped with an

automatic choke system. No priming or

choking is required before starting.

• To start engine, hold operator presence

control bar down to the handle and

pull starter handle quickly. Do not allow

starter rope to snap back.

MOWING TIPS

CAUTION: Do not use de-thatcher

blade attachments on your mower. Such

attachments are hazardous, will damage

your mower and could void your warranty.

. Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass clip-

pings. It may also be necessary to re-

duce ground speed and/or run the lawn

mower over the area a second time.

. For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

. For better grass bagging and most cut-

ting conditions, the engine speed should

be set in the FAST position.

. Pores in cloth grass catchers can be-

come filled with dirt and dust with use

and catchers will collect less grass. To

prevent this, regularly hose catcher off

with water and let dry before using.

. Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and extend

engine life.

MULCHING MOWING TIPS

iMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

. The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into

the grass and not be noticed. Also, the

mulched grass will biodegrade quickly to

provide nutrients for the lawn. Always

mulch with your highest engine (blade)

speed as this will provide the best recut-

ting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried, yet the newly cut area will not be

exposed to direct sunlight.

. For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown

it will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and leaving

clumps of mulched grass. For extremely

heavy grass, reduce your width of cut

by overlapping previously cut path and

mow slowly.

. Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a sec-

ond cut, mow across (perpendicular) to

the first cut path.

. Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MA|NTENANCE

SCHEDULE

Check for Loose Fasteners

_1 Clean / Inspect Grass Catcher *

Check Tires

_ Check Drive Wheels

Clean Lawn Mower ....

M Clean under Drive Cover ***

O Check Drive Belt / Pulleys ***

W Check / Sharpen / Replace Blade

_ Lubrication

Clean and Recharge Battery **

Check Engine Oil level

I_ Change Engine Oil

N Clean Air Filter

t_l Inspect Muffler

N Replace Spark Plug

I1_ Replace Air Filter Paper Cartridge

Empty fuel system or add Stabilizer

• (if so equipped)

• * Electric-Start mowers

• ** Power-Propelled mowers

• *** Use a scraper

to clean under deck

BEFORE AFTER EVERY EVERY EVERY BEFORE

EACH EACH 10 25 HOURS 100

USE USE HOURS OR SEASON HOURS STORAGE

v' v"

v" v" v"

v" v"

Ib#_,2

1 - Change more often if operating under a heavy load or in high outdoor temperatures.

2 - Service more often if operating in dirty or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4 - Charge 48 hours at end of season.

5 - And after each ,5 hours of use.

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does not

cover items that have been subjected to

operator abuse or negligence. To receive

full value from the warranty, operator must

maintain unit as instructed in this manual.

LUBRICATION CHART

(_ Wheel

adjuster (on

each wheel)

Some adjustments will need to be made

periodically to properly maintain your unit.

At least once a season, check to see if

you should make any of the adjustments

described in the Service and Adjustments

section of this manual.

. At least once a year, replace the spark

plug, clean or replace air filter element

and check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

, Follow the maintenance schedule in this

manual.

BEFORE EACH USE

. Check engine oil level.

• Check for loose fasteners.

LUBRICATION

Keep unit well lubricated

(See "LUBRICATION CHART").

I Engine oil

I f ¢ Mulcher

I \ J doorhinge

!,,, ") _ Rear door

hinge

(_) Handle bracket mounting pins

_ Spray lubricant

See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease plastic

wheel bearings. Viscous lubricants will

attract dust and dirt that will shorten the life of

the self-lubricating bearings. If you feel they

must be lubricated, use only a dry, powdered

1 1graphite type lubricant sparingly.

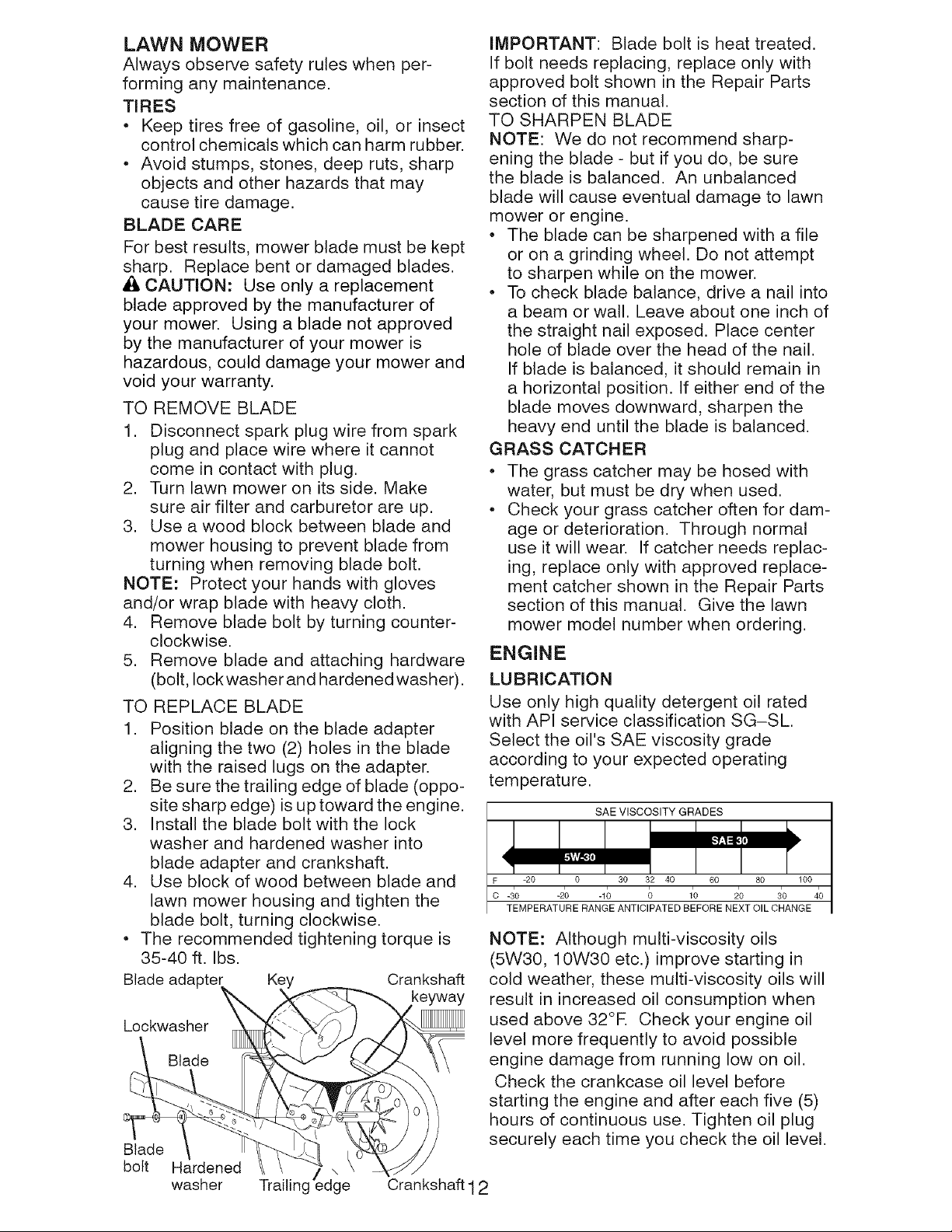

LAWN MOWER

Always observe safety rules when per-

forming any maintenance.

TIRES

* Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

, Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may

cause tire damage.

BLADE CARE

For best results, mower blade must be kept

sharp. Replace bent or damaged blades.

_i, CAUTION: Use only a replacement

blade approved by the manufacturer of

your mower. Using a blade not approved

by the manufacturer of your mower is

hazardous, could damage your mower and

void your warranty.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hardware

(bolt, lock washer and hardened washer).

TO REPLACE BLADE

1. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

2. Be sure the trailing edge of blade (oppo-

site sharp edge) is up toward the engine.

3. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

4. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

The recommended tightening torque is

35-40 ft. Ibs.

Blade adapter Crankshaft

Lockwasher

Blade

bolt Hardened

washer Trailing edge Crankshaft 12

IMPORTANT: Blade bolt is heat treated.

If bolt needs replacing, replace only with

approved bolt shown in the Repair Parts

section of this manual.

TO SHARPEN BLADE

NOTE: We do not recommend sharp-

ening the blade - but if you do, be sure

the blade is balanced. An unbalanced

blade will cause eventual damage to lawn

mower or engine.

The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

To check blade balance, drive a nail into

a beam or wall. Leave about one inch of

the straight nail exposed. Place center

hole of blade over the head of the nail.

If blade is balanced, it should remain in

a horizontal position. If either end of the

blade moves downward, sharpen the

heavy end until the blade is balanced.

GRASS CATCHER

, The grass catcher may be hosed with

water, but must be dry when used.

, Check your grass catcher often for dam-

age or deterioration. Through normal

use it will wear. If catcher needs replac-

ing, replace only with approved replace-

ment catcher shown in the Repair Parts

section of this manual. Give the lawn

mower model number when ordering.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SG-SL.

Select the oil's SAE viscosity grade

according to your expected operating

temperature.

SAE VISCOSITY GRADES

F -20 0 30 32 40 60 80 100

o -_0 -20 -1; ; 1'0 _0 10 40

TEMPERATURE RANGE ANTICIPATED BEFORE NEXT OIL CHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils will

result in increased oil consumption when

used above 32°R Check your engine oil

level more frequently to avoid possible

engine damage from running low on oil.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil level.

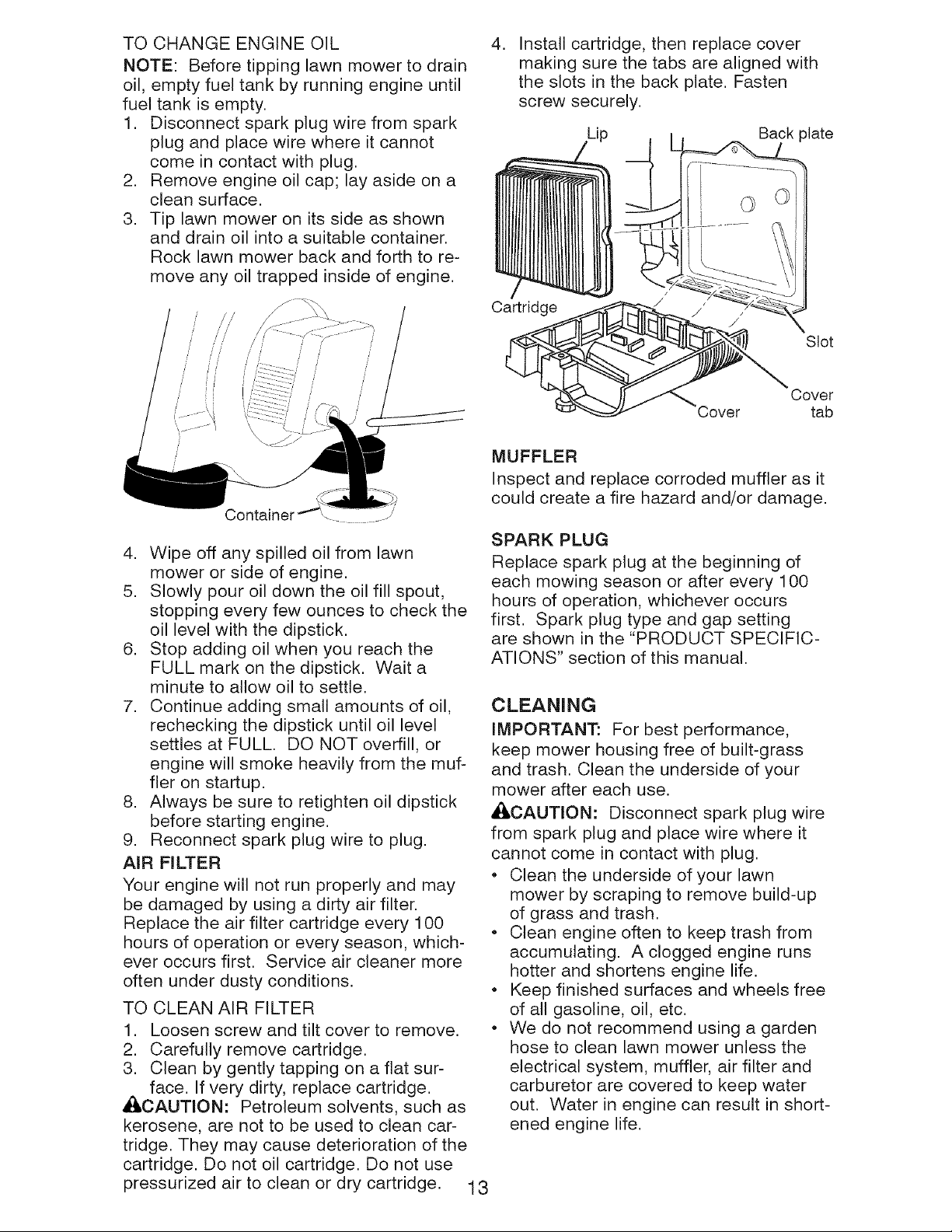

TO CHANGE ENGINEOIL

NOTE: Before tipping lawn mowerto drain

oil, emptyfuel tank by running engine until

fuel tank is empty.

1. Disconnectspark plug wire from spark

plug and placewire where it cannot

come in contact with plug.

2. Removeengine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to re-

move any oil trapped inside of engine.

Install cartridge, then replace cover

making sure the tabs are aligned with

the slots in the back plate. Fasten

screw securely.

Lip Back plate

Cartr_ J

Slot

Cover

L,over tab

Container - ..........._'

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Slowly pour oil down the oil fill spout,

stopping every few ounces to check the

oil level with the dipstick.

6. Stop adding oil when you reach the

FULL mark on the dipstick. Wait a

minute to allow oil to settle.

7. Continue adding small amounts of oil,

rechecking the dipstick until oil level

settles at FULL. DO NOT overfill, or

engine will smoke heavily from the muf-

fler on startup.

8. Always be sure to retighten oil dipstick

before starting engine.

9. Reconnect spark plug wire to plug.

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter cartridge every 100

hours of operation or every season, which-

ever occurs first. Service air cleaner more

often under dusty conditions.

TO CLEAN AIR FILTER

1. Loosen screw and tilt cover to remove.

2. Carefully remove cartridge.

3. Clean by gently tapping on a flat sur-

face. If very dirty, replace cartridge.

_CAUTION: Petroleum solvents, such as

kerosene, are not to be used to clean car-

tridge. They may cause deterioration of the

cartridge. Do not oil cartridge. Do not use

pressurized air to clean or dry cartridge. 13

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or damage.

SPARK PLUG

Replace spark plug at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs

first. Spark plug type and gap setting

are shown in the "PRODUCT SPECIFIC-

ATIONS" section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-grass

and trash. Clean the underside of your

mower after each use.

_kCAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

, We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in short-

ened engine life.

,A WARNING: To avoid serious injury,

before performing any service and

adjustments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with plug.

LAWN MOWER

Mowing r

Hairpin

cotter _ h_

Mounting

Mowing r-c_

position / /

Handle

bracket

LOW POSITION HIGH POSITION

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT" in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator mowing position. If the

deflector becomes damaged, it should be

replaced.

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all wire

tie(s) securing cable(s) to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

SQUEEZE

TO ADJUST

Lower handle _

Mounting pin-_ Jl_

Hairpin cotter L

Lower

handle

ROTATE

ENGINE

ENGINE SPEED

Your engine speed has been factory set.

Do not attempt to increase engine speed

or it may result in personal injury. If you

believe that engine is running too fast or

too slow, take your mower to a Sears or

other qualified service center for repair

and adjustment.

CARBURETOR

Your carburetor is not adjustable. If your

engine does not operate properly due to sus-

pected carburetor problems, take your lawn

mower to a Sears or other qualified service

center for repair and/or adjustment.

IMPORTANT: Never tamper with the

engine governor, which is factory set

for proper engine speed. Overspeeding

the engine above the factory high speed

setting can be dangerous. If you think

the engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

Operator MOWING

presence POSITION

control bar

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance sec-

tion of this manual).

2. Lubricate as shown in the Maintenance

section of this manual.

3. Be sure that all nuts, bolts, screws, and

pins are securely fastened. Inspect

moving parts for damage, breakage

and wear. Replace if necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1. Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle bracket,

then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle for

storage or transportation, be sure to fold

the handle as shown or you may damage

the control cables.

, When setting up your handle from the

storage position, the lower handle will au-

tomatically lock into the mowing position.

SQUEEZE

TO FOLD

Lower handle _-

Handle

knob

Lower handle

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Alcohol blended fuels (called gasohol or

using ethanol or methanol) can attract

moisture which leads to separation and

formation of acids during storage. Acidic

gas can damage the fuel system of an

engine while in storage.

• Empty the fuel tank by starting the en-

gine and letting it run until the fuel lines

and carburetor are empty.

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or stor-

age container. Always follow the mix ratio

found on stabilizer container. Run engine

at least 10 minutes after adding stabilizer

to allow the stabilizer to reach the car-

buretor. Do not empty the gas tank and

carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times to

distribute oil.

4. Replace with new spark plug.

OTHER

, Do not store gasoline from one season

to another.

, Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

If possible, store your unit indoors and

cover it to protect it from dust and dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain moisture.

Do not use plastic. Plastic cannot

breathe, which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engine and exhaust areas are still warm.

AOAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame

or spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING = See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

PROBLEM CAUSE

Does not start

1. Dirty air filter.

2. Out of fuel.

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

CORRECTION

1. Clean/replace air filter.

2. Fill fuel tank.

3. Empty fuel tank and refill tank

with fresh, clean gasoline.

4. Empty fuel tank and refill tank

with fresh, clean gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10. Turn fuel valve lever

to the ON position.

11. Charge battery.

12. Connect battery to engine.

TROUBLESHOOTING = See appropriate section in manual unless directed

to a Sears Parts & Repair Center.

CAUSEPROBLEM

Loss of power

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

Grass catcher

not filling

(if so equipped)

Hard to push

1. Rear of lawn mower

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

Engine flywheel brake is on

when control bar is released.

Bent engine crankshaft.

Blade adapter broken.

Blade dragging in grass.

1. Cutting height too low.

2. Lift on blade worn off.

3. Catcher not venting air.

1. Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

CORRECTION

1. Raise cutting height.

2. Raise cutting height.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

1. Raise cutting height.

2. Replace blade.

3. Clean grass catcher.

1. Raise cutting height.

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

Garantfa ......................................................... 18

Reglas de Seguridad ................................ 18-20

Especificaciones del Producto ....................... 20

Montaje / Pre-Operaci6n ............................... 22

Operaci6n ................................................. 23-26

Mantenimiento .......................................... 27-29

Programa de Mantenimiento ......................... 27

Servicio y Adjustes ........................................ 30

Almacenamiento ....................................... 31-32

Identificaci6n de problemas ...................... 32-33

Partes de repuesto .................................. 34-39

Servicio Sears .................................. Contratapa

GARANTiA TOTAL DE LA CORTADORA DE ClaSPED CRAFTSMAN POR 2 ANOS

Siesta Segadora Craftsman IIega a presentar algt3n desperfecto por defectos de materiales

o fabricaci6n durante un plazo de dos athos a partir de Ia fecha de compra, IIeveta de vuetta a

cuatquiera de Ias tiendas Sears, al Centro de Repuestos y Reparaci6n, o a otro comercio donde se

vendan los equipos Craftsman, a efectos de que se Ia reparen sin costo (o bien se Ia reemplacen, en

caso que no sea posible repararla).

Siesta Segadora tIega a ser utitizada con fines comerciales o arrendada, Ia presente garantfa tendr&

vigencia por s6to 90 dias a partir de Ia fecha de compra.

La presente garantfa no cubre:

• AqueIlas piezas fungibtes que se desgastan por et uso normal, tales como Ias cuchitIas rotatorias

de Ia cortadora, los adaptadores de Ias cuchitlas, Ias correas, los fittros de aire y Ias bujias.

• Aquellas reparaciones que haya que hacer debido a mal uso o negligencia por parte det operador,

incluidos et &rbot det cigOe_al torcido u omisiones retativas al armado, manejo o mantenimieno de

Ia Segadora en un todo de acuerdo a tas instrucciones provistas con et equipo.

La presente garantfa se aplicar& sotamente en tanto et artfcuto sea usado en los Estados Unidos,

Esta garantfa le otorga a usted derechos legales especfficos; puede que usted tenga, adem&s, otros

derechos, los cuales varfan de estado a estado.

Sears, Roebuck and Co., Hoffman Estates, IL 60179

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los pies y

de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden producir

lesiones graves o la muerte.

_IBusque este sfmbolo que sehala las precau-

clones de seguridad de importancia. Quiere

decir - iiiATENCION!!! iiiESTE ALERTO!!!

SU SEGURIDAD ESTA COMPROMETIDA.

_ADVERTENOIA: Siempre desconecte el

alambre de la bujfa y p6ngalo donde no pueda

entrar en contacto con la bujfa, para evitar el

arranque por accidente, durante la preparaci6n,

el transporte, el ajuste o cuando se hacen

,_PAaraciones.

DVERTENOIA: Los bornes, terminales y

accesorios relativos de la baterfa contienen

plomo o compuestos de plomo, productos

qufmicos conocidos en el Estado de California

como causa de c&ncer y defectos al nacimiento

u otros daSos reproductivos, Lavar las manos

despu6s de manipularlos.

_I_PRECAUCI6N: El tubo de escape del motor,

algunos de sus constituyentes y algunos com-

ponentes del vehfculo contienen o desprenden

productos qufmicos conocidos en el Estado de

California como causa de c&ncer y defectos al

_cimiento u otros daSos reproductivos.

PREOAUClON: El silenciador y otras piezas

del motor Negan a sre extremadamente calien-

tes durante la operaci6n y siguen siendo caN-

entes despues de que el motor haya parado.

Para evitar quemaduras severas, permanezca

lejos de estas &reas.

I. OPERAClON

• Antes de empezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina yen los manuales

de operaci6n.

, No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mantengase

siempre lejos de la abertura de la descarga.

• Permita que solamente las personas re-

sponsables que esten familiarizadas con las

instrucciones operen la m&quina.

, Despeje el &rea de objetos tales como pie-

dras, juguetes, alambres, huesos, palos, etc.

que pueden ser recogidos y lanzados por las

cuchitlas.

, AsegOrese que el &rea no se hallen per-

sonas, antes de segar. Pare la m&quina si

alguien entra en el &rea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre zapatos

s61idos.

, No tire de la segadora hacia atr&s a menos

que sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr&s.

, Nunca dirigir el material descargado hacia

las personas. Evitar descargar material

contra paredes o barreras. El material puede

retornar al operador. Para la cuchilla cuando

se pasa por superficies de grava.

• No opere la segadora sin los respectivos

resguardos, las placas, el recogedor de

cesped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refierase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use 0nicamente accesorios

aprobados por el fabricante.

, Detenga la cuchilla o las cuchillas cuando

cruce por calzadas, calles o caminos de

grava.

, Parar el motor cada vez que se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta que las

cuchillas esten completamente paradas

antes de remover el receptor de hierba.

, Segar solamente con luz del dia o con una

buena luz artificial.

, No opere la m&quina bajo la influencia del

alcohol o de las drogas.

, Nunca opere la maquina cuando la hierba

este mojada. Aseg0rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsi6n

aut6noma o el embrague de transmisi6n en

las segadoras que Io tienen antes de poner

en marcha el motor.

, Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para averiguar la causa. General-

mente la vibraci6n suele indicar que existe

alguna averia.

, Siempre use gafas de seguridad o anteojos

con protecci6n lateral cuando opere la sega-

dora.

I!. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m&s frecuencia en

las cuestas. Estos accidentes ocurren debido a

resbaladas o caidas, las cuales pueden resultar

en graves lesiones. Operar la recortadora en

cuestas requiere mayor concentraci6n. Si se

siente inseguro en una cuesta, no la recorte.

HACER:

, Puede recortar a traves de la superficie de

la cuesta, nunca hacia arriba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

, Renueva todos los objetos extraSos, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a hoyos, baches o

protuberancias. Recuerde que la hierba alta

puede esconder obst&culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

, No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

III. NINOS

Se pueden producir accidentes tr&gicos si el

operador no presta atenci6n a la presencia

de los ni5os. A menudo, los nihos se sienten

atraidos por la maquina y por la actividad de

la siega. Nunca suponga que los ni5os van a

permanecer en el mismo lugar donde los vio

por Oltima vez.

, Mantenga a los ni5os alejados del &rea de

la siega y bajo el cuidado estricto de otra

persona adulta responsable.

, Este alerta y apague la maquina si hay niSos

que entran al area.

• Antes y cuando este retrocediendo, mire

hacia atras y hacia abajo para verificar si hay

nihos pequehos.

• Nunca permita que los nihos operen la m&-

quina.

, Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad, a los

arbustos, &rboles u otros objetos que pueden

interferir con su linea de visi6n.

IV. MANEJO SEGURO DE GASOLINA

Usar mucha atenci6n cuando se maneja gaso-

lina. La gasolina es extremamente inflamable y

los vapores son explosivos.

• Apagar todos los cigarrillos, cigarros, pipas y

otras fuentes de ignici6n.

• Usar solo un contenedor apropiado.

• Nunca quitar el tap6n de la gasolina o ahadir

carburante con el motor en marcha. Esperar

que el motor se enfrie antes de repostar la

gasolina.

, Nunca repostar la maquina al interior de un

local.

, Nunca guardar la [email protected] o el contenedor

de gasolina donde hay una llama abierta,

chispa o luz piloto como una caldera u otros

dispositivos.

• Nunca Ilenar contenedores en un vehiculo, en

un cami6n o caravana con un forro de pl_.stico.

Colocar siempre los contenedores en el suelo

lejos de su vehiculo antes de Ilenar.

, Quitar equipos que funcionan con gasolina

del cami6n o caravana y repostar en el suelo.

Si esto no es posible, repostar dicho equipo

con un contenedor [email protected],[email protected]bien que con

una tobera de gasolina.

• Mantener la tobera en contacto con el bordo

del dep6sito de carburante o de la apertura

del contenedor siempre hasta terminar el

abastecimiento. No usar un dispositivo de

cierre-apertura de la tobera.

, Si el carburante cae en la ropa que se Ileva,

[email protected] inmediatamente.

, Nunca Ilenar en exceso el dep6sito de

carburante. Colocar el tap6n de la gasolina y

apretar de modo seguro.

V. SERVIClO

, Nunca haga funcionar una [email protected] dentro

de un area cerrada.

• Nunca haga ajustes o reparaciones mientras

el motor est@ en marcha. Desconecte el

cable de la buj[a, y mant@ngalo a cierta

distancia de @sta para prevenir un arranque

accidental.

, Mantenga las tuercas y los pernos, espe-

cialmente los pernos del accesorio de la

cuchilla, apretados y mantenga el equipo en

buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle regular-

mente su funcionamiento correcto.

• Mantenga la m_.quina libre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combustible.

Permita que la [email protected]se enfrie antes de

almacenarla.

, Pare e inspeccione el equipo si le pega a un

objeto. Reparelo, si es necesario, antes de

hacerlo arrancar.

• En ningOn caso hay que regular la altura de

las ruedas mientras el motor est@.en marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daflos y deterioro,

que pueden exponer las partes en mov-

imiento o permitir que objetos sean dispara-

dos. Controlar frecuentemente y cuando sea

necesario sustituir con partes aconsejadas

pot el fabricante.

, Las cuchiltas de la segadora [email protected]afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efectOa mantenimiento sobre las

mismas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

, Mantener o sustituir las etiquetas de

seguridad e instrucciones, cuando sea

necesario.

dI_ADVERTENClA: Este segadora viene equipado con un motor de combusti6n interna y no se

debe usar sobre, o cerca, de un terreno no desarrollado cubierto de bosques, de arbustos o de

c@sped, o menos que el sistema de escape del motor venga equipado con un amortiguador de

chispas que cumpla con las leyes locales o estatales (si existen). Si se usa un amortiguador de

chispas, el operador debe mantenerlo en condiciones de trabajo eficientes.

En el estado de California, la ley exige Io anterior (Secci6n 4442 del "California Public Re-

sources Code"). Otros estados pueden contar con otras leyes parecidas. Las leyes federales

se aplican en la tierras federales. Su centro de Servicio [email protected]cercano tiene disponible amor-

tiguadores de chispas para el silenciador (Vea la secci6n de PARTES DE REPUESTO en el

manual Ingl@s del dueflo).

NOmero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.6 Cuartos (Regular sin Plomo)

Tipo de Aceite (API SG-SL): SAE 30 (Sobre 32°F); SAE 5W-30 (Debajo 32°F)

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19HX

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

. El nOmero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el nQmero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

Acuerdos de Protecci6n para la Reparaci6n

Congratulaciones por su buena compra. Su

nuevo producto Craftsman@ est& diseflado

y fabricado para funcionar de modo fiabte por

muchos aflos. Pero como todos los productos,

puede necesitar alguna reparaci6n de tanto

en tanto. En este caso tener un Acuerdo de

Protecci6n para la Reparaci6n puede hacerles

ahorrar dinero y fastidios.

Compre ahora un Acuerdo de Proteccidn para

la Reparacidn y protegese de molestias y gas-

tos inesperados.

Un Acuerdo incluye los puntos siguientes:

, Servicio experto de nuestros 12.000 espe-

cialistas profesionales en la reparaci6n.

• Servicio ilimitado sin cargo alguno para

las partes y la mano de obra sobre todas las

reparaciones garantizadas.

• Sustituci6n del producto si su producto

garantizado no puede ser arreglado.

, Deecuento del 10% sobre el precio cor-

riente del servicio y de las partes relativas al

servicio no cubiertas pot el acuerdo; tambien

el 10% menos sobre el precio corriente de

un control de mantenimiento preventivo.

• Ayuda r_pida pot tel6fono - soporte tele-

f6nico por parte de un representante Sears

sobre productos que requieren un arreglo en

casa, y adem&s una programaci6n sobre los

a reglos m&s convenientes.

Cuando se ha comprado el Acuerdo, basta con

una Ilamada telef6nica para programar el servi-

cio. Puede Ilamar cuando quiera, dia y noche o

fijar en linea una cita para obtener el servicio.

Sears tiene m&s de 12.000 especialistas

profesionales en la reparaci6n, que tienen

acceso a m&s de 4.5 millones de partes y

accesorios de calidad. Este es el tipo de

profesionalidad con que puede contar para

ayudar a alargar la vida del producto que acaba

de comprar, por muchos aflos, iCompre hoy su

Acuerdo de Protecci6n para la Reparaci6n!

Se aplican algunas limitacionee y exclu=

siones. Para conocer los precioe y tenet

m_e informaci6n, Ilame al 1=800=827-6655.

Servicio de Instalaci6n Sears

Para la instalacidn profesional Sears de

aparatos de casa, puertas de garaje,

calentadores de agua y otros importantes

artfculos para la casa, en U.S.A. Ilamar a

1-800=4-MY-HOME@.

Estos accesorios estaban disponibles cuando se produjo la segadora. No son facilitados junto al

cortacesped. Tambien est&n disponibles en la mayoria de las tiendas de Sears y en los centros

de servicio. AIgunos de estos accesorios tal vez no se apliquen a su segadora.

RENDIMIENTO DE LA SEGADORA

DESVIADOR

DE RECORTES

PARA SEGADORAS

CON DESCARGA

TRASERA

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

TRASERA

ESTABILI-

ZADORES

RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES

CORREAS CUCHILLAS

FILTROS DE AIRE

ADAPTADORES

DE CUCHILLA RUEDAS

BUJiAS

ACEITE

DEL MOTOR

Lea estas instrucciones y este manual comple-

tamente antes de tratar de montar u operar su

segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

f&brica con la excepci6n de aquellas partes que

se dejaron sin montar pot razones de envio.

Todas las partes como las tuercas, las arande-

las, los pernos, etc., que son necesarias para

completar el montaje han sido colocadas en la

bolsa de partes. Para asegurarse que su sega-

dora funcione en forma segura y adecuada,

todas las partes y los articulos de ferreteria que

se monten tienen que ser apretados segura-

mente. Use las herramientas correctas, como

sea necesario, para asegurar que se aprieten

adecuadamente.

Barra

que sxige la \

presencia del /_j.

operador

///

LEVANTAR

POSICION

PARA

SEGAR

Mango

superior

Manilla del

mango

Mango Inferior

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se incluyen

con la segadora.

2. Corte las dos esquinas de los extremos

de la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque, ex-

cepto la curia entre el mango superior y el

inferior, y la curia que sujeta la barra de los

control que exige la presencia del operador

junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revisela cuidadosamente

para verificar si todavia quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o daflar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la sec-

ci6n del mango superior hasta su lugar en

el mango inferior, y apriete ambas manillas

del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

segOn le acomode para segar. Refierase a

'AJUSTE DEL MANGO" en la secci6n de

Servicio y Ajustes de este manual.

PARA MONTAR EL REOOGEDOR DE C_:SPED

1, Ponga el bastidor del recogedor de cesped

en la bolsa del cesped con la parte rigida

de la bolsa en la parte inferior. AsegOrese

que el mango det bastidor este en el exte-

rior de la parte superior de la bolsa.

2. Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo est&n muy

duros, metalos en agua caliente por algunos

minutes. Si se moja la bolsa, dejela que se

seque antes de usarla.

Mango del

bastidor del

recogedor

Sujetadore

de vinilo del bastidor

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una acolchadora de capa vegetal. Para

convertir la de modo que pueda ensacar o

descargar, refierase a "PARA CONVERTIR LA

SEGADORA' en la secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUENO Y LAS REGLAS DE SEGURIDAD ANTES DE OPARAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para referencia en el futuro.

Estos simboloe pueden apareeer eobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sue eignificados.

ATTENCION O MOTOR MOTOR R,_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAGADO LACION BUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

la presencia del operador

Manilla del mango

Cord6n

arrancador

Tapa del deposito de

aciete del motor con

varilla indicadora de nivel

Recogedor

de ces t

Bujia

Silenciador

Tapa del deposito Caja

de la gasolina

Filtro de aire

Puerta de la acolchadora

Ajustador de la rueda

(en cada rueda)

IMPORTANTE: Este cortacesped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atr&s, rotatorias, Sears, cumplen con

los est&ndares de seguridad del American National Standards Institute y de la U.S. Consumer

Product Safety Commission. La cuchilla gira cuando el motor est& funcionando.

Barra de control que exige la preeencia del

operador - tiene que sujetarse abajo, junto

con el mango, para hacer arrancar el motor.

Sueltela para parar el motor.

Cord6n arrancador - se usa para hacer ar-

rancar el motor.

Puerta de la acolchadora - permite la

conversi6n para la operaci6n de descarga o

ensacado.

Laoperaci6nde cualquier

segadorapuedehacerque

saltenobjetosextraflosdentrode

susojos,Ioquepuedeproducir

daflosgravesenestos.Siempre

useanteojosdeseguridado protecci6npara

losojosmientrasoperesusegadorao cuando

hagaajusteso reparaciones.Recomendamos

gafaso unamascaradeseguridaddevisi6n

ampliadeseguridadusadasobrelasgafas.

COMO USAR SU SEGADORA

VELOClDADDELMOTOR

Lavelocidaddelmotorseestableci6en laf&-

bricaparaunrendimiento6ptimo.Lavelocidad

nosepuedeajustar.

OONTROLDEZONADELMOTOR

PREOAUOI6N:Lasregulacionesfederales

exigenqueseinstaleuncontrolparael motor

enestasegadoraparareduciraun minimoel

riesgodelesionarsedebidoal contactoconla

cuchilla.PorningOnmotivotratede eliminar

lafunci6ndelcontroldeloperador.Lacuchilla

giracuandoel motorest&funcionando.

, Susegadoravieneequipadaconunabarra

de controlesqueexigenlapresenciadel

operador,Ioquerequierequeeloperador

estedetr&sdelmangodela segadorapara

hacerlaarrancary operarla.

PARAAJUSTARLAALTURADECORTE

Levantelasruedasparael corte bajo y baje las

ruedas para el corte alto., ajuste la altura de

corte para que se acomode a sus requisitos. La

posici6n del medio es la mejor para la mayorfa

de los cespedes.

, Para cambiar la altura de corte, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos. AsegOrese

que todas las ruedas queden igualmente

ajustadas.

AVlSO: El ajustador esta correctamente

colocado cuando las orejas de la placa est&n

insertadas en el agujero del mango. Tambien,

los ajustes de 9 posiciones (si equipado) per-

miten que el mango pueda ser movido entre las

orejas de la placa.

PALANCA HACIA ATR/_,S Mango

PARA BAJAR EL CORTACF!:SPED

SEGURIDAD

Para pasar a la operaci6n de acolchamiento,

remover la recolectora de hierba y cerrar la

puerta trasera.

Pasador del

trasera

Mango del

bastidor del

recogedor

de cesped

Gancho lateral del

bastidor del recogedor

SEGADORAS CON DESCARGA LATERAL

, La puerta trasera tiene que estar cerrada.

, Abra la protecci6n contra la descarga y

instale el desviador de contra la descarga

debajo de la protecci6n como se muestra.

• La segadora esta lista para la operaci6n de

la descarga.

• Para convertir a la operaci6n de ensacado

o de descarga, el desviador de la descarga

debe ser removido y la protecci6n contra la

descarga debe estar cerrada.

\\\

Abra la protecci6n

contra la descarga

Desviador de

la descarga

5_S

de la

placa

HACIA

ADELANTE PARA LEVANTAR EL CORTACF!:SPED

PARA CONVERTIR LA SEGADORA

Su segadora fue enviada lista para usarse como

acolchadora de capa vegetal. Para convertirla a

una operaci6n de ensacado o de descarga:

SEGADORAS CON DESCARGA TRASERA

, Levantar la puerta trasera de cortacesped

y colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta. 24

LA SEGADORA

ESTA LISTA PARA LA

OPERACION DE LA DESCARGA

PASOSSIMPLESDERECORDAR

CUANDOCONVIERTASUSEGADORA

PARAACOLCHAMIENTO-

1. Laplanchaacolchadoratraserainstalada.

2. Laprotecci6ncontrala descargacerrada.

PARAENSACAMIENTOTRASERO-

1. Laplanchaacolchadoratraseraremovida.

2. Recogedordelcespedinstalado.

3. Laprotecci6ncontrala descargacerrada.

PARADESCARGALATERAL-

1. Laplanchaacolchadoratraserainstalada.

_La desviadorde la descargainstalada.

PRECAUOION:Nohagafuncionarsu

segadorasinla placade la acolchadora,el

desviadorderecorteso sinel recogedor

cespedaprobadosensu lugar.Nuncatratede

operarlasegadoracuandosehallaremovido

la puertatraseraocuandoseha removidoa

puertatraseraocuandoest&unpocoabierta.

4. Insertey aprietelavarillamedidorade

aceite.

IMPORTANTE:

, Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la linea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despues de 25 horas de

operaci6n o una vez por temporada. Puede

necesitar cambiar el aceite m&s a menudo

cuando las condiciones son polvorosas o su-

cias. Vea "PARA CAMBIAR EL ACEITE DEL

MOTOR" en la seccion de Mantenimiento de

este manual.

.Tapa del

deposito de

aceite

PARA VACIAR EL REOOGEDOR DE C#SPED

1. Levante el recogedor de cesped usando el

mango del bastidor.

2. Remueva el recogedor de cesped, con los re-

cortes, de debajo del mango de la segadora.

3. Vacfe los recortes de la bolsa.

AVlSO: No arrastre la bolsa cuando la vacfe;

se producir& un desgaste innecesario.

Tapa del

rellenador

gasolina

_/_ Mango del

/.\_ _c_,-'__ bastidor del

_q,_,__ "- _ _L_L_L_L_L_L_L_L_L_/f_ recogedor

ANTES DE HACER

ARRANCAR EL MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el motor.

Para el tipo y el grado del aceite a utilizar, vea

el "MOTOR" en la secci6n del Mantenimiento

de este manual.

_PRECAUClON: NO sobretiene el motor con

aceite, o fumar& pesa demante det sitenciador

cuando io vatia a arrancar.

1. AsegOrese que la segadora este nivelada.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente el envase entero

de aceite en el tubo de relleno del motor.

AVJSO: El terraplen inicial del aceite requiere

solamente 18 onzas debido al aceite residual

en el motor de la prueba de calidad de 100%

del fabricante. AI cambiar el aceite puede

necesitar 20 onzas.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del es-

tanque de gasolina. No Io Ilene demasiado.

Use gasolina regular, sin plomo, nueva y lim-

pia con el minimo de 87 octanos. No mezcle

el aceite con la gasolina. Para asegurar

que la gasolina utilizada sea fresca compre

estanques los cuales puedan ser utilizados

4 durante los iorimeros 30 dias.

PRECAUOION: Limpie el aceite o el

combustible derramado. No almacene, derrame

o use gasolina cerca de una llama expuesta.

_PREOAUCl6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaci6n y formaci6n de &cidos durante el

almacenamiento. La gasolina acidica puede

dahar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o m&s. Vacfe el

estanque del combustible, haga arrancar el

motor y h&galo funcionar hasta que las lineas

del combustible y el carburador queden vacfos.

La pr6xima temporada use combustible nuevo.

Yea las Instrucciones Para El Almacenamiento

para m&s informaci6n. Nunca use productos de

limpieza para el motor o para el carburador en

el estanque del combustible pues se pueden

producir daSos permanentes.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de con-

troles que exigen la presencia del operador.

PARA HACER ARRANCAR EL MOTOR

AVlSO: Debido alas capas protectoras del mo-

tor, una cantidad pequeha de humo puede es-

tar presente durante el uso inicial del producto

y se debe considerar normal.

AVISO: Su motor viene equipado con un

sistema de estrangulaci6n autom&tico. No

requiere ser cebado o obturado antes de

arrancar.

, Para hacer arrancar un motor, sujete la barra

de controles que exigen la presencia del

operador abajo en el mango y tire el mango

del arrancador r&pidamente. No permita que

el cord6n arrancador se devuelva abruptam-

ente.

ONSEJOS PARA SEGAR

PRECAUCl6N: No utilizar dispositivos anti-

paja de la hoja en la segadora ya que estos

accesorios son peligrosos, pueden da_ar su

segadora y anular su garantia.

• Bajo ciertas condiciones, tal como cesped

muy alto, puede ser necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando mort-

tones de recortes de cesped. Puede que sea

necesario reducir la velocidad del recorrido

y/o haga funcionar la segadora sobre el &rea

por segunda vez.

, Para un corte muy pesado, reduzca el ancho

del corte pasando parcialmente por encima

del lugar anteriormente cortado y siegue

lentamente.

• Para un mejor ensacado del cesped y para la

mayoria de las condiciones de corte, la velo-

cidad del motor debe ajustarse a la posici6n

de RA,PIDO.

• Los poros en los recogedores de cesped de

tela pueden Ilenarse con mugre y polvo con

el uso y los recogedores recaudar&n menos

cesped. Para evitar este, rocie el recogedor

con la manguera de agua regularmente y

dejelo seoarse antes de usarlo.

, Mantenga la parte superior del motor, alred-

edor del arrancador, despejada y sin recortes

de oesped y paja. Esto ayudar& el flujo del

aire del motor y extender& su duraci6n.

CONSEJOS PARA SEGAR Y ACOL-

CHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZ$' en la seccion de Mantenimento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de cesped muchas

veces, y los reduce en tama6o, de modo que

si se caen en el cesped se van a dispesar

entre este y no se van a notar. Tambien, el

cesped acolchado se va a deshacer rapi-

damente entregando substancias nutritivas

para el cesped. Siempre acolche con la

velocidad del motor (cuchilla) mas alta, pues

asi se obtendra la mejor acci6n de recorte de

las cuchillas.

• Evite cortar el cesped cuando este mojado.

El cesped mojado tiende a formar montones

e interfiere con la acci6n de acolchado.

La mejor hora para segar el cesped es

temprano en la tarde. A esa hora este se ha

secado y el &rea recien cortada no quedar&

expuesta al sol directo.

, Para obtener los mejores resultados, ajuste

la altura del corte de la segadora de modo

que esta corte solamente el tercio superior

de las hojas de cesped. En el caso de que el

cesped haya crecido demasiado, puede ser

necesario el elevar la altura del corte para

reducir el esfuerzo necesario para empujar la

segadora y para evitar sobrecargar el motor,

dejando montones de recortes de cesped.

Para un cesped muy pesado, reduzca el an-

cho del corte pasando por encima del lugar

anteriormente cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un &rea tenga que ser

acolchada por segunda vez para esconder

completamente los recortes. Cuando se

haga el segundo corte, siegue atravesado

(en forma perpendicular) a la pasada del

primer corte.

, Cambie su patr6n de corte de semana a

semana. Siegue de norte a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar& que el cesped se

enrede y cambie de direcci6n.

PROGRAMA DE

MANTEN|M|ENTO

Revisar si hay Sujetadores Sueltos

S Limpiar/Inspeccionar el Recogedor de Cesped *

E Controlar los Neumaticos if

G Controlar las Ruedas Motrices ***

A Limpiar la Segadora ....

D Limpiar debajo la Cubierta de la Transmision ***

O Revisar las Correas y las Poleas Impulsadas ***

R Revisar / Afilar / Cambiar la Cuchilla

A Lubricacion

Limpiar / Recargar la Bateria **

Revisar el nivel del Aceite

M Cambiar el Aceite del motor

O Limpiar el Filtro de Aire

T Inspeccionar el Silenciador

O Cambiar la Buj[a

R Cambiar el Cartucho de Papel del Filtro de Aire

Vaciar el sistema del carburante

o a_adir un estabilizador de carburante.

ANTES DESPUES CADA CADA CADA ANTES DEL

DE CADAi DE CADA 10 25 NORAS O 100 ALMACE-

USO USO HORAS TEMPORADA HORAS NAMIENTO

_,2

* (si viene equipado) 1 - Cambiar mas a menudo cuando se opere bajo carga pesada o en ambientes con altas temperaturas.

** Segadoras con Arranque El_ctrico 2 - Dar servicio rnas a menudo cuando se opere en condiciones sucias o polvorosas.

*** Segadoras con Poder Propulsor 3 = Cambie las cuchillas mas a menudo cuando siegue en terreno arenoso.

***_ Utilizar una rasqueta para limpiar 4 - Cargar por 48 horas al fin de la temporada,

debajo de la cubierta del cortac_sped 5 - Y despu6s de 5 horas de funcionamiento.

RECOMENDACIONES GENERALES

La garantfa de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo

el valor de la garantfa, el operador tiene que

mantener la segadora segQn las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

AI menos una vez cada estaci6n comprobar

si es necesario efectuar los ajustes descritos

en las secciones de Servicio y Ajustes de este

manual.

, Una vez al aSo, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est& desgastada. Una bujia

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-com-

bustible adecuada y ayudan a que su motor

funcione mejor y que dure m&s.

, Siga el programa de mantenimiento en este

manual.

TABLA DE LUBRICACI6N

(_) Ajustador

de la rueda

(_) Aceite

del

motor

I _ "_ Puerta

I / de la

I \ / aoolohadora

"_- J Bisagra

_, ,,) de la

puerta

traser

(_ Clavija de montaje del puntal del mango

Rocie el lubricante

@ Vea "MOTOR" en la seccion de Mantenimiento

ANTES DE CADA USO

• Revise el nivel del aceite del motor.

• Revise si hay sujetadores sueltos.

LUBRICACION

Mantenga la unidad bien lubricada

(vea la "TABLA DE LUBRICACION").

IMPORTANTE: No aceite o engrase los roda-

mientos de la rueda de plastico. Los lubricantes

viscosos atearan polvo y mugre, Io acortara la

duracion de los rodamientos autolubricantes. Si

cree que tienen que lubricarse, use Iosamente

un lubricante tipo crafito, de polvo seco, en

forma moderada.

SEGADORA

Siempre observe las reglas de seguridad cu-

ando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de insec-

tos que pueden daflar la goma.

• Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros

que pueden daflar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla

de la segadora tienen que mantenerse afilada.

mbie la cuchilla doblada o daflada.

PREOAUOION: Usar solamente la hoja

de repuesto aprobada por el fabricante de su

cortacesped. Usar una hoja no aprobada per el

fabricante de su cortacesped es peligroso, pu-

ede daflar su cortacesped y anular su garantfa.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y p6ngalo en

donde no pueda entrar en contacto con esta.

2. Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el

carburador queden mirando hacia arriba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir&ndolo

en el sentido contrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los artfculos de fer-

reteria adjuntadores (el perno, la arandela

de seguridad y la arandela endurecida).

PARA CAMBIAR LA CUCHILLA

1. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la cuchilla

con las salientes elevadas en el adaptador.

2. Aseg0rese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

3. Instale el perno de la cuchilla con la aran-

dela de seguridad y la arandela endurecida

en el adaptador de la cuchilla y el cigueflal.

4. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir&ndolo en el sentido en que

giran las manillas del reloj.

Adaptador de Ranura Chavetero del

la cuchilla ciguenal

Arandela de

seguridad

Perno Arandela

de la endurecida

cuchilla Borde de salidd

, La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es tratado

a calo. Si es necesario sustituir los pernos,

sustituirlos s61o con pernos aprobados mostrados

en la secci6n Partes de Reparaci6n de este manual.

PARA AFILAR LA CUCHILLA

AVlSO: No recomendamos el afilar lacuchilla- pero

si Io hace, asegQrese de que quede balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est& bal-

anceada va a producir eventualmente daflo en

la segadora o en el motor.

• La cuchilla puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave un

clavo en una viga o en la pared. Deje alrededor

de una pulgada de un clavo recto expuesto.

Ponga el agujero central de la cuchilla sobre la

cabeza del clavo. Si la cuchilla est& balanceada

debe permanecer en la posici6n horizontal. Si

cualquiera de los extremos de la cuchilla se

mueve hacia abajo, afile el extremo 3esado

hasta que esta quede balanceada.

RECOGEDOR DE CESPED

• El recogedor de cesped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

, Revise su recogedor de cesped a menudo

para verificar si est& daflado o deteriorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, c&mbielo

solamente por uno que sea aprobado por el

fabricante. De el nOmero del modelo de la

segadora cuando Io ordene.

MOTOR

LUBRICACl6N

Use solamente aceite de detergente de alta call-

dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE

seg0n su temperatura de operaci6n esperada.

CALIDADES DE VlSCOSlDAD DE SAE

F -20 0 30 32 40 60 80 100

c -_o -20 -_; ; _o _o 1o 4;

GAMA DE TEMPERATURA ANTICIPADA ANTES DEL PROXIMO CAMBIO DE ACEITE

AVlSO: A pesar de que los aceites de multi-

viscosidad (5W30, 10W30, etc.) mejoran el

arranque en clima frio, estos aceites de mul-

tiviscosidad van ha aumentar el consumo de

aceite cuando se usan en temperaturas sobre

32 ° R Revise el nivel del aceite del motor m&s a

menudo, para evitar un posible daflo en el mo-

tor, debido a que no tiene suficiente aceite.

Cambie el aceite despues de 25 horas de

operaci6n o por Io menos una vez al aflo si la

segadora se utiliza menos 25 horas el aflo.

Revise el nivel del aceite del c&rter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

igu6nal aceite en forma segura cada vez que revise el

28nivel del aceite.

PARACAMBIARELACEITEDELMOTOR

AVlSO: Antesde inclinarla segadoraparadre-

narelaceite,dreneel tanquede combustible

haciendocorrerel motorhastaqueel tanque

estevacio.

1. Desconecteel alambrede labujiay

p6ngalodemodoqueno puedaentraren

contactoconesta.

2. Remuevalatapadeldep6sitodelaceite;

dejelaaun ladoen unasuperficielimpia.

3. Inclinela cortadorade cespedporeste

costadotal comose muestray purgueel

aceiteenun recipienteid6neo.Muevala

segadoradeatr&sparaadelanteparare-

movertodoel aceitequesehayaquedado

atrapadodentrodelmotor.

/ /

,I_PREOAUOI6N: Los solventes de petr61eo,

tales come el keroseno, no se deben usar para

limpiar el cartucho. Pueden producir el deterioro

de este. No aceite el cartucho. No use aire a

presi6n para limpiarlo o secarlo.

4. Instale el cartucho, luego vuelva a poner la

cubierta asegur&ndose que las orejas esten

alineadas con las ranuras en la plancha

trasera. Apriete el tornillo en forma segura.

Labio Plancha trasera

Cartucho

Ranuras

rejas de

Cubierta la cubierta

Envase

4. Limpie todo el aceite derramado en la sega-

dora y en el lado del motor.

5. Echar aceite despacio en el conducto del

aceite, par&ndose a intervalos regulares

para controlar el nivel del aceite con la

varilla.

6. Parar de afladir aceite cuando se alcanza la

serial de Ileno (FULL) en la varilla. Esperar

un minuto para dejar que el aceite se ar-

regle.

7. ContinQe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora settles del nivel de aciete en Ileno

(FULL). NO sobretlene et motor con aceite,

o fumar& pesa demante det sitenciador

cuando Io valla a arrancar.

8. AsegQrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

9. Vuelva a conectar el alambre de la bujia a esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aire sucio.

Sustituir el papel del cartucho una vez al aflo

o tras 100 horas de funcionamiento, m&s a

menudo si se utiliza en condiciones de sucie-

dad y polvo particulares.

PARA LIMPIAR EL FILTRO DE AIRE

1. Suelte el tornillo e incline la cubierta para

removerlo.

2. Cuidadosamente, remueva el cartucho.

3. Limpielo golpeandolo suavemente en una

superficie plana. Siesta muy sucio cambie

el cartucho.

SILENClADOR

Inspeccione y cambie el silenciador si est& corroi-

do puede producir un peligro de incendio y/o daflo.

BUJiA

Gamble el bujia al comienzo de cada tempo-

rada de siega o despues de cada 100 horas

de operaci6n, Io que suceda primero. El tipo de

bujia y el ajuste de la abertura aparecen en "ES-

PECIFICACIONES DEL PRODUCTO" secci6n

de este manual.

LIMPtEZA

IMPORTANTE: Para obtener el mejor rendimineto,

mantenga la caja de la segadora sin acumulacion

de cesped y basura. Limpie la parte de abajo de

su segadora despues de cada uso.

,I_PREOAUOI6N: Desconecte el alambre de

la bujia y p6ngalo en donde no pueda entrar en

contacto con esta.

* Haga descansar la segadora en su lado.

Aseg0rese que el filtro de aire y que el carbu-

rador queden mirando hacia arriba. Limpie la

parte inferior de su segadora rasp&ndola para

remover la acumulaci6n de cesped y basura.

, Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado fun-

ciona m&s caliente y se acorta su duraci6n.

, Mantenga las superficies pulidas y las rue-

das sin gasolina, aceite, etc.

, No recomendamos el uso de una manguera

de jardin para limpiar la segadora a menos

que el sistema electrico, el silenciador, el

filtro de aire y el carburador esten tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de este.

Ai_ADVERTENClA: Para evitar lesi6nes serias,

antes de dar calquier servico o de hacer

ajustes:

1. Suelte la barra de control y pare el motor.

2. AsegGrese que la cuchilla y que todas las

partes movibles se hayan detenido comple-

tamente.

3. Desconecte el alambre de la bujia y p6n-

gale en donde no pueda entrar en contacto

con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE CORTE"

en la secci6n de Operaci6n de este manual.

Clavija

her(

Clavi

montaje

POSICION BAJA

Puntal

mango

POSICION ALTA

DESVlADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora, para

reducir a un mfnimo la posibilidad que objetos

sean lanzados hacia afuera de la parte trasera

de la segadora, en la posici6n en donde se

encuentra el operador. Si se daSa el desviador

debe cambiarse.

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior est&n fuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y conexi6ne(s)

el asegurar el (los) cable(s) al mango infe-

rior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removerlo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar o bajar el mango.

5. Vuelva a montar las clavijas de horquilla per

encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

APRIETE

PARA AJUSTE

Mango inferior

Clavija de

Puntal

mango Clavija de horquilla

Mango

GIRAF

MOTOR

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la f&-

brica. No trate de aumentar la velocidad del motor

pues se pueden producir lesiones personales. Si

cree que el motor est& funcionando demasiado

r&pido o demasiado lento, Ileve su segadora a

mas con su centre de servicio Sears o con un

otro centro de servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principal fijo no

ajustable para controlar la mezcla. Si su motor

no est& funcionando en forma adecuada debido

a problemas que se sospecha vienen det carbu-

rador, Ileve su segadora a contacto con su centre

de servicio Sears o con un otro centre de servicio

cualificado para repararla y/o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha side ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad per sobre el ajuste de alta velocidad

de la f&brica. Si cree que la velocidad alta regu-

lada del motor necesita ajuste,contacto con su

centro de servicio Sears o con un otro centre

de servicio cualificado, el que cuenta con el

equipo adecuado y la experiencia para hacer

los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o si

la unidad no se va a usar pot 30 dias o m&s.

SEGADORA

Cuando se va a guardar la segadora por cierto

periodo de tiempo, limpiela cuidadosamente,

remueva toda la mugre, la grasa, las hojas, etc.

Guardela en un &rea limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA'

en la secci6n de Mantenimento de este

manual).

2. Lubriquela segOn se muestra en la secci6n

de Mantenimento de este manual.

3. AsegOrese de que todas las tuercas y

clavijas y todos los pernos y tornillos esten

apretados en foma segura. Inspeccione

las partes que se mueven para verificar si

est&n dafladas, quebradas o desgastadas.

C&mbielas si es necesario.

4. Retoque todas las superficies que esten

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para el

almacenamiento.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego muevalo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para el

almacenamiento o el transporte, asegQrese que

Io doble segQn se muestra o purde daflar los

cables de control.

Cuando prepare sus mangos a partir de

la posici6n de almacenamiento, el mango

inferior autom&ticamente se asegurar& en la

posici6n para segar.

APRIETE

PARA DOBLAR

Mango inferior

Barra de control

que exig

presencia del

operador

POSICION

PARA

SEGAR

////

DOBLAR //

HACIA / /

ADELANTE ',',,

PARA '.. Mango

ALMACENAR " superior

Manilla del

mango

Mango inferior

MOTOR

SlSTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que

se formen depositos de coma en partes

fundamentales del sistemade combustible tales

como el carburador, el filtro del combustible,

la mangura del combustible o en el estanque

durante el almacenamiento. Los combustibles

mezclados con alcohol (conocido come

gasohol o que tienen etanol o metanol)

Pueden atraer humedad, Io que conduce a la

separacion y a la formaci6n de acidos durante

el almacenamiento. La gasolina acida puede

danar el sistema de combustible de un motor

durante el perido de almacenamiento.

, Vaciar el dep6sito del carburante poniendo

en marcha el motor y dejandolo funcionar

hasta que el carburante termine y el

carburador este vacfo.

• Nunca use los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir daflos

permanentes.

, Use combustible nuevo la pr6xima tempo-

rada.

AVlSO: El estabilizador de combustible es una

alternativa aceptable para reducir a un minimo

la formaci6n de dep6sitos de goma en el com-

bustible durante el periodo de almacenamiento.

Agregue estabilizador a la gasotina en el

estanque de combustible o en el envase para el

almacenamiento. Siempre siga la proporci6n de

mezcla que se encuentra en el envase del esta-

bilizador. Haga funcionar el motor pot Io menos

10 minutos despues de agregar el estabilizador,

para permitir que este Ilegue al carburador. No

drene la gasolina del estanque de gasolina y el

carburador si se esta usando estabilizador de

combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y c&m-

bielo con aceite de motor limpio, (Yea "MO-

TOR" en la secci6n de Mantenimento de este

manual.)

ClLINDRO

1. Remueva la bujia.

2. Vacie una onza (29 ml) de aceite a traves

del agujero de la bujia en el cilindro.

3. Tire la manilla de arranque lentamente unas

cuantas veces para distribuir el aceite.

4. Vuelva a montar la nueva bujia.

OTROS

, No guarde la gasolina de una temporada a la

otra.

• Cambie el envase de la gasolina si se emp-

ieza a oxidar. La oxidaci6n y/o la mugre en

su gasolina producir&n problemas.

• Si es posible, guarde su unidad en un recinto

cerrado y cObrala para protegerla contra el

polvo y la mugre.

, Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl&stico. El pl&stico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape todavia

estan calientes.

_LPRECAUOI6N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa.

Permita que se enfrie el motor antes de

almacenarla en algOn recinto cerrado.

SOLUClON DE PROBLEMAS - Yea la seeei6n apropiada en el manual amenos que

este dirigido a un centro de servico Sears.

CAUSAPROBLEMA

No attanoa 1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. V&lvula del combustible (si equ-

ipada) est& en la posici6n OFR

11. Bateria debi (si equipada).

12. Desconecte el conector

de la bateria (si equipada).

CORREOOION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

4. Vaciar el estanque y vuelva a

Ilenarlo con combustible limpio

y nuevo.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie la barra de control.

10. Gire a la v&lvula del combustible

a la posici6n ON.

11. Cague la bateria.

12. Conecte la bateria al motor.

SOLUCION DE PROBLEMAS - Vea la section apropiada en el manual amenos que

PROBLEMA

Falta de

fuerza

este dirigido a un centro de servico Sears.

CAUSA

1. Cuchilta desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

Mal torte=

disparejo

Vibraci6n

exceeiva

Cord6n

atrancadot

dificil de tirar

Recogedorde

c_eped no ee

Ilena(eiviene

equipado)

Dificil de

empujat

3. Velocidad del motor lenta.

4. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r&pida.

1. Cuchilla desgastada, doblada

o suelta.

2. AItura de las ruedas dispareja.

3. Acumulaci6n de cesped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Cigueflal del motor doblado.

1. El freno del volante del motor

est& aplicado cuando se

suelta la barra de control.

2. Cigueflal del motor doblado.

3. Adaptador de la cuchitla quebrado.

4. La cuchilla se arrastra en

el cesped.

1. Altura de corte demasiado baja.

2. Levantamiento de la cuchilla

desgastado.

3. Recogedor sin ventilaci6n de aire.

1. El cesped est& demasiado alto o la

altura de la rueda demasiado baja.

2. Parte trasera de la

caja/cuchilla de la segadora

arrastr&ndose en el cesped.

3. Recogedor de cesped

demasiado Ileno.

4. Posici6n de la altura del mango

no adecuada para usted.

CORRECCION

1. Ajuste a la posici6n de

"Corte m_.s alto."

2. Ajuste a la posici6n de

"Corte m&s alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la parte inferior de la

caja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido m&s lenta.

1. Cambie la cuchilta. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a la misma

altura.

3. Limpie la parte inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otto

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4. Mueva la segadora a un lugar

en donde el cesped ha sido

cortado o a una superficie firme

para hacer arrancar el motor.

1. Eleve la altura de corte.

2. Cambie las cuchillas.

3. Limpie el recogedor de cesped.

1. Eleve la altura de corte.

2. Eleve la parte trasera de la caja de

la segadora (1) un lugar m&s alto.

3. Vacfe el recogedor de cesped.

4. Ajuste la altura del mango de

modo que le acomode.

\\\

I11

-i

_0o

"1:3 o

o-O(_5

O k_ _ m ! _- oj m W

0 b_ N ,

_ t.O 03 ,

, O _

_0 _ 0 0

x > _ o

o o

_0_0 _ _0

0_0_ _ _

0__

_0_0_ _ _

_N_'' _' ,,

_NN,, , ,,

-d

• • _ o

3z _ E

__tO • ,-_ ,-_

z_ _ =_ E_o x

- • <_ _o_

hT:_ ,_ co o o0 ® < ® _ w -r o0 o0 m o0 o_Oz

_ _ _ 0

X X X X

0_0 0_0000_

_0_0

__0

_0_00_

NN_

_o_

_do_ o__o__ _o_

o_ •

o -_ co

_6-r

[ -- _ _°_°= _ <

_ O_ 0 0 O_

xxx ox _x x xx_x

_'__ _X_ _ _ N_

_O_No_oN__ON N _0_

____NO 0 _00_0

H _

.£Z

2:2 ©

O m

•--_ O

O30

_/..>

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 124T02-0847-EA

585

635

718 0

968

445

306

163

S307

668

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 124TO2-O847-EA

633A ®j 633 ®

276 _%

358 ENGINE GASKET SET

3_._ 20@ 842<> s24

977 CARBURETOR

GASKET SET

443_

334_

745 _'

505°

I 1329 REPLACEMENT ENGINE]

I1330 REPAIR MANUAL I

[ 10'" OWNER'S MANUAL]

BRIGGS & STRATTON 4=CYCLE ENGINE MODEL NUMBER 124T02-0847-EA

KEY

NO.

3O4

305

190

670

1388_

1386

[ 1036 EMISSmONS LABEL 1

_ i 332 _

363

592

689 _ 60

PART

NO.

697322

399269

299819s

493279

691160

692249

695250

696125

691125

691781

692232

690912

691680

691450

399781s

691092

691987

222698s

790359

791326

790360

791324

691866

499423

499424

691664

DESCRIPTION

Cylinder Assembly

Kit-Bushing/Seal

Seal-Oil (Magneto Side)

Sump-Engine

Head-Cylinder

Gasket-Cylinder Head

Breather Assembly

Gasket-Breather

Screw (Breather Assembly)

Tube-Breather

Gasket-Crankcase

Screw (Cylinder Head)

Plug-Oil Drain

Crankshaft

Seal-Oil (PTO Side)

Screw (Engine Sump)

Flywheel

Key-Flywheel

Piston Assembly (Standard)

Piston Assembly

(.020" Oversize)

Ring Set (Standard)

Ring Set (.020" Oversize)

Lock-Piston Pin

Pin-Piston

Rod-Connecting

Screw (Connecting Rod)

KEY PART

NO. NO.

32A 695759

33 262651s

34 262652s

35 691270

36 691270

37 694086

40 692194

43 691997

45 690548

46 691449

48 792741

50 497465

51 272199s

54 691650

55 691421

58 697316

60 281434s

65 690837

78 691108

81 691740

95 691636

97 696565

104 691242

108 790844

109 790843

117 697355

DESCRIPTION

Screw (Connecting Rod)

Valve-Exhaust

Valve-Intake

Spring-Valve (Intake)

Spring-Valve (Exhaust)

Guard-Flywheel

Retainer-Valve

Slinger-Governor/Oil

Tappet-Valve

Camshaft

Short Block

Manifold-Intake

Gasket-Intake

Screw (Intake Manifold)

Housing-Rewind Starter

Rope-Starter

(Cut to Required Length)

Grip-Starter Rope

Screw (Rewind Starter)

Screw (Flywheel Guard)

Lock-Muffler Screw

Screw (Throttle Valve)

Shaft-Throttle

Pin-Float Hinge

Valve-Choke

Shaft-Choke

Jet-Main (Standard)

BRJGGS & STRATTON 4-CYCLE ENGINE MODEL NUMBER 124T02-0847-EA

KEY PART

NO. NO. DESCRIPTION

118 494870 Jet-Main (High Altitude)

121 498260 Kit-Carburetor Overhaul

125 790845 Carburetor

127 694468 O Plug-Welch

130 696564 Valve-Throttle

133 398187 Float-Carburetor

134 398188 O Valve-Needle/Seat

137 693981 O:_ Gasket-Float Bowl

163 272653s ,O:_ Gasket-Air Cleaner

187 791766 Line-Fuel (Cut to Length)

188 693399 Screw (Control Bracket)

190 690940 Screw (Fuel Tank)

202 691829 Link-Mechanical Governor

209 699056 Spring-Governor

222 791128 Bracket-Control

227 690783 Control Lever-Governor

231 691636 Screw (Choke Valve)

276 271716 O:_ Sealing Washer

287 690940 Screw (Dipstick Tube)

291 790830 Thermostat

300 790828 Muffler

304 790826 Housing-Blower

305 691108 Screw (Blower Haousing)

306 790836 Shield-Cylinder

307 690345 Screw (Cylinder Shield)

332 690662 Nut (Flywheel)

333 802574 Armature-Magneto

334 691061 Screw (Armature Magneto)

337 802592s Spark Plug

356 692390 Wire-Stop

358 497316 Engine Gasket Set

363 19069 Flywheel Puller

365 692524 Screw (Carburetor)

383 89838s Wrench-Spark Plug

404 690272 Washer (Governor Crank)

425 690670 Screw (Air Cleaner Cover)

443 692523 Screw (Air Cleaner Base)

445 491588s Filter-Air Cleaner Cartridge

456 692299 Plate-Pawl Friction

459 281505 PawI-Ratchet

505 691251 Nut (Gov. Control Lever)

523 499621 Dipstick

524 692296 , Seal-Dipstick Tube

525 495265 Tube-Dipstick

529 691923 Grommet

562 691119 Bolt (Gov. Control Lever)

584 697734 Cover-Breather Passage

585 691879 , Gasket-Breather Passage

592 690800 Nut (Rewind Starter)

597 691696 Screw (Pawl Friction Plate)

601 791850 Clamp-Hose

608 497680 Starter-Rewind

613 790833 Screw (Muffler)

615 690340 Retainer-Governor Shaft

616 698801 Crank-Governor

617 270344s ,O:_ Seal (Intake Manifold)

621 692310 Switch-Stop

633 691321 O:_ Seal-Throttle Shaft

KEY PART

NO. NO.

633A 693867

635 66538s

668 493823

670 692294

684 690345

689 691855

718 690959

741 790345

745 691648

842 691031

847 692047

851 493880s

868 697338

869 691155

870 690380

871 262001

63709

883 691881

922 692135

923 695891

957 692046

966 792040

968 692298

969 690700

972 699374

975 493640

977 498261

1036 792156

1058 MS3260

1059 692311

1210 498144

1211 498144

DESCRIPTION

Seal-Choke Shaft

Boot-Spark Plug

Spacer (Includes 2)

Spacer-Fuel Tank

Screw (Breather Cover)

Spring-Friction

Pin-Locating

Gear-Timing

Screw (Brake)

SeaI-O Ring (Dipstick Tube)

Assembly-Dipstick/Tube

Terminal-Spark Plug

Seal-Valve

Seat-Valve (Intake)

Seat-Valve (Exhaust)

Bushing-Guide (Exhaust)

Bushing-Guide (Intake)

Gasket-Exhaust

Spring-Brake

Brake

Cap-Fuel Tank

Base-Air Cleaner Primer

Cover-Air Cleaner

Screw (Blower Cover)

Tank-Fuel

Bowl-Float

Set-Carburetor Gasket

Label-Emissions (Available

from an authorized Briggs

& Stratton Service Dealer)

Owner's Manual

Kit-Screw/Washer

Pulley/Spring Assy. (Pulley)

Pulley/Spring Assy. (Spring)

1329 126T02-0625

1330 270962

1386 790848

1387 790849

1388 790850

-- 398067

Replacement Engine

(Replacement Engine listed

is not available in the State

of California. Repair with

individual parts.)

Repair Manual

Vane-Air

Spring- Air Vane

Screw (Air Vane) (Auto

Choke System)

Spark Arrester

(available accessory)

• Included in Engine Gasket Set,

Key Number 358

O Included in Carburetor Overhaul Kit,

Key Number 121

:it Included in Carburetor Gasket Set,

Key Number 977

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

Pare pedir servicio de reparacidn

a domicilio, y pare ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427)

Au Canada pour service en frangais:

1-800-LE-FOYER MC

(1-800-533-6937) ,,iiii i

www.sears.ca ,_!!iiiiiii;;iiii!!_iiiiiiii!!iiii_'

_iiiiii;;!iiiiiiiiii!!iiiiii;;;iiiiii_'

_iiiiii;;!!iiiiii_i;;!!iiiiiiiii;;;iiil_

_iiiii!!ii!!iiiiiiiiiiii!!iiiii!!iiiiiiii;;i_

® Registered Trademark / TMTrademark / SMService Mark of Sears Brands, LLC

® Marca Registrada / TMMarca de Fabrica / SMMarca de Servicio de Sears Brands, LLC

MCMarque de commerce / MDMarque deposde de Sears Brands, LLC

410230 1.12.07 KB Printed in U.S.A.

Craftsman 917388120 lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917388120 Questions and Answers
