Owner's Manual

JCRAFTSMAN°J

ROTARY LAWN MOWER

6.25 Horsepower

Power-Propelled

21" Rear Discharge

Model No.

917.378351

CAUTION:

Read and follow all

Safety Rules and Instructions

before operatingthis equipment

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Visit ourCraftsman website:www.sears.com/craftsman

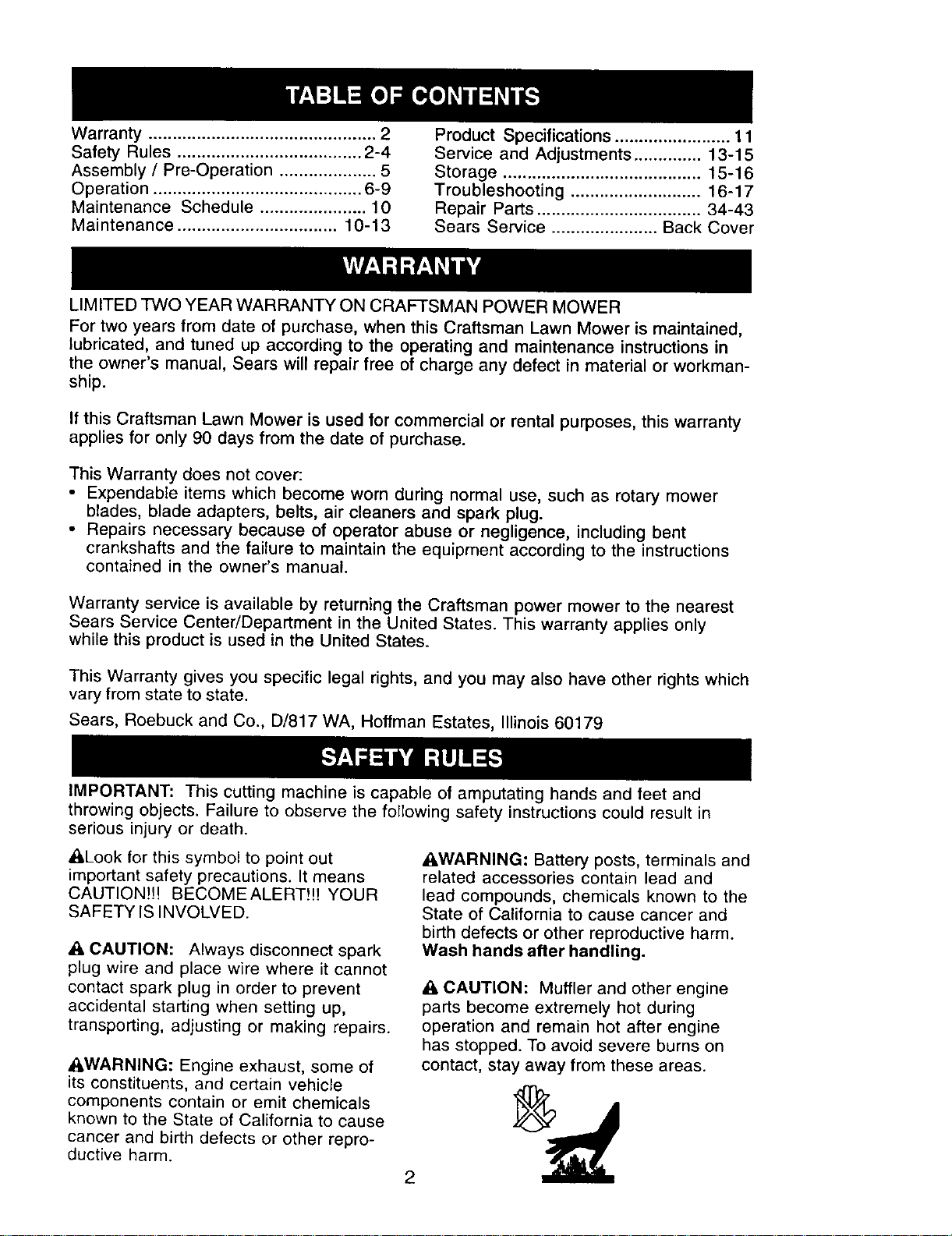

Warranty ............................................... 2

Safety Rules ...................................... 2-4

Assembly / Pre-Operation .................... 5

Operation ........................................... 6-9

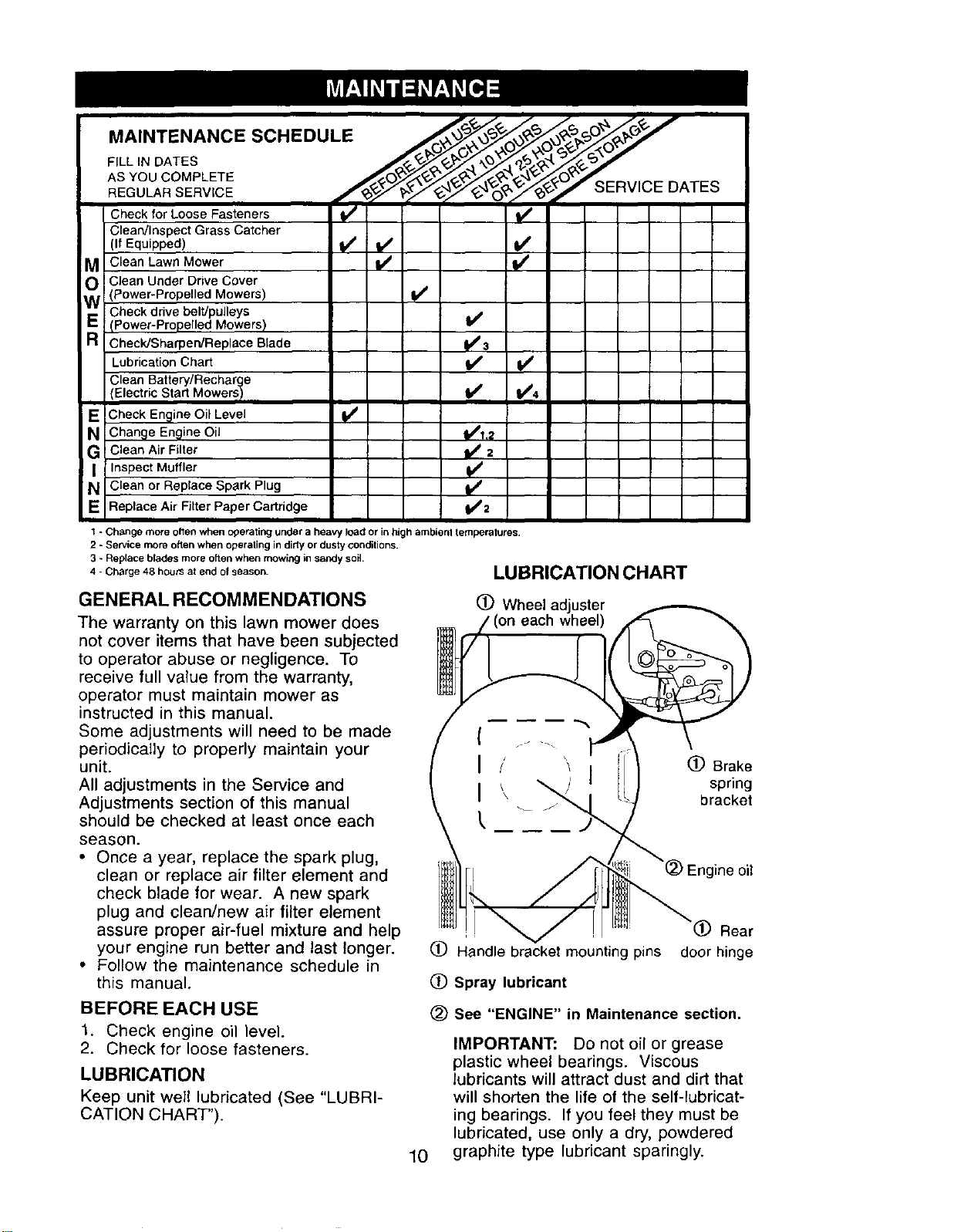

Maintenance Schedule ...................... 10

Maintenance ................................. 10-13

Product Specifications ........................ 11

Service and Adjustments .............. 13-15

Storage ......................................... 15-16

Troubleshooting ........................... 16-17

Repair Parts .................................. 34-43

Sears Service ...................... Back Cover

LIMITED TWO YEAR WARRANTY ON CRAFTSMAN POWER MOWER

For two years from date of purchase, when this Craftsman Lawn Mower is maintained,

lubricated, and tuned up according to the operating and maintenance instructions in

the owner's manual, Sears will repair free of charge any defect in material or workman-

ship.

If this Craftsman Lawn Mower is used for commercial or rental purposes, this warranty

applies for only 90 days from the date of purchase.

This Warranty does not cover:

• Expendable items which become worn during normal use, such as rotary mower

blades, blade adapters, belts, air cleaners and spark plug.

• Repairs necessary because of operator abuse or negligence, including bent

crankshafts and the failure to maintain the equipment according to the instructions

contained in the owner's manual.

Warranty service is available by returning the Craftsman power mower to the nearest

Sears Service Center/Department in the United States. This warranty applies only

while this product is used in the United States.

This Warranty gives you specific legal rights, and you may also have other rights which

vary from state to state.

Sears, Roebuck and Co., D/817 WA, Hoffman Estates, Illinois 60179

IMPORTANT: This cutting machine is capable of amputating hands and feet and

throwing objects. Failure to observe the following safety instructions could result in

serious injury or death.

ALook for this symbol to point out

important safety precautions. It means

CAUTION!H BECOMEALERT!H YOUR

SAFETY IS INVOLVED.

A CAUTION: Always disconnect spark

plug wire and place wire where it cannot

contact spark plug in order to prevent

accidental starting when setting up,

transporting, adjusting or making repairs.

AWARNING: Battery posts, terminals and

related accessories contain lead and

lead compounds, chemicals known to the

State of California to cause cancer and

birth defects or other reproductive harm.

Wash hands after handling.

AWARNING: Engine exhaust, some of

its constituents, and certain vehicle

components contain or emit chemicals ]_l_z_ j

known to the State of California to cause

cancer and birth defects or other repro-

ductive harm.

A CAUTION: Muffler and other engine

parts become extremely hot during

operation and remain hot after engine

has stopped. To avoid severe burns on

contact, stay away from these areas.

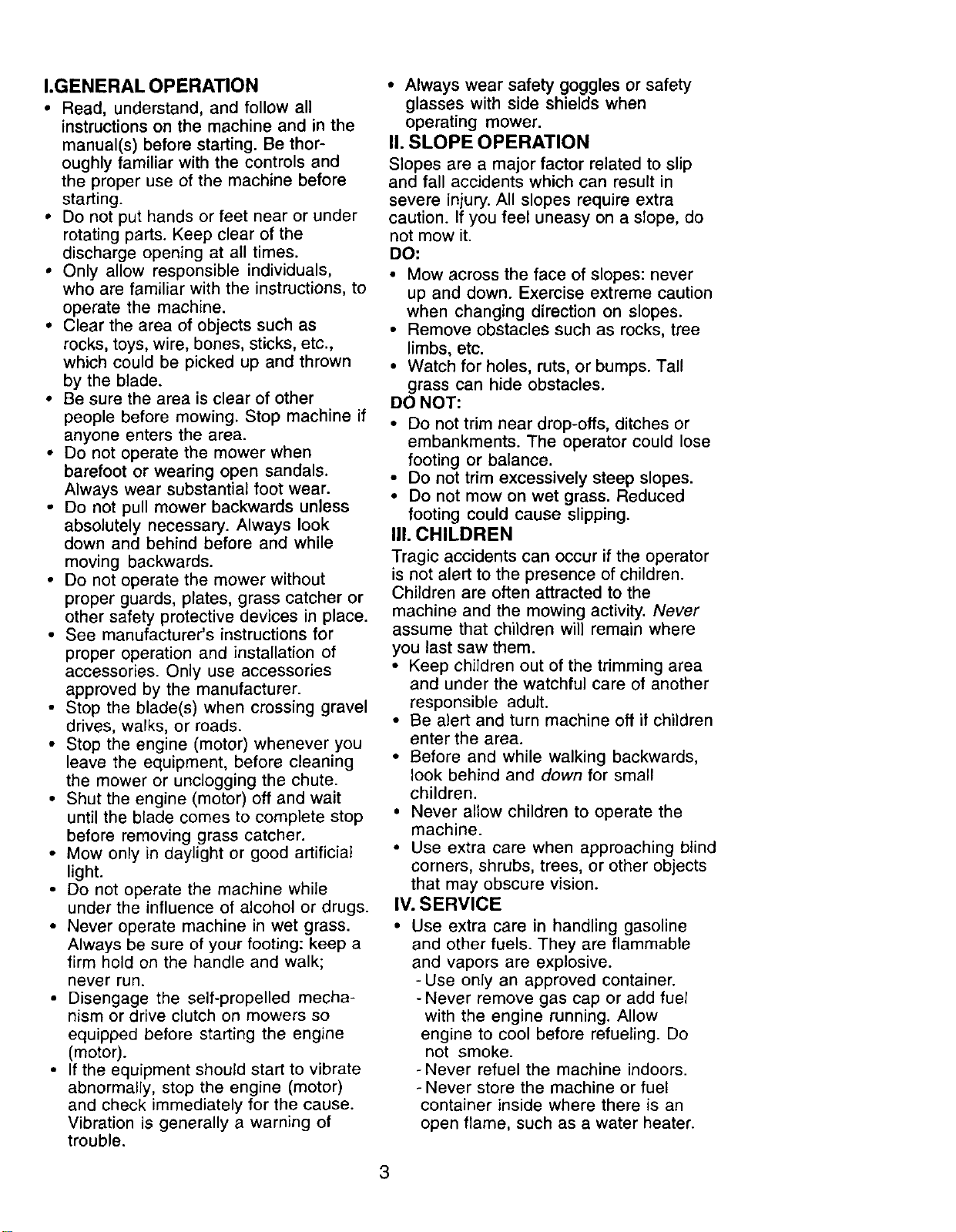

I.GENERAL OPERATION

• Read, understand, and follow all

instructions on the machine and in the

manual(s) before starting. Be thor-

oughly familiar with the controls and

the proper use of the machine before

starting.

• Do not put hands or feet near or under

rotating parts. Keep clear of the

discharge opening at all times.

• Only allow responsible individuals,

who are familiar with the instructions, to

operate the machine.

• Clear the area of objects such as

rocks, toys, wire, bones, sticks, etc.,

which could be picked up and thrown

by the blade.

• Be sure the area is clear of other

people before mowing. Stop machine if

anyone enters the area.

• Do not operate the mower when

barefoot or wearing open sandals.

Always wear substantial foot wear.

• Do not pull mower backwards unless

absolutely necessary. Always look

down and behind before and while

moving backwards.

• Do not operate the mower without

proper guards, plates, grass catcher or

other safety protective devices in place.

• See manufacturer's instructions for

proper operation and installation of

accessories. Only use accessories

approved by the manufacturer.

• Stop the blade(s) when crossing gravel

drives, walks, or roads.

• Stop the engine (motor) whenever you

leave the equipment, before cleaning

the mower or unclogging the chute.

• Shut the engine (motor) off and wait

until the blade comes to complete stop

before removing grass catcher.

• Mow only in daylight or good artificial

light.

• Do not operate the machine while

under the influence of alcohol or drugs.

• Never operate machine in wet grass.

Always be sure of your footing: keep a

firm hold on the handle and walk;

never run.

• Disengage the self-propelled mecha-

nism or drive clutch on mowers so

equipped before starting the engine

(motor).

• If the equipment should start to vibrate

abnormally, stop the engine (motor)

and check immediately for the cause.

Vibration is generally a warning of

trouble.

• Always wear safety goggles or safety

glasses with side shields when

operating mower.

I1. SLOPE OPERATION

Slopes are a major factor related to slip

and fall accidents which can result in

severe injury. All slopes require extra

caution. If you feel uneasy on a slope, do

not mow it.

DO:

• Mow across the face of slopes: never

up and down. Exercise extreme caution

when changing direction on slopes.

• Remove obstacles such as rocks, tree

limbs, etc.

• Watch for holes, ruts, or bumps. Tall

grass can hide obstacles.

DO NOT:

• Do not trim near drop-offs, ditches or

embankments. The operator could lose

footing or balance.

• Do not trim excessively steep slopes.

• Do not mow on wet grass. Reduced

footing could cause slipping.

II1. CHILDREN

Tragic accidents can occur if the operator

is not alert to the presence of children.

Children are often attracted to the

machine and the mowing activity. Never

assume that children will remain where

you last saw them.

• Keep children out of the trimming area

and under the watchful care of another

responsible adult.

• Be alert and turn machine off if children

enter the area.

• Before and while walking backwards,

look behind and down for small

children.

• Never allow children to operate the

machine.

• Use extra care when approaching blind

corners, shrubs, trees, or other objects

that may obscure vision.

IV. SERVICE

• Use extra care in handling gasoline

and other fuels. They are flammable

and vapors are explosive.

-Use only an approved container.

- Never remove gas cap or add fuel

with the engine running. Allow

engine to cool before refueling. Do

not smoke.

-Never refuel the machine indoors.

- Never store the machine or fuel

container inside where there is an

open flame, such as a water heater.

• Never run a machine inside a closed

area.

• Never make adjustments or repairs

with the engine (motor) running.

Disconnect the spark plug wire, and

keep the wire away from the plug to

prevent accidental starting.

• Keep nuts and bolts, especially blade

attachment bolts, tight and keep

equipment in good condition.

• Never tamper with safety devices.

Check their proper operation regularly.

• Keep machine free of grass, leaves, or

other debris build-up. Clean oil or fuel

spillage. Allow machine to cool before

storing.

• Stop and inspect the equipment if you

strike an object. Repair, if necessary,

before restarting.

• Never attempt to make wheel height

adjustments while the engine (motor) is

running.

• Grass catcher components are subject

to wear, damage, and deterioration,

which could expose moving parts or

allow objects to be thrown. Frequently

check components and replace with

manufacturer's recommended parts,

when necessary.

• Mower blades are sharp and can cut.

Wrap the blade(s) or wear gloves, and

use extra caution when servicing them.

• Do not change the engine governor

setting or overspeed the engine.

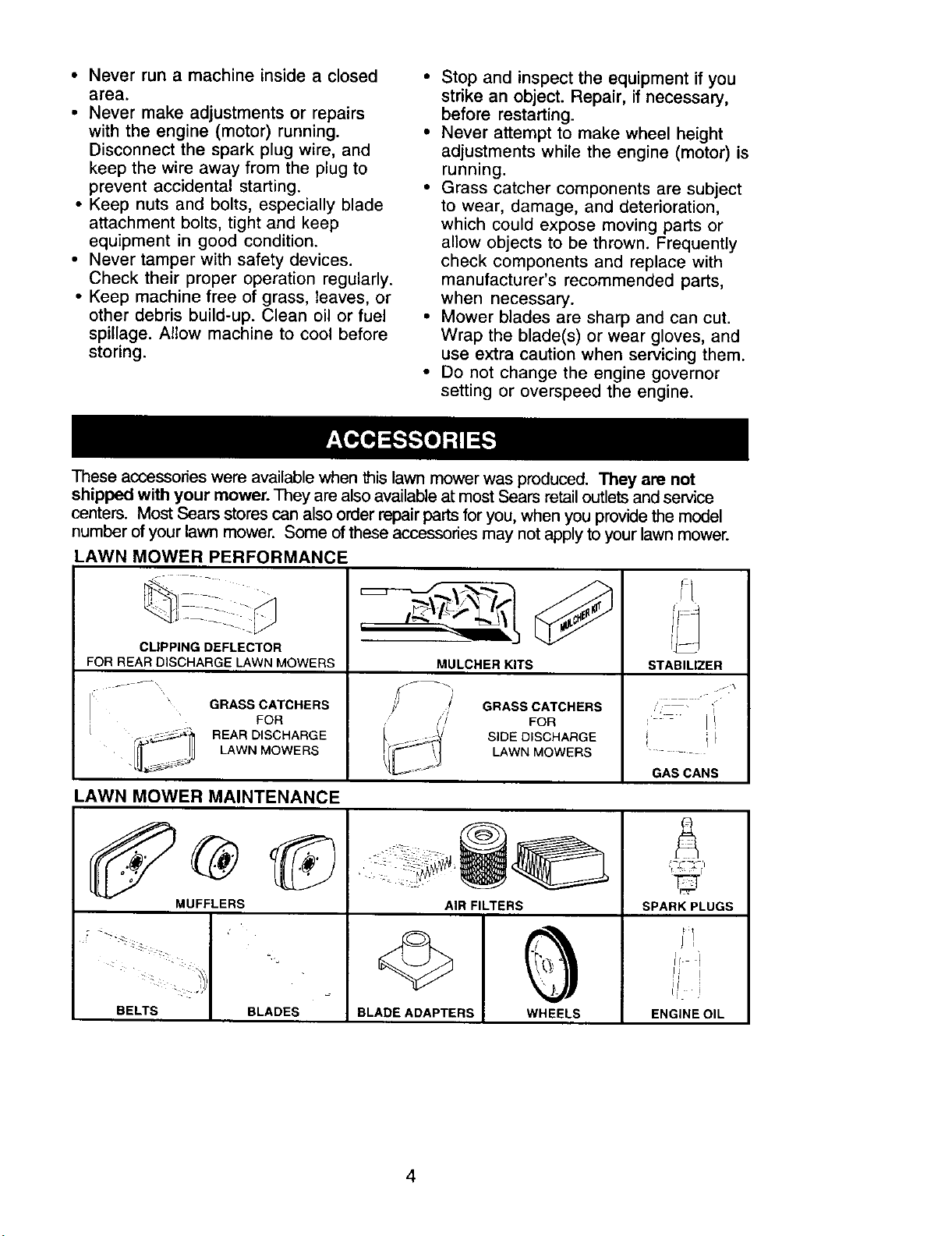

These accessories were available when this lawn mower was produced. They are not

shipped with your mower. They are also available at most Sears retail outlets and service

centers. Most Sears stores can also order repair parts for you, when you provide the model

number of your lawn mower. Some of these accessories may not apply to your lawn mower.

LAWN MOWER PERFORMANCE

CLIPPING DEFLECTOR

FOR REAR DISCHARGE LAWN MOWERS

MULCHER KITS

GRASS CATCHERS

FOR

REAR DISCHARGE

LAWN MOWERS

GRASS CATCHERS

FOR

SIDE DISCHARGE

LAWN MOWERS

LAWN MOWER MAINTENANCE

STABILIZER

< • i!

GAS CANS

MUFFLERS

BELTS BLADES

AIR FILTERS

BLADE ADAPTERS

WHEELS

SPARK PLUGS

ENGINE OIL

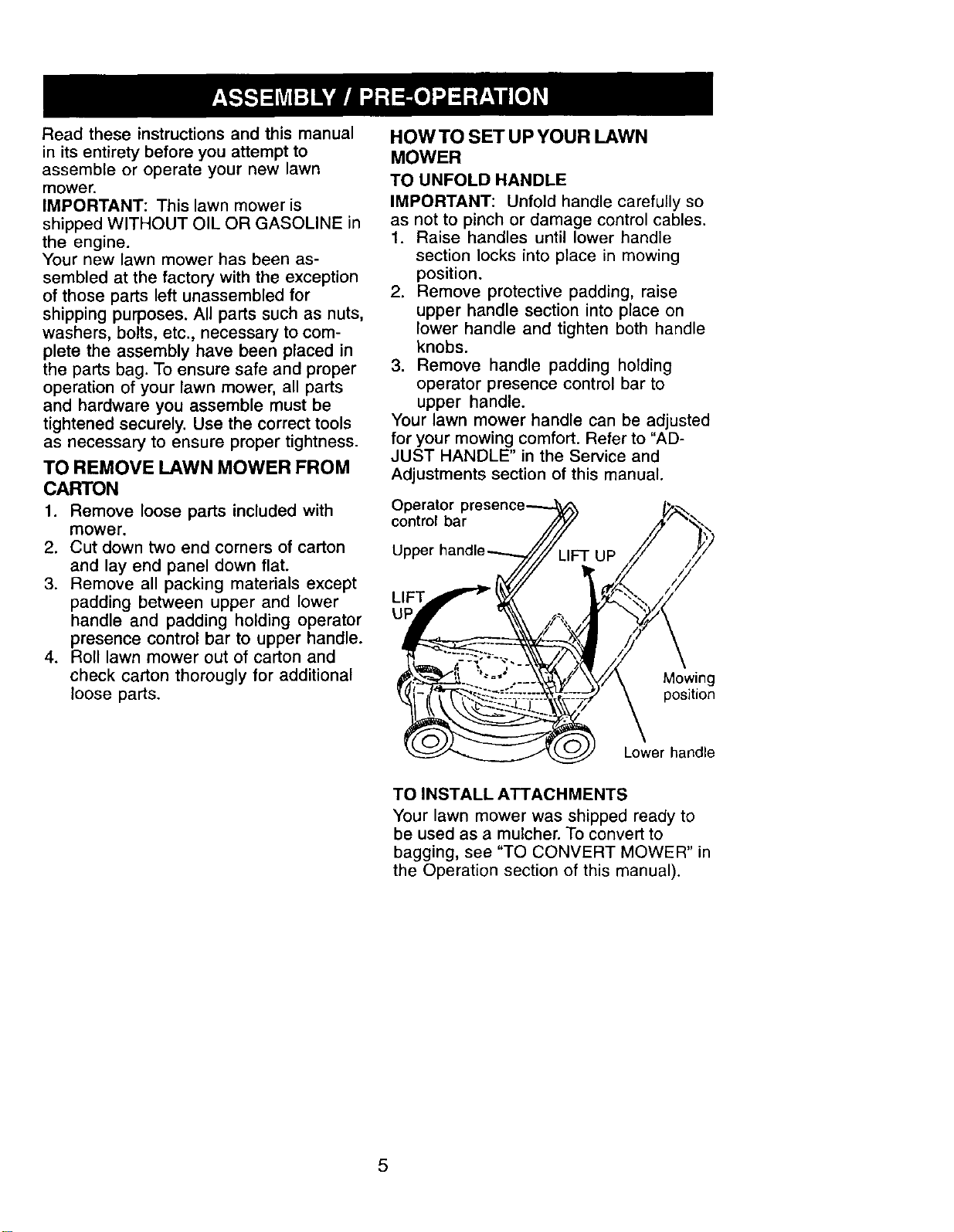

Read these instructions and this manual

in its entirety before you attempt to

assemble or operate your new lawn

mower.

IMPORTANT: This lawn mower is

shipped WITHOUT OIL OR GASOLINE in

the engine.

Your new lawn mower has been as-

sembled at the factory with the exception

of those parts left unassembled for

shipping purposes. All parts such as nuts,

washers, bolts, etc., necessary to com-

plete the assembly have been placed in

the parts bag. To ensure safe and proper

operation of your lawn mower, all parts

and hardware you assemble must be

tightened securely. Use the correct tools

as necessary to ensure proper tightness.

TO REMOVE LAWN MOWER FROM

CARTON

1. Remove loose parts included with

mower.

2. Cut down two end corners of carton

and lay end panel down flat.

3. Remove all packing materials except

padding between upper and lower

handle and padding holding operator

presence control bar to upper handle.

4. Roll lawn mower out of carton and

check carton thorougly for additional

loose parts.

HOW TO SET UP YOUR LAWN

MOWER

TO UNFOLD HANDLE

IMPORTANT: Unfold handle carefully so

as not to pinch or damage control cables.

1. Raise handles until lower handle

section locks into place in mowing

position.

2. Remove protective padding, raise

upper handle section into place on

lower handle and tighten both handle

knobs.

3. Remove handle padding hoTding

operator presence control bar to

upper handle.

Your lawn mower handle can be adjusted

for your mowing comfort. Refer to "AD-

JUST HANDLE" in the Service and

Adjustments section of this manual.

Operator

control bar

Mowing

position

Lower handle

TO INSTALL ATTACHMENTS

Your lawn mower was shipped ready to

be used as a mulcher. To convert to

bagging, see "TO CONVERT MOWER" in

the Operation section of this manual).

KNOW YOUR LAWN MOWER

READ THIS OWNER'S MANUAL AND ALL SAFETY RULES BEFORE OPERATING

YOUR LAWN MOWER. Compare the illustrations with your lawn mower to familiarize

yourself with the location of various controls and adjustments. Save this manual for

future reference.

These symbols may appear on your lawn mower or in literature supplied with the

product. Learn and understand their meaning.

CAUTION ENGINE ENGINE FAST SLOW CHOKE FUEL OIL DANGER, KEEP HANDS

OR WARNING ON OFF AND FEET AWAY

Operator presence control bar

• Drive control lever

Starter handle'

Handle knob

Grass catch_

Gasoline filler cap

Air filter

Engine oil cap

with dipstick

cover

Housing

adjuster (on each wheel)

IMPORTANT: This lawn mower is shipped WITHOUT OIL OR GASOLINE in the engine.

MEETS CPSC SAFETY REQUIREMENTS

Sears rotary walk-behind power lawn mowers conform to the safety standards of the

American National Standards Institute and the U.S. Consumer Product Safety Commis-

sion, The blade turns when the engine is running.

Operator presence control bar - must

be held down to the handle to start the

engine. Release to stop the engine.

Primer - pumps additional fuel from the

carburetor to the cylinder for use when

starting a cold engine.

Starter handle - used for starting the

engine.

Drive control lever - used to engage

power-propelled forward motion of lawn

mower.

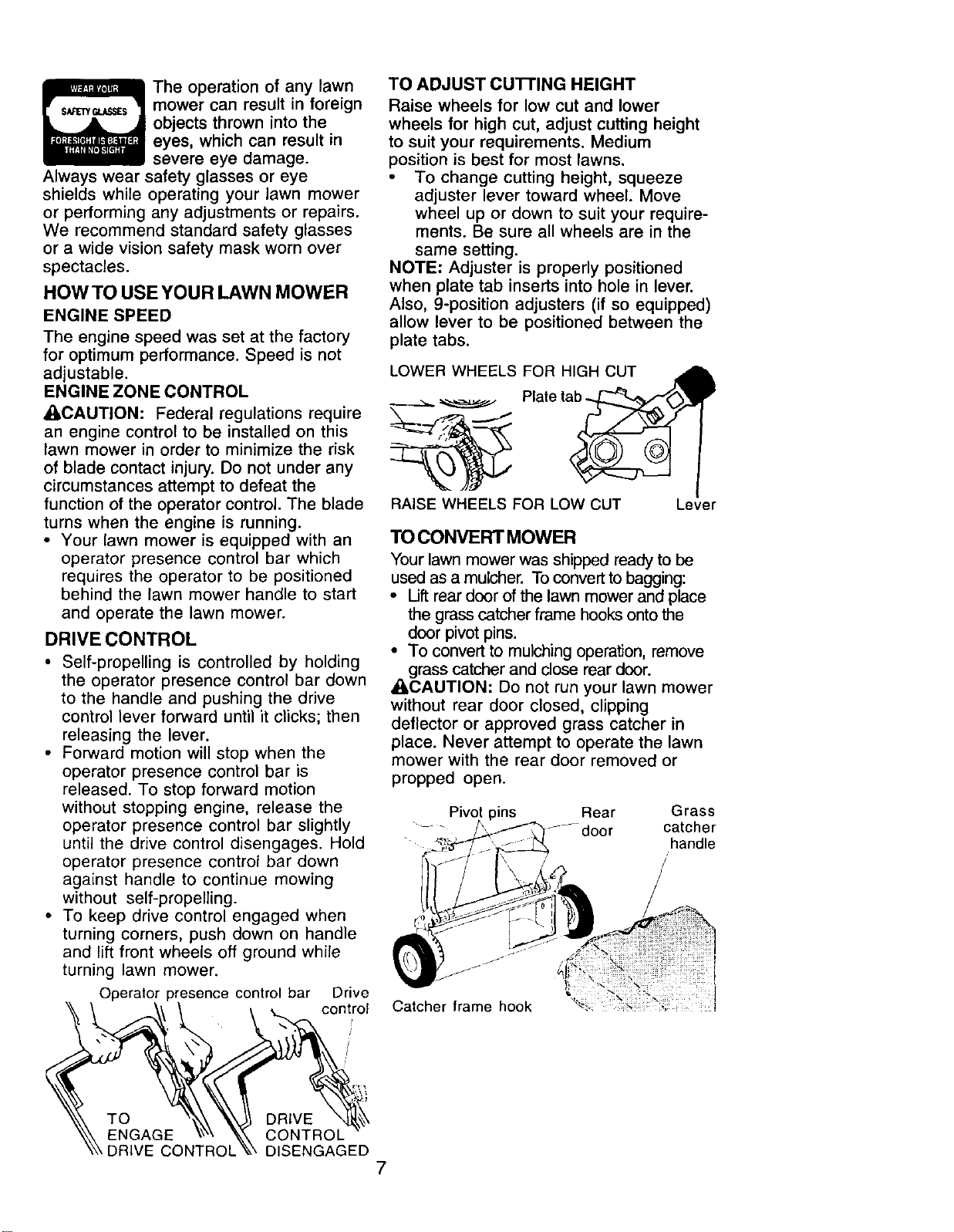

The operation of any lawn

mower can result in foreign

objects thrown into the

eyes, which can result in

severe eye damage.

Always wear safety glasses or eye

shields while operating your lawn mower

or performing any adjustments or repairs.

We recommend standard safety glasses

or a wide vision safety mask worn over

spectacles.

HOWTO USEYOUR LAWN MOWER

ENGINE SPEED

The engine speed was set at the factory

for optimum performance. Speed is not

adjustable.

ENGINE ZONE CONTROL

ACAUTION: Federal regulations require

an engine control to be installed on this

lawn mower in order to minimize the risk

of blade contact injury. Do not under any

circumstances attempt to defeat the

function of the operator control. The blade

turns when the engine is running.

• Your lawn mower is equipped with an

operator presence control bar which

requires the operator to be positioned

behind the lawn mower handle to start

and operate the lawn mower.

DRIVE CONTROL

• Self-propelling is controlled by holding

the operator presence control bar down

to the handle and pushing the drive

control lever forward until it clicks; then

releasing the lever.

• Forward motion will stop when the

operator presence control bar is

released. To stop forward motion

without stopping engine, release the

operator presence control bar slightly

until the drive control disengages. Hold

operator presence control bar down

against handle to continue mowing

without self-propelling.

• To keep drive control engaged when

turning corners, push down on handle

and lift front wheels off ground while

turning lawn mower.

Operator presence control bar Drive

TO ADJUST CU'I-rlNG HEIGHT

Raise wheels for low cut and lower

wheels for high cut, adjust cutting height

to suit your requirements. Medium

position is best for most lawns.

• To change cutting height, squeeze

adjuster lever toward wheel. Move

wheel up or down to suit your require-

ments. Be sure all wheels are in the

same setting.

NOTE: Adjuster is properly positioned

when plate tab inserts into hole in lever.

Also, 9-position adjusters (if so equipped)

allow lever to be positioned between the

plate tabs.

LOWER WHEELS FOR HIGH CUT

RAISE WHEELS FOR LOW CUT Lever

TO CONVERT MOWER

Your lawn mower was shipped ready to be

used as a mulcher. To convert to bagging:

• Lift rear door of the lawn mower and place

the grass catcher frame hooks onto the

door pivot pins.

• To convert to mulching operation, remove

grass catcher and close rear door.

_I, CAUTION: Do not run your lawn mower

without rear door closed, clipping

deflector or approved grass catcher in

place. Never attempt to operate the lawn

mower with the rear door removed or

propped open.

Pivot pins Rear

Grass

catcher

handle

Catcher frame hook

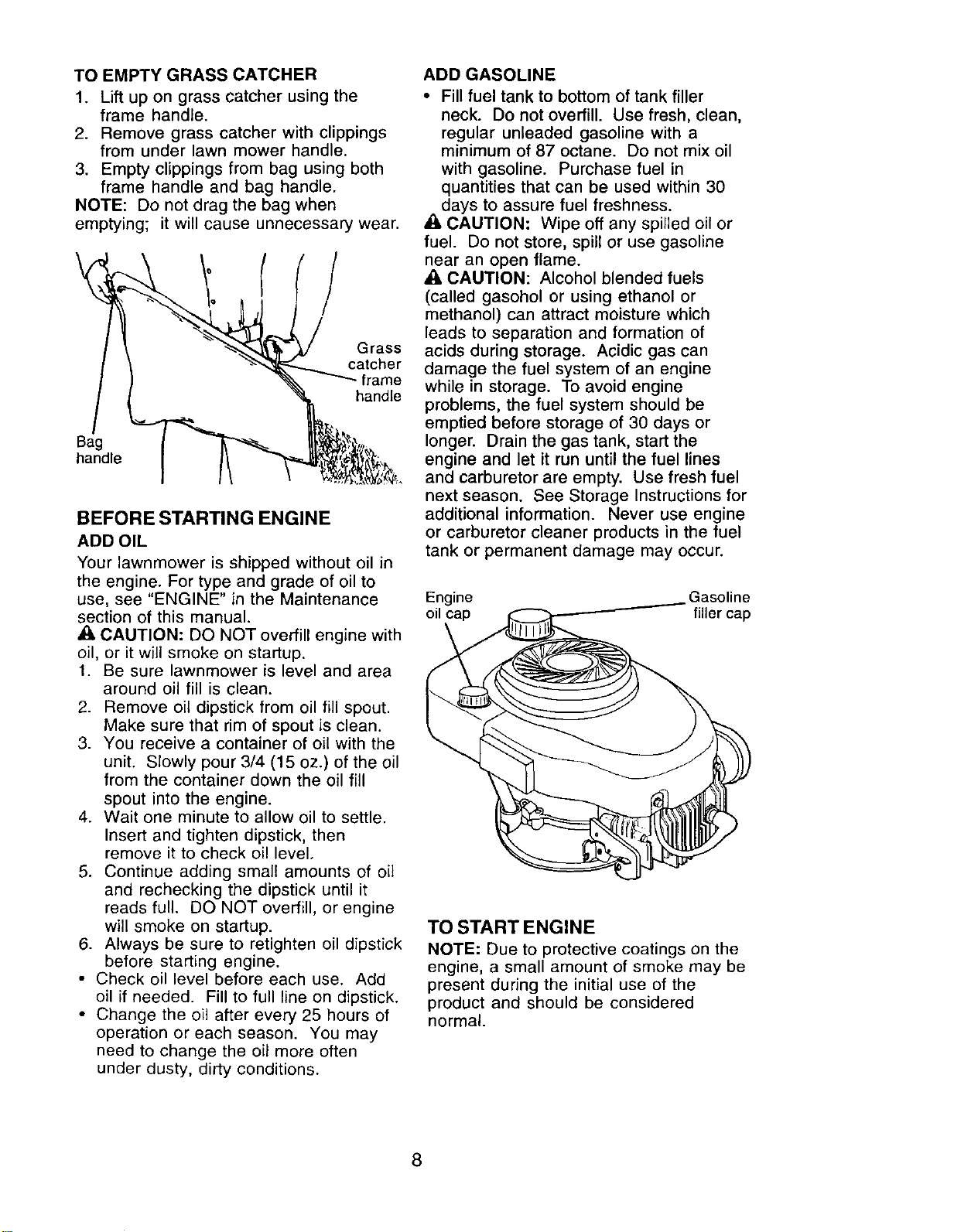

TO EMPTY GRASS CATCHER

1. Lift up on grass catcher using the

frame handle.

2. Remove grass catcher with clippings

from under lawn mower handle.

3. Empty clippings from bag using both

frame handle and bag handle.

NOTE: Do not drag the bag when

emptying; it will cause unnecessary wear.

Grass

catcher

h'ame

handle

Bag

handle

BEFORE STARTING ENGINE

ADD OIL

Your lawnmower is shipped without oil in

the engine. For type and grade of oil to

use, see "ENGINE" in the Maintenance

section of this manual.

_1,CAUTION: DO NOT overfill engine with

oil, or it will smoke on startup.

1. Be sure lawnmower is level and area

around oil fill is clean.

2. Remove oil dipstick from oil fill spout.

Make sure that rim of spout is clean.

3. You receive a container of oil with the

unit. Slowly pour 3/4 (15 oz.) of the oil

from the container down the oil fill

spout into the engine.

4. Wait one minute to allow oil to settle.

Insert and tighten dipstick, then

remove it to check oil level.

5. Continue adding small amounts of oil

and rechecking the dipstick until it

reads full. DO NOT overfill, or engine

will smoke on startup.

6. Always be sure to retighten oil dipstick

before starting engine.

• Check oil level before each use. Add

oil if needed. Fill to full line on dipstick.

• Change the oil after every 25 hours of

operation or each season. You may

need to change the oil more often

under dusty, dirty conditions.

ADD GASOLINE

• Fill fuel tank to bottom of tank filler

neck. Do not overfill. Use fresh, clean,

regular unleaded gasoline with a

minimum of 87 octane. Do not mix oil

with gasoline. Purchase fuel in

quantities that can be used within 30

days to assure fuel freshness.

• 1,CAUTION: Wipe off any spilled oil or

fuel. Do not store, spill or use gasoline

near an open flame.

CAUTION: Alcohol blended fuels

(called gasohol or using ethanol or

methanol) can attract moisture which

leads to separation and formation of

acids during storage. Acidic gas can

damage the fuel system of an engine

while in storage. To avoid engine

problems, the fuel system should be

emptied before storage of 30 days or

longer. Drain the gas tank, start the

engine and let it run until the fuel lines

and carburetor are empty. Use fresh fuel

next season. See Storage Instructions for

additional information. Never use engine

or carburetor cleaner products in the fuel

tank or permanent damage may occur.

Engine Gasoline

oil cap filler cap

TO START ENGINE

NOTE: Due to protective coatings on the

engine, a small amount of smoke may be

present during the initial use of the

product and should be considered

normal.

1, To start a cold engine, push primer

three (3) times before trying to start.

Use a firm push. This step is not

usually necessary when starting an

engine which has already run for a

few minutes.

2. Hold operator presence control bar

down to the handle and pull starter

handle quickly. Do not allow starter

rope to snap back.

TO STOP ENGINE

• To stop engine, release operator

presence control bar.

NOTE: In cooler weather it may be

necessary to repeat priming steps. In

warmer weather over priming may cause

flooding and engine will not start. If you

do flood engine, wait a few minutes

before attempting to start and do not

repeat priming steps.

MOWING TIPS

• Under certain conditions, such as very

tall grass, it may be necessary to raise

the height of cut to reduce pushing

effort and to keep from overloading the

engine and leaving clumps of grass

clippings. It may also be necessary to

reduce ground speed and/or run the

mower over the area a second time.

• For extremely heavy cutting, reduce the

width of cut by overlapping previously

cut path and mow slowly.

• For better grass bagging and most

cutting conditions, the engine speed

should be set in the FAST position.

• When using a rear discharge lawn

mower in moist, heavy grass, clumps of

cut grass may not enter the grass

catcher. Reduce ground speed

(pushing speed) and/or run the lawn

mower over the area a second time.

• If a trail of clippings is left on the right

side of a rear discharge mower, mow in

a clockwise direction with a small

overlap to collect the clippings on the

next pass.

• Pores in cloth grass catchers can

become filled with dirt and dust with

use and catchers will collect less grass.

To prevent this, regularly hose catcher

off with water and let dry before using.

• Keep top of engine around starter clear

and clean of grass clippings and chaff.

This will help engine air flow and

extend engine life.

MULCHING MOWING TIPS

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. See "CLEANING" in the

Maintenance section of this manual.

• The special mulching blade will recut

the grass clippings many times and

reduce them in size so that as they fall

onto the lawn they will disperse into the

grass and not be noticed. Also, the

mulched grass will biodegrade quickly

to provide nutrients for the lawn.

Always mulch with your highest engine

(blade) speed as this will provide the

best recutting action of the blades.

• Avoid cutting your lawn when it is wet.

Wet grass tends to form clumps and

interferes with the mulching action. The

best time to mow your lawn is the early

afternoon. At this time the grass has

dried and the newly cut area will not be

exposed to the direct sun.

• For best results, adjust the lawn mower

cutting height so that the lawn mower

cuts off only the top one-third of the

grass blades. If the lawn is overgrown it

will be necessary to raise the height of

cut to reduce pushing effort and to keep

from overloading the engine and

leaving clumps of mulched grass. For

extremely heavy grass, reduce your

width of cut by overlapping previously

cut path and mow slowly.

MAX 1/3

• Certain types of grass and grass

conditions may require that an area be

mulched a second time to completely

hide the clippings. When doing a

second cut, mow across or perpendicu-

lar to the first cut path.

• Change your cutting pattern from week

to week. Mow north to south one week

then change to east to west the next

week. This will help prevent matting

and graining of the lawn.

MAINTENANCE SCHEDULE _ _ ._'_.-_. _O_.-_,_ "f

'_ O

Check for Loose Fasteners _,_

Clean/Inspect Grass Catcher

(If Equipped) if _ _.,

M Clean Lawn Mower

Clean Under Drive Cover

(Power-Propelled Mowers) tf

W Check drive belVpulleys

(Power-Propelled Mowers) I_

a Check/Sharpen/Replace Blade p_,#o$

Lubrication Chart If I_

Clean Battery/Recharge

(Electric Start Mowers) If 1_4

E Check En_iine Oil Level

Change Engine Oil Ik_1,;t

G Clean Air Filter _ 2

Inspect Muffler

N Clean or Replace Spark Plug

Replace Air Filter Paper Cartridge _1_2

1 - Change more often when operating under a heavy load or in high arnbienl temperatures.

2 - Service more often when operating in didy or dusty conditions.

3 - Replace blades more often when mowing in sandy soil.

4- Charge 48 hOUrSat end of season. LUBRICATION CHART

GENERAL RECOMMENDATIONS

The warranty on this lawn mower does

not cover items that have been subjected

to operator abuse or negligence. To

receive full value from the warranty,

operator must maintain mower as

instructed in this manual.

Some adjustments will need to be made

periodically to properly maintain your

unit.

All adjustments in the Service and

Adjustments section of this manual

should be checked at least once each

(_) Wheel adjuster

each wheel)

season.

• Once a year, replace the spark plug,

clean or replace air filter element and

check blade for wear. A new spark

plug and clean/new air filter element

assure proper air-fuel mixture and help

your engine run better and last longer.

• Follow the maintenance schedule in

this manual.

BEFORE EACH USE

t. Check engine oil level.

2. Check for loose fasteners.

LUBRICATION

Keep unit well lubricated (See "LUBRI-

CATION CHART").

(_ Brake

spring

bracket

_gineoil

(_) Rear

(_) Handle bracket mounting pins door hinge

(_) Spray lubricant

_) See "ENGINE" in Maintenance section.

IMPORTANT: Do not oil or grease

plastic wheel bearings. Viscous

lubricants will attract dust and dirt that

will shorten the life of the self-lubricat-

ing bearings. If you feel they must be

lubricated, use only a dry, powdered

graphite type lubricant sparingly.

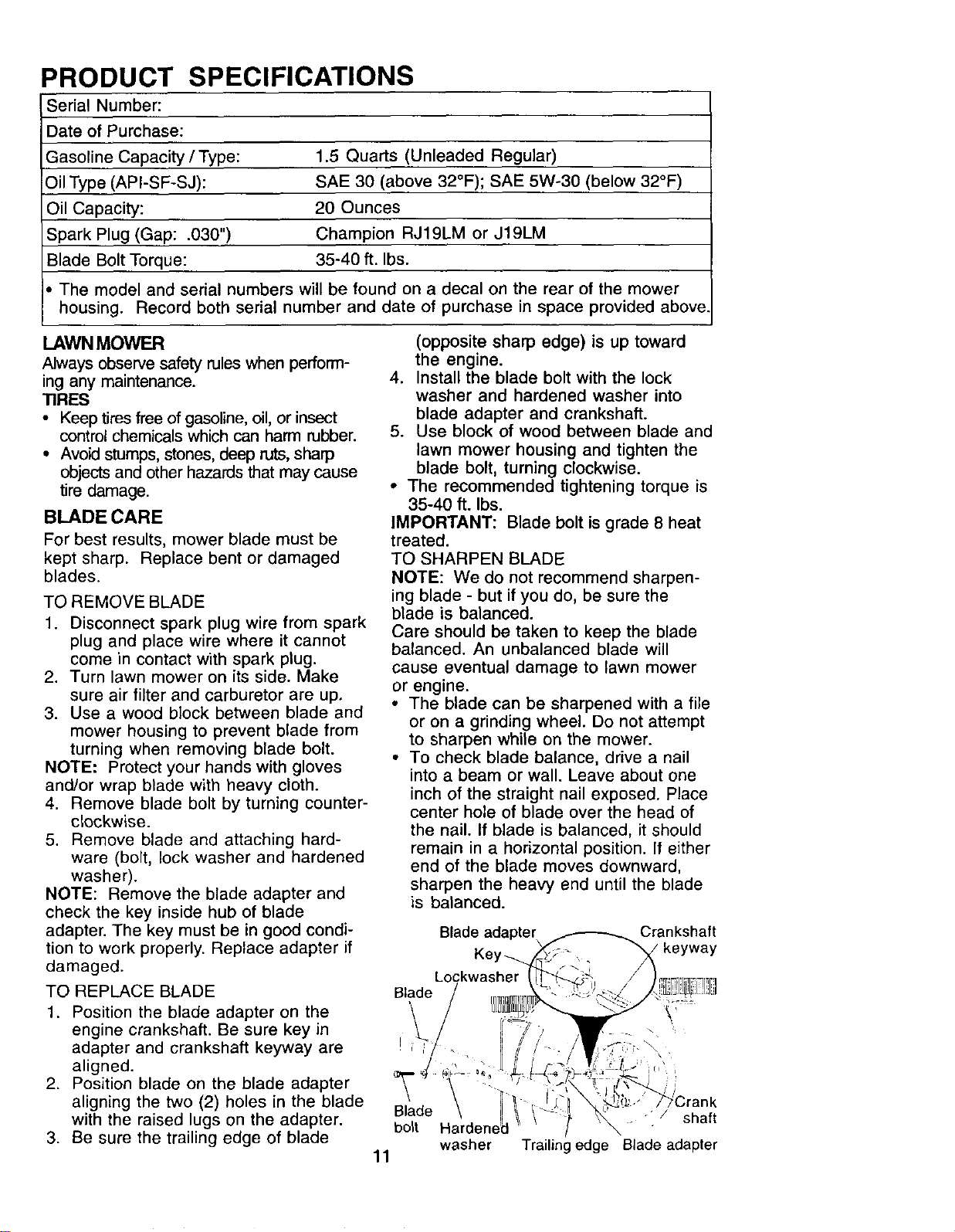

PRODUCT SPECIFICATIONS

Serial Number:

Date of Purchase:

Gasoline Capacity/Type: 1.5 Quarts (Unleaded Regular)

Oil Type (API-SF-SJ): SAE 30 (above 32°F); SAE 5W°30 (below 32°F)

Oil Capacity: 20 Ounces

Spark Plug (Gap: .030") Champion RJ19LM or J19LM

Blade Bolt Torque: 35-40 ft. Ibs.

The model and serial numbers will be found on a decal on the rear of the mower

housing. Record both serial number and date of purchase in space provided above

LAWN MOWER

Always observe safety rules when perform-

ing any maintenance.

TIRES

• Keep tires free of gasoline, oil, or insect

control chemicals which can harm rubber.

• Avoid stumps, stones, deep ruts, sharp

objects and other hazards that may cause

tire damage.

BLADE CARE

For best results, mower blade must be

kept sharp. Replace bent or damaged

blades.

TO REMOVE BLADE

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Turn lawn mower on its side. Make

sure air filter and carburetor are up.

3. Use a wood block between blade and

mower housing to prevent blade from

turning when removing blade bolt.

NOTE: Protect your hands with gloves

and/or wrap blade with heavy cloth.

4. Remove blade bolt by turning counter-

clockwise.

5. Remove blade and attaching hard-

ware (bolt, lock washer and hardened

washer).

NOTE: Remove the blade adapter and

check the key inside hub of blade

adapter. The key must be in good condi-

tion to work properly. Replace adapter if

damaged.

TO REPLACE BLADE

1. Position the blade adapter on the

engine crankshaft. Be sure key in

adapter and crankshaft keyway are

aligned.

2. Position blade on the blade adapter

aligning the two (2) holes in the blade

with the raised lugs on the adapter.

3. Be sure the trailing edge of blade

(opposite sharp edge) is up toward

the engine.

4. Install the blade bolt with the lock

washer and hardened washer into

blade adapter and crankshaft.

5. Use block of wood between blade and

lawn mower housing and tighten the

blade bolt, turning clockwise.

• The recommended tightening torque is

35-40 ft. Ibs.

IMPORTANT: Blade bolt is grade 8 heat

treated.

TO SHARPEN BLADE

NOTE: We do not recommend sharpen-

ing blade - but if you do, be sure the

blade is balanced.

Care should be taken to keep the blade

balanced. An unbalanced blade will

cause eventual damage to lawn mower

or engine.

• The blade can be sharpened with a file

or on a grinding wheel. Do not attempt

to sharpen while on the mower.

• To check blade balance, drive a nail

into a beam or wall. Leave about one

inch of the straight nail exposed. Place

center hole of blade over the head of

the nail. If blade is balanced, it should

remain in a horizontal position. If either

end of the blade moves downward,

sharpen the heavy end until the blade

is balanced.

Blade adaptel Crankshaft

Ke keyway

Blade

bolt Hardenq

washer

"" / shaft

Trailing edge Blade adapter

GRASS CATCHER

• The grass catcher may be hosed with

water, but must be dry when used.

• Check your grass catcher often for

damage or deterioration. Through

normal use it will wear. If catcher needs

replacing, replace only with a manufac-

turer approved replacement catcher.

Give the lawn mower model number

when ordering.

DRIVE WHEELS

Check front drive wheels each time

before you mow to be sure they move

freely.

The wheels not turning freely means

trash, grass cuttings, etc. are in the drive

wheel area and must be cleaned to free

drive wheels.

If necessary to clean the drive wheels, be

sure to clean both front wheels.

1. Remove hubcaps, hairpin cotters and

washers.

2. Remove wheels from wheel adjusters.

3. Remove any trash or grass cuttings

from inside the dust cover, pinion and/

or drive wheel gear teeth.

4. Put wheels back in place.

NOTE: if after cleaning, the drive wheels

do not turn freely, contact a Sears or other

qualified service center.

GEAR CASE

• To keep your drive system working

properly, the gear case and area

around the drive should be kept clean

and free of trash build-up. Clean under

the drive cover twice a season.

• The gear case is filled with lubricant to

the proper level at the factory. The only

time the lubricant needs attention is if

service has been performed on the

gear case.

• If lubricant is required, use only Elf

brand oil, Part No. REDUCTELF 100.

Do not substitute.

ENGINE

LUBRICATION

Use only high quality detergent oil rated

with API service classification SF-SJ.

Select the oirs SAE viscosity grade

according to your expected operating

temperature.

f , SAE VISCOSITY GRADES / 1

I J T i - r

i ! :

, : , "_;I_F[

F , "20 r 0 , 30 32 40 r 60 • 80 _ 100 ,

C 3o .2o .1 o 0 10 _1 3o 40

TEMPEfiATUAERANGEANTICIPaTEO_FdRE N[XTC_LCHANGE

NOTE: Although multi-viscosity oils

(5W30, 10W30 etc.) improve starting in

cold weather, these multi-viscosity oils

will result in increased oil consumption

when used above 32°1=.Check your

engine oil level more frequently to avoid

possible engine damage from running

low on oil.

Change the oil after every 25 hours of

operation or at least once a year if the

lawn mower is not used for 25 hours in

one year.

Check the crankcase oil level before

starting the engine and after each five (5)

hours of continuous use. Tighten oil plug

securely each time you check the oil

level.

TO CHANGE ENGINE OIL

NOTE: Before tipping lawn mower to

drain oil, drain fuel tank by running

engine until fuel tank is empty.

1. Disconnect spark plug wire from spark

plug and place wire where it cannot

come in contact with spark plug.

2. Remove engine oil cap; lay aside on a

clean surface.

3. Tip lawn mower on its side as shown

and drain oil into a suitable container.

Rock lawn mower back and forth to

remove any oil trapped inside of

engine.

4. Wipe off any spilled oil from lawn

mower or side of engine.

5. Fill engine with oil. (See "ADD OIL" in

the Operation section of this manual).

6. Reconnect spark plug wire to spark

plug.

Container

AIR FILTER

Your engine will not run properly and may

be damaged by using a dirty air filter.

Replace the air filter every 100 hours of

operation or every season, whichever

occurs first. Service air cleaner more

often under dusty conditions. Do not

wash air filter.

TO CHANGE AIR FILTER

1. Remove the air filter by turning

counterclockwise to the stop and pull

away from collar.

2. Remove filter from inside of cover.

3. Clean the inside of the cover and the

collar to remove any dirt accumula-

tion.

4. Insert new filter into cover.

5. Put air filter cover and filter into collar

aligning the tab with the slot.

6. Push in on cover and turn clockwise to

tighten.

Collar Clip

TURN

COUNTER-

CLOCK-

WISE

RE-

MOVE

TURN

Tab.... - -_ CLOCK-

Air filter cover / WISE TO TIGHTEN

MUFFLER

Inspect and replace corroded muffler as it

could create a fire hazard and/or dam-

age.

SPARK PLUG

Replace spark plugs at the beginning of

each mowing season or after every 100

hours of operation, whichever occurs first.

Spark plug type and gap setting are

shown in "PRODUCT SPECIFICATIONS"

in Maintenance section of this manual.

CLEANING

IMPORTANT: For best performance,

keep mower housing free of built-up

grass and trash. Clean the underside of

your mower after each use.

_,CAUTION: Disconnect spark plug wire

from spark plug and place wire where it

cannot come in contact with the spark

plug.

• Clean the underside of your lawn

mower by scraping to remove build-up

of grass and trash.

• Clean engine often to keep trash from

accumulating. A clogged engine runs

hotter and shortens engine life.

• Keep finished surfaces and wheels free

of all gasoline, oil, etc.

• We do not recommend using a garden

hose to clean lawn mower unless the

electrical system, muffler, air filter and

carburetor are covered to keep water

out. Water in engine can result in

shortened engine life.

CLEAN UNDER DRIVE COVER

Clean under drive cover at least twice a

season. Scrape underside of cover with

putty knife or similar tool to remove any

build-up of trash or grass on underside of

drive cover.

_t_WARNING: To avoid serious injury,

before performing any service or adjust-

ments:

1. Release control bar and stop engine.

2. Make sure the blade and all moving

parts have completely stopped.

3. Disconnect spark plug wire from spark

plug and place where it cannot come

in contact with plug.

LAWN MOWER

TO ADJUST CUTTING HEIGHT

See "TO ADJUST CUTTING HEIGHT' in

the Operation section of this manual.

REAR DEFLECTOR

The rear deflector, attached between the

rear wheels of your mower, is provided to

minimize the possibility that objects will

be thrown out of the rear of the mower

into the operator's mowing position. If the

deflector becomes damaged, it should be

replaced.

TO REMOVE DRIVE BELT

1. Remove drive cover. Remove belt

from gearcase pulley by pushing

down on pulley and rolling belt off it.

2. Turn lawn mower on its side with air

filter and carburetor up.

3. Remove blade.

4. Remove debris shield.

5. Remove belt from engine pulley on

crankshaft.

TO REPLACE DRIVE BELT

1. Install new belt on engine pulley.

2. Reinstall debris shield and blade.

3. Return mower to upright position.

4. Install new belt on gearcase pulley.

5. Reinstall drive cover.

NOTE: Always use factory approved belt

to assure fit and long life.

Lower

handle

ROTATE

Drive

cover Belt

PUSH

TO ADJUST HANDLE

The handle can be mounted in a high or

low position. The mounting holes in the

bottom of lower handle are off center for

raising or lowering the handle.

1. Remove upper handle and all parts

attached to lower handle.

2. Remove hairpin cotters from lower

handle bracket mounting pin.

3. Squeeze lower handle in to remove it

from mounting pins.

4. Turn lower handle over to raise or

lower handle.

5. Squeeze lower handle in and position

holes onto mounting pins on handle

bracket.

6. Reassemble upper handle and all

parts removed from lower handle.

TO ASSEMBLE GRASS CATCHER

1. Put grass catcher frame into grass bag

with rigid part of bag on the bottom.

Make sure the frame handle is outside

of the bag top.

2. Slip vinyl bindings over frame.

NOTE: If vinyl bindings are too stiff, hold

them in warm water for a few minutes. If

bag gets wet, let it dry before using.

_CAUTION: Do not run your lawn

mower without clipping deflector or

approved grass catcher in place. Never

attempt to operate the lawn mower with

the rear door removed or propped open.

Catcher

frame

handle

Mowing Mowing ""- Frame

_, position i_! z_ position ,/-_,? opening

1_ iI i

, , , , ENGINE SPEED

i I I

' , ' / Your engine speed has been factory set.

', Do not attempt to increase engine speed

Hairpin_'_. x i_'_'_ _ ,_,' or it may result in personal injury. If you

_). _'_ Handle _,_,,' _." _ believe that the engine is running too fast

Mounting_ II bracket _ II or too slow, take your lawn mower to a

pin t _ L _ Sears or other qualified service center for

LOW POSITION HIGH POSITtON14repair and adjustment.

CARBURETOR

Yourcarburetorhasa non-adjustable

fixed main jet for mixture control. If your

engine does not operate properly due to

suspected carburetor problems, take your

lawn mower to a Sears or other qualified

service center for repair and/or adjust-

ment.

IMPORTANT: Never tamper with the

engine governor, which is factory set for

proper engine speed. Overspeeding the

engine above the factory high speed

setting can be dangerous. If you think the

engine-governed high speed needs

adjusting, contact a Sears or other

qualified service center, which has proper

equipment and experience to make any

necessary adjustments.

Immediately prepare your lawn mower for

storage at the end of the season or if the

unit will not be used for 30 days or more.

LAWN MOWER

When lawn mower is to be stored for a

period of time, clean it thoroughly, remove

all dirt, grease, leaves, etc. Store in a

clean, dry area.

1. Clean entire lawn mower (See

"CLEANING" in the Maintenance

section of this manual).

2. Lubricate as shown in the Mainte-

nance section of this manual.

3. Be sure that all nuts, bolts, screws,

and pins are securely fastened,

Inspect moving parts for damage,

breakage and wear. Replace if

necessary.

4. Touch up all rusted or chipped paint

surfaces; sand lightly before painting.

HANDLE

You can fold your lawn mower handle for

storage.

1+ Squeeze the bottom ends of the lower

handle toward each other until the

lower handle clears the handle

bracket, then move handle forward.

2. Loosen upper handle mounting bolts

enough to allow upper handle to be

folded back.

IMPORTANT: When folding the handle

for storage or transportation, be sure to

fold the handle as shown or you may

damage the control cables.

• When setting up your handle from the

storage position, the lower handle will

automatically lock into the mowing

position.

SQUEEZE

TO FOLD

Operator I

control bar

Lower

FOLD

BACKWARD

Mowing

position

ENGINE

FUEL SYSTEM

IMPORTANT: It is important to prevent

gum deposits from forming in essential

fuel system parts such as carburetor, fuel

filter, fuel hose, or tank during storage.

Also, alcohol blended fuels (called

gasohol or using ethanol or methanol)

can attract moisture which leads to

separation and formation of acids during

storage. Acidic gas can damage the fuel

system of an engine while in storage.

1. Drain the fuel tank.

2. Start the engine and let it run until the

fuel lines and carburetor are empty.

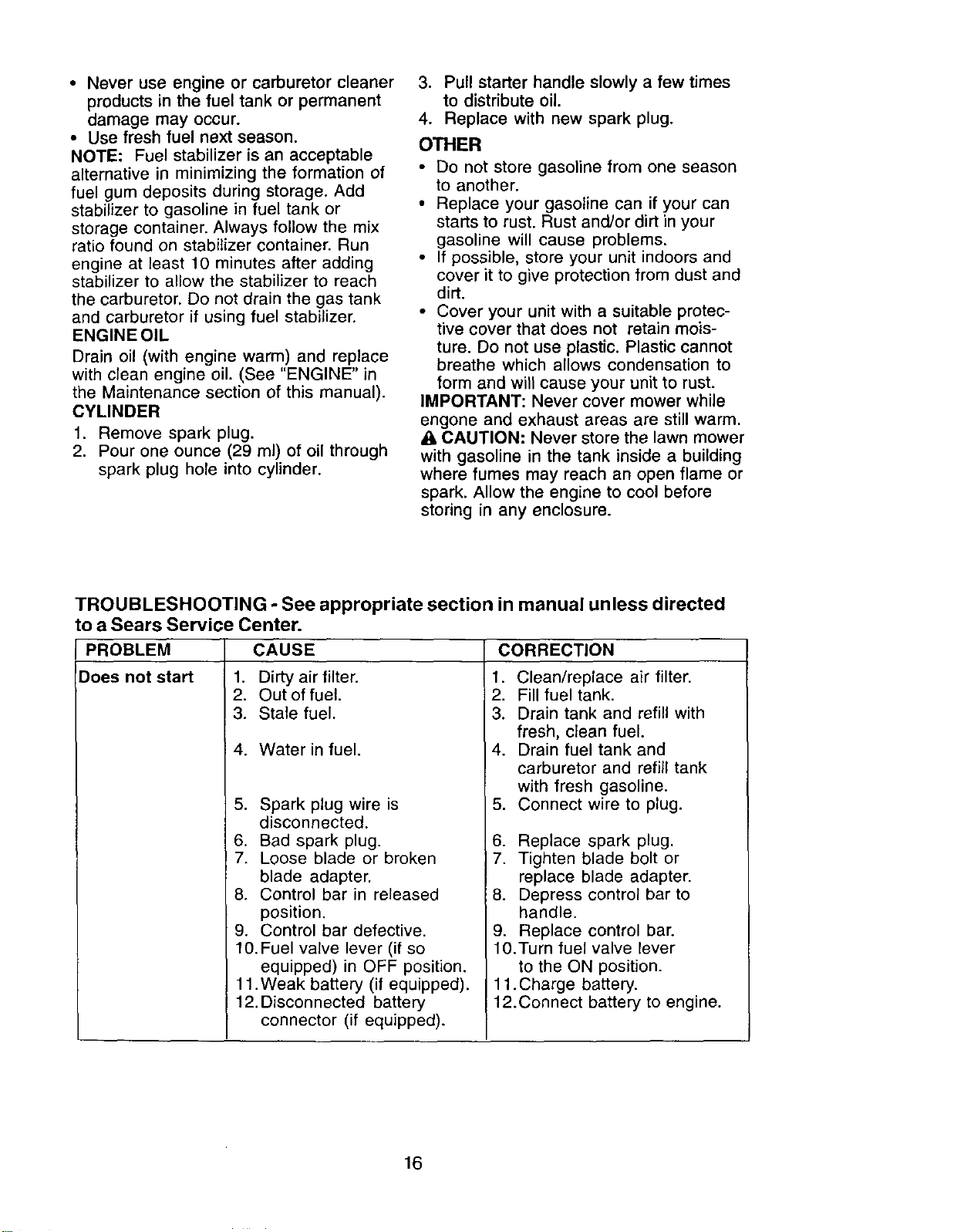

• Never use engine or carburetor cleaner

products in the fuel tank or permanent

damage may occur.

• Use fresh fuel next season.

NOTE: Fuel stabilizer is an acceptable

alternative in minimizing the formation of

fuel gum deposits during storage. Add

stabilizer to gasoline in fuel tank or

storage container. Always follow the mix

ratio found on stabilizer container. Run

engine at least 10 minutes after adding

stabilizer to allow the stabilizer to reach

the carburetor. Do not drain the gas tank

and carburetor if using fuel stabilizer.

ENGINE OIL

Drain oil (with engine warm) and replace

with clean engine oil. (See "ENGINE" in

the Maintenance section of this manual).

CYLINDER

1. Remove spark plug.

2. Pour one ounce (29 ml) of oil through

spark plug hole into cylinder.

3. Pull starter handle slowly a few times

to distribute oil.

4. Replace with new spark plug.

OTHER

• Do not store gasoline from one season

to another.

• Replace your gasoline can if your can

starts to rust. Rust and/or dirt in your

gasoline will cause problems.

• If possible, store your unit indoors and

cover it to give protection from dust and

dirt.

• Cover your unit with a suitable protec-

tive cover that does not retain mois-

ture. Do not use plastic. Plastic cannot

breathe which allows condensation to

form and will cause your unit to rust.

IMPORTANT: Never cover mower while

engone and exhaust areas are still warm.

A CAUTION: Never store the lawn mower

with gasoline in the tank inside a building

where fumes may reach an open flame or

spark. Allow the engine to cool before

storing in any enclosure.

TROUBLESHOOTING - See appropriate section

to a Sears Service Center.

in manual unless directed

PROBLEM CORRECTION

Does not start

CAUSE

1. Dirty air filter.

2. Out of fuel,

3. Stale fuel.

4. Water in fuel.

5. Spark plug wire is

disconnected.

6. Bad spark plug.

7. Loose blade or broken

blade adapter.

8. Control bar in released

position.

9. Control bar defective.

10. Fuel valve lever (if so

equipped) in OFF position.

11 .Weak battery (if equipped).

12. Disconnected battery

connector (if equipped).

1. Clean/replace air filter.

2. Fill fuel tank.

3. Drain tank and refill with

fresh, clean fuel.

4. Drain fuel tank and

carburetor and refill tank

with fresh gasoline.

5. Connect wire to plug.

6. Replace spark plug.

7. Tighten blade bolt or

replace blade adapter.

8. Depress control bar to

handle.

9. Replace control bar.

10.Turn fuel valve lever

to the ON position.

11 .Charge battery.

12.Connect battery to engine.

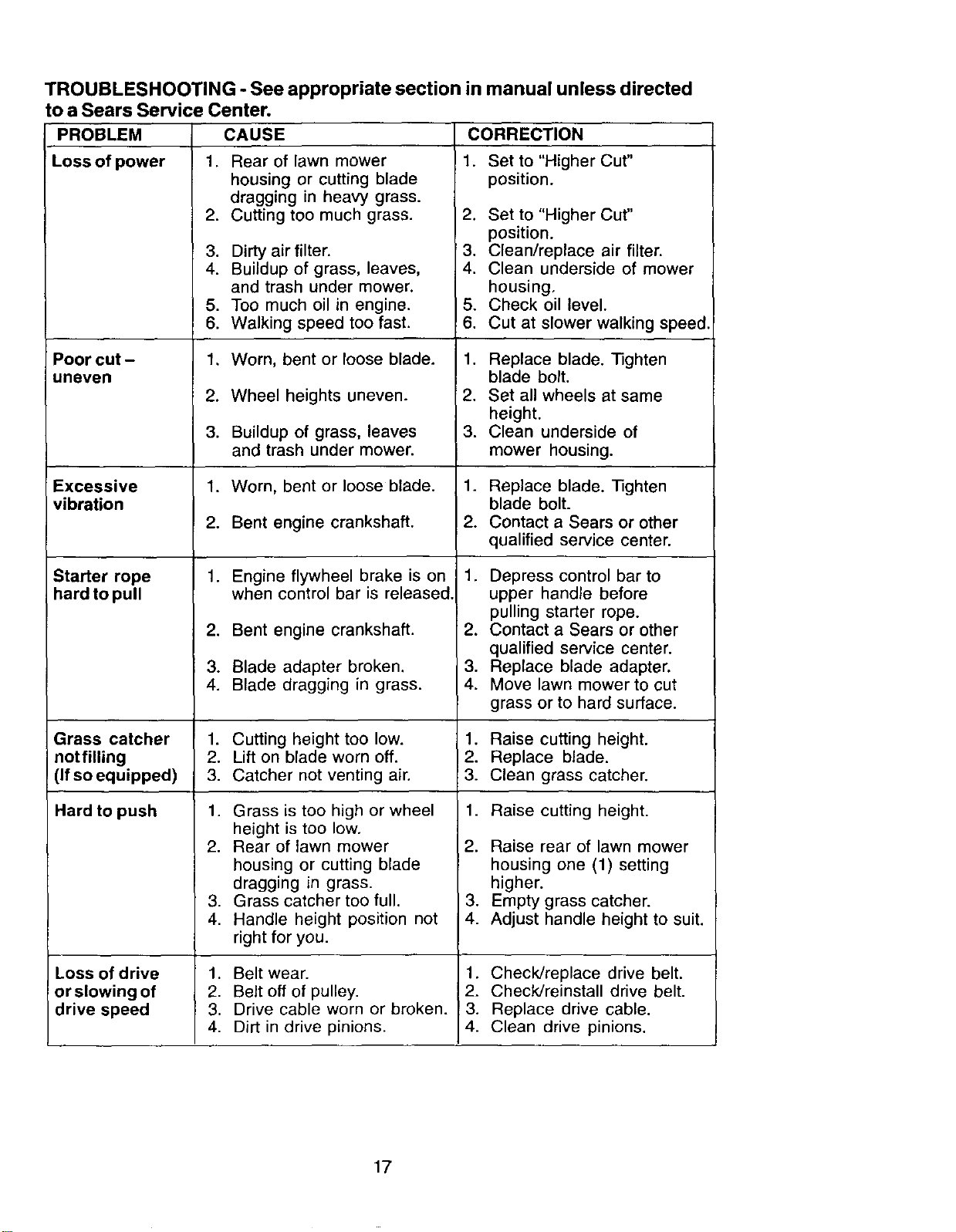

TROUBLESHOOTING - See appropriate section in manual unless directed

to a Sears Service Center.

PROBLEM CAUSE

Loss of power 1. Rear of lawn mower

Poor cut -

uneven

Excessive

vibration

Starter rope

hard to pull

CORRECTION

1. Set to "Higher Cut"

position.

2. Set to "Higher Cut"

position.

3. Clean/replace air filter.

4. Clean underside of mower

housing.

5. Check oil level.

6. Cut at slower walking speed.

housing or cutting blade

dragging in heavy grass.

2. Cutting too much grass.

3. Dirty air filter.

4. Buildup of grass, leaves,

and trash under mower.

5. Too much oil in engine.

6. Walking speed too fast.

1. Worn, bent or loose blade.

2. Wheel heights uneven.

3. Buildup of grass, leaves

and trash under mower.

1. Worn, bent or loose blade.

2. Bent engine crankshaft.

1. Engine flywheel brake is on

when control bar is released.

2. Bent engine crankshaft.

3. Blade adapter broken.

4. Blade dragging in grass.

Cutting height too low.

Lift on blade worn off.

Catcher not venting air,

Grass is too high or wheel

height is too low.

2. Rear of lawn mower

housing or cutting blade

dragging in grass.

3. Grass catcher too full.

4. Handle height position not

right for you.

1. Belt wear.

2. Belt off of pulley.

3. Drive cable worn or broken.

4. Dirt in drive pinions.

1. Replace blade. Tighten

blade bolt.

2. Set all wheels at same

height.

3. Clean underside of

mower housing.

1. Replace blade. Tighten

blade bolt.

2. Contact a Sears or other

qualified service center.

1. Depress control bar to

upper handle before

pulling starter rope.

2. Contact a Sears or other

qualified service center.

3. Replace blade adapter.

4. Move lawn mower to cut

grass or to hard surface.

Grass catcher 1. 1. Raise cutting height.

notfilling 2. 2. Replace blade.

(Ifsoequipped) 3. 3. Clean grass catcher.

Hard to push 1. 1. Raise cutting height.

Loss of drive

or slowing of

drive speed

2. Raise rear of lawn mower

housing one (1) setting

higher.

3. Empty grass catcher.

4. Adjust handle height to suit.

1. Check/replace drive belt.

2. Check/reinstall drive belt.

3. Replace drive cable.

4. Clean drive pinions.

Garantia ........................................................ 18

Reglas de Seguridad ............................... 18-20

Montaje / Pre-Operacibn .............................. 21

Operaci6n ................................................ 22-25

Mantenimiento ......................................... 26-29

Programa de Mantenimiento ......................... 26

Especificaciones del Producto ..................... 27

Servicio y Adjustes ................................. 29-30

Almacenamiento ...................................... 31-32

Identificacibn de problemas .................... 32-33

Se_vicio Sears ......................................... 34-43

Orden de Partes ............................ Contratapa

GARANT[A LIMITADA DE DOS AI_IOS PARA LA SEGADORA A MOTOR CRAFTSMAN

Per dos (2) afios, a partir de la fecha de compra, cuando esta Segadora Craftsman se

mantenga, lubrique y afine segSn las instrucciones para la operaci6n y el mantenimiento en el

manual del duefio, Sears reparara gratis todo clefecto en el material y la mano de obra.

Si la Segadora Craftsman se usa para fines comerciales o de arrienclo, esta garantia s61ose

aplica per noventa (90) dias a partir de ta fecha de compra.

Esta Garantia no cubre;

• Articulos que se desgastan durante el uso normal tales como las cuchillas segadoras

rotatorias, los adaptadores de la cuchilla, las correas, los filfros de aire y las bujfas.

• Reparaciones necesarias debido al abuso o a la negligencia del operador, incluyendose a los

cig0efiales doblados y a la falta de mantenimfento del equipo seg0n las instrucciones que se

incluyen en el manual del duefio.

EL SERVICIO DE GARANTiA ESTA DISPONIBLE al devolver la segadora a motor Craftsman al

centro/departmento de servicio Sears mas cercano en los Estados Unidos. Esta garanfia se

aplica solamente mientras el producto este en uso en los Estados Unidos.

Esta Garantia le otorga derechos legales especfficos, y puede que tambi_n tenga otros

derechos que Marian de estado a estado.

SEARS, ROEBUCK AND CO., D/817WA, HOFEMAN ESTATES, IL 60179 USA

IMPORTANTE: Esta maquina cortadaora es capaz de amputar las manos y los manos y los

pies y de lanzar objetos. Si no se observan las instrucciones de seguridad siguientes se pueden

producir lesiones graves o la muerte.

_IBusque este simbolo que sefiala las

precauciones de seguridad, de importancia.

Quiere decir - iiiATENCION!!!iiiESTE

ALERTON! SU SEGURIDAD ESTA

COMPROMETIDA.

_I_,ADVERTENClA: Siempre desconecte et

alambre de la bujfa y pSngalo donde no pueda

entrar en contacto con la bujia, para evitar el

arranque por accidente, clurante la

preparaci6n, el transporte, el ajuste o cuando

se hacen reparaciones.

_ADVERTENClA: Los bornes, terminales y

accesorios relativos de la bateria contienen

plomo o compuestos de plomo, productos

quimicos conocidos en el Estado de California

como causa de ca.ncer y defectos al

nacimiento u otrcs dafios reproductivos. Lavar

las manos despues de manipularlos.

_IPRECAUCI(SN: El tubo de escape del

motor, algunos de sus constituyentes y

algunos componentes del vehiculo contienen

o desprenden productos quimicos conocidos

en el Estado de California como causa de

cancer y defectos al nacimiento u otros dafios

reproductivos.

_I,PRECAUCI(SN: El silenciador y otras

piezas del motor Ilegan a sre extremadamente

calientes durante la operaci6n y siguen sienclo

calientes despu_s de que el motor haya

parado. Para evitar quemaduras severas,

permanezca lejos de estas a.reas.

I. OPERACION

• Antes de ernpezar, debe familiarizarse

completamente con los controles y el uso

correcto de la maquina. Para esto, debe leer

y comprender todas las instrucciones que

aparecen en la maquina y en los manuales

de operaci6n.

• No ponga las manos o los pies cerca o

debajo de las partes rotatorias. Mant_ngase

siempre lejos de la abertura de la descarga.

• Permita qua solamente las personas

responsables qua est_n familiarizadas con

las instrucciones operen la m&quina.

• Despeje el &rea de objetos tales como

piedras, juguetes, alambres, huesos, palos,

etc. que pueden ser recogidos y lanzados

por las cuchillas.

• Aseg6rese qua el ._rea no se hallen

personas, antes de segar. Pare la m&quina

si alguien entra en el _irea.

• No opere la maquina sin zapatos o con

sandalias abiertas. P6ngase siempre

zapatos s61idos.

• No tire de la segadora hacia atr_.s a menos

qua sea absolutamente necesario. Mire

siempre hacia abajo y hacia detr&s antes y

mientras que se mueve hacia atr&s.

• No opera la segadora sin los respectivos

resguardos, las placas, el recogedor de

c_sped u otros aditamentos dise ados para

su protecci6n y seguridad.

• Refi6rase alas instrucciones del fabricante

para el funcionamiento e instalaci6n de

accesorios. Use _nicamente accesorios

aprobados por el fabricante.

• Detenga la cuchilla o las cuchillas cuando

cruce pot calzadas, callas o caminos de

grava.

• Parar el motor cada vez qua se abandona el

aparato, antes de limpiar la segadora o de

remover residuos del tubo.

• Apagar el motor y esperar hasta qua las

cuchiltas est_n completamente paradas

antes de remover el receptor de hierba.

• Segar solamente con luz del dia o con una

buena luz artificial.

• No opere la m&quina bajo la influenciadel

alcohol o de las drogas.

• Nunca opere la maquina cuando la hierba

est6 mojada. Aseg6rese siempre de tener

buena tracci6n en sus pies; mantenga el

mango firmemente y camine; nunca corra.

• Desconectar el mecanismo de propulsion

aut6noma o el embrague de transmision en

las segadoras que Io tienen antes de poner

en marcha el motor.

• Si el equipo empezara a vibrar de una

manera anormal, pare el motor y revise de

inmediato para avefiguar la causa.

Generalmente la vibraci6n suele indicar qua

existe alguna averia.

• Siempre use galas de seguridad o anteojos

con protecci6n lateral cuando opere la

segadora.

II. OPERAClON SOBRE LAS CUESTAS

Los accidentes ocurren con m&s frecuencia

en las cuestas. Estos accidentes ocurren

debido a resbaladas o cafdas, las cuales

pueden resultar en graves lesiones. Operar la

recortadora en cuestas requiere mayor

concentraci6n. Si se siente inseguro en una

cuesta, no la recorte.

HACER"

• Puede recortar a trav6s de la superficie de

la cuesta, nunca hacia ardba y hacia abajo.

Proceda con extrema precauci6n cuando

cambie de direcci6n en las cuestas.

• Renueva todos los objetos extrafios, tales

como guijarros, ramas, etc.

• Debe prestar atenci6n a boyos, baches o

protuberancias. Recuerde qua la hierba alta

puede esconder obst_.culos.

NO HACER:

• No recorte cerca de pendientes, zanjas o

terraplenes. El operador puede perder la

tracci6n en los pies o el equilibrio.

• No recorte cuestas demasiado inclinadas.

• No recorte en hierba mojada. La reducci6n

en la tracci6n de la pisada puede causar

resbalones.

II1. NII_IOS

Se pueden producir accidentes tr_gicos si el

operador no presta atenci6n a la presencia de

los nifios. A menudo, los nifios se sienten

atraidos por la m_quina y por la actividad de la

siega. Nunca suponga qua los nifios van a

permanecer en el mismo lugar donde los vio

por 61tima vez.

• Mantenga a los nifios alejados del &rea de la

siega y bajo el cuidado estricto de otra

persona adulta responsabte.

• Est_ alerta y apague la m&quina si hay

nifios qua entran al &rea.

• Antes y cuando este retrocediendo, mire

hacia atr__sy hacia abajo para verificar si

hay nifios pequefios.

• Nunca permita que los nifios operen la

m_quina.

• Tenga un cuidado extra cuando se acerque

a esquinas donde no hay visibilidad,a los

arbustos, &rboles u otros objetos que

pueden interferir con su Ifnea de visi6n.

IV. SERVICIO

• Tenga cuidacloextra al manejar la gasolina

y los dem&s combustibles. Son inflamables

y los gases son explosivos.

Use solamente un envase aprobado.

Nunca remueva la tapa del dep6sito de

gasolina o agregue combustible con el

motor funcionando. Permita que el motor

se enfrie antes de volver a pone

combustible. No fume.

Nunca vuelva a poner combustible en la

maquina en recintos cerrados.

Nunca almacene la m_,quina o el envase

del combustible dentro de algt)n lugar en

donde haya una llama expuesta, tal como

la del calentador de agua.

• Nunca haga funcionar una m_quina dentro

de un _.rea cerrada.

• Nunca haga ajustes o reparaciones

mientras el motor este en marcha.

Desconecte el cable de la bujia, y

mant6ngalo a cierta distancia de 6sta para

prevenir un arranque accidental.

• Mantenga las tuercas y los pernos,

especialmente los pernos del accesono de

la cuchilla, apretados y mantenga el equipo

en buenas condiciones.

• Nunca manipule de forma indebida los

dispositivos de seguridad. Controle

regularmente su funcionamiento correcto.

• Mantenga la m_.quina fibre de hierba, hojas

u otras acumulaciones de desperdicio.

Limpie los derrames de aceite o combus-

tible. Permita que la m&quina se enfrie antes

de almacenada.

• Pare e inspeccione el equipo si le pega a un

objeto. Rep&relo, si es necesario, antes de

hacerlo arrancar.

• En ning_n caso hay que regular la altura de

las ruedas mientras el motor estd en

marcha.

• Los componentes del receptor de la hierba

van sujetos a desgaste, daSos y deterioro,

que pueden exponer las partes en

movimiento o permitir que objetos sean

disparados. Controlar frecuentemente y

cuando sea necesario sustituir con partes

aconsejadas por el fabricante.

• Las cuchillas de la segadora esta.n afiladas

y pueden cortar. Cubrir las hojas o Ilevar

guantes, y utilizar precauciones especiales

cuando se efect6a mantenimiento sobre las

misrnas.

• No cambie el ajuste del regulador del motor

ni exceda su velocidad.

Estos accesodos estaban disponibles cuando se produjola segadora. No son facilitados junto al

cortacesped. Est_mdisponibles en la mayoria de las tiendas de Sears yen los centros de servicio. La

mayoria de las tiendas Sears tambi6n pueden mandar a pedir partes de repuesto para usted, si les

proporciona el n_mero del modelo de su segadora. Algunos de estos accesorios tal vez no se apliquen a

su segadora.

RENDIMIENTO DE LA SEGADORA

OESVIADOR DE RECORTES

PARA SEGADORAS CON DESCARGA TRASERA

i RECOREDOR

PARA

Lr'_ '_'i_ CONSEGADORASDESCARGA

TRASERA

JUEGOS PARA LA ACOLCHADORA

/_' / RECOREDOR

PARA

SEGADORAS

CON DESCARGA

LATERAL

.ir-I

ESTABILIZADORES

L'I

ENVASES

DE GASOLINA

MANTENIMIENTO DE LA SEGADORA

SILENCIADORES FILTROS DE AIRE BUJIAS

i: . ,

• ADAPTADORES ACEITE

CORREAS CUCHILLAS DE CUCHILLA RUEDAS DEL MOTOR

Lea estas instrucciones y el manual

completamente antes de tratar de montar u

operar su segadora nueva.

IMPORTANTE: Este cortacesped viene SIN

ACEITE O GASOLINA en el motor.

Su segadora nueva ha sido montada en la

fabrica con la excepcibn de aquellas partes

que se dejaron sin montar por razones de

envfo. Todas las partes como las tuercas, las

arandelas, los pernos, etc., que son

neeesarias para completar el montaje han sido

colocadas en la bolsa de partes. Para

asegurarse que su segadora funcione en

forma segura y adecuada, todas las partes y

los articulos de ferreteria que se monten

tienen que ser apretados seguramente. Use

1as herramientas correctas, como sea

necesario, para asegurar que se aprieten

adecuadamente.

PARA REMOVER LA SEGADORA DE

LA CAJA DE CARTON

1. Remueva las partes sueltas que se

incluyen con la segadora.

2. Corte las dos esquinas de los extremos de

la caja de cart6n y tienda el panel del

extremo piano.

3. Remueva todo el material de empaque,

excepto la curia entre el mango superior y

61inferior, y la curia que sujeta la barra de

los control que exige la presencia del

operador junto con el mango superior.

4. Haga rodar la segadora hacia afuera de la

caja de cart6n y revfsela cuidadosamente

para verificar si todavfa quedan partes

sueltas adicionales.

COMO PREPARAR SU SEGADORA

PARA DESDOBLAR EL MANGO

IMPORTANTE: Despliegue el mango con

mucho cuidado para no pellizcar o dafiar los

cables de control.

1. Levante los mangos hasta que la secci6n

del mango inferior se asegure en su lugar,

en la posici6n para segar.

2. Remueva la curia protectora, levante la

secci6n del mango superior hasta su lugar

en el mango inferior, y apriete ambas

manillas del mango.

3. Remueva la curia del mango que sujeta la

barra de los control que exige la presencia

del operador junto con el mango superior.

El mango de la segadora puede ajustarse

seg=L_nle acomode para segar. Refidrase a

"AJUSTE DEL MANGO" en la Secci6n de

Servicio y Ajustes de este manual.

Barra de control ( " _la presencia del operador

Mango superior

LEVAN'rAR

Posicibn

para segar

PARA INSTALAR LOS ACCESORIOS

Su segadora fue enviada lista para usarse

como una aoolchadora de capa vegetal. Para

convertirla de modo que pueda ensacar,

refi_rase a "PARA CONVERIR LA

SEGADORA" en la Secci6n de Operaci6n de

este manual.

FAMILIARICESE CON SU SEGADORA

LEA ESTE MANUAL DEL DUEI_IO Y LAS REGLAS DE SEGURIDAD ANTES DE OPERAR SU

SEGADORA. Compare las ilustraciones con su segadora para familiarizarse con la ubicaci6n de

los diversos controles y ajustes. Guarde este manual para raferencia en el futuro.

Estos sfmbolos pueden apareser sobre su segadora o en la literatura proporcionada con el

producto. Aprenda y comprenda sus significados.

ATTENCI(SN O MOTOR MOTOR R,i_PIDO LENTO ESTRANGU COM- ACEITE PELIGRO, GUARDE LAS

ADVERTENCIA ENCENDIDO APAOADO LACION RUSTIBLE MANOS Y LOS PIES LEJOS

Barra de control que exige

ia presencia del operador

Control de impulsi6n

Cord,Snarrancadcor

Manilla del mango

deposito de la gasolina

Fiilro de aire

Cebador

Tapa del deposito de

aceite del motor con

varill

Cubie_ade

Caja

Ajustador de la rueda (en cada rueda)

IMPORTANTE: Este cortac_sped viene SIN ACEITE O GASOLINA en motor.

CUMPLE CON LOS REQUISITOS DE SEGURIDAD DE LA CPSC

Las segadoras a motor, que se conducen desde la parte de atrds, retaterias, Sears, cumplen

con los estandares de seguridad del American National Standards Institute y de la U.S. Con-

sumer Product Safety Commission. La cuchilla gira cuando el motor est& funcionando.

Barra de control que exige la presencia del

operado - tiene que sujetar-se abajo, junto

con el mango, para haeer arrancar el motor.

Sueltela para parar el motor.

Palanca de control de la impulsion - se

usa para enganchar la segadora para

movimiento hacia adelante impulsada a motor.

Cebador - bombea combustible adicional

desde el carburador al cilindro para uso

cuando se necesita hacer arrancar un motor

frio.

Cordbn arrancador - se usa para hacer

arrancar el motor.

La operaci6n de cualquier

segadora puede hacer que

salten objetos extrafios dentro

de sus ojos, Io que puede

producir dafios graves en estos.

Siempre use anteojos de seguridad o

protecci6n para los ojos mientras opere su

segadora o cuando haga ajustes o

reparaciones. Recomendamos galas o una

mascara de seguridad de visi6n amplia de

seguridad usada sobre Ins gafas.

COMO USAR SU SEGADORA

VELOCIDAD DEL MOTOR

La velocidad del motor se estableci6 en la

f_,brica para un rendimiento 6primo. La

velocidad no se puede ajustar.

CONTROL DE ZONA DEL MOTOR

_kPRECAUCI6N: Las regulaciones federales

exigen que se instale un control para el motor

en esta segadora para reducir aun mfnimo el

riesgo de lesionarse debido al contacto con la

cuchilla. Por ning_n motivo trate de eliminar la

funci6n del controldel operador. La cuchilla

gira cuando el motor esta.funcionando.

• Su segadora viene equipada con una barra

de controles que exigen la presencia del

operador, Io que requiem que el operador

est6 detr_.s del mango de la segadora para

hacerla arrancar y operada.

CONTROL DE LA IMPULSl6N

• La autoimpubi6n se controla al sujetar la

barra de control que exige la presencia del

operador hacia abajo en el mango y al

empujar la palanca de control de la

impulsi6n hacia adelante hasta que suene

"clic," luego se suelta la palanca.

• El movimiento hacia adelante parar& cuando

la barra de control que exige la presencia

del operador se suelta. Para parar el

movimiento hacia adelante sin parar el

motor, suelte la barra de control que exige la

presencia del operador un poco hasta que

se desenganche el control de la impubi6n.

Suiete la barra de control que exige la

presencia del operador abajo en contra del

mango para continuar segando sin

autoimpulsi6n,

• Para mantener el control de la impulsion

enganchado cuando se de vuelta en Ins

esquinas, empuje el mango hacia abajo y

levante Ins ruedas delanteras fuera del

suelo al girar la segadora.

Barrade controlque exigela presenciadel operador

\ \\ _ *_ Control

.2"- pulsi6n

__ __\'.i.;

\\\ DELAIMPULSION ,

PARA AJUSTAR LA ALTURA DE CORTE

Levante las ruedas para el corte bajo y baje

las ruedas para el corte alto., ajuste la altura

de code para que se acomode a sus

requisitos. La posici6n del medic es la mejor

para la mayor/a de los cdspedes.

• Para cambiar la altura de code, empuje la

palanca del ajustador hacia la rueda. Mueva

la rueda hacia arriba o hacia abajo de modo

que se acomode a sus requisitos.

Aseg_rese que todas las ruedas queden

igualmente ajustadas.

AVISO: El ajustador esta correctamente

colocado cuando Ins orejas de la placa estdn

insertadas en el agujero del mango. Tambi_n,

los ajustes de 9 posiciones (si equipado)

permiten que el mango pueda ser movido

entre las orejas de la placa.

PARA UN CORTE ALTO,

BAJELASRUEDAS

PAPA UNCORTE BAJO, LEVANTE I.AS RUEDAS

PARA CONVERTIR LA SEGADORA

Su segadora rue enviada lista para usarse

come acolchadora de capa vegetal. Para

convertir la a una operaci6n de ensacado:

• Levantar la puerta trasera de cortac_sped y

colocar los ganchos del armaz6n de la

recolectora de hierba en los pasadores del

quicio de la puerta.

• Para pasar a la opercai6n de

acolchamiento, remover la recolectora de

hierba y cer_ar la puerta trasera.

_PRECAUClON: No haga funcionar su

segadora sin puerta trasera cerrada o el

desviador de recortes o sin el recogedor de

cesped, aprobadcs, en su lugar. Nunca trate

de operar la segadora cuando se ha removido

la puerta trasera o cuando est& un poco

abierta.

Pasadordeh Mangodel

trasera bastidordel

recogedor

/ de cesped

Gancho lateral del

bastidor del recogedor

PARA VACIAR EL RECOGEDOR DE

CESPED

1. Levante el recogedor de cdsped usando el

mango del bastidor.

2. Remueva el recogedor de c_sped, con los

recortes, de debajo del mango de la

segadora.

3. Vacfe los recortes de la bolsa usando

tanto el mango del bastidor como el de la

bolsa.

AVISO: No arrastre la bolsa cuando la vacfe;

se producir_ un desgaste innecesario.

Mango del

recogedor

de cdsped

Mangode

la bolsa

ANTES DE HACER ARRANCAR EL

MOTOR

AGREGUE ACEITE

Su segadora fue enviada sin aceite en el

motor. Para el tipo y el grado del aceite a

utilizar, vea el "MOTOR" en la secci6n del

Mantenimiento de este manual.

_PRECAUCl6N; NO sobrellene el motor con

aceite, o fumar_, cuando Io valla a arrancar.

1. AsegLirese que la segadora est_ nivelada

y que el area alrededor del dep6sito de

aceite est_ limpia.

2. Remueva la varila medidora de aceite del

tubo de desarga de aceite. AsegSrese que

el borde del tubo de relleno de aceite este

limpio.

3. Usted recibe un envase de aceite con la

unidad. Vierta lentamente 3/4 (15 onzas)

de aceite en el tubo de relleno del motor.

4. Permita que el aceite se asiente. Insede y

apriete la varilla medidora de aceite,

despues remuevala para leer el nivel de

aceite.

5. ContinSe agregando cantidades pequeas

de aceite y vuelva a inspeccionar la varilla

medidora hasta que lea Ileno (FULL). NO

sobrellene el motor con aceite, o fumar&

cuando Io valla a arrancar.

6. AsegSrese de apretar la varilla medidora

del aceite antes de arrancar el motor.

• Revise el nivel del aceite antes de cada uso.

Agregue aceite si es necesario. Llene hasta

la Iinea de Ileno en la varilla medidora de

nivel.

• Cambie el aceite despu_,s de 25 horas de

operaci6n o una vez por temperada. Puede

necesitar cambiar el aceite rnas a menudo

cuando las condiciones son polvorosas e

sucias.

AGREGUE GASOLINA

• Llene el estanque de combustible hasta la

parte inferior del cuello de relleno del

estanque de gasolina. No Io Ilene

demasiado. Use gasolina regular, sin

plomo, nueva y limpia con el minimo de 87

octanos. No mezcle el aceite con la

gasolina. Para asegurar que la gasolina

utilizada sea fresca compre estanques los

cuales puedan set utilizados durante los

primeros 30 dias.

,APRECAUCI6N: Limpie el aceite o el

combustible derramado. No almacene,

derrame o use gasolina cerca de una llama

expuesta.

_I_pRECAUCI6N: Los combustibles

mezclados con alcohol (conocidos como

gasohol, o el uso de etanol o metanol) pueden

atraer la humedad, la que conduce a la

separaciSn y formacibn de _.cidos durante el

almacenamiento. La gasolina acfdica puede

dafiar el sistema del combustible de un motor

durante el almacenamiento. Para evitar los

problemas con el motor, se debe vaciar el

sistema del combustible antes de guardarlo

por un periodo de 30 dias o rods. Vacfe el

estanque del combustible, haga arrancar el

motor y hdgalo funcionar hasta que las Iineas

del combustible y el carburaclor queden

vacios. La pr6xima temporada use

combustible nuevo. Vea las Instrucciones Para

El Almacenamiento para mds informaciSn.

Nunca use productos de limpieza para el

motor o para el carburador en el estanque del

combustible pues se pueden producir dafios

permanentes.

Tapadel Tapa del

deposito ellenador de

de aceite gasolina

PARA HACER ARRANCAR EL MOTOR

AVISO: Debido alas capas protectoras del

motor, una cantidad pequefia de humo puede

estar presente durante el uso inicial del

producto y se debe considerar normal.

1. Para hacer arrancar un motor frfo, empuje

el cebador tres (3) veces antes de

tratarlo. Empuje firmernente. Este paso

normalmente no es necesario cuando se

hace arrancar un motor que ya ha estado

funcionando por unos cuantos minutos.

2. Sujete la barra de controles que exigen la

presencia del operador abajo en el mango

y tire el mango del arrancador

r_pidamente. No permita que el cord6n

arrancador se

devuelva abruptamente.

PARA PARAR EL MOTOR

• Para parar el motor, suelte la barra de

controles que exigen la presencia del

operador.

AVISO: En climas m_.s frfos puede que sea

necesario repetir los pasos del cebado. En

climas m_s calurosos el cebar demasiado

puede producir el ahogo y el motor no va a

arrancar. Si se ahoga el motor espere unos

cuantos minutos antes de tratar de hacerlo

arrancar y no repita los pasos del cebado.

CONSEJOS PARA SEGAR

• Bajo ciertas condiciones, tal como c_sped

muy alto, puede set necesario el elevar la

altura del corte para reducir el esfuerzo

necesario para empujar la segadora y para

evitar sobrecargar el motor, dejando

montones de recortes de cesped. Puede

que sea necesario reducir la vetocidad del

recorrido y/o haga funcionar la segadora

sobre el _rea por segunda vez.

• Para un code muy pesado, reduzca el

ancho del corte pasando parcialmente por

encima del lugar anteriormente cortado y

siegue lentamente.

• Para un mejor ensacado del cesped y para

la mayoria de las condiciones de code, la

velocidad del motor debe ajustarse a la

posici6n de R.&,PIDO.

• Cuando use una segadora con descarga

trasera en c_sped h6medo y pesado, los

montones del c6sped cortado puede que

no entren en el recogedor de c6sped.

Reduzca la velocidad del recorrido

(velocidad de empuje) y/o haga funcionar la

segadora sobre el area por segunda vez.

• Si queda una huella de cortes en el lado

derecho de una segadora con descarga

trasera, siegue en la direcci6n en que giran

las manillas del reloj, solapando un poco

para recaudar los recertes en la proxima

pasada.

• Los poros en los recogedores de c_sped

de tela pueden Ilenarse con mugre y polvo

con el uso y los recogedores recaudar&n

menos c6sped. Para evitar este, rocie el

recogedor con la manguera de agua

regularmente y dejelo secarse antes de

usarlo.

• Mantenga la parte superior del motor,

alrededor del arrancador, despejada y sin

recortes de c6sped y paja. Esto ayudar_, el

flujo del aire del motor y extender,, su

duraci6n.

CONSEJOS PARA SEGAR Y

ACOLCHAR

IMPORTANTE: Para obtener el mejor

rendimiento mantenga la caja de la segadora

sin acumulacion de cesped y basura. Vea

"LIMPIEZA" in la seccion Manteeimiento de

este manual.

• La cuchilla acolchadora especial va a volver

a cortar los recortes de c6sped muchas

veces, y los reduce en tamafio, de modo

que si se caen en el c6sped se van a

dispersar entre _ste y no se van a notar.

Tambi_n, el c6sped acolchado se va a

deshacer r_.pidamente entregando

substancias nutritivas para el c6sped.

Siempre acolche con la velocidad del motor

(cuchilla) mds alta, pues asf se obtendra la

mejor accibn de recorte de las cuchinas.

• Evite cortar el c_sped cuando est6 mojado.

El crisped mojado tiende a formar montones

e interfiere con la acci6n de acolchado. La

mejor hora para segar el c_sped es

temprano en la tarde. A esa hora 6ste se ha

secado y el drea recidn cortada no quedara

expuesta al sol directo.

• Para obtener los mejores resultados, ajuste

la altura del code de la segadora de modo

que dsta code solamente el tercio superior

de las hojas de cdsped. En el caso de que

el c6sped haya crecido demasiado, puede

ser necesario el elevar la altura del corte

para reducir el esfuerzo necesario para

empujar la segadora y para evitar

sobrecargar el motor, dejando montones de

recodes de c6sped. Para un c_sped muy

pesado, reduzca el ancho del code

pasando pot encima del lugar anteriormente

cortado y siegue lentamente.

MAX 1/3

• Ciertos tipos de cesped y sus condiciones

pueden exigir que un &rea tenga que ser

acolchada por segunda vez para esconder

comptetamente los recortes. Cuando se

haga el segundo corte, siegue atravesado o

en forma perpendicular a la pasada del

primer code.

• Cambie su patron de corte de semana a

semana. Siegue de node a sur una semana

y luego cambie de este a oeste la pr6xima

semana. Esto evitar_, que el c_sped se

enrede y cambie de direcci6n.

Revisar si hay sujetadores sueltos i/ If

Limpiar/inspecci°nar el rec°ged°r de ! !_ i_#_S c_sped (si viene equipado)

Limpiar la segadora

G Limpiar debajo de la cubierta de la trans-

misibn (segadoras con poder propulsor) _1

D Revisar tas correas y las ix)leas impul- ill

sadas (se_adoras con poder propulsor)

Revisar o/afilar/cambiar la cuchina IM#3

!Tabla de lubdcaci6n I_

Limpiar la baterfa/recargar

!(segadoras con arranque el_ctrioo) _ 11#4

M Revisar el nivel del aceite _"

Cambiar el aceite del motor I/1, 2

_) Limpiar el filtro de aim _/2

IInspeccionar el silenciador

R Umpiar o/cambiar la bujia

i Carnbiar el cartucho de papel del filtro If 2

de aire

1 - Carnbiar rnas a menudo cuando se opere bajo carga pesada o en arnbientes con alias lernperaluras.

2 - Oar servicio m&s a menudo cuando se opere en condicioRes SucJaso polvorosas.

3 - Carnbie las cuchillas rn&s a rnenudo cuando siegue en terreno arenoso.

4 - Cargar por 48 horas a] fin de la tcmporada.

RECOMENDACIONES GENERALES

La garant_a de esta segadora no cubre los

articulos que han estado sujetos al abuso o a

la negligencia del operador. Para recibir todo el

valor de la garantfa, el operador tiene que

mantener la segadora seg0n las instrucciones

descritas en este manual.

Hay algunos ajustes que se tienen que hacer

en forma peri6dica para poder mantener su

unidad adecuadamente.

Todos los ajustes en la secci6n de Servicio y

Ajustes de este manual tienen que set

revisados pot Io menos un vez por cada

temporada.

• Una vez al a,5o, cambie la bujia, limpie o

cambie el elemento del filtro de aire y revise

si la cuchilla est_i desgastada. Una bujfa

nueva y un elemento del filtro de aire limpio/

nuevo aseguran la mezcla de aire-

combustible adecuada y ayudan a que su

motor funciene mejor y que dure m&s.

• Siga el programa de mantenimiento en este

manual.

ANTES DE CADA USO

1. Revise el nivel del aceite del motor.

2. Revise si hay sujetadores sueltos.

LUBRICAClON

Mantenga la unidad bien lubricada (yea la

"TABLA DE LUBRICACION").

TABLA DE LUBRICACION

(_) Puntal de

resorte del

freno

(_) Aceite

del motor

Bisagra de

la puerta

traser

(3_)Clavija de montaje del puntal del mango

(_ Rocieellubricante

(_) Vea"MOTOR"enlasecciondeMantenimiento

IMPORTANTE: No aceite o engrase los

rodarnientos de la rueda de plastico. Los

lubricantes viscosos atearan polvo y

mugre, Io acortara la duracion de los

rodamientos autolubricantes. Si cree que

tlenen que lubricarse, use Iosamente un

lubricante ripe crafito, de polvo seco, en

forma moderada.

ESPECIFICACIONES DEL PRODUCTO

Nt_mero de Serie:

Fecha de Compra:

Capacidad y Tipo de Gasolina: 1.5 Cuartos (Regular sin PIomo)

Tipo de Aceite (API-SF-SJ): SAE 30 (sobre 32°F);SAE 5W-30 (debajo 32°F

Capacidad de Aceite: 20 Onzas

Bujia (Abertura: .030") Champion RJ19LM o J19LM

Torsi6n del Perno de la Cuchilla: 35-40 ft. Ibs.

El nt_mero del nodelo y el de serie se encuentran en la calcomania adjunta a la parte trasera

de la caja de la segadora. Debe registrar tanto el n_mero de serie come la fecha de compra y

mantengalos en un lugar seguro para refencia en el futuro.

SEGADORA

Siempre observe las reglas de seguridad

euando haga el mantenimiento.

LLANTAS

• Mantenga las Ilantas sin gasolina, aceite o

substancias quimicas para control de

insectos que pueden da_ar la goma.

• Evite los tocones, las piedras, las grietas

profundas, los objetos afilados y otros

peligros que pueden daSar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la

cuehilla de la segadora tienen que mantenerse

afilada. Cambie la cuchilla doblada o dafiada.

PARA REMOVER LA CUCHILLA

1. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con esta.

2. Haga descansar la segadora en su lado.

Aseg_rese que el filtro de aire y que el

carburador queden mirando hacia ardba.

3. Use un bloque de madera entre la cuchilla

y la caja de la segadora para evitar que la

cuchilla gire cuando se le quite el perno.

AVISO: Proteja sus manes con guantes y/o

envuelva la cuchilla con una tela gruesa.

4. Remueva el perno de la cuchilla gir&ndolo

en el sentido eontrario en que giran las

manillas del reloj.

5. Remueva la cuchilla y los articulos de

ferreteria adjuntadores (el perno, la

arandela de seguridad y la arandela

endurecida).

AVISO: Remueva el adaptador de la cuchilla y

revise el cubo interior de la ranura del

adaptador de la cuchilla. La ranura tiene que

estar en buenas condiciones para que

funcione en forma adecuada. Cambie el

adaptador si est'. dafiado.

PARA CAMBIAR LA CUCHILLA

1. Ponga el adaptador de ]a cuchilla en el

ciguehal del motor. Asegt_rese que la

ranura del adaptador y que el chavetero

del cigueSal esten alineados.

2. Ponga la cuchilla en el adaptador de esta

alineando los dos (2) agujeros en la

cuchilia con las salientes elevadas en el

adaptador.

3. AsegQrese de que el borde de salida de la

cuchilla (opuesto al borde afilado) este

hacia arriba hacia el motor.

4. Instale el perno de la cuchilla con la

arandela de seguridad y la arandela

endurecida en el adaptador de la cuchilla y

el ciguehal.

5. Use un bloque de madera entre la cuchilla

y la caja de la segadora y apriete el perno

de la cuchilla gir&ndolo en el sentido en

que giran las manillas del reloj.

• La torsi6n para apretar recomendada es de

35 - 40 pies libras.

IMPORTANTE" El perno de la cuchilla es

clase 8 tratado a calo.

PARA AFILAR LA CUCHILLA

AVISO: No recomendamos el afilar la cuchi]la

- pero si Io hace, asegQrese de que quede

balanceada.

Se tiene que tener cuidado de mantenerla

balanceada. Una cuchilla que no est,.

balanceada va a producir eventualmente da5o

en la segadora o en el motor.

• La cuchina puede afilarse con una lima o en

una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

• Para revisar el balance de la cuchilla, clave

un clavo en una viga o en la pared. Deje

alrededor de una pulgada de un clave recto

expuesto. Ponga el agujero central de la

cuchilla sobre la cabeza del clavo. Si la

cuchilla est,. balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de

los extremos de la cuchilla se mueve hacia

abajo, able el extremo pesado hasta que

_sta quede balanceada.

Arandela de se(

Cuchilla /

; // II

_Arandela]]

Pemo . iI

de la endurecldal,

27 cuchilla Borde de salida

- Ciguenal

Adaptador de la cuchilla

RECOGEDOR DE ClaSPED

• El recogedor de c_sped puede ser rociado

con el agua de la manguera pero tiene que

estar seco cuando se vaya a usar.

• Revise su reeogedor de c_sped a menudo

para verificar siesta dafiado o detefiorado.

Se va a desgastar con el uso normal. Si se

necesita cambiar el recogedor, cAmbielo

solamente por uno que sea aprobado por el

fabricante. D_ el n6mero del modelo de la

segadora cuando Io ordene.

RUEDAS DE IMPULSION

Revise las ruedas de impulsi6n delanteras

cada vez antes de segar, para asegurarse de

que se mueven libremente.

Si las ruedas no giran libremente quiere decir

que hay basura, recortes de c6sped, etc. en el

Area de las ruedas de impulsi6n y tienen que

limpiarse para liberarlas.

Es necesario limpiar las ruedas de impulsi6n;

revise ambas ruedas delanteras.

1. Remueva los tapacubos, las clavijas de

horquilla y las arandelas.

2. Remueva las ruedas de los ajustadores de

las ruedas.

3. Remueva la basura y los recortes de

c_sped de dentro de la cubierta contra el

polvo, pifi6n y/o de los dientes de los

engranajes de las ruedas de impulsi6n.

4. Ponga las ruedas de vuelta en su lugar.

AVISO: Si despues de limpiar las ruedas de

impulsi6n no giran libremente, p6ngase en

contacto con su centro de servicio Sears o

con un otro centro de servicio cualificado.

CAJA DE ENGRANAJES

• Para mantener el sistema de impulsi6n

funcionando en forma adecuada, la caja de

engranajes y el Area alrededor de la

impulsi6n tienen que mantenerse limpias y

sin acumulacion de basura. Limpie debajo

de la cubierta de la impulsi6n dos veces por

temporada.

• La caja de engranajes se Ilena con

lubricante hasta el nivel adecuado en la

fAbrica. La '3nica vez que el lubricante

necesita atenci6n es cuando se le ha

prestado servicio a la caja de engranajes.

• Si se necesita lubricante, use solamente

aciete Elf, Parte No. REDUCTELF 100. No

use substitutos.

MOTOR

LUBRICACI(_N

Use solamente aceite de detergente de alta

calidad clasificado con la clasificaci6n SF-SJ

de servicio API. Seleccione la calidad de

viscosidad SAE segun su temperatura de

operaci6n esperada.

AVISO: A pesar de que los aceites de

multiviscosidad (5W30, 10W30, etc.) mejoran

el arranque en clima frio, estos aceites de

multiviscosidad van ha aumentar el consumo

de aceite cuando se usan en temperaturas

sobre 32" E Revise el nivel del aceite del

motor m_.s a menudo, para evitar un posible

dafio en el motor, debido a que no tiene

suficiente aceite.

Cambie el aceite despu_s de 25 horas de

operaci6n o por Io menos una vez al afio si la

segadora se utiliza menos 25 horas el afio.

Revise el nivel del aceite del carter antes de

arrancar el motor y despues de cada cinco (5)

horas de uso continuado. Apriete el tap6n del

aceite en forma segura cada vez que revise el

nivel del aceite.

PARA CAMBIAR EL ACEITE DEL MOTOR

AVISO: Antes de inclinar la segadora para

drenar el aceite, drene el tanque de combus-

tible haciendo correr el motor hasta que el

tanque est_ vacio.

1. Desconecte el alambre de la bujia y

p6ngalo de modo que no pueda entrar en

contacto con _sta.

2. Remueva la tapa del dep6sito del aceite;

d6jela a un lado en una superficie limpia.

3. Incline la cortadora de c_sped por este

costado tal como se muestra y purgue el

aceite en un recipiente id6neo. Mueva la

segadora de arras para adelante para

remover todo el aceite que se haya

quedado atrapado dentro del motor.

4. Limpie todo el aceite derramado en la

segadora yen el lado del motor.

5. Rellene el motor con aceite. (Vea "PARA

AGREGAR EL ACEITE" en la secci6n de

Operaci6n de este manual.)

6. Vuelva a conectar el alambre de la bujia a

esta.

FILTRO DE AIRE

Su motor puede sufrir averias y funcionar de

manera incorrecta con un filtro del aim sucio.

Sustituir el papel del carlueho una vez al aSo o

tras 100 horas de funcionamiento, m_s a

menudo si se utiliza en condiciones de

suciedad y polvo particulates. No lave el filtro

de aire.

PARA CAMBIAR EL FILTRO DE AIRE

1. Remueva el filtro de aire gir_ndolo en el

sentido contrario en que giran las manillas

del reloj, hasta el tope, y retirelo de! collar.

2. Remueva el filtro de la parle interior de la

cubierta.

3. Limpie la parle interior de la cubierta y el

collar para remover toda acurnulaci6n de

mugre.

4. Inserte el filtro nuevo en la cubierta.

5. Ponga la cubierta del filtro de aire dentro

del collar alineando la oreja con la ranura.

6. Empuje la cubierta hacia adentro y gfrela

en el sentido de las manillas del reloj para

apretarla.

Collar Abrazadera

GIRE EN EL SENTIDO

CONTRARIO A LAS

MANILLAS

DEL

RELOJ

PAPA

REMOVER

Filtro de aire , GIRE EN EL

Oreja SENTIDO DE

LAS MANILLAS

Cubierta del filtro de aire DEL RELOJ PARAAPRETAR

SILENCIADOR

Inspecoione y cambie el silenciador si estd

corrofdo puede producir un peligro de incendio

y/o da5o.

BUJIAS

Cambie las bujfas al comienzo de cada

temporada de siega e despuds de cada 100

horas de operaci6n, Io que suceda primero. El

tipo de bujia y el ajuste de la abertura

aparecen en "ESPECIFICACIONES DEL

PRODUCTO" secci6n de este manual,

LIMPIEZA

IMPORTANTE: Para obtener el mejor

rendimiente, mantenga la caja de la segadora

sin acumulacion de cesped y basura. Limpin la

parte de abajo de su segadora despues de

cada uso.

_IPRECAUCI6N: Desconecte el alambre de

la bujfa y p6ngalo en donde no pueda entrar

en contacto con 6sta.

• Limpie la parte inferior de su segadora

raspdndola para remover la acumulaci6n de

cdsped y basura.

• Limpie el motor a menudo para evitar que

se acumule la basura. Un motor tapado

funciona mds caliente y se acorta su

duraci6n.

• Mantenga las superficies pulidas y las

ruedas sin gasolina, aceite, etc.

• No recomendamos el use de una manguera

de jardfn para limpiar la segadora a menos

que el sistema el6ctrico, el silenciador, el

filtro de aire y el carburador estdn tapados

para evitar que les entre el agua. El agua en

el motor puede acortar la duraci6n de _ste.

LIMPIE DEBAJO DE LA CUBIERTA DE LA

IMPULSION

Limpie debajo de la cubierta de la impulsi6n

por Io menos dos veces cada temporada.

Raspe debajo de la cubierta con un cuchillo

para masilla o con una herramienta parecida,

para remover toda acumulaci6n de cdsped o

basura en la parle inferior de la cubierta de la

impulsi6n.

_ADVERTENCIA: Para evitar lesi6nes

serias, antes de dar calquier servico o de

hacer ajustes:

1. Suelte la barra de control y pare el motor.

2. Aseg_rese que la cuchilla y que todas las

partes movibles se hayan delenido

completamente.

3. Desconecte el alambre de la bujia y

p6ngalo en donde no pueda entrar en

contacto con esta.

SEGADORA

PARA AJUSTAR LA ALTURA DE CORTE

Yea "PARA AJUSTAR LA ALTURA DE

CORTE" en la secoi6n de Operaci6n de este

manual.

DESVIADOR TRASERO

Se proporciona un desviador trasero, adjunto

entre las ruedas traseras de su segadora,

para reducir a un mfnimo la posibilidad que

objetos sean lanzados hacia afuera de la parte

trasera de la segadora, en la posici6n en

donde se encuentra el operador. Si se daSa el

desviador debe cambiarse.

PARA REMOVER LA CORREA DE |MPULSION

1. Remueva la cubierta de la impulsibn.

Remueva la correa empujando hacia abajo

en la polea de la caja de engranajes.

2 Haga descansar la segadora en su lado

con el filtro de aire y el carburador mirando

hacia arriba.

3. Remueva la cuchilla.

4. Remueva la defense en contra del

desperdicio.

5. Remueva la correa de la polea del motor

en el ciguefial.

PARA CAMBIAR LA CORREA DE IMPULSION

1. Instale la correa nueva en la polea del

motor.

2. Reinstale la defense en contra del

desperdicio y la cuchitla.

3. Vuelva el cortac6spedes ala posici6n

vertical.

4. Instale la cerrea nueva en la polea de la

caja de engranajes.

5. Reinstale la cubierta de la impulsi6n.

NOTA: Siempre use la correa aprobada por la

fAbrica pare asegurarse que calce y dure.

Mango

inferior

GIRAR

PARA MONTAR Y ADJUNTAR EL

RECOGEDOR DE CESPED

Cubiertade

la impulsion

EMPUJAR

HACIAABAJO

PARA AJUSTAR EL MANGO

El mango puede ser montado a una posici6n

alta o baja. Los agujeros de montaje en el

mango inferior estD.nfuera del centro para

levantar y bajar el mango.

1. Remueva el mango superior y todas las

partes atadas al mango inferior.

2. Remueva las clavijas de horquilla de la

clavija de montaje del puntal del mango.

3. Apreite el mango inferior hacia dentro para

removedo de las clavijas de montaje.

4. Gire el mango inferior per encima para

levantar e bajar el mango.

5. Vuelva a montar las clavijas de horquilla

por encima de las clavijas de montaje.

6. Vuelva a montar el mango superior y todas

las partes removidas del mango inferior.

Posicion _-<'_ Posici6n F_,_

parasegar'_ ; (_'_J paresegar ,1 ,;

de I i

IlL Puntal _ \2;_" Itl

Clavijade" _==_del mango

rnontaje

POSICION BAJA

Ponga el bastidor del recogedor de c_sped

en la boise del cdsped con la parle rfgida

de la bolsa en la parte inferior. Asegt_rese

que el mango del bastidor este en el

exterior de la parte superior de la boise.

Deslice los sujetadores de vinilo sobre el

bastidor.

AVISO: Si los sujetadores de vinilo est&n muy

duros, metalos en agua caliente pot algunos

minutos. Si se moja la bolsa, d_jela que se

seque antes de usarla.

_1, PREOAUCl6N: No hag,afuncionar su

segaoora sin el desviaoor oe recortes o sin el

recogedor de c6sped, aprobados, en su

lugar. Nunca trate de operar la segadora

cuando se ha removido la puerta trasera o

cuando est& un poco abierta.

Mango del

bastidor del

recogedoi

MOTOR

Abertura

del bastidor

VELOCIDAD DEL MOTOR

La velocidad del motor ha sido ajustada en la

fabrica. No trate de aumentar la velocidad del

motor pues se pueden producir lesiones

personales. Si cree que el motor esta

funcionando demasiado rapido o demasiado

lento, Ileve su segadora amas con su centro

de servicio Sears o con un otro centro de

POSICIONALTA30 servicio cualificado.

CARBURADOR

Su carburador tiene un chorro principalfijo no

ajustable para controlar la mezcla. Si su motor

no est& funcionando en forma adecuada

debido a problemas que se sospecha vienen

del carburador, Ileve su segadora a contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado para repararla y/

o ajustarla.

IMPORTANTE: Nunca manipule el regulador

del motor, el que ha sido ajustado en la f&brica

para la velocidad del motor adecuada. Puede

ser peligroso hacer funcionar el motor a una

velocidad por sobre el ajuste de alta velocidad

de la f_.brica. Si cree que la velocidad alta

regulada del motor necesita ajuste,contacto

con su centro de servicio Sears o con un otro

centro de servicio cualificado, el que cuenta

con el equipo adecuado y la experiencia para

hacer los ajustes necesarios.

Inmediatamente prepare su segadora para el

almacenamiento al final de cada temporada o

si la unidad no se va a usar por 30 dias o

m_s.

SEGADORA

Cuando se va a guardar la segadora por

cierlo periodo de tiempo, Ifmpiela

cuidadosamente, remueva toda la mugre, la

grasa, las hojas, etc. Gu&rdela en un _rea

limpia y seca.

1. Limpie toda la segadora (Vea "LIMPIEZA"

en la secci6n de Mantenimento de este

manual).

2. Lubriquela seg6n se muestra en la

secci6n de Mantenimento de este manual.

3. Aseg_rese de que todas las tuercas y

clavijas y todos los pernos y tornillosest_n

apretados en forma segura. Inspeccione

las partes que se mueven para verificar si

estan dafladas, quebradas o desgastadas.

C&mbielas si es necesario.

4. Retoque todas las superficies que est_n

oxidadas o con la pintura picada; use una

lija antes de pintar.

MANGO

Puede doblar el mango de su segadora para

almacenada.

1. Apriete los extremos inferiores del mango

inferior entre si hasta que el mango inferior

quede separado del puntal del mango,

luego mu6valo hacia adelante.

2. Suelte los pernos de montaje del mango

superior Io suficiente como para permitir

que el mango superior se pueda doblar

hacia atr&s.

IMPORTANTE: Cuando doble el mango para

el alcaenamiento o el transporte, asegOrese

que Io doble segun se muestra o purde danar

los cables de control.

• Cuando prepare sus mangos a partir de la

posici6n de almacenamiento, el mango

inferior autom_ticamente se asegurar_, en la

posicion para segar.

APRIETE

PARADOBLAR

Mango infedor

Barra de control que

exig,

operador

DOBLAR

Mango

DOBLAR

HAClA

ATR,kS

Posici6n

para segar

MOTOR

SISTEMA DE COMBUSTIBLE

IMPORTANTE: Es importante evitar que se

formen depositos de coma en partes

fundamentales del sistema de combustible

tales como el carburador, el filtro del combus-

tible, la manguera del combustible o en el

estanque durante el almacenamiento. Los

combustibles tambien indica que los combus-

tibles mezclados con alcohol (conocido como

gasohol o que tienen etanol o metanol) pueden

atraer humedad, Io que conduce a la

separacion y a la formacion de acidos durante

el almacenamiento. La gasolina acidica puede

danar el sistema de combustible de un motor

durante el periodo de almacenamiento.

1. Drene el estanque de combustible.

2. Haga arrancar el motor y dejelo funcionar

hasta que las lineas del combustible y el

31 carburador esten vacios.

• Nuncause los productos para limpieza del

carburador o del motor en el estanque de

combustible pues se pueden producir

dahos permanentes.

Use combustible nuevo la pr6xima

temporada.

AVISO: El estabilizador de combustible es una

altemativa aceptable para reducir a un mlnimo

ta formaci6n de dep6sitos de goma en el

combustible durante el periodo de

almacenamiento. Agregue estabilizador a la

gasolina en el estanque de combustible o en el

envase para el almacena-miento. Siempre siga

la proporci6n de mezcla que se eneuentra en

el envase del estabilizador. Haga funcionar el

motor per Io menos 10 minutos despu_s de

agregar el estabilizador, para permitir que este

Ilegue al carburador. No (:Irene la gasolina del

estanque de gasolina y el carburador si se

estd usando estabilizador de combustible.

ACEITE DEL MOTOR

Drene el aceite (con el motor caliente) y

c_.mbielo con aceite de motor limpio. (Vea

"MOTOR" en la seccibn de Mantenimiento de

este manual.)

CILINDRO

1. Remueva la bujia.

2. Vacie 29 ml (una onza) de aceite a trav_s

del agujero de la bujfa en el cilindro.

3. Tire la manilla de arranque lentamente

unas cuantas veces para distribuir el

aceite.

4. Cambie pot una buj/a nueva.

OTROS

• No guarde la gasolina de una temporada a

la otra.

• Cambie el envase de la gasolina si se

empieza a oxidar. La oxidaci6n y/o la mugre

en su gasolina producir_m problemas.

• Si es posible, guarde su unidad en un

recinto cerrado y c6brala para protegerla

contra el polvo y la mugre.

• Cubra su unidad con un forro protector

adecuado que no retenga la humedad. No

use pl_.stico. El pl_istico no puede respirar, Io

que permite la formaci6n de condensaci6n,

Io que producir& la oxidaci6n de su unidad.

IMPORTANTE: Nunca cubra la segadora

mientras el motor y las areas de escape to

davia estan ealientes.

_I_PRECAUCI(_N: Nunca almacene la

segadora con gasolina en el estanque dentro

de un edificio en donde los gases pueden

alcanzar una llama expuesta o una chispa,

Permita que so enfrie el motor antes de alma-

cenarla en algSn recinto cerrado.

;OLUCION DE PROBLEMAS - Vea la seccibn apropiada en el manual amenos que

PROBLEMA

_lo arranca

std dirigido a un centro de servico Sears.

CAUSA

1. Filtro de aire sucio.

2. Sin combustible.

3. Combustible rancio.

4. Agua en el combustible.

5. Alambre de la bujia desconectado.

i 6. Bujia mala.

7. Cuchilla suelta o adaptador

de la cuchilla quebrado.

8. Barra de control en la

posici6n suelta.

9. Barra de control defectuosa.

10. Valvula del combustible (si equ-

ipada) est& en la posici6n OFF.

11. Bateda debi (si equipada).

12. gesconecte el conector

do la bateria (si equipada).

CORRECCION

1. Limpie/cambie el filtro de aire.

2. Llene el estanque de combustible.

3. Drene el estanque y vuelva a

llenarlo con combustible limpio

y nuevo.

4. Drene el estanque de combustible

y el carburador y vuelva a Ilenar el

estanque con gasolina nueva.

5. Conecte el alambre a la bujia.

6. Cambie la bujia.

7. Apriete el perno de la cuchilla

cambie el adaptador de la cuchilla.

8. Presione la barra de control

hacia el mango.

9. Cambie ta barra de control.

10. Gire a la valvula del combustible

a la posici6n ON.

11. Cague la bated&

12. Conecte la bateria al motor.

SOLUCION DE PROBLEMAS - Vea la secci6n apropiada en el manual amenos que

PROBLEMA

Falta de

fuerza

estd dirigido a un centro de servico Sears.

CAUSA

1. Cuehilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

Mal corte-

disparejo

Vibraci6n

excesiva

Cord6n

arrancador

diffcil de tirar

Recogedor de

cdsped no se

Ilena (si viene

equipado)

Difmil de

empujar

P_rdida de

impulsibn

o retardase

de la

velocidad

3. Velocidad del motor lenta.

4. Acumulaci6n de c_sped, hojas o

basura debajo de la segadora.

5. Demasiado aceite en motor.

6. Velocidad de recorrido

demasiado r_.pida.

1. Cuchilla desgastada, doblada

o suelta.

2. Altura de las ruedas dispareja.

3. Acumulaci6n de c6sped, hojas o

basura debajo de la segadora.

1. Cuchilla desgastada, doblada

o suelta.

2. Ciguehal del motor doblado.

1. El freno del volante del motor

est_ aplicado cuando se

suelta la barra de control,

2. Ciguehal del motor doblado.

3. Adaptador de la cuchilla quebrado.

4. La cuchilla se arrastra en

el cesped.

Altura de code demasiado baja.

Levantamiento de la cuchilla

desgastado.

Recogedor sin ventilaci6n de aire.

El cesped est& demasiado alto o la

altura de la rueda demasiado baja.

Parte trasera de la caja/cuchilla

de la segadora arrastr_.ndose

en el cesped.

Recogedor de cesped demasiado

Ileno.

Posici6n de la altura del mango

no adecuada para usted.

1. Desgaste de la correa.

2. La correa est& fuera de la polea.

3. Cable de la impulsion usado o roto.

4. Suciedad en piSones del

mecanismo impulsor.

CORRECCION

1. Ajuste a la posici6n de

"Code m_.salto."

2. Ajuste a la posici6n de

"Code m_.s alto."

3. Limpie/cambie el filtro de aire.

4. Limpie la pade inferior de la

eaja de la segadora.

5. Revise el nivel del aceite.

6. Corte a una velocidad de

recorrido mds lenta.

1. Carnbie la cuchilla. Apriete el perno

de la cuchilla.

2. Ajuste todas las ruedas a ia misma

altura.

3. Limpie la pade inferior de la

caja de la segadora.

1. Cambie la cuchilla. Apriete el

perno de la cuchilla.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

1. Presione la barra de control

hacia el mango superior antes

de tirar el cord6n arrancador.

2. P6ngase en contacto con su centro

de servicio Sears o con un otro

centro de servicio cualificado.

3. Cambie el adaptador de la cuchilla.

4: Mueva la segadora a un lugar

en donde el c_sped ha sido

codado o a una superficie firme

para hacer arrancar el motor.

Eleve la altura de code.

Cambie las cuchillas.

Limpie el recogedor de c_sped.

Eleve la altura de code.

Eleve la parte trasera de la caja de

la segadora (1) un lugar mds alto.

Vacfe el recogedor de cesped.

Ajuste la altura del mango de

modo que le acomode.

1. Revise/cambie correa de impulsion.

2. Revise/vuelva a instalar ia

3. Cambie el cable de la impulsi6n.

4. Limpie los moSones del

mecanismo impulsor.

SERVICE NOTES

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378351

GEAR CASE ASSEMBLY- - PART NUMBER 174915

16 2

_18

13 13

3 9_

KEY PART

NO. NO. DESCRIPTION

1 183497 Case, Lower

2 183498 Case, Upper

3 183499 Gear, 27Teeth

4 183500 Lever, Clutch

5 183501 Spring, Return

6 183502 Shaft, Input

7 183503 Dog, Movable

8 183504 Dog, Fixed

9 183505 Wire, Formed

10 183506 Bearing, Ball

11 183507 Fork, Shift

12 183508 Seal, Output Shaft

13 183509 Washer

14 183510 Seal, Case

15 183511 Bushing

16 183512 Shaft, Output

17 183513 Screw

18 183514 Seal, Input Shaft

NOTE: Use Dow Coming #709 to reseal Gear Case Halves.

NOTE: All component dimensions given in U.S. inches.

1 inch = 25.4 mm

CRAFTSMAN ROTARY LAWN MOWER -- MODEL NUMBER 917.378351

10_ 12

-38

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378351

KEY PART

NO. NO.

1 183230X479

2 151721X479

3 180955

4 156577

5 131959

6 136376

7 51793

8 66426

9 180479

10 128415

11 175069X479

12 175070X479

13 17060410

•_4 14 175576X479

15 175577X479

16 180071

17 180072

18 132004

19 179585

20 178398

21 88652

22 85543

23 87677

24 - ..

25 150406

26 83923

27 180550

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

UpperHandle 28 160828

LowerHandle 30 180411X004

ControIBar 31 161961

Engine Zone Cent rolCable 32 175053X004

Handle Bolt 33 63124

Handle Knob 34 180412X004

Hairpin Cotter 36 165912

WireTie 37 150078

Rear Door Kit (Incl. Key #16 & 17) 38 19112206

Pop Rivet 43 175083

Support Bracket LH 44 181225

Support Bracket RH 45 85463

Screw 14-20 x 5/8 46 851514

Handle Bracket Assembly (Left) 47 175064

Handle Bracket Assembly (Right) 48 851074

Spring LH 49 850263

Spring RH 50 851084

Keps Locknut 1/4-20 83 165108

Rope Guide - - 161058

Rear Skirt - - 183408

Hinge Screw 1/4-20 x 1-1/4

Engine Pulley

Hi-Pro Key #505

Engine, Craftsman, Model Number

143.026200 (See Breakdown)

Hex Head Thread Rolling Srew 3/8-16 x 1-1/8

Hex Flange Nut

Wheel

Shoulder Bolt 5/16-18 x .33

Axle Arm Assembly RR

Selector Knob

Selector Spring

Nut 5/16-18

Axle Arm Assembly LR

Bolt

Thread Cutting Screw w/Seres 5/16-18 x 3/4

Washer

Bottom Belt Cover

Lawn Mower Housing (Incl. Key #10, 11, 12& 45)

Danger Deal

Blade Adapter

Blade21"

HardenedWasher

Helical Washer 3/8-24 x 1-3/8 Gr. 8

Hex Head Machine Screw 3/8-24 x 1-3/8 Gr. 8

Bracket, Anti-Fold

Waming Decal (Not Shown)

Owner's Manual (English/Spanish)

Available accessories not included withlawn mower:

- - 917 33313 Clipping Deflector (Available in Service Dept. only)

-- 71 33623 Gas Can

-- 71 33500 FuelStabilzer

- - 71 33000 SAE 30W Oil (20 oz.)

NOTE: All component dimensions given in U,S. inches

1 inch = 25,4 mm

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378351

18 " °

14 16

CRAFTSMAN ROTARY LAWN MOWER - - MODEL NUMBER 917.378351

KEY PART

NO, NO.

1 179681

3 751152

4 158755

5 175436

6 150495

CO 8 180637

(.O

9 145212

11 180775

12 12000058

13 137054

14 180504

15 88118

16 57725

18 701037

KEY PART

DESCRIPTION NO. NO. DESCRIPTION

Control Cable Assembly 26 175262

Locknut #10-24 28 175065

Hex Washer Head Screw 1/4-20 x 2.12 31 132010

V-Belt 32 137052

Spring Retainer 35 151521

Hubcap 36 180184

Locknut 37 137090

Wheel & Tire Assembly 38 63601

E-Ring 41 151520

Pinion 54 175084

Dust Cover 55 175739

FeltWasher 57 175058

Washer 1/2 x 1-1/2 x.134

Selector Knob

Pan Head Tapping Screw #10-24 x 2-3/4

Drive Cover

Hex Flange Nut

Drive Pulley

Wheel Adjuster Assembly (Left)

Gear Case Assembly (See Breakdown)

Sphng

Locknut 1/4-20

Wheel Adjuster Assembly (Right)

Grassbag Assembly

Driveshaft Cover

Frame

NOTE: All component dimensions given in U.S. inches

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026200

900

400

135

O_ O-370K

370 _/390

26O

241 238

245

250

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026200

KEY PART

NO. NO. DESCRIPTION

1 37465

2 26727

6 33734

7 36557

12 36775

12A 36558

12B 36694

14 28277

15 30589

16 34839A

17 31335

18 651018

19 36281

2O 326OO

3O 37464

40 40027

41 40042

42 4OOO6

43 20381

45 36777

46 32610A

48 27241

50 37460

52 29914

69 37609

70 376O8

72 37614

75 27897

80 30574A

81 30590A

82 30591

83 3O588A

86 650488

89 611004

90 611112

92 650815

93 650816

100 34443C

101 610118

103 651007

104 37480

110 37047

1193 6787

120 36825

125 36780

125 37288

126 37289

130 6021A

135 35395

150 31672

151 31673

151A 40017

169 36783

172 36784

174 30200

KEY PART

NO. NO. DESCRIPTION

Cylinder (Includes Key Numbers 178 29752 Nut & Lock Washer, 1/4-28

2, 20 and 150) 182 6201 Screw, 1/4-28 x 7/8"

DoweIPin 184 26756 * Carburetor To Intake Pipe Gasket

BreatherElement 185 36785 Intake Pipe

Breather Assembly (Includes Key 186 32653 Governor Link

Numbers 6 and 12A) 189 650839 Screw, 1/4-20 x 3/8"

BreatherTube 191 36559A S.E. Brake Bracket

Breather Cover &Tube (Includes Key Number 195)

(Includes Key Number 12B) 195 610973 Terminal

BreatherTube Elbow 207 34336 Throttle Link

Washer 216 33086 R.P.M. Adjusting Lever

Governor Rod 223 650451 Screw, 1/4-20 x 1"

(IncludesKeyNumber14) 224 36786 * Intake Pipe Gasket

Governor Lever 238 650932 Screw, #10-32 x 49/64"

GovernorLeverClamp 239 34338 * AirCleanerGasket

Screw, T-15,#8-32 x 19/64" 241 36919 AirCleanerCoilar

Extension Spring 245 36905 Air Cleaner Filter

Oil Seal 250 37122 AirCleaner Cover

Crankshaft 260 36980 Blower Housing

Piston, Pin & Ring Set (Standard) 261 30200 Screw, #10-24 x 9/16"

Piston & Pin Assembly (Standard) 262 650831 Screw, 1/4-20 x 1/2"

(Includes Key Number 43) 275 37498 Muffler

Ring Set (Standard) 277 650988 Screw, 1/4-20 x 2-9/32"

Piston Pin Retaining Ring 279 28763 Screw, #10-32 x 39/64

Connecting Rod Assembly 280 37717 Heat Shield

(IncludesKeyNumber46) 285 35000A StarterCup

Connecting Rod Bolt 287 650926 Screw, #8-32 x 21/64"

Valve Lifter 290 29774 Fuel Line

Camshaft (Exhaust MCR) 292 26460 FuelLine Clamp

(Includes Key Number 104) 298 28763 Screw, #10-32 x 39/64"

Oil Pump Assembly 300 36916 Fuel Tank (Includes Key

• Mounting Flange Gasket Numbers292 and 301)

Mounting Flange (Includes Key 301 37656 Fuel Cap (Black)

Numbers 72-83, 306,309A, 311A) 305 35647 Oil Fill Tube

Oil Drain Plug 306 37610 * O-Ring

Oil Seal 307 35499 "O"-Ring

Governor Shaft 309 650562 Screw, #10-32 x 1/2"

Washer 3O9A 650783 Screw, #10-24 x 3/4"

Governor Gear Assembly 310 35648 Dipstick

(Includes Key Number 81) 311A 37611 Hold Down Bracket

Governor Spool 313 34080 Spacer

Screw, 1/4-20 x 1-1/4" 355 590701 StarterHandle

Flywheel Key 370 37269 Name Decal

Flywheel 370A 36261 Instruction Decal

Belleville Washer 37(3(337318 Primer Decal (3X)

Flywheel Nut 370K 36695 Starter Decal

Solid State Ignition 380 640303 Carburetor

Spark Plug Cover (Includes Key Number 184)

Screw, T-15, #10-24 x 15/16" 390 590737 RewindStarter

CamBushing 400 37613 Gasket Set

GroundWire (Includes All Items Marked *)

• CylinderHeadGasket 416 36085 Spark Arrestor Kit (Optional)

Cylinder Head (Includes Key Number 417)

Exhaust Valve (1/32" OS) 417 650760 Screw, #8-32 x 3/8" (Optional)

(Includes Key Number 151) 900 750865A Replacement S/B

Exhaust Valve (Standard) (order from 71-999)

(Includes Key Number 151) 9007 50867A Replacement Engine (order from

Intake Valve (Standard) (includes 71-999) (Not available inCalifornia)

Key Numbers 151 and 151A)

Screw, 5/16-18 x 1-7/16" RPM Settings: Low Speed: 1900-2100

Resistor Spark Plug (RJ 19LM) High Speed: 3000-3200

Valve Spring

Valve Spring Cap NOTE: This engine could have been built with

Intake Valve Seal Statler #590694.

• Valve Cover Gasket

Valve Cover NOTE: All component dimensions given in U3.

Screw, #10-24 x 9/16" inches. 1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODEL NUMBER 143.026200

_?m37

KEY PART

NO. NO. DESCRIPTION

1 631615

2 631767

4 631184

5 631183

6 640070

7 650506

16 631807

17 651025

18 630766

2o 640018

20A 640200

25 632808

27 631024

28 632802

29 631O28

30 632807

31 631022

35 640259

36 640019

36A 632766

37 632547

4O 64OO87

44 27110A

47 630748

48 631027

60 632809

Throttle Shaft & Lever Assembly

Throttle Return Spring

• Dust Seal Washer

* Dust Seal

Throttle Shutter

* Shutter Screw

FuelFitting

Screw, Throttle Crack/Idle Speed

Tension Spring

_dle Restrictor Screw

* Idle Restdctor Screw Cap

FloatBowl

* Float Shaft

Float (Plastic)

* Float BowlO-Ring

* Inlet Needle, Seat, & Clip (includes Key #31)

• Spring Clip

Primer Bulb(Red)/Retainer Ring

Main Nozzle Tube

Bowl Vent Tube Extension

• O-Ring, Main Nozzle Tube

High Speed Bowl Nut

• Bowl Nut Washer

• Welch Plug, Idle Mixture Well

• Welch Plug, Atmospheric Vent

Repair Kit (Includes All Items Marked *)

NOTE: All component dimensions given in U.S. inches,

1 inch = 25.4 mm

CRAFTSMAN 4-CYCLE ENGINE MODELNUMBER143.026200

KEY PART

NO. NO. DESCRIPTION

590694 Recoil Starter

590599A Spring Pin (Includes Key #4)

590600 Washer

590696 Retainer

590601 Washer

590697 Brake Spdng

590698 Starter Dog

590699 Dog Spdng

590700 Pulley & Rewind Spring Assembly

590695A Starter Housing Assembly

(40degree Grommet)

590535 Starter Rope (98" x 9/64" diameter)

590701 Starter Handle

NOTE: All component dimensions given inU.S.

inches. 1 inch = 25.4 mm

_--14

KEY PART

NO. NO. DESCRIPTION

- - 590737 Rewind Starter

3 590740 Retainer

6 590616 Starter Dog

7 590617 DogSpnng

8 590618A Pulley & Rewind Spring Assembly

11 590687B Starter Housing Assembly

(40degree Grommet)

12 590535 Starter Rope (98" x 9/64" diameter)

13 590701 Starler Handle

14 590760 Spring Clip

NOTE: All component dimensions given in U.S.

inches. 1 inch = 25.4 mm

Forrepairof majorbrandappliancesin your own home...

no matter who made it,no matter who sold it!

1-800-4-MY-HOME _ AnySme,dayornight

(1-800-469-4663) (U.S.A.and Canada)

For repair of carry-in products like vacuums, lawn equipment, and

electronics, call forthe nearest Sears Parts and Repair Center.

1-800-488-1222 Anytime,dayornight(U.S.A.only)

For the replacement parts, accessories and owner's manuals

that you need to do-it-yourself, call Sears PartsDirectS_!

1-800-366-PART 6a.m.- 11 p.m., 7days aweek

(1-800-366-7278) (U.S.A.only)

www.sears._irect

To purchase or inquire about a Sears Service Agreement

or Sears Maintenance Agreement:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

7 a.m.- 5 p.m.,CST. Mon. - SaL 9 a.m.- 8 p.m. EST, M- F,4 p.m.Sat.

Parapedirserviciode reparaci6na

dernicilio,y paraordenar piezas:

1-888-SU-HOGARsa

(1-888-784-6427)

Au Canadapour serviceen frar_:

, _,_ __,.,,,,_,.,_c ....

/ "og_.r _..-Ir- U T K;_n

(1-800-533-6937)

'www.seats.ca

i i

HomeC,entral®

® Registered Trademark / T_ Trademark / su Service Mark of Sears, Roebuck and Co.

® Marca Registrada / T_ Marca de F&bdca / s_ Marca de Servicio de Sears, Roebuck and Co.

_,c Marque de commerce / _D Marque deposee de Sears, Roebuck and Co.

183408 03.28.02 BY Printed in U.S.A.

Craftsman 917378351 lawn mower

Product's Documents

User Manual

Specifications

Craftsman 917378351 Questions and Answers
