Delonghi PACEM370-6ALWH 500 Sq. Ft. Pinguino Compact User Manual

PAC EM

PORTABLE AIR CONDITIONER

Instructions for use. Keep these instructions

Visit www.delonghi.com for a list of service

centers near you.

ELECTRIC CHARACTERISTICS

115 V~ 60 Hz

CONDITIONNEUR D’AIR PORTATIF

Mode d’emploi . Conservez cette notice

Visitez www.delonghi.com pour y voir une liste

des centres de réparation proches de chez vous.

CARACTÉRISTIQUES ÉLECTRIQUES

115 V~ 60 Hz

SISTEMA DE AIRE

ACONDICIONADO PORTÁTIL

Repase y guarde estas instrucciones.

Lea cuidadosamente este instructivo

antes de usar su aparato.

Visite www.delonghi.com para ver la lista

de centros de servicios cercanos a usted.

CARACTERISTICAS ELECTRICAS:

115 V~ 60 Hz

ENFRES

page 4 page 15 pág. 27

A10

A11

A12

A13

Important safeguard

• The appliance is not intended for use by

persons (including children) with reduced

physical, sensory or mental capabilities, or

lack of experience and knowledge, unless they

have been given supervision or instruction

concerning use of the appliance by a person

responsible for their safety.

• Children should be supervised to ensure that

they do not play with the appliance.

• If the SUPPLY CORD is damaged, it must be

replaced by the manufacturer, its service agent

or similarly qualied persons in order to avoid

a hazard.

• The appliance shall be installed in accordance

with national wiring regulations.

As the appliance is powered by electricity, the

possibility of electrical shock cannot be excluded.

The following safety precautions must therefore be

followed:

• After removing the packaging, check the

condition of the appliance. If in doubt, do not

use the appliance and contact professionally

qualied personnel.

• Before use, always check the condition of the

power cord.

• It is dangerous to modify or alter the

characteristics of the appliance in any way.

• This appliance must be connected to an ecient

“grounding” system. Have the electrical system

checked by a qualied electrician.

• Before each cleaning or maintenance operation,

always disconnect the plug from the power

outlet.

• Never submerge the appliance in water.

• Do not use the appliance outdoors.

• Do not obstruct the entrances and exits of air.

• When the appliance is connected to the mains,

keep the following safety rules in mind:

• Do not touch the appliance with wet or damp

hands;

• Do not use the appliance with bare or wet feet;

• Do not pull on the power cord or appliance to

detach the plug from the power outlet;

• Do not move the appliance by pulling the power

cable.

• keep the appliance far from the reach of children;

• Do not insert foreign bodies into the appliance;

• Do not insert metal objects into the apertures.

Danger! Rotating parts; contact with the internal

fan could cause electric shock or injury.

• do not leave the appliance exposed to

atmospheric agents;

• If you wish to permanently eliminate the

appliance, after disconnecting the plug from

the power outlet it is recommended to make it

unusable by severing the power cord.

• In the event of a fault and/or malfunction, turn

the appliance o without tampering with it.

For all repairs, contact an authorized technical

service center only and request the use of

original spare parts and accessories.

• Avoid the use of power cord extensions.

Designated use

This appliance must be used exclusively in domestic

environment and for the intended purpose for

which it was designed. All other uses are considered

improper and therefore hazardous. The manufacturer

shall not be held liable for any damage caused by

improper, erroneous and irresponsible use, and/or

due to repairs made by unqualied personnel.

Installing the appliance

• The appliance must be installed in compliance

with national standards regulating electrical

systems.

• Do not operate your air conditioner in a wet

room such as a bathroom or laundry room.

• Do not install the appliance in rooms containing

gas, oil or sulphur or near sources of heat.

• Do not use the appliance on sloping surfaces.

• Keep the appliance at least 20” (50 cm) away

from ammable substances (alcohol, etc.) or

pressurized containers (e.g. aerosol cans).

• Do not rest objects on top of the appliance.

• When transporting, the appliance must be kept

upright. If this is not possible secure the unit at

• an angle, do not lie it horizontally.

• Before transporting the unit, drain the unit.

• After transportation, wait at least 6 hours before

• switching the unit on.

Enviromental information

• The materials used for packaging can be

recycled. You are therefore recommended to

dispose of them in special dierentiated waste

collection containers.

Specificinformation regarding

appliances with R32 refrigerant gas

• Thoroughly read all of the warnings.

• When defrosting and cleaning the appliance, do

not use any tools other than those recommended

by the manufacturing company.

• The appliance shall be stored in a well-ventilated

area;

• The appliance shall be stored in a room

without continuously operating open ames

(for example an operating gas appliance) and

ignition sources (for example an operating

electric heater).

• Do not burn any part of the appliance.

• Refrigerant gases can be odorless.

• This appliance contains R32 refrigerant gas.

(For more details on the refrigerant, see back

cover).

• Do not puncture any part of the refrigerant

circuit.

• The servicing shall be performed only as

recommended by the manufacturer.

• The appliance must be stored in a safe place in

order to prevent damage to the unit.

• Individuals who operate or work on the

refrigerant circuit must have the appropriate

certication issued by an accredited organization

that ensures competence in handling

refrigerants according to a specic evaluation

recognized by associations in the industry.

• Repairs must be performed based on the

recommendations from the manufacturing

company. Maintenance and repairs that require

the assistance of other qualified personnel

must be performed under the supervision of

an individual specified in the use of flammable

refrigerants.

1.GENERAL INFORMATION

1.1 Instruction for Use

Read all the Instruction for Use carefully before using

the appliance. Failure to follow this Instruction for

Use may result in burns or damage to the appliance.

The manufacturer is not liable for damage deriving

from failure to respect this Instruction for Use.

WARNING: Changes or modications not expressly

approved by the party responsible for compliance

could void the user’s authority to operate the

equipment.

Please note:

These safety warnings are valid for all

De’Longhi air conditioners.

If the appliance is passed to other persons, they must

also be provided with this Instruction for Use.

This appliance is tted with a special safety

device. When the compressor switches o, this

device prevents it from switching on again for at

least 3/4 minutes.

2.BEFORE USE

Important!

Store the packaging material (plastic bags,

styrofoam) far from the reach of children.

CHOKING HAZARD. The appliance might contain

small parts. Some of those small parts might be

required to get disassembled during cleaning and

maintenance operations. Handle with care and keep

small parts out of reach of children.

2.1 Checking the appliance

After removing the packaging, make sure the product

is complete and undamaged and that all accessories

are present. Do not use the appliance if it is visibly

damaged, contact DeLonghi Customer Service.

Save these instructions

This product is for household

use only

INTRODUCTION

Thank you for choosing this De’Longhi product. Please take a few

minutes to read these instructions. This will prevent running any

risks of or damaging the appliance.

DESCRIPTION

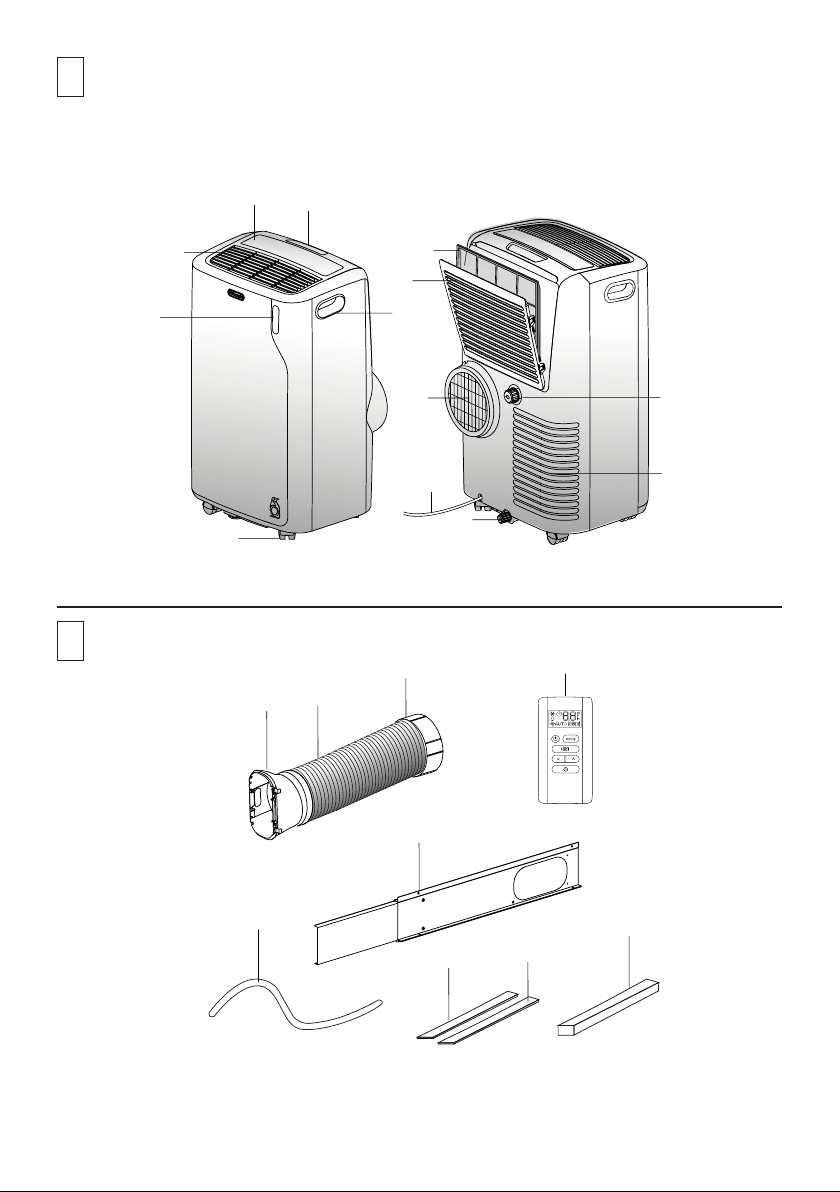

Description of the appliance (see page 2 - A)

A1 Air outlet grille

A2 Control panel

A3 Handles

A4 Wheels

A5 Filter

A6 Air intake grille

A7 Air exhaust hose housing

A8 Air intake grille

A9 Power supply cable

A10 Upper drainage outlet with cap

A11 Lower drainage outlet with cap

A12 Remote control signal receiver

A13 Remote control compartment

Description of accessories (See page 2 - B)

B1 Air exhaust hose

B2 Hose adapter

B3 Adapter for extendable window bracket/ window

B4 Extendable window bracket with screws

B5 Drainage hose

B6 Self adhesive strips foam (2 pieces)

B7 Non adhesive strip foam

B8 Remote control

ELECTRICAL CONNECTION

Before plugging into the outlet, check the following:

• the outlet voltage is the same as that indicated on the plate

on the back of the appliance;

• the socket and electrical line are sized to support the load

required;

• the socket is the proper type for the plug, otherwise, re-

place the socket;

• the socket is connected to an ecient grounding sys-

tem. The manufacturer is not responsible in the event of

non-compliance with these injury prevention standards.

• The power cable must only be replaced by special-

ized technicians.

USE

The instructions below will enable you to prepare your air con-

ditioner for operation as eciently as possible. Before use, make

sure the air intake and outlet grilles are unobstructed.

Maintain a minimum distance of 2ft/60 cm from walls and ob-

stacles. In air conditioning and dehumidication mode the air

exhaust hose (B1) must be applied (see gure 1).

Please note: This appliance is provided with an auto-evapora-

tion feature for condensate removal during cooling and dehu-

midifying mode.

AIR CONDITIONING INSTALLATION

For optimal results see the figures below for

the suggested minimum distances.

NOTE: Philips head screwdriver required for installation of win-

dow kit.

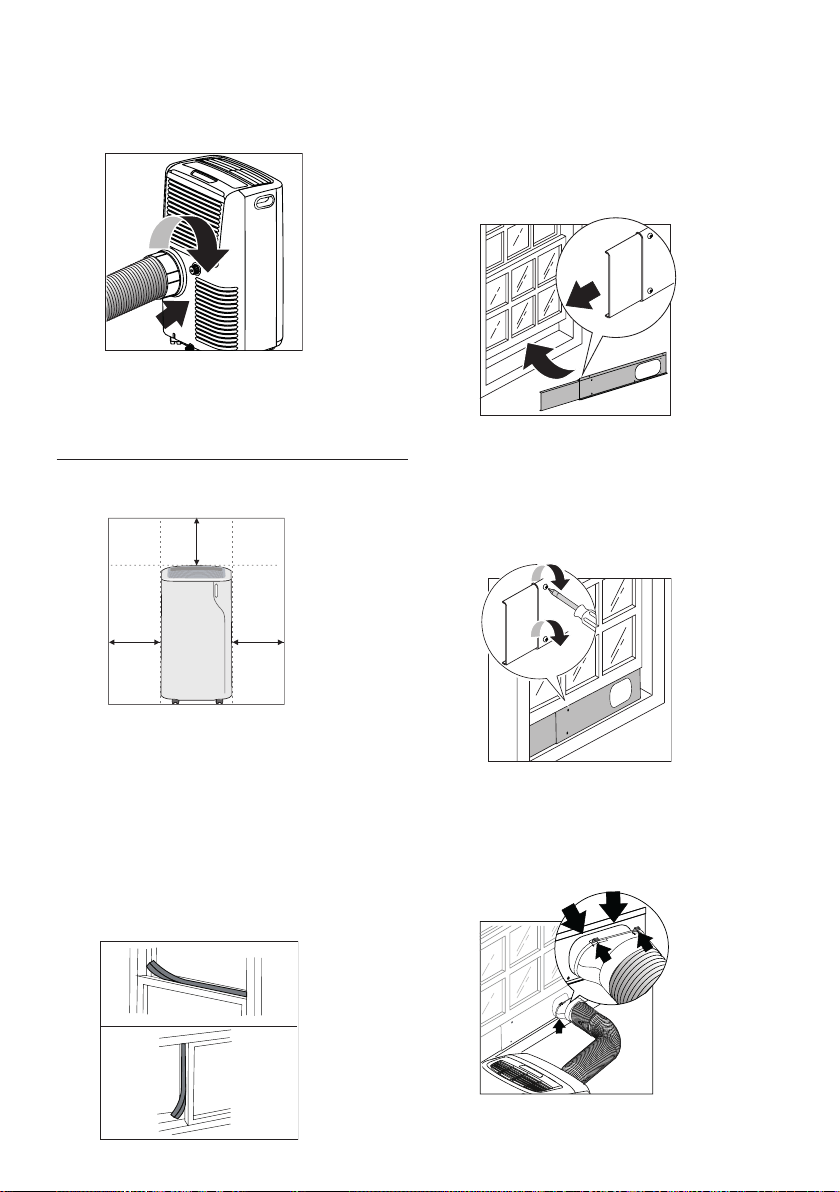

DOUBLE-HUNG WINDOW

If you have a double-hung window proceed as follows:

• Fit the air exhaust hose (B1) in the relevant housing located

on the rear side of the appliance (g. 1).

Depending on the need, place the self adhesive strips foam or

non adhesive strip foam on the window as shown in gure 2.

60 cm

24 in

60 cm

24 in

• Cut the adhesive strip foam to the desired length and place

it on the window.

• Position the extendable window bracket on the window sill

and fully extend the extendable window bracket inside the

window frame (g.3). The portion of the window bracket

with the greater depth should be placed along the bottom.

• Adjust the extendable window braket and then x the

length with two screws (g. 4) (If the extendable window

bracket is too large, it is possible to cut the plastic using a

saw.

• Hook the adapter for extendable window (B3) to the win-

dow bracket as shown in g. 5 inserting the bottom of the

adapter rst then pushing in the top to secure into place.

CONTROL PANEL

C9C8C10C11

C12

C13

C14

DESCRIPTION OF THE CONTROL PANEL (C)

C1 ON/STAND-BY (on/o) button

C2 Mode selection key (air conditioning, dehumidifying, fan)

C3 Decrease key

C4 Increase key

C5 Ventilation speed selection key

C6 Timer button

C7 Stand-by indicator

C8 Timer indicator

C9 Air conditioning mode indicator

C10 Dehumidifying mode indicator

C11 Fan mode indicator

C12 Set temperature values, programmed on/o timer

C13 Auto ventilation speed indicator

C14 Ventilation speed indicator (min, med, max)

TURNING THE APPLIANCE ON AND OFF

Before connecting the plug to the power outlet, make sure that

the drainage hose caps (A10) (A11) located on the back of the

appliance are correctly inserted. Once plugged into the power

outlet, the stand-by indicator lights up. Press the

(C1) key

to turn on the appliance. When the appliance turns on it will be

activated with the last function set before it was shut o.

To turn the appliance o, press the

key.

Please note: If start-up is not continued, after a few minutes

the display light dims in order to reduce energy consumption.

Please note: Never turn o the air conditioner by simply pulling

the plug. Press the key in order to put your air conditioner

in stand-by and wait a few minutes before pulling the plug. In

this manner, the appliance can perform operating status checks.

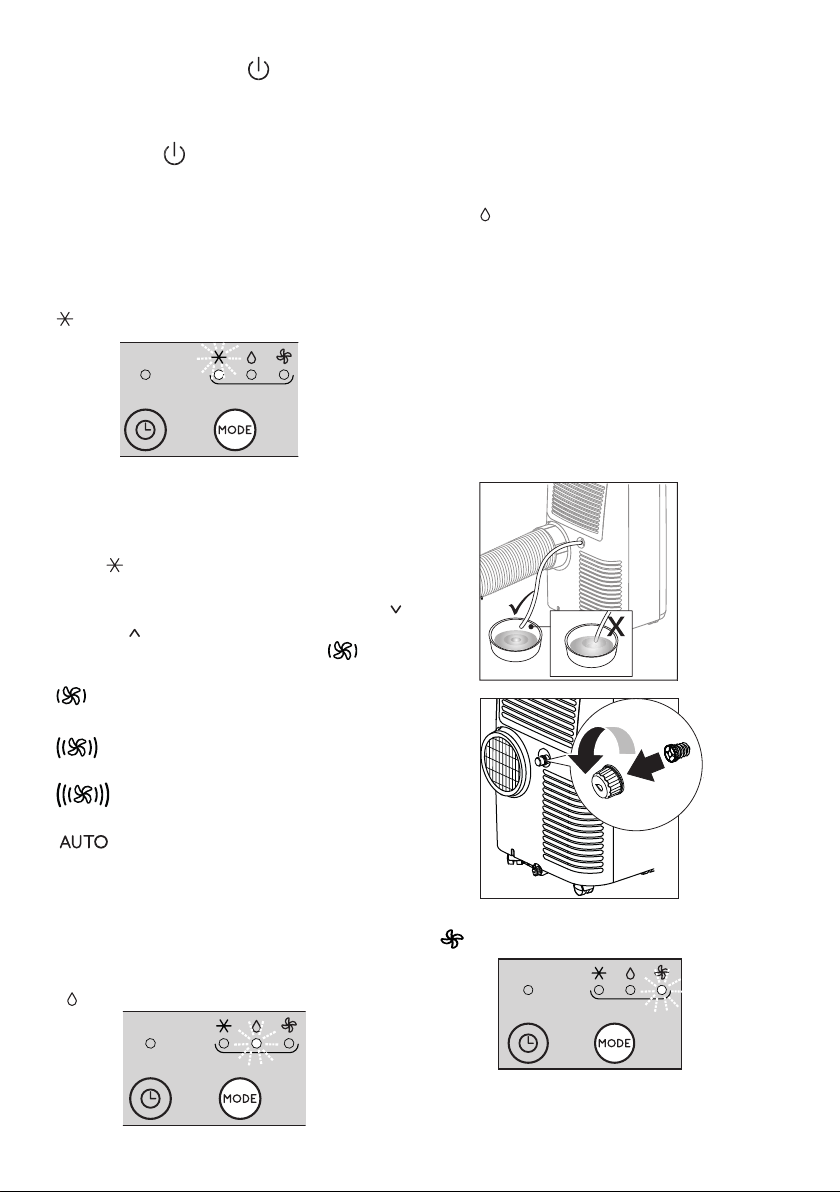

MODE SELECTION

To select the desired operating mode, press repeatedly the MODE

key (C2) until the desired function is selected.

AIR CONDITIONING MODE

This is ideal for hot and humid weather when the room needs to

be both cooled and dehumidied.

To correctly set this mode:

• Press repeatedly the MODE key (C2) until the air condition-

ing indicator (C9) appears. The display (C12) will show

the desired temperature.

• To change the temperature to be reached, press the

(C3) or (C4) key.

• Select the desired fan speed by pressing the (C5) key.

The speeds available are:

Minimum air flow: when maximum quiet

operation is desired.

Medium air flow: when the noise level needs to

be low but with a good comfort level.

Maximum air flow: to reach the desired

temperature as soon as possible.

The appliance automatically chooses the best

fan speed based on the temperature selected and

the environmental conditions.

The most suitable temperatures during the summer range from 75

to 80°F (24 to 27°C). However, setting the temperature signicant-

ly lower than the outdoor temperature is not recommended.

DEHUMIDIFYING MODE

This is ideal for reducing humidity in the room (spring and au-

tumn, damp rooms, rainy periods, etc). For this type of use, the

appliance must be set up the same as for air conditioning mode.

That is, the air exhaust hose (B1) must be tted to the appliance

to allow the humidity to be discharged outside.

To correctly set this mode:

• Press repeatedly the MODE key (C2) until the dehumidify-

ing indicator (C10) appears.

• The appliance will automatically choose the best air ow.

It cannot be adjusted manually. Also, temperature cannot

be selected in dehumidier mode so digital display will not

appear.

Note: in case of high ambient humidity, it is possible to drain

the condensate continuously by applying the hose supplied (B5)

to the upper drainage hose (A10) and thus allowing the water

to flow into a container. Remove the external AND internal

caps before connecting the hose (see Fig. 6B). Pay attention

the wa-ter does not overflow onto the floor and the drainage

tube is not obstructed (Fig. 6A).

FAN MODE

When using this mode, the air exhaust hose (B1) does not need

to be attached to the appliance.

To correctly set this mode:

• Press repeatedly the MODE (C2) key until the fan

indicator appears.

• Press repeatedly the (C5) key to select the desired air

ow.

The air ows available are:

Minimum air flow: when maximum quiet operation

is desired.

Medium air flow: when the noise level needs to be

low but with a good comfort level.

Maximum air flow: for maximum performance.

SELECTING THE TEMPERATURE SCALE

The temperature can be displayed in °C or °F.

To change the temperature unit of measure select the air con-

ditioning mode then press both the decrease

(C3) and in-

crease (C4) keys at the same time for about 3 seconds. You

must follow these steps on both the unit itself AND the remote

control.

SETTING THE TIMER

The timer allows the delayed start up or shut down of the appli-

ance. This function will prevent wasting electricity by optimizing

the operating periods.

How to program delayed shut down

• While the appliance is on in any operating mode, delayed

shut down can be programmed.

• Press the Timer button (C6): the timer indicator

C1C2

C13

C12

C14

C10

C15

C11

(C8)

and hours light up.

• Use the buttons (C3) or (C4) to set the number of

hours until the appliance should shut down.

A few seconds after the timer is set, the setting is acquired, the

display shows the operating mode and the timer symbol stays

lit. At the pre-set time, the air conditioner goes into standby.

To cancel the timer program, press the timer button (C6) twice.

The timer indicator (C8) will go o.

How to program delayed start up

• Plug in the appliance and set to stand-by.

• 6): Press the timer button (C the timer indicator (C8)

and

hours light up.

• Set with the buttons

(C3) or (C4) the number after

which you want the appliance to start to operate.

• The appliance will start to operate in the same operating

mode that was previously set.

Start up can be programmed at any time within the next 24

hours that follow. A few seconds after the timer is set, the setting

is acquired. The timer indicator stays lit and the display returns

to standby. To cancel the timer program, press the timer button

(C6) twice. The timer indicator (C8) will go o.

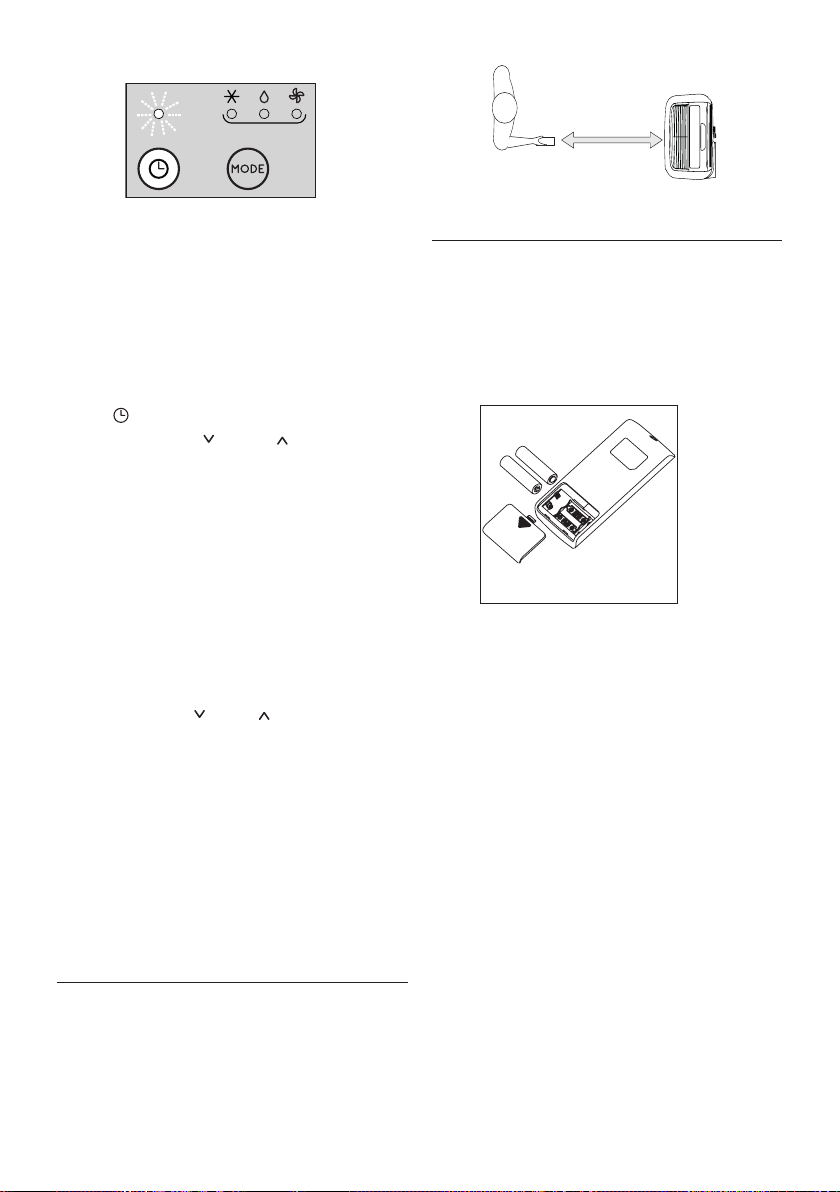

OPERATION USING THE REMOTE CONTROL

• Aim the remote control at the receiver (A12) on the air con-

ditioner. The maximum distance between the remote con-

trol and the appliance is 23ft/ 7 metres (with no obstacles

between the remote and the receiver).

• The remote control should be handled with extreme care,

without dropping it or exposing it to direct sunlight and

keeping it away from heat sources.

23ft/7m

OPERATING FROM THE REMOTE CONTROL

INSERTING OR REPLACING THE BATTERIES

• Remove the cover on the rear of the remote control;

• Insert or replace the batteries with two new LR03 “AAA”

1.5V batteries, inserting them correctly (see the directions

inside the battery compartment) (see gure 7);

• Replace the cover.

Please note: If the remote control unit is replaced or discarded,

the batteries must be removed and disposed of in accordance

with current legislation as they are harmful to the environment.

Do not mix old and new batteries. Do not mix alkaline, standard

(carbon-zinc) or rechargeable (nickel-cadmium) batteries. Do

not dispose of batteries in re. Batteries may explode or leak.

If the remote control is not be used for a certain length of time,

remove the batteries.

DESCRIPTION OF THE REMOTE CONTROL

D1. ON/STAND-BY button

D2. MODE button

D3. Fan speed selection button

D4. Increase button

D5. Decrease button

D6. Timer button

TURNING THE APPLIANCE ON/OFF USING THE

REMOTE CONTROL

• Plug into the outlet.

• Press the ON/STAND-BY button

C1C2

C13

C12

C14

C10

C15

C11

(D1). When turned on,

the air conditioner starts operating in the same mode as

when it was turned o.

• Press the ON/STAND-BY button

C1C2

C13

C12

C14

C10

C15

C11

(D1) again to switch the

appliance o.

Please note: Never switch the appliance o by removing the plug.

Always switch it o by pressing the

C1C2

C13

C12

C14

C10

C15

C11

ON/STAND-BY button (D1)

and waiting few minutes before removing the plug. The appliance

will only perform the standard checks if the appliance is switched

o following this process. Pressing any button the remote control

will automatically sync to the unit itself and whatever appears

on the remote control display will now also appear on the unit

display.

SELECTING THE OPERATING MODES

The operating modes available on the remote control through

the MODE button (D2) correspond to those on the appliance

control panel (C).

SELECTING THE TEMPERATURES

In air conditioning mode press (D4) or (D5) button to select

the desired temperature.

SELECTING THE AIR FLOW

button (D3)

to select the desired air flow.

The air flows available are:

Minimum air flow: when maximum quiet operation

is desired.

Medium air flow: when the noise level needs to be

low but with a good comfort level.

Maximum air flow: for maximum performance.

Auto air flow: the appliance automatically chooses

the air flow based on the temperature selected and the

environmental conditions. This selection is only avail-

able in air conditioning mode.

SELECTING THE TEMPERATURE SCALE

The temperature can be displayed in °C or °F. To change the tem-

perature unit of measure select the air conditioning mode then

press both the decrease

(D5) and increase (D4) keys for

about 3 seconds.

SETTING THE TIMER

The timer allows the delayed start up or shut down of the appli-

ance. This function will prevent wasting electricity by optimizing

the operating periods.

How to program delayed shut down

• While the appliance is on in any operating mode, delayed

shut down can be programmed.

• Press the timer button

C1C2

C13

C12

C14

C10

C15

C11

(D6), the timer symbol is dis-

played and the hours light up.

• Press the (D5) and (D4) buttons until the desired

number of hours to shut down appears on the display.

A few seconds after the timer is set, the setting is acquired, the

display shows the operating mode and the timer symbol stays lit.

Once the set time is elapsed, the air conditioner goes into standby.

To cancel the timer program, press the

C1C2

C13

C12

C14

C10

C15

C11

timer button (D6)

twice. The timer indicator will go o.

How to program delayed start up

• Plug in the appliance and set to standby.

• Press the timer button

C1C2

C13

C12

C14

C10

C15

C11

(D6), the timer symbol is dis-

played and the hours light up.

• Press the

(D5) and (D4) buttons until the desired

number of hours to start up appears. Start up can be pro-

grammed at anytime within the next 24 hours.

When the set time is elapsed, the appliance will start to operate

in the same operating mode that was previously set.

To cancel the timer program, press the

C1C2

C13

C12

C14

C10

C15

C11

timer button (D6)

twice. The timer indicator will go o.

Note:

• This equipment has been tested and found to comply with the

limits for a Class B digital device, pursuant to part 15 of the FCC

Rules. These limits are designed to provide reasonable protec-

In air conditioning and fan modes press

SELF-DIAGNOSIS

The appliance has a self diagnosis system to identify a number of warning/malfunctions. Error messages are displayed on the appli-

ance display.

IF ... IS DISPLAYED,

“Low Temperature”

(Frost prevention)

..WHAT SHOULD I DO?

The appliance is tted with a frost protection

device to avoid excessive formation of ice.

The appliance starts up again automatically

when the defrosting process is completed.

IF ... IS DISPLAYED,

“Probe Failure”

(Probe damaged)

..WHAT SHOULD I DO?

If this is displayed, requires service. Con-

tact DeLonghi Customer Service in the US

at 1-800-322-3848 or in Canada at 1-888-

335-6644.

IF ... IS DISPLAYED,

“High Level”

(Internal tray full)

WHAT SHOULD I DO?

Empty the internal tank following the

instructions in the section “End of

season operations”.

tion against harmful interference in a residential installation.

• This equipment generates, uses and can radiate radio fre-

quency energy and, if not installed and used in accordance

with the instructions, may cause harmful interference to

radio communications. However, there is no guarantee that

interference will not occur in a particular installation. If this

equipment does cause harmful interference to radio or tele-

vision reception, which can be determined by turning the

equipment o and on, the user is encouraged to try to correct

the interference by one or more of the following measures:

- Reorient or relocate the receiving antenna.

- Increase the separation between the equipment and

receiver.

- Connect the equipment into an outlet on a circuit dier-

ent from that to which the receiver is connected.

- Consult the dealer or an experienced radio/TV technician

for help.

Changes or modications not expressly approved by the

party responsible for compliance could void the user’s au-

thority to operate the equipment.

• This device complies with Part 15 of the FCC Rules. Opera-

tion is subject to the following two conditions: (1) this de-

vice may not cause harmful interference, and (2) this device

must accept any interference received, including interfer-

ence that may cause undesired operation.

• This Class B digital apparatus complies with Canadian CAN

ICES-3 (B) / NMB-3 (B).

TIPS FOR CORRECT USE

To ensure optimal results from your air conditioner, follow these

recommendations:

• Close the windows and doors in the room to be air condi-

tioned. When installing the air conditioner semi-perma-

nently, you should leave a door slightly open (as little as 0.4

in/1cm) to guarantee proper ventilation.

• Never use the appliance in very damp rooms (laundries for

example).

• Protect the room from direct exposure to the sun by par-

tially closing curtains and/or blinds to make the appliance

much more economical to run.

• Never use the appliance outdoors.

•

Make sure there are no heat sources in the room.

• Make sure the air conditioner is standing on a level surface.

don’t cover the appliance

• Never rest objects of any kind on the air conditioner.

• Never obstruct the air intake or air outlet ap.

CLEANING

Before cleaning or maintenance, turn the appliance o by

pressing the

C1C2

C13

C12

C14

C10

C15

C11

button, then unplug from the outlet.

CLEANING THE CABINET

You should clean the appliance with a slightly damp cloth then

dry with a dry cloth. For safety reasons, never wash the air con-

ditioner with water.

Attention! Never use alcohol or solvents to clean the appliance.

Never spray insecticide liquids or similar.

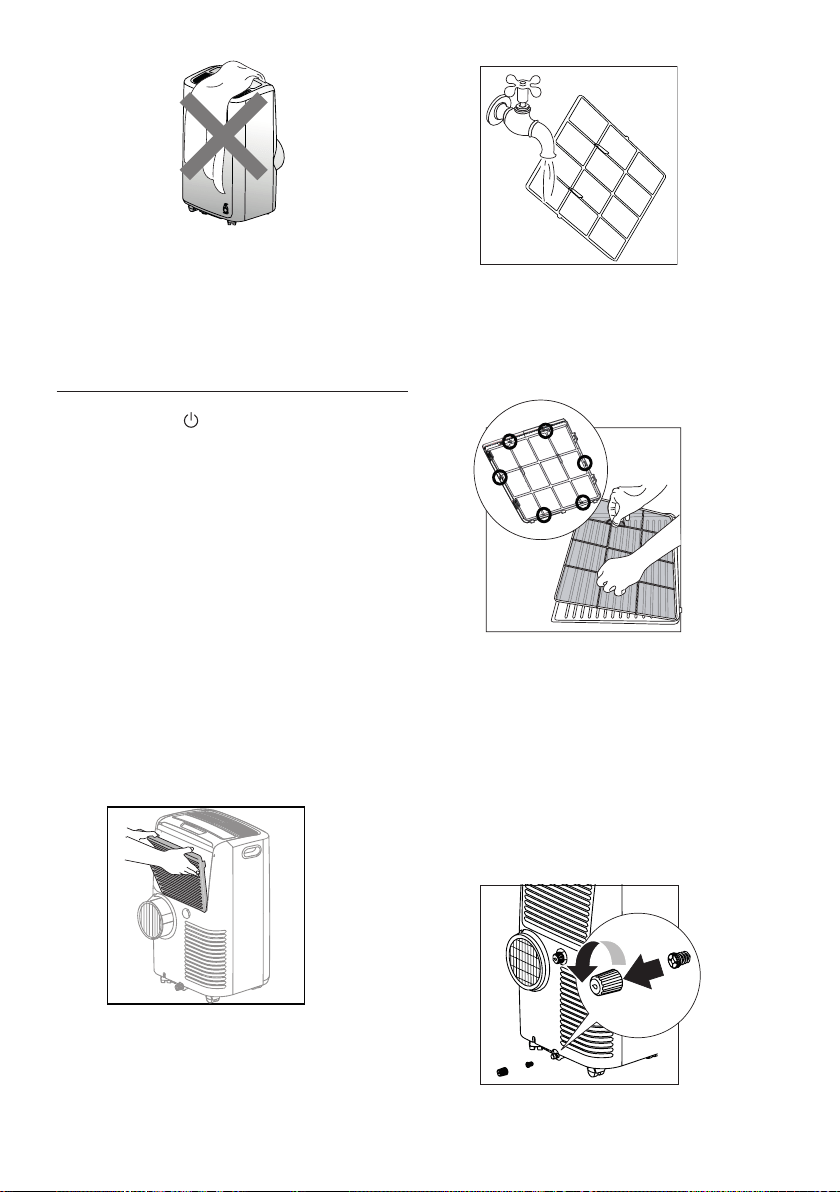

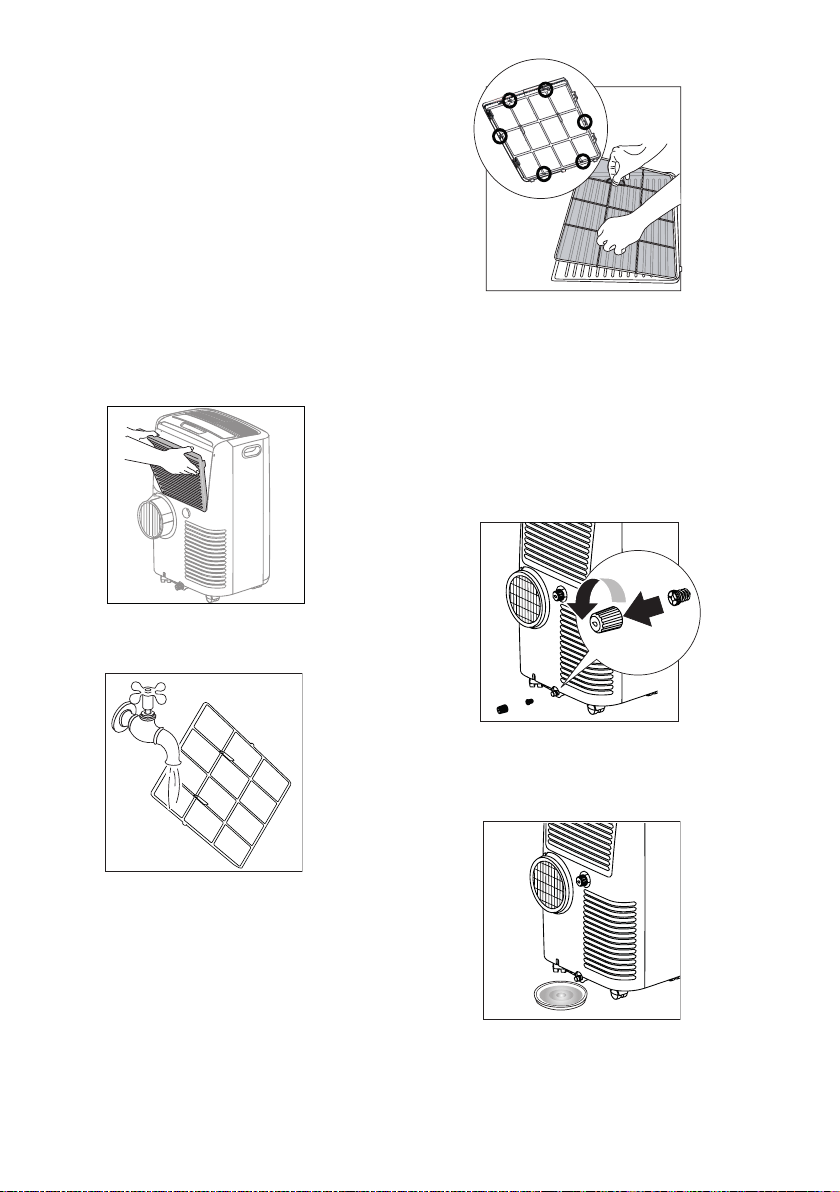

CLEANING THE AIR FILTER

To maintain the eciency of the air conditioner, it is recom-

mended to clean the dust lter after every week of use. The lter

is located near the intake grille and the grille is located on the

lter housing. To clean the lter, it must be removed as shown

in gure 8. Then, remove lter from air inlet grille (A6) as shown

in gure 10.

Use a vacuum cleaner to remove any dust. If it is very dirty, sub-

merge it in warm water and rinse it several times (g. 9).

The water temperature must be kept below 104°F/ 40°C.

After washing the lter, allow it to dry.

To replace, put the lter back in its housing (g. 10).

CHECKS AT THE BEGINNING OF THE SEASON

Make sure the power cable and socket are in perfect condition

and make sure the ground system is sucient. Comply strictly

with the installation standards.

END OF SEASON OPERATIONS

To completely drain the water from the internal circuit, remove

the cap from the lower drainage hose, turning it counter clock-

wise, then remove the internal cap (gure 11).

Drain the water completely into a basin (g.12). When it is total-

ly drained, replace the caps, making sure they are closed. Clean

the lter as indicated previously. The lter must be dry before

reinserting it.

TECHNICAL SPECIFICATIONS

Power supply voltage see rating label

Max. absorbed power

during air conditioning “

Refrigerant “

Cooling capacity “

LIMIT CONDITIONS

Room temperature for air conditioning 64° - 95°F

(18° - 35°C)

Transporting, loading, cleaning, recovery and disposal of

the refrigerant must only be performed by technical ser-

vice centers authorized by the manufacturing company.

The appliance must only be disposed by specialized per-

sonnel authorized by the municipality in which you live.

Attention!

TO AVOID DAMAGE TO THE UNIT:

NEVER TRANSPORT OR TURN THE APPLIANCE UPSIDE DOWN OR

ON ITS SIDE. IF THIS OCCURS, WAIT 6 HOURS BEFORE TURNING

THE APPLIANCE ON, 24 HOURS IS RECOMMENDED. After the unit

has been on its side, oil needs to return to the compressor to en-

sure proper function. Without allowing the unit this time (6-24

hours) the unit may function for only a short time, and then the

compressor will break down from lack of oil.

PROBLEMCAUSESOLUTION

The air conditioner does not come on it is not plugged into the outlet plug into the outlet

there is no current wait for power to be restored

LCDI plug on the power cord could be

tripped

push reset buton on LCDI plug

The air conditioner works for a short

time only

there are bends or kinks in the air

exhaust hose

position the air hose correctly, keeping it

as short and free of curves as possible to

avoid bottlenecks

something is preventing the air from

being discharged

check and remove any obstacles

obstructing air discharge

The air conditioner works, but does not

cool the room

windows, doors and/or curtains open close doors, windows and curtains,

bearing in mind the “TIPS FOR CORRECT

USE” given above

there are heat sources in the room (e.g.

oven, etc.)

eliminate the heat sources

the air exhaust hose is detached from the

appliance

t the air exhaust hose in the housing at

the back of the appliance (g. 1).

lter clogged

clean or replace the lter as described above

During operation, there is an unpleasant

smell in the room

lter clogged clean the lter as described above

The air conditioner does not operate

immediately after restarting it

an internal safety device prevents the

appliance from being restarted until

three/four minutes have elapsed since it

was last turned o

wait approximately three minutes and

try again. This delay is part of normal

operation.

“HL” frequently appears on the display high ambient humidity we suggest you to apply the hose sup-

plied (B5) to the upper drainage hose

(A10) and thus allowing the water to ow

into a container. Pay attention the water

does not overow onto the oor.

The scripts Lt/PF/HL appear on

display.

the appliance has a self diagnosis system

to identify a number of malfunctions.

see the SELF-DIAGNOSIS chapter

There is no display showing in my remote

control

Batteries are exhausted Replace batteries

There are two dashes (- -) appearing on

remote control but it is not working

Remote is not “ON” Press ON/OFF key on remote control

TROUBLESHOOTING

Précautions importantes

• L’appareil n’est pas prévu pour des personnes

(y compris des enfants) dont les capacités

physiques, sensorielles ou mentales sont

diminuées, ou manquent d’expérience et

de connaissances, sauf s’ils reçoivent de la

supervision ou des instructions sur l’utilisation

de l’appareil par une personne responsable de

leur sécurité.

• Les enfants doivent être supervisés pour

s'assurer qu'il ne jouent pas avec l’appareil.

• Si le CORDON D'ALIMENTATION est endommagé,

il doit être remplacé par le fabricant, son

agent de service ou des personnes ayant une

qualication similaire an d'éviter tout risque.

• L'appareil doit être installé conformément

aux réglementations nationales en matière de

câblage.

L'appareil fonctionnant à l’électricité, la possibilité

d'un choc électrique ne peut être exclue.

Les consignes de sécurité suivantes doivent donc être

respectées :

• Après avoir retiré l'emballage, vériez l'état

de l'appareil. En cas de doute, n'utilisez pas

l'appareil et contactez du personnel qualié

pour ce travail.

• Avant d'utiliser l'appareil, vériez toujours l'état

du cordon d'alimentation.

• Il est dangereux de modier ou d'altérer les

caractéristiques de l'appareil de quelque

manière que ce soit.

• Cet appareil doit être branché à un système

de «mise à la terre» ecace. Faites vérier le

système électrique par un électricien dument

qualié.

• Avant chaque opération de nettoyage ou de

maitenance, débranchez toujours la che de la

prise de courant.

• Ne plongez jamais l'appareil dans l'eau.

• N'utilisez pas l'appareil à l'extérieur.

• N'obstruez pas les entrées et sorties d'air.

• Lorsque l'appareil est branché au secteur, gardez

à l'esprit les règles de sécurité suivantes:

• Ne touchez pas l'appareil avec des mains

mouillées ou humides;

• N'utilisez pas l'appareil avec les pieds nus ou

mouillés;

• Ne tirez pas sur le cordon d'alimentation ou sur

l'appareil pour débrancher la che de la prise de

courant;

• Ne déplacez pas l'appareil en tirant sur le câble

d'alimentation.

• Gardez l'appareil hors de portée des enfants;

• Ne introduisez pas de corps étrangers dans

l'appareil;

• N'insérez pas d'objets métalliques dans les

ouvertures.

Danger ! Pièces en rotation; le contact avec le

ventilateur interne peut provoquer un choc

électrique ou des blessures.

• ne laissez pas l'appareil exposé aux agents

atmosphériques;

• Si vous souhaitez mettre l’appareil au rebut

dénitivement, après avoir débranché la che

de la prise de courant, il est recommandé de

le rendre inutilisable en coupant le cordon

d'alimentation.

• En cas de panne et/ou de mauvais

fonctionnement, éteignez l'appareil sans y

toucher. Pour toute réparation, contactez

uniquement un centre de service technique

agréé et demandez l'utilisation de pièces de

rechange et d'accessoires d'origine.

• Évitez d'utiliser des rallonges électriques.

Usage prévu

Cet appareil doit être utilisé exclusivement dans

un environnement domestique et pour l'usage

pour lequel il a été conçu. Toutes les autres

utilisations sont considérées comme inappropriées

et donc dangereuses. Le fabricant décline toute

responsabilité en cas des dommages causés par une

utilisation inappropriée, erronée et irresponsable, et/

ou par des réparations eectuées par du personnel

non qualié.

Installation de l'appareil

• L'appareil doit être installé conformément

aux normes nationales régissant les systèmes

électriques.

• Ne faites pas fonctionner votre conditionneur

d’air dans une pièce humide comme une salle de

bain ou une buanderie.

• N'installez pas l'appareil dans des pièces

contenant du gaz, du pétrole ou du soufre ou à

proximité de sources de chaleur.

• N'utilisez pas l'appareil sur des surfaces

inclinées.

• Tenez l'appareil à une distance d'au moins 50

cm (20 pouces) de substances inammables

(alcool, etc.) ou de récipients sous pression (par

exemple, les bombes aérosols).

• Ne posez pas d'objets sur l'appareil.

• Au cours du transport, l'appareil doit être

maintenu en position verticale. Si cela n'est pas

possible, xez l'appareil

• en oblique; ne le positionnez pas à l'horizontale.

• Avant de transporter l’appareil, purgez-le.

• Après le transport, attendez au moins 6 heures

avant de mettre l’appareil en marche.

Informations sur l'environnement

• Les matériaux utilisés pour l'emballage peuvent

être recyclés. Il est donc recommandé de les

éliminer dans des conteneurs spéciaux de

collecte diérenciée des déchets.

Informations spécifiquesconcernant

les appareils à gaz réfrigérant R32

• Lisez attentivement tous les avertissements.

• Lors du dégivrage et du nettoyage de

l'appareil, n'utilisez pas d'autres outils que ceux

recommandés par le fabricant.

• L'appareil doit être stocké dans un endroit bien

ventilé;

• L'appareil doit être stocké dans une pièce sans

amme nue (par exemple, un appareil à gaz

en marche) et sans source d'inammation (par

exemple, un chauage électrique en marche).

• Ne brûlez aucune partie de l'appareil.

• Les gaz réfrigérants peuvent être inodores.

• Cet appareil contient du gaz réfrigérant R32.

(Pour plus de détails sur le réfrigérant, voir la

couverture arrière).

• Ne percez aucune partie du circuit de réfrigérant.

• La maintenance doit être eectuée uniquement

selon les recommandations du fabricant.

• L'appareil doit être stocké dans un endroit sûr

an d’éviter tout dommage.

• Les personnes qui opèrent ou travaillent

sur le circuit frigorique doivent posséder

la certication appropriée délivrée par un

organisme agréé qui garantit la compétence

dans la manipulation des réfrigérants selon

une évaluation spécique reconnue par les

associations de l'industrie.

• Les réparations doivent être eectuées sur la

base des recommandations du fabricant. La

maintenance et les réparations qui nécessitent

l'assistance d'un autre personnel qualifié

doivent être effectuées sous la supervision

d'une personne spécialisée dans l'utilisation de

réfrigérants inflammables.

1.INFORMATIONS GÉNÉRALES

1.1 Mode d'emploi

Lisez attentivement tout le mode d’emploi avant

d'utiliser l'appareil. Le non-respect de ce mode

d'emploi peut entraîner des brûlures ou des

dommages à l'appareil.

Le fabricant n'est pas responsable des dommages

résultant du non-respect du présent mode d’emploi.

ATTENTION : Les modications non expressément

approuvées par l’entité responsable de la conformité

peuvent annuler l’autorisation de l’utilisateur

d’utiliser l’équipement.

Remarque :

Ces mises en garde de sécurité sont valables

pour tous les conditionneurs d’air De’Longhi.

Si l'appareil est transféré à d'autres personnes,

celles-ci doivent également recevoir le présent mode

d’emploi.

L’appareil est équipé d’un dispositif de sécurité

spécial. Lorsque le compresseur s'éteint, ce

dispositif l'empêche de se rallumer pendant au

Moins 3/4 minutes.

2.AVANT L’UTILISATION

Important!

Conservez le matériel d'emballage (sacs en plastique,

styromousse) hors de portée des enfants.

RISQUE D'ÉTOUFFEMENT. L'appareil peut contenir

de petites pièces. Certaines de ces petites pièces

peuvent devoir être démontées lors des opérations

de nettoyage et de maintenance. Manipulez

l'appareil avec précaution et gardez les petites pièces

hors de portée des enfants.

2.1 Vérifier l'appaeil

Après avoir retiré l'emballage, assurez-vous que le

produit est complet, qu’il n’est pas endommagé et

que tous les accessoires sont présents. N'utilisez pas

l'appareil s'il est visiblement endommagé, contactez

le service clientèle de DeLonghi.

Conservez ces instructions

Ce produit est réservé à un

usage domestique

INTRODUCTION

Merci d’avoir choisi ce produit De’Longhi. Merci de prendre

quelques minutes pour lire ce mode d’emploi. Ceci évitera de

courir des risques ou d’endommager l’appareil.

DESCRIPTION

Description de l’appareil (voir page 2 - A)

A1 Grille d’évacuation d’air

A2 Tableau de commande

A3 Poignées

A4 Roues

A5 Filtre

A6 Grille d’entrée d’air

A7 Logement du exible d’évacuation d’air

A8 Grille d’entrée d’air

A9 Câble d’alimentation électrique

A10 Tuyau d’évacuation supérieur avec bouchon

A11 Tuyau d’évacuation supérieur avec bouchon

A12 Récepteur du signal de la télécommande

A13 Compartiment pour la télécommande

Description des accessoires (voir page 2 - B)

B1 Flexible d’évacuation d’air

B2 Adaptateur de tuyau

B3 Adaptateur pour support extensible pour fenêtre/fenêtre

B4 Support extensible pour fenêtre avec vis

B5 Tube d’évacuation

B6 Bandes de mousse autocollantes (x 2)

B7 Bande de mousse non autocollante

B8 Télécommande

BRANCHEMENT ÉLECTRIQUE

Avant le branchement au secteur, vérier les points suivants:

• la tension du secteur est la même que celle indiquée sur la

plaque à l'arrière de l'appareil;

• la prise et la ligne électrique sont dimensionnées pour sup-

porter la charge requise;

• la prise est du type approprié pour la che, dans le cas

contraire, remplacer la prise;

• la prise est connectée à un système de mise à la terre ef-

cace. Le fabricant décline toute responsabilité en cas de

non-respect de ces normes de prévention des blessures.

• Le câble d'alimentation ne doit être remplacé que

par des techniciens spécialisés.

UTILISATION

Les instructions ci-dessous vous permettront de préparer votre

conditionneur d’air aussi ecacement que possible avant sa

mise en service. Avant de l’utiliser, assurez-vous que les grille

d’entrée et de sortie d’air ne sont pas obstruées.

Maintenir une distance minimum de 2ft/60cm par rapport aux murs

et à tout obstacle. En mode climatisation ou déshumidication, il est

nécessaire d’utiliser le exible d’évacuation d'air (B1) (Fig.1).

Remarque : L’appareil est fourni avec une fonction d’auto-éva-

poration permettant d'éliminer le condensat pendant les modes

de refroidissement et de déshumidication.

INSTALLATION DE LA CLIMATISATION

Pour des résultats optimaux, voir les illustrations

ci-dessous pour les distances minimales conseillées.

REMARQUE: Tournevis phllips nécessaire pour l’installation du

kit fenêtre.

FENÊTRE À GUILLOTINE DOUBLE

Si vous avez une fenêtre à guillotine double, procéder comme suit:

• Montez le exible d'évacuation d'air (B1) dans le logement

prévu à cet eet, situé à l’arrière de l'appareil (g.1).

Selon les besoins, placez les bandes de mousse autocollantes ou

les bandes de mousse non autocollantes sur la fenêtre comme

indiqué dans la gure 2.

• Coupez les bandes de mousse autocollantes à la longueur

souhaitée et placez-les sur la fenêtre.

• Positionnez le support de fenêtre extensible sur le rebord

de la fenêtre et étendez complètement le support de

fenêtre extensible à l'intérieur du cadre de la fenêtre (Fig.

3). La partie du support de fenêtre qui a la plus grande pro-

fondeur doit être placée le long du fond.

• Ajustez le support de fenêtre extensible en xant la lon-

gueur avec deux vis (Fig. 4) (Si le support de fenêtre exten-

sible est trop grand, il est possible de couper le plastique à

l'aide d'une scie).

• Fixez l'adaptateur pour support extensible (B3) au support

de fenêtre comme indiqué dans la Fig.5 en insérant d’a-

bord le bas de l’adaptateur puis en poussant dans la partie

supérieure pour le maintenir correctement en place.

60 cm

24 in

60 cm

24 in

PANNEAU DE COMMANDE

C9C8C10C11

C12

C13

C14

DESCRIPTION DU PANNEAU DE COMMANDE (C)

C1 Touche ON/STAND-BY (on/o)

C2 Touche de sélection de mode (conditionnement de l’air,

déshumidication, ventilation)

C3 Touche de diminution

C4 Touche d’augmentation

C5 Touche de sélection de la vitesse de ventilation

C6 Touche Minuterie

C7 Indicateur de veille

C8 Indicateur de la minuterie

C9 Indicateur de mode climatisation

C10 Indicateur de mode de déshumidication

C11 Indicateur de mode de ventilation

C12 Valeurs de température dénies, heures d'activation/

désactivation programmées

C13 Indicateur de vitesse de ventilation auto

C14 Indicateur de vitesse de ventilation (min, moy, max)

ALLUMAGE ET ARRÊT DE L’APPAREIL

Avant de brancher la che à la prise de courant, s'assurer que les

bouchons des tuyaux d’évacuation (A10) (A11) situés à l'arrière

de l'appareil sont raccordés correctement. Une fois que la che

est branchée dans la prise de courant, l’indicateur de veille s'al-

lume. Appuyez sur la touche

(C1) pour allumer l’appareil.

Quand l’appareil s'allume, il est activé avec la dernière fonction

réglée avant qu’il n’ait été éteint.

Pour éteindre l’appareil, appuyez sur la touche

Remarque : Si le démarrage ne continue pas, au bout de

quelques minutes, la luminosité de l’écran diminue an de ré-

duire la consommation d’énergie.

Remarque : N’éteignez jamais le conditionneur d'air en dé-

branchant simplement la che de la prise. Appuyez sur la touche

an de placer votre conditionneur d’air en veille et attendez

quelques minutes avant de débrancher la prise. De cette manière,

l'appareil peut eectuer les vérication de l’état fonctionnel.

SÉLECTION DES MODES

Pour sélectionner le mode de fonctionnement souhaité, appuyez

plusieurs fois sur la touche MODE (C2) jusqu’à ce que la fonction

souhaitée soit sélectionnée.

MODE CONDITIONNEMENT

Ceci est idéal pour les climats chauds et humide lorsque la pièce

doit être à la fois refroidie et déshumidiée.

Pour régler correctement ce mode:

• Appuyez plusieurs fois sur la touche MODE jusqu’à (C2) ce

que l'indicateur de climatisation (C9) s’ache. L’écran

(C12) va acher la température désirée.

• Pour changer la température à atteindre, appuyez sur la

touche (C3) ou (C4) .

• Sélectionnez la vitesse de ventilation souhaitée en ap-

puyant sur la touche (C5) .

Les vitesses disponibles sont:

Débit d’air minimum: quand le fonctionnement

le plus silencieux possible est désiré.

Débit d’air moyen: lorsque le niveau de bruit doit

être faible mais avec un bon niveau de confort.

Débit d’air maximum: pour atteindre la tempéra-

ture souhaitée le plus rapidement possible.

L’appareil choisit automatiquement la meilleure

vitesse de ventilateur en fonction de la température

sélectionnée et des conditions de l’environnement.

Les températures les plus appropriées en été varient de 75 à 80°F

(24 à 27°C). Il n'est toutefois pas recommandé de dénir une tem-

pérature nettement inférieure à la température extérieure.

MODE DÉSHUMIDIFICATION

Ce mode est idéal pour réduire l'humidité dans la pièce (au

printemps et à l'automne, dans les pièces humides, périodes

pluvieuses, etc.). Pour ce type d'utilisation, l'appareil doit

être conguré comme pour le mode climatisation. En d'autres

termes, le exible d’évacuation (B1) doit être xé sur l’appareil

pour permettre à l'humidité de se décharger à l’extérieur.

Pour régler correctement ce mode:

• Appuyez plusieurs fois sur la touche MODE jusqu’à (C2) ce

que l'indicateur de déshumidication (C10) s’ache.

• L’appareil choisira automatiquement le débit d’air le plus

adapté. Celui-ci ne peut pas être réglé manuellement. De

plus, il n’est pas possible de sélectionner la température en

mode déshumidication et donc rien n'apparait sur l’écran.

Remarque: en cas d’humidité ambiante élevée, il est possible

d’évacuer la condensation en permanence en montant le tuyau

fourni (B5) au tuyau d’évacuation supérieur (A10) an de per-

mettre l’écoulement de l’eau dans un récipient. Retirer les bou-

chons extérieurs ET intérieurs avant de raccorder le tuyau. (Voir

Fig. 6B). Faites attention à ce que l'eau ne déborde pas sur le sol

et que le tuyau d'évacuation ne soit pas obstrué (Fig.6A).

MODE VENTILATION

Lorsque vous utilisez ce mode, le exible d’évacuation d'air (B1)

n’a pas besoin d’être xé à l’appareil.

Pour régler correctement ce mode:

• Appuyez plusieurs fois sur la touche MODE (C2) jusqu’à ce

que l’indicateur de ventilation s'ache.

• Appuyez sur la touche (C5) pour sélectionner le débit

d’air souhaité.

Les débits d'air disponibles sont:

Débit d’air minimum: quand le fonctionnement

le plus silencieux possible est souhaité.

Débit d'air moyen: lorsque le niveau de bruit doit

être faible mais avec un bon niveau de confort.

Débit d'air maximum: pour un rendement maxi-

mum.

SÉLECTIONNER L’UNITÉ DE MESURE DE TEMPÉRA-

TURE

La température peut s’acher en °C ou °F.

Pour changer l’unité de mesure de température, sélectionner le

mode climatisation puis appuyez simultanément sur les deux

touches de diminution (C3) et d’augmentation (C4) pen-

dant environ 3 secondes. Vous devez suivre ces étapes à la fois

sur l’appareil ET sur la télécommande.

RÉGLAGE DE LA MINUTERIE

La minuterie permet de démarrer ou d’éteindre l’appareil à re-

tardement. Cette fonction évite de gaspiller le courant en opti-

misant les périodes de fonctionnement.

Comment programmer l’extinction à retardement

• Tandis que l’appareil est en marche dans un mode de fonc-

tionnement quelconque, il est possible de programmer une

extinction à retardement.

• Appuyez sur la touche Minuterie (C6): l’indicateur de minu-

terie

C1C2

C13

C12

C14

C10

C15

C11

(C8) et les heures s'allument.

• Utilisez les touches (C3) ou (C4) pour régler le

nombre d’heures restantes avant l’arret de l’appareil.

Quelques secondes après que la minuterie soit réglée, le réglage

est enregistré, l’écran ache le mode de fonctionnement et le

symbole de la minuterie reste allumé. A l'heure préréglée, le

climatiseur se met en veille.

Pour eacer le programme de la minuterie, appuyez deux fois sur

la touche Minuterie (C6). L’indicateur de minuterie (C8) s’éteint.

Comment programmer le démarrage à retardement

• Branchez l’appareil et mettez-le en veille.

•

Appuyez sur la touche Minuterie (C6): l'Indicateur

de minu-

terie (C8) et les heures s’allument.

• A l’aide des touches (C3) ou (C4) réglez dans combien

d’heures vous souhaitez que l’appareil commence à fonctionner.

• L’appareil commencera à fonctionner dans le même mode

de fonctionnement que dans celui dans lequel il a été réglé

précédemment.

Le démarrage peut être programmé à tout moment dans les

24 heures suivantes. Quelques secondes après que le délai soit

déni, le réglage est enregistré. L’indicateur de minuterie reste

allumé et l’écran revient en veille. Pour eacer le programme de

la minuterie, appuyez deux fois sur la touche Minuterie (C6). L’in-

dicateur de minuterie (C8) s’éteint.

UTILISATION AVEC LA TÉLÉCOMMANDE

• Dirigez la télécommande vers le récepteur (A12) du condi-

tionneur d'air. La portée maximale entre la télécommande

et l'appareil est de 23ft/ 7 mètres (sans aucun obstacle

entre la télécommande et le récepteur).

• La télécommande doit être manipulée avec précaution,

sans la faire tomber ni l'exposer à la lumière directe du so-

leil et en la tenant éloignée des sources de chaleur.

23ft/7m

UTILISATION AVEC LA TÉLÉCOMMANDE

INSÉRER OU REMPLACER LES BATTERIES

• Retirez le couvercle à l’arrière de la télécommande;

• Mettez en place ou remplacez-les par de nouvelles piles

LR03 “AAA” 1,5V batteries, en les introduisant correctement

(voir les instructions présentes dans le logement des piles)

(voir gure7);

• Replacez le couvercle.

Remarque : Si la télécommande est remplacée ou mise au re-

but, les piles doivent être retirées et éliminées conformément

à la législation actuelle car elles sont nocives pour l’environne-

ment. Ne mélangez pas les anciennes et les nouvelles piles. Ne

mélangez pas des piles alcalines, standard (carbone-zinc) ou

rechargeable (nickel-cadmium). Ne jetez pas les piles dans le

feu. Les piles peuvent exploser ou fuir. Si vous n’utilisez plus la

télécommande pendant un certain temps, retirez les piles.

DESCRIPTION DE LA TÉLÉCOMMANDE

D1. Touche ON/STAND-BY

D2. Touche MODE

D3. Touche de sélection de la vitesse du ventilateur

D4. Touche d’augmentation

D5. Touche de diminution

D6. Touche Minuterie

DÉMARRER ET ÉTEINDRE L’APPAREIL AVEC LA TÉLÉ-

COMMANDE

• Branchez la che dans la prise de courant.

• Appuyez sur la touche ON/STAND-BY

C1C2

C13

C12

C14

C10

C15

C11

(D1). Quand il est

allumé, le conditionneur d’air commence à fonctionner

dans le même mode que lorsqu’il a été éteint.

• Appuyez de nouveau sur la touche ON/STAND-BY

C1C2

C13

C12

C14

C10

C15

C11

(D1)

pour éteindre l’appareil.

Remarque : N’éteignez jamais l’appareil en débranchant la

che de la prise. Éteignez toujours l’appareil en appuyant sur

la touche ON/STAND-BY

C1C2

C13

C12

C14

C10

C15

C11

(D1) et attendre quelques minutes

avant de retirer la che de la prise. L'appareil n'eectuera les vé-

rications standard que s'il est éteint à la suite de ce processus.

En appuyant sur n'importe quelle touche, la télécommande se

synchronise automatiquement avec l'appareil lui-même et tout

ce qui apparaît sur l'écran de la télécommande apparaît mainte-

nant également sur l'écran de l'appareil.

SÉLECTIONNER LES MODES DE FONCTIONNEMENT

Les modes de fonctionnement disponibles sur la télécommande

avec la touche MODE (D2) correspondent à ceux du panneau de

commande de l'appareil (C).

SÉLECTIONNER LES TEMPÉRATURES

En mode climatisation, appuyez sur la touche (D4) ou sur la

touche (D5) pour sélectionner la température souhaitée.

SÉLECTIONNER LE DÉBIT D'AIR

En mode climatisation, appuyez sur la touche (D3) pour

sélectionner le débit d’air souhaité.

Les débits d'air disponibles sont:

Débit d’air minimum: quand le fonctionnemen

le plus silencieux possible est souhaité.

Débit d'air moyen: lorsque le niveau de bruit doit

être faible mais avec un bon niveau de confort.

Débit d'air maximum: pour un rendement maxi-

mum.

Débit d’air auto: l'appareil choisit automatique-

ment le débit d'air en fonction de la température

sélectionnée et des conditions environnementales.

Cette sélection n'est disponible qu'en mode clima-

tisation.

SÉLECTIONNER L’UNITÉ DE MESURE DE TEMPÉRA-

TURE

La température peut être achée en °C ou en °F. Pour modier

l'unité de mesure de la température, sélectionnez le mode de

climatisation puis appuyez sur les touches de diminution

(D5) et d’augmentation (D4) pendant environ 3 secondes.

RÉGLAGE DE LA MINUTERIE

La minuterie permet de démarrer ou d’éteindre l’appareil à re-

tardement. Cette fonction évite de gaspiller le courant en opti-

misant les périodes de fonctionnement.

Comment programmer l’extinction à retardement

• Tandis que l’appareil est en marche dans un mode de fonc-

tionnement quelconque, il est possible de programmer une

extinction à retardement.

• Appuyez sur la touche Minuterie

C1C2

C13

C12

C14

C10

C15

C11

(D6), le symbole de

minuterie est aché et les heures s’allument.

• Appuyez sur les touches (D5) et (D4) jusqu'à ce que le

nombre d'heures souhaité avant l'arrêt s'ache à l'écran.

Quelques secondes après que la minuterie soit réglée, le réglage

est enregistré, l’écran ache le mode de fonctionnement et le

symbole de la minuterie reste allumé.

Une fois que le laps de temps déni s’est écoulé, le conditionneur

d’air passe en mode veille.

Pour eacer le programme de la minuterie, appuyez deux fois sur

la touche Minuterie

C1C2

C13

C12

C14

C10

C15

C11

(D6). L’indicateur de minuterie s’éteint.

Comment programmer le démarrage à retarde-

ment

• Branchez l’appareil et réglez-le sur veille.

• Appuyez sur la touche Minuterie

C1C2

C13

C12

C14

C10

C15

C11

(D6), le symbole de

minuterie est aché et les heures s’allument.

• Appuyez sur les touches

(D5) et (D4) jusqu’à ce que

le nombre d’heures au démarrage s’ache. Il est possible

de programmer le démarrage à tout moment dans les 24

heures suivantes.

Lorsque le laps de temps déni s’est écoulé, l’appareil recom-

mence à fonctionner dans le mode de fonctionnement qui était

déni auparavant.

Pour eacer le programme de la minuterie, appuyez deux fois sur

la touche Minuterie

C1C2

C13

C12

C14

C10

C15

C11

(D6). L’indicateur de minuterie s’éteint.

Remarque:

• Cet équipement a été testé et jugé conforme aux critères de

seuils pour un appareil numérique de classe B, conformé-

ment à la partie 15 des Règles FCC. Ces seuils sont destinés

à fournir une protection raisonnable contre les interfé-

rences nuisibles dans une installation résidentielle.

• Cet équipement génère, utilise et émet de l’énergie de fré-

quence radio et, s’il n’est pas installé et utilisé conformé-

ment aux instructions, peut provoquer des interférences

nocives avec les communications radio. Cependant, rien

ne garantit qu’aucune interférence ne se produira dans

une installation particulière. Si cet équipement cause des

interférences nocives à la réception d’émissions radio ou té-

lévisées, ce qui peut être déterminé en allumant et en étei-

gnant l’équipement, l’utilisateur devrait essayer de corriger

les interférences à l’aide de l’une ou plusieurs des mesures

suivantes:

- Réorienter ou relocaliser l’antenne de réception.

- Augmenter la séparation entre l’équipement et le récepteur.

- Connecter l’équipement dans une prise sur un circuit dif-

férent de celui auquel le récepteur est connecté.

- Consulter le revendeur ou un technicien expérimenté en

radio/TV pour obtenir une assistance.

Les modications non expressément approuvées par l’enti-

té responsable de la conformité peuvent annuler l’autorisa-

tion de l’utilisateur d’utiliser l’équipement.

• Cet appareil est conforme à la partie 15 des règles FCC. Son

fonctionnement est soumis aux conditions suivantes: (1)

cet appareil ne peut pas provoquer des interférences no-

cives, et (2) cet appareil doit tolérer toutes les interférences

reçues, y compris les interférences qui peuvent provoquer

un fonctionnement non désiré.

• Cet appareil numérique de Classe B est conforme avec les

normes canadiennes CAN ICES-3 (B) / NMB-3 (B).

AUTO-DIAGNOSTIC

L'appareil possède un système d’auto-diagnostic permettant d'identier un certain nombre d'avertissements/dysfonctionnements.

Les messages d’erreur s’achent sur l’écran de l’appareil.

SI ... S'AFFICHE,

«Basse température»

(Prévention contre le givre)

..QUE DEVRAIS-JE FAIRE ?

L'appareil est équipé d'un dispositif de pro-

tection antigel an d'éviter la formation

excessive de glace. L'appareil redémarre

automatiquement lorsque le processus de

dégivrage est terminé.

SI ... S'AFFICHE,

«Échec sonde»

(Sonde endommagée)

..QUE DEVRAIS-JE FAIRE ?

Si cela s’ache, une assistance techni-

que est nécessaire. Contactez le Service

Clientèle DeLonghi des États-Unis au

1-800-322-3848 ou au Canada au 1-888-

335-6644.

SI ... S'AFFICHE,

«Niveau élevé»

(Bac intérieur plein)

QUE DEVRAIS-JE FAIRE ?

Videz le réservoir intérieur en suivant les

instructions de la section "Opérations de

n de saison".

CONSEILS POUR L’UTILISATION

An d’obtenir des résultats optimaux de votre conditionneur

d'air, suivez les recommandations suivantes:

• Fermez les fenêtres et les portes de la pièce à climatiser.

Lors de l'installation semi-permanente du conditionneur

d'air, vous devez laisser une porte légèrement ouverte (en-

viron 0,4in/1cm) pour garantir une bonne aération.

• N’utilisez jamais l’appareil dans des pièces très humides

(les buanderies par exemple).

• Protégez la pièce de l’exposition directe au soleil en fermant

partiellement les rideaux et/ou les volets an d’obtenir un

fonctionnement plus économique de l’appareil.

• N’utilisez jamais l’appareil à l’extérieur.

•

Assurez-vous qu'il n’y a pas de source de chaleur dans la

pièce.

• Assurez-vous que le conditionneur d'air est placé sur une

surface horizontale.

ne pas couvrir l’appareil

• Ne posez jamais d’objets quels qu'ils soient sur le condition-

neur d’air.

• N’obstruez jamais les volets d’admission et de sortie d'air.

NETTOYAGE

Avant toute intervention de nettoyage et de maintenance, étei-

gnez l’appareil en appuyant sur la touche

C1C2

C13

C12

C14

C10

C15

C11

puis débranchez-le

de la prise de courant.

NETTOYAGE DE L’ARMOIRE

Vous devriez nettoyer l'appareil avec un chion légèrement

humide, puis l’essuyer avec un chion sec. Pour des raisons de

sécurité, ne lavez jamais le conditionneur d'air avec de l’eau.

Attention ! N’utilisez jamais d’alcool ou de solvants pour net-

toyer l’appareil. Ne répandez jamais de liquides insecticides ou

autres.

NETTOYAGE DU FILTRE À AIR

An de maintenir l’ecacité du conditionneur d'air, il est recom-

mandé de nettoyer le ltre à poussière chaque semaine s'il est

utilisé. Le ltre se trouve près de la grille d'entrée d’air et la grille

est située sur le logement du ltre. Pour nettoyer le ltre, il est

nécessaire de le retirer comme indiqué sur la gure 8. Ensuite,

retirez le ltre de la grille d'admission d'air (A6) comme montré

dans la gure 10.

Utilisez un aspirateur pour enlever la poussière. S'il est très

sale, plongez-le dans de l'eau chaude et rincez-le plusieurs fois

(g.9).

La température de l'eau doit être maintenue en dessous de

104°F/ 40°C.

Après avoir lavé le ltre, laissez-le sécher.

Ensuite, remettez le ltre en place dans son logement (g.10).

CONTRÔLES EN DÉBUT DE SAISON

Assurez-vous que le câble d'alimentation et la prise sont en par-

fait état et que le système de mise à la terre est ecace. Confor-

mez-vous strictement aux normes d’installation.

OPÉRATIONS DE FIN DE SAISON

Pour vider complètement l'eau du circuit interne, retirez le bou-

chon du tuyau de drainage inférieur, en le tournant dans le sens

inverse des aiguilles d'une montre, puis retirez le bouchon inté-

rieur (gure 11).

Videz complètement l'eau dans un bac (g.12). Lorsqu'il est to-

talement vidé, replacez les bouchons en vous assurant qu'ils sont

bien fermés. Nettoyez le ltre comme indiqué précédemment.

Le ltre doit être sec avant d'être remis en place.

SPÉCIFICATIONS TECHNIQUES

Tension d’alimentation voir plaque signalétique

Puissance max absorbée

pendant la climatisation “

Réfrigérant “

Capacité de refroidissement “

CONDITIONS LIMITES

Température ambiante pour climatisation 64°- 95°F

(18° - 35°C)

Le transport, le chargement, le nettoyage, la récupéra-

tion et l'élimination du réfrigérant ne doivent être eec-

tués que par des centres de service technique autorisés

par l'entreprise de fabrication.

L'appareil ne doit être éliminé que par du personnel spé-

cialisé autorisé par la municipalité où vous vivez.

Attention ! POUR ÉVITER TOUT DOMMAGE À L'APPAREIL:

NE TRANSPORTEZ NI NE RENVERSEZ L’APPAREIL À L’ENVERS OU

SUR LE CÔTÉ. SI CELA SE PRODUIT, ATTENDEZ 6 HEURES AVANT

D’ALLUMER L’APPAREIL, 24 HEURES SONT RECOMMANDÉES. Une

fois que l’appareil a été placé sur le côté, l’huile doit revenir vers

le compresseur an de garantir un fonctionnement adéquat. Si

l'on ne laisse pas reposer l’appareil pendant ce laps de temps (6-

24 heures), l’unité peut fonctionner uniquement pendant une

période courte, puis le compresseur va tomber en panne par

manque d’huile.

PROBLÈMECAUSESOLUTION

Le conditionneur d'air ne démarre pas Il n'est pas branché dans la prise de

courant

branchez la che dans la prise de courant

il n’y a pas de courant attendez que l’alimentation électrique

soit rétablie

La che LCDI du cordon d'alimentation

peut avoir été déclenchée

Appuyez sur la touche de réinitialisation

de la prise LCDI

Le conditionneur d'air fonctionne

seulement pendant une courte période

le exible d’évacuation d’air est cintré ou

a des coudes

positionnez correctement le tuyau d'air,

en le maintenant aussi court et le plus

droit possible pour éviter les goulots

d'étranglement

quelque chose empêche l'air d'être

évacué

vériez et éliminez les obstacles qui

obstruent l'évacuation de l'air

Le conditionneur d'air est en marche

mais il ne rafraichit pas la pièce

des fenêtres, portes et/ou rideaux sont

ouverts

fermez les portes, fenêtres et rideaux,

en tenant compte des «CONSEILS

D’UTILISATION» indiqués plus haut

Des sources de chaleur sont présentes

dans la pièce (par ex. four etc.)

éliminer les sources de chaleur

le exible d’évacuation d'air est

débranché de l’appareil

raccorder le exible d’évacuation d’air

dans le logement à l’arrière de l’appareil

(g. 1).

ltre obstrué

nettoyer ou remplacer le ltre comme décrit

ci-dessus

Pendant le fonctionnement, l’appareil

émane une odeur nauséabonde dans

la pièce

ltre obstrué nettoyer le ltre comme décrit ci-dessus

Le climatiseur ne fonctionne pas

immédiatement après son redémarrage

un dispositif de sécurité interne empêche

le redémarrage de l'appareil jusqu'à

ce que trois/quatre minutes se soient

écoulées depuis le dernier arrêt

attendez environ trois minutes et

essayez à nouveau. Ce délai fait partie du

fonctionnement normal.

« HL » s’ache fréquemment à l’écran humidité ambiante élevée nous vous suggérons de monter le tuyau

fourni (B5) sur le tuyau de drainage supé-

rieur (A10) et de laisser ainsi l'eau s'écou-

ler dans un récipient. Faites attention à ce

que l'eau ne déborde pas sur le sol.

Les messages Lt/PF/HL s'achent à

l’écran.

L'appareil possède un système d’auto-

diagnostic permettant d'identier un

certain nombre de dysfonctionnements.

Voir le chapitre AUTO-DIAGNOSTIC

Il n'y a pas d'achage dans ma

télécommande

Les piles sont épuisées Remplacez les piles

Deux tirets (- -) apparaissent sur la

télécommande mais elle ne fonctionne

pas

La télécommande n'est pas allumée Appuyez sur la touche ON/OFF de la

télécommande

DIAGNOSTIC DE PANNE

Importantes medidas de

seguridad

• El aparato no debe ser usado por personas

(incluidos los niños) con capacidades físicas,

sensoriales o mentales disminuidas, o con falta

de experiencia y conocimiento, a menos que

sean supervisados o instruidos acerca del uso

del aparato por una persona responsable de su

seguridad.

• Los niños deben ser supervisados para

asegurarse de que no jueguen con el aparato.

• En caso de que el CABLE DE ALIMENTACIÓN

se dañe, debe ser reparado por el fabricante,

su agente de servicio o personas cualicadas

similares para evitar un peligro.

• El aparato debe instalarse de conformidad con

los reglamentos nacionales.

Como el aparato funciona con electricidad, no

se puede excluir la posibilidad de una descarga

eléctrica.

Por lo tanto, deben seguirse las siguientes

precauciones de seguridad:

• Después de quitar el empaque, controle la

condición del aparato. En caso de dudas, no use el

aparato y contacte a personal profesionalmente

cualicado.

• Antes del uso, compruebe siempre el estado del

cable de alimentación.

• Es peligroso modicar o alterar las características

del aparato de cualquier modo.

• Este aparato debe ser conectado a un sistema

eciente de “toma de tierra”. Hagan controlar

la instalación eléctrica por un electricista

cualicado.

• Antes de efectuar cualquier operación de

limpieza o de mantenimiento, desenchúfelo del

tomacorriente.

• Nunca sumerja el aparato en agua.

• No use el aparato en el exterior.

• No obstruya las entrada y las salidas de aire.

• Cuando el aparato esté conectado a la red

eléctrica, tenga en cuenta las siguientes normas

de seguridad:

• No toque el aparato con las manos mojadas o

húmedas;

• No use el aparato descalzo o con los pies

mojados;

• No hale el cable de alimentación o el aparato

para desconectar el enchufe de la toma de

corriente;

• No mueva el aparato halando el cable de

alimentación.

• Mantenga el aparato alejado del alcance de los

niños;

• No introduzca cuerpos extraños en el aparato;

• No introduzca objetos de metal en las aberturas.

¡Peligro! Las partes giratorias; el contacto con el

ventilador interno podría causar una descarga

eléctrica o lesiones.

• No deje el aparato expuesto a agentes

atmosféricos;

• Si usted desea eliminar permanentemente el

aparato, después de desconectar el enchufe de

la toma de corriente se recomienda inutilizarlo

cortando el cable de alimentación.

• En caso de falla y/o mal funcionamiento, apague

el aparato sin manipularlo. Para todas las

reparaciones, póngase en contacto con un centro

de servicio técnico autorizado y solicite el uso de

piezas de repuesto y accesorios originales.

• Evite el uso de alargadores de cable de

alimentación.

Uso previsto

Este aparato debe ser utilizado exclusivamente

en ambiente doméstico y para el n para el que

fue diseñado. Todos los demás usos se consideran

inadecuados y, por lo tanto, peligrosos. El fabricante

no se hace responsable de los daños causados por

un uso inadecuado, erróneo e irresponsable, y/o por

reparaciones realizadas por personal no cualicado.

Instalación del aparato

• El aparato debe instalarse de conformidad con

las normas nacionales que regulan los sistemas

eléctricos.

• No utilice su aire acondicionado local en una

habitación húmeda como un baño o una

lavandería.

• No instale el aparato en habitaciones que

contengan gas, aceite o azufre o cercano a

fuentes de calor.

• No use el aparato en supercies inclinadas.

• Mantenga el aparato a una distancia mínima de

20” (50 cm) de sustancias inamables (alcohol,

etc.) o de recipientes a presión (por ejemplo,

latas de aerosol).

• No coloque objetos encima del aparato.

• Cuando se transporte, el aparato debe

mantenerse en posición vertical. Si esto no es

posible, asegure la unidad en

• un ángulo, no la coloque horizontalmente.

• Antes de transportar la unidad, vacíe la unidad.

• Antes de transportarla, espere al menos 6 horas

antes de encender la unidad.

Información ambiental

• Los materiales usados para el empaque pueden

ser reciclados. Por lo tanto, le sugerimos

ponerlos en los contenedores especiales para la

recolección diferenciada de deshechos.

Información específia sobre los

aparatos de gas refrigerante R32

• Lea detenidamente todas las advertencias.

• Cuando descongele y limpie el aparato, no use

otras herramientas que las recomendadas por la

empresa fabricante.

• El aparato se almacenará en un área bien

ventilada;

• El aparato se debe almacenar en una

habitación sin llamas abiertas que funcionen

continuamente (por ejemplo, un aparato

de gas en funcionamiento) y sin fuentes de

ignición (por ejemplo, un calentador eléctrico en

funcionamiento).

• No queme ninguna parte del aparato.

• Los gases refrigerantes pueden ser inodoros.

• Este aparato contiene gas refrigerante R32.

(Para más detalles sobre el refrigerante, vea la

contratapa).

• No perfore ninguna parte del circuito

refrigerante.

• El servicio será realizado solo según las

recomendaciones del fabricante.

• El aparato debe almacenarse en un lugar seguro

para prevenir el daño de la unidad.

• Las personas que operen o trabajen en el

circuito refrigerante deben tener la certicación

adecuada emitida por una organización

acreditada que garantice la competencia en la

manipulación de refrigerantes de acuerdo con

una evaluación especíca reconocida por las

asociaciones de la industria.

• Las reparaciones deben ser realizadas basadas en

las recomendaciones de la empresa fabricante. El

mantenimiento y las reparaciones que requieren

la asistencia de otro personal cualificado deben

ser realizadas bajo la supervisión de una persona

específica en el uso de refrigerantes inflamables.

1.INFORMACIÓN GENERAL

1.1 Instrucciones para el uso

Lea atentamente todas las Instrucciones para el

Uso antes de utilizar el aparato. El incumplimiento

de estas Instrucciones para el Uso puede provocar

quemaduras o daños en el aparato.

El fabricante no se hace responsable de los daños

derivados del incumplimiento de estas Instrucciones

para el Uso.

ADVERTENCIA: Los cambios o modicaciones no

aprobados expresamente por la parte responsable

del cumplimiento podrían anular la autoridad del

usuario para operar el equipo.

Por favor observe:

Estas advertencias de seguridad son válidas

para todos los aires acondicionados De'Longhi.

Si el aparato es pasado a otras personas, también se

les debe proporcionar esta Instrucción para el uso.

Este aparato está equipado con un dispositivo de

seguridad

especial. Cuando se apaga el compresor, este

dispositivo impide que se encienda de nuevo durante

almenos 3/4 minutos.

2.ANTES DE SU USO

¡Importante!

Almacene el material de embalaje (bolsas de

plástico, poliestireno) lejos del alcance de los niños.

PELIGRO DE ASFIXIA. El aparato puede contener

piezas pequeñas. Podría ser necesario desmontar

algunas de esas piezas pequeñas durante las

operaciones de limpieza y mantenimiento. Maneje

con cuidado y mantenga las piezas pequeñas fuera

del alcance de los niños.

2.1 Control del aparato

Después de quitar el embalaje, asegúrese de que el

producto esté completo y sin daños y que todos los

accesorios estén presentes. No use el aparato si hay

daño visible, contacte el Servicio de Asistencia al

cliente DeLonghi.

Guarde estas

instrucciones

Este producto está destinado

exclusivamente al uso

doméstico

INTRODUCCIÓN

Gracias por elegir este producto De’Longhi. Por favor tome unos

minutos para leer estas instrucciones. Esto evitará correr cual-

quier riesgo o dañar el aparato.

DESCRIPCIÓN

Descripción del aparato (consulte la página 2 - A)

A1 Rejilla de salida de aire

A2 Panel de control

A3 Manijas

A4 Ruedas

A5 Filtro

A6 Rejilla de entrada de aire

A7 Receptáculo de manguera de escape de aire

A8 Rejilla de entrada de aire

A9 Cable de alimentación

A10 Salida de drenaje superior con tapón

A11 Salida de drenaje inferior con tapón

A12 Receptor de señal de control remoto

A13 Compartimiento de control remoto

Descripción de los accesorios (Consulte la página 2 - B)

B1 Manguera de escape de aire

B2 Adaptador de manguera

B3 Adaptador para ventana/soporte de ventana extensible

B4 Soporte extensible de ventana con tornillos

B5 Manguera de drenaje

B6 Tiras autoadhesivas de espuma (2 piezas)

B7 Tira no adhesiva de espuma

B8 Control remoto

CONEXIÓN ELÉCTRICA

Antes de enchufar en la toma, controle lo siguiente:

• la tensión de salida es la misma que la indicada en la placa

de la parte posterior del aparato;

• la toma y la línea eléctrica están dimensionadas para so-

portar la carga requerida;

• la toma es del tipo apropiado para el enchufe, de lo contra-

rio, reemplace la toma;

• la toma está conectada a un sistema eciente de tierra. El

fabricante no es responsable en caso de incumplimiento de

estas normas de prevención de accidentes.

• El cable de alimentación debe ser reemplazado solo

por técnicos especializados.

USO

Las siguientes instrucciones le permitirán preparar su aire acon-

dicionado para funcionar tan ecientemente como sea posible.

Antes de utilizarlo, asegúrese de que las rejillas de entrada y de

salida de aire no estén obstruidas.

Mantenga una distancia mínima de 2 pies/60 cm de paredes y

obstáculos. En el modo de aire acondicionado y deshumidica-

ción debe colocarse la manguera de escape de aire (B1) (consulte

la gura 1).

Por favor observe: Este aparato se suministra con una función

de auto-evaporación para extracción de condensado durante el

modo de enfriamiento y deshumidicación.

INSTALACIÓN DEL AIRE ACONDICIONADO

Para resultados óptimos véanse las cifras a continua-

ción referidas a las distancias mínimas sugeridas.

NOTA: Se requiere un destornillador de cabeza Philips para la

instalación del kit de ventana.

VENTANA PARA DOBLE COLGADO

Si tiene una ventana de doble bisagra, proceda de la siguiente

manera:

• Colocar la manguera de escape (B1) en el receptáculo co-

rrespondiente en la parte posterior del aparato (g. 1).

Dependiendo de la necesidad, coloque las tiras autoadhesivas de

espuma o la tira no adhesiva de espuma en la ventana como se

muestra en la gura 2.

• Corte la tira adhesiva de espuma a la longitud deseada y

colóquela en la ventana.

• Coloque el soporte de la ventana extensible en el alféizar y

extienda completamente el soporte de la ventana extensi-

ble dentro del marco de la misma (g.3). La parte del so-

porte de la ventana con mayor profundidad debe colocarse

a lo largo del fondo.

• Ajuste el soporte extensible de la ventana y luego je la

longitud con dos tornillos (g. 4) (Si el soporte extensible

de la ventana es demasiado grande, es posible cortar el

plástico con una sierra).

60 cm

24 in

60 cm

24 in

• Enganche el adaptador extensible de la ventana (B3) en

el soporte de la misma como se muestra en la g. 5 inser-

tando primero la parte inferior del adaptador y luego em-

pujando la parte superior para jarlo en el lugar.

PANEL DE CONTROL

C9C8C10C11

C12

C13

C14

DESCRIPCIÓN DEL PANEL DE CONTROL (C)

C1 Botón ON/STAND-BY (on/o)

C2 Tecla de selección de modo (aire acondicionado, deshumi-

dicador, ventilador)

C3 Tecla de disminución

C4 Tecla de aumento

C5 Tecla de selección de la velocidad de ventilación

C6 Botón Temporizador

C7 Indicador modo de espera

C8 Indicador temporizador

C9 Indicador modo aire acondicionado

C10 Indicador modo de deshumidicación

C11 Indicador modo ventilador

C12 Valores de ajuste de temperatura, tiempo de encendido/

apagado programado

C13 Indicador velocidad auto ventilación

C14 Indicador velocidad ventilación (mín, med, máx)

APAGAR Y ENCENDER APARATO

Antes de conectar el enchufe a la toma de corriente, asegúrese

de que las tapones de la manguera de drenaje (A10) (A11) situa-

dos en la parte trasera del aparato estén correctamente inser-

tados. Una vez conectado a la toma de corriente, se enciende el

indicador modo de espera. Pulse la tecla

(C1) para encender

el aparato. Cuando el aparato se encienda, se activará con la últi-

ma función congurada antes de apagarse.

Apague el aparato, pulse la

tecla.

Por favor observe: Si no arranca de forma continua, después de

unos minutos la pantalla se atenúa a n de reducir el consumo

de energía.

Por favor observe: Nunca apague el aire acondicionado simple-

mente tirando del enchufe. Pulse la tecla

para poner el aire

acondicionado en modo de espera y espere unos minutos antes

de retirar en enchufe. De esta forma, el aparato puede realizar

comprobaciones de estado operativo.

SELECCIÓN DE MODOS

Para seleccionarel modo de funcionamiento deseado, pulse repeti-

damente la tecla MODE (C2) hasta seleccionar la función deseada.

MODO DE AIRE ACONDICIONADO

Estoes ideal para un clima caliente y húmedo, cuando la habita-

ción necesita ser enfriada y deshumidicada.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODE hasta (C2) que aparez-

ca el indicador de aire acondicionado (C9). La pantalla

(C12) mostrará la temperatura deseada.

• Para cambiar la temperatura a alcanzar, pulse la tecla

(C3) o (C4) .

• Seleccione la velocidad deseada del ventilador pulsando la

(C5) tecla.

Las velocidades disponibles son:

Flujode aire mínimo: cuando el silencio es máxi-

operación de silencio máximo.

Flujode aire medio: cuando el nivel de ruido debe

ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para alcanzar la temperatu-

ra deseada lo más pronto posible.

El aparato selecciona automáticamente la mejor ve-

locidad del ventilador en función de la temperatura

seleccionada y las condiciones ambientales.

Las temperaturas más adecuadas durante el verano oscilan entre

75 y 80°F (24 y 27°C). Sin embargo, no se recomienda ajustar la

temperatura signicativamente más bajaque la temperatura ex-

terna.

MODO DE DESHUMIDIFICACIÓN

Esto es ideal para reducir la humedad en la habitación (primavera

y otoño, habitaciones muy húmedas, época de lluvias, etc). Para

este tipo de uso, el aparato debe estar congurado de la misma

manera que para el modo de aire acondicionado. Es decir, la man-

guera de escape de aire (B1) debe estar instalada en el dispositivo

para permitir que la humedad sea descargada en el exterior.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODE hasta (C2) que el indi-

cador de deshumidicación aparece (C10).

• El aparato seleccionará de modo automático el ujo de aire

más adecuado. No puede ajustarse manualmente. Además,

no se puede seleccionar la temperatura en el modo de des-

humidicador, por lo que no aparecerá la pantalla digital.

Nota: en caso de alta humedad ambiental, es posible drenar el

condensado continuamente colocando la manguera suministra-

da (B5) a la manguera de drenaje superior (A10) y permitiendo

así que el agua uya hacia un contenedor. Quite las tapones ex-

ternos e internos antes de conectar la manguera. (consulte la Fig.

6B). Preste atención a que el agua no se desborde sobre el suelo

y que el tubo de drenaje no esté obstruido (Fig. 6A).

MODO VENTILADOR

Cuando se utiliza este modo, el tubo de escape de aire (B1) no

necesita estar conectado al aparato.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla (C2) MODE hasta que el indi-

cador de ventilador aparece.

• Pulse repetidamente la tecla

(C5) para seleccionar el

ujo de aire deseado.

A continuación los ujos de aire disponibles:

Flujo de aire mínimo: cuando se desea operación

de silencio máximo.

Flujo de aire medio: cuando el nivel de ruido debe

ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendimiento.

SELECCIÓN DE LA ESCALA DE TEMPERATURA

La temperatura puede visualizarse en °C o °F.

Para cambiar la unidad de medida de la temperatura, seleccione

el modo de aire acondicionado y luego pulse las teclasde dismi-

nución (C3) y aumento (C4) al mismo tiempo durante

unos 3 segundos. Debe seguir estos pasos tanto en la propia

unidad como en el control remoto.

AJUSTE DEL TEMPORIZADOR

El temporizador permite el retraso en el encendido o el apagado

del aparato. Esta función prevendrá el desperdicio de electricidad

mediante la optimización de los periodos de funcionamiento.

Cómo programar el apagado del modo de retraso

• Mientras el aparato está en cualquier modo de funciona-

miento se puede programar el modo de retraso.

• Pulse el botón Temporizador (C6): el indicador del tempori-

zador

C1C2

C13

C12

C14

C10

C15

C11

(C8) y las horas se iluminan.

• Use los botones

(C3) o (C4) para ajustar el número

de horas hasta que el aparato se apague.

Unos segundos después de que el temporizador se encuentra ajus-

tado, el ajuste se adquiere, la pantalla muestra el modo de funcio-

namiento y el símbolo del temporizador permanece encendido. En

el tiempo preestablecido, el aire acondicionado se pone en espera.

Para cancelar el programa del temporizador, pulse el botón Tempo-

rizador (C6) dos veces. El indicador temporizador (C8) se apagará.

Cómo programar el inicio del modo de retraso

• Enchufe el aparato y ajuste en modo de espera.

• Pulse el botón Temporizador (C6): el símbolo del tempori-

zador (C8) y las horas se iluminan.

• Ajuste con los botones (C3) o (C4) el número des-

pués del cual quiere que el aparato empiece a funcionar.

• El aparato comenzará a funcionar en el mismo modo de

funcionamiento que se ajustó previamente.

El inicio puede programarse en cualquier momento dentro de las

próximas 24 horas. Unos segundos después de que el temporizador

se encuentra ajustado, el ajuste se ha adquirido. El indicador tempo-

rizador permanece encendido y la pantalla vuelve a estar en espera.

Para cancelar el programa del temporizador, pulse el botón Tempo-

rizador (C6) dos veces. El indicador temporizador (C8) se apagará.

OPERACIÓN USANDO EN CONTROL REMOTO

• Apunte el control remoto al receptor (A12) del aire acon-

dicionado. La distancia máxima entre el control remoto y

el aparato es de 23 pies/7 metros (sin obstáculos entre el

remoto y el receptor).

• El control remoto debe manejarse con sumo cuidado, sin

dejarlo caer ni exponerlo a la luz directa del sol y mante-

niéndolo alejado de las fuentes de calor.

23ft/7m

FUNCIONAMIENTO DESDE EL CONTROL REMOTO

INSERTAR O SUSTITUIR LAS BATERÍAS

• Retire la tapa de la parte posterior del control remoto;

• Introduzca o reemplace las baterías con dos nuevas LR03

“AAA” de 1,5V, insértelas correctamente (consulte las in-

dicaciones en el interior del compartimento de la batería)

(consulte la gura 7);

• Vuelva a colocar la cubierta.

Por favor observe: Si la unidad de control remoto se sustitu-

ye o se descarta, las baterías deben retirarse y eliminarse de

acuerdo con la legislación actual ya que son perjudiciales para

el medio ambiente. No mezcle baterías viejas y nuevas. No mez-

cle baterías alcalinas, de carbono-zinc (estándar) o recargables

(níquel-cadmio). No arroje las baterías al fuego. Las baterías

pueden explotar o tener ltraciones. Si no va a utilizar el control

remoto durante un cierto período de tiempo, quite las baterías.

DESCRIPCIÓN DEL CONTROL REMOTO

D1. Botón ON/STAND-BY

D2. Botón MODE

D3. Botón de selección de la velocidad del ventilador

D4. Botón de aumento

D5. Botón de disminución

D6. Botón Temporizador

ENCENDERY APAGAR EL APARATO USANDO EL CON-

TROL REMOTO

• Enchufar en la toma.

• Pulse el botón ON/STAND-BY

C1C2

C13

C12

C14

C10

C15

C11

(D1). Cuando está encen-

dido, el acondicionador de aire comienza a funcionar en el

mismo modo que cuando fue apagado.

• Pulse el botón ON/STAND-BY

C1C2

C13

C12

C14

C10

C15

C11

(D1) de nuevo para apagar

el aparato.

Por favor observe: Nunca apague el aparato quitando el en-

chufe. Siempre se debe apagar pulsando el botón ON/STAND-BY

C1C2

C13

C12

C14

C10

C15

C11

(D1) y esperar unos minutos antes de retirar el enchufe. El

aparato realizará solo las comprobaciones estándar si el aparato

se apaga siguiendo este proceso. Pulsando cualquier botón, el

control remoto se sincronizará automáticamente con la propia

unidad y lo que aparezca en la pantalla del control remoto ahora

también aparecerá en la pantalla de la unidad.

SELECCIÓN DE LOS MODOS DE FUNCIONAMIENTO

Los modos de funcionamiento disponibles en el control remoto

mediante el botón MODE (D2) corresponden a los del panel de

control (C) del aparato.

SELECCIÓN DE LAS TEMPERATURAS

En modo aire acondicionado pulse el botón

(D4) o (D5) para

seleccionar la temperatura deseada.

SELECCIÓN DEL FLUJO DE AIRE

En modo aire acondicionado pulse el botón (D3) para se-

leccionar el ujo deseado.

Los ujos de aire disponibles son:

Flujo de aire mínimo: cuando se desea operación de

silencio máximo.

Flujo de aire medio: cuando el nivel de ruido debe

ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendimiento.

Flujo de aire automático: el aparato selecciona au-

tomáticamente el ujo de aire en función de la tem-

peratura seleccionada y las condiciones ambientales.

Esta selección está disponible solo en modo de aire

acondicionado.

SELECCIÓN DE LA ESCALA DE TEMPERATURA

La temperatura puede ser mostrada en °C o °F. Para cambiar la

unidad de medida de la temperatura seleccione el modo de aire

acondicionado y luego pulse las teclas dedisminución

(D5) y

aumento (D4) durante unos 3 segundos.

AJUSTE DEL TEMPORIZADOR

El temporizador permite el retraso en el encendido o el apagado

del aparato. Esta función prevendrá el desperdicio de electricidad

mediante la optimización de los periodos de funcionamiento.

Cómo programar el apagado del modo de retraso

• Mientras el aparato está en cualquier modo de funciona-

miento, se puede programar el modo de retraso.

• Pulse el botón Temporizador

C1C2

C13

C12

C14

C10

C15

C11

(D6), el símbolo del tem-

porizador es mostrado y las horas se iluminan.

• Pulse los botones (D5) y (D4) hasta que el número de

horas deseadas para apagar aparece en la pantalla.

Unos segundos después de que el temporizador se encuentra

ajustado, el ajuste se adquiere, la pantalla muestra el modo de

funcionamiento y el símbolo del temporizador permanece en-

cendido. Una vez que haya transcurrido el tiempo establecido, el

aire acondicionado se pone en espera.

Para cancelar el programa del temporizador, pulse el botón

Temporizador

C1C2

C13

C12

C14

C10

C15

C11

(D6) dos veces. El indicador temporizador se

apagará.

Cómo programar el inicio del modo de retraso

• Enchufe el aparato y ajuste en modo de espera.

• Pulse el botón Temporizador

C1C2

C13

C12

C14

C10

C15

C11

(D6), el símbolo del tem-

porizador es mostrado y las horas se iluminan.

• Pulse los botones (D5) y (D4) hasta que el número de ho-

ras deseadas para encenderlo aparece. El inicio puede progra-

marse en cualquier momento dentro de las próximas 24 horas.

AUTODIAGNÓSTICO

El aparato tiene un sistema de autodiagnóstico para identicar una serie de advertencias / malos funcionamientos. Los mensajes de

error se muestran en la pantalla del aparato.

SI ... APARECE,

"Baja Temperatura"

(prevención de heladas)

¿QUÉ DEBERÍA HACER?

El aparato está equipado con un dispositi-

vo de protección contra congelación para

evitar la formación excesiva de hielo. El

aparato se enciende automáticamente

cuando se completa el proceso de descon-

gelación.

SI ... APARECE,

"Error de sonda"

(Sonda dañada)

¿QUÉ DEBERÍA HACER?

Si se muestra esto, requiere servicio.

Contacte al Servicio de Atención al Clien-

te DeLonghi en los Estados Unidos al

1-800-322-3848 o en Canadá al 1-888-

335-6644.

SI ... APARECE,

"Alto nivel"

(Bandeja interna llena)

¿QUÉ DEBERÍA HACER?

Vacíe el tanque interno siguiendo las in-

strucciones en la Sección "Operaciones

de n de temporada".

Cuando haya transcurrido el tiempo establecido, el aparato co-

menzará a funcionar en el mismo modo de funcionamiento que

se había establecido anteriormente.

Para cancelar el programa del temporizador, pulse el botón

Temporizador

C1C2

C13

C12

C14

C10

C15

C11

(D6) dos veces. El indicador temporizador se

apagará.

Nota:

• Este equipo ha sido probado y cumple con los límites para

un dispositivo digital de Clase B, conforme a la parte 15 de

las normas FCC. Estos límites están diseñados para propor-

cionar una protección razonable contra interferencias per-

judiciales en una instalación residencial.

• Este equipo genera, utiliza y puede irradiar energía de ra-

diofrecuencia y, si no se instala y utiliza de acuerdo con las

instrucciones, puede provocar interferencias dañinas a las

comunicaciones de radio. Sin embargo, no hay garantía de

que no ocurrirá interferencia en una instalación en particu-

lar. Si este equipo causa interferencias perjudiciales para la

recepción de radio o televisión, lo cual puede determinarse

apagando y encendiendo el equipo, se recomienda al usua-

rio que intente corregir la interferencia mediante una o más

de las siguientes medidas:

- Reoriente o cambie de lugar la antena receptora.

- Aumente la separación entre el equipo y el receptor.

- Conecte el equipo a una toma de un circuito diferente al

que está conectado el receptor.

- Consulte al distribuidor o a un técnico experimentado en

radio/TV para obtener ayuda.

Los cambios o modicaciones no aprobados expresamente

por la parte responsable del cumplimiento podrían anular

la autoridad del usuario para operar el equipo.

• Este dispositivo cumple con la Parte 15 de las normas FCC.

El funcionamiento está sujeto a las dos condiciones siguien-

tes: (1) este dispositivo no puede causar interferencias

perjudiciales, y (2) este dispositivo debe aceptar cualquier

interferencia recibida, incluidas las interferencias que pue-

dan provocar un funcionamiento no deseado.

• Este aparato digital de Clase B cumple con la norma cana-

diense CAN ICES-3 (B) / NMB-3 (B).

CONSEJOS PARA EL USO CORRECTO

Para garantizar resultados óptimos con el aire acondicionado,

siga estas recomendaciones:

• Cerrar las puertas y ventanas en la habitación con aire acon-

dicionado. Cuando se instala el aire acondicionado de ma-

nera semipermanente, debe dejar una puerta ligeramente

abierta (como mínimo 0.4 pulg./1cm) para garantizar una

ventilación adecuada.

• No utilice nunca el aparato en habitaciones muy húmedas

(lavanderías automáticas, por ejemplo).

• Proteja la sala de exposición directa al sol mediante el cie-

rre parcial de las cortinas y/o persianas para que el aparato

funcione de manera mucho más económica.

• No utilice nunca el aparato al aire libre.

•

Asegúrese de que no haya fuentes de calor en la habitación.

• Asegúrese de que el aire acondicionado está sobre una su-

percie nivelada.

no cubra el aparato

• Nunca deje objetos de ningún tipo sobre el aire acondicio-

nado.

• No obstruya nunca la aleta de entrada o salida de aire.

LIMPIEZA

Antes de realizar la limpieza o el mantenimiento, apague el apa-

rato pulsando el botón

C1C2

C13

C12

C14

C10

C15

C11

, luego desconéctelo de la toma.

LIMPIEZA DE LA CARCASA

Usted debe limpiar el aparato con un paño ligeramente húmedo

y luego secar con un paño seco. Por razones de seguridad, NUN-

CA lave el aire acondicionado con agua.

¡Atención! No use nunca alcohol o solventes para limpiar el apa-

rato. Nunca rocíe insecticidas líquidos o similares.

LIMPIEZA DEL FILTRO DE AIRE

Para mantener la ecacia del aire acondicionado, se recomienda

limpiar el ltro de polvo después de cada semana de uso. El ltro

está situado cerca de la rejilla de entrada y la rejilla se encuentra

en la carcasa del ltro. Para limpiar el ltro, debe quitarse como

se muestra en la gura 8. Luego, remueva el ltro de la rejilla de

entrada de aire (A6) como se muestra en la gura 10.

Use una aspiradora para quitar el polvo. Si está muy sucio, su-

mérjalo en agua tibia y enjuáguelo varias veces (g. 9).

La temperatura del agua debe mantenerse por debajo de 104°F/

40°C.

Después de lavar el ltro, dejar secar.

Para reemplazar, coloque el ltro de nuevo en su receptáculo

(g. 10).

CONTROLES AL INICIO DE TEMPORADA

Asegúrese de que el cable de alimentación y el zócalo estén en

perfectas condiciones y asegúrese de que el sistema de puesta

a tierra sea suciente. Cumpla estrictamente con las normas de

instalación.

OPERACIONES DE FIN DE TEMPORADA

Para drenar completamente el agua del circuito interno, retire el

tapón de la manguera de drenaje inferior, girándolo en el senti-

do antihorario, y luego retire el tapón interno (gura 11).

Drene el agua completamente en una cuenca (g.12). Cuando

esté totalmente drenada, reemplace los tapones, asegurándose

de que estén cerrados. Limpie el ltro como se indicó anterior-

mente. El ltro debe estar seco antes de volver a colocarlo.

ESPECIFICACIONES TÉCNICAS

Voltaje de alimentación consulte la etiqueta de valor nominal

Máx. potencia absorbida

durante el acondicionamiento de aire “

Refrigerante “

Capacidad de refrigeración “

CONDICIONES LÍMITE

Temperatura de la habitación para aire acondicionado

64° - 95°F

(18° - 35°C)

El transporte, la carga, la limpieza, la recuperación y la

eliminación del refrigerante solo deben ser realizados

por centros de servicio técnico autorizados por la empre-

sa fabricante.

El aparato solo debe ser eliminado por personal especia-

lizado autorizado por el municipio en el que vive.

¡Atención!

PARA EVITAR DAÑOS A LA UNIDAD:

NUNCA TRANSPORTE O GIRE EL APARATO BOCA ABAJO O SOBRE

SU COSTADO. SI ESTO SUCEDE, ESPERE 6 HORAS ANTES DE ENCEN-

DER EL APARATO, SE RECOMIENDA 24 HORAS. Después de que la

unidad ha estado sobre un costado, el aceite debe regresar al

compresor para asegurar su correcto funcionamiento. Sin per-

mitir a la unidad este tiempo (6-24 horas) la unidad puede fun-

cionar solo por un corto período de tiempo, y luego el compresor

se descompone por falta de aceite.

PROBLEMACAUSASOLUCIÓN

El acondicionador de aire no se enciende No está conectado a la toma de corriente Enchufar en la toma

No hay corriente espere a que se restablezca la energía

El enchufe LCDI del cable de alimentación

podría activarse

pulsando el botón de reinicio del enchufe

LCDI

El aire acondicionado funciona por un

corto tiempo solamente

Hay dobleces o pliegues en el tubo de

escape de aire

Coloque la manguera de aire

correctamente, manteniendo lo más

corto y libre de curvas como sea posible a

n de evitar cuellos de botella

Algo impide que se descargue el aire Comprobar y eliminar cualquier

obstáculo que obstruya la descarga de

aire

El aire acondicionado funciona, pero no

enfría la habitación

Ventanas, puertas y/o cortinas abiertas Cierre las puertas, ventanas y cortinas,

teniendo en cuenta los "CONSEJOS PARA

EL USO CORRECTO" que se proporcionan

arriba

hay fuentes de calor en la habitación (por

ejemplo, un horno, etc.)

Eliminar las fuentes de calor

La manguera de escape de aire se separa

del aparato

Ajuste la manguera de escape de aire en

el receptáculo en la parte posterior del

aparato (g. 1).

Filtro obstruido

Limpie o reemplace el ltro como se ha

descrito anteriormente

Durante la operación, hay un

desagradable olor en la habitación

Filtro obstruido Limpie el ltro como se ha descrito

anteriormente

El aire acondicionado no funciona

inmediatamente después de reiniciarlo

un dispositivo interno de seguridad evita

que el dispositivo se reinicie hasta que

han transcurrido tres/cuatro minutos

desde la última vez que fue apagado

espere aproximadamente tres minutos

e intente de nuevo. Este retraso es parte

del funcionamiento normal.

“HL” aparece frecuentemente en la

pantalla

alta humedad ambiental le sugerimos colocar la manguera sumi-

nistrada (B5) a la manguera de drenaje

superior (A10) y así permitir que el agua

uya hacia un contenedor. Preste aten-

ción a que el agua no se desborde sobre

el suelo.

Los textos Lt/PF/HL aparecen en la

pantalla.

El aparato tiene un sistema de

autodiagnóstico para identicar un

número de averías.

Consulte el capítulo de autodiagnóstico

No se muestra ninguna pantalla en mi

control remoto

Las baterías están gastadas Reemplace las baterías

Hay dos guiones (- -) que aparecen en el

control remoto pero no funciona

El remoto no está “ENCENDIDO” Pulse la tecla ON/OFF en el control

remoto

SOLUCIÓN DE PROBLEMAS

5715114361_00_1120 Printed in China

www.delonghi.com

Gas charge / Charge de gaz / Carga de gas

Delonghi PACEM370-6ALWH 500 Sq. Ft. Pinguino Compact Portable Air Conditioner

Product's Documents

Instructions for use

Specifications

Delonghi PACEM370-6ALWH Questions and Answers
