Delonghi PACEL140LRFK-3ALBK Portable Air Conditioner User Manual

EL SERIES

PORTABLE AIR CONDITIONER

Instructions for use. Keep these instructions

Visit www.delonghi.com for a list of service

centers near you.

ELECTRIC CHARACTERISTICS

115 V~ 60 Hz

CONDITIONNEUR D’AIR PORTATIF

Mode d’emploi . Conservez cette notice

Visitez www.delonghi.com pour y voir une liste

des centres de réparation proches de chez vous.

CARACTÉRISTIQUES ÉLECTRIQUES

115 V~ 60 Hz

SISTEMA DE AIRE

ACONDICIONADO PORTÁTIL

Repase y guarde estas instrucciones.

Lea cuidadosamente este instructivo

antes de usar su aparato.

Visite www.delonghi.com para ver la lista

de centros de servicios cercanos a usted.

CARACTERISTICAS ELECTRICAS:

115 V~ 60 Hz

pag. 4 page 16 pág. 28

B8*

A11

A10

A12

B9*

Important safeguard

• Use this appliance only as described in this

instruction manual.

As with any electrical appliance, the instructions

aim to cover as many situations as possible.

Caution and common sense should be used when

operating and installing this air conditioner.

• This appliance has been manufactured to cool

and dehumidify domestic environments and

must not be used for other purposes.

• It is dangerous to alter or modify the unit's

characteristics in any way.

• The appliance must be installed in accordance

with the relevant national legislation.

• Should repairs be necessary, contact our toll

free customer service at 1-800-322-3848.

Unauthorized servicing can be dangerous.

• The appliance is not intended for use by persons

(including children) with reduced physical,

sensory or mental capabilities, or lack of

experience and knowledge, unless they have

been given supervision or instruction concerning

use of the appliance by a person responsible for

their safety.

Children should be supervised to ensure that

they do not play with the appliance.

• If the power cable is damaged, it must be

replaced by the manufacturer or an authorized

technical service centre in order to avoid all risk.

• Always ensure the appliance is plugged into a

grounded 3-prong outlet. If you have any doubts

check with a qualied electrician.

• Do not use extension cables.

• Before cleaning or maintenance operations,

always unplug the unit from the outlet.

• Do not pull on or place strain on the power cord

when moving the appliance.

• The appliance should not be installed where the

atmosphere may contain combustible gases, oil

or sulphur, or near heat sources.

• Do not rest hot or heavy objects on the appliance.

• Clean the lters at least once a week.

• Avoid using heaters near the unit.

• The unit should be transported in a vertical

position. If this is not possible secure the unit at

an angle, do not lie it horizontally.

• Before transporting the unit, drain the unit.

After transportation, wait at least 6 hours before

switching the unit on.

• The packaging materials can be recycled. You

are therefore recommended to place them in

the special containers for dierentiated waste

collection.

• This appliance is tted with a special safety

device. When the compressor switches o, this

device prevents it from switching on again for at

least 3 minutes.

• WARNING: Changes or modications not

expressly approved by the party responsible for

compliance could void the user's authority to

operate the equipment.

Specic warnings for appliances with R410A

refrigerant gas

R410A is a refrigerant that complies with

European eco logical standards; nevertheless, it is

recommended not to pierce the cooling circuit of

the machine. At the end of its useful life, deliver the

appliance to a special waste collec tion centre for

disposal.

This hermetically sealed system contains uorinated

gre enhouse gases.

ENVIRONMENTAL INFORMATION:

This unit contains uorinated greenhouse gases

covered by the Kyoto Protocol.

Maintenance and disposal must be carried out by

qualied personnel only (R410A, GWP=2088).

Save these instructions

This product is for household

only

INTRODUCTION

Thank you for choosing a De’Longhi product. Please take a few

moments to read the instructions to avoid risks or damage to the

appliance.

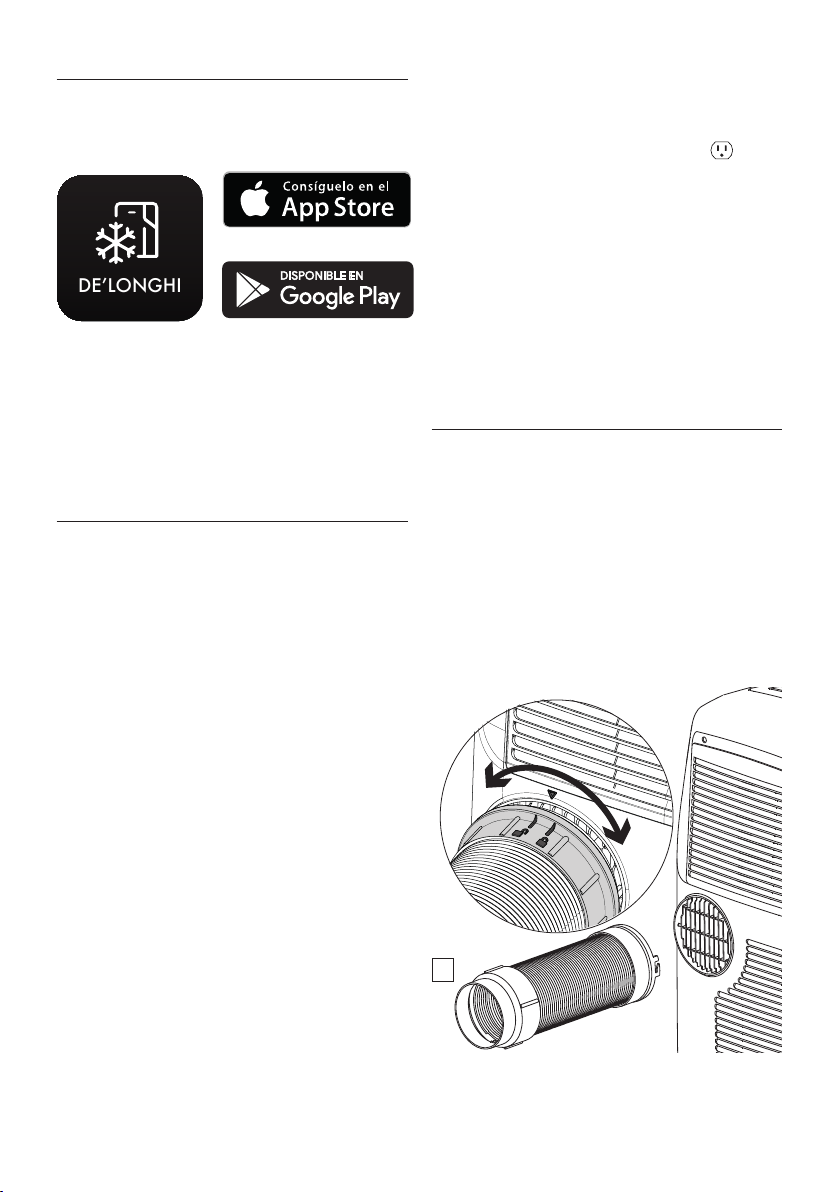

Download the App!

DE’LONGHI

DEʼLONGHI

This appliance can be used also with the App Pinguino that can

be downloaded from the App Store®or from Google Play.

To gain access to all functions you need a local net (Home WLAN)

with access to Internet. Further check there are no obstacles to

the Internet access, such as Firewall, Proxy, authentications, etc.,

DESCRIPTION

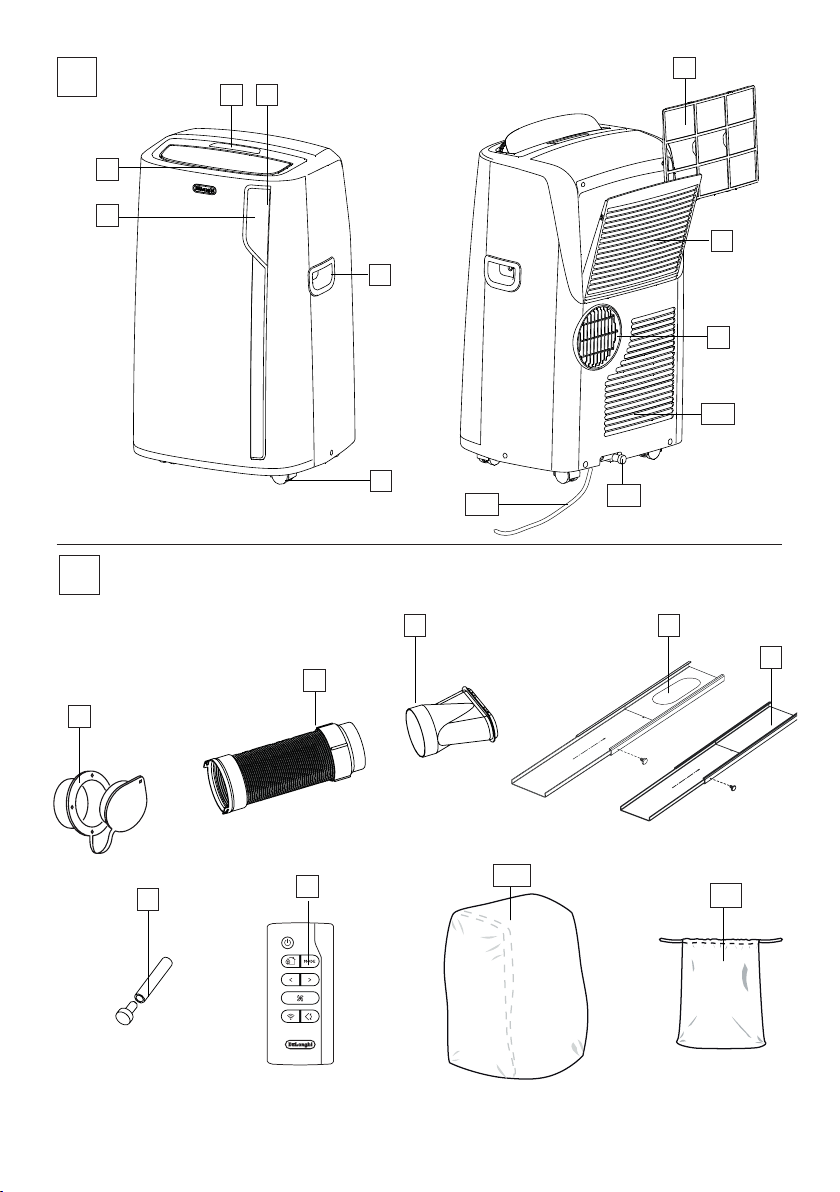

Description of the appliance (See page 3 - A)

A1. Air outlet grid

A2. Control panel

A3. Handles

A4. Wheels

A5. Remote control signal receiver

A6. Remote control storage

A7. Filter

A8. Air intake grille

A9. Air exhaust hose housing

A10. Air intake grille

A11. Drainage hose with cap

A12. Power supply cable

Description of accessories (See page 3 - B)

B1. Wall flange with cap

B2. Air exhaust hose

B3. Window outlet

B4. Window bracket with pins

B5. Additional window bracket with pins

B6. Water drain hose with cap

B7. Remote control

B8. End of season dust cover (*only on some models)

B9. End of season accessories bag (*only on some models)

Electrical connection

Before plugging the appliance into the outlet, check that:

• The outlet’s power supply corresponds to the value

indicated on the rating label on the back of the appliance;

• The outlet and electrical circuit are adequate for the appli-

ance;

• The outlet is a 3-hole grounded outlet . If this is not

the case, you must choose another outlet. Failure to follow

these important safety instructions absolves the manufac-

turer of all liability.

If it becomes necessary, the power cable must be re-

placed by a qualied professional only.

The instructions below will enable you to prepare your air

conditioner for operation as eciently as possible. Before use,

make sure the air intake and outlet grilles are unobstructed.

USE

Note: This appliance features an auto evaporative

function to remove excess condensate water

during cooling and dehumidiying modes.

CONDITIONING WITH INSTALLATION

For optimal results set-up your appliance in this way:

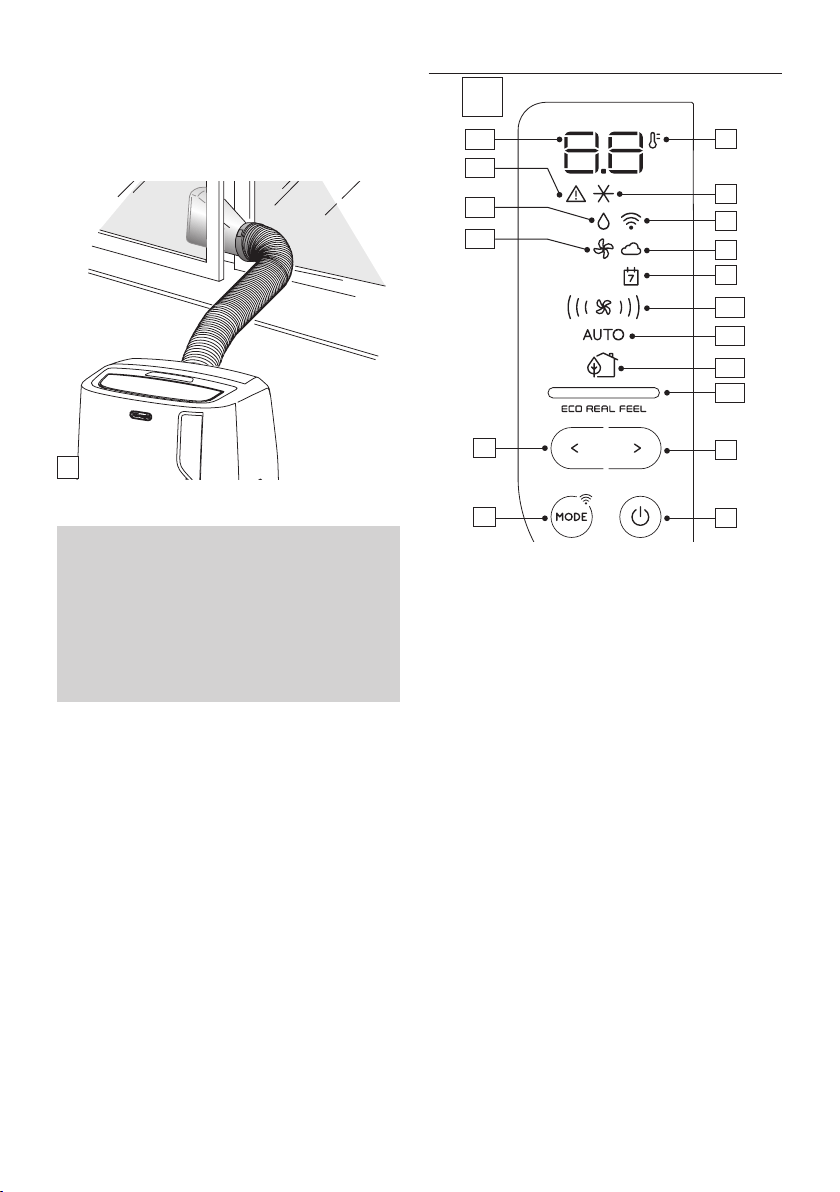

• Fit the assembled air exhaust hose B2 in the housing at the

back of the appliance. Insert it as shown in gure 1.

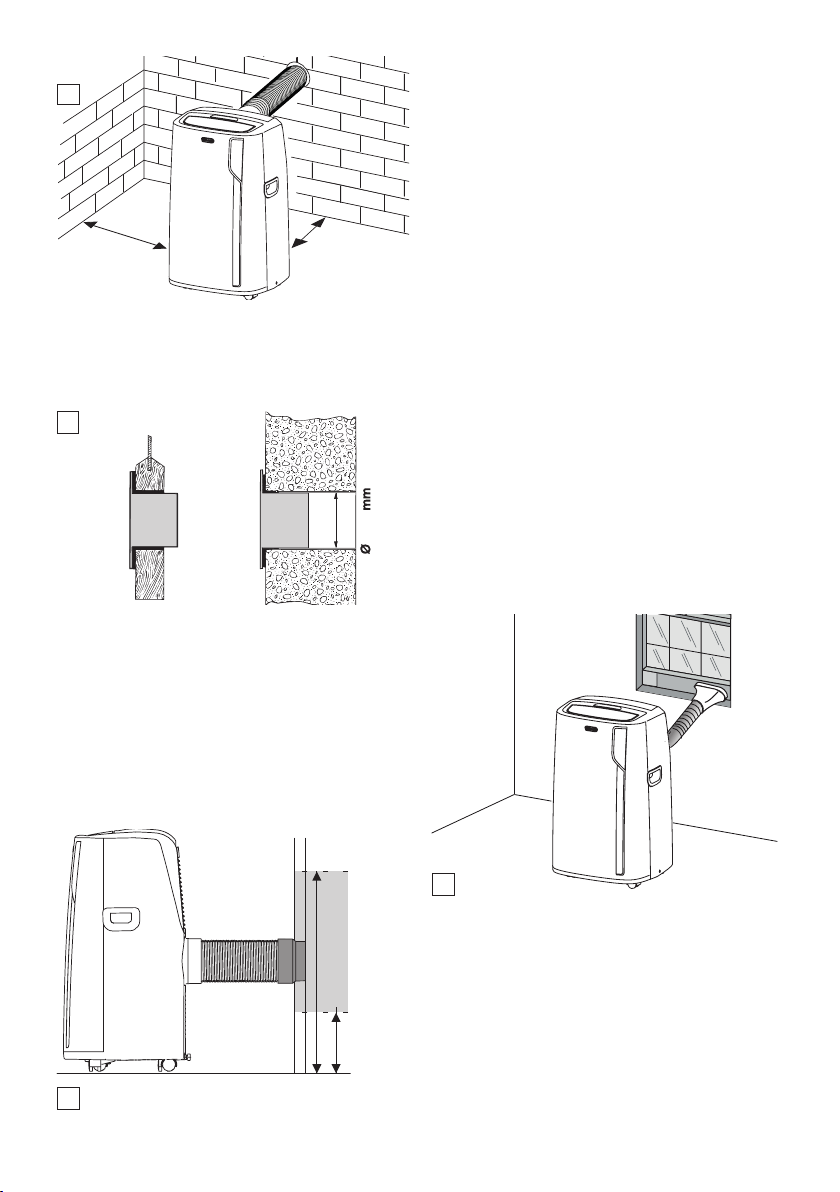

• Respect the distances given in gure 2.

min. 11.8 in

min. 30 cm

min. 11.8 in

min. 30 cm

Proceed as follows:

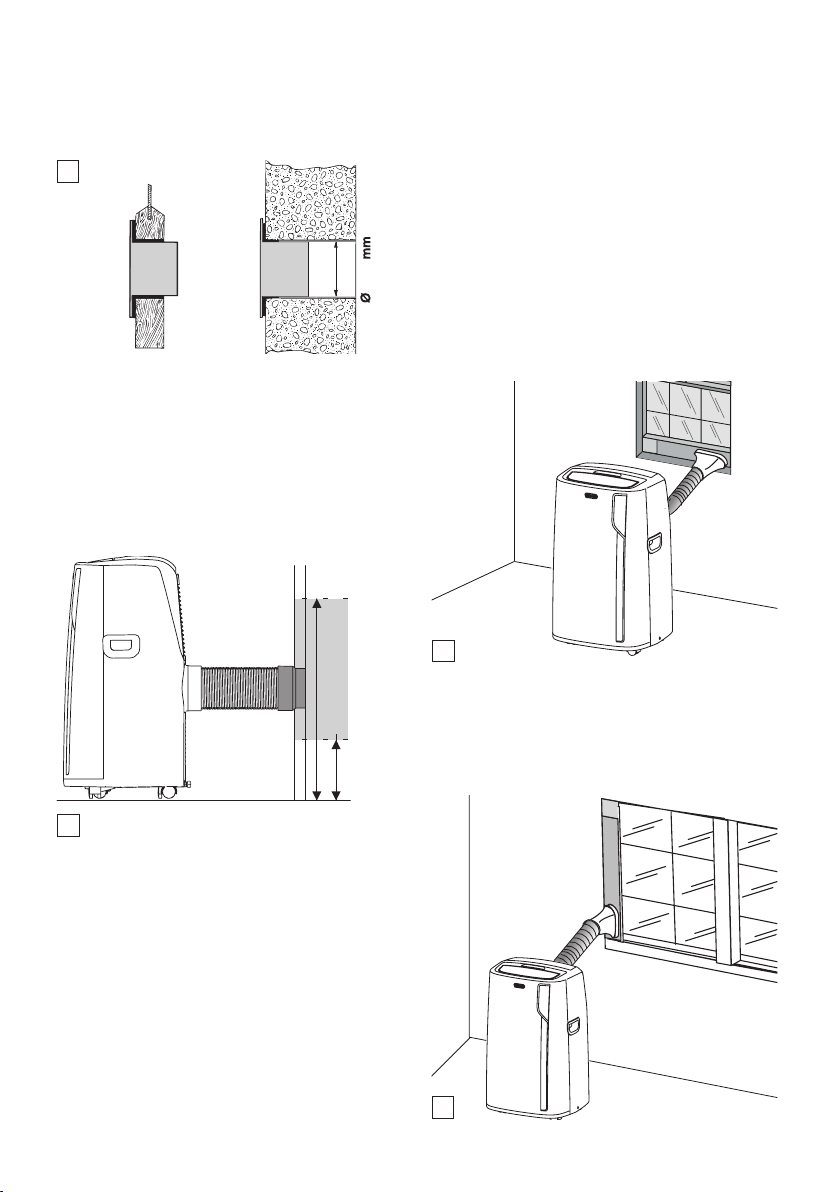

• Drill a hole ø 5,25 inches (134 mm) in an outside wall or

through a wooden kickboard. Respect the dimensions and

height of the hole given in gure 3 and 4.

134

Ø 5,25 in

in the wooden

kickboard of a French

window or panel

in the wall:

you are

recommended to insulate the

section of wall using

suitable insulation

• Fit the wall ange B1 into the hole.

• Fit the hose B2 into the wall ange B1 as shown in g. 4.

• When the hose B2 is not connected, the drilled hole can be

closed with the ange cap B1.

max 39 in

max 100 cm

min 14 in

min 35 cm

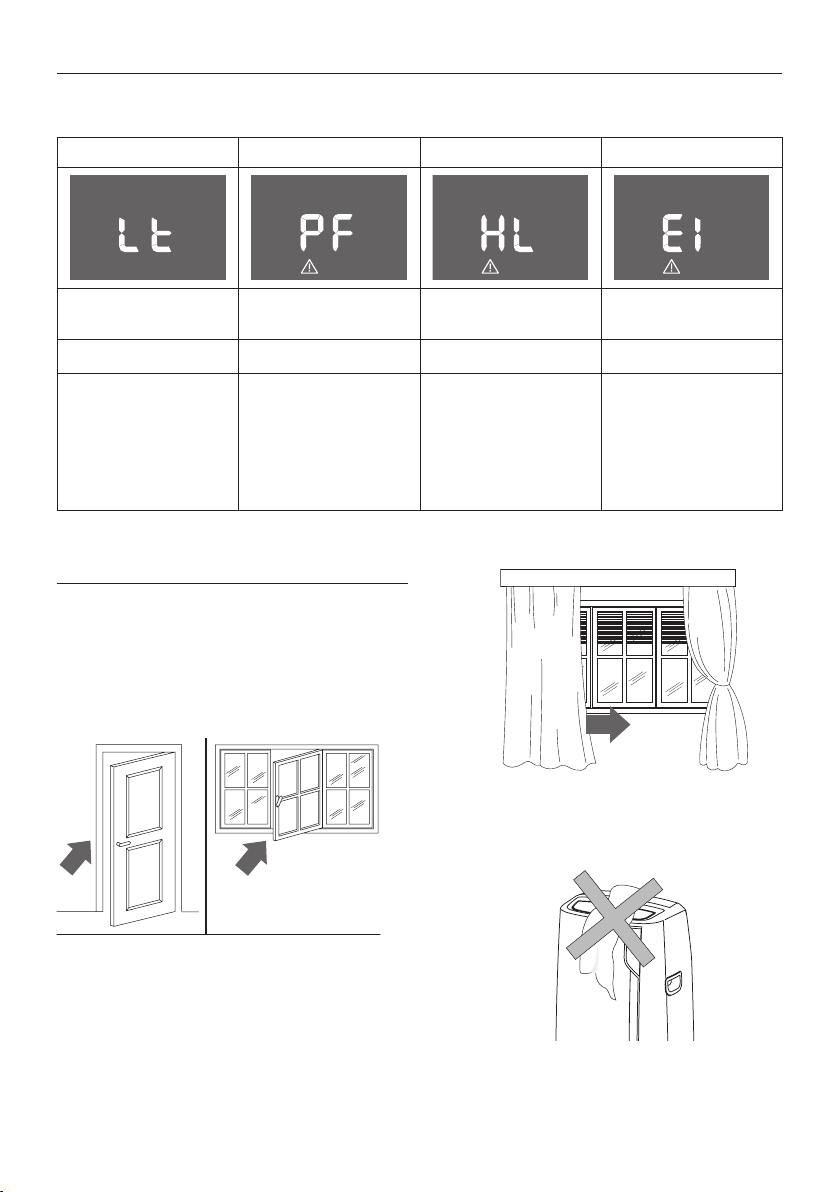

• When installing the air conditioner, you should leave a door

slightly open little as 1/2“ (1 cm) to guarantee correct ven-

tilation and room pressure.

• Keep the air hoses as short and free of curves as possible to

avoid constrictions.

Note:

• As special tools are required for this type of

installation, we suggest you have the appliance in-

stalled by specialized personnel.

CONDITIONING WITHOUT INSTALLATION

You can also set-up in a double-hung window:

• Place the window bracket in the window sill, extend the

bracket fully within the window frame, x the bracket by

using the pin then lower the window onto the bracket.

(Should the window bracket be too large for the window,

the plastic can be cut with a saw by a qualied profes-

sional.)

• Fit the air exhaust hose B2 in the relevant housing located

on the rear side of the appliance. (g. 1).

• Connect the window outlet B3 to the other end of the ex-

haust hose.

• Insert the window outlet B3 of the exhaust hose into the

slot of the window bracket (g. 5).

Other set-up methods:

• Thanks to the locking pins, it’s possible to use the window

bracket also for sliding windows. Position the hole of the

bracket so to allow a correct installation of the exhaust hose

(see gure 6).

• If you have a casement window (gure 7) proceed as fol-

lows:

• Fit the assembled air exhaust hose B2 in the relevant hous-

ing located on the rear side of the appliance, (g. 1) then,

apply the window outlet B3 to the air exhaust hose B2 and

place it outside the window to exhaust the hot air.

For help with installation, operation, and for all

accessories and spare/replacement parts, please contact

our toll free customer service call center at:

1-800-322-3848 [US only]

1-888-335-6644 [Canada only]

or log onto our website at www.delonghi.com

CONTROL PANEL

C16

C17

C14

C15

C13

C10

C12

C11

DESCRIPTION OF THE CONTROL PANEL (C)

C1. ON/STAND-BY (on/off) key

C2. Function selection key MODE (air conditioning, dehumidi-

fying, fan, ON-OFF WiFi - reset WLAN settings)

C3. Increase key

C4. Decrease key

C5. Temperature indicator

C6. Air conditioning symbol

C7. WiFi symbol

C8. App indicator

C9. App timer/calendar

C10. Air flow indicator

C11. Auto indicator

C12. ECO REAL FEEL symbol (the function is available only from

remote control and app)

C13. ECO REAL FEEL indicator

C14. Fan symbol

C15. Dehumidifying symbol

C16. Alarm symbol

C17. Set temperature values

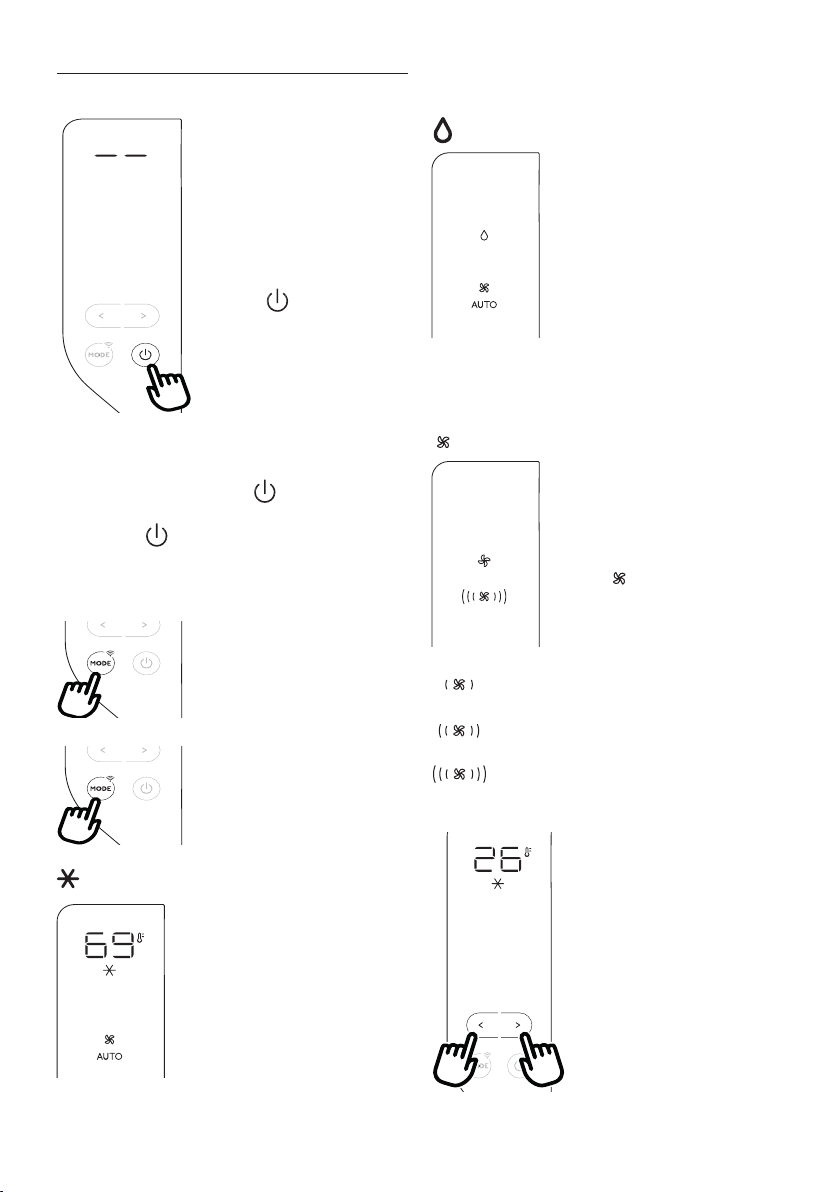

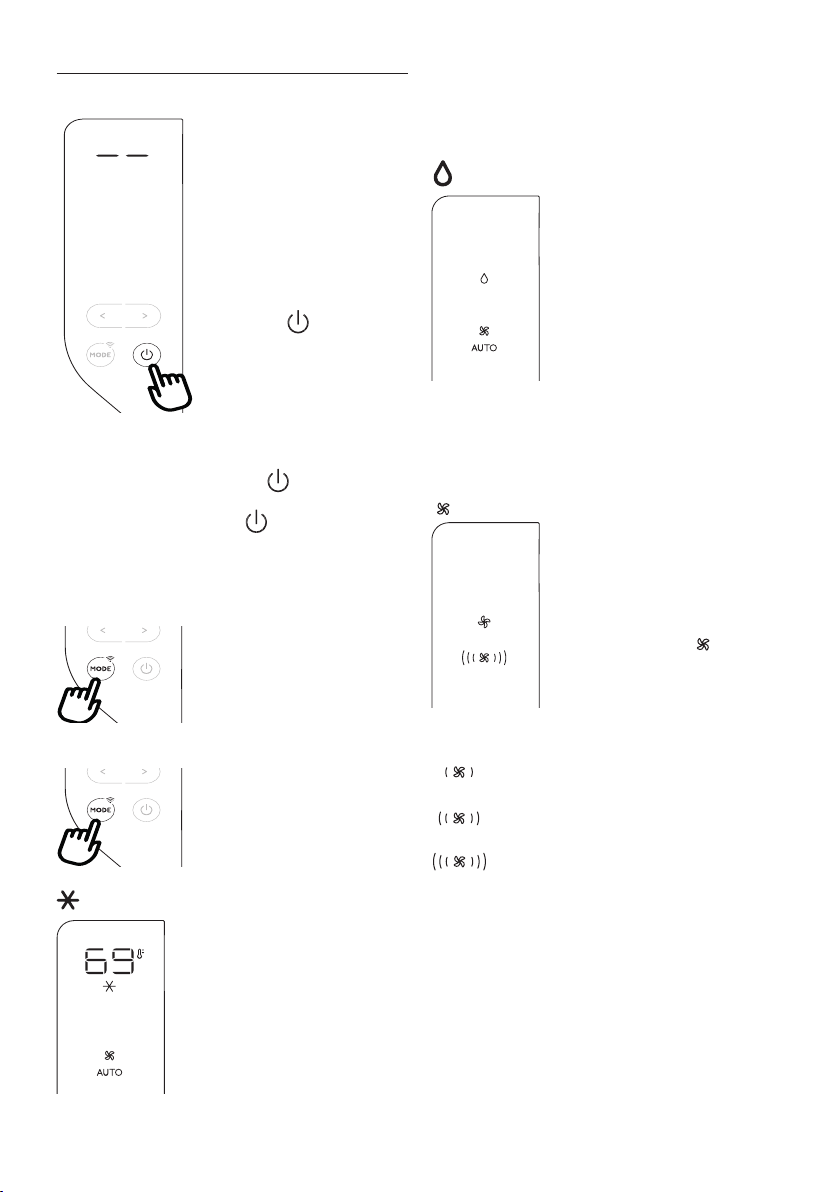

OPERATING FROM THE CONTROL PANEL

TURNING THE APPLIANCE ON/OFF

Before plugging the appliance

check the cap on back of the

unit is correctly inserted on

drainage hose A11.

Insert the plug in the socket.

Two dashes appear on the display

indicating that the appliance is in

stand-by.

Touch the C1 key to turn on the

appliance.

When the appliance comes on, the

last function set before it was shut

o is activated.

NOTE: After few seconds of the con-

trol panel inactivity, its brightness

will be automatically reduced and in the next few minutes it will

be further reduced.

To turn the appliance o, touch the

key.

Note: Never turn o the air conditioner by simply pulling the

plug. Touch the

key in order to put your air conditioner in

stand-by and wait a few minutes before pulling the plug. In this

manner, the appliance can perform the operating status checks.

MODES SELECTION

To select the desired operating mode,

touch repeatedly the MODE key until

the desired function is selected.

WiFi FUNCTION

To select or deselect the Wi func-

tion, keep touched the MODE key for

3 seconds.

AIR CONDITIONING MODE

This is ideal for hot and humid weather

when the room needs to be both cooled

and dehumidied.

To correctly set this mode:

• Touch repeatedly the MODE key until

the air conditioning symbol appears.

The display will show the desired tem-

perature.

• To change the temperature to be

reached, touch the < C4 or > C3 key.

Note: In conditioning mode, the air ow can be selected only

from the remote control and app.

DEHUMIDIFYING MODE

This is ideal for reducing humidity in the

room (spring and autumn, damp rooms,

rainy periods, etc). For this type of use, the

appliance must be set up as for air condi-

tioner mode. That is, the air exhaust hose

B2 must be tted to the appliance to allow

the humidity to be discharged outside.

To correctly set this mode:

• Touch repeatedly the MODE key until

the dehumidifying symbol appears.

• The appliance automatically chooses

the best air ow.

FAN MODE

When using this mode, the air exhaust

hose B2 does not need to be attached to

the appliance.

To correctly set this mode:

• Touch repeatedly the MODE key until

the fan

symbol appears.

• Select the desired air ow by touching

the increase > C3 or decrease < C4

keys.

The available air ows are:

Minimum air ow: when maximum silent

operation is desired.

Medium air ow: when the noise level needs to be

low but with a good comfort level.

Maximum air ow: for maximum performance.

SELECT THE TEMPERATURE SCALE

The temperature can be displayed in °C

or °F.

To change the temperature unit of

measure touch both the increase/de-

crease keys > D5 and < D4 for about

10 sec.

OPERATING FROM THE REMOTE CONTROL

INSERTING OR REPLACING THE BATTERIES

• Remove the cover on the rear of the remote control;

• Insert or replace the batteries with two new LR03 “AAA”

1.5V batteries, inserting them correctly (see the instruc-

tions inside the battery compartment);

• Replace the cover.

If the remote control unit is replaced or discarded, the batteries

must be removed and disposed of in accordance with current

legislation as they are harmful to the environment.

Do not mix old and new batteries.

Do not mix alkaline, standard (carbon-zinc) or rechargeable

(nickel-cadmium) batteries. Do not dispose of batteries in re.

Batteries may explode or leak. If the remote control is not be

used for a certain length of time, remove the batteries.

USING THE REMOTE CONTROL

• Point the remote control at the receiver A5 on the air

conditioner. The remote control must be no more than 23

ft (7 metres) away from the appliance (without obstacles

between the remote control and the receiver).

• The remote control must be handled with care. Do not drop

it or expose it to direct sunlight or sources of heat.

max 23 ft

max 7 m

Note: The remote control can be safely stored in the

appropriate compartment A6 (see gure A page 3).

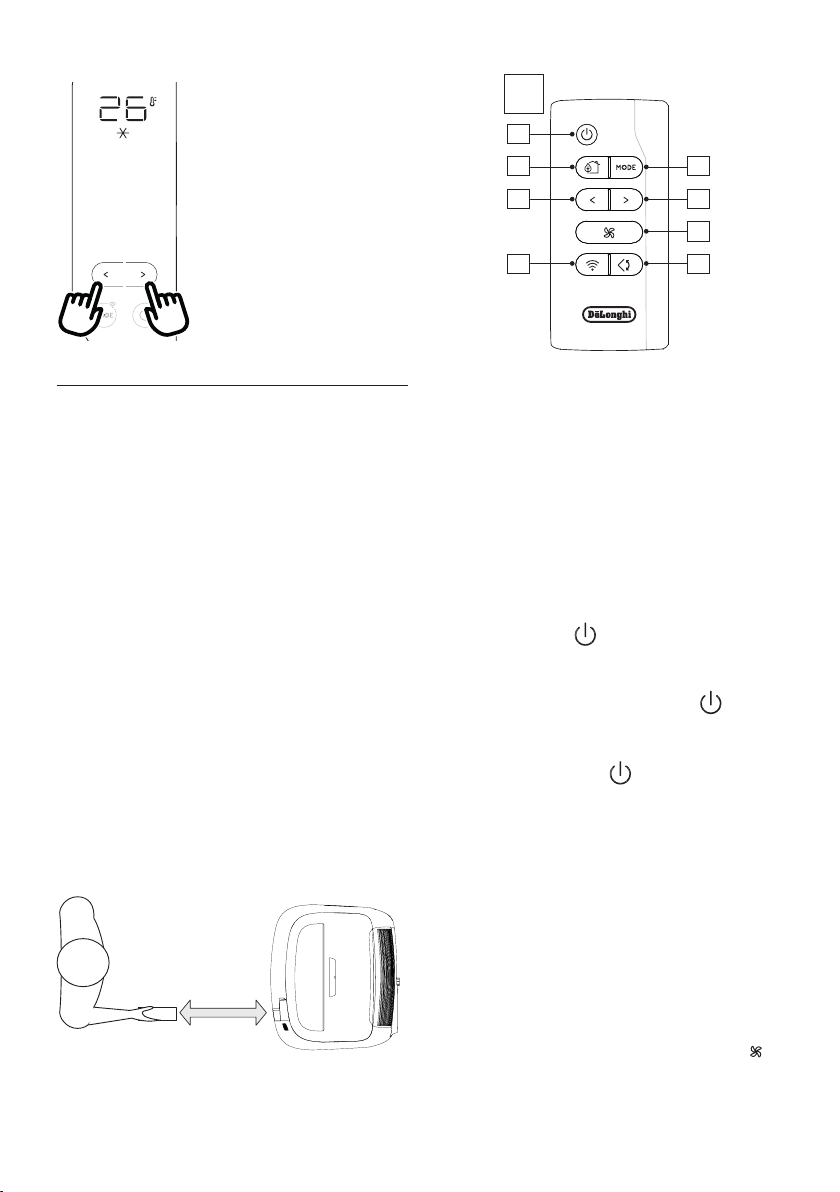

DESCRIPTION OF THE REMOTE CONTROL

D1. ON/STAND-BY (on/o) button

D2. ECO REAL FEEL button

D3. MODE button

D4. Decrease button

D5. Increase button

D6. Air ow button

D7. WiFi button

D8. Swing button (ap swing)

TURNING THE APPLIANCE ON/OFF

• Plug into the outlet.

• Press the

button D1 . When turned on, the air condi-

tioner starts operating in the same mode as when it was

turned o.

• Press the

button again to switch the appliance o.

Note: Never switch the appliance o by removing the plug.

Always switch it o by pushing the

button and waiting few

minutes before removing the plug. Only in this way the appli-

ance will perform the standard checkings.

SELECTING THE OPERATING MODES

The operating modes available on the remote control correspond

to those on the appliance control panel C.

SELECTING THE TEMPERATURES

In conditioning modes press button > D5 or < D4 to select the

desired temperature.

SELECTING THE AIR FLOW

In conditioning and fan modes, press button

D6 to select the

desired air ow.

The air ow available are:

Minimum air ow: when maximum silent opera-

tion is desired.

Medium air ow: when the noise level needs to

be low but with a good comfort level.

Maximum air ow: for maximum performance.

The appliance automatically chooses the air ow

based on the temperature selected and the envi-

ronmental conditions.This selection is only availa-

ble in conditioning mode.

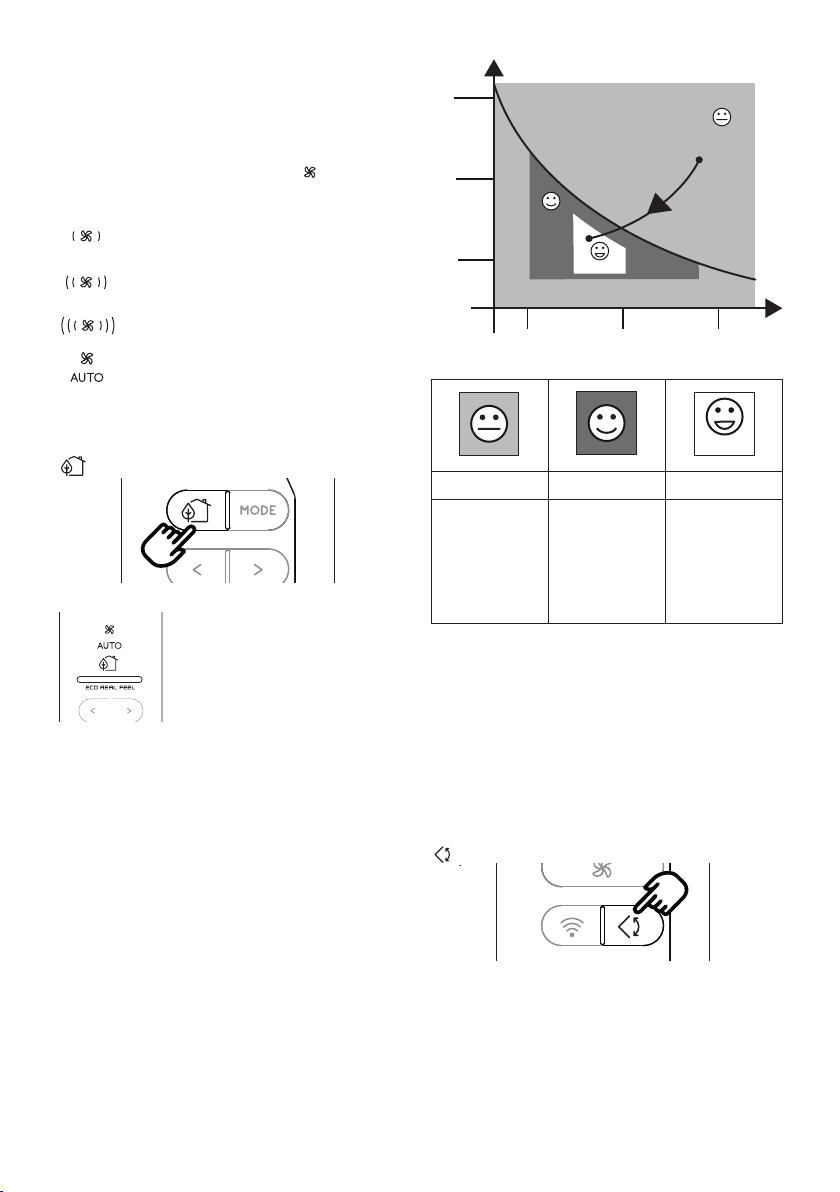

ECO REAL FEEL FUNCTION

ECO

REAL FEEL is the innovative De’Longhi

technology that works simultaneously on

temperature reduction and humidity

control, securing best comfort level. With

traditional systems, during working time,

optimal comfort conditions may be reached

but not secured over time. With

ECO

REAL

FEEL, once optimal comfort is reached, PAC automatically

modulates compressor action and air ow, to keep it over time.

To activate the function, push the button D2 on remote control

and the ECO REAL FEEL symbol appears.

After approx. 1 minute, the ECO REAL FEEL indicator C13 switch-

es on and then changes color when approaching the best com-

fort level (see following diagram).

Perfect!

HUMIDITY

TEMPERATURE

HIGH

MEDIUM

LOW

HIGH

MEDIUM

LOW

Operating curve

Perfect!

ORANGE LIGHT GREEN LIGHT BLUE LIGHT

Room conditions far

from optimal level.

Most people feel

good room condi-

tions, near optimal

level.

Best comfort level.

• The well-being feeling is a subjective condition: for this

reason, dierent people may judge dierently the same

environmental conditions.

• In particularly severe environmental conditions (large size

of the environment, high temperature or humidity outside,

poor insulation of the room, too many of people or strong

heat load in the room, strong exposure to the sun ...) this

device may not be able to reach the best comfort level.

SWING FUNCTION

The SWING button D8 moves the ap, evenly distributing the air

into the room.

When the SWING button is pressed, the ap will begin to move

forwards and backwards alternatively.

If pressed again, the ap will be locked into its current position.

When the button is next pressed, the ap will start to move

forwards and backwards again.

Notes: in order to avoid damaging the internal mechanisms, the

ap must not be moved manually.

WIFI FUNCTION

To activate or disactivate the WiFi function, keep touched for few

seconds the WiFi button on the remote control till the emisson

of a double beep.

Once the WiFi icon is displayed it means that the WiFi features

are available.

SYMBOL WIFI FIXED

it means that the WiFi features are active AND the

“Home WLAN”

has been found.

SLOW FLASHING

it means that the appliance is searching for the

“Home WLAN” .

FAST FLASHING

it means that the “Home WLAN” has not been

found or has not been set yet.

“APP CONTROL “ ICON

When the APP CONTROL icon appears it means that

the last command has been received via app.

If the memorized

“Home WLAN”

settings needs to be changed,

proceed as follows:

a) keep touched for about 20 seconds the MODE button C2 on

the control panel until a prolonged beep is emitted;

b) use the app to enter the new WLAN settings into the unit.

SETTING THE TIMER

Timer programming is an exclusive function of the app: thanks

to the many possibilities of timer programming, you can prevent

wasting electricity by optimising the operating period, setting

delayed start up or shut down of the appliance.

FCC AND CANADA EMC COMPLIANCE

INFORMATION

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, includ-

ing interference that may cause undesired operation.

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harm-

ful interference to radio or television reception, which can

be determined by turning the equipment o and on, the

user is encouraged to try to correct the interference by one

or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and re-

ceiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Approved under the certication provision of FCC Part 15 as a

Class B Digital Device.

Caution: Changes or modications not expressly approved by

the manufacturer could void the user’s authority to operate

this device.

Caution: To comply with the limits of the Class B digital device,

pursuant to Part 15 of the FCC Rules, this device is to com-

ply with Class B limits. All peripherals must be shielded

and grounded. Operation with non-certied peripherals

or nonshielded cables my result in interference to radio or

reception.

This Class B digital apparatus complies with Canadian ICES-003.

CAN ICES-3 (B)/NMB-3(B)

Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

WIRELESS TRANSMITTER COMPLIANCE INFORMATION

The term “IC:” before the radio certication number only signi-

es that Industry Canada technical specications were met.

Le terme «IC:» avant le numéro de certication radio signie seulement

que les spécications techniques d’Industrie Canada ont été respectées.

This device complies with Industry Canada’s licence-exempt

RSSs. Operation is subject to the following two conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including inter-

ference that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada ap-

plicables aux appareils radio exempts de licence. L’exploitation est

autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage ra-

dioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement.

This equipment complies with FCC and IC radiation exposure

limits set forth for an uncontrolled environment. This equipment

should be installed and operated with minimum distance 20cm

between the radiator and your body. This transmitter must not

be co-located or operating in conjunction with any other an-

tenna or transmitter.

Cet appareil est conforme à FCC et IC l’exposition aux rayonnements

limites xées pour un environnement non contrôlé. Cet appareil

doit être installé et utilisé avec une distance minimale de 20 cm

entre le radiateur et votre corps.

Cet transmetteur ne doit pas être co-situé ou opérant en liaison

avec toute autre antenne ou transmetteur.

FCC/IC RADIATION EXPOSURE STATEMENT

This equipment complies with FCC/IC RSS-102 radiation expo-

sure limits set forth for an uncontrolled environment.

This equipment should be installed and operated with minimum

distance 20cm between the radiator & your body.

Host device Labeling

This device includes the following module.

Contains FCC ID:

2ANDL3-TYWE1S

Host device Labeling

This device includes the following module.

Contains IC:

23243-TYWE1S

SELFDIAGNOSIS

The appliance has a self diagnosis system to identify a number of warning/malfunctions.

Error messages are displayed on the appliance display.

IF ... IS DISPLAYED, IF ... IS DISPLAYED, IF ... IS DISPLAYED, IF ... IS DISPLAYED,

“Low Temperature”

(frost prevention)

“Probe Failure”

(Probe damaged)

“High Level”

(Internal tray full)

“Comunication Failure”

(internal comunication issue)

..WHAT SHOULD I DO? ..WHAT SHOULD I DO? ..WHAT SHOULD I DO? ..WHAT SHOULD I DO?

The appliance is tted with a

frost protection device to avoid

excessive formation of ice. The

appliance starts up again auto-

matically when the defrosting

process is completed.

If this is displayed, contact your

local authorized service center

Empty the internal safety tank

following the instructions in

the section “End of

season operations”

If this is displayed, contact your

local authorized service center.

TIPS FOR CORRECT USE

To ensure optimal results from your air conditioner, follow these

recommendations:

• close the windows and doors in the room to be air condi-

tioned When installing the air conditioner semi-perma-

nently, you should leave a door slightly open (as little as

0.39 inch. (1 cm)) to guarantee proper ventilation.

Close doors and windows

• Never use the appliance in very damp rooms (laundries for

example).

• Protect the room from direct exposure to the sun by par-

tially closing curtains and/or blinds to make the appliance

much more economical to run.

Close blinds or curtains

• Never use the appliance outdoors.

•

Make sure there are no heat sources in the room;

• make sure the air conditioner is standing on a level surface.

do not cover the appliance

• Never rest objects of any kind on the air conditioner;

• Never obstruct the air intake or outlet grilles;

CLEANING

Before cleaning or maintenance, turn the appliance o by

touching the button, wait a few seconds, then unplug from

the outlet.

CLEANING THE CABINET

You should clean the appliance with a slightly damp cloth then

dry with a dry cloth. For safety reasons, never wash the air con-

ditioner with water.

Precautions

Never use petrol, alcohol or solvents to clean the appliance. Nev-

er spray insecticide liquids or similar.

CLEANING THE AIR FILTER

If the lter is dirty, air circulation is compromised and the e-

ciency of the appliance decreases.

It is therefore good practice to clean the lter at regular inter-

vals. The frequency depends on the duration and conditions of

operation.

If the unit is used constantly or systematically, you are recom-

mended to clean the lter once a week.

The lter is housed in the intake grille.

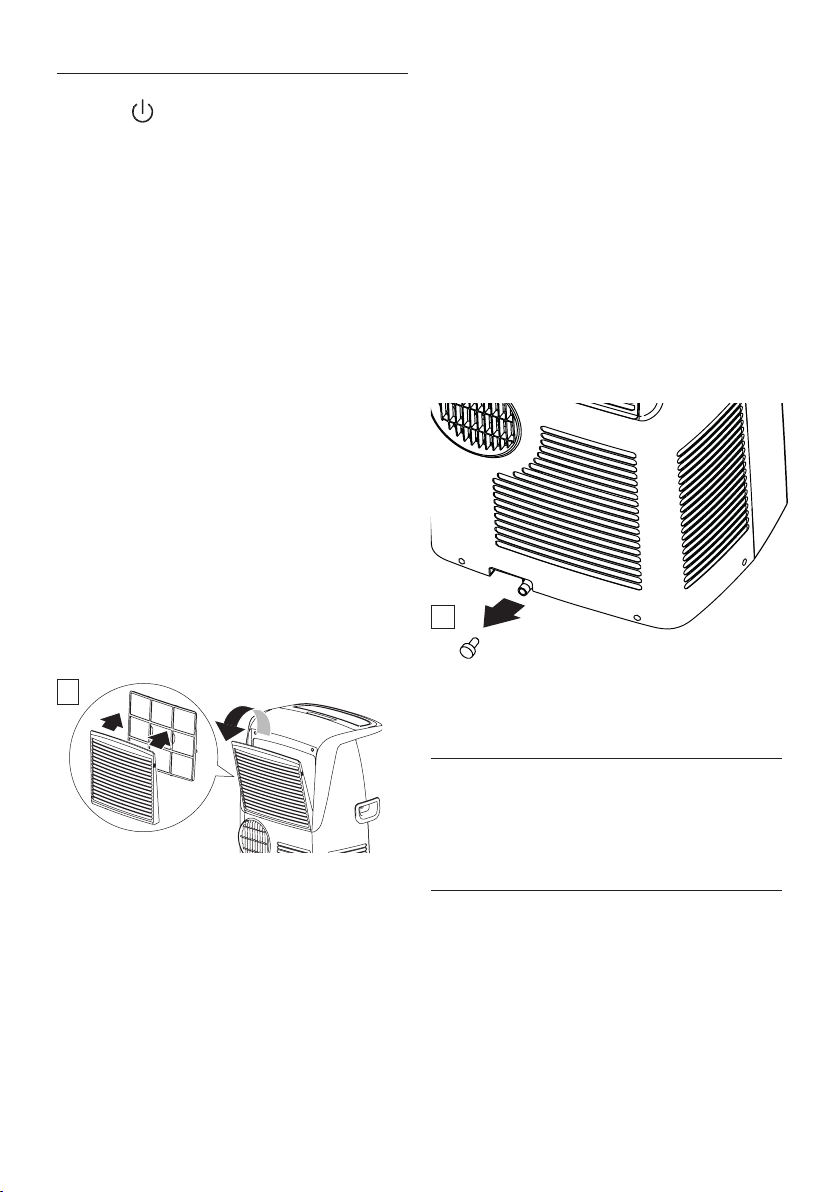

To clean the lter, extract as shown in g. 8.

To maintain the eciency of the air conditioner, it is recom-

mended to clean the dust lter after every week of use.

The lter is located near the intake grille. Remove the grille to

access the lter. To clean the lter, it will need to be extracted

as shown in g. 8.

Use a vacuum cleaner to remove any dust deposited on the lter.

If it is very dirty, submerge it into warm water and rinse it several

times. The water temperature must be kept below 104° F (40°C).

After washing the lter, allow it to dry.

After washing the lter, allow it to dry completely before

repositioning it.

CHECKS AT THE START OF THE SEASON

Make sure the power cable and socket are in perfect condition

and make sure the earthing system is ecient. Comply strictly

with the installation standards.

END OF SEASON OPERATIONS

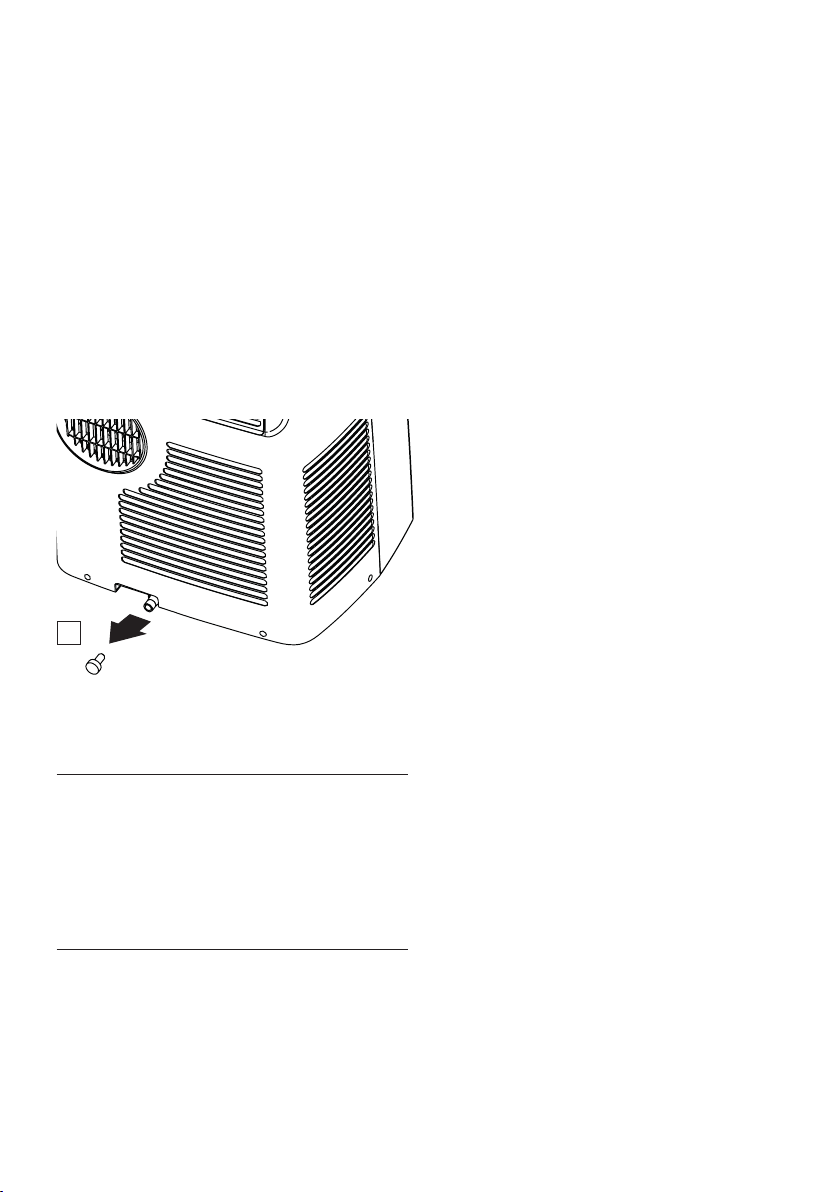

To drain all water from the circuit, remove the cap A11 from the

drainage on the back of the appliance and allow the water to

drain out into a basin (g. 9).

To facilitate this operation, at the start of the season, it’s possible

to apply the water drain hose with cap B6.

In order to properly storage the appliance at the end of the sea-

son, we suggest you cover it with the supplied end of season

dust cover B8 and you put the accessories in the relevant end of

season accessories bag B9.

When the appliance is empty, replace the cap.

Clean the lter and dry thoroughly before putting back.

TECHNICAL SPECIFICATIONS

Power supply voltage see rating label

Max. absorbed power during air conditioning “

Refrigerant “

Cooling capacity “

LIMIT CONDITIONS

Room temperature for

air conditioning 64 ÷ 95°F (18° ÷ 35°C)

Room temperature for

heating 50 ÷ 77°F (10 ÷ 25°C)

Transport, lling, cleaning, recovery and disposal of

refrigerant should be performed by a technical service

centre appointed by the manufacturer only.

The appliance should be disposed of by a specialist centre

appointed by the manufacturer only.

TO AVOID DAMAGE TO THE UNIT:

NEVER TRANSPORT OR TURN THE APPLIANCE UPSIDE DOWN OR

ON ITS SIDE. IF THIS OCCURS, WAIT 6 HOURS BEFORE TURNING

THE APPLIANCE ON, 24 HOURS IS RECOMMENDED. After the unit

has been on its side, oil needs to return to the compressor to en-

sure proper function. Without allowing the unit this time (6-24

hours) the unit may function for only a short time, and then the

compressor will break down from lack of oil.

ELECTRICAL CONNECTION

This appliance is equipped with a 3 prong grounded plug. The

plug must be connected into an outlet that is properly installed

and grounded in the accordance with all local codes and ordi-

nances. Do not modify the plug provided with the appliance.

If it will not t the outlet, have a proper outlet installed by a

qualied electrician or relocate the unit to a proper outlet. If the

household electrical supply does not meet the above specica-

tions, or if you are not sure your home has an eective electrical

ground, have a qualied electrician or your local electrical utility

company check it and correct any problems.

SAFETY PLUG

The appliance is tted with a safety plug to protect the power

cable. If power is cut o, unplug from the outlet and make sure

the power cable is undamaged. If the cable is damaged, call the

service center immediately. If power cuts o frequently and the

power cable is undamaged, contact a qualied electrician.

OPERATION OF THE SAFETY PLUG

If the safety device incorporated in the plug trips and cuts o

the power supply, check that the power cable and plug are not

damaged. If the power cable is undamaged, to restore operation

press the “RESET” button. To verify correct operation of the plug,

press the “TEST” button periodically and make sure the appliance

disconnects. If this is not the case, contact the service center. To

restore operation, press the “RESET” button.

TROUBLESHOOTING

Check the following points before calling the authorised Technical Service Centre in your area.

PROBLEMS CAUSES SOLUTIONS

The air conditioner does not turn on lt is not plugged in plug it in

there is no power wait

the internal protection device was triggered

call the help centre

The air conditioner works for a short

period of time

the air exhaust hose is obstructed or bent correctly position the air exhaust hose,

limiting the length and curves as much

as possible and avoiding any obstructions

an obstruction is impeding air exhaust

outside

identify and remove the obstacles that

impede air exhaust outside

The air conditioner runs but does not cool

the room

windows, doors, drapes open close the windows, doors and drapes,

keeping in mind the “recommendations

for proper use”

there is some heat source in the room

(oven, hair dryer, etc.)

eliminate the heat source

the air exhaust hose is disconnected from

the appliance

attach the air exhaust hose to the housing

on the back of the appliance (g.1)

dust lters clogged clean or replace the lters as previously

described

the technical characteristics of the

appliance are not suitable for cooling the

room where it is located

During operation there is an unpleasant

odour in the room

dust lters clogged clean or replace the lters as previously

described

The air conditioner does not work for

about 3 minutes from restart

to protect the compressor there is an

internal device that delays startup for

about 3 minutes from restart

wait

The display shows the

symbol with

one of the following messages:

HL/PF/FI

the appliance has a self-diagnosis system

that identies some operating errors

refer to the SELF-DIAGNOSIS chapter

Précautions importantes

• Utilisez cet appareil uniquement tel que décrit

dans le présent manuel d’instructions.

Comme avec tous les appareils électriques, les

instructions visent à couvrir autant de situations

que possible. Il faut utiliser des précautions

et du bon sens lorsque vous installez et faites

fonctionner ce conditionneur d’air.

• Cet appareil a été fabriqué pour refroidir et

déshumidier les environnements domestiques

et il ne doit pas être utilisé dans d’autres buts.

Il est dangereux d’altérer ou de modier les

caractéristiques de l’unité de toutes façons.

• L’appareil doit être installé conformément à la

législation nationale.

• En cas de réparations, contactez le Centre de

service de réparations le plus proche 1-800-

322-3848. Il peut être dangereux de réparer

l’appareil sans autorisation.

• L’appareil n’est pas prévu pour des personnes (y compris

des enfants) dont les capacités physiques, sensorielles

ou mentales sont diminuées, ou manquent d’expérience

et de connaissances, sauf s’ils reçoivent de la supervision

ou des instructions sur l’utilisation de l’appareil par une

personne responsable de leur sécurité.

Les enfants doivent être supervisés pour

s'assurer qu'il ne jouent pas avec l’appareil.

• Si le câble d'alimentation est endommagé, il

doit être remplacé par le fabriquant ou un centre

de maintenance technique autorisé an d’éviter

tout risque.

• Vériez toujours que l’appareil est branché dans

une prise à 3 ches reliée à la terre. Si vous avez

des doutes, vériez avec un électricien qualié.

• N’utilisez pas de rallonge.

• Avant toute opération de nettoyage ou de

maintenance, débranchez toujours l’appareil de

la prise.

• Ne tirez pas sur le cordon d’alimentation ni

n’appliquez de contraintes lorsque vous déplacez

l’appareil.

• L'appareil ne doit pas être installé là

où l’atmosphère peut contenir des gaz

combustibles, de l’huile ou du soufre, ou près

d’une source de chaleur.

• Ne posez pas d’objets chauds ou lourds sur

l’appareil.

• Nettoyez les ltres au moins une fois par

semaine.

• Évitez d’utiliser des chauages près de l’appareil.

• L’appareil doit être transporté en position

verticale. S’il n’est pas possible de placer

l’appareil dans un angle, ne le couchez pas

horizontalement.

• Avant de transporter l’appareil, purgez-le. Après

le transport, attendez au moins 6 heures avant

d'allumer l’appareil.

• Les matériaux d’emballage sont recyclables.

Vous devriez par conséquent les placer dans des

conteneurs spéciaux pour le tri sélectif des déchets.

• Cet appareil est équipé d’un dispositif de sécurité.

Lorsque le compresseur est éteint, ce dispositif

l’empêche de s'allumer pendant 3 minutes.

• AVERTISSEMENT : Les modications non

expressément approuvées par l’entité responsable

de la conformité peuvent annuler l’autorisation

de l’utilisateur d’utiliser l’équipement.

Avertissements spéciques concernant les

appareils contenant du gaz réfrigérant R410A

Le R410A est un réfrigérant qui respecte les normes

écologiques européennes ; néanmoins, il est

recommandé de ne pas percer le circuit de refroidissement

de la machine. A la n de sa vie utile, remettez

l’appareil à un centre de collecte des déchets spéciaux

pour son élimination. Ce système hermétiquement

scellé contient des gaz à eet de serre uorés.

INFORMATIONS ENVIRONNEMENTALES :

Cet appareil contient des gaz à eet de serre uorés

couverts par le protocole de Kyoto.

La maintenance et l’élimination doivent être

eectuées uniquement par du personnel qualié

(R410A, GWP=2088).

Conservez ces

instructions.

Ce produit est destiné au

foyer uniquement.

INTRODUCTION

Merci d’avoir choisi l’appareil De’Longhi.

Prenez quelques minutes pour lire ce mode d’emploi. Vous évi-

terez ainsi de vous exposer à des risques ou d’endommager la

machine.

Téléchargez l’App !

DE’LONGHI

DEʼLONGHI

Cet appareil peut aussi être utilisé avec l’App Pinguino De’Longhi

qui doit être téléchargée sur l’App Store® ou sur Google Play.

Un réseau local (WLAN domestique) avec accès à Internet est

nécessaire pour accéder à toutes les fonctions. Contrôler ultéri-

eurement qu’il n’y ait pas d’obstacles à l’accès Internet, comme

Firewall, Proxy, authentications, etc.

DESCRIPTION

Description de l’appareil (voir page 3 - A).

A1. Grille d’évacuation d’air

A2. Tableau de commande

A3. Poignées

A4. Roues

A5. Récepteur du signal de la télécommande

A6. Compartiment pour la télécommande

A7. Filtre

A8. Grille d’entrée d’air

A9. Logement du exible d’évacuation d’air

A10. Grille d’entrée d’air

A11. Drainage avec bouchon

A12. Câble d’alimentation électrique

Description des accessoires (voir page 3 - B)

B1. Bride murale avec bouchon

B2. Accessoire de montage mural

B3. Sortie de fenêtre

B4. Support de fenêtre avec goupilles

B5. Support de fenêtre supplémentaire avec goupilles

B6. Flexible de purge de l’eau avec bouchon

B7. Télécommande

B8. Couvercle anti-poussière de n de saison (* si équipé)

B9. Sac d’accessoires de n de saison (* si équipé)

Raccord électrique

Avant de brancher l’appareil dans la prise, vériez les points suiv-

ants:

• L’alimentation électrique de la prise secteur correspond à

la valeur indiquée sur la plaque signalétique à l’arrière de

l’appareil;

• La prise et le réseau électrique conviennent à l’appareil;

• La prise est une prise à trois ches reliée à la terre

. Si

ce n’est pas le cas, vous devez choisir une autre prise. Le non

respect de ces instructions de sécurité importantes dégage

le fabricant de toute responsabilité.

Si cela devient nécessaire, le câble d’alimentation doit

être remplacé uniquement par un professionnel qualié.

Les instructions ci-dessous vous permettront de préparer votre

conditionneur d’air aussi ecacement que possible avant sa

mise en service. Avant de l’utiliser, assurez-vous que les grille

d’entrée et de sortie d’air ne sont pas obstruées.

UTILISATION

Remarque: L’appareil est fourni avec une fonction d’au-

to-évaporation permettant d’éliminer le

condensat pendant les modes de refroidis-

sement et de déshumidication.

INSTALLATION DU CONDITIONNEUR D’AIR

An d’obtenir des résultats optimaux, installez votre ap-

pareil de la façon suivante :

• Logez l’ensemble du exible d’évacuation d’air B2 dans le

boîtier à l’arrière de l’appareil. Insérez-le tel qu’illustré dans

la gure 1.

• Respectez les distances données dans la gure 2.

min. 11.8 in

min. 30 cm

min. 11.8 in

min. 30 cm

Procédez comme suit :

• Percez un orice de ø 134 mm dans un mur extérieur ou

dans un panneau de fenêtre. Respectez les dimensions et la

hauteur de l’orice donné dans la gure 3 et 4.

134

Ø 5,25 in

dans la planche en bois

d’une fenêtre française

ou d’un panneau

dans le mur:

Il vaut mieux

que vous isoliez la section de

mur à l’aide d’un

matériau isolant approprié.

• Introduisez la bride de montage murale B1 dans l’orice.

• Placez le exible B2 dans la bride murale B1 tel qu’illustré

à la g. 4.

• Lorsque le exible B2 n’est pas connecté, l’orice percé peut

être fermé avec le bouchon de la bride B1.

max 39 in

max 100 cm

min 14 in

min 35 cm

• Lorsque vous installez le conditionneur d’air, vous devriez

laisser une porte légèrement ouverte (1 cm environ) an

de garantir une ventilation et une pression correcte dans la

pièce.

• Conservez les tuyaux d’air aussi courts et exempts de cour-

bures que possible an d’éviter les étranglements.

Remarque:

• Du fait que l’installation requiert des outils

spéciaux, nous suggérons que vous fassiez installer

l’appareil par du personnel spécialisé.

CONDITIONNEUR D’AIR SANS INSTALLATION

Vous pouvez également installer l’appareil dans une fe-

nêtre à guillotine :

• Placez le support de fenêtre sur le rebord de fenêtre, éten-

dez le support pleinement à l’intérieur du cadre de la fe-

nêtre, xez le support à l’aide de la goupille, puis abaissez

la fenêtre sur le support. (Si le support de fenêtre est trop

grand pour la fenêtre, le plastique peut être coupé à l’aide

d’une scie par un professionnel qualié.)

• Fixez le exible d’évacuation d’air B2 dans le logement cor-

respondant situé à l’arrière de l’appareil (g. 1).

• Connectez la sortie de fenêtre B3 à l’autre extrémité du

exible d’évacuation.

• Insérez la sortie de fenêtre B3 du exible d’évacuation dans

la fente du support de fenêtre (g. 5).

Autre méthode d’installation:

• Grâce aux goupilles de verrouillage, il est possible d’utiliser le

support de fenêtre également pour les fenêtres coulissantes.

Positionnez l’orice du support an de permettre une instal-

lation correcte du exible d’évacuation (voir la gure 6).

• Si vous avez une fenêtre croisée (gure 7) procédez comme

suit:

• Logez l’ensemble du exible d’évacuation d’air B2 dans le

boîtier à l’arrière de l’appareil (g. 1) puis appliquez la sor-

tie de fenêtre B3 au exible d’évacuation B2 et placez-le à

l’extérieur de la fenêtre pour évacuer l’air chaud.

Pour toute assistance concernant l’installation, le

fonctionnement et pour tous les accessoires et pièces de

rechange, veuillez contacter notre numéro sans frais pour

le service à la clientèle au:

1-800-322-3848 [États-Unis seulement]

1-888-335-6644 [Canada seulement]

ou visitez notre site Web au: www.delonghi.com

PANNEAU DE COMMANDE

C16

C17

C14

C15

C13

C10

C12

C11

DESCRIPTION DU PANNEAU DE COMMANDE (C)

C1. ON/STAND-BY (marche/arrêt) touche

C2. Touche de sélection de fonctions MODE (conditionneur

d’air, déshumidiant, ventilateur, ON-OFF WiFi - rétablisse-

ment des paramètres WLAN)

C3. Touche d’augmentation

C4. Touche de diminution

C5. Indicateur de température

C6. Symbole du conditionnement d’air

C7. Symbole WiFi

C8. Indicateur App

C9. Minuteur/Calendrier App

C10. Indicateur du débit

C11. Indicateur Auto

C12. Symbole ECO ECO REAL FEEL (la fonction n’est disponible

que depuis la télécommande et depuis l’App)

C13. Indicateur ECO REAL FEEL

C14. Symbole du ventilateur

C15. Symbole de déshumidication

C16. Symbole de l’alarme

C17. Dénit les valeurs de température

FONCTIONNEMENT

MISE EN MARCHE/EXTINCTION DE L’APPAREIL

Avant de brancher l’appareil vé-

riez toujours que les bouchons

qui se trouvent à l’arrière de

l’appareil sont bien insérés dans

le drainage A11.

Branchez l’appareil.

Deux lignes sur l’acheur indiquent

que l’appareil est en veille.

Appuyez sur la touche C1 pour

mettre l’appareil en marche.

Lorsque l’appareil s’allume, la der-

nière fonction activée avant l’extinc-

tion se réactive.

REMARQUE : Après quelques se-

condes d’inactivité du panneau de

commande, sa luminosité sera automatiquement réduite et,

dans les minutes successives, il sera encore réduit.Pour éteindre

l’appareil, appuyez sur la touche

Remarque : N’éteignez jamais le conditionneur d’air en dé-

branchant simplement la prise. Appuyez sur la touche

an

de placer votre conditionneur d’air en veille et attendez quelques

minutes avant de débrancher la prise. De cette manière, l’appa-

reil peut eectuer les vérication de l’état fonctionnel.

SÉLECTION MODES

Pour sélectionner le mode de

fonctionnement désiré, appuyez

plusieurs fois sur la touche MODE

jusqu’à ce que la fonction souhaitée

soit sélectionnée

FONCTION WiFi

Pour sélectionner ou désélectionner

la fonction Wi, maintenir la touche

MODE enfoncée pendant 3 secondes.

MODE CLIMATISATION

Idéal pour les périodes chaudes et étouf-

fantes où il est nécessaire de rafraîchir tout

en déshumidiant la pièce.

Pour enregistrer correctement ce mode:

• Appuyer plusieurs fois sur la touche

MODE jusqu’à l’apparition du symbole

climatisation: l’acheur visualise la

température désirée.

• Pour modier la température que l’on

désire obtenir, appuyer sur la touche <

C4 ou > C3.

Remarque: En mode climatisation, la vitesse de ventilation

n’est sélectionnable que depuis la télécommande ou depuis

l’App.

MODE DÉSHUMIDIFICATION

Ceci est idéal pour réduire l’humidité dans la

pièce (au printemps et à l’automne, pièces

humides, périodes pluvieuses, etc). Pour ce

type d’utilisation, l’appareil doit être pré-

disposé dans le mode prévu pour la clima-

tisation ou bien avec le tuyau de d’évacua-

tion B2 de l’air appliqué à l’appareil pour

permettre l’évacuation de l’humidité à

l’extérieur.

Pour enregistrer correctement ce mode:

• Appuyer plusieurs fois sur la touche

MODE jusqu’à l’apparition du symbole

déshumidication.

• L’appareil sélectionne automatique-

ment la ventilation idéale.

MODE VENTILATION

En utilisant ce mode, il n’est pas nécessaire

d’appliquer le tuyau d’évacuation de l’air

(B2) à l’appareil.

Pour enregistrer correctement ce mode:

• Appuyer plusieurs fois sur la touche

MODE, jusqu’à l’apparition du symbole

ventilation

• Pour sélectionner la vitesse de ventila-

tion, appuyer sur la touche > C3 ou <

C4.

Les vitesses d’air disponibles sont:

Vitesse minimum: lorsque l’on désire le maximum

de silence

Vitesse moyenne: si l’on désire contenir le niveau

sonore en maintenant tout de même une bonne ca-

pacité de ventilation.

Vitesse maximum: pour obtenir la puissance de

ventilation maximum.

SÉLECTIONNEZ L’UNITÉ DE MESURE DE LA TEMPÉRATURE

La température peut s’acher en °C

ou °F.

Pour changer l’unité de mesure de la

température, appuyez sur les deux

touches > C3 et < C4 pendant envi-

ron 10 secondes.

FONCTIONNAMENT AVEC TÉLÉCOMMANDE

INSÉRER OU REMPLACER LES BATTERIES

• Retirez le couvercle à l’arrière de la télécommande;

• Insérez ou remplacez les piles usées par deux piles neuves

LR03 «AAA » de 1,5V, en les introduisant correctement

(voir les instructions à l’intérieur du logement);

• Replacez le couvercle.

Si la télécommande est remplacée ou mise au rebut, les piles

doivent être retirées et éliminées conformément à la législa-

tion actuelle car elles sont nocives pour l’environnement.

Ne mélangez pas les anciennes et les nouvelles piles.

Ne mélangez pas des piles alcalines, standard (carbone-zinc) ou

rechargeable (nickel-cadmium). Ne jetez pas les piles dans le

feu. Les piles peuvent exploser ou fuir. Si vous n’utilisez plus

la télécommande pendant un certain temps, retirez les piles.

UTILISATION DE LA TÉLÉCOMMANDE

• Dirigez la télécommande vers le récepteur A5 sur le condi-

tionneur d’air. La télécommande ne peut être à plus de 23

pieds (5 mètres) de l’appareil (sans obstacles entre la télé-

commande et le récepteur).

• La télécommande doit être manipulée avec précaution.

Ne la laissez pas tomber, et ne l’exposez pas à la lumière

directe du soleil ou à des sources de chaleur.

max 23 ft

max 7 m

Remarque: La télécommande peut être facilement stockée

dans le compartiment A6 approprié (voir gure page

3).

DESCRIPTION SUR LA TÉLÉCOMMANDE

D1. Bouton MARCHE/VEILLE

D2. Bouton ECO REAL FEEL

D3. Bouton MODE

D4. Bouton diminution

D5. Bouton augmentation

D6. Bouton débit d’air

D7. Bouton WiFi

D8. Bouton de rotation (rotation du volet)

MARCHE/ARRÊT DE L’APPAREIL

• Branchez le câble dans la prise secteur.

• Appuyez sur le bouton

D1. Lorsqu’il est allumé, le condi-

tionneur d’air démarre dans le même mode qu’il a été éteint.

• Pour éteindre l’appareil, appuyez sur le bouton

Remarque: N’éteignez jamais l’appareil en débranchant la

prise. Éteignez-le toujours en appuyant sur le bouton et en

attendant quelques minutes avant de retirer la prise. De cette fa-

çon seulement l’appareil va accomplir les vérications standards.

SÉLECTION DES MODES DE FONCTIONNEMENT

a plupart des commandes disponibles sur la télécommande cor-

respondent à celles sur le panneau de commande de l’appareil C.

SELECTING THE TEMPERATURES

In conditioning modes press button > D5 or < D4 to select the

desired temperature.

SELECTING THE AIR FLOW

In conditioning and fan modes, press button D6 to select the

desired air ow.

The air ow available are:

Minimum air ow: when maximum silent opera-

tion is desired.

Medium air ow: when the noise level needs to

be low but with a good comfort level.

Maximum air ow: for maximum performance.

The appliance automatically chooses the air ow

based on the temperature selected and the envi-

ronmental conditions.This selection is only availa-

ble in conditioning mode.

FONCTION SENSATION RÉELLE ECO REAL FEEL

ECO REAL FEEL

est la technologie

innovante De’Longhi qui fonctionne

simultanément sur le contrôle de réduction

de la température et de l’humidité,

assurant le meilleur niveau de confort.

Avec les systèmes traditionnels, pendant

le temps de travail, des conditions de confort optimales peuvent

être atteintes mais ne sont pas assurées avec le temps. Avec

ECO REAL FEEL une fois que le confort optimal est atteint, PAC

module automatiquement l’action du compresseur et le débit

d’air, pour le conserver au l du temps.

Pour activer la fonction, appuyez sur le bouton D2 jusqu’à ce que

le symbole Réel apparaisse.

Après env. 1 minute, le symbole ECO REAL FEEL C13 change

de couleur à l’approche du meilleur niveau de confort (voir

diagramme suivant).

Perfect!

HUMIDITÉ

TEMPERATURE

HAUT

MOYEN

BAS

HAUT

MOYEN

BAS

Courbe de fonctionnement

Perfect!

LUMIÈRE ORANGE LUMIÈRE VERTE LUMIÈRE BLEUE

Conditions de la

pièce loin du niveau

optimal.

La plupart des

gens ressentent de

bonnes conditions

environnementales,

proches du niveau

optimal.

Meilleur niveau de

confort.

• Le sentiment de bien-être est une condition subjective : c’est

la raison pour laquelle diérentes personnes peuvent juger

diéremment les mêmes conditions environnementales.

• Dans des conditions environnementales particulièrement

sévères (grande dimension de l’environnement tempéra-

ture ou humidité extérieure élevée, mauvaise isolation de

la pièce, trop de personnes ou chaleur excessive dans la

pièce, forte exposition au soleil ...), cet appareil pourrait ne

pas pouvoir atteindre le meilleur niveau de confort.

FONCTION ROTATION

Le bouton de rotation D8 déplace le volet, en répartissant l’air de

manière uniforme dans la pièce.

Lorsque le bouton de rotation est appuyé, le volet commence à

se déplacer d’avant-arrière de façon alternative.

Si l’on appuie sur le bouton à nouveau, le volet se verrouille dans

sa position en cours. Lorsque l’on appuie à nouveau sur le bou-

ton, le volet recommence à se déplacer d’avant-arrière.

Remarques: An d’éviter d’endommager les mécanismes in-

ternes, le volet ne doit pas être déplacé manuellement.

FONCTION WIFI

Pour activer ou désactiver la fonction WiFi, gardez enfoncer

pendant quelques secondes la touche WiFi sur le panneau de

commande ou la télécommande jusqu’à l’émission d’un signal

sonore prolongé.

Lorsque l’icône WiFi s’ache, cela signie que le WiFi est activé.

SYMBOLE WIFI FIXE

cela signie que les fonctions du WiFi sont activées

ET que le

Home WLAN”

a été trouvé.

CLIGNOTE LENTEMENT

cela signie que l’appareil cherche le “

Home WLAN”

CLIGNOTE RAPIDEMENT

cela signie que le “

Home WLAN

” n’a pas encore été

trouvé ou n’a pas encore été déni.

ICÔNE “APP CONTROL”

Lorsque l’icône APP CONTROL s’ache, cela signie

que la dernière commande a été reçue via l’app.

Si des modications doivent être apportées aux réglages enre-

gistrés pour le “

Home WLAN”

, suivez les instructions suivantes:

a) Sur le panneau de commande, maintenir le bouton MODE

C2 enfoncé pendant environ 20 secondes jusqu’à l’émission

d’un signal sonore prolongé;

b) utilisez l’app pour saisir les nouveaux réglages WLAN sur

l’appareil.

RÉGLAGE DU MINUTEUR

La fonction minuteur est activable exclusivement depuis l’App:

elle ore de nombreuses possibilités de programmation, ce qui

permet ainsi d’optimiser les durées d’utilisation de l’appareil et

d’éviter le gaspillage d’énergie, en programmant l’allumage dif-

féré ou l’arrêt automatique.

FCC AND CANADA EMC COMPLIANCE

INFORMATION

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, includ-

ing interference that may cause undesired operation.

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harm-

ful interference to radio or television reception, which can

be determined by turning the equipment o and on, the

user is encouraged to try to correct the interference by one

or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and re-

ceiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Approved under the certication provision of FCC Part 15 as a

Class B Digital Device.

Caution: Changes or modications not expressly approved by

the manufacturer could void the user’s authority to operate

this device.

Caution: To comply with the limits of the Class B digital device,

pursuant to Part 15 of the FCC Rules, this device is to com-

ply with Class B limits. All peripherals must be shielded

and grounded. Operation with non-certied peripherals

or nonshielded cables my result in interference to radio or

reception.

This Class B digital apparatus complies with Canadian ICES-003.

CAN ICES-3 (B)/NMB-3(B)

Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

WIRELESS TRANSMITTER COMPLIANCE INFORMATION

The term “IC:” before the radio certication number only signi-

es that Industry Canada technical specications were met.

Le terme «IC:» avant le numéro de certication radio signie seulement

que les spécications techniques d’Industrie Canada ont été respectées.

This device complies with Industry Canada’s licence-exempt

AUTODIAGNOSTIC

L’appareil est pourvu d’un système d’autodiagnostic qui identie certaines anomalies de fonctionnement.

Les messages d’erreurs apparaissent sur l’acheur de l’appareil.

IF ... IS DISPLAYED, IF ... IS DISPLAYED, IF ... IS DISPLAYED, IF ... IS DISPLAYED,

“Low temperature” (Antigel) “Probe failure” (Sonde

endommagée)

“High level” (Vase intérieur

plein)

“Échec de communication” (pro-

blème de communication interne)

...QUE FAIRE? ...QUE FAIRE? ...QUE FAIRE? ...QUE FAIRE?

L’appareil est pourvu d’un

dispositif de dégivrage pour

éviter que ne se forme trop de

glace. L’appareil recommence

automatiquement à fonction-

ner lorsque le processus de

dégivrage est terminé.

Si ce message apparaît,

contacter le SAV agréé le plus

proche.

Vider le bac interne de sécurité

en suivant les indications du

paragraphe “OPÉRATIONS DE

FIN DE SAISON”

Si ce message apparaît, con-

tacter le SAV agréé le plus

proche.

RSSs. Operation is subject to the following two conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including inter-

ference that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada ap-

plicables aux appareils radio exempts de licence. L’exploitation est

autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage ra-

dioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement.

This equipment complies with FCC and IC radiation exposure

limits set forth for an uncontrolled environment. This equip-

ment

should be installed and operated with minimum distance

20cm between the radiator and your body. This transmitter

must not be co-located or operating in conjunction with any

other antenna or transmitter.

Cet appareil est conforme à FCC et IC l’exposition aux rayonne-

ments limites xées pour un environnement non contrôlé. Cet

appareil doit être installé et utilisé avec une distance minimale

de 20 cm entre le radiateur et votre corps.

Cet transmetteur ne doit pas être co-situé ou opérant en liaison

avec toute autre antenne ou transmetteur.

FCC/IC RADIATION EXPOSURE STATEMENT

This equipment complies with FCC/IC RSS-102 radiation expo-

sure limits set forth for an uncontrolled environment.

This equipment should be installed and operated with mini-

mum distance 20cm between the radiator & your body.

Host device Labeling

This device includes the following module.

Contains FCC ID:

2ANDL3-TYWE1S

Host device Labeling

This device includes the following module.

Contains IC:

2ANDL3-TYWE1S

CONSEILS

Voici quelques conseils pratiques pour obtenir un rendement

optimal de votre climatiseur:

• fermer toutes les portes et les fenêtres de la pièce à clima-

tiser. Seule exception dans le cas d’installation à travers un

trou dans le mur. Dans ce cas nous conseillons de laisser une

porte (ou une fenêtre) entrebâillée an de garantir un bon

renouvellement d’air dans la pièce.

Fermer portes et fenêtres

• Ne pas utiliser l’appareil dans des endroits très humides

(buanderie).

• Pour garantir un fonctionnement extrêmement écono-

mique, n’exposez pas la pièce aux rayons directs du soleil:

fermez les rideaux et/ou baissez partiellement les stores.

Baisser les stores ou tirer les rideaux

• Ne pas utiliser l’appareil à l’extérieur.

• S’assurer qu’il n’y ait pas de sources de chaleur dans la pièce.

• Contrôler que le climatiseur soit posé sur une surface par-

faitement «plate».

Ne pas couvrir

• Ne pas poser d’objets sur le climatiseur;

• Ne pas obstruer les prises d’air.

NETTOYAGE

Avant toute opération de nettoyage ou d’entretien, arrêter l’ap-

pareil en appuyant sur la touche

. Puis débrancher la che

de la prise de courant.

NETTOYAGE DE L’APPAREIL

Nous vous suggérons de nettoyer l’appareil avec un chion

simplement humide et de sécher avec un chion sec. Pour des

raisons de sécurité ne pas laver le climatiseur à l’eau.

Précautions

Ne pas utiliser d’essence, alcool ou solvants pour le nettoyage.

Ne pas pulvériser de liquide insecticide ou similaire

NETTOYAGE DU FILTRE

Si le ltre est sale, la circulation de l’air est compromise et l’e-

cacité de l’appareil diminue.

Il est donc recommandé de nettoyer le ltre à intervalles ré-

guliers. La fréquence dépend de la durée et des conditions de

fonctionnement.

Si l’appareil est utilisé de façon continue ou systématique, il est

recommandé de nettoyer le ltre une fois par semaine.

Le ltre est situé dans la grille d’entrée d’air.

Pour nettoyer le ltre, l’extraire comme illustré à la g. 8.

An de maintenir l’ecacité du conditionneur d’air, il est recomman-

dé de nettoyer le ltre à poussière chaque semaine s’il est utilisé.

Le ltre est situé près de la grille d’entrée d’air. Retirez la grille

pour accéder au ltre. Pour nettoyer le ltre, il est nécessaire de

l’extraire comme illustré à la g. 8.

Utilisez un aspirateur pour éliminer toute poussière déposée

sur le ltre. S’il est très sale, plongez-le dans de l’eau chaude

et rincez-le plusieurs fois. La température de l’eau ne doit pas

dépasser 104° F (40°C).

Après avoir lavé le ltre, laissez-le sécher.

Après avoir lavé le ltre, laissez-le sécher complètement avant

de le repositionner.

INSPECTIONS AU DÉBUT DE LA SAISON

Assurez-vous que le câble d’alimentation est en parfait état et

que le système de mise à la terre est ecace. Conformez-vous

strictement aux normes d’installation.

OPÉRATIONS DE FIN DE SAISON

Pour vider toute l’eau du circuit, retirez le capuchon A11 de l’éva-

cuation à l’arrière de l’appareil et laissez l’eau s’écouler dans un

bassin (g. 10).

Pour faciliter cette opération, en début de la saison, il est possi-

ble d’appliquer le tuyau de vidange d’eau avec le bouchon B6.

An de bien ranger l’appareil à la n de la saison, nous vous

conseillons de le couvrir avec le pare-poussière de n de saison

B8 fourni et de placer les accessoires dans le sac d’accessoires de

n de saison B9.

Lorsque l’appareil est vide, remplacez le bouchon.

Nettoyez le ltre et séchez-le entièrement avant de le replacer.

TECHNICAL SPECIFICATIONS

Tension d’alimentation voir la plaque signalétique

Puissance maximale absorbée pendant la climatisation “

Réfrigérant “

Capacité de refroidissement “

CONDITIONS LIMITES

Température dans la pièce

en climatisation 64 ÷ 95°F (18° ÷ 35°C)

Température dans la pièce

en chauage 50 ÷ 77°F (10 ÷ 25°C)

Toutes les opérations de transport, remplissage,

nettoyage, récupération et élimination doivent être

eectuées uniquement par un centre de service agréés

par le fabricant.

La mise au rebut de l’appareil doit être eectuée exclusi-

vement par un personnel spécialisé agréé par le fabricant.

AFIN D’ÉVITER TOUT DOMMAGE À L’APPAREIL

NE TRANSPORTEZ NI NE RENVERSEZ L’APPAREIL À L’ENVERS OU

SUR LE CÔTÉ. SI CELA SE PRODUIT, ATTENDEZ 6 HEURES AVANT

D’ALLUMER L’APPAREIL, 24 HEURES SONT RECOMMANDÉES. Une

fois que l’appareil a été placé sur le côté, l’huile doit revenir vers

le compresseur an de garantir un fonctionnement adéquat. Si

l’on ne laisse pas reposer l’appareil pendant ce laps de temps

(6-24 heures), l’unité peut fonctionner uniquement pendant

une période courte, puis le compresseur va tomber en panne par

manque d’huile.

RACCORD ÉLECTRIQUE

Cet appareil est équipé d’une prise à 3 ches avec mise à la terre.

La prise doit être connectée dans une prise qu’elle est convena-

blement installée et mise à la terre conformément avec tous les

codes et ordonnances locaux. Ne modiez pas la prise fournie avec

l’appareil. Si elle ne s’adapte pas dans la prise secteur, faites ins-

taller une prise secteur convenable par un électricien qualié ou

relocalisez l’appareil à côté d’une prise adéquate. Si l’alimentation

électrique domestique ne répond pas aux spécications ci-dessus,

ou si vous n’êtes pas sûr que votre domicile dispose d’une mise à

la terre eective, faites vérier cela par un électricien qualié ou

l’entreprise de distribution et faites corriger tout problème.

PRISE DE SÉCURITÉ

L’appareil est doté d’une prise de sécurité pour protéger le câble

d’alimentation. En cas de coupure du courant, débranchez le

câble de la prise et vériez que le câble d’alimentation n’est pas

endommagé. Si le câble est endommagé, appelez le centre de

maintenance immédiatement. S’il y a fréquemment des cou-

pures de courant et si le câble d’alimentation n’est pas endom-

magé, contactez un électricien qualié.

FONCTIONNEMENT DE LA PRISE DE SÉCURITÉ

Si le dispositif de sécurité incorporé dans la prise se déclenche et

coupe l’alimentation électrique, vériez que le câble d’alimenta-

tion et la prise ne sont pas endommagés. Si le câble d’alimenta-

tion n’est pas endommagé, appuyez sur le bouton «RESET» an

de remettre l’appareil en marche. Pour vérier le fonctionne-

ment correct de la prise, appuyez sur le bouton «TEST» périodi-

quement et assurez-vous que l’appareil se déconnecte. Si ce n’est

pas le cas, contactez le centre de maintenance. Pour remettre

l’appareil en marche, appuyez sur le bouton«RESET».

DÉPANNAGE

Vériez les points suivants avant d'appeler votre SAV agréé le plus proche.

PROBLÈMES CAUSES SOLUTIONS

Le conditionneur d’air ne s’allume pas ll n'est pas branché branchez-le

il n'y a pas de courant attendez

le dispositif de protection interne a été

déclenché

Appelez le centre d’assistance

Le conditionneur d’air fonctionne pendant

un court instant

le exible d’évacuation d'air est obstrué

ou plié

positionnez correctement le exible

d’évacuation d'air, en limitant la longueur

et les courbures autant que possible et en

évitant toutes les obstructions

Une obstruction empêche l’air de s’évacuer

à l’extérieur

Identiez et retirez les obstacles qui

empêchent l’air de sortir

Le conditionneur d’air fonctionne mais ne

refroidit pas la pièce

Fenêtres, portes, rideaux ouverts Fermez la fenêtre, les portes et les

rideaux, en gardant à l’esprit les

«recommandations pour l’utilisation»

Il y a une source de chaleur dans la pièce

(four, sèche-cheveux, etc.)

Éliminez la source de chaleur

Le exible d’évacuation d’air est débranché

de l’appareil

Fixez le exible d’évacuation de l’air au

boîtier à l’arrière de l’appareil (g. 1)

Filtres à poussière obstrués Nettoyez ou remplacez les ltres comme

décrit précédemment

Les caractéristiques techniques de

l’appareil ne sont pas adaptés au

refroidissement de la pièce où il a été

installé

Pendant le fonctionnement, il y a une

odeur déplaisante dans la pièce

Filtres à poussière obstrués Nettoyez ou remplacez les ltres comme

décrit précédemment

Le conditionneur d'air ne fonctionne pas

pendant 3 minutes après le redémarrage

Pour protéger le compresseur, un dispositif

interne retarde le démarrage pendant

3minutes après le redémarrage

Attendez;

L’écran ache le symbole

avec l’un

des messages suivants:

HL/PF/FI

L'appareil possède un système d’auto-

diagnostic permettant d'identier

certaines erreurs de fonctionnement.

Référez-vous au chapitre AUTO-

DIAGNOSTIC

Importantes medidas de

seguridad

• Utilice este aparato sólo como se describe en

este manual de instrucciones.

Al igual que con cualquier aparato eléctrico, las

instrucciones están destinadas a cubrir tantas

situaciones como sea posible. La prudencia y el

sentido común deben ser utilizados durante el

funcionamiento y la instalación de este aparato

de aire acondicionado.

• Este aparato ha sido fabricado para enfriar y

deshumidicar ambientes domésticos y no debe

ser utilizado para otros nes.

• Es peligroso alterar o modicar las características

de la unidad en modo alguno.

• El aparato debe ser instalado de acuerdo con la

legislación nacional pertinente.

• Si se requieren reparaciones, póngase en

contacto con el Centro de Servicio de Reparación

autorizado más cercano. Utilizar un servicio no

autorizado puede ser peligroso.

• El aparato no debe ser usado por personas

(incluidos los niños) con capacidades físicas,

sensoriales o mentales disminuidas, o con falta

de experiencia y conocimiento, a menos que sean

supervisados o instruidos acerca del uso del aparato

por una persona responsable de su seguridad.

Los niños deben ser supervisados para

asegurarse que no jueguen con el aparato.

• Si el cable de alimentación está dañado, debe

ser sustituido por el fabricante o por un centro de

servicio técnico autorizado a n de evitar todo riesgo.

• Asegúrese siempre de que el aparato esté

enchufado en una toma de 3 patillas con toma

de tierra. Si tiene cualquier duda consulte con un

electricista calicado.

• No utilice cables de extensión.

• Antes de limpiar o realizar operaciones de

mantenimiento, siempre desconecte la unidad

de la toma de corriente.

• No tire o ponga tensión en el cable de

alimentación al mover el aparato.

• El aparato no debe ser instalado donde la

atmósfera pueda contener gases combustibles,

aceite o azufre, o cerca de fuentes de calor.

• No deje objetos pesados o calientes sobre el

aparato.

• Limpie los ltros al menos una vez a la semana.

• Evitar el uso de calentadores cerca de la unidad.

• La unidad debe ser transportada en posición

vertical. Si esto no es posible, jar la unidad en

un ángulo, no acostarla horizontalmente.

• Antes de transportar la unidad, vaciar la unidad.

Después del transporte, espere al menos 6 horas

antes de encender la unidad.

• Los materiales de embalaje pueden ser

reciclados. Por lo tanto, se recomienda

colocarlos en los contenedores especiales para la

recolección de residuos diferenciados.

• Este aparato está equipado con un dispositivo

de seguridad especial. Cuando el compresor se

apaga, este dispositivo le impide encender de

nuevo durante al menos 3 minutos.

• ADVERTENCIA: Los cambios o modicaciones

no aprobados expresamente por la parte

responsable del cumplimiento podrían anular la

autoridad del usuario para operar el equipo.

Advertencias especícas para aparatos con gas

refrigerante R410A.

R410A es un refrigerante que cumple con las normas

ecológicas europeas; sin embargo, se recomienda no

perforar el circuito de refrigeración de la máquina.

Al nal de su vida útil, entregar el aparato a un

centro de recolección de residuos especiales para su

eliminación. Este sistema herméticamente sellado

contiene gases uorados de efecto invernadero.

INFORMACIÓN MEDIOAMBIENTAL:

Esta unidad contiene gases uorados de efecto

invernadero cubiertos por el Protocolo de Kioto.

El mantenimiento y eliminación deben llevarse a

cabo únicamente por personal cualicado (R410A,

GWP=2088).

Guarde estas

instrucciones

Este producto es sólo para

uso doméstico

INTRODUCCIÓN

Gracias por elegir un producto De’Longhi. Le rogamos que dedi-

que unos instantes a leer las instrucciones para evitar riesgos o

daños en el aparato.

¡Descarga la App!

DE’LONGHI

DEʼLONGHI

Este aparato también se puede utilizar desde la App Pinguino

De’Longhi, que debe descargarse desde App Store@ o Google

Play.

Para acceder a todas las funciones es necesaria una red local

(WLAN doméstica) con acceso a Internet. Controle ulteriormente

que no haya obstáculos en el acceso a Internet, como Firewall,

Proxy, autenticaciones, etc.,

DESCRIPCIÓN

Descripción del aparato (consulte la página 3 - A)

A1. Rejilla de salida de aire

A2. Panel de control

A3. Manijas

A4. Ruedas

A5. Señal de control remoto

A6. Compartimiento de control remoto

A7. Filtro

A8. Rejilla de entrada de aire

A9. Receptáculo de manguera de escape de aire

A10. Rejilla de entrada de aire

A11. Manguera de drenaje con tapón

A12. Cable de alimentación

Descripción de los accesorios (consulte la página 3 - B)

B1. Brida de pared con tapón

B2. Manguera de escape de aire

B3. Salida de ventana

B4. Soporte de ventana con pasadores

B5. Soporte adicional de ventana con pasadores

B6. Manguera de drenaje de agua con tapón

B7. Control remoto

B8. Protector contra el polvo n de temporada (*si está equipado)

B9. Bolsa de accesorios n de temporada (*si está equipada)

Conexión eléctrica

Antes de enchufar el aparato a la toma de corriente, compruebe

que:

• La salida de la fuente de alimentación se corresponde con

el valor indicado en la etiqueta de clasicación en la parte

posterior del aparato.

• La salida y circuito eléctrico son adecuados para el aparato.

• La toma es una toma de tierra de 3 oricios

. Si este

no es el caso, debe elegir otra salida. El incumplimiento de

estas instrucciones de seguridad importantes absuelve al

fabricante de toda responsabilidad.

Si es necesario, el cable de alimentación debe ser reem-

plazado por un profesional cualicado.

Las siguientes instrucciones le permitirán preparar su aire acon-

dicionado para funcionar tan ecientemente como sea posible.

Antes de utilizarlo, asegúrese de que las rejillas de entrada y de

salida de aire no estén obstruidas.

USO

Nota: Este aparato se suministra con una función de

auto-evaporación para extracción de condensado

durante los modos de enfriamiento y deshumidi-

cación.

AIRE ACONDICIONADO CON INSTALACIÓN

Para resultados óptimos congurar su aparato de esta

manera:

• Colocar la manguera de escape de aire montada B2 en el

receptáculo en la parte posterior del aparato. Introdúzcala

como se muestra en la gura 1.

• Respetar las distancias indicadas en la gura 2.

min. 11.8 in

min. 30 cm

min. 11.8 in

min. 30 cm

Proceda como sigue:

• Perfore un oricio de Ø 5,25 pulgadas (134 mm) en una

pared exterior o a través de un panel de ventana. Respetar

las dimensiones y la altura del oricio de la gura 3 y 4.

134

Ø 5,25 in

en la tabla de madera

de una puerta ventana

o panel

en la pared:

Se recomienda

aislar la sección de la pared

apta para aislación.

• Colocar la brida de pared B1 en el oricio.

• Colocar la manguera B2 a la brida de pared B1, como se

muestra en la g. 4.

• Cuando la manguera B2 no está conectada, el oricio pue-

de ser cerrado con la tapa de brida B1.

max 39 in

max 100 cm

min 14 in

min 35 cm

• Al instalar el acondicionador de aire, usted debe dejar una

puerta ligeramente abierta apenas 1/2” (1 cm) para garan-

tizar la correcta ventilación y presión en la habitación.

• Mantener las mangueras de aire tan cortas y libres de cur-

vas como sea posible para evitar constricciones.

Nota:

• Como se requieren herramientas especiales para su

instalación, sugerimos que el aparato sea instalado

por personal especializado.

AIRE ACONDICIONADO SIN INSTALACIÓN

También se puede congurar en una ventana doble:

Coloque el soporte de ventana en el alféizar de la ventana,

extienda el soporte completamente dentro del marco de la

ventana, je el soporte utilizando el pasador y luego bajar

el cristal en el soporte. (Si el soporte de la ventana es de-

masiado grande para la ventana, un profesional calicado

puede cortar el plástico con una sierra.)

• Colocar la manguera de escape de aire B2 en el receptáculo

correspondiente situado en la parte posterior del aparato. (g.

1).

• Conecte la salida de la ventana B3 en el otro extremo de la

manguera de escape.

• Inserte la salida de la ventana B3 del tubo de escape en la

ranura del soporte de ventana (Fig. 5).

Otros métodos de conguración:

• Gracias a los pasadores de bloqueo, es posible utilizar el

soporte de la ventana también para ventanas deslizantes.

Posicionar el oricio de la brida para permitir la correcta

instalación de la manguera de escape (ver gura 6).

• Si usted tiene una ventana abatible (gura 7), proceda de la

siguiente manera:

• Coloque la manguera de escape de aire B2 en el receptá-

culo correspondiente situado en la parte posterior del apa-

rato, (g. 1) luego, coloque la salida de la ventana B3 para

la manguera de escape de aire B2 y colóquela fuera de la

ventana para agotar el aire caliente.

Para obtener ayuda con la instalación, operación y para

todos los accesorios y piezas de recambio/repuesto,

póngase en contacto con nuestro centro de servicio de

atención al cliente gratuito en:

1-800-322-3848 [EE. UU. solamente]

1-888-335-6644 [Canadá solamente]

O inicie sesión en nuestro sitio web en www.delonghi.

com

PANEL DE CONTROL

C16

C17

C14

C15

C13

C10

C12

C11

DESCRIPCIÓN DEL PANEL DE CONTROL (C)

C1. ENCENDIDO/ESPERA (Tecla on/off)

C2. Tecla de selección de función MODE (aire acondicionado,

deshumidificador, ventilador, ON-OFF WiFi - restableci-

miento de las configuraciones Wlan)

C3. Tecla de aumento

C4. Tecla de disminución

C5. Indicador de temperatura

C6. Símbolo de deshumidificador

C7. Símbolo WiFi

C8. Indicador App

C9. Temporizador/Calendario App

C10. Símbolo de ventilador

C11. Indicador auto

C12. Símbolo ECO ECO REAL FEEL (la función solo está disponible

desde mando a distancia y la App)

C13. Indicador ECO ECO REAL FEEL

C14. Indicador de flujo de aire

C15. Símbolo de deshumidificador

C16. Símbolo de alarma

C17. Valores de ajuste de temperatura

OPERACIÓN DESDE EL PANEL DE CONTROL

ENCENDER Y APAGAR EL APARATO

Antes de enchufar el aparato

compruebe la tapa en la parte

posterior de la unidad está co-

rrectamente insertada en la

manguera de drenaje A11.

Inserte el enchufe en la toma.

Aparecen dos guiones en la pantalla

indicando que el aparato está en

modo de espera.

Pulse la tecla (C1) para encen-

der el aparato.

Cuando el aparato se enciende, se

activa la última función establecida

antes del apagado.

NOTA: Después de pocos segundos

de inactividad del panel de control, su brillo se reducirá automá-

ticamente y en los próximos minutos se reducirá aún más.

Para apagar el aparato, pulsar la tecla .

Nota: Nunca apague el aire acondicionado simplemente ti-

rando del enchufe. Pulse la tecla para poner el aire acon-

dicionado en modo de espera y espere unos minutos antes de

retirar el enchufe. De esta forma, el dispositivo puede realizar las

comprobaciones de estado operativo.

SELECCIÓN DE MODOS

Para seleccionar el modo de opera-

ción deseado, pulse repetidamente

la tecla MODE hasta que la función

deseada sea seleccionada.

FUNCIÓN WIFI

Para seleccionar y deseleccionar la

función Wi mantenga pulsado el

botón MODE durante 3 segundos.

MODO DE AIRE ACONDICIONADO

Esto es ideal para un clima caliente y hú-

medo, cuando la habitación necesita ser

enfriada y deshumidicada.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODO

hasta que aparezca el símbolo de aire

acondicionado. La pantalla mostrará la

temperatura deseada.

• Para cambiar la temperatura a alcanzar, toque la tecla < C4

o > C3.

Nota: En modo climatización la velocidad de ventilación solo se

puede seleccionar desde un mando a distancia o una App.

MODO DE DESHUMIDIFICACIÓN

Esto es ideal para reducir la humedad en la

habitación (primavera y otoño, habitacio-

nes muy húmedas, época de lluvias, etc).

Para este tipo de uso, el aparato debe estar

congurado en modo aire acondicionado.

Es decir, la manguera de escape de aire B2

debe estar instalada en el dispositivo para

permitir que la humedad sea descargada

en el exterior.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODE hasta que aparezca el

símbolo deshumidicación.

• El aparato selecciona automáticamente la ventilación ideal.

MODO VENTILADOR

Cuando se utiliza este modo, el tubo de

escape de aire B2 no necesita estar conec-

tado al aparato.

Para establecer correctamente este modo:

• Pulse repetidamente la tecla MODE

hasta que aparezca el

símbolo del

ventilador.

• Seleccione el ujo de aire deseado to-

cando la tecla aumento > C3 o dismi-

nución < C4.

Los ujos de aire disponibles son:

Mínimo ujo de aire: cuando se desea una opera-

ción de silencio máximo.

Flujo de aire medio: cuando el nivel de ruido debe

ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendimiento.

SELECT THE TEMPERATURE SCALE

La temperatura puede visualizarse en

°C o °F.

Para cambiar la unidad de medida de

temperatura pulse ambas teclas au-

mento > C3 y disminución < C4 por

aproximadamente 10 seg.

OPERACIÓN DESDE EL CONTROL REMOTO

INSERTAR O SUSTITUIR LAS BATERÍAS

• Retire la tapa de la parte posterior del control remoto.

• Introduzca o reemplace las baterías con dos nuevas LR03

“AAA” de 1,5V, insertarlas correctamente (consulte las ins-

trucciones en el interior del compartimento de la batería);

• Vuelva a colocar la cubierta.

Si la unidad de control remoto se sustituye o se descarta, las

baterías deben retirarse y eliminarse de acuerdo con la legisla-

ción actual ya que son perjudiciales para el medio ambiente. No

mezcle pilas viejas y nuevas.

No mezcle pilas alcalinas, de carbono-zinc (estándar) o recarga-

bles (níquel-cadmio). No arroje las pilas al fuego. Las baterías

pueden explotar o tener ltraciones. Si no va a utilizar el control

remoto durante un cierto período de tiempo, quite las pilas.

USO DEL CONTROL REMOTO

• Apunte el control remoto hacia el receptor A5 en el aire

acondicionado. El control remoto debe estar a no más de

23 pies (7 metros) de distancia del aparato (sin obstáculos

entre el control remoto y el receptor).

• El control remoto debe manipularse con cuidado. No lo deje

caer ni lo exponga a la luz directa del sol ni a fuentes de calor.

max 23 ft

max 7 m

Nota: El control remoto puede ser almacenado de manera

segura en el correspondiente compartimiento A6 (ea

gura A página 3).

DESCRIPCIÓN DEL CONTROL REMOTO

D1. Botón ON/STAND-BY

D2. Botón ECO ECO REAL FEEL

D3. Botón MODE

D4. Botón de disminución

D5. Botón de aumento

D6. Botón de ujo de aire

D7. Botón WiFi

D8. Botón de giro (giro de compuerta)

ENCENDIDO DEL APARATO ON/OFF

• Enchufar en la toma.

• Enchufar en la toma

D1 (cuando se enciende, el acon-

dicionador de aire comienza a funcionar en el mismo modo

que cuando fue desactivado) .

• Para apagar el aparato, pulse el botón (D1)

y, a conti-

nuación, quitar el enchufe.

Nota: Nunca apague el aparato quitando el enchufe. Siempre

apagar pulsando sobre el botón y esperar unos minutos an-

tes de retirar el enchufe. Sólo de esta manera el aparato realizará

los controles estándar.

SELECCIÓN DE LOS MODOS DE FUNCIONAMIENTO

Muchos de los comandos disponibles en el control remoto se co-

rresponden con los del panel de control del aparato C.

SELECCIONANDO LAS TEMPERATURAS

En modos de acondicionado y calefacción presione el botón <

D4 o > D5 para seleccionar la temperatura deseada.

SELECCIONANDO FLUJO DE AIRE

En modos de acondicionado y ventilador presione el botón

para seleccionar el ujo de aire deseado.

Losujos de aire disponibles son:

Mínimo ujo de aire: cuando se desea una

operación de silencio máximo.

Medio ujo de aire: cuando el nivel de ruido

debe ser bajo pero con un buen nivel de confort.

Flujo de aire máximo: para máximo rendimiento.

El aparato automáticamente escoge el ujo de aire

basado en la temperatura seleccionada y las con-

diciones ambientales (Esto está disponible solo en

modo aire acondicionado).

FUNCIÓN ECO REAL FEEL

ECO ECO REAL FEEL es la innovadora

tecnología De’Longhi que trabaja

simultáneamente con reducción de

temperatura control y reducción de

humedad control, asegurando el mejor

nivel de comodidad.

Con los sistemas tradicionales, durante el tiempo de trabajo, se

pueden alcanzar condiciones de confort óptimas pero no asegu-

radas a lo largo del tiempo. Con ECO REAL FEEL, una vez que se

alcanza el óptimo confort, PAC modula automáticamente la ac-

ción del compresor y ujo de aire, para mantenerlo en el tiempo.

Para activar la función, presione el botón D2: el símbolo ECO

REAL FEEL aparece.

Después de aprox. 1 minuto, el símbolo C13 cambia de color

cuando se aproxima al mejor nivel de confort (ver el siguiente

diagrama).

Perfect!

HUMEDAD

TEMPERATURA

A LTA

MEDIA

BAJA

A LTA

MEDIA

BAJA

Curva de funcionamiento

Perfect!

ORANGE LIGHT GREEN LIGHT BLUE LIGHT

Room conditions far

from optimal level.

Most people feel

good room condi-

tions, near optimal

level.

Mejor nivel de

confort.

• El sentimiento de bienestar es una condición subjetiva: por

esta razón, diferentes personas pueden juzgar de manera

diferente las mismas condiciones ambientales.

• Particularmente condiciones ambientales severas (gran

tamaño del ambiente, alta temperatura o humedad en el

exterior, aislamiento deciente de la habitación, demasia-

da gente o fuerte carga de calor en la habitación, fuerte

exposición al sol ...) este dispositivo puede no ser capaz de

alcanzar el mejor nivel de confort.

FUNCIÓN DE GIRO

El botón de giro D8 mueve la tapa de rejilla, y distribuye de ma-

nera uniforme el aire en la habitación.

Cuando se pulsa el botón de giro, la compuerta comenzará a mo-

verse hacia delante y hacia atrás alternativamente.

Si se pulsa de nuevo, la compuerta se bloquea en su posición ac-

tual. Cuando se pulsa el botón siguiente, la compuerta comen-

zará a moverse hacia delante y hacia atrás de nuevo.

Notas: Para evitar dañar los mecanismos internos, la compuerta

no debe ser movida manualmente.

FUNCIÓN WIFI

Para activar o desactivar la función WiFi pulse unos segundos el

botón WiFi en el panel de control o en el control remoto hasta

que suene un pitido prolongado.

La aparición del icono WiFi signica que las características WiFi

están disponibles.

SÍMBOLO WIFI FIJO

Signica que las características WiFi están activas Y

que se ha encontrado la

Home WLAN

PARPADEO LENTO

Signica que el aparato está buscando la

Home

WLAN

PARPADEO RÁPIDO

Signica que la

Home WLAN

no se ha encontrado o

que aún no se ha establecido.

ICONO “CONTROL APP”

Cuando aparece el icono CONTROL APPA signica

que la última orden se ha recibido vía app.

Si los ajustes memorizados de la

Home WLAN

deben cambiarse

siga los siguientes pasos:

a) En el panel de control mantenga pulsado unos 20 segundos

un botón MODE C2 hasta que se emita una señal acústica

prolongada.

b) use la app para introducir las nuevas conguraciones WLAN

en la unidad.

REGULACIÓN DEL TEMPORIZADOR

El temporizador es una función que solo se puede activar desde

la App: permite muchas posibilidades de programación, optimi-

zando de esta forma los tiempos de uso del aparato evitando

derroches de energía, congurando el retraso del encendido o

el apagado automático.

FCC AND CANADA EMC COMPLIANCE

INFORMATION

This device complies with Part 15 of the FCC Rules. Operation is

subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) This device must accept any interference received, includ-

ing interference that may cause undesired operation.

NOTE: This equipment has been tested and found to comply

with the limits for a Class B digital device, pursuant to part

15 of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses

and can radiate radio frequency energy and, if not installed

and used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harm-

ful interference to radio or television reception, which can

be determined by turning the equipment o and on, the

user is encouraged to try to correct the interference by one

or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and re-

ceiver.

• Connect the equipment into an outlet on a circuit dierent

from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Approved under the certication provision of FCC Part 15 as a

Class B Digital Device.

Caution: Changes or modications not expressly approved by

the manufacturer could void the user’s authority to operate

this device.

Caution: To comply with the limits of the Class B digital device,

pursuant to Part 15 of the FCC Rules, this device is to com-

ply with Class B limits. All peripherals must be shielded

and grounded. Operation with non-certied peripherals

or nonshielded cables my result in interference to radio or

reception.

This Class B digital apparatus complies with Canadian ICES-003.

CAN ICES-3 (B)/NMB-3(B)

Cet appareil numérique de la classe B est conforme à la norme

NMB-003 du Canada.

WIRELESS TRANSMITTER COMPLIANCE INFORMATION

The term “IC:” before the radio certication number only signi-

es that Industry Canada technical specications were met.

Le terme «IC:» avant le numéro de certication radio signie seulement

que les spécications techniques d’Industrie Canada ont été respectées.

This device complies with Industry Canada’s licence-exempt

RSSs. Operation is subject to the following two conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including inter-

ference that may cause undesired operation of the device.

Le présent appareil est conforme aux CNR d’Industrie Canada ap-

plicables aux appareils radio exempts de licence. L’exploitation est

autorisée aux deux conditions suivantes :

(1) l’appareil ne doit pas produire de brouillage;

(2) l’utilisateur de l’appareil doit accepter tout brouillage ra-

dioélectrique subi, même si le brouillage est susceptible d’en

compromettre le fonctionnement.

This equipment complies with FCC and IC radiation exposure

limits set forth for an uncontrolled environment. This equipment

should be installed and operated with minimum distance 20cm

between the radiator and your body. This transmitter must not

be co-located or operating in conjunction with any other an-

tenna or transmitter.

Cet appareil est conforme à FCC et IC l’exposition aux rayonnements

limites xées pour un environnement non contrôlé. Cet appareil

doit être installé et utilisé avec une distance minimale de 20 cm

entre le radiateur et votre corps.

Cet transmetteur ne doit pas être co-situé ou opérant en liaison

avec toute autre antenne ou transmetteur.

FCC/IC RADIATION EXPOSURE STATEMENT

This equipment complies with FCC/IC RSS-102 radiation expo-

sure limits set forth for an uncontrolled environment.

This equipment should be installed and operated with mini-

mum distance 20cm between the radiator & your body.

Host device Labeling

This device includes the following module.

Contains FCC ID:

2ANDL3-TYWE1S

Host device Labeling

This device includes the following module.

Contains IC:

23243-TYWE1S

AUTODIAGNÓSTICO

El aparato está dotado de un sistema de autodiagnóstico que identica algunas anomalías de funcionamiento.

Los mensajes de error aparecen en el display del aparato.

SI EN LA PANTALLA

APARECE...

SI EN LA PANTALLA

APARECE...

SI EN LA PANTALLA

APARECE...

SI EN LA PANTALLA

APARECE...

“Low Temperature”

(Antihielo)

“Probe Failure”

(Sonda estropeada)

“High Level”

(Bandeja interna llena)

“Comunicación avería!”

(cuestión comunicación

interna)

...¿QUÉ HAY QUE HACER? ...¿QUÉ HAY QUE HACER? ...¿QUÉ HAY QUE HACER? ...¿QUÉ HAY QUE HACER?

El aparato dispone de un di-

spositivo de desescarche que

impide la excesiva formación

de hielo. El aparato vuelve a

funcionar automáticamente

tan pronto naliza el proceso

de desescarche.

Si aparece este mensaje,

diríjase al centro de asistencia

autorizado más cercano.

Vaciar la bandeja in-

terna de seguridad

siguiendo las indicaciones del

apartado “OPERACIÓN DE FIN

DE TEMPORADA”. Si HL mensa-

je aparece

con frecuencia in en

Acondicionamiento, Deshumi-

dicación

o función Calefacción, diríjase

al centro de asistencia autori-

zado más cercano.

En caso de que aparezca este

mensaje contacte su centro de

servicio autorizado local.

El aparato sigue funcionando,

pero las características WiFi no

funcionan.

CONSEJOS

Siga estas advertencias para obtener el mayor rendimiento del

climatizador:

• cierre las puertas del ambiente que debe acondicionar. La

única excepción es el caso de instalación mediante un agu-

jero en la pared. En dicho caso se aconseja dejar una rendija

en una puerta o ventana para garantizar el adecuado reno-

vamiento del aire.

Cierre puertas y ventanas

• No use el aparato en ambientes con un índice elevado de

humedad (como lavanderías).

• Proteja la habitación de las exposiciones directa al sol co-

rriendo las cortinas y/o bajando parcialmente las persianas

para obtener un funcionamiento sumamente económico.

Baje las persianas o corra las cortinas

• No use el aparato en el exterior.

• Asegúrese de que en el ambiente no haya fuentes de calor.

• Verique que el climatizador esté colocado en un suelo “llano”.

No cubra

• No apoye ningún objeto en el climatizador.

• No obstaculice las tomas de aire.

LIMPIEZA

Antes de realizar cualquier operación de limpieza o manteni-

miento apague el aparato con el botón .

A continuación quite la clavija de la toma de corriente.

LIMPIEZA DEL APARATO

Le aconsejamos limpiar el aparato con un paño apenas humede-

cido y secarlo con un paño seco. Por motivos de seguridad, no

lave el climatizador con agua.

Precauciones

No use nunca gasolina, alcohol o disolventes para la limpieza.

No pulverice líquidos insecticidas o productos similares.

LIMPIEZA DEL FILTRO

Si el ltro está sucio, la circulación del aire está comprometida y

podría disminuir la ecacia del aparato.

Es por lo tanto una buena práctica limpiar el ltro con intervalos

regulares. La frecuencia depende de la duración y condiciones

de operación.

Si la unidad es usada constantemente o sistemáticamente, reco-

mendamos limpiar el ltro una vez a la semana.

El ltro está en la rejilla de entrada.

Para limpiar el ltro, extráigalo como se muestra en g. 8.

Para mantener la ecacia del aire acondicionado, se recomienda

limpiar el ltro de polvo después de cada semana de uso.

El ltro está situado cerca de la rejilla de entrada. Retirar la rejilla

para acceder al ltro. Para limpiar el ltro, necesita ser extraído

como se muestra en g. 8.

Use una aspiradora para quitar el polvo depositado en el ltro. Si

está muy sucio, sumergir en agua tibia y enjuague varias veces.

La temperatura del agua debe ser mantenida por debajo de 104°

F (40°C).

Después de lavar el ltro, dejar secar.

Después de lavar el ltro, déjelo secar completamente antes de

volver a colocarlo.

CONTROLES AL INICIO DE LA TEMPORADA

Asegúrese de que el cable de alimentación y el zócalo estén en

perfectas condiciones y asegúrese de que el sistema de puesta

a tierra es eciente. Cumplir estrictamente con las normas de

instalación.

OPERACIONES DE FIN DE TEMPORADA

Para drenar toda el agua del circuito, quite la tapa A11 del drena-

je en la parte posterior del aparato y permita que el agua drene

en un recipiente (g. 9).

Para facilitar esta operación al inicio de la temporada, es posible

colocar la manguera de drenaje de agua con tapón B6.

Para almacenar el aparato al nal de temporada, recomendamos

cubrirlo con el protector contra el polvo n de temporada B8 y

coloque los accesorios en la correspondiente

bolsa de accesorios de n de temporada B9.

Cuando el aparato esté vacío, sustituir la tapa.

Limpiar el ltro y secar completamente antes de rearmar.

ESPECIFICACIONES TÉCNICAS

Voltaje de alimentación consulte la etiqueta de valor

nominal

Máx. potencia absorbida durante el

funcionamiento del acondicionador de aire “

Refrigerante “

Capacidad de refrigeración “

CONDICIONES LÍMITE

Temperatura de la habitación para

aire acondicionado 64÷ 95°F (18° ÷ 35°C)

Temperatura en la habitación

en calefacción 50 ÷ 77°F (10 ÷ 25°C)

El transporte, llenado, limpieza, recuperación y elimina-

ción de refrigerante deben ser realizados por un centro

de servicio técnico designado por el fabricante.

El aparato debe ser eliminado por un centro especializa-

do y designado por el fabricante.

PARA EVITAR DAÑOS A LA UNIDAD:

NUNCA TRANSPORTE O GIRE EL APARATO BOCA ABAJO O SOBRE

SU COSTADO. SI ESTO SUCEDE, ESPERE 6 HORAS ANTES DE ENCEN-

DER EL APARATO, SE RECOMIENDA 24 HORAS. Después de que la

unidad ha estado sobre un costado, el aceite debe regresar al

compresor para asegurar su correcto funcionamiento. Sin per-

mitir a la unidad este tiempo (6-24 horas) la unidad puede fun-

cionar sólo por un corto período de tiempo, y luego el compresor

se descompone por falta de aceite.

CONEXIÓN ELÉCTRICA

Este aparato está equipado con un enchufe de 3 clavijas co-

nectado a tierra. El tapón debe estar conectado a una toma de

corriente que esté correctamente instalada y conectada a tierra

en conformidad con todos los códigos y ordenanzas locales. No

modique el enchufe suministrado con el aparato. Si no entra

en la toma, tener una salida adecuada instalada por un electri-

cista cualicado o reubicar la unidad a una toma correcta. Si el

suministro eléctrico del hogar no cumple con las especicaciones

anteriores, o si no está seguro de que su casa tiene un efectivo

sistema de conexión eléctrica a tierra, hágalo vericar por un

electricista cualicado o a su compañía eléctrica local y corregir

cualquier problema.

ENCHUFE DE SEGURIDAD

El aparato está equipado con un enchufe de seguridad para pro-

teger el cable de alimentación. Si se corta la corriente, desenchu-

fe el cable de corriente y asegúrese de que el cable de alimenta-

ción no esté dañado. Si el cable está dañado, llame al centro de

servicio inmediatamente. Si el suministro se corta con frecuencia

y el cable de alimentación está dañado, póngase en contacto con

un electricista cualicado.

FUNCIONAMIENTO DEL ENCHUFE DE SEGURIDAD

Si el dispositivo de seguridad incorporado en el enchufe dispa-

ra y corta el suministro de energía, compruebe que el cable de

alimentación y el enchufe no estén dañados. Si el cable de ali-

mentación está dañado, para restaurar el funcionamiento pulse

el botón “RESET”. Para vericar el correcto funcionamiento del

enchufe, pulse el botón “PRUEBA” periódicamente y asegúrese

de que el aparato se desconecta. Si este no es el caso, póngase

en contacto con el centro de servicio. Para restaurar el funciona-

miento, pulse el botón “RESET”.

SOLUCIÓN DE PROBLEMAS

Compruebe los siguientes puntos antes de llamar al Centro de Servicio Técnico autorizado en su zona.

PROBLEMAS CAUSAS SOLUCIONES

El acondicionador de aire no se enciende. no está enchufado Enchúfelo

no hay alimentación espere

el dispositivo de protección interna se ha

disparado

Llame al Centro de ayuda

El aire acondicionado funciona por un

corto período de tiempo

la manguera de escape de aire está

obstruida o doblada

Posicionar correctamente la manguera

de escape de aire, limitando la longitud

y curvas tanto como sea posible y evitar

cualquier obstrucción

Una obstrucción impide el escape de aire

exterior

Identicar y eliminar los obstáculos que

impiden el escape de aire exterior

El acondicionador de aire funciona pero no

enfría la habitación

Ventanas, puertas, cortinas abiertas Cerrar las ventanas, puertas y cortinas,

teniendo en cuenta las "recomendaciones

para el uso correcto"

Hay alguna fuente de calor en la habitación

(microondas, secador de pelo, etc.).

Eliminar la fuente de calor

La manguera de escape de aire está

desconectada del aparato

Conecte la manguera de escape de aire

al receptáculo en la parte posterior del

aparato (g.1)

ltros de polvo obstruido Limpie o reemplace los ltros como se ha

descrito anteriormente

Las características técnicas del aparato no

son adecuadas para el enfriamiento de la

habitación donde se encuentra

Durante el funcionamiento, existe un

desagradable olor en la habitación

ltros de polvo obstruido Limpie o reemplace los ltros como se ha

descrito anteriormente

El aire acondicionado no funciona durante

unos 3 minutos desde el reinicio

Para proteger el compresor hay un

dispositivo interno que retrasa el inicio por

unos 3 minutos desde el reinicio

Espere;

La pantalla muestra el símbolo

con

uno de los siguientes mensajes:

HL/PF/FI

El aparato dispone de un sistema de

autodiagnóstico que identica algunos

errores de funcionamiento

Consulte el capítulo de AUTODIAGNÓSTICO

5715113561_02_0222 - Printed in China

Delonghi PACEL140LRFK-3ALBK Portable Air Conditioner

Product's Documents

Instructions for use

Specifications

Delonghi PACEL140LRFK-3ALBK Questions and Answers
