Guide d’installation rapide
|
NS-C6500-A
Haut-parleurs encastrables au plafond
Félicitations d'avoir acheté ce produit Insignia de haute qualité. Le
modèle NS-C6500-A représente la dernière avancée technologique
dans la conception de haut-parleurs encastrables au plafond et a été
conçu pour des performances et une abilité exceptionnelles.
CONTENU DE L’EMBALLAGE
• 2 haut-parleurs Insignia
• 2 cache-peinture
• 2 grilles
• 1 gabarit
• Guide d’installation rapide
Outils requis :
• Crayon
• Scie à guichet ou pour cloison sèche
• Tournevis cruciforme
• Fil de fer robuste ou cintre
• Outil à dénuder
• Gants
• Lunettes étanches
• Perceuse
• Mèche de 1/4 à 1/2 po (pour percer des trous d’essai)
INSTALLATION DES HAUTPARLEURS AU
PLAFOND
Pour un son stéréo
Pour un son ambiophonique de cinéma maison
INSTRUCTIONS
SUR
L’INSTALLATION
AU PLAFOND
1 Déterminer l’emplacement d’installation de haut-parleurs. Les haut-parleurs
doivent être installés dans des zones sans obstructions telles que des poutres
(solives). Sonder le plafond pour localiser des espaces « creux » ou utiliser un
détecteur de poutres pour déterminer leur emplacement.
Remarque : Vérier que les câbles des haut-parleurs sont susamment longs
pour atteindre l’équipement audio. Si les câbles des haut-parleurs sont
acheminés à travers les murs ou le plafond, les câbles doivent être à la norme UL
ou CL pour une meilleure sécurité et être en conformité avec le code du bâtiment.
2 Positionner le gabarit d’installation en
carton sur le plafond à l’endroit choisi pour
le haut-parleur, puis tracer un rond autour
du gabarit.
3 Percer un petit orice au centre du modèle
tracé au plafond à l’aide du gabarit.
4 Recourber un morceau de l de fer de cintre,
puis insérer le l de fer dans l’orice.
Faites-le pivoter doucement pour vérier
l’existence éventuelle d’obstructions. S’il
existe une obstruction, boucher l’orice et
choisir un nouvel emplacement pour le
haut-parleur.
5 À l’aide d’une scie à guichet ou pour cloison
sèche, découper soigneusement la section
du plafond qui a été dessinée, puis retirer la
section.
6 Acheminer les câbles de sortie haut-parleurs
de l’équipement audio jusqu’aux
haut-parleurs. Rajouter quelques pieds de
câbles pour disposer d’une marge susante
pour connecter facilement les haut-parleurs
avant de les monter au plafond.
Remarque : Utiliser des câbles de haute qualité
tels que des câbles pour haut-parleurs de calibre 16.
Installer les haut-parleurs
avec un écartement de 6 à 10
pieds l’un de l’autre.
Chaque haut-parleur doit
être à la même distance de la
zone d’écoute. Pour toutes
instructions détaillées sur
l’installation, voire «
Instructions sur l’installation
au plafond ».
Installer les
haut-parleurs
avec un
écartement de
6 à 10 pieds l’un
de l’autre et en
retrait de 3 à 6 pieds par rapport à la
zone d’écoute. Pour toutes instruc-
tions détaillées sur l’installation, voire
« Instructions sur l’installation au
plafond ».
Avant l’utilisation de ce produit neuf, lire ces
instructions an d'éviter tout dommage
V2 FRANÇAIS14-1138

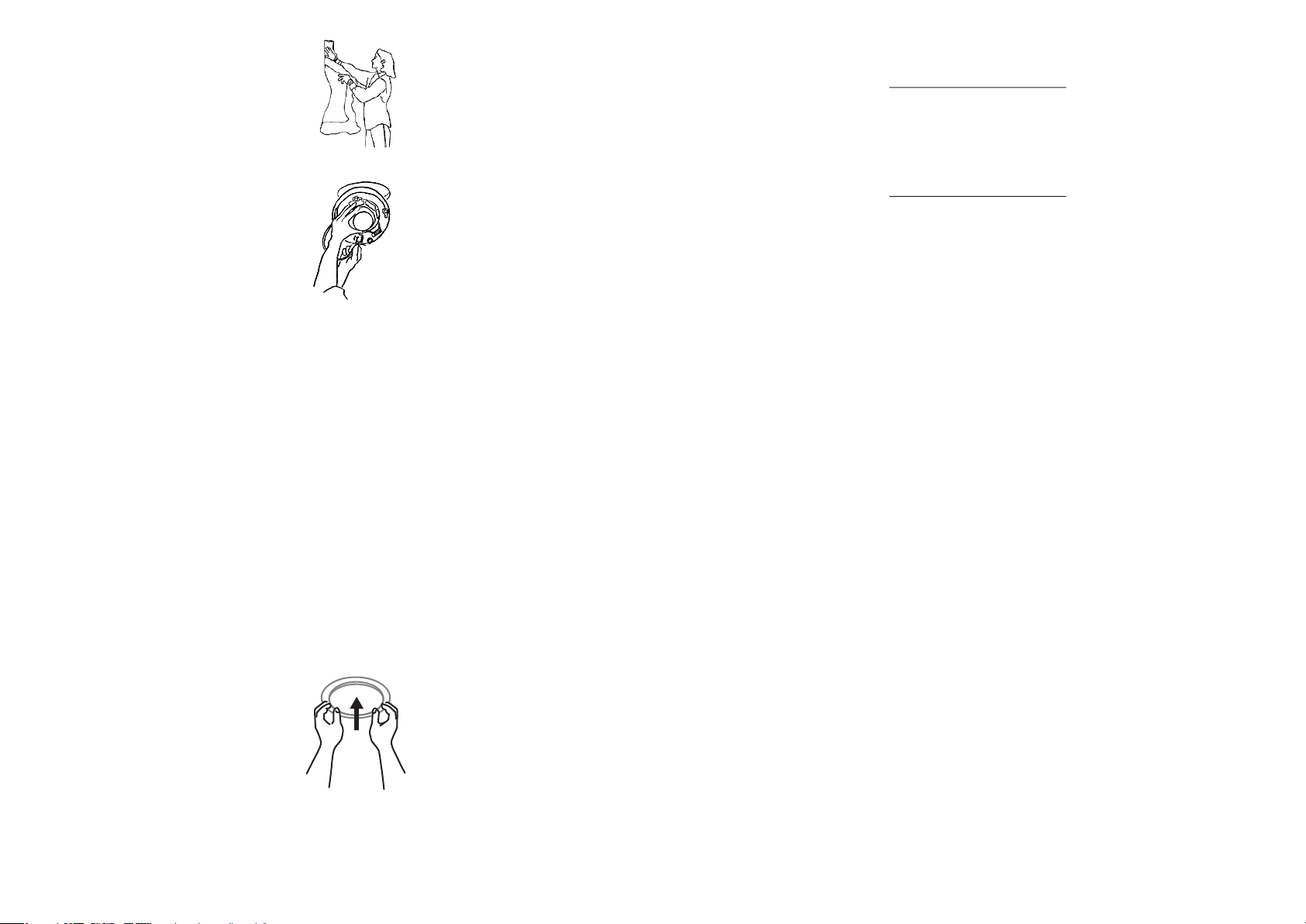

7 (Optionnel) pour améliorer la perfor-
mance du haut-parleur, insérer un isolant
revêtu de bre de verre sur un côté à
l’arrière et autour du haut-parleur.
Attention : Pour éviter les blessures,
mettre des gants pour insérer l’isolant.
8 Passer les câbles par l’orice dans le
plafond. Sectionner l’extrémité de la
gaine du câble, puis dénuder ce dernier
d’environ 1/2 po à chaque extrémité.
9 Connecter le câble positif de
l’équipement audio à la borne rouge du
haut-parleur, puis le câble négatif de
l’équipement audio à la borne noire du
haut-parleur.
Attention : Vérier que l’équipement
audio est hors tension avant la connexion
des câbles des haut-parleurs
APPLICATION DE PEINTURE SUR LES
HAUTPARLEURS ET LES GRILLES
Les haut-parleurs ont une nition en ABS qui résiste aux intempéries et qui
peut être peinte.
Pour peindre les haut-parleurs et les grilles
1 Retirer les grilles des haut-parleurs.
2 Protéger l’intérieur du haut-parleur an d’éviter que la peinture ne
puisse y pénétrer.
3 Insérer un des cache-peinture dans le haut-parleur pour le protéger.
4 Appliquer la peinture avec soin sur les parties visibles du haut-parleur.
Retirer le cache quand la peinture est terminée.
5 Pulvériser de la peinture diluée sur la grille (5 mesures de diluant pour
une mesure de peinture). Vérier que les orices des vis sur la grille ne
sont pas bouchés par la peinture. Un excès de peinture peut aecter
les performances sonores du haut-parleur.
SPÉCIFICATIONS
• Haut-parleur de graves Cône en aluminium de 6 ½ po
• Haut-parleur d'aigus Dôme pivotant en aluminium de 3/4 po
• Réponse en fréquence 50 Hz à 20 kHz
• Ecacité 87 dB 1 W 1m 1 kHz
• Marche-arrêt 5 W minimum à 100 W maximum
• Impédance nominale de 8 ohms
• Dimensions hors-tout 8,9 po de diamètre × 3,9 po de profondeur /
227 mm de diamètre × 99,5 mm de profondeur
• Dimension de l’ouverture 7,6 po (193 mm)
• Poids 6,9 lb (5,5 kg) par paire
GARANTIE LIMITÉE D’UN AN
Pour le texte complet de la garantie, allez sur le site
www.insigniaproducts.com
POUR CONTACTER INSIGNIA :
Pour le service à la clientèle, appeler le 1-877-467-4289
(États-Unis et Canada) ou le 01-800-926-3000 (Mexique).
www.insigniaproducts.com
INSIGNIA est une marque de commerce de Best Buy et de ses aliés.
Déposée dans certains pays.
Distribué par Best Buy Purchasing, LLC
7601 Penn Av. South, Richeld, MN 55423 É.-U.
© 2014 Best Buy. Tous droits réservés.
Fabriqué en Chine
10 Retirer la grille du haut-parleur en appuyant sur l’une des vis de
montage vers l’avant du haut-parleur, puis insérer le haut-parleur dans
le plafond.
11 Serrer les vis de façon égale jusqu’à ce que le haut-parleur soit
uniformément plaqué au plafond.
Attention : En cas d’utilisation d’une perceuse pour serrer les vis,
vérier que celle-ci est réglée à la vitesse minimale.
Ne pas serrer par les vis excessivement.
12 Remettre la grille du haut-parleur.
