INSTALLATION AND
OPERATION MANUAL
Electric Fireplace Media Console
NEFE30-3620RLB
SERIENNUMMER VOM KARTON AUFBRINGEN
Seriennr.
MODELL-NR.
BRENG HET SERIENUMMER VAN DE DOOS AAN
Serienr.
MODELNR.
NANESTE SÉRIOVÉ ČÍSLO Z KARTONU
Sériové číslo:
ČÍSLO MODELU:
APPLIANCE
(Illustrated with firebox assembled)

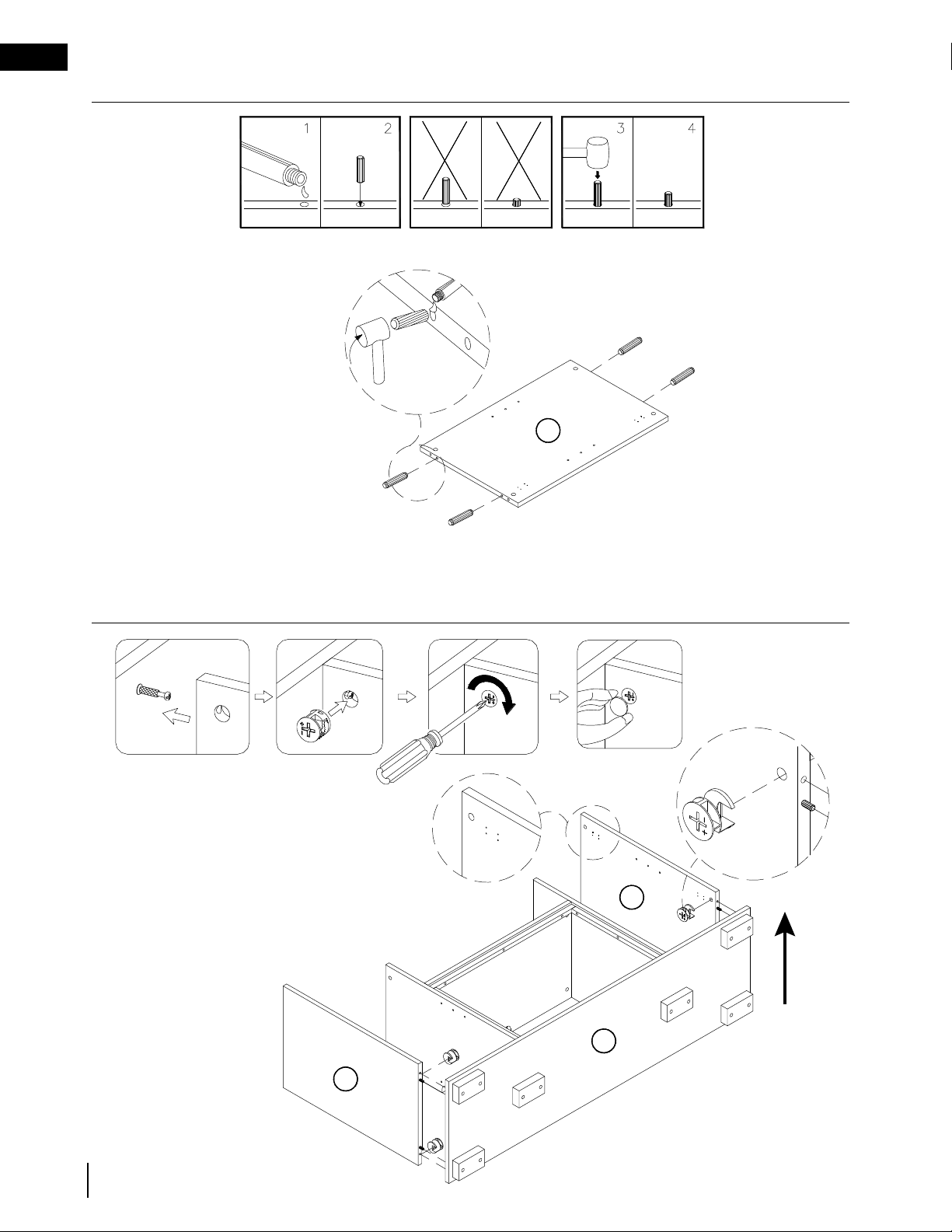

W415-3056 / 05.18.21
EN
2
table of contents
1.0 general information 2
2.0 overview 2
2.1 media console components 2
2.2 hardware list 3
2.3 wall mounting kit 4
3.0 assembly 5
3.1 anchoring the media console 16
3.2 care and maintenance 16
4.0 warranty 17
1.0 general information
This media console assembly is approved for use with electric appliances only. It is not approved for use as a
stand alone product or in conjunction with any other appliance.
2.0 overview

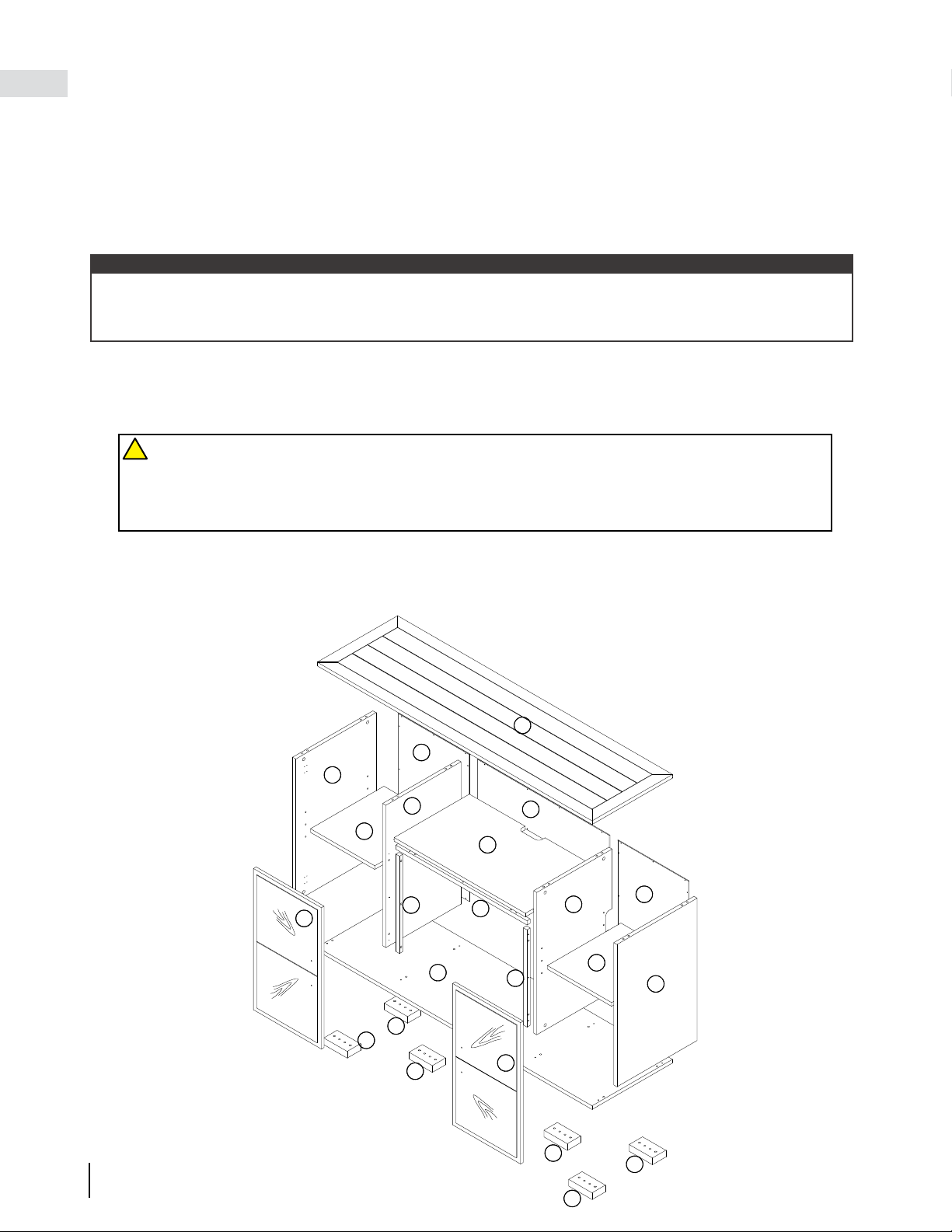

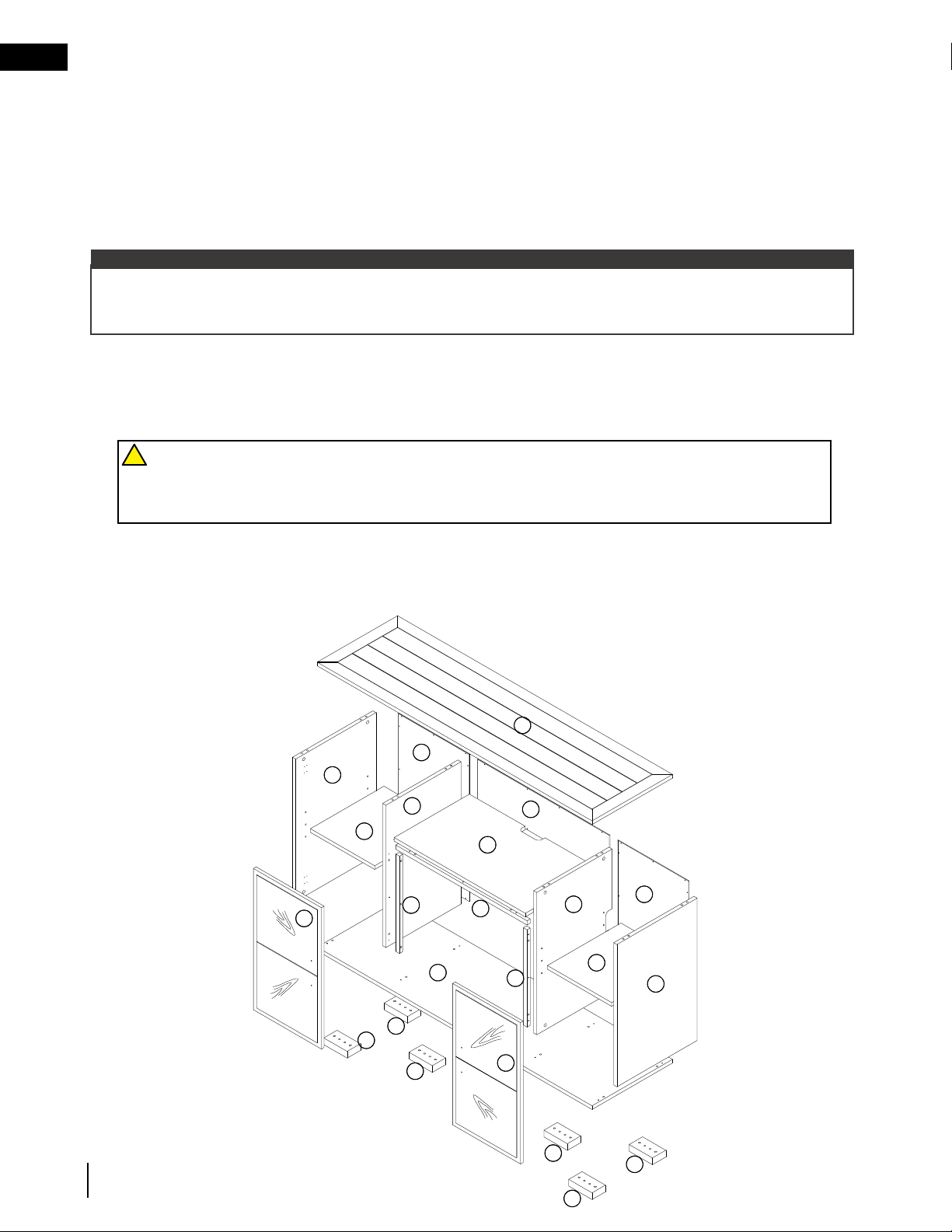

2.1 media console components
!
WARNING:
Electric
This product can expose you to chemicals including lead and lead
Gas, Wood
Mantels (including Firebox)
Accessories / Metal
Accessories / Brick
Accessories / Powder Coat
Fibre
compounds, which are known to the State of California to cause cancer, and chemicals includ-
ing BBP and DEHP, which are known to the State of California to cause birth defects or other
reproductive harm. For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
plomb et les composés de plomb qui, selon l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le BBP et DEHP qui, selon d’État de Californie, causeraient des
malformations congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including lead and lead compounds,
which are known to the State of California to cause cancer, and chemicals including carbon
monoxide, which are known to the State of California to cause birth defects or other reproduc-
tive harm. For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
plomb et les composés de plomb qui, selon l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le monoxyde de carbone qui, selon d’État de Californie, cause-
raient des malformations congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including wood dust, which are
known to the State of California to cause cancer, and chemicals including BBP and DEHP,
which are known to the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
poussière de bois qui, selon l’État de Californie, causeraient le cancer, et des substances
chimiques incluant le BBP et DEHP qui, selon d’État de Californie, causeraient des malforma-
tions congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including chromium, which are
known to the State of California to cause cancer, and chemicals including toluene, which are
known to the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
chrome qui, selon l’État de Californie, causeraient le cancer, et des substances chimiques
incluant le toluène qui, selon d’État de Californie, causeraient des malformations congénitales
ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including silica, which are
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
silice qui, selon l’État de Californie, causeraient le cancer.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including titanium dioxide, which
are known to the State of California to cause cancer, and chemicals including toluene, which
are known to the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
dioxyde de titane qui, selon l’État de Californie, causeraient le cancer, et des substances
chimiques incluant le toluène qui, selon d’État de Californie, causeraient des malformations
congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including silica, which are known to
the State of California to cause cancer, and chemicals including toluene, which are known to
the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
silice qui, selon l’État de Californie, causeraient le cancer, et des substances chimiques
incluant le toluène qui, selon d’État de Californie, causeraient des malformations congénitales
ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
Ce produit peut vous exposer à des substances chimiques incluant le
!
ADVERTENCIA:
Este producto puede exponerlo a productos químicos, entre ellos, plomo
y compuestos con plomo, que el Estado de California reconoce como causantes de cáncer, y
productos químicos, entre ellos, bencilbutilftalato (BBP, por sus siglas en inglés) y di(2-etilhex-
il) ftalato (DEHP, por sus siglas en inglés), que el Estado de California reconoce como caus-
antes de malformaciones congénitas u otros daños para la reproducción. Para obtener más
información, visite www.P65Warnings.ca.gov.
!
ADVERTENCIA:
Este producto puede exponerlo a productos químicos, entre ellos, polvo
de madera, que el Estado de California reconoce como causantes de cáncer, y productos
químicos, entre ellos, bencilbutilftalato (BBP, por sus siglas en inglés) y di(2-etilhexil) ftalato
(DEHP, por sus siglas en inglés), que el Estado de California reconoce como causantes de
malformaciones congénitas u otros daños para la reproducción. Para obtener más infor-
mación, visite www.P65Warnings.ca.gov.
The information throughout this manual is believed to be correct at the time of printing. Wolf Steel Ltd. reserves
the right to change or modify any information within this manual at any time without notice. Changes, other than
editorial, are denoted by a vertical line in the margin.
note:
1
8
7
9
10
11
2
3
3
5
6
8
10
12
12
13
13
13
13
13
13
4
4
EN
W415-3056 / 05.18.21
3
overview

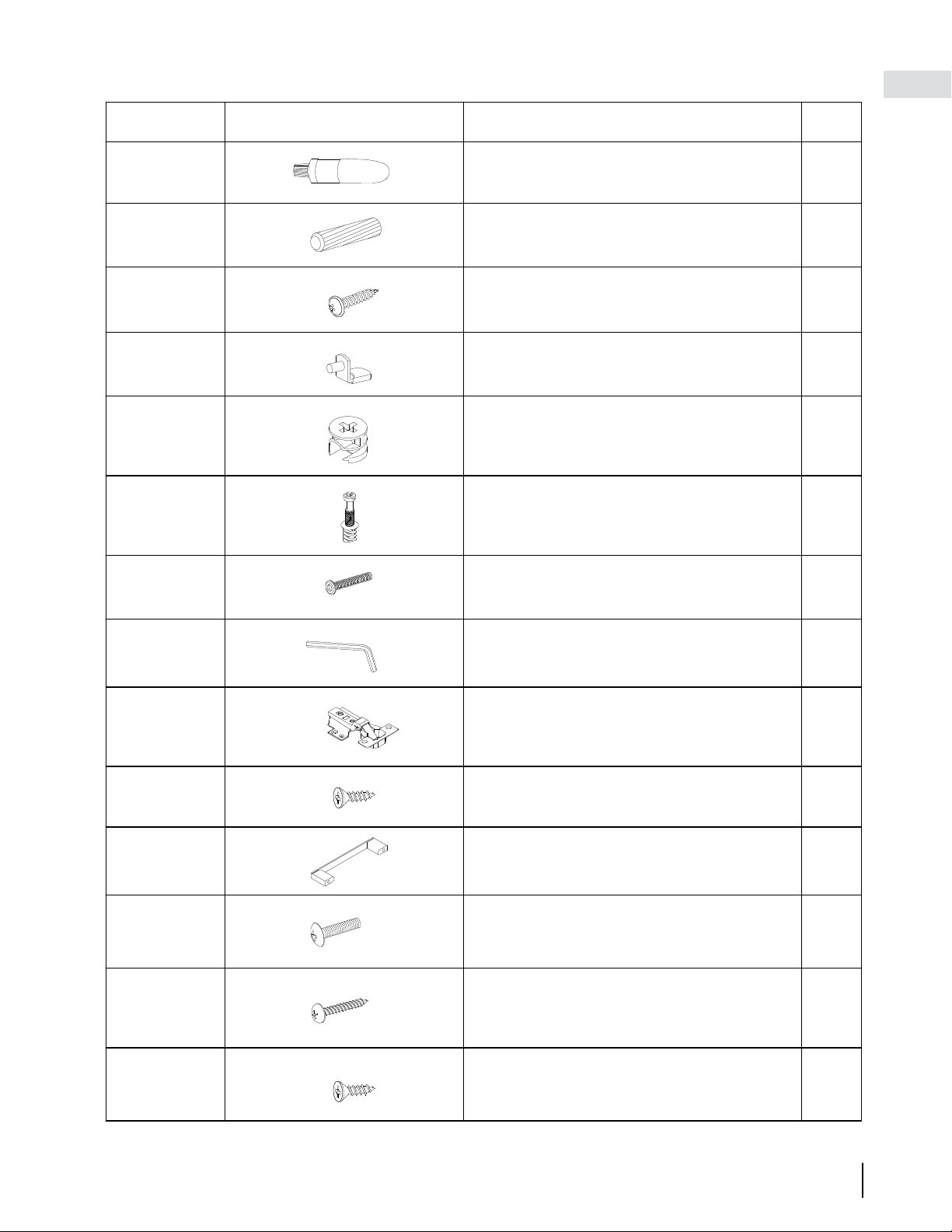

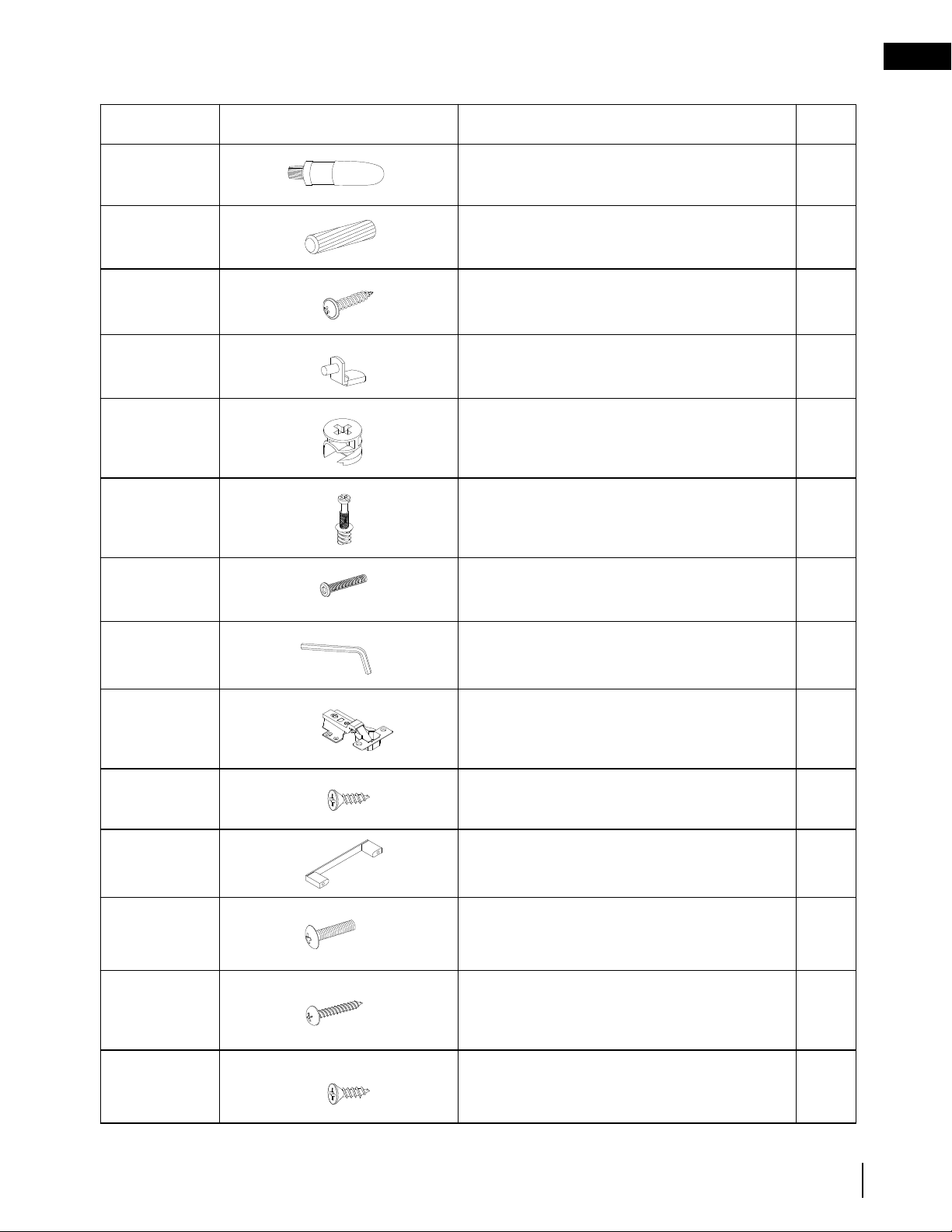

2.2 hardware list
Washer head screw, M3.5 x 16 mm
Cam lock
Cam bolt
Allen bolt, M6 x 45 mm
Hex key, M4 x 54 mm
Door Hinge
Screw, M3.5 x 14 mm
Door Handle
Machine screw, M4 x 25 mm
Screw, M4 x 30 mm
PART # IMAGE DESCRIP TION QTY.
A
B
C
D
E
F
G
H
I
J
K
L
M
Glue
Wood dowel, 8 x 30 mm
Shelf support
2
38
36
8
20
20
12
1
4
24
2
4
9
N
Screw, M3 x 14 mm
2
W415-3056 / 05.18.21
EN
4
overview

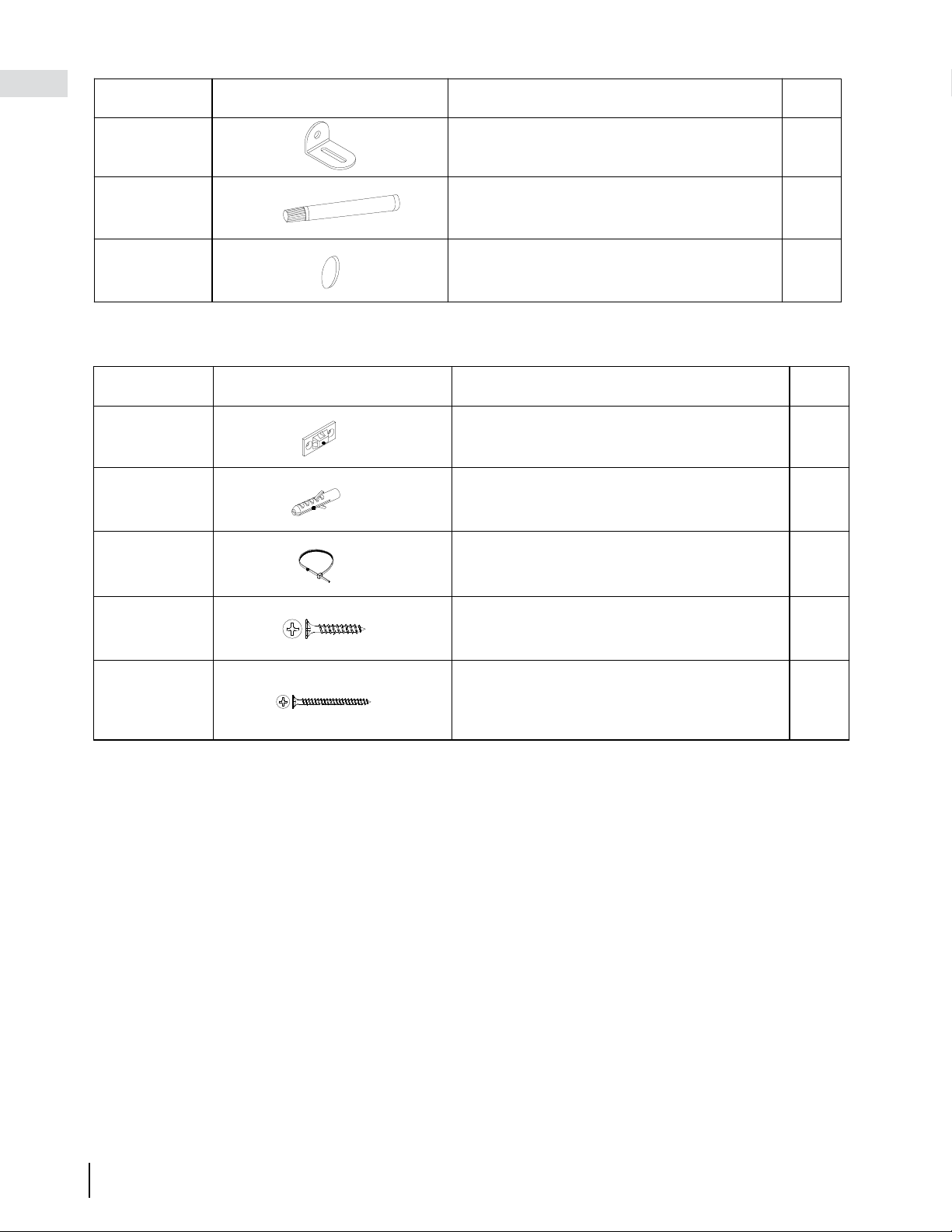

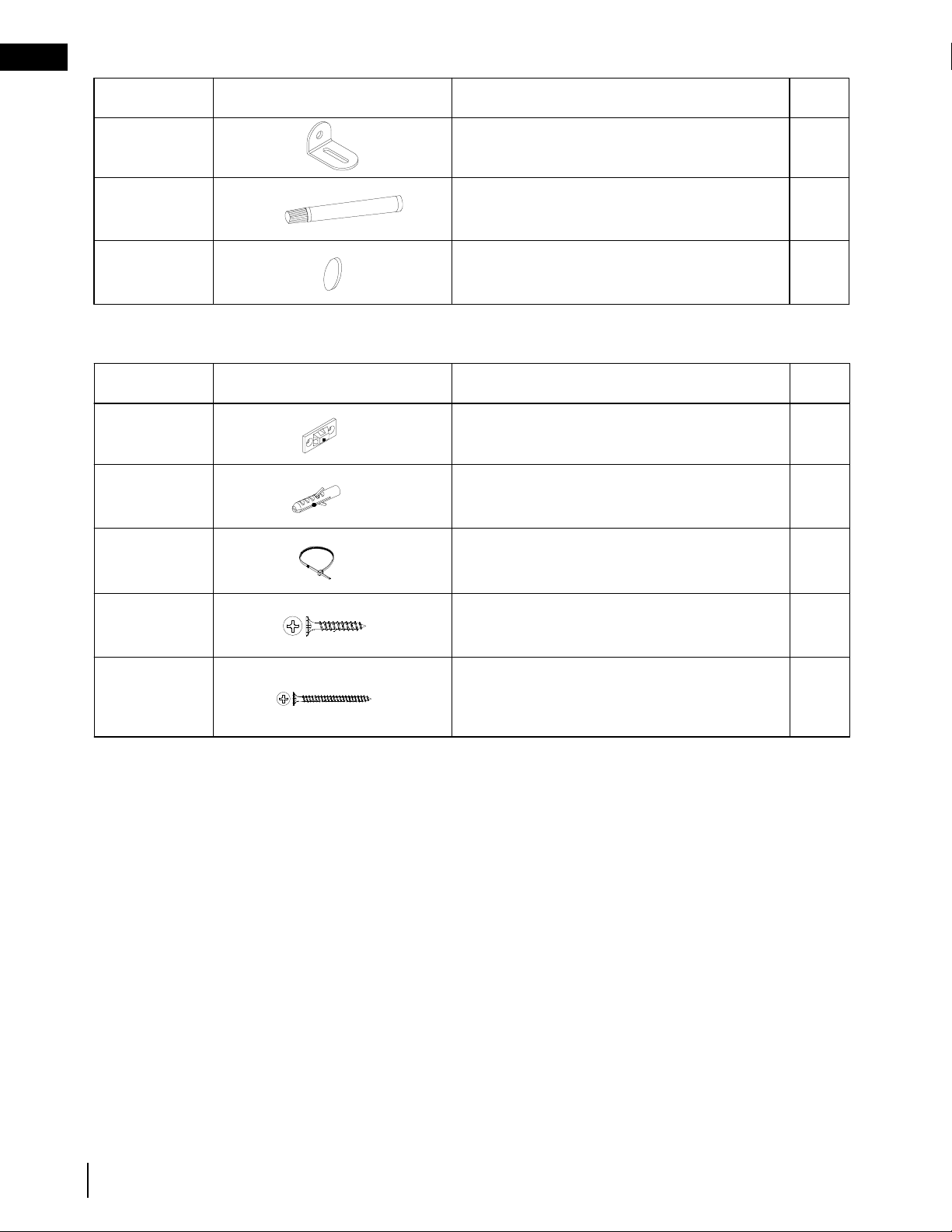

2.3 wall mounting kit
O
Firebox securing bracket
2
PART # IMAGE DESCRIP TION QTY.
P
Q
Touchup pen
Paper sticker
1
20
Machine screw, M4 x 25 mm
PART # IMAGE DESCRIP TION QTY.
Touchup pen
Paper sticker
2
2
Screw, M4 x 25 mm
O
4
P
Q
R
S
T
Screw, M3 x 14 mm
Firebox securing bracket
9
1
16
Nylon strap
AA
AB
AC
AD
AE
Mounting bracket
Anchor
2
2
1
2
2
Flat head screw, Ø3 x 20 mm
Flat head screw, Ø3 x 38 mm
PART # IMAGE DESCRIP TION QTY.
EN
W415-3056 / 05.18.21
5

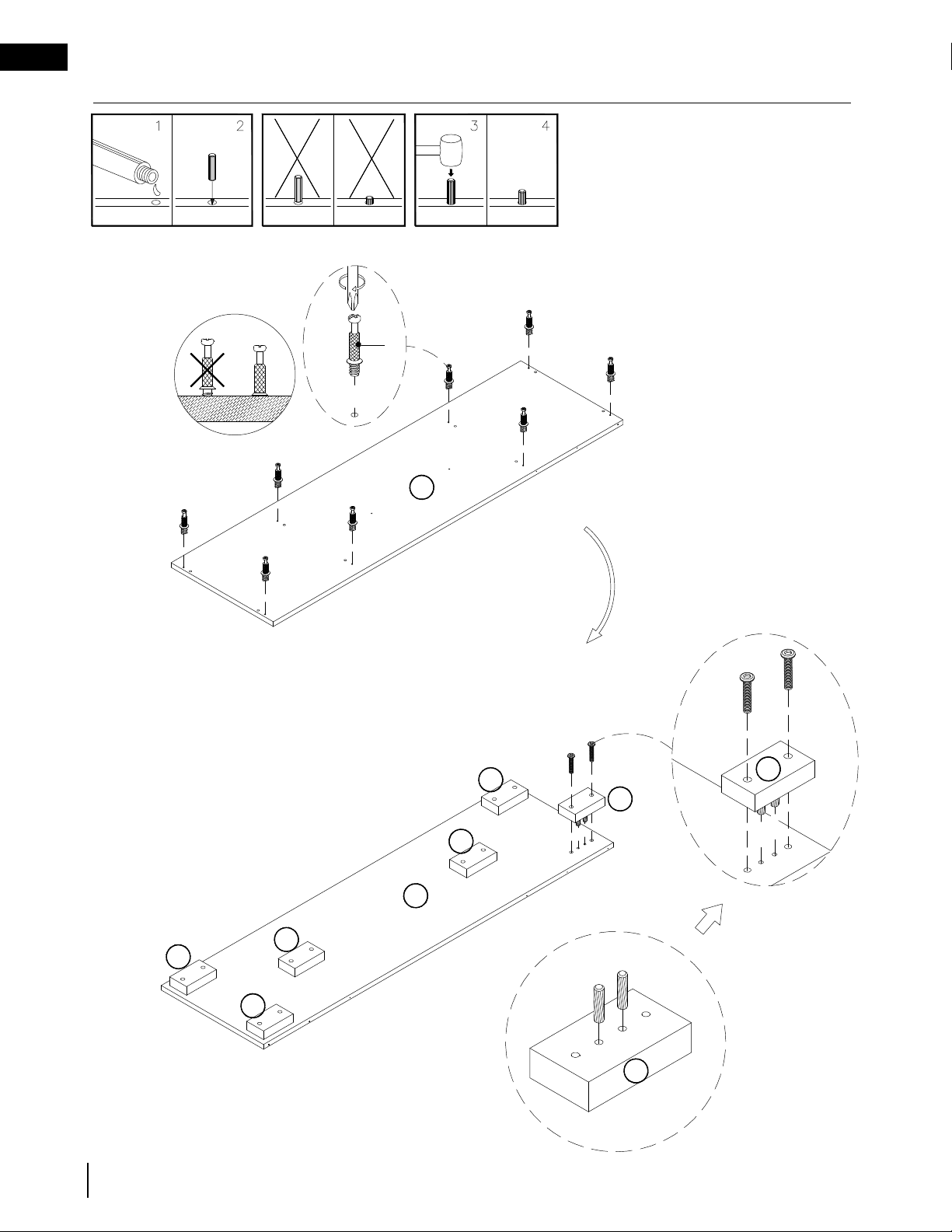

3.0 assembly

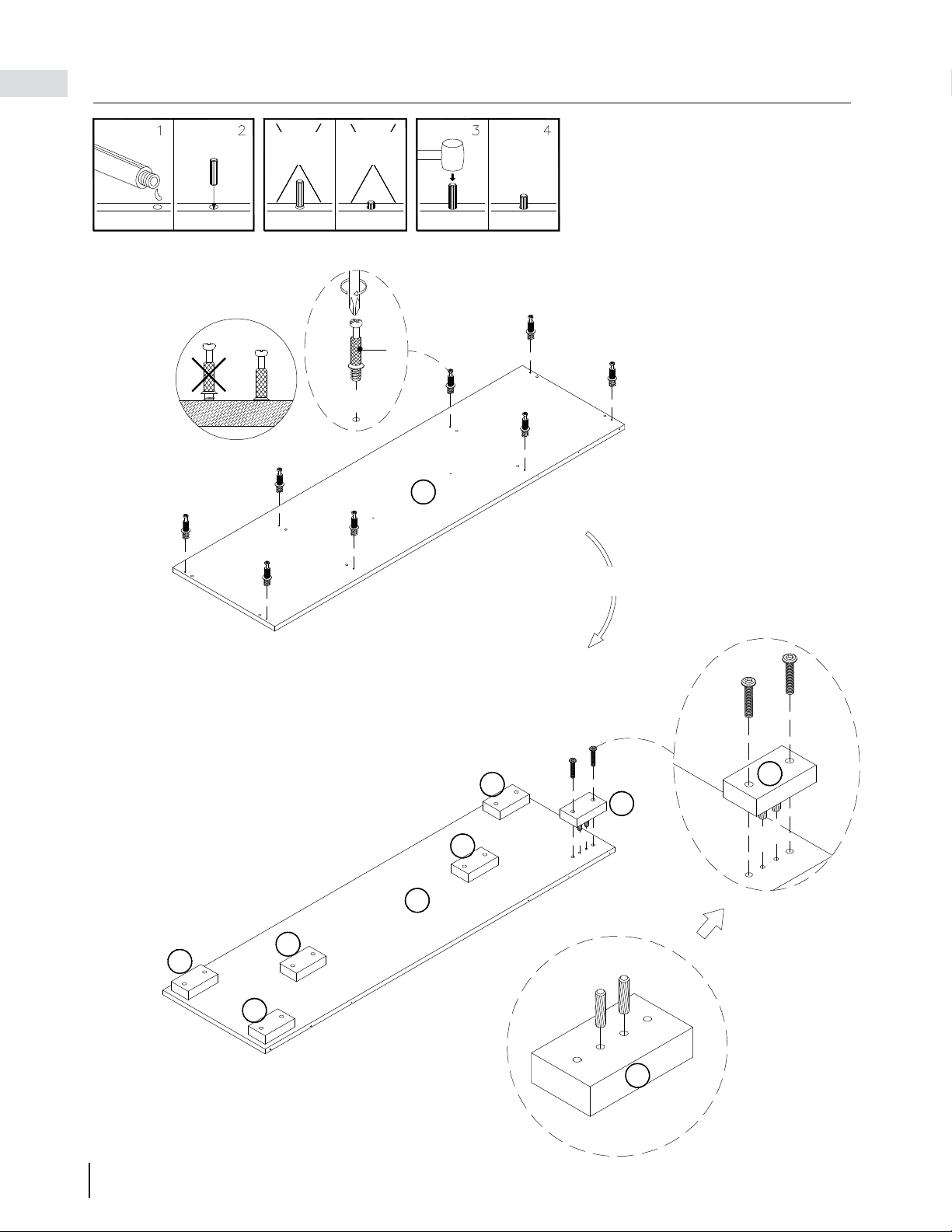

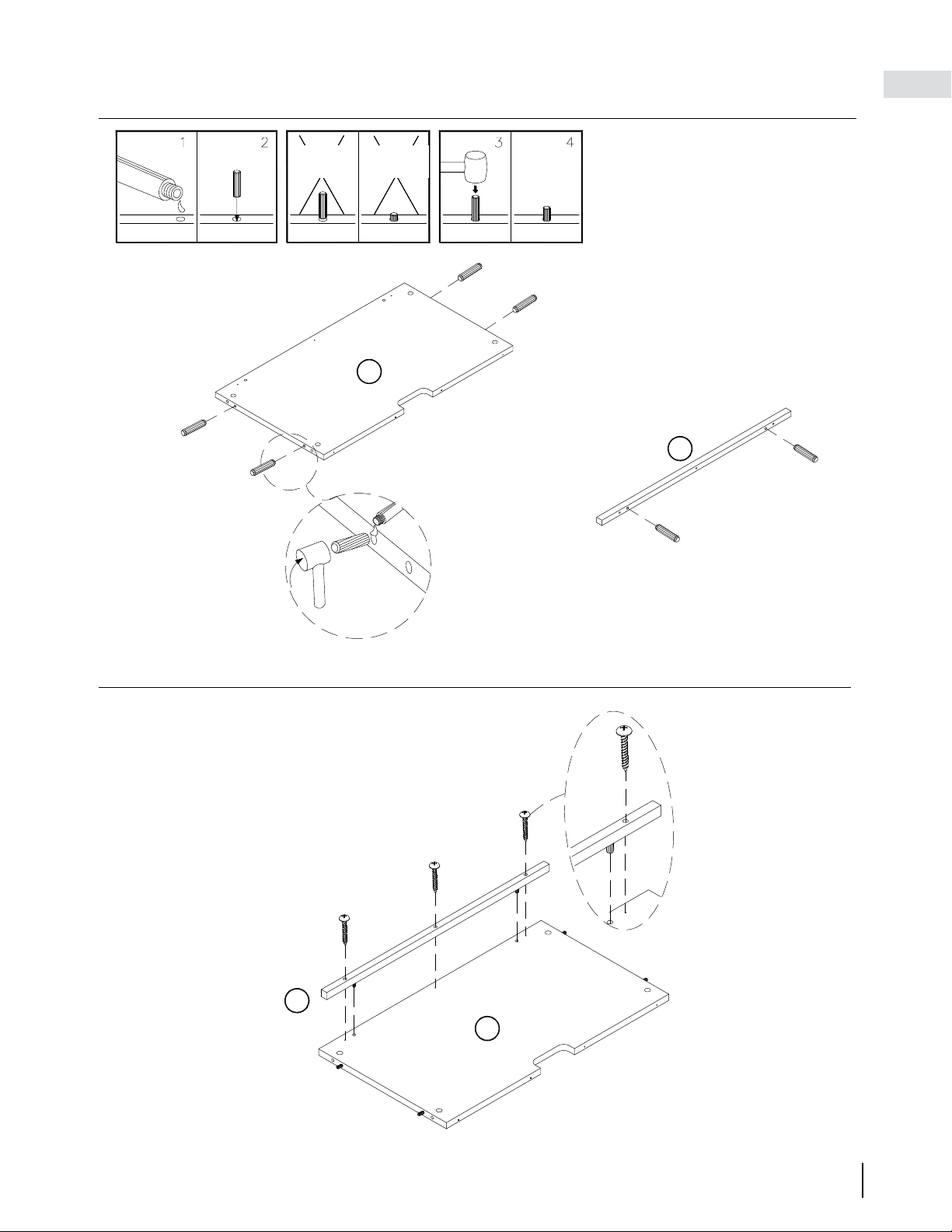

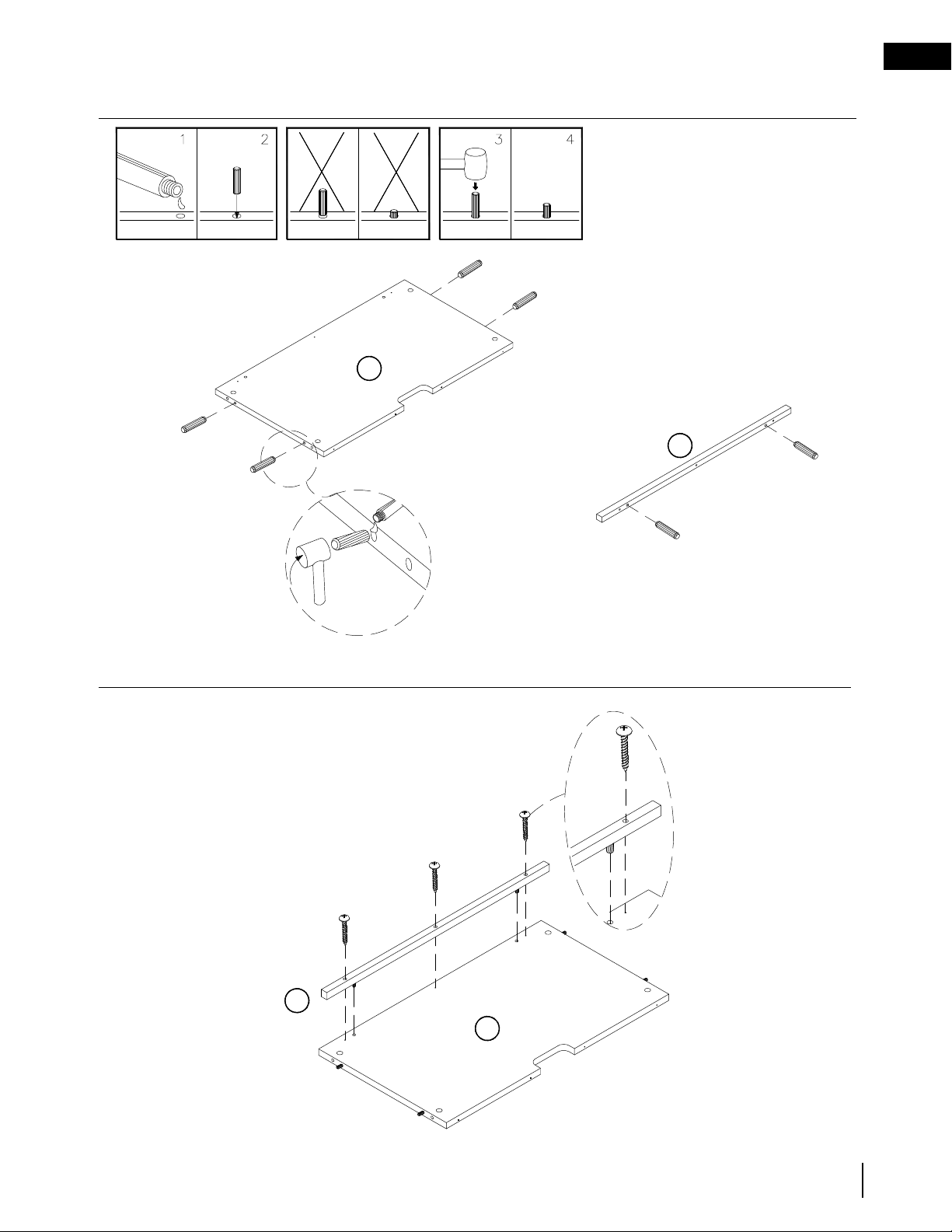

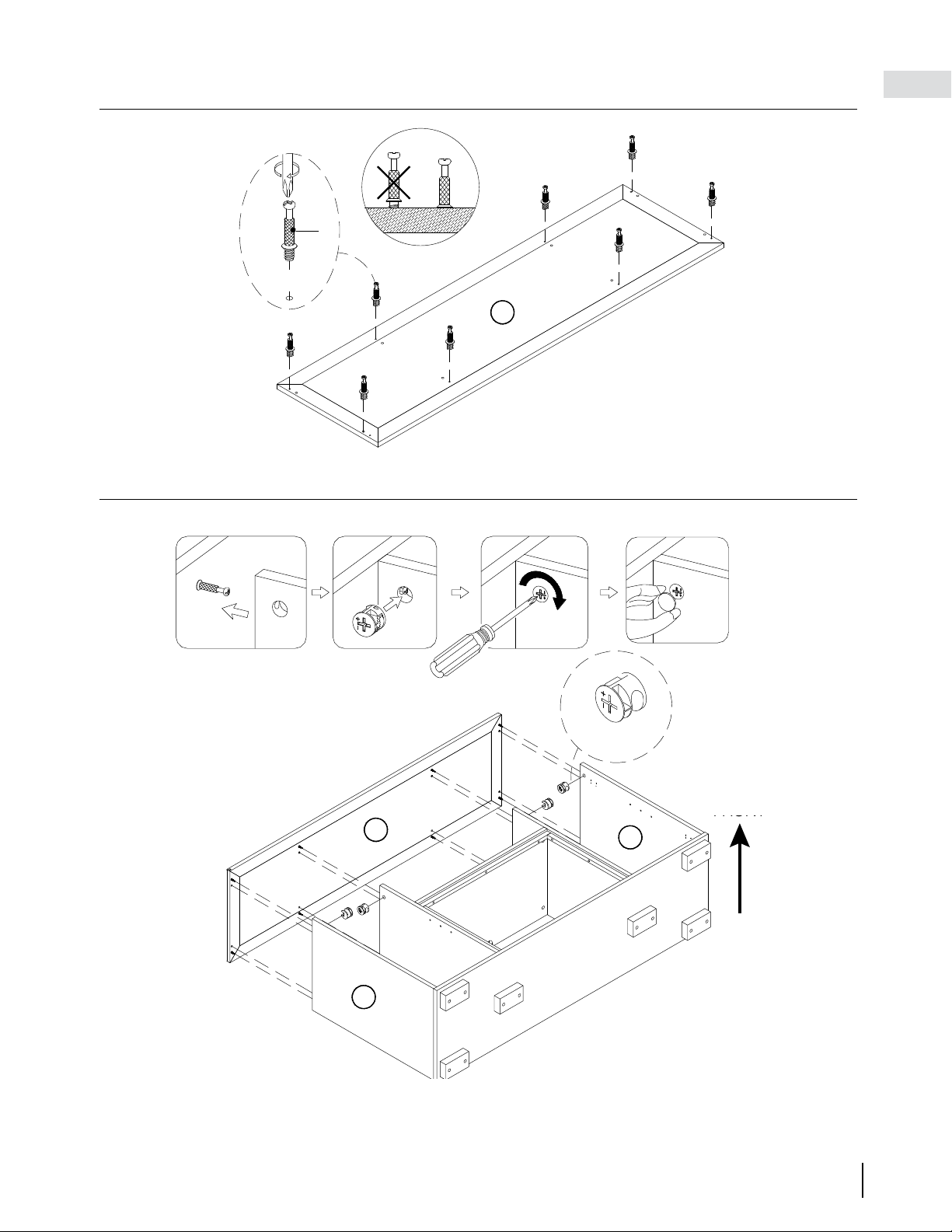

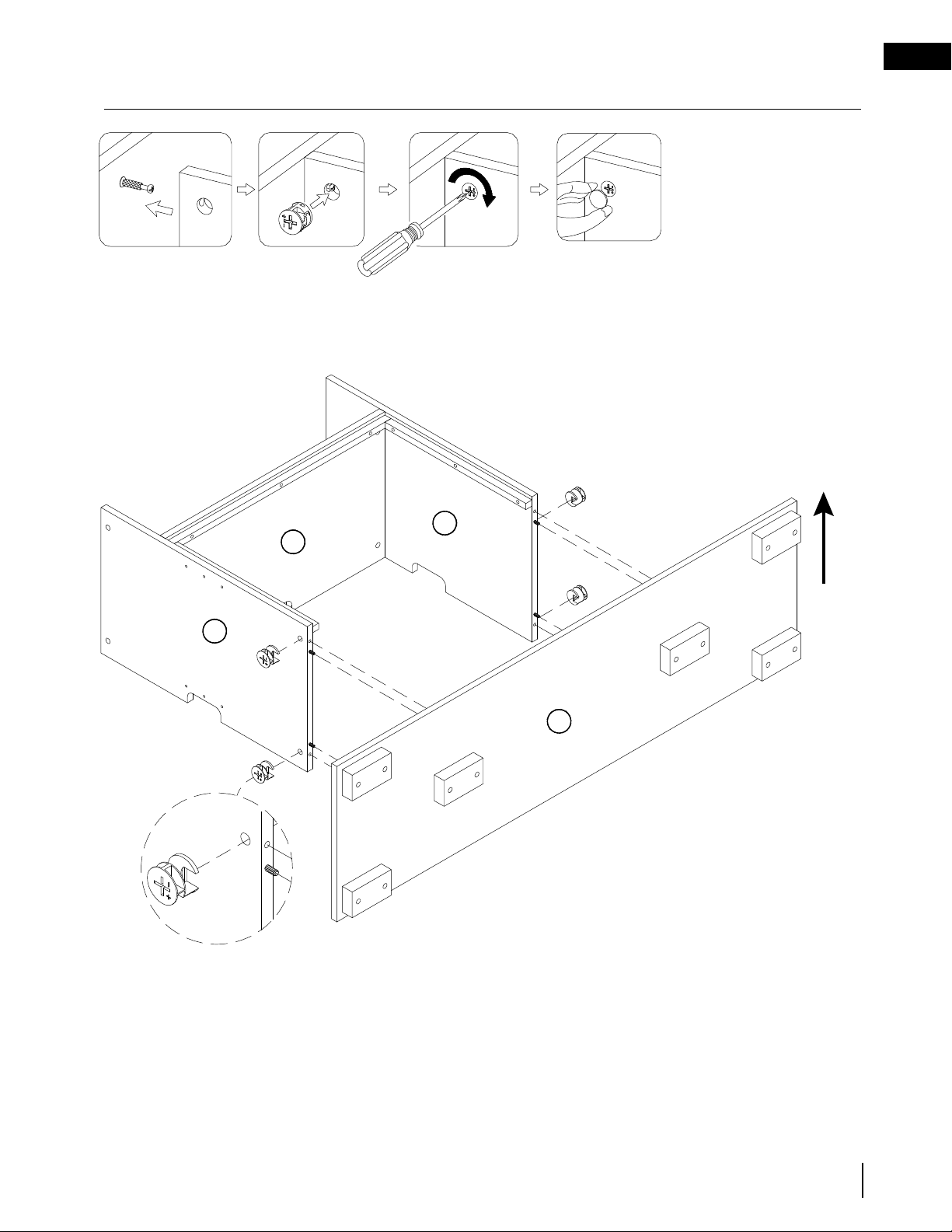

STEP 1
STEP 2
7
x 6
B
11
M
x 3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
GLUE*
B
B
B
B
7
11
7
x 6
B
11
M
x 3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
GLUE*
B
B
B
B
7
11
W415-3056 / 05.18.21
EN
6
assembly

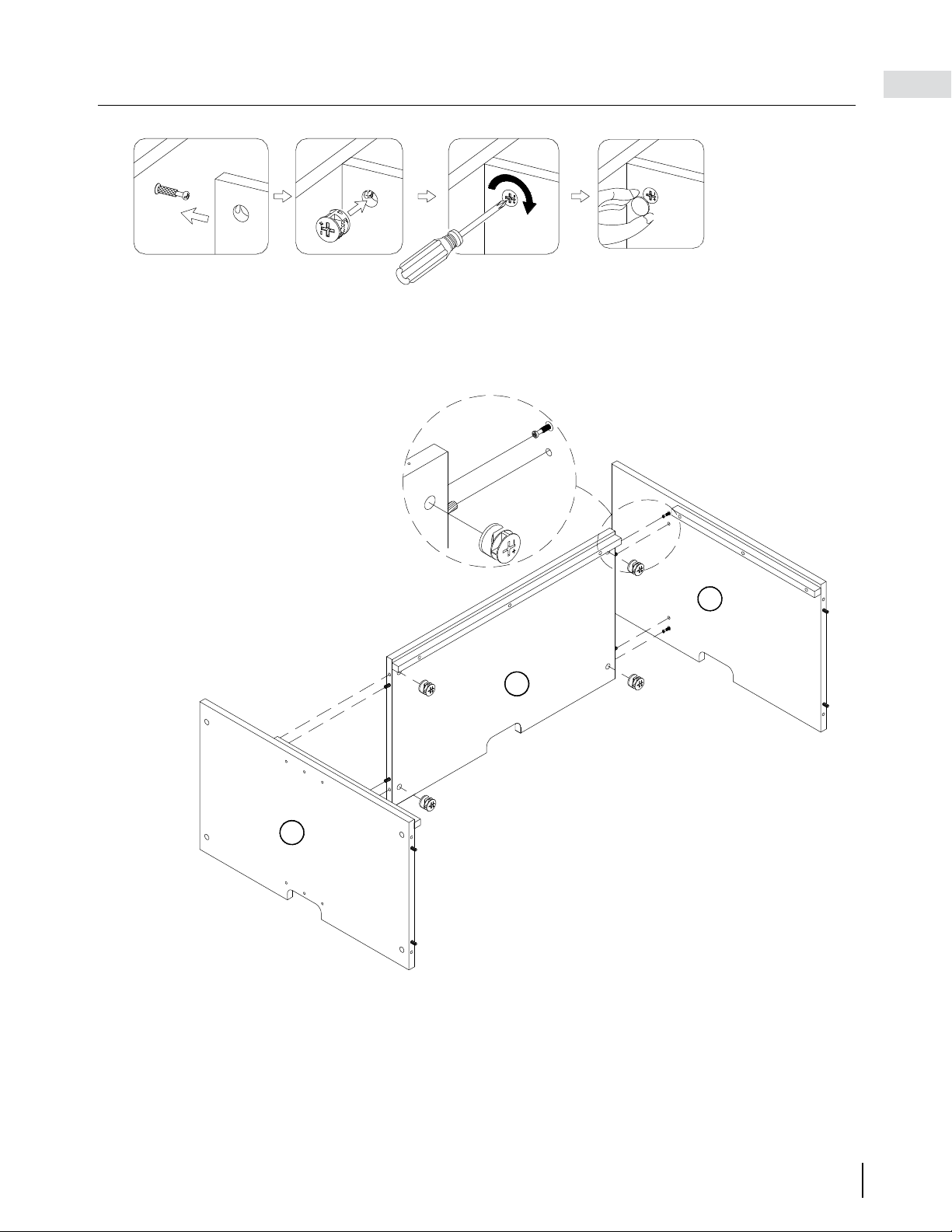

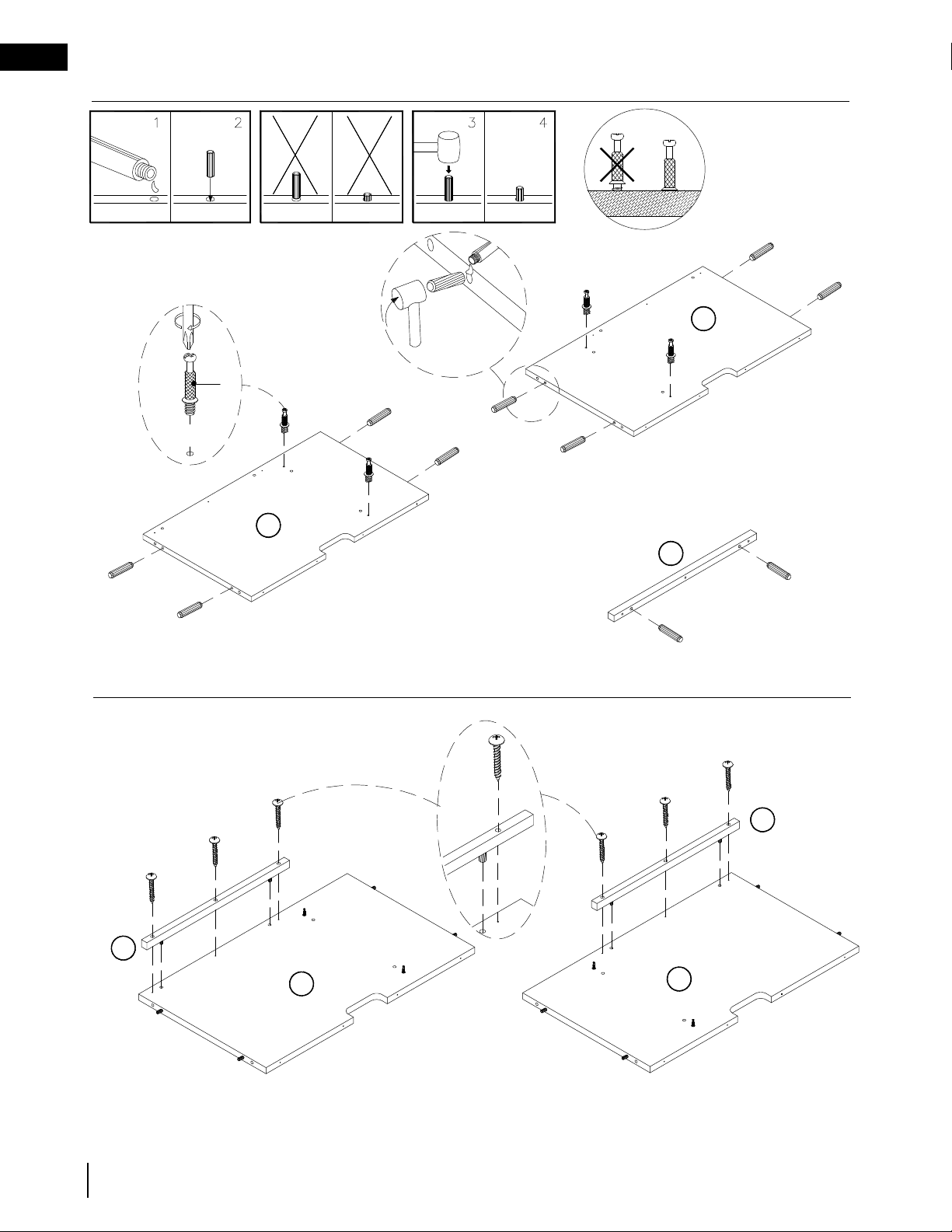

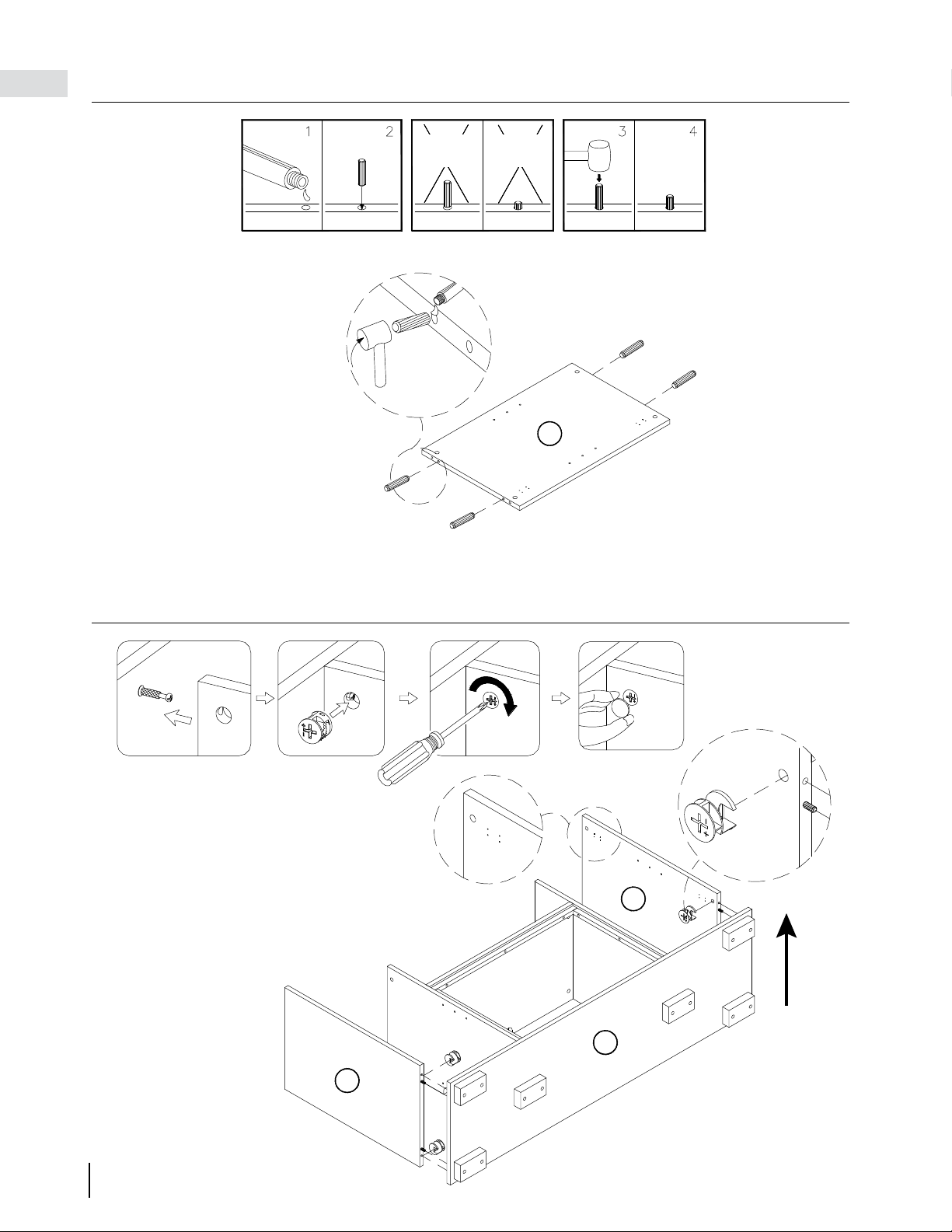

STEP 3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
F
x 4
x 2
5
6
12
x 12
B
GLUE*
M
x 6
5
6
12
12

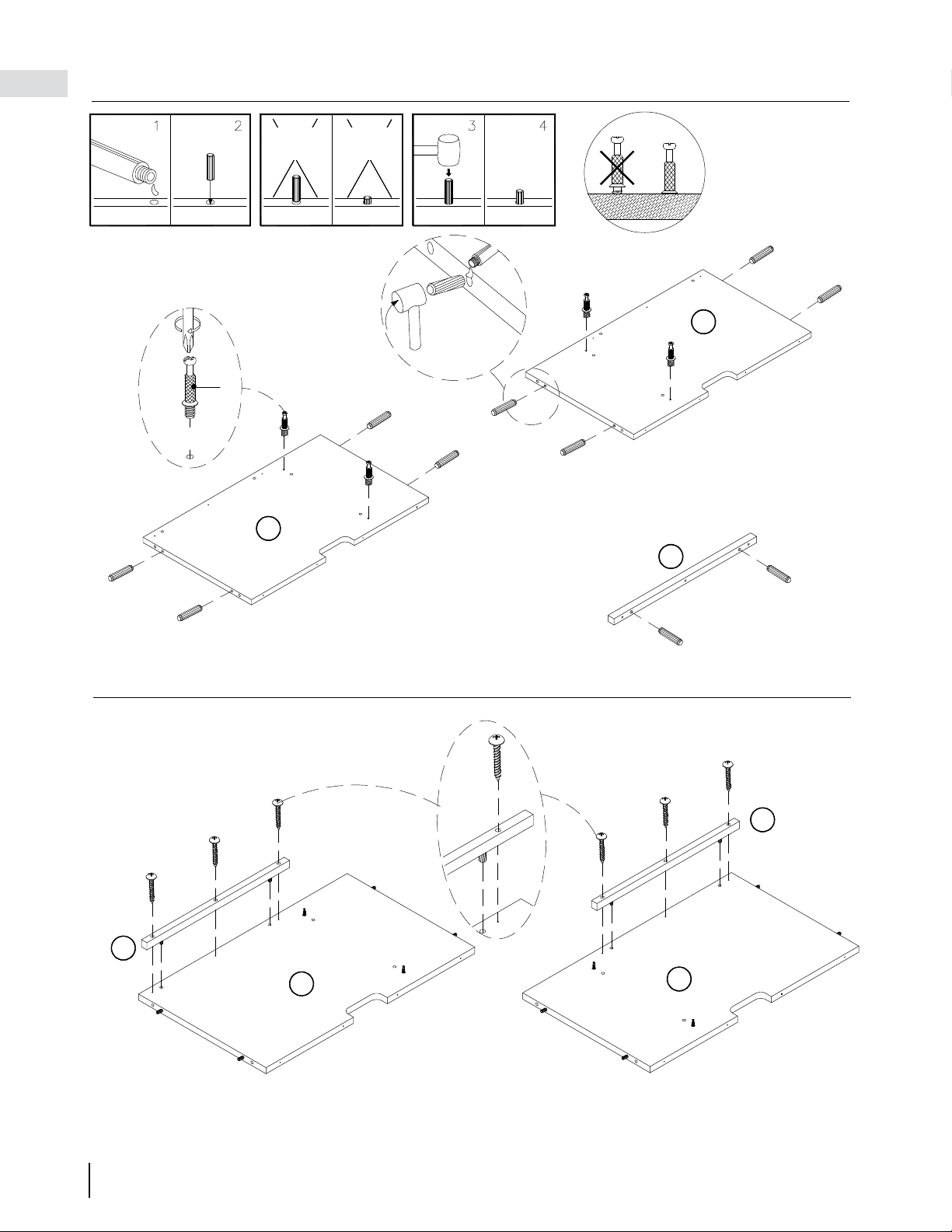

STEP 4
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
F
x 4
x 2
5
6
12
x 12
B
GLUE*
M
x 6
5
6
12
12
EN
W415-3056 / 05.18.21
7
assembly
STEP 5
E
x 4
7
5
6
Paper
sticker
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
W415-3056 / 05.18.21
EN
8
assembly

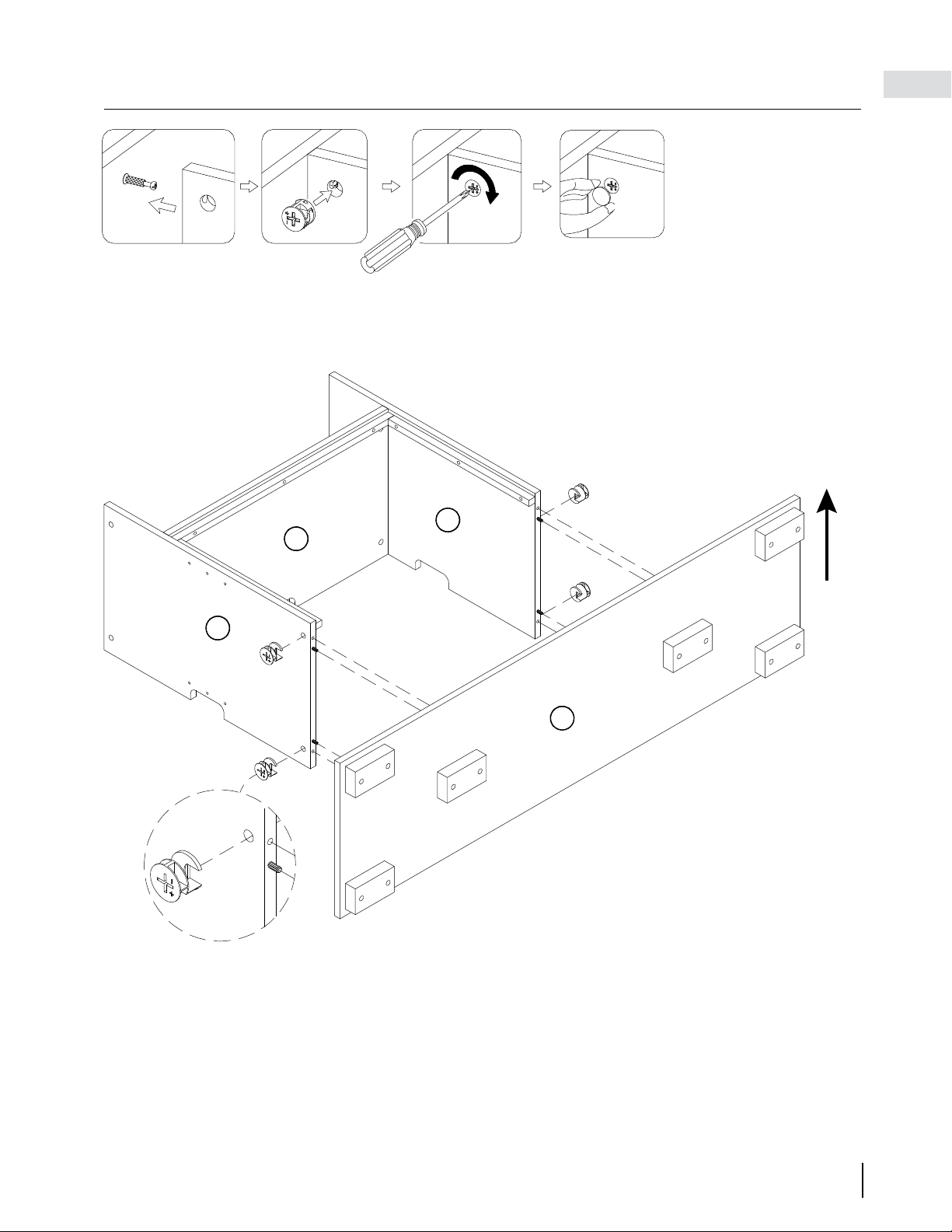

STEP 6
2
13
13
13
13
13
13
13
G
x 12
2
TURN OVER
x 12
B
13
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
F
x 8
EN
W415-3056 / 05.18.21
9
assembly
STEP 7
E
x 4
7
6
5
2
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
FRONT
W415-3056 / 05.18.21
EN
10
assembly

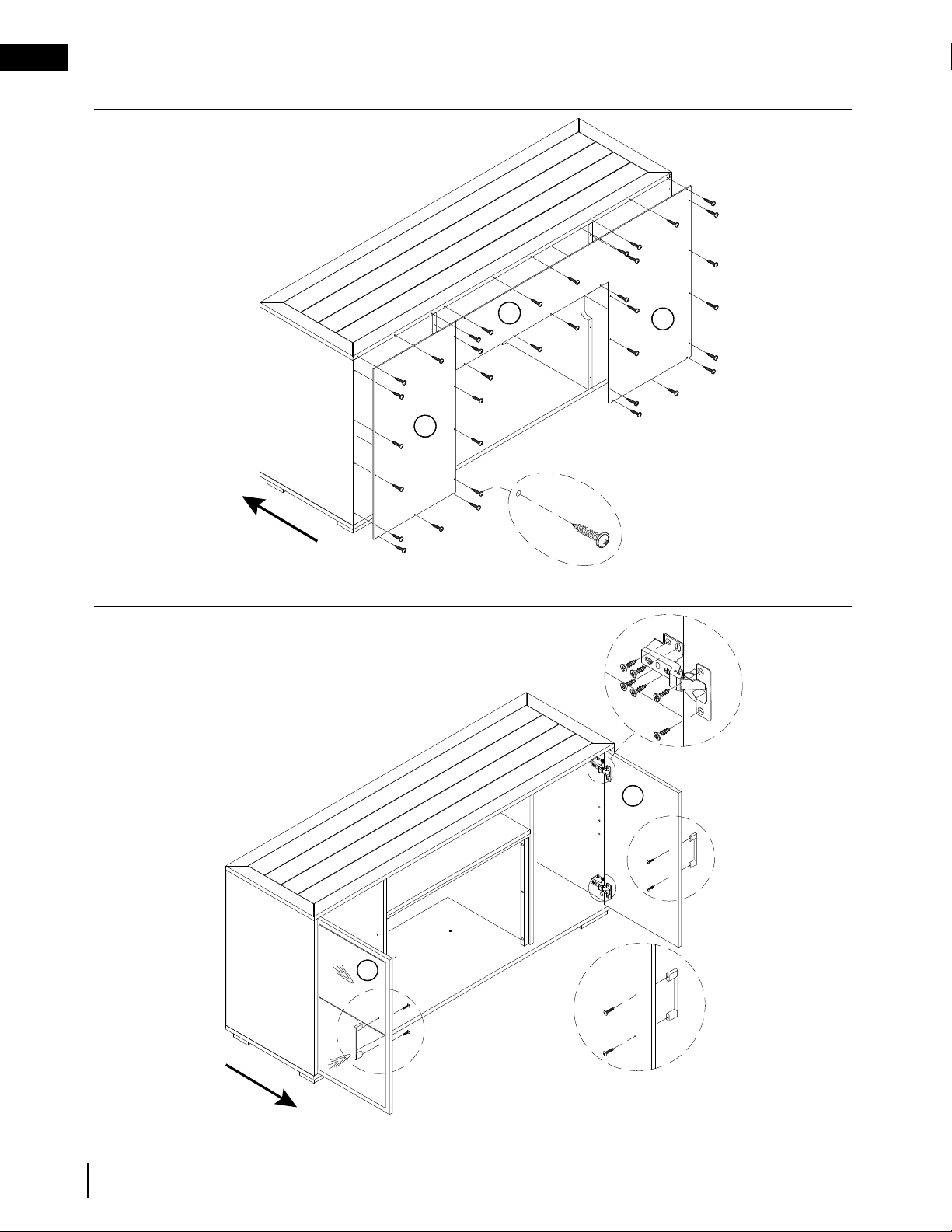

STEP 8
STEP 9
2
3
3
E
x 4
x 8
B
GLUE*
3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
x 2
FRONT
2
3
3
E
x 4
x 8
B
GLUE*
3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
x 2
FRONT
EN
W415-3056 / 05.18.21
11
assembly
STEP 10
STEP 11
1
1
3
3
E
x 8
F
x 8
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
FRONT
1
1
3
3
E
x 8
F
x 8
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
FRONT
W415-3056 / 05.18.21
EN
12
assembly
STEP 12
STEP 13
x 36
C
8
8
9
FRONT
x 24
J
K
x 2
L
x 4
4
4
x 4
I
FRONT
EN
W415-3056 / 05.18.21
13
assembly

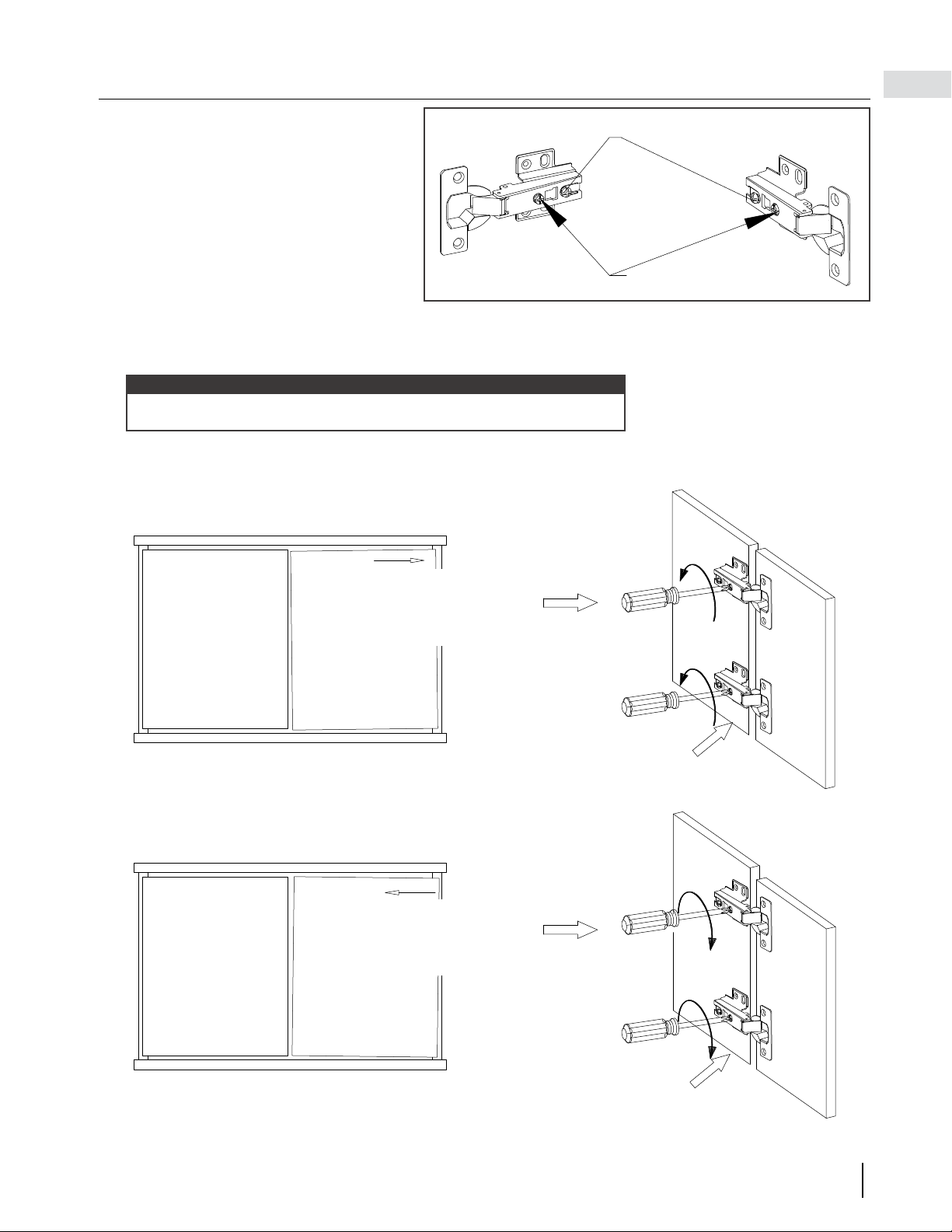

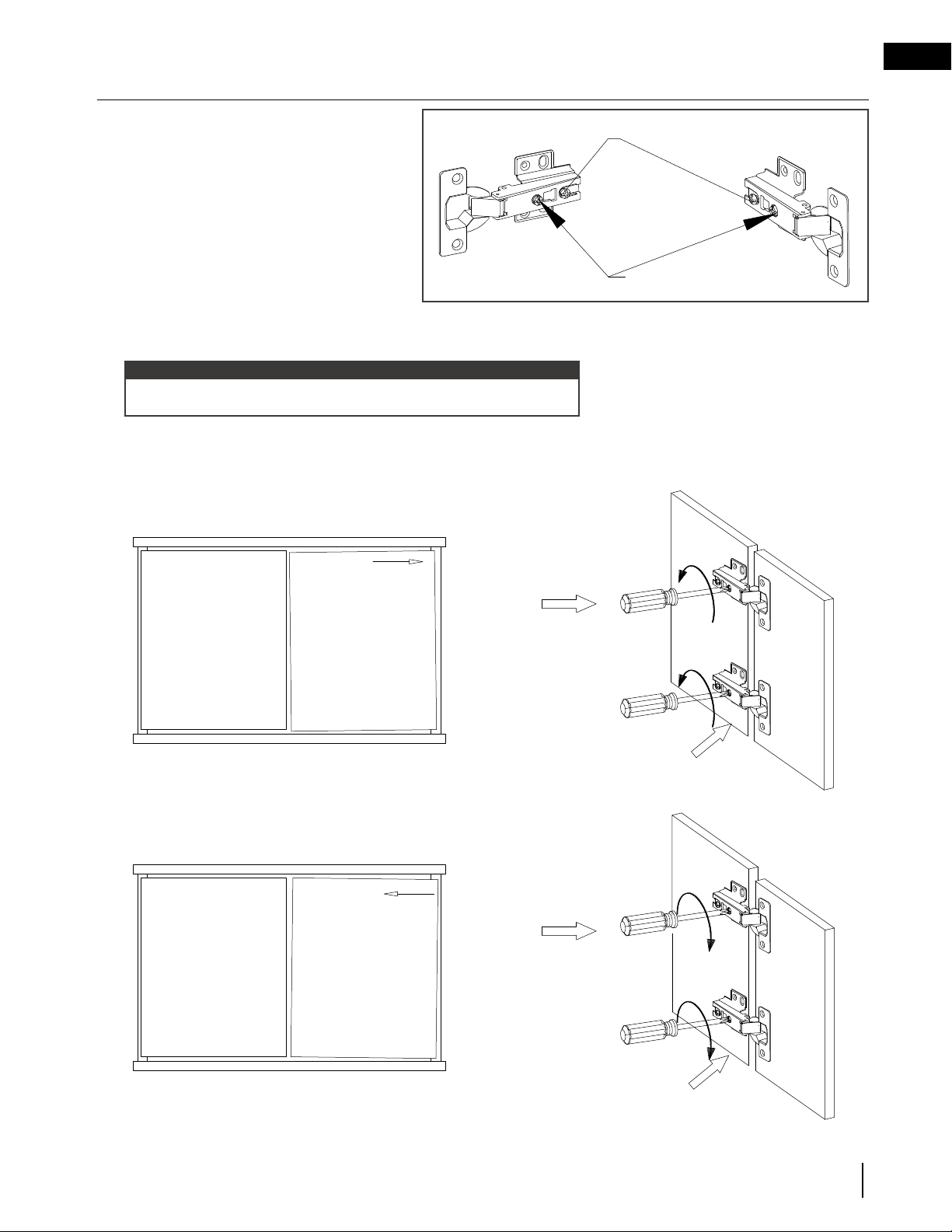

HINGE ADJUSTMENT SUPPLEMENT
In the event that the door does not align
properly, the INSIDE machine screws located
on the hinges are for adjusting slightly to the left
or rihgt. DO NOT LOOSEN THE OUTSIDE
MACHINE SCREW FOR ADJUSTMENT.
1. To adjust the door toward the OUTSIDE of
the unit, turn the inside machine screws to
the LEFT, or COUNTERCLOCKWISE (Fig.
A).
2. To adjust the door toward the INSIDE of the unit, turn the inside machine scrrews to the RIGHT, or
CLOCKWISE (Fig. B).
Only once the door is in the desired position, fully tighten the OUTSIDE machine screws. This will ensure that the
door is secure.
Please be patient. It may take several minutes to adjust properly.
note:
INSIDE MACHINE SCREW
DOOR
A
B

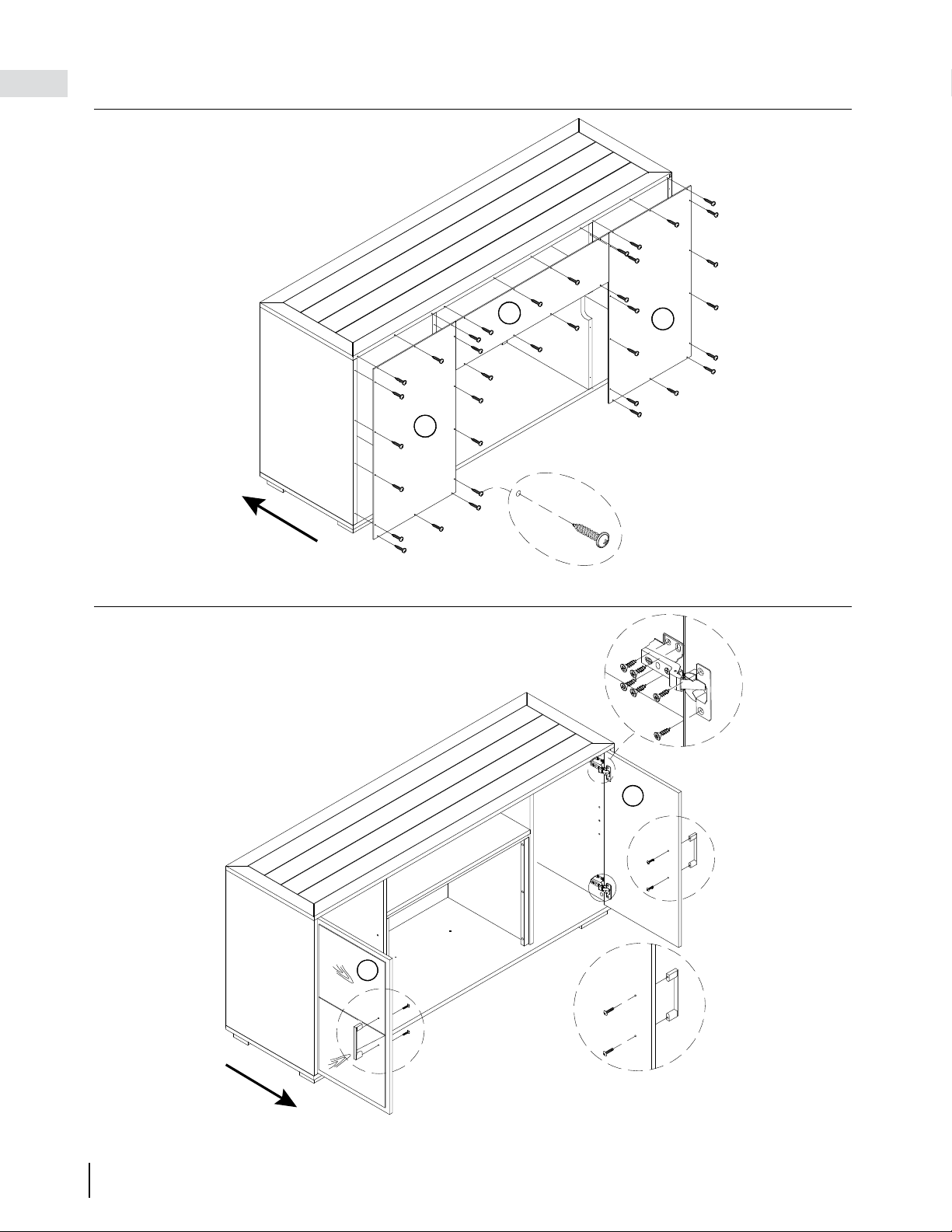

DOOR
HINGE ADJUSTMENT SUPPLEMENT
You may also need to adjust slightly the lower part of the
door toward OUTSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
INSIDE of the unit.
You may also need to adjust slightly the lower part of the
door toward INSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
OUTSIDE of the unit.
OUTSIDE MACHINE SCREW
Only once the door is in the desired position, fully tighten the OUTSIDE Machine Screws. This will
ensure that the door is secure.
*Note: Please be patient, it may take several minutes to adjust properly.
B. To adjust the door toward the INSIDE of the unit, turn the Inside Machine Screws to the RIGHT, or
CLOCKWISE. (See Figure B)
A. To adjust the door toward the OUTSIDE of the unit, turn the Inside Machine Screws to the LEFT, or
COUNTERCLOCKWISE. (See Figure A)
In the event that the door does not align properly, the INSIDE Machine Screws located on the Hinges
are for adjusting slightly to the Left or Right. DO NOT LOOSEN THE OUTSIDE MACHINE SCREW
FOR ADJUSTMENT.
INSIDE MACHINE SCREW
DOOR
A
B
DOOR
HINGE ADJUSTMENT SUPPLEMENT
You may also need to adjust slightly the lower part of the
door toward OUTSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
INSIDE of the unit.
You may also need to adjust slightly the lower part of the
door toward INSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
OUTSIDE of the unit.
OUTSIDE MACHINE SCREW
Only once the door is in the desired position, fully tighten the OUTSIDE Machine Screws. This will
ensure that the door is secure.
*Note: Please be patient, it may take several minutes to adjust properly.
B. To adjust the door toward the INSIDE of the unit, turn the Inside Machine Screws to the RIGHT, or
CLOCKWISE. (See Figure B)
A. To adjust the door toward the OUTSIDE of the unit, turn the Inside Machine Screws to the LEFT, or
COUNTERCLOCKWISE. (See Figure A)
In the event that the door does not align properly, the INSIDE Machine Screws located on the Hinges
are for adjusting slightly to the Left or Right. DO NOT LOOSEN THE OUTSIDE MACHINE SCREW
FOR ADJUSTMENT.
Fig. A
Fig. B
W415-3056 / 05.18.21
EN
14

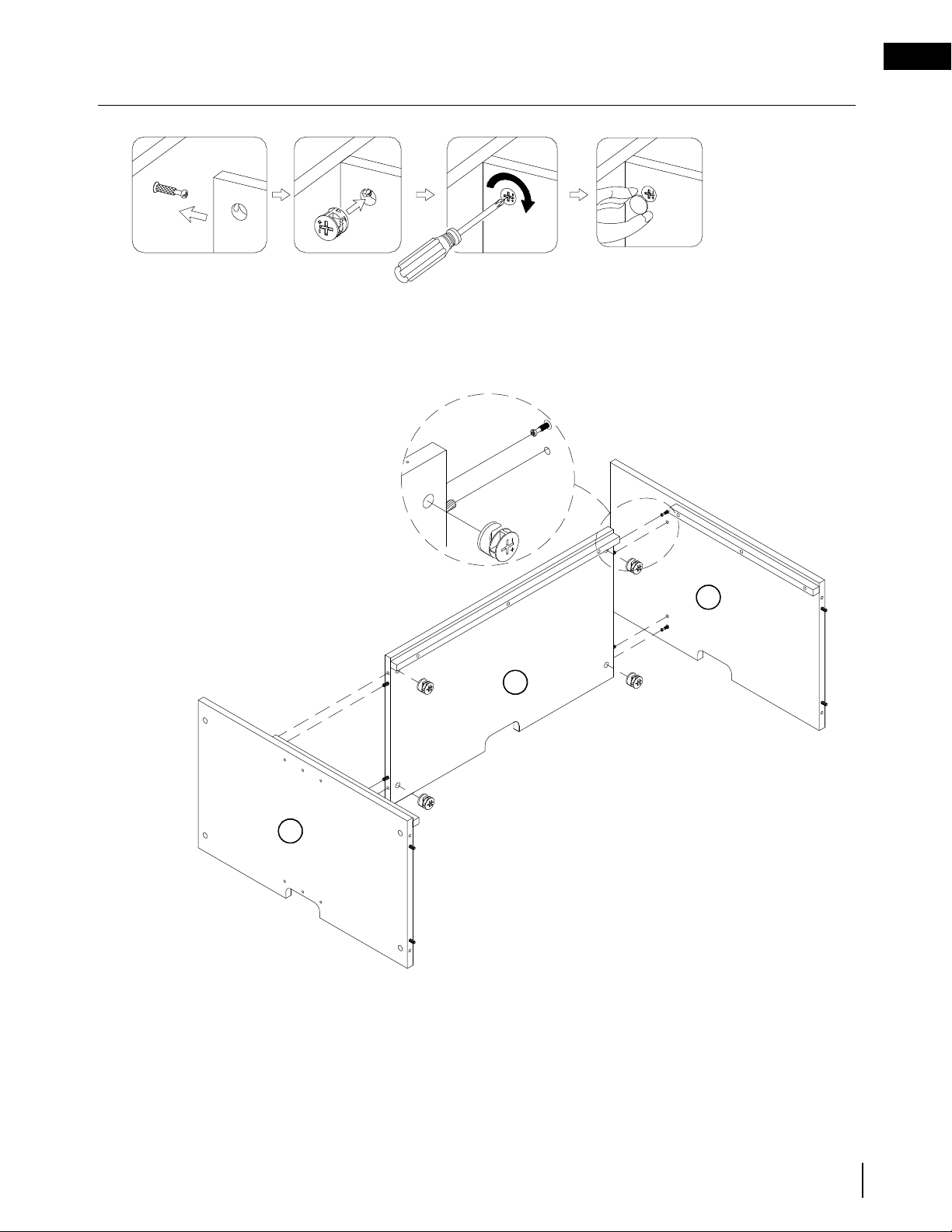

assembly
STEP 14
STEP 15
x 8
D
10
10
O
x 2
APPLIANCE
FRONT
x 8
D
10
10
O
x 2
APPLIANCE
FRONT
EN
W415-3056 / 05.18.21
15

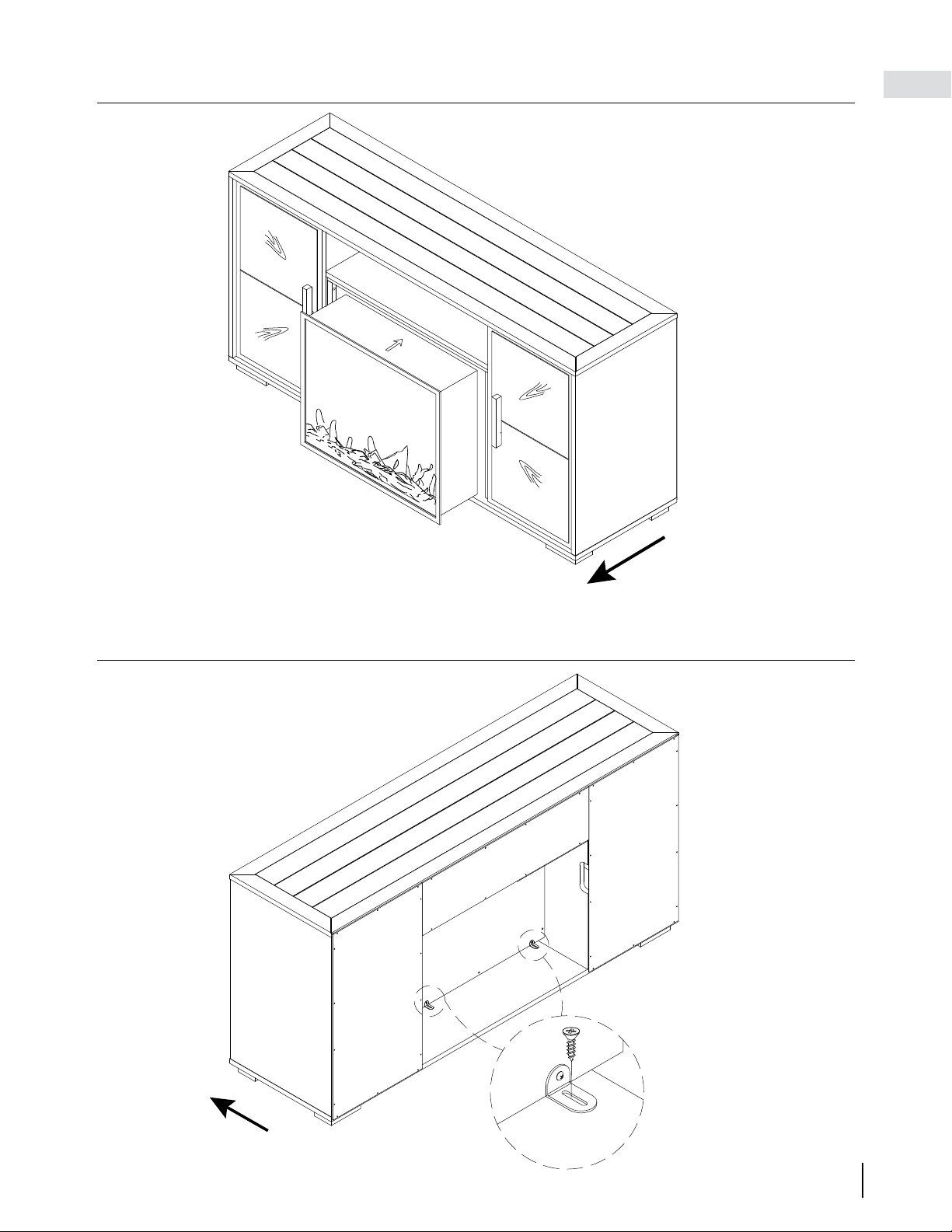

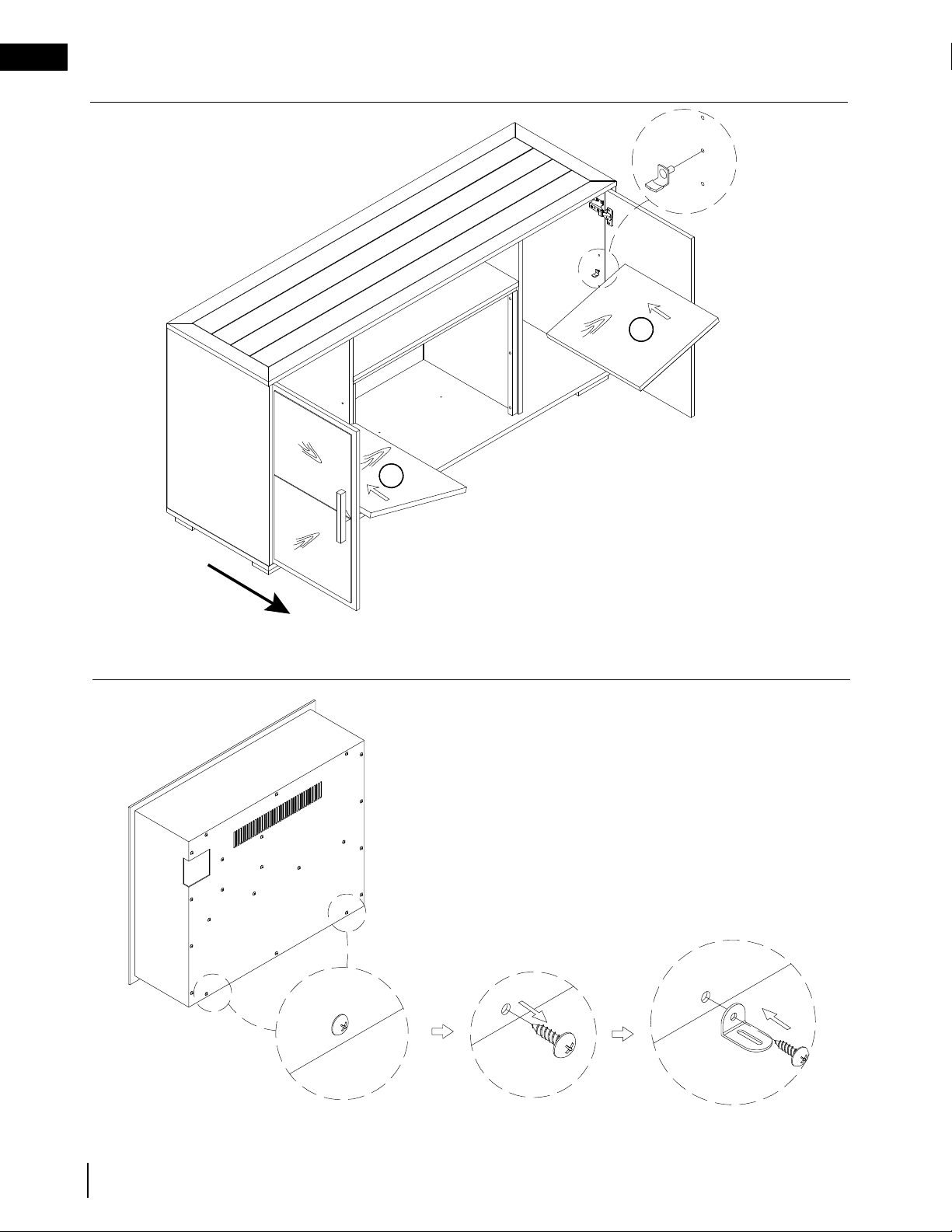

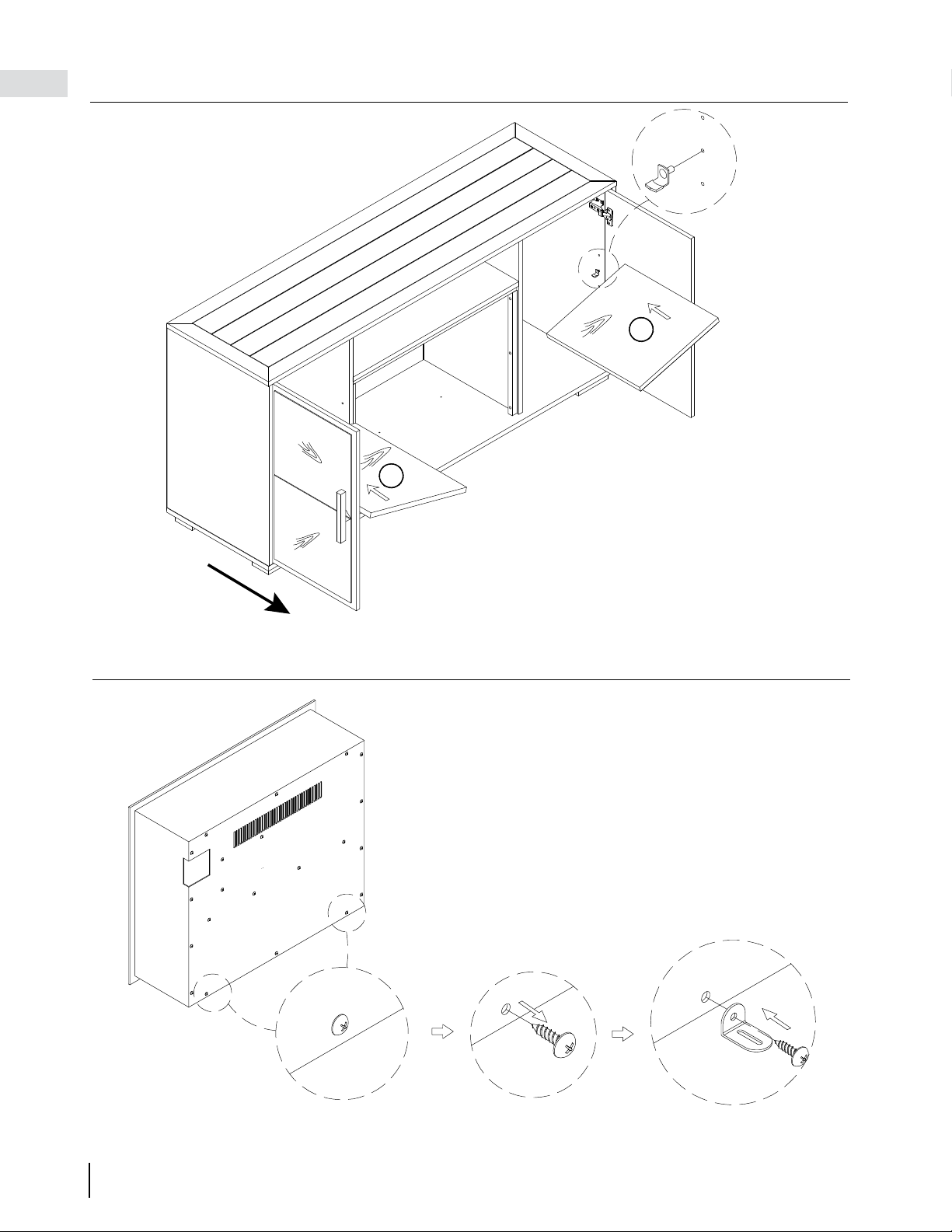

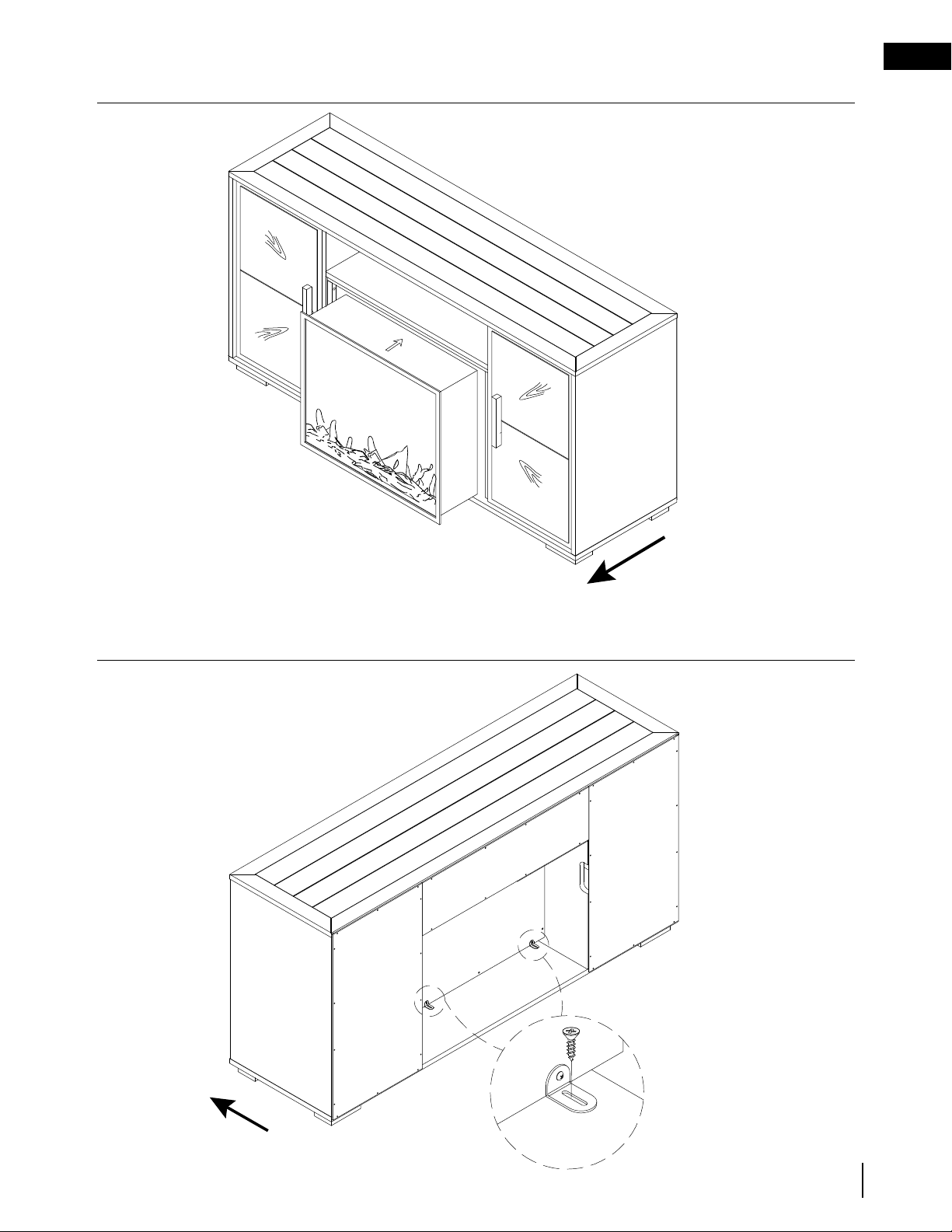

assembly
STEP 16
STEP 17
APPLIANCE
N
x 2
APPLIANCE
FRONT
FRONT
APPLIANCE
N
x 2
APPLIANCE
FRONT
FRONT
W415-3056 / 05.18.21
EN
16
assembly

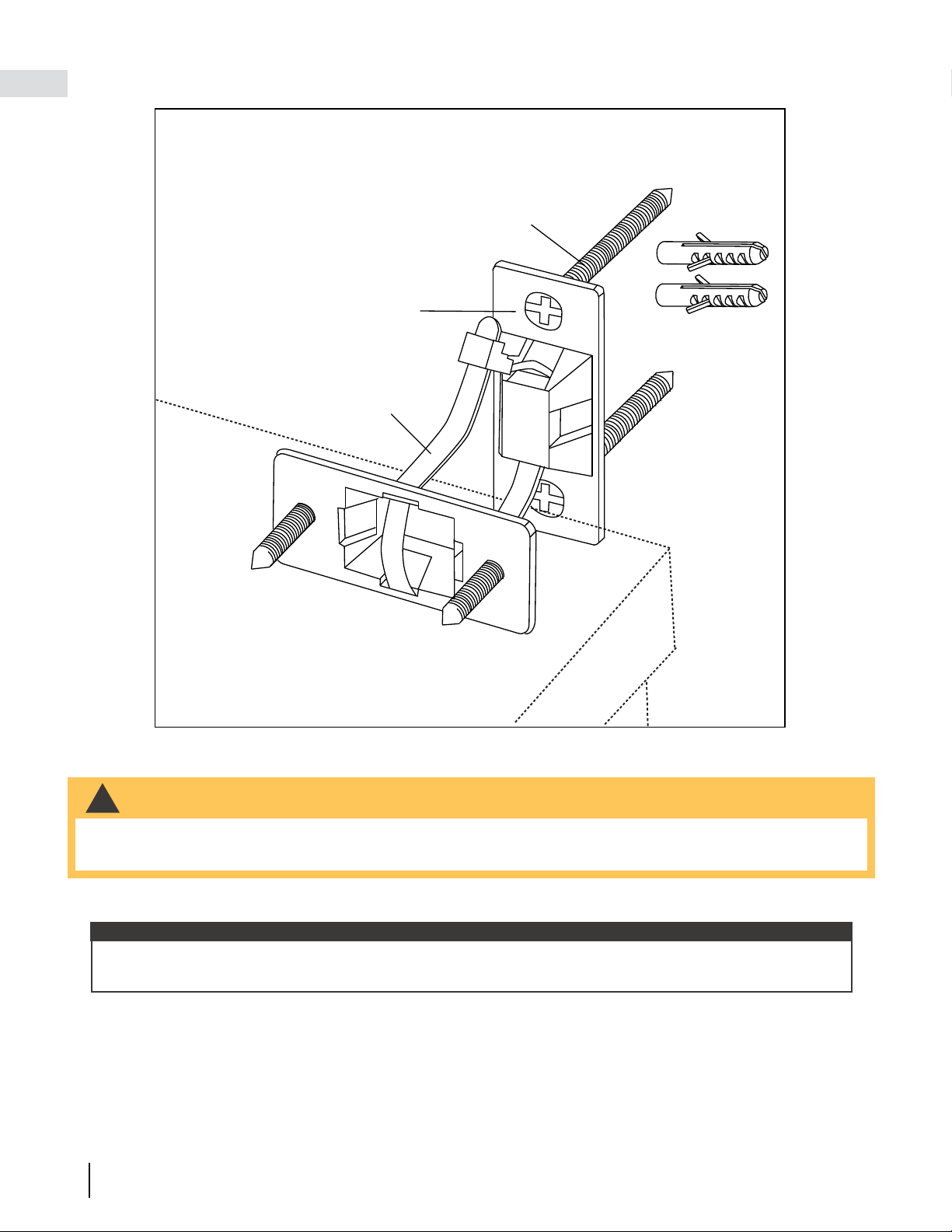

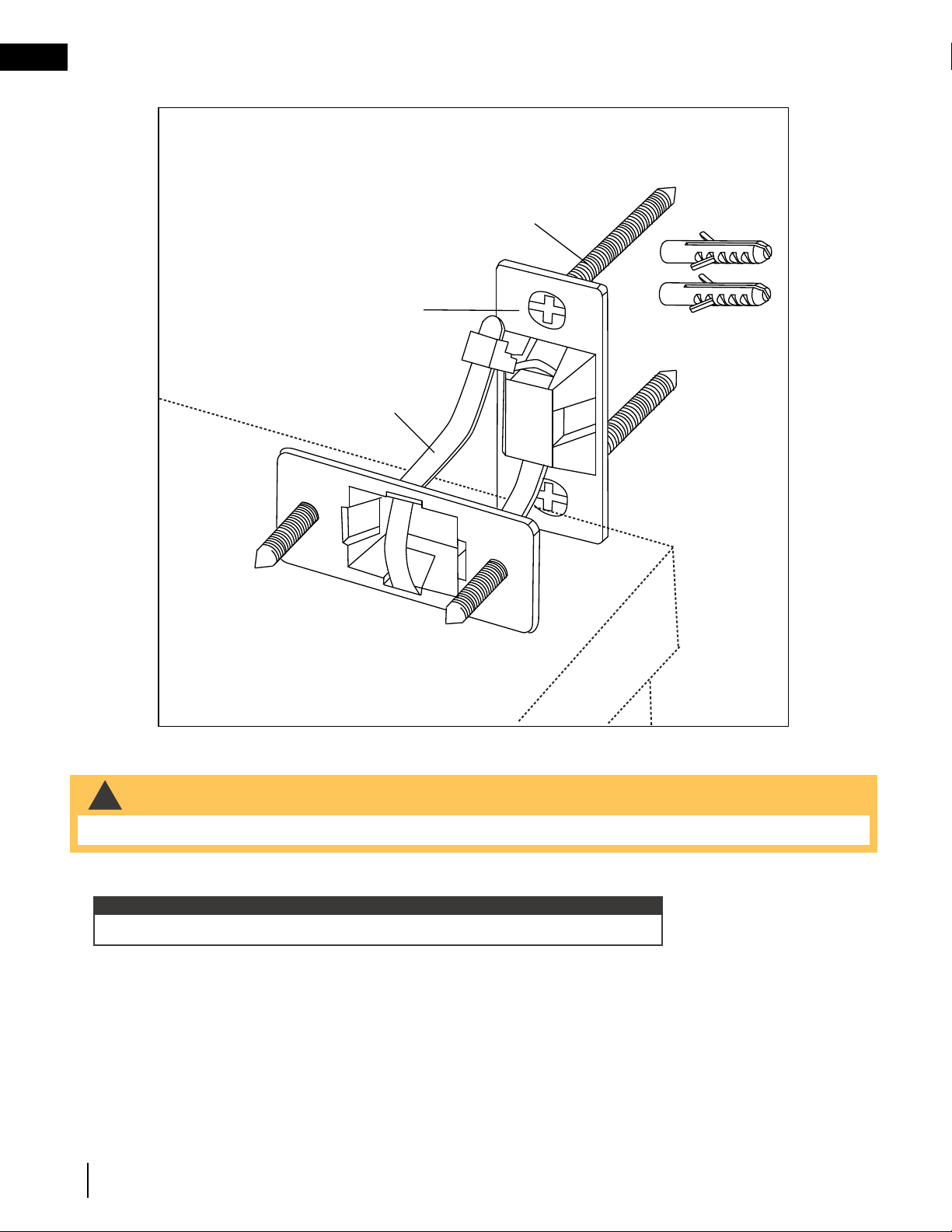

3.1 anchoring the media console
Clean media console with a non-abrasive cloth. Clean as often as necessary.
3.2 care and maintenance
• Do not use abrasive or chemical cleaners. Discolouring or damage to finish may result.
!
WARNING
Excessive sun exposure may cuase discolouring or fading of media console finish.
note:
Mantel
Wall
Nylon Strap
Mounting Bracket
Flat Head Screw
(AA)
(AC)
(AE x 2)
(AD x 2)
(AB x 2, as
necessary)
EN
W415-3056 / 05.18.21
17
4.0 warranty
Your wood furniture is constructed of the fi nest quality grade materials. However, because the nature of wood, you may
notice variations in grain consistency; this is normal and will add to the uniqueness of your furniture.
Napoleon warrants its products against manufacturing defects to the original purchaser only. Registering your warranty is
not necessary. Simply provide your proof of purchase along with the model and serial number to make a warranty claim.
Provided that the purchase was made through an authorized Napoleon dealer your wood furniture is subject to the
following conditions and limitations:
Warranty coverage begins on the date of original installation.
This factory warranty is non-transferable and may not be extended whatsoever by any of our representatives.
Installation must be done in accordance with the installation instructions included with the product and all local and
national building and fi re codes.
This limited warranty does not cover damages caused by misuse, lack of maintenance, accident, alterations, abuse, or
neglect and parts installed from other manufacturers will nullify this warranty.
This limited warranty further does not cover any scratches, dents, discoloring caused by sun exposure, abrasive and
chemical cleaners, nor chipping.
In the fi rst 90 days only, this warranty extends to the repair or replacement of warranted parts which are defective in
material or workmanship provided that the product has been assembled and operated in accordance with the operation
instructions and under normal conditions.
Napoleon will not be responsible for installation, labour or any other expenses related to the reinstallation of a warranted
part and such expenses are not covered by this warranty. Notwithstanding any provisions contained in the Limited
Warranty, Napoleon’s responsibility under this warranty is defi ned as above and it shall not in any event extend to any
incidental, consequential, or indirect damages.
This warranty defi nes the obligations and liability of Napoleon with respect to the Napoleon wood furniture and any other
warranties expressed or implied with respect to this product; its components or accessories are excluded.
Napoleon neither assumes, nor authorizes any third party to assume, on its behalf, any other liabilities with respect to the
sale of this product.
Any damages to the furniture, glass or other component due to water, weather damage, cracking, long periods of
dampness, condensation, damaging chemicals, or cleaners will not be the responsibility of Napoleon.
Napoleon reserves the right to have its representative inspect any product or part thereof prior to honouring any warranty
claim.
All parts replaced under the Limited Warranty Policy are subject to a single claim.
All parts replaced under the warranty will be covered for a period of 90 days from the date of their installation.
The manufacturer may require that defective parts or products be returned or that digital pictures be provided to support
the claim. Returned products are to be shipped prepaid to the manufacturer for investigation. If a product is found with a
defect, the manufacturer will repair or replace such defect.
Before shipping defective components, your dealer must obtain an authorization number. Any merchandise shipped
without authorization will be refused and returned to sender.
Shipping costs are not covered under this warranty.
Additional service fees may apply if you are seeking warranty service from a dealer.
2.4A
Napoleon products are designed with superior components and materials. The complete wood furniture is thoroughly
inspected before packing to ensure that you, the customer, receive the quality product that you expect from Napoleon.
Napoleon will provide replacement parts free of charge during the fi rst 90 days of limited warranty.
Any labour related to warranty repair is not covered.
Warranty applies only to components included with your wood furniture.
Napoleon Wood Furniture Limited Warranty
Conditions and Limitations
All specifi cations and designed are subject to change without prior notice due to on-going product improvements. Napoleon
is a registered trademark of Wolf Steel Ltd.
NAPOLEON CELEBRATING OVER 40 YEARS
OF HOME COMFORT PRODUCTS
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
Phone: 1-866-820-8686
napoleon.com
De Riemsdijk 22, 4004 LC Tiel, The Netherlands
FRANÇAIS
W415-3056 / 05.18.21
ADD MANUAL TITLE
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
Téléphone 1 (866) 820-8686 • www.napoleon.com • [email protected]
Product Name / Code
(MUST use title from Price Book)
ADD PRODUCT IMAGE
10,00$
POUR UTILISATION INTÉRIEUR SEULEMENT
INSTALLATEUR:
Laissez ce manuel avec l’appareil.
PROPRIÉTAIRE:
Conservez ce manuel pour consultation ultérieure.
FRANÇAIS
IF INSTALLATION + OPERATION, ADD SERIAL
NUMBER LABEL HERE
IF SEPARATE MANUALS, ADD “PLACE
BARCODE LABEL ON THE OWNER’S MANUAL”
MANUEL D'INSTALLATION
ET D'OPÉRATION
NEFE30-3620RLB
SERIENNUMMER VOM KARTON AUFBRINGEN
Seriennr.
MODELL-NR.
BRENG HET SERIENUMMER VAN DE DOOS AAN
Serienr.
MODELNR.
NANESTE SÉRIOVÉ ČÍSLO Z KARTONU
Sériové číslo:
ČÍSLO MODELU:
APPLIANCE
APPAREIL
Console Multimédia pour
Appareil Électrique
(Illustré avec la chambre de combustion assemblée)
W415-3056 / 05.18.21
20
FR
table de matières
1.0 informations générales 20
2.1 composants de la console multimédia 20
2.0 vue d'ensemble 20
2.2 liste de pièces 21
2.3 kit de montage mural 22
3.0 assemblage 23
3.1 ancrage de la console multimédia 34
3.2 soins et entretien 34
4.0 garantie 35
1.0 informations générales
2.0 vue d'ensemble
2.1 composants de la console multimédia
1
8
7
9
10
11
2
3
3
5
6
8
10
12
12
13
13
13
13
13
13
4
4
Les informations contenues dans ce manuel sont considérées comme étant correctes au moment de l'impression. Wolf Steel
Ltd se réserve le droit de changer ou de modifier toute information présente dans ce manuel, à tout moment et sans préavis.
Toute modification, autre qu'éditoriale, est signalée par une ligne verticale dans la marge.
note:
Cette console multimédia est approuvée pour une utilisation avec des appareils électriques uniquement. Il n'est
pas approuvé pour une utilisation en tant que produit autonome ou en conjonction avec tout autre appareil.
!
WARNING:
Electric
This product can expose you to chemicals including lead and lead
Gas, Wood
Mantels (including Firebox)
Accessories / Metal
Accessories / Brick
Accessories / Powder Coat
Fibre
compounds, which are known to the State of California to cause cancer, and chemicals includ-
ing BBP and DEHP, which are known to the State of California to cause birth defects or other
reproductive harm. For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
plomb et les composés de plomb qui, selon l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le BBP et DEHP qui, selon d’État de Californie, causeraient des
malformations congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including lead and lead compounds,
which are known to the State of California to cause cancer, and chemicals including carbon
monoxide, which are known to the State of California to cause birth defects or other reproduc-
tive harm. For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
plomb et les composés de plomb qui, selon l’État de Californie, causeraient le cancer, et des
substances chimiques incluant le monoxyde de carbone qui, selon d’État de Californie, cause-
raient des malformations congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including wood dust, which are
known to the State of California to cause cancer, and chemicals including BBP and DEHP,
which are known to the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
poussière de bois qui, selon l’État de Californie, causeraient le cancer, et des substances
chimiques incluant le BBP et DEHP qui, selon d’État de Californie, causeraient des malforma-
tions congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including chromium, which are
known to the State of California to cause cancer, and chemicals including toluene, which are
known to the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
chrome qui, selon l’État de Californie, causeraient le cancer, et des substances chimiques
incluant le toluène qui, selon d’État de Californie, causeraient des malformations congénitales
ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including silica, which are
known to the State of California to cause cancer.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
silice qui, selon l’État de Californie, causeraient le cancer.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including titanium dioxide, which
are known to the State of California to cause cancer, and chemicals including toluene, which
are known to the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
Ce produit peut vous exposer à des substances chimiques incluant le
dioxyde de titane qui, selon l’État de Californie, causeraient le cancer, et des substances
chimiques incluant le toluène qui, selon d’État de Californie, causeraient des malformations
congénitales ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
!
WARNING:
This product can expose you to chemicals including silica, which are known to
the State of California to cause cancer, and chemicals including toluene, which are known to
the State of California to cause birth defects or other reproductive harm.
For more information, go to www.P65Warnings.ca.gov.
!
AVERTISSEMENT:
silice qui, selon l’État de Californie, causeraient le cancer, et des substances chimiques
incluant le toluène qui, selon d’État de Californie, causeraient des malformations congénitales
ou autres dangers pour la reproduction.
Pour de plus amples renseignements, visitez le www.P65Warnings.ca.gov.
Ce produit peut vous exposer à des substances chimiques incluant le
!
ADVERTENCIA:
Este producto puede exponerlo a productos químicos, entre ellos, plomo
y compuestos con plomo, que el Estado de California reconoce como causantes de cáncer, y
productos químicos, entre ellos, bencilbutilftalato (BBP, por sus siglas en inglés) y di(2-etilhex-
il) ftalato (DEHP, por sus siglas en inglés), que el Estado de California reconoce como caus-
antes de malformaciones congénitas u otros daños para la reproducción. Para obtener más
información, visite www.P65Warnings.ca.gov.
!
ADVERTENCIA:
Este producto puede exponerlo a productos químicos, entre ellos, polvo
de madera, que el Estado de California reconoce como causantes de cáncer, y productos
químicos, entre ellos, bencilbutilftalato (BBP, por sus siglas en inglés) y di(2-etilhexil) ftalato
(DEHP, por sus siglas en inglés), que el Estado de California reconoce como causantes de
malformaciones congénitas u otros daños para la reproducción. Para obtener más infor-
mación, visite www.P65Warnings.ca.gov.
W415-3056 / 05.18.21
21
vue d'ensemble
FR
2.2 liste de pièces
Vis à tête rondelle, M3.5 x 16 mm
Serrure à came
Boulon à came
Boulon Allen, M6 x 45 mm
Clé hexagonale, M4 x 54 mm
Charnière de porte
Vis, M3.5 x 14 mm
Poignée de porte
Vis de machine, M4 x 25 mm
Vis, M4 x 30 mm
N° DE PIÈCE IMAGE DESCRIP TION QTÉ.
A
B
C
D
E
F
G
H
I
J
K
L
M
La colle
Cheville en vois, 8 x 30 mm
Support d’étagère
2
38
36
8
20
20
12
1
4
24
2
4
9
N
Vis, M3 x 14 mm
2
W415-3056 / 05.18.21
22
FR
vue d'ensemble
2.3 kit de montage mural
Boulon de machine, M4 x 25 mm
Stylo retouche
Paper sticker
2
2
Vis, M4 x 25 mm
O
4
P
Q
R
S
T
Vis, M3 x 14 mm
Support de fixation du foyer
9
1
16
Bande en nylon
AA
AB
AC
AD
AE
Support de montage
Ancrage pour cloison sèche
2
2
1
2
2
Vis à tête plate, Ø3 x 20 mm
Vis à tête plate, Ø3 x 38 mm
N° DE PIÈCE IMAGE DESCRIP TION QTÉ.
N° DE PIÈCE IMAGE DESCRIP TION QTÉ.
O
Support de fixation du foyer
2
N° DE PIÈCE IMAGE DESCRIP TION QTÉ.
P
Q
Styloe retouche
Papier autocollant
1
20
W415-3056 / 05.18.21
23
FR
3.0 assemblage
ÉTAPE 1
ÉTAPE 2
7
x 6
B
11
M
x 3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
GLUE*
B
B
B
B
7
11
7
x 6
B
11
M
x 3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
GLUE*
B
B
B
B
7
11
COLLE
GOUJON
NON INSÉRÉ
ASSEZ
GOUJON
INSÉRÉ
TROP LOIN
W415-3056 / 05.18.21
24
FR
assemblage
ÉTAPE 3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
F
x 4
x 2
5
6
12
x 12
B
GLUE*
M
x 6
5
6
12
12
ÉTAPE 4
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
F
x 4
x 2
5
6
12
x 12
B
GLUE*
M
x 6
5
6
12
12
COLLE
GOUJON
NON INSÉRÉ
ASSEZ
GOUJON
INSÉRÉ
TROP LOIN
W415-3056 / 05.18.21
25
assemblage
FR
ÉTAPE 5
E
x 4
7
5
6
Paper
sticker
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
PAPIER
AUTO-
COLLANT
W415-3056 / 05.18.21
26
FR
assemblage
ÉTAPE 6
2
13
13
13
13
13
13
13
G
x 12
2
TURN OVER
x 12
B
13
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
F
x 8
COLLE
GOUJON
NON INSÉRÉ
ASSEZ
GOUJON
INSÉRÉ
TROP LOIN
TOURNER
W415-3056 / 05.18.21
27
assemblage
FR
ÉTAPE 7
E
x 4
7
6
5
2
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
FRONT
PAPIER
AUTO-
COLLANT
AVANT
W415-3056 / 05.18.21
28
FR
assemblage
ÉTAPE 8
ÉTAPE 9
2
3
3
E
x 4
x 8
B
GLUE*
3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
x 2
FRONT
2
3
3
E
x 4
x 8
B
GLUE*
3
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
x 2
FRONT
COLLE
GOUJON
NON INSÉRÉ
ASSEZ
GOUJON
INSÉRÉ
TROP LOIN
PAPIER
AUTO-
COLLANT
AVANT
W415-3056 / 05.18.21
29
assemblage
FR
ÉTAPE 10
ÉTAPE 11
1
1
3
3
E
x 8
F
x 8
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
FRONT
1
1
3
3
E
x 8
F
x 8
GLUE
FINAL
TOO FAR
INSERTED
DOWEL
ENOUGH
INSERTED FAR
DOWEL NOT
Paper
sticker
FRONT
PAPIER
AUTO-
COLLANT
AVANT
W415-3056 / 05.18.21
30
FR
assemblage
ÉTAPE 12
ÉTAPE 13
x 36
C
8
8
9
FRONT
x 24
J
K
x 2
L
x 4
4
4
x 4
I
FRONT
AVANT
AVANT
W415-3056 / 05.18.21
31
assemblage
FR
SUPPLÉMENT DE RÉGLAGE DES CHARNIÈRES
Veuillez être patient. Un réglage correct peut prendre plusieurs minutes.
note:
INSIDE MACHINE SCREW
DOOR
A
B
DOOR
HINGE ADJUSTMENT SUPPLEMENT
You may also need to adjust slightly the lower part of the
door toward OUTSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
INSIDE of the unit.
You may also need to adjust slightly the lower part of the
door toward INSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
OUTSIDE of the unit.
OUTSIDE MACHINE SCREW
Only once the door is in the desired position, fully tighten the OUTSIDE Machine Screws. This will
ensure that the door is secure.
*Note: Please be patient, it may take several minutes to adjust properly.
B. To adjust the door toward the INSIDE of the unit, turn the Inside Machine Screws to the RIGHT, or
CLOCKWISE. (See Figure B)
A. To adjust the door toward the OUTSIDE of the unit, turn the Inside Machine Screws to the LEFT, or
COUNTERCLOCKWISE. (See Figure A)
In the event that the door does not align properly, the INSIDE Machine Screws located on the Hinges
are for adjusting slightly to the Left or Right. DO NOT LOOSEN THE OUTSIDE MACHINE SCREW
FOR ADJUSTMENT.
INSIDE MACHINE SCREW
DOOR
A
B
DOOR
HINGE ADJUSTMENT SUPPLEMENT
You may also need to adjust slightly the lower part of the
door toward OUTSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
INSIDE of the unit.
You may also need to adjust slightly the lower part of the
door toward INSIDE of the unit at the same time.
Need to adjust the top
part of the door toward
OUTSIDE of the unit.
OUTSIDE MACHINE SCREW
Only once the door is in the desired position, fully tighten the OUTSIDE Machine Screws. This will
ensure that the door is secure.
*Note: Please be patient, it may take several minutes to adjust properly.
B. To adjust the door toward the INSIDE of the unit, turn the Inside Machine Screws to the RIGHT, or
CLOCKWISE. (See Figure B)
A. To adjust the door toward the OUTSIDE of the unit, turn the Inside Machine Screws to the LEFT, or
COUNTERCLOCKWISE. (See Figure A)
In the event that the door does not align properly, the INSIDE Machine Screws located on the Hinges
are for adjusting slightly to the Left or Right. DO NOT LOOSEN THE OUTSIDE MACHINE SCREW
FOR ADJUSTMENT.
Fig. A
Fig. B
VIS MÉCHANIQUE EXTÉRIEURE
VIS MÉCHANIQUE INTÉRIEURE
PORTE
Dans le cas où la porte ne s'aligne pas
correctement, les vis mécaniques INSIDE
situées sur les charnières doivent être
légèrement ajustées vers la gauche ou la
droite. NE PAS DESSERRE LA VIS METAUX
EXTERIEURE POUR LE REGLAGE.
1. Pour ajuster la porte vers L'EXTÉRIEUR
de l'unité, tournez les vis mécaniques
intérieures vers la GAUCHE ou DANS LE
SENS ANTIHORAIRE (Fig. A).
2. Pour ajuster la porte vers L'INTÉRIEUR de l'unité, tournez les vis mécaniques intérieures vers la DROITE ou
DANS LE SENS HORAIRE (Fig. B).
Une fois que la porte est dans la position souhaitée, serrez complètement les vis méchaniques EXTÉRIEURES.
Cela garantira que la porte est sécurisée.
PORTE
DOIT RÉGLER LA PARTIE
SUPÉRIEURE DE LA PORTE
VERS L'EXTÉRIEUR DE
L'UNITÉ
DOIT RÉGLER LA PARTIE
SUPÉRIEURE DE LA PORTE
VERS L'INTÉRIEUR DE
L'UNITÉ
VOUS POUVEZ ÉGALEMENT AVOIR RÉGLER LÉGÈREMENT LA PARTIE
INFÉRIEURE DE LA PORTE VERS L'INTÉRIEUR DE L'UNITÉ EN MÊME TEMPS
VOUS POUVEZ ÉGALEMENT AVOIR RÉGLER LÉGÈREMENT LA PARTIE
EXTÉRIEUR DE LA PORTE VERS L'INTÉRIEUR DE L'UNITÉ EN MÊME TEMPS
W415-3056 / 05.18.21
32
FR
assemblage
ÉTAPE 14
ÉTAPE 15
x 8
D
10
10
O
x 2
APPLIANCE
FRONT
x 8
D
10
10
O
x 2
APPLIANCE
FRONT
AVANT
APPAREIL
W415-3056 / 05.18.21
33
assemblage
FR
ÉTAPE 16
ÉTAPE 17
APPLIANCE
N
x 2
APPLIANCE
FRONT
FRONT
APPLIANCE
N
x 2
APPLIANCE
FRONT
FRONT
APPAREIL
APPAREIL
AVANT
AVANT
W415-3056 / 05.18.21
34
FR
assemblage
3.1 ancrage de la console multimédia
3.2 soins et entretien
Nettoyez la console multimédia avec un chiffon non abrasif. Nettoyez aussi souvent que nécessaire.
• N'utilisez pas de nettoyants abrasifs ou chimiques. Une décoloration ou des dommages au fini peuvent en
résulter.
!
AVERTISSEMENT
Une exposition excessive au soleil peut entraîner une décoloration ou une décoloration du fini de la console mul-
timédia.
note:
Manteau
Mur
Bande en nylon
Support de Montage
Vis à tête plate
(AA)
(AC)
(AE x 2)
(AD x 2)
(AB x 2, si
nécessaire)
W415-3056 / 05.18.21
35
FR
4.0 garantie
2.4A
Votre meubles à bois est construit des matériaux de qualité supérieure. Cependant, parce que la nature du bois, vous remarquerez
peut-être des variations dans l’uniformité du grain; ceci est normales et s’ajouter unicité à votre meubles.
Napoléon garantit ses produits contre les défauts de fabrication à l’acheteur d’origine seulement. L’enregistrement de la garantie
n’est pas nécessaire. Fournissez simplement une preuve d’achat ainsi que le modèle et le numéro de série afi n d’effectuer une
réclamation de garantie. Napoléon se réserve le droit de demander à son représentant d’inspecter tous produits ou pièces avant
d’honorer toute réclamation. L’achat doit avoir été fait par l’entremise d’un détaillant Napoléon autorisé et sous réserve des
conditions et limitations suivantes :
La couverture de la garantie débute à partir de la date d’installation originale.
Cette garantie du fabricant n’est pas transférable et ne peut être prolongée par aucun de nos représentants.
L’installation doit être faite conformément aux instructions d’installation incluses avec le produit et à tous les codes d’incendie et de
construction locaux et nationaux.
Cette garantie limitée ne couvre pas les dommages causés par un mauvais usage, un manque d’entretien, un accident, des
altérations, des abus ou de la négligence, et l’installation de pièces d’autres fabricants annulera cette garantie.
Cette garantie limitée ne couvre pas non plus les égratignures, les bossellements, la corrosion ou la décoloration causée par une
soleil excessive, des produits d’entretien chimiques et abrasifs ou l’écaillage.
Au cours des premières 90 jours seulement, cette garantie s’étend à la réparation ou au remplacement des pièces garanties
dont les matériaux ou la fabrication sont défectueux à la condition que le produit ait été utilisé conformément aux instructions de
fonctionnement et dans des conditions normales.
Napoléon ne sera pas responsable de l’installation, de la main-d’oeuvre ou autres coûts ou dépenses relatives à la réinstallation
d’une pièce garantie, et de telles dépenses ne sont pas couvertes par cette garantie. Nonobstant toutes les dispositions contenues
dans cette Garantie Limitée, la responsabilité de Napoléon sous cette garantie est défi nie comme ci-dessus et elle ne s’étendra à
aucun dommage accidentel, consécutif ou indirect.
Cette garantie défi nit l’obligation et la responsabilité de Napoléon en ce qui concerne l’appareil Napoléon. Toute autre garantie
énoncée ou implicite en ce qui concerne ce produit, ses composants ou accessoires est exclue.
Napoléon n’endosse, ni n’autorise aucun tiers à assumer en son nom, toutes autres responsabilités concernant la vente de ce produit.
Tous dommages causés à l’appareil, aux garnitures ou autres composants par l’eau, les dommages causés par les intempéries,
de longues périodes d’humidité, la condensation, des produits chimiques ou produits d’entretien nuisibles ne seront pas la
responsabilité de Napoléon.
La facture ou sa copie sera requise ainsi que le numéro de série et le numéro de modèle lors d’une réclamation auprès de votre
détaillant autorisé. La carte d’enregistrement de garantie doit être retournée dans les quatorze jours pour enregistrer la garantie.
Napoléon se réserve le droit de demander à son représentant d’inspecter tout produit ou pièce avant d’honorer toute réclamation.
Toutes les pièces remplacées en vertu de la politique de Garantie limitée ne peuvent faire l’objet que d’une seule réclamation.
Toutes les pièces remplacées au titre de la garantie seront couvertes pour une période de 90 jours à partir de leur date d’installation.
Le fabricant peut exiger que les pièces défectueuses ou les produits soient retournés ou que des photos numériques soient fournies
pour valider la réclamation. Les produits retournés doivent être expédiés port payé au fabricant pour une inspection en usine. Si un
produit est déclaré défectueux, le fabricant le réparera ou le remplacera.
Avant d’expédier votre appareil ou les pièces défectueuses, votre détaillant doit obtenir un numéro d’autorisation. Toute marchandise
expédiée à notre usine sans autorisation sera refusée et retournée à l’expéditeur.
Les coûts d’expédition ne sont pas couverts par cette garantie.
Des frais de service supplémentaires peuvent être appliqués si vous cherchez à obtenir des services au titre de la garantie auprès
d’un détaillant.
Les produits Napoléon sont conçus avec des composants et des matériaux de qualité supérieure. Les meubles à bois
sont soigneusement inspecté avant d’être emballé pour garantir que vous, le client, recevez le produit de qualité dont
vous vous attendez de Napoléon.
Napoléon fournira gratuitement les pièces de rechange durant les premières 90 jours de la garantie limitée.
Les coûts de main-d’oeuvre relatifs aux réparations garanties ne sont pas couverts.
La garantie s’applique uniquement aux composants disponibles avec votre meubles à bois.
Garantie Limitée Des Meubles À Bois Napoléon
Conditions et Limitations
Toutes les spécifi cations et les conceptions sont sujettes àmodifi cations sans préavis en raison des améliorations constantes apportées aux
produits. Napoléon est une marque de commerce déposée de Wolf Steel Ltée.
NAPOLÉON CÉLÈBRE PLUS DE 40 ANS D’EXISTENCE
CONSACRÉS À LA CONCEPTION DE PRODUITS DE CONFORT
7200, Route Transcanadienne, Montréal, Québec H4T 1A3
24 Napoleon Road, Barrie, Ontario, Canada L4M 0G8
214 Bayview Drive, Barrie, Ontario, Canada L4N 4Y8
103 Miller Drive, Crittenden, Kentucky, USA 41030
Téléphone: 1-866-820-8686
napoleon.com
De Riemsdijk 22, 4004 LC Tiel, Pays-Bas
