FULL MANUAL
Imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at www.samsung.com/register
HW-R450
ENG - ii
SAFETY INFORMATION
SAFETY WARNINGS
TO REDUCE THE RISK OF ELECTRIC SHOCK, DO
NOT REMOVE THE COVER (OR BACK).
NO USER-SERVICEABLE PARTS ARE INSIDE.
REFER SERVICING TO QUALIFIED SERVICE
PERSONNEL.
Refer to the table below for an explanation of
symbols which may be on your Samsung product.
CAUTION
RISK OF ELECTRIC SHOCK.
DO NOT OPEN.
This symbol indicates that high voltage
is present inside. It is dangerous to
make any kind of contact with any
internal part of this product.
This symbol indicates that this product
has included important literature
concerning operation and maintenance.
Class II product : This symbol indicates
that it does not require a safety
connection to electrical earth (ground).
If this symbol is not present on a
product with a power cord, the product
MUST have a reliable connection to
protective earth (ground).
AC voltage : This symbol indicates that
the rated voltage marked with the
symbol is AC voltage.
DC voltage : This symbol indicates that
the rated voltage marked with the
symbol is DC voltage.
Caution, Consult instructions for use :
This symbol instructs the user to
consult the user manual for further
safety related information.
WARNING
• To reduce the risk of re or electric shock, do
not expose this appliance to rain or moisture.
• To prevent injury, this apparatus must be
securely attached to the oor/wall in
accordance with the installation instructions.
CAUTION
• Do not expose this apparatus to dripping or
splashing. Do not put objects lled with
liquids, such as vases, on the apparatus.
• To turn this apparatus off completely, you
must pull the power plug out of the wall
socket. Consequently, the power plug must
be easily and readily accessible at all times.
CAUTION (for Canada)
This device contains licence-exempt
transmitter(s)/receiver(s) that comply with
Innovation, Science and Economic Development
Canada’s licence-exempt RSS(s). Operation is
subject to the following two conditions:
(1) This device may not cause interference.
(2) This device must accept any interference,
including interference that may cause undesired
operation of the device.
This device and its antenna(s) must not be co-
located or operation in conjunction with any other
antenna or transmitter.
This device may automatically discontinue
transmission if there is no information to
transmit, or an operational failure. Note that this
is not intended to prohibit the transmission of
control or signaling information or the use of
repetitive codes where required by the
technology.
This Class B digital apparatus complies with
Canadian ICES-003.
ENG - iii
Radiation Exposure Statement
This equipment complies with IC RSS-102
radiation exposure limits set forth for an
uncontrolled environment. This equipment should
be installed and operated with minimum distance
20 cm between the radiator & your body.
Important Safety Instructions
Read these operating instructions carefully
before using the unit. Follow all the safety
instructions listed below. Keep these operating
instructions handy for future reference.
1. Read these instructions.
2. Keep these Instructions.
3. Heed all warnings.
4. Follow all instructions.
5. Do not use this apparatus near water.
6. Clean only with dry cloth.
7. Do not block any ventilation openings.
Install in accordance with the manufacturer’s
instructions.
8. Do not install near any heat sources such as
radiators, heat registers, stoves, or other
apparatus (including ampliers) that produce
heat.
9. Do not defeat the safety purpose of the
polarized or grounding-type plug.
A polarized plug has two blades with one
wider than the other. A grounding type plug
has two blades and a third grounding prong.
The wide blade or the third prong are
provided for your safety. If the provided plug
does not t into your outlet, consult an
electrician for replacement of the obsolete
outlet.
10. Protect the power cord from being walked
on or pinched particularly at plugs,
convenience receptacles, and the point
where they exit from the apparatus.
11. Only use attachments/accessories specied
by the manufacturer.
12. Use only with the cart, stand,
tripod, bracket, or table
specied by the manufacturer,
or sold with the apparatus.
When a cart is used, use caution when
moving the cart/apparatus combination to
avoid injury from tip-over.
13. Unplug this apparatus during lightning
storms or when unused for long periods of
time.
14. Refer all servicing to qualied service
personnel. Servicing is required when the
apparatus has been damaged in any way,
such as power-supply cord or plug is
damaged, liquid has been spilled or objects
have fallen into the apparatus, the apparatus
has been exposed to rain or moisture, does
not operate normally, or has been dropped.
ENG - iv
PRECAUTIONS
1. Ensure that the AC power supply in your
house complies with the power
requirements listed on the identication
sticker located on the bottom of your
product. Install your product horizontally, on
a suitable base (furniture), with enough
space around it for ventilation (3~4 inches).
Make sure the ventilation slots are not
covered. Do not place the unit on ampliers
or other equipment which may become hot.
This unit is designed for continuous use.
To fully turn off the unit, disconnect the AC
plug from the wall outlet. Unplug the unit if
you intend to leave it unused for a long
period of time.
2. During thunderstorms, disconnect the AC
plug from the wall outlet. Voltage peaks due
to lightning could damage the unit.
3. Do not expose the unit to direct sunlight or
other heat sources. This could lead to
overheating and cause the unit to
malfunction.
4. Protect the product from moisture (i.e.
vases), and excess heat (e.g. a replace) or
equipment creating strong magnetic or
electric elds. Unplug the power cable from
the AC wall socket if the unit malfunctions.
Your product is not intended for industrial
use. It is for personal use only. Condensation
may occur if your product has been stored in
cold temperatures. If transporting the unit
during the winter, wait approximately
2 hours until the unit has reached room
temperature before using.
5. The battery used with this product contains
chemicals that are harmful to the
environment. Do not dispose of the battery
in the general household trash. Do not
expose the battery to excess heat, direct
sunlight, or re. Do not short circuit,
disassemble, or overheat the battery.
Danger of explosion if the battery is replaced
incorrectly. Replace only with the same or
equivalent type.
ENG - v
ABOUT THIS MANUAL
The user manual has two parts: this simple paper USER MANUAL and a detailed FULL MANUAL you can
download.
USER MANUAL
See this manual for safety instructions, product installation,
components, connections, and product specications.
FULL MANUAL
You can access the FULL MANUAL on Samsung’s on-line
customer support center by scanning the QR code on the left.
To see the manual on your PC or mobile device, download the
manual in document format from Samsung’s website.
(http://www.samsung.com/support)
Design and specications are subject to change without prior notice.
ENG - vi
CONTENTS
01 Checking the Components 2
Inserting Batteries before using the Remote Control (AA batteries X 2) ------------------------- 2
02 Product Overview 3
Front Panel / Right Side Panel of the Soundbar ------------------------- 3
Bottom Panel of the Soundbar ------------------------- 4
03 Connecting the Soundbar 5
Connecting Electrical Power
-------------------------
5
Connecting the Soundbar to the Subwoofer
-------------------------
6
– Automatic connection between the Subwoofer and the Soundbar
-------------------------
6
– Manually connecting the Subwoofer if automatic connection fails
-------------------------
7
Connecting an SWA-8500S (Sold Separately) to your Soundbar
-------------------------
8
04 Connecting to your TV 10
Method 1. Connecting with a Cable
-------------------------
10
– Connecting using an Optical Cable
-------------------------
10
Method 2. Connecting Wirelessly
-------------------------
11
– Connecting a TV via Bluetooth
-------------------------
11
05 Connecting an External Device 13
Connecting using an Optical or Analog Audio (AUX) Cable
-------------------------
13
06 Connecting a USB Storage Device 14
ENG - vii
07 Connecting a Mobile Device 16
Connecting via Bluetooth
-------------------------
16
Using the Samsung Audio Remote App
-------------------------
19
– Installing the Samsung Audio Remote App
-------------------------
19
– Launching the Samsung Audio Remote App
-------------------------
19
08 Using the Remote Control 20
How to Use the Remote Control
-------------------------
20
Adjusting the Soundbar volume with a TV remote control
-------------------------
23
Using the Hidden Buttons (Buttons with more than one function)
-------------------------
24
Output specications for the different sound effect modes
-------------------------
24
09 Installing the Wall Mount 25
Installation Precautions
-------------------------
25
Wallmount Components
-------------------------
25
Detaching the Soundbar from the Wall
-------------------------
27
10 Software Update 28
Updating Procedure
-------------------------
28
If UPDATE is not displayed
-------------------------
29
11 Troubleshooting 30
12 License 31
13 Open Source License Notice 31
14 Important Notes About Service 31
15 SpecicationsandGuide 32
Specications
-------------------------
32
ENG - 2
01 CHECKING THE COMPONENTS
VOL WOOFER
SOUNDBAR
SOUND
MODE
PAIR
Soundbar Main Unit Subwoofer Remote Control /
Batteries
Optical Cable
1 2
Power Cord (Subwoofer) AC/DC Adapter
(Main Unit)
Wall Mount Guide
x 2
x 2
Holder-Screw Screw Bracket-Wall Mount L Bracket-Wall Mount R
• For more information about the power supply and power consumption, refer to the label attached
to the product. (Label: Bottom of the Soundbar Main Unit)
• The power components are labelled (1, 2). For more information about power connections, see
page 5.
• To purchase additional components or optional cables, contact a Samsung Service Center or
Samsung Customer Care.
• Depending on the region, the appearance of the AC plug may differ from the plug displayed above,
or it may be supplied integrated with the AC/DC adapter.
• The appearance of the accessories may differ slightly from the illustrations above.
Inserting Batteries before using the Remote Control (AA batteries X 2)
Slide the battery cover in the direction of the arrow
until it is completely removed. Insert 2 AA batteries
(1.5V) oriented so that their polarity is correct. Slide
the battery cover back into position.
ENG - 3
02 PRODUCT OVERVIEW
Front Panel / Right Side Panel of the Soundbar
Right Side of the Soundbar
Position the product so that the
SAMSUNG logo is located on the top.
Display
Displays the product’s status and current mode.
+/- (Volume) Button
Adjusts the volume.
• When adjusted, the volume level appears on the Soundbar’s front display.
(Power) Button
Turns the power on and off.
(Source) Button
Selects the source input mode.
Input mode Display
Optical Digital input D.IN
AUX input AUX
BLUETOOTH mode BT
USB mode USB
• To turn on “BT PAIRING” mode, change the source to “BT” mode, and then press and hold the
(Source) button for more than 5 seconds.
• When you plug in the AC cord, the power button will begin working in 4 to 6 seconds.
• When you turn on this unit, there will be a 4 to 5 second delay before it produces sound.
• If you want to enjoy sound only from the Soundbar, you must turn off the TV’s speakers in the Audio
Setup menu of your TV. Refer to the owner’s manual supplied with your TV.
ENG - 4
Bottom Panel of the Soundbar
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
DC 19V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DC 19V
DIGITAL AUDIO IN (OPTICAL)
Connect to the digital (optical) output of an external device.
USB (5V 0.5A)
Connect a USB device here to play music les on the USB device through the Soundbar.
AUX IN
Connect to the Analog output of an external device.
DC 19V (Power Supply In)
Connect the AC/DC power adapter.
• When disconnecting the power cord from a wall outlet, pull the plug. Do not pull the cable.
• Do not connect this unit or other components to an AC outlet until all connections between
components are complete.
ENG - 5
03 CONNECTING THE SOUNDBAR
Connecting Electrical Power
Use the power components (1, 2) to connect the Subwoofer and Soundbar to an electrical outlet in the
following order:
1 Connect the power cord to the Subwoofer.
2 Connect the power adapter to the Soundbar and then to a wall socket.
See the illustrations below.
• For more information about the required electrical power and power consumption, refer to the
label attached to the product. (Label: Bottom of the Soundbar Main Unit)
POWER
Rear of Subwoofer
1 Power Cord
Connecting
Electrical Power
DC 19V
DC 19V
Bottom of the
Soundbar Main Unit
DC 19V
(Power Jack)
2 AC/DC Adapter
• Make sure to rest the AC/DC Adapter at on a table or the oor. If you place the AC/DC Adapter so
that it is hanging with the AC cord input facing upwards, water or other foreign substances could
enter the Adapter and cause the Adapter to malfunction.
ENG - 6
Connecting the Soundbar to the Subwoofer
When the subwoofer is connected, you can enjoy rich bass sound.
Automatic connection between the Subwoofer and the Soundbar
When you turn the power on after connecting the power cables to the Soundbar and subwoofer, the
subwoofer is automatically connected to the Soundbar.
• When auto pairing is complete, the blue indicators at the rear of the subwoofer turn on.
LED Indicator Lights on the Rear of Subwoofer
LED Status Description Resolution
Blue
On
Successfully connected
(normal operation)
-
Blinking Recovering the connection
Check if the power cable attached to the
main Soundbar unit is connected properly
or wait about 5 minutes. If blinking persists,
try manually connecting the subwoofer.
See page 7.
Red On
Standby (with the Soundbar
main unit turned off)
Check if the power cable attached to the
main Soundbar unit is connected properly.
Connection failed
Connect again. See the instructions for
manual connection on page 7.
Red and
blue
Blinking Malfunction
See the contact information for the
Samsung Service Center in this manual.
ENG - 7
Manually connecting the Subwoofer if automatic connection fails
Before performing the manual connection procedure below:
• Check whether the power cables for the Soundbar and subwoofer are connected properly.
• Make sure that the Soundbar is turned on.

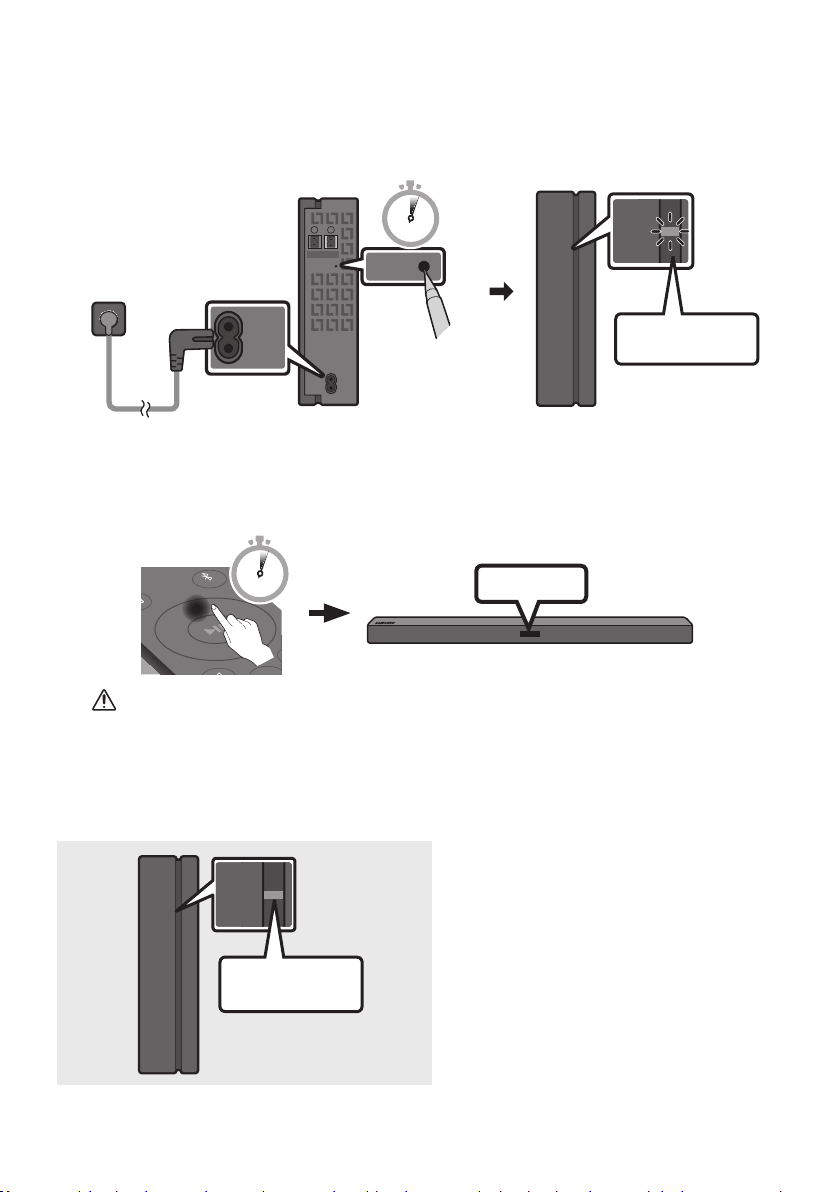

1. Press and hold ID SET on the rear of the subwoofer for at least 5 seconds.
• The red indicator on the rear of the subwoofer turns off and the blue indicator blinks.
5 Sec
Rear of Subwoofer
2. Press and hold the Up button on the remote control for at least 5 seconds.
• The ID SET message appears on the display of the Soundbar for a moment, and then it
disappears.
• The Soundbar will automatically power on when ID SET is complete.
SOUND
MODE
PAIR
5 Sec
ID SET
3. Check if the LINK LED is solid blue (connection complete).
Blue is On
The LINK LED indicator stops blinking and
glows a solid blue when a connection is
established between the Soundbar and the
Wireless Subwoofer.
ENG - 8
NOTES
• Do not connect the power cord of this product or your TV to a wall outlet until all connections
between components are complete.
• Before moving or installing this product, be sure to turn off the power and disconnect the power
cord.
• If the main unit is powered off, the wireless subwoofer will go into stand-by mode and the
STANDBY LED on the rear will turn red after blinking in blue several times.
• If you use a device that uses the same frequency (5.8GHz) as the Soundbar near the Soundbar,
interference may cause some sound interruption.
• The maximum transmission distance of the main unit’s wireless signal is about 32.8 ft, but may vary
depending on your operating environment. If a steel-concrete or metallic wall is between the main
unit and the wireless subwoofer, the system may not operate at all because the wireless signal
cannot penetrate metal.
PRECAUTIONS
• Wireless receiving antennas are built into the wireless subwoofer. Keep the unit away from water
and moisture.
• For optimal listening performance, make sure that the area around the wireless subwoofer and the
Wireless Receiver Module (sold separately) is clear of any obstructions.
Connecting an SWA-8500S (Sold Separately) to your Soundbar
Expand to true wireless surround sound by connecting the Samsung Wireless Rear Speaker Kit
(SWA-8500S, sold separately) to your Soundbar.
1. Connect the Wireless Receiver Module to 2 Surround Speakers.
– The speaker cables are color coded.
SURROUND-LEFT
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
SURROUND-RIGHT
SURROUND-LEFT SURROUND-RIGHT
ENG - 9
2. Check the standby status of the Wireless Receiver Module after plugging it into an electrical outlet.
• The LINK LED indicator (blue LED) on the Wireless Receiver Module blinks. If the LED does not
blink, press the ID SET button on the back of the Wireless Receiver Module with a pen tip for
5~6 seconds until the LINK LED indicator blinks (in Blue). For more about the LED, please refer
to the SWA-8500S user manual.
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
POWER
ID SET
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
STANDBY
LINK
STANDBY
LINK
Blue blinking
5 Sec
3. Press and hold the Up button on the remote control for at least 5 seconds.
• The ID SET message appears on the display of the Soundbar for a moment, and then it
disappears.
• The Soundbar will automatically power on when ID SET is complete.
SOUND
MODE
PAIR
5 Sec
ID SET
CAUTION
• If your Soundbar was playing music when it connects to the SWA-8500S, you may hear some
stuttering from the woofer as the connection nalizes.
4. Check if the LINK LED is solid blue (connection complete).
STANDBY
LINK
STANDBY
LINK
Blue is On
The LINK LED indicator stops blinking and
glows a solid blue when a connection is
established between the Soundbar and the
Wireless Receiver Module.
5. If the SWA-8500S is not connected, repeat the procedure from Step 2.
ENG - 10
04 CONNECTING TO YOUR TV
Hear TV sound from your Soundbar through wired or wireless connections.
• When the Soundbar is connected to selected Samsung TVs, the Soundbar can be controlled using
the TV’s remote control.
– This feature is supported by 2017 and later Samsung Smart TVs that support Bluetooth when
you connect the Soundbar to the TV using an optical cable.
– This function also allows you to use the TV menu to adjust the sound eld and various settings
as well as the volume and mute.
Method 1. Connecting with a Cable
When the audio in a broadcast is encoded in Dolby Digital and the “Digital Output Audio Format” on
your TV is set to PCM, we recommend that you change the setting to Dolby Digital. When the setting on
the TV is changed, you will experience better sound quality. (The TV menu may use different words for
Dolby Digital and PCM depending on the TV manufacturer.)
Connecting using an Optical Cable
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
OPTICAL OUT
Optical Cable
Bottom of the Soundbar
D.IN
Right Side of the Soundbar
1. Connect the DIGITAL AUDIO IN (OPTICAL) jack on the Soundbar to the OPTICAL OUT jack of the TV
with a digital optical cable.
2. Press the (Source) button on the right side panel or remote control, and then select the “D.IN”
mode.
ENG - 11
Auto Power Link
Auto Power Link automatically turns on the Soundbar when the TV is turned on.
1. Connect the Soundbar and a TV with a digital optical cable.
2. Press the Left button on the remote control for 5 seconds to turn Auto Power
Link on or off.
• Auto Power Link is set to ON by default.
(To turn off this function, hold the Left button on the remote for 5 seconds.)
• Depending on the connected device, Auto Power Link may not function.
• This function is only available in the “D.IN” mode.
Method 2. Connecting Wirelessly
Connecting a TV via Bluetooth
When a TV is connected using Bluetooth, you can hear stereo sound without the hassle of cabling.
• Only one TV can be connected at a time.
SOUND
MODE
PAIR
OR
The initial connection
1. Press the PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the (Source) button on the right side panel and then select “BT”.
“BT” changes to “BT READY” in a few seconds automatically if there is no Bluetooth device
connected to the Soundbar.
b. When “BT READY” appears, press and hold the (Source) button on the right side panel
of the Soundbar for more than 5 seconds to display “BT PAIRING”.
2. Select Bluetooth mode on the TV. (For more information, see the TV’s manual.)
3. Select “[AV] Samsung Soundbar R4-Series” from the list on TV’s screen.
An available Soundbar is indicated with “Need Pairing” or “Paired” on the TV’s Bluetooth device
list. To connect the TV to the Soundbar, select the message, and then establish a connection.
• When the TV is connected, [TV Name] → “BT” appears on the Soundbar’s front display.
4. You can now hear TV sound from the Soundbar.
ENG - 12
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar R4-Series”) appears in
the list, delete it.
• Then repeat steps 1 through 3.
NOTE
• After you have connected the Soundbar to your TV the rst time, use the “BT READY” mode to
reconnect.
Disconnecting the Soundbar from the TV
Press the (Source) button on the right side panel or on the remote control and switch to any mode
but “BT”.
• Disconnecting takes time because the TV must receive a response from the Soundbar.
(The time required may differ, depending on the TV model.)
• To cancel the automatic Bluetooth connection between the Soundbar and TV, press the
p (Play/Pause) button on the remote control for 5 seconds with the Soundbar in “BT READY” status.
(Toggle On → Off)
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the right side of the Soundbar
for more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 32.8 ft.
• The Soundbar automatically turns off after 20 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
ENG - 13
05 CONNECTING AN EXTERNAL DEVICE
Connect to an external device via a wired or wireless network to play the external device’s sound
through the Soundbar.

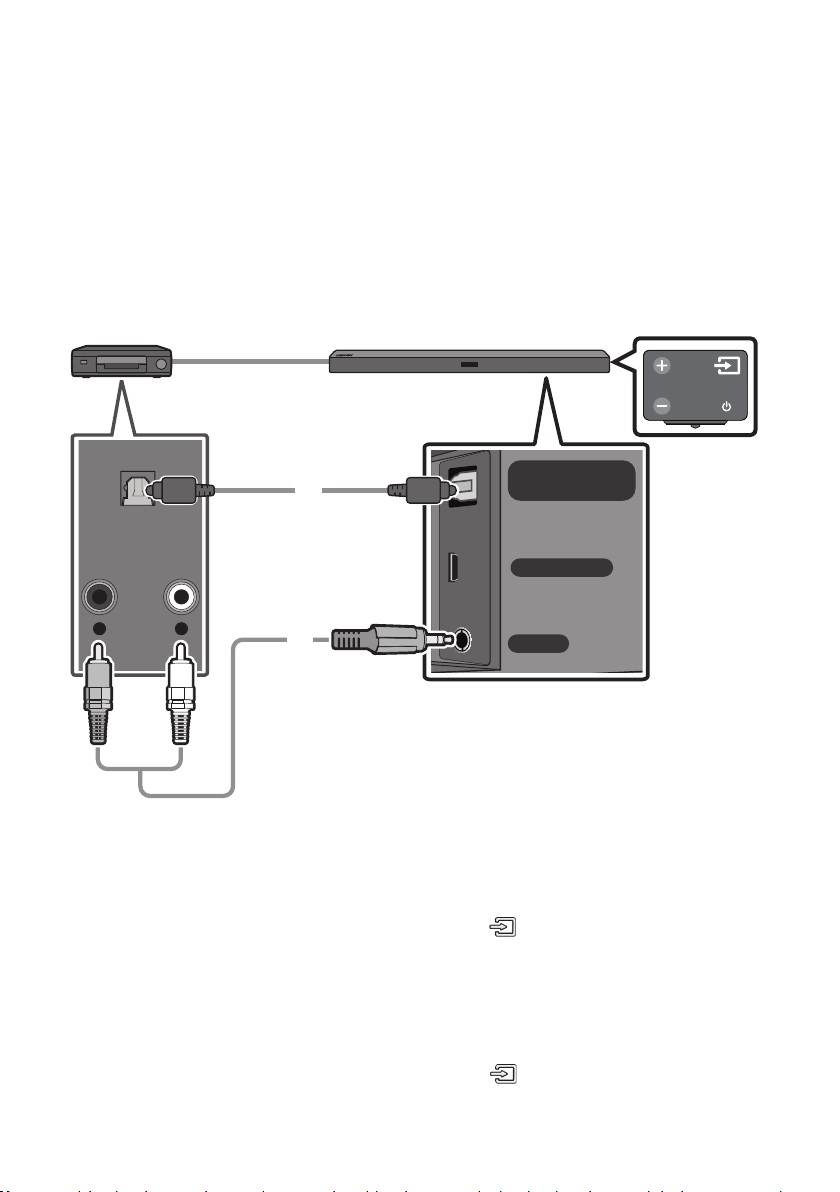

Connecting using an Optical or Analog Audio (AUX) Cable
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
OPTICAL OUT
- AUDIO -
R L
Optical Cable
Audio (AUX) Cable
(not supplied)
Bottom of the Soundbar
BD / DVD player / Set-top box /
Game console
Right Side of the Soundbar
1 Optical Cable
X Connect DIGITAL AUDIO IN (OPTICAL) on the main unit to the OPTICAL OUT jack of the Source
Device using a digital optical cable.
Y Select “D.IN” mode by pressing the (Source) button on the right side panel or on the remote
control.
2 Audio (AUX) Cable
X Connect AUX IN (Audio) on the main unit to the AUDIO OUT jack of the Source Device using an
audio cable.
Y Select “AUX” mode by pressing the (Source) button on the right side panel or on the remote
control.
ENG - 14
06 CONNECTING A USB STORAGE DEVICE
You can play music les located on USB storage devices through the Soundbar.
Display
USB port
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
DC 19V
USB (5V 0.5A)
Micro USB to
USB adapter Cable
(not supplied)
USB
1. Connect a Micro USB to USB adapter cable with a male USB 2.0 Micro USB plug (Type B) on one
end and a standard female 2.0 USB jack (Type A) on the other end to the micro USB jack on your
Soundbar.
• The Micro USB to USB adapter cable is sold separately. To purchase, contact a Samsung Service
Center or Samsung Customer Care.
2. Connect your USB device to the female end of the adapter cable.
3. Press the (Source) button on the right side panel or on the remote control, and then select
“USB”.
4. “USB” appears in the display screen.
5. Play music les from the USB storage device through the Soundbar.
• The Soundbar automatically turns off (Auto Power Down) if no USB device has been connected
for more than 20 minutes.
ENG - 15
File Format Type Compatibility list
Extension Codec Sampling Rate Bitrate
*.mp3 MPEG 1 Layer2 16kHz ~ 48kHz 80kbps~320kbps
MPEG 1 Layer3 16kHz ~ 48kHz 80kbps~320kbps
MPEG 2 Layer3 16kHz ~ 48kHz 80kbps~320kbps
MPEG 2.5 Layer3 16kHz ~ 48kHz 80kbps~320kbps
*.wma Wave_Format_MSAudio1 16kHz ~ 48kHz 56kbps~128kbps
Wave_Format_MSAudio2 16kHz ~ 48kHz 56kbps~128kbps
*.aac AAC 16kHz ~ 96kHz 48kbps~320kbps
A AC- LC 16kHz ~ 96kHz
128kbps~192kbps
5.1ch 320kbps
HE-AAC 24kHz ~ 96kHz
48kbps~64kbps
5.1ch 160kbps
*.wav - 16kHz ~ 48kHz up to 3000kbps
*.ogg OGG 1.1.0 16kHz ~ 48kHz 50kbps~500kbps
• If there are too many folders and les stored on the USB device, it may take the Soundbar some
time to access and play les.
ENG - 16
07 CONNECTING A MOBILE DEVICE
Connecting via Bluetooth
When a mobile device is connected using Bluetooth, you can hear stereo sound without the hassle of
cabling.
• You cannot connect more than one Bluetooth device at a time.
SOUND
MODE
PAIR
OR
Bluetooth device
The initial connection
1. Press the PAIR button on the remote control to enter the “BT PAIRING” mode.
(OR)
a. Press the (Source) button on the right side panel and then select “BT”.
“BT” changes to “BT READY” in a few seconds automatically if there is no Bluetooth device
connected to the Soundbar.
b. When “BT READY” appears, press and hold the (Source) button on the right side panel
of the Soundbar for more than 5 seconds to display “BT PAIRING”.
2. On your device, select “[AV] Samsung Soundbar R4-Series” from the list that appears.
• When the Soundbar is connected to the Bluetooth device, [Bluetooth Device Name] → “BT”
appears in the front display.
3. Play music les from the device connected via Bluetooth through the Soundbar.
If the device fails to connect
• If a previously connected Soundbar listing (e.g. “[AV] Samsung Soundbar R4-Series”) appears in
the list, delete it.
• Then repeat steps 1 and 2.
NOTE
• After you have connected the Soundbar to your mobile device the rst time, use the “BT READY”
mode to reconnect.
ENG - 17
What is the difference between BT READY and BT PAIRING?
• BT READY : In this mode, you can search for previously connected TVs or connect a previously
connected mobile device to the Soundbar.
• BT PAIRING : In this mode, you can connect a new device to the Soundbar. (Press the PAIR button
on the remote control or press and hold the (Source) button on the right side of the Soundbar
for more than 5 seconds while the Soundbar is in “BT” mode.)
NOTES
• If asked for a PIN code when connecting a Bluetooth device, enter <0000>.
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 32.8 ft.
• The Soundbar automatically turns off after 20 minutes in the Ready state.
• The Soundbar may not perform Bluetooth search or connection correctly under the following
circumstances:
– If there is a strong electrical eld around the Soundbar.
– If several Bluetooth devices are simultaneously paired with the Soundbar.
– If the Bluetooth device is turned off, not in place, or malfunctions.
• Electronic devices may cause radio interference. Devices that generate electromagnetic waves
must be kept away from the Soundbar main unit - e.g., microwaves, wireless LAN devices, etc.
• The Soundbar supports SBC data (44.1kHz, 48kHz).
• Connect only to a Bluetooth device that supports the A2DP (AV) function.
• You cannot connect the Soundbar to a Bluetooth device that supports only the HF (Hands Free)
function.
• Once you have paired the Soundbar to a Bluetooth device, selecting “[AV] Samsung Soundbar
R4-Series” from the device’s scanned devices list will automatically change the Soundbar to “BT”
mode.
– Available only if the Soundbar is listed among the Bluetooth device’s paired devices.
(The Bluetooth device and the Soundbar must have been previously paired at least once.)
• The Soundbar will appear in the Bluetooth device’s searched devices list only when the Soundbar is
displaying “BT READY”.
• The Soundbar cannot be paired to another Bluetooth device if already in Bluetooth mode and
paired to a Bluetooth device.
Bluetooth Power On (SOUND MODE)
If a previously paired Bluetooth device tries to pair with the Soundbar when the Bluetooth Power On
function is on and the Soundbar is turned off, the Soundbar turns on automatically.
1. Press and hold the SOUND MODE button for more than 5 seconds on the remote while the
Soundbar is turned on.
2. “ON-BLUETOOTH POWER” appears on the Soundbar’s display.
ENG - 18
Disconnecting the Bluetooth device from a Soundbar
You can disconnect a Bluetooth device from the Soundbar. For instructions, see the Bluetooth device’s
user manual.
• The Soundbar will be disconnected.
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
Disconnecting the Soundbar from the Bluetooth device
Press the (Source) button on the right side panel or on the remote control, and then change to any
mode except “BT”.
• Disconnecting takes time because the Bluetooth device must receive a response from the
Soundbar. (Disconnection time may differ, depending on the Bluetooth device)
• When the Soundbar is disconnected from the Bluetooth device, the Soundbar will display
“BT DISCONNECTED” on the front display.
NOTES
• In Bluetooth connection mode, the Bluetooth connection will be lost if the distance between the
Soundbar and the Bluetooth device exceeds 32.8 ft.
• The Soundbar automatically turns off after 20 minutes in the Ready state.
More About Bluetooth
Bluetooth is a technology that enables Bluetooth-compliant devices to interconnect easily with each
other using a short wireless connection.
• A Bluetooth device may cause noise or malfunction, depending on usage, if:
– A part of your body is in contact with the receiving/transmitting system of the Bluetooth
device or the Soundbar.
– It is subject to electrical variation from obstructions caused by a wall, corner, or ofce partition.
– It is exposed to electrical interference from same frequency-band devices including medical
equipment, microwave ovens, and wireless LANs.
• Pair the Soundbar with the Bluetooth device while they are close together.
• The further the distance between the Soundbar and Bluetooth device, the worse the quality is.
If the distance exceeds the Bluetooth operational range, the connection is lost.
• In poor reception areas, the Bluetooth connection may not work properly.
• The Bluetooth connection only works when it is close to the unit. The connection will be
automatically cut off if the Bluetooth device is out of range. Even within range, the sound quality
may be degraded by obstacles such as walls or doors.
• This wireless device may cause electric interference during its operation.
ENG - 19
Using the Samsung Audio Remote App
Installing the Samsung Audio Remote App
To control the Soundbar with your smart device and the Samsung Audio Remote app, download the
Samsung Audio Remote app from the Google Play store.
Market search : Samsung Audio Remote
Launching the Samsung Audio Remote App
To launch and use the Samsung Audio Remote app, touch the Audio Remote icon on your smart device,
and then follow the directions on the screen.
Audio Remote
• The Samsung Audio Remote app is only compatible with Android mobile phones and mobile devices
running Android OS 3.0 or later.
ENG - 20

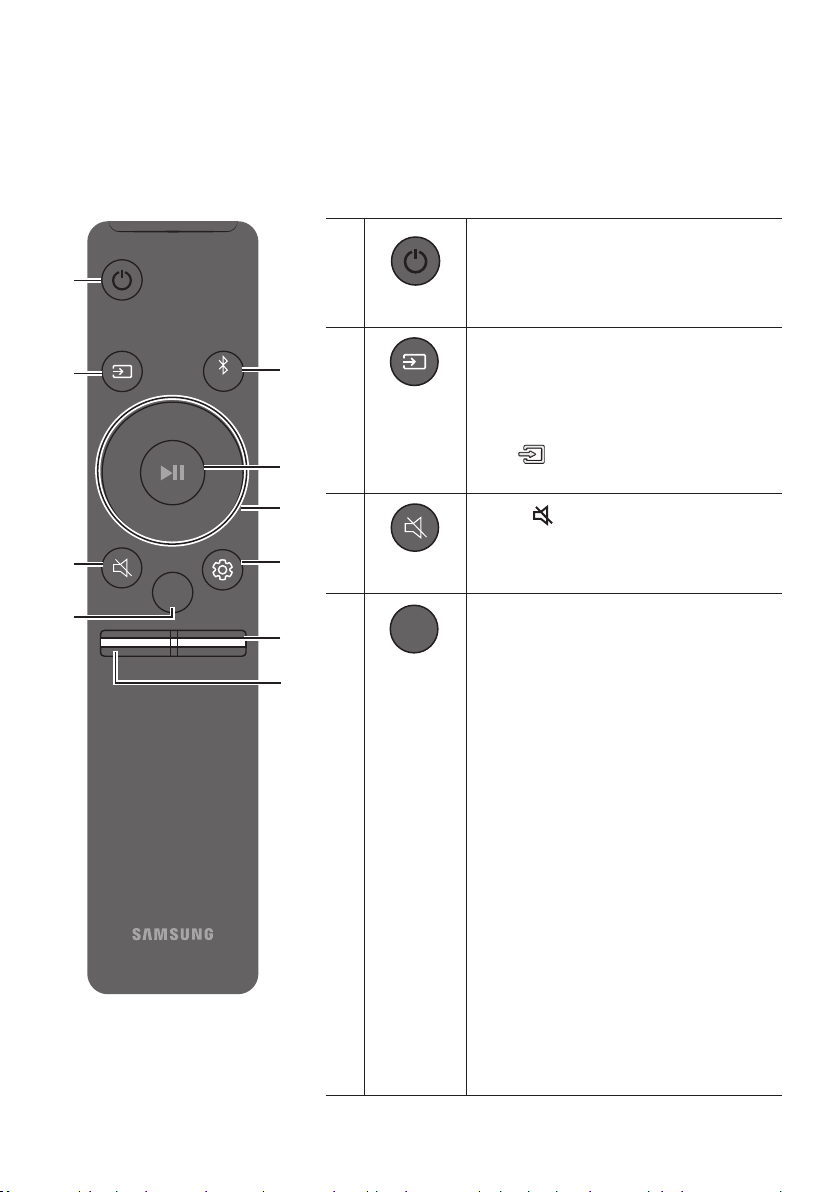

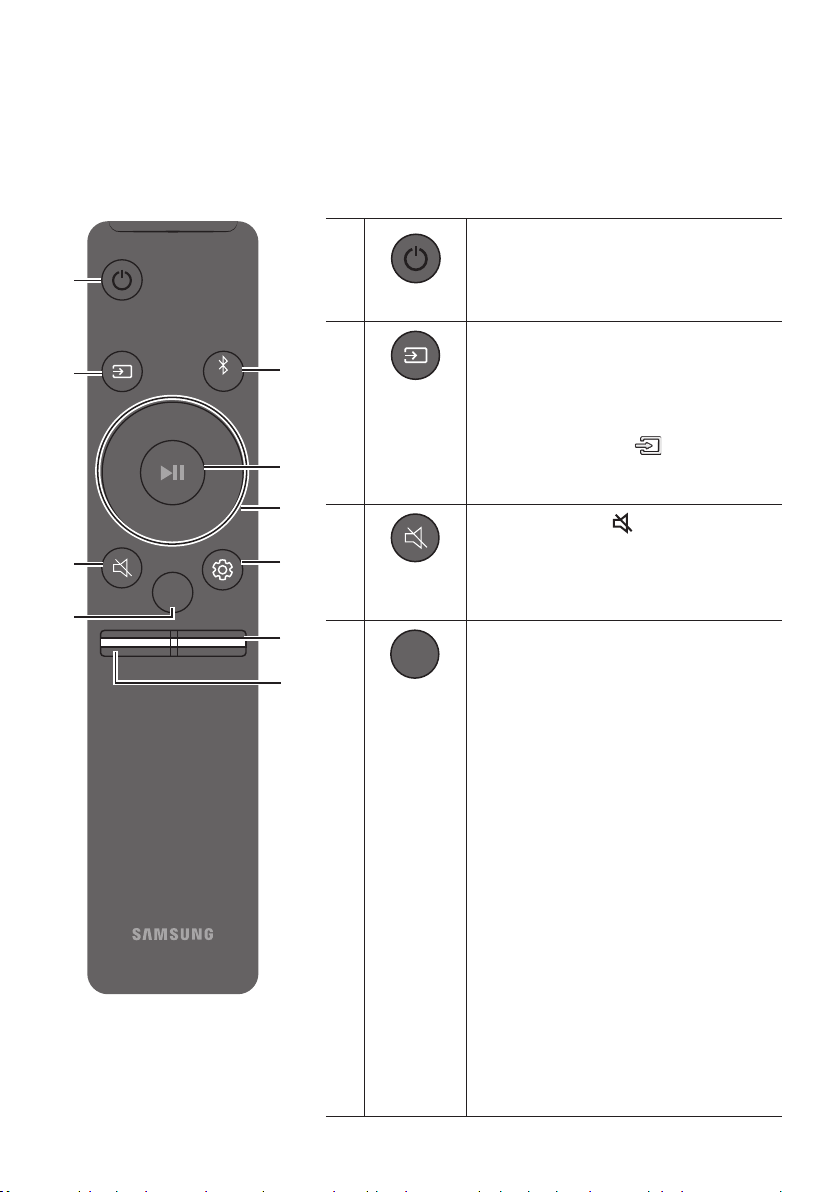

08 USING THE REMOTE CONTROL
How to Use the Remote Control
VOL WOOFER
SOUNDBAR
SOUND
MODE
PAIR
Power
VOL WOOFER
SOUND
MODE
PAIR
Turns the Soundbar on and off.
VOL WOOFER
SOUND
MODE
PAIR
Source
Press to select a source connected to the
Soundbar.
• BT PAIRING mode
To turn on “BT PAIRING” mode, change the
source to “BT” mode, and then press and hold
the (Source) button for more than
5 seconds.
Mute
VOL WOOFER
SOUND
MODE
PAIR
Press the (Mute) button to mute the sound.
Press it again to unmute the sound.
SOUND MODE
VOL WOOFER
SOUND
MODE
PAIR
You can select the desired sound effect by
choosing STANDARD, SURROUND SOUND,
GAME, or SMART.
Select the “STANDARD” mode if you want to
enjoy the original sound.
• DRC (Dynamic Range Control)
Lets you apply dynamic range control to
Dolby Digital tracks. Press and hold the
SOUND MODE button while the Soundbar is
powered off to turn DRC (Dynamic Range
Control) on or off. With the DRC turned on,
loud sound is reduced. (The sound may be
distorted.)
• Bluetooth Power
This feature automatically turns the
Soundbar on when it receives a connection
request from a previously connected TV or
Bluetooth device. The setting is On by
default.
– Press and hold the SOUND MODE
button for more than 5 seconds to turn
off the Bluetooth Power function.
ENG - 21
VOL WOOFER
SOUND
MODE
PAIR
Bluetooth
PAIR
Press the PAIR button. “BT PAIRING” appears in the Soundbar’s display.
You can connect the Soundbar to a new Bluetooth device in this mode by selecting the
Soundbar from the Bluetooth device's search list.
Play / Pause
VOL WOOFER
SOUND
MODE
PAIR
Press the p button to pause a music le temporarily.
When you press the button again, the music le plays.
• Auto Power Down Function
The unit turns off automatically in the following situations:
– In D.IN / BT / USB Mode : If there is no audio signal for 20 minutes.
– In AUX Mode :
– If the Audio (AUX) Cable is disconnected for 20 minutes.
– If there is no KEY input for 8 hours when the Audio (AUX) Cable is connected.
(The Auto Power Down function can be turned off only when the unit is in
“AUX” mode.)
– To turn off Auto Power Down function while the unit is in “AUX” mode, press
and hold the p button for 5 seconds. “ON-AUTO POWER DOWN” / “OFF-
AUTO POWER DOWN” appears on the display.
VOL WOOFER
SOUND
MODE
PAIR
Up/Down/
Left/Right
Press the indicated areas to select Up/Down/Left/Right.
Press Up/Down/Left/Right on the button to select or set functions.
• Repeat
To use the Repeat function in “USB” mode, press the Up button.
• Music Skip
Press the Right button to select the next music le. Press the Left button to select the
previous music le.
• Auto Power Link
You can turn Auto Power Link on or off.
Auto Power Link is turned on and turned off by the Left button respectively.
– Auto Power Link : If the Soundbar is connected to your TV through a digital optical
cable, the Soundbar can automatically turn on when you turn on your TV. Press
and hold the Left button for 5 seconds to toggle Auto Power Link ON and OFF.
– Auto Power Link is set to ON by default.

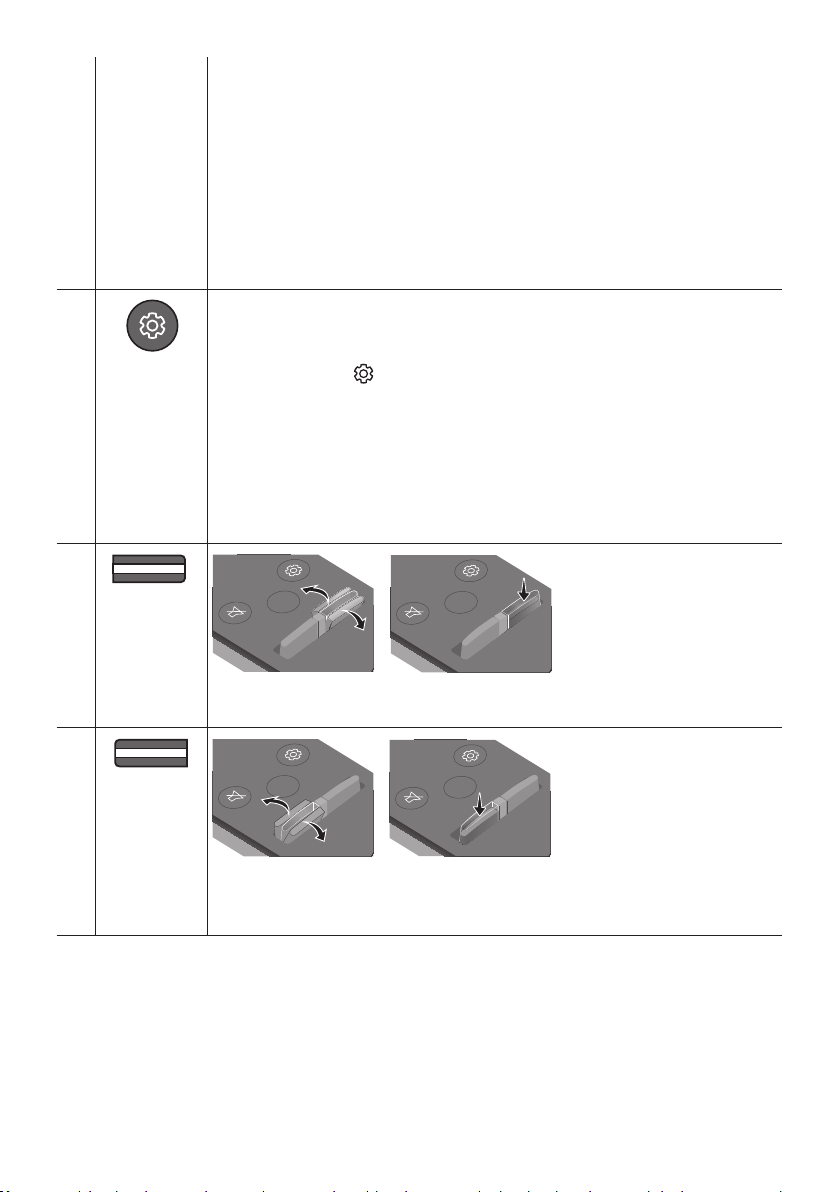

• ID SET
Press and hold the Up button for 5 seconds to complete ID SET (when connecting to an
accessary item).
ENG - 22
• Volume Restriction function
To protect your hearing, the Volume Restriction function restricts the volume to 20 if
you turn on the Soundbar when the volume is set higher than 20.
– The default value for the Volume Restriction function is Off. You must turn it on to
activate it.
– When turned on, the Volume Restriction function stays on even when the power is
turned off.
– To turn Volume Restriction on or off, press and hold the Down button on the
remote control for 5 seconds. With Volume Restriction off, “V FREE” appears on
the front display. With the function on, “V LOCK” appears.
Sound Control
VOL WOOFER
SOUND
MODE
PAIR
You can select TREBLE, BASS, or AUDIO SYNC.
• To control the volume of the treble or bass sound, select TREBLE or BASS in Sound
Settings, and then adjust the volume between -6~+6 by using the Up/Down buttons.
• Press and hold the (Sound Control) button for about 5 seconds to adjust the sound
for each frequency band. 150Hz, 300Hz, 600Hz, 1.2kHz, 2.5kHz, 5kHz, and 10kHz are
selectable using the Left/Right buttons and each can be adjusted to a setting between
-6 to +6 using the Up/Down buttons.
• If the video on the TV and audio from the Soundbar are not synchronized, select AUDIO
SYNC in Sound Settings, and then
set the audio delay between 0~300 milliseconds
by
using the Up/Down buttons. (Not available in “USB” mode.)
• AUDIO SYNC is only supported for some functions.
VOL WOOFER
SOUND
MODE
PAIR
WOOFER
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
Push the WOOFER button up or down to adjust the volume of the subwoofer to -12 or
between -6 to +6. To set the subwoofer volume level to 0, press the button.
VOL WOOFER
SOUND
MODE
PAIR
VOL
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
Push the VOL button up or down to adjust the volume.
• Mute
Press the VOL button to mute the sound. Press it again to unmute the sound.
ENG - 23
Adjusting the Soundbar volume
with a TV remote control
If you have a Samsung TV, you can adjust
the Soundbar’s volume using the IR remote
control that came with your Samsung TV.
First use the TV menu to set the TV audio on your
Samsung TV to external speakers, then use your
Samsung remote to control the Soundbar’s
volume. For more information, see the TV’s user
manual. The default mode for this function is
control by a Samsung TV remote. If your TV is not
a Samsung TV, follow the directions below to
change the settings of this function.
1. Turn Off the Soundbar.
BYE
2. If you do not want to use this function, push
up and hold the WOOFER button for
5 seconds repeatedly until “OFF-TV
REMOTE” appears in the display.
OFF-TV REMOTE
SOUND
MODE
VOL
WOOFER
SOUNDBAR
5 Sec
3. If you want to control the Soundbar with
your TV’s remote, push up and hold the
WOOFER button for 5 seconds repeatedly
until “ALL-TV REMOTE” appears in the
display. Then, use your TV’s menu to select
external speakers.
ALL-TV REMOTE
SOUND
MODE
VOL
WOOFER
SOUNDBAR
5 Sec
4. If you want to return the Soundbar to the
default mode (control by a Samsung TV
remote), push up and hold the WOOFER
button for 5 seconds repeatedly until
“SAMSUNG-TV REMOTE” appears in the
display.
(Default mode)
SAMSUNG-TV REMOTE
SOUND
MODE
VOL
WOOFER
SOUNDBAR
5 Sec
– Each time you push the WOOFER button
up and hold it for 5 seconds, the mode
switches in the following order:
“SAMSUNG-TV REMOTE” (Default mode)
→ “OFF‑TV REMOTE” → “ALL‑TV REMOTE”.
– This function may not be available,
depending on the remote control.
– Manufacturers supporting this function:
VIZIO, LG, Sony, Sharp, PHILIPS,
PANASONIC, TOSHIBA, GRUNDIG,
Hisense, RCA
ENG - 24
Using the Hidden Buttons (Buttons with more than one function)
Hidden Button
Reference page
Remote Control Button Function
WOOFER TV remote control On/Off (Standby) page 23
(Source)
BT Pairing page 20
p (Play / Pause)
Auto Power Down On/Off
(AUX mode)
page 21
Initialize (Standby) page 28
BT Ready page 12
Left Auto Power Link ON/OFF page 21
Up ID SET page 21
Down Volume restriction On/Off page 22
(Sound Control)
7 Band EQ page 22
SOUND MODE
DRC ON/OFF (Standby) page 20
Bluetooth Power page 20
Outputspecicationsforthedifferentsoundeffectmodes
Effect Input
Output
Without Wireless Rear
Speaker Kit
With Wireless Rear
Speaker Kit
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
SURROUND
SOUND
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
GAME
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
SMART
2.0 ch
2.1 ch 4.1 ch
5.1 ch 2.1 ch 4.1 ch
• The Samsung Wireless Rear Speaker Kit can be purchased separately. To purchase a Kit, contact the
vendor you purchased the Soundbar from.
ENG - 25
09 INSTALLING THE
WALL MOUNT
Installation Precautions
• Install on a vertical wall only.
• Do not install in a place with high
temperature or humidity.
• Verify whether the wall is strong enough to
support the product’s weight. If not, reinforce
the wall or choose another installation point.
• Purchase and use the xing screws or
anchors appropriate for the kind of wall you
have (plaster board, iron board, wood, etc.). If
possible, x the support screws into wall
studs.
• Purchase wall mounting screws according to
the type and thickness of the wall you want to
mount the Soundbar on.
– Diameter: M5
– Length: 1 3/8 inches or longer
recommended.
• Connect cables from the unit to external
devices before you install the Soundbar on
the wall.
• Make sure the unit is turned off and
unplugged before you install it. Otherwise, it
may cause an electric shock.
Wallmount Components
Wall Mount Guide
x 2
x 2
Holder-Screw Screw
Bracket-Wall Mount L Bracket-Wall Mount R
1. Place the Wall Mount Guide against the wall
surface.
• The Wall Mount Guide must be level.
• If your TV is mounted on the wall, install
the Soundbar at least 2 inches (5 cm)
below the TV.
2 inches or more
ENG - 26
2. Align the Wall Mount Guide’s Center Line
with the center of your TV (if you are
mounting the Soundbar below your TV), and
then x the Wall Mount Guide to the wall
using tape.
• If you are not mounting below a TV, place
the Center Line in the center of the
installation area.
Center Line
3. Push a pen tip or sharpened pencil tip
through the center of the B-TYPE images on
each end of the Guide to mark the holes for
the supporting screws, and then remove the
Wall Mount Guide.
4. Using an appropriately sized drill bit, drill a
hole in the wall at each marking.
• If the markings do not correspond to the
positions of studs, make sure you insert
appropriate anchors or mollies into the
holes before you insert the support
screws. If you use anchors or mollies,
make sure the holes you drill are large
enough for the anchors or mollies you
use.
5. Push a screw (not supplied) through each
Holder-Screw, and then screw each screw
rmly into a support screw hole.
6. Use the two Screws (M4 x L12) to attach both
Bracket-Wall Mount L and R to the
Soundbar’s bottom.
For a proper t, make sure to align the
bumps on the Soundbar to the holes on the
brackets.
• When assembling, make sure the hanger
part of the Bracket-Wall Mounts are
located behind the rear of the Soundbar.
Rear of Soundbar
Right end of Soundbar
ENG - 27
• The left and right mounts are different
shapes. Make sure to position them
correctly.
Wall Mount R Wall Mount L
7. Install the Soundbar with the attached
Bracket-Wall Mounts by hanging the
Bracket-Wall Mounts on the Holder-Screws
on the wall.
• Slightly tilt the Soundbar to insert both
Holder-Screw heads into Bracket-Wall
Mount holes. Push the Soundbar in the
direction of the arrow to make sure both sides
are rmly xed.
Detaching the Soundbar from
the Wall
1. To separate the Soundbar from the wall
mount, push it in the direction of arrow, tilt it
up slightly, and then pull it away from the
wall as shown.
• Do not hang onto the installed unit and avoid
striking or dropping the unit.
• Secure the unit rmly to the wall so that it
does not fall off. If the unit falls off, it may
cause an injury or damage the product.
• When the unit is installed on a wall, please
make sure that children do not pull any of the
connecting cables, as this may cause it to fall.
• For the optimal performance of a wall mount
installation, install the speaker system at
least 2 inches (5 cm) below the TV, if the TV is
mounted on the wall.
• For your safety, if you do not mount the unit
on the wall, install it on a secure, at surface
where it is unlikely to fall.
ENG - 28
10 SOFTWARE
UPDATE
Samsung may offer updates for the Soundbar’s
systemrmwareinthefuture.
USB port
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
DC 19V
USB (5V 0.5A)
Micro USB to
USB adapter Cable
(not supplied)
If an update is offered, you can update the
rmware by connecting a USB device with the
rmware update stored on it to the USB port on
your Soundbar. For more information about how
to download update les, go to the Samsung
Electronics website at
www.samsung.com
Support.
Then, enter or select the model number of your
Soundbar, select the Software & Apps option, and
then Downloads. Note that the option names can
vary.
Updating Procedure
Important: The updating function erases all user
settings. We recommend you write down your
settings so that you can easily reset them after
the update. Note that updating the rmware
resets the subwoofer connection too.
1. Connect a Micro USB to USB adapter cable
with a male USB 2.0 Micro USB plug (Type B)
on one end and a standard female 2.0 USB
jack (Type A) on the other end to the micro
USB jack on your Soundbar.
• The Micro USB to USB adapter cable is
sold separately. To purchase, contact a
Samsung Service Center or Samsung
Customer Care.
2. Follow the steps below to download the
product software:
Go to the Samsung website at
(samsung.com)
search for the model name
- select the customer support option (the
option name is subject to change)
3. Save the downloaded software to a USB
stick and select “Extract Here” to unzip the
folder.
4. Turn off the Soundbar and connect the USB
stick containing the software update to the
female port on a Micro USB adapter cable.
Connect the cable to the USB port on the
Soundbar.
5. Turn on the Soundbar. Within 3 minutes,
“UPDATE” is displayed and updating begins.
ENG - 29
6. When the update nishes, the Soundbar
turns off. Press the p button on the remote
control for 5 seconds. “INIT” appears on the
display and then the Soundbar turns off.
The update is complete.
• This product has a DUAL BOOT function.
If the rmware fails to update, you can
update the rmware again.
7. Reset your settings.
If UPDATE is not displayed
1. Turn off the Soundbar, disconnect and then
reconnect the USB storage device that
contains the update les to the Soundbar’s
USB port.
2. Disconnect the Soundbar’s power cord,
reconnect it, and then turn on the Soundbar.
NOTES
• The rmware update may not work properly
if audio les supported by the Soundbar are
stored in the USB storage device.
• Do not disconnect the power or remove the
USB device while updates are being applied.
The main unit will turn off automatically after
completing the rmware update.
• After the update is completed, the user setup
in the Soundbar is initialized so you can reset
your settings. We recommend you write
down your settings so that you can easily
reset them after the update. Note that
updating rmware resets the subwoofer
connection too.
If the connection to the subwoofer is not
re-established automatically after the
update, refer to page 6.
If the software update fails, check if the USB
stick is defective.
• Mac OS users should use MS-DOS (FAT) as the
USB format.
• Updating via USB may not be available,
depending on the USB storage device
manufacturer.
ENG - 30
11 TROUBLESHOOTING
Before seeking assistance, check the following.
The unit will not turn on.
Is the power cord plugged into the outlet?
; Connect the power plug to the outlet.
A function does not work when the button is pressed.
Is there static electricity in the air?
; Disconnect the power plug and connect it again.
Sound dropouts occur in BT mode.
; See the Bluetooth connection sections on pages 11 and 16.
Sound is not produced.
Is the Mute function on?
; Press the (Mute) button to cancel the mute function.
Is the volume set to minimum?
; Adjust the Volume.
The remote control does not work.
Are the batteries drained?
; Replace with new batteries.
Is the distance between the remote control and Soundbar main unit too far?
; Move the remote control closer to the Soundbar main unit.
The red LED on the subwoofer blinks and the subwoofer is not producing sound.
This issue can occur if the subwoofer is not connected to the Soundbar main unit.
; Try to connect your subwoofer again. (See page 6.)
The subwoofer drones and vibrates noticeably.
Try to adjust the vibration of your subwoofer.
; Push the WOOFER button on your remote control up or down to adjust the subwoofer volume.
(to -12, or between -6 ~ +6).
ENG - 31
12 LICENSE
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic, and
the double-D symbol are trademarks of Dolby
Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS 2.0
Channel are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
13 OPEN SOURCE
LICENSE NOTICE
To send inquiries and requests regarding open
sources, contact Samsung via Email
(oss.request@samsung.com).
14 IMPORTANT
NOTES ABOUT
SERVICE
Figures and illustrations in this User Manual are
provided for reference only and may differ from
actual product appearance.
ENG - 32
15 SPECIFICATIONS AND GUIDE
Specications
Model Name HW-R450
USB 5V/0.5A
Weight 3.3 lbs (1.5 kg)
Dimensions (W x H x D)
35.7 x 2.1 x 2.8 inches
(907.5 x 53.5 x 70.5 mm)
Operating Temperature Range +41°F to +95°F (+5°C to +35°C)
Operating Humidity Range 10 % ~ 75 %
AMPLIFIER
Rated Output power 35W x 2, 6 ohm
Supported play formats
(DTS 2.0 sound is played in DTS format.)
LPCM 2ch, Dolby Audio™
(supporting Dolby® Digital), DTS
Subwoofer Name PS-WR45B
Weight 8.8 lbs (4.0 kg)
Dimensions (W x H x D)
7.2 x 13.5 x 10.7 inches
(181.5 x 343.0 x 272.0 mm)
AMPLIFIER
Rated Output power 130W
NOTES
• Samsung Electronics Co., Ltd reserves the right to change the specications without notice.
• Weight and dimensions are approximate.
LIMITED WARRANTY TO ORIGINAL PURCHASER
Samsung Electronics Canada Inc.(SECA), warrants that this product is free from
defective material and workmanship.
SECA further warrants that if this product falls to operate properly within the specied
warranty period and the failure is due to improper workmanship or defective
materials, SECA will repair or replace the product at its option.
All warranty repairs must be performed by a SECA Authorized Service Center. (The name and
address of the location nearest you can be obtained by calling toll free: 1- 800- SAMSUNG)
LABOR
One year (Carry- in)
PARTS
One year
On carry-in models, transportation to and from the service center is the customer’s
responsibility.
The original dated sales receipt must be retained by the customer and is the only
acceptable proof of purchase. It must be presented to the authorized service center at
the time service is requested.
EXCLUSIONS (WHAT IS NOT COVERED)
This warranty does not cover damage due to accident, re, ood and/ or other acts of
God; misuse, incorrect line voltage, improper installation, improper or unauthorized
repairs, commercial use or damage that occurs in shipping. Exterior and interior nish,
lamps, glass are not covered under this warranty. Customer adjustments which are
explained in the instruction manual are not covered under the terms of this warranty.
This warranty will automatically be voided for any unit found with a missing or altered
serial number. This warranty is valid only on products purchased and used in Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: www.samsung.com/ca
© 2019 Samsung Electronics Co., Ltd. All rights reserved.
Contact SAMSUNG WORLD WIDE
If you have any questions or comments relating to Samsung products, please contact the SAMSUNG customer
care Center.
HEADQUARTERS
Samsung Electronics Canada Inc. 2050 Derry Road West, Mississauga, Ontario L5N 0B9 Canada
TEL: 1-800-SAMSUNG (1-800-726-7864)
www.samsung.com/ca/support
Country Contact Center
Web Site
`
North America
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
MANUEL COMPLET
Imaginez les possibilités
Merci d’avoir choisi un appareil Samsung.
Pour recevoir une assistance plus complète,
veuillez enregistrer votre produit sur
www.samsung.com/register
HW-R450
FRA - ii
INFORMATIONS RELATIVES À LA SÉCURITÉ
AVERTISSEMENTS
POUR ÉVITER LES RISQUES DE CHOC
ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT.
L’APPAREIL NE CONTIENT PAS DE PIÈCES
RÉPARABLES PAR L’UTILISATEUR. S’ADRESSER À
UN SERVICE APRÈS-VENTE QUALIFIÉ.
Reportez-vous au tableau ci-dessous pour
comprendre les symboles pouvant gurer sur
votre produit Samsung.
MISE EN GARDE
RISQUE DE CHOC
ÉLECTRIQUE NE PAS
OUVRIR
Ce symbole indique la présence d'une
haute tension à l'intérieur. Tout contact
avec une pièce interne de l'appareil
présente un danger.
Ce symbole vous informe qu'une
documentation importante relative au
fonctionnement et à l'entretien est
fournie avec le produit.
Produit de catégorie II: Ce symbole
indique qu'il ne nécessite pas une
connextion de sécurité à la terre
(masse). Si ce symbole n'est pas présent
sur un produit équipé d'un cordon
d'alimentation, le produit DOIT être
raccordé à la terre de manière able à
des ns de protection.
Tension CA: Ce symbole indique que la
tension nominale est la tension CA.
Tension CC : Ce symbole indique que la
tension nominale est la tension CC.
Attention, consultez les instructions aux
ns d'utilisation : Ce symbole indique à
l'utilisateur qu'il doit consulter le guide
d'utilisation pour avoir de l'information
au sujet de la sécurité.
AVERTISSEMENT
• An de diminuer les risques d’incendie ou de
choc électrique, n’exposez pas cet appareil à
la pluie ou à l’humidité.
• Pour éviter des blessures, cet appareil doit
être solidement xé au plancher/au mur
conformément aux directives d’installation.
MISE EN GARDE
• Veillez à éviter toute projection sur l’appareil.
Ne placez jamais de récipients contenant un
liquide (ex. : vase) dessus.
• La prise d’alimentation fait ofce de système
de déconnexion. Elle doit donc rester
disponible en permanence.
ATTENTION (Pour le Canada)
L’émetteur/récepteur exempt de licence contenu
dans le présent appareil est conforme aux CNR
d’Innovation, Sciences et Développement
économique Canada applicables aux appareils
radio exempts de licence. L’exploitation est
autorisée aux deux conditions suivantes :
1) L’appareil ne doit pas produire de brouillage;
2) L’appareil doit accepter tout brouillage
radioélectrique subi, même si le brouillage est
susceptible d’en compromettre le fonctionnement.
Cet appareil et son ou ses antennes ne doivent
pas etre installés a proximité ou etre utilisés
conjointement avec une autre antenne ou un
autre émetteur.
Le dispositif pourrait automatiquement cesser
d’émettre en cas d’absence d’informations à
transmettre, ou une défaillance opérationnelle.
Notez que ce n’est pas l’intention d’interdire la
transmission des informations de contrôle ou de
signalisation ou l’utilisation de codes répétitifs
lorsque requis par la technologie.
Cet appareil numerique de la classe B est
conforme a la norme NMB-003 du Canada.
FRA - iii
Declaration d’exposition aux radiations:
Cet equipement est conforme aux limites
d’exposition aux rayonnements IC RSS-102
etablies pour un environnement non controle.
Cet equipement doit etre installe et utilise avec
un minimum de 20 cm de distance entre la source
de rayonnement et votre corps.
Consignes de sécurité importantes
Lisez attentivement ces consignes avant d’utiliser
l’appareil. Veillez à respecter toutes les consignes
répertoriées ci-après. Conservez ces instructions à
portée de main pour vous y référer ultérieurement.
1. Lisez attentivement ces consignes.
2. Conservez-les précieusement.
3. Tenez compte de tous les avertissements
mentionnés.
4. Respectez toutes les instructions sans
exception.
5. N’utilisez pas cet appareil à proximité de
l’eau.
6. Nettoyez-le à l’aide d’un tissu sec.
7. Ne bloquez pas les ouvertures de ventilation.
Installez l’appareil conformément aux
instructions du fabricant.
8. N’installez pas le lecteur à proximité d’une
source de chaleur de type radiateur, registre
de chaleur, cuisinière ou tout autre appareil
(y compris les récepteurs AV) générateur de
chaleur.
9. Ne désactivez pas le dispositif de sécurité de
la che de mise à la terre ou de la che
polarisée. Une che polarisée comporte
deux lames dont l’une est plus large que
l’autre. Une che de mise à la terre comporte
deux lames et une troisième broche de mise
à la terre. La lame la plus large et la
troisième broche sont destinées à assurer
votre sécurité. Si la che fournie ne s’insère
pas dans la prise utilisée, faites appel à un
électricien pour faire remplacer celle-ci.
10. Placez le cordon d’alimentation de sorte qu’il
ne puisse être ni piétiné ni pincé,
particulièrement au niveau de la che, de la
prise de courant et du point de sortie de
l’appareil.
11. Utilisez exclusivement les xations/
accessoires spéciés par le fabricant.
12. Utilisez exclusivement le
meuble à roulettes, le socle, le
trépied, le support ou la table
recommandés par le fabricant
ou vendus avec l’appareil.
Si l’appareil est posé sur un meuble à
roulettes, déplacez l’ensemble avec
précaution pour éviter de faire tomber le
lecteur et de vous blesser.
13. Débranchez l’appareil en cas d’orage ou
lorsqu’il est inutilisé pendant une période
prolongée.
14. Conez toutes les réparations à un technicien
qualié. Votre appareil doit impérativement
être réparé lorsqu’il a été endommagé de
quelque manière que ce soit :
détérioration
du cordon ou de la che d’alimentation,
projection de liquide sur l’appareil, chute
d’objets à l’intérieur de l’appareil, exposition
à la pluie ou à l’humidité, dysfonctionnement,
chute.
FRA - iv
PRÉCAUTIONS
1. Assurez-vous que le bloc d’alimentation CA
chez vous est conforme aux exigences de
puissance gurant sur la plaque
d’identication située à l’arrière de votre
produit. Installez votre produit
horizontalement, sur un socle approprié
(meuble), en laissant un espace sufsant
pour la ventilation sur le pourtour 3~4 po.
Faites attention à ne pas obstruer les orices
de ventilation. Ne posez pas l’ensemble sur
un amplicateur ou un autre appareil
susceptible de chauffer. Cet ensemble est
conçu pour une utilisation en continu.
Pour éteindre totalement l’appareil,
débranchez la che c.a. de la prise murale.
Débranchez l’appareil si vous prévoyez une
longue période d’inactivité.
2. En cas d’orage, débranchez la che de
l’appareil de la prise murale. Les surtensions
occasionnées par l’orage pourraient
endommager votre appareil.
3. N’exposez pas l’ensemble aux rayons directs
du soleil ou à toute autre source de chaleur.
Cela pourrait causer une surchauffe du l et
causer un dysfonctionnement de l’unité.
4.
Protégez le produit de l’humidité (comme les
vases) et d’une chaleur excessive (comme une
cheminée) ou de tout équipement capable de
créer des champs magnétiques ou électriques.
Débranchez le câble d’alimentation en cas de
dysfonctionnement. Votre produit n’est pas
prévu pour un usage industriel. Ce produit ne
peut être utilisé qu’à des ns personnelles.
Une condensation peut se former si le produit
ou un disque a été stocké à basse
température. Si vous devez transporter
l’ensemble pendant l’hiver, attendez environ
2 heures que l’appareil ait atteint la
température de la pièce avant de l’utiliser.
5. Les piles utilisées dans ce produit peuvent
contenir des produits chimiques dangereux
pour l’environnement. Ne jetez pas les piles
dans votre poubelle habituelle. Ne vous
débarrassez pas des piles en les faisant
brûler. Les piles ne doivent pas être court-
circuitées, démontées ou subir de surchauffe.
Le remplacement incorrect des piles peut
entraîner un danger d’explosion.
Remplacez-les uniquement par des produits
similaires ou équivalents.
FRA - v
À PROPOS DE CE MANUEL
Le manuel utilisateur se compose de deux éléments : la version papier simpliée du MANUEL
D’UTILISATEUR et un MANUEL COMPLET détaillé que vous pouvez télécharger.
MANUEL D’UTILISATEUR
Consultez ce manuel pour obtenir des instructions relatives à la
sécurité, ainsi que des informations sur l’installation du produit,
les composants, les connexions et les caractéristiques du
produit.
MANUEL COMPLET
Vous pouvez accéder au MANUEL COMPLET sur le centre
d’assistance à la clientèle en ligne de Samsung en scannant le
code QR sur la gauche. Pour visualiser le manuel sur votre
ordinateur ou appareil mobile, téléchargez-le au format
document depuis le site Web de Samsung.
(http://www.samsung.com/support)
La conception et les spécications sont susceptibles d’être modiées sans préavis.
FRA - vi
SOMMAIRE
01 VéricationdesComposants 2
Insertion des piles avant d’utiliser la télécommande (2 piles AA) ------------------------- 2
02 Présentation du Produit 3
Face avant/Face latérale droite du Soundbar ------------------------- 3
Partie inférieure du panneau du Soundbar ------------------------- 4
03 Branchement du Soundbar 5
Branchement de l’alimentation
-------------------------
5
Raccordement du Soundbar au caisson de basses
-------------------------
6
– Raccordement automatique du caisson des basses et du Soundbar
-------------------------
6
– Connexion manuelle du caisson des basses en cas d’échec de la
connexion automatique
-------------------------
7
Raccordement du module SWA-8500S (vendu séparément) au Soundbar
-------------------------
8
04 Branchement à votre Téléviseur 10
Méthode 1. Branchement avec un câble
-------------------------
10
– Branchement à l’aide d’un câble optique
-------------------------
10
Méthode 2. Connexion sans l
-------------------------
11
– Connexion d’un téléviseur par Bluetooth
-------------------------
11
05 Branchement d’un Périphérique Externe 13
Connexion à l’aide d’un câble optique ou audio analogue (AUX)
-------------------------
13
06 Connexion à un périphérique de stockage USB 14
FRA - vii
07 Branchement d’un Appareil Mobile 16
Connexion par Bluetooth
-------------------------
16
Utilisation de l’application Samsung Audio Remote
-------------------------
19
– Installation du Samsung Audio Remote application
-------------------------
19
– Lancement de l’application Samsung Audio Remote
-------------------------
19
08 Utlisation de la Télécommande 20
Procédure d’utilisation de la télécommande
-------------------------
20
Réglage du volume du Soundbar à l’aide d’une télécommande de téléviseur --------------------------- 23
Utilisation des boutons masqués (boutons ayant plusieurs fonctions)
-------------------------
24
Caractéristiques de sortie pour les différents modes d’effets sonores
-------------------------
24
09 Installation du Support Mural 25
Précautions d’installation
-------------------------
25
Composantes murales
-------------------------
25
Retrait du Soundbar du mur
-------------------------
27
10 Mise à jour Logicielle 28
Procédure de mise à jour
-------------------------
28
Si UPDATE ne s’afche pas
-------------------------
29
11 Dépannage 30
12 Licence 31
13 Avis de Licences Libres 31
14 Remarque Importante Concernant le Service 31
15 Caractéristiques et Guide 32
Spécications
-------------------------
32
FRA - 2
01 VÉRIFICATION DES COMPOSANTS
VOL WOOFER
SOUNDBAR
SOUND
MODE
PAIR
Unité principale du Soundbar Caisson des basses Télécommande/Piles Câble optique
1 2
Cordon d’alimentation
(Caisson des basses)
Adaptateur CA/CC
(Unité principale)
Guide de montage mural
x 2
x 2
Vis de support Vis Supportdexation
murale G
Supportdexation
murale D
• Pour obtenir de l’information sur la source d’alimentation et la consommation électrique, veuillez vous
reporter à l’étiquette apposée sur le produit. (Étiquette : Partie inférieure de l’unité principale du
Soundbar)
• Les étapes de connexion d’alimentation sont numérotées (1, 2). Pour plus d’informations sur les
connexions d’alimentation, reportez-vous à la page 5.
• Pour acheter des composants supplémentaires ou des câbles en option, veuillez contacter un
centre de service Samsung ou le service clientèle Samsung.
• Selon votre zone géographique, la prise CA peut avoir différents aspects et peut être fournie avec
l’adaptateur CA/CC intégré.
• Les accessoires pourraient légèrement différer de ceux gurant sur la photo ci-dessus.
Insertion des piles avant d’utiliser la télécommande (2 piles AA)
Faites glisser le couvercle des piles dans la
direction de la èche jusqu’à son retrait complet.
Insérez 2 piles AA (1,5V) dans le bon sens (polarité
correcte). Remettez le couvercle en place.
FRA - 3
02
PRÉSENTATION DU PRODUIT
Face avant/Face latérale droite du Soundbar
Face droite du Soundbar
Placez le produit de sorte que le logo
SAMSUNG soit situé sur le dessus.
Afchage
Afche le statut et le mode actuel du produit.
Bouton +/- (Volume)
Permet de régler le volume.
• Une fois réglé, le volume apparaît sur l’afchage avant du Soundbar.
Bouton (Alimentation)
Permet d'allumer et d'éteindre l'appareil.
Bouton (Source)
Permet de sélectionner le mode d'entrée source.
Mode d’entrée Afchage
Entrée numérique optique D.IN
Entrée AUX AUX
Mode BLUETOOTH BT
Mode USB USB
• Pour activer le mode «BT PAIRING» , dénissez la source sur le mode «BT», puis appuyez sur le
bouton (Source) et maintenez-le appuyé pendant plus de 5 secondes.
• Lorsque vous branchez le cordon c.a., la touche de mise en fonction s’activera dans un délai de 4 à
6 secondes.
• Lorsque vous mettez cet appareil sous tension, un délai de 4 à 5 secondes précède l’émission du son.
• Si vous souhaitez restituer le son uniquement du Soundbar, vous devez mettre les haut-parleurs du
téléviseur hors fonction dans le menu de réglage du son de votre téléviseur. Reportez-vous au
manuel fourni avec votre téléviseur.
FRA - 4
Partie inférieure du panneau du Soundbar
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
DC 19V
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
DC 19V
DIGITAL AUDIO IN (OPTICAL)
Se branche à la sortie numérique (optique) d'un périphérique externe.
USB (5V 0.5A)
Se branche à un périphérique USB pour lire des morceaux de ce périphérique via le Soundbar.
AUX IN
Se branche à la sortie analogue d'un périphérique externe.
DC 19V (Entrée d'alimentation)
Se branche à l'adaptateur d'alimentation CA/CC.
• Lorsque vous débranchez le câble d’alimentation d’une prise murale, tirez sur la che. Ne tirez pas
sur le câble.
• Ne raccordez pas cette unité ou d’autres composants à une prise secteur CA tant que tous les
composants ne sont pas connectés.
FRA - 5
03 BRANCHEMENT DU SOUNDBAR
Branchement de l’alimentation
Utilisez les composants d’alimentation (
1, 2
) an de brancher le caisson de basses et le Soundbar
dans une prise électrique dans l’ordre suivant :
1 Raccordez le cordon d’alimentation au caisson de basses.
2 Connectez l’adaptateur d’alimentation à la Soundbar, puis à une prise murale.
Reportez-vous aux illustrations ci-dessous.
• Pour obtenir de l’information sur la source d’alimentation et la consommation électrique, veuillez
vous reporter à l’étiquette apposée sur le produit. (Étiquette : Partie inférieure de l’unité principale
du Soundbar)
POWER
Arrière du caisson
des basses
1 Cordon
d’alimentation
Branchement de
l’alimentation
DC 19V
DC 19V
Partie inférieure de l’unité
principale du Soundbar
DC 19V
(Prise
électrique)
2 Adaptateur CA/CC
• Veillez à bien poser à plat l’adaptateur CA/CC sur une table ou au sol. Si l’adaptateur CA/CC est
suspendu, avec l’entrée du câble d’alimentation CA vers le haut, de l’eau ou d’autres substances
étrangères peuvent pénétrer dans l’adaptateur et provoquer son dysfonctionnement.
FRA - 6
Raccordement du Soundbar au caisson de basses
Une fois le caisson des basses raccordé, protez de basses exceptionnelles.
Raccordement automatique du caisson des basses et du Soundbar
Lorsque vous allumez le produit après avoir branché les câbles d’alimentation sur le Soundbar et le
caisson des basses, ce dernier est automatiquement raccordé au Soundbar.
• Une fois l’appariement automatique terminé, les voyants bleus à l’arrière du caisson des basses
s’allument.
Voyants DEL à l’arrière du caisson des basses
DEL Statut Description Résolution
Bleu
Activé
Connexion établie
(fonctionnement normal)
-
Clignotant
Récupération de la
connexion
Vériez si le câble d’alimentation branché à
l’unité principale du Soundbar est bien
connecté ou patientez 5 minutes. Si le
clignotement persiste, essayez de
connecter manuellement le caisson de
basses. Voir page 7.
Rouge Activé
Veille (unité principale du
Soundbar éteinte)
Vériez que le câble d’alimentation est bien
branché sur l’unité principale du Soundbar.
Échec de la connexion
Rebranchez le produit. Reportez-vous aux
instructions relatives au branchement
manuel à la page 7.
Rouge et
bleu
Clignotant Dysfonctionnement
Recherchez les coordonnées du Centre de
service Samsung dans le manuel.
FRA - 7
Connexion manuelle du caisson des basses en cas d’échec de la connexion automatique
Avant d’effectuer la procédure de connexion manuelle ci-dessous :
• Vériez que les câbles d’alimentation sont correctement branchés sur le Soundbar et le caisson
des basses.
• Assurez-vous que le Soundbar est allumé.
1. Appuyez sur le bouton ID SET situé à l’arrière du caisson des basses et maintenez-le appuyé
pendant au moins 5 secondes.
• Le voyant rouge situé à l’arrière du caisson des basses s’éteint et le voyant bleu clignote.
5 Sec
Arrière du caisson des basses
2. Appuyez sur la touche Haut de la télécommande et maintenez-le enfoncé pendant au moins
5 secondes.
• Le message ID SET apparaît sur l’écran du Soundbar pendant un moment, puis disparaît.
• Le Soundbar est mis sous tension automatiquement lorsque ID SET est terminé.
SOUND
MODE
PAIR
5 Sec
ID SET
3. Vériez que le voyant LINK est bleu xe (connexion établie).
Le voyant bleu est
allumé
Le voyant LINK cesse de clignoter et s’allume
en bleu xe lorsqu’une connexion est établie
entre le Soundbar et le caisson de basses
sans l.
FRA - 8
REMARQUES
• Ne branchez pas le cordon d’alimentation de ce produit ou de votre téléviseur à une prise murale
tant que tous les composants ne sont pas connectés.
• Avant de déplacer ou d’installer ce produit, veillez à couper l’alimentation et à débrancher le cordon
d’alimentation.
• Si l’unité principale est mise hors tension, le caisson des basses sans l passe en mode veille, et la
DEL de STANDBY à l’arrière devient rouge après avoir clignoté en bleu plusieurs fois.
• Si vous utilisez un dispositif qui utilise la même fréquence (5,8 GHz) que le Soundbar près du
Soundbar, des interférences peuvent provoquer des interruptions du son.
• La distance maximale de transmission du signal sans l de l’unité principale est d’environ 32,8 pi,
mais peut varier en fonction de votre environnement d’utilisation. Si un mur métallique ou en béton
armé se trouve entre l’unité principale et le caisson des basses sans l, il est possible que le
système ne fonctionne pas, car le signal sans l ne peut pas traverser le métal.
PRÉCAUTIONS
• Les antennes de réception sans l sont intégrées au caisson des basses sans l. Maintenez les
unités à l’écart de l’eau et de l’humidité.
• Pour des performances d’écoute optimales, assurez-vous que la zone entourant le caisson des
basses sans l et le module récepteur sans l (vendu séparément) soit libre de tout obstacle.
Raccordement du module SWA-8500S (vendu séparément) au Soundbar
Passez à un véritable son ambiophonique sans l en connectant le nécessaire de haut-parleur arrière
sans l Samsung (SWA-8500S, vendu séparément) à votre Soundbar.
1. Connectez le module récepteur sans l à deux haut-parleurs surround.
– Les câbles du haut-parleur utilisent un code couleur.
SURROUND-LEFT
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
SURROUND-RIGHT
SURROUND-LEFT SURROUND-RIGHT
FRA - 9
2. Vériez le statut de veille du module récepteur sans l après l’avoir branché dans une prise électrique.
• Le voyant LED LINK (voyant bleu) du module récepteur sans l clignote. Si le voyant ne clignote
pas, appuyez sur le bouton ID SET à l’arrière du module de réception sans l à l’aide de la pointe
d’un stylo pendant 5 à 6 secondes, jusqu’à ce que le voyant LED LINK clignote (en bleu).
Pour plus d’information sur le voyant LED, veuillez consulter le manuel utilisateur SWA-8500S.
ID SET
L
R
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
POWER
POWER
ID SET
SURROUND SPEAKERS OUT
SPEAKER IMPEDANCE : 3Ω
STANDBY
LINK
STANDBY
LINK
Le voyant clignote
en bleu
5 Sec
3. Appuyez sur la touche Haut de la télécommande et maintenez-le enfoncé pendant au moins
5 secondes.
• Le message ID SET apparaît sur l’écran du Soundbar pendant un moment, puis disparaît.
• Le Soundbar est mis sous tension automatiquement lorsque ID SET est terminé.
SOUND
MODE
PAIR
5 Sec
ID SET
MISE EN GARDE
• Si votre Soundbar est en train de lire de la musique lorsqu’il est connecté au module
SWA-8500S, vous entendrez probablement des grésillements provenant du haut-parleur lors
de la nalisation de la connexion.
4. Vériez que le voyant LINK est bleu xe (connexion établie).
STANDBY
LINK
STANDBY
LINK
Le voyant bleu est
allumé
Le voyant LINK cesse de clignoter et s’allume
en bleu xe lorsqu’une connexion est établie
entre le Soundbar et le module récepteur
sans l.
5. Si le module SWA-8500S n’est pas connecté, répétez la procédure décrite à l’étape 2.
FRA - 10
04 BRANCHEMENT À VOTRE TÉLÉVISEUR
Diffusez le son de votre téléviseur par le Soundbar à l’aide de connexion laires ou sans l.
• Lorsque le Soundbar est connecté à un téléviseur Samsung sélectionné, il peut être contrôlé à l’aide
de la télécommande du téléviseur.
– Cette fonction est prise en charge par les téléviseurs Samsung Smart sortis en 2017 ou après et
qui prennent en charge le Bluetooth lors de la connexion du Soundbar au téléviseur à l’aide d’un
câble optique.
– Cette fonction vous permet également d’utiliser le menu du téléviseur pour régler le son et
d’autres paramètres, ainsi que le volume et la mise en sourdine.
Méthode 1. Branchement avec un câble
Lorsque le son d’une diffusion est encodé en Dolby Digital et que le paramètre «Format audio de sortie
numérique» est déni sur PCM sur votre téléviseur, nous recommandons de changer ce paramètre en le
dénissant sur Dolby Digital. Une fois que vous avez modié le paramètre sur le téléviseur, vous pouvez
proter d’une meilleure qualité sonore. (Le menu du téléviseur peut utiliser différents termes pour
Dolby Digital et PCM, selon le fabricant du téléviseur.)
Branchement à l’aide d’un câble optique
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
OPTICAL OUT
Câble optique
Partie inférieure du panneau du Soundbar
D.IN
Face droite du Soundbar
1. Branchez le connecteur DIGITAL AUDIO IN (OPTICAL) du Soundbar sur le connecteur OPTICAL
OUT du téléviseur avec un câble optique numérique.
2. Appuyez sur le bouton (Source) situé sur la face latérale droite ou sur la télécommande, puis
sélectionnez le mode «D.IN».
FRA - 11
Auto Power Link
La fonction Auto Power Link active le Soundbar lorsque le téléviseur est allumé.
1. Connectez le Soundbar et un téléviseur à l’aide d’un câble optique numérique.
2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour
activer ou désactiver la fonction Auto Power Link.
• La fonction Auto Power Link est ON par défaut.
(Pour désactiver cette fonction, appuyez sur la touche Gauche de la
télécommande pendant 5 secondes).
• En fonction du périphérique branché, il se peut que la fonction Auto Power Link ne fonctionne pas.
• Cette fonction est uniquement disponible en mode «D.IN».
Méthode2.Connexionsansl
Connexion d’un téléviseur par Bluetooth
Lorsqu’un téléviseur est connecté par Bluetooth, vous pouvez proter du son stéréo sans vous
encombrer avec des câbles.
• Un seul téléviseur peut être connecté à la fois.
SOUND
MODE
PAIR
OU
Connexion initiale
1. Appuyez sur le bouton PAIR de la télécommande pour accéder au mode «BT PAIRING».
(OU)
a. Appuyez sur le bouton (Source) sur le panneau à droite puis sélectionnez «BT».
«BT» devient «BT READY» automatiquement en quelques secondes si aucun dispositif
Bluetooth n’est connecté au Soundbar.
b. Lorsque «BT READY» apparaît, appuyez sur le bouton (Source) sur le panneau droit
du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes jusqu’à ce que
«BT PAIRING» apparaisse.
2. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au
manuel du téléviseur.)
3. Sélectionnez «[AV] Samsung Soundbar R4-Series» dans la liste afchée sur l’écran du téléviseur.
Lorsqu’un Soundbar est disponible, il a le statut «Need Pairing» ou «Paired» dans la liste des
périphériques Bluetooth du téléviseur. Pour se connecter au Soundbar, sélectionnez le message et
établissez une connexion.
• Lorsque le téléviseur est connecté, [Nom du téléviseur] → «BT» s’afche sur l’écran situé à
l’avant du Soundbar.
4. Le son du téléviseur est désormais diffusé sur le Soundbar.
FRA - 12
En cas d’échec de la connexion du périphérique
• Si l’entrée correspondant au Soundbar précédemment connecté (par ex., «[AV] Samsung Soundbar
R4-Series» gure dans la liste, supprimez-la.
• Répétez ensuite les étapes 1 à 3.
REMARQUE
• Une fois que vous avez connecté le Soundbar à votre téléviseur la première fois, utilisez le mode
«BT READY» pour la reconnexion.
Déconnexion du Soundbar du téléviseur
Appuyez sur le bouton (Source) situé sur la face latérale droite ou sur la télécommande, puis
sélectionnez un autre mode que «BT».
• La déconnexion prend du temps car le téléviseur doit recevoir une réponse du Soundbar.
(Le temps requis peut différer en fonction du modèle du téléviseur.)
• Pour annuler la connexion Bluetooth automatique entre le Soundbar et le téléviseur, appuyez sur la
touche
p
(Lecture/Pause) de la télécommande pendant 5 secondes en mode «BT READY».
(La fonction passe de Activé à Désactivé)
Quelle est la différence entre BT READY et BT PAIRING ?
• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou
brancher un appareil mobile précédemment connecté dans le Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil au Soundbar (Appuyez sur
la touche PAIR de la télécommande et maintenez la touche (Source) enfoncée pendant plus
de 5 secondes pendant que le Soundbar est en mode «BT».).
REMARQUES
• Si vous êtes invité à saisir un code PIN lors de la connexion à un périphérique Bluetooth, entrez
<0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth est perdue si la distance entre le
Soundbar et le périphérique Bluetooth est supérieure à 32,8 pi.
• Le Soundbar se désactive automatiquement après avoir passé 20 minutes à l’état Prêt.
• Il se peut que le Soundbar n’effectue pas correctement la recherche ou la connexion Bluetooth
dans les cas suivants :
– En présence d’un champ électrique puissant dans l’environnement du Soundbar.
– En cas d’appariement simultané de plusieurs périphériques Bluetooth avec le Soundbar.
– En cas de désactivation, de mauvais positionnement ou de dysfonctionnement du périphérique
Bluetooth.
• Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des
ondes électromagnétiques doivent être gardés à distance de l’unité principale du Soundbar, par
exemple les micro-ondes, les appareils de réseau sans l, etc.
FRA - 13
05 BRANCHEMENT D’UN PÉRIPHÉRIQUE
EXTERNE
Établissez une connexion à un périphérique externe à l’aide d’un réseau laire ou sans l an de diffuser
le son de celui-ci sur le Soundbar.
Connexion à l’aide d’un câble optique ou audio analogue (AUX)
DIGITAL AUDIO IN
(OPTICAL)
USB (5V 0.5A)
AUX IN
OPTICAL OUT
- AUDIO -
R L
Câble optique
Câble audio (AUX)
(non fourni)
Partie inférieure du panneau du Soundbar
Lecteur BD/DVD / Décodeur / Console de jeu
Face droite du Soundbar
1 Câble optique
X Branchez le connecteur DIGITAL AUDIO IN (OPTICAL) de l’unité principale sur le connecteur
OPTICAL OUT du périphérique source à l’aide d’un câble optique numérique.
Y Sélectionnez le mode «D.IN» en appuyant sur le bouton (Source) sur la face latérale droite ou
sur la télécommande.
2 Câble audio (AUX)
X Branchez le connecteur AUX IN (Audio) de l’unité principale sur le connecteur AUDIO OUT du
périphérique source à l’aide d’un câble audio.
Y Sélectionnez le mode «AUX» en appuyant sur le bouton (Source) sur la face latérale droite ou
sur la télécommande.
FRA - 14
06 CONNEXION À UN PÉRIPHÉRIQUE DE
STOCKAGE USB
Vous pouvez diffuser des morceaux se trouvant sur des périphériques de stockage à l’aide du Soundbar.
Afchage
Port USB
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
DC 19V
USB (5V 0.5A)
Câble adaptateur
Micro USB-USB
(non fourni)
USB
1. Branchez un câble adaptateur Micro USB-USB doté d’un connecteur Micro USB-USB 2.0 (type B)
sur une extrémité et d’un connecteur USB 2.0 femelle standard (type A) sur l’autre au connecteur
Micro USB de votre Soundbar.
• Le câble adaptateur Micro USB-USB est vendu séparément. Pour l’acheter, contactez un Centre
de service Samsung ou le service à la clientèle de Samsung.
2. Connectez votre périphérique USB à l’extrémité femelle du câble adaptateur.
3. Appuyez sur le bouton (Source) situé sur la face latérale droite ou sur la télécommande, puis
sélectionnez le mode «USB».
4. «USB» apparaît sur l’écran d’afchage.
5. Diffusez des morceaux à partir du périphérique de stockage via le Soundbar.
• Le Soundbar se désactive automatiquement (Auto Power Down) si aucun périphérique USB
n’est connecté depuis plus de 20 minutes.
FRA - 15
Liste de compatibilité
Rallonge Codec Taux d’échantillonnage Débit binaire
*.mp3 MPEG 1 Layer2 16 kHz à 48 kHz 80 à 320 kbps
MPEG 1 Layer3 16 kHz à 48 kHz 80 à 320 kbps
MPEG 2 Layer3 16 kHz à 48 kHz 80 à 320 kbps
MPEG 2.5 Layer3 16 kHz à 48 kHz 80 à 320 kbps
*.wma Wave_Format_MSAudio1 16 kHz à 48 kHz 56 à 128 kbps
Wave_Format_MSAudio2 16 kHz à 48 kHz 56 à 128 kbps
*.aac AAC 16 kHz à 96 kHz 48 à 320 kbps
A AC- LC 16 kHz à 96 kHz
128 à 192 kbps
5,1 canaux 320 kbps
HE-AAC 24 kHz à 96 kHz
48 à 64 kbps
5,1 canaux 160 kbps
*.wav - 16 kHz à 48 kHz jusqu’à 3000 kbps
*.ogg OGG 1.1.0 16 kHz à 48 kHz 50 à 500 kbps
• Si un trop grand nombre de dossiers et de chiers sont stockés sur le périphérique USB, le
Soundbar peut mettre un certain temps pour accéder aux chiers et les lire.
FRA - 16
07 BRANCHEMENT D’UN APPAREIL MOBILE
Connexion par Bluetooth
Lorsqu’un appareil mobile est connecté par Bluetooth, vous pouvez proter du son stéréo sans vous
encombrer avec des câbles.
• Vous ne pouvez pas connecter plusieurs périphériques Bluetooth simultanément.
SOUND
MODE
PAIR
OU
Périphérique Bluetooth
Connexion initiale
1. Appuyez sur le bouton PAIR de la télécommande pour accéder au mode «BT PAIRING».
(OU)
a. Appuyez sur le bouton (Source) sur le panneau à droite puis sélectionnez «BT».
«BT» devient «BT READY» automatiquement en quelques secondes si aucun dispositif
Bluetooth n’est connecté au Soundbar.
b. Lorsque «BT READY» apparaît, appuyez sur le bouton (Source) sur le panneau droit
du Soundbar et maintenez-le enfoncé pendant plus de 5 secondes jusqu’à ce que
«BT PAIRING» apparaisse.
2. Sur votre appareil, sélectionnez «
[AV] Samsung Soundbar R4-Series
» dans la liste qui apparaît.
• Lorsqu’un Soundbar est connecté au périphérique Bluetooth, [Nom du périphérique Bluetooth]
→ «BT» apparaît sur l’écran situé à l’avant.
3. Lisez des morceaux depuis le périphérique, connecté par Bluetooth, via le Soundbar.
En cas d’échec de la connexion du périphérique
• Si l’entrée correspondant au Soundbar précédemment connecté (par ex., «[AV] Samsung Soundbar
R4-Series» gure dans la liste, supprimez-la.
• Répétez ensuite les étapes 1 et 2.
REMARQUE
• Une fois que vous avez connecté le Soundbar à votre appareil mobile la première fois, utilisez le
mode «BT READY» pour la reconnexion.
FRA - 17
Quelle est la différence entre BT READY et BT PAIRING ?
• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou
brancher un appareil mobile précédemment connecté dans le Soundbar.
• BT PAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil au Soundbar. (Appuyez sur
la touche PAIR sur la télécommande, ou appuyez sur la touche (Source) sur le panneau droit
du Soundbar et maintenez-la enfoncée pendant plus de 5 secondes en mode «BT».)
REMARQUES
• Si vous êtes invité à saisir un code PIN lors de la connexion à un périphérique Bluetooth, entrez
<0000>.
• En mode de connexion Bluetooth, la connexion Bluetooth est perdue si la distance entre le
Soundbar et le périphérique Bluetooth est supérieure à 32,8 pi.
• Le Soundbar se désactive automatiquement après avoir passé 20 minutes à l’état Prêt.
• Il se peut que le Soundbar n’effectue pas correctement la recherche ou la connexion Bluetooth
dans les cas suivants :
– En présence d’un champ électrique puissant dans l’environnement du Soundbar.
– En cas d’appariement simultané de plusieurs périphériques Bluetooth avec le Soundbar.
– En cas de désactivation, de mauvais positionnement ou de dysfonctionnement du périphérique
Bluetooth.
• Les appareils électroniques peuvent créer des interférences radio. Les appareils produisant des
ondes électromagnétiques doivent être gardés à distance de l’unité principale du Soundbar, par
exemple les micro-ondes, les appareils de réseau sans l, etc.
• Le Soundbar prend en charge les données SBC (44,1kHz, 48kHz).
• La connexion est possible uniquement sur un périphérique Bluetooth compatible avec la fonction
A2DP (AV).
• Vous ne pouvez pas brancher le Soundbar à un dispositif Bluetooth qui prend seulement en charge
la fonction HF (Hands Free).
• Une fois l’appariement du Soundbar avec un périphérique Bluetooth réalisé, la sélection de
«[AV] Samsung Soundbar R4-Series» dans la liste des périphériques numérisés de l’appareil fera
automatiquement passer le Soundbar en mode «BT».
– Accessible seulement si le Soundbar est énuméré dans la liste des dispositifs Bluetooth
appariés. (Le dispositif Bluetooth et le Soundbar doivent avoir été appariés précédemment au
moins une fois.)
• Soundbar apparaîtra dans la liste des appareils recherchés du dispositif Bluetooth seulement si le
Soundbar afche la mention «BT READY».
• Le Soundbar ne peut pas être associé à un autre appareil Bluetooth s’il est déjà en mode Bluetooth
et qu’il est déjà associé à un appareil Bluetooth.
Activation du Bluetooth Power (SOUND MODE)
Si un périphérique Bluetooth précédemment apparié tente de s’apparier avec le Soundbar lorsque la
fonction Bluetooth Power est activée et que le Soundbar est éteint, celui-ci se met automatiquement
en marche.
1. Appuyez sur la touche SOUND MODE de la télécommande et maintenez-la enfoncée pendant plus
de 5 secondes pendant que le Soundbar est allumé.
2. «ON-BLUETOOTH POWER» apparaît sur l’écran du Soundbar.
FRA - 18
Déconnexion d’un périphérique Bluetooth d’un Soundbar
Vous pouvez déconnecter le périphérique Bluetooth à partir du système Soundbar. Pour des directives,
consultez le manuel d’utilisation du périphérique Bluetooth.
• Le système Soundbar sera déconnecté.
• Lorsque le système Soundbar est déconnecté du périphérique Bluetooth, Soundbar afche le
message «BT DISCONNECTED» sur le panneau avant.
Déconnexion du Soundbar du périphérique Bluetooth
Appuyez sur le bouton (Source) situé sur la face latérale droite ou sur la télécommande, puis
sélectionnez un autre mode que «BT».
• La déconnexion prend du temps car le périphérique Bluetooth doit recevoir une réponse du
Soundbar. (Le temps de déconnexion requis peut différer en fonction du périphérique Bluetooth.)
• Lorsque le Soundbar est déconnecté du périphérique Bluetooth, le message
«BT DISCONNECTED» s’afche sur l’écran à l’avant du Soundbar.
REMARQUES
• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre Soundbar
et l’appareil dépasse 32,8 pi.
• Le périphérique s’éteint automatiquement au bout de 20 minutes dans l’état Prêt.
Davantage d’information sur la technologie Bluetooth
Bluetooth est une technologie facilitant l’interconnexion d’appareils compatibles Bluetooth via une
connexion sans l à faible distance.
• Un appareil Bluetooth peut engendrer des bruits ou un dysfonctionnement selon les conditions
d’utilisation:
– Si une partie du corps est en contact avec le système de réception/transmission du
périphérique Bluetooth ou du système Soundbar.
– Variations électriques dues à un brouillage du signal par un mur, un coin ou une cloison de
bureau.
– Interférences électriques causées par des appareils fonctionnant sur la même bande de
fréquence, notamment équipements médicaux, fours à micro-ondes et réseaux locaux sans l.
• Maintenez la distance la plus courte possible lorsque vous jumelez le système Soundbar avec le
périphérique Bluetooth.
• La qualité diminue parallèlement à la distance entre le système Soundbar et le périphérique
Bluetooth. Si la distance excède la portée opérationnelle du périphérique Bluetooth, la connexion
est perdue.
• La connexion Bluetooth peut s’avérer déciente dans les zones à faible réception.
• La connexion Bluetooth ne fonctionne que lorsque l’appareil concerné est à proximité de l’unité. La
connexion sera automatiquement interrompue si la distance excède la portée. Même dans les limites
de cette portée, des obstacles tels que des murs ou des portes peuvent dégrader la qualité sonore.
• Le fonctionnement de ce périphérique sans l peut engendrer un brouillage électrique.
FRA - 19
Utilisation de l’application Samsung Audio Remote
Installation du Samsung Audio Remote application
Pour contrôler la Soundbar avec votre appareil intelligent et le Application Samsung Audio Remote,
télécharger le Samsung Audio Remote application de Google Play Store.
Recherche de marché : Samsung Audio Remote
Lancement de l’application Samsung Audio Remote
Pour lancer et utiliser l’application Samsung Audio Remote, touchez l’icône Audio Remote de votre
appareil intelligent, puis suivez les instructions à l’écran.
Audio Remote
• L’application Samsung Audio Remote est uniquement compatible avec les téléphones cellulaires
Android et les appareils mobiles fonctionnant sous Android OS 3.0 ou une version ultérieure.
FRA - 20
08 UTLISATION DE LA TÉLÉCOMMANDE
Procédure d’utilisation de la télécommande
VOL WOOFER
SOUNDBAR
SOUND
MODE
PAIR
Alimentation
VOL BASS
SOUND
MODE
PAIR
Permet d'allumer et d'éteindre le Soundbar.
VOL BASS
SOUND
MODE
PAIR
Source
Appuyez sur ce bouton pour sélectionner une
source connectée au Soundbar.
• Mode BT PAIRING
Pour activer le mode «BT PAIRING» ,
dénissez la source sur le mode «BT», puis
appuyez sur le bouton (Source) et
maintenez-le appuyé pendant plus de
5secondes.
Mise en
sourdine
VOL BASS
SOUND
MODE
PAIR
Appuyez sur la touche (Mise en sourdine)
pour désactiver le son. Appuyez de nouveau sur
la touche pour activer le son.
SOUND MODE
VOL BASS
SOUND
MODE
PAIR
Vous pouvez sélectionner l'effet sonore de votre
choix parmi STANDARD, SURROUND SOUND,
GAME ou SMART.
Sélectionnez le mode «STANDARD» si vous
voulez proter du son d'origine.
• DRC (Dynamic Range Control)
Vous permet d’appliquer la commande de
portée dynamique aux pistes Dolby Digital.
Maintenez la touche SOUND MODE enfoncée
pendant que le Soundbar est hors tension
pour activer ou désactiver la DRC (Dynamic
Range Control).
Lorsque la fonction DRC est activée, le son
fort est réduit. (Le son peut être déformé.)
• Bluetooth Power
Cette fonction est activée automatiquement sur
le Soundbar lors de la réception d’une demande
de connexion depuis un appareil Bluetooth ou
un téléviseur connecté précédemment.
Le paramètre est activé par défaut.
– Appuyez sur la touche SOUND MODE et
maintenez-la enfoncée pendant plus de
5 secondes pour désactiver la fonction
Bluetooth Power.
FRA - 21
VOL BASS
SOUND
MODE
PAIR
Bluetooth
PAIR
Appuyez sur la touche PAIR. «BT PAIRING» apparaît sur l'écran du Soundbar.
Vous pouvez connecter le Soundbar à un nouvel appareil Bluetooth dans ce mode en
sélectionnant le Soundbar dans la liste de recherche de l'appareil Bluetooth.
Lecture/Pause
VOL BASS
SOUND
MODE
PAIR
Appuyez sur le bouton p pour mettre temporairement un morceau en pause.
Si vous appuyez à nouveau sur le bouton, le morceau est lu.
• Fonction Auto Power Down
L’unité se met automatiquement hors tension dans les situations suivantes.
– Mode D.IN / BT / USB: si, pendant 20 minutes, aucun signal audio n’est émis.
– Mode AUX :
– Si le câble audio (AUX) est débranché pendant 20 minutes.
– Si aucune saisie n’est effectuée pendant 8 heures alors que le câble audio
(AUX) est branché. (La fonction Auto Power Down ne peut être désactivée que
lorsque l’appareil est en mode «AUX».)
– Pour désactiver la fonction Auto Power Down, vériez que vous êtes en mode
«AUX», puis appuyez sur le bouton p et maintenez-le enfoncé pendant
5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN»
s’afche à l’écran.
VOL BASS
SOUND
MODE
PAIR
Haut/Bas/
Gauche/
Droite
Appuyez sur les zones indiquées pour sélectionner le bouton
du Haut/Bas/Gauche/Droite.
Appuyez sur le bouton du Haut/Bas/Gauche/Droite pour sélectionner ou dénir des
fonctions.
• Répéter
Pour utiliser la fonction Répéter en mode «USB», appuyez sur le bouton du Haut.
• Passer un morceau
Appuyez sur le bouton de Droite pour sélectionner le prochain morceau. Appuyez sur
le bouton de Gauche pour sélectionner le morceau précédent.
• Auto Power Link
Vous pouvez activer ou désactiver la fonction Auto Power Link.
La fonction Auto Power Link peut être respectivement activée et désactivée à l’aide
des bouton Gauche.
– Auto Power Link : si le Soundbar est connecté à votre téléviseur par le biais d’un
câble optique numérique, le Soundbar peut s’activer automatiquement lorsque
vous allumez votre téléviseur. Appuyez sur le bouton de Gauche et maintenez-le
enfoncé pendant 5 secondes pour régler la fonction Auto Power Link sur ON ou
OFF.
– La fonction Auto Power Link est réglée sur ON par défaut.
• ID SET
Maintenez le bouton Haut enfoncé pendant 5 secondes pour terminer ID SET (lors de la
connexion d’un accessoire).
FRA - 22
• Fonction de limitation du volume
Pour protéger votre audition, la fonction de limitation du volume limite le volume à 20
si vous allumez le Soundbar alors le volume est réglé sur une valeur supérieure à 20.
– Par défaut, la fonction de limitation du volume est désactivée. Vous devez l’activer
pour l’utiliser.
– Une fois activée, la fonction de limitation du volume reste active même lorsque
l’appareil est mis hors tension.
– Pour activer ou désactiver la fonction de limitation du volume, appuyez sur la
touche Bas de la télécommande pendant 5 secondes. Lorsque la restriction de
volume est désactivée, «V FREE» apparaît sur l’écran avant. Lorsque la fonction
est activée, «V LOCK» apparaît.
Contrôle du son
VOL BASS
SOUND
MODE
PAIR
Vous pouvez choisir entre TREBLE, BASS, ou AUDIO SYNC.
• Pour contrôler le volume du son des aigus ou des basses, sélectionnez TREBLE ou
BASS dans les réglages sonores, puis réglez le volume entre -6 et +6 à l’aide des
boutons Haut/Bas.
• Maintenez le bouton (Contrôle du son) enfoncé environ 5 secondes pour régler le
son pour chaque bande de fréquence. Vous pouvez utiliser les boutons Gauche/Droite
pour sélectionner les fréquences suivantes : 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz,
5 kHz et 10 kHz. Vous pouvez également dénir chaque fréquence sur une valeur allant
de -6 à +6 à l’aide des touches Haut/Bas.
• Si la vidéo et l’audio ne sont pas synchronisés entre le téléviseur et votre Soundbar,
sélectionnez AUDIO SYNC dans les réglages sonores, puis réglez le son (entre 0 et
300 millisecondes) en utilisant les boutons Haut/Bas. (Non disponible en mode «USB».)
• L’option AUDIO SYNC n’est prise en charge que dans certaines fonctions.
VOL WOOFER
SOUND
MODE
PAIR
WOOFER
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
Utilisez la touche Haut ou Bas pour régler le volume du caisson de basses jusqu'à -12, ou de
-6 à +6. Pour régler le niveau de volume du caisson de basses sur 0, appuyez sur la touche.
VOL BASS
SOUND
MODE
PAIR
VOL
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
SOUND
MODE
VOL
WOOFER
SOUNDBAR
Appuyez sur le bouton vers le haut ou vers le bas pour régler le volume.
• Mise en sourdine
Appuyez sur le bouton VOL pour couper le son. Appuyez à nouveau sur le bouton pour
rétablir le son.
FRA - 23
Réglage du volume du Soundbar à l’aide
d’une télécommande de téléviseur
Si vous avez un téléviseur Samsung, vous
pouvez régler son volume à l’aide de la
télécommande infrarouge fournie avec ce
même téléviseur.
Premièrement, utilisez le menu du téléviseur
Samsung pour congurer la sortie du son vers des
haut-parleurs externes, puis utilisez votre
télécommande Samsung pour contrôler le volume
du Soundbar. Pour plus d’informations, consultez le
manuel d’utilisation du téléviseur. Par défaut, le
Soundbar est contrôlé par la télécommande d’un
téléviseur Samsung. Si votre téléviseur n’est pas de
marque Samsung, suivez les instructions ci-dessous
pour modier les paramètres de cette fonction.
1. Éteignez le Soundbar.
BYE
2. Si vous ne souhaitez pas utiliser cette
fonction, poussez le bouton WOOFER vers le
haut et maintenez-le dans cette position
pendant 5 secondes, jusqu’à ce que
«OFF-TV REMOTE» apparaisse sur l’écran.
OFF-TV REMOTE
SOUND
MODE
VOL
WOOFER
SOUNDBAR
5 Sec
3. Si vous souhaitez contrôler le Soundbar à l’aide
de la télécommande de votre téléviseur
Samsung, poussez le bouton
WOOFER
vers le
haut et maintenez-le pendant 5 secondes
jusqu’à ce que
«ALL-TV REMOTE»
apparaisse
sur l’écran. Ensuite, utilisez le menu du
téléviseur pour sélectionner les haut-parleurs
externes.
ALL-TV REMOTE
SOUND
MODE
VOL
WOOFER
SOUNDBAR
5 Sec
4. Si vous souhaitez retourner au mode par
défaut du Soundbar (contrôlé par une
télécommande de téléviseur Samsung),
poussez le bouton WOOFER vers le haut et
maintenez-le pendant 5 secondes jusqu’à ce
que «SAMSUNG-TV REMOTE» apparaisse
sur l’écran.
(mode par défaut)
SAMSUNG-TV REMOTE
SOUND
MODE
VOL
WOOFER
SOUNDBAR
5 Sec
– Chaque fois que vous appuyez sur la
touche WOOFER vers le haut et la
maintenez enfoncée pendant 5 secondes,
le mode change, dans l’ordre suivant :
«SAMSUNG-TV REMOTE» (mode par
défaut) → «OFF-TV REMOTE» →
«ALL-TV REMOTE».
– Cette fonction peut ne pas être
disponible en fonction de la
télécommande.
– Fabricants qui utilisent cette fonction:
VIZIO, LG, Sony, Sharp, PHILIPS,
PANASONIC, TOSHIBA, GRUNDIG,
Hisense, RCA
FRA - 24
Utilisation des boutons masqués (boutons ayant plusieurs
fonctions)
Bouton masqué
Page de référence
Bouton de la télécommande Fonction
WOOFER
Activer/Désactiver la fonction Télécommande de
votre téléviseur (mode veille)
page 23
(Source)
Appariement BT page 20
p (Lecture/Pause)
Activer/Désactiver la fonction
Auto Power Down (mode AUX)
page 21
Initialiser (mode veille) page 28
Compatible BT page 12
Gauche Auto Power Link ON/OFF page 21
Haut ID SET page 21
Bas Activer/Désactiver limitation du volume page 22
(Contrôle du son)
EQ 7 bandes page 22
SOUND MODE
DRC ON/OFF (mode veille) page 20
Bluetooth Power page 20
Caractéristiques de sortie pour les différents modes d’effets
sonores
Effet Entrée
Sortie
Sans le haut-parleur
arrièresansl
Avec le haut-parleur
arrièresansl
SOUND MODE
Surround
VOL WOOFER
SOUND
MODE
Bluetooth
POWER
STANDARD
2.0 canaux
2.1
canaux
4.1
canaux
5.1
canaux
2.1
canaux
4.1
canaux
SURROUND
SOUND
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
GAME
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
SMART
2.0 canaux
2.1 canaux 4.1 canaux
5.1 canaux 2.1 canaux 4.1 canaux
• Le haut-parleur arrière sans l Samsung peut être acheté séparément. Pour vous en procurer un,
contactez le fournisseur auprès duquel vous avez acheté le Soundbar.
FRA - 25
09 INSTALLATION
DU SUPPORT
MURAL
Précautions d’installation
• Effectuez l’installation sur un mur vertical
uniquement.
• N’installez pas le produit dans un endroit où
la température ou l’humidité sont élevées.
• Vériez si le mur est sufsamment solide
pour supporter le poids du produit. Sinon,
renforcez le mur ou choisissez un autre
endroit pour l’installation.
• Achetez et utilisez les chevilles ou les vis de
xation adaptées au type de mur (plâtre,
métal, bois, etc.). Si possible, xez les vis de
support sur les montants des murs.
• Achetez des vis de montage mural en
fonction du type et de l’épaisseur du mur sur
lequel vous souhaitez installer le Soundbar.
– Diamètre: M5
– Longueur : 1 3/8 pouces ou plus long.
• Raccordez les câbles de l’unité à des
périphériques externes avant de xer le
Soundbar au mur.
• Assurez-vous que l’unité est éteinte et
débranchée avant de procéder à l’installation.
Dans le cas contraire, des chocs électriques
pourraient survenir.
Composantes murales
Guide de montage mural
x 2
x 2
Vis de support Vis
Supportdexation
murale G
Supportdexation
murale D
1. Placez le Guide de montage mural contre la
surface du mur.
• Le Guide de montage mural doit être à
niveau.
• Si votre téléviseur est xé au mur,
installez le Soundbar au moins 2 pouces
(5 cm) en dessous du téléviseur.
2 pouces ou plus
FRA - 26
2. Alignez la Ligne Centrale du Guide de
montage mural sur le centre de votre
téléviseur (si vous montez le Soundbar sous
ce dernier), puis xez le Guide de montage
mural au mur avec du ruban adhésif.
• Si vous ne l’installez pas sous un
téléviseur, placez la Ligne Centrale au
centre de la zone d’installation.
Ligne Centrale
3. Poussez une pointe de stylo ou une pointe de
crayon bien taillé au centre des images
B-TYPE à chaque extrémité du guide pour
marquer les trous des vis de support, puis
retirez le Guide de montage mural.
4. À l’aide d’un foret de taille appropriée, percez
un trou dans le mur à chaque marque.
• Si les marques ne correspondent pas aux
positions des montants de la cloison,
veillez à insérer les chevilles ou les
chevilles Molly appropriées dans les trous
avant d’insérer les vis de support. Si vous
utilisez des chevilles ou des chevilles
Molly, assurez-vous que les trous que
vous percez sont assez grands pour
recevoir celles-ci.
5. Poussez une vis (non fournie) dans chaque
Vis de support, puis vissez fermement
chaque vis dans un trou de vis de support.
6. Utilisez les deux Vis (M4 x L12) pour xer le
SupportdexationmuraleG et le Support
dexationmuraleD sur le dessous du
Soundbar.
Pour un bon ajustement, veillez à aligner les
bosses du Soundbar sur les trous des
supports.
• Lors du montage, assurez-vous que
l’étrier des Supportdexationmurale
est situé à l’arrière du Soundbar.
Arrière du Soundbar
Extrémité droite du Soundbar
FRA - 27
• Les supports gauche et droit ont des
formes différentes. Veillez à les
positionner correctement.
Support mural D Support mural G
7. Installez le Soundbar à l’aide des Support de
xationmurale en accrochant ces derniers
sur les Vis de support xées au mur.
• Inclinez légèrement le Soundbar pour insérer
les têtes des Vis de support dans les trous du
Supportdexationmurale. Poussez le
Soundbar dans le sens de la èche pour vous
assurer que les deux côtés sont solidement
xés.
Retrait du Soundbar du mur
1. Pour séparer le Soundbar du dispositif de
montage mural, poussez-le dans le sens de
la èche, inclinez-le légèrement vers le haut,
puis éloignez-le du mur comme indiqué.
• Ne vous accrochez pas à l’unité installée, et
faites attention à ne pas la heurter ou la faire
tomber.
• Fixez solidement l’unité au mur an qu’elle ne
tombe pas. La chute de l’unité peut provoquer
des blessures ou endommager le produit.
• Lorsque l’unité est xée au mur, veillez à ce
que les enfants ne tirent pas sur les câbles de
connexion, ce qui pourrait la faire tomber.
• Pour obtenir des performances optimales
avec une installation de support mural,
installez le système de haut-parleurs au
moins 2 pouces (5 cm) en dessous du
téléviseur, si ce dernier est xé au mur.
• Pour votre sécurité, si vous ne xez pas l’unité
au mur, installez-la sur une surface plane et
sécurisée d’où elle ne pourra pas tomber.
FRA - 28
10 MISE À JOUR
LOGICIELLE
Il se peut que Samsung propose ultérieurement
des mises à jour pour le micrologiciel du système
du Soundbar.
Port USB
USB (5V 0.5A)
AUX IN
DIGITAL AUDIO IN
(OPTICAL)
DC 19V
USB (5V 0.5A)
Câble adaptateur
Micro USB-USB
(non fourni)
Lorsqu’une mise à jour vous est proposée, vous
pouvez mettre à jour le micrologiciel en
branchant un périphérique USB contenant la mise
à jour sur le port USB de votre Soundbar.
Pour plus d’informations sur le téléchargement
de chiers de mise à jour, consultez le site Web de
Samsung Electronics à l’adresse
(www.samsung.com
Support).
Ensuite, entrez ou sélectionnez le modèle de
votre Soundbar, sélectionnez Logiciel &
Applications, puis choisissez Téléchargements.
Les noms d’option peuvent varier.
Procédure de mise à jour
Important : la fonction de mise à jour efface tous
les paramètres utilisateur. Nous vous
recommandons de noter vos paramètres an de
pouvoir les redénir facilement après la mise à
jour. Notez que la mise à jour du logiciel
réinitialise également la connexion au caisson de
basses.
1. Branchez un câble adaptateur Micro USB-
USB doté d’un connecteur Micro USB-USB
2.0 (type B) sur une extrémité et d’un
connecteur USB 2.0 femelle standard (type
A) sur l’autre au connecteur Micro USB de
votre Soundbar.
• Le câble adaptateur Micro USB-USB est
vendu séparément. Pour l’acheter,
contactez un Centre de service Samsung
ou le service à la clientèle de Samsung.
2. Suivez les étapes ci-dessous pour
télécharger le logiciel du produit :
Accédez au site Web de Samsung sur
(samsung.com) recherchez le nom du
modèle, puis sélectionnez l’option
d’assistance à la clientèle (le nom de l’option
peut changer).
3. Enregistrez le logiciel téléchargé sur une clé
USB et sélectionnez «Extraire ici» pour
décompresser le dossier.
4. Éteignez le Soundbar et branchez la clé USB
contenant la mise à jour du logiciel au port
femelle sur un câble adaptateur Micro USB.
Branchez le câble au port USB du Soundbar.
5. Allumez le Soundbar. Dans les 3 minutes qui
suivent, «UPDATE» s’afche et la mise à jour
commence.
FRA - 29
6. Lorsque la mise à jour est terminée, le
Soundbar s’éteint. Appuyez sur le bouton p
de la télécommande pendant 5 secondes.
«INIT» apparaît à l’écran, puis le Soundbar
s’éteint. La mise à jour est terminée.
• Ce produit a une fonction DUAL BOOT. Si
le micrologiciel ne parvient pas à
effectuer la mise à jour, vous pouvez à
nouveau mettre à jour le micrologiciel.
7. Réinitialisez vos paramètres.
SiUPDATEnes’afchepas
1. Éteignez le Soundbar, débranchez le
périphérique de stockage qui contient les
chiers de mise à jour du port USB du
Soundbar, puis rebranchez-le.
2. Débranchez le cordon d’alimentation du
Soundbar, rebranchez-le, puis allumez le
Soundbar.
REMARQUES
• La mise à jour du micrologiciel peut ne pas
fonctionner correctement si les chiers audio
pris en charge par le Soundbar sont stockés
dans le périphérique de stockage.
• Ne coupez pas l’alimentation et ne retirez pas
le périphérique USB pendant que les mises à
jour sont en train d’être appliquées. L’unité
principale s’éteindra automatiquement après
avoir terminé la mise à jour du micrologiciel.
• Une fois la mise à jour terminée, la
conguration utilisateur du Soundbar est
initialisée an que vous puissiez redénir vos
paramètres. Nous vous conseillons de noter
vos paramètres par écrit pour pouvoir
facilement les redénir après la mise à jour.
Notez que la mise à jour du micrologiciel
réinitialise également la connexion au caisson
des basses. Si la connexion au caisson des
basses n’est pas rétablie automatiquement
après la mise à jour, reportez-vous à la page
6. Si la mise à jour du logiciel échoue, la
clé USB est peut-être défectueuse.
• Les utilisateurs de Mac OS doivent utiliser
MS-DOS (FAT) comme format USB.
• La mise à jour par USB peut ne pas être
disponible. Cela dépend du fabricant du
périphérique de stockage.
FRA - 30
11 DÉPANNAGE
Avant de contacter l’assistance, effectuez les vérications suivantes.
L’unité ne s’allume pas.
Le cordon d’alimentation est-il branché sur la prise?
; Branchez le cordon d’alimentation sur la prise.
Lorsque j’appuie sur un bouton, la fonction ne s’active pas.
Y’a-t-il de l’électricité statique dans l’air?
; Débranchez le cordon d’alimentation et rebranchez-le.
Le son est interrompu en mode BT.
; Reportez-vous aux sections relatives à la connexion Bluetooth aux pages 11 et 16.
Il n’y a pas de son.
La fonction Mise en sourdine est-elle activée?
; Appuyez sur la touche (Mise en sourdine) pour désactiver la fonction silence.
Le volume est-il réglé au minimum?
; Réglez le volume.
La télécommande ne fonctionne pas.
Les piles sont-elles déchargées?
; Remplacez-les par de nouvelles piles.
La distance entre la télécommande et l’unité principale du Soundbar est-elle trop grande?
; Approchez la télécommande de l’unité principale du Soundbar.
Le voyant rouge sur le caisson de basses clignote et le caisson de basses n’émet aucun son.
Ce problème peut arriver lorsque le caisson des basses n’est pas connecté à l’unité principale du
Soundbar.
; Essayez à nouveau de connecter votre caisson de basses. (Voir page 6)
Le caisson de basses émet un bourdonnement et vibre sensiblement.
Essayez de régler les vibrations de votre caisson de basses.
; Poussez le bouton WOOFER vers le haut ou le bas pour régler le volume du caisson de basses.
(jusqu’à -12, ou entre -6 et +6)
FRA - 31
12 LICENCE
Manufactured under license from Dolby
Laboratories. Dolby, Dolby Audio, Pro Logic,
and the double-D symbol are trademarks of
Dolby Laboratories.
For DTS patents, see http://patents.dts.com.
Manufactured under license from DTS
Licensing Limited. DTS, the Symbol, DTS in
combination with the Symbol, and DTS 2.0
Channel are registered trademarks or
trademarks of DTS, Inc. in the United States
and/or other countries. © DTS, Inc. All Rights
Reserved.
13 AVIS DE
LICENCES LIBRES
Pour transmettre des demandes et des questions
portant sur les sources ouvertes, communiquez
avec Samsung par courriel
(oss.request@samsung.com).
14 REMARQUE
IMPORTANTE
CONCERNANT LE
SERVICE
Les chiffres et les illustrations contenus dans ce
Guide d’utilisation sont fournis à titre de référence
uniquement et pourraient ne pas représenter
exactement le produit.
FRA - 32
15 CARACTÉRISTIQUES ET GUIDE
Spécications
Nom de modèle HW-R450
USB 5V/0,5A
Poids 3,3 lbs (1,5 kg)
Dimensions (L x H x P)
35,7 x 2,1 x 2,8 po
(907,5 x 53,5 x 70,5 mm)
Plage de températures en fonctionnement +41°F à +95°F (+5°C à +35°C)
Plage d’humidité en fonctionnement 10 % à 75 %
AMPLIFICATEUR
Puissance de sortie nominale 35W x 2, 6 ohm
Formats de lecture pris en charge
(Le son DTS 2.0 est lu au format DTS.)
LPCM 2ch, Dolby Audio™
(prise en charge de Dolby® Digital), DTS
Nom du caisson de basses PS-WR45B
Poids 8,8 lbs (4,0 kg)
Dimensions (L x H x P)
7,2 x 13,5 x 10,7 po
(181,5 x 343,0 x 272,0 mm)
AMPLIFICATEUR
Puissance de sortie nominale 130W
REMARQUES
• Samsung Electronics Co., Ltd se réserve le droit de modier les caractéristiques sans préavis.
• Le poids et les dimensions sont approximatifs.
GARANTIE LIMITÉE À L’ACHETEUR INITIAL
Samsung Electronics Canada Inc. (SECA) garantit ce produit contre tout défaut de fabrication.
SECA garantit aussi que si cet appareil ne fonctionne pas convenablement durant la
période de garantie SECA se réservera le droit de réparer ou de remplacer l’appareil
défectueux.
Toutes les réparations sous garantie doivent être effectuées par un Centre de service
autorisé SECA. Le nom et l’adresse du Centre de service le plus près de chez vous peut
être obtenu en composant sans frais le 1- 800- SAMSUNG ou en visitant notre site web
au www.samsung.ca
MAIN-D’OEUVRE
UN (1) AN (AU COMPTOIR)
PIÈCES
UN (1) AN
Pour tous les modèles portatifs, le transport de l’appareil sera la responsabilité du client.
Le reçu de vente original doit être conservé par le client car cela constitue la seule preuve
d’achat acceptée. Le client doit le présenter au Centre de service agréé au moment où il
fait la demande d’une réparation sous garantie.
EXCLUSIONS (CE QUI N’EST PAS COUVERT)
Cette garantie ne couvre pas les dommages causés par un accident, un incendie, une
inondation, un cas de force majeure, un mauvais usage ou une tension incorrecte.
La garantie ne couvre pas une mauvaise installation, une mauvaise réparation, une
réparation non autorisée et tout usage commercial ou dommages survenus durant le
transport. Le ni extérieur et intérieur de même que les lampes ne sont pas couverts par
cette garantie. Les ajustements par le client qui sont expliqués dans le guide de l’utilisateur
ne sont pas couverts en vertu de cette garantie. Cette garantie sera automatiquement
annulée pour tout appareil qui aurait un numéro de série manquant ou modié. Cette
garantie est valable seulement sur les appareils achetés et utilisés au Canada.
Samsung Electronics Canada Inc
2050 Derry Rd West
Mississauga, On. L5N 0B9
Tel: 1-800-SAMSUNG (726-7864)
Fax: (905) 542- 1199
Website: http://www.samsung.com/ca_fr
© 2019 Samsung Electronics Co., Ltd. Tous droits réservés.
Comment contacter Samsung dans le monde
Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service
Consommateurs Samsung.
SIÈGE SOCIAL
Samsung Electronics Canada Inc. 2050 Derry Road West, Mississauga, Ontario L5N 0B9 Canada
TEL: 1-800-SAMSUNG (1-800-726-7864)
www.samsung.com/ca_fr/support
Country Contact Center
Web Site
`
North America
CANADA 1-800-SAMSUNG (726-7864)
www.samsung.com/ca/support (English)
www.samsung.com/ca_fr/support (French)
U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com/us/support
