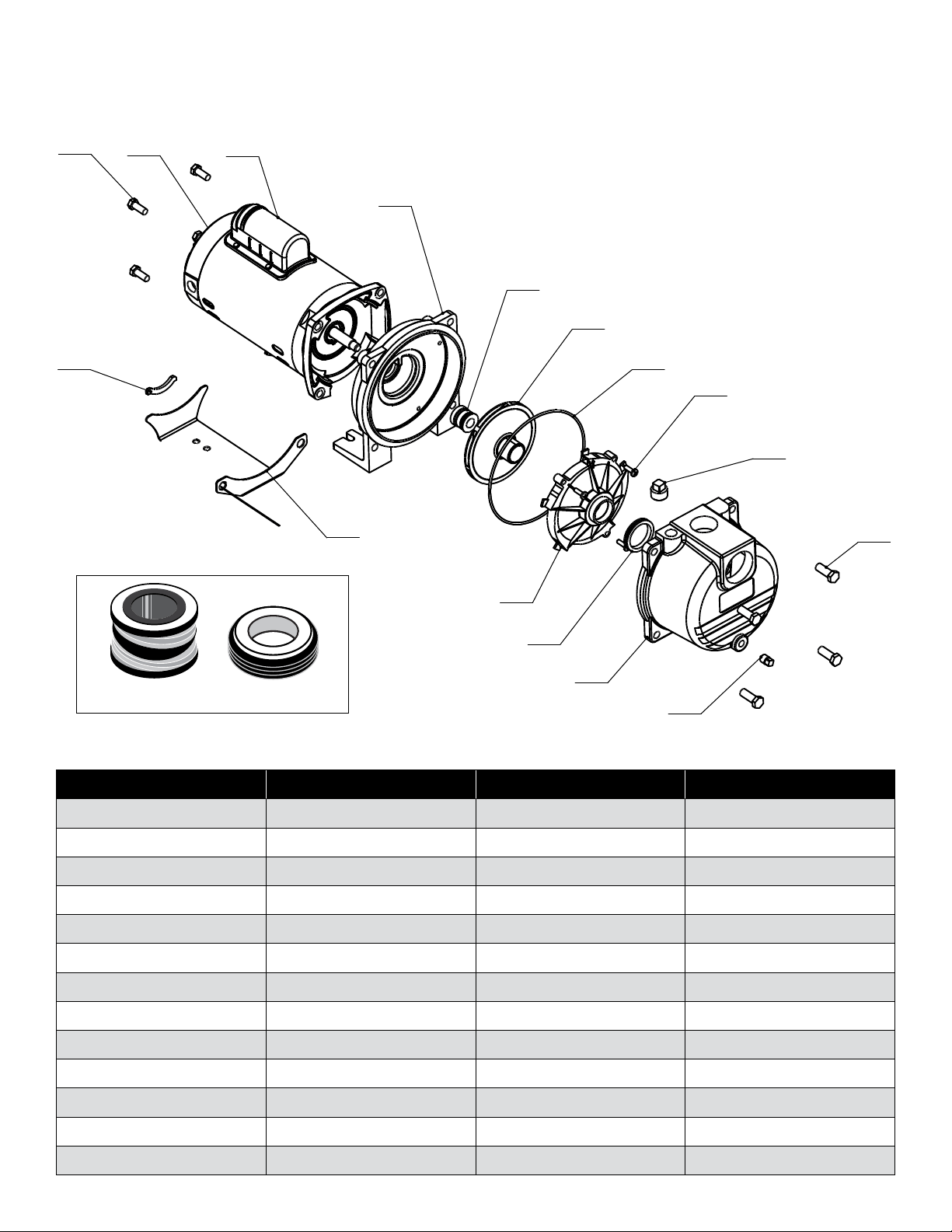

Replacement Parts .......................................................................9

Limited Warranty .........................................................................10

ENGLISHEN

SPRINKLER PUMPS

RL-SPRK Series

Owner’s Manual

1 HP AND 1-1/2 HP MODELS ARE DUAL VOLTAGE

(115/230 VOLTS) AND FACTORY SET FOR 230 VOLTS.

SEE VOLTAGE SETTING INSTRUCTIONS TO SET FOR 115 VOLTS.

redlionproducts.com

This is the safety alert symbol. When you see this symbol on your pump or in this manual, look for one of the following signal words and be

alert to the potential for personal injury or property damage if ignored:

warns about hazards that will cause serious personal injury, death or major property damage if ignored.

warns about hazards that can cause serious personal injury, death or major property damage if ignored.

warns about hazards that will or can cause minor personal injury or major property damage if ignored.

indicates special instructions which are important but not related to hazards. Carefully read and follow all safety instructions

in this manual and on pump.

s DANGER

s WARNING

s CAUTION

s NOTICE

BEFORE OPERATING OR INSTALLING THIS PUMP, READ THIS MANUAL AND FOLLOW ALL SAFETY RULES AND OPERATING INSTRUCTIONS.

s WARNING

READ AND FOLLOW ALL SAFETY INSTRUCTIONS.

s WARNING

ELECTRICAL PRECAUTIONS - All wiring, electrical connections, and system grounding must comply with the

National Electrical Code (NEC) and with any local codes and ordinances. Employ a licensed electrician.

s WARNING

FOR DUAL VOLTAGE MOTORS (115/230 V) - Voltage change instructions are located in this manual.

s NOTICE

The motor voltage is factory set at 230 V.

s WARNING

RISK OF ELECTRIC SHOCK

• Have an electrician provide electrical power to motor.

• We recommend that a separate circuit be lead from the home electrical distribution panel, properly protected with a fuse

or a circuit breaker.

• A ground fault interrupter (GFI) protected circuit is also recommended for use with any electrical device operating near water.

• For recommended cable size see Table 1.

• Motor must be grounded and terminal cover in place to reduce electrical shock hazard.

• Keep motor operating area as dry as possible.

• Always disconnect power before servicing.

• Not investigated for use in swimming pool areas.

s WARNING

75 PSI PRESSURE RELIEF VALVE RECOMMENDED

This pump is capable of producing high pressure. Installing a 75 psi pressure relief valve is highly recommended.

BEFORE GETTING STARTED

Read and follow safety instructions. Refer to product data plate(s) for additional operating instructions and speciﬁcations.

WARNING

INTRODUCTION

This pump is ideal for both residential and commercial lawn and turf

sprinkler systems. This pump is suitable for installations where the vertical

distance from the pump to the water level does not exceed 25 ft (7.6 m),

including drawdown (less at high altitudes). In oset installation, friction

losses in the suction pipe must be taken into consideration (refer to

Table 2, Friction Loss, page 8).

This instruction sheet provides you with the information required to

safely own and operate your product. Retain these instructions for

future reference.

The product you have purchased is of the highest quality workmanship and

material, and has been engineered to give you long and reliable service.

This product has been carefully tested, inspected, and packaged to ensure

safe delivery and operation. Please examine your item(s) carefully to

ensure that no damage occurred during shipment. If damage has occurred,

please contact the place of purchase. They will assist you in replacement or

repair, if required.

READ THESE INSTRUCTIONS CAREFULLY BEFORE ATTEMPTING TO INSTALL,

OPERATE OR SERVICE YOUR PRODUCT. KNOW THE PRODUCT’S APPLICATION,

LIMITATIONS, AND POTENTIAL HAZARDS. PROTECT YOURSELF AND OTHERS

BY OBSERVING ALL SAFETY INFORMATION. FAILURE TO COMPLY WITH

THESE INSTRUCTIONS COULD RESULT IN PERSONAL INJURY AND/OR

PROPERTY DAMAGE!

PLUG DESCRIPTIONS AND SOCKET SIZES

s NOTICE

Do not use open style wrenches to loosen plugs.

Plugs may become damaged and dicult to remove.

VOLTAGE SETTING INSTRUCTIONS

To change the pump voltage from the factory setting of 230 volts,

a qualiﬁed electrician should:

1. Disconnect the power supply to the pump.

2. Remove the cover from the motor terminal box.

FOR 1 HP MODELS

Changing voltage from 230 Volts to 115 Volts:

The cutout in the voltage change indicator will display 230 prominently,

as shown below. Insert a ﬂat screwdriver into the black voltage change

indicator. To change from 230 Volts to 115 Volts, rotate the voltage change

indicator counterclockwise until 115 is displayed in the cutout.

Changing voltage from 115 Volts to 230 Volts:

The cutout in the voltage change indicator will display 115 prominently,

as shown below. Insert a ﬂat screwdriver into the black voltage change

indicator. To change from 115 Volts to 230 Volts, rotate the voltage change

indicator clockwise until 230 is displayed in the cutout.

Motor Terminal Box Cover

Priming Plug

9/16" - 8 pt

Drain Plug

3/8" - 8 pt

115

230

115

230

115

230

115

230

Insert ﬂat screwdriver here

Set to 230 V

Set to 115 V

Set to 230 V

In #2, the motor's switch is set for 230 V. The white arrow on the voltage

change device points directly to the 230 V arrow on the terminal board.

#2 (Set to 230 V)

230 115

230115

Brown White

In #3, the motor's switch is set for 115 V. The white arrow on the voltage

change device points directly to the 115 V arrow on the terminal board.

#3 (Set to 115 V)

230 115

230115

Brown White

In #1, the motor's switch is shown before the black voltage

change device is pressed down onto the voltage terminals.

NOTE: DO NOT MOVE LEAD WIRES ON L1 & L2.

230 115

230115

Terminal

Board

Voltage Change Device

Brown

White

FOR 1-1/2 HP MODELS

FOR 2 HP MODELS

2 HP models are available in 230 Volts only.

INSTALLATION

Pump Location

Install the pump in a clean, dry, and ventilated location that

provides adequate drainage, room for servicing, and protection

from freezing temperatures.

s CAUTION

The pump must be protected from the elements

and freezing temperatures. The motor is not water-resistant.

Bolt down the pump evenly on a good foundation, preferably concrete, to

prevent the development of unnecessary stress. Locate the pump as close

as possible to the water supply to reduce friction losses in the suction pipe

and to provide for maximum capacities. A foot valve must be used.

Suction Pipe

Use only new, clean pipe or hose the same size as that of the pump suction

tapping. If the pump is installed any appreciable distance away from the

water supply, increase the suction pipe by one size. The suction pipe must

always slope upwards from the water source to the pump to avoid air

pockets in the line. It is advisable to use a 90° or 45° elbow on the suction

line. This enables the pump to prime sooner and also prevents kinking

of the hose. A check valve is recommended to ensure easier priming.

In cases where a maximum volume of water is required over a prolonged

period, the suction line should be led almost horizontally to the pump.

Use non-toxic thread compound on all pipe joints, and tighten all

connections thoroughly. Connect a strainer to the bottom end of the

suction pipe and ensure that it is well submerged at all times.

s WARNING

ELECTRICAL PRECAUTIONS

All wiring, electrical connections, and system grounding must comply with

the National Electrical Code (NEC) and with any local codes and ordinances.

Employ a licensed electrician.

s WARNING

RISK OF ELECTRICAL SHOCK

Grounding the Motor

Wiring to this pump must be installed and maintained in accordance with

the National Electrical Code or your local electric code. If more information

is needed, call your local licensed electrician or your power company.

It is recommended that a permanent ground connection be made to the

unit using a conductor of appropriate size from a metal underground water

pipe or a grounded lead in the service panel. Do not ground to a gas supply

line. Do not connect to electric power supply until unit is permanently

grounded. Connect the ground wire to the approved ground and then

connect to the terminal provided.

s WARNING

RISK OF ELECTRICAL SHOCK

Wiring: Make sure the voltage and frequency of the power supply agrees

with the voltage of the pump. If in doubt, check with the power company.

Connect wiring to terminal board located inside motor terminal box cover.

Motor Wire Gauge (AWG)

HP Volts

25 ft

(8 m)

50 ft

(15 m)

100 ft

(30 m)

150 ft

(46 m)

200 ft

(61 m)

115 14 12 10 8 6

230 14 14 14 14 12

1-1/2

115 12 12 8 6 6

230 14 14 14 12 12

2 230 14 14 14 12 10

Table 1

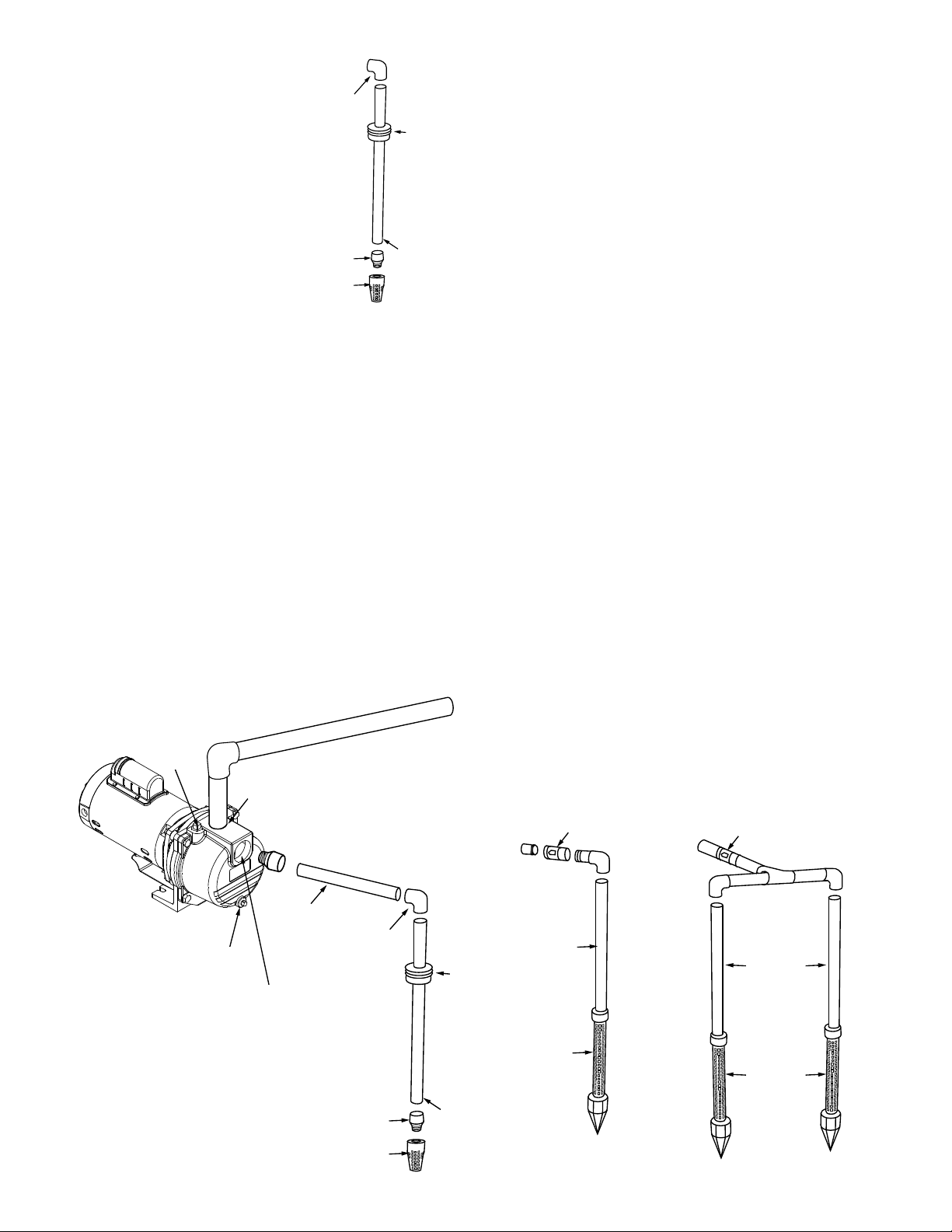

Single Shallow Well (Figure 4)

The single shallow well (Figure 4) is

typically a drilled well with a 4" or 6"

steel or plastic casing running vertically

into the ground. The surface of the water

should not exceed 25 feet in depth.

Connect the foot valve to the ﬁrst length

of suction pipe and lower into well.

Add pipe sections as needed, securing

them using one of the sealing methods

previously mentioned. The foot valve

should be AT LEAST 5 feet below the

surface of the water to allow for water

draw down. Seal the top of the 4" or 6"

well casing with a well seal to prevent debris from falling into the well.

A. Suction Port Connection (Figure 5)

1. Attach the foot valve or well point to pipe assembly and lower pipe

and foot valve until it is at least ﬁve feet below the water level.

If you are using a well, temporarily clamp the pipe to the well casing

to prevent the pipe from sliding into the well. If well is in a 4" or 6"

casing, use a well seal at the surface. Never use a suction pipe size

smaller than the size of the suction port on the pump.

2. Connect the necessary elbows, ﬁttings, check valves, and pipe from

the water to the pump suction port on front of pump. When using

PVC, pre-assemble pipe and ﬁttings to the pump BEFORE applying PVC

cement to ensure proper cuts and inventory. Use PTFE tape on all male

threads, wrapping clockwise (when facing pipe) 1 to 2 layers thick.

Tighten all threaded pipe ﬁttings until snug. DO NOT OVER-TIGHTEN PIPE

AND FITTINGS. Tighten joints hand-tight plus 1/2 turn with pipe wrench.

B. Discharge Port Connections (Figure 6)

1. Thread male adapter or pipe nipple into discharge port on top

of pump. (Use PTFE tape on thread.)

2. Connect pipe between the sprinkler manifold and the pump

discharge. Discharge pipe size should increase with long pipe runs.

Discharge pipe size may equal discharge port size for distances up to

100'. Increase discharge pipe size by one size for distances of 100' to

300'. For 300' to 600', increase pipe size by two sizes. This will reduce

pressure loss caused by friction.

3. Tighten all threaded pipe connections with pipe wrench until snug.

Do not over-tighten.

WELL POINT

INSTALLATION

MULTIPLE WELL

POINT INSTALLATION

2 ADAPTER

2 FOOT VALVE

PRIMING

PORT

1-1/2" NPT DISCHARGE PORT

TO SPRINKLER SYSTEM

DRAIN PLUG

2" NPT SUCTION PORT

2" RIDGED PIPE

ELBOW

WELL SEAL

2 RIDGED PIPE

WELL POINT

2" GALVANIZED PIPE

CHECK VALVE

TO PUMP

CHECK VALVE

GALVANIZED

PIPE

WELL POINT

Figure 5

Figure 4

RIDGED PVC PIPE

PVC ADAPTER

FOOT VALVE

ELBOW

WELL SEAL

OPERATION

s WARNING

DO NOT run pump against a closed discharge.

This may cause hazardous pressure and risk of explosion.

s CAUTION

Do not run the pump before priming it. The seal

and impeller could be permanently damaged.

s CAUTION

DO NOT run the pump before ﬁlling the pump

case with liquid. Doing so may damage the seal.

s CAUTION

DO NOT run pump dry. Fill pump with water

before starting pump. Operating pump dry may cause damage to pump

and will void warranty.

A priming port plug is provided in the top of the casing to ﬁll the pump

with water. Once ﬁlled and the priming plug replaced, the pump will

prime. The priming time depends upon the vertical and horizontal distance

between the pump and the water level.

1. Remove priming port plug from pump (Figure 7).

2. Open discharge valves and any hoses on discharge side of pump.

3. Fill pump with water through the priming port on top of pump. Allow

trapped air to escape for a few minutes, then add more water until full.

4. Replace priming port plug and tighten with wrench, using PTFE tape

on pipe threads.

5. Start the pump. A properly primed pump should discharge water

without air at a consistent pressure. If the pump does not produce

water after ﬁve minutes, stop the pump, release all pressure, remove

priming port plug, add more water, replace plug, and try again.

Ensure that a foot valve is properly installed on the suction pipe

(Figure 5). If an exceptionally long suction line is used, the water

in the pump casing may become overheated or vapourlocked.

Should this occur, replace the water in the casing with cold water

and continue priming.

s CAUTION

Never operate the pump dry as this may damage the seal.

PRIMING PORT

SUCTION PORT

DRAIN PLUG

DISCHARGE PORT

Figure 6

PRIMING PORT

SUCTION PORT

DRAIN PLUG

DISCHARGE PORT

Figure 7

MAINTENANCE

s WARNING

ELECTRICAL PRECAUTIONS

All wiring, electrical connections, and system grounding must comply with

the National Electrical Code (NEC) and with any local codes and ordinances.

Employ a licensed electrician.

s WARNING

RISK OF ELECTRICAL SHOCK

• Have an electrician provide electrical power to the motor.

• Motor must be grounded and terminal cover in place to reduce

electrical shock hazard.

• Keep motor operating area as dry as possible.

• A ground fault circuit interrupter (GCFI) protected circuit is recommended

for use with any electrical device operating near water.

• Always disconnect power before servicing.

• Not investigated for use in swimming pool areas.

Lubrication: The pump requires no lubrication.

Draining

Should the pump be subject to freezing temperatures, it will be necessary

to drain the pump completely. To drain, remove the drain plug located at

the bottom of the front face of the pump casing and the priming plug and

make sure that the drain hole is not restricted. After all the water has been

drained, operating the pump for a few seconds will ensure that the impeller

is devoid of water (make sure that the suction line is also devoid of water).

Pump Storage

Drain liquid from pump to prevent freezing. It is recommended that a good

rust inhibitor be put in the liquid end to prevent excessive corrosion. Be sure

motor is kept dry and covered. When restoring the use of the pump, replace

all plugs and make sure all connections are tightly sealed. After a complete

check is made, make the initial prime according to the OPERATION section.

Disassembly

(See ﬁgure 8 from the REPLACEMENT PARTS section.)

1. Shut o the power to the pump at the main service panel and

disconnect the power supply from motor.

2. Open a tap in the water system to release the pressure.

3. Remove the drain and ﬁll plugs (8, 10) to allow the pump to drain.

4. Remove the four bolts (9), the casing (11), the gasket (12) and O-ring (6).

5. Remove the screws on the diuser (7) to separate the diuser

(13) from the motor adapter (3). Remove the cap (16) and insert a

screwdriver to prevent the shaft from turning while unscrewing the

impeller (5). If impeller cannot be turned by hand, insert a ﬂat object

into the impeller vane.

NOTE: Use a strap wrench on the impeller eye to

remove the impeller.

6. Slip the rotating seal (4) o the impeller hub.

7. To replace the seal seat (4A) remove four bolts to remove the case

adapter (3) to separate from the motor (2). Push the seal seat (4A)

out of the case adapter from the motor side.

Reassembly

1. Clean all the parts thoroughly before assembling.

2. Lightly lubricate (with soapy water) the rubber cap on the ceramic

seal (4) and push it into the adapter (3) using your thumbs only.

Make sure the smooth surface of the ceramic seat faces outwards

NOTE: If the pump will remain out of service for longer than one

week, the seal components must be installed dry (no lubrication).

3. Put the adapter back on the motor with the four bolts

removed previously.

4. Lubricate the rotating seal (4) (with soapy water) and slip it onto the

impeller hub with the ‘carbon’ ring towards the ceramic seat. Apply

thread locker to shaft threads prior to installing impeller.

5. Replace the impeller (5) and the diuser (13).

6. Replace the casing (11) making sure that the gasket (12) and O-ring (6)

are not damaged and is in place.

7. Reconnect the tubes to the casing and to the pressure switch.

8. Reconnect the power.

9. Prime pump, start the pump and check for leaks.

Problem Possible Cause Remedy

Failure to pump

Pump not properly primed. Make sure pump casing and suction line are full of water. See priming instructions.

Speed too low.

s WARNING

ELECTRICAL PRECAUTIONS. All wiring, electrical

connections and system grounding must comply with the National Electrical Code (NEC)

and with any local codes and ordinances. Employ a licensed electrician. Check voltage at

motor terminals and at meter when pump is operating. If low, refer to wiring instructions

or check with your power company. Check loose connections.

Total head more than for which pump was intended. A pump designed for higher head needed.

Suction lift is too great. Locate pump closer to source of water. Make sure suction piping is large enough.

Reduced capacity

and/or head

Air pockets or leaks in suction line. Check suction piping.

Clogged impeller. Remove and clean.

Strainer too small or clogged. Use larger strainer or clean.

Insucient submergence of suction line. Add lengths of suction pipe to keep submerged end well below the water surface.

Excessive suction lift. If caused by suction pipe friction, enlarge piping.

Total head more than that for which

the pump was intended.

A pump designed for higher head is needed.

Excessively worn impeller. Order replacement parts using Replacement Parts list.

Pump loses prime

Air leaks in suction line. Check suction piping.

Excessive lift and operating too near shut-o point. Move pump nearer water level.

Water level drops while pumping,

uncovering suction piping.

Check water supply. Add length of pipe to suction to keep submerged end under water.

Mechanical

troubles and noise

Bent shaft and/or damaged bearings. Take motor to authorized motor repair shop.

Suction and/or discharge piping not properly

supported and anchored.

See that all piping is supported to relieve strain on pump assembly.

TROUBLESHOOTING

Nominal

Pipe Size

U.S. GPM 3/4" 1" 1-1/4'' 1-1/2'' 2''

4 3.75 1.15 0.30 0.14 –

5 5.66 1.75 0.46 0.22 –

6 7.95 2.45 0.65 0.31 –

7 10.60 3.25 0.86 0.41 –

8 13.50 4.16 1.10 0.52 –

9 16.80 5.17 1.35 0.65 –

10 20.40 6.31 1.67 0.79 0.23

11 24.40 7.58 1.98 0.95 0.27

12 28.60 8.85 2.33 1.10 0.32

14 38.00 11.80 3.10 1.46 0.43

16 48.60 15.10 3.96 1.87 0.55

18 60.50 18.70 4.93 2.33 0.69

20 73.50 22.80 6.00 2.83 0.84

Loss of head in feet due to friction per 100 feet of pipe

Table 2 - FRICTION LOSS FOR PLASTIC PIPE*

Nominal

Pipe Size

L/Min. 20 mm 25 mm 32 mm 40 mm 50 mm

15 3.7 1.15 0.30 0.13 –

20 5.3 1.64 0.43 0.19 –

25 7.1 2.18 0.56 0.27 –

30 13.5 4.13 1.08 0.49 –

35 16.3 5.00 1.31 0.61 –

40 23.5 7.30 1.90 0.88 0.25

45 28.3 8.74 2.31 1.07 0.29

50 34.2 10.60 2.79 1.32 0.38

55 40.7 12.60 3.32 1.56 0.46

60 48.1 14.90 3.92 1.85 0.54

65 55.7 17.30 4.45 2.15 0.63

70 63.8 19.70 5.20 2.46 0.73

75 72.2 22.40 5.89 2.78 0.83

Loss of head in meters due to friction per 100 meters of pipe

*For galvanized pipe, double the ﬁgures.

REPLACEMENT PARTS (Figure 8)

Item # Description Where Used Contents

305606007 Overhaul Kit

RL-SPRK100

4, 4a, 5, 6, 7, 12

305606008 Overhaul Kit

RL-SPRK150

4, 4a, 5, 6, 7, 12

305606009 Overhaul Kit

RL-SPRK200

4, 4a, 5, 6, 7, 12

305606010 Overhaul Kit

RL-SPRK150-BR

4, 4a, 5, 6, 7, 12

305606011 Overhaul Kit

RL-SPRK200-BR

4, 4a, 5, 6, 7, 12

305606001 Casing Kit

All RL-SPRK

305606012 Seal Kit All RL-SPRK 4, 4a, 6, 12

305606013 O-Ring, Gasket, Hardware Kit All RL-SPRK 1, 6, 8, 9, 10, 15

305606002 Impeller/Diuser Kit RL-SPRK100 5, 6, 7

305606003 Impeller/Diuser Kit RL-SPRK150 5, 6, 7

305606004 Impeller/Diuser Kit RL-SPRK200 5, 6, 7

305606005 Impeller/Diuser Kit RL-SPRK150-BR 5, 6, 7

305606006 Impeller/Diuser Kit RL-SPRK200-BR 5, 6, 7

4, 4a

4a4

(see close-up)

LIMITED WARRANTY

For warranty consideration, the Red Lion® Brand (hereafter “the Brand”) warrants that the products speciﬁed in this warranty are free from defects in material or workmanship of the

Brand. During the time periods and subject to the terms and conditions hereinafter set forth, the Brand will repair or replace to the original user or consumer any portion of this product

which proves defective due to materials or workmanship of the Brand. At all times the Brand shall have and possess the sole right and option to determine whether to repair or replace

defective equipment, parts, or components. The Brand has the option to inspect any product returned under warranty to conﬁrm that the warranty applies before repair or replacement

under warranty is approved. This warranty sets forth the Brand’s sole obligation and purchaser’s exclusive remedy for defective product. Return defective product to the place of purchase

for warranty consideration.

WARRANTY PERIOD - PRODUCTS: 24 months from date of purchase by the user (No warranty on brushes, impeller or cam on models with brush-type motors and/or ﬂex-vane impellers).

In the absence of suitable proof of the purchase date, the eective period of this warranty will begin on the product’s date of manufacture.

LABOR, ETC. COSTS: The Brand shall IN NO EVENT be responsible or liable for the cost of ﬁeld labor or other charges incurred by any customer in removing and/or axing any product, part

or component thereof.

PRODUCT IMPROVEMENTS: The Brand reserves the right to change or improve its products or any portions thereof without being obligated to provide such a change or improvement for

units sold and/or shipped prior to such change or improvement.

GENERAL TERMS AND CONDITIONS: This warranty shall not apply to damage due to acts of God, normal wear and tear, normal maintenance services and the parts used in connection

with such service, lightning or conditions beyond the control of the Brand, nor shall it apply to products which, in the sole judgment of the Brand, have been subject to negligence,

abuse, accident, misapplication, tampering, alteration; nor due to improper installation, operation, maintenance or storage; nor to excess of recommended maximums as set forth

in the instructions.

Warranty will be VOID if any of the following conditions are found:

1. Product is used for purposes other than those for which it was designed and manufactured

2. Product not installed in accordance with applicable codes, ordinances and good trade practices

3. Product connected to voltage other than indicated on nameplate

4. Pump used to circulate anything other than fresh water at approximately room temperature

5. Pump allowed to operate dry (ﬂuid supply cut o)

6. Sealed motor housing opened or product dismantled by customer

DISCLAIMER: Any oral statements about the product made by the seller, the Brand, the representatives or any other parties, do not constitute warranties, shall not be relied upon by the

user, and are not part of the contract for sale. Seller’s and the Brand’s only obligation, and buyer’s only remedy, shall be the replacement and/or repair by the Brand of the product as

described above. NEITHER SELLER NOR THE BRAND SHALL BE LIABLE FOR ANY INJURY, LOSS OR DAMAGE, DIRECT, INCIDENTAL OR CONSEQUENTIAL (INCLUDING, BUT NOT LIMITED TO, INCIDENTAL

OR CONSEQUENTIAL DAMAGES FOR LOST PROFITS, LOST SALES, INJURY TO PERSON OR PROPERTY, OR ANY OTHER INCIDENTAL OR CONSEQUENTIAL LOSS), ARISING OUT OF THE USE OR THE INABILITY

TO USE THE PRODUCT, AND THE USER AGREES THAT NO OTHER REMEDY SHALL BE AVAILABLE TO IT. Before using, the user shall determine the suitability of the product for his intended use,

and user assumes all risk and liability whatsoever in connection therewith. THE WARRANTY AND REMEDY DESCRIBED IN THIS LIMITED WARRANTY IS AN EXCLUSIVE WARRANTY AND REMEDY

AND IS IN LIEU OF ANY OTHER WARRANTY OR REMEDY, EXPRESSED OR IMPLIED, WHICH OTHER WARRANTIES AND REMEDIES ARE HEREBY EXPRESSLY EXCLUDED, INCLUDING BUT NOT LIMITED TO

ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, TO THE EXTENT EITHER APPLIES TO A PRODUCT SHALL BE LIMITED IN DURATION TO THE PERIODS OF THE

EXPRESSED WARRANTIES GIVEN ABOVE. Some states and countries do not allow the exclusion or limitations on how long an implied warranty lasts or the exclusion or limitation of incidental

or consequential damages, so the above exclusion or limitations may not apply to you. This warranty gives you speciﬁc legal rights, and you may also have other rights which vary from

state to state and country to country.

Form 106905105

Rev.000

01/18

For technical assistance, parts, or repair, please

contact.... 888.885.9254 | redlionproducts.com

Table des matières

Avant de commencer ................................................................... 2

Introduction ................................................................................... 3

Descriptions des bouchons et tailles de douilles .......................3

Directives de câblage de tension ................................................3

Installation ....................................................................................4

Fonctionnement............................................................................6

Entretien ........................................................................................ 7

Guide de dépannage ....................................................................8

Pièces de rechange .......................................................................9

Garantie limitée ...........................................................................10

FRANÇAIS

POMPE D'ARROSAGE

Série de RL-SPRK

Manuel du propriétaire

redlionproducts.com

LES MODÈLES 1 HP ET 1,5 CV SONT À DOUBLE TENSION

(115 V/230 V) ET CONFIGURÉE PAR DÉFAUT POUR 230 V.

CONSULTEZ LES DIRECTIVES POUR RÉGLER LA TENSION

D'ALIMENTATION POUR LA CONFIGURER POUR 115 V.

s AVERTISSEMENT

LIRE ET RESPECTER TOUTES LES INSTRUCTIONS DE SÉCURITÉ.

s AVERTISSEMENT

PRÉCAUTIONS ÉLECTRIQUES - Tous câblage, connexions électriques et mise à la terre des systémes

doivent se conformer au Code National d'Electricité (NEC) et aux codes et ordonnances locaux. Employez un électricien autorisé.

s AVERTISSEMENT

CE MOTEUR EST UN MOTEUR BITENSION (115/230 V) - Les instructions pour changer la tension

se trouvent dans ce manuel.

s REMARQUE

La tension du moteur est d'usine déﬁnie d'avance à 230 V.

s AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

• Faire appel à un électricien pour l'alimentation électrique du moteur.

• Nous recommandons qu’un circuit distinct soit installé sur le panneau de distribution électrique de la maison et protégé par un

fusible ou un disjoncteur.

• Un circuit protégé par un disjoncteur diérentiel de fuite à la terre (DDFT) est également recommandé lorsqu’un appareil électrique

est utilisé à proximité de l’eau.

• Le Tableau 1 indique les câbles recommandés.

• Le moteur doit être mis à la terre et le couvercle des bornes correctement installé aﬁn de réduire les risques d’électrocution.

• Garder la zone de travail aussi sèche que possible.

• Toujours couper l’alimentation avant de procéder à l’entretien.

• Cette pompe n’est pas conçue pour etre utilisée dans une piscine.

s AVERTISSEMENT

SOUPAPE DE SÛRETÉ DE 75 PSI RECOMMANDÉE.

Cette pompe peut produire une pression élevée. L’installation d’une soupape de sûreté de 75 psi est fortement recommandée.

AVANT DE COMMENCER

Consultez et respectez toutes les directives de sécurité. Consultez les plaques signalétiques du produit pour obtenir des directives d’utilisation et des

spéciﬁcations additionnelles.

s DANGER

s AVERTISSEMENT

s REMARQUE

s ATTENTION

Ceci est le symbole d’alerte de sécurité. Lorsque vous voyez ce symbole sur votre pompe ou dans ce manuel, recherchez l’un des mots-clés

suivants et soyez attentif au risque de blessures ou dommages matériels s’ils sont ignorés:

informe des dangers qui entraîneront des blessures graves, la mort ou des dommages matériels importants s’il est ignoré.

informe des dangers qui peuvent entraîner des blessures graves, la mort ou des dommages matériels

importants s’il est ignoré.

informe des dangers qui entraîneront ou risquent d’entraîner des blessures mineures ou des dommages matériels

importants s’il est ignoré.

indique des instructions spéciales importantes, qui ne sont cependant pas liées à des dangers. Consultez et respectez

attentivement toutes les directives de sécurité qui ﬁgurent dans ce manuel et sur la pompe.

AVANT D'INSTALLER OU D'UTILISER CETTE POMPE, PRIÈRE DE LIRE LE PRÉSENT GUIDE ET SUIVRE TOUTES LES RÈGLES

DE SÉCURITÉ ET INSTRUCTIONS D'UTILISATION.

DANGER

AVERTISSEMENT

INTRODUCTION

Cette pompe est idéale pour les systèmes d'arrosage de pelouse et de

gazon résidentiels et commerciaux. Cette pompe est adéquate pour les

installations où la distance verticale de la pompe à l’eau ne dépasse pas

7,6 m (25 pi), incluant la hauteur de rabattement (moins en haute altitude).

Pour les installations déportées, la perte résultant de la friction dans le

tuyau d’aspiration doit entrer en ligne de compte (consulter le Tableau 2,

Diagramme de perte de charge, page 8).

Cette feuille d’instructions vous fournit les informations nécessaires pour

entretenir et faire fonctionner votre produit. Conserver ces directives aﬁn

de pouvoir les consulter plus tard.

Le produit que vous avez acheté a été soigneusement fabriqué avec des

matériaux de la plus haute qualité et a été conçu pour durer longtemps et

orir un service ﬁable. Les produits sont soigneusement testés, inspectés

et emballés aﬁn d’en assurer la sécurité de fonctionnement et une livraison

en bonne condition. Vériﬁer attentivement le produit aﬁn de vous assurer

qu’il n’a pas été endommagé pendant le transport. S’il est endommagé,

veuillez contacter l’entreprise qui vous l’a vendu. Si une réparation ou un

remplacement est requis, elle vous prêtera assistance.

LIRE ATTENTIVEMENT CES DIRECTIVES AVANT DE PROCÉDER À

L’INSTALLATION, À L’UTILISATION OU À L’ENTRETIEN DU PRODUIT.

SE FAMILIARISER AVEC LES APPLICATIONS, LES LIMITES ET LES RISQUES

POTENTIELS DU PRODUIT. ASSURER SA PROPRE PROTECTION ET CELLE

DES AUTRES EN SUIVANT TOUTES LES RÈGLES DE SÉCURITÉ. LE

NON-RESPECT DE CES DIRECTIVES PEUT ENTRAÎNER DES BLESSURES

ET/OU DES DOMMAGES MATÉRIELS!

DESCRIPTIONS DES BOUCHONS

ET TAILLES DE DOUILLES

s REMARQUE

N’utilisez pas de clés ouvertes pour

desserrer les bouchons. Cela pourrait endommager les bouchons ou les

rendre diciles à retirer.

DIRECTIVES DE CÂBLAGE DE TENSION

Pour modiﬁer la tension d'alimentation de la pompe par rapport à la

tension réglée en usine à 230V, un électricien qualiﬁé devrait :

1. Couper l'alimentation électrique de la pompe.

2. Retirer le couvercle de boîtier de connexions du moteur.

POUR LES MODÈLES DE 1 CV

Changement de tension de 230 volts à 115 volts :

Le découpage dans l'indicateur de changement de tension montrera

230 en évidence comme indiqué ci-dessous. Insérez un tournevis plat

dans l'indicateur de changement de tension noir. Pour passer de 230 volts

à 115 volts, tournez l'indicateur de changement de tension dans le sens des

aiguilles d'une montre jusqu'à ce que 115 s'ache dans la découpe.

Changement de tension de 115 volts à 230 volts :

Le découpage dans l'indicateur de changement de tension montrera

115 en évidence comme indiqué ci-dessous. Insérez un tournevis plat

dans l'indicateur de changement de tension noir. Pour passer de 115 volts à

230 volts, tournez l'indicateur de changement de tension dans le sens des

aiguilles d'une montre jusqu'à ce que 230 s'ache dans la découpe.

Boîte de la borne du moteur

Bouchon d'amorçage

9/16 po - 8 pt

Bouchon de vidange

3/8 po - 8 pt

115

230

115

230

115

230

115

230

Insérez le tournevis plat ici

Réglé pour 230 volts

Réglé pour 115 volts

Réglé pour 230 volts

Dans la ﬁgure 2, l’interrupteur du moteur est réglé à 230 V. La ﬂèche

blanche sur le dispositif de variation de tension pointe directement

vers la pointe de la ﬂèche de la plaque à bornes à 230 V.

#2 (réglé à 230 V)

230 115

230115

Brun Blanc

Dans la ﬁgure 3, l’interrupteur du moteur est réglé à 115 V. La ﬂèche

blanche sur le dispositif de variation de tension pointe directement

vers la pointe de la ﬂèche de la plaque à bornes à 115 V.

#3 (réglé à 115 V)

230 115

230115

Brun Blanc

Dans la ﬁgure 1, l'interrupteur du moteur est montré avant que le

dispositif de variation de tension soit abaissé sur les bornes de tension.

REMARQUE : LES FILS SUR L1 ET L2 NE DOIVENT PAS ÊTRE ENLEVÉS.

230 115

230115

Plaque à bornes

Dispositif de variation de tension

Brun

Blanc

POUR LES MODÈLES DE 1,5 CV

POUR LES MODÈLES DE 2 CV

La tension pour les modèles de 2 CV est réglée de façon

permanente à 230 volts. 115 volts n'est pas une option.

INSTALLATION

Emplacement de la pompe

Il est conseillé d’installer la pompe dans un endroit propre, sec et aéré orant un bon

drainage, de l’espace pour l’entretien et une protection contre le gel.

s ATTENTION

la pompe doit être protégée des éléments et des

températures de congélation. Le moteur n'est pas étanche.

Il faudrait la boulonner bien à plat à une assise solide, de préférence en béton, aﬁn

de prévenir les contraintes inutiles. Pour réduire les pertes de charge dans la conduite

d’aspiration et obtenir le débit maximal, rapprocher le plus possible la pompe de

l’eau à pomper. Utilisez un clapet de pied.

Conduite d’aspiration

Il est recommandé d’utiliser un tuyau ou un boyau neuf et propre dont le diamètre est

égal au taraudage de l’oriﬁce d’aspiration. Si la pompe se trouve à une distance assez

importante de la source d’alimentation en eau, le diamètre de la conduite d’aspiration

devrait être plus grand. La conduite d’aspiration doit toujours être placée en pente

ascendante à partir de la source d’eau vers la pompe, pour éviter la formation de

poches d’air dans la conduite. Il est conseillé d’utiliser un coude de 90° ou de 45° dans

la conduite d’aspiration. L’amorçage peut ainsi se faire plus rapidement et prévenir

le tortillement du boyau. Si un volume d’eau important est requis pendant une

périodeprolongée, la conduite d’aspiration devrait être aussi à l’horizontale que possible

par rapport à la pompe. Il est également conseillé d’enduire les joints et les raccords de

tuyau, d’une graisse pour ﬁletage non toxique et de bien les serrer. L’extrémité inférieure

de la conduite d’aspiration devrait être munie d’une crépine immergée en tout temps.

s AVERTISSEMENT

PRÉCAUTIONS ÉLECTRIQUES

Le câblage, les connexions électriques et les mises à la terre des systèmes doivent être

conformes au Code national de l’électricité (NEC) et aux ordonnances et codes locaux.

Faire appel à un électricien autorisé.

s AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Mise à la terre du moteur

Le câblage de cette pompe doit être installé et entretenu conformément au Code national

de l’électricité ou aux ordonnances et codes d’électricité locaux. Pour de plus amples

renseignements, consultez un électricien autorisé ou votre propre compagnie d’électricité.

Il est recommandé de faire une mise à la terre permanente, au moyen d’un conducteur

de dimension appropriée, ﬁxé à une conduite d’eau souterraine ou la borne de mise

à la terre dans le panneau de service. Éviter de brancher à un tuyau d'alimentation de

gaz. Ne pas raccorder à la source d'alimentation électrique avant que l'unité soit mise

à la terre en permanence.. Brancher le ﬁl de masse à la prise de terre approuvée, puis

raccorder le ﬁl à la cosse de m.a.l.t. sur la pompe.

s AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Câblage: S’assurer que la tension et la fréquence de l’alimentation en électricité

sont en accord avec la tension de la pompe. Dans le doute, vériﬁez auprès de votre

compagnie d’électricité. Brancher les ﬁls d'alimentation sur la plaque à bornes située

sous le boîte de la borne du moteur.

MOTEUR JAUGE (AMÉRICAINE) DES FILS

CV Volts

25 pi

(8 m)

50 pi

(15 m)

100 pi

(30 m)

150 pi

(46 m)

200 pi

(61 m)

115 14 12 10 8 6

230 14 14 14 14 12

1,5

115 12 12 8 6 6

230 14 14 14 12 12

2 230 14 14 14 12 10

Tableau 1

Puits de Surface Unique (Figure 4)

Un puits de surface unique consiste

habituellement en un puits foré muni d’un

tubage en acier ou plastique de 1,2 à 1,8 m

(4 à 6 pi) posé verticalement dans le sol.

La surface de l’eau devait se trouver à une

profondeur d’au plus 8 m (25 pi).

Raccordez le clapet de pied à la première

longueur de tuyau d’aspiration et

descendez-le dans le puits. puitAjoutez des

sections de tuyau au besoin et raccordez-

les de façon étanche à l’aide d’une des

méthodes décrites plus haut. Le clapet de

pied doit se trouver à AU MOINS 1,5 m (5 pi) sous la surface de l’eau pour

tenir compte des abaissements éventuels du niveau d’eau. Fermez le

dessus du tubage de puits de 1,2 à 1,8 m (4 à 6 pi) à l’aide d’un couvercle

d’étanchéité pour empêcher tout débris de tomber dans le puits.

A. Raccord de L’oriﬁce D’aspiration (Figure 5)

1. Raccordez le clapet de pied ou la pointe ﬁltrante au système de

conduites et descendez la conduite avec le clapet de pied jusqu’à une

profondeur d’au moins 1,5 m (5 pi) en dessous du niveau de l’eau.

Si vous utilisez un puits, attachez le tuyau provisoirement au tubage

pour l’empêcher de glisser dans le puits. Si le puits est muni d’un

tubage de 1,2 ou 1,8 m (4 ou 6 pi), fermez-le à l’aide d’un couvercle

d’étanchéité. Il ne faut jamais utiliser une conduite d’aspiration d’un

diamètre inférieur au diamètre de l’oriﬁce d’aspiration de la pompe.

2. Raccordez les coudes, raccords, clapets de retenue et tuyaux de la

source d’eau jusqu’à l’oriﬁce d’aspiration à l’avant de la pompe.

Si vous utilisez un système de conduites en PVC, assemblez les tuyaux

et raccords vers la pompe AVANT d’appliquer le ciment-colle à PVC

pour vériﬁer l’exactitude de l’assemblage. Utilisez du ruban à joints sur

tous les ﬁletages mâles en les entourant d’une à deux couches dans le

sens des aiguilles d’une montre (en faisant face au tuyau). Serrez tous

les raccords ﬁletés. NE PAS TROP SERRER LES RACCORDS ET LES TUYAUX.

Serrez les raccords à la main et ajoutez un demi-tour à l’aide d’une clé.

B. Raccords de Sortie (Figure 6)

1. Vissez l’adaptateur mâle ou le mamelon dans la sortie sur le dessus

de la pompe. (Entourez le ﬁletage de ruban à joints.)

2. Raccordez la conduite entre le manifold de l’arroseur et la sortie de la

pompe. La dimension de la conduite de sortie doit augmenter avec

la longueur de tuyau utilisée. Le diamètre du tuyau de sortie peut

correspondre à celui de la sortie de pompe pour des longueurs de

conduite allant jusqu’à 30 m (100 pi). Utilisez un tuyau plus grand

d’une taille pour des longueurs de 30 à 90 m (100 à 300 pi). Pour des

longueurs de 90 à 180 m (300 à 600 pi), le diamètre doit être plus grand

de deux tailles. Ceci réduira les pertes de charge.

3. Serrez tous les raccords ﬁletés à l’aide d’une clé à tuyau.

Évitez de trop serrer.

INSTALLATION

À PUITS UNIQUE

INSTALLATION SUR

RÉSEAU DE POINTES FILTRANTES

ADAPTATEUR DE 2 PO

CLAPET DE PIED DE 2 PO

ORIFICE

D'AMORÇAGE

ORIFICE DE

SORTIE DE 1,5 PO NPT

VERS LE SYSTÈME D'ARROSAGE

BOUCHON DE VIDANGE

ORIFICE D'ASPIRATION DE 2 PO NPT

TUYAU CANNELÉ

DE 2 PO

COUDE

DE 2 PO

COUVERCLE

D'ÉTANCHÉITÉ

DU PUITS

TUYAU CANNELÉ

DE 2 PO

POINTE

FILTRANTE

TUYAU GALVANISÉ

DE 2 PO

CLAPET DE RETENUE

VERS LA POMPE

CLAPET DE RETENUE

TUYAU

GALVANISÉ

DE 2 PO

POINTE

FILTRANTE

Figure 5

Figure 4

TUYAU CANNELÉ

EN PVC

ADAPTATEUR

EN PVC

CLAPET DE PIED

COUDE

COUVERCLE

D'ÉTANCHÉITÉ

DU PUITS

FONCTIONNEMENT

s AVERTISSEMENT

Il ne faut JAMAIS faire

fonctionner une pompe contre une sortie d’eau fermée. Ceci risque de

causer une pression dangereuse et un risque d’explosion.

s MISE EN GARDE

de ne pas faire fonctionner la

pompe à sec avant l’amorçage, sinon le joint d’étanchéité eT la roue de

turbine seraient endommagés de façon permanente.

s MISE EN GARDE

NE JAMAIS faire démarrer la

pompe à sec, car la garniture d’étanchéité pourrait s’endommager.

s MISE EN GARDE

Il ne faut JAMAIS faire

fonctionner une pompe à sec. Remplissez la pompe d’eau avant le

démarrage. La mise en marche à sec d’une pompe risque de causer des

dommages et annulera la garantie.

Pour amorcer la pompe, il faut enlever le bouchon d’amorçage se trouvant

sur le dessus de l'unité, remplir la pompe d’eau et remettre le bouchon

en place. La durée d’amorçage est fonction de la distance horizontale et

verticale entre la pompe et le niveau de l’eau.

1. Retirez le bouchon de l’oriﬁce d’amorçage de la pompe (Figure 7).

2. Ouvrez les robinets de refoulement et toutes les conduites de sortie

de la pompe.

3. Remplissez la pompe d’eau par l’oriﬁce d’amorçage sur le dessus de la

pompe. Permettez à l’air emprisonné de s’échapper pendant quelques

minutes, puis ajoutez plus d’eau jusqu’à ce que la pompe soit remplie.

4. Remettez le bouchon de l’oriﬁce d’amorçage en place et serrez-le à

l’aide d’une clé après avoir entouré les ﬁletages des tuyaux avec du

ruban à joints.

5. Démarrez la pompe. Une pompe bien amorcée doit montrer un débit

d’eau constant, libre de bulles d’air et à une pression constante. S’il

n’y a aucun débit d’eau après cinq minutes, arrêtez la pompe, libérez

toute la pression, retirez le bouchon de l’oriﬁce d’amorçage, ajoutez

de l’eau, remettez le bouchon en place et essayez de nouveau.

Assurez-vous qu’un clapet de pied est installé correctement sur la

conduite d’aspiration (Figure 5). Si la conduite d’aspiration est très

longue, l’eau contenue dans le boîtier peut surchauer ou produire

une cavitation. Le cas échéant, remplacer l’eau du boîtier par de l’eau

froide et continuer l’amorçage.

s ATTENTION

Ne jamais faire fonctionner la pompe à sec, car la garniture

d’étanchéité pourrait s’endommager.

ORIFICE

D'AMORÇAGE

ORIFICE

D'ASPIRATION

BOUCHON DE VIDANGE

ORIFICE DE SORTIE

Figure 6

ORIFICE

D'AMORÇAGE

ORIFICE

D'ASPIRATION

BOUCHON DE VIDANGE

ORIFICE DE SORTIE

Figure 7

ENTRETIEN

s AVERTISSEMENT

PRÉCAUTIONS ÉLECTRIQUES

Tout câblage, connexions électriques et mise à la terre des systèmes

doivent se conformer au Code National d'Electricité (NEC) et aux codes et

ordonnances locaux. Employez un électricien autorisé.

s AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

• Pour l'installation électrique du moteur, faites appel à un électricien.

• Le moteur doit être mis à la terre et le couvercle des bornes correctement

installé aﬁn de réduire les risques d’électrocution.

• Garder la zone de travail aussi sèche que possible.

• L’usage d’un circuit protégé par interrupteur de défaut à la terre (GFI) est

recommandé avec tout appareil électrique fonctionnant dans l’eau ou à

proximité de celle-ci.

• Toujours couper l’alimentation avant de procéder à l’entretien.

• Cette pompe n’est pas conçue pour être utilisée près d'une piscine.

Lubriﬁcation : The pump requires no lubrication.

Vidange

Si la pompe est exposée au gel, il faudra la vidanger complètement. Pour

ce faire, enlever le bouchon de vidange situé dans la partie inférieure

du devant du boîtier ainsi que le bouchon d’amorçage et s’assurer que

l’oriﬁce de vidange n’est pas obstrué. Dès que toute l’eau est évacuée, faire

fonctionner la pompe pendant quelques secondes pour éliminer toute eau

subsistante dans la roue (veiller également à l’évacuation de toute eau dans

la conduite d’aspiration).

Entreposage de la pompe

Évacuer tout le liquide contenu dans la pompe aﬁn de prévenir les bris

causés par le gel. Il est recommandé d’appliquer un bon agent antirouille

dans le boîtier aﬁn d’empêcher la formation excessive de corrosion. S’assurer

que le moteur est toujours au sec et couvert. Au moment de remettre la

pompe en marche, remplacer tous les bouchons et vériﬁer l’étanchéité

parfaite de tous les raccordements. Après une vériﬁcation complète, amorcer

la pompe en suivant les directives de la rubrique FONCTIONNNEMENT.

Démontage

(Voir ﬁgure 8 de la section PIÈCES DE RECHANGE.)

1. Coupez l’alimentation de la pompe au panneau de distribution et

déconnectez les ﬁls des bornes d’alimentation du moteur.

2. Ouvrez un robinet du système d’eau pour le dépressuriser.

3. Retirez les bouchons de drainage et de remplissage (8, 10)

pour vidanger la pompe.

4. Retirez les quatre boulons (9), le boîtier (11), le joint (12)

et le joint torique (6).

5. Retirez les diuseur (7) pour séparer le diuser (13 de l’adaptateur

de moteur (3). Retirez le bouchon (16) et insérez un tournevis pour

empêcher la rotation du la tige tout en dévissant la roue de turbine

(5). Si la roue de turbine ne peut pas être dévissée à la main, insérez

un objet plat dans une aube de la roue.

REMARQUE : Utilisez une clé à bande sur le moyeu de la

roue de turbine pour la dévisser.

6. Faites glisser le joint de rotation (4) hors du moyeu de la roue.

7. Pour remplacer le siège du joint (4a), retirez les quatre boulons pour

enlever l'adaptateur de boîtier (3) pour le séparer du moteur (2).

Poussez le siège du joint (4a) hors de l'adaptateur de boîtier du

côté du moteur.

Remontage

1. Avant de remonter les pièces, nettoyez-les à fond.

2. Lubriﬁez légèrement à l'eau savonneuse le bouchon de caoutchouc

du joint de céramique (4) et poussez le dans l'adaptateur (3) avec

vos pouces seulement. Assurez-vous que la surface lisse du joint soit

placée vers l’extérieur.

REMARQUE : Si vous prévoyez garder la pompe hors

service pour une période plus grande qu’une semaine, les composants

d'étanchéité doivent être installés secs (sans lubriﬁcation).

3. Replacez l’adaptateur sur le moteur aves les quatre boulons

retirés précédemment.

4. Lubriﬁez le sceau de rotation (4) avec de l’eau savonneuse et faites-le

glisser sur le moyeu de la roue de turbine en plaçant l’anneau de

carbone en direction du siège de céramique. Avant d’installer la roue,

enduisez les ﬁlets de l'arbre de scellant à ﬁlets avec verrou par vissage.

5. Replacez la roue de turbine (5) et le diuseur (13).

6. Replacez le boîtier (11) en prenant soin de ne pas endommager le joint

(12) et le joint torique (6) et en vous assurant qu’il est bien placé.

7. Raccordez les boyaux au le boîtier et le pressostat.

8. Reconnectez l’alimentation.

9. Amorcez la pompe, démarrez la pompe et vériﬁez s'il y a des fuites.

Problèmes Cause Probables Solutions

Aucun pompage

La pompe n’est pas bien amorcée.

Assurez vous que le bâti de la pompe et la conduite d’aspiration sont remplis d’eau.

Suivre les directives d’amorçage.

Le régime est trop faible.

s AVERTISSEMENT

Précautions relatives à l’électricité

Le câblage, les connexions électriques et les mises à la terre des systèmes doivent être conformes

au Code national de l’électricité (NEC) et aux ordonnances et codes locaux. Consulter un électricien

autorisé. Mesurez la tension aux bornes du moteur et le au tableau de distribution pendant le

pompage. Si la tension est trop faible, consulter les directives de câblage ou communiquer avec

votre compagnie d’électricité. Assurez vous que toutes les connexions sont bien serrées.

La profondeur totale du puits est plus grande que la

capacité de la pompe.

Une pompe conçue pour une plus grande tête d'eau est requise.

La distance de succion en élévation est trop grande

Rapprocher la pompe de la source d’alimentation d'eau. S’assurer

que les conduites d’aspiration sont de diamètre susant..

Perte de capacité ou

tête d'eau réduite

Fuites ou poches d’air dans la conduite d’aspiration. Inspecter la tuyauterie d’aspiration.

Aubes de roue de turbine encrassées. Retirez la roue et nettoyez ses aubes.

Crépine trop petite ou obstruée. Installer une plus grande crépine ou nettoyer celle en place.

La conduite d’aspiration n’est pas bien immergée. Rajouter des sections à la conduite d’aspiration aﬁn d’en maintenir l’extrémité bien immergée.

La hauteur géométrique d’aspiration est trop élevée.

Si le problème est causé par une trop grande friction a l’intérieur de la conduite d’aspiration,

augmenter le diamètre du tuyau ou rapprocher la pompe de la source d'eau.

La tête d'eau excède la capacité de la pompe. Une pompe conçue pour une plus grande tête d'eau est requise.

La roue est trop usée. Commandez une nouvelle pièce. Consulter la liste des pièces de rechange.

Perte d’amorçage

Fuites d’air dans la conduite d’aspiration. Inspecter la tuyauterie d’aspiration.

Hauteur géométrique d’aspiration trop grande et trop

rapprochée de la pression à débit nul.

Rapprocher la pompe du niveau de l’eau.

Le niveau d’eau baisse pendant le pompage et met la

conduite d’aspiration à l’air libre.

Vériﬁer la source d’eau. Rajouter une section à la conduite d’aspiration aﬁn d’en maintenir

l’extrémité sous l’eau.

Problèmes

mécaniques

et bruits

Arbre voilé ou paliers endommagés ou les deux. Faire vériﬁer le moteur dans un atelier de réparation reconnu.

Les tuyaux d’aspiration ou de refoulement ne sont pas

bien soutenus ou assujetties.

S’assurer que toutes les canalisations sont bien retenues et n’exercent aucune contrainte sur

l’installation de la pompe.

GUIDE DE DÉPANNAGE

Diamètre nominal de

conduite Gal. US/min. 3/4 po 1 po 1-1/4 po 1-1/2 po 2 po

4 3.75 1.15 0.30 0.14 –

5 5.66 1.75 0.46 0.22 –

6 7.95 2.45 0.65 0.31 –

7 10.60 3.25 0.86 0.41 –

8 13.50 4.16 1.10 0.52 –

9 16.80 5.17 1.35 0.65 –

10 20.40 6.31 1.67 0.79 0.23

11 24.40 7.58 1.98 0.95 0.27

12 28.60 8.85 2.33 1.10 0.32

14 38.00 11.80 3.10 1.46 0.43

16 48.60 15.10 3.96 1.87 0.55

18 60.50 18.70 4.93 2.33 0.69

20 73.50 22.80 6.00 2.83 0.84

Perte de hauteur totale de charge en pieds, causée par le frottement (100 pieds de conduite)

Tableau 2 - DIAGRAMME DE PERTE DE CHARGE DES CONDUITES DE PLASTIQUE*

Diamètre nominal

de conduite L/Min. 20 mm 25 mm 32 mm 40 mm 50 mm

15 3.7 1.15 0.30 0.13 –

20 5.3 1.64 0.43 0.19 –

25 7.1 2.18 0.56 0.27 –

30 13.5 4.13 1.08 0.49 –

35 16.3 5.00 1.31 0.61 –

40 23.5 7.30 1.90 0.88 0.25

45 28.3 8.74 2.31 1.07 0.29

50 34.2 10.60 2.79 1.32 0.38

55 40.7 12.60 3.32 1.56 0.46

60 48.1 14.90 3.92 1.85 0.54

65 55.7 17.30 4.45 2.15 0.63

70 63.8 19.70 5.20 2.46 0.73

75 72.2 22.40 5.89 2.78 0.83

Perte de hauteur totale de charge en mètres, causée par le frottement

(par 100 mètres de conduite)

*Dans le cas de conduites d'acier galvanisé, doublez les chires ci-dessous.

Article # Description de l'article Où utilize Contenus

305606007 Trousse de révision

RL-SPRK100

4, 4a, 5, 6, 7, 12

305606008 Trousse de révision

RL-SPRK150

4, 4a, 5, 6, 7, 12

305606009 Trousse de révision

RL-SPRK200

4, 4a, 5, 6, 7, 12

305606010 Trousse de révision

RL-SPRK150-BR

4, 4a, 5, 6, 7, 12

305606011 Trousse de révision

RL-SPRK200-BR

4, 4a, 5, 6, 7, 12

305606001 Trousse de boîtier

All RL-SPRK

305606012 Trousse de joint d'arbre All RL-SPRK 4, 4a, 6, 12

305606013 Trousse de joint d'étanchéité/quincaillerie All RL-SPRK 1, 6, 8, 9, 10, 15

305606002 Trousse de turbine/diuseur RL-SPRK100 5, 6, 7

305606003 Trousse de turbine/diuseur RL-SPRK150 5, 6, 7

305606004 Trousse de turbine/diuseur RL-SPRK200 5, 6, 7

305606005 Trousse de turbine/diuseur RL-SPRK150-BR 5, 6, 7

305606006 Trousse de turbine/diuseur RL-SPRK200-BR 5, 6, 7

4, 4a

4a4

PIÈCES DE RECHANGE (Figure 8)

(voir l’élargissement)

GARANTIE LIMITÉE

Lors des requêtes en garantie, la marque de Red Lion® (ci-après appelé « la Marque ») garantit les produits spéciﬁés dans cette garantie contre tout défaut de matériaux et de main-

d’oeuvre. Pendant les périodes couvertes par la garantie et selon les conditions indiquées dans la présente, la Marque réparera ou remplacera toute partie de ce produit présentant une

défaillance liée aux matériaux ou à la main-d’oeuvre, et ce uniquement auprès du premier utilisateur ou acheteur. En tout temps, la Marque conserve le droit et l’option de déterminer si

un équipement, des pièces ou des composants défectueux doivent être réparés ou remplacés. La Marque peut inspecter tout produit sous garantie qui lui est retourné aﬁn de conﬁrmer

que la garantie s’applique, avant d’approuver la réparation ou le remplacement. Cette garantie stipule l’unique obligation de la Marque et le recours exclusif de l’acheteur pour un produit

défectueux. Retourner le produit défectueux au détaillant pour les requêtes en garantie.

PÉRIODE DE GARANTIE – PRODUITS : 24 mois à partir de la date d’achat par l’utilisateur. (Aucune garantie n’est oerte pour les balais, le rotor ou la came sur les modèles avec moteur à

balais et/ou rotor ﬂexible à palettes.) En l’absence d’une preuve adéquate de la date d’achat, la période d’application commencera à partir de la date de fabrication.

COÛTS DE MAIN-D’OEUVRE, ETC. : EN AUCUN CAS l’Entreprise ne pourra être tenue responsable du coût de la main-d’oeuvre ou d’autres frais encourus par un client lors de la dépose et/ou

de la réparation d’un produit, d’une partie ou d’un composant.

AMÉLIORATIONS DU PRODUIT : L’Entreprise se réserve le droit de modiﬁer ou d’améliorer ses produits, ou une quelconque de leur partie, sans obligation de fournir une telle modiﬁcation ou

amélioration aux appareils déjà vendus et/ou expédiés avant que de telles modiﬁcations ou améliorations n’aient été apportées.

CONDITIONS ET MODALITÉS GÉNÉRALES : Cette garantie ne couvre pas les dommages causés par une catastrophe naturelle, l’usure normale, la foudre ou des conditions hors du contrôle de

l’Entreprise ; et elle ne couvre pas non plus les services d’entretien normaux et aux pièces usées associés à un tel service, ni les produits qui, selon le jugement exclusif de l’Entreprise, ont

été exposés à la négligence, l’abus, un accident, une application inappropriée, une altération, une modiﬁcation ; ni aux dommages causés par une installation, une utilisation, un entretien

ou un entreposage inadéquat ; ni à une utilisation au-delà des maximums.

La garantie est NULLE si l’une des conditions suivantes s’applique :

1. Le produit est utilisé pour des applications autres que celles pour lesquelles il a été conçu et fabriqué.

2. Le produit n’est pas installé dans le respect des codes et règlements applicables et selon les bonnes pratiques acceptées dans l’industrie.

3. Le produit a été branché à une tension autre que celle indiquée sur la plaque signalétique.

4. La pompe a été utilisée avec des liquides autres que de l’eau douce approximativement à la température ambiante.

5. La pompe a fonctionné à sec (alimentation en liquide coupée).

6. Le carter moteur scellé a été ouvert ou le produit a été démonté par le client.

AVIS DE NON-RESPONSABILITÉ : Toute déclaration verbale portant sur le produit, faite par le vendeur, l’Entreprise, les représentants ou toute autre partie ne constitue pas une garantie et

ne peut être considérée par l’utilisateur comme faisant partie du contrat de vente. La seule obligation du vendeur ou de l’Entreprise et le seul recours de l’acheteur est le remplacement

et/ou la réparation du produit par l’Entreprise, comme il est décrit ci-dessus. LE VENDEUR OU L’ENTREPRISE NE PEUT ÊTRE TENU RESPONSABLE POUR TOUTE BLESSURE, PERTE OU DOMMAGE

DIRECT, INDIRECT OU CONSÉCUTIF (INCLUANT MAIS SANS S’Y LIMITER LES DOMMAGES INDIRECTS OU CONSÉCUTIFS LIÉS À UNE PERTE DE PROFITS, UNE PERTE DE VENTES, DES BLESSURES OU

DES DOMMAGES MATÉRIELS, OU TOUT AUTRE INCIDENT OU PERTE CONSÉCUTIVE), RÉSULTANT DE L’UTILISATION OU DE L’IMPOSSIBILITÉ D’UTILISER LE PRODUIT ; DE PLUS, L’UTILISATEUR ACCEPTE

QU’AUCUN AUTRE RECOURS N’EST DISPONIBLE. Avant de commencer à utiliser le produit, l’utilisateur doit déterminer si ce produit est adapté à l’usage prévu ; et l’utilisateur assume tous les

risques et toutes les responsabilités qui sont liés à cette utilisation. LA GARANTIE ET LES MESURES CORRECTIVES DÉCRITES DANS LA PRÉSENTE GARANTIE LIMITÉE CONSTITUENT UNE GARANTIE ET

DES MESURES CORRECTIVES EXCLUSIVES EN LIEU ET PLACE DE TOUTE AUTRE GARANTIE ET MESURE CORRECTIVE, EXPRESSE OU IMPLICITE ; ET TOUTE AUTRE GARANTIE ET MESURE CORRECTIVE EST

EXPRESSÉMENT EXCLUE, INCLUANT, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D’ADAPTATION À UN USAGE PARTICULIER. Certaines juridictions et certains

pays interdisent les exclusions ou les limitations de durée d’une garantie implicite ou l’exclusion ou la limitation des dommages indirects ou consécutifs ; les limitations ou exclusions

ci-dessus pourraient donc ne pas s’appliquer à votre cas. Cette garantie vous donne des droits légaux spéciﬁques et vous pourriez également jouir d’autres droits qui varient selon la

juridiction ou le pays.

Form 106905105

Rév.000

01/18

Pour l’aide technique, des parties ou la réparation, entrez s’il

vous plaît en contact.... 888.885.9254 | redlionproducts.com

ESPAÑOLES

BOMBA PARA RIEGO

Serie de RL-SPRK

Manual del propietario

redlionproducts.com

LOS MODELOS DE 1 HP Y 1-1/2 HP SON DE DOBLE

VOLTAJE (115/230 VOLTIOS) ESTÁ CONFIGURADA DE

FÁBRICA PARA 230 VOLTIOS. VER INSTRUCCIONES

DE AJUSTE DE VOLTAJE PARA CONFIGURAR A 115 V.

Índice

Antes de empezar.........................................................................2

Introducción .................................................................................. 3

Descripción de los tapones y tamaño de los casquillos ............3

Instrucciones de cableado de tensión ........................................ 3

Instalación ..................................................................................... 4

Funcionamiento ............................................................................6

Mantenimiento .............................................................................. 7

Guía para solucionar problemas .................................................8

Piezas de recambio.......................................................................9

Garantía limitada ..........................................................................11

LEA ESTE MANUAL Y SIGA TODAS LAS REGLAS DE SEGURIDAD ANTES DE INSTALAR U OPERAR ESTA BOMBA.

s ADVERTENCIA

LEA Y SIGA TODAS LAS INSTRUCCIONES DE SEGURIDAD.

s ADVERTENCIA

PRECAUCIONES ELÉCTRICAS - Todo cableado, conexiones eléctricas y sistemas de contacto a tierra deben

cumplir con el Código Eléctrico Nacional (NEC) y con cualquier código y ordenanza local. Contrate los servicios de un electricista con licencia.

s ADVERTENCIA

ESTE ES UN MOTOR DE DOBLE VOLTAJE (115/230 V) - Las instrucciones para cambiar el voltaje se

encuentran en este manual.

s AVISO

El voltaje de motor es de la fábrica predeterminado en 230 V.

s ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA

• Haga que un electricista le connecte la electricidad al motor.

• Se recomienda tender un circuito independiente desde el panel de distribución eléctrica de la vivienda que esté adecuadamente

protegido con un fusible o un disyuntor.

• Se recomienda también usar un circuito con protección de interruptor por falla a tierra (Ground Fault Interrupter, GFI) con cualquier

dispositivo eléctrico en funcionamiento cerca del agua.

• Vea en la Tabla 1 el tamaño de cable recomendado.

• El motor debe estar conectado a tierra y la tapa del terminal debe estar en su sitio para reducir el riesgo de una descarga eléctrica.

• Mantenga el área de operación del motor tan seca como sea posible.

• Desconecte siempre la electricidad antes de darle servicio.

• No se ha investigado su uso en el área de albercas o piscinas.

s ADVERTENCIA

SE RECOMIENDA UNA VÁLVULA DE ALIVIO DE PRESIÓN DE 75 PSI

Esta bomba es capaz de producir una elevada presión. Es muy recomendable que se instale una válvula de alivio de presión de 75 psi.

Este es un símbolo de alerta de seguridad. Cuando vea este símbolo en su bomba o en este manual, busque alguna de las siguientes palabras de

señalización y esté alerta a la posibilidad de lesiones personales o daños a la propiedad si se ignoran:

advierte sobre peligros que ocasionarán lesiones personales graves, muerte o daños de consideración a la propiedad si se ignoran.

advierte sobre peligros que pueden ocasionar lesiones personales graves, muerte o daños de consideración a

la propiedad si se ignoran.

advierte sobre peligros que ocasionarán o podrán ocasionar lesiones personales menores o daños de consideración a

la propiedad si se ignoran.

indica instrucciones especiales que son importantes pero no están relacionadas con los peligros. Lea atentamente y siga todas

las instrucciones de seguridad en este manual y en la bomba.

ANTES DE EMPEZAR

Lea y siga las instrucciones de seguridad. Consulte las placas de datos del producto para obtener instrucciones de operación y especiﬁcaciones adicionales.

s PELIGRO

s ADVERTENCIA

s PRECACIÓN

s AVISO

PELIGRO

ADVERTENCIA

INTRODUCCIÓN

Esta bomba es ideal tanto para sistemas de rociadores para céspedes

residenciales como comerciales. Esta bomba es adecuada para las

instalaciones donde la distancia vertical desde la bomba hasta el nivel del

agua no es mayor de 25 pies (7.6 m), incluido el descenso de nivel (menos

a altitudes mayores). En las instalaciones inclinadas, se deben tomar en

cuenta las pérdidas por fricción en la tubería de succión (consulte la

Tabla 2, Tabla de pérdida por fricción, página 8).

Esta hoja de instrucciones le proporciona la información requerida para

tener y operar de forma segura su producto. Guarde las instrucciones

para referencia futura.

El producto que ha adquirido se fabrica utilizando mano de obra y

materiales de la más alta calidad y ha sido diseñado para prestarle un

servicio duradero y conﬁable. Los productos son cuidadosamente probados,

inspeccionados y empacados para garantizarle una entrega y operación

seguras. Examine su unidad cuidadosamente para asegurarse de que no

haya ocurrido ningún daño durante el transporte. Si se ha presentado

algún daño, comuníquese con el lugar de compra. Deberán darle asistencia

para obtener la reparación o reemplazo, si se requiere.

LEA ESTAS INSTRUCCIONES CUIDADOSAMENTE ANTES DE INTENTAR INSTALAR,

HACER FUNCIONAR O PRESTAR SERVICIO TÉCNICO A SU PRODUCTO. CONOZCA

CUÁLES SON LAS APLICACIONES, LIMITACIONES Y PELIGROS POTENCIALES

DE LA UNIDAD. PROTEJA A TERCEROS Y PROTÉJASE A USTED MISMO

SIGUIENDO TODA LA INFORMACIÓN DE SEGURIDAD. ¡LA FALTA DE

CUMPLIMIENTO DE ESTAS INSTRUCCIONES PUEDE PRODUCIR LESIONES

PERSONALES Y/O DAÑOS A LA PROPIEDAD!

DESCRIPCIÓN DE LOS TAPONES Y

TAMAÑO DE LOS CASQUILLOS

s AVISO

No utilice llaves de extremo abierto para

aﬂojar los tapones. Los tapones pueden resultar dañados lo que

diﬁcultaría su extracción.

INSTRUCCIONES DE CABLEADO DE TENSIÓN

Para cambier el voltaje de la bomba de la conﬁguracíon de fábrica de

230 voltios, un electricista caliﬁcado debería:

1. Desconecte la corriente a la bomba.

2. Retire la tapa de la caja de terminales del motor.

PARA LOS MODELOS DE 1 HP

Cambio de tension de 230 voltios a 115 voltios:

El recorte en el indicador de cambio de voltaje mostrará 230 prominente

como se muestra abajo. Inserte un destornillador plano en el indicador de

cambio de voltaje negro. Para cambiar de 230 voltios a 115 voltios, gire el

indicador de cambio de voltaje en sentido contrario a las manecillas del

reloj hasta que se visualice 115 en el recorte.

Cambio de tension de 115 voltios a 230 voltios:

El recorte en el indicador de cambio de voltaje mostrará 115 prominente

como se muestra abajo. Inserte un destornillador plano en el indicador de

cambio de voltaje negro. Para cambiar de 115 voltios a 230 voltios, gire el

indicador de cambio de voltaje en sentido horario a las manecillas del reloj

hasta que se visualice 230 en el recorte.

Tapa caja de bornes motor

Tapón de cebado

9/16 pulg. - 8 pt

Tapón de drenado

3/8 pulg. - 8 pt

115

230

115

230

115

230

115

230

Inserte el destornillador

plano aquí

Inserte el destornillador

plano aquí

Fijado para 230 voltios

Fijado para 115 voltios

Fijado para 230 voltios

En la ﬁgura #2, el interruptor del motor está ajustado para 230 V.

La ﬂecha blanca del dispositivo de cambio de tensión apunta

directamente a la punta de la ﬂecha de 230 V de la placa de terminales.

#2 (Ajustado para 230 V)

230 115

230115

Marrón Blanco

En la ﬁgura #3, el interruptor del motor está ajustado para 115 V.

La ﬂecha blanca del dispositivo de cambio de tensión apunta

directamente a la punta de la ﬂecha de 115 V de la placa de terminales.

#3 (Ajustado para 115 V)

230 115

230115

Marrón Blanco

En la ﬁgura #1, el interruptor del motor se muestra antes de presionar

hacia abajo el dispositivo negro de cambio de tensión sobre los terminales

de tensión. NOTA: NO QUITAR LOS CABLES DE L1 Y L2.

230 115

230115

Placa de terminales

Dispositivo de cambio de tensión

Marrón

Blanco

PARA LOS MODELOS DE 1-1/2 HP

PARA LOS MODELOS DE 2 HP

El voltaje para los modelos de 2 HP se ajusta permanentemente a

230 voltios. 115 voltios no es una opción.

INSTALACIÓN

Ubicación de la Bomba

Instale la bomba en un lugar limpio, seco y ventilado, con drenaje adecuado,

suﬁciente espacio para darle servicio y protegido contra temperaturas congelantes.

s PRECACIÓN

la bomba debe estar protegida de los

elementos y temperaturas de congelación. El motor no es resistente al agua.

Se le debe empernar niveladamente a unos buenos cimientos, de preferencia de

concreto, para evitar cualquier tensión innecesaria. El ubicar la bomba lo más cerca

posible de la fuente de agua reducirá las pérdidas por fricción en la tubería de

succión y proporcionará las capacidades máximas. Utilice una válvula de pedestal.

Tubería de Succión

Se recomienda se utilice solamente tuberías o mangueras nuevas y limpias y del

mismo tamaño que la toma de succión de la bomba. Si la bomba está lejos de

la fuente de agua, la tubería de succión se debe aumentar un tamaño. Incline la

tubería de succión siempre hacia arriba para evitar bolsas de aire en la misma.

Se recomienda se use un codo de 90° o 45° en la línea de succión. Esto le permite a

la bomba cebe más rápidamente y también evita que la manguera se acode.

En los casos en que se necesite undvolumen máximo de agua por períodos largos,

la línea de succión debe estar casi horizontal con la bomba. Utilice un sellador no

tóxico para rosca en todas las uniones de las tuberías, y las conexiones deben estar

bien ajustadas. Se debe conectar un ﬁltro o colador en el extremo inferior de la

tubería de succión y éste debe estar bien sumergido en todo momento.

s ADVERTENCIA

PRECAUCIONES ELÉCTRICAS

Todo el cableado, las conexiones eléctricas y los sistemas de contacto a tierra

deben cumplir con el Código Eléctrico Nacional (NEC) y con todas las ordenanzas

y códigos locales. Contrate a un electricista caliﬁcado.

s ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Cómo conectar el motor a tierra

El cableado a esta bomba debe ser instalado y mantenido de acuerdo al Código

Eléctrico Nacional o a su código local. Si necesita mayor información, llame a su

electricista autorizado local o a su compañía eléctrica.

Se recomienda se haga una conexión a tierra permanente para la unidad,

utilizando un conductor del diámetro adecuado desde una tubería metálica

subterránea de agua o un conductor conectado a tierra en el panel de

servicio. No la conecte a tierra con una tubería de suministro de gas. No la

conecte al suministro eléctrico hasta que la bomba esté conectada a tierra

permanentemente. Conecte el cable de contacto a tierra con un contacto a tierra

aprobado y luego conéctelo al terminal provisto.

s ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Cableado: Asegúrese que el voltaje y la frecuencia del suministro eléctrico

estén de acuerdo con la tensión de la bomba. Si tiene dudas, comuníquese con la

compañía eléctrica. Conecte el cableado al terminal ubicado dentro de la tapa caja

de bornes motor.

MOTOR CALIBRE DEL BABLE (AWG)

HP Voltaje

25 pies

(8 m)

50 pies

(15 m)

100 pies

(30 m)

150 pies

(46 m)

200 pies

(61 m)

115 14 12 10 8 6

230 14 14 14 14 12

1.5

115 12 12 8 6 6

230 14 14 14 12 12

2 230 14 14 14 12 10

Tabla 1

Pozo simple llano (Figura 4)

El pozo simple llano normalmente es un

pozo con caja de acero o plástico de 4 ó

6 pulgadas perforado verticalmente en

el suelo. La superﬁcie del agua no debe

estar a más de 25 pies de profundidad.

Conectar la válvula de pedestal al primer

trecho del tubo de succión y bajarla

dentro del pozo. Agregar los trechos

de tubos necesarios, sujetándolos con

ayuda de uno de los métodos de sellado

mencionados anteriormente. La válvula

de pedestal debe estar POR LO MENOS

a cinco pies abajo de la superﬁcie del agua para permitir la extracción del

agua. Sellar la parte superior de la caja del pozo de 4 ó 6 pulgadas con una

junta para evitar que caigan residuos dentro del pozo.

A. Conexión del Bocal de Succión (Figura 5)

1. Conectar la válvula de pedestal o el punto del pozo a la tubería y bajar

el tubo y la válvula de pedestal hasta que queden por lo menos a cinco

pies abajo del nivel del agua. Si está usando un pozo, sujete el tubo a la

caja del pozo temporariamente para evitar que el tubo caiga dentro del

pozo. Si el pozo está en una caja de 4 ó 6 pulgadas, usar una junta en la

superﬁcie. Nunca usar un tubo de succión más chico que el tamaño del

bocal de succión de la bomba.

2. Conectar los codos, adaptadores, válvulas de veriﬁcación y tubos

necesarios desde el agua hasta el bocal de succión de la bomba

en la parte delantera. Cuando se use PVC, monte previamente el

tubo y los accesorios en la bomba ANTES de aplicar el cemento de

PVC para asegurar que los cortes estén bien hechos y que estén

todas las partes necesarias. Usar cinta de PTFE en todas las roscas

macho, envolviéndolas con una o dos vueltas de izquierda a derecha

(mirando hacia el tubo). Apretar todas las conexiones roscadas hasta

el ﬁnal. ¡¡NO APRETAR DEMASIADO LOS TUBOS Y CONEXIONES!! Apretar

las juntas manualmente y después apretar media vuelta más con una

llave de caños.

B. Conexiones del Bocal de Salida (Figura 6)

1. Enroscar el adaptador macho o el niple del tubo al bocal de salida de

la parte superior de la bomba. (Usar cinta de PTFE en la rosca)

2. Conectar el tubo entre el tuabo principal del regador y la salida de

la bomba. El tamaño del tubo de salida aumenta con la longitud del

tubo. El tamaño del tubo de salida puede ser igual al tamaño del

bocal de salida para distancias hasta 100 pies. Aumentar el tamaño

del tubo de salida una vez para distancias de 100 a 300 pies.

Para distancias de 300 a 600 pies, aumentar el tamaño del tubo

dos veces. Eso reducirá la pérdida de presión por fricción.

3. Apretar todas las conexiones con rosca de los tubos con una llave de

caños hasta el ﬁnal. No apretar demasiado.

INSTALACIÓN DEL

PUNTO DEL POZO

INSTALACIÓN DE POZO

DE PUNTOS MÚLTIPLES

ADAPTADOR 2 PULG.

VÁLVULA DE PEDESTAL 2 PULG.

BOCAL DE

CEBADO

BOCAL DE SALIDA DE 1-1/2 PULG. NPT

AL SISTEMA DEL REGADOR

TAPÓN DE DRENAJE

BOCAL DE SUCCIÓN DE 2 PULG. NPT

TUBO CORRUGADO 2 PULG.

CODO

JUNTA DE POZO

TUBO CORRUGADO 2 PULG.

PUNTO DEL POZO

TUBO GALVANIZADO 2 PULG.

A LA BOMBA

VÁLVULA DE

VERIFICACIÓN

VÁLVULA DE

VERIFICACIÓN

TUBO

GALVANIZADO

2 PULG.

PUNTO DEL

POZO

Figura 5

Figura 4

TUBO DE PVC

CORRUGADO

ADAPTADOR

DE PVC

VÁLVULA DE

PEDESTAL

CODO

JUNTA DE POZO

FUNCIONAMIENTO

s ADVERTENCIA

NUNCA opere la bomba contra una

salida cerrada. Esto puede causar presión peligrosa y riesgo de explosión.

s PRECACIÓN

No operar la bomba antes de cebarla

porque, el sello y el impulsor podrían dañarse permanentemente.

s PRECACIÓN

NO haga funcionar la bomba antes de

llenar el cuerpo de la misma con agua, ya que puede dañar el sello.

s PRECACIÓN

NUNCA haga funcionar la bomba en seco.

Llene la bomba con agua antes de arrancar. La operación de la bomba en

seco puede causarle daños e invalidará la garantía.

La bomba tiene un tapón de cebado ubicado encima del casco para llenarla

con agua. Una vez llenada y después que vuelva a colocar el tapón la

bomba se cebará sola. El tiempo de cebado depende de las distancias

verticales y horizontales entre la bomba y el nivel de agua.

1. Sacar el tapón de la salida del cebado de la bomba (Figura 7).

2. Abrir las válvulas de salida y todas las mangueras del lado de salida

de la bomba.

3. Llenar la bomba con agua por el bocal de cebado en la parte superior

de la bomba. Dejar salir el aire por algunos minutos, después agregar

más agua hasta llenarla.

4. Recolocar el tapón del bocal de cebado con una llave, usando cinta de

PTFE en las roscas de los tubos.

5. Hacer funcionar la bomba. Una bomba bien cebada debe descargar

agua sin aire a una presión constante. Si la bomba no produce agua

después de cinco minutos, pararla, soltar la presión, sacar el tapón del

bocal de cebado, agregar más agua, recolocar el tapón y recomenzar.

Cerciorarse que la válvula de pedestal está bien instalada en el tubo

de succión (Figura 5). Si se usa una línea de succión excepcionalmente

larga, el agua en el cuerpo de la bomba se puede recalentar y la línea

de succión se puede bloquear con el vapor. Si esto ocurre, reemplace

el agua en el cuerpo de la bomba con agua fría y continúe cebando.

s PRECACIÓN

Nunca haga funcionar la bomba en seco, ya que podría dañar el sello.

BOCAL DE

CEBADO

BOCAL DE SUCCIÓN

TAPÓN DE DRENAJE

BOCAL DE SALIDA

Figura 6

BOCAL DE

CEBADO

BOCAL DE SUCCIÓN

TAPÓN DE DRENAJE

BOCAL DE SALIDA

Figura 7

MANTENIMIENTO

s ADVERTENCIA

PRECAUCIONES ELÉCTRICAS

Todo el cableado, las conexiones eléctricas y los sistemas de contacto a

tierra deben cumplir con el Código Eléctrico Nacional (NEC) y con todas las

ordenanzas y códigos locales. Contrate a un electricista caliﬁcado.

s ADVERTENCIA

RIESGO DE DESCARGA ELÉCTRICA

• Haga que un electricista le conecte la electricidad al motor.

• El motor debe estar conectado a tierra y la tapa del terminal debe estar

puesta para reducir el peligro de descarga eléctrica.

• Mantenga el área de operación del motor lo más seca posible.

• Se recomienda usar un circuito protegido por un dispositivo interruptor

de circuito por falla de corriente a tierra (GFI) para cualquier aparato

eléctrico que opere cerca del agua.

• Siempre desconecte el suministro eléctrico antes de darle servicio.

• No se ha investigado su uso para el área de piscinas.

Lubricación: La bomba no necesita lubricación.

Drenaje

Si la bomba va a estar expuesta a temperaturas congelantes, será necesario

drenar la bomba completamente. Para hacer esto, quite el tapón de drenaje

ubicado en la parte inferior frontal del cuerpo de la bomba, y el de cebado,

y asegúrese que el agujero de drenaje no esté bloqueado. Una vez que se

haya drenado toda el agua, haga funcionar la bomba por unos segundos

para sacar todo el líquido del impulsor (asegúrese que la línea de succión

también esté sin agua).

Almacenamiento de la Bomba

Drene el líquido de la bomba para evitar el congelamiento del mismo.

Se recomienda se use un buen antioxidante en la cámara para el líquido

para evitar la corrosión excesiva. Asegúrese que el motor se mantenga

seco y cubierto. Cuando vuelva a usar la bomba, vuelva a colocar todos

los tapones y asegúrese que todas las conexiones estén bien ajustadas y

selladas. Luego de una revisión completa, haga el cargado inicial de acuerdo

a las instrucciones bajo la sección FUNCIONAMIENTO.

Desarmado

(Consulte la ﬁgura 8 de la sección de PIEZAS DE RECAMBIO.)

1. Corte el suministro eléctrico a la bomba desde el tablero general y

desconecte la bomba del suministro eléctrico.

2. Abra un grifo para liberar la presión.

3. Saque los tapones de drenaje y de cebado (8, 10) para que

la bomba pueda drenar.

4. Saque los cuatro pernos (9), el estuche (11), el empaque (12) y

la junta tórica (6).

5. Saque los tornillos del difusor (7) para separar el difusor (13)

del adaptador del motor (3). Saque la tapa (16) e inserte un

destornillador para evitar que el eje se mueva al desenroscar el

impulsor (5). Si no puede girar el impulsor con la mano, inserte un

objeto plano entre las paletas del impulsor.

NOTA: Usar llave de cadena en el ojal del impulsor para

remover el impulsor.

6. Saque el sello de rotación (4) del centro del impulsor.

7. Para reemplazar el asiento del sello (4A), saque los cuatro pernos para

el adaptador (3) de caja a separar del motor (2). Empuje el asiento del

sello (4A) fuera del adaptador del estuche desde el lado del motor.

Armado

1. Limpie bien todas las piezas cuidadosamente antes de volver a armar

la bomba.

2. Lubrique levemente (con agua jabonosa) la tapa de goma del sello

de cerámica (4) y empújelo dentro del adaptador (3) usando sólo

los pulgares. Veriﬁque que la superﬁcie lisa del asiento de cerámica

quede apuntando hacia fuera.

NOTA: Si la bomba estará fuera de servicio por más de

una semana, los componentes del sello deben instalarse secos

(sin lubricarlos).

3. Coloque el adaptador nuevamente en el motor con los cuatro pernos

retirados previamente.

4. Lubrique el sello de rotación (4) (con agua jabonosa) y deslícela sobre

el cubo del impulsor con el anillo de ‘carbón’ el asiento de cerámica.

Aplique adhesivo a las roscas del impulsor antes de instalar el impulsor.

5. Reinstale el impulsor (5) y el difusor (13).

6. Reinstale la cubierta (11) veriﬁcando que la junta (12) y la junta tórica

(6) no esté dañada y que esté en su lugar.

7. Reconecte los tubos al casco de la bomba y al interruptor de presión.

8. Reconecte el suministro eléctrico.

9. Cebe la bomba, enciéndala y revise si hay pérdidas.

Problemas Causas Soluciones

No bombea

La bomba no está bien cebada.

Asegúrese que el cuerpo de la bomba y la línea de succión estén

llenas de agua. Vea las instrucciones de cebado.

La velocidad es muy lenta.

s ADVERTENCIA

Precauciones Eléctricas

Todo el cableado, las conexiones eléctricas y los sistemas de contacto a tierra deben cumplir con

el Código Eléctrico Nacional (NEC) y con todas las ordenanzas y códigos locales. Contrate a un

electricista caliﬁcado. Revise el voltaje en los terminales del motor y en el medidor cuando la

bomba esté funcionando. Si está bajo, vea las instrucciones de cableado o consulte con su compañía

eléctrica. Asegúrese que no haya conexiones ﬂojas.

La columna total de agua excede la capacidad de diseño

de la bomba.

Se necesita una bomba diseñada para mayor presión.

La altura de succión es demasiada.

Coloque la bomba más cerca de la fuente de agua. Asegúrese que el diámetro de la tubería de

succión es lo suﬁcientemente grande.

Capacidad y/o

Presión Reducidas

Fugas o bolsas de aire en la línea de succión. Revise la tubería de succión.

impulsor trabado. Sáquelo y límpielo.

El colador es muy pequeño o está atorado. Utilice un colador más grande o límpielo.

La línea de succión no está suﬁcientemente sumergida. Añada tramos a la tubería de succión para mantenerla sumergida y bien por debajo del nivel del agua.

Demasiada presión de succión.

Si es causada por la fricción de la tubería de succión, use una tubería de mayor diámetro.

Caso contrario, coloque la bomba más cerca al nivel de agua.

La columna total de agua excede la capacidad de diseño

de la bomba.

Se necesita una bomba diseñada para mayor presión.

La Bomba Pierde

pierde su cebado

Intrusión de aire en la línea de succión. Revise la tubería de succión.

La altura de succión es excesiva y está funcionando muy

cerca del punto de apague.

Coloque la bomba más cerca al nivel de agua.

El nivel del agua baja cuando se bombea, dejando la

tubería de succión al descubierto.

Revise el suministro de agua. Añada tramos a la tubería de succión para mantenerla sumergida y

bien por debajo del nivel del agua.

Problemas y Ruidos

Mecánicos

Eje doblado y/o rodamientos dañados. Lleve el motor a un taller de reparaciones autorizado.

Las tuberías de succión y/o descarga no están

debidamente apoyadas o sujetadas.

Asegúrese que todas las tuberías estén bien apoyadas para aliviar la tensión

sobre el conjunto de la bomba.

GUÍA PARA SOLUCIONAR PROBLEMAS

Tamaño Nominal de

Tubería Gal.

Amer./Min. 3/4 pulg 1 pulg 1-1/4 pulg 1-1/2 pulg 2 pulg

4 3.75 1.15 0.30 0.14 –

5 5.66 1.75 0.46 0.22 –

6 7.95 2.45 0.65 0.31 –

7 10.60 3.25 0.86 0.41 –

8 13.50 4.16 1.10 0.52 –

9 16.80 5.17 1.35 0.65 –

10 20.40 6.31 1.67 0.79 0.23

11 24.40 7.58 1.98 0.95 0.27

12 28.60 8.85 2.33 1.10 0.32

14 38.00 11.80 3.10 1.46 0.43

16 48.60 15.10 3.96 1.87 0.55

18 60.50 18.70 4.93 2.33 0.69

20 73.50 22.80 6.00 2.83 0.84

Pérdida de presión en pies, debido a la fricción por 100 pies de tubería.

Tabla 2 - TABLA DE PÉRDIDA POR FRICCIÓN PARA TUBERÍAS DE PLÁSTICO*

Tamaño Nominal

de Tubería

L/Minuto 20 mm 25 mm 32 mm 40 mm 50 mm

15 3.7 1.15 0.30 0.13 –

20 5.3 1.64 0.43 0.19 –

25 7.1 2.18 0.56 0.27 –

30 13.5 4.13 1.08 0.49 –

35 16.3 5.00 1.31 0.61 –

40 23.5 7.30 1.90 0.88 0.25

45 28.3 8.74 2.31 1.07 0.29

50 34.2 10.60 2.79 1.32 0.38

55 40.7 12.60 3.32 1.56 0.46

60 48.1 14.90 3.92 1.85 0.54

65 55.7 17.30 4.45 2.15 0.63

70 63.8 19.70 5.20 2.46 0.73

75 72.2 22.40 5.89 2.78 0.83

Pérdida de presión en metros, debido a la fricción por 100 metros de tubería.

*Duplique el número para tuberías galvanizadas.

PIEZAS DE RECAMBIO (Figura 8)

Artículo # Descripción del artículo Donde utilizado Contenidos

305606007 Kit de revisión general

RL-SPRK100

4, 4a, 5, 6, 7, 12

305606008 Kit de revisión general

RL-SPRK150

4, 4a, 5, 6, 7, 12

305606009 Kit de revisión general

RL-SPRK200

4, 4a, 5, 6, 7, 12

305606010 Kit de revisión general

RL-SPRK150-BR

4, 4a, 5, 6, 7, 12

305606011 Kit de revisión general

RL-SPRK200-BR

4, 4a, 5, 6, 7, 12

305606001 Kit de estuche

All RL-SPRK

305606012 Kit de sello del eje All RL-SPRK 4, 4a, 6, 12

305606013 Kit de junta/tornillería All RL-SPRK 1, 6, 8, 9, 10, 15

305606002 Kit de impulsor/difusor RL-SPRK100 5, 6, 7

305606003 Kit de impulsor/difusor RL-SPRK150 5, 6, 7

305606004 Kit de impulsor/difusor RL-SPRK200 5, 6, 7

305606005 Kit de impulsor/difusor RL-SPRK150-BR 5, 6, 7

305606006 Kit de impulsor/difusor RL-SPRK200-BR 5, 6, 7

4, 4a

4a4

(ver la ampliación)

NOTAS

GARANTÍA LIMITADA

Para consideraciones de la garantía, la marca de Red Lion® (denominada de ahora en adelante “la Marca”), garantiza que los productos especiﬁcados en esta garantía están libres de

defectos en los materiales y en la mano de obra de la Marca. Durante el período, y sujeto a los términos estipulados en este documento, la Marca reparará o reemplazará al cliente o usuario

original cualquier parte del producto que presente defectos materiales o de fabricación atribuibles a la Marca. En todo momento, la Marca tendrá y poseerá el único derecho y opción de

determinar si repara o reemplaza el equipo, piezas o componentes defectuosos. La Marca tiene la opción de inspeccionar cualquier producto devuelto bajo los términos de la garantía para

conﬁrmar que esté cubierto por la garantía antes aprobar la reparación o reemplazo según la garantía. Esta garantía constituye la única obligación de la Marca y es el único recurso que

tiene el cliente si el producto tiene defectos. Devuelva el producto defectuoso al sitio de compra para que sea considerado bajo la garantía.

DURACIÓN DE LA GARANTÍA – PRODUCTOS: 24 meses a partir de la fecha de compra por el cliente. (Los cepillos, el impulsor o la leva en los modelos con motor de cepillo y/o los impulsores

de aletas ﬂexibles no están cubiertos por la garantía.) En caso de que no exista un comprobante adecuado de la fecha de compra, el período efectivo de esta garantía comenzará a partir

de la fecha de fabricación del producto.

MANO DE OBRA Y OTROS COSTOS: La Compañía DE NINGUNA MANERA será responsable por el costo de la mano de obra en el campo u otros cargos en que incurra cualquier cliente al retirar

y/o instalar algún producto, pieza o componente.

MEJORAS AL PRODUCTO: La Compañía se reserva el derecho de cambiar o mejorar sus productos, o cualquier parte de los mismos, sin que por ello tenga la obligación de realizar dicho

cambio o mejora en las unidades vendidas y/o despachadas con anterioridad.

TÉRMINOS Y CONDICIONES GENERALES: Esta garantía no tiene efecto si los daños se deben a fuerza mayor, desgaste por uso normal, servicios de mantenimiento normal y la piezas

utilizadas para dicho servicio, rayos o condiciones que estén fuera del alcance de la Compañía, como tampoco tendrá vigencia en aquellos productos que, a criterio exclusivo de la

Compañía, hayan sido sujetos a negligencia, maltrato, accidente, mal uso, manipulación indebida, alteración o instalación, funcionamiento, mantenimiento o almacenamiento indebidos,

o si se sobrepasan los valores máximos recomendados, estipulados en estas instrucciones.

Esta garantía quedará ANULADA si se hallan cualesquiera de las siguientes condiciones:

1. El producto se utiliza para propósitos distintos a aquellos para los cuales fue diseñado y fabricado

2. El producto no fue instalado de conformidad con las normas, reglamentos y prácticas comerciales aceptadas

3. El producto se conecta a un voltaje distinto al que se indica en la placa de identiﬁcación

4. La bomba se utilizó con ﬂuidos distintos al agua dulce a temperatura ambiente aproximadamente

5. La bomba funcionó sin líquido (se cortó el suministro de líquido)

6. El cliente abrió el alojamiento sellado del motor o desarmó el producto

7. El cable se cortó a un largo menor que 0,9 m (3 pies)

EXENCIÓN DE RESPONSABILIDAD: Toda aﬁrmación verbal con respecto al producto, por parte del vendedor, la Compañía, los representantes o cualquier otra parte, no constituye garantía

alguna, no debe ser considerada como tal por el usuario y no forma parte del contrato de venta. La única obligación del vendedor y la Compañía, y el único recurso del comprador, será

el reemplazo y/o reparación que hará la Compañía del producto, tal como se describió anteriormente. NI EL VENDEDOR NI LA COMPAÑÍA SERÁN RESPONSABLES POR CUALQUIER LESIÓN,

PÉRDIDA O DAÑO DIRECTO, INCIDENTAL O INDIRECTO (LO QUE INCLUYE, SIN LIMITACIÓN, DAÑOS INCIDENTALES O INDIRECTOS POR PÉRDIDA DE GANANCIAS, DE VENTAS, LESIONES PERSONALES

O MATERIALES, O CUALQUIER OTRO DAÑO INCIDENTAL O INDIRECTO) QUE RESULTARA DEL USO O INCAPACIDAD DE USAR EL PRODUCTO, Y EL USUARIO ACUERDA QUE NO HAY NINGÚN OTRO

RECURSO. Antes de usarlo, el usuario deberá determinar la idoneidad del producto para el uso propuesto y asumirá todos los riesgos y toda la responsabilidad que ello implique. LA

GARANTÍA Y RECURSO DESCRITOS EN ESTA GARANTÍA LIMITADA REPRESENTAN UNA GARANTÍA Y RECURSO EXCLUSIVOS Y SE OFRECEN EN LUGAR DE CUALQUIER OTRA GARANTÍA O RECURSO,

EXPLÍCITO O IMPLÍCITO. POR EL PRESENTE, SE EXCLUYEN EXPLÍCITAMENTE OTRAS GARANTÍAS Y RECURSOS, INCLUSO, PERO SIN LIMITARSE A CUALQUIER GARANTÍA IMPLÍCITA DE COMERCIALIZACIÓN

O IDONEIDAD PARA UN PROPÓSITO ESPECÍFICO. EN LA MEDIDA EN QUE CORRESPONDA A UN PRODUCTO, LA GARANTÍA ESTARÁ LIMITADA EN DURACIÓN A LOS PERÍODOS DE LAS GARANTÍAS

EXPRESAS DESCRITAS ANTERIORMENTE. Algunos estados y países no permiten la exclusión o las limitaciones sobre la duración de las garantías implícitas ni la exclusión o limitación de

responsabilidades por daños incidentales o indirectos, por lo que puede que las exclusiones o limitaciones anteriores no correspondan en su caso particular. Esta garantía le otorga a usted

derechos legales especíﬁcos y es posible que usted también tenga otros derechos que varían según el estado o país.
