23/8" (60 mm)
23/4" (70 mm)
Backset • Distancia al centro
Centerline
Linea central
13/8" (35 mm)
13/4" (44 mm)
21/4" (57 mm)
Face of the door
Frente de la puerta
Edge of the door
Borde de la puerta
Fold
Doble
Additional tools
(if needed)
Herramientas adicionales
(si es necesario)
wood block
bloque de madera
Installation Guide
Guía de instalación
18003275625 • www.kwikset.com
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una
puerta nueva, utilice la
plantilla suministrada y las
instrucciones completas para
la perforación de la puerta
en kwikset.com/doorprep
Parts in the box
Piezas en la caja
Required tools
Herramientas necesarias
*Call Kwikset to order
a service kit for 21/4"
(57 mm) thick doors.
*Llame a Kwikset para pedir
un kit de servicio para puertas
gruesas con un espesor
de entre 57 mm (21/4").
Latch
Pestillo
Strike
Placa
Screws
Tornillos
Keys
Llaves
Knobs
Perillas
SmartKey® tool
(SmartKey locks only)
Herramienta SmartKey
(las cerraduras de
SmartKey solamente)
Not required for all applications
No se requiere para todas
las aplicaciones
23/8" (60 mm)
or • o
23/4" (70 mm)
13/8"–21/4"*
35 mm–57 mm*
21/8"
54 mm
1"
25 mm
Do not remove
screws!
¡No retire los
tornillos!
Hold the latch in front of the door hole, with
the latch face lush against the door edge.
Sostenga el pestillo en frente del oriicio
de la puerta, con la cara del pestillo
al ras con el borde de la puerta.
If the latch holes are centered in the door hole,
no adjustment is required. Proceed to step 4.
If the latch holes are NOT centered, adjust
latch. See “Latch Adjustment” (step 3C).
Si los oriicios del pestillo están centrados con el oriicio
de la puerta, no se requiere ajustarlo. Vaya al paso 4.
Si los oriicios del pestillo NO están centrados, ajuste
el pestillo. Consulte “Ajuste del pestillo” (el paso 3C).
Latch Adjustment (only if needed)
Ajuste del pestillo (si es necesario)
Drilling Template
Plantilla de perforación
Move the pin to
extend the latch.
Mueva el pasador
para extender
el pestillo.
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba
perforarse un nuevo oriicio en la puerta.
62541 / 01
not centered
no centrado
centered
centrado

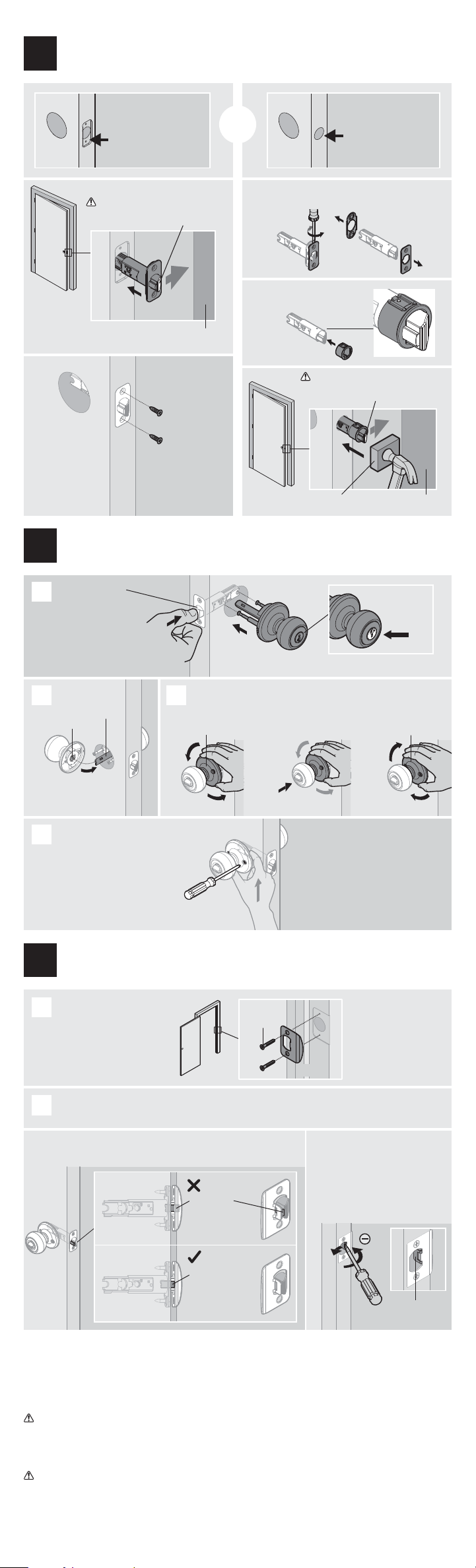

Instructions continue on reverse
Las instrucciones continúan en el reverso de la hoja
A
E
C D
G
J
H
F
B
A
A
B
C
Twist the side
with the holes.
Gire el lado con
los oriicios.
counter-clockwise
sentido antihorario
Pull to
separate
knobs.
Tire para
separar las
perillas.
Set knobs aside until step 5.
Deje a un lado las perillas hasta el paso 5.
A
B
C
Prepare door and check dimensions
Prepare la puerta y revise las dimensiones
1
Disconnect knobs (if pre-assembled)
Desconecte las perillas (si previamente ensambladas)
2
Adjust the backset of the latch (if needed)
Ajuste la distancia al centro del pestillo (si es necesario)
3
