23/8" (60 mm)
23/4" (70 mm)
Backset • Distancia al centro
Centerline
Linea central
13/8" (35 mm)
13/4" (44 mm)
21/4" (57 mm)
Face of the door
Frente de la puerta
Edge of the door
Borde de la puerta
Fold
Doble
A
Installation Guide
Guía de instalación
18003275625 • www.kwikset.com
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una
puerta nueva, utilice la
plantilla suministrada y las
instrucciones completas para
la perforación de la puerta
en kwikset.com/doorprep
Parts in the box
Piezas en la caja
Required tools
Herramientas necesarias
Additional tools
(if needed)
Herramientas adicionales
(si es necesario)
Latch
Pestillo
Passage Knobs
Perillas de paso
Screws
Tornillos
Strike
Placa
Privacy
Knobs
Perillas de
privacidad
Emergency Unlock tool
(privacy locks only)
Herramienta para el
desbloqueo de emergencia
(las cerraduras de
privacidad solamente)
Not required for all applications
No se requiere para todas
las aplicaciones
23/8" (60 mm)
or • o
23/4" (70 mm)
21/8"
54 mm
1"
25 mm
Drilling Template
Plantilla de perforación
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba
perforarse un nuevo oriicio en la puerta.
Hold the latch in front of the door hole, with
the latch face lush against the door edge.
Sostenga el pestillo en frente del oriicio
de la puerta, con la cara del pestillo
al ras con el borde de la puerta.
If the latch holes are centered in the door hole,
no adjustment is required. Proceed to step 4.
If the latch holes are NOT centered, adjust
latch. See “Latch Adjustment” (step 3C).
Si los oriicios del pestillo están centrados
con el oriicio de la puerta, no se
requiere ajustarlo. Vaya al paso 4.
Si los oriicios del pestillo NO están
centrados, ajuste el pestillo. Consulte
“Ajuste del pestillo” (el paso 3C).
Latch Adjustment (only if needed)
Ajuste del pestillo (si es necesario)
Move the pin to extend the latch.
Mueva el pasador para extender el pestillo.
wood block
bloque de madera
not centered
no centrado
centered
centrado
*Passage knobs only: Call
Kwikset to order a service kit
for 21/4" (57 mm) thick doors.
*Perillas de paso solamente:
Llame a Kwikset para pedir un
kit de servicio para puertas
gruesas con un espesor
de entre 57 mm (21/4").
13/8"–13/4"*
35 mm–44 mm*
A
C D
H
F
K
E
J
G
B
A
or • o
Prepare door and check dimensions
Prepare la puerta y revise las dimensiones
1
Locate latch
Ubique el pestillo
2

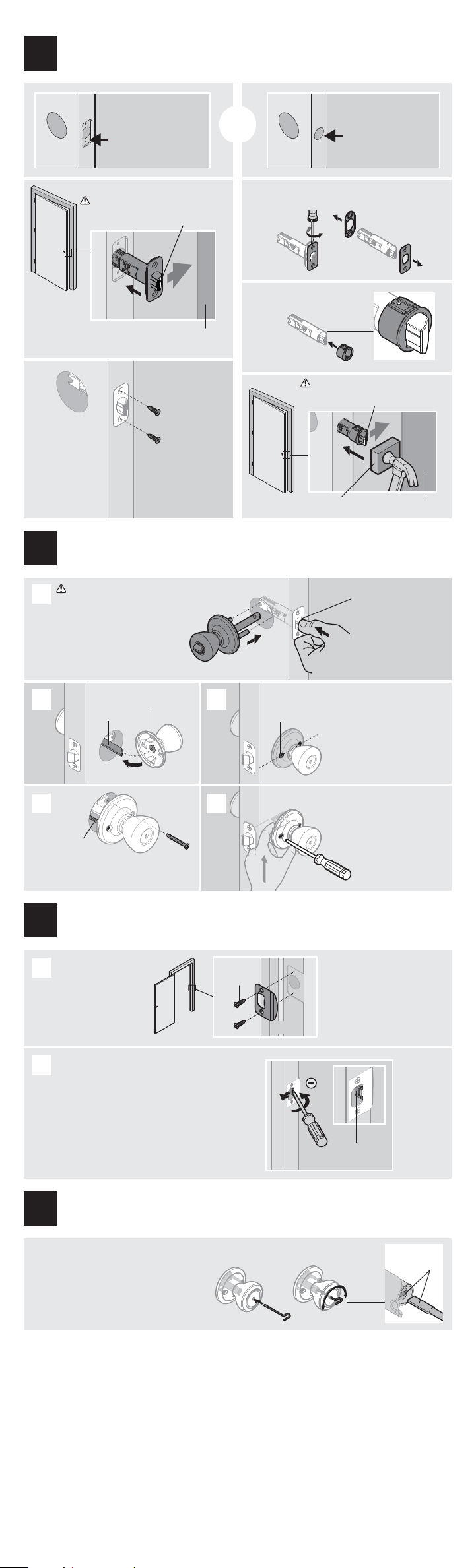

Instructions continue on reverse
Las instrucciones continúan en el reverso de la hoja
Note: Knobs will not be
installed until step 5.
Nota: Las perillas no se deben
instalar hasta el paso 5.
Adjust the backset of the latch (if needed)
Ajuste la distancia al centro del pestillo (si es necesario)
3
A
B
C
62822 / 01
