Washer
user manual
imagine the possibilities
Thank you for purchasing this Samsung product.
To receive more complete service, please register
your product at
www.samsung.com/register
WF350AN*
WF340AN*
WF330AN*
WF350AN-02833B-01_EN.indd 1 2010-10-13 �� 10:20:17
2_ features of your new VRT™ washer
features of your new VRT™
washer
1. VRT™ (Vibration Reduction Technology)
This Samsung washer performs smoothly at top spin speeds, minimizing noise and
vibration.
2. Super capacity
Samsung’s extra-large capacity laundry machine can wash a full set of your bedding, a king-
size comforter, or up to 26 bath towels in a single load. Since you don’t have to do as many
loads, you save time, money, water and energy.
3. Deep steam(WF350*)
The deep steam feature boosts cleaning performance and loosens grime and dirt, thus
providing superior cleaning results.
4. Diamond drum™
Take gentle care of your fabrics. With inside holes 36% smaller than those of conventional
drums, the diamond drum prevents fabrics from sticking out and consequently being
damaged.
5. Woolmark Certified
The machine wash wool cycle on the Samsung machines has been tested and passed the
required Woolmark Company specification for machine washable wool products. Fabrics
should be washed according to the instructions on the garment label as specified by
Woolmark and Samsung.
6. Digital display & Center jog dial
The jog dial enables you to select cycles in both directions with ease, and the display is easy
to use and understand.
7. DD(Direct-drive) Motor
The power to handle anything! Our direct-drive inverter motor delivers power right to the
washer drum from a variable speed, reversible motor. A beltless direct-drive motor generates
a higher spin speed of 1,200 rpm for more effective, quiet operation. The washer also has
fewer moving parts, meaning fewer repairs.
8. Sanitize
When selecting this cycle, the water heats to an extra high temperature to remove 99.9%
of certain bacteria typically found on clothing, bedding, or towels. This certification is
conducted by NSF International, an independent third-party testing and certification
organization.
Please check garment care label to avoid garment damage. Only Sanitize cycles have been
designed to meet the requirements of this protocol for sanitization efficacy.
9. Pure Cycle
TM
Using pure cycle helps to keep your washing machine clean even without any chemical
detergent or bleach. Keep your drum cleansed and odorless with this specialized cleaning
program.
NSF Protocol P172
Sanitization Performance of Residential and
Commercial, Family-Sized Clothes Washers
WF350AN-02833B-01_EN.indd 2 2010-10-13 �� 10:20:18
features of your new VRT™ washer _3
10. Child Lock
The Child Lock function ensures that curious little hands are kept out of your washing
machine.
This safety feature stops your children from playing with the operation of the washing
machine, and alerts you when it is activated.

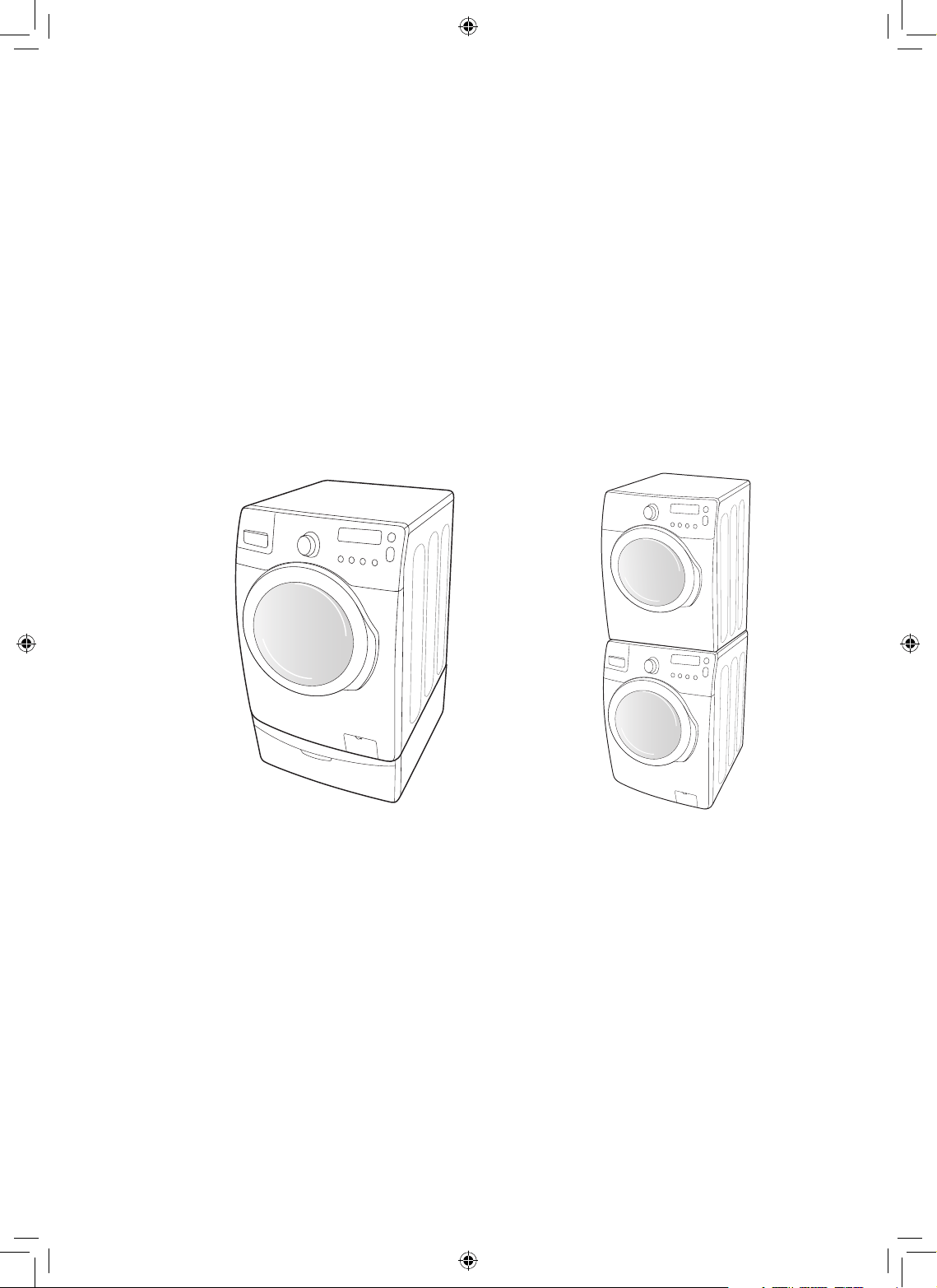

11. Pedestal with storage drawer (Model No: WE357*)
An optional 15in.(38.1cm) pedestal is available to raise the washer for easier loading and
unloading.
It also offers a built-in storage drawer that can hold a 100oz.(6.25 lb) bottle of detergent.
12. Stacking (Model No: SK-3A1/XAC, SK-4A/XAC, SK-5A/XAC)
Samsung’s washers and dryers can be stacked to maximize usable space. An optional
stacking kit is available for purchase from your Samsung retailer.
<Pedestal with Storage Drawer> <Stacking>
WF350AN-02833B-01_EN.indd 3 2010-10-13 �� 10:20:18
4_ safety information
safety information
Congratulations on your new Samsung washer. This manual contains important
information on the installation, use and care of your appliance. Please take time to
read this manual to take full advantage of your washer’s many benefits and features.
WHAT YOU NEED TO KNOW ABOUT SAFETY INSTRUCTIONS
Warnings and Important Safety Instructions in this manual do not cover all possible conditions and
situations that may occur. It is your responsibility to use common sense, caution, and care when installing,
maintaining, and operating your washer.
IMPORTANT SAFETY SYMBOLS AND PRECAUTIONS
What the icons and signs in this user manual mean:
WARNING
Hazards or unsafe practices that may result in severe personal injury
or death.
CAUTION
Hazards or unsafe practices that may result in minor personal injury or
property damage.
CAUTION
To reduce the risk of fire, explosion, electric shock, or personal injury
when using your washer, follow these basic safety precautions:
Do NOT attempt.
Do NOT disassemble.
Do NOT touch.
Follow directions explicitly.
Unplug the power plug from the wall socket.
Make sure the machine is grounded to prevent electric shock.
Call the service center for help.
Note
These warning signs are here to prevent injury to you and others.
Please follow them explicitly.
After reading this section, keep it in a safe place for future reference.
Read all instructions before using the appliance.
SAVE THESE INSTRUCTIONS
WF350AN-02833B-01_EN.indd 4 2010-10-13 �� 10:20:20
safety information _5
WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your
appliance, follow basic precautions, including the following:
1. Read all instructions before using the appliance.
2. Do not wash or dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, other flammable or explosive substances
as they give off vapors that could ignite or explode.
3. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.
4. Before the appliance is removed from service or discarded, remove the door to the
washing or drying compartment.
5. Do not reach into the appliance if the drum is moving.
6. Do not install or store this appliance where it will be exposed to the weather.
7. Do not tamper with controls.
8. Do not repair or replace any part of the appliance or attempt any servicing unless
specifically recommended in the user-maintenance instructions or in published user-
repair instructions that you understand and have the skills to carry out.
9. Do not add gasoline, dry-cleaning solvents, or other flammable or explosive substances
to the wash water. These substances give off vapors that could ignite or explode.
10.Under certain conditions, hydrogen gas may be produced in a hot water system
that has not been used for 2 weeks or more. HYDROGEN GAS IS EXPLOSIVE. If
the hot water system has not been used for such a period, before using a washer or
combination washer-dryer, turn on all hot water faucets and let the water flow from
each for several minutes. This will release any accumulated hydrogen gas. As the gas is
flammable, do not smoke or use an open flame during this time.
SAVE THESE INSTRUCTIONS
WARNING
WF350AN-02833B-01_EN.indd 5 2010-10-13 �� 10:20:20
6_ safety information
SEVERE WARNING SIGNS FOR INSTALLATION
Plug the power cord into an AC 120V/60Hz/15A wall socket or higher and use the socket
for this appliance only. In addition, do not use an extension cord.
- Sharing a wall socket with other appliances using a power strip or extending the power
cord may result in electric shock or fire.
- Do not use an electric transformer. It may result in electric shock or fire.
- Ensure that the power voltage, frequency and current are the same as those of the
product specifications. Failing to do so may result in electric shock or fire.
The installation of this appliance must be performed by a qualified technician or service company.
- Failing to do so may result in electric shock, fire, an explosion, problems with the product, or injury.
Remove all foreign substances such as dust or water from the power plug terminals and
contact points using a dry cloth on a regular basis.
- Unplug the power plug and clean it with a dry cloth.
- Failing to do so may result in electric shock or fire.
Plug the power plug into the wall socket in the right direction so that the cord runs towards the floor.
- If you plug the power plug into the socket in the opposite direction, the electric wires
within the cable may be damaged and this may result in electric shock or fire.
This appliance must be properly grounded.
Do not ground the appliance to a gas pipe, plastic water pipe, or telephone line.
- This may result in electric shock, fire, an explosion, or problems with the product
- Never plug the power cord into a socket that is not grounded correctly and make sure
that it is in accordance with local and national codes.
Do not install this appliance near a heater, inflammable material.
Do not install this appliance in a humid, oily or dusty location, in a location exposed to direct
sunlight and water (rain drops).
Do not install this appliance in a location where gas may leak.
- This may result in electric shock or fire.
Plug the power plug into the wall socket firmly. Do not use a damaged power plug,
damaged power cord or loose wall socket.
- This may result in electric shock or fire.
Do not pull or excessively bend the power cord.
Do not twist or tie the power cord.
Do not hook the power cord over a metal object, place a heavy object on the power cord, insert
the power cord between objects, or push the power cord into the space behind the appliance.
- This may result in electric shock or fire.
Do not pull the power cord, when unplugging the power plug.
- Unplug the power plug by holding the plug.
- Failing to do so may result in electric shock or fire.
When the power plug or power cord is damaged, contact your nearest service center.
CAUTION SIGNS FOR INSTALLATION
This appliance should be positioned in such a way that it is accessible to the power plug.
- Failing to do so may result in electric shock or fire due to electric leakage.
Install your appliance on a level and hard floor that can support its weight.
- Failing to do so may result in abnormal vibrations, noise, or problems with the product.
Unplug the power plug when the appliance is not being used for long periods of time or
during a thunder/lightning storm.
- Failing to do so may result in electric shock or fire.
safety information
WARNING
CAUTION
WF350AN-02833B-01_EN.indd 6 2010-10-13 �� 10:20:20
safety information _7
SEVERE WARNING SIGNS FOR USING
If the appliance is flooded, cut the power immediately and contact your nearest service
center.
If the appliance generates a strange noise, a burning smell or smoke, unplug the power
plug immediately and contact your nearest service center.
- Failing to do so may result in electric shock or fire.
In the event of a gas leak (such as propane gas, LP gas, etc.), ventilate immediately without
touching the power plug. Do not touch the appliance or power cord.
- Do not use a ventilating fan.
- A spark may result in an explosion or fire.
Do not wash items contaminated with gasoline, kerosene, benzene, paint thinner, alcohol or
other flammable or explosive substances.
- This may result in electric shock, fire or an explosion.
Do not open the washer door by force while it is operating (high-temperature washing/
drying/spinning).
- Water flowing out of the washer may result in burns or cause the floor to be slippery.
This may result in injury.
- Opening the door by force may result in damage to the product or injury.
Make sure to remove the packaging (sponge, styrofoam) attached to the bottom of the
washer before using it.
Do not insert your hand under the washer.
- This may result in injury.
Do not touch the power plug with wet hands.
- This may result in electric shock.
Do not turn the appliance off by unplugging the power plug while an operation is in
progress.
- Plugging the power plug into the wall socket again may cause a spark and result in
electric shock or fire.
Keep all packaging materials well out of the reach of children, as packaging materials can
be dangerous to children.
- If a child places a bag over its head, it may result in suffocation.
Do not let children or infirm persons use this washer unsupervised.
- Failing to do so may result in electric shock, burns or injury.
Do not insert your hand or a metal object under the washer while it is operating.
- This may result in injury.
Make sure the detergent drawer is closed before you put laundry into the washer or remove
laundry from the washer.
- If the detergent drawer is open, you could strike the drawer with your head and injure
yourself.
Do not attempt to repair, disassemble, or modify the appliance yourself.
- Do not use any fuse(such as cooper, steel wire, etc.) other than the standard fuse.
- When repairing or reinstalling the appliance is required, contact your nearest service
center.
- Failing to do so may result in electric shock, fire, problems with the product, or injury.
If any foreign substance such as water has entered the appliance, unplug the power plug
and contact your nearest service center.
- Failing to do so may result in electric shock or fire.
When the water supply hose comes loose from the faucet and floods the appliance, unplug
the power plug.
- Failing to do so may result in electric shock or fire.
WARNING
WF350AN-02833B-01_EN.indd 7 2010-10-13 �� 10:20:20
8_ safety information
safety information
CAUTION SIGNS FOR USING
When the washer is contaminated by a foreign substance such as detergent, dirt, food
waste, etc., unplug the power plug and clean the washer using a damp and soft cloth.
- Failing to do so may result in discoloration, deformation, damage or rust.
The front glass may be broken by a strong impact. Take care when using the washer.
- When the glass is broken, it may result in injury.
After a water supply failure or when reconnecting the water supply hose, open the faucet
slowly.
Open the faucet slowly after a long period of non-use.
- The air pressure in the water supply hose or the water pipe may result in damage to a
part or in water leakage.
If a drain error occurs during an operation, check if there is a draining problem.
- If the washer is used when it is flooded because of a draining problem, it may result in
electric shock or fire due to electric leakage.
Insert the laundry into the washer completely so that laundry does not get caught in the door.
- If laundry gets caught in the door, it may result in damage to the laundry or the washer,
or result in water leakage.
Ensure that the faucet is turned off when the washer is not being used.
- Ensure that the screw on the water supply hose connector is properly tightened.
- Failing to do so may result in property damage or injury.
Check if the rubber seal is not contaminated by foreign substances (waste, thread, etc).
- If the door is not closed completely, it may result in water leakage.
Open the faucet and check if the water supply hose connector is firmly tightened and that
there is no water leaking before using the product.
- If the screws or the water supply hose connector are loose, it may result in water
leakage.
Do not stand on top of the appliance or place objects (such as laundry, lighted candles,
lighted cigarettes, dishes, chemicals, metal objects, etc.) on the appliance.
- This may result in electric shock, fire, problems with the product, or injury.
Do not operate the appliance with wet hands.
- This may result in electric shock.
Do not spray volatile material such as insecticide onto the surface of the appliance.
- As well as being harmful to humans, it may also result in electric shock, fire or problems
with the product.
Do not place an object that generates a electromagnetic field near the washer.
- This may result in injury due to a malfunction.
Since the water drained during a high-temperature wash or drying cycle is hot, do not
touch the water.
- This may result in burns or injury.
Do not wash, spin or dry water-proof seats, mats or clothing (*).
- Do not wash thick, hard mats even if the washer mark is on the care label.
- This may result in injury or damage to the washer, walls, floor or clothing due to
abnormal vibrations.
* Woolen bedding, rain covers, fishing vests, ski pants, sleeping bags, diaper covers,
sweat suits, and bicycle, motor cycle, car covers, etc.
Do not operate the washer when the detergent box is removed.
- This may result in electric shock or injury due to water leakage.
Do not touch the inside of the tub during or just after drying as it is hot.
- This may result in burns.
CAUTION
WF350AN-02833B-01_EN.indd 8 2010-10-13 �� 10:20:20
safety information _9
Do not insert your hand into the detergent box after opening it.
- This may result in injury as your hand may be caught by the detergent input device.
Do not place any objects (such as shoes, food waste, animals) other than laundry into the
washer.
- This may result in damage to the washer, or injury and death in the case of pets due to
the abnormal vibrations.
Do not press the buttons using sharp objects such as pins, knifes, fingernails, etc.
- This may result in electric shock or injury.
Do not wash laundry contaminated by oils, creams or lotions usually found in skincare
shops or massage clinics.
- This may result in the rubber seal becoming deformed and water leakage.
Do not leave metal objects such as a safety pin or hair pin, or bleach in the tub for long
periods of time.
- This may cause the tub to rust.
- If rust starts appearing on the surface of the tub, apply a cleansing agent (neutral) to the
surface and use a sponge to clean it. Never use a metal brush.
Do not use dry cleaning detergent directly and do not wash, rinse, or spin laundry
contaminated by dry cleaning detergent.
- This may result in spontaneous combustion or ignition due to the heat of the oxidation of
the oil.
Do not use hot water from water cooling/heating devices.
- This may result in problems with the washer.
Do not use natural hand-washing soap for the washer.
- If it hardens and accumulates inside the washer, it may result in problems with the
product, discoloration, rust or bad odors.
Do not wash large laundry items such as bedding in the washing net.
- Place socks and brassieres into the washing net and wash them with the other laundry.
- Failing to do so may result in injury due to abnormal vibrations.
Do not use hardened detergent.
- If it accumulates inside the washer, it may result in water leakage.
Do not wash throw rug or doormat.
- If you wash throw rug or doormat, the sand will accumulate inside the washer. It may
result in error such as not draining.
SEVERE WARNING SIGNS FOR CLEANING
Do not clean the appliance by spraying water directly onto it.
Do not use benzene, thinner or alcohol to clean the appliance.
- This may result in discoloration, deformation, damage, electric shock or fire.
Before cleaning or performing maintenance, unplug the appliance from the wall socket.
- Failing to do so may result in electric shock or fire.
WARNING
WF350AN-02833B-01_EN.indd 9 2010-10-13 �� 10:20:20
10_ contents
contents
SETTING UP YOUR WASHER
11
11 Checking the parts
12 Meeting installation requirements
12 Electrical supply
12 Grounding
12 Water
13 Drain facility
13 Flooring
13 Location consideration
13 Alcove or closet installation
13 Undercounter installation(washer only)
14 With optional pedestal base or stacking kit
15 Installing your washer
WASHING A LOAD OF LAUNDRY
17
17 Loading your washer
17 Getting started
18 Overview of the control panel
20 Child Lock
20 Garment+
21 Washing clothes using the cycle selector
22 Using steam wash
22 Detergent use
23 Features
CLEANING AND MAINTAINING YOUR
WASHER
25
25 Cleaning the exterior
25 Cleaning the interior
25 Cleaning the dispensers
26 Storing your washer
26 Cleaning the debris filter
27 Cleaning the door seal
27 Preserving the top cover and the front frame
28 Pure Cycle
TM
TROUBLESHOOTING AND
INFORMATION CODES
29
29 Check these points if your washer…
31 Information codes
APPENDIX
33
33 Fabric care chart
34 Helping the environment
34 Declaration of conformity
34 Specification
35 Cycle chart
WARRANTY
36
36 Warranty
WF350AN-02833B-01_EN.indd 10 2010-10-13 �� 10:20:20
setting up your washer _11
01 SETTING UP
setting up your washer
CHECKING THE PARTS
Unpack your washer and inspect it for shipping damage. Make sure you have received all of the items
shown below. If your washer was damaged during shipping, or you do not have all of the items, contact
1-800-SAMSUNG(726-7864).
To prevent personal injury or strain, wear protective gloves whenever lifting or carrying the unit.
Keep all packaging materials well out of the reach of children, as packaging materials can be
dangerous to children.
- If a child places a bag over its head, it may result in suffocation.
Parts supplied
( use for the Upper Bolt Hole )
Wrench Bolt hole covers Water supply hoses
Hose guide Plastic zip hose tie Manual book
Tools needed
Pliers Flat screwdriver
WARNING
Adjustable legs
Cold water supply
hose
Hot water supply hose
Drain hose
Detergent drawer
Control panel
Door
Tub
Debris filter
Drain tube
Filter cover
Power cord
WF350AN-02833B-01_EN.indd 11 2010-10-13 �� 10:20:22
12_ setting up your washer
MEETING INSTALLATION REQUIREMENTS
Electrical supply
120 Volt 60 Hz 15 AMP fuse or circuit breaker
An individual branch circuit serving only your washer is recommended.
Your washer is equipped with a power cord.
Never use an extension cord.
Grounding
ELECTRICAL GROUNDING IS REQUIRED ON THIS APPLIANCE.
This appliance must be grounded. In the event of malfunction or breakdown, grounding will
reduce the risk of electric shock by providing a path of least resistance for electric current.
This appliance is equipped with a power cord having a three-prong grounding plug for use in a
properly installed and grounded outlet.
Improper connection of the equipment-grounding conductor can result in a risk of electrical
shock. Check with a qualified electrician or serviceman if you are in doubt as to whether the
appliance is properly grounded. Do not modify the plug provided with the appliance – if it
does not fit the outlet, have a proper outlet installed by a qualified electrician.
IMPORTANT SAFETY PRECAUTIONS
To prevent unnecessary risk of fire, electrical shock or personal injury, all wiring and
grounding must be done in accordance with the National Electrical Code ANSI/FNPA, No.
70 Latest Revision and local codes and ordinances. It is the personal responsibility of the
appliance owner to provide adequate electrical service for this appliance.
Never connect ground wire to plastic plumbing lines, gas lines, or hot water pipes.
Water
To correctly fill your washer in the proper amount of time, water pressure of 20-116psi(137-
800kPa) is required.
Water pressure less than 20 psi(137kPa) may cause water valve failure, or may not allow the
water valve to shut off completely. Or, it may extend the fill time beyond what your washer
controls allow, resulting in your washer turning off. A time limit is built into the controls in the
event of an internal hose becoming loose and flooding your home.
The water faucets must be within 4 ft.(122cm) of the back of your washer for the inlet hoses
provided with your washer.
Accessory inlet hoses are available in various lengths up to 10 ft.(305cm) for faucets that
are further away from the back of your washer.
To avoid the possibility of water damage:
• Havewaterfaucetseasilyaccessible.
• Turnofffaucetswhenthewasherisnotinuse.
• Periodicallycheckthatthereisnoleakagefromthewaterinlethosettings.
Check all connections at the water valve and faucet for leaks.
setting up your washer
WARNING
WARNING
WARNING
WARNING
WF350AN-02833B-01_EN.indd 12 2010-10-13 �� 10:20:22
setting up your washer _13
01 SETTING UP
Drain facility
The recommended height of the standpipe is 18 in (46 cm). The drain hose must be routed
through the drain hose clip to the standpipe. The standpipe must be large enough to accept the
outside diameter of the drain hose. The drain hose is attached at the factory.
Flooring
For best performance, your washer must be installed on a solidly constructed floor. Wood floor
may need to be reinforced to minimize vibration and/or unbalanced load situations. Carpeting
and soft tile surfaces are contributing factors in vibration and may cause your washer to move
slightly during the spin cycle.
Never install your washer on a platform or weakly supported structure.
Location consideration
Do not install your washer in areas where water may freeze, since your washer will always
maintain some water in its water valve, pump, and hose areas. This can cause damage to the
pump, hoses and other components.
Alcove or closet installation
MINIMUM CLEARANCES FOR CLOSET AND ALCOVE INSTALLATIONS:
Sides – 1 In.(2.5 cm)
Rear – 4 In.(10.2 cm)
Top – 17 In.(43.2 cm)
Closet Front – 2 In.(5.1 cm)
If the washer and dryer are installed together, the closet front must have at least 72 in²(465 cm²)
of an unobstructed air opening. Your washer alone does not require a specific air opening.
A. Recessed area
B. Side view - closet or confined area
Undercounter installation(washer only)
CAUTION
1 in.
(2.5 cm)
1 in.
(2.5 cm)
1 in.
(2.5 cm)
27 in.
(68.6 cm)
27 in.
(68.6 cm)
A
2 in.
(5 cm)
4 in.
(10.2 cm)
31.3 in.
(79.4 cm)
17 in.
(43.2 cm)
B
1 in.
(2.5 cm)
1 in.
(2.5 cm)
27 in.
(68.6 cm)
39.6 in.
(100.6 cm)
WF350AN-02833B-01_EN.indd 13 2010-10-13 �� 10:20:23
14_ setting up your washer
setting up your washer
With optional pedestal base or stacking kit
Required Dimensions for Installation With Pedestal
Required Dimensions for Installation With Stacking Kit
* Required spacing
** External exhaust elbow requires additional space.
1 in.
(2.5 cm)
27 in.
(68.6 cm)
77.2 in.
(196.2cm)
6 in. *
(15.2 cm)
Closet or Door
48 in.² *
(310 cm²)
24 in.² *
(155 cm²)
3 in.
(7.6 cm)
3 in.
(7.6 cm)
1 in.
(2.5 cm)
31.3 in.
(79.4 cm)
5.5 in.**
(14 cm)
2.5 in.
(6.3 cm)
27 in.
(68.6 cm)
38.6 in.
(98.1 cm)
53.6 in.
(136.2 cm)
4 in.
(10 cm)
31.3 in.
(79.4 cm)
51.7 in. (131.4 cm) to clear open door
WF350AN-02833B-01_EN.indd 14 2010-10-13 �� 10:20:24
setting up your washer _15
01 SETTING UP
INSTALLING YOUR WASHER
STEP 1
Selecting a location
Before you install the washer, make sure the location:
• Hasahard,levelsurfacewithoutcarpetingorooringthatmayobstructventilation.
• Isawayfromdirectsunlight.
• Hasadequateventilation.
• Willnotbefreezing(below32˚For0˚C).
• Isawayfromheatsourcessuchasoilorgas.
• Hasenoughspacesothatthewasherdoesn’tstandonitspowercord.
STEP 2
Removing the shipping bolts
Before using your washer, you must remove the four
shipping bolts from the back of the unit.
1. Loosen all the bolts with the supplied wrench.
2. Slide the bolt and spacer up and remove the bolt with
the spacer through the hole in the rear wall of your
washer. Repeat for each bolt.
3. Fill the holes with the supplied bolt hole covers.
4. Keep the shipping bolts and spacers for future use.
STEP 3
Installing your washer
1.
Place the drain hose in the drain facility.
Be sure an airtight connection is NOT
made between the drain hose and the
standpipe.
The standpipe must be at least 18in.(46
cm) high.
Caution must always be exercised to
avoid collapsing or damaging the drain
hose. For best results, the drain hose
should not be restricted in any way – by
elbows, couplings, or excessive lengths.
For situations where the drain hose
cannot be conveniently elevated to at
least 18in.(46 cm), the drain hose must
be supported.
2. Before connect the inlet hoses to water faucets, check to
ensure a washer is inside coupling.
96” Max
18” Min
96” Max
18” Min
Hose
retainer
Tie
strap
Laundry tub Stand pipe
Hose
Guide
Rubber
Washer
Coupling
WF350AN-02833B-01_EN.indd 15 2010-10-13 �� 10:20:25
16_ setting up your washer
3. Check the inlet hose to ensure a washer is inside each fill hose.
Thread the inlet hoses to the HOT and COLD faucet
connections.
On the other end of the hose, check for one rubber washer per
hose and install each fill hose to the water valve. Make sure the
hose with the Hot printed line is attached to the HOT faucet.
Tighten by hand until snug, then two-thirds of a turn with pliers.
For correct water use, connect both HOT and COLD water
valves. If either or both are not connected, an “nF” (no fill) error
can occur.
4. Turn on the HOT and COLD water supply and check all
connections at the water valve and the faucet for leaks.
5. Plug the power cord into a 3-prong, well grounded 120
volt 60 Hz approved electrical outlet protected by a 15-
amp fuse or comparable circuit breaker.
Your washer is grounded through the third prong of the
power cord when plugged into a three-prong grounded
receptacle.
6. Slide your washer into position.
7. Level your washer by turning the leveling legs in or out as
necessary by hand or by using the wrench included with
your washer.
When your washer is level, tighten the locking nuts using
the wrench or (-) flathead screwdriver.
Your washer must be leveled on all four sides. A
carpenter’s level should be used on all four corners of
your washer. It’s the best to recheck after the first dozen
washes.
Avoid damage to the legs. Do not move
the washer unless the locking-nuts are
fastened to the bottom of the washer.
setting up your washer
Cold Hot
Cold printed Hot printed
Levelling
Leg
Locking
Nut
WF350AN-02833B-01_EN.indd 16 2010-10-13 �� 10:20:26
washing a load of laundry _17
02 WASHING A LOAD OF LAUNDRY
washing a load of laundry
LOADING YOUR WASHER
You can fill the tub with dry, unfolded clothes; but DO NOT OVERLOAD the tub.
Overloading may reduce washing efficiency, cause excess wear, and possibly cause creasing or
wrinkling of the load.
Wash delicate items such as bras, hosiery, and other lingerie in the delicates cycle with similar
lightweight items.
When washing big bulky items or a few smaller items that don’t fill the tub completely – a rug, a pillow,
stuffed toys, or one or two sweaters, for example – add a few towels to improve tumbling and spin
performance.
During the spin cycle, the washer may add additional water to redistribute the excessive imbalance
inside the tub.
When washing heavily soiled loads, do not overload your washer in order to assure good cleaning results.
To add a forgotten item:
1. Press the Power button.
2. Press the Start/Pause button.
3. Wait for the door lock light to go out (Immediately).
4. Add the item, close the door, and press the Start/Pause button.
The door safety state continues for 15 seconds and the cycle is restarted.
To ensure thorough cleaning, add items within five minutes of starting the wash cycle.
GETTING STARTED
1. Load your washer.
2. Close the door.
Push the laundry into the tub completely to prevent the laundry from being caught in the door or from
falling out of the tub.
3. Press the Power button.
4. Add detergent and additives to the dispenser (See page 23~24).
5. Select the appropriate cycle and options for the load (See page 18~19).
6. Press the Start/Pause button.
7. The Wash Indicator will illuminate.
8. The estimated cycle time will appear in the display.
The time may fluctuate to better indicate the time remaining in the cycle.
The actual time required for a cycle may differ from the estimated time in the display depending on the
water pressure, water temperature, detergent, and laundry.
9. Before your washer starts to fill, it will make a series of clicking noises to check the door lock and do a
quick drain.
• Whenthecycleiscomplete,thedoorlocklightwillgooutand“End”willappearinthedisplay.
• DONOTattempttoopenthedooruntilthedoorlocklightisoff.Toaddaforgottenitem,see
“Loading your washer” section (See page 17).
• Whenyourwasherisrestartedafterapause,expectadelayofupto15secondsbeforethecycle
continues.
• PressingthePower button cancels the cycle and stops your washer.
•
The Wash, Rinse and Spin indicators will illuminate during those portions of the cycle.
CAUTION
WF350AN-02833B-01_EN.indd 17 2010-10-13 �� 10:20:27
18_ washing a load of laundry
OVERVIEW OF THE CONTROL PANEL
Cycle Selector
Select the appropriate cycle for the type of load.
This will determine the tumble pattern and spin speed for the cycle.
To minimize wrinkling of your laundry, select the Perm Press cycle.
Normal - For most fabrics including cottons, linens, and normally soiled garments.
Heavy Duty - For sturdy, colorfast fabrics and heavily soiled garments.
Perm Press - For wash-and-wear, synthetic fabrics, and lightly to normally
soiled garments.
Sanitize - For heavily soiled, colorfast garments. This cycle heats the water to
150°F(65.6°C) to eliminate bacteria.
If Pause is selected during the heating portion of the Sanitize cycle, your
washer door will remain locked for your safety.
Bedding - For bulky items such as blankets and sheets. When you are
washing comforters, use liquid detergent.
Deep steam(WF350*) - For heavily soiled, colorfast garments, this cycle
provides high washing temperature and steam and is efficient in cleaning stains.
Delicates - For sheer fabrics, bras, lingerie silk, and other handwash-only
fabrics. For best results, use liquid detergent.
Hand Wash - For handwashable, special care garments.
Wool - For machine-washable wool. Loads should be under 8 pounds.
The Wool cycle washes laundry by moving the wash drum horizontally to
maintain the characteristics of the wool fibers and to prevent damaging
the cloth. It then stops for a while to allow the laundry to soak in the
water.
It is recommended using a neutral detergent to prevent damage to the
cloth and to improve the washing results.
The Wool cycle of this machine has been approved by
Woolmark for the washing of machine washable Woolmark
products provided that the products are washed according
to the instructions on the garment label and those issued by
the manufacturer of this washer, M1002 (Woolmark approval
number).
washing a load of laundry
7
65
4
21
8
93
WF350*
WF340* / WF330*
1
WF350AN-02833B-01_EN.indd 18 2010-10-13 �� 10:20:27
washing a load of laundry _19
02 WASHING A LOAD OF LAUNDRY
Quick Wash - For lightly soiled garments needed quickly.
Rinse + Spin - Use for loads that need rinsing only or to add rinse-added
fabric softener to a load.
Digital graphic
display
Displays the remaining cycle time, all cycle information, and error messages.
Temperature
selection button
Press the button repeatedly to cycle through the different water temperature options.
Hot/Cold - Whites and heavily soiled, colorfast items.
Warm/Warm - Colorfast items. When warm rinse is selected, only the final rinse will
be warm.
The other rinses will be cold to conserve energy.
Warm/Cold - Moderately soiled, colorfast items; most wrinkle-free items.
Cold/Cold - Brightly colored, very lightly soiled items.
Spin selection
button
Press the button repeatedly to cycle through the different spin speed options.
High - Use for underwear, t-shirts, jeans and sturdy cottons.
Medium - Use for jeans, wrinkle-free or wash-and-wear items and synthetics.
Low - Use for delicate items needing a slow spin speed.
No Spin - Drains your washer without spinning. Use for extremely delicate items
that cannot tolerate any spin. Press and hold the button for approximately 2
seconds to get spin only cycle. It provides a spin to remove more water.
Soil Level
selection button
Press the button to select the soil level/washing time.
(Heavy Normal Light)
Heavy - For heavily soiled loads.
Normal - For moderately soiled loads. This setting is best for most loads.
Light - For lightly soiled loads.
Signal selection
button
Press the button to increase or decrease the end of cycle signal volume or
turn off the signal.
Wash Option
selection
buttons
Press these buttons to select different cycle options.
Pre Wash - To use this feature add detergent to the pre wash section of the
detergent compartment. When turned on, the washer fills with cold water and
detergent, tumbles, then drains and advances to the selected wash cycle.
Some cycles cannot be selected with with this option (See page 35).
You cannot select the prewash option in the Delicate, Wool, Quick
Wash, Hand Wash and Rinse+Spin cycles.
Steam(WF350*) - Press this button to use the Steam Wash function. Steam
Wash is available with Heavy Duty, Normal, Perm Press, Sanitize, Bedding
cycles. For heavily soiled, colorfast garments, Steam Wash improves stain
treatment and use less water of each cycle (See page 35).
Extra Rinse(WF340*,WF330*) - Add an additional rinse at the end of the
cycle to more thoroughly remove laundry additives and perfumes.
Pure Cycle -
Use for drum cleaning. It cleanses the drum of dirt and bacteria.
Regular use (after every 40 washes) is recommended. No detergent or bleach
needed (see pages 28).
Delay Start -
Any cycle can be delayed for 1 to 24 hours in one-hour increments.
The displayed hour indicates the time at which the wash will be started.
Start/Pause
selection button
Press to pause and restart programs.
Power button
Press once to turn your washer on, press again to turn your washer off. If
the washer is left on for more than 10 minutes without any buttons being
touched, the power automatically turns off.
2
3
4
5
6
7
8
9
WF350AN-02833B-01_EN.indd 19 2010-10-13 �� 10:20:27
20_ washing a load of laundry
washing a load of laundry
Child Lock
This function prevents children from playing with your washer.
Activating the Child Lock function
Press and hold both the Spin and Soil Level buttons simultaneously for approximately 3 seconds.
If the Child Lock function is activated, the door is locked and the “Child Lock [ ]” lamp is lit.
If the Start/Pause button is pressed after the Child Lock function is activated, none of the
buttons will work except for the Power button.
If a button is pressed when the buttons are locked, the “Child Lock [ ]” lamp blinks.
Pausing the Child Lock function
When the door is locked or the buttons are locked by the Child Lock function, you can pause the
Child Lock operation for 1 minute by pressing and holding both the Spin and Soil Level buttons
simultaneously for approximately 3 seconds.
If Child Lock mode is paused temporarily, the door lock is released for 1 minute for user
convenience. During this period, the “Child Lock [ ]” lamp blinks.
If the door is opened after the minute is over, an alarm sounds for up to 2 minutes.
If the door is closed within the 2 minutes, the door is locked and the Child Lock function is
reactivated. If the door is closed after the 2 minutes, the door will not be locked automatically
and no alarm will be heard.
Deactivating the Child Lock function
Press and hold both the Spin and Soil Level buttons simultaneously for approximately 6
seconds.
If the Child Lock function is deactivated, the door is unlocked and the “Child Lock [ ]” is
turned off.
• Child Lock is a function to prevent children or the infirm from accidently operating the
washer and injuring themselves.
• If a child enters the washing machine, the child may become trapped and suffocate.
• Once the Child Lock function is activated, the Child Lock function continuous working
even if the power is turned off.
• Opening the door by force can result in injury due to damage to the product.
To add laundry when the Child Lock function is activated, you have to first pause or
deactivate the Child Lock function.
If you want to open the door of the washing machine when the Child Lock function is
activated:
• PauseordeactivatetheChildLockfunction.
• Turnthewashingmachineoffandthenonagain.
Garment+
You can add or take out laundry items even after the wash has started, as long as the
“Garment+ ” light is turned on. Pressing the Start/Pause button unlocks the door, unless the
water is too hot or if there is too much water in your washer. If you are able to unlock the door
and wish to continue the wash cycle, close the door and press the Start/Pause button.
CAUTION
WARNING
WF350AN-02833B-01_EN.indd 20 2010-10-13 �� 10:20:27
washing a load of laundry _21
02 WASHING A LOAD OF LAUNDRY
Washing clothes using the cycle selector
Your new washer makes washing clothes easy, using Samsung’s “Fuzzy Control” automatic
control system. When you select a wash program, the machine will set the correct temperature,
washing time, and washing speed.
1. Press the Power button.
2. Open the door.
3. Load the articles of clothing one at a time loosely into the tub, without overfilling it.
4. Close the door.
5. Add detergent, softener, and pre-wash detergent (if necessary) into the appropriate
compartments.
Pre-wash is only available when selecting the Normal, Perm Press, Sanitize, Bedding and
Deep Steam cycles. It is only necessary if your clothing is heavily soiled(See page 35).
6. Use the Cycle Selector to select the appropriate cycle according to the type of material:
Normal, Perm Press, Sanitize, Bedding, Delicates, Hand Wash, Wool, Quick Wash, Rinse
+ Spin, Deep Steam. The relevant indicators will illuminate on the control panel.
7. At this time, you can control the wash temperature, the number of rinse cycles, the spinning
speed, and the delay time by pressing the appropriate Option button.
8. Press the Start/Pause button on the Cycle Selector and the wash will begin. The process
indicator will light up and the remaining time for the cycle will appear in the display.
Pause Option
To unlock the door when the “Garment+” light is turned on, press the Start/Pause button.
1. Within 5 minutes of starting a wash, you can still add/remove laundry items to the wash.
2. Press the Start/Pause button to unlock the door.
3. The door cannot be opened when the water is too HOT or the water level is too HIGH.
4. After closing the door, press the Start/Pause button to restart the wash.
When the cycle is finished:
When the cycle is complete, “End” is displayed and the power remains on.
The power is turned off in the following two cases.
1. When the Power button is pressed.
2. If the door is opened when “End” is displayed.
WF350AN-02833B-01_EN.indd 21 2010-10-13 �� 10:20:28
22_ washing a load of laundry
washing a load of laundry
USING STEAM WASH
The Steam Wash function injects steam directly into the laundry in the wash tub to increase the wash
temperature and enhance the soak effect, thus improving the wash performance.
1. Load the washer.
2. Press the Power button.
3. Turn the Cycle Selector and select a steam cycle. (The Deep Steam cycle automatically selects the
Steam Wash function.)
4. Press the Steam button.
5. Add detergent into the dispenser tray for a wash, and add fabric softener up to the marked line.
6. Press the Start/Pause button.
: The washer automatically selects the optimal wash conditions by sensing the weight of the laundry.
If steam wash is selected, steam is injected at the most effective time for the detected amount of
laundry in order to maximize the effect of the steam.
DETERGENT USE
Your washer is designed to use high efficiency (HE) detergents.
For best cleaning results, use a high efficiency detergents such as Tide
HE, Wisk HE, Cheer HE or Gain HE*. High efficiency detergents contain
suds suppressors that reduce or eliminate suds. When fewer suds are
produced, the load tumbles more efficiently and cleaning is maximized.
Regular detergent is not recommended. Please use HE detergents
only.
Reducing the amount of detergent may reduce the cleaning quality. It is important to pre–treat stains,
sort carefully by color and soil level, and avoid overloading.
* Brand names are trademarks of their respective manufacturers.
CAUTION
WF350AN-02833B-01_EN.indd 22 2010-10-13 �� 10:20:28
washing a load of laundry _23
02 WASHING A LOAD OF LAUNDRY
FEATURES
Automatic dispenser
Your Washer has separate compartments for dispensing
detergent and color-safe bleach, chlorine bleach, and fabric
softener. All laundry additives are added to their respective
compartments before starting your Washer.
The automatic dispenser MUST ALWAYS be in place before
starting your Washer.
DO NOT open the automatic dispenser when your washer is
running.
To use:
1. Never exceed the manufacturer’s recommendations when
adding detergent.
2. This compartment holds liquid detergent for the main wash
cycle, which is added to the load at beginning of cycle.
When using powdered detergent, remove the detergent
liquid from the compartment. Powdered detergent will not
dispense with detergent liquid.
Detergent compartment
1. Pour the recommended amount of laundry detergent directly into the detergent compartment
before starting your washer.
2. If color-safe bleach is to be used, it should be added with detergent to the detergent
compartment.
When adding color-safe bleach with detergent, it is best if both laundry products are in the
same form – granular or liquid.
Pre Wash compartment
When using the Pre Wash option, detergent should be added to both the Pre Wash
compartment and the detergent compartment. The detergent will automatically be dispensed
during Pre Wash.
If high efficiency (HE) detergent is used, add 1/3 of the recommended amount to the Pre
Wash compartment and 2/3 of the recommended amount to the detergent compartment.
Detergent
selector
Detergent compartment
WF350AN-02833B-01_EN.indd 23 2010-10-13 �� 10:20:28
24_ washing a load of laundry
washing a load of laundry
Bleach compartment
(Liquid chlorine bleach only)
1. Add chlorine bleach to the bleach compartment.
DO NOT exceed the MAX FILL line.
2. Avoid splashing or over–filling the compartment.
3. Your washer automatically dispenses bleach into the tub at
the appropriate time.
4. The dispenser automatically dilutes liquid chlorine bleach
before it reaches the wash load.
• Neverpourundilutedliquidchlorinebleachdirectly
onto the load or into the tub. It is a powerful chemical
and can cause fabric damage, such as weakening of
the fibers or color loss, if not used properly.
• Ifyouprefertousecolor–safe,non–chlorinebleach,
add it to the detergent compartment.
DO NOT pour color–safe bleach into the Bleach
compartment.
Fabric softener compartment
1. Pour the recommended amount of liquid fabric softener into the softener compartment.
For smaller loads, use less than one capful.
2. Fabric softener should be diluted with water until it reaches MAX FILL in the compartment.
3. The dispenser automatically releases liquid fabric softener at the proper time during the rinse
cycle.
• UsethesoftenercompartmentONLYforliquidfabricsofteners.
• DONOTuseaDownyBall*intheFabricsoftenercompartmentofthiswasher.Itwillnot
add fabric softener at the appropriate time.
Use the detergent compartment.
* Brand names are trademarks of their respective manufacturers.
Fabric Softener
compartment
Bleach
compartment
WF350AN-02833B-01_EN.indd 24 2010-10-13 �� 10:20:28
cleaning and maintaining your washer _25
03 CLEANING AND MAINTAINING
cleaning and maintaining your
washer
Keeping your washer clean improves its performance, wards off unnecessary
repairs, and lengthens its life.
CLEANING THE EXTERIOR
Turn off the water faucets after finishing the day’s washing.
This will shut off the water supply to your washer and prevent the unlikely possibility of damage from
escaping water. Leave the door open to allow the inside of your washer to dry out.
Use a soft cloth to wipe up all detergent, bleach or other spills as they occur.
Clean the following as recommended:
Control Panel – Clean with a soft, damp cloth. Do not use abrasive powders or cleaning pads. Do not spray
cleaners directly on the panel.
Cabinet – Clean with soap and water.
CLEANING THE INTERIOR
Clean the interior of your washer periodically to remove any dirt, soil, odor, mold, mildew, or bacterial
residue that may remain in your washer as a result of washing clothes.
Failure to follow these instructions may result in unpleasant conditions, including odors and/or permanent
stains on your washer or laundry.
Hard water deposits may be removed, if needed. Use a cleaner labeled “washer safe”.
CLEANING THE DISPENSERS
The automatic dispenser may need to be cleaned periodically due to laundry additive buildup.
1. Pull out the detergent liquid from detergent compartment.
2. Remove the siphon cap from the fabric softener and bleach
compartments.
3. Wash all of the parts under running water.
4. Clean the dispenser recess with a soft brush.
5. Reinsert the siphon cap and push it firmly into place.
6. Push the dispenser back into place.
7. Run a Rinse+Spin cycle without any load in your washer.
1
2
Siphon cap
WF350AN-02833B-01_EN.indd 25 2010-10-13 �� 10:20:29
26_ cleaning and maintaining your washer
STORING YOUR WASHER
Washers can be damaged if water is not removed from hoses and internal components before storage.
Prepare your washer for storage as follows:
Select the Quick Wash cycle and add bleach to the automatic dispenser. Run your washer through the
cycle without a load.
Turn the water faucets off and disconnect the inlet hoses.
Unplug your washer from the electrical outlet and leave your washer door open to let air circulate inside
the tumbler.
If your washer has been stored in below–freezing temperatures, allow time for any leftover water in your
washer to thaw out before use.
CLEANING THE DEBRIS FILTER
We recommend cleaning the debris filter when water does not drain well or the “nd” error message is
displayed.
1. Open the filter cover by pressing and pulling the handle
of the filter cover with your finger.
2. Unscrew the drain cap by turning it
counterclockwise.
3. Hold the cap on the end of the drain tube
and slowly pull it out about 6 in.(15 cm) and
drain off all the water.
4. Remove the debris filter cap.
cleaning and maintaining your
washer
Debris filter cap
Filter cover
Step 2Step 1
Drain cap
WF350AN-02833B-01_EN.indd 26 2010-10-13 �� 10:20:29
cleaning and maintaining your washer _27
03 CLEANING AND MAINTAINING
5. Wash any dirt or other material from the debris filter. Make sure
the drain pump propeller behind the debris filter is not blocked.
6. To assemble the filter cap, align the projected part of the filter cap
to your 12 o’clock (on an imaginary clock) and turn it clockwise.
7. Replace the debris filter cap.
8. Replace the filter cover.
CLEANING THE DOOR SEAL
1. Open the washer door and remove any clothing or items from the washer.
2. Inspect the gray colored seal between the door opening and
the basket for stained areas. Pull back the seal to inspect all
areas under the seal and to check for foreign objects.
3. If stained areas are found, wipe down these areas of the seal, using the procedure that
follows.
a) Mix a dilute solution, using ¾ cup (177 mL) of liquid chlorine bleach, and 1 gal. (3.8 L) of
warm tap water.
b) Wipe the seal area with the dilute solution, using a damp cloth.
c) Let stand 5 minutes.
d) Wipe down area thoroughly with a dry cloth and let the washer interior air dry with door
open.
IMPORTANT:
Wear rubber gloves when cleaning for prolonged periods.
Refer to the bleach manufacturer’s instructions for proper use.
PRESERVING THE TOP COVER AND THE FRONT FRAME
Do not place any heavy or sharp objects or a detergent box on the washer. Keep them in the purchased
pedestal or in a separate storage box.
This may scratch or damage the top cover. There is also a danger of the box or object falling.
Since the entire washer has a high-gloss finish, the surface can be scratched or damaged. Therefore,
avoid scratching or damaging the surface when using the washer.
CAUTION
seal
WF350AN-02833B-01_EN.indd 27 2010-10-13 �� 10:20:30
28_ cleaning and maintaining your washer
PURE CYCLE
TM
This course is a self-cleaning course that removes mold that may occur inside the washing machine.
1. Press the Power button.
2. Press the Pure Cycle
TM
button.
• You can only use the Delay Start function.
3. Press the Start/Pause button.
• If you press the Start/Pause button, the Pure Cycle
course begins.
Using the Pure Cycle course, you can clean the drum without using a cleansing agent.
Never use the Pure Cycle course when laundry is in the washing machine. This may result in
damage to the texture or a problem with the washing machine.
The Pure Cycle Auto Alarm Function
If the “Pure Cycle” button is lit after a wash, it indicates that tub (drum) cleaning is required.
In this case, remove the laundry from the washing machine, turn the power on, and clean the
drum by performing the Pure Cycle course.
If you do not perform the Pure Cycle course, the “Pure Cycle” indicator is turned off.
However, the “Pure Cycle” indicator will light after two washes have been performed. This
will not result in a problem with the washing machine.
Although generally, the Pure Cycle Auto Alarm appears once a month or so, the frequency
may differ depending on the number of times the washing machine is used
cleaning and maintaining your
washer
CAUTION
WF350AN-02833B-01_EN.indd 28 2010-10-13 �� 10:20:31
troubleshooting and information codes _29
04 TROUBLESHOOTING
troubleshooting and
information codes
CHECK THESE POINTS IF YOUR WASHER…
PROBLEM SOLUTION
Will not start. Make sure the door is firmly closed.
Make sure your washer is plugged in.
Make sure the water source faucets are open.
Make sure to press the Start/Pause button to start your washer.
Make sure the Child Lock is not activated (page 20).
Before your washer starts to fill, it will make a series of clicking noises
to check the door lock and do a quick drain.
Check the fuse or reset the circuit breaker.
Has no water or not enough
water.
Turn both faucets on fully.
Make sure the door is tightly closed.
Straighten the water inlet hoses.
Disconnect hoses and clean screens. Hose filter screens may be
clogged.
Open and close the door, then press the Start/Pause button.
Has detergent remains in
the automatic dispenser
after the wash cycle is
complete.
Make sure your washer is running with sufficient water pressure.
Make sure the Detergent Selector dial is in the upper position when
using granular detergent.
Vibrates or is too noisy. Make sure your washer is set on a level surface. If the surface is not
level, adjust your washer feet to level the appliance.
Make sure that the shipping bolts are removed.
Make sure your washer is not touching any other object.
Make sure the laundry load is balanced.
Stops Plug the power cord into a live electrical outlet.
Check the fuse or reset the circuit breaker.
Close the door and press the Start/Pause button to start your
washer.
For your safety, your washer will not tumble or spin unless the door is
closed.
Before your washer starts to fill, it will make a series of clicking noises
to check the door lock and do a quick drain.
There may be a pause or soak period in the cycle. Wait briefly and it
may start.
Check the screens on the inlet hoses at the faucets for obstructions.
Clean the screens periodically.
WF350AN-02833B-01_EN.indd 29 2010-10-13 �� 10:20:31
30_ troubleshooting and information codes
PROBLEM SOLUTION
Fills with the wrong
temperature water.
Turn both faucets on fully.
Make sure the temperature selection is correct.
Make sure the hoses are connected to the correct faucets.
Flush water lines.
Check the water heater. It should be set to deliver a minimum
120°F(49°C) hot water at the tap. Also check the water heater
capacity and recovery rate.
Disconnect the hoses and clean the screens. The hose filter screens
may be plugged.
As your washer is filling, the water temperature may change as
the automatic temperature control feature checks incoming water
temperature. This is normal.
While your washer is filling, you may notice just hot and/or just
cold water going through the dispenser when cold or warm
wash temperatures are selected. This is a normal function of the
automatic temperature control feature as your washer determines the
temperature of the water.
Door locked or will not
open.
Press the Start/Pause button to stop your washer.
Your washer door will remain locked during the heating portion of the
Sanitize cycle.
It may take a few moments for the door lock mechanism to
disengage.
Does not drain and/or spin. Check the fuse or reset the circuit breaker.
Straighten the drain hoses. Eliminate kinked hoses. If there is a drain
restriction, call for service.
Close the door and press the Start/Pause button. For your safety,
your washer will not tumble or spin unless the door is closed.
Load is too wet at the end
of the cycle.
Use the High or Extra High spin speed.
Use high efficiency detergent to reduce over–sudsing.
Load is too small. Very small loads (one or two items) may become
unbalanced and not spin out completely.
Leaks water. Make sure the door is firmly closed.
Make sure all hose connections are tight.
Make sure the end of the drain hose is correctly inserted and secured
to the drainage system.
Avoid overloading.
Use high efficiency detergent to prevent over–sudsing.
Has excessive suds. Use high efficiency detergent to prevent over-sudsing.
Reduce the detergent amount for soft water, small or lightly soiled
loads.
Non-HE detergent is NOT recommended.
troubleshooting and
information codes
WF350AN-02833B-01_EN.indd 30 2010-10-13 �� 10:20:31
cycle chart _31
04 TROUBLESHOOTING
INFORMATION CODES
Information codes may be displayed to help you better understand what is occurring with your washer.
CODE SYMBOL MEANING SOLUTION
dc
Unbalanced load prevented your
washer from spinning.
Redistribute the load, press the Start/Pause
button.
dL
Door is unlocked when washer is
running.
Press the Power button to turn off your washer,
then restart the cycle. If the code reappears, call
for service.
dS
Door is open when washer is
running.
Close the door tightly and restart the cycle.
If the code reappears, call for service.
FL
Your washer failed to lock the
door.
Close the door tightly and restart the cycle.
If the code reappears, call for service.
Hr
Water temperature control
problem.
(Heater control problem)
Call for service.
LE
Your washer has tried to fill but
has not reached the proper water
level.
Call for service.
LO
The door will not unlock. Make sure the door is firmly closed.
Press the Power button to turn off your washer,
then turn it on again. If the code reappears, call
for service.
nd
Your washer is not draining.
It can also mean that the unit
senses a small clog while draining.
Then
check the following.
Clean the filter (See page 26).
or
1. Turn off the unit for 10 seconds and then turn
it on again.
2. Select the Spin Only cycle (See page 19).
3. Press the Start/Pause to drain the water.
If it still does not drain, call for service.
nF
Your washer has tried to fill but
was unsuccessful.
Make sure the water faucets are open all the
way. Check for kinked hoses.
Check the inlet screens on the fill hoses.
If you use a Flood Safety Device, then please
remove the device and connect the water hoses
directly to the unit.
Check if the hot water supply
hose is connected.
You must connect the hot water supply hose
because hot water is supplied by the Auto
Temperature Control (A.T.C.) function if the
temperature of the cold water is lower than 59°F.
nF1
The hot/cold water hose
connection is not correct.
Please connect the hot/cold water hose
connection correctly.
Sr
Problem with control. Call for service.
WF350AN-02833B-01_EN.indd 31 2010-10-13 �� 10:20:31
32_ cycle chart
CODE SYMBOL MEANING SOLUTION
OE
A fault is detected in the water
level sensor.
Call for service
E2
Jammed key. Call for service
tE
Temperature sensor problem. Restart the cycle.
If the code reappears, call for service.
3E
Motor problem. Restart the cycle.
If the code reappears, call for service.
2E
High/Low voltage detected. Restart the cycle.
If the code reappears, call for service.
7E
Ag+ Kit problem Call for service
AE
Communication error between
SUB PBA and MAIN PBA
Call for service
SF1
SF2
SF3
System error Call for service
SUdS
Too many suds are detected
during the washing session.
The unit is put on hold until the
suds are reduced. Then, the unit
will go back to the operation.
When it finishes washing, “End”
and “SUdS” codes will blink in
turn.
To prevent it, cut down on detergents.
For any codes not listed above, call 1–800–726–7864 (1–800–SAMSUNG)
troubleshooting and
information codes
WF350AN-02833B-01_EN.indd 32 2010-10-13 �� 10:20:31
appendix _33
05 APPENDIX
appendix
FABRIC CARE CHART
The following symbols provide garment care direction. The clothing care labels include symbols for washing,
bleaching, drying and ironing, or dry cleaning when necessary. The use of symbols ensures consistency
among garment manufacturers of domestic and imported items. Follow care label directions to maximize
garment life and reduce laundering problems.
Wash Cycle Special Instructions
Laundering
Normal Line Dry/ Hang to Dry Do Not Wash
Permanent Press /
Wrinkle Resistant /
Wrinkle Control
Drip Dry
Do Not Wring
Gentle/Delicates Dry Flat Do Not Bleach
Hand Wash Heat Setting Do Not Tumble Dry
Water Temperature** High
No Steam (added to
iron)
Hot Medium Do Not Iron
Warm Low Dryclean
Cold Any Heat Dry Clean
Bleach No Heat/Air Do Not Dry Clean
Any Bleach (when
needed)
Iron-Dry or Steam
Temperatures
Line Dry/ Hang to Dry
Only Non-Chlorine
(color-safe) Bleach (when
needed)
High Drip Dry
Tumble Dry Cycle Medium Dry Flat
Normal Low
For machine-washable
wool. Loads should be
under 8 pounds.
Permanent Press/
Wrinkle Resistant/
Wrinkle Control
Gentle/ Delicates
** The dot symbols represent appropriate wash water temperatures for various items. The temperature
range for Hot is 105-125 °F(41-52 °C), for Warm 85-105 °F(29-41 °C) and for Cold 60-85 °F(16-29
°C). (Wash water temperature must be a minimum of 60 °F(16 °C) for detergent activation and effective
cleaning.) The clothes washer may not ensure these temperatures because the actual water temperatures
entering your washer are dependent on water heater settings and regional water supply temperatures. For
example, cold water entering the home in the northern states during winter may be 40 °F(4 °C) which is
too cold for effective cleaning. The water temperature in this situation will need to be adjusted by selecting
a warm setting, adding some hot water to the MAX FILL line or using your washer’s heating option, if
available.
WF350AN-02833B-01_EN.indd 33 2010-10-13 �� 10:20:31
34_ appendix
HELPING THE ENVIRONMENT
Your washer is manufactured from recyclable materials. If you decide to dispose of it, please observe
local waste disposal regulations. Cut off the power cord so that the appliance cannot be connected
to a power source. Remove the door so that animals and small children cannot get trapped inside the
appliance.
Do not exceed the detergent quantities recommended in the detergent manufacturers’ instructions.
Use stain removal products and bleaches before the wash cycle only when necessary.
Save water and electricity by only washing full loads (the exact amount depends upon the program used).
DECLARATION OF CONFORMITY
This appliance complies with UL2157.
SPECIFICATION
TYPE FRONT LOADING WASHER
DIMENSIONS
Div In. (cm)
A.
Height-Overall
38.6(98.1)
B. Width 27(68.6)
C. Depth with door open 90°
51.7(131.4)
D. Depth 31.3(79.4)
WATER PRESSURE 20-116 psi(137-800 kPa)
WEIGHT 214 lbs(97 kg)
HEATER RATING 900 W
POWER
CONSUMPTION
Washing 120 V 250 W
Washing and heating 120 V 1100 W
Spinning 120 V 600 W
Draining 120 V 80 W
SPIN REVOLUTION WF350* , WF340*, WF330* 1150 rpm
appendix
A
B
D
C
WF350AN-02833B-01_EN.indd 34 2010-10-13 �� 10:20:32
appendix _35
05 APPENDIX
CYCLE CHART
Use this chart to set the best cycle and option for you laundry.
(
: factory setting,
: selectable)
WF350* , WF340*, WF330*
Functions
Temp Spin Soil Level
H/C W/W W/C C/C H M L NS H N L
Normal
Heavy Duty
Perm Press
Sanitize
Bedding
Deep Steam
Delicates
Hand Wash
Wool
Quick Wash
Rinse + Spin
Options
Display
Time
Pre Wash
Steam
(WF350*)
Extra Rinse
(WF340*/WF330*)
Pure Cycle Delay Start
Garment+
Child Lock
Normal
58
Heavy Duty
104
Perm Press
52
Sanitize
117
Bedding
76
Deep Steam
108
Delicates
45
Hand Wash
45
Wool
60
Quick Wash
25
Rinse + Spin
19
Temp Spin Soil Level
H/C: Hot/Cold
W/W: Warm/Warm
W/C: Warm/Cold
C/C: Cold/Cold
H: High
M: Medium
L: Low
NS: No Spin
H: Heavy
N: Normal
L: Light
WF350AN-02833B-01_EN.indd 35 2010-10-13 �� 10:20:32
36_ warranty
warranty
WARRANTY
SAMSUNG WASHER
LIMITED WARRANTY TO ORIGINAL PURCHASER
This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) and delivered new, in the original carton to the original consumer purchaser, is warranted by
SAMSUNG against manufacturing defects in materials and workmanship for a limited warranty period of:
One (1) Year Parts & Labour
Ten (10) years Motor parts
This limited warranty begins on the original date of purchase, and is valid only on products purchased
and used in the Canada. To receive warranty service, the purchaser must contact SAMSUNG for problem
determination and service procedures. Warranty service can only be performed by a SAMSUNG authorized
service center. The original dated bill of sale must be presented upon request as proof of purchase to
SAMSUNG or SAMSUNG’s authorized service center. SAMSUNG will provide in-home service during the
warranty period at no charge, subject to availability within the Canada. In-home service is not available in all
areas.
To receive in-home service, product must be unobstructed and accessible to the service agent. If service
is not available, SAMSUNG may elect to provide transportation of the product to and from an authorized
service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above. All replaced parts and products become the property of SAMSUNG and must be returned
to SAMSUNG. Replacement parts and products assume the remaining original warranty, or ninety (90)
days, whichever is longer.This limited warranty covers manufacturing defects in materials and workmanship
encountered in normal, noncommercial use of this product and shall not apply to the following: damage
that occurs in shipment; delivery and installation; applications and uses for which this product was not
intended; altered product or serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect,
fire, water, lightning, or other acts of nature or God; use of products, equipment, systems, utilities, services,
parts, supplies, accessories, applications, installations, repairs, external wiring or connectors not supplied
or authorized by SAMSUNG that damage this product or result in service problems; incorrect electrical
line voltage, fluctuations and surges; customer adjustments and failure to follow operating instructions,
maintenance and environmental instructions that are covered and prescribed in the instruction book;
product removal and reinstallation; problems caused by pest infestations. This limited warranty does not
cover problems resulting from incorrect electric current, voltage or supply, light bulbs, house fuses, house
wiring, cost of a service call for instructions, or fixing installation errors. SAMSUNG does not warrant
uninterrupted or error-free operation of the product.
WF350AN-02833B-01_EN.indd 36 2010-10-13 �� 10:20:32
warranty _37
EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER EXPRESS
OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT NOT LIMITED TO, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR FITNESS FOR A PARTICULAR
PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH RESPECT
TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG. SAMSUNG SHALL NOT BE LIABLE FOR LOSS
OF REVENUE OR PROFITS, FAILURE TO REALIZE SAVINGS OR OTHER BENEFITS, OR ANY OTHER
SPECIAL, INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY
TO USE THIS PRODUCT, REGARDLESS OF THE LEGAL THEORY ON WHICH THE CLAIM IS BASED,
AND EVEN IF SAMSUNG HAS BEEN ADVISED OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE.
WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO OTHERS AND THEIR
PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT. THIS LIMITED
WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL PURCHASER OF THIS
PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY.
Some provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you.
This warranty gives you specific rights, and you may also have other rights, which vary from province to
province.
1-800-SAMSUNG(726-7864)
www.samsung.com
WF350AN-02833B-01_EN.indd 37 2010-10-13 �� 10:20:32
QUESTIONS OR COMMENTS?
Country CALL OR VISIT US ONLINE AT
CANADA 1-800-SAMSUNG(726-7864) www.samsung.com
Code No. DC68-02833B-01_EN
WF350AN-02833B-01_EN.indd 38 2010-10-13 �� 10:20:32
Lave-linge
Manuel d'utilisation
Un monde de possibilités
Nous vous remercions d'avoir choisi ce produit
Samsung.
Afin de bénéficier d'un service plus complet, veuillez
enregistrer votre produit à l'adresse suivante :
www.samsung.com/register
WF350AN*
WF340AN*
WF330AN*
WF350AN-02833B-01_CFR.indd 1 2010-10-13 �� 10:22:25
2_ caractéristiques de votre nouveau lave-linge vrt™
caractéristiques de votre
nouveau lave-linge vrt™
1. VRT™ (Vibration Reduction Technology - Système de réduction
des vibrations)
Ce lave-linge Samsung garantit un fonctionnement ultra-silencieux même à des vitesses
d'essorage élevées, car il est équipé d'un système permettant de réduire considérablement
bruits et vibrations.
2. Très grande capacité
Le lave-linge Samsung très grande capacité permet de laver un jeu de draps complet,
une couette « King Size » (grande taille) ou 26 serviettes de bain en un seul chargement.
Résultat : vous économisez du temps, de l'argent, de l'eau et de l'électricité.
3. Vapeur intensive (WF350*)
La fonction Vapeur intensive renforce les performances de lavage et élimine efficacement les
taches ; les résultats sont spectaculaires.
4. Diamond drum™
Prenez soin de votre linge. Grâce à des trous 36 % plus petits que ceux d'un tambour
traditionnel, le tambour Diamond Drum empêche le linge de dépasser, évitant ainsi qu'il ne
se détériore.
5. Certifié Woolmark
Le programme laine des lave-linge Samsung a été testé avec succès par la société
Woolmark pour les lainages lavables en machine. Les textiles devront être lavés
conformément aux instructions figurant sur les étiquettes des vêtements et selon les
spécifications de Woolmark et de Samsung.
6. Écran numérique et molette centrale
La molette vous permet de sélectionner facilement les programmes en l'actionnant dans les
deux sens, et l'écran est très fonctionnel et lisible.
7. Moteur DD(Direct-drive)
La puissance absolue ! Notre moteur inverseur à entraînement direct génère la puissance
directement dans le tambour à partir d'un moteur réversible à vitesse variable. Le moteur
sans courroie à entraînement direct génère une vitesse d'essorage de 1 200 tr/min pour un
cycle de fonctionnement plus silencieux et plus efficace. Le lave-linge dispose également de
moins de pièces mobiles, ce qui signifie moins de réparations.
8. Stérilisation
Lorsque vous sélectionnez ce programme, l’eau chauffe jusqu’à atteindre une température
extrêmement élevée, de manière à éliminer 99,9% des bactéries que l’on trouve
typiquement dans les vêtements, la literie ou le linge de toilette. Cette procédure de
certification est réalisée par NSF International, un organisme indépendant d'essais et de
d’homologation.
Veuillez consulter l’étiquette d’entretien de vos vêtements afin d’éviter tout dommage. Seuls
les cycles de stérilisation ont été conçus de manière à répondre aux exigences imposées
par le protocole d’efficacité de la stérilisation.
Protocole NSF P172
Performance de stérilisation de lave-linge
domestiques et industriels de taille familiale
WF350AN-02833B-01_CFR.indd 2 2010-10-13 �� 10:22:25
caractéristiques de votre nouveau lave-linge vrt™ _3
9. Pure CycleTM
La fonction Pure Cycle permet d'entretenir la propreté de votre lave-linge, sans ajouter de
nettoyant chimique ni d'eau de Javel. Ce programme de nettoyage spécial vous donne
l'assurance d'avoir toujours un tambour propre et sans odeur.
10. Sécurité enfant
La fonction Sécurité enfant empêche les plus jeunes de jouer avec le lave-linge.
Cette fonction de sécurité empêche non seulement les enfants de jouer avec les fonctions
du lave-linge, mais elle vous avertit aussi lorsqu'elle est activée.
11. Socle avec tiroir de rangement (N° de modèle : WE357*)
Un socle de 38 cm permettant de surélever le lave-linge est disponible en option, pour un
chargement et un déchargement plus faciles.
Un tiroir de rangement pouvant contenir un baril de lessive de 3 litres est aussi intégré.
12. Superposition
(N° de modèle : SK-3A1/XAC, SK-4A/XAC, SK-5A/XAC)
Les lave-linge et sèche-linge Samsung peuvent être superposés pour optimiser l'espace
utile. Un kit de superposition est disponible en option auprès de votre revendeur Samsung.
<Support avec tiroir de stockage> <Superposition>
WF350AN-02833B-01_CFR.indd 3 2010-10-13 �� 10:22:25
4_ consignes de sécurité
consignes de sécurité
Félicitations pour l'achat de votre nouveau lave-linge Samsung. Ce manuel contient
de précieuses informations concernant l'installation, l'utilisation et l'entretien de
votre appareil. Prenez le temps de le lire afin de tirer pleinement profit de toutes les
fonctionnalités qu'offre votre lave-linge.
REMARQUES IMPORTANTES SUR LES CONSIGNES DE SÉCURITÉ
Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de
votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l'installation, de
l'entretien ou de l'utilisation de votre lave-linge.
SYMBOLES ET MESURES DE SÉCURITÉ IMPORTANTS
Signification des icônes et signes repris dans ce manuel
d'utilisation :
AVERTISSEMENT
Risques ou pratiques inadaptées susceptibles de causer de des
blessures graves voire mortelles.
ATTENTION
Risques ou pratiques inadaptées susceptibles de causer des blessures
moins importantes ou des dommages matériels.
ATTENTION
Pour réduire le risque d’incendie, d’explosion, d’électrocution ou de
blessure personnelle lors de l’utilisation de votre lave-linge, observez les
consignes élémentaires de sécurité suivantes :
NE PAS faire.
NE PAS démonter.
NE PAS toucher.
Suivre attentivement les instructions.
Débrancher la prise murale.
S'assurer que l'appareil est relié à la terre afin d'éviter tout choc
électrique.
Contacter le service d'assistance technique pour obtenir de l'aide.
Remarque
Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle.
Respectez-les en toutes circonstances.
Lisez attentivement la section Consignes de sécurité de ce manuel et conservez ce
dernier en lieu sûr afin de pouvoir le consulter ultérieurement.
Lisez attentivement toutes les consignes avant d'utiliser l'appareil.
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
WF350AN-02833B-01_CFR.indd 4 2010-10-13 �� 10:22:27
consignes de sécurité _5
AVERTISSEMENT : afin de réduire les risques d'incendie, d'électrocution ou de blessures
physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises :
1. Lisez attentivement toutes les consignes avant d'utiliser l'appareil.
2. Ne lavez et ne faites sécher aucun article ayant été en contact de quelque manière que
ce soit (nettoyage, lavage, immersion ou tache) avec de l'essence, des solvants de
nettoyage à sec ou toute autre substance inflammable ou explosive. Ces substances
dégagent en effet des vapeurs qui risquent de s'enflammer ou d'exploser.
3. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive
s'impose lorsque l'appareil est utilisé à proximité d'enfants.
4. Avant la mise hors service ou au rebut de l'appareil, retirez le hublot du compartiment de
lavage ou de séchage.
5. Ne tentez pas d’ouvrir l'appareil lorsque le tambour est en mouvement.
6. N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
7. Ne jouez pas avec les commandes internes de l'appareil.
8. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et ne
tentez pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou de
réparation contient des recommandations spécifiques en la matière que vous comprenez
et êtes en mesure d'exécuter.
9. N'ajoutez jamais d'essence, de solvant de nettoyage à sec ou d'autres substances
inflammables ou explosives dans l'eau du lave-linge. Ces substances dégagent en effet
des vapeurs qui risquent de s'enflammer ou d'exploser.
10. Dans certaines conditions, de l'hydrogène peut s'accumuler dans les systèmes de
production d'eau chaude qui n'ont pas été utilisés depuis au moins deux semaines.
L'HYDROGÈNE EST UN GAZ EXPLOSIF. Si votre réseau d'eau chaude n'a pas été
utilisé pendant au moins deux semaines, ouvrez tous les robinets d'eau chaude de votre
maison et laissez l'eau couler plusieurs minutes avant d'utiliser votre lave-linge ou votre
lave-linge/sèche linge combiné. Cela permettra d'éliminer l'éventuelle accumulation
d'hydrogène. L'hydrogène étant un gaz inflammable, ne fumez pas et ne créez aucune
flamme ni étincelle pendant cette opération.
CONSERVEZ SOIGNEUSEMENT CES CONSIGNES
AVERTISSEMENT
WF350AN-02833B-01_CFR.indd 5 2010-10-13 �� 10:22:27
6_ consignes de sécurité
SYMBOLES D'AVERTISSEMENT A RESPECTER ABSOLUMENT POUR
L'INSTALLATION
Branchez le cordon d'alimentation sur une prise murale 120 V CA/60 Hz/15 A ou supérieure et utilisez
cette prise uniquement pour cet appareil. N'utilisez pas de rallonge.
- Le fait de partager une prise murale avec d'autres appareils à l'aide d'une multiprise ou d'une rallonge
peut entraîner des chocs électriques ou des incendies.
- N'utilisez pas de transformateur électrique. Il pourrait entraîner un incendie ou un choc électrique.
- Assurez-vous que la tension, la fréquence et le courant sont identiques à ceux inscrits sur les spécifications
du produit. Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
L'installation de cet appareil doit être effectuée par un technicien ou un centre de réparation qualifié.
- Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, une explosion,
des problèmes avec le produit ou des blessures.
Éliminez régulièrement toute eau, poussière ou corps étranger des prises murales et zones de contact à
l'aide d'un chiffon sec.
- Débranchez le cordon d'alimentation et nettoyez-le à l'aide d'un chiffon sec.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
Branchez le cordon d'alimentation dans la prise murale dans le bon sens, de sorte que le cordon soit
dirigé vers le sol.
- Si vous branchez le cordon d'alimentation dans l'autre sens, les fils électriques à l'intérieur du câble
pourront être endommagés, entraînant un risque de choc électrique ou d'incendie.
Cet appareil doit être correctement mis à la terre. Ne reliez pas le conducteur de terre de l'appareil à un
tuyau de gaz, un tuyau de canalisation en plastique ou une ligne téléphonique.
- Cela pourrait causer des chocs électriques, des incendies, une explosion ou des problèmes avec le produit.
- Ne branchez jamais le cordon d'alimentation sur une prise qui n'est pas correctement reliée à la terre et
qui n'est pas conforme aux réglementations locales et nationales en vigueur.
N'installez jamais cet appareil près d'un radiateur ou de matériaux inflammables.
N'installez pas cet appareil dans un endroit humide, huileux ou poussiéreux, dans un endroit exposé
directement au soleil ou à l'eau (de pluie).
N'installez pas cet appareil dans un endroit présentant un risque de fuites de gaz.
- Cela pourrait entraîner un choc électrique ou un incendie.
Branchez correctement le cordon d'alimentation dans la prise murale. N'utilisez pas de prise ou de cordon
d'alimentation endommagé(e) ou de prise murale mal fixée.
- Cela pourrait entraîner un choc électrique ou un incendie.
Ne tirez pas et ne pliez pas excessivement le cordon d'alimentation.
Ne vrillez pas et n'attachez pas le cordon d'alimentation.
N'accrochez pas le cordon d'alimentation sur un objet métallique, ne posez pas d'objet lourd sur le cordon
d'alimentation, ne l'insérez pas entre des objets et ne le coincez pas dans l'espace situé derrière l'appareil.
- Cela pourrait entraîner un choc électrique ou un incendie.
Ne tirez pas sur le cordon d'alimentation pour le débrancher.
- Débranchez le cordon en tenant la prise.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
Si la prise ou le cordon d'alimentation est endommagé(e), contactez le centre de réparation le plus proche.
SIGNES DE PRÉCAUTION POUR L’INSTALLATION
Cet appareil doit être positionné de façon à permettre l’accès à la prise d’alimentation.
- Le non-respect de cette consigne peut entraîner un choc électrique en cas de fuites de courant.
Installez l’appareil sur un sol plan et dur, capable de supporter son poids.
- Le non-respect de cette consigne peut entraîner des vibrations et des bruits anormaux ou des
problèmes avec l’appareil.
consignes de sécurité
AVERTISSEMENT
ATTENTION
WF350AN-02833B-01_CFR.indd 6 2010-10-13 �� 10:22:27
consignes de sécurité _7
Débranchez la prise d'alimentation lorsque l'appareil n'est pas utilisé pendant des périodes prolongées ou
lors d'orages violents.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
SYMBOLES D'AVERTISSEMENT A RESPECTER ABSOLUMENT LORS DE
L'UTILISATION
Si l'appareil est inondé, coupez immédiatement l'alimentation électrique et contactez le centre de
réparation le plus proche.
Si l'appareil produit un bruit étrange ou dégage une odeur de brûlé ou de la fumée, débranchez
immédiatement la prise d'alimentation et contactez le centre de réparation le plus proche.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
En cas de fuite de gaz (propane, gaz LP, etc.) ventilez immédiatement sans toucher à la prise
d'alimentation. Ne touchez pas l'appareil ou le cordon d'alimentation.
- N'utilisez pas de ventilateur.
- Une étincelle peut entraîner une explosion ou un incendie.
Ne lavez jamais de linge ayant été en contact avec de l'essence, du kérosène, du benzène, des diluants
de peinture ou toute autre substance inflammable ou explosive.
- Cela pourrait entraîner un choc électrique, un incendie ou une explosion.
Ne forcez pas l'ouverture du hublot pendant le fonctionnement de l'appareil (lavage à haute température/
séchage/essorage).
- Un écoulement d'eau hors du lave-linge peut entraîner des brûlures ou rendre le sol glissant,
ce qui risque de provoquer des blessures.
- L'ouverture forcée du hublot peut entraîner des dommages sur l'appareil et des blessures.
Assurez-vous de retirer l'emballage (mousse, polystyrène) fixé au bas du lave-linge avant d'utiliser celui-ci.
N'insérez pas votre main sous le lave-linge.
- Cela pourrait entraîner des blessures.
Ne touchez pas la prise d’alimentation avec des mains mouillées.
- Cela pourrait entraîner un choc électrique.
N’éteignez pas l’appareil en débranchant la prise d’alimentation pendant qu’un cycle de fonctionnement
est en cours.
- Le fait de rebrancher la prise d’alimentation dans la prise murale peut provoquer une étincelle et
entraîner un choc électrique ou un incendie.
Conservez tous les matériaux d’emballage hors de portée des enfants ; les matériaux d’emballage
présentent des dangers pour les enfants.
- Si un enfant met un sac en plastique sur sa tête, il risque de s’asphyxier.
Ne laissez pas les enfants ou des personnes handicapées utiliser ce lave-linge sans surveillance.
- Le non-respect de cette consigne peut entraîner des chocs électriques, des brûlures ou des incendies.
N’insérez pas votre main ou un objet métallique sous le lave-linge pendant son fonctionnement.
- Cela pourrait entraîner des blessures.
Assurez-vous que le tiroir à lessive est fermé avant de charger du linge dans le lave-linge ou de retirer du
linge du lave-linge.
- Si le tiroir à lessive est ouvert, vous risquez de le cogner avec votre tête et de vous blesser.
Ne tentez pas de réparer, de démonter ou de modifier l’appareil vous-même.
- N’utilisez pas de fusible (cuivre, fil d’acier, etc.) autres que le fusible standard.
- En cas de besoin de réparation ou de réinstallation de l’appareil, contactez le centre de réparation le
plus proche.
- Le non-respect de cette consigne peut entraîner des chocs électriques, des incendies, des problèmes
avec le produit ou des blessures.
Si une substance étrangère telle que de l’eau a pénétré dans l’appareil, débranchez la prise d’alimentation
et contactez le centre de réparation le plus proche.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
Si le tuyau d’arrivée d’eau se déconnecte du robinet et inonde l’appareil, débranchez la prise
d’alimentation.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
AVERTISSEMENT
WF350AN-02833B-01_CFR.indd 7 2010-10-13 �� 10:22:27
8_ consignes de sécurité
consignes de sécurité
SIGNES DE PRÉCAUTION LORS DE L'UTILISATION
Si le lave-linge est souillé par des corps étrangers tels que détergent, saletés, déchets alimentaires etc.,
débranchez la prise d'alimentation et nettoyez le lave-linge à l'aide d'un chiffon doux humide.
- À défaut, une décoloration, une déformation, des dommages ou de la rouille peuvent apparaître.
La vitre du hublot peut être endommagée par un impact fort. Utilisez le lave-linge avec précaution.
- Lorsque la vitre du hublot est endommagée, il existe un risque de blessures.
Après une interruption d'arrivée d'eau ou en rebranchant le tuyau d'arrivée d'eau au robinet, ouvrez celui-ci
lentement.
Ouvrez le robinet d'arrivée d'eau lentement après une période prolongée de non-utilisation.
- La pression d'air dans le tuyau d'arrivée d'eau ou la canalisation d'eau peut entraîner des dommages à
certaines pièces ou une fuite d'eau.
En cas de vidange défaillante durant un cycle, vérifiez s'il y a un problème de vidange.
- En cas d'inondation (problème de vidange), il existe un risque de choc électrique ou d'incendie.
Introduisez complètement le linge dans le lave-linge afin qu’il ne reste pas coincé dans la porte.
- Si du linge reste coincé dans la porte, il peut être endommagé, ainsi que le lave-linge, ou une fuite
d’eau peut survenir.
Assurez-vous que le robinet est fermé lorsque le lave-linge n’est pas utilisé.
- Assurez-vous que la vis sur le raccord du tuyau d’arrivée d’eau est correctement serrée.
- Le non-respect de cette consigne peut entraîner des dommages matériels et des blessures.
Vérifiez que le joint en caoutchouc n’est pas souillé de substances étrangères (déchets, fil, etc.)
- Si le hublot n’est pas complètement fermé, des fuites d’eau peuvent en résulter.
Ouvrez le robinet et vérifiez que le raccord du tuyau d’arrivée d’eau est fermement serré et qu’il n’y a
aucune fuite d’eau avant d’utiliser l’appareil.
- Si les vis ou le raccord du tuyau d’arrivée d’eau sont desserrés, des fuites d’eau peuvent survenir.
Ne montez pas sur l’appareil et ne placez pas d’objets (tels que linge, bougies allumées, cigarettes
allumées, vaisselle, produits chimiques, objets métalliques, etc.) sur l’appareil.
- Cela pourrait causer des chocs électriques, des incendies, des problèmes avec l’appareil ou des
blessures.
Ne faites pas fonctionner l’appareil avec des mains mouillées.
- Cela pourrait entraîner un choc électrique.
Ce pulvérisez pas de matières volatiles telles que de l’insecticide sur la surface de l’appareil.
- En plus d’être nocives pour l’être humain, elles peuvent également entraîner des chocs électriques, des
incendies ou des problèmes avec l’appareil.
Ne placez pas d’objet générant un champ électromagnétique à proximité du lave-linge.
- Ceci pourrait entraîner des blessures résultant de dysfonctionnements.
L’eau vidangée durant un cycle de séchage ou de lavage à haute température étant chaude, ne touchez
pas cette eau.
- Cela pourrait entraîner des brûlures ou des blessures.
Ne lavez, essorez et ne séchez pas de sièges, tapis ou vêtements imperméables (*).
- Ne lavez pas de tapis épais et durs même s’ils portent le sigle lave-linge sur leur étiquette d’entretien.
- Ceci pourrait provoquer des vibrations anormales entraînant des blessures ou des dommages sur le
lave-linge, les murs, le sol ou le linge.
* Linge de lit en laine, vêtements de pluie, veste de pêche, pantalons de ski, sacs de couchage,
protections de langes, vêtements de sudation, de cyclisme, de motocyclisme, bâches automobiles,
etc.
Ne faites pas fonctionner le lave-linge sans le tiroir à lessive.
- Ceci pourrait entraîner un choc électrique ou des blessures résultant de la fuite d’eau.
Ne touchez pas l’intérieur du tambour alors qu’il est chaud, durant ou juste après le séchage.
- Cela pourrait entraîner des brûlures.
ATTENTION
WF350AN-02833B-01_CFR.indd 8 2010-10-13 �� 10:22:27
consignes de sécurité _9
N’introduisez pas votre main dans le tiroir à lessive après l’avoir ouvert.
- Ceci pourrait entraîner des blessures si votre main reste bloquée par le système d’arrivée de lessive.
Ne placez pas d'objets (tels que chaussures, déchets alimentaires, animaux) autres que du linge
dans le lave-linge.
- Ceci pourrait endommager le lave-linge ou provoquer des vibrations anormales entraînant
des blessures, voire la mort dans le cas d'animaux domestiques.
N'actionnez pas les boutons à l'aide d'objets tranchants tels que des aiguilles, des couteaux, les
ongles etc.
- Cela pourrait entraîner un choc électrique ou des blessures.
Ne lavez pas de linge entré en contact avec des huiles, crèmes ou lotions utilisées dans les salons
de beauté ou de massage.
- Ceci pourrait provoquer une déformation du joint en caoutchouc, entraînant des fuites
d'eau.
Ne laissez pas d'objets métalliques tels que des épingles de sûreté ou des épingles à cheveux
dans le tambour ; ne laissez pas d'agent de blanchiment dans le tambour pendant des périodes
prolongées.
- Ceci pourrait entraîner l'apparition de rouille sur le tambour.
- Si de la rouille commence à se former sur la surface du tambour, appliquez-y un produit de
nettoyage (neutre) et frottez à l'aide d'une éponge. N'utilisez jamais de brosse métallique.
N'utilisez pas directement de solvants de nettoyage à sec et ne lavez, ne rincez et n'essorez pas
de linge entré en contact avec des solvants de nettoyage à sec.
- Ceci pourrait entraîner une combustion ou une inflammation spontanée résultant de la
chaleur dégagée par l'oxydation de l'huile.
N'utilisez pas d'eau chaude provenant d'appareils de refroidissement/de réchauffement d'eau.
- Ceci pourrait entraîner des dysfonctionnements du lave-linge.
N'utilisez pas de savon naturel pour les mains dans le lave-linge.
- S'il durcit et s'accumule dans le lave-linge, des problèmes de dysfonctionnement, de
décoloration, de rouille ou de mauvaises odeurs peuvent en résulter.
Ne lavez pas d'articles de grande taille tels que du linge de lit dans un filet de lavage.
- Placez les chaussettes et les soutiens-gorge dans le filet de lavage et lavez-les avec le reste
du linge.
- Dans le cas contraire, des vibrations anormales peuvent engendrer des blessures.
N'utilisez pas de détergent solidifié.
- S'il s'accumule dans le lave-linge, des fuites d'eau peuvent en résulter.
Ne lavez pas les lingettes jetables ou les paillassons.
- Le sable et les poussières risqueraient de s’accumuler à l’intérieur du lave-linge. Les
performances de certaines fonctions s’en trouveraient altérées (ex. : essorage).
SYMBOLES D'AVERTISSEMENT À RESPECTER ABSOLUMENT
POUR LE NETTOYAGE
Ne nettoyez pas l'appareil en pulvérisant directement de l'eau dessus.
N'utilisez pas de benzène, de diluant ou d'alcool pour nettoyer l'appareil.
- Cela pourrait entraîner des décolorations, des déformations, des dommages, des chocs
électriques ou un incendie.
Avant d'effectuer un nettoyage ou un entretien, débranchez le cordon d'alimentation de la prise
murale.
- Le non-respect de cette consigne peut entraîner des chocs électriques ou des incendies.
AVERTISSEMENT
WF350AN-02833B-01_CFR.indd 9 2010-10-13 �� 10:22:27
10_ contenu
contenu
INSTALLATION DE VOTRE LAVE-
LINGE
11
11 Vérification des pièces
12 Respect des conditions d'installation
12 Fournitures électriques
12 Mise à la terre
12 Eau
13 Système de vidange
13 Sol
13 Choix de l'emplacement d'installation
13 Encastrement dans une niche ou installation
dans un placard
13 Installation sous-plan (lave-linge uniquement)
14 Avec le socle en option ou le kit de
superposition
15 installation de votre lave-linge
EFFECTUER UN LAVAGE
17
17 Chargement du lave-linge
17 Mise en marche
18 Présentation du panneau de commandes
20 Sécurité enfant
20 Ajout de vêtements
21 Laver du linge à l'aide du sélecteur de
programme
22 Utilisation du lavage vapeur
22 Utilisation de la lessive
23 Fonctions
NETTOYAGE ET ENTRETIEN DE
VOTRE LAVE-LINGE
25
25 Nettoyer l’extérieur
25 Nettoyer l'intérieur du lave-linge
25 Nettoyer les bacs
26 Entreposage de votre lave-linge
26 Nettoyer le filtre à impuretés
27 Nettoyage du joint du hublot
27 Protection du capot supérieur et du panneau
avant
28 Pure Cycle
TM
CODES D'ERREUR ET DE
DÉPANNAGE
29
29 Vérifiez les points suivants si votre lave-linge...
31 Codes d'erreur
ANNEXE
33
33 Tableau des symboles textiles
34 Respect de l'environnement
34 Déclaration de conformité
34 Caractéristiques
35 Tableau des programmes
GARANTIE
36
36 Garantie
WF350AN-02833B-01_CFR.indd 10 2010-10-13 �� 10:22:28
installation de votre lave-linge _11
01 INSTALLATION
installation de votre lave-linge
VÉRIFICATION DES PIÈCES
Déballez votre lave-linge et vérifiez qu'il n'a pas été endommagé pendant le transport. Vérifiez que vous disposez de
tous les éléments illustrés ci-dessous. Si votre lave-linge a été endommagé pendant le transport ou si vous ne disposez
pas de tous les éléments, appelez immédiatement le 1-800-SAMSUNG(726-7864).
Afin de prévenir tout risque de blessures, munissez-vous de gants de protection pour soulever ou porter le lave-linge.
Conservez tous les matériaux d'emballage hors de portée des enfants ; les matériaux d'emballage présentent des
dangers pour les enfants.
- Si un enfant met un sac en plastique sur sa tête, il risque de s'asphyxier.
Pièces fournies
(placer sur le trou de vis supérieur)
Clé anglaise Caches pour les trous des vis Tuyaux d’arrivée d’eau
Guide du tuyau de vidange Attache en plastique pour tuyau Manuel d'utilisation
Outils requis
Pince Tournevis plat
AVERTISSEMENT
Pieds réglables
Tuyau d’arrivée d’eau
froide
Tuyau d'arrivée d'eau chaude
Tuyau de vidange
Tiroir à lessive
Panneau de
commande
Hublot
Tambour
Filtre à impuretés
Tube de vidange
Capot du filtre
Cordon
d'alimentation
WF350AN-02833B-01_CFR.indd 11 2010-10-13 �� 10:22:29
12_ installation de votre lave-linge
RESPECT DES CONDITIONS D'INSTALLATION
Fournitures électriques
Fusible ou disjoncteur 120 V, 60 Hz, 15 A
Il est recommandé de relier votre lave-linge à un circuit distinct.
Votre lave-linge est muni d'un cordon d'alimentation.
N'utilisez jamais de rallonge.
Mise à la terre
CET APPAREIL REQUIERT UNE MISE À LA TERRE.
Cet appareil doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduit le
risque d'électrocution en fournissant au courant électrique un trajet de moindre résistance.
Cet appareil est équipé d'un cordon doté d'une prise à 3 broches, dont une de terre, destinée à
être branchée sur une prise murale correctement installée et reliée à la terre.
Un branchement incorrect du conducteur de mise à la terre peut créer un risque
d'électrocution. Demandez conseil à un électricien ou un réparateur agréé si vous avez
des doutes quant à la mise à la terre correcte de l'appareil. Ne modifiez pas la prise fournie
avec l'appareil ; si elle n'est pas adaptée à la prise murale, faites appel à un électricien
qualifié pour installer une prise appropriée.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Afin d'éviter tout risque d'incendie, d'électrocution ou de blessure, il est essentiel que le
câblage et la mise à la terre soient réalisés conformément aux spécifications de la NEC
(National Electrical Code) ANSI/FNPA n°70 dernière révision ainsi qu'aux réglementations et
ordonnances locales. L'utilisation d'une alimentation électrique adaptée à cet appareil relève
de la responsabilité de son propriétaire.
Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une
conduite de gaz ou une conduite d'eau chaude.
Eau
L'arrivée d'eau doit avoir une pression de 1,4 à 8,4 bars (20 à 116 psi) pour que le lave-linge
puisse se remplir dans les délais nécessaires.
Une pression d'eau inférieure à 1,4 bar (20 psi/137 kPa) peut provoquer une panne de la vanne
d'arrivée d'eau et l'empêcher de se fermer correctement. Cela peut également prolonger la
durée de remplissage au-delà de la durée autorisée par le régulateur du lave-linge, ce qui
entraîne l'arrêt de ce dernier. Un limiteur de temps est intégré aux commandes afin d'éviter toute
inondation due à un tuyau interne détaché.
Les robinets d'arrivée d'eau doivent se trouver à moins de 122 cm de l'arrière de votre lave-linge
afin de pouvoir y raccorder les tuyaux fournis avec celui-ci.
Il existe des tuyaux d'arrivée d'eau allant jusqu'à 305 cm de long pour les robinets se
trouvant à une trop grande distance de votre lave-linge.
Pour prévenir les risques de dégât des eaux :
• Faitesensortequelesrobinetsd'arrivéed'eausoientfacilementaccessibles.
• Fermezlesrobinetsd'arrivéed'eaulorsquevousn'utilisezpaslelave-linge.
• Vériezrégulièrementl'absencedefuiteauniveaudesraccordsdestuyauxd'arrivée
d'eau.
Vérifiez l'absence de fuite au niveau de tous les raccords de la vanne d'eau et du robinet.
installation de votre lave-linge
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
WF350AN-02833B-01_CFR.indd 12 2010-10-13 �� 10:22:29
installation de votre lave-linge _13
01 INSTALLATION
Système de vidange
La hauteur recommandée de la conduite d'évacuation est de 46 cm. Fixez le tuyau de vidange
à la pince prévue à cet effet, puis introduisez-le dans le tuyau d'évacuation mural. Le tuyau
d'évacuation doit être suffisamment large pour accueillir le tuyau de vidange du lave-linge. Le
tuyau de vidange est fixé en usine.
Sol
Pour un fonctionnement optimal, votre lave-linge doit être installé sur un sol stable. Si le sol
est en bois, il est préférable de le renforcer afin de réduire les vibrations et/ou problèmes de
déséquilibre. La présence de moquette ou de surfaces molles peut entraîner des vibrations, ainsi
qu'un léger déplacement de votre lave-linge durant l'essorage.
N'installez jamais votre lave-linge sur une plate-forme ou sur une structure instable.
Choix de l'emplacement d'installation
N'installez pas votre lave-linge dans un endroit qui risque d'être exposé au gel : il reste en effet
toujours une certaine quantité d'eau dans la vanne, la pompe ou les tuyaux. En cas de gel, cela
peut endommager la pompe, les tuyaux et d'autres composants.
Encastrement dans une niche ou installation dans un placard
DÉGAGEMENTS MINIMAUX POUR INSTALLATION ENCASTRÉE :
Sur les côtés : 2,5 cm
A l'arrière : 10,2 cm
Au-dessus : 43,2 cm
A l'avant : 5,1 cm
Si le lave-linge et le sèche-linge sont installés ensemble, prévoyez une ouverture d'aération
dégagée d'au moins 465 cm² à l'avant du placard. Installé seul, votre lave-linge ne nécessite
aucune ouverture d'aération.
A. Encastrement dans une niche
B. Vue latérale du placard ou de l’espace réduit
Installation sous-plan (lave-linge uniquement)
ATTENTION
1 in.
(2,5 cm)
1 in.
(2,5 cm)
27 in.
(68,6 cm)
39,6 in.
(100,6 cm)
1 in.
(2,5 cm)
1 in.
(2,5 cm)
1 in.
(2,5 cm)
27 in.
(68,6 cm)
27 in.
(68,6 cm)
A
2 in.
(5 cm)
4 in.
(10,2 cm)
31,3 in.
(79,4 cm)
17 in.
(43,2 cm)
B
WF350AN-02833B-01_CFR.indd 13 2010-10-13 �� 10:22:30
14_ installation de votre lave-linge
installation de votre lave-linge
Avec le socle en option ou le kit de superposition
Dimensions requises pour l’installation avec socle
Dimensions requises pour l’installation avec kit de superposition
* Espace obligatoire
** Le coude d’évacuation externe nécessite un
espace supplémentaire.
1 in.
(2,5 cm)
27 in.
(68,6 cm)
77,2 in.
(196,2cm)
6 in. *
(15,2 cm)
Placard ou hublot
48 in.² *
(310 cm²)
24 in.² *
(155 cm²)
3 in.
(7,6 cm)
3 in.
(7,6 cm)
1 in.
(2,5 cm)
31,3 in.
(79,4 cm)
5,5 in.**
(14 cm)
2,5 in.
(6,3 cm)
27 in.
(68,6 cm)
38,6 in.
(98,1 cm)
53,6 in.
(136,2 cm)
4 in.
(10 cm)
31,3 in.
(79,4 cm)
131,4 cm pour permettre l’ouverture du hublot
WF350AN-02833B-01_CFR.indd 14 2010-10-13 �� 10:22:31
installation de votre lave-linge _15
01 INSTALLATION
INSTALLATION DE VOTRE LAVE-LINGE
ÉTAPE 1
Choisir un emplacement
Avant d’installer votre lave-linge, vérifiez que l’emplacement choisi :
• possèdeunesurfacedureetàniveau,sansmoquetteouautrerevêtementdesol
susceptible d’obstruer l’aération ;
• n’estpasexposéàlalumièredirectedusoleil;
• disposed’unespaced’aérationsufsant;
• nerisquepasdegeler(températureinférieureà32°Fou0°C);
• nesetrouvepasàproximitéd’unesourcedechaleur(ex.:essence,gaz,etc.);
• disposedesufsammentd’espace,desortequevotrelave-lingenereposepassurson
cordon d’alimentation.
ÉTAPE 2
Enlever les vis de transport
Avant d'utiliser votre lave-linge, vous devez enlever les
quatre vis de transport situées à l'arrière de l'appareil.
1. Desserrez toutes les vis à l'aide de la clé fournie.
2. Faites glisser la vis et la cale vers le haut et sortez-
les par le trou de la façade arrière de votre lave-linge.
Répétez l’opération pour chaque vis.
3. Bouchez les trous de vis avec les caches plastiques
fournis.
4. Conservez les vis de transport et les cales
d'espacement pour une prochaine utilisation.
ÉTAPE 3
installation de votre lave-linge
1.
Insérez le tuyau de vidange dans la
conduite d’évacuation. Assurez-vous
que le raccordement entre le tuyau de
vidange et la conduite d'évacuation
N'EST PAS étanche à l'air.
La conduite d'évacuation doit faire au
moins 18" (46 cm) de haut.
Veillez à ne pas endommager le
tuyau de vidange. Pour des résultats
optimaux, veillez à ne pas entraver le
débit du tuyau de vidange de quelque
manière que ce soit (coudes, raccords,
longueur excessive). Dans le cas où
le tuyau de vidange ne tient pas en
position surélevée (au moins 46 cm de
hauteur), il doit être fixé.
2. Avant de brancher les tuyaux d'arrivée d'eau, assurez-vous
que le lave-linge peut-être raccordé correctement.
96” maxi.
18” mini.
96” maxi.
18” mini.
Fixation
pour
tuyau
Attache
Bac à laver
Conduite
d'évacuation
Support
de tuyau
Rondelle de
caoutchouc
Raccord
WF350AN-02833B-01_CFR.indd 15 2010-10-13 �� 10:22:32
16_ installation de votre lave-linge
3. Vérifiez que chaque tuyau d'arrivée d'eau comporte une rondelle.
Raccordez les tuyaux d'arrivée d'eau sur les robinets d'eau CHAUDE
et FROIDE.
Vérifiez que l'autre extrémité des tuyaux comporte une rondelle en
caoutchouc, puis raccordez-les à la vanne d'arrivée d'eau. Vérifiez
que le tuyau marqué « Chaud » est bien raccordé au robinet d'eau
CHAUDE. Serrez autant que possible à la main, puis ajoutez deux
tiers de tour à l'aide d'une pince ou d'une clé.
Pour un bon fonctionnement, raccordez les deux vannes d'arrivée
d'eau (chaude et froide). Si l'une d'entre elles (ou les deux) n'est
pas raccordée, l'erreur « nF » (pas de remplissage) risque de
s'afficher.
4. Ouvrez les robinets d'eau CHAUDE et FROIDE puis vérifiez
tous les raccordements : la vanne d'arrivée d'eau et les
robinets ne doivent présenter aucune fuite.
5. Branchez le cordon d'alimentation sur une prise murale
à trois broches (120 V, 60 Hz) protégée par un fusible de
15 A (ou un disjoncteur comparable).
La troisième broche du cordon d'alimentation permet de
relier votre lave-linge à la terre une fois branchée sur une
prise murale à trois broches mise à la terre.
6. Faites glisser votre lave-linge à l'emplacement choisi.
7. Mettez votre lave-linge de niveau en tournant les pieds vers
la gauche ou la droite manuellement ou à l'aide de la clé
fournie.
Une fois le lave-linge stabilisé, serrez les écrous de blocage
à l'aide de la clé ou d'un tournevis (plat).
Les quatre côtés de votre lave-linge doivent être à niveau.
Utilisez un niveau à bulle sur les quatre côtés du lave-
linge pour le vérifier. Renouvelez la vérification après les
douze premiers lavages.
Évitez d'endommager les pieds. Ne
déplacez pas le lave-linge si les écrous
de blocage des pieds ne sont pas serrés.
installation de votre lave-linge
Froid Chaud
« Froid » « Chaud »
Pied
réglable
Écrou de
blocage
WF350AN-02833B-01_CFR.indd 16 2010-10-13 �� 10:22:33
effectuer un lavage _17
02 EFFECTUER UN LAVAGE
effectuer un lavage
CHARGEMENT DU LAVE-LINGE
Vous pouvez remplir le tambour de vêtements secs non pliés, mais NE LE SURCHARGEZ PAS.
Toute surcharge risque de réduire l'efficacité du lavage et de provoquer une usure excessive et
éventuellement un froissage du linge.
Lavez le linge délicat comme les soutiens-gorge, bas et autres types de lingerie à l'aide du programme
« Délicats », avec les articles légers similaires.
Lorsque vous lavez des articles volumineux ou un faible nombre d'articles qui ne remplissent pas
complètement le tambour (ex : tapis, peluches, un ou deux pulls, etc.), ajoutez quelques serviettes afin
d'améliorer l'essorage.
Lors de l'essorage, le lave-linge peut ajouter de l'eau afin de compenser les éventuels déséquilibres
dans le tambour.
Lorsque vous lavez du linge très sale, ne surchargez pas votre lave-linge afin d'obtenir un lavage plus
efficace.
Pour ajouter un article oublié :
1. Appuyez sur le bouton Marche/Arrêt.
2. Appuyez sur le bouton Départ/Pause.
3. Attendez que le voyant de verrouillage du hublot s'éteigne (immédiatement).
4. Ajoutez l'article, fermez le hublot et appuyez sur le bouton Départ/Pause.
L'état de sécurité du hublot se prolonge pendant 15 secondes, puis le cycle redémarre.
Pour assurer la qualité du lavage, ajoutez les articles oubliés dans les cinq minutes suivant le début du
programme de lavage.
MISE EN MARCHE
1. Chargez votre lave-linge.
2. Fermez le hublot.
Poussez le linge à l'intérieur du tambour afin d'éviter qu'il ne se coince dans le hublot ou qu'il tombe.
3. Appuyez sur le bouton Marche/Arrêt.
4. Versez la lessive et les additifs de lavage dans le bac (voir pages 23 à 24).
5. Sélectionnez les options et le programme appropriés à la charge de linge (voir pages 18 à 19).
6. Appuyez sur le bouton Départ/Pause.
7. Le voyant de lavage s'allume.
8. Une estimation de la durée de lavage s'affiche alors sur l'écran.
Cette durée varie régulièrement, car elle reflète le temps restant avant la fin du programme.
La durée réelle nécessaire à la réalisation d'un programme peut différer de la durée estimée affichée
sur l'écran en fonction de la pression et de la température de l’eau, du type de lessive utilisé et du
linge à nettoyer.
9. Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces cliquetis indiquent qu'il vérifie que
le hublot est bien verrouillé et qu'il effectue une vidange rapide.
• Unefoisleprogrammeterminé,levoyantdeverrouillageduhublots’éteintetlemessage«End»
(Fin) s'affiche à l’écran.
• NETENTEZPASd'ouvrirlehublotavantl'extinctionduvoyantdeverrouillage.Pourajouterun
article oublié, reportez-vous à la section « Chargement du lave-linge » (voir page 17).
• Lorsquevousredémarrezvotrelave-lingeaprèsl'avoirmisenpause,leprogrammereprenddans
les 15 secondes suivant l'ordre.
• SivousappuyezsurleboutonMarche/Arrêt, le programme est annulé et le lave-linge s'arrête.
•
Les voyants Lavage, Rinçage et Essorage s'allument lorsque le programme entame ces différentes
parties du programme.
ATTENTION
WF350AN-02833B-01_CFR.indd 17 2010-10-13 �� 10:22:33
18_ effectuer un lavage
PRÉSENTATION DU PANNEAU DE COMMANDES
Sélecteur de
programme
Permet de sélectionner le programme adapté au type de linge.
Le schéma de rotation et la vitesse d'essorage sont déterminés en fonction du programme.
Pour réduire le froissage de votre linge, sélectionnez le programme Perm Press.
Normal : adapté à la plupart des textiles (ex. : coton), linge de maison et linge moyennement sale.
Grand rendement : adapté au linge très sale et aux tissus épais grand teint.
Perm Press : adapté aux tissus synthétiques, infroissables et au linge peu à moyennement sale.
Stérilisation : convient au linge très sale et tissus grand teint. La température de l'eau atteint
150 °F (65,6 °C) afin d'éliminer les bactéries.
Si vous appuyez sur le bouton Pause lors de la phase de chauffe du programme
Stérilisation, le hublot reste verrouillé pour des raisons de sécurité.
Literie : adapté aux objets volumineux, comme les couvertures et les draps. Pour laver les
couettes, utilisez une lessive liquide.
Vapeur intensive (WF350*) : adapté aux vêtements très sales et aux tissus grand teint, ce
programme génère une température de lavage élevée et de la vapeur afin de mieux détacher le
linge.
Délicats : adapté aux tissus transparents, soutiens-gorge, soie et autres tissus à laver à la main.
Pour de meilleurs résultats, utilisez de la lessive liquide.
Lavage à la main : adapté aux vêtements particulièrement délicats, à laver à la main.
Laine : adapté aux lainages lavables en machine. Charge inférieure à : 3,6 kg.
Le programme Laine lave le linge en déplaçant le tambour horizontalement afin de préserver
les caractéristiques des fibres de la laine et d'éviter l'endommagement du linge. Il s'arrête
ensuite un instant pour permettre au linge de tremper dans l'eau.
Il est recommandé d'utiliser une lessive neutre pour éviter l'endommagement du linge et
améliorer les performances de lavage.
Le programme Laine de ce lave-linge a été approuvé par Woolmark pour
le lavage des produits Woolmark lavables en machine, sous réserve que
ces produits soient lavés conformément aux instructions mentionnées sur
l'étiquette et à celles fournies par le fabricant de ce lave-linge (numéro de
certification Woolmark M1002).
effectuer un lavage
7
65
4
21
8
93
WF350*
WF340* / WF330*
1
WF350AN-02833B-01_CFR.indd 18 2010-10-13 �� 10:22:34
effectuer un lavage _19
02 EFFECTUER UN LAVAGE
Lavage express : adapté aux vêtements peu sales dont vous avez besoin rapidement.
Rinçage et essorage : utilisez ce programme pour le linge qui n'a besoin que d'un rinçage ou
pour ajouter de l'adoucissant.
Affichage numérique Affiche le temps restant, toutes les informations relatives au programme et les messages d'erreur.
Bouton de sélection
Température
Appuyez plusieurs fois sur ce bouton pour faire défiler les différentes températures disponibles.
Chaud/Froid : blancs et linge très sale, textiles grand teint.
Tiède/Tiède : textiles grand teint. Si cette température est sélectionnée pour le rinçage, seul le
rinçage final sera tiède.
Les rinçages intermédiaires se feront à froid afin de limiter la consommation d'énergie.
Tiède/Froid : linge moyennement sale, textiles grand teint, plupart des articles infroissables.
Froid/Froid : linge très peu sale, couleurs vives.
Bouton Vitesse
d'essorage
Appuyez sur ce bouton à plusieurs reprises pour faire défiler les différentes options d'essorage
disponibles.
Élevée : sous-vêtements, T-shirts, jeans et cotons épais.
Moyenne : jeans, tissus infroissables ou sans repassage et synthétiques.
Faible : articles délicats nécessitant une vitesse d'essorage moindre.
Sans essorage : vidange le lave-linge sans effectuer d'essorage. À utiliser pour le linge
extrêmement délicat ne pouvant être essoré. Maintenez le bouton enfoncé pendant environ
2 secondes pour sélectionner le cycle « Essorage uniquement ». Il permet d'éliminer le surplus
d'eau du linge.
Bouton Souillure
Permet de sélectionner le degré de salissure/temps de lavage.
(Très sale Normal Peu sale)
Très sale : linge très sale.
Normal : pour le linge moyennement sale. Ce réglage convient à la plupart des lessives.
Peu sale : linge peu sale.
Bouton Signal Permet d'augmenter ou de diminuer le volume du signal de fin de programme ou de le désactiver.
Boutons de sélection
de l'option de lavage
Permet de sélectionner différentes options de programme.
Prélavage : pour utiliser cette fonction, ajoutez de la lessive dans le bac de prélavage. Lors de la
mise en marche, le lave-linge se remplit d'eau froide et de lessive, actionne la rotation du tambour,
se vide, puis poursuit avec le programme de lavage sélectionné. Cette option ne peut pas être
utilisée avec tous les cycles du lave-linge (reportez-vous en page 35).
Vous ne pouvez pas sélectionner l'option de prélavage avec les programmes Délicats,
Laine, Lavage rapide, Lavage à la main et Rinçage + Essorage.
Vapeur (WF350*) : appuyez sur ce bouton pour utiliser la fonction de lavage vapeur. Le lavage
vapeur est disponible avec les programmes Grand rendement, Normal, Perm Press, Stérilisation
et Literie. Pour le linge très sale et grand teint, le lavage vapeur améliore l'élimination des taches et
utilise moins d'eau pour chaque programme (voir page 35).
Extra rinçage (WF340*,WF330*) : permet d'allonger un cycle de rinçage supplémentaire à la fin
du programme afin de mieux éliminer les additifs et les parfums.
Pure Cycle : permet de nettoyer le tambour. Il élimine la saleté et les bactéries. Une utilisation
régulière (toutes les 40 lessives) est recommandée. Aucune lessive ni eau de Javel n'est
nécessaire (voir page 28).
Départ différé : permet de différer le départ d'un programme d'une à 24 heures maximum, par
tranches d'une heure. L'heure affichée est celle à laquelle le lavage commencera.
Bouton Départ/Pause Appuyez sur ce bouton pour interrompre et relancer les programmes.
Bouton Marche/Arrêt
Appuyez une fois sur ce bouton pour mettre le lave-linge en marche et une nouvelle fois pour
l'éteindre. Si le lave-linge reste allumé pendant plus de 10 minutes sans qu'aucun bouton ne soit
actionné, il s'éteint automatiquement.
2
3
4
5
6
7
8
9
WF350AN-02833B-01_CFR.indd 19 2010-10-13 �� 10:22:34
20_ effectuer un lavage
effectuer un lavage
Sécurité enfant
Cette fonction empêche les enfants de jouer avec le lave-linge.
Activation de la fonction Sécurité enfant
Maintenez simultanément enfoncés les boutons Essorage et Souillure pendant environ
3 secondes.
Si la fonction Sécurité enfant est activée, le hublot est verrouillé et le voyant
« Sécurité enfant [ ] » s’allume.
Si vous appuyez sur le bouton Départ/Pause alors que la fonction Sécurité enfant est
activée, seul le bouton Marche/Arrêt est actif.
Si vous appuyez sur un bouton alors qu’ils sont inactifs, le voyant « Sécurité enfant [ ] »
clignote.
Pause de la fonction Sécurité enfant
Lorsque le hublot est verrouillé ou si les boutons sont inactifs car la fonction Sécurité enfant
est activée, vous pouvez mettre en pause la Sécurité enfant pendant 1 minute en maintenant
appuyés simultanément les boutons Essorage et Souillure pendant environ 3 secondes.
Si le mode Sécurité enfant est mis momentanément en pause, le hublot est déverrouillé
pendant 1 minute pour plus de commodité. Pendant ce laps de temps, le voyant
« Sécurité enfant [ ] » clignote.
Si le hublot est ouvert alors que la minute est écoulée, une alarme retentit pendant 2 minutes
maximum.
Si le hublot est fermé avant que ne soit écoulé ce temps, il est verrouillé et la fonction
Sécurité enfant est réactivée. Si le hublot est fermé après écoulement des 2 minutes, il n’est
pas verrouillé automatiquement et aucune autre alarme ne se déclenche.
Désactivation de la fonction Sécurité enfant
Maintenez simultanément enfoncés les boutons Essorage et Souillure pendant environ
6 secondes.
Si la fonction Sécurité enfant est désactivée, le hublot est déverrouillé et le voyant
« Sécurité enfant [ ] » s’éteint.
• La fonction Sécurité enfant permet d’éviter que des enfants ou des personnes
handicapées ne fassent accidentellement fonctionner le lave-linge et ne risquent de se
blesser.
• Si un enfant entre dans le lave-linge, il risque d’être piégé et d’étouffer.
• Une fois la fonction Sécurité enfant activée, elle reste activée même si l’appareil est éteint.
• L’ouverture du hublot par la force peut entraîner des blessures du fait des dommages
causés à l’appareil.
Pour ajouter du linge alors que la Sécurité enfant est activée, vous devez tout d’abord
mettre en pause ou désactiver cette fonction.
SI vous voulez ouvrir le hublot de l’appareil alors que la fonction Sécurité enfant est activée :
• MettezenpauseoudésactivezlafonctionSécuritéenfant.
• Mettezl’appareilhorstension,puisallumez-leànouveau.
Ajout de vêtements
Il est possible d'ajouter ou de retirer du linge après le démarrage du lavage tant que le voyant
« Ajout de vêtements » est allumé. Une pression sur le bouton Démarrer/Pause permet de
déverrouiller le hublot, sauf si l'eau est trop chaude ou si le lave-linge contient trop d'eau. Si vous
ne parvenez pas à déverrouiller le hublot et souhaitez poursuivre le cycle de lavage, fermez le
hublot et appuyez sur le bouton Départ/Pause.
ATTENTION
AVERTISSEMENT
WF350AN-02833B-01_CFR.indd 20 2010-10-13 �� 10:22:35
effectuer un lavage _21
02 EFFECTUER UN LAVAGE
Laver du linge à l'aide du sélecteur de programme
Votre nouveau lave-linge vous simplifie la tâche grâce au système de contrôle automatique
« Fuzzy Control » de Samsung. Lorsque vous choisissez un programme, le lave-linge définit les
options appropriées en matière de température, de temps et de vitesse de lavage.
1. Appuyez sur le bouton Marche/Arrêt.
2. Ouvrez le hublot.
3. Chargez les articles un par un dans le tambour, sans les tasser ni surcharger le lave-linge.
4. Fermez le hublot.
5. Ajoutez la lessive et, si nécessaire, l'adoucissant et le liquide de prélavage dans les bacs
appropriés.
Le prélavage est disponible uniquement avec les programmes Normal, Perm Press,
Stérilisation, Literie et Vapeurs profondes. Effectuez un cycle de prélavage uniquement si
le linge à laver est très sale (voir page 35).
6. Utilisez le sélecteur de programme pour sélectionner le programme approprié en fonction
du type de linge : Normal, Perm Press, Stérilisation, Literie, Délicats, Lavage à la main,
Laine, Lavage rapide, Rinçage et essorage, Vapeurs profondes. Le voyant correspondant
au programme sélectionné s'allume sur le panneau de commande.
7. À ce stade, vous pouvez sélectionner la température de lavage, le nombre de cycles de
rinçage, la vitesse d'essorage et l'heure du départ différé en appuyant sur le bouton d'option
correspondant.
8. Appuyez sur le bouton Départ/Pause du sélecteur de programme pour démarrer le
lavage. L'indicateur de progression s'allume et le temps de lavage restant apparaît à l'écran.
Option Pause
Pour déverrouiller le hublot lorsque le voyant « Ajout de vêtements » est allumé, appuyez sur le
bouton Départ/Pause.
1. Au cours des cinq premières minutes d'une lessive, il vous est possible d'ajouter/enlever du
linge de la machine.
2. Appuyez sur le bouton Départ/Pause pour déverrouiller le hublot.
3. Le hublot est bloqué si l'eau est trop CHAUDE ou son niveau trop ÉLEVÉ.
4. Après avoir refermé le hublot, appuyez sur le bouton Départ/Pause pour redémarrer le cycle
de lavage.
Lorsque le cycle est terminé :
Lorsque le cycle est terminé, le message « End (Fin) » s'affiche et l'appareil reste sous tension.
L'appareil est mis hors tension dans les deux cas suivants.
1. Lorsque le bouton Marche/Arrêt est actionné.
2. Si le hublot est ouvert après l'affichage du message « End (Fin) ».
WF350AN-02833B-01_CFR.indd 21 2010-10-13 �� 10:22:35
22_ effectuer un lavage
effectuer un lavage
UTILISATION DU LAVAGE VAPEUR
La fonction Vapeur envoie de la vapeur directement dans le tambour pour augmenter la température de
lavage et optimiser l'effet de trempage, améliorant ainsi les performances de lavage.
1. Chargez le lave-linge.
2. Appuyez sur le bouton Marche/Arrêt.
3. Tournez la molette de sélection de programme et choisissez un programme vapeur. (Le programme
Vapeurs profondes sélectionne automatiquement la fonction Vapeur.)
4. Appuyez sur le bouton Vapeur.
5. Ajoutez la lessive et l'adoucissant dans les compartiments correspondants jusqu'au trait.
6. Appuyez sur le bouton Départ/Pause.
: le lave-linge sélectionne automatiquement les conditions de lavage optimales en pesant le linge.
Si vous sélectionnez un lavage Vapeur, de la vapeur est envoyée au moment le plus propice en
fonction de la quantité de linge détectée afin d'optimiser les effets de la vapeur.
UTILISATION DE LA LESSIVE
Votre lave-linge est conçu pour fonctionner avec des lessives haute
efficacité (HE).
Pour de meilleurs résultats de lavage, utilisez une lessive haute efficacité
telle que Tide HE, Wisk HE, Cheer HE ou Gain HE*. Les lessives haute
efficacité contiennent des agents anti-mousse chargés de réduire, voire
d'éliminer la mousse. Lorsqu'il y a moins de mousse, la charge tourne
plus efficacement et le lavage est optimisé.
Les lessives classiques ne sont pas recommandées. Utilisez uniquement des lessives HE.
Il est possible qu'une diminution de la quantité de lessive entraîne un lavage moins efficace. Pour plus
d'efficacité, pré-traitez les taches, triez soigneusement le linge en fonction des couleurs et du degré de
salissure et évitez de surcharger le lave-linge.
* Les noms de marque sont des marques déposées de leurs fabricants respectifs.
ATTENTION
WF350AN-02833B-01_CFR.indd 22 2010-10-13 �� 10:22:35
effectuer un lavage _23
02 EFFECTUER UN LAVAGE
FONCTIONS
Distributeur automatique
Votre lave-linge dispose de bacs séparés pour la lessive, le
produit javellisant non décolorant, l'eau de Javel chlorée et
l'adoucissant. Ajoutez tous les additifs de lavage dans leurs
bacs respectifs avant de démarrer votre lave-linge.
Le distributeur automatique DOIT TOUJOURS être refermé
avant de démarrer le lave-linge.
N'OUVREZ PAS le distributeur automatique lorsque votre lave-
linge est en marche.
Mode d'emploi :
1. Respectez toujours les quantités prescrites par le fabricant
de la lessive.
2. Il s’agit du compartiment réservé à la lessive qui sera
expulsée dans le tambour lors du cycle de lavage principal.
Si vous utilisez une lessive en poudre, n’ajoutez pas de
lessive liquide dans ce compartiment. Les lessives en
poudre ne sont pas injectées avec les lessives liquides.
Bac à lessive
1. Versez la quantité recommandée de lessive directement dans le bac à lessive avant de
démarrer votre lave-linge.
2. Si vous devez utiliser du javellisant non décolorant, ajoutez-le avec la lessive dans le bac à
lessive.
Lorsque vous ajoutez du javellisant non décolorant à la lessive, il est préférable que les
deux produits de lavage se présentent sous la même forme : poudre ou liquide.
Bac de prélavage
Lorsque vous utilisez l'option de prélavage, vous devez ajouter de la lessive dans le bac de
prélavage et celui de lessive. La lessive sera automatiquement distribuée au cours du prélavage.
Si vous utilisez une lessive haute efficacité (HE), ajoutez 1/3 de la quantité recommandée
dans le bac de prélavage et les 2/3 restants dans le bac à lessive.
Sélecteur de
lessive
Bac à lessive
WF350AN-02833B-01_CFR.indd 23 2010-10-13 �� 10:22:35
24_ effectuer un lavage
effectuer un lavage
Bac à eau de Javel
(eau de Javel chlorée liquide uniquement)
1. Ajoutez l'eau de Javel chlorée dans le bac correspondant.
NE DÉPASSEZ PAS le trait de remplissage maximum.
2. Évitez de renverser du produit ou de trop remplir le bac.
3. Votre lave-linge libère automatiquement l'eau de Javel dans
le tambour au moment opportun.
4. Celle-ci est automatiquement diluée avant d'atteindre le
linge.
• Neversezjamaisd'eaudeJavelchloréedirectement
sur le linge ou dans le tambour. Ce produit chimique
puissant peut endommager et décolorer les fibres s'il
n'est pas utilisé correctement.
• Sivouspréférezutiliserunjavellisantnondécolorant
sans chlore, ajoutez-le dans le bac approprié.
NE VERSEZ PAS le javellisant non décolorant dans le
bac d'eau de Javel.
Bac à adoucissant
1. Versez la quantité recommandée d'adoucissant liquide dans le bac correspondant.
Pour des charges plus petites, utilisez moins d'un bouchon de produit.
2. L'adoucissant doit être dilué dans de l'eau pour atteindre le trait de remplissage maximum.
3. Le distributeur libère automatiquement l'adoucissant liquide à un moment bien précis du
cycle de rinçage.
• UtilisezlebacàadoucissantpourlesadoucissantsliquidesUNIQUEMENT.
• N'UTILISEZPASdebouledoseused'adoucissant(typeDownyBall*)danslebac
d'adoucissant de ce lave-linge. Elle ne libérera pas l'adoucissant au moment opportun.
Utilisez le bac d'adoucissant.
* Les noms de marque sont des marques déposées de leurs fabricants respectifs.
Bac à
adoucissant
Bac à eau de
Javel
WF350AN-02833B-01_CFR.indd 24 2010-10-13 �� 10:22:35
nettoyage et entretien de votre lave-linge _25
03 NETTOYAGE ET ENTRETIEN
nettoyage et entretien de votre
lave-linge
Il est essentiel de bien entretenir votre lave-linge pour en améliorer ses
performances, éviter les réparations inutiles et allonger sa durée de vie.
NETTOYER L’EXTÉRIEUR
Fermez les robinets d'alimentation en eau après avoir terminé la lessive de la journée
afin d'empêcher tout dégât des eaux. Laissez le hublot ouvert pour permettre à l'intérieur de votre lave-linge
de sécher.
Utilisez un chiffon doux pour essuyer les traces de lessive, d'agent de blanchiment ou d'autres produits sur
les parois de la machine.
Conseils de nettoyage :
Panneau de commande : nettoyez-le avec un chiffon doux et humide. N'utilisez pas de poudres abrasives
ni de tampons à récurer. Ne vaporisez aucun produit d'entretien directement sur le panneau de commande.
Châssis : nettoyez-le à l'eau et au savon.
NETTOYER L'INTÉRIEUR DU LAVE-LINGE
Nettoyez régulièrement le tambour pour enlever la poussière, la saleté, les odeurs, les moisissures ou les
bactéries qui pourraient s'y être accumulées après une lessive.
Le non-respect de ces instructions peut avoir des conséquences désagréables, comme le dégagement
d'odeurs désagréables ou le transfert de traces indélébiles sur le lave-linge ou le linge.
Éliminez les dépôts calcaires si besoin. Utilisez un produit adapté aux lave-linge.
NETTOYER LES BACS
Il convient de nettoyer régulièrement le distributeur automatique afin d'en
retirer les traces éventuelles de produits de lavage.
1. Retirez la lessive liquide du compartiment à lessive.
2. Retirez le bouchon du siphon des bacs à adoucissant et à eau de
Javel.
3. Nettoyez les différents éléments à l'eau claire.
4. Nettoyez le compartiment du distributeur à l'aide d'une brosse souple.
5. Remettez le bouchon du siphon en place en appuyant dessus.
6. Remettez le distributeur en place.
7. Lancez un programme Rinçage et essorage à vide.
1
2
Bouchon du
siphon
WF350AN-02833B-01_CFR.indd 25 2010-10-13 �� 10:22:36
26_ nettoyage et entretien de votre lave-linge
ENTREPOSAGE DE VOTRE LAVE-LINGE
Les lave-linge peuvent être endommagés si l'eau n'est pas retirée des tuyaux et des composants internes
avant l'entreposage. Avant d'entreposer votre lave-linge, procédez comme suit :
Sélectionnez le programme Lavage rapide et versez de l'eau de Javel dans le distributeur automatique.
Faites fonctionner le lave-linge à vide.
Fermez les robinets d'eau et débranchez les tuyaux d'arrivée.
Débranchez votre lave-linge de l'alimentation électrique et laissez le hublot du lave-linge ouvert pour
aérer l'intérieur du tambour.
Si votre lave-linge a été entreposé à des températures inférieures à 0 °C, attendez que l'eau gelée à
l'intérieur dégèle avant de l'utiliser à nouveau.
NETTOYER LE FILTRE À IMPURETÉS
Il est recommandé de nettoyer le filtre à impuretés si l'eau ne se vidange pas bien ou si le message d’erreur
« nd » s'affiche.
1. Ouvrez le capot du filtre en appuyant dessus, puis en
tirant sur la languette plastique.
2. Dévissez le bouchon de vidange dans le
sens horaire.
3. Saisissez le bouchon du tuyau de vidange et
sortez doucement le tuyau d'environ 15 cm
puis vidangez toute l'eau.
4. Retirez le capuchon du filtre à impuretés.
nettoyage et entretien de votre
lave-linge
Bouchon du
filtre à impuretés
Capot du filtre
Étape 2Étape 1
Bouchon de
vidange
WF350AN-02833B-01_CFR.indd 26 2010-10-13 �� 10:22:37
nettoyage et entretien de votre lave-linge _27
03 NETTOYAGE ET ENTRETIEN
5. Retirez toute impureté et autre corps étranger pris dans le filtre
et nettoyez ce dernier. Assurez-vous que l'hélice de la pompe de
vidange située derrière le filtre n'est pas bloquée.
6. Pour assembler le bouchon du filtre, alignez la partie en saillie du
bouchon sur 12 h (sur une horloge imaginaire) et tournez-la dans
le sens horaire.
7. Remettez en place le bouchon du filtre à impuretés.
8. Remettez le bouchon du filtre en place.
NETTOYAGE DU JOINT DU HUBLOT
1. Ouvrez le hublot et retirez tous les vêtements ou articles du tambour.
2. Vérifiez que le joint gris situé entre l'ouverture du hublot et la
cuve n'est pas taché. Tirez le joint vers l'arrière pour vérifier
toutes les zones situées sous celui-ci et contrôler l'absence
de corps étrangers.
3. Si vous découvrez des endroits tachés sur le joint, nettoyez-les en suivant la procédure ci-
dessous.
a) Préparez une solution diluée en mélangeant 3/4 de tasse (177 ml) d'eau de Javel
chlorée et 1 gallon (3,8 l) d'eau chaude du robinet.
b) Frottez la zone tachée du joint avec un chiffon humide, imbibé de la solution diluée.
c) Laissez reposer 5 minutes.
d) Essuyez soigneusement la zone avec un chiffon sec et laissez le hublot ouvert pour que
l'intérieur du lave-linge sèche.
IMPORTANT :
portez toujours des gants en caoutchouc pour les opérations de nettoyage prolongées.
Reportez-vous aux instructions du fabricant de l'eau de Javel pour utiliser le produit
correctement.
PROTECTION DU CAPOT SUPÉRIEUR ET DU PANNEAU AVANT
N’entreposez pas d’objets lourds (ex. : baril de lessive) ou à arêtes tranchantes sur le lave-linge. Utilisez le
socle prévu à cet effet ou une boîte de rangement.
Ceci pourrait rayer ou endommager le capot supérieur. L'objet risque également de tomber.
Les faces du lave-linge étant lisses et brillantes, elles sont sensibles aux rayures et aux coups. Évitez
de les endommager lorsque vous utilisez le lave-linge.
ATTENTION
joint
WF350AN-02833B-01_CFR.indd 27 2010-10-13 �� 10:22:37
28_ nettoyage et entretien de votre lave-linge
PURE CYCLE
TM
Ce programme de nettoyage automatique permet d'éliminer les moisissures pouvant se former à l'intérieur
du lave-linge.
1. Appuyez sur le bouton Marche/Arrêt.
2. Appuyez sur le bouton Pure Cycle
TM
.
• Vous pouvez utiliser uniquement la fonction Départ
différé.
3. Appuyez sur le bouton Départ/Pause.
• Si vous appuyez sur le bouton Départ/Pause, le
programme Pure Cycle commence.
Grâce à ce programme, vous pouvez nettoyer le tambour sans utiliser de produit de
nettoyage.
N'utilisez jamais le programme Pure Cycle si le lave-linge contient du linge. Cela risquerait
d'endommager le linge ou la machine.
quantité recommandée par le fabricant du produit.
Fonction d'alarme automatique du programme Pure Cycle
Si le bouton « Pure Cycle » est allumé après un lavage, cela indique qu'un nettoyage du
tambour est nécessaire. Dans ce cas, retirez le linge de la machine, allumez la machine puis
nettoyez le tambour en lançant le programme Pure Cycle.
Si vous ne lancez pas le programme Pure Cycle, le voyant « Pure Cycle » s'éteint. Toutefois,
le voyant « Pure Cycle » se rallumera après deux lavages. Cela n'entraînera cependant
aucun problème avec le lave-linge.
Bien que généralement, le signal d'alarme automatique du programme Pure Cycle s'affiche
environ une fois par mois, il est possible que son apparition varie en fonction de la fréquence
d'utilisation du lave-linge.
nettoyage et entretien de votre
lave-linge
ATTENTION
WF350AN-02833B-01_CFR.indd 28 2010-10-13 �� 10:22:38
codes d'erreur et de dépannage _29
04 DÉPANNAGE
codes d'erreur et de
dépannage
VÉRIFIEZ LES POINTS SUIVANTS SI VOTRE LAVE-LINGE...
PROBLÈME SOLUTION
Ne démarre pas. Assurez-vous que le hublot est correctement fermé.
Assurez-vous que le lave-linge est branché.
Assurez-vous que les robinets d'eau sont ouverts.
Assurez-vous d'avoir appuyé sur le bouton Départ/Pause pour
démarrer votre lave-linge.
Assurez-vous que la sécurité enfant n'est pas activée (voir page 20).
Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces
cliquetis indiquent qu'il vérifie que le hublot est bien verrouillé et qu'il
effectue une vidange rapide.
Vérifiez les fusibles ou réinitialisez le disjoncteur.
L'eau n'arrive pas ou le
débit est insuffisant.
Ouvrez les deux robinets à fond.
Assurez-vous que le hublot est bien fermé.
Démêlez les tuyaux d'arrivée d'eau.
Débranchez les tuyaux et nettoyez les tamis. Les tamis des filtres des
tuyaux peuvent être obstrués.
Ouvrez et fermez le hublot, puis appuyez sur le
bouton Départ/Pause.
Il reste de la lessive dans
le distributeur automatique
à la fin du programme de
lavage.
Assurez-vous que la pression d'eau est suffisante pour faire
fonctionner le lave-linge.
Assurez-vous que le sélecteur de lessive est en position haute si vous
utilisez de la lessive en poudre.
Vibre ou est trop bruyant. Assurez-vous que le lave-linge est installé sur une surface plane. Si
la surface n'est pas plane, ajustez les pieds réglables pour mettre le
lave-linge à niveau.
Assurez-vous que les vis de transport ont été enlevées.
Assurez-vous que le lave-linge n'est en contact avec aucun autre
objet.
Assurez-vous que la charge de linge est bien équilibrée.
S'arrête. Branchez le cordon d'alimentation sur une prise électrique qui
fonctionne.
Vérifiez les fusibles ou réinitialisez le disjoncteur.
Fermez le hublot et appuyez sur le bouton Départ/Pause pour
démarrer votre lave-linge.
Pour des raisons de sécurité, il ne tourne et n'essore pas tant que le
hublot n'est pas fermé.
Avant de se remplir, votre lave-linge émet une série de cliquetis ; ces
cliquetis indiquent qu'il vérifie que le hublot est bien verrouillé et qu'il
effectue une vidange rapide.
Le cycle peut comporter une phase de pause ou de trempage. Il se
peut que la machine se remette en marche après quelques minutes.
Vérifiez que les tamis des tuyaux d'arrivée au niveau des robinets ne
sont pas obstrués.
Nettoyez les tamis à intervalles réguliers.
WF350AN-02833B-01_CFR.indd 29 2010-10-13 �� 10:22:38
30_ codes d'erreur et de dépannage
PROBLÈME SOLUTION
La température de l'eau
n'est pas correcte.
Ouvrez les deux robinets à fond.
Vérifiez le choix de la température.
Assurez-vous que les tuyaux sont branchés sur les bons robinets.
Rincez les canalisations d'eau.
Vérifiez le chauffe-eau. Il doit être réglé pour fournir de l'eau chaude
à 120 °F(49 °C) minimum au niveau du robinet. Vérifiez également la
capacité et le taux de récupération du chauffe-eau.
Débranchez les tuyaux et nettoyez les tamis. Les tamis des filtres des
tuyaux peuvent être obstrués.
Lors du remplissage de votre lave-linge, la température de l'eau est
susceptible de varier car la fonction automatique de contrôle de la
température vérifie la température de l'eau entrante. Ceci est tout à
fait normal.
Lors du remplissage du lave-linge, vous pouvez remarquer que
de l'eau chaude et/ou froide passe par le distributeur alors qu'une
température de lavage contraire est sélectionnée. Ceci est tout à fait
normal ; ce phénomène est dû à la fonction de contrôle automatique
de la température chargée d'établir la température de l'eau.
Le hublot est verrouillé ou
ne s'ouvre pas.
Appuyez sur le bouton Départ/Pause pour arrêter votre lave-linge.
Le hublot du lave-linge reste verrouillé au cours de la phase de
chauffe du programme Stérilisation.
Le mécanisme de verrouillage du hublot se débloque après quelques
minutes.
Ne vidange et/ou n'essore
pas.
Vérifiez les fusibles ou réinitialisez le disjoncteur.
Démêlez les tuyaux de vidange. Vérifiez que les tuyaux ne sont pas
emmêlés. Si la vidange ne s'effectue pas, appelez le service de
dépannage.
Fermez le hublot et appuyez sur le bouton Départ/Pause. Pour des
raisons de sécurité, le lave-linge ne tourne et n'essore pas tant que le
hublot n'est pas fermé.
Le linge n'est pas
assez essoré à la fin du
programme.
Utilisez la vitesse de l'essorage Élevé ou Très élevé.
Utilisez une lessive haute efficacité pour réduire la production de
mousse.
La charge n'est pas assez importante.
De très petites charges (un ou deux articles) risquent de mal se
répartir et donc de mal être essorées.
Présente une fuite d'eau. Assurez-vous que le hublot est correctement fermé.
Vérifiez que tous les raccordements des tuyaux sont bien serrés.
Assurez-vous que l'extrémité du tuyau de vidange est bien insérée et
fixée au système de vidange.
Évitez toute surcharge.
Utilisez une lessive haute efficacité pour empêcher la surproduction
de mousse.
Produit trop de mousse. Utilisez une lessive haute efficacité pour empêcher la surproduction
de mousse.
Réduisez la quantité de lessive pour les lavages à l'eau douce et pour
le linge peu et très peu sale.
Il est VIVEMENT conseillé d'utiliser une lessive haute efficacité.
codes d'erreur et de
dépannage
WF350AN-02833B-01_CFR.indd 30 2010-10-13 �� 10:22:38
codes d'erreur et de dépannage _31
04 DÉPANNAGE
CODES D'ERREUR
Des codes d'erreur peuvent s'afficher pour vous indiquer le problème rencontré par le lave-linge.
CODE D'ERREUR SIGNIFICATION SOLUTION
dc
Une charge non-équilibrée
empêche l'essorage.
Rééquilibrez la charge et appuyez sur le bouton
Départ/Pause.
dL
Le hublot se déverrouille lors du
fonctionnement du lave-linge.
Appuyez sur le bouton Marche/Arrêt
pour éteindre le lave-linge, puis relancez le
programme. Si le code réapparaît, appelez le
service de dépannage.
dS
Le hublot est ouvert lors du
fonctionnement du lave-linge.
Fermez complètement le hublot et relancez le
programme.
Si le code réapparaît, appelez le service de
dépannage.
FL
Le verrouillage du hublot n'a pas
eu lieu.
Fermez complètement le hublot et relancez le
programme.
Si le code réapparaît, appelez le service de
dépannage.
Hr
Problème de contrôle de la
température de l'eau.
(Problème de contrôle de chauffe)
Appelez le service de dépannage.
LE
Le remplissage en eau du lave-
linge n'est pas suffisant.
Appelez le service de dépannage.
LO
Le hublot ne se déverrouille pas. Assurez-vous que le hublot est correctement
fermé.
Appuyez sur le bouton Marche/Arrêt pour
éteindre le lave-linge, puis rallumez-le. Si le code
réapparaît, appelez le service de dépannage.
nd
Votre lave-linge ne vidange pas.
Cela peut également signifier que
l'appareil a détecté une petite
obstruction lors de la vidange.
puis
vérifiez les points suivants. Nettoyez le filtre
(voir page 26). ou
1. Éteignez l'appareil pendant 10 secondes et
rallumez-le.
2. Sélectionnez le programme Essorage
uniquement (voir page 19).
3. Appuyez sur le bouton Départ/Pause pour
vidanger l'eau.
Si le problème persiste, appelez le service de
dépannage.
nF
Le lave-linge ne se remplit pas. Assurez-vous que les robinets d'eau sont
complètement ouverts. Vérifiez que les tuyaux
ne sont pas emmêlés.
Vérifiez les tamis d'arrivée des tuyaux de
remplissage.
Si vous utilisez un système anti-inondation,
débranchez-le et reliez les tuyaux d’arrivée d’eau
directement à l’appareil.
Vérifiez que le tuyau d'arrivée
d'eau chaude est connecté.
Vous devez raccorder le tuyau d'eau chaude
car de l'eau chaude est fournie par la fonction
de contrôle automatique de la température si
la température de l'eau froide est inférieure à
59 °F.
WF350AN-02833B-01_CFR.indd 31 2010-10-13 �� 10:22:38
32_ codes d'erreur et de dépannage
CODE D'ERREUR SIGNIFICATION SOLUTION
nF1
Le tuyau d’eau chaude/d’eau
froide n’a pas été raccordé
correctement.
Veuillez procéder au raccordement correct du
tuyau.
Sr
Problème de contrôle. Appelez le service de dépannage.
OE
Une erreur a été détectée au
niveau du capteur de niveau
d'eau.
Appelez le service de dépannage
E2
Bouton bloqué. Appelez le service de dépannage
tE
Problème au niveau du capteur
de température.
Relancez le programme.
Si le code réapparaît, appelez le service de
dépannage.
3E
Problème de moteur. Relancez le programme.
Si le code réapparaît, appelez le service de
dépannage.
2E
Tension élevée/basse détectée. Relancez le programme.
Si le code réapparaît, appelez le service de
dépannage.
7E
Problème du Kit Ag+ Appelez le service de dépannage
AE
Erreur de communication entre
la carte de circuit imprimé
secondaire et la carte de circuit
imprimé principale
Appelez le service de dépannage
SF1
SF2
SF3
Erreur système Appelez le service de dépannage
SUdS
trop de mousse est détectée au
cours du cycle de lavage.
L'appareil est mis en attente
jusqu'à élimination de la mousse.
Le fonctionnement reprendra
alors.
Une fois le lavage terminé, les
codes « End » et « SUdS »
clignotent alternativement.
Pour éviter cela, diminuez la quantité de lessive
utilisée.
Pour tout autre code non répertorié ici, appelez le 1-800-726-7864 (1-800-SAMSUNG)
codes d'erreur et de
dépannage
WF350AN-02833B-01_CFR.indd 32 2010-10-13 �� 10:22:38
annexe _33
05 ANNEXE
annexe
TABLEAU DES SYMBOLES TEXTILES
Les symboles suivants fournissent des conseils d'entretien des vêtements. Les étiquettes d'entretien
des vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au
nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre
les fabricants de vêtements (articles domestiques ou importés). Respectez ces symboles d'entretien afin
d'optimiser la durée de vie de votre linge et d'éviter les problèmes de lavage.
Lavage Instructions spéciales Symboles de nettoyage
Normal
Séchage en suspension
Ne pas laver
Infroissable / Anti-
froissage
Séchage sans essorage
Ne pas tordre
Délicat
Séchage à plat
Pas d'agent de
blanchiment
Lavage main Séchage
Pas de séchage
machine
Température de l'eau**
Élevée
Pas de vapeur
Chaud
Moyenne
Pas de repassage
Tiède
Faible Nettoyage à sec
Froid Toutes températures Nettoyage à sec autorisé
Agent de blanchiment
Pas de séchage
Pas de nettoyage à sec
Tout type (si nécessaire) Température fer ou vapeur
Séchage en suspension
Non chloré (non
décolorant) Eau de Javel
(si nécessaire)
Élevée
Séchage sans essorage
Programme de séchage
machine
Moyenne
Séchage à plat
Normal
Faible
lainages lavables en
machine. Charge
inférieure à : 3,6 kg.
Infroissable / Anti-
froissage
Délicat
** Les points représentent la température appropriée de l'eau de lavage. Les niveaux de températures sont :
Chaude (41 à 52 °C), Tiède (29 à 41 °C) et Froide (16 à 29 °C). (La température de l'eau de lavage doit être
d'au moins 16 °C pour activer les agents nettoyants et obtenir un lavage efficace.) Ces températures ne
sont pas garanties car les températures réelles de l'eau entrant dans le lave-linge dépendent des réglages
du chauffe-eau et de la température d'arrivée d'eau. Par exemple, en hiver, l'eau froide au robinet dans
les États du nord peut être de l'ordre de 4 °C, ce qui est trop froid pour un lavage efficace. Dans ce cas,
la température de l’eau doit être réajustée en sélectionnant un réglage chaud, en ajoutant de l’eau chaude
jusqu'au trait de remplissage maximum ou en utilisant l'option de chauffage du lave-linge, le cas échéant.
WF350AN-02833B-01_CFR.indd 33 2010-10-13 �� 10:22:38
34_ annexe
RESPECT DE L'ENVIRONNEMENT
Votre lave-linge a été fabriqué à partir de matériaux recyclables. Si vous décidez de vous en
débarrasser, veuillez respecter les normes locales en matière de traitement des déchets. Coupez le
cordon d’alimentation de façon à ce que l’appareil ne puisse pas être raccordé à une source électrique.
Enlevez le hublot pour que des animaux et des jeunes enfants ne se retrouvent pas piégés à l’intérieur
de l’appareil.
Ne dépassez pas les quantités de lessive préconisées par le fabricant de la lessive.
N'utilisez de produits détachants et blanchissants avant le programme de lavage qu'en cas de
nécessité.
Économisez de l’eau et de l’électricité en ne faisant tourner que des charges pleines (la charge exacte
dépend du programme utilisé).
DÉCLARATION DE CONFORMITÉ
Cet appareil est conforme à la norme UL2157.
CARACTÉRISTIQUES
TYPE LAVE-LINGE A CHARGEMENT FRONTAL
DIMENSIONS
Mesure Pouces (cm)
A.
Hauteur totale
38,6 (98,1)
B. Largeur 27 (68,6)
C. Profondeur, hublot ouvert à 90°
51,7 (131,4)
D. Profondeur 31,3 (79,4)
PRESSION DE L'EAU 137 à 800 kPa
POIDS 214 lbs (97 kg)
PUISSANCE DE CHAUFFE 900 W
CONSOMMATION
Lavage 120 V 250 W
Lavage et chauffage 120 V 1100 W
Essorage 120 V 600 W
Vidange 120 V 80 W
VITESSE D’ESSORAGE WF350* / WF340* / WF330* 1150 tr/min
annexe
A
B
D
C
WF350AN-02833B-01_CFR.indd 34 2010-10-13 �� 10:22:39
annexe _35
05 ANNEXE
TABLEAU DES PROGRAMMES
Utilisez ce tableau afin de définir les programmes et options les mieux adaptés à votre linge.
(
: réglage usine,
: sélectionnable)
WF350* / WF340* / WF330*
Fonctions
Température Essorage Souillure
C/F T/T T/F F/F E M F SE E N F
Normal
Grand rendement
Perm Press
Stérilisation
Couette
Vapeur intensive
Délicat
Lavage main
Laine
Lavage rapide
Rinçage + Essorage
Options
Durée
Prélavage
Vapeur
(WF350*)
Extra rinçage
(WF340*/WF330*)
Pure Cycle
Départ
différé
Ajout de
vêtements
Sécurité
enfant
Normal
58
Grand rendement
104
Perm Press
52
Stérilisation
117
Couette
76
Vapeur intensive
108
Délicat
45
Lavage main
45
Laine
60
Lavage rapide
25
Rinçage + Essorage
19
Température Essorage Souillure
C/F : Chaud/Froid
T/T : Tiède/Tiède
T/F : Tiède/Froid
F/F : Froid/Froid
TS : Élevée
M : Moyenne
PS : Faible
SE : Sans essorage
TS : Très sale
N : Normal
PS : Peu sale
WF350AN-02833B-01_CFR.indd 35 2010-10-13 �� 10:22:39
36_ garantie
garantie
GARANTIE
LAVE-LINGE SAMSUNG
GARANTIE LIMITEE A L’ACHETEUR INITIAL
Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) et livré neuf, dans son emballage d’origine à l’acheteur initial, est garanti par SAMSUNG contre
tout défaut de fabrication relatif aux matériaux et à la qualité d’exécution, pour une période de garantie
limitée de :
Un (1) an (pièces et main d’œuvre)
Dix (10) ans pour les pièces du moteur
Cette garantie limitée débute à la date originale d’achat. Elle ne s’applique uniquement qu’aux produits
achetés et utilisés au Canada. Pour bénéficier de la garantie en cas de problème, l’acheteur doit contacter
SAMSUNG afin de déterminer précisément le problème et connaître les procédures de maintenance. Les
opérations de maintenance sous garantie ne peuvent être réalisées que par un centre de service agréé
SAMSUNG. La facture d’achat datée originale doit être présentée sur demande comme preuve d’achat à
SAMSUNG ou au centre de service agréé SAMSUNG. SAMSUNG assurera un service de réparation gratuit
à domicile pendant la période de garantie sujet à la disponibilité au Canada. Le service de réparation à
domicile n’est pas disponible dans toutes les zones géographiques.
Pour bénéficier du service de réparation à domicile, le produit doit se trouver dans un endroit dégagé et
accessible au technicien. Si ce service n’est pas disponible, SAMSUNG peut choisir de prendre à sa charge
le transport aller/retour du produit vers un centre de service agréé.
SAMSUNG s’engage à réparer, remplacer ou rembourser le produit, selon sa convenance, et gratuitement
comme stipulé ci-après, avec des pièces ou produits neufs ou reconditionnés s’il s’avère défectueux,
au cours de la période de garantie limitée spécifiée ci-dessus. Tous les produits ou pièces remplacés
deviennent la propriété de SAMSUNG et doivent être renvoyés à SAMSUNG. Les pièces de rechange et
les produits sont couverts pour la période restante de garantie ou quatre-vingt-dix (90) jours, si la période
de garantie est inférieure à 90 jours. La garantie limitée couvre les vices de fabrication relatifs aux matériaux
et à la qualité d’exécution survenus dans le cadre d’une utilisation normale et non commerciale du produit
et ne s’applique pas aux causes suivantes, comprenant, mais ne se limitant pas à : dégâts survenus
lors de l’expédition, de la livraison et de l’installation ; applications et utilisations incorrectes du produit ;
produits ou numéros de série altérés ; dégâts esthétiques ou de finition extérieure ; accidents, abus,
négligence, dégâts occasionnés par le feu, l’eau, la foudre ou toute autre catastrophe naturelle ; utilisation
de produits, d’équipements, de systèmes, d’utilitaires, de services, de pièces, de fournitures, d’accessoires,
d’applications, d’installations, de réparations, de câbles externes ou de connecteurs non fournis ou agréés
par SAMSUNG et entraînant des dommages ou des problèmes de maintenance au niveau du produit ;
tension de ligne extérieure incorrecte et variations ou augmentations de tension ; réglages effectués par
le client et non-respect des instructions d’utilisation ou de nettoyage, d’entretien et environnementales
couvertes, telles que spécifiées dans le manuel d’utilisation ; retrait et réinstallation du produit ; problèmes
causés par des nuisibles. Cette garantie limitée ne couvre pas les problèmes résultant d’un courant, d’une
tension ou d’une alimentation électrique incorrect(e), ainsi que d’ampoules électriques, de fusibles ou de
câblage inappropriés. Elle ne couvre pas non plus le coût des appels au service d’assistance pour obtenir
des instructions ou la réparation des erreurs d’installation. SAMSUNG ne garantit pas un fonctionnement
ininterrompu ou sans erreur du produit.
WF350AN-02833B-01_CFR.indd 36 2010-10-13 �� 10:22:39
garantie _37
EXCEPTE EN CAS DE MENTION CONTRAIRE DANS LE PRESENT MANUEL, CE PRODUIT N’EST
COUVERT PAR AUCUNE GARANTIE EXPRESSE OU IMPLICITE ET SAMSUNG REFUSE TOUTE
GARANTIE Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE VALEUR
MARCHANDEETD’ADEQUATIONAUNEUTILISATIONSPECIFIQUE.
SAMSUNGN’ESTLIEPARAUCUNEGARANTIEAUTRERELATIVEAUPRESENTPRODUIT,QU’ELLE
SOIT FOURNIE PAR UNE PERSONNE, UNE ENTREPRISE OU UNE ORGANISATION. SAMSUNG NE
SAURAIT ETRE TENU POUR RESPONSABLE EN CAS DE PERTE DE REVENUS OU DE BENEFICES,
DE DEFAUT DE REALISATION D’ECONOMIES OU AUTRES GAINS, OU DE DOMMAGES SPECIAUX,
ACCIDENTELS OU INDIRECTS RESULTANT D’UNE BONNE OU MAUVAISE UTILISATION DU PRODUIT
OUD’UNEINCAPACITEAL’UTILISER,ENDEPITDELATHEORIEJURIDIQUESURLAQUELLESEBASE
LA PLAINTE, MEME SI SAMSUNG A ETE AVERTI DE LA POSSIBILITE DE TELS DOMMAGES.
TOUTRECOUVREMENTCONTRESAMSUNG,DEQUELQUETYPEQUECESOIT,NESAURAIT
DEPASSER LE MONTANT D’ACHAT DU PRODUIT VENDU PAR SAMSUNG ET CAUSE DU PRESUME
DOMMAGE.SANSLIMITATIONDECEQUIPRECEDE,L’ACHETEURASSUMETOUSLESRISQUES
ET RESPONSABILITES POUR LA PERTE, LES DOMMAGES OU LE PREJUDICE OCCASIONNES A
L’ACHETEURETAUXBIENSDEL’ACHETEURETADESTIERSETALEURSBIENS,ENCONSEQUENCE
DE L’UTILISATION, NORMALE OU ABUSIVE, OU DE L’INCAPACITE A UTILISER CE PRODUIT. CETTE
GARANTIELIMITEENESAURAITS’ETENDREAPERSONNED’AUTREQUEL’ACHETEURINITIALDECE
PRODUIT. ELLE EST NON CESSIBLE ET CONSTITUE VOTRE RECOURS EXCLUSIF.
Certaines provinces n’autorisent pas les limitations de durée de garantie implicite, ou l’exclusion ou la
limitation des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions reprises
ci-dessus ne s’appliquent pas à vous. La présente garantie vous octroie des droits spécifiques, ainsi que
d’autres variant d’une province à une autre.
l'adresse suivante :
1-800-SAMSUNG (726-7864)
www.samsung.com
WF350AN-02833B-01_CFR.indd 37 2010-10-13 �� 10:22:39
QUESTIONS OU COMMENTAIRES ?
Pays APPELEZ LE OU RENDEZ-VOUS SUR LE SITE
CANADA 1-800-SAMSUNG (726-7864) www.samsung.com
N° code DC68-02833B-01_CFR
WF350AN-02833B-01_CFR.indd 38 2010-10-13 �� 10:22:39
