Rev 0.0 1
CONTENTS EN
CONTENTS
1 INTRODUCTION ........................................................................................3
2 IMPORTANT SAFETY INSTRUCTION .........................................................5
3 DESCRIPTION AND USE OF THE CONTROL ..........................................11
3.1 Upper panel .............................................................................................11
3.2 Setting the washing program and switching it on and off ..........................12
3.2.1 Switching on ............................................................................................15
3.2.2 Selecting and starting the program ........................................................... 16
3.2.3 End of program ........................................................................................16
3.2.4 Interrupting a program ..............................................................................16
3.2.5 Changing the current program .................................................................16
3.2.6 Canceling the current program .................................................................17
3.2.7 Options ....................................................................................................17
3 .2.8 Switching off ............................................................................................ 19
3.3 Additional functions ..................................................................................19
3.3.1 Adjusting the water softener .....................................................................19
4 ENERGY SAVING AND ENVIRONMENTAL RESPECT ..............................21
4.1 Reducing the consumption of detergent and respecting the environment .21
5 REMOVING THE DISHES ......................................................................... 22
6 TROUBLESHOOTING ..............................................................................23
7 INSTALLATION AND HOOK-UP ............................................................... 25
8 OPERATING INSTRUCTIONS ..................................................................27
8.1 Using the water softening system ............................................................. 28
2 Rev 0.0
EN

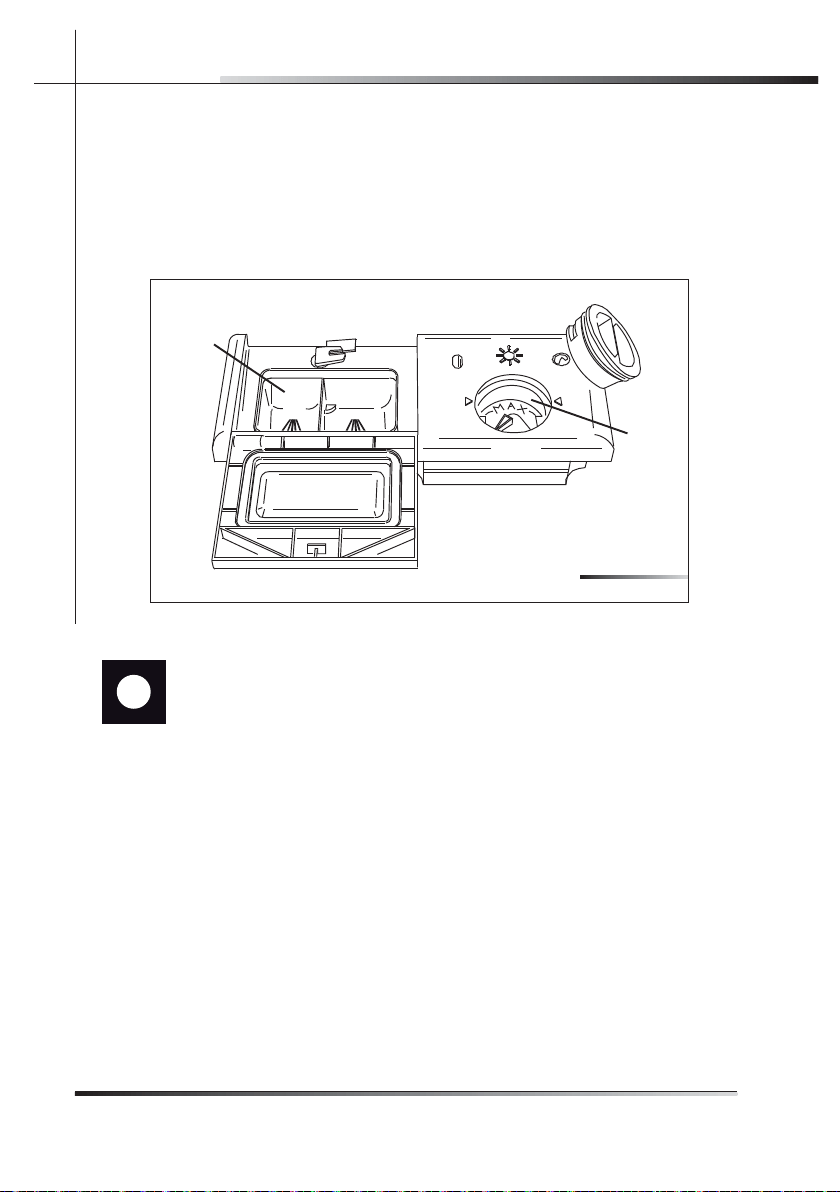

8.2 Using the rinse-aid and detergent dispensers ........................................... 30
8.2.1 Adding the rinse-aid .................................................................................31
8.2.2 Adjusting the rinse-aid dispenser system .................................................. 31
8.2.3 Adding the detergent ...............................................................................32
8.3 General warnings and recommendations ................................................. 34
8.4 Using the racks ........................................................................................ 36
8.4.1 Lower rack ...............................................................................................37
8.4.2 Cutlery basket .......................................................................................... 39
8.4.3 Upper rack ...............................................................................................40
9 CLEANING AND USER-MAINTENANCE ..................................................43
9.1 General warnings and recommendations ................................................. 43
9.2 Cleaning the water intake fi lter ..................................................................44

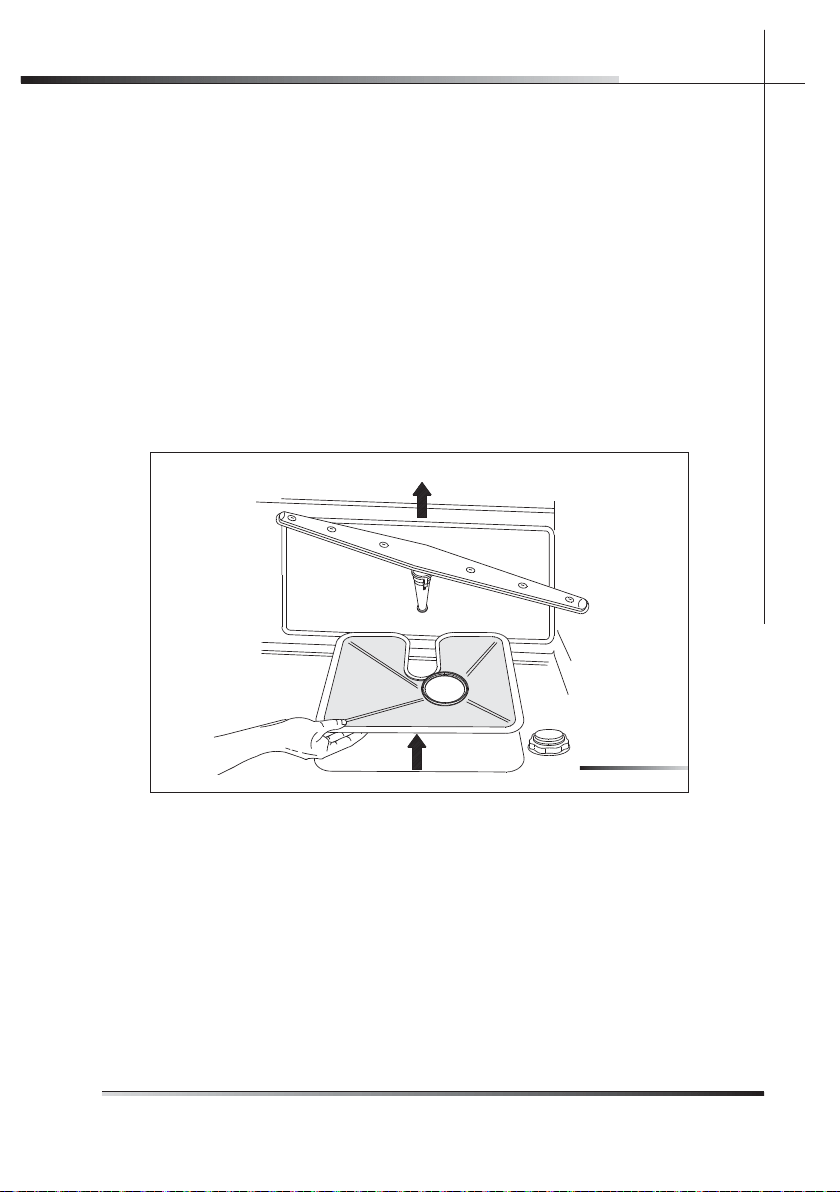

9.3 Cleaning the spray arms ........................................................................... 44
9.4 Cleaning the fi lter unit ...............................................................................46
9.5 General warnings and recommendations for correct maintenance ............47
9.6 Troubleshooting minor problems .............................................................. 48
10 TECHNICAL DATA ...................................................................................50
Rev 0.0 3
INTRODUCTION
EN
1 INTRODUCTION
Thank you for choosing one of Fagor’s products. To use this
dishwasher correctly and safely, please read this manual carefully.
The manual is divided into sections giving you a step-by-step guide
to all your appliance’s functions. The text is easy to understand and
is complete with detailed illustrations. This user-friendly manual will
provide answers to all your questions of the use of the dishwasher.
Before using this dishwasher, carefully read chapter 2 “Important
safety instruction”.
For any other information about use and maintenance of the
dishwasher, read the enclosed general manual carefully.
This manual comprises the following sections:
INTRODUCTION: general information about the manual.
WARNINGS: a list of warnings concerning safety and use of the
dishwasher.
INSTALLATION INSTRUCTIONS: for the qualifi ed technician who
must carry out the installation, hook-up and testing of the appli-
ance.
USER INSTRUCTIONS: instructions on using the dishwasher pro-
grams and information about all the dishwasher functions.
Nomenclature of fi gures and tables:
The progressive number of each fi gure is shown in the bottom right-
hand corner of the relative box. An example of a progressive number
is “Fig. 4-01”, where the fi rst number (4) indicates the section to
which the fi gure belongs, while the second number (01) indicates
the progressive number of the fi gure in section 4 (Fig. 4-01 is the
fi rst fi gure in section 4). The tables are numbered in the same way,
bearing in mind that “Table” is used instead of “Fig.” (e.g.: Table 4-01
is the fi rst table in section 4). If a table occupies more than one page,
a letter is added after the progressive number (e.g.: “Table 4-01a”,
Table 4-01b”).
4 Rev 0.0
INTRODUCTION
EN
Symbols used in this manual (see table 1-01)
DANGER. This symbol highlights information and warnings which,
if not observed, may compromise personal safety or damage to
appliance.
DANGER OF ELECTROCUTION. This symbol highlights information
and warnings of an electrical nature which, if not observed, may
compromise personal safety or damage to appliance.
This symbol highlights general information and warnings.
Table 1-01
Rev 0.0 5
WARNINGS
EN
2 IMPORTANT SAFETY INSTRUCTION
(Save this instructions)
THIS MANUAL FORMS AN INTEGRAL PART OF THE APPLI-
ANCE: IT MUST ALWAYS BE KEPT INTACT TOGETHER WITH THE
DISHWASHER (INCLUDING THE “INSTALLATION” AND “DESCRIP-
TION OF CONTROLS” MANUALS, IF ATTACHED). BEFORE USING
THE APPLIANCE, CAREFULLY READ ALL THE INSTRUCTIONS
CONTAINED IN THIS MANUAL. INSTALLATION MUST BE PER-
FORMED BY A QUALIFIED TECHNICIAN, IN COMPLIANCE WITH
THE REGULATIONS IN FORCE. THIS APPLIANCE IS INTENDED
FOR DOMESTIC USE, AND COMPLIES WITH THE DIRECTIVES
CURRENTLY IN FORCE, INCLUDING THE PREVENTION AND
ELIMINATION OF RADIO FREQUENCY INTERFERENCE. THE AP-
PLIANCE IS DESIGNED FOR THE FOLLOWING PURPOSE: WASH-
ING AND DRYING OF DISHES; ANY OTHER USE SHALL BE
CONSIDERED IMPROPER. THE MANUFACTURER DECLINES
ALL RESPONSIBILITY FOR USES OTHER THAN THOSE DE-
SCRIBED ABOVE.
THE NAME PLATE FEATURING THE TECHNICAL DATA, SERIAL
NUMBER AND MARKINGS IS VISIBLY POSITIONED ON THE IN-
NER EDGE OF THE DOOR. THE NAME PLATE MUST NEVER
BE REMOVED.
THIS APPLIANCE IS NOT SUITABLE FOR USE ON BOATS, CARA-
VANS OR THE LIKE.
DISHWASHERS CERTIFIED FOR DOMESTIC USE ARE NOT SUIT-
ABLE FOR AUTHORISED FOOD FACTORIES.
CHECK THAT THE VOLTAGE, FREQUENCY AND PROTECTION OF
THE DOMESTIC MAINS POWER SUPPLY MATCH THE RATINGS
ON THE NAME PLATE OF THE APPLIANCE.
DO NOT LEAVE DISCARDED PACKAGING MATERIALS UNSUPER-
VISED WITHIN THE HOME. SEPARATE THE VARIOUS PACKAGING
MATERIALS AND TAKE THEM TO THE NEAREST SORTED WASTE
COLLECTION CENTRE. KEEP CHILDREN, PHYSICALLY AND/
OR MENTALLY IMPAIRED ADULTS, AND ANIMALS AWAY FROM
PACKAGING WASTE; DANGER OF SUFFOCATION.
6 Rev 0.0
WARNINGS
EN
BEFORE PROCEEDING WITH INSTALLATION, DISCONNECT THE
MAINS POWER SUPPLY FROM THE WORK AREA.
DO NOT USE EXTENSION CORDS, ADAPTORS OR SHUNT CON-
NECTIONS IN ORDER TO AVOID THE POSSIBILITY OF OVERHEAT-
ING OR BURNING OR PRODUCING A FIRE HAZARD.
DURING INSTALLATION, TAKE CARE NOT TO INJURE YOURSELF
ON THE SHARP EDGES OF THE APPLIANCE; WEAR SAFETY
GLOVES.
THE APPLIANCE MUST BE PROVIDED WITH AN EARTH CONNEC-
TION IN ACCORDANCE WITH THE ELECTRICAL SAFETY REGU-
LATIONS IN FORCE. IF IN DOUBT, HAVE THE SYSTEM CHECKED
BY A QUALIFIED ELECTRICIAN (SEE ALSO THE WARNINGS INDI-
CATED IN CHAPTER 7).
THE MANUFACTURER DECLINES ALL RESPONSIBILITY FOR
DAMAGE TO PERSONS OR PROPERTY RESULTING FROM
THE FAILURE TO EARTH THE APPLIANCE OR FROM A DE-
FECTIVE EARTH CONNECTION.
ALWAYS SWITCH OFF THE DISHWASHER AFTER EACH USE TO
AVOID WASTING ELECTRICITY.
IN THE EVENT OF A FAULT, DISCONNECT THE DISHWASHER
FROM THE ELECTRICAL POWER SUPPLY AND SHUT OFF THE
WATER TAP.
DO NOT USE APPLIANCES WHICH HAVE BEEN DAMAGED DUR-
ING TRANSIT! IF IN DOUBT, CONSULT YOUR DEALER. THE APPLI-
ANCE MUST BE INSTALLED AND CONNECTED IN ACCORDANCE
WITH THE INSTRUCTIONS PROVIDED BY THE MANUFACTURER
OR BY A QUALIFIED TECHNICIAN.
ONLY USE DETERGENTS SPECIALLY FORMULATED FOR DISH-
WASHERS. DO NOT USE DETERGENTS FORMULATED FOR
WASHING DISHES BY HAND.
ONLY USE RINSE-AID SPECIALLY FORMULATED FOR DOMESTIC
DISHWASHERS.
Rev 0.0 7
WARNINGS
EN
DO NOT INHALE OR SWALLOW DETERGENT AS THIS MAY CAUSE
BURNS AND/OR PERMANENT DAMAGE TO THE NOSE, MOUTH
AND THROAT, AND EVEN LEAD TO SUFFOCATION; KEEP DETER-
GENT AWAY FROM YOUR EYES. IF ONE OF THE ABOVE SITUA-
TIONS OCCURS, SEEK MEDICAL ASSISTANCE IMMEDIATELY.
TO PREVENT CHILDREN FROM COMING INTO CONTACT WITH
DETERGENT, FILL THE DISHWASHER JUST BEFORE STARTING
THE WASH PROGRAM AND THEN KEEP THE DETERGENT OUT
OF THE REACH OF CHILDREN.
THIS DISHWASHER MUST BE USED BY ADULTS. USE BY PER-
SONS WITH REDUCED MENTAL AND/OR PHYSICAL CAPABILI-
TIES IS ONLY PERMITTED UNDER THE SUPERVISION OF A PER-
SON RESPONSIBLE FOR THEIR SAFETY.
DO NOT ALLOW CHILDREN TO APPROACH AND/OR PLAY IN OR
ON THE DISHWASHER. THE APPLIANCE MAY CONTAIN RESI-
DUES OF DETERGENT WHICH CAN CAUSE PERMANENT DAM-
AGE TO THE EYES, MOUTH AND THROAT, AS WELL AS POS-
SIBLE DEATH BY SUFFOCATION; IF THE ABOVE OCCURS, SEEK
MEDICAL ASSISTANCE IMMEDIATELY.
BEWARE; IT IS POSSIBLE FOR CHILDREN TO GET TRAPPED IN-
SIDE THE DISHWASHER!
DO NOT INTRODUCE SOLVENTS SUCH AS ALCOHOL OR TUR-
PENTINE WHICH MAY CAUSE AN EXPLOSION.
DO NOT POUR POWDER AND/OR LIQUID DETERGENT INTO THE
RINSE-AID CONTAINER AS THIS WILL DAMAGE THE CONTAINER.
DO NOT POUR POWDER AND/OR LIQUID DETERGENT INTO THE
WASTER SOFTENER TANK AS THIS WILL DAMAGE THE TANK.
DO NOT USE INDUSTRIAL DETERGENTS AS THIS MAY DAMAGE
THE APPLIANCE AND/OR TRIGGER VIOLENT CHEMICAL REAC-
TIONS (E.G. EXPLOSIVE GAS).
8 Rev 0.0
WARNINGS
EN
DO NOT LOAD DISHES THAT ARE SOILED WITH ASH, WAX OR
PAINTS.
DO NOT INTRODUCE ITEMS IN HEAT-SENSITIVE PLASTI¬C,
SUCH AS DISPOSABLE CUTLERY OR PLATES, AS THESE MAY
BECOME DEFORMED. DO NOT WASH OBJECTS IN PLASTIC UN-
LESS THEY ARE MARKED “DISHWASHER PROOF” OR THE LIKE.
FOR UNMARKED OBJECTS, FOLLOW THE INSTRUCTIONS OF
THE MANUFACTURER; IF NO INFORMATION IS AVAILABLE, DO
NOT WASH THESE OBJECTS IN THE DISHWASHER.
DO NOT INTRODUCE ANIMALS INTO THE DISHWASHER.
WHEN OPENING THE DISHWASHER DOOR DURING A CYCLE
THERE IS A RISK OF SCALDING DUE TO THE HEAT CONTAINED
INSIDE. DO NOT STAND IN OF THE STEAM THAT RISES FROM
THE APPLIANCE AND DO NOT TOUCH THE COMPONENTS IN-
SIDE.
WAIT 20 MINUTES AFTER THE END OF THE WASHING CYCLE OR
AFTER INTERRUPTING IT BEFORE REMOVING THE DISHES TO
ALLOW THEM TO DRY.
IN CERTAIN SITUATIONS, HYDROGEN MAY BE GENERATED IN-
SIDE A HOT WATER SYSTEM THAT HAS NOT BEEN USED FOR
OVER TWO WEEKS. HYDROGEN IS AN EXPLOSIVE GAS. IF THE
HOT WATER SYSTEM HAS NOT BEEN USED FOR TWO WEEKS
OR MORE, OPEN ALL THE HOT WATER TAPS AND ALLOW THE
WATER TO RUN FOR A FEW MINUTES BEFORE USING THE DISH-
WASHER. THIS WILL DISCHARGE ANY HYDROGEN BUILDUPS.
AS THIS GAS IS FLAMMABLE, DO NOT SMOKE OR USE NA-
KED FLAMES WHILE PERFORMING THIS OPERATION.
LEANING OR SITTING ON THE DISHWASHER DOOR WHEN
OPEN MAY CAUSE THE APPLIANCE TO OVERTURN, PUT-
TING PEOPLE AT RISK. NEVER LEAVE THE DISHWASHER
DOOR OPEN; PEOPLE MIGHT TRIP OVER IT.
DO NOT LEAN AGAINST OR STAND ON THE DISHWASHER
RACKS.
Rev 0.0 9
WARNINGS
EN
DO NOT DRINK THE WATER RESIDUES WHICH MAY BE PRESENT
INSIDE THE DISHES OR DISHWASHER.
KNIVES OR OTHER SHARP-ENDED COOKING UTENSILS MUST
BE PLACED IN THE CUTLERY BASKET BLADE-DOWN, OR LAID
HORIZONTAL IN THE UPPER RACK. TAKE CARE NOT TO CUT
YOURSELF AND ENSURE THAT THEY DO NOT PROJECT FROM
THE RACK.
POSITION SHARP/POINTED OBJECTS SO AS TO PREVENT THEM
FROM DAMAGING THE DOOR GASKETS.
DO NOT OPERATE THE DISHWASHER UNLESS ALL THE OUTER
PANELS HAVE BEEN POSITIONED CORRECTLY.
DO NOT TAMPER WITH THE DISHWASHER CONTROLS.
AQUASTOP MODELS; THE AQUASTOP DEVICE PREVENTS
FLOODING IN THE EVENT OF A WATER LEAK. WHEN THE AQUA-
STOP DEVICE IS TRIPPED (THE ERROR IS INDICATED ON THE
DISPLAY), CALL IN A QUALIFIED TECHNICIAN TO IDENTIFY AND
REPAIR THE PROBLEM. IN MODELS EQUIPPED WITH THE AQUA-
STOP DEVICE, THERE IS A SOLENOID VALVE INSIDE THE WATER
INTAKE HOSE. DO NOT CUT THE HOSE AND DO NOT ALLOW
THE SOLENOID VALVE TO DROP INTO THE WATER. IN THE
EVENT OF DAMAGE TO THE WATER INTAKE HOSE, DISCONNECT
THE APPLIANCE FROM THE ELECTRICAL POWER SUPPLY AND
FROM THE WATER SUPPLY.
IMMEDIATELY AFTER INSTALLING THE DISHWASHER, PERFORM
A QUICK TEST OF THE APPLIANCE (SEE “INSTALLATION” MAN-
UAL). IF THE DISHWASHER FAILS TO OPERATE CORRECTLY,
DISCONNECT IT FROM THE ELECTRICAL POWER SUPPLY AND
CALL THE NEAREST TECHNICAL SERVICE CENTRE. DO NOT
ATTEMPT TO REPAIR THE APPLIANCE.
THE DISHWASHER MEETS ALL THE REQUIREMENTS SET OUT
BY THE REGULATIONS IN FORCE CONCERNING SAFETY AND
ELECTRICAL EQUIPMENT. ANY TECHNICAL CHECKS SHOULD
BE CONDUCTED EXCLUSIVELY BY A TRAINED AND AUTHORIZED
10 Rev 0.0
WARNINGS
EN
TECHNICIAN: REPAIRS CARRIED OUT BY UNAUTHORIZED
PERSONS WILL INVALIDATE THE WARRANTY, AS WELL AS
POSE A POTENTIAL HAZARD TO THE USER.
BEFORE CLEANING OR SERVICING THE APPLIANCE, REMOVE
THE PLUG OR TURN OFF THE MULTI-POLE SWITCH.
REMOVE THE WASHING COMPARTMENT DOOR AND DISCON-
NECT THE MAINS POWER SUPPLY WHEN REMOVING THE OLD
DISHWASHER FOR MAINTENANCE OR DISPOSAL.
THE SYMBOL ON THE PRODUCT, OR ON THE DOCUMENTS
ACCOMPANYING THE PRODUCT, INDICATES THAT THIS APPLI-
ANCE MAY NOT BE TREATED AS HOUSEHOLD WASTE. INSTEAD
IT SHALL BE HANDED OVER TO THE APPLICABLE COLLECTION
POINT FOR THE RECYCLING OF ELECTRICAL AND ELECTRONIC
EQUIPMENT. DISPOSAL MUST BE CARRIED OUT IN ACCOR-
DANCE WITH LOCAL ENVIRONMENTAL REGULATIONS FOR
WASTE DISPOSAL. FOR MORE DETAILED INFORMATION ABOUT
TREATMENT, RECOVERY AND RECYCLING OF THIS PRODUCT,
PLEASE CONTACT YOUR LOCAL CITY OFFICE, YOUR HOUSE-
HOLD WASTE DISPOSAL SERVICE OR THE SHOP WHERE YOU
PURCHASED THE PRODUCT.
BY ENSURING THIS PRODUCT IS DISPOSED OF CORRECTLY,
YOU WILL HELP PREVENT POTENTIAL NEGATIVE CONSEQUENC-
ES FOR THE ENVIRONMENT AND HUMAN HEALTH.
THE MANUFACTURER DECLINES ALL RESPONSIBIL-
ITY FOR DAMAGE TO PERSONS, ANIMALS OR PROPER-
TY RESULTING FROM FAILURE TO OBSERVE THE ABOVE
PRECAUTIONS, FROM TAMPERING WITH EVEN A SINGLE
COMPONENT OF THE APPLIANCE, OR FROM THE USE OF
UNORIGINAL SPARE PARTS.
IF IN DOUBT ABOUT THE CONTENTS OF THIS MANUAL,
CONTACT THE TECHNICAL ASSISTANCE CENTER.
Rev 0.0 11
USER INSTRUCTIONS
EN
3 DESCRIPTION AND USE OF THE CONTROLS
3.1 Upper panel
All the dishwasher controls are grouped on the upper panel (see fi g. 3-01). The
dishwasher can only be switched on, programmed, switched off, etc. with the
door open.
A brief description (see table 3-01) of the various controls on the upper panel is
provided on the table below.
END
P
AUTO
Sanitized
Sanitized
FIG. 3-01
12 Rev 0.0
USER INSTRUCTIONS
EN
1
On/off button
Press to power the appliance.
2
Program indicator lights
These show which program is selected and whether there are any troubleshootings
(error messages).
3
Program selection button
Press in sequence to select the required program.
4
Add salt indicator light
Shows the appliance has run out of salt.
5
Add rinse aid
Shows the appliance has run out of rinse aid.
6
Supplementary program button
Press to select one of the fi ve supplementary programs (see table 3-02b).
7
Supplementary program indicator light
Shows that one of the fi ve supplementary programs will be run (see table 3-02b).
8
Sanitation indicator light
Shows that the function is active.
9
Half-load wash button
Press to select the half-load wash option.
10
Half-load indicator lights
One of the lights shines to show that the half-load wash function has been selected in
the upper or lower rack.
11
Program delay button
Press to delay the start of the program up to 9 hours.
12
Information display (start delay, adjusting water softener)
Table 3-01
3.2 Setting the washing program and switching
it on and off
The dishwasher is equipped with a control panel (see fi g. 3-02) which is used
to program the appliance and switch it on and off.
END
P
AUTO
Sanitized
Sanitized
a
b
FIG. 3-02
Rev 0.0 13
USER INSTRUCTIONS
EN
To select the most suitable program to wash the dishes, consult the following
table which specifi es the most appropriate type of washing sequence de-
pending on the kind of dishes and how dirty they are (see tables 3-02a and
3-02b).
STANDARD PROGRAMS
NUMBER AND SYMBOL
DISHES AND
CUTLERY
PROGRAM
SEQUENCE
TIME CONSUMPTION
MINUTES
(2)
WATER
(1)
ENERGY
kWh (2)
1
DISH
WARMING
Pans and
dishes to rinse
and dry
Rinse at 69°C
(156.2°F) Dry.
50 min.
3.9 l
1.03 gal.
0.64
2
CRYSTAL
Moderately
dirty
Wash at 45°C
(113°F)
Cold rinse.
Rinse at 69°C
(156.2°F)
Dry.
70 min.
10.8 l
2.85 gal.
0.6
3
AUTO
AUTO SUPER
WASH
ETL SANITATION
LISTED
Moderately
dirty, including
dried-on
residue
Cold pre-wash
(depends on the
type of dirt)
Wash at 65°C
(149°F).
Cold rinse.
Hot rinse at
70°C (158°F).
Dry.
115-130
min.
11-15 l
2.91-
3.96 gal.
1-1.2
4
NORMAL
Moderately
dirty
Cold pre-wash.
Wash at 55°C
(131°F).
Cold rinse.
Rinse at 68°C
(154.4°F).
Dry.
112 min.
14.8 l
3.91 gal.
0.8
5
EXTREME
WASH
ETL SANITATION
LISTED
Very dirty pans
and dishes,
including
dried-on
residue
Pre-wash at
45°C (113°F).
Wash at 70°C
(158°F)
2 cold rinses
Rinse at 70°C
(158°F)
Dry.
122 min.
18.3 l
4.83 gal.
1.12
Table. 3-02a
14 Rev 0.0
USER INSTRUCTIONS
EN
SUPPLEMENTARY
PROGRAMS NUMBER
AND SYMBOL
DISHES AND
CUTLERY
PROGRAM
SEQUENCE
TIME CONSUMPTION
MINUTES
(2)
WATER
(1)
ENERGY
kWh (2)
6
P
RINSE
Pans and dishes
waiting to be
washed
Cold pre-wash 16 min.
3.9 l
1.03 gal.
0.03
7
P
SHORT Slightly dirty
Wash at 38°C
(136.40°F)
Cold rinse.
Rinse at 58°C
(136.4°F).
37 min.
10.6 l
2.8 gal.
0.38
8
AUTO
P
AUTO
DELICATE
Wash
immediately
after use
Cold pre-wash
(depends on the
type of dirt)
Wash at 55°C
(131°F).
Cold rinse.
Hot rinse at
69°C (156.2°F).
Dry.
105-120
min.
11-15 l
2.91-
3.96 gal.
0.8-1
9
P
ECONOMY
Wash
immediately
after use
Wash at 55°C
(131°F).
Cold rinse.
Rinse at 69°C
(156.2°F).
Dry.
123 min.
11,9 l
3.14 gal.
0.9
10
P
HEAVY
WASH
Moderately
dirty pans and
dishes, including
dried-on residue
Wash at 70°C
(158°F)
2 cold rinses.
Rinse at 70°C
(158°F)
Dry.
102 min.
15.1 l
3.99 gal.
1.0
Table. 3-02b
(1) Average water consumption with the softener set to level 0 (zero).
Any other setting will increase water consumption to 2.5 l (0.66 gal.) / cycles with setting 5.
(2) The cycle times listed in the use and care manual are based on normal soil loads and 49°C
(120°F) incoming water and will vary based on your actual conditions.
- Only “AUTO SUPER WASH” and “EXTREME WASH” programs conforms to NSF std 184 and are
certifi ed by INTERTEK with the ETL SANITATION LISTED.
- When the “Sanitized” light shines it means that the dishwasher and its contents have been saniti-
zed according to the requirements of the National Sanitation Foundation (NSF).
- When the “AUTO PROGRAMS” are selected, the dishwasher recognizes the type of dirt and
automatically adjusts the washing parameters as appropriate.
Rev 0.0 15
USER INSTRUCTIONS
EN
Only run the soak program with half loads.
To run programs 6, 7, 8, 9, 10 (see table 3-02b), select the required standard
program (see programs 1, 2, 3, 4, 5 in table 3-02a) and then press the supple-
mentary program button (ref. 6 fi g. 3-02).
After using the above tables to choose the most suitable washing cycle, pro-
gram the appliance.
Before starting a washing program, make sure that:
The water supply tap is • open.
There is regenerating• salt in the water softener tank.
The correct amount of detergent• has been added to the di-
spenser (to add detergent, see the instructions in the general
manual).
The spray arms are able to rotate • freely and without obstruction.
The racks have been • correctly loaded
The dishwasher door • is securely closed.
3.2.1 Switching on
Press the on/off button (ref. 1 fi g. 3-02) to start the dishwasher. Then wait for
one of the program indicator lights to turn on (ref. 2 fi g. 3-02).
FIG. 3-02
END
P
AUTO
Sanitized
Sanitized
a
b
16 Rev 0.0
USER INSTRUCTIONS
EN
3.2.2 Selecting and starting the program
Press the • program selection button (ref. 3 fi g. 3-02) several times until
the indicator light corresponding to the required program turns on (ref. 2 fi g.
3-02);
if required, press the relative buttons to select any complementary functions •
(e.g.: “half-load”, “program delay”; see para 3.2.7 “options”);
close the door; the program will start after about • 2 seconds and the relative
indicator light will fl ash throughout the cycle (program running signal).
If the door of the dishwasher has not been closed or has been incor-
rectly closed, the washing cycle will not begin.
SUPPLEMENTARY PROGRAMS
The supplementary program button (ref. 6 fi g. 3-02) adds fi ve extra programs
to the ones that can be directly selected with the program selection button.
Press the supplementary program button (the indicator light turns on) after
selecting the “main” program (see 1, 2, 3, 4, 5 in table. 3-02a).
As the function is memorized, press the button again (the indicator light turns
off) if you wish to run one of the 5 main programs for the next cycle.
3.2.3 End of program
The end of the program is signaled by a short beep. Additionally the indicator
light of the standard and supplementary programs (marked “end”) fl ash.
3.2.4 Interrupting a program
To interrupt the current program simply open the door of the dishwasher; to
restart the program, simply close the door again. The program restarts from
where it was interrupted.
3.2.5 Changing the current program
To change the current program, simply open the door of the dishwasher and
select the new program. Close the door to run the new program automatical-
ly.
Rev 0.0 17
USER INSTRUCTIONS
EN
3 .2.6 Canceling the current program
To cancel the current program, open the door and press and hold down •
the program selection button (ref. 3 fi g. 3-02) for a few seconds until the
indicator lights of the fourth and fi fth programs turn on (ref. pr. 4, pr. 5 fi g.
3-03).
Close the door again.•
After about 1 minute, the dishwasher terminates the cycle and the indica-•
tor lights of the fourth and fi fth programs (ref. pr. 4, pr. 5 fi g. 3-03) start
fl ashing.
pr. 4
pr. 5
AUTO
3.2.7 Options
HALF-LOAD
This option is particularly suitable for reduced loads and saves on water and
electricity.
Before selecting the half-load wash option, open the dishwasher door and
choose the required washing program (see para 3.2 “Setting the washing pro-
gram and switching it on and off”).
The half-load wash cycle can be selected in two different ways using the half-
load wash button (ref. 9 fi g. 3-02):
press the button • once to select washing in the upper rack. This is confi r-
med by the appropiate indicator light (ref. 10a fi g. 3-02);
press the button • twice to select washing in the lower rack. This is confi r-
med by the appropiate indicator light (ref. 10b fi g. 3-02);
press the button• three times to return to the standard full load condition
(washing in both racks, both indicator lights off).
When washing with just the lower rack is selected, the cutlery basket can
be separated and just half used.
FIG. 3-03
18 Rev 0.0
USER INSTRUCTIONS
EN
PROGRAM DELAY
(available for all programs except soak)
The “Program delay” function delays the beginning of the washing program
up to 9 hours from the moment in which programming takes place. This makes
it possible to use the dishwasher at a certain time of day.
Before programming a delay, open the door of the dishwasher, select the
required washing program (see para 3.2 “Setting the washing program and
switching it on and off”). Select the day by pressing the Program delay button
(ref. 11 fi g. 3-02); each time you press the button, the display increases the
delay by 1 hour before the appliances starts.
Rev 0.0 19
USER INSTRUCTIONS
EN
3.2.8 Switching off
At the end of the program, the dishwasher sounds a short beep and the indi-
cator lights of the fourth and fi fth program (ref. pr. 4, pr. 5 fi g. 3-04) fl ash.
Turn off the appliance by opening the door and pressing the on/off button (ref.
1 fi g. 3-02).
pr. 5
pr. 4
AUTO
3.3 Additional functions
3.3.1 Adjusting the water softener
N.B.: a different washing program from soak must be used to make
the following adjustment.
Press and hold down the program delay button (ref. 11 fi g. 3-05) until the
preset value appears followed by a dot (normally 3.). Release the button and
then press it again and again until the required value is displayed, as indicated
in the table (see table. 3-03).
The 6 possible adjustment levels will appear in this sequence:
3., 4., 5., 0., 1., 2..
When the required value appears on the display, release the button; after 5
seconds the appliance automatically reverts to the program delay and the
adjustment is set to the chosen value.
FIG. 3-04
20 Rev 0.0
USER INSTRUCTIONS
EN
N.B.: the display indicates the water hardness adjustment and the
program delay. A dot (.) after the number means that the water
hardness adjustment is being displayed. If no dot (.) appears,
the program delay is being displayed.
END
P
AUTO
Sanitized
Sanitized
Water hardness table (see table. 3-03)
WATER HARDNESS
SETTING
German degrees (°D) French degrees (°F)
American degrees
grains/galls
0 - 4 0 - 7 0 - 4.5 0.
5 - 15 8 - 25 4.6 - 14.5 1.
16 - 23 26 - 40 14.6 - 23.5 2.
24 - 31 41 - 60 23.6 - 35 3.
32 - 47 61 - 80 35.1 - 46.5 4.
48 - 58 81 - 100 46.6 - 58.5 5.
Table 3-03
Contact your local water board for information on the hardness of your water
supply.
If it is necessary to open the door during the washing cycle, the
program will be interrupted, the relative indicator light will continue to
fl ash and a beep will indicate that the cycle has not terminated. Wait
for about 1 minute before closing the door and continuing with the
program. When the door closes, the program will start from where it
was interrupted. This operation should be performed only if neces-
sary as it could cause irregular program performance.
FIG. 3-05
Rev 0.0 21
USER INSTRUCTIONS
EN
4 ENERGY SAVING AND ENVIRONMENTAL
RESPECT
• Always try to run the dishwasher fully loaded.
Do not wash the dishes under a running tap. •
Use the• most suitable washing program for each type of load.
Do not pre-rinse. •
If available, connect the dishwasher to a hot water system with a tempera-•
ture of up to 60°C (140°F).
When possible, • skip the drying cycle by opening the door after washing:
the air and the residue heat will dry the dishes to perfection.
4.1 Reducing the consumption of detergent
and respecting the environment
The phosphates contained in dishwasher detergents are harmful to the en-
vironment. To avoid using excessive amounts of detergent and to save on
electricity:
• Separate the more delicate items from those that are more resistant to ag-
gressive detergents and high temperatures;
Do not pour• the detergent directly onto the dishes .
22 Rev 0.0
USER INSTRUCTIONS
EN
5 REMOVING THE DISHES
At the end of the washing program, wait at least 20 minute before
removing the dishes in order to allow them to cool. To prevent any
water droplets on the upper rack from falling onto the dishes in the
lower rack, empty the lower rack fi rst and then the upper one.
Rev 0.0 23
USER INSTRUCTIONS
EN
6 TROUBLESHOOTING
The dishwasher can to signal a number of malfunctions by turning on various
indicator lights, as described below (see following table):
FAULT DESCRIPTION
E1
AUTO
Acquastop failure
The anti-fl ooding system has tripped (only for models
fi tted with this feature). Activates in case of water leaks.
Contact the technical assistance center.
E2
AUTO
Safety level
The system limiting the water level in the dishwasher
has tripped. Interrupt the current program. Switch off
the dishwasher, switch it back on again, program a new
cycle and press start. If the problem persists, contact
the technical assistance center.
E3
AUTO
Water heating malfunction
The water is not heated or is incorrectly heated. Repeat
the washing program; if the problem persists, contact
the technical assistance center.
E4
AUTO
Water temperature monitoring malfunction
Interrupt the current program. Switch off the dishwasher,
switch it back on again, program a new cycle and press
start. If the problem persists, contact the technical
assistance center.
E5
AUTO
Water intake malfunction
The appliance does not take in water or does so
incorrectly. Make sure the water connections are
correct, that the water supply tap is open and that the
fi lter is not clogged. If the problem persists, contact the
technical assistance center.
Table 6-01a
24 Rev 0.0
USER INSTRUCTIONS
EN
FAULT DESCRIPTION
E6
AUTO
Water pump-out malfunction
The appliance does not pump out the water or does so
incorrectly. Make sure the drain hose is not kinked or
crushed and that the siphon and fi lters are not clogged.
If the problem persists, contact the technical assistance
center.
E7
AUTO
Turbine fl ow-regulator malfunction
The appliance is unable to precisely measure the
quantity of incoming water. Interrupt the current program
and switch off the dishwasher. Switch it back on again,
program a new cycle and press start. If the problem
persists, contact the technical assistance center.
E8
AUTO
Alternate washing system malfunction
Interrupt the current program and switch off the
dishwasher. Switch it back on again, program a new
cycle and press start. If the problem persists, contact
the technical assistance center.
E9
AUTO
Water intake system malfunction
Contact the technical assistance center.
Table 6-01b
Light off Light on Light fl ashing
If an alarm situation occurs, the dishwasher interrupts the current program and
signals the fault.
Alarms • E1, E2, E3, E4, E8, E9 immediately terminate the current program.
Alarms• E5, E6 interrupt the current program and, after the problem has been
eliminated, resume the cycle.
Alarm • E7 is displayed at the end of the cycle which, however, is completed
given that it does not jeopardize the operation of the dishwasher.
To “reset” an alarm:
open or close the door, or switch the appliance on and back off again. At this •
point, the dishwasher can be programmed again.
If the fault persists, contact the Authorized Technical Assistance
Center.
Rev 0.0 25
INSTALLATION INSTRUCTIONS
EN
7 INSTALLATION AND HOOK-UP
To install and hook up this appliance, consult the attached installation
manual.
Bear in mind the following warnings when installing and hooking up the dish-
washer.
DURING INSTALLATION, TAKE CARE NOT TO INJURE YOURSELF
ON THE SHARP EDGES OF THE APPLIANCE; WEAR SAFETY
GLOVES.
INSTALLATION, REPAIRS AND SERVICING MUST BE PER-
FORMED BY QUALIFIED AND AUTHORIZED TECHNICIANS.
WORK CARRIED OUT BY UNAUTHORIZED PERSONS MAY GEN-
ERATE HAZARDS, AS WELL AS INVALIDATING THE WARRANTY.
INSTALLATION MUST BE PERFORMED IN COMPLIANCE WITH
ALL THE DIRECTIVES IN FORCE IN THE COUNTRY OF INSTALLA-
TION AND, IF THESE DO NOT EXIST: IN THE UNITED STATES THE
NATIONAL ELECTRIC CODE; IN CANADA THE CANADIAN ELEC-
TRIC CODE C22.1 - LATEST EDITION/PROVINCIAL AND MUNICI-
PAL CODES AND/OR LOCAL CODES.
BUILDING-IN A DISHWASHER UNDERNEATH A CERAMIC HOB IS
ABSOLUTELY FORBIDDEN. A DISHWASHER CAN BE BUILT-IN
UNDERNEATH A CONVENTIONAL HOB PROVIDED THERE IS NO
BREAK IN THE KITCHEN WORKTOP, AND THE DISHWASHER
AND HOB ARE INSTALLED AND SECURED CORRECTLY, SO
THAT NO HAZARDS ARE GENERATED .
PREVENTING THE RISK OF CLOGGING OR DAMAGE: IF THE
WATER PIPE IS NEW OR HAS NOT BEEN USED FOR A LONG
TIME, BEFORE CONNECTING TO THE WATER SUPPLY CHECK
THAT THE WATER IS CLEAR AND FREE OF IMPURITIES, TO PRE-
VENT DAMAGE TO THE APPLIANCE. THE DISHWASHER MUST
ALWAYS BE CONNECTED TO THE WATER SYSTEM WITH
NEW HOSES; OLD OR USED HOSES MUST NEVER BE RE-
USED .
CHECK THAT THE VOLTAGE AND THE FREQUENCY OF THE
MAINS MATCH THE RATINGS ON THE NAME PLATE OF THE AP-
PLIANCE POSITIONED ON THE INNER EDGE OF THE DOOR.
26 Rev 0.0
INSTALLATION INSTRUCTIONS
EN
IN THE EVENT OF DAMAGE TO THE SUPPLY CORD, HAVE IT
REPLACED BY THE MANUFACTURER OR AN AUTHORIZED TECH-
NICAL SERVICE CENTER.
THIS APPLIANCE MUST BE EARTHED. IN CASE OF A MALFUNC-
TION, THE EARTH REDUCES THE RISK OF ELECTROCUTION BY
PROVIDING THE ELECTRICAL CURRENT WITH AN ALTERNATIVE,
LESS RESISTANT PATH.
BEFORE MAKING ELECTRICAL CONNECTIONS, DISCONNECT
THE MAINS POWER SUPPLY FROM THE WORK AREA.
CHECK THAT THE MAINS SUPPLY WHEN INSTALLING COMPLIES
WITH THE REGULATIONS IN FORCE IN THE COUNTRY OF USE,
AND THAT IT IS CORRECTLY EARTHED.
THIS APPLIANCE IS FITTED WITH A SUPPLY CORD CONTAINING
AN EARTH WIRE AND PLUG. FIT THE PLUG INTO A SUITABLE
SOCKET, INSTALLED AND EARTHED IN COMPLIANCE WITH THE
LAWS IN FORCE IN THE COUNTRY OF INSTALLATION.
AN INCORRECTLY CONNECTED EARTH WIRE MAY CAUSE OF
ELECTROCUTION. IF IN DOUBT AS TO THE CORRECT EARTHING
OF THE APPLIANCE, CALL A QUALIFIED ELECTRICIAN OR THE
TECHNICAL ASSISTANCE CENTER. DO NOT CHANGE THE PLUG
ATTACHED TO THE APPLIANCE. IF THE PLUG IS NOT SUITABLE
FOR THE SOCKET, CALL A QUALIFIED ELECTRICIAN TO FIT A
SUITABLE PLUG.
IN THE EVENT OF DAMAGE TO THE SUPPLY CORD, HAVE IT RE-
PLACED BY THE MANUFACTURER OR AN AUTHORIZED TECHNI-
CAL SERVICE CENTER IN ORDER TO AVOID ANY RISK.
DO NOT USE EXTENSION CORDS, ADAPTORS OR SHUNT CON-
NECTIONS IN ORDER TO AVOID THE POSSIBILITY OF OVERHEAT-
ING OR BURNING, OR PRODUCING FIRE HAZARD.
Rev 0.0 27
USER INSTRUCTIONS
EN
8 OPERATING INSTRUCTIONS
BEFORE USING THE APPLIANCE, MAKE SURE YOU HAVE READ
AND UNDERSTOOD ALL THE WARNINGS IN CHAPTER 2, “IM-
PORTANT SAFETY INSTRUCTIONS”.
Once the dishwasher has been correctly installed, prepare for use as follows:
adjust the water softening system; •
add the regenerating salt; •
add the rinse-aid and detergent.•
28 Rev 0.0
USER INSTRUCTIONS
EN
8.1 Using the water softening system
The amount of scale contained in the water (water hardness index) can cause
whitish staining on the dry dishes, which tend to become dull over time. The
dishwasher is equipped with an automatic softening system which uses a spe-
cial regenerating salt to reduce the hardness of the water. The dishwasher is
factory set for water hardness level 3 (average hardness 41-60°dF – 24-31°dH
/ 23.6-35 gpg). When using water of medium hardness, the regenerating salt
container should be refi lled after approximately 20 washing cycles. The salt
container can hold approximately 1.7 Kg (3.75 lb) of salt in grains. Some mod-
els are equipped with an optical no-salt indicator. In these models, the cap of
the salt container contains a green fl oat which descends as the salt concen-
tration in the water drops. When the green fl oat can no longer be seen, the
container must be topped up with regenerating salt. The container is situated
at the bottom of the dishwasher. After removing the lower rack, unscrew the
salt container cap (ref. A fi g. 8-01) by turning it counter clockwise and pour in
the salt using the funnel (ref. A fi g. 8-02) supplied with the dishwasher. Before
replacing the cap (ref. A fi g. 8-01), remove any salt residues from around the
opening.
A
Fig. 8-01
Rev 0.0 29
USER INSTRUCTIONS
EN
A
When using the dishwasher for the fi rst time, in addition to the salt it is also •
necessary to add one liter of water to the container.
Each time the salt container is refi lled, make sure that • the cap (ref. A fi g.
8-01) is securely closed. The mixture of water and detergent must never
penetrate the salt container, as this would compromise the operation of the
regeneration system. In the event of this occurring, the warranty will be in-
validated.
Only use regenerating salt specially formulated for domestic dishwashers. If •
using salt tablets, do not fi ll the container completely.
• Do not use table salt as it contains insoluble substances which, over time,
may damage the water softening system.
When necessary, refi ll the regenerating salt container • before starting the
washing program. This way, the excess saline solution will be immediately
removed by the water; the prolonged presence of salt water inside the tank
may lead to corrosion.
BE CAREFUL NOT TO CONFUSE THE SALT AND DETERGENT
PACKAGES; ADDING DETERGENT TO THE SALT CONTAINER
WILL DAMAGE THE WATER SOFTENING SYSTEM.
Fig. 8-02
SA LT
SALT
30 Rev 0.0
USER INSTRUCTIONS
EN
8.2 Using the rinse-aid and detergent
dispensers
The detergent and rinse aid dispensers are situated on the inner part of the
door: the detergent dispenser (ref. A fi g. 8-03) is on the left, and the rinse-
aid dispenser (ref. B fi g. 8-03) is on the right.
A
B
WITH THE EXCEPTION OF THE SOAK PROGRAM, BEFORE EV-
ERY WASH CYCLE IT IS NECESSARY TO ADD THE REQUIRED
AMOUNT OF DETERGENT TO THE DETERGENT DISPENSER.
THE RINSE AID, ON THE OTHER HAND, SHOULD ONLY BE ADD-
ED AS REQUIRED.
Fig. 8-03
Rev 0.0 31
USER INSTRUCTIONS
EN
8.2.1 Adding the rinse-aid
The rinse aid helps the dishes dry faster and prevents the formation of scale de-
posits and staining; it is automatically added to the water during the fi nal rinse
cycle, from the container situated on the inner side of the door .
A
C
B
To add rinse aid:
Open the door. •
Rotate the container cap (ref. A fi g. 8-04) counter clockwise by ¼ of a turn •
and remove it.
Add the rinse aid until the container is full (approximately 4.7 oz). The optical •
level indicator (ref. B fi g. 8-04), on the side of the cap should be completely
obscured. Refi ll the rinse aid when the optical level indicator becomes clear
again, or when the rinse aid warning light illuminates (see para “Description
and use of controls”).
Replace the cover (ref. A fi g. 8-04) by turning it in a clockwise direction until •
it is fully closed.
Use a cloth to remove any spillage of rinse aid which might lead to the forma-•
tion of excess foam.
8.2.2 Adjusting the rinse-aid dispenser setting
The rinse-aid dispenser can be set to one of 6 different levels. The dishwasher
is factory set for medium water hardness (selector set to “3”). To change the
setting, turn the dispenser selector (ref. C fi g. 8-04) to the desired position:
the amount of rinse-aid dispensed is proportional to the position of this selec-
tor. The minimum amount of rinse-aid (selector turned to “1”) is approximately
0.033 oz and the maximum amount (selector turned to “6”) is approximately
0.2 oz.
Fig. 8-04
32 Rev 0.0
USER INSTRUCTIONS
EN
To adjust the rinse aid setting, rotate the dispenser cap (ref. A fi g. 8-04) a •
quarter turn in an counter clockwise direction and remove it.
Then use a screwdriver to rotate the rinse aid selector to the desired posi-•
tion.
Replace the cover (ref. A fi g. 8-04) by turning it in a clockwise direction until •
it is fully closed.
The amount of rinse aid must be increased if the washed dishes appear dull •
or feature circular stains.
If, on the other hand, the dishes are sticky or have white streaks, it is neces-•
sary to reduce the rinse aid setting.
8.2.3 Adding the detergent
DO NOT INHALE OR SWALLOW DETERGENT AS THIS MAY CAUSE
BURNS AND/OR PERMANENT DAMAGE TO THE NOSE, MOUTH
AND THROAT, AND EVEN LEAD TO SUFFOCATION; KEEP DETER-
GENT AWAY FROM YOUR EYES. IF ONE OF THE ABOVE SITUA-
TIONS OCCURS, SEEK MEDICAL ASSISTANCE IMMEDIATELY.
PREVENT CHILDREN FROM COMING INTO CONTACT WITH DE-
TERGENT; KEEP THEM AWAY FROM THE DISHWASHER WHEN
THE DOOR IS OPEN AS IT MAY CONTAIN DETERGENT RESIDUES.
FILL THE DISHWASHER JUST BEFORE STARTING THE WASHING
CYCLE AND THEN KEEP THE DETERGENT OUT OF THE REACH
OF CHILDREN.
To open the detergent dispenser cover, lightly press the relative button (ref.
A fi g. 8-05). Add the detergent and close the cover carefully, pushing down
on the arrow (ref. B fi g. 8-05). During the washing cycle, the dispenser will be
opened automatically.
A
Fig. 8-05
Rev 0.0 33
USER INSTRUCTIONS
EN
A
B
When a program with hot prewash is selected (see table 3-02a), extra de-•
tergent must be placed in the cavity (ref. A or B fi g. 8-06, depending on
models).
Only• use dishwasher-specifi c detergents. For optimal washing results it is
important to use a good quality detergent.
The detergent packs must be sealed and stored in a dry place to prevent •
the formation of lumps which may negatively affect washing results. Once
opened the detergent packs should not be kept for too long, otherwise the
detergent loses its effectiveness.
Do not use detergents formulated for washing dishes by hand, because they •
produce a great deal of foam and may negatively affect the operation of the
dishwasher.
Add the correct amount of detergent. An insuffi cient amount of detergent •
will result in a partial removal of dirt from the dishes, whereas an excessive
amount is wasteful and does not improve the washing results.
The market offers liquid and powder detergents with differing chemical com-•
positions, which may contain phosphates, or be phosphate-free but con-
tain natural enzymes.
Detergents containing • phosphates are more effective against grease and
starch at temperatures above 60°C (140°F).
Enzyme detergents, on the other hand, are also effective at lower tempera-•
tures (from 40 to 55°C / from 104 to 131°F) and are more easily biodegrad-
able. With enzyme detergents it is possible to obtain at low temperatures
comparable results to those which can only be achieved at 65°C (149°F)
using traditional detergents. For the safeguarding of the environment we
recommend the use of phosphates and chlorine-free detergents.
Fig. 8-06
34 Rev 0.0
USER INSTRUCTIONS
EN
When using detergent tabs, place them in the cutlery basket. The dispenser •
has been designed for powder or liquid detergent. As the cap does not
open completely during the washing cycle, tabs are not fully released (and
dissolved). This could generate the following problems:
- insuffi cient detergent released during the cycle and poor washing results;
- the detergent is compacted in the dispenser and is released during the fi nal
rinse cycle.
THE INTRODUCTION OF DETERGENT INTO THE RINSE AID
DISPENSER, EVEN IN LIQUID FORM, WILL DAMAGE THE DISH-
WASHER.
8.3 General warnings and recommendations
Before using the dishwasher for the fi rst time, it is advisable to read the follow-
ing recommendations concerning dish types to be washed and their loading.
There are generally no constraints on the washing of domestic dishes, but in
certain cases it is necessary to take their characteristics into account. Before
loading the dishes into the racks it is necessary to:
remove coarse food remains: e.g. bones, fi sh-bones, etc. which may clog •
the fi lter or damage the wash pump;
soak any pots or pans with burnt-on food remains on the bottom to facilitate •
removal, then load them into the LOWER RACK.
Use the “½ load wash” option (if available) for washing small amounts of dish-
es; it saves water and electricity. When using this function, only load the rack
selected for the ½ load wash; the other rack must remain empty. There is
no need to pre-wash the dishes under running water before loading them into
the racks since this only wastes water. Correct loading of the dishes helps
ensure optimal washing results.
WARNING!
make sure that the dishes are securely in place so that they cannot tip over •
or obstruct the rotation of the spray arms during the washing cycle;
do not place very small objects in the racks as these could fall and obstruct •
the spray arms or the wash pump;
containers such as cups, bowls, glasses and pots should always be loaded •
with the opening facing downwards and with any cavities at an angle, to al-
low the water to drain out;
do not stack dishes or place them in such a way that they cover one other; •
do not place glasses too close together because they may knock against •
each other and break, or there might be staining at the point where they
touch.
Rev 0.0 35
USER INSTRUCTIONS
EN
MAKE SURE that the items being washed are dishwasher-safe.
Items that are not dishwasher-safe:
• Wooden dishes, pots or pans: these may be damaged by the high wash-
ing temperatures.
Handcrafted items: • these are rarely suitable for washing in a dishwasher.
The relatively high water temperatures and the detergents used may dam-
age them.
Lightweight objects: • place lightweight objects in the upper rack where the
water pressure is lower.
Dishes and objects in copper, tin, zinc or brass:• these tend to stain.
Aluminum dishes:• items made from anodized aluminum may lose their
color.
Silverware:• silver items may stain.
Glass and crystal:• in general, glass and crystal objects can be washed in
the dishwasher. However, certain types of glass and crystal may become
dull and lose their clearness after many washings. Therefore, for these items
we recommend using the least aggressive program available (see para “De-
scription and use of the controls”).
Decorated items:• the decorated objects available on the market are gener-
ally able to withstand washing in the dishwasher, although the colors may
fade after a great many washes. If in doubt as to the fastness of the col-
ors, it is advisable to wash just a few items at a time for approximately one
month.
36 Rev 0.0
USER INSTRUCTIONS
EN
8.4 Using the racks
The dishwasher has a capacity of 12 place-settings, including serving dish-
es.
Examples of loading 12 place-settings in the upper rack (see fi g. 8-07) and in
the lower rack (see fi g. 8-08) are shown below.
Fig. 8-07
Fig. 8-08
Rev 0.0 37
USER INSTRUCTIONS
EN
8.4.1 Lower rack
The lower rack receives the full force of the lower spray arm, and should there-
fore be used for the “toughest” items with a heavier degree of soiling.
All types and combinations of loads are permitted, provided that the dishes,
pots and pans are arranged with all the soiled surfaces exposed to the water
jets coming from the bottom.
To make the most of the space inside the rack when loading large items, is
equipped with tip-up supports for plates (see fi g. 8-09).
Fig. 8-09
38 Rev 0.0
USER INSTRUCTIONS
EN
Loading the lower rack (see fi g. 8-10)
Carefully load fl at plates, soup plates, dessert and serving dishes, position-
ing them vertically. Pots, pans and their covers must be loaded upside down.
When loading soup plates and dessert bowls, be sure to leave a gap between
them.
Esempi di caricamento:
Disposizione 1/2 carico
(solo su alcuni modelli)
Fig. 8-10
LOADING EXAMPLES:
1/2 LOAD
Rev 0.0 39
USER INSTRUCTIONS
EN
8.4.2 Cutlery basket (see fi g. 8-11)
The cutlery basket can be removed to simplify unloading.
Arrange the cutlery in an orderly manner inside the basket, with the handles
pointing downwards and taking care not to injure yourself with the knife
blades. The basket is suitable for all types of cutlery, except those long enough
to interfere with the upper spray arm.
Place long items (ladles, wooden spoons and cooking knives) that may inter-
fere with the spray arm in the upper rack making sure that knife tips do
not protrude.
The dishwasher is complete with two cutlery baskets, which means that one
of them can be removed, freeing space in the bottom rack, if there is not much
cutlery to be washed, or if a ½ load program is being used (on models with this
function).
The baskets feature an exclusive system of independent sliding tip-up sup-
ports, offering a choice of combinations to allow optimum use of the space
available.
Inserti verticali
Movimento per
l'estrazione degli
inserti
Inserto
orizzontale
chiuso
Inserto
orizzontale
aperto
Fig. 8-11
VERTICAL INSERTS
MOVEMENT REQUIRED
TO EXTRACT THE INSERTS
HORIZONTAL
INSERT CLOSED
HORIZONTAL
INSERT OPEN
40 Rev 0.0
USER INSTRUCTIONS
EN
8.4.3 Upper rack (see fi g. 8-12)
It is recommended to load the upper rack with small or medium-sized items
such as glasses, small plates, tea or coffee cups, shallow bowls and light
objects made from heat resistant plastic.
If the upper rack is used in the lowermost position, it can also be loaded with
serving dishes, provided they are only slightly soiled.
The top rack is fi tted, on the left, with two plastic racks which can be raised to
make room for tall glasses, such as stem glasses.
Fig. 8-12
Rev 0.0 41
USER INSTRUCTIONS
EN
Loading the upper rack (see fi g. 8-13)
Load plates facing forward; cups, bowls etc. must always be facing down-war-
ds. The left-hand side of the rack can be loaded with two layers of cups and
glasses. The center can be fi lled with plates and side-plates, fi tted upright into
the supports provided.
Fig. 8-13
LOADING EXAMPLES:
42 Rev 0.0
USER INSTRUCTIONS
EN
T he upper rack can be set in three different positions on both sides. The rack
must be level on both sides.
To raise the rack (ref. A fi g. 8-14), lift it with the two handles (e.g.: ref. B fi g. 8-
14) to the fi rst or second catch depending on the height required. To lower it
(ref. C fi g. 8-14), pull up the two release levers (e.g.: ref. D fi g. 8-14). This is also
possible with the rack loaded, but in this case when lowering the rack it should
be held steady with one hand to avoid knocking the dishes.
A
B
D
C
Fig. 8-14
Rev 0.0 43
USER INSTRUCTIONS
EN
9 CLEANING AND USER-MAINTENANCE
BEFORE CARRYING OUT ANY WORK, ALWAYS DISCONNECT
THE APPLIANCE FROM THE ELECTRICAL POWER SUPPLY.
9.1 General warnings and recommendation
NEVER USE ABRASIVE AND/OR CORROSIVE DETERGENTS
TO CLEAN THE APPLIANCE.
Clean the outer surfaces and door-lining of the dishwasher regularly using a
soft cloth moistened with a neutral detergent (not abrasive and/or corrosive)
suitable for painted surfaces. Clean the door gaskets with a damp sponge.
Periodically (once or twice a year) it is advisable to clean the tank and gaskets,
using a soft cloth and water to remove any deposits.
Do not clean the controls with too much water as this may leak onto the elec-
tronic components and damage them.
After cleaning, dry the appliance with a soft, lint-free cloth.
If stainless steel surfaces are preset, clean them with a non-abrasive product
specifi c for stainless steel. To prevent stains, a nebulizer may also be used,
though sparingly and at a moderate pressure.
44 Rev 0.0
USER INSTRUCTIONS
EN
9.2 Cleaning the water intake fi lter
Clean the water inlet fi lter at regular intervals. After closing the delivery tap,
unscrew the ring nut (ref. A fi g. 9-01) on the water inlet pipe (using a pair of pli-
ers, if necessary) and delicately clean the fi lter, removing deposits or impurities.
Then fi rmly fi x the pipe by tightening the ring nut (ref. A fi g. 9-01) (use a pair of
pliers, if necessary).
A
9.3 Cleaning the spray arms
The spray arms can be easily removed for periodic cleaning of the nozzles,
to prevent possible clogging. Wash them under running water (at room tem-
perature) and carefully replace them in their seats, checking that their rotary
movement is in no way impeded; if this is not the case, make sure they have
been mounted properly.
Removing the spray arms
• To remove the upper spray arm (ref. A fi g. 9-02), unscrew the locking ring
(ref. B fi g. 9-02) by turning it clockwise. After cleaning, remount the spray
arm in its seat and tighten the locking ring by turning it anti-clockwise.
To remove the lower spray arm (ref. A fi g. 9-03), simply lift it up, pulling by the •
central part (see fi g. 9-03). Then remount the lower spray arm into its seat
and push it down slightly until it click into place (see fi g. 9-03).
Fig. 9-01
Rev 0.0 45
USER INSTRUCTIONS
EN
A
B
A
•
•
•
•
•
•
Fig. 9-02
Fig. 9-03
46 Rev 0.0
USER INSTRUCTIONS
EN
9.4 Cleaning the fi lter unit
Periodically inspect the fi lter unit (ref. A fi g. 9-04) and, if necessary, clean it •
under running water (at room temperature), using a stiff brush. To remove
the fi lter, grip the tabs, turn counter clockwise and lift upwards;
push the center fi lter (ref. A fi g. 9-05) from the underside to remove it from •
the micro-fi lter;
separate the two parts which make up the plastic center fi lter by pressing •
the body of the fi lter in the zone shown by the arrows (ref. B fi g. 9-05);
remove the center fi lter by lifting it upwards.•
after cleaning, remount the fi lter unit, joining the two parts comprising the •
centre fi lter by pushing slightly until they click into place; insert the centre
fi lter into the micro-fi lter (see fi g. 9-05). Reposition the fi lter unit (ref. A fi g.
9-04) into its seat, turning it clockwise until it locks.
A
BB
A
Fig. 9-04
Fig. 9-05
Rev 0.0 47
USER INSTRUCTIONS
EN
9.5 General warnings and recommendations
for correct maintenance
Clean the fi lters • under running water (at room temperature) using a stiff
brush.
When removing the fi lter• , take care that there are no food residues on
it. If any residues fall into the washing pit (ref. A fi g. 9-06), they might block
hydraulic components or foul the spray arm nozzles.
It is essential to • thoroughly clean the fi lters according to the above in-
structions: the dishwasher cannot function if the fi lters are clogged.
Carefully replace• the fi lters in their seats, to avoid damaging the wash
pump.
Fig. 9-06
48 Rev 0.0
USER INSTRUCTIONS
EN
Prolonged non-use recommendations
Run the soak program • twice in succession.
Unplug the power• cord from the socket.
Leave • the door slightly open in order to prevent the formation of unpleas-
ant odors inside the washing tank.
Fill the rinse-aid dispenser• .
Shut off the water supply tap• .
Before starting the dishwasher after prolonged non-use
Check that there are no deposits of sludge or rust inside the water pipe: if •
there are, allow the water to run from the water supply tap for a few min-
utes.
Plug the power cord• back into the socket.
Reconnect the water intake hose and open the tap again• .
9.6 Troubleshooting minor problems
In some cases it is possible to remedy minor problems by referring to the fol-
lowing instructions:
If the program fails to start, check that:
the dishwasher is connected to the electrical power supply; •
there is no power failure; •
the water tap is open;•
the dishwasher door is properly closed. •
If water remains inside the dishwasher, check that:
the drain hose is not kinked•
the drain siphon is not obstructed; •
the dishwasher fi lters are not clogged. •
If the dishes do not come out clean, check that:
the correct amount of detergent has been added; •
there is regenerating salt inside the special container; •
the dishes are being loaded correctly; •
the selected program is suitable for the dish types and their degree of soil; •
all the fi lters are clean and positioned correctly; •
the spray arm nozzles are not obstructed; •
there is no object obstructing the rotation of the spray arms.•
Rev 0.0 49
USER INSTRUCTIONS
EN
If the dishes fail to dry or remain dull, check that:
there is rinse aid inside the special container; •
the rinse-aid dispenser setting is correct; •
the detergent used is of good quality and has not lost its effectiveness (due •
to incorrect storage, for example, the box was left open without brackets).
If the dishes show signs of streaking, staining, etc., check
that:
the rinse aid dispenser setting is not too high. •
If there are visible traces of rust inside the tank:
the tank is made of steel, and therefore any rust marks are due to external •
elements (fragments of rust from the water pipes, pots, cutlery, etc.). Special
products are commercially available to remove such marks.
check that the amount of detergent being used is correct. Certain deter-•
gents can be more corrosive than others.
check that the cap of the salt container is securely closed, and that the water •
softening setting is correct.
IF AFTER PERFORMING THE ABOVE TROUBLESHOOTING IN-
STRUCTIONS THE PROBLEM PERSISTS, CALL THE NEAREST
TECHNICAL ASSISTANCE CENTER.
WARNING: ANY OPERATIONS PERFORMED ON THE AP-
PLIANCE BY AN UNAUTHORIZED PERSON ARE NOT COV-
ERED BY THE WARRANTY AND SHALL BE PAID FOR BY THE
USER.
50 Rev 0.0
USER INSTRUCTIONS
EN
10 TECHNICAL DATA (SEE TABLE 10-01)
Width
59.7 cm ÷ 59.9 cm (23-1/2” ÷ 23-37/64”)
Depth measured fl ush
with the outer edge of the
control panel
55 cm (21-21/32”)
Height
from 86 cm to 91 cm (from 33-55/64” to 35-53/64”)
Capacity
12 standard place-settings
Water supply pressure
min. 7 - max. 130 PSI (min. 0.5 – max. 9 bar)
Electrical characteristics
See rating plate
Table 10-01
Rev 0.0 1
SOMMAIRE FR
SOMMAIRE
1 INTRODUCTION ........................................................................................3
2 AVERTISSEMENT SUR LA SÉCURITÉ ET L’UTILISATION .......................... 5
3 DESCRIPTION ET UTILISATION DES COMMANDES ............................... 12
3.2 Sélection du programme de lavage, mise en marche et arrêt ................... 13
3.2.1 Mise en marche .......................................................................................16
3.2.2 Sélection et démarrage du programme ....................................................17
3.2.3 Fin du programme ....................................................................................17
3.2.4 Interruption d’un programme .................................................................... 17
3.2.5 Sélection d’un autre programme .............................................................. 17
3.2.6 Annulation du programme en cours d’exécution ...................................... 18
3.2.7 Options ....................................................................................................18
3.2.8 Arrêt .......................................................................................................20
3.3 Fonctions supplémentaires ....................................................................... 20
3.3.1 Réglage de l’adoucisseur ......................................................................... 20
4 POUR ÉCONOMISER DE L’ÉNERGIE ET RESPECTER L’ENVIRONNE-
MENT ......................................................................................................22
4.1 Pour réduire les consommations de produit de lavage et respecter l’environ-
nement ....................................................................................................22
5 VIDER LE LAVE-VAISSELLE .....................................................................23
6 GUIDE DE DÉPANNAGE ..........................................................................24
7 INSTRUCTIONS POUR L’INSTALLATION ET LA POSE ............................26
8 INSTRUCTION POUR L’UTILISATION.......................................................29
8.1 Utilisation de l’adoucisseur d’eau ............................................................ 30
2 Rev 0.0
SOMMAIRE
FR
8.2 Utilisation du distributeur de produit de lavage et du doseur de liquide de
rinçage .....................................................................................................32
8.2.1 Ajout du liquide de rinçage .......................................................................33
8.2.2 Réglage du dosage du liquide de rinçage .................................................33
8.2.3 Chargement du produit de lavage ............................................................34
8.3 Avertissements et conseils généraux ........................................................ 36
8.4 Utilisation des paniers ..............................................................................38
8.4.1 Panier inférieur .........................................................................................39
8.4.2 Panier à couverts .....................................................................................41
8.4.3 Panier supérieur ....................................................................................... 42
9 INSTRUCTIONS POUR LE NETTOYAGE ET L’ENTRETIEN ......................45
9.1 Avertissements et conseils généraux ........................................................ 45
9.2 Nettoyage du fi ltre d’arrivée d’eau ............................................................46
9.3 Nettoyage des bras de lavage .................................................................. 46
9.4 Nettoyage du groupe fi ltrant .....................................................................48
9.5 Instructions et conseils pour un entretien correct ...................................... 49
9.6 Élimination de petits inconvénients ...........................................................50
10 DONNÉES TECHNIQUES
(VOIR TAB. 10-01) .................................................... 52
Rev 0.0 3
INTRODUCTION
FR
1 INTRODUCTION
Nous vous remercions d’avoir choisi l’un de nos produits. Pour
connaître les conditions les plus appropriées pour une utilisation
correcte et sûre de votre lave-vaisselle, lisez attentivement les ins-
tructions de ce manuel. Les paragraphes sont proposés de façon
à faire connaître progressivement toutes les fonctions de l’appareil ;
les textes sont facilement compréhensibles et sont illustrés par des
images détaillées. Ce manuel, d’une consultation facile, est conçu
pour offrir des réponses aux questions qui peuvent surgir lors de
l’utilisation du lave-vaisselle.
Avant d’utiliser le lave-vaisselle, lisez avec attention ce qui est re-
porté au chapitre 2 “Avertissements pour la sécurité et l’utilisation”.
Pour toute autre information concernant l’utilisation et l’entretien du
lave-vaisselle, lisez attentivement le manuel général ci-joint.
Le manuel comprend les sections suivantes :
INTRODUCTION : cette section contient des informations généri-
ques concernant le manuel.
AVERTISSEMENTS : cette section contient une série d’avertisse-
ments concernant la sécurité et l’utilisation du lave-vaisselle.
INSTRUCTIONS POUR L’INSTALLATEUR : elles sont destinées au
technicien qualifi é qui doit effectuer l’installation, la mise en ser-
vice et l’essai de l’appareil.
INSTRUCTIONS POUR L’UTILISATEUR : cette section contient des
conseils utiles sur l’utilisation des paniers, bras de lavage, réservoirs
et fi ltres.
Nomenclature des fi gures et des tableaux :
l’encadré qui contient les fi gures reporte, en bas sur la droite, la
numérotation progressive de celles-ci. Un exemple de numérotation
est “Fig. 4-01”, où le premier chiffre (4) correspond au chapitre d’ap-
partenance de la fi gure, tandis que le deuxième chiffre (01) corres-
pond au numéro progressif de la fi gure au sein du chapitre 4 (dans
l’exemple, la Fig. 4-01 correspond à la première fi gure du chapitre
4). La numérotation des tableaux suit le même principe avec, au lieu
de “Fig.”, la notation “Tab.” (par ex. Tab. 4-01 correspond au pre-
mier tableau du chapitre 4). Si un même tableau occupe plusieurs
pages, une lettre est ajoutée après le chiffre progressif (par ex. “Tab.
4-01a”, Tab. 4-01b”).
4 Rev 0.0
INTRODUCTION
FR
Symboles utilisés dans ce manuel (voir tab. 1-01)
DANGER. Ce symbole indique des informations et avertissements
qui doivent impérativement être respectés pour ne pas compromettre
la sécurité des personnes ou endommager l’appareil.
DANGER ÉLECTRIQUE. Ce symbole indique des informations
et avertissements concernant les circuits électriques qui doivent
impérativement être respectés pour ne pas compromettre la sécurité
des personnes ou endommager l’appareil.
Ce symbole indique des informations et avertissements de caractère
général.
Tab. 1-01
Rev 0.0 5
AVERTISSEMENT
FR
2 AVERTISSEMENTS SUR LA SÉCURITÉ ET
L’UTILISATION
(Conserver ces instructions)
CE MANUEL FAIT PARTIE INTÉGRANTE DE L’APPAREIL : IL
DOIT ÊTRE CONSERVÉ INTACT ET ACCOMPAGNER LE LAVE-
VAISSELLE (AVEC LES ÉVENTUELS MANUELS ANNEXÉS “INS-
TALLATION” ET “DESCRIPTION DES COMMANDES”). AVANT
L’UTILISATION, NOUS CONSEILLONS DE LIRE AVEC ATTENTION
TOUTES LES INDICATIONS CONTENUES DANS LE MANUEL.
L’INSTALLATION DOIT ÊTRE EFFECTUÉE PAR DU PERSONNEL
QUALIFIÉ, CONFORMÉMENT AUX NORMES EN VIGUEUR. CET
APPAREIL EST PRÉVU POUR UNE UTILISATION DE TYPE DO-
MESTIQUE ET RÉPOND AUX DIRECTIVES ACTUELLEMENT EN
VIGUEUR, Y COMPRIS EN CE QUI CONCERNE LA PRÉVENTION
ET L’ÉLIMINATION DES PERTURBATIONS ÉLECTROMAGNÉTI-
QUES. L’APPAREIL EST FABRIQUÉ POUR EXÉCUTER LA FONC-
TION SUIVANTE : LAVAGE ET SÉCHAGE DE LA VAISSELLE ;
TOUTE AUTRE UTILISATION DOIT ÊTRE CONSIDÉRÉE COMME
INCORRECTE.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR
UNE UTILISATION AUTRE QUE DE CELLES INDIQUÉES.
LA PLAQUE D’IDENTIFICATION, AVEC LES DONNÉES TECHNI-
QUES, LE NUMÉRO MATRICULE ET LE MARQUAGE, EST PO-
SITIONNÉE DE FAÇON VISIBLE SUR LE BORD INTERNE DE LA
PORTE DU LAVE-VAISSELLE.
LA PLAQUE D’IDENTIFICATION NE DOIT JAMAIS ÊTRE EN-
LEVÉE.
L’APPAREIL N’EST PAS ADAPTÉ POUR UNE UTILISATION MARI-
TIME OU MOBILE COMME, PAR EXEMPLE, SUR DES CAMPING-
CARS OU BATEAUX. LES LAVE-VAISSELLE CERTIFIÉS POUR UN
USAGE DOMESTIQUE NE SONT PAS DESTINÉS AUX ÉTABLISSE-
MENTS ALIMENTAIRES AUTORISÉS.
CONTRÔLER QUE LA TENSION, LA FRÉQUENCE ET LA SENSIBI-
LITÉ DE PROTECTION DE L’INSTALLATION ÉLECTRIQUE GÉNÉ-
RALE CORRESPONDENT AUX INDICATIONS REPORTÉES SUR LA
PLAQUE D’IDENTIFICATION DE L’APPAREIL.
6 Rev 0.0
AVERTISSEMENT
FR
NE PAS LAISSER DES RÉSIDUS D’EMBALLAGE SANS SUR-
VEILLANCE DANS L’HABITATION. SÉPARER LES DIFFÉRENTS
MATÉRIAUX DE L’EMBALLAGE À JETER ET LES APPORTER DANS
LE CENTRE DE COLLECTE SÉLECTIVE LE PLUS PROCHE. LES
RÉSIDUS D’EMBALLAGE NE DOIVENT PAS ÊTRE LAISSÉS À LA
PORTÉE DES ENFANTS, DE PERSONNES AYANT DES CAPACI-
TÉS PHYSIQUES ET/OU MENTALES RÉDUITES OU DES ANIMAUX
AFIN D’ÉVITER LE RISQUE D’ASPHYXIE.
AVANT DE PROCÉDER À L’INSTALLATION, COUPER L’ALIMENTA-
TION ÉLECTRIQUE DANS LA ZONE DE POSITIONNEMENT.
NE PAS UTILISER DES PROLONGATEURS, ADAPTATEURS OU
DÉRIVATEURS, CAR ILS PEUVENT PROVOQUER DES SUR-
CHAUFFES OU S’ENFLAMMER EN ENTRAÎNANT DES RISQUES
D’INCENDIE.
PENDANT L’INSTALLATION, FAIRE ATTENTION AUX BORDS
TRANCHANTS SUR LE LAVE-VAISSELLE ; POUR ÉVITER DE SE
BLESSER, METTRE DES GANTS DE SÉCURITÉ.
LA MISE À LA TERRE CONFORMÉMENT AUX MODALITÉS PRÉ-
VUES PAR LES NORMES DE SÉCURITÉ DE L’INSTALLATION
ÉLECTRIQUE EST OBLIGATOIRE. EN CAS DE DOUTE, FAIRE
CONTRÔLER L’INSTALLATION PAR UN ÉLECTRICIEN QUALIFIÉ
(VOIR ÉGALEMENT LES AVERTISSEMENTS REPORTÉS DANS LE
CHAPITRE 7).
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR
LES ÉVENTUELS DOMMAGES AUX PERSONNES OU AUX
CHOSES DÉRIVANT D’UNE MISE À LA TERRE NON EXÉCU-
TÉE OU DÉFECTUEUSE.
APRÈS CHAQUE UTILISATION, METTRE HORS TENSION LE
LAVE-VAISSELLE POUR ÉVITER UNE DISPERSION D’ÉNERGIE
ÉLECTRIQUE.
Rev 0.0 7
AVERTISSEMENT
FR
EN CAS D’ANOMALIES DE FONCTIONNEMENT, DÉBRANCHER
LE LAVE-VAISSELLE DU RÉSEAU ÉLECTRIQUE ET FERMER LE
ROBINET D’EAU .
NE PAS UTILISER DES APPAREILS ENDOMMAGÉS PAR LE
TRANSPORT ! EN CAS DE DOUTE, CONSULTER LE REVENDEUR.
L’APPAREIL DOIT ÊTRE INSTALLÉ ET BRANCHÉ CONFORMÉ-
MENT AUX INSTRUCTIONS FOURNIES PAR LE FABRICANT OU
PAR DU PERSONNEL QUALIFIÉ.
UTILISER UNIQUEMENT DES PRODUITS DE LAVAGE DÉCLARÉS
ADAPTÉS POUR L’USAGE DANS LES LAVE-VAISSELLE. NE PAS
UTILISER DES PRODUITS DE LAVAGE POUR LE LAVAGE À LA
MAIN. UTILISER UNIQUEMENT DU LIQUIDE DE RINÇAGE POUR
LAVE-VAISSELLE DOMESTIQUES.
NE PAS INHALER NI INGÉRER LE PRODUIT DE LAVAGE ; IL PEUT
PROVOQUER DES BRÛLURES ET/OU DES LÉSIONS IRRÉPARA-
BLES AU NEZ, À LA BOUCHE ET À LA GORGE ET MÊME PROVO-
QUER L’ASPHYXIE ; ÉVITER QUE LE PRODUIT DE LAVAGE ENTRE
EN CONTACT AVEC LES YEUX. SI LES SITUATIONS SUSMEN-
TIONNÉES SE PRODUISENT, FAIRE IMMÉDIATEMENT APPEL À
UN MÉDECIN.
AFIN D’ÉVITER QUE LES ENFANTS ENTRENT EN CONTACT AVEC
LES PRODUITS DE LAVAGE, CHARGER CEUX-CI JUSTE AVANT
DE DÉMARRER LE PROGRAMME DE LAVAGE, PUIS LES RANGER
HORS DE LEUR PORTÉE.
LE LAVE-VAISSELLE DOIT ÊTRE UTILISÉ PAR DES ADULTES. SON
UTILISATION PAR DES PERSONNES AVEC DES CAPACITÉS PHY-
SIQUES ET/OU MENTALES RÉDUITES N’EST ADMISE QUE SOUS
LA SUPERVISION D’UN RESPONSABLE POUR LEUR SÉCURITÉ.
POUR ÉLIMINER LE RISQUE DE DOMMAGES AUX PERSONNES,
NE PAS PERMETTRE AUX ENFANTS DE S’APPROCHER DU LAVE-
VAISSELLE ET/OU DE JOUER AVEC OU SUR CELUI-CI. DES RÉSI-
DUS DE PRODUIT DE LAVAGE PEUVENT RESTER À L’INTÉRIEUR
DU LAVE-VAISSELLE ET PROVOQUER DES LÉSIONS IRRÉPARA-
BLES AUX YEUX, À LA BOUCHE ET À LA GORGE ET MÊME PRO-
8 Rev 0.0
AVERTISSEMENT
FR
VOQUER L’ASPHYXIE ; SI LES SITUATIONS SUSMENTIONNÉES
SE PRODUISENT, FAIRE IMMÉDIATEMENT APPEL À UN MÉDE-
CIN.
FAIRE ATTENTION : IL EXISTE LE RISQUE QUE LES ENFANTS
S’ENFERMENT À L’INTÉRIEUR DU LAVE-VAISSELLE !
NE PAS INTRODUIRE DE SOLVANTS COMME DE L’ALCOOL OU
DE LA TÉRÉBENTHINE, CAR ILS PEUVENT PROVOQUER DES EX-
PLOSIONS.
NE PAS VERSER DU PRODUIT DE LAVAGE EN POUDRE ET/OU
LIQUIDE DANS LE RÉSERVOIR DU LIQUIDE DE RINÇAGE, CAR
CELUI-CI PEUT S’ENDOMMAGER.
NE PAS VERSER DU PRODUIT DE LAVAGE EN POUDRE ET/OU
LIQUIDE DANS LE RÉSERVOIR DE L’ADOUCISSEUR, CAR CELUI-
CI PEUT S’ENDOMMAGER.
NE PAS UTILISER DES PRODUITS DE LAVAGE POUR USAGE IN-
DUSTRIEL ; ILS PEUVENT ENDOMMAGER LES MATÉRIAUX QUI
CONSTITUENT L’APPAREIL ET PROVOQUER DES RÉACTIONS
CHIMIQUES VIOLENTES (PAR EX. GAZ EXPLOSIF).
NE PAS INTRODUIRE DE LA VAISSELLE TACHÉE DE CENDRES,
DE CIRE OU DE PEINTURE / VERNIS.
NE PAS INTRODUIRE DANS L’APPAREIL DE LA VAISSELLE EN
PLASTIQUE SENSIBLE AUX TEMPÉRATURES ÉLEVÉES COMME,
PAR EXEMPLE, DES COUVERTS OU RÉCIPIENTS JETABLES, CAR
ILS PEUVENT SE DÉFORMER. NE PAS LAVER DES OBJETS EN
PLASTIQUE S’ILS NE REPORTENT PAS L’INSCRIPTION “LAVABLE
AU LAVE-VAISSELLE” OU UNE INDICATION SIMILAIRE. EN CAS
D’OBJETS NON MARQUÉS, CONTRÔLER LES INDICATIONS DU
FABRICANT ; EN CAS D’ABSENCE D’INFORMATIONS, NE PAS
LAVER CES OBJETS DANS LE LAVE-VAISSELLE.
NE PAS INTRODUIRE D’ANIMAUX DANS LE LAVE-VAISSELLE.
Rev 0.0 9
AVERTISSEMENT
FR
SI L’ON OUVRE LA PORTE DU LAVE-VAISSELLE PENDANT LE
FONCTIONNEMENT, IL EXISTE LE RISQUE DE BRÛLURES À CAU-
SE DE LA CHALEUR PRÉSENTE À L’INTÉRIEUR DE L’APPAREIL ;
NE PAS S’EXPOSER À LA VAPEUR QUI SORT DU LAVE-VAISSEL-
LE ET NE PAS TOUCHER LES COMPOSANTS QUI SE TROUVENT
À L’INTÉRIEUR.
UNE FOIS LE PROGRAMME DE LAVAGE TERMINÉ OU APRÈS
QU’IL A ÉTÉ INTERROMPU, ATTENDRE AU MOINS 20 MINUTES
AVANT DE VIDER LE LAVE-VAISSELLE, AFIN QUE LA VAISSELLE
AIT LE TEMPS DE REFROIDIR.
DANS CERTAINES SITUATIONS, DE L’HYDROGÈNE PEUT SE
FORMER DANS UN SYSTÈME FONCTIONNANT AVEC DE L’EAU
CHAUDE QUAND IL N’EST PAS UTILISÉ PENDANT PLUS DE
DEUX SEMAINES. L’HYDROGÈNE EST UN GAZ EXPLOSIF. SI
LE SYSTÈME À EAU CHAUDE N’A PAS ÉTÉ UTILISÉ PENDANT
DEUX SEMAINES OU PLUS, AVANT D’UTILISER LE LAVE-VAIS-
SELLE, IL FAUT OUVRIR TOUS LES ROBINETS DE L’EAU CHAU-
DE ET LAISSER L’EAU COULER PENDANT QUELQUES MINUTES.
CELA PERMET L’ÉLIMINATION DES ÉVENTUELLES ACCUMULA-
TIONS D’HYDROGÈNE. CE GAZ ÉTANT INFLAMMABLE, NE
PAS FUMER NI UTILISER DES FLAMMES NUES PENDANT
CETTE OPÉRATION.
SI L’ON S’APPUIE SUR LA PORTE OUVERTE DU LAVE-VAIS-
SELLE OU QUE L’ON MONTE DESSUS, LE LAVE-VAISSELLE
PEUT SE RENVERSER, AVEC LES RISQUES CONSÉQUENTS
POUR LES PERSONNES. NE PAS LAISSER LA PORTE DU
LAVE-VAISSELLE OUVERTE, CAR ON PEUT LA HEURTER.
NE PAS S’APPUYER SUR LES PANIERS DU LAVE-VAISSELLE OU
MONTER DESSUS.
NE PAS BOIRE L’EAU QUI EST ÉVENTUELLEMENT RESTÉE DANS
LA VAISSELLE OU DANS LE LAVE-VAISSELLE.
LES COUTEAUX ET LES AUTRES USTENSILES DE CUISINE AVEC
DES POINTES TRANCHANTES DOIVENT ÊTRE PLACÉS DANS LE
PANIER À COUVERTS AVEC LES POINTES TOURNÉES VERS LE
BAS OU EN POSITION HORIZONTALE DANS LE PANIER SUPÉ-
RIEUR, EN VEILLANT À NE PAS SE BLESSER ET À CE QU’ILS NE
10 Rev 0.0
AVERTISSEMENT
FR
DÉPASSENT PAS, DE FAÇON À ÉVITER LE RISQUE DE SE COU-
PER.
POSITIONNER LES OBJETS TRANCHANTS/POINTUS DE FAÇON
À ÉVITER QU’ILS ENDOMMAGENT LES JOINTS DE LA PORTE.
NE PAS METTRE EN MARCHE LE LAVE-VAISSELLE SI LES PAN-
NEAUX QUI LE FERMENT NE SONT PAS TOUS POSITIONNÉS
CORRECTEMENT.
NE PAS MODIFIER LES COMMANDES DU LAVE-VAISSELLE.
MODÈLES DOTÉS D’AQUASTOP : L’AQUASTOP EST UN DIS-
POSITIF QUI EMPÊCHE LE DÉBORDEMENT EN CAS DE FUITES
D’EAU. APRÈS L’INTERVENTION DE L’AQUASTOP (SIGNALÉE
PAR L’AFFICHAGE DE L’ERREUR CORRESPONDANTE SUR L’AF-
FICHEUR), IL FAUT CONTACTER UN TECHNICIEN QUALIFIÉ POUR
QU’IL TROUVE CE QUI EST À L’ORIGINE DE LA PANNE ET EFFEC-
TUE LA RÉPARATION. DANS LES MODÈLES DOTÉS D’AQUAS-
TOP, LE TUYAU D’ALIMENTATION EN EAU CONTIENT UNE ÉLEC-
TROVALVE. NE PAS COUPER LE TUYAU ET NE PAS LAISSER
TOMBER L’ÉLECTROVALVE DANS L’EAU. SI LE TUYAU D’ALI-
MENTATION EN EAU EST ENDOMMAGÉ, DÉBRANCHER L’APPA-
REIL DU RÉSEAU HYDRIQUE ET ÉLECTRIQUE.
IMMÉDIATEMENT APRÈS L’INSTALLATION, EFFECTUER UN BREF
ESSAI DE L’APPAREIL (VOIR MAN. “INSTALLATION”). EN CAS DE
DÉFAUT DE FONCTIONNEMENT, DÉBRANCHER L’APPAREIL DU
RÉSEAU ÉLECTRIQUE ET CONTACTER LE CENTRE SAV LE PLUS
PROCHE. NE PAS ESSAYER DE RÉPARER L’APPAREIL.
LE LAVE-VAISSELLE SATISFAIT TOUTES LES EXIGENCES
PRESCRITES PAR LES NORMES DE SÉCURITÉ EN VIGUEUR
CONCERNANT LES APPAREILS ÉLECTRIQUES. LES ÉVENTUELS
CONTRÔLES TECHNIQUES DOIVENT ÊTRE EFFECTUÉS PAR DU
PERSONNEL SPÉCIALISÉ ET AUTORISÉ : LES RÉPARATIONS
EFFECTUÉES PAR DU PERSONNEL NON AUTORISÉ COM-
PORTENT NON SEULEMENT L’ANNULATION DE LA GARAN-
TIE, MAIS PEUVENT ÉGALEMENT ÊTRE UNE SOURCE DE
RISQUE POUR L’UTILISATEUR .
Rev 0.0 11
AVERTISSEMENT
FR
POUR LE NETTOYAGE ET L’ENTRETIEN DE L’APPAREIL : AVANT
D’EFFECTUER L’ENTRETIEN DE L’APPAREIL, DÉBRANCHER LA
FICHE OU COUPER L’ALIMENTATION AU MOYEN DU DISPOSITIF
D’INTERRUPTION OMNIPOLAIRE.
IL FAUT ENLEVER LA PORTE DE LA CUVE DE LAVAGE ET COU-
PER L’ALIMENTATION ÉLECTRIQUE À L’APPAREIL QUAND ON
DÉPOSE UN ANCIEN LAVE-VAISSELLE POUR DES RÉPARATIONS
OU POUR LE REMPLACEMENT DÉFINITIF.
LE SYMBOLE PRÉSENT SUR L’APPAREIL OU SUR LA DOCU-
MENTATION QUI L’ACCOMPAGNE INDIQUE QUE CE PRODUIT NE
PEUT EN AUCUN CAS ÊTRE TRAITÉ COMME DÉCHET MÉNAGER.
IL DOIT PAR CONSÉQUENT ÊTRE REMIS À UN CENTRE DE COL-
LECTE DES DÉCHETS CHARGÉ DU RECYCLAGE DES ÉQUIPE-
MENTS ÉLECTRIQUES ET ÉLECTRONIQUES. POUR LA MISE AU
REBUT, RESPECTER LES NORMES RELATIVES À L’ÉLIMINATION
DES DÉCHETS EN VIGUEUR DANS LE PAYS D’INSTALLATION.
POUR OBTENIR DE PLUS AMPLES DÉTAILS AU SUJET DU TRAI-
TEMENT, DE LA RÉCUPÉRATION ET DU RECYCLAGE DE CET AP-
PAREIL, S’ADRESSER AU BUREAU COMPÉTENT DE LA COMMU-
NE, À LA SOCIÉTÉ DE COLLECTE DES DÉCHETS OU DIRECTEMENT
AU REVENDEUR.
EN PROCÉDANT CORRECTEMENT À LA MISE AU REBUT DE CET
APPAREIL, ON CONTRIBUE À ÉVITER TOUTE CONSÉQUENCE
NUISIBLE POUR L’ENVIRONNEMENT ET LA SANTÉ DE L’HOM-
ME.
LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR
LES DOMMAGES AUX PERSONNES, AUX CHOSES ET AUX
ANIMAUX PROVOQUÉS PAR L’INOBSERVANCE DES PRES-
CRIPTIONS SUSMENTIONNÉES OU DÉRIVANT DE LA MO-
DIFICATION ABUSIVE, NE SERAIT-CE QUE D’UNE SEULE
PARTIE, DE L’APPAREIL ET DE L’UTILISATION DE PIÈCES DE
RECHANGE NON D’ORIGINE.
EN CAS DE DOUTES SUR LE CONTENU DU MANUEL,
CONTACTER LE SERVICE APRÈS-VENTE.
12 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
3 DESCRIPTION ET UTILISATION DES COM-
MANDES
3.1 Bandeau de commande
Les commandes et les contrôles du lave-vaisselle sont réunis sur le bandeau
de commande supérieur (voir fi g. 3-01). Toutes les opérations de mise en mar-
che, programmation, arrêt, etc. doivent être exécutées avec la porte ouverte.
Une brève description (voir tab. 3-01) des différentes commandes disponibles
depuis le bandeau de commande est reportée ci-après.
END
P
AUTO
Sanitized
Sanitized
Fig. 3-01
Rev 0.0 13
INSTRUCTIONS POUR L’UTILISATEUR
FR
1
Touche marche/arrêt
Quand on appuie sur cette touche, on met l’appareil sous tension.
2
Voyants programme sélectionné
Le voyant allumé indique le programme sélectionné ; il est également utilisé pour
signaler d’éventuelles pannes (Guide de dépannage).
3
Touche sélection programmes
En appuyant sur cette touche, on peut sélectionner le programme désiré parmi ceux
qui sont proposés en séquence.
4
Voyant absence sel
Quand il est allumé, le voyant signale l’absence de sel dans le réservoir prévu à cet
effet.
5
Voyant absence liquide de rinçage
Quand il est allumé, le voyant signale l’absence de liquide de rinçage dans le réservoir
prévu à cet effet.
6
Touche programmes supplémentaires
En appuyant sur cette touche, on peut sélectionner l’un des cinq programmes
supplémentaires (voir tableau 3-02b).
7
Voyant programmes supplémentaires
Le voyant allumé indique que c’est l’un des cinq programmes supplémentaires (voir
tableau 3-02b) qui sera exécuté.
8
Voyant désinfection
Quand il est allumé, ce voyant indique que la fonction correspondante a été activée.
9
Touche demi-charge
Quand on appuie sur cette touche, on sélectionne l’option lavage demi-charge.
10
Voyants demi-charge
Quand l’un des deux voyants est allumé, il indique que le lavage demi-charge a été
sélectionné pour le panier supérieur ou inférieur.
11
Touche départ différé
En appuyant sur cette touche, on peut différer le démarrage du programme d’un
temps allant jusqu’à 9 heures.
12 Affi cheur d’informations
Tab. 3-01
3.2 Sélection du programme de lavage, mise en
marche et arrêt
Le lave-vaisselle est doté d’un bandeau de commande (voir fi g. 3-02) au moyen
duquel il est possible d’effectuer toutes les opérations de mise en marche, pro-
grammation et arrêt.
END
P
AUTO
Sanitized
Sanitized
a
b
Fig. 3-02
14 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Pour sélectionner le programme le plus adapté à la vaisselle à laver, se référer
au tableau reporté ci-après : il indique le type de lavage le plus approprié éga-
lement en fonction du type de vaisselle et du degré de saleté (voir tab. 3-02a,
3-02b).
NUMÉRO
PROGRAMMES
STANDARD
ET SYMBOLE
VAISSELLE
ET
COUVERTS
EXÉCUTION
PROGRAMME
DURÉE CONSOMMATION
MINUTES
(2)
EAU
(1)
ENERGY
kWh (2)
1
CHAUFFE-
ASSIETTES
Casseroles
et vaisselle
à rincer et
sécher
Rinçage à 69°C
(156,2 °F).
Séchage.
50’
3,9 l
1,03
gal.
0,64
2
VERRES
Vaisselle
normalement
sale
Lavage à 45°C
(113°F).
Rinçage à froid.
Rinçage à 69°C
(156,2°F).
Séchage.
70’
10,8 l
2,85
gal.
0,6
3
AUTO
LAVAGE
SUPER AUTO
ETL SANITATION
LISTED
Vaisselle
normalement
sale, y
compris avec
des résidus
secs
Prélavage à froid
(En fonction
du type de
salissures)
Lavage à 65°C
(149°F).
Rinçage à froid.
Rinçage à chaud
à 70°C (158 °F).
Séchage.
115’-130’
11-15 l
2,91-
3,96
gal
1-1,2
4
NORMAL
Vaisselle
normalement
sale
Prélavage à froid.
Lavage à 55°C
(131°F).
Rinçage à froid.
Rinçage à 68°C
(154,4°F).
Séchage.
112’
14,8 l
3,91
gal.
0,8
5
LAVAGE
SUPER
INTENSIF
ETL SANITATION
LISTED
Vaisselle et
casseroles
très sales, y
compris avec
des résidus
secs
Prélavage à 45°C
(113°F).
Lavage à 70°C
(158°F).
2 rinçages à froid
Rinçage à 70°C
(158°F).
Séchage.
122’
18,3 l
4,83
gal.
1,12
Tab. 3-02a
Rev 0.0 15
INSTRUCTIONS POUR L’UTILISATEUR
FR
NUMÉRO
PROGRAMMES
SUPPLÉMENTAIRES
ET SYMBOLE
VAISSELLE ET
COUVERTS
EXÉCUTION
PROGRAMME
DURÉE CONSOMMATION
MINUTES
(2)
EAU
(1)
ENERGY
kWh (2)
6
P
RINÇAGE
Casseroles et
vaisselle en
attente du lavage
Prélavage à
froid.
16’
3,9 l
1,03
gal.
0,03
7
P
BREF
Vaisselle peu
sale
Lavage à 38°C
(136,4°F).
Rinçage à froid.
Rinçage à 58°C
(136,4°F).
37’
10,6 l
2,8 gal.
0,38
8
AUTO
P
DÉLICAT
AUTO
Lavage immédiat
après l’utilisation
Prélavage à froid
(En fonction
du type de
salissures)
Lavage à 55°C
(131°F)
Rinçage à froid.
Rinçage à chaud
à 69°C (156,2
°F).
Séchage.
105’-120’
11-15 l
2,91-
3,96
gal.
0,8-1
9
P
ÉCONOMIE
Lavage immédiat
après l’utilisation
Lavage à 55°C
(131°F).
Rinçage à froid.
Rinçage à 69°C
(156,2°F).
Séchage.
123’
11,9 l
3,14
gal.
0,9
10
P
LAVAGE
INTENSIF
Casseroles
et vaisselle
normalement
sales, y compris
avec des résidus
secs
Lavage à 70°C
(158°F).
2 rinçages à
froid.
Rinçage à 70°C
(158°F).
Séchage.
102’
15,1 l
3,99
gal.
1,0
Tab. 3-02b
(1) Consommation d’eau moyenne avec l’adoucisseur réglé sur le niveau 0 (zéro).
Toutes les autres sélections font augmenter la consommation d’eau jusqu’à un maximum de 2,5 l
(0,66 gal.) / cycle en cas de sélection du niveau 5.
(2) Les durées des cycles indiquées sur le manuel d’utilisation et entretien sont calculées pour le
lave-vaisselle chargé normalement et pour une température de l’eau en entrée de 49°C (120°F).
Elles peuvent varier en fonction des conditions réelles.
- Seuls les programmes « LAVAGE SUPER AUTO » et « LAVAGE SUPER INTENSIF » sont confor-
mes à la norme NSF 184 et sont certifi és par INTERTEK avec le label ETL SANITATION LISTED.
- L’allumage du voyant « Sanitized » signifi e que le lave-vaisselle et la vaisselle qui vient d’être lavée
ont été désinfectés conformément aux exigences de la National Sanitation Foundation (NSF).
- Quand on sélectionne les programmes « AUTO », le lave-vaisselle reconnaît le type de salissures
et adapte en conséquence les paramètres de lavage de façon automatique.
16 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Effectuer le trempage uniquement en demi-charge.
Pour exécuter les programmes 6, 7, 8, 9, 10 (voir tab. 3-02b), il faut appuyer
sur la touche programmes supplémentaires (réf. 6 fi g. 3-02) après avoir
sélectionné le programme standard souhaité (voir programmes 1, 2, 3, 4, 5 sur
tab. 3-02a).
Après avoir choisi le programme de lavage le plus adapté en se référant aux
tableaux prévus à cet effet, procéder à la programmation du lave-vaisselle.
Avant de démarrer un programme de lavage, vérifi er que :
le robinet de l’eau auquel le lave-vaisselle est raccordé est ouvert ;
il y a du sel régénérant dans le réservoir de l’adoucisseur (pour
l’ajout du sel, voir les instructions sur le manuel général) ;
le distributeur contient une dose adéquate de produit de la-
vage (pour l’ajout du produit de lavage, voir les instructions sur le
manuel général) ;
les bras de lavage tournent librement et sans obstacles ;
les paniers ont été chargés correctement (voir les instructions
sur le manuel général) ;
la porte du lave-vaisselle est fermée correctement.
3.2.1 Mise en marche
Quand on appuie sur la touche marche/arrêt (réf. 1 fi g. 3-02), on met le lave-
vaisselle sous tension. Il faut ensuite attendre l’allumage de l’un des voyants
programmes (réf. 2 fi g. 3-02).
•
•
•
•
•
•
Fig. 3-02
END
P
AUTO
Sanitized
Sanitized
a
b
Rev 0.0 17
INSTRUCTIONS POUR L’UTILISATEUR
FR
3.2.2 Sélection et démarrage du programme
Appuyer sur la touche sélection programmes (réf. 3 fi g. 3-02) le nombre
de fois qu’il faut pour que le voyant correspondant au programme souhaité
s’allume (réf. 2 fi g. 3-02).
Sélectionner éventuellement les options souhaitées (par ex. : “sélection
demi-charge”, “départ différé” ; voir paragr. 3.2.7 “options”) à l’aide des tou-
ches prévues à cet effet.
Fermer la porte ; après environ 2 secondes, le programme démarre. Le
voyant correspondant (signalisation de programme en cours) clignote pen-
dant son exécution.
Si l’on ne referme pas la porte du lave-vaisselle ou qu’on ne la ferme
pas correctement, le cycle de lavage ne démarre pas.
PROGRAMMES SUPPLÉMENTAIRES
La touche programmes supplémentaires (réf. 6 fi g. 3-02) permet d’obtenir cinq
autres programmes en plus de ceux que l’on peut sélectionner directement
à l’aide de la touche sélection programmes.
Il faut appuyer sur cette touche (le voyant s’allume) après que l’on a sélec-
tionné le programme “principal” (voir 1, 2, 3, 4, 5 sur tab. 3-02a).
La fonction reste mémorisée ; c’est pourquoi il faut appuyer de nouveau sur
la touche programmes supplémentaires (le voyant s’éteint) si l’on veut effectuer
l’un des 5 programmes principaux au cycle successif.
3.2.3 Fin du programme
La fi n du programme est signalée par un bref signal acoustique et par les
voyants des programmes normal et fort (indiquées avec “end”) qui clignotent.
3.2.4 Interruption d’un programme
Pour interrompre un programme en cours d’exécution, il suffi t d’ouvrir la porte
du lave-vaisselle ; pour continuer l’exécution du programme, il suffi t de refer-
mer la porte. Le programme reprend du point où il avait été interrompu.
3.2.5 Sélection d’un autre programme
Pour modifi er un programme en cours, il suffi t d’ouvrir la porte du lave-vaisselle
et de sélectionner le nouveau programme. Quand on ferme de nouveau la
porte, le lave-vaisselle exécute automatiquement le nouveau programme.
•
•
•
18 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
3.2.6 Annulation du programme en cours d’exécution
Pour annuler le programme en cours, il faut, après avoir ouvert la porte,
appuyer sur la touche de sélection programmes (réf. 3 fi g. 3-02) et la
maintenir appuyée pendant quelques secondes jusqu’à ce que les voyants
du quatrième et du cinquième programme s’allument en même temps (réf.
pr.4, pr.5 fi g. 3-03).
Refermer la porte.
Après environ 1 minute, le lave-vaisselle se porte à la fi n du cycle et les
voyants du quatrième et du cinquième programme (réf. pr.4, pr.5 fi g. 3-03)
commencent à clignoter.
pr. 4
pr. 5
AUTO
3.2.7 Options
SÉLECTION DE L’OPTION DEMI-CHARGE
Cette fonction est spécialement indiquée en cas de charges réduites, elle per-
met de réaliser une économie d’eau et d’énergie électrique.
Avant de sélectionner le lavage demi-charge, ouvrir la porte du lave-vaisselle et
sélectionner le programme de lavage souhaité (voir paragr. 3.2 “Sélection du
programme de lavage, mise en marche et arrêt”). La sélection du lavage demi-
charge s’effectue au moyen de la touche demi-charge (réf. 9 fi g. 3-02) selon
deux options différentes :
en appuyant une fois sur la touche, on sélectionne le lavage sur le panier
supérieur ; cela est confi rmé par l’allumage du voyant correspondant (réf.
10a fi g. 3-02) ;
en appuyant deux fois sur la touche, on sélectionne le lavage sur le panier
inférieur ; cela est confi rmé par l’allumage du voyant correspondant (réf.
10b fi g. 3-02) ;
en appuyant trois fois sur la touche, on revient à la condition normale de
pleine charge (lavage sur les deux paniers, les deux voyants sont éteints).
Quand on sélectionne le lavage uniquement dans le panier inférieur, on peut
séparer le panier à couverts et n’en utiliser que la moitié.
•
•
•
•
•
•
Fig. 3-03
Rev 0.0 19
INSTRUCTIONS POUR L’UTILISATEUR
FR
DÉPART DIFFÉRÉ
(disponible pour tous les programmes, sauf trempage)
La fonction “Départ différé” permet de sélectionner un temps de retard pour
le démarrage du programme de lavage allant jusqu’à 9 heures à compter du
moment où la programmation est effectuée. Cela permet de faire fonctionner le
lave-vaisselle à l’heure souhaitée.
Avant de sélectionner le départ différé, ouvrir la porte du lave-vaisselle et sé-
lectionner le programme de lavage souhaité (voir paragr. 3.2 “Sélection du pro-
gramme de lavage, mise en marche et arrêt”). La sélection du temps de retard
s’effectue en appuyant sur la touche Départ différé (réf. 11 fi g. 3-02) ; quand on
appuie plusieurs fois sur la touche, l’affi cheur visualise en séquence les temps
de retard pour le démarrage du programme, à partir de 1 heure.
20 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
3.2.8 Arrêt
À la fi n du programme, le lave-vaisselle émet un bref signal acoustique et les
voyants du quatrième et du cinquième programme (réf. pr.4, pr.5 fi g. 3-
04) clignotent.
Pour arrêter l’appareil, ouvrir la porte et appuyer sur la touche marche/arrêt
(réf. 1 fi g. 3-02).
pr. 5
pr. 4
AUTO
3.3 Fonctions supplémentaires
3 .3.1 Réglage de l’adoucisseur
REMARQUE : pour effectuer ce réglage, il faut sélectionner un pro-
gramme de lavage autre que le trempage.
Appuyer sur la touche départ différé (réf. 11 fi g. 3- 05) et la maintenir appuyée
jusqu’à ce que la valeur réglée précédemment apparaisse, suivie d’un point
(normalement, 3.). Relâcher la touche, puis appuyer de nouveau dessus le
nombre de fois qu’il faut pour affi cher la valeur désirée, à choisir en se référant
au tableau (voir tab. 3-03).
Les 6 niveaux de réglage possibles s’affi chent dans la séquence suivante :
3., 4., 5., 0., 1., 2..
Relâcher la touche quand l’affi cheur visualise la valeur désirée ; 5 secondes
après, l’appareil revient automatiquement à la sélection du départ différé tandis
que la valeur de réglage sélectionnée est mémorisée.
Fig. 3-04
Rev 0.0 21
INSTRUCTIONS POUR L’UTILISATEUR
FR
REMARQUE : l’affi cheur indique le réglage de la dureté de l’eau
et le départ différé. Le point (.) après le chiffre indique que la
valeur affi chée se réfère à la dureté de l’eau. S’il n’y a pas de
point (.), cela signifi e qu’elle se réfère au départ différé.
END
P
AUTO
Sanitized
Sanitized
Tableau de la dureté de l’eau (voir tab. 3-03)
DURETÉ DE L’EAU
RÉGLAGE
Degrés Allemands
(°D)
Degrés Français
(°F)
Degrés USA
grains/galls
0 - 4 0 - 7 0 - 4,5 0.
5 - 15 8 - 25 4,6 - 14,5 1.
16 - 23 26 - 40 14,6 - 23,5 2.
24 - 31 41 - 60 23,6 - 35 3.
32 - 47 61 - 80 35,1 - 46,5 4.
48 - 58 81 - 100 46,6 - 58,5 5.
Tab. 3-03
Demander les informations relatives au degré de dureté de l’eau à la société de
distribution de l’eau.
Si l’on ouvre la porte au cours de la phase de lavage, le program-
me est interrompu, tandis que le voyant correspondant continue à
clignoter et qu’un signal acoustique avertit que le cycle n’est pas
terminé. Avant de fermer la porte pour faire redémarrer le program-
me, il faut attendre environ 1 minute. Quand on ferme la porte, le
programme reprend du point où il avait été interrompu. N’effectuer
cette opération que si elle est vraiment nécessaire, car elle peut
provoquer des anomalies dans l’exécution du programme.
Fig. 3-05
22 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
4 POUR ÉCONOMISER DE L’ÉNERGIE ET
RESPECTER L’ENVIRONNEMENT
Essayer de toujours utiliser le lave-vaisselle en pleine charge.
Ne pas rincer au préalable la vaisselle à l’eau courante.
Utiliser le programme de lavage le plus approprié à chaque type de char-
ge.
Ne pas effectuer de rinçages préliminaires.
Lorsque cela est possible, raccorder le lave-vaisselle à une installation d’eau
chaude jusqu’à 60°C (140°F).
Lorsque cela est possible, exclure le séchage en laissant la porte en-
tr’ouverte à la fi n du lavage ; l’air et la chaleur résiduelle sécheront parfaite-
ment la vaisselle.
4.1 Pour réduire les consommations de produit
de lavage et respecter l’environnement
Les phosphates présents dans le produit de lavage pour lave-vaisselle consti-
tuent un problème du point de vue écologique. Pour éviter une consommation
excessive de produit de lavage, mais aussi d’énergie électrique, il est conseillé :
de séparer la vaisselle plus délicate de la vaisselle plus résistante aux
produits de lavage agressifs et aux températures élevées ;
de ne pas verser le produit de lavage directement sur la vaisselle.
•
•
•
•
•
•
•
•
Rev 0.0 23
INSTRUCTIONS POUR L’UTILISATEUR
FR
5 VIDER LE LAVE-VAISSELLE
Une fois le programme de lavage terminé, attendre au moins 20
minutes avant de vider le lave-vaisselle, afi n que la vaisselle ait le
temps de refroidir. Pour éviter que les éventuelles gouttes d’eau res-
tées dans le panier supérieur tombent sur la vaisselle qui se trouve
encore dans le panier inférieur, il est conseillé de vider d’abord le
panier inférieur et ensuite le panier supérieur.
24 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
6 GUIDE DE DÉPANNAGE
Le lave-vaisselle est en mesure de signaler une série d’anomalies de fonction-
nement à travers l’allumage simultané de plusieurs voyants, selon les modalités
indiquées dans le tableau reporté ci-après :
ANOMALIE DESCRIPTION
E1
AUTO
Problème aquastop
Intervention du système anti-débordement (uniquement
pour les modèles qui en sont équipés). L’Aquastop
intervient en cas de fuites d’eau. S’adresser au service
après-vente.
E2
AUTO
Niveau de sécurité
Intervention du système qui limite le niveau d’eau dans
le lave-vaisselle. Interrompre le programme en cours,
arrêter le lave-vaisselle. Remettre sous tension le lave-
vaisselle, le programmer de nouveau et démarrer le
cycle de lavage. Si le problème persiste, s’adresser au
service après-vente.
E3
AUTO
Anomalie chauffage de l’eau
Le chauffage de l’eau n’est pas effectué ou est effectué
d’une façon anormale.
Exécuter de nouveau le programme de lavage ; si le
problème persiste, s’adresser au service après-vente.
E4
AUTO
Anomalie détection température de l’eau.
Interrompre le programme en cours, arrêter le lave-
vaisselle. Remettre sous tension le lave-vaisselle,
le programmer de nouveau et démarrer le cycle de
lavage. Si le problème persiste, s’adresser au service
après-vente.
E5
AUTO
Anomalie arrivée de l’eau
L’arrivée de l’eau dans le lave-vaisselle ne s’effectue
pas ou s’effectue d’une façon anormale. Contrôler que
les raccordements hydrauliques sont corrects, que le
robinet d’arrivée de l’eau est ouvert et que le fi ltre n’est
pas obstrué. Si le problème persiste, s’adresser au
service après-vente.
Tab. 6-01a
Rev 0.0 25
INSTRUCTIONS POUR L’UTILISATEUR
FR
ANOMALIE DESCRIPTION
E6
AUTO
Anomalie vidange
La vidange n’est pas exécutée ou est exécutée d’une
façon anormale. Contrôler que le tuyau d’évacuation
n’est pas plié ou étranglé et que le siphon ou les fi ltres ne
sont pas obstrués. Si le problème persiste, s’adresser
au service après-vente.
E7
AUTO
Anomalie petite turbine
La quantité d’eau chargée n’est pas mesurée de façon
précise. Interrompre le programme en cours, arrêter le
lave-vaisselle. Remettre sous tension le lave-vaisselle,
le programmer de nouveau et démarrer le cycle de
lavage. Si le problème persiste, s’adresser au service
après-vente.
E8
AUTO
Anomalie système de lavage alterné.
Interrompre le programme en cours, arrêter le lave-
vaisselle. Remettre sous tension le lave-vaisselle,
le programmer de nouveau et démarrer le cycle de
lavage. Si le problème persiste, s’adresser au service
après-vente.
E9
AUTO
Anomalie système d’arrivée de l’eau.
S’adresser au service après-vente.
Tab. 6-01b
Voyant éteint Voyant allumé Voyant clignotant
Quand une situation d’alarme se produit, le lave-vaisselle interrompt le pro-
gramme en cours en signalant l’anomalie.
Les alarmes E1, E2, E3, E4, E8, E9 provoquent la fi n immédiate du pro-
gramme en cours.
Les alarmes E5, E6 interrompent le programme en cours ; le programme
reprend quand le problème à l’origine de l’interruption a été résolu.
L’alarme E7 est visualisée à la fi n du cycle, celui-ci n’est pas interrompu car
le fonctionnement du lave-vaisselle n’est pas compromis.
Pour réinitialiser une alarme, il faut :
ouvrir et fermer la porte ou arrêter et remettre sous tension le lave-vaisselle.
À ce point, il est possible de reprogrammer le lave-vaisselle.
Si l’anomalie persiste, appeler le Centre d’Assistance Technique
agréé.
•
•
•
•
26 Rev 0.0
INSTRUCTIONS POUR L’INSTALLATEUR
FR
7 INSTRUCTIONS POUR L’INSTALLATION ET
LA POSE
Pour le détail des opérations à exécuter pour l’installation et la pose,
consulter le manuel d’installation ci-joint.
Nous reportons ci-après quelques avertissements à respecter lors des phases
d’installation et pose du lave-vaisselle.
PENDANT L’INSTALLATION, FAIRE ATTENTION AUX BORDS
TRANCHANTS SUR LE LAVE-VAISSELLE ; POUR ÉVITER DE SE
BLESSER, METTRE DES GANTS DE SÉCURITÉ.
L
’INSTALLATION ET LES INTERVENTIONS DE RÉPARATION
OU ASSISTANCE DOIVENT ÊTRE EXÉCUTÉES PAR DU PER-
SONNEL TECHNIQUE QUALIFIÉ ET AUTORISÉ. LES INTERVEN-
TIONS EXÉCUTÉES PAR DU PERSONNEL NON AUTORISÉ PEU-
VENT ÊTRE DANGEREUSES ET, DE PLUS, COMPORTENT LA
PERTE DE LA GARANTIE. L’INSTALLATION DOIT ÊTRE EXÉCUTÉE
CONFORMÉMENT AUX DIRECTIVES DU PAYS D’INSTALLATION DU
LAVE-VAISSELLE ET, À DÉFAUT DE CELLES-CI : AUX ÉTATS-UNIS,
LE NATIONAL ELECTRIC CODE ; AU CANADA, LE CANADIAN ELEC-
TRIC CODE C22.1 - LATEST EDITION/PROVINCIAL AND MUNICI-
PAL CODES AND/OR LOCAL
CODES.
IL EST FORMELLEMENT INTERDIT D’ENCASTRER LE LAVE-
VAISSELLE SOUS UNE TABLE DE CUISSON EN VITROCÉRAMI-
QUE. IL EST POSSIBLE D’ENCASTRER LE LAVE-VAISSELLE SOUS
UNE TABLE DE CUISSON TRADITIONNELLE À CONDITION QUE
LE PLAN DE TRAVAIL DE LA CUISINE SOIT CONTINU ET QUE LE
LAVE-VAISSELLE ET LA TABLE DE CUISSON SOIENT MONTÉS ET
FIXÉS CORRECTEMENT, DE FAÇON À N’ENTRAÎNER AUCUN
RISQUE.
PRÉVENIR LES RISQUES D’ENGORGEMENT OU DE DOMMA-
GE : SI LA TUYAUTERIE DE L’EAU EST NEUVE OU QU’ELLE EST
RESTÉE INACTIVE PENDANT LONGTEMPS, AVANT DE PROCÉ-
DER AU RACCORDEMENT AU RÉSEAU DE DISTRIBUTION D’EAU,
S’ASSURER QUE L’EAU QUI SORT EST CLAIRE ET SANS IMPU-
RETÉS AFIN D’ÉVITER D’ENDOMMAGER L’APPAREIL. POUR LE
RACCORDEMENT DU LAVE-VAISSELLE AU RÉSEAU HYDRI-
QUE, UTILISER EXCLUSIVEMENT DES TUYAUX NEUFS ; NE
PAS RÉUTILISER DE VIEUX TUYAUX OU DES TUYAUX USÉS.
Rev 0.0 27
INSTRUCTIONS POUR L’INSTALLATEUR
FR
CONTRÔLER QUE LES VALEURS DE TENSION ET DE FRÉQUEN-
CE DE RÉSEAU CORRESPONDENT À CELLES REPORTÉES SUR
LA PLAQUE D’IDENTIFICATION DE L’APPAREIL, PLACÉE SUR LE
BORD INTERNE DE LA PORTE.
SI LE CORDON D’ALIMENTATION EST ENDOMMAGÉ, LE FAI-
RE REMPLACER PAR LE FABRICANT OU PAR UN CENTRE SAV
AGRÉÉ.
L’INSTALLATION DE CET APPAREIL ÉLECTROMÉNAGER DOIT
PRÉVOIR SA MISE À LA TERRE. EN CAS DE PANNES, LA MISE À
LA TERRE LIMITE LE RISQUE D’ÉLECTRISATION, EN FOURNIS-
SANT UN PARCOURS DE MOINDRE RÉSISTANCE AU COURANT
ÉLECTRIQUE.
AVANT DE PROCÉDER À L’EXÉCUTION DU BRANCHEMENT
ÉLECTRIQUE, COUPER L’ALIMENTATION ÉLECTRIQUE DANS LA
ZONE DE POSITIONNEMENT.
CONTRÔLER QUE L’INSTALLATION ÉLECTRIQUE DU LIEU D’INS-
TALLATION EST CONFORME AUX LOIS EN VIGUEUR DANS LE
PAYS D’UTILISATION DE L’APPAREIL ET QU’ELLE EST DOTÉE DE
MISE À LA TERRE.
CET APPAREIL ÉLECTROMÉNAGER EST MUNI D’UN CORDON
D’ALIMENTATION DOTÉ DE CONDUCTEUR ET FICHE POUR LA
MISE À LA TERRE. LA FICHE DOIT ÊTRE INSÉRÉE DANS UNE PRI-
SE ADAPTÉE, INSTALLÉE ET BRANCHÉE À LA TERRE CONFOR-
MÉMENT AUX LOIS EN VIGUEUR DANS LE PAYS D’INSTALLA-
TION.
LE BRANCHEMENT INCORRECT DU CONDUCTEUR DE TERRE
DE L’APPAREIL ÉLECTROMÉNAGER PEUT ENTRAÎNER DES RIS-
QUES D’ÉLECTRISATION. EN CAS DE DOUTES SUR LA MISE À
LA TERRE CORRECTE DE L’APPAREIL, CONTACTER UN ÉLECTRI-
CIEN QUALIFIÉ OU LE PERSONNEL DU SERVICE APRÈS-VENTE.
NE PAS MODIFIER LA FICHE FOURNIE AVEC L’APPAREIL ÉLEC-
TROMÉNAGER. SI LA FICHE N’EST PAS ADAPTÉE À LA PRISE,
S’ADRESSER À UN ÉLECTRICIEN QUALIFIÉ POUR FAIRE INSTAL-
LER UNE PRISE ADAPTÉE.
28 Rev 0.0
INSTRUCTIONS POUR L’INSTALLATEUR
FR
LE REMPLACEMENT DU CORDON D’ALIMENTATION DOIT ÊTRE
EFFECTUÉ PAR LE FABRICANT OU PAR UN CENTRE SAV AGRÉÉ
AFIN D’ÉVITER TOUT RISQUE.
NE PAS UTILISER DES PROLONGATEURS, ADAPTATEURS OU
DÉRIVATEURS, CAR ILS PEUVENT PROVOQUER DES SUR-
CHAUFFES EN ENTRAÎNANT DES RISQUES D’INCENDIE.
Rev 0.0 29
INSTRUCTIONS POUR L’UTILISATEUR
FR
8 INSTRUCTION POUR L’UTILISATION
AVANT D’UTILISER L’APPAREIL, S’ASSURER D’AVOIR LU ET
COMPRIS TOUS LES AVERTISSEMENTS REPORTÉS DANS LE
CHAPITRE 2 “AVERTISSEMENTS SUR LA SÉCURITÉ ET L’UTILI-
SATION”.
Après avoir installé correctement le lave-vaisselle, le mettre en service en effec-
tuant les opérations suivantes :
régler l’adoucisseur d’eau ;
remplir de sel régénérant ;
remplir de liquide de rinçage et charger le produit de lavage.
•
•
•
30 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.1 Utilisation de l’adoucisseur d’eau
La quantité de calcaire contenu dans l’eau (indice de dureté de l’eau) est res-
ponsable des taches blanchâtres sur la vaisselle sèche qui, avec le temps,
a tendance à devenir opaque. Le lave-vaisselle est équipé d’un adoucisseur
automatique qui, en utilisant du sel régénérant spécifi que, neutralise le cal-
caire. Le lave-vaisselle est réglé à l’usine pour une dureté de niveau 3 (dureté
moyenne 41-60°dF - 24-31°dH / 23,6-35 gpg). En utilisant de l’eau d’une du-
reté moyenne, il faut remettre du sel environ tous les 20 lavages. Le réservoir
de l’adoucisseur a une capacité d’environ 1,7 kg (3,75 lb) de sel en grains.
Certains modèles sont dotés d’un indicateur optique du niveau du sel. Dans
ces modèles, le bouchon du réservoir à sel contient un fl otteur de couleur verte
qui descend lorsque la concentration de sel dans l’eau diminue. Lorsque le
fl otteur vert n’est plus visible depuis le bouchon transparent, il faut ajouter le
sel régénérant. Le réservoir est situé sur le fond du lave-vaisselle. Après avoir
extrait le panier inférieur, enlever le bouchon (réf. A fi g. 8-01) du réservoir en
le dévissant dans le sens inverse des aiguilles d’une montre, puis verser le sel
en utilisant l’entonnoir (réf. A fi g. 8-02) fourni avec le lave-vaisselle. Avant de
revisser le bouchon (réf. A fi g. 8-01), éliminer les éventuels résidus de sel près
de l’ouverture du goulot.
A
Fig. 8-01
Rev 0.0 31
INSTRUCTIONS POUR L’UTILISATEUR
FR
A
Lors de la première utilisation du lave-vaisselle, il faut également verser, en
plus du sel, un litre d’eau.
Après chaque remplissage du réservoir, s’assurer que le bouchon (réf. A
fi g. 8-01) est fermé correctement. Le mélange d’eau et produit de lavage
ne doit pas pénétrer dans le réservoir à sel car cela compromet le fonction-
nement du système de régénération. De plus, cela entraîne la perte de la
garantie.
N’utiliser que du sel régénérant spécifi que pour lave-vaisselle domestiques.
Si l’on utilise du sel en pastilles, ne pas remplir complètement le réser-
voir.
Ne pas utiliser du sel alimentaire car il contient des substances non
solubles qui, avec le temps, peuvent compromettre le fonctionnement de
l’adoucisseur.
Quand cela est nécessaire, effectuer l’opération de chargement du sel juste
avant de démarrer le programme de lavage ; la solution saline en excès
sera ainsi éliminée par l’eau ; un contact prolongé de l’eau salée avec l’inté-
rieur de la cuve de lavage peut provoquer des phénomènes de corrosion.
FAIRE ATTENTION À NE PAS CONFONDRE LE SEL ET LE
PRODUIT DE LAVAGE : L’INTRODUCTION DE PRODUIT DE LA-
VAGE DANS LE RÉSERVOIR À SEL ENDOMMAGE L’ADOUCIS-
SEUR.
•
•
•
•
•
Fig. 8-02
SE L
SEL
32 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.2 Utilisation du distributeur de produit de
lavage et du doseur de liquide de rinçage
Le distributeur de produit de lavage et le doseur du liquide de rinçage se trou-
vent du côté interne de la porte : le distributeur à gauche (réf. A fi g. 8-03) et
le doseur à droite (réf. B fi g. 8-03).
A
B
À L’EXCEPTION DU PROGRAMME TREMPAGE, IL FAUT INTRO-
DUIRE DANS LE DISTRIBUTEUR LA DOSE ADÉQUATE DE PRO-
DUIT DE LAVAGE AVANT CHAQUE LAVAGE. LE LIQUIDE DE RIN-
ÇAGE DOIT EN REVANCHE ÊTRE AJOUTÉ UNIQUEMENT QUAND
CELA EST NÉCESSAIRE.
Fig. 8-03
Rev 0.0 33
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.2.1 Ajout du liquide de rinçage
Le liquide de rinçage accélère le séchage de la vaisselle et évite la formation
de taches et de dépôts de calcaire ; il est automatiquement ajouté à l’eau au
cours du dernier rinçage depuis le réservoir qui se trouve sur le côté intérieur
de la porte.
A
C
B
Pour ajouter le liquide de rinçage :
ouvrir la porte du lave-vaisselle ;
dévisser le bouchon (réf. A fi g. 8-04) du réservoir de ¼ de tour dans le sens
inverse des aiguilles d’une montre et l’enlever ;
verser le liquide de rinçage jusqu’à remplir le réservoir (140 ml environ) ;
l’indicateur optique (réf. B fi g. 8-04) situé à côté du bouchon doit s’obscurcir
complètement ; rajouter du liquide de rinçage quand l’indicateur optique de-
vient clair ou que le symbole qui signale l’absence de liquide de rinçage s’al-
lume sur l’affi cheur (voir paragr. ”Description et utilisation des commandes”).
Remettre le bouchon (réf. A fi g. 8-04) et le visser dans le sens des aiguilles
d’une montre jusqu’à le fermer complètement.
À l’aide d’un chiffon, nettoyer le liquide de rinçage qui a éventuellement dé-
bordé car il peut produire de la mousse.
8.2.2 Réglage du dosage du liquide de rinçage
Le dosage du liquide de rinçage peut être réglé sur 6 niveaux. À l’usine, le
lave-vaisselle est réglé sur le niveau moyen (indicateur du sélecteur positionné
sur “3”). Pour régler le dosage, tourner le sélecteur (réf. C fi g. 8-04) situé à
l’intérieur du doseur sur la position souhaitée. La dose sera proportionnelle à
la position du sélecteur : la dose minimum de liquide de rinçage (indicateur du
sélecteur positionné sur “1 “) est d’environ 1 ml, tandis que la dose maximum
(indicateur du sélecteur positionné sur “6”) est d’environ 6 ml.
•
•
•
•
Fig. 8-04
34 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Pour accéder au réglage du doseur, il faut tourner le bouchon du réservoir
(réf. A fi g. 8-04) du réservoir de ¼ de tour dans le sens inverse des aiguilles
d’une montre et l’enlever.
Ensuite, à l’aide d’un tournevis, tourner le sélecteur du dosage sur la posi-
tion désirée.
Remettre le bouchon (réf. A fi g. 8-04) et le visser dans le sens des aiguilles
d’une montre jusqu’à le fermer complètement.
La dose de liquide de rinçage doit être augmentée quand la vaisselle est
opaque ou qu’elle présente des taches circulaires.
Si, en revanche, la vaisselle est collante ou qu’elle présente des rayures
blanchâtres, il faut réduire la dose de liquide de rinçage.
8.2.3 Chargement du produit de lavage
NE PAS INHALER NI INGÉRER LE PRODUIT DE LAVAGE ; IL PEUT
PROVOQUER DES BRÛLURES ET/OU DES LÉSIONS IRRÉPARA-
BLES AU NEZ, À LA BOUCHE ET À LA GORGE ET MÊME PROVO-
QUER L’ASPHYXIE ; ÉVITER QUE LE PRODUIT DE LAVAGE ENTRE
EN CONTACT AVEC LES YEUX. SI LES SITUATIONS SUSMEN-
TIONNÉES SE PRODUISENT, FAIRE IMMÉDIATEMENT APPEL À
UN MÉDECIN.
IL FAUT ÉVITER QUE LES ENFANTS PUISSENT ENTRER EN
CONTACT AVEC LE PRODUIT DE LAVAGE ; LES TENIR À L’ÉCART
DU LAVE-VAISSELLE OUVERT CAR IL PEUT CONTENIR DES RÉ-
SIDUS DE PRODUIT DE LAVAGE. CHARGER LE PRODUIT DE LA-
VAGE JUSTE AVANT DE DÉMARRER LE PROGRAMME DE LAVA-
GE, PUIS LE RANGER HORS DE LEUR PORTÉE.
Pour ouvrir le couvercle du distributeur de produit de lavage, appuyer légère-
ment sur le bouton prévu à cet effet (réf. A fi g. 8-05). Remplir le distributeur de
produit de lavage et fermer correctement le couvercle. Le couvercle du distri-
buteur s’ouvre automatiquement durant le lavage.
•
•
•
•
•
Fig. 8-05
A
Rev 0.0 35
INSTRUCTIONS POUR L’UTILISATEUR
FR
A
B
Quand on sélectionne un programme avec le prélavage à chaud (lire le ta-
bleau 3-02a), ajouter une quantité supplémentaire de produit de lavage dans
la cavité (réf. A ou B fi g. 8-06, selon les modèles).
N’utiliser que des produits de lavage spécifi ques pour lave-vaisselle. L’em-
ploi de produits de lavage de bonne qualité est important pour obtenir d’ex-
cellents résultats de lavage.
Ranger les emballages de produit de lavage bien fermés dans un endroit sec
afi n d’éviter la formation de grumeaux qui compromettraient les résultats de
lavage. Après leur ouverture, les produits ne doivent pas être gardés trop
longtemps car le produit de lavage perd de son effi cacité.
Ne pas utiliser de produits de lavage pour laver la vaisselle à la main, car ils
produisent beaucoup de mousse et peuvent compromettre le fonctionne-
ment du lave-vaisselle.
Doser correctement la quantité de produit de lavage, car une quantité in-
suffi sante provoque une élimination incomplète de la saleté, tandis qu’une
quantité excessive n’augmente pas l’effi cacité du lavage et ne constitue
qu’un gaspillage.
Dans le commerce, il existe des produits de lavage liquides et en poudre
qui se différencient par leur composition chimique : ils peuvent soit contenir
des phosphates soit en être dépourvus mais contenir des enzymes na-
turelles.
Les produits de lavage avec phosphates exercent une action plus effi cace
sur les graisses et sur les amides au-delà de 60°C (140°F).
Les produits de lavage enzymatiques exercent en revanche leur force net-
toyante également aux basses températures (de 40 à 55°C / de 104 à
131°F) et sont plus facilement biodégradables. Ces produits de lavage per-
mettent d’atteindre, à de basses températures, les mêmes résultats de la-
vage que l’on ne pourrait obtenir qu’avec des programmes à 65°C (149°F).
•
•
•
•
•
•
•
•
Fig. 8-06
36 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Pour la protection de l’environnement, nous conseillons l’emploi de produits
de lavage sans phosphates ni chlore.
Quand on utilise du produit de lavage en pastilles, celles-ci devraient être
placées dans le panier à couverts. Le distributeur est conçu pour l’emploi
de produit de lavage en poudre ou liquide et le couvercle ne s’ouvre pas
complètement pendant le cycle de lavage ; ainsi, la pastille peut ne pas se
dissoudre complètement. Cela peut déterminer :
- une quantité insuffi sante de produit de lavage relâché pendant le cycle
avec des résultats de lavage médiocres ;
- l’accumulation du produit de lavage dans le distributeur et son relâchement
pendant le cycle de rinçage fi nal.
L’INTRODUCTION DE PRODUIT DE LAVAGE, MÊME LIQUIDE,
DANS LE RÉSERVOIR DU LIQUIDE DE RINÇAGE ENDOMMAGE
LE LAVE-VAISSELLE.
8.3 Avertissements et conseils généraux
Avant de procéder au premier lavage avec le lave-vaisselle, il est conseillé de
lire les paragraphes suivants concernant la nature de la vaisselle à laver et
son positionnement dans les paniers. Il n’existe généralement pas de limites
quant au lavage de la vaisselle d’usage domestique, mais dans certains cas il
faut tenir compte de ses caractéristiques. Avant de mettre la vaisselle dans les
paniers, il faut :
• éliminer les restes de nourriture les plus gros, comme les os ou les arêtes,
qui pourraient non seulement engorger le fi ltre, mais aussi endommager la
pompe de lavage ;
• faire tremper les casseroles ou les poêles qui présentent sur leur fond des
résidus de nourriture brûlée afi n que ces derniers se détachent plus facile-
ment ; les placer ensuite dans le PANIER INFÉRIEUR.
Utiliser l’option “demi-charge” (si présente) pour laver de petites quantités de
vaisselle ; elle permet de réaliser une économie d’eau et d’énergie électrique.
Dans ce cas, charger uniquement le panier sélectionné pour le lavage
demi-charge, l’autre panier doit rester vide. Effectuer un prélavage de la vais-
selle sous l’eau courante avant de la charger dans les paniers est un inutile
gaspillage d’eau. Une disposition correcte de la vaisselle assure de bons
résultats de lavage.
ATTENTION!
S’assurer que la vaisselle est positionnée de manière stable, qu’elle ne peut
pas se renverser et qu’elle n’entrave pas la rotation des bras de lavage du-
rant le fonctionnement ;
•
•
Rev 0.0 37
INSTRUCTIONS POUR L’UTILISATEUR
FR
ne pas introduire de petits objets dans les paniers ; en tombant, ils peuvent
bloquer les bras de lavage ou la pompe de lavage ;
les récipients tels que les tasses, les bols, les verres et les casseroles doi-
vent toujours être disposés avec l’ouverture vers le bas et, si possible, avec
les cavités inclinées pour permettre l’écoulement de l’eau (par ex. le pied
concave de certains verres) ;
ne pas disposer les articles de vaisselle les uns dans les autres ou de sorte
qu’ils se couvrent réciproquement ;
ne pas disposer les verres trop près les uns des autres car, en se touchant,
ils peuvent se casser ou rester tachés.
S’ASSURER que la vaisselle est adaptée au lavage en lave-vaisselle.
Nous reportons ci-après une liste de vaisselle non adaptée au lavage
en lave-vaisselle.
Casseroles et vaisselle en bois : elles peuvent s’abîmer à cause des
températures de lavage élevées.
Objets d’artisanat : ils peuvent rarement être lavés dans un lave-vaisselle.
Les températures relativement élevées de l’eau et les produits de lavage
utilisés peuvent les endommager.
Objets légers : les objets légers doivent être lavés dans le panier supérieur,
où la pression de l’eau est plus faible.
Vaisselle et objets en cuivre, étain, zinc et laiton : ils tendent à se ta-
cher.
Vaisselle en aluminium : la vaisselle en aluminium anodisé peut se déco-
lorer.
Argenterie : la vaisselle en argent peut se tacher.
Verre et cristal : en général, les objets en verre et en cristal peuvent être
lavés dans un lave-vaisselle. Cependant, il existe certains types de verre et
de cristal qui deviennent opaques et qui perdent leur transparence après un
certain nombre de lavages ; pour ce type de matériaux, nous conseillons de
toujours utiliser le programme le moins agressif du tableau des programmes
(voir le paragr. “Description et utilisation des commandes”).
Vaisselle avec des décorations : les objets décorés que l’on trouve dans
le commerce ont généralement une bonne résistance aux lavages dans les
lave-vaisselle, même s’il peut arriver que leurs couleurs pâlissent après des
lavages fréquents. En cas de doute sur la résistance des couleurs, il est
conseillé de laver peu de pièces à la fois pendant environ un mois.
•
•
•
•
•
•
•
•
•
•
•
•
38 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.4 Utilisation des paniers
Le lave-vaisselle a une capacité de 12 couverts, y compris la vaisselle de
service. Nous reportons ci-après des exemples pour le chargement des 12
couverts sur le panier supérieur (voir fi g. 8-07) et sur le panier inférieur (voir fi g.
8-08).
Fig. 8-08
Fig. 8-07
Rev 0.0 39
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.4.1 Panier inférieur
Le panier inférieur reçoit l’action du bras de lavage inférieur à l’intensité maxi-
male et doit donc contenir la vaisselle la plus “diffi cile” et la plus sale.
Toutes les combinaisons et variétés de chargement sont permises à condition
que l’on prenne soin de disposer la vaisselle, les casseroles et les poêles de
façon à ce que toutes les surfaces soient exposées aux jets d’eau provenant
du bas.
Pour exploiter au maximum l’espace dans le panier lorsque l’on charge de la
vaisselle de grandes dimensions, sont dotés de supports pour assiettes rabat-
tables (voir fi g. 8-09).
Fig. 8-09
40 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Fig. 8-10
Chargement du panier inférieur (voir fi g. 8-10)
Disposer soigneusement et verticalement les assiettes plates, creuses, à des-
sert et les plats. Les casseroles, les poêles et leurs couvercles doivent être
tournés vers le bas. Disposer les assiettes creuses et à dessert en ayant tou-
jours soin de laisser un espace entre elles.
Esempi di caricamento:
EXEMPLES DE CHARGEMENT :
DISPOSITION ½ CHARGE
Rev 0.0 41
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.4.2 Panier à couverts (voir fi g. 8-11)
Le panier à couverts amovible facilite le prélèvement des couverts.
Les couverts doivent être disposés dans le panier à couverts de façon ho-
mogène, avec les pointes dirigées vers le bas et en veillant à ne pas
se blesser avec les lames des couteaux. Le panier est destiné à contenir
toutes sortes de couverts, à l’exception des couverts ayant une longueur qui
pourrait empêcher la rotation du bras de lavage supérieur.
Les couverts longs (louches, cuillers en bois, couteaux de cuisine) qui peu-
vent interférer avec le bras de lavage supérieur doivent être placés dans le pa-
nier supérieur, en veillant à ce que la pointe des couteaux ne dépasse
pas du panier.
Le lave-vaisselle est équipé de deux paniers à couverts, cette solution permet
d’en enlever un en libérant de l’espace dans le panier inférieur quand les cou-
verts sont peu nombreux ou que l’on a choisi le programme demi-charge (sur
les modèles qui ont cette fonction).
Les paniers à couverts sont dotés d’un système exclusif avec des inserts ra-
battables indépendants qui permettent une série de combinaisons utiles pour
utiliser au mieux l’espace disponible.
Inserti verticali
Movimento per
l'estrazione degli
inserti
Inserto
orizzontale
chiuso
Inserto
orizzontale
aperto
Fig. 4-11
INSERTS VERTICAUX
MOUVEMENT POUR
L’EXTRACTION DES INSERTS
INSERT
HORIZONTAL
OUVERT
INSERT
HORIZONTAL
FERMÉ
42 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
8.4.3 Panier supérieur (voir fi g. 8-12)
Il est conseillé de charger le panier supérieur avec de la petite vaisselle ou de
la vaisselle d’une grandeur moyenne, comme des verres, des petites assiettes,
des tasses à café ou à thé, des bols et des objets légers en plastique résistant
à la chaleur.
Si le panier supérieur est utilisé dans la position la plus basse, on peut égale-
ment y charger des plats à condition qu’ils ne soient pas trop sales. Le panier
supérieur est doté, sur la gauche, de deux grilles en plastique rabattables pour
laisser la place à des verres hauts (par ex. des verres à pied).
Fig. 8-12
Rev 0.0 43
INSTRUCTIONS POUR L’UTILISATEUR
FR
Chargement du panier supérieur (voir fi g. 8-13)
Mettre les assiettes tournées vers l’avant ; les tasses et les récipients creux doi-
vent être placés avec l’ouverture orientée vers le bas. Le côté gauche du panier
peut être chargé avec les tasses et les verres disposés sur deux niveaux. Au
centre, on peut enfi ler les assiettes et les soucoupes verticalement, dans les
supports prévus à cet effet.
Fig. 8-13
EXEMPLES DE CHARGEMENT :
44 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Le panier supérieur peut être réglé sur trois positions différentes des deux
côtés. Le panier doit être au même niveau des deux côtés.
Pour relever le panier (réf. A fi g. 8-14), le soulever en le tirant par les deux poi-
gnées prévues à cet effet (ex. réf. B fi g. 8-14) jusqu’au premier ou deuxième
déclic, selon la hauteur désirée. Pour le baisser (réf. C fi g. 8-14), il faut en re-
vanche tirer vers le haut les deux leviers de déblocage (ex. réf. D fi g. 8-14). Ces
opérations peuvent également être effectuées avec le panier chargé ; dans ce
cas, quand on le baisse, il est préférable de le retenir avec une main pour éviter
que la vaisselle subisse des chocs.
A
B
D
C
Fig. 8-14
Rev 0.0 45
INSTRUCTIONS POUR L’UTILISATEUR
FR
9 INSTRUCTIONS POUR LE NETTOYAGE ET
L’ENTRETIEN
AVANT TOUTE INTERVENTION, IL FAUT COUPER L’ALIMEN-
TATION ÉLECTRIQUE À L’APPAREIL.
9.1 Avertissements et conseils généraux
ÉVITER IMPÉRATIVEMENT DE NETTOYER L’APPAREIL AVEC
DES PRODUITS DE LAVAGE ABRASIFS ET/OU CORROSIFS.
Les surfaces extérieures et la contre-porte du lave-vaisselle doivent être net-
toyées périodiquement à l’aide d’un chiffon doux et propre, humidifi é avec un
nettoyant neutre normal (non abrasif et/ou corrosif) pour surfaces peintes. Les
joints d’étanchéité de la porte devront être nettoyés avec une éponge humide.
Il est conseillé de nettoyer périodiquement (une ou deux fois par an) la cuve et
les joints pour éliminer la saleté qui peut se déposer en utilisant un chiffon doux
et de l’eau. Éviter d’utiliser trop d’eau pour nettoyer les commandes ; l’eau
peut pénétrer dans la partie électronique et endommager les composants.
Une fois le nettoyage terminé, essuyer l’appareil avec un chiffon doux qui ne
peluche pas.
Si l’appareil présente des surfaces en acier inox, elles peuvent être nettoyées
avec un produit, non abrasif, spécifi que pour l’acier inoxydable. Pour éviter la
formation d’auréoles, on peut également utiliser un vaporisateur, à utiliser ce-
pendant avec parcimonie et avec des pressions modérées.
46 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
9.2 Nettoyage du fi ltre d’arrivée d’eau
Le fi ltre d’arrivée d’eau doit être nettoyé périodiquement. Après avoir fermé le
robinet d’eau, dévisser la bague (réf. A fi g. 9-01) du tuyau d’arrivée d’eau (utili-
ser une pince, si nécessaire), puis nettoyer délicatement le fi ltre en éliminant les
dépôts et les impuretés. Une fois cette opération terminée, fi xer fermement le
tuyau en vissant la bague de serrage prévue à cet effet (réf. A fi g. 9- 01) (utiliser
une pince, si nécessaire).
A
9.3 Nettoyage des bras de lavage
Les bras de lavage peuvent être facilement démontés pour permettre le nettoyage
périodique des orifi ces afi n d’éviter qu’ils se bouchent. Les laver sous un jet d’eau
(à température ambiante) et les réintroduire avec précaution dans leurs sièges.
S’assurer qu’ils tournent librement ; en cas contraire, contrôler qu’ils ont été
montés correctement.
Démontage des bras de lavage
Pour démonter le bras de lavage supérieur (réf. A fi g. 9-02), il faut dévisser la
bague de retenue (réf. B fi g. 9-02) en la tournant dans le sens des aiguilles d’une
montre. Une fois le nettoyage exécuté, remonter le bras de lavage dans son
siège, puis visser la bague de retenue en la tournant dans le sens inverse des
aiguilles d’une montre.
Pour démonter le bras de lavage inférieur (réf. A fi g. 9-03), il suffi t de le tirer
vers le haut, en le saisissant dans la partie centrale (voir fi g. 9-03). Une fois le
nettoyage exécuté, remonter le bras de lavage orbital en le positionnant dans
son siège et en exerçant une légère pression, de façon à l’encastrer sur le bras
de lavage inférieur. Ensuite, remonter le bras de lavage inférieur en le position-
nant dans son siège et en exerçant une légère pression vers le bas, de façon à
l’encastrer (voir fi g. 9-03).
•
•
Fig. 9-01
Rev 0.0 47
INSTRUCTIONS POUR L’UTILISATEUR
FR
A
B
A
•
•
•
•
•
•
•
Fig. 9-02
Fig. 9-03
48 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
9.4 Nettoyage du groupe fi ltrant
Il est conseillé de contrôler périodiquement le groupe fi ltrant (réf. A fi g. 9-04)
et, si nécessaire, de le nettoyer sous l’eau courante (à température ambian-
te) en utilisant une brosse dure. Pour l’enlever, il faut saisir les languettes,
tourner dans le sens inverse des aiguilles d’une montre et tirer vers le haut ;
pousser depuis le dessous le fi ltre central (réf. A fi g. 9-05) pour l’extraire du
microfi ltre ;
séparer les deux pièces qui constituent le fi ltre central en appuyant sur le
corps du fi ltre dans la zone indiquée par les fl èches estampillées (réf. B fi g.
9-05);
retirer le fi ltre central en le soulevant.
Une fois le nettoyage exécuté, remonter le groupe fi ltrant après avoir assem-
blé les deux pièces du fi ltre central en exerçant une légère pression de façon
à ce qu’elles s’encastrent ; introduire le fi ltre central à l’intérieur du microfi ltre
(voir fi g. 9-05). Repositionner le groupe fi ltrant (réf. A fi g. 9-04) dans son siè-
ge en le tournant dans le sens des aiguilles d’une montre pour le bloquer.
A
BB
A
•
•
•
•
•
Fig. 9-04
Fig. 9-05
Rev 0.0 49
INSTRUCTIONS POUR L’UTILISATEUR
FR
9.5 Instructions et conseils pour un entretien
correct
Les fi ltres doivent être nettoyés à l’eau courante (à température ambiante)
avec une brosse dure.
Il faut contrôler qu’il n’y a pas de résidus alimentaires sur le fi ltre lorsqu’on
le retire. Ces résidus, en tombant dans la vidange (réf. A fi g. 9-06) pour-
raient bloquer certains composants hydrauliques ou obstruer les orifi ces des
bras de lavage.
Il est indispensable de nettoyer avec soin les fi ltres, conformément aux
indications susmentionnées : le lave-vaisselle ne peut pas fonctionner si les
fi ltres sont encrassés.
Remettre correctement les fi ltres dans leur siège afi n d’éviter d’endom-
mager la pompe de lavage.
Si le lave-vaisselle reste inutilisé pendant longtemps
Effectuer le programme de trempage deux fois de suite.
Débrancher la fi che de la prise de courant.
Laisser la porte légèrement ouverte, de façon à empêcher la formation de
mauvaises odeurs à l’intérieur de la cuve de lavage.
Remplir le doseur de liquide de rinçage.
Fermer le robinet d’eau.
•
•
•
•
•
•
•
•
•
Fig. 9-06
50 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
Avant de réutiliser le lave-vaisselle après un arrêt prolongé
Contrôler qu’il n’y a pas de dépôts de boue ou de rouille dans la tuyau-
terie d’arrivée ; si tel est le cas, laisser couler l’eau du robinet d’alimentation
jusqu’à ce que l’eau qui sort soit claire.
Rebrancher la fi che dans la prise de courant.
Raccorder le tuyau fl exible d’alimentation en eau et rouvrir le robinet.
9.6 Élimination de petits inconvénients
Il est possible d’éliminer personnellement certains inconvénients en se référant
aux instructions suivantes :
Si le programme ne démarre pas, contrôler que :
le lave-vaisselle est branché au réseau électrique ;
la distribution d’énergie électrique n’est pas coupée ;
le robinet d’eau est ouvert ;
la porte du lave-vaisselle est fermée correctement.
Si de l’eau stagne dans le lave-vaisselle, contrôler que :
le tuyau d’évacuation n’est pas étranglé ;
le siphon de vidange n’est pas bouché ;
les fi ltres du lave-vaisselle ne sont pas encrassés.
Si la vaisselle n’est pas propre, contrôler que :
le produit de lavage a été introduit en quantité suffi sante ;
il y a du sel régénérant dans le réservoir spécifi que ;
la vaisselle a été disposée correctement ;
le programme sélectionné est approprié au type et au degré de saleté de la
vaisselle ;
tous les fi ltres sont propres et correctement insérés dans leurs sièges ;
les orifi ces de sortie de l’eau des bras de lavage ne sont pas bouchés ;
aucun objet n’a bloqué la rotation des bras de lavage.
Si la vaisselle ne sèche pas ou reste opaque, contrôler que :
il y a du liquide de rinçage dans le réservoir spécifi que ;
le réglage de la distribution du liquide de rinçage est correct ;
le produit de lavage utilisé est de bonne qualité et qu’il n’a pas perdu ses
caractéristiques (par exemple à cause d’une conservation incorrecte avec
l’emballage ouvert).
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Rev 0.0 51
INSTRUCTIONS POUR L’UTILISATEUR
FR
Si la vaisselle présente des rayures, des taches…contrôler
que :
le réglage du dosage du liquide de rinçage n’est pas excessif.
Si des traces de rouille sont visibles dans la cuve :
la cuve est en acier inox résistant à la corrosion, les éventuelles taches de
rouille sont donc dues à des éléments externes (traces de rouille provenant
de conduites de l’eau, de casseroles, de couverts, etc.). Pour éliminer ces
taches, il existe dans le commerce des produits spécifi ques.
Contrôler que les doses de produit de lavage utilisées sont correctes. Cer-
tains produits de lavage peuvent être plus corrosifs que d’autres.
Contrôler que le bouchon du réservoir à sel est fermé correctement et que
le réglage de l’adoucisseur d’eau est correct.
SI LES ANOMALIES DE FONCTIONNEMENT PERSISTENT MÊME
APRÈS L’APPLICATION DES INSTRUCTIONS SUSMENTIONNÉES,
IL FAUT CONTACTER LE CENTRE SAV AGRÉÉ LE PLUS PRO-
CHE.
ATTENTION : LES INTERVENTIONS EFFECTUÉES PAR DU
PERSONNEL NON AUTORISÉ NE SONT PAS COUVERTES
PAR LA GARANTIE ET SONT DONC À LA CHARGE DE L’USA-
GER.
•
•
•
•
52 Rev 0.0
INSTRUCTIONS POUR L’UTILISATEUR
FR
10 DONNÉES TECHNIQUES (VOIR TAB. 10-01)
Largeur
59,7 cm ÷ 59,9 cm (23-1/2” ÷ 23-37/64”)
Profondeur mesurée au
profi l extérieur du bandeau
de commande
55 cm (21-21/32”)
Hauteur
de 86 cm à 91 cm (de 33-55/64” à 35-53/64”)
Capacité
12 couverts standards
Pression eau
d’alimentation
min.7 - max. 130 PSI (min. 0,5 – max. 9 bar)
Données électriques
Voir plaque des caractéristiques
Tab. 10-01
Rev 0.0 1
SUMARIO ES
SUMARIO
1 INTRODUCCIÓN ........................................................................................3
2 ADVERTENCIAS PARA LA SEGURIDAD Y EL USO ...................................5
3 DESCRIPCIÓN DE LOS MANDOS ........................................................... 12
3.1 Panel superior ..........................................................................................12
3.2 Confi guración del programa de lavado, encendido y apagado ................. 13
3.2.1 Encendido ................................................................................................ 16
3.2.2 Selección e inicio del programa ................................................................ 17
3.2.3 Fin del programa ...................................................................................... 17
3.2.4 Interrupción de un programa .................................................................... 17
3.2.5 Cambio del programa en ejecución .......................................................... 17
3.2.6 Borrado del programa en ejecución..........................................................18
3.2.7 Opciones ................................................................................................. 18
3.2.8 Apagado ..................................................................................................20
3.3 Funciones suplementarias ........................................................................ 20
3.3.1 Regulación del descalcifi cador ................................................................ 20
4 CÓMO AHORRAR ENERGÍA Y RESPETAR EL MEDIO AMBIENTE ......... 22
4.1 Cómo reducir el consumo de detergente y respetar el medio ambiente .... 22
5 EXTRACCIÓN DE LA VAJILLA .................................................................23
6 REMEDIOS PARA EVENTUALES ANOMALÍAS DE FUNCIONAMIENTO ...24
7 INSTRUCCIONES PARA LA INSTALACIÓN Y LA PUESTA EN OBRA ....... 26
2 Rev 0.0
ES
8 INSTRUCCIONES PARA EL USO ............................................................. 29
8.1 Uso del descalcifi cador de agua ............................................................... 30
8.2 Uso del dispensador de abrillantador y detergente .................................. 32
8.2.1 Adición del abrillantador para el aclarado ................................................33
8.2.2 Regulación de la dosifi cación del abrillantador ......................................... 33
8.2.3 Carga del detergente ..............................................................................34
8.3 Advertencias y consejos generales ..........................................................36
8.4 Uso de los cestos ................................................................................... 38
8.4.1 Cesto inferior ........................................................................................... 39
8.4.2 Cesto para cubiertos ............................................................................... 41
8.4.3 Cesto superior ........................................................................................42
9 INSTRUCCIONES PARA LA LIMPIEZA Y EL MANTENIMIENTO ..............45
9.1 Advertencias y consejos generales ..........................................................45
9.2 Limpieza del fi ltro de entrada del agua ....................................................46
9.3 Limpieza de las toberas de rociado ......................................................... 46
9.4 Limpieza del grupo fi ltrante ...................................................................... 48
9.5 Advertencias y consejos para el correcto mantenimiento..........................49
9.6 Eliminación de pequeños inconvenientes ................................................. 50
10 CARACTERÍSTICAS TÉCNICAS ..............................................................52
Rev 0.0 3
INTRODUCCIÓN
ES
1 INTRODUCCIÓN
Le agradecemos su confi anza al elegir uno de nuestros productos.
Con el fi n de conocer las condiciones más adecuadas para un uso
correcto y seguro de su lavavajillas, lea atentamente las instruccio-
nes que fi guran en este manual. Los varios apartados se presentan
de manera que se pueda avanzar paso a paso en el conocimiento
de todas las funciones del aparato. Los textos son de fácil compren-
sión y están ilustrados con imágenes detalladas. Este manual, de
fácil consulta, dará cumplida respuesta a todas las cuestiones que
puedan surgir con respecto al uso del lavavajillas.
Antes de utilizar el lavavajillas, lea con cuidado el capítulo 2 “Adver-
tencias para la seguridad y el uso”.
Para cualquier otra información sobre el uso y el mantenimiento del
lavavajillas, lea con cuidado el manual general adjunto.
El manual está compuesto por las siguientes secciones:
INTRODUCCIÓN: contiene información general sobre el manual.
ADVERTENCIAS: se indica una serie de advertencias sobre la segu-
ridad y el uso del lavavajillas.
INSTRUCCIONES PARA EL INSTALADOR: están destinadas al téc-
nico competente que deberá llevar a cabo la instalación, la puesta
en servicio y el control del aparato.
INSTRUCCIONES PARA EL USUARIO: se ofrecen útiles consejos
para la utilización de cestos, toberas de rociado, recipientes y fi l-
tros.
Nomenclatura de las fi guras y las tablas:
en el cuadro que contiene las fi guras se indica, en la parte infe-
rior derecha, su numeración progresiva. Un ejemplo de numeración
puede ser “Fig. 4-01”, donde la primera cifra (4) corresponde al ca-
pítulo al cual pertenece la fi gura, mientras que la segunda cifra (01)
corresponde al número progresivo de la fi gura en el capítulo 4 (en el
ejemplo la Fig. 4-01 corresponde a la primera fi gura del capítulo 4).
La numeración de las tablas se gestiona del mismo modo, teniendo
en cuenta que, en lugar de “Fig.”, se utiliza la abreviatura “Tab.” (p.ej.
Tab. 4-01, que corresponde a la primera tabla del capítulo 4). En
caso de que la tabla ocupe diferentes páginas, se añadirá una letra
después de la cifra progresiva (p.ej. “Tab. 4-01a” y Tab. 4-01b”).
4 Rev 0.0
INTRODUCCIÓN
ES
Símbolos utilizados en este manual (véase la tab. 1-01)
PELIGRO. Este símbolo se refi ere a información y advertencias
cuyo incumplimiento puede perjudicar la seguridad de las personas
o dañar el aparato.
PELIGRO ELÉCTRICO. Este símbolo se refi ere a información y
advertencias de tipo eléctrico cuyo incumplimiento puede perjudicar
la seguridad de las personas o dañar el aparato.
Este símbolo se refi ere a información y advertencias generales.
Tab. 1-01
Rev 0.0 5
ADVENTERCIAS
ES
2 ADVERTENCIAS PARA LA SEGURIDAD Y EL USO
(CONSERVAR ESTAS INSTRUCCIONES)
ESTE MANUAL ES UNA PARTE INTEGRANTE DEL APARATO:
SE DEBERÁ CONSERVAR SIEMPRE EN BUENAS CONDICIONES
DE INTEGRIDAD JUNTO AL LAVAVAJILLAS (INCLUYENDO LOS
EVENTUALES MANUALES DE “INSTALACIÓN” Y “DESCRIPCIÓN
DE LOS MANDOS” ADJUNTOS). ANTES DEL USO, LE ACONSE-
JAMOS LEA DETENIDAMENTE TODAS LAS INDICACIONES CON-
TENIDAS EN EL MISMO. LA INSTALACIÓN SE DEBERÁ ASIGNAR
A PERSONAS COMPETENTES, EN EL RESPETO DE LAS NORMAS
VIGENTES. ESTE APARATO SE HA REALIZADO PARA EL USO DO-
MÉSTICO CON ARREGLO A LAS DIRECTIVAS ACTUALMENTE EN
VIGOR, INCLUYENDO LA PREVENCIÓN Y LA ELIMINACIÓN DE
LAS PERTURBACIONES RADIO. EL APARATO SE HA REALIZADO
PARA LLEVAR A CABO LA SIGUIENTE FUNCIÓN: LAVADO Y SE-
CADO DE VAJILLA; CUALQUIER OTRO TIPO DE USO SE DEBE
CONSIDERAR IMPROPIO. EL FABRICANTE RECHAZA CUAL-
QUIER RESPONSABILIDAD EN CASO DE EMPLEO DEL APA-
RATO PARA TAREAS QUE NO SEAN LAS INDICADAS EN LAS
PRESCRIPCIONES DE USO.
LA PLACA DE IDENTIFICACIÓN, CON LAS CARACTERÍSTICAS
TÉCNICAS, EL NÚMERO DE MATRÍCULA Y LA MARCA, ESTÁ SI-
TUADA EN UNA POSICIÓN BIEN VISIBLE EN EL BORDE INTERIOR
DE LA PUERTA DEL LAVAVAJILLAS.
LA PLACA DE IDENTIFICACIÓN NO SE DEBERÁ ELIMINAR
POR NINGUNA RAZÓN.
EL APARATO NO ES ADECUADO PARA EL USO MARÍTIMO O MÓ-
VIL COMO POR EJEMPLO EN CARAVANAS O BARCOS. LOS LA-
VAVAJILLAS CERTIFICADOS PARA EL USO DOMÉSTICO NO ES-
TÁN DESTINADOS A LOS ESTABLECIMIENTOS ALIMENTARIOS
AUTORIZADOS.
VERIFICAR QUE LA TENSIÓN, LA FRECUENCIA Y LA PROTEC-
CIÓN DE LA INSTALACIÓN ELÉTRICA DE LA CASA CORRESPON-
DAN A LAS INDICACIONES PRESENTES EN LA PLACA DE IDEN-
TIFICACIÓN DEL APARATO.
6 Rev 0.0
ADVENTERCIAS
ES
NO ABANDONE EVENTUALES RESIDUOS DE EMBALAJE EN EL
AMBIENTE DOMÉSTICO. SEPARE LOS DISTINTOS MATERIALES
DE DESPERDICIO DEL EMBALAJE Y ENTRÉGUELOS AL CENTRO
DE RECOLECCIÓN SELECTIVA DE RESIDUOS MÁS CERCANO.
LOS RESIDUOS DEL EMBALAJE NO DEBEN QUEDAR AL ALCAN-
CE DE LOS NIÑOS, DE PERSONAS CON CAPACIDADES FÍSICAS
Y/O MENTALES REDUCIDAS O DE ANIMALES; EXISTE EL PELI-
GRO DE SOFOCACIÓN.
ANTES DE REALIZAR LA INSTALACIÓN DESCONECTA LA ALI-
MENTACIÓN ELÉCTRICA DEL ÁREA DE TRABAJO.
NO UTILICE PROLONGADORES, ADAPTADORES O DERIVADO-
RES YA QUE PODRÍAN PROVOCAR RECALENTAMIENTOS, O
QUEMADURAS, CON EL CONSIGUIENTE PELIGRO DE INCEN-
DIO.
DURANTE LA INSTALACIÓN TENGA CUIDADO CON LOS BOR-
DES CORTANTES PRESENTES EN EL LAVAVAJILLAS, PARA EVI-
TAR HERIDAS; LLEVE GUANTES DE SEGURIDAD.
ES OBLIGATORIO EFECTUAR LA CONEXIÓN DE TIERRA CON
ARREGLO A LAS INDICACIONES SUMINISTRADAS POR LAS
NORMAS DE SEGURIDAD DE LA INSTALACIÓN ELÉCTRICA. EN
CASO DE DUDAS HAGA CONTROLAR LA INSTALACIÓN POR UN
ELECTRICISTA COMPETENTE (VÉANSE TAMBIÉN LAS ADVER-
TENCIAS DEL CAPÍTULO 7).
EL FABRICANTE NO SE ASUME NINGUNA RESPONSABILI-
DAD EN CASO DE DAÑOS A OBJETOS O PERSONAS PROVO-
CADOS POR LA FALTA DE CONEXIÓN O POR LA CONEXIÓN
DEFECTUOSA DE LA LÍNEA DE TIERRA.
CUANDO TERMINE DE USAR EL APARATO, APAGUE EL LAVAVA-
JILLAS PARA EVITAR LA DISPERSIÓN DE ENERGÍA ELÉCTRICA.
EN CASO DE FUNCIONAMIENTO ANÓMALO DESCONECTE EL
LAVAVAJILLAS DE LA RED ELÉCTRICA Y CIERRE LA LLAVE DEL
AGUA.
Rev 0.0 7
ADVENTERCIAS
ES
¡NO UTILICE APARATOS QUE HAYAN SUFRIDO DAÑOS DURAN-
TE EL TRANSPORTE! EN CASO DE DUDAS PÓNGASE EN CON-
TACTO CON EL VENDEDOR. EL APARATO SE DEBERÁ INSTALAR
Y CONECTAR SEGÚN LAS INSTRUCCIONES SUMINISTRADAS
POR EL FABRICANTE Y POR PERSONAL COMPETENTE.
UTILICE SOLAMENTE DETERGENTES DECLARADOS ADECUA-
DOS PARA EL USO EN LAVAVAJILLAS. NO UTILICE DETERGEN-
TES PARA EL LAVADO A MANO. UTILICE EXCLUSIVAMENTE
ABRILLANTADOR PARA LAVAVAJILLAS DOMÉSTICOS.
NO INHALE NI TRAGUE EL DETERGENTE; EL DETERGENTE PUE-
DE CAUSAR QUEMADURAS Y/O DAÑOS IRREPARABLES A LA
NARIZ, LA BOCA Y LA GARGANTA E INCLUSO LA SOFOCACIÓN;
ASEGÚRESE DE QUE EL DETERGENTE NO ENTRE EN CONTAC-
TO CON LOS OJOS. DE PRODUCIRSE LAS SITUACIONES QUE SE
ACABA DE INDICAR, DIRÍJASE PRONTAMENTE A UN MÉDICO.
PARA EVITAR QUE LOS NIÑOS ENTREN EN CONTACTO CON LOS
DETERGENTES, CARGUE LOS DETERGENTES INMEDIATAMENTE
ANTES DE INICIAR EL PROGRAMA DE TRABAJO, LUEGO MAN-
TÉNGALOS LEJOS DEL ALCANCE DE LOS NIÑOS.
EL LAVAVAJILLAS DEBE SER UTILIZADO POR PERSONAS ADUL-
TAS. SU USO POR PARTE DE PERSONAS CON CAPACIDADES
FÍSICAS Y/O MENTALES REDUCIDAS ESTÁ PERMITIDO SÓLO
BAJO LA SUPERVISIÓN DE UN RESPONSABLE DE SU SEGURI-
DAD.
PARA ELIMINAR EL RIESGO DE DAÑOS A LAS PERSONAS, NO
PERMITA A LOS NIÑOS ACERCARSE AL LAVAVAJILLAS Y/O JU-
GAR CON O SOBRE EL MISMO. EN EL INTERIOR DEL LAVAVAJI-
LLAS PODRÍAN QUEDAR RESIDUOS DE DETERGENTE QUE PUE-
DEN CAUSAR DAÑOS IRREPARABLES A LA VISTA, LA BOCA Y LA
GARGANTA E INCLUSO LA SOFOCACIÓN; DE PRODUCIRSE LOS
PROBLEMAS QUE SE ACABA DE INDICAR, DIRÍJASE PRONTA-
MENTE A UN MÉDICO.
PRESTE ATENCIÓN: EXISTE EL PELIGRO DE QUE LOS NIÑOS SE
PUEDAN CERRAR DENTRO DEL LAVAVAJILLAS!
NO INTRODUZCA SOLVENTES COMO ALCOHOL O TREMENTINA
QUE PUEDEN PROVOCAR LA EXPLOSIÓN DEL APARATO.
8 Rev 0.0
ADVENTERCIAS
ES
NO VIERTA EL DETERGENTE EN POLVO Y/O LÍQUIDO EN EL
COMPARTIMENTO DEL ABRILLANTADOR YA QUE LO DAÑARÍA.
NO VIERTA EL DETERGENTE EN POLVO Y/O LÍQUIDO EN EL DE-
PÓSITO DEL DESCALCIFICADOR YA QUE LO DAÑARÍA.
NO UTILICE DETERGENTES PARA EL USO INDUSTRIAL; EXISTE
EL RIESGO DE DAÑAR LOS MATERIALES QUE CONSTITUYEN EL
APARATO Y EL PELIGRO DE REACCIONES QUÍMICAS VIOLENTAS
(P.EJ. GAS EXPLOSIVO).
NO PONGA EN EL APARATO VAJILLA QUE PRESENTE RESIDUOS
DE CENIZA, CERA O PINTURA.
NO PONGA EN EL APARATO VAJILLA DE PLÁSTICO SENSIBLE A
LAS ALTAS TEMPERATURAS COMO POR EJEMPLO CUBIERTOS
O RECIPIENTES DESECHABLES, YA QUE PODRÍAN DEFORMAR-
SE. NO LAVE OBJETOS DE PLÁSTICO SI NO ESTÁN PROVISTOS
DE LA ETIQUETA “LAVABLE EN EL LAVAVAJILLAS” U OTRA SIMI-
LAR. PARA LOS OBJETOS QUE NO LLEVAN ESTA MARCA CON-
TROLE LAS INDICACIONES DEL PRODUCTOR; DE NO TENER IN-
FORMACIÓN, NO LAVE ESTOS OBJETOS EN EL LAVAVAJILLAS.
NO PONGA ANIMALES EN EL LAVAVAJILLAS.
DURANTE EL FUNCIONAMIENTO, CUANDO SE ABRE LA PUERTA
DEL LAVAVAJILLAS, EXISTE EL PELIGRO DE QUEMADURAS CAU-
SADAS POR EL CALOR PRESENTE EN SU INTERIOR; NO SE EX-
PONGA AL VAPOR QUE EL LAVAVAJILLAS EMANA Y NO TOQUE
LOS COMPONENTES PRESENTES EN SU INTERIOR. AL FINAL
DEL PROGRAMA DE LAVADO, O EN CASO DE INTERRUPCIÓN,
ESPERE POR LO MENOS 20 MINUTOS ANTES DE EXTRAIGA LA
VAJILLA PARA EVITAR QUE SE ENFRÍE.
EN ALGUNAS SITUACIONES, EN UN SISTEMA DE AGUA CALIEN-
TE QUE NO SE HAYA UTILIZADO DURANTE MÁS DE DOS SEMA-
NAS, ES POSIBLE QUE SE PRODUZCA GAS HIDRÓGENO. EL HI-
DRÓGENO ES UN GAS EXPLOSIVO. SI EL SISTEMA DE AGUA
CALIENTE NO SE HA UTILIZADO DURANTE DOS SEMANAS O UN
PERIODO MÁS LARGO, ANTES DE USAR EL LAVAVAJILLAS ES
NECESARIO ABRIR TODAS LAS LLAVES DEL AGUA CALIENTE Y
Rev 0.0 9
ADVENTERCIAS
ES
DEJAR CORRER EL AGUA POR ALGUNOS MINUTOS. DE ESTE
MODO SE PERMITIRÁ LA ELIMINACIÓN DE POSIBLES ACUMU-
LACIONES DE HIDRÓGENO. COMO ESTE GAS ES INFLAMA-
BLE, NO FUME NI UTILICE LLAMAS ABIERTAS DURANTE
ESTE PERIODO.
NO SE APOYE NI SUBA A LA PUERTA ABIERTA DEL LAVAVA-
JILLAS YA QUE EL APARATO SE PODRÍA VOLCAR PROVO-
CANDO SITUACIONES PELIGROSAS PARA LAS PERSONAS.
NO DEJE LA PUERTA DEL LAVAVAJILLAS ABIERTA YA QUE
SE PODRÍA TROPEZAR CON ELLA. NO SE APOYE NI SUBA A
LOS CESTOS DEL LAVAVAJILLAS.
NO TOME EVENTUALES RESIDUOS DE AGUA PRESENTES EN LA
VAJILLA O EN EL LAVAVAJILLAS.
LOS CUCHILLOS Y LOS OTROS UTENSILIOS DE COCINA DE
PUNTAS CORTANTES DEBEN COLOCARSE EN EL CESTO PARA
CUBIERTOS CON LAS PUNTAS DIRIGIDAS HACIA ABAJO O BIEN
EN POSICIÓN HORIZONTAL EN EL CESTO SUPERIOR, PRESTAN-
DO ATENCIÓN A NO SUFRIR HERIDAS Y A QUE NO SOBRESAL-
GAN DEL CESTO, EVITANDO ASÍ HERIDAS DE CORTE.
SITÚE LOS OBJETOS CORTANTES/PUNTIAGUDOS DE TAL FOR-
MA QUE SE EVITE DAÑAR LAS JUNTAS DE LA PUERTA.
NO PONGA EN FUNCIONAMIENTO EL LAVAVAJILLAS SI TODOS
LOS PANELES QUE LA CUBREN NO ESTÁN SITUADOS CORREC-
TAMENTE.
NO ALTERE LOS MANDOS DEL LAVAVAJILLAS.
MODELOS PROVISTOS DE AGUASTOP; AGUASTOP ES UN
DISPOSITIVO QUE IMPIDE EVENTUALES INUNDACIONES EN
CASO DE PÉRDIDAS DE AGUA. EN CASO DE ACCIONAMIENTO
DEL DISPOSITIVO AGUASTOP (INDICADO POR LA VISUALIZA-
CIÓN DEL ERROR CORRESPONDIENTE EN EL DISPLAY) ES NE-
CESARIO DIRIGIRSE A UN TÉCNICO COMPETENTE PARA QUE
DETECTE Y RESUELVA LA AVERÍA. EN LOS MODELOS DOTADOS
DE AGUASTOP EL TUBO DE ALIMENTACIÓN DEL AGUA CONTIE-
NE UNA ELECTROVÁLVULA. NO CORTE EL TUBO Y NO DEJE
10 Rev 0.0
ADVENTERCIAS
ES
CAER LA ELECTROVÁLVULA EN EL AGUA. EN CASO DE QUE
SE PERJUDIQUE EL TUBO DE ALIMENTACIÓN DEL AGUA, DES-
CONECTE EL APARATO DE LA RED HÍDRICA Y ELÉCTRICA.
TERMINADA LA INSTALACIÓN, LLEVE A CABO ALGUNAS PRUE-
BAS DEL APARATO (VÉASE EL MAN. “INSTALACIÓN”). EN CASO
DE QUE EL APARATO NO FUNCIONE, DESCONECTELO DE LA RED
ELÉCTRICA Y DIRÍJASE AL CENTRO DE ASISTENCIA TÉCNICA
MÁS CERCANO. NO TRATE DE REPARAR EL APARATO POR
SU CUENTA.
EL LAVAVAJILLAS HA SIDO FABRICADO CON ARREGLO A TODOS
LOS REQUISITOS PREVISTOS POR LAS NORMAS DE SEGURIDAD
VIGENTES EN MATERIA DE APARATOS ELÉCTRICOS. EVENTUA-
LES CONTROLES TÉCNICOS SE DEBERÁN ASIGNAR A PERSONAL
EXPERTO Y AUTORIZADO: LAS REPARACIONES REALIZADAS
POR PERSONAS NO COMPETENTES HARÁN DECAER LAS
CONDICIONES DE GARANTÍA Y PUEDEN CONVERTIRSE EN
UNA FUENTE DE POTENCIAL PELIGRO PARA EL USUARIO.
EN CASO DE LIMPIEZA Y MANTENIMIENTO DEL APARATO: ANTES
DE EFECTUAR EL MANTENIMIENTO DEL APARATO, DESCONECTE
EL ENCHUFE O BIEN DESCONECTE LA TENSIÓN MEDIANTE EL
DISPOSITIVO DE INTERRUPCIÓN OMNIPOLAR.
QUITE LA PUERTA DEL VANO DE LAVADO Y DESCONECTE LA ALI-
MENTACIÓN ELÉCTRICA CUANDO DESMONTE EL VIEJO LAVAVA-
JILLAS PARA FINES DE ASISTENCIA O SUSTITUCIÓN DEFINITIVA.
EL SÍMBOLO EN EL PRODUCTO O EN LOS DOCUMENTOS
QUE SE INCLUYEN CON EL PRODUCTO, INDICA QUE NO SE
PUEDE TRATAR COMO RESIDUO DOMÉSTICO. ES NECESARIO
ENTREGARLO EN UN PUNTO DE RECOGIDA PARA RECICLAR
APARATOS ELÉCTRICOS Y ELECTRÓNICOS. DESÉCHELO CON
ARREGLO A LAS NORMAS MEDIOAMBIENTALES PARA LA ELIMI-
NACIÓN DE RESIDUOS. PARA OBTENER INFORMACIÓN MÁS
DETALLADA SOBRE EL TRATAMIENTO, LA RECUPERACIÓN Y EL
RECICLAJE DE ESTE PRODUCTO, PÓNGASE EN CONTACTO
CON LA OFICINA LOCAL ESPECÍFICA, EL SERVICIO DE ELIMINA-
CIÓN DE RESIDUOS DOMÉSTICOS O LA TIENDA DONDE ADQUI-
RIÓ EL PRODUCTO.
Rev 0.0 11
ADVENTERCIAS
ES
ASEGURÁNDOSE DE QUE ESTE PRODUCTO SE ELIMINE DE
MODO CORRECTO, EL USUARIO CONTRIBUYE A PREVENIR LAS
POTENCIALES CONSECUENCIAS NEGATIVAS PARA EL MEDIO
AMBIENTE Y LA SALUD.
EL FABRICANTE NO SE ASUME NINGUNA RESPONSABILI-
DAD EN CASO DE DAÑOS SUFRIDOS POR PERSONAS, CO-
SAS Y ANIMALES, PROVOCADOS POR EL INCUMPLIMIEN-
TO DE LAS PRESCRIPCIONES CITADAS O DEBIDOS A LA
VIOLACIÓN DE ALGUNA PIEZA DEL APARATO O AL EMPLEO
DE REPUESTOS NO ORIGINALES.
EN CASO DE DUDAS SOBRE LO DESCRITO EN ESTE MA-
NUAL, PÓNGASE EN CONTACTO CON EL SERVICIO DE
ASISTENCIA TÉCNICA.
12 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
3 DESCRIPCIÓN DE LOS MANDOS
3.1 Panel superior
Todos los mandos y los dispositivos de control del lavavajillas están situados
en el panel superior (véase la fi g. 3-01). Las operaciones de encendido, progra-
mación, apagado, etc. se pueden ejecutar solamente con la puerta abierta.
A continuación se describen brevemente (véase la tab. 3-01) los diferentes
mandos presentes en el panel superior.
END
P
AUTO
Sanitized
Sanitized
FIG. 3-01
Rev 0.0 13
INSTRUCCIONES PARA EL USUARIO
ES
1
Tasto de encendido/apagado
Pulsando este pulsador se pone el aparato bajo tensión.
2
Pilotos de programa seleccionado
El piloto encendido indica el programa seleccionado y la presencia de eventuales
averías.
3
Pulsador de selección programas
Pulsando este pulsador en secuencia es posible seleccionar el programa deseado.
4
Piloto de falta de sal
El piloto encendido indica que no hay sal en el aparato.
5
Piloto de falta de abrillantador
El piloto encendido indica que no hay abrillantador en el aparato.
6
Pulsador de programas suplementarios
Pulsando este pulsador es posible obtener uno de los cinco programas suplementarios
(véase la tabla 3-02b).
7
Piloto de programas suplementarios
El piloto encendido indica que se ejecutará uno de los cinco programas suplementarios
(véase la tabla 3-02b).
8
Piloto de esterilización
El piloto encendido indica que la función está activada.
9
Pulsador de media carga
Pulsando este pulsador se selecciona la opción de lavado a media carga.
10
Pilotos de media carga
Uno de los pilotos encendido indica que se ha seleccionado el lavado a media carga
en el cesto superior o inferior.
11
Pulsador de retraso del programa
Pulsando este pulsador es posible retrasar el inicio del programa de hasta 9 horas.
12 Display de informaciones
Tab. 3-01
3.2 Confi guración del programa de lavado,
encendido y apagado
El lavavajillas cuenta con un panel de mandos (véase la fi g. 3-02) que permite
llevar a cabo todas las operaciones de encendido, programación y apagado.
END
P
AUTO
Sanitized
Sanitized
a
b
FIG. 3-02
14 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
Para seleccionar el programa más adecuado para la vajilla que se debe lavar
utilice la tabla representada a continuación, donde se indica el lavado más
adecuado, teniendo en cuenta también el tipo de vajilla y el grado de suciedad
(véanse las tab. 3-02a y 3-02b).
PROGRAMA
STANDARD
NÚMERO Y SÍMBOLO
CARGA DE
VAJILLA Y
CUBIERTOS
SECUENCIA
PROGRAMA
DURACIÓN CONSUMO
MINUTOS
(2)
AGUA
(1)
ENERGY
kWh (2)
1
CALENTAMIENTO
VAJILLAS
Ollas y
vajilla que se
deben aclarar
y secar
Aclarado a 69°C
(156,2°F).
Secado.
50’
3,9 litros
1,03
gal.
0,64
2
CRISTALES
Vajilla
con suciedad
normal
Lavado a 45°C
(113°F).
Aclarado en frío.
Aclarado a 69°C
(156,2°F).
Secado.
70’
10,8
litros
2,85
gal.
0,6
3
LAVADO SUPER
AUTO
ETL SANITATION
LISTED
Vajilla
con suciedad
normal,
también con
residuos
secos
Prelavado en frío
(Según el tipo de
suciedad)
Lavado a 65°C
(149°F).
Aclarado en frío.
Aclarado en calor
a 70°C (158°F).
Secado.
115’-130’
11-15
litros
2,91
3,96 gal
1-1,2
4
NORMALE
Vajilla
con suciedad
normal
Prelavado en frío.
Lavado a 55°C
(131°F).
Aclarado en frío.
Aclarado a 68°C
(154,4°F).
Secado.
112’
14,8
litros
3,91
gal.
0,8
5
LAVADO
EXTREMO
ETL SANITATION
LISTED
Ollas y vajilla
muy sucias,
también con
residuos
secos
Prelavado a 45°C
(113°F).
Lavado a 70°C
(158°F).
2 aclarados en
frío.
Aclarado a 70°C
(158°F).
Secado.
122’
18,3
litros
4,83
gal.
1,12
Tab. 3-02a
AUTO
Rev 0.0 15
INSTRUCCIONES PARA EL USUARIO
ES
PROGRAMA
SUPLEMENTARIOS
NÚMERO Y SÍMBOLO
CARGA DE
VAJILLA Y
CUBIERTOS
SECUENCIA
PROGRAMA
DURACIÓN CONSUMO
MINUTOS
(2)
AGUA
(1)
ENERGY
kWh (2)
6
ACLARADO
Ollas y
vajilla a la espera
de un nuevo
lavado
Prelavado en frío.
16’
3,9
litros
1,03
gal.
0,03
7
BREVE
Vajilla
poco sucia
Lavado a 38°C
(136,40°F).
Aclarado en frío.
Aclarado a 58°C
(136,4°F).
37’
10,6
litros.
2,8 gal.
0,38
8
DELICADO
AUTO
Vajilla lavada
inmediatamente
después del uso
Prelavado en frío
(Según el tipo de
suciedad)
Lavado a 55°C
(131°F).
Aclarado en frío.
Aclarado en calor
a 69°C (156,2°F).
Secado.
105’-120’
11-15
litros
2,91-
3,96
gal.
0,8-1
9
ECONOMY
Vajilla lavada
inmediatamente
después del uso
Lavado a 55°C
(131°F).
Aclarado en frío.
Aclarado a 69°C
(156,2°F).
Secado.
123’
11,9
litros
3,14
gal.
0,9
10
LAVADO
INTENSO
Ollas y vajilla
con suciedad
normal,
también con
residuos
secos
Lavado a 70°C
(158°F).
2 aclarados en
frío.
Aclarado a 70°C
(158°F).
Secado.
102’
15,1
litros
3,99
gal.
1,0
Tab. 3-02b
(1) Consumo hídrico medio con un nivel de suavizante programado en 0 (cero).
Cualquier otra programación hará aumentar el consumo hídrico hasta 2,5 l (0,66 gal.) / ciclo en
caso de programación del nivel 5.
(2) Las duraciones de los ciclos que se indican en el manual de uso y mantenimiento se calculan
sobre las cargas ordinarias y una temperatura del agua en entrada de 49°C (120°F), pero cambia-
rán según las condiciones reales.
- Sólo los programas “LAVADO SUPER AUTO” y “LAVADO EXTREMO” son conformes al estándar
NSF 184 y están certifi cados por INTERTEK con la expresión ETL SANITATION LISTED.
- Cuando está activo el led “Sanitized” signifi ca que el contenido del lavavajillas y el lavavajillas se
han higienizado de conformidad con los requisitos de la National Sanitation Foundation (NSF).
- En los casos de selección de los “AUTO PROGRAMAS” el lavavajillas reconoce el tipo de sucie-
dad presente y regula los parámetros de lavado de forma apropiada y en automático .
P
P
AUTO
P
P
P
16 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
Lleve a cabo el ciclo de remojo únicamente cuando la carga sea parcial.
Para ejecutar los programas 6,7,8,9 y 10 (véase la tab. 3-02b) es necesario
pulsar, tras haber seleccionado el programa estándar correspondiente (véanse
los programas 1, 2, 3, 4 y 5 en la tab. 3-02a), el pulsador de programas
suplementarios (ref. 6 fi g. 3-02).
Una vez que haya identifi cado el programa de lavado más adecuado mediante
las tablas indicadas, realice la programación del lavavajillas.
Antes de activar un programa de lavado, controle que:
La llave del agua a la cual está conectado el lavavajillas esté
abierta.
En el depósito del descalcifi cador haya sal regeneradora (para
la adición de la sal véanse las instrucciones en el manual gene-
ral).
En el dispensador se haya colocado la cantidad adecuada de
detergente (para la adición del detergente véanse las instruccio-
nes en el manual general).
Las toberas de rociado giren libremente sin ningún atasco.
Los cestos estén cargados correctamente (véanse las instruc-
ciones en el manual general).
La puerta del lavavajillas esté cerrada correctamente.
3.2.1 Encendido
Pulsando el pulsador de encendido/apagado (ref. 1 fi g. 3-02) el lavavajillas se
enciende. Luego, espere a que uno de los pilotos de programas se encien-
de (ref. 2 fi g. 3-02).
•
•
•
•
•
•
FIG. 3-02
END
P
AUTO
Sanitized
Sanitized
a
b
Rev 0.0 17
INSTRUCCIONES PARA EL USUARIO
ES
3.2.2 Selección e inicio del programa
Pulse varias veces el pulsador de selección de programas (ref. 3 fi g. 3-02)
hasta que el piloto correspondiente al programa deseado se encienda (ref.
2 fi g. 3-02);
utilice los pulsadores correspondientes para seleccionar las funciones com-
plementarias deseadas (p.ej. “Selección del lavado a media carga” y “Retra-
so del programa”; véase el apdo. 3.2.7 “Opciones”);
cierre la puerta; después de aproximadamente 2 segundos comenzará el
programa y durante su ejecución el piloto correspondiente (señal de pro-
grama en ejecución) parpadeará.
Si la puerta del lavavajillas está abierta o mal cerrada, no podrá co-
menzar el ciclo de lavado.
PROGRAMAS SUPLEMENTARIOS
El pulsador para programas suplementarios (ref. 6 fi g. 3-02) permite obtener
cinco programas más, además de los que se pueden seleccionar directa-
mente mediante el pulsador de selección programas.
El pulsador se debe pulsar (el piloto se enciende) después de haber seleccio-
nado el programa “principal” (véanse 1, 2, 3, 4 y 5 en la tab. 3-02a).
La función permanece memorizada y, por lo tanto, será necesario pulsar
nuevamente el pulsador (el piloto se apaga) si en el ciclo siguiente se desea
ejecutar uno de los 5 programas principales.
3.2.3 Fin del programa
El fi n del programa se indica con una breve señal acústica y, además, el piloto
de los programas normal y fuerte (que se indican con “end”) parpadean.
3.2.4 Interrupción de un programa
Para interrumpir un programa en ejecución es sufi ciente abrir la puerta del
lavavajillas; para permitir la prosecución del programa es sufi ciente cerrar la
puerta. El programa empezará a funcionar desde el punto en que se había
interrumpido.
3.2.5 Cambio del programa en ejecución
Para modifi car un programa en ejecución es sufi ciente abrir la puerta del la-
vavajillas y seleccionar el nuevo programa. Al cerrar nuevamente la puerta, el
lavavajillas ejecuta automáticamente el nuevo programa.
•
•
•
18 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
3.2.6 Borrado del programa en ejecución
Para anular el programa en ejecución es necesario, tras haber abierto la
puerta, pulsar y mantener pulsado por algunos segundos el pulsador de
selección de programas (ref. 3 fi g. 3-02) hasta que los pilotos del cuarto y
quinto programa se enciendan simultáneamente (ref. pr. 4 y pr. 5 fi g. 3-03).
Cierre la puerta.
Después de aproximadamente 1 minuto el lavavajillas alcanza el fi n del ciclo;
los pilotos del cuarto y quinto programa (ref. pr. 4 y pr. 5 fi g. 3-03) empiezan
a parpadear.
3.2.7 Opciones
SELECCIÓN DEL LAVADO A MEDIA CARGA
Esta función es ideal para las cargas reducidas y permite ahorrar agua y ener-
gía eléctrica.
Antes de seleccionar el lavado a media carga, abra la puerta del lavavajillas y
seleccione el programa de lavado deseado (véase el apdo. 3.2 “Confi guración
del programa de lavado, encendido y apagado”).
La selección del lavado a media carga se gestiona mediante el pulsador de
media carga (ref. 9 fi g. 3-02) con dos opciones:
pulsando el pulsador por primera vez se selecciona el lavado en el cesto
superior, que se confi rma mediante el encendido del piloto correspondien-
te (ref. 10a fi g. 3-02);
pulsando el pulsador por segunda vez se selecciona el lavado en el cesto
inferior, que se confi rma mediante el encendido del piloto correspondiente
(ref. 10b fi g. 3-02);
pulsando el pulsador por tercera vez se vuelve a la condición normal de
plena carga (lavado en ambos cestos con ambos pilotos apagados).
Cuando se selecciona el lavado solamente en el cesto inferior es posible
separar el cesto para cubiertos utilizando solamente la mitad.
•
•
•
•
•
•
FIG. 3-03
pr. 4
pr. 5
AUTO
Rev 0.0 19
INSTRUCCIONES PARA EL USUARIO
ES
RETRASO DEL PROGRAMA
(disponible en todos los programas, excluyendo el remojo)
La función “Retraso del programa” permite programar el retraso del inicio
del programa de lavado hasta 9 horas desde el momento en que se efectúa
la programación. De esta manera podrá hacer funcionar el lavavajillas en los
horarios que le resulten más convenientes.
Antes de programar el retraso del programa, abra la puerta del lavavajillas y
seleccione el programa de lavado deseado (véase el apdo. 3.2 “Confi guración
del programa de lavado, encendido y apagado”). La selección del retraso se
realiza pulsando el pulsador de Retraso del programa (ref. 11 fi g. 3-02);
pulsando repetidas veces el pulsador, en el display se visualizará el retraso
deseado para poner en marcha el aparato, a partir de 1 hora.
20 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
3.2.8 Apagado
Al fi nal del programa el lavavajillas emite una breve señal acústica y, además,
los pilotos del cuarto y quinto programa (ref. pr. 4 y pr. 5 fi g. 3-04) parpa-
dean.
El apagado del aparato se obtiene abriendo la puerta y pulsando el pulsador
de encendido/apagado (ref. 1 fi g. 3-02).
pr. 5
pr. 4
AUTO
3.3 Funciones suplementarias
3.3.1 Regulación del descalcifi cador
NOTA: para realizar la siguiente regulación es necesario que el pro-
grama de lavado sea diferente al de remojo.
Pulse y mantenga pulsado el pulsador de retraso del programa (ref. 12 fi g.
3-05) hasta que aparezca el valor predefi nido, seguido del punto (en general
3.). Suelte el pulsador, luego vuelva a pulsarlo repetidas veces para visualizar el
valor deseado, según la tabla (véase la tab. 3-03).
Los 6 niveles de regulación posibles aparecerán en esta secuencia:
3., 4., 5., 0., 1., 2..
Cuando en el display aparezca el valor deseado, suelte el pulsador; después
de 5 segundos se vuelve automáticamente a la programación del retraso del
programa y la regulación corresponderá al valor elegido.
FIG. 3-04
Rev 0.0 21
INSTRUCCIONES PARA EL USUARIO
ES
NOTA: el display indica la regulación de la dureza del agua y el re-
traso del programa. El punto (.) después del número indica que
se está visualizando la regulación de la dureza del agua. Si
el punto (.) no aparece, signifi ca que se está visualizando el
retraso del programa.
END
P
AUTO
Sanitized
Sanitized
Tabla de dureza del agua (véase la tab. 3-03)
DUREZA DEL AGUA
REGULACIÓNE
Grados alemanes
(°D)
Grados franceses
(°F)
Grados
estadounidenses
grains/galls
0 - 4 0 - 7 0 - 4,5 0.
5 - 15 8 - 25 4,6 - 14,5 1.
16 - 23 26 - 40 14,6 - 23,5 2.
24 - 31 41 - 60 23,6 - 35 3.
32 - 47 61 - 80 35,1 - 46,5 4.
48 - 58 81 - 100 46,6 - 58,5 5.
Tab. 3-03
Solicite las informaciones relativas a la dureza del agua a la empresa hídrica de
distribución.
En caso de que fuera necesario abrir la puerta durante la fase de
lavado, el programa será interrumpido, el piloto correspondiente se-
guirá parpadeando y una señal acústica avisará que el ciclo no está
fi nalizado. Será necesario esperar por lo menos 1 minuto antes
de cerrar la puerta para reiniciar el programa. Al cerrar la puerta,
el programa empezará a funcionar desde el punto en que se había
interrumpido. Se aconseja realizar esta operación solamente si es
necesario, ya que podría causar irregularidades en el desarrollo del
programa.
FIG. 3-05
22 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
4 CÓMO AHORRAR ENERGÍA Y RESPETAR
EL MEDIO AMBIENTE
Trate de utilizar siempre el lavavajillas a plena carga.
No lave la vajilla bajo el agua corriente.
Utilizar el programa de lavado más adecuado para el tipo de carga.
No enjuague previamente la vajilla.
Si fuese posible, empalme el lavavajillas a una instalación de agua caliente
hasta 60°C (140°F).
Si fuese posible, deshabilite el secado dejando la puerta abierta al fi nal del
lavado: el aire y el calor residual secarán la vajilla a la perfección.
4.1 Cómo reducir el consumo de detergente y
respetar el medio ambiente
Eventuales fosfatos presentes en los detergentes para lavavajillas representan
un problema grave para la ecología. A fi n de evitar consumos excesivos de
detergentes, e incluso de energía eléctrica, aconsejamos:
Diferenciar la vajilla, separando la más delicada de la más resistente a los
detergentes agresivos y a las altas temperaturas;
No volcar el detergente directamente sobre la vajilla.
•
•
•
•
•
•
•
•
Rev 0.0 23
INSTRUCCIONES PARA EL USUARIO
ES
5 EXTRACCIÓN DE LA VAJILLA
Al fi nal del programa de lavado, espere por lo menos 20 minutos
antes de sacar la vajilla, para dejar que se enfríe. Para evitar que
eventuales gotas de agua del cesto superior caigan sobre la vajilla
del cesto inferior, le aconsejamos vacíe primero el cesto inferior y
luego el superior.
24 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
6 REMEDIOS PARA EVENTUALES
ANOMALÍAS DE FUNCIONAMIENTO
El lavavajillas está en condiciones de señalar una serie de funcionamientos
anómalos mediante el encendido simultáneo de diferentes pilotos con el si-
guiente signifi cado (véase la tabla representada a continuación):
ANOMALÍA DESCRIPCIÓN
E1
Avería aguastop
Se ha activado el sistema antidesbordamiento.
Se activa en caso de pérdidas de agua. Es necesario
ponerse en contacto con el servicio técnico de
asistencia clientes.
E2
Nivel de seguridad
Se ha activado el sistema que limita el nivel de agua
en el lavavajillas. Interrumpa el programa en ejecución y
apague el lavavajillas. Encienda y programe nuevamente
el lavavajillas y active el ciclo de lavado. Si el problema
persiste, se ponga en contacto con el servicio técnico
de asistencia clientes.
E3
Anomalía en calentamiento agua
No se obtiene el calentamiento del agua o se efectúa
de modo anómalo. Active nuevamente el programa de
lavado; si el problema persiste, se ponga en contacto
con el servicio técnico de asistencia clientes.
E4
Anomalía en detección temperatura agua
Interrumpa el programa en ejecución y apague el
lavavajillas. Encienda y programe nuevamente el
lavavajillas y active el ciclo de lavado. Si el problema
persiste, se ponga en contacto con el servicio técnico
de asistencia clientes.
E5
Anomalía en carga de agua
No se obtiene la carga del agua o se verifi ca de modo
anómalo. Controle que las conexiones hidráulicas se
hayan efectuado correctamente, que el grifo de entrada
del agua esté abierto y que el fi ltro no esté obstruido.
Si el problema persiste, se ponga en contacto con el
servicio técnico de asistencia clientes.
Tab. 6-01a
AUTO
AUTO
AUTO
AUTO
AUTO
Rev 0.0 25
INSTRUCCIONES PARA EL USUARIO
ES
ANOMALÍA DESCRIPCIÓN
E6
Anomalía en descarga del agua
No se obtiene la descarga del agua o se verifi ca de
modo anómalo. Controle que el tubo de descarga no
esté doblado o aplastado y que el sifón o los fi ltros no
estén obstruidos. Si el problema persiste, se ponga en
contacto con el servicio técnico de asistencia clientes.
E7
Anomalía en la turbina
La cantidad de agua cargada no se mide de modo
preciso. Interrumpa el programa en ejecución y apague
el lavavajillas. Encienda y programe nuevamente el
lavavajillas y active el ciclo de lavado. Si el problema
persiste, se ponga en contacto con el servicio técnico
de asistencia clientes.
E8
Anomalía en el sistema de lavado alternado
Interrumpa el programa en ejecución y apague el
lavavajillas. Encienda y programe nuevamente el
lavavajillas y active el ciclo de lavado. Si el problema
persiste, se ponga en contacto con el servicio técnico
de asistencia clientes.
E9
Anomalía en el sistema de carga del agua
Es necesario contactarse con el servicio técnico de
asistencia clientes.
Tab. 6-01b
Piloto apagado Piloto encendido Piloto parpadeante
En caso de que se produzca una situación de alarma, el lavavajillas interrumpe
el programa en ejecución señalando la anomalía.
Las alarmas E1, E2, E3, E4, E8 y E9 provocan la fi nalización inmediata del
programa en ejecución.
Las alarmas E5 y E6 interrumpen el programa en ejecución y, una vez re-
suelta la causa, reanudan la ejecución del programa.
La alarma E7 se visualiza al fi nal del ciclo, que de todos modos es llevado a
cabo dado que no se perjudica el funcionamiento del lavavajillas.
Para desactivar una alarma proceda de la siguiente manera:
abra y vuelva a cerrar la puerta o bien apague y vuelva a encender el apara-
to. Luego podrá programar nuevamente el lavavajillas.
En caso de que no logre resolver esta anomalía, recurra al Centro de
Asistencia Técnica autorizado.
•
•
•
•
AUTO
AUTO
AUTO
AUTO
26 Rev 0.0
ES
INSTRUCCIONES PARA EL INSTALADO
7 INSTRUCCIONES PARA LA INSTALACIÓN Y
LA PUESTA EN OBRA
Para realizar las operaciones de instalación y puesta en obra, véase el
manual de instalación adjunto.
A continuación se dan algunas advertencias que se deben seguir durante la
fase de instalación y puesta en obra del lavavajillas.
DURANTE LA INSTALACIÓN TENGA CUIDADO CON LOS BORDES
CORTANTES PRESENTES EN EL LAVAVAJILLAS, PARA EVITAR HE-
RIDAS; LLEVE GUANTES DE SEGURIDAD.
LA INSTALACIÓN Y LAS INTERVENCIONES DE REPARACIÓN
O ASISTENCIA DEBEN SER REALIZADAS POR PERSONAL
TÉCNICO COMPETENTE Y AUTORIZADO. LAS INTERVENCIO-
NES REALIZADAS POR PERSONAL NO COMPETENTE PUEDEN
SER PELIGROSAS E INVALIDAN LA GARANTÍA. LA INSTALACIÓN
DEBE RESPETAR TODAS LAS DIRECTIVAS DEL PAÍS DONDE SE
INSTALA EL LAVAVAJILLAS Y, EN CASO DE QUE FALTEN: EN ESTA-
DOS UNIDOS EL NATIONAL ELECTRIC CODE; EN CANADÁ EL CA-
NADIAN ELECTRIC CODE C22.1 - LATEST EDITION/PROVINCIAL
AND MUNICIPAL CODES AND/OR LOCAL CODES.
ESTÁ ABSOLUTAMENTE PROHIBIDO EMPOTRAR EL LAVAVAJI-
LLAS DEBAJO DE UNA ENCIMERA DE VITROCERÁMICA. ES PO-
SIBLE EMPOTRAR EL LAVAVAJILLAS DEBAJO DE UNA ENCIMERA
TRADICIONAL A CONDICIÓN DE QUE LA SUPERFICIE DE TRABAJO
DE LA COCINA SEA CONTINUA Y EL LAVAVAJILLAS Y LA ENCI-
MERA ESTÉN INSTALADOS Y FIJADOS CORRECTAMENTE, DE
TAL MODO QUE NO PUEDAN ENGENDRAR UNA SITUACIÓN
DE PELIGRO.
PREVENGA EVENTUALES RIESGOS DE OBSTRUCCIÓN O
AVERÍAS: SI LA TUBERÍA DEL AGUA FUESE NUEVA O QUEDA-
RA INUTILIZADA POR MUCHO TIEMPO, ANTES DE CONECTAR EL
APARATO A LA RED DE DISTRIBUCIÓN DEL AGUA, CONTROLE
QUE EL AGUA SALGA BIEN LIMPIA Y SIN IMPUREZAS PARA EVITAR
QUE SE VERIFIQUEN DESPERFECTOS EN EL APARATO. PARA LA
CONEXIÓN DEL LAVAVAJILLAS A LA RED DE DISTRIBUCIÓN
DEL AGUA, SÍRVASE EXCLUSIVAMENTE DE TUBOS NUEVOS;
NUNCA VUELVA A UTILIZAR TUBOS VIEJOS O USADOS.
Rev 0.0 27
ES
INSTRUCCIONES PARA EL INSTALADO
CONTROLE QUE LOS VALORES DE TENSIÓN Y FRECUENCIA DE
RED CORRESPONDAN A LOS QUE SE INDICAN EN LA PLACA DE
IDENTIFICACIÓN DEL APARATO. ESTA PLACA ESTÁ FIJADA EN
EL BORDE INTERIOR DE LA PUERTA.
EN CASO DE DAÑARSE EL CABLE DE ALIMENTACIÓN, DE-
BERÁ SER SUSTITUIDO POR EL FABRICANTE O POR UN CEN-
TRO DE ASISTENCIA AUTORIZADO.
LA INSTALACIÓN DE ESTE ELECTRODOMÉSTICO DEBE INCLUIR
LA PUESTA A TIERRA. EN CASO DE ANOMALÍA, LA PUESTA A
TIERRA REDUCIRÁ EL RIESGO DE ELECTROCUCIÓN, OFRECIEN-
DO UN RECORRIDO DE MENOR RESISTENCIA A LA CORRIENTE
ELÉCTRICA.
ANTES DE REALIZAR LA CONEXIÓN ELÉCTRICA, DESCONECTE
LA ALIMENTACIÓN ELÉCTRICA DEL ÁREA DE TRABAJO.
VERIFIQUE QUE LA INSTALACIÓN ELÉCTRICA DEL LUGAR DE
INSTALACIÓN SEA CONFORME A LOS REQUISITOS DE LA LEY
EN VIGOR PREVISTOS EN EL PAÍS DE UTILIZACIÓN DEL APARA-
TO Y QUE ESTÉ DOTADA DE UNA PUESTA A TIERRA APROPIA-
DA.
ESTE ELECTRODOMÉSTICO ESTÁ EQUIPADO CON UN CABLE
DOTADO DE CONDUCTOR Y ENCHUFE PARA LA PUESTA A TIE-
RRA. EL ENCHUFE SE DEBE INTRODUCIR EN UNA TOMA ADE-
CUADA, INSTALADA Y CONECTADA A TIERRA CON ARREGLO A
LAS LEYES VIGENTES EN EL PAÍS DE INSTALACIÓN.
LAS CONEXIONES INAPROPIADAS DEL CONDUCTOR PARA LA
PUESTA A TIERRA DEL ELECTRODOMÉSTICO PUEDEN PROVO-
CAR RIESGOS DE ELECTROCUCIÓN. EN CASO DE DUDAS SO-
BRE LA PUESTA A TIERRA CORRECTA DEL APARATO, PÓNGASE
EN CONTACTO CON UN ELECTRICISTA COMPETENTE O UN EN-
CARGADO DE LA ASISTENCIA TÉCNICA. NO MODIFIQUE EL EN-
CHUFE QUE FORMA PARTE DEL EQUIPO BASE DEL ELECTRO-
DOMÉSTICO. SI EL ENCHUFE NO ES ADECUADO PARA LA TOMA
DE CORRIENTE, PÓNGASE EN CONTACTO CON UN ELECTRI-
CISTA COMPETENTE PARA HACER INSTALAR UNA TOMA ADE-
CUADA.
28 Rev 0.0
ES
INSTRUCCIONES PARA EL INSTALADO
LA SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN DEBE SER
EFECTUADA POR EL FABRICANTE O POR UN CENTRO DE ASIS-
TENCIA AUTORIZADO A FIN DE PREVENIR TODO POSIBLE RIES-
GO.
NO UTILICE PROLONGADORES, ADAPTADORES O DERIVADO-
RES YA QUE PODRÍAN PROVOCAR RECALENTAMIENTOS CON
EL CONSIGUIENTE PELIGRO DE INCENDIO.
Rev 0.0 29
INSTRUCCIONES PARA EL USUARIO
ES
8 INSTRUCCIONES PARA EL USO
ANTES DE UTILIZAR EL APARATO, ASEGÚRESE DE HABER LEÍ-
DO Y COMPRENDIDO TODAS LAS ADVERTENCIAS PRESENTES
EN EL CAPÍTULO 2 “ADVERTENCIAS PARA LA SEGURIDAD Y EL
USO”.
Una vez instalado correctamente el lavavajillas, lleve a cabo las siguientes ope-
raciones para que pueda funcionar correctamente:
regule el descalcifi cador de agua;
coloque la sal regeneradora;
coloque el abrillantador y el detergente.
•
•
•
30 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
8.1 Uso del descalcifi cador de agua
La cantidad de caliza contenida en el agua (índice de dureza del agua) es res-
ponsable de las manchas blancas en la vajilla seca que, con el tiempo, tiende
a ponerse opaca. El lavavajillas se suministra con un descalcifi cador automá-
tico que, utilizando sal regeneradora específi ca, elimina eventuales sustancias
endurecedoras presentes en el agua. El lavavajillas se suministra con una re-
gulación de fábrica equivalente al nivel 3 del índice de dureza (dureza media
41-60°dF – 24-31°dH / 23,6-35 gpg). Utilizando agua de dureza media, de-
berá volver a colocar la sal regeneradora cada 20 lavados aproximadamente.
El depósito del descalcifi cador tiene una capacidad de aprox. 1,7 kg (3,75 lb)
de sal gruesa. Algunos modelos están equipados con un indicador óptico de
falta de sal. En estos modelos, el tapón del compartimiento sal contiene un
fl otador de color verde que baja al reducirse la concentración de sal en el agua.
Cuando el indicador verde deja de estar visible se debe añadir sal. El depósito
se encuentra en el fondo del lavavajillas. Tras haber sacado el cesto inferior,
quite el tapón (ref. A fi g. 8-01) del depósito girándolo en sentido antihorario y
coloque la sal utilizando el embudo (ref. A fi g. 8-02) que forma parte del equi-
po base del lavavajillas. Antes de volver a enroscar el tapón (ref. A fi g. 8-01)
elimine los eventuales residuos de sal que se encuentren cerca de la abertura
del depósito.
A
Fig. 8-01
Rev 0.0 31
INSTRUCCIONES PARA EL USUARIO
ES
A
Cuando utilice el lavavajillas por primera vez, además de la sal, deberá colo-
car en el mismo depósito también un litro de agua.
Todas las veces que rellene el depósito de sal, controle que el tapón (ref. A
fi g. 8-01) esté cerrado correctamente. La mezcla de agua y detergente
no debe penetrar en el depósito de la sal para no perjudicar el funciona-
miento de la instalación de regeneración. En este caso la garantía perdería
su validez.
Utilice exclusivamente sal regeneradora para lavavajillas domésticos. En
caso de que utilice sal en pastillas, no llene completamente el depósito.
No utilice sal para alimentos, porque contiene sustancias no solubles
que, con el tiempo, pueden perjudicar la instalación de descalcifi cación.
Cuando sea necesario, lleve a cabo la operación de llenado de la sal an-
tes de iniciar el programa de lavado; de esta manera, la solución sali-
na excedente será eliminada inmediatamente por el agua; la permanencia
prolongada del agua salada dentro de la cuba de lavado puede dar lugar a
fenómenos de corrosión.
PRESTE ATENCIÓN EN NO CONFUNDIR LOS ENVASES DE
LA SAL CON LOS DE DETERGENTE: LA INTRODUCCIÓN DE
DETERGENTE EN EL DEPÓSITO DE LA SALE PERJUDICA EL
DESCALCIFICADOR.
•
•
•
•
•
Fig. 8-02
SA L
SAL
32 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
8.2 Uso del dispensador de abrillantador y
detergente
El dispensador de detergente y el dosifi cador de abrillantador están situados
en la parte interior de la puerta: a la izquierda se encuentra el dispensador (ref.
A fi g. 8-03) y a la derecha el dosifi cador (ref. B fi g. 8-03).
A
B
EXCLUYENDO EL PROGRAMA DE REMOJO, ANTES DE CADA
LAVADO SE DEBERÁ COLOCAR EN EL DISPENSADOR LA DO-
SIS ADECUADA DE DETERGENTE. EL ABRILLANTADOR PARA EL
ACLARADO, EN CAMBIO, SE DEBERÁ AÑADIR ÚNICAMENTE SE-
GÚN LAS EXIGENCIAS.
Fig. 8-03
Rev 0.0 33
INSTRUCCIONES PARA EL USUARIO
ES
8.2.1 Adición del abrillantador para el aclarado
El abrillantador acelera el secado de la vajilla y previene la formación de man-
chas y depósitos calcáreos; la máquina añade el producto de forma automáti-
ca al agua durante el último aclarado, tomándolo del depósito correspondien-
te, situado en la parte interior de la puerta.
A
C
B
Para agregar el abrillantador:
Abra la puerta del lavavajillas.
Gire el tapón (ref. A fi g. 8-04) del depósito dándole ¼ de vuelta en sentido
antihorario y retírelo de su lugar.
Coloque el abrillantador hasta llenar el compartimento (140 ml aprox). El in-
dicador óptico (ref. B fi g. 8-04), situado al lado del tapón se debe oscurecer
completamente. Agregue nuevamente el abrillantador cuando el indicador
óptico se ponga claro o cuando se ilumine el piloto que señala la falta de
abrillantador, situado en el display (véase el man. “descripción de los man-
dos”).
Vuelva a situar el tapón (ref. A fi g. 8-04) y gírelo en sentido horario hasta
cerrarlo completamente.
Elimine con un paño eventuales residuos de abrillantador, ya que podrían
provocar espuma.
8 .2.2 Regulación de la dosifi cación del abrillantador
La dosifi cación del abrillantador se puede programar en 6 niveles. El lavavajillas
se suministra con la regulación media (indicador del selector situado en “3”)
programada en fábrica. Para regular la dosifi cación gire el selector (ref. C fi g.
8-04), presente en el dosifi cador, hasta alcanzar la posición necesaria; la dosis
será proporcional a la posición del selector. Preste atención a que la dosis
•
•
•
•
•
Fig. 8-04
34 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
mínima de abrillantador (indicador del selector situado en “1”) sea 1 ml aprox.
y la dosis máxima de abrillantador (indicador del selector situado en “6”) sea
6 ml aprox.
Para regular la dosifi cación gire el tapón del depósito (ref. A fi g. 8-04) dán-
dole ¼ de vuelta en sentido antihorario y retírelo de su lugar.
Luego gire con un destornillador el selector de dosifi cación hasta alcanzar
la posición deseada.
Vuelva a situar el tapón (ref. A fi g. 8-04) girándolo en sentido horario hasta
cerrarlo completamente.
Aumente la cantidad de abrillantador cuando la vajilla lavada resulte opaca
o presente manchas circulares.
Reduzca la cantidad de abrillantador cuando la vajilla resulte pegajosa o
presente manchas blancas estriadas.
8.2.3 Carga del detergente
NO INHALE NI TRAGUE EL DETERGENTE; EL DETERGENTE PUE-
DE CAUSAR QUEMADURAS Y/O DAÑOS IRREPARABLES A LA
NARIZ, LA BOCA Y LA GARGANTA E INCLUSO LA SOFOCACIÓN;
ASEGÚRESE DE QUE EL DETERGENTE NO ENTRE EN CONTAC-
TO CON LOS OJOS. DE PRODUCIRSE LAS SITUACIONES QUE SE
ACABA DE INDICAR, DIRÍJASE PRONTAMENTE A UN MÉDICO.
IMPIDA A LOS NIÑOS ENTRAR EN CONTACTO CON EL DETER-
GENTE; MANTÉNGALOS LEJOS DEL LAVAVAJILLAS ABIERTO YA
QUE PODRÍAN QUEDAR RESIDUOS DE DETERGENTE. AGREGUE
EL DETERGENTE INMEDIATAMENTE ANTES DE INICIAR EL PRO-
CEDIMIENTO DE LAVADO Y LUEGO MANTÉNGALO LEJOS DEL
ALCANCE DE LOS NIÑOS.
Para abrir la tapa del dispensador de detergente pulse levemente el pulsador
correspondiente (ref. A fi g. 8-05). Coloque el detergente y vuelva a cerrar la
tapa con cuidado (ref. B fi g. 8-05). Durante el lavado el dispensador se abrirá
automáticamente.
•
•
•
•
•
Rev 0.0 35
INSTRUCCIONES PARA EL USUARIO
ES
A
A
B
Cuando se selecciona un programa con prelavado caliente (véase la tabla 3-
02a), se deberá introducir una cantidad adicional de detergente en la cubeta
(ref. A o B fi g. 8-06, según los modelos).
Utilice exclusivamente detergentes específi cos para lavavajillas. El uso de
detergentes de buena calidad es importante para conseguir excelentes re-
sultados de lavado.
Guarde los envases de detergente bien cerrados y en lugar seco para evitar
que se formen grumos que comprometerían los resultados de lavado. Una
vez abiertos los envases, trate de no conservarlos por mucho tiempo ya que
el detergente suele perder efi cacia.
No use detergentes para lavar los platos a mano ya que producen mucha
espuma y pueden perjudicar el funcionamiento del lavavajillas.
•
•
•
•
Fig. 8-05
Fig. 8-06
36 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
Coloque la dosis correcta de detergente. Una cantidad insufi ciente elimina la
suciedad de forma parcial mientras que una cantidad excesiva no aumenta
la efi cacia de lavado pero representa un desperdicio inútil de producto.
El mercado ofrece detergentes líquidos y en polvo que se diferencian por
su composición química: algunos contienen fosfatos, otros no pero están
provistos de enzimas naturales.
Los detergentes que contienen fosfatos eliminan con mayor efi cacia las
grasas y el almidón a más de 60°C (140°F).
Los detergentes que contienen enzimas, en cambio, ejercen su poder de
limpieza incluso a baja temperatura (entre 40 y 55°C / entre 104 y 131°F) y
son fácilmente biodegradables. Estos detergentes permiten alcanzar, a baja
temperatura, los mismos resultados de lavado que sólo se podrían obtener
con los programas de 65°C (149°F). Para el respeto al medio ambiente
aconsejamos el uso de detergentes sin fosfatos y sin cloro.
Cuando se utiliza el detergente en pastillas, las tabletas se deben situar en el
cesto para cubiertos. El dispensador está concebido para utilizar detergente
en polvo o líquido y la tapa no se abre completamente durante el ciclo de
lavado. Por lo tanto, la tableta no se disuelve completamente. Esto podría
provocar lo siguiente:
- cantidad insufi ciente de detergente disuelto durante el ciclo con escasos
resultados de lavado;
- el detergente se compacta en el dispensador y se disuelve durante el
ciclo de aclarado fi nal.
LA INTRODUCCIÓN DE DETERGENTE, INCLUSO LÍQUIDO, EN EL
DEPÓSITO DEL ABRILLANTADOR PERJUDICA EL LAVAVAJILLAS.
8 .3 Advertencias y consejos generales
Antes de realizar el primer lavado con el lavavajillas, lea detenidamente las
siguientes sugerencias sobre el tipo de vajilla a lavar y la forma de colocarla
dentro de la máquina. Por lo general no existen límites para el lavado de la
vajilla de uso doméstico pero en algunos casos es oportuno tener en cuenta
las características de la misma. Antes de colocar la vajilla en los cestos es
necesario:
eliminar los residuos más grandes de comida, como huesos y espinas que
podrían obstruir el fi ltro y provocar daños en la bomba de lavado;
poner en remojo las cacerolas o los sartenes que tengan residuos que-
mados de comida en el fondo para que se despeguen sin difi cultad, luego
colocarlos en el CESTO INFERIOR.
Utilizando la opción “lavado a ½ carga” (si está presente) para lavar canti-
dades reducidas de vajilla se obtendrá un ahorro de agua y energía eléctrica.
En este caso se deberá cargar solamente el cesto correspondiente al
•
•
•
•
•
•
•
Rev 0.0 37
INSTRUCCIONES PARA EL USUARIO
ES
lavado a ½ carga, mientras que el otro cesto deberá permanecer vacío. El
lavado previo de la vajilla bajo el agua corriente, antes de colocarla en los ces-
tos, representa un desperdicio inútil de agua. La correcta colocación de la
vajilla asegurará buenos resultados de lavado.
¡ATENCIÓN!
Asegúrese de que la vajilla esté bien fi rme, no se pueda volcar y deje girar libre-
mente las toberas de rociado durante el funcionamiento;
no ponga objetos muy pequeños en los cestos que, al caer, podrían bloquear las
toberas de rociado o la bomba de lavado;
los recipientes como tazas, tazones, vasos y cacerolas se deberán colocar siem-
pre con la abertura hacia abajo y, si es posible, con las cavidades (p.ej. la base de
apoyo cóncava de algunos vasos) en posición oblicua para que el agua pueda
escurrir;
no coloque la vajilla una dentro de otra o de manera que se cubra entre sí;
no coloque los vasos pegados uno con otro ya que, estando en contacto, se
podrían romper o quedar manchados.
ASEGÚRESE de que la vajilla sea adecuada para el lavado en el lavavaji-
llas.
En la lista siguiente se indica la vajilla que no se puede lavar en el lavavaji-
llas.
Cacerolas y vajilla de madera: se pueden arruinar a causa de las altas tempe-
raturas de lavado.
Objetos artesanales: por lo general no se pueden lavar en el lavavajillas. Las
altas temperaturas del agua y los detergentes pueden arruinarlos.
Objetos livianos: los objetos livianos se deben lavar en el cesto superior donde
la presión del agua es menor.
Vajilla y objetos de cobre, estaño, cinc y latón: tienden a mancharse.
Vajilla de aluminio: la vajilla de aluminio anodizado puede perder el color.
Plata: la vajilla de plata se puede manchar.
Vidrio y cristal: por lo general los objetos de vidrio y cristal se pueden lavar en
el lavavajillas. Sin embargo, existen algunos tipos de vidrio y de cristal que, des-
pués de muchos lavados, se suelen poner opacos y perder transparencia; para
estos materiales, aconsejamos siempre el programa menos agresivo entre los
presentados en la tabla de programas (véase el capìtulo “Descripción y uso de
los mandos”).
Vajilla con decoraciones: los objetos decorados que se encuentran actual-
mente a la venta suelen tener un buen nivel de resistencia al lavado en el lavava-
jillas. A pesar de ello, es posible que, después de lavados frecuentes, los colores
pierdan vivacidad poniéndose pálidos. Si tuviese alguna duda sobre la resistencia
de los colores, lave pocas piezas a la vez por un mes aproximadamente.
•
•
•
•
•
•
•
•
•
•
•
•
•
38 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
8.4 Uso de los cestos
El lavavajillas tiene una capacidad de 12 cubiertos, incluyendo la vajilla de
servir. A continuación se dan algunos ejemplos para la carga de los 12 cubier-
tos en el cesto superior (véase la fi g. 8-07) y en el cesto inferior (véase la fi g.
8-08).
Fig. 8-07
Fig. 8-08
Rev 0.0 39
INSTRUCCIONES PARA EL USUARIO
ES
8.4.1 Cesto inferior
El cesto inferior recibe la acción de la tobera de rociado inferior a la máxima
intensidad, por lo tanto se deberá destinar a la vajilla más sucia y “difícil” de
lavar.
Están permitidas todas las combinaciones y variedades en la carga de la vajilla
sucia, teniendo siempre cuidado de colocarla, junto a cacerolas y sartenes, de
manera que todas las superfi cies sucias estén expuestas a los chorros de agua
procedentes desde abajo.
Para aprovechar al máximo el espacio dentro del cesto, en caso de vajilla de
gran tamaño, cuentan con soportes para platos basculantes (véase la fi g. 8-
09).
Fig. 8-09
40 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
Cómo se carga el cesto inferior (véase la fi g. 8-10)
Coloque con cuidado y en posición vertical los platos llanos, hondos, de postre
y de servir. Las cacerolas, las ollas y sus tapas se deben colocar boca abajo.
Coloque los platos hondos y los de postre teniendo cuidado de que quede
siempre espacio entre los mismos.
Esempi di caricamento:
Disposizione 1/2 carico
(solo su alcuni modelli)
Fig. 8-10
EJEMPLOS DE CARGA:
COLOCACIÓN DE 1/2
CARGA
Rev 0.0 41
INSTRUCCIONES PARA EL USUARIO
ES
8.4.2 Cesto para cubiertos (véase la fi g. 8-11)
El cesto para cubiertos amovible facilita la descarga de los cubiertos.
Coloque los cubiertos dentro del cesto de manera uniforme, con las puntas
dirigidas hacia abajo y teniendo especial cuidado de no herirse con las
hojas de los cuchillos. Este cesto está destinado a cubiertos de todo tipo,
excluyendo los que, por ser demasiado largos, lleguen a tocar la tobera de
rociado superior.
Los cubiertos largos (cucharones, cucharas de madera y cuchillos de coci-
na), que podrían tocar la tobera de rociado superior, se deben colocar en el
cesto superior, teniendo cuidado de que la punta de las cuchillas no
sobresalga del cesto.
El lavavajillas está provisto de dos cestos para cubiertos, solución que permite
retirar uno de ellos, dejando así espacio libre en el cesto inferior, para el caso
de que los cubiertos a lavar sean pocos o en caso de utilizarse un programa
de media carga.
Los cestos están equipados con un exclusivo sistema con elementos abatibles
corredizos independientes uno de otro, que permiten efectuar una serie de
combinaciones útiles para aprovechar de la mejor forma el espacio disponi-
ble.
Inserti verticali
Movimento per
l'estrazione degli
inserti
Inserto
orizzontale
chiuso
Inserto
orizzontale
aperto
Fig. 8-11
SOPORTE
HORIZONTAL
CERRADO
SOPORTES
VERTICALES
MOVIMIENTO PARA LA
EXTRACCIÓN DE LOS
SOPORTES
SOPORTE
HORIZONTAL
ABIERTO
42 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
8.4.3 Cesto superior (véase la fi g. 8-12)
Se aconseja cargar el cesto superior con vajilla de tamaño pequeño o medio,
por ejemplo vasos, platos pequeños, tacitas de café o tazas de té, tazones que
no sean muy hondos y objetos livianos de plástico pero que sean resistentes
al calor.
En caso de que utilice el cesto superior en la posición más baja, recuerde que
lo podrá llenar incluso con platos de servir siempre que no estén muy sucios.
El cesto superior está equipado (a la izquierda) con dos rejillas de plástico que
se pueden levantar para dejar espacio a vasos altos (por ejemplo las copas).
Fig. 8-12
Rev 0.0 43
INSTRUCCIONES PARA EL USUARIO
ES
Cómo se carga el cesto superior (véase la fi g. 8-13)
Coloque los platos orientados hacia adelante; las tazas y los recipientes cón-
cavos se deberán colocar siempre con la abertura orientada hacia abajo. El
lado izquierdo del cesto se podrá cargar con tazas y vasos dispuestos en dos
pisos. En el centro se pueden colocar platos y platillos insertándolos vertical-
mente en los soportes correspondientes.
Fig. 8-13
EJEMPLOS DE CARGA:
44 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
El cesto superior se puede regular en tres diferentes posiciones por ambos
lados. Los lados del cesto deben estar a la misma altura.
Para alzar el cesto (ref. A fi g. 8-14) elévelo mediante las dos asas correspon-
dientes (p.ej. ref. B fi g. 8-14), hasta el primero o segundo disparo según la
altura deseada; para bajarlo (ref. C fi g. 8-14) es necesario tirar hacia arriba de
las dos palancas de desbloqueo (p.ej. ref. D fi g. 8-14). Estas operaciones son
posibles incluso con el cesto cargado; en este caso, al bajarlo es preferible
retenerlo con una mano para evitar que se golpee la vajilla.
A
B
D
C
Fig. 8-14
Rev 0.0 45
INSTRUCCIONES PARA EL USUARIO
ES
9 INSTRUCCIONES PARA LA LIMPIEZA Y EL
MANTENIMIENTO
ANTES DE CADA OPERACIÓN DESCONECTE LA ALIMENTA-
CIÓN ELÉCTRICA DEL APARATO
9.1 Advertencias y consejos generales
EVITE ABSOLUTAMENTE EL USO DE DETERGENTES ABRASIVOS
Y/O CORROSIVOS PARA LIMPIAR EL APARATO.
Las superfi cies exteriores y la puerta del lavavajillas se deberán limpiar periódi-
camente con un paño suave y limpio, humedecido con un detergente neutro
común (no abrasivo y/o corrosivo) para superfi cies pintadas. Las juntas de
sellado de la puerta se deberán limpiar con una esponja humedecida en agua.
Periódicamente (una o dos veces por año) limpie la cuba y las juntas eliminan-
do eventuales residuos de suciedad con un paño suave y un poco de agua.
No utilice una cantidad excesiva de agua para limpiar los mandos, ya que po-
dría alcanzar la parte electrónica y dañar los componentes.
Al fi nal de la limpieza, seque el aparato utilizando un paño suave del cual no se
desprendan fi bras.
Las eventuales superfi cies de acero inoxidable del aparato se pueden limpiar
con un producto no abrasivo y específi co para el acero inoxidable.
Para evitar cercos también se puede utilizar un vaporizador, pero sin exagerar
y a presión moderada.
46 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
9.2 Limpieza del fi ltro de entrada del agua
El fi ltro de entrada del agua necesita una limpieza periódica. Tras haber cerrado
la llave de suministro, desenrosque la virola (ref. A fi g. 9-01) del tubo de carga
del agua (utilice una pinza, si es necesario) y limpie delicadamente el fi ltro eli-
minando los depósitos o las impurezas. Al fi nalizar la operación, fi je fi rmemente
el tubo, enroscando la virola de fi jación correspondiente (ref. A fi g. 9-01) (utilice
una pinza, si es necesario).
A
9.3 Limpieza de las toberas de rociado
Las toberas de rociado se pueden retirar sin ninguna difi cultad para realizar la limpie-
za periódica de los inyectores y prevenir eventuales atascos. Lávelas bajo un chorro
de agua (a temperatura ambiente) y vuelva a colocarlas con cuidado en su lugar,
controlando que su movimiento circular no sufra ninguna obstrucción; de
no ser así, compruebe que estén colocadas correctamente.
Desmontaje de las toberas de rociado
Para retirar la tobera de rociado superior (ref. A fi g. 9-02) desenrosque la virola
de retención (ref. B fi g. 9-02) en sentido horario. Una vez efectuada la limpieza,
vuelva a instalar la tobera de rociado situándola en su lugar y enroscando la virola
de retención en sentido antihorario.
Para retirar la tobera de rociado inferior (ref. A fi g. 9-03) se deberá simplemen-
te levantar hacia arriba, tirando de la parte central (véase la fi g. 9-03). Una vez
efectuada la limpieza, vuelva a instalar la tobera de rociado orbital situándola en
su lugar y ejerciendo una ligera presión para permitir el encaje con la tobera de
rociado inferior. Luego vuelva a instalar la tobera de rociado inferior situándola en
su lugar y ejerciendo una ligera presión hacia abajo para permitir el encaje (véase
la fi g. 9-03).
•
•
Fig. 9-01
Rev 0.0 47
INSTRUCCIONES PARA EL USUARIO
ES
A
B
A
•
•
•
•
•
•
•
Fig. 9-02
Fig. 9-03
48 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
9.4 Limpieza del grupo fi ltrante
Controle periódicamente el grupo fi ltrante (ref. A fi g. 9-04) y, si fuese nece-
sario, límpielo bajo el agua corriente (a temperatura ambiente), utilizando un
cepillo duro. Para sacarlo de su lugar, tome entre los dedos las lengüetas,
gire en sentido antihorario y levante tirando hacia arriba;
empuje desde abajo el fi ltro central (ref. A fi g. 9-05) para separarlo del mi-
crofi ltro;
separe las dos partes que componen el fi ltro central de plástico empujando
el cuerpo del fi ltro hacia la zona indicada por las fl echas presentes en el
mismo (ref. B fi g. 9-05);
retire el fi ltro central levantándolo;
una vez efectuada la limpieza vuelva a instalar el grupo fi ltrante, uniendo
las dos partes que componen el fi ltro central ejerciendo una ligera presión
para permitir el encaje; introduzca el fi ltro central en el interior del microfi ltro
(véase la fi g. 9-05). Vuelva a instalar el grupo fi ltrante (ref. A fi g. 9-04) en su
lugar, girándolo en sentido horario para permitir su bloqueo.
A
BB
A
•
•
•
•
•
Fig. 9-04
Fig. 9-05
Rev 0.0 49
INSTRUCCIONES PARA EL USUARIO
ES
9.5 Advertencias y consejos para el correcto
mantenimiento
Los fi ltros se deben limpiar bajo el agua corriente (a temperatura ambien-
te) con un cepillo duro.
Al retirar el fi ltro se deberá controlar que en el mismo no hayan quedado
residuos de alimentos. Posibles residuos, cayendo en el desagüe (ref. A
fi g. 9-06), podrían bloquear algunos componentes hidráulicos u obstruir los
inyectores de las toberas de rociado.
Es indispensable que la limpieza de los fi ltros se lleve a cabo aten-
tamente, según las indicaciones recién indicadas: el lavavajillas no puede
funcionar con los fi ltros atascados.
Vuelva a colocar los fi ltros en su lugar con mucho cuidado a fi n de evi-
tar daños en la bomba de lavado.
Si el lavavajillas permanece inutilizado por mucho tiempo
Lleve a cabo el programa de remojo dos veces consecutivas.
Desconecte la clavija de la toma de corriente.
Deje la puerta ligeramente abierta para evitar que se formen malos olores
en la cuba de lavado.
Llene el dosifi cador con el abrillantador para el aclarado.
Cierre la llave del agua.
•
•
•
•
•
•
•
•
•
Fig. 9-06
50 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
Antes de volver a utilizar el lavavajillas después de mucho
tiempo de inutilización
Controle que en la tubería no se hayan depositado sedimentos de lodo
o herrumbre. En este caso, deje correr el agua desde la llave de alimenta-
ción hasta que salga limpia.
Vuelva a conectar la clavija a la toma de corriente.
Empalme nuevamente el tubo fl exible de alimentación del agua y
vuelva a abrir la llave.
9.6 Eliminación de pequeños inconvenientes
En algunos casos podrá eliminar personalmente algunos pequeños inconve-
nientes con la ayuda de las siguientes instrucciones:
Cuando el programa no se active, controle que:
el lavavajillas esté conectado a la red eléctrica;
el suministro de energía eléctrica no esté cortado;
la llave del agua esté abierta;
la puerta del lavavajillas esté cerrada correctamente.
Cuando el lavavajillas esté lleno de agua estancada, controle que:
el tubo de descarga no esté doblado;
el sifón de descarga no esté obstruido;
los fi ltros del lavavajillas no estén obstruidos.
Si la vajilla no queda limpia, controle que:
haya colocado el detergente y en la cantidad adecuada;
haya sal regeneradora en el depósito correspondiente;
a vajilla esté colocada correctamente;
el programa seleccionado sea adecuado para el tipo y el grado de suciedad
de la vajilla;
todos los fi ltros estén limpios y colocados correctamente en su lugar;
los orifi cios de salida del agua de las toberas de rociado no estén obstrui-
dos;
algún objeto no bloquee la rotación de las toberas de rociado.
Cuando la vajilla no se seque o quede opaca, controle
que:
haya abrillantador en el compartimento correspondiente;
el suministro de abrillantador esté regulado correctamente;
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
Rev 0.0 51
INSTRUCCIONES PARA EL USUARIO
ES
el detergente utilizado sea de buena calidad y no haya perdido sus carac-
terísticas (por ejemplo, porque el envase ha quedado abierto y no se ha
conservado correctamente).
Cuando la vajilla presente manchas estriadas o manchas
en general… controle que:
la regulación de la dosis de abrillantador no sea excesiva.
Cuando la cuba de lavado presente manchas de herrumbre:
recuerde que la cuba es de acero, por lo tanto eventuales manchas de her-
rumbre se deben atribuir a elementos exteriores (pedacitos de herrumbre
de las tuberías del agua, de cacerolas, cubiertos, etc.). Para eliminar estas
manchas existen algunos productos específi cos.
Controle que la cantidad de detergente sea adecuada, ya que algunos de-
tergentes pueden ser más corrosivos que otros.
Controle que el tapón del depósito de sal esté bien cerrado y que la regula-
ción del descalcifi cador se haya efectuado correctamente.
EN CASO DE QUE, A PESAR DE LAS INSTRUCCIONES ANTEDI-
CHAS, NO HUBIESE LOGRADO ELIMINAR LAS ANOMALÍAS DE
FUNCIONAMIENTO DE LA MÁQUINA, RECURRA AL CENTRO DE
ASISTENCIA TÉCNICA AUTORIZADO MÁS CERCANO.
ATENCIÓN: LAS OPERACIONES REALIZADAS EN EL APARA-
TO POR PERSONAS NO AUTORIZADAS NO ESTÁN CUBIER-
TOS POR LA GARANTÍA Y ESTÁN A CARGO DEL USUARIO.
•
•
•
•
•
52 Rev 0.0
INSTRUCCIONES PARA EL USUARIO
ES
10 CARACTERÍSTICAS TÉCNICAS (VÉASE LA TAB. 10-01)
Anchura
59,7 cm ÷ 59,9 cm (23-1/2” ÷ 23-37/64”)
Espesor medido al ras
exterior del panel de
mandos
55 cm (21-21/32”)
Altura
de 86 cm a 91 cm (de 33-55/64” a 35-53/64”)
Capacidad
12 cubiertos estándar
Presión del agua de
alimentación
min.7 - max. 130 PSI (min. 0,5 – max. 9 bar)
Características eléctricas
Véase la placa de características
Tab. 10-01
