Induktionskochfeld
Benutzerhandbuch
NZ84T9770RK
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 1 2019-09-19 AM 10:30:15
2 Deutsch
Inhalt
Inhalt
Bedienung 18
Einschalten des Geräts 18
Auswählen einer Kochzone und Einstellen der Leistung 18
Ausschalten des Geräts 18
QuickStopp 18
Kindersicherung 19
Timer 19
Warmhalten 20
Booster 21
Pause 21
Flex-Funktion 21
Ton ein/aus 22
Wartung Ihres Gerätes 23
Kochfeld 23
Leichte Verschmutzung 23
Hartnäckiger Schmutz 23
Schwer entfernbare Verschmutzungen 24
Kochfeldrahmen (Zubehör) 24
So vermeiden Sie Schäden an Ihrem Gerät 24
Fehlerbehebung und Service 25
Problembehebung 25
Service 26
Technische Daten 27
Technische Daten 27
Kochzonen 27
Produktinformationen 27
Inhalt
Hinweise zu dieser Bedienungsanleitung 3
In diesem Benutzerhandbuch werden folgende Symbole verwendet: 3
Modellname und Seriennummer 3
Sicherheitshinweise 3
Entsorgung des Verpackungsmaterials 7
Ordnungsgemäße Entsorgung Ihres Altgeräts 7
Korrekte Entsorgung von Altgeräten (Elektroschrott) 7
Installieren des Geräts 8
Sicherheitshinweise für den Installateur 8
Anschließen an das Netz 8
Einbauen in eine Arbeitsplatte 9
Komponenten 11
Vor der ersten Verwendung 12
Kochzonen 12
Bedienfeld 12
Erhitzen mit Induktion 13
Die wichtigsten Merkmale Ihres Geräts 13
Sicherheitsabschaltung 14
Virtual Flame-Technologie 15
Restwärmeanzeige 15
Temperatursensor 15
Erstreinigung 16
Kochgeschirr für Induktionskochfelder 16
Eignungstest 16
Größe der Töpfe 16
Betriebsgeräusche 17
Verwenden geeigneter Töpfe und Pfannen 17
Verwenden der Sensortasten 17
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 2 2019-09-19 AM 10:30:15
Deutsch 3
Hinweise zu dieser Bedienungsanleitung
Hinweise zu dieser Bedienungsanleitung
Bitte nehmen Sie sich die Zeit, um diese Bedienungsanleitung sorgfältig zu lesen. Achten Sie
insbesondere auf die im folgenden Abschnitt enthaltenen Sicherheitsinformationen, bevor Sie Ihr
Gerät in Betrieb nehmen. Bewahren Sie diese Bedienungsanleitung zur späteren Verwendung auf.
Wenn Sie das Gerät an eine andere Person weitergeben, vergessen Sie bitte nicht, auch das
Handbuch an den neuen Besitzer weiterzugeben.
In diesem Benutzerhandbuch werden folgende Symbole verwendet:
WARNUNG
Gefahren oder unsichere Verhaltensweisen, die zu schweren Verletzungen oder zum Tod führen
können.
VORSICHT
Gefährliche bzw. unsichere Praktiken, die zu leichten Verletzungen oder Sachschäden führen
können.
VORSICHT
Um die Gefahr von Bränden und Explosionen, elektrischem Schlag und anderen Verletzungen
beim Einsatz Ihres Geräts zu vermindern, beachten Sie folgende Sicherheitsregeln:
HINWEIS
Nützliche Tipps, Empfehlungen oder Informationen, die Ihnen den Umgang mit dem Gerät
erleichtern.
Modellname und Seriennummer
Sowohl die Modellbezeichnung als auch die Seriennummer sind auf dem Typenschild auf der
Unterseite des Kochfelds angegeben.
Schreiben Sie diese Informationen zur späteren Verwendung auf oder kleben Sie das zusätzliche
Produktetikett (auf der Oberseite des Geräts zu nden) auf die vorliegende Seite.
Modellname
Seriennummer
Sicherheitshinweise
Dieses Gerät erfüllt die technischen Normen und Sicherheitsbestimmungen, die für diesen
Gerätetyp gelten. Bitte beachten Sie die folgenden Sicherheitshinweise, um die Gefahr von
Verletzungen des Benutzers oder Schäden am Gerät zu minimieren.
WARNUNG
Dieses Gerät ist nicht zur Verwendung durch Personen
(einschließlich Kindern) mit verringerten körperlichen, sensorischen
oder mentalen Fähigkeiten oder einem Mangel an Erfahrung und
Wissen bestimmt, sofern sie nicht von einer für ihre Sicherheit
verantwortlichen Person im Umgang mit dem Gerät unterwiesen
wurden und von dieser beaufsichtigt werden.
Kinder müssen beaufsichtigt werden, um zu verhindern, dass sie
mit dem Gerät spielen.
Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit
verminderten körperlichen, sensorischen oder geistigen Fähigkeiten
oder einem Mangel an Erfahrung und Wissen nur dann bedient
werden, wenn sie unter Aufsicht stehen oder eine Unterweisung
zum sicheren Umgang mit dem Gerät erhalten haben und die damit
verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann
helfen, wenn sie dabei beaufsichtigt werden.
Die Trennungsvorrichtungen sind entsprechend den
Anschlussvorschriften in die fest verlegte Leitung einzubauen.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 3 2019-09-19 AM 10:30:15
4 Deutsch
Hinweise zu dieser Bedienungsanleitung
Hinweise zu dieser Bedienungsanleitung
Schalten Sie das Bedienfeld nach der Benutzung mit dem dafür
vorgesehenen Bedienelement aus, und verlassen Sie sich nicht auf
die Topferkennung.
Das Gerät darf nicht mit einem externen Zeitschalter oder einer
separaten Fernbedienung bedient werden.
VORSICHT: Der Kochvorgang muss beaufsichtigt werden. Ein kurzer
Garprozess muss ununterbrochen beaufsichtigt werden.
Um eine Überhitzung zu vermeiden, darf die Tür des Geräts nicht
mit einer Zierblende versehen werden.
WARNUNG: Das Gerät und seine zugänglichen Teile können
während des Betriebs heiß werden. Es ist Vorsicht geboten, damit
Sie die Heizelemente des Geräts nicht berühren. Wenn sie nicht
unter ständiger Aufsicht stehen, müssen Kinder unter 8 Jahren von
dem Gerät ferngehalten werden.
WARNUNG: Wenn Sie das Gerät beim Zubereiten von Lebensmittel
in Fett oder Öl unbeaufsichtigt lassen, kann dies eine Gefahr
darstellen und einen Brand verursachen.
Versuchen Sie NIEMALS einen Brand mit Wasser zu löschen,
sondern schalten Sie das Gerät aus und ersticken Sie die Flamme z.
B. mit einem Topfdeckel oder einer Löschdecke.
WARNUNG: Brandgefahr: Stellen Sie keine Gegenstände auf das
Kochfeld!
Das Gerät muss so aufgestellt werden, dass es auch nach der
Installation vom Netz getrennt werden kann. Dies kann erreicht
werden, indem der Stecker stets zugänglich bleibt oder in die fest
verlegte Leitung ein den Anschlussvorschriften entsprechender
Schalter eingebaut wird.
Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder
vom Kundendienst bzw. von einer entsprechend qualizierten
Fachkraft ausgetauscht werden, um Gefährdungen auszuschließen.
Zur Befestigung dürfen keine Klebemittel eingesetzt werden, da sie
keinen ausreichenden Halt bieten.
WARNUNG: Wenn die Oberäche einen Riss aufweist, schalten
Sie das Gerät aus, um die Möglichkeit von Stromschlägen
auszuschließen.
Das Gerät erhitzt sich im Betrieb. Es ist Vorsicht geboten, damit Sie
die Heizelemente im Innern des Geräts nicht berühren.
WARNUNG: Zugängliche Teile können sich im Betrieb erwärmen.
Halten Sie Kinder deshalb fern.
Zur Reinigung des Geräts dürfen keine Dampfreiniger verwendet
werden.
Legen Sie keine Metallgegenstände wie Messer, Gabeln, Löffel
oder Topfdeckel auf die Oberäche des Geräts, da sie heiß werden
könnten.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 4 2019-09-19 AM 10:30:15
Deutsch 5
Sicherheitshinweise
VORSICHT
Vergewissern Sie sich, dass dieses Gerät von einem qualizierten
Techniker ordnungsgemäß installiert und geerdet wird.
Das Gerät darf nur von einem qualizierten Techniker gewartet
werden. Von unqualizierten Personen ausgeführte Reparaturen
können Verletzungen oder schwerwiegende Störungen verursachen.
Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem
nächstgelegenen Kundendienstzentrum in Verbindung. Wenn Sie
diese Anweisungen nicht beachten, kann es zu Beschädigungen und
Verlust der Garantie kommen.
Einbaugeräte dürfen erst eingesetzt werden, nachdem sie in einen
Schrank oder in eine Arbeitsplatte eingebaut wurden, die den
relevanten Normen entsprechen. Auf diese Weise wird gemäß
den maßgeblichen Sicherheitsnormen ausreichender Schutz vor
Berührung von Strom führenden Teilen gewährleistet.
Bei Störungen Ihres Geräts oder bei Auftreten von Brüchen, Rissen
oder Absplitterungen:
• Schalten Sie alle Kochzonen ab;
• Trennen Sie das Kochfeld vom Netz;
• Setzen Sie sich mit dem nächstgelegenen Kundendienstzentrum
in Verbindung.
Wenn das Kochfeld bricht, schalten Sie es aus, um die Möglichkeit
von Stromschlägen auszuschließen. Verwenden Sie das Gerät erst
wieder, nachdem die Glasäche ersetzt wurde.
WARNUNG: Verwenden Sie nur einen solchen Kochfeldschutz,
der vom Hersteller des Kochgeräts entwickelt wurde oder vom
Hersteller des Geräts in der Gebrauchsanweisung als geeignet
bezeichnet wird. Möglich sind auch in das Gerät integrierte
Schutzvorrichtungen für Kochfelder. Die Verwendung ungeeigneter
Schutzvorrichtungen kann zu Unfällen führen.
Die Oberächen können während des Gebrauchs heiß werden.
Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit
verminderten körperlichen, sensorischen oder geistigen Fähigkeiten
oder einem Mangel an Erfahrung und Wissen nur dann bedient
werden, wenn sie unter Aufsicht stehen oder eine Unterweisung
zum sicheren Umgang mit dem Gerät erhalten haben und die damit
verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem
Gerät spielen. Kinder dürfen bei der Reinigung und Pege nur dann
helfen, wenn sie älter als 8 Jahre sind und dabei beaufsichtigt
werden.
Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite
von Kindern unter 8 Jahren.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 5 2019-09-19 AM 10:30:15
6 Deutsch
Sicherheitshinweise
Sicherheitshinweise
Überhitztes Fett und Öl können schnell Feuer fangen. Lassen Sie das
Gerät niemals unbeaufsichtigt, wenn Sie Lebensmittel in Fett oder
Öl zubereiten. Ein Beispiel hierfür ist das Zubereiten von Pommes
Frites.
Schalten Sie die Kochzonen nach der Benutzung aus.
Halten Sie das Bedienfeld stets sauber und trocken.
Stellen Sie niemals brennbare Gegenstände auf das Gerät, da sie
Feuer fangen könnten.
Es besteht die Gefahr von Verbrennungen durch das Gerät, wenn Sie
dieses nicht mit der notwendigen Sorgfalt bedienen.
Die Kabel elektrischer Geräte dürfen nicht mit der heißen
Kochäche des Kochfelds oder mit heißen Töpfen und Pfannen in
Berührung kommen.
Verwenden Sie das Gerät niemals, um Kleidung zu trocknen.
Solange das Gerät eingeschaltet ist, müssen Benutzer mit
Herzschrittmachern oder aktiven Herzimplantaten ihren
Oberkörper immer in einem Abstand von mindestens 30 cm zu den
Induktionszonen halten. Fragen Sie im Zweifelsfall beim Hersteller
des Herzschrittmachers oder bei Ihrem Arzt nach. (nur Modelle mit
Induktionskochfeld)
Versuchen Sie nicht selbst, das Gerät zu reparieren, auseinander zu
bauen oder zu verändern.
Schalten Sie das Gerät vor dem Reinigen immer aus.
Verwenden Sie das Gerät nicht zum Erhitzen von Alufolie, von in
Alufolie verpackten Produkten oder von Gefriergut, das in Alu-
Töpfen aufbewahrt wird.
Wenn sich zwischen dem Topfboden und der Kochzone
Flüssigkeit ansammelt, kann Dampfdruck entstehen. Dies kann zu
unbeabsichtigten Bewegungen des Topfes führen.
Achten Sie deshalb stets darauf, dass Gerät und Topfboden trocken
sind.
Die Kochzonen werden beim Kochen heiß.
Halten Sie kleine Kinder immer vom Gerät fern.
Halten Sie alle Verpackungsmaterialien außerhalb der Reichweite
von Kindern, denn Verpackungsmaterial kann für Kinder gefährlich
sein.
Dieses Gerät dient nur zum normalen Kochen und Braten im
Haushalt. Es ist für den kommerziellen oder industriellen Einsatz
nicht geeignet.
Verwenden Sie das Gerät nie zum Heizen des Zimmers.
Geben Sie Acht, wenn Sie andere elektrische Geräte an
Netzsteckdosen in der Nähe dieses Haushaltsgeräts anschließen.
Das Netzkabel darf mit dem Kochfeld nicht in Kontakt kommen.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 6 2019-09-19 AM 10:30:15
Deutsch 7
Sicherheitshinweise
Korrekte Entsorgung von Altgeräten (Elektroschrott)
(Gilt für Länder mit Abfalltrennsystemen)
Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der
dazugehörigen Dokumentation gibt an, dass das Produkt und
Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer
Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll
entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile
bitte getrennt von anderen Abfällen, um der Umwelt bzw. der
menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung
zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht
zu entsorgen, um die nachhaltige Wiederverwertung von stofichen
Ressourcen zu fördern.
Private Nutzer wenden sich an den Händler, bei dem das Produkt
gekauft wurde, oder kontaktieren die zuständigen Behörden, um in
Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine
umweltfreundliche Entsorgung abgeben können.
Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen
nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt
und elektronische Zubehörteile dürfen nicht zusammen mit anderem
Gewerbemüll entsorgt werden.
Weitere Informationen zum Engagement von Samsung für die Umwelt und zu
produktspezischen Auagen wie z. B. REACH, WEEE, Batterien nden Sie unter samsung.com/
uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.html
Reinigen Sie das Gerät entsprechend den Reinigungs- und
Pegehinweisen in diesem Benutzerhandbuch.
Halten Sie Haustiere vom Gerät fern, da Haustiere auf die
Bedieneinheit des Geräts treten und eine Fehlfunktion verursachen
können.
Entsorgung des Verpackungsmaterials
WARNUNG
Alle Verpackungsmaterialien des Geräts sind vollständig recyclingfähig. Die Materialien sind
entsprechend gekennzeichnet. Entsorgen Sie Verpackungsmaterial und Altgeräte unter Beachtung
der relevanten Sicherheits- und Umweltschutzbestimmungen.
Ordnungsgemäße Entsorgung Ihres Altgeräts
WARNUNG
Vor dem Entsorgen Ihres Altgeräts machen Sie es bitte betriebsuntüchtig, damit es nicht zu einer
Gefahrenquelle werden kann. Zu diesem Zweck lassen Sie einen qualizierten Techniker das Gerät
vom Stromnetz trennen und das Netzkabel entfernen.
Das Gerät darf nicht im Hausmüll entsorgt werden.
Informationen über Sperrmülltermine und öffentliche Deponien erhalten Sie von Ihrem örtlichen
Müllentsorger oder Ihrer Gemeinde.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 7 2019-09-19 AM 10:30:16
8 Deutsch
Installieren des Geräts
Anschließen an das Netz
Vor dem Anschließen vergewissern Sie sich bitte, ob die auf dem Typenschild angegebene
Nennspannung des Geräts der anliegenden Versorgungsspannung entspricht. Das Typenschild
bendet sich auf der Unterseite des Geräts.
WARNUNG
Schalten Sie die Netzstromversorgung ab, ehe Sie einzelne Kabel mit dem Netz verbinden.
Die Spannung der Heizelemente beträgt 230 VAC. Das Gerät arbeitet aber auch in älteren
Netzen mit 220 VAC oder 240 VAC perfekt
.
Das Gerät muss über eine Vorrichtung an das Netz
angeschlossen werden, mit der es an allen Polen mit einem Kontakt vom Netz getrennt werden
kann, dessen Öffnungsweite mindestens 3 mm beträgt.
WARNUNG
Die Kabelverbindungen müssen entsprechend den Bestimmungen ausgeführt, und die
Klemmschrauben müssen fest angezogen werden.
WARNUNG
Nachdem das Gerät an das Netz angeschlossen wurde, überprüfen Sie, ob alle Kochzonen
betriebsbereit sind. Hierzu stellen Sie einen geeigneten Topf darauf und schalten jede einmal kurz
auf maximale Leistung.
WARNUNG
Achten Sie auf die Zuordnung (Konformität) von Phasen und Nullleiter zwischen Hausanschluss
und Gerät (Anschlussskizze), weil bei falscher Zuordnung Komponenten beschädigt werden
können.
Die Garantie deckt keine Schäden aufgrund unsachgemäßer Installation ab.
WARNUNG
Falls das Netzkabel beschädigt ist, muss es vom Hersteller oder vom Kundendienst bzw.
von einer entsprechend qualizierten Fachkraft ausgetauscht werden, um Gefährdungen
auszuschließen.
Installieren des Geräts
WARNUNG
Vergewissern Sie sich, dass das neue Gerät nur von einem qualizierten Techniker installiert und
geerdet wird.
Diese Anweisung muss unbedingt befolgt werden. Die Garantie deckt keine Schäden ab, die in
Folge unsachgemäßer Installation auftreten.
Die technischen Daten nden Sie am Ende dieses Handbuchs.
Sicherheitshinweise für den Installateur
• In der Elektroinstallation ist eine Vorrichtung vorzusehen, mit der das Gerät an allen
Polen mit einem Kontakt vom Netz getrennt werden kann, dessen Öffnungsweite
mindestens 3 mm beträgt. Geeignete Trennvorrichtungen sind Automatiksicherungen,
Schmelzsicherungen (Schraubsicherungen sind aus dem Halter herauszuschrauben),
Fehlerstromschutzschalter und Schaltschütze.
• Hinsichtlich des Brandschutzes entspricht das Gerät EN 60335 - 2 - 6. Geräte dieser Art
dürfen mit einem Hochschrank oder einer Wand an einer Seite eingebaut werden.
• Die Installation muss den Schutz vor Stößen gewährleisten.
• Der Küchenschrank, in den das Gerät eingebaut wird, muss die Stabilitätsanforderungen von
DIN 68930 erfüllen.
• Zum Schutz vor Feuchtigkeit müssen alle geschnittenen Oberächen mit einem geeigneten
Dichtmittel versiegelt werden.
• Auf gekachelten Arbeitsächen müssen die Fugen im Bereich des Geräts vollständig mit
einem geeigneten Mittel verfugt werden.
• Bei Arbeitsplatten aus Natur- oder Kunststein oder bei keramischen Arbeitsplatten müssen
die Schnappfedern mit einem geeigneten Kunstharz oder einem Zweikomponentenkleber
befestigt werden.
• Stellen Sie sicher, dass die Dichtung ordnungsgemäß und ohne Spalt mit der Arbeitsäche
abschließt. Sie dürfen nicht zusätzlich Silikonmasse auftragen, denn damit würde der Ausbau
bei Servicearbeiten unnötig erschwert werden.
• Das Gerät muss beim Ausbauen von unten herausgedrückt werden.
• Unter dem Gerät kann ein Brett angebracht werden.
• Die Lüftungsöffnung zwischen der Arbeitsäche und der Gerätefront darf keinesfalls
verdeckt werden.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 8 2019-09-19 AM 10:30:16
Deutsch 9
Installieren des Geräts
01
02
03
04 06
05
L N
1N
~
(32 A)
01 220-240 VAC 04 Blau
02 Braun 05 Grau
03 Schwarz 06 Grün/Gelb
01
02
03
04
05
07
06
L1 L2 N
2N
~
(16 A): Trennen Sie die 2-phasigen Leiter
(L1 und L2) vor dem Anschluss.
01 220-240 VAC 05 Blau
02 380-415 VAC 06 Grau
03 Braun 07 Grün/Gelb
04 Schwarz
01 04
02
03
05
06
07
L1 N1 L2 N2
2 x 1N
~
(16 A): Trennen Sie die Drähte vor dem
Anschluss.
01 220-240 VAC 05 Schwarz
02 Braun 06 Grau
03 Blau 07 Grün/Gelb
04 220-240 VAC
WARNUNG
Für einen ordnungsgemäßen Anschluss der Stromversorgung befolgen Sie die Anweisungen auf
dem Schaltplan neben den Anschlussklemmen.
Einbauen in eine Arbeitsplatte
A
A. Seriennummer
HINWEIS
Notieren Sie vor dem Einbau die auf dem
Typenschild angegebene Seriennummer des Geräts.
Diese Nummer wird im Falle von Serviceanfragen
benötigt, und sie ist nach dem Einbau nicht mehr
zugänglich, da sie auf dem Originaltypenschild auf
der Unterseite des Geräts angegeben wird.
HINWEIS
Achten Sie besonders auf den Mindestplatzbedarf und die Mindestabstände.
HINWEIS
Das Gerät ist an der Unterseite mit einem Lüfter ausgestattet. Wenn sich unter dem Gerät
eine Schublade bendet, sollten darin keine kleinen Gegenstände oder Papier aufbewahrt
werden. Sie könnten vom Lüfter angesaugt werden und ihn beschädigen oder den Kühlprozess
beeinträchtigen.
01
02
Nr. Erläuterung Größe
01 Höhe der
Belüftungsöffnung
Min. 2 mm
02 Breite der
Belüftungsöffnung
750 mm
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 9 2019-09-19 AM 10:30:17

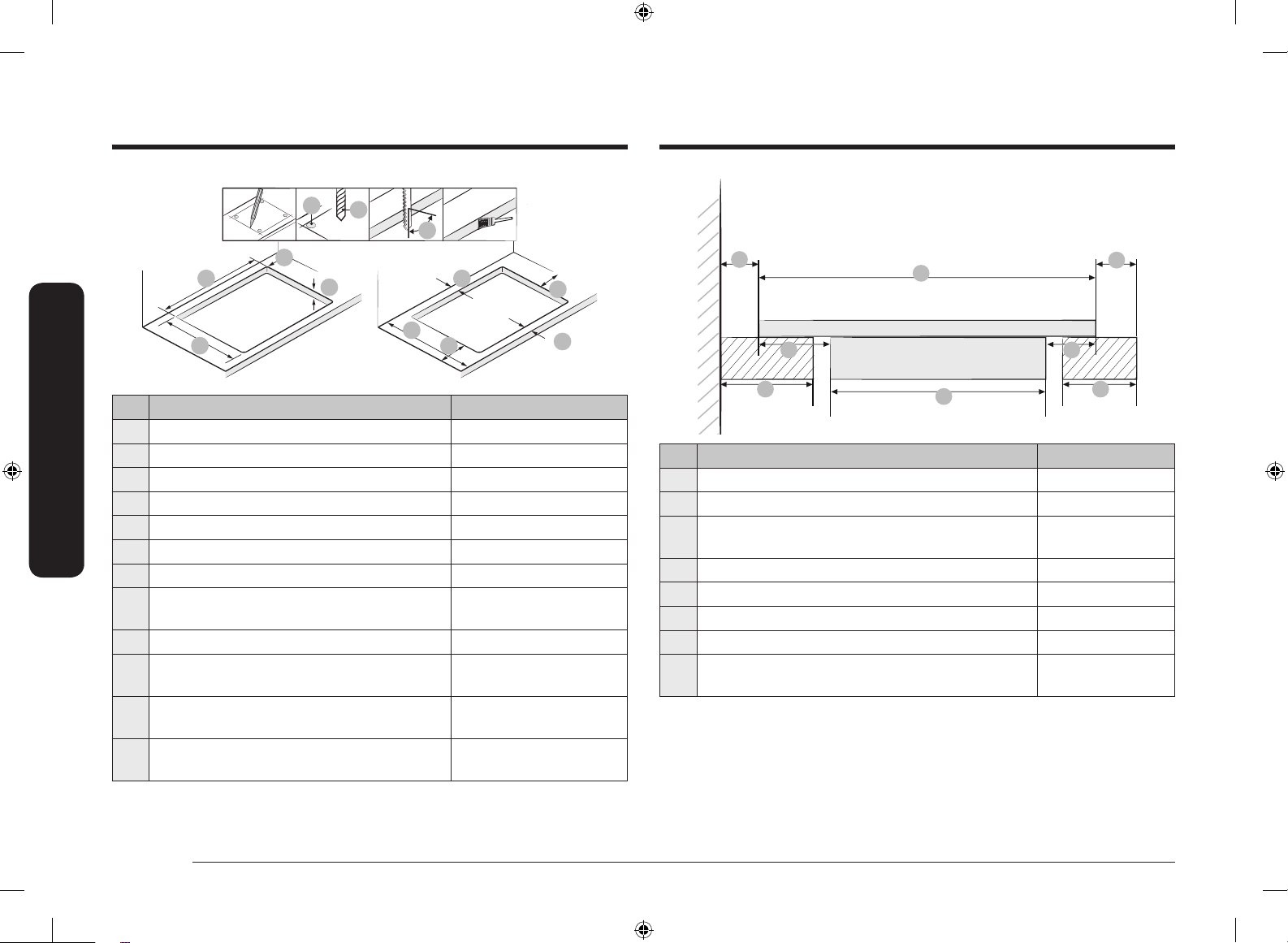

10 Deutsch
Installieren des Geräts
Installieren des Geräts
04
05
06
07
08
09
10
11
12
02
03
01
Nr. Erläuterung Größe
01 4 Eckpunkte bohren x 4
02 Bohrdurchmesser Ø 6
03 Winkel des Sägeblatts 90°
04 Schnittbreite 750±1 mm
05 Schnitttiefe 490±1 mm
06 Eckenradius R3
07 Stärke der Arbeitsplatte Max. 50 mm, Min. 20 mm
08 Abstand zwischen dem Ende der Arbeitsplatte und
dem Sägeschnitt (Rückseite)
Min. 60 mm
09 Tiefe der Arbeitsplatte Min. 600 mm
10 Abstand zwischen dem Ende der Arbeitsplatte und
dem Sägeschnitt (linke Seite)
Min. 60 mm
11 Abstand zwischen dem Ende der Arbeitsplatte und
dem Sägeschnitt (rechte Seite)
Min. 60 mm
12 Abstand zwischen dem Ende der Arbeitsplatte und
dem Sägeschnitt (Vorderseite)
Min. 50 mm
01
02
03
04 05
06
07
08
Nr. Erläuterung Größe
01 Abstand zwischen Wand und Induktionskochfeld Min. 40 mm
02 Tiefe des Induktionskochfelds 520 mm
03 Abstand zwischen dem Induktionskochfeld und dem Ende der
Arbeitsplatte
Min. 40 mm
04 Abstand zwischen Glas und Kochfeld 25 mm
05 Abstand zwischen Glas und Kochfeld 15 mm
06 Abstand zwischen Wand und Kochfeld Min. 60 mm
07 Tiefe des Kochfelds 480 mm
08 Abstand zwischen dem Kochfeld und dem Ende der
Arbeitsplatte
Min. 50 mm
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 10 2019-09-19 AM 10:30:17

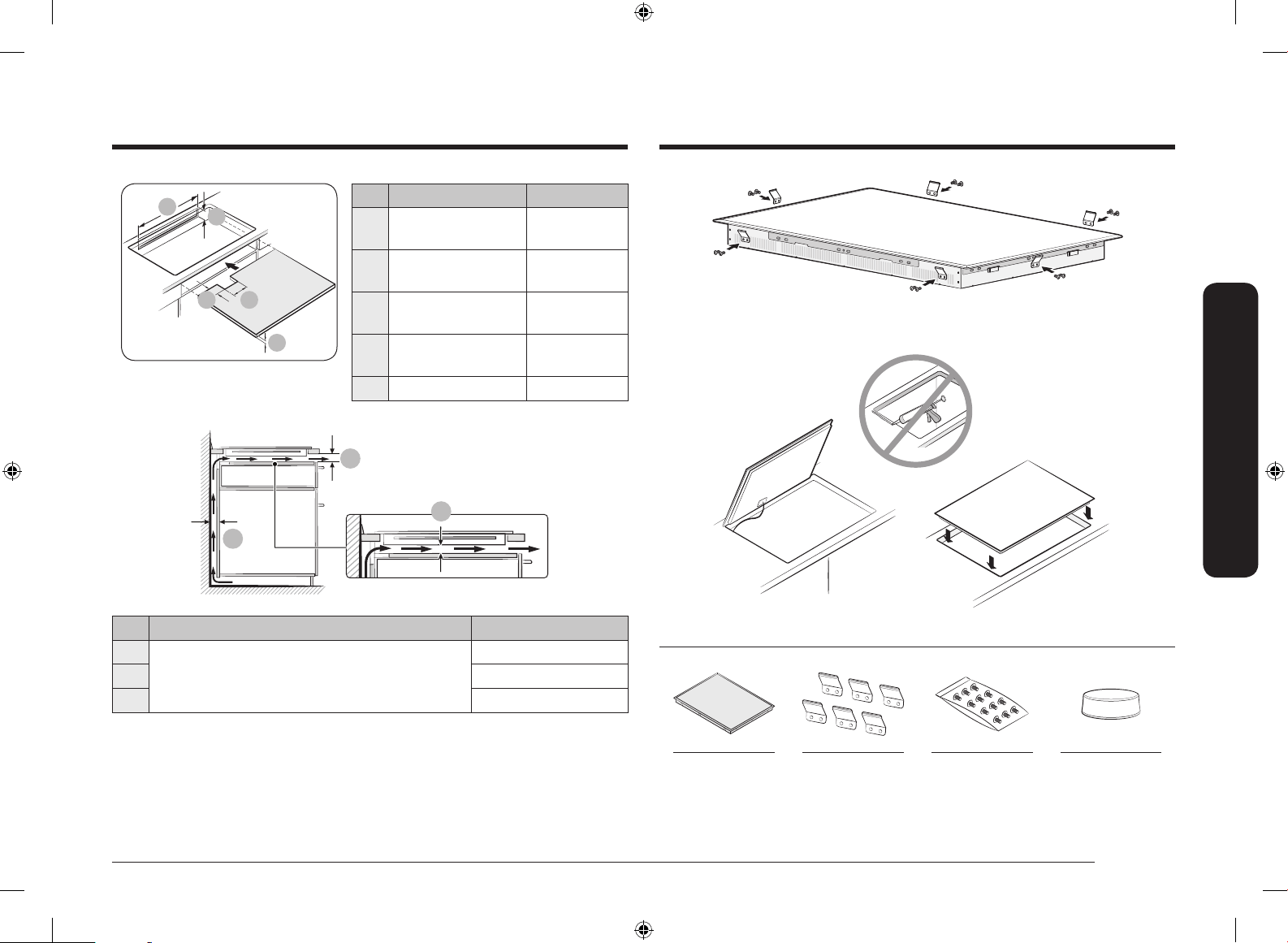

Deutsch 11
Installieren des Geräts
05
02
01
03
04
Nr. Erläuterung Größe
01 Breite der hinteren
Lüftung
Min. 550 mm
02 Höhe der hinteren
Lüftung
Min. 35 mm
03 Tiefe des
Netzkabelpfads
Min. 65 mm
04 Weite des
Netzkabelpfads
Min. 100 mm
05 Höhe der Tischlerplatte Min. 5 mm
01
02
03
Nr. Erläuterung Größe
01
Größe der Lüftung
Min. 20 mm
02 Min. 2 mm
03 Min. 20 mm
Komponenten
Induktionskochfeld Federklammer Schrauben Magnetknopf
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 11 2019-09-19 AM 10:30:17

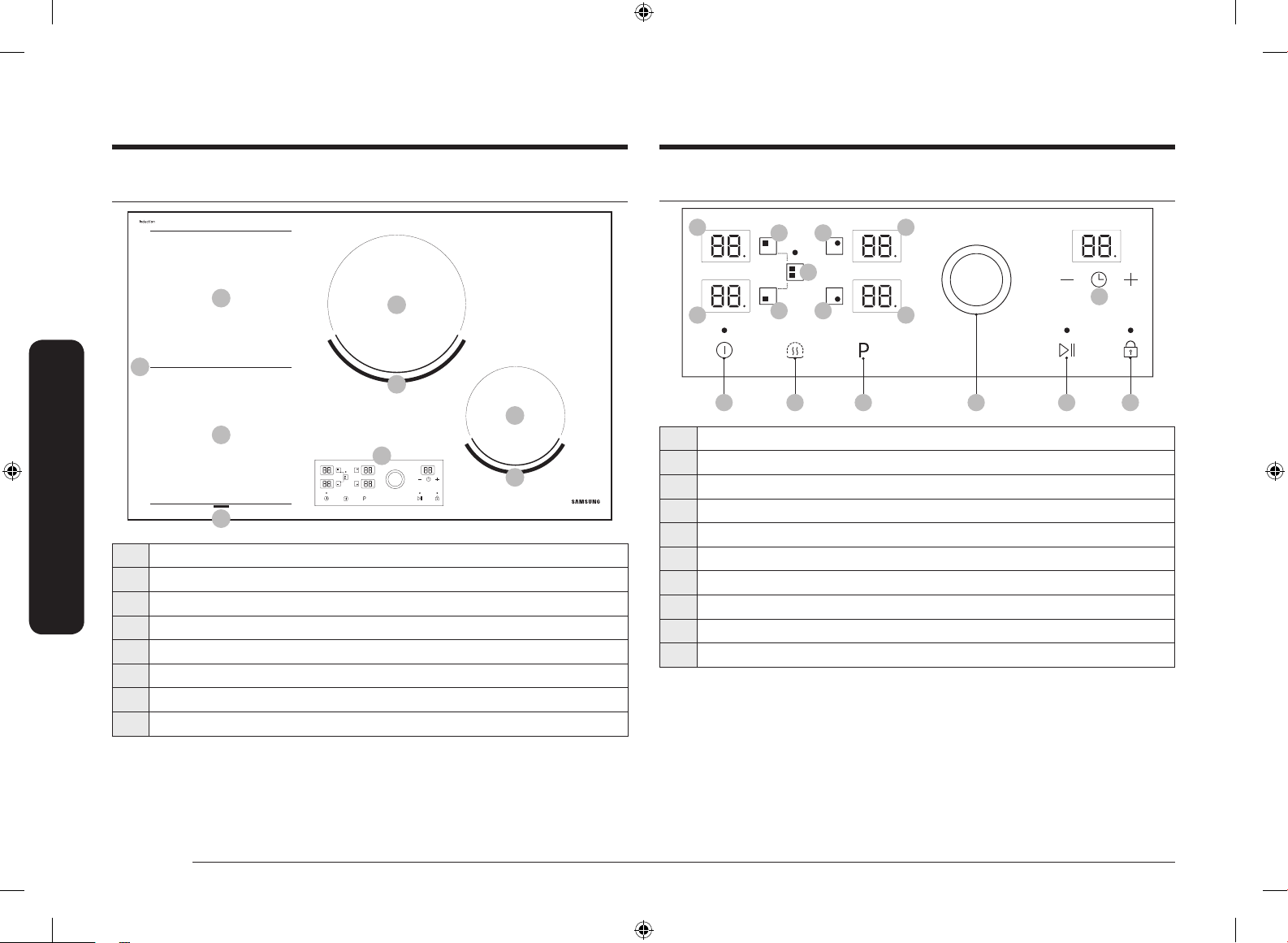

12 Deutsch
Vor der ersten Verwendung
Vor der ersten Verwendung
Vor der ersten Verwendung
Kochzonen
04
05
06
02
03
07
01
08
08
01 Hintere WideFlex-Induktionskochzone 1800 W, mit Booster 2600 W
02 Vordere WideFlex-Induktionskochzone 1800 W, mit Booster 2600 W
03 Gesamte WideFlex-Induktionskochzone 3300 W, mit Booster 3600 W
04 Induktionskochzone 2200 W, mit Booster 3200 W
05 Induktionskochzone 1200 W, mit Booster 2000 W
06 Bedienfeld
07 Lichtleiste
08 Virtual Flame-Technologie™
Bedienfeld
04
09
07 10 0802 03
06
06
06
06
01
01
01
01
05
01 Sensortasten zum Auswählen der Kochzone
02 Sensortaste für die Leistungsstufe (Magnetknopf)
03 Sensortaste Kindersicherung
04 Ein/Aus-Sensortaste
05 Sensortaste für den Timer und Anzeige
06 Anzeigen für Leistungsstufe und Restwärme
07 Warmhalten
08 Pause
09 Auswahl der WideFlex-Zone
10 Sensortaste zum Einstellen des Boosters
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 12 2019-09-19 AM 10:30:18
Deutsch 13
Vor der ersten Verwendung
Die wichtigsten Merkmale Ihres Geräts
• Kochfeld aus Glaskeramik: Das Gerät besitzt ein Kochfeld aus Glaskeramik mit vier
Schnellkochzonen.
• Sensortasten: Ihr Gerät wird mit Hilfe von Sensortasten bedient.
• Leichte Reinigung: Der Vorteil des Kochfelds aus Glaskeramik und der demontierbaren
Bedienknopfs ist die besonders einfache Benutzung und Pege. Die glatte, ebene Oberäche
ist leicht zu reinigen.
• Ein/Aus-Sensortaste: Die Ein/Aus-Sensortaste dient im Gerät als gesonderter Netzschalter.
Wenn Sie diese Sensortaste drücken, wird die Stromversorgung vollständig ein- oder
ausgeschaltet.
• Leistungs- und Funktionsanzeigen: Digitale Anzeigen und Anzeigeleuchten informieren über
Einstellungen und aktivierte Funktionen sowie über die Restwärme in den verschiedenen
Kochzonen.
• Sicherheitsabschaltung: Die Sicherheitsabschaltung stellt sicher, dass die Kochzonen nach
einem gewissen Zeitraum mit unveränderten Einstellungen automatisch ausgeschaltet
werden.
• Booster : Mit dieser Funktion können Sie den Inhalt eines Topfes noch schneller als mit
der höchsten Leistungsstufe erhitzen. (Im Display erscheint „ “.)
• Automatische Topferkennung: Zu jeder Kochzone gehört ein automatisches System zur
Erkennung von Töpfen. Dieses System ist so kalibriert, dass Töpfe mit einem Durchmesser
von etwas weniger als dem der Kochzone erkannt werden.
Töpfe müssen in die Mitte der Kochzone gestellt werden. Verwenden Sie ausschließlich
Kochgeschirr, das für diese Art der Zubereitung geeignet ist.
Erhitzen mit Induktion
A
B
C
A. Induktionsspule
B. Wirbelströme
C. Elektronische Schaltkreise
• Das Wirkprinzip beim Erhitzen mit Induktion:
Wenn Sie einen Topf auf die Kochzone stellen,
werden durch Induktion Wirbelströme im
Boden des Topfs erzeugt. Dadurch steigt
dessen Temperatur sofort an.
• Schneller kochen und braten: Da der Topf
und nicht zuerst das Glas erhitzt wird, ist die
Efzienz höher als bei anderen Systemen,
denn es geht keine Wärme verloren. Fast
die gesamte Energie wird absorbiert und in
Wärme umgewandelt.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 13 2019-09-19 AM 10:30:18
14 Deutsch
Vor der ersten Verwendung
Vor der ersten Verwendung
Sicherheitsabschaltung
Wenn eine der Kochzonen nicht ausgeschaltet oder die eingestellte Leistungsstufe längere Zeit
nicht verändert wird, schaltet sich die entsprechende Kochzone automatisch aus.
Die Restwärme für die jeweiligen Kochzonen wird in den digitalen Anzeigen mit bzw.
(für „heiß“) angegeben.
Die Kochzonen werden nach folgenden Zeiten ausgeschaltet:
Leistungsstufe Ausschalten
1-3 nach 6 Stunden
4-6 nach 5 Stunden
7-9 nach 4 Stunden
10-15 nach 1,5 Stunden
HINWEIS
wird angezeigt, wenn das Gerät wegen unsachgemäßer Nutzung überhitzt ist.
und das Gerät wird ausgeschaltet.
HINWEIS
Wenn das verwendete Kochgeschirr ungeeignet bzw. zu klein ist oder wenn keines auf der
Kochzone steht, erscheint in der Anzeige .
Nach 1 Minute wird die entsprechende Kochzone ausgeschaltet.
HINWEIS
Wenn eine oder mehrere der Kochzonen ausgeschaltet werden, ehe die angegebene Zeit
abgelaufen ist, schlagen Sie im Abschnitt „Problembehebung“ nach.
• Digitale Anzeigen:
• bis , „ “ eingestellte Leistungsstufe
• Restwärme (sehr heiß)
• Restwärme
• Kindersicherung aktiviert; und
• Meldung, weil eine Sensortaste länger als 8 Sekunden berührt wurde.
• Meldung, weil das Gerät wegen unsachgemäßer Nutzung überhitzt ist. (Beispiel:
Betrieb mit leerem Topf)
• Meldung, weil das Kochgeschirr ungeeignet bzw. zu klein ist oder weil sich kein
Kochgeschirr auf der Kochzone bendet.
• Warmhalten : Mit dieser Funktion können Sie bereits fertig zubereitete Gerichte
warmhalten.
Im Display erscheint .
• Pause : Mit dieser Funktion können Sie alle Kochzonen auf eine niedrige Leistungsstufe
einstellen. (Z. B. um ein Telefongespräch anzunehmen) Im Display wird angezeigt.
• Auswahl der WideFlex-Zone : Mit Hilfe dieser Funktion können Sie die gesamte linke
Seite des Kochfelds zu einer einzigen großen Kochzone kombinieren.
• Virtual Flame™: Sie können stressfrei arbeiten, denn das Gerät informiert Sie auf dem
Display „Das Essen wird nun zubereitet“.
• Magnetknopf: Die Leistungsregelung mit dem Magnetknopf ist einfach und intuitiv.
• WideFlex-Zone: Die WideFlex-Zone ist eine große rechteckige Fläche, auf der Sie mehrere
Gerichte kochen können.
• QuickStopp: Mit dieser Option verringern Sie die Anzahl der Handgriffe und benötigte Zeit,
um das Kochen zu beenden auf einen einfachen Tastendruck.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 14 2019-09-19 AM 10:30:19
Deutsch 15
Vor der ersten Verwendung
Restwärmeanzeige
Wenn Sie eine Kochzone oder das Kochfeld als Ganzes ausschalten, wird die Restwärme mit
dem Symbol bzw. (für „heiß“) in der digitalen Anzeige der entsprechenden Kochzonen
angezeigt. Auch nachdem die Kochzone ausgeschaltet wurde, geht die Restwärmeanzeige erst
aus, wenn die Kochzone abgekühlt ist.
Sie können die Restwärme zum Auftauen oder Warmhalten von Essen verwenden.
WARNUNG
Solange die Restwärmeanzeige leuchtet, besteht die Gefahr von Verbrennungen.
WARNUNG
Wenn die Stromversorgung unterbrochen wird, erlischt das Symbol bzw. , und es gibt
keine Informationen mehr über die Restwärme.
Trotzdem ist es weiterhin möglich, dass Sie sich verbrennen. Sie können dies vermeiden, indem
Sie in der Nähe des Kochfelds stets achtsam sind.
Temperatursensor
Wenn die Temperatur einer der Kochzonen aus irgendeinem Grund die Sicherheitsgrenzwerte
überschreitet, reduziert das Kochfeld die Leistung der Kochzone automatisch auf eine niedrigere
Stufe.
Auch nach Benutzung des Kochfelds bleibt der Lüfter eingeschaltet, um die Elektronik des
Kochfelds weiter abzukühlen. Der Lüfter wird bei Erreichen einer ausreichend niedrigen
Temperatur der Elektronik automatisch ausgeschaltet.
Weitere Gründe, warum sich eine Kochzone ausschalten kann
Alle Kochzonen werden sofort ausgeschaltet, wenn Flüssigkeit überkocht und auf dem Bedienfeld
landet.
Die automatische Abschaltung wird auch aktiviert, wenn Sie ein feuchtes Tuch auf das Bedienfeld
legen. In diesen beiden Fällen muss das Gerät mit der Ein/Aus -Sensortaste wieder
eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.
Virtual Flame-Technologie
Mit der Virtual Flame-Technologie wird dem
Induktionselement beim Einschalten das Aussehen
einer Flamme verliehen.
• Die Virtual Flame-Technologie steht nur auf dem rechten Kochfeld zur Verfügung.
• Wenn Sie die Leistungsstufe mit dem Drehknopf einstellen, ändert sich die Farbe der
Flammen. (Wenn Sie den Booster aktivieren, sieht es so aus, als würden die Flammen aus
dem Kochgeschirr hervorschießen.)
• Die virtuelle Flamme sieht je nach Aussehen, Größe und Position des Kochgeschirrs anders
aus. (Verwenden Sie für die besten Ergebnisse ein Kochgeschirr, dessen Größe der des
Induktionselements entspricht. Wenn das Kochgeschirr zu groß ist, kann es die virtuelle
Flamme verdecken. Wenn das Kochgeschirr zu klein ist, kann die virtuelle Flamme anders
als gewollt aussehen.
• Verunreinigungen auf der Unterseite des Kochgeschirrs oder auf dem Kochfeld können dazu
führen, dass die virtuelle Flamme anders als gewollt aussieht oder nur zum Teil erzeugt
wird. Reinigen Sie vor der Verwendung das Kochgeschirr oder die Oberäche des Kochfelds.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 15 2019-09-19 AM 10:30:19
16 Deutsch
Vor der ersten Verwendung
Vor der ersten Verwendung
Eignungstest
Kochgeschirr ist für Induktionskochfelder geeignet,
wenn ein Magnet am Boden haften bleibt und
das Gerät vom Hersteller als induktionstauglich
gekennzeichnet ist.
HINWEIS
• Der Magnetkopf kann für den Eignungstest verwendet werden.
• Die Zubereitung mit Induktion funktioniert möglicherweise nicht ordnungsgemäß, wenn
Nichteisengeschirr verwendet wird, an dessen Boden kein Magnet haften bleibt oder dessen
Boden lediglich mit Eisen beschichtet ist.
Größe der Töpfe
Innerhalb gewisser Grenzen kann sich die Größe der Induktionskochzonen automatisch an die
Größe der Unterseite des Kochgeschirrs anpassen. Dennoch muss der Boden des Kochgeschirrs
einen bestimmten von der Größe der Kochzone abhängigen Mindestdurchmesser aufweisen.
Durchmesser der Kochzonen Mindestdurchmesser der Unterseite des Kochgeschirrs
220 mm 140 mm
160 mm 100 mm
Hintere oder vordere Flex-Zone 140 mm
Ganze Flex-Zone 240 mm (Längsseite), ovaler Topf, Fischpfanne
Erstreinigung
Wischen Sie die Glaskeramikäche mit einem feuchten Tuch und einem Glaskeramikreiniger
sauber.
WARNUNG
Verwenden Sie keine ätzenden oder schleifenden Reinigungsmittel. Die Oberäche könnte
dadurch beschädigt werden.
Kochgeschirr für Induktionskochfelder
Ein Induktionskochfeld kann nur eingeschaltet werden, wenn ein Kochgeschirr mit magnetischem
Boden auf eine der Kochzonen gestellt wird. Kochgeschirr der folgenden Art eignet sich für das
Induktionskochfeld:
Kochgeschirr Geeignet
Stahl, Stahlemail Ja
Gusseisen Ja
Edelstahl Sofern vom Hersteller entsprechend gekennzeichnet
Aluminium, Kupfer, Messing Nein
Glas, Keramik, Porzellan Nein
HINWEIS
• Kochgeschirr für Induktionskochfelder wird vom Hersteller entsprechend gekennzeichnet.
• Manches Kochgeschirr kann beim Einsatz auf der Induktionskochzone Geräusche entwickeln.
Diese Geräusche stellen keinen Fehler des Kochfelds dar und beeinträchtigen die Funktion in
keiner Weise.
• Kochgeschirr, das nicht aus Edelstahl hergestellt ist, besitzt einer geringere Leitfähigkeit als
Kochgeschirr aus Edelstahl und der Kochvorgang dauert daher länger.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 16 2019-09-19 AM 10:30:19
Deutsch 17
Vor der ersten Verwendung
Betriebsgeräusche
Folgende Geräusche können auftreten:
• Knacken: Das Kochgeschirr besteht aus unterschiedlichen Materialien.
• Pfeifton: Sie verwenden mehr als zwei Kochzonen, und das Geschirr besteht aus
verschiedenen Materialien.
• Brummen: Sie arbeiten mit hoher Leistungsstufe.
• Klicken: Elektrischer Schaltvorgang.
• Zischen, Summen: Der Lüfter ist in Betrieb.
Diese Geräusche sind normal und zeigen keine Mängel an.
Verwenden geeigneter Töpfe und Pfannen
Hochwertiges Kochgeschirr bringt gute Ergebnisse.
• Sie erkennen gutes Kochgeschirr an seinem Boden. Der Boden sollte dick und möglichst
eben sein.
• Achten Sie beim Kauf von neuem Kochgeschirr besonders auf den Durchmesser des Bodens.
Die Hersteller geben oftmals nur den Durchmesser des oberen Rands an.
• Verwenden Sie kein Kochgeschirr mit einem durch grobe Kanten und Riefen beschädigten
Boden. Wenn Sie solches Kochgeschirr über die Glaskeramikäche ziehen, können bleibende
Kratzer entstehen.
• In kaltem Zustand ist der Topf- oder Pfannenboden normalerweise leicht nach innen
gebogen (konkav). Er darf niemals nach außen gebogen (konvex) sein.
• Wenn Sie besonderes Kochgeschirr, wie beispielsweise einen Dampfkochtopf, eine
Schmorpfanne oder einen Wok verwenden möchten, beachten Sie bitte die Anweisungen
des Herstellers.
Energiespartipps
HINWEIS
Sie können wertvolle Energie sparen, wenn Sie die
folgenden Punkte beachten:
• Stellen Sie Töpfe und Pfannen immer vor dem
Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden
erhöhen den Stromverbrauch.
• Setzen Sie die Deckel von Töpfen und Pfannen
fest auf, um sie vollständig zu verschließen.
• Schalten Sie die Kochzonen vor dem Ende der
Garzeit ab. Sie können die Restwärme nutzen,
um Essen warm zu halten oder aufzutauen.
Verwenden der Sensortasten
Zur Verwendung von Sensortasten drücken Sie so lange mit der Fingerspitze auf die jeweilige
Stelle des Bedienfelds, bis die entsprechende Anzeige aueuchtet oder erlischt oder die
gewünschte Funktion aktiviert wird.
Stellen Sie sicher, dass Sie nur eine Sensortaste drücken, wenn Sie das Gerät bedienen. Wenn
Sie Ihren Finger zu stark auf eine Sensortaste drücken, kann es passieren, dass auch eine
benachbarte Sensortaste ausgelöst wird.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 17 2019-09-19 AM 10:30:19
18 Deutsch
Bedienung
HINWEIS
• Bei Auswahl der Kochzone ist standardmäßig Leistungsstufe 15 eingestellt.
• Der Magnetknopf funktioniert nicht, wenn Sie versuchen, ihn durch seitliches Anfassen oder
kräftiges Drücken zu drehen.
• Wenn mehr als eine Sensortaste länger als 8 Sekunden gedrückt wird, erscheint im Display
der Leistungseinstellung . Zum Zurücksetzen berühren Sie die Ein/Aus -Sensortaste.
• Der Knopf funktioniert möglicherweise nicht richtig, wenn Sie versuchen, ihn mit
angezogenen Handschuhen zu drehen. Wenn Sie den Magnetkopf drehen, während Sie
Handschuhe tragen, können Sie die Leistungsstufe nicht einstellen oder anpassen.
Ausschalten des Geräts
Das Gerät wird mit der Ein/Aus -Sensortaste
vollständig ausgeschaltet.
Berühren Sie die Ein/Aus -Sensortaste etwa
1 Sekunde lang.
HINWEIS
Nach dem Ausschalten einer Kochzone oder des Kochfelds wird die Restwärme der
entsprechenden Kochzonen im Display mit bzw. (für „heiß“) angegeben.
QuickStopp
Um eine Kochzone auszuschalten, drücken Sie
2 Sekunden auf die Sensortaste zum Auswählen der
Kochzone.
Bedienung
Einschalten des Geräts
Schalten Sie das Gerät anschließend mit der
Ein/Aus -Sensortaste ein.
Berühren Sie die Ein/Aus -Sensortaste etwa
1 Sekunde lang.
Im Display wird „ “ angezeigt.
HINWEIS
Nachdem Sie das Gerät mit Hilfe der Ein/Aus -Sensortaste eingeschaltet haben, müssen Sie
innerhalb von etwa 20 Sekunden eine Leistungsstufe auswählen. Andernfalls schaltet sich das
Gerät aus Sicherheitsgründen selbst ab.
Auswählen einer Kochzone und Einstellen der Leistung
1. Zum Auswählen der Kochzone berühren Sie die
Sensortaste für die entsprechende Zone.
2. Drehen Sie zum Einstellen und Regulieren der
Leistungsstufe den Magnetknopf.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 18 2019-09-19 AM 10:30:20
Deutsch 19
Bedienung
Timer
Kochzone mit dem Timer automatisch ausschalten:
Wenn Sie für eine Kochzone eine bestimmte Zeit einstellen, wird die Kochzone nach Ablauf dieser
Zeit abgeschaltet. Diese Funktion kann auch für mehrere Kochzonen gleichzeitig verwendet
werden.
Einstellen der Kochzonenabschaltung
Die gewünschte Kochzone muss eingeschaltet sein, damit Sie eine Zeit für die Abschaltung
einstellen können.
1. Nachdem Sie die Kochzone eingeschaltet
haben, tippen Sie auf die Sensortaste der
entsprechenden Kochzone, sodass die
jeweilige Anzeige zu blinken beginnt.
2. Berühren Sie die Timer -Sensortaste. Über
der Timer-Anzeige wird die Zahl 10 angezeigt.
3. Verwenden Sie die Timer-Einstellelemente
( oder ), um die gewünschte Zeit
einzustellen, nach der sich die Kochzone
automatisch abschalten soll. Dies können zum
Beispiel 15 Minuten sein. Die Abschaltung ist
nun aktiviert.
HINWEIS
Sie können die Timer-Zeiten auch mit dem Magnetknopf einstellen. Der Timer kann im Bereich
von „0“ bis „99“ Minuten eingestellt werden.
Kindersicherung
Sie können die Kindersicherung verwenden, um zu verhindern, dass eine Kochzone unabsichtlich
eingeschaltet oder das Kochfeld aktiviert wird. Sie können das Bedienfeld mit Ausnahme der
Ein/Aus -Sensortaste außerdem verriegeln. Damit lässt sich vermeiden, dass Sie versehentlich
die Einstellungen verändern, indem Sie zum Beispiel mit einem Tuch über das Bedienfeld
wischen.
Aktivieren/Deaktivieren der Kindersicherung
1. Halten Sie die Kindersicherung -Sensortaste
für die Kindersicherung etwa 3 Sekunden lang
gedrückt.
Als Bestätigung ertönt ein akustisches Signal.
2. Berühren Sie eine der Sensortasten.
wird im Display für alle Kochzonen
angezeigt. Dies bedeutet, dass die
Kindersicherung aktiviert ist.
3. Zum Ausschalten der Kindersicherung
berühren Sie die Kindersicherung
-Sensortaste erneut etwa 3 Sekunden lang. Als
Bestätigung ertönt ein akustisches Signal.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 19 2019-09-19 AM 10:30:21
20 Deutsch
Bedienung
Bedienung
2. Der Kurzzeitmesser wird aktiviert, und im
Display läuft die Zeitanzeige. Um die Timer-
Einstellungen aufzuheben, berühren Sie die
Timer -Sensortaste 2 Sekunden lang.
3. Drücken Sie die Timer -Sensortaste, um den
Timer anzuhalten.
Warmhalten
Mit der Warmhaltefunktion können Sie Ihre Lebensmittel ohne Kochen auf der richtigen
Temperatur halten, sodass sie herrlich warm bleiben.
1. Mit dieser Funktion können Sie bereits fertig
zubereitete Gerichte warmhalten. Berühren Sie
die Sensortaste der gewünschten Kochzone.
2. Berühren Sie die Sensortaste Warmhalten .
4. Um die Timer-Einstellung aufzuheben, wählen
Sie die entsprechende Kochzone, und berühren
Sie die Timer -Sensortaste 2 Sekunden
lang. Dadurch werden die Timer-Einstellungen
für das ausgewählte Kochfeld storniert, und
zur Bestätigung erklingt ein Signalton. Die
Timer-Einstellungen des zuletzt eingestellten
Kochfelds werden aufgehoben, wenn Sie
die Timer -Sensortaste 2 Sekunden lang
berühren, ohne ein Kochfeld auszuwählen.
Berühren Sie die Timer -Sensortaste, um die für eine Kochzone verbleibende Zeit anzuzeigen.
Die Anzeige der entsprechenden Kochzone beginnt langsam zu blinken.
Die Einstellungen werden mit Hilfe der Timer-Einstellelemente ( oder ) verändert. Nachdem
die eingestellte Zeit verstrichen ist, wird die Kochzone automatisch abgeschaltet, zur Bestätigung
ertönt ein akustisches Signal und im Display erscheint die entsprechende Timer-Anzeige.
HINWEIS
• Wenn Sie auf die Timer -Sensortaste tippen, ohne eine Kochzone auszuwählen, wird
zwar das Display eingeschaltet, es werden jedoch keine Timer-Einstellungen übernommen.
• Um die Einstellungen schneller zu ändern, berühren Sie eine der Sensortasten oder
solange, bis der gewünschte Wert erreicht ist.
Kurzzeitmesser
Damit der Kurzzeitmesser verwendet werden kann, muss das Gerät eingeschaltet sein und der
Timer darf nicht zur Sicherheitsabschaltung einer der Kochzonen verwendet werden.
1. Berühren Sie die Timer -Sensortaste.
In der Timer-Anzeige erscheint .
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 20 2019-09-19 AM 10:30:23
Deutsch 21
Bedienung
Pause
Mit der Pause -Funktion können Sie gleichzeitig alle eingeschalteten Kochzonen auf niedrige
Leistung und dann wieder auf die Leistungsstufe einstellen, die zuvor festgelegt war. Mit dieser
Funktion können Sie die Zubereitung kurzzeitig unterbrechen, um beispielsweise einen Anruf
entgegenzunehmen, und anschließend wieder fortsetzen.
Wenn die Pause -Funktion aktiviert wird, werden alle Sensortasten außer Pause ,
Kindersicherung und Ein/Aus deaktiviert. Um den Garvorgang fortzusetzen, drücken Sie
erneut die Pause -Sensortaste.
Bedienfeld Display
Aktivieren
Sensortaste für Pause berühren
Deaktivieren
Sensortaste für Pause berühren
Zurück zur vorherigen Leistungsstufe
HINWEIS
Die Timer-Funktionen werden von der Pause -Funktion nicht angehalten.
Flex-Funktion
Mit Hilfe der Flex-Funktion können Sie die gesamte linke Seite des Kochfelds zu einer einzigen
Kochzone verbinden und besonders großes Kochgeschirr verwenden. (Beispiel: ovales
Kochgeschirr, Fischpfanne)
1. Berühren Sie die Sensortaste für die WideFlex-
Zone .
2. Leistungseinstellung mit dem Magnetknopf.
Die Anzeige für die Leistungsstufe ändert sich
auf der linken Seite sowohl für die vordere als
auch die hintere Kombi-Kochzone.
Booster
Der Booster stellt den einzelnen Kochzonen zusätzliche Leistung zur Verfügung. (Beispiel: Sie
möchten eine große Wassermenge zum Kochen bringen.)
Kochzonen Max. Booster-Zeit
220 mm 10 Min.
160 mm 10 Min.
Hintere oder vordere Flex-Zone 10 Min.
Ganze Flex-Zone 5 Min.
Nach Ablauf dieser Zeit schalten die Kochzonen automatisch wieder zur Leistungsstufe
zurück.
HINWEIS
Unter bestimmten Umständen wird der Booster möglicherweise automatisch deaktiviert, um
die interne Elektronik des Geräts zu schützen.
Leistungsverwaltung
Für die Kochzonen gibt es eine maximale Leistung, die normalerweise nicht überschritten werden
kann.
Wenn dieser Leistungsbereich durch Aktivieren des Boosters überschritten wird, reduziert die
Leistungsregelung die Leistungsstufe der Kochzone.
A
A
B
B
A. Verbundene Kochzonen
B. Verbundene Kochzonen
Die Anzeige der jeweiligen Kochzone wechselt
für einige Sekunden zwischen der eingestellten
Leistungsstufe und der höchsten Leistungsstufe.
Anschließend wechselt die Anzeige von der
eingestellten Leistungsstufe zur höchsten
Leistungsstufe.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 21 2019-09-19 AM 10:30:23
22 Deutsch
Bedienung
Bedienung
Empfohlene Einstellungen zum Kochen bestimmter Lebensmittel
Die Angaben in der nachfolgenden Tabelle dienen nur als Richtlinie. Die je nach Garverfahren
erforderliche Leistungsstufe hängt von einer Reihe verschiedener Variablen ab, wie unter
anderem der Qualität des Kochgeschirrs sowie vom Typ und der Menge der gekochten
Lebensmittel.
Leistungsstufe Garverfahren Beispiele
14-15
Erhitzen
Anbraten
Braten
Erhitzen großer Flüssigkeitsmengen, Nudeln kochen,
Fleisch braten, Gulasch anbraten, Fleisch schmoren
10-13
Intensiv
Braten
Steak, Schnitzel, Rösti, Würstchen, Pfannkuchen /
Kartoffelpuffer
8-9 Braten
Geschnetzeltes / Gyros, Leber, Fisch, Frikadellen,
Spiegeleier
6-7 Kochen Kochen von bis zu 1,5 l Flüssigkeit, Kartoffeln, Gemüse
3-5
Dämpfen
Dünsten
Kochen
Dünsten und Dämpfen kleiner Mengen an Gemüse,
Kochen von Reis und Milchgerichten
1-2 Schmelzen
Zerlassen von Butter, Auösen von Gelatine und
Schmelzen von Schokolade
HINWEIS
• Die in der obigen Tabelle angezeigten Leistungsstufen dienen nur als Anhaltspunkt und zu
Ihrer Hilfe.
• Sie müssen die Leistungsstufe entsprechend Ihren Töpfen und den jeweiligen Lebensmitteln
einstellen.
Ton ein/aus
1. Berühren Sie die Ein/Aus -Sensortaste etwa
1 Sekunde lang.
2. Berühren Sie die Sensortaste Pause
innerhalb von 10 Sekunden nach dem
Einschalten 3 Sekunden lang.
3. Der Signalton wird deaktiviert, und in der
Timer-Anzeige erscheint .
4. Um die Einstellungen für den Signalton zu
ändern, wiederholen Sie die Schritte 1 und 2.
Der Signalton wird aktiviert, und in der Timer-
Anzeige erscheint .
HINWEIS
Zehn Sekunden nach dem Einschalten können Sie den Signalton nicht mehr Ein/Aus schalten.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 22 2019-09-19 AM 10:30:24
Deutsch 23
Wartung Ihres Gerätes
Wartung Ihres Gerätes
Kochfeld
WARNUNG
Reinigungsmittel dürfen mit der heißen Glaskeramikäche nicht in Kontakt kommen. Alle
Reinigungsmittel müssen nach dem Säubern mit ausreichenden Mengen an klarem Wasser
entfernt werden, weil sie eine ätzende Wirkung entfalten können, wenn die Oberäche heiß wird.
Verwenden Sie keine aggressiven Reinigungsmittel wie Grill- oder Ofensprays, Scheuerschwämme
oder Pfannenkratzer.
HINWEIS
Reinigen Sie die Glaskeramikäche nach jeder Verwendung, wenn sie noch handwarm ist. Auf
diese Weise verhindern Sie, dass ausgelaufenes Material in die Oberäche eingebrannt wird.
Entfernen Sie Kalkablagerungen, Wasserränder, Fetttropfen und metallische Verfärbungen mit
einem handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.
Leichte Verschmutzung
1. Wischen Sie die Glaskeramikäche mit einem feuchten Tuch ab.
2. Reiben Sie sie mit einem sauberen Tuch trocken. Es dürfen keinerlei Reste von
Reinigungsmittel auf der Oberäche bleiben.
3. Reinigen Sie die ganze Glaskeramikäche einmal in der Woche gründlich mit einem
handelsüblichen Reinigungsmittel für Glaskeramik oder Edelstahl.
4. Wischen Sie die Glaskeramikäche mit ausreichend klarem Wasser ab, und reiben Sie sie mit
einem sauberen, fusselfreien Tuch trocken.
Hartnäckiger Schmutz
1. Übergekochte Lebensmittel und hartnäckige
Spritzer entfernen Sie mit einem Glasschaber.
2. Halten Sie den Glasschaber schräg zur
Glaskeramikäche.
3. Entfernen Sie die Verschmutzungen durch
Schaben mit der Klinge.
HINWEIS
Glasschaber und Glaskeramikreiniger gibt es beim
Fachhändler.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 23 2019-09-19 AM 10:30:24
24 Deutsch
Wartung Ihres Gerätes
Wartung Ihres Gerätes
Kochfeldrahmen (Zubehör)
WARNUNG
Achten Sie darauf, dass kein Essig, Zitronensaft oder Kalkentferner auf den Kochfeldrahmen
gelangt. Andernfalls können stumpfe Flecken entstehen.
1. Wischen Sie den Rahmen mit einem feuchten Tuch ab.
2. Feuchten Sie getrocknete Rückstände mit einem nassen Tuch an. Wischen Sie sie
anschließend ab, und reiben Sie die Oberäche dann trocken ab.
So vermeiden Sie Schäden an Ihrem Gerät
• Verwenden Sie das Kochfeld nicht als Arbeitsäche; stellen Sie keine Gegenstände darauf ab.
• Schalten Sie die Kochzone nicht mit leeren Kochgeschirr oder vollkommen ohne
Kochgeschirr ein.
• Glaskeramik ist sehr hart und unempndlich auch gegen starke Temperaturschwankungen,
aber sie ist nicht unzerbrechlich. Sie kann durch ein besonders scharfes oder schweres
Objekt beschädigt werden, das auf die Glaskeramikäche fällt.
• Stellen Sie keine Pfannen auf den Kochfeldrahmen. Dadurch kann es zu Kratzern und
Schäden an der Oberäche kommen.
• Vermeiden Sie es, saure Flüssigkeiten, wie z. B. Essig, Zitronensaft und Kalkentferner auf
den Kochfeldrahmen zu schütten, da solche Flüssigkeiten stumpfe Flecken verursachen
können.
• Wenn Zucker oder zuckerhaltige Lebensmittel mit einer heißen Kochzone in Kontakt
kommen und schmelzen, sollten Sie die Rückstände sofort, also während sie noch heiß
sind, mit einem Küchenschaber entfernen. Nach dem Abkühlen kann es beim Entfernen zur
Beschädigung der Oberäche kommen.
• Halten Sie schmelzbare Gegenstände und Materialien wie Kunststoff, Aluminiumfolie
und Bratfolien von der Glaskeramikäche entfernt. Wenn solche Dinge auf dem Kochfeld
schmelzen, müssen sie sofort mit einem Schaber entfernt werden.

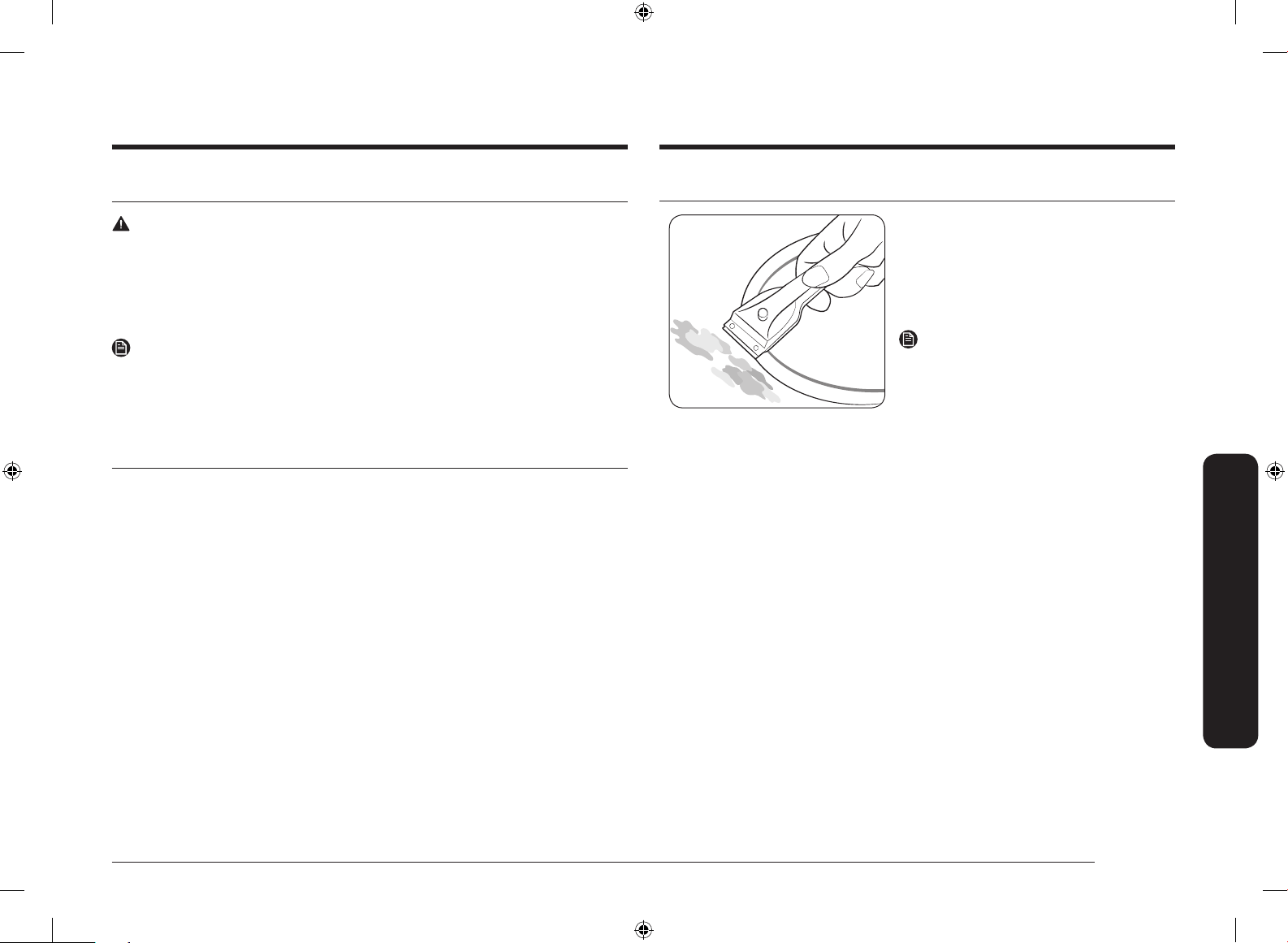

Schwer entfernbare Verschmutzungen
1. Entfernen Sie eingebrannten Zucker,
geschmolzenen Kunststoff, Aluminiumfolie
und andere Materialien mit einem Glasschaber
sofort und noch in heißem Zustand.
WARNUNG
Es besteht ein nicht unerhebliches
Verbrennungsrisiko, wenn Sie den Glasschaber auf
der heißen Kochzone verwenden.
2. Reinigen Sie das Gerät nach dem Abkühlen
in gewohnter Weise. Wenn die Kochzone mit
dem geschmolzenen Gut bereits abgekühlt ist,
wärmen Sie sie zum Säubern wieder auf.
HINWEIS
Kratzer oder dunkle Flecken auf der
Glaskeramikäche, die zum Beispiel von
einer Pfanne mit scharfen Kanten verursacht
wurden, können nicht entfernt werden. Jedoch
beeinträchtigen sie die Funktion des Geräts nicht.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 24 2019-09-19 AM 10:30:24
Deutsch 25
Fehlerbehebung und Service
Fehlermeldung Mögliche Ursachen Lösung
C0 Kontrollieren Sie die Sensortaste
für die Automatikprogramme
Schalten Sie das Gerät mit dem Ein-/
Ausschalter wieder ein. Wenn das
Problem weiterhin besteht, trennen
Sie die Stromversorgung für mehr als
30 Sekunden. Schalten Sie das Gerät dann
ein, und versuchen Sie es erneut. Wenn
das Problem weiterhin besteht, wenden
Sie sich an das nächstgelegene Samsung-
Kundendienstzentrum.
C1 Die gemessene Temperatur ist
höher als angegeben.
C2 Kontrollieren Sie die Sensortaste
für die Automatikprogramme
A2 Der Gleichstrommotor läuft
wegen Problemen mit der Platine
oder der Verkabelung nicht,
oder es ist zu einer elektrischen
Störung einer Motorlamelle
gekommen.
d0 Die Sensortaste wird länger als 8
Sekunden berührt.
Kontrollieren Sie, ob das Sensorfeld nass
ist oder berührt wird. Wenn das Problem
weiterhin besteht, schalten Sie das Gerät
mit dem Ein-/Ausschalter wieder ein.
Wenn das Problem weiterhin besteht,
wenden Sie sich an das nächstgelegene
Samsung-Kundendienstzentrum.
F0 Störung der Kommunikation
zwischen Hauptplatine und
Unterplatinen.
Schalten Sie das Gerät mit dem Ein-/
Ausschalter wieder ein. Wenn das
Problem weiterhin besteht, trennen
Sie die Stromversorgung für mehr
als 30 Sekunden. Schalten Sie das
Gerät wieder ein. Wenn das Problem
weiterhin besteht, wenden Sie sich
an das nächstgelegene Samsung-
Kundendienstzentrum.
F2 Das IC für die
Berührungssteuerung
kommuniziert nicht normal.
Fehlerbehebung und Service
Problembehebung
Aus einem geringfügigen Problem kann eine Fehlfunktion entstehen, die Sie mit den folgenden
Anweisungen selbst korrigieren können. Versuchen Sie aber keine weitergehenden Reparaturen,
wenn die folgenden Anweisungen in einem bestimmten Fall nicht helfen.
WARNUNG
Reparaturen des Geräts dürfen nur von entsprechend geschultem Fachpersonal vorgenommen
werden. Unsachgemäß durchgeführte Reparaturen können den Benutzer erheblichen
Risiken aussetzen. Wenn Ihr Gerät repariert werden muss, setzen Sie sich bitte mit dem
Kundendienstzentrum in Verbindung.
Problem Mögliche Ursachen Lösung
Was ist zu tun, wenn
die Kochzonen nicht
funktionieren?
• Die Sicherung im
Sicherungskasten hat
ausgelöst.
• Die Anzeigen im Bedienfeld
sind beleuchtet.
• Wenn die Sicherungen
mehrmals auslösen, rufen
Sie einen zugelassenen
Elektriker.
• Das Gerät richtig einschalten.
Was ist zu tun, wenn
die Kochzonen nicht
eingeschaltet werden
können?
• Die Ein/Aus -Sensortaste
wurde versehentlich betätigt.
• Das Bedienfeld wird teilweise
von einem feuchten Tuch
verdeckt oder es ist eine
Flüssigkeit darüber gelaufen.
• Das Gerät richtig einschalten.
• Reinigen des Bedienfelds
Was ist zu tun, wenn
alle Anzeigen im
Display außer der
Restwärmeanzeige
„ , “ plötzlich
verschwinden?
• Die Ein/Aus -Sensortaste
wurde versehentlich betätigt.
• Das Bedienfeld wird teilweise
von einem feuchten Tuch
verdeckt oder es ist eine
Flüssigkeit darüber gelaufen.
• Das Gerät richtig einschalten.
• Reinigen des Bedienfelds
Was ist zu tun, wenn
nach dem Ausschalten
der Kochzonen die
Restwärme nicht
angezeigt wird?
• Die Kochzone wurde nur kurz
verwendet und ist deshalb
nicht heiß genug.
• Wenn die Kochzone heiß ist,
setzen Sie sich bitte mit dem
Kundendienstzentrum in
Verbindung.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 25 2019-09-19 AM 10:30:25
26 Deutsch
Fehlerbehebung und Service
Fehlerbehebung und Service
Service
Lesen Sie den Abschnitt „Problembehebung“, ehe Sie Unterstützung oder Serviceleistungen
anfordern.
Wenn Sie weiterhin Hilfe benötigen, befolgen Sie die nachfolgenden Anweisungen.
Handelt es sich um eine technischer Störung?
Wenn dem so ist, setzen Sie sich mit dem Kundendienstzentrum in Verbindung.
Bereiten Sie sich schon vorher auf das Gespräch vor. Damit vereinfachen Sie die Problemdiagnose
und können Unklarheiten vorab klären.
Bitte notieren Sie die folgenden Informationen:
• Wie äußert sich das Problem?
• Unter welchen Umständen tritt das Problem auf?
Wenn Sie anrufen, sollten Sie bitte das Modell und die Seriennummer Ihres Geräts bereithalten.
Diese Informationen nden Sie auf dem Typenschild:
• Modellbeschreibung
• Seriennummer (15 Stellen)
Wir empfehlen Ihnen, diese Informationen vor Einbau des Gerätes hier im Handbuch zu notieren,
damit sie später leicht aufzunden sind.
• Modell:
• Seriennummer:
Wann entstehen Ihnen sogar während der Garantiezeit Kosten?
• Wenn Sie das Problem durch Anwenden einer der Lösungen aus dem Abschnitt
„Problembehebung“ selbst hätten lösen können.
• Wenn der Kundendiensttechniker mehrere Servicebesuche durchführen muss, weil ihm
vor seinem Besuch nicht alle relevanten Informationen zur Verfügung gestellt werden und
deshalb beispielsweise zusätzliche Fahrten für Ersatzteile erforderlich sind. Wenn Sie sich
auf Ihren Telefonanruf in der oben beschriebenen Weise vorbereiten, ersparen Sie sich die
Kosten dieser Fahrten.
Was ist zu tun, wenn eine Kochzone nicht ein- oder ausgeschaltet werden kann?
Mögliche Ursachen:
• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit
darüber gelaufen.
• Die Kindersicherung ist aktiviert.
Was ist zu tun, wenn die Anzeige leuchtet?
Mögliche Ursachen:
• Das Bedienfeld wird teilweise von einem feuchten Tuch verdeckt oder es ist eine Flüssigkeit
darüber gelaufen.
Drücken Sie zum Zurücksetzen auf die Ein/Aus -Sensortaste.
• Wenn Flüssigkeit über das Bedienfeld läuft, wischen Sie sie ab.
Was ist zu tun, wenn die Anzeige leuchtet?
Mögliche Ursachen:
• Das Gerät ist wegen unsachgemäßer Benutzung überhitzt.
• Zum Zurücksetzen berühren Sie die Ein/Aus -Sensortaste , wenn das Kochfeld abgekühlt
ist.
Was ist zu tun, wenn die Anzeige leuchtet?
Mögliche Ursachen:
• Das verwendete Kochgeschirr ist ungeeignet bzw. zu klein, oder es bendet sich kein
Kochgeschirr auf der Kochzone.
• Sobald Sie geeignetes Kochgeschirr verwenden, verschwindet die angezeigte Meldung von
selbst.
Was ist zu tun, wenn der Lüfter nach dem Abschalten weiterläuft?
Mögliche Ursachen:
• Auch nach Benutzung des Kochfelds bleibt der Lüfter angeschaltet, um das Gerät weiter
abzukühlen.
• Nachdem die Elektronik des Geräts abgekühlt ist, wird der Lüfter ausgeschaltet.
Wenn Sie wegen eines Bedienungsfehlers eine Serviceleistung anfordern, kann dies sogar
während der Garantiezeit kostenpichtig sein.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 26 2019-09-19 AM 10:30:25
Deutsch 27
Technische Daten
Technische Daten
Technische Daten
Maße des Geräts
Breite 800 mm
Tiefe 520 mm
Höhe 56 mm
Maße des Ausschnitts in
der Arbeitsplatte
Breite 750 mm
Tiefe 490 mm
Eckenradius 3 mm
Betriebsspannung 220-240 VAC, 50/60 Hz
Maximale Leistungsaufnahme 7,0 kW
Gewicht Netto 16,7 kg
Kochzonen
Position Durchmesser Leistung
Vorne rechts 160 mm 1200 W / mit Booster 2000 W
Mitte 220 mm 2200 W / mit Booster 3200 W
Vordere Flex-Zone - 1800 W / mit Booster 2600 W
Hintere Flex-Zone - 1800 W / mit Booster 2600 W
Ganze Flex-Zone - 3300 W / mit Booster 3600 W
Produktinformationen
Name des Lieferanten Samsung Electronics Co. Ltd
Modellkennung NZ84T9770RK
Art der Kochmulde Einbau
Heiztechnik Induktionskochzonen und -kochäche
Anzahl der Kochzonen und/oder Kochächen 3
Bei kreisförmigen Kochzonen oder-ächen:
Durchmesser der nutzbaren Oberäche für jede
elektrisch beheizte Kochzone (Ø)
16,0 cm, 22,0 cm
Bei nicht kreisförmigen Kochzonen oder-ächen:
Länge und Breite der nutzbaren Oberäche für
jede elektrisch beheizte Kochzone und jede
elektrisch beheizte Kochäche (L x W)
43,5 x 22,5 cm
Energieverbrauch je Kochzone oder-äche je kg
(EC
electric cooking
)
Ø 16,0 cm: 193,0 Wh/kg
Ø 22,0 cm: 176,5 Wh/kg
43,5 x 22,5 cm: 195,6 Wh/kg
Energieverbrauch der Kochmulde je kg (EC
electric hob
) 188,4 Wh/kg
Daten ermittelt entsprechend der Norm EN 60350-2 und der Kommissionsverordnung (EU) Nr.
66/2014.
Energiespartipps
• Stellen Sie Töpfe und Pfannen immer vor dem Einschalten des Kochfelds auf die Kochzone.
• Verschmutzte Kochzonen und Pfannenböden erhöhen den Stromverbrauch.
• Durch Einsatz eines Dampfkochtopfs können Sie die Garzeiten reduzieren.
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 27 2019-09-19 AM 10:30:25
FRAGEN ODER HINWEISE?
LAND RUFEN SIE UNS AN UNTER ODER BESUCHEN SIE UNS ONLINE UNTER
AUSTRIA 0800 72 67 864 (0800-SAMSUNG) www.samsung.com/at/support
BELGIUM 02-201-24-18
www.samsung.com/be/support (Dutch)
www.samsung.com/be_fr/support (French)
DENMARK 707 019 70 www.samsung.com/dk/support
FINLAND 030-6227 515 www.samsung.com//support
FRANCE 01 48 63 00 00 www.samsung.com/fr/support
GERMANY 06196 77 555 77 www.samsung.com/de/support
ITALIA 800-SAMSUNG (800.7267864) www.samsung.com/it/support
CYPRUS 8009 4000 only from landline, toll free www.samsung.com/gr/support
GREECE
80111-SAMSUNG (80111 726 7864) only from land line
(+30) 210 6897691 from mobile and land line
www.samsung.com/gr/support
LUXEMBURG 261 03 710 www.samsung.com/be_fr/support
NETHERLANDS 088 90 90 100 www.samsung.com/nl/support
NORWAY 21629099 www.samsung.com/no/support
PORTUGAL 808 207 267 www.samsung.com/pt/support
SPAIN 91 175 00 15 www.samsung.com/es/support
SWEDEN 0771 726 786 www.samsung.com/se/support
SWITZERLAND 0800 726 786 (0800-SAMSUNG)
www.samsung.com/ch/support (German)
www.samsung.com/ch_fr/support (French)
UK 0330 SAMSUNG (7267864) www.samsung.com/uk/support
IRELAND (EIRE) 0818 717100 www.samsung.com/ie/support
DG68-00626B-00
NZ9900J_NZ84T9770RK_EG_DG68-00626B-00_DE.indd 28 2019-09-19 AM 10:30:25
