Sub-Zero ICBBI36UFDIDSPH 556L Built-In French Door Fridge with Internal Ice Maker

INSTALLATION GUIDE - Transcript

• Page 1: BUILTIN REFRIGERATION INSTALLATION GUIDE GUÍA DE INSTALACIÓN GUIDE DINSTALLATION GUIDA ALLINSTALLAZIONE INSTALLATIONSANLEITUNG
• Page 2 - English - : English subzerocom BUILTIN REFRIGERATION Contents 2 BuiltIn Refrigeration 3 Opening Dimensions 5 Dual Installation 5 Electrical 5 Plumbing 5 Preparation 6 AntiTip Bracket 7 Placement 7 Water Line 7 Custom Panels 9 Alignment 9 Completion Important Note To ensure this product is installed and operated as safely and efciently as possible take note of the following types of highlighted information throughout this guide IMPORTANT NOTE highlights information that is especially important CAUTION indicates a situation where minor injury or product damage may occur if instructions are not followed WARNING states a hazard that may cause serious injury or death if precautions are not followed Product Information Important product information including the model and serial number of the unit are listed on the product rating plate The rating plate is located at the top frame of the unit inside the door Refer to the illustration below If service is necessary contact your authorized SubZero dealer Tools and Materials Screwdriversstandard and Phillips Power drill Drill bits masonry bits required for concrete installation Torx drivesT10 15 and 20 Standard Allen wrench set Standard socket and wrench set 6 m and 12 m levels Tubing cutter 9 m of 4quot OD copper braided stainless steel or PEX tubing Saddle valve Material to protect home ooring and cabinetry during installation Rating plate location RATING PLATE

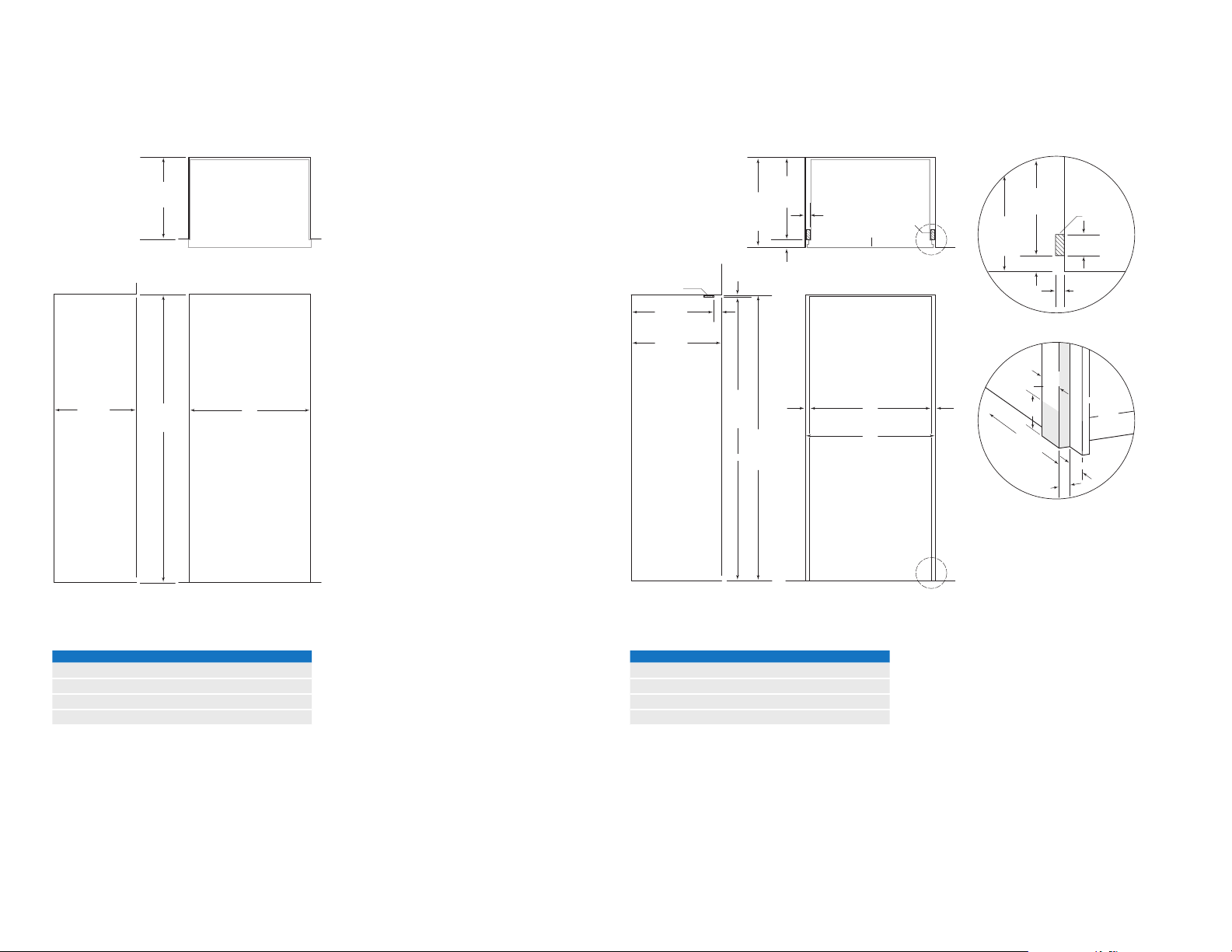

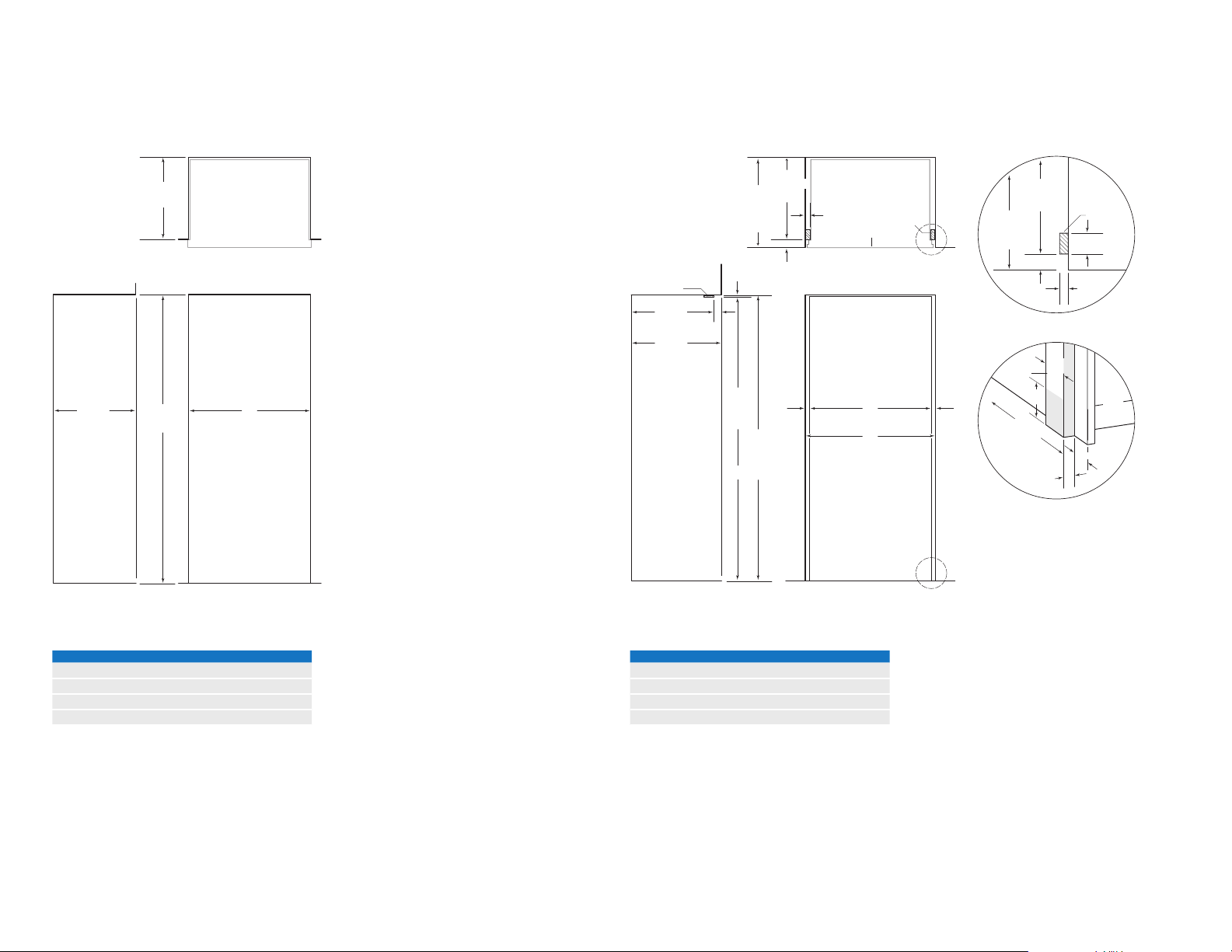

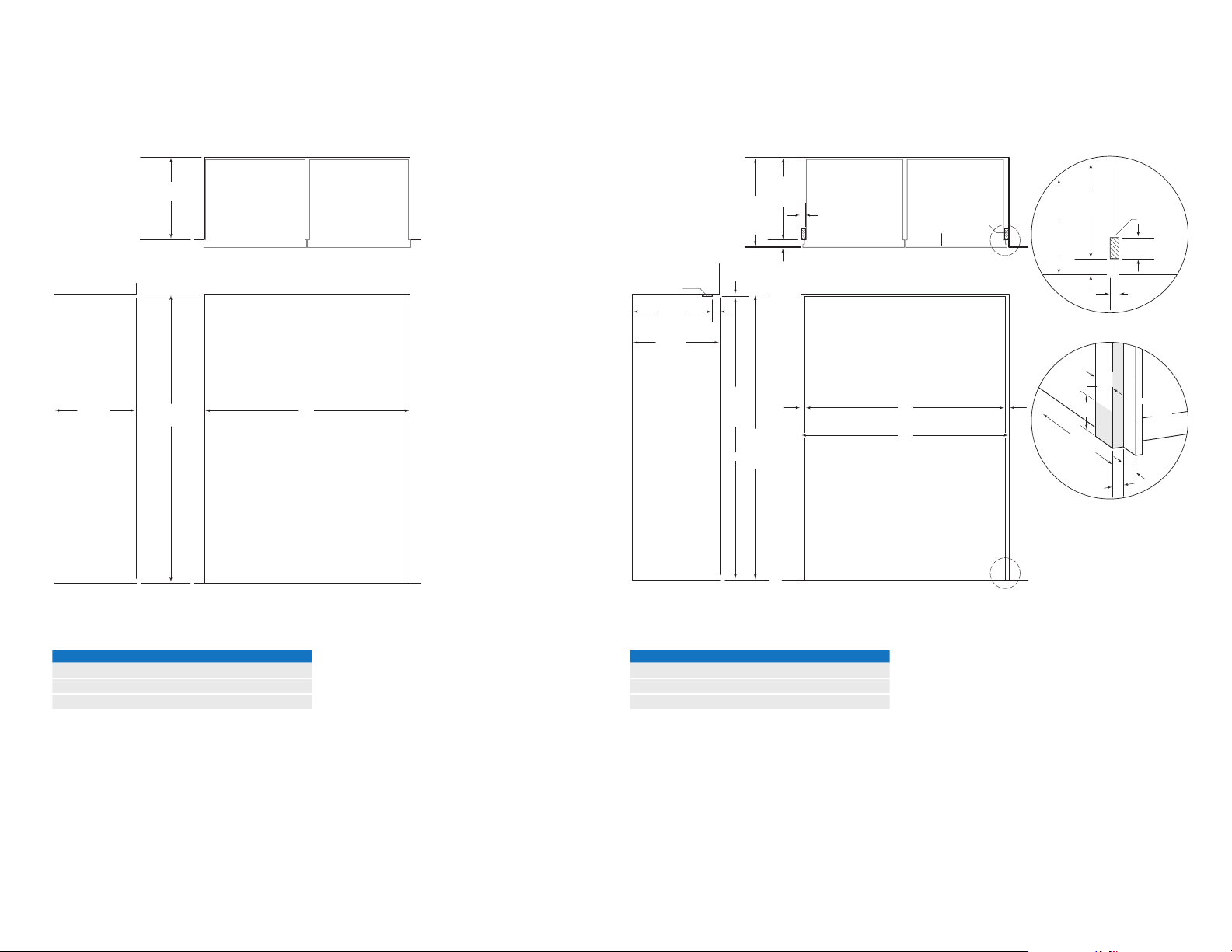

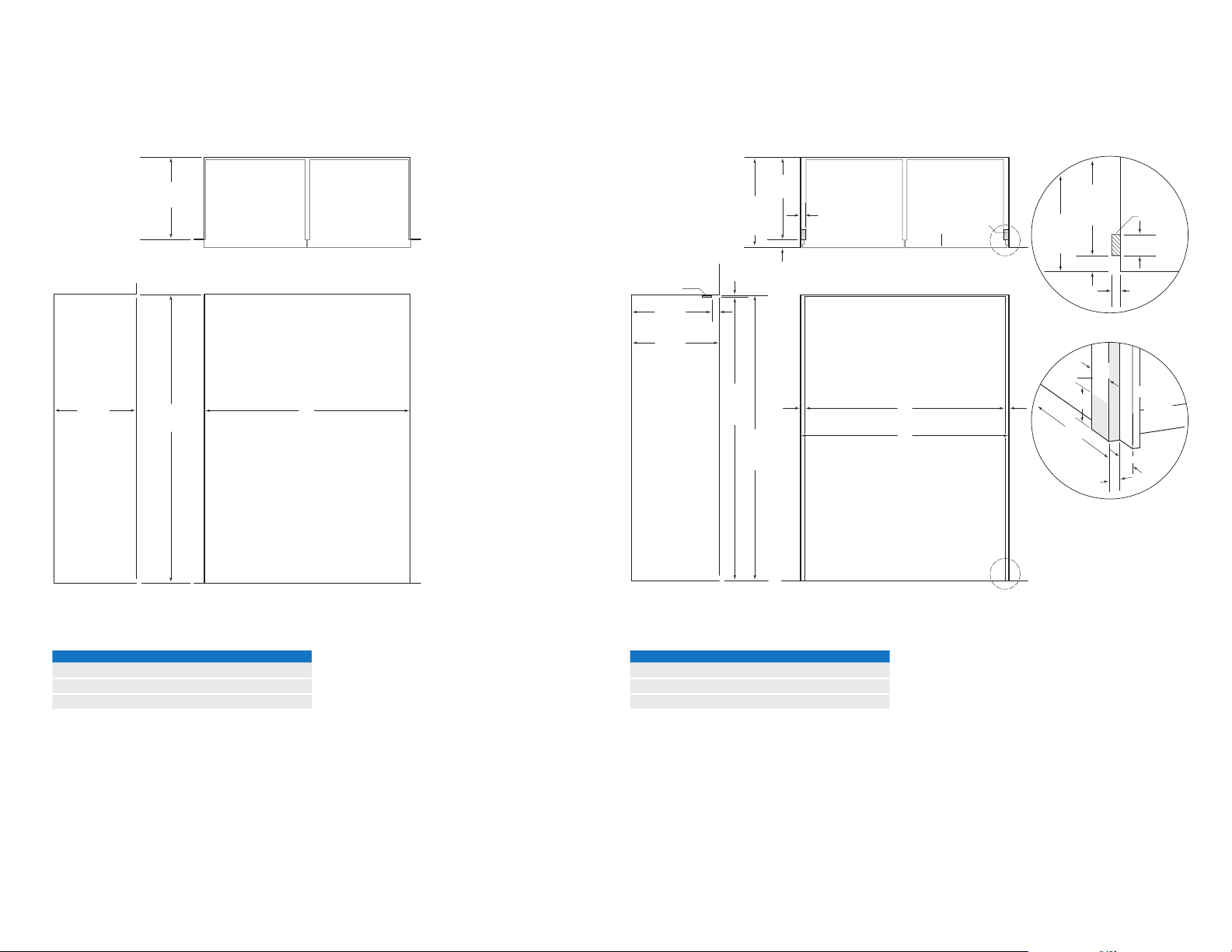

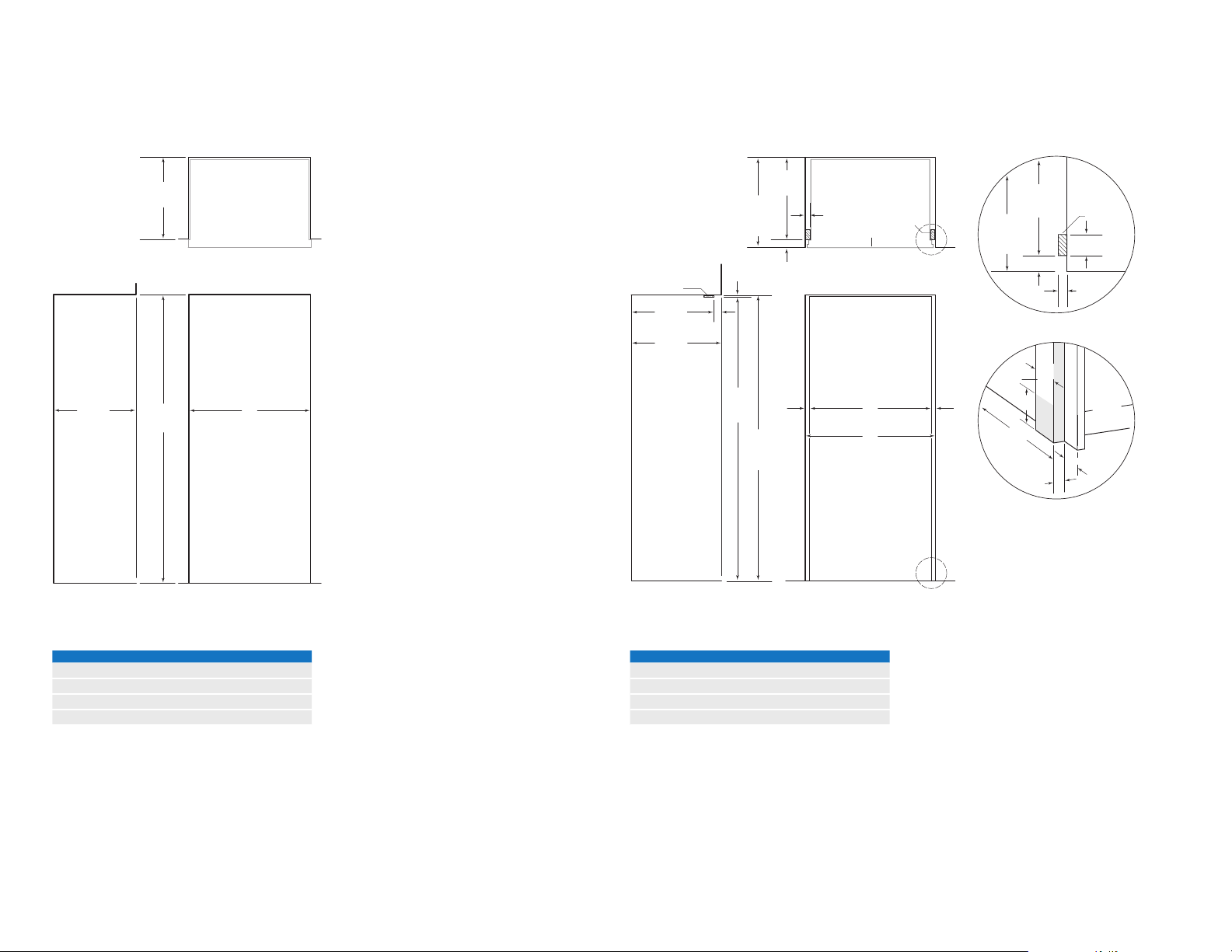

• Page 3 - English - : subzerocom UNIT WITH 19 mm PANEL DETAIL A DETAIL B FRONT VIEW A WIDTH TO CLEAT B FLUSH INSET WIDTH mm mm SIDE VIEW mm FLUSH INSET HEIGHT 6 mm 610 mm DEPTH TO CLEAT 665 mm FLUSH INSET DEPTH mm mm HEIGHT TO CLEAT 610 mm DEPTH TO CLEAT mm FLUSH INSET DEPTH TOP VIEW 56 mm 32 mm CLEAT CLEAT Opening Dimensions FLUSH INSET INSTALLATION SITE PREPARATION OPENING WIDTH A B 762 mm Model 746 mm 813 mm 914 mm Model 902 mm 965 mm 1067 mm Model 1054 mm 1118 mm 1219 mm Model 1206 mm 1270 mm Dimensions assume a 19 mm panel thickness If two units are installed side by side refer to page 4 Detail A Detail B 32 mm 610 mm OPENING DEPTH TO CLEAT CLEAT TOP VIEW mm FLUSH INSET DEPTH 56 mm 610 mm OPENING DEPTH TO CLEAT 32 mm 56 mm CLEAT SHADED AREA MUST BE FINISHED 76 mm typical mm 76 mm typical 32 mm 610 mm OPENING DEPTH TO CLEAT CLEAT TOP VIEW mm FLUSH INSET DEPTH 56 mm 610 mm OPENING DEPTH TO CLEAT 32 mm 56 mm CLEAT SHADED AREA MUST BE FINISHED 76 mm typical mm 76 mm typical Opening Dimensions STANDARD INSTALLATION 610 mm OPENING DEPTH FRONT VIEW SIDE VIEW TOP VIEW A OPENING WIDTH 610 mm OPENING DEPTH 2127 mm OPENING HEIGHT OPENING WIDTH A 762 mm Model 746 mm 914 mm Model 902 mm 1067 mm Model 1054 mm 1219 mm Model 1206 mm If two units are installed side by side refer to page 4

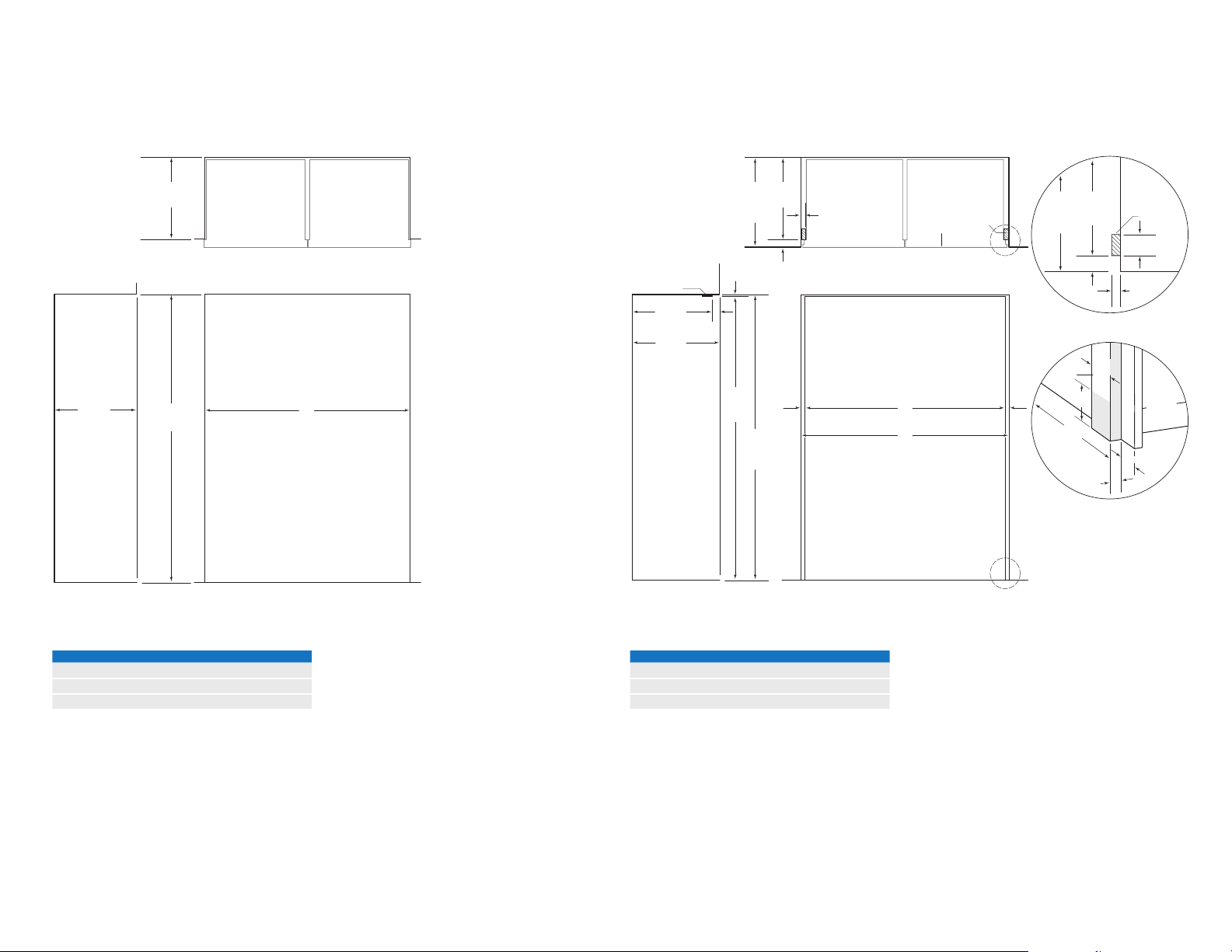

• Page 4 - English - : English subzerocom Opening Dimensions DUAL FLUSH INSET INSTALLATION 610 mm DEPTH TO CLEAT mm FLUSH INSET DEPTH FRONT VIEW TOP VIEW 56 mm A WIDTH TO CLEAT B FLUSH INSET WIDTH mm mm SIDE VIEW mm FLUSH INSET HEIGHT 6 mm 610 mm DEPTH TO CLEAT 665 mm FLUSH INSET DEPTH mm mm HEIGHT TO CLEAT CLEAT TWO UNITS WITH 19 mm PANEL DETAIL A DETAIL B 32 mm CLEAT Detail A Detail B 32 mm 610 mm OPENING DEPTH TO CLEAT CLEAT TOP VIEW mm FLUSH INSET DEPTH 56 mm 610 mm OPENING DEPTH TO CLEAT 32 mm 56 mm CLEAT SHADED AREA MUST BE FINISHED 76 mm typical mm 76 mm typical 32 mm 610 mm OPENING DEPTH TO CLEAT CLEAT TOP VIEW mm FLUSH INSET DEPTH 56 mm 610 mm OPENING DEPTH TO CLEAT 32 mm 56 mm CLEAT SHADED AREA MUST BE FINISHED 76 mm typical mm 76 mm typical OPENING WIDTH A B Two 762 mm Models 1518 mm 1581 mm 762 mm and 914 mm Models 1670 mm 1734 mm Two 914 mm Models 1822 mm 1886 mm Dimensions assume a 19 mm panel thickness A dual instal lation kit will be required for this installation Opening Dimensions DUAL STANDARD INSTALLATION FRONT VIEWSIDE VIEW TOP VIEW 2127 mm OPENING HEIGHT A OPENING WIDTH 610 mm OPENING DEPTH 610 mm OPENING DEPTH OPENING WIDTH A Two 762 mm Models 1518 mm 762 mm and 914 mm Models 1670 mm Two 914 mm Models 1822 mm A dual installation kit will be required for this installation SITE PREPARATION

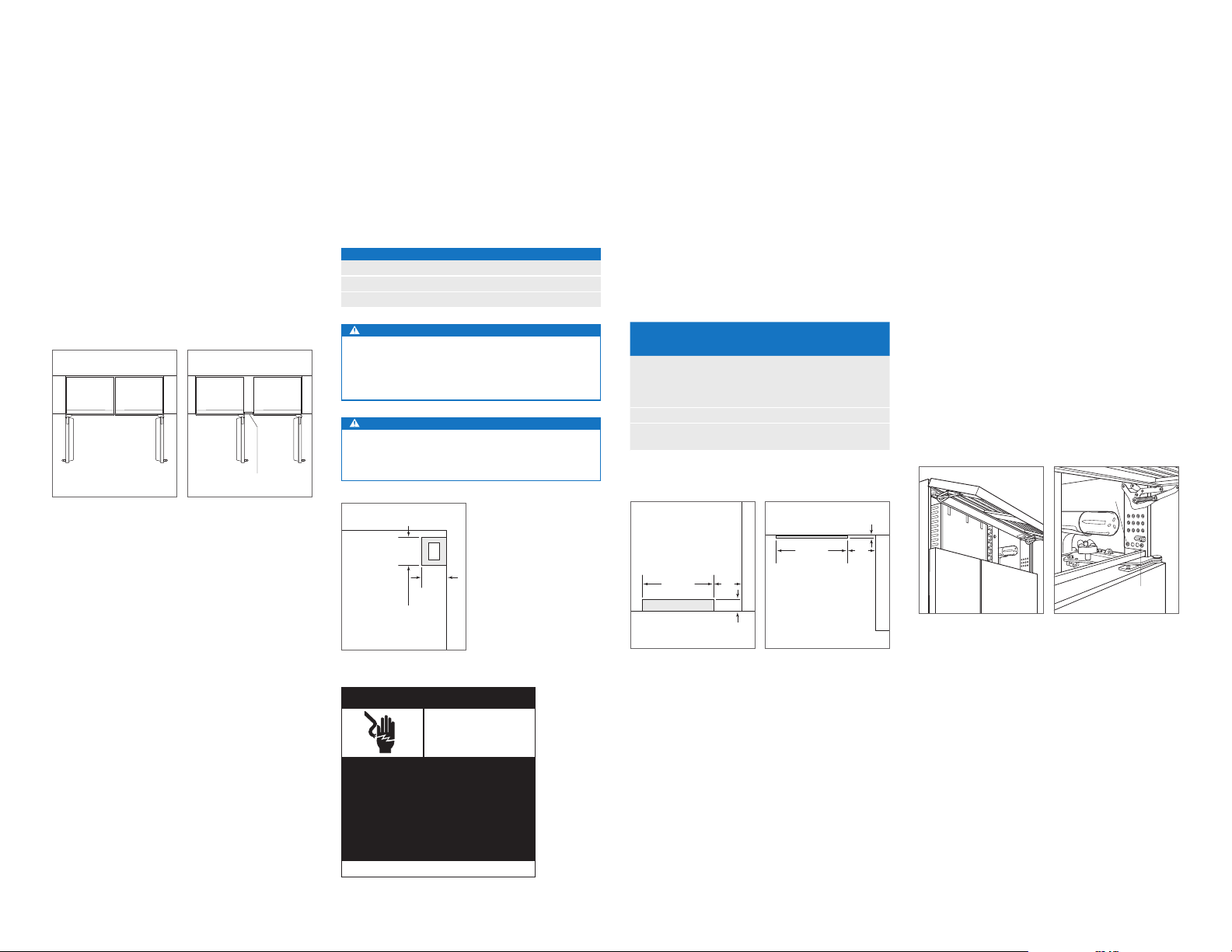

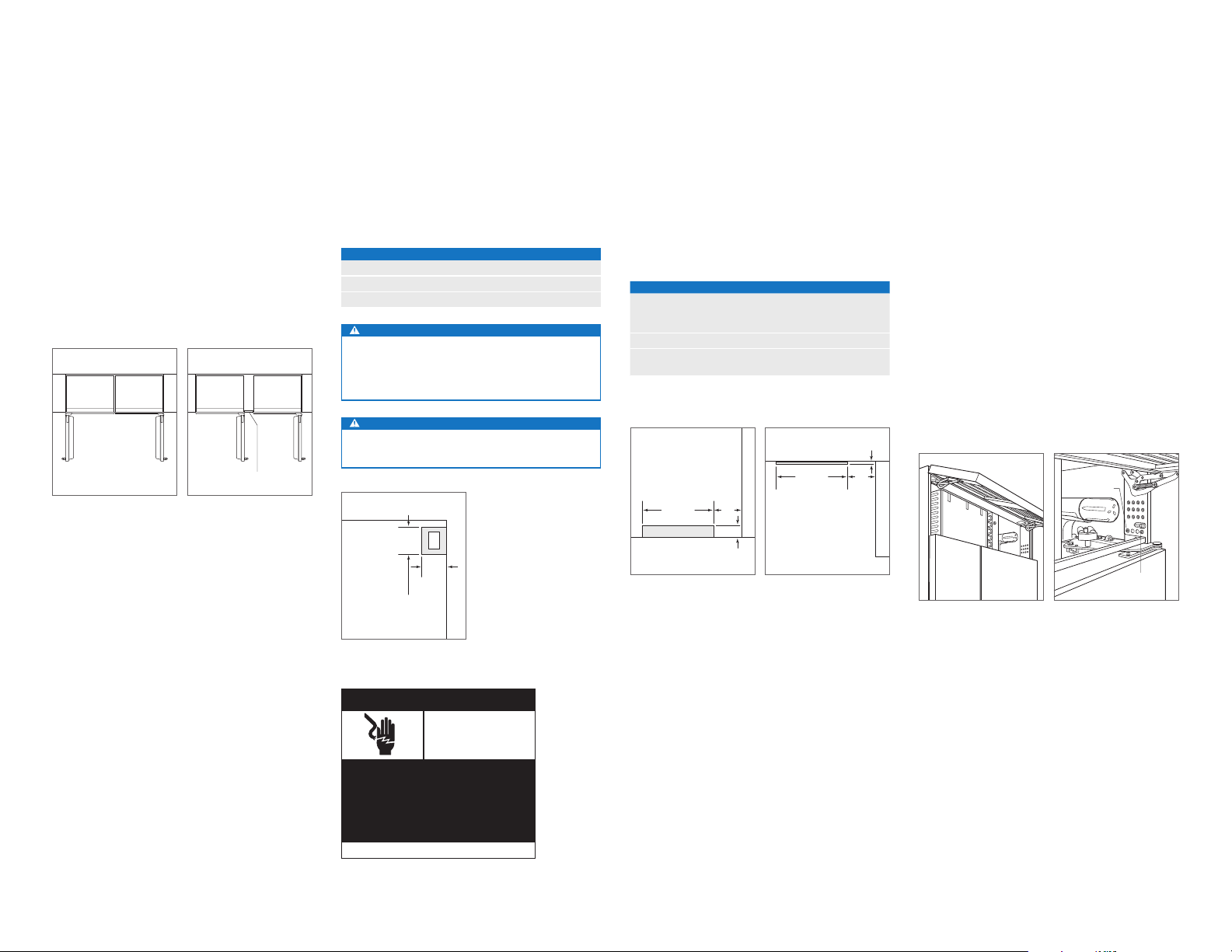

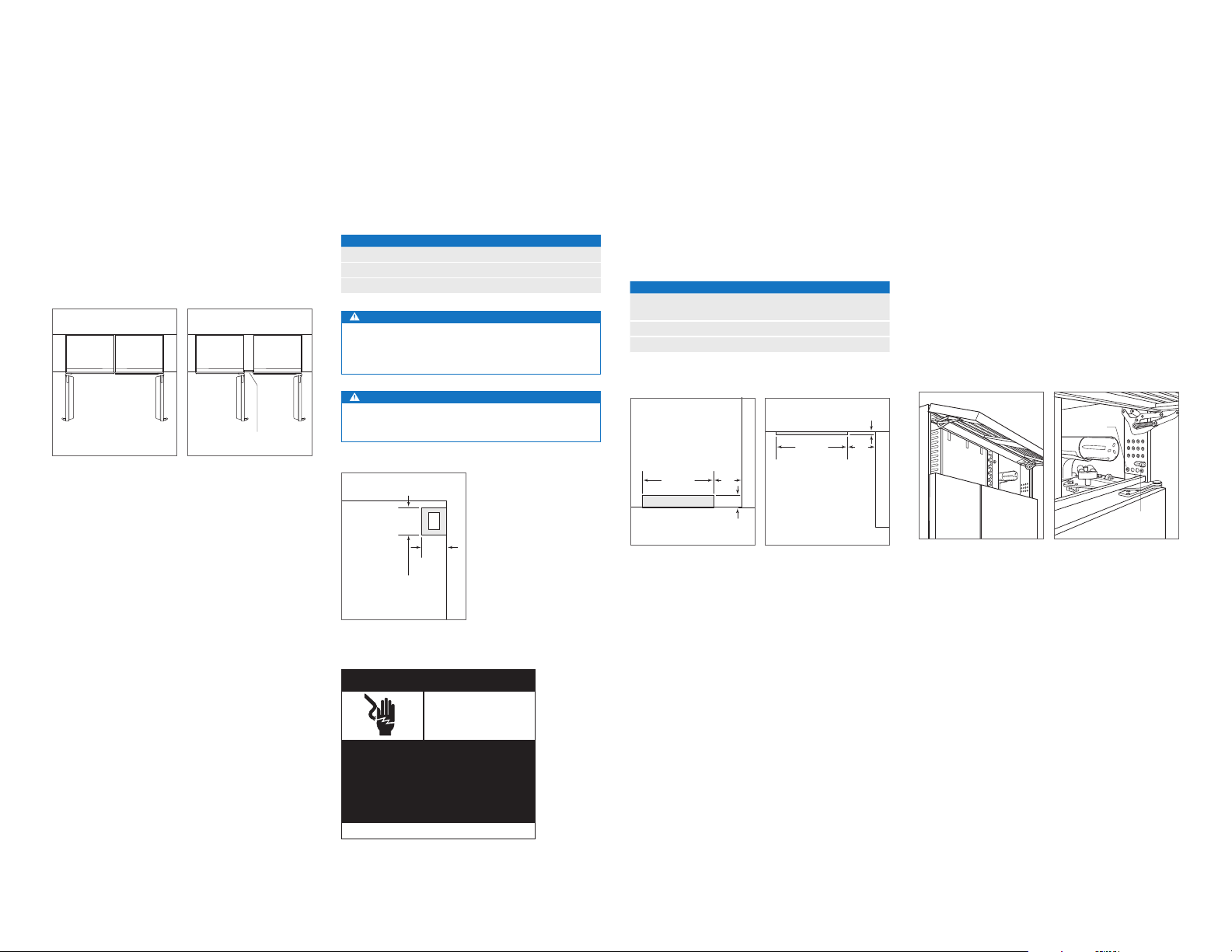

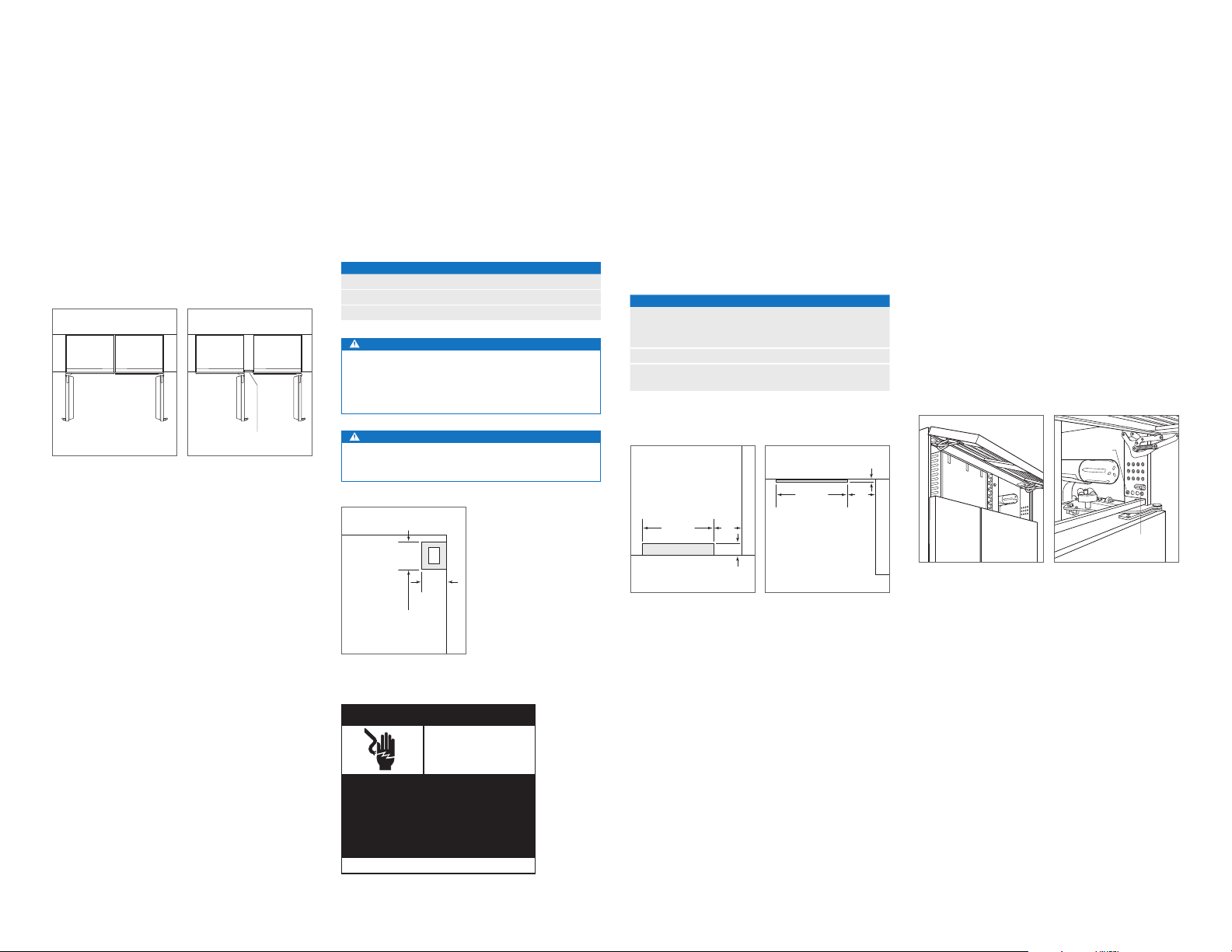

• Page 5 - English - : subzerocom SITE PREPARATION Electrical Installation must comply with all applicable electrical codes The electrical supply should be located within the shaded area shown in the illustration below A separate circuit ser vicing only this appliance is required A ground fault circuit interrupter GFCI is not recommended and may cause inter ruption of operation ELECTRICAL REQUIREMENTS Power Supply 220240 V AC 5060 Hz Circuit Breaker 10 amp Receptacle groundingtype earthed CAUTION The outlet must be checked by a qualified electrician to be sure that it is wired with the correct polarity Verify that the outlet is properly grounded earthed WARNING Do not use an extension cord twoprong adapter or remove the power cord ground prong Plumbing Installation must comply with all applicable plumbing codes The water supply line should be located within the shaded area shown in the illustrations below The water supply line should be connected to the house supply with an easily accessible shutoff valve Do not use selfpiercing valves The water supply line must not interfere with installation of the antitip brackets This appliance should be connected to a potable water supply PLUMBING REQUIREMENTS Water Supply Line 4quot OD copper braided stainless steel or PEX tubing Water Pressure 2483 bar Excess Water Line for Connection 9 m FRONT VIEW 1918 mm FROM FLOOR mm E mm Electrical supply location 76 mm 457 mm FRONT VIEW FLOOR TOP VIEW BACK WALL 13 mm mm 457 mm mm 76 mm 457 mm FRONT VIEW FLOOR TOP VIEW BACK WALL 13 mm mm 457 mm mm Water supply location rear Water supply location bottom Dual Installation If two units are installed side by side a dual installation kit may be required Installations without a custom ller strip require a dual installation kit If a dual installation kit is not specied a 51 mm ller strip is recommended between units Dual installations without a ller strip can only be accomplished using two units with opposite hinges Refer to the illustrations below Dual installation kits are available through an authorized SubZero dealer For questions regarding the installation contact your authorized SubZero dealer WITHOUT FILLER STRIP FILLER STRIP Opposite hinges Same side hinges Preparation Uncrate the unit and inspect for damage Remove the wood base and discard shipping bolts and brackets Remove and recycle packing materials Do not discard the kickplate anti tip brackets and hardware Completely retract the front leveling legs to allow the unit to be moved into position The front and rear leveling legs can be adjusted from the front once the unit is in position Remove the drain pan from the base of the unit to avoid damage and allow for proper appliance dolly placement The grille assembly should be removed prior to moving the unit To remove pull out on the bottom edge of the grille and rotate upward Loosen the back two grille mounting screws and remove the front two grille mounting screws Refer to the illustrations below With the grille held rmly pull forward to remove BACK GRILLE SCREW FRONT GRILLE SCREW Grille removal Grille mounting screws Electrical Shock Hazard Plug power cord directly into a properly grounded earthed outlet Do not defeat the grounding earthing nature of the plug Do not use adapter or extension cord Failure to follow these instructions could cause serious injury or death See installation instructions

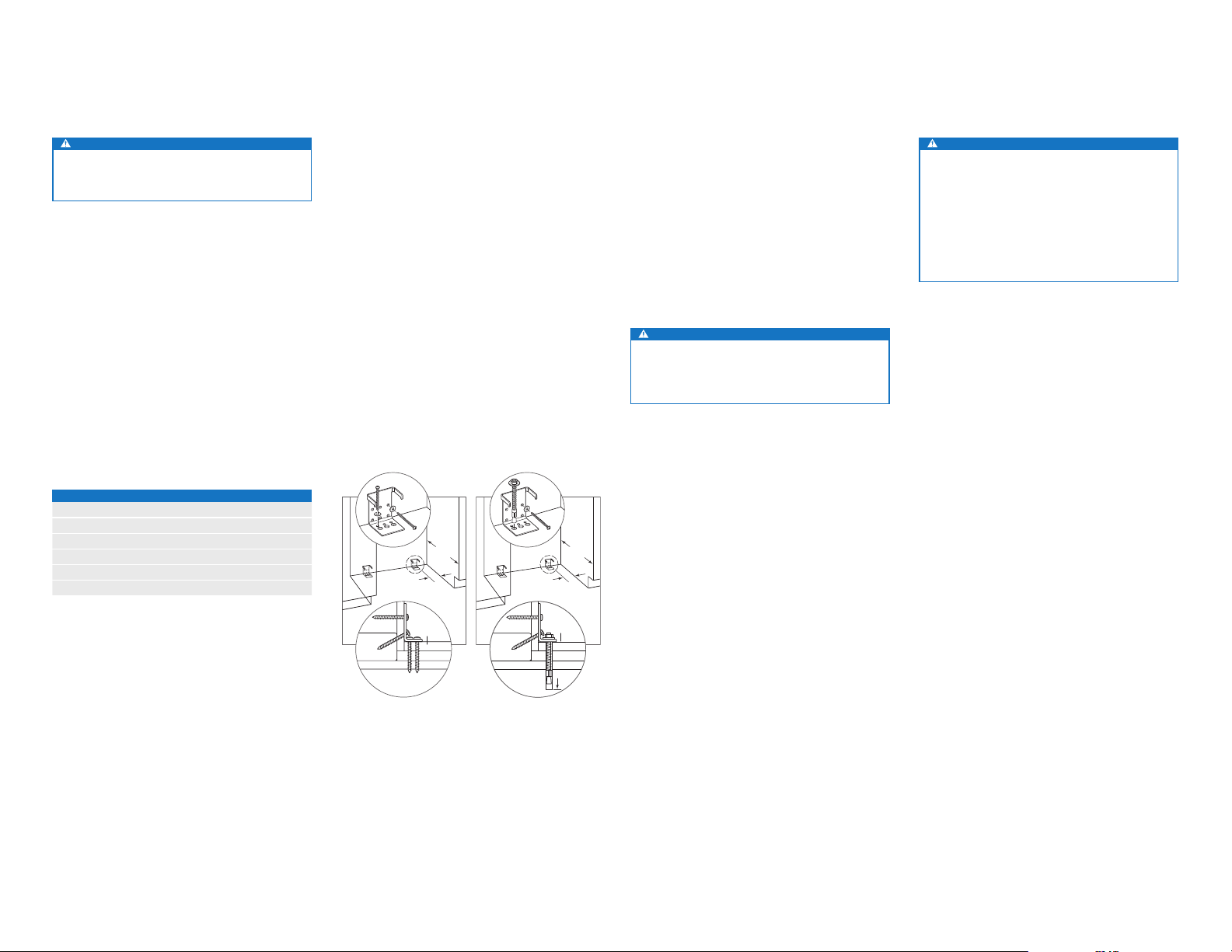

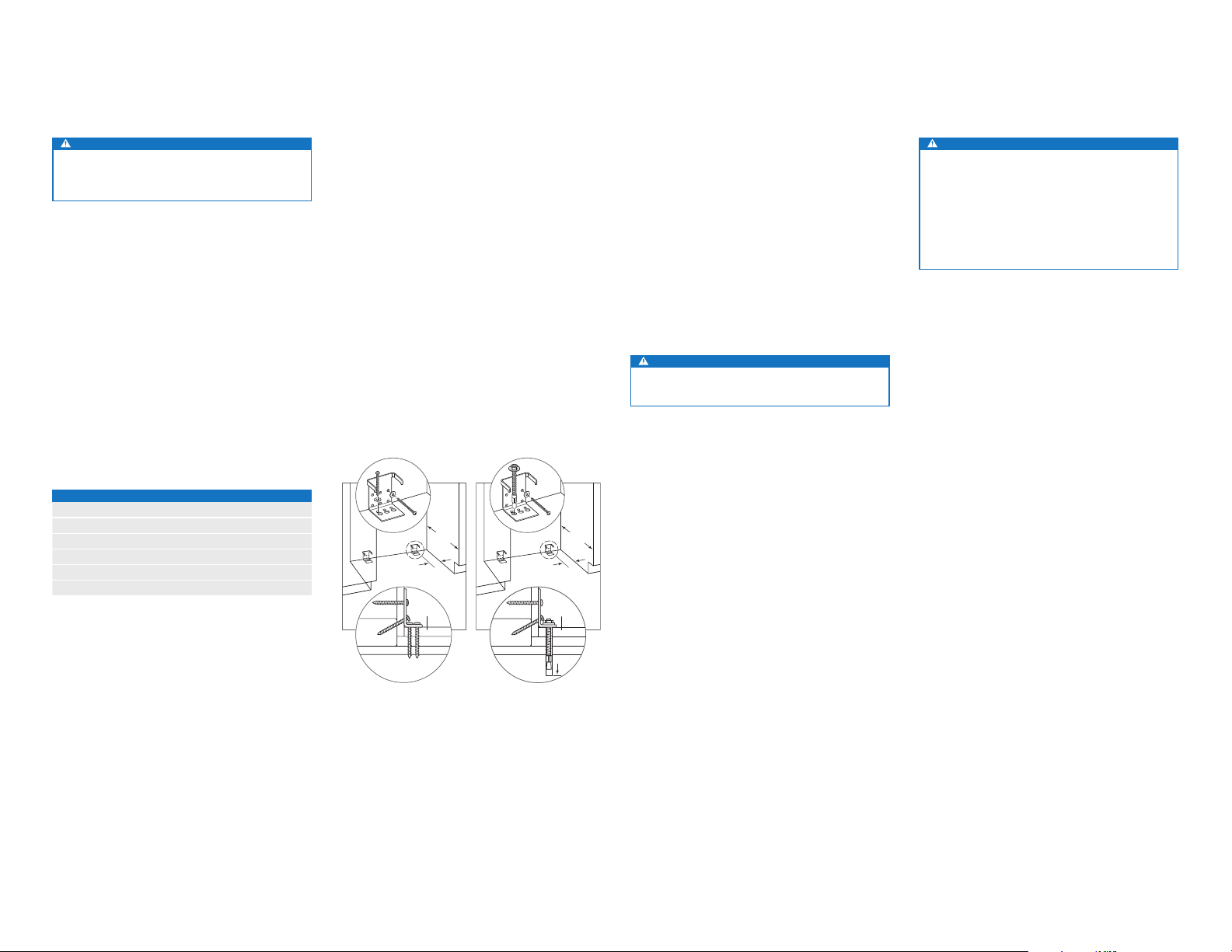

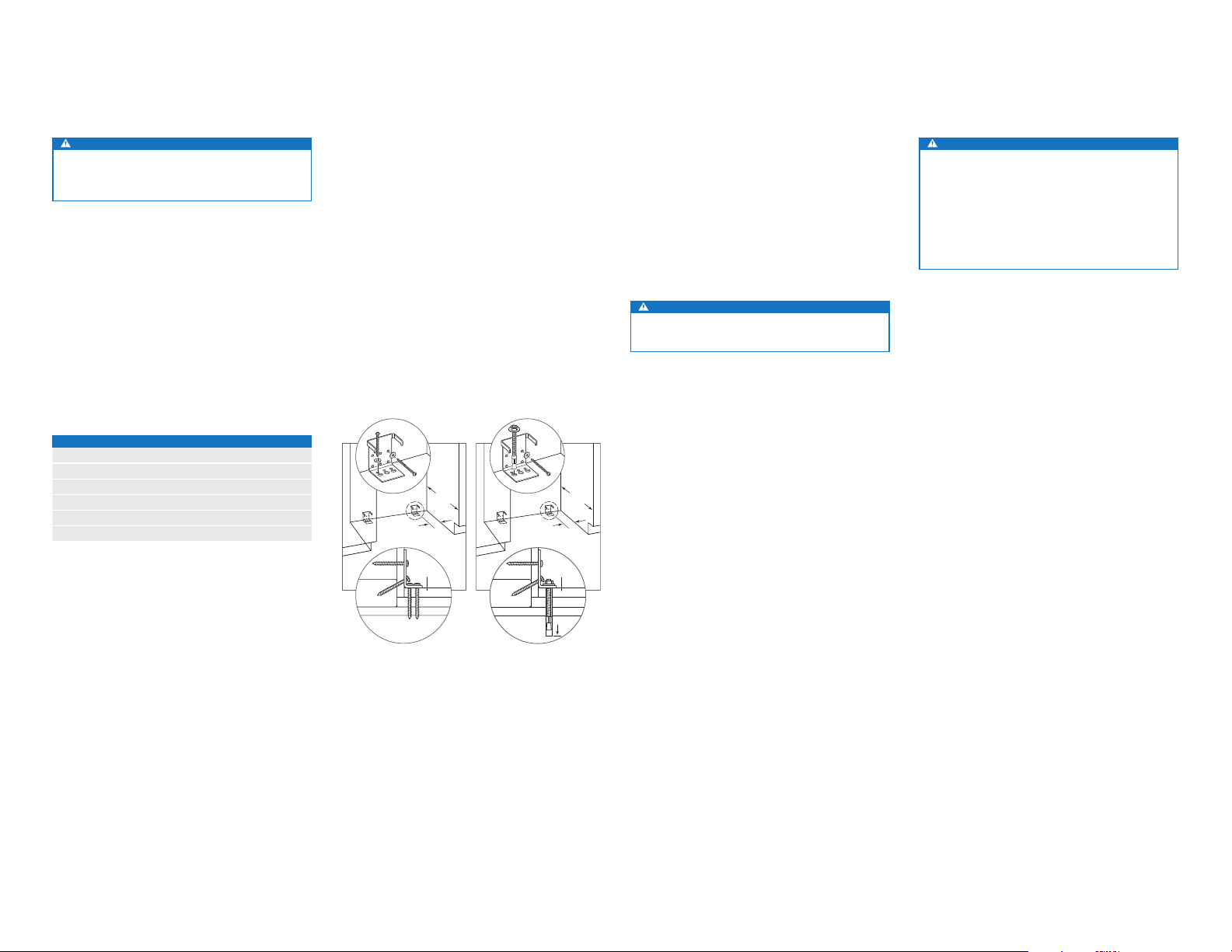

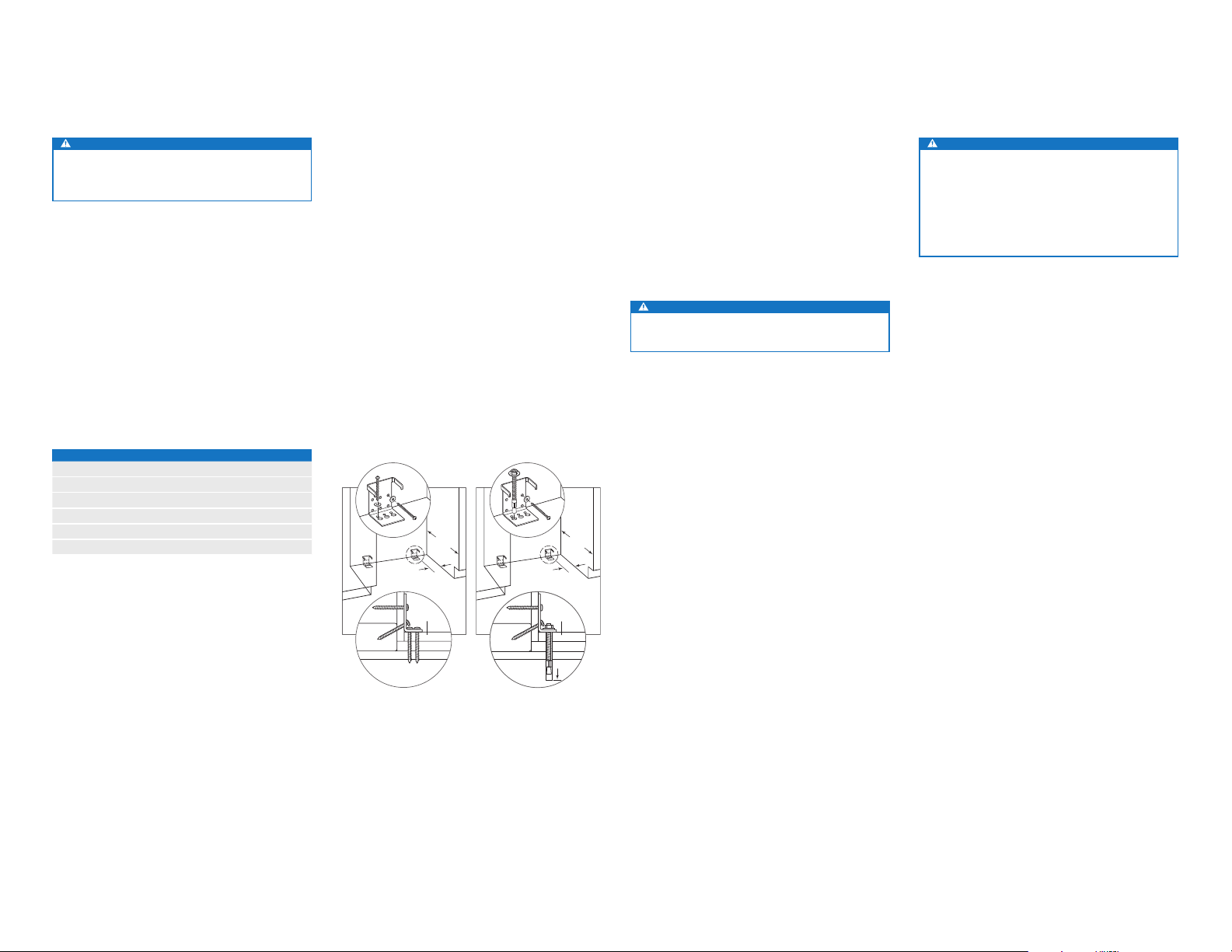

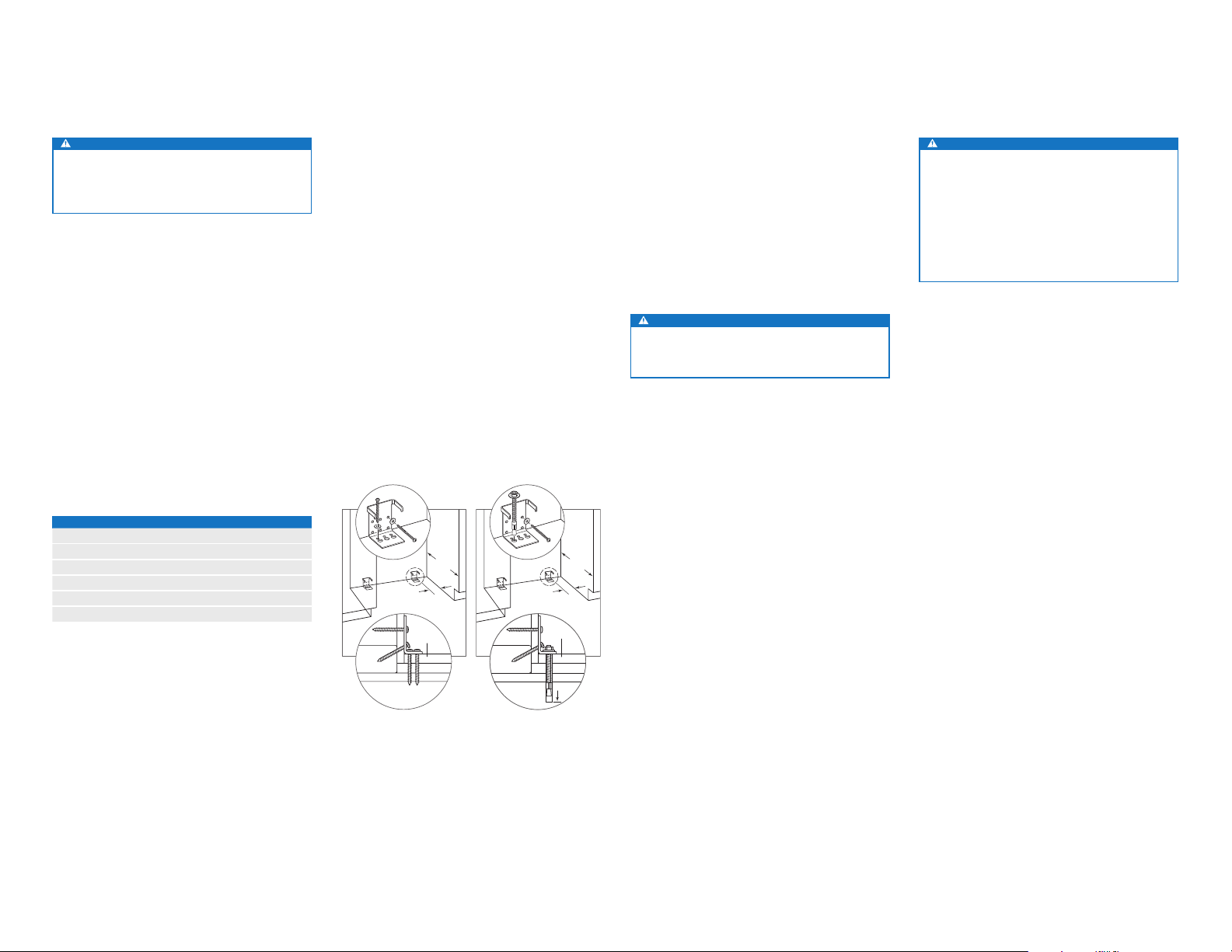

• Page 6 - English - : English subzerocom SITE PREPARATION CONCRETE WEDGE ANCHOR INSTALLATION 1 Drill a 10 mm diameter hole any depth exceeding the minimum embedment Clean the hole or drill additional depth to accommodate drill nes 2 Assemble the washer and nut ush with the end of anchor to protect threads Drive the anchor through the material to be fastened until the washer is ush with the surface material 3 Expand the anchor by tightening the nut 35 turns past handtight position or to 34 newtonmeters of torque WARNING Verify there are no electrical wires or plumbing in the area which the screws could penetrate WOOD FLOOR APPLICATION After properly locating the antitip brackets in the opening drill pilot holes 5 mm diameter maximum in the wall studs or wall plate Use the 12 screws and washers to secure the brackets Verify the screws penetrate through the ooring material and into wall studs or wall plate a minimum of 19 mm Refer to the illustration below CONCRETE FLOOR APPLICATION After properly locating the antitip brackets in the opening drill pilot holes 5 mm diameter maximum in the wall studs or wall plate Drill 10 mm diameter holes into the concrete a minimum of 38 mm deep Use the 12 screws and washers to secure the brackets to the wall and use the 8quot wedge anchors to secure the brackets to the oor Verify the screws penetrate wall studs or wall plate a minimum of 19 mm Refer to the illustration below 102 mm MIN mm SUBFLOORING WOOD FLOOR WALL PLATE FINISHED FLOORING 102 mm MIN mm SUBFLOORING CONCRETE FLOOR WALL PLATE FINISHED FLOORING quot 38 min SUBFLOORING CONCRETE FLOOR WALL PLATE FINISHED FLOORING 38 mm MIN Wood floor Concrete floor AntiTip Bracket WARNING To prevent the unit from tipping forward and provide a stable installation the unit must be secured in place with the antitip brackets The two antitip brackets must be installed exactly 610 mm from the front of the opening to the back of the brackets and a minimum of 102 mm from the sides of the opening This depth will increase to 665 mm for a ush inset installa tion based on 19 mm thick panels Failure to properly posi tion the antitip brackets will prevent proper engagement Use all antitip bracket hardware as instructed for wood or concrete oors IMPORTANT NOTE For wood or concrete oor applications if the 12 screws do not hit a wall stud or wall plate use the 8 screws and 12 washers with the wall anchors IMPORTANT NOTE In some installations the subooring or nished oor may necessitate angling the screws used to fasten the antitip brackets to the back wall ANTITIP HARDWARE 2 Antitip brackets 12 12 x 64 mm pan head screws 8quot16 x 95 mm wedge anchors 12 12 at washers 4 818 x 32 mm truss head screws 4 Nylon Zipit wall anchors CAUTION Always wear safety glasses and use other neces sary protective devices or apparel when installing or working with anchors Anchors are not recommended for use in lightweight masonry material such as block or brick or for use in new concrete which has not had sufficient time to cure The use of core drills is not recommended to drill holes for the anchors
• Page 7 - English - : subzerocom EXTERNAL DISPENSER For external dispenser models the dispenser glasswell will need to be removed before custom panels can be installed IMPORTANT NOTE The total panel thickness including backer and spacer if used in the glasswell area can range from 6 mm to a maximum 29 mm If the panel is thicker the area must be routed to 29 mm maximum thickness To remove the glasswell lift the water grille up and out Remove the control panel by removing the center plastic mandrel supports Tilt the control panel out and disconnect the wire harness blue side up from the back side Remove the bezel by removing the four screws Refer to the illustra tions below Once custom panels have been installed reverse the proce dure to reinstall the glasswell PANEL INSTALLATIONINSTALLATION Water Line Approximately 9 m of 4quot plastic tubing is connected to the unit with a preassembled 4quot compression connection under the unit The water line tting connection kit provided with the unit contains a 4quot compression union tting for connection to the household water line Purge the water line prior to nal connection to the unit This will remove any debris that may be present in the tubing from installing the new water line Place the sleeve and nut on the water line and fasten to the connection at the end of the tubing Do not over tighten Check all water line ttings for leaks Verify the drain pan can be installed and removed without water line interference IMPORTANT NOTE If a reverse osmosis system used it is recommended that the water ltration system be bypassed by removing the lter IMPORTANT NOTE Water lines can not be exposed to freezing temperatures Custom Panels For overlay and ush inset applications custom door and grille panels must be installed Panel size is critical for a proper t To verify panel requirements and dimensions refer to the SubZero design guide at subzerocomspecs IMPORTANT NOTE Flush inset applications require a minimum 13 mm reveal on all sides Finish all sides of custom panels They may be visible when the door is open ICE WATER LIGHT WATER GRILLE LOCK INDICATOR Dispenser glasswell Glasswell removal Placement CAUTION Before moving the unit into position secure doors closed and protect any finished flooring Use an appliance dolly to move the unit near the opening If the unit has been on its back or side it must stand upright for a minimum of 24 hours before connecting power Plug the power cord into the grounded outlet and roll the unit into position Verify the antitip brackets are properly engaged IMPORTANT NOTE If used side panels will need to be installed before the unit is placed in its nal position Refer to page 8

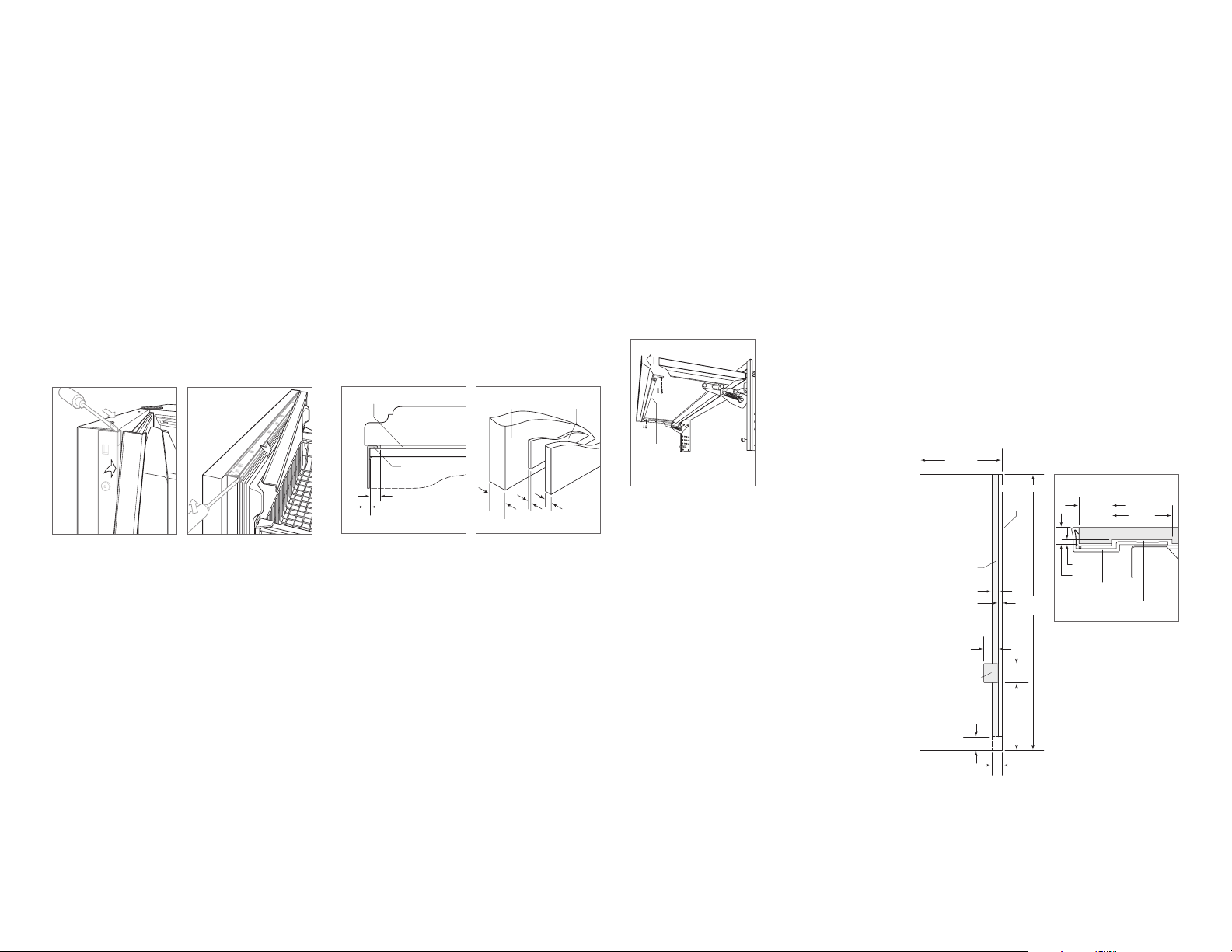

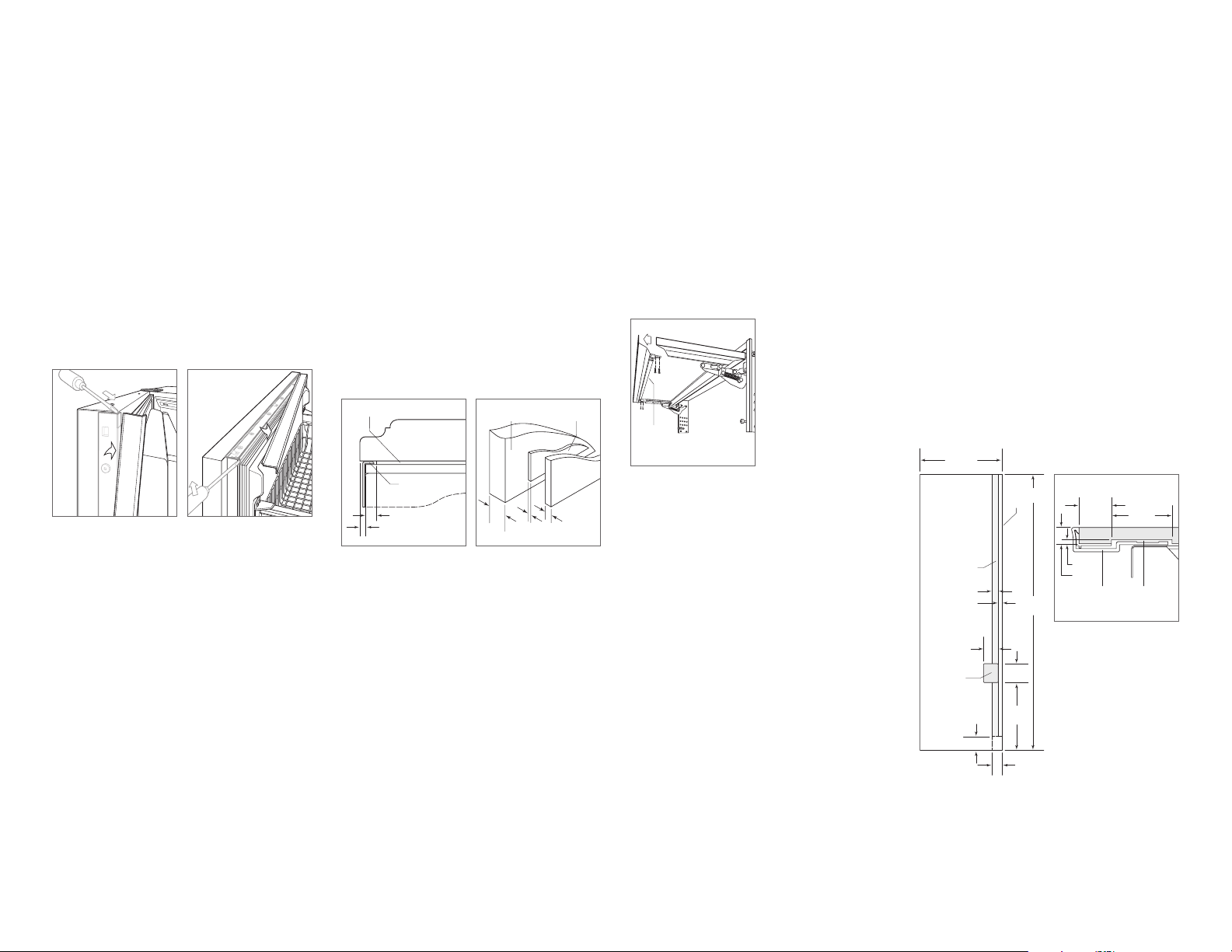

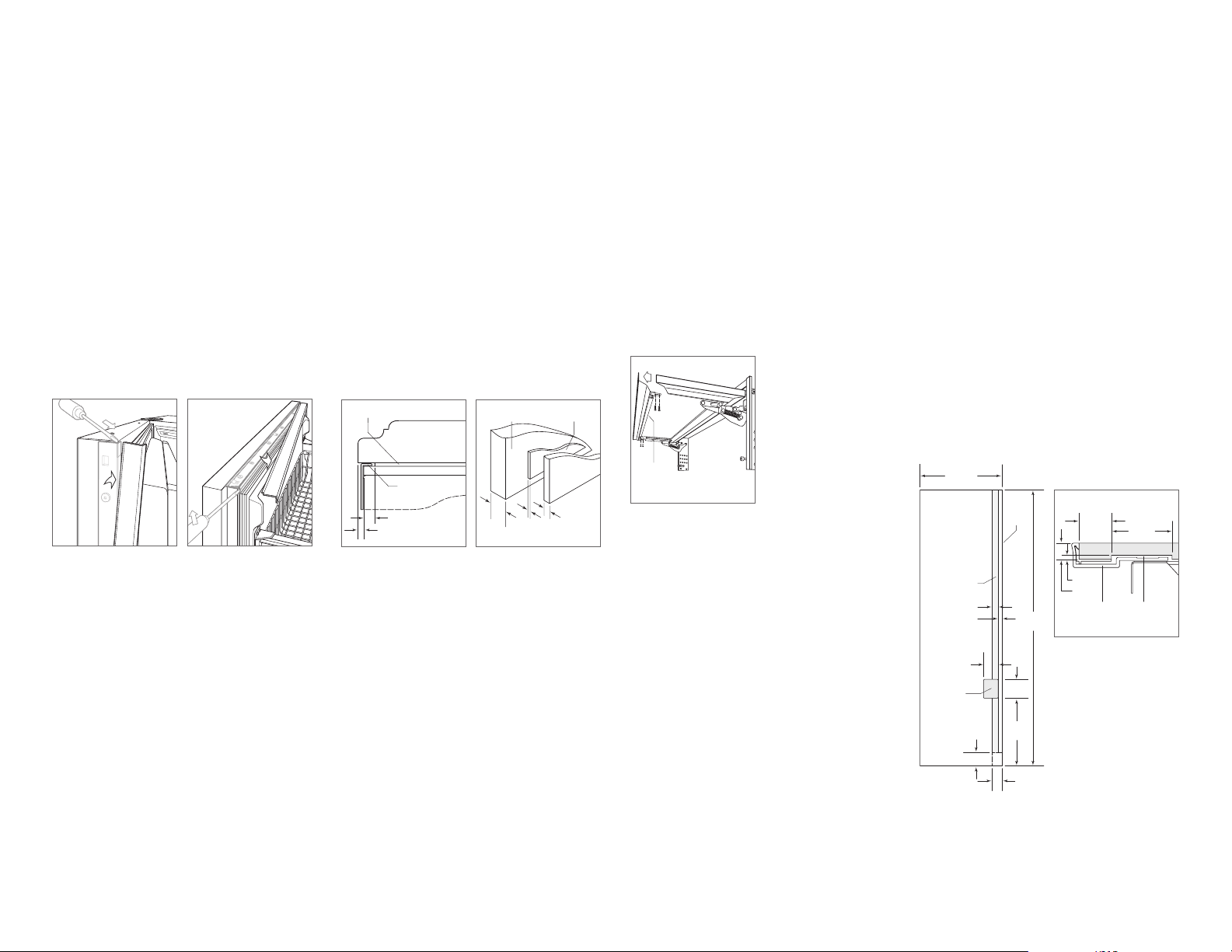

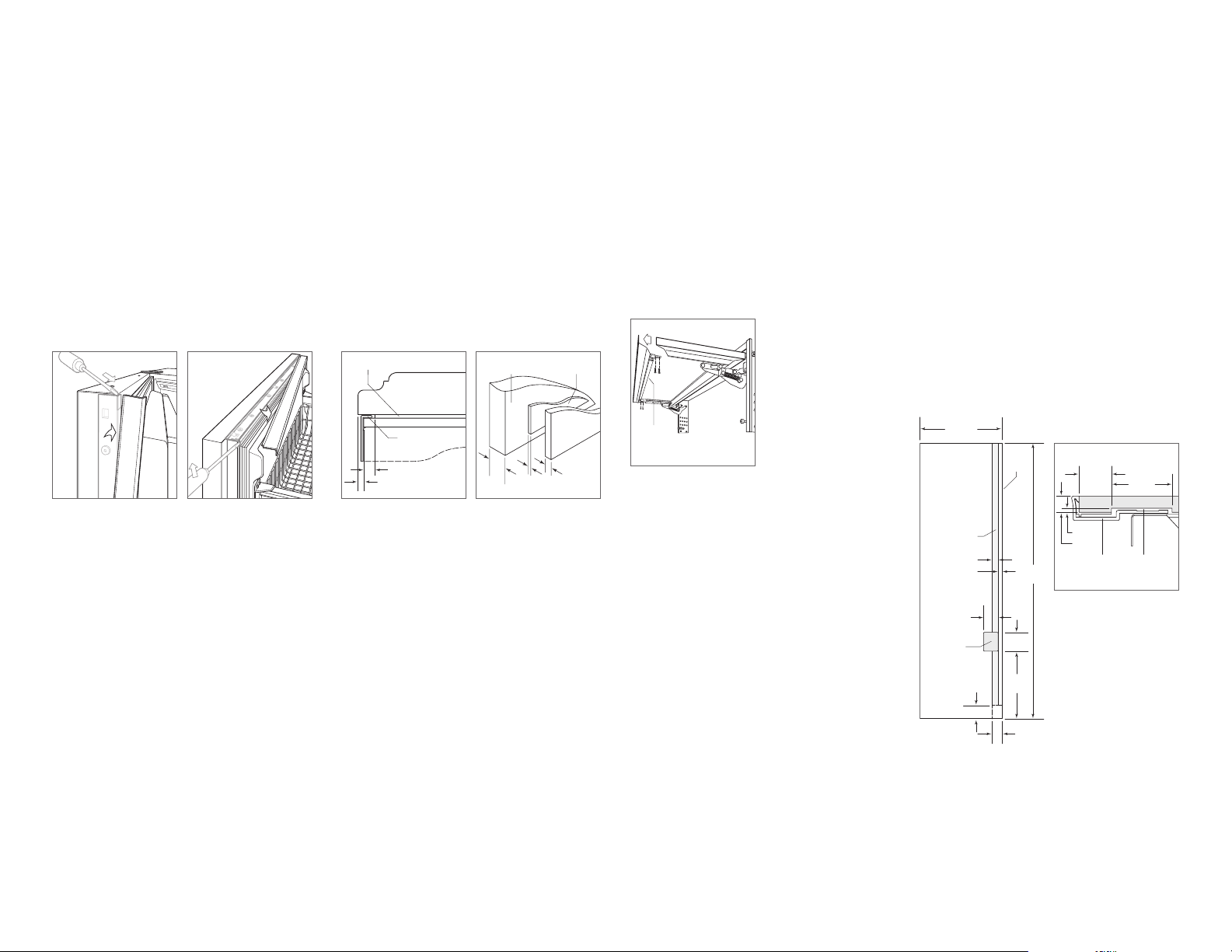

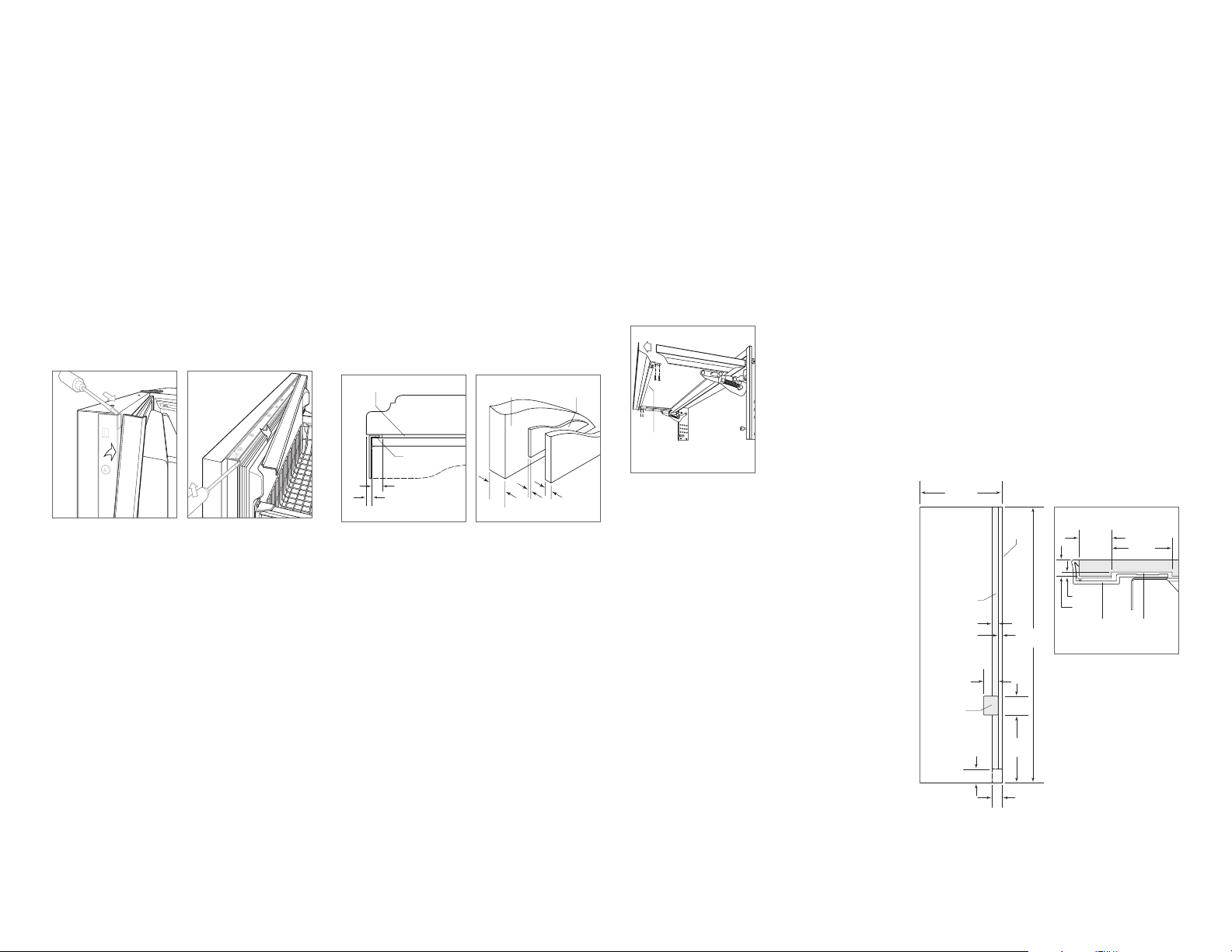

• Page 8 - English - : English subzerocom GRILLE PANEL Remove the bottom grille frame by extracting the lower two corner screws from each side of the grille assembly Refer to the illustration below With the bottom section removed slide the custom grille panel into the frame If the panel is thinner than 6 mm a ller material will need to be installed to achieve a proper t Once the panel is installed reattach the bottom grille frame by sliding the corner brackets back into position then reinstall the four corner screws PANEL INSTALLATION SIDE PANEL When installing a custom side panel an accessory kit is required and is available through an authorized SubZero dealer Stainless steel and white enamel side panels are also available from an authorized SubZero dealer IMPORTANT NOTE The use of side panels may change the width of the opening A custom side panel must be a minimum of 610 mm deep and 13 mm thick Routing will be necessary for the side panel to t ush against the side of the unit Refer to the illustrations below IMPORTANT NOTE The height of the side panel will vary with the height of the grille Verify the nished height before modifying panels IMPORTANT NOTE For overandunder and French door models additional routing will be necessary to accommo date the lower hinge plate of the refrigerator mm 610 mm ROUT TO 5 mm OVERANDUNDER MODELS OPTIONAL TOE KICK CUTOUT 102 mm mm mm 48 mm 25 mm 108 mm ROUT TO 3 mm FRONT OF SIDE PANEL 67 mm MAIN FRAME SIDE PANEL ROUTING 25 mm 48 mm 3 mm 13 mm Side panel dimensions Routing detail BOTTOM GRILLE FRAME Grille frame assembly Custom Panels DOOR PANELS To install custom door panels remove the handle side trim molding Insert a screwdriver tip into the top corner slot on the handle side and pop out the trim For the drawer insert a screwdriver tip into the slot on either side of the trim running along the top of the drawer and pop out the trim Remove the screws and frame Refer to the illustrations below The door has a 6 mm frame for the custom panel to slide into If the panel is thicker than a 6 mm rout an edge around the panel or mount the panel on a sheet of 6 mm thick material then insert into the frame A 3 mm space is required between the backer panel and the custom panel to allow the panel to slide into the door frame Refer to the illustrations below for critical dimensions Install handle hardware before inserting the panel Large Dstyle handles are recommend rather than knobs Screw heads must be countersunk into the panel Slide the panel into the frame To reinstall the door trim molding insert the top of the trim into grooves at the top of the door and work downward snapping the trim into clips on the door frame For the drawer start at one end and move towards the opposite end snapping the trim into the clips 3 mm OVERLAY CUSTOM PANEL SPACER PANEL BACKER PANEL TRIM 8 mm min mm mm CUSTOM PANEL SPACER PANEL BACKER PANEL mm typical Panel assembly cross section overlay Panel assembly rear view Door side trim Drawer top trim

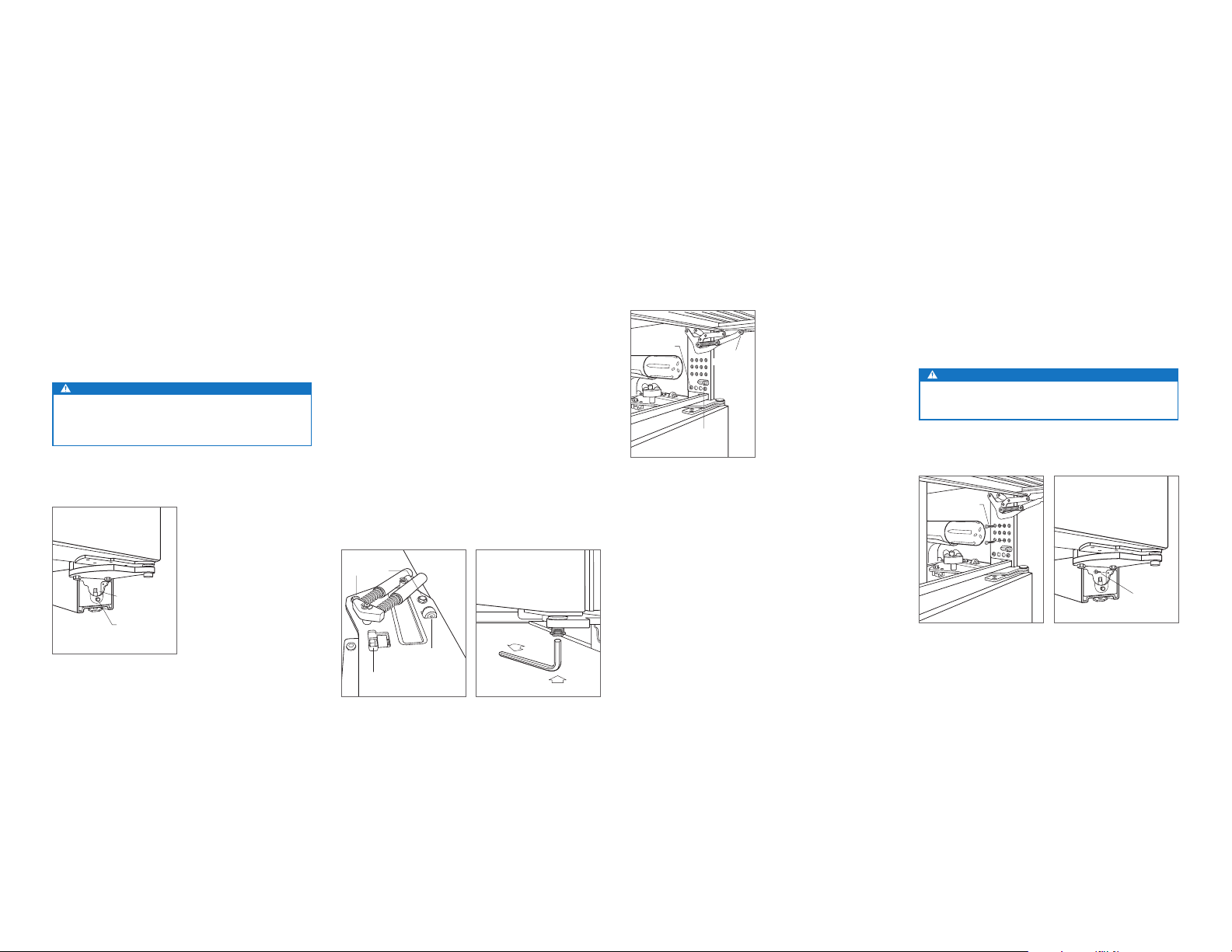

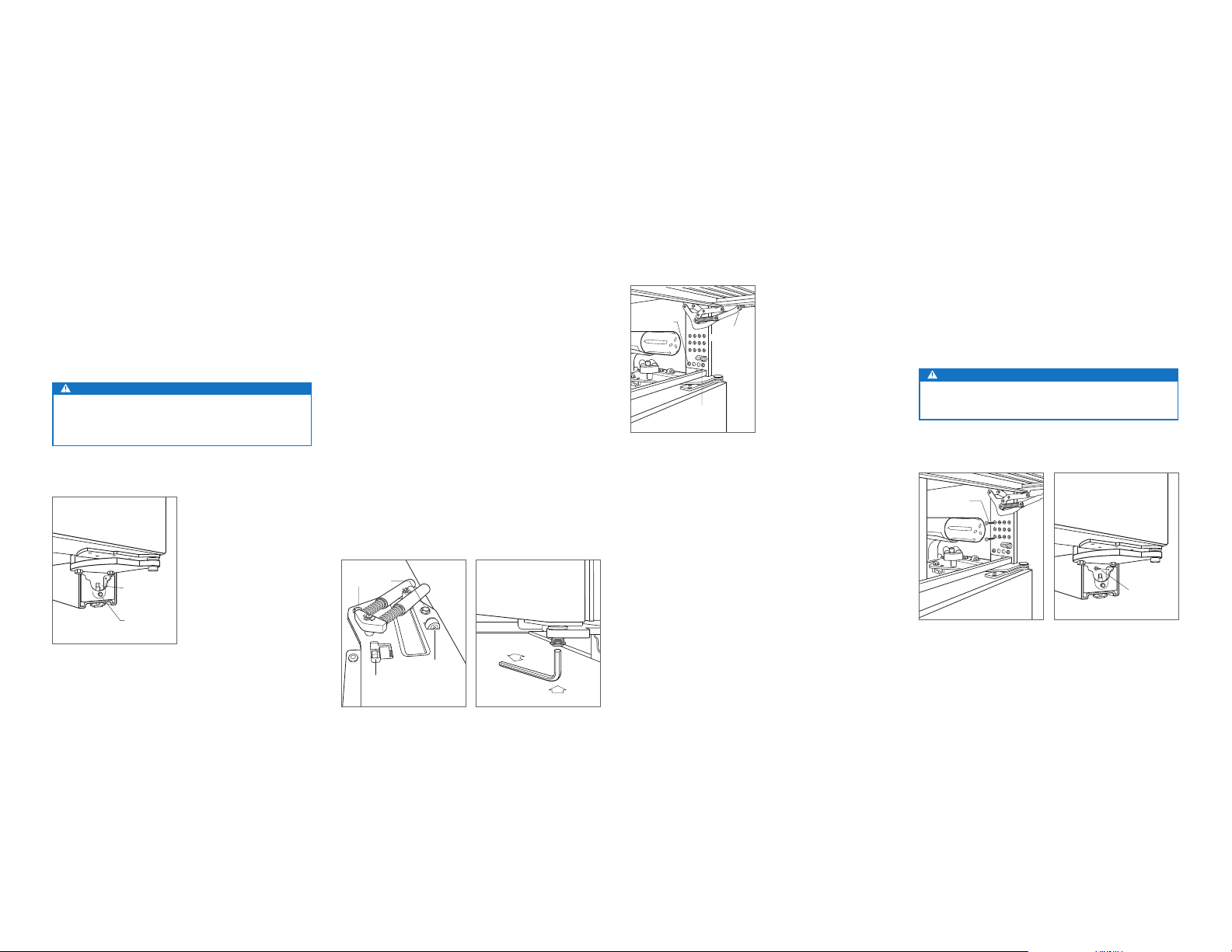

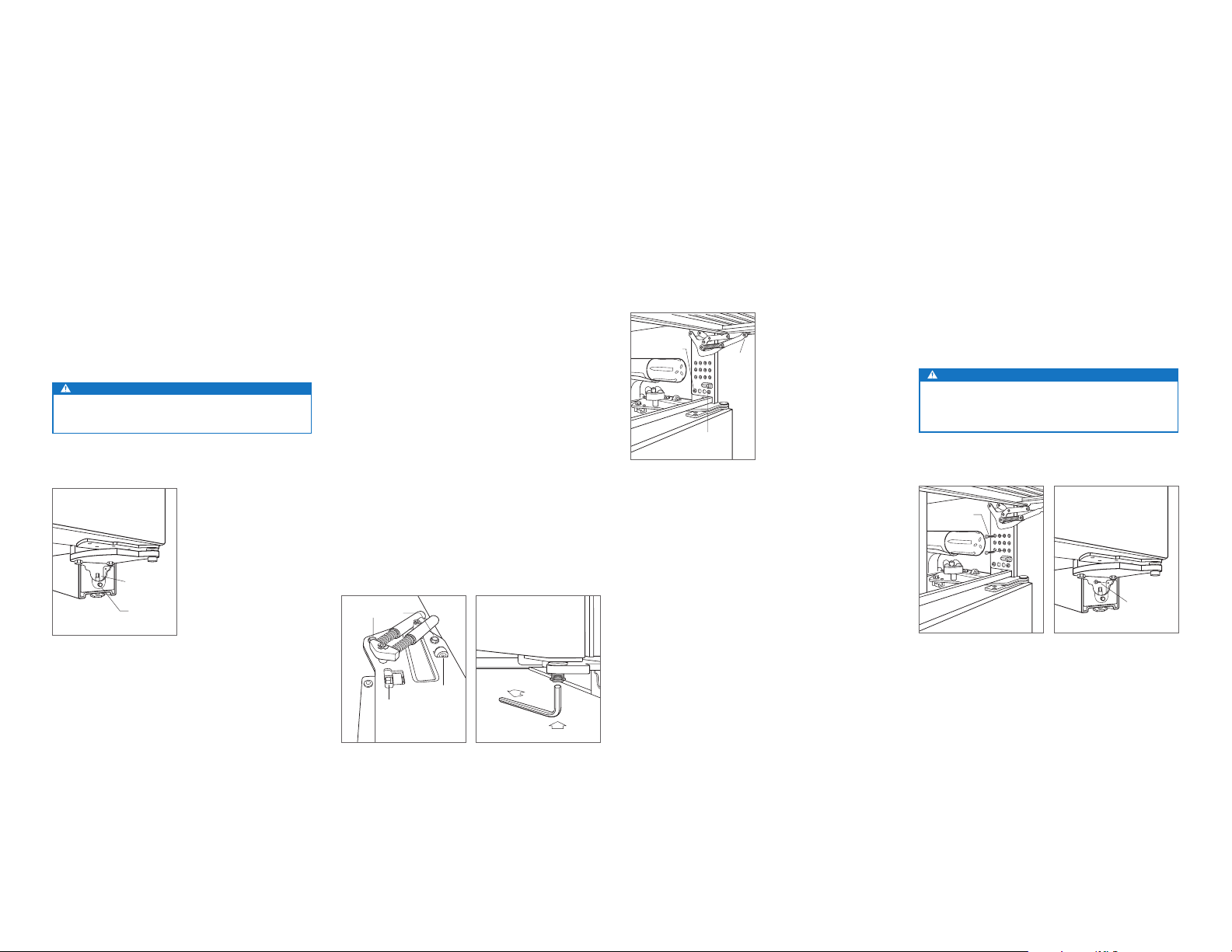

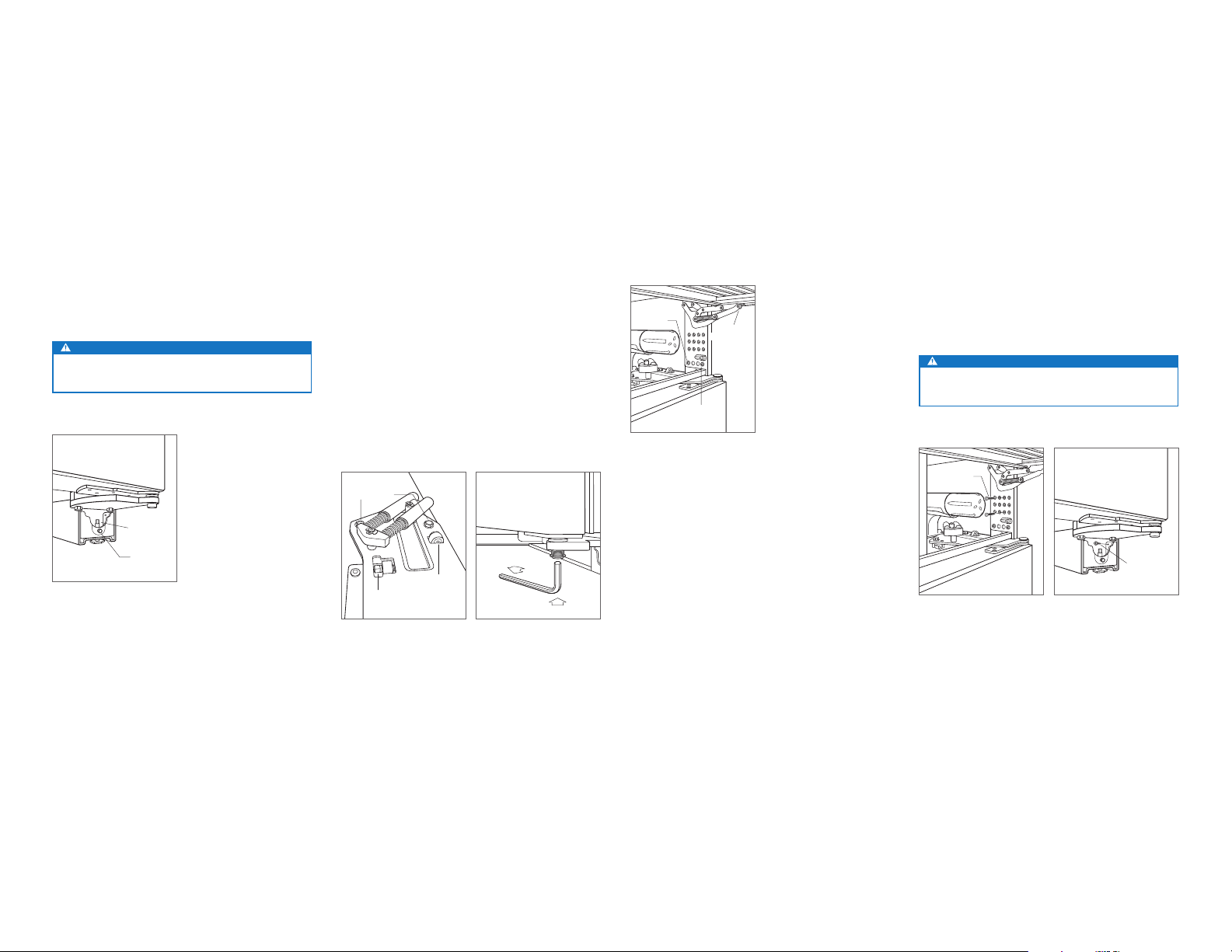

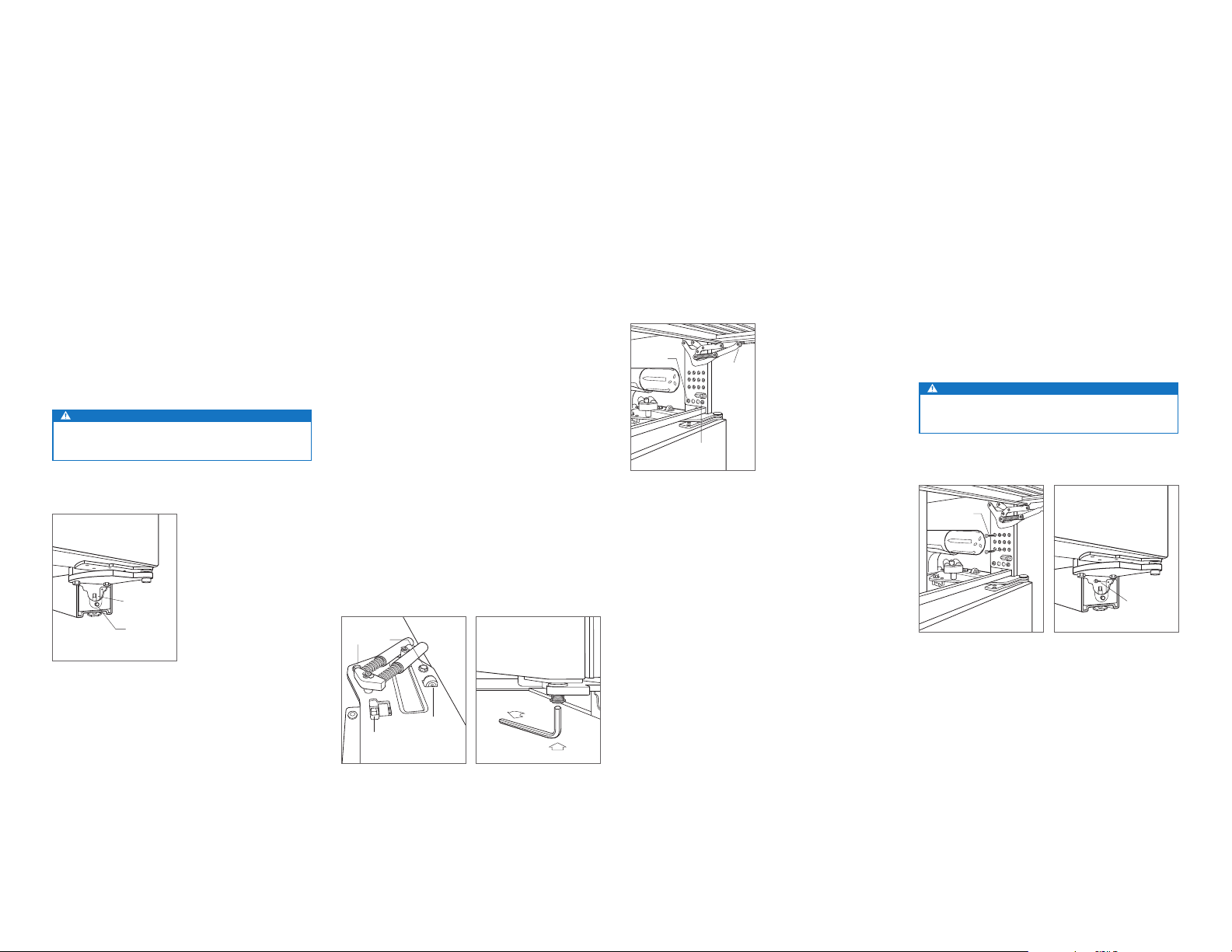

• Page 9 - English - : subzerocom INSTALLATION DOOR ADJUSTMENT The doors of sidebyside and overandunder models can be adjusted in and out and side to side tilt The doors of sidebyside models can also be adjusted up and down To make adjustments slightly loosening the two upper hinge bolts on the upper hinge plate using a 2quot wrench Refer to the illustration below In and out adjustment For a lefthinge door using a 32quot allen wrench turn the adjustment bolt clockwise to bring the handle side of the door inward and counterclock wise to move the handle side outward Reverse directions for a righthinge door Side to side tilt adjustment For a lefthinge door using a 8quot wrench turn the adjustment bolt clockwise to raise the handle side of the door and counterclockwise to lower the handle side Reverse directions for a righthinge door Up and down adjustment For a lefthinge door using a 4quot allen wrench turn the adjustment bolt clockwise to raise the door and counterclockwise to lower Refer to the illustra tion below Reverse directions for a righthinge door Alignment LEVELING Once the unit is in position turn the front leveling legs clockwise to adjust the height The rear height adjustment can be made from the front of the roller base Using a 8quot socket turn the 8quot hex bolt clockwise to raise the unit or counterclockwise to lower Use the lowest torque setting when using a power drill Do not turn the rear leveling legs by hand Refer to the illustration below When the unit is properly leveled door and drawer adjust ments are less likely to be necessary IMPORTANT NOTE Level the unit to the oor not sur rounding cabinetry This could affect the operation of the unit such as door closing WARNING To reduce the possibility of the unit tipping forward the front leveling legs must be in contact with the floor FRONT LEVELING LEG REAR ADJUSTMENT Rear roller base adjustment UPPER HINGE BOLTS SIDE TO SIDE TILT ADJUSTMENT IN AND OUT ADJUSTMENT Door adjustment bolts Up and down door adjustment ANCHORING After the unit has been leveled and door adjustment com pleted anchor the unit to the opening to ensure a proper t and secure installation To anchor the top of the unit open the grille and install the screws provided through the grille frame into cabinetry There are several hole locations Refer to the illustration below Check for proper door clearance by opening the door To anchor the bottom of the unit drive a screw through the side hole inside each roller base assembly The screw will need to go in at an angle to attach properly Refer to the illustration below Additional material may be needed behind the cleat to ensure sufcient anchoring CAUTION If the screws provided are not suitable for the installa tion use adequate screws ANCHORING SCREWS ANCHORING SCREW Top anchoring Bottom anchoring Completion GRILLE INSTALLATION Install the grille assembly and check for proper t The grille is designed to rest on the upper door hinges to minimize the reveal between the top of the door and bottom of the grille To eliminate interference the grille height can be adjusted Loosen the four grille adjustment screws two on each side and adjust the grille height as needed Refer to the illustration below BACK GRILLE SCREW FRONT GRILLE SCREW GRILLE ADJUSTMENT SCREW Grille height adjustment
• Page 10 - English - : English subzerocom Completion Reinstall the drain pan and verify it is in the proper position Install the kickplate using screws to attach it to brackets on the inside of each roller base Refer to the illustration below The kickplate must be removable for service The oor cannot interfere with removal Refer to the label mounted on the kickplate support for height clearance Turn power on by touching on the control panel Install the light diffuser by aligning the slots of the light diffuser onto the bracket pegs and pulling forward so the tabs on the slots engage the bracket pegs Refer to the illustration below WARNING Follow all city and state laws when storing recycling or discarding unused refrigerators and freezers 90 DOOR STOP The doors of all models open to 110 A 90 door stop is provided with the unit located behind the grille Additional 90 door stop kits are available through an authorized SubZero dealer INSTALLATION PEG SLOT Kickplate installation Light diffuser installation
