BUILT-IN REFRIGERATION

Customer Care

The model and serial number are listed on the product

rating plate. Refer to page 4 for rating plate location. For

warranty purposes, you will also need the date of installation

and name of your authorized Sub-Zero dealer. Record this

information below for future reference.

SERVICE INFORMATION

Model Number

Serial Number

Date of Installation

Certied Service Name

Certied Service Number

Authorized Dealer

Dealer Number

Important Note

To ensure this product is installed and operated as safely

and efciently as possible, take note of the following types

of highlighted information throughout this guide:

IMPORTANT NOTE highlights information that is especially

important.

CAUTION indicates a situation where minor injury or product

damage may occur if instructions are not followed.

WARNING states a hazard that may cause serious injury or

death if precautions are not followed.

Contents

3 Safety Precautions

4 Built-In Features

5 Electronic Controls

5 Storage

6 Operation

8 Care Recommendations

9 Troubleshooting

9 Sub-Zero Warranty

subzero.com

IMPORTANT SAFEGUARDS

WARNING

Do not store explosive substances such as aerosol cans with

a ﬂammable propellant in this appliance.

WARNING

Keep ventilation openings, in the appliance enclosure or in

the built-in structure, clear of obstruction.

WARNING

Do not use mechanical devices or other means to accelerate

the defrosting process, other than those recommended by

the manufacturer.

WARNING

Do not damage the refrigerant circuit.

WARNING

Do not use electrical appliances inside the food storage

compartments of the appliance, unless they are of the type

recommended by the manufacturer.

WARNING

This appliance can be used by children aged from 8 years

and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning

use of the appliance in a safe way and understand the haz-

ards involved. Children shall not play with the appliance.

Cleaning and user maintenance shall not be made by chil-

dren without supervision.

SAFETY PRECAUTIONS

English subzero.com

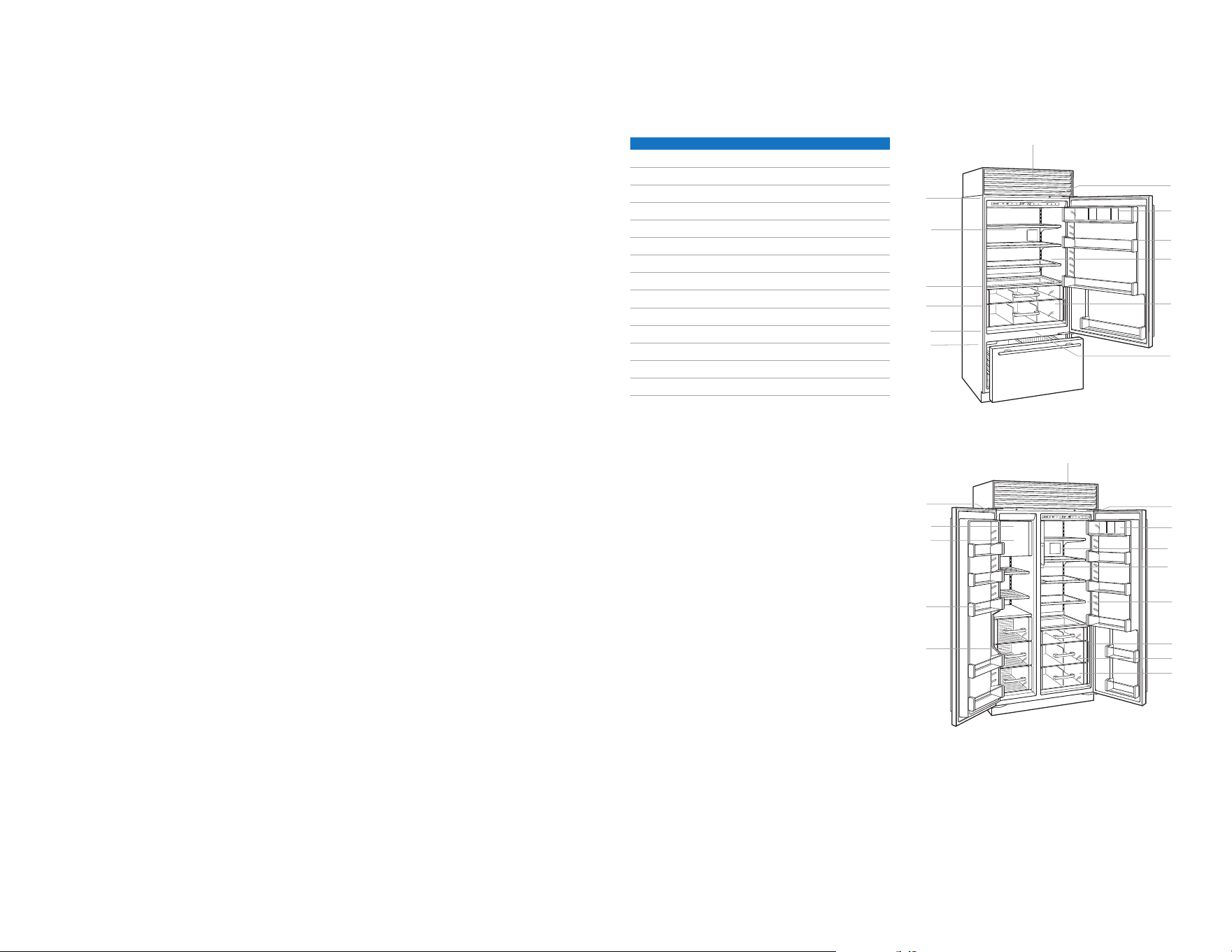

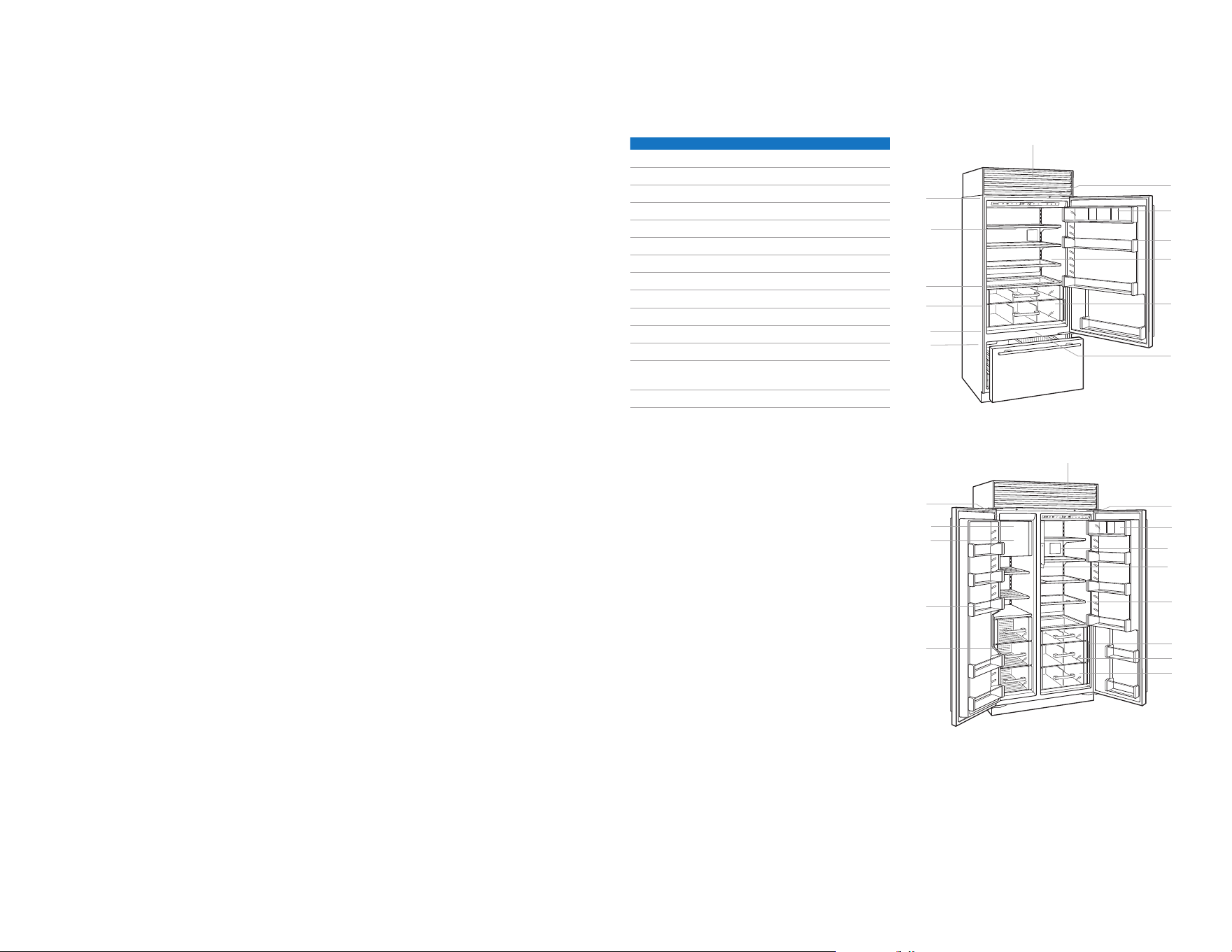

Built-In Features

FEATURE

Product Rating Plate

Electronic Control Panel and Display

Freshness Cards

Door Shelves

Dairy Compartment

Refrigerator Storage Drawers

High-Humidity Crisper Drawer

Glass Shelves

Freezer Baskets

Ice Container

Air Purication System

Automatic Ice Maker

Ice and Water Dispenser (dispenser models)

Condenser (behind grille)

BUILT-IN FEATURES

Over-and-under model.

Side-by-side model with internal dispenser.

IMPORTANT SAFEGUARDS

• This appliance is intended to be used in household and similar

applications such as:

– staff kitchen areas in shops, ofces and other working

environments

– farm houses and by clients in hotels, motels and other resi-

dential type environments

– bed and breakfast type environments

– catering and similar non-retail applications

SAFETY PRECAUTIONS

subzero.com

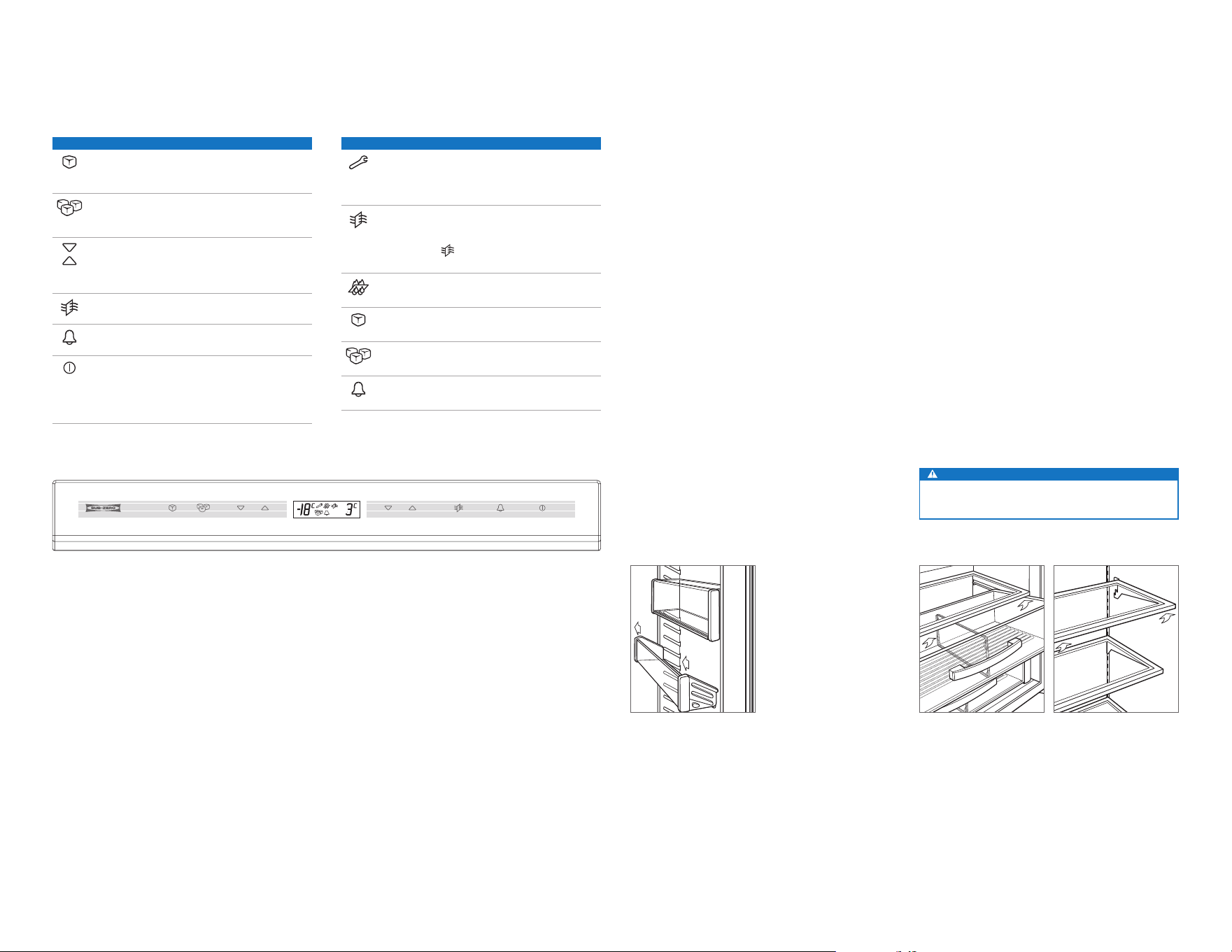

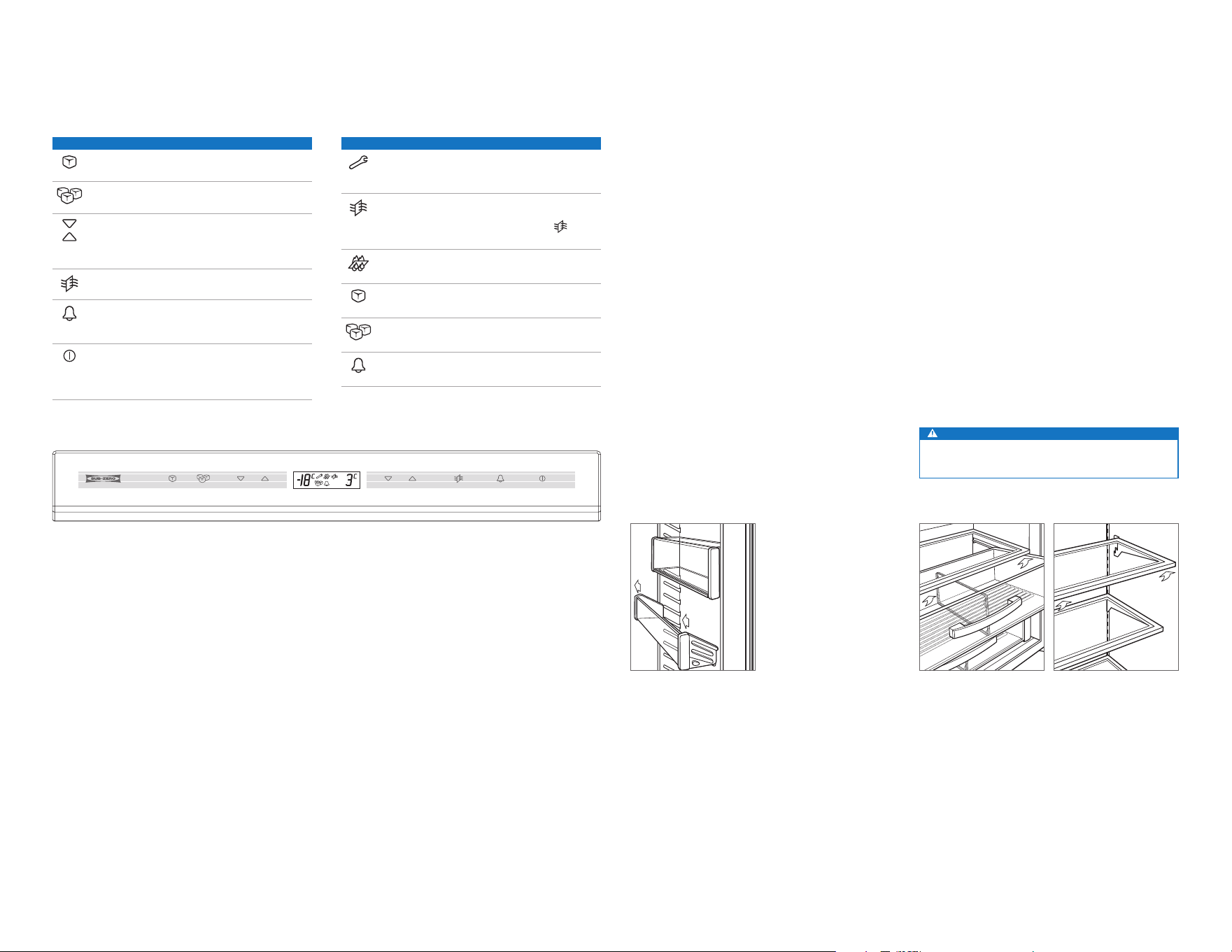

ELECTRONIC CONTROLS

Control Panel

FUNCTION

Turns power to ice maker on or off. Use to disable ice

maker during extended vacations.

Activates or deactivates max ice feature which increases

ice production 40% for a 24-hour period.

Adjusts tem per ature in one-degree increments. Com-

bination units have separate temperature controls for

refrigerator and freezer. Temper atures are preset at 3°C

and -18°C.

Activates or deactivates air purication system.

Activates or deactivates door alarm. An audible chime

indicates door has been left ajar for more than 60

seconds.

Turns unit on or off. When power is off, ‘OFF’ will appear

in control panel display. Turning power off at the control

panel eliminates the need to unplug or turn power off at

the circuit breaker during service or extended vacations.

Control panel and display (model ICBBI-30U shown).

Display

INDICATOR

Illuminates or ashes when electronic control system

has detected a temperature or ice maker problem, or if

condenser needs to be cleaned.

Illuminates when air purication system is activated and

ashes when cartridge needs to be replaced. After the

cartridge has been replaced, touch and hold on the

control panel for 5 seconds to reset.

Illuminates when water lter needs to be replaced.

Illuminates when ice maker system is activated.

Illuminates when max ice feature is activated.

Illuminates when door alarm is activated.

Keeping Food At Its Best

This Sub-Zero features a unique dual refrigeration system to

keep food fresher longer.

With the Sub-Zero dual refrigeration system, individual

refrigerator and freezer systems have been designed to

maintain accurate, consistent temperatures and proper

humidity levels for longer food life expectancy. Dual refrig-

eration eliminates transfer of fresh food odors to frozen food

and ice and does not freeze the moisture out of the air in the

fresh food section.

For handy tips and information on how to maximize

food freshness, refer to the freshness cards stored in the

refrigerator.

Refrigerator Storage

DOOR SHELVES

To remove a door shelf or the dairy compartment, lift from

the bottom and slide out. To reinstall, place in the desired

position and slide the shelf down onto the guides. Refer to

the illustration below.

IMPORTANT NOTE: If door opening is limited to 90°, door

shelves may need to be removed before removing a storage

drawer or glass shelf.

STORAGE

STORAGE DRAWERS

To remove a storage drawer, pull forward until the drawer

stops. Lift the front of the drawer slightly, then pull forward.

Refer to the illustration below.

For the French door model, drawer slides may need to be

pushed back manually to provide sufcient clearance for

removal.

To reinstall, push drawer slides in. Align the drawer with

slides and push back until it stops. Press down on the front

of the drawer to engage the slides.

GLASS SHELVES

To remove or adjust a glass shelf, tilt up, then lift up and out.

To reposition, insert shelf in the tracks along the back wall,

then lower the front until it locks into position. Refer to the

illustration below.

IMPORTANT NOTE: Use care when handling glass shelves to

prevent breakage or scratching the interior.

CAUTION

Glass shelves should warm to room temperature before

immersing in warm water.

Storage drawer removal.

Glass shelf removal.

Door shelf removal.

English subzero.com

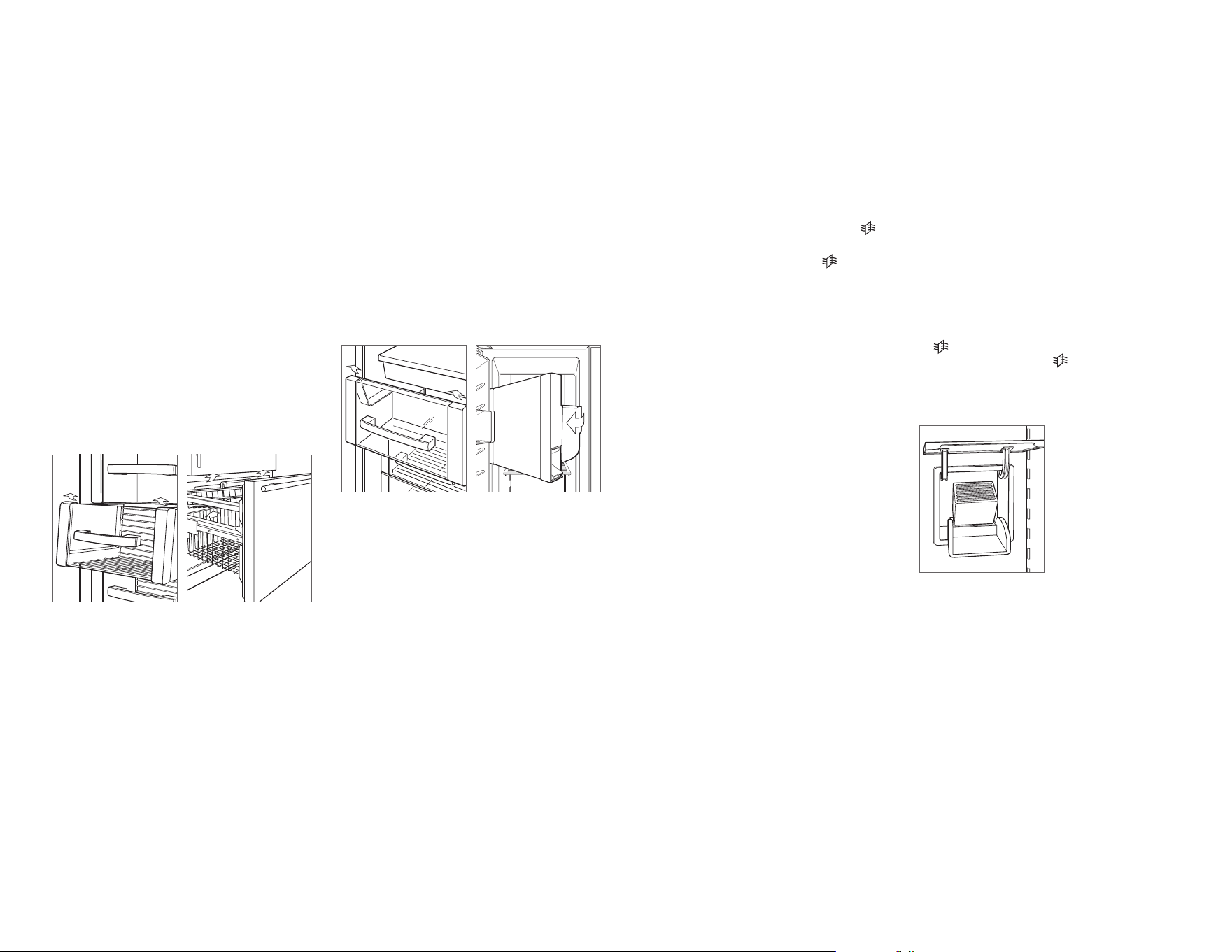

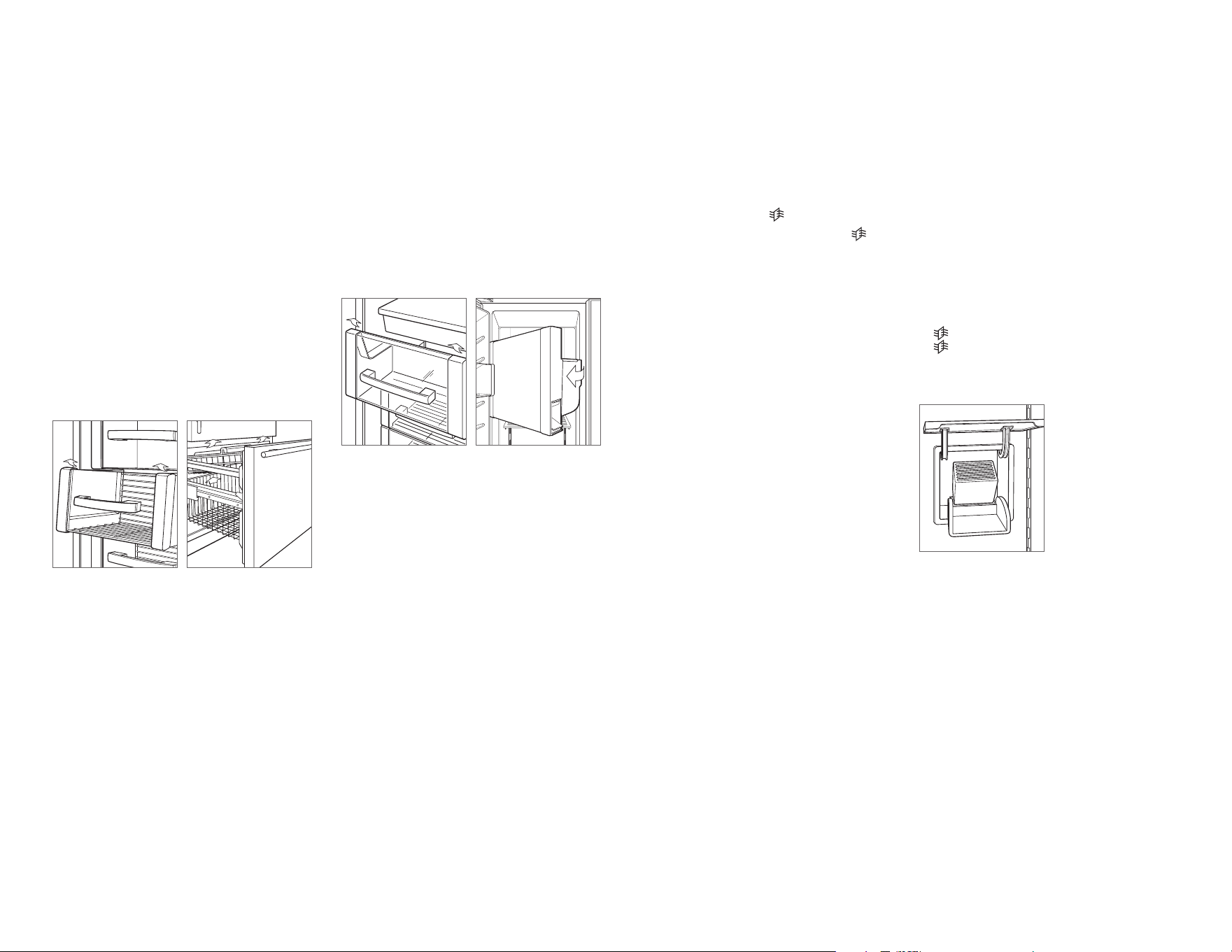

ICE CONTAINER

ICBBI-36F and over-and-under models | To remove, pull

container forward until it stops, then lift out.

Side-by-side models | To remove, pull container forward

until it stops, then lift to clear the carrier assembly along the

back. Pull forward and out. Refer to the illustration below.

Dispenser models | To remove, pull container out partially,

then rotate and pull out. Refer to the illustration below.

STORAGE

Freezer Storage

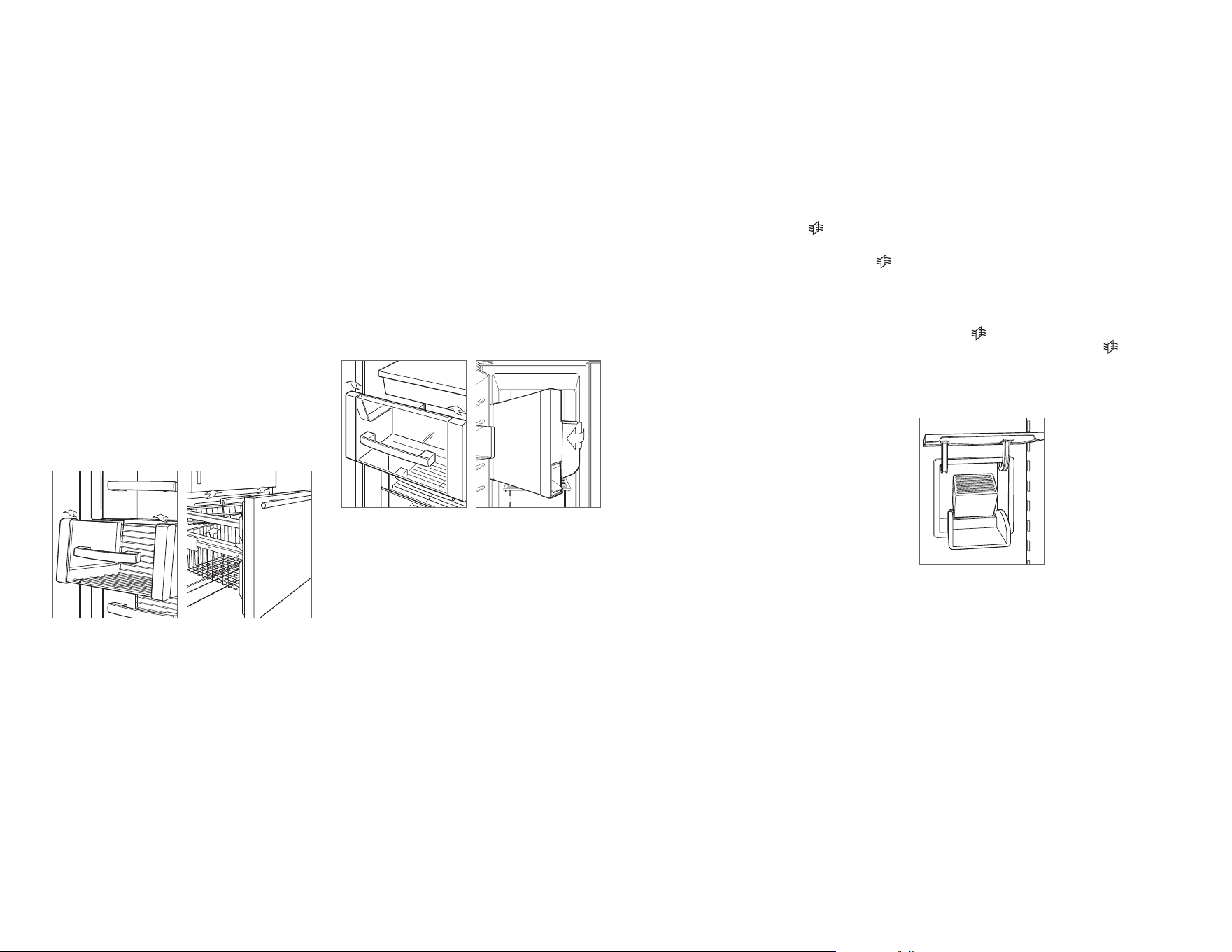

FREEZER BASKETS

ICBBI-36F and side-by-side models | To remove, pull

forward until basket stops. Pull the two metal clips located

behind the bottom two corners of the basket forward, then

lift up and out. Refer to the illustration below. To reinstall,

push drawer slides in. Align the basket with slides and push

back until it stops. Press down on the front of the basket to

engage slides.

IMPORTANT NOTE: To remove for models ICBBI-36S,

ICBBI-42S and ICBBI-42SD, the basket must be raised

and pulled through the opening in the door liner after

disengaging.

Over-and-under models | To remove the upper and lower

freezer baskets, lift up and out. Refer to the illustration

below. To reinstall, insert the lower basket into the four

corner retainers. Position the upper basket onto the side

rails and slide back until it clicks.

ICBBI-36F and side-by-side

models.

Over-and-under models.

Side-by-side models.

Dispenser models.

AIR PURIFICATION CARTRIDGE REPLACEMENT

1 To access the air purication cartridge, grasp the outside

cover from the bottom and rotate upward. Refer to the

illustration below.

2 Grasp the black cover from the top and rotate down-

ward. The cartridge will pop out and can be removed.

3 Remove the new cartridge from packaging and insert

with connector pointing downward.

4 Once in position, close the black cover. Then rotate the

outside cover downward until it closes against the back

wall.

5 Once the cartridge has been replaced, touch and hold

on the control panel for ve seconds to reset. The

indicator will appear in the control panel display but

not ash.

Air Purication System

The advanced air purication system of Sub-Zero built-in

models reduces bacteria, odors and ethylene gas, which

causes premature ripening in fruits and vegetables. The

air purication cartridge has been factory installed and is

located inside the refrigerator, on the back wall.

To initiate air purication, touch

on the control panel.

The cartridge will last approximately one year. The

indicator will ash in the control panel display when the

cartridge needs to be replaced.

OPERATION

Air puriﬁcation cartridge.

subzero.com

OPERATION

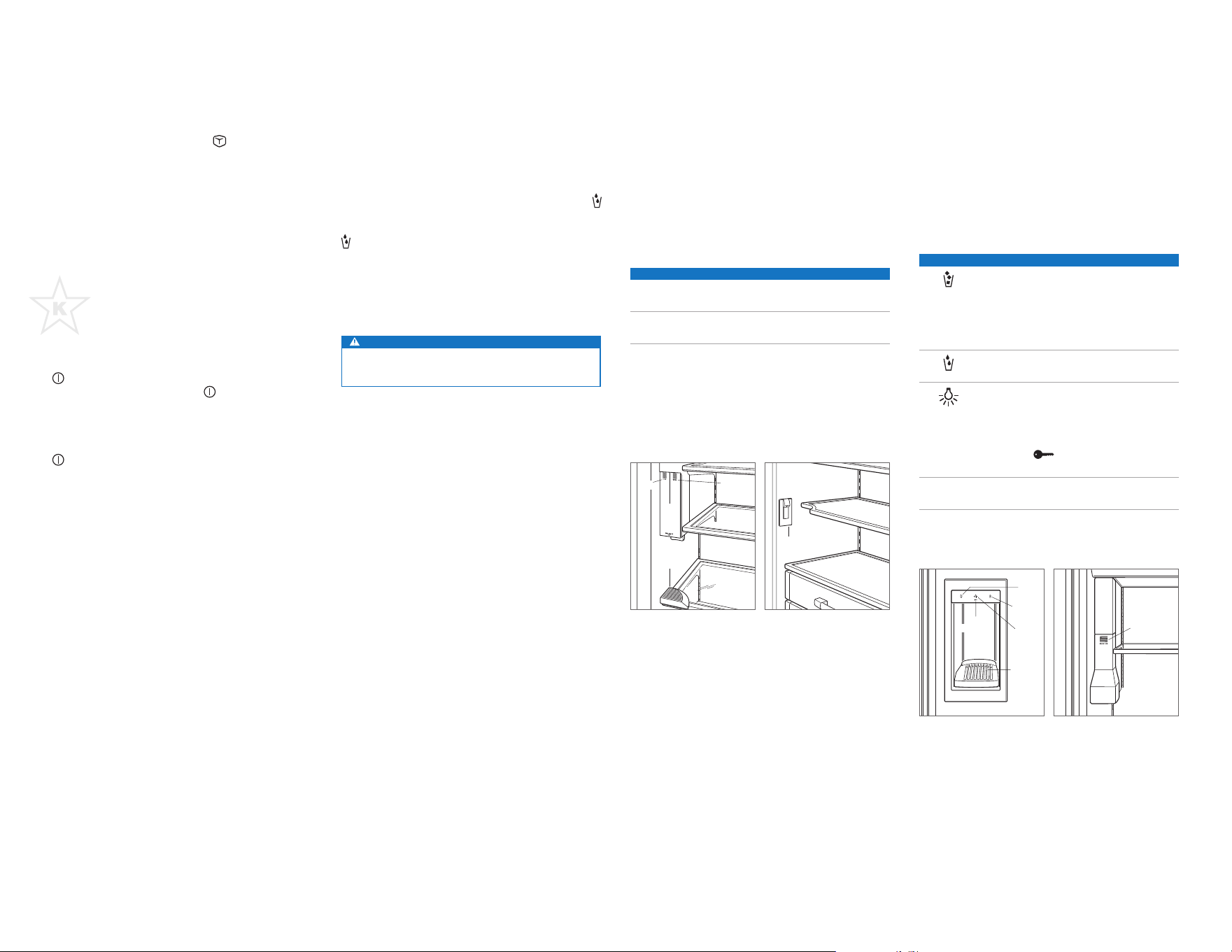

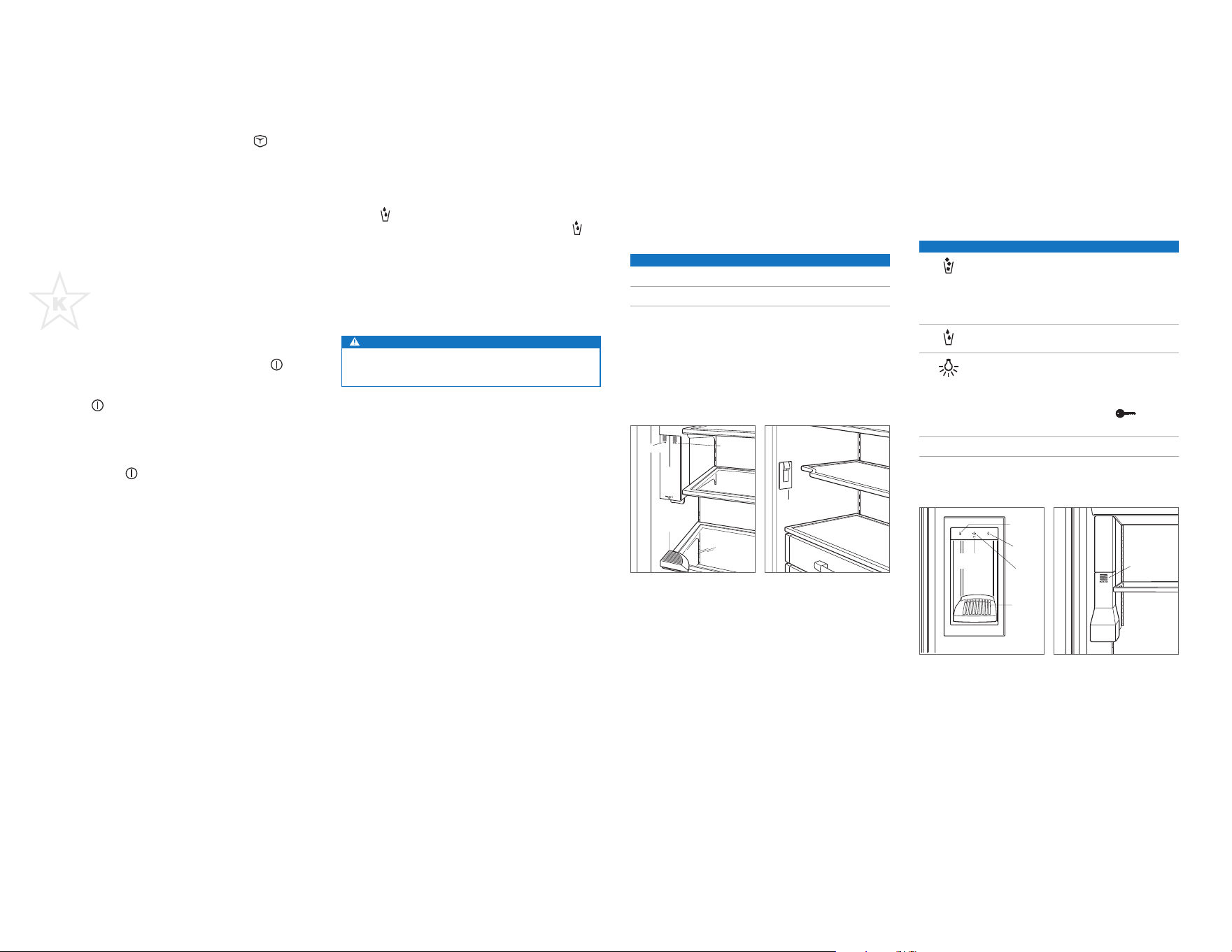

Ice and Water Dispenser

The rst time the water dispenser is used, purge the water

system and storage tank for three minutes. This will clear

any air in the system, along with impurities from new

plumbing connections.

Initially, for water to dispense properly, press and hold

WATER until water ows from the dispenser.

or WATER

may need to be pressed for 60 seconds for water to ll the

internal reservoir tank.

The chilled water reservoir tank holds approximately 1.5 L

of ltered water. It may take several hours to chill the water

to refrigerator temperature during the original ll and after a

large amount of water is dispensed.

CAUTION

Limit continuous ice and water dispenser operation to

seven minutes or less.

Ice Maker Operation

To initiate ice production, touch on the control panel.

After initial start-up, discard the rst few batches of ice. The

ice may contain impurities from new plumbing connections.

The ice maker will cycle (eight cubes) every two hours. If ice

is not used regularly it may fuse together. To avoid, discard

ice and allow ice maker to replenish.

Sabbath

This appliance is certied by star-K to meet strict religious

regulations in conjunction with specic instructions found on

www.star-k.org.

To initiate Sabbath mode, while the unit is on, touch

the control panel. ‘OFF’ appears in the control panel display.

Touch and hold

for 10 seconds until ‘SAb’ appears in the

display indicating Sabbath mode has been initiated. Lights,

ice maker, door alarm and dispenser (if applicable) will be

disabled. To return to normal operating conditions, touch

Ice and Water Dispenser

INTERNAL DISPENSER

The internal dispenser is designed to accommodate a .5 L

glass. Larger containers may be used but may compromise

the effectiveness of the dispenser.

Drops of water may collect in the removable water grille

located directly below the dispenser. Refer to the illustration

below.

FUNCTION

ICE Press and hold to dispense ice.

WATER Press and hold to dispense water.

For models with an internal water dispenser, the dispenser

is located inside the refrigerator on the left wall. Press a

glass against the dispenser to activate water ow. Water

ow will stop when the glass is pulled away. Refer to the

illustration below.

EXTERNAL DISPENSER

For large quantities of ice, a bulk ice dispenser is located

inside the refrigerator. Refer to the illustrations below.

Drops of water may collect in the removable water grille

located at the bottom of the glasswell. This is not a drain.

Do not pour water into the water grille.

FUNCTION

Press and hold to dispense ice.

For metered ice, press and hold for 2 seconds.

Dispenser will meter and collect ice before

dispensing into the glass. If held longer, the cycle

repeats for more ice.

Press and hold to dispense water.

Press to cycle through lighting options; lights off,

lights on and control panel lights only.

Press and hold for 5 seconds to activate or deacti-

vate the dispenser lock. will be illuminated

when dispenser is locked.

BULK ICE Press and hold to dispense large quantities of ice.

External dispenser.

ICE

WATER

LIGHT

WATER

GRILLE

LOCK

INDICATOR

Bulk ice dispenser.

BULK ICE

WATER

ICE

WATER

GRILLE

Internal ice/water dispenser.

WATER DISPENSER

Internal water dispenser.

English subzero.com

CRISPER LIGHTING

Crisper drawer lighting is located behind the upper crisper

drawer and mounted to the back wall of the refrigerator.

To remove the light diffuser, remove the crisper drawer and

upper crisper shelf. Place both hands under the right and

left sides of the diffuser and push upward. Refer to the

illustration.

Interior Lighting

FREEZER LIGHTING

Over-and-under models | Lighting is located in upper front

section of the freezer compartment. To remove the light

diffuser, gently compress the diffuser to release it from sup-

porting guides.

Side-by-side models | Freezer basket lighting is located

above the ice container. To access the light bulb, remove

the ice container and push the carrier assembly to the back

of the unit. The bulb will be accessible under the xed shelf

in front of the ice maker.

Dispenser models | Lighting above the ice container

is accessible by removing the ice container. Refer to ice

container removal on page 6. Once the container has been

removed, remove the light diffuser as described in overhead

lighting. Lighting below the ice container is accessible by

removing the light diffuser. To remove, press the plastic

lip up and pull the diffuser out of the supporting guides.

Freezer basket lighting is located below the xed shelf on

the back wall of the freezer. To access the light diffuser, rst

remove the freezer basket below the xed shelf. To remove

the light diffuser and access the light bulb, gently compress

the diffuser to release it from supporting guides.

OPERATION CARE RECOMMENDATIONS

Cleaning

INTERIOR CLEANING

To clean interior surfaces and all removable parts, wash with

a mild solution of soap, water and baking soda. Rinse and

dry thoroughly. Avoid getting water on lights and control

panel.

CAUTION

Do not use vinegar, rubbing alcohol or other alcohol-

based cleaners on any interior surface.

STAINLESS STEEL EXTERIOR

Use a nonabrasive stainless steel cleaner and apply with a

soft lint-free cloth. To bring out the natural luster, lightly wipe

surface with a water-dampened microber cloth followed by

a dry polishing chamois. Always follow the grain of stainless

steel.

CONDENSER CLEANING

CAUTION

Before cleaning the condenser, turn power off at the

control panel. Wear gloves to avoid injury from sharp

condenser ﬁns.

The condenser is located behind the ip-up grille. To

access, pull out on the bottom edge of the grille and rotate

upward. Use a soft bristle brush and vacuum to remove

dust and lint from the condenser. Clean the condenser every

three to six months. Refer to the illustration below.

IMPORTANT NOTE: To avoid damaging condenser ns,

vacuum in the direction of the ns (up and down).

CAUTION

Failure to clean the condenser could result in tempera-

ture loss, mechanical failure or damage.

VACATIONS

For extended vacations, turn power off at the control panel.

Empty the unit and block doors open slightly to let fresh

air in and keep interior dry. Water lter should be replaced

before start up.

Condenser location.

CONDENSER

subzero.com

TROUBLESHOOTING

Troubleshooting

SERVICE INDICATOR

Illuminated. Touch to turn unit off. Verify condenser

area is clean. Touch to turn unit on. If indicator is still

illuminated, contact your authorized Sub-Zero dealer.

Flashing. Contact your authorized Sub-Zero dealer.

Flashing. Possible water ow issue. Touch and

on the control panel simultaneously. If indicator ashes

again, contact your authorized Sub-Zero dealer.

Flashing with audible chime. Contact your authorized

Sub-Zero dealer.

Flashing. Replace air purication cartridge. Also, replace

cartridge if there is an odor inside unit.

Flashing. Replace water lter. Also, replace lter if ice

tastes bad, is discolored, ice cubes are small or if water

ow from dispenser is slow.

Flashing with audible chime. Door has been left ajar for

more than 60 seconds. Close door.

Sub-Zero Products Limited Warranty

INTERNATIONAL PRODUCTS

FOR RESIDENTIAL USE ONLY

FULL TWO YEAR WARRANTY

For two years from the date of original installation, your Sub-Zero product warranty covers all

parts and labor to repair or replace, under normal residential use, any part of the product that

proves to be defective in materials or workmanship. All service provided by Sub-Zero under

the above warranty must be performed by Sub-Zero factory certied service, unless otherwise

specied by Sub-Zero, Inc. Service will be provided during normal business hours.

FULL FIVE YEAR SEALED SYSTEM WARRANTY

For ve years from the date of original installation, your Sub-Zero product warranty covers all

parts and labor to repair or replace, under normal residential use, the compressor, condenser,

evaporator, drier and all connecting tubing that prove to be defective in materials or work-

manship. All service provided by Sub-Zero under the above warranty must be performed by

Sub-Zero factory certied service, unless otherwise specied by Sub-Zero, Inc. Service will be

provided during normal business hours.

Sub-Zero, Sub-Zero & Design, Dual Refrigeration, Constant Care, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, and Ingredients are registered trade-

marks and service marks of Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design and the color red as applied to knobs are registered trademarks and service marks of Wolf

Appliance, Inc. (collectively, the “Company Marks.”) All other trademarks or registered trademarks are property of their respective owners in the United States and other countries.

Español subzero.com

REFRIGERACIÓN EMPOTRABLE

Atención al cliente

La información relativa sobre el número de serie y el modelo

se muestra en la placa de datos del producto. Consulte la

página 4 para observar la ubicación de la placa de datos.

Para cuestiones relacionadas con la garantía, también

necesita saber la fecha de instalación y el nombre de su

distribuidor autorizado de Sub-Zero. Guarde la siguiente

información para tenerla como referencia en el futuro.

INFORMACIÓN SOBRE EL MANTENIMIENTO

Referencia del modelo

Número de serie

Fecha de instalación

Nombre del servicio certicado

Número de servicio certicado

Distribuidor autorizado

Número del distribuidor

Nota importante:

Para garantizar que este producto se instala y funciona de

la forma más ecaz y segura posible, tenga en cuenta la

información que se destaca en esta guía:

Cuando aparece NOTA IMPORTANTE, se resalta información

que resulta especialmente importante.

PRECAUCIÓN indica una situación en la que se pueden

sufrir heridas leves o provocar daños al producto si no se

siguen las instrucciones.

AVISO indica peligro de que se produzcan heridas

personales graves o incluso la muerte si no se siguen las

precauciones especicadas.

Índice

3 Precauciones de seguridad

4 Características de los modelos empotrables

5 Mandos digitales

5 Almacenamiento

6 Funcionamiento

8 Recomendaciones de mantenimiento

9 Localización y solución de problemas

9 Garantía Sub-Zero

subzero.com

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

AVISO

No guarde en este aparato sustancias explosivas como aero-

sols junto con un propulsor inﬂamable.

AVISO

Elimine las posibles obstrucciones de las aberturas de ven-

tilación, tanto si se trata de un aparato con recinto como de

una estructura empotrada.

AVISO

No utilice dispositivos mecánicos ni otros medios para acel-

erar el proceso de descongelación distintos a los recomen-

dados por el fabricante.

AVISO

No dañe el circuito refrigerante.

AVISO

No utilice aparatos eléctricos en el interior de los compar-

timentos de almacenamiento de alimentos de la unidad, a

menos que sean del tipo recomendado por el fabricante.

AVISO

Este aparato puede ser utilizado por niños de más de 8 años

y personas con sus capacidades físicas, mentales o senso-

riales mermadas, o con falta de experiencia o conocimientos,

siempre y cuando una persona responsable de su seguridad

les controle o enseñe cómo utilizarlo. Los niños no deben

jugar con el aparato. Los niños no pueden realizar las tareas

de limpieza de y mantenimiento sin supervisión.

PRECAUCIONES DE SEGURIDAD

Español subzero.com

Características de los modelos empotrables

CARACTERÍSTICA

PÁG.

Placa de datos del producto

Pantalla y panel de control digital

Tarjetas para la frescura de los alimentos

Estantes en la puerta

Compartimento para productos lácteos

Cajones de almacenamiento del frigoríco

Cajón para frutas y verduras de alta humedad

Estantes de cristal

Cestas del congelador

Cubitera

Sistema de puricación de aire

Fabricador de cubitos de hielo automático

Dispensador de hielo y agua (modelos con

dispensador)

Condensador (detrás de la rejilla)

CARACTERÍSTICAS DE LOS MODELOS EMPOTRABLES

Modelo combi.

Modelo side-by-side con dispensador interno.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

• Este aparato está diseñado para usarse en aplicaciones

domésticas y similares como:

– zonas de cocina de personal en tiendas, ocinas y otros

entornos laborales;

– granjas y clientes de hoteles, moteles y otros entornos

residenciales;

– hostales y entornos similares;

– restauración y aplicaciones no dirigidas a minoristas

similares.

PRECAUCIONES DE SEGURIDAD

subzero.com

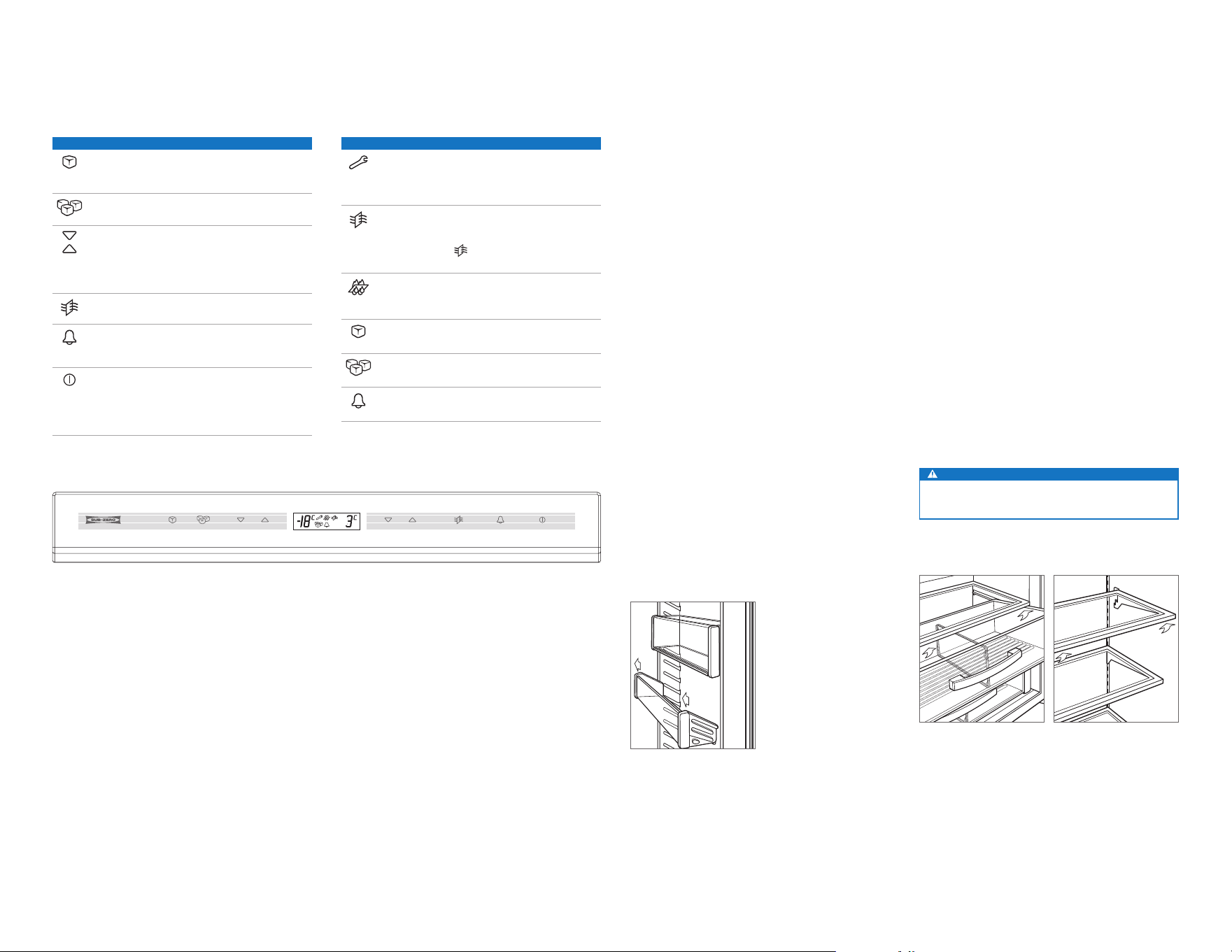

MANDOS DIGITALES

Panel de control

FUNCIÓN

Enciende y apaga el fabricador de cubitos de hielo. Se

utiliza para desactivar el fabricador de cubitos de hielo

durante periodos de tiempo prolongados.

Activa o desactiva la función «max ice», que incrementa

la producción de hielo un 40% durante 24 horas.

Ajusta la temperatura en incrementos de un grado.

Las unidades combinadas poseen controles de

temperatura separados para el congelador y el

frigoríco. Las temperaturas vienen establecidas por

defecto a 3ºC y -18ºC.

Activa o desactiva el sistema de puricación de aire.

Activa o desactiva la alarma de la puerta. Un pitido

indica que la puerta se ha quedado entreabierta durante

más de 60 segundos.

Enciende y apaga la unidad. Cuando está apagada, apa-

recerá 'OFF' en la pantalla del panel de control. Apagar

la unidad en el panel de control evita la necesidad de

desenchufarla o de apagarla en el cortacircuitos durante

una reparación o un periodo de tiempo prolongado.

Pantalla y panel de control (modelo ICBBI-30U).

Pantalla

INDICADOR

Se enciende o parpadea cuando el sistema de con-

trol digital ha detectado un problema de temperatura

o en el fabricador de hielo, o si se necesita limpiar el

condensador.

Se enciende cuando el sistema de puricación de aire

está activado y parpadea cuando se necesita cambiar

el cartucho. Una vez que haya reemplazado el cartucho,

mantenga pulsado en el panel de control durante 5

segundos para reiniciarlo.

Se enciende cuando el ltro de agua necesita ser

reemplazado.

Se enciende cuando el sistema de fabricación de hielo

está activado.

Se enciende cuando la función «max ice» está activada.

Se enciende cuando la alarma de la puerta está activada.

Cómo mantener los alimentos en perfecto estado

Esta unidad Sub-Zero incorpora un exclusivo sistema de

refrigeración doble para mantener los alimentos frescos

durante más tiempo.

Con el sistema de refrigeración doble de Sub-Zero, los

sistemas individuales del frigoríco y del congelador están

diseñados para mantener una temperatura precisa y constante,

así como niveles de humedad adecuados para que los

alimentos se mantengan durante más tiempo. La refrigeración

doble elimina el traspaso de olores de los alimentos frescos a

los congelados y al hielo y no congela la humedad presente en

el aire de la sección de alimentos frescos.

Para obtener más información y consejos prácticos

sobre cómo conseguir mantener los alimentos durante

más tiempo, consulte las tarjetas para la frescura de los

alimentos conservados en el frigoríco.

Almacenamiento en el frigoríco

ESTANTES EN LA PUERTA

Si desea extraer un estante de la puerta o el compartimento

de productos lácteos, levántelo desde la parte inferior y

deslícelo hacia fuera. Para volver a colocarlo, póngalo en

la posición deseada y deslice el estante hacia abajo por las

guías. Consulte la siguiente ilustración.

NOTA IMPORTANTE: si la apertura de la puerta está

limitada a 90º, es posible que necesite extraer los estantes

de la puerta antes de retirar el cajón de almacenamiento o

el estante de cristal.

ALMACENAMIENTO

CAJONES DE ALMACENAMIENTO

Para extraer un cajón de almacenamiento, tire hacia fuera

hasta que el cajón se detenga. Levante con cuidado la parte

frontal del cajón y, a continuación, tire hacia fuera. Consulte

la siguiente ilustración.

Para el modelo de puertas francesas, puede que sea

necesario empujar hacia atrás manualmente las guías del

cajón para obtener el espacio suciente para retirarlo.

Para volver a instalarlo, empuje las guías del cajón hacia

dentro. Alinee el cajón con las guías y empújelo hacia

dentro hasta que se detenga. Presione hacia abajo en la

parte delantera del cajón para enganchar las guías.

ESTANTES DE CRISTAL

Para extraer o ajustar un estante de cristal, inclínelo hacia arriba

y luego tire hacia arriba y hacia fuera. Para volver a colocarlo,

introduzca el estante en las guías situadas en la parte posterior

de la pared, y luego baje el frontal hasta que quede bien

colocado en su sitio. Consulte la siguiente ilustración.

NOTA IMPORTANTE: utilice con cuidado los estantes de

cristal para evitar que se rompan o se raye el interior.

PRECAUCIÓN

Es necesario que los estantes se calienten a la temper-

atura ambiente antes de sumergirlos en agua caliente.

Extracción de los cajones.

Extracción del estante de cristal.

Extracción de los estantes de

la puerta.

Español subzero.com

CUBITERA

Modelos combi e ICBBI-36F | Para extraerla, empuje

la cubitera hacia fuera hasta que se detenga, y luego tire

hacia fuera.

Modelos side-by-side | Para extraerla, empuje la cubitera

hacia fuera hasta que se detenga, y luego levántala para

dejar libre el conjunto de desplazamiento situado a lo largo

de la parte posterior. Tire hacia adelante y hacia fuera.

Observe la siguiente ilustración.

Modelos con dispensador | Para extraerla, empuje la

cubitera hacia fuera parcialmente, y luego gírela y tire de ella

hacia fuera. Observe la siguiente ilustración.

ALMACENAMIENTO

Almacenamiento en el congelador

CESTAS DEL CONGELADOR

Modelos side-by-side e ICBBI-36F | Para extraer la cesta,

empújela hacia fuera hasta que se detenga. Empuje hacia

fuera las dos sujeciones metálicas situadas detrás de las

dos esquinas inferiores de la cesta, y luego tire hacia arriba

y hacia fuera. Consulte la siguiente ilustración. Para volver a

colocarla, empuje las guías de la cesta hacia dentro. Alinee

la cesta con las guías y empújela hacia dentro hasta que se

detenga. Presione hacia abajo en la parte delantera de la

cesta para enganchar las guías.

NOTA IMPORTANTE: si desea extraer la cesta en los modelos

ICBBI-36S, ICBBI-42S e ICBBI-42SD, deberá levantar la

cesta y tirar de ella a través de la abertura de las guías de la

puerta una vez que se haya desenganchado de las guías.

Modelos combi | Para extraer la cesta superior y la inferior

del congelador, tire hacia arriba y hacia fuera. Consulte la

siguiente ilustración. Para volver a colocar la cesta inferior,

introdúzcala en los cuatro retenedores de las esquinas.

Coloque la cesta superior sobre las guías laterales y

deslícela hacia atrás hasta que haga clic.

Modelos lado a lado e

ICBBI-36F.

Modelos combi.

Modelos side-by-side.

Modelos con dispensador.

SUSTITUCIÓN DEL CARTUCHO DE PURIFICACIÓN DE AIRE

1 Para acceder al cartucho de puricación de aire, sujete

la cubierta exterior por la parte inferior y gire hacia

arriba. Consulte la siguiente ilustración.

2 Agarre la cubierta negra de la parte superior y gire hacia

abajo. El cartucho emergerá y podrá extraerse.

3 Saque el cartucho nuevo de su embalaje e introdúzcalo

con el conector señalando hacia abajo.

4 Cuando esté en su sitio, cierre la cubierta negra. A

continuación, gire la cubierta exterior hacia abajo hasta

que se cierre contra la pared.

5 Cuando haya reemplazado el cartucho, mantenga

pulsado

en el panel de control durante cinco

segundos para reiniciarlo. El indicador

aparecerá en

la pantalla del panel de control pero no parpadeará.

Sistema de puricación de aire

El avanzado sistema de puricación de aire de los modelos

empotrables de Sub-Zero reducen las bacterias, los olores

y el gas etileno, que causa la maduración prematura de

frutas y verduras. El cartucho de puricación de aire viene

instalado de fábrica y está situado en el frigoríco, en la

pared trasera.

Para iniciar la puricación del aire, pulse

en el panel de

control.

El cartucho dura aproximadamente un año. El indicador

parpadeará en la pantalla del panel de control cuando sea

necesario sustituir el cartucho.

FUNCIONAMIENTO

Cartucho de puriﬁcación de

aire.

subzero.com

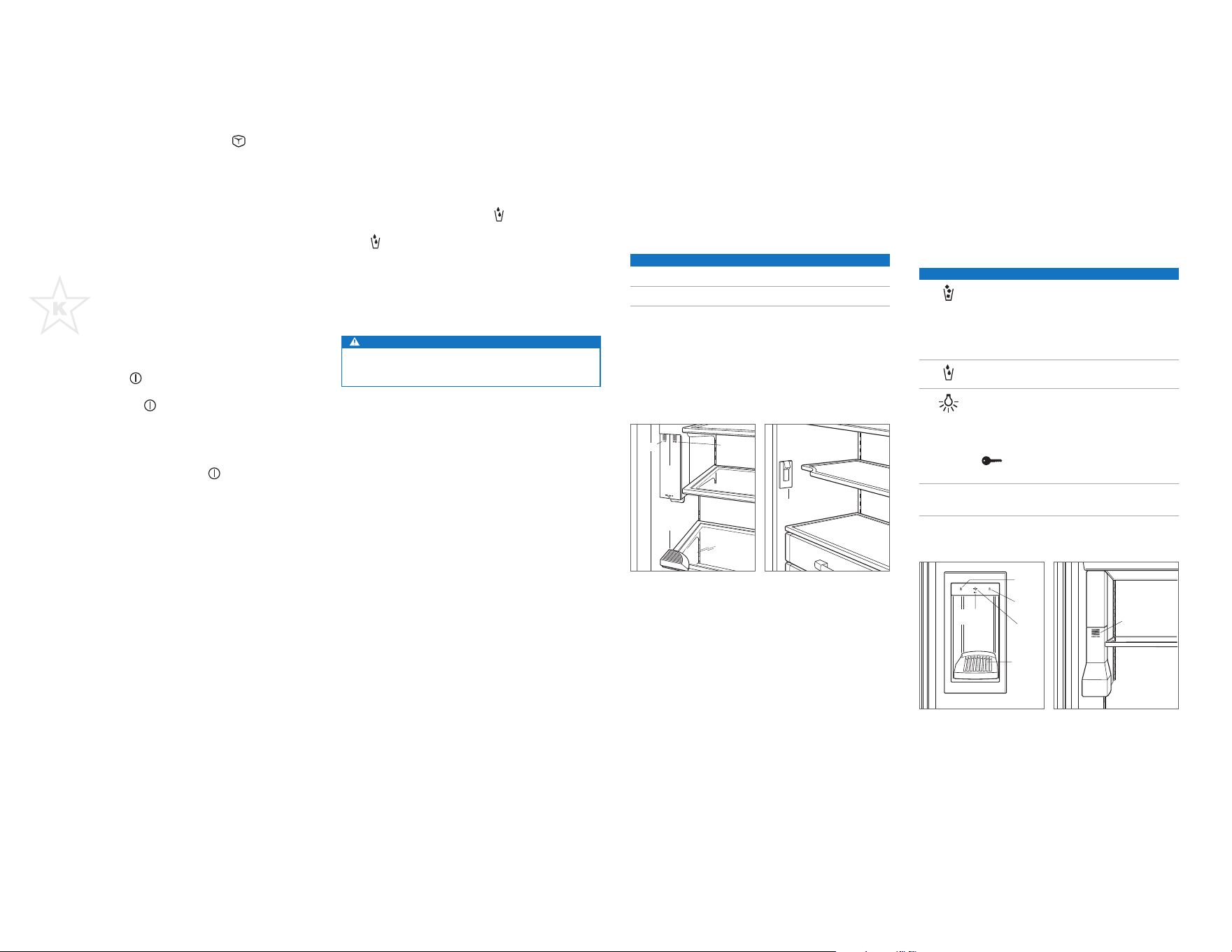

FUNCIONAMIENTO

Dispensador de hielo y agua

La primera vez que utilice el dispensador de agua, purgue el

sistema de agua y el depósito de almacenamiento durante

tres minutos. De este modo, se limpiará el aire del sistema, así

como las impurezas de las nuevas conexiones de fontanería.

En primer lugar, para que el agua se dispense

correctamente, mantenga pulsado

o WATER hasta

que salga agua del dispensador. Puede que sea necesario

pulsar

o WATER durante 60 segundos para que se

llene el depósito interno de agua.

El depósito de agua fría contiene aproximadamente 1,5 l

de agua ltrada. La primera vez que se llena el depósito o

después de utilizar una gran cantidad de agua se tarda varias

horas en enfriar el agua a la temperatura del frigoríco.

PRECAUCIÓN

No utilice el dispensador de hielo y agua durante más

de siete minutos.

Funcionamiento del fabricador de cubitos de hielo

Para iniciar la producción de hielo, pulse en el panel

de control. Tras la puesta en marcha inicial, deseche las

primeras tandas de hielo, pues pueden contener impurezas

procedentes de los conductos nuevos de fontanería.

El fabricador de cubitos de hielo fabricará cubitos de hielo

(ocho cubitos) cada dos horas. Si no utiliza los cubitos

de hielo de manera regular, el hielo puede fundirse. Para

evitarlo, deseche el hielo fabricado y deje que el fabricador

de cubitos de hielo vuelva a llenarse.

Sabbath

Este aparato lleva el certicado star-K que indica que

cumple rigurosas normas religiosas junto con instrucciones

especícas que aparecen en la página www.star-k.org.

Para iniciar el modo Sabbath, cuando la unidad esté

encendida, pulse

en el panel de control. Aparecerá

'OFF' (Apagado) en la pantalla del panel de control. Pulse

y mantenga pulsado

durante 10 segundos hasta que

aparezca 'SAb' en la pantalla, lo que indicará que se ha

iniciado el modo Sabbath. Se desconectarán las luces, el

fabricador de cubitos de hielo, la alarma de la puerta y el

dispensador (si procede). Para volver a las condiciones

normales de funcionamiento, pulse

Dispensador de hielo y agua

DISPENSADOR INTERNO

El dispensador interno está diseñado para contener un vaso

de 0,5 l. Se pueden utilizar vasos de mayor tamaño, pero

podrá comprometer la efectividad del dispensador.

Es posible que caigan gotas de agua en la rejilla extraíble

para el agua, situada directamente debajo del dispensador.

Consulte la siguiente ilustración.

FUNCIÓN

ICE Mantenga pulsado para dispensar cubitos de hielo.

WATER Mantenga pulsado para dispensar agua.

Para modelos con dispensador de agua interno, el dispen-

sador se sitúa dentro refrigerador en la pared izquierda. Pre-

sione con un vaso el dispensador para activar la circulación

del agua. Se detendrá la circulación de agua cuando el vaso

se retire. Consulte la siguiente ilustración.

DISPENSADOR EXTERNO

Para grandes cantidades de hielo, el frigoríco está

equipado con un dispensador de hielo a granel en su

interior. Observe las siguientes ilustraciones.

Es posible que caigan gotas de agua en la rejilla extraíble

para el agua, situada debajo del hueco para vasos. No se

trata de un desagüe, por lo que no vierta agua en la rejilla

del agua.

FUNCIÓN

Mantenga pulsado para dispensar cubitos de

hielo. Para hielo dosicado, mantenga pulsado

durante dos segundos. El dispensador dosicará

y recogerá el hielo antes de dispensarlo en el

vaso. Si lo mantiene pulsado durante más tiempo,

volverá a repetir el proceso para más hielo.

Mantenga pulsado para dispensar agua.

Pulse para que funcione con las opciones de

iluminación; luces apagadas, luces encendidas y

solamente luces del panel de control.

Mantenga pulsado durante cinco segundos para

activar o desactivar el bloqueo del dispensador.

se iluminará cuando el dispensador esté

bloqueado.

BULK ICE Mantenga pulsado para dispensar grandes

cantidades de hielo.

Dispensador externo.

HIELO

AGUA

LUZ

REJILLA

DEL AGUA

INDICADOR

DE BLOQUEO

Dispensador de hielo a granel.

HIELO A GRANEL

AGUA

HIELO

REJILLA

DEL AGUA

DISPENSADOR

DE AGUA

Dispensador interno de

agua fría.

Dispensador interno de agua.

Español subzero.com

ILUMINACIÓN DEL CAJÓN PARA FRUTAS Y VERDURAS

La iluminación del cajón para frutas y verduras está situada

detrás del cajón superior para frutas y verduras e instalada

en la pared trasera del frigoríco. Para extraer el difusor

de luz, retire el cajón para frutas y verduras y el estante

superior para frutas y verduras. Coloque ambas manos bajo

los laterales izquierdo y derecho del difusor y empuje hacia

arriba. Consulte la ilustración.

Iluminación interior

ILUMINACIÓN DEL CONGELADOR

Modelos combi | La iluminación del congelador se

encuentra en la parte superior delantera de dicho

compartimento. Para extraer el difusor de luz, apriételo

suavemente para soltarlo de las guías que lo sujetan.

Modelos side-by-side | La iluminación de la cesta del

congelador está situada encima del contenedor de hielo. Para

acceder a la bombilla, retire el contenedor de hielo y empuje

el conjunto de desplazamiento hacia la parte posterior de la

unidad. Podrá acceder a la bombilla debajo del estante jo

situado delante del fabricador de cubitos de hielo.

Modelos con dispensador | Puede acceder a la iluminación

situada encima del recipiente de hielo extrayendo este

recipiente. Consulte las instrucciones para extraer el recipiente

de cubitos de hielo en la página 6. Cuando haya retirado el

recipiente, extraiga el difusor de luz tal como se indica en la

iluminación superior. Podrá acceder a la iluminación situada

debajo del recipiente de hielo extrayendo el difusor de luz.

Para ello, presione el borde de plástico hacia arriba y tire del

difusor para sacarlo de las guías que lo sujetan. La iluminación

de la cesta del congelador está situada bajo el estante jo

de la pared trasera del congelador. Para acceder al difusor

de luz, extraiga antes la cesta situada debajo del estante jo.

Para extraer el difusor de luz y acceder a la bombilla, apriételo

suavemente para soltarlo de las guías que lo sujetan.

FUNCIONAMIENTO RECOMENDACIONES DE MANTENIMIENTO

Limpieza

LIMPIEZA DEL INTERIOR

Para limpiar las supercies interiores y todas las piezas

extraíbles, utilice una solución suave de jabón, agua y

bicarbonato sódico. Aclárela y, a continuación, séquela

completamente. Evite que las luces y el panel de control

entren en contacto con el agua.

PRECAUCIÓN

No utilice vinagre, alcohol de frotar ni otros productos

de limpieza con alcohol en ninguna de las superﬁcies

del interior.

EXTERIOR EN ACERO INOXIDABLE

Utilice un limpiador de acero inoxidable no abrasivo y

aplíquelo con un paño suave que no deje pelusas. Para

que el acero inoxidable adquiera un brillo natural, frote

suavemente la supercie con un paño de microbra

empapado en agua y con una gamuza seca para pulir. Siga

siempre la dirección del acero inoxidable.

LIMPIEZA DEL CONDENSADOR

PRECAUCIÓN

Antes de limpiar el condensador, desconéctelo desde el

panel de control. Utilice guantes para evitar que las aletas

aﬁladas del condensador puedan provocarle heridas.

El condensador está situado detrás de la rejilla que sale hacia

arriba. Para acceder a él, tire del borde inferior de la rejilla e

incline el marco de la rejilla hasta sacarlo hacia arriba. Utilice

un cepillo de cerdas suaves y aspire la zona de la rejilla

para eliminar el polvo y las pelusas que se generan en el

condensador. Limpie el condensador entre periodos de tres a

seis meses. Consulte la siguiente ilustración.

NOTA IMPORTANTE: para evitar dañar las aletas del

condensador, asegúrese de aspirar siguiendo la dirección

de las aletas (de arriba hacia abajo).

PRECAUCIÓN

Si no lo hace, es posible que el condensador pueda

perder temperatura o que se produzca un fallo o daño

mecánico en él.

VACACIONES

En periodos de tiempo prolongados, apague la unidad

desde el panel de control. Vacíe la unidad y deje las puertas

ligeramente abiertas para permitir que circule aire fresco

y mantener el interior seco. Antes de volver a ponerla en

marcha, sustituya el ltro de agua.

Ubicación del condensador.

CONDENSADOR

subzero.com

LOCALIZACIÓN Y SOLUCIÓN DE PROBLEMAS

Localización y solución de problemas

INDICADOR DEL SERVICIO

Iluminado. Pulse para apagar la unidad. Compruebe

que la zona del condensador está limpia. Pulse para

encender la unidad. Si el indicador sigue iluminado,

póngase en contacto con su distribuidor de Sub-Zero

autorizado.

Parpadea. Póngase en contacto con su distribuidor de

Sub-Zero autorizado.

Parpadea. Posible problema con la circulación del agua.

Pulse y simultáneamente en el panel de control.

Si el indiciador vuelve a parpadear, póngase en contacto

con su distribuidor de Sub-Zero autorizado.

Parpadea y suena un pitido. Póngase en contacto con

su distribuidor de Sub-Zero autorizado.

Parpadea. Sustituya el cartucho del sistema de

puricación del aire. Asimismo, sustituya el cartucho si

hay olor dentro de la unidad.

Parpadea. Cambie el ltro del agua. Además, cambie el

ltro si el hielo sabe mal, es descolorido, los cubitos de

hielo son pequeños o la circulación de agua desde el

dispensador es lenta.

Parpadea y suena un pitido. La puerta se ha dejado

abierta durante más de 60 segundos. Cierre la puerta.

Garantía limitada de los productos de Sub-Zero

PRODUCTOS INTERNACIONALES

SOLO PARA USO DOMÉSTICO

GARANTÍA COMPLETA DE DOS AÑOS

Durante dos años después de la fecha de instalación original, la garantía de su producto de

Sub-Zero cubre todas las piezas y la mano de obra necesaria para reparar o sustituir cualquier

parte del producto que se compruebe que tiene defectos de material o mano de obra, siempre

y cuando se haya realizado un uso doméstico normal. El servicio certicado de fábrica de

Sub-Zero llevará a cabo todos los servicios proporcionados por Sub-Zero en virtud de la garantía

anterior, a menos de que Sub-Zero, Inc. especique lo contrario. El servicio se proporcionará

durante el horario laboral normal.

GARANTÍA COMPLETA DEL SISTEMA SELLADO DE CINCO AÑOS

Durante cinco años después de la fecha de instalación original, la garantía de su producto de

Sub-Zero cubre todas las piezas y la mano de obra necesaria para reparar o sustituir cualquier

compresor, condensador, evaporador, secador y toda la tubería de conexión que se compruebe

que tiene defectos de material o mano de obra, siempre y cuando se haya realizado un uso

doméstico normal. El servicio certicado de fábrica de Sub-Zero llevará a cabo todos los servicios

proporcionados por Sub-Zero en virtud de la garantía anterior, a menos de que Sub-Zero, Inc.

especique lo contrario. El servicio se proporcionará durante el horario laboral normal.

Sub-Zero, Sub-Zero & Design, Dual Refrigeration, Constant Care, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, e Ingredients son marcas registradas

y marcas de servicio de Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design y los mandos distintivos de color rojo son marcas registradas y marcas de servicio de Wolf

Appliance, Inc. (en su conjunto, las «Marcas de la Empresa»). Todas las demás marcas o marcas registran son propiedad de sus respectivos propietarios en los Estados Unidos y

en otros países.

Français subzero.com

APPAREILS DE REFRIGERATION ENCASTRABLES

ENTRETIEN PAR LE CLIENT

Le numéro de modèle et le numéro de série gurent sur

la plaque des caractéristiques du produit. Pour repérer

l'emplacement de la plaque des caractéristiques, reportez-

vous à la page 4. Pour les besoins de la garantie, vous

devrez aussi fournir la date d’installation et le nom de votre

revendeur agréé Sub-Zero. Consignez ces renseignements

pour pouvoir vous y reporter ultérieurement.

SERVICE APRÈS-VENTE

Référence de modèle

Numéro de série

Date d’installation

Nom du service certié

Numéro du service certié

Revendeur agréé

Numéro du revendeur

Remarque importante

Pour garantir une installation de ce produit aussi sûre

et efcace que possible, veuillez faire particulièrement

attention aux mentions mises en évidence tout au long

de ce guide, notamment :

REMARQUE IMPORTANTE met l’accent sur un renseignement

particulièrement important.

MISE EN GARDE signale un danger qui pourrait causer une

blessure mineure ou endommager le produit si vous ne

suivez pas les instructions.

AVERTISSEMENT signale un danger qui pourrait causer

des blessures graves voire fatales si vous ne prenez pas

certaines précautions.

Table des matières

3 Mesures de sécurité

4 Caractéristiques des modèles encastrables

5 Commandes électroniques

5 Rangement

6 Fonctionnement

8 Consignes d’entretien

9 Dépistage des pannes

9 Garantie Sub-Zero

subzero.com

PRÉCAUTIONS IMPORTANTES

AVERTISSEMENT

N'entreposez pas des substances explosives comme les

aerosols avec des gaz propulseurs inﬂammables à proximité

de l'appareil.

AVERTISSEMENT

Gardez les ouïes de ventilation, dans l'encastrement de

l'appareil ou dans la structure intégrée, libres de toutes

obstructions.

AVERTISSEMENT

N'utilisez aucun dispositif mécanique, ni tout autre moyen

pour accélérer le dégivrage, autres que ceux recommandés

par le fabricant.

AVERTISSEMENT

N'endommagez pas le circuit du liquide frigorigène.

AVERTISSEMENT

N'utilisez pas d'appareils électriques à l'intérieur des com-

partiments de rangement des aliments de l'appareil, à moins

qu'il s'agisse d'appareils recommandés par le fabricant.

AVERTISSEMENT

Cet appareil peut être utilisé par des enfants de huit ans et

plus et par des personnes dont les capacités physiques,

sensorielles ou mentales sont diminuées ou n’ayant ni

l’expérience ni les connaissances requises, si on leur aex-

pliqué l’usage de l’appareil de manière sécuritaire et s’ils

comprennent les dangers que cet usage implique. Ne laissez

pas jouer les enfants avec cet appareil. Le nettoyage et

l’entretien ne doivent pas être faits par les enfants sans sur-

veillance étroite.

MESURES DE SÉCURITÉ

Français subzero.com

Caractéristiques des modèles encastrables

CARACTÉRISTIQUE

Plaque des caractéristiques du produit

Afcheur et panneau de commande électronique

Cartes fraîcheur

Étagères de porte

Casier laitier

Tiroirs de rangement de réfrigérateur

Bac à légumes avec régulateur d’humidité

Clayettes en verre

Paniers de congélateur

Bac à glace

Système de purication de l’air

Fabrique de glaçons

Distributeur d’eau et de glaçons

(modèles avec distributeur)

Condensateur (derrière la grille)

CARACTERISTIQUES DES APPAREILS ENCASTRABLES

Modèle bottom.

Modèles Side-by-Side avec distributeur interne.

PRÉCAUTIONS IMPORTANTES

• Cet appareil est prévu pour usage ménager ou tout autre usage

similaire comme notamment :

– les cuisines pour le personnel de bureaux, de magasins et

autres milieux de travail

– les gites ruraux et l'utilisation par des clients dans les hôtels,

les motels et aux milieux résidentiels

– les établissements de type chambres d'hôtes

– les traiteurs et autres occupations hors détail

MESURES DE SÉCURITÉ

subzero.com

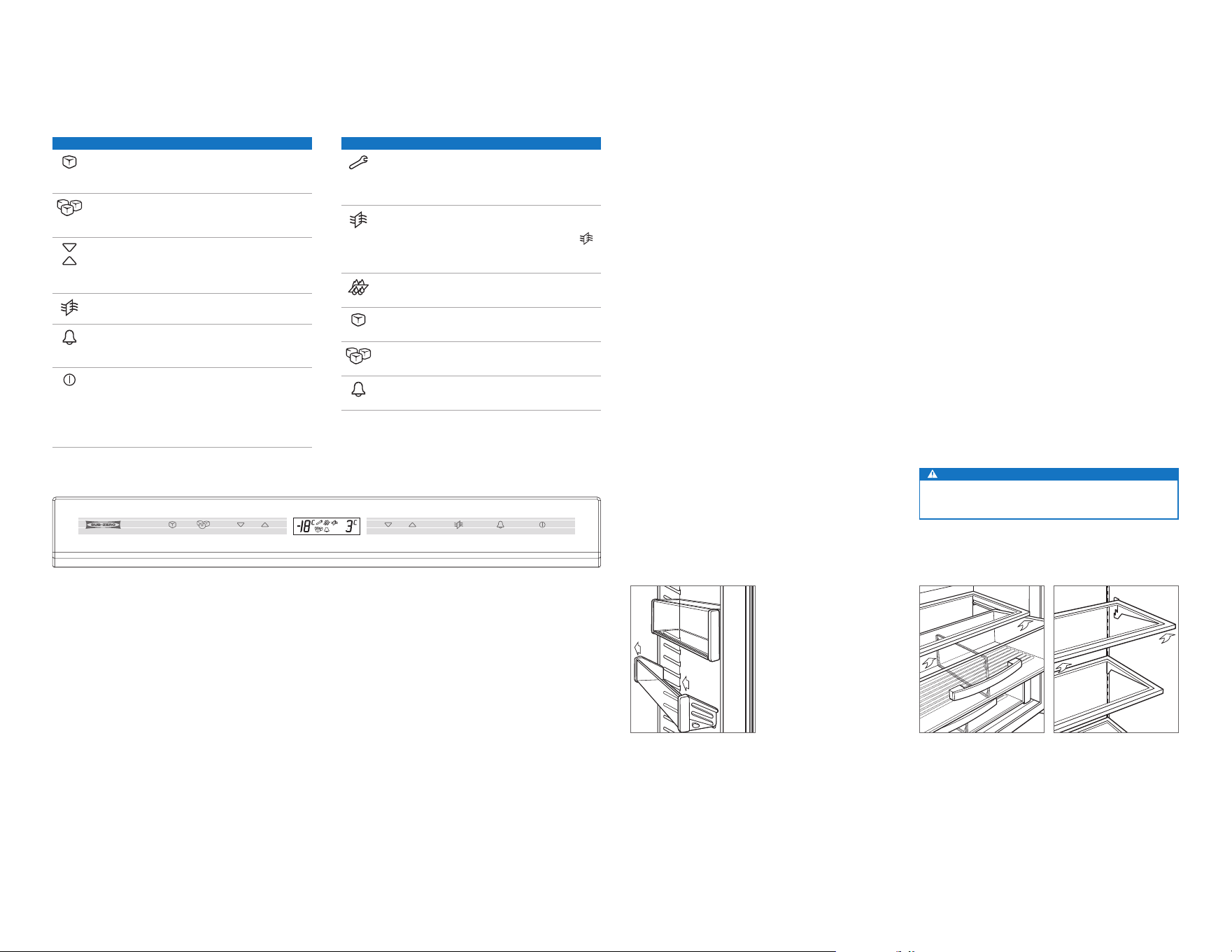

COMMANDES ELECTRONIQUES

Panneau de commande

FONCTION

Active ou désactive la machine à glaçons. Utilisez cette

fonction pour mettre la machine à glaçons hors service

pendant des absences prolongées.

Active ou désactive la fonction « Glace Max » qui permet

d’accroître la production de glace de 40 % sur une

période de 24 heures.

Règle la température par incréments d’un degré. Les appareils

combinés sont dotés de commandes de température

indépendantes pour le réfrigérateur et le congélateur. Les

températures sont pré-réglées à 3 °C et -18 °C.

Active et désactive le système de purication de l’air.

Active et désactive l’alarme de porte. Une tonalité

retentit lorsque la porte est laissée entrouverte pendant

plus de 60 secondes.

Active ou désactive l’appareil. Lorsque l’appareil est

désactivé, la mention "OFF" apparaît sur l’afchage du

panneau de commande. Le fait de désactiver l’appareil

au panneau de commande, vous n’avez pas à couper le

courant au disjoncteur ni à débrancher l’appareil lors de

l’entretien ou de absences prolongées.

Panneau de commande et afﬁcheur (Modèle ICBBI-30U illustré).

Afcheur

VOYANT

S’allume ou clignote lorsque lesystème de commande

électronique a détecté un problème lié aux températures

ou à la machine à glaçons, ou si le condensateur doit

être nettoyé.

S’allume lorsque le système de purication de l’air est

activé et clignote lorsqu’il faut changer la cartouche. Une

fois la cartouche remplacée, appuyez sur la touche

du panneau de commande pendant cinq secondes pour

réinitialiser.

S’allume lorsque le ltre à eau doit être remplacé.

S’allume lorsque la machine à glaçons est activée.

S’allume lorsque la fonction « Glace Max » est activée.

S’allume lorsque l’alarme de porte est activée.

Conservation optimale des aliments

Cet appareil Sub-Zero est doté d’un système de

réfrigération double hors pair grâce auquel les aliments

restent frais plus longtemps.

Avec le système de réfrigération double Sub-Zero, les

systèmes individuels de réfrigération et de congélation ont

été conçus an de maintenir des températures précises et

constantes, ainsi que des taux d’humidité adéquats pour une

conservation plus longue des aliments. La double réfrigération

élimine le transfert des odeurs des aliments frais vers les

aliments congelés et les glaçons et ne congèle pas l’humidité

de l’air dans les compartiments réservés aux aliments frais.

Pour plus de conseils et de détails sur la manière

d’optimiser la fraîcheur des aliments, consultez les cartes

fraîcheur rangées dans le réfrigérateur.

Équipement du réfrigérateur

CLAYETTES DE PORTE

Pour retirer une clayette ou le compartiment destiné aux

produits laitiers, soulevez en saisissant le fond pour la ou le

dégager. Pour la réinstaller, mettez-la à l’endroit voulu, puis

faites glisser la clayette vers le bas sur ses rails. Reportez-

vous à l’illustration ci-après.

REMARQUE IMPORTANTE : Si l’angle d’ouverture de la

porte est limité à 90 degrés, il faudra peut-être retirer les

clayettes de porte avant de retirer un tiroir de rangement

ou une clayette en verre.

RANGEMENT

TIROIRS DE RANGEMENT

Pour retirer un tiroir de rangement, tirez-le jusqu’à ce qu’il

s’arrête. Soulevez légèrement le devant du tiroir, puis tirez-le

vers l’avant. Reportez-vous à l’illustration ci-après.

Pour le modèle à doubles portes, les coulisses des tiroirs

devront peut-être être enfoncées manuellement pour offrir

sufsamment de place pour leur dépose.

Pour le remettre en place, enfoncez les coulisses du tiroir.

Alignez le tiroir sur les coulisses, puis enfoncez-le jusqu’à

ce qu’il s’arrête. Appuyez l’avant du tiroir vers le bas an

d’engager les coulisses.

CLAYETTES EN VERRE

Pour retirer ou régler une clayette en verre, inclinez-la vers le

haut, puis soulevez-la et retirez-la. Pour replacer une clayette,

insérez-la dans les guides de la paroi arrière du congélateur

en soulevant légèrement l’avant jusqu’à ce qu’elle se bloque

en place. Reportez-vous à l’illustration ci-après.

REMARQUE IMPORTANTE : Manipulez toujours les clayettes

en verre avec précaution pour ne pas casser le verre ou

rayer l’intérieur.

MISE EN GARDE

Veillez à toujours réchauffer les clayettes en verre à tempé-

rature ambiante avant de les mettre dans l’eau chaude.

Retrait de tiroir amovible.

Retrait de clayette en verre.

Retrait de balconnet de porte.

Français subzero.com

BAC À GLACE

Modèles bottom et ICBBI-36F | Pour le retirer, tirez le bac

vers l’avant jusqu’à ce qu’il s’arrête puis soulevez-le pour le

sortir.

Modèles Side-by-side | Pour le retirer, tirez le bac vers

l’avant jusqu’à ce qu’il s’arrête puis soulevez-le pour dégager

le dispositif de support le long de l’arrière. Tirez vers l’avant et

sortez-le. Reportez-vous à l’illustration ci-après.

Modèles avec distributeur | Pour le retirer, sortez partiellement

le bac, puis faites-le tourner pour le sortir. Reportez-vous à

l’illustration ci-après.

RANGEMENT

Conservation au congélateur

PANIERS DE CONGÉLATEUR

Modèles Side-by-side et ICBBI-36F | Pour retirer un panier,

tirez-le vers l’avant jusqu’à ce qu’il s’arrête. Tirez les deux

pinces en métal situées derrière les deux coins inférieurs

du panier vers l’avant, puis soulevez et sortez le panier.

Reportez-vous à l’illustration ci-après. Pour le remettre en

place, enfoncez les coulisses du tiroir. Alignez le panier sur les

coulisses, puis enfoncez-le jusqu’à ce qu’il s’arrête. Appuyez

l’avant du panier vers le bas an d’engager les coulisses.

REMARQUE IMPORTANTE : Pour retirer les paniers des

modèles ICBBI-36S, ICBBI-42S ou ICBBI 42SD, il faut

soulever le panier et le sortir par l’ouverture dans les

montants de porte après l’avoir désengagé.

Modèles bottom | Pour retirer les paniers inférieur et supérieur

du congélateur, soulevez-les vers le haut pour les sortir

Reportez-vous à l’illustration ci-après. Pour les remettre en place,

insérez le panier inférieur dans les dispositifs de retenue aux

quatre coins. Placez le panier supérieur sur les coulisses latérales

et faites-le glisser vers l’arrière jusqu’à ce qu’il s’enclenche.

Modèles Side-by-side et

ICBBI-36F.

Modèles bottom.

Modèles Side-by-side.

Modèles avec distributeur.

REMPLACEMENT DE LA CARTOUCHE DE PURIFICATION

DE L’AIR

1 Pour accéder à la cartouche de purication de l’air,

saisissez le couvercle extérieur par le bas et faites-le

remonter. Reportez-vous à l’illustration ci-après.

2 Saisissez le couvercle noir par le haut et faites-le des-

cendre. La cartouche va s’éjecter et peut être retirée.

3 Sortez la nouvelle cartouche de l’emballage et enfoncez-

la avec le raccord dirigé vers le bas.

4 Une fois en place, fermez le couvercle noir. Puis rabattez

le couvercle extérieur jusqu’à ce qu’il soit fermé contre la

paroi arrière.

5 Une fois la cartouche remplacée, appuyez sur la touche

du panneau de commande pendant cinq secondes

pour réinitialiser. Le voyant

apparaît à l’afcheur du

panneau de commande sans clignoter.

Système de purication de l’air

Le système avancé de purication de l’air des modèles

encastrables Sub-Zero permet de réduire les bactéries, les

odeurs et le gaz éthylène à l’origine du mûrissement préma-

turé des fruits et légumes. La cartouche de purication de

l’air a été installée en usine et se trouve dans le réfrigérateur,

sur la paroi arrière.

Pour lancer la purication de l’air, efeurez la touche

sur

le panneau de commande.

La cartouche dure environ un an. Le voyant

clignote

à l’afcheur du panneau de commande lorsqu’il faut la

remplacer.

FONCTIONNEMENT

Cartouche de puriﬁcation

de l’air.

subzero.com

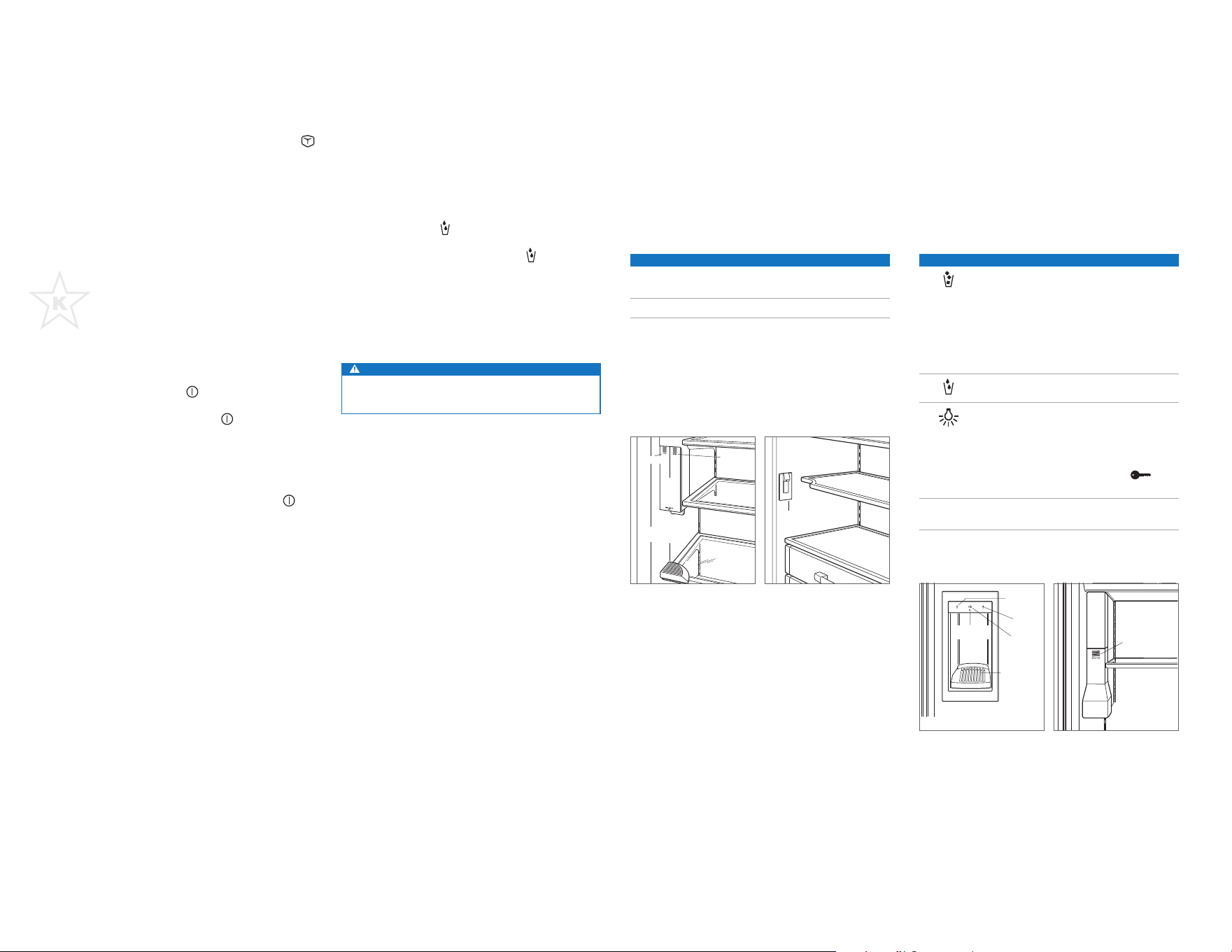

FONCTIONNEMENT

Distributeur d’eau et de glaçons

La première fois que vous utiliserez le distributeur d’eau,

purgez le système d’eau et le réservoir pendant trois

minutes. Cela permettra de purger tout l’air présent dans le

système ainsi que toute impureté présente dans la nouvelle

tuyauterie.

Au départ, pour que l’eau soit distribuée correctement,

appuyez sur la touche

ou WATER (EAU) et maintenez-la

enfoncée jusqu’à ce que l’eau coule du distributeur. Il

est possible qu’il faille maintenir la touche

ou WATER

enfoncée pendant 60 secondes pour que le réservoir interne

se remplisse.

Le réservoir d’eau glacée contient environ 1,5 l d’eau

ltrée. Il faudra plusieurs heures pour refroidir l’eau à la

température du réfrigérateur la première fois ou après s’être

servi plusieurs fois du distributeur.

MISE EN GARDE

Limitez le fonctionnement ininterrompu du distributeur

d’eau et/ou de glaçons à sept minutes au plus.

Fonctionnement de la machine à glacons

Pour lancer la production de glaçons, efeurez la touche

sur le panneau de commande. Après la première mise en

marche, jetez les premiers glaçons qui auront été formés.

Les glaçons pourraient contenir des impuretés issues de la

nouvelle tuyauterie.

La machine à glaçons va produire 8 glaçons (un cycle)

toutes les deux heures. Si les glaçons ne sont pas utilisés

régulièrement, ils pourraient s’agglutiner. Pour éviter cela,

jetez le contenu du bac et laissez-le se remplir de nouveau.

Mode sabbat

Cet appareil électroménager a reçu la certication Star-K.

Il répond aux strictes exigences religieuses établies et aux

instructions spéciques que vous pouvez consulter à

www.star-k.org.

Pour lancer le mode Sabatt, pendant que l’appareil est

en marche, efeurez la touche

sur le panneau de

commande. "OFF" apparaît dans l’afcheur du panneau

de commande. Appuyez sur la touche

et maintenez-la

enfoncée pendant dix secondes jusqu’à ce que le mot ’SAb’

s’afche indiquant que le mode Sabbat a été lancé. Ceci

a pour effet de remettre l’appareil sous tension tandis que

les éclairages, la machine à glaçons, l’alarme de porte et le

distributeur (le cas échéant) sont désactivés. Pour revenir au

mode de fonctionnement normal, efeurez la touche

Distributeur d’eau et de glaçons

DISTRIBUTEUR INTÉRIEUR

Le distributeur intérieur est conçu pour accueillir un verre

de 0,5 l. Il est possible d’utiliser de plus grands contenants,

mais l’efcacité du distributeur pourrait en souffrir.

Des gouttes d’eau peuvent être récupérées dans la grille

d’eau amovible située directement sous le distributeur.

Reportez-vous à l’illustration ci-après.

FONCTION

ICE Appuyez et maintenez enfoncé pour recevoir des

glaçons.

WATER

Appuyez et maintenez enfoncé pour recevoir de l’eau.

Pour les modèles avec un distributeur d'eau intérieur, ce

distributeur se trouve à l'intérieur du réfrigérateur, sur la

paroi gauche. Appuyez un verre contre le distributeur pour

faire couler l’eau. L’eau s’arrêtera de couler lorsque le verre

sera retiré. Reportez-vous à l’illustration ci-après.

DISTRIBUTEUR EXTÉRIEUR

Pour de grosses quantités de glaçons, un distributeur de

glaçons en vrac se trouve à l’intérieur du réfrigérateur.

Reportez-vous aux illustrations ci-après.

Des gouttes d’eau peuvent être récupérées dans la grille

d’eau amovible située au fond du support du distributeur. Ce

n’est pas un drain. Ne versez pas de l’eau sur la grille d’eau.

FONCTION

Appuyez et maintenez enfoncé pour recevoir des

glaçons.

Pour mesurer la quantité de glaçons, Touchez et

maintenez votre doigt sur la touche pendant

2 secondes. Le distributeur va mesurer et accumuler

les glaçons avant de les verser dans le verre. Si vous

maintenez la touche enfoncée plus longtemps, le

cycle va se répéter et distribuer plus de glaçons.

Appuyez et maintenez enfoncé pour recevoir de l’eau.

Appuyez pour passer d’une option d’éclairage à

l’autre, éclairage activé, désactivé et éclairage du

panneau de commande uniquement.

Appuyez sur la touche et maintenez-la enfoncée

pendant 5 secondes pour activer ou désactiver le

verrouillage du distributeur. La touche

reste

éclairée lorsque le distributeur est verrouillé.

BULK ICE Appuyez et maintenez enfoncé pour recevoir une

grosse quantité de glaçons.

Distributeur extérieur.

GLAÇONS

EAU

ÉCLAIRAGE

SUPPORT DU

DISTRIBUTEUR

TÉMOIN DE

VERROUILLAGE

Distributeur de glaçons en vrac.

GLACE EN VRAC

EAU

GLAÇONS

SUPPORT DU

DISTRIBUTEUR

DISTRIBUTEUR D’EAU

Distributeur de glaçons et

d'eau intérieur.

Distributeur d'eau intérieur.

Français subzero.com

ÉCLAIRAGE DES BACS À LÉGUMES

L’éclairage des bacs à légumes se situe derrière le bac à

légumes supérieur et est xé à la paroi arrière du réfrigérateur.

Pour retirer le diffuseur de lumière, retirez le bac à légume et

la clayette du bac à légumes supérieure. Puis mettez les deux

mains sous les côtés droit et gauche du diffuseur et poussez

vers le haut. Reportez-vous à l’illustration.

Eclairage intérieur

ÉCLAIRAGE DU CONGÉLATEUR

Modèles bottom | L’éclairage se situe dans la partie avant

supérieure du compartiment du congélateur. Pour retirer le

diffuseur de lumière, appuyez délicatement sur celui-ci pour

le dégager des guides.

Modèles Side-by-side | L’éclairage des paniers du

congélateur se trouve au-dessus du bac à glaçons. Pour

accéder à l’ampoule, retirez l bac à glaçons et poussez le

support vers le fond de l’appareil. Vous pourrez accéder à

l’ampoule sous la clayette xe devant la machine à glaçons.

Modèles avec distributeurs | Pour accéder à l’éclairage

au-dessus du bac à glaçons, il suft de retirer le bac à glaçons.

Reportez-vous à la section sur le retrait du bac à glaçons,

page 6. Une fois celui-ci retiré, enlevez le diffuseur de lumière

comme le décrit la section sur l’éclairage par plafonnier. Pour

accéder à l’éclairage au-dessous du bac à glaçons, il suft de

retirer le diffuseur de lumière. Pour cela, appuyez la languette

en plastique vers le haut et sortez le diffuseur en le faisant

glisser sur les guides. L’éclairage des paniers du congélateur

se situe au-dessous de la clayette xe sur la paroi arrière

du congélateur. Pour accéder au diffuseur de lumière, il faut

d’abord retirer le panier du congélateur sous la clayette xe.

Pour retirer le diffuseur de lumière et accéder à l’ampoule,

appuyez délicatement sur celui-ci pour le dégager des guides.

FONCTIONNEMENT CONSIGNES D’ENTRETIEN

Nettoyage

NETTOYAGE DE L’INTÉRIEUR

Pour nettoyer les surfaces intérieures et toutes les pièces

amovibles, utilisez une solution douce de savon, d’eau

tiède et de bicarbonate de soude. Rincez et séchez

complètement. Evitez de mettre de l’eau sur les éclairages

et sur le panneau de contrôle.

MISE EN GARDE

N’utilisez pas de vinaigre, d’alcool à friction ni de produits

nettoyants à base d’alcool sur les surfaces intérieures.

EXTÉRIEUR EN ACIER INOXYDABLE

Utilisez un nettoyant non abrasif pour acier inoxydable que

vous appliquerez à l’aide d’un chiffon doux non pelucheux.

An de faire ressortir le lustre naturel, essuyez légèrement la

surface avec un chiffon en microbre humide, puis avec une

peau de chamois sèche. Déplacez toujours le chiffon dans

le sens du grain de l’acier inoxydable.

NETTOYAGE DU CONDENSATEUR

MISE EN GARDE

Avant de nettoyer le condensateur, coupez l’alimentation

électrique au panneau de commande. Mettez des gants

aﬁn d’éviter de vous blesser avec les rebords acérés

des ailettes du condensateur.

Le condensateur est situé derrière la grille rabattable. Pour

y accéder, tirez d’abord sur le bord inférieur de la grille et

faites-la basculer vers le haut. À l’aide d’une brosse à poils

doux et d’un aspirateur, enlevez la poussière et les peluches

du condensateur. Le condensateur doit être nettoyé tous les

trois à six mois. Reportez-vous à l’illustration ci-après.

REMARQUE IMPORTANTE : Pour éviter de plier les ailettes

du condensateur, passez l’aspirateur dans le sens des

ailettes (de haut en bas).

MISE EN GARDE

Si vous ne nettoyez pas le condensateur, des pertes

de température, des défaillances mécaniques ou des

dommages pourraient se produire.

ABSENCES PROLONGÉES

Pour des absences prolongées, coupez l’alimentation

électrique au panneau de commande. Videz l’appareil et

laissez les portes légèrement entrouvertes pour laisser

pénétrer l’air frais et maintenir l’intérieur sec. Le ltre à eau

doit être remplacé avant le démarrage.

Emplacement du condensateur.

CONDENSATEUR

subzero.com

DÉPISTAGE DES PANNES

Dépistage des pannes

TÉMOIN D’ENTRETIEN

Allumé. Touchez pour arrêter le fonctionnement de

l’appareil. Vériez que la zone du condensateur est

propre. Efeurez la touche pour mettre l’appareil en

marche. Si le témoin reste allumé, adressez-vous à votre

revendeur Sub-Zero agréé.

Clignote. Contactez votre revendeur Sub-Zero agréé.

Clignote. Problème potentiel lié au débit d’eau. Efeurez

la touche et la touche simultanément sur le

panneau de commande. Si le témoin clignote à nouveau,

adressez-vous à un revendeur Sub-Zero agréé.

Clignote avec une tonalité sonore. Contactez votre

revendeur Sub-Zero agréé.

Clignote. Remplacez la cartouche de purication de

l’air. Remplacez également la cartouche si une odeur se

dégage à l’intérieur de l’appareil

Clignote. Remplacez le ltre à eau. Remplacez

également le ltre à eau si les glaçons ont mauvais goût,

s’ils ont une décoloration, s’ils sont petits ou si le débit

d’eau du distributeur est lent.

Clignote avec une tonalité sonore. La porte est restée

entrouverte pendant plus de 60 secondes. Fermez la porte.

Garantie limitée des produits Sub-Zero

PRODUITS INTERNATIONAUX

À USAGE MÉNAGER UNIQUEMENT

GARANTIE TOTALE DE DEUX ANS

La garantie des appareils Sub-Zero couvre, pendant deux ans à compter de la date de

l’installation initiale, tous les frais de pièces et de main d’oeuvre pour réparer ou remplacer,

dans des conditions d’utilisation ménagère normales, toute pièce du produit qui présenterait

des défauts causés par des vices de matériau ou de fabrication. Tous les services offerts par

Sub-Zero dans le cadre de la garantie dénie ci-dessus doivent être exécutés par un prestataire

agréé par l’usine Sub-Zero, sauf en cas d’exception particulière spéciée par Sub-Zéro, Inc. Les

services seront exécutés pendant les heures normales ouvrées.

GARANTIE TOTALE DE CINQ ANS POUR LES SYSTÈMES HERMÉTIQUES

La garantie des appareils Sub-Zero couvre, pendant cinq ans à compter de la date de

l’installation initiale, tous les frais de pièces et de main d’oeuvre pour réparer ou remplacer, dans

des conditions d’utilisation ménagère normales, le compresseur, le condensateur, l’évaporateur,

le séchoir et toute la tuyauterie de raccordement qui présenteraient des défauts causés par des

vices de matériau ou de fabrication. Tous les services offerts par Sub-Zero dans le cadre de la

garantie dénie ci-dessus doivent être exécutés par un prestataire agréé par l’usine Sub-Zero,

sauf en cas d’exception particulière spéciée par Sub-Zéro, Inc. Les services seront exécutés

pendant les heures normales ouvrées.

Sub-Zero, Sub-Zero & Design, Dual Refrigeration, Constant Care, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, et Ingredients sont des marques

déposées et des marques de services de Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design et la couleur couleur comme celle qui est appliquée aux boutons sont des

marques déposées et des marques de services de Wolf Appliance, Inc. (collectivement, les « marques d’entreprise ».) Toutes les autres marques de commerce ou marques déposées

ont été brevetées par leurs propriétaires respectifs aux États-Unis ou dans d’autres pays.

Italiano subzero.com

REFRIGERAZIONE AD INCASSO

Assistenza clienti

Il modello e il numero di serie sono indicati sull'etichetta

identicativa del prodotto. Consultare pagina 4 per la posizione

dell'etichetta identicativa. Ai ni della garanzia sono inoltre

necessari la data di installazione e il nome del rivenditore

Sub-Zero autorizzato presso cui è stato effettuato l'acquisto.

Annotare le seguenti informazioni come riferimento futuro.

INFORMAZIONI SUL SERVIZIO DI ASSISTENZA

Numero del modello

Numero di serie

Data di installazione

Nome di assistenza certicato

Numero di assistenza certicato

Rivenditore autorizzato

Numero del rivenditore

Nota importante

Per garantire installazione e funzionamento sicuri ed

efcienti di questo prodotto, prendere nota dei seguenti tipi

di informazioni evidenziati all'interno della guida:

NOTA IMPORTANTE evidenzia le informazioni che sono

particolarmente importanti.

ATTENZIONE indica una situazione in cui possono vericarsi

lesioni e danni di lieve entità al prodotto in caso di mancata

osservanza delle istruzioni.

AVVERTENZA indica un rischio che potrebbe causare gravi

lesioni o morte in caso di mancata osservanza delle precauzioni.

Indice

3 Precauzioni di sicurezza

4 Funzionalità integrate

5 Controlli elettronici

5 Conservazione

6 Funzionamento

8 Consigli per la manutenzione

9 Risoluzione dei problemi

9 Garanzia Sub-Zero

subzero.com

MISURE DI SICUREZZA IMPORTANTI

AVVERTENZA

Non conservare sostanze esplosive come lattine di aerosol

con propellente inﬁammabile in questa apparecchiatura.

AVVERTENZA

Tenere libere da ostruzioni le aperture di ventilazione sulla

custodia dell'elettrodomestico o nella struttura integrata.

AVVERTENZA

Non utilizzare dispositivi meccanici o mezzi di altro tipo per

accelerare il processo di scongelamento diversi da quelli rac-

comandati dal produttore.

AVVERTENZA

Non danneggiare il circuito refrigerante.

AVVERTENZA

Non utilizzare apparecchiature elettriche all'interno degli

scomparti per la conservazione dei cibi dell'elettrodomestico,

a meno che non siano del tipo raccomandato dal produttore.

AVVERTENZA

Quest'elettrodomestico può essere utilizzato da bambini di

età superiore agli 8 anni o da persone con capacità ﬁsiche,

sensoriali o mentali ridotte o prive di esperienza e cono-

scenza dell'apparecchio, solo sotto supervisione o dopo aver

ricevuto istruzioni per utilizzare l'elettrodomestico in modo

sicuro e per comprenderne i possibili rischi. Non lasciare

che i bambini giochino con l'elettrodomestico. La pulizia e la

manutenzione non devono essere eseguite da bambini non

supervisionati.

MISURE DI SICUREZZA

Italiano subzero.com

Funzionalità integrate

FUNZIONE

PAG

Etichetta identicativa del prodotto

Pannello di controllo elettronico e display

Schede sulla freschezza

Ripiani della porta

Vano per latticini

Cassetti portavivande frigorifero

Cassetto salvafreschezza ad alta umidità

Ripiani in vetro

Cestelli del freezer

Contenitore per ghiaccio

Sistema di puricazione dell'aria

Fabbricatore di ghiaccio automatico

Dispenser ghiaccio e acqua (modelli con dispenser)

Condensatore (dietro la griglia)

FUNZIONALITÀ INTEGRATE

Modello frigorifero sopra / freezer sotto.

Modello parallelo con dispenser interno.

MISURE DI SICUREZZA IMPORTANTI

• Questo elettrodomestico è destinato all'uso in applicazioni di

tipo domestico e simili, quali:

– aree destinate alla cucina del personale in negozi, ufci e altri

ambienti di lavoro

– agriturismi e da parte di clienti in hotel, motel e altri ambienti

residenziali

– ambienti tipo bed and breakfast

– catering ed altre applicazioni simili non al dettaglio.

MISURE DI SICUREZZA

subzero.com

CONTROLLI ELETTRONICI

Pannello di controllo

FUNZIONE

Accende o spegne il fabbricatore di ghiaccio. Utilizzare

per disattivare il fabbricazione di ghiaccio durante vacanze

prolungate.

Attiva o disattiva la funzione "Max Ice" che accelera i

tempi di formazione del ghiaccio del 40% per un periodo

di 24 ore.

Regola la temperatura in incrementi di un grado. Le

unità combinate sono dotate di controlli separati per il

frigorifero e il freezer. Le temperature sono preimpostate

a 3 °C e -18 °C.

Attiva o disattiva il sistema di puricazione dell'aria.

Attiva o disattiva l'allarme porta. Una segnalazione acustica

indica che la porta è rimasta aperta da oltre 60 secondi.

Accende o spegne l'unità. Quando è spenta, sul display

del pannello di controllo viene visualizzato "OFF". Lo

spegnimento dal pannello di controllo elimina l'esigenza

di scollegare o spegnere dall'interruttore durante le

operazioni di assistenza o le vacanze estese.

Pannello di controllo e display (illustrato modello ICBBI-30U)

Display

SPIA

Si accende o lampeggia quando il sistema di controllo

elettronico ha rilevato un problema di temperatura o

del fabbricatore di ghiaccio o se è necessario pulire il

condensatore.

Si accende quando il sistema di puricazione dell'aria

è attivato e lampeggia quando è necessario sostituire

la cartuccia. Dopo aver sostituito la cartuccia, tenere

premuto il tasto sul pannello di controllo per 5 secondi

per eseguire il ripristino.

Si accende quando il sistema di ltraggio dell'acqua è attivato

e lampeggia quando è necessario sostituire il ltro.

Si accende quando il ltro acqua deve essere sostituito.

Si accende quando la funzione "max ice" è attivata.

Si accende quando l'allarme porta è attivato.

Per conservare gli alimenti in maniera eccellente

Questa unità Sub-Zero è caratterizzata da un sistema unico

a doppia refrigerazione per mantenere gli alimenti freschi più

a lungo.

Grazie al sistema a doppia refrigerazione Sub-Zero, i sistemi

che prevedono la separazione di frigorifero e freezer sono

stati progettati per mantenere le temperature costanti e

adeguate e i corretti livelli di umidità per allungare in modo

signicativo la durata degli alimenti. La doppia refrigerazione

elimina il trasferimento di odori degli alimenti freschi agli

alimenti congelati o al ghiaccio e fa sì che l'umidità che si

forma nell'aria nel vano dei cibi freschi non si congeli.

Per consigli e informazioni pratici su come massimizzare

la freschezza dei cibi, fare riferimento alle Schede sulla

freschezza che si trovano nel frigorifero.

Conservazione nel frigorifero

RIPIANI DELLA PORTA

Per rimuovere i ripiani della porta o il vano per latticini,

sollevarli ed estrarli dal fondo. Per rimontarli, collocarli nella

posizione desiderata e far scorrere il ripiano verso il basso

sulle guide. Fare riferimento alla gura riportata di seguito.

NOTA IMPORTANTE: se l'apertura della porta è limitata a

90°, può essere necessario dover rimuovere i ripiani prima

di asportare un cassetto o un ripiano in vetro.

CONSERVAZIONE

CASSETTI PORTAVIVANDE

Per rimuovere un cassetto portavivande, tirare in avanti

nché non si arresta. Sollevare leggermente la parte

anteriore del cassetto, quindi tirare in avanti. Fare

riferimento alla gura riportata di seguito.

Per il modello con porta French, può essere necessario

dover arretrare manualmente le guide per fornire spazio

sufciente alla rimozione.

Per la reinstallazione, spingere le guide del cassetto

verso l'interno. Allineare il cassetto alle guide e spingerlo

all'indietro nché non si arresta. Spingere verso il basso

sulla parte anteriore del cassetto per agganciare le guide.

RIPIANI IN VETRO

Per rimuovere o regolare un ripiano in vetro, inclinarlo e

quindi sollevarlo ed estrarlo. Per riposizionarlo, inserire il

ripiano nelle tracce lungo la parete posteriore, abbassare

quindi la parte anteriore no a quando non si blocca in

posizione. Fare riferimento alla gura riportata di seguito.

NOTA IMPORTANTE: Prestare attenzione con i ripiani in vetro,

per impedire che si rompano o che grafno l'interno dell'unità.

ATTENZIONE

I ripiani in vetro vanno lasciati a temperatura ambiente

prima di immergerli in acqua calda.

Rimozione del cassetto per

conservazione.

Rimozione dei ripiani in vetro.

Rimozione dei ripiani della porta.

Italiano subzero.com

CONTENITORE PER GHIACCIO

ICBBI-36F e modelli frigorifero sopra/freezer sotto | Per

la rimozione, sollevare il contenitore no a quando non si

ferma e sollevarlo estraendolo.

Modelli paralleli | Per la rimozione, sollevare il contenitore

no a quando non si ferma e sollevarlo per liberare il

gruppo carrello lungo la parte posteriore. Tirarlo in avanti

estraendolo. Vedere la gura che segue.

Modelli con dispenser | Per la rimozione, estrarre parzialmente

il contenitore, ruotarlo ed estrarlo. Vedere la gura che segue.

CONSERVAZIONE

Conservazione in freezer

CESTELLI DEL FREEZER

ICBBI-36F e modelli paralleli | Per la rimozione, tirare in

avanti no a quando il cestello non si arresta. Tirare in avanti

i due fermi metallici che si trovano dietro gli angoli inferiori

del cestello, quindi sollevare ed estrarre. Fare riferimento alla

gura riportata di seguito. Per la reinstallazione, spingere le

guide del cassetto verso l'interno. Allineare il cestello alle guide

e spingerlo all'indietro nché non si arresta. Spingere verso il

basso sulla parte anteriore del cassetto per agganciare le guide.

NOTA IMPORTANTE: Per rimuovere i cestelli dei modelli

ICBBI-36S, ICBBI-42S e ICBBI-42SD, il cestello va sollevato

e tirato attraverso l'apertura nel rivestimento della porta

dopo averlo sganciato.

Modelli frigorifero sopra/freezer sotto | Per la rimozione

dei cestelli superiore e inferiore del freezer, sollevarli ed

estrarli. Fare riferimento alla gura riportata di seguito. Per la

reinstallazione, inserire il cestello inferiore nei quattro fermi

degli angoli. Posizionare il cestello superiore sui binari laterali

e farlo scorrere indietro no a quando non fa uno scatto.

ICBBI-36F e modelli paralleli.

Modelli frigorifero sopra /

freezer sotto.

Modelli paralleli.

Modelli con dispenser.

SOSTITUZIONE DELLA CARTUCCIA DEL SISTEMA DI

PURIFICAZIONE DELL'ARIA

1 Per accedere alla cartuccia di puricazione dell'aria,

afferrare il coperchio esterno dalla parte inferiore e

ruotarlo verso l'alto. Fare riferimento alla gura riportata

di seguito.

2 Afferrare il coperchio nero dalla parte superiore e ruotare

verso il basso. La cartuccia fuoriesce ed è possibile

rimuoverla.

3 Rimuovere la nuova cartuccia dall'imballaggio e inserirla

con il connettore rivolto verso il basso.

4 Quando è in posizione, chiudere il coperchio nero. A

questo punto ruotare il coperchio esterno verso il basso

no a che non si blocca contro la parete posteriore.

5 Dopo aver sostituito la cartuccia, tenere premuto

sul pannello di controllo per 5 secondi per eseguire il

ripristino. La spia

viene visualizzata sul display del

pannello di controllo ma non lampeggia.

Sistema di puricazione dell'aria

Il sistema avanzato di puricazione dell'aria dei modelli

incassati Sub-Zero riduce la presenza di batteri odori e

persino di gas etilene che causa il deterioramento prematuro

di frutta e verdura. Una cartuccia di puricazione dell'aria

installata in fabbrica è posizionata all'interno del comparto

frigorifero, sulla parete posteriore.

Per avviare la puricazione dell'aria, toccare

sul pannello

di controllo.

La cartuccia dura all'incirca un anno. La spia

lampeggia

sul display del pannello di controllo quando è necessario

sostituire la cartuccia.

FUNZIONAMENTO

Cartuccia di puriﬁcazione

dell'aria.

subzero.com

FUNZIONAMENTO

Dispenser ghiaccio e acqua

La prima volta che si utilizza l'erogatore dell'acqua, far

spurgare l'impianto idrico e la tanica per 3 minuti. Tale

operazione serve a eliminare l'aria contenuta nel sistema e

le impurità dovute alle tubature nuove.

Inizialmente, per l'erogazione corretta dell'acqua, tenere

premuto

o WATER no a quando l'acqua non sgorga

dal dispenser. Può essere necessario dover premere

o WATER per 60 secondi in modo che l'acqua riempia la

tanica interna.

La tanica di acqua refrigerata contiene circa 1,5 l di acqua

ltrata. Sono necessarie diverse ore per raffreddare l'acqua

alla temperatura del frigorifero durante il primo riempimento

o dopo aver usato molta acqua.

ATTENZIONE

Limitare il funzionamento continuo del dispenser di

acqua e ghiaccio a un massimo di sette minuti.

Funzionamento del fabbricatore di ghiaccio

Per avviare la produzione di ghiaccio, toccare sul

pannello di controllo. Dopo l'avvio iniziale, gettare i primi

cubetti di ghiaccio poiché possono contenere impurità

prodotte dalle connessioni delle nuove tubature.

Il ciclo del fabbricatore di ghiaccio (otto cubetti) si completa

in due ore. Se il ghiaccio non viene usato regolarmente, i

cubetti tendono a sciogliersi e ad attaccarsi gli uni con gli

altri. Per evitare tale inconveniente, gettare il ghiaccio ed

attendere che si formi del nuovo ghiaccio.

Giorno sabbatico

Questo elettrodomestico è certicato da Star-K

per soddisfare rigorosi regolamenti religiosi ed istruzioni

speciche contenute sul sito www.star-k.org.

Per avviare la modalità Giorno sabbatico, toccare

sul

pannello di controllo quando l'unità è accesa. Sul display

del pannello di controllo viene visualizzato "OFF". Tenere

premuto

per 10 secondi no a quando "SAb" non viene

visualizzato sul display, per indicare che il sistema è entrato

in modalità Giorno sabbatico. Le luci, il fabbricatore di

ghiaccio, l'allarme della porta e il dispenser (se applicabile)

saranno disattivati. Per ritornare alle condizioni operative

normali, toccare

Dispenser ghiaccio e acqua

DISPENSER INTERNO

Il dispenser interno è destinato a bicchieri da 0,5 l. È

possibile utilizzare contenitori più ampi, tuttavia ciò può

compromettere l'efcacia del dispenser.

Possono accumularsi gocce d'acqua nella griglia rimovibile

che si trova subito sotto il dispenser. Fare riferimento alla

gura riportata di seguito.

FUNZIONE

ICE Tenere premuto per erogare il ghiaccio.

WATER Tenere premuto per erogare acqua.

Per i modelli con dispenser acqua interno, Il dispenser

acqua è posto all'interno del frigorifero sulla parete sinistra.

Premere un bicchiere contro il dispenser per attivare il usso

d’acqua. Il usso d’acqua si arresterà quando il bicchiere

viene staccato. Fare riferimento alla gura riportata di

seguito.

DISPENSER ESTERNO

Per quantità grandi di ghiaccio, all'interno del frigorifero si

trova un erogatore Bulk Ice. Vedere le gure che seguono.

Possono accumularsi gocce d'acqua nella griglia rimovibile

che si trova sul fondo del vano bicchiere. Non si tratta di

uno scarico. Non versare l'acqua nella griglia.

FUNZIONE

Tenere premuto per erogare il ghiaccio.

Per il ghiaccio misurato, tenere premuto per 2 secondi.

Il dispenser misura e raccoglie il ghiaccio prima di

erogarlo nel bicchiere. Se tenuto più a lungo, il ciclo si

ripete per una maggiore quantità di ghiaccio.

Tenere premuto per erogare acqua.

Premere per passare tra le opzioni di illumina-

zione: luci spente,

luci accese e solo luci del pannello di controllo.

Tenere premuto per 5 secondi per attivare o

disattivare il blocco del dispenser.

accende quando il dispenser è bloccato.

BULK ICE

Tenere premuto per erogare grandi quantità di ghiaccio.

Dispenser esterno.

GHIACCIO

ACQUA

LUCE

GRIGLIA

ACQUA

INDICATORE

DI BLOCCO

Erogatore di ghiaccio.

GHIACCIO

ACQUA

GHIACCIO

GRIGLIA

ACQUA

DISPENSER ACQUA

Dispenser acqua\ghiaccio

interno.

Dispenser acqua intenro.

Italiano subzero.com

LUCI DEL CASSETTO SALVAFRESCHEZZA

Le luci del cassetto salvafreschezza si trovano dietro al

cassetto salvafreschezza superiore e sono applicate alla

parete posteriore del frigorifero.

Per rimuovere il diffusore luminoso, rimuovere il cassetto

salvafreschezza e il relativo ripiano superiore. Posizionare

le mani al di sotto dei lati desto e sinistro del diffusore e

spingere verso l'alto. Fare riferimento alla gura.

Luci interne

LUCI DEL FREEZER

Modelli frigorifero sopra/freezer sotto | Le luci del freezer

si trovano in alto nella parte anteriore del comparto freezer.

Per rimuovere il diffusore luminoso, esercitare una leggera

pressione per farlo staccare dalle guide di supporto.

Modelli paralleli | Le luci del cestello del freezer si trovano al di

sopra del contenitore del ghiaccio. Per accedere alla lampadina,

rimuovere il contenitore del ghiaccio e spingere il gruppo carrello

verso il retro dell'unità. La lampadina sarà accessibile sotto il

ripiano sso davanti al fabbricatore di ghiaccio.

Modelli con dispenser | Le luci sopra il contenitore di ghiaccio

sono accessibili rimuovendo il contenitore del ghiaccio. Fare

riferimento alla sezione dedicata alla rimozione del contenitore

del ghiaccio a pagina 6. Dopo aver rimosso il contenitore,

rimuovere il diffusore luminoso, come descritto in illuminazione

aerea. Le luci sotto il contenitore di ghiaccio sono accessibili

rimuovendo il diffusore luminoso. Per rimuoverlo, premere il

bordo in plastica ed estrarre il diffusore dalle guide di supporto.

Le luci del cestello del freezer si trovano al di sotto del ripiano

sso nella parete posteriore del freezer. Per accedere al

diffusore luminoso, rimuovere innanzitutto il cestello del freezer

al di sotto del ripiano sso. Per rimuovere il diffusore luminoso

e accedere alla lampadina, esercitare una leggera pressione

per farlo staccare dalle guide di supporto.

FUNZIONAMENTO CONSIGLI PER LA MANUTENZIONE

Pulizia

PULIZIA DEGLI INTERNI

Per pulire le superci interne e le parti rimovibili, lavare in

una soluzione di detersivo neutro, acqua e un cucchiaino

di bicarbonato. Sciacquare e asciugare bene. Evitare di far

passare acqua sulle luci e sul pannello di controllo.

ATTENZIONE

Non usare aceto, alcol o altri detergenti a base di alcol

sulle superﬁci interne.

ESTERNO IN ACCIAIO INOSSIDABILE

Utilizzare un detergente per acciaio inox non abrasivo e

applicare con un panno morbido privo di lanugine. Per

far risaltare la lucentezza naturale, pulire delicatamente

la supercie con un panno in microbra umido e poi con

un panno di camoscio asciutto. Seguire sempre la trama

dell'acciaio inossidabile.

PULIZIA DEL CONDENSATORE

ATTENZIONE

Prima di pulire il condensatore, spegnere l'alimentazione

dal pannello di controllo. Indossare guanti per evitare

lesioni causate dalle lamelle appuntite del condensatore.

Il condensatore si trova dietro la griglia inclinabile. Estrarre

il bordo inferiore della griglia e inclinarla verso l'alto per

accedervi. Usare una spazzola morbida ed un aspirapolvere

per togliere polvere e lanugine dal condensatore. Pulire il

condensatore ogni tre-sei mesi. Fare riferimento alla gura

riportata di seguito.

NOTA IMPORTANTE: per evitare di piegare le lamelle del

condensatore, aspirare nella stessa direzione della lamelle

(dall'alto verso il basso).

ATTENZIONE

La mancata pulizia del condensatore potrebbe causare

un calo della temperatura, guasti meccanici o danni.

VACANZE

Per vacanze estese, spegnere l'alimentazione dal pannello

di controllo. Svuotare l'unità e bloccare le porte leggermente

aperte per far entrare l'aria fresca e tenere l'interno asciutto.

Sostituire il ltro dell'acqua prima dell'avvio.

Posizione del condensatore.

CONDENSATORE

subzero.com

RISOLUZIONE DEI PROBLEMI

Risoluzione dei problemi

SPIA DI ASSISTENZA

Accesa. Toccare per spegnere l'unità. Vericare

che l'area del condensatore sia pulita. Toccare per

accendere l'unità Se la spia è ancora accesa, rivolgersi

al rivenditore autorizzato Sub-Zero.

Lampeggiante. Rivolgersi al rivenditore Sub-Zero

autorizzato.

Lampeggiante. Possibile problema del usso dell'acqua.

Toccare contemporaneamente e sul pannello

di controllo. Se la spia lampeggia di nuovo, rivolgersi al

rivenditore autorizzato Sub-Zero.

Lampeggiante con allarme acustico. Rivolgersi al riven-

ditore Sub-Zero autorizzato.

Lampeggiante. Sostituire la cartuccia di puricazione

dell'aria. Sostituire inoltre la cartuccia se si sente un

odore all'interno dell'unità.

Lampeggiante. Sostituire il ltro dell'acqua. Inoltre

sostituire il ltro se il ghiaccio non ha un buon sapore,

se è scolorito, i cubetti sono piccoli o se il usso dal

dispenser è basso.

Lampeggiante con allarme acustico. La porta è rimasta

aperta per oltre 60 secondi. Chiudere la porta.

Garanzia limitata prodotti Sub-Zero

PRODOTTI INTERNAZIONALI

SOLO PER USO RESIDENZIALE

GARANZIA TOTALE DELLA DURATA DI DUE ANNI

Per una durata di due anni a partire dalla data di installazione, la garanzia sui prodotti Sub-Zero

coprirà tutte le parti e tutti i lavori di riparazione o sostituzione, in condizione di normale uso

residenziale, di ogni parte del prodotto che presenti difetti di materiali o di produzione. Tutti i

servizi forniti da Sub-Zero, coperti dalla summenzionata garanzia, devono essere eseguiti da

centri autorizzati Sub-Zero, a meno che non venga diversamente specicato da Sub-Zero, Inc.

Il servizio verrà fornito durante i regolari orari di lavoro.

GARANZIA TOTALE DI CINQUE ANNI SUL SISTEMA CHIUSO

La garanzia sui prodotti Sub-Zero copre, no a cinque anni dopo la data di istallazione, tutte

le parti e tutti i lavori di riparazione o sostituzione, in condizione di normale uso residenziale,

del compressore, condensatore, evaporatore, essiccatore, e di tutti i tubi di connessione se

presentano difetti di materiali o di produzione. Tutti i servizi forniti da Sub-Zero, coperti dalla

summenzionata garanzia, devono essere eseguiti da centri autorizzati Sub-Zero, a meno che

non venga diversamente specicato da Sub-Zero, Inc. Il servizio verrà fornito durante i regolari

orari di lavoro.

Sub-Zero, Sub-Zero & Design, Dual Refrigeration, Constant Care, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, e Ingredients sono marchi registrati

e di servizio di Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design e il colore rosso applicato alle manopole sono marchi registrati e di servizio di Wolf Appliance, Inc.

(indicati collettivamente con "Marchi aziendali") Tutti gli altri marchi o marchi registrati sono di proprietà dei rispettivi titolari negli Stati Uniti e in altri paesi.

Deutsch subzero.com

EINBAUKÜHLTECHNIK

Kundendienst

Die Modell- und Seriennummern sind auf dem Produkttypen-

schild aufgeführt. Die Typenschildposition ist auf Seite 4

angegeben. Für Garantiezwecke benötigen Sie außerdem das

Datum der Installation und den Namen Ihres Sub-Zero-

Vertragshändlers. Zeichnen Sie die nachstehenden

Informationen für zukünftige Nachschlagezwecke auf.

SERVICEINFORMATIONEN

Modellnummer

Seriennummer

Datum der Installation

Name des zertizierten Service

Nummer des zertizierten Service

Vertragshändler

Händlernummer

Wichtiger Hinweis

Um eine möglichst sichere und efziente Installation dieses

Produkts zu gewährleisten, beachten Sie bitte die folgenden

Arten hervorgehobener Informationen in der gesamten

Anleitung:

WICHTIGER HINWEIS hebt Informationen hervor, die

besonders wichtig sind.

VORSICHT ist ein Hinweis auf eine Situation, die bei

Nichtbeachtung der Anweisungen zu geringfügigen

Personen- oder Sachschäden führen kann.

ACHTUNG benennt eine Gefahr, die zu einer ernsthaften

Verletzung oder zum Tod führen kann, wenn die

Vorsichtsmaßnahmen nicht eingehalten werden.

Inhaltsverzeichnis

3 Sicherheitshinweise

4 Einbaumerkmale

5 Elektronische Bedienelemente

5 Lagerung

6 Bedienung

8 Empfehlungen zur Pege

9 Fehlersuche

9 Sub-Zero-Garantie

subzero.com

WICHTIGE SICHERHEITSVORKEHRUNGEN

ACHTUNG

Explosionsgefährdete Gegenstände wie Sprühdosen nicht

zusammen mit brennbarem Treibmittel in diesem Gerät

lagern.

ACHTUNG

Lüftungsöffnungen im Gerätegehäuse oder im Einbauteil von

Hindernissen frei halten.

ACHTUNG

Zum Beschleunigen des Abtauens dürfen außer den vom

Hersteller empfohlenen Geräten oder Mitteln keine mecha-

nischen Vorrichtungen oder sonstigen Mittel verwendet

werden.

ACHTUNG

Den Kühlkreislauf nicht beschädigen.

ACHTUNG

Außer den vom Hersteller empfohlenen Gerätetypen keine

elektrischen Geräte in den Lebensmittellagerfächern des

Geräts benutzen.

ACHTUNG

Dieses Gerät kann von Kindern ab 8 Jahren und von Per-

sonen mit eingeschränkten physikalischen, sensorischen

oder mentalen Fähigkeiten oder fehlenden Erfahrungen/Ken-

ntnissen benutzt werden, wenn diese beaufsichtigt werden

oder Anweisungen für die sichere Verwendung des Geräts

erhalten haben und die damit zusammenhängenden Gefahren

verstehen. Kinder dürfen mit dem Gerät nicht spielen. Reini-

gungs- und Wartungsarbeiten dürfen von Kindern nicht ohne

Aufsicht durchgeführt werden.

SICHERHEITSHINWEISE

Deutsch subzero.com

Einbaumerkmale

MERKMAL

Produkttypenschild

Elektronische Schaltblende und Display

Frischekarten

Türregale

Fach für Milchprodukte

Kühlschranklagerungsschubladen

Frischhalteschublade mit hoher Luftfeuchtigkeit

Glasregale

Gefrierschrankkörbe

Eisbehälter

Luftreinigungssystem

Automatischer Eiswürfelbereiter

Eis- und Wasserspender (Spendermodelle)

Kondensator (hinter Gitter)

EINBAUMERKMALE

Übereinander-Modell

Side-by-Side-Modell mit internem Spender

WICHTIGE SICHERHEITSVORKEHRUNGEN

• Dieses Gerät dient zur Verwendung in Haushalts- und ähnli-

chen Anwendungen, z. B.:

– in Personalküchen in Geschäften, Büros und anderen

Arbeitsumgebungen

– in Bauernhöfen und von Gästen in Hotels, Motels und son-

stigen Wohnumgebungen

– in Pensionen und ähnlichen Umgebungen

– Catering- und ähnlichen Großküchenanwendungen

SICHERHEITSHINWEISE

subzero.com

ELEKTRONISCHE STEUERUNGEN

Schaltblende

FUNKTION

Schaltet den Strom zum Eiswürfelbereiter ein oder

aus. Wird zum Deaktivieren des Eiswürfelbereiters bei

längerer Abwesenheit verwendet.

Aktiviert oder deaktiviert die Max-Eis-Funktion, die die

Eiswürfelherstellung für einen Zeitraum von 24 Stunden

um 40% erhöht.

Passt die Temperatur in Schritten von einem

Grad an. Kombinationsgeräte sind mit separaten

Temperaturreglern für Kühlschrank und Gefrierschrank

ausgestattet. Die Temperaturen sind auf 3°C und -18°C

voreingestellt.

Aktiviert oder deaktiviert das Luftreinigungssystem.

Aktiviert oder deaktiviert den Türalarm. Ein hörbarer

Glockenton signalisiert, dass die Tür mehr als 60

Sekunden lang offen gelassen wurde.

Schaltet das Gerät ein oder aus. Wenn der Strom

ausgeschaltet ist, erscheint auf dem Display der

Schaltblende die Meldung OFF (Aus). Wenn der Strom

an der Schaltblende ausgeschaltet wird, muss das

Gerät während Wartungsarbeiten oder einer längeren

Abwesenheit nicht von der Steckdose getrennt oder am

Schutzschalter ausgeschaltet werden.

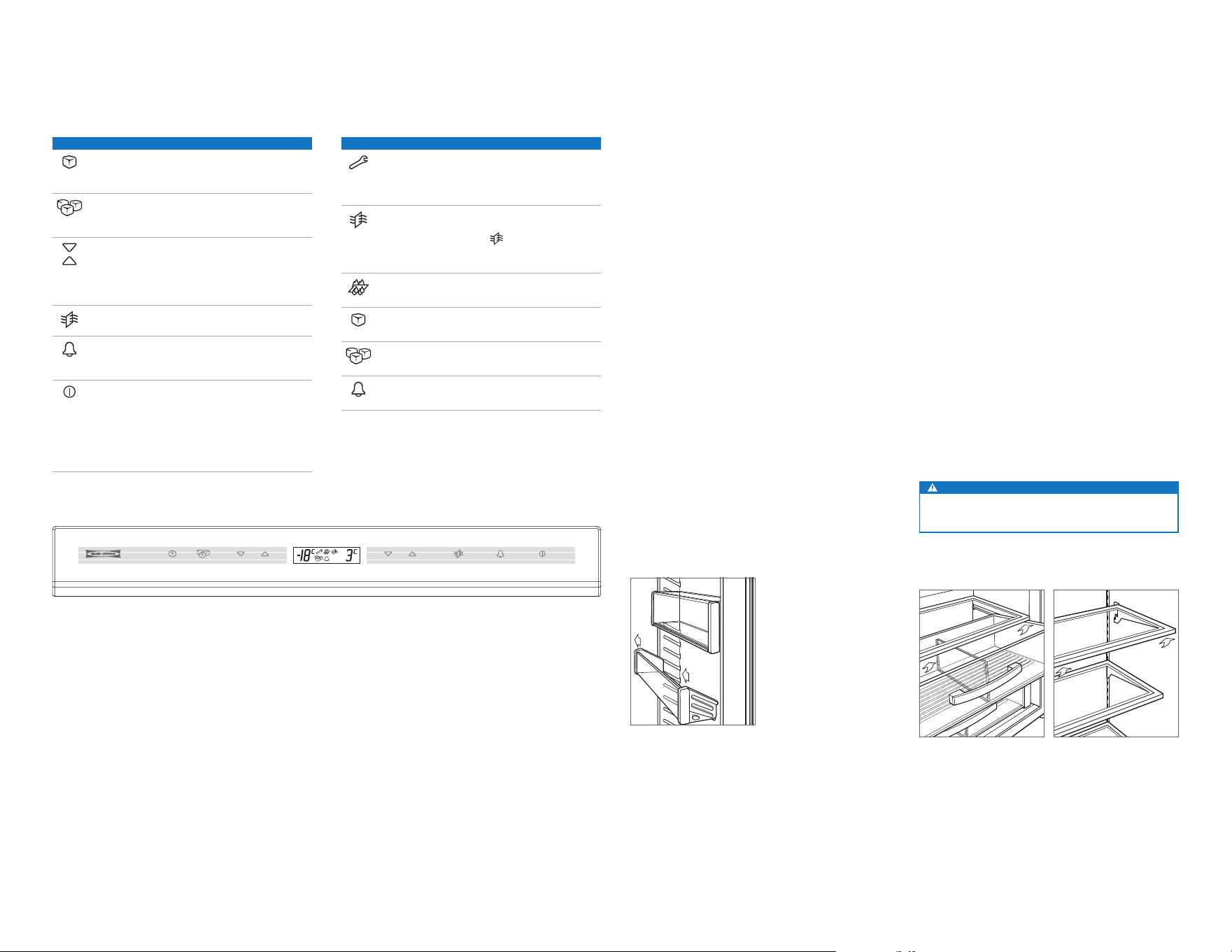

Schaltblende und Display (Modell ICBBI-30U abgebildet)

Display

Leuchtet oder blinkt, wenn das elektronische Steue-

rungssystem ein Problem mit der Temperatur oder dem

Eiswürfelbereiter feststellt oder wenn der Kondensator

gereinigt werden muss.

Leuchtet, wenn das Luftreinigungssystem aktiviert ist,

und blinkt, wenn die Kassette ersetzt werden muss.

Nach Ersetzen der Kassette auf der Schaltblende 5

Sekunden lang berühren und gedrückt halten, um das

System zurückzusetzen.

Leuchtet, wenn Wasserlter ausgetauscht werden muss.

Leuchtet, wenn der Eiswürfelbereiter aktiviert ist.

Leuchtet, wenn die Max-Eis-Funktion aktiviert ist.

Leuchtet, wenn der Türalarm aktiviert ist.

Optimale Aufbewahrung von Lebensmitteln

Dieses Sub-Zero-Gerät ist mit einem speziellen Doppelkühl-

system ausgestattet, damit Lebensmittel länger frisch bleiben.

Im Doppelkühlsystem von Sub-Zero sind die einzelnen

Kühlschrank- und Gefrierschranksysteme so ausgelegt,

dass zur Verlängerung der Lebensdauer von Lebensmitteln

genaue, kontinuierliche Temperaturen und ein korrektes

Feuchtigkeitsniveau aufrechterhalten werden. Eine

Doppelkühlung verhindert die Übertragung von Gerüchen,

die von frischen Lebensmitteln ausgehen, auf Tiefkühlkost

und Eis, und sorgt dafür, dass die Feuchtigkeit im

Frischhaltefach aus der Luft nicht gefroren wird.

Praktische Tipps und Informationen dazu, wie Lebensmittel

optimal frisch gehalten werden, nden Sie auf den

Frischekarten, die im Kühlschrank untergebracht sind.

Kühlschranklagerung

TÜRREGALE

Zum Ausbauen eines Türregals oder Fachs für Milchprodukte

dieses von unten aus anheben und herausziehen. Zum erneuten

Einbauen in die gewünschte Position bringen und das Regal

nach unten auf die Führungen schieben. Siehe Abbildung unten.

WICHTIGER HINWEIS: Wenn die Türöffnung auf 90°

begrenzt ist, müssen eventuell zuerst die Türregale entfernt

werden, bevor eine Lagerungsschublade oder Glasregal

herausgenommen werden kann.

LAGERUNG

LAGERUNGSSCHUBLADEN

Um eine Lagerungsschublade zu entfernen, diese nach

vorne bis zum Anschlag ziehen. Den vorderen Teil der

Schublade leicht anheben, dann nach vorne ziehen. Siehe

Abbildung unten.

Beim French-Door-Modell müssen die Schubladenführungen

eventuell manuell zurückgeschoben werden, damit genügend

Freiraum zum Herausnehmen vorhanden ist.

Zum erneuten Einbauen die Schubladenführungen

hineinschieben. Die Schublade auf die Führungen ausrichten

und bis zum Anschlag hineinschieben. Die Schublade vorne

nach unten drücken, um die Führungen einrasten zu lassen.

GLASREGALE

Zum Entfernen oder Justieren eines Glasregals dieses

nach oben kippen und dann herausheben. Um es wieder

in Position zu bringen, das Regal in die Schienen an der

Rückwand einsetzen; dann den vorderen Teil absenken, bis

das Regal in Position einrastet. Siehe Abbildung unten.

WICHTIGER HINWEIS: Beim Umgang mit den Glasregalen

stets vorsichtig vorgehen, um ein Zerbrechen oder

Verkratzen des Innenraums zu vermeiden.

VORSICHT

Glasregale sollten sich zuerst auf Zimmertemperatur

erwärmen, bevor sie in warmes Wasser eingetaucht werden.

Ausbauen der

Lagerungsschublade

Ausbauen des Glasregals

Ausbauen des Türregals

Deutsch subzero.com

EISBEHÄLTER

ICBBI-36F und Übereinander-Modelle | Zum Entfernen

den Behälter bis zum Anschlag herausziehen, dann

herausheben.

Side-by-Side-Modelle | Zum Entfernen den Behälter

bis zum Anschlag herausziehen, dann über die

Trägerbaugruppe an der Rückseite heben. Nach vorne

ziehen und herausheben. Siehe die Abbildung unten.

Spendermodelle | Zum Entfernen den Behälter teilweise

herausziehen, dann drehen und ganz herausziehen. Siehe

die Abbildung unten.

LAGERUNG

Lagerung im Gefrierschrank

GEFRIERSCHRANKKÖRBE

ICBBI-36F und Side-by-Side-Modelle | Zum Entfernen

den Korb bis zum Anschlag nach vorne ziehen. Die

beiden Metallklammern hinter der Unterseite der zwei

Ecken des Korbes nach vorne ziehen; dann nach oben

und herausheben. Siehe Abbildung unten. Zum erneuten

Einbauen die Schubladenführungen hineinschieben. Den

Korb auf die Führungen ausrichten und bis zum Anschlag

hineinschieben. Den Korb vorne nach unten drücken, um

die Führungen einrasten zu lassen.

WICHTIGER HINWEIS: Zum Entfernen bei Modellen

ICBBI-36S, ICBBI-42S und ICBBI-42SD muss der Korb

nach dem Ausrasten angehoben und durch die Öffnung in

der Türauskleidung gezogen werden.

Übereinander-Modelle | Zum Entfernen der oberen und

unteren Gefrierschrankkörbe diese an- und herausheben.

Siehe Abbildung unten. Zum erneuten Einbauen den unteren

Korb in die vier Eckhalterungen einführen. Den oberen Korb

auf die Seitenschienen positionieren und zurückschieben,

bis es klickt.

ICBBI-36F und

Side-by-Side-Modelle

Übereinander-Modelle

Side-by-Side-Modelle

Spendermodelle

AUSTAUSCHEN DER LUFTREINIGUNGSKASSETTE

1 Um auf die Luftreinigungskassette zuzugreifen, die

Außenabdeckung von unten aus packen und nach oben

drehen. Siehe Abbildung unten.

2 Die schwarze Abdeckung von oben aus packen und

nach unten drehen. Die Kassette springt heraus und

kann jetzt entfernt werden.

3 Die neue Kassette aus der Verpackung nehmen und so

einführen, dass das Anschlussstück nach unten weist.

4 Sobald sich die Kassette in Position bendet, die

schwarze Abdeckung schließen. Anschließend

die Außenabdeckung nach unten drehen, bis sie

geschlossen ist und an der hinteren Wand ruht.

5 Nach dem Ersetzen der Kassette auf der

Schaltblende 5 Sekunden lang berühren und gedrückt

halten, um das System zurückzusetzen. Die Anzeige

erscheint im Schaltblenden-Display, blinkt jedoch nicht.

Luftreinigungssystem

Das fortgeschrittene Luftreinigungssystem von

Einbaumodellen von Sub-Zero reduziert Bakterien, Gerüche

und Ethylengas, das zum frühzeitigen Reifen von Obst und

Gemüse führt. Eine ab Werk installierte Luftreinigungskassette

bendet sich im Kühlschrank an der Rückwand.

Zum Starten der Luftreinigung

auf der Schaltblende

berühren.

Die Kassette hat eine Nutzungsdauer von ungefähr einem

Jahr. Die Anzeige

blinkt im Schaltblenden-Display, wenn

die Kassette ersetzt werden muss.

BEDIENUNG

Luftreinigungskassette

subzero.com

BEDIENUNG

Eis- und Wasserspender

Bei der erstmaligen Verwendung des Wasserspenders

das Wassersystem und den Vorratstank drei Minuten lang

durchspülen. Dadurch werden die Luft im System und

Unreinheiten aus neuen Leitungsanschlüssen entfernt.

Damit das Wasser richtig abgegeben wird, muss zunächst

oder WATER (Wasser) berührt und gedrückt gehalten werden,

bis das Wasser aus dem Spender ießt. Dann muss eventuell

oder WATER 60 Sekunden lang gedrückt werden, damit

sich der innere Vorratstank mit Wasser füllen kann.

Der Vorratstank für gekühltes Wasser fasst ca. 1,5 l geltertes

Wasser. Es dauert u.U. mehrere Stunden, um das Wasser auf

Kühlschranktemperatur zu kühlen, wenn der Tank zum ersten

Mal gefüllt wird oder nachdem viel Wasser gespendet wurde.

VORSICHT

Den kontinuierlichen Betrieb des Eis- und Wasserspenders

auf sieben Minuten oder weniger begrenzen.

Bedienung des Eiswürfelbereiters

Zum Starten der Eiswürfelherstellung auf der Schaltblende

berühren. Nach der anfänglichen Inbetriebnahme die ersten

Eismengen entsorgen. Das Eis kann Unreinheiten aus neuen

Leitungsanschlüssen enthalten.

Der Eiswürfelbereiter durchläuft alle zwei Stunden einen

Zyklus (acht Eiswürfel). Wenn Eis nicht regelmäßig benutzt

wird, kann es zusammenkleben. Um dies zu vermeiden, das

Eis entsorgen und neues Eis herstellen lassen.

Sabbatmodus

Dieses Gerät ist von Star-K zertiziert und entspricht den

strengen religiösen Vorschriften im Zusammenhang mit

spezischen Anweisungen, die unter www.star-k.org zu

nden sind.

Zur Einleitung des Sabbatmodus bei eingeschaltetem Gerät

auf der Schaltblende berühren. Auf dem Display der

Schaltblende erscheint OFF (Aus).

10 Sekunden lang

berühren, bis „SAb“ im Display erscheint. Dadurch wird

angezeigt, dass der Sabbatmodus aktiviert wurde. Lampen,

Eiswürfelbereiter, Türalarm und Spender (falls vorhanden)

werden deaktiviert. Um zum Normalbetrieb zurückzukehren,

berühren.

Eis- und Wasserspender

INTERNER SPENDER

Der interne Spender wurde so konzipiert, dass ein Glas

von 0,5 l gefüllt werden kann. Es können auch größere

Behälter verwendet werden, was allerdings die Efzienz des

Spenders beeinträchtigen kann.

Im herausnehmbaren Wassergitter direkt unter dem Spender

können sich Wassertropfen ansammeln. Siehe Abbildung

unten.

FUNKTION

ICE Zum Spenden von Eis berühren und gedrückt

halten.

WATER Zum Spenden von Wasser berühren und gedrückt

halten.

Bei Modellen mit einem internen Wasserspender bendet

sich der Spender im Kühlschrank an der linken Wand. Ein

Glas gegen den Spender drücken, um den Wasseruss zu

aktivieren. Der Wasseruss stoppt, wenn das Glas wegge-

zogen wird. Siehe Abbildung unten.

EXTERNER SPENDER

Für größere Eismengen bendet sich ein Eisspender für

große Mengen im Kühlschrank. Siehe die Abbildungen

weiter unten.

Im herausnehmbaren Wassergitter an der Unterseite des

Glasbetts können sich Wassertropfen ansammeln. Dies ist

kein Abuss. Kein Wasser in das Wassergitter schütten.

FUNKTION

Zum Spenden von Eis berühren und gedrückt halten.

Zum Abmessen von Eis berühren und 2 Sekunden

lang gedrückt halten. Der Spender misst und

sammelt das Eis, bevor es in das Glas abgegeben

wird. Bei längerem Drücken wiederholt sich der

Zyklus, damit mehr Eis abgegeben wird.

Zum Spenden von Wasser berühren und gedrückt

halten.

Drücken, um die Beleuchtungsoptionen zu

durchlaufen; Lampe aus, Lampe ein und nur

Schaltblendenbeleuchtung.

Berühren und 5 Sekunden lang gedrückt halten,

um die Spendersperre zu aktivieren oder zu

deaktivieren.

ist beleuchtet, wenn der

Spender gesperrt ist.

BULK ICE Zum Spenden von großen Mengen von Eis

berühren und gedrückt halten.

Externer Spender

EIS

WASSER

LAMPE

WASSER-

GITTER

VERRIE-

GELUNGS-

Eisspender für große Mengen

EIS IN

GROSSEN

MENGEN

WASSER

EIS

WASSER-

GITTER

WASSERSPENDER

Interner Eis-/Wasserspender.

Interner Wasserspender.

Deutsch subzero.com

BELEUCHTUNG DER FRISCHHALTESCHUBLADE

Die Beleuchtung der Frischhalteschublade bendet sich

hinter der oberen Frischhalteschublade und ist an der

Rückwand montiert. Um den Lichtdiffusor zu entfernen,

die Frischhalteschublade und das obere Frischhalteregal

herausnehmen. Beide Hände rechts unter links unter den

Diffusor platzieren und nach oben drücken. Siehe die Abbildung.

Innenbeleuchtung

GEFRIERSCHRANKBELEUCHTUNG

Übereinander-Modelle | Die Beleuchtung bendet sich im

oberen, vorderen Abschnitt des Gefrierfachs. Zum Ausbauen

des Lichtdiffusors diesen vorsichtig zusammendrücken, um

ihn aus den Stützführungen zu lösen.

Side-by-Side-Modelle | Die Beleuchtung des

Gefrierschrankkorbs bendet sich über dem Eisbehälter.

Um auf die Lampe zuzugreifen zu können, den Eisbehälter

entfernen und die Trägerbaugruppe zur Rückseite des

Geräts schieben. Die Lampe ist unter dem festen Regal vor

dem Eiswürfelbereiter zugänglich.

Spendermodelle | Die Beleuchtung über dem Eisbehälter

ist zugänglich, wenn der Eisbehälter entfernt wird.

Siehe das Entfernen des Eiswürfelbehälters auf Seite 6.

Nachdem der Behälter entfernt wurde, den Lichtdiffusor

wie unter „Deckenbeleuchtung“ beschrieben entfernen. Die

Beleuchtung unter dem Eiswürfelbehälter ist zugänglich,

wenn der Lichtdiffusor entfernt wird. Zum Ausbauen den

Kunststoffvorsprung nach oben drücken und den Diffusor

aus den Stützführungen herausziehen. Die Beleuchtung des

Gefrierschrankkorbs bendet sich unter dem festen Regal an

der Rückwand des Gefrierschranks. Um auf den Lichtdiffusor

zugreifen zu können, zuerst den Gefrierschrankkorb unter dem

festen Regal ausbauen. Um den Lichtdiffusor auszubauen und

auf ihn zuzugreifen, diesen vorsichtig zusammendrücken, um

ihn aus den Stützführungen zu lösen.

BEDIENUNG PFLEGEEMPFEHLUNGEN

Reinigung

REINIGUNG DES INNENRAUMS

Zum Reinigen der Innenächen und herausnehmbaren

Teile diese mit einer milden Lösung aus Seife, Wasser und

Natriumbikarbonat abwaschen. Abspülen und gründlich

trocknen. Es darf nach Möglichkeit kein Wasser auf die

Lampen und die Schaltblende kommen.

VORSICHT

Auf den Innenﬂächen keinen Essig bzw. Reinigungsalkohol

oder sonstige auf Alkohol basierte Reiniger verwenden.

AUSSENFINISH AUS EDELSTAHL

Einen nicht scheuernden Edelstahlreiniger verwenden und

mit einem weichen, fusselfreien Tuch auftragen. Einen

natürlichen Glanz erzielen Sie, indem Sie die Oberäche mit

einem feuchten Mikrofasertuch, dann mit einem trockenen

Polierleder leicht abwischen. Stets in Richtung der

Maserung des Edelstahls arbeiten.

REINIGUNG DES KONDENSATORS

VORSICHT

Vor dem Reinigen des Kondensators den Strom an der

Schaltblende ausschalten. Handschuhe tragen, um

Verletzungen durch die scharfen Kondensatorrippen zu

vermeiden.

Der Kondensator bendet sich hinter dem hochklappbaren

Gitter. Um auf ihn zuzugreifen, die untere Kante des Gitters

herausziehen und nach oben drehen. Staub und Fusseln

mit einer weichen Bürste und einem Staubsauger vom

Kondensator entfernen. Den Kondensator alle drei bis sechs

Monate reinigen. Siehe Abbildung unten.

WICHTIGER HINWEIS: Um eine Beschädigung der

Kondensatorrippen zu vermeiden, nur in Richtung der

Rippen saugen (auf und ab).

VORSICHT

Wenn der Kondensator nicht gereinigt wird, könnte ein

Temperaturverlust, ein mechanisches Versagen oder

eine Beschädigung die Folge sein.

ABWESENHEIT

Bei längerer Abwesenheit den Strom an der Schaltblende

abschalten. Das Gerät ausräumen und die Türen in leicht

geöffneter Position blockieren, damit Frischluft in den

Innenraum strömen und ihn trocken halten kann. Vor der

Inbetriebnahme sollte der Wasserlter ersetzt werden.

Ort des Kondensators

KONDENSATOR

subzero.com

FEHLERSUCHE

Fehlersuche

WARTUNGSANZEIGE

Beleuchtet. berühren, um das Gerät auszuschalten.

Prüfen, ob der Kondensatorbereich sauber ist.

berühren, um das Gerät einzuschalten. Wenn die

Anzeige noch leuchtet, wenden Sie sich an Ihren

Sub-Zero-Vertragshändler.

Blinkt. Wenden Sie sich an Ihren

Sub-Zero-Vertragshändler.

Blinkt. Mögliches Problem mit dem Wasseruss.

und auf der Schaltblende gleichzeitig berühren.

Wenn die Anzeige erneut blinkt, wenden Sie sich an

Ihren Sub-Zero-Vertragshändler.

Blinkt mit hörbarem Glockenton. Wenden Sie sich an

Ihren Sub-Zero-Vertragshändler.

Blinkt. Luftreinigungskassette auswechseln. Die Kassette

muss auch ausgewechselt werden, wenn im Gerät eine

Geruchsbildung festgestellt wird.

Blinkt. Wasserlter ersetzen. Der Filter muss auch ersetzt

werden, wenn das Eis schlecht schmeckt, verfärbt ist,

wenn die Eiswürfel klein sind oder wenn der Wasseruss

aus dem Spender langsam ist.

Blinkt mit hörbarem Glockenton. Die Tür wurde mehr als

60 Sekunden lang offen gelassen. Tür schließen.

Eingeschränkte Garantie für Produkte von Sub-Zero

INTERNATIONALE PRODUKTE

NICHT ZUR GEWERBLICHEN VERWENDUNG

VOLLSTÄNDIGE ZWEIJAHRESGARANTIE

Ab dem Datum der ersten Installation deckt Ihre Produktgarantie von Sub-Zero für die Dauer

von zwei Jahren alle Teile und Lohnkosten für die Reparatur oder den Austausch von Teilen

des Produktes ab, an dem bei normalem, nicht-gewerblichem Gebrauch Material- oder

Verarbeitungsmängel festgestellt wurden. Alle von Sub-Zero im Rahmen der vorstehenden

Garantie erbrachten Leistungen müssen, wenn von der Sub-Zero, Inc. nicht anderweitig

festgelegt, von einem zugelassenen Sub-Zero-Kundendienstzentrum erbracht werden. Die

Leistungen werden zu den normalen Geschäftszeiten erbracht.

FÜNF JAHRE GARANTIE AUF VERSIEGELTE SYSTEME

Ab dem Datum der ersten Installation deckt Ihre Produktgarantie von Sub-Zero für eine

Dauer von fünf Jahren alle Teile und Lohnkosten für die Reparatur oder den Austausch von

Kompressor, Kondensator, Verdampfer, Trockner und allen Verbindungsrohren ab, an denen

bei normalem, nicht-gewerblichem Gebrauch Material- oder Verarbeitungsmängel festgestellt

wurden. Alle von Sub-Zero im Rahmen der vorstehenden Garantie erbrachten Leistungen

müssen, wenn von der Sub-Zero, Inc. nicht anderweitig festgelegt, von einem zugelassenen

Sub-Zero-Kundendienstzentrum erbracht werden. Die Leistungen werden zu den normalen

Geschäftszeiten erbracht.

Sub-Zero, Sub-Zero & Design, Dual Refrigeration, Constant Care, The Living Kitchen, Great American Kitchens, The Fine Art of Kitchen Design und Ingredients sind eingetragene

Marken und Service-Marken der Sub-Zero, Inc. Wolf, Wolf & Design, Wolf Gourmet, W & Design und die auf Schaltknebeln aufgebrachte Farbe Rot sind eingetragene Marken und

Service-Marken der Wolf Appliance, Inc. (zusammen die „Firmenmarken“). Alle anderen Marken oder eingetragenen Marken sind das Eigentum ihrer jeweiligen Besitzer in den

Vereinigten Staaten und anderen Ländern.
