LESEN UND VERSTEHEN SIE DIE BEDIENUNGSANLEITUNG
Bewahren Sie alle Warnhinweise und Anweisungen zum
Nachlesen auf.
40V AKKU- KETTENSÄGE
Original- Bedienungsanleitung
DE
LS C35W
GY1792
SEPARAT ERHÄLTLICH
2 3
Bitte lesen Sie vor der Montage und Inbetriebnahme
des kabellose kettensäge die Betriebsanweisung
sorgfältig durch. Der Gebrauch des Produktes ohne
Kenntnis der Hinweise und Anweisungen ist gefährlich.
Bewahren Sie diese Anleitung an einem sicheren Platz
auf, um sie bei Bedarf stets zur Hand zu haben.
A
1
2
3
4
5
6
7
8
910
11
B
a
b
c
d
e
f
4 5
C
D
G
H
E
F
I
J
K
L
2mm
1
2
6 7
LS C35W Original-Bedienungsanleitung
INHALTSVERZEICHNIS
BESTIMMUNGSGEMÄSSE VERWENDUNG
Diese Kettensäge ist nur zum Fällen von Bäumen und Baumstämmen bestimmt!
Das Gerät darf nur für den vorgesehenen Zweck verwendet werden. Jede andere Art der
Verwendung ist unzulässig.
Dieses Produkt darf weder von Kindern noch von Personen ohne und -kleidung verwendet
werden.
Der Bediener haftet für daraus resultierende Schäden oder Verletzungen jeglicher Art.
ALLGEMEINE SICHERHEITSHINWEISE
WARNUNG
Lesen Sie alle Sicherheitshinweise und
Anleitungen. / Bei Nichtbefolgen der Sicherheitshinweise
und Anleitungen besteht die Gefahr von elektrischen
Stromschlägen, Feuer und/oder schweren Verletzungen.
Arbeitsplatzsicherheit
1. Halten Sie den Arbeitsbereich stets sauber und gut
beleuchtet. Unaufgeräumte und dunkle Bereiche
stellen Unfallgefahren dar.
2. Verwenden Sie das Elektrowerkzeug nicht in
explosionsgefährdeten Umgebungen wie z. B. in
Gegenwart von entzündlichen Flüssigkeiten, Gasen
oder Staub. Elektrowerkzeuge können Funken
erzeugen, die zur Entzündung von Staub oder Rauch
führen können
3. Halten Sie Kinder und Unbeteiligte während des
Betriebs des Geräts vom Elektrowerkzeug fern.
Ablenkungen können dazu führen, dass Sie die
Kontrolle über das Gerät verlieren.
Elektrische Sicherheit
1. Die Netzstecker von Elektrowerkzeugen müssen
zur Steckdose passen. Nehmen Sie keinesfalls
Bestimmungsgemäße Verwendung 07
Allgemeine Sicherheitshinweise 07
Zusätzliche Sicherheitshinweise 14
Warnsymbole 23
Technische Daten 26
Gerätebeschreibung 27
Montage 28
Betrieb 30
Wartung und Lagerung 35
Fehlerbehebung
38
CE-Konformitätserklärung 39
8 9
ALLGEMEINE SICHERHEITSHINWEISE
Veränderungen am Stecker vor. Verwenden Sie keine
Adapterstecker mit (geerdeten) Elektrowerkzeugen.
Nicht modizierte Stecker und passende Steckdosen
reduzieren die Stromschlaggefahr.
2. Vermeiden Sie den Körperkontakt zu geerdeten
Flächen wie zum Beispiel Rohrleitungen, Heizkörpern,
Herden und Kühlschränken. Das Risiko eines
Stromschlags steigt, wenn Ihr Körper geerdet ist.
3. Setzen Sie Elektrowerkzeuge nicht bei Regen oder
unter anderen feuchten Bedingungen ein. Wenn
Wasser in das Elektrowerkzeug eindringt, besteht
erhöhte Stromschlaggefahr.
4. Das Kabel darf nicht zweckentfremdet werden.
Das Netzkabel darf nicht zum Tragen, Ziehen
oder Herausziehen des Elektrowerkzeugs aus der
Steckdose verwendet werden. Das Kabel muss
außerdem von Hitze, Öl, scharfen Kanten und
beweglichen Geräteteilen ferngehalten werden. Durch
beschädigte oder verknotete Kabel besteht erhöhte
Stromschlaggefahr.
5. Wenn Sie ein Elektrowerkzeug im Freien benutzen,
verwenden Sie ein Verlängerungskabel, das
für den Gebrauch im Freien geeignet ist. Die
Stromschlaggefahr verringert sich bei Gebrauch eines
Netzkabels, das für den Einsatz im Freien geeignet ist.
6. Wenn der Gebrauch eines Elektrowerkzeugs an
einem feuchten Ort unvermeidbar ist, benutzen Sie
eine durch eine Fehlerstromschutzeinrichtung (FI-
Schalter) geschützte Stromquelle. Die Verwendung
einer Fehlerstromschutzeinrichtung reduziert die
Stromschlaggefahr.
Sicherheit von Personen
1. Seien Sie wachsam, geben Sie darauf acht,
was Sie tun, und benutzen Sie Ihren gesunden
Menschenverstand, wenn Sie das Elektrowerkzeug
verwenden. Verwenden Sie das Elektrowerkzeug nicht
bei Müdigkeit oder unter Einuss von Drogen, Alkohol
oder Medikamenten. Ein kurzer Augenblick der
Unachtsamkeit beim Bedienen von Elektrowerkzeugen
kann zu schweren Verletzungen führen.
2. Tragen Sie eine persönliche Schutzausrüstung. Tragen
Sie stets einen Augenschutz. Durch eine für die
jeweiligen Bedingungen geeignete Schutzausrüstung
wie etwa eine Staubschutzmaske, rutschfeste
Schuhe, Helm oder Gehörschutz lässt sich die
Verletzungsgefahr verringern.
3. Beugen Sie einem versehentlichen Anlaufen vor.
Achten Sie darauf, dass der Ein/Aus-Schalter in
der ausgeschalteten Position steht, bevor Sie das
Netzkabel mit der Steckdose verbinden und/oder
den Akkupack einsetzen, das Gerät aufheben oder
tragen. Unfälle sind vorprogrammiert, wenn Sie
Elektrowerkzeuge mit einem Finger am Netzschalter
tragen oder Elektrowerkzeuge mit eingeschaltetem
Netzschalter an eine Steckdose anschließen.
4. Entfernen Sie alle Einstellschlüssel oder
Schraubenschlüssel, bevor Sie das Elektrowerkzeug
einschalten. Ein Schraubenschlüssel oder ein
Schlüssel, der noch an einem beweglichen Teil des
Elektrowerkzeuges befestigt ist, kann zu Verletzungen
führen.
ALLGEMEINE SICHERHEITSHINWEISE
10 11
5. Nicht überstrecken. Achten Sie immer auf einen guten
Stand und ein gutes Gleichgewicht. Dies ermöglicht
eine bessere Kontrolle über das Elektrowerkzeug in
unerwarteten Situationen.
6. Tragen Sie angemessene Kleidung. Tragen Sie keine
lockere Kleidung oder Schmuck. Halten Sie Ihr Haar,
Ihre Kleidung und Handschuhe von den beweglichen
Teilen fern. Lose Kleidung, Schmuck oder langes Haar
kann sich in beweglichen Teilen verfangen.
7. Wenn Komponenten zum Anschluss an eine
Absauganlage und an Auffangvorrichtungen
mitgeliefert werden, achten Sie darauf, dass diese
ordnungsgemäß befestigt und benutzt werden.
Durch eine Staubauffangvorrichtung lassen sich
Gefahrenquellen durch Staub ausschalten.
Gebrauch und Pflege des Elektrowerkzeugs
1. Üben Sie keinen übermäßigen Druck auf das
Elektrowerkzeug aus. Verwenden Sie für Ihre Arbeit
das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.
2. Verwenden Sie das Elektrowerkzeug nicht, wenn es
sich nicht anhand des Schalters ein- und ausschalten
lässt. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariert werden.
3. Ziehen Sie den Stecker aus der Netzsteckdose
und/oder entfernen Sie den Akkusatz aus
dem Elektrowerkzeug, bevor Sie Einstellungen
vornehmen, Zubehör auswechseln oder das
ALLGEMEINE SICHERHEITSHINWEISE ALLGEMEINE SICHERHEITSHINWEISE
Elektrowerkzeug verstauen. Solche vorsorglichen
Sicherheitsmaßnahmen verringern die Gefahr, dass
sich das Elektrowerkzeug unbeabsichtigt einschaltet.
4. Lagern Sie nicht benutzte Elektrowerkzeuge für Kinder
unzugänglich und lassen Sie keine Personen, die
mit dem Elektrowerkzeug oder diesen Anleitungen
nicht vertraut sind, das Elektrowerkzeug benutzen.
Elektrowerkzeuge sind gefährlich, wenn Sie von
unerfahrenen Personen benutzt werden.
5. Warten Sie Elektrowerkzeuge. Achten Sie auf
falsch ausgerichtete oder fest sitzende Bauteile,
Bruchstellen und sonstige Umstände, die die Funktion
des Elektrowerkzeuges beeinträchtigen können. Bei
Beschädigungen lassen Sie das Elektrowerkzeug
reparieren, bevor Sie es wieder benutzen. Viele Unfälle
mit Elektrowerkzeugen sind auf schlechte Wartung
zurückzuführen.
6. Halten Sie Schneidwerkzeuge scharf und sauber.
Sorgfältig gepegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich seltener und sind
leichter zu führen.
7. Benutzen Sie das Elektrowerkzeug, Zubehör,
Werkzeugteile usw. gemäß diesen Anweisungen und
berücksichtigen Sie dabei die Arbeitsbedingungen
und die auszuführende Arbeit. Die Verwendung des
Elektrowerkzeugs für Aufgaben, die von seinem
bestimmungsgemäßen Zweck abweichen, kann zu
gefährlichen Situationen führen.
12 13
Benutzung und Wartung von Akkuwerkzeugen
1. Laden Sie den Akku nur mit dem vom Hersteller
angegebenen Ladegerät auf. Ein Ladegerät, das für
einen bestimmten Akkutyp geeignet ist, kann bei der
Benutzung eines anderen Akkus zu einer Brandgefahr
werden.
2. Benutzen Sie für die Elektrowerkzeuge nur die jeweils
zugehörigen Akkus.Durch die Verwendung anderer
Akkus besteht Verletzungs- und Brandgefahr.
3. Wenn der Akku nicht benutzt wird, halten Sie ihn
von anderen metallischen Gegenständen fern,
wie Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegenständen,
die eine Verbindung zwischen den Batteriekontakten
herstellen könnten. Das Kurzschließen der
Batteriekontakte kann Verbrennungen oder Brände
verursachen.
4. Bei unsachgemäßer Anwendung kann Flüssigkeit
aus dem Akku austreten; Kontakt vermeiden. Bei
versehentlichem Kontakt sofort mit Wasser spülen.
Falls Flüssigkeit in die Augen geraten ist, suchen Sie
zudem einen Arzt auf. Aus dem Akku austretende
Flüssigkeit kann Reizungen oder Verbrennungen
verursachen.
Wartung und Lagerung
1. Überprüfen Sie, dass alle Muttern, Bolzen und
Schrauben stets festgezogen sind, um sichere
Arbeitsbedingungen zu gewährleisten.
2. Lassen Sie das Gerät vor der Lagerung immer
abkühlen.
ALLGEMEINE SICHERHEITSHINWEISE
3. Beachten Sie bei Arbeiten an der Kette, dass sich
die Kette auch bei ausgeschalteter Stromversorgung
drehen kann.
4. Ersetzen Sie aus Sicherheitsgründen verschlissene
oder beschädigte Teile. Verwenden Sie ausschließlich
Ersatzteile und Zubehör des Originalherstellers.
5. VERSUCHEN SIE NICHT, das Ladegerät oder den
Akku zu öffnen. Im Inneren benden sich keine
Komponenten, die der Anwender instandhalten
muss. Wenden Sie sich ggf. an ein autorisiertes
Servicecenter.
6. Lagern Sie das Gerät mit voll geladenem Akku bei
Raumtemperatur (ca. 20 °C).
7. Jede Tiefentladung vermindert die Kapazität des
Akkus. Zur Verlängerung der Akku-Lebensdauer wird
empfohlen, den Akku bei längeren Betriebspausen
mindestens alle sechs Monate zu laden.
Wartung
Lassen Sie Ihr Elektrowerkzeug von einer
qualizierten Fachkraft unter Verwendung von
Originalersatzteilen reparieren. Dadurch wird die sichere
Funktionsweise des Elektrowerkzeuges gewährleistet.
HEBEN SIE DIESE ANLEITUNG AUF!
ALLGEMEINE SICHERHEITSHINWEISE
14 15
ZUSÄTZLICHE SICHERHEITSHINWEISE
SICHERHEITSHINWEISE ZU KETTENSÄGEN
• Halten Sie alle Körperteile von der Kettensäge fern,
wenn die Kettensäge in Betrieb ist. Bevor Sie die
Kettensäge starten, vergewissern Sie sich, dass
die Sägekette nichts berührt. Ein Augenblick der
Unaufmerksamkeit beim Betrieb von Kettensägen
kann dazu führen, dass Ihre Kleidung oder Ihr Körper
von der Kette erfasst wird.
• Halten Sie die Kettensäge immer mit Ihrer rechten
Hand am hinteren Griff und Ihrer linken Hand
am vorderen Griff. Wenn Sie die Kettensäge mit
umgekehrter Anordnung der Hände halten, erhöht sich
das Verletzungsrisiko. Aus diesem Grund sollte diese
Haltung vermieden werden.
• Halten Sie das Elektrowerkzeug nur an den isolierten
Halteächen fest, da die Kettensäge versteckte Kabel
berühren könnte. Kettensägen, die mit einem „Strom
führenden“ Kabel in Berührung kommen, können zu
den freiliegenden Metallteilen des Elektrowerkzeugs
Strom leiten und dem Benutzer einen Stromschlag
zuführen
• Tragen Sie eine Schutzbrille und Gehörschutz.
Weitere Schutzausrüstungen für Kopf, Hände,
Beine und Füße sind zu empfehlen. Angemessene
Schutzkleidung reduziert mögliche Verletzungen
durch herumgeschleuderte Fremdkörper oder
versehentlichen Kontakt mit der Sägekette
• Benutzen Sie keine Kettensäge in einem Baum. Die
Benutzung einer Kettensäge, während Sie sich auf
einem Baum be kann zu Verletzungen führen.
• Immer für festen Stand sorgen und die Kettensäge nur
dann benutzen, wenn Sie auf festem, sicherem und
ZUSÄTZLICHE SICHERHEITSHINWEISE
ebenem Untergrund stehen. Rutschige oder wackelige
Flächen wie zum Beispiel Leitern können zum Verlust
des Gleichgewichts oder der Kontrolle über die
Kettensäge führen.
• Wenn Sie einen Ast schneiden, der unter Spannung
steht, nehmen Sie sich vor Rückschlag in acht. Wenn
die Spannung in den Holzfasern gelöst wird, kann der
unter Spannung stehende Ast den Benutzer treffen
und/oder die Kettensäge kann außer Kontrolle geraten.
• Seien Sie besonders vorsichtig beim Schneiden von
Buschwerk und jungen Trieben. Das dünne Schnittgut
kann von der Sägekette erfasst werden und in Ihre
Richtung geschleudert werden oder Sie aus dem
Gleichgewicht bringen.
• Tragen Sie die Kettensäge ausgeschaltet am vorderen
Griff und von Ihrem Körper weg zeigend. Wenn Sie
die Kettensäge transportieren oder lagern, befestigen
Sie immer die Führungsschienenabdeckung. Die
sachgemäße Handhabung der Kettensäge reduziert
die Wahrscheinlichkeit eines versehentlichen Kontakts
mit der laufenden Sägekette
• Folgen Sie den Anleitungen zum Ölen, Spannen
der Kette und Auswechseln des Zubehörs. Eine
unsachgemäß gespannte oder geölte Kette kann
entweder brechen oder die Rückschlaggefahr
erhöhen.
• Halten Sie die Griffe trocken, sauber und frei von Öl
oder Fett. Schmierige, ölige Griffe sind rutschig und
führen zum Kontrollverlust
• Schneiden Sie nur Holz. Benutzen Sie die Kettensäge
nicht für Zwecke, für die sie nicht vorgesehen ist. Zum
16 17
ZUSÄTZLICHE SICHERHEITSHINWEISE
Beispiel: Schneiden Sie mit der Kettensäge keinen
Kunststoff, Mauerwerk oder Baumaterialien, die
nicht aus Holz sind. Die Verwendung der Kettensäge
für Aufgaben, die von ihrem bestimmungsgemäßen
Zweck abweichen, kann zu gefährlichen Situationen
führen.
URSACHEN UND VERMEIDUNG EINES
RÜCKSCHLAGS
Rückschlag kann auftreten, wenn die Spitze der
Führungsschiene einen Gegenstand berührt oder
wenn das Holz sich biegt und die Sägekette im Schnitt
festklemmt.
Eine Berührung mit der Schienenspitze kann in manchen
Fällen zu einer unerwarteten nach hinten gerichteten
Reaktion führen, bei der die Führungsschiene nach oben
und in Richtung des Bedieners
geschlagen wird.
Das Verklemmen der Sägekette an der Oberkante
der Führungsschiene kann die Schiene rasch in
Bedienerrichtung zurückstoßen.
Jede dieser Reaktionen kann dazu führen, dass
Sie die Kontrolle über die Säge verlieren und sich
möglicherweise schwer verletzen. Verlassen Sie sich nicht
ausschließlich auf die in der Kettensäge eingebauten
Sicherheitseinrichtungen
Als Benutzer einer Kettensäge sollten Sie verschiedene
Maßnahmen ergreifen, um unfall- und erletzungsfrei
arbeiten zu können
Ein Rückschlag ist die Folge eines falschen oder
ZUSÄTZLICHE SICHERHEITSHINWEISE
fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann
durch geeignete Vorsichtsmaßnahmen, wie nachfolgend
beschrieben, verhindert werden:
• Halten Sie die Säge mit beiden Händen fest, wobei
Daumen und Finger die Griffe der Kettensäge
umschließen. Bringen Sie Ihren Körper und die Arme
in eine Stellung, in der Sie den Rückschlagkräften
standhalten können. Wenn geeignete Maßnahmen
getroffen werden, kann der Bediener die
Rückschlagkräfte beherrschen. Niemals die
Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und
sägen Sie nicht über Schulterhöhe. Dadurch wird ein
unbeabsichtigtes Berühren mit der Schienenspitze
vermieden und eine bessere Kontrolle der Kettensäge
in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene
Ersatzschienen und Sägeketten. Falsche
Ersatzschienen und Sägeketten können zum Reißen
der Kette und/oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers
für das Schärfen und die Wartung der Sägekette. Zu
niedrige Tiefenbegrenzer erhöhen die Neigung zum
Rückschlag.
• Stellen Sie sicher, dass der Bereich, in dem Sie
arbeiten, frei von Hindernissen ist. Lassen Sie
die Spitze der Führungsschiene nicht mit einem
Holzstamm, Ast, Zaun oder anderen Hindernissen,
die Sie beim Arbeiten mit der Säge treffen könnten, in
Berührung kommen.
• Schneiden Sie immer, wenn das Gerät mit voller
18 19
Drehzahl läuft. Drücken Sie den Auslöseschalter ganz
durch und halten Sie die Sägedrehzahl aufrecht.
• Wenn Sie im Wesentlichen verstehen,
was ein Rückschlag ist, können Sie das
Überraschungsmoment reduzieren und ausschließen.
Plötzliche Überraschungen erhöhen das Unfallrisiko
• Achten Sie stets auf einen festen Stand und halten Sie
das Gleichgewicht.
• Drücken und Ziehen – Die Reaktionskraft wirkt immer
entgegengesetzt zur Kettenlaufrichtung, dort, wo die
Säge das Holz berührt. Deshalb muss der Benutzer
bereit sein, das ZIEHEN zu kontrollieren, wenn mit
der Unterseite der Führungsschiene gesägt, und das
Drücken, wenn mit der Oberseite gesägt wird. Siehe
Abbildung.
RÜCKSCHLAG-SCHUTZVORRICHTUNGEN AN
DIESER KETTENSÄGE
Kettenbremse
Die Kettensäge ist mit einer Kettenbremse ausgestattet,
die sowohl den Motor als auch die Bewegung der
Kette stoppt, wenn es zum Rückschlag kommt. Die
Kettenbremse kann durch die Vorwärtsbewegung des
Kettenbremshebels aktiviert werden, wenn die Säge
während des Rückschlags rückwärts rotiert. Sie kann
zudem durch die Trägheitskräfte ausgelöst werden, die
beim Zurückschnellen entstehen.
WARNUNG:
Ändern oder versuchen Sie niemals, die
Kettenbremse zu deaktivieren.
Vergewissern Sie sich, dass die Kettenbremse
ordnungsgemäß
funktioniert, bevor Sie die Kettensäge benutzen. Der
Kettenbremshebel sollte sich mühelos vor und zurück
bewegen lassen.
Um die Funktionsfähigkeit der Kettenbremse zu testen,
führen Sie die folgenden Schritte aus:
• Legen Sie die Kettensäge auf eine freie, ebene Fläche
und stellen Sie sicher, dass sich keine Objekte oder
Hindernisse, die mit der Führungsschiene oder der
Kette in Berührung kommen könnten, in unmittelbarer
Nähe benden.
• Deaktivieren Sie die Kettenbremse, indem Sie den
Kettenbremshebel in Richtung des vorderen Griffs
umlegen.
• Starten Sie die Kettensäge.
• Drücken Sie den Kettenbremshebel zur Vorderseite der
Säge. Bei einer korrekt funktionierenden Handbremse
wird die Bewegung der Kette sofort unterbrochen.
Wenn die Kettenbremse nicht ordnungsgemäß
funktioniert, darf die Kettensäge erst wieder
benutzt werden, wenn sie von einem qualizierten
Servicetechniker repariert worden ist.
WARNUNG:
Vergewissern Sie sich vor jedem Gebrauch,
dass die Kettenbremse einwandfrei funktioniert.
WARNUNG:
Falls die Kettenbremse mit Holzschnitzeln
verstopft ist, kann die Funktionsfähigkeit der
Kettenbremse nachlassen. Halten Sie das Gerät stets
sauber.
ZUSÄTZLICHE SICHERHEITSHINWEISE ZUSÄTZLICHE SICHERHEITSHINWEISE
20 21
Rückschlagarme Sägekette
Die Räumzähne (Eingriffmesser) vor jedem Sägezahn
können die Stärke des Rückschlags gering halten,
indem sie verhindern, dass die Sägezähne zu tief in die
Rückschlagzone eingreifen. Verwenden Sie nur eine
Ersatzkette, die mit der Originalkette identisch ist oder
zertiziert ist.
VORSICHT:
Da Sägeketten über ihre Nutzungsdauer
verteilt ab und zu nachgeschliffen werden, gehen ihre
Rückschlag hemmenden Eigenschaften im Laufe der Zeit
in gewissem Maße verloren. Daher ist besondere Vorsicht
geboten.
WEITZERE WARNUNGEN
• Eine Kettensäge ist für die Benutzung mit beiden
Händen vorgesehen. Durch die Bedienung mit
nur einer Hand können Benutzer, Helfer und/oder
Umstehende schwer verletzt werden.
• Vermeiden Sie die unabsichtliche Berührung
der unbeweglichen Sägekette oder der
Führungsschienenstege. Diese können sehr scharf
sein. Tragen Sie immer Handschuhe und lange Hosen
oder Beinschützer, wenn Sie die Kettensäge, die
Sägekette oder Führungsschiene handhaben.
• Benutzen Sie niemals eine Kettensäge, die beschädigt
ist oder unkorrekt eingestellt oder nicht komplett
und sicher zusammengebaut ist. Achten Sie darauf,
dass die Sägekette aufgehört hat sich zu bewegen,
nachdem Sie den Auslöseschalter losgelassen haben.
• Untersuchen Sie das Werkstück auf Nägel, Drähte
oder andere Fremdkörper, bevor Sie es schneiden.
• Fixieren Sie beim Ablängen das Werkstück vor dem
Sägen. Wenn Sie Bäume fällen oder beschneiden,
identizieren und xieren Sie gefährliche Äste.
• Aggressives oder fehlerhaftes Schneiden oder
Fehlgebrauch der Kettensäge kann zu vorzeitigem
Verschleiß oder Beschädigung der Schiene, Kette und/
oder dem Kettenrad führen, wodurch ein Rückschlag,
Herausspringen der Kette oder das Wegschleudern
von Material verursacht werden kann.
• Benutzen Sie die Führungsschiene niemals als Hebel.
Eine verbogene Führungsschiene kann zu vorzeitigem
Verschleiß oder Beschädigung der Schiene, Kette und/
oder dem Kettenrad führen, wodurch ein Rückschlag,
Herausspringen der Kette oder das Wegschleudern
von Material verursacht werden kann.
• Schneiden Sie jeweils nur ein Werkstück.
• Verwenden Sie nur die Akkusätze und Ladegeräte,
die hier aufgelistet sind:
AKKU: B0P-SP07-20-C,
LADEGERÄT: B0Q-SP07-2040ZA/ B0Q-SP07-
2040ZB
• Laden Sie den Akkusatz nicht im Regen oder an
nassen Orten auf.
• Planen Sie die Arbeit und stellen Sie hierzu sicher,
dass der Arbeitsbereich frei von Hindernissen ist und,
falls Sie planen, Bäume zu fällen, mindestens ein
Rückzugsweg vom umstürzenden Baum vorhanden
ist.
• Wenn Sie Bäume fällen, halten Sie Umstehende
mindestens zwei Baumlängen auf Abstand.
ZUSÄTZLICHE SICHERHEITSHINWEISE ZUSÄTZLICHE SICHERHEITSHINWEISE
22 23

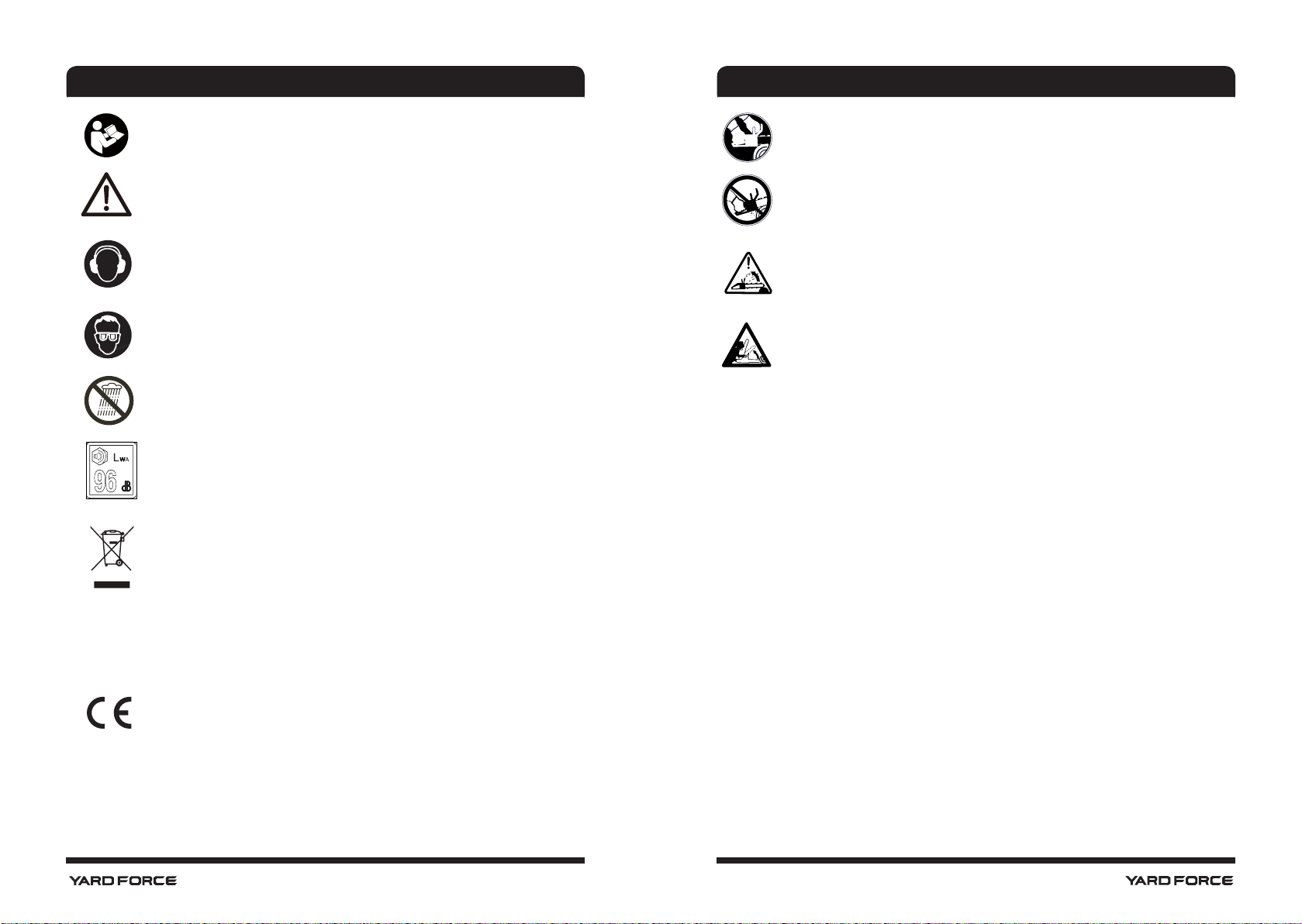

WARNSYMBOLE
Sicherheitssymbole
In dieser Anleitung werden verschiedene Symbole
verwendet, die Sie auf mögliche Gefahren hinweisen
sollen. Es ist wichtig, dass Sie die Sicherheitssymbole
kennen und die zugehörigen Erklärungen verstanden
haben. Die Warnhinweise selbst vermeiden keine
Gefahren und können angemessene Verfahren zur
Unfallverhütung nicht ersetzen.
WARNUNG:
Lesen Sie vor Benutzung dieses
Geräts unbedingt alle Sicherheitshinweise in dieser
Bedienungsanleitung und studieren Sie auch die
Sicherheitssymbole für „
GEFAHR
“, „
WARNUNG
“ und
„
ACHTUNG
“. Wenn die nachfolgenden Anweisungen
nicht beachtet werden, besteht die Gefahr eines
Stromschlags, Brands und/oder die Gefahr schwerer
Verletzungen.
SICHERHEITSSYMBOLE:
Bedeuten
GEFAHR
,
WARNUNG oder ACHTUNG
. Können zusammen mit
anderen Symbolen oder Bildzeichen verwendet werden.
Bedeutung der Symbole
Die folgende Tabelle zeigt und beschreibt
Sicherheitssymbole, die auf diesem Gerät erscheinen
können. Bitte lesen und befolgen Sie alle Anweisungen in
der Bedienungsanleitung, bevor Sie versuchen, das Gerät
zu bedienen.
FÜHRUNGSSCHIENE
Diese Kettensäge wird mit einer Führungsschiene
geliefert, die eine Spitze mit kleinem Radius hat. Spitzen
mit kleinem Radius haben gewöhnlich ein geringeres
Rückschlagpotenzial.
Wenn Sie die Führungsschiene auswechseln, bestellen
Sie unbedingt die in dieser Bedienungsanleitung
aufgeführte Führungsschiene.
ZUSÄTZLICHE SICHERHEITSHINWEISE
24 25
Gebrauchsanweisung vor dem Gebrauch
lesen!
Sicherheitswarnung. Weist auf mögliche
Verletzungsgefahr hin.
Bei der Bedienung dieses Produkts Gehörschutz
tragen.
Augenschutz tragen
Chützen Sie das Gerät vor Regen.
Garantierter Schallpegel Lärmemission an die
Umgebung erfüllt EG-Richtlinie.
Garantierter wert 96 dB
WEEE-Symbol Elektro-Altgeräte dürfen nicht
im Hausmüll entsorgt werden. Bitte bei den
entsprechenden Sammelstellen abgeben.
Hinsichtlich geltender Recycling-Bestimmungen
wenden Sie sich bitte an ihre Gemeinde oder
Ihren Händler.
Das Gerät erfüllt alle relevanten
europäischen Richtlinien und wurde einem
Konformitätsprüfungsverfahren für diese
Richtlinien unterzogen.
WARNSYMBOLE
96
Die Säge ordnungsgemäß mit beiden Händen
halten und bedienen.
Säge nicht nur mit einer Hand bedienen.
Die Berührung eines Gegenstandes mit der
Schienenspitze sollte vermieden werden.
Bei einer Berührung mit der Spitze kann die
Führungsschiene plötzlich nach oben und zurück
zum Bediener geschleudert werden, was zu
schweren Körperverletzungen führen kann.
WARNSYMBOLE
26 27
Akku-Kettensäge:
Modell LS C35W
Nennspannung des Geräts mit Akku 40 V
Leerlaufdrehzahl der Kette 8,5 m/s
Länge der Führungsschiene 35 cm
Typ der Schneidezähne 90PX052X
Typ der Führungsschiene 144MLEA041(577293)
Nettogewicht 3,9 kg
Schalldruckpegel am Ohr des Bedieners L
pA
81,9 dB(A), K=3 dB(A)
Gemessener Schallleistungspegel L
wA
92,8 dB(A), K=2,6 dB(A)
Gewährleisteter Schallleistungspegel L
wA
96 dB(A)
Vibration a
h
4.92 m/s
2
, K=1,5 m/s
2
Die Schallwerte wurden gemäß EN 60745-2-13 auf Grundlage von EN ISO 11094 und EN ISO 3744
ermittelt.
Die angegebenen Lärmwerte sind Emissionswerte und stellen nicht unbedingt sichere Arbeitswerte dar.
Zu den Faktoren, die die tatsächliche Belastung der Arbeitskräfte beeinussen, gehören die Eigenschaften
des Arbeitsraums, die anderen Lärmquellen usw., d. h. die Anzahl der Maschinen und anderer
benachbarter Prozesse sowie die Dauer der Lärmbelastung eines Bedieners. Außerdem kann der zulässige
Expositionswert von Land zu Land variieren. Diese Informationen ermöglichen dem Benutzer der Maschine
jedoch eine bessere Beurteilung der Gefährdung und des Risikos.
Der Schallpegel kann für den Bediener über 80 dB(A) liegen. Deshalb ist Gehörschutz zu tragen.
Der angegebene Vibrationswert wurde mithilfe einer Standard-Prüfmethode (EN 60745-1) ermittelt
und kann verwendet werden, um verschiedene Geräte miteinander zu vergleichen. Der angegebene
Vibrationswert kann darüber hinaus für eine erste Expositionsbewertung verwendet werden.
Dieses Gerät kann ein Hand-Arm-Vibrationssyndrom verursachen, wenn seine Verwendung nicht
angemessen gehandhabt wird.
WARNUNG:
Die Vibrationswerte können abhängig von der tatsächlichen Verwendung des Geräts
abweichen! Ergreifen Sie geeignete Maßnahmen zum Schutz gegen Vibrationen! Berücksichtigen Sie
dabei den gesamten Arbeitsprozess einschließlich der Zeiten, in denen das Gerät ohne Last läuft oder
ausgeschaltet ist!
TECHNISCHE DATEN
GERÄTEBESCHREIBUNG

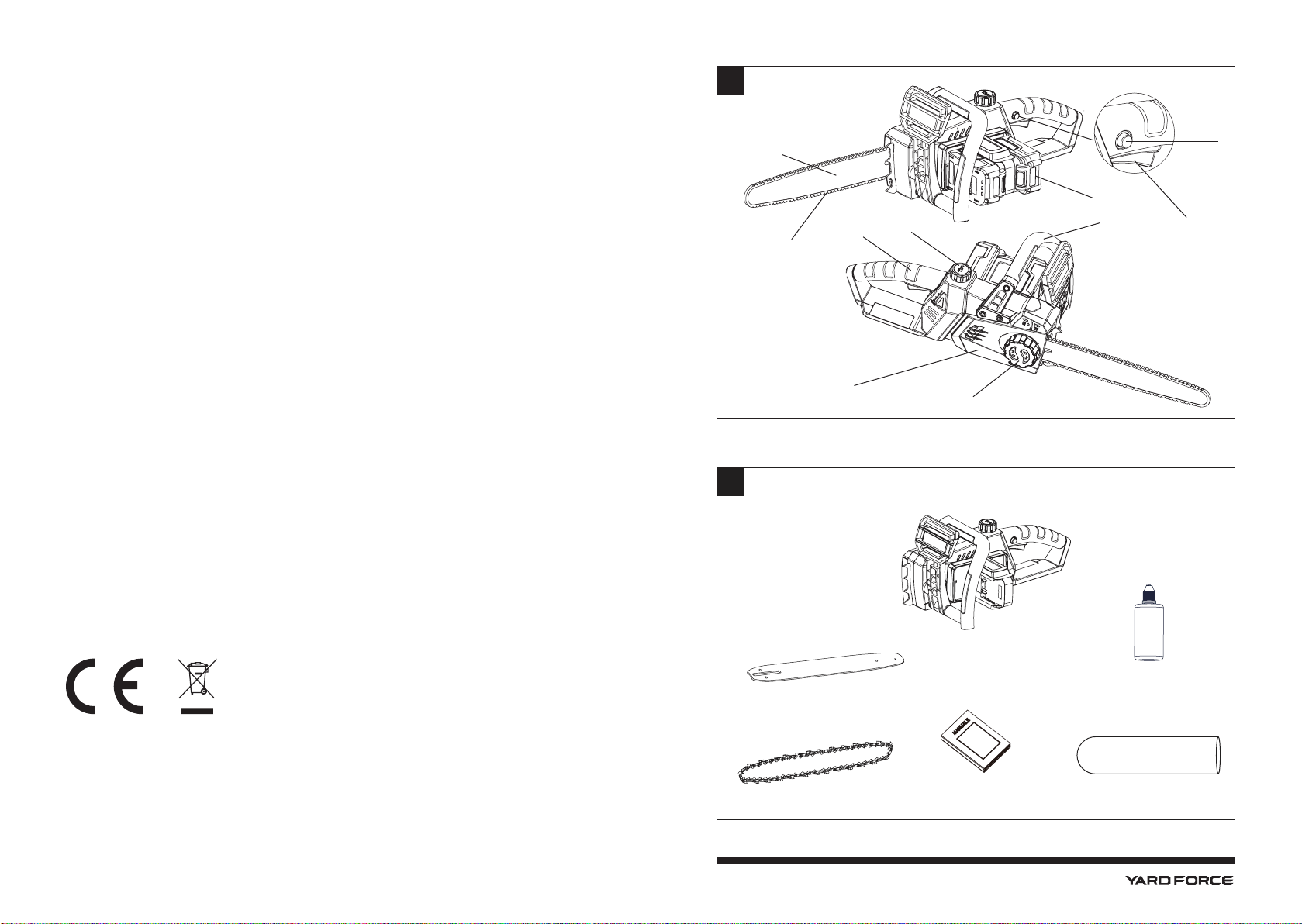

Bezeichnungen der Einzelteile (Abb.A)
1. Betätigungshebel für Kettenbremse
2. Schwert
3. Kette
4. Kupplungsdeckel
5. Knauf der Seitenabdeckung
6. Schalterabzug
7. Sicherheitsschalter
8. Akku (Separat erhältlich)
9. Hilfsgriff
10. Öldeckel
11. Hauptgriff
Lieferumfang (Abb.B)
Packen Sie das Gerät vorsichtig aus und prüfen Sie es auf Vollständigkeit. Entsorgen Sie das
Verpackungsmaterial ordnungsgemäß.
a. Kettensäge (ohne Schwert und Kette)
b. Schwert
c. Kette
d. Bedienungsanleitung
e. Schutzabdeckung
f. Kettenöl
WARNUNG:
Falls Teile beschädigt sind oder fehlen, nehmen Sie dieses Gerät erst
in Betrieb, wenn die fehlenden Teile vorhanden bzw. ausgetauscht sind. Wird diese
Warnung nicht befolgt, besteht die Gefahr schwerer Verletzungen.
HINWEIS:
Führen Sie die Verpackung gemäß geltenden Recycling-Bestimmungen
der Wiederverwertung zu.
28 29
MONTAGE MONTAGE
WARNUNG: Wenn Teile beschädigt sind oder fehlen, darf das Gerät erst in Betrieb
genommen werden, wenn alle Teile vollständig angebracht sind. Die Verwendung des Geräts
mit beschädigten oder fehlenden Teilen kann zu schweren Verletzungen führen.
WARNUNG: Versuchen Sie nicht, dieses Produkt zu verändern oder Zubehörteile zu
verwenden, die für den Einsatz der Kettensäge nicht empfohlen werden. Derartige
Änderungen oder Umbauten stellen eine Zweckentfremdung dar und können gefährliche
Arbeitsbedingungen hervorrufen, bei denen eine schwere Verletzungsgefahr besteht.
WARNUNG: Um das unbeabsichtigte Starten, das zu schweren Verletzungen führen könnte,
zu verhindern, entfernen Sie immer den Akkusatz aus dem Werkzeug, wenn Sie Teile
montieren.

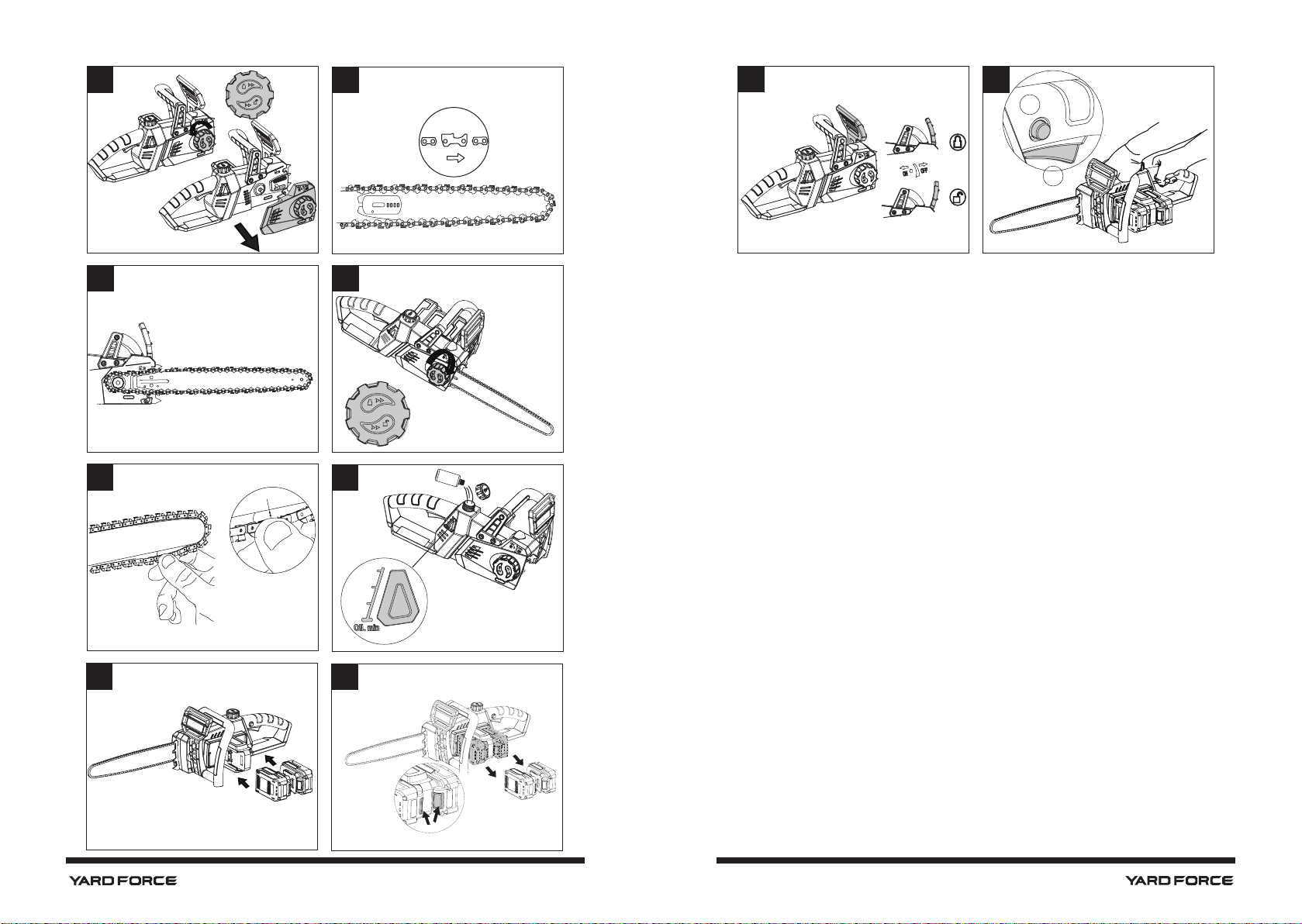

Montieren/ Auswechseln der Führungsschiene und der Kette
WARNUNG: Tragen Sie stets Handschuhe, wenn Sie die Führungsschiene oder die Kette
anfassen; diese Elemente sind scharf und können Grate enthalten.
1. Legen Sie den Antriebskopf der Kettensäge auf die Seite. Die Seitenabdeckung sollte
dabei nach oben zeigen.
2. Drehen Sie den Knauf der Seitenabdeckung im Uhrzeigersinn, um die Seitenabdeckung
abnehmen zu können. Drehen Sie den Kettenspannungsregler anschließend soweit wie
möglich los. (Abb. C)
3. Legen Sie die neue Sägekette auf eine ebene Fläche kreisförmig ab und richten Sie
etwaige Knicke gerade.
4. Legen Sie die Kettenglieder in die Nut der Führungsschiene ein und verlegen Sie die
Kette hinten an der Führungsschiene wieder zurück zur Schienenspitze. (Abb. D)
5. Halten Sie die Kette auf der Führungsschiene fest und verlegen Sie sie über das Zahnrad
am Antriebskopf zurück. (Abb. E)
6. Schieben Sie den Führungsschienenschlitz über die Ausrichtungsansche, bis der
Spannstift in das untere Loch am Ende der Führungsschiene sinkt.
HINWEIS: In die Sägekette sind kleine Richtungspfeile gestanzt. Ein weiterer Richtungspfeil
befindet sich am Gehäuse. Wenn Sie die Sägekette auf das Zahnrad legen, achten Sie darauf,
dass die Pfeilrichtung auf der Sägekette mit der Pfeilrichtung am Gehäuse übereinstimmt.
Wenn sie in unterschiedliche Richtungen zeigen, drehen Sie die Sägekette und die
Führungsschiene um.
7. Bringen Sie die Seitenabdeckung wieder an und ziehen Sie den Knauf an der
Seitenabdeckung leicht an. (Abb. F)
8. Heben Sie die Spitze der Führungsschiene an, um zu prüfen, ob die Kette hängt. Lassen
Sie die Spitze der Führungsschiene los und drehen Sie den Kettenspannungsregler
einmal im Uhrzeigersinn. Wiederholen Sie diesen Vorgang, bis die Kette an keiner Stelle
mehr hängt.
9. Ziehen Sie den Knauf für die Seitenverkleidung fest an, damit die Sägekette vor dem
Gebrauch mit der richtigen Spannung xiert ist.
HINWEIS: Wenn die Kette zu straff gespannt ist, wird sie nicht rotieren. Lösen Sie den Knauf
der Seitenabdeckung etwas und drehen Sie den Spannungsregler einmal von rechts nach
links. Heben Sie die Spitze der Führungsschiene an und ziehen Sie den Knauf der
Seitenabdeckung nach. Stellen Sie sicher, dass die Kette rotiert, ohne stecken zu bleiben.
Einstellen der Kettenspannung
• Halten Sie den Motor an und entfernen Sie den Akkusatz, bevor Sie die Kettenspannung
einstellen. Stellen Sie sicher, dass der Knauf der Seitenabdeckung gelöst ist. Drehen Sie
den Kettenspannungsregler im Uhrzeigersinn, um die Kette zu spannen.
• Eine kalte Kette ist korrekt gespannt, wenn kein Spiel an der Unterseite der
Führungsschiene vorhanden ist und die Kette anliegt, sich jedoch manuell drehen lässt,
ohne stecken zu bleiben. Die Kette muss immer neu gespannt werden, wenn die Aban
den Antriebsgliedern nicht in der Nut der Schiene sitzen.
• Während des normalen Sägebetriebs erhöht sich die Temperatur der Kette. Die
Antriebsglieder einer korrekt gespannten warmen Kette hängen etwa 2 mm aus der Nut
der Schiene (Abb. G).
HINWEIS: Neue Ketten neigen dazu sich zu dehnen. Prüfen Sie deshalb die Kettenspannung
regelmäßig und spannen Sie nach Bedarf nach.
HINWEIS: Eine Kette, die im warmen Zustand gespannt wurde, ist im erkalteten Zustand
möglicherweise zu straff gespannt. Prüfen Sie vor dem nächsten Gebrauch die Spannung der
kalten Kette.
30 31
BETRIEB
Einfüllen des kettenöls (Abb. H)
WARNUNG
: Rauchen Sie nicht und halten Sie Feuer oder Flammen vom Öl und der
Kettensäge fern. Öl kann vergossen werden und einen Brand verursachen.
HINWEIS:
Zum Zeitpunkt des Kaufs ist die Kettensäge nicht mit Öl gefüllt. Der Tank muss vor
dem Gebrauch mit Öl gefüllt werden. Wenn Sie die Kettensäge ohne. Kettenöl benutzen oder
wenn der Ölstand unter der Mindestmarkierung steht, wird die Kettensäge beschädigt.
Die Lebensdauer der Kette und die Sägekapazität hängen von der optimalen Schmierung ab.
Die Kette wird automatisch mit Kettenöl während des Betriebs geschmiert.
1. Legen Sie die Kettensäge mit dem Öltankverschluss nach oben auf die Seite.
2. Wischen Sie den Verschlussdeckel und den Bereich rundherum ab. Schrauben Sie den
Deckel dann gegen den Uhrzeigersinn ab.
3. Gießen Sie das vorgeschriebene Kettenöl bis zum untere Ende des Einfüllstutzens in den
Tank.
4. Wischen Sie die Ölreste ab und bringen Sie den Deckel wieder an.
HINWEIS:
In aufrechter Position sollte das Öl das Sichtfenster komplett füllen. Wenn
im Sichtfenster kein Öl mehr zu sehen ist, muss das Gerät sofort ausgeschaltet und Öl
nachgefüllt werden.
Akku einsetzen (Abb. I)
1. Die Vertiefungen am Akku mit den passenden Stegen an der Aufnahmebuchse des
Geräts uchten lassen.
2. Mit etwas Nachdruck denn Akku bis zum Einrasten einführen.
WARNUNG: Nur Yard Force Originalakkus mit 20 V benutzen!
Akku aus dem Gerät nehmen (Abb. J)
1. Den Akku-Entriegelungsknopf drücken.
2. Den Akku aus dem Gerät nehmen.
STARTEN/STOPPEN der kettensäge
HINWEIS:
Vor dem Einschalten der Kettensäge müssen Sie den Ölstand, die
Sägezahnschärfe und die korrekte Funktion des Kettenbremshebels überprüfen. Darüber
hinaus sind ein fester Stand und ein sicherer Abstand zum Boden wichtig.
BETRIEB
Starten
1. Stellen Sie den Kettenbremshebel in Richtung des vorderen Griffs auf Betriebsstellung.
(Abb. K)
2. Halten Sie die Säge mit beiden Händen vom vorderen und hinteren Griff gut fest.
3. Drücken Sie zuerst den Auslöser-Freigabeknopf und anschließend den Ein-/Ausschalter
zum Starten des Geräts. Lassen Sie den Auslöser- Freigabeknopf los und halten Sie den
Ein-/Ausschalter weiter gedrückt. Die Säge läuft nun weiter. (Abb. L)
WARNUNG:
Versuchen Sie nicht, die Säge zu starten, wenn sich die Sägekette in einem
Schnitt bendet.
Anhalten
1. Lassen Sie den Ein-/Ausschalter los.
2. Bewegen Sie den Kettenbremshebel nach vorn in die Bremsstellung, um die
Kettenbremse zu aktivieren (Abb. K).
WARNUNG:
Nehmen Sie bei Arbeitspausen und nach Abschluss der Arbeit stets den Akku
aus der Kettensäge.
Fester Halt an den Griffen
- Tragen Sie rutschfeste Handschuhe, um für maximalen Halt und Schutz zu sorgen.
- Legen Sie die Säge auf eine feste, ebene Fläche und halten Sie die Säge mit beiden
Händen gut fest.
- Greifen Sie immer den vorderen Griff mit der linken Hand und den hinteren Griff mit der
rechten.
- Die Finger sollten den Griff umfassen, wobei der Daumen den vorderen Griff von unten
umfasst.
Richtige Stellung
- Beide Füße sollten auf festem Boden stehen und das Gewicht sollte gleichmäßig auf
beide Beine verteilt sein.
- Der linke Arm sollte gerade und der Ellbogen durchgedrückt sein. Mit dieser Haltung
können Sie den Kräften besser standhalten, die durch einen Rückschlag oder Rückstoß
entstehen.
- Ihr Körper sollte immer zur linken Seite der Kettenlinie sein
Anweisungen in bezug auf die richtige vorgehensweise beim fällen,
entasten und durchtrennen
WARNUNG: Achten Sie immer auf einen sicheren Stand und halten Sie die Kettensäge mit
beiden Händen fest, solange der Motor läuft.
32 33
BETRIEB
WARNUNG:
Wenn die Sägekette während des Sägens stoppt, weil sie fest sitzt, lassen Sie
den Ein-/Ausschalter los. Ziehen Sie die Sägekette und Führungsschiene aus dem Holz und
schalten Sie die Kettensäge erneut ein.
WARNUNG:
Ziehen Sie die Sägekette nicht mit der Hand, wenn Sie wegen Sägestaub
blockiert. Wenn die Kettensäge versehentlich in Betrieb gesetzt wird, kann es zu ernsthaften
Verletzungen kommen. Drücken Sie die Sägekette gegen das Holz und bewegen Sie
die Kettensäge vor und zurück, um die Sägereste zu beseitigen. Entfernen Sie vor dem
Reinigen immer den Akku. Tragen Sie robuste Schutzhandschuhe beim Umgang mit der
Sägekette.
WARNUNG:
Starten Sie die Kettensäge niemals, wenn sie Kontakt mit dem Holz hat. Warten
Sie immer zuerst, bis die Kettensäge ihre volle Drehzahl erreicht hat, bevor Sie das Holz
ansägen.
Fällen eines Baums
- Wenn zwei oder mehr Personen gleichzeitig ablängen und fällen, sollte zwischen
der Fällarbeit und der Ablängarbeit ein Sicherheitsabstand eingehalten werden, der
mindestens doppelt so groß ist wie die Höhe des zu fällenden Baumes. Bäume sollten
so gefällt werden, dass keine Personen gefährdet werden, öffentliche Stromleitungen
getroffen werden oder Sachschäden entstehen können. Wenn ein Baum mit einer
öffentlichen Stromleitung in Berührung kommt, muss das Elektrizitätswerk sofort davon
in Kenntnis gesetzt werden.
- Der Bediener der Kettensäge sollte sich auf der Bergseite des Geländes aufhalten, da
der Baum nach dem Fällen wahrscheinlich bergab rollt oder rutscht.
- Vor Beginn der Sägearbeiten sollte ein Fluchtweg eingeplant und frei gehalten werden.
Der Fluchtweg sollte hinter dem Baum schräg zu der erwarteten Fälllinie verlaufen.
- Achten Sie vor dem Fällen auf die natürliche Neigung des Baumes, die Lage größerer
Äste und die Windrichtung, um zu beurteilen, in welche Richtung der Baum fallen wird.
- Beseitigen Sie Schmutz, Steine, lose Rinde, Nägel, Heftklammern und Drähte/Seile vom
Baum.
Fällkerb-Unterschnitt:
Sägen Sie eine Kerbe von einem Drittel des Stammdurchmessers senkrecht zur Fallrichtung,
wie in Abb. O dargestellt. Setzen Sie zuerst die untere waagrechte Kerbe. Dies hilft, das
Einklemmen der Sägekette oder der Führungsschiene zu vermeiden, wenn die zweite Kerbe
gesägt wird.
BETRIEB
Fällschnitt
- Setzen Sie den Fällschnitt mindestens 50 mm oberhalb des waagrechten Fällkerbschnitts
an (Abb. O). Führen Sie den Fällschnitt parallel zum waagrechten Fällkerbschnitt. Setzen
Sie den Fällschnitt so, dass genug Holz übrig bleibt, über das der Baum wie bei einem
Scharnier abknicken kann. Dieses Holzscharnier verhindert, dass sich der Baum dreht
und in die falsche Richtung fällt. Nicht durch das Scharnier sägen.
- Wenn der Fällschnitt fast das Scharnier erreicht, sollte der Baum zu fallen beginnen.
Wenn eine Möglichkeit besteht, dass der Baum nicht in die gewünschte Richtung fällt
oder sich zurückbewegt und die Sägekette einklemmt, beenden Sie den Fällschnitt,
bevor er abgeschlossen ist. Verwenden Sie Keile aus Holz, Kunststoff oder Aluminium,
um den Schnitt zu öffnen und den Baum entlang der gewünschten Linie zum Fallen zu
bringen.
- Wenn der Baum zu fallen beginnt, entfernen Sie die Kettensäge aus dem Schnitt, stellen
Sie den Motor ab, legen die Kettensäge ab und verlassen Sie den Bereich über den
geplanten Fluchtweg. Achten Sie auf herunterfallende Äste und auf Ihren Halt.
Entasten eines Baums
Entasten bedeutet das Entfernen der Äste vom gefällten Baum. Beim Entasten werden die
größeren Äste unter dem Baum gelassen, damit der Stamm über dem Boden abgestützt
bleibt. Entfernen Sie die kleinen Äste in einem Schnitt, wie in Abb. P dargestellt. Unter
Spannung stehende Äste sollten von unten geschnitten werden, um das Einklemmen der
Kettensäge zu vermeiden.
Ablängen eines Stamms
- Ablängen bedeutet das Durchtrennen eines Stamms in mehrere Teile. Es ist wichtig,
dass Sie einen sicheren Stand und die gleichmäßige Verteilung des Gewichts auf beide
Füße sicherstellen. Wenn möglich, sollte der Stamm angehoben und mithilfe von Ästen,
Stämmen oder Unterlegkeilen gestützt werden. Um die Sägearbeit zu erleichtern, sollte
Sie diese einfachen Anweisungen befolgen.
- Wenn der Stamm über seine gesamte Länge gestützt wird (Abb. Q), wird er von der
Oberseite her angesägt (Ablängen von oben).
50 mm
50 mm

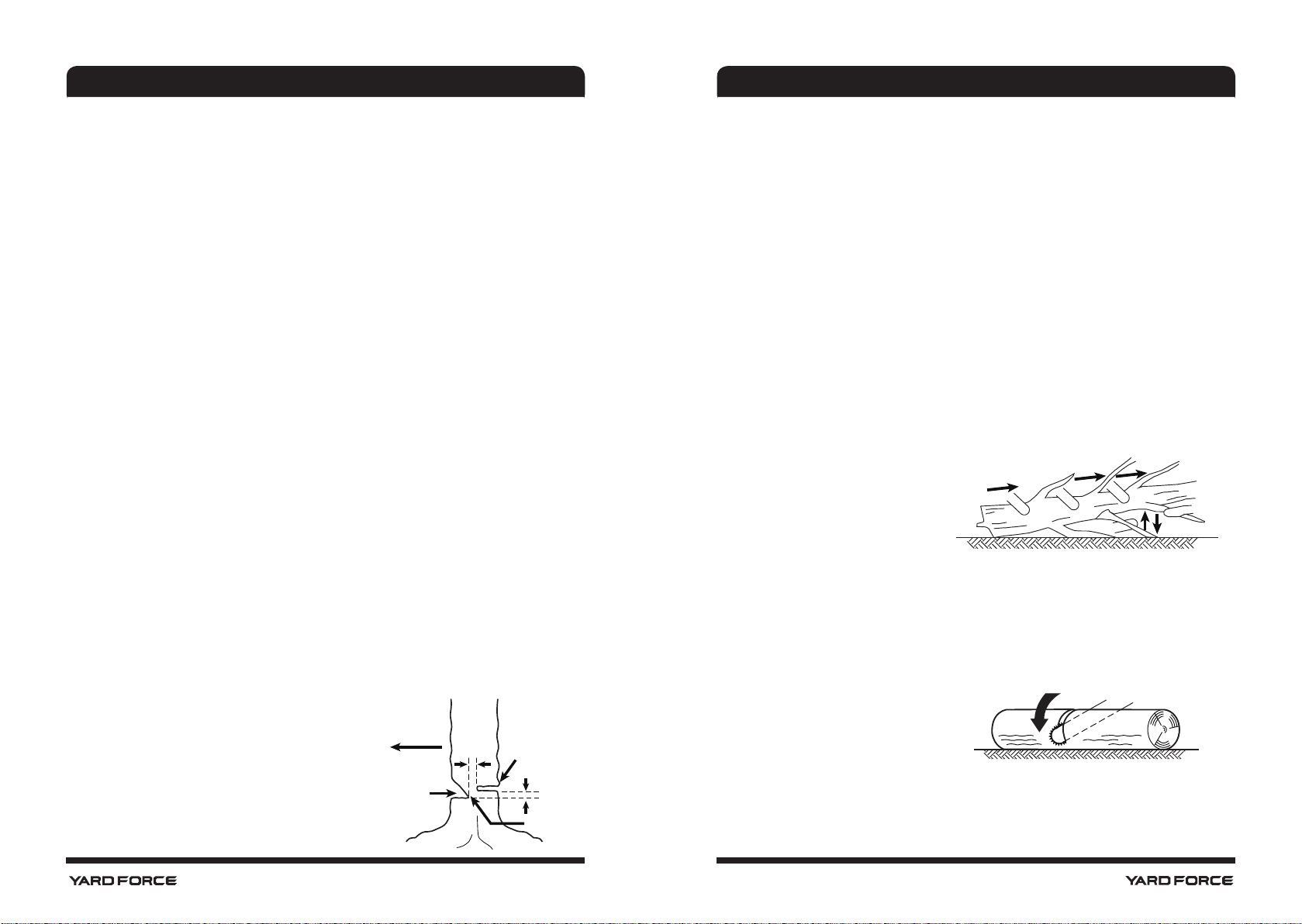

Abb. O
Abb. P
- - Wenn der Stamm an einem Ende gestützt wird (Abb. R), sägen Sie ein Drittel des
Abb.
Q
34 35
BETRIEB
Durchmessers an der Unterseite (Ablängen von unten). Führen Sie dann den endgültigen
Schnitt durch, indem Sie den Stamm von oben ablängen, bis der erste Schnitt erreicht
wird.
- Wenn der Stamm an beiden Enden gestützt wird (Abb. S), sägen Sie ein Drittel des
Durchmessers auf der Oberseite (Ablängen von oben). Führen Sie dann den endgültigen
Schnitt durch, indem Sie die unteren 2/3 von unten ablängen, bis der erste Schnitt
erreicht ist.
- Stehen Sie bei Ablängarbeiten an einem Hang immer auf der Bergseite des Stammes
(Abb. T).
- Um die vollständige Kontrolle beim Durchsägen zu behalten, verringern Sie den
Sägedruck kurz vor Beendigung des Schnitts, ohne beim festen Halt an den
Kettensägegriffen nachzugeben. Lassen Sie die Kette nicht den Boden berühren.
Nach Fertigstellung des Schnitts, warten Sie, bis die Sägekette stillsteht, bevor Sie die
Kettensäge bewegen. Stellen Sie stets den Motor ab, bevor Sie sich zum nächsten
Baum bewegen.

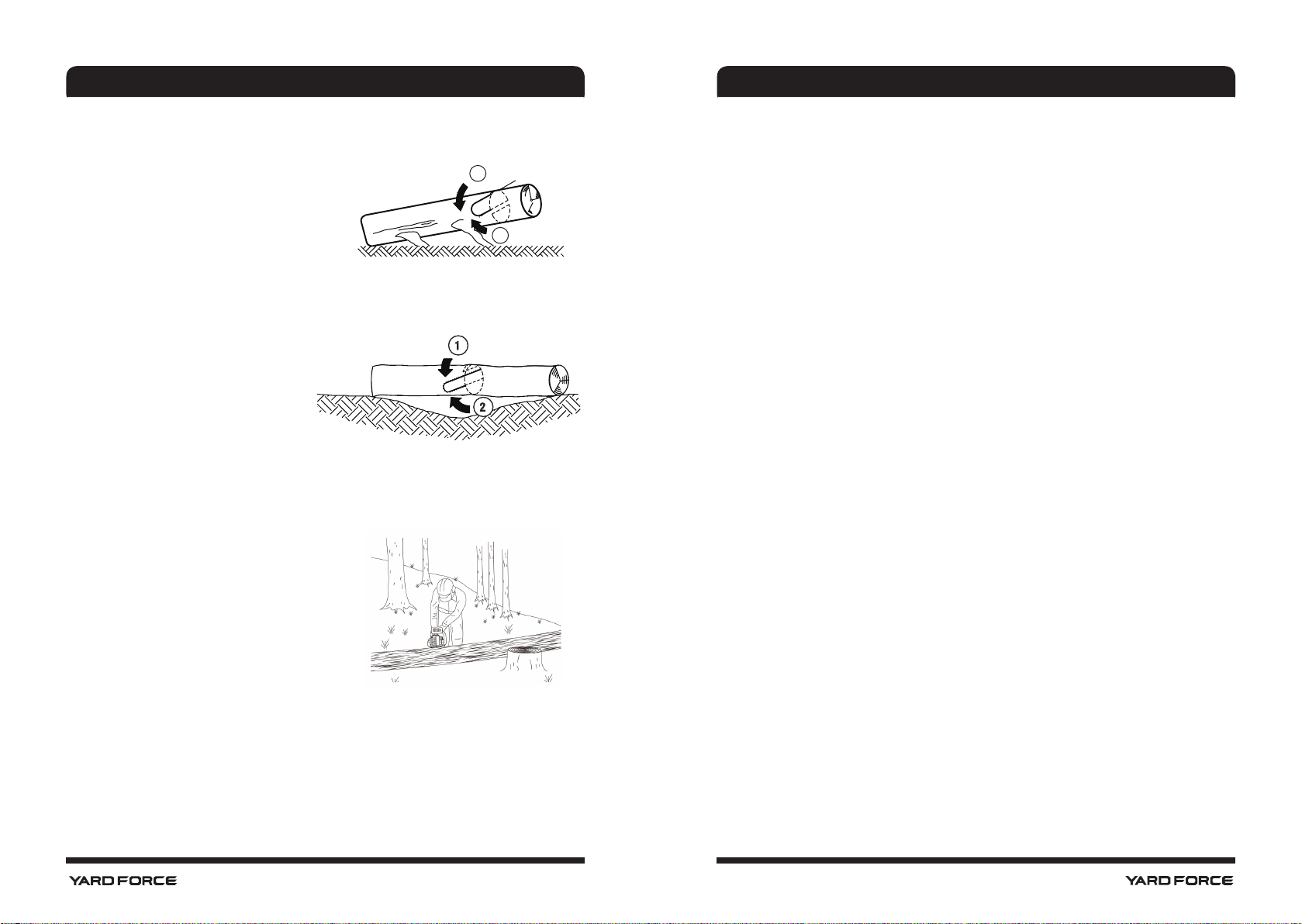

Abb. T
Abb. R
1
2
Abb. S
1
2
WARTUNG UND LAGERUNG
WARNUNG:
Verwenden Sie für die Wartung nur identische Ersatzteile. Die Verwendung
anderer Teile kann Unfälle und Schäden am Gerät hervorrufen.
WARNUNG:
Vor Wartungsarbeiten an der Kettensäge müssen immer Schutzhandschuhe
angezogen werden.
WARNUNG:
Um schwere Verletzungen zu vermeiden, entfernen Sie den Akku aus der
Kettensäge, bevor Sie das Gerät untersuchen, säubern oder Wartungsarbeiten vornehmen.
Ein akkubetriebenes Werkzeug mit eingelegtem Akku ist immer einsatzbereit und kann
versehentlich in Betrieb gesetzt werden.
WARNUNG:
Wenn Sie die Kettensäge reinigen, tauchen Sie diese NICHT in Wasser oder
andere Flüssigkeiten.
WARNUNG:
Achten Sie immer darauf, dass Bremsüssigkeit, Benzin, Erzeugnisse auf
Erdölbasis, durchdringende Öle usw. nicht mit den Kunststoffteilen in Kontakt kommen.
Chemikalien können Kunststoffe angreifen, mechanisch schwächen oder zerstören, was zu
schweren Verletzungen führen kann.
Reinigung
- Entfernen Sie nach jedem Gebrauch mithilfe einer weichen Bürste anhaftenden Schmutz
von der Kette und Führungsschiene. Wischen Sie die Oberäche der Kettensäge mit
einem sauberen Tuch ab, das Sie mit einer milden Seifenlösung anfeuchten.
- Nehmen Sie die Seitenabdeckung ab und entfernen Sie dann mit einer weichen Bürste
Ablagerungen von der Führungsschiene, Sägekette, Kettenrad und Seitenabdeckung.
- Reinigen Sie die Nut der Führungsschiene immer von Holzschnitzeln, Sägestaub und
Schmutz, wenn Sie die Sägekette auswechseln.
Auswechseln der Schiene und Kette
WARNUNG:
Bei laufendem Motor darf die Kette keinesfalls berührt oder justiert werden. Die
Sägekette ist sehr scharf.
HINWEIS:
Wenn Sie die Führungsschiene und Kette auswechseln, verwenden Sie immer die
Schienen- und Kettenkombination, die in dieser Anleitung angegeben ist.
Abmontieren der abgenutzten Schiene und Kette
1. Entfernen Sie den Akku, lassen Sie die Säge abkühlen und drehen Sie den Verschluss
des Öltanks fest zu.
2. Legen Sie die Kettensäge auf die Seite. Die Seitenabdeckung sollte dabei nach oben
zeigen.
3. Ziehen Sie Handschuhe an. Entfernen Sie die Seitenabdeckung, indem Sie den Knauf der
Seitenabdeckung gegen den Uhrzeigersinn drehen. Wischen Sie die Seitenabdeckung
mit einem trockenen Tuch ab.
HINWEIS:
Dies ist ein guter Zeitpunkt, um das Antriebskettenrad auf übermäßigen Verschleiß
oder Schäden zu untersuchen.
36 37
Montieren der neuen Schiene und Kette
Befolgen Sie die Anweisungen unter MONTIEREN/ AUSWECHSELN DER SCHIENE UND
KETTE in dieser Bedienungsanleitung.
Stellen Sie die Kettenspannung ein
Befolgen Sie die Anweisungen unter EINSTELLEN DER KETTENSPANNUNG in dieser
Bedienungsanleitung.
Wartung der kette
WARNUNG:
Tragen Sie stets Handschuhe, wenn Sie die Sägekette anfassen; diese Teile sind
scharf und mit Grat versehen.
Verwenden Sie für diese Säge nur rückschlagarme Ketten. Diese schnell trennende Kette
sorgt für eine Reduzierung des Rückschlags, wenn sie sachgemäß gewartet wird.
Eine sachgemäß geschärfte Sägekette durchtrennt Holz mühelos, selbst mit sehr wenig
Druck.
Benutzen Sie niemals eine stumpfe oder beschädigte Sägekette. Eine stumpfe Sägekette
führt zu erhöhter körperlicher Belastung, erhöhter Beanspruchung durch Vibration, zu einem
mangelhaften Schnitt und erhöhtem Verschleiß.
Für ein schnelles und reibungsloses Sägen muss die Kette ordnungsgemäß gewartet werden.
Die Kette muss geschärft werden, wenn die Holzschnitzel klein und pulvrig sind, wenn ein
größerer Kraftaufwand beim Sägen des Holzes erforderlich ist oder die Kette zu einer Seite
zieht. Berücksichtigen Sie bei der Wartung Ihrer Kette Folgendes:
- Ein falscher Schleifwinkel der Seitenäche kann das Risiko eines heftigen Rückschlags
erhöhen.
- Räumzahnspiel (Eingriffmesser) Ein zu tiefes Eintauchen erhöht die Rückschlaggefahr.
Durch zu aches Eintauchen nimmt die Sägeleistung ab.
- Falls die Sägezähne auf harte Gegenstände wie Nägel und Steine treffen oder durch
Schlamm oder Sand am Holz abgenutzt werden, lassen Sie die Kette von einem
qualizierten Servicetechniker schärfen.
HINWEIS:
Untersuchen Sie das Antriebskettenrad auf Verschleiß oder Beschädigung,
wenn Sie die Kette auswechseln. Falls Sie Anzeichen von Verschleiß oder Schäden in den
genannten Bereichen bemerken, lassen Sie das Antriebskettenrad von einem qualizierten
Servicetechniker auswechseln.
Wartung der Führungsschiene
Wenn die Führungsschiene Anzeichen von Verschleiß zeigt, montieren Sie sie umgekehrt
auf der Säge, damit sich der Verschleiß der Schiene gleichmäßig auf beide Seiten verteilt.
Dadurch verlängert sich die Nutzungsdauer. Die Schiene sollte jeden Tag, an dem das Gerät
gebraucht wurde, gereinigt und auf Verschleiß sowie Schäden untersucht werden. Die Bildung
von scharfen Kanten oder Graten in den Schienenstegen ist ein normaler Verschleißprozess
der Schiene. Diese Fehlstellen sollten mit einer Feile geglättet werden, sobald sie sich
bemerkbar machen. Eine Schiene mit einem der folgenden Mängel sollte ausgewechselt
werden:
WARTUNG UND LAGERUNG WARTUNG UND LAGERUNG
- Verschleiß in den Schienenstegen, wodurch die Kette seitlich liegen kann
- Verbogene Führungsschiene
- Gesprungene oder gebrochene Stege
- Gespreizte Stege
Darüber hinaus ist die Führungsschiene mit einem Zahnrad an der Spitze versehen. Das
Zahnrad muss wöchentlich mit einer Fettpresse geschmiert werden, um die Nutzungsdauer
der Führungsschiene zu verlängern. Schmieren Sie mithilfe einer Fettpresse mit Kettenöl
wöchentlich über das Schmierloch. Wenden Sie die Führungsschiene und prüfen Sie, ob die
Schmierlöcher und Kettennut frei von Verunreinigungen sind.
Transport und lagerung
- Eine laufende Kettensäge darf nicht verstaut oder transportiert werden. Entfernen Sie vor
dem Lagern oder Transportieren immer den Akku.
- Schieben Sie die Führungsschienen-Schutzhülle über die Führungsschiene und Kette,
bevor Sie die Kettensäge einlagern oder transportieren. Nehmen Sie sich vor den
scharfen Zähnen der Kette in acht.
- Reinigen Sie die Kettensäge gründlich, bevor Sie sie lagern. Lagern Sie die Kettensäge
im Haus an einem trockenen Ort, der abgeschlossen und/oder für Kinder nicht erreichbar
ist.
- Halten Sie sie von zersetzenden Mitteln wie Gartenchemikalien oder Streusalz fern.
38 39
FEHLERBEHEBUNG
Warnung:
Vor jeglichen Wartungsarbeiten müssen die Akkus entfernt werden!
Warnung:
Tragen Sie bei Wartungsarbeiten schwere Schutzhandschuhe,
insbesondere bei Arbeiten an scharfen Gegenständen.
Störung/Fehlfunktion Ursache Lösung
Kettensäge läuft nicht an
Akku entladen? Akku wieder auaden.
Akku sitzt nicht richtig.
Entnehmen Sie den Akku und legen
Sie ihn wieder ein
Gerät defekt?
Setzen Sie sich direkt mit einem
Servicepartner in Verbindung.
Schlechte Schnittleistung
Kette ist stumpf Kette ersetzen oder nachschärfen
Kette ist unzureichend geölt
Überprüfen Sie das
Schmiersystem, um
sicherzustellen, dass die
Schmierung funktioniert.
Kettenspannung ist falsch
Kettenspannung wie in der
Anleitung beschrieben nachstellen.
Kette bendet sich nicht in
der Schienennut
Sägekette gemäß Anleitung
montieren
Ungenügende
Kettenschmierung.
Öltank leer
Mit angegebenem Kettenöl neu
befüllen.
Ist die Ölführungsnut der
Sägeschiene verstopft?
Ölführungsnut säubern und even-
tuelle Verschmutzungen entfernen.
Führungsschiene und Kette
qualmen beim Schneiden
Kettenspannung auf Über-
spannung prüfen
Kettenspannung wie in der Anlei-
tung beschrieben nachstellen.
Kettenöltank leer
Kettenöltank neu befüllen
Sägereste in Schienennut
Sägereste aus der Schienennut
entfernen
CE-KONFORMITÄTSERKLÄRUNG
Konformitätserklärung
Wir
MEROTEC GmbH,
Otto-Brenner-Straße 8, 47877 Willich/ Deutschland
Erklären hiermit, dass das Gerät:
Beschreibung: Akku kettensäge
Modell-Nr. LS C35W/ GY1792
Funktion: Zum Fällen von Bäumen und Baumstämmen
Entspricht den wesentlichen Sicherheitsanforderungen der folgenden Richt-
linien:
Maschinenrichtlinie 2006/42/EG
Richtlinie über elektromagnetische Verträglichkeit 2014/30/EG
Richtlinie 2011/65/EU, zuletzt geändert durch Richtlinie (EU) 2015/863
*)
Richtlinie über umweltbelastende Geräuschemissionen von zur Verwendung im Freien
vorgesehenen Geräten und Maschinen 2000/14/EG, geändert durch 2005/88/EG
Konformitätsbewertungsverfahren: 2000/14/EG-Anhang VI
Gemessener Schallleistungspegel: 92,8 dB (A)
Garantierter Schallleistungspegel: 96 dB (A)
Normen und technische Spezifikationen, auf die Bezug genommen wird:
EN 60745-1: 2009/ A11: 2010
EN 60745-2-13: 2009/ A1: 2010
EN 62233: 2008
EN 55014-1: 2006+ A1 +A2
EN 55014-1: 2017
EN 55014-2: 2015
EN 50581: 2012
Bevollmächtigter Unterzeichnender
Ort, Datum: Willich, 24.03.2020
Signature:________________________
Name:
Roland Menken
Geschäftsführer
MEROTEC GmbH,
Otto-Brenner-Straße 8, 47877 Willich/ Deutschland
*) Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie
2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung
der Verwendung bestimmter gefährlicher Stoffe in
Elektro- und Elektronikgeräten.
