L
R
AUDIO OUT
FRONT
AUDIO OUT
REAR
*
3
BUS
CONTROL IN
REMOTE
IN
2
4
5
6
7
1
3
BUS AUDIO IN
/AUX IN
*
2
AUDIO
OUT
REAR
AUDIO
OUT
FRONT
BUS
AUDIO
IN
Supplied with the CD/MD changer
Fourni avec le changeur de CD/MD
Suministrado con el cambiador de CD/MD
© 2006 Sony Corporation Printed in Thailand
2-661-372-11 (1)
Installation/Connections
Installation/Connexions
Instalación/Conexiones
Network Audio
System
× 2
× 4
A
B
AMP REM
Max. supply current 0.3 A
Courant max. fourni 0,3 A
Corriente máx. de alimentación de 0,3 A
Fuse (10 A)
Fusible (10 A)
Fusible (10 A)
Blue/white striped
Rayé bleu/blanc
Con rayas azules y blancas
ANT REM
*
1
Yellow
Jaune
Amarillo
White
Blanc
Blanco
Green
Vert
Verde
Purple
Mauve
Morado
White/black striped
Rayé blanc/noir
Con rayas blancas y negras
Gray/black striped
Rayé gris/noir
Con rayas grises y negras
Green/black striped
Rayé vert/noir
Con rayas verdes y negras
Gray
Gris
Gris
Left
Gauche
Izquierdo
Right
Droit
Derecho
Left
Gauche
Izquierdo
Right
Droit
Derecho
*
1
RCA pin cord (not supplied)
*
2
Be sure to match the color-coded cord for
audio to the appropriate jacks from the unit. If
you connect an optional CD/MD changer, you
cannot use AUX IN terminal.
*
3
AUDIO OUT can be switched SUB or REAR.
For details, see the Operating Instructions.
*
4
Auxiliary optional equipment such as portable
DVD player (not supplied)
*
5
Supplied with the auxiliary equipment
*
6
Insert with the cord upwards.
*
1
Cordon à broche RCA (non fourni)
*
2
Veillez à faire correspondre le code de
couleur du cordon audio à celui des fi ches
correspondantes de l’appareil. Si vous
raccordez un changeur de CD/MD en option,
vous ne pouvez pas utiliser la borne AUX IN.
*
3
AUDIO OUT peut être commuté sur SUB ou
REAR. Pour obtenir plus de détails, reportez-
vous au mode d’emploi.
*
4
Appareil auxiliaire en option, par exemple un
lecteur de DVD portable (non fourni)
*
5
Fourni avec l’appareil auxiliaire
*
6
Insérez avec le câble vers le haut.
*
1
Cable con terminales RCA
(no suministrado)
*
2
Asegúrese de hacer coincidir el cable de
audio codifi cado con colores con las tomas
correspondientes de la unidad. Si conecta
un cambiador de CD/MD opcional, no podrá
utilizar el terminal AUX IN.
*
3
AUDIO OUT (Salida de audio) puede
cambiarse a SUB (Secundaria) o REAR
(Posterior). Para obtener información,
consulte el manual de instrucciones
suministrado.
*
4
Equipo opcional auxiliar como un reproductor
de DVD portátil (no suministrado)
*
5
Suministrado con el equipo auxiliar
*
6
Insertar con el cable hacia arriba.
Purple/black striped
Rayé mauve/noir
Con rayas moradas y negras
Equipment used in illustrations (not supplied)
Appareils utilisés dans les illustrations (non fournis)
Equipo utilizado en las ilustraciones (no suministrado)
Rear speaker
Haut-parleur arrière
Altavoz posterior
Front speaker
Haut-parleur avant
Altavoz frontal
Active subwoofer
Caisson de graves actif
Altavoz potenciador de
graves activo
Power amplifi er
Amplifi cateur de puissance
Amplifi cador de potencia
AUDIO OUT FRONT
AUDIO OUT REAR*
BUS AUDIO IN
BUS CONTROL IN
CD/MD changer
Changeur de CD/MD
Cambiador de CD/MD
*
1
Source selector
(not supplied)
Sélecteur de source
(non fourni)
Selector de fuente
(no suministrado)
XA-C40
*
6
BUS AUDIO IN
BUS CONTROL IN
Source selector*
Sélecteur de source*
Selctor de fuente*
XA-C40
* not supplied
non fourni
no suministrado

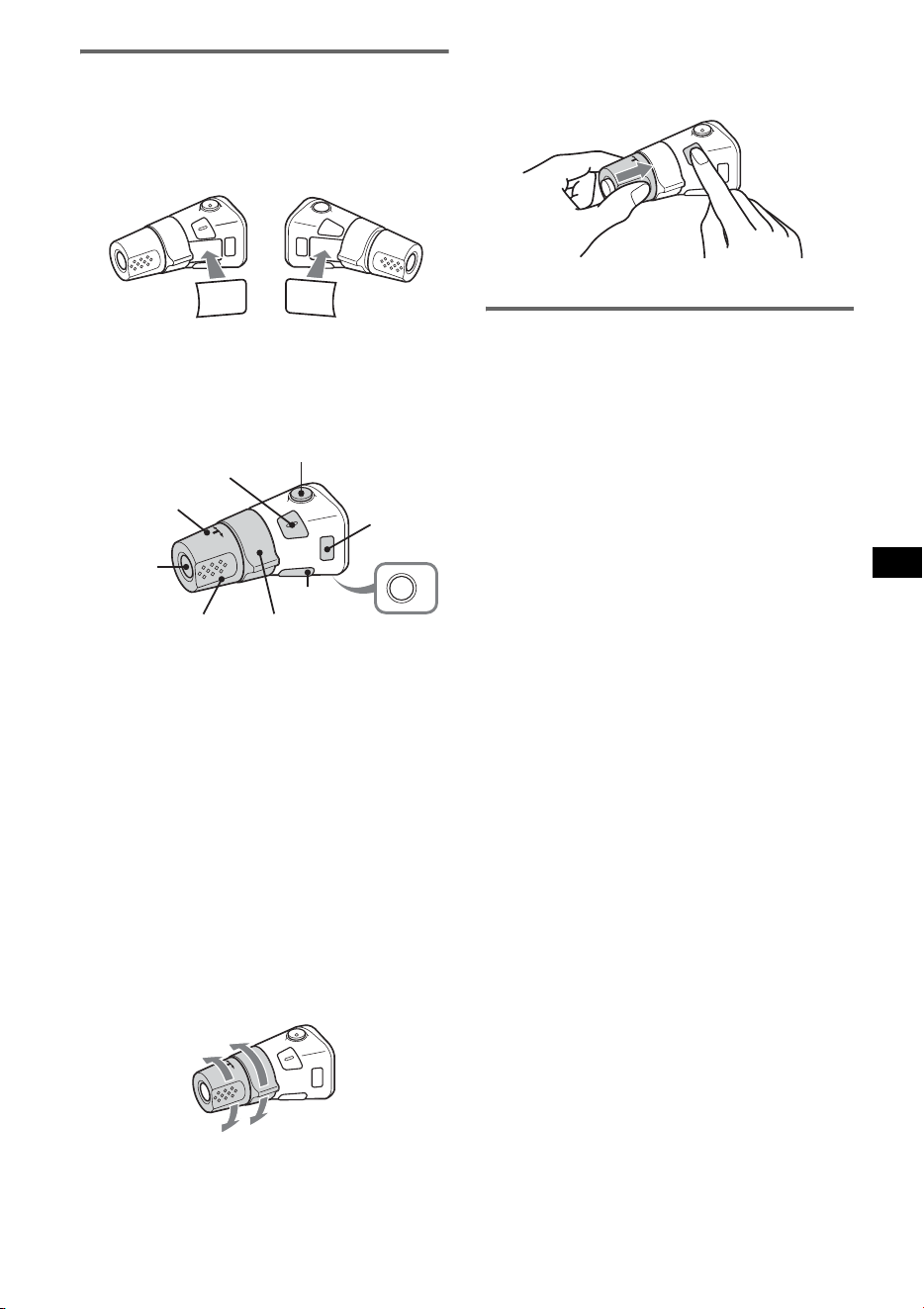

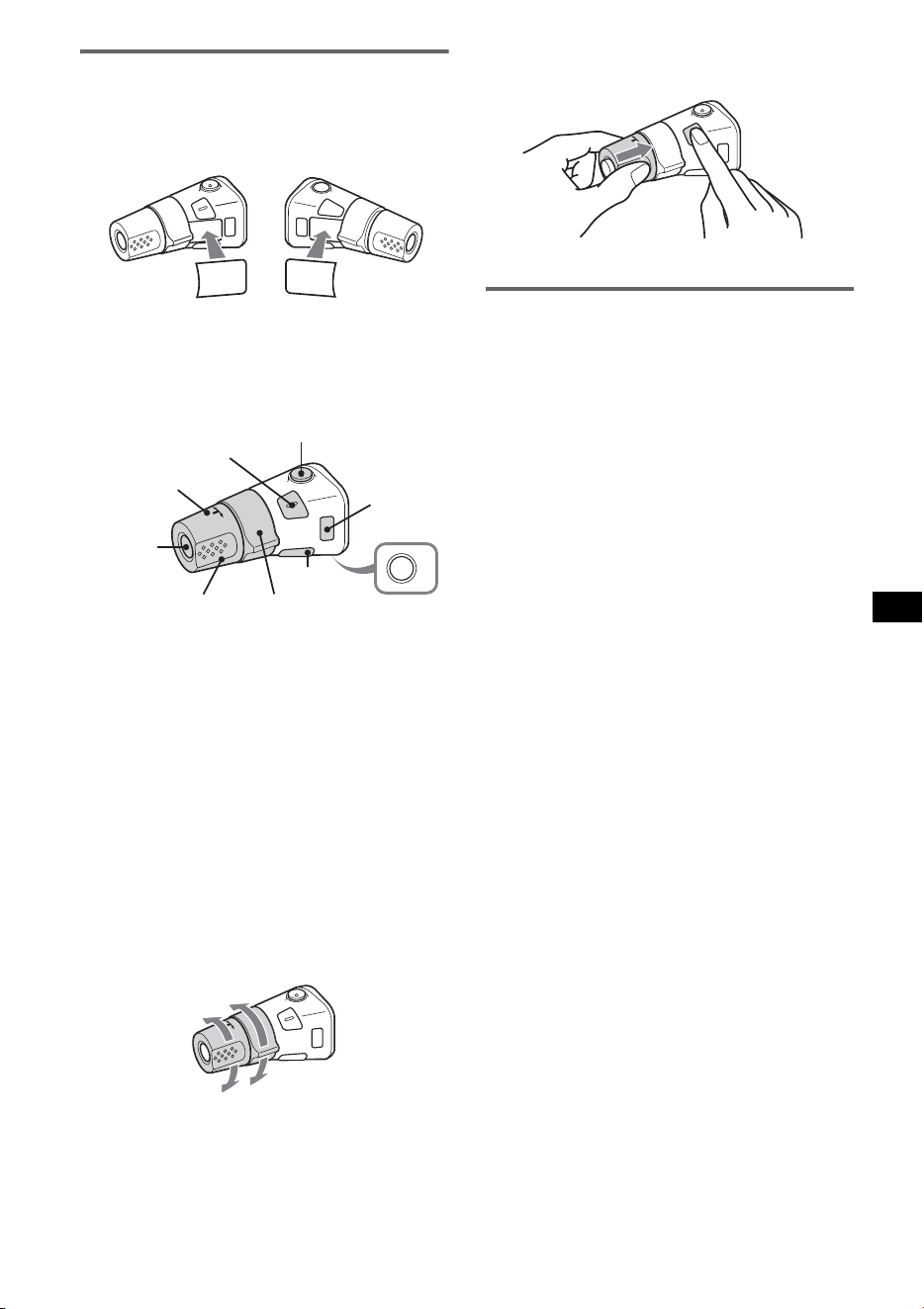

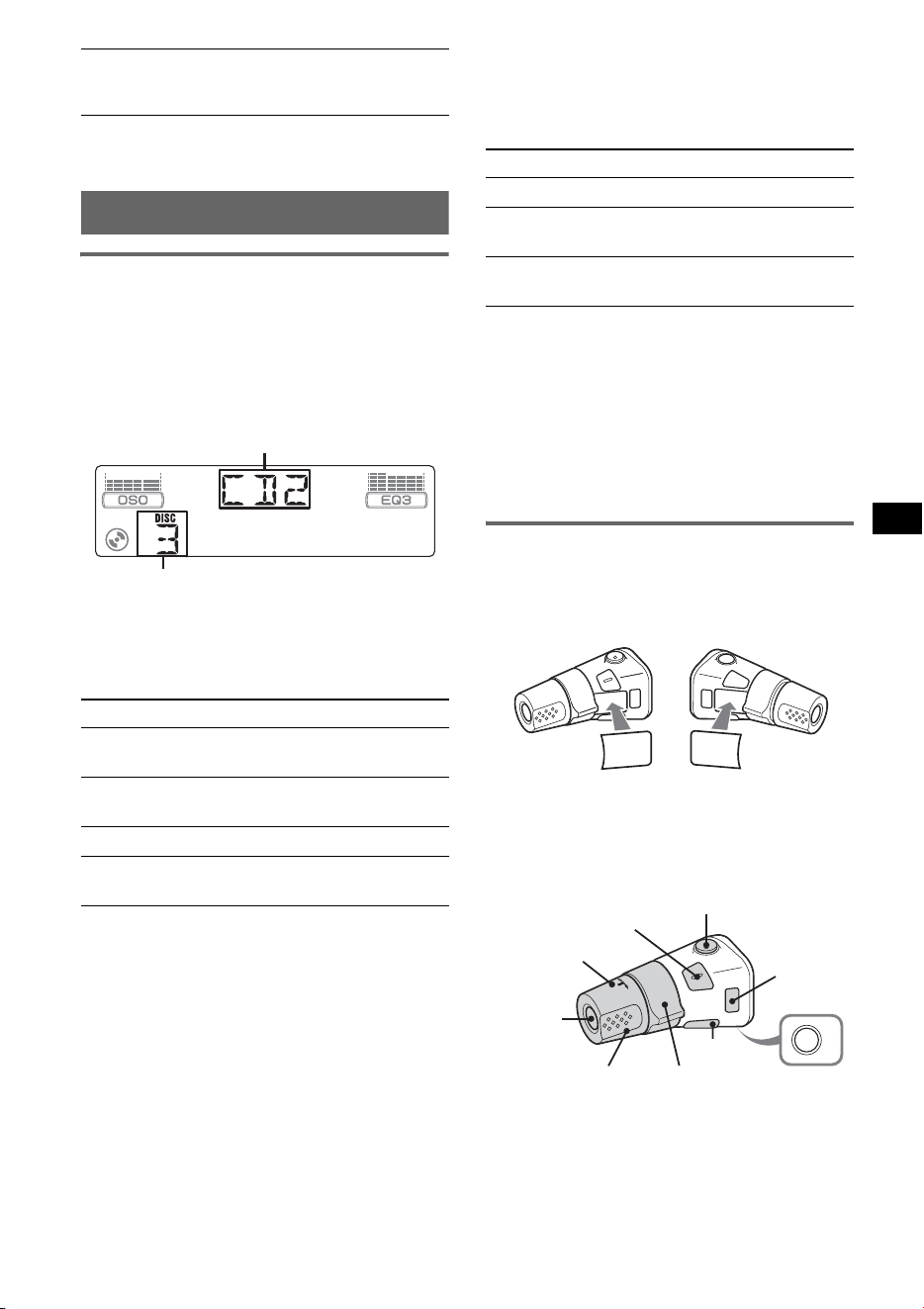

Rotary commander RM-X4S
Satellite de commande RM-X4S
Mando rotatorio RM-X4S
Max. supply current 0.1 A
Courant max. fourni 0,1 A
Corriente máx. de alimentación de 0,1 A
ILLUMINATION
Red
Rouge
Rojo
Blue
Bleu
Azul
Light blue
Bleu ciel
Azul celeste
Orange/white striped
Rayé orange/blanc
Con rayas naranjas y blancas
ATT
from car antenna
à partir de l’antenne de la voiture
desde la antena del automóvil
Supplied with XA-C40
Fourni avec le XA-C40
Suministrado con el XA-C40
MEX-1GP
* AUDIO OUT SUB/REAR
Black
Noir
Negro
Précautions
• Cet appareil est exclusivement conçu pour fonctionner
sur une tension de 12 V CC avec masse négative.
• Évitez de fi xer des vis sur les câbles ou de coincer
ceux-ci dans des pièces mobiles (par exemple, armature
de siège).
• Avant d’effectuer les raccordements, coupez le moteur
pour éviter un court-circuit.
• Raccordez les câbles d’entrée d’alimentation jaune et
rouge seulement après avoir terminé tous les autres
raccordements.
• Rassemblez tous les câbles de terre en un
point de masse commun.
• Pour des raisons de sécurité, veillez à isoler avec du
ruban isolant tout câble libre non raccordé.
• L’utilisation d’instruments optiques avec ce produit
augmente les risques pour les yeux.
Remarques sur le câble d’alimentation (jaune)
• Lorsque cet appareil est raccordé à d’autres éléments
stéréo, la valeur nominale raccordée du circuit utilisé
de la voiture doit être supérieure à la somme des
fusibles de chaque élément.
• Si aucun circuit de la voiture n’est assez puissant,
raccordez directement l’appareil à la batterie.
Liste des composants
• Les numéros de la liste correspondent à ceux des
instructions.
• Le support et le tour de protection sont fi xés à
l’appareil en usine. Avant le montage de l’appareil,
utilisez les clés de déblocage pour détacher le
support et le tour de protection de l’appareil.
Pour de plus amples informations, reportez-vous à la
section « Retrait du tour de protection et du support
() » au verso.
• Conservez les clés de déblocage pour
une utilisation ultérieure car vous en aurez
également besoin pour retirer l’appareil de
votre véhicule.
Attention
Manipulez précautionneusement le support pour
éviter de vous blesser aux doigts.
Remarque
Avant l’installation, assurez-vous que les loquets des deux côtés
du support sont bien pliés de 2 mm (
3
/32 po) vers l’intérieur. Si
les loquets sont droits ou pliés vers l’extérieur, l’appareil ne peut
pas être fi xé solidement et peut se détacher.
Exemple de raccordement
Remarques (-
A
)
• Raccordez d’abord le câble de mise à la masse avant de
raccorder l’amplifi cateur.
• L’alarme est émise uniquement lorsque l’amplifi cateur intégré
est utilisé.
Conseil (-
B
-
)
Dans le cas du raccordement de deux changeurs de CD/MD ou
plus, le sélecteur de source XA-C40 (non fourni) est requis.
Cautions
• This unit is designed for negative ground 12 V DC
operation only.
• Do not get the leads under a screw, or caught in moving
parts (e.g. seat railing).
• Before making connections, turn the car ignition off to
avoid short circuits.
• Connect the yellow and red power input leads only
after all other leads have been connected.
• Run all ground leads to a common ground
point.
• Be sure to in su late any loose un con nect ed leads with
electrical tape for safety.
• The use of optical instruments with this product will
increase eye hazard.
Notes on the power supply lead (yellow)
• When connecting this unit in combination with other
stereo components, the connected car circuit’s rating
must be higher than the sum of each component’s fuse.
• When no car circuits are rated high enough, connect
the unit directly to the battery.
Parts Iist
• The numbers in the list are keyed to those in the
instructions.

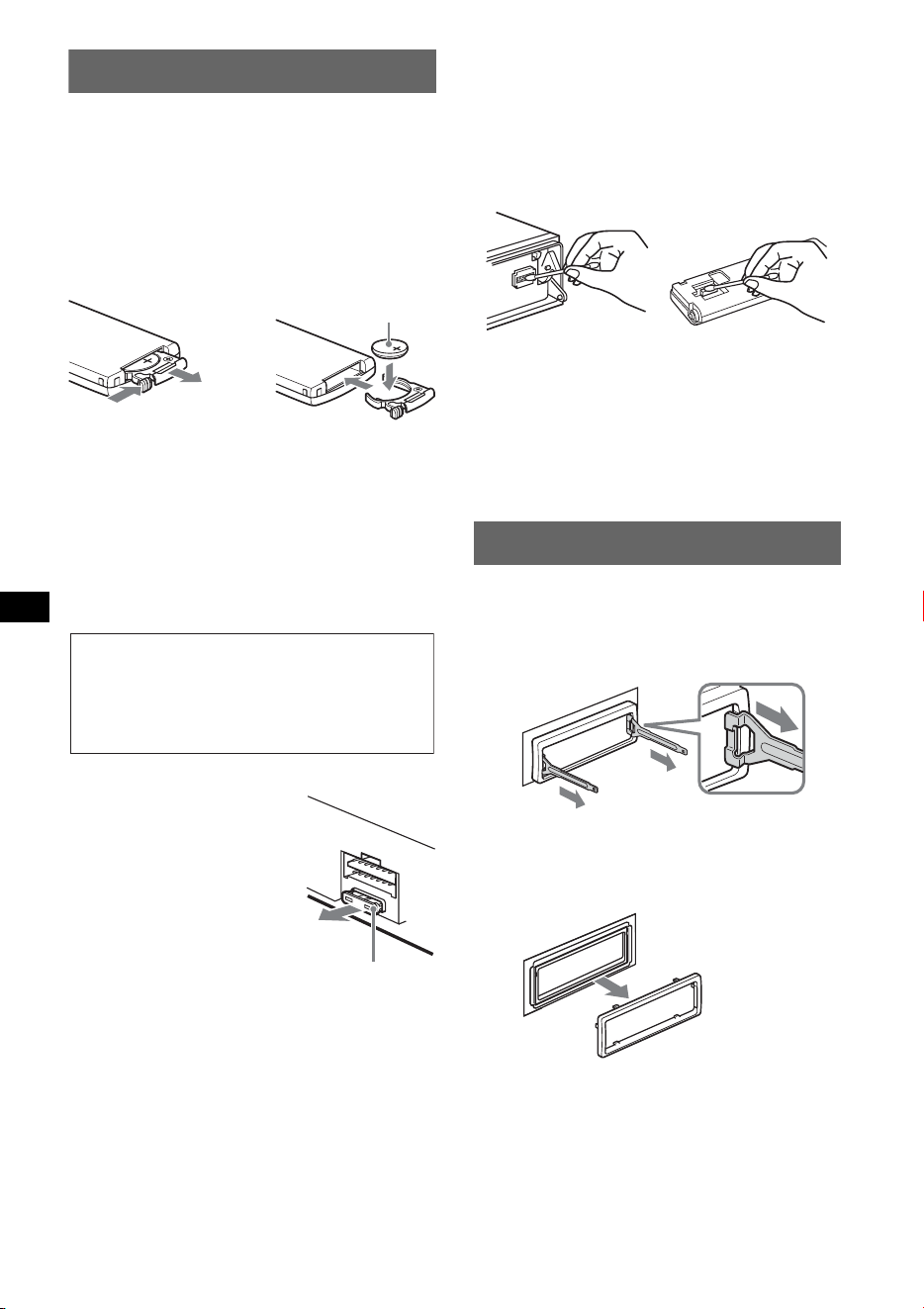

• The bracket and the protection collar are
attached to the unit before shipping. Before mounting
the unit, use the release keys to remove the bracket
and the protection collar from the unit. For

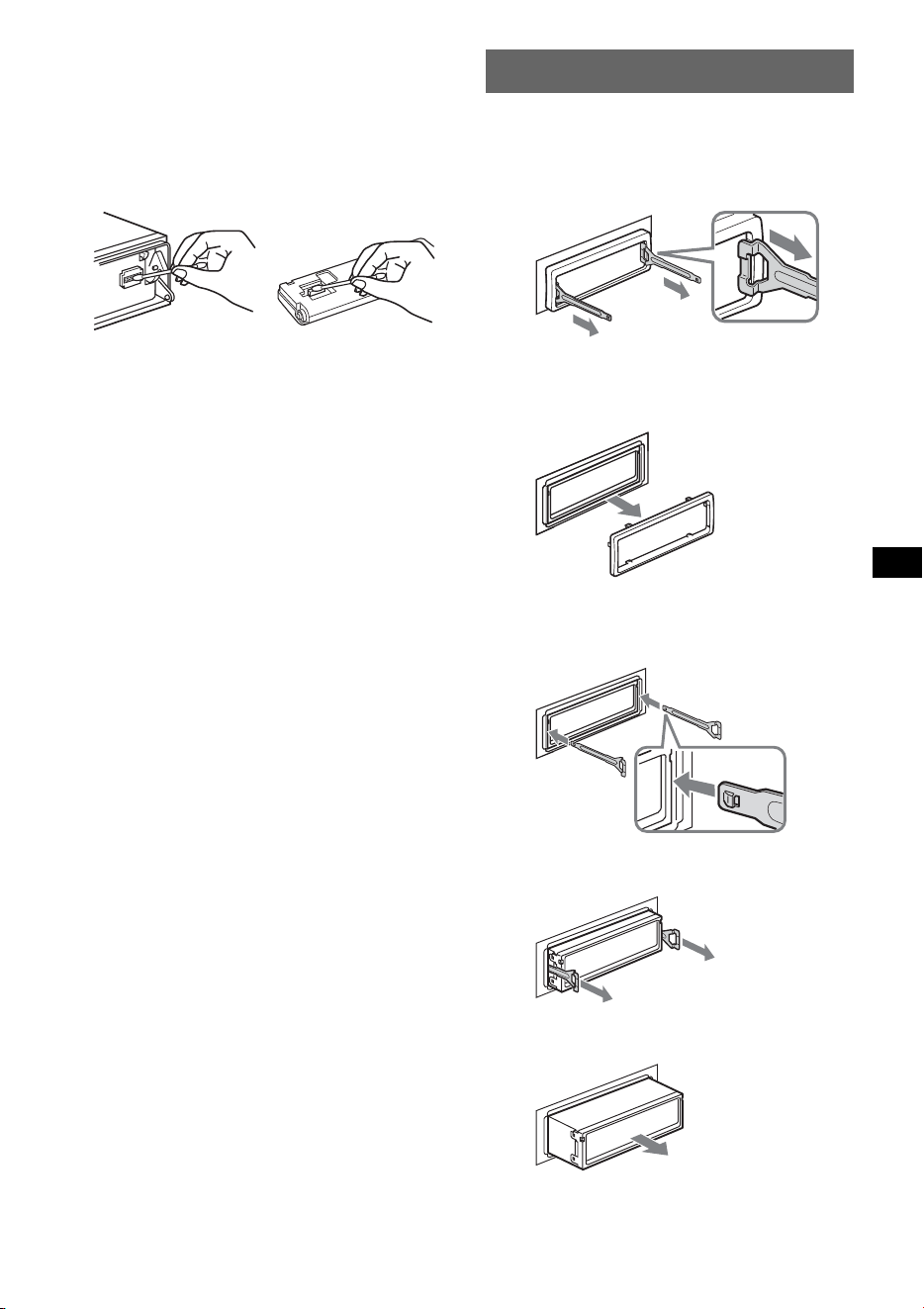

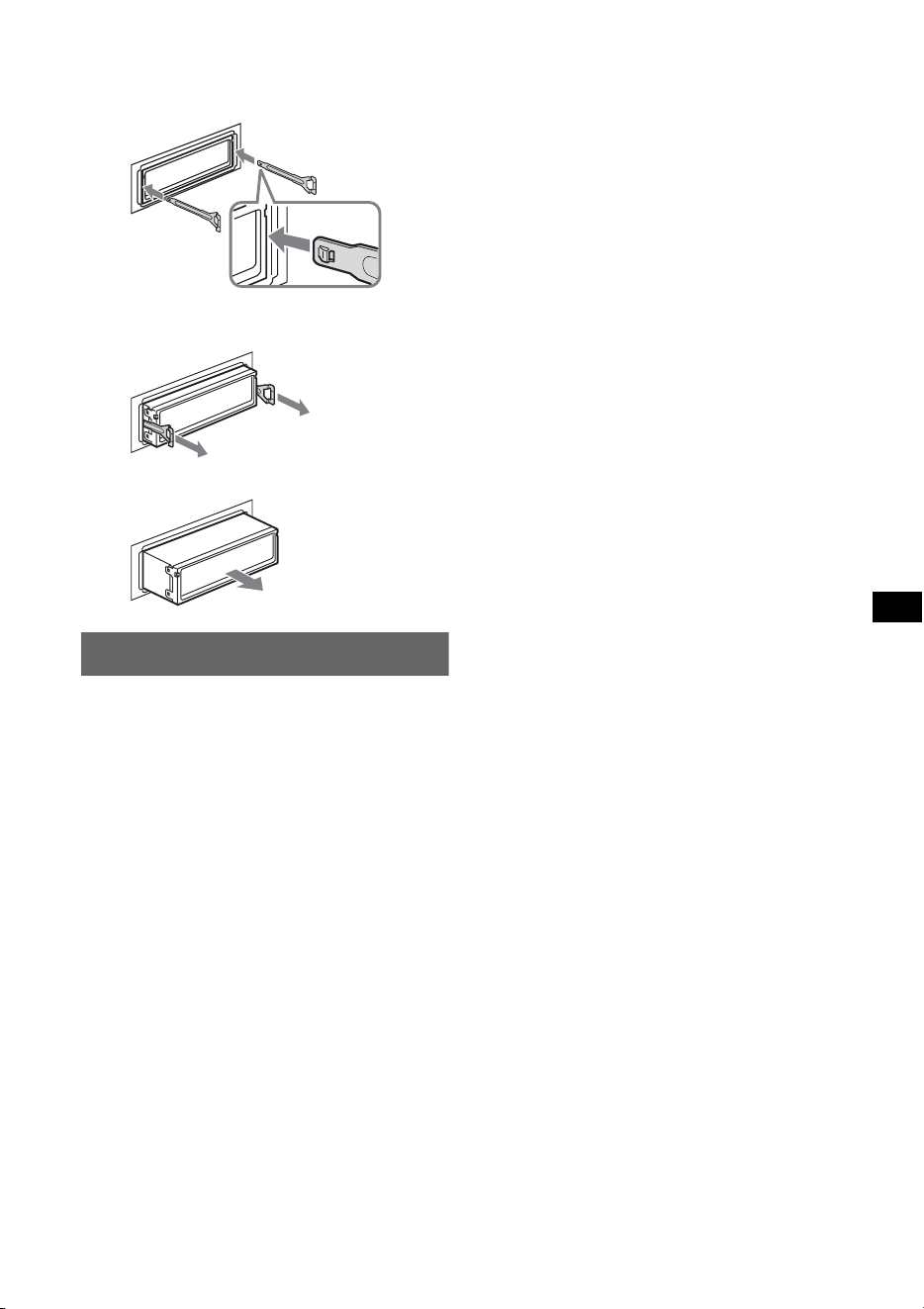

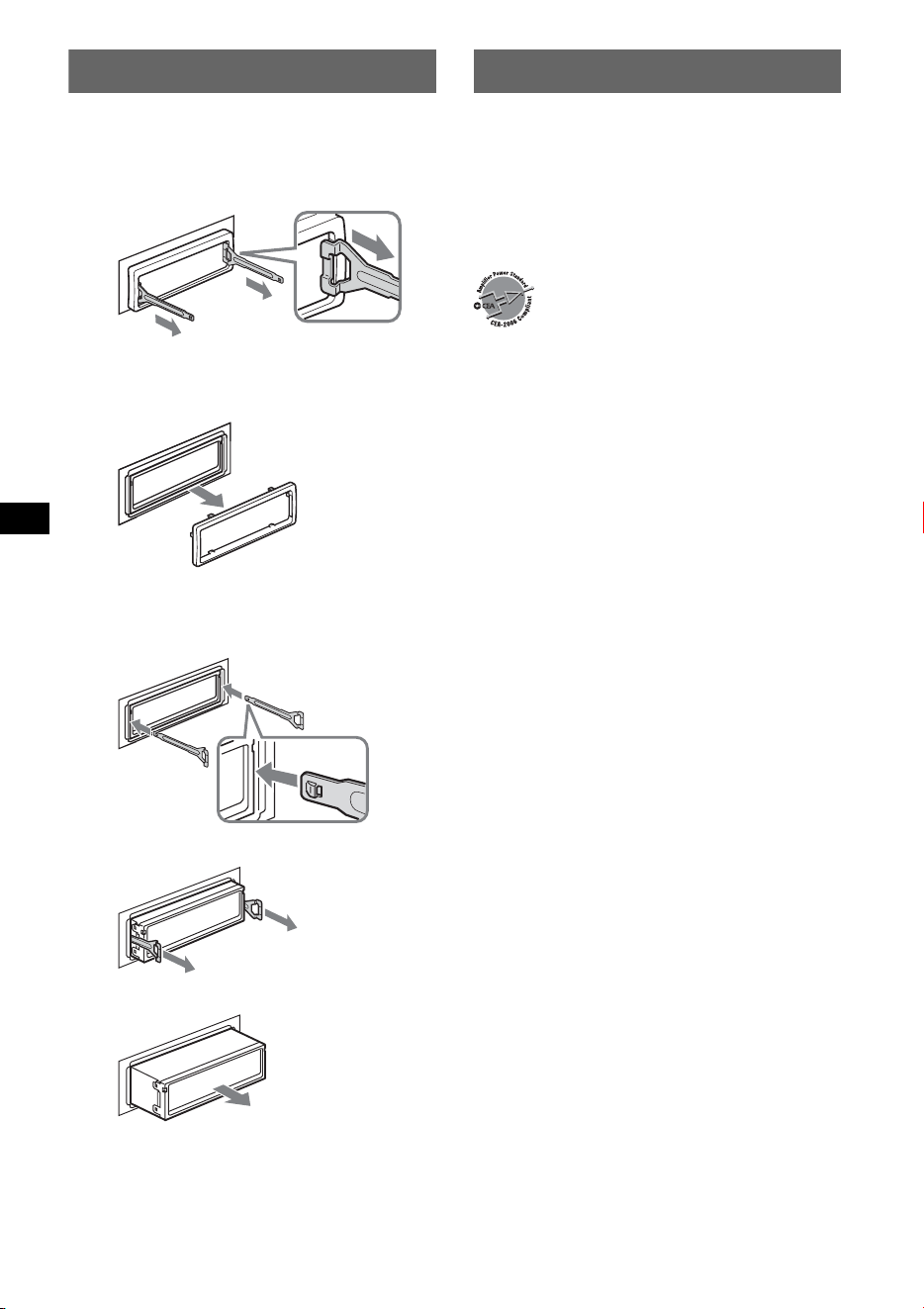

details, see “Removing the protection collar and the
bracket ()” on the reverse side of the sheet.
• Keep the release keys for future use as they
are also necessary if you remove the unit from
your car.
Caution
Handle the bracket carefully to avoid injuring your
fi ngers.
Note
Before installing, make sure that the catches on both sides of
the bracket are bent inwards 2 mm (
3
/32 in). If the catches are
straight or bent outwards, the unit will not be installed securely
and may spring out.
Connection example
Notes (-
A
)
• Be sure to connect the ground lead before connecting the
amplifi er.
• The alarm will only sound if the built-in amplifi er is used.
Tip (-
B
-
)
For connecting two or more CD/MD changers, the source
selector XA-C40 (not supplied) is necessary.
Loquet
Catch
Schéma de raccordement
À un point métallique de la voiture
Branchez d’abord le fi l de masse noir et, ensuite, les fi ls
d’entrée d’alimentation rayé orange/blanc, jaune, et rouge.
Vers le câble de commande d’antenne
électrique ou le câble d’alimentation de
l’amplifi cateur d’antenne
Remarques
• Il n’est pas nécessaire de raccorder ce câble s’il n’y a pas
d’antenne électrique ni d’amplifi cateur d’antenne, ou avec
une antenne télescopique manuelle.
• Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, voir « Remarques
sur les câbles de commande et d’alimentation ».
Au niveau de AMP REMOTE IN de
l’amplifi cateur de puissance en option
Ce raccordement s’applique uniquement aux amplifi cateurs.
Le branchement de tout autre système risque
d’endommager l’appareil.
Vers le cordon de liaison d’un téléphone de
voiture
Vers le connecteur du signal d’éclairage de
la voiture
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
À la borne +12 V qui est alimentée quand la
clé de contact est sur la position accessoires
Remarques
• S’il n’y a pas de position accessoires, raccordez la borne
d’alimentation (batterie) +12 V qui est alimentée en
permanence.
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
• Si votre voiture est équipée d’une antenne FM/AM
intégrée dans la vitre arrière/latérale, voir « Remarques
sur les câbles de commande et d’alimentation ».
À la borne +12 V qui est alimentée en
permanence
Raccordez d’abord le câble de mise à la masse noir à un
point métallique du véhicule.
Remarques sur les câbles de commande et d’alimentation
• Le câble de commande d’antenne électrique (bleu) fournit une
alimentation de + 12 V CC lorsque vous mettez la radio sous
tension.
•
Lorsque votre voiture est équipée d’une antenne FM/AM intégrée
dans la vitre arrière/latérale, raccordez le câble de commande
d’antenne (bleu) ou l’entrée d’alimentation des accessoires
(rouge) à la borne d’alimentation de l’amplifi cateur d’antenne
existant. Pour plus de détails, consultez votre détaillant.
• Une antenne électrique sans boîtier de relais ne peut pas être
utilisée avec cet appareil.
Raccordement pour la conservation de la mémoire
Lorsque le câble d’entrée d’alimentation jaune est raccordé, le
circuit de la mémoire est alimenté en permanence même si la clé
de contact est sur la position d’arrêt.
Remarques sur le raccordement des haut-parleurs
• Avant de raccorder les haut-parleurs, mettez l’appareil hors
tension.
• Utilisez des haut-parleurs ayant une impédance de 4 à 8 ohms
avec une capacité électrique adéquate pour éviter de les
endommager.
• Ne raccordez pas les bornes du système de haut-parleurs au
châssis de la voiture et ne raccordez pas les bornes des haut-
parleurs droit à celles du haut-parleur gauche.
• Ne raccordez pas le câble de mise à la masse de cet appareil
à la borne négative (–) du haut-parleur.
• N’essayez pas de raccorder les haut-parleurs en parallèle.
• Raccordez uniquement des haut-parleurs passifs. Le
raccordement de haut-parleurs actifs (avec amplifi cateurs intégrés)
aux bornes des haut-parleurs peut endommager l’appareil.
• Pour éviter tout problème de fonctionnement, n’utilisez pas les
câbles des haut-parleurs intégrés installés dans votre voiture si
l’appareil partage un câble négatif commun (–) pour les haut-
parleurs droit et gauche.
• Ne raccordez pas entre eux les cordons des haut-parleurs de
l’appareil.
Remarque sur le raccordement
Si les haut-parleurs et l’amplifi cateur ne sont pas raccordés
correctement, le message « FAILURE » s’affi che. Dans ce cas,
assurez-vous que les haut-parleurs et l’amplifi cateur sont bien
raccordés.
Connection diagram
To a metal surface of the car
First connect the black ground lead, then connect the
orange/white striped, yellow, and red power input leads.
To the power antenna control lead or power
supply lead of antenna booster amplifi er
Notes
• It is not necessary to connect this lead if there is no power
antenna or antenna booster, or with a manually-operated
telescopic antenna.
• When your car has a built-in FM/AM antenna in the rear/
side glass, see “Notes on the control and power supply
leads.”
To AMP REMOTE IN of an optional power
amplifi er
This connection is only for amplifi ers. Connecting any other
system may damage the unit.
To the interface cable of a car telephone
To a car’s illumination signal
Be sure to connect the black ground lead to a metal surface
of the car fi rst.
To the +12 V power terminal which is
energized in the accessory position of the
ignition key switch
Notes
• If there is no accessory position, connect to the +12 V
power (battery) terminal which is energized at all times.
Be sure to connect the black ground lead to a metal
surface of the car fi rst.
• When your car has a built-in FM/AM antenna in the rear/
side glass, see “Notes on the control and power supply
leads.”
To the +12 V power terminal which is
energized at all times
Be sure to connect the black ground lead to a metal surface
of the car fi rst.
Notes on the control and power supply leads
• The power antenna control lead (blue) supplies +12 V DC
when you turn on the tuner.
• When your car has built-in FM/AM antenna in the rear/side
glass, connect the power antenna control lead (blue) or the
accessory power input lead (red) to the power terminal of the
existing antenna booster. For details, consult your dealer.
• A power antenna without a relay box cannot be used with this
unit.
Memory hold connection
When the yellow power input lead is connected, power will
always be supplied to the memory circuit even when the ignition
switch is turned off.
Notes on speaker connection
• Before connecting the speakers, turn the unit off.
• Use speakers with an impedance of 4 to 8 ohms, and with
adequate power handling capacities to avoid its damage.
• Do not connect the speaker terminals to the car chassis, or
connect the terminals of the right speakers with those of the
left speaker.
• Do not connect the ground lead of this unit to the negative (–)
terminal of the speaker.
• Do not attempt to connect the speakers in parallel.
• Connect only passive speakers. Connecting active speakers
(with built-in amplifi ers) to the speaker terminals may damage
the unit.
• To avoid a malfunction, do not use the built-in speaker leads
installed in your car if the unit shares a common negative (–)
lead for the right and left speakers.
• Do not connect the unit’s speaker leads to each other.
Note on connection
If speaker and amplifi er are not connected correctly, “FAILURE”
appears in the display. In this case, make sure the speaker and
amplifi er are connected correctly.
Precauciones
• Esta unidad ha sido diseñada para alimentarse sólo con
cc de 12 V de masa negativa.
• No coloque los cables debajo de ningún tornillo, ni
los aprisione con partes móviles (p.ej. los raíles del
asiento).
• Antes de realizar las conexiones, desactive el
encendido del automóvil para evitar cortocircuitos.
• Conecte los cables de entrada de alimentación
amarillo y rojo solamente después de haber
conectado los demás.
• Conecte todos los cables de conexión a masa
a un punto común.
• Por razones de seguridad, asegúrese de aislar con cinta
aislante los cables sueltos que no estén conectados.
Notas sobre el cable de fuente de alimentación
(amarillo)
• Cuando conecte esta unidad en combinación con otros
componentes estéreo, la capacidad nominal del circuito
conectado del automóvil debe ser superior a la suma
del fusible de cada componente.
• Si no hay circuitos del automóvil con capacidad
nominal sufi cientemente alta, conecte la unidad
directamente a la batería.
Lista de componentes
• Los números de la lista corresponden a los de las
instrucciones.
• La unidad se comercializa con el soporte y el marco
de protección ya colocados. Antes de montarla,
utilice las llaves de liberación para extraer el
soporte y el marco de protección de la misma.
Para obtener más información, consulte “Extracción
del marco de protección y del soporte ()”.
• Conserve las llaves de liberación para
utilizarlas en el futuro, ya que también las
necesitará si retira la unidad del automóvil.
Precaución
Tenga mucho cuidado al manipular el soporte para
evitar posibles lesiones en los dedos.
Nota
Antes de instalar la unidad, compruebe que los enganches de
ambos lados del soporte están doblados hacia adentro 2 mm.
Si no lo están o están doblados hacia afuera, la unidad no se
instalará correctamente y puede saltar.
Ejemplo de conexiones
Notas (-
A
)
• Asegúrese de conectar primero el cable de conexión a masa
antes de realizar la conexión del amplifi cador.
• La alarma sonará únicamente si se utiliza el amplifi cador
incorporado.
Sugerencia (-
B
-
)
Si desea conectar dos o más cambiadres de CD/MD, necesitará
el selector de fuente XA-C40 (no suministrado).
Diagrama de conexión
A una superfi cie metálica del automóvil
Conecte primero el cable de conexión a masa negro, y
después los cables con rayas naranjas y blancas, amarillo, y
rojo de entrada de alimentación.
Al cable de control de la antena motorizada
o al cable de fuente de alimentación del
amplifi cador de señal de la antena
Notas
• Si no se dispone de antena motorizada ni de amplifi cador
de antena, o se utiliza una antena telescópica accionada
manualmente, no será necesario conectar este cable.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte “Notas sobre los cables
de control y de fuente de alimentación”.
A AMP REMOTE IN de un amplifi cador de
potencia opcional
Esta conexión es sólo para amplifi cadores. La conexión de
cualquier otro sistema puede dañar la unidad.
Al cable de interfaz de un teléfono para
automóvil
A una señal de iluminación del automóvil
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
Al terminal de alimentación de +12 V que
recibe energía en la posición de accesorio
del interruptor de la llave de encendido
Notas
• Si no hay posición de accesorio, conéctelo al terminal de
alimentación (batería) de +12 V que recibe energía sin
interrupción.
Asegúrese de conectar primero el cable de conexión a
masa negro a una superfi cie metálica del automóvil.
• Si el automóvil incorpora una antena de FM/AM en el
cristal trasero o lateral, consulte “Notas sobre los cables
de control y de fuente de alimentación”.
Al terminal de alimentación de +12 V que
recibe energía sin interrupción
Asegúrese de conectar primero el cable de conexión a masa
negro a una superfi cie metálica del automóvil.
Notas sobre los cables de control y de fuente de alimentación
• El cable de control de la antena motorizada (azul) suministrará
cc de + 12 V cuando conecte la alimentación del sintonizador.
• Si el automóvil dispone de una antena de FM/AM incorporada
en el cristal trasero o lateral, conecte el cable de control de
antena motorizada (azul) o el cable de entrada de alimentación
auxiliar (rojo) al terminal de alimentación del amplifi cador de
antena existente. Para obtener más información, consulte a su
distribuidor.
• Con esta unidad no es posible utilizar una antena motorizada
sin caja de relé.
Conexión para protección de la memoria
Si conecta el cable de entrada de alimentación amarillo, el circuito
de la memoria recibirá siempre alimentación, aunque apague el
interruptor de encendido.
Notas sobre la conexión de los altavoces
• Antes de conectar los altavoces, desconecte la alimentación
de la unidad.
• Utilice altavoces con una impedancia de 4 a 8 Ω con la
capacidad de potencia adecuada para evitar que se dañen.
• No conecte los terminales de altavoz al chasis del automóvil,
ni conecte los terminales del altavoz derecho con los del
izquierdo.
• No conecte el cable de conexión a masa de esta unidad al
terminal negativo (–) del altavoz.
• No intente conectar los altavoces en paralelo.
• Conecte solamente altavoces pasivos. Si conecta altavoces
activos (con amplifi cadores incorporados) a los terminales de
altavoz, puede dañar la unidad.
• Para evitar fallos de funcionamiento, no utilice los cables de
altavoz incorporados instalados en el automóvil si su unidad
comparte un cable negativo común (–) para los altavoces
derecho e izquierdo.
• No conecte los cables de altavoz de la unidad entre sí.
Nota sobre la conexión
Si el altavoz y el amplifi cador no están conectados
correctamente, aparecerá “FAILURE” en la pantalla. Si es así,
compruebe la conexión de ambos dispositivos.
Enganche
*
5
*
4
Loading ...
