IMPORTANT: IMPORTANT : IMPORTANTE:
Read Before Using Lire avant usage Leer antes de usar
For English Version Version française Versión en español
See page 2 Voir page 15 Ver la página 28
Operating/Safety Instructions
Consignes de fonctionnement/sécurité
Instrucciones de funcionamiento y seguridad
1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
Call Toll Free for
Consumer Information
& Service Locations
Pour obtenir des informations
et les adresses de nos centres
de service après-vente,
appelez ce numéro gratuit
Llame gratis para
obtener información
para el consumidor y
ubicaciones de servicio
CS10
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 1
-2-
Work area safety
Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust
or fumes.
Keep children and bystanders away while
operating a power tool. Distractions can
cause you to lose control.
Electrical safety
Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs
and matching outlets will reduce risk of electric
shock.
Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges
and refrigerators. There is an increased risk
of electric shock if your body is earthed or
grounded.
Do not expose power tools to rain or wet
conditions. Water entering a power tool will
increase the risk of electric shock.
Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the power
tool. Keep cord away from heat, oil, sharp
edges or moving parts. Damaged or entangled
cords increase the risk of electric shock.
When operating a power tool outdoors,
use an extension cord suitable for outdoor
use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
If operating a power tool in a damp location
is unavoidable, use a Ground Fault Circuit
Interrupter (GFCI) protected supply. Use of
an GFCI reduces the risk of electric shock.
Personal safety
Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention
while operating power tools may result in
serious personal injury.
Use personal protective equipment. Always
wear eye protection. Protective equipment
such as dust mask, non-skid safety shoes, hard
hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
Prevent unintentional starting. Ensure the
switch is in the off-position before
connecting to power source and / or battery
pack, picking up or carrying the tool.
Carrying power tools with your finger on the
switch or energizing power tools that have the
switch on invites accidents.
Remove any adjusting key or wrench before
turning the power tool on. A wrench or a
key left attached to a rotating part of the
power tool may result in personal injury.
Do not overreach. Keep proper footing and
balance at all times. This enables better
control of the power tool in unexpected
situations.
Dress properly. Do not wear loose clothing
or jewelry. Keep your hair, clothing and
gloves away from moving parts. Loose
clothes, jewelry or long hair can be caught in
moving parts.
If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used. Use of dust collection can reduce dust-
related hazards.
Power tool use and care
Do not force the power tool. Use the
correct power tool for your application. The
correct power tool will do the job better and
safer at the rate for which it was designed.
Do not use the power tool if the switch does
not turn it on and off. Any power tool that
cannot be controlled with the switch is
dangerous and must be repaired.
Read all safety warnings and all instructions. Failure to follow the warnings
and instructions may result in electric shock, fire and/or serious injury.
SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.
!
WARNING
General Power Tool Safety Warnings
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 2
-3-
Disconnect the plug from the power source
and/or the battery pack from the power tool
before making any adjustments, changing
accessories, or storing power tools. Such
preventive safety measures reduce the risk of
starting the power tool accidentally.
Store idle power tools out of the reach of
children and do not allow persons unfamiliar
with the power tool or these instructions to
operate the power tool. Power tools are
dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment
or binding of moving parts, breakage of
parts and any other condition that may
affect the power tool’s operation. If damaged,
have the power tool repaired before use.
Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to
control.
Use the power tool, accessories and tool
bits etc. in accordance with these instructions,
taking into account the working conditions
and the work to be performed. Use of the
power tool for operations different from those
intended could result in a hazardous situation.
Service
Have your power tool serviced by a qualified
repair person using only identical
replacement parts. This will ensure that the
safety of the power tool is maintained.
Safety Rules for Circular Saws
Read all safety warnings and all instructions.
!
WARNING
Cutting procedures
Keep hands away from
cutting area and the blade.
Keep your second hand on auxiliary handle,
or motor housing. If both hands are holding
the saw, they cannot be cut by the blade.
Do not reach underneath the workpiece.
The guard cannot protect you from the blade
below the workpiece.

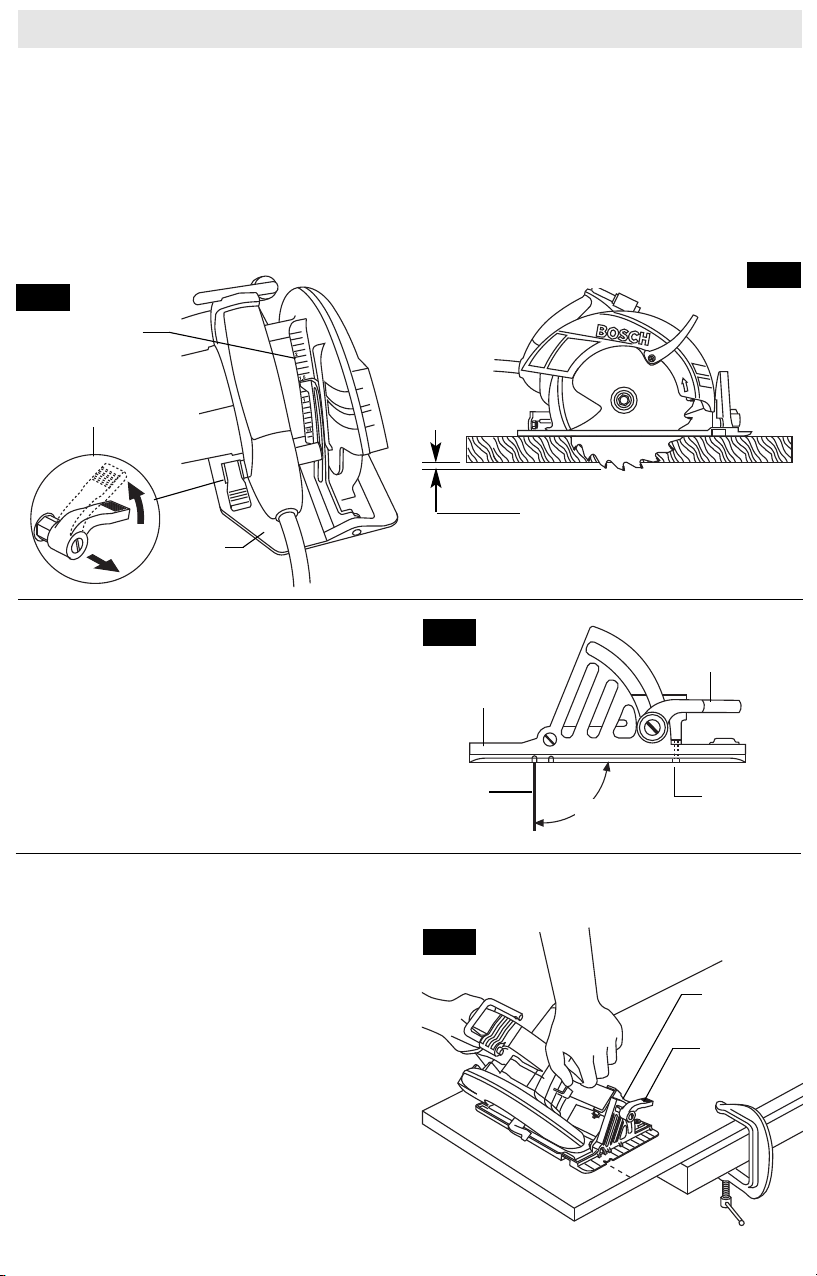

Adjust the cutting depth to the thickness of
the workpiece. Less than a full tooth of the
blade teeth should be visible below the
workpiece.
Never hold piece being cut in your hands
or across your leg. Secure the workpiece to
stable platform. It is important to support the
work properly to minimize body exposure,
blade binding, or loss of control.
Hold power tool by insulated gripping
surfaces only, when performing an
operation where the cutting tool may
contact hidden wiring or it own cord. Contact
with a "live" wire will also make exposed metal
parts of the tool “live” and could give the
operator an electric shock.

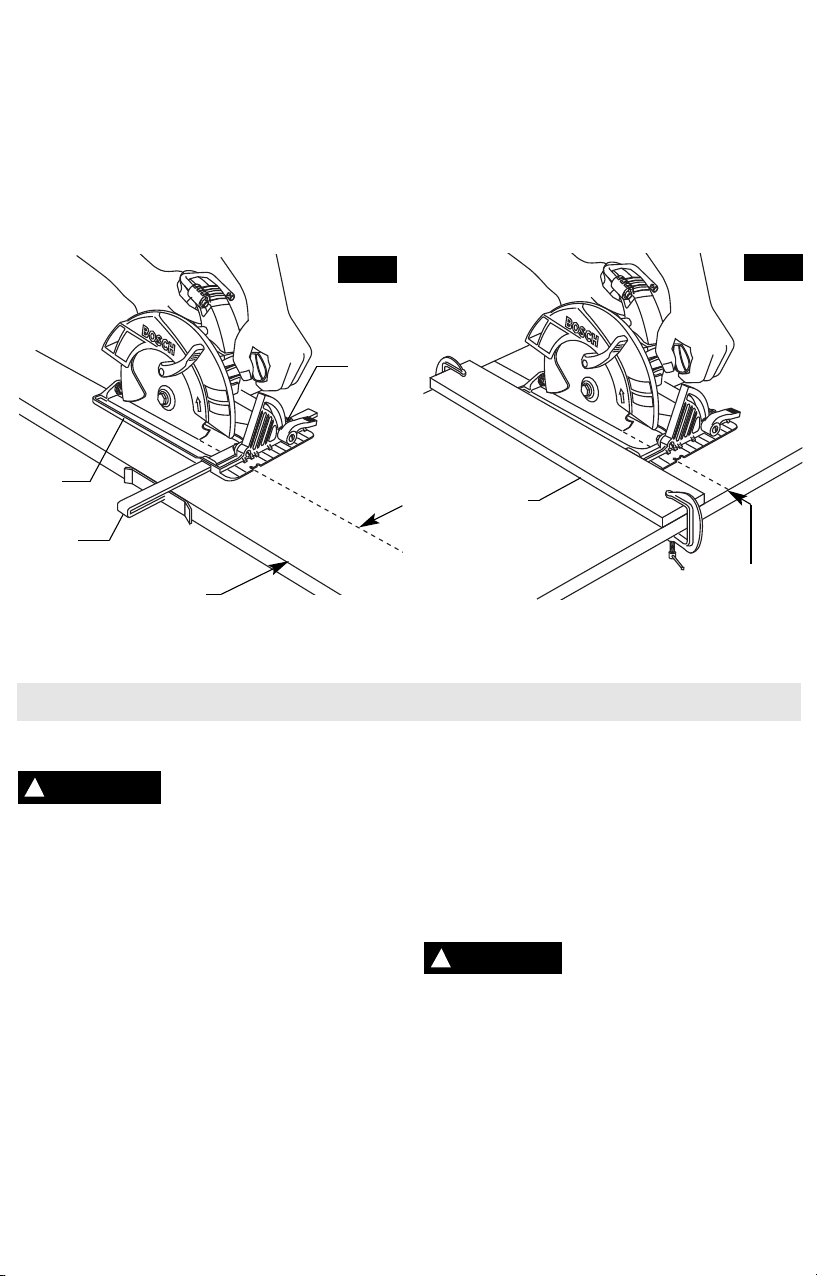

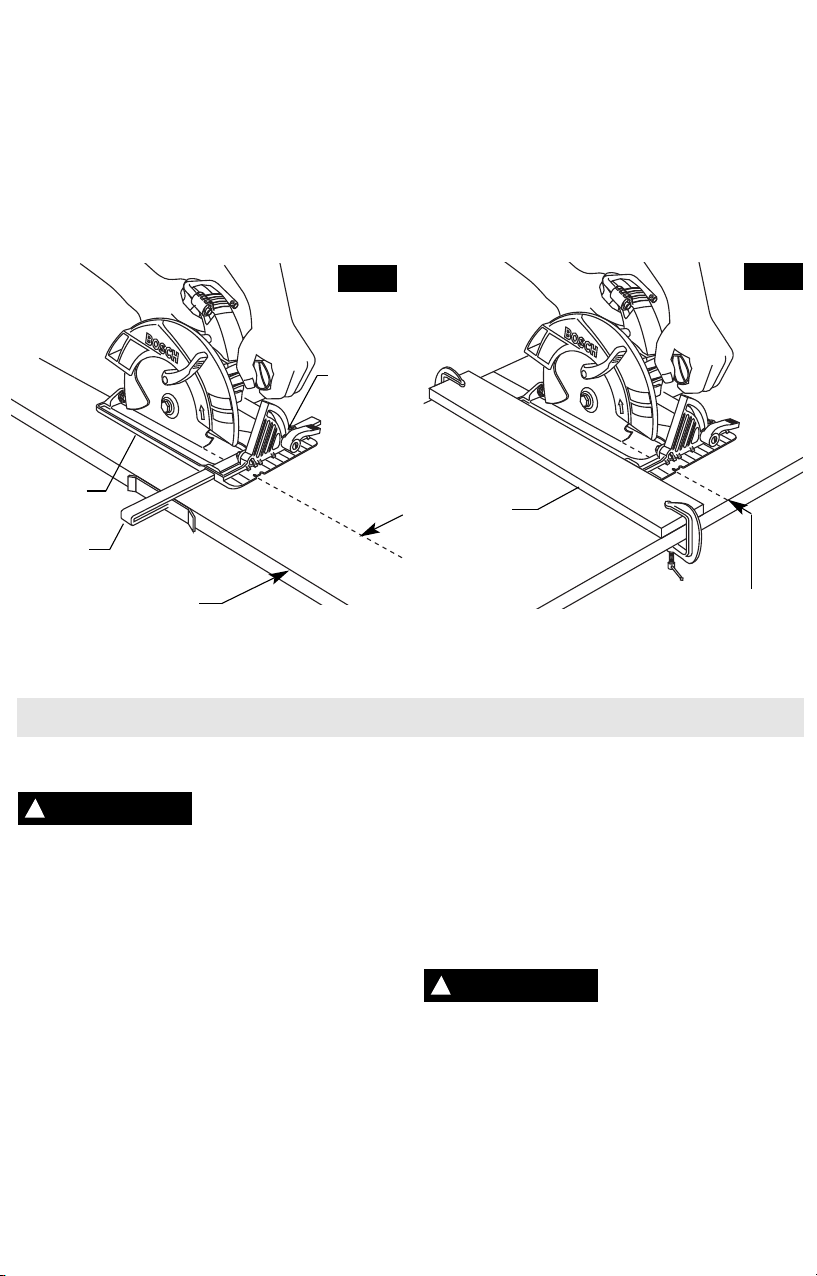

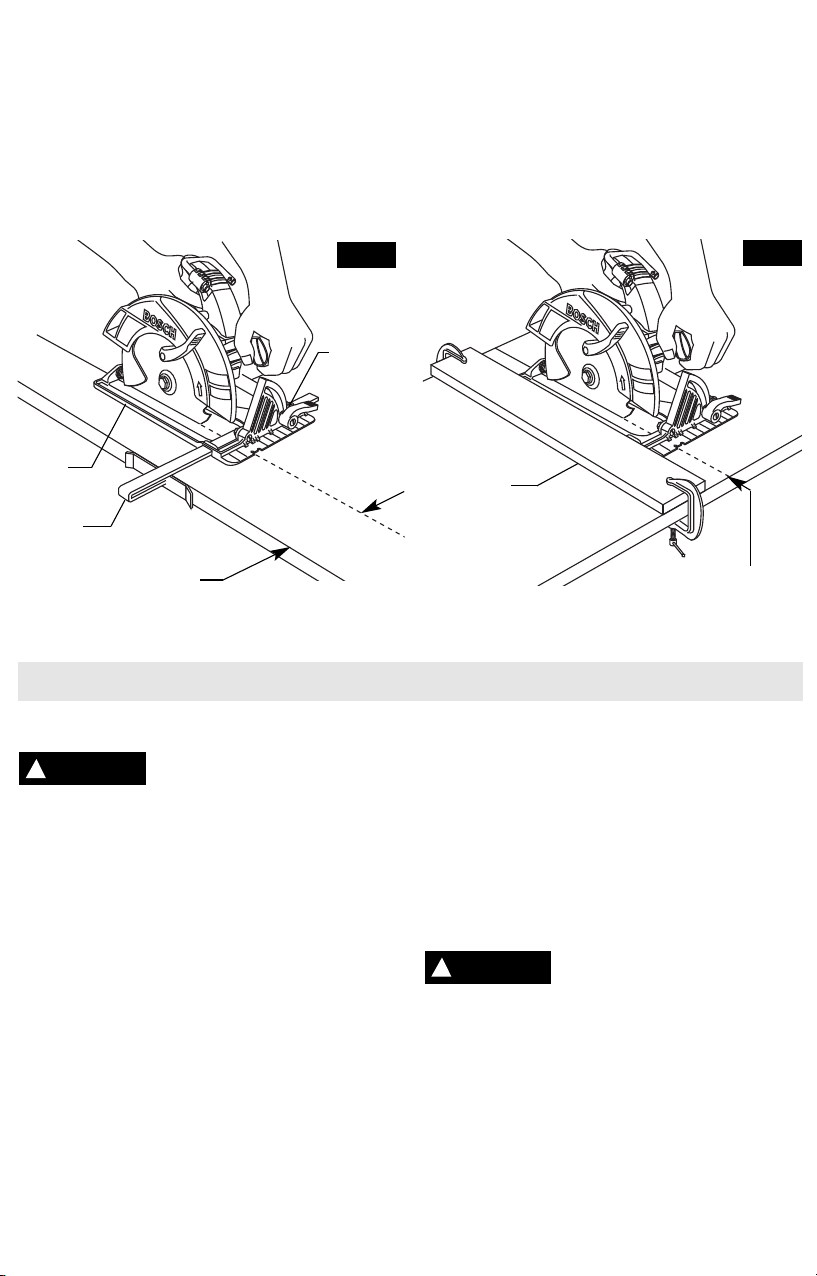

When ripping, always use a rip fence or
straight edge guide. This improves the
accuracy of cut and reduces the chance of
blade binding.
Always use blades with correct size and
shape (diamond versus round) of arbor
holes. Blades that do not match the mounting
hardware of the saw will run eccentrically,
causing loss of control.
Never use damaged or incorrect blade
washers or bolt. The blade washers and bolt
were specially designed for your saw, for
optimum performance and safety of operation.
Inspect the condition and quality of the
wood and remove all nails from lumber
before cutting. Wet lumber, green lumber or
pressure treated lumber require special
attention during cutting operation to prevent
kickback.
Hold the saw firmly to prevent loss of
control. Figures in this manual illustrate
typical hand support of the saw.
Depending upon use, the switch may not
last the life of the saw. If the switch should
fail in the “OFF” position, the saw may not
start. If it should fail while the saw is
running, the saw may not shut off. If either
occurs, unplug the saw immediately and do not
use until repaired.
This circular saw should not be mounted to
a table and converted to a table saw.
Circular saws are not designed or intended to
be used as table saws.
DANGER
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 3
-4-

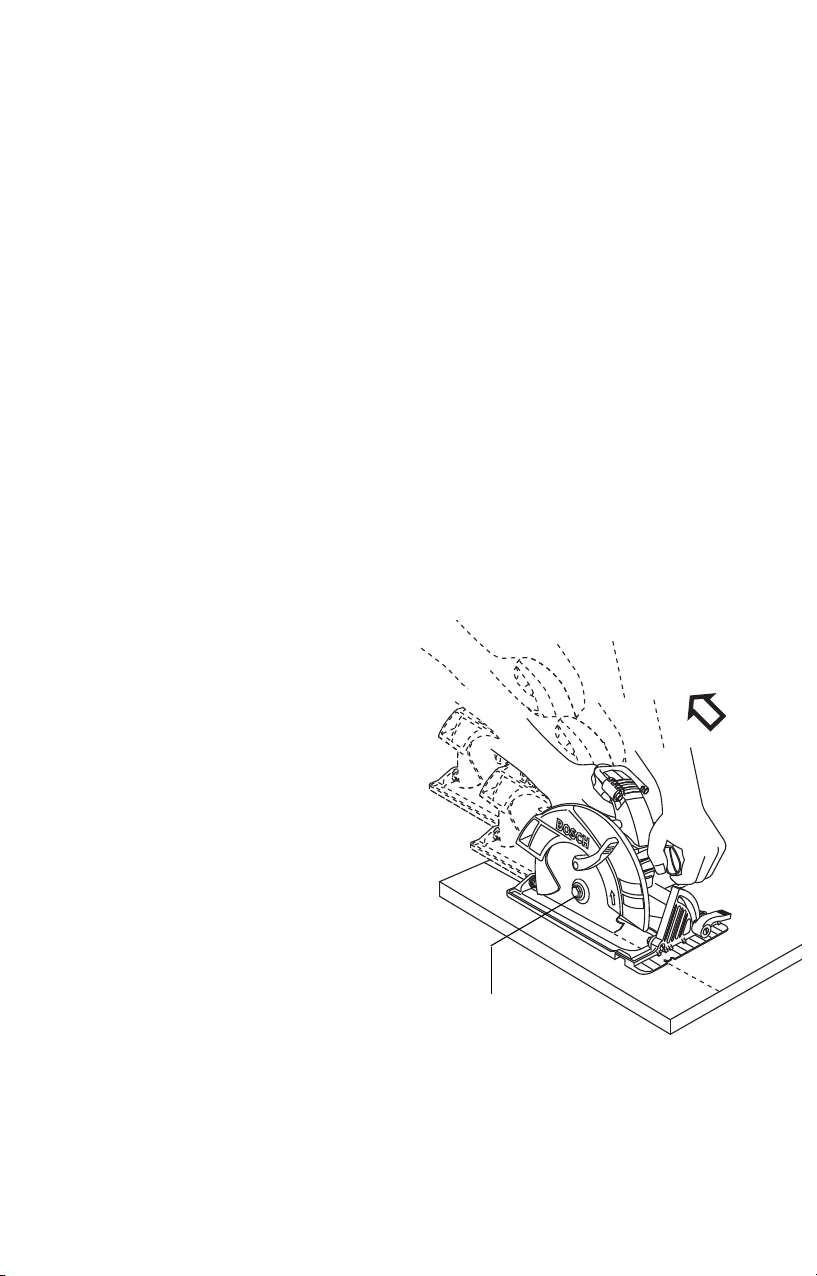

Kickback and related warnings
Causes and operator prevention of
kickback:

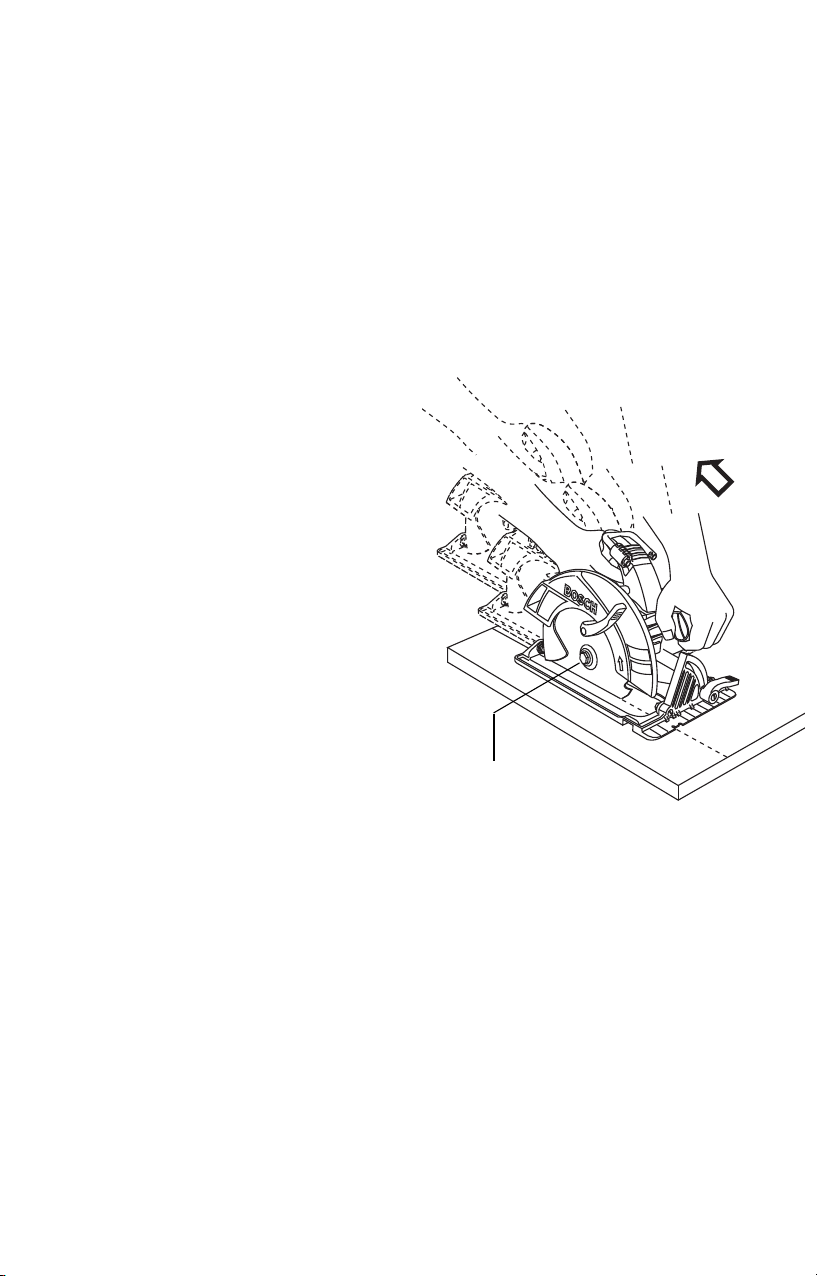

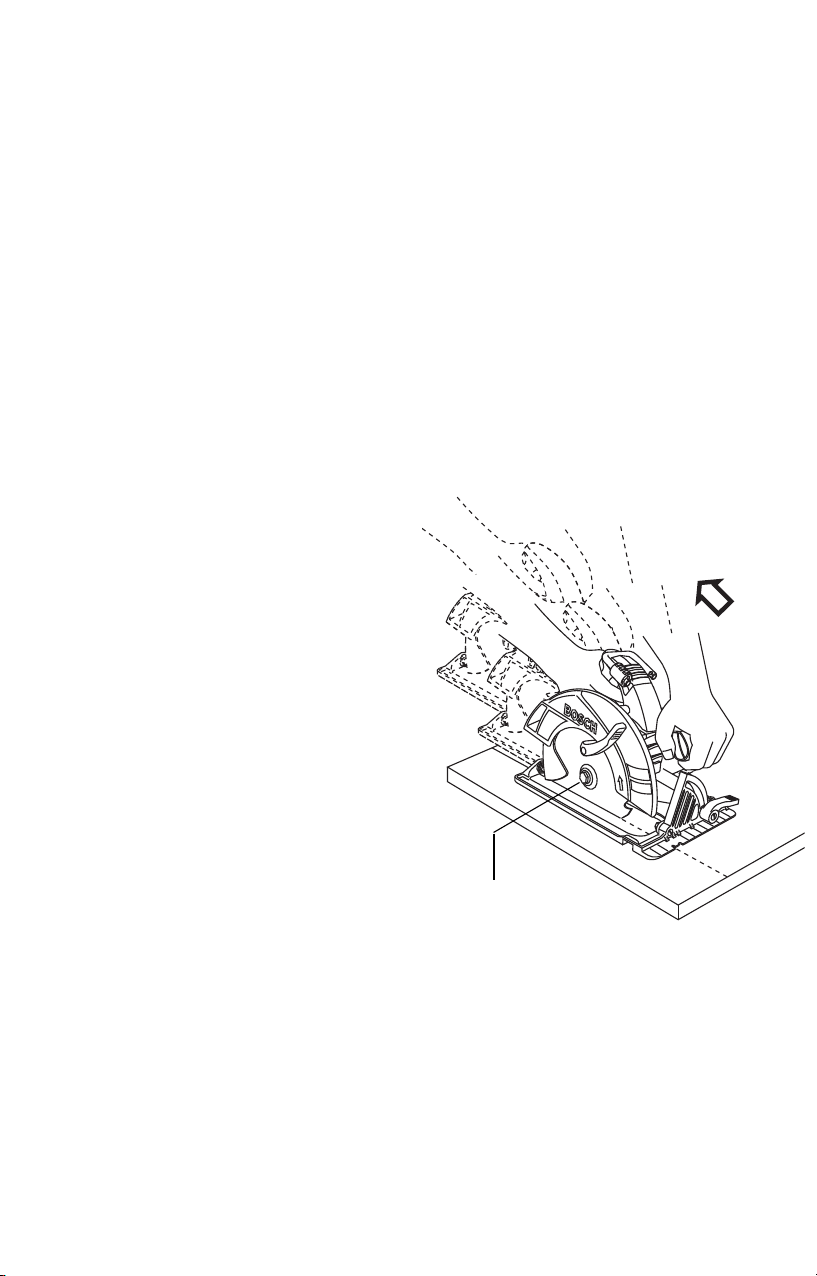

Kickback is a sudden reaction to a pinched,
bound or misaligned saw blade, causing an
uncontrolled saw to lift up and out of the
workpiece toward the operator.
When the blade is pinched or bound tightly by
the kerf closing down, the blade stalls and the
motor reaction drives the unit rapidly back
toward the operator.
If the blade becomes twisted or misaligned in
the cut, the teeth at the back edge of the blade
can dig into the top surface of the wood
causing the blade to climb out of the kerf and
jump back toward the operator.
Kickback is the result of tool misuse and/or
incorrect operating procedures or conditions
and can be avoided by taking proper
precautions as given below:
Maintain a firm grip with both hands on the
saw and position your arms to resist
kickback forces. Position your body to
either side of the blade, but not in line with
the blade. Kickback could cause the saw to
jump backwards, but kickback forces can be
controlled by the operator, if proper
precautions are taken.
When blade is binding, or when interrupting
a cut for any reason, release the trigger and
hold the saw motionless in the material
until the blade comes to a complete stop.
Never attempt to remove the saw from the
work or pull the saw backward while the
blade is in motion or kickback may occur.
Investigate and take corrective action to
eliminate the cause of blade binding.
When restarting a saw in the workpiece,
center the saw blade in the kerf and check
that saw teeth are not engaged into the
material. If saw blade is binding, it may walk
up or kickback from the workpiece as the saw
is restarted.

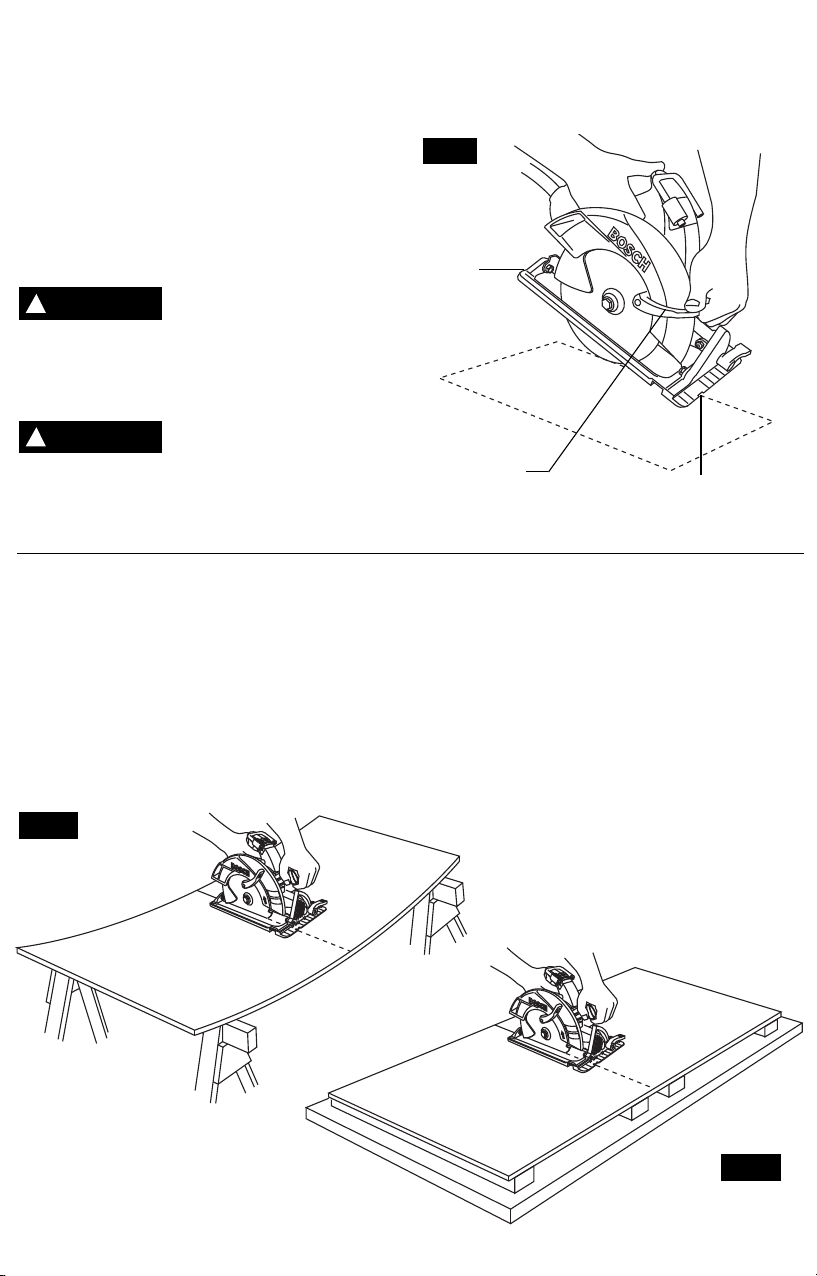

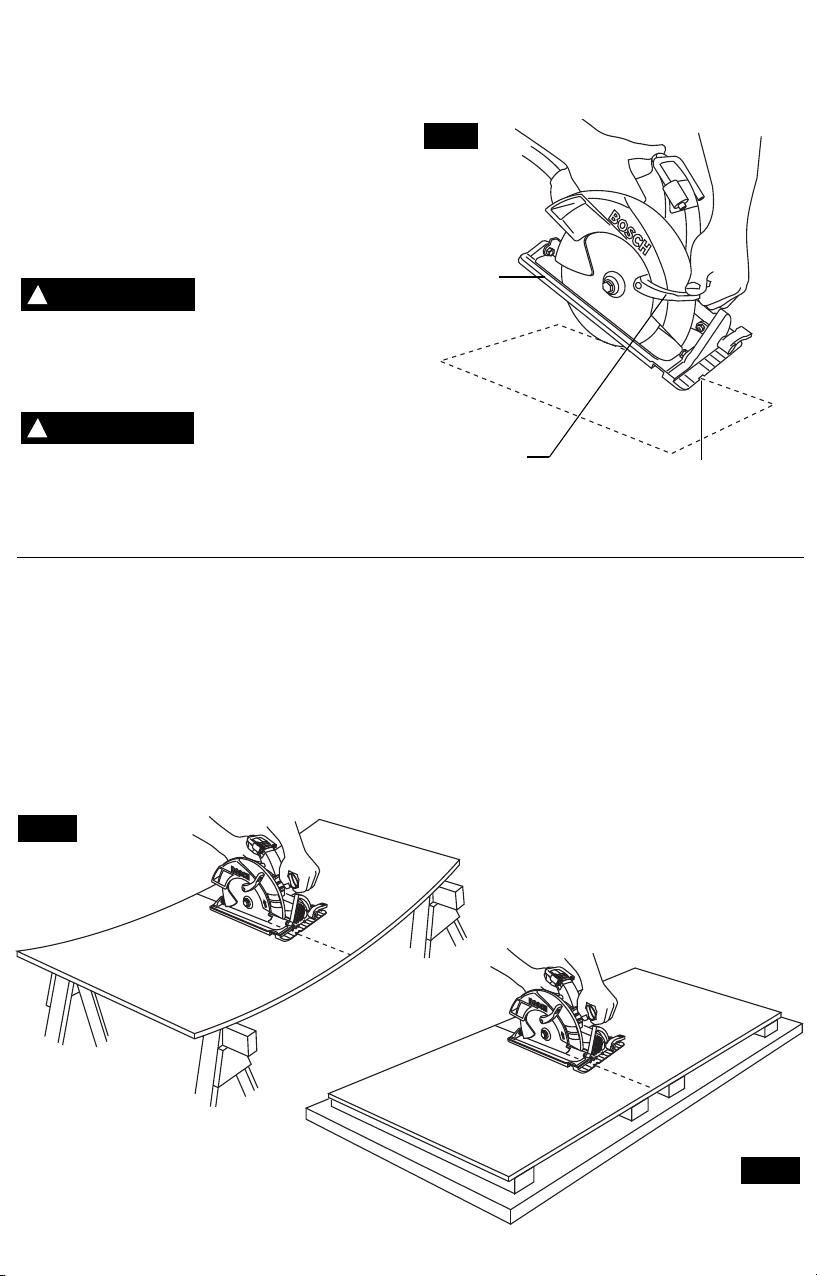

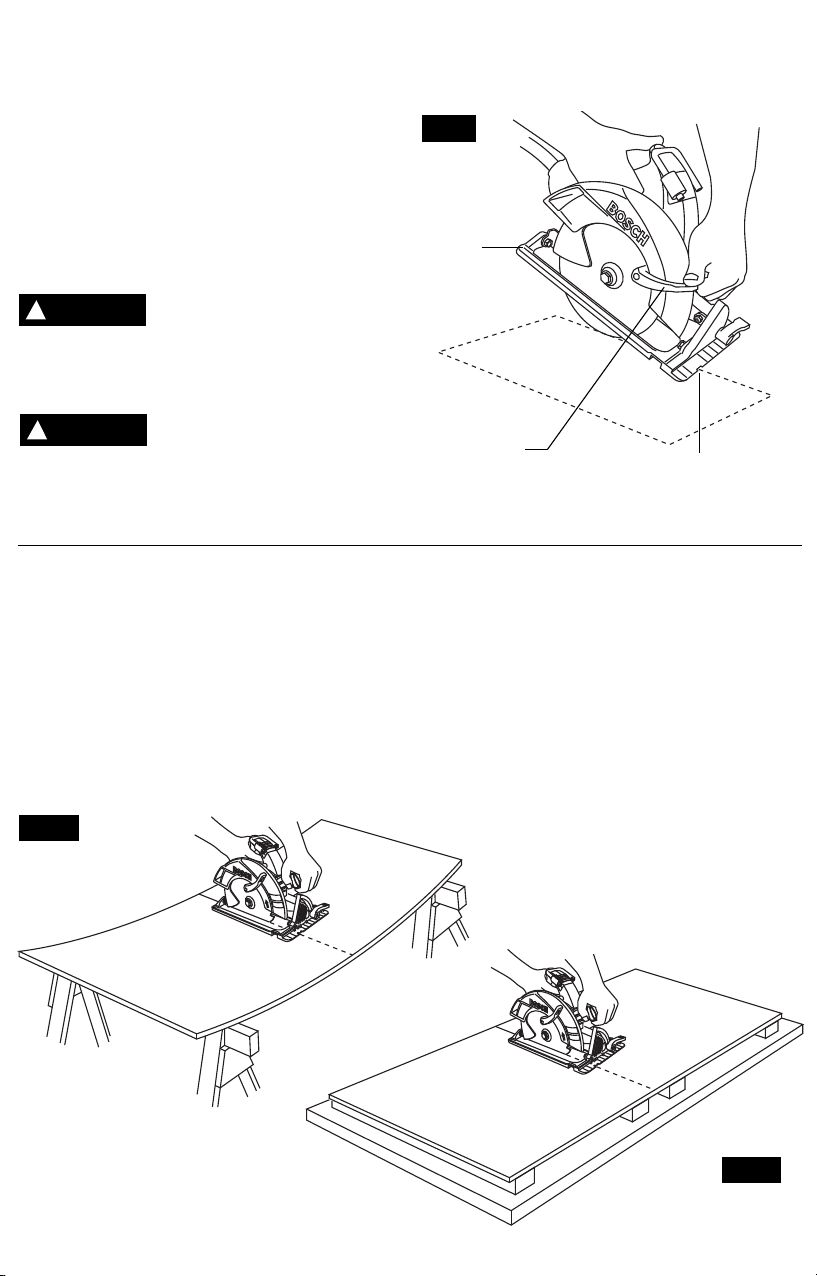

Support large panels to minimize the risk of
blade pinching and kickback. Large panels
tend to sag under their own weight. Supports
must be placed under the panel on both sides,
near the line of cut and near the edge of the
panel.
Do not use dull or damaged blades.
Unsharpened or improperly set blades
produce narrow kerf causing excessive friction,
blade binding and kickback.
Blade depth and bevel adjusting locking
levers must be tight and secure before
making cut. If blade adjustment shifts while
cutting, it may cause binding and kickback.
Use extra caution when sawing into
existing walls or other blind areas. The
protruding blade may cut objects that can
cause kickback.
The blade washers and the bolt on your
saw have been designed to work as a
clutch to reduce the intensity of a kickback.
Understand the operation and settings of
the VARI-TORQUE CLUTCH. The proper
setting of the clutch, combined with firm
handling of the saw will allow you to control
kickback.
Never place your hand behind the saw
blade. Kickback could cause the saw to jump
backwards over your hand.
Do not use the saw with an excessive
depth of cut setting. Too much blade
exposure increases the likelihood of the blade
twisting in the kerf and increases the surface
area of the blade available for pinching that
leads to kickback.
Lower guard function
Check lower guard for proper closing
before each use. Do not operate saw if
lower guard does not move freely and
close instantly. Never clamp or tie the lower
guard into the open position. If saw is
accidentally dropped, lower guard may be
bent. Raise the lower guard only with the lower
VARI-TORQUE
CLUTCH
KICKBACK
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 4
-5-
guard lift lever and make sure it moves freely
and does not touch the blade or any other part,
in all angles and depths of cut.
Check the operation of the lower guard
spring. If the guard and the spring are not
operating properly, they must be serviced
before use. Lower guard may operate
sluggishly due to damaged parts, gummy
deposits, or a buildup of debris.
Lower guard should be retracted manually
only for special cuts such as “Plunge Cuts”
and “Compound Cuts”. Raise lower guard by
Lower Guard Lift lever and as soon as blade
enters the material, the lower guard must be
released. For all other sawing, the lower guard
should operate automatically.
Always observe that the lower guard is
covering the blade before placing saw
down on bench or floor. An unprotected,
coasting blade will cause the saw to walk
backwards, cutting whatever is in its path. Be
aware of the time it takes for the blade to stop
after switch is released.
Do not run the tool while carrying it at your
side. Lower guard may be opened by a
contact with your clothing. Accidental
contact with the spinning saw blade could
result in serious personal injury.
Periodically remove the blade, clean the
upper, lower guards and the hub area with
kerosene and wipe it dry, or blow it clean
with compressed air. Preventive maintenance
and properly operating guard will reduce the
probability of an accident.
Additional Safety Warnings
GFCI and personal protection devices like
electrician’s rubber gloves and footwear will
further enhance your personal safety.
Do not use AC only rated tools with a DC
power supply. While the tool may appear to
work, the electrical components of the AC
rated tool are likely to fail and create a hazard
to the operator.
Keep handles dry, clean and free from oil
and grease. Slippery hands cannot safely
control the power tool.
Use clamps or another practical way to
secure and support the workpiece to a
stable platform. Holding the work by hand or
against your body leaves it unstable and may
lead to loss of control.
Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard return
springs may be improperly mounted.
Certain cleaning agents such as gasoline,
carbon tetrachloride, ammonia, etc. may
damage plastic parts.
Risk of injury to user. The power cord must only
be serviced by a Bosch Factory Service Center
or Autho rized Bosch Service Station.
Some dust created by power
sanding, sawing, grinding,
drilling, and other construction activities
contains chemicals known to cause cancer,
birth defects or other reproductive harm.
Some examples of these chemicals are:
• Lead from lead-based paints,
• Crystalline silica from bricks and cement and
other masonry products, and
• Arsenic and chromium from chemically-
treated lumber.
Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed
to filter out microscopic particles.
!
WARNING
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 5
-6-

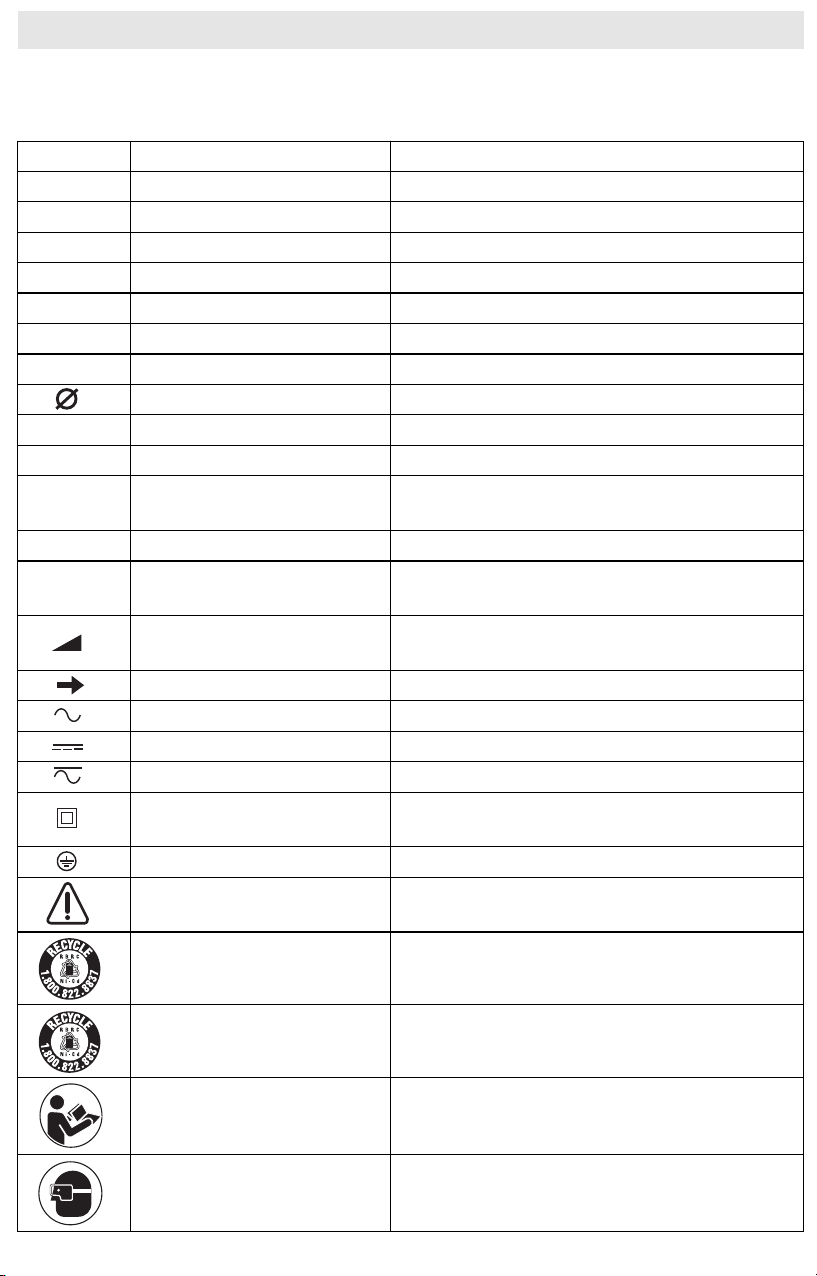

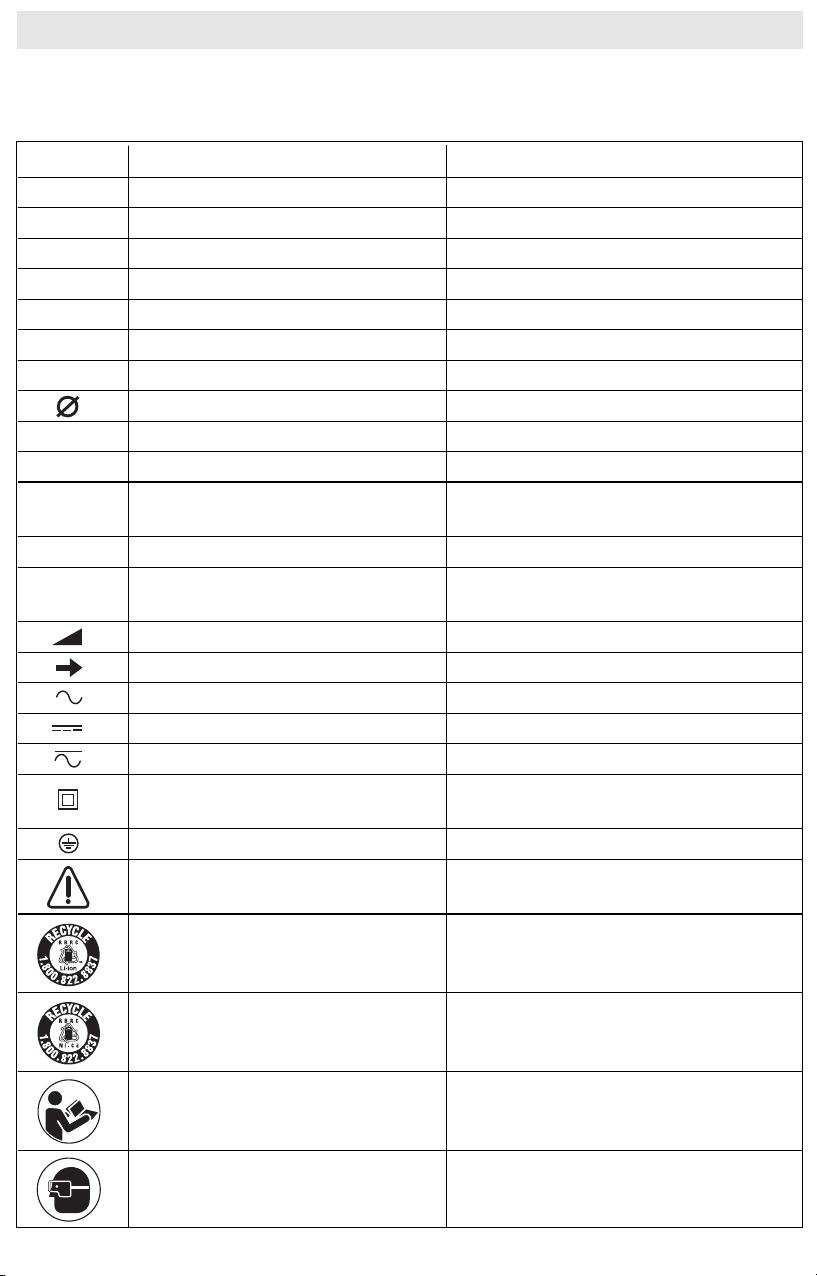

IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
Symbol Name Designation/Explanation
V Volts Voltage (potential)
A Amperes Current
Hz Hertz Frequency (cycles per second)
W Watt Power
kg Kilograms Weight
min Minutes Time
s Seconds Time
Diameter Size of drill bits, grinding wheels, etc.
n
0
No load speed Rotational speed, at no load
n Rated speed Maximum attainable speed
.../min Revolutions or reciprocation Revolutions, strokes, surface speed,
per minute orbits etc. per minute
0 Off position Zero speed, zero torque...
1, 2, 3, ... Selector settings Speed, torque or position settings.
I, II, III, Higher number means greater speed
Infinitely variable selector with off Speed is increasing from 0 setting
Arrow Action in the direction of arrow
Alternating current Type or a characteristic of current
Direct current Type or a characteristic of current
Alternating or direct current Type or a characteristic of current
Class II construction Designates Double Insulated
Construction tools.
Earthing terminal Grounding terminal
Warning symbol Alerts user to warning messages
Li-ion RBRC seal Designates Li-ion battery recycling
program
Ni-Cad RBRC seal Designates Ni-Cad battery recycling
program
Read manual symbol Alerts user to read manual
Wear eye protection symbol Alerts user to wear eye protection
Symbols
0
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 6
-7-
This symbol designates that this tool is listed by Underwriters Laboratories.
This symbol designates that this tool is listed by the Canadian Standards
Association.
This symbol designates that this tool is listed by the Canadian Standards
Association, to United States and Canadian Standards.
This symbol designates that this tool complies to NOM Mexican Standards.
This symbol designates that this tool is listed by the Intertek Testing
Services, to United States and Canadian Standards.
Symbols (continued)
IMPORTANT: Some of the following symbols may be used on your tool. Please study them
and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.
This symbol designates that this tool is recognized by Underwriters Laboratories.
This symbol designates that this tool is listed by Underwriters Laboratories,
to United States and Canadian Standards.
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 7
-8-

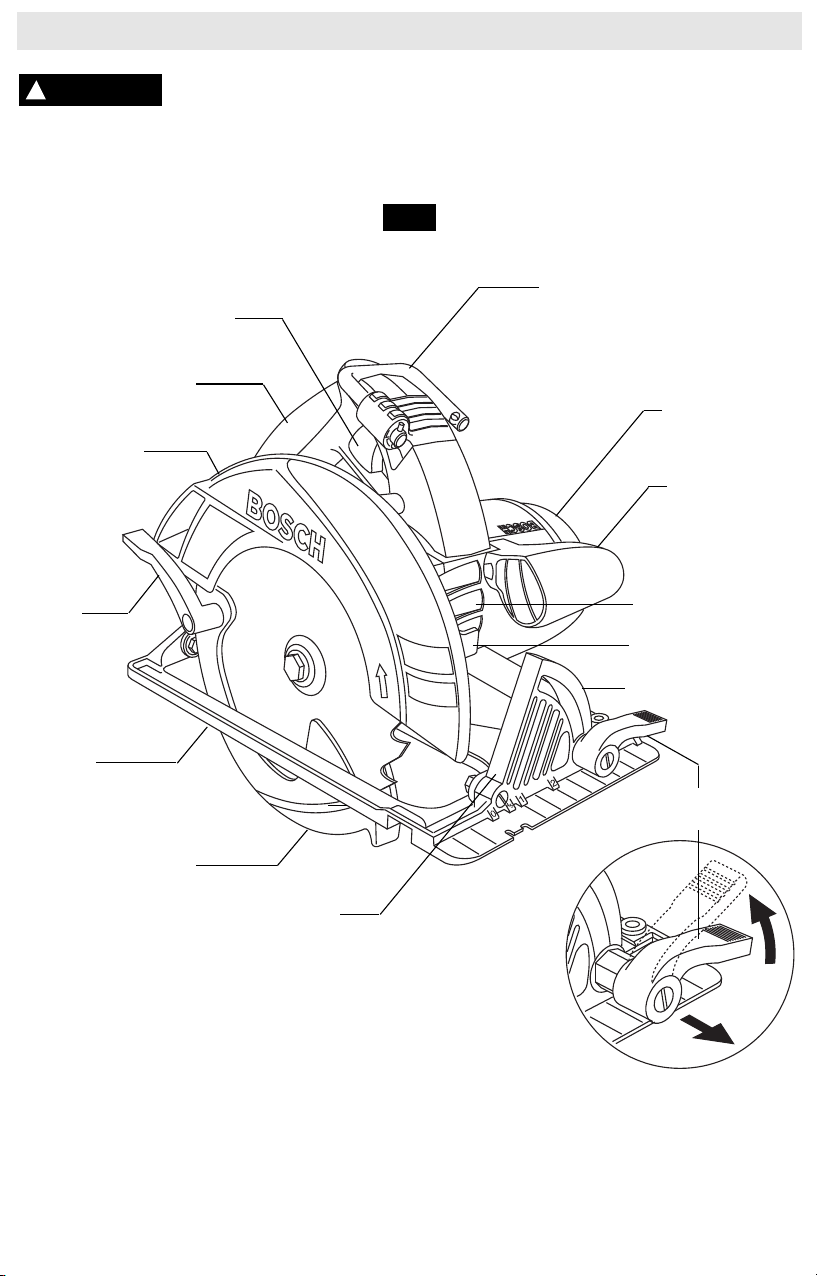

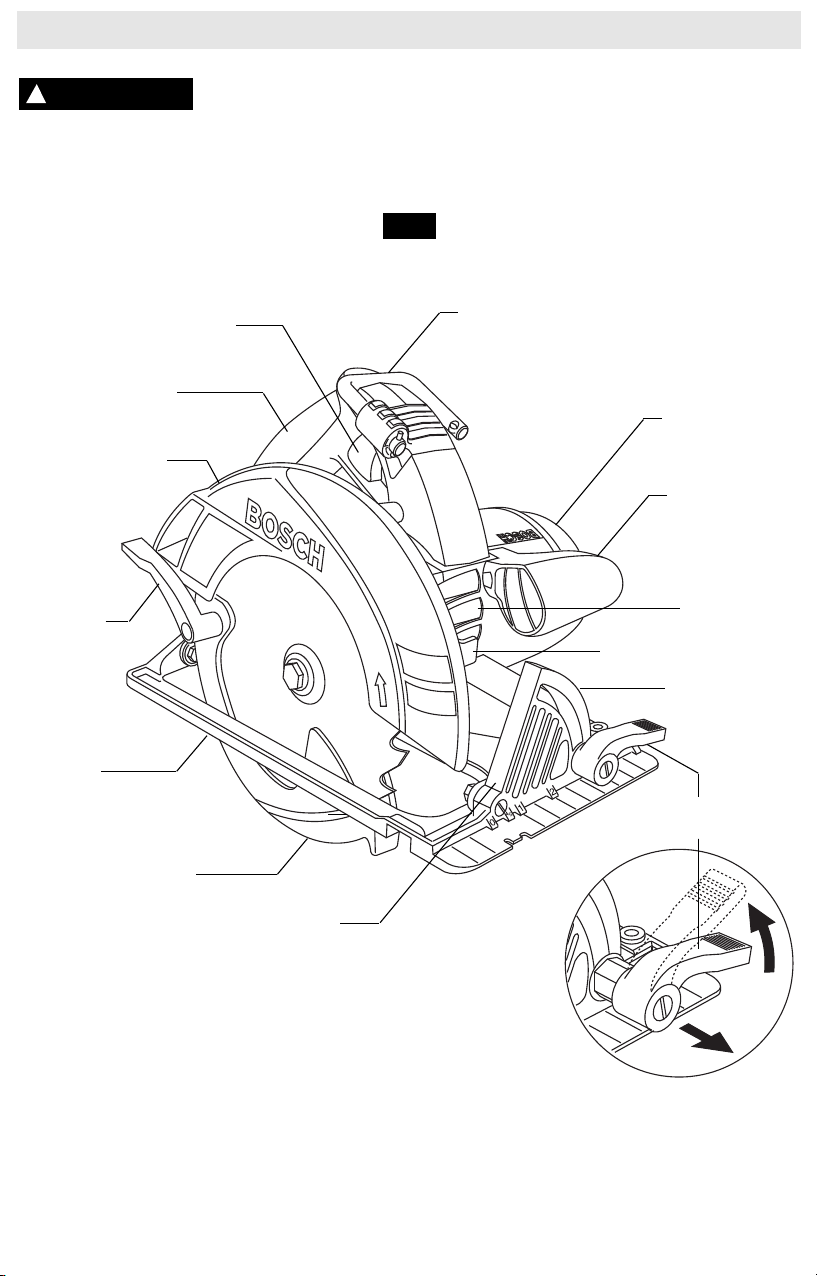

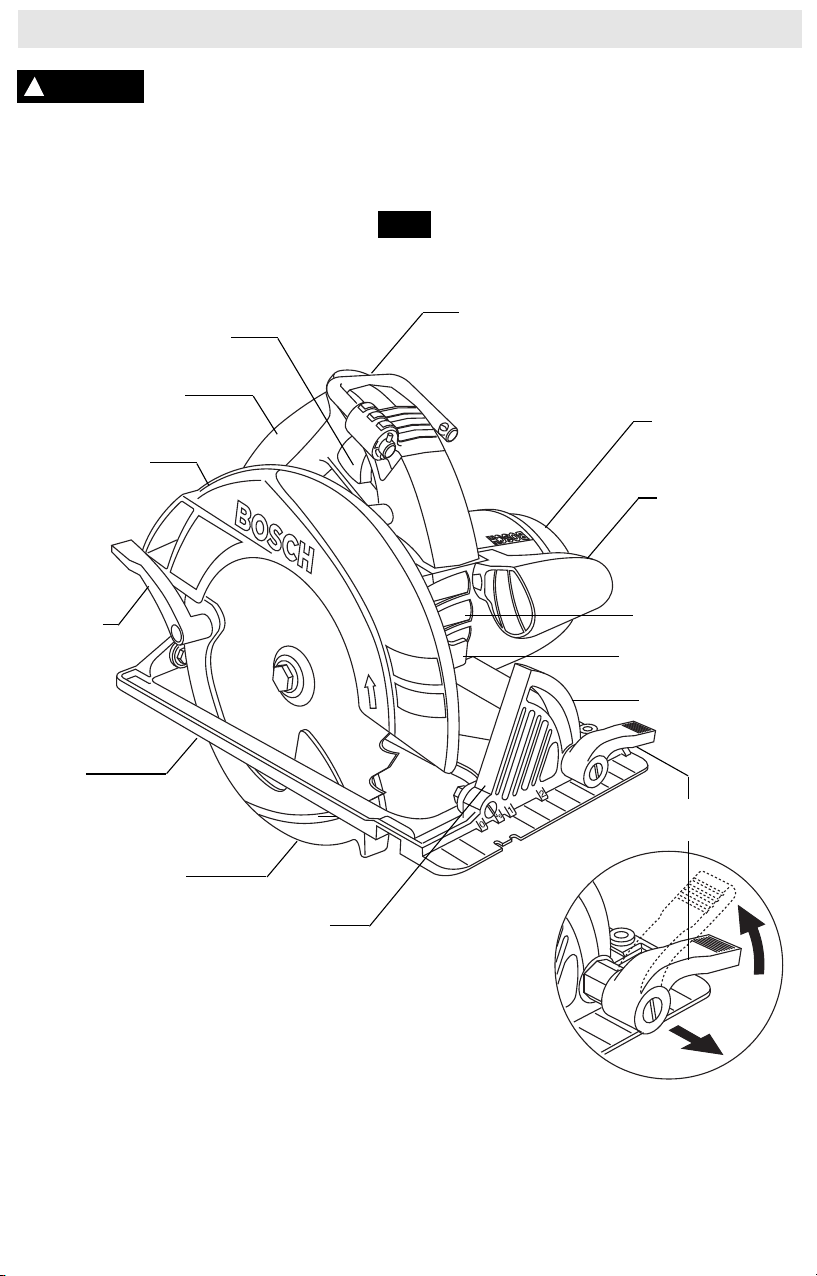

Functional Description and Specifications
Disconnect the plug from the power source before making any
assembly, adjustments or changing accessories. Such preventive safety
measures reduce the risk of starting the tool accidentally.
!
WARNING
Circular Saw
LOWER
GUARD
LIFT LEVER
RUBBERIZED
GRIP
LOWER
GUARD
BEVEL SCALE
ADJUSTABLE
BEVEL LEVER
FOOT
AUXILIARY
HANDLE
UPPER GUARD
LOCK BUTTON
VENTILATION
OPENINGS
SAWDUST BLOWER
QUADRANT
SAW HOOK
To use, simply lift up hook until it
snaps into the open position.
When not in use, always lower hook
until it snaps into the closed position.
TRIGGER
SWITCH
1
2
FIG. 1
Maximum Capacities
Model CS10
Blade 7-1/4"
Blade arbor hole 5/8" Round
Depth of cut at 90° 2-7/16"
Depth of cut at 45° 1-7/8"
NOTE: For tool specifications refer to the nameplate on your tool.
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 8
-9-

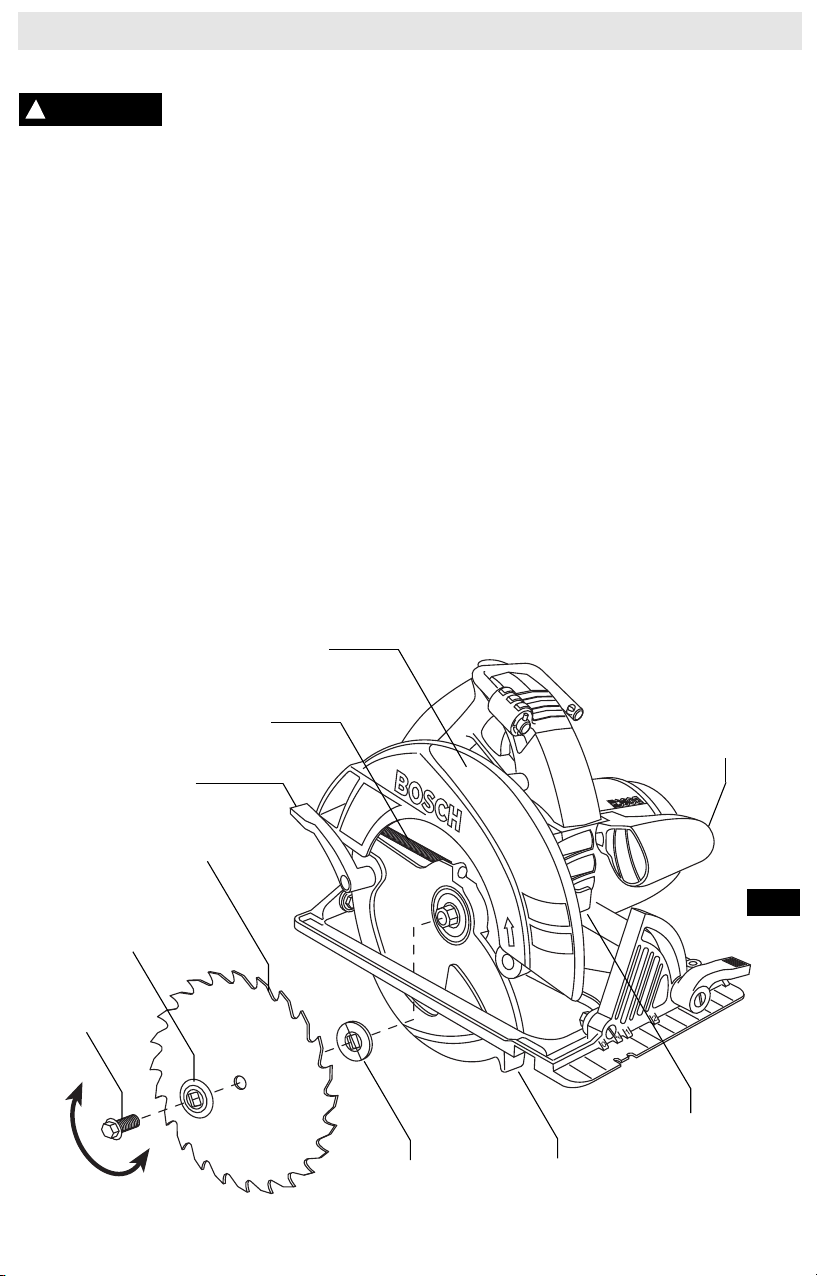

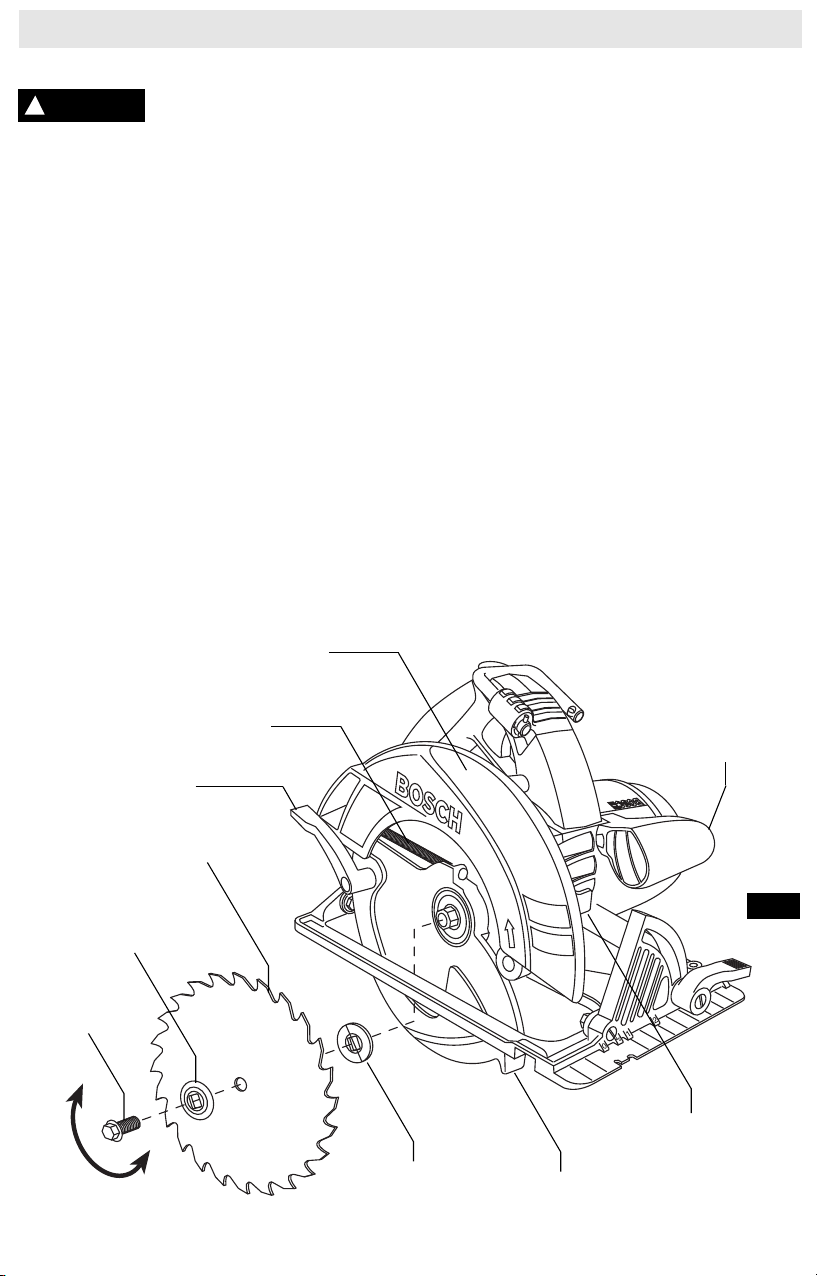

Assembly
ATTACHING THE BLADE
Disconnect the plug from
the power source before
making any assembly, adjustments or
changing accessories. Such preventive
safety measures reduce the risk of starting
the tool accidentally.
1. Press the lock button and turn wrench until
lock button en gages. Saw shaft is now locked.
Continue to depress button, turn wrench
counter-clockwise and remove BLADE STUD
and OUTER WASHER (Fig. 2).
2. Retract the lower guard all the way up into
the upper guard. While retracting the lower
guard, check operation and condition of the
LOWER GUARD SPRING.
3. Make sure the saw teeth and arrow on the
blade point in the same direction as the arrow
on the lower guard.
4. Slide blade through slot in the foot and
mount it against the INNER WASHER on the
shaft. Be sure the large diameter of the INNER
and OUTER washers lay flush against the
blade.
5. Reinstall OUTER WASHER. First tighten
BLADE STUD finger tight, then TIGHTEN
BLADE STUD 1/8 TURN (45˚) WITH THE
WRENCH PROVIDED.
Do not use wrenches with longer handles,
since it may lead to over tightening of the
blade stud.
VARI-TORQUE CLUTCH
This clutching action is provided by the friction
of the OUTER WASHER against the BLADE
and permits the blade shaft to turn when the
blade encounters excessive resistance. When
the BLADE STUD is properly tightened (as
described in No. 5 of Attaching The Blade), the
blade will slip when it encounters ex cessive
resistance, thus reducing saw’s tendency to
KICKBACK.
One setting may not be sufficient for cutting all
materials. If ex cessive blade slippage occurs,
tighten the blade stud a fraction of a turn more
(less than 1/8 turn). OVERTIGHTENING THE
BLADE STUD NULLIFIES THE EFFECTIVE-
NESS OF THE CLUTCH.
!
WARNING

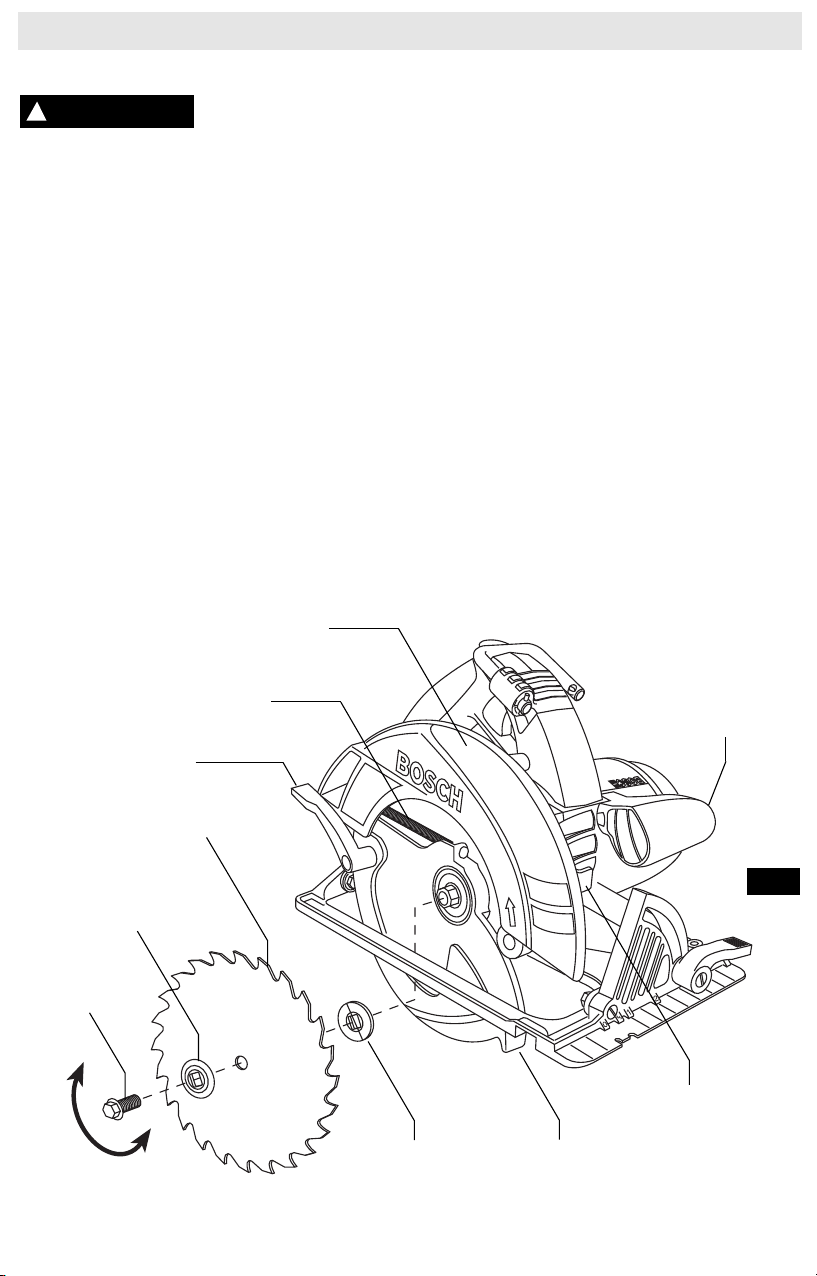

FIG. 2
UPPER GUARD
LOWER GUARD
SPRING
LOWER
GUARD
BLADE
STUD
OUTER WASHER
Large Diameter
Faces Blade
Tighten
Loosen
INNER WASHER
Large Diameter
Faces Blade
AUXILIARY
HANDLE
LOWER GUARD
LIFT LEVER
LOCK BUTTON
BLADE
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 9

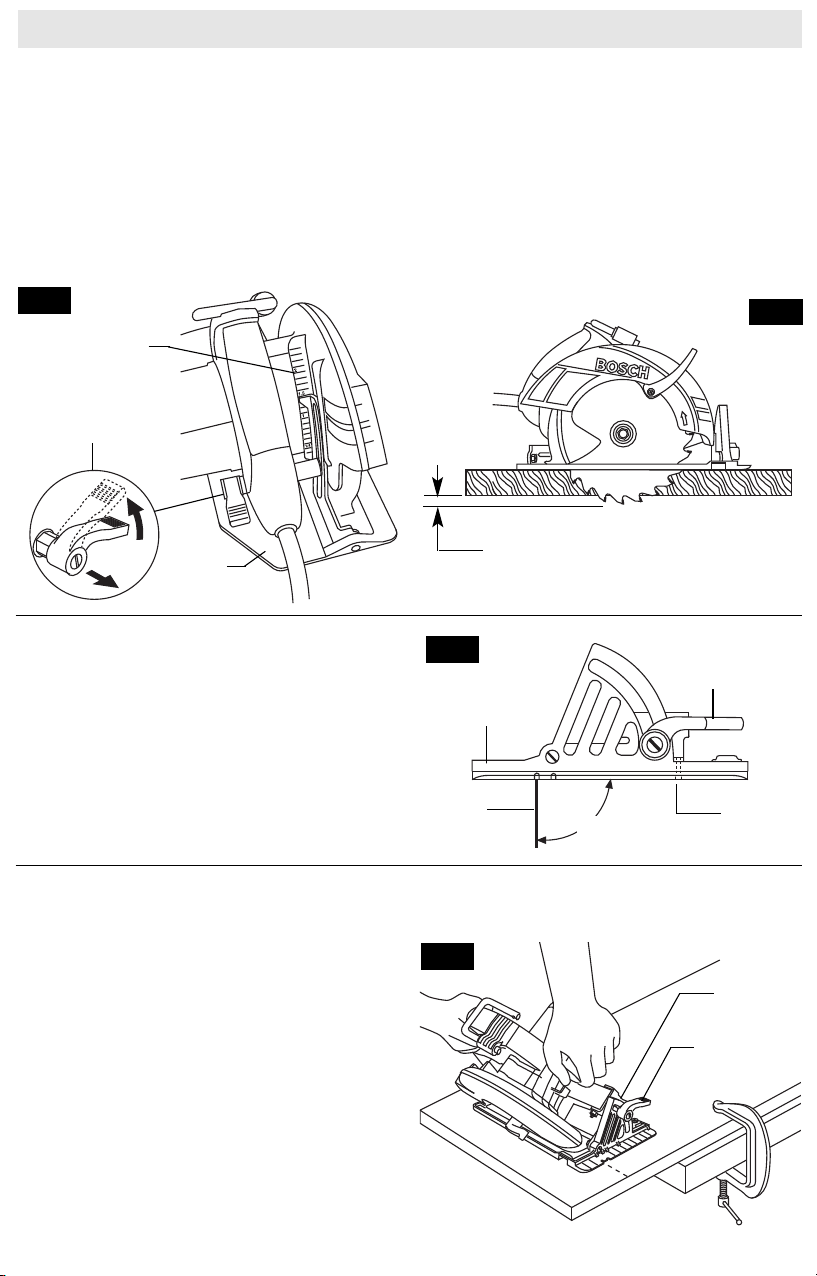

DEPTH ADJUSTMENT
Your saw is equipped with a depth detent
system that will stop the foot at 2x, 3/4", 1/2",
and 1/4" standard lumber depths.
Disconnect plug from power source. Loosen
the depth adjustment lever located in the
housing of saw. Hold the foot down with one
hand and raise or lower saw by the handle.
Tighten lever at the depth setting desired.
Check desired depth (Fig. 3).
Your saw also features a adjustable depth
adjustment lever for consistent locking. To
adjust, simply pull outward on lever and
reposition to desired position (Fig.3).
Not more than one tooth length of the blade
should extend below the material to be cut, for
minimum splintering (Fig. 4).
-10-
90° CUTTING ANGLE CHECK
Disconnect plug from power source. Set foot to
maximum depth of cut setting. Loosen bevel
adjustment lever, set to 0° on quadrant,
retighten lever and check for 90° angle
between the blade and bottom plane of foot
with a square (Fig. 5). Make adjustments by
turning the small alignment screw from bottom
side of foot, if necessary.
BEVEL ADJUSTMENT
Your saw is equipped with a bevel detent
system that will stop the foot at 22.5°, and 45°
angles.
Disconnect plug from power source. The foot
can be adjusted up to 56° by loosening the
bevel adjustment lever at the front of the saw.
Align to desired angle on calibrated quadrant.
Then tighten bevel adjustment lever (Fig. 6).
Your saw also features a adjustable bevel
adjustment lever for consistent locking. To
adjust, simply pull outward on lever and
reposition to desired position (Fig. 1).
Because of the increased amount of blade
engagement in the work and decreased
stability of the foot, blade binding may occur.
Keep the saw steady and the foot firmly on the
workpiece.
Operating Instructions
FIG. 4
ONE TOOTH LENGTH SHOULD
PENETRATE WOOD FOR
MINIMUM SPLINTERING
CALIBRATED
DEPTH BRACKET
ADJUSTABLE
DEPTH LEVER
FIG. 3
QUADRANT
BEVEL
ADJUSTMENT
LEVER
FIG. 6
FIG. 5
90°
BLADE
BEVEL
ADJUSTMENT
LEVER
FOOT
ALIGNMENT
SCREW
FOOT
1
2
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 10
SWITCH
When starting the tool,
hold it with both hands.
The torque from the motor can cause the tool
to twist.
To turn tool “ON”, squeeze the trigger switch.
To turn the tool “OFF”, release the trigger
switch, which is spring loaded and will return
to the off position automatically.
Your saw should be running at full speed
BEFORE starting the cut, and turned off only
AFTER completing the cut. To increase switch
life, do not turn switch on and off while cutting.
GENERAL CUTS
Always hold the saw handle with one hand
and the auxiliary handle or housing with the
other.
Always be sure either hand
does not interfere with the
free movement of the lower guard.
Maintain a firm grip and operate the switch
with a decisive action. Never force the saw.
Use light and continuous pressure.
After completing a cut and
the trigger has been
released, be aware of the nec es sary time it
takes for the blade to come to a com plete
stop during coast down. Do not allow the
saw to brush against your leg or side,
since the lower guard is retractable, it
could catch on your clothing and expose
the blade. Be aware of the necessary blade
ex posures that exist in both the upper and
lower guard areas.
When cutting is interrupted, to resume cutting:
squeeze the trigger and allow the blade to
reach full speed, re-enter the cut slowly and
resume cutting.
When cutting across the grain, the fibers of
the wood have a ten den cy to tear and lift.
Advancing the saw slowly minimizes this
effect. For a finished cut, a cross cut blade or
miter blade is rec om mended.
CUTTING MASONRY/METAL
This tool is not designed for use with metal or
masonry cut-off wheels.
Do not use abrasive wheels
with circular saws. Abrasive
dust may cause lower guard to fail.
!
WARNING
-11-
LINE GUIDE
For a straight 90° cut, use right side of notch in
the foot. For 45°-56° bevel cuts, use the left
side (Fig. 7). The cutting guide notch will give
an approximate line of cut. Make sample cuts
in scrap lumber to verify actual line of cut. This
will be helpful because of the number of
different blade types and thicknesses
available. To ensure minimum splintering on
the good side of the material to be cut, face
the good side down.
45°
BEVEL
CUTS
90°
VERTICAL
CUTS
FIG. 7
!
WARNING
!
WARNING
!
WARNING
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 11
-12-
PLUNGE CUTS
Disconnect the plug from the power source
before making ad justments. Set depth adjust-
ment according to material to be cut. Tilt saw
forward with cutting guide notch lined up with
the line you’ve drawn. Raise the lower guard,
using lift lever and hold the saw by the front and
rear handles (Fig. 8).
With the blade just clearing the material to be
cut, start the motor. Gradually lower the back
end of saw using the front end of the foot as the
hinge point.
As blade starts cutting the
ma terial, release the lower
guard immediately. When the foot rests flat on
the surface being cut, proceed cutting in forward
direction to end of cut.
Allow blade to come to a
complete stop before lifting
the saw from cut. Also, never pull the saw
backward since blade will climb out of the
material and KICKBACK will occur.
Turn saw around and finish the cut in the
normal manner, sawing forward. If corners of
your pocket cut are not completely cut through,
use a jigsaw or hand saw to finish the corners.
LOWER
GUARD
LIFT LEVER
LINE GUIDE
FOOT
FIG. 8
!
WARNING
!
WARNING
CUTTING LARGE SHEETS
Large sheets and long boards sag or bend,
depending on support. If you attempt to cut
without leveling and properly supporting the
piece, the blade will tend to bind, causing KICK-
BACK and extra load on the motor
(Fig. 9).
Support the panel or board close to the cut, as
shown in (Fig. 10). Be sure to set the depth of
the cut so that you cut through the sheet or
board only and not the table or work bench. The
two-by-fours used to raise and support the work
should be positioned so that the broadest sides
support the work and rest on the table or bench.
Do not support the work with the narrow sides
as this is an unsteady arrangement. If the sheet
or board to be cut is too large for a table or work
bench, use the supporting two-by-fours on the
floor and secure.
WRONG
FIG. 10
RIGHT
FIG. 9
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 12
Service
Preventive maintenance
performed by unauthorized
per so n nel may result in misplacing of
internal wires and components which
could cause serious hazard. We
recommend that all tool service be performed
by a Bosch Factory Service Center or
Autho rized Bosch Service Station.
TOOL LUBRICATION
Your Bosch tool has been properly lubricated
and is ready to use. It is recommended that
tools with gears be regreased with a special
gear lubricant at every brush change.
CARBON BRUSHES
The brushes and commutator in your tool
have been engineered for many hours of
dependable service. To maintain peak
efficiency of the motor, we recommend every
two to six months the brush es be examined.
Only genuine Bosch replace ment brushes
specially designed for your tool should be
used.
BEARINGS
Bearings which become noisy (due to heavy
load or very abrasive material cut ting) should
be replaced at once to avoid overheating or
motor failure.
Cleaning
To avoid accidents always
dis connect the tool from
the power supply before cleaning or
performing any main tenance. The tool may
be cleaned most effectively with compressed
dry air. Always wear safety gog gles when
cleaning tools with compressed air.
Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not at tempt to clean by inserting pointed
objects through openings.
!
WARNING
Maintenance
-13-
RIP CUTS
The combination blade provided with your saw
is for both cross cuts and rip cuts. Ripping is
cutting lengthwise with the grain of the wood.
Rip cuts are easy to do with a rip fence
(Fig. 11). Rip Fence is available as an
accessory (not included). To attach fence, insert
fence through slots in foot to desired width as
shown and secure with the thumb screw (not
included).
RIP BOARD GUIDE
When rip cutting large sheets, the rip fence
may not allow the desired width of cut.
Clamp or nail a straight piece of 1" (25 mm)
lumber to the sheet as a guide (Fig. 12).
Use the right side of the foot against the board
guide.
FIG. 11
FIG. 12
DESIRED WIDTH
OF CUT
RIP
FENCE
THUMB
SCREW
FOOT
DESIRED
LINE OF CUT
RIP
BOARD
GUIDE
!
WARNING
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 13
-14-
Accessories
If an extension cord is
necessary, a cord with
adequate size conductors that is capable
of carrying the current necessary for your
tool must be used. This will prevent
excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles.
NOTE: The smaller the gauge number, the
heav i er the cord.
RECOMMENDED SIZES OF EXTENSION CORDS
120 VOLT ALTERNATING CURRENT TOOLS
!
WARNING
* Blade
* Wrench
** Rip Fence
(*= standard equipment)
(**= optional accessories)
Certain cleaning agents
and sol vents damage
plastic parts. Some of these are: gasoline,
carbon tetrachlo ride, chlo rinated cleaning
solvents, ammonia and house hold detergents
that contain ammonia.
CARE OF BLADES
Blades become dull even from cutting regular
lumber. If you find yourself forcing the saw
forward to cut instead of just guid ing it through
the cut, chances are the blade is dull or coated
with wood pitch.
When cleaning gum and wood pitch from
blade, unplug the saw and remove the blade.
Remember, blades are designed to cut, so
handle carefully. Wipe the blade with kerosene
or similar sol vent to remove the gum and pitch.
Unless you are experienced in sharpening
blades, we recommend you do not try.
!
CAUTION
Tool’s
Ampere
Rating
Cord Size in A.W.G.
Wire Sizes in mm
2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0.75 0.75 1.5 2.5
18 16 14 12 0.75 1.0 2.5 4.0
18 16 14 12 0.75 1.0 2.5 4.0
16 16 14 12 1.0 2.5 4.0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Cord Length in Feet Cord Length in Meters
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 14
-15-
Veuillez lire tous les avertissements et toutes les consignes de sécurité. Si l'on
n'observe pas ces avertissements et ces consignes de sécurité, il existe un risque de
choc électrique, d'incendie et/ou de blessures corporelles graves.
CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES
DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.
Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou
à votre outil alimenté par piles (sans fil).
Avertissements généraux concernant la sécurité des outils électroportatifs
AVERTISSEMENT
!
Sécurité du lieu de travail
Maintenez le lieu de travail propre et bien éclairé.
Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.
N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent
des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.
Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une
perte de contrôle si on vous distrait.
Sécurité électrique
Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on
utilise une fiche non modifiée sur une prise qui lui
correspond.
Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente
si votre corps est relié à la terre.
N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil
électroportatif, le risque de choc électrique augmente.
Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés
augmentent les risques de choc électrique.
Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces
rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.
S'il est absolument nécessaire d'utiliser l'outil
électroportatif dans un endroit humide, utilisez une
alimentation protégée par un disjoncteur de fuite de
terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit
les risques de choc électrique.
Sécurité personnelle
Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils
électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.
Utilisez des équipements de sécurité personnelle.
Portez toujours une protection oculaire. Le port
d'équipements de sécurité tels que des masques
antipoussières, des chaussures de sécurité
antidérapantes, des casques de chantier et des
protecteurs d'oreilles dans des conditions appropriées
réduira le risque de blessure corporelle.
Évitez les démarrages intempestifs. Assurez-vous que
l'interrupteur est dans la position arrêt (Off) avant de
brancher l'outil dans une prise de courant et/ou un
bloc-piles, de le ramasser ou de le transporter. Le
transport d'un outil électroportatif avec le doigt sur la
gâchette ou le branchement de cet outil quand
l'interrupteur est en position de marche (ON) est une
invite aux accidents.
Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé
sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.
Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de
mieux maîtriser l’outil électroportatif dans des situations
inattendues.
Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.
Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.
Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.
L'utilisation d'un dépoussiéreur peut réduire les
dangers associés à l'accumulation de poussière.
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 15
-16-
Utilisation et entretien des outils
électroportatifs
Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.
L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.
Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas
être commandé par son interrupteur est dangereux et
doit être réparé.
Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité
préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.
Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans
les mains d’utilisateurs inexpérimentés.
Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des
outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les
outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.
Utilisez l'outil électroportatif, les accessoires et les
embouts d'outil, etc. conformément à ces
instructions, en tenant compte des conditions de
travail et des travaux à réaliser. L'emploi d’outils
électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.
Entretien
Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de
l’outil électroportatif est préservée.
Consignes de sécurité pour scies circulaires
Procédures de coupe
Tenez les mains à l'écart de l'aire
de coupe et de la lame. Gardez
votre deuxième main sur la poignée auxiliaire ou le
carter du moteur. Quand les mains tiennent la scie,
elles ne peuvent pas être coupées par la lame.
N'introduisez pas la main sous la pièce à travailler.
Le garde ne peut pas vous protéger de la lame sous la
pièce à travailler.
Ajustez la profondeur de coupe en fonction de
l'épaisseur de la pièce à travailler. Il doit seulement
être possible de voir moins d'une dent complète des
dents de la lame au-dessous de la pièce à travailler.
Ne tenez jamais la pièce à couper dans vos mains ou
sur vos jambes. Fixez la pièce à travailler sur une
plateforme stable. Il importe de supporter l'ouvrage
adéquatement afin de minimiser l'exposition corporelle,
le grippage de lame ou la perte de contrôle.
Tenez l'outil électroportatif par les surfaces isolées
de préhension quand vous effectuez une opération au
cours de laquelle l'outil de coupe peut venir en
contact avec des fils dissimulés ou son propre
cordon. Le contact avec un fil sous tension rendra
également les parties métalliques exposées de l'outil
sous tension et de causer un choc électrique à
l'opérateur.
En refendant, utilisez toujours un guide de refente ou
une règle. Ceci améliore l'exactitude de la coupe et
réduit les possibilités de grippage de la lame.
Utilisez toujours des lames avec trous d'arbre de la
dimension et de la forme appropriées (en diamant
par rapport à rondes). Les lames qui ne se marient pas
avec le système de montage de la scie ne tourneront
pas rond. Il en résultera une perte de contrôle.
N'utilisez jamais des rondelles ou boulon de lame
abîmés ou incorrects. Les rondelles et le boulon de
lame ont été conçus spécialement pour votre scie, pour
une performance optimale et pour un fonctionnement
des plus sûrs.
Inspectez la condition et la qualité du bois et si vous
trouvez des clous, retirez-les avant de couper. Le bois
mouillé, le bois vert ou le bois traité par pression
nécessitent une attention spéciale durant la coupe pour
prévenir le rebond.
Tenez la scie fermement pour prévenir une perte de
contrôle. Les figures de ce manuel illustrent le support
manuel typique de la scie.
Suivant l'usage, l'interrupteur peut ne pas durer aussi
longtemps que la scie. Si l'interrupteur fait défaut en
position d'arrêt, la scie peut ne pas se mettre en
marche. S'il devient défectueux pendant que la scie
DANGER
!
Veuillez lire tous les avertissements et toutes les consignes de sécurité.
AVERTISSEMENT
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 16
-17-
est en marche, la scie peut ne pas s'arrêter. Dans l'un
ou l'autre cas, débranchez la scie immédiatement et ne
l'utilisez pas avant qu'elle ne soit réparée.
Cette scie circulaire ne doit pas être montée sur une
table et convertie en scie de table. Les scies
circulaires ne sont pas conçues ni destinées à être
utilisées comme scies de table.
Avertissements relatifs aux rebonds et
problèmes associés
Causes et prévention, par l’opérateur, du rebond :
Le rebond est une réaction soudaine à une lame de scie
pincée, grippée ou mal alignée, amenant ainsi la scie
non contrôlée à lever et ressortir de l'ouvrage en
direction de l'opérateur.
Lorsque la lame est pincée ou grippée fermement par le
trait de scie qui se referme, la lame bloque et la réaction
du moteur ramène rapidement l'outil en direction de
l'opérateur.
Si la lame devient tordue ou mal alignée dans la coupe,
les dents du bord arrière de la lame peuvent s'enfoncer
dans la surface supérieure du bois, amenant ainsi la
lame à sortir du trait de scie et à revenir vers
l'opérateur.
Le rebond est le résultat d'une utilisation erronée de
l'outil et/ou de méthodes ou de conditions de
fonctionnement incorrectes, et on peut l'éviter en
prenant les précautions appropriées, comme indiqué ci-
après :
Maintenez une prise ferme avec les deux mains sur la
scie et positionnez vos bras de manière à résister aux
forces de rebond. Positionnez votre corps d’un côté
ou de l’autre de la lame, mais pas dans la trajectoire
de la lame. Le rebond peut faire que la lame saute en
arrière, mais l'opérateur peut contrôler les forces de
rebond en prenant les précautions appropriées.
Lorsque la lame grippe ou lorsqu'une coupe est
interrompue pour quelque motif que ce soit, relâchez
la gâchette et tenez la scie sans bouger dans
l'ouvrage jusqu'à ce que la lame s'arrête
complètement. Ne tentez jamais de retirer la scie de
l'ouvrage ou de tirer la scie vers l'arrière pendant que
la lame est en mouvement, ce qui pourrait provoquer
un rebond. Recherchez la cause du grippage de lame et
prenez les mesures nécessaires pour le corriger.
Lorsque vous remettez une scie en marche dans un
ouvrage, centrez la lame de scie dans le trait de scie
et assurez-vous que les dents de scie ne sont pas
engagées dans l'ouvrage. Si la lame de scie grippe,
elle peut remonter ou rebond depuis l'ouvrage lorsque
la scie est remise en marche.
Supportez les gros panneaux pour minimiser le risque
de pincement de lame et de rebond. Les gros
panneaux ont tendance à s'affaisser sous leur propre
poids. Des supports doivent être placés sous le
panneau des deux côtés, près de la ligne de coupe et
près du bord du panneau.
N'utilisez pas une lame émoussée ou abîmée. Les
lames non affûtées ou réglées de façon inappropriée
produisent un trait de scie étroit, ce qui cause une
friction excessive, un grippage de lame et un rebond.
Les leviers de blocage de réglage de biseau et de
profondeur de lame doivent être serrés et fermes
avant de pratiquer la coupe. Un déplacement du
réglage de lame durant la coupe peut causer un
grippage et un rebond.
Redoubler de prudence en pratiquant une opérations
de sciage dans des murs existants ou autres parties
aveugles. La lame faisant saillie peut couper des objets
qui peuvent causer un rebond.
Les rondelles de lame et le boulon sur votre scie ont
été conçus de manière à travailler comme un
embrayage pour réduire l’intensité des rebonds.
Comprenez le fonctionnement et les réglages de
l'EMBRAYAGE À COUPLE VARIABLE. Le réglage
approprié de l'embrayage, combiné au maniement
ferme de la scie, vous permettra de contrôler le rebond.
Ne placez jamais votre main derrière la lame de la
scie. Le rebond pourrait faire sauter la scie vers l'arrière
par-dessus votre main.
N’utilisez pas la scie avec un réglage excessif de
profondeur de coupe. Une exposition excessive de la
lame accroît la possibilité de torsion de la lame dans le
trait de scie. Elle accroît également la surface de lame
pouvant être pincée, ce qui entraînerait un rebond.
Fonction du garde inférieur
Vérifiez le garde inférieur pour vous assurer qu'il
ferme adéquatement avant chaque usage. N'utilisez
pas la scie si le garde inférieur ne bouge pas
EMBRAYAGE
VARI-TORQUE
REBOND
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 17
-18-
librement et ne ferme pas instantanément. Ne pincez
ou ne fixez jamais le garde inférieur en position
ouverte. Si la scie tombe par mégarde, le garde
inférieur peut être plié. Levez le garde inférieur
uniquement à l'aide de la levier de levage du garde
inférieur, et assurez-vous qu'il bouge librement et ne
vient pas en contact avec la lame ou aucune autre pièce,
sous tous les angles et profondeurs de coupe.
Vérifiez le fonctionnement du ressort du rappel du
garde inférieur. Si le garde et le ressort ne
fonctionnent pas adéquatement, ils doivent être
réparés avant usage. Le garde inférieur peut
fonctionner paresseusement en raison de pièces
abîmées, de dépôts gommeux ou d'une accumulation
de débris.
Le garde inférieur doit être rétracté manuellement
uniquement pour des coupes spéciales telles que les
« coupes en guichet » et les « coupes combinées ».
Levez le garde inférieur à l'aide du levier de levage du
garde inférieur. Le garde inférieur doit être relâché dès
que la lame pénètre dans l'ouvrage. Pour toutes les
autres opérations de sciage, le garde inférieur doit
fonctionner automatiquement.
Assurez-vous toujours que le garde inférieur couvre la
lame avant de déposer la scie sur l'établi ou le
plancher. Une lame non protégée, qui continue à
marcher par inertie, fera reculer la scie, coupant ainsi
tout ce qui est sur son chemin. Sachez le temps qu'il
faut pour que la lame s'arrête après relâchement de
l'interrupteur.
Ne faites pas fonctionner l’outil quand vous le portez
sur votre hanche. Le garde inférieur peut s'ouvrir au
contact avec vos vêtements. Un contact accidentel
avec la lame de scie en rotation pourrait provoquer des
blessures graves.
À intervalles périodiques, déposez la lame, nettoyez
les gardes supérieur et inférieur et la région du
moyeu à l'aide de kérosène et essuyez pour sécher,
ou nettoyez en soufflant de l'air comprimé. Une
maintenance préventive et une utilisation correcte du
garde réduiront la probabilité d’un accident.
Avertissements supplémentaires concernant la sécurité
L’emploi d’un GFCI et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien en
caoutchouc améliorent votre sécurité personnelle.
N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble
fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.
Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif
en toute sécurité quand on a les mains glissantes.
Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est
instable et risque de résulter en une perte de contrôle.
Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents
de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.
Risque de blessure pour l'utilisateur. Le cordon
d'alimentation électrique ne doit être réparé que par un
Centre de service usine de Bosch ou par une Station
service agréée de Bosch.
Les travaux à la machine
tel que ponçage, sciage,
meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :
• Le plomb provenant des peintures à base de plomb,
• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et
• L’arsenic et le chrome provenant des bois traités
chimiquement.
Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.
AVERTISSEMENT
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 18
-19-
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Symbole Nom Désignation/Explication
V Volts Tension (potentielle)
A Ampères Courant
Hz Hertz Fréquence (cycles par seconde)
W Watt Puissance
kg Kilogrammes Poids
min Minutes Temps
s Secondes Temps
Diamètre Taille des mèches de perceuse, meules, etc.
n
0
Vitesse à vide Vitesse de rotation, à vide
n Vitesse nominale Vitesse maximum pouvant être atteinte
.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,
minute etc., par minute
0 Position d'arrêt Vitesse zéro, couple zéro ...
1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de position. Un
l, ll, lll, ... nombre plus élevé signifie une vitesse plus grande
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif ou continu Type ou caractéristique du courant
Construction classe II Désigne des outils construits avec double
isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages
d'avertissement.
Sceau Li-ion RBRC Désigne le programme de recyclage
des piles Li-ion.
Sceau Ni-Cad RBRC Désigne le programme de recyclage
des piles Ni-Cad.
Symbole de lecture du mode Alerte l’utilisateur pour lire le mode
d’emploi d’emploi
Symbole de port de lunettes Alerte l’utilisateur pour porter des lunettes
de sécurité de sécurité
Symboles
0
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 19
-20-
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne
de normalisation.
Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation
selon les normes des États-Unis et du Canada.
Ce symbole signifie que cet outil se conforme aux normes mexicaines NOM.
Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon
les normes des États-Unis et du Canada
Symboles (suite)
IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre
leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus
efficace et plus sûre.
Ce symbole indique que cet outil est reconnu par Underwriters Laboratories.
Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les
normes des États-Unis et du Canada.
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 20
-21-
Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Scie circulaire
REMARQUE : Pour spécifications de l'outil, reportez-vous à la plaque signalétique de votre outil.
LEVIER DE
LEVAGE DU
GARDE
INFERIEUR
CROCHET DE SCIE
Pour l’utiliser, il suffit de soulever le crochet
jusqu’à ce qu’il s’enclenche en position ouverte.
Quand on ne l’utilise pas, toujours abaisser le
crochet de manière à ce qu’il s’enclenche en
position fermée.
POIGNÉE
CAOUTCHOUTÉE
GARDE
INFERIEUR
ÉCHELLE DES
ANGLES DE BISEAU
LEVIER DE BISEAU
RÉGLABLE
SEMELLE
POIGNÉE
AUXILIAIRE
GARDE SUPÉRIEUR
FIG. 1
BOUTON DE VER ROUILLAGE
PRISES D'AIR
SOUFFLANTE
DE SCIURE
SECTEUR
GRADUÉ
GÂCHETTE
1
2
Capacités maximales
Numéro modèle CS10
Lame 184 mm
Moyeu de lame rond 5/8
"
Profondeur de coupe à 90° 62 mm
Profondeur de coupe à 45° 48 mm
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 21
-22-
Assemblage
MONTAGE DE LA LAME
Débranchez la fiche de la
prise de courant avant
d'effectuer quelque assemblage ou réglage que ce
soit ou de changer les accessoires. Ces mesures de
sécurité préventive réduisent le risque d'une mise en
marche accidentelle de l'outil.
1. Appuyez sur le bouton de verrouillage et tournez la clé
jusqu’à en clenchement du dispositif de verrouillage, ce
qui a pour effet d’immobiliser l’arbre de la scie. Tout en
maintenant le bouton enfoncé, tournez la clé en sens
contraire des aiguilles d’une montre et enlevez le
GOUJON DE LA LAME et la RONDELLE EXTÉRIEURE
(Fig. 2).
2. Faites remonter le garde inférieur de la lame en le
laissant coulisser totalement à l’intérieur du garde
supérieur. Profitez-en pour vérifier l’état et le
fonctionnement du RESSORT DU GARDE INFÉRIEUR.
3. Assurez-vous que les dents de la scie et la flèche sur
la lame sont dirigées dans le même sens que la flèche
figurant sur le garde inférieur de la lame.
4. Glissez la lame dans la fente de la semelle et placez-la
contre la RONDELLE INTÉRIEURE de l’arbre. Assurez-
vous que le plus grand côté des rondelles INTÉRIEURE
et EXTÉRIEURE appuie carrément sur la lame.
5. Reposez la RONDELLE EXTÉRIEURE. Vissez d’abord
le GOUJON DE LA LAME à la main, puis SERREZ-LE DE
1/8 DE TOUR (45°) AU MOYEN DE LA CLÉ LIVRÉE
AVEC LA SCIE.
N’utilisez pas de clés plus longues car vous risqueriez de
trop serrer le goujon.
EMBRAYAGE « VARI-TORQUE »
L’embrayage est assuré par la friction de la RONDELLE
EXTÉRIEURE sur la LAME et il permet à l’arbre de
continuer à tourner si la lame éprouve une résistance
excessive. Si le GOUJON DE LA LAME est correctement
serré (tel qu’il est expliqué à l’étape 5 du chapitre intitulé
Montage de la lame), la lame glissera sur son arbre
quand elle éprouve une résistance excessive, ce qui
réduit le risque de REBOND.
Il est possible qu’un seul et même réglage ne convienne
pas à tous les matériaux. En cas de glissement exagéré
de la lame, resserrez-en légère ment le goujon (moins de
1/8 de tour). LE SERRAGE EXCESSIF DU GOUJON DE
LA LAME REND LE DISPOSITIF DE DÉBRAYAGE
ABSO LUMENT INUTILE.
AVERTISSEMENT
!
FIG. 2
GARDE SUPÉRIEUR
RESSORT DE
RAPPEL DU GARDE
INFERIEUR
GARDE
INFERIEUR
GOUJON
DE LAME
RONDELLE EXTÉRIEURE
Grand diamètre orienté
vers la lame
Serrer
Desserrer
RONDELLE INTÉRIEURE
Grand diamètre orienté
vers la lame
POIGNÉE
AUXILIAIRE
LEVIER DE LEVAGE DU
GARDE INFÉRIEUR
BOUTON DE
VER ROUILLAGE
LAME
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 22
REGLAGE DE LA COUPE EN BISEAU
Votre scie est équipée d’un système de cliquets de
biseau qui arrêtent la semelle à des angles de 22,5° et 45°.
Débranchez la fiche de la prise de courant. L’angle formé
par la lame par rapport à la semelle peut être réglé
jusqu’à 56° en desserrant le levier de réglage de biseau à
l’avant de la scie. Réglez le levier à l’angle désiré sur le
secteur gradué. Serrez ensuite le levier de réglage de
biseau (Fig. 6).
Votre scie comporte également un levier de réglage du
biseau ajustable pour un verrouillage uniforme. Pour
régler, il suffit de tirer le levier vers l'extérieur et de le
placer sur la position souhaitée (Fig. 1).
En raison de l’engagement d’une plus grande surface de
la lame dans la pièce et la stabilité réduite de la semelle,
la lame risque de gripper. Suivez la ligne de coupe, la
semelle de la scie bien d’aplomb sur la pièce.
-23-
Consignes de fonctionnement
VERIFICATION DE L’ANGLE DE COUPE 90°
Débranchez la fiche de la prise de courant. Réglez la
semelle à la pro fondeur de coupe maximale. Desserrez le
levier de réglage de la coupe en biseau, réglez-le à 0° sur
le secteur ; resserrez-le, et à l’aide d’une équerre verifiez
si la lame forme exactement un angle de 90° avec la
surface plane du dessous de la semelle (Fig. 5). Effectuez
les réglages en tournant la petite vis d’alignement par le
dessous de la semelle, si nécessaire.
REGLAGE DE LA PROFONDEUR DE COUPE
Votre scié est équipée d’un système de cliquets de
profondeur qui arrêtent la semelle à des profondeurs des
bois de 2 po, 3/4 po, 1/2 po et 1/4 po d’épaisseur du
commerce.
Débranchez la fiche de la prise de courant. Desserrez le
levier de réglage de la profondeur se trouvant dans le
boîtier de la scie. Maintenez la semelle en place d’une
main et levez ou baissez la scie par la poignée de l’autre
main.
Serrez le levier à la profondeur de coupe désirée.
Vérifiez si la profondeur est bien celle que vous désirez
(Fig. 3).
Votre scie comporte également un levier de réglage de la
profondeur ajustable pour un verrouillage uniforme.
Pour régler, il suffit de tirer le levier vers l'extérieur et de
le placer sur la position souhaitée (Fig. 3).
Pour réduire le risque d’écaillage des bords de la pièce à
couper, la lame ne devrait pas dépasser de plus de la
longueur d’une dent au dos de la pièce (Fig. 4).
FIG. 4
POUR ÉVITER L’ÉCAILLAGE DU BOIS, LA LAME
NE DOIT PAS DÉPASSER DE PLUS DE LA
LONGUEUR D’UNE DENT AU DOS DE LA PIÈCE
FIG. 5
90°
LAME
LEVIER DE
RÉGLAGE DU
BISEAU
SEMELLE
VIS
D’ALIGNEMENT
SUPPORT À
PROFONDEUR
GRADUÉE
LEVIER DE
PROFONDEUR
RÉGLABLE
FIG. 3
SEMELLE
SECTEUR
GRADUÉ
LEVIER DE
RÉGLAGE DU
BISEAU
FIG. 6
1
2
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 23
INTERRUPTEUR
À la mise en marche, tenez
l’outil à deux mains. Le
couple du moteur risque de le renverser.
Appuyez sur la gâchette pour mettre l’outil en marche ;
relâchez-la pour l’arrêter. La gâchette retourne
automatiquement à la position d’arrêt.
La scie devrait tourner à plein régime AVANT de
commencer à scier et elle ne devrait être arrêtée
qu’APRÈS avoir terminé la coupe. Pour prolonger la
durée utile de l’interrupteur, évitez de mettre le moteur
en marche et de l’arrêter en sciant.
COUPES REGULIERÈS
Tenez toujours la poignée de la scie d'une main et la
poignée auxiliaire ou le logement de l'autre main.
Assurez-vous que vos
mains ne gênent pas le
mouvement de la garde inférieure.
Serrez-la fermement et actionnez l’interrup teur
énergiquement. Ne forcez jamais la scie outre mesure.
Exercez une pression modérée et soutenue.
Après avoir terminé une
coupe et relâché la
gâchette, souvenez-vous que la lame ralentit et qu’il
lui faut un certain temps pour s’arrêter complètement.
Évitez que la scie ne vienne frôler votre jambe ou votre
côté car, étant donné qu’il est rétractible, le garde
inférieur de la lame risquerait de s’agripper à vos
vêtements et d’exposer la lame. Sachez qu’une partie
de la lame est exposée en permanence à l’endroit où
finis sent le capot et le garde inférieur de la lame.
Pour recommencer à scier, suivant un arrêt, appuyez sur
la gâchette et attendez que la lame ait atteint son régime
maximal avant de rentrer lentement dans la pièce.
Lors de coupes en travers, les fibres du bois ont
tendance à se déchi queter et à se soulever. Vous pouvez
minimiser le problème en avançant lentement la scie.
Pour réaliser une coupe nette, il est recommandé
d’utiliser une lame pour coupe en travers ou à onglets.
SCIAGE DES MATÉRIAUX DE
MAÇONNERIE ET DES MÉTAUX
Cet outil n’est pas conçu pour être utilisé avec des
meules de tronçonnage pour couper des métaux ou des
matériaux de maçonnerie.
N’utilisez pas de meules
abrasives avec des scies
circulaires. La poussière produite par l’abrasion
risquerait de causer une défaillance du dispositif de
garde inférieur.
AVERTISSEMENT
!
-24-
GUIDE D’ALIGNEMENT
Dans le cas d’une coupe droite à 90°, guidez-vous sur le
côté droit de l’encoche dans la semelle. Pour les coupes
en biseau de 45°-56°, guidez-vous plutôt sur le côté
gauche (Fig. 7). L’encoche-guide vous procurera une
ligne de coupe plus ou moins exacte. Faites une coupe
d’essai dans une retaille pour en vérifier l’exactitude. Il
est bon de prendre une telle mesure en raison du vaste
assortiment de lames de toutes épaisseurs sur le
marché. Pour éviter autant que possible d’abîmer le bon
côté du matériau à couper, il est recommandé de tourner
ce côté vers le bas.
COUPES
EN BISEAU
45°
COUPES
VERTICALES
90°
FIG. 7
AVERTISSEMENT
!
AVERTISSEMENT
!
AVERTISSEMENT
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 24
-25-
COUPES EN GUICHET
Débranchez la fiche de la prise de courant avant de
procéder aux réglages. Réglez la lame à la profondeur
correspondant à l’épaisseur du matériau à tailler. Inclinez
la scie vers l’avant en alignant l’encoche-guide sur la
ligne de coupe. Relevez le garde inférieur de la lame, au
moyen du levier de levage, et tenez la scie par ses
poignées avant et arrière (Fig. 8).
La lame touchant presque à la pièce à tailler, mettez le
moteur en marche. Abaissez graduellement l’arrière de la
scie en utilisant l’extrémité avant de la semelle comme
point d’appui.
Aussitôt que la lame
commence à trancher le
matériau, relâchez le garde inférieur immé diate ment.
Dès que la semelle repose bien à plat sur la surface que
vous coupez, continuez la coupe en poussant la scie vers
l’avant jusqu’à la fin de la ligne.
Attendez l’arrêt complet de
la lame avant de retirer la
scie du trait que vous venez de tailler dans le
matériau. De même, ne ramenez jamais la scie vers
l’arrière, car la lame peut sortir du matériau risquant
de provoquer un REBOND.
Soulevez la scie et tournez-la en sens opposé pour
achever normalement la coupe dans l’autre sens. Si les
coins de votre coupe en guichet ne sont pas
complètement taillés, finissez-les à la scie sauteuse ou à
l’égoïne.
AVERTISSEMENT
!
AVERTISSEMENT
!
LEVIER DE LEVAGE
DU GARDE
INFERIEUR
ENCOCHE-GUIDE
SEMELLE
FIG. 8
COUPE DE GRANDES FEUILLES
Les grandes feuilles et les longs panneaux fléchissent ou
plient, selon la façon dont ils sont soutenus. Si vous
essayez de les couper sans les avoir mise au niveau et
soutenus par des supports au préalable, la lame aura
tendance à gripper provoquant des REBONDS et la
surcharge du moteur (Fig. 9).
Placez le panneau ou la planche sur des supports situés
à proximité de la ligne de coupe, comme l’indique la
(Fig. 10). Assurez-vous que la pro fon deur de coupe est
réglée de manière à ce que la lame ne traverse que la
feuille ou la planche à couper, sans faire d’entailles dans
la table de travail ou l’établi. Les deux-par-quatre utilisés
pour soulever et soutenir la pièce devraient reposer à
plat entre celle-ci et la table ou l’établi. Ne placez jamais
les deux-par-quatre sur leurs côtés plus étroits car cet
arrangement man que rait de stabilité. Si la feuille ou le
panneau est plus grand que la table ou l’établi, placez-le
sur des deux-par-quatre sur le plancher et assujettis
sez-le.
MAUVAISE MANIÈRE
FIG. 10
BONNE MANIÈRE
FIG. 9
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 25
Service
Tout entretien préventif
effectué par des
personnels non autorisés peut résulter en mauvais
placement de fils internes ou de pièces, ce qui peut
présenter un danger grave. Nous vous conseillons de
faire faire tout l’entretien par un centre de service
d’usine Bosch ou une station service agréée Bosch.
LUBRIFICATION DE L’OUTIL
Votre outil Bosch a été lubrifié correctement en usine
et il est prêt à l’utilisation. Nous vous conseillons de
re-graisser les outils qui comportent des engrenages
avec un lubrifiant à engrenages spécial à chaque fois
que vous changez les balais.
BALAIS OU CHARBONS
Les balais (ou charbons) et le collecteur de votre outil
ont été conçus pour apporter de nombreuses heures
de fonctionnement fiable. Pour maintenir le
rendement du moteur à son maximum, nous vous
conseillons de contrôler les balais tous les deux à six
mois. Il ne faut utiliser que des balais de rechange
Bosch d’origine et conçus pour votre outil.
PALIERS
Si les paliers commencent à faire du bruit (à cause de
surcharges importantes ou du toupillage de matériaux
très abrasifs) il faut les faire remplacer immédiatement
pour éviter la surchauffe ou une panne de moteur.
Nettoyage
Pour éviter les accidents,
il faut toujours débrancher
l’outil avant de le nettoyer ou de l’entretenir. Le
meilleur moyen de nettoyer l’outil est d’utiliser de l’air
comprimé sec. Il faut toujours porter des lunettes de
protection quand on utilise de l’air comprimé.
Les ouïes de ventilation et les leviers de l’interrupteur
doivent rester propres et exempts de corps étrangers.
Ne tentez pas de les nettoyer en enfonçant des objets
pointus dans les orifices.
Entretien
AVERTISSEMENT
!
AVERTISSEMENT
!
-26-
COUPES DE REFENTE
La lame universelle fournie avec la scie convient tant
pour les coupes en travers que pour les coupes de
refente. La refente est la coupe en long, en sens du grain
du bois. Les coupes de refente sont faciles à exécuter
avec un guide de refente (Fig. 11). Le guide de refente
(non livré avec la scie) est disponible moyennant
supplément de prix. Pour fixer le guide, insérez le guide
à travers les fentes pratiquées dans la semelle jusqu'à la
largeur désirée, comme illustré, et fixez à l'aide de vis de
blocage (non livré avec la scie).
UTILISATION D’UNE PLANCHE
COMME GUIDE DE REFENTE
Si vous devez exécuter une coupe de refente sur de
grandes feuilles, il est possible que le guide de refente ne
soit pas assez long pour permettre d’exécuter une coupe
à la largeur désirée.
Dans ce cas, une planche bien droite de 25 mm (1")
d’épaisseur fixée à la feuille au moyen de serres ou de
clous peut servir de guide (Fig. 12).
Faites glisser le côté droit de la semelle contre la
planche.
FIG. 11
FIG. 12
LARGEUR DE
COUPE DÉSIRÉE
GUIDE DE
REFENTE
VIS DE
BLOCAGE
SEMELLE
LIGNE DE COUPE
DÉSIRÉE
PLANCHE
DE BOIS EN
TANT QUE
GUIDE DE
REFENTE
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 26
-27-
Accessoires
Si un cordon de rallonge
s'avère nécessaire, vous
devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute
excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.
REMARQUE : Plus le calibre est petit, plus le fil est gros.
DIMENSIONS DE RALLONGES RECOMMANDÉES
OUTILS 120 VOLTS COURANT ALTERNATIF
AVERTISSEMENT
!
* Lame
* Clé
** Guide de Refente
(* = équipement de série)
(** = accessoires optionnels)
Certains agents de
nettoyages et certains
dissolvants abîment les pièces en plastique. Parmi
ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.
ENTRETIEN DES LAMES
Les lames finissent par s’émousser, même à couper des
pièces de bois régulières. Si vous constatez que vous
devez forcer la scie à avancer plutôt que de la guider
simplement vers la ligne de coupe, il est probable que la
lame est émoussée ou souillée de résine.
Quand vous devez enlever la gomme et la résine de la
lame de votre scie, débranchez d’abord la scie avant
d’enlever la lame. Souvenez-vous que les lames sont des
objets tranchants et qu’elles doivent être manipulées
avec soin. Essuyez la lame avec du kérosène ou un
dissolvant similaire pour enlever l’accumulation de
gomme et de résine. À moins que vous soyez
parfaitement familier avec l’affûtage des lames, nous
vous déconseillons de l’essayer.
MISE EN GARDE
!
Intensité
nominale
de l’outil
Longueur en pieds
Longueur en mètres
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Calibre A.W.G.
Calibre en mm
2
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 27
-28-
Lea todas las advertencias de seguridad y todas las instrucciones. Si no se siguen las
advertencias e instrucciones, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.
GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES
PARA REFERENCIA FUTURA
La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red
eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).
Advertencias generales de seguridad para herramientas mecánicas
ADVERTENCIA
!
Seguridad del área de trabajo
Mantenga el área de trabajo limpia y bien iluminada.
Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.
No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las
herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.
Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden
hacerle perder el control de la herramienta.
Seguridad eléctrica
Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no
modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.
Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento
del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.
No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una
herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.
No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados
aumentan el riesgo de que se produzcan sacudidas
eléctricas.
Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón
adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.
Si es inevitable utilizar una herramienta mecánica en
un lugar húmedo, utilice una fuente de energía
protegida por un interruptor de circuito accionado por
corriente de pérdida a tierra (GFCI). El uso de un GFCI
reduce el riesgo de sacudidas eléctricas.
Seguridad personal
Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia
de drogas, alcohol o medicamentos. Un momento de
distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.
Use equipo de protección personal. Use siempre
protección de los ojos. El equipo de protección, como
por ejemplo una máscara antipolvo, calzado de
seguridad antideslizante, casco o protección de oídos,
utilizado para las condiciones apropiadas, reducirá las
lesiones corporales.
Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
conectar la herramienta a la fuente de energía y / o al
paquete de batería, levantar la herramienta o
transportarla. Transportar herramientas mecánicas
con un dedo en el interruptor o encender herramientas
mecánicas que tengan el interruptor en la posición de
encendido invita a que se produzcan accidentes.
Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de
tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.
No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta
mecánica en situaciones inesperadas.
Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa
holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.
Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de
dispositivos de recolección de polvo puede reducir los
peligros relacionados con el polvo.
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 28
-29-
Uso y cuidado de las herramientas
mecánicas
No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación que
desee realizar. La herramienta mecánica correcta hará
el trabajo mejor y con más seguridad a la capacidad
nominal para la que fue diseñada.
No use la herramienta mecánica si el interruptor no la
enciende y apaga. Toda herramienta mecánica que no
se pueda controlar con el interruptor es peligrosa y
debe ser reparada.
Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas
preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.
Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las
herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.
Mantenga las herramientas mecánicas. Compruebe
si hay piezas móviles desalineadas o que se atoran,
si hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica
está dañada, haga que la reparen antes de usarla.
Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.
Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de
corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.
Utilice la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones, teniendo en cuenta las condiciones de
trabajo y el trabajo que se vaya a realizar. El uso de la
herramienta mecánica para operaciones distintas a
aquéllas para las que fue diseñada podría causar una
situación peligrosa.
Servicio de ajustes y reparaciones
Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto
asegurará que se mantenga la seguridad de la
herramienta mecánica.
Normas de seguridad para sierras circulares
Procedimientos de corte
Mantenga las manos alejadas del área
de corte y de la hoja. Mantenga la
segunda mano en el mango auxiliar o en la caja del
motor. Si las manos están sujetando la sierra, la hoja no
puede cortarlas.
No ponga la mano debajo de la pieza de trabajo. El
protector no puede protegerle de la hoja debajo de la
pieza de trabajo.
Ajuste la profundidad de corte al grosor de la pieza de
trabajo. Menos de un diente completo de los dientes de
la hoja debería ser visible por debajo de la pieza de
trabajo.
Nunca tenga en las manos ni apoye en la pierna la
pieza que se está cortando. Sujete firmemente la pieza
de trabajo a una plataforma estable. Es importante
apoyar la pieza de trabajo adecuadamente para minimizar
la exposición del cuerpo, el atasco de la hoja y la pérdida
de control.
Sujete la herramienta mecánica por las superficies de
agarre aisladas al realizar una operación en la que la
herramienta de corte pueda entrar en contacto con
cables ocultos o con su propio cordón. El contacto con
un cablel con corriente también hará que las partes
metálicas al descubierto de la herramienta lleven
corriente y el resultado podría ser una descarga
eléctrica al operador.
Al cortar al hilo, utilice siempre un tope-guía para
cortar al hilo o una guía de borde recto. Esto aumenta
la precisión del corte y reduce las posibilidades de que la
hoja se atasque.
Utilice siempre hojas con agujeros de eje
portaherramienta de tamaño y forma correctos
(diamante frente a redondo). Las hojas que no
coincidan con las piezas de montaje de la sierra girarán
excéntricamente, causando pérdida de control.
Nunca utilice arandelas o perno de hoja dañados o
incorrectos. Las arandelas y el perno de la hoja se
diseñaron especialmente para la sierra con objeto de
lograr un rendimiento óptimo y un funcionamiento con
seguridad.
Inspeccione el estado y la calidad de la madera y
quítele todos los clavos antes de realizar el corte. La
madera mojada, la madera verde y la madera tratada a
presión requieren atención especial durante la operación
de corte para prevenir el retroceso.
Sujete la sierra firmemente para evitar la pérdida de
control. Las figuras que aparecen en este manual
Lea todas las advertencias de seguridad y todas las instrucciones.
ADVERTENCIA
!
PELIGRO
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 29
-30-
ilustran la manera típica de sujetar la sierra con las
manos.
Según el uso, es posible que el interruptor no dure toda
la vida de la sierra. Si el interruptor falla en la posición
"OFF" (apagado), puede que la sierra no arranque. Si
falla mientras la sierra está en marcha, puede que ésta no
se pueda apagar. Si se produce cualquiera de estas dos
situaciones, desenchufe la sierra inmediatamente y no la
utilice hasta que haya sido reparada.
Esta sierra circular no se debe montar en una mesa
para convertirla en una sierra de mesa. Las sierras
circulares no están diseñadas ni concebidas para usarse
como sierras de mesa.
El retroceso y advertencias relacionadas
Causas del retroceso y su prevencion por
el operador:
El retroceso es una reacción repentina al pellizcamiento,
atasco o desalineación de la hoja de sierra que hace que
una sierra descontrolada se eleve y salga de la pieza de
trabajo en dirección al operador.
Cuando la hoja se pellizca o se atasca fuertemente al
estrecharse la separación de corte, la hoja se detiene y la
reacción del motor impulsa la unidad rápidamente hacia
atrás en dirección al operador.
Si la hoja se tuerce o se desalinea en el corte, los dientes
del filo trasero de la hoja pueden penetrar en la superficie
superior de la madera, haciendo que la hoja se salga de
la separación de corte y salte hacia atrás en dirección al
operador.
El retroceso es el resultado del uso incorrecto de la
herramienta y/o de procedimientos o condiciones de
funcionamiento incorrectos y se puede evitar tomando
las precauciones adecuadas que se indican a
continuación:
Mantenga un agarre firme de la sierra con las dos
manos y sitúe los brazos para resistir las fuerzas de
retroceso. Sitúe el cuerpo en cualquiera de los dos
lados de la hoja, pero no en línea con la hoja. El
retroceso podría hacer que la sierra salte hacia atrás, pero
las fuerzas de retroceso pueden ser controladas por el
operador, si se toman las precauciones adecuadas.
Cuando la hoja se atasque o cuando se interrumpa un
corte por cualquier razón, suelte el gatillo y sujete la
sierra en posición inmóvil en el material hasta que la
hoja se detenga por completo. Nunca intente retirar la
sierra de la pieza de trabajo ni tirar de la sierra hacia
atrás mientras la hoja está en movimiento o de lo
contrario se podrá producir retroceso. Investigue y
tome medidas correctoras para eliminar la causa del
atasco de la hoja.
Al volver a arrancar una sierra en una pieza de trabajo,
centre la hoja de sierra en la separación de corte y
compruebe que los dientes de la sierra no estén
encajados en el material. Si la hoja de sierra se atasca,
es posible que se desplace hacia arriba o que se produzca
retroceso respecto a la pieza de trabajo al volver a
arrancar la sierra.
Soporte los paneles grandes para minimizar el riesgo
de que se produzcan pellizcamiento de la hoja y
retroceso. Los paneles grandes tienden a combarse bajo
su propio peso. Se deben colocar soportes bajo el panel
a ambos lados, cerca de la línea de corte y cerca del borde
del panel.
No utilice una broca desafilada o dañada. Las hojas
desafiladas o ajustadas incorrectamente producen una
separación de corte estrecha, causando fricción excesiva,
atasco de la hoja y retroceso.
Las palancas de fijación de profundidad de la hoja y de
ajuste de inclinación de la hoja deben estar apretadas
y fijas antes de hacer el corte. Si el ajuste de la hoja
cambia mientras se está haciendo un corte, puede causar
atasco y retroceso.
Tenga precaución especial al hacer un operaciones de
aserrado en paredes existentes o en otras áreas
ciegas. La hoja que sobresale puede cortar objetos que
pueden causar retroceso.
Las arandelas y el perno de la hoja de la sierra se han
diseñado para funcionar como un embrague para
reducir la intensidad de un retroceso. Entienda el
funcionamiento y las posiciones del EMBRAGUE DE
PAR MOTOR VARIABLE. El ajuste apropiado del
embrague, combinado con un manejo firme de la sierra,
le permitirá controlar el retroceso.
Nunca ponga la mano detrás de la hoja de sierra. El
retroceso podría hacer que la sierra salte hacia atrás
sobre la mano.
No utilice la sierra con un ajuste de la profundidad de
corte que sea excesivo. Si una parte demasiado grande
de la hoja queda al descubierto, se aumentan las
posibilidades de que la hoja se tuerza en la sección de
EMBRAGUE DE PAR
MOTOR VARIABLE
RETROCESO
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 30
-31-
corte y se aumenta el área de superficie de la hoja
disponible para causar un pellizco que produzca
retroceso.
Función del protector inferior
Compruebe si el protector inferior cierra correctamente
antes de cada uso. No haga funcionar la sierra si el
protector inferior no se mueve libremente y no se
cierra instantáneamente. Nunca fije con abrazaderas
ni ate el protector inferior en la posición abierta. Si la
sierra se cae accidentalmente, es posible que el protector
inferior se doble. Suba el protector inferior únicamente
con la palanca de elevación del protector inferior y
asegúrese de que se mueva libremente y de que no toque
la hoja ni ninguna otra pieza en todos los ángulos y
profundidades de corte.
Compruebe el funcionamiento del resorte del protector
inferior. Si el protector y el resorte no funcionan
correctamente, se deben ajustar o reparar antes de
usar la sierra. El protector inferior puede funcionar con
dificultad debido a que haya piezas dañadas o a la
presencia de depósitos gomosos o una acumulación de
residuos.
El protector inferior se debe retraer manualmente sólo
para hacer cortes especiales, tales como "cortes por
penetración" y "cortes compuestos". Suba el protector
inferior usando la palanca de elevación del protector
inferior. En cuanto la hoja entre en el material, se debe
soltar el protector inferior. Para todas las demás
operaciones de aserrado, el protector inferior debe
funcionar automáticamente.
Asegúrese siempre de que el protector inferior esté
cubriendo la hoja antes de dejar la sierra en un banco
o en el piso. Si la hoja no tiene protección y gira por
inercia hasta detenerse, hará que la sierra se mueva hacia
atrás, cortando todo lo que encuentre a su paso. Sepa el
tiempo que debe transcurrir para que la hoja se detenga
después de soltar el interruptor.
No tenga la herramienta en marcha mientras la lleva a
su lado. El protector inferior se puede abrir al entrar en
contacto con su ropa. El contacto accidental con la hoja
de sierra que gira podría ocasionar lesiones personales
graves.
Periódicamente quite la hoja, limpie con queroseno
los protectores superior e inferior y el área central y
séquelos con un trapo o límpielos con chorro de aire
comprimido. El mantenimiento preventivo y un
protector que funcione correctamente reducirán la
probabilidad de que se produzca un accidente.
Un GFCI y los dispositivos de protección personal,
como guantes de goma y calzado de goma de
electricista, mejorarán más su seguridad personal.
No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la
herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.
Mantenga los mangos secos, limpios y libres de
aceite y grasa. Las manos resbalosas no pueden
controlar de modo seguro la herramienta mecánica.
Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o
contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.
Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de
limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.
Riesgo de lesiones para el usuario. El cordón de energía
debe recibir servicio de ajustes y reparaciones
solamente por un Centro de Servicio de Fábrica Bosch o
una Estación de Servicio Bosch Autorizada.
Cierto polvo generado por el
lijado, aserrado, amolado y
taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:
• Plomo de pinturas a base de plomo,
• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y
• Arsénico y cromo de madera tratada químicamente.
Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.
Advertencias de seguridad adicionales
ADVERTENCIA
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 31
-32-
Símbolos
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Símbolo Nombre Designación/explicación
V Volt Tensión (potencial)
A Ampere Corriente
Hz Hertz Frecuencia (ciclos por segundo)
W Watt Potencia
kg Kilogramo Peso
min Minuto Tiempo
s Segundo Tiempo
Diámetro Tamaño de las brocas taladradoras, muelas, etc
n
0
Velocidad sin carga Velocidad rotacional sin carga
n Velocidad nominal Máxima velocidad obtenible
.../min Revoluciones o alternación Revoluciones, golpes, velocidad de
por minuto superficie, órbitas, etc., por minuto
0 Posición "off" (apagado) Velocidad cero, par motor cero...
1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o posición.
I, II, III, Un número más alto significa mayor velocidad
Selector infinitamente variable La velocidad aumenta desde la graduación de 0
con apagado
Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción
con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de
advertencia
Sello RBRC de Li-ion Designa el programa de reciclaje de baterías
de Li-ion
Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías
de Ni-Cd
Símbolo de lectura del manual Alerta al usuario para que lea el manual
Símbolo de uso de protección Alerta al usuario para que use protección
de los ojos de los ojos
0
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 32
-33-
Este símbolo indica que esta herramienta está catalogada por UnderwritersLaboratories.
Este símbolo indica que esta herramienta está catalogada por la Canadian Standards
Association.
Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Este símbolo indica que esta herramienta cumple con la norma mexicana oficial (NOM).
Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
Símbolos (continuación)
IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,
estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.
Este símbolo indica que esta herramienta está reconocida por Underwriters Laboratories.
Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta
indicando que cumple con las normas estadounidenses y canadienses.
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 33
Desconecte el enchufe de la fuente de energía antes de realizar cualquier ensamblaje
o ajuste, o cambiar accesorios. Estas medidas de seguridad preventivas reducen el
riesgo de arrancar la herramienta accidentalmente.
-34-
Descripción funcional y especificaciones
ADVERTENCIA
!
NOTA: Para obtener las especificaciones de la herramienta, consulte la placa del fabricante colocada en la herramienta.
Sierra circular
PALANCA DE
ELEVACION
DEL
PROTECTOR
INFERIOR
GANCHO DE LA SIERRA
Para utilizarlo, simplemente levante el
gancho hasta que se acople a presión
en la posición abierta.
Cuando no se esté utilizando, baje siempre el
gancho hasta que se acople a presión en la
posición cerrada.
EMPUÑADURA
CAUCHUTADA
PROTECTOR
INFERIOR
ESCALA DE INCLINACIÓN
PALANCA DE
INCLINACIÓN AJUSTABLE
BASE
MANGO
AUXILIAR
PROTECTOR
SUPERIOR
FIG. 1
BOTON DE CIERRE
ABERTURAS DE
VENTILACIÓN
SOPLADOR DE ASERRÍN
CUADRANTE
INTERRUPTOR
1
2
Capacidades máximas
Número modelo CS10
Hoja 184 mm
Agujero de eje portaherramienta de la hoja Redondo 5/8"
Profundidad de corte a 90° 62 mm
Profundidad de corte a 45° 48 mm
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 34
-35-
Ensamblaje
COLOCACION DE LA HOJA
Desconecte el enchufe de la
fuente de energía antes de
realizar cualquier ensamblaje o ajuste, o cambiar
accesorios. Estas medidas de seguridad preventivas
reducen el riesgo de arrancar la herramienta
accidentalmente.
1. Oprima el botón de cierre y gire la llave de tuerca
hasta que el botón de cierre encaje. Ahora el eje de la
sierra está fijo. Continúe oprimiendo el botón, gire la
llave en el sentido contrario a las agujas del reloj y quite
el TORNILLO DE LA HOJA y la ARANDELA EXTERIOR
(Fig. 2).
2. Retraiga el protector inferior por completo hasta el
interior del protector superior. Mientras que retrae el
protector inferior, revise el funcionamiento y el estado
del MUELLE DEL PROTECTOR INFERIOR.
3. Asegúrese de que los dientes de la sierra y la flecha
de la hoja están dirigidos en la misma dirección que la
flecha del protector inferior.
4. Deslice la hoja a través de la ranura de la base y
móntela junto a la ARANDELA INTERIOR en el eje.
Asegúrese de que no queda espacio entre el diámetro
grande de las arandelas INTERIOR y EXTERIOR y la
hoja.
5. Vuelva a instalar la ARANDELA EXTERIOR. Primero,
apriete fuerte mente con el dedo el TORNILLO de la
HOJA y después APRIETE EL TORNILLO DE LA HOJA
1
⁄8 DE VUELTA (45°) CON LA LLAVE DE TUERCA
SUMINISTRADA.
No utilice llaves con mangos más largos, ya que pueden
hacer que el tornillo de la hoja quede excesivamente
apretado.
EMBRAGUE DE PAR MOTOR VARIABLE
Esta acción de embrague es proporcionada por la
fricción de la ARAN DELA EXTERIOR contra la HOJA y
permite que el eje de la hoja gire cuan do la hoja
encuentra una resistencia excesiva. Cuando el
TORNILLO DE LA HOJA está apretado adecuadamente
(tal como se describe en el No. 5 de Colocación de la
hoja), la hoja patinará al encontrar una resistencia
excesiva, por lo que reducirá la tendencia de la sierra al
RETROCESO.
Una posición de ajuste puede no ser suficiente para
cortar todos los ma teriales. Si la hoja patina demasiado,
apriete el tornillo de la hoja una fracción de vuelta más
(menos de 1⁄8 de vuelta). EL APRETAR EXCE SI VA MEN TE
EL TORNILLO DE LA HOJA ANULA LA EFICACIA DEL
EMBRAGUE.
ADVERTENCIA
!
FIG. 2
PROTECTOR SUPERIOR
MUELLE DEL
PROTECTOR INFERIOR
PROTECTOR
INFERIOR
TORNILLO DE
LA HOJA
ARANDELA EXTERIOR
El diámetro grande está
en el lado de la hoja
Apretar
Aflojar
ARANDELA INTERIOR
El diámetro grande está
en el lado de la hoja
MANGO
AUXILIAR
PALANCA DE ELEVACION DEL
PROTECTOR INFERIOR
BOTON DE CIERRE
HOJA
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 35
-36-
Instrucciones de funcionamiento
La sierra está equipada con un sistema de retenes de
profundidad que detendrá la base a profundidades de
madera de construcción estándar de 2x, 3/4", 1/2" y 1/4".
Desconecte el enchufe de la fuente de energía. Afloje la
palanca de ajuste de profundidad ubicada en la carcasa
de la sierra. Sujete la base con una mano y suba o baje
la sierra con el mango.
Fije la palanca en la posición de ajuste de profundidad
deseada. Verifique la profundidad deseada (Fig. 3).
La sierra también cuenta con una palanca de ajuste de
profundidad ajustable para lograr un bloqueo uniforme.
Para ajustar la profundidad, simplemente tire de la
palanca hacia afuera y reposiciónela en la posición
deseada (Fig. 3).
Para un astillado mínimo la longitud que debe sobresalir
por debajo del material que se va a cortar no debe ser de
más de un diente de hoja (Fig. 4).
VERIFICACIÓN DEL ÁNGULO DE CORTE DE 90°
Desconecte el enchufe de la fuente de energía. Ajuste la
base al valor de máxima profundidad de corte. Afloje la
palanca de ajuste de inclinación, ajuste a 0˚ en el
cuadrante, vuelva a apretar la palanca y verifique que hay
un ángulo de 90˚ entre la hoja y el plano inferior de la
base con una escuadra (Fig. 5). Haga ajustes girando el
tornillo de alineación pequeño que está en el lado inferior
de la base, en caso de que sea necesario.
AJUSTE DE INCLINACIÓN
La sierra está equipada con un sistema de retenes de
inclinación que detendrá la base a ángulos de 22.5 ° y 45 °.
Desconecte el enchufe de la fuente de energía. La base
se puede ajustar hasta 56˚ aflojando la palanca de ajuste
de inclinación en la parte delantera de la sierra. Alinee
hasta alcanzar el ángulo deseado en el cuadrante
calibrado. Luego, apriete la palanca de ajuste de
inclinación (Fig. 6).
La sierra también cuenta con una palanca de ajuste de
inclinación ajustable para lograr un bloqueo uniforme.
Para ajustar la inclinación, simplemente tire de la palanca
hacia afuera y reposiciónela en la posición deseada (Fig. 1).
Debido al aumento en la cantidad de acoplamiento de la
hoja en la pieza de trabajo y a la disminución en la
estabilidad de la base, se puede producir el atasco de la
hoja. Mantenga la sierra estable y la base firme sobre la
pieza de trabajo.
FIG. 4
UN DIENTE ES LA LONGITUD QUE
DEBE PENETRAR EN LA MADERA
PARA UN ASTILLADO MINIMO
SOPORTE DE
PROFUNDIDAD
CALIBRADO
PALANCA DE
PROFUNDIDAD AJUSTABLE
FIG. 3
BASE
FIG. 5
90°
HOJA
PALANCA DE
AJUSTE DE
INCLINACIÓN
BASE
TORNILLO DE
ALINEACIÓN
CUADRANTE
PALANCA DE
AJUSTE DE
INCLINACIÓN
FIG. 6
1
2
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 36
GUÍA DE INTERRUPTOR
Al arrancar la herramienta,
sujétela con las dos manos. El
par de fuerzas del motor puede hacer que la herramienta
se tuerza.
Para encender la herramienta (posición “ON”), apriete el
interruptor ga -tillo. Para apagar la herramienta (posición
“OFF”), suelte el interruptor gatillo, que está accionado
por muelle, y volverá a la posición “off”
automáticamente.
La sierra debe funcionar a toda velocidad ANTES de
comenzar el corte y se debe apagar únicamente
DESPUES que se haya terminado el corte. Para
aumentar la vida del interruptor, no apague y encienda el
interruptor mientras esté cortando.
CORTES GENERALES
Sujete siempre el mango de la sierra con una mano y el
mango auxiliar o la caja protectora con la otra.
Asegúrese siempre de que las
manos no interfieran con el
movimiento libre del protector inferior.
Agarre firmemente y accione el interruptor con una
acción decidida. Nunca fuerce la sierra. Utilice una
presión ligera y continua.
Después de completar un corte
y haber soltado el gatillo, tenga
en cuenta el tiempo que se necesita para que la hoja
se detenga por completo durante la desaceleración
con movimiento por inercia. No permita que la sierra
le roce la pierna o el lado, ya que como el protector
inferior es retráctil podría engancharse en la ropa y
poner la hoja al descubierto. Tenga en cuenta los
sitios en que la hoja está al descubierto por necesidad
tanto en las áreas del protector inferior como del
superior.
Cuando se interrumpe el corte, para seguir cortando:
apriete el gatillo y deje que la hoja se ponga a toda
velocidad, vuelva a entrar en el corte lentamente y siga
cortando.
Cuando se corta a contrahilo, las fibras de la madera
tienden a rasgarse y levantarse. El hacer que la sierra
avance lentamente minimiza este efecto. Para un corte
acabado se recomienda una hoja de corte transversal o
una hoja de cortar a inglete.
CORTE DE MAMPOSTERÍA Y METAL
Esta herramienta no está diseñada para utilizarse con
ruedas de corte para metal o mampostería.
No utilice ruedas abrasivas con
sierras circulares. El polvo
abrasivo puede hacer que el protector inferior falle.
ADVERTENCIA
!
-37-
GUÍA DE LÍNEA
Para un corte recto de 90˚, utilice el lado derecho de la
muesca de la base. Para cortes inclinados de 45˚-56˚,
utilice el lado izquierdo (Fig. 7). La muesca de la guía de
corte proporcionará una línea de corte aproximada.
Realice cortes de prueba en madera de desecho para
verificar la línea de corte real. Esto servirá de ayuda
debido al número de diferentes tipos y espe sores de hoja
disponibles. Para asegurar un astillado mínimo en el
lado bueno del material que se va a cortar, coloque el
lado bueno hacia abajo.
CORTES
INCLINADOS
DE 45°
CORTES
VERTICALES
DE 90°
FIG. 7
ADVERTENCIA
!
ADVERTENCIA
!
ADVERTENCIA
!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 37
-38-
CORTES DE BOLSILLOS
Desconecte el enchufe de la fuente de energía antes de
realizar ajustes. Coloque el ajuste de profundidad de
acuerdo con el material que va a cortar. Incline la sierra
hacia adelante con la muesca de la guía de corte alineada
con la línea que usted ha trazado. Levante el protector
inferior utilizando la palanca de elevación y sujete la
sierra con los mangos frontal y posterior (Fig. 8).
Con la hoja muy cerca del material que se va a cortar,
pero sin tocarlo, arranque el motor. Baje gradualmente
la parte posterior de la sierra utilizan do el extremo frontal
de la base como punto de bisagra.
Cuando la hoja comience a
cortar el material, suelte el
protector inferior inmediatamente. Cuando la base
descanse horizon talmente sobre la superficie que se
está cortando, siga cortando en dirección hacia adelante
hasta el final del corte.
Deje que la hoja se detenga por
completo antes de sacar la
sierra del corte. Además, nunca intente mover la
sierra hacia atrás, ya que la hoja se saldrá del
material y se producirá RETROCESO.
De la vuelta a la sierra y termine el corte de manera
normal, aserrando hacia adelante. Si las esquinas del
corte de bolsillo no están completamente cortadas,
utilice una sierra de vaivén o una sierra de mano para
terminar las esquinas.
ADVERTENCIA
!
ADVERTENCIA
!
PALANCA DE
ELEVACION DEL
PROTECTOR
INFERIOR
GUIA DE LINEA
BASE
FIG. 8
CORTE DE PLANCHAS GRANDES
Las planchas grandes y los tableros largos se comban o
se doblan según el apoyo. Si usted intenta cortar sin
nivelar y sin apoyar la pieza ade cuadamente, la hoja
tenderá a atascarse, produciendo RETROCESO y una
sobrecarga en el motor (Fig. 9).
Apoye el panel o el tablero cerca del corte, tal como se
muestra en la (Fig. 10). Asegúrese de ajustar la
profundidad de corte para cortar la plan cha o el tablero
solamente y no la mesa o el banco de trabajo. Las tablas
de dos por cuatro pulgadas utilizadas para elevar y
apoyar la pieza de trabajo deben colocarse de manera
que los lados más anchos soporten la pieza de trabajo y
descansen en la mesa o en el banco. No apoye la pieza
de trabajo en los lados estrechos, ya que esta
disposición es inestable. Si la plancha o el tablero a
cortar es demasiado grande para una mesa o un banco
de trabajo, utilice los tablas de apoyo de dos por cuatro
pulgadas sobre el suelo y fije la pieza de trabajo.
INCORRECTO
FIG. 10
CORRECTO
FIG. 9
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 38
Servicio
El mantenimiento preventivo
rea lizado por personal no
autorizado pude dar lugar a la colocación in correcta
de cables y com ponentes internos que podría
constituir un peligro serio. Recomendamos que todo
el servicio de las herramientas sea realizado por un
Centro de servicio de fábrica Bosch o por una Estación
de servicio Bosch autorizada.
LUBRICACION DE LAS HERRAMIENTAS
Su herramienta Bosch ha sido lubricada
adecuadamente y está lista para la utilización. Se
recomienda que las herramientas con engranajes se
vuelvan a engrasar con un lubricante especial para
engranajes en cada cambio de escobillas.
ESCOBILLAS DE CARBON
Las escobillas y el conmutador de la herramienta han
sido diseñados para muchas horas de servicio fiable.
Para man tener un rendimiento óptimo del motor,
recomendamos que cada dos a seis meses se
examinen las esco billas. Sólo se deben usar escobillas
de repuesto Bosch genuinas di señadas
específicamente para su herramienta.
RODAMIENTOS
Los roda mientos que se vuelven ruidosos (debido a la
pesada carga o al corte de materiales muy abrasivos)
deben ser sus ti tuidos inme dia tamente para evitar el
sobre calentamiento o el fallo del motor.
Limpieza
Para evitar accidentes
desconecte siempre la herra -
mienta de la fuente de energía antes de la limpieza
o de la realización de cual quier mantenimiento. La
herramienta se puede limpiar más eficazmente con
aire comprimido seco. Use gafas de segu ridad
siempre que limpie herramientas con aire
comprimido.
Las aberturas de ventilación y las palancas de
interruptor deben mante nerse limpias y libres de
materias extrañas. No intente limpiar intro du ciendo
objetos puntiagudos a través de las aberturas.
ADVERTENCIA
!
PRECAUCION
!
Mantenimiento
-39-
CORTES AL HILO
La hoja combinada suministrada con la sierra sirve tanto
para cortes transversales como para cortes al hilo. El
corte al hilo consiste en cortar a lo largo siguiendo la
veta de la madera. Los cortes al hilo son fáciles de
realizar con un tope-guía para cortar al hilo (Fig. 11). El
tope-guía para cortar al hilo está disponible como
accesorio (no incluido). Para colocar el tope-guía,
introdúzcalo a través de las ranuras de la base hasta la
anchura deseada tal como se muestra en la ilustración y
fíjelo con la tornillo de apriete manual (no incluido).
TABLERO-GUIA PARA CORTAR AL HILO
Cuando se cortan al hilo planchas grandes, puede que el
tope-guía para cortar al hilo no permita el ancho de corte
deseado.
Sujete o clave una pieza recta de madera de 1" (25mm)
a la plancha como guía (Fig. 12).
Utilice el lado izquierdo de la base apoyándolo en la
tablero-guía.
FIG. 11
FIG. 12
ANCHO DE CORTE
DESEADO
TOPE-GUIA
PARA
CORTAR AL
HILO
TORNILLO
DE
APRIETE
MANUAL
BASE
LINEA DE
CORTE
DESEADA
TABLERO-GUIA
PARA CORTAR
AL HILO
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 39
-40-
Accesorios
Si es necesario un cordón de
extensión, se debe usar un
cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,
pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.
NOTA: Cuanto más pequeño es el número de calibre,
más grueso es el cordón.
TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION
HERRAMIENTAS DE 120 V CORRIENTE ALTERNA
ADVERTENCIA
!
* Hoja
* Llave
**Tope-guia para cortar al hilo
(* = equipo estándar)
(** = accesorios opcionales)
Ciertos agentes de limpieza y
disol ventes dañan las piezas
de plástico. Algunos de estos son: gasolina,
tetracloruro de carbono, disolventes de limpieza
clorados, amoníaco y detergentes domésticos que
contienen amoníaco.
CUIDADO DE LAS HOJAS
Las hojas se desafilan incluso al cortar madera normal.
Si usted tiene que forzar la sierra hacia adelante para que
corte, en vez de simplemente guiar la a través del corte,
lo más probable es que la hoja esté desafilada o cubierta
de resina de madera.
Cuando limpie la hoja para quitarle la goma y la resina de
madera, desenchufe la sierra y quite la hoja. Recuerde,
las hojas están diseñadas para cortar, así que
manipúlelas cuidadosamente. Limpie la hoja con
queroseno o con un disolvente similar para eliminar la
goma y la resina. A menos que usted tenga experiencia
en afilar hojas, le recomendamos que no lo intente de
trabajo.
ADVERTENCIA
!
Capacidad
nominal en
amperes de la
herramienta
Tamaño del cordón en A.W.G.
Tamaños del cable en mm
2
3-6
6-8
8-10
10-12
12-16
18 16 16 14 0,75 0,75 1,5 2,5
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 —— ————
25 50 100 150 15 30 60 120
Longitud del cordón en pies Longitud del cordón en metros
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 40
-41-
Notes:
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 41
-42-
Remarques :
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 42
-43-
Notas:
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 43
1619X01325 09/12
LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS
Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from
defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY
under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts,
without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons
other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop
power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool
Service Stations, please refer to your phone directory.
THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.
ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PRO V INCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.
IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR
EXCLUSION MAY NOT APPLY TO YOU.
THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.
THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,
CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL
BOSCH DEALER OR IMPORTER.
GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH
Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH
seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET
LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite
qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que
lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le
personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique
portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique
pour les adresses.
LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.
TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.
LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS
LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.
CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,
AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR BOSCH LOCAL.
GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH
Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y
para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo
permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten
defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente, manejadas descuidadamente o reparadas incorrectamente
por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted
debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a
cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas
BOSCH, por favor, consulte el directorio telefónico.
ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS
ARTICULOS RELACIONADOS.
TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS
ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA
GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.
EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO
A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE
PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE
LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN
EL CASO DE USTED.
ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.
ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN
LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS
PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.
© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.
Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona
Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300
!1619X01325!
BM 1619X01325 09-12_BM 1619X01325 09-12.qxp 9/17/12 7:56 AM Page 44
