Bosch GKS18V-26LN Professional Cordless Circular Saws User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 22

●

Versión en español

Ver la página 41

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

GKS18V-26L

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 1

Licenses

Redistribution and use in source and binary forms, with or without modification, are permitted

provided that the following conditions are met:

1. Redistributions of source code must retain the above copyright notice, this list of conditions

and the following disclaimer.

2. Redistributions in binary form must reproduce the above copyright notice, this list of

conditions and the following disclaimer in the documentation and/or other materials provided

with the distribution.

3. Neither the name of STMicroelectronics nor the names of its contributors may be used to

endorse or promote products derived from this software without specific prior written

permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND

ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE

DISCLAIMED. IN NO EVENT SHALL THE COPYRIGHT HOLDER OR CONTRIBUTORS BE LIABLE FOR

ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES

(INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES;

LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON

ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING

NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN

IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

Redistribution and use in source and binary forms, with or without modification, are permitted

provided that the following conditions are met:

- Redistributions of source code must retain the above copyright notice, this list of conditions

and the following disclaimer.

- Redistributions in binary form must reproduce the above copyright notice, this list of conditions

and the following disclaimer in the documentation and/or other materials provided with the

distribution.

- Neither the name of ARM nor the names of its contributors may be used to endorse or promote

products derived from this software without specific prior written permission.

THIS SOFTWARE IS PROVIDED BY THE COPYRIGHT HOLDERS AND CONTRIBUTORS "AS IS" AND

ANY EXPRESS OR IMPLIED WARRANTIES, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED

WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE ARE

DISCLAIMED. IN NO EVENT SHALL COPYRIGHT HOLDERS AND CONTRIBUTORS BE LIABLE FOR

ANY DIRECT, INDIRECT, INCIDENTAL, SPECIAL, EXEMPLARY, OR CONSEQUENTIAL DAMAGES

(INCLUDING, BUT NOT LIMITED TO, PROCUREMENT OF SUBSTITUTE GOODS OR SERVICES;

LOSS OF USE, DATA, OR PROFITS; OR BUSINESS INTERRUPTION) HOWEVER CAUSED AND ON

ANY THEORY OF LIABILITY, WHETHER IN CONTRACT, STRICT LIABILITY, OR TORT (INCLUDING

NEGLIGENCE OR OTHERWISE) ARISING IN ANY WAY OUT OF THE USE OF THIS SOFTWARE, EVEN

IF ADVISED OF THE POSSIBILITY OF SUCH DAMAGE.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 2

1. Work area safety

a. Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There is

an increased risk of electric shock if your

body is earthed or grounded.

c. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

e. When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f. If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a power

tool. Do not use a power tool while you are

tired or under the influence of drugs,

alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed below

may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

General Power Tool Safety Warnings

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 3

General Power Tool Safety Warnings

b. Use personal protective equipment. Always

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes,

hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c. Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools that

have the switch on invites accidents.

d. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the

power tool may result in personal injury.

e. Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

f. Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

g. If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

h. Do not let familiarity gained from frequent

use of tools allow you to become

complacent and ignore tool safety

principles. A careless action can cause

severe injury within a fraction of a second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

c. Disconnect the plug from the power source

and/or remove the battery pack, if

detachable, from the power tool before

making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk

of starting the power tool accidentally.

d. Store idle power tools out of the reach of

children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the power

tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly maintained

power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow

for safe handling and control of the tool in

unexpected situations.

5. Battery tool use and care

a. Recharge only with the charger specified by

the manufacturer. A charger that is suitable

for one type of battery pack may create a

risk of fire when used with another battery

pack.

b. Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and

fire.

c. When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

d. Under abusive conditions, liquid may be

ejected from the battery, avoid contact. If

contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 4

General Power Tool Safety Warnings

e. Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or modiﬁed

batteries may exhibit unpredictable

behaviour resulting in ﬁre, explosion or risk

of injury.

f. Do not expose a battery pack or tool to ﬁre

or excessive temperature. Exposure to ﬁre

or temperature above 265 °F may cause

explosion.

g. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range speciﬁed in the

instructions. Charging improperly or at

temperatures outside the speciﬁed range

may damage the battery and increase the

risk of ﬁre.

6. Service

a. Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

b. Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or

authorized service providers.

Cutting procedures

a. Keep hands away from

cutting area and the blade.

Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding

the saw, they cannot be cut by the blade.

b. Do not reach underneath the workpiece.

The guard cannot protect you from the blade

below the workpiece.

c. Adjust the cutting depth to the thickness of

the workpiece. Less than a full tooth of the

blade teeth should be visible below the

workpiece.

d. Never hold the workpiece in your hands or

across your leg while cutting. Secure the

workpiece to a stable platform. It is

important to support the work properly to

minimize body exposure, blade binding, or

loss of control.

e. Hold the power tool by insulated gripping

surfaces, when performing an operation

where the cutting tool may contact hidden

wiring. Contact with a “live” wire will also

make exposed metal parts of the power tool

“live” and could give the operator an electric

shock.

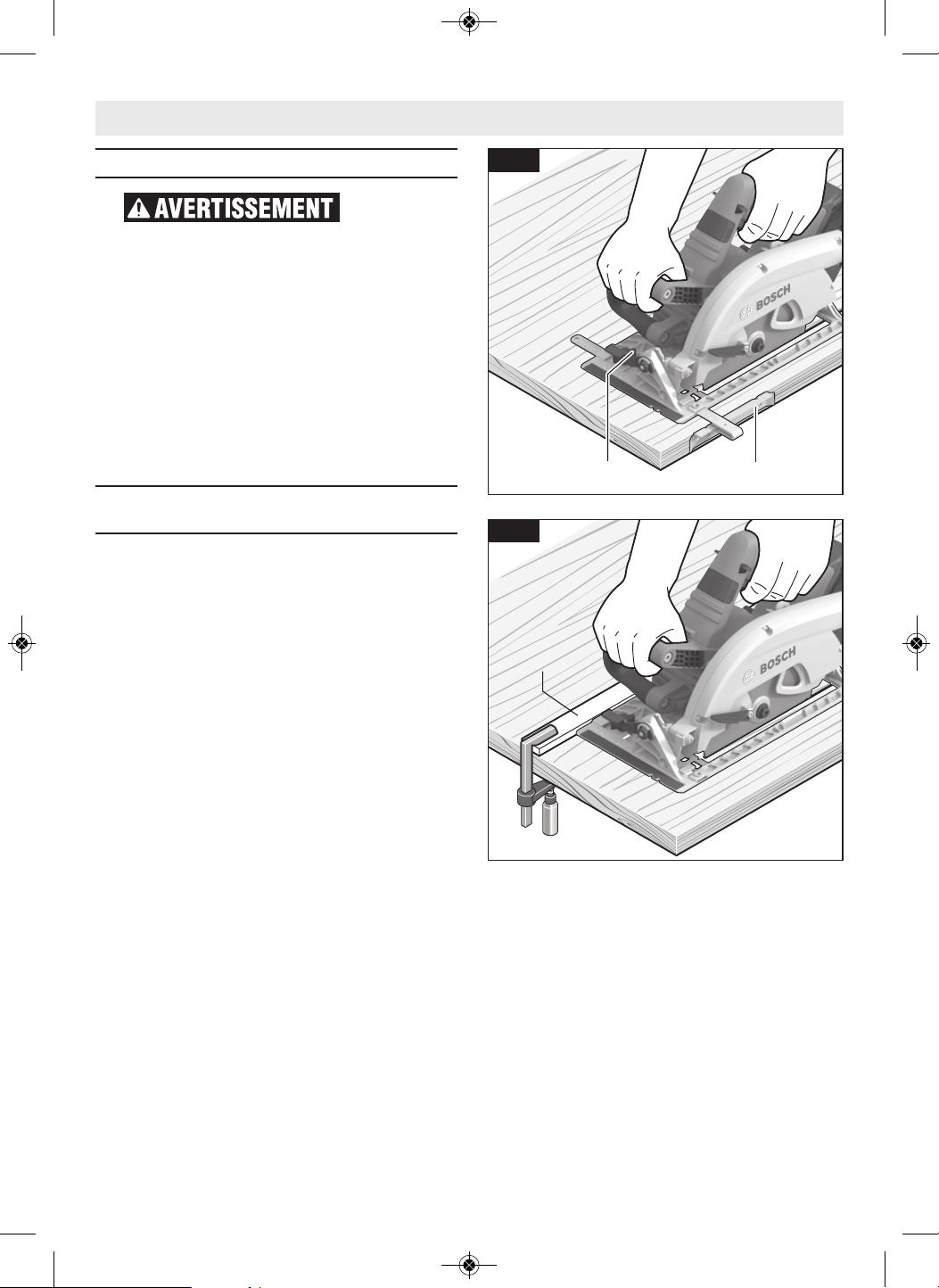

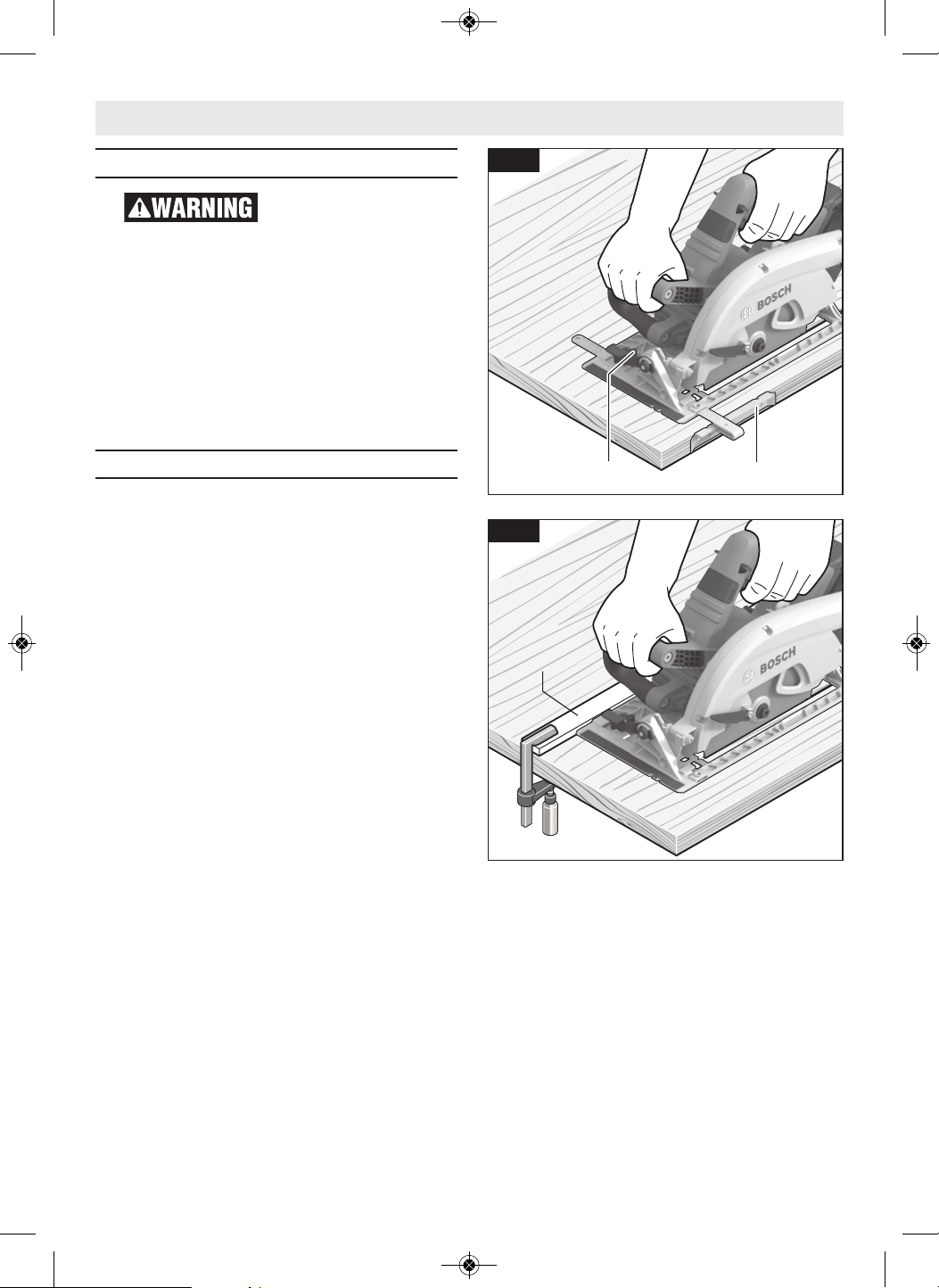

f. When ripping, always use a rip fence or

straight edge guide. This improves the

accuracy of cut and reduces the chance of

blade binding.

g. Always use blades with correct size and

shape (diamond versus round) of arbor

holes. Blades that do not match the

mounting hardware of the saw will run off-

center, causing loss of control.

h. Never use damaged or incorrect blade

washers or bolt. The blade washers and bolt

were specially designed for your saw, for

optimum performance and safety of

operation.

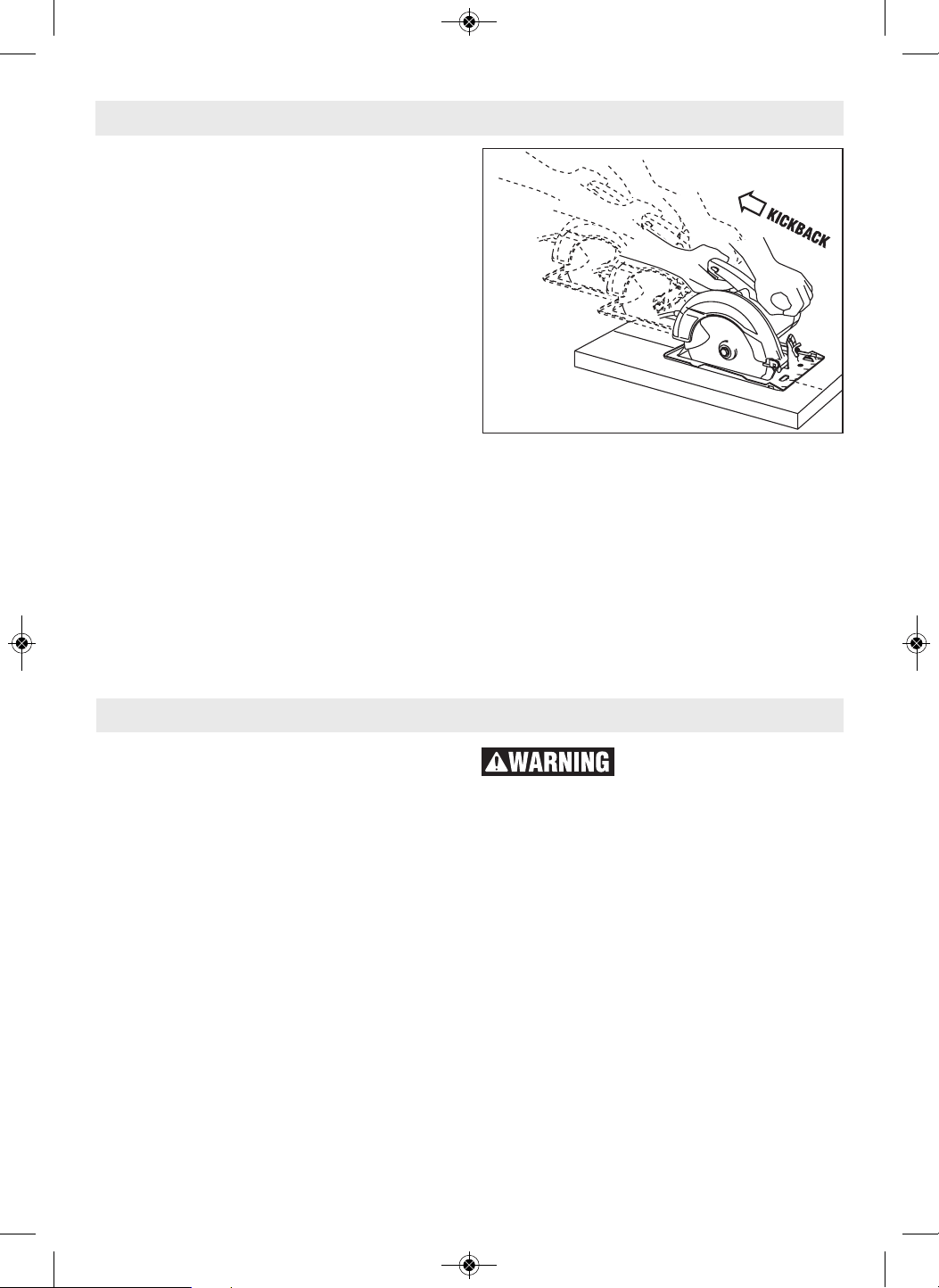

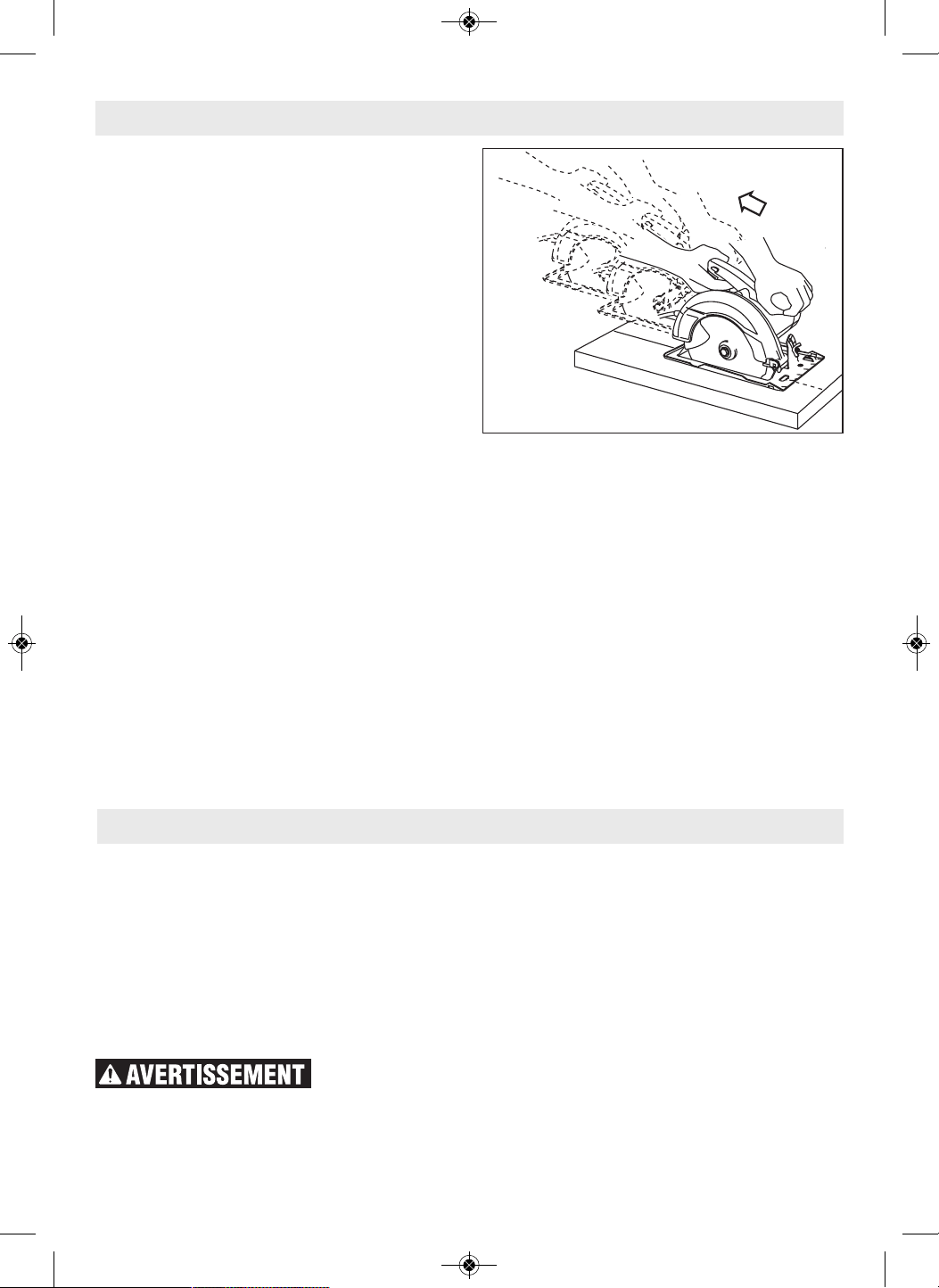

Kickback causes and related

warnings

Kickback is a sudden reaction to a pinched,

jammed or misaligned saw blade, causing an

uncontrolled saw to lift up and out of the

workpiece toward the operator.

When the blade is pinched or jammed tightly

by the kerf closing down, the blade stalls and

the motor reaction drives the unit rapidly back

toward the operator.

If the blade becomes twisted or misaligned in

the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood

causing the blade to climb out of the kerf and

jump back toward the operator.

Kickback is the result of saw misuse and/or

incorrect operating procedures or conditions

and can be avoided by taking proper

precautions as given below:

a. Maintain a firm grip with both hands on the

saw and position your arms to resist

kickback forces. Position your body to

either side of the blade, but not in line with

the blade. Kickback could cause the saw to

jump backwards, but kickback forces can be

controlled by the operator, if proper

precautions are taken.

b. When blade is binding, or when

interrupting a cut for any reason, release

the trigger and hold the saw motionless in

Safety Instructions for Circular Saws

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 5

the material until the blade comes to a

complete stop. Never attempt to remove

the saw from the work or pull the saw

backward while the blade is in motion or

kickback may occur. Investigate and take

corrective action to eliminate the cause of

blade binding.

c. When restarting a saw in the workpiece,

center the saw blade in the kerf so that the

saw teeth are not engaged into the

material. If a saw blade binds, it may walk up

or kickback from the workpiece as the saw is

restarted.

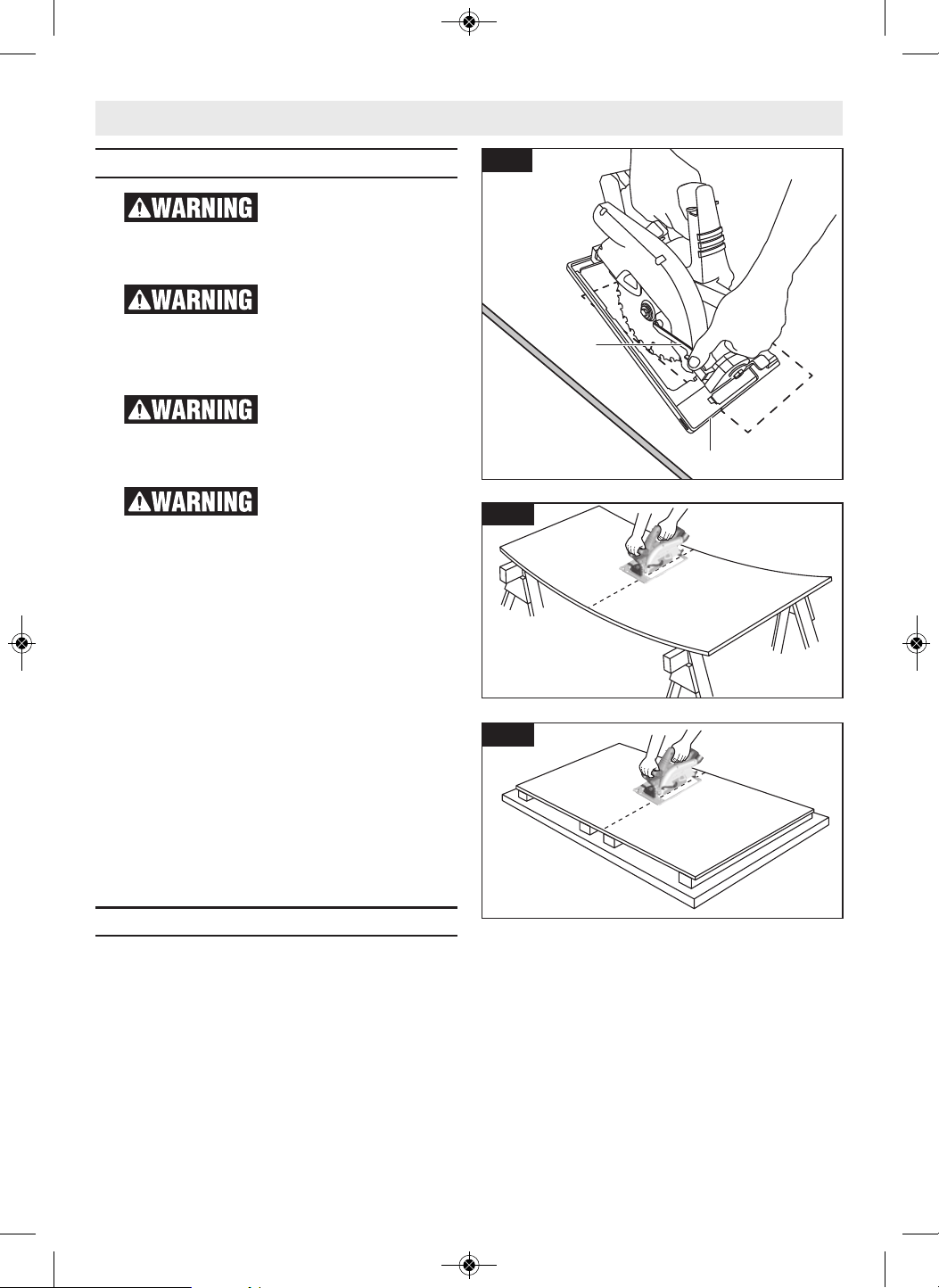

d. Support large panels to minimize the risk of

blade pinching and kickback. Large panels

tend to sag under their own weight.

Supports must be placed under the panel on

both sides, near the line of cut and near the

edge of the panel.

e. Do not use dull or damaged blades.

Unsharpened or improperly set blades

produce narrow kerf causing excessive

friction, blade binding and kickback.

f. Blade depth and bevel adjusting locking

levers must be tight and secure before

making cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g. Use extra caution when sawing into

existing walls or other blind areas. The

protruding blade may cut objects that can

cause kickback.

Lower Guard Function

a. Check the lower guard for proper closing

before each use. Do not operate the saw if

the lower guard does not move freely and

close instantly. Never clamp or tie the

lower guard into the open position. If the

saw is accidentally dropped, the lower guard

may be bent. Raise the lower guard with the

retracting handle and make sure it moves

freely and does not touch the blade or any

other part, in all angles and depths of cut.

b. Check the operation of the lower guard

spring. If the guard and the spring are not

operating properly, they must be serviced

before use. Lower guard may operate

sluggishly due to damaged parts, gummy

deposits, or a build-up of debris.

c. The lower guard may be retracted manually

only for special cuts such as “plunge cuts”

and “compound cuts”. Raise the lower

guard by the retracting handle and as soon

as the blade enters the material, the lower

guard must be released. For all other

sawing, the lower guard should operate

automatically.

d. Always observe that the lower guard is

covering the blade before placing the saw

down on bench or floor. An unprotected,

coasting blade will cause the saw to walk

backwards, cutting whatever is in its path.

Be aware of the time it takes for the blade to

stop after the switch is released.

a. Inspect the condition and quality of the

wood and remove all nails from lumber

before cutting. Wet lumber, green lumber or

pressure treated lumber require special

attention during cutting operation to prevent

kickback.

b. Hold the saw firmly to prevent loss of

control. Figures in this manual illustrate

typical hand support of the saw.

c. Depending upon use, the switch may not

last the life of the saw. If the switch should

fail in the “OFF” position, the saw may not

start. If it should fail while the saw is

running, the saw may not shut off. If either

occurs, remove the battery pack from the

saw immediately and do not use until

repaired.

d. This circular saw should not be mounted to

a table and converted to a table saw.

Circular saws are not designed or intended

to be used as table saws.

Safety Instructions for Circular Saws

Additional Safety Instructions for Circular Saws

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 6

e. The blade washers and the bolt on your saw

have been designed to work as a clutch to

reduce the intensity of a kickback.

Understand the operation and settings of

the VARI-TORQUE CLUTCH. The proper

setting of the clutch, combined with firm

handling of the saw will allow you to control

kickback.

f. Never place your hand behind the saw

blade. Kickback could cause the saw to

jump backwards over your hand.

g. Do not use the saw with an excessive depth

of cut setting. Too much blade exposure

increases the likelihood of the blade twisting

in the kerf and increases the surface area of

the blade available for pinching that leads to

kickback.

h. Do not run the tool while carrying it at your

side. Lower guard may be opened by a

contact with your clothing. Accidental

contact with the spinning saw blade could

result in serious personal injury.

i. Periodically remove the blade, clean the

upper, lower guards and the hub area with

kerosene and wipe it dry. Preventive

maintenance and properly operating guard

will reduce the probability of an accident.

j. Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

k. Avoid overheating saw blade tips.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Develop a periodic maintenance schedule for

your tool. When cleaning a tool be careful not

to disassemble any portion of the tool since

internal wires may be misplaced or pinched

or safety guard return springs may be

improperly mounted. Certain cleaning agents

such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals

are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed to

filter out microscopic particles.

Additional Safety Instructions for Circular Saws

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 7

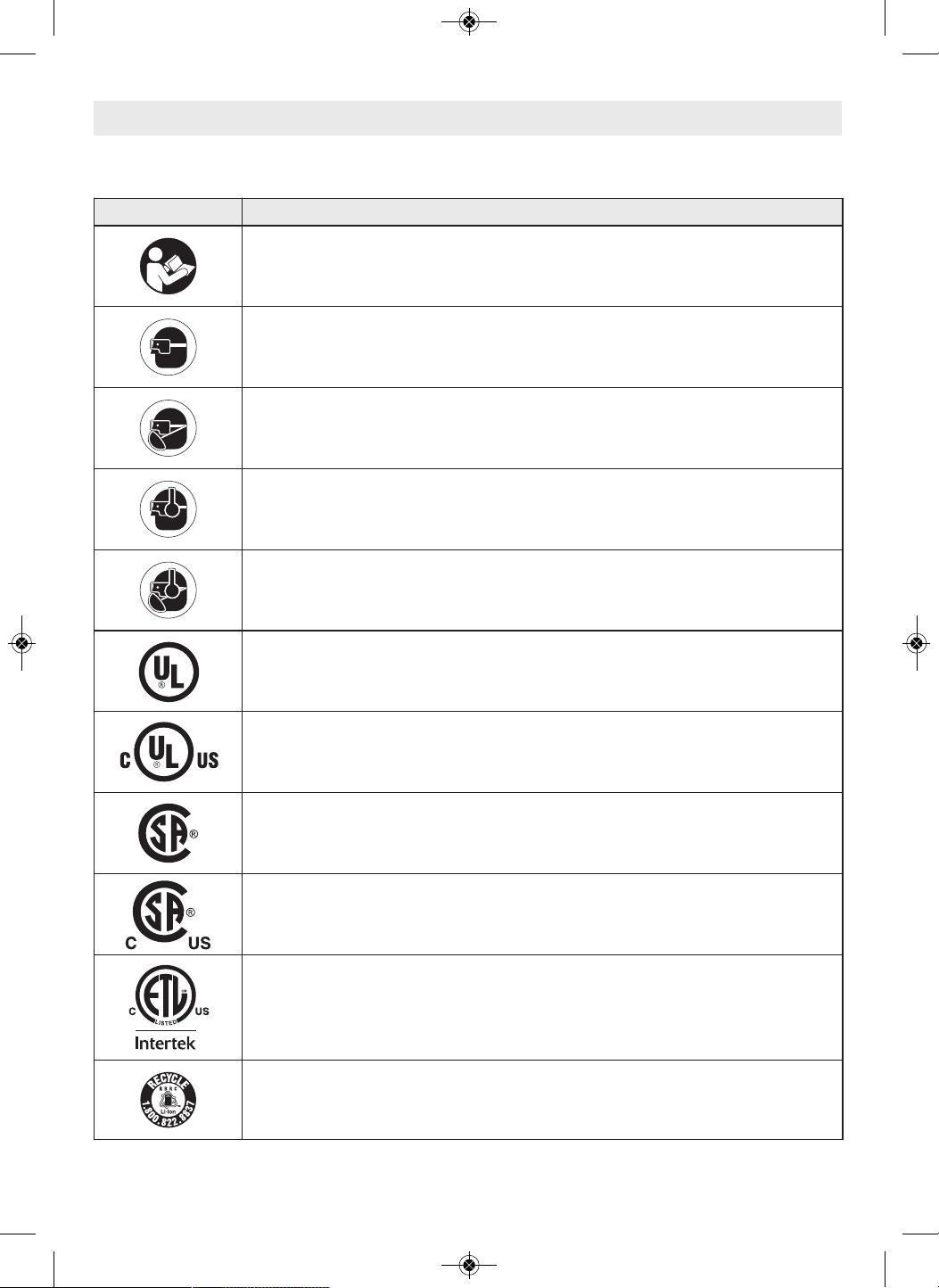

Symbols

Important: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Designation / Explanation

V Volts (voltage)

Ah Amp hour (measurement of battery capacity)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 8

Symbols

Important: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Designation / Explanation

Alerts user to read manual.

Alerts user to wear eye protection.

Alerts user to wear respiratory protection.

Alerts user to wear hearing protection.

Alerts user to wear eye, respiratory, and hearing protection.

This symbol designates that this tool is listed by Underwriters Laboratories,

to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

Designates Li-ion battery recycling program.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 9

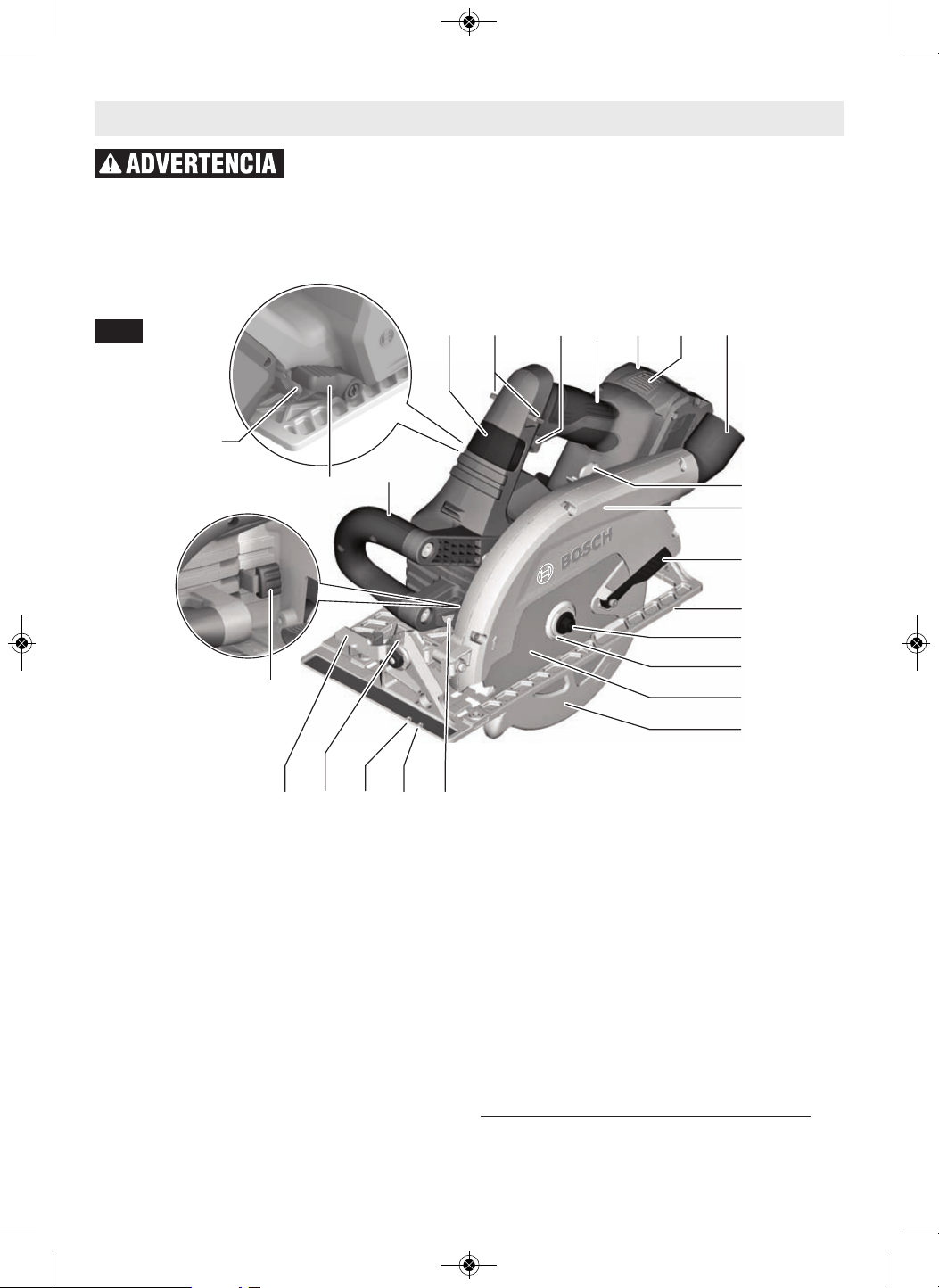

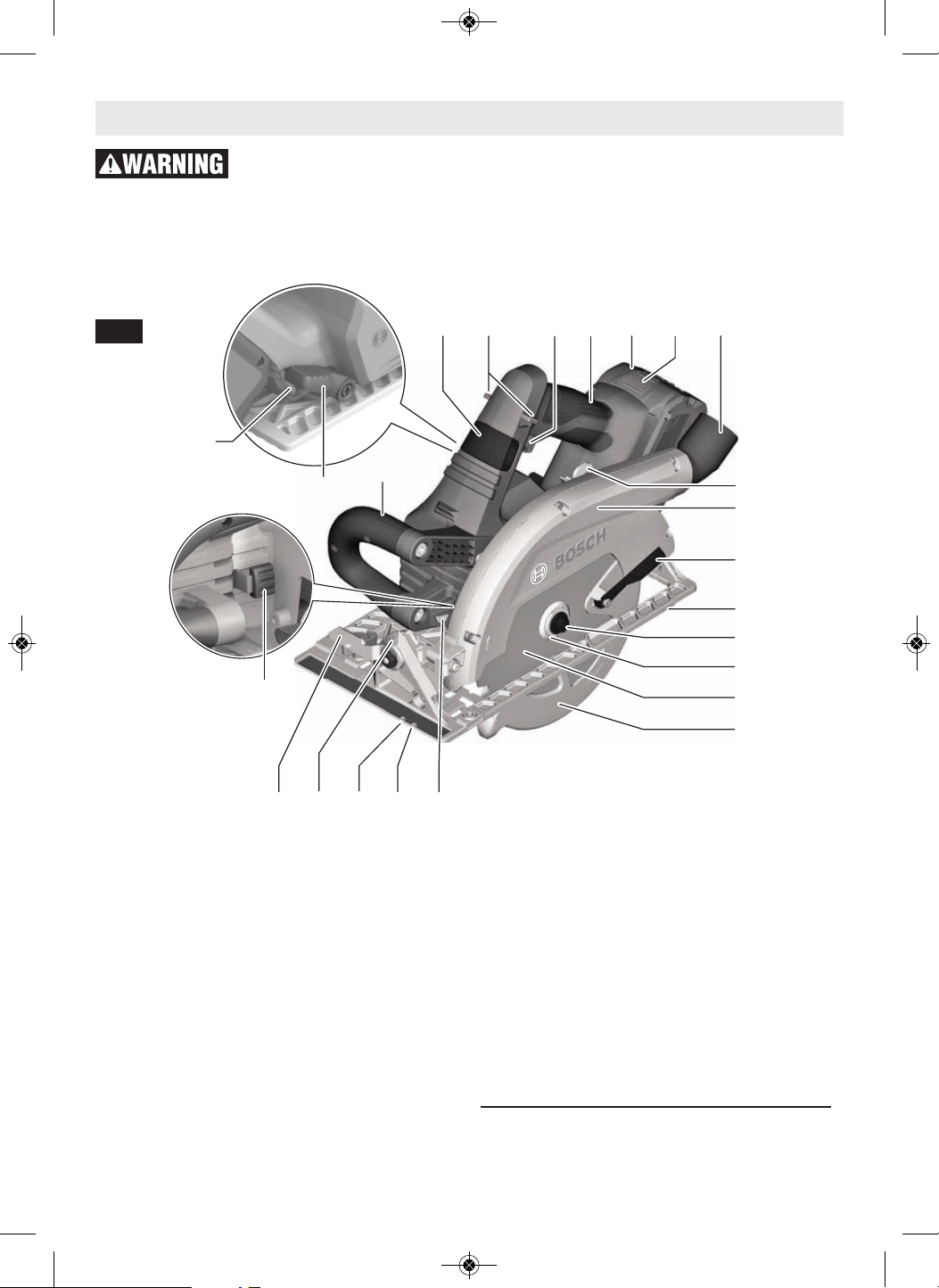

Getting to Know Your Saw

Disconnect battery pack from tool before making any assembly, adjustments

or changing accessories. Such preventive safety measures reduce the risk of

starting the tool accidentally.

Cordless Circular Saw GKS18V-26L

(1) (4) (6)

(7)

(8)

(9)

(10)

(11)

(13)

(15)(16)(17)(18)

(21)

(22)

(2)(23)

(3) (5)

(14)

(12)

(19)

(24)

(20)

Fig. 1

1 Lock-off release buttons

2 Trigger switch

3 Handle (insulated gripping surface)

4 Battery pack*

5 Battery pack release button

6 Dust port

7 Cutting depth scale

8 Upper guard

9 Lower guard lift lever (Retracting handle)

10 Foot

11 Blade stud

12 Outer washer

13 Blade

14 Lower guard

15 Cut line LED light

16 Cutting line guide notch 0°

17 Cutting line guide notch 45°

18 Bevel scale

19 Bevel adjustment lever

20 Shaft lock button

21 Depth adjustment lever

22 Auxiliary handle (insulated gripping surface)

23 Cover for saw hook* installation location

24 Wrench

* sold separately

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 10

* For replacement blades we recommend Bosch Cordless Circular saw blades. Their thin kerf and

tooth design deliver the superior speed, quality of cut, and reduce battery drain. Use of standard

blades will substantially affect the performance and reduce run-time.

Specifications

Battery Packs/Chargers

Please refer to the battery/charger list, included with your tool.

For most up to date battery compatibility, please refer to www.boschtools.com.

Intended Use

Use this saw only as

intended. Unintended use

may result in personal injury and property

damage.

This product is intended to cut wood and

wood-like products only. Dust build up

around the lower guard and hub from other

materials (plastic, masonry or metal) may

disable the lower guard operation.

Cutting Masonry/Metal

Do not cut metal or

masonry with this

circular saw. The dust from metal or

masonry cutting will cause the lower guard

to become sluggish and may not close fully

and quickly after cutting these materials.

Do not use abrasive

wheels.

This tool is not

intended for usage with metal or masonry

cut-off wheels.

Do not use Wet

Diamond cutting off

wheel or water feed devices with this

circular saw. Masonry cutting waste will

enter the lower guard system, harden and

cause the guard to become inoperable. Use

of water in masonry cutting applications

with an electric circular saw will cause

electric shock hazards.

This tool is not intended for usage with

metal or masonry cut-off wheels.

Model number GKS18V-26L

Voltage rating 18 V

No load speed n

5,000/min

Blade* 7-1/4”

Blade arbor hole 5/8” (16mm) Round

Blade tooth thickness

1/16" (1.6mm)*

*minimum 3/64" (1.0 mm)

Blade body thickness 0.079" (2.0mm) Maximum

Depth of cut at 0° 2-5/8"

Depth of cut at 45° 1-7/8"

Depth of cut at 50° 1-11/16"

Permitted battery temperature

during charging

+32…+113°F (0…+45C)

Permitted ambient temperature

during operation and storage

-4…+122°F (-20…+50C)

Recommended ambient

temperature during charging

+32…+95°F (0...+35°C)

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 11

Saw Assembly

Inserting and Releasing

Battery Pack

Use only Bosch

batteries recommended

in the battery/charger list, included with

your tool. Using other types of batteries

may result in personal injury or property

damage.

Slide charged battery pack 4 into the

housing until the battery pack locks into

position (Fig. 2).

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the handle,

should it become loose due to vibration.

To remove the battery pack 4, press the

battery pack release button 5 and slide the

battery pack forward.

Press the battery pack release button 5

again and slide the battery pack completely

out of tool housing (Fig. 2).

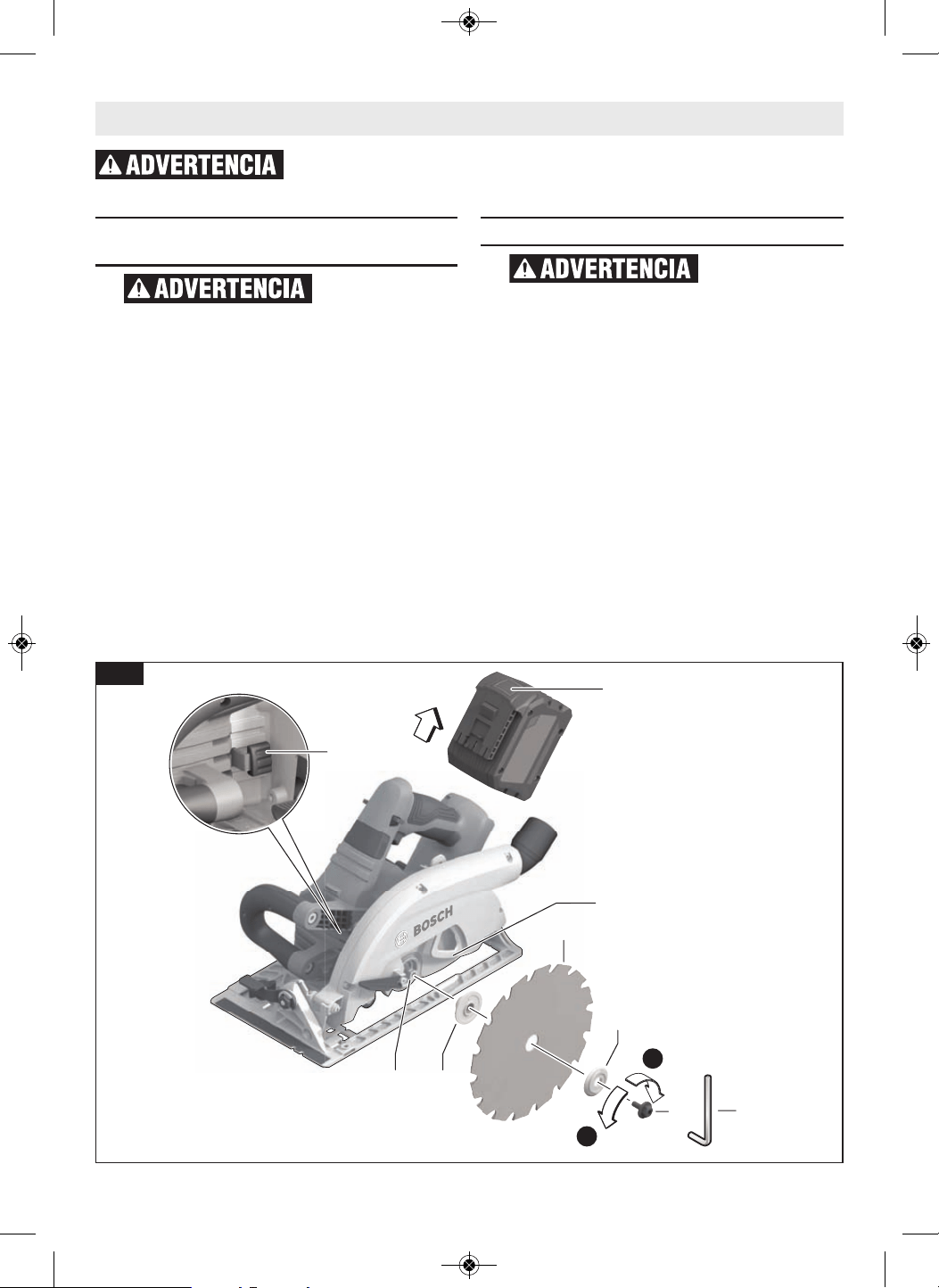

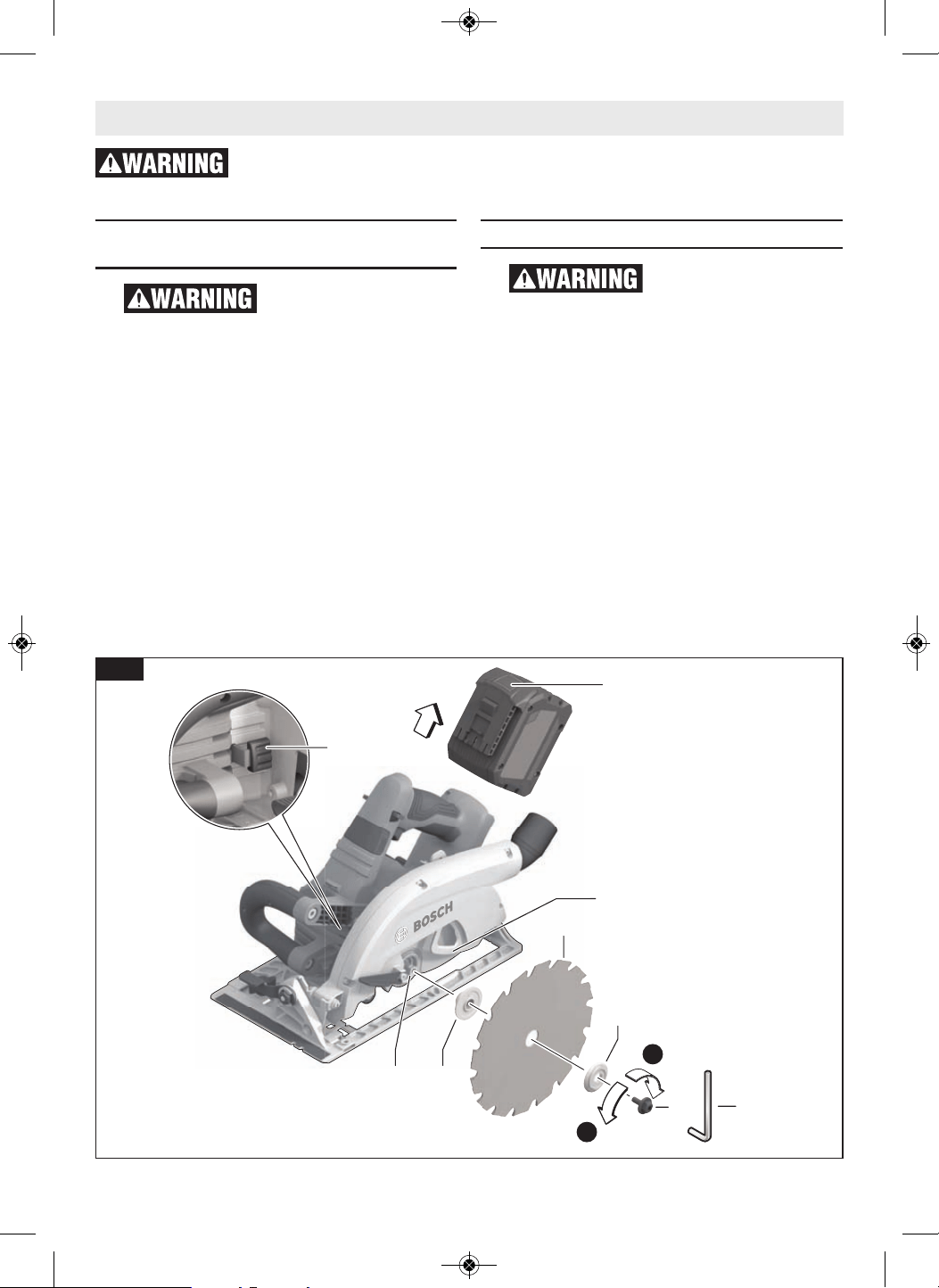

Attaching the Blade

Use only 7-1/4”

(184mm) blade. Use

only blade rated 5000/min (RPM) or

greater. Using blade not designed for the

saw may result in serious personal injury

and property damage.

1. Press and hold the shaft lock button 15.

Turn blade stud 11 with provided

wrench 24 in the direction b and remove

blade stud 11 and outer washer 12.

Note: the wrench is stored near the

battery compartment (Fig. 2).

2. Make sure the saw teeth and arrow on

the blade point in the same direction as

the arrow on the lower guard.

3. Retract the lower guard all the way up

into the upper guard. While retracting

the lower guard, check operation and

condition of the LOWER GUARD

SPRING.

(4)

(14)

(13)

(11)

(24)

(12)

(25)(26)

(15)

Fig. 2

Disconnect battery pack from tool before making any assembly, adjustments

or changing accessories. Such preventive safety measures reduce the risk of

starting the tool accidentally.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 12

VAC024

35mmHOSE

BOSCH VH-SERIES

HOSE

VX120

1-1/4" or

1-1/2" HOSE

Saw Assembly

4. Slide blade 13 through slot in the foot

10 and mount it against the inner washer

25 on the shaft 26. Be sure the large

diameter of the outer washer 12 lays

flush against the blade (Fig. 2).

5. Reinstall outer washer and tighten blade

stud 11 finger tight in the direction a.

Press and hold lock button 15 to lock

shaft and TIGHTEN BLADE STUD

COUNTER-CLOCKWISE 1/4 TURN WITH

THE WRENCH PROVIDED (Fig. 2).

Do not use wrenches with longer handles,

since it may lead to over tightening of the

blade stud.

VARI-TORQUE CLUTCH

This clutching action is provided by the

friction of the outer washer 12 against the

blade 13 and permits the blade shaft to turn

when the blade encounters excessive

resistance. When the blade stud 11 is

properly tightened (as described in No. 5 of

Attaching The Blade), the blade will slip when

it encounters ex cessive resistance, thus

reducing saw’s tendency to KICKBACK.

One setting may not be sufficient for

cutting all materials. If ex cessive blade

slippage occurs, tighten the blade stud a

fraction of a turn more (less than 1/8 turn).

OVERTIGHTENING THE BLADE STUD

NULLIFIES THE EFFECTIVENESS OF THE

CLUTCH.

Dust Extraction

To reduce the risk of

injury, always position

dust port and vacuum hose so that they

do not interfere with the lower guard, or

the cutting operation at all settings.

Be extremely careful

when disposing of dust.

Materials in fine particle form may be

explosive. Do not throw sawdust on an

open fire. Spontaneous combustion, in

time, may result from the mixture of oil or

water with dust particles.

DUST PORT

The dust port 6 swivels so that dust can be

directed in the desired direction (Fig. 3).

DUST BAG (sold separately)

Using Dust Bag – To attach the empty dust

bag, press-fit its coupler end into the saw's

dust port 6 (Fig. 3).

Cleaning Dust Bag – After the dust bag is

2/3 to 3/4 full, remove it from the saw.

Bring the bag to a proper container and

pull open the zipper located on the bottom

of the bag. Hold the bag by the coupler end

Fig. 3

dUST

BAG

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 13

Saw Assembly

Brake Action

Let the saw blade come

to a complete stop

before setting the tool down. The brake

action of this circular saw is not intended

as a safety feature. Unintended contact

with a rotating saw blade can cause

property damage and/or personal injury.

Know the charge state

of your battery. The

electric braking action is initiated ONLY

by the release of the trigger switch and in

a tool that has power available. When

electrical power is lost due to a

discharged battery or other causes, the

electric brake will not operate and the

motor will gradually slow down.

Unexpected run down time may cause

property damage and/or personal injury.

Your circular saw is equipped with an

automatic electric brake, which is designed

to stop the saw blade from spinning in

approximately two (2) seconds after you

release the trigger switch. This feature

helps improve jobsite productivity.

Braking starts once the power is turned off.

The brake requires a charged battery to

function. Stopping time will vary

depending on, among other factors, saw

blade used, and number of actuations. The

electric brake of your circular saw has been

designed for a high degree of reliability, but

unexpected circumstances such as

contamination or failure of the motor’s

components can cause the brake to not

activate. If the tool operates but the brake

does not consistently stop the blade in

about 2 seconds, DO NOT use the circular

saw and have it serviced by a Bosch

Factory Service Center or Bosch authorized

service facility.

and shake it vigorously until all the dust

and debris fall from it. Close zipper and

reattach the bag.

NOTE: Clean the bag at the end of the

cutting session and before transporting or

storing the saw.

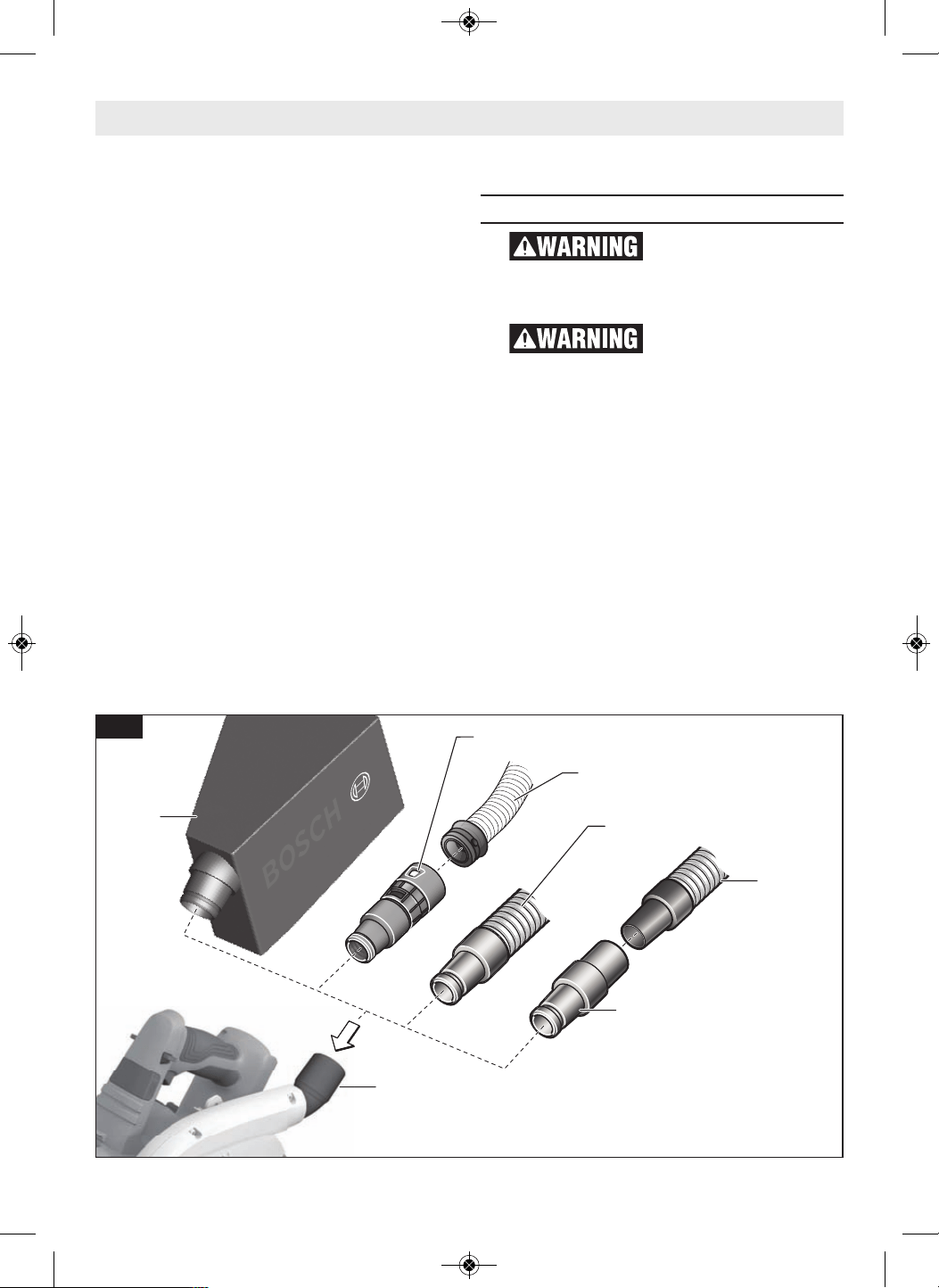

CONNECTION TO VACUUM CLEANER /

DUST ExTRACTOR

Connect the vacuum cleaner hose to the

dust port (Fig. 3).

- Bosch VH-series hoses - The VX120 hose

adapter is required (included with VH-

series hoses).

- Other 35mm and 22mm hoses, such as

the Bosch VAC-series hoses - Connect

hose directly to the tool.

- Common 1¼" or 1½" hoses - The Bosch

VAC024 adapter is required (sold

separately).

Connect the vacuum hose to a vacuum

cleaner.

The vacuum cleaner must be suitable for

the material being worked on.

When vacuuming dry dust that is

especially detrimental to health or

carcinogenic, use a special vacuum

cleaner / dust extractor.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 14

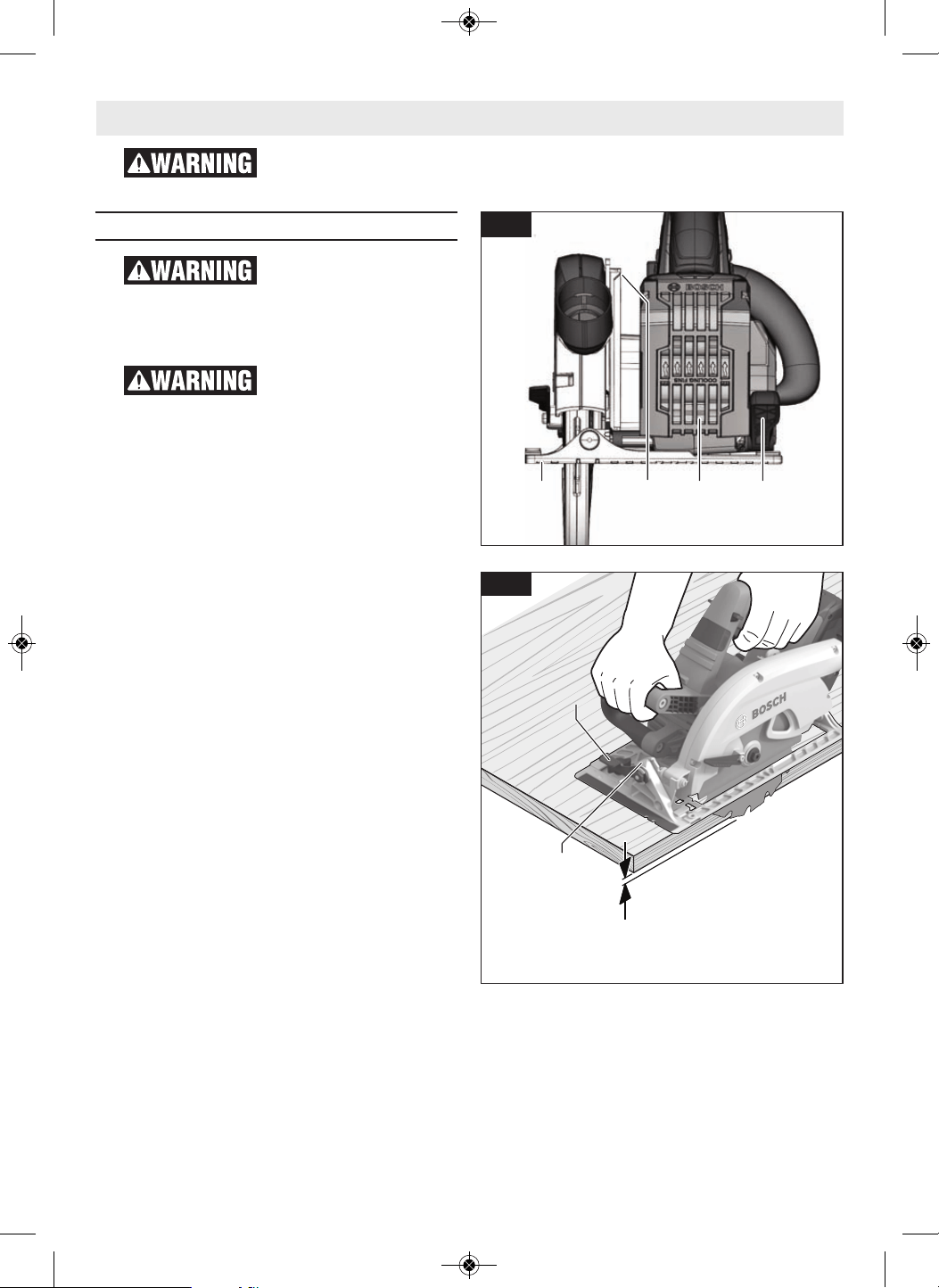

Depth Adjustment

Adjust the cutting depth

so that no more than

one tooth is visible below the work piece.

Excessive blade exposure below the

workpiece could result in personal injury

and/or property damage.

The depth adjustment

system should be not

used to change the depth while the saw is

in operation, or for plunge cutting. If

blade adjustment shifts while cutting, it

may cause binding and kickback.

To adjust the cutting depth follow these

instructions (Fig. 4):

A. Disconnect battery pack 4 from tool.

B. Loosen the depth adjustment lever 21

located on the right side of the tool.

C. Hold the foot 10 down with one hand

and raise or lower saw by the handle 3.

- For a smaller cutting depth, pull the

saw away from the foot 10;

- for a deeper cutting depth, push the

saw toward the foot 10. The cutting

depth scale 7 has both inch and

metric scales.

D. Tighten the depth adjustment lever at

the desired depth setting.

Note: Not more than one tooth length of

the blade should extend below the material

to be cut, for minimum splintering (Fig. 5).

Operating Instructions

Not more than one tooth

length should penetrate wood

for minimum splintering

Fig. 5

(7) (21)(4)(10)

Fig. 4

Disconnect battery pack from tool before making any assembly,

adjustments or changing accessories. Such preventive safety measures

reduce the risk of starting the tool accidentally.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 15

90° Cutting Angle Check

A. Disconnect battery pack 4 from tool.

B. Set foot 10 to maximum depth of cut

setting.

C. Loosen bevel adjustment lever 19, set to

0° on bevel scale 18, retighten lever 19

(Fig. 5).

D. Check for 90° angle between the blade

13 and bottom plane of foot 10 with a

square (Fig. 6). If necessary, make

adjustments by turning the small

alignment screw from bottom side of

foot 10 with a 2.5 mm allen wrench [not

included] (Fig. 6).

Bevel Adjustment

A. Disconnect battery pack from tool.

B. Loosen the bevel adjustment lever 19.

C. Align to desired angle on the bevel scale

18. The foot can be adjusted up to 50°.

D. Tighten lever 19 (Fig. 5).

Because of the increased amount of blade

engagement in the work and decreased

stability of the foot, blade binding may

occur. Keep the saw steady and the foot

firmly on the workpiece.

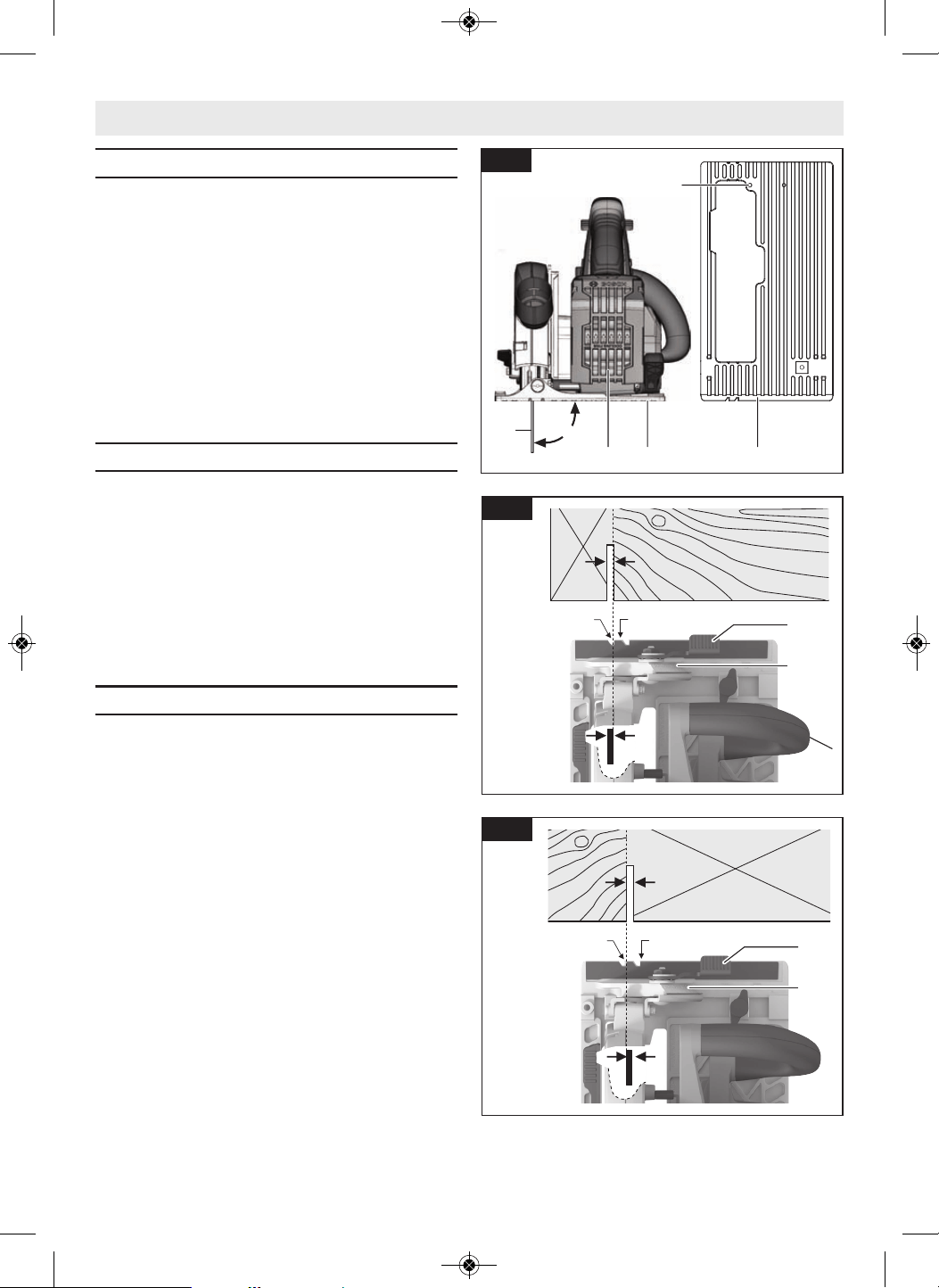

Cutting Line Guide Notches

The marked notches and at the front of the

footplate indicate the approximate line of

the cut (Fig. 7).

• For a non-beveled cut, use 0° notch.

• For 45° bevel cuts, use 45° notch.

• To ensure minimum splintering on the

good side of the material to be cut, face

the good side down.

• Make sample cuts in scrap lumber to

verify actual line of cut. This will be

helpful because of the variety of blade

types and thicknesses that are available.

• Use LEFT side of notch when the part of

the workpiece that is to the right of the

blade is the scrap piece (Fig. 7a).

• Use RIGHT side of notch when the part

of the workpiece that is to the left of the

blade is the scrap piece (Fig. 7b).

Operating Instructions

90°

Fig. 6

0°

45°

Fig. 7a

45°

0°

Fig. 7b

ALIGNMENT SCREw

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 16

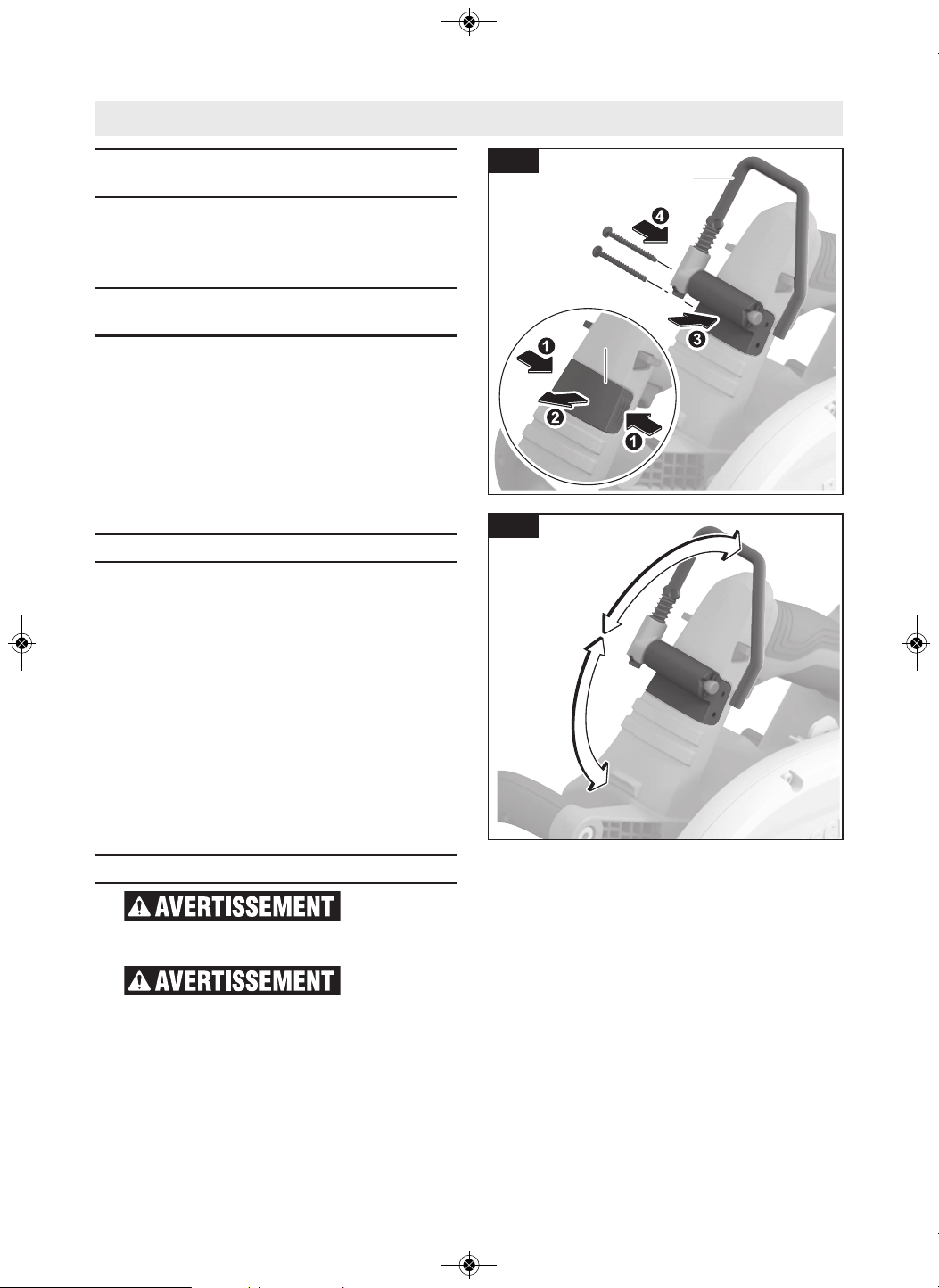

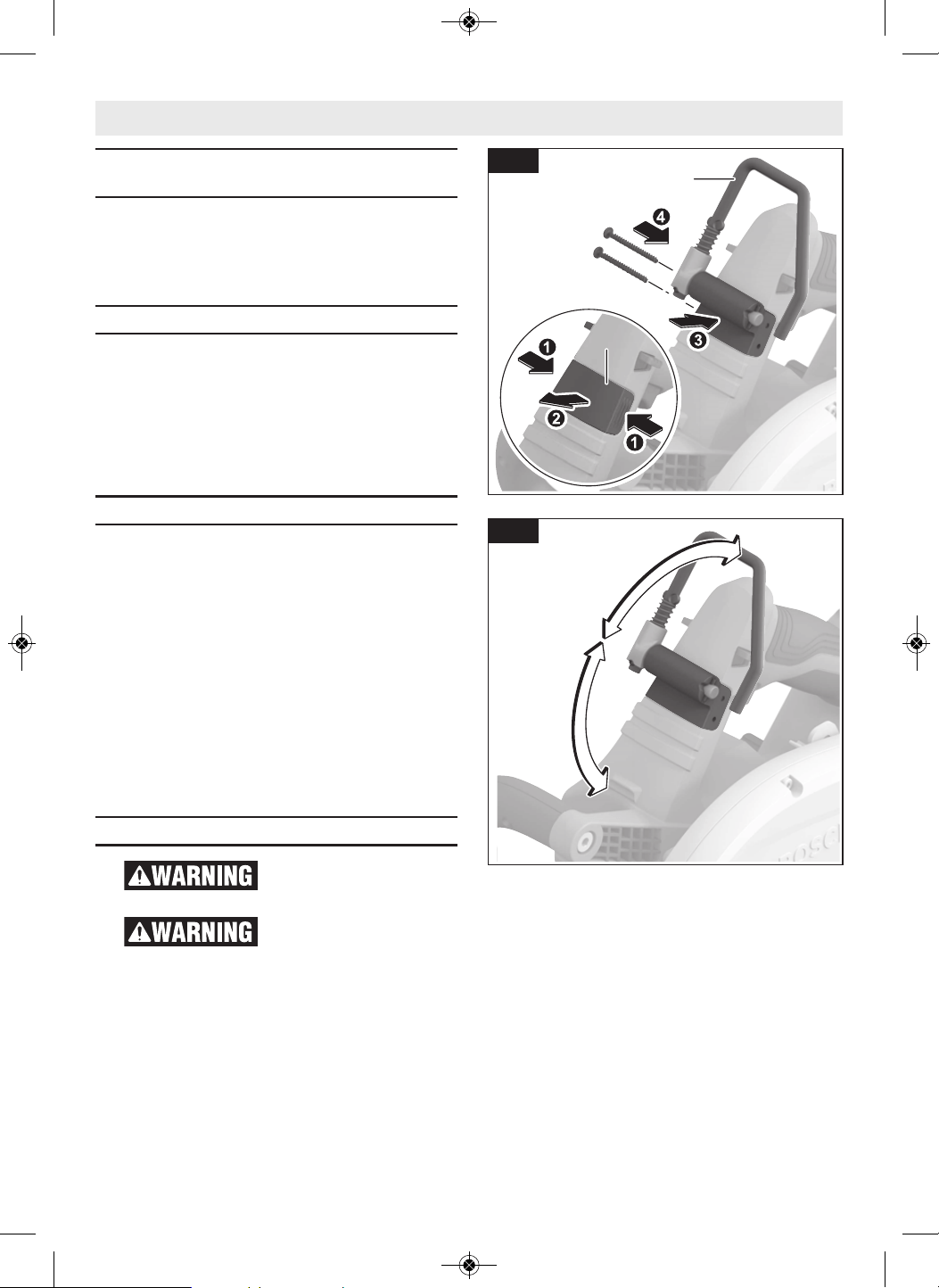

Fitting the Hanging Hook (sold

separately) (see figures 8–9)

Squeeze the cover 23 at the sides and

remove it. Mount the hanging hook and

secure it with two screws. The hanging hook

can be swiveled. The screws should be

tightened with 16 in-lbs (1,8-2 Nm).

Lock-off Release Buttons

The Lock-off release buttons are designed

to prevent accidental starts. To operate,

press the release button 1 (Fig. 1) with your

thumb on either side of handle to disengage

the lock, then pull the trigger 2 (Fig. 1).

When the trigger is released the button will

engage the safety switch automatically, and

the trigger will no longer operate.

Switch

When starting the tool, hold it with both

hands. The torque from the motor can

cause the tool to twist.

To turn tool on, press the lock-off release

button 1 (Fig. 1) with your thumb on either

side of handle to disengage the lock, then

pull the trigger 2 (Fig. 1). To turn the tool

“OFF”, release the trigger switch, which is

spring loaded and will return to the off

position automatically.

Your saw should be running at full speed

BEFORE starting the cut, and turned off

only AFTER completing the cut. To increase

switch life, do not turn switch on and off

while cutting.

All Cuts

Always be sure either

hand does not interfere

with the free movement of the lower guard.

After completing a cut

and the trigger has been

released, be aware of the nec es sary time

it takes for the blade to come to a com -

plete stop during coast down. Do not

allow the saw to brush against your leg or

side, since the lower guard is retractable,

it could catch on your clothing and expose

the blade. Be aware of the necessary

blade ex posures that exist in both the

upper and lower guard areas.

• Always hold the saw handle with one hand

and the auxiliary handle or housing with the

other.

• Always make sure saw foot rests on portion

of work surface that does not drop off.

• Maintain a firm grip and operate the switch

with a decisive action. Never force the saw.

Use light and continuous pressure.

• When cutting is interrupted, to resume

cutting: squeeze the trigger and allow the

blade to reach full speed, re-enter the cut

slowly and resume cutting.

• When cutting across the grain, the fibers of

the wood have a ten den cy to tear and lift.

Advancing the saw slowly minimizes this

effect. For a finished cut, a cross cut blade

or miter blade is rec om mended.

Operating Instructions

(23)

90°

Fig. 8

Fig. 9

HANGING HOOK

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 17

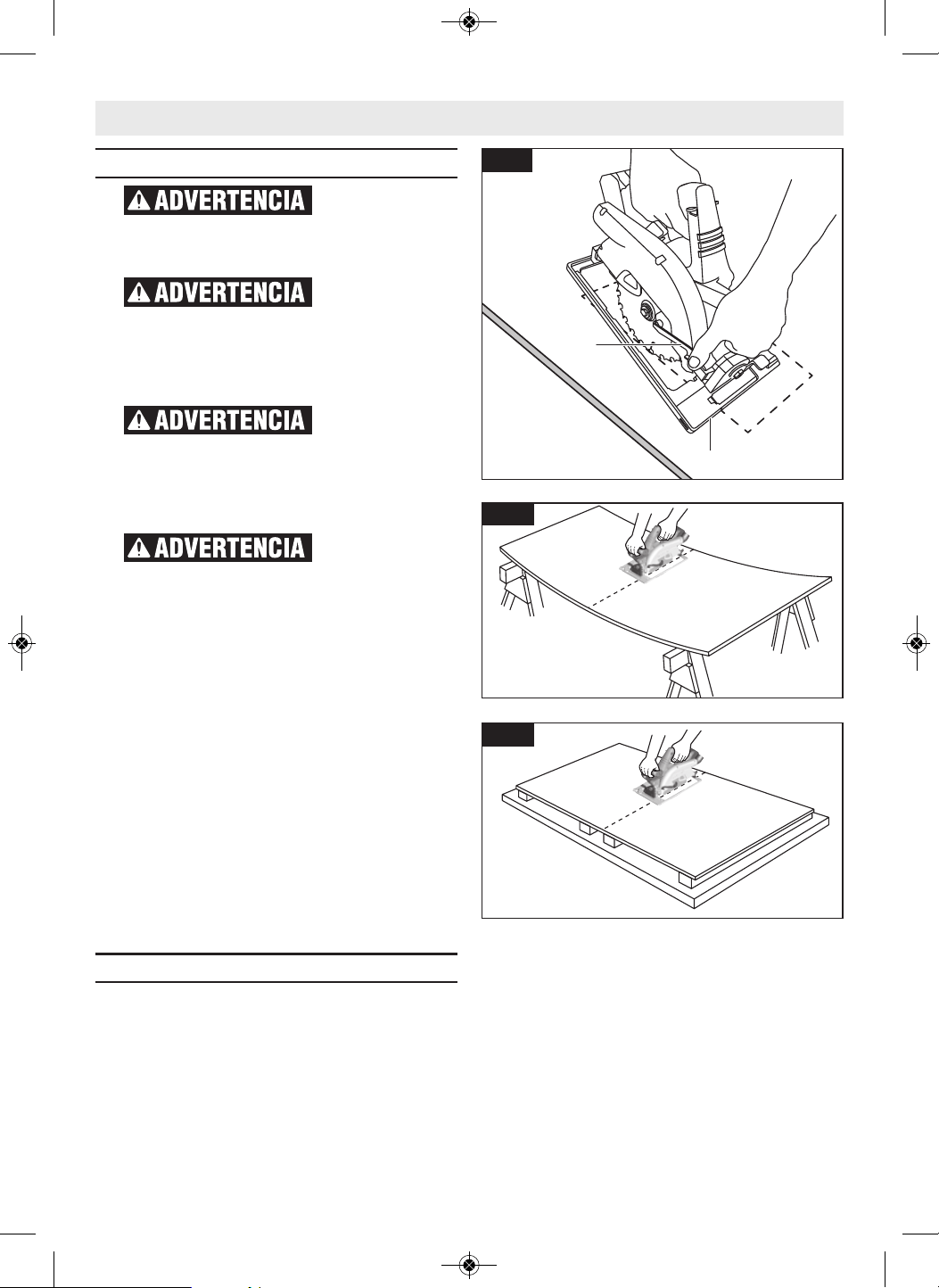

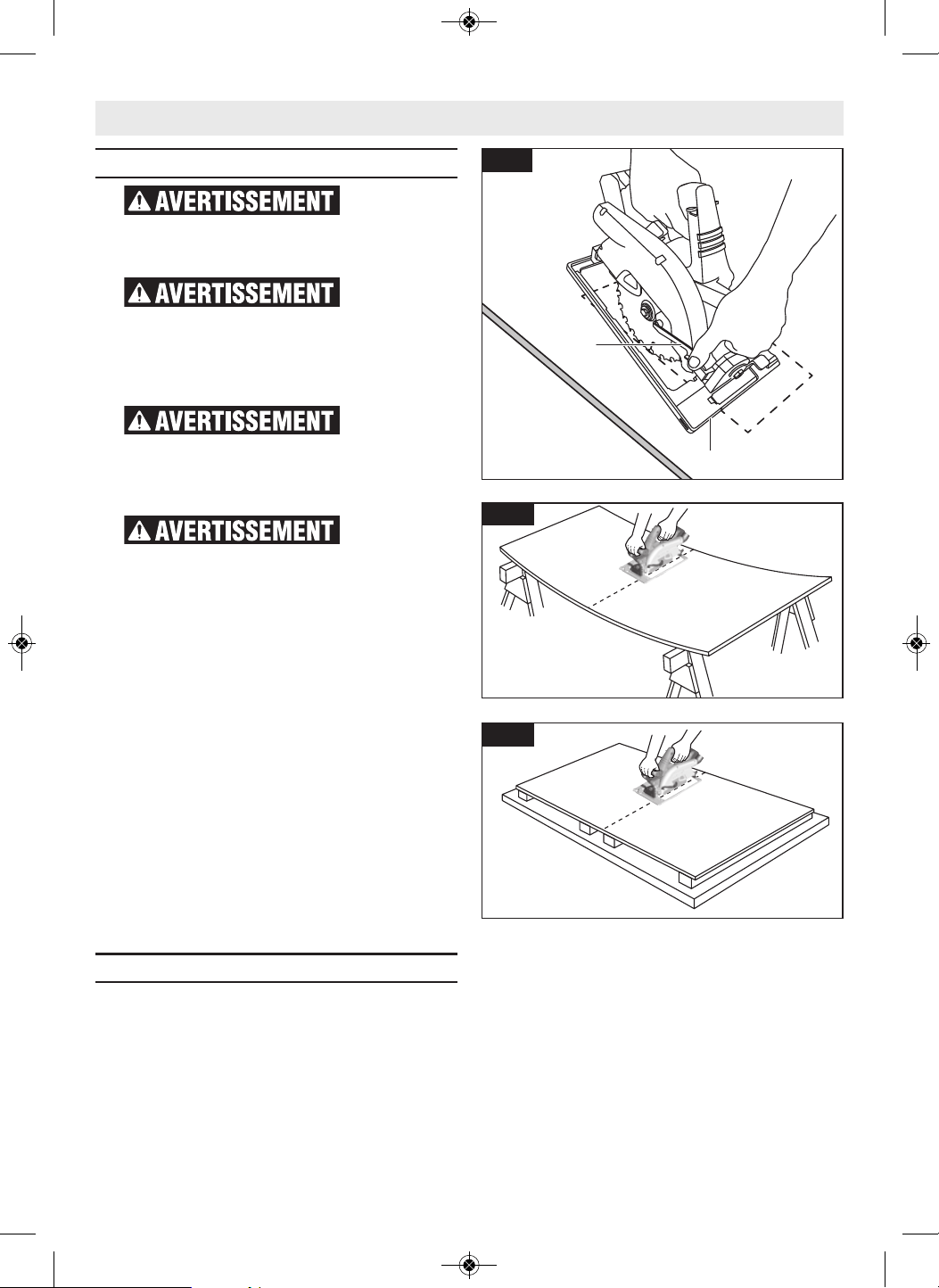

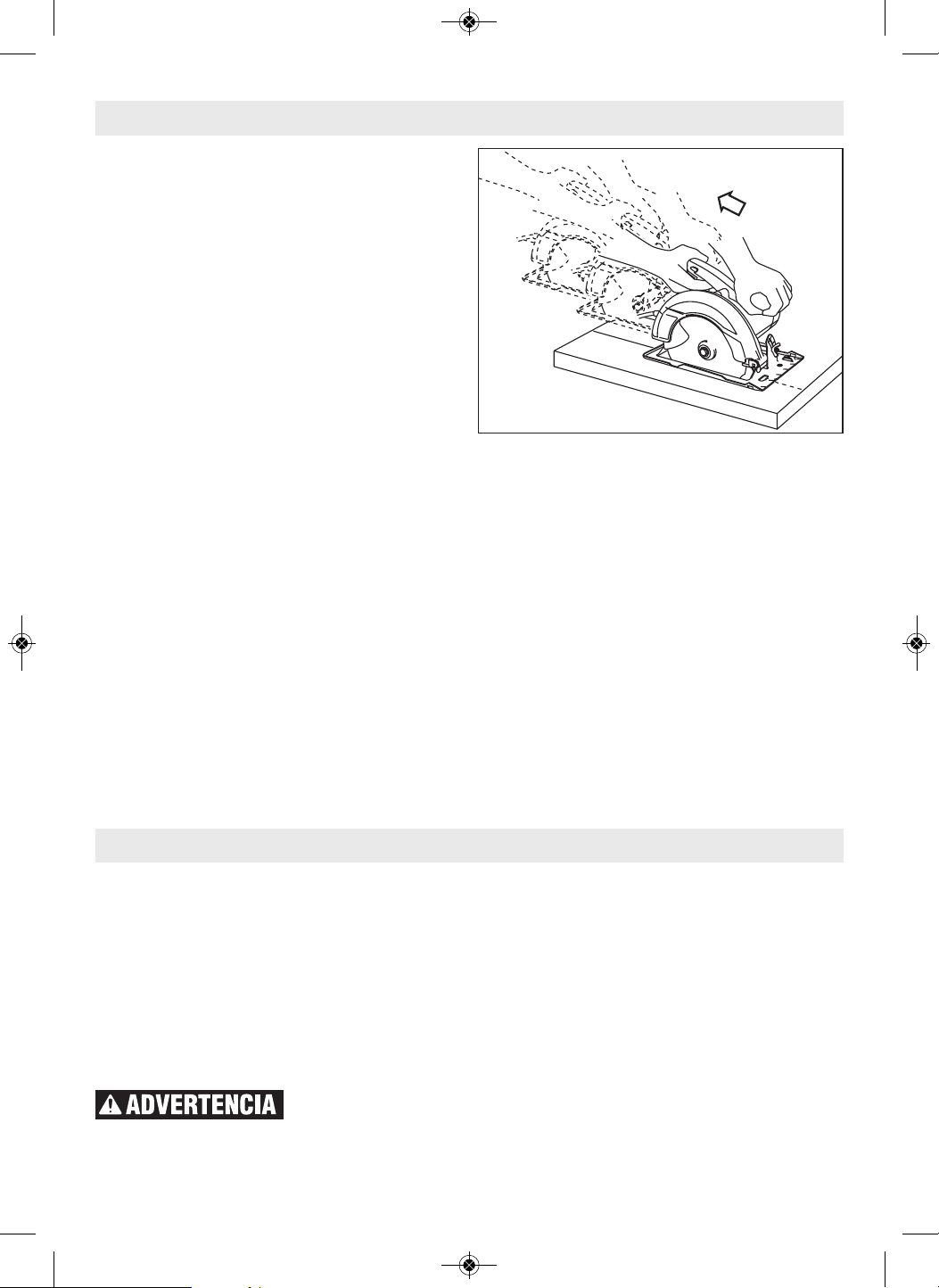

Plunge Cuts

Adjust the cutting depth

to the thickness of the

workpiece. Less than a full tooth of the

blade teeth should be visible below the

workpiece.

The depth adjustment

system should be not

used to change the depth while the saw is

in operation, or for plunge cutting. If

blade adjustment shifts while cutting, it

may cause binding and kickback.

As blade starts cutting

the ma terial, release the

lower guard immediately. When the foot

rests flat on the surface being cut, proceed

cutting in forward direction to end of cut.

Allow blade to come to

a complete stop before

lifting the saw from cut. Also, never pull

the saw backward since blade will climb

out of the material and KICKBACK will

occur. Turn saw around and finish the cut

in the normal manner, sawing forward. If

corners of your pocket cut are not

completely cut through, use a jigsaw or

hand saw to finish the corners.

Disconnect battery pack from tool before

making adjustments. Set depth adjustment

according to material to be cut. Reattach

battery pack to the saw. Tilt saw forward

with cutting guide notch lined up with the

line you’ve drawn. Raise the lower guard,

using lift lever 9 and hold the saw by the

front and rear handles (Fig. 10).

With the blade just clearing the material to

be cut, start the motor. Gradually lower the

back end of saw using the front end of the

foot 10 as the hinge point.

Cutting Large Sheets

Large sheets and long boards sag or bend,

depending on support. If you attempt to

cut without leveling and properly

supporting the piece, the blade will tend to

bind, causing KICKBACK and extra load on

the motor (Fig. 11).

Support the panel or board close to the

cut, as shown in (Fig. 12). Be sure to set

the depth of the cut so that you cut

through the sheet or board only and not

the table or work bench. The two-by-fours

used to raise and support the work should

be positioned so that the broadest sides

support the work and rest on the table or

bench. Do not support the work with the

narrow sides as this is an unsteady

arrangement. If the sheet or board to be

cut is too large for a table or work bench,

use the supporting two-by-fours on the

floor and secure.

Operating Instructions

Fig. 10

Fig. 12

RIGHT

Fig. 11

wRONG

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 18

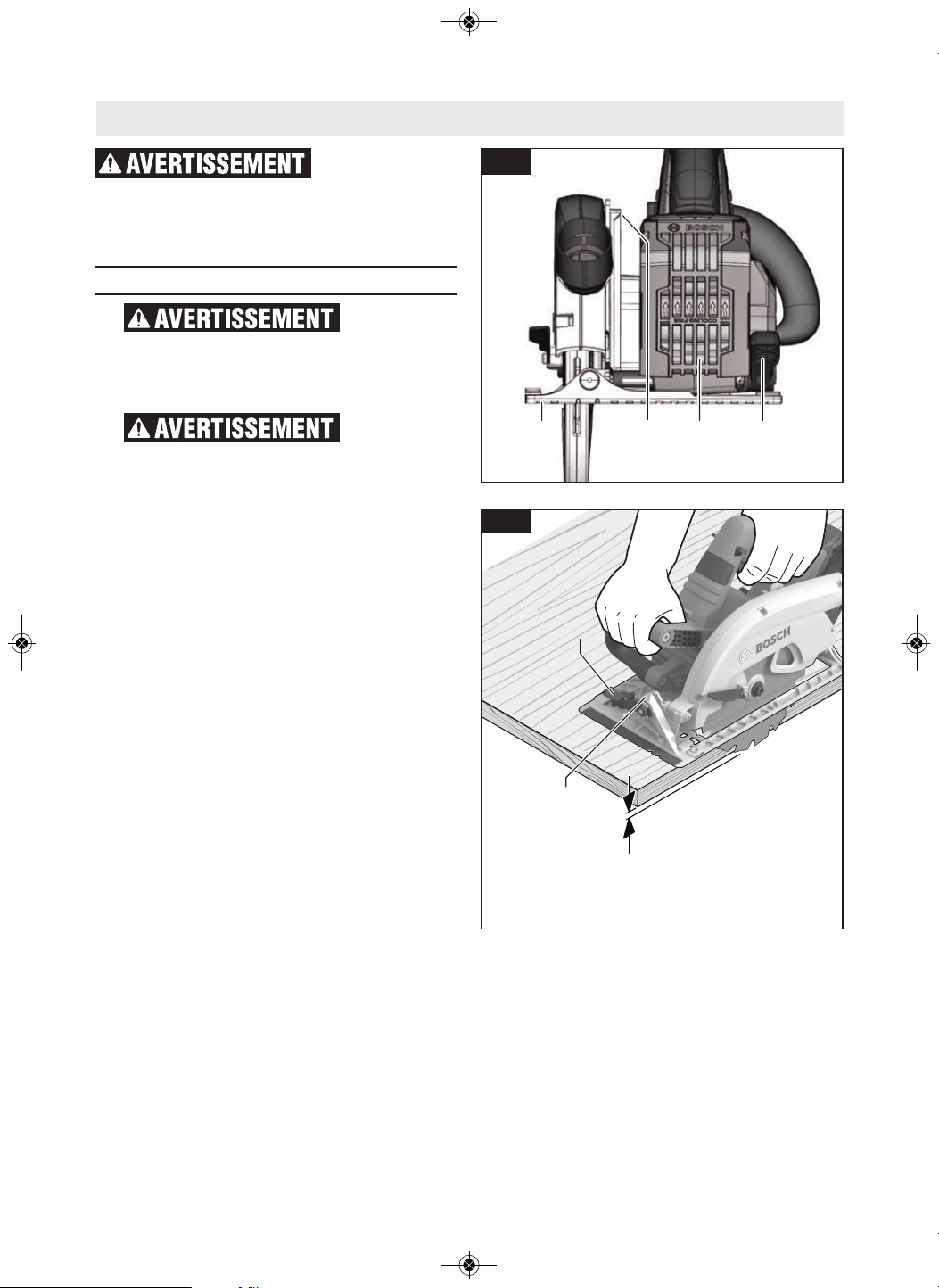

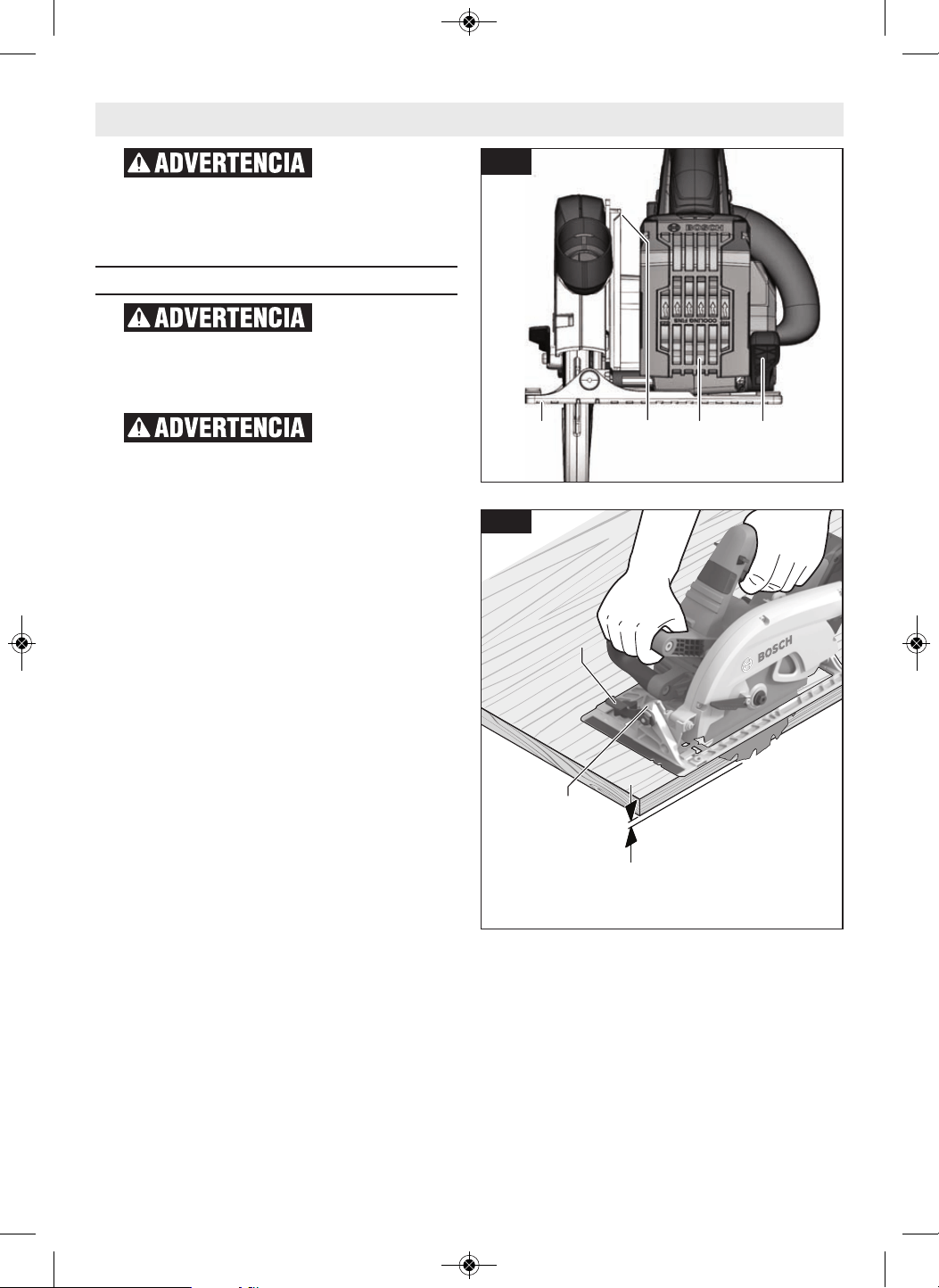

Rip Cuts

After attaching or

adjusting the rip fence,

be sure the rip fence does not touch or

interfere with the free movement of the

lower guard or contact the saw blade.

The combination blade provided with your

saw is for both cross cuts and rip cuts.

Ripping is cutting lengthwise with the grain

of the wood. Narrow rip cuts are easy to do

with a rip fence (Fig. 13). To attach

optional rip fence, insert fence through

slots in foot to desired width as shown and

secure with the knob.

Rip Board Guide

When rip cutting large sheets, the rip fence

may not allow the desired width of cut.

Clamp or nail a straight piece of 1" (25

mm) lumber to the sheet as a guide (Fig.

14). Use the right side of the foot against

the board guide.

The GKS18V-26L's auxiliary handle is

designed to allow lumber as thick as 2x

("2-by") to be used as a guide.

Fig. 14

RIP

BOARd

GUIdE

Fig. 13

Operating Instructions

RIP FENCE

KNOB

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 19

Maintenance

Service

NO USER SERVICE-

ABLE PARTS INSIDE.

Preventive maintenance performed by un -

au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service

Station.

Batteries

Be alert for battery packs that are nearing

their end of life. If you notice decreased

tool performance or significantly shorter

running time between charges then it is

time to replace the battery pack. Failure to

do so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

Motors

The motor in your tool has been engineered

for many hours of dependable service. To

maintain peak efficiency of the motor, we

recommend it be examined every six

months. Only a genuine Bosch replacement

motor specially designed for your tool

should be used.

Bearings

Bearings which become noisy (due to heavy

load or very abrasive material cutting)

should be replaced at once to avoid

overheating and motor failure.

Cleaning

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household

detergents that contain ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through opening.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Care of Blades

Blades become dull even from cutting

regular lumber. If you find yourself forcing

the saw forward to cut instead of just

guiding it through the cut, chances are the

blade is dull or coated with wood pitch.

When cleaning gum and wood pitch from

blade, remove the battery from the saw

and remove the blade. Remember, blades

are designed to cut, so handle carefully.

Wipe the blade with kerosene or similar

solvent to remove the gum and pitch.

Unless you are experienced in sharpening

blades, we recommend you do not try.

To avoid accidents, always disconnect battery pack from tool before cleaning

or performing any maintenance.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 20

Accessories and Attachments

The use of any other attachments or acces so ries not specified in this

manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

Bosch No. Description Included

Sold

Separately

Accessories

DCBL724 7¼" (184mm) thin kerf 24 tooth carbide blade ● –

Attachments

2610041761 Carry Bag ● ●

GKSRIP Rip Fence – ●

160541101V Dust Bag – ●

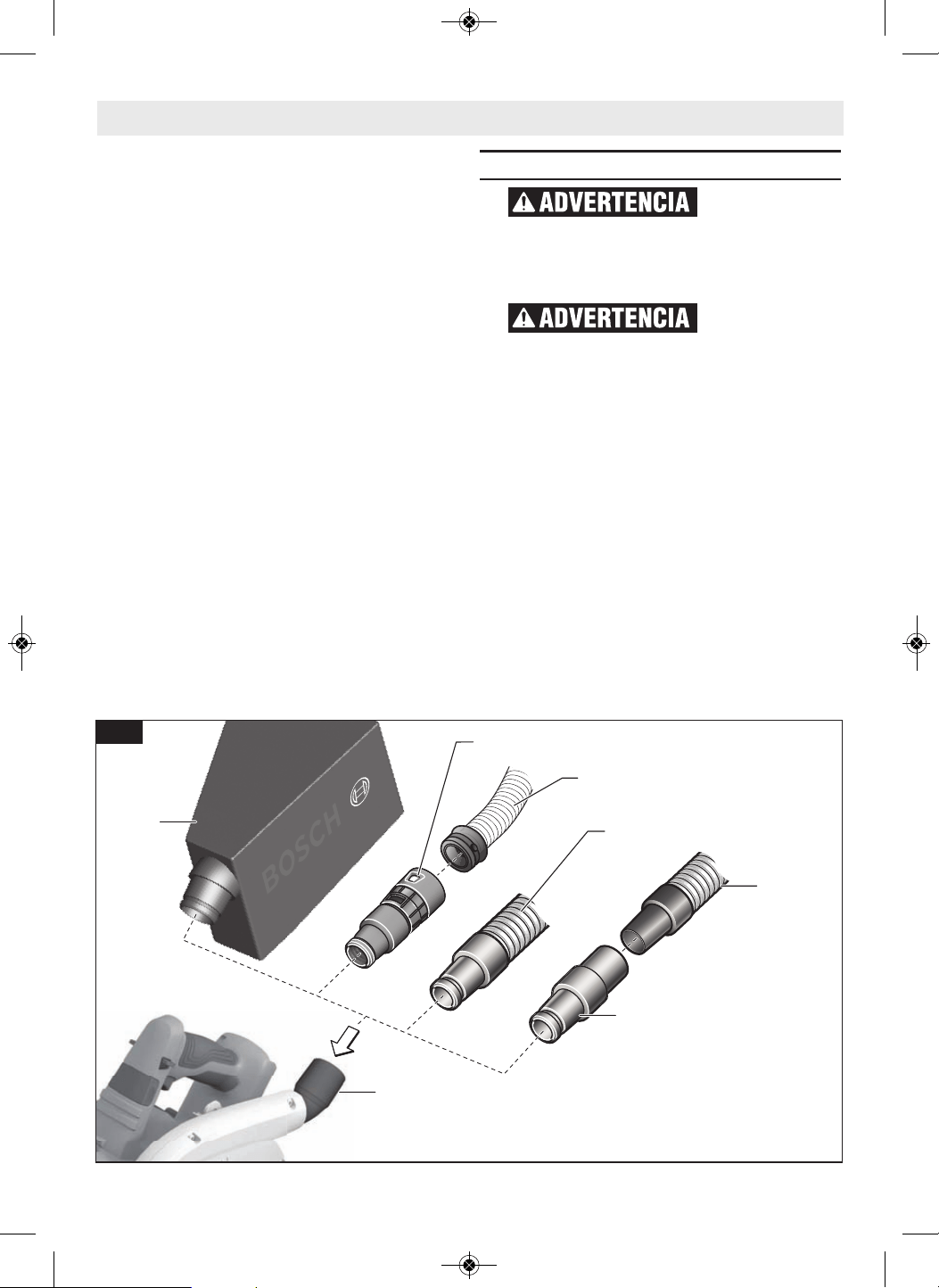

Various Vacuum Hoses – ●

VAC024 Vacuum Hose Adapter for 1/14" and 1-1/2" Hoses – ●

GKSLSH Rafter Hook Attachment

– ●

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 21

Lisez toutes les consignes de sécurité, instructions, illustrations et spécifications

fournies avec cet outil électrique. Le non-respect de toutes les instructions figurant ci-

après pourrait causer un choc électrique, un incendie et/ou des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

dE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le secteur (avec fil) ou à votre

outil alimenté par piles (sans fil).

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et bien éclairé. Les

risques d’accident sont plus élevés quand on travaille

dans un endroit encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs dans des

atmosphères explosives, comme par exemple en

présence de gaz, de poussières ou de liquides

inflammables. Les outils électroportatifs produisent des

étincelles qui risquent d’enflammer les poussières ou les

vapeurs.

c. Éloignez les enfants et les visiteurs quand vous vous

servez d’un outil électroportatif. Vous risquez une perte

de contrôle si on vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs doivent

correspondre à la prise. Il ne faut absolument jamais

modifier la fiche. N’utilisez pas d’adaptateur de prise

avec des outils électroportatifs munis d’une fiche de

terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui

correspond.

b. Évitez tout contact du corps avec des surfaces reliées

à la terre tels que tuyaux, radiateurs, gazinières ou

réfrigérateurs. Le risque de choc électrique augmente si

votre corps est relié à la terre.

c. N’exposez pas les outils électroportatifs à la pluie ou à

l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en servez jamais

pour transporter l’outil électroportatif, pour le tirer ou

pour le débrancher. Éloignez le cordon de la chaleur,

des huiles, des arêtes coupantes ou des pièces

mobiles. Les cordons abîmés ou emmêlés augmentent

les risques de choc électrique.

e. Si vous utilisez un outil électroportatif à l’extérieur,

employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le risque

de choc électrique.

f. S'il est absolument nécessaire d'utiliser l'outil

électroportatif dans un endroit humide, utilisez une

alimentation protégée par un disjoncteur de fuite de

terre (GFCI). L'utilisation d'un disjoncteur GFCI réduit les

risques de choc électrique.

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.

Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour vous avertir de

l’existence possible d’un danger de lésion corporelle. Obéissez à tous les

messages relatifs à la sécurité qui suivent ce symbole pour éviter tout risque de

blessure ou même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas évitée, causera la

mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait causer la mort d’une personne ou une blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si elle n'est pas évitée,

causera une blessure légère ou modérée.

Avertissements généraux concernant la sécurité des outils électroportatifs

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 22

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que vous faites,

et servez-vous de votre bon sens lorsque vous utilisez

un outil électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué ou sous

l’emprise de drogues, d’alcool ou de médicaments.

Quand on utilise des outils électroportatifs, il suffit d’un

moment d’inattention pour causer des blessures

corporelles graves.

b. Utilisez des équipements de sécurité personnelle.

Portez toujours une protection oculaire. Le port

d'équipements de sécurité tels que des masques

antipoussières, des chaussures de sécurité

antidérapantes, des casques de chantier et des

protecteurs d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

c. Évitez les démarrages intempestifs. Assurez-vous que

l'interrupteur est dans la position arrêt (Off) avant de

brancher l'outil dans une prise de courant et/ou un

bloc-piles, de le ramasser ou de le transporter. Le

transport d'un outil électroportatif avec le doigt sur la

gâchette ou le branchement de cet outil quand

l'interrupteur est en position de marche (ON) est une

invite aux accidents.

d. Enlevez toutes les clés de réglage avant de mettre

l’outil électroportatif en marche. Si on laisse une clé sur

une pièce tournante de l’outil électroportatif, il y a risque

de blessure corporelle.

e. Ne vous penchez pas. Conservez toujours une bonne

assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations

inattendues.

f. Habillez-vous de manière appropriée. Ne portez pas

de vêtements amples ou de bijoux. Attachez les

cheveux longs. N’approchez pas les cheveux, les

vêtements ou les gants des pièces en mouvement. Les

vêtements amples, les bijoux ou les cheveux longs

risquent d’être happés par les pièces en mouvement.

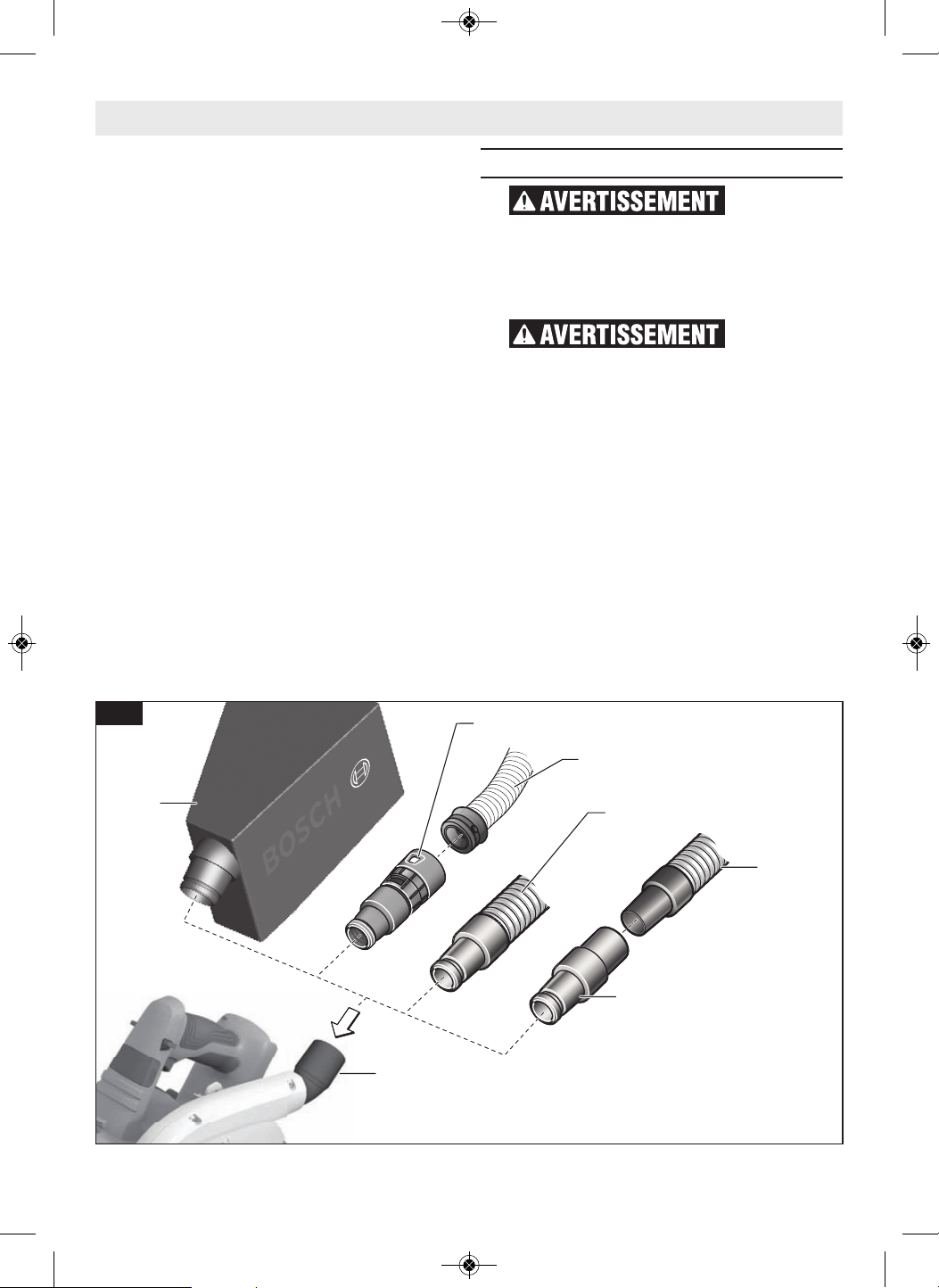

g. Si l’outil est muni de dispositifs permettant le

raccordement d’un système d’aspiration et de collecte

des poussières, assurez-vous que ces dispositifs sont

raccordés et utilisés correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers associés à

l'accumulation de poussière.

h. Ne laissez pas la familiarité résultant de l'utilisation

fréquente des outils vous inciter à devenir

complaisant(e) et à ignorer les principes de sécurité

des outils. Une action négligente pourrait causer des

blessures graves en une fraction de seconde.

4. Utilisation et entretien des outils

électroportatifs

a. Ne forcez pas sur l’outil électroportatif. Utilisez l’outil

électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et est

plus sûr à la vitesse pour lequel il a été conçu.

b. Ne vous servez pas de l’outil électroportatif si son

interrupteur ne parvient pas à le mettre en marche ou

à l’arrêter. Tout outil électroportatif qui ne peut pas être

commandé par son interrupteur est dangereux et doit être

réparé.

c. débranchez la fiche de la prise secteur et/ou retirez le

bloc-piles de l’outil électrique (s’il est amovible) avant

d’y apporter de quelconques modifications, de

changer d’accessoire ou de ranger l’outil électrique.

De telles mesures de sécurité préventive réduisent le

risque de démarrage intempestif de l’outil électroportatif.

d. Rangez les outils électroportatifs dont vous ne vous

servez pas hors de portée des enfants et ne permettez

pas à des personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces consignes de s’en

servir. Les outils électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

e. Entretenez de façon appropriée les outils électriques

et les accessoires. Assurez-vous que les pièces en

mouvement sont bien alignées et qu'elles ne se

coincent pas, qu’il n’y a pas de pièces cassées ou qu’il

n’existe aucune situation pouvant affecter le

fonctionnement de l’outil électrique. Si l’outil est

abîmé, faites-le réparer avant de l’utiliser. De

nombreux accidents sont causés par des outils

électroportatifs mal entretenus.

f. Maintenez les outils coupants affûtés et propres.Les

outils coupants entretenus correctement et dotés de

bords tranchants affûtés sont moins susceptibles de

coincer et sont plus faciles à maîtriser.

g. Utilisez l'outil électroportatif, les accessoires et les

embouts d'outil, etc. conformément à ces instructions,

en tenant compte des conditions de travail et des

travaux à réaliser. L'emploi d’outils électroportatifs pour

des tâches différentes de celles pour lesquelles ils ont été

prévus peut résulter en une situation dangereuse.

h. Gardez les poignées et les surfaces de préhension

propres, sèches et exemptes de toute trace d'huile ou

de graisse. Les poignées et les surfaces de préhension

glissantes ne permettent pas une manipulation et un

contrôle sûrs de l'outil dans des situations inattendues.

Avertissements généraux concernant la sécurité des outils électroportatifs

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 23

Procédures de coupe

Tenez les mains à l'écart de l'aire

de coupe et de la lame. Gardez

votre deuxième main sur la poignée auxiliaire ou le

carter du moteur. Quand les mains tiennent la scie, elles

ne peuvent pas être coupées par la lame.

N'introduisez pas la main sous la pièce à travailler. Le

garde ne peut pas vous protéger de la lame sous la pièce à

travailler.

Ajustez la profondeur de coupe en fonction de

l'épaisseur de la pièce à travailler. Il doit seulement être

possible de voir moins d'une dent complète des dents de la

lame au-dessous de la pièce à travailler.

Ne tenez jamais l’ouvrage dans vos mains ou sur vos

jambes pendant la coupe. Sécurisez l’ouvrage sur une

plateforme stable. Il importe de supporter l'ouvrage

adéquatement afin de minimiser l'exposition corporelle, le

grippage de lame ou la perte de contrôle.

Tenez l'outil électroportatif par les surfaces isolées de

préhension quand vous effectuez une opération au

cours de laquelle l'outil de coupe peut venir en contact

avec des fils dissimulés. Le contact avec un fil sous

tension rendra également les parties métalliques exposées

de l'outil sous tension et causera des chocs à l'opérateur.

En refendant, utilisez toujours un guide de refente ou

une règle. Ceci améliore la précision de la coupe et réduit

le risque de coincement de la lame.

Utilisez toujours des lames avec trous d'arbre de la

dimension et de la forme appropriées (en diamant par

rapport à rondes). Les lames qui ne correspondent pas au

matériel de fixation de la scie se décentreront et causeront

une perte de contrôle.

N'utilisez jamais des rondelles ou boulon de lame

abîmés ou incorrects. Les rondelles et le boulon de lame

ont été conçus spécialement pour votre scie, pour une

performance optimale et pour un fonctionnement des plus

sûrs.

Consignes de sécurité pour les scies circulaires

5. Utilisation et entretien des outils à

piles

a. Rechargez les piles uniquement avec le chargeur

spécifié par le fabriquant. Un chargeur qui convient à un

type de bloc-piles peut entraîner un risque d’incendie

quand il est utilisé avec un autre bloc-piles.

b. Utilisez des outils électroportatifs uniquement avec

les bloc-piles spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut créer un risque

de blessures et d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé, gardez-le à

distances d’autres objets métalliques tels que des

trombones, des pièces de monnaie, des clés, des

clous, des vis ou de tout autre objet métallique

pouvant faire une connexion entre une borne et une

autre. Court-circuiter les bornes des piles peut causer des

brûlures ou un incendie.

d. dans des conditions abusives, du liquide peut être

éjecté de la pile ; dans un tel cas, évitez tout contact

avec ce liquide. Si un contact se produit

accidentellement, rincez avec de l’eau. Si le liquide

entre en contact avec les yeux, consultez un médecin.

Du liquide éjecté de la pile peut causer des irritations ou

des brûlures.

e. N’utilisez pas un bloc-piles ou un outil qui est

endommagé ou a été modifié. Des piles endommagées

ou modifiées peuvent se comporter de façon imprévisible

et causer un incendie ou une explosion, ou entraîner des

blessures.

f. N’exposez pas un bloc-piles ou un outil à un incendie

ou à une température excessive. L’exposition à un

incendie ou à une température supérieure à 265° F (130°

C) pourrait causer une explosion.

g. Suivez toutes les instructions relatives à la charge et

ne chargez pas le bloc-piles ou l’outil en dehors de la

plage de température indiquée dans les instructions.

Une charge dans des conditions appropriées ou à des

températures en dehors de la plage spécifiée pourrait

endommager les piles et augmenter le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif par un agent

de service qualifié n’utilisant que des pièces de

rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-piles

endommagés. La réparation de blocs-piles ne doit être

effectuée que par le fabricant ou un prestataire de

services agréé.

Avertissements généraux concernant la sécurité des outils électroportatifs

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 24

Causes des rebonds et

avertissements associés

Le rebond est une réaction soudaine à une lame de scie pincée,

coincée ou mal alignée, provoquant le soulèvement et le retrait

d'une scie qui n’est plus contrôlée depuis l’ouvrage vers

l'opérateur.

Lorsque la lame est pincée ou coincée étroitement dans

l’entaille créée par le trait de scie, la lame cale et la réaction du

moteur ramène rapidement l'instrument vers l'opérateur.

Si la lame devient tordue ou mal alignée dans la coupe, les dents

du bord arrière de la lame peuvent s'enfoncer dans la surface

supérieure du bois, amenant ainsi la lame à sortir du trait de

scie et à revenir vers l'opérateur.

Le rebond est le résultat d'une utilisation erronée de la scie

et/ou de méthodes ou de conditions de fonctionnement

incorrectes, et on peut l'éviter en prenant les précautions

appropriées, comme indiqué ci-après :

Maintenez une prise ferme avec les deux mains sur la

scie et positionnez vos bras de manière à résister aux

forces de rebond. Positionnez votre corps d’un côté ou

de l’autre de la lame, mais pas dans la trajectoire de la

lame. Le rebond peut faire que la lame saute en arrière,

mais l'opérateur peut contrôler les forces de rebond en

prenant les précautions appropriées.

Lorsque la lame grippe ou lorsqu'une coupe est

interrompue pour quelque motif que ce soit, relâchez la

gâchette et tenez la scie sans bouger dans l'ouvrage

jusqu'à ce que la lame s'arrête complètement. Ne

tentez jamais de retirer la scie de l'ouvrage ou de tirer

la scie vers l'arrière pendant que la lame est en

mouvement, ce qui pourrait provoquer un rebond.

Recherchez la cause du grippage de lame et prenez les

mesures nécessaires pour le corriger.

Lorsque vous remettez une scie dont la lame est

engagée dans un ouvrage en marche, centrez la lame

de la scie sur le trait de coupe de manière que les dents

de la scie ne soient pas engagées dans le matériau. Si

une lame de scie se coince, elle risque de remonter ou de

rebondir hors de l’ouvrage lorsque la scie est remise en

marche.

Supportez les gros panneaux pour minimiser le risque

de pincement de lame et de rebond. Les gros panneaux

ont tendance à s'affaisser sous leur propre poids. Des

supports doivent être placés sous le panneau des deux

côtés, près de la ligne de coupe et près du bord du

panneau.

N'utilisez pas une lame émoussée ou abîmée. Les lames

non affûtées ou réglées de façon inappropriée produisent

un trait de scie étroit, ce qui cause une friction excessive,

un grippage de lame et un rebond.

Les leviers de blocage de réglage de biseau et de

profondeur de lame doivent être serrés et fermes avant

de pratiquer la coupe. Un déplacement du réglage de

lame durant la coupe peut causer un grippage et un

rebond.

Les leviers de blocage de réglage de biseau et de

profondeur de lame doivent être serrés et fermes avant

de pratiquer la coupe. Un déplacement du réglage de

lame durant la coupe peut causer un grippage et un

rebond.

Fonction du garde inférieur

Vérifiez le garde inférieur pour vous assurer qu'il ferme

adéquatement avant chaque usage. N'utilisez pas la

scie si le garde inférieur ne bouge pas librement et ne

ferme pas instantanément. N’immobilisez jamais (que

ce soit par une bride ou un fil quelconque) le garde

inférieur en position ouverte. Si vous avez laissé tomber

la scie accidentellement, il se peut que le garde inférieur

soit tordu. Soulevez le garde inférieur avec la poignée

rétractable et assurez-vous qu'il bouge librement et ne

touche pas la lame ou toute autre pièce, à tous les angles et

à toutes les profondeurs de la coupe.

Vérifiez le fonctionnement du ressort du garde

inférieur. Si le garde et le ressort ne fonctionnent pas

correctement, ils doivent être réparés avant toute

nouvelle utilisation. Le garde inférieur risque de

fonctionner lentement à cause de pièces endommagées,

de dépôts de gomme ou d'une accumulation de débris.

Le garde inférieur ne peut être rétracté manuellement

que pour des coupes spéciales telles que les « coupes

plongeantes » et les « coupes composées ». Soulevez le

garde inférieur par la poignée rétractable et, dès que la

lame pénètre dans le matériau, le garde inférieur doit

être relâché. Pour toutes les autres opérations de sciage,

le garde inférieur doit pouvoir fonctionner

automatiquement.

Observez toujours que le garde inférieur recouvre la

lame avant de poser la scie sur un banc ou sur le sol.

Une lame en train de tourner librement sans protection

causera un mouvement vers l’arrière de la scie, qui

coupera tout ce qui est sur son chemin. Déterminez le

temps nécessaire pour que la lame s’arrête après avoir

actionné l’interrupteur, et tenez-en compte.

Consignes de sécurité pour les scies circulaires

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 25

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de protection

personnelle tels que gants et chaussures d’électricien en

caoutchouc améliorent votre sécurité personnelle.

Créez un agenda d’entretien périodique pour votre outil.

Quand vous nettoyez un outil, faites attention de n’en

démonter aucune pièce car il est toujours possible de

mal remonter ou de pincer les fils internes ou de

remonter incorrectement les ressorts de rappel des

capots de protection. Certains agents de nettoyage tels

que l’essence, le tétrachlorure de carbone, l’ammoniaque,

etc. risquent d’abîmer les plastiques.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres travaux du

bâtiment peuvent créer des poussières contenant des

produits chimiques qui sont des causes reconnues de

cancer, de malformation congénitale ou d’autres

problèmes reproductifs. Ces produits chimiques sont,

par exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du ciment

et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités

chimiquement.

Le niveau de risque dû à cette exposition varie avec la

fréquence de ces types de travaux. Pour réduire l’exposition

à ces produits chimiques, il faut travailler dans un lieu bien

ventilé et porter un équipement de sécurité approprié tel

que certains masques à poussière conçus spécialement pour

filtrer les particules microscopiques.

Inspectez la condition et la qualité du bois et si vous

trouvez des clous, retirez-les avant de couper. Le bois

mouillé, le bois vert ou le bois traité par pression nécessite

une attention spéciale durant la coupe pour prévenir le

rebond.

Tenez la scie fermement pour prévenir une perte de

contrôle. Les figures de ce manuel illustrent le support

manuel typique de la scie.

Suivant l'usage, l'interrupteur peut ne pas durer aussi

longtemps que la scie. Si l'interrupteur fait défaut en

position d'arrêt, la scie peut ne pas se mettre en

marche. S'il devient défectueux pendant que la scie est

en marche, la scie peut ne pas s'arrêter. Dans l'un ou

l'autre cas, retirez immédiatement le bloc-piles de la scie et

ne l'utilisez pas avant qu'il ne soit réparé.

Cette scie circulaire ne doit pas être montée sur une

table et convertie en scie de table. Les scies circulaires

ne sont pas conçues ni destinées à être utilisées comme

scies de table.

Les rondelles de lame et le boulon sur votre scie ont été

conçus de manière à travailler comme un embrayage

pour réduire l’intensité des rebonds. Comprenez le

fonctionnement et les réglages de l'EMBRAYAGE À

COUPLE VARIABLE. Le réglage approprié de l'embrayage,

combiné au maniement ferme de la scie, vous permettra

de contrôler le rebond.

Ne placez jamais votre main derrière la lame de la scie.

Le rebond pourrait faire sauter la scie vers l'arrière par-

dessus votre main.

N’utilisez pas la scie avec un réglage excessif de

profondeur de coupe. Une exposition excessive de la

lame accroît la possibilité de torsion de la lame dans le trait

de scie. Elle accroît également la surface de lame pouvant

être pincée, ce qui entraînerait un rebond.

Ne faites pas fonctionner l’outil quand vous le portez

sur votre hanche. Le garde inférieur peut s'ouvrir au

contact avec vos vêtements. Un contact accidentel avec

la lame de scie en rotation pourrait provoquer des

blessures graves.

À intervalles périodiques, déposez la lame, nettoyez les

gardes supérieur et inférieur et la région du moyeu à

l'aide de kérosène et essuyez pour sécher. Une

maintenance préventive et une utilisation correcte du

garde réduiront la probabilité d’un accident.

Veillez à ce que l’interrupteur soit dans la position de

fermeture avant d’insérer le bloc-piles. L’insertion d’un

bloc-piles dans un outil électroportatif dont l’interrupteur

est dans la position de marche est une invite aux

accidents.

k. Évitez de causer la surchauffe des pointes de la lame

de la scie.

Consignes de sécurité supplémentaires pour les scies circulaires

REBONd

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 26

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole désignation / Explication

V Volts (voltage)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface, orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un nombre plus élevé signifie

une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 27

Symboles (suite)

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et apprendre leur

signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi.

Alerte l’utilisateur pour porter des lunettes de sécurité.

Alerte l’utilisateur pour porter une protection respiratoire.

Alerte l’utilisateur pour porter des protecteurs d’oreilles.

Fait savoir à l’utilisateur qu’il doit porter des protections oculaires, respiratoires et auditives.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters Laboratories selon les normes

des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association canadienne de normalisation

selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing Services selon les normes

des États-Unis et du Canada.

Désigne le programme de recyclage des piles Li-ion.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 28

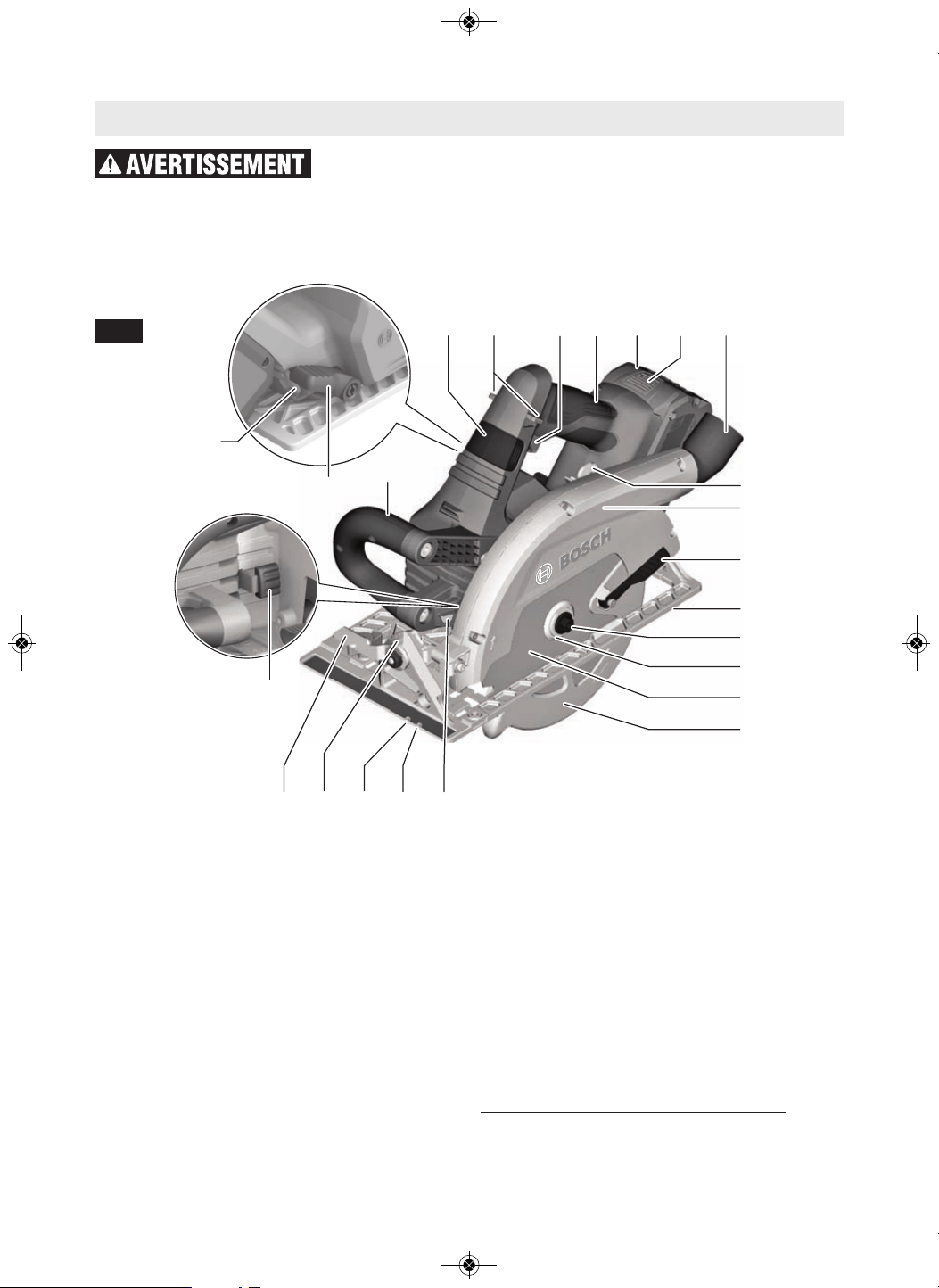

Familiarisez-vous avec votre scie

débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

Scies circulaires sans fil GKS18V-26L

(1) (4) (6)

(7)

(8)

(9)

(10)

(11)

(13)

(15)(16)(17)(18)

(21)

(22)

(2)(23)

(3) (5)

(14)

(12)

(19)

(24)

(20)

Fig. 1

1 Boutons de relâchement du verrouillage à l’état d’arrêt

2 Gâchette

3 Poignée (surface de préhension isolée)

4 Bloc-piles*

5 Bouton de déclenchement du bloc-piles

6 Orifice de dépoussiérage

7 Échelle de profondeur de coupe

8 Garde supérieur

9 Levier de levage du garde inférieur (Poignee retractable)

10 Semelle

11 Goujon de fixation de la lame

12 Rondelle extérieure

13 Lame

14 Garde inférieur

15 Éclairage du trait de coupe avec DEL

16 Encoche de guidage du trait de coupe 0°

17 Encoche de guidage du trait de coupe 45°

18 Secteur gradué de biseau

19 Levier de réglage du biseau

20 Bouton de verrouillage de l’arbre

21 Levier de réglage de la profondeur

22 Poignée auxiliaire (surface de préhension isolée)

23 Emplacement d’installation du couvercle pour le

crochet de scie*

24 Clé

* vendu séparément

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 29

N’utilisez cette

scie que dans le

but pour lequel elle a été conçue. Une utilisation non

conforme pourrait causer des blessures et des

dommages matériels.

Ce produit est conçu pour scier du bois et produits

similaires. L’accumulation de bran de scie provenant

d’autres matériaux (plastique, maçonnerie ou métaux)

autour du garde inférieur et du moyeu risque d'entraver

le fonctionnement du garde inférieur.

Coupe de maçonnerie/métal

Ne coupez pas de

métaux ou de

matériaux de maçonnerie avec cette scie circulaire.

La poussière produite par le sciage de métaux ou de

matériaux de maçonnerie ralentira le mouvement de la

garde inférieure et il est possible que celle-ci ne puisse

pas se fermer rapidement et complètement après la

coupe de tels matériaux ou métaux.

N’utilisez pas de

m e u l e s

abrasives. Cet outil n’est pas conçu pour un emploi

avec des meules de tronçonnage du métal ou de la

maçonnerie.

N'utilisez pas

cette scie

circulaire avec une meule à diamant humide ou avec

des dispositifs fonctionnant avec de l'eau. Les

déchets provenant de la coupe de matériaux de

maçonnerie pénétreront dans le système de garde

inférieur, le durciront et le rendront inutilisable.

L'utilisation d'eau dans des applications de coupe de

matériaux de maçonnerie avec une scie circulaire

entraînerait un risque de choc électrique.

Cet outil n’est pas conçu pour un emploi avec des

meules de tronçonnage du métal ou de la maçonnerie.

* Pour des lames de remplacement, nous recommandons les lames de scies circulaires sans fil de Bosch. Grâce à la conception de

leurs dents et à leur trait de coupe très fin, elles fournissent une coupe de qualité à une vitesse supérieure, et elles réduisent la

vitesse d’épuisement des piles. L’utilisation de lames standard affectera substantiellement la performance et réduira l’autonomie

de fonctionnement.

Spécifications

Module de connectivité (vendu séparément)

Veuillez vous référer aux instructions d’utilisation/consignes de sécurité incluses avec le module de connectivité.

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

Utilisation prévue

Numéro de modèle GKS18V-26L

Tension nominale 18 V

Régime à vide n

5,000/min

Lame* 7-1/4”

Moyeu de lame 5/8” (16mm) Round

Épaisseur des dents de la lame

1/16" (1.6mm)*

*minimum 3/64" (1.0 mm)

Épaisseur du corps de la lame 0.079" (2.0mm) Maximum

Profondeur de coupe à 0° 2-5/8"

Profondeur de coupe à 45° 1-7/8"

Profondeur de coupe à 50° 1-11/16"

Température admissible des piles pendant la charge +32…+113°F (0…+45C)

Température ambiante admissible pendant le fonctionnement et le stockage -4…+122°F (-20…+50C)

Température ambiante recommandée pendant la charge +32…+95°F (0...+35°C)

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 30

Montage de la scie

Insertion et retrait du bloc-piles

N’utilisez que

des piles Bosch

recommandées sur la liste des chargeurs/piles et

incluses avec votre outil. L’utilisation d’autres types

de piles pourrait causer des blessures ou des

dommages matériels.

Faites glisser le bloc-piles chargé 4 dans le bâti jusqu’à

ce que le bloc-piles se bloque en position (Fig. 2).

Votre outil est muni d’un loquet de verrouillage

secondaire qui empêche le bloc-piles de se séparer

complètement de la poignée et de tomber au cas où il

viendrait à se décrocher à cause des vibrations.

Pour retirer le bloc-piles 4, appuyez sur le bouton de

déclenchement du bloc-piles 5 et faites glisser le bloc-

piles vers l’avant.

Appuyez une fois de plus sur le bouton de

déclenchement du bloc-piles 5 et faites glisser le bloc-

piles jusqu’à ce qu’il sorte complètement du bâti de

l’outil (Fig. 2).

Montage de la lame

U t i l i s e z

seulement une

lame de 184 mm / 7-1/4 po. Utilisez seulement une

lame ayant une vitesse nominale d’au moins 5 000

tr/min. L’utilisation d’une lame non conçue pour cette

scie pourrait causer de graves blessures et des

dommages matériels.

1. Appuyez sur le bouton de verrouillage de l'arbre 15.

Faites tourner la tige de la lame 11 au moyen de la

clé 24 fournie dans le sens b et retirez la tige de la

lame 11 et la rondelle extérieure 12. Remarque: la

clé se range près du compartiment des piles (Fig. 2).

2. Assurez-vous que les dents de la scie et la flèche sur

la lame sont dirigées dans le même sens que la

flèche figurant sur le garde inférieur de la lame.

3. Faites remonter le garde inférieur de la lame en le

laissant coulisser totalement à l’intérieur du capot.

Profitez-en pour vérifier l’état et le fonctionnement

du RESSORT DU GARDE INFÉRIEUR.

débranchez le bloc-piles de l'outil avant d'effectuer tout assemblage ou réglage,

ou de changer des accessoires. Ces mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de l'outil.

(4)

(14)

(13)

(11)

(24)

(12)

(25)(26)

(15)

Fig. 2

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 31

Montage de la scie

4. Glissez la lame 13 dans la fente de la semelle 10 et

placez-la contre la rondelle intérieure 25 de l’arbre

26. Assurez-vous que le plus grand côté de rondelle

extérieure 12appuie carrément sur la lame (Fig. 2).

5. Réinstallez la rondelle extérieure et serrez la tige de

la lame 11 à la main dans le sens a. Appuyez sur le

bouton de verrouillage 15 et maintenez-le enfoncé

pour verrouiller l'arbre et SERREZ LA TIGE DE LA

LAME D’UN QUART DE TOUR AVEC LA CLÉ FOURNIE

(Fig. 2)

N’utilisez pas de clés plus longues car vous risqueriez de

trop serrer le goujon.

EMBRAYAGE «VARI-TORQUE»

L’embrayage est assuré par la friction de la rondelle

extérieure 12 sur la lame 13 et il permet à l’arbre de

continuer à tourner si la lame éprouve une résistance

excessive. Si le goujon de la lame 21 est correctement

serré (tel qu’il est expliqué à l’étape 5 du chapitre

intitulé montage de la lame), la lame glissera sur son

arbre quand elle éprouve une résistance excessive, ce

qui réduit le risque de REBOND.

Il est possible qu’un seul et même réglage ne convienne

pas pour couper tous les matériaux. Si la lame patine

trop, serrez le goujon de lame d’une graduation de plus.

LE SERRAGE EXCESSIF DU GOUJON DE LA LAME

REND LE DISPOSITIF DE DÉBRAYAGE ABSO LUMENT

INUTILE.

Extraction de poussière

Pour réduire le

risque de

blessure, positionnez toujours l’orifice de

dépoussiérage et le tuyau de l’aspirateur de telle

sorte qu’ils n’affectent pas le fonctionnement du

dispositif de protection inférieur ou l'opération de

coupe quel que soit le réglage choisi.

Faites très

attention quand

vous vous débarrassez de la poussière. Les

matériaux, quand ils ont pris la forme de particules

fines, peuvent être explosifs. Ne jetez pas la sciure

de bois dans un feu. Une combustion pourrait se

produire, après un certain temps, en conséquence

du mélange d’huile ou d’eau avec des particules de

poussière.

ORIFICE dE dÉPOUSSIÉRAGE

L’orifice de dépoussiérage 6 pivote pour permettre de

diriger la poussière dans le sens souhaité (Fig. 3).

SAC À POUSSIÈRE (vendu séparément)

Utilisation du sac à poussière – Pour attacher le sac à

poussière vide, appuyez pour enfoncer son extrémité

de couplage dans l’orifice de dépoussiérage de la scie 6

(Fig. 3).

VAC024

TUYAU FLEXIBLE dE 35mm

TUYAU FLEXIBLE BOSCH

dE LA SÉRIE VH

VX120

TUYAU

FLEXIBLE dE

1¼PO OU

1½PO

Fig. 3

SAC A

POUSSIERE

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 32

Montage de la scie

Action de freinage

Attendez que la

scie cesse

complètement de tourner avant de poser l'outil.

L’action de freinage de cette scie circulaire n’est pas

conçue comme une fonctionnalité associée à la

sécurité. Tout contact imprévu avec une lame de scie

en rotation pourrait causer des blessures aux personnes

et/ou des dommages matériels.

S u r v e i l l e z

régulière ment le

niveau de charge de vos piles. L’action de freinage

électrique n’est déclenchée QUE par le relâchement

de l'interrupteur à gâchette, et seulement dans un

outil ayant de l’énergie électrique disponible. En cas

de coupure de l’alimentation électrique causée par

la décharge de piles ou pour d’autres raisons, le frein

électrique ne fonctionnera pas et le moteur se

ralentira progressivement. Une interruption imprévue

du fonctionnement peut causer des dommages

matériels et/ou des blessures.

Votre scie circulaire est munie d'un frein électrique

automatique, qui est conçu pour arrêter la rotation de la

lame de la scie environ deux (2) secondes après que

vous aurez relâché l'interrupteur à gâchette. Cette

fonctionnalité contribue à améliorer la productivité sur

le lieu de travail.

Le freinage commence dès que l’alimentation électrique

est perdue. Le frein nécessite une pile chargée pour

fonctionner. Le temps d’arrêt variera en fonction, entre

autres facteurs, de la lame de scie utilisée et du nombre

d’actionnements. Le frein électrique de votre scie

circulaire a été conçu pour un degré élevé de fiabilité,

mais des circonstances inattendues telles que la

contamination ou la défaillance de composants du

moteur peuvent empêcher l’activation du frein. Si l’outil

fonctionne mais que le frein n’arrête pas

systématiquement la lame en 2 secondes environ,

N'UTILISEZ PAS la scie circulaire et faites-la réviser par

un centre de service d'usine de Bosch ou un centre de

service après-vente agréé de Bosch.

Nettoyage du sac à poussière – Quand le sac à

poussière est plein aux 2/3 ou aux 3/4, retirez-le de la

scie. Trouvez un contenant approprié et ouvrez la

fermeture à glissière située sur la partie inférieure du

sac. Tenez le sac par l’extrémité où se trouve le coupleur

et secouez le sac vigoureusement jusqu’à ce que toute

la poussière et tous les débris en soient sortis. Fermez

la fermeture à glissière et rattachez le sac.

REMARQUE : Nettoyez le sac après toute séance de

coupe et avant de transporter ou de ranger la scie.

RACCORdEMENT À UN ASPIRATEUR / EXTRACTEUR

dE POUSSIÈRE

Connectez le tuyau flexible de l’aspirateur à l’orifice de

dépoussiérage (Fig. 3).

- Tuyaux flexibles Bosch de la série VH - L’adaptateur

de tuyau flexible VX120 est requis (inclus avec les

tuyaux flexibles de la série VH).

- Autres tuyaux flexibles de 35 mm et de 22 mm, tels

que ceux de la série VAC de Bosch - Connectez le

tuyau flexible directement à l'outil.

- Tuyaux flexibles courants de 1-1/4 po ou de 1-1/2

po - L’adaptateur Bosch VAC024 est requis (vendu

séparément).

Connectez le tuyau flexible de l’aspirateur à un

aspirateur.

L’aspirateur doit être approprié pour le matériau sur

lequel vous devez travailler.

Lorsque vous aspirez de la poussière sèche qui est

particulièrement toxique pour la santé ou peut

même être cancérogène, utilisez un aspirateur /

extracteur de poussière conçu spécifiquement pour

une telle application.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 33

débranchez le bloc-

piles de l'outil avant

d'effectuer tout assemblage ou réglage, ou de changer

des accessoires. Ces mesures de sécurité préventives

réduisent le risque d'une mise en marche accidentelle de

l'outil.

Réglage de la profondeur de coupe

Ajustez la

profondeur de

coupe de telle façon que seulement une dent soit

visible en dessous de l'ouvrage. Une exposition

excessive de la lame en dessous de l'ouvrage pourrait

causer des blessures et/ou des dommages matériels.

Le système de

réglage de la

profondeur ne doit pas être utilisé pour changer la

profondeur pendant que la scie est en marche ou

pour une coupe en plongée. Si le réglage de la lame

change pendant la coupe, cela peut créer un risque de

coincement et de choc en retour.

Pour ajuster la profondeur de coupe, suivez ces

instructions (Fig. 4) :

A. Débranchez le bloc-piles 4de l'outil.

B. Desserrez le levier de réglage de la profondeur 21

situé du côté gauche de l’outil.

C. Appuyez sur le pied 10d’une main et élevez ou abaissez

la scie par la poignée 3.

- Pour une profondeur de coupe réduite, tirez sur la

scie pour l’éloigner du pied 10.

- Pour une profondeur de coupe accrue, poussez la

scie en direction du pied 10. L’échelle de

profondeur de coupe 7 est à la fois en pouces et

en unités métriques.

D. Serrez le levier de réglage de la profondeur après

avoir réglé à la profondeur désiré.

Remarque : Il ne faut pas que plus de la longueur d’une

dent de la lame dépasse en dessous du matériau à couper

pour réduire au minimum le risque d’éclatement du bois

(Fig. 5).

Consignes de fonctionnement

Pour éviter l’écaillage du bois, la lame ne

coit pas dépasser de plus de la longueur

d’une dent au dos de la pièce

Fig. 5

(7) (21)(4)(10)

Fig. 4

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 34

Vérification de l’angle de coupe 90°

A. Débranchez le bloc-piles 4de l'outil.

B. Réglez le pied 10 sur le réglage de profondeur de

coupe maximum.

C. Desserrez le levier de réglage 19, réglez sur 0° sur

l’échelle de biseaux 18, resserrez le levier 19

(Fig. 5).

D. Vérifiez l’angle de 90° entre la lame et le plan

inférieur du pied 13à l’aide d’une équerre (Fig. 6). Si

nécessaire, effectuez les réglages en tournant la

petite vis d’alignement depuis le côté inférieur du

pied 10 avec une clé Allen de 2,5 mm [non fournie]

(Fig. 6).

Réglage de la coupe en biseau

A. Débranchez le bloc-piles de l'outil.

B. Desserrez le levier de réglage du biseau 19.

C. Alignez à l’angle désiré sur l’échelle de biseaux 18.

Le pied peut être ajusté jusqu’à 50°.

D. Serrez le levier 19(Fig. 5).

En raison de l’engagement d’une plus grande surface de

la lame dans la pièce et la stabilité réduite de la semelle,

la lame risque de gripper. Suivez la ligne de coupe, la

semelle de la scie bien d’aplomb sur la pièce.

Encoches de guidage du trait de coupe

Les encoches marquées et à l’avant de la semelle

indiquent le trait de coupe approximatif (Fig. 7).

• Pour une coupe sans biseau, utilisez l’encoche à 0°.

• Pour des coupes à biseaux de 45° et de 50°,

utilisez l’encoche à 45°.

• Pour assurer le minimum d’éclatements sur le bon

côté du matériau à couper, orientez le bon côté

vers le bas.

• Effectuez des coupes de test dans des déchets de

bois pour vérifier le trait de coupe réel. Ceci sera

utile en raison de la variété de types et

d’épaisseurs de lames qui sont disponibles.

• Utilisez le côté DROIT de l’encoche lorsque la

partie de l'ouvrage qui est à gauche de la lame est

le morceau qui sera rebuté (Fig. 7a).

• Utilisez le côté GAUCHE de l’encoche lorsque la

partie de l'ouvrage qui est à droite de la lame est le

morceau qui sera rebuté (Fig. 7b).

Consignes de fonctionnement

90°

Fig. 6

0°

45°

Fig. 7a

45°

0°

Fig. 7b

VIS d’ALIGNEMENT

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 35

Mise en place du crochet de suspension

(vendu séparément) (voir Figures 8-9)

Comprimez le couvercle 23 sur les côtés et retirez-le.

Montez le crochet de suspension et fixez-le en place avec

deux vis. Le crochet de suspension peut être pivoté. Les

vis doivent être serrées à 16 po-lb (1,8-2 Nm).

Boutons de relâchement du

verrouillage à l’état d’arrêt

Les boutons de relâchement du verrouillage à l’état

d’arrêt sont conçus pour prévenir des mises en marche

accidentelles. Pour mettre l'outil en service, appuyez

sur le bouton de relâchement 1 avec votre pouce d'un

côté ou de l’autre de la poignée afin de désengager le

mécanisme de verrouillage, puis tirez sur l’interrupteur

à gâchette 2 (Fig. 1). Lorsque vous appuyez sur la

gâchette, le bouton engagera automatiquement

l'interrupteur de sécurité, et la gâchette sera

désactivée.

Interrupteur

Tenez l’outil des deux mains lorsque vous le mettez

en marche. Le couple du moteur peut causer une

torsion de l’outil.

Pour mettre l'outil en service, appuyez sur le bouton de

relâchement 1 avec votre pouce d'un côté ou de l’autre

de la poignée afin de désengager le mécanisme de

verrouillage, puis tirez sur l’interrupteur à gâchette 2

(Fig. 1). Pour mettre l'outil à l'arrêt (« OFF »), relâchez

l’inter rupteur à gâchette (qui est à ressort) et il

retournera automatiquement dans la position « OFF ».

La scie devrait tourner à plein régime AVANT de

commencer à scier et elle ne devrait être arrêtée

qu’APRÈS avoir terminé la coupe. Pour prolonger la

durée utile de l’interrupteur, évitez de mettre le moteur

en marche et de l’arrêter en sciant.

Toutes les coupes

As surez- vous

t o u j o u r s

qu’aucune de vos mains n’interfère avec le

mouvement libre du dispositif de protection inférieur.

Après avoir

terminé une

coupe et relâché la gâchette, souvenez-vous que la

lame ralentit et qu’il lui faut un certain temps pour

s’arrêter complètement. Évitez que la scie ne vienne

frôler votre jambe ou votre côté car, étant donné

qu’il est rétractible, le garde inférieur de la lame

risquerait de s’agripper à vos vêtements et

d’exposer la lame. Sachez qu’une partie de la lame

est exposée en permanence à l’endroit où finis sent

le capot et le garde inférieur de la lame.

Tenez toujours la poignée de la scie d'une main et la

poignée auxiliaire ou le logement de l'autre main.

Assurez-vous que la semelle de la scie repose toujours

sur la portion de la surface de la pièce qui ne plonge

pas.

Serrez-la fermement et actionnez l’interrup teur

énergiquement. Ne forcez jamais la scie outre mesure.

Exercez une pression modérée et soutenue.

Pour recommencer à scier, suivant un arrêt, appuyez

sur la gâchette et attendez que la lame ait atteint son

régime maximal avant de rentrer lentement dans la

pièce.

Lors de coupes en travers, les fibres du bois ont

tendance à se déchi queter et à se soulever. Vous

pouvez minimiser le problème en avançant lentement la

scie. Pour réaliser une coupe nette, il est recommandé

d’utiliser une lame pour coupe en travers ou à onglets.

Consignes de fonctionnement

(23)

90°

Fig. 8

Fig. 9

CROCHET dE

SUSPENSION

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 36

Coupes en guichet

Ajustez la

profondeur de

coupe en fonction de l’épaisseur de l'ouvrage. Il faut

que moins de la longueur d'une dent de la lame soit

visible en dessous de l'ouvrage.

Le système de

réglage de la

profondeur ne doit pas être utilisé pour changer la

profondeur pendant que la scie est en marche ou

pour une coupe en plongée. Si le réglage de la lame

change pendant la coupe, cela peut créer un risque de

coincement et de choc en retour.

Aussitôt que la

lame commence

à trancher le matériau, relâchez le garde inférieur

immé diate ment. Dès que la semelle repose bien à plat

sur la surface que vous coupez, continuez la coupe en

poussant la scie vers l’avant jusqu’à la fin de la ligne.

Attendez l’arrêt

complet de la

lame avant de retirer la scie du trait que vous venez

de tailler dans le matériau. de même, ne ramenez

jamais la scie vers l’arrière, car la lame peut sortir du

matériau risquant de provoquer un REBONd.

Soulevez la scie et tournez-la en sens opposé pour

achever normalement la coupe dans l’autre sens. Si les

coins de votre coupe en guichet ne sont pas

complètement taillés, finissez-les à la scie sauteuse ou à

l’égoïne.

Débranchez le bloc-piles de l'outil avant de procéder

aux réglages. Réglez la lame à la profondeur

correspondant à l’épaisseur du matériau à tailler.

Rattachez le bloc-piles à la scie. Inclinez la scie vers

l’avant en alignant l’encoche-guide sur la ligne de coupe.

Relevez le garde inférieur de la lame, au moyen du levier

de levage 11, et tenez la scie par ses poignées avant et

arrière (Fig. 9).

La lame touchant presque à la pièce à tailler, mettez le

moteur en marche. Abaissez graduellement l’arrière de

la scie en utilisant l’extrémité avant de la semelle 13

comme point d’appui.

Coupe de grandes feuilles

Les grandes feuilles et les longs panneaux fléchissent ou

plient, selon la façon dont ils sont soutenus. Si vous

essayez de les couper sans les avoir mise au niveau et

soutenus par des supports au préalable, la lame aura

tendance à gripper provoquant des REBONDS et la

surcharge du moteur (Fig. 10).

Placez le panneau ou la planche sur des supports situés

à proximité de la ligne de coupe, comme l’indique la

(Fig. 11). Assurez-vous que la pro fon deur de coupe est

réglée de manière à ce que la lame ne traverse que la

feuille ou la planche à couper, sans faire d’entailles dans

la table de travail ou l’établi. Les deux-par-quatre

utilisés pour soulever et soutenir la pièce devraient

reposer à plat entre celle-ci et la table ou l’établi. Ne

placez jamais les deux-par-quatre sur leurs côtés plus

étroits car cet arrangement man que rait de stabilité. Si

la feuille ou le panneau est plus grand que la table ou

l’établi, placez-le sur des deux-par-quatre sur le

plancher et assujettissezle.

Consignes de fonctionnement

Fig. 10

Fig. 12

BONNE

MANIÈRE

Fig. 11

MAUVAISE

MANIÈRE

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 37

Consignes de fonctionnement

Coupes de refente

Après avoir

attaché ou ajusté

le guide de refente, assurez-vous que celui-ci

n'affecte pas la liberté de mouvement du garde

inférieur et ne fait pas obstacle à ce mouvement, et

qu'il n'entre pas en contact avec la lame de la scie.

La lame universelle fournie avec la scie convient tant

pour les coupes en travers que pour les coupes de

refente. La refente est la coupe en long, en sens du

grain du bois. Les coupes de refente sont facile à

exécuter avec un guide de refente (Fig. 12). Pour

attacher le guide de refente 28 en option, insérez le

guide à travers les fentes dans le pied jusqu’à la largeur

désirée comme illustré, et sécurisez à l’aide du bouton

29.

Utilisation d’une planche

comme guide de refente

Si vous devez exécuter une coupe de refente sur de

grandes feuilles, il est possible que le guide de refente

ne soit pas assez long pour permettre d’exécuter une

coupe à la largeur désirée. Dans ce cas, une planche

bien droite de 25 mm (1 po) d’épaisseur fixée à la

feuille au moyen de serres ou de clous peut servir de

guide (Fig. 13). Faites glisser le côté gauche de la

semelle contre la planche.

La poignée auxiliaire de GKS18V-25C est conçue pour

permettre d’utiliser du bois d'œuvre aussi épais que 2x

(« 2 par ») comme guide.

Fig. 14

PLANCHE

dE BOIS EN

TANT QUE

GUIdE dE

REFENTE

Fig. 13

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 38

Entretien

Service

IL N’EXISTE À

L ’ I N T É R I E U R

AUCUNE PIÈCE SUSCEPTIBLE d’ÊTRE ENTRE TENUE

PAR L’UTILISATEUR. L’entretien préventif exécuté

par des personnes non autorisés peut entraîner un

positionnement erroné des composants et des fils

internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention

d’entretien sur l’outil à un centre de service-usine Bosch

ou à un centre de service après-vente Bosch agréé.

Piles

Faire attention aux blocs-piles qui approchent la fin

de leur vie. Si vous remarquez une diminution dans les

performances de votre outil ou une durée de

fonctionnement réduite de manière significative entre

charges, il est temps de remplacer le bloc-piles. S’il

n’est pas remplacé, il se peut qu’il endommage le

chargeur ou que l’outil fonctionne incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de manière appropriée et

il est prêt à l’usage.

Moteurs

Le moteur de votre outil a été conçu pour de

nombreuses heures d’utilisation fiable. Pour maintenir

l’efficacité maximale du moteur, nous recommandons

de l’examiner tous les six mois. Seul un moteur de

remplacement Bosch authentique, conçu spécialement

pour votre outil, doit être utilisé.

Roulements

Les roulements qui deviennent bruyants (en raison

d’une charge importante ou de la coupe de matériaux

très abrasifs) doivent être remplacés im mé diatement

pour éviter la surchauffe et les défaillances du moteur.

Nettoyage

Certains agents de

nettoyage et certains

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de

carbone, les dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents domestiques qui

en contiennent.

Gardez les prises d’air et les interrupteurs propres et

libres de débris. N’essayez pas de les nettoyer en

introduisant des objets pointus dans leurs ouvertures.

Créez un agenda d’entretien périodique pour votre

outil. Quand vous nettoyez un outil, faites attention

de n’en démonter aucune pièce car il est toujours

possible de mal remonter ou de pincer les fils

internes ou de remonter incorrectement les ressorts

de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent d’abîmer les

plastiques.

Entretien des lames

Les lames finissent par s’émousser, même à couper des

pièces de bois régulières. Si vous constatez que vous

devez forcer la scie à avancer plutôt que de la guider

simplement vers la ligne de coupe, il est probable que la

lame est émoussée ou souillée de résine.

Lorsque vous nettoyez la gomme et la poix de bois

accumulées sur la lame, retirez la pile de la scie et

enlevez la lame. Souvenez-vous que les lames sont des

objets tranchants et qu’elles doivent être manipulées

avec soin. Essuyez la lame avec du kérosène ou un

dissolvant similaire pour enlever l’accumulation de

gomme et de résine. À moins que vous soyez

parfaitement familier avec l’affûtage des lames, nous

vous déconseillons de l’essayer.

Pour éviter le risque d’accidents, débranchez le bloc-piles de l’outil avant de procéder

au nettoyage ou à l’entretien.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 39

Attachements et accessoires

L’utilisation d’autres accessoires ou attachements non spécifiés dans ce mode

d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de corrosion et de détérioration.

Bosch No. description Inclus

Vendu

séparément

Accessoires

Lame carbure de 7¼ po (184 mm) à 24 dents à voie étroite

– ●

Attachements

2610041761 Sac de transport ● ●

GKSRIP Guide de refente

– ●

160541101V Sac à poussière

– ●

Divers Tuyaux flexibles d'aspirateur – ●

VAC024

Adaptateur de tuyau flexible d’aspirateur pour des tuyaux flexibles de 1-

1/4 po et de 1-1/2 po

– ●

GKSLSH Attachement pour chevron de charpente

– ●

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 40

Advertencias generales de seguridad para herramientas mecánicas

Lea todas las advertencias de seguridad, instrucciones, ilustraciones y

especificaciones suministradas con esta herramienta eléctrica. Si no se siguen

todas las instrucciones que se indican a continuación, es posible que el resultado sea descargas eléctricas, incendio

y/o lesiones graves.

GUARdE TOdAS LAS AdVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica alimentada por la red eléctrica

(herramienta alámbrica) o su herramienta mecánica alimentada por baterías (herramienta inalámbrica).

1. Seguridad del área de trabajo

a. Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se

produzcan accidentes.

b. No utilice herramientas mecánicas en atmósferas

explosivas, como por ejemplo en presencia de

líquidos, gases o polvos inflamables. Las herramientas

mecánicas generan chispas que pueden incendiar el polvo

o los vapores.

c. Mantenga alejados a los niños y a las personas que

estén presentes mientras esté utilizando una

herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas mecánicas deben

coincidir con el tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas conectadas

a tierra (puestas a tierra). Los enchufes no modificados

y los tomacorrientes coincidentes reducirán el riesgo de

sacudidas eléctricas.

b. Evite el contacto del cuerpo con las superficies

conectadas o puestas a tierra, tales como tuberías,

radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a la lluvia o a

condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use nunca el

cordón para transportar la herramienta mecánica,

tirar de ella o desenchufarla. Mantenga el cordón

alejado del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas

eléctricas.

e. Cuando utilice una herramienta mecánica en el

exterior, use un cordón de extensión adecuado para

uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de que

se produzcan sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta mecánica en

un lugar húmedo, utilice una fuente de energía

protegida por un interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso de un GFCI

reduce el riesgo de sacudidas eléctricas.

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de señal de seguridad.

Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para alertarle a usted

de posibles peligros de lesiones corporales. Obedezca todos los mensajes

de seguridad que sigan a este símbolo para evitar posibles lesiones o

muerte.

PELIGRO indica una situación peligrosa que, si no se evita, causará la

muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se evita, podría

causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se evita, podría

causar lesiones leves o moderadas.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 41

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está haciendo y use

el sentido común cuando esté utilizando una

herramienta mecánica. No use una herramienta

mecánica cuando esté cansado o bajo la influencia de

drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas

mecánicas podría causar lesiones corporales graves.

b. Use equipo de protección personal. Use siempre

protección de los ojos. El equipo de protección, como

por ejemplo una máscara antipolvo, calzado de seguridad

antideslizante, casco o protección de oídos, utilizado para

las condiciones apropiadas, reducirá las lesiones

corporales.

c. Evite el arranque accidental. Asegúrese de que el

interruptor esté en la posición de apagado antes de

conectar la herramienta a la fuente de energía y / o al

paquete de batería, levantar la herramienta o

transportarla. Transportar herramientas mecánicas con

un dedo en el interruptor o encender herramientas

mecánicas que tengan el interruptor en la posición de

encendido invita a que se produzcan accidentes.

d. Quite todas las llaves de ajuste o de tuerca antes de

encender la herramienta mecánica. Una llave de tuerca

o de ajuste que se deje colocada en una pieza giratoria de

la herramienta mecánica podría causar lesiones

corporales.

e. No intente alcanzar demasiado lejos. Mantenga un

apoyo de los pies y un equilibrio apropiados en todo

momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa holgada ni

alhajas holgadas. Mantenga el pelo, la ropa y los

guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden

quedar atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la conexión de

instalaciones de extracción y recolección de polvo,

asegúrese de que dichas instalaciones estén

conectadas y se usen correctamente. El uso de

dispositivos de recolección de polvo puede reducir los

peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida con el uso

frecuente de las herramientas le haga volverse

complaciente e ignorar los principios de seguridad de

las herramientas. Una acción descuidada puede causar

lesiones graves en una fracción de segundo.

4. Uso y cuidado de las herramientas

mecánicas

a. No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la aplicación que

desee realizar. La herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la capacidad nominal

para la que fue diseñada.

b. No use la herramienta mecánica si el interruptor no la

enciende y apaga. Toda herramienta mecánica que no se

pueda controlar con el interruptor es peligrosa y debe ser

reparada.

c. desconecte el enchufe de la fuente de alimentación

y/o retire el paquete de batería de la herramienta

eléctrica, si es extraíble, antes de hacer cualquier

ajuste, cambiar accesorios o almacenar herramientas

eléctricas. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar accidentalmente la

herramienta mecánica.

d. Guarde las herramientas que no esté usando fuera del

alcance de los niños y no deje que personas que no

estén familiarizadas con la herramienta mecánica o

con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de

usuarios que no hayan recibido capacitación.

e. Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas móviles

desalineadas o atoradas, si hay piezas rotas y

cualquier otra situación que pueda afectar al

funcionamiento de la herramienta eléctrica. Si la

herramienta eléctrica está dañada, haga que sea

reparada antes de utilizarla. Muchos accidentes son

causados por herramientas mecánicas mantenidas

deficientemente.

f. Mantenga las herramientas de corte afiladas y limpias.

Es menos probable que las herramientas de corte

mantenidas apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas son más fáciles

de controlar.

g. Utilice la herramienta mecánica, los accesorios, las

brocas de la herramienta, etc., de acuerdo con estas

instrucciones, teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El uso de la

herramienta mecánica para operaciones distintas a

aquéllas para las que fue diseñada podría causar una

situación peligrosa.

h. Mantenga secos, limpios y libres de aceite y grasa los

mangos y las superficies de agarre. Si están resbalosos,

los mangos y las superficies de agarre no permiten un

manejo y un control seguros de la herramienta en

situaciones inesperadas.

5. Uso y cuidado de las herramientas

alimentadas por baterías

a. Recargue las baterías solamente con el cargador

especificado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede crear

un riesgo de incendio cuando se utiliza con otro paquete

de batería.

b. Utilice las herramientas mecánicas solamente con

paquetes de batería designados específicamente. El

Advertencias generales de seguridad para herramientas mecánicas

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 42

uso de cualquier otro paquete de batería puede crear un

riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté usando,

manténgalo alejado de otros objetos metálicos, tales

como sujetapapeles, monedas, llaves, clavos, tornillos

u otros objetos metálicos pequeños que pueden hacer

una conexión de un terminal a otro. Si se cortocircuitan

los terminales de la batería uno con otro, se pueden

causar quemaduras o un incendio.

d. En condiciones abusivas, es posible que se eyecte

líquido de la batería. Evite el contacto. Si se produce

un contacto accidental, enjuáguese con agua. Si el

líquido entra en contacto con los ojos, obtenga además

ayuda médica. El líquido que salga eyectado de la batería

puede causar irritación o quemaduras.

e. No utilice un paquete de batería o una herramienta que

hayan sido dañados o modificados. Es posible que las

baterías dañadas o modificadas exhiban un

comportamiento impredecible que cause un incendio, una

explosión o riesgo de lesiones.

f. No exponga un paquete de batería o una herramienta a

un fuego o una temperatura excesiva. Es posible que la

exposición a un fuego o una temperatura superior a 265 °F

cause una explosión.

g. Siga todas las instrucciones de carga y no cargue el

paquete de batería ni la herramienta fuera del

intervalo de temperatura especificado en las

instrucciones. Es posible que realizar una carga

incorrectamente o a temperaturas que estén fuera del

intervalo especificado dañe la batería y aumente el riesgo

de incendio.

6. Servicio de ajustes y reparaciones

a. Haga que su herramienta mecánica reciba servicio de

un técnico de reparaciones calificado, utilizando

únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la herramienta

mecánica.

b. No haga nunca servicio de ajustes y reparaciones de

paquetes de batería dañados. El servicio de ajustes y

reparaciones de los paquetes de batería deberá ser

realizado únicamente por el fabricante o por proveedores

de servicio autorizados.

Advertencias generales de seguridad para herramientas mecánicas

Procedimientos de corte

a. Mantenga las manos alejadas

del área de corte y de la hoja.

Mantenga la segunda mano en el mango auxiliar o en

la caja del motor. Si las manos están sujetando la

sierra, la hoja no puede cortarlas.

b. No ponga la mano debajo de la pieza de trabajo. El

protector no puede protegerle de la hoja debajo de la

pieza de trabajo.

c. Ajuste la profundidad de corte al grosor de la pieza

de trabajo. Menos de un diente completo de los dientes

de la hoja debería ser visible por debajo de la pieza de

trabajo.

d. No sostenga nunca la pieza de trabajo en las manos

ni sobre una pierna mientras esté cortando. Sujete

firmemente la pieza de trabajo a una plataforma

estable. Es importante apoyar la pieza de trabajo

adecuadamente para minimizar la exposición del

cuerpo, el atasco de la hoja y la pérdida de control.

e. Sujete la herramienta mecánica por las superficies

de agarre aisladas al realizar una operación en la que

la herramienta de corte pueda entrar en contacto

con cables ocultos. El contacto con un cablel con

corriente también hará que las partes metálicas al

descubierto de la herramienta lleven corriente y

causará descargas eléctricas al operador.

f. Al cortar al hilo, utilice siempre un tope-guía para

cortar al hilo o una guía de borde recto. Esto mejora

la precisión de corte y reduce la probabilidad de que la

hoja se atore.

g. Utilice siempre hojas con agujeros de eje

portaherramienta de tamaño y forma correctos

(diamante frente a redondo). Las hojas que no

coincidan con los herrajes de montaje de la sierra

girarán descentradas y con ello causarán pérdida de

control.

h. Nunca utilice arandelas o perno de hoja dañados o

incorrectos. Las arandelas y el perno de la hoja se

diseñaron especialmente para la sierra con objeto de

lograr un rendimiento óptimo y un funcionamiento con

seguridad.

Causas del retroceso y

advertencias relacionadas

El retroceso es una reacción repentina a una hoja de sierra

pellizcada, atorada o desalineada, que hace que una sierra

descontrolada se levante y se salga de la pieza de trabajo

hacia el operador.

Cuando la hoja resulte pellizcada o se atore fuertemente

debido a que la sección de corte se cierra, la hoja se detiene

y la reacción del motor impulsa rápidamente la unidad hacia

atrás, hacia el operador.

Instrucciones de seguridad para sierras circulares

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 43

Si la hoja se tuerce o se desalinea en el corte, los dientes del

filo trasero de la hoja pueden penetrar en la superficie

superior de la madera, haciendo que la hoja se salga de la

separación de corte y salte hacia atrás en dirección al

operador.

El retroceso es el resultado del uso incorrecto de la sierra y/o

de procedimientos o condiciones de funcionamiento

incorrectos y se puede evitar tomando las precauciones

adecuadas que se indican a continuación:

a. Mantenga un agarre firme de la sierra con las dos

manos y sitúe los brazos para resistir las fuerzas de

retroceso. Sitúe el cuerpo en cualquiera de los dos

lados de la hoja, pero no en línea con la hoja. El

retroceso podría hacer que la sierra salte hacia atrás,

pero las fuerzas de retroceso pueden ser controladas

por el operador, si se toman las precauciones

adecuadas.

b. Cuando la hoja se atasque o cuando se interrumpa

un corte por cualquier razón, suelte el gatillo y

sujete la sierra en posición inmóvil en el material

hasta que la hoja se detenga por completo. Nunca

intente retirar la sierra de la pieza de trabajo ni tirar

de la sierra hacia atrás mientras la hoja está en

movimiento o de lo contrario se podrá producir

retroceso. Investigue y tome medidas correctoras para

eliminar la causa del atasco de la hoja.

c. Cuando rearranque una sierra en la pieza de trabajo,

centre la hoja de sierra en la sección de corte, de

manera que los dientes de la sierra no estén

acoplados en el material. Si una hoja de sierra se

atora, es posible que trepe o experimente retroceso de

la pieza de trabajo al rearrancar la sierra.

d. Soporte los paneles grandes para minimizar el

riesgo de que se produzcan pellizcamiento de la hoja

y retroceso. Los paneles grandes tienden a combarse

bajo su propio peso. Se deben colocar soportes bajo el

panel a ambos lados, cerca de la línea de corte y cerca

del borde del panel.

e. No utilice una hoja desafilada o dañada. Las hojas

desafiladas o ajustadas incorrectamente producen una

separación de corte estrecha, causando fricción

excesiva, atasco de la hoja y retroceso.

f. Las palancas de fijación de profundidad de la hoja y

de ajuste de inclinación de la hoja deben estar

apretadas y fijas antes de hacer el corte. Si el ajuste

de la hoja cambia mientras se está haciendo un corte,

puede causar atasco y retroceso.

g. Tenga precaución especial al hacer un operaciones

de aserrado en paredes existentes o en otras áreas

ciegas. La hoja que sobresale puede cortar objetos que

pueden causar retroceso.

Función del protector inferior

a. Compruebe si el protector inferior cierra

correctamente antes de cada uso. No haga funcionar

la sierra si el protector inferior no se mueve

libremente y no se cierra instantáneamente. No fije

nunca con abrazaderas ni amarre el protector

inferior en la posición abierta. Si la sierra se cae

accidentalmente, es posible que el protector inferior se

doble. Suba el protector inferior con el mango retráctil y

asegúrese de que se mueva libremente y no toque la

hoja ni ninguna otra parte, en todos los ángulos y

profundidades de corte.

b. Compruebe el funcionamiento del resorte del

protector inferior. Si el protector y el resorte no

están funcionando correctamente, deben recibir

servicio de ajustes y reparaciones antes de

utilizarlos. Es posible que el protector inferior funcione

con dificultad debido a que haya piezas dañadas,

depósitos gomosos o una acumulación de residuos.

c. El protector inferior se puede retirar manualmente

solo para cortes especiales, tales como “cortes por

inmersión” y “cortes compuestos”. Suba el

protector inferior por el mango retráctil y en cuanto

la hoja entre en contacto con el material, el

protector inferior se debe soltar. Para todos los

demás cortes de aserrado, el protector inferior debería

funcionar automáticamente.

d. Observe siempre que el protector inferior esté

cubriendo la hoja antes de dejar la sierra en un

banco o en el piso. Una hoja desprotegida y que esté

desacelerando hará que la sierra se desvíe hacia atrás,

cortando todo aquello que esté en su trayectoria. Tenga

en cuenta el tiempo que se toma para que la hoja se

detenga después de soltar el interruptor.

Instrucciones de seguridad para sierras circulares

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 44

Instrucciones de seguridad adicionales para sierras circulares

a. Inspeccione el estado y la calidad de la madera y

quítele todos los clavos antes de realizar el corte. La

madera mojada, la madera verde y la madera tratada a

presión requieren atención especial durante la

operación de corte para prevenir el retroceso.

b. Sujete la sierra firmemente para evitar la pérdida de

control. Las figuras que aparecen en este manual

ilustran la manera típica de sujetar la sierra con las

manos.

c. Según el uso, es posible que el interruptor no dure

toda la vida de la sierra. Si el interruptor falla en la

posición "OFF" (apagado), puede que la sierra no

arranque. Si falla mientras la sierra está en marcha,

puede que ésta no se pueda apagar. Si se produce

cualquiera de estas dos situaciones, retire

inmediatamente el paquete de batería de la sierra y no

utilice la sierra hasta que haya sido reparada.

d. Esta sierra circular no se debe montar en una mesa

para convertirla en una sierra de mesa. Las sierras

circulares no están diseñadas ni concebidas para usarse

como sierras de mesa.

e. Las arandelas y el perno de la hoja de la sierra se han

diseñado para funcionar como un embrague para

reducir la intensidad de un retroceso. Entienda el

funcionamiento y las posiciones del EMBRAGUE dE

PAR MOTOR VARIABLE. El ajuste apropiado del

embrague, combinado con un manejo firme de la sierra,

le permitirá controlar el retroceso.

f. Nunca ponga la mano detrás de la hoja de sierra. El

retroceso podría hacer que la sierra salte hacia atrás

sobre la mano.

g. No utilice la sierra con un ajuste de la profundidad de

corte que sea excesivo. Si una parte demasiado grande

de la hoja queda al descubierto, se aumentan las

posibilidades de que la hoja se tuerza en la sección de

corte y se aumenta el área de superficie de la hoja

disponible para causar un pellizco que produzca

retroceso.

h. No tenga la herramienta en marcha mientras la lleva

a su lado. El protector inferior se puede abrir al

entrar en contacto con su ropa. El contacto accidental

con la hoja de sierra que gira podría ocasionar lesiones

personales graves.

i. Asegúrese de que el interruptor esté en la posición

de apagado antes de introducir el paquete de batería.

Si se introduce el paquete de batería en herramientas

mecánicas que tengan el interruptor en la posición de

encendido, se invita a que se produzcan accidente.

j. Periódicamente quite la hoja, limpie con queroseno

los protectores superior e inferior y el área central y

séquelos con un trapo. El mantenimiento preventivo y

un protector que funcione correctamente reducirán la

probabilidad de que se produzca un accidente.

k. Evite sobrecalentar las puntas de la hoja de sierra.

RETROCESO

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección personal, como

guantes de goma y calzado de goma de electricista,

mejorarán más su seguridad personal.

desarrolle un programa de mantenimiento periódico de la

herramienta. Cuando limpie una herramienta, tenga

cuidado de no desmontar ninguna de sus partes, ya que los

cables internos podrían reubicarse incorrectamente o

pellizcarse, o los resortes de retorno de los protectores de

seguridad podrían montarse incorrectamente. Ciertos

agentes de limpieza, tales como gasolina, tetracloruro de

carbono, amoníaco, etc., podrían dañar las piezas de plástico.

Cierto polvo generado

por el lijado, aserrado,

amolado y taladrado mecánicos, y por otras actividades

de construcción, contiene agentes químicos que se sabe

que causan cáncer, defectos de nacimiento u otros daños

sobre la reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros productos

de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,

dependiendo de con cuánta frecuencia realice este tipo de

trabajo. Para reducir su exposición a estos agentes

químicos: trabaje en un área bien ventilada y trabaje con

equipo de seguridad aprobado, como por ejemplo máscaras

antipolvo que estén diseñadas especialmente para impedir

mediante filtración el paso de partículas microscópicas.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 45

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su

significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de superficie, órbitas, etc., por

minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un número más alto

significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 46

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor, estúdielos y aprenda su

significado. La interpretación adecuada de estos símbolos le permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Alerta al usuario para que use protección respiratoria.

Alerta al usuario para que use protección de la audición.

Alerta al usuario para que use protección de los ojos, respiratoria y de la audición.

Este símbolo indica que esta herramienta está catalogada por Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta herramienta indicando

que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado esta herramienta

indicando que cumple con las normas estadounidenses y canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta herramienta indicando

que cumple con las normas estadounidenses y canadienses.

Designa el programa de reciclaje de baterías de Li-ion.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 47

Familiarización con la sierra

desconecte el paquete de batería de la herramienta antes de realizar cualquier ensamblaje,

ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de

arrancar la herramienta accidentalmente.

Sierras circulares sin cordón GKS18V-26L

(1) (4) (6)

(7)

(8)

(9)

(10)

(11)

(13)

(15)(16)(17)(18)

(21)

(22)

(2)(23)

(3) (5)

(14)

(12)

(19)

(24)

(20)

Fig. 1

1 Botón de liberación de fijación en apagado

2 Gatillo

3 Mango (superficie de agarre con aislamiento)

4 Paquete de baterías*

5 Botón de liberación del paquete de baterías

6 Orificio para polvo

7 Escala de profundidad de corte

8 Protector superior

9 Palanca de elevacion del protector inferior

(Mango retractil)

10 Base

11 Perno de la hoja

12 Arandela exterior

13 Hoja

14 Protector inferior

15 Botón del cierre del eje

16 Muesca de guía de la línea de corte a 0°

17 Muesca de guía de la línea de corte a 45°

18 Cuadrante de inclinacion calibrado

19 Palanca de ajuste de bisel

20 Luz LED para la línea de corte

21 Palanca de ajuste de profundidad

22 Mango auxiliar (superficie de agarre con aislamiento)

23 Cubierta para la ubicación de instalación del gancho

de la sierra*

24 Llave

* Vendido por separado

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 48

Especificaciones

Uso previsto

Utilice esta sierra

solo según lo

previsto. Es posible que un uso no previsto cause

lesiones corporales y daños materiales.

Este producto está diseñado para cortar madera y

productos tipo madera solamente. Es posible que la

acumulación de polvo alrededor del protector inferior y

el núcleo, procedente de otros materiales (plástico,

mampostería o metal), inutilice el protector inferior.

Corte de mampostería y metal

No corte metal ni

mam postería con

esta sierra circular. El polvo generado al cortar metal o

mampostería hará que el protector inferior funcione con

dificultad y es posible que no se cierre completa y

rápidamente después de cortar estos materiales.

No use ruedas

abrasivas. Esta

herramienta no está diseñada para utilizarse con discos

recortadores para metal o mampostería.

No utilice una rueda

abra siva de diamante

de corte en húmedo ni dispositivos de alimentación

de agua con esta sierra circular. Los residuos de los

cortes de mampostería entrarán en el sistema del

protector inferior, se endurecerán y harán que el

protector se vuelva inoperable. El uso de agua en las

aplicaciones de corte de mampostería con una sierra

circular eléctrica causará peligros de descargas

eléctricas.

Esta herramienta no está diseñada para utilizarse con

discos recortadores para metal o mampostería.

* Para hojas de repuesto, recomendamos hojas de sierra circular inalámbrica Bosch. Su diseño de sección de corte delgada y

dientes delgados ofrece una velocidad extraordinaria y gran calidad de corte, y reduce el desgaste de la batería. El uso de hojas

estándar afectará sustancialmente al rendimiento y reducirá el tiempo de funcionamiento.

Módulo de conectividad (vendido por separado)

Sírvase consultar las instrucciones de utilización y seguridad incluidas con el módulo de conectividad.

Paquetes de batería/Cargadores de baterías:

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

Número de modelo GKS18V-26L

Tensión nominal 18 V

Capacidad sin carga n

5,000/min

Hoja* 7-1/4”

Agujero de eje porta-herramienta de la hoja 5/8” (16mm) Round

Grosor de los dientes de la hoja

1/16" (1.6mm)*

*minimum 3/64" (1.0 mm)

Grosor del cuerpo de la hoja 0.079" (2.0mm) Maximum

Profundidad de corte a 0° 2-5/8"

Profundidad de corte a 45° 1-7/8"

Profundidad de corte a 50° 1-11/16"

Temperatura permitida de la batería durante el proceso de carga +32…+113°F (0…+45C)

Temperatura ambiente permitida durante la utilización y el almacenamiento -4…+122°F (-20…+50C)

Temperatura ambiente recomendada durante el proceso de carga +32…+95°F (0...+35°C)

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 49

Ensamblaje de la sierra

Introducción y suelta del paquete

de baterías

Utilice únicamente

baterías Bosch

recomendadas en la lista de baterías/cargadores

incluida con su herramienta. Es posible que el uso de

otros tipos de baterías cause lesiones corporales o

daños materiales.

Deslice el paquete de baterías cargado 4 al interior de la

carcasa hasta que dicho paquete se acople en su sitio

(Fig. 2).

La herramienta está equipado con un pestillo de fijación

secundario para impedir que dicho paquete se caiga y

salga completamente del mango, en caso de que se

afloje debido a la vibración.

Para quitar el paquete de baterías 4, oprima el botón de

liberación del paquete de baterías 5 y deslice dicho

paquete hacia delante.

Oprima de nuevo el botón de liberación del paquete de

baterías 5 y deslice dicho paquete completamente

hacia afuera hasta sacarlo de la carcasa de la

herramienta (Fig. 2).

Colocación de la hoja

Utilice solo una hoja

de 7-1/4 pulgadas

(184 mm). Utilice solo una hoja que tenga una

capacidad nominal de 5000/min (RPM) o mayor. La

utilización de una hoja que no esté diseñada para la

sierra puede causar lesiones corporales graves y daños

materiales.

1. Presione y mantenga presionado el botón de fijación

del eje 15. Gire el perno de la hoja 11 con la llave

hexagonal suministrada 24 en el sentido b y retire el

perno de la hoja 11y la arandela externa 12. Nota:la

llave hexagonal se almacena cerca del

compartimiento de la batería (Fig. 2).

2. Asegúrese de que los dientes de la sierra y la flecha

de la hoja están dirigidos en la misma dirección que

la flecha del protector inferior.

3. Retraiga el protector inferior por completo hasta el

interior del protector superior. Mientras que retrae el

protector inferior, revise el funcionamiento y el

estado del MUELLE DEL PROTECTOR INFERIOR.

4. Deslice la hoja 13 a través de la ranura de la base 10

desconecte el paquete de batería de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas medidas preventivas de seguridad

reducen el riesgo de arrancar la herramienta accidentalmente.

(4)

(14)

(13)

(11)

(24)

(12)

(25)(26)

(15)

Fig. 2

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 50

Ensamblaje

y móntela junto a la arandela interior 25 en el eje 26.

Asegúrese de que no queda espacio entre el

diámetro grande de la arandela exterior 12 y la hoja

(Fig. 2).

5. Reinstale la arandela externa y apriete el perno de la

hoja 11 con los dedos en el sentido a. Presione y

mantenga presionado el botón de fijación 15 para

fijar el eje y APRIETE EL PERNO DE LA HOJA EN

SENTIDO CONTRARIO AL DE LAS AGUJAS DEL

RELOJ 1/4 DE VUELTA CON LA LLAVE HEXAGONAL

SUMINISTRADA (Fig. 2).

No utilice llaves con mangos más largos, ya que pueden

hacer que el perno de la hoja quede excesivamente

apretado.

EMBRAGUE dE PAR MOTOR VARIABLE

Esta acción de embrague es proporcionada por la

fricción de la arandela exterior 12 contra la hoja 13 y

permite que el eje de la hoja gire cuando la hoja

encuentra una resistencia excesiva. Cuando el perno de

la hoja 11 esté apretado adecuadamente (tal como se

describe en el No. 5 de Colocación de la hoja), la hoja

patinará al encontrar una resistencia excesiva, por lo

que reducirá la tendencia de la sierra al RETROCESO.

Una posición de ajuste puede no ser suficiente para

cortar todos los materiales. Si la hoja patina

demasiado, apriete el perno de la hoja una marca más.

EL APRETAR EXCESIVAMENTE EL PERNO DE LA HOJA

ANULA LA EFICACIA DEL EMBRAGUE.

Extracción de polvo

Para reducir el riesgo

de lesiones,

posicione siempre el orificio para polvo y la

manguera de aspiración de manera que no

interfieran con el protector inferior ni con la

operación de corte en todas las configuraciones.

Tenga sumo cuidado

cuando deseche el

polvo. Los materiales en forma de partículas finas

pueden ser explosivos. No arroje aserrín a un fuego

al descubierto. Con el tiempo se puede producir una

combustión espontánea como resultado de la

mezcla de aceite o agua con las partículas de polvo.

ORIFICIO PARA POLVO

El orificio para polvo 6 gira para que el polvo se pueda

dirigir en el sentido deseado (Fig. 3).

BOLSA COLECTORA dE POLVO (vendida por

separado)

Utilización de una bolsa colectora de polvo: Para

instalar la bolsa colectora de polvo vacía, presione el

extremo de su acoplador para ajustarlo en el orificio

para polvo de la sierra 6 (Fig. 3).

Limpieza de la bolsa para polvo: Después de que la

bolsa para polvo esté llena de 2/3 a 3/4, retírela de la

sierra. Lleve la bolsa a un recipienteapropiado y abra la

VAC024

MANGUERA dE 35 mm

MANGUERA BOSCH

SERIE VH

VX120

BOLSA

COLECTORA

dE POLVO

MANGUERA

dE 1¼Ó 1½

PULGAdAS

Fig. 3

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 51

Ensamblaje

cremallera ubicada en la parte de abajo de la bolsa.

Agarre la bolsa por el extremo donde está ubicado el

acoplador y sacúdala vigorosamente hasta que todo el

polvo y todos los residuos hayan caído de ella. Cierre la

cremallera y reinstale la bolsa.

NOTA: Limpie la bolsa al final de la sesión de corte y

antes de transportar o almacenar la sierra.

CONEXIÓN A UNA ASPIRAdORA / UN EXTRACTOR

dE POLVO

Conecte la manguera de la aspiradora al orificio para

polvo (Fig. 3).

- Mangueras Bosch serie VH: Se requiere el adaptador

de manguera VX120 (incluido con las mangueras

serie VH).

- Otras mangueras de 35 y 22 mm, tales como las

mangueras Bosch serie VAC: Conecte la manguera

directamente a la herramienta.

- Mangueras comunes de 1-1/4 o 1-1/2 pulgadas: Se

requiere el adaptador Bosch VAC024 (vendido por

separado).

Conecte la manguera de aspiración a una aspiradora.

La aspiradora debe ser adecuada para el material en

el cual se esté trabajando.

Cuando aspire polvo seco que sea especialmente

perjudicial para la salud o cancerígeno, utilice una

aspiradora o un extractor de polvo especial.

Acción de freno

deje que la hoja de la

sierra se detenga por

completo antes de dejar la herramienta en algún

lugar. La acción de freno de esta sierra circular no

está diseñada como función de seguridad. Un

contacto accidental con una hoja de sierra que esté

rotando puede causar daños materiales y/o lesiones

corporales.

Conozca el estado de

carga de la batería.

La acción de frenado eléctrico es iniciada SOLO por

la liberación del interruptor gatillo y en una

herramienta que tanga alimentación eléctrica

disponible. Cuando se pierda la alimentación

eléctrica debido a que la batería se haya descargado

o a otras causas, el freno eléctrico no funcionará y el

motor reducirá su velocidad gradualmente. Es

posible que un tiempo inesperado de desaceleración

cause daños materiales y/o lesiones corporales.

Esta sierra circular está equipada con un freno eléctrico

automático, el cual está diseñado para hacer que la hoja

de sierra deje de girar en aproximadamente dos (2)

segundos después de que usted suelte el interruptor

gatillo. Esta función ayuda a mejorar la productividad en

el sitio de construcción.

La acción de frenado comienza una vez que se apague la

herramienta. Para que el freno funcione es necesario

que la batería esté cargada. El tiempo de parada variará

dependiendo, entre otros factores, de la hoja de sierra

que se esté utilizando y del número de accionamientos.

El freno eléctrico de esta sierra circular ha sido

diseñado para ofrecer un alto grado de confiabilidad,

pero las circunstancias inesperadas, tales como la

contaminación o una falla de los componentes del

motor, pueden hacer que el freno no detenga

uniformemente la hoja en aproximadamente 2

segundos. NO utilice la sierra circular y haga que reciba

servicio de ajustes y reparaciones por un Centro de

Servicio de Fábrica Bosch o por un centro de servicio

autorizado Bosch.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 52

Instrucciones de funcionamiento

desconecte el

paquete de batería

de la herramienta antes de realizar cualquier

ensamblaje, ajuste o cambio de accesorios. Dichas

medidas preventivas de seguridad reducen el riesgo de

arrancar la herramienta accidentalmente.

Ajuste de profundidad

Ajuste la profundidad

de corte de manera

que no más de un diente sea visible debajo de la

pieza de trabajo. Una exposición excesiva de la hoja

por debajo de la pieza de trabajo podría causar lesiones

corporales y/o daños materiales.

El sistema de ajuste

de profundidad no se

deberá utilizar para cambiar la profundidad

mientras la sierra esté en funcionamiento ni para

cortar por inmersión. Si el ajuste de la hoja cambia

mientras se realiza el corte, es posible que cause

atoramiento y retroceso.

Para ajustar la profundidad de corte, siga estas

instrucciones (Fig. 4):

A. Desconecte el paquete de batería 4 de la

herramienta.

B. Afloje la palanca de ajuste de profundidad 21

ubicada en el lado izquierdo de la herramienta.

C. Sostenga el pie 10 hacia abajo con una mano y suba

o baje la sierra por el mango 3.

- Para obtener una profundidad de corte más

pequeña, jale la sierra alejándola del pie 10;

- Para obtener una profundidad de corte más

grande, empuje la sierra hacia el pie 10. La escala

de profundidad de corte 7tiene unidades tanto en

pulgadas como métricas.

D. Apriete la palanca de ajuste de profundidad en la

posición de profundidad deseada.

Nota: No más de la longitud de un diente de la hoja de

debería sobresalir por debajo del material que se vaya a

cortar, para que el astillamiento sea mínimo (Fig. 5).

Un diente es la longitud que

debe penetrar en la madera

para un astillado minimo

Fig. 5

(7) (21)(4)(10)

Fig. 4

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 53

Verificación del ángulo de corte de 90°

A. Desconecte el paquete de batería 4 de la

herramienta.

B. Ajuste el pie a la configuración de profundidad de

corte máxima.

C. Afloje la palanca de ajuste 19, ajuste el ángulo a 0°

en la escala de bisel 18 y reapriete la palanca 19

(Fig. 5).

D. Compruebe si el ángulo es de 90° entre la hoja 13 y

el plano inferior del pie 10con una escuadra (Fig. 6).

Si es necesario, haga ajustes girando el tornillo de

alineación pequeño ubicado en el lado inferior del

pie 10 con una llave Allen de 2,5 mm [no incluida]

(Fig. 6).

Ajuste de inclinación

A. Desconecte el paquete de batería de la herramienta.

B. Afloje la palanca de ajuste de bisel 19.

C. Realice la alineación al ángulo deseado en la escala

de bisel 18. El pie se puede ajustar hasta 50°.

D. Apriete la palanca 19(Fig. 5).

Debido al aumento en la cantidad de acoplamiento de la

hoja en la pieza de trabajo y a la disminución en la

estabilidad de la base, se puede producir el atasco de la

hoja. Mantenga la sierra estable y la base firme sobre la

pieza de trabajo.

Muescas de guía de la línea de corte

Las muescas marcadas y ubicadas en la parte delantera

de la placa-base indican la línea de corte aproximada

(Fig. 7).

• Para realizar un corte no biselado, utilice la muesca

de 0°.

• Para realizar cortes en bisel a 45° y 50°, utilice la

muesca de 45°.

• Para asegurarse de que el astillamiento sea mínimo

en el lado bueno del material que se vaya a cortar,

oriente el lado bueno hacia abajo.

• Haga cortes de muestra en madera de desecho para

verificar la línea de corte real. Esto será útil debido a

la variedad de tipos y grosores de hoja que están

disponibles.

• Utilice el lado DERECHO de la muesca cuando la

parte de la pieza de trabajo que está a la izquierda de

la hoja sea la pieza de desecho (Fig. 7a).

• Utilice el lado IZQUIERDO de la muesca cuando la

parte de la pieza de trabajo que está a la derecha de

la hoja sea la pieza de desecho (Fig. 7b).

Instrucciones de funcionamiento

90°

Fig. 6

0°

45°

Fig. 7a

45°

0°

Fig. 7b

TORNILLO dE ALINEACION

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 54

Ajuste del gancho de suspensión (vendido

por separado) (vea las figuras 8–9)

Comprima la cubierta 23 en los lados y retírela. Monte

el gancho de suspensión y fíjelo con dos tornillos. El

gancho de suspensión se puede bascular. Los tornillos

se deberán apretar con 16 pulgadas-lb (1,8-2 Nm).

Botones de liberación de fijación en

apagado

Los botones de liberación de fijación en apagado están

diseñados para prevenir los arranques accidentales.

Para utilizarlos, presione el botón de liberación 1 con el

dedo pulgar en cualquiera de los dos lados del asa para

desacoplar el cierre y luego apriete el gatillo 2 (Fig. 1).

Cuando se suelte el gatillo, el botón acoplará

automáticamente el interruptor de seguridad y el gatillo

ya no funcionará.

Interruptor

Cuando arranque la herramienta, agárrela con las

dos manos. La fuerza de torsión producida por el motor

puede hacer que la herramienta se tuerza.

Para encender la herramienta, presione el botón de

liberación de fijación de apagado 1 con el dedo pulgar

en cualquiera de los dos lados del asa para desacoplar

el cierre y luego apriete el gatillo 2 (Fig. 1). Para

“APAGAR” la herramienta, suelte el interruptor gatillo,

que está accionado por resorte y regresará

automáticamente a la posición de apagado.

La sierra debe funcionar a toda velocidad ANTES de

comenzar el corte y se debe apagar únicamente

DESPUES que se haya terminado el corte. Para

aumentar la vida del interruptor, no apague y encienda

el interruptor mientras esté cortando.

Todos los cortes

Asegúrese siempre

de que las manos no

interfieran con el movimiento libre del protector

inferior.

después de

completar un corte y

haber soltado el gatillo, tenga en cuenta el tiempo

que se necesita para que la hoja se detenga por

completo durante la desaceleración con movimiento

por inercia. No permita que la sierra le roce la pierna

o el lado, ya que como el protector inferior es

retráctil podría engancharse en la ropa y poner la

hoja al descubierto. Tenga en cuenta los sitios en

que la hoja está al descubierto por necesidad tanto

en las áreas del protector inferior como del superior.

Sujete siempre el mango de la sierra con una mano y el

mango auxiliar o la caja protectora con la otra.

Asegúrese siempre de que la base suave descanse

sobre la parte de la superficie de trabajo que no vaya a

caerse.

Agarre firmemente y accione el interruptor con una

acción decidida. Nunca fuerce la sierra. Utilice una

presión ligera y continua.

Cuando se interrumpe el corte, para seguir cortando:

apriete el gatillo y deje que la hoja se ponga a toda

velocidad, vuelva a entrar en el corte lentamente y siga

cortando.

Cuando se corta a contrahilo, las fibras de la madera

tienden a rasgarse y levantarse. El hacer que la sierra

avance lentamente minimiza este efecto. Para un corte

acabado se recomienda una hoja de corte transversal o

una hoja de cortar a inglete.

Instrucciones de funcionamiento

(23)

90°

Fig. 8

Fig. 9

GANCHO dE

SUSPENSION

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 55

Cortes por penetración

Ajuste la profundidad

de corte al grosor de

la pieza de trabajo. Menos de un diente completo de

los dientes de la hoja debería ser visible debajo de la

pieza de trabajo.

El sistema de ajuste

de profundidad no se

deberá utilizar para cambiar la profundidad

mientras la sierra esté en funcionamiento ni para

cortar por inmersión. Si el ajuste de la hoja cambia

mientras se realiza el corte, es posible que cause

atoramiento y retroceso.

Cuando la hoja

comience a cortar el

material, suelte el protector inferior

inmediatamente. Cuando la base descanse horizon -

talmente sobre la superficie que se está cortando, siga

cortando en dirección hacia adelante hasta el final del

corte.

deje que la hoja se

detenga por

completo antes de sacar la sierra del corte. Además,

nunca intente mover la sierra hacia atrás, ya que la

hoja se saldrá del material y se producirá

RETROCESO. De la vuelta a la sierra y termine el corte

de manera normal, aserrando hacia adelante. Si las

esquinas del corte de bolsillo no están completamente

cortadas, utilice una sierra de vaivén o una sierra de

mano para terminar las esquinas.

Desconecte el paquete de baterías de la herramienta

antes de realizar ajustes. Coloque el ajuste de

profundidad de acuerdo con el material que va a cortar.

Reinstale el paquete de baterías en la sierra. Incline la

sierra hacia adelante con la muesca de la guía de corte

alineada con la línea que usted ha trazado. Levante el

protector inferior utilizando la palanca de elevación 11 y

sujete la sierra con los mangos frontal y posterior (Fig. 9).

Con la hoja muy cerca del material que se va a cortar,

pero sin tocarlo, arranque el motor. Baje gradualmente

la parte posterior de la sierra utilizan do el extremo

frontal de la base 13 como punto de bisagra.

Corte de planchas grandes

Las planchas grandes y los tableros largos se comban o

se doblan según el apoyo. Si usted intenta cortar sin

nivelar y sin apoyar la pieza ade cuadamente, la hoja

tenderá a atascarse, produciendo RETROCESO y una

sobrecarga en el motor (Fig. 10).

Apoye el panel o el tablero cerca del corte, tal como se

muestra en la (Fig. 11). Asegúrese de ajustar la

profundidad de corte para cortar la plan cha o el tablero

solamente y no la mesa o el banco de trabajo. Las tablas de

dos por cuatro pulgadas utilizadas para elevar y apoyar la

pieza de trabajo deben colocarse de manera que los lados

más anchos soporten la pieza de trabajo y descansen en la

mesa o en el banco. No apoye la pieza de trabajo en los

lados estrechos, ya que esta disposición es inestable. Si la

plancha o el tablero a cortar es demasiado grande para una

mesa o un banco de trabajo, utilice los tablas de apoyo de

dos por cuatro pulgadas sobre el suelo y fije la pieza de

trabajo.

Instrucciones de funcionamiento

Fig. 10

Fig. 12

CORRECTO

Fig. 11

INCORRECTO

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:39 PM Page 56

Cortes al hilo

después de instalar o

ajustar el tope-guía

para cortar al hilo, asegúrese de que dicho tope-guía

no toque el protector inferior ni interfiera con el

movimiento libre de dicho protector, y asegúrese

también de que dicho tope-guía no entre en contacto

con la hoja de sierra.

La hoja combinada suministrada con la sierra sirve

tanto para cortes transversales como para cortes al

hilo. El corte al hilo consiste en cortar a lo largo

siguiendo la veta de la madera. Los cortes al hilo

estrechos son fáciles de hacer con un tope-guía para

cortar al hilo (Fig. 12). Para instalar el tope-guía para

cortar al hilo opcional 28, inserte dicho tope-guía a

través de las ranuras ubicadas en el pie hasta la anchura

deseada, de la manera que se muestra en la ilustración,

y fíjelo con el pomo 29.

Tablero-guía para cortar al hilo

Cuando se cortan al hilo planchas grandes, puede que

el tope-guía para cortar al hilo no permita el ancho de

corte deseado. Sujete o clave una pieza recta de

madera de 1" (25mm) a la plancha como guía (Fig. 13).

Utilice el lado izquierdo de la base apoyándolo en la

tablero-guía.

El mango auxiliar de la GKS18V-25C está diseñado para

permitir que se utilice como guía madera de

construcción tan gruesa como 2x ("2 por").

Instrucciones de funcionamiento

Fig. 14

TABLERO-

GUIA PARA

CORTAR AL

HILO

Fig. 13

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:40 PM Page 57

Mantenimiento

Servicio

NO HAY PIEZAS EN

EL INTERIOR QUE

PUEdAN SER AJUSTAdAS O REPA RA dAS POR EL

USUARIO. El mantenimiento preventivo realizado

por personal no autorizado pude dar lugar a la

colocación inco rrec ta de cables y componentes

internos que podría constituir un peligro serio.

Recomendamos que todo el servicio de las

herramientas sea realizado en un Centro de servicio de

fábrica Bosch o en una Estación de servicio Bosch

autorizada.

BaterÍas

Esté alerta a los paquetes de baterías que estén

aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un

tiempo de funcionamiento significativamente más corto

entre cargas, entonces ha llegado el momento de

cambiar el paquete de baterías. Si no se hace esto, el

resultado puede ser que la herramienta funcione

incorrectamente o que el cargador se dañe.

Lubricacion de las herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la utilización.

Motores

El motor de la herramienta ha sido diseñado para

muchas horas de servicio fiable. Para mantener un

rendimiento óptimo del mo tor, recomendamos que éste

sea examinado cada seis me ses. Sólo se debe usar un

motor de repuesto Bosch genuino diseñado

especialmente para la herramienta.

Rodamientos

Los roda mientos que se vuelven ruidosos (debido a la

pesada carga o al corte de materiales muy abrasivos)

deben ser sustituidos inme diatamente para evitar el

sobrecalentamiento y el fallo del motor.

Limpieza

Ciertos agentes de

limpieza y disolventes

dañan las piezas de plástico. Algunos de es tos son:

gasolina, tetracloruro de carbono, disolventes de

limpie za clorados, amoníaco y detergentes domésticos

que contienen amoníaco.

Las aberturas de ventilación y las palancas de

interruptor deben mantenerse limpias y libres de

materias extrañas. No intente lim piar introduciendo

objetos puntiagudos a través de las aberturas.

desarrolle un programa de mantenimiento periódico

de la herramienta. Cuando limpie una herramienta,

tenga cuidado de no desmontar ninguna de sus

partes, ya que los cables internos podrían

reubicarse incorrectamente o pellizcarse, o los

resortes de retorno de los protectores de seguridad

podrían montarse incorrectamente. Ciertos agentes

de limpieza, tales como gasolina, tetracloruro de

carbono, amoníaco, etc., podrían dañar las piezas de

plástico.

Cuidado de las hojas

Las hojas se desafilan incluso al cortar madera normal.

Si usted tiene que forzar la sierra hacia adelante para

que corte, en vez de simplemente guiar la a través del

corte, lo más probable es que la hoja esté desafilada o

cubierta de resina de madera.

Cuando limpie la hoja para eliminar la goma y la resina

de madera, saque la batería de la sierra y retire la hoja.

Recuerde, las hojas están diseñadas para cortar, así

que manipúlelas cuidadosamente. Limpie la hoja con

queroseno o con un disolvente similar para eliminar la

goma y la resina. A menos que usted tenga experiencia

en afilar hojas, le recomendamos que no lo intente de

trabajo.

Para evitar accidentes desconecte el paquete de batería de la herramienta antes de la

limpieza o de la realización de cualquier mantenimiento.

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:40 PM Page 58

Es posible que el uso de cualquier otro aditamento o accesorio no especificado en este

manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el deterioro.

Bosch No. descripción

incluye(n)

Se vende(n) por

separado

Accesorios

CBCL724

Hoja de carburo de 7-1/4 pulg. (184 mm) con 24 dientes para

separación de corte estrecha

● ●

Aditamentos

2610041761 Bolsa de transporte ● ●

GKSRIP Tope-guía para cortar al hilo – ●

160541101V Bolsa colectora de polvo – ●

Varios Mangueras de aspiración – ●

VAC024

Adaptador de manguera de aspiración para mangueras de 1-1/4

y 1-1/2 pulgadas

– ●

VAC020

Adaptador de manguera de aspiración para mangueras de 2-1/2

pulgadas

– ●

GKSLSH Aditamento de gancho para cabrio

– ●

Aditamentos y accesorios

2610067395 GKS18V-26L 08-21.qxp_GKS18-25C 8/5/21 12:40 PM Page 59

LIMITEd wARRANTY OF BOSCH PORTABLE ANd BENCHTOP POwER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in material or

workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent

permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or workmanship and which

have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must

return the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH

Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING BELTS,

GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME CANADIANPRO V INCESDO NOT ALLOW

LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING

FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO

PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE COMMONWEALTH

OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE dES OUTILS ÉLECTRIQUES PORTATIFS ET d'ÉTABLI BOSCH

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de vices de

matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente

garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces

défectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un

d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique

portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES

SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES

CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE

S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES

DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE

PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE

S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS ÉTATS

AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

GARANTIA LIMITAdA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO dE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH

estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO

EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o

sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente, manejadas descuidadamente o

reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe

devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o

Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA

FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION

ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR

PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O

EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE ESTADO A

ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS UNIDOS DE

AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR

O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

2610067395 08/21
