Bosch GKS18V-25GCN Professional Cordless Circular Saws User Manual

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

Operating/Safety Instructions

Consignes d’utilisation/de sécurité

Instrucciones de funcionamiento y seguridad

IMPORTANT

Read Before Using

●

IMPORTANT

Lire avant usage

●

IMPORTANTE

Leer antes de usar

For English Version

See page 2

●

Version française

Voir page 29

●

Versión en español

Ver la página 58

Call Toll Free for Consumer Information and Service Locations

Pour obtenir des informations et les adresses de nos centres de service après-vente, appelez ce numéro gratuit

Llame gratis para obtener información para el consumidor y ubicaciones de servicio

GKS18V-25GC

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 1

1. Work area safety

a. Keep work area clean and well lit. Cluttered

or dark areas invite accidents.

b. Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2. Electrical safety

a. Power tool plugs must match the outlet.

Never modify the plug in any way. Do not

use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

b. Avoid body contact with earthed or

grounded surfaces, such as pipes,

radiators, ranges and refrigerators. There is

an increased risk of electric shock if your

body is earthed or grounded.

c. Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord

for carrying, pulling or unplugging the

power tool. Keep cord away from heat, oil,

sharp edges or moving parts. Damaged or

entangled cords increase the risk of electric

shock.

e. When operating a power tool outdoors, use

an extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f. If operating a power tool in a damp location

is unavoidable, use a Ground Fault Circuit

Interrupter (GFCI) protected supply. Use of

an GFCI reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and

use common sense when operating a power

tool. Do not use a power tool while you are

tired or under the influence of drugs,

alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b. Use personal protective equipment. Always

Read all safety warnings, instructions, illustrations and speciﬁcations

provided with this power tool. Failure to follow all instructions listed below

may result in electric shock, ﬁre and/or serious injury.

SAVE ALL WARNINGS AND INSTRUCTIONS FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your mains-operated (corded) power tool or

battery-operated (cordless) power tool.

General Power Tool Safety Warnings

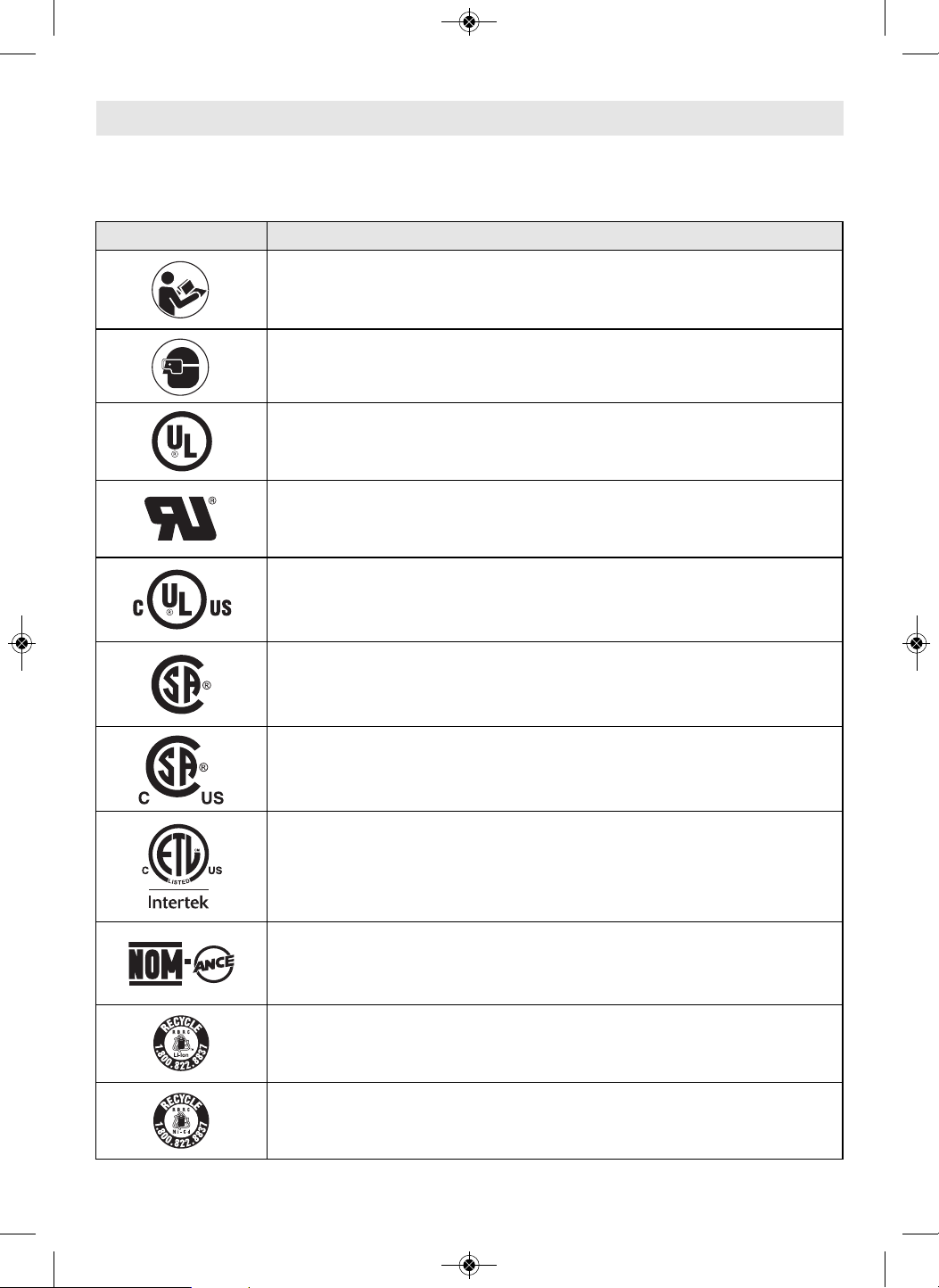

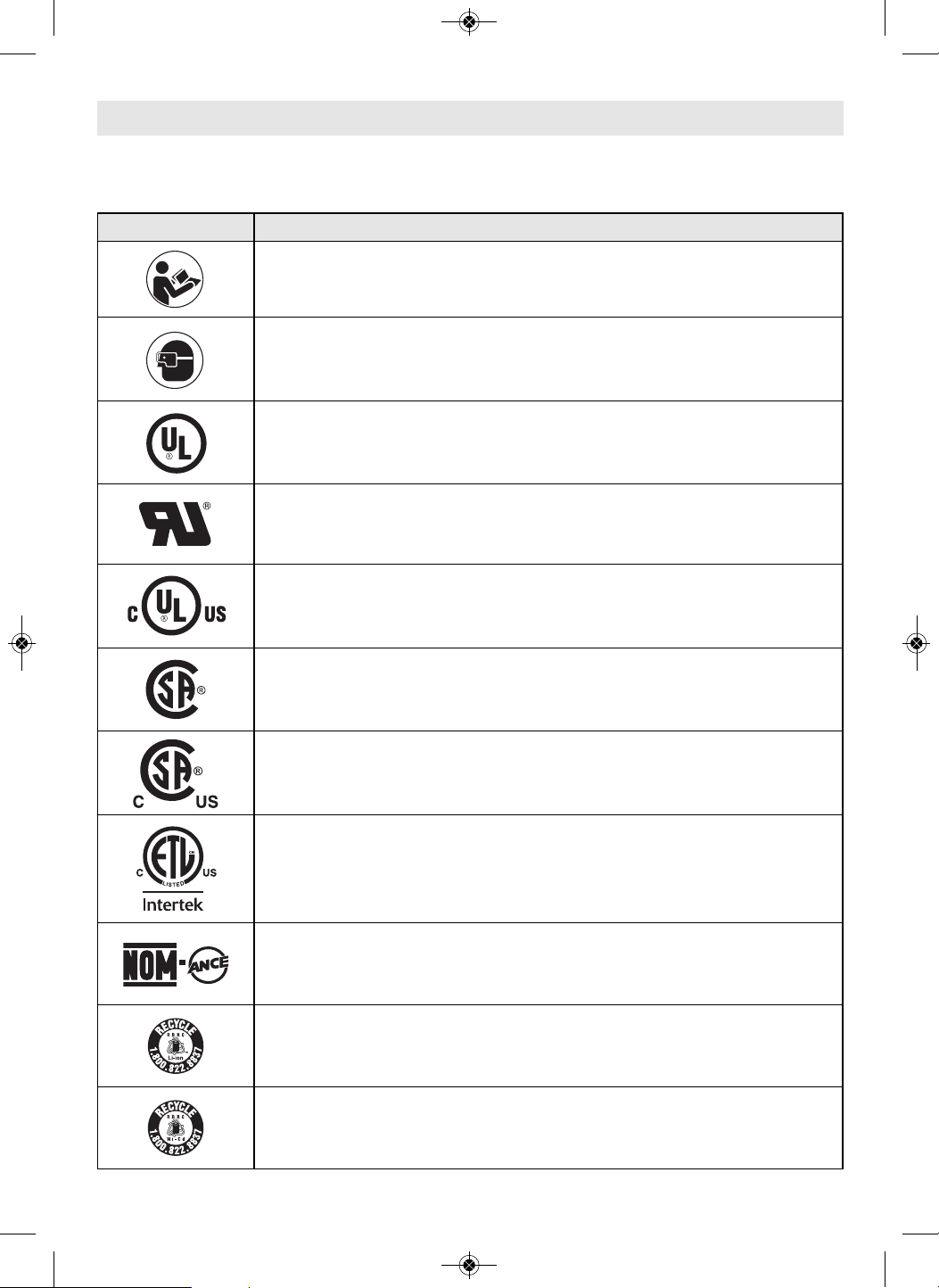

Safety Symbols

The definitions below describe the level of severity for each signal word. Please read the manual

and pay attention to these symbols.

This is the safety alert symbol. It is used to alert you to potential

personal injury hazards. Obey all safety messages that follow this

symbol to avoid possible injury or death.

DANGER indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

CAUTION indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 2

General Power Tool Safety Warnings

wear eye protection. Protective equipment

such as dust mask, non-skid safety shoes,

hard hat, or hearing protection used for

appropriate conditions will reduce personal

injuries.

c. Prevent unintentional starting. Ensure the

switch is in the off-position before

connecting to power source and / or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energizing power tools that

have the switch on invites accidents.

d. Remove any adjusting key or wrench before

turning the power tool on. A wrench or a

key left attached to a rotating part of the

power tool may result in personal injury.

e. Do not overreach. Keep proper footing and

balance at all times. This enables better

control of the power tool in unexpected

situations.

f. Dress properly. Do not wear loose clothing

or jewelry. Keep your hair, clothing and

gloves away from moving parts. Loose

clothes, jewelry or long hair can be caught in

moving parts.

g. If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce dust-

related hazards.

h. Do not let familiarity gained from frequent

use of tools allow you to become

complacent and ignore tool safety

principles. A careless action can cause

severe injury within a fraction of a second.

4. Power tool use and care

a. Do not force the power tool. Use the

correct power tool for your application. The

correct power tool will do the job better and

safer at the rate for which it was designed.

b. Do not use the power tool if the switch

does not turn it on and off. Any power tool

that cannot be controlled with the switch is

dangerous and must be repaired.

c. Disconnect the plug from the power source

and/or remove the battery pack, if

detachable, from the power tool before

making any adjustments, changing

accessories, or storing power tools. Such

preventive safety measures reduce the risk

of starting the power tool accidentally.

d. Store idle power tools out of the reach of

children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e. Maintain power tools and accessories.

Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the power

tool’s operation. If damaged, have the

power tool repaired before use. Many

accidents are caused by poorly maintained

power tools.

f. Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g. Use the power tool, accessories and tool

bits etc. in accordance with these

instructions, taking into account the

working conditions and the work to be

performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

h. Keep handles and grasping surfaces dry,

clean and free from oil and grease. Slippery

handles and grasping surfaces do not allow

for safe handling and control of the tool in

unexpected situations.

5. Battery tool use and care

a. Recharge only with the charger specified by

the manufacturer. A charger that is suitable

for one type of battery pack may create a

risk of fire when used with another battery

pack.

b. Use power tools only with specifically

designated battery packs. Use of any other

battery packs may create a risk of injury and

fire.

c. When battery pack is not in use, keep it

away from other metal objects like paper

clips, coins, keys, nails, screws, or other

small metal objects that can make a

connection from one terminal to another.

Shorting the battery terminals together may

cause burns or a fire.

d. Under abusive conditions, liquid may be

ejected from the battery, avoid contact. If

contact accidentally occurs, flush with

water. If liquid contacts eyes, additionally

seek medical help. Liquid ejected from the

battery may cause irritation or burns.

e. Do not use a battery pack or tool that is

damaged or modiﬁed. Damaged or modiﬁed

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 3

General Power Tool Safety Warnings

batteries may exhibit unpredictable

behaviour resulting in ﬁre, explosion or risk

of injury.

f. Do not expose a battery pack or tool to ﬁre

or excessive temperature. Exposure to ﬁre

or temperature above 265 °F may cause

explosion.

g. Follow all charging instructions and do not

charge the battery pack or tool outside the

temperature range speciﬁed in the

instructions. Charging improperly or at

temperatures outside the speciﬁed range

may damage the battery and increase the

risk of ﬁre.

6. Service

a. Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

b. Never service damaged battery packs.

Service of battery packs should only be

performed by the manufacturer or

authorized service providers.

Cutting procedures

a. Keep hands away from

cutting area and the blade.

Keep your second hand on auxiliary handle,

or motor housing. If both hands are holding

the saw, they cannot be cut by the blade.

b. Do not reach underneath the workpiece.

The guard cannot protect you from the blade

below the workpiece.

c. Adjust the cutting depth to the thickness of

the workpiece. Less than a full tooth of the

blade teeth should be visible below the

workpiece.

d. Never hold the workpiece in your hands or

across your leg while cutting. Secure the

workpiece to a stable platform. It is

important to support the work properly to

minimize body exposure, blade binding, or

loss of control.

e. Hold the power tool by insulated gripping

surfaces, when performing an operation

where the cutting tool may contact hidden

wiring. Contact with a “live” wire will also

make exposed metal parts of the power tool

“live” and could give the operator an electric

shock.

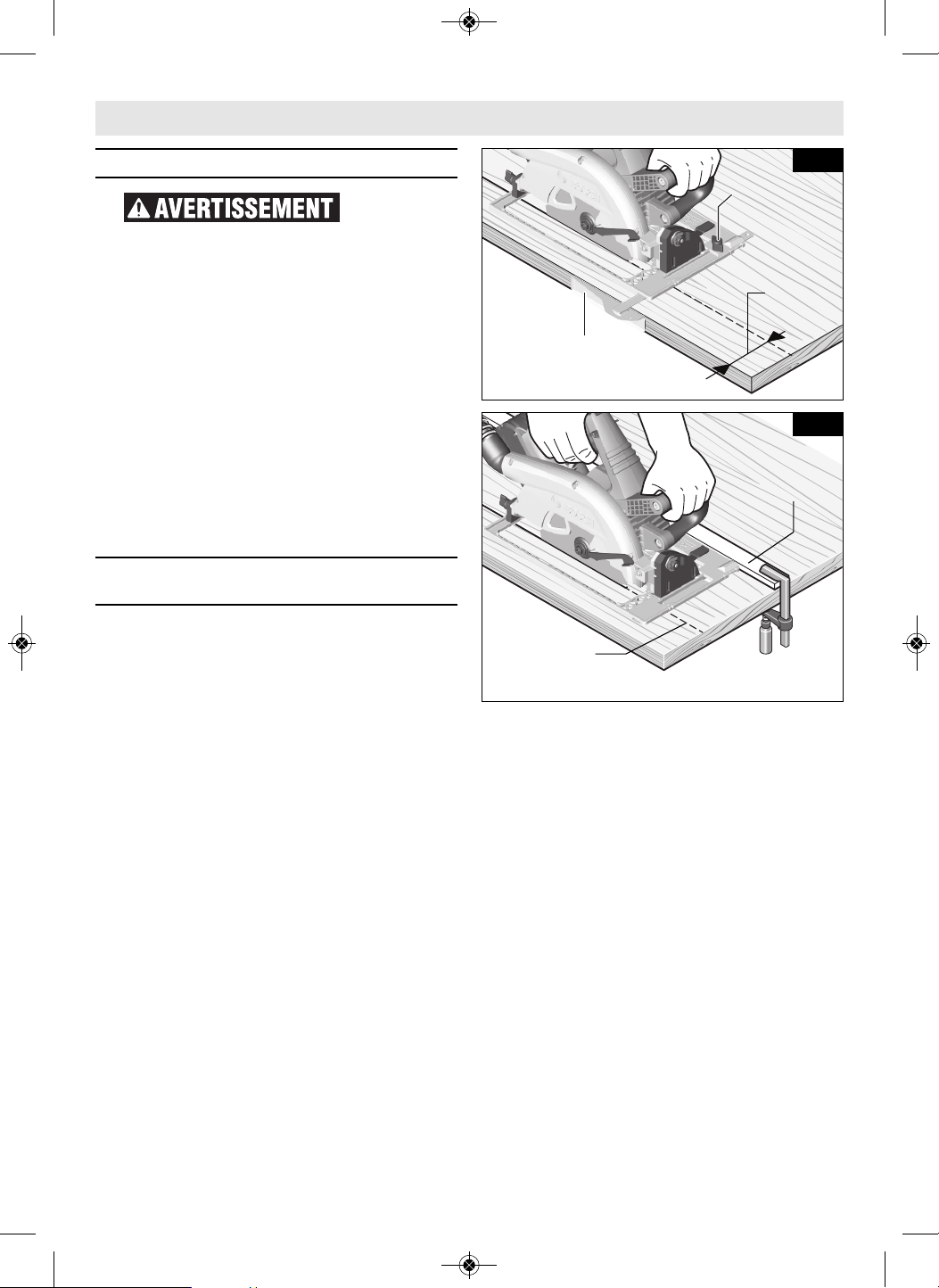

f. When ripping, always use a rip fence or

straight edge guide. This improves the

accuracy of cut and reduces the chance of

blade binding.

g. Always use blades with correct size and

shape (diamond versus round) of arbor

holes. Blades that do not match the

mounting hardware of the saw will run off-

center, causing loss of control.

h. Never use damaged or incorrect blade

washers or bolt. The blade washers and bolt

were specially designed for your saw, for

optimum performance and safety of

operation.

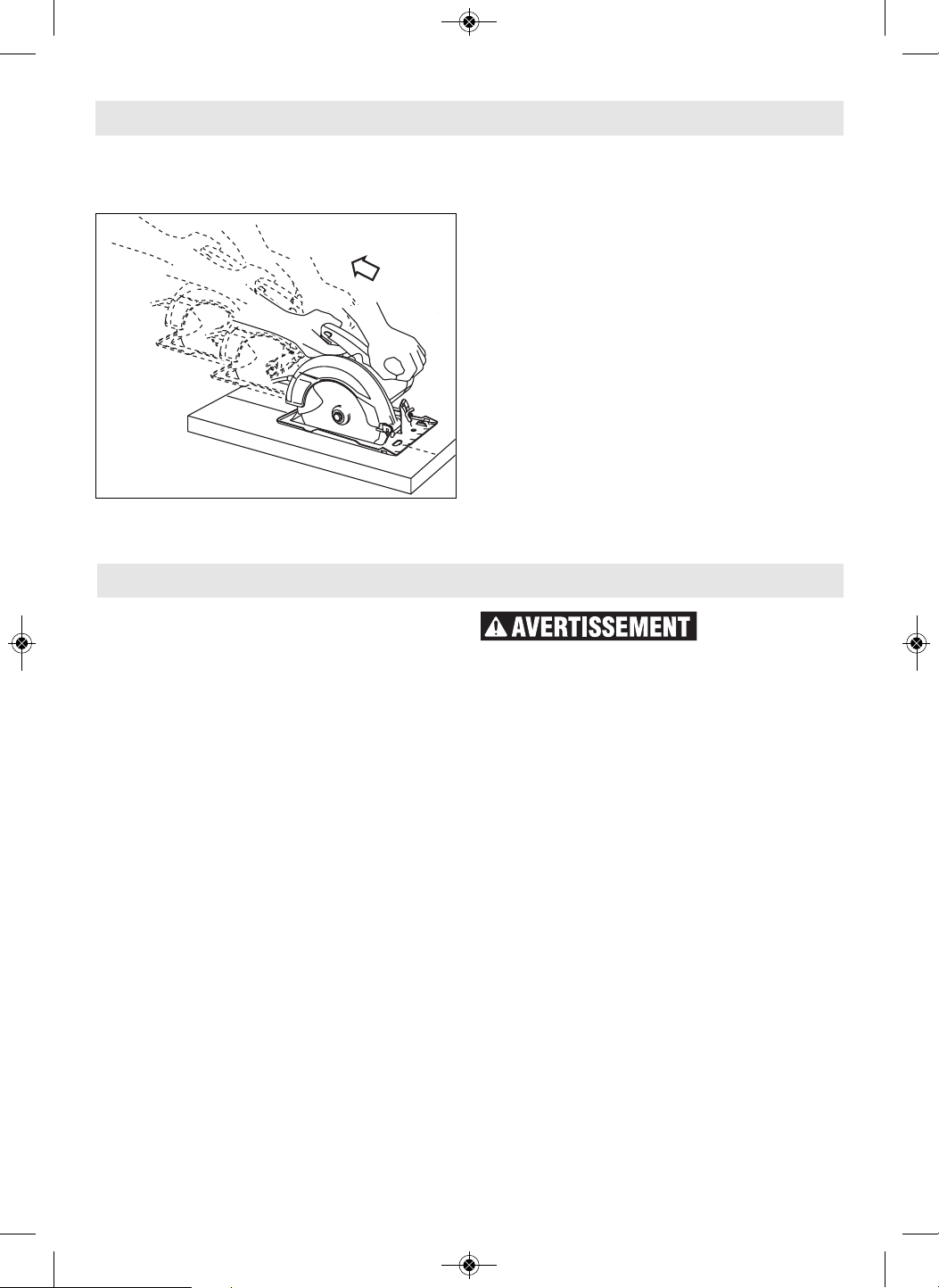

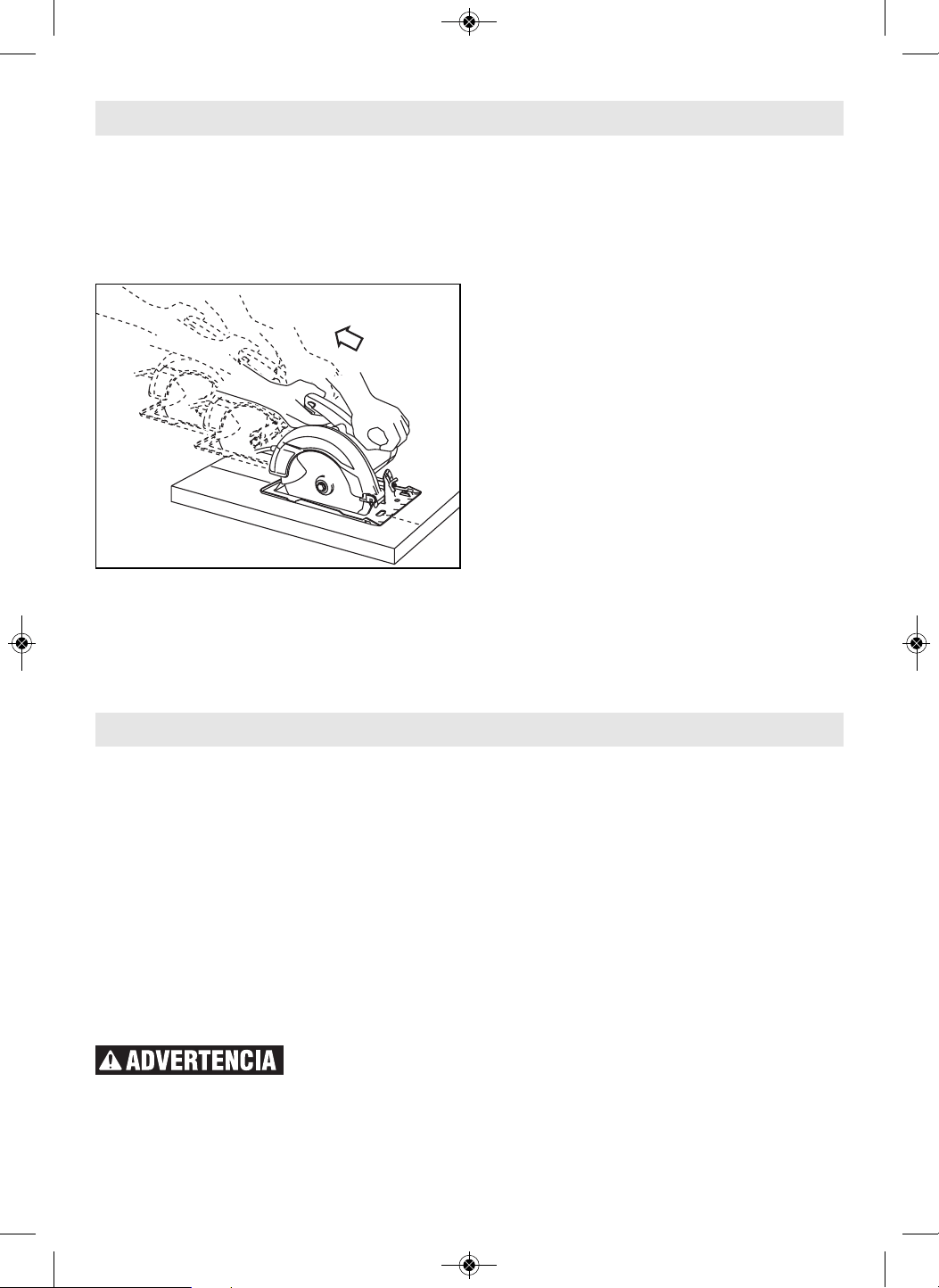

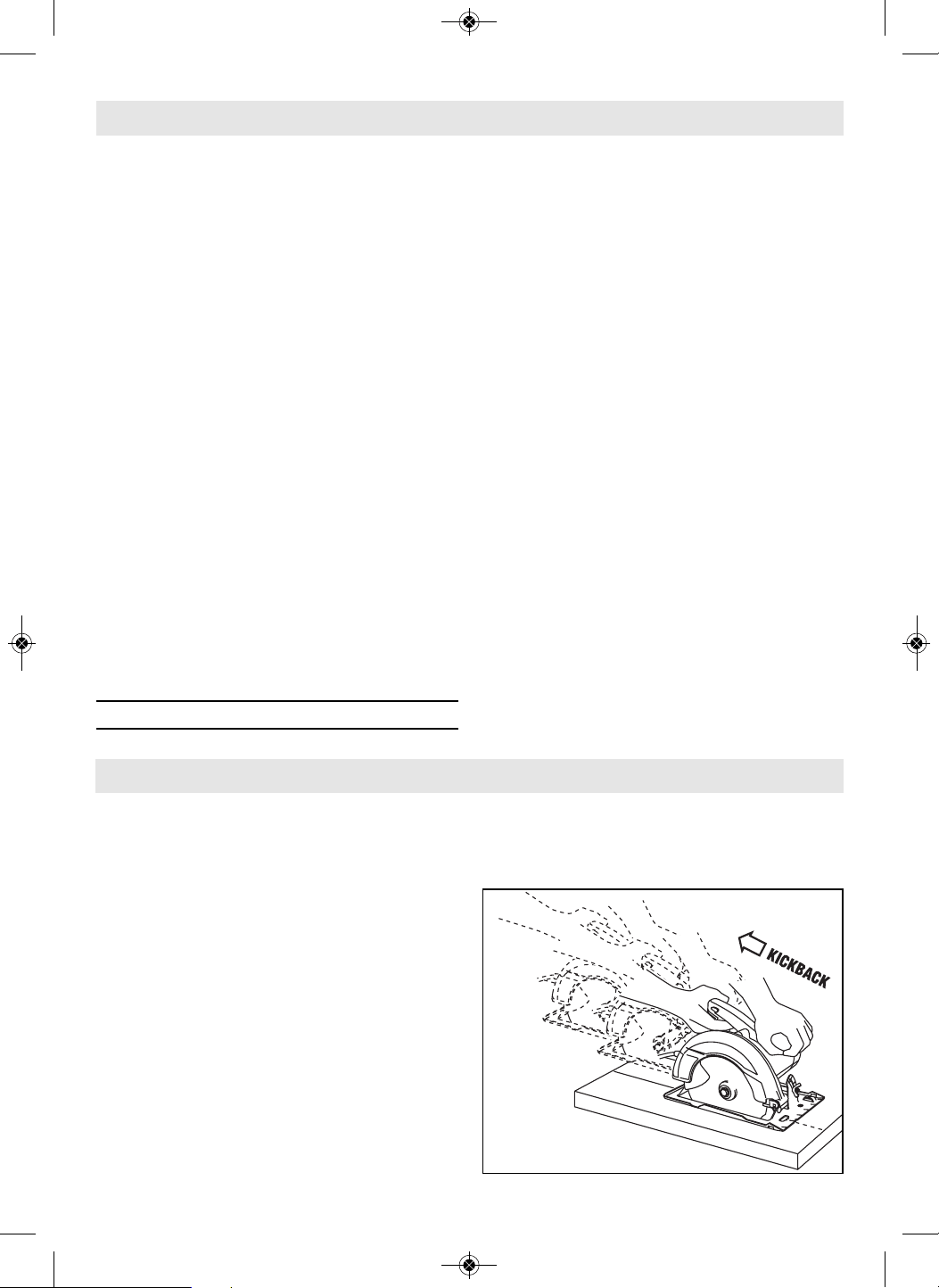

Kickback causes and related

warnings

Kickback is a sudden reaction to a pinched,

jammed or misaligned saw blade, causing an

uncontrolled saw to lift up and out of the

workpiece toward the operator.

When the blade is pinched or jammed tightly

by the kerf closing down, the blade stalls and

the motor reaction drives the unit rapidly back

toward the operator.

If the blade becomes twisted or misaligned in

the cut, the teeth at the back edge of the blade

can dig into the top surface of the wood

causing the blade to climb out of the kerf and

jump back toward the operator.

Kickback is the result of saw misuse and/or

incorrect operating procedures or conditions

and can be avoided by taking proper

precautions as given below:

a. Maintain a firm grip with both hands on the

saw and position your arms to resist

kickback forces. Position your body to

either side of the blade, but not in line with

the blade. Kickback could cause the saw to

jump backwards, but kickback forces can be

controlled by the operator, if proper

precautions are taken.

b. When blade is binding, or when

interrupting a cut for any reason, release

the trigger and hold the saw motionless in

the material until the blade comes to a

complete stop. Never attempt to remove

Safety Instructions for Circular Saws

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 4

the saw from the work or pull the saw

backward while the blade is in motion or

kickback may occur. Investigate and take

corrective action to eliminate the cause of

blade binding.

c. When restarting a saw in the workpiece,

center the saw blade in the kerf so that the

saw teeth are not engaged into the

material. If a saw blade binds, it may walk up

or kickback from the workpiece as the saw is

restarted.

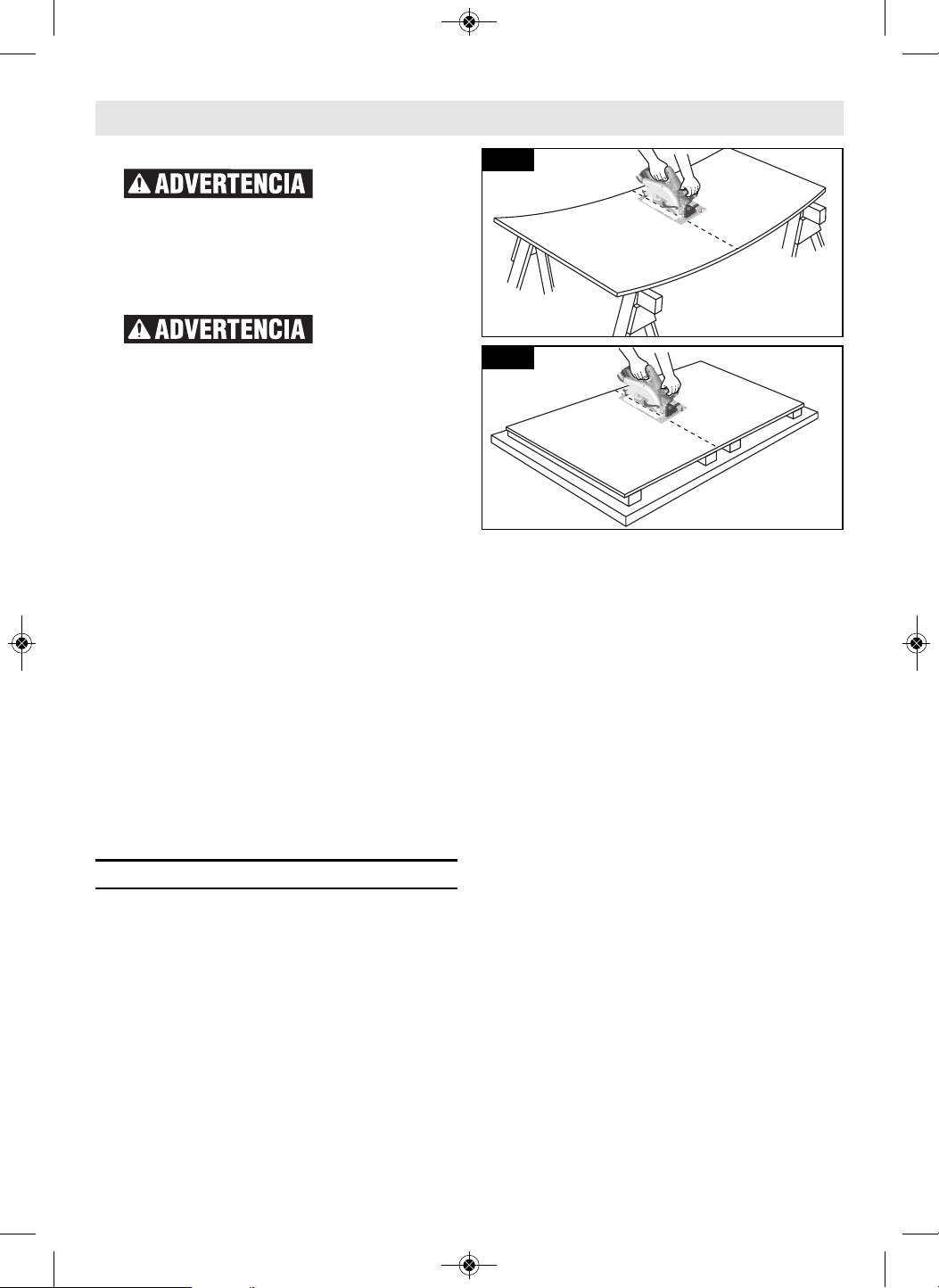

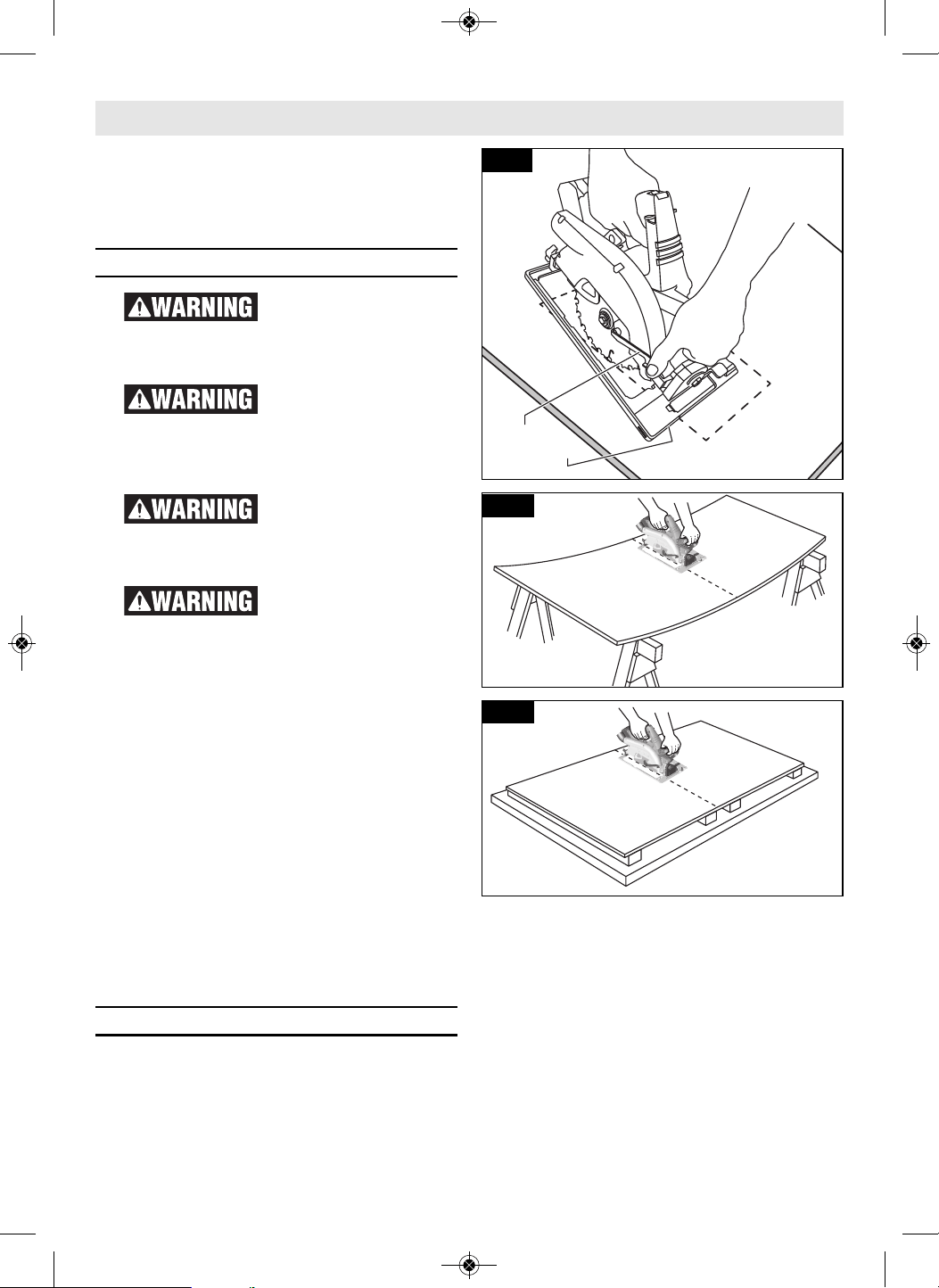

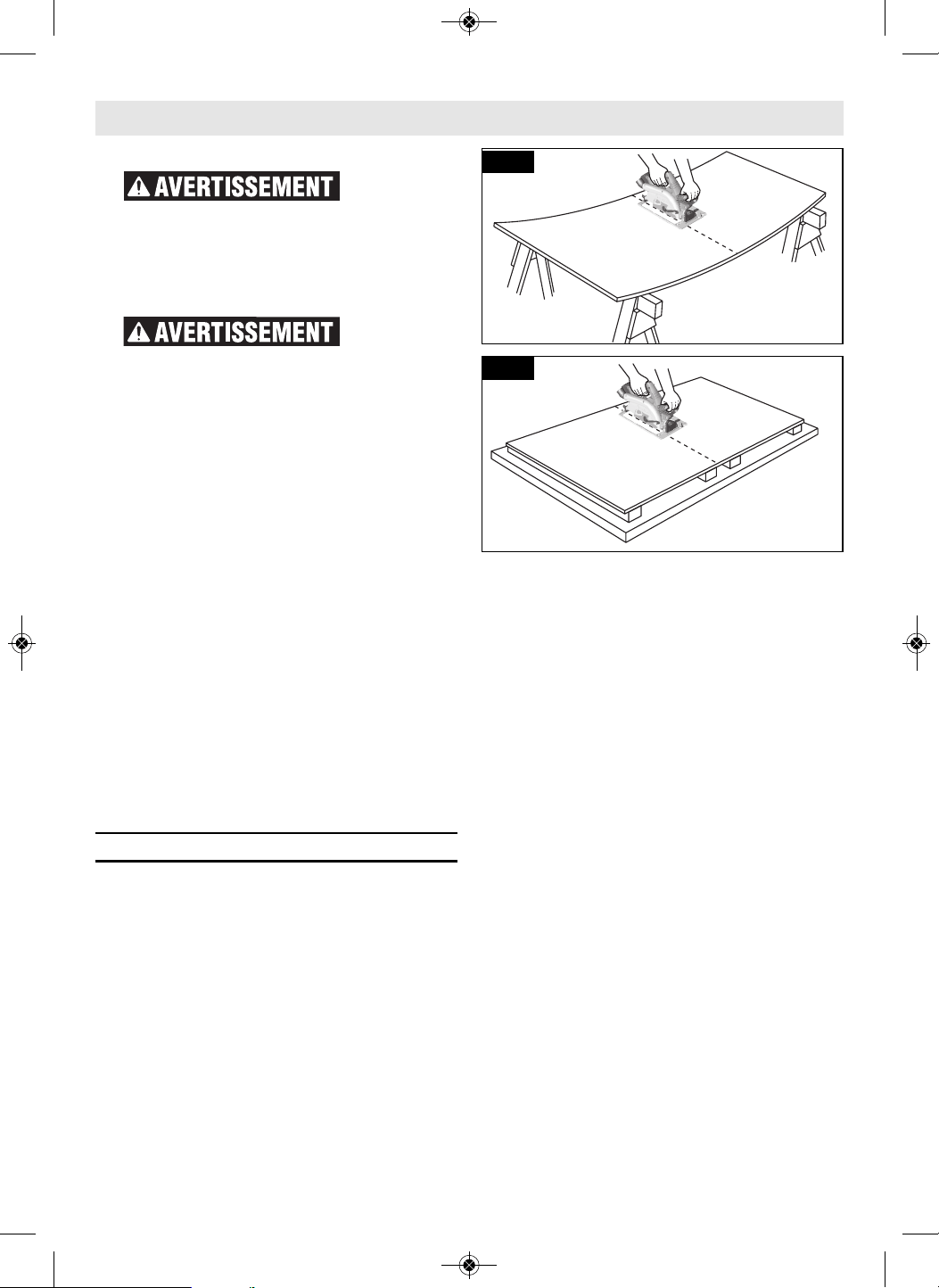

d. Support large panels to minimize the risk of

blade pinching and kickback. Large panels

tend to sag under their own weight.

Supports must be placed under the panel on

both sides, near the line of cut and near the

edge of the panel.

e. Do not use dull or damaged blades.

Unsharpened or improperly set blades

produce narrow kerf causing excessive

friction, blade binding and kickback.

f. Blade depth and bevel adjusting locking

levers must be tight and secure before

making cut. If blade adjustment shifts while

cutting, it may cause binding and kickback.

g. Use extra caution when sawing into

existing walls or other blind areas. The

protruding blade may cut objects that can

cause kickback.

Lower Guard Function

a. Check the lower guard for proper closing

before each use. Do not operate the saw if

the lower guard does not move freely and

close instantly. Never clamp or tie the

lower guard into the open position. If the

saw is accidentally dropped, the lower guard

may be bent. Raise the lower guard with the

retracting handle and make sure it moves

freely and does not touch the blade or any

other part, in all angles and depths of cut.

b. Check the operation of the lower guard

spring. If the guard and the spring are not

operating properly, they must be serviced

before use. Lower guard may operate

sluggishly due to damaged parts, gummy

deposits, or a build-up of debris.

c. The lower guard may be retracted manually

only for special cuts such as “plunge cuts”

and “compound cuts”. Raise the lower

guard by the retracting handle and as soon

as the blade enters the material, the lower

guard must be released. For all other

sawing, the lower guard should operate

automatically.

d. Always observe that the lower guard is

covering the blade before placing the saw

down on bench or floor. An unprotected,

coasting blade will cause the saw to walk

backwards, cutting whatever is in its path.

Be aware of the time it takes for the blade to

stop after the switch is released.

a. Inspect the condition and quality of the

wood and remove all nails from lumber

before cutting. Wet lumber, green lumber or

pressure treated lumber require special

attention during cutting operation to prevent

kickback.

b. Hold the saw firmly to prevent loss of

control. Figures in this manual illustrate

typical hand support of the saw.

c. Depending upon use, the switch may not

last the life of the saw. If the switch should

fail in the “OFF” position, the saw may not

start. If it should fail while the saw is

running, the saw may not shut off. If either

occurs, remove the battery pack from the

saw immediately and do not use until

repaired.

d. This circular saw should not be mounted to

a table and converted to a table saw.

Circular saws are not designed or intended

to be used as table saws.

e. The blade washers and the bolt on your saw

have been designed to work as a clutch to

reduce the intensity of a kickback.

Safety Instructions for Circular Saws

Additional Safety Instructions for Circular Saws

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 5

Understand the operation and settings of

the VARI-TORQUE CLUTCH. The proper

setting of the clutch, combined with firm

handling of the saw will allow you to control

kickback.

f. Never place your hand behind the saw

blade. Kickback could cause the saw to

jump backwards over your hand.

g. Do not use the saw with an excessive depth

of cut setting. Too much blade exposure

increases the likelihood of the blade twisting

in the kerf and increases the surface area of

the blade available for pinching that leads to

kickback.

h. Do not run the tool while carrying it at your

side. Lower guard may be opened by a

contact with your clothing. Accidental

contact with the spinning saw blade could

result in serious personal injury.

i. Periodically remove the blade, clean the

upper, lower guards and the hub area with

kerosene and wipe it dry. Preventive

maintenance and properly operating guard

will reduce the probability of an accident.

j. Ensure the switch is in the off position

before inserting battery pack. Inserting the

battery pack into power tools that have the

switch on invites accidents.

k. Avoid overheating saw blade tips.

Additional Safety Warnings

GFCI and personal protection devices like

electrician’s rubber gloves and footwear will

further enhance your personal safety.

Develop a periodic maintenance schedule for

your tool. When cleaning a tool be careful not

to disassemble any portion of the tool since

internal wires may be misplaced or pinched

or safety guard return springs may be

improperly mounted. Certain cleaning agents

such as gasoline, carbon tetrachloride,

ammonia, etc. may damage plastic parts.

Some dust created by

power sanding, sawing,

grinding, drilling, and other construction

activities contains chemicals known to cause

cancer, birth defects or other reproductive

harm. Some examples of these chemicals

are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement and

other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,

depending on how often you do this type of

work. To reduce your exposure to these

chemicals: work in a well ventilated area, and

work with approved safety equipment, such as

those dust masks that are specially designed to

filter out microscopic particles.

Additional Safety Instructions for Circular Saws

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 6

Symbols

Important: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

Symbol Designation / Explanation

V Volts (voltage)

Ah Amp hour (measurement of battery capacity)

A Amperes (current)

Hz Hertz (frequency, cycles per second)

W Watt (power)

kg Kilograms (weight)

min Minutes (time)

s Seconds (time)

⌀

Diameter (size of drill bits, grinding wheels, etc.)

No load speed (rotational speed at no load)

n Rated speed (maximum attainable speed)

.../min

Revolutions or reciprocation per minute (revolutions, strokes, surface speed,

orbits etc. per minute)

0 Off position (zero speed, zero torque...)

1, 2, 3, ...

I, II, III,

Selector settings (speed, torque or position settings. Higher number means

greater speed)

Infinitely variable selector with off (speed is increasing from 0 setting)

Arrow (action in the direction of arrow)

Alternating current (type or a characteristic of current)

Direct current (type or a characteristic of current)

Alternating or direct current (type or a characteristic of current)

Class II construction (designates double insulated construction tools)

Earthing terminal (grounding terminal)

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 7

Important: Some of the following symbols may be used on your tool. Please study them and

learn their meaning. Proper interpretation of these symbols will allow you to operate the tool

better and safer.

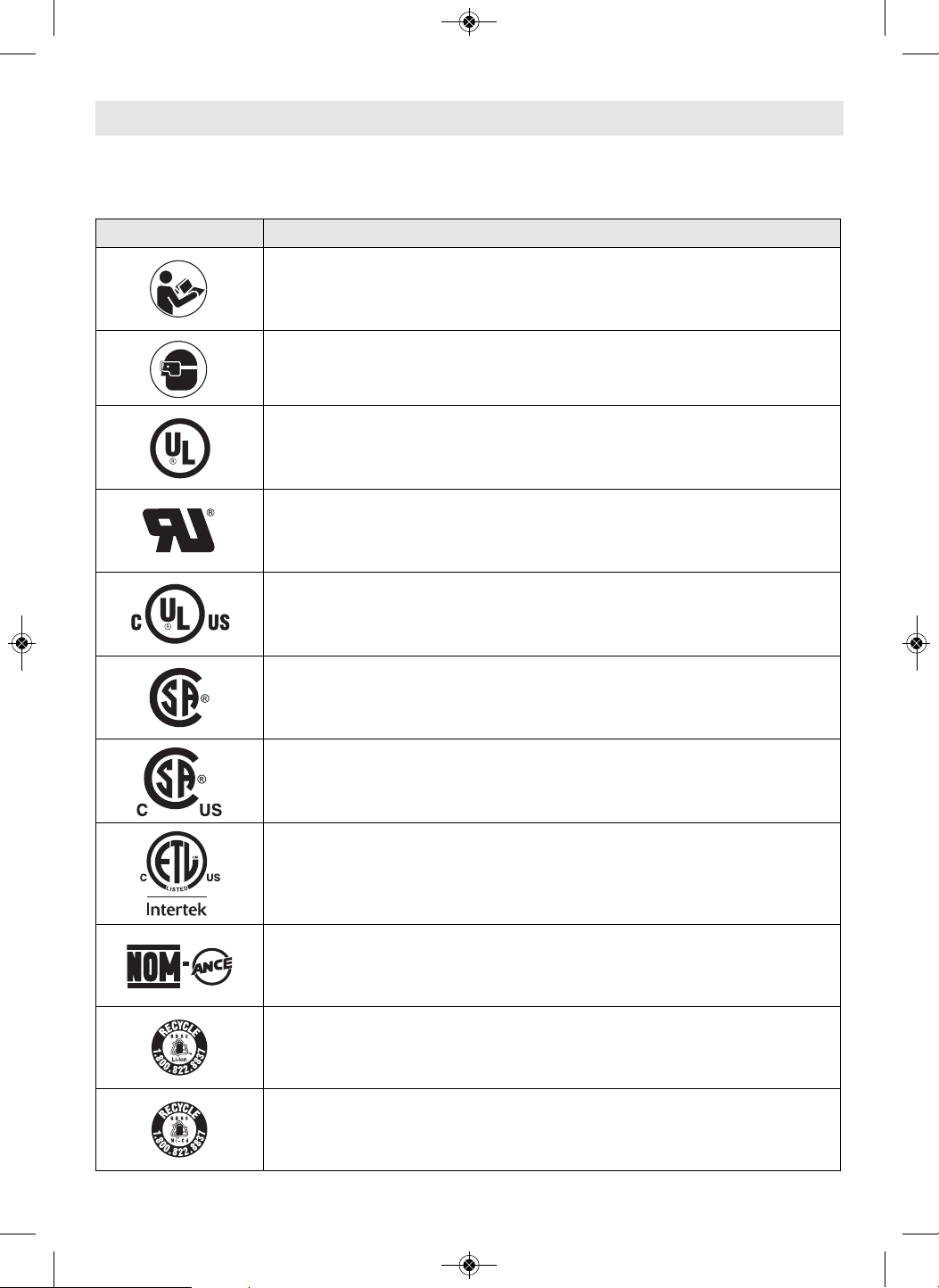

Symbols

Symbol Designation / Explanation

Alerts user to read manual

Alerts user to wear eye protection

This symbol designates that this tool is listed by Underwriters

Laboratories.

This symbol designates that this component is recognized by

Underwriters Laboratories.

This symbol designates that this tool is listed by Underwriters

Laboratories, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Canadian Standards

Association.

This symbol designates that this tool is listed by the Canadian Standards

Association, to United States and Canadian Standards.

This symbol designates that this tool is listed by the Intertek Testing

Services, to United States and Canadian Standards.

This symbol designates that this tool complies to NOM Mexican

Standards.

Designates Li-ion battery recycling program

Designates Ni-Cad battery recycling program

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 8

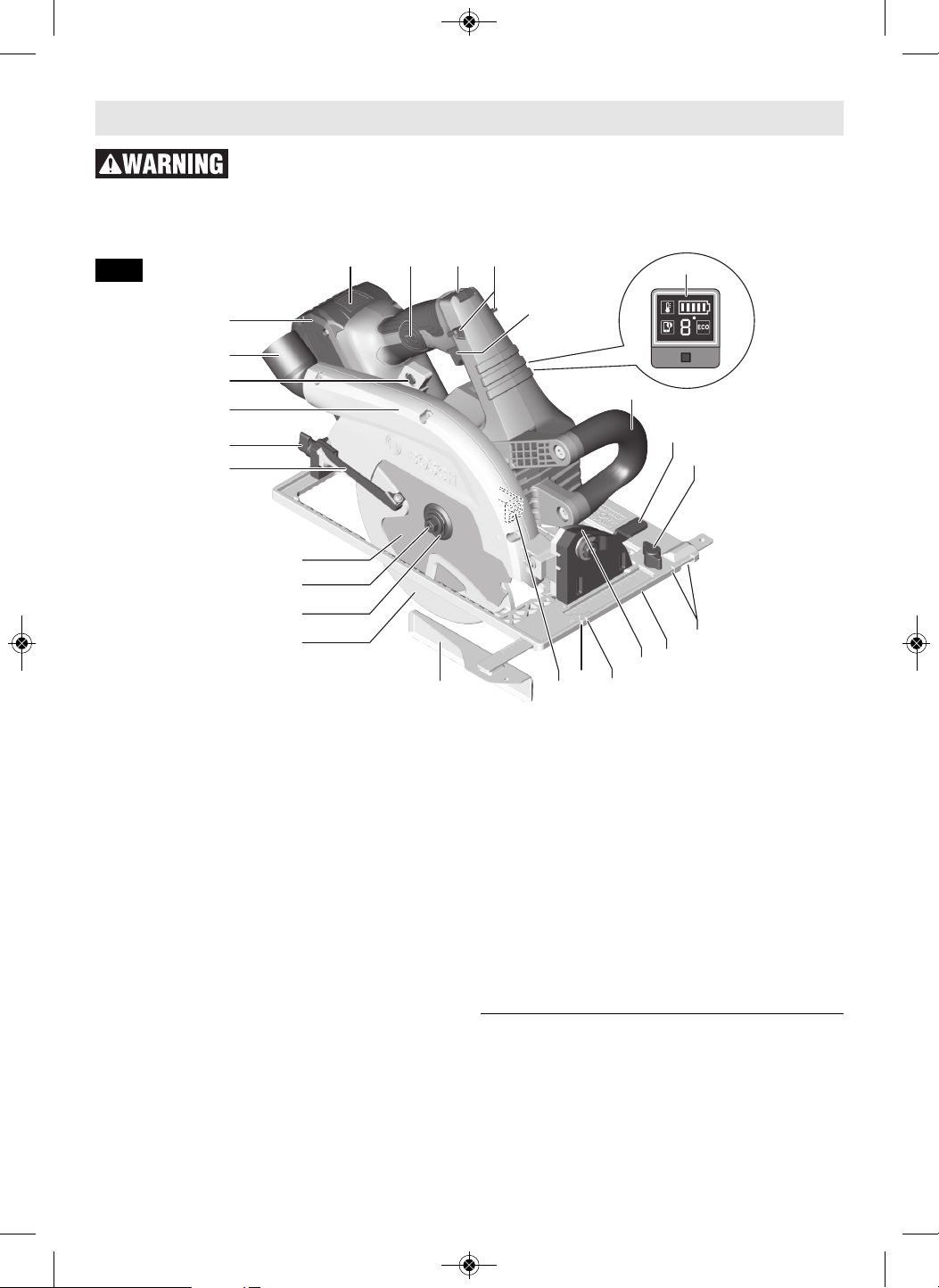

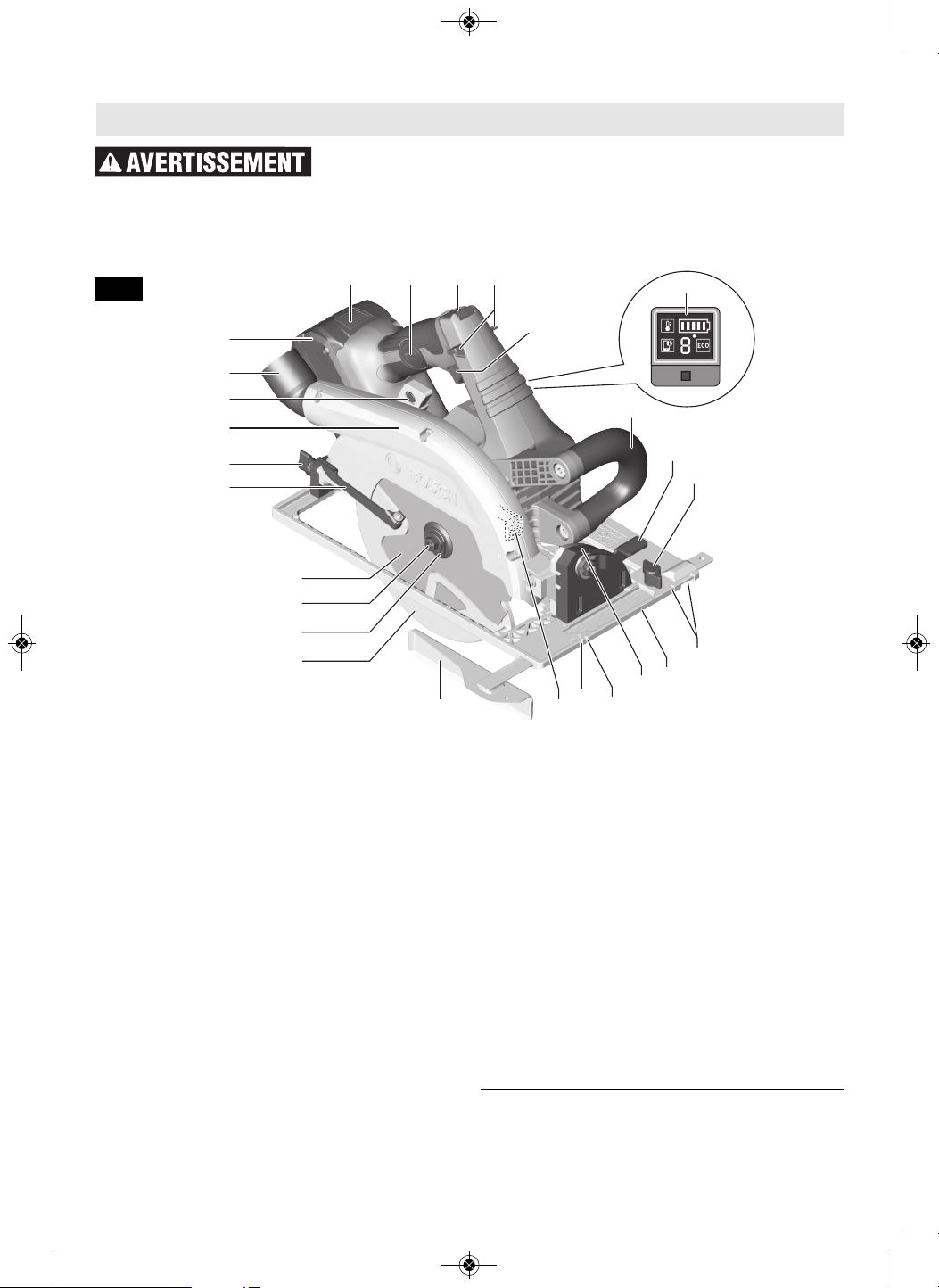

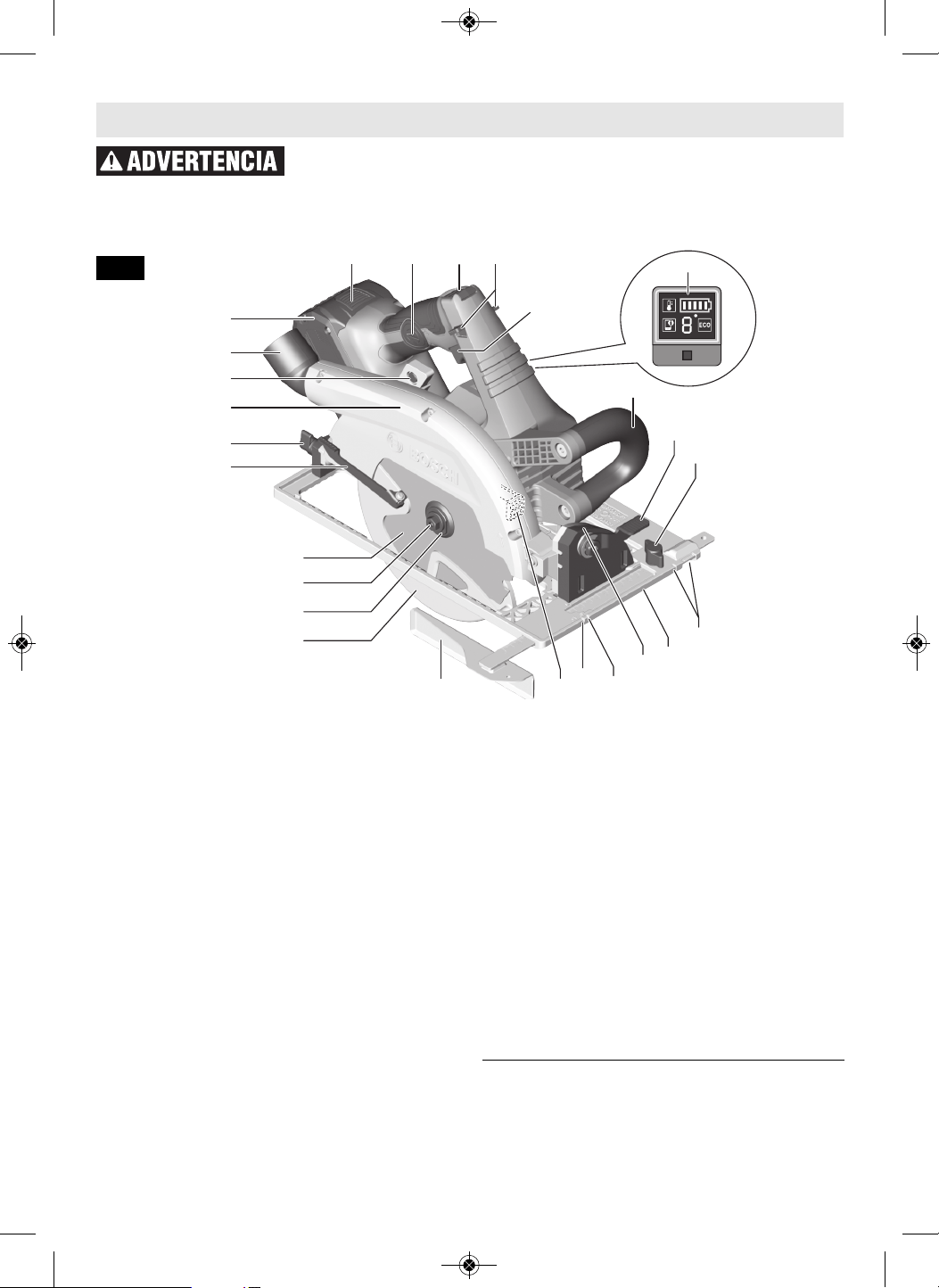

Getting to Know Your Saw

Disconnect battery pack from tool before making any assembly, adjustments

or changing accessories. Such preventive safety measures reduce the risk of

starting the tool accidentally.

Cordless Circular Saw GKS18V-25GC

2026 21,22

1 Lock-off release buttons

2 Trigger switch

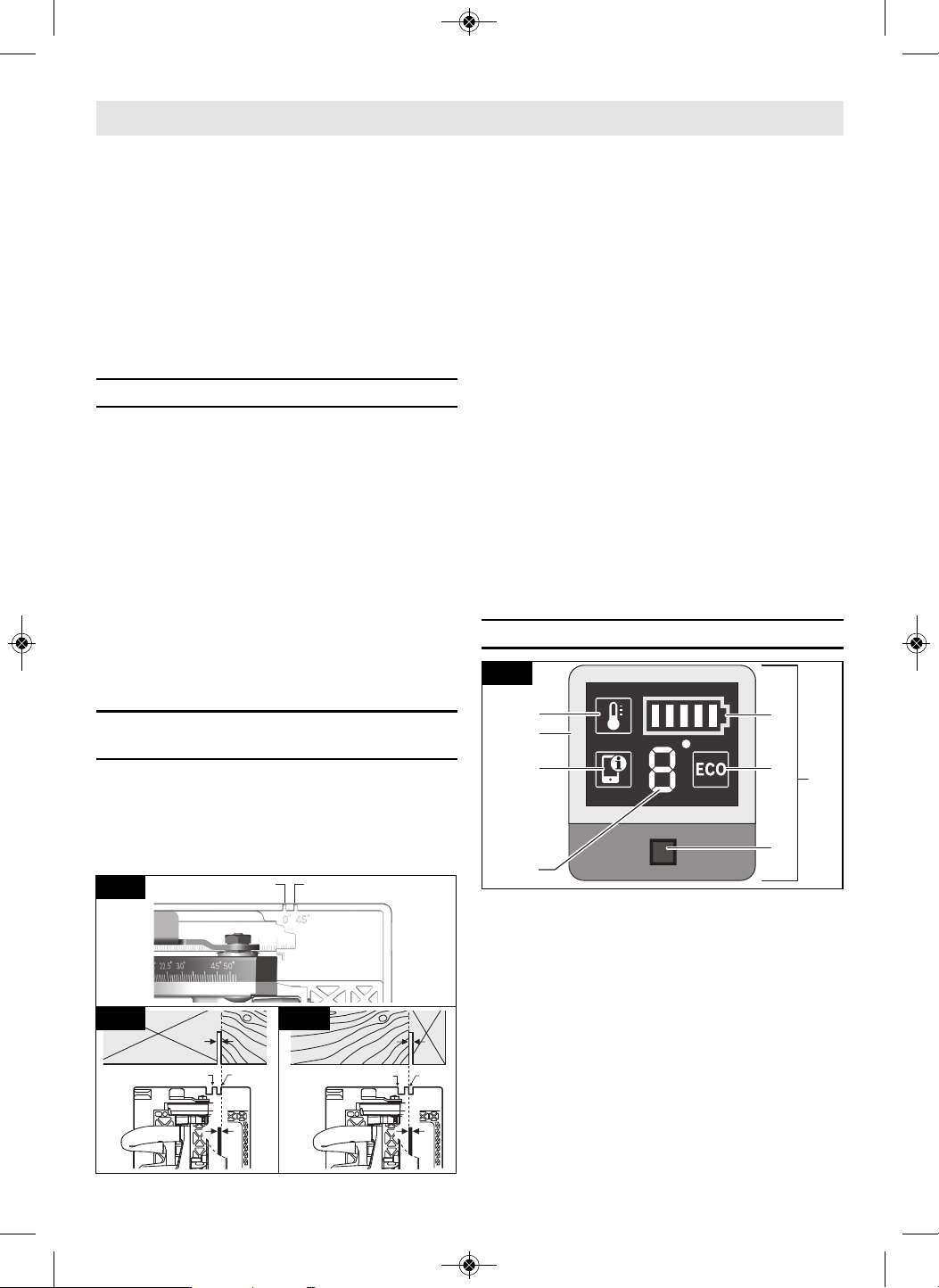

3 User interface

4 Auxiliary handle (insulated gripping surface)

5 Bevel adjustment lever

6 Wing nut (included with rip fence)

7 Bevel scale

8 Cutting line guide notch 0°

9 Cutting line guide notch 45°

10 Shaft lock button

11 Rip fence*

12 Lower guard

13 Foot

14 Lower guard lift lever (Retracting handle)

15 Bevel adjustment knob, rear

16 Upper guard

17 Cutting depth scale

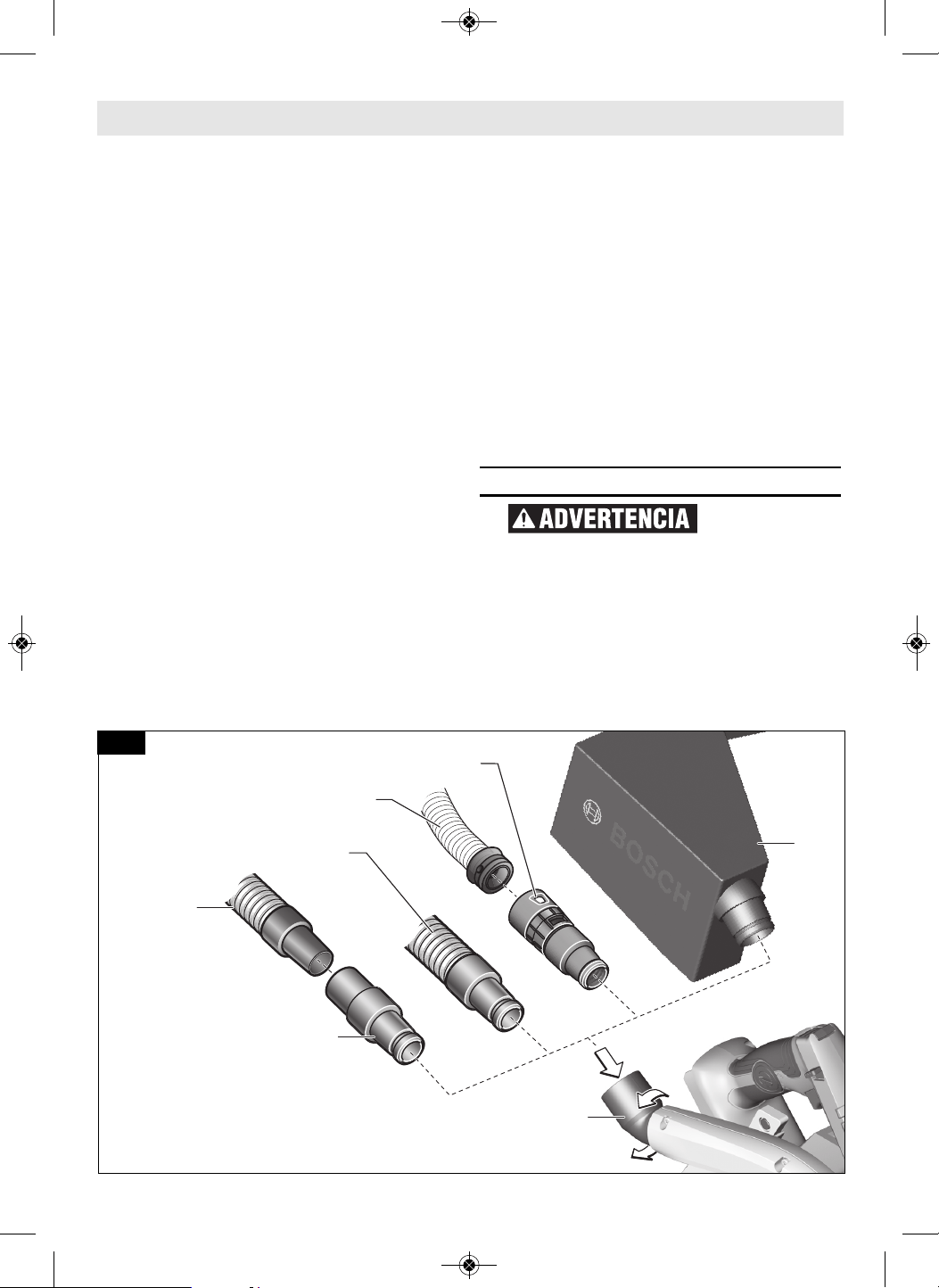

18 Dust port

19 Battery pack

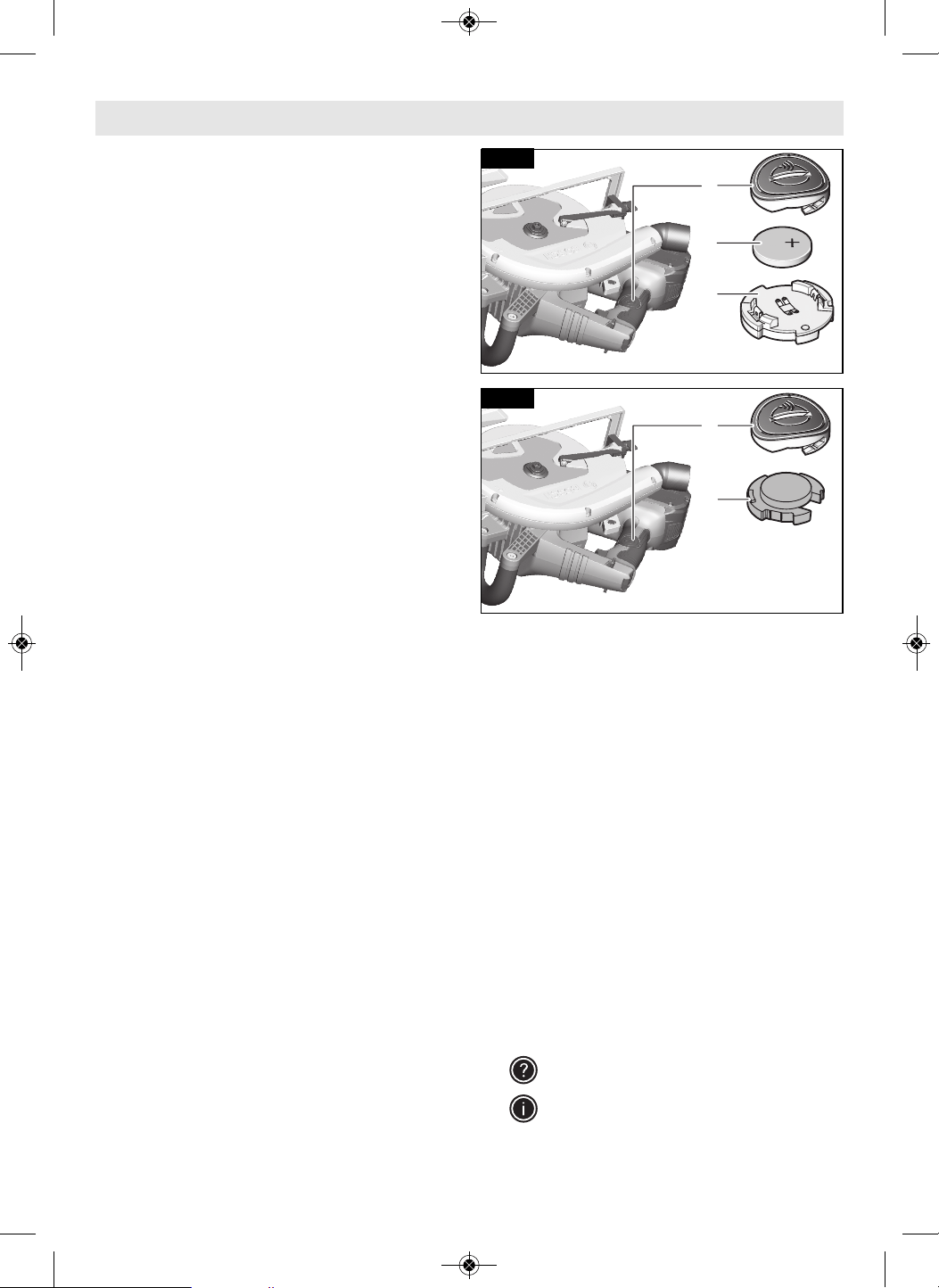

20 Connectivity module compartment

21 Depth control release button

22 Depth control locking button

23 Blade

24 Outer washer

25 Blade stud

26 Battery pack release button

27 Handle (insulated gripping surface)

28 Track Slots

* Sold separately

Fig. 1

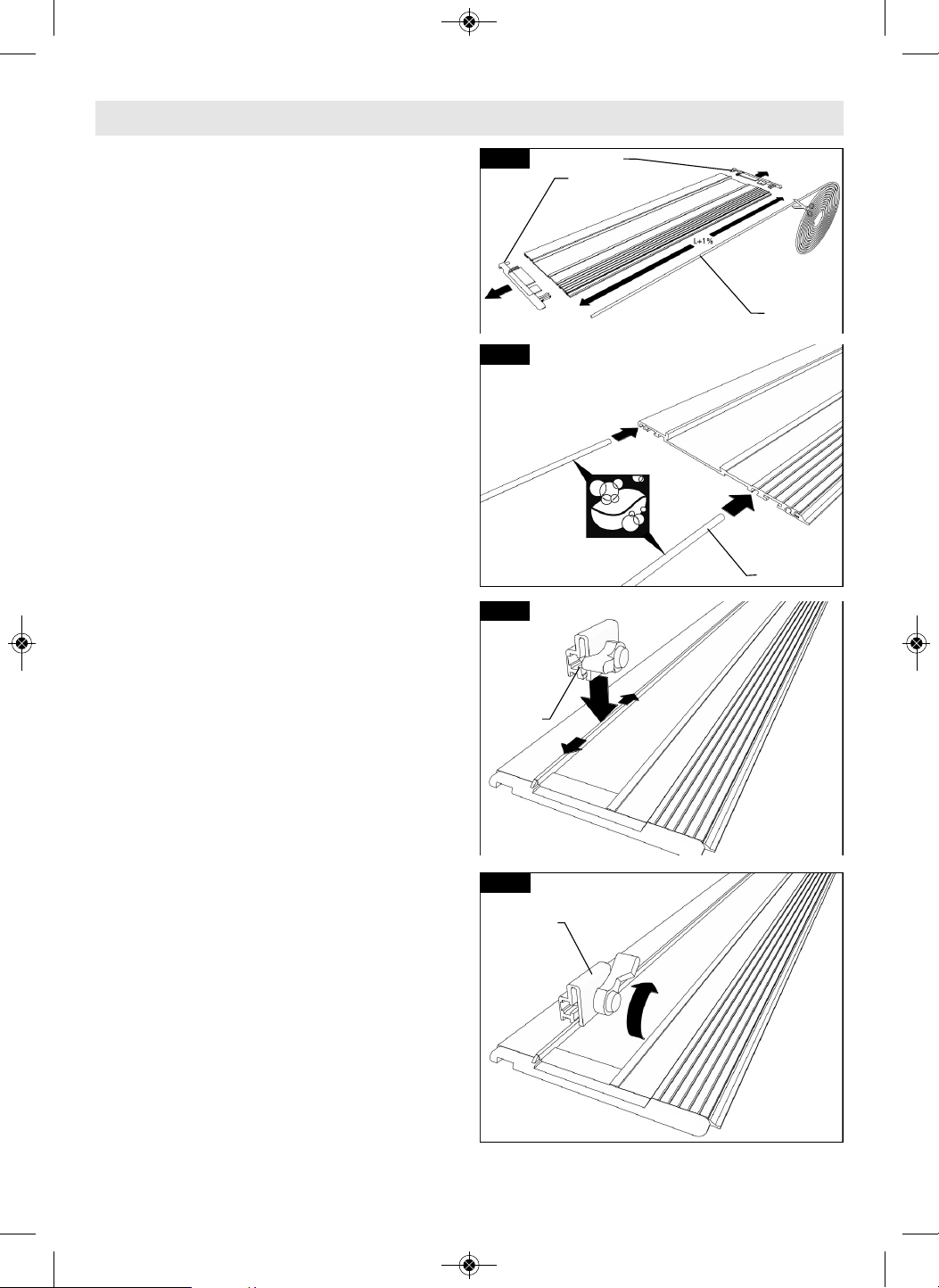

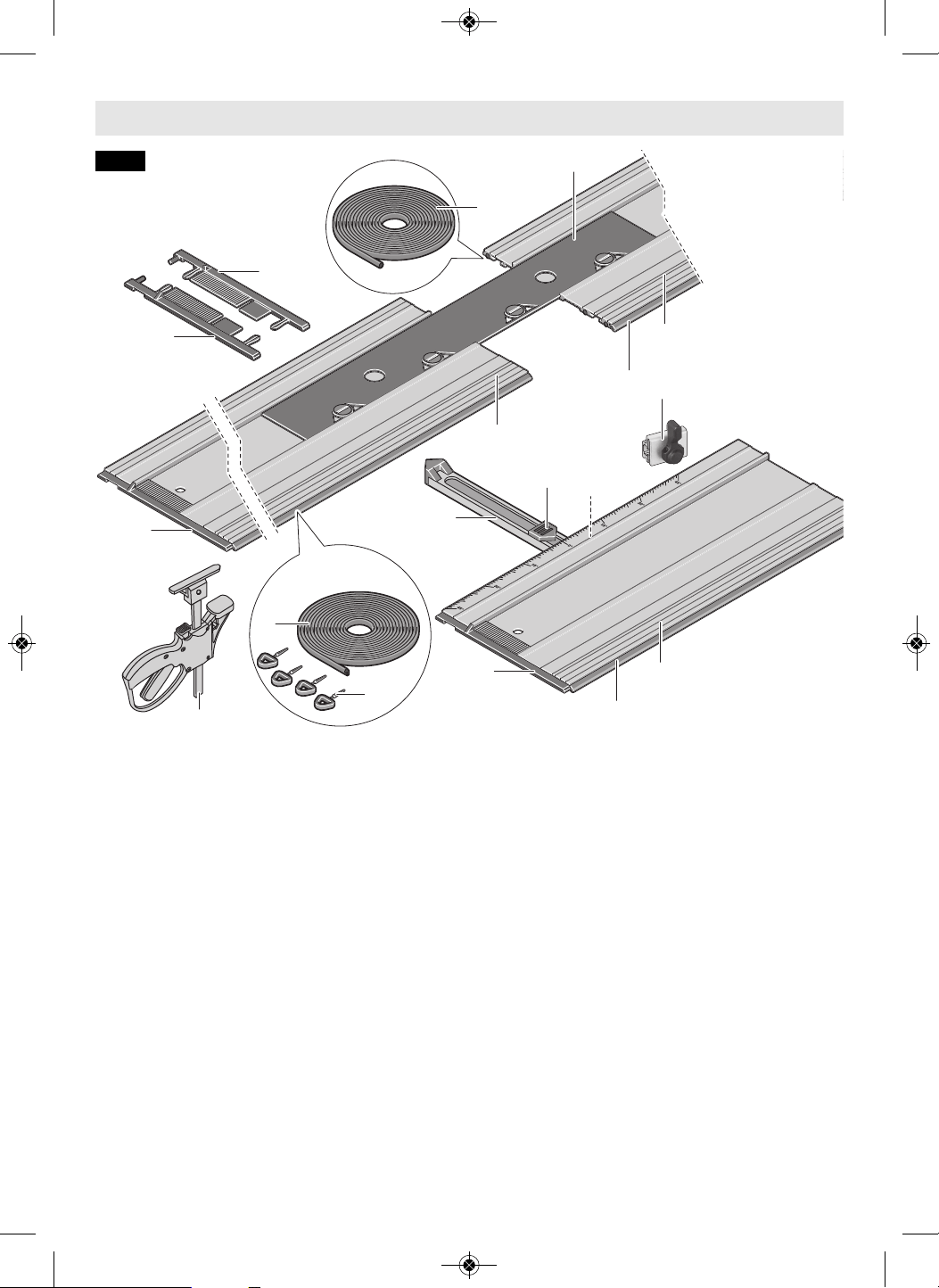

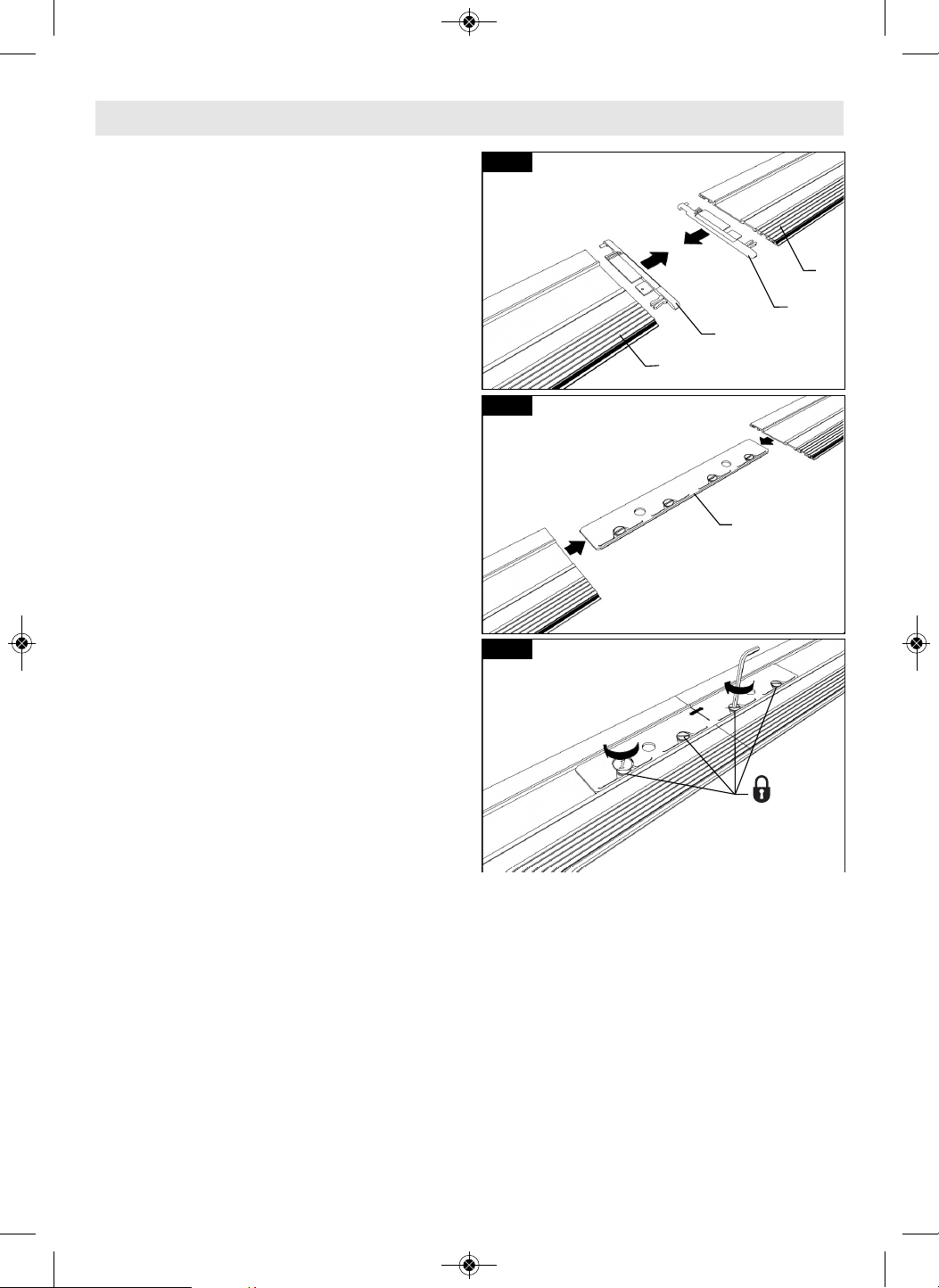

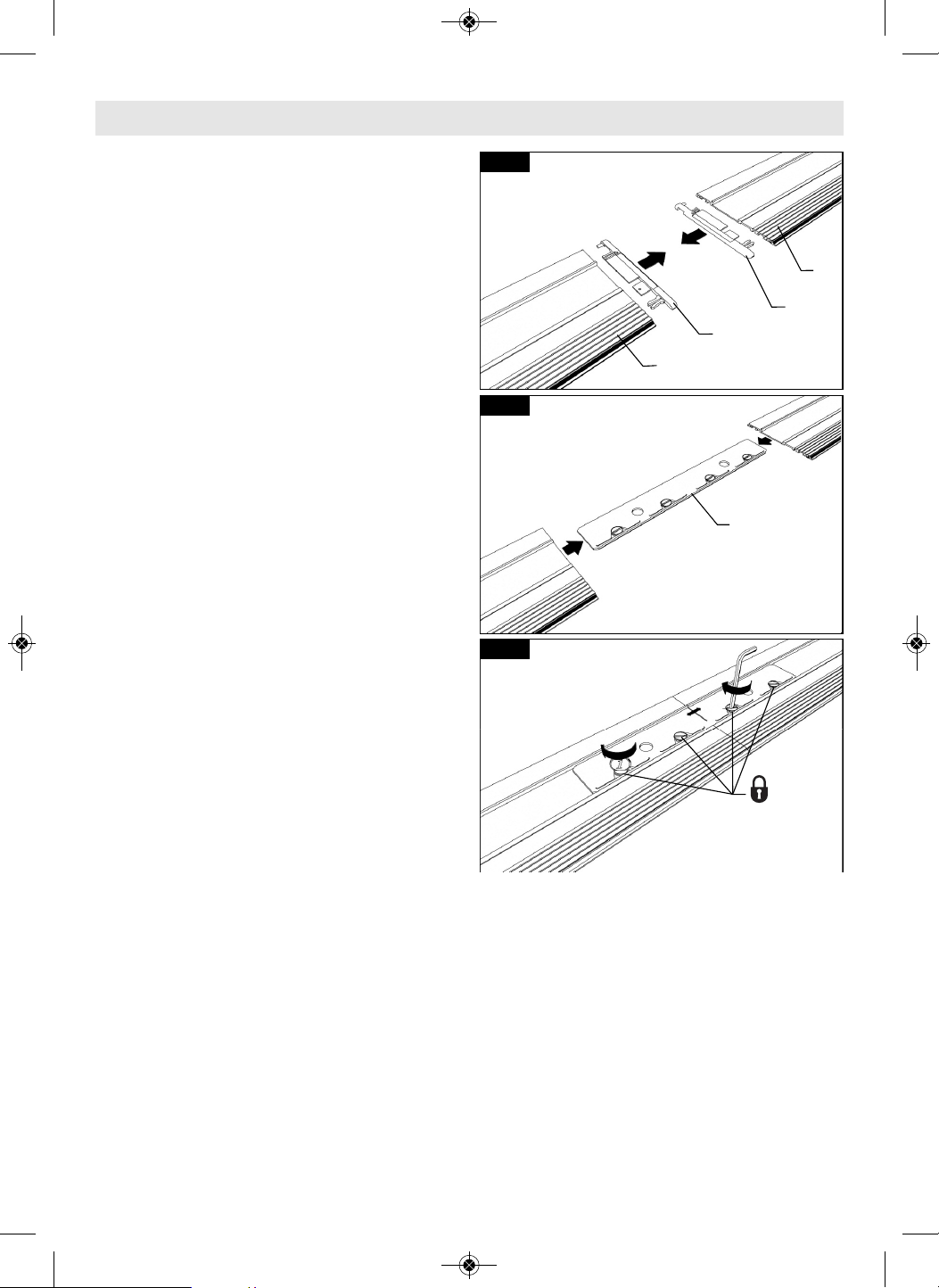

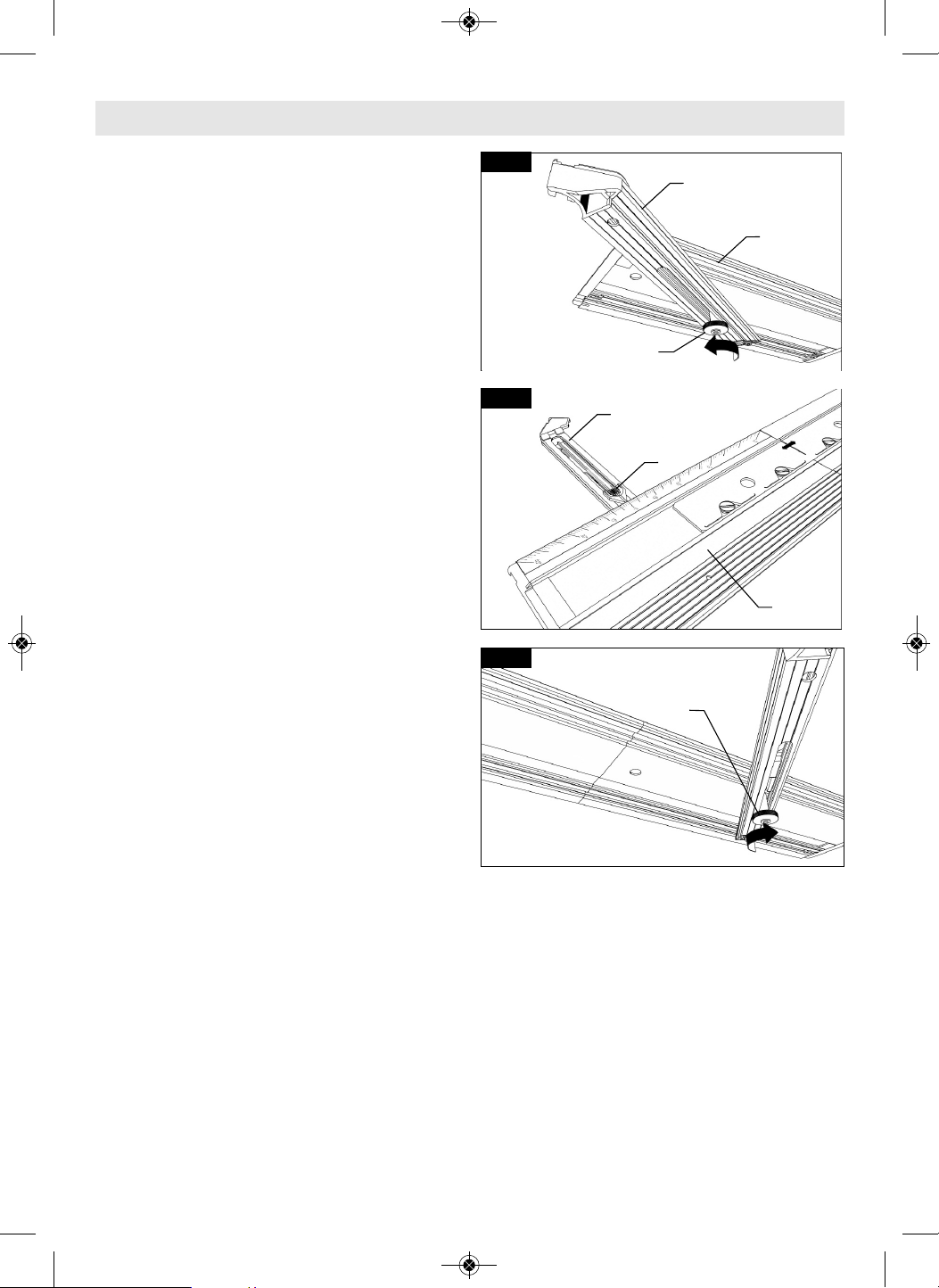

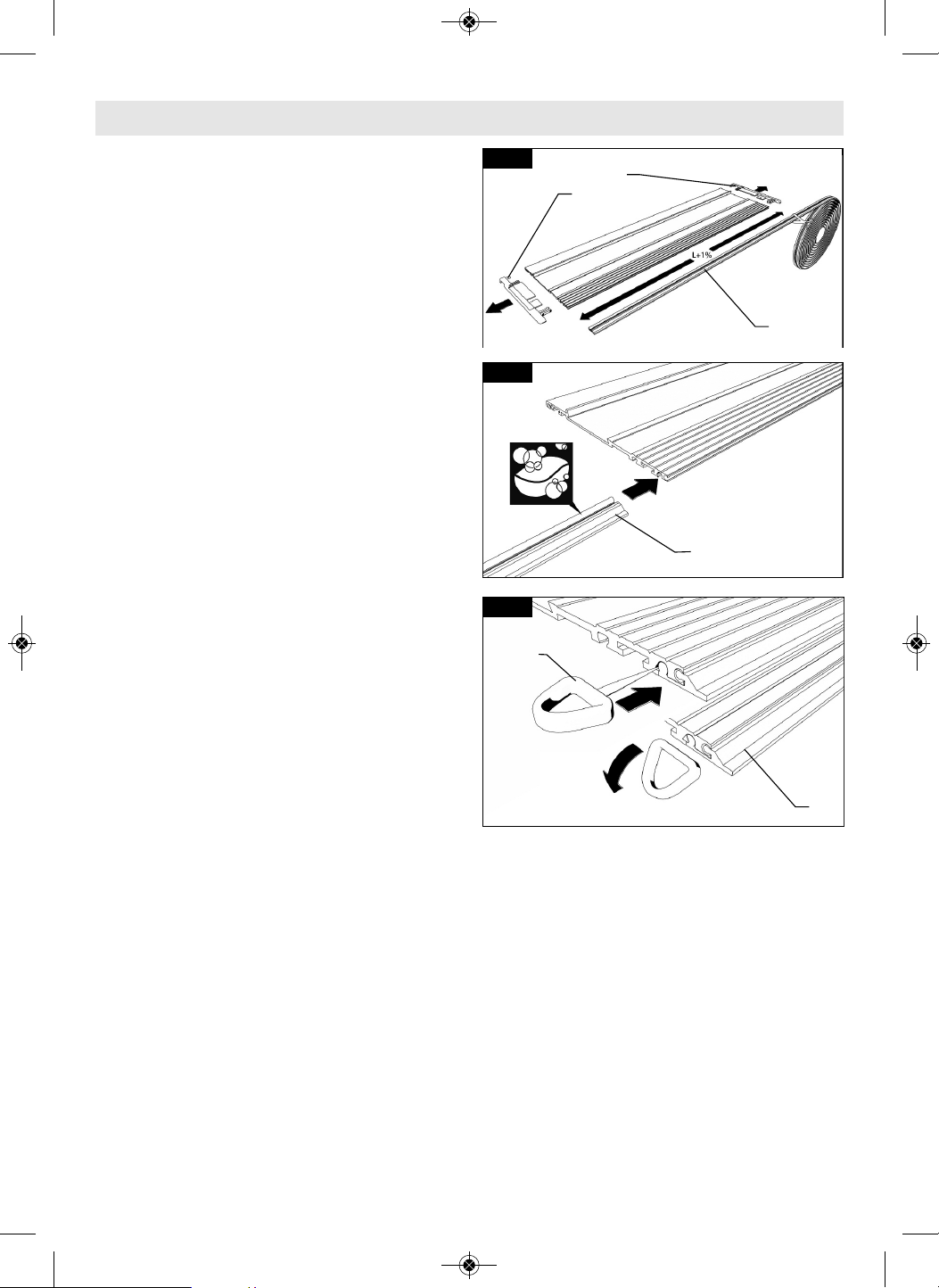

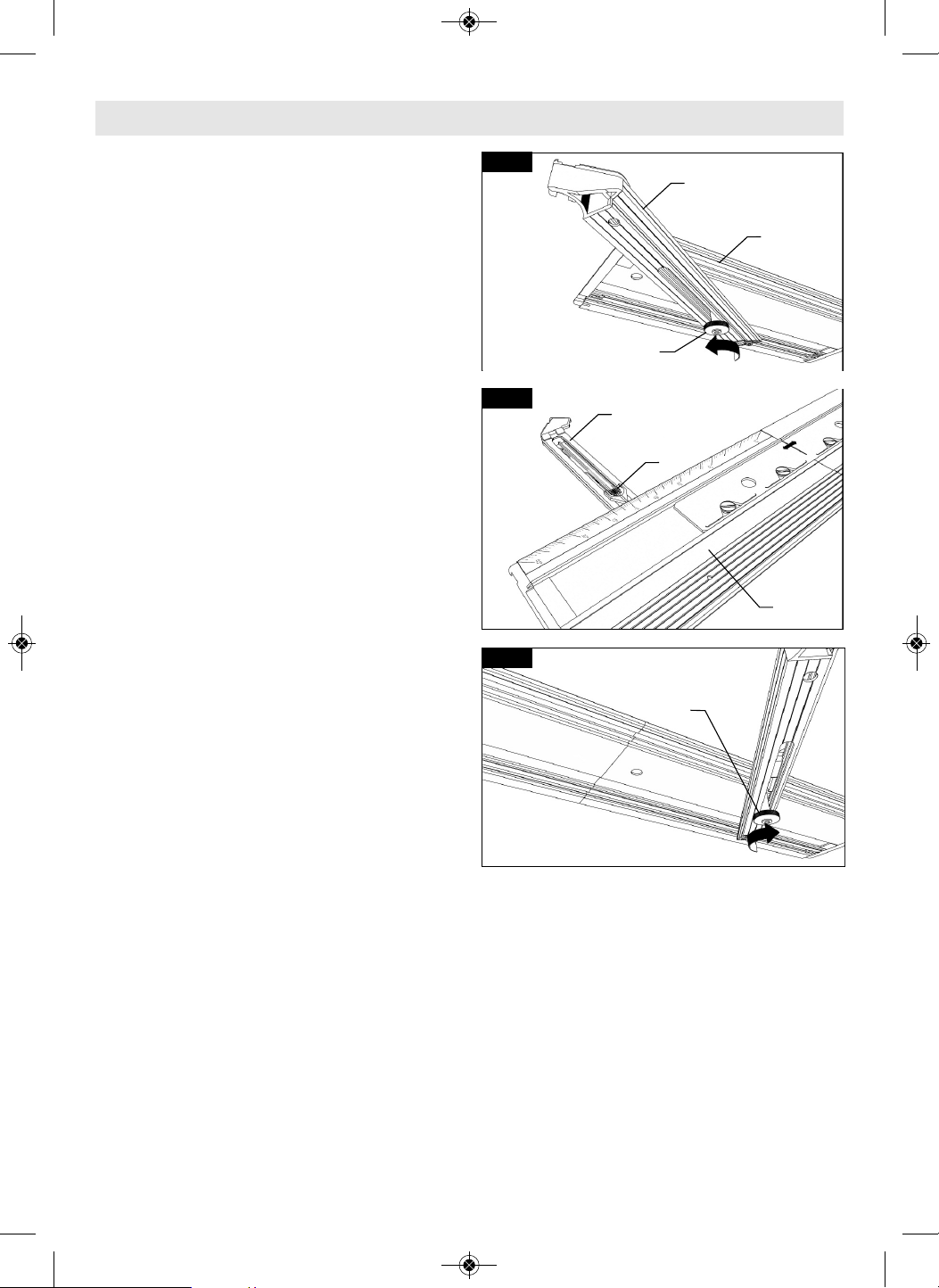

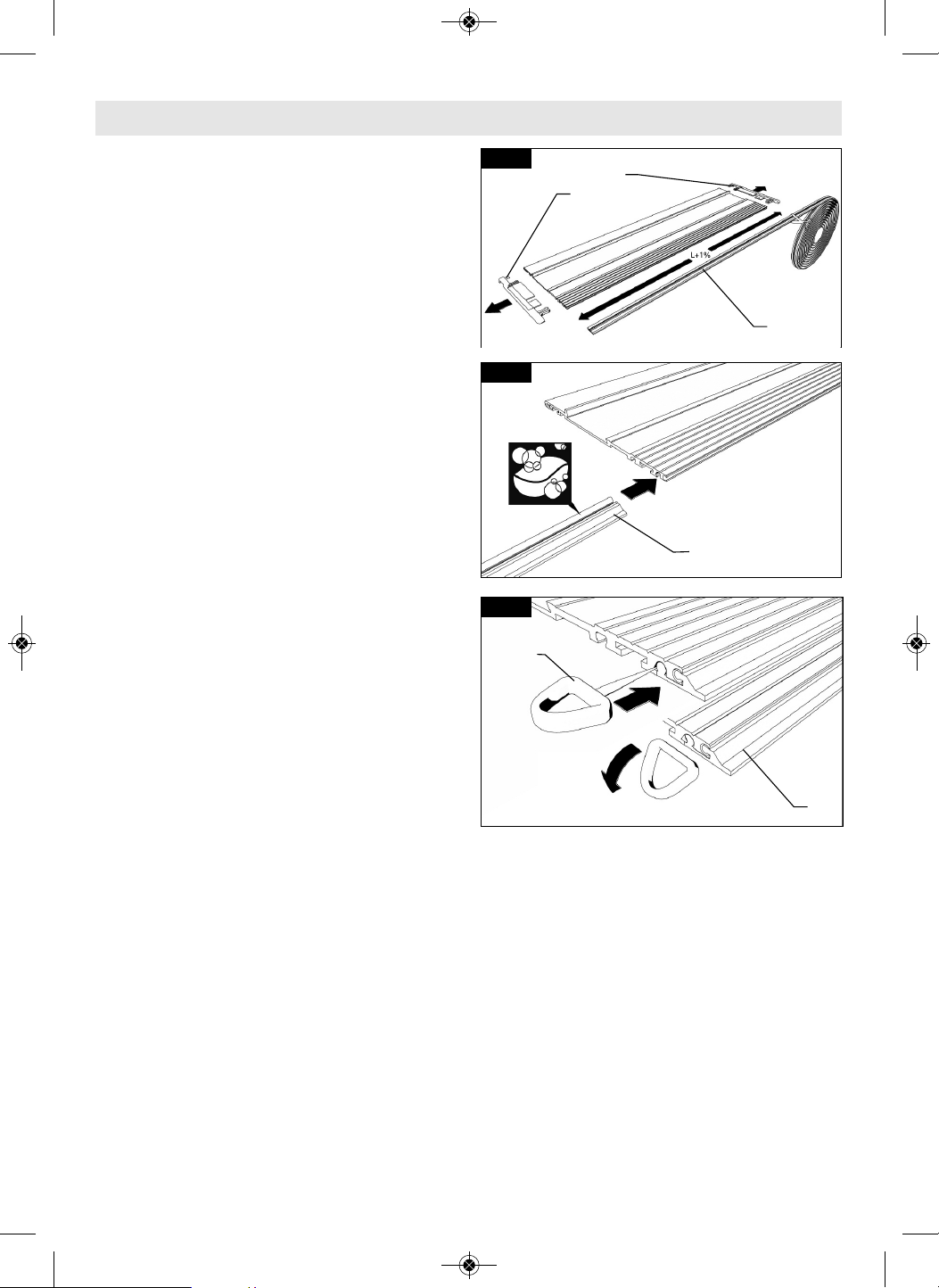

For track system refer to pages 22–27

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 9

* For replacement blades we recommend Bosch Cordless Circular saw blades. Their thin kerf and

tooth design deliver the superior speed, quality of cut, and reduce battery drain. Use of standard

blades will substantially affect the performance and reduce run-time.

Specifications

Model number GKS18V-25GC

Voltage rating 18 V

No load speed n

2,500–5,000/min

Blade* 7-1/4"

Blade arbor hole 5/8" (16mm) Round

Blade tooth thickness

7/64" (2.6mm)*

*minimum 3/64" (1.0 mm)

Blade body thickness 0.079" (2.0mm) Maximum

Depth of cut at 0° 2-1/2" (63.5mm) Maximum

Depth of cut at 45° 1-13/16" (46mm) Maximum

Depth of cut at 50° 1-5/8" (41.3mm) Maximum

Allowed ambient temperature

– during charging

– during operation and storage

32...95 °F (0...+35 °C)

–4...122 °F (–20...+50 °C)

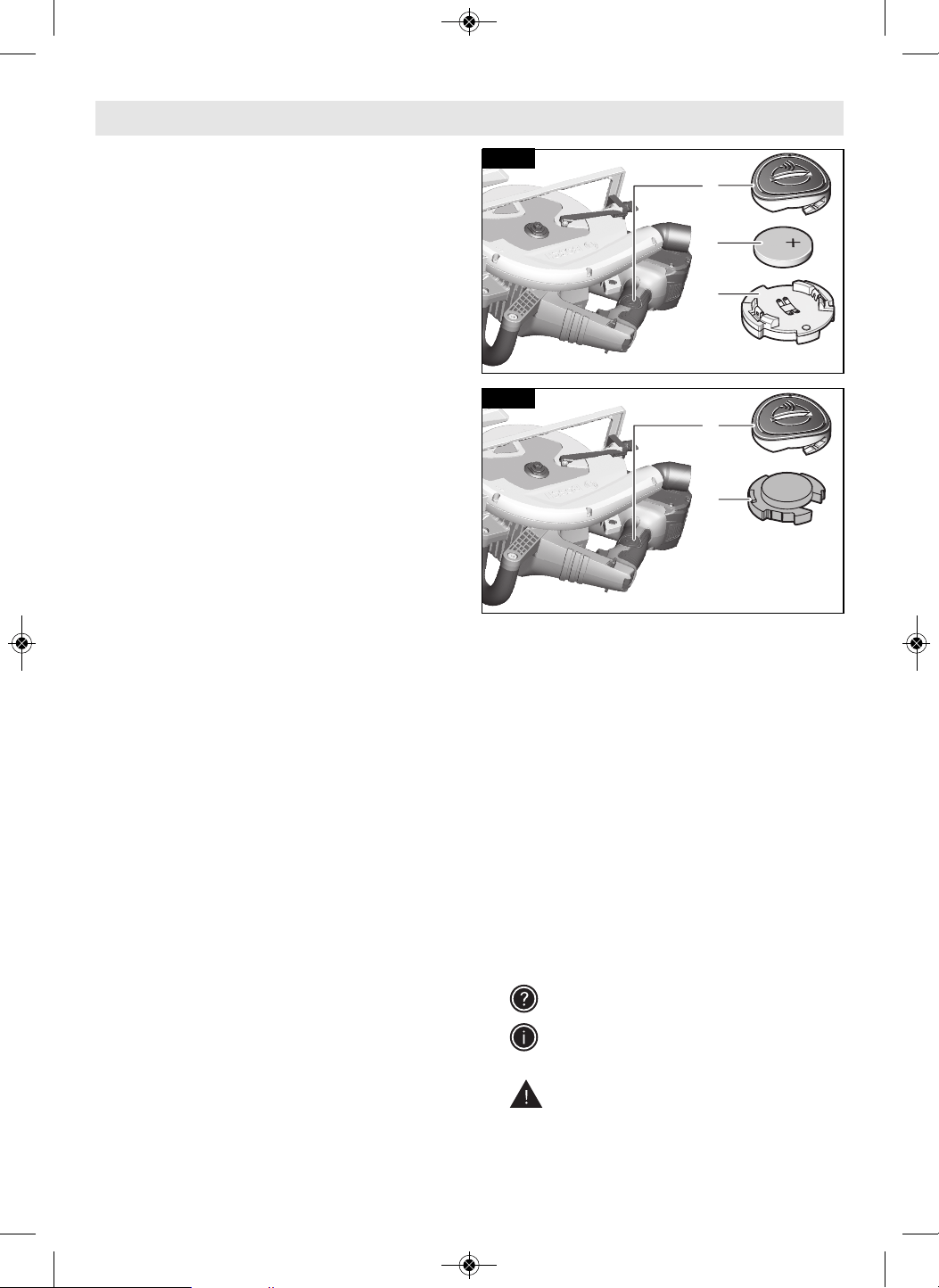

Connectivity Module (sold separately)

Please refer to the operating/safety instructions, included with connectivity module.

Battery Packs/Chargers

Please refer to the battery/charger list, included with your tool.

Intended Use

Use this saw only as

intended. Unintended use

may result in personal injury and property

damage.

This product is intended to cut wood and

wood-like products only. Dust build up

around the lower guard and hub from other

materials (plastic, masonry or metal) may

disable the lower guard operation.

Cutting Masonry/Metal

Do not cut metal or

masonry with this

circular saw. The dust from metal or

masonry cutting will cause the lower guard

to become sluggish and may not close fully

and quickly after cutting these materials.

Do not use abrasive

wheels.

This tool is not

intended for usage with metal or masonry

cut-off wheels.

Do not use Wet

Diamond cutting off

wheel or water feed devices with this

circular saw. Masonry cutting waste will

enter the lower guard system, harden and

cause the guard to become inoperable. Use

of water in masonry cutting applications

with an electric circular saw will cause

electric shock hazards.

This tool is not intended for usage with

metal or masonry cut-off wheels.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 10

Saw Assembly

Inserting and Releasing Battery

Pack

Use only Bosch

batteries recommended

in the battery/charger list, included with

your tool. Using other types of batteries

may result in personal injury or property

damage.

Slide charged battery pack 19 into the

housing until the battery pack locks into

position (Fig. 2).

Your tool is equipped with a secondary

locking latch to prevent the battery pack

from completely falling out of the handle,

should it become loose due to vibration.

To remove the battery pack 19, press the

battery pack release button 26 and slide

the battery pack forward.

Press the battery pack release button 26

again and slide the battery pack completely

out of tool housing (Fig. 2).

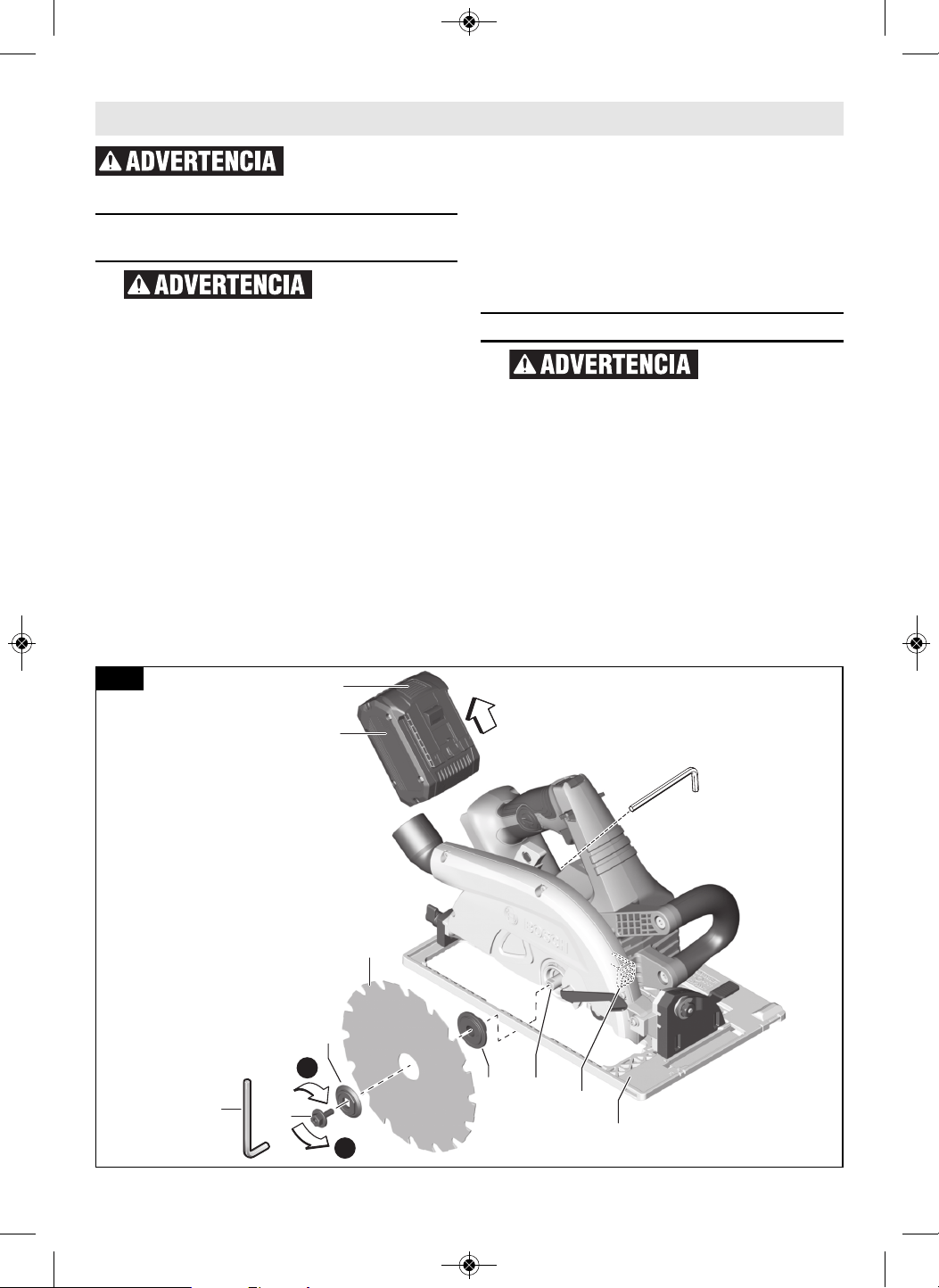

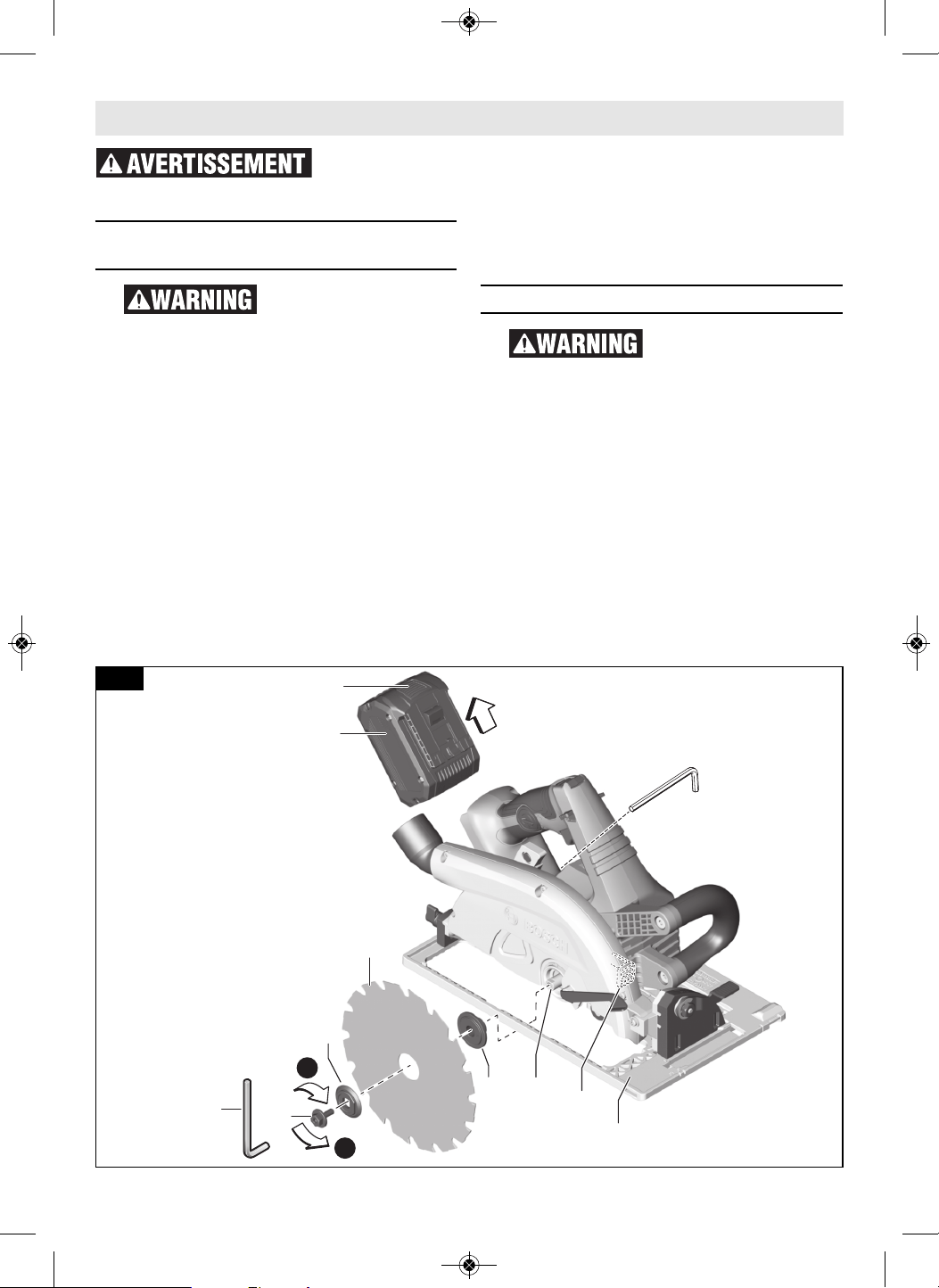

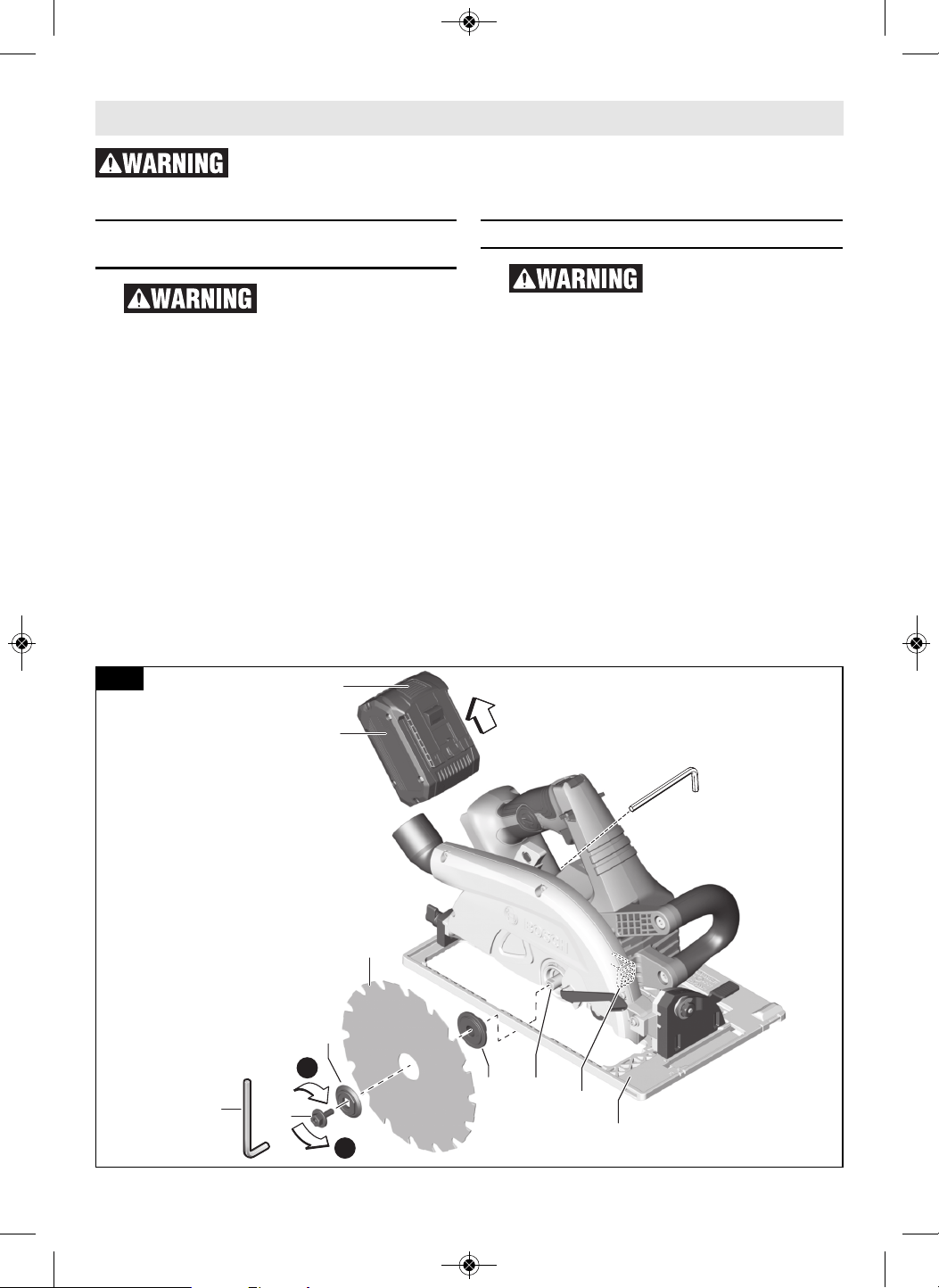

Attaching the Blade

Use only 7-1/4”

(184mm) blade. Use

only blade rated 5000/min (RPM) or

greater. Using blade not designed for the

saw may result in serious personal injury

and property damage.

1. Press and hold the shaft lock button 10.

Turn blade stud 25 with provided

wrench 31 in the direction a and remove

blade stud 25 and outer washer 24.

Note: the wrench is stored near the

battery compartment (Fig. 2).

2. Make sure the saw teeth and arrow on

the blade point in the same direction as

the arrow on the lower guard.

3. Retract the lower guard all the way up

into the upper guard. While retracting

the lower guard, check operation and

condition of the LOWER GUARD

SPRING.

Fig. 2

Disconnect battery pack from tool before making any assembly, adjustments

or changing accessories. Such preventive safety measures reduce the risk of

starting the tool accidentally.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 11

VAC024

35mmHOSE

BOSCH VH-SERIES

HOSE

VX120

1-1/4"or

1-1/2"HOSE

Saw Assembly

4. Slide blade 23 through slot in the foot

13 and mount it against the inner washer

30 on the shaft 29. Be sure the large

diameter of the outer washer 24 lays

flush against the blade (Fig. 2).

5. Reinstall outer washer and tighten blade

stud 25 finger tight in the direction b.

Press and hold lock button 10 to lock

shaft and TIGHTEN BLADE STUD

COUNTER-CLOCKWISE 1/4 TURN WITH

THE WRENCH PROVIDED (Fig. 2).

Do not use wrenches with longer handles,

since it may lead to over tightening of the

blade stud.

VARI-TORQUE CLUTCH

This clutching action is provided by the

friction of the outer washer 24 against the

blade 23 and permits the blade shaft to turn

when the blade encounters excessive

resistance. When the blade stud 25 is

properly tightened (as described in No. 5 of

Attaching The Blade), the blade will slip when

it encounters ex cessive resistance, thus

reducing saw’s tendency to KICKBACK.

One setting may not be sufficient for

cutting all materials. If ex cessive blade

slippage occurs, tighten the blade stud one

mark more. OVERTIGHTENING THE BLADE

STUD NULLIFIES THE EFFECTIVENESS OF

THE CLUTCH.

Dust Extraction

To reduce the risk of

injury, always position

dust port and vacuum hose so that they

do not interfere with the lower guard, or

the cutting operation at all settings.

DUST PORT

The dust port 18 swivels so that dust can

be directed in the desired direction

(Fig. 3).

DUST BAG (sold separately)

Using Dust Bag – To attach the empty dust

bag 32, press-fit its coupler end into the

saw's dust port 18 (Fig. 3).

Cleaning Dust Bag – After the dust bag is

2/3 to 3/4 full, remove it from the saw.

Bring the bag to a proper container and

pull open the zipper located on the bottom

of the bag. Hold the bag by the coupler end

and shake it vigorously until all the dust

and debris fall from it. Close zipper and

reattach the bag.

NOTE: Clean the bag at the end of the

cutting session and before transporting or

storing the saw.

Be extremely careful

when disposing of dust.

Materials in fine particle form may be

Fig. 3

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 12

Saw Assembly

Brake Action

Let the saw blade come

to a complete stop

before setting the tool down. The brake

action of this circular saw is not intended

as a safety feature. Unintended contact

with a rotating saw blade can cause

property damage and/or personal injury.

Know the charge state

of your battery. The

electric braking action is initiated ONLY

by the release of the trigger switch and in

a tool that has power available. When

electrical power is lost due to a

discharged battery or other causes, the

electric brake will not operate and the

motor will gradually slow down.

Unexpected run down time may cause

property damage and/or personal injury.

Your circular saw is equipped with an

automatic electric brake, which is designed

to stop the saw blade from spinning in

approximately two (2) seconds after you

release the trigger switch. This feature

helps improve jobsite productivity.

Braking starts once the power is turned off.

The brake requires a charged battery to

function. Stopping time will vary

depending on, among other factors, saw

blade used, and number of actuations. The

electric brake of your circular saw has been

designed for a high degree of reliability, but

unexpected circumstances such as

contamination or failure of the motor’s

components can cause the brake to not

activate. If the tool operates but the brake

does not consistently stop the blade in

about 2 seconds, DO NOT use the circular

saw and have it serviced by a Bosch

Factory Service Center or Bosch authorized

service facility.

explosive. Do not throw sawdust on an

open fire. Spontaneous combustion, in

time, may result from the mixture of oil or

water with dust particles.

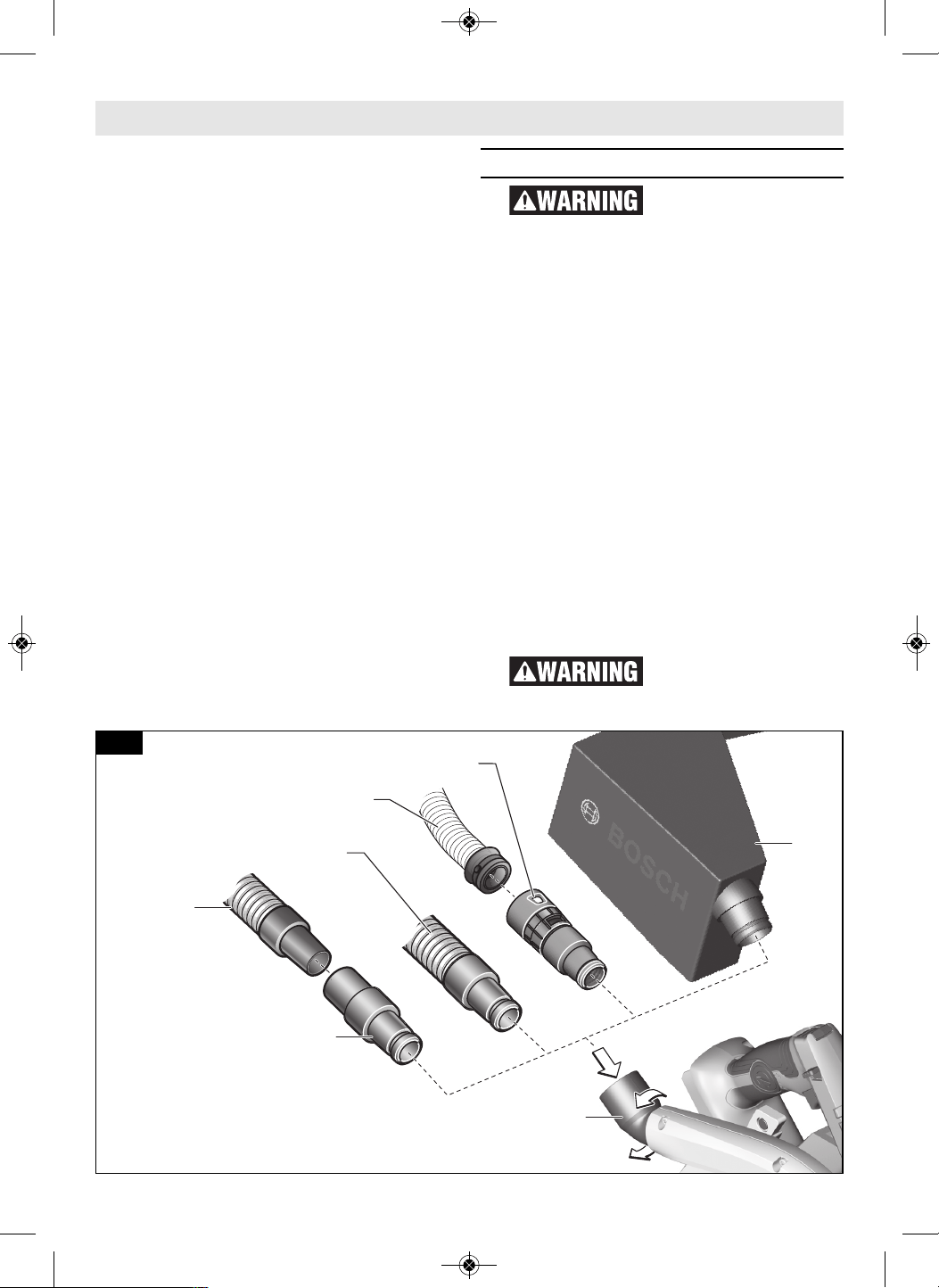

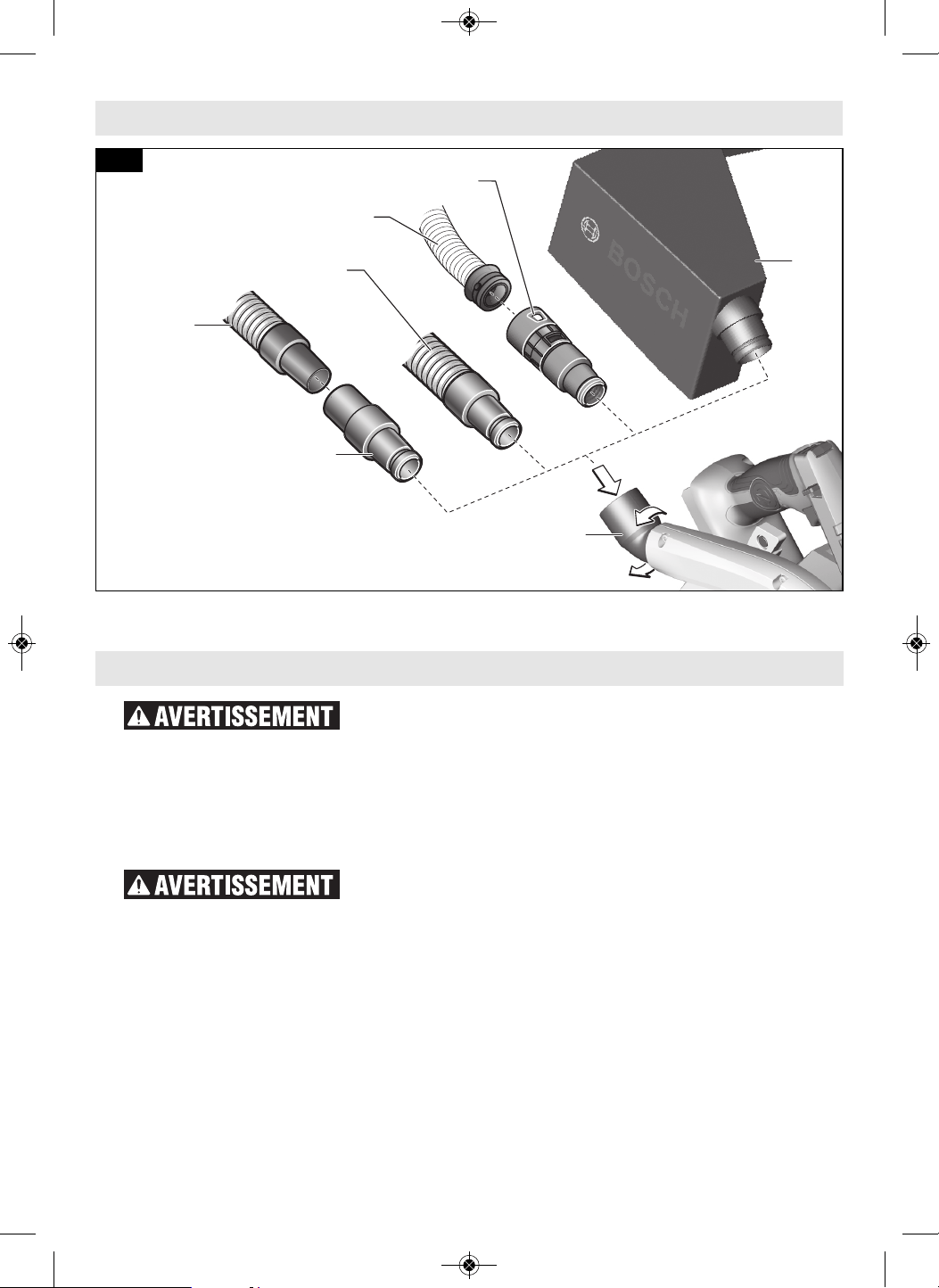

CONNECTION TO VACUUM CLEANER /

DUST ExTRACTOR

Connect the vacuum cleaner hose to the

dust port (Fig. 3).

- Bosch VH-series hoses - The VX120 hose

adapter is required (included with VH-

series hoses).

- Other 35mm and 22mm hoses, such as

the Bosch VAC-series hoses - Connect

hose directly to the tool.

- Common 1¼" or 1½" hoses - The Bosch

VAC024 adapter is required (sold

separately).

Connect the vacuum hose to a vacuum

cleaner.

The vacuum cleaner must be suitable for

the material being worked on.

When vacuuming dry dust that is

especially detrimental to health or

carcinogenic, use a special vacuum

cleaner / dust extractor.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 13

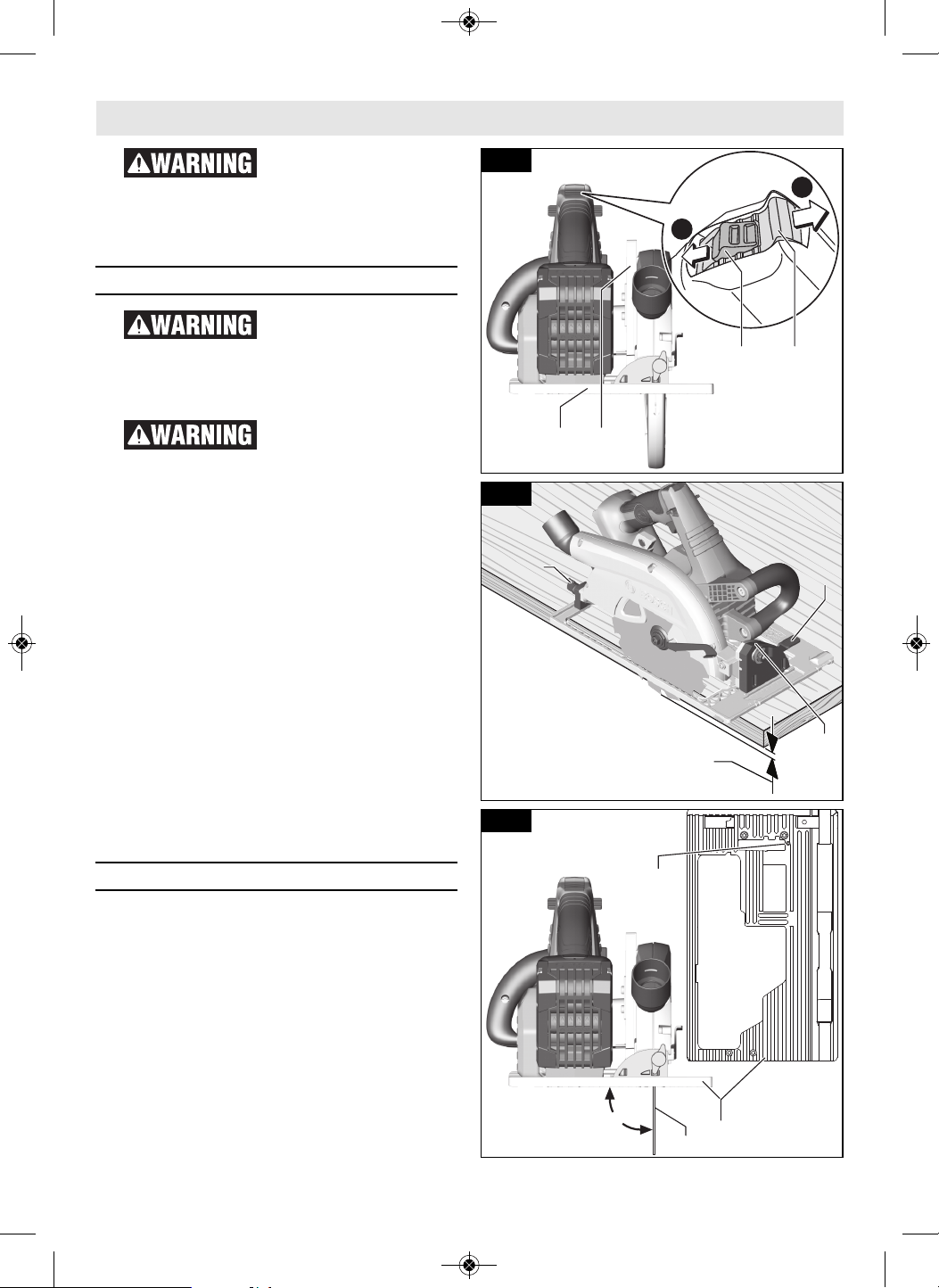

Disconnect battery pack

from tool before making

any assembly, adjustments or changing

accessories. Such preventive safety

measures reduce the risk of starting the

tool accidentally.

Depth Adjustment

Adjust the cutting depth

so that no more than

one tooth is visible below the work piece.

Excessive blade exposure below the

workpiece could result in personal injury

and/or property damage.

The depth adjustment

system should be not

used to change the depth while the saw is

in operation, or for plunge cutting. If

blade adjustment shifts while cutting, it

may cause binding and kickback.

To adjust the cutting depth follow these

instructions (Fig. 4):

A. Disconnect battery pack from tool.

B. Depressing the depth control locking

button 22.

C. Slide the depth control release button

21 forward.

- For a smaller cutting depth, pull the

saw away from the foot 13;

- for a deeper cutting depth, push the

saw toward the foot 13. The cutting

depth scale 17 has both inch and

metric scales.

Note: Not more than one tooth length of

the blade should extend below the material

to be cut, for minimum splintering (Fig. 5).

90° Cutting Angle Check

A. Disconnect battery pack from tool.

B. Set foot to maximum depth of cut

setting.

C. Loosen adjustment lever 5 and the rear

bevel adjustment knob 15, set to 0° on

bevel scale 7, retighten lever 5 and knob

15 (Fig. 5).

D. Check for 90° angle between the blade

and bottom plane of foot 13 with a

square (Fig. 6). If necessary, make

adjustments by turning the small

alignment screw 33 from bottom side of

foot 13 with a 2.5 mm allen wrench [not

included] (Fig. 6).

Operating Instructions

One tooth length should

penetrate wood for minimum

splintering

Fig. 5

90°

Fig. 6

2122

Fig. 4

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 14

Bevel Adjustment

A. Disconnect battery pack from tool.

B. Loosen the bevel adjustment lever 5 and

the rear bevel adjustment knob 15.

C. Align to desired angle on the bevel scale

7. The foot can be adjusted up to 50°.

D. Tighten bevel adjustment knob 15 and

lever 5 (Fig. 5).

Because of the increased amount of blade

engagement in the work and decreased

stability of the foot, blade binding may

occur. Keep the saw steady and the foot

firmly on the workpiece.

Cutting Line Guide Notches

The marked notches 8 and 9 at the front of

the footplate indicate the approximate line

of the cut (Fig. 7).

When track is not being used:

• For a non-bevelled cut, use 0° notch 8.

• For 45° and 50° bevel cuts, use 45°

notch 9.

When track is being used:

• For both beveled and non-beveled cuts

use 0° notch 8.

For all cuts:

• To ensure minimum splintering on the

good side of the material to be cut, face

the good side down.

• Make sample cuts in scrap lumber to

verify actual line of cut. This will be

helpful because of the variety of blade

types and thicknesses that are available.

• Use RIGHT side of notch when the part

of the workpiece that is to the left of the

blade is the scrap piece (Fig. 7a).

• Use LEFT side of notch when the part of

the workpiece that is to the right of the

blade is the scrap piece (Fig. 7b).

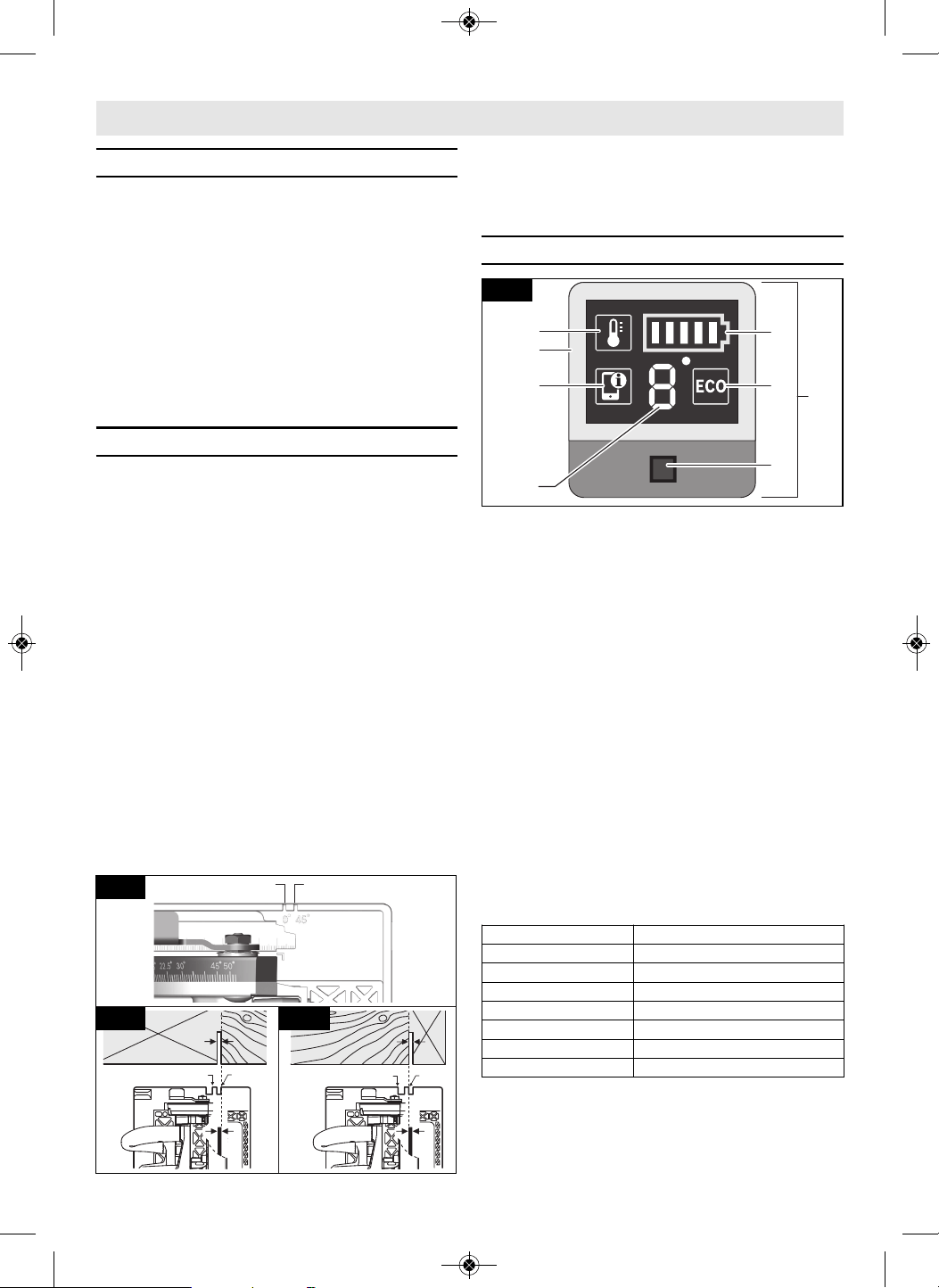

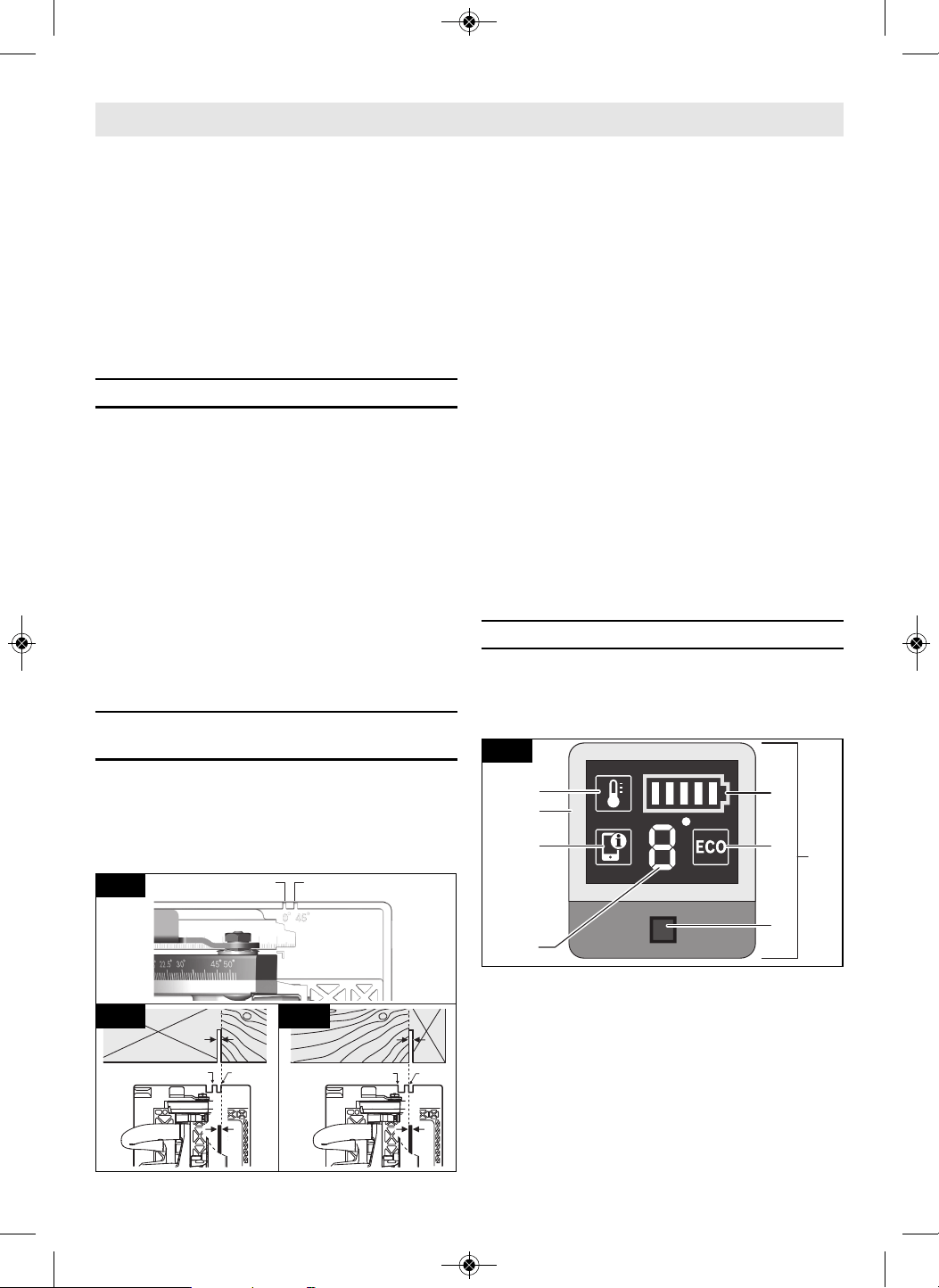

User Interface (Fig. 8)

The user interface 3 is used to select the

preset speed levels and to indicate the

status of the power tool and battery.

ECO MODE

When full power is not needed, the saw’s

energy-saving ECO mode can be used to

reduce the saw’s output power in order to

extend the runtime.

If the ECO mode is active, the speed

level/mode indicator 3d displays the

symbol “E” and “ECO” icon 3b lights up.

SPEED PRESETS

The speed settings and the ECO mode are

preprogrammed and can be adjusted via

the ‘Bosch Toolbox’ app. For more

information on the ‘Bosch Toolbox’

application, refer to the “Connectivity”

chapter on the next page. The table below

describes the preset speeds and ECO

mode speed.

BATTERY CHARGE INDICATOR

When the battery charge indicator 3a is

glowing green, the battery is charged and

the number of bars shows the level of the

Operating Instructions

0°45°

Fig. 7

Fig. 7a Fig. 7b

Preset Speeds

Eco 3630/min

1 2500/min

2 3000/min

3 3500/min

4 4000/min

5 4500/min

6 5000/min

Fig. 8

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 15

charge.

Glowing yellow and only one bar indicates

that the battery needs to be charged or

replaced soon.

Glowing red and only one bar means that

the battery charge is depleted.

TEMPERATURE INDICATOR

If the temperature indicator 3g is glowing

yellow, the critical temperature of the

motor, electronics or battery has been

reached. Run the power tool at no load and

allow it to cool down.

If the temperature indicator is glowing red,

power tool is overheated and will switch

off. Allow the power tool to cool down.

SMARTPHONE STATUS INDICATOR

It is necessary to purchase and install a

Bosch connectivity module and install the

'BoschToolbox' app to receive information

and messages as alerted by the

smartphone status indicator. See the

Connectivity chapter on the next page.

Green Smartphone status indicator 3e

means that there is non-critical information

available in the 'Bosch Toolbox' app for

user to read.

Yellow smartphone status indicator 3e

means that there is important information

available (e.g. temperature warning).

Red smartphone status indicator 3e means

that there is critical information available.

It is recommended that the user reviews

the message immediately.

POWER TOOL STATUS FRAME

Green light of the power tool status frame

3f means everything is functioning

properly.

Yellow light means that:

a. Critical temperature has been reached

(the temperature indicator 3g is also

glowing yellow) - run the tool at no load

and allow it to cool down, or

b. Battery is almost depleted (the battery

charge indicator 3a is also glowing

yellow) - charge or replace the battery

soon.

Red light means that:

a. The tool is overheated (the temperature

indicator 3g is glowing red) – turn the

tool off and on again, or

b. Battery is depleted (the battery charge

indicator 3a is also glowing red) -

charge or replace the battery.

Flashing blue light means that the power

tool is connected to a mobile device or

settings are being transferred. The user

must press the user interface button 3c to

accept and store the new setting(s).

Connectivity

To reduce the risk of

injury read the

operating instructions included with

Bosch connectivity module. Operating

instructions for connectivity module

include important information not covered

in this manual.

This power tool is Bluetooth capable and

select features can be adjusted remotely

using a mobile device. Utilizing these

features requires installation of a Bosch

Bluetooth connectivity module and a

mobile device with the Bosch Toolbox app

installed.

If connectivity module is not purchased

with the tool, or if the replacement of the

module or the battery becomes necessary,

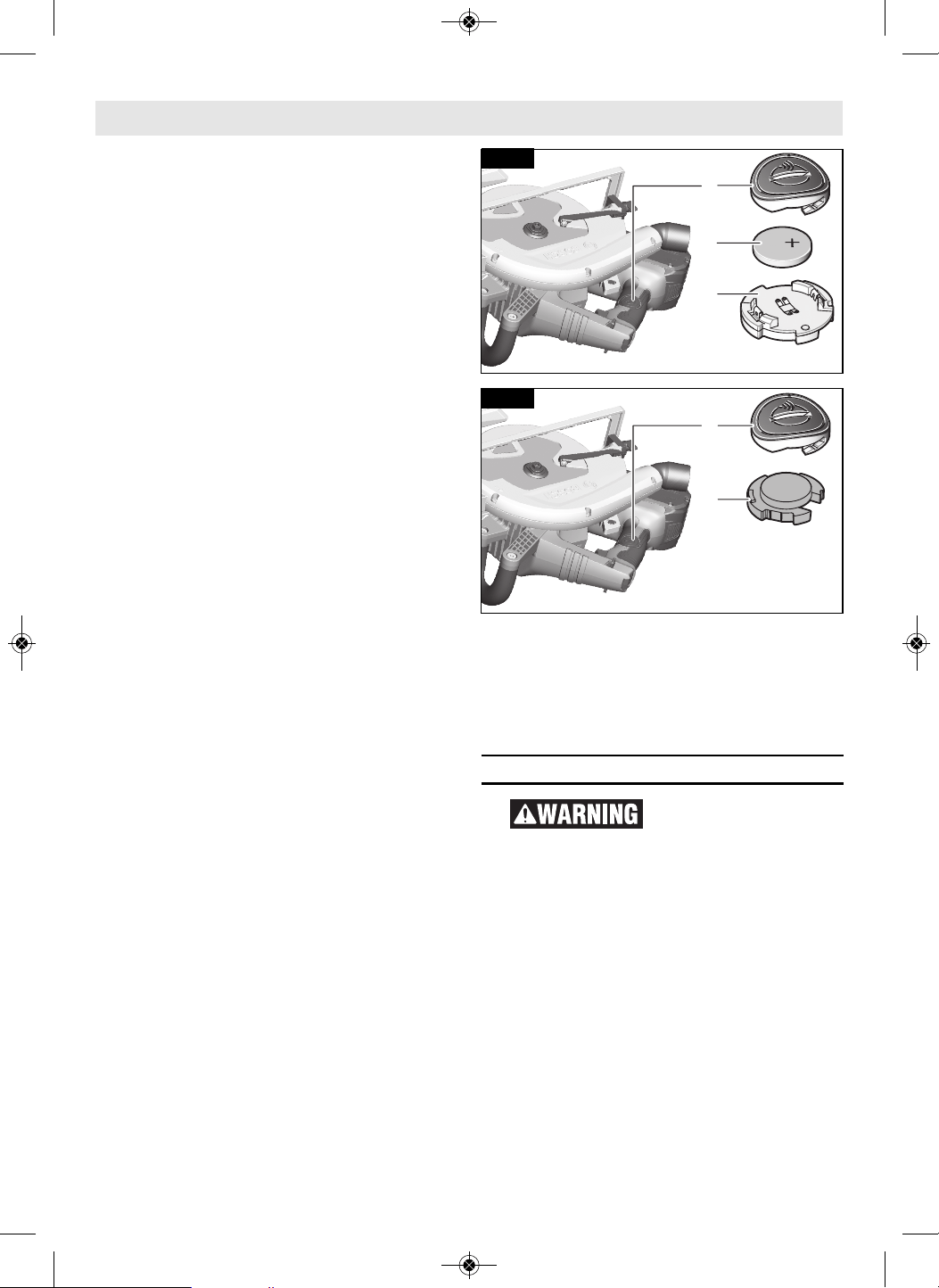

please follow this procedure (See Fig. 9a):

- Using a flat screwdriver or a coin,

Operating Instructions

Fig. 9a

Fig. 9b

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 16

remove the cover A from the side of the

handle, by turning it 1/4 turn counter-

clockwise (Fig. 9a or 9b).

- If the tool is already equipped with the

connectivity module, remove the battery

B, but do not remove the connectivity

module C.

- If the connectivity module is installed for

the first time, remove the plastic

placeholder D from the connectivity

module compartment, and place the

connectivity module C in the

compartment observing correct

orientation (Fig. 9b). Note: Store the

placeholder D in a safe place. Reinsert

the placeholder again if the

communications module is removed.

- Next place new battery B on the top of

the connectivity module with the “+”

polarity facing up (Fig. 9a).

- Place the cover A over the battery and

turn it ¼-turn clockwise to lock using a

flat screwdriver or a coin.

USING THE ‘BOSCH TOOLBOx’ APP

The 'Bosch Toolbox' app can be

downloaded from the App Store or Google

Play.

Install the ‘Bosch Toolbox’ app on your

mobile device or make sure you are running

the latest version of the app.

Launch the ‘Bosch Toolbox’ app on your

mobile device and click on “My Tools”

icon/tile. Follow the app directions to pair

the tool with the mobile device.

BENEFITS SUMMARY OF

CONNECTIVITY MODULE AND APP

When used with the connectivity module,

the ‘Bosch Toolbox’ app will allow for the

following with the tool:

– Registration and personalisation

– Status check and warning messages

– General information and settings

– Adjusting the speed levels

The help button on the app explains

the features of the app.

The info button on the app displays

tool information and specifications.

The alerts button displays any alerts

received from the tool.

Lock-off Release Buttons

The Lock-off release buttons are designed

to prevent accidental starts. To operate,

press the release button 1 with your thumb

on either side of handle to disengage the

lock, then pull the trigger 2 (Fig. 1). When

the trigger is released the button will

engage the safety switch automatically, and

the trigger will no longer operate.

Switch

When starting the tool, hold it with both

hands. The torque from the motor can

cause the tool to twist.

To turn tool on, press the lock-off release

button 1 with your thumb on either side of

handle to disengage the lock, then pull the

trigger 2 (Fig. 1). To turn the tool “OFF”,

release the trigger switch, which is spring

loaded and will return to the off position

automatically.

Your saw should be running at full speed

BEFORE starting the cut, and turned off

only AFTER completing the cut. To increase

switch life, do not turn switch on and off

while cutting.

All Cuts

Always be sure either

hand does not interfere

with the free movement of the lower

guard.

After completing a cut

and the trigger has been

released, be aware of the nec es sary time

it takes for the blade to come to a com -

plete stop during coast down. Do not

allow the saw to brush against your leg or

side, since the lower guard is retractable,

it could catch on your clothing and expose

the blade. Be aware of the necessary

blade ex posures that exist in both the

upper and lower guard areas.

Always hold the saw handle with one hand

and the auxiliary handle or housing with

the other.

Always make sure saw foot rests on portion

of work surface that does not drop off.

Maintain a firm grip and operate the switch

with a decisive action. Never force the saw.

Use light and continuous pressure.

When cutting is interrupted, to resume

cutting: squeeze the trigger and allow the

blade to reach full speed, re-enter the cut

slowly and resume cutting.

Operating Instructions

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 17

When cutting across the grain, the fibers of

the wood have a ten den cy to tear and lift.

Advancing the saw slowly minimizes this

effect. For a finished cut, a cross cut blade

or miter blade is rec om mended.

Plunge Cuts

Adjust the cutting depth

to the thickness of the

workpiece. Less than a full tooth of the

blade teeth should be visible below the

workpiece.

The depth adjustment

system should be not

used to change the depth while the saw is

in operation, or for plunge cutting. If

blade adjustment shifts while cutting, it

may cause binding and kickback.

As blade starts cutting

the ma terial, release the

lower guard immediately. When the foot

rests flat on the surface being cut, proceed

cutting in forward direction to end of cut.

Allow blade to come to

a complete stop before

lifting the saw from cut. Also, never pull

the saw backward since blade will climb

out of the material and KICKBACK will

occur. Turn saw around and finish the cut

in the normal manner, sawing forward. If

corners of your pocket cut are not

completely cut through, use a jigsaw or

hand saw to finish the corners.

Disconnect battery pack from tool before

making adjustments. Set depth adjustment

according to material to be cut. Reattach

battery pack to the saw. Tilt saw forward

with cutting guide notch lined up with the

line you’ve drawn. Raise the lower guard,

using lift lever 14 and hold the saw by the

front and rear handles (Fig. 10).

With the blade just clearing the material to

be cut, start the motor. Gradually lower the

back end of saw using the front end of the

foot 13 as the hinge point.

Cutting Large Sheets

Large sheets and long boards sag or bend,

depending on support. If you attempt to

cut without leveling and properly

supporting the piece, the blade will tend to

bind, causing KICK-BACK and extra load on

the motor (Fig. 11).

Support the panel or board close to the

cut, as shown in (Fig. 12). Be sure to set

the depth of the cut so that you cut

through the sheet or board only and not

the table or work bench. The two-by-fours

used to raise and support the work should

be positioned so that the broadest sides

support the work and rest on the table or

bench. Do not support the work with the

narrow sides as this is an unsteady

arrangement. If the sheet or board to be

cut is too large for a table or work bench,

use the supporting two-by-fours on the

floor and secure.

Operating Instructions

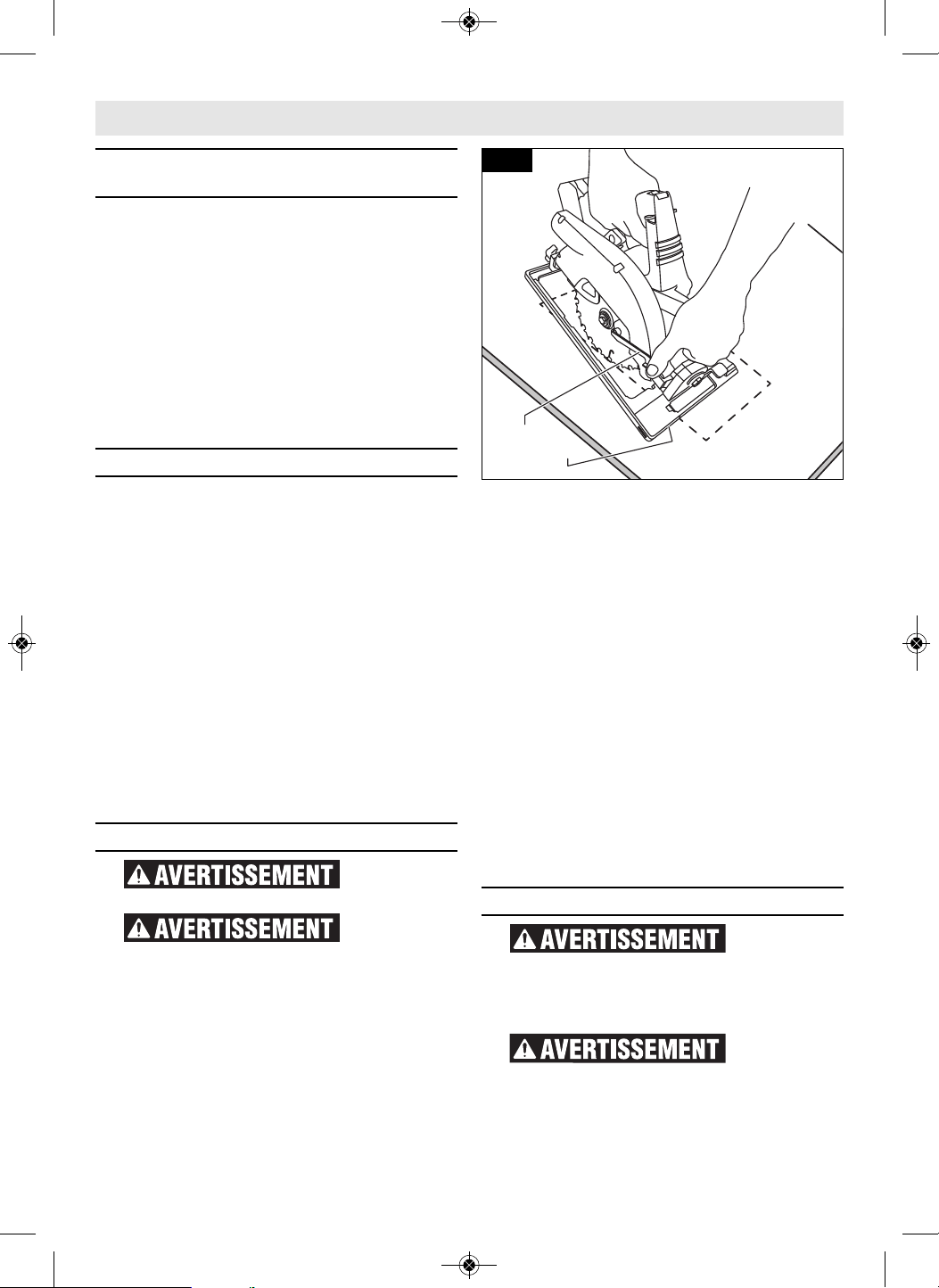

Fig. 10

Fig. 11

Fig. 12

wRONG

RIGHT

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 18

Operating Instructions

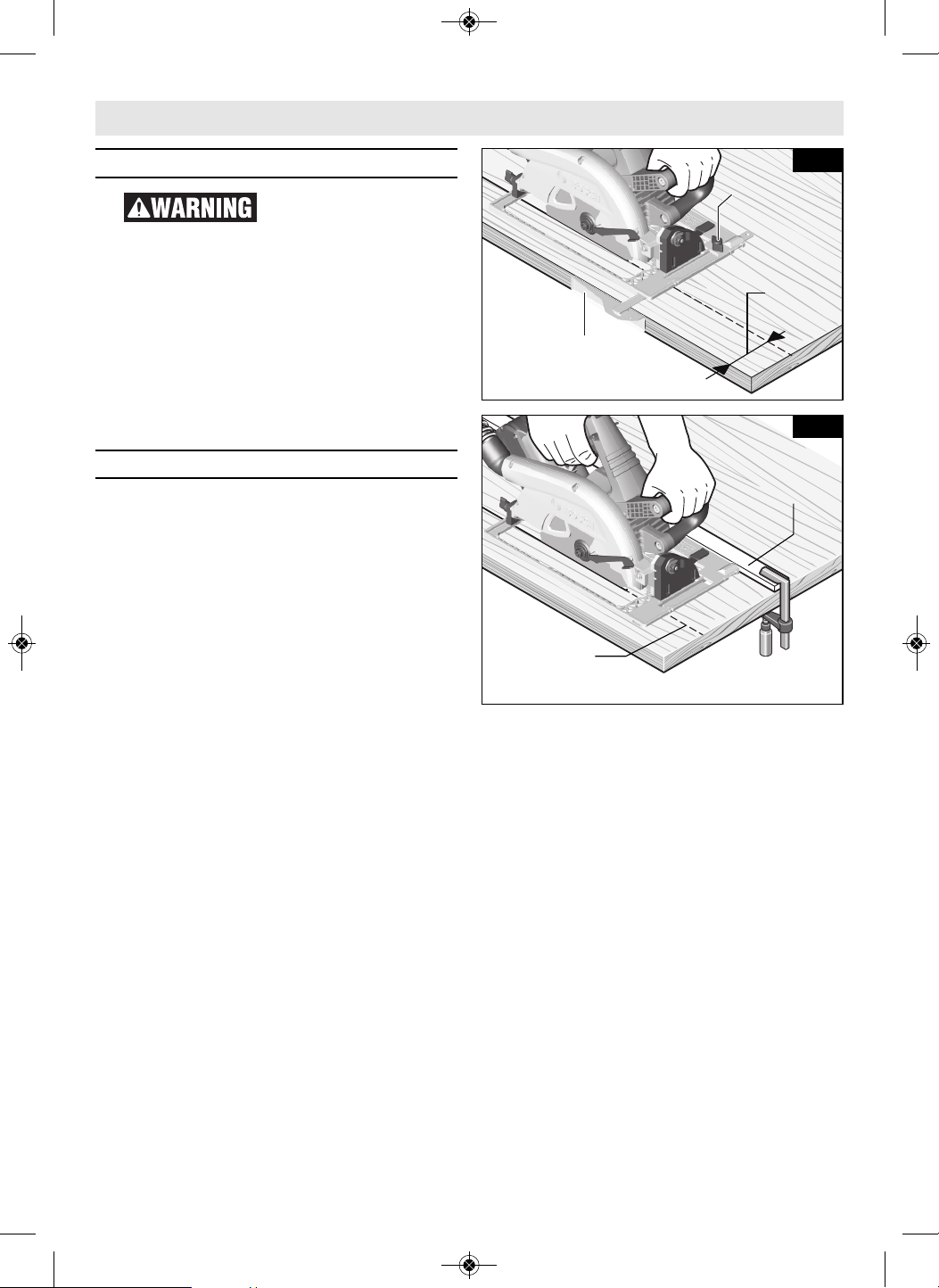

Rip Cuts

After attaching or

adjusting the rip fence,

be sure the rip fence does not touch or

interfere with the free movement of the

lower guard or contact the saw blade.

The combination blade provided with your

saw is for both cross cuts and rip cuts.

Ripping is cutting lengthwise with the grain

of the wood. Narrow rip cuts are easy to do

with a rip fence (Fig. 13). To attach

optional rip fence 11, insert fence through

slots in foot to desired width as shown and

secure with the knob 6.

Rip Board Guide

When rip cutting large sheets, the rip fence

may not allow the desired width of cut.

Clamp or nail a straight piece of 1" (25

mm) lumber to the sheet as a guide

(Fig. 14). Use the left side of the foot

against the board guide.

The GKS18V-25GC's auxiliary handle is

designed to allow lumber as thick as 2x

("2-by") to be used as a guide.

Fig. 14

dESIREd

LINE

OF CUT

RIP

BOARd

GUIdE

Fig. 13

dESIREd

wIdTH

OF CUT

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 19

Operating Instructions

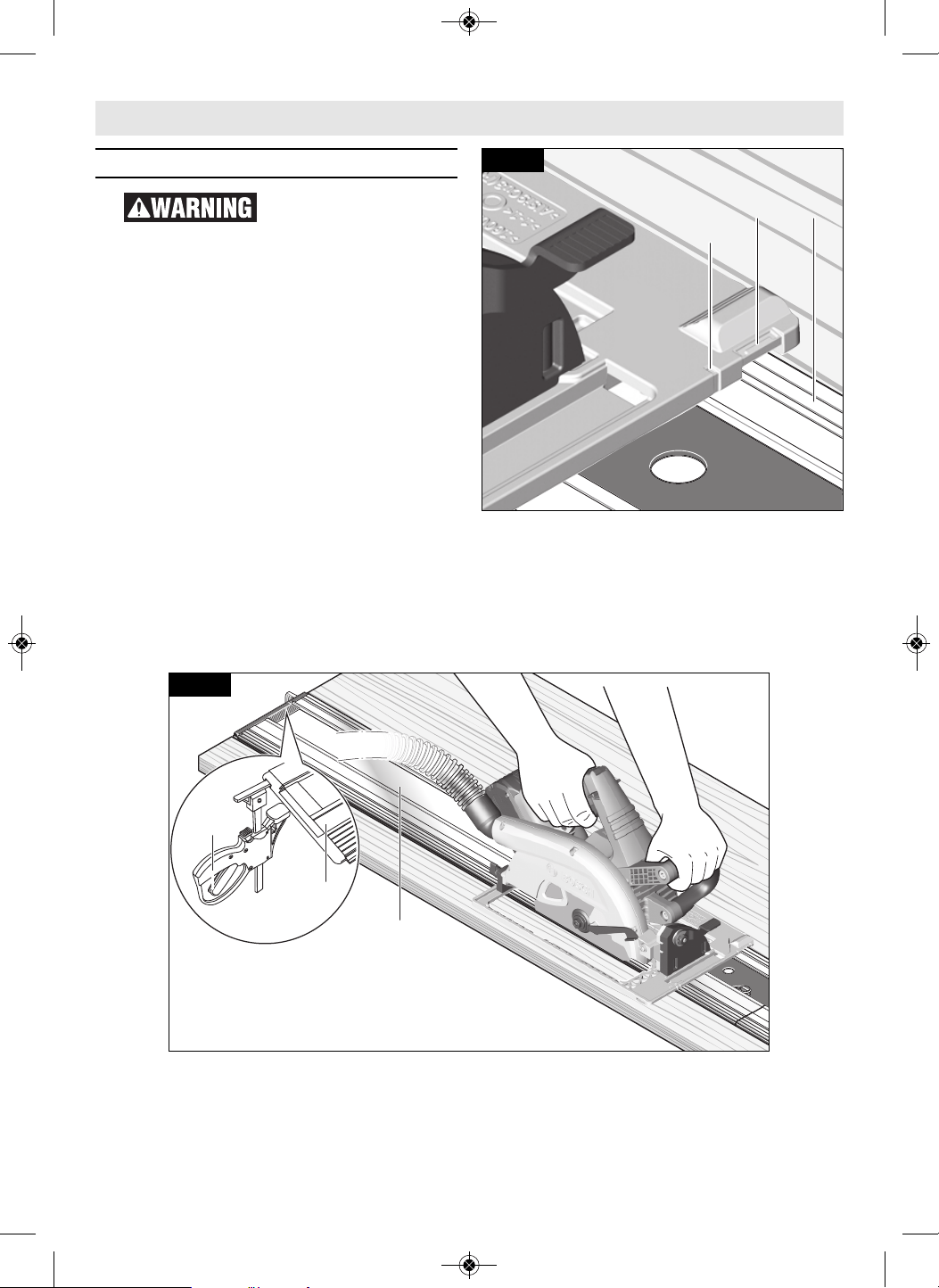

Precision Sawing With Track

The depth adjustment

system should be not

used to change the depth while the saw is

in operation, or for plunge cutting. If

blade adjustment shifts while cutting, it

may cause binding and kickback.

The GKS18V-25GC can be used with the

Bosch track system to enhance the

straightness of the cut (Fig. 15b).

• Make sure that track 40 is prepared,

positioned and clamped as shown in

“Preparing Track” section on page 22.

• Make sure that the saw’s footplate is

properly placed on track. This is

achieved when the 28a slot on the

bottom of the saw is placed over the

raised ridge in the Bosch tracks (Fig.

15a). (The 28b slot will fit over some

tracks from other manufacturers, but

we recommend that this saw be used

only with Bosch saw tracks.)

• Take extra care when placing saw on

portion of a track that extends beyond

the leading or ending edge of the

workpiece.

• Prior to removing saw from track,

raise saw head and retract blade first

and allow blade to come to a

complete stop.

28a

28b 40

Fig. 15a

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 20

Getting to Know Your Track System

40 Track

41 Track Connector

42 Anti-splinter edge

43 Miter guide

44 End cap, left

45 End cap, right

46 Miter angle indicator

47 Fence

48 Miter locking knob

49 Traction strip

50 Track Clamps (x2)

51 Spikes

52 Travel Stop

Fig. 16

The track system is sold separately

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 21

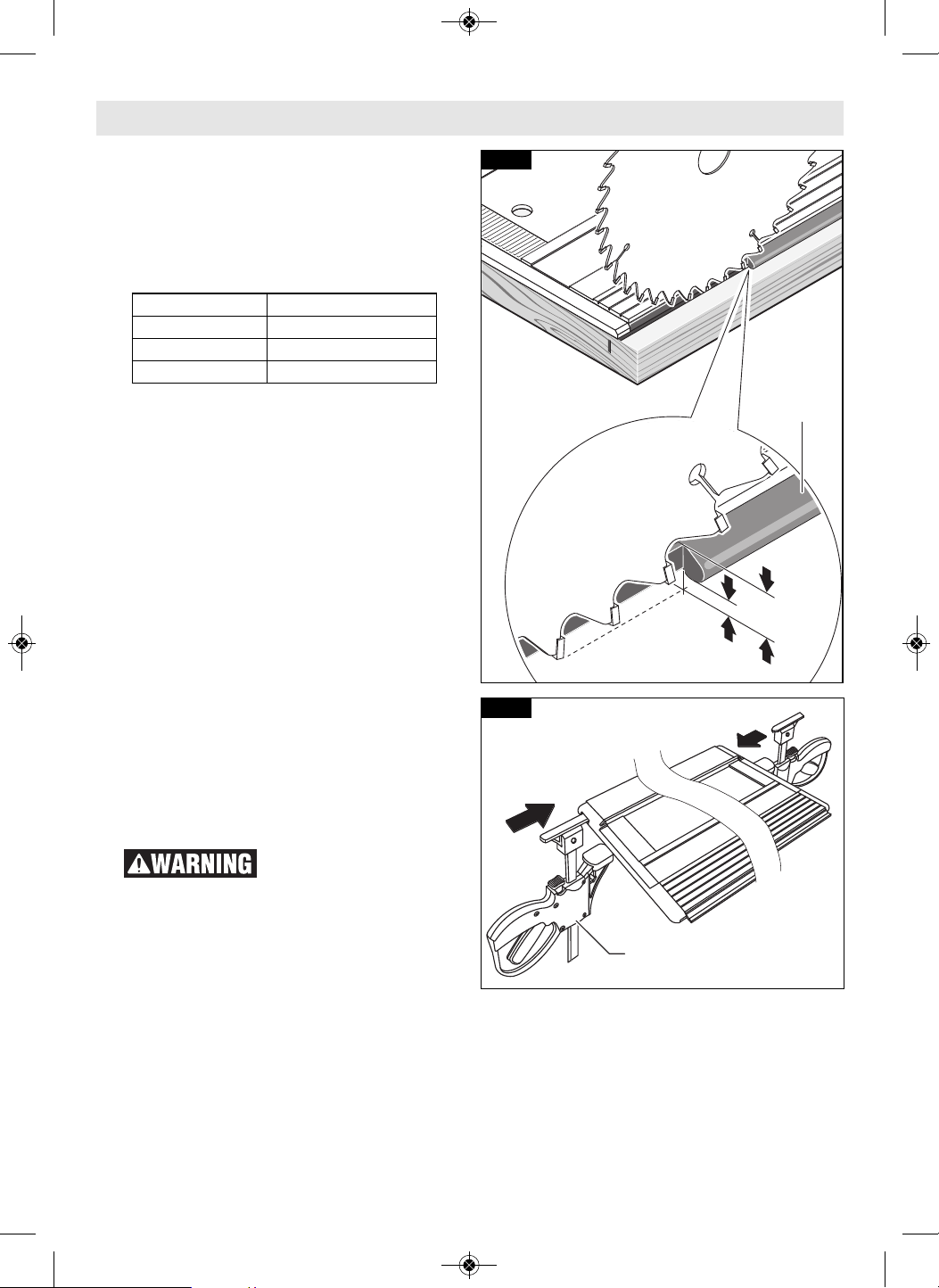

ADAPTING THE FOOT PLATE TO VARIOUS

TRACKS

The GKS18V-25GC is designed specifically

for precision straight cutting while using a

track for guidance.

The Bosch tracks (sold separately) are

available in four sizes:

PREPARING TRACK

Prior to using a track for the first time, the

track’s rubber anti-splinter edge 42 must

be adapted to the specific saw and blade

to be used.

A. Place the complete length of track onto

a scrap workpiece that is at least 3/4"

(19mm) thick.

B. Secure the tracks as described in

“SECURING TRACKS” further.

C. Place the saw onto the tracks.

D. Adjust the saw’s cutting depth to

approximately 3/8" (9 mm) and the bevel

angle to 0°. This will result in the blade

extending 1/8" (3mm) below the anti-

splinter edge (Fig. 17).

E. Following the instructions in the

“Switch” section on page 17, switch on

the saw and guide it uniformly with a

slow feed rate through the end of the

track.

SECURING TRACKS

To avoid the risk of

injury and/or property

damage, only use the track clamps to

secure the track.

Once the track has been placed in the

desired position, insert a track clamp 50 in

from each end of the track, then tighten

the clamps against the workpiece (Fig. 18).

FSN800 31.5" (800 mm)

FSN1100 43.3" (1100 mm)

FSN1600 63" (1600 mm)

FSN2100 82.7" (2100 mm)

Track Assembly

1/8"

(3mm)

3/8"

(9mm)

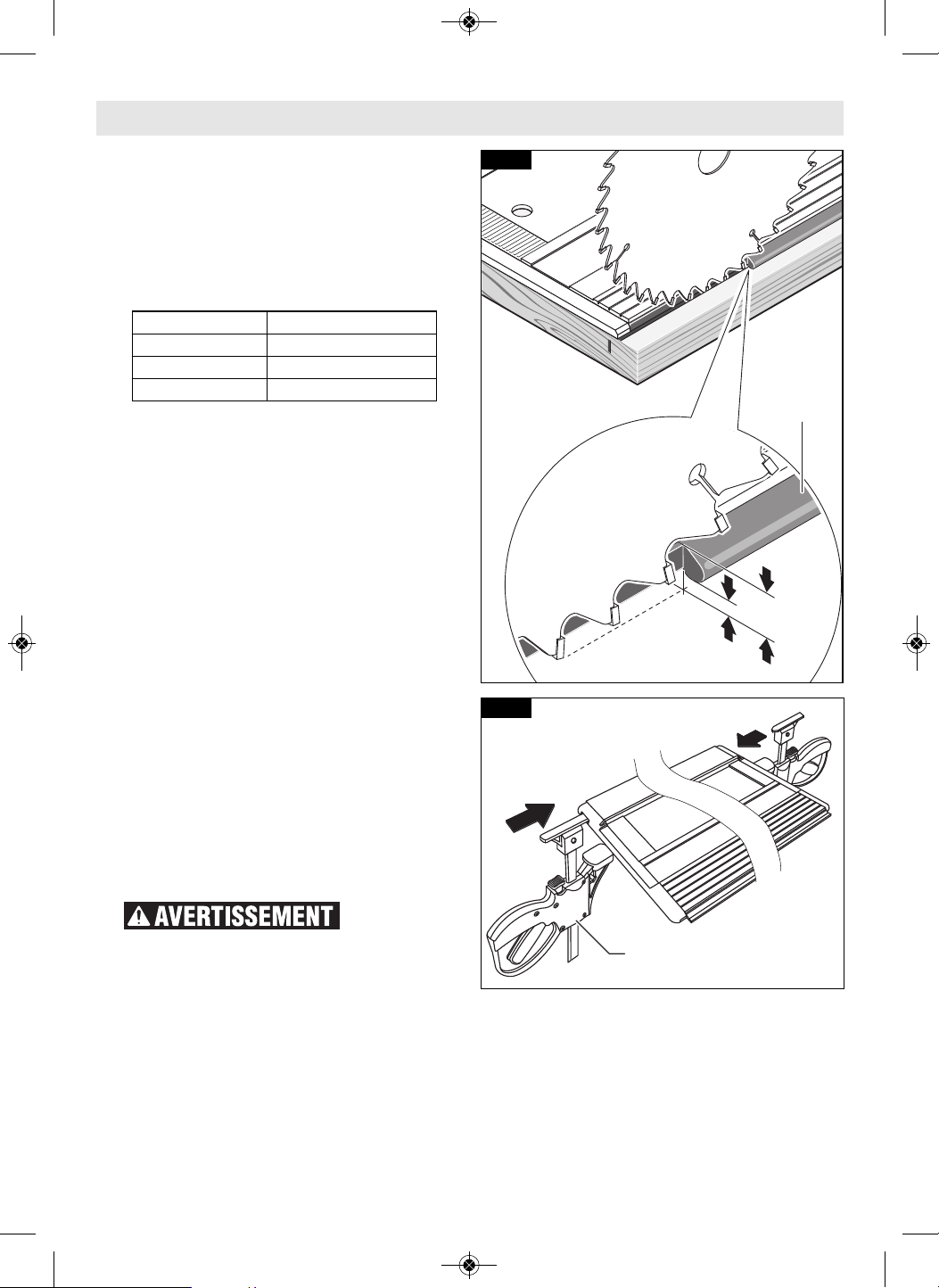

Fig. 17

Fig. 18

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 22

PROTECTIVE END CAPS

These caps help to protect the ends of the

tracks from damage, such as when

dropped on their ends (Fig. 19). The left 44

and right 45 caps are NOT interchangeable.

If one or both of the end caps become

damaged, they should simply be replaced.

CONNECTING MULTIPLE TRACKS

A. Pull out the end caps 44 and 45 from

facing ends of the tracks 40 to be

connected. Store the end caps in a safe

place (Fig. 19).

B. Insert the connector 41 into one of the

tracks 40 as shown and then slide

another track onto the other end of the

connector (Fig. 20).

C. Make sure that the tracks have no gap in

between them. Move the connector 41

so that the center mark “⇐|⇒” is

positioned at the joint line. Turn all four

locks with a screw driver or a coin to

secure the connection (Fig. 21).

Track Assembly

Fig. 19

Fig. 20

Fig. 21

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 23

MITER GUIDE

The miter guide 43 (sold separately) can be

used to precisely position a track from 60°

left to 45° right.

The miter guide must be positioned at the

front end of track.

A. Loosen the knob 48 on the bottom of

the miter guide (Fig. 22).

B. Follow instructions in “Connecting

Multiple Tracks” to attach the miter

guide to the desired track using

connector 41.

C. Use the fence 47 to set the desired

angle. As the fence is moved, the

indicator 46 shows the angle (Fig. 23).

D. Once the desired angle is set, tighten

the knob 48 on the bottom of the miter

guide to hold it at that angle (Fig. 24).

E. Position the fence and connected track

such that the fence rests against the

workpiece.

F. Once the miter guide and connected

track have been positioned as desired,

secure the miter guide and connected

track in place (refer to “Securing

Tracks”).

Track Assembly

Fig. 22

Fig. 23

Fig. 24

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 24

Track Assembly

TRACTION STRIPS

It is important that the two rubberlike

strips on the bottom of the tracks maintain

their ability to minimize the possibility of

the track shifting during a cut. If one or

both of the strips become worn, they

should be replaced. The traction strip roll

is 11 feet (3.35m) long.

A. Pull out both end caps 44 and 45 and

remove the worn out strips (Fig. 25).

B. Unroll and cut two lengths of traction

strip 49 that are 1% longer than the

length of the track. E.g. for FSN800 the

length of strip should be 80.8cm/31.8”

(Fig. 25).

C. Place a light coating of soap on the new

strip to make it easier to slide in the

grooves on the bottom side of tracks.

Pull the strip though the groove to the

far end of the track. Cut off the excess

strips (Fig. 26).

D. Re-insert both end caps 44 and 45.

TRAVEL STOP FOR TRACK

The travel stop 52 (sold separately) can be

used to limit the saw’s range of travel

(cutting distance) on a track. The stop can

be used to help set the starting location of

plunge cut or the end point of the cut.

A. Align the track along the intended cut

line and clamp into place as described in

“Securing Tracks” on page 23.

B. Orient the stop on the track as shown

(Fig. 27).

C. Determine the desired start point or end

point for the cut.

D. Position the saw such that it will sit in

the position where the plunge cut is

supposed to start or end.

E. Once the saw placed in the desired

location, tighten the stop 52 in place

using its lever (Fig. 28).

Move the saw forward to continue the cut

until the desired endpoint. When the

desired end point is reached, pull the saw’s

head up, and it will retract to the starting

position, and the plunging mechanism

becomes locked again.

Fig. 25

Fig. 26

Fig. 28

Fig. 27

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 25

ANTI-SPLINTER EDGE

To minimize splintering of the workpiece, a

worn edge should be replaced. The anti-

splinter edge comes in a roll that is 11 feet

(3.35m) long and can be cut to size for any

given track.

A. Pull out both end caps 44 and 45 and

remove the worn out anti-splinter edge.

(Fig. 29).

B. Unroll and cut a length of anti-splinter

edge 42 that is 1% longer than the

length of the track. E.g. for FSN800 the

length of strip should be 80.8cm/31.8”

(Fig. 29).

C. Place a light coating of soap on the new

edge to make it easier to slide in the

grooves on the bottom side of track (Fig.

30).

D. Pull the edge though the groove to the

far end of the track. Cut off the excess

strips. To help prevent the anti-splinter

strip from shifting, press one of the

spikes 51 into the track alongside the

strip at each end. Bend the spike’s

handle down to break off the handle

(Fig. 31).

E. Re-insert the end caps 44 and 45.

F. See “Preparing Track” section on page

22 about adapting the anti-splinter edge

to a given saw and blade.

CARRY BAG

The rugged bag accepts two FSN1600

tracks (or shorter) and has a pocket for a

Connector and/or a pair of the track quick

clamps.

Track Assembly

Fig. 29

Fig. 30

Fig. 31

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 26

Maintenance

Service

NO USER SERVICE-

ABLE PARTS INSIDE.

Preventive maintenance performed by un -

au thorized personnel may result in

misplacing of internal wires and

components which could cause serious

hazard. We recom mend that all tool service

be performed by a Bosch Factory Service

Center or Authorized Bosch Service

Station.

Batteries

Be alert for battery packs that are nearing

their end of life. If you notice decreased

tool performance or significantly shorter

running time between charges then it is

time to replace the battery pack. Failure to

do so can cause the tool to operate

improperly or damage the charger.

Tool Lubrication

Your Bosch tool has been properly

lubricated and is ready for use.

D.C. Motors

The motor in your tool has been engineered

for many hours of dependable service. To

maintain peak efficiency of the motor, we

recommend it be examined every six

months. Only a genuine Bosch replacement

motor specially designed for your tool

should be used.

Bearings

Bearings which become noisy (due to heavy

load or very abrasive material cutting)

should be replaced at once to avoid

overheating and motor failure.

Cleaning

Certain cleaning agents

and solvents damage

plastic parts. Some of these are: gasoline,

car bon tetrachloride, chlorinated cleaning

solvents, ammonia and household

detergents that contain ammonia.

Ventilation openings and switch levers

must be kept clean and free of foreign

matter. Do not attempt to clean by

inserting pointed objects through opening.

Develop a periodic maintenance schedule

for your tool. When cleaning a tool be

careful not to disassemble any portion of

the tool since internal wires may be

misplaced or pinched or safety guard

return springs may be improperly

mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia,

etc. may damage plastic parts.

Care of Blades

Blades become dull even from cutting

regular lumber. If you find yourself forcing

the saw forward to cut instead of just

guiding it through the cut, chances are the

blade is dull or coated with wood pitch.

When cleaning gum and wood pitch from

blade, remove the battery from the saw

and remove the blade. Remember, blades

are designed to cut, so handle carefully.

Wipe the blade with kerosene or similar

solvent to remove the gum and pitch.

Unless you are experienced in sharpening

blades, we recommend you do not try.

To avoid accidents, always disconnect battery pack from tool before cleaning

or performing any maintenance.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 27

Accessories and Attachments

he use of any other attachments or acces so ries not specified in this

manual may create a hazard.

Store accessories in a dry and temperate environment to avoid corrosion and

deterioration.

Bosch No. Description Included

Sold

Separately

Accessories

CBCL724 7¼" (184mm) thin kerf 24 tooth carbide blade ● ●

Attachments

2610041761 Carry Bag ● ●

GKSRIP Rip fence – ●

160541101V Dust Bag – ●

Various Vacuum Hoses – ●

VAC024 Vacuum Hose Adapter for 1/14" and 1-1/2" Hoses – ●

GCY42 Connectivity module

– ●

FSN... Tracks

– ●

FSNKK Track Clamps

– ●

FSNVEL Track Connector

– ●

FSNWAN Track Miter Guide

– ●

FSNRS Track Travel Stop

– ●

FSNSS Anti-splinter Edge

– ●

FSNHB Traction Strip

– ●

FSNBAG Carry Bag

– ●

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 28

Lisez toutes les consignes de sécurité, instructions, illustrations et

spécifications fournies avec cet outil électrique. Le non-respect de

toutes les instructions figurant ci-après pourrait causer un choc électrique, un incendie et/ou

des blessures graves.

CONSERVEZ TOUS LES AVERTISSEMENTS ET TOUTES LES CONSIGNES

DE SÉCURITÉ POUR RÉFÉRENCE FUTURE.

Dans les avertissements, le terme « outil électroportatif » se rapporte à votre outil branché sur le

secteur (avec fil) ou à votre outil alimenté par piles (sans fil).

1. Sécurité du lieu de travail

a. Maintenez le lieu de travail propre et bien

éclairé. Les risques d’accident sont plus

élevés quand on travaille dans un endroit

encombré ou sombre.

b. N’utilisez pas d’outils électroportatifs dans

des atmosphères explosives, comme par

exemple en présence de gaz, de poussières

ou de liquides inflammables. Les outils

électroportatifs produisent des étincelles qui

risquent d’enflammer les poussières ou les

vapeurs.

c. Éloignez les enfants et les visiteurs quand

vous vous servez d’un outil électroportatif.

Vous risquez une perte de contrôle si on

vous distrait.

2. Sécurité électrique

a. Les fiches des outils électroportatifs

doivent correspondre à la prise. Il ne faut

absolument jamais modifier la fiche.

N’utilisez pas d’adaptateur de prise avec

des outils électroportatifs munis d’une

fiche de terre. Le risque de choc électrique

est moindre si on utilise une fiche non

modifiée sur une prise qui lui correspond.

b. Évitez tout contact du corps avec des

surfaces reliées à la terre tels que tuyaux,

radiateurs, gazinières ou réfrigérateurs. Le

risque de choc électrique augmente si votre

corps est relié à la terre.

c. N’exposez pas les outils électroportatifs à

la pluie ou à l’humidité. Si de l’eau pénètre

dans un outil électroportatif, le risque de

choc électrique augmente.

d. Ne maltraitez pas le cordon. Ne vous en

servez jamais pour transporter l’outil

électroportatif, pour le tirer ou pour le

débrancher. Éloignez le cordon de la

chaleur, des huiles, des arêtes coupantes

ou des pièces mobiles. Les cordons abîmés

ou emmêlés augmentent les risques de choc

électrique.

e. Si vous utilisez un outil électroportatif à

l’extérieur, employez une rallonge conçue

pour l’extérieur. Ces rallonges sont faites

pour l’extérieur et réduisent le risque de

Symboles relatifs à la sécurité

Les définitions ci-dessous décrivent le niveau de gravité pour chaque terme signalant un danger.

Veuillez lire le mode d’emploi et lire la signification de ces symboles.

C’est le symbole d’alerte relatif à la sécurité. Il est utilisé pour

vous avertir de l’existence possible d’un danger de lésion

corporelle. Obéissez à tous les messages relatifs à la sécurité

qui suivent ce symbole pour éviter tout risque de blessure ou

même de mort.

DANGER indique une situation dangereuse qui, si elle n’est pas

évitée, causera la mort d’une personne ou une blessure grave.

AVERTISSEMENT indique une situation dangereuse qui, si elle

n’est pas évitée, pourrait causer la mort d’une personne ou une

blessure grave.

MISE EN GARDE indique une situation dangereuse qui, si elle

n'est pas évitée, causera une blessure légère ou modérée.

Avertissements généraux concernant la sécurité des outils électroportatifs

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 29

choc électrique.

f. S'il est absolument nécessaire d'utiliser

l'outil électroportatif dans un endroit

humide, utilisez une alimentation protégée

par un disjoncteur de fuite de terre (GFCI).

L'utilisation d'un disjoncteur GFCI réduit les

risques de choc électrique.

3. Sécurité personnelle

a. Restez concentré, faites attention à ce que

vous faites, et servez-vous de votre bon

sens lorsque vous utilisez un outil

électroportatif. N'employez pas d’outils

électroportatifs quand vous êtes fatigué ou

sous l’emprise de drogues, d’alcool ou de

médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment

d’inattention pour causer des blessures

corporelles graves.

b. Utilisez des équipements de sécurité

personnelle. Portez toujours une protection

oculaire. Le port d'équipements de sécurité

tels que des masques antipoussières, des

chaussures de sécurité antidérapantes, des

casques de chantier et des protecteurs

d'oreilles dans des conditions appropriées

réduira le risque de blessure corporelle.

c. Évitez les démarrages intempestifs.

Assurez-vous que l'interrupteur est dans la

position arrêt (Off) avant de brancher l'outil

dans une prise de courant et/ou un bloc-

piles, de le ramasser ou de le transporter.

Le transport d'un outil électroportatif avec le

doigt sur la gâchette ou le branchement de

cet outil quand l'interrupteur est en position

de marche (ON) est une invite aux accidents.

d. Enlevez toutes les clés de réglage avant de

mettre l’outil électroportatif en marche. Si

on laisse une clé sur une pièce tournante de

l’outil électroportatif, il y a risque de

blessure corporelle.

e. Ne vous penchez pas. Conservez toujours

une bonne assise et un bon équilibre. Ceci

vous permettra de mieux maîtriser l’outil

électroportatif dans des situations

inattendues.

f. Habillez-vous de manière appropriée. Ne

portez pas de vêtements amples ou de

bijoux. Attachez les cheveux longs.

N’approchez pas les cheveux, les

vêtements ou les gants des pièces en

mouvement. Les vêtements amples, les

bijoux ou les cheveux longs risquent d’être

happés par les pièces en mouvement.

g. Si l’outil est muni de dispositifs permettant

le raccordement d’un système d’aspiration

et de collecte des poussières, assurez-vous

que ces dispositifs sont raccordés et

utilisés correctement. L'utilisation d'un

dépoussiéreur peut réduire les dangers

associés à l'accumulation de poussière.

h. Ne laissez pas la familiarité résultant de

l'utilisation fréquente des outils vous inciter

à devenir complaisant(e) et à ignorer les

principes de sécurité des outils. Une action

négligente pourrait causer des blessures

graves en une fraction de seconde.

4. Utilisation et entretien des

outils électroportatifs

a. Ne forcez pas sur l’outil électroportatif.

Utilisez l’outil électroportatif qui convient à

la tâche à effectuer. L’outil qui convient à la

tâche fait un meilleur travail et est plus sûr à

la vitesse pour lequel il a été conçu.

b. Ne vous servez pas de l’outil électroportatif

si son interrupteur ne parvient pas à le

mettre en marche ou à l’arrêter. Tout outil

électroportatif qui ne peut pas être

commandé par son interrupteur est

dangereux et doit être réparé.

c. Débranchez la fiche de la prise secteur

et/ou retirez le bloc-piles de l’outil

électrique (s’il est amovible) avant d’y

apporter de quelconques modifications, de

changer d’accessoire ou de ranger l’outil

électrique. De telles mesures de sécurité

préventive réduisent le risque de démarrage

intempestif de l’outil électroportatif.

d. Rangez les outils électroportatifs dont vous

ne vous servez pas hors de portée des

enfants et ne permettez pas à des

personnes qui ne connaissent pas l’outil

électroportatif ou qui ignorent ces

consignes de s’en servir. Les outils

électroportatifs sont dangereux dans les

mains d’utilisateurs inexpérimentés.

e. Entretenez de façon appropriée les outils

électriques et les accessoires. Assurez-vous

que les pièces en mouvement sont bien

alignées et qu'elles ne se coincent pas, qu’il

n’y a pas de pièces cassées ou qu’il n’existe

aucune situation pouvant affecter le

fonctionnement de l’outil électrique. Si

l’outil est abîmé, faites-le réparer avant de

l’utiliser. De nombreux accidents sont

causés par des outils électroportatifs mal

entretenus.

Avertissements généraux concernant la sécurité des outils électroportatifs

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 30

f. Maintenez les outils coupants affûtés et

propres.Les outils coupants entretenus

correctement et dotés de bords tranchants

affûtés sont moins susceptibles de coincer et

sont plus faciles à maîtriser.

g. Utilisez l'outil électroportatif, les

accessoires et les embouts d'outil, etc.

conformément à ces instructions, en tenant

compte des conditions de travail et des

travaux à réaliser. L'emploi d’outils

électroportatifs pour des tâches différentes

de celles pour lesquelles ils ont été prévus

peut résulter en une situation dangereuse.

h. Gardez les poignées et les surfaces de

préhension propres, sèches et exemptes de

toute trace d'huile ou de graisse. Les

poignées et les surfaces de préhension

glissantes ne permettent pas une

manipulation et un contrôle sûrs de l'outil

dans des situations inattendues.

5. Utilisation et entretien des

outils à piles

a. Rechargez les piles uniquement avec le

chargeur spécifié par le fabriquant. Un

chargeur qui convient à un type de bloc-piles

peut entraîner un risque d’incendie quand il

est utilisé avec un autre bloc-piles.

b. Utilisez des outils électroportatifs

uniquement avec les bloc-piles

spécifiquement désignés pour eux.

L’utilisation de tout autre bloc-piles peut

créer un risque de blessures et d’incendie.

c. Lorsque le bloc-piles n’est pas utilisé,

gardez-le à distances d’autres objets

métalliques tels que des trombones, des

pièces de monnaie, des clés, des clous, des

vis ou de tout autre objet métallique

pouvant faire une connexion entre une

borne et une autre. Court-circuiter les

bornes des piles peut causer des brûlures ou

un incendie.

d. Dans des conditions abusives, du liquide

peut être éjecté de la pile ; dans un tel cas,

évitez tout contact avec ce liquide. Si un

contact se produit accidentellement, rincez

avec de l’eau. Si le liquide entre en contact

avec les yeux, consultez un médecin. Du

liquide éjecté de la pile peut causer des

irritations ou des brûlures.

e. N’utilisez pas un bloc-piles ou un outil qui

est endommagé ou a été modifié. Des piles

endommagées ou modifiées peuvent se

comporter de façon imprévisible et causer

un incendie ou une explosion, ou entraîner

des blessures.

f. N’exposez pas un bloc-piles ou un outil à un

incendie ou à une température excessive.

L’exposition à un incendie ou à une

température supérieure à 265° F (130° C)

pourrait causer une explosion.

g. Suivez toutes les instructions relatives à la

charge et ne chargez pas le bloc-piles ou

l’outil en dehors de la plage de température

indiquée dans les instructions. Une charge

dans des conditions appropriées ou à des

températures en dehors de la plage spécifiée

pourrait endommager les piles et augmenter

le risque d’incendie.

6. Entretien

a. Faites réparer votre outil électroportatif

par un agent de service qualifié n’utilisant

que des pièces de rechange identiques.

Ceci assure que la sécurité de l’outil

électroportatif est préservée.

b. Ne tentez jamais de réparer des blocs-piles

endommagés. La réparation de blocs-piles

ne doit être effectuée que par le fabricant ou

un prestataire de services agréé.

Avertissements généraux concernant la sécurité des outils électroportatifs

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 31

Procédures de coupe

Tenez les mains à l'écart

de l'aire de coupe et de la

lame. Gardez votre deuxième main sur la

poignée auxiliaire ou le carter du moteur.

Quand les mains tiennent la scie, elles ne

peuvent pas être coupées par la lame.

N'introduisez pas la main sous la pièce à

travailler. Le garde ne peut pas vous protéger

de la lame sous la pièce à travailler.

Ajustez la profondeur de coupe en fonction

de l'épaisseur de la pièce à travailler. Il doit

seulement être possible de voir moins d'une

dent complète des dents de la lame au-

dessous de la pièce à travailler.

Ne tenez jamais l’ouvrage dans vos mains ou

sur vos jambes pendant la coupe. Sécurisez

l’ouvrage sur une plateforme stable. Il

importe de supporter l'ouvrage

adéquatement afin de minimiser l'exposition

corporelle, le grippage de lame ou la perte de

contrôle.

Tenez l'outil électroportatif par les surfaces

isolées de préhension quand vous effectuez

une opération au cours de laquelle l'outil de

coupe peut venir en contact avec des fils

dissimulés. Le contact avec un fil sous

tension rendra également les parties

métalliques exposées de l'outil sous tension

et causera des chocs à l'opérateur.

En refendant, utilisez toujours un guide de

refente ou une règle. Ceci améliore la

précision de la coupe et réduit le risque de

coincement de la lame.

Utilisez toujours des lames avec trous

d'arbre de la dimension et de la forme

appropriées (en diamant par rapport à

rondes). Les lames qui ne correspondent pas

au matériel de fixation de la scie se

décentreront et causeront une perte de

contrôle.

N'utilisez jamais des rondelles ou boulon de

lame abîmés ou incorrects. Les rondelles et

le boulon de lame ont été conçus

spécialement pour votre scie, pour une

performance optimale et pour un

fonctionnement des plus sûrs.

Causes des rebonds et

avertissements associés

Le rebond est une réaction soudaine à une lame

de scie pincée, coincée ou mal alignée,

provoquant le soulèvement et le retrait d'une scie

qui n’est plus contrôlée depuis l’ouvrage vers

l'opérateur.

Lorsque la lame est pincée ou coincée

étroitement dans l’entaille créée par le trait de

scie, la lame cale et la réaction du moteur ramène

rapidement l'instrument vers l'opérateur.

Si la lame devient tordue ou mal alignée dans la

coupe, les dents du bord arrière de la lame

peuvent s'enfoncer dans la surface supérieure du

bois, amenant ainsi la lame à sortir du trait de

scie et à revenir vers l'opérateur.

Le rebond est le résultat d'une utilisation erronée

de la scie et/ou de méthodes ou de conditions de

fonctionnement incorrectes, et on peut l'éviter en

prenant les précautions appropriées, comme

indiqué ci-après :

Maintenez une prise ferme avec les deux

mains sur la scie et positionnez vos bras de

manière à résister aux forces de rebond.

Positionnez votre corps d’un côté ou de

l’autre de la lame, mais pas dans la

trajectoire de la lame. Le rebond peut faire

que la lame saute en arrière, mais l'opérateur

peut contrôler les forces de rebond en

prenant les précautions appropriées.

Lorsque la lame grippe ou lorsqu'une coupe

est interrompue pour quelque motif que ce

soit, relâchez la gâchette et tenez la scie

sans bouger dans l'ouvrage jusqu'à ce que la

lame s'arrête complètement. Ne tentez

jamais de retirer la scie de l'ouvrage ou de

tirer la scie vers l'arrière pendant que la

lame est en mouvement, ce qui pourrait

provoquer un rebond. Recherchez la cause

du grippage de lame et prenez les mesures

nécessaires pour le corriger.

Lorsque vous remettez une scie dont la lame

est engagée dans un ouvrage en marche,

centrez la lame de la scie sur le trait de

coupe de manière que les dents de la scie

ne soient pas engagées dans le matériau. Si

une lame de scie se coince, elle risque de

remonter ou de rebondir hors de l’ouvrage

lorsque la scie est remise en marche.

Supportez les gros panneaux pour minimiser

le risque de pincement de lame et de

rebond. Les gros panneaux ont tendance à

s'affaisser sous leur propre poids. Des

supports doivent être placés sous le panneau

des deux côtés, près de la ligne de coupe et

près du bord du panneau.

N'utilisez pas une lame émoussée ou

abîmée. Les lames non affûtées ou réglées de

Consignes de sécurité pour les scies circulaires

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 32

Inspectez la condition et la qualité du bois

et si vous trouvez des clous, retirez-les

avant de couper. Le bois mouillé, le bois vert

ou le bois traité par pression nécessite une

attention spéciale durant la coupe pour

prévenir le rebond.

Tenez la scie fermement pour prévenir une

perte de contrôle. Les figures de ce manuel

illustrent le support manuel typique de la

scie.

Suivant l'usage, l'interrupteur peut ne pas

durer aussi longtemps que la scie. Si

l'interrupteur fait défaut en position d'arrêt,

la scie peut ne pas se mettre en marche. S'il

devient défectueux pendant que la scie est

en marche, la scie peut ne pas s'arrêter.

Dans l'un ou l'autre cas, retirez

immédiatement le bloc-piles de la scie et ne

l'utilisez pas avant qu'il ne soit réparé.

Cette scie circulaire ne doit pas être montée

sur une table et convertie en scie de table.

Les scies circulaires ne sont pas conçues ni

destinées à être utilisées comme scies de

table.

Les rondelles de lame et le boulon sur votre

scie ont été conçus de manière à travailler

comme un embrayage pour réduire

l’intensité des rebonds. Comprenez le

fonctionnement et les réglages de

l'EMBRAYAGE À COUPLE VARIABLE. Le

réglage approprié de l'embrayage, combiné

au maniement ferme de la scie, vous

permettra de contrôler le rebond.

Ne placez jamais votre main derrière la lame

de la scie. Le rebond pourrait faire sauter la

scie vers l'arrière par-dessus votre main.

N’utilisez pas la scie avec un réglage

excessif de profondeur de coupe. Une

exposition excessive de la lame accroît la

possibilité de torsion de la lame dans le trait

Consignes de sécurité supplémentaires pour les scies circulaires

façon inappropriée produisent un trait de scie

étroit, ce qui cause une friction excessive, un

grippage de lame et un rebond.

Les leviers de blocage de réglage de biseau

et de profondeur de lame doivent être

serrés et fermes avant de pratiquer la

coupe. Un déplacement du réglage de lame

durant la coupe peut causer un grippage et

un rebond.

Les leviers de blocage de réglage de biseau

et de profondeur de lame doivent être

serrés et fermes avant de pratiquer la

coupe. Un déplacement du réglage de lame

durant la coupe peut causer un grippage et

un rebond.

Fonction du garde inférieur

Vérifiez le garde inférieur pour vous assurer

qu'il ferme adéquatement avant chaque

usage. N'utilisez pas la scie si le garde

inférieur ne bouge pas librement et ne

ferme pas instantanément. N’immobilisez

jamais (que ce soit par une bride ou un fil

quelconque) le garde inférieur en position

ouverte. Si vous avez laissé tomber la scie

accidentellement, il se peut que le garde

inférieur soit tordu. Soulevez le garde

inférieur avec la poignée rétractable et

assurez-vous qu'il bouge librement et ne

touche pas la lame ou toute autre pièce, à

tous les angles et à toutes les profondeurs de

la coupe.

Vérifiez le fonctionnement du ressort du

garde inférieur. Si le garde et le ressort ne

fonctionnent pas correctement, ils doivent

être réparés avant toute nouvelle utilisation.

Le garde inférieur risque de fonctionner

lentement à cause de pièces endommagées,

de dépôts de gomme ou d'une accumulation

de débris.

Le garde inférieur ne peut être rétracté

manuellement que pour des coupes

spéciales telles que les « coupes

plongeantes » et les « coupes composées ».

Soulevez le garde inférieur par la poignée

rétractable et, dès que la lame pénètre dans

le matériau, le garde inférieur doit être

relâché. Pour toutes les autres opérations de

sciage, le garde inférieur doit pouvoir

fonctionner automatiquement.

Observez toujours que le garde inférieur

recouvre la lame avant de poser la scie sur

un banc ou sur le sol. Une lame en train de

tourner librement sans protection causera un

mouvement vers l’arrière de la scie, qui

coupera tout ce qui est sur son chemin.

Déterminez le temps nécessaire pour que la

lame s’arrête après avoir actionné

l’interrupteur, et tenez-en compte.

Consignes de sécurité pour les scies circulaires

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 33

de scie. Elle accroît également la surface de

lame pouvant être pincée, ce qui entraînerait

un rebond.

Ne faites pas fonctionner l’outil quand vous

le portez sur votre hanche. Le garde

inférieur peut s'ouvrir au contact avec vos

vêtements. Un contact accidentel avec la

lame de scie en rotation pourrait provoquer

des blessures graves.

À intervalles périodiques, déposez la lame,

nettoyez les gardes supérieur et inférieur et

la région du moyeu à l'aide de kérosène et

essuyez pour sécher. Une maintenance

préventive et une utilisation correcte du

garde réduiront la probabilité d’un accident.

Veillez à ce que l’interrupteur soit dans la

position de fermeture avant d’insérer le

bloc-piles. L’insertion d’un bloc-piles dans un

outil électroportatif dont l’interrupteur est

dans la position de marche est une invite aux

accidents.

k. Évitez de causer la surchauffe des pointes

de la lame de la scie.

Consignes de sécurité supplémentaires pour les scies circulaires

Avertissements supplémentaires concernant la sécurité

L’emploi d’un GFCI et de dispositifs de

protection personnelle tels que gants et

chaussures d’électricien en caoutchouc

améliorent votre sécurité personnelle.

Créez un agenda d’entretien périodique pour

votre outil. Quand vous nettoyez un outil,

faites attention de n’en démonter aucune

pièce car il est toujours possible de mal

remonter ou de pincer les fils internes ou de

remonter incorrectement les ressorts de

rappel des capots de protection. Certains

agents de nettoyage tels que l’essence, le

tétrachlorure de carbone, l’ammoniaque, etc.

risquent d’abîmer les plastiques.

Les travaux à la

machine tel que

ponçage, sciage, meulage, perçage et autres

travaux du bâtiment peuvent créer des

poussières contenant des produits chimiques

qui sont des causes reconnues de cancer, de

malformation congénitale ou d’autres

problèmes reproductifs. Ces produits

chimiques sont, par exemple :

• Le plomb provenant des peintures à base de

plomb,

• Les cristaux de silices provenant des briques

et du ciment et d’autres produits de

maçonnerie, et

• L’arsenic et le chrome provenant des bois

traités chimiquement.

Le niveau de risque dû à cette exposition varie

avec la fréquence de ces types de travaux.

Pour réduire l’exposition à ces produits

chimiques, il faut travailler dans un lieu bien

ventilé et porter un équipement de sécurité

approprié tel que certains masques à

poussière conçus spécialement pour filtrer les

particules microscopiques.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 34

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

V Volts (voltage)

Ah Ampères/heure (mesure de la capacité de la pile)

A Ampéres (courant)

Hz Hertz (fréquence, cycles par seconde)

W Watt (puissance)

kg Kilogrammes (poids)

min Minutes (temps)

s Seconds (temps)

⌀

Diamétre (taille des mèches de perceuse, meules, etc.)

Vitesse à vide (vitesse de rotation, à vide)

n Vitesse nominale (vitesse maximum pouvant être atteinte)

.../min

Tours ou mouvement alternatif par minute (tours, coups, vitesse en surface,

orbites, etc., par minute)

0 Position d'arrêt (vitesse zéro, couple zéro ...)

1, 2, 3, ...

I, II, III,

Réglages du sélecteur (Réglages de vitesse, de couple ou de position. Un

nombre plus élevé signifie une vitesse plus grande)

Sélecteur variable à l'infini avec arrêt (La vitesse augmente depuis le réglage 0)

Flèche (action dans la direction de la flèche)

Courant alternatif (type ou caractéristique du courant)

Courant continu (type ou caractéristique du courant)

Courant alternatif ou continu (type ou caractéristique du courant)

Construction classe II (désigne des outils construits avec double isolation)

Borne de terre (borne de mise à la terre)

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 35

Symboles

Important : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les

étudier et apprendre leur signification. Une interprétation appropriée de ces symboles vous

permettra d'utiliser l'outil de façon plus efficace et plus sûre.

Symbole Désignation / Explication

Alerte l’utilisateur pour lire le mode d’emploi

Alerte l’utilisateur pour porter des lunettes de sécurité

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories.

Ce symbole indique que ce composant est reconnu par Underwriters

Laboratories.

Ce symbole signifie que cet outil est approuvé par Underwriters

Laboratories selon les normes des États-Unis et du Canada.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation.

Ce symbole signifie que cet outil est approuvé par l'Association

canadienne de normalisation selon les normes des États-Unis et du

Canada.

Ce symbole signifie que cet outil est approuvé par Intertek Testing

Services selon les normes des États-Unis et du Canada

Ce symbole signifie que cet outil se conforme aux normes mexicaines

NOM.

Désigne le programme de recyclage des piles Li-ion.

Désigne le programme de recyclage des piles Ni-Cad.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 36

Familiarisez-vous avec votre scie

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.

Scies circulaires sans fil GKS18V-25GC

2026 21,22

1 Boutons de relâchement du verrouillage à

l’état d’arrêt

2 Gâchette

3 Interface utilisateur

4 Poignée auxiliaire (surface de préhension

isolée)

5 Levier de réglage du biseau

6 Écrou à oreilles (inclus avec le guide de

refente)

7 Secteur gradué de biseau

8 Encoche de guidage du trait de coupe 0°

9 Encoche de guidage du trait de coupe 45°

10 Bouton de verrouillage de l’arbre

11 Guide de refente*

12 Garde inférieur

13 Semelle

14 Levier de levage du garde inférieur (Poignee

retractable)

15 Bouton de verrouillage du biseau, arrière

16 Garde supérieur

17 Échelle de profondeur de coupe

18 Orifice de dépoussiérage

19 Bloc-piles

20 Compartiment du module de connectivité

21 Bouton de relâchement de la commande de

profondeur

22 Bouton de verrouillage de la commande de

profondeur

23 Lame

24 Rondelle extérieure

25 Goujon de fixation de la lame

26 Bouton de déclenchement du bloc-piles

27 Poignée (surface de préhension isolée)

28 Fentes pour le rails

* Vendu séparément

Fig. 1

Référez-vous aux pages 50–55 pour le système de rail.

1600A01UV3.qxp_GKS18-25 4/27/20 8:12 AM Page 37

* Pour des lames de

remplacement, nous

recommandons les

lames de scies

circulaires sans fil de

Bosch. Grâce à la

conception de leurs

dents et à leur trait de

coupe très fin, elles

fournissent une coupe

de qualité à une vitesse

supérieure, et elles

réduisent la vitesse

d’épuisement des piles.

L’utilisation de lames

standard affectera

substantiellement la

performance et réduira

l’autonomie de

fonctionnement.

Spécifications

Numéro de modèle GKS18V-25GC

Tension nominale 18 V

Régime à vide n

2 500–5 000/min

Lame* 7-1/4" (184 mm)

Moyeu de lame 5/8" (16 mm) Rond

Épaisseur des dents de la lame

7/64 po (2.6 mm)*

*minimum 3/64 po (1,0 mm)

Épaisseur du corps de la lame 0.079 po (2,0 mm) Maximum

Profondeur de coupe à 0° 2-1/2 po (63,5 mm) Maximum

Profondeur de coupe à 45° 1-13/16 po (46 mm) Maximum

Profondeur de coupe à 50° 1-5/8" (41,3 mm) Maximum

Température ambiante autorisée

– pendant la charge

– pendant le fonctionnement et stockage

32...95 °F (0...+35 °C)

–4...122 °F (–20...+50 °C)

Module de connectivité (vendu séparément)

Veuillez vous référer aux instructions d’utilisation/consignes de sécurité incluses avec le

module de connectivité.

Bloc-piles/chargeurs

Veuillez vous référer à la liste des piles/chargeurs accompagnant votre outil.

Utilisation prévue

N ’ u t i l i s e z

cette scie que

dans le but pour lequel elle a été conçue.

Une utilisation non conforme pourrait

causer des blessures et des dommages

matériels.

Ce produit est conçu pour scier du bois et

produits similaires. L’accumulation de

bran de scie provenant d’autres matériaux

(plastique, maçonnerie ou métaux) autour

du garde inférieur et du moyeu risque

d'entraver le fonctionnement du garde

inférieur.

Cutting Masonry/Metal

Ne coupez

pas de

métaux ou de matériaux de maçonnerie

avec cette scie circulaire. La poussière

produite par le sciage de métaux ou de

matériaux de maçonnerie ralentira le

mouvement de la garde inférieure et il est

possible que celle-ci ne puisse pas se

fermer rapidement et complètement après

la coupe de tels matériaux ou métaux.

N’utilisez pas

de meules

abrasives. Cet outil n’est pas conçu pour

un emploi avec des meules de tronçonnage

du métal ou de la maçonnerie.

N'utilisez pas

cette scie

circulaire avec une meule à diamant

humide ou avec des dispositifs

fonctionnant avec de l'eau. Les déchets

provenant de la coupe de matériaux de

maçonnerie pénétreront dans le système

de garde inférieur, le durciront et le

rendront inutilisable. L'utilisation d'eau

dans des applications de coupe de

matériaux de maçonnerie avec une scie

circulaire entraînerait un risque de choc

électrique.

Cet outil n’est pas conçu pour un emploi

avec des meules de tronçonnage du métal

ou de la maçonnerie.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 38

Montage de la scie

Insertion et retrait du bloc-

piles

N’utilisez que des piles

Bosch recommandées

sur la liste des chargeurs/piles et incluses

avec votre outil. L’utilisation d’autres

types de piles pourrait causer des

blessures ou des dommages matériels.

Faites glisser le bloc-piles chargé 19 dans

le bâti jusqu’à ce que le bloc-piles se

bloque en position (Fig. 2).

Votre outil est muni d’un loquet de

verrouillage secondaire qui empêche le

bloc-piles de se séparer complètement de

la poignée et de tomber au cas où il

viendrait à se décrocher à cause des

vibrations.

Pour retirer le bloc-piles 19, appuyez sur le

bouton de déclenchement du bloc-piles 26

et faites glisser le bloc-piles vers l’avant.

Appuyez une fois de plus sur le bouton de

déclenchement du bloc-piles 26 et faites

glisser le bloc-piles jusqu’à ce qu’il sorte

complètement du bâti de l’outil (Fig. 2).

Montage de la lame

Utilisez seulement une

lame de 184 mm / 7-1/4

po. Utilisez seulement une lame ayant une

vitesse nominale d’au moins 5 000 tr/min.

L’utilisation d’une lame non conçue pour

cette scie pourrait causer de graves

blessures et des dommages matériels.

1. Appuyez sur le bouton de verrouillage de

l'arbre 10. Faites tourner la tige de la

lame 25 au moyen de la clé 31 fournie

dans le sens a et retirez la tige de la

lame 25 et la rondelle extérieure 24.

Remarque: la clé se range près du

compartiment des piles (Fig. 2).

2. Assurez-vous que les dents de la scie et

la flèche sur la lame sont dirigées dans

le même sens que la flèche figurant sur

Fig. 2

Débranchez le bloc-piles de l'outil avant d'effectuer tout

assemblage ou réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de l'outil.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 39

Montage de la scie

le garde inférieur de la lame.

3. Faites remonter le garde inférieur de la

lame en le laissant coulisser totalement

à l’intérieur du capot. Profitez-en pour

vérifier l’état et le fonctionnement du

RESSORT DU GARDE INFÉRIEUR.

4. Glissez la lame 23 dans la fente de la

semelle 13 et placez-la contre la rondelle

intérieure 30 de l’arbre 29. Assurez-vous

que le plus grand côté de rondelle

extérieure 24 appuie carrément sur la

lame (Fig. 2).

5. Réinstallez la rondelle extérieure et

serrez la tige de la lame 25 à la main

dans le sens b. Appuyez sur le bouton de

verrouillage 10 et maintenez-le enfoncé

pour verrouiller l'arbre et SERREZ LA

TIGE DE LA LAME D’UN QUART DE

TOUR AVEC LA CLÉ FOURNIE (Fig. 2)

N’utilisez pas de clés plus longues car vous

risqueriez de trop serrer le goujon.

EMBRAYAGE « VARI-TORQUE »

L’embrayage est assuré par la friction de la

rondelle extérieure 24 sur la lame 23 et il

permet à l’arbre de continuer à tourner si

la lame éprouve une résistance excessive.

Si le goujon de la lame 25 est correctement

serré (tel qu’il est expliqué à l’étape 5 du

chapitre intitulé montage de la lame), la

lame glissera sur son arbre quand elle

éprouve une résistance excessive, ce qui

réduit le risque de REBOND.

Il est possible qu’un seul et même réglage

ne convienne pas pour couper tous les

matériaux. Si la lame patine trop, serrez le

goujon de lame d’une graduation de plus.

LE SERRAGE EXCESSIF DU GOUJON DE LA

LAME REND LE DISPOSITIF DE

DÉBRAYAGE ABSO LUMENT INUTILE.

Extraction de poussière

Pour réduire

le risque de

blessure, positionnez toujours l’orifice de

dépoussiérage et le tuyau de l’aspirateur

de telle sorte qu’ils n’affectent pas le

fonctionnement du dispositif de

protection inférieur ou l'opération de

coupe quel que soit le réglage choisi.

ORIFICE DE DÉPOUSSIÉRAGE

L’orifice de dépoussiérage 18 pivote pour

permettre de diriger la poussière dans le

sens souhaité (Fig. 3).

SAC À POUSSIÈRE (vendu séparément)

Utilisation du sac à poussière – Pour

attacher le sac à poussière vide 32,

appuyez pour enfoncer son extrémité de

couplage dans l’orifice de dépoussiérage

de la scie 18 (Fig. 3).

Nettoyage du sac à poussière – Quand le

sac à poussière est plein aux 2/3 ou aux

3/4, retirez-le de la scie. Trouvez un

contenant approprié et ouvrez la fermeture

à glissière située sur la partie inférieure du

sac. Tenez le sac par l’extrémité où se

trouve le coupleur et secouez le sac

vigoureusement jusqu’à ce que toute la

poussière et tous les débris en soient

sortis. Fermez la fermeture à glissière et

rattachez le sac.

REMARQUE : Nettoyez le sac après toute

séance de coupe et avant de transporter ou

de ranger la scie.

Faites très

a t t e n t i o n

quand vous vous débarrassez de la

poussière. Les matériaux, quand ils ont

pris la forme de particules fines, peuvent

être explosifs. Ne jetez pas la sciure de

bois dans un feu. Une combustion

pourrait se produire, après un certain

temps, en conséquence du mélange

d’huile ou d’eau avec des particules de

poussière.

RACCORDEMENT À UN ASPIRATEUR /

ExTRACTEUR DE POUSSIÈRE

Connectez le tuyau flexible de l’aspirateur

à l’orifice de dépoussiérage (Fig. 3).

- Tuyaux flexibles Bosch de la série VH -

L’adaptateur de tuyau flexible VX120 est

requis (inclus avec les tuyaux flexibles

de la série VH).

- Autres tuyaux flexibles de 35 mm et de

22 mm, tels que ceux de la série VAC de

Bosch - Connectez le tuyau flexible

directement à l'outil.

- Tuyaux flexibles courants de 1-1/4 po ou

de 1-1/2 po - L’adaptateur Bosch

VAC024 est requis (vendu séparément).

Connectez le tuyau flexible de l’aspirateur

à un aspirateur.

L’aspirateur doit être approprié pour le

matériau sur lequel vous devez travailler.

Lorsque vous aspirez de la poussière

sèche qui est particulièrement toxique

pour la santé ou peut même être

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 40

Montage de la scie

Action de freinage

Attendez que

la scie cesse

complètement de tourner avant de poser

l'outil. L’action de freinage de cette scie

circulaire n’est pas conçue comme une

fonctionnalité associée à la sécurité. Tout

contact imprévu avec une lame de scie en

rotation pourrait causer des blessures aux

personnes et/ou des dommages matériels.

S u r v e i l l e z

r é g u l i è r e -

ment le niveau de charge de vos piles.

L’action de freinage électrique n’est

déclenchée QUE par le relâchement de

l'interrupteur à gâchette, et seulement

dans un outil ayant de l’énergie électrique

disponible. En cas de coupure de

l’alimentation électrique causée par la

décharge de piles ou pour d’autres

raisons, le frein électrique ne

fonctionnera pas et le moteur se ralentira

progressivement. Une interruption

imprévue du fonctionnement peut causer

des dommages matériels et/ou des

blessures.

Votre scie circulaire est munie d'un frein

électrique automatique, qui est conçu pour

arrêter la rotation de la lame de la scie

environ deux (2) secondes après que vous

aurez relâché l'interrupteur à gâchette.

Cette fonctionnalité contribue à améliorer

la productivité sur le lieu de travail.

Le freinage commence dès que

l’alimentation électrique est perdue. Le

frein nécessite une pile chargée pour

fonctionner. Le temps d’arrêt variera en

fonction, entre autres facteurs, de la lame

de scie utilisée et du nombre

d’actionnements. Le frein électrique de

votre scie circulaire a été conçu pour un

degré élevé de fiabilité, mais des

circonstances inattendues telles que la

contamination ou la défaillance de

composants du moteur peuvent empêcher

l’activation du frein. Si l’outil fonctionne

mais que le frein n’arrête pas

systématiquement la lame en 2 secondes

environ, N'UTILISEZ PAS la scie circulaire et

faites-la réviser par un centre de service

d'usine de Bosch ou un centre de service

après-vente agréé de Bosch.

VAC024

TUYAU FLEXIBLE

dE 35mm

TUYAU FLEXIBLE BOSCH

dE LA SÉRIE VH

VX120

TUYAU

FLEXIBLE dE

1¼PO OU 1½

Fig. 3

cancérogène, utilisez un aspirateur /

extracteur de poussière conçu

spécifiquement pour une telle application.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 41

Débranchez le

bloc-piles de

l'outil avant d'effectuer tout assemblage ou

réglage, ou de changer des accessoires. Ces

mesures de sécurité préventives réduisent le

risque d'une mise en marche accidentelle de

l'outil.

Réglage de la profondeur de

coupe

Ajustez la

p r o f o n d e u r

de coupe de telle façon que seulement

une dent soit visible en dessous de

l'ouvrage. Une exposition excessive de la

lame en dessous de l'ouvrage pourrait

causer des blessures et/ou des dommages

matériels.

Le système

de réglage de

la profondeur ne doit pas être utilisé pour

changer la profondeur pendant que la scie

est en marche ou pour une coupe en

plongée. Si le réglage de la lame change

pendant la coupe, cela peut créer un risque

de coincement et de choc en retour.

Pour ajuster la profondeur de coupe, suivez

ces instructions (Fig. 4) :

A. Débranchez le bloc-piles de l'outil.

B. Appuyez sur le bouton de verrouillage de

la commande de profondeur 22.

C. Faites glisser vers l’avant le bouton de

relâchement de la commande de

profondeur 21.

- Pour une profondeur de coupe

réduite, tirez sur la scie pour l’éloigner

du pied 13.

- Pour une profondeur de coupe accrue,

poussez la scie en direction du pied

13. L’échelle de profondeur de coupe

est à la fois en pouces et en unités

métriques.

Remarque : Il ne faut pas que plus de la

longueur d’une dent de la lame dépasse en

dessous du matériau à couper pour réduire

au minimum le risque d’éclatement du bois

(Fig. 5).

Vérification de l’angle de

coupe 90°

A. Débranchez le bloc-piles de l'outil.

B. Réglez le pied sur le réglage de

profondeur de coupe maximum.

Consignes de fonctionnement

Pour éviter l’écaillage du bois, la

lame ne coit pas dépasser de plus

de la longueur d’une dent au dos de

la pièce

Fig. 5

90°

Fig. 6

2122

Fig. 4

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 42

C. Desserrez le levier de réglage 5 et le

bouton de réglage du biseau arrière 15,

réglez sur 0° sur l’échelle de biseaux 7,

resserrez le levier 5 et le bouton 15

(Fig. 5).

D. Vérifiez l’angle de 90° entre la lame et le

plan inférieur du pied 13 à l’aide d’une

équerre (Fig. 6). Si nécessaire, effectuez

les réglages en tournant la petite vis

d’alignement 33 depuis le côté inférieur

du pied 13 avec une clé Allen de 2,5 mm

[non fournie] (Fig. 6).

Réglage de la coupe en biseau

A. Débranchez le bloc-piles de l'outil.

B. Desserrez le levier de réglage du biseau

5 et le bouton de réglage du biseau

arrière 15.

C. Alignez à l’angle désiré sur l’échelle de

biseaux 7. Le pied peut être ajusté

jusqu’à 50°.

D. Serrez le bouton de réglage du biseau 15

et le levier 5 (Fig. 5).

En raison de l’engagement d’une plus

grande surface de la lame dans la pièce et

la stabilité réduite de la semelle, la lame

risque de gripper. Suivez la ligne de coupe,

la semelle de la scie bien d’aplomb sur la

pièce.

Encoches de guidage du trait

de coupe

Les encoches marquées 8 et 9 à l’avant de

la semelle indiquent le trait de coupe

approximatif (Fig. 7).

Lorsque le rail n’est pas utilisé :

• Pour une coupe sans biseau, utilisez

l’encoche 8 à 0°.

• Pour des coupes à biseaux de 45° et de

50°, utilisez l’encoche 9 à 45°.

Lorsque le rail n’est pas utilisé :

• Pour les coupes avec et sans biseau,

utilisez l’encoche 8 à 0°.

Pour toutes les coupes :

• Pour assurer le minimum

d’éclatements sur le bon côté du

matériau à couper, orientez le bon côté

vers le bas.

• Effectuez des coupes de test dans des

déchets de bois pour vérifier le trait de

coupe réel. Ceci sera utile en raison de

la variété de types et d’épaisseurs de

lames qui sont disponibles.

• Utilisez le côté DROIT de l’encoche

lorsque la partie de l'ouvrage qui est à

gauche de la lame est le morceau qui

sera rebuté (Fig. 7a).

• Utilisez le côté GAUCHE de l’encoche

lorsque la partie de l'ouvrage qui est à

droite de la lame est le morceau qui

sera rebuté (Fig. 7b).

Interface utilisateur (Fig. 8)

L’interface utilisateur 3 est utilisée pour

sélectionner les niveaux de vitesse

présélectionnés et pour indiquer le statut

de l’outil électrique et des piles.

MODE ECO

Quand il n’est pas nécessaire d’utiliser la

scie à sa puissance maximale, son mode

ECO pour réaliser des économies de

consommation d’énergie peut être utilisé

afin de réduire la puissance de la scie et de

prolonge son autonomie de

fonctionnement.

Si le mode ECO est activé, l’indicateur de

Consignes de fonctionnement

0°45°

Fig. 7

Fig. 7a Fig. 7b

Fig. 8

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 43

niveau de vitesse/mode 3d affiche le

symbole « E », et l’icône « ECO » 3b

s’allume.

PRÉSÉLECTION DE LA VITESSE

Les paramètres de réglage de la vitesse et

le mode ECO sont préprogrammés, et ils

peuvent être ajustés au moyen de l'appli «

Bosch Toolbox ». Pour obtenir plus de

renseignements sur l’appli « Bosch Toolbox

», référez-vous au chapitre « Connectivité »

à la page suivante. Le tableau ci-dessous

décrit les vitesses présélectionnées et la

vitesse dans le mode ECO.

INDICATEUR DE CHARGE DE LA PILE

Quand l’indicateur de charge des piles 3a

brille en vert, cela signifie que les piles

sont chargées, et le nombre de barres

montre le niveau de la charge.

S’il brille de façon continue en jaune et s’il

n’y a qu’une seule barre, cela signifie que la

pile doit être chargée ou remplacée très

bientôt.

S’il brille de façon continue en rouge et s’il

n’y a qu’une seule barre, cela signifie que la

pile est complètement déchargée.

INDICATEUR DE TEMPERATURE

Si l’indicateur de température 3g brille de

façon continue en jaune, cela signifie que

la température critique du moteur, de

l’électronique ou de la pile a été atteinte.

Faites fonctionner l’outil électrique à vide

et laissez-le refroidir.

Si l’indicateur de température brille de

façon continue en rouge, cela signifie que

l’outil électrique est en état de surchauffe

et qu’il s’éteindra. Attendez que l’outil

électrique ait suffisamment refroidi.

INDICATEUR DE NOTIFICATION DU

TELEPHONE INTELLIGENT

Il est nécessaire d'acheter et d'installer un

module de connectivité Bosch et d’installer

l’appli « Bosch Toolbox » pour recevoir des

informations et des messages en

conséquence des alertes de l’indicateur de

statut du smartphone. Voir le chapitre «

Connectivité » à la page suivante.

L’indicateur de statut du smartphone

(voyant vert) 3e indique que des

informations non essentielles sont

disponibles dans l’appli « Bosch Toolbox »

à l’intention de l’utilisateur.

L’indicateur de statut du smartphone

(voyant jaune) 3e indique que des

informations importantes sont disponibles

(p. ex., avertissement relatif à la

température).

L’indicateur de statut du smartphone

(voyant rouge) 3e indique que des

informations cruciales sont disponibles. Il

est recommandé que l’utilisateur lise

immédiatement le message.

CADRE INDICATEUR DE L’ETAT DE

FONCTIONNEMENT DE L’OUTIL

ELECTRIQUE

La lumière verte du cadre de statut de

l’outil électrique 3f signifie que tout

fonctionne correctement.

La lumière jaune signifie que :

a. Une température critique a été atteinte

(le voyant de température 3g brille

également en jaune) – faites fonctionner

l’outil à vide et laissez-le refroidir, ou

b. Les piles sont presque complètement

déchargées (le voyant de charge des

piles 3a brille également en jaune) –

chargez ou remplacez les piles dès que

possible.

La lumière rouge signifie que :

a. L’outil est surchauffé (le voyant de

température 3g brille en rouge) –

éteignez l’outil et rallumez-le, ou

b. Les piles sont déchargées (le voyant de

charge des piles 3a brille également en

rouge) – chargez ou remplacez les piles.

Le voyant bleu clignotant signifie que

l’outil électrique est connecté à un

dispositif mobile ou que les paramètres de

réglage sont en train d’être transférés.

L’utilisateur doit appuyer sur le bouton

d’interface utilisateur 3c pour accepter et

enregistrer le(s) nouveau(x) paramètre(s).

Connectivité

Pour réduire

le risque de

blessure, lisez les instructions

d’utilisation qui sont jointes au module de

Consignes de fonctionnement

Vitesses présélectionnées

1 2500/min

2 3000/min

3 3500/min

4 4000/min

5 4500/min

6 5000/min

Eco 3630/min

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 44

connectivité Bosch. Les instructions

d’utilisation pour le module de connectivité

contiennent des informations importantes

qui ne sont pas couvertes dans ce mode

d’emploi.

Cet outil électrique a la capacité d‘utiliser

Bluetooth, et certaines fonctionnalités

peuvent être ajustées à distance en

utilisant un dispositif mobile. L’utilisation

de ces fonctionnalités nécessite

l’installation d’un module de connectivité

Bosch Bluetooth et d’un dispositif mobile

avec l’appli Bosch Toolbox installée.

Si le module de connectivité n’est pas

acheté avec l'outil, ou si le remplacement

du module ou des piles devient nécessaire,

veuillez suivre cette procédure (voir Fig.

9a) :

- En utilisant un tournevis à lame plate ou

une pièce de monnaie, retirez le

couvercle A du côté de la poignée en

tournant d’un 1/4 de tour dans le sens

contraire des aiguilles d’une montre (Fig.

9a ou 9b).

- Si l’outil est déjà muni du module de

connectivité, retirez la pile B mais pas le

module de connectivité C.

- Si le module de connectivité est installé

pour la première fois, retirez le support

de mise en place en plastique D du

compartiment du module de

connectivité et placez le module de

connectivité C dans le compartiment en

respectant l'orientation correcte (Fig.

9b). Remarque : Rangez le support de

mise en place D en lieu sûr. Réinsérez le

support de mise en place si le module

de communications est retiré.

- Puis placez la nouvelle pile B sur le

module de connectivité avec la

polarité « + » orientée vers le haut

(Fig. 9a).

- Placez le couvercle A sur la pile et

tournez d’un 1/4 de tour dans le sens

des aiguilles d’une montre pour

verrouiller en utilisant un tournevis à

lame plate ou une pièce de monnaie.

UTILISATION DE L’APPLICATION

« BOSCH TOOLBOx »

L’appli « Bosch Toolbox » peut être

téléchargée depuis l’App Store ou Google

Play.

Installez l’appli « Bosch Toolbox » sur votre

dispositif mobile ou assurez-vous que vous

utilisez bien la toute dernière version de

l’appli.

Lancez l’appli « Bosch Toolbox » sur votre

dispositif mobile et cliquez sur l’icône/le

titre « My Tools » (Mes outils). Suivez les

instructions de l’appli pour apparier l’outil

avec le dispositif mobile.

RÉSUMÉ DES AVANTAGES DU

MODULE DE CONNECTIVITÉ ET DE

L’APPLICATION

Quand elle est utilisée avec le module de

connectivité, l’appli « Bosch Toolbox »

permettra de faire ce qui suit avec l’outil :

– Enregistrement et personnalisation

– Vérification du statut et messages

d’avertissement

– Informations générales et paramètres

– Réglage des niveaux de vitesse

Le bouton d’aide (Help) sur l’appli

explique les fonctionnalités de l’appli.

Le bouton Info sur l’appli affiche des

informations sur l’outil et ses

spécifications.

Le bouton d’alerte affiche toutes les

alertes reçues de la l’outil.

Consignes de fonctionnement

Fig. 9a

Fig. 9b

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 45

Consignes de fonctionnement

Boutons de relâchement du

verrouillage à l’état d’arrêt

Les boutons de relâchement du

verrouillage à l’état d’arrêt sont conçus

pour prévenir des mises en marche

accidentelles. Pour mettre l'outil en

service, appuyez sur le bouton de

relâchement 1 avec votre pouce d'un côté

ou de l’autre de la poignée afin de

désengager le mécanisme de verrouillage,

puis tirez sur l’interrupteur à gâchette 2

(Fig. 1). Lorsque vous appuyez sur la

gâchette, le bouton engagera

automatiquement l'interrupteur de

sécurité, et la gâchette sera désactivée.

Interrupteur

Tenez l’outil des deux mains lorsque vous

le mettez en marche. Le couple du moteur

peut causer une torsion de l’outil.

Pour mettre l'outil en service, appuyez sur

le bouton de relâchement 1 avec votre

pouce d'un côté ou de l’autre de la poignée

afin de désengager le mécanisme de

verrouillage, puis tirez sur l’interrupteur à

gâchette 2 (Fig. 1). Pour mettre l'outil à

l'arrêt (« OFF »), relâchez l’inter rupteur à

gâchette (qui est à ressort) et il retournera

automatiquement dans la position « OFF ».

La scie devrait tourner à plein régime

AVANT de commencer à scier et elle ne

devrait être arrêtée qu’APRÈS avoir terminé

la coupe. Pour prolonger la durée utile de

l’interrupteur, évitez de mettre le moteur

en marche et de l’arrêter en sciant.

Toutes les coupes

Assurez-vous

que vos

mains ne gênent pas le mouvement de la

Après avoir

terminé une

coupe et relâché la gâchette, souvenez-

vous que la lame ralentit et qu’il lui faut

un certain temps pour s’arrêter

complètement. Évitez que la scie ne

vienne frôler votre jambe ou votre côté

car, étant donné qu’il est rétractible, le

garde inférieur de la lame risquerait de

s’agripper à vos vêtements et d’exposer la

lame. Sachez qu’une partie de la lame est

exposée en permanence à l’endroit où

finis sent le capot et le garde inférieur de

la lame.

Tenez toujours la poignée de la scie d'une

main et la poignée auxiliaire ou le logement

de l'autre main.

Assurez-vous que la semelle de la scie

repose toujours sur la portion de la surface

de la pièce qui ne plonge pas.

Serrez-la fermement et actionnez l’interrup -

teur énergiquement. Ne forcez jamais la

scie outre mesure. Exercez une pression

modérée et soutenue.

Pour recommencer à scier, suivant un arrêt,

appuyez sur la gâchette et attendez que la

lame ait atteint son régime maximal avant

de rentrer lentement dans la pièce.

Lors de coupes en travers, les fibres du

bois ont tendance à se déchi queter et à se

soulever. Vous pouvez minimiser le

problème en avançant lentement la scie.

Pour réaliser une coupe nette, il est

recommandé d’utiliser une lame pour

coupe en travers ou à onglets.

Coupes en guichet

Ajustez la

p r o f o n d e u r

de coupe en fonction de l’épaisseur de

l'ouvrage. Il faut que moins de la longueur

d'une dent de la lame soit visible en

dessous de l'ouvrage.

Le système

de réglage de

la profondeur ne doit pas être utilisé pour

changer la profondeur pendant que la scie

est en marche ou pour une coupe en

plongée. Si le réglage de la lame change

pendant la coupe, cela peut créer un risque

Fig. 10

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 46

de coincement et de choc en retour.

Aussitôt que

la lame

commence à trancher le matériau,

relâchez le garde inférieur immé diate -

ment. Dès que la semelle repose bien à

plat sur la surface que vous coupez,

continuez la coupe en poussant la scie vers

l’avant jusqu’à la fin de la ligne.

A t t e n d e z

l ’ a r r ê t

complet de la lame avant de retirer la scie

du trait que vous venez de tailler dans le

matériau. De même, ne ramenez jamais la

scie vers l’arrière, car la lame peut sortir

du matériau risquant de provoquer un

REBOND. Soulevez la scie et tournez-la en

sens opposé pour achever normalement la

coupe dans l’autre sens. Si les coins de

votre coupe en guichet ne sont pas

complètement taillés, finissez-les à la scie

sauteuse ou à l’égoïne.

Débranchez le bloc-piles de l'outil avant de

procéder aux réglages. Réglez la lame à la

profondeur correspondant à l’épaisseur du

matériau à tailler. Rattachez le bloc-piles à

la scie. Inclinez la scie vers l’avant en

alignant l’encoche-guide sur la ligne de

coupe. Relevez le garde inférieur de la

lame, au moyen du levier de levage 14, et

tenez la scie par ses poignées avant et

arrière (Fig. 10).

La lame touchant presque à la pièce à

tailler, mettez le moteur en marche.

Abaissez graduellement l’arrière de la scie

en utilisant l’extrémité avant de la semelle

13 comme point d’appui.

Coupe de grandes feuilles

Les grandes feuilles et les longs panneaux

fléchissent ou plient, selon la façon dont ils

sont soutenus. Si vous essayez de les couper

sans les avoir mise au niveau et soutenus par

des supports au préalable, la lame aura

tendance à gripper provoquant des REBONDS

et la surcharge du moteur (Fig. 11).

Placez le panneau ou la planche sur des

supports situés à proximité de la ligne de

coupe, comme l’indique la (Fig. 12).

Assurez-vous que la pro fon deur de coupe

est réglée de manière à ce que la lame ne

traverse que la feuille ou la planche à

couper, sans faire d’entailles dans la table

de travail ou l’établi. Les deux-par-quatre

utilisés pour soulever et soutenir la pièce

devraient reposer à plat entre celle-ci et la

table ou l’établi. Ne placez jamais les deux-

par-quatre sur leurs côtés plus étroits car

cet arrangement man que rait de stabilité. Si

la feuille ou le panneau est plus grand que

la table ou l’établi, placez-le sur des deux-

par-quatre sur le plancher et

assujettissezle.

Consignes de fonctionnement

Fig. 11

Fig. 12

MAUVAISE

MANIÈRE

BONNE

MANIÈRE

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 47

Coupes de refente

Après avoir

attaché ou

ajusté le guide de refente, assurez-vous

que celui-ci n'affecte pas la liberté de

mouvement du garde inférieur et ne fait

pas obstacle à ce mouvement, et qu'il

n'entre pas en contact avec la lame de la

scie.

La lame universelle fournie avec la scie

convient tant pour les coupes en travers

que pour les coupes de refente. La refente

est la coupe en long, en sens du grain du

bois. Les coupes de refente sont facile à

exécuter avec un guide de refente (Fig. 13).

Pour attacher le guide de refente 11 en

option, insérez le guide à travers les fentes

dans le pied jusqu’à la largeur désirée

comme illustré, et sécurisez à l’aide du

bouton 6.

Utilisation d’une planche

comme guide de refente

Si vous devez exécuter une coupe de

refente sur de grandes feuilles, il est

possible que le guide de refente ne soit pas

assez long pour permettre d’exécuter une

coupe à la largeur désirée. Dans ce cas,

une planche bien droite de 25 mm (1 po)

d’épaisseur fixée à la feuille au moyen de

serres ou de clous peut servir de guide

(Fig. 14). Faites glisser le côté gauche de la

semelle contre la planche.

La poignée auxiliaire de GKS18V-25GC est

conçue pour permettre d’utiliser du bois

d'œuvre aussi épais que 2x (« 2 par »)

comme guide.

Consignes de fonctionnement

Fig. 14

LIGNE dE

COUPE

dÉSIRÉE

PLANCHE dE

BOIS EN TANT

qUE GUIdE dE

REFENTE

Fig. 13

LARGEUR

dE COUPE

dÉSIRÉE

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 48

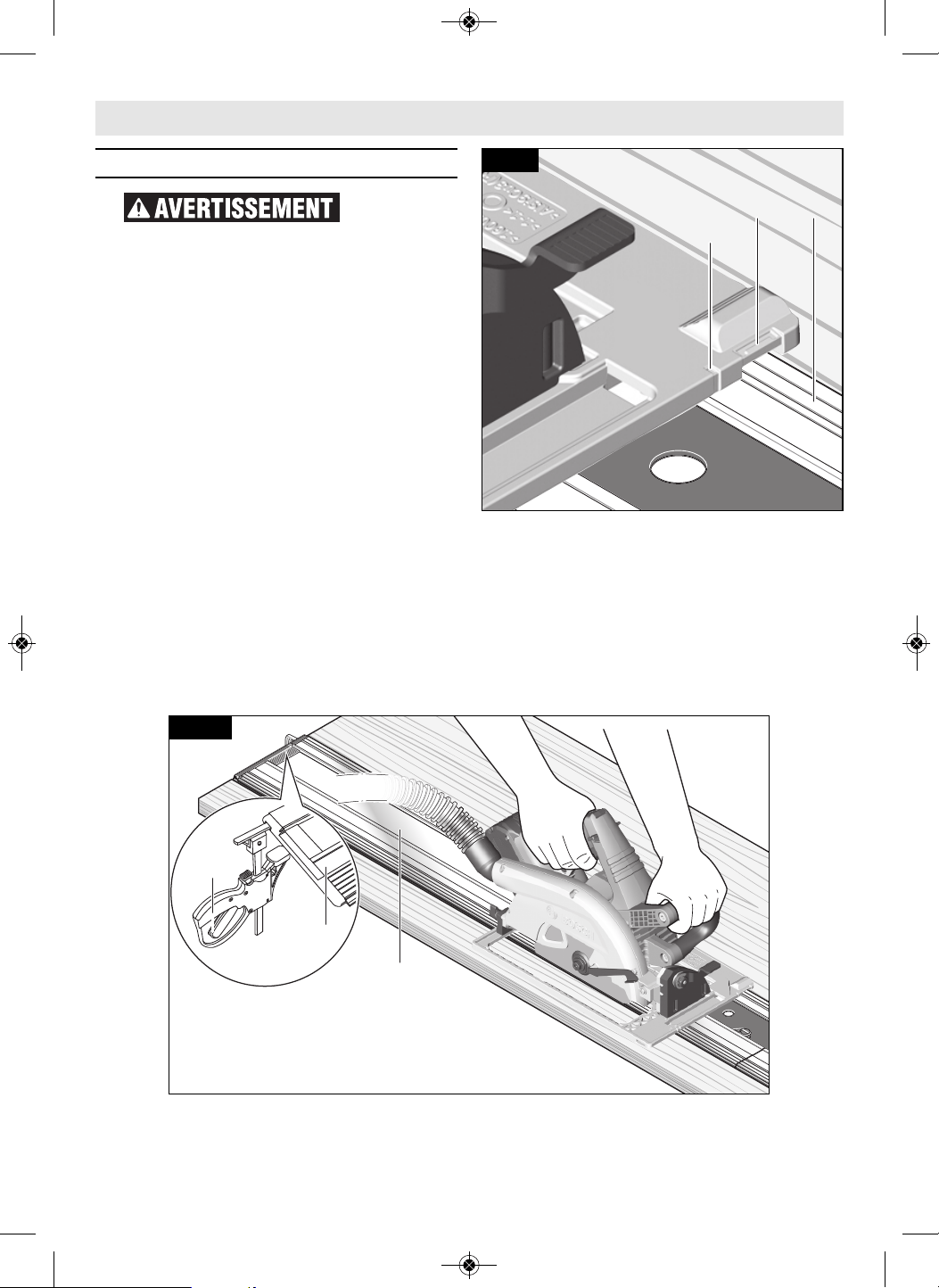

Sciage de précision avec un rail

Le système

de réglage de

la profondeur ne doit pas être utilisé pour

changer la profondeur pendant que la scie

est en marche ou pour une coupe en

plongée. Si le réglage de la lame change

pendant la coupe, cela peut créer un risque

de coincement et de choc en retour.

GKS18V-25GC peut être utilisé avec le

système de rail Bosch pour améliorer la

rectitude de la coupe (Fig. 15b).

• Assurez-vous que le rail 40 est

préparé, positionné et fixé en place

comme indiqué sous la rubrique

« Préparation du rail » à la page 50.

• Assurez-vous que la plaque d’assise

de la scie est bien positionnée sur le

rail. Ceci est réalisé lorsque la fente

28a sur le côté inférieur de la scie est

placée au-dessus de la crête des rails

Bosch (Fig. 15a). (La fente 28b est

compatible avec certains rails d’autres

fabricants, mais nous recommandons

que cette scie ne soit utilisée qu’avec

des rails de scie Bosch.)

• Faites particulièrement attention

quand vous placez la scie sur la partie

du rail qui s’étend au-delà du bord

d’attaque ou du bord de fuite de

l’ouvrage.

• Avant de retirer la scie du rail,

soulevez la tête de la scie et rétractez

la lame en premier, puis attendez que

la lame s’arrêt complètement de

tourner.

Consignes de fonctionnement

28a

28b 40

Fig. 15a

Fig. 15b

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 49

Familiarisez-vous avec votre système de scie à rail de guidage

40 Rail

41 Connecteur de rail

42 Bord anti-éclats

43 Guide d’onglet

44 Capuchon d’extrémité, gauche

45 Capuchon d’extrémité, droit

46 Indicateur d’angle d’onglet

47 Guide

48 Bouton de verrouillage de l’angle d’onglet

49 Bande de traction

50 Brides de fixation du rail (x2)

51 Pointes

52 Butée d’arrêt de déplacement

Fig. 16

Le système de rail de guidage est vendu séparément.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 50

ADAPTATION DE LA PLAQUE D’ASSISE

AUx DIVERS RAILS

Le modèle GKS18V-25GC est conçu

spécifiquement pour effectuer des coupes

droites précises tout en utilisant un rail de

guidage.

Les rails Bosch (vendus séparément) sont

disponibles en quatre tailles :

PRÉPARATION DES RAILS

Avant d'utiliser un rail pour la première

fois, le bord anti-éclats en caoutchouc du

rail 42 doit être adapté à la scie et à la

lame spécifique à utiliser.

A. Placez toute la longueur du rail sur un

morceau de matériau à mettre au rebut

ayant une épaisseur d’au moins 19 mm

(3/4 po).

B. Sécurisez les rails comme cela est décrit

sous la rubrique « SÉCURISATION DES

RAILS » ci-dessous.

C. Placez la scie sur les rails .

D. Réglez la profondeur de coupe de la scie

sur environ 9 mm (3/8 po) et l’angle de

biseau sur 0°. Ceci aura pour effet que la

lame s’étendra à 3 mm (1/8 po) en

dessous du bord anti-éclats (Fig. 17).

E. En suivant les instructions de la section

« Interrupteur » à la page 46, mettez la

scie sous tension et guidez-la

uniformément avec une vitesse d'avance

lente jusqu'au bout du rail de guidage.

SÉCURISATION DES RAILS

Pour éviter

les risques de

blessures et/ou de dommages matériels,

utilisez uniquement les brides de fixation

de rails pour sécuriser le rail.

Une fois que le rail aura été placé dans la

position souhaitée, insérez une bride de

fixation 50 dans chaque extrémité du rail,

puis serrez les brides contre l’ouvrage (Fig.

18).

CAPUCHONS D’ExTRÉMITÉ

PROTECTEURS

Ces capuchons aident à protéger les

extrémités des rails contre les dommages,

comme quand on fait tomber les rails sur

leurs extrémités (Fig. 19). Les capuchons

de gauche 44 et de droite 45 ne sont PAS

FSN800 31.5” (800 mm)

FSN1100 43.3” (1100 mm)

FSN1600 63” (1600 mm)

FSN2100 82.7” (2100 mm)

Montage des rails

1/8"

(3mm)

3/8"

(9mm)

Fig. 17

Fig. 18

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 51

interchangeables. Si l’un des capuchons

d'extrémité ou les deux capuchons sont

endommagées, ils doivent simplement être

remplacés.

RACCORDEMENT DE PLUSIEURS RAILS

A. Tirez les capuchons d’extrémité 44 et 45

qui font face aux extrémités des rails 40

afin de les raccorder l’un à l’autre.

Rangez les capuchons d’extrémité en

lieu sûr (Fig. 19).

B. Insérez le connecteur 41 dans l’un des

rails 40 comme illustré, puis faites

glisser un autre rail dans l’autre

extrémité du connecteur (Fig. 20).

C. Assurez-vous qu’il n’y a pas d’écart entre

les rails. Déplacez le connecteur 41 de

façon que le repère central « ⇐|⇒ »

soit positionné sur la ligne de

raccordement.. Tournez les quatre

verrous avec un tournevis ou une pièce

de monnaie pour sécuriser la connexion

(Fig. 21).

Montage des rails

Fig. 19

Fig. 20

Fig. 21

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 52

GUIDE D’ONGLET

Le guide d’onglet 43 vendu séparément)

peut être utilisé pour positionner un rail de

façon précise entre 60° à gauche et 45° à

droite.

Le guide d’onglet doit être positionné à

l’extrémité avant du rail.

A. Desserrez le bouton 48 au bas du guide

d’onglet (Fig. 22).

B. Suivez les instructions de la rubrique «

Raccordement de plusieurs rails » pour

attacher le guide d’onglet au rail désiré

en utilisant le connecteur 41.

C. Utilisez le guide 47 pour fixer l’angle

désiré. Lorsque le guide est déplacé,

l’indicateur 46 montre l’angle (Fig. 23).

D. Une fois que l’angle désiré aura été fixé,

serrez le bouton 48 au bas du guide

d’onglet pour le maintenir à cet angle

(Fig. 24).

E. Positionnez le guide et le rail connecté

de telle façon que le guide repose

contre l’ouvrage.

F. Une fois que le guide d'onglet et le rail

connecté auront été positionnés

comme souhaité, sécurisez le guide

d'onglet et le rail connecté en place

(reportez-vous à la rubrique

« Sécurisation des rails »).

Montage des rails

Fig. 22

Fig. 23

Fig. 24

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 53

Montage des rails

BANDES DE TRACTION

Il est important que les deux bandes

ressemblant à du caoutchouc situées au

bas des rails conservent leur capacité à

minimiser le risque que le rail se déplace

pendant une coupe. Si une bande ou les

deux bandes deviennent usées, il faut les

remplacer. Le rouleau de bande de traction

mesure 3,35 m / 11 pi de long.

A. Tirez sur les deux capuchons d’extrémité

44 et 45 pour les faire sortir, puis retirez

les bandes usées (Fig. 25).

B. Déroulez et coupez deux longueurs de

bande de traction 49 qui sont plus

longues de 1 % que la longueur du rail.

P. ex., pour le modèle FSN800, la

longueur de la bande devrait être de

80,8 cm / 31,8 po (Fig. 25).

C. Placez une légère couche de savon sur la

nouvelle bande pour faciliter son

glissement dans les rainures sur la partie

inférieure des rails. Tirez la bande à

travers la rainure jusqu’à l'extrémité du

rail. Coupez la longueur excédentaire de

bande (Fig. 26).

D. Réinsérez les deux capuchons

d’extrémité 44 et 45.

BUTÉE DE FIN DE COURSE POUR LE RAIL

La butée de fin de course 52 (vendue

séparément) peut être utilisée pour limiter

la plage de déplacement de la scie

(distance de coupe) sur un rail. La butée

peut être utilisée pour aider à fixer le point

de départ d'une coupe en plongée ou le

point final de la coupe.

A. Alignez le rail le long de la ligne de coupe

et fixez-le en place tel que cela est décrit

sous la rubrique « Sécurisation des

rails » à la page 51.

B. Orientez la butée sur le rail comme

illustré (Fig. 27).

C. Déterminez le point de départ ou le

point final désiré pour la coupe.

D. Positionnez la scie de telle sorte qu’elle

repose dans la position dans laquelle la

coupe en plongée est censée

commencer ou finir.

E. Une fois que la scie aura été placée à

l'endroit désiré, serrez la butée 52 en

place au moyen de son levier (Fig. 28).

Déplacez la scie vers l’avant pour continuer

la coupe jusqu’au point final désiré.

Lorsque le point final désiré est atteint,

Fig. 25

Fig. 26

Fig. 28

Fig. 27

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 54

tirez la tête de la scie vers le haut, celle-ci

se rétractera jusque dans la position de

départ et le mécanisme plongeant se

verrouillera à nouveau.

BORD ANTI-ÉCLATS

Pour réduire au minimum le risque de

causer des éclats sur l’ouvrage, un bord

usé doit être remplacé. Le bord anti-éclats

est fourni dans un rouleau de 3,35 m / 11

pi qui peut être coupé à la longueur désirée

en fonction du rail utilisé.

A. Tirez sur les deux capuchons d’extrémité

44 et 45 pour les faire sortir, puis retirez

le bord anti-éclats usé (Fig. 29).

B. Déroulez et coupez une longueur de

bord anti-éclats 42 qui est plus longue

de 1 % que la longueur du rail. P. ex.,

pour le modèle FSN800, la longueur de

la bande devrait être de 80,8 cm / 31,8

po (Fig. 29).

C. Placez une légère couche de savon sur le

nouveau bord pour faciliter son

glissement dans les rainures sur la partie

inférieure du rail (Fig. 30).

D. Tirez le bord à travers la rainure jusqu’à

l'extrémité distante du rail. Coupez la

longueur de bande excédentaire. Pour

éviter que la bande anti-éclats ne se

déplace, appuyez l'une des pointes 51

contre le rail à côté de la bande à

chaque extrémité. Courbez la poignée de

la pointe vers le bas pour briser la

poignée (Fig. 31).

E. Réinsérez les deux capuchons

d’extrémité 44 et 45.

F. Voir la rubrique « Préparation du rail » à

la page 51 pour apprendre à adapter le

bord anti-éclats à une scie et à une lame

données.

SAC DE TRANSPORT

Le sac robuste peut contenir deux rails

FSN1600 (ou plus courts), et il comprend

une poche où il est possible de placer un

connecteur et/ou une paire de brides de

fixation rapide des rails.

Montage des rails

Fig. 29

Fig. 30

Fig. 31

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 55

Entretien

Service

IL N’ExISTE À

L ’ I N T É R I E U R

AUCUNE PIÈCE SUSCEPTIBLE D’ÊTRE

ENTRE TENUE PAR L’UTILISATEUR.

L’entretien préventif exécuté par des

personnes non autorisés peut entraîner

un positionnement erroné des

composants et des fils internes, ce qui

peut présenter de graves dangers. Nous

recommandons de confier toute

intervention d’entretien sur l’outil à un

centre de service-usine Bosch ou à un

centre de service après-vente Bosch agréé.

Piles

Faire attention aux blocs-piles qui

approchent la fin de leur vie. Si vous

remarquez une diminution dans les

performances de votre outil ou une durée

de fonctionnement réduite de manière

significative entre charges, il est temps de

remplacer le bloc-piles. S’il n’est pas

remplacé, il se peut qu’il endommage le

chargeur ou que l’outil fonctionne

incorrectement.

Graissage de l’outil

Votre outil Bosch a été graissé de manière

appropriée et il est prêt à l’usage.

Moteurs C.C.

Le moteur de votre outil a été conçu pour

de nombreuses heures d’utilisation fiable.

Pour maintenir l’efficacité maximale du

moteur, nous recommandons de l’examiner

tous les six mois. Seul un moteur de

remplacement Bosch authentique, conçu

spécialement pour votre outil, doit être

utilisé.

Roulements

Les roulements qui deviennent bruyants

(en raison d’une charge importante ou de

la coupe de matériaux très abrasifs)

doivent être remplacés im mé diatement

pour éviter la surchauffe et les défaillances

du moteur.

Nettoyage

Certains agents

de nettoyage et

certains dissolvants abîment les pièces en

plastique. Parmi ceux-ci se trouvent:

l’essence, le tétrachlorure de carbone, les

dissolvants de nettoyage chlorés,

l’ammoniaque ainsi que les détergents

domestiques qui en contiennent.

Gardez les prises d’air et les interrupteurs

propres et libres de débris. N’essayez pas

de les nettoyer en introduisant des objets

pointus dans leurs ouvertures.

Créez un agenda d’entretien périodique

pour votre outil. Quand vous nettoyez un

outil, faites attention de n’en démonter

aucune pièce car il est toujours possible

de mal remonter ou de pincer les fils

internes ou de remonter incorrectement

les ressorts de rappel des capots de

protection. Certains agents de nettoyage

tels que l’essence, le tétrachlorure de

carbone, l’ammoniaque, etc. risquent

d’abîmer les plastiques.

Entretien des lames

Les lames finissent par s’émousser, même

à couper des pièces de bois régulières. Si

vous constatez que vous devez forcer la

scie à avancer plutôt que de la guider

simplement vers la ligne de coupe, il est

probable que la lame est émoussée ou

souillée de résine.

Lorsque vous nettoyez la gomme et la poix

de bois accumulées sur la lame, retirez la

pile de la scie et enlevez la lame. Souvenez-

vous que les lames sont des objets

tranchants et qu’elles doivent être

manipulées avec soin. Essuyez la lame avec

du kérosène ou un dissolvant similaire pour

enlever l’accumulation de gomme et de

résine. À moins que vous soyez

parfaitement familier avec l’affûtage des

lames, nous vous déconseillons de

l’essayer.

Pour éviter le risque d’accidents, débranchez le bloc-piles de l’outil

avant de procéder au nettoyage ou à l’entretien.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 56

Attachements et accessoires

L’utilisation d’autres accessoires ou attachements non spécifiés dans

ce mode d’emploi pourrait être dangereuse.

Ranger les accessoires dans un environnement sec et tempéré pour éviter les risques de

corrosion et de détérioration.

Bosch No. Description Inclus

Vendu

séparément

Accessoires

Lame carbure de 7¼ po (184 mm) à 24 dents à voie

étroite

– ●

Attachements

2610041761 Sac de transport ● ●

GKSRIP Guide de refente

– ●

160541101V Sac à poussière

– ●

Divers Tuyaux flexibles d'aspirateur – ●

VAC024

Adaptateur de tuyau flexible d’aspirateur pour des tuyaux

flexibles de 1-1/4 po et de 1-1/2 po

– ●

GCY42 Module de connectivité

– ●

FSN... Rails

– ●

FSNKK Brides de fixation des rails

– ●

FSNVEL Connecteur de rail

– ●

FSNWAN Guide d’onglet pour les rails

– ●

FSNRS Butée de fin de course pour le rail

– ●

FSNSS Bord anti-éclats

– ●

FSNHB Bande de traction

– ●

FSNBAG Sac de transport

– ●

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 57

Advertencias generales de seguridad para herramientas mecánicas

Lea todas las advertencias de seguridad, instrucciones, ilustraciones

y especificaciones suministradas con esta herramienta eléctrica. Si

no se siguen todas las instrucciones que se indican a continuación, es posible que el resultado

sea descargas eléctricas, incendio y/o lesiones graves.

GUARDE TODAS LAS ADVERTENCIAS E INSTRUCCIONES PARA REFERENCIA FUTURA

La expresión “herramienta mecánica” en las advertencias se refiere a su herramienta mecánica

alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica alimentada

por baterías (herramienta inalámbrica).

1. Seguridad del área de

trabajo

a. Mantenga el área de trabajo limpia y bien

iluminada. Las áreas desordenadas u

oscuras invitan a que se produzcan

accidentes.

b. No utilice herramientas mecánicas en

atmósferas explosivas, como por ejemplo

en presencia de líquidos, gases o polvos

inflamables. Las herramientas mecánicas

generan chispas que pueden incendiar el

polvo o los vapores.

c. Mantenga alejados a los niños y a las

personas que estén presentes mientras

esté utilizando una herramienta mecánica.

Las distracciones pueden hacerle perder el

control de la herramienta.

2. Seguridad eléctrica

a. Los enchufes de las herramientas

mecánicas deben coincidir con el

tomacorriente. No modifique nunca el

enchufe de ningún modo. No use enchufes

adaptadores con herramientas mecánicas

conectadas a tierra (puestas a tierra). Los

enchufes no modificados y los

tomacorrientes coincidentes reducirán el

riesgo de sacudidas eléctricas.

b. Evite el contacto del cuerpo con las

superficies conectadas o puestas a tierra,

tales como tuberías, radiadores, estufas y

refrigeradores. Hay un aumento del riesgo

de sacudidas eléctricas si el cuerpo del

operador se conecta o pone a tierra.

c. No exponga las herramientas mecánicas a

la lluvia o a condiciones mojadas. La

entrada de agua en una herramienta

mecánica aumentará el riesgo de que se

produzcan sacudidas eléctricas.

d. No maltrate el cordón de energía. No use

nunca el cordón para transportar la

herramienta mecánica, tirar de ella o

desenchufarla. Mantenga el cordón alejado

del calor, el aceite, los bordes afilados o las

piezas móviles. Los cordones dañados o

enganchados aumentan el riesgo de que se

Símbolos de seguridad

Las deﬁniciones que aparecen a continuación describen el nivel de gravedad de cada palabra de

señal de seguridad. Por favor, lea el manual y preste atención a estos símbolos.

Éste es el símbolo de alerta de seguridad. Se utiliza para

alertarle a usted de posibles peligros de lesiones

corporales. Obedezca todos los mensajes de seguridad

que sigan a este símbolo para evitar posibles lesiones o

muerte.

PELIGRO indica una situación peligrosa que, si no se evita,

causará la muerte o lesiones graves.

ADVERTENCIA indica una situación peligrosa que, si no se

evita, podría causar la muerte o lesiones graves.

PRECAUCIÓN indica una situación peligrosa que, si no se

evita, podría causar lesiones leves o moderadas.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 58

produzcan sacudidas eléctricas.

e. Cuando utilice una herramienta mecánica

en el exterior, use un cordón de extensión

adecuado para uso a la intemperie. La

utilización de un cordón adecuado para uso a

la intemperie reduce el riesgo de que se

produzcan sacudidas eléctricas.

f. Si es inevitable utilizar una herramienta

mecánica en un lugar húmedo, utilice una

fuente de energía protegida por un

interruptor de circuito accionado por

corriente de pérdida a tierra (GFCI). El uso

de un GFCI reduce el riesgo de sacudidas

eléctricas.

3. Seguridad personal

a. Manténgase alerta, fíjese en lo que está

haciendo y use el sentido común cuando

esté utilizando una herramienta mecánica.

No use una herramienta mecánica cuando

esté cansado o bajo la influencia de drogas,

alcohol o medicamentos. Un momento de

distracción mientras esté utilizando

herramientas mecánicas podría causar

lesiones corporales graves.

b. Use equipo de protección personal. Use

siempre protección de los ojos. El equipo de

protección, como por ejemplo una máscara

antipolvo, calzado de seguridad

antideslizante, casco o protección de oídos,

utilizado para las condiciones apropiadas,

reducirá las lesiones corporales.

c. Evite el arranque accidental. Asegúrese de

que el interruptor esté en la posición de

apagado antes de conectar la herramienta a

la fuente de energía y / o al paquete de

batería, levantar la herramienta o

transportarla. Transportar herramientas

mecánicas con un dedo en el interruptor o

encender herramientas mecánicas que

tengan el interruptor en la posición de

encendido invita a que se produzcan

accidentes.

d. Quite todas las llaves de ajuste o de tuerca

antes de encender la herramienta

mecánica. Una llave de tuerca o de ajuste

que se deje colocada en una pieza giratoria

de la herramienta mecánica podría causar

lesiones corporales.

e. No intente alcanzar demasiado lejos.

Mantenga un apoyo de los pies y un

equilibrio apropiados en todo momento.

Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

f. Vístase adecuadamente. No use ropa

holgada ni alhajas holgadas. Mantenga el

pelo, la ropa y los guantes alejados de las

piezas móviles. La ropa holgada, las alhajas

holgadas o el pelo largo pueden quedar

atrapados en las piezas móviles.

g. Si se proporcionan dispositivos para la

conexión de instalaciones de extracción y

recolección de polvo, asegúrese de que

dichas instalaciones estén conectadas y se

usen correctamente. El uso de dispositivos

de recolección de polvo puede reducir los

peligros relacionados con el polvo.

h. No deje que la familiaridad obtenida con el

uso frecuente de las herramientas le haga

volverse complaciente e ignorar los

principios de seguridad de las

herramientas. Una acción descuidada puede

causar lesiones graves en una fracción de

segundo.

4. Uso y cuidado de las

herramientas mecánicas

a. No fuerce la herramienta mecánica. Use la

herramienta mecánica correcta para la

aplicación que desee realizar. La

herramienta mecánica correcta hará el

trabajo mejor y con más seguridad a la

capacidad nominal para la que fue diseñada.

b. No use la herramienta mecánica si el

interruptor no la enciende y apaga. Toda

herramienta mecánica que no se pueda

controlar con el interruptor es peligrosa y

debe ser reparada.

c. Desconecte el enchufe de la fuente de

alimentación y/o retire el paquete de

batería de la herramienta eléctrica, si es

extraíble, antes de hacer cualquier ajuste,

cambiar accesorios o almacenar

herramientas eléctricas. Dichas medidas

preventivas de seguridad reducen el riesgo

de arrancar accidentalmente la herramienta

mecánica.

d. Guarde las herramientas que no esté

usando fuera del alcance de los niños y no

deje que personas que no estén

familiarizadas con la herramienta mecánica

o con estas instrucciones utilicen la

herramienta. Las herramientas mecánicas

son peligrosas en manos de usuarios que no

hayan recibido capacitación.

e. Mantenga las herramientas eléctricas y sus

accesorios. Compruebe si hay piezas

móviles desalineadas o atoradas, si hay

piezas rotas y cualquier otra situación que

pueda afectar al funcionamiento de la

Advertencias generales de seguridad para herramientas mecánicas

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 59

herramienta eléctrica. Si la herramienta

eléctrica está dañada, haga que sea

reparada antes de utilizarla. Muchos

accidentes son causados por herramientas

mecánicas mantenidas deficientemente.

f. Mantenga las herramientas de corte

afiladas y limpias. Es menos probable que

las herramientas de corte mantenidas

apropiadamente, con bordes de corte

afilados, se atoren, y dichas herramientas

son más fáciles de controlar.

g. Utilice la herramienta mecánica, los

accesorios, las brocas de la herramienta,

etc., de acuerdo con estas instrucciones,

teniendo en cuenta las condiciones de

trabajo y el trabajo que se vaya a realizar. El

uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que

fue diseñada podría causar una situación

peligrosa.

h. Mantenga secos, limpios y libres de aceite y

grasa los mangos y las superficies de

agarre. Si están resbalosos, los mangos y las

superficies de agarre no permiten un manejo

y un control seguros de la herramienta en

situaciones inesperadas.

5. Uso y cuidado de las

herramientas alimentadas por

baterías

a. Recargue las baterías solamente con el

cargador especificado por el fabricante. Un

cargador que es adecuado para un tipo de

paquete de batería puede crear un riesgo de

incendio cuando se utiliza con otro paquete

de batería.

b. Utilice las herramientas mecánicas

solamente con paquetes de batería

designados específicamente. El uso de

cualquier otro paquete de batería puede

crear un riesgo de lesiones e incendio.

c. Cuando el paquete de batería no se esté

usando, manténgalo alejado de otros

objetos metálicos, tales como

sujetapapeles, monedas, llaves, clavos,

tornillos u otros objetos metálicos

pequeños que pueden hacer una conexión

de un terminal a otro. Si se cortocircuitan

los terminales de la batería uno con otro, se

pueden causar quemaduras o un incendio.

d. En condiciones abusivas, es posible que se

eyecte líquido de la batería. Evite el

contacto. Si se produce un contacto

accidental, enjuáguese con agua. Si el

líquido entra en contacto con los ojos,

obtenga además ayuda médica. El líquido

que salga eyectado de la batería puede

causar irritación o quemaduras.

e. No utilice un paquete de batería o una

herramienta que hayan sido dañados o

modificados. Es posible que las baterías

dañadas o modificadas exhiban un

comportamiento impredecible que cause un

incendio, una explosión o riesgo de lesiones.

f. No exponga un paquete de batería o una

herramienta a un fuego o una temperatura

excesiva. Es posible que la exposición a un

fuego o una temperatura superior a 265 °F

cause una explosión.

g. Siga todas las instrucciones de carga y no

cargue el paquete de batería ni la

herramienta fuera del intervalo de

temperatura especificado en las

instrucciones. Es posible que realizar una

carga incorrectamente o a temperaturas que

estén fuera del intervalo especificado dañe la

batería y aumente el riesgo de incendio.

6. Servicio de ajustes y

reparaciones

a. Haga que su herramienta mecánica reciba

servicio de un técnico de reparaciones

calificado, utilizando únicamente piezas de

repuesto idénticas. Esto asegurará que se

mantenga la seguridad de la herramienta

mecánica.

b. No haga nunca servicio de ajustes y

reparaciones de paquetes de batería

dañados. El servicio de ajustes y

reparaciones de los paquetes de batería

deberá ser realizado únicamente por el

fabricante o por proveedores de servicio

autorizados.

Advertencias generales de seguridad para herramientas mecánicas

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 60

Procedimientos de corte

a. Mantenga las manos

alejadas del área de corte

y de la hoja. Mantenga la segunda mano

en el mango auxiliar o en la caja del

motor. Si las manos están sujetando la

sierra, la hoja no puede cortarlas.

b. No ponga la mano debajo de la pieza de

trabajo. El protector no puede protegerle

de la hoja debajo de la pieza de trabajo.

c. Ajuste la profundidad de corte al grosor

de la pieza de trabajo. Menos de un diente

completo de los dientes de la hoja debería

ser visible por debajo de la pieza de

trabajo.

d. No sostenga nunca la pieza de trabajo en

las manos ni sobre una pierna mientras

esté cortando. Sujete firmemente la pieza

de trabajo a una plataforma estable. Es

importante apoyar la pieza de trabajo

adecuadamente para minimizar la

exposición del cuerpo, el atasco de la hoja

y la pérdida de control.

e. Sujete la herramienta mecánica por las

superficies de agarre aisladas al realizar

una operación en la que la herramienta de

corte pueda entrar en contacto con cables

ocultos. El contacto con un cablel con

corriente también hará que las partes

metálicas al descubierto de la herramienta

lleven corriente y causará descargas

eléctricas al operador.

f. Al cortar al hilo, utilice siempre un tope-

guía para cortar al hilo o una guía de

borde recto. Esto mejora la precisión de

corte y reduce la probabilidad de que la

hoja se atore.

g. Utilice siempre hojas con agujeros de eje

portaherramienta de tamaño y forma

correctos (diamante frente a redondo).

Las hojas que no coincidan con los herrajes

de montaje de la sierra girarán

descentradas y con ello causarán pérdida

de control.

h. Nunca utilice arandelas o perno de hoja

dañados o incorrectos. Las arandelas y el

perno de la hoja se diseñaron

especialmente para la sierra con objeto de

lograr un rendimiento óptimo y un

funcionamiento con seguridad.

Causas del retroceso y

advertencias relacionadas

El retroceso es una reacción repentina a una

hoja de sierra pellizcada, atorada o

desalineada, que hace que una sierra

descontrolada se levante y se salga de la pieza

de trabajo hacia el operador.

Cuando la hoja resulte pellizcada o se atore

fuertemente debido a que la sección de corte

se cierra, la hoja se detiene y la reacción del

motor impulsa rápidamente la unidad hacia

atrás, hacia el operador.

Si la hoja se tuerce o se desalinea en el corte,

los dientes del filo trasero de la hoja pueden

penetrar en la superficie superior de la

madera, haciendo que la hoja se salga de la

separación de corte y salte hacia atrás en

dirección al operador.

El retroceso es el resultado del uso incorrecto

de la sierra y/o de procedimientos o

condiciones de funcionamiento incorrectos y

se puede evitar tomando las precauciones

adecuadas que se indican a continuación:

a. Mantenga un agarre firme de la sierra con

las dos manos y sitúe los brazos para

resistir las fuerzas de retroceso. Sitúe el

cuerpo en cualquiera de los dos lados de

la hoja, pero no en línea con la hoja. El

retroceso podría hacer que la sierra salte

hacia atrás, pero las fuerzas de retroceso

pueden ser controladas por el operador, si

se toman las precauciones adecuadas.

b. Cuando la hoja se atasque o cuando se

interrumpa un corte por cualquier razón,

suelte el gatillo y sujete la sierra en

posición inmóvil en el material hasta que

la hoja se detenga por completo. Nunca

intente retirar la sierra de la pieza de

trabajo ni tirar de la sierra hacia atrás

mientras la hoja está en movimiento o de

lo contrario se podrá producir retroceso.

Investigue y tome medidas correctoras para

eliminar la causa del atasco de la hoja.

c. Cuando rearranque una sierra en la pieza

de trabajo, centre la hoja de sierra en la

sección de corte, de manera que los

dientes de la sierra no estén acoplados en

el material. Si una hoja de sierra se atora,

es posible que trepe o experimente

retroceso de la pieza de trabajo al

rearrancar la sierra.

d. Soporte los paneles grandes para

minimizar el riesgo de que se produzcan

pellizcamiento de la hoja y retroceso. Los

Instrucciones de seguridad para sierras circulares

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 61

Instrucciones de seguridad adicionales para sierras circulares

a. Inspeccione el estado y la calidad de la

madera y quítele todos los clavos antes de

realizar el corte. La madera mojada, la

madera verde y la madera tratada a presión

requieren atención especial durante la

operación de corte para prevenir el

retroceso.

b. Sujete la sierra firmemente para evitar la

pérdida de control. Las figuras que

aparecen en este manual ilustran la manera

típica de sujetar la sierra con las manos.

c. Según el uso, es posible que el interruptor

no dure toda la vida de la sierra. Si el

interruptor falla en la posición "OFF"

(apagado), puede que la sierra no

arranque. Si falla mientras la sierra está en

marcha, puede que ésta no se pueda

apagar. Si se produce cualquiera de estas

dos situaciones, retire inmediatamente el

paquete de batería de la sierra y no utilice

la sierra hasta que haya sido reparada.

d. Esta sierra circular no se debe montar en

una mesa para convertirla en una sierra

de mesa. Las sierras circulares no están

diseñadas ni concebidas para usarse como

sierras de mesa.

e. Las arandelas y el perno de la hoja de la

sierra se han diseñado para funcionar

paneles grandes tienden a combarse bajo

su propio peso. Se deben colocar soportes

bajo el panel a ambos lados, cerca de la

línea de corte y cerca del borde del panel.

e. No utilice una hoja desafilada o dañada.

Las hojas desafiladas o ajustadas

incorrectamente producen una separación

de corte estrecha, causando fricción

excesiva, atasco de la hoja y retroceso.

f. Las palancas de fijación de profundidad

de la hoja y de ajuste de inclinación de la

hoja deben estar apretadas y fijas antes

de hacer el corte. Si el ajuste de la hoja

cambia mientras se está haciendo un corte,

puede causar atasco y retroceso.

g. Tenga precaución especial al hacer un

operaciones de aserrado en paredes

existentes o en otras áreas ciegas. La hoja

que sobresale puede cortar objetos que

pueden causar retroceso.

Función del protector inferior

a. Compruebe si el protector inferior cierra

correctamente antes de cada uso. No haga

funcionar la sierra si el protector inferior

no se mueve libremente y no se cierra

instantáneamente. No fije nunca con

abrazaderas ni amarre el protector

inferior en la posición abierta. Si la sierra

se cae accidentalmente, es posible que el

protector inferior se doble. Suba el

protector inferior con el mango retráctil y

asegúrese de que se mueva libremente y no

toque la hoja ni ninguna otra parte, en

todos los ángulos y profundidades de

corte.

b. Compruebe el funcionamiento del resorte

del protector inferior. Si el protector y el

resorte no están funcionando

correctamente, deben recibir servicio de

ajustes y reparaciones antes de

utilizarlos. Es posible que el protector

inferior funcione con dificultad debido a

que haya piezas dañadas, depósitos

gomosos o una acumulación de residuos.

c. El protector inferior se puede retirar

manualmente solo para cortes especiales,

tales como “cortes por inmersión” y

“cortes compuestos”. Suba el protector

inferior por el mango retráctil y en cuanto

la hoja entre en contacto con el material,

el protector inferior se debe soltar. Para

todos los demás cortes de aserrado, el

protector inferior debería funcionar

automáticamente.

d. Observe siempre que el protector inferior

esté cubriendo la hoja antes de dejar la

sierra en un banco o en el piso. Una hoja

desprotegida y que esté desacelerando

hará que la sierra se desvíe hacia atrás,

cortando todo aquello que esté en su

trayectoria. Tenga en cuenta el tiempo que

se toma para que la hoja se detenga

después de soltar el interruptor.

Instrucciones de seguridad para sierras circulares

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 62

Instrucciones de seguridad adicionales para sierras circulares

como un embrague para reducir la

intensidad de un retroceso. Entienda el

funcionamiento y las posiciones del

EMBRAGUE DE PAR MOTOR VARIABLE. El

ajuste apropiado del embrague, combinado

con un manejo firme de la sierra, le

permitirá controlar el retroceso.

f. Nunca ponga la mano detrás de la hoja de

sierra. El retroceso podría hacer que la

sierra salte hacia atrás sobre la mano.

g. No utilice la sierra con un ajuste de la

profundidad de corte que sea excesivo. Si

una parte demasiado grande de la hoja

queda al descubierto, se aumentan las

posibilidades de que la hoja se tuerza en la

sección de corte y se aumenta el área de

superficie de la hoja disponible para causar

un pellizco que produzca retroceso.

h. No tenga la herramienta en marcha

mientras la lleva a su lado. El protector

inferior se puede abrir al entrar en

contacto con su ropa. El contacto

accidental con la hoja de sierra que gira

podría ocasionar lesiones personales

graves.

i. Asegúrese de que el interruptor esté en la

posición de apagado antes de introducir el

paquete de batería. Si se introduce el

paquete de batería en herramientas

mecánicas que tengan el interruptor en la

posición de encendido, se invita a que se

produzcan accidente.

j. Periódicamente quite la hoja, limpie con

queroseno los protectores superior e

inferior y el área central y séquelos con

un trapo. El mantenimiento preventivo y

un protector que funcione correctamente

reducirán la probabilidad de que se

produzca un accidente.

k. Evite sobrecalentar las puntas de la hoja

de sierra.

TRO

Advertencias de seguridad adicionales

Un GFCI y los dispositivos de protección

personal, como guantes de goma y calzado de

goma de electricista, mejorarán más su

seguridad personal.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando limpie

una herramienta, tenga cuidado de no

desmontar ninguna de sus partes, ya que los

cables internos podrían reubicarse

incorrectamente o pellizcarse, o los resortes

de retorno de los protectores de seguridad

podrían montarse incorrectamente. Ciertos

agentes de limpieza, tales como gasolina,

tetracloruro de carbono, amoníaco, etc.,

podrían dañar las piezas de plástico.

Cierto polvo

generado por el

lijado, aserrado, amolado y taladrado

mecánicos, y por otras actividades de

construcción, contiene agentes químicos que

se sabe que causan cáncer, defectos de

nacimiento u otros daños sobre la

reproducción. Algunos ejemplos de estos

agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros

productos de mampostería, y

• Arsénico y cromo de madera tratada

químicamente.

Su riesgo por causa de estas exposiciones

varía, dependiendo de con cuánta frecuencia

realice este tipo de trabajo. Para reducir su

exposición a estos agentes químicos: trabaje

en un área bien ventilada y trabaje con equipo

de seguridad aprobado, como por ejemplo

máscaras antipolvo que estén diseñadas

especialmente para impedir mediante filtración

el paso de partículas microscópicas.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 63

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por

favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le

permitirá utilizar la herramienta mejor y con más seguridad.

Símbolo Désignación / Explicación

V Volt (tensión)

Ah Amperios-hora (medición de la capacidad de la batería)

A Ampere (corriente)

Hz Hertz (frecuencia, ciclos por segundo)

W Watt (potencia)

kg Kilogramo (peso)

min Minuto (tiempo)

s Segundo (tiempo)

⌀ Diámetro (tamaño de las brocas taladradoras, muelas, etc)

Velocidad sin carga (velocidad rotacional sin carga)

n Velocidad nominal (máxima velocidad obtenible)

.../min

Revoluciones o alternación por minuto (revoluciones, golpes, velocidad de

superficie, órbitas, etc., por minuto)

0 Posición "off" (velocidad cero, par motor cero...)

1, 2, 3, ...

I, II, III,

Graduaciones del selector (graduaciones de velocidad, par motor o posición. Un

número más alto significa mayor velocidad)

Selector infinitamente variable con apagado (la velocidad aumenta desde la

graduación de 0)

Flecha (Acción en la dirección de la flecha)

Corriente alterna (tipo o una característica de corriente)

Corriente continua (tipo o una característica de corriente)

Corriente alterna o continua (tipo o una característica de corriente)

Construcción de clase II (designa las herramientas de construcción con

aislamiento doble)

Terminal de toma de tierra (terminal de conexión a tierra)

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 64

Símbolo Désignación / Explicación

Alerta al usuario para que lea el manual.

Alerta al usuario para que use protección de los ojos.

Este símbolo indica que esta herramienta está catalogada por

Underwriters Laboratories.

Este símbolo indica que este componente está reconocido por

Underwriters Laboratories.

Este símbolo indica que Underwriters Laboratories ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta está catalogada por la Canadian

Standards Association.

Este símbolo indica que la Canadian Standards Association ha catalogado

esta herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que Intertek Testing Services ha catalogado esta

herramienta indicando que cumple con las normas estadounidenses y

canadienses.

Este símbolo indica que esta herramienta cumple con la norma mexicana

oficial (NOM).

Designa el programa de reciclaje de baterías de Li-ion.

Designa el programa de reciclaje de baterías de Ni-Cd.

Símbolos

Importante: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por

favor, estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le

permitirá utilizar la herramienta mejor y con más seguridad.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 65

Familiarización con la sierra

Desconecte el paquete de batería de la herramienta antes de realizar

cualquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Sierras circulares sin cordón GKS18V-25GC

2026 21,22

1 Botón de liberación de fijación en apagado

2 Gatillo

3 Interfaz del usuario

4 Mango auxiliar (superficie de agarre con

aislamiento)

5 Palanca de ajuste de bisel

6 Tuerca de mariposa (incluida con el tope-

guía para cortar al hilo)

7 Cuadrante de inclinacion calibrado

8 Muesca de guía de la línea de corte a 0°

9 Muesca de guía de la línea de corte a 45°

10 Botón del cierre del eje

11 Tope-guia para cortar al hilo*

12 Protector inferior

13 Base

14 Palanca de elevacion del protector inferior

(Mango retractil)

15 Pomo de fijación de bisel trasero

16 Protector superior

17 Escala de profundidad de corte

18 Orificio para polvo

19 Paquete de baterías

20 Compartimiento del módulo de conectividad

21 Botón de liberación del control de

profundidad

22 Botón de fijación del control de profundidad

23 Hoja

24 Arandela exterior

25 Perno de la hoja

26 Botón de liberación del paquete de baterías

27 Mango (superficie de agarre con aislamiento)

28 Ranuras para carril guía

* Vendido por separado

Fig. 1

Para el sistema de carril guía, consulte las páginas 79–84

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 66

Especificaciones

Número de modelo GKS18V-25GC

Tensión nominal 18 V

Capacidad sin carga n

2 500–5 000/min

Hoja* 7-1/4 pulg. (184 mm)

Agujero de eje porta-herramienta de la hoja 5/8 pulg. (16 mm) Redondo

Grosor de los dientes de la hoja

7/64 pulg. (2,6mm)*

*mínimo 3/64 pulg. (1,0 mm)

Grosor del cuerpo de la hoja 0.079 pulg. (2,0 mm) Máximo

Profundidad de corte a 0° 2-1/2 pulg. (63,5 mm) Máximo

Profundidad de corte a 45° 1-13/16 pulg. (46 mm) Máximo

Profundidad de corte a 50° 1-5/8 pulg. (41,3 mm) Máximo

Temperatura ambiente permitida

– durante el proceso de carga

– durante la utilización /almacenamiento

32...95 °F (0...+35 °C)

–4...122 °F (–20...+50 °C)

* Para hojas de

r e p u e s t o ,

recomendamos hojas

de sierra circular

inalámbrica Bosch. Su

diseño de sección de

corte delgada y

dientes delgados

ofrece una velocidad

extraordinaria y gran

calidad de corte, y

reduce el desgaste de

la batería. El uso de

hojas estándar

a f e c t a r á

sustancialmente al

rendimiento y reducirá

el tiempo de

funcionamiento.

Módulo de conectividad (vendido por separado)

Sírvase consultar las instrucciones de utilización y seguridad incluidas con el módulo de

conectividad.

Paquetes de batería/Cargadores de baterías:

Sírvase consultar la lista de baterías/cargadores incluidas con su herramienta.

Uso previsto

Utilice esta

sierra solo según

lo previsto. Es posible que un uso no

previsto cause lesiones corporales y daños

materiales.

Este producto está diseñado para cortar

madera y productos tipo madera

solamente. Es posible que la acumulación

de polvo alrededor del protector inferior y

el núcleo, procedente de otros materiales

(plástico, mampostería o metal), inutilice el

protector inferior.

Corte de mampostería y metal

No corte metal ni

mam postería con

esta sierra circular. El polvo generado al

cortar metal o mampostería hará que el

protector inferior funcione con dificultad y

es posible que no se cierre completa y

rápidamente después de cortar estos

materiales.

No use ruedas

abrasivas. Esta

herramienta no está diseñada para

utilizarse con discos recortadores para

metal o mampostería.

No utilice una

rueda abra siva

de diamante de corte en húmedo ni

dispositivos de alimentación de agua con

esta sierra circular. Los residuos de los

cortes de mampostería entrarán en el

sistema del protector inferior, se

endurecerán y harán que el protector se

vuelva inoperable. El uso de agua en las

aplicaciones de corte de mampostería con

una sierra circular eléctrica causará

peligros de descargas eléctricas.

Esta herramienta no está diseñada para

utilizarse con discos recortadores para

metal o mampostería.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 67

Ensamblaje de la sierra

Introducción y suelta del

paquete de baterías

U t i l i c e

ú n i c a m e n t e

baterías Bosch recomendadas en la lista

de baterías/cargadores incluida con su

herramienta. Es posible que el uso de

otros tipos de baterías cause lesiones

corporales o daños materiales.

Deslice el paquete de baterías cargado 19

al interior de la carcasa hasta que dicho

paquete se acople en su sitio (Fig. 2).

La herramienta está equipado con un

pestillo de fijación secundario para impedir

que dicho paquete se caiga y salga

completamente del mango, en caso de que

se afloje debido a la vibración.

Para quitar el paquete de baterías 19,

oprima el botón de liberación del paquete

de baterías 26 y deslice dicho paquete

hacia delante.

Oprima de nuevo el botón de liberación del

paquete de baterías 26 y deslice dicho

paquete completamente hacia afuera hasta

sacarlo de la carcasa de la herramienta

(Fig. 2).

Colocación de la hoja

Utilice solo una

hoja de 7-1/4

pulgadas (184 mm). Utilice solo una hoja

que tenga una capacidad nominal de

5000/min (RPM) o mayor. La utilización de

una hoja que no esté diseñada para la

sierra puede causar lesiones corporales

graves y daños materiales.

1. Presione y mantenga presionado el

botón de fijación del eje 10. Gire el

perno de la hoja 25 con la llave

hexagonal suministrada 31 en el sentido

a y retire el perno de la hoja 25 y la

arandela externa 24. Nota: la llave

hexagonal se almacena cerca del

compartimiento de la batería (Fig. 2).

Desconecte el paquete de batería de la herramienta antes de realizar

cualquier ensamblaje, ajuste o cambio de accesorios. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar la herramienta accidentalmente.

Fig. 2

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 68

Ensamblaje

2. Asegúrese de que los dientes de la sierra

y la flecha de la hoja están dirigidos en

la misma dirección que la flecha del

protector inferior.

3. Retraiga el protector inferior por

completo hasta el interior del protector

superior. Mientras que retrae el

protector inferior, revise el

funcionamiento y el estado del MUELLE

DEL PROTECTOR INFERIOR.

4. Deslice la hoja 23 a través de la ranura

de la base 13 y móntela junto a la

arandela interior 30 en el eje 29.

Asegúrese de que no queda espacio

entre el diámetro grande de la arandela

exterior 24 y la hoja (Fig. 2).

5. Reinstale la arandela externa y apriete el

perno de la hoja 25 con los dedos en el

sentido b. Presione y mantenga

presionado el botón de fijación 10 para

fijar el eje y APRIETE EL PERNO DE LA

HOJA EN SENTIDO CONTRARIO AL DE

LAS AGUJAS DEL RELOJ 1/4 DE VUELTA

CON LA LLAVE HEXAGONAL

SUMINISTRADA (Fig. 2).

No utilice llaves con mangos más largos, ya

que pueden hacer que el perno de la hoja

quede excesivamente apretado.

EMBRAGUE DE PAR MOTOR VARIABLE

Esta acción de embrague es proporcionada

por la fricción de la arandela exterior 24

contra la hoja 23 y permite que el eje de la

hoja gire cuando la hoja encuentra una

resistencia excesiva. Cuando el perno de la

hoja 25 esté apretado adecuadamente (tal

como se describe en el No. 5 de

Colocación de la hoja), la hoja patinará al

encontrar una resistencia excesiva, por lo

que reducirá la tendencia de la sierra al

RETROCESO.

Una posición de ajuste puede no ser

suficiente para cortar todos los materiales.

Si la hoja patina demasiado, apriete el

perno de la hoja una marca más. EL

APRETAR EXCESIVAMENTE EL PERNO DE

LA HOJA ANULA LA EFICACIA DEL

EMBRAGUE.

Extracción de polvo

Para reducir el

riesgo de

lesiones, posicione siempre el orificio

para polvo y la manguera de aspiración de

manera que no interfieran con el

protector inferior ni con la operación de

corte en todas las configuraciones.

ORIFICIO PARA POLVO

El orificio para polvo 18 gira para que el

polvo se pueda dirigir en el sentido

deseado (Fig. 3).

VAC024

MANGUERA dE 35 mm

MANGUERA BOSCH

SERIE VH

VX120

MANGUERA dE

1¼ Ó 1½

PULGAdAS

Fig. 3

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 69

Ensamblaje

BOLSA COLECTORA DE POLVO (vendida

por separado)

Utilización de una bolsa colectora de

polvo: Para instalar la bolsa colectora de

polvo vacía 32, presione el extremo de su

acoplador para ajustarlo en el orificio para

polvo de la sierra 18 (Fig. 3).

Limpieza de la bolsa para polvo: Después

de que la bolsa para polvo esté llena de 2/3

a 3/4, retírela de la sierra. Lleve la bolsa a

un recipienteapropiado y abra la cremallera

ubicada en la parte de abajo de la bolsa.

Agarre la bolsa por el extremo donde está

ubicado el acoplador y sacúdala

vigorosamente hasta que todo el polvo y

todos los residuos hayan caído de ella.

Cierre la cremallera y reinstale la bolsa.

NOTA: Limpie la bolsa al final de la sesión

de corte y antes de transportar o

almacenar la sierra.

Tenga sumo

cuidado cuando

deseche el polvo. Los materiales en forma

de partículas finas pueden ser explosivos.

No arroje aserrín a un fuego al

descubierto. Con el tiempo se puede

producir una combustión espontánea

como resultado de la mezcla de aceite o

agua con las partículas de polvo.

CONExIÓN A UNA ASPIRADORA / UN

ExTRACTOR DE POLVO

Conecte la manguera de la aspiradora al

orificio para polvo (Fig. 3).

- Mangueras Bosch serie VH: Se requiere

el adaptador de manguera VX120

(incluido con las mangueras serie VH).

- Otras mangueras de 35 y 22 mm, tales

como las mangueras Bosch serie VAC:

Conecte la manguera directamente a la

herramienta.

- Mangueras comunes de 1-1/4 o 1-1/2

pulgadas: Se requiere el adaptador

Bosch VAC024 (vendido por separado).

Conecte la manguera de aspiración a una

aspiradora.

La aspiradora debe ser adecuada para el

material en el cual se esté trabajando.

Cuando aspire polvo seco que sea

especialmente perjudicial para la salud o

cancerígeno, utilice una aspiradora o un

extractor de polvo especial.

Acción de freno

Deje que la hoja

de la sierra se

detenga por completo antes de dejar la

herramienta en algún lugar. La acción de

freno de esta sierra circular no está

diseñada como función de seguridad. Un

contacto accidental con una hoja de sierra

que esté rotando puede causar daños

materiales y/o lesiones corporales.

Conozca el

estado de carga

de la batería. La acción de frenado

eléctrico es iniciada SOLO por la

liberación del interruptor gatillo y en una

herramienta que tanga alimentación

eléctrica disponible. Cuando se pierda la

alimentación eléctrica debido a que la

batería se haya descargado o a otras

causas, el freno eléctrico no funcionará y

el motor reducirá su velocidad

gradualmente. Es posible que un tiempo

inesperado de desaceleración cause daños

materiales y/o lesiones corporales.

Esta sierra circular está equipada con un

freno eléctrico automático, el cual está

diseñado para hacer que la hoja de sierra

deje de girar en aproximadamente dos (2)

segundos después de que usted suelte el

interruptor gatillo. Esta función ayuda a

mejorar la productividad en el sitio de

construcción.

La acción de frenado comienza una vez que

se apague la herramienta. Para que el freno

funcione es necesario que la batería esté

cargada. El tiempo de parada variará

dependiendo, entre otros factores, de la

hoja de sierra que se esté utilizando y del

número de accionamientos. El freno

eléctrico de esta sierra circular ha sido

diseñado para ofrecer un alto grado de

confiabilidad, pero las circunstancias

inesperadas, tales como la contaminación o

una falla de los componentes del motor,

pueden hacer que el freno no detenga

uniformemente la hoja en

aproximadamente 2 segundos. NO utilice la

sierra circular y haga que reciba servicio de

ajustes y reparaciones por un Centro de

Servicio de Fábrica Bosch o por un centro

de servicio autorizado Bosch.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 70

Instrucciones de funcionamiento

Desconecte el

paquete de

batería de la herramienta antes de realizar

cualquier ensamblaje, ajuste o cambio de

accesorios. Dichas medidas preventivas de

seguridad reducen el riesgo de arrancar la

herramienta accidentalmente.

Ajuste de profundidad

Ajuste la

profundidad de

corte de manera que no más de un diente

sea visible debajo de la pieza de trabajo.

Una exposición excesiva de la hoja por

debajo de la pieza de trabajo podría causar

lesiones corporales y/o daños materiales.

El sistema de

ajuste de

profundidad no se deberá utilizar para

cambiar la profundidad mientras la sierra

esté en funcionamiento ni para cortar por

inmersión. Si el ajuste de la hoja cambia

mientras se realiza el corte, es posible que

cause atoramiento y retroceso.

Para ajustar la profundidad de corte, siga

estas instrucciones (Fig. 4):

A. Desconecte el paquete de batería de la

herramienta.

B. Presione el botón de fijación del control

de profundidad 22.

C. Deslice el botón de liberación del

control de profundidad 21 hacia delante.

- Para obtener una profundidad de

corte más pequeña, jale la sierra

alejándola del pie 13;

- Para obtener una profundidad de

corte más grande, empuje la sierra

hacia el pie 13. La escala de

profundidad de corte 17 tiene

unidades tanto en pulgadas como

métricas.

Nota: No más de la longitud de un diente

de la hoja de debería sobresalir por debajo

del material que se vaya a cortar, para que

el astillamiento sea mínimo (Fig. 5).

Verificación del ángulo de

corte de 90°

A. Desconecte el paquete de batería de la

herramienta.

B. Ajuste el pie a la configuración de

profundidad de corte máxima.

Un diente es la longitud que

debe penetrar en la madera

para un astillado minimo

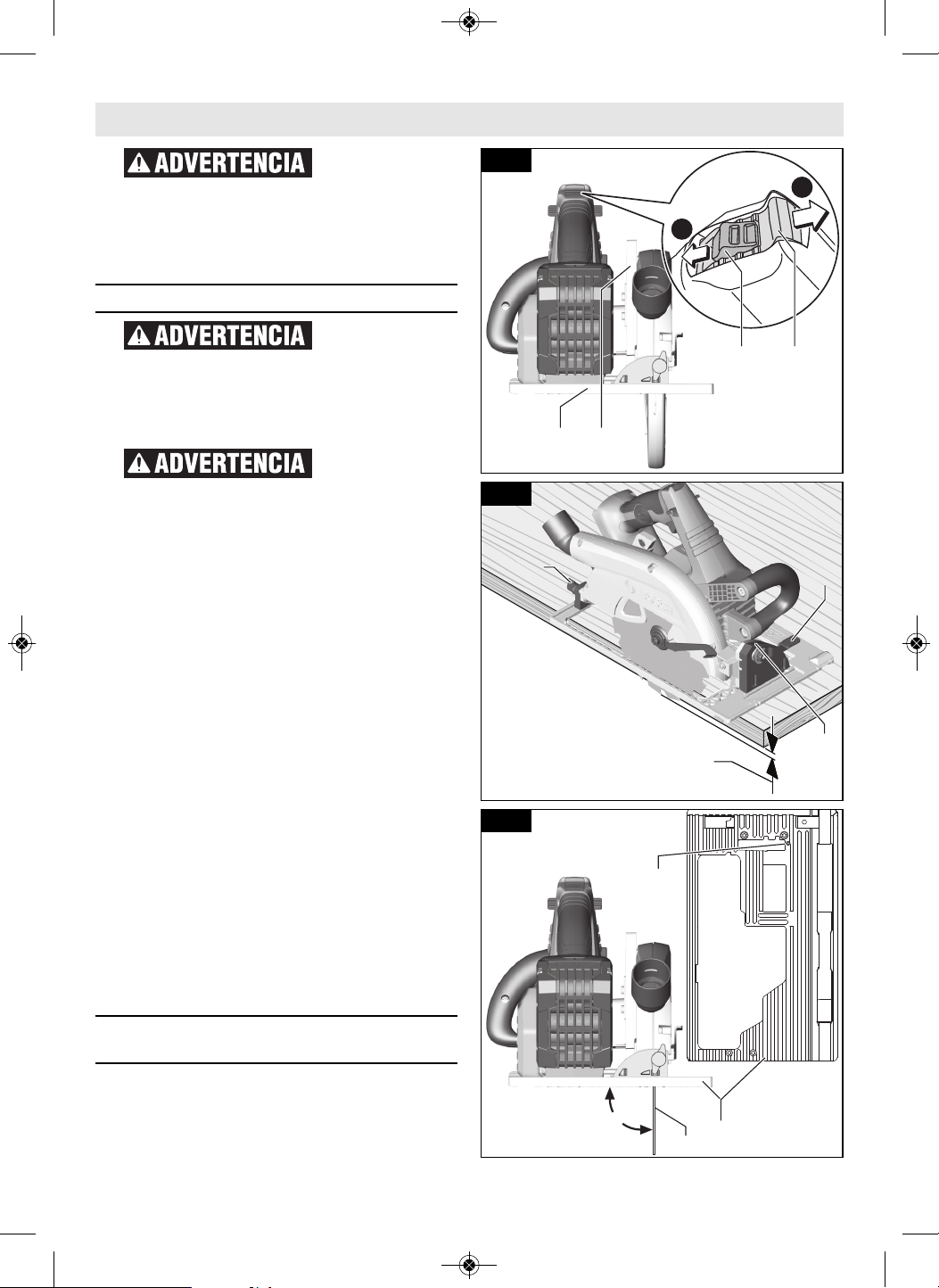

Fig. 5

90°

Fig. 6

2122

Fig. 4

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 71

C. Afloje la palanca de ajuste 5 y el pomo

de ajuste de bisel trasero 15, ajuste el

ángulo a 0° en la escala de bisel 7 y

reapriete la palanca 5 y el pomo 15 (Fig.

5).

D. Compruebe si el ángulo es de 90° entre

la hoja y el plano inferior del pie 13 con

una escuadra (Fig. 6). Si es necesario,

haga ajustes girando el tornillo de

alineación pequeño 33 ubicado en el

lado inferior del pie 13 con una llave

Allen de 2,5 mm [no incluida] (Fig. 6).

Ajuste de inclinación

A. Desconecte el paquete de batería de la

herramienta.

B. Afloje la palanca de ajuste de bisel 5 y el

pomo de ajuste de bisel trasero 15.

C. Realice la alineación al ángulo deseado

en la escala de bisel 7. El pie se puede

ajustar hasta 50°.

D. Apriete el pomo de ajuste de bisel 15 y

la palanca 5 (Fig. 5).

Debido al aumento en la cantidad de

acoplamiento de la hoja en la pieza de

trabajo y a la disminución en la estabilidad

de la base, se puede producir el atasco de

la hoja. Mantenga la sierra estable y la base

firme sobre la pieza de trabajo.

Muescas de guía de la línea de

corte

Las muescas marcadas 8 y 9 ubicadas en la

parte delantera de la placa-base indican la

línea de corte aproximada (Fig. 7).

Cuando el carril guía no se esté utilizando:

• Para realizar un corte no biselado, utilice

la muesca de 0° 8.

• Para realizar cortes en bisel a 45° y 50°,

utilice la muesca de 45° 9.

Cuando se esté utilizando el carril guía:

• Tanto para cortes biselados como no

biselados, utilice la muesca de 0° 8.

Para todos los cortes:

• Para asegurarse de que el astillamiento

sea mínimo en el lado bueno del material

que se vaya a cortar, oriente el lado

bueno hacia abajo.

• Haga cortes de muestra en madera de

desecho para verificar la línea de corte

real. Esto será útil debido a la variedad

de tipos y grosores de hoja que están

disponibles.

• Utilice el lado DERECHO de la muesca

cuando la parte de la pieza de trabajo

que está a la izquierda de la hoja sea la

pieza de desecho (Fig. 7a).

• Utilice el lado IZQUIERDO de la muesca

cuando la parte de la pieza de trabajo

que está a la derecha de la hoja sea la

pieza de desecho (Fig. 7b).

Interfaz del usuario (Fig. 8)

La interfaz del usuario 3 se utiliza para

seleccionar los niveles de velocidad

preestablecidos y para indicar el estado de

la herramienta eléctrica y la batería.

MODO ECO

Cuando no se necesite la potencia

completa, el modo Eco de ahorro de

energía de la sierra se puede utilizar para

reducir la potencia de salida de la sierra

con el fin de prolongar el tiempo de

funcionamiento.

Si el modo ECO está activo, el indicador de

nivel/modo de velocidad 3d mostrará el

Instrucciones de funcionamiento

0°45°

Fig. 7

Fig. 7a Fig. 7b

Fig. 8

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 72

símbolo “E” y el ícono “ECO” 3b se

iluminará.

PREAJUSTES DE VELOCIDAD

Los ajustes de velocidad y el modo ECO

están preprogramados y se pueden ajustar

a través de la aplicación “Bosch Toolbox”.

Para obtener más información sobre la

aplicación “Bosch Toolbox”, consulte el

capítulo “Conectividad” que se encuentra

en la página siguiente. La tabla que

aparece a continuación describe las

velocidades preestablecidas y la velocidad

del modo ECO.

INDICADOR DE CARGA DE LA

BATERIA

Cuando el indicador de carga de la batería

3a se encienda en verde, la batería estará

cargada y el número de barras mostrará el

nivel de carga.

Si se enciende en amarillo y con solo una

barra, indica que es necesario reemplazar o

cargar pronto la batería.

Si se enciende en rojo y con solo una

barra, significa que la carga de la batería se

ha agotado.

INDICADOR DE TEMPERATURA

Si el indicador de temperatura 3g se

enciende en amarillo, se habrá alcanzado la

temperatura crítica del motor, los

componentes electrónicos o la batería.

Tenga la herramienta en funcionamiento sin

carga y deje que se enfríe.

Si el indicador de temperatura se enciende

en rojo, la herramienta eléctrica está

sobrecalentada y se apagará. Deje que la

herramienta eléctrica se enfríe.

INDICADOR DE ESTADO DEL

TELEFONO INTELIGENTE

Es necesario comprar e instalar un módulo

de conectividad Bosch e instalar la

aplicación “BoschToolbox” para recibir

información y mensajes cuando haya

alertas del indicador de estado del teléfono

inteligente. Consulte el capítulo

Conectividad que se encuentra en la página

siguiente.

El indicador de estado del teléfono

inteligente 3e verde significa que hay

información no crítica disponible en la

aplicación “Bosch Toolbox” para que el

usuario la lea.

El indicador de estado del teléfono

inteligente 3e amarillo significa que hay

información importante disponible (p. ej.,

advertencia de temperatura).

El indicador de estado del teléfono

inteligente 3e rojo significa que hay

información crítica disponible. Se

recomienda que el usuario revise

inmediatamente el mensaje.

MARCO DE ESTADO DE LA

HERRAMIENTA ELECTRICA

La luz verde del marco de estado de la

herramienta eléctrica 3f significa que todo

está funcionando correctamente.

La luz amarilla significa que:

a. Se ha alcanzado la temperatura crítica

(el indicador de temperatura 3g también

se enciende en amarillo). Tenga la

herramienta en funcionamiento sin carga

y deje que se enfríe o

b. La batería está casi agotada (el

indicador de carga de la batería 3a

también se enciende en amarillo).

Cargue o reemplace pronto la batería.

Una luz roja significa que:

a. La herramienta se ha sobrecalentado (el

indicador de temperatura 3g está se

enciende en rojo). Apague la

herramienta y enciéndala de nuevo, o

b. La batería está agotada (el indicador de

carga de la batería 3a también se

enciende en rojo). Cargue o reemplace

la batería.

Una luz azul parpadeante significa que la

herramienta eléctrica está conectada a un

dispositivo móvil o que se están

transfiriendo los ajustes. El usuario debe

presionar el botón de la interfaz del usuario

3c para aceptar y almacenar uno o varios

ajustes nuevos.

Conectividad

Para reducir el

riesgo de

lesiones, lea las instrucciones de

utilización incluidas con el módulo de

Instrucciones de funcionamiento

Velocidades preestablecidas

Eco 3630/min

1 2500/min

2 3000/min

3 3500/min

4 4000/min

5 4500/min

6 5000/min

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 73

conectividad Bosch. Las instrucciones de

utilización del módulo de conectividad

incluyen información importante que no se

cubre en este manual.

Esta herramienta eléctrica es compatible

con Bluetooth y varias funciones selectas

se pueden ajustar remotamente utilizando

un dispositivo móvil. La utilización de estas

funciones requiere la instalación de un

módulo de conectividad Bosch Bluetooth y

un dispositivo móvil con la aplicación

Bosch Toolbox instalada.

Si el módulo de conectividad no se compra

con la herramienta, o si se hace necesario

reemplazar el módulo o la batería, por

favor, siga este procedimiento (vea la Fig.

9a):

- Utilizando un destornillador plano o

una moneda, retire la cubierta A del

lado del mango, girándola 1/4 de

vuelta en sentido contrario al de las

agujas del reloj (Fig. 9a o 9b).

- Si la herramienta ya está equipada

con el módulo de conectividad, retire

la batería B, pero no retire el módulo

de conectividad C.

- Si el módulo de conectividad se

instala por primera vez, retire el

marcador de posición de plástico D

del compartimiento del módulo de

conectividad y coloque el módulo de

conectividad C en el compartimiento,

prestando atención a la orientación

correcta (Fig. 9b). Nota: Guarde el

marcador de posición D en un lugar

seguro. Reinserte de nuevo el

marcador de posición si se retira el

módulo de comunicaciones.

- Seguidamente, coloque la batería

nueva B en la parte de arriba del

módulo de conectividad con la

polaridad “+” orientada hacia arriba

(Fig. 9a).

- Coloque la cubierta A sobre la batería

y gírela 1/4 de vuelta en el sentido de

las agujas del reloj utilizando un

destornillador plano o una moneda.

UTILIZACIÓN DE LA APLICACIÓN

“BOSCH TOOLBOx”

La aplicación “Bosch Toolbox” se puede

descargar de la tienda App Store o Google

Play.

Instale la aplicación “Bosch Toolbox” en su

dispositivo móvil o asegúrese de que está

utilizando la versión más reciente de la

aplicación.

Lance la aplicación “Bosch Toolbox” en su

dispositivo móvil y haga clic en el

ícono/mosaico “My Tools” (Mis

herramientas). Siga las instrucciones de la

aplicación para emparejar la herramienta

con el dispositivo móvil.

RESUMEN DE LAS VENTAJAS DEL

MÓDULO DE CONECTIVIDAD Y LA

APLICACIÓN

Cuando se utilice con el módulo de

conectividad, la aplicación “Bosch Toolbox”

permitirá lo siguiente con la herramienta:

– Inscripción y personalización

– Comprobación del estado y

comunicación de mensajes de

advertencia

– Información general y ajustes

– Ajuste de los niveles de velocidad

El botón de ayuda de la aplicación

explica las funciones de la misma.

El botón de información de la

aplicación muestra la información y las

especificaciones de la herramienta.

Instrucciones de funcionamiento

Fig. 9a

Fig. 9b

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 74

El botón de alertas muestra cualquier

alerta recibida desde la herramienta.

Botones de liberación de

fijación en apagado

Los botones de liberación de fijación en

apagado están diseñados para prevenir los

arranques accidentales. Para utilizarlos,

presione el botón de liberación 1 con el

dedo pulgar en cualquiera de los dos lados

del asa para desacoplar el cierre y luego

apriete el gatillo 2 (Fig. 1). Cuando se

suelte el gatillo, el botón acoplará

automáticamente el interruptor de

seguridad y el gatillo ya no funcionará.

Interruptor

Cuando arranque la herramienta, agárrela

con las dos manos. La fuerza de torsión

producida por el motor puede hacer que la

herramienta se tuerza.

Para encender la herramienta, presione el

botón de liberación de fijación de apagado

1 con el dedo pulgar en cualquiera de los

dos lados del asa para desacoplar el cierre

y luego apriete el gatillo 2 (Fig. 1). Para

“APAGAR” la herramienta, suelte el

interruptor gatillo, que está accionado por

resorte y regresará automáticamente a la

posición de apagado.

La sierra debe funcionar a toda velocidad

ANTES de comenzar el corte y se debe

apagar únicamente DESPUES que se haya

terminado el corte. Para aumentar la vida

del interruptor, no apague y encienda el

interruptor mientras esté cortando.

Todos los cortes

A s e g ú r e s e

siempre de que

las manos no interfieran con el

movimiento libre del protector inferior.

Después de

completar un

corte y haber soltado el gatillo, tenga en

cuenta el tiempo que se necesita para que

la hoja se detenga por completo durante

la desaceleración con movimiento por

inercia. No permita que la sierra le roce la

pierna o el lado, ya que como el protector

inferior es retráctil podría engancharse en

la ropa y poner la hoja al descubierto.

Tenga en cuenta los sitios en que la hoja

está al descubierto por necesidad tanto

en las áreas del protector inferior como

del superior.

Sujete siempre el mango de la sierra con

una mano y el mango auxiliar o la caja

protectora con la otra.

Asegúrese siempre de que la base suave

descanse sobre la parte de la superficie de

trabajo que no vaya a caerse.

Agarre firmemente y accione el interruptor

con una acción decidida. Nunca fuerce la

sierra. Utilice una presión ligera y continua.

Cuando se interrumpe el corte, para seguir

cortando: apriete el gatillo y deje que la hoja

se ponga a toda velocidad, vuelva a entrar en

el corte lentamente y siga cortando.

Cuando se corta a contrahilo, las fibras de la

madera tienden a rasgarse y levantarse. El

hacer que la sierra avance lentamente

minimiza este efecto. Para un corte acabado

se recomienda una hoja de corte transversal

o una hoja de cortar a inglete.

Cortes por penetración

Ajuste la

profundidad de

corte al grosor de la pieza de trabajo.

Menos de un diente completo de los

dientes de la hoja debería ser visible

debajo de la pieza de trabajo.

El sistema de

ajuste de

profundidad no se deberá utilizar para

cambiar la profundidad mientras la sierra

esté en funcionamiento ni para cortar por

inmersión. Si el ajuste de la hoja cambia

mientras se realiza el corte, es posible que

Instrucciones de funcionamiento

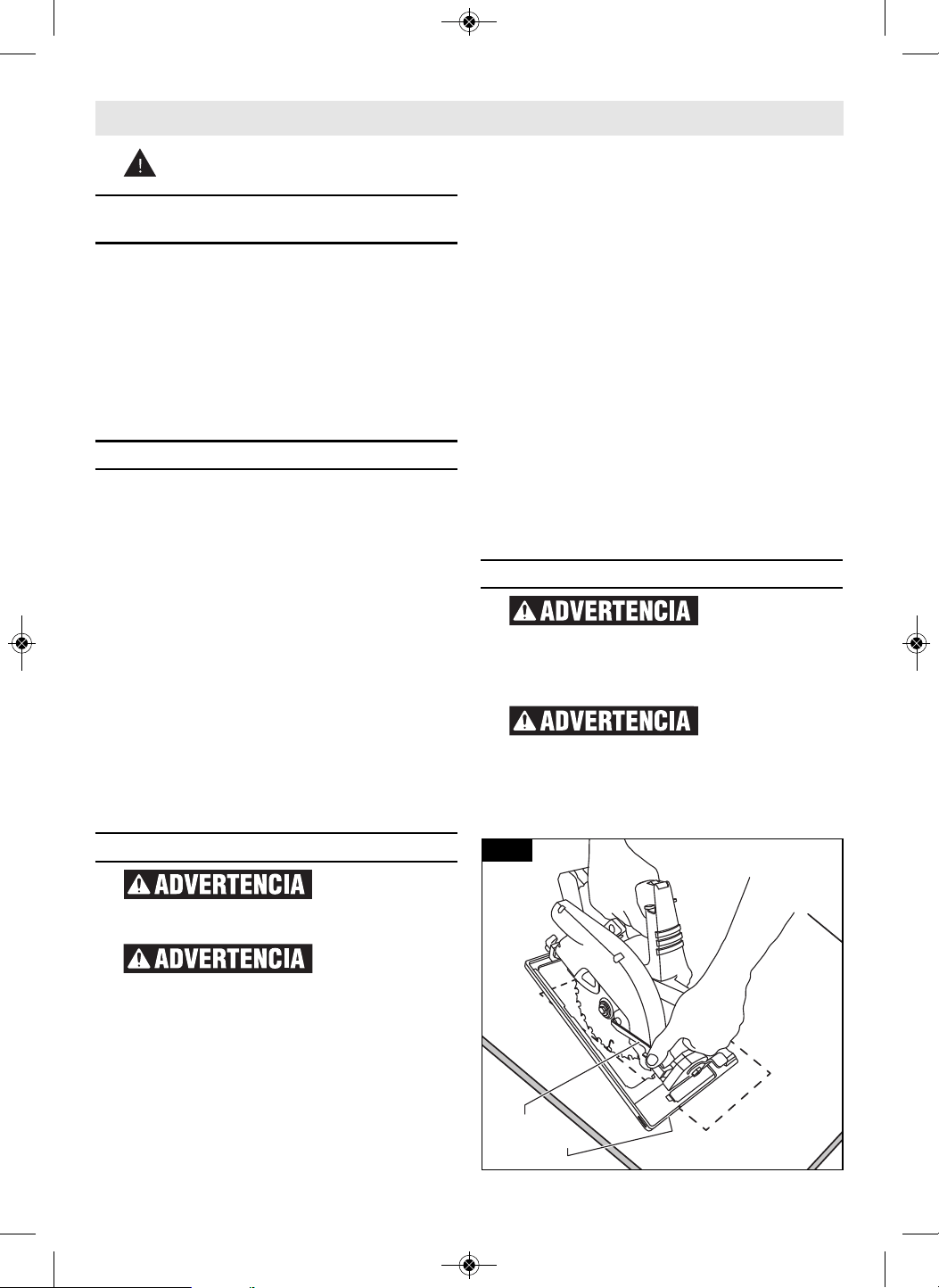

Fig. 10

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 75

cause atoramiento y retroceso.

Cuando la hoja

comience a

cortar el material, suelte el protector

inferior inmediatamente. Cuando la base

descanse horizon talmente sobre la

superficie que se está cortando, siga

cortando en dirección hacia adelante hasta

el final del corte.

Deje que la hoja

se detenga por

completo antes de sacar la sierra del

corte. Además, nunca intente mover la

sierra hacia atrás, ya que la hoja se saldrá

del material y se producirá RETROCESO.

De la vuelta a la sierra y termine el corte de

manera normal, aserrando hacia adelante.

Si las esquinas del corte de bolsillo no

están completamente cortadas, utilice una

sierra de vaivén o una sierra de mano para

terminar las esquinas.

Desconecte el paquete de baterías de la

herramienta antes de realizar ajustes.

Coloque el ajuste de profundidad de

acuerdo con el material que va a cortar.

Reinstale el paquete de baterías en la

sierra. Incline la sierra hacia adelante con

la muesca de la guía de corte alineada con

la línea que usted ha trazado. Levante el

protector inferior utilizando la palanca de

elevación 14 y sujete la sierra con los

mangos frontal y posterior (Fig. 10).

Con la hoja muy cerca del material que se

va a cortar, pero sin tocarlo, arranque el

motor. Baje gradualmente la parte

posterior de la sierra utilizan do el extremo

frontal de la base 13 como punto de

bisagra.

Corte de planchas grandes

Las planchas grandes y los tableros largos

se comban o se doblan según el apoyo. Si

usted intenta cortar sin nivelar y sin apoyar

la pieza ade cuadamente, la hoja tenderá a

atascarse, produciendo RETROCESO y una

sobrecarga en el motor (Fig. 11).

Apoye el panel o el tablero cerca del corte, tal

como se muestra en la (Fig. 12). Asegúrese

de ajustar la profundidad de corte para cortar

la plan cha o el tablero solamente y no la

mesa o el banco de trabajo. Las tablas de dos

por cuatro pulgadas utilizadas para elevar y

apoyar la pieza de trabajo deben colocarse de

manera que los lados más anchos soporten la

pieza de trabajo y descansen en la mesa o en

el banco. No apoye la pieza de trabajo en los

lados estrechos, ya que esta disposición es

inestable. Si la plancha o el tablero a cortar

es demasiado grande para una mesa o un

banco de trabajo, utilice los tablas de apoyo

de dos por cuatro pulgadas sobre el suelo y

fije la pieza de trabajo.

Instrucciones de funcionamiento

Fig. 11

INCORRECTO

Fig. 12

CORRECTO

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 76

Cortes al hilo

Después de

instalar o ajustar

el tope-guía para cortar al hilo, asegúrese

de que dicho tope-guía no toque el

protector inferior ni interfiera con el

movimiento libre de dicho protector, y

asegúrese también de que dicho tope-guía

no entre en contacto con la hoja de sierra.

La hoja combinada suministrada con la

sierra sirve tanto para cortes transversales

como para cortes al hilo. El corte al hilo

consiste en cortar a lo largo siguiendo la

veta de la madera. Los cortes al hilo

estrechos son fáciles de hacer con un tope-

guía para cortar al hilo (Fig. 13). Para

instalar el tope-guía para cortar al hilo

opcional 11, inserte dicho tope-guía a

través de las ranuras ubicadas en el pie

hasta la anchura deseada, de la manera

que se muestra en la ilustración, y fíjelo

con el pomo 6.

Tablero-guía para cortar al hilo

Cuando se cortan al hilo planchas grandes,

puede que el tope-guía para cortar al hilo

no permita el ancho de corte deseado.

Sujete o clave una pieza recta de madera

de 1" (25mm) a la plancha como guía (Fig.

14). Utilice el lado izquierdo de la base

apoyándolo en la tablero-guía.

El mango auxiliar de la GKS18V-25GC está

diseñado para permitir que se utilice como

guía madera de construcción tan gruesa

como 2x ("2 por").

Instrucciones de funcionamiento

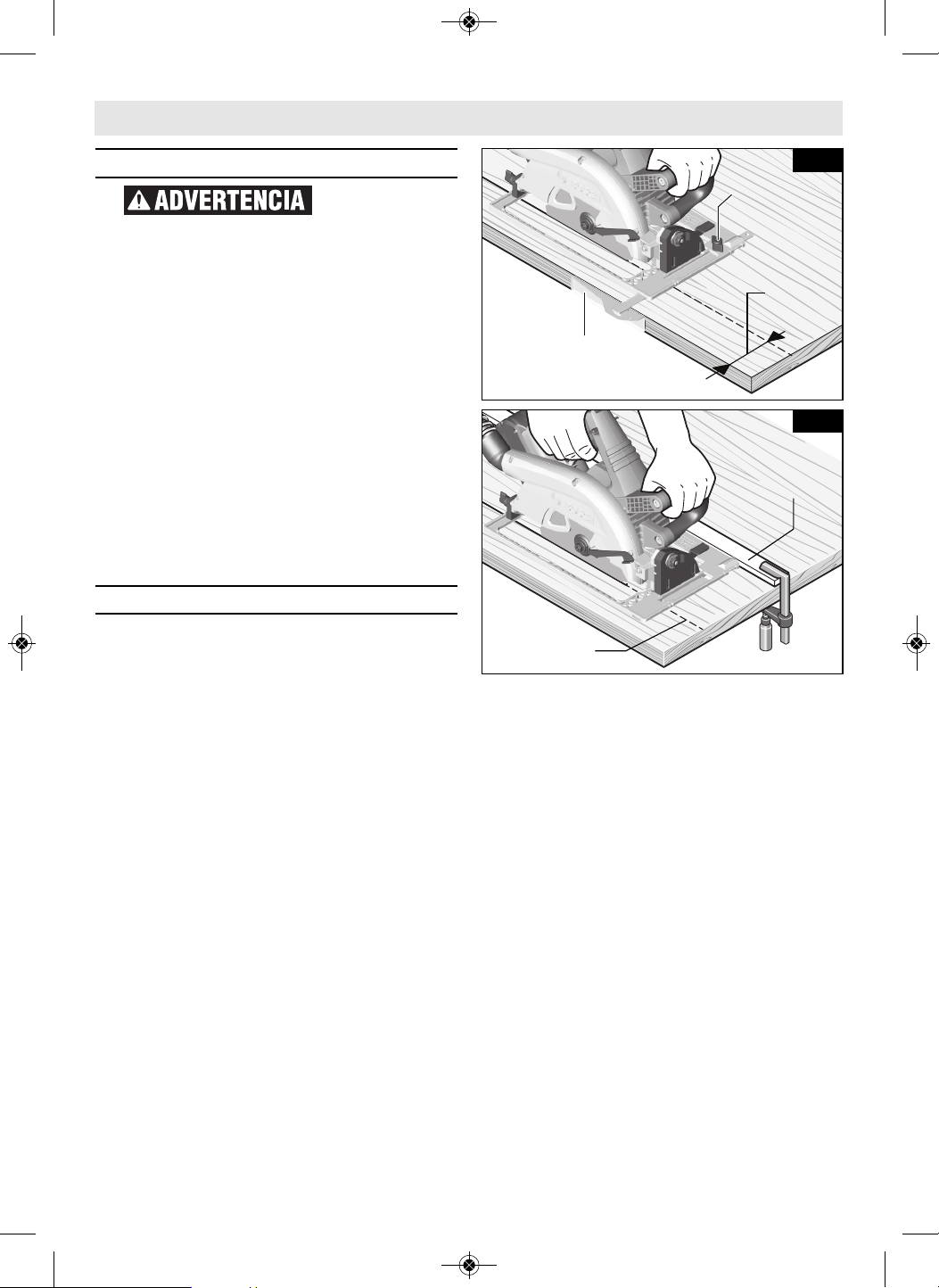

Fig. 14

LINEA dE CORTE

dESEAdA

TABLERO-GUIA

PARA CORTAR

AL HILO

Fig. 13

ANCHO dE

CORTE

dESEAdO

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 77

Instrucciones de funcionamiento

Aserrado de precisión con

carril guía

El sistema de

ajuste de la

profundidad de corte no se deberá utilizar

para cambiar la profundidad mientras la

sierra esté en funcionamiento ni para

cortar por inmersión. Si el ajuste de la hoja

cambia mientras se realiza el corte, es

posible que cause atoramiento y retroceso.

La GKS18V-25GC se puede utilizar con el

sistema de carril guía Bosch para

mejorar la rectitud del corte (Fig. 15b).

• Asegúrese de que el carril guía 40 esté

preparado, posicionado y sujeto con

abrazaderas de la manera que se

muestra en la sección “Preparación

del carril guía” que se encuentra en la

página 78.

• Asegúrese de que la placa-base de la

sierra esté colocada correctamente

sobre el carril guía. Esto se logra

cuando la ranura 28a ubicada en la

parte inferior de la sierra se coloca

sobre el saliente elevado ubicado en

los carriles guía Bosch (Fig. 15a). (La

ranura 28b encajará sobre algunos

carriles guía de otros fabricantes, pero

recomendamos que esta sierra se

utilice únicamente con carriles guía de

sierra Bosch.)

• Tenga cuidado adicional cuando

coloque la sierra sobre la parte de un

carril guía que sobresalga del borde

de entrada o de salida de la pieza de

trabajo.

• Antes de retirar la sierra del carril

guía, suba el cabezal de la sierra y

retraiga la hoja primer

28a

28b 40

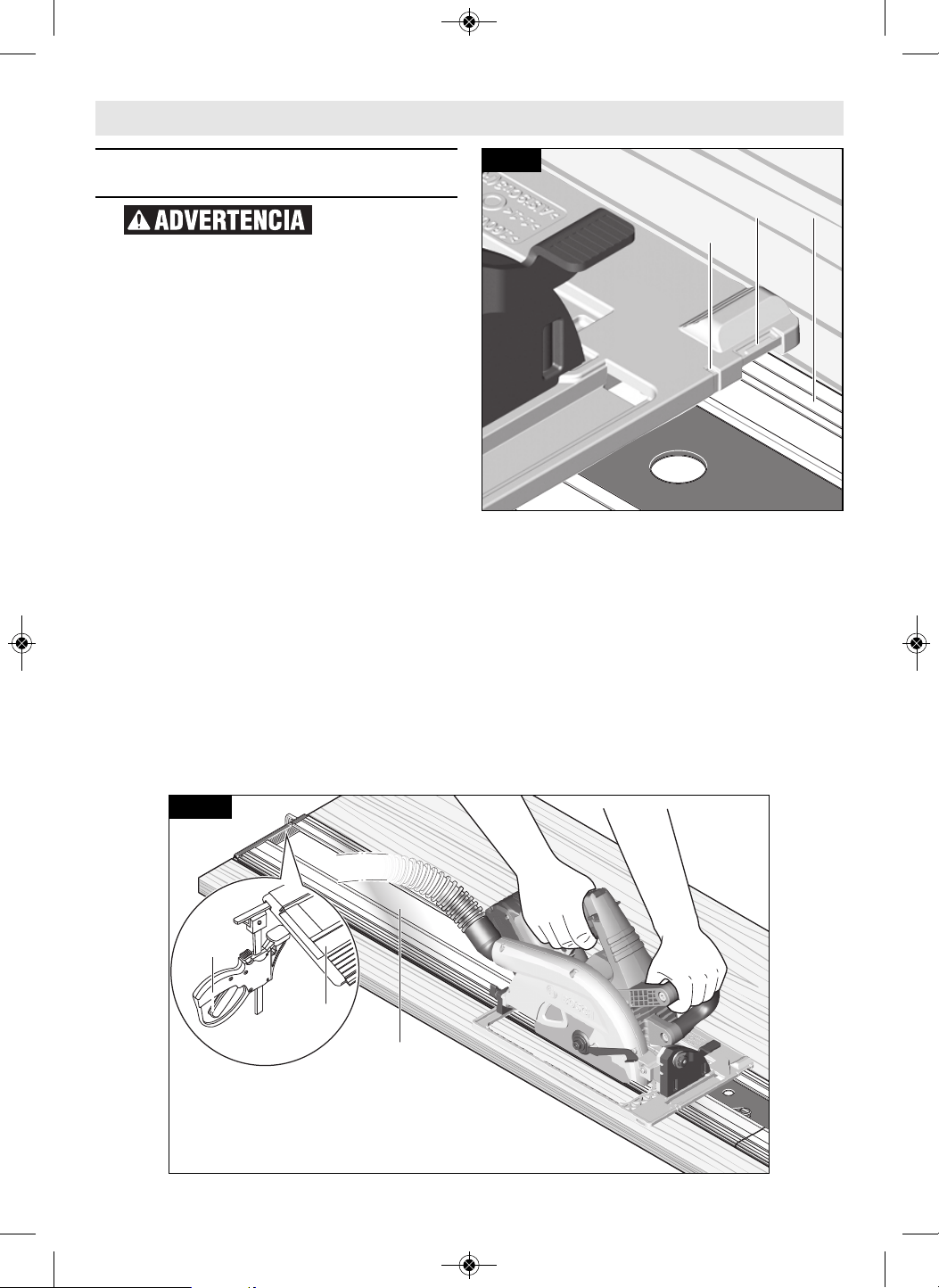

Fig. 15a

Fig. 15b

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 78

Familiarización con el sistema de carril guía

40 Carril guía

41 Conector para carril guía

42 Borde antiastillas

43 Guía de inglete

44 Tapa de extremo izquierda

45 Tapa de extremo derecha

46 Indicador de ángulo de inglete

47 Tope-guía

48 Pomo de fijación de inglete

49 Franja de tracción

50 Abrazaderas para carril guía (x2)

51 Espigas

52 Tope de recorrido

Fig. 16

El sistema de carril guía se vende por separado

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 79

ADAPTACIÓN DE LA PLACA-BASE A

DIVERSOS CARRILES GUÍA

La GKS18V-25GC está diseñada

específicamente para realizar cortes de

precisión rectos mientras se utiliza un carril

para guiarla.

Los carriles guía Bosch (vendidos por

separado) están disponibles en cuatro

tamaños:

PREPARACIÓN DEL CARRIL GUÍA

Antes de utilizar un carril guía por primera

vez, el borde antiastillas de caucho 42 del

carril guía se debe adaptar a la sierra

específica y la hoja específica que se vayan

a utilizar.

A. Coloque la longitud completa del carril

guía sobre una pieza de trabajo de

desecho que tenga al menos 3/4 de

pulgada (19 mm) de grosor.

B. Fije firmemente los carriles guía tal y

como se describe adicionalmente en

“FIJACIÓN DE LOS CARRILES GUÍA”.

C. Coloque la sierra sobre los carriles guía.

D. Ajuste la profundidad de corte de la

sierra aproximadamente a 3/8 pulgadas

(9 mm) y el ángulo de bisel a 0°. Esto

hará que la hoja sobresalga 1/8 de

pulgada (3 mm) por debajo del borde

antiastillas (Fig. 17).

E. Siguiendo las instrucciones de la sección

“Interruptor” que se encuentra en la

página 75, encienda la sierra y guíela

uniformemente con una velocidad de

avance lenta hasta el final del carril guía.

FIJACIÓN DE LOS CARRILES GUÍA

Para evitar el

riesgo de

lesiones y / o daños materiales, utilice

únicamente las abrazaderas para carril

guía para sujetar firmemente dicho carril.

Una vez que el carril guía haya sido

colocado en la posición deseada, inserte

una abrazadera para carril guía 50 desde

cada extremo del carril guía y luego apriete

las abrazaderas contra la pieza de trabajo

(Fig. 18).

TAPAS DE ExTREMO PROTECTORAS

Estas tapas ayudan a proteger los extremos

de los carriles guía contra los daños, por

ejemplo cuando se caen sobre sus

extremos (Fig. 19). Las tapas izquierda 44 y

derecha 45 NO son intercambiables. Si una

o ambas tapas de extremo resultan

dañadas, simplemente deberán ser

reemplazadas.

FSN800 31.5 pulg. (800 mm)

FSN1100 43.3 pulg. (1100 mm)

FSN1600 63 pulg. (1600 mm)

FSN2100 82.7 pulg. (2100 mm)

Ensamblaje del carril guía

1/8"

(3mm)

3/8"

(9mm)

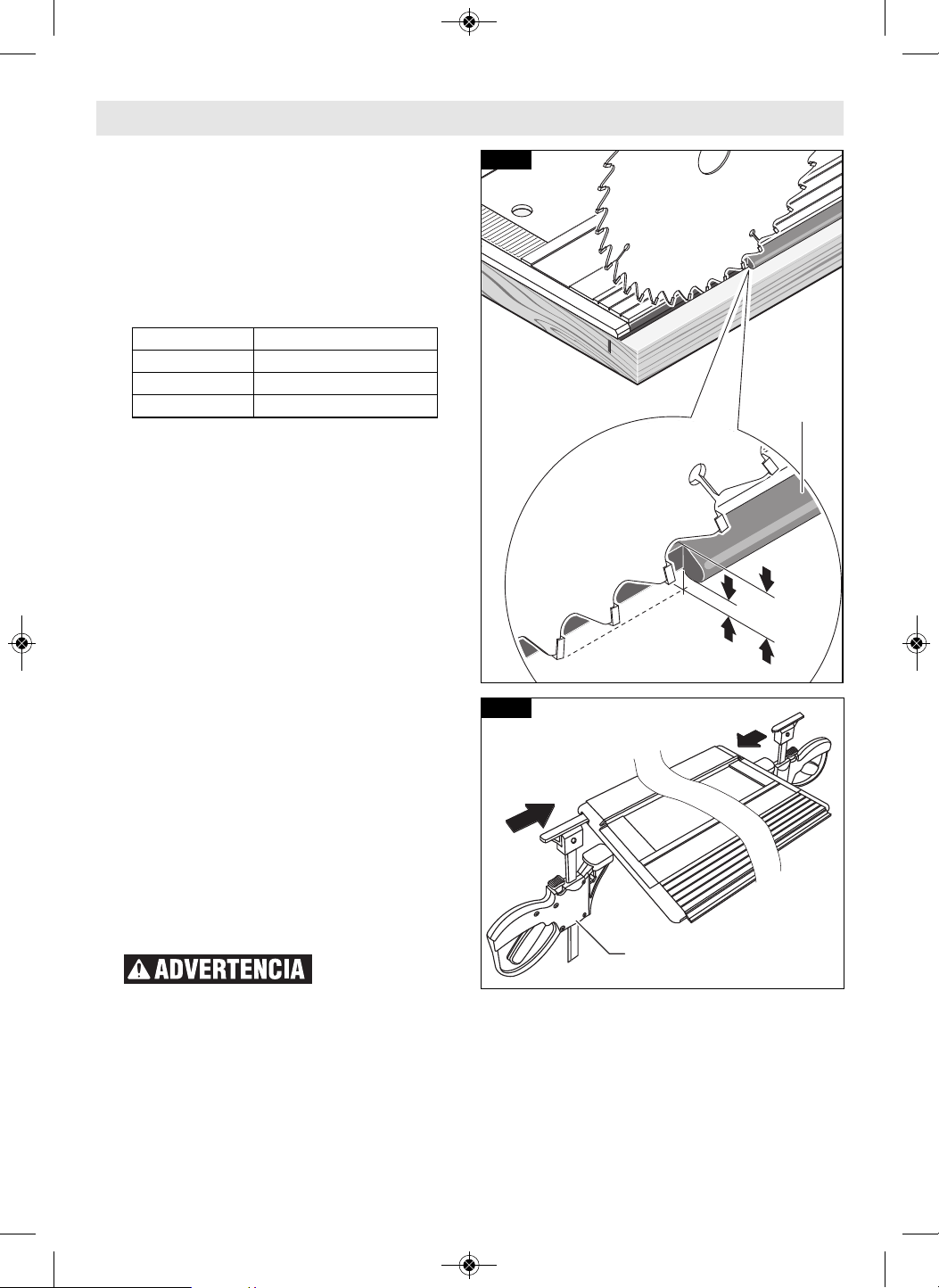

Fig. 17

Fig. 18

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 80

CONExIÓN DE MÚLTIPLES CARRILES

GUÍA

A. Jale hacia fuera las tapas de extremo 44

y 45 desde los extremos que se

enfrentan de los carriles guía 40 que se

vayan a conectar. Almacene las tapas de

extremo en un lugar seguro (Fig. 19).

B. Inserte el conector 41 en uno de los

carriles guía 40 de la manera que se

muestra en la ilustración y luego deslice

otro carril guía sobre el otro extremo del

conector (Fig. 20).

C. Asegúrese de que los carriles guía no

tengan holguras entre ellos. Mueva el

conector 41 de manera que la marca

central “⇐|⇒” esté posicionada en la

línea de unión. Gire los cuatro cierres

con un destornillador o una moneda

para fijar la conexión (Fig. 21)

Ensamblaje del carril guía

Fig. 19

Fig. 20

Fig. 21

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 81

GUÍA DE INGLETE

La guía de inglete 43 (vendida por

separado) se puede utilizar para posicionar

con precisión un carril guía desde 60° a la

izquierda hasta 45° a la derecha.

La guía de inglete se debe posicionar en el

extremo delantero del carril guía.

A. Afloje el pomo 48 ubicado en la parte

inferior de la guía de inglete (Fig. 22).

B. Siga las instrucciones indicadas en

“Conexión de múltiples carriles guía”

para fijar la guía de inglete al carril guía

deseado utilizando el conector 41.

C. Utilice el tope-guía 47 para ajustar el

ángulo deseado. A medida que se mueve

el tope-guía, el indicador 46 muestra el

ángulo (Fig. 23).

D. Una vez que se haya ajustado el ángulo,

apriete el pomo 48 ubicado en la parte

inferior de la guía de inglete para

mantenerla en ese ángulo (Fig. 24).

E. Posicione el tope-guía y el carril guía

conectado de manera que el tope-guía

descanse contra la pieza de trabajo.

F. Una vez que la guía de inglete y el carril

guía conectado se hayan posicionado de

la manera deseada, fije en la posición

correcta la guía de inglete y el carril guía

conectado (consulte “Fijación de los

carriles guía”).

Ensamblaje del carril guía

Fig. 22

Fig. 23

Fig. 24

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 82

Ensamblaje del carril guía

FRANJAS DE TRACCIÓN

Es importante que las dos franjas tipo

caucho ubicadas en la parte inferior de los

carriles guía mantengan su capacidad para

minimizar la posibilidad de que dichos

carriles se muevan durante un corte. Si una

o ambas franjas se desgastan, deberán ser

reemplazadas. El rollo de franja de tracción

mide 11 pies (3,35 m) de largo.

A. Jale hacia fuera ambas tapas de extremo

44 y 45 retire las franjas desgastadas

(Fig. 25).

B. Desenrolle y corte dos tramos de franja

de tracción 49 que sean un 1% más

largos que la longitud del carril guía. P.

ej., para el FSN800, la longitud del carril

guía deberá ser de 80,8 cm/31,8

pulgadas (Fig. 25).

C. Ponga un ligero recubrimiento de jabón

sobre la franja nueva para hacer que se

deslice más fácilmente hacia el interior

de las ranuras ubicadas en el lado

inferior de los carriles guía. Jale la franja

a través de la ranura hasta el extremo

alejado del carril guía. Corte y retire las

franjas que sobren (Fig. 26).

D. Reinserte ambas tapas de extremo 44 y

45.

TOPE DE RECORRIDO PARA EL CARRIL

GUÍA

El tope de recorrido 52 (vendido por

separado) se puede utilizar para limitar el

intervalo de recorrido (distancia de corte)

de la sierra sobre un carril guía. El tope se

puede usar para ayudar a ajustar la

ubicación de inicio del corte por inmersión

o el punto final del corte.

A. Alinee el carril guía a lo largo de la línea

de corte prevista y fíjelo con abrazaderas

en la posición correcta tal y como se

describe en “Fijación de los carriles

guía” en la página 80.

B. Oriente el tope sobre el carril guía de la

manera que se muestra en la ilustración

(Fig. 27).

C. Determine el punto de inicio o el punto

final deseado para el corte.

D. Posicione la sierra de manera que se

asiente en la posición correcta donde se

supone que el corte por inmersión

empezará o acabará.

Fig. 25

Fig. 26

Fig. 28

Fig. 27

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 83

E. Una vez que la sierra esté colocada en la

ubicación deseada, apriete el tope 52 en

la posición correcta utilizando su

palanca (Fig. 28).

Mueva la sierra hacia delante para

continuar el corte hasta el punto final

deseado. Cuando se alcance el punto final

deseado, jale el cabezal de la sierra hacia

arriba y se retraerá hasta la posición de

comienzo, y el mecanismo de inmersión

quedará bloqueado de nuevo.

BORDE ANTIASTILLAS

Para minimizar el astillamiento de la pieza

de trabajo, si un borde está desgastado

deberá ser reemplazado. El borde

antiastillas viene en un rollo que mide 11

pies (3,35 m) de largo y se puede cortar

con el tamaño deseado para cualquier

carril guía dado.

A. Jale hacia fuera ambas tapas de extremo

44 y 45 y retire el borde antiastillas

desgastado (Fig. 29).

B. Desenrolle y corte un tramo del borde

antiastillas 42 que sea un 1 % más largo

que la longitud del carril guía. P. ej., para

el FSN800 la longitud de la franja deberá

ser de 80,8 cm/31,8 pulgadas (Fig. 29).

C. Ponga un ligero recubrimiento de jabón

sobre la franja nueva para hacer que se

deslice más fácilmente por el interior de

las ranuras ubicadas en el lado inferior

del carril guía (Fig. 30).

D. Jale el borde a través de la ranura hasta

el extremo alejado del carril guía. Corte y

retire las franjas que sobren. Para ayudar

a evitar que la franja antiastillas se

mueva, presione una de las espigas 51

hacia el interior del carril guía junto a la

franja en cada extremo. Doble el mango

de la espiga hacia abajo para romper

dicho mango (Fig. 31).

E. Reinserte las tapas de extremo 44 y 45.

F. Consulte la sección “Preparación del

carril guía” en la página 80 acerca de

adaptar el borde antiastillas a una sierra

y una hoja dadas.

BOLSA DE TRANSPORTE

La robusta bolsa acepta dos carriles guía

FSN1600 (o más cortos) y tiene un bolsillo

para un conector y/o un par de abrazaderas

rápidas para carril guía.

Ensamblaje del carril guía

Fig. 29

Fig. 30

Fig. 31

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 84

Mantenimiento

Servicio

NO HAY PIEZAS

EN EL INTERIOR

QUE PUEDAN SER AJUSTADAS O REPA -

RA DAS POR EL USUARIO. El

mantenimiento preventivo realizado por

personal no autorizado pude dar lugar a la

colocación inco rrec ta de cables y

componentes internos que podría

constituir un peligro serio.

Recomendamos que todo el servicio de las

herramientas sea realizado en un Centro de

servicio de fábrica Bosch o en una Estación

de servicio Bosch autorizada.

BaterÍas

Esté alerta a los paquetes de baterías que

estén aproximándose al final de su vida

útil. Si observa una disminución del

rendimiento de la herramienta o un tiempo

de funcionamiento significativamente más

corto entre cargas, entonces ha llegado el

momento de cambiar el paquete de

baterías. Si no se hace esto, el resultado

puede ser que la herramienta funcione

incorrectamente o que el cargador se dañe.

Lubricacion de las

herramientas

Su herramienta Bosch ha sido lubricada

adecuadamente y está lista para la

utilización.

Motores “Corriente Directa”

El motor de la herramienta ha sido

diseñado para muchas horas de servicio

fiable. Para mantener un rendimiento

óptimo del mo tor, recomendamos que éste

sea examinado cada seis me ses. Sólo se

debe usar un motor de repuesto Bosch

genuino diseñado especialmente para la

herramienta.

Rodamientos

Los roda mientos que se vuelven ruidosos

(debido a la pesada carga o al corte de

materiales muy abrasivos) deben ser

sustituidos inme diatamente para evitar el

sobrecalentamiento y el fallo del motor.

Limpieza

Ciertos agentes de

limpieza y

disolventes dañan las piezas de plástico.

Algunos de es tos son: gasolina,

tetracloruro de carbono, disolventes de

limpie za clorados, amoníaco y detergentes

domésticos que contienen amoníaco.

Las aberturas de ventilación y las palancas

de interruptor deben mantenerse limpias y

libres de materias extrañas. No intente lim -

piar introduciendo objetos puntiagudos a

través de las aberturas.

Desarrolle un programa de mantenimiento

periódico de la herramienta. Cuando

limpie una herramienta, tenga cuidado de

no desmontar ninguna de sus partes, ya

que los cables internos podrían

reubicarse incorrectamente o pellizcarse,

o los resortes de retorno de los

protectores de seguridad podrían

montarse incorrectamente. Ciertos

agentes de limpieza, tales como gasolina,

tetracloruro de carbono, amoníaco, etc.,

podrían dañar las piezas de plástico.

Cuidado de las hojas

Las hojas se desafilan incluso al cortar

madera normal. Si usted tiene que forzar la

sierra hacia adelante para que corte, en vez

de simplemente guiar la a través del corte,

lo más probable es que la hoja esté

desafilada o cubierta de resina de madera.

Cuando limpie la hoja para eliminar la goma

y la resina de madera, saque la batería de

la sierra y retire la hoja. Recuerde, las hojas

están diseñadas para cortar, así que

manipúlelas cuidadosamente. Limpie la

hoja con queroseno o con un disolvente

similar para eliminar la goma y la resina. A

menos que usted tenga experiencia en

afilar hojas, le recomendamos que no lo

intente de trabajo.

Para evitar accidentes desconecte el paquete de batería de la

herramienta antes de la limpieza o de la realización de cualquier

mantenimiento.

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 85

Es posible que el uso de cualquier otro aditamento o accesorio no

specificado en este manual cree un peligro.

Almacene los accesorios en un ambiente seco y templado para evitar la corrosión y el

deterioro.

Bosch No. Descripción

incluye(n)

Se vende(n)

por separado

Accesorios

CBCL724

Hoja de carburo de 7-1/4 pulg. (184 mm) con 24

dientes para separación de corte estrecha

● ●

Aditamentos

2610041761 Bolsa de transporte ● ●

GKSRIP Tope-guía para cortar al hilo – ●

160541101V Bolsa colectora de polvo – ●

Varios Mangueras de aspiración – ●

VAC024

Adaptador de manguera de aspiración para

mangueras de 1-1/4 y 1-1/2 pulgadas

– ●

VAC020

Adaptador de manguera de aspiración para

mangueras de 2-1/2 pulgadas

– ●

GCY42 Módulo de conectividad

– ●

FSN... Carriles guía

– ●

FSNKK Abrazaderas para carril guía

– ●

FSNVEL Abrazaderas para carril guía

– ●

FSNWAN Guía de ingletes para carril guía

– ●

FSNRS Tope del recorrido para carril guía

– ●

FSNSS Borde antiastillas

– ●

FSNHB Franja de tracción

– ●

FSNBAG Bolsa de transporte

– ●

Aditamentos y accesorios

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 86

Notes / Remarques / Notas

This page was intentionally left blank

Cette page a été laissée vierge intentionnellement.

Esta página se dejó intencionalmente en blanco

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 87

LIMITEd wARRANTY OF BOSCH PORTABLE ANd BENCHTOP POwER TOOLS

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from defects in material or

orkmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY under this Limited Warranty and, to the extent

permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts, without charge, which are defective in material or workmanship and which

have not been misused, carelessly handled, or misrepaired by persons other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must

eturn the complete portable or benchtop power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH

Power Tool Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW BLADES, SANDING BELTS,

GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S.,SOMECANADIANPRO V INCES DO NOT ALLOW

LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY FOR LOSS OF PROFITS) ARISING

FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL

OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITATION OR EXCLUSION MAY NOT APPLY TO YOU.

HIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE IN THE U.S., PROVINCE TO

PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA, CANADA AND THE COMMONWEALTH

OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL BOSCH DEALER OR IMPORTER.

GARANTIE LIMITÉE dES OUTILS ÉLECTRIqUES PORTATIFS ET d'ÉTABLI BOSCH

obert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH seront exempts de vices de

matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET LE SEUL RECOURS DE L’ACHETEUR sous la présente

garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces

éfectueuses matériellement ou comme fabrication, pourvu que lesdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un

d’autre que le vendeur ou le personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique

portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique pour les adresses.

A PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS DE TOUPIES, LAMES DE SCIES

SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS, CERTAINES PROVINCES

CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE

S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE SE LIMITANT PAS AUX PERTES

DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE

PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE

S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS LES DIFFÉRENTS ÉTATS

AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE, AU CANADA ET AU

COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

GARANTIA LIMITAdA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO dE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y para tablero de banco BOSCH

estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra. LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO

EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o

sustitución sin costo de las piezas que presenten defectos de material o de fabricación y que no hayan sido utilizadas inco rrectamente, manejadas descuidadamente o

reparadas incorrectamente por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted debe

devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a cualquier Centro de servicio de fábrica o

Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA TALADROS, BROCAS PARA

FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION

ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO A RESPONSABILIDAD POR

PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS

PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O

EXCLUSION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS DERECHOS QUE VARIAN DE ESTADO A

ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN LOS ESTADOS UNIDOS DE

AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR

O IMPORTADOR LOCAL DE BOSCH.

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300

1600A01UV3 04/20

!1600A01UV3!

1600A01UV3.qxp_GKS18-25 4/27/20 8:13 AM Page 88

Bosch GKS18V-25GCN Professional Cordless Circular Saws

Product's Documents

User Manual o207523v2 1600A01UV3 0420 GKS18V25GC.pdf PDF 9.8 MB

Specifications

Bosch GKS18V-25GCN Questions and Answers
