SCD-XE670

Operating Instructions

Mode d’emploi

WARNING

To prevent fire or shock hazard, do not

expose the unit to rain or moisture.

For the customers in the United States

This symbol is intended to alert the user to the presence

of uninsulated “dangerous voltage” within the product’s

enclosure that may be of sufficient magnitude to

constitute a risk of electric shock to persons.

This symbol is intended to alert the user to the presence

of important operating and maintenance (servicing)

instructions in the literature accompanying the appliance.

WARNING

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15

of the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses,

and can radiate radio frequency energy and, if not

installed and used in accordance with the instructions,

may cause harmful interference to radio communications.

However, there is no guarantee that interference will not

occur in a particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning the

equipment off and on, the user is encouraged to try to

correct the interference by one or more of the following

measures:

– Reorient or relocate the receiving antenna.

– Increase the separation between the equipment and

receiver.

– Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

– Consult the dealer or an experienced radio/TV

technician for help.

CAUTION

You are cautioned that any changes or modification not

expressly approved in this manual could void your

authority to operate this equipment.

This label is located on the LEFT exterior.

The use of optical instruments with this product will

increase eye hazard.

As the laser beam used in this CD player is harmful to

eyes, do not attempt to disassemble the cabinet. Refer

servicing to qualified personnel only.

Owner’s Record

The model and serial numbers are located at the rear of

the unit.

Record the serial number in the space provided below.

Refer to them whenever you call upon your Sony dealer

regarding this product.

Model No. SCD-XE670

Serial No.

For the customers in Canada

This Class B digital apparatus complies with Canadian

ICES-003.

CAUTION

TO PREVENT ELECTRIC SHOCK, DO NOT USE

THIS POLARIZED AC PLUG WITH AN EXTENSION

CORD, RECEPTACLE OR OTHER OUTLET UNLESS

THE BLADES CAN BE FULLY INSERTED TO

PREVENT BLADE EXPOSURE.

About This Manual

The instructions in this manual are for model SCD-

XE670.

Conventions

• Instructions in this manual describe the controls on

the player.

You can also use the controls on the remote if they

have the same or similar names as those on the

player.

• The following icons are used in this manual:

Indicates that you can do the task using

the remote.

Indicates hints and tips for making the

task easier.

Features

About the Super Audio CD

• Super Audio CD is a new high-quality audio

disc standard where music is recorded in the

DSD (Direct Stream Digital) format

(conventional CDs are recorded in the PCM

format). The DSD format, using a sampling

frequency 64 times higher than that of a

conventional CD, and with 1-bit

quantization, achieves both a wide frequency

range and a wide dynamic range across the

audible frequency range, and so provides

music reproduction extremely faithful to the

original sound.

• The Super Audio CD has two types; a 2

channel stereo disc and a Multi-channel disc

which holds up to 6 independent channels.

The multi-channel characteristic of the Super

Audio CD features a speaker allocation

system basically similar to the 5.1 channel

output of current AV systems.

Features of the player

This player is designed to play back 2-channel

and multi-channel Super Audio CDs, and

conventional CDs, and provides the following

features:

• Mounted with a Discrete Dual Laser Optical

Pickup, capable of reading a Super Audio

CD or conventional CD depending on the

exclusive wavelength.

• Quicker track access performance enabled by

an advanced servo mechanism.

• A Multi-Channel Management function that

allows you to adjust the multi-channel

playback environment according to the

allocation and size of your speakers.

• A Super Audio D/A Converter and Direct

Digital Sync System, which allows higher-

quality sound reproduction.

Others

• A Super Audio CD can mark up to 255 track

numbers. This feature applies to SCD-

XE670.

• The supplied remote is capable of controlling

both the SCD-XE670 and a conventional

Sony CD player.

Table of Contents

Parts Identification

Front Panel ................................................ 4

Rear Panel ................................................. 4

Remote Control ......................................... 5

Getting Started

Checking the supplied accessories ............ 6

Inserting Batteries Into the Remote .......... 6

Hooking Up the System ............................ 6

Playing CDs

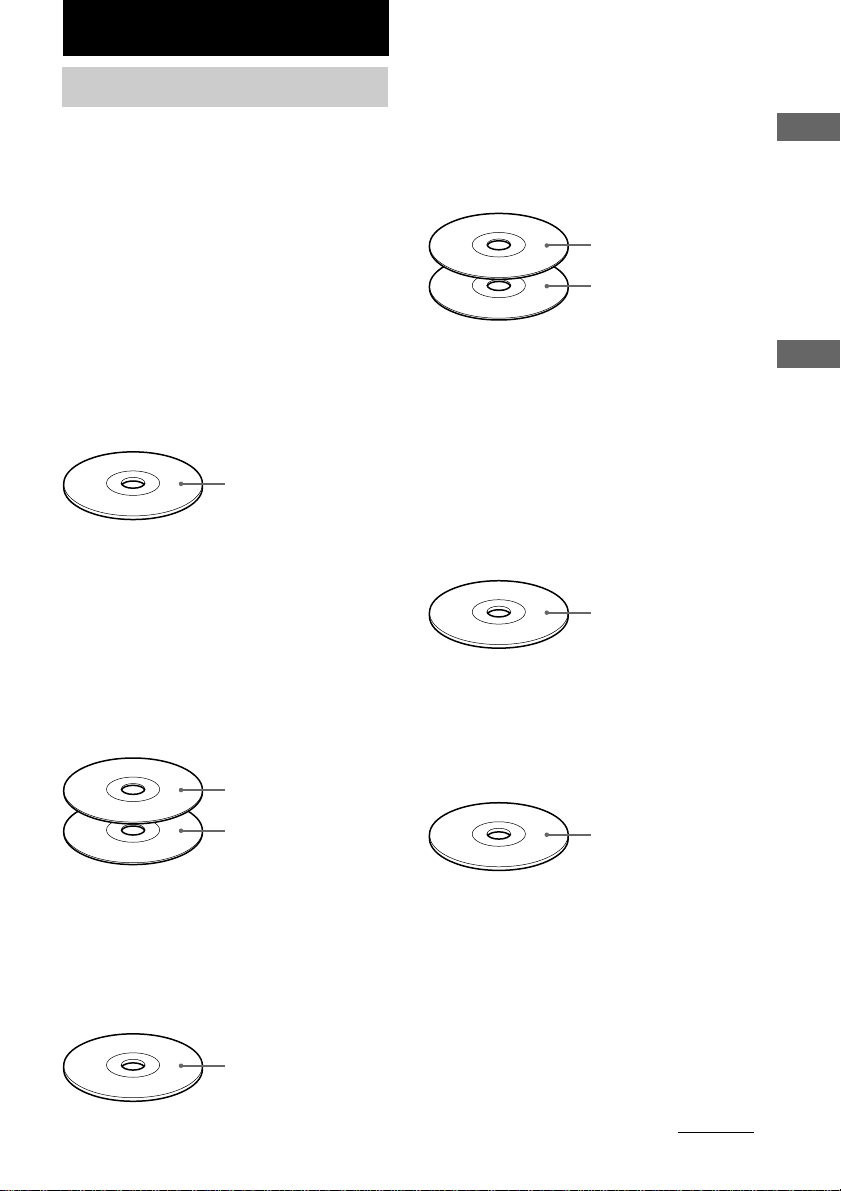

Compatible Disc Types ............................. 9

Playing a Disc ......................................... 10

Using the Display .................................... 11

Locating a Specific Track ....................... 14

Locating a Particular Point in a Track .... 15

Playing Tracks Repeatedly...................... 16

Playing Tracks in Random Order (Shuffle

Play).................................................. 17

Creating Your Own Program

(Program Play) ................................. 18

Listening to a Multi-channel Super Audio

CD (Multi-channel management

function) ........................................... 19

Additional Information

Precautions .............................................. 23

Notes on Discs ........................................ 24

Troubleshooting ...................................... 25

Specifications .......................................... 25

FRUS

CHECK qg (18)

CLEAR qh (18)

Disc tray 6 (10)

Display w; (11)

MENU qj (10, 20)

MULTI/2CH qk (9, 11)

Multi-Channel indicator 7

PHONE LEVEL qf (25)

PHONES jack qd

PLAY MODE 2 (17, 18)

POWER 1 (10)

Remote sensor ql (6)

REPEAT 3 (16)

SACD/CD 5 (9, 11)

TIME/TEXT 4 (11)

Parts Identification

The items are arranged in alphabetical order.

Refer to the pages indicated in parentheses ( ) for details.

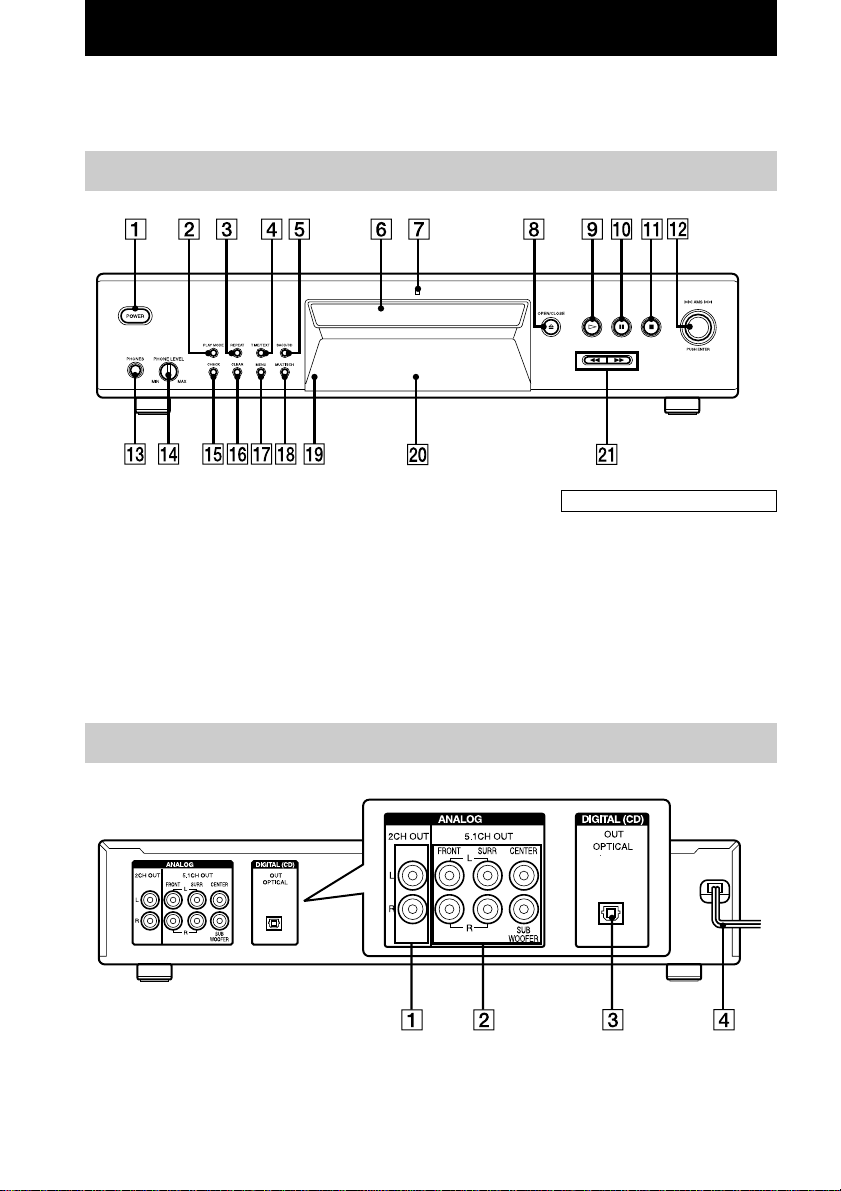

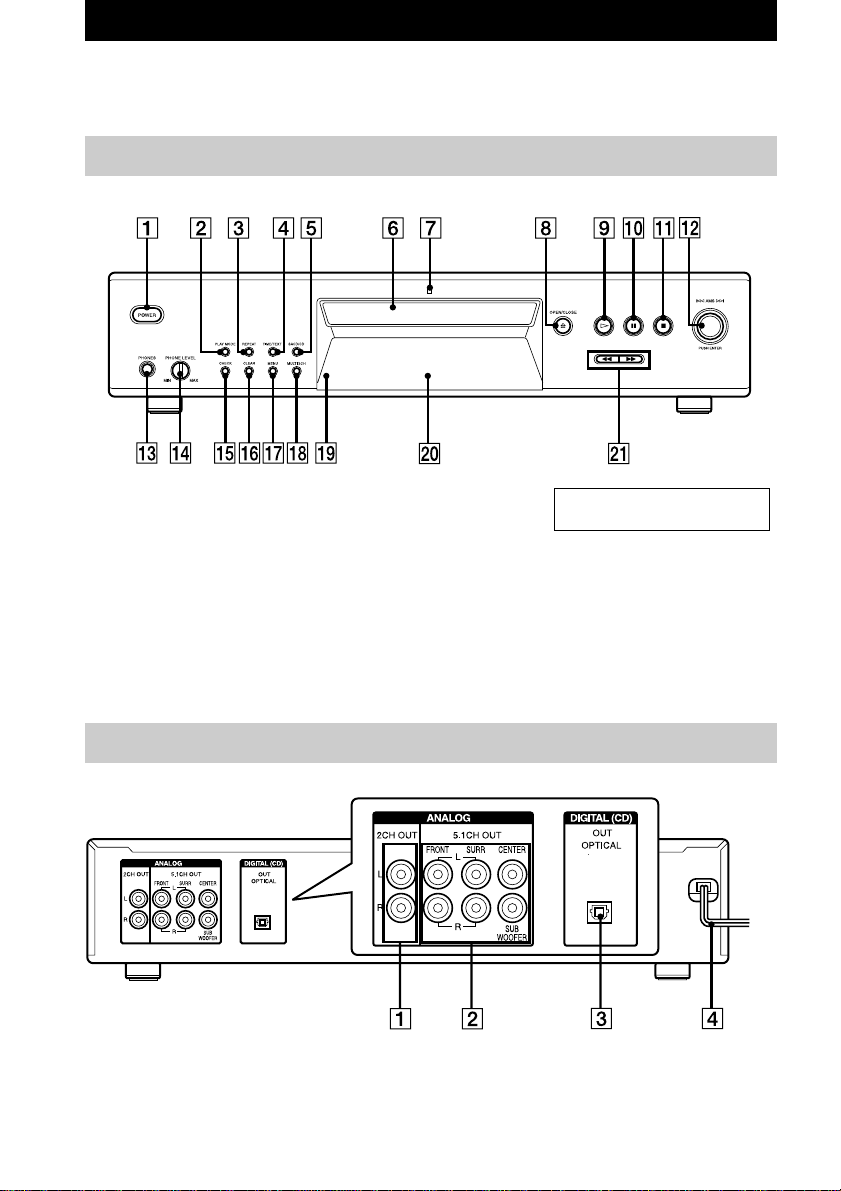

Front Panel

Rear Panel

ANALOG 2CH OUT L/R jacks 1 (8)

ANALOG 5.1CH OUT jacks 2 (6)

DIGITAL (CD) OUT OPTICAL jack 3 (8)

Mains lead 4 (8)

BUTTON DESCRIPTIONS

lAMSL dial qs (10, 11, 14,

15, 19, 20)

A OPEN/CLOSE 8 (10, 18)

H 9 (10, 15, 16, 17, 18)

X 0 (11)

x qa (11, 16, 19)

m/M wa (15)

Parts Identification

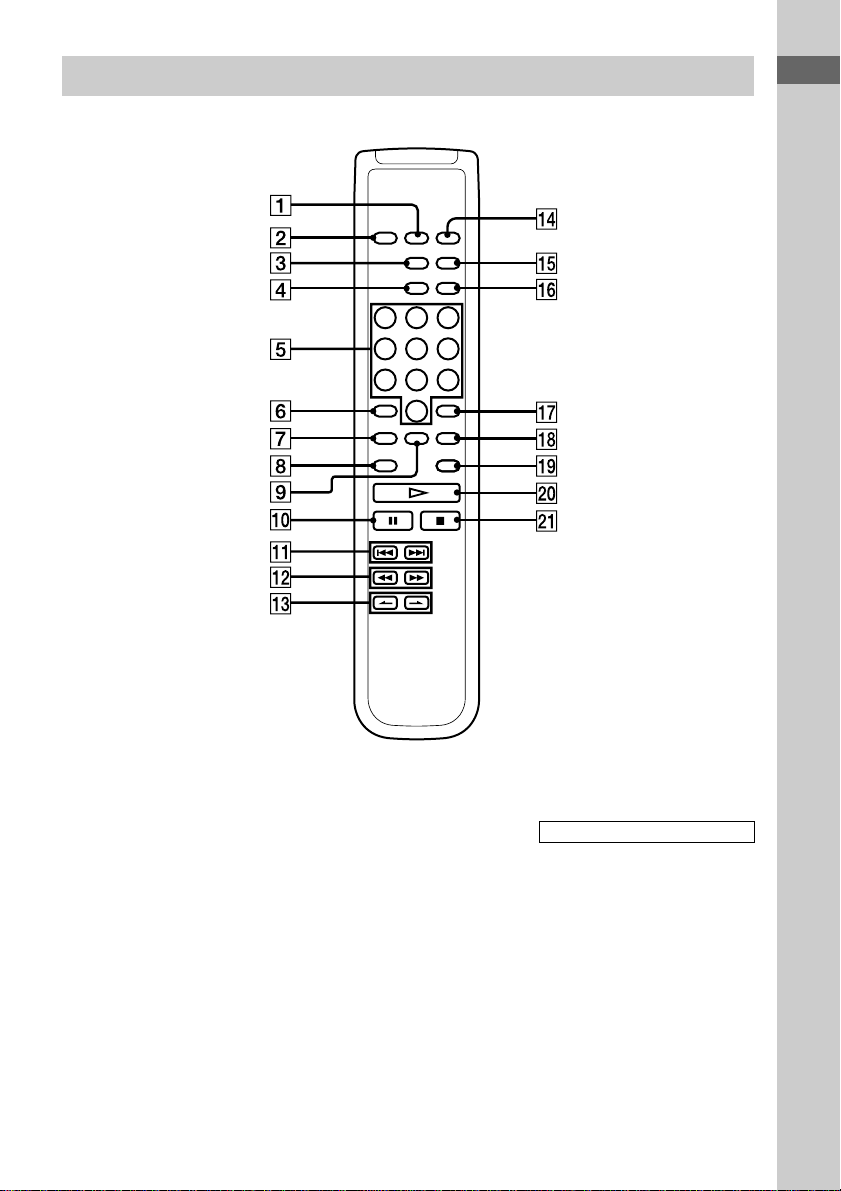

Remote Control

AyB 8 (16)

AMS ./> qa (14, 15, 17,

22)

CHECK 9 (18)

CLEAR qk (18)

CONTINUE 2 (17, 18)

DISPLAY MODE 3 (12)

ENTER qj (22)

INDEX >/. qd (15)

LEVEL ADJ ql (22)

MULTI/2CH qh (9, 11)

Number buttons 5 (14, 18)

PROGRAM qf (18)

REPEAT 7 (16)

SACD/CD qg (9, 11)

SHUFFLE 1 (17)

TIME/TEXT 4 (11)

BUTTON DESCRIPTIONS

>10 6 (14, 18)

H w; (10, 15, 16, 17, 18)

X 0 (11)

x wa (11, 16, 19)

m/M qs (15)

Getting Started

Checking the supplied

accessories

This player comes with the following items:

• Audio connecting cord

phono jack × 2 (Red and White) y phono

jack × 2 (Red and White) (2)

phono jack × 1 (Black) y phono jack × 1

(Black) (2)

• Remote commander RM-SX700 (1)

• Size AA (R6) batteries (2)

Inserting Batteries Into

the Remote

You can control the player using the supplied

remote.

Insert two size AA (R6) batteries by matching

the + and – on the batteries to the diagram

inside the battery compartment.

Insert the negative (–) end first, then push in

and down until the positive (+) end clicks into

position.

When using the remote, point it at the remote

sensor

on the player.

z When to replace the batteries

Under normal conditions, the batteries should last for

about six months. When the remote no longer

operates the player, replace both batteries with new

ones.

Notes

• Do not leave the remote in an extremely hot or a

humid place.

• Do not drop any foreign object into the remote

casing, particularly when replacing the batteries.

• Do not use a new battery with an old one.

• Do not expose the remote sensor to direct sunlight

or lighting apparatus. Doing so may cause a

malfunction.

• If you do not intend to use the remote for an

extended period of time, remove the batteries to

avoid possible damage from battery leakage and

corrosion.

Hooking Up the System

Connect the Super Audio CD player to an

audio component. Be sure to turn off the power

of all components before making connections

and connect securely to prevent noise.

When you have an amplifier equipped with the

5.1CH input jacks (multi-channel amplifier,

AV amplifier, etc.) and connect the player and

the amplifier via ANALOG 5.1CH OUT jacks,

you can play a multi-channel Super Audio CD

and enjoy the multi-channel playback.

For normal playback, connect the player and an

amplifier via ANALOG 2CH OUT jacks.

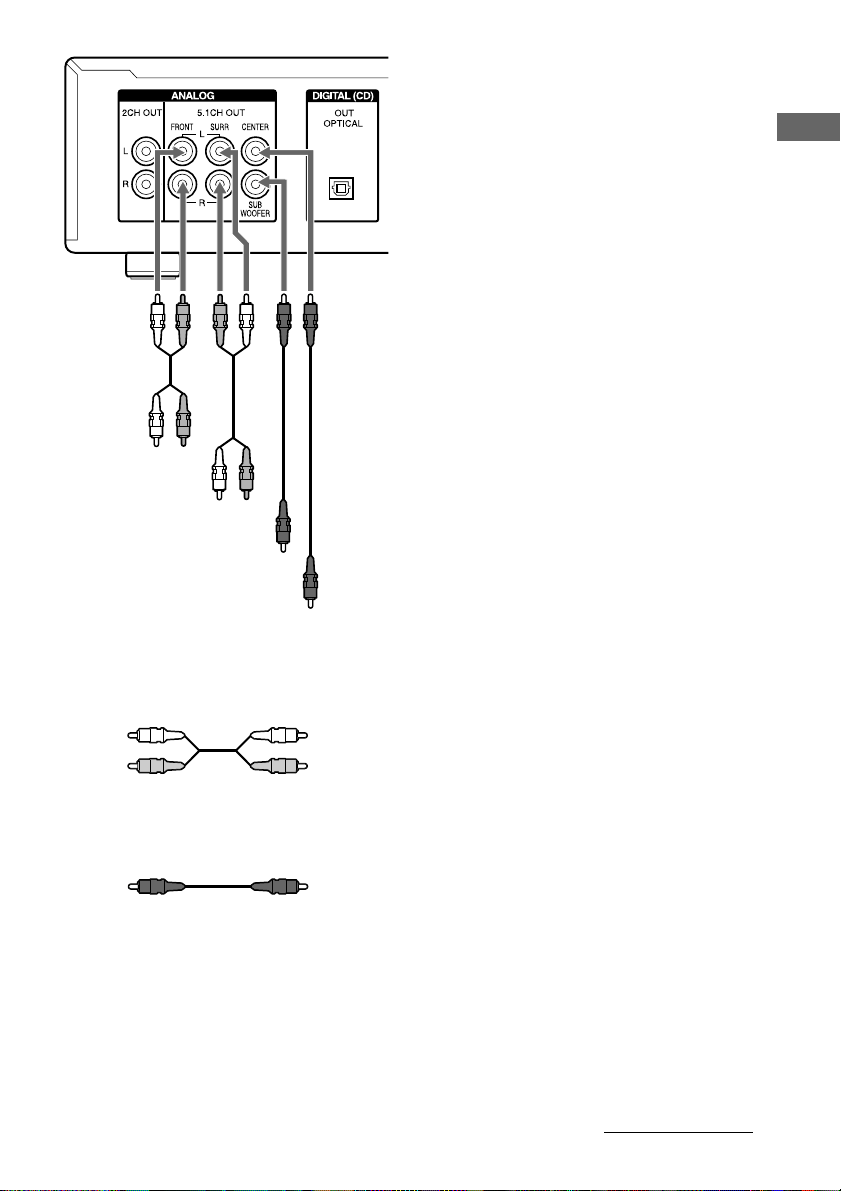

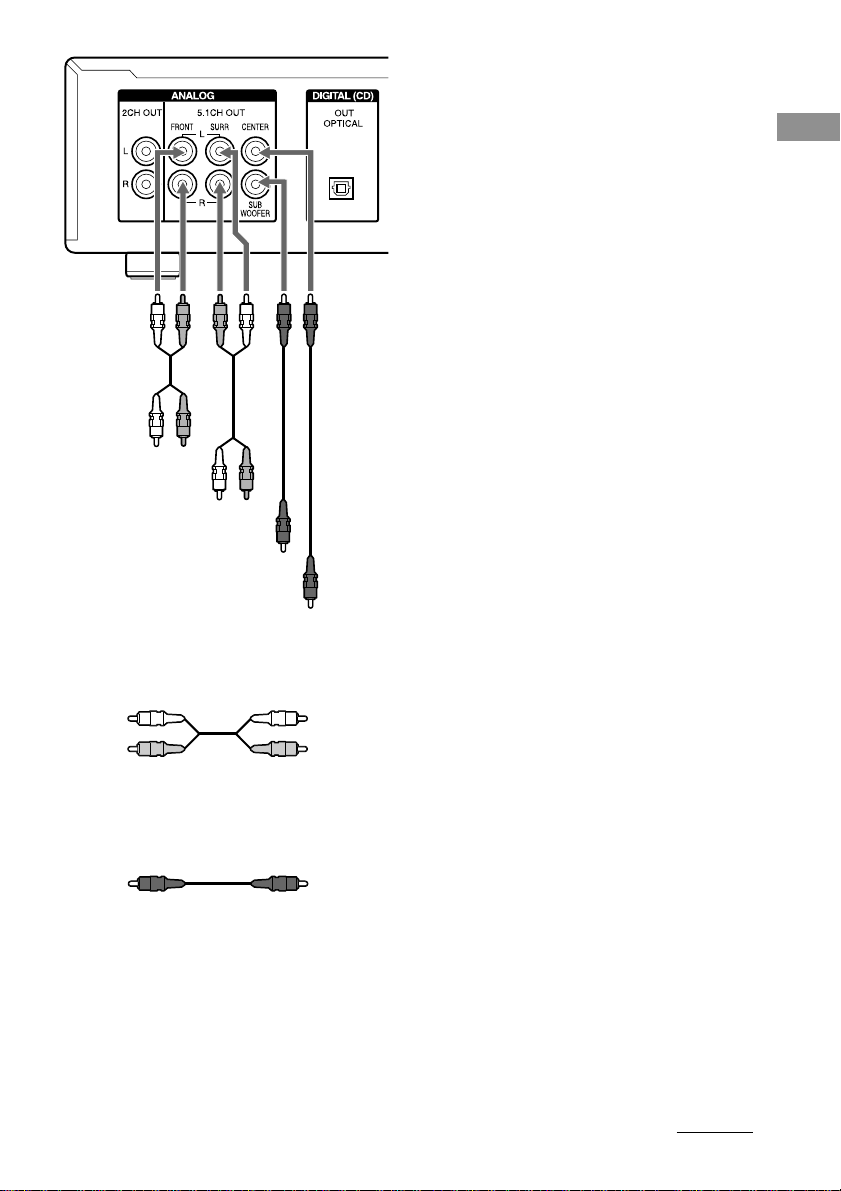

Connecting via ANALOG

5.1CH OUT jacks

Use audio connecting cords for this connection.

Connect the ANALOG 5.1CH OUT jacks

(FRONT L/R, SURR L/R, CENTER,

SUBWOOFER) to the corresponding jacks of

your amplifier. For FRONT or SURR

connection, use the connecting cords (Red and

White jacks) and be sure to match the color-

coded pin to the appropriate jacks: white (left)

to white and red (right) to red. For CENTER

and SUB WOOFER connection, use the

connecting cords (Black).

Getting Started

To SURROUND or

REAR IN (L/R) jacks

To SUB WOOFER IN

jack

To CENTER IN jack

To FRONT IN

(L/R) jacks

FRONT or SURR connection

Audio connecting cords (Red and White) (supplied)

CENTER or SUB WOOFER

connection

Audio connecting cords (Black) (supplied)

Notes

• When you make the Multi-channel connection,

connect the ANALOG 2CH OUT jacks also using

another audio connecting cord so that you can play

a CD (or SACD) when you set the input selector of

your amplifier to CD (or SACD) input .

• During playback of a conventional CD or a 2CH

Super Audio CD, the same signal that is output from

the ANALOG 2CH OUT jacks is also output from

the ANALOG 5.1CH FRONT L/R jacks.

• During playback of a Multi-channel Super Audio

CD, the same signal that is output from the

ANALOG 5.1CH FRONT L/R jacks is also output

from the ANALOG 2CH OUT jacks. (The down

mixed signal of the Multi-channel signal is not

played back.)

• There are some types of Super Audio CD disc, such

as 5CH, 4CH, and 3CH. When you play these disc,

the signal does not output from all the jacks of the

ANALOG 5.1CH OUT. For details of the playback,

see the cover or instructions of the Super Audio CD

disc.

White (L)

Red (R) Red (R)

BlackBlack

continued

Connecting via ANALOG 2CH

OUT jacks

Use an audio connecting cords for this

connection. Connect the ANALOG 2CH OUT

L/R jacks to the CD (SACD) input jacks of

your amplifier. Be sure to match the color-

coded pin to the appropriate jacks: white (left)

to white and red (right) to red.

White (L)

Red (R) Red (R)

Hooking Up the System (continued)

Audio connecting cords (Red and White) (not

supplied*)

* If you do not make the ANALOG 5.1 CH

connection (page 6), you can use the supplied audio

connecting cable for the ANALOG 2CH

connection.

To CD (SACD) IN (L/R) jacks

Connecting via DIGITAL (CD)

OUT OPTICAL connector

Use an optical digital cable for this connection.

When connecting the optical digital cable to the

DIGITAL (CD) OUT OPTICAL connector,

take the cap off the connectors and push the

cable plugs in until they click into place.

Be careful not to bend or twist the optical

cable.

Optical digital cable (not supplied)

Note

Only the audio signals of conventional CDs can be

output from the DIGITAL (CD) OUT OPTICAL

connector. Those of the Super Audio CD cannot be

output through the DIGITAL (CD) OUT OPTICAL

connector.

Connecting the AC power

cord

Connect the AC power cord to a wall outlet.

Playing discs

Compatible Disc Types

You can play the following discs with this

player.

Depending on the type of disc to be played,

select the appropriate indicator by pressing

SACD/CD or MULTI/2CH (pages 11).

Classification by the layer

configuration

Super Audio CD (single layer disc)

This disc consists of a single HD (high density)

layer.

When you play this disc, the player is set to the

Super Audio CD playback mode automatically.

Super Audio CD (dual layer disc)

This disc consists of dual HD layers and is

capable of extended play over long periods.

When you play this disc, the player is set to the

Super Audio CD playback mode automatically.

Also, as the dual layer disc consists of dual HD

layers on one side only, it is not necessary to

turn the disc over.

Conventional CD

This disc is the standard format.

When you play this disc, the player is set to the

Conventional CD playback mode

automatically.

HD (Super Audio CD)

layer

HD (Super Audio CD)

layer

CD layer

HD (Super Audio CD)

layer

Super Audio CD + CD (Hybrid disc)

This disc consists of an HD layer and a CD

layer. Press SACD/CD to select the layer you

want to listen to. Also, as the dual layers are on

one side, it is not necessary to turn the disc

over. You can play the CD layer using a

conventional CD player.

Classification by the channel

configuration of the Super

Audio CD

2 channel Super Audio CD

This disc consists of the 2 channel playback

area.

When you play this disc, the player is set to the

2 channel playback mode automatically.

Multi-channel Super Audio CD

This disc consists of the multi-channel

playback area.

When you play this disc, the player is set to the

multi-channel playback mode automatically.

HD (Super Audio CD)

layer

CD layer

Multi-channel playback

area

2 channel playback area

Getting Started

continued

2 channel + Multi-channel Super

Audio CD

This disc consists of the 2 channel playback

area and the multi-channel playback area.

Press MULTI/2CH to select the playback area

you want to listen to.

You can select the default playback area (2

channel playback or multi-channel playback

area).

1 During stop mode, press MENU.

2 Turn lAMSL until “M/2CH

SELECT” appears in the display.

3 Press lAMSL.

The current playback area appears.

4 Turn lAMSL to select desired

playback area, then press

lAMSL.

Incompatible Discs

This player cannot play the following discs. If

you try to play them, the error message “TOC

Error” or “No Disc” will appear or there will be

no sound.

• CD-ROM

• DVD, etc.

Compatible Disc Types (continued)

Multi-channel playback

area

2 channel playback area

Playing a Disc

The operations for normal play and the basic

operations during play are explained below.

1 Turn on the amplifier. Turn down the

volume level to the lowest.

2 Select the player position using the

input selector on the amplifier.

3 Press POWER to turn on the player.

4 Press A OPEN/CLOSE to open the disc

tray, and place a disc on the tray.

5 Press SACD/CD to select the SACD or

CD.

Each time you press the button, the SACD

or CD appears alternately in the display.

Select the type of disc on the tray. For

details, see page 9.

6 Press H.

Playback starts from the first track. If you

want to start playing from a specific track,

turn lAMSL to select the track

number before pressing H.

7 Adjust the volume on the amplifier.

With the label side up

Playing discs

Basic operations during play

To Press

Stop play x

Pause play X

Resume play after X or H

pausing

Locate a succeeding Turn lAMSL

track clockwise

Locate the beginning Turn lAMSL

of the current track counterclockwise

or a preceding track

Eject the disc A OPEN/CLOSE

z If you turn on the player when a disc is

already loaded

Playback starts automatically. If you connect a

commercially available timer, you can set it to start

playing the disc at any time you want.

z To select a layer you want to listen to

when playing a hybrid disc (page 9)

After you stop play using x, press SACD/CD

repeatedly to light either the “SACD” or “CD.”

z To select a playback area you want to

listen to when playing a 2 channel +

Multi-channel Super Audio CD (page 10)

After you stop play using x, press MULTI/2CH

repeatedly to light either the “MULTI CH” or “2

CH.”

Note

During playback, increase the volume level

gradually starting from the lowest level. The output

from this unit may contain band width that are out of

the normal listening range. This may cause damage

to the speakers or ears.

Using the Display

The display window shows various information

about the disc or track being played. This

section describes the current disc information

and information that appears for each play

status.

Disc information when a disc

is loaded

Depending on the disc that is currently loaded,

the display shows as follows:

2 channel Super Audio CD

Multi-channel Super Audio CD

Conventional CD

Displaying information while

the player is stopped

Press TIME/TEXT.

The display shows the total number of tracks

and total playing time.

During

playback a 5.1

channel Super

Audio CD

During

playback a 5

channel Super

Audio CD

During

playback

other Super

Audio CDs or

during stop

mode

SACD

2CH

12345

678910

SACD

MULTI 5 CH

12345

678910

SACD

MULTI 5.1CH

12345

678910

SACD

MULTI CH

12345

678910

12345

678910

Total playing time

Total number of tracks

10 45.28

SACD

MULTI CH

TRACK MIN SEC

12345

678910

continued

Using the Display (continued)

Displaying information while

the player is playing

Press TIME/TEXT.

Each time you press the button, the current

track number and its elapsed time or remaining

time appears, or the total remaining time for the

disc appears in the display.

When the player detects a Multi-channel Super

Audio CD, the channel information appears

before the default display appears.

11.57

SACD

MULTI 5.1CH

TRACK INDEX MIN SEC

12345

678910

1 -1.56

SACD

MULTI 5.1CH

TRACK MIN SEC

12345

678910

-43.32

SACD

MULTI 5.1CH

MIN SEC

12345

678910

[MULTI] 5.1 CH

SACD

MULTI 5.1CH

TRACK

12345

678910

Playing track number and elapsed playing time

of the current track (default display)

Press TIME/TEXT

Playing track number and remaining time of the

current track

Total remaining time on the disc

Press TIME/TEXT

Channel information (appears only when the

player detects a Multi-channel Super Audio

CD)

Turning off the information in

the display

Each time you press DISPLAY MODE on the

remote while playing a disc, the display turns

off and on alternately.

Even when the display is turned off, the display

turns on if you pause or stop play. When you

resume play, the display turns off again.

Before you start playing, when you press

DISPLAY MODE to turn off the display,

“Display Off” appears, and when you press the

button to turn on the display, “Display On”

appears.

Displaying the information of

a TEXT disc

TEXT discs contain information, such as the

disc name or artist name, as well as the audio

signals. This player can display the disc name,

artist name, and current track name as TEXT

information.

When the player detects a TEXT disc, “TEXT”

appears in the display. If your TEXT disc has

several languages, “TEXT” and “MULTI”

appear in the display. When you want to check

the information in another language, see

“Displaying the information of a TEXT disc in

other languages” on page 14.

Press TIME/TEXT

Playing discs

Displaying the information of

a TEXT disc in stop mode

Press TIME/TEXT.

Each time you press the button, the disc name

or artist name appears in the display. When you

select the artist name, “ART.” appears in the

display.

• Before you start playing

SONYHITS

SACD

MULTI CH

TEXT

DISC

12345

678910

10 45.28

SACD

MULTI CH

TEXT

TRACK MIN SEC

12345

678910

SONY BAND

SACD

ART.

MULTI CH

TEXT

12345

678910

Disc title

Artist name

Total number of tracks and total playing time

Press TIME/TEXT

Display information of a TEXT

disc while playing a disc

The current track name appears. If the disc

name has more than 15 characters, the first 14

characters will remain after the name scrolls by

in the display.

When the player detects a Multi-channel Super

Audio CD, the channel information appears

before the playing time of the current track

appears.

• While playing a disc

HITECHBLUES

SACD

MULTI 5.1CH

TEXT

TRACK

12345

678910

1 -1.57

SACD

MULTI 5.1CH

TEXT

TRACK MIN SEC

12345

678910

-43.32

SACD

MULTI 5.1CH

TEXT

MIN SEC

12345

678910

111.56

SACD

MULTI 5.1CH

TEXT

TRACK INDEX MIN SEC

12345

678910

[MULTI] 5.1 CH

SACD

MULTI 5.1CH

TEXT

TRACK

12345

678910

Remaining time on the current track

Remaining time on the disc

Playing time of the current track

Track title

Press TIME/TEXT

Channel information (appears only when the

player detects a Multi-channel Super Audio

CD)

continued

Press TIME/TEXT

Notes

• The display may not show all the characters,

depending on the disc.

• This player can display only the disc name, artist

name, and track names from TEXT discs. Other

information cannot be displayed.

Displaying the information of

a TEXT disc in other

languages

You can change the displayed language if the

TEXT disc has multi language capacity. When

the player detects such a TEXT disc, “TEXT”

and “MULTI” appear in the display. Change

the language according to the procedures

below.

1 Press MENU in stop mode.

2 Turn lAMSL until “LANGUAGE”

appears in the display.

3 Press lAMSL.

The current selected language (English,

French, German, etc.) flashes.

If the player cannot display the language

used in a TEXT disc, “Other Lang” appears

in the display.

4 Turn lAMSL until the desired

language appears in the display.

5 Press lAMSL.

After a few seconds, the information

appears in the selected language.

Using the Display (continued)

Locating a Specific Track

During stop or play mode, you can locate any

track to be played.

To locate

The next or

succeeding

tracks

The current

or preceding

tracks

A specific

track directly

Locating a track directly by

entering the track number Z

Press the number button(s) to enter the

track number.

z To enter a track number over 11

1 Press >10.

2 Enter the corresponding digits.

To enter 0, press 10/0 instead.

Examples:

• To play track number 30, press >10, then

3 and 10/0.

• To play track number 100, press >10

twice, then 1, and 10/0 twice.

You need to

Turn lAMSL clockwise

until you find the track. When

using the remote, press >

repeatedly until you find the

track.

Turn lAMSL

counterclockwise until you find

the track. When using the remote,

press . repeatedly until you

find the track.

Turn lAMSL until you

find the track number you want.

When using the remote, press

. or > repeatedly until

you find the track.

Playing discs

Locating a Particular

Point in a Track

You can locate a particular point in a track

during play or play pause.

Locating a point while

monitoring the sound

(Search)

Press and hold m/M during play.

You will hear intermittent playback as the disc

goes forward or reverses.

When you reach the desired point, release the

button.

Locating a point by observing

the time indication (High-

Speed Search)

Press and hold m/M during play pause.

You will not hear the playback sound.

z When “Over!!” appears in the display

The disc has reached its end. Press . or m to go

back.

Note

Tracks that are only a few seconds long may be too

short for monitoring. In this case, the player may not

search correctly.

Locating a point using the

index function (Index Search)

Press INDEX. or INDEX> repeatedly

in play or pause mode.

z What is an INDEX?

Some SACD or CD are provided with an index

marking system which divides tracks or discs into

smaller segments. This is especially useful when you

want to locate a certain point within a long track (in

classical music for example). The index search

function works only when you use a commercially

available indexed discs (usually indicated on the

label).

Locating a point by setting

the start time (Time Search)

1 Press ./> (or turn lAMSL)

to select the desired track in stop

mode.

2 Press and hold m/M to set the time

to start play while looking at the

display.

You can set the time from the beginning of

the desired a track when you press M at

first, and set the time from the end of the

desired track backward’s when you press

m at first.

3 Press H.

Play will start at the time search.

5 2.57

SACD

MULTI 5.1CH

TRACK MIN SEC

12345

678910

Playing Tracks

Repeatedly

You can play an entire disc or portions thereof

repeatedly. This function can be used with

Shuffle Play to repeat all the tracks in random

order (page 17), or with Program Play to repeat

all the tracks in a program (page 18). You can

also repeat a specific track or portion within a

track.

Note

If you turn off the player or disconnect the mains

lead, the player will store the last setting of repeat

play (“Repeat All” or “Repeat 1”) and recall it the

next time you turn on the player. However, the setting

of the Repeat A-B Play will be cancelled if you turn

off the player or disconnect the mains lead.

Repeating all the tracks on

the disc (Repeat All Play)

Press REPEAT once, then press H.

“REPEAT” appears in the display and Repeat

All Play starts.

The repeat play changes depending on the play

mode you select.

When the play

mode is

Normal play

(page 10)

Shuffle Play

(page 17)

Program Play

(page 18)

To stop Repeat All Play

Press x.

To resume normal play

Press REPEAT repeatedly until “REPEAT”

goes off.

The player repeats

All the tracks in sequence

All the tracks in random

order

All the tracks in the program

in sequence

Repeating the current track

(Repeat 1 Play)

While the track you want to repeat is being

played, press REPEAT repeatedly until

“REPEAT 1” appears in the display.

Repeat 1 Play starts.

To stop Repeat 1 Play

Press x.

To resume normal play

Press REPEAT repeatedly until “REPEAT 1”

goes off.

Repeating a specific portion

within a track (Repeat A-B

Play) Z

You can specify one portion within a track to

be played repeatedly. Note that the portion that

you specify must be within the boundaries of a

single track.

1 While the player is playing, press

AyB at the starting point (point A) of

the portion to be played repeatedly.

“REPEAT” appears and “A” flashes in the

display.

2 Continue playing the track (or press

M) to locate the ending point (point

B), then press AyB.

“REPEAT A-B” appears and Repeat A-B

Play starts.

To stop Repeat A-B Play and resume

normal play

Press REPEAT or x.

Playing discs

z You can set a new starting point and

ending point during Repeat A-B Play

You can change the current ending point to a new

starting point, then specify a new ending point to

repeat another portion right after the current portion.

1During Repeat A-B Play, press AyB.

The current ending point changes to the new

starting point (point A).

“REPEAT” lights up and “A” flashes in the display.

2Locate the new ending point (point B) and press

AyB.

“REPEAT A-B” lights up and the player starts to

repeat the newly specified portion.

When you want to restart from the starting point A,

press H during AyB repeat.

Playing Tracks in Random

Order (Shuffle Play)

When you select Shuffle Play, the player plays

all the tracks on the disc in random order.

1 Press SHUFFLE on the remote in stop

mode.

When you operate on the player, press

PLAY MODE repeatedly until “SHUFFLE”

appears in the display.

2 Press H.

Shuffle Play starts.

“;” appears while the player is “shuffling”

the tracks. The player will stop after playing

all the tracks once.

To resume normal play

Press CONTINUE on the remote.

When you operate on the player, press PLAY

MODE repeatedly until “SHUFFLE”

disappears from the display.

z You can locate tracks during Shuffle

Play

Press ./>.

Press > to locate the next track or press . to

locate the beginning of the current track. The player

does not go back to tracks which have already been

played.

Creating Your Own

Program (Program Play)

You can pick out the tracks that you like and

specify the playback order in a program

containing up to 32 tracks (or 999 min. 59 sec.

in total program time)

1 Press PROGRAM on the remote in stop

mode.

“PROGRAM” appears in the display.

When you operate on the player, press

PLAY MODE repeatedly until

“PROGRAM” appears in the display.

2 Press the number buttons to enter the

track number.

If you entered the wrong track number

Press CLEAR to erase the track number and

reenter the correct track number using the

number buttons.

To select a track number over 11

Press >10 (page 14).

When you operate on the player, turn

lAMSL until the track you want

appears and push lAMSL to select

the track.

3 Repeat step 2 to enter other tracks.

Each time you enter a track number, the

total program time appears in the display.

4 Press H.

Program Play starts.

To resume normal play

Press CONTINUE on the remote.

When you operate on the player, press PLAY

MODE repeatedly until “PROGRAM”

disappears from the display.

z The program remains even after

Program Play ends

Press H to play from the beginning of the program

again.

The program remains even if you stop play.

Note

If you turn off the player, disconnect the mains lead,

or press A OPEN/CLOSE, the program will be

erased.

Checking the contents of the

program

Before you start playing or while the

player is playing, press CHECK.

Each time you press the button, the track

numbers will appear in the display in the

programmed order.

When you press CHECK while the player is

playing, the track number appears from the

next track numbers of the current playing track

number.

Playing discs

Changing the contents of the

program

You can change the contents of the program in

stop mode.

Erase a track

Erase from the

last track in the

program

Add a track to

the end of the

program

Erase all tracks

Do the following:

1Press CHECK repeatedly

until the track number you

want to erase appears.

2Press CLEAR.

Press CLEAR.

Each time you press the button,

the last track of the program is

erased.

Press ./> on the remote

to select the track you want to

add, then press PROGRAM on

the remote. When using the

remote, press the number

button of the track to be added.

When you operate on the

player, turn lAMSL

until the track number you want

to add appears, then push

lAMSL.

Hold down CLEAR or x (for

about 2 seconds) until ”Prog

CLEAR“ appears in the

display.

Listening to a Multi-

channel Super Audio CD

(Multi-channel

management function)

This player is equipped with a Multi-channel

management function that sets the playback

mode of the Super Audio CD by the DSD-DSP

(built into the player) according to the layout or

size of your speaker.

Example of the speaker layout

To set the Multi-channel management:

1 Select the appropriate preset playback mode

(2 channel playback or Multi-channel

playback).

2 Adjust the output level balance of each

speaker (only when you select the Multi-

channel playback mode).

Notes

• This features only work when you play the Super

Audio CD.

• You may not be able to adjust the output level

balance depending on the speaker layout mode that

you selected.

Surround speakers

Center speaker

Sub woofer

Front speakers

continued

3 Press lAMSL.

The playback mode appears in the display.

Playback

mode

MCH Direct

5 – Large + SW

5 – Large

5 – Small + SW

FRT – Large +SW

FRT – Large

No – CNTR + SW

No – CNTR

Playback

mode

MCH Direct

5 – Large + SW

5 – Large

5 – Small + SW

FRT – Large +SW

FRT – Large

No – CNTR + SW

No – CNTR

Selecting 2 channel playback

mode

1 Press MENU.

2 Turn lAMSL until “2CH SPK

MODE” appears in the display.

3 Press lAMSL.

The playback mode appears in the display.

Playback

mode

2CH Direct

2CH + SW

4 Turn lAMSL until desired mode

appears in the display.

5 Press lAMSL.

Note

You cannot operate this function when the player is in

the CD or Multi-channel playback mode. Operate this

function when the player is in the 2 channel Super

Audio CD playback mode, the disc tray is opened, or

no discs are in the player.

Selecting Multi-channel

playback mode

1 Press MENU.

2 Turn lAMSL until “MCH SPK

MODE” appears in the display.

Front speakers

Sub woofer

Front

speakers

Large

Small

Large

Center

speaker

Large

Small

––

Each signal outputs directly

from each speaker.

Each signal outputs directly from

front speakers. No signal outputs

from the Sub woofer.

Listening to a Multi-channel Super

Audio CD (continued)

Surround

speakers

Large

Small

Large

Sub

woofer

––

Each signal outputs directly

from each speaker.

Playing discs

About “Large” or “Small” speaker

A “Large” speaker is a speaker that can

reproduce bass frequencies plentifully. If

you select “Small” for the surround

speakers, the bass frequencies will come

from the front speakers and/or sub woofer.

For normal use, select “MCH Direct” or set

all the speakers to “Large” (ex. “5 – Large +

SW,” “5 – Large,” etc.). If the sound is

noisy or the Multi-channel playback is not

effective while playing a Multi-channel

Super Audio CD, change the settings of the

speakers concerned to “Small.”

4 Turn lAMSL until desired mode

appears in the display.

5 Press lAMSL.

The output level balance setting display

appears.

To set the output level balance, go to Step 4

in “Adjusting the output level balance on

the front panel of the player” on page 21 or

Step 2 in “Adjusting the output level from

the remote” on page 22.

To return to the normal display, press

MENU.

Notes

• The Multi-channel management function does not

work when you select “MCH Direct” (you cannot

set the output level balance of each speaker).

• The front speaker setting is set to “Large”

automatically when you set the Sub woofer to “––.”

• When you play a track that does not contain the

LFE* signal, the signal for the Sub woofer does not

output. Therefore, when you select “MCH Direct,”

“5 – Large + SW,” or “No – CNTR + SW,” no

signal outputs from the Sub woofer. However, when

you select “5 – Small + SW” or “FRT – Large +

SW” (when you set the speaker setting to “Small”),

the bass frequencies will come from the sub woofer.

* Low Frequency Enhancement (described as “.1

CH”)

Adjusting the output level

balance of each speaker

You can adjust following items with the Multi-

channel management function:

CNTR BALANCE

The relative output level balance between the

front speakers (FRONT L/R) and the center

speaker (CENTER)

SURR BALANCE

The relative output level balance between the

front speakers (FRONT L/R) and the surround

speakers (SURR L/R)

SW BALANCE

The relative output level balance between the

front speakers (FRONT L/R) and the sub

woofer (SUB WOOFER)

Note

Some adjustment may not work depending on the

Multi-channel playback mode that you selected.

Adjusting the output level balance

on the front panel of the player

You can adjust the output level balance of each

speaker while listening during playback. You

can also adjust while listening to the test tone

during stop mode.

1 Press MENU.

2 Turn lAMSL until “LEVEL

ADJUST” appears in the display.

3 Press lAMSL.

During playback, go to Step 6.

4 Turn lAMSL until “TONE ON”

appears in the display.

5 Press lAMSL.

The test tone issues from the speakers in

sequence with the speaker type appearing in

the display.

continued

6 Turn lAMSL until the desired

item appears in the display.

Select the item from “CNTR BALANCE,”

“SURR BALANCE,” or “SW BALANCE.”

Note

When you set the Sub woofer to “––” in the

Multi-channel playback mode (page 20), “SW

BALANCE” does not appear. Similarly, “CNTR

BALANCE” or “SURR BALANCE” does not

appear when you set the corresponding speaker to

“––.”

7 Press lAMSL.

The balance adjustment display appears.

In stop mode, the test tone is output from

the selected speaker.

Example:When you select “SURR

BALANCE” during stop mode,

the test tone is output from the

front speakers and surround

speakers.

8 Turn lAMSL to adjust the output

level.

9 Press lAMSL.

The player status returns to Step 6.

Repeat Step 6 through 9 for more

adjustments.

Press MENU after you finish adjusting.

The display returns to the normal display.

Listening to a Multi-channel Super

Audio CD (continued)

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

Adjusting the output level from the

remote Z

You can adjust the output level of each speaker

from the listening position by using the

supplied remote.

1 Press LEVEL ADJ during playback or

stop mode.

During playback, go to Step 4.

2 Press ./> repeatedly until “TONE

ON” appears in the display.

3 Press ENTER.

The test tone issues from the speakers in

sequence with the speaker type appearing in

the display.

4 Press ./> repeatedly until the

desired item appears in the display.

Select the item from “CNTR BALANCE,”

“SURR BALANCE,” or “SW BALANCE.”

Note

When you set the Sub woofer to “––” in the

Multi-channel playback mode (page 20), “SW

BALANCE” does not appear. Similarly, “CNTR

BALANCE” or “SURR BALANCE” does not

appear when you set the corresponding speaker to

“––.”

5 Press ENTER.

The balance adjustment display appears.

In stop mode, the test tone is output from

the selected speaker.

Example:When you select “SURR

BALANCE” during stop mode,

the test tone is output from the

front speakers and surround

speakers.

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

Playing discs

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

6 Press ./> repeatedly to adjust the

output level.

7 Press ENTER.

The player status returns to Step 4.

Repeat Step 4 through 7 for more

adjustments.

8 Press LEVEL ADJ after you finish

adjusting.

The display returns to the normal display.

Additional Information

Precautions

On safety

• Caution — The use of optical instruments with this

product will increase eye hazard.

• Should any solid object or liquid fall into the

cabinet, unplug the player and have it checked by

qualified personnel before operating it any further.

• AC power cord must be changed only at the

qualified service shop.

• The unit is not disconnected from the AC power

source (mains) as long as it is connected to the wall

outlet, even if the unit itself has been turned off.

On power sources

• Before operating the player, check that the

operating voltage of the player is identical with

your local power supply. The operating voltage is

indicated on the nameplate at the rear of the player.

• The player is not disconnected from the mains as

long as it is attached to the mains, even if the player

itself has been turned off.

• If you are not going to use the player for a long

time, be sure to disconnect the player from the

mains. To disconnect the mains lead, grasp the plug

itself; never pull the cord.

On placement

• Place the player in a location with adequate

ventilation to prevent heat build-up in the player.

• Do not place the player on a soft surface such as a

rug that might block the ventilation holes on the

bottom.

• Do not place the player in a location near heat

sources, or in a place subject to direct sunlight,

excessive dust or mechanical shock.

On operation

• If the player is brought directly from a cold to a

warm location, or is placed in a very damp room,

moisture may condense on the lenses inside the

player. Should this occur, the player may not

operate properly. In this case, remove the disc and

leave the player turned on for about an hour until

the moisture evaporates.

• During power on, some noise may be heard while

the disc is being loaded into the Super Audio CD

player. This is not a malfunction.

continued

Additional Information

On adjusting the volume

• Do not turn up the volume too much while listening

to a portion with very low level inputs or no audio

signals. If you do, the speakers may be damaged

when a peak level portion is played.

On inserting a disc

• You may hear a transmission or a mechanical sound

from the player. This indicates that the player is

automatically adjusting its internal mechanisms

according to the inserted disc.

You may also hear the mechanical sound from the

player when you insert a warped disc.

On cleaning

• Clean the cabinet, panel, and controls with a soft

cloth slightly moistened with a mild detergent

solution. Do not use any type of abrasive pad,

scouring powder, or solvent such as alcohol or

benzine.

On transportation

• Be sure to remove the disc on the tray.

• Be sure to close the disc tray.

If you have any questions or problems

concerning your player, please consult your

nearest Sony dealer.

Precautions (continued)

Notes on Discs

On handling discs

• To keep the disc clean, handle the disc by its edge.

Do not touch the surface.

• Do not stick paper or tape on the disc.

• Use only round-shaped discs. If you use a special

shaped disc (e.g., star-shaped, heart-shaped, or

square-shaped, etc.), the player may be damaged.

• Do not use a disc with a seal attached on such as on

a used disc or rental disc.

On keeping discs

• Do not expose the disc to direct sunlight or heat

sources such as hot air ducts.

• After playing, store the disc in its case. If you put it

on top of another disc without the case , the disc

may be damaged.

On placing discs on the disc tray

• Make sure the disc is positioned securely on the

tray.

If not, the player or the disc may be damaged.

On cleaning

• If the disc is dirty with fingerprints or dust, it may

lessen the quality of the audio out.

• Before playing, clean the disc with a cleaning cloth.

Wipe the disc from the centre out.

• Clean the disc with a soft cloth slightly moistened

with water, and remove moisture with a dry cloth.

• Do not use solvents such as benzine, thinner, record

cleaners, or anti-static spray.

Notes on CD-R/CD-RW playback

• Discs recorded on CD-R/CD-RW drives may not be

played back because of scratches, dirt, recording

condition, or the drive’s characteristics. Besides, the

discs, which are not yet finalized at the end of

recording, cannot be played back.

Additional Information

Troubleshooting

If you experience any of the following

difficulties while using the player, use this

troubleshooting guide to help you remedy the

problem. Should any problem persist, consult

your nearest Sony dealer.

There is no sound.

• Check that the player is connected securely.

• Make sure you operate the amplifier correctly.

• When you use the headphones, adjust the volume

with PHONE LEVEL.

There is no sound from the DIGITAL (CD) OUT

OPTICAL connector.

• The audio signals of the super audio CD cannot

be output from the DIGITAL (CD) OUT

OPTICAL connector.

The disc does not play.

• There is no disc inside the player.

• The disc is placed upside down on the tray.

• Place the disc on the disc tray with the label side

up.

• The disc is placed at an angle. Reload the disc.

• Clean the disc (see page 24).

• Moisture has condensed inside the player.

Remove the disc and leave the player turned on

for about an hour.

• There is an incompatible disc on the tray (see

page 10).

The remote does not function.

• Remove any obstacles in the path of the remote

and the player.

• Point the remote at the remote sensor on the

player.

• If the batteries in the remote are weak, replace

with new ones.

There is no sound from the SUB WOOFER jack.

• Select the playback mode so that the Sub woofer

is set to “a” (page 20).

• When you play a track that does not contain the

LFE signal, the signal outputs from the SUB

WOOFER jack only when you select “5 – Small

+ SW” or “FRT – Large + SW” for the Multi-

channel playback mode (page 21).

Specifications

When a super audio CD is played

Playing frequency range 2 Hz to 100 kHz

Frequency response 2 Hz to 50 kHz (–3 dB)

Dynamic range 103 dB or more

Total harmonic distortion

rate 0.0020 % or less

Wow and flutter Value of measurable limit

(±0.001 % W. PEAK) or

less

When a CD is played

Frequency response 2 Hz to 20 kHz

Dynamic range 98 dB or more

Total harmonic distortion

rate 0.0025 % or less

Wow and flutter Value of measurable limit

(±0.001 % W. PEAK) or

less

Output connector

ANALOG

OUT

DIGITAL

(CD) OUT

OPTICAL *

PHONES

*Output only the audio signals of the CD

General

Laser: Semiconductor laser

(SACD: λ = 650 nm)

(CD: λ = 780 nm)

Emission duration: continuous

Power requirements 120 V AC, 60 Hz

Power consumption 26 W

Dimensions (w/h/d) 430 × 95 × 285 mm

(w/h/d) (17 x 3 3/4 x 11 1/4 in.)

incl. projecting parts

Mass (approx.) 3.9 kg (9 lbs 5 oz)

Supplied accessories

See page 6.

Design and specifications are subject to change

without notice.

Load

impedance

Over 10

kilohms

Wave

length:

660 nm

32 ohms

Jack

type

Phono

jacks

Square

optical

output

connector

Stereo

phone

jack

Output level

2 Vrms

(at 50 kilohms)

–18 dBm

10 mW

Pour les utilisateurs au Canada

Cet appareil numérique de la classe B est conforme à

la norme NMB-003 du Canada.

ATTENTION

POUR PREVENIR LES CHOCS ELECTRIQUES,

NE PAS UTILISER CETTE FICHE POLARISEE

AVEC UN PROLONGATEUR, UNE PRISE DE

COURANT OU UNE AUTRE SORTIE DE

COURANT, SAUF SI LES LAMES PEUVENT

ETRE INSEREES A FOND SANS EN LAISSER

AUCUNE PARTIE A DECOUVERT.

A propos de ce mode

d’emploi

Les instructions contenues dans le présent mode

d’emploi concernent le modèle SCD-XE670.

Conventions

• Les instructions présentées dans ce mode d’emploi

se réfèrent aux commandes situées sur le lecteur.

Vous pouvez également utiliser les commandes de

la télécommande si elles portent le même nom que

celles du lecteur.

• Les icônes suivantes sont utilisées dans ce mode

d’emploi :

Indique que vous pouvez effectuer cette

opération avec la télécommande.

Indique une astuce ou un conseil qui

simplifie l’opération.

Table des matières

Identification des pièces

Panneau avant ........................................... 4

Panneau arrière.......................................... 4

Télécommande .......................................... 5

Préparation

Vérification des accessoires fournis .......... 6

Insertion de piles dans la télécommande... 6

Raccordement de composants audio ......... 6

Lecture de disques

Types de disques compatibles ................... 9

Lecture d’un disque................................. 10

Utilisation de la fenêtre d’affichage ........ 11

Localisation d’une plage spécifique ........ 14

Localisation d’un passage déterminé sur une

plage ................................................. 15

Lecture de plages répétée ........................ 16

Lecture de plages dans un ordre quelconque

(lecture aléatoire).............................. 17

Création de votre propre programme

musical (lecture programmée) .......... 18

Lecture d’un Super Audio CD multicanal

(fonction de gestion multicanal) ....... 19

Informations complémentaires

Précautions .............................................. 23

Remarques sur les disques ..........................

Dépannage............................................... 25

Spécifications .......................................... 25

FRFR

Caractéristiques

À propos du Super Audio CD

• Le Super Audio CD représente la nouvelle

génération de disques audio de qualité

supérieure, dont le format d’enregistrement

est le DSD (Direct Stream Digital) (les CD

classiques utilisent le format PCM). Le

format DSD, qui utilise une fréquence

d’échantillonnage 64 fois supérieure à celle

d’un CD classique et la quantification 1 bit,

bénéficie d’une bande de fréquences et d’une

plage dynamique sur la fréquence audible

plus larges, ce qui lui permet de reproduire la

musique avec une extrême fidélité par

rapport au son original.

• Le Super Audio CD se présente soit sous la

forme d’un disque stéréo bi-canal, soit sous

la forme d’un disque multicanal pouvant

contenir jusqu’à 6 canaux indépendants. Le

Super Audio CD propose, grâce à sa

caractéristique multicanal, un système de

répartition des enceintes globalement

similaire au canal 5.1 du système AV actuel.

Caractéristiques du lecteur

Ce lecteur est conçu pour lire les Super Audio

CD bi-canal et multicanal ainsi que les CD

classiques et offre les caractéristiques suivantes :

• mécanique à double optique capable de lire

un Super Audio CD ou un CD classique, sur

chaque longueur d’onde exclusive ;

• capacité d’accès plus rapide aux pistes grâce

à un servomécanisme de pointe ;

• fonction de gestion multicanal permettant de

régler l’environnement de lecture des

différents canaux, en fonction de la

répartition et de la taille de vos enceintes ;

• convertisseur N/A Super Audio et système

sync numérique direct, qui offre une

reproduction du son de meilleure qualité.

Divers

• Un Super Audio CD peut comporter jusqu’à

255 numéros de plages/index. Cette

fonctionnalité s’applique au modèle SCD-

XE670.

• La télécommande fournie est capable de

commander le SCD-XE670 et un lecteur

classique Sony.

Identification des pièces

Les éléments sont classés par ordre alphabétique.

Reportez-vous aux pages indiquées entre parenthèses ( ) pour plus de détails.

Panneau avant

Panneau arrière

Câble secteur 4 (8)

Prise DIGITAL (CD) OUT OPTICAL 3 (8)

Prises ANALOG 2CH OUT L/R 1 (8)

Prises ANALOG 5.1CH OUT 2 (6)

Capteur de la télécommande ql (6)

CHECK qg (18)

CLEAR qh (18)

Compartiment à disques 6 (10)

Fenêtre d’affichage w; (11)

Indicateur multicanal 7

MENU qj (10, 20)

MULTI/2CH qk (9, 11)

PLAY MODE 2 (17, 18)

PHONE LEVEL qf (25)

POWER 1 (10)

Prise PHONES qd

REPEAT 3 (16)

SACD/CD 5 (9, 11)

TIME/TEXT 4 (11)

DESCRIPTIONS DES

TOUCHES

Molette lAMSL qs (10, 11,

14, 15, 19, 20)

A OPEN/CLOSE 8 (10, 18)

H 9 (10, 15, 16, 17, 18)

X 0 (11)

x qa (11, 16, 19)

m/M wa (15)

Télécommande

Identification des pi

èces

AyB 8 (16)

AMS ./> qa (14, 15, 17,

22)

CHECK 9 (18)

CLEAR qk (18)

CONTINUE 2 (17, 18)

DISPLAY MODE 3 (12)

ENTER qj (22)

INDEX >/. qd (15)

LEVEL ADJ ql (22)

MULTI/2CH qh (9, 11)

PROGRAM qf (18)

REPEAT 7 (16)

SACD/CD qg (9, 11)

SHUFFLE 1 (17)

TIME/TEXT 4 (11)

Touches numériques 5 (14, 18)

DESCRIPTIONS DES

TOUCHES

>10 6 (14, 18)

H w; (10, 15, 16, 17, 18)

X 0 (11)

x wa (11, 16, 19)

m/M qs (15)

Préparation

Vérification des

accessoires fournis

Ce lecteur est fourni avec les éléments

suivants :

• Câble de connexion audio

prise phono × 2 (rouge et blanc) y prise

phono × 2 (rouge et blanc) (2)

prise phono × 1 (noir) y prise phono × 1

(noir) (2)

• Télécommande RM-SX700 (1)

• Piles AA (R6) (2)

Insertion de piles dans la

télécommande

Vous pouvez commander le lecteur à l’aide de

la télécommande fournie.

Insérez deux piles AA (R6) en faisant

correspondre les signes + et – des piles avec le

schéma situé à l’intérieur du compartiment.

Commencez par insérer le pôle négatif (–), puis

appuyez sur la pile jusqu’à ce que le pôle

positif (+) s’encliquette.

Lorsque vous utilisez la télécommande,

dirigez-la vers le capteur

du lecteur.

z Quand faut-il remplacer les piles ?

Dans des conditions d’utilisation normales, les piles

offrent une autonomie de fonctionnement d’environ

six mois. Lorsque la télécommande n’agit plus sur le

lecteur, remplacez les piles.

Remarques

• Ne laissez pas la télécommande à un endroit

extrêmement chaud ou humide.

• Veillez à ce qu’aucun corps étranger ne pénètre à

l’intérieur du boîtier de la télécommande, en

particulier lorsque vous remplacez les piles.

• N’utilisez pas une pile usagée et une pile neuve en

même temps.

• N’exposez pas le capteur de télécommande au

rayonnement direct du soleil ou à des luminaires.

Vous risquez sinon de provoquer un

dysfonctionnement.

• Si vous prévoyez de ne pas utiliser la télécommande

pendant une période prolongée, retirez-en les piles

afin d’éviter tout dommage causé par une fuite des

piles et la corrosion subséquente.

Raccordement de

composants audio

Raccordez le lecteur Super Audio CD à un

composant audio. Veillez à mettre tous les

composants hors tension avant de procéder aux

connexions et raccordez-les fermement de

manière à éviter les bruits de souffle.

Si vous disposez d’un amplificateur équipé de

prises d’entrée 5.1CH (amplificateur

multicanal, amplificateur AV...), raccordez le

lecteur à l’amplificateur via les prises

ANALOG 5.1CH OUT pour pouvoir écouter

votre Super Audio CD multicanal et apprécier

la lecture sur plusieurs canaux.

Pour une lecture simple, raccordez le lecteur à

l’amplificateur via les prises ANALOG 2CH

OUT.

Raccordement via les prises

ANALOG 5.1CH OUT

Utilisez les câbles de connexion audio.

Raccordez les prises ANALOG 5.1CH OUT

(FRONT L/R, SURR L/R, CENTER,

SUBWOOFER) aux prises correspondantes de

votre amplificateur. Pour le raccordement sur

FRONT ou SURR, utilisez les câbles de

connexion (prise rouge et prise blanche) en

vérifiant la concordance de couleur entre la

broche et la prise : le blanc (gauche) sur le

blanc et le rouge (droite) sur le rouge. Pour le

raccordement sur CENTER et SUB WOOFER,

utilisez les câbles de connexion (noir).

Préparation

Raccordement sur FRONT ou SURR

Câbles de connexion audio (rouge et blanc)

(fournis)

Raccordement sur CENTER ou SUB

WOOFER

Câbles de connexion audio (noir) (fournis)

Remarques

• Pour la connexion multicanal, raccordez les prises

ANALOG 2CH OUT en utilisant également le câble

audio de façon à pouvoir lire un CD (ou un SACD),

après avoir réglé le sélecteur de sources de votre

amplificateur sur entrée CD (ou SACD).

• Lors de la lecture d’un CD classique ou d’un Super

Audio CD bi-canal, le signal émis par les prises

ANALOG 2CH OUT est également émis par les

prises ANALOG 5.1CH FRONT L/R.

• Lors de la lecture d’un Super Audio CD multicanal,

le signal émis par les prises ANALOG 5.1CH

FRONT L/R est également émis par les prises

ANALOG 2CH OUT. (Le signal de mixage aval du

signal multicanal n’est pas reproduit.)

• Il existe des Super Audio CD à 5, 4 et 3 canaux.

Lors de la lecture de l’un de ces disques, le signal

n’est pas émis par la totalité des prises ANALOG

5.1CH OUT. Pour plus de détails, reportez-vous à la

couverture ou aux instructions du Super Audio CD.

suite page suivante

Vers les prises

FRONT IN (L/R)

Vers les prises SURROUND ou

REAR IN (L/R)

Vers la prise CENTER IN

Vers la prise SUB

WOOFER IN

Blanc (L)

Rouge (R)

Blanc (L)

Rouge (R)

noir

Raccordement via les prises

ANALOG 2CH OUT

Utilisez un câble de connexion audio pour

effectuer ce raccordement. Raccordez les prises

ANALOG 2CH OUT L/R aux prises d’entrée

CD (SACD) de votre amplificateur. Branchez

les broches sur les prises identifiées par le

même code de couleur: le blanc (gauche) sur le

blanc et le rouge (droite) sur le rouge.

Raccordement de composants audio

(suite)

Câble de connexion audio (rouge et blanc) (non

fourni*)

* Si vous ne raccordez pas les prises ANALOG 5.1

CH (page 6), vous pouvez utiliser le câble de

connexion audio fourni pour raccorder les prises

ANALOG 2CH.

Raccordement via le

connecteur DIGITAL (CD)

OUT OPTICAL

Utilisez un câble numérique optique pour ce

raccordement. Lorsque vous branchez le câble

numérique optique au connecteur DIGITAL

(CD) OUT OPTICAL, retirez le capuchon des

connecteurs et enfoncez les fiches du câble

jusqu’à ce qu’elles s’encliquettent en position.

Prenez garde de ne pas plier ni torsader le câble

optique.

Câble numérique optique (non fourni)

Remarque

Seuls les signaux audio des CD traditionnels peuvent

être reproduits depuis le connecteur DIGITAL (CD)

OUT OPTICAL. Les signaux de Super Audio CD ne

peuvent pas être sortis via ces connecteurs.

Branchement du cordon

d’alimentation

Branchez le cordon d’alimentation sur une

prise murale.

Blanc (L)

Rouge (R)

Blanc (L)

Rouge (R)

Vers les prises CD (SACD) IN

(L/R)

Lecture de disques

Types de disques

compatibles

Vous pouvez reproduire les types de disques

suivants sur ce lecteur.

En fonction du disque à lire, sélectionnez

l’indicateur correspondant en appuyant sur

SACD/CD ou MULTI/2CH (page 11).

Classification par couche

Super Audio CD (disque à simple

couche)

Ce disque est constitué d’une simple couche

HD (haute densité).

Lorsque vous écoutez ce type de disque, le

lecteur passe automatiquement en mode lecture

Super Audio CD.

Super Audio CD (disque à double

couche)

Ce disque est constitué d’une double couche

HD et offre une lecture de longue durée.

Lorsque vous écoutez ce type de disque, le

lecteur passe automatiquement en mode lecture

Super Audio CD.

De même, comme un disque à double couche

est constitué de deux couches HD sur une seule

face, il n’est pas nécessaire de retourner le

disque.

CD classique

Ce disque est au format standard.

Lorsque vous écoutez ce type de disque, le

lecteur passe automatiquement en mode lecture

CD classique.

Super Audio CD + CD (hybride)

Ce disque est constitué d’une couche HD et

d’une couche CD. Appuyez sur SACD/CD

pour sélectionner la couche que vous voulez

reproduire. De même, comme les deux couches

se trouvent sur une seule face, il n’est pas

nécessaire de retourner le disque. Vous pouvez

reproduire la couche CD sur un lecteur CD

classique.

Classification par canal du

Super Audio CD

Super Audio CD bi-canal

Ce disque possède une zone de lecture bi-canal.

Lorsque vous écoutez ce type de disque, le

lecteur passe automatiquement en mode lecture

bi-canal.

Super Audio CD multicanal

Ce disque possède une zone de lecture

multicanal.

Lorsque vous écoutez ce type de disque, le

lecteur passe automatiquement en mode lecture

multicanal.

Préparation

Couche HD

(Super Audio CD)

Couche CD

Couche HD

(Super Audio CD)

Couche HD

(Super Audio CD)

Couche CD

Zone de lecture multicanal

Zone de lecture bi-canal

Couche HD

(Super Audio CD)

suite page suivante

Super Audio CD bi-canal + multicanal

Ce disque possède une zone de lecture bi-canal

ainsi qu’une zone de lecture multicanal.

Appuyez sur MULTI/2CH pour sélectionner la

zone de lecture que vous souhaitez écouter.

Vous pouvez sélectionner la zone de lecture par

défaut (zone de lecture bi-canal ou multicanal).

1 Appuyez sur MENU lorsque votre

lecteur est en mode arrêt.

2 Tournez la commande lAMSL

jusqu’à ce que “M/2CH SELECT”

s’affiche.

3 Appuyez sur la commande

lAMSL.

La zone de lecture actuellement

programmée s’affiche.

4 Tournez la commande lAMSL

pour sélectionner la zone de lecture

souhaitée, puis appuyez de nouveau

sur lAMSL.

Disques incompatibles

Ce lecteur ne peut pas lire les disques suivants.

Si vous essayez de les lire, le message “TOC

Error” ou “No Disc” s’affichera ou aucun son

ne sera reproduit.

• CD-ROM

• DVD, etc.

Types de disques compatibles (suite)

Lecture d’un disque

Les opérations de lecture normale et les

opérations de base en cours de lecture sont

expliquées ci-après.

1 Mettez l'amplificateur sous tension.

Baissez le volume au maximum.

2 Sélectionnez la source à l’aide du

sélecteur de source sur l’amplificateur.

3 Appuyez sur POWER pour mettre le

lecteur sous tension.

4 Appuyez sur A OPEN/CLOSE pour

ouvrir le plateau de lecture et placez un

disque.

5 Appuyez sur SACD/CD pour

sélectionner SACD ou CD.

Chaque fois que vous appuyez sur cette

touche, SACD ou CD s’affiche tour à tour.

Sélectionnez le type de disque que vous

avez placé sur le plateau. Pour plus de

détails, voir page 9.

6 Appuyez sur H.

La lecture commence par la première plage.

Si vous souhaitez commencer la lecture par

une plage spécifique, tournez

lAMSL pour sélectionner le numéro

de la plage choisie puis appuyez sur H.

7 Réglez le volume sur l’amplificateur.

Zone de lecture multicanal

Zone de lecture bi-canal

Etiquette vers le haut

Lecture de disques

Opérations de base en cours de

lecture

Pour

Arrêter la lecture

Activer une pause de

lecture

Reprendre la lecture

après une pause

Localiser l’une des

plages

Localiser le début de

la plage en cours ou de

l’une des plages

précédentes

Ejecter le disque

z Si vous mettez le lecteur sous tension

alors qu’un disque se trouve déjà à

l’intérieur

La lecture démarre automatiquement. Si vous

raccordez un programmateur disponible dans

le commerce, vous pouvez le régler pour

démarrer la lecture du disque à l’heure de

votre choix.

z Pour sélectionner une couche que

vous voulez écouter pendant la lecture

d’un disque hybride (page 9)

Après avoir arrêté la lecture avec la touche x,

appuyez plusieurs fois de suite sur SACD/CD

pour activer l’indicateur “SACD” ou “CD”.

z Pour sélectionner une zone de lecture

pendant la lecture d’un Super Audio CD

bi-canal + multicanal (page 10)

Après avoir arrêté la lecture à l’aide de la

touche x, appuyez plusieurs fois de suite sur

MULTI/2CH pour activer l’indicateur

“MULTI CH” ou “2 CH”.

Remarque

En cours de lecture, augmentez progressivement le

volume en partant du niveau le plus bas. La bande

passante en sortie de cet appareil est supérieure à la

plage d'écoute normale. Ceci peut provoquer un

endommagement de vos haut-parleurs ou des

blessures aux oreilles.

Utilisation de la fenêtre

d’affichage

La fenêtre d’affichage affiche différentes

informations relatives au disque ou à la plage

en cours de lecture. Cette section décrit les

informations relatives au disque et les

informations qui apparaissent pour chaque

statut de lecture.

Affichage des informations

relatives au disque chargé

En fonction du disque chargé dans le lecteur,

les informations suivantes s’affichent :

Super Audio CD bi-canal

Super Audio CD multicanal

CD classique

Affichage des informations

lorsque le lecteur est à l’arrêt

Appuyez sur TIME/TEXT.

La fenêtre d’affichage indique le nombre total

de plages, la durée totale de lecture.

SACD

2CH

12345

678910

SACD

MULTI 5 CH

12345

678910

SACD

MULTI 5.1CH

12345

678910

SACD

MULTI CH

12345

678910

12345

678910

10 45.28

SACD

MULTI CH

TRACK MIN SEC

12345

678910

Appuyez sur

X ou H

Tournez lAMSL

dans le sens des aiguilles

d’une montre

Tournez lAMSL

dans le sens inverse des

aiguilles d’une montre

A OPEN/CLOSE

Pendant la

lecture d’un

Super Audio CD

5.1 canaux

Pendant la

lecture d’un

Super Audio

CD 5 canaux

Pendant la

lecture

d’autres Super

Audio CD ou

en mode

d’arrêt

Durée totale de lecture

Nombre total de plages

suite page suivante

Utilisation de la fenêtre d’affichage

(suite)

Affichage d’informations en

cours de lecture

Appuyez sur TIME/TEXT.

Chaque fois que vous appuyez sur cette touche,

le numéro de la plage en cours et sa durée

écoulée ou encore la durée restante totale du

disque apparaît dans la fenêtre d’affichage.

Lorsque le lecteur détecte un Super Audio CD

multicanal, les informations relatives aux

canaux s'affichent juste avant l'affichage par

défaut.

11.57

SACD

MULTI 5.1CH

TRACK INDEX MIN SEC

12345

678910

1 -1.56

SACD

MULTI 5.1CH

TRACK MIN SEC

12345

678910

-43.32

SACD

MULTI 5.1CH

MIN SEC

12345

678910

[MULTI] 5.1 CH

SACD

MULTI 5.1CH

TRACK

12345

678910

Désactivation des

informations de la fenêtre

d’affichage

Chaque fois que vous appuyez sur DISPLAY

MODE sur la télécommande lors de la lecture

d’un disque, l’affichage est tour à tour activé et

désactivé.

Même lorsque l’affichage est désactivé, il est

temporairement rétabli lors d’une pause ou

d’un arrêt de la lecture. Lorsque vous reprenez

la lecture, l’affichage est de nouveau désactivé.

Avant de commencer la lecture, lorsque vous

appuyez sur DISPLAY MODE pour désactiver

l’affichage, “Display Off” s’affiche. Lorsque

vous appuyez sur le bouton pour activer

l’affichage, “Display On” s’affiche.

Affichage des informations

d’un disque TEXT

Les disques TEXT contiennent des

informations telles que le titre du disque ou le

nom de l’artiste en plus des signaux audio. Les

informations TEXT affichées par ce lecteur

sont le titre du disque, le nom de l’artiste et le

titre de la plage en cours.

Lorsque le lecteur détecte la présence d’un

disque TEXT, l’indication “TEXT” apparaît

dans la fenêtre d’affichage. Si votre disque

TEXT comporte plusieurs langues, les

indications “TEXT” et “MULTI” apparaissent

dans la fenêtre d’affichage. Pour visualiser les

informations dans une autre langue, voir

“Affichage des informations d’un disque TEXT

dans d’autres langues” à la page 14.

Appuyez sur TIME/TEXT

Numéro de la plage en cours de lecture et durée

restante de la plage en cours

Numéro de la plage en cours de lecture et durée

de lecture écoulée de la plage en cours

(affichage par défaut)

Appuyez sur TIME/TEXT

Durée restante totale du disque

Appuyez sur TIME/TEXT

Informations relatives aux canaux (Super Audio

CD multicanal uniquement)

Lecture de disques

Affichage des informations

d’un disque TEXT en mode

d’arrêt

Appuyez sur TIME/TEXT.

Chaque fois que vous appuyez sur cette touche,

le titre du disque ou le nom de l’artiste apparaît

dans la fenêtre d’affichage. Si vous

sélectionnez le nom de l’artiste, l’indication

“ART.” apparaît dans la fenêtre d’affichage.

• Avant de commencer la lecture

SONYHITS

SACD

MULTI CH

TEXT

DISC

12345

678910

10 45.28

SACD

MULTI CH

TEXT

TRACK MIN SEC

12345

678910

SONY BAND

SACD

ART.

MULTI CH

TEXT

12345

678910

Affichage des informations

d’un disque TEXT pendant la

lecture d’un disque

Le numéro de la plage en cours apparaît. Si le

titre du disque comporte plus de 15 caractères,

les 14 premiers caractères restent après que le

titre a défilé dans la fenêtre d’affichage.

Lorsque le lecteur détecte un Super Audio CD

multicanal, les informations relatives aux

canaux s’affichent juste avant la durée de

lecture de la piste en cours.

• Lors de la lecture d’un disque

HITECHBLUES

SACD

MULTI 5.1CH

TEXT

TRACK

12345

678910

1 -1.57

SACD

MULTI 5.1CH

TEXT

TRACK MIN SEC

12345

678910

-43.32

SACD

MULTI 5.1CH

TEXT

MIN SEC

12345

678910

111.56

SACD

MULTI 5.1CH

TEXT

TRACK INDEX MIN SEC

12345

678910

[MULTI] 5.1 CH

SACD

MULTI 5.1CH

TEXT

TRACK

12345

678910

Titre du disque

Nom de l’artiste

Nombre total de plages et durée totale

Appuyez sur TIME/TEXT

Appuyez

sur TIME/TEXT

Titre de la plage

Appuyez sur TIME/TEXT

Appuyez

sur TIME/TEXT

Appuyez sur TIME/TEXT

En cours de lecture de la plage actuelle

Durée restante de la plage actuelle

Durée restante du disque

Informations relatives aux canaux (Super Audio

CD multicanal uniquement)

suite page suivante

Remarques

• Suivant les disques, il se peut que la fenêtre

d’affichage n’indique pas tous les caractères.

• Ce lecteur ne peut afficher que le titre du disque, le

nom de l’artiste et les titres des plages des disques

TEXT. Il ne peut afficher d’autres informations.

Affichage des informations

d’un disque TEXT dans

d’autres langues

Vous pouvez modifier la langue affichée, à

condition que le disque TEXT dispose

d’informations en plusieurs langues. Lorsque le

lecteur détecte ce type de disque, “TEXT” et

“MULTI” s’affichent. Changez la langue

comme suit :

1 Appuyez sur MENU lorsque votre

lecteur est en mode arrêt.

2 Tournez la commande lAMSL

jusqu’à ce que “LANGUAGE” s’affiche.

3 Appuyez sur la commande

lAMSL.

La langue actuellement sélectionnée

(anglais, français, allemand, etc.) clignote.

Si votre lecteur ne peut pas afficher une des

langues du disque TEXT, “Other Lang”

s’affiche.

4 Tournez la commande lAMSL

jusqu’à ce que la langue souhaitée

s’affiche.

5 Appuyez sur la commande

lAMSL.

Après quelques secondes, les informations

s’affichent dans la langue sélectionnée.

Utilisation de la fenêtre d’affichage

(suite)

Localisation d’une plage

spécifique

En mode d’arrêt ou de lecture, vous pouvez

localiser une plage à reproduire.

our passer

Aux plages

suivantes ou

précédentes

À la plage

actuelleou aux

plages

précédentes

Directement à

une plage

spécifique

Localisation d’une plage en

introduisant directement son

numéro Z

Introduisez le numéro de la plage à l’aide des

touches numériques.

z Pour introduire un numéro supérieur à

1 Appuyez sur >10.

2 Introduisez les chiffres

correspondants.

Pour introduire 0, appuyez sur 10/0.

Exemples :

• Pour reproduire la plage numéro 30,

appuyez sur >10, puis sur 3 et sur 10/0.

• Pour reproduire la plage numéro 100,

appuyez deux fois sur >10, puis sur 1, et

deux fois sur 10/0.

Vous devez

Tourner lAMSL dans le

sens des aiguilles d’une montre

jusqu’à ce que vous ayez trouvé la

plage désirée. Si vous utilisez la

télécommande, appuyez plusieurs

fois sur > jusqu’à ce que vous

ayez trouvé la plage désirée.

Tourner lAMSL dans le

sens inverse des aiguilles d’une

montre jusqu’à ce que vous ayez

trouvé la plage désirée. Si vous

utilisez la télécommande, appuyez

plusieurs fois sur . jusqu’à ce

que vous ayez trouvé la plage

désirée.

Tourner lAMSL jusqu’à

ce que vous ayez trouvé le numéro

de la plage désirée. Si vous

utilisez la télécommande, appuyez

plusieurs fois sur

. ou > jusqu’à ce que vous

ayez trouvé la plage désirée.

Lecture de disques

Localisation d’un passage

déterminé sur une plage

Vous pouvez localiser un passage déterminé sur

une plage en cours de lecture ou de pause de

lecture.

Localisation d’un passage

tout en écoutant le son

(recherche)

Maintenez les touches m/M enfoncées

en cours de lecture.

Vous entendez le son de lecture par

intermittences au fur et à mesure que le disque

avance ou recule.

Relâchez la touche dès que vous êtes arrivé au

passage voulu.

Localisation d’un passage

tout en observant l’indication

de la durée (recherche à

grande vitesse)

Maintenez les touches m/M enfoncées

pendant la pause.

Vous n’entendez pas le son de lecture.

z Si l’indication “Over!!” apparaît dans la

fenêtre d’affichage

Cela signifie que vous êtes arrivé à la fin du

disque. Appuyez sur . ou m pour revenir

en arrière.

Remarque

Les plages dont la durée n’excède pas quelques

secondes peuvent être trop courtes pour être

contrôlées. Dans ce cas, le lecteur risque de ne pas

effectuer correctement la recherche.

Localisation d’un passage à

l’aide de la fonction d’index

(recherche d’index) Z

Appuyez plusieurs fois de suite sur

INDEX. ou INDEX> en mode de

lecture ou de pause.

z Qu’est-ce qu’un INDEX?

Certains SACD ou CD sont livrés avec un système de

marquage d’index qui divisent les plages ou les

disques en sections plus petites. Cette fonctionnalité

s’avère particulièrement utile lors que vous souhaitez

localiser un point spécifique dans une plage longue

(de musique classique par exemple). La fonction de

recherche d’index ne fonctionne qu’avec les disques

indexés disponibles dans le commerce (et portant

généralement une mention vous l’indiquant).

Comment localiser un point

en définissant une heure de

départ (recherche

temporelle)

1 En mode d’arrêt, appuyez sur ./>

(ou tourner lAMSL) pour

sélectionner la plage désirée.

2 Maintenez les touches m/M

enfoncées pour régler l'heure à laquelle

doit débuter la lecture tout en regardant

l'affichage.

Vous pouvez régler l’heure de lecture

depuis le début du morceau désiré en

appuyant sur M ou depuis la fin du

morceau désiré vers l’arrière en appuyant

sur m.

3 Appuyez sur H.

La lecture commencera à la recherche

temporelle.

5 2.57

SACD

MULTI 5.1CH

TRACK MIN SEC

12345

678910

Lecture de plages répétée

Vous pouvez reproduire de manière répétée un

disque entier ou des passages d’un disque. Cette

fonction peut être utilisée avec la fonction de

lecture aléatoire pour répéter toutes les plages

d’un disque dans un ordre quelconque (page 17)

ou de lecture programmée pour reproduire toutes

les plages d’un programme musical (page 18).

Vous pouvez également répéter la lecture d’une

plage spécifique ou d’un passage déterminé

d’une plage.

Remarque

Lorsque vous mettez le lecteur hors tension ou que

vous déconnectez le câble d’alimentation, le lecteur

mémorise le dernier réglage de lecture répétée

(“Repeat All” ou “Repeat 1”) et rappelle ce réglage la

prochaine fois que vous mettez le lecteur sous

tension. Le réglage de lecture répétée A-B est

cependant annulé si vous mettez le lecteur hors

tension ou si vous débranchez le câble d’alimentation.

Répétition de toutes les

plages du disque (lecture

répétée complète)

Appuyez une fois sur REPEAT et appuyez

ensuite sur H.

L’indication “REPEAT” apparaît dans la

fenêtre d’affichage et la lecture répétée du

disque complet démarre.

La lecture répétée change suivant le mode de

lecture que vous avez sélectionné.

Mode de lecture Le lecteur répète

sélectionné

Lecture normale Toutes les plages

(page 10) successivement

Lecture aléatoire Toutes les plages dans un

(page 17) ordre quelconque

Lecture programmée Toutes les plages du

(page 18) programme successivement

Pour arrêter la lecture répétée

complète

Appuyez sur x.

our reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT

jusqu’à ce que l’indication “REPEAT”

disparaisse.

Répétition de la plage en

cours (lecture répétée d’une

plage unique)

Pendant la lecture de la plage que vous

voulez répéter, appuyez plusieurs fois de

suite sur REPEAT jusqu’à ce que

l’indication “REPEAT 1” apparaisse dans

la fenêtre d’affichage.

La lecture répétée de cette plage démarre.

Pour arrêter la lecture répétée d’une

plage unique

Appuyez sur x.

Pour reprendre la lecture normale

Appuyez plusieurs fois de suite sur REPEAT

jusqu’à ce que l’indication “REPEAT 1”

disparaisse.

Répétition d’un passage

déterminé d’une plage

(lecture répétée A-B) Z

Vous pouvez spécifier un passage sur une plage

dont vous voulez activer la lecture répétée. Le

passage que vous spécifiez doit être compris

entre le début et la fin d’une seule et même

plage.

1 Pendant que le lecteur reproduit la

plage en question, appuyez sur la

touche AyB au point de début (point

A) du passage à reproduire de manière

répétée.

L’indication “REPEAT” apparaît et “A” se

met à clignoter dans la fenêtre d’affichage.

2 Poursuivez la lecture de la plage (ou

appuyez sur M) pour localiser le point

de fin (point B) et appuyez ensuite sur

AyB.

L’indication “REPEAT A-B” apparaît et la

lecture répétée A-B démarre.

Pour arrêter la lecture répétée A-B

et reprendre la lecture normale

Appuyez sur REPEAT ou x.

Lecture de disques

z Vous pouvez définir un nouveau point

de début et un nouveau point de fin en

cours de lecture répétée A-B

Vous pouvez transformer le point de fin en cours par

un nouveau point de début et spécifier ensuite un

nouveau point de fin de manière à répéter un autre

passage juste après le passage en cours.

1En cours de lecture répétée A-B, appuyez sur

AyB.

Le point de fin en cours devient le nouveau point de

début (point A).

L’indication “REPEAT” s’allume et “A” se met à

clignoter dans la fenêtre d’affichage.

2Localisez le nouveau point de fin (point B) et

appuyez sur AyB.

L’indication “REPEAT A-B” s’allume et le lecteur

démarre la lecture répétée du nouveau passage

spécifié.

Lorsque vous souhaitez reprendre depuis le point de

départ A, appuyez sur H au cours d’une répétition

AyB.

Lecture de plages dans un

ordre quelconque

(lecture aléatoire)

Lorsque vous sélectionnez la lecture aléatoire,

le lecteur reproduit toutes les plages du disque

dans un ordre aléatoire.

1 Appuyez sur SHUFFLE de la

télécommande en mode arrêt.

Lorsque vous utilisez le lecteur, appuyez

plusieurs fois sur PLAY MODE jusqu’à ce

que “SHUFFLE” s’affiche.

2 Appuyez sur H.

La lecture aléatoire démarre.

L’indication “;” apparaît pendant que le

lecteur “mélange” les plages. Le lecteur

s’arrête après avoir reproduit une fois toutes

les plages.

Pour reprendre la lecture normale

Appuyez sur CONTINUE de la télécommande.

Lorsque vous utilisez le lecteur, appuyez

plusieurs fois sur PLAY MODE jusqu’à ce que

“SHUFFLE” disparaisse de l’écran.

z Vous pouvez localiser des plages

en cours de lecture aléatoire

Appuyez sur ./>.

Appuyez sur > pour localiser la plage suivante ou

sur . pour localiser le début de la plage en cours.

Le lecteur ne retourne pas à des titres qui ont déjà été

joués.

Création de votre propre

programme musical

(lecture programmée)

Vous pouvez sélectionner les plages que vous

préférez et spécifier leur ordre de lecture dans

un programme musical pouvant contenir

jusqu’à 32 plages (ou 999 min. 59 sec. de durée

totale pour le programme)

1 Appuyez sur PROGRAM de la

télécommande en mode arrêt.

L’indication “PROGRAM” apparaît dans la

fenêtre d’affichage.

Lorsque vous utilisez le lecteur, appuyez

plusieurs fois sur PLAY MODE jusqu’à ce

que “PROGRAM” s’affiche.

2 Appuyez sur les touches numériques

pour introduire le numéro d’une plage.

Si vous introduisez un mauvais numéro

de plage

Appuyez sur CLEAR pour effacer ce

numéro de plage et réintroduisez le bon

numéro de plage à l’aide des touches

numériques.

Pour sélectionner une plage portant un

numéro supérieur à 11

Appuyez sur >10 (page 14).

Lorsque vous utilisez le lecteur, tournez

lAMSL jusqu’à ce que la piste

souhaitée apparaisse, puis appuyez sur

lAMSL pour sélectionner la piste.

3 Répétez l’étape 2 pour introduire

d’autres plages.

Chaque fois que vous introduisez un

numéro de plage, la durée totale du

programme apparaît dans la fenêtre

d’affichage.

4 Appuyez sur H.

La lecture programmée démarre.

Pour reprendre la lecture normale

Appuyez sur CONTINUE de la télécommande.

Lorsque vous utilisez le lecteur, appuyez

plusieurs fois sur PLAY MODE jusqu’à ce que

“PROGRAM” disparaisse de l’écran.

z Le programme reste en mémoire après

la fin de la lecture programmée

Appuyez sur H pour recommencer la lecture

programmée à partir du début. Le programme reste en

mémoire si vous arrêtez la lecture.

Remarque

Si vous mettez le lecteur hors tension, si vous

débranchez le câble d’alimentation ou si vous

appuyez sur A OPEN/CLOSE le programme musical

est effacé.

Vérification du contenu du

programme musical

Avant de démarrer la lecture ou pendant le

lecture, appuyez sur CHECK.

Chaque fois que vous appuyez sur la touche,

les numéros des plages s’afficheront selon leur

ordre de programmation.

Si vous appuyez sur CHECK pendant que le

lecteur est en cours de lecture, ce sont les

numéros des plages suivant le numéro de plage

affiché qui apparaissent.

Lecture de disques

Modification du contenu d’un

programme musical

Vous pouvez changer le contenu d’un

programme musical en mode d’arrêt.

Pour

Effacer une

plage

Effacer à partir

de la dernière

plage du

programme

Ajouter une

plage à la fin du

programme

Effacer toutes

les plages

Lecture d’un Super Audio

CD multicanal (fonction

de gestion multicanal)

le lecteur dispose d’une fonction de gestion

multicanal permettant de régler le mode lecture

du Super Audio CD utilisant la technologie

DSD-DSP (intégrée au lecteur), en fonction de

la configuration ou de la taille de vos enceintes.

Exemple de configuration d’enceintes

Pour régler la gestion multicanal :

1 Sélectionnez le mode lecture à partir du

mode de préréglage (lecture bi-canal ou

multicanal).

2 Réglez la balance du niveau de sortie de

chaque enceinte (uniquement lorsque le

mode de lecture multicanal est sélectionné).

Remarques

• Cette fonction est disponible uniquement avec le

Super Audio CD.

• En fonction du mode de configuration sélectionné,

vous ne pouvez pas régler la balance du niveau de

sortie de vos enceintes.

Procédez comme suit:

1Appuyez plusieurs fois de

suite sur CHECK jusqu’à ce

que le numéro de la plage que

vous voulez effacer

apparaisse.

2Appuyez sur CLEAR.

Appuyez sur CLEAR.

Chaque fois que vous appuyez

sur cette touche, la dernière

plage du programme est effacée.

Appuyez sur ./> pour

sélectionner la plage que vous

voulez ajouter et appuyez

ensuite sur PROGRAM. Si vous

utilisez la télécommande,

appuyez sur la touche

numérique correspondant à la

plage à ajouter.

Lorsque vous utilisez le lecteur,

tournez lAMSL jusqu'à

ce que le numéro correspondant

à la piste que vous souhaitez

ajouter apparaisse, puis appuyez

sur lAMSL.

Appuyez sur CLEAR ou x

(pendant 2 secondes environ)

jusqu’à ce que “Prog CLEAR”

s’affiche.

Enceintes surround

Enceinte centrale

Caisson de basses

Enceintes avant

suite page suivante

Chaque signal est diffusé

directement par chaque

enceinte.

3 Appuyez sur la commande

lAMSL.

Le mode lecture s’affiche.

Mode de

configuration

MCH Direct

5 – Large + SW

5 – Large

5 – Small + SW

FRT – Large +SW

FRT – Large

No – CNTR + SW

No – CNTR

Mode de

configuration

MCH Direct

5 – Large + SW

5 – Large

5 – Small + SW

FRT – Large +SW

FRT – Large

No – CNTR + SW

No – CNTR

Sélection du mode lecture bi-

canal

1 Appuyez sur MENU.

2 Tournez la commande lAMSL

jusqu’à ce que “2CH SPK MODE”

s’affiche.

3 Appuyez sur la commande

lAMSL.

Le mode lecture s’affiche.

Mode de

configuration

2CH Direct

2CH + SW

4 Tournez la commande lAMSL

jusqu’à ce que le mode souhaité

s’affiche.

5 Appuyez sur la commande

lAMSL.

Remarque

Cette fonction n’est pas disponible lorsque le lecteur

est en mode CD ou multicanal. Pour pouvoir l’activer,

réglez le lecteur en mode Super Audio CD bi-canal,

ouvrez le plateau de lecture ou retirez le disque du

lecteur.

Sélection du mode lecture

multicanal

1 Appuyez sur MENU.

2 Tournez la commande lAMSL

jusqu’à ce que “MCH SPK MODE”

s’affiche.

Enceintes

avant

Caisson de

basses

Enceintes

avant

Large

Small

Large

Enceinte

centrale

Large

Small

––

Chaque signal est diffusé

directement par les enceintes

avant. Aucun signal n’est émis

par le caisson de basses.

Lecture d’un Super Audio CD multicanal

(fonction de gestion multicanal) (suite)

Enceintes

surround

Large

Small

Large

Caisson

de basses

––

Chaque signal est diffusé

directement par chaque

enceinte.

Lecture de disques

A propos des “Large (grandes)” et

des “Small (petites)” enceintes

On entend par “Large” les enceintes

capables de reproduire parfaitement les

basses fréquences. Si vous sélectionnez

“Small” pour les enceintes surround, les

basses fréquences de ces enceintes sont

reproduites par les enceintes avant et/ou le

caisson de basses.

Pour une utilisation standard, sélectionnez

“MCH Direct” ou réglez toutes les enceintes

sur “Large” (exemple : “5 – Large + SW”,

“5 – Large”, etc.). Si le son obtenu ou la

lecture multicanal ne vous satisfont pas lors

de l’écoute d’un Super Audio CD

multicanal, réglez les enceintes concernées

sur “Small”.

4 Tournez la commande lAMSL

jusqu’à ce que le mode souhaité

s’affiche.

5 Appuyez sur la commande

lAMSL.

La balance du niveau de sortie par défaut

s’affiche.

Pour régler la balance du niveau de sortie,

passez directement à l’étape 4 de la section

“Réglage de la balance du niveau de sortie

sur le panneau avant du lecteur” de la page

21 ou à l’étape 2 de la section “Réglage du

niveau de sortie à partir de la

télécommande” de la page 22.

Pour revenir à l’affichage normal, appuyez

sur MENU.

Remarques

• La fonction de gestion multicanal n’est pas

disponible lorsque vous sélectionnez “MCH Direct”

(vous ne pouvez pas régler la balance du niveau de

sortie de chaque enceinte).

• L’enceinte avant est automatiquement réglée sur

“Large” lorsque le caisson de basses est sur “––”.

• Lorsque vous écoutez une piste ne contenant pas le

signal LFE*, le signal du caisson de basses n’est

pas émis. Ainsi, lorsque vous sélectionnez “MCH

Direct”, “5 – Large + SW” ou “No – CNTR + SW”

aucun signal n’est émis par le caisson de basses.

Toutefois, lorsque vous sélectionnez “5 – Small +

SW” ou “FRT – Large + SW” (quand vous réglez

l’enceinte sur “Small”), les basses fréquences

proviennent du caisson de basses.

* LFE : Low Frequency Enhancement (amélioration

des basses fréquences) (décrit comme “.1 CH”)

Réglage de la balance du

niveau de sortie de chaque

enceinte

La fonction de gestion multicanal vous permet

de régler les éléments suivants :

CNTR BALANCE

Balance relative du niveau de sortie entre les

enceintes avant (FRONT L/R) et l’enceinte

centrale (CENTER)

SURR BALANCE

Balance relative du niveau de sortie entre les

enceintes avant (FRONT L/R) et les enceintes

surround (SURR L/R)

SW BALANCE

Balance relative du niveau de sortie entre les

enceintes avant (FRONT L/R) et le caisson de

basses (SUB WOOFER)

Remarque

Certains réglages ne sont pas disponibles, en

fonction du mode lecture multicanal

sélectionné.

Réglage de la balance du niveau de

sortie sur le panneau avant du

lecteur

Vous pouvez régler la balance de chacune de

vos enceintes en mode lecture, à partir du son

émis. Vous pouvez également la régler en

mode arrêt, à partir du signal d’essai.

1 Appuyez sur MENU.

2 Tournez la commande lAMSL

jusqu’à ce que “LEVEL ADJUST”

s’affiche.

3 Appuyez sur la commande

lAMSL.

Si vous effectuez le réglage en mode

lecture, passez directement à l’étape 6.

4 Tournez la commande lAMSL

jusqu’à ce que “TONE ON” s’affiche.

5 Appuyez sur la commande

lAMSL.

Le signal d’essai est émis par chacune des

enceintes, l’une après l’autre, et l’écran

indique quelle enceinte émet actuellement le

signal.

suite page suivante

6 Tournez la commande lAMSL

jusqu’à ce que l’élément souhaité

s’affiche.

Sélectionnez l’élément “CNTR

BALANCE”, “SURR BALANCE” ou “SW

BALANCE”.

Remarque

Lorsque vous réglez le caisson de basses sur “––”

en mode de

configuration (page 20), “SW BALANCE” ne

s’affiche pas. De même, lorsque vous réglez les

enceintes centrale et surround sur “––”, “CNTR

BALANCE” et “SURR BALANCE” ne

s’affichent pas.

7 Appuyez sur la commande

lAMSL.

Le réglage de la balance apparaît.

En mode d’arrêt, l’enceinte sélectionnée

émet le signal d’essai.

Exemple:Si vous sélectionnez “SURR

BALANCE”, le signal d’essai est

audible sur les enceintes avant et

les enceintes surround.

8 Tournez la commande lAMSL

pour régler le niveau de sortie.

9 Appuyez sur la commande

lAMSL.

Le lecteur revient au statut décrit à l’étape

Répétez les étapes 6 à 9 pour d’autres

réglages.

Appuyez sur MENU après avoir effectué

tous vos réglages.

L’affichage redevient normal.

Lecture d’un Super Audio CD multicanal

(fonction de gestion multicanal) (suite)

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

Réglage du niveau de sortie à partir

de la télécommande Z

Vous pouvez régler le niveau de sortie de

chaque enceinte avec la télécommande fournie,

en mode lecture.

1 Appuyez sur LEVEL ADJ, que vous

soyez en mode lecture ou en mode

arrêt.

Si vous effectuez le réglage en mode

lecture, passez directement à l’étape 4.

2 Appuyez plusieurs fois de suite sur

./> jusqu’à ce que “TONE ON”

s’affiche.

3 Appuyez sur ENTER.

Le signal d’essai est émis par chacune des

enceintes, l’une après l’autre, et l’écran

indique quelle enceinte émet actuellement le

signal.

4 Appuyez plusieurs fois de suite sur

./> jusqu’à ce que l’élément

souhaité s’affiche.

Sélectionnez l’élément “CNTR

BALANCE”, “SURR BALANCE” ou “SW

BALANCE”.

Remarque

Lorsque vous réglez le caisson de basses sur “––”

en mode de

configuration (page 20), “SW BALANCE” ne

s’affiche pas. De même, lorsque vous réglez les

enceintes centrale et surround sur “––”, “CNTR

BALANCE” et “SURR BALANCE” ne

s’affichent pas.

5 Appuyez sur ENTER.

Le réglage de la balance apparaît.

En mode d’arrêt, l’enceinte sélectionnée

émet le signal d’essai.

Exemple:Si vous sélectionnez “SURR

BALANCE”, le signal d’essai est

audible sur les enceintes avant et

les enceintes surround.

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

Lecture de disques

FRT:_____:SURR

SACD

MULTI CH

DISC

12345

678910

6 Appuyez plusieurs fois de suite sur

./> pour régler le niveau de

sortie.

7 Appuyez sur ENTER.

Le lecteur revient au statut décrit à l’étape

Répétez les étapes 4 à 7 pour d’autres

réglages.

8 Appuyez sur LEVEL ADJ après avoir

effectué tous vos réglages.

L’affichage redevient normal.

Informations complémentaires

Informations compl

émentaires

suite page suivante

Précautions

Sécurité

• Attention — Les instruments optiques qui équipent

cet appareil sont dangereux pour les yeux.

• Si un objet ou un liquide quelconque pénètre à

l’intérieur du boîtier, débranchez le lecteur et ne

l’utilisez plus avant de l’avoir fait contrôler par un

personnel qualifié.

• Le cordon d’alimentation doit être remplacé dans un

centre de service après-vente qualifié

exclusivement.

• L’appareil n’est pas débranché de l’alimentation

secteur tant qu’il est raccordé à la prise murale,

même si l’appareil lui-même a été mis hors tension.

Alimentation

• Avant d’utiliser le lecteur, assurez-vous que la

tension d’utilisation de l’appareil est identique à

celle de l’alimentation secteur locale. La tension

d’utilisation est indiquée sur la plaque signalétique

fixée au dos du lecteur.

• Le lecteur reste branché sur l’alimentation secteur

tant qu’il est raccordé à la prise murale, même si

l’appareil a préalablement été mis hors tension.

• Si vous prévoyez de ne pas utiliser le lecteur

pendant une période prolongée, débranchez-le de la

prise murale. Pour déconnecter le cordon

d’alimentation, tirez sur la fiche; ne tirez jamais sur

le cordon proprement dit.

Installation

• Installez le lecteur dans un lieu suffisamment

ventilé afin de prévenir tout risque de surchauffe à

l’intérieur du boîtier.

• N'installez pas le lecteur sur une surface souple

comme un tapis qui risquerait d’obstruer les ouïes

de ventilation situées sur la base de l’appareil.

• N'installez pas le lecteur à proximité de sources de

chaleur ou dans un endroit excessivement

poussiéreux, soumis à la lumière directe du soleil ou

à des vibrations ou des chocs mécaniques

importants.

Utilisation

• Si vous transportez soudainement le lecteur d’une

pièce froide dans une pièce chaude ou si vous

l’installez dans une pièce particulièrement humide,

de la condensation peut se former sur les lentilles

montées à l’intérieur du lecteur. Le fonctionnement

du lecteur risque d’en être affecté. En pareil cas,

retirez le disque du plateau de lecture et laissez le

lecteur sous tension pendant environ une heure pour

permettre à l’humidité de s’évaporer.

• A l'allumage, il est possible que du bruit se fasse

entendre lors du chargement du disque dans le

lecteur Super Audio CD. Ce bruit est normal.

Précautions (suite)

Réglage du volume

• N’augmentez pas trop le volume pendant l’écoute

d’un passage de très faible niveau d’entrée ou ne

comportant aucun signal audio. Vous risquez en

effet d’endommager les haut-parleurs lors de la

lecture d’un passage présentant un niveau d’entrée

très élevé.

Introduction d’un disque

• Il est possible que vous entendiez un bruit de

transmission ou mécanique émis par le lecteur. Ce

sifflement signifie que le lecteur est en train de

régler automatiquement ses mécanismes intérieurs

en fonction du disque introduit.

Il est également possible que vous entendiez un

bruit mécanique lorsque vous introduisez un disque

déformé dans le lecteur.

Entretien

• Nettoyez le boîtier, la console et les commandes à

l’aide d’un chiffon doux imprégné d’une solution

détergente neutre. N’utilisez pas de tampon abrasif,

de poudre à récurer ou de solvant tel que l’alcool ou

le benzine.

A propos du transport

• Assurez-vous de retirer le disque placé sur le

plateau.

• Assurez-vous de refermer le plateau de lecture.

Si vous éprouvez la moindre difficulté

concernant votre lecteur, n’hésitez pas à

consulter votre revendeur Sony.

Remarques sur les disques

Manipulation des disques

• Pour que les disques restent propres, saisissez-les

par le bord. N’en touchez pas la surface.

• Ne collez pas de papier ni de bande adhésive sur les

disques.

• Utilisez uniquement des disques de forme ronde.

L’utilisation d'un disque de forme spéciale (par

exemple : disque carré, en forme d’étoile, de

cœur...) risque d'endommager votre lecteur.

• N’utilisez pas de disque pourvus d’une étiquette

comme sur les disques de location.

Rangement des disques

• N’exposez pas les disques au rayonnement direct du

soleil ou à des sources de chaleur comme des

conduits d’air chaud.

• Après lecture, rangez les disques dans leur boîtier.

Si vous empilez les disques sans leurs boîtiers, vous

risquez de les endommager.

Installation d’un disque sur le plateau de lecture

• Assurez-vous que le disque est correctement

positionné sur du plateau.

Sinon, le lecteur ou le disque risque d’être endommagé.

Entretien

• Si les disques portent des traces de doigts ou de la

poussière, la qualité audio risque d’en être altérée.

• Avant la lecture, nettoyez les disques avec un

chiffon de nettoyage. Essuyez les disques en allant

du centre vers l’extérieur.

• Nettoyez les disques avec un chiffon doux

légèrement imprégné d’eau et essuyez-les ensuite

avec un chiffon sec.

• N’utilisez pas de solvants comme de la benzine, du

diluant, des nettoyants pour disques en vinyle ni de

sprays antistatiques.

Remarques concernant la lecture d’un CD-

R/CD-RW

• Il est possible que certains disques enregistrés avec

un graveur CD-R/CD-RW ne puissent pas être

reproduits en raison de rayures, de souillures, de

leurs conditions d’enregistrement ou des

caractéristiques techniques du graveur. En outre, les

disques qui ne sont pas finalisés à la fin de

l’enregistrement ne peuvent pas être reproduits.

Informations compl

émentaires

Spécifications

Pendant la lecture d’un Super Audio CD

Plage de fréquence de lecture

2 Hz à 100 kHz

Réponse en fréquence 2 Hz à 50 kHz (–3 dB)

Plage dynamique 103 dB ou plus

Distorsion harmonique totale

0,0020 % ou mois

Pleurage et scintillement Valeur dans la limite

mesurable (±0,001 % W.

PEAK) ou moins

Pendant la lecture d’un CD

Réponse en fréquence 2 Hz à 20 kHz

Plage dynamique 98 dB ou plus

Distorsion harmonique totale

0,0025 % ou moins

Pleurage et scintillement Valeur dans la limite

mesurable (±0,001 % W.

PEAK) ou moins

Connecteurs de sortie

ANALOG

OUT

DIGITAL

(CD) OUT

OPTICAL *

PHONES

*Sort uniquement les signaux audio de CD

Caractéristiques générales

Laser : Laser à semi-conducteur

(SACD : λ = 650 nm)

(CD : λ = 780 nm)

Durée d’émission : continue

Puissance de raccordement120 V AC, 60 Hz

Consommation électrique 26 W

Dimensions (l/h/p) 430 × 95 × 285 mm

(17 x 3 3/4 x 11 1/4 in.),

parties saillantes

comprises

Masse (approx.) 3,9 kg (9 lbs 5 oz)

Accessoires fournis

Voir page 6.

La conception et les spécifications sont sujettes

à modifications sans préavis.

Impédance

de charge

Plus de

10 kilohms

Longueur

d’onde de

l’émission

lumineuse:

660 nm

32 ohms

Type de

prise

Prises

phono

Connecteur

de sortie

optique

carré

Prise

phono

stéréo

jack

Niveau de

sortie

2 Vrms

(à 50 kilohms)

–18 dBm

10 mW

Dépannage

Si vous rencontrez l’une des difficultés

suivantes à l’occasion de l’utilisation de ce

lecteur, consultez le présent guide de

dépannage pour tenter de remédier au problème

survenu. Si le problème persiste, consultez

votre revendeur Sony.

Pas de son.

• Vérifiez si le lecteur est correctement raccordé.

• Assurez-vous que vous exploitez correctement

l’amplificateur.

• Lorsque vous utilisez un casque, réglez le

volume à l’aide du bouton PHONE LEVEL.

Aucun son ne sort du connecteur DIGITAL (CD)

OUT OPTICAL.

• Les signaux audio du super audio CD ne peuvent

pas être reproduits depuis le connecteur

DIGITAL (CD) OUT OPTICAL.

La lecture du disque ne démarre pas.

• Il n’y a pas de disque à l’intérieur du lecteur.

• Le disque est placé à l’envers sur le plateau de

lecture.

• Placez le disque sur le plateau de lecture avec la

face imprimée vers le haut.

• Le disque n’est pas inséré correctement.

Rechargez le disque.

• Nettoyez le disque (voir page 24).

• De l’humidité s’est condensée à l’intérieur du

lecteur. Retirez le disque et laissez le lecteur sous

tension pendant environ une heure.

• Le disque posé sur le plateau est incompatible

(voir page 10).

La télécommande ne fonctionne pas.

• Dégagez les obstacles entre la télécommande et

le lecteur.

• Dirigez la télécommande vers le capteur de

télécommande du lecteur.

• Si les piles de la télécommande sont déchargées,

remplacez-les.

Aucun son n’est émis par la prise SUB

WOOFER.

• Sélectionnez le mode de lecture de sorte que le

caisson de basses soit réglé sur “a” (page 20).

• Lorsque vous écoutez une piste ne contenant pas

le signal LFE, le signal n’est émis par le caisson

de basses que lorsque vous sélectionnez “5 –

Small + SW” ou “FRT – Large + SW” pour le

mode de lecture multicanal (page 21).

Informations compl

émentaires

Sony Corporation Printed in Malaysia

Sony SCD-XE670 Single Disc Sacd/cd Player

Product's Documents

User Manual

Specifications

Sony SCD-XE670 Questions and Answers

Related Products

Sony DVP-NS900V Sacd/dvd Player

Sony DVP-S9000ES Sacd/dvd Player

Sony DVP-CX985V 400 Disc Progressive DVD / SACD Player

Sony SCD-C222ES Es Series 5 Disc Sacd/cd Player

Sony DVP-CX777ES Es 400 Disc Dvd/sacd/cd Player
