Candy EVOH 981NA1T-S Tumble Dryers User Manual

INSTRUCTION BOOK

EVOH 981NA1T

Heat Pump Tumble Dryer

Italiano

English

Deutsch

Italiano

Deutsch

Français

Dutch

110

122

Porteguese

Suomi

Dansk

Norsk

Svenska

Ελληικα

Deutsch

134

146

български

Slovensko

EN 2

Introduction

Delivery Information

Unpacking the Product

Safety Reminders

Use

Installation

The Laundry

Environmental Issues

Gias Service

Installation

Electrical Requirements

Adjusting the Feet

Preparing the Load

Clothes Preparation

Do Not Tumble Dry

Energy Saving

Sorting the Load

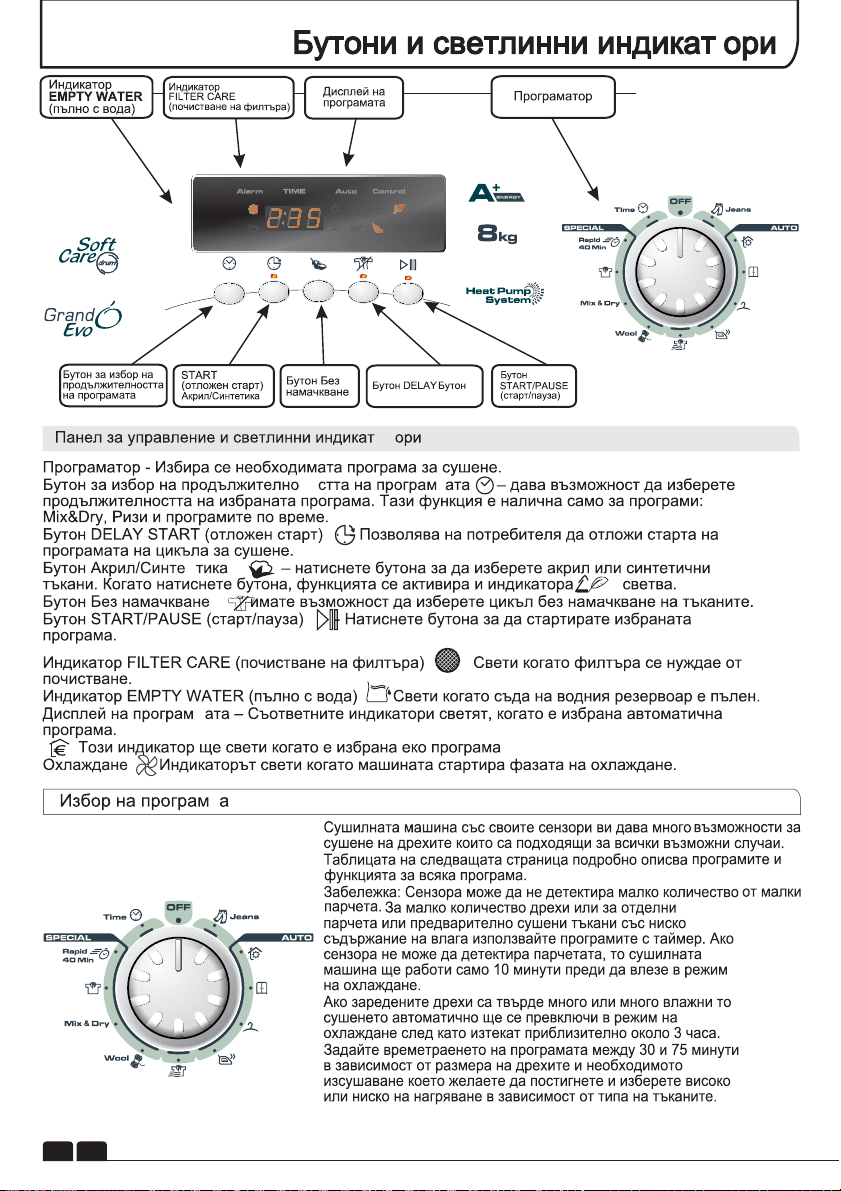

Controls and Indicators

Selecting the Programme

Door and Filter

Opening the Door

Filter

Filter Care Indicator

To Clean the Condenser Filter

Water Container

To Remove the Container

Operation

Delay Start Function

Cancelling and Resetting the Programme

Cleaning and Routine Maintenance

Cleaning the Dryer

Technical Specifications

Troubleshooting

Customer Service

Spares

Gias Service

Drain Hose Kit: Fitting Instructions

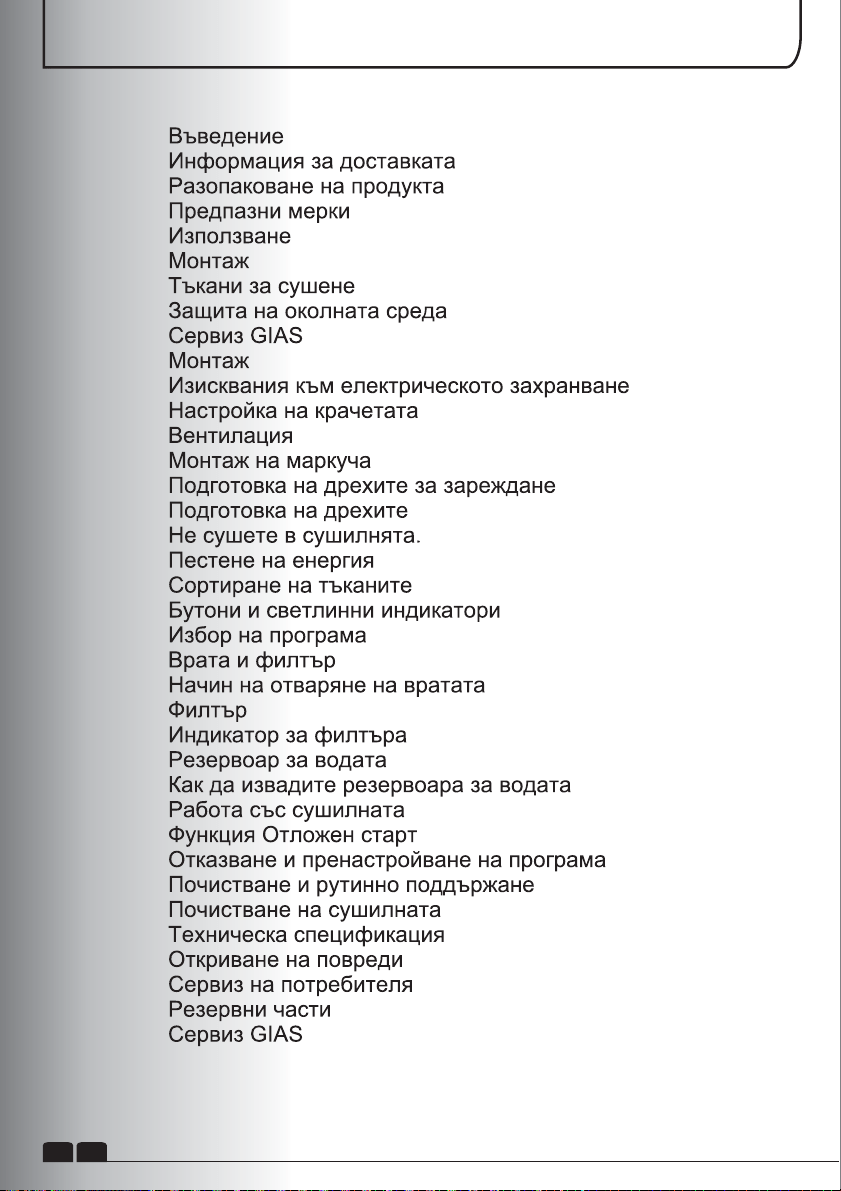

INDEX

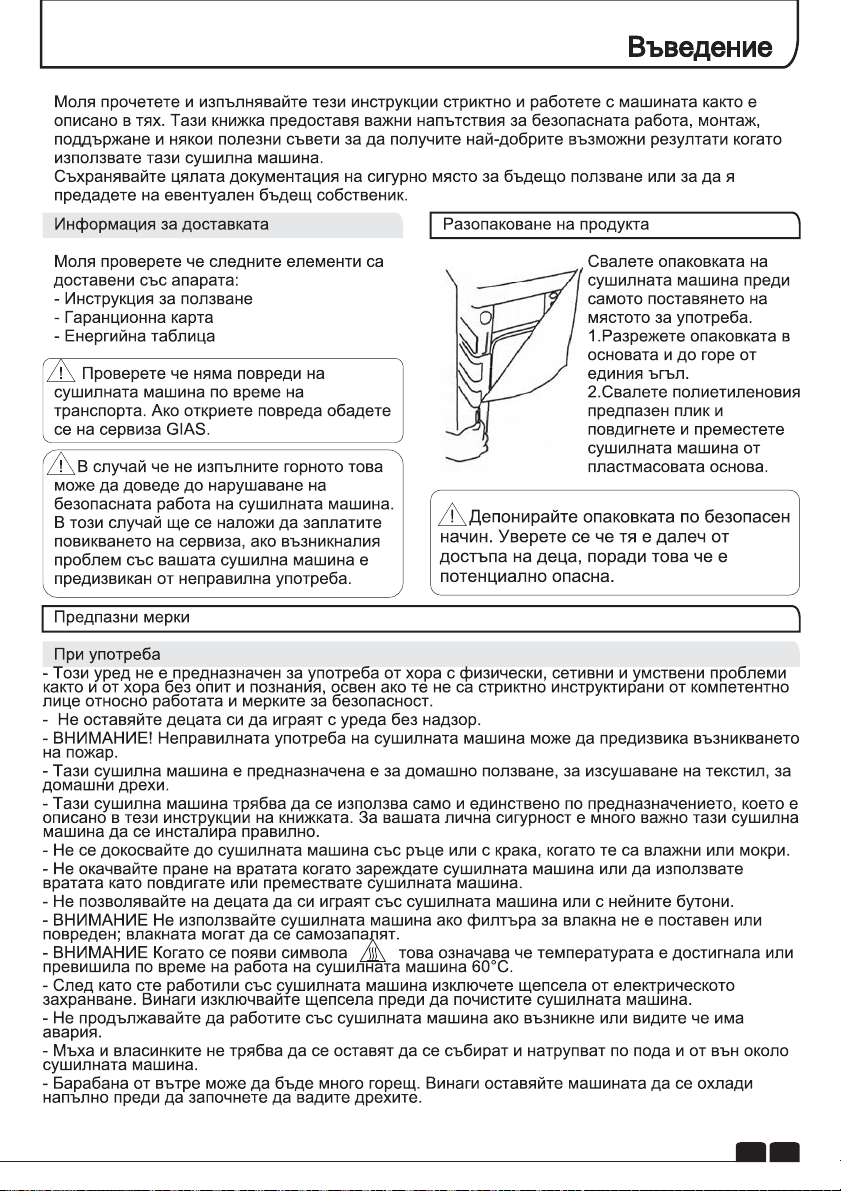

INTRODUCTION

Use

Please check that the following items are

delivered with the appliance:

Ⴠ Instruction manual

Ⴠ Guarantee card

Ⴠ Energy label

Remove the machine from

its packaging close to the

final location of the

machine.

1- Cut carefully around the

base of the packaging and

up one corner.

2- Remove the polythene

sleeve and lift the dryer off

the polystyrene base.

Please read and follow these instructions carefully and operate the machine accordingly. This

booklet provides important guidelines for safe use, installation, maintenance and some useful

advice for best results when using your machine.

Keep all documentation in a safe place for future reference or for any future owners.

Delivery Information

UNPACKING THE PRODUCT

Dispose of the packaging safely. Make

sure it is out of the reach of children,it is a

potential source of danger.

Failure to comply with the above can

compromise the safety of the appliance. You

may be charged for a service call if a problem

with your machine is caused by misuse.

Check that no damage has occurred to the

machine during transit. If it has, call for service

by GIAS.

EN 3

SAFETY REMINDERS

Ⴠ Thisapplianceisnotintendedforusebypersonsincludingchildrenwith reduced physical,

sensory or mental capabilities,or lack of experience and knowledge, unless they have been given

supervision or instruction concerning use of the appliance by a person responsible for their safety.

Ⴠ Childrenshouldbesupervisedtoensurethattheydonotplaywiththeappliance

ჀWARNING Misuseofatumbledryermaycreateafirehazard

ჀThismachineissolelyfordomesticuseietodry householdtextiles

andgarments

ჀThismachineshouldonlybeusedforitsintendedpurposeasdescribedinthis manual. Ensure

that the instructions for installation and use are fully understood before operating the appliance.

ჀDonottouchtheappliancewhenhandsorfeetaredamporwet

ჀDonotleanonthedoorwhenloadingthemachineorusethedoortoliftor move the machine.

ჀDonotallow

childrentoplaywiththemachineoritscontrols

Ⴠ WARNING Donotusetheproductiftheflufffilterisnotinpositionoris damaged; fluff could be

ignited.

Ⴠ WARNING Wherethehotsurfacesymbol is locatedthetemperaturerise during operation

of the tumble dryer may be in excess of 60 degrees C.

Ⴠ Remove the plug from the electricity supply Always remove the plug before cleaning the

appliance.

ჀDonotcontinue

tousethismachineifitappearstobefaulty

ჀLintandfluffmustnotbeallowedtocollectontheflooraroundtheoutsideof the machine.

ჀThedruminsidemaybeveryhotAlwaysallowthedryertocompletethecool down period before

removing the laundry.

SAFETY REMINDERS

EN 4

This appliance is marked according

to the European directive

2002/96/EC on Waste Electrical and

Electronic Equipment (WEEE).

By ensuring this product is disposed of correctly,

you will help prevent potential negative

consequences for the environment and human

health, which could otherwise be caused by

inappropriate waste handling of this product.

The symbol on the product indicates that this

product may not be treated as household waste.

Instead it shall be handed over to the applicable

collection point for the recycling of electrical and

electronic equipment.

For more detailed information about treatment,

recovery and recycling of this product, please

contact your local city office,your household

waste disposal service or the shop where you

purchased the product. Disposal must be

carried out in accordance with local

environmental regulations for waste disposal.

European Directive 2002/96/EC

Ⴠ To ensure the continued safe and efficient

operation of this appliance we recommend that

any servicing or repairs are only carried out by

an authorised GIAS service engineer.

GIAS Service

If the appliance is not running properly or

breaks down, switch it off and disconnect the

plug from the socket. Consult GIAS Service for

possible repair.

Ⴠ All packaging materials used are

environmentally-friendly and recyclable.

Please help dispose of the packaging via

environmentally-friendly means. Your local

council will be able to give you details of current

means of disposal.

Ⴠ To ensure safety when disposing of an old

tumble dryer disconnect the mains plug from

the socket, cut the mains power cable and

destroy this together with the plug. To prevent

children shutting themselves in the machine

break the door hinges or the door lock.

Environmental Issues

Ⴠ Check that the product has no visible signs of

damage before use. If damaged do not use and

please call GIAS Service.

Ⴠ Do not use adapters, multiple connectors

and/or extensions.

Ⴠ Never install the dryer against curtains and be

sure to prevent items from falling or collecting

behind the dryer.

Ⴠ The appliance must not be installed behind a

lockable door, a sliding door or a door with a

hinge on the opposite side to that of the tumble

dryer.

Installation

ჀDonotdryunwasheditemsinthetumbledryer

Ⴠ WARNING Donottumbledryfabricstreated

withdrycleaningfluids

ჀWARNING Foamrubbermaterialscanunder

certain circumstances when heated become

ignited by spontaneous combustion. Items

such as foam rubber (latex foam), shower caps,

waterproof textiles, rubber backed articles and

clothes or pillows fitted with foam rubber pads

MUST NOT be dried in the tumble dryer.

Ⴠ Alwaysrefertothelaundrycarelabelsfor

directionsonsuitabilityfordrying

ჀClothesshouldbespindriedor

thoroughly

wrungbeforetheyareputintothe tumble dryer.

Clothes that are dripping wet should not be put

into the dryer.

ჀLighters and matches must not be left in

pockets and NEVER use flammable liquids

near the machine.

ჀGlassfibrecurtainsshouldNEVER beputin

thismachineSkinirritationmay occur if other

garments are contaminated with the glass

fibres.

ჀItemsthathavebeensoiledwith substances

such as cooking oil acetone alcohol petrol,

kerosene, spot removers, turpentine, waxes

and wax removers should be washed in hot

water with an extra amount of detergent before

being dried in the tumble dryer.

Ⴠ Fabricsoftenersorsimilar

products should

be used as specified by the fabric softener

instructions.

The Laundry

Air Outlets in the Base

EN 5

INSTALLATION

Tumble dryers are supplied to operate at a

voltage of 220-240V, 50 Hz single phase. Check

that the supply circuit is rated to at least 6 A.

Electricity can be extremely dangerous.

This appliance must be earthed.

The socket outlet and the plug on the

appliance must be of the same type.

Do not use multiple adapters and/or

extension leads.

The plug should be accessible for

disconnection after the appliance has been

installed.

CE Appliance complies with European Directive

2004/108/EC, 2006/95/EC and subsequent

amendments.

Electrical Requirements

If the mains cord on this appliance is

damaged, it must be replaced by a special cord

which is ONLY obtainable from the spares

service. It must be installed by a competent

person.

You may be charged for a service call if a

problem with your machine is caused by

incorrect installation.

Once the machine is in

place the feet should

be adjusted to ensure

that the machine is

level.

Adjusting the Feet

Adequate ventilation must be provided in the

room where the tumble dryer is located to

prevent gases from appliances burning other

fuels, including open fires, being drawn into the

room during operation of the tumble dryer.

Ⴠ Exhaust air must not be discharged into a

flue which is used for exhausting fumes from

appliances burning gas or other fuels.

Ⴠ Check regularly that the air flowing through

the dryer is not restricted.

Ⴠ Check the fluff filter after use, and clean, if

necessary.

ჀThe inlet and outlets should be kept free from

obstructions. To ensure adequate ventilation

the space between the bottom of the machine

and the floor must not be obstructed. There

should be a gap of at least 12mm between the

machine and any obstructions.

Ⴠ Prevent items from falling or collecting behind

the dryer as these may obstruct the air inlet and

outlet.

Ⴠ NEVER install the dryer up against curtains.

VENTILATION

Do not plug the machine in and switch it

on at the mains until the installation is

completed.For your safety, this dryer must be

correctly installed. If there is any doubt about

installation, call GIAS Service for advice.

Important: During transport ensure that the

dryer is in an upright position, if it's necessary

you can only flip in the side shown;

Caution: If the product is in different side, wait

at least 4 hours before switching on so that the

oil can flow back into the compressor. Failure to

do this could result in damage to the

compressor.

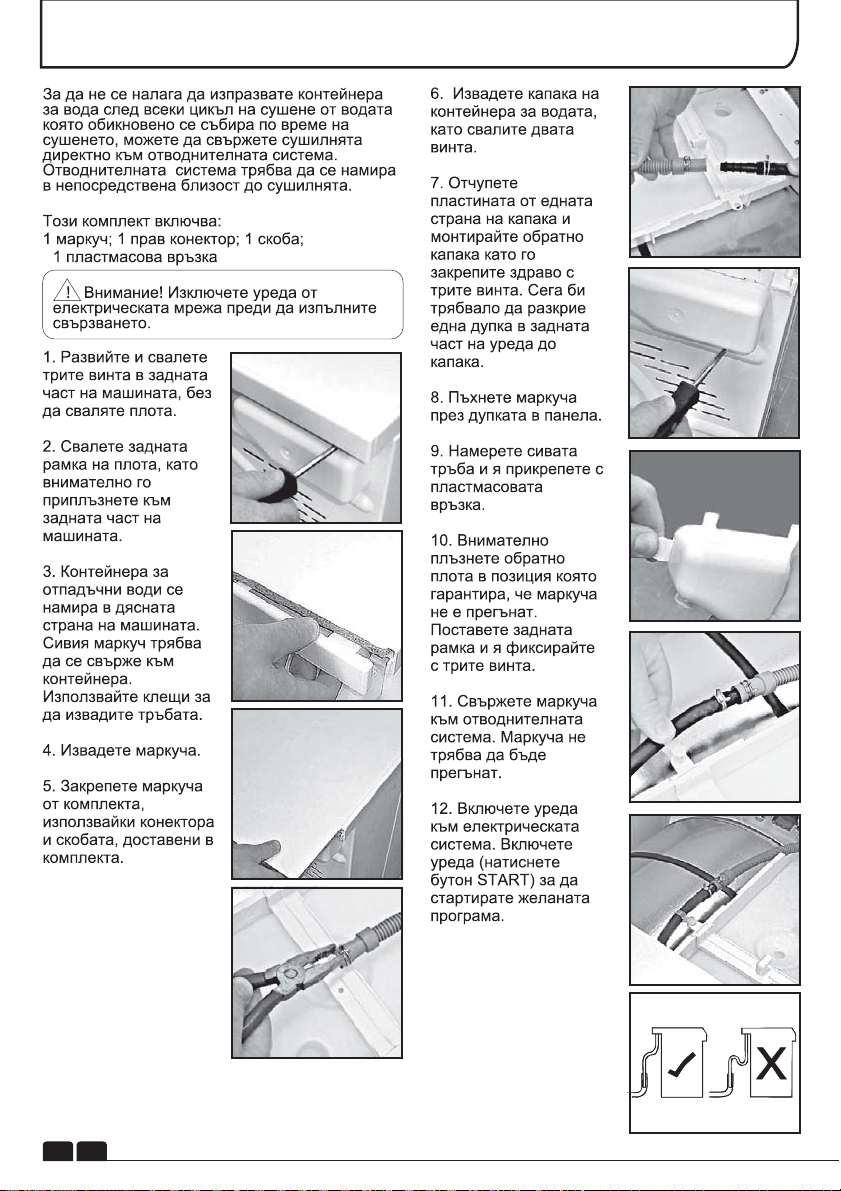

DRAIN HOSE KIT: FITTING INSTRUCTIONS

WARNING! Switch off and remove the

tumble dryer plug from the electricity supply

before carrying out any work.

Fit the Kit as Follows:

1.Unscrew and

remove the 3 screws,

at the rear of the

machine, retaining the

worktop trim.

2. Remove the rear

worktop trim and the

worktop surface by

carefully sliding it

towards the rear of the

machine.

3. The waste water

container is situated at

the right-hand side of

the machine (viewed

from the rear). A grey

hose connects to the

bridge above the water

container. Using pliers,

remove the pipe

retaining clip from the

bridge.

4. Pull the hose off the

bridge connection.

5. Attach the hose from

the kit, using the

connector and pipe

clips supplied, to the

hose removed from the

bridge connection.

6. Take off the water

container cover from

the rear of the machine

by removing the two

screws and unclipping

the cover.

7. Break off the tab on

the side of the cover

and replace the cover

on the machine, refit

the screws. You should

now have revealed a

hole in the back of the

cabinet next to the

Cover.

8. Feed the drain hose

through the hole in the

cabinet.

9. Locate the grey pipe

in the cutout of the tray

and secure the pipe

assembly to the bridge

with the plastic tie.

10. Carefully slide the

worktop back into

position ensuring that

the hose is not trapped

and replace the

worktop rear trim with

the 3 screws.

11. Connect the new

drain hose to the waste

water pipe. Make sure

that the new hose does

not kink when pushing

the tumble dryer into

position. Ensure that

the guidelines, as

shown, are followed

when routing the new

external hose.

12. Connect to the

mains electricity

supply.

13. After emptying the

waste water container

switch the machine ON

(and press the 'START'

button on electronic

models) to commence

with the drying

program.

To avoid having to empty the water container

after each drying cycle, the water normally

collected during the drying cycle can be

discharged directly to a waste water drain pipe

(the same drainage system as household

sinks).Water Bye-Laws prohibit connection to

a surface water drain. The waste water drain

pipe system should be located adjacent to the

tumble dryer.

The kit is composed: 1 hose, 1 straight

hose connector, 1 pipe clip and 1 plastic tie.

EN 6

EN 7

PREPARING THE LOAD

Before using the tumble dryer for the first time:

ჀPlease read this instruction book thoroughly.

ჀRemove all items packed inside drum.

Ⴠ Wipe the inside of the drum and door with a

damp cloth to remove any dust which may

have settled in transit.

Make sure that the laundry you are going to dry

is suitable for drying in a tumble dryer, as shown

by the care symbols on each item.

Check that all fastenings are closed and that

pockets are empty. Turn the articles inside out.

Place clothes loosely in the drum to make sure

that they don't get tangled.

Clothes Preparation

Ⴠ Cottons Max. 8 kg

Ⴠ Synthetics Max. 4 kg

Maximum Drying Weight

Do not overload the drum, large items when

wet can exceed the maximum admissible clothes

load (for example: sleeping bags, duvets).

Sort the Load as Follows

. .

ჀBycaresymbols

7KHVHFDQEHIRXQGRQWKHFROODURULQVLGHVHDP

 Suitable for tumble drying.

Tumble drying at high temperature.

Tumble drying at low temperature only.

Do not tumble dry.

,IWKHLWHPGRHVQRWKDYHDFDUHODEHOLWPXVWEH

DVVXPHGWKDWLWLVQRWVXLWDEOHIRUWXPEOHGU\LQJ

ჀByamountandthickness

:KHQHYHU WKH ORDG LV ELJJHU WKDQ WKH GU\HU

FDSDFLW\ VHSDUDWH FORWKHV DFFRUGLQJ WR

WKLFNQHVVHJWRZHOVIURPWKLQXQGHUZHDU

ჀBytypeoffabric

Cottons/linen: 7RZHOVFRWWRQMHUVH\EHGDQG

WDEOHOLQHQ

Synthetics:Blouses, shirts, overalls, etc. made

of polyester or polyamid, as well as for cot-

ton/synthetic mixes.

ჀBydryinglevel

6RUWLQWRLURQGU\FXSERDUGGU\HWF)RUGHOLFDWH

DUWLFOHVSUHVVWKHEXWWRQWRVHOHFWORZGU\LQJ

WHPSHUDWXUH

Woollens, silk, delicate fabrics, nylon stockings,

delicate embroidery, fabrics with metallic dec-

orations, garments with PVC or leather

trimmings, training shoes, bulky items such as

sleeping bags, etc.

Do Not Tumble Dry:

IMPORTANT: Do not dry articles which

have been treated with a dry cleaning fluid or

rubber clothes (danger of fire or explosion).

Only put into the tumble dryer laundry which

has been thoroughly wrung or spin-dried. The

drier the laundry the shorter the drying time thus

saving electricity.

ALWAYS

Ⴠ Try to dry the maximum weight of laundry, this

will save time and electricity.

Ⴠ Check that the filter is clean before every

drying cycle.

NEVER

Ⴠ Exceed the maximum weight, this will waste

time and electricity.

Ⴠ Put dripping wet items into the tumble dryer,

this may damage the appliance.

Energy Saving

During the last 15 minutes (roughly) the

load is always tumbled in cool air

Do not install the product in a room where

there is a risk of frost occurring. At temperature

around freezing point the product may not be

able to operate properly: there is a risk of

damage if the water is allowed to freeze in the

hydraulic circuit (valves, hoses, pumps).

For a better product performance the ambient

room temperature must be between +2°C and

+35°C.

This machine has a special Sensor Dry to help you choose

your preferred programme simply by selecting the level of

dryness wanted.

For small loads and pre-dried clothes, please use a Timing

programme and select “Delicate fabrics” button to lower the

temperature inside the drum.

If the Sensor does not detect any item, this Dryer will work for

only 10 minutes before starting the Cool down phase.

If the load is too big or too wet, this Dryer will automatically

work for 3 hours and then start the Cool down phase.

At the end of each programme, there is always the Cool Down

phase: it is a cool-air refresh phase of around 15 minutes.

EN 8

CONTROLS AND INDICATORS

Control Panel and Indicator Lights

SELECTING THE PROGRAMME

Filter Care

Indicator

Program

Display

Start/Pause

Button

Delay Start

Button

Empty Water

Indicator

Programme

Selector

Time Selection

Button

Acrylic Synthetic

Button

Anti-Crease

Button

Knob: You can turn it in both directions to choose the required programme.

Time selection :To modify the drying timing of required programme; it works only with certain

programmes.

Delay start :To delay the start of the drying cycle and to dry your laundry when electricity costs

less (please see dedicated section)

Delicate fabrics : When pulled, this indicator turns off and this new one turns on; with this

special function, the drying temperature is lower to better protect your delicate clothes.

Anti- Crease Button – Select the anti-crease function at the end of drying cycle. The drum

keeps moving at regular phases to refresh the laundry.

Cool down : This indicator turns on during the final cool phase of the cycle.

Start/Pause : To start the programme required or to pause the cycle.

Automatic programmes: Depending on desired programme, specific indicators turn on (please

see “programme list”); ECO indicator turns on when you select a low consumption programme.

Filter care : When on, please clean the filters.

Full water tank : When on, please empty the water tank.

EN 9

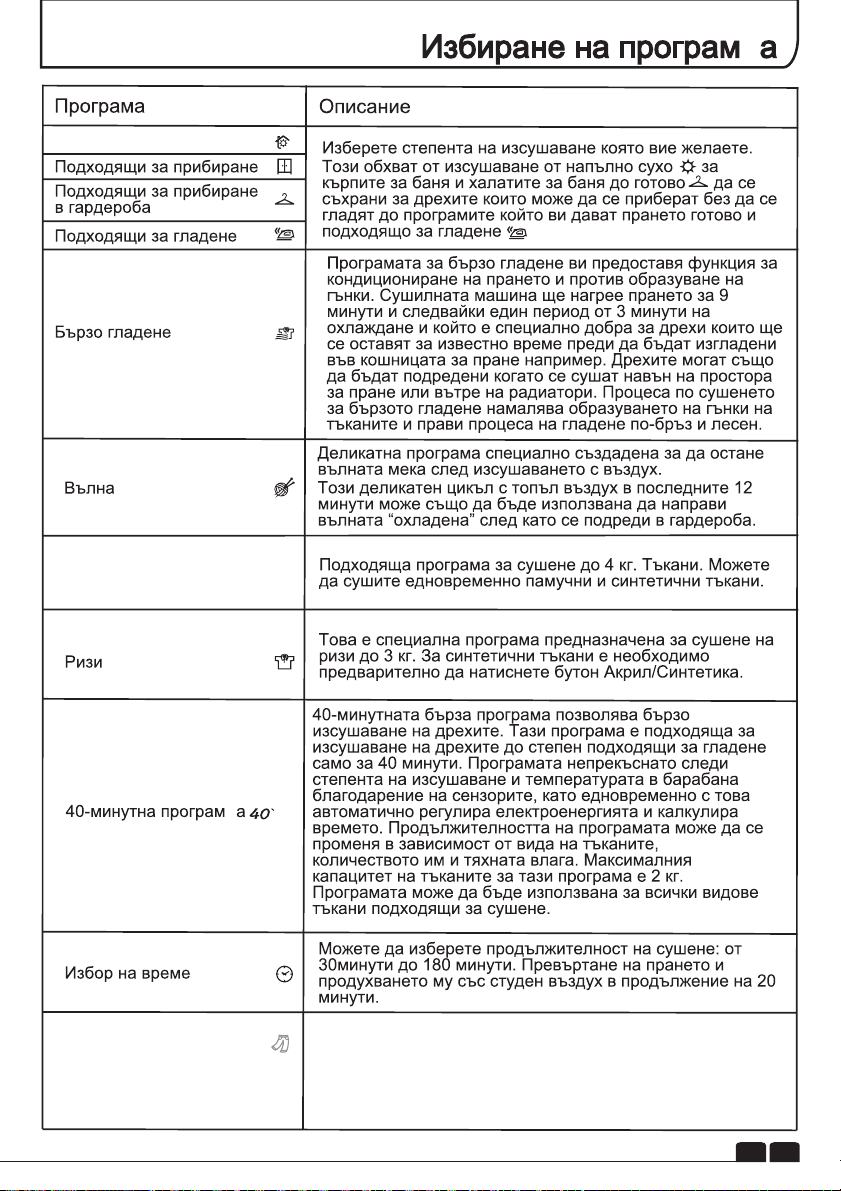

SELECTING THE PROGRAMME

PROGRAMME

Wool

Mix & Dry

Rapid 40’

Shirts

Time

Jeans

No Crease

Iron Dry

Perfect Home

Store Dry

Hang Dry

IDEAL FOR

Leave clothes slightly damp to allow easier ironing. Time: around 1h and

50 min.

Clothes you don’t need to iron, but just hang after the drying cycle. Time:

around 2h and 30 min.

Clothes you want to fold and store without ironing, e.g. shirts in mixed

fabrics, socks, baby clothes. Time: around 2h and 45 min.

Clothes you want completely dryed, e.g. towels, bathrobes, table clothes

or sheet. Time: around 3h.

To soften your woollen clothes or to simply refresh them after a long time in

the wardrobe. Time: 12 min.

To dry mixed cotton and synthetic clothes: save time and no need to

separate the washing and dry them in different cycles. Time: around 2h

(max 4 kg).

To dry shirts both cotton and synthetic fabrics. Time: 1h for 2kg of synthetic

shirts (around 10 shirts); 1h and 20 min for 3 kg of cotton shirts (around 10

shirts).

If you want to choose drying times, from 30 to 180 minutes. By selecting “20

min” you choose a “cool programme”, ideal to refresh clothes and to remove

eventual smells.

To dry up to 4 kg of Jeans (around 5 pairs). The programme works for around

2h, but timing can change according to the load and washing spin speed.

Jeans programme can only be used for 100% cotton items, please do not

mix colours nor dry jeans with embroideries or accessories.

Clothes you just need to refresh. Good for items of clothing which have been

left prior to ironing or if they have been dried outside or on radiators. This

programme has a specific Anti-Crease function that relaxes fibres and

makes easier ironing. Time: 9 min + 3 min cool down.

For dry, refreshed and ready to dress clothes in onyl 40 minutes. Sensor

system keeps under control the temperature to have always the best result.

Max 2 kg.

DOOR and FILTER

EN 10

Opening the Door

Pull on handle to open

the door.

To restart the dryer,

close the door and

press .

WARNING! When the tumble dryer is in

use the drum and door may be VERY HOT.

Never stop a tumble dryer before the end of the

drying cycle unless all items are quickly

removed and spread out so that the heat is

dissipated.

Filter Care Indicator

Lights when the filter

needs cleaning.

Check and clean the

main filter in the door

and the condenser

filters allocated in the

bottom of the dryer,If

the laundry is not

drying check that the

filter is not clogged.

DO NOT USE WATER TO CLEAN THE FILTER.

Filter

IMPORTANT: To maintain the efficiency of the

dryer check that the fluff filter is clean before

each drying cycle.

Do not operate the dryer without the filters.

Clogged filters can increase the drying time

and cause damage which may result in

expensive repair costs.

1.Pull the filter

upwards.

2. Open filter as shown.

3.Gently remove lint

using a soft brush or

your fingertips.

4 .Snap the filter

together and push

back into place.

To Clean the Condenser Filter

1.Remove the

kickplate.

2. Turn the two locking

levers anti-clockwise

and pull out the front

cover.

3. Gently remove the

filter frame and clean

any dust or fluff with a

cloth from the filter. Do

not use water to clean

the filter.

4. Remove the sponge

gently from its place

and then wash the

sponge by holding it

under a running tap

turning it so to remove

any dust or fluff.

5. Refit the front cover

ensuring it is in the

correct way (as

indicated by the arrow)

and pushed firmly into

place. Lock the two

levers by turning them

clockwise.

6. Refit the kickplate.

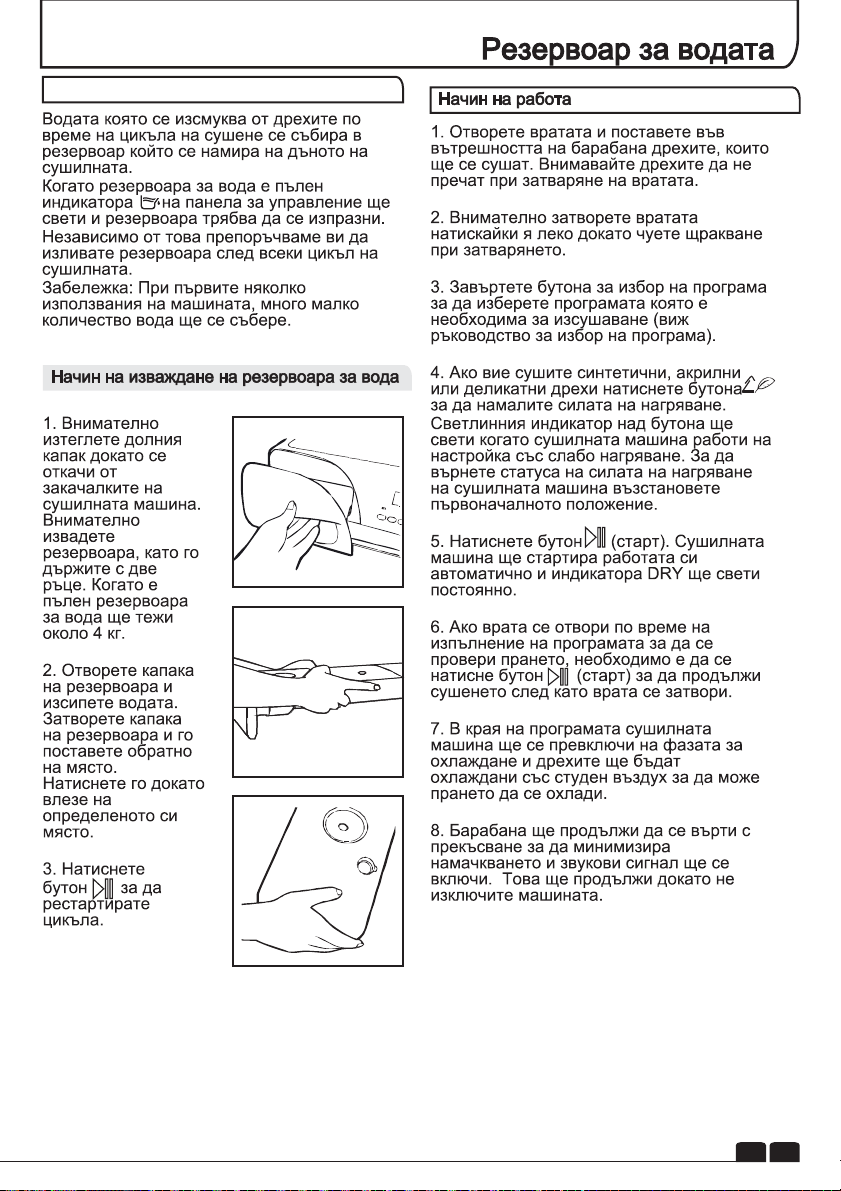

WATER CONTAINER

EN 11

OPERATION

1. Open the door and load the drum with

laundry. Ensure that garments do not hinder

closure of the door.

2. Gently close the door pushing it slowly until

you hear the door 'click' shut.

3. Turn the Programme Selector dial to select

the required drying programme (see

Programme Guide).

4. If drying synthetics, acrylics or delicate items,

press the button to reduce the heat level.

The indicator will light up when the machine is in

low heat setting. To deselect in the first few

minutes of the programme, press the button

, after this time reset the machine to change the

setting.

5. Press the button. The dryer will start

automatically and the indicator above the

button will be continuously lit.

6. If the door is opened during the programme to

check the laundry, it is necessary to press to

recommence drying after the door has been

closed.

7. When the cycle is nearing completion the

machine will enter the cool down phase, the

clothes will be tumbled in cool air allowing the

load to cool down.

8. Following the completion of the cycle the

drum will rotate intermittently to minimize

creasing. This will continue until the machine is

switched OFF or the door is opened.

Do not open the door during the automatic

programs in order to obtain a proper drying.

The water removed from the laundry during

the drying cycle is collected in a container

inside the door of the dryer. When the

container is full the indicator on the control

panel will light, and the container MUST be

emptied. However, we recommend that the

container is emptied after each drying cycle.

NOTE: Very little water will collect during the

first few cycles of a new machine as an internal

reservoir is filled first.

To Remove the Container

1. Gently pull out the

tray until it is

completely removed.

Support the tray with

both hands. When it is

full the water container

will weigh about 4kg.

2. Tilt the water

container to empty the

water out through the

rear hole.

When emptyslide the

water container back

into position.

PUSH FIRMLY INTO

PLACE.

3. Press to restart

the cycle.

NOTE: If you have the

option of drainage near

the dryer it is possible

to use the discharge kit

to provide a permanent

drain for the water

collected by the dryer.

This will remove the

need to empty the

water tray. All the

information for

assembly of the kit is

contained in the kit

envelope.

IMPORTANT Always switch off and

remove the plug from the electricity supply

before cleaning this appliance.

For electrical data refer to the rating label

on the front of the dryer cabinet (with the door

open).

Technical Specifications

Cleaning the Dryer

Drum capacity 115 litres

Maximum load 8 kg

Height 85 cm

Width 60 cm

Depth 60 cm

Energy Label Band A +

OPERATION

Ⴠ Clean the filter and empty the water

container after every drying cycle.

Ⴠ Regularly clean the filters.

Ⴠ After each period of use, wipe the inside of

the drum and leave the door open for a while to

allow circulation of air to dry it.

Ⴠ Wipe the outside of the machine and the

door with a soft cloth.

Ⴠ DO NOT use abrasive pads or cleaning

agents.

Ⴠ To prevent the door sticking or the build up

of fluff clean the inner door and gasket with a

damp cloth after every drying cycle.

WARNING! The Drum, door and load may

be very hot.

CLEANING AND ROUTINE MAINTENANCE

Delay Start Function

The Delay Start Function allows the user to delay the start of the drying cycle by 1 to 24 hours.

When the function is first selected the display will show a delay of 1 hour, subsequent presses of

the button will increase the delay with 1 hour steps.

To commence the programme press and the appliance will complete the drying cycle at the

end of this time. The indicator light will flash to indicate that the start delay is in progress.

Cancelling and Resetting the Programme

To cancel a programme press the button for 3 seconds. In the TIME CONTROL display 0:00

Light will flash to indicate that it has been reset.

EN 12

Note:Install and use the drain hose to discharge

the condensing water.

Information for Test Laboratory

EN 61121 Programme

Programme To Use

-DRY COTTON

-HANG DRY

-IRON DRY

-HANG DRY + SYNTHETIC

-IRON DRY COTTON

-EASY-CARE TEXTILE

EN 13

TROUBLESHOOTING

What Might be the Cause of...

Defects you can remedy yourself

Before calling GIAS Service for technical

advice please run through the following

checklist. A charge will be made if the machine

is found to be working or has been installed

incorrectly or used incorrectly.

If the problem persists after completing the

recommended checks, please call GIAS

Service, they may be able to assist you over the

telephone.

Time display to end could change during

drying cycle. The time to end is

continuously checked during the drying

cycle and the time is adjusted to give the

best estimation time. The displayed time

may increase or decrease during the cycle

and this is normal.

Drying time is too long/clothes are not dry

enough…

Ⴠ Have you selected the correct drying

time/programme?

Ⴠ Were the clothes too wet? Were the clothes

thoroughly wrung or spindried?

Ⴠ Does the filter need cleaning?

Ⴠ Is the dryer overloaded?

Ⴠ Has the option been selected from a

previous cycle?

The dryer does not operate…

Ⴠ Is there a working electricity supply to the

dryer? Check using another appliance such as

a table lamp.

Ⴠ Is the plug properly connected to the mains

supply?

Ⴠ Is there a power failure?

Ⴠ Has the fuse blown?

Ⴠ Is the door fully closed?

Ⴠ Is the dryer switched on, both at the mains

supply and at the machine?

Ⴠ Has the drying time or the programme been

selected?

Ⴠ Has the machine been switched on again after

opening the door?

CUSTOMER SERVICE

Spares

GIAS Service

Should there still be a problem with your dryer

after completing all the recommended checks,

please call GIAS Service for advice.

They may be able to assist you over the

telephone or arrange for a suitable appointment

for an engineer to call under the terms of your

guarantee. However, a charge may be made if

any of the following applies to your machine:

Ⴠ Is found to be in working order.

Ⴠ Has not been installed in accordance with the

installation instructions.

Ⴠ Has been used incorrectly.

Always use genuine spares, available direct

from GIAS Service.

For service and repairs call your local GIAS

Service engineer.

The dryer is noisy…

ჀSwitch off the dryer and contact GIAS Service

for advice.

The Indicator is on…

ჀDoes the filter need cleaning?

The Indicator is on…

ჀDoes the water container need emptying?

The manufacturer declines all responsibility

in the event of any printing mistakes in this

booklet. The manufacturer also reserves the

right to make appropriate modifications to

its products without changing the essential

characteristics.

Introduzione

Informazioni Sulla Consegna

Estrazione Del Prodotto Dall’imballaggio

Consigli di Sicurezza

Utilizzo

Installazione

La Biancheria

Tutela Dell’ambiente

Servizio Gias

Installazione

Requisiti Elettrici

Regolazione dei Piedini

Kit i Montaggio Tubo i Scarico: Istruzioni Per il Montaggio

Preparazione della Biancheria

Preparazione dei Capi

Evitare di Asciugare

Risparmio Energia

Selezione della Biancheria

Guida Ad una Corretta Asciugatura

Comandi e Spie Di Segnalazione

Selezione del Programma

Portellone e Filtro

Apertura del Portellone

Filtro

Spia di Pulizia Filtro

Vaschetta Dell’acqua

Per Togliere La Vaschetta

Condensatore

Per Togliere Il Condensatore

Funzionamento

Partenza Ritardata

Annullamento e Azzeramento del Programma

Pulizia e Manutenzione Ordinaria

Pulizia Dell’asciugatrice

Specifiche Tecniche

Ricerca Guasti

Servizio Assistenza Clienti

Ricambi

Servizio Assistenza Gias

INDICE

Estrazione Del Prodotto Dall’imballaggio

INTRODUZIONE

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo

opuscolo fornisce importanti linee guida per una manutenzione,un uso e un'installazione sicuri.

Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa

macchina.

Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Informazioni sulla Consegna

Controllare che al momento della consegna

la macchina sia dotata dei seguenti

componenti:

ჀLibretto di istruzioni

ჀCertificato di garanzia

ჀEtichetta efficienza energetica

La mancata osservanza di tale procedura

potrebbe compromettere la sicurezza

dell’apparecchio. La chiamata può essere

soggetta a pagamento se le cause di

malfunzionamento della macchina sono

attribuibili a un uso improprio.

Verificare che durante il trasporto la

macchina non abbia subito danni. In caso

contrario, rivolgersi al Centro Assistenza GIAS.

Estrarre la macchina

dall’imballaggio vicino al

punto previsto per

l’installazione.

1. Con cautela, eseguire un

taglio lungo il perimetro

della base dell’imballaggio e

un altro verso l’alto, in

corrispondenza di un angolo.

2.Togliere la fascia in

politene e sollevare

l’asciugatrice togliendola

dalla base di polistirolo.

Smaltire l’imballaggio in maniera sicura.

Accertarsi che sia fuori dalla portata dei bambini,

in quanto fonte potenziale di rischio.

CONSIGLI DI SICUREZZA

Utilizzo

Ⴠ Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità

fisiche, sensorie o mentali ridotte, o con una mancanza di esperienza e conoscenza,a meno che esse

non abbiano ricevuto supervisione o istruzione sull'uso dell'apparecchio da parte di una persona

responsabile della loro sicurezza.

Ⴠ I bambini dovrebbero essere controllati per garantire che essi non giochino conl'apparecchio.

ჀATTENZIONE L’uso improprio dell’asciugatrice può provocare rischio di incendio.

Ⴠ Questa macchina è prevista unicamente per uso domestico, ovvero per l’ asciugatura di capi e

indumenti per la casa.

ჀLa macchina qui descritta deve essere utilizzata esclusivamente per lo scopo al quale è destinata

secondo quanto illustrato nel presente libretto. Prima di attivare la macchina, accertarsi di avere letto

attentamente e compreso le istruzioni d’uso e di installazione.

Ⴠ Non toccare l’asciugatrice con mani o piedi umidi o bagnati.

Ⴠ Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o

spostare la macchina.

Ⴠ Non consentire ai bambini di giocare con la macchina o con i suoi comandi.

Ⴠ ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o

risulta danneggiato; il filtro non è ignifugo.

Ⴠ ATTENZIONE Se è esposto il simbolo indicante il riscaldamento della superficie ,quando

l’asciugatrice è in funzione la temperatura può essere superiore a 60 gradi C.

Ⴠ Staccare la spina dalla presa elettrica. Prima di pulire la macchina, staccare sempre la spina.

Ⴠ Se si presume che la macchina sia guasta, non continuare ad usarla.

ჀEvitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi.

Ⴠ Dopo il ciclo di asciugatura, l’ interno del cestello può essere molto caldo. Prima di estrarre la

biancheria è pertanto opportuno lasciar raffreddare completamente la macchina.

IT 15

CONSIGLI DI SICUREZZA

Installazione

La Biancheria

Ⴠ Prima dell’uso, controllare che il prodotto non

presenti segni visibili di danni. Non usare in caso

di danni e contattare il Servizio Assistenza GIAS.

ჀNon utilizzare adattatori, connettori multipli e/o

prolunghe.

ჀNon installare l’asciugatrice vicino ai tendaggi

e rimuovere tempestivamente eventuali oggetti

caduti dietro la macchina.

Ⴠ L'apparecchio non deve essere installato

dietro una porta che può essere chiusa a chiave,

una porta scorrevole o una porta i cui cardini

siano sul lato opposto rispetto a quelli

dell'asciugatrice.

Ⴠ Non asciugare capi non lavati nell'asciugatrice.

Ⴠ ATTENZIONE Evitare di asciugare articoli

trattati con prodotti di pulizia a secco.

Ⴠ ATTENZIONE In determinate circostanze, i

materiali in gomma possono essere soggetti ad

autocombustione se riscaldati. Articoli in

gommapiuma (lattice), cuffie da doccia, tessuti

impermeabili, articoli in caucciù e vestiti o cuscini

imbottiti con gommapiuma NON VANNO

asciugati nell'asciugatrice.

Ⴠ Leggere attentamente le etichette con le

istruzioni di lavaggio per conoscere le

caratteristiche dell’asciugatura idonea.

Ⴠ Gli indumenti devono essere introdotti nell’

asciugatrice solo dopo essere stati

opportunamente centrifugati in lavatrice o

strizzati a mano. EVITARE di caricare nel cestello

indumenti ancora gocciolanti.

Ⴠ Controllare accuratamente che nelle tasche

degli indumenti da asciugare non siano presenti

accendini o fiammiferi ed EVITARE

ASSOLUTAMENTE l’uso di prodotti infiammabili

in prossimità della macchina.

Ⴠ Evitare ASSOLUTAMENTE di asciugare tende

in fibra di vetro. La contaminazione dei capi con le

fibre di vetro può infatti dar luogo a fenomeni

d’irritazione cutanea.

Ⴠ I capi che sono stati macchiati con sostanze

come olio da cucina, acetone, alcol, petrolio,

cherosene, smacchiatori, acquaragia, cere e

sostanze per rimuovere le cere dovrebbero

essere lavati in acqua calda con una quantità

extra di detergente prima di essere asciugati

nell'asciugatrice.

Ⴠ Gli ammorbidenti o prodotti simili dovrebbero

essere utilizzati come specificato nelle rispettive

istruzioni.

Ⴠ Tutti i materiali utilizzati per l’imballaggio sono

ecologici e riciclabili. Smaltite l’imballaggio con

metodi ecologici. Presso il comune di residenza

si potranno reperire ulteriori informazioni sui

metodi di smaltimento.

Ⴠ Per garantire la sicurezza al momento dello

smaltimento di una asciugatrice, scollegare la

spina dell’alimentazione dalla presa, tagliare il

cavo dell’alimentazione di rete e distruggerlo

insieme alla spina. Per evitare che i bambini

possano rimanere intrappolati all'interno della

lavatrice, rompere i cardini o la chiusura

dell’oblò.

Assicurandovi che questo prodotto sia smaltito

correttamente, aiuterete ad evitare possibili

conseguenze negative all’ambiente e alla salute

delle persone, che potrebbero verificarsi a causa

d’un errato trattamento di questo prodotto giunto a

fine vita.Il simbolo sul prodotto indica che questo

apparecchio non può essere trattato come un

normale rifiuto domestico; dovrà invece essere

consegnato al punto più vicino di raccolta per il

riciclo delle apparecchiature elettriche ed

elettroniche. Lo smaltimento deve essere

effettuato in accordo con le regole ambientali

vigenti per lo smaltimento dei rifiuti.

Per informazioni più dettagliate sul trattamento,

recupero e riciclo di questo prodotto, per favore

contattare l’ufficio pubblico di competenza (del

dipartimento ecologia e ambiente), o il vostro

servizio di raccolta rifiuti a domicilio, o il negozio

dove avete acquistato il prodotto.

Questo elettrodomestico è marcato

conformemente alla Direttiva

Europea 2002/96/CE sui rifiuti da

apparecchiature elettriche ed

elettroniche (WEEE).

Direttiva Europea 2002/96/CE

Tutela dell’ambiente

Servizio GIAS

Ai fini della durata e del buon funzionamento

della macchina, per gli eventuali interventi di

assistenza o riparazione consigliamo di

rivolgersi esclusivamente al servizio assistenza

autorizzato GIAS.

Nel caso in cui la macchina non funzioni

correttamente o sia fuori uso, spegnere e

staccare la spina dalla presa. Per la riparazione,

rivolgersi al Centro Assistenza GIAS.

INSTALLAZIONE

Requisiti Elettrici

VENTILAZIONE

Regolazione dei Piedini

Una volta posizionata la

macchina, si dovrebbe

procedere alla

regolazione dei piedini,

per garantire una

perfetta messa in bolla.

Le asciugatrici sono state progettate per

funzionare ad una tensione di 220-240V, 50 Hz

monofase. Controllare che il circuito

dell’alimentazione sia idoneo per valori di corrente

di almeno 6A.

L’elettricità può essere estremamente

pericolosa

L’apparecchio deve essere opportunamente

collegato a terra.

La presa e la spina dell’apparecchio devono

essere dello stesso tipo.

Non utilizzare adattatori multipli e/o

prolunghe.

Una volta completata l’installazione, la spina

deve risultare accessibile e facilmente

scollegabile.

L’apparecchio con marchio CE è conforme alle

direttive europee 2004/108/CE, 2006/95/CE e

successive modifiche.

Nel caso risulti danneggiato, il cavo di

alimentazione dell’apparecchio dev’essere

prontamente sostituito con apposito cavo

reperibile ESCLUSIVAMENTE presso il servizio di

ricambi. L’installazione deve essere effettuata da

persone competenti.

La chiamata può essere soggetta a pagamento,

se le cause di malfunzionamento della macchina

sono attribuibili a un’installazione non corretta.

Il locale in cui viene installata l’asciugatrice deve

essere adeguatamente ventilato onde evitare

che i gas provenienti da apparecchiature

funzionanti con altri combustibili, comprese

fiamme libere, siano aspirati nel locale dove

l’asciugatrice è in funzione.

Ⴠ Non scaricare l’ aria nella canna fumaria

utilizzata per lo scarico di fumi provenienti da

attrezzature funzionanti a gas o altri combustibili.

Ⴠ Controllare periodicamente che attorno

all’asciugatrice vi sia una buona circolazione

d’aria, senza impedimenti di sorta.

Ⴠ Dopo l’uso ispezionare il filtro antifilacce e, se

necessario, pulirlo.

ჀVerificare costantemente che presa e sfiati non

siano ostruiti. Per assicurare un’idonea

ventilazione è essenziale che lo spazio tra il

fondo macchina e il pavimento non sia ostruito.

Tra la macchina ed eventuali ostacoli si

dovrebbe lasciare uno spazio di almeno 12mm.

ჀRimuovere tempestivamente eventuali oggetti

caduti, dietro/sotto la macchina in quanto

potrebbero ostruire le prese e gli sfiati dell’aria.

Ⴠ EVITARE ASSOLUTAMENTE d’ installare la

macchina contro tendaggi.

Non inserire la spina nella presa e non accen-

dere la macchina finché l’installazione non sarà

stata completata. Ai fini della sicurezza personale è

essenziale che l’asciugatrice venga installata

correttamente. In caso di dubbi sull’installazione,

rivolgersi al Servizio Assistenza GIAS.

IT 17

SFIATI ARIA NELLA BASE

Importante: durante il trasporto mantenere in

posizione verticale l'asciugabiancheria. Se

necessario ribaltarla esclusivamente nel lato

indicato in figura.

Attenzione: se il prodotto è stato ribaltato non

correttamente prima di avviarlo attendere almeno

4 ore in modo tale che l'olio possa scorrere

nuovamente nel compressore. In caso contrario il

compressore può subire danni.

EN 5

KIT DI MONTAGGIO TUBO DI SCARICO: ISTRUZIONI PER IL MONTAGGIO

AVVERTENZA! Prima di eseguire qualsiasi

operazione, spegnere l’asciugatrice e staccare

la spina dalla presa principale.

Per non dover svuotare il contenitore dell’acqua

dopo ogni ciclo di asciugatura, si può convogliare

l’acqua normalmente raccolta durante il ciclo di

asciugatura direttamente in un tubo di scarico

delle acque di scolo (lo stesso sistema di scarico

usato nei lavandini di

Casa). Le leggi locali sullo smaltimento delle

acque vietano la connessione ai canali a cielo

aperto. Il sistema di scarico delle acque di scolo

va collocato accanto all’asciugatrice.

Il kit è composto: 1 tubo flessibile, 1 connettore

per tubo flessibile dritto, 1 morsetto per tubo e una

fascetta di plastica.

Montare i Componenti del Kit Come di Seguito Riportato:

1.Svitare e rimuovere le 3

viti sul retro della

macchina, mante-nendo

in posizione il bordino di

finitura del piano di lavoro.

2. Rimuovere il bordino di

finitura del piano di lavoro

posteriore, poi rimuovere

anche il piano di lavoro

superiore, facendolo

scorrere con delicatezza

verso il retro della

macchina.

3. Il contenitore

dell’acqua di scolo è

posto sul lato destro della

macchina (guardando dal

retro).

Sopra il contenitore

dell’acqua è posto un tubo

grigio flessibile, fissato a

un collegamento a ponte.

Utilizzando una pinza,

rimuovere dal ponte il

morsetto di bloccaggio

del tubo.

4. Rimuovere il tubo

flessibile dal ponte.

5. Collegare il tubo

flessibile del kit al tubo

flessibile rimosso dal

ponte, utilizzando il

connettore e I morsetti per

il tubo forniti.

6. Rimuovere il coperchio

del contenitore dell’acqua

Posto sul retro della

macchina, rimuovendo le

due viti e sgancian-dolo

.7. Rompere la linguetta

posta sul lato del

coperchio, riposizio-nare

il coperchio sulla

macchina e fissare

nuovamente le viti. A

questo punto si dovrebbe

vedere un foro sul retro

del mobile, accanto al

coperchio.

8. Far passare il tubo

flessibile di scarico

attraverso il foro di

entrata nel mobile.

9. Collocare il tubo grigio

nello spazio libero della

vaschetta e fissare

l’intero blocco del tubo al

ponte, utilizzando la

fascetta di plastica.

10. Ricollocare il piano di

lavoro facendolo scorrere

di nuovo nella posizione

di partenza, e

accertandosi che il tubo

flessibile non sia

incastrato. Ricollocare

in posizione anche il

bordino di finitura del

piano di lavoro

posteriore, utilizzando le

3 viti.

11. Collegare il nuovo

tubo flessibile di scarico

al tubo dell’acqua di

scolo. Accertarsi che il

nuovo tubo flessibile non

si pieghi quando si spinge

in posizione

l’asciugatrice. Accertarsi

di rispettare le linee

guida, come mostrato,

quando si fissa la

posizione del nuovo tubo

flessibile esterno.

12. Effettuare il

collegamento alla presa

di rete principale.

13. Dopo avere svuotato

il contenitore dell’acqua

di scarico, per dare inizio

al programma di

asciugatura basterà

accendere la macchina

con il tasto ON (e

premere nel caso dei

modelli elettronici il

pulsante ‘START’).

. .

Prima di utilizzare l’asciugatrice per la prima

volta:

ჀLeggere attentamente il presente libretto

d’istruzioni.

Ⴠ Togliere tutti gli articoli presenti all’interno del

cestello.

Ⴠ Pulire l’interno del cestello e il portellone con un

panno umido in modo da eliminare l’eventuale

polvere depositata durante il trasporto.

Preparazione dei Capi

Verificare che la biancheria da asciugare sia

idonea per l’asciugatura meccanica, come

indicato dai simboli sull’etichetta di lavaggio dei

vari articoli.

Controllare che le chiusure siano chiuse e le

tasche vuote. Girare i capi con il rovescio

all’esterno. Introdurre i capi nel cestello uno ad

uno, in modo che non si aggroviglino.

Articoli di lana, seta, tessuti delicati, calze di

nylon,ricami delicati, tessuti con decorazioni

metalliche, indumenti con guarnizioni in PVC o

in pelle, scarpe da ginnastica, articoli pesanti

come sacchi a pelo ecc.

IMPORTANTE: Evitare di asciugare

articoli preventivamente trattati con prodotti di

pulizia a secco o capi in gomma (pericolo

d’incendio o esplosione).

Evitare Di Asciugare:

Risparmio Energia

Introdurre nell’asciugatrice solo biancheria

accuratamente strizzata a mano o centrifugata a

macchina. Quanto più asciutta è la biancheria,

tanto più rapido è il tempo richiesto per

l’asciugatura, con conseguente risparmio di

consumo elettrico.

COSA FARE SEMPRE

Ⴠ Cercare sempre di far lavorare la macchina a

pieno carico di biancheria: si risparmia tempo ed

elettricità.

Ⴠ Prima di ogni ciclo di asciugatura verificare

SEMPRE che il filtro sia pulito.

COSA NON FARE MAI

ჀNon superare mai il peso massimo: si perde

tempo e si consuma più elettricità.

ჀEvitare di caricare capi ancora gocciolanti: si

rischia di rovinare la macchina.

Selezionare La Biancheria Nel Modo Seguente:

Peso Massimo di Asciugatura

Ⴠ Capi in cotone Max. 8 kg

Ⴠ Capi sintetici Max. 4 kg

Non sovraccaricare il cestello, in quanto I

capi ingombranti, a caldo, possono superare il

carico massimo consentito. (per esempio sacchi

a pelo e piumoni)

Ⴠ In base ai simboli delle etichette di lavaggio

Le etichette di lavaggio sono apposte sul collo o

sulle cuciture interne:

Articolo idoneo per l’asciugatura

meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all’asciugatura

meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si

deve presumere che non sia idoneo

all’asciugatura meccanica.

Ⴠ In base al quantitativo ed alla pesantezza

Se il carico è superiore alla capacità della

macchina, separare i capi in base alla pesantezza

(p. es., separare gli asciugamani dalla biancheria

leggera).

Ⴠ In base al tipo di tessuto

Articoli di cotone/lino: Asciugamani, jersey di

cotone, biancheria da tavola/letto.

Articoli sintetici: Camicette, camicie, tute ecc. in

poliestere o poliammide e misti cotone/sintetici.

Ⴠ In base al grado di asciugatura

Selezionare tra: capi asciutti da stirare, capi pronti

da riporre ecc. Per i capi delicati premere il

pulsante ,impostando una temperatura di

asciugatura ridotta.

PREPARAZIONE DELLA BIANCHERIA

Durante gli ultimi 15 minuti (approssimativa-

mente) i capi sono sempre asciugati con aria

fredda.

Non installare il prodotto in una stanza ove vi

sia il rischio di formazione di ghiaccio. Alla

temperatura di congelamento dell'acqua il

prodotto potrebbe non funzionare correttamente.

Se l'acqua del circuito idraulico ghiaccia sono

possibili danni a componenti quali: valvole,

pompe, tubi. Per garantire le prestazioni del

prodotto la temperatura della stanza deve essere

compresa tra +2°C e +35°C.

COMANDI E SPIE DI SEGNALAZIONE

Pannello di Comando e Spie Luminose

SELEZIONE DEL PROGRAMMA

Manopola: Ruotando in entrambe le direzioni, consente di selezionare il programma desiderato.

Selezione Tempo : Permette di modificare la durata del programma scelto; può essere utilizzato

solo per alcuni programmi .

Partenza Ritardata : Dà la possibilità all’utente di ritardare la partenza del ciclo di asciugatura, ad

esempio per sfruttare gli orari in cui l’elettricità costa meno (vedi sezione dedicata).

Tessuti Delicati : Premendo questo pulsante, si spegne la spia e si accende la spia delicati; ,

l’asciugatura avverrà a temperature ridotte per una maggiore cura dei tessuti.

Anti-Piega : Consente di programmare un ciclo anti-piega a fine asciugatura, mantenendo il

cesto in movimento e non facendo appesantire i panni asciutti.

Cool down : Si accende quando il ciclo è nella fase finale di raffreddamento.

Avvio/Pausa : Serve per dare inizio al programma selezionato o bloccare il ciclo.

Programmi automatici: A seconda del programma scelto, si accenderanno le relative spie (vedere

elenco programmi); la spia ECO indica che è stato scelto un programma a basso consumo.

Pulizia filtro : Quando si accende questa spia, è necessario pulire il filtro.

Tanica acqua : Questa spia si accende per ricordare di svuotare la tanica dell’acqua di condensa

Questa asciugatrice è dotata di un sensore di asciugatura che

permette di scegliere il programma preferito in base al carico,

fermandosi quando la biancheria all’interno è pronta.

Per carichi ridotti o tessuti già parzialmente asciutti, si consiglia di

selezionare un programma a tempo, premendo il pulsante “Tessuti

Delicati” per avere una temperatura ridotta all’interno del cesto.

Nel caso il sensore non rilevi la presenza del carico, l’asciugatrice

funzionerà solo per 10 minuti, per poi passare alla fase di

raffreddamento.

Se il carico è troppo abbondante o eccessivamente bagnato,

l’asciugatrice funziona in automatico per 3 ore, passando poi alla

fase di raffreddamento.

In ogni caso, la fase di raffreddamento viene sempre effettuata a

fine ciclo con aria fredda e ha una durata media di 15 minuti.

Spia Pulizia

Filtro

Display Programmi

Automatici

Tasto

Avvio/pausa

Pulsante Partenza

Ritardata

Spia Elimina

Acqua

Selettore

Programmi

Pulsante

Selezione Tempo

Pulsante

Acrilici/Sintetici

Pulsante Anti

Piega

SELEZIONE DEL PROGRAMMA

IT 21

PROGRAMMA

Ravviva lana

Mix & Dry

Rapido 40’

Camicie

Tempo

Jeans

Anti piega

Asciutto Pronto-Stiro

Asciutto Armadio

Asciutto No-Stiro

IDEALE PER

Capi che si preferisce mantenere leggermente più umidi, in modo da

facilitare la stiratura. Durata: circa 1 ora e 50 min.

Capi che si preferisce non stirare, ma appendere direttamente dopo

l’asciugatura. Durata: circa 2 ore e 30 min.

Capi che possono essere ripiegati, senza stirarli, come maglie in tessuti

misti, calzini, indumenti per bambini. Durata: circa 2 ore e 45 min.

Capi che si vogliono completamente asciutti, come asciugamani,

accappatoi, tovaglie e lenzuola. Durata: circa 3 ore.

Rendere più soffici i capi in lana o per ravvivarli dopo un lungo periodo

nell’armadio. Durata: 12 minuti.

Quando si vuole mischiare capi in cotone e sintetici, senza perdere tempo a

dividerli e ad asciugarli in cicli diversi. Durata: circa 2h (max 4 kg di bucato)

Asciugare le camice in cotone o in fibre sintetiche. Durata: 1 ora per 2kg di

camicie in fibre sintetiche (circa 10 capi); 1 ora e 20 min per 3 kg di camicie in

cotone (circa 10 capi).

Chi vuole scegliere manualmente il tempo di asciugatura, da 30 a 180

minuti. Selezionando “20 minuti” si sceglie un programma a freddo, ideale

per capi da ravvivare, per eliminare eventuali odori.

Per asciugare fino a 4kg di Jeans (circa 5 paia). Il programma dura circa 2

ore, ma il tempo può modificarsi in base al carico e alla velocità di centrifuga

utilizzata nel lavaggio. Si consiglia di utilizzare il ciclo Jeans per capi in

cotone 100%, avendo cura di non mischiare i colori e di non asciugare jeans

con ricami e accessori.

Capi da ravvivare, dopo averli lasciati nel cesto dei panni asciutti per

qualche giorno o dopo averli asciugati all’aperto o su caloriferi. Il ciclo ha una

funziona anti-piega che rilassa le fibre e rende più facile e rapida la stiratura.

Durata: 9 minuti + 3 minuti di cool down.

Avere capi asciutti, rinfrescati e pronti da indossare in solo 40 minuti. Il

sensore monitora costantemente la temperatura per il miglior risultato di

asciugatura. Max 2kg di bucato.

Perfect Home

Si accende segnalando

la necessità di pulire il

filtro.

Procedere con la verifica

ed eventuale pulizia del

filtro principale e dei filtri

allocati nella parte

inferiore del Dryer.

Se la biancheria non si

asciuga verificare che il

filtro non sia intasato.

Filtro

IMPORTANTE: Ai fini della massima efficacia della

macchina, prima di ogni ciclo di asciugatura è

essenziale verificare la pulizia del filtro antifilacce.

Importante: Non utilizzare l'asciugabiancheria

senza I filtri. I filtri intasati possono allungare il tempo

di asciugatura e causare danni con conseguenti

costosi interventi di pulizia.

1. Tirare il filtro verso l’alto.

2. Aprire il filtro come

illustrato.

3. Rimuovere

delicatamente le

Filacce con la punta delle

dita o aiutandosi con uno

spazzolino morbido.

4. Richiudere il filtro e

reinserirlo in sede.

Tirare la maniglia per

aprire lo sportello.

Per avviare la

macchina, richiudere

il portellone e

premere il tasto.

AVVERTENZA! Si ricorda che quando la

macchina è in funzione il cestello e il portellone

possono essere MOLTO CALDI. Non arrestare

mai l'asciugatrice prima della fine del ciclo di

asciugatura a meno che tutti i capi in essa

contenuti non vengano rimossi rapidamente e

stesi in modo da dissipare il calore.

PORTELLONE e FILTRO

Apertura del Portellone

Spia Di Pulizia Filtro

NON USARE ACQUA PER PULIRE IL FILTRO

Pulizia Filtro

1. Rimuovere lo

zoccolo

2. Girare in senso

antiorario I ganci e

rimuovere il coperchio

supporto filtri

3. R i m u o v e r e

delicatamente il telaio

agendo sul gancio

superiore a pulire la

rete filtrante da residui o

depositi. Non usare

acqua.

5. Rimuovere

delicatamente il filtro a

spugna dalla sede a

lavarlo sotto acqua

corrente per rimuovere

residui o depositi.

5. Rimontare i filtri e

posizionare il coperchio

supporto filtri nella

corretta posizione

indicata dalla freccia

(posizione verso l'alto).

Bloccare il coperchio

con i ganci.

6. R i m o n t a r e l o

zoccolo.

CONDENSATORE

1. Aprire la porta e caricare la biancheria nel

cesto. Assicurarsi che i capi non si incastrino

nella porta.

2. Chiudere gentilmente la porta fino a sentire

un “click”.

3. Ruotare il selettore programmi e scegliere il

programma di asciugatura desiderato (per

dettagli, guardare la Guida Programmi).

4. Se bisogna asciugare tessuti sintetici, acrilici

o delicati, premere il pulsante per ridurre la

temperatura di asciugatura. La spia si illumina

quando si sceglie questa opzione. Per de-

selezionarla, nei primi minuti di avvio del

programma, ri-premere il pulsante e

programmare nuovamente la macchina.

5. Premere il pulsante . L’asciugabiancheria

inizia automaticamente e la spia luminosa

sopra il tasto resta accesa.

6. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario

successivamente richiudere la porta e premere

il pulsante , il ciclo di asciugatura

ricomincerà nuovamente.

7. Quando il ciclo è prossimo alla fine, inizia una

fase di raffreddamento. I capi vengono

asciugati con aria fredda al fine di raffreddarli.

8. Quando il programma è terminato, la spia

END si illumine sul display.

9. A seguito della fine del ciclo, il cesto effettuerà

delle rotazioni ad intermittenza per minimizzare

le pieghe. Continuerà fino a quando la porta

verrà aperta.

FUNZIONAMENTO

Non aprire la porta durante i cicli di

asciugatura automatici per avere un'asciugatura

sempre efficace.

IT 23

1.Estrarre con

delicatezza la

vaschetta, finché non

viene completamente

rimossa. Sostenere la

vaschetta con

entrambe le mani. Da

piena, la vaschetta

dell’acqua pesa circa 4

kg.

2.Inclinare la vaschetta

facendo defluire

l'acqua dal foro

posteriore. Quando è

vuota, far scivolare di

nuovo la vaschetta

nell'apposita sede.

SPINGERE CON

DECISIONE IN SEDE.

3.Per avviare la

macchina, premere il

tasto.

NOTA: se c’è uno

scarico vicino

all’asciugatrice, si può

usare l’apposito kit per

far scaricare

costantemente l’acqua

raccolta dalla

macchina. Così

facendo si eviterà di

svuotare la vaschetta

dell’acqua. Tutte le

informazioni per il

montaggio sono

all’interno della

confezione del kit di

scarico.

L’acqua eliminata dalla biancheria durante il

ciclo di asciugatura viene raccolta in una

vaschetta posta in fondo alla macchina. Quando

la vaschetta è piena si accende la spia sul

pannello dei comandi, segnalando che si DEVE

vuotare la vaschetta. Tuttavia, si consiglia di

svuotare la vaschetta dopo ogni ciclo di

asciugatura.

NOTA: Nei primi cicli, quando la macchina è

nuova, si raccoglie poca acqua in quanto si

riempie prima il serbatoio interno.

Per Togliere La Vaschetta

VASCHETTA DELL’ACQUA

IMPORTANTE Prima di procedere alla

pulizia, disattivare sempre la macchina e

staccare la spina dalla presa a muro.

Per i dati elettrici vedere la targhetta dei dati

posta sul davanti del mobile della macchina (con

portellone aperto).

Specifiche Tecniche

Pulizia dell’asciugatrice

Capacità del cestello 115 litri

Carico massimo 8 kg

Altezza 85 cm

Larghezza 60 cm

Profondità 60 cm

Efficienza Energetica A +

Ⴠ Si consiglia di pulire il filtro e di svuotare la

vaschetta dell’acqua dopo ogni ciclo di

asciugatura.

Ⴠ .

Ⴠ Dopo l’ uso, pulire l’ interno del cestello e

lasciare aperto il portellone per un certo

periodo di tempo in modo che circoli aria e si

asciughi.

Ⴠ Pulire l’esterno della macchina e il portellone

con un panno morbido.

Ⴠ NON usare spugnette abrasive né prodotti di

pulizia.

ჀPre evitare che si accumuli della lanuggine e

che l'oblò abbia difficoltà ad aprirsi/chiudere, a

fine di ogni ciclo d'asciugatura pulire con un

panno umido la parte interna dell'oblò e la

guarnizione.

Pulire regolarmente il filtro.

La funzione Partenza Ritardata consente all’utente di ritardare la partenza del ciclo di

asciugatura da 1 a 24 ore.

Agendo la prima volta sul tasto di questa funzione, comparirà sul display un ritardo di 1 ora, a ogni

successiva pressione del tasto, si aggiungerà un ulteriore ritardo di 1 ora.

Successivamente, premere il tasto e trascorso il tempo di ritardo selezionato, il ciclo di

asciugatura verrà avviato. La spia luminosa lampeggerà indicando che count down è iniziato.

Per cancellare il programma premere il pulsante per 3 secondi. Nel display “TIME CONTROL”

lampeggerà 0:00 indicando che è stato azzerato il programma.

FUNZIONAMENTO

Partenza Ritardata

Annullamento e Azzeramento Del Programma

PULIZIA E MANUTENZIONE ORDINARIA

AVVERTENZA! Il cestello, il portellone e il

carico possono essere molto caldi.

Informazıonı per Test dı Laboratorıo

EN 61121 Programmı

Programmı da usare

-Cotone Asciutto

Asciutto No-Stiro

- Asciutto Pronto-Stiro

- +Sintetico

Asciutto No-Stiro

-Cotone Asciutto da Stirare

-Tessuti Delicati

NOTA: Installare e utilizzare il tubo di scarico

per scaricare acqua condensata.l’

Problemi che può risolvere l’utente

Prima di rivolgersi al Centro Assistenza GIAS,

consultare la seguente checklist. La chiamata

verrà addebitata all'utente nel caso in cui risulti

che la macchina funziona o è stata installata o

utilizzata in maniera errata. Se il problema persiste

anche dopo aver eseguito i controlli consigliati,

rivolgersi al servizio di assistenza GIAS che sarà a

disposizione per suggerire eventuali soluzioni per

telefono.

Il tempo di asciugatura residuo può variare

durante il ciclo. Il tempo infatti viene

costantemente aggiornato per migliorarne la

stima. E' per tanto normale che durante il ciclo,

il tempo mostrato sul display possa aumentare

o diminuire.

Tempo di asciugatura eccessivamente

lungo/capi non sufficientemente asciutti…

ჀIl programma/tempo di asciugatura selezionato è

corretto?

Ⴠ I capi sono stati introdotti eccessivamente

bagnati? Si è provveduto a strizzare o centrifugare

adeguatamente i capi prima d’introdurli nella

macchina?

Ⴠ Si deve pulire il filtro?

Ⴠ Si deve pulire il condensatore?

ჀL’asciugatrice è stata caricata eccessivamente?

Ⴠ Vi sono ostruzioni a livello delle prese, degli

sfiati e della base dell’asciugatrice?

Ⴠ Il tasto è stato selezionato da un ciclo

precedente?

L’asciugatrice non funziona…

Ⴠ L’alimentazione elettrica cui è collegata la

macchina è attiva? Controllare provando con un

altro apparecchio (ad esempio, lampada da

tavolo).

Ⴠ La spina di alimentazione è stata collegata

correttamente all’alimentazione elettrica?

Ⴠ Manca la corrente?

Ⴠ Fusibile bruciato?

Ⴠ Il portellone è stato chiuso perfettamente?

Ⴠ La macchina è stata opportunamente attivata

(sia collegata all’alimentazione sia attivata

localmente)?

Ⴠ È stato selezionato il tempo o il programma di

asciugatura?

ჀLa macchina è stata riattivata dopo aver aperto il

portellone?

ჀLa macchina ha smesso di funzionare perché la

vaschetta dell’acqua è piena e deve essere

svuotata?

Se il problema persiste anche dopo aver

effettuato tutti icontrolli consigliati, rivolgersi al

Servizio Assistenza GIAS.

Sarà a disposizione per suggerire eventuali

soluzioni per telefono o per fissare la visita del

tecnico in base alle condizioni di garanzia. Si

ricorda che l’intervento del tecnico può essere

soggetto a pagamento nel caso la macchina:

Ⴠ risulti perfettamente funzionante.

Ⴠ non sia stata installata secondo quanto

indicato nelle istruzioni d’installazione.

Ⴠ sia stata utilizzata in modo improprio.

Utilizzare sempre ricambi originali, disponibili

direttamente presso il Servizio Assistenza

GIAS.

Per assistenza e riparazioni, rivolgersi al

tecnico del Servizio Assistenza GIAS più vicino.

L’asciugatrice fa molto rumore…

Ⴠ Spegnere l’asciugatrice e rivolgersi al Servizio

Assistenza GIAS.

La spia di segnalazione è accesa…

Ⴠ Si deve pulire il filtro?

Ⴠ Si deve pulire il condensatore?

La spia di segnalazione è accesa…

Ⴠ Si deve svuotare la vaschetta dell’acqua?

Il produttore declina ogni responsabilità

in caso di eventuali errori di stampa nel

presente opuscolo. Il produttore si riserva

il diritto di apportare le necessarie

modifiche ai propri prodotti, senza

alterarne le caratteristiche essenziali.

RICERCA GUASTI

Quale Può Essere La Causa...

SERVIZIO ASSISTENZA CLIENTI

Ricambi

Servizio GIAS

IT 25

INDEX

Einführung

Lieferinformationen

Auspacken des Produkts

Sicherheitshinweise

Gebrauch

Installation

Die Wäsche

Umweltschutz

GIAS-Service

Installation

Elektro-Anschluss

Einstellen der Füße

Ablaufschlauchbausatz: Installationsanleitung

Vorbereitung der Füllung

Vorbereitung der Textilien

Nicht für den Trockner geeignet

Energiesparen

Sortierung der Füllung

Trocknungswerte

Schalterblende und Anzeigen

Auswählen des Programms

Tür und Sieb

Öffnen der Tür

Sieb

Flusensieb-Anzeige

Kondenswasser-Behälter

Um den Behälter herauszunehmen

Kondensator

Entfernen des Kondensators

Betrieb

Startverzögerung

Abbrechen und Zurücksetzen des Programms

Reinigung und Routinewartungen

Reinigung des Trockners

Technische Daten

Fehlersuche

Kundendienst

Ersatzteile

GIAS-Service

DE 26

Zum Lieferumfang Ihrer Waschmaschine

gehören folgende Dokumentation und

Zusatzteile:

ჀBedienungsanleitung

Ⴠ

Garantieschein

Ⴠ

Energieeffizienzklasse

Entfernen Sie die

Verpackung der Maschine

dicht an dem Platz, wo sie

aufgestellt werden soll.

1. Schneiden Sie sie

sorgfältig rund um den

Boden der Verpackung und

an einer Ecke nach oben

auf.

2. Entfernen Sie die

Polyethylenhülle und heben

Sie den Trockner von der

Polystyrenplatte.

Bitte lesen Sie diese Anleitung sorgfältig durch und richten Sie sich bei der Bedienung der

Waschmaschine an die Anleitung. Dieses Handbuch enthält wichtige Hinweise für die sichere

Installation, Anwendung und Wartung sowie einige nützliche Hinweise für optimale Ergebnisse beim

Gebrauch Ihrer Maschine.

Heben Sie diese Dokumentation an einem sicheren Ort auf, um jederzeit wieder darauf zurückgreifen

zu können bzw. um sie an zukünftige Besitzer weitergeben zu können

Entsorgen Sie die Verpackung

ordnungsgemäß. Achten Sie darauf, dass sie nicht

in die Hände von Kindern gelangt,da sie eine

potentielle Gefahrenquelle darstellt.

Die Sicherheit des Geräts kann beeinträchtigt

werden, wenn Sie sich nicht an diese

Sicherheitshinweis e halten. Falls ein Problem mit

Ihrer Maschine durch Zweckentfremdung

verursacht wird, müssen Sie Reparaturarbeiten

möglicherweise selbst bezahlen.

Kontrollieren Sie,ob die Maschine durch

den Transport beschädigt wurde.Falls dies der

Fall ist, wenden Sie sich an den GIASService.

Ⴠ Dieses Gerät ist nicht für den Gebrauch durch Personen mit eingeschränkten körperlichen, sensorischen

oder mentalen Fähigkeiten oder mangelnder Erfahrung und Wissen (beispielsweise Kindern) gedacht,

außer diese werden beaufsichtigt oder wurden über die Verwendung des Geräts von einer Person

unterrichtet, die für ihre Sicherheit verantwortlich ist.

Ⴠ Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Ⴠ WARNUNG Zweckentfremdung des Trockners kann zu Brandgefahr führen.

Ⴠ Diese Maschine dient als Haushaltsgerät ausschließ lich zum Trocknen von Haushaltstextilien und

Kleidungsstücken.

Ⴠ Verwenden Sie dieses Gerät nur für die vorgesehenen Zwecke gemäß der Anleitung. Lesen Sie die

Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen.

Ⴠ Berühren Sie das Gerät nicht mit feuchten oder nassen Händen oder Füßen.

Ⴠ Lehnen Sie sich nicht gegen die Tür, wenn Sie die Maschine beladen, und fassen Sie die Maschine nicht an

der Tür, wenn Sie sie hochheben oder verschieben.

Ⴠ Lassen Sie Kinder nicht mit der Maschine oder den Schaltern spielen.

Ⴠ WARNUNG Verwenden Sie das Produkt nicht, wenn das Flusensieb nicht richtig eingebaut oder

beschädigt ist; Flusen könnten Feuer fangen.

Ⴠ WARNUNG An der Stelle, an der sich das Symbol für heiße Flächen befindet ,kann die Temperatur

während des Trocknerbetriebs auf über 60°C steigen.

Ⴠ Ziehen Sie den Stecker aus der Steckdose! Ziehen Sie vor dem Reinigen des Geräts immer den Stecker

heraus!

Ⴠ Verwenden Sie die Maschine bei vermuteten Störungen nicht weiter.

Ⴠ Fusseln und Flusen dürfen sich nicht auf dem Fußboden im Bereich um die Maschine ansammeln.

Ⴠ Die Trommel in dem Gerät kann sehr heiß werden. Lassen Sie den Trockner stets vollständig bis zum Ende

der Abkühlphase laufen, bevor Sie die Wäsche herausnehmen.

EINFÜHRUNG

Liefer informationen

AUSPACKEN DES PRODUKTS

Gebrauch

SICHERHEITSHINWEISE

Dieses Elektrohaushaltsgerät ist

entsprechend der EU-Richtlinie

2002/96/CE über Elektro- und

Elektronik-Altgeräte (WEEE)

gekennzeichnet.

Bitte sorgen Sie dafür, dass das Gerät

ordnungsgemäß entsorgt wird, damit mögliche

negative Auswirkungen auf Umwelt und

Gesundheit vermieden werden, die bei einer

unsachgemäßen Entsorgung des Altgerätes

entstehen könnten.

Das Symbol auf dem Produkt bedeutet, dass

dieses Gerät nicht in den normalen Hausmüll

gehört, sondern den jeweiligen kommunalen

Rücknahmesystemen für Elektro- und Elektronik-

Altgeräte übergeben werden muss.

Die Entsorgung muss im Einklang mit den

geltenden Umweltrichtlinien für die Abfallent-

sorgung erfolgen. Für nähere Informationen über

Entsorgung und Recycling dieses Produktes

wenden Sie sich bitte an Ihre kommunalen

Einrichtungen (Umweltamt) oder an die

Abfallentsorgungsgesellschaft Ihrer Stadt bzw.

an Ihren Händler.

Europäische Vorschrift 2002/96/EC

Ⴠ Um einen sicheren und einwandfreien Betrieb

dieses Geräts zu gewährleisten, empfehlen wir,

alle Wartungs- und Reparatur-arbeiten nur von

einem zugelassenen GIAS Kundendienst-

techniker durchführen zu lassen.

GIAS Service

Falls das Gerät nicht richtig funktioniert oder

ausfällt, schalten Sie es aus und ziehen Sie den

Stecker aus der Steckdose. Wenden Sie sich an

den GIAS-Service.

Ⴠ Das gesamte Verpackungsmaterial besteht

aus umwelt-freundlichen, wiederverwertbaren

Materialien. Bitte helfen Sie mit, diese umwelt-

freundlich zu entsorgen. Ihre Stadtverwaltung

kann Sie über Entsorgungsmöglichkeiten

informieren.

Ⴠ Ziehen Sie den Stecker aus der Steckdose,

zerschneiden Sie das Netzkabel und werfen Sie

Netzkabel und Netzstecker getrennt in den Müll,

bevor Sie Ihren alten Trockner entsorgen.

Zerstören Sie Scharniere und die Türverrie-

gelung, damit sich Kinder nicht versehentlich in

der Waschmaschine einsperren können.

Umweltschutz

Ⴠ Überprüfen Sie vor dem Gebrauch, ob das

Produkt sichtbare Schäden aufweist. Verwenden

Sie es nicht, wenn es beschädigt ist, und wenden

Sie sich an den GIAS-Service.

Ⴠ Verwenden Sie keine Adapter, Mehrfachsteck

dosen und/oder Verlängerungskabel.

Ⴠ Stellen Sie den Trockner nie in der Nähe von

Vorhängen auf. Achten Sie darauf, dass keine

Gegenstände hinter den Trockner fallen oder

sich dort ansammeln können.

Ⴠ Das Gerät darf nicht hinter einer verschließ

baren Tür, einer Schiebetür oder einer Tür mit

Scharnier an der dem Trockner entgegen

gesetzten Seite installiert werden.

Installation

Ⴠ Trocknen Sie keine ungewaschenen

Gegenstände im Trockner.

Ⴠ WARNUNG AUF KEINEN FALL Stoffe in der

Maschine trocknen, die mit chemischen

Reinigungs mitteln behandelt wurden.

Ⴠ WARNUNG Wenn Schaumgummimaterialien

heiß werden, können sie sich unter bestimmten

Bedingungen plötzlich entzünden. Gegenstände

wie Schaumgummi (Latex- schaumstoff),

Duschhauben, wasserab weisende Textilien, mit

Gummi verstärkte Produkte sowie Kleidung-

sstücke oder Kissen- mit Schaumstoffpolster sind

für den Wäschet- rockner NICHT GEEIGNET.

Ⴠ Sehen Sie immer auf den Pflegeetiketten nach,

ob das Material für das Trocknen geeig-net ist.

ჀTextilien vor dem Einfüllen in den Trockner erst

schleudern oder gründlich auswringen. Füllen Sie

KEINE tropfnassen Textilien in den Trockner.

Ⴠ Feuerzeuge und Streichhölzer unbedingt aus

den Taschen entfernen und AUF KEINEN FALL

mit feuergefährlichen Flüssigkeiten in der Nähe

der Maschine hantieren.

Ⴠ KEINE Vorhänge aus Glasfasermaterial in die

Maschine füllen. Kommen andere Textilien mit

Glasfasern in Berührung, so kann dies zu

Hautreizungen führen.

Ⴠ Gegenstände, die mit Substanzen wie Speiseöl,

Azeton, Alkohol, Benzin, Kerosin,

Fleckenentferner, Terpentin, Wachsen und

Wachsentferner getränkt sind, sollten mit einer

zusätzlichen Menge Waschpulver in heißem

Wasser gewaschen werden, bevor sie im

Trockner getrocknet werden.

Ⴠ Weichspüler oder ähnliche Produkte sollten wie

in der Gebrauchanleitung des Weichspülers

angegeben verwendet werden.

SICHERHEITSHINWEISE

Die Wäsche

DE 28

INSTALLATION

Dieser Trockner ist für eine Netzspannung von

220-240 V und 50 Hz (Einphasenstrom)

ausgelegt. Stellen Sie sicher, dass der

Stromkreis eine Nennleistung von 6 A hat.

ჀStrom kann lebensgefährlich sein.

ჀDieses Gerät muss an eine geerdete

Steckdose mit Schutzkontakt angesch-

lossen werden.

ჀDie Steckdose und der Stecker am Gerät

müssen vom selben Typ sein.

ჀVerwenden Sie keine Mehrfachstecker

und/oder Verlängerungskabel.

ჀDer Stecker sollte so angebracht werden,

dass er nach der Installation des Geräts

leicht aus der Steckdose zu ziehen ist.

Das Gerät stimmt mit den Bestimmungen der

Europäischen Vorschrift 2004/108/EC, 2006/95/

EC sowie deren Nachfolgebes-timmungen

überein.

Elektro-Anschluss

Sollte das Netzanschlusskab el an diesem

Gerät beschädigt sein, muss es durch ein

spezielles Kabel ersetzt werden, das NUR beim

Ersatzteilservice erhältlich ist. Es muss von

einer fachkundigen Person installiert werden.

Falls ein Problem mit Ihrer Maschine durch

falsche Installation verursacht wird, müssen Sie

Reparaturarbeiten möglicherweise selbst

bezahlen.

Sobald sich die

Maschine am

endgültigen Ort

befindet, sollten die

Füße so eingestellt

werden, dass die

Maschine eben steht.

Einstellen der Füße

In dem Raum, in dem sich der Trockner befindet,

muss eine ausreichende Entlüftung vorhanden sein,

um zu verhindern, dass Gase aus der Verbrennung

anderer Brennstoffe, zum Beispiel offene Feuer,

während desTroc-knerbetriebs in den Raum gesogen

werden.

Ⴠ Die Abluft darf nicht in einen Kaminschacht geleitet

werden, der für das Ableiten von Rauch aus der

Verbrennung von Gas oder anderen Brennstoffen

verwendet wird.

Ⴠ Prüfen Sie regelmäß ig die reibungslose

Luftzirkulation im Trockner.

Ⴠ Überprüfen Sie nach Gebrauch das Flusen-sieb

und reinigen Sie es, wenn es erforderlich ist!

Ⴠ Die Ansaug- und Abluftanschlüsse dürfen nicht

zugestellt werden. Um eine richtige Abluft zu

gewährleisten, muss die Fläche zwischen dem

Boden der Maschine und dem Fußboden frei bleiben.

Zwischen der Masch-ine und anderen Gegenständen

sollte ein Abstand von mindestens 12 mm

eingehalten werden .

Ⴠ Achten Sie darauf, dass keine Gegenstände

zwischen beiden Seitenteilen und der Rück-seite des

Trockners herunterfallen und sich dort ansammeln,

da hierdurch die Ansaug- und Abluftanschlüsse

blockiert werden können.

Ⴠ Der Trockner darf AUF KEINEN FALL in der

unmittelbaren Nähe von Vorhängen aufgestellt

werden.

ENTLÜFTUNG

Schließen Sie die Maschine erst an und drücken

Sie die Einschalttaste erst, wenn die Installation

abgeschlossen ist. Zu Ihrer eigenen Sicherheit

muss der Trockner richtig installiert werden.

Sollten Sie bezüglich der Installation Fragen

haben, wenden Sie sich an den GIAS Service.

Air Outlets in the Base

Wichtig: Das Gerät soll möglichst stehend

transportiert werden. Bei Bedarf kann es nur in die

gezeigte Richtung geneigt werden.

Achtung: Wenn das Gerät in eine andere Lage

transportiert wurde, warten Sie mindestens 4

Stunden, bevor Sie es einschalten, damit sich die

Flüssigkeit im Kompressor wieder stabilisieren

kann. Tun Sie es nicht, können Schäden am

Kompressor die Folge sein.

DE 30

ABLAUFSCHLAUCHBAUSATZ: INSTALLATIONSANLEITUNG

WARNUNG! Schalten Sie die Maschine aus

und trennen Sie den Stecker des Trockners von

der Stromversorgung, bevor Sie Arbeiten daran

vornehmen.

Um zu vermeiden, dass der Wasserbehälter nach

jedem Trocknungsvorgang geleert werden muss,

kann das Wasser, dass sich normalerweise

während des Trocknungsvorgangs ansammelt,

direkt über einen Ablaufschlauch abgelassen

werden (in dasselbe Abwassersystem, über das

Abwasser von Ihrem Becken abgeleitet wird).

Gemeindewasserverordnungen verbieten einen

Anschluss an Oberflächenwasserabläufe. Das

Ablaufschlauchsystem sollte sich neben dem

Trockner befinden.

Das Kit besteht aus: 1 Schlauch, 1 geraden

Schlauchanschluss, 1 Schlauchklemme und

Plastikband.

Bringen Sie den Bausatz wie folgt an:

1.Schrauben Sie die 3

Schrauben an der

Rückseite der Maschine,

die die Arbeitsplattenleiste

halten, ab und entfernen

Sie diese.

2. Nehmen Sie die hintere

Arbeitsplattenleiste und

die Arbeitsplatte ab, indem

Sie sie vorsichtig in

Richtung Rückseite der

Maschine schieben.

3.Der Abwasser-behälter

befindet sich an der

rechten Seite der

Maschine (von hinten

gesehen).

Ein grauer Schlauch ist mit

dem Steg über dem

Wasserbehälter

verbunden. Entfernen Sie

die Schlauch-

halteklemme mithilfe einer

Zange vom Steg.

4. Ziehen Sie den

Schlauch von der

Stegverbindung ab.

5. Befestigen Sie den

Schlauch aus dem

Bausatz mithilfe der

mitgelieferten Anschluss-

und Schlauchklemmen.

6. Nehmen Sie die

Wasserbehälter-

abdeckung von der

Rückseite der Maschine

ab, indem Sie die zwei

Schrauben entfernen und

die Abdeckung entriegeln.

7. Brechen Sie die

Lasche an der Seite der

Abdeckung ab und

setzen Sie die

Abdeckung wieder auf

die Maschine, bringen

Sie die Schrauben wieder

an. Sie sollten jetzt eine

Öffnung an der Rückseite

neben der Abdeckung

freigelegt haben.

8. Führen Sie den

Ablaufschlauch durch die

Öffnung.

9. Verbinden Sie den

grauen Schlauch im

Ausschnitt des Behälters

und befestigen Sie den

Schlauchbausatz mit

dem Plastikband am

Steg.

10. Schieben Sie die

Arbeitsplatte vorsichtig

wieder in ihre Position

und achten Sie dabei

darauf, dass der

Schlauch nicht ein-

geklemmt wird.

Befestigen Sie die hintere

Arbeitsplattenleiste

wieder mit den 3

Schrauben.

11. Schließen Sie den

neuen Ablaufschlauch an

den Abwasserschlauch

an. Achten Sie darauf,

dass der neue Schlauch

nicht geknickt wird, wenn

Sie den Trockner in die

richtige Position

schieben. Stellen Sie bei

der Verlegung des neuen

externen Schlauchs

sicher, dass die

beschriebenen Hinweise

befolgt werden.

12. Schließen Sie die

Maschine an die

Stromversorgung an.

13. Schalten Sie die

Maschine nach dem

Entleeren des

Abwasserbehälters EIN

(oder drücken Sie bei

elektronischen Modellen

die ‘START’-Taste), um

das Trocknungs-

programm zu beginnen.

VORBEREITUNG DER FÜLLUNG

Bevor Sie den Trockner das erste Mal benutzen:

Ⴠ Lesen Sie die Gebrauchsanleitung bitte

sorgfältig durch!

ჀEntfernen Sie alle in der Trommel befindlichen

Gegenstände!

ჀWischen Sie die Innenseiten der Trommel und

Tür mit einem feuchten Tuch aus, um den beim

Transport eventuell dort angesammelten Staub

zu entfernen.

Vergewissern Sie sich anhand der Pflegean-

leitungssymbole in jedem Wäschestück, dass die

Wäsche, die Sie trocknen wollen, für eine

Trocknung im Trockner geeignet ist.

Überprüfen Sie, ob alle Verschlüsse zu und die

Taschen entleert sind. Wenden Sie die Innen-

seiten der Textilien nach außen. Füllen Sie die

Kleidungsstücke locker in die Trommel, so dass

diese sich nicht verheddern.

Vorbereitung der Textilien

Ⴠ Baumwolle max.8 kg

Ⴠ Synthetische Stoffe max. 4 kg

Maximales Fassungsvermögen

Überladen Sie die Trommel nicht, große

Teile können, wenn sie nass sind, die maximal

zulässige Wäscheladung überschreiten (zum

Beispiel Schlafsäcke, Bettdecken).

Sortieren Sie die Füllung folgendermaßen:

. .

Ⴠ Anhand der Pflegeanleitungssymbole Diese

finden Sie am Kragen oder der Sauminnenseite:

Für Trockner geeignet.

Im Trockner bei hoher Temperatur.

Im Trockner nur bei geringer Temperatur.

Nicht für den Trockner geeignet.

Falls ein Wäschestück keine Pflegeanleitung hat,

muss angenommen werden, dass es nicht für das

Trocknen im Trockner geeignet ist.

Ⴠ Nach Menge und Volumen

Ist die Füllmenge größer als das Fassungs-

vermögen des Trockners, sortieren Sie die

Wäsche nach Stoffdicke (trennen Sie z.B.

Handtücher von dünner Unterwäsche).

Ⴠ Nach Stoffart

Baumwolle/Leinen: Handtücher, Baumwolljersey,

Bett- und Tischwäsche.

Textilien aus Kunstfaser: Blusen, Hemden,

Overalls, usw. aus Polyester oder Polyamid und

auch Baumwoll/ Synthetikgemische.

Ⴠ Nach Trocknungsgrad

Sortieren Sie nach: Bügelfeucht, Schranktrocken,

usw. Für empfindliche Textilien drücken Sie zur

Wahl einer niedrigeren Trocknungstemperatur

die Taste .

Wollsachen, Seide, empfindliche Stoffe,

Nylonstrümpfe,gewirkte Textilien, Stoffe mit

Metall-Dekor, Kleidungsstücke mit PVC- oder

Lederbesatz,Trainingsschuhe, voluminöse

Wäschestücke wie Schlafsäcke usw.

Nicht Für Den Trockner Geeignet:

WICHTIG: Kleidungsstücke, die mit einem

chemischen Reinigungsmittel behandelt worden

sind, oder Gummibekleidung dürfen nicht im

Wäschetrockner getrocknet werden (Brand- oder

Explosionsgefahr).

Füllen Sie nur gründlich ausgewrungene oder

geschleudert e Wäsche in den Trockner. Je

trockener die Wäsche, desto kürzer ist die

Trocknungszeit, was sich energiesparend

auswirkt.

IMMER

Ⴠ Es ist wirtschaftlicher, IMMER die maximale

Füllmenge zu trocknen.

Ⴠ Kontrollieren Sie IMMER vor jedem

Trocknungsvorgang, ob das Sieb sauber ist.

NIE

Ⴠ Überschreiten Sie NIE die maximale

Füllmenge,denn dies ist zeitaufwendig und

Energieverschwendung.

Ⴠ Füllen Sie AUF KEINEN FALL tropfnasse

Kleidungs-stücke in den Wäschetrockner; dies

kann zu Schäden am Gerät führen.

Energiesparen

Innerhalb der letzten 15 Minuten (ca.) wird die

Wäsche stets mit kalter Luft getrocknet.

Bitte stellen Sie das Produkt nicht in Räumen

auf, in denen Frostgefahr besteht. Bei

Temperaturen um den Gefrierpunkt kann es sein,

dass das Gerät nicht einwandfrei funktioniert: sich

im Gerät befindliches Wasser könnte gefrieren und

es dadurch beschädigen (Ventile, Schläuche,

Pumpen). Um einen einwandfreien Betrieb zu

gewährleisten, sollte die Raumtemperatur

zwischen +2°C and +35°C liegen.

Spia Pulizia

Filtro

Auto- Programm

Start/Pause

Taste

Startzeit-

Vorwahl

Wasseranzeige

Programmwähler

Trockendauer

Schontrocknen

Knitterschutz

Taste

DE 32

SCHALTERBLENDE UND ANZEIGEN

Schalterblende: Kontroll- und Leuchtanzeigen

AUSWÄHLEN DES PROGRAMMS

Programmwahlschalter: Der Programmwahlschalter kann in beide Richtungen gedreht werden, um das

gewünschte Programm auszuwählen.

Trockendauer : Ermöglicht die individuelle Einstellung der Programmdauer in einigen Programmen. Diese

Funktion ist nicht in allen Programmen verfügbar.

Startzeitvorwahl : Mit dieser Funktion kann die Startzeit von minimal 1 Stunde bis maximal 23 Stunden

verzögert werden (s. Stratzeitvorwahl).

Schontrocken-Option: Nach Drücken dieser Optionstaste leuchtet die entsprechende Anzeige auf. Der

Trockenvorgang wird zur optimalen Gewebeschonung bei geringerer Temperatur durchgeführt.

Knitterschutz-Option : Wenn die Funktion eingeschaltet ist, verlängert sich die Standard-

Knitterschutzphase am Ende des Trockengangs. Die Wäsche bleibt mit dieser

Option locker und knitterfrei. Die Wäsche kann während des Knitterschutzprogramms jederzeit entnommen

werden.

Abkühlphase : Diese Anzeige leuchtet während der Abkühlphase auf.

Start/Pause : Diese Taste betätigen, um das gewünschte Programm zu starten oder den Trockenvorgang

zu unterbrechen (zum Beispiel, um Wäsche nachzulegen).

Sensorgesteuerte Programme: Je nach ausgewähltem Programm (s. Programmübersicht) leuchtet das

jeweilige Symbol im Display auf. Das Symbol ECO leuchtet bei Anwahl eines sparsamen Programms auf.

Anzeige Filterreinigung : Alle Filter müssen nach jedem Trockengang sorgfältig gereinigt werden, um

einen einwandfreien Betrieb des Trockners zu gewährleisten. Das Aufleuchten der Anzeige weist hierauf hin.

Anzeige Behälter leeren : Der Kondensatbehälter muß nach jedem Trockengang entleert werden. Bei

vollem Kondensatbehälter leutet die Anzeige Behälter leeren auf. Bitte den Behälter dann komplett entleeren.

Dieser Wäschetrockner verfügt über eine sensorgesteuerte

Trocknung (Fuzzy Logic), bei der man lediglich den gewünschten

Trocknungsgrad auswählen muß.

Bei der Trocknung von kleineren Wäscheposten oder bereits

vorgetrockneter Wäsche wird die Auswahl eines zeitgesteuerten

Trockenprogramms und zusätzlich die Anwahl der "Schontrocknen-

Option" empfohlen.

Wenn die Sensorsteuerung keine eingelegte Wäsche erkennen

kann, wird das gewählte Programm automatisch nach 10 Minuten

abgebrochen und die Abkühlphase eingeleitet.

Wenn die Sensorsteuerung eine Überfüllung bzw. zu feuchte

Wäsche erkennt, wird das gewählte Programm automatisch auf eine

Dauer von 3 Stunden verlängert und anschließend die Abkühlphase

eingeleitet.

Am Ende jedes Trockenprogramms erfolgt eine Abkühlphase, bei

der die Wäsche für ca. 15 Minuten mit kalter Luft abgekühlt wird.

AUSWÄHLEN DES PROGRAMMS

Programm

Wolle

Mix & Dry

Kurz 40'

Hemden

Zeit-programme

Jeans

Knitterschutz

Taste

Mangeltrocken

Schranktrocken

Bügeltrocken

Geeignet Für

Für Textilien, die erst später gebügelt werden bzw. gemangelt werden

sollen; Programmdauer ca. 1:50 Stunden.

Für Textilien, die noch gebügelt werden sollen; Programmdauer ca. 2:30

Stunden.

Intensives Trocknen von normal dicken und einlagigen Textilien;

Programmdauer 2:45 Stunden.

Intensives Trocknen von dicken oder mehrlagigen Textilien, wie

Handtüchern etc.; Programmdauer ca. 3 Stunden.

Zum Auffrischen von auf der Leine getrockneter Wolletextilien;

Programmdauer ca. 12 Minuten.

Sonderprogramm zur gleichzeitigen Trocknung von Baumwoll- und

Kunstfasertextilien; Programmdauer ca. 2 Stunden (ACHTUNG: maximale

Füllmenge 4 kg Wäsche).

Sonderprogramm speziell zur Trocknung von Hemden und Blusen aus

Baumwolle und Kunstfaser; Programmdauer ca. 1 Stunde für ca. 2 kg

Kunstfasertextilien (ca. 10 Hemden) oder 1:20 Stunden für ca. 3 kg

Baumwolltextilien (ca. 10 Hemden).

Neben den sensorgesteuerten Programmen stehen zeitgesteuerte

Programme zwischen 30 und 180 Minuten zur Auswahl. Im 20 Minuten-

Zyklus wird ausschließlich kalte Luft verwendet, so dass dies optimal zum

Lüften von getragener Kleidung ist.

Zur Trockung von bis zu 4 kg Jeans (enstspricht ca. 5 Paar

Baumwollhosen). Die Programmdauer beträgt ca. zwei Stunden, kann

jedoch auf Grund von der Beladungsmenge und Restfeuchte abweichen.

Das Jeans-Programm bitte nur zur Trockung von Wäschestücken aus

100% Baumwolle verwenden. Bitte in diesem Programm nur farbechte

Wäsche und keine Kleidungsstücke mit Bestickung oder aufgebrachten

Applikationen trocknen.

Sonderprogramm zum Auffrischen von getragener oder schonenden

Reinigen von Textilien mit handelsüblichen Trocknereinigungsmitteln; ideal

zur Vorbereitung der Wäsche vor dem Bügeln nach langer lagerung oder

wenn diese auf der Leine getrocknet wurden; Programmdauer ca. 9

Minuten + 3 Minuten Abkühlphase

Zur schnellen Trocknung von max. 2 kg Wäsche in nur 40 Minuten.

Perfect Home

TÜR und SIEB

Öffnen der Tür

Ziehen Sie am Griff,

um die Tür zu öffnen.

Um den Trocknungs-

vorgang wieder in

Gang zu setzen,

schließen Sie die Tür

und drücken .

Flusensieb-Anzeige

leuchtet auf, wenn

das Sieb gesäubert

werden muss.

Wenn die Wäsche

nicht trocknet, kontrol-

lieren Sie, ob das

Sieb verstopft ist.

REINIGEN SIE DEN FILTER NICHT MIT WASSER

Sieb

WICHTIG: Damit der Wäschetrockner immer

optimale Leistung erbringen kann, überprüfen Sie

vor jedem Trocknungsvorgang, ob das Flusensieb

sauber ist.

Benutzen Sie den Trockner nicht ohne Filter. Durch

verstopfte Filter kann sich die Trocknungsdauer

verlängern oder es können Schäden verursacht

werden, die kostenpflichtige Reparaturen mit sich

ziehen.

1. Ziehen Sie das Sieb

nach oben.

2. Öffnen Sie das Sieb wie

auf der Abbildung.

3. Entfernen Sie die

Flusen sanft mit einer

weichen Bürste oder den

Fingerspitzen.

4. Klappen Sie das Sieb

zusammen und setzen

Sie es wieder an seinen

Platz ein.

WARNUNG! Während des Trocknungs-

vorgangs können Trommel und Tür SEHR

HEISS werden. Stoppen Sie den Trockner nie

vor Ende des Trocknungsvorgangs, außer alle

Gegenstände werden schnell heraus-

genommen und ausgebreitet, so dass die

Wärme abgeleitet wird.

DE 34

Reinigung des Kondensatorfilters

1. Entfernen Sie die

Wartungsklappe

2. Drehen Sie die zwei

Verschlusshebel gegen

den Uhrzeigersinn und

ziehen Sie den

Kondensatordeckel

heraus

3. Nehmen Sie

vorsichtig den

Filterrahmen heraus

und entfernen Sie

etwaigen Staub oder

Flusen vorsichtig mit

einem Tuch. Reinigen

Sie den Filter nicht mit

Wasser.

4. Entfernen Sie den

Schaumgummifilter

und reinigen Sie ihn

unter fließendem

Wasser, wobei Sie es

drehen, um Flusen und

Staub vollständig zu

entfernen.

5. Passen Sie den

Kondensatordeckel

wieder ein (Richtung

wird durch den Pfeil

angegeben) und stellen

Sie sicher, dass er fest

an seinen Platz

gedrückt wird.

Schließen Sie die zwei

Verschlusshebel durch

eine Drehung im

Uhrzeigersinn.

6. Setzen Sie die

Wartungsklappe wieder

ein.

1. Öffnen Sie die Tür des Gerätes und füllen die

Trommel mit der zu trocknenden Wäsche.

Vergewissern Sie sich, dass heraushängende

Wäsche nicht das Schließen der Tür verhindern

kann.

2. Schließen Sie langsam die Tür, bis Sie ein

„Klick“ hören.

3. Drehen Sie den Programmwähler auf das

gewünschte Programm (hierzu bitte die

Programmempfehlungen in dieser Anleitung

beachten).

4. Wenn Sie Synthetik, Acryl oder Feinwäsche

trocknen möchten, nutzen Sie die

Schontrocknen-Option , um die Temperatur

zu reduzieren. Die Anzeige leuchtet auf, sobald

das Gerät im niedrigen Wärmemodus ist. Sie

können innerhalb der ersten Minuten des

gewählten Programms die Schontrocken-Taste

noch nachträglich drücken. Nach dieser Zeit

müssen Sie das Programm allerdings löschen,

wenn Sie die Einstellung ändern wollen.

5. Drücken Sie die taste . Der Trockner

startet automatisch und die Anzeige über der

Taste leuchtet durchgängig.

6. Sollte einmal die Tür während des

Programms geöffnet werden müssen, drücken

Sie erneut die taste , um die Trocknung

fortzuführen.

7. Neigt sich die Trocknung dem Ende zu,

beginnt kurz zuvor die Abkühlphase, um die

Luft und damit die Wäsche abzukühlen.

8. Ist das Programm beendet, dreht die

Trommel weiter bis das Gerät ausgeschaltet

wird oder die Tür geöffnet wird. Dies dient dazu,

dass die Wäsche durch Stoppen der Trommel

nicht verknittert.

KONDENSATOR

BETRIEB

Bitte öffnen Sie die Tür nicht in

sensorgesteuerten Programmen, um eine

optimale Trocknung zu ermöglichen.

KONDENSWASSER-BEHÄLTER

Das während des Trocknungsvorgangs aus der

Wäsche entzogene Wasser wird in einem

Behälter unten im Trockner gesammelt.

Wenn der Behälter voll ist, leuchtet die Anzeige

auf der Bedienfläche auf. Dann MUSS der

Behälter geleert werden. Wir empfehlen jedoch,

den Behälter nach jedem Trockengang zu leeren.

HINWEIS: Während der ersten wenigen

Trocknungszyklen eines neuen Trockners

sammelt sich sehr wenig Wasser an, da zunächst

ein in der Maschine befindliches Reservoir gefüllt

wird.

Um Den Behälter Herauszunehmen

1. Ziehen Sie den

Behälter vorsichtig

heraus, bis er vollständig

entfernt ist. Halten Sie

den Behälter mit beiden

Händen, denn im

gefüllten Zustand wiegt

der Kondenswasser-

Behälter rund 4 kg.

2. Kippen Sie den

Wasserbehälter, um das

Wasser aus dem hinteren

Loch zu entleeren. Wenn

der Wasserbehälter leer

ist, schieben Sie ihn

wieder zurück in seine

Position. SCHIEBEN SIE

IN FEST AN SEINEN

PLATZ.

3 .Drücken Sie die

Taste um die

Trocknung wieder zu

starten.

HINWEIS: Wenn Sie

einen Ablauf in der Nähe

des Trockners haben,

können Sie den

Ablaufbausatz

verwenden, um einen

ständigen Ablauf für das

vom Trockner

gesammelte Wasser

einzurichten. Sie müssen

dann den Wasserbehälter

nicht mehr ausleeren. Alle

Informationen für das

Zusammenbauen des

Bausatzes sind im

dazugehörigen Umschlag

enthalten.

Mit der Startzeitvorwahlfunktion können Sie den Beginn des Trocknungsvorgangs um 1 bis

24 Stunde verzögern.

Wenn diese Funktion erstmalig ausgewählt wird, zeigt das Display eine Verzögerung von 1

Stunden. Durch nachfolgendes mehrmaliges Drücken der Taste, wird die Verzögerung auf 24

Stunden verlängert.

Drücken Sie taste , um das Programm zu beginnen, und das Gerät wird den

Trocknungsvorgang am Ende dieses Zeitraums durchführen. Die Lichtanzeige für 6 oder 9

Stunden blinkt, um anzuzeigen, dass die Startverzögerung aktiviert wurde.

WICHTIG Schalten Sie immer das Gerät

aus und ziehen Sie den Stecker aus der

Steckdose, bevor das Gerät gereinigt wird.

Die elektrischen Daten befinden sich auf

dem Betriebstypenschild an der Vorderseite

des Trockners (bei offener Tür).

Technische Daten

Reinigung des Trockners

Trommelinhalt 115 Liter

Maximales Fassungsvermögen 8 kg

Höhe 85 cm

Breite 60 cm

Tiefe 60 cm

Energieeffizienzklasse A +

BETRIEB

Ⴠ Reinigen Sie nach jedem Trocknungsvor-

gang das Flusensieb und leeren Sie den

Kondenswasser- Behälter.

Ⴠ Reinigen Sie alle Filter in regelmäßigen

Abständen.

Ⴠ Wischen Sie nach jeder Anwendungs-phase

die Innenseite der Trommel aus und lassen

Sie die Tür einige Zeit offen stehen, damit sie

durch die Luftzirkulation getrocknet wird.

Ⴠ Reinigen Sie die Auß enseite der Maschine

und der Tür mit einem weichen Tuch.

Ⴠ AUF KEINEN FALL Scheuerschwämme

oder Scheuermittel benutzen.

Ⴠ Wir empfehlen, dass Sie die Tür, die

Türdichtung sowie das Geräteäußere nach

jedem Gebrauch kurz mit einem feuchten

Tuch reinigen.

WARNUNG! Trommel, Tür und die

Wäsche selbst können sehr heiß sein.

REINIGUNG UND ROUTINEWARTUNGEN

Startzeitvorwahl

Abbrechen und Zurücksetzen des Programms

Zum Abbrechen des Programms drücken Sie die Taste Start/Pause 3 Sekunden lang. Die

Maschine zeigt an, dass die zurückgesetzt wurde, wenn im Display 0:00 blinkt.

DE 36

HINWEIS: Sie können das optional erhältliche

Ablaufset zur Ableitung des Kondenswassers

installieren.

EN 61121 Programm

Programm zu verwenden

-Trockene Baumwolle

-Trockene Baumwolle, Eisen

-Empfindliche Textilien

Informationen für Test-Labor

Bügeltrocken

Bügeltrocken+Synthetisch

Mangeltrocken

Mögliche Gründe für...

Fehler, die Sie selbst beheben können

Prüfen Sie alle Punkte in der folgenden Checkliste,

bevor Sie sich an den GIAS-Service wenden.

Sollte die Waschmaschine funktionstüchtig sein

oder unsachgemäß installiert oder verwendet

worden sein, wird Ihnen der Besuch des

Kundendien-sttechnikers inRechnung gestellt.

Wenn das Problem weiterhin besteht, nachdem

Sie die Checkliste durchgegangen sind, wenden

Sie sich bitte an den GIAS-Service, der Ihnen evtl.

telefonisch weiterhelfen kann.

Die Restzeitanzeige auf dem Display könnte

sich während des Trocknungsgangs ändern.

Die Restzeit wird kontinuierlich während der

Trocknung überprüft und die Zeit wird

angepasst, um eine bestmögliche Schätzung

der Restdauer zu geben. Es ist daher ganz

normal, dass die angezeigte Restzeit sich

vergrößern oder verkleinern kann

Die Trocknungszeit ist zu lang/die Textilien

sind nicht trocken genug…

Ⴠ Haben Sie die richtige Trocknungszeit/das

richtige Programm gewählt?

ჀWaren die Textilien zu nass? Wurden die Textilien

sorgfältig ausgewrungen oder

geschleudert?

Ⴠ Muss das Sieb gereinigt werden?

Ⴠ Muss der Kondensator gereinigt werden?

Ⴠ Ist der Trockner überladen?

ჀSind die Luftansaug- und Abluftanschlüsse sowie

die Fläche unter dem Sockel des

Trockners frei?

Ⴠ Ist die Taste noch von einem früher gewählten

Programm gedrückt?

Der Trockner funktioniert nicht…

Ⴠ Ist der elektrische Netzanschluss für den

Trockner in Ordnung? Kontrollieren Sie diesen mit

einem anderen Gerät, wie z.B. einer Tischlampe.

Ⴠ Befindet sich der Stecker korrekt in der

Steckdose?

● Gibt es einen Stromausfall?

● Ist die Sicherung herausgesprungen?

ჀIst die Tür richtig geschlossen?

Ⴠ Ist der Trockner sowohl am Netzanschluss als

auch an der Maschine angestellt?

Ⴠ Ist die Trocknungszeit oder das Programm

gewählt worden?

● Ist die Maschine nach dem Türöffnen wieder

angestellt worden?

ჀHat der Trockner den Betrieb eingestellt, weil der

Kondenswasser-Behälter voll ist und entleert

werden muss?

Der Trockner ist zu laut…

Ⴠ Schalten Sie den Trockner aus und wenden Sie

sich an den GIAS-Service.

Die leuchtet…

Ⴠ Muss das Sieb gereinigt werden?

Ⴠ Muss der Kondensator gereinigt werden?

Die leuchtet…

Ⴠ Muss der Kondenswasser-Behälter geleert

werden?

FEHLERSUCHE

Mögliche Gründe für...

KUNDENDIENST

Ersatzteile

GIAS - Service

Sollten trotz obengenannter Kontrollen

weiterhin Störungen bei Ihrem Trockner

auftreten, wenden Sie sich bitte an den GIAS-

Service, der Sie beraten kann. Der Kunden-

dienst kann Sie möglicherweise telefonisch

beraten oder mit Ihnen einen geeigneten

Termin für einem Techniker im Rahmen der

Garantie vereinbaren.Ihnen wird jedoch

eventuell eine Gebühr berechnet, wenn sich

herausstellt, dass Ihre Maschine:

Ⴠ funktionsfähig ist.

Ⴠ nicht gemäß der Installationsanweisung

installiert worden ist.

Ⴠ unsachgemäß benutzt wurde.

Verwenden Sie immer Original-Ersatzteile, die

Sie direkt beim GIAS-Service erhalten.

Wenden Sie sich für Wartungs- und Repara-

turarbeiten an Ihren GIAS-Servicetechniker.

Der Hersteller übernimmt keine

Verantwortung für etwaige Druckfehler in

dieser Bedienungsanleitung. Der Hersteller

behält sich das Recht vor, seine Produkte

ggf. anzupassen, ohne wesentliche

Eigenschaften zu verändern.

Introduction

Informations Sur La Livraison

Déballage Du Produit

Rappels De Sécurité

Utilisation

Installation

Le Linge

Protection De L'environnement

Service Gias

Installation

Besoins Électriques

Ajustement Des Pieds

Kit Tuyau D’évacuation : Instructions de Montage

Préparation De La Charge

Préparation Des Vêtements

Tri De La Charge

Ne Séchez Pas En Machine

Économies D’énergie

Guide De Séchage

Commandes Et Indicateurs

Sélection Du Programme

Porte Et Filtre

Ouverture De La Porte

Filtre

Indicateur Entretien Filtre

Réservoir D’eau

Pour Retirer Le Réservoir

Condenseur

Pour Retirer Le Condenseur

Fonctionnement

Départ Différé

Annulation Et Réinitialisation Du Programme

Nettoyage Et Entretien De Routine

Nettoyage Du Sèche-linge

Spécifications Techniques

Dépistage De Pannes

Service Clientèle

Pièces De Rechange

Service Gias

INDEX

INTRODUCTION

Utilisation

Vérifiez que les articles suivants ont bien été

livrés avec l’appareil :

Ⴠ Manuel d'utilisation

Ⴠ Carte de garantie

Ⴠ Étiquette d'énergie

Retirez la machine de

l’emballage, à proximité de

son emplacement définitif.

1. Coupez délicatement

autour de la base de

l'emballage en remontant

vers l'angle supérieur.

2. Retirer le manchon en

polyéthylène et sortez le

sèche-linge de la base en

polystyrène.

Veuillez lire et suivre ces instructions avec soin et utiliser la machine en conséquence. Ce livret

contient des instructions importantes sur la sécurité d'utilisation, l'installation et l'entretien de la

machine, ainsi que des conseils utiles pour obtenir les meilleurs résultats possibles lors de son

utilisation. Conservez toute la documentation dans un endroit sûr pour pouvoir vous y reporter à une

date ultérieure ou la transmettre aux prochains propriétaires

Informations Sur La Livraison

DÉBALLAGE DU PRODUIT

Mettez l'emballage au rebut en toute

sécurité. Conservez hors de portée des enfants

car il représente une source de danger

potentielle.

Le non-respect de ces instructions peut

compromettre la sécurité de votre appareil. Un

appel de service peut vous être facturé si la

défaillance de votre appareil est causée par une

mauvaise utilisation.

Vérifiez que la machine ne s'est pas

détériorée en transit. Si c'est le cas, contactez

GIAS pour une opération de dépannage.

RAPPELS DE SÉCURITÉ

ჀCetappareilnedoit pas être utilisépardes personnesnotamment des enfants jouissantde

capacités mentales, sensorielles ou physiques réduites ou d'un manque d'expérience ou de

connaissances, sauf si elles sont surveillées ou ont reçu des instructions concernant l'utilisation de cet

appareil par une personne responsable de leur sécurité.

ჀLesenfantsdoiventêtresurveillésafindesassurerquilsnesamusentpasaveclappareil

Ⴠ ATTENTION Lamauvaiseutilisationdಬunsèchelingerisquedecauserundಬincendie

ჀCette

 machine est conçue uniquement pour usage domestique à savoir pour sécher le linge

domestique et les vêtements.

ჀCettemachinenedoitêtreutiliséequepourlಬemploiauquelelleestdestinéeetquiest décrit dans ce

manuel. Assurez-vous d'avoir bien compris les instructions d'installation et d'utilisation avant de faire

fonctionner la machine.

ჀNetouchezpaslamachinesivousavezlesmainsoulespiedsmouillésouhumides

ჀNevous

appuyezpassurlaportelorsquevouschargezlamachineetnutilisezpaslaporte pour

soulever ou déplacer la machine.

ჀNelaissezpasdesenfantsjoueraveclamachineouavecsescommandes

ჀATTENTION Nಬ utilisez pascettemachinesilefiltreàpeluchesnಬ estpasen placeousಬ il est

endommagé ; les peluches risquent en effet de s’allumer.

Ⴠ

ATTENTION Lಬaugmentationdetempératurependantlefonctionnementdu sèche-linge peut être

supérieure à 60°C là où se trouve le symbole de surface chaude .

ჀDébranchezducourantdesecteurRetireztoujourslapriseavantdenettoyerlamachine

ჀCessezdಬutiliserlamachinesiellesembledéfectueuse

ჀVeillezàcequelespeluchesnepuissentpassಬaccumulersurlesolàlಬextérieurde

la machine.

ჀIlsepeutquelಬintérieurdutamboursoittrèschaudVeillez à ce que le sèche-linge termine

son cycle de refroidissement avant d’en sortir le linge.

RAPPELS DE SÉCURITÉ

Cet appareil est commercialisé en

accord avec la directive européenne

2002/96/CE sur les déchets des

équipements électriques et

électroniques (DEEE).

En vous assurant que ce produit est correc-

tement recyclé, vous participez à la prévention

des conséquences négatives sur

l’environnement et la santé publique qui pourrait

être causé par une mise au rebut inappropriée

de ce produit. Le symbole sur ce produit indique

qu’il ne doit pas être traité comme un déchet

ménager. Il doit être rapporté jusqu’à un point de

recyclage des déchets électriques et

électroniques. La collecte de ce produit doit se

faire en accord avec les réglementations

environnementales concernant la mise au rebut

de ce type de déchets. Pour plus d’information

au sujet du traitement, de la collecte et du

recyclage de ce produit, merci de contacter votre

mairie, votre centre de traitement des déchets ou

le magasin où vous avez acheté ce produit.

Directive Européenne 2002/96/CE

Ⴠ Pour veiller au fonctionnement efficace et

sans risque de cet appareil, nous vous

recommandons de faire exclusivement appel à

un technicien GIAS agréé pour son entretien

ou sa réparation éventuelle.

Service GIAS

Si l’appareil ne fonctionne pas correctement

ou s’il tombe en panne, mettez-le à l’arrêt et

débranchez-le du courant de secteur. Consultez

le service GIAS pour prévoir une éventuelle

réparation.

Ⴠ Tous les matériaux de conditionnement

utilisés sont écologiques et recyclables.

Veuillez les éliminer de manière écologique.

Votre municipalité pourra vous donner le détail

exact des méthodes d’élimination en vigueur.

Ⴠ Pour assurer la sécurité lors de l’élimination

d’un vieux sèche-linge, veuillez débrancher la

fiche du courant de secteur, couper le câble

d’alimentation et le détruire avec la fiche. Pour

empêcher que les enfants ne s’enfer-ment

dans la machine, cassez les charnières de la

porte ou son dispositif de verrouillage.

Protection De L'environnement

Ⴠ Vérifiez que la machine ne présente aucun

signe visible de détérioration avant de l’utiliser.

En cas de détérioration, assurez-vous de ne

pas l’utiliser et de contacter le service GIAS.

Ⴠ N'utilisez pas d'adaptateurs, de multi-prises

et/ou de rallonges.

Ⴠ Veillez à ne pas installer le sèche-linge contre

des rideaux et assurez-vous que rien ne pourra

tomber ou s’accumuler derrière le sèche-linge.

Ⴠ Cet appareil ne doit pas être installé derrière

une porte verrouillable, une porte coulissante

ou une porté munie de gonds placée en face de

la porte du sèche-linge.

Installation

Ⴠ Ne séchez pas des vêtements non lavés dans le

sèche-linge.

Ⴠ ATTENTION NE séchez PAS les tissus qui ont

été traités avec des liquides de nettoyage à sec.

Ⴠ ATTENTION Quand elles sont chauffées, les

mousses alvéolaires peuvent dans certains cas

brûler par combustion sponta-née. Les articles

tels que le caoutchouc mousse (mousse de latex),

les bonnets de douche, le textile imperméable, les

articles caoutchoutés et les vêtements ou

coussins rembourrés de caoutchouc mousse NE

DOIVENT PAS être séchés dans le sèche-linge.

Ⴠ Reportez-vous toujours aux étiquettes d’

entretien du linge pour vérifier le mode de séchage

recommandé.

Ⴠ Les vêtements doivent être essorés en machine

ou à la main avant d’ être placés dans le sèche-

linge. Les vêtements qui dégoulinent NE

DOIVENT PAS être mis dans le sèche-linge.

Ⴠ Enlevez les briquets et les allumettes des

poches et veillez à ne JAMAIS utiliser de liquides

inflammables à proximité de la machine.

Ⴠ Les rideaux en fibres de verre ne doivent

JAMAIS être placés dans cette machine. La

contamination d’autres vêtements par les fibres de

verre peut entraîner des irritations de la peau.

Ⴠ Les articles qui ont été souillés par des

substances telles que huile de cuisson, acétone,

alcool, pétrole, kérosène, produit anti-taches,

térébenthine, cire et décapant pour cire doivent

être lavés à l'eau chaude avec une quantité

supplémentaire de déter-gent avant d'être séchés

dans le sèche-linge.

Ⴠ Les agents adoucissants, et autres produits

similaires, doivent être utilisés conformément aux

instructions fournies par le fabricant du produit.

Le Linge

INSTALLATION

Les sèche-linges sont prévues pour une

tension monophasée de 220-240 V, 50 Hz.

Vérifiez que la tension nominale du circuit

d'alimentation est réglée sur 6A minimum.

L’électricité peut être extrêmement

dangereuse.

Cet appareil doit être mis à la terre.

La prise de courant et la fiche de la machine

doivent être du même type.

N'utilisez pas de multi-prises et/ou de

rallonges.

La fiche doit être accessible pour

débrancher l’appareil une fois qu’il a été

installé.

La machine est conforme aux directives

européennes 2004/108/EC, 2006/95/EC et à

leurs modifications ultérieures.

Besoins Électriques

Si le cordon électrique de cet appareil

estendommagé, il doit être remplacé par un

cordon spécial qui est UNIQUEMENT disponible

auprès du service des pièces de rechange. Il doit

être installé par une personne compétente.

Un appel de service peut vous être facturé

si la défaillance de votre appareil est causée

par une installation incorrecte.

Lorsque la machine est

en place, les pieds

doivent être ajustés

pour mettre la machine

de niveau.

Ajustement Des Pieds

La pièce où se trouve le sèche-linge doit avoir une

ventilation adéquate de manière à ce que les gaz

des appareils qui brûlent d’autres combustibles, y

compris les cheminées, ne soient pas attirés dans

la pièce pendant que le sèche-linge est en

marche.

Ⴠ L’air d’échappement ne doit pas être évacué par

un conduit qui est également utilisé pour évacuer

les fumées d’échappement d’appareils qui brûlent

du gaz ou d’autres combustibles.

Ⴠ Vérifiez régulièrement que l’ air peut circuler

librement autour du sèche-linge.

Ⴠ Vérifiez le filtre à peluches après usage, et

nettoyez-le le cas échéant.

Ⴠ Les entrées et sorties doivent être libres

d’obstructions. Pour veiller à une ventilation

adéquate, l’espace entre le bas de la machine et le

sol ne doit pas être obstrué. Il doit y avoir un

espace d’au moins 12 mm entre la machine et

d'éventuelles obstructions.

Ⴠ Veillez à ce que rien ne puisse tomber ou

s’accumuler entre les côtés et l’arrière du

sèchelinge, afin de ne pas obstruer l'entrée et la

sortie d’air.

Ⴠ N’ installez JAMAIS le sèche-linge contre des

rideaux.

VENTILATION

Ne branchez pas l'appareil et ne mettez pas

en marche l'interrupteur de secteur tant que

l'installation n'est pas terminée. Par mesure de

sécurité, veillez à installer ce sèche-linge

correctement. En cas de doute concernant son

installation, veuillez demander conseil à GIAS

Service.

Important : Pendant le transport, l’appareil doit être

stocké dans sa position normale d’utilisation. Si

nécessaire, l’appareil peut être incliné comme montré

ci-dessous.

Attention : Si le produit est transporté différemment,

attendez au moins 4 heures avant d’allumer

l’appareil, ceci afin que le gaz liquide retourne dans le

compresseur. En cas de non respect de cette

procédure, le compresseur pourrait être

endommagé.

KIT TUYAU D’ÉVACUATION : INSTRUCTIONS DE MONTAGE

ATTENTION ! Éteignez la machine et

retirez la prise du sèche-linge de l’alimentation

électrique secteur avant d’entreprendre tout

travail.

Afin d’éviter d’avoir à vider le réservoir d’eau après

chaque cycle de séchage, l’eau qui est

normalement recueillie pendant le cycle de

séchage peut être évacuée directement par un

tuyau d’évacuation d’eaux sales (le même

système de vidange que celui des éviers

domestiques). Les arrêtés municipaux en matière

d’évacuation d’eau interdisent la connexion à un

égout d’eau de surface. Le système de vidange

d’eaux sales doit être placé à proximité du sèche-

linge.

Le kit est composé: 1 tuyau, 1 connecteur de tuyau

droit, 1 étrier de tuyau et une attache en plastique.

Installez le Kit En Suivant les Instructions ci-après :

1.Dévissez et retirez les

trois vis placées à

l’arrière de la machine

en conservant la

garniture du plan de

travail.

2. Retirez la garniture

arrière du plan de travail

et le plan de travail en le

faisant glisser

délicatement vers

l’arrière de la machine.

3. Le réservoir d’eaux

sales se trouve du côté

droit de la machine (vue

de l’arrière). Un tuyau

gris est branché sur le

raccord placé au-

dessus du réservoir. À

l’aide d’une pince,

retirez l’étrier de fixation

du tuyau du raccord.

4. Retirez le tuyau du

raccord..

5. Fixez le tuyau du kit

en utilisant le

connecteur et les étriers

de tuyau fournis au

tuyau démonté du

raccord.

6. Retirez le couvercle

du réservoir de l’arrière

de la machine en

dévissant les deux vis et

en déclipsant le

couvercle.

7. Brisez l’onglet placé

sur le côté du couvercle

et replacez le couvercle

sur la machine puis

refixez les vis. Vous

devez maintenant avoir

mis à jour un orifice à

l’arrière de l’armoire à

côté du couvercle.

8. Glissez le tuyau de

vidange par l’orifice de

l’armoire.

9. Repérez le tuyau gris

dans la découpe du

réservoir et fixez le bloc

tuyau au raccord avec

l’attache en plastique.

10. Faites glisser

délicatement le plan de

travail dans sa position

d’origine en vous

assurant que le tuyau

n’est pas coincé puis

remettez en place la

garniture arrière du plan

de travail à l’aide des

trois vis.

11. Branchez le

nouveau tuyau de

vidange au tuyau d’eaux

sales. Assurez-vous

que le nouveau tuyau ne

forme pas un coude

lorsque vous repoussez

le sèche-linge dans sa

position d’origine.

Assurezvous

que les directives

indiquées sont

respectées lors de la

mise en place du

nouveau tuyau externe.

12. Raccordez la

machine à l’alimen-

tation électrique

secteur.

13. Après avoir vidé le

réservoir d’eau sale,

allumez la machine (et

appuyez sur le bouton

“MARCHE” sur les

modèles électroniques)

pour lancer le

programme de

séchage.

PRÉPARATION DE LA CHARGE

Avant d’utiliser le sèche-linge pour la première

fois :

Ⴠ Veuillez lire ce manuel d’instruction en détail.

Ⴠ Retirez tous les articles qui se trouvent à

l’intérieur du tambour.

Ⴠ Essuyez l’intérieur du tambour et de la porte

avec un chiffon humide pour éliminer la

poussière éventuelle qui aurait pu s’y infiltrer en

transit..

Vérifiez sur les étiquettes comportant les

symboles d’entretien que le linge que vous

souhaitez sécher convient au séchage en

machine.

Vérifiez que toutes les fermetures sont fermées

et queles poches sont vides. Mettez les articles

à l’envers. Placez les vêtements en vrac dans le

tambour en veillant à ce qu’ils ne s’emmêlent

pas les uns avec les autres.

Préparation Des Vêtements

Ⴠ Coton 8 kg maxi

Ⴠ Synthétiques 4 kg maxi

Poids De Séchage Maximum

Ne surchargez pas le tambour ; lorsqu’ils

sont mouillés, les grands articles peuvent

dépasser le poids de maximum admissible (ex :

sacs de couchage, couettes).

Triez La Charge Comme Suit :

. .

Ⴠ Par symbole de soin d’entretien

Vous les trouverez sur le col ou la couture intérieure :

Convient pour séchage en machine.

Séchage à haute température.

Séchage à basse température

uniquement.

Ne séchez pas en machine.

Si le vêtement ne comporte aucune étiquette de

conseils de lavage, considérez qu'il ne convient pas

pour le séchage en machine.

Ⴠ Par quantité et épaisseur

Lorsque la charge est plus importante que la

capacité du sèche-linge, séparez les vêtements

selon leur épaisseur (ex : les serviettes des

sousvêtements fins).

Ⴠ Par type de tissu

Coton/toile de lin : Serviettes, jersey en coton,

linge de lit ou de table.

Synthétiques : Chemisiers, chemises, blouses etc.

en polyester ou polyamide, ainsi que pour les

mélanges de coton/synthétique.

Ⴠ Par degré de séchage

Triez selon : sec pour repassage, sec pour

rangement, etc. Pour les articles délicats, appuyez

Sur le bouton pour sélectionner une température

de séchage basse.

Les lainages, la soie, les tissus délicats, les bas

de nylon, les broderies délicates, les tissus

ayant des décorations métalliques, les

vêtements avec des bordures en PVC ou en

cuir, les chaussures de sport, les articles

volumineux comme les sacs de couchage, etc.

Ne séchez pas en machine :

IMPORTANT : Ne séchez pas les articles

qui ont été traités avec un liquide de nettoyage

à sec ou les vêtements en caoutchouc (risque

d’incendie ou d’explosion).

Pendant les 15 dernières minutes (approxi-

mativement), les vêtements sont toujours

échés à l'air froid.

Ne mettez que du linge essoré en machine ou à la

main dans le sèche-linge. Plus le linge est sec,

plus le temps de séchage sera court, ce qui

économisera de l’énergie.

TOUJOURS

Ⴠ Essayez de sécher le poids de linge

maximum,pour économiser du temps et de

l’électricité.

Ⴠ Vérifiez que le filtre est propre avant chaque

cyclede séchage.

JAMAIS

Ⴠ Ne dépassez pas le poids maximum pour ne

pas gaspiller du temps ou de l’électricité.

Ⴠ Ne mettez pas d'articles dégoulinant d’eau

dans le sèche-linge pour ne pas endommager

l’appareil.

Économies D’énergie

Ne pas installer le produit dans une pièce où le

risque de formation de glace est possible. A la

température de congélation de l'eau, le produit

risque de ne pas fonctionner correctement.

Si l'eau du circuit hydraulique se glace, les

composants suivants risquent d'être endommagés :

soupape, pompe, tubes. Afin de garantie les

meilleures prestations du produit, la température de

la pièce doit être comprise entre +2°C et +35°C.

COMMANDES et INDICATEURS

Panneau de commande et témoins indicateurs

Sélecteur de programmes: En tournant le sélecteur, il permet de choisir le programme désiré

Sélection Temps : Permet de modifier la durée du programme choisi; il peut être utilisé pour

certains programmes uniquement .

Départ différé : Permet de différer le départ du cycle de séchage, par exemple pour utiliser

l'appareil pendant les heures creuses (pour cela, se référer à la section dediée).

Textiles Délicats : En appuyant sur ce bouton,le voyant s'éteint t l'indicateur délicats

s'allume; le séchage s'effectuera à températures modérées pour un meilleur soin du linge.

Défroissage : Permet de programmer un cycle anti-plis à la fin du séchage. Le tambour en

mouvement continus évite d'alourdir le linge sec.

Ventilation : S'allume quand le cycle est dans la phase finale de refroidissement.

Départ/Pause : permet de lancer le programme selectionné ou de suspendre le cycle.

Programmes Automatiques : En fonction du programme choisi, les voyants s'allument (voir liste

programmes); l'indicateur ECO : indique qu'un programme à faible consommation a été choisi.

Nettoyage filtre : Quand cet voyant s'allume, il est nécessaire de nettoyer le filtre.

Réservoir d'eau : Quand cet voyant s'allume, il est nécessaire de vider le réservoir de l'eau de

condensation.

SÉLECTION DU PROGRAMME

Ce sèche-linge est doté d'un capteur de séchage qui permet de

sélectionner le programme préféré en fonction du résultat de

séchage désiré.

Pour les charges réduites ou les tissus pré-séchés, il est

conseillé d'utiliser un programme à durée déterminée, en

appuyant sur le bouton "Textiles Délicats" de manière à avoir

une temperature réduite à l'intérieur du tambour.

Dans le cas où le capteur ne détecte pas la présence de linge, le

séche-linge ne fonctionnera que pendant 10 minutes avant de

se mettre en mode refroidissement.

Si la charge est trop importante ou trop humide, le séche-linge

fontionne automatiquement pendant 3 heures avant de se

mettre en mode refroidissement.

A la fin de chaque programme, la phase de refroidissement a

toujours lieu à avec de l'air froid et dure en moyenne 15 minutes.

Voyant

entretien filtre

Display

Bouton

Marche/Arr

ét

Bouton départ

différé

Voyant vidage

réservoir d'eau

Sélecteur de

programmes

Bouton

Sélection temps

L'option

Séchage Délicat

Bouton

Défroissage

SÉLECTION DU PROGRAMME

PROGRAMME

Laine

Mix & Dry

Rapide 40'

Chemises

Temps

Jeans

Bouton Défroissage

Prêt à Repasser

Sec

Prêt à Ranger

Idéal Pour

Du linge que l'on préfère garder légèrement humide, afin de faciliter le

repassage. Durée: environ 1 heure et 50 minutes.

Du linge qui ne nécessite pas de repassage, mais qu'il faut suspendre à

un cintre après le séchage. Durée : 2 heures et 30 minutes.

Du linge qui peut être rangé sans être repassé, comme les pulls en tissus

mixtes, les chaussettes, les vêtements pour enfants. Durée: environ 2

heures et 45 minutes.

Du linge que l'on veut complètement sec, par exemple les serviettes en

éponge, les peignoirs, les nappes et les draps. Durée: environ 3 heures.

Pour rendre les lainages plus doux ou pour les rafraîchir après une longue

période passée dans l'armoire. Durée: 12 minutes.

To dry mixed cotton and synthetic clothes: save time and no need to

separate the washing and dry them in different cycles. Time: around 2h (max

4 kg).

Sécher les chemises en coton ou en fibres synthétiques. Durée: 1 heure

pour 2 Kg de chemises en fibres synthétiques (environ 10 chemises ); 1

heure et 20 minutes pour 3 Kg de chemises en coton (environ 10 chemises).

Si besoin, ce programme permet de choisir manuellement la durée de

séchage, de 30 à 180 minutes. En sélectionnant "20 minutes" on choisi un

programme à froid, idéal pour éliminer d'éventuelles odeurs.

Pour sécher jusqu'à 4 Kg de jeans (environ 5 paires de Jeans). Le

programme dure environ 2 heures, mais la durée peut varier en fonction de

la charge et de la vitesse d'éssorage utilisée lors du cycle de lavage. Il est

conseillé d'utiliser le cycle Jeans pour les articles 100% Coton, en faisant

attention à ne pas mélanger les couleurs et à ne pas sécher les jeans ayant

des broderies et des accessoires.

Du linge à rafraîchir, idéal pour du linge qui à été laissé dans le bac à linge

pendant quelques jours ou après les avoir séchés à l'extérieur ou sur des

radiateurs. Le cycle a une fonction anti-plis qui relaxe les fibres et facilite le

repassage. Durée: 9 minutes + 3 minutes de refroidissement.

Permet d'avoir des vêtements secs, rafraîchis et prêts à porter en

seulement 40 minutes. Le capteur contrôle constamment la température

pour un meilleur résultat de séchage. Max 2 Kg de linge.

Perfect Home

PORTE et FILTRE

Ouverture De La Porte

Tirez sur la poignée

pour ouvrir la porte.

Pour remettre le

sèche-linge en

marche, fermez la

porte et appuyez

ATTENTION ! Lorsque le sèche-linge est

en cours d’utilisation, il se peut que le tambour

et la porte soient TRES CHAUDS. N'arrêtez

jamais le sèche-linge avant la fin du cycle de

séchage sauf si tous les articles sont

rapidement retirés et étendus de façon à

dissiper la chaleur.

Indicateur Entretien Filtre

Vérifier et nettoyer

le filtre situé dans la

porte ainsi que le

condenseur situé

derrière la plaque de

protection, en bas du

sèche-linge.

Si le linge n’est pas

sec, vérifier que le filtre

ne soit pas encrassé.

Filtre

IMPORTANT: Pour garder une efficacité

constante du sèche-linge, vérifier que le filtre

soit propre avant chaque cycle de séchage

Ne pas utiliser le sèche-linge sans le filtre. Un

filtre encrassé peut augmenter la durée de

séchage et causer des dégâts qui peuvent

entraîner des coûts de réparation importants.

1. Tirez le filtre vers le

haut.

2. Ouvrez le filtre,

comme illustré.

3. Retirez doucement

les peluches à l’aide

d’une brosse douce ou

du bout des doigts.

4. Réenclenchez le

filtre et poussez-le en

place.

Nettoyage du condenseur

1. Enlever la plaque de

protection

2. Tourner les deux

leviers de blocage dans

le sens contraire des

aiguilles d’une montre

et retirer la porte.

3. Retirez doucement la

poussière ou les

peluches avec un

chiffon. Ne pas utiliser

d’eau pour nettoyer le

condenseur.

4. Enlever délicatement

l’éponge de son

emplacement et laver

l’éponge en la passant

sous un filet d’eau afin

d’enlever tout reste de

poussière ou de

peluches.

5. Remettez

correctement le

condenseur en place

(en suivant la flèche) en

le poussant fermement.

Bloquez les deux

leviers en position en

les tournant dans le

sens des aiguilles d’une

montre.

6. Remettez la plaque

de protection en place.

CONDENSEUR

FONCTIONNEMENT

1.Ouvrir la porte et charger le linge dans le

tambour.Vérifier qu'aucun vêtement n'entrave

la fermeture de la porte.

2. Fermer doucement la porte en la poussant

jusqu'à ce que vous entendiez un déclic.

3. Tournez le sélecteur de programme et choisir

le programme de séchage souhaité (consultez

le guide de programmation pour de plus amples

détails)

4. Pour sécher des articles délicats,

synthétiques ou acryliques,appuyez sur le

bouton pour diminuer la température de

séchage. Le voyant s'allume lorsque vous

sélectionnez cette option. Pour désactiver ce

mode, appuyez de nouveau et programmez de

nouveau l'appareil.

5. Appuez sur le bouton . Le sèche-linge

démarre automatiquement et le voyant situé au

dessus du bouton s'allume.

6. Si vous ouvrez la porte pendant le cycle de

séchage pour vérifier le linge, il est nécessaire

d'appuyer sur le bouton , pour recommencer

le séchage une fois la porte refermée.

7. Lorsque le cycle est bientôt terminé, la phase

de ventilation à froid commence. Les

vêtements sont séchés avec de l'air froid afin de

les refroidir.

8. Lorsque le programme est terminé, le voyant

END s'allume sur le display.

9. A la fin du cycle, le tambour continuera à

tourner de manière intermittente afin de

minimiser les plis. Cette opération se poursuit

jusqu'à ce que la porte s'ouvre.

Afin d'assurer un séchage efficace dans les

meilleures conditions, ne pas ouvrir la porte lors

des cycles de séchage automatiques.

1. Tirez doucement le

réservoir jusqu'à

l'extraire complètement.

Tenez-le fermement à

deux mains.

Lorsque le réservoir est

plein, il pèse environ 4

kg.

2. Inclinez le réservoir

d'eau pour vidanger

l'eau par le trou arrière.

Une fois vidé, remettez

le réservoir d'eau dans

sa position d'origine.

POUSSEZ-LE

FERMEMENT EN

PLACE.

3.Appuyer sur la touche

de départ pour lancer le

cycle.

NOTE : Si vous

disposez d'une bouche

d'évacuation proche du

sèche-linge, il est

possible d'installer le kit

d'évacuation de façon

permanente pour

vidanger l'eau

accumulée dans le

sèche-linge. Il n'y aura

ainsi plus besoin de

vider le réservoir d'eau.

Toutes les informations

d'assemblage du kit sont

fournies avec celui-ci.

RÉSERVOIR D’EAU

L’eau récupérée du linge pendant le cycle de

séchage est recueillie dans un bac situé en bas

du sèche-linge. Quand le réservoir est plein,

l’indicateur s’allume sur le panneau de

commande et le réservoir DOIT ABSO-

LUMENT être vidé. Cependant, nous

recommandons de vider le réservoir après

chaque cycle de séchage.

NOTE : Il n'y a que très peu d'eau qui est

récupéré pendant les premiers cycles d'une

nouvelle machine, car le réservoir intérieur est

rempli en premier.

Pour Retirer Le Réservoir

IMPORTANT Coupez toujours le courant et

débranchez la fiche de l’alimentation électrique

avant de nettoyer cet appareil.

Pour les données électriques, veuillez

consulter l’étiquette des valeurs nominales qui

se trouve à l’avant de l’armoire du sèche-linge

(avec la porte ouverte).

Spécifications Techniques

Nettoyage Du Sèchelinge

Capacité du tambour 115 litres

Charge maximale 8 kg

Hauteur 85 cm

Largeur 60 cm

Profondeur 60 cm

Étiquette d'énergie A +

Ⴠ Nettoyez le filtre et videz le réservoir d’ eau

après chaque cycle de séchage.

ჀNettoyer le filtre à intervalles réguliers

Ⴠ Après chaque période d’utilisation, essuyez

L’intérieur du tambour et laissez la porte

ouverte pendant un moment pour qu’il puisse

sécher grâce à la circulation d’air.

Ⴠ Essuyez l’extérieur de la machine et la porte

avec un chiffon doux.

Ⴠ N’UTILISEZ PAS de tampons ou d’agents

de nettoyage abrasifs.

ჀPour empêcher que la porte n'adhère ou que

les peluches s'accumulent, nettoyez après

chaque fin de cycle la surface intérieure et le

joint de la porte avec un chiffon humide.

ATTENTION! Il est possible que le

tambour, la porte et la charge soient très

chauds.

Départ Différé

NETTOYAGE ET ENTRETIEN DE ROUTINE

La fonction départ différé permet de différé le départ du cycle de séchage de 1 à 24 heures.

Lorsque cette fonction est selectionnée pour la première fois, l'afficheur indique un délai d'une

heure. Il convient d'appuyer plusieurs fois sur le bouton pour repousser successivement le

démarrage d'heure en heure, et ce jusqu'à 24H maximum.

Pour démarrer le programme, appuyez sur . Le voyant lumineux clignotera et l'afficheur

indiquera le temps restant du cycle.

Annulation et Réinitialisation du Programme

Pourt annuler le programme, appuyez sur la touche pendant 3 secondes. La machine

indiquera qu'elle à été réinitialisée par le clignotement de 0:00 sur l'afficheur.

FONCTIONNEMENT

Remarque : Installer et utiliser le kit d'évacuation

pour évacuer l'eau issue de la condensation.

Information pour Laboratoire d'essai

EN 61121 Programme

Programme Pour utiliser

-Coton Sec

-Coton Sec Au Fer

-Les Tissus Délicats

Pr t

ranger

Pr t

ranger

Pr t

repasser

+ Délicat

DÉPISTAGE DE PANNES

Qu'est-ce qui peut être à l'origine de...

Défauts que vous pouvez rectifier vous-

même

Avant d’appeler le service GIAS pour obtenir des

conseils, veuillez suivre la liste des vérifications

ci-dessous. L’intervention sera facturée si la

machine fonctionne correctement ou si elle a été

installée ou utilisée de manière incorrecte. Si le

problème persiste alors que vous avez terminé

les vérifications recommandées, veuillez appeler

le service GIAS qui pourra peut-être vous aider

par téléphone.

Le temps restant affiché peut varié pendant le

cycle de séchage. Le temps est constamment

ajusté au cours du cycle afin de donner la

meilleure estimation possible. Le fait que le

temps restant augmente ou diminue pendant

le cycle est normal.

La période de séchage est trop longue/les

vêtements ne sont pas suffisamment secs…

ჀAvez-vous sélectionné le temps de séchage/le

programme qui convient ?

Ⴠ Les vêtements étaient-ils trop mouillés ? Les

vêtements avaient-ils été adéquatement essorés

en machine ou à la main ?

Ⴠ Le filtre doit-il être nettoyé ?

Ⴠ Faut-il nettoyer le condenseur ?

Ⴠ Le sèche-linge est-il surchargé ?

Ⴠ Les entrées, sorties et la base du sèche-linge

sont-elles libres d'obstructions ?

Ⴠ Avez-vous sélectionné le bouton au cours

d’un cycle précédent ?

Le sèche-linge ne fonctionne pas…

Ⴠ Le sèche-linge est-il branché sur une

alimentation électrique adéquate ? Vérifiez à

l’aide d’un autre appareil, par exemple une lampe

de chevet.

ჀLa fiche est-elle bien branchée sur

l’alimentation de secteur ?

ჀY a-t-il une panne de courant ?

ჀLe fusible a-t-il sauté ?

ჀLa porte est-elle bien fermée ?

ჀLe sèche-linge est-il en position de marche, au

niveau du courant de secteur et de la machine ?

ჀLa période de séchage ou le programme a-t-il

été sélectionné ?

ჀLa machine a-t-elle été remise en marche après

l’ouverture de la porte ?

ჀLe sèche-linge s’est-il arrêté parce que le

réservoir d’eau est plein et qu’il faut le vider ?

SERVICE CLIENTÈLE

Pièces De Rechange

Service GIAS

En cas de problème après avoir effectué toutes

les inspections recommandées, veuillez

contacter le Service. Il pourra vous aider par

téléphone ou organiser la visite d'un technicien,

en vertu des conditions de votre garantie.

Cependant, vous serez facturé dans l’un des

cas suivants :

Ⴠ Si la machine est en bon état de marche.

Ⴠ Si la machine n’a pas été installée

conformément aux instructions d’installation.

Ⴠ Si la machine a été utilisée incorrectement.

Utilisez toujours des pièces de rechange du

fabricant, disponibles auprès du service GIAS.

Le sèche-linge est bruyant…

Ⴠ Arrêtez le sèche-linge et contactez le service

GIAS pour obtenir des conseils.

L'indicateur est allumé…

Ⴠ Le filtre doit-il être nettoyé ?

Ⴠ Faut-il nettoyer le condenseur ?

L'indicateur est allumé…

Ⴠ Le réservoir d’eau doit-il être vidé ?

Pour les entretiens et les réparations, contactez

votre technicien local du service GIAS.

Le constructeur décline toute responsabilité

en cas d’erreurs d’impression dans le

présent document. Le constructeur se

réserve le droit d’apporter les modifications

nécessaires à ses produits sans en changer

les caractéristiques de base.

Inleiding

Afleveringsinformatie

Uitpakken Van Het Product

Veiligheidsaanwijzingen

Gebruik

Installatie

De Was

Het Milieu

Gias-service

Installatie

Elektrische Vereisten

De Voeten Verstellen

Montageset Voor Afvoerslang: Montage Instructies

De Lading Voorbereiden

Voorbereiding Van De Kleren

Sorteren Van Het Wasgoed

Niet In De Droogtrommel Doen

Energie Besparen

Richtlijnen Voor Het Drogen

Bediening & Indicatielampjes

Het Programma Kiezen

Deur En Filter

De Deur Openen

Filter

Filter Schoonmaken Indicatielampje

Watercontainer

Om Het Reservoir Te Verwijderen

Condensator

De Condensator Verwijderen

Bediening

Het Programma Annuleren En Resetten

Start Uitstel Functie

Schoonmaken En Onderhoudsbeurten

Schoonmaken Van De Droger

Technische Specificaties

Problemen Oplossen

Klantenservice

Reserveonderdelen

Gias-service

INDEX

NL 50

INLEIDING

Gebruik

Controleer dat de volgende items samen met de

wasmachine werden geleverd:

ჀHandleiding

ჀGarantiekaart

ჀEnergiekeurmerk

Verwijder de machine uit de

verpakking op de plek waar

u de machine wilt plaatsen.

1. Snij voorzichtig rond de

voet van de verpakking en

langs een hoek omhoog.

2. Verwijder de hoes van

polyethyleen en til de droger

van de polystyrene voet.

Lees deze instructies zorgvuldig door en gebruik deze machine op basis van deze aanwijzingen. Dit

boekje geeft u naast belangrijke richtlijnen voor het veilige gebruik de veilige installatie en het veilige

onderhoud van de machine ook enkele nuttige tips over hoe u de beste resultaten bekomt wanneer u met

deze machine wast.

Bewaar alle documentatie op een veilige plek zodat u of de toekomstige eigenaars van de machine ze in de

toekomst opnieuw kunnen raadplegen.

Afleveringsinformatie

UITPAKKEN VAN HET PRODUCT

Gooi de verpakking veilig weg. Zorg dat

de verpakking buiten bereik van kinderen blijft,

het vormt een potentieel gevaar.

Als u de bovenstaande aanwijzingen niet

opvolgt, kan de veiligheid van de machine niet

worden gegarandeerd. Indien het probleem met

uw machine wordt veroorzaakt door misbruik,

kunnen de kosten van de onderhoudsbeurt aan u

worden doorberekend.

Controleer of de machine schade heeft

opgelopen tijdens het vervoer. Indien dit het

geval is, neem dan contact op met GIAS.

VEILIGHEIDSAANWIJZINGEN

Ⴠ Deze machine is niet bedoeld voor gebruik door personen (waaronder kinderen) met een verminderd

fysiek, motorisch of mentaal vermogen, of personen zonder ervaring en kennis, tenzij zij onder toeziend oog

staan of instructies hebben gekregen over de machine door een persoon die verantwoordelijk is voor hun

veiligheid.

Ⴠ Kinderen moeten in de gaten gehouden worden, om erop toe te zien dat ze niet spelen met de machine.

Ⴠ WAARSCHUWING Misbruik van een droogtrommel kan brand veroorzaken.

Ⴠ Deze machine is alleen voor huishoudelijk gebruik, m.a.w. voor het drogen van huishoudelijk textiel en

kleding.

Ⴠ Dit apparaat mag uitsluitend gebruikt worden voor het doel waarvoor het vervaardigd is, zoals dat in deze

handleiding beschreven wordt. Verzeker u ervan dat u de instructies voor de installatie en het gebruik

volledig begrijpt voordat u de machine gebruikt.

Ⴠ Raak de machine niet aan als uw handen of voeten nat of vochtig zijn.

Ⴠ Leun niet tegen de deur als u de machine laadt en gebruik de deur niet om de machine op te tillen of te

verplaatsen.

Ⴠ Sta niet toe dat kinderen met de machine of de bediening ervan spelen.

Ⴠ WAARSCHUWING Gebruik het apparaat niet als de pluizenfilter niet geplaatst of beschadigd is; pluis kan

ontbranden.

Ⴠ WAARSCHUWING Op de plaats van het symbool voor warm oppervlak kan de temperatuur tijdens

het drogen tot meer dan 60 graden C stijgen.

Ⴠ Haal de stekker uit het stopcontact. Haal altijd de stekker uit het stopcontact voordat u de machine

schoonmaakt.

Ⴠ Blijf deze machine niet gebruiken als ze een gebrek lijkt te hebben.

Ⴠ Pluizen of dons mogen zich niet op de grond rondom de buitenkant van de machine ophopen.

Ⴠ De trommel kan vanbinnen erg heet worden. Wacht altijd met het uithalen van het wasgoed tot de

afkoelingsperiode van de droger voorbij is.

VEILIGHEIDSAANWIJZINGEN

Dit apparaat voldoet aan de

Europese richtlijnen 2002/96/EC

voor elektrische en elektronische

afval.

Door dit apparaat correct te verwijderen, helpt u

het potentiële negatieve gevolg voor de omgeving

en menselijke gezondheid te voorkomen, welke

anders door onjuiste verwijdering zou kunnen

worden veroorzaakt.

Het symbool op het product duidt aan dat dit

product niet behandeld zal worden als

huishuidelijk afval. In plaats daarvan zal het

apparaat naar het verzamelpunt voor de recycling

van elektrische en elektronische uitrusting gaan.

De verwijdering moet in overeenstemming met

plaatselijke milieuvoorschriften voor

afvalverwerking uitgevoerd worden. Voor meer

gedetailleerde informatie over de verwijderingvan

dit product, neemt u contact op met uw

gemeenlijke reinigingsdienst of de dealer waar u

het apparaat heeft gekocht.

Europese Richtlijn 2002/96/EC

Ⴠ Om te zorgen voor een continue veilige en

efficiënte werking van dit apparaat, bevelen wij

Aan dat servicing of reparaties alleen worden

uitgevoerd door een bevoegde GIAS

onderhoudsmonteur.

GIAS-Service

Als de machine niet correct functioneert of

kapot gaat, schakelhet dan uit en haal de stekker

uit het stopcontact. Wendt u tot GIAS-Service

voor reparaties.

Ⴠ Alle verpakkingsmaterialen zijn

milieuvriendelijk en recycleerbaar. Doe de

verpakkingsmaterialen op een

milieuvriendelijke manier van de hand. Uw

gemeente kan u informeren over de beste

manier om deze materialen weg te ruimen.

Ⴠ Wanneer u een oude wasmachine van de

hand doet, moet u voor alle veiligheid de

stekker uit het stopcontact halen, het

stroomsnoer afknippen en dit samen met de

stekker vernietigen. Om te voorkomen dat

kinderen zichzelf in de machine opsluiten,

breekt u de scharnieren of het slot van de deur.

Het Milieu

Ⴠ Controleer het apparaat op zichtbare

beschadigingen vooraleer u het gebruikt.

Gebruik het niet als het beschadigd is maar

neem contact op met GIAS-Service.

Ⴠ Gebruik geen adapters, meervoudige stekkers

en/of verlengsnoeren.

Ⴠ Installeer de droger nooit tegen gordijnen aan

en zorg ervoor dat er geen artikelen achter de

droger kunnen vallen en zich daar kunnen

ophopen.

Ⴠ De machine mag niet worden geïnstalleerd

achter een afsluitbare deur, een schuifwand of

een deur met een klink aan de andere zijde van

de deur t.o.v. de droogtrommel.

Installatie

ჀGeenongewassenwasgoedindedroogtrommel

drogen

Ⴠ WAARSCHUWING Geen stoffen in de

droogtrommel doen die met chemische

reinigingsvloeistoffen zijn behandeld.

ჀWAARSCHUWING Materialenuitschuimrubber

kunnen onder bepaalde omstandigheden

wanneer ze verhit worden, spontaan ontbranden.

Artikelen zoals schuimrubber (latexschuim),

douchekapjes, waterproef textiel, artikelen met

een rubberzijde en kleding of kussens met

schuimrubberen pads MOGEN NIET in de

droogtrommel worden gedroogd.

ჀBekijkaltijddewasvoorschriftenophetwasgoed

omtecontrolerenofuhetindedroger mag drogen.

ჀKleren moeten gecentrifugeerd of grondig

uitgewrongen

worden voordat zij in de

droogtrommel gestopt worden. Druipnatte kleren

mogen NIET in de droger gestopt worden.

ჀAanstekers en lucifers mogen niet in zakken

blijven zitten en gebruik NOOIT ontvlambare

vloeistoffen in de buurt van het apparaat.

ჀGlasvezelgordijnenmogenNOOIT inditapparaat

worden gestopt Er kunnen zich huidirritaties

voordoen als andere kledingstukken met de

glasvezels in aanraking geweest zijn.

ჀWasgoeddatisverontreinigdmetsubstanties

zoals kookolie aceton alcohol petroleum

kerosine, vlekverwijderaars, terpetine, wax en

waxverwijderaars, moeten in heet water gewassen

worden met extra wasmiddel voordat ze in de

droogtrommel worden gedroogd.

ჀWasverzachters en vergelijkbare producten

moetenwordengebruiktvolgens

de Aanwijzingen

die op de wasverzachter staan vermeld.

De Was

NL 52

INSTALLATIE

Drogers worden geleverd om te kunnen werken op

een voltage van 220-240V, 50 Hz monophase.

Controleer of het voedingscircuit ten minste 6A

bedraagt.

Elektriciteit kan erg gevaarlijk zijn.

Deze machine moet geaard zijn.

Het stopcontact en de stekker van de machine

moeten van hetzelfde soort zijn.

Gebruik geen meervoudige adapters en/of

verlengsnoeren.

Nadat het apparaat is geïnstalleerd, moet de

stekker bereikbaar blijven om uit het

stopcontact te halen.

CE apparaat voldoet aan de Europese richtlijn

2004/108/EC, 2006/95/EC en volgende

aanvullingen.

Elektrische Vereisten

Als de stroomkabel van het toestel

beschadigd is, dan moet hij vervangen worden

door een speciaal snoer dat ALLEEN bij de dienst

Reserveondelen verkrijgbaar is. De kabel moet

door een bekwaam persoon worden geïnstalleerd.

Indien het probleem met uw machine wordt

Veroorzaakt door een verkeerde installatie,

kunnen de kosten van de onderhoudsbeurt aan

u worden doorberekend.

Als de machine is

geplaatst, moeten de

voeten worden versteld

zodat de machine

waterpas staat.

De Voeten Verstellen

De kamer waarin de droger geplaatst wordt, moet

voldoende geventileerd worden om te voorkomen

dat gassen van mechanismen die werken via

brandstofverbranding, zoals een open haard, in de

kamer gezogen worden wanneer de droger in

werking is.

Ⴠ Afzuiglucht mag niet in een via een afvoer

waarlangs uitlaatstoffen van mechanismen die

gas of andere brandstoffen verbranden, worden

afgevoerd.

Ⴠ Controleer regelmatig dat de lucht die door de

droger stroomt, niet geblokkeerd wordt.

Ⴠ Controleer na gebruik de pluizenfilter en maak

die indien nodig schoon.

Ⴠ De aanvoeren en afvoeren moeten vrij

gehouden worden van obstructies. Om te zorgen

voor voldoende ventilatie moet de ruimte tussen

de onderkant van de machine en de vloer vrij

blijven. Er moet een opening van ten minste 12

mm zijn tussen de machine en enig obstakel.

Ⴠ Voorkom dat artikelen achter de droger vallen of

zich daar ophopen omdat deze de luchtaanvoer

en afvoer kunnen belemmeren.

Ⴠ Installeer de droger NOOIT tegen gordijnen aan.

VENTILATIE

Sluit de machine niet aan en start deze niet

voordat de installatie is voltooid. Voor uw veiligheid

moet deze droger op de juiste manier worden

geïnstalleerd. Als er ook maar enige twijfel bestaat

over de installatie, bel dan de GIASService voor

advies.

Air Outlets in the Base

Belangrijk: Het apparaat moet in een

rechtopstaande positie worden vervoerd.

Indien nodig, mag de droger alleen worden

gedraaid volgens getoonde zijde;

Let op: Als het apparaat in een andere positie

werd vervoerd, wacht dan ten minste vier uur

voordat u het apparaat aanzet, zodat de

vloeistof in de compressor zich kan

stabiliseren. Als u dit na laat kan dit leiden tot

schade aan de compressor.

Afvoerslang kit: Montage-instructies

WAARSCHUWING! Schakel eerst de

machine uit en trek de stekker uit het

stopcontact, voor uw de droger gebruikt.

Bevestig de kit als volgt::

1.Draai de drie

schroeven aan de

achterzijde van de

machine los en

verwijder deze met

behoud van het

werkblad (worktop trim).

2.Verwijder het

achterste werkblad

(worktop trim) en het

bovenste werkblad

(worktop surface) door

het voorzichtig naar de

achterkant van de

machine te schuiven.

3.De afvoerbak bevindt

zich aan de rechterkant

van de machine (gezien

vanaf de achterkant).

Een grijze slang is

verbonden met de brug

boven de watertank.

Verwijder de oude

pijpbeugel met behulp

van een tang van de

brug.

4. Koppel de slang van

de brug-verbinding.

5. Bevestig de slang uit

de kit, met behulp van

de geleverde brug en

pijpbeugels, aan de

verwijderde slang van

de brug-verbinding.

6. Verwijder de deksel van

het waterreservoir aan de

achterkant van de

machine door de twee

schroeven te verwijderen

en de deksel open te

klikken

7. Breek het lipje aan de

zijkant van de deksel af en

plaats de deksel weer op

de machine, plaats

vervolgens de schroeven.

U zou nu een gat moeten

zien aan de achterkant

van de kast naast het

deksel.

8. Plaats de afvoerslang

door de opening van de

kast.

9. Verbindt de grijze slang

en bevestig de slang aan

de brug met behulp van de

plastic tie-rap.

10. Schuif voorzichtig het

werkblad terug op zijn

plaats en bevestig deze

met de 3 schroeven. Zorg

ervoor dat de slang niet

geknelt raakt.

11.Sluit de nieuwe

afvoerslang aan op de

waterslang. Zorg ervoor

dat de nieuwe slang niet

verstrengeld raakt als u de

droogtrommel op zijn

plaats schuift en volg de

hier beschreven

instructies bij de installatie

van de nieuwe externe

slang.

12. Sluit de machine aan

op de voeding.

13. Schakel de machine

na het legen van de

afvoerbak op AAN(of druk

op de 'START' knop bij

elektronische modellen)

om het droogprogramma

te starten.

Om te voorkomen dat het waterreservoir moet

worden geleegd na elk droogcyclus, kan het

water dat normaal gesproken wordt verzameld

tijdens het droogproces direct worden afgevoerd

naar een afvalwaterafvoerpijp (Hetzelfde

afvoersysteem als bij huishoudelijke wastafels).

Gemeenschappelijke water regelgeving verbiedt

het aansluiten op het oppervlaktewater. De

afvoerslang moet naast de droger worden

geplaatst.

De kit bestaat uit: een slang, een rechte pijp-

aansluiting, een pijpbeugel en plastic tie-rap. .

HET WASGOED VOORBEREIDEN

Alvorens de droogtrommel voor de eerste keer te

gebruiken:

Ⴠ Lees deze handleiding a.u.b. aandachtig door.

ჀVerwijder alle artikelen die in de trommel zijn

Gepakt.

ჀVeeg de binnenkant van de trommel en de deur

met een vochtige doek af om alle stof te verwijderen

dat zich tijdens het vervoer kan hebben verzameld.

Zorg ervoor dat het wasgoed dat u wilt drogen,

geschikt is voor het drogen in een droogtrommel,

zoals wordt aangegeven door de wasvoorschriften

op ieder artikel.

Controleer dat alle sluitingen dicht zijn en dat de

Zakken leeg zijn. Keer de kleren binnenstebuiten.

Leg de kleren losjes in de trommel om ervoor te

zorgen dat ze niet in elkaar verward raken.

Voorbereiding van de Kleren

Ⴠ Katoen Max. 8 kg

Ⴠ Synthetische stoffen Max. 4 kg

Maximaal te Drogen Gewicht

Overlaadt de trommel niet. Grote stukken

kunnen wanneer ze nat zijn de maximaal

toegelaten waslading overschrijden

(bijvoorbeeld: slaapzakken, donsdekens).

Sorteer Het Wasgoed Als Volgt:

. .

Ⴠ Op wasvoorschrift

Deze vindt u in de kraag of in de binnennaad:

Kan in de droogtrommel gedroogd

worden.

Drogen in de droogtrommel op hoge

temperatuur.

Drogen in de droogtrommel alleen op

lage temperatuur.

Niet in de droogtrommel drogen.

Als de stof geen wasvoorschrift heeft, kunt u er

van uitgaan dat het niet geschikt is voor de

droogtrommel.

Ⴠ Op hoeveelheid en dikte

Altijd wanneer de hoeveelheid wasgoed groter is

dan de capaciteit van de droger, sorteer de

kleren op dikte (b.v. handdoeken apart van dun

ondergoed).

Ⴠ Op type stof

Katoen/linnen: Handdoeken, jersey katoen,

beden tafellinnen.

Synthetische stoffen: Blouses, overhemden,

overalls, enz. gemaakt van polyester of

polyamide, evenals voor gemengd

katoen/synthetisch.

Ⴠ Op de temperatuur van het drogen

Sorteer op: strijkdroog, kastdroog, enz. Voor fijn

goed druk op de -knop om een lage

droogtemperatuur in te stellen.

Wol, zijde, fijn goed, nylon kousen, fijn

borduurwerk, stoffen met metalen versieringen,

kledingstukken met pvc of leren randen,

trainingsschoenen, artikelen met een groot

volume zoals slaapzakken, enz.

Niet In De Droogtrommel Drogen:

BELANGRIJK: Stop geen artikelen in de

droogtrommel, die zijn behandeld met een

chemische reinigingsvloeistof en ook geen

rubber

kleren (gevaar voor brand of explosie).

Tijdens de laatste 15 minuten (ongeveer) draait

de was in koude lucht.

Stop alleen wasgoed in de droogtrommel dat

grondig is uitgewrongen of gecentrifugeerd.

Hoe droger het wasgoed, hoe korter de

droogtijd waardoor elektriciteit wordt bespaard.

ALTIJD

Ⴠ Probeer altijd om het maximale gewicht aan

wasgoed te drogen, zo bespaart u tijd en

elektriciteit.

Ⴠ Controleer altijd voor iedere droogcyclus of de

filter schoon is.

NOOIT

Ⴠ Stop nooit meer dan het maximale gewicht in

de droger, dit is verspilling van tijd en

elektriciteit.

Ⴠ Stop nooit druipnat wasgoed in de

droogtrommel, dit kan het apparaat

beschadigen.

Energiebesparing

Installeer het apparaat niet in een ruimte

waar het kan vriezen.

Bij een temperatuur rond het vriespunt kan de

droger mogelijk niet goed functioneren:

er is een kans op schade als het water gaat

bevriezen in de leidingen,kleppen en de pomp.

Voor een betere prestatie van het product moet

de temperatuur van de ruimte tussen de+2°C en

+35°C graden zijn.

BEDIENINGSKNOPPEN EN INDICATIELAMPJES

HET PROGRAMMA KIEZEN

Bedieningspaneel / Indicatielampjes

NL 56

Knop : Kan in beide richtingen worden gedraaid om het gewenste programma te selecteren.

Tijdselectie : Om de droogtijd te veranderen van een gewenst programma: werkt met slechts

enkele programma's.

Uitgestelde start : Om de start van de droogcyclus uit te stellen en te drogen wanneer de

electriciteitskost lager is (zie ook speciale sectie).

Delicate materialen : Wanneer geactiveerd, valt dit lampje uit en dit nieuwe lampje licht

op. Met deze speciale functie drogen uw delicate kleren op een lagere temperatuur.

Anti-kreuk : Selecteer de anti-kreuk functie op het einde van de droogcyclus. De trommel blijft

regelmatig draaien om uw was op te frissen.

Koelfase : Dit lampje licht op tijdens de laatste koelfase van de cyclus.

Start/pauze :Om het programma te starten of te pauzeren.

Automatische programma’s : Afhankelijk van het gewenste programma, lichten special lampjes

op (zie ‘programma lijst’) ; ECO indicatie springt op wanneer u laag verbruik selecteert.

Filter : Wanneer dit oplicht moeten de filters worden gereinigd.

Waterreservoir vol : wanneer dit oplicht, moet het reservoir worden geledigd.

Dit toestel heeft een speciale Sensor Dry om u te helpen bij

het selecteren van het juiste programma door de gewenste

droogtegraad te kiezen.Voor kleine ladingen en voor vooraf

gedroogde kledij, kies Tijdprogramma en selecteer 'delicate

materialen' om de temperatuur te verlagen binnenin de

trommel.

Wanneer de sensor geen artikel detecteert, zal de droogkast

slecht 10 minuten werken alvorens de koelfase te starten.

Wanneer de lading te groot of te nat is, zal de droogkast

gedurende 3 uur werken en dan de koelfase starten.

Op het einde van elk programma, is er altijd een koelfase : dit

is een koele lucht verfrissende fase van ongeveer 15

minuten.

Filter Schoonmaken

Indicatielampje

Programma

Display

Start/Pause

Toets

Startkeuze

Knop

Watercontainer

Legen indicatielampje

Programmakeuz

eschakelaar

Tijds Instelling

Toets

Acryl / Synthetisch

Toets

Anti- Kreuk

Toets

HET PROGRAMMA KIEZEN

Programma's

Wol

Mix & Dry

Rapid 40’

Shirts

Tijd

Jeans

Strijkdroog

Kastdroog

Niet strijkdroog

Ideaal Voor

Laat de kledij nog licht vochtig om gemakkelijker te strijken. Tijd: ongeveer

1u en 50 min.

Kledij die niet moet worden gestreken maar enkel worden opgehangen na

de droogcyclus. Tijd: ongeveer 2u en 30 min.

Kledij dat u wil vouwen en opbergen zonder te strijken, vb. overhemden in

gemengde stoffen, sokken, babykleren. Tijd: ongeveer 2u en 45 min.

Kledij dat u volledig gedroogd wenst, vb. handdoeken, badjassen,

tafelkleden of lakens. Tijd: ongeveer 3u.

Om uw wollen kleren zacht te maken of te verfrissen na een poosje in de

kast te hebben gehangen. Tijd: 12 min

Om gemengd katoen en synthetische kleren te drogen: u bespaart tijd en u

hoeft de was niet te scheiden en te drogen in verschillende cycli. Tijd:

ongeveer 2u (maximum 4 kg).

Om overhemden zowel katoen als synthetische stoffen te drogen. Tijd: 1u

voor 2kg synthetische overhemden (ongeveer 10 overhemden); 1u en 20

min voor 3 kg katoenen overhemden (ongeveer 10 overhemden).

U kan droogtijden kiezen, gaande van 30 tot 180 minuten. Door „20 min“ te

selecteren kiest u een „koel programma“, ideaal om kleren te verfrissen en

mogelijke geuren te verwijderen.

Droogt tot 4 kg Jeans (ongeveer 5 stuks). Het programma werkt ongeveer

2u, maar de timing kan veranderen volgens de lading en de zwiersnelheid.

Het jeansprogramma kan enkel worden gebruikt voor jeans van 100%

katoen. Meng liever geen kleuren noch jeans met borduursel of

toebehoren.

Kledij die u enkel wenst te verfrissen. Ideaal voor kleding dat eerder klaar lag

om te strijken of dat buiten of op een radiator is gedroogd. Dit programma

heeft een speciale functie tegen het kreuken. Het ontspant de vezels en

vergemakkelijkt het strijken. Tijd: 9 min + 3 min afkoelen.

Droogt, verfrist en maakt uw kleren instant klaar in slechts 40 minuten. Het

sensorsysteem houdt de temperatuur onder controle om het beste resultaat

na te streven. Maximum 2 kg.

Anti- Kreuk Toets

Perfect Home

DEUR en FILTER

De Deur Openen

Trek aan de hendel

om de deur te openen.

Om de droger

opnieuw te starten,

doet u de deur dicht

en drukt u op .

WAARSCHUWING! Wanneer de droger in

gebruik is, kunnen de trommel en de deur ERG

WARM worden. De droger nooit uitzetten voor

het einde van de droogcyclus, tenzij het

wasgoed snel uit de droger wordt gehaald en

uitgespreid om de hitte af te voeren.

Filter Schoonmaken Indicatielampje

brandt wanneer het

filter schoongemaakt

moet worden.

Als het wasgoed niet

droog wordt,

controleer dan of de

filter verstopt is.

Geen water gebruiken om het filter te reinigen!

Filter

BELANGRIJK: Controleer, om ervoor te

zorgen dat de droger efficiënt blijft werken, voor

iedere droogcyclus of de pluizenfilter schoon is.

1. Trek de filter omhoog.

2. Open de filter zoals

getoond wordt.

3. Haal de pluizen met

een zacht borsteltje of

met uw vingertoppen

voorzichtig weg.

4. Klik de filter samen en

duw hem terug op zijn

Plaats.

NL 58

De Condens Filter Schoonmaken

1.Verwijder de

schopplaat.

2.Draai de twee

sluithendels tegen de

klok in en haal

de condensator uit de

machine.

3. Haal de condens-unit

uit de machine en haal

voorzichtig alle stof of

pluizen met een doek

weg. Gebruik geen

water om de filter

schoon te maken

4. Verwijder voorzichtig

de spons van zijn plaat

en was hem daarna

door hem onder een

stromende kraan te

houden en hem zo te

draaien dat alle stof of

pluizen verwijderd

worden

5. Plaats de

condensator opnieuw.

Zorg ervoor dat u hem

in de juiste richting

plaatst (volgens de pijl)

en druk hem stevig aan.

Draai de twee hendels

weer met de klok mee

aan.

6. Breng de schopplaat

weer op haar plaats..

Om het reservoir te verwijderen

Belangrijk: Zet het apparaat altijd uit en trek

de stekker uit het stopcontact alvorens u de

condensator schoonmaakt.

Controleer regelmatig of de condensator

schoon is om de efficiëntie van de droger te

handhaven.

CONDENSATOR

BEDIENING

1. Doe de deur open en laad de trommel met

wasgoed. Zorg ervoor dat de kledingstukken

het sluiten van de deur niet belemmeren.

2. Doe de deur voorzichtig dicht u hoort dan

een 'klik'.

3. Draai de programma knop naar het door u

gewenste programma(zie programma Gids).

4. Voor synthetische, acryl of fijne artikelen

drukt u de toets om de temperatuur te

verlagen. Het indicatie lampje gaat branden als

de temp. is verlaagd. Om uit te schakelen

tijdens de eerste paar minuten van het prog.

druk de toets. Na deze periode moet u de

machine resetten om deze instelling te

wijzigen.

5. Druk op de toets. De droger zal

automatisch starten en de indicator boven deze

toets zal gaan branden.

6. Als de deur geopend is geweest tijdens de

cyclus moet u opnieuw op deze toets

drukken om het programma te hervatten, zorg

dat de deur gesloten is.

7. Als de cyclus bijna ten einde is zal de

machine een koelfase ingaan om de kleding af

koelen.

8. Als het programma klaar is zal het END

indicatielampjeop het display gaan branden.

9. Nadat de cyclus is afgerond, zal de trommel

met tussenpozen draaien om kreukelvorming

te minimaliseren. Er zal een signaal klinken, dit

stopt als u de machine uitgeschakeld of de deur

opent.

Om een goede droging te verkrijgen de de

deur niet openen tijdens een programma.

1. Trek de lade

voorzichtig naar buiten

tot het helemaal is

verwijderd.

Ondersteun de lade

met twee handen.

Wanneer de

watercontainer vol is,

zal deze ongeveer 4kg

wegen..

2.Houd de

watercontainer schuin,

zodat het water door

het gat achterin kan

wegstromen.

Als de watercontainer

leeg is, schuift u deze

weer op zijn Plaats.

DRUK GOED OP ZIJN

PLAATS.

3. Druk om de

cyclus te herstarten

OPMERKING:

Wanneer u een

afvoermogelijkheid bij

de droger heeft, kunt u

de afvoerset gebruiken

waarmee een

permanente afvoer

ontstaat voor het door

de droger verzamelde

water. Hierdoor hoeft

de waterlade niet meer

geleegd te worden. U

vindt alle informatie

over de montage van

de set in de verpakking

van de set.

BELANGRIJK Voor u dit apparaat

schoonmaakt, moet u het altijd uitschakelen en

de stekker uit het stopcontact halen.

De elektrische gegevens vindt u op het

kwalificatieetiket op de voorkant van de droger

(met de deur open).

Technische Specificaties

Schoonmaken Van De Droger

Trommelcapaciteit 115 liter

Maximale lading 8 kg

Hoogte 85 cm

Breedte 60 cm

Diepte 60 cm

Energieniveaugroep A +

BEDIENING

Ⴠ Maak het filter schoon en leeg het

waterreservoir na iedere droogcyclus.

Ⴠ Maak de filters regelmatig schoon.

Ⴠ Veeg na iedere gebruiksperiode de

binnenkant van de trommel af en laat de deur

een poosje open zodat ze kan drogen door de

circulatie van de lucht.

Ⴠ Veeg de buitenkant van de machine en de

deur af met een zachte doek.

Ⴠ GEEN schuursponsjes of

schoonmaakmiddelen gebruiken.

Ⴠ Om te voorkomen dat de deur plakt of pluis

zich ophoopt, moet u de binnendeur

regelmatig schoonmaken met een natte doek.

WAARSCHUWING! De trommel, de deur

en het wasgoed kunnen erg warm zijn.

Start Uitstel

SCHOONMAKEN EN ONDERHOUDSBEURTEN

Uitgestelde start functie geeft de mogelijkheid de start van de droogcyclus uit te stellen van 1

to 24 uur.

Wanneer de functie is gekozen, toont het bedieningspaneel een uitstel van 1 uur. Iedere volgende

druk op de knop zal de uitgestelde start met 1 uur verlengen.

Om de uitstel te bevestigen druk op en zal na het verstrijken van die tijd de droogcyclus

starten. Het lampje zal gaan knipperen om aan te geven dat de startuitstel is geactiveerd.

Het Programma Annuleren En Resetten

Om een programma te stoppen gedurende 3 sec. indrukken. In het TIJD display 0:00

Lampje gaat knipperen om aan te geven dat het programma is gereset.

NL 60

Let Op: Installeer en gebruik de afvoerslang

om het condenswater af te voeren.

Testspecificaties

EN 61121 Programma Programmakeuze

-Katoen drogen

-Niet strijkdroog

-Strijkdroog

- + SynthetischNiet strijkdroog

-Strijkdroog Katoen

-Delicate kleding

PROBLEMEN OPLOSSEN

Wat Zou De Reden Kunnen Zijn Voor...

Defecten die u zelf kunt oplossen

Voordat u de GIAS-Service voor technisch

advies belt, kunt u de volgende controlelijst

afgaan. Er zullen kosten worden aangerekend

als blijkt dat de machine werkt of dat de machine

niet juist werd geïnstalleerd of gebruikt. Als het

probleem zich na de aanbevolen controles nog

steeds voordoet, belt u GIAS-Service, zodat zij

u telefonisch kunnen helpen.

De weergegeven tijd in het display kan

wijzigen tijdens het drogen. De droogtijd

wordt continue aangepast tijdens de cyclus

en geeft een geschatte tijd weer. De tijd zal

tijdens het drogen meer of minder worden

dit is heel normaal.

De droogtijd is te lang/kleren zijn niet droog

genoeg…

Ⴠ Hebt u de juiste droogtijd/het juiste

programma gekozen?

Ⴠ Waren de kleren te nat? Waren de kleren

grondig uitgewrongen of gecentrifugeerd?

Ⴠ Moet het filter schoongemaakt worden?

Ⴠ Moet de condensator schoongemaakt

worden?

Ⴠ Is de droger te vol geladen?

Ⴠ Worden de aan- en afvoeren en het onderstuk

van de droger niet geblokkeerd?

Ⴠ Is de -knop geselecteerd voor een

voorgaande cyclus?

De droger werkt niet…

Ⴠ Staat er spanning op het elektriciteitssnoer

van de droger? Controleer dit door het met een

ander apparaat te gebruiken, zoals een

tafellamp.

Ⴠ Is de stekker op de juiste manier verbonden

met de netspanning?

Ⴠ Is de stroom uitgevallen?

Ⴠ Is de zekering doorgeslagen?

Ⴠ Is de deur helemaal dicht?

Ⴠ Staat de droger aan, zowel bij de netspanning

als bij de machine?

Ⴠ Is de droogtijd of het programma ingesteld?

Ⴠ Is de machine opnieuw ingeschakeld nadat de

deur open is geweest?

Ⴠ Is de droger gestopt omdat het waterreservoir

vol is en geleegd moet worden?

KLANTENSERVICE

Reserveonderdelen

GIAS - Service

Als er nog steeds een probleem mocht zijn met

uw droger nadat u alle aanbevolen controles

hebt uitgevoerd, bel dan a.u.b. de GIAS-

Service voor advies. Zij kunnen u misschien

aan de telefoon helpen of volgens de

bepalingen van de garantie een afspraak

maken met een technicus die u komt opzoeken.

Er kunnen evenwel kosten in rekening worden

gebracht als een van de volgende punten op uw

machine van toepassing is:

ჀDe machine blijkt goed te werken

ჀZe is niet ge Installatievoorschriften.

ჀZe is op een onjuiste manier gebruikt.

Gebruik altijd originele reserveonderdelen.

Deze zijn direct beschikbaar via GIAS-Service.

Voor onderhoud en reparaties belt u met uw

locale GIAS onderhoudsmonteur.

De droger maakt herrie…

Ⴠ Schaker de droger uit en neem contact op met

GIAS-Service voor advies.

Het indicatielampje staat aan…

Ⴠ Moet het filter schoongemaakt worden?

Ⴠ Moet de condensator schoongemaakt

worden?

Het indicatielampje staat aan…

Ⴠ Moet het waterreservoir geleegd worden?

De fabrikant aanvaardt geen verant-

woordelijkheid voor drukfouten in dit boekje.

De fabrikant behoudt ook hetrecht voor om

de producten waar nodig aan te passen

zonder de hoofdkenmerken te veranderen.

Introdução

Informações de Entrega

Desembalar o Produto

Segurança

Utilização

Instalação

Lavandaria

Ambiente

Assistência Gias

Instalação

Requisitos Eléctricos

Ajustar os Pés

Tubo de Drenagem: Instruções de Instalação

Preparação da Carga

Preparação da Roupa

Separação da Carga

Não Pôr na Máquina de Secar

Economia de Energia

Guia de Secagem

Comandos e Indicadores

Selecção do Programa

Porta e Filtro

Abrir a Porta

Filtro

Indicador de Estado do Filtro

Recipiente da Água

Para Retirar o Recipiente

Condensador

Para Retirar o Condensador

Funcionamento

Início Retardado

Cancelar e Repor o Programa

Limpeza e Manutenção de Rotina

Limpeza da Máquina

Especificações Técnicas

Resolução de Problemas

Assistência a Clientes

Peças Sobressalentes

Assistência Gias

ÍNDICE

PT 62

INTRODUÇÃO

Utilização

Verifique se os seguintes artigos estão

incluídos na máquina:

Ⴠ Manual de instruções

Ⴠ Cartão de garantia

Ⴠ Etiqueta de energia

Retire a máquina da

embalagem próximo do

local final de instalação da

máquina.

1. Corte cuidadosamente

em redor da base da

embalagem e ascenden-

temente num canto.

2. Retire a protecção de

politeno e erga a máquina

de secar acima da base de

poliestereno.

Por favor leia e siga estas instruções cuidadosamente antes de pôr a máquina a funcionar. Este

manual fornece-lhe instruções importantes para proceder em segurança à utilização, instalação e

manutenção, assim como conselhos úteis para obter melhores resultados da utilização da máquina.

Guarde todos os documentos num lugar seguro para referência futura ou para ceder aos eventuais

futuros proprietários.

Informações De Entrega

DESEMBALAR O PRODUTO

Descarte-se da embalagem em segurança.

Certifique-se de que está fora do alcance de

crianças, pois trata-se de uma fonte potencial de

perigo.

A inobservância do exposto anterior-

mentepode pôr em causa a segurança da

máquina. Pode serlhe cobrada uma visita

daassistência se o problema da máquina se

dever a uma utilização indevida.

Verifique se a máquina não sofreu

qualquer tipo de dano durante o transporte.

Caso contrário, solicite a assistência da GIAS.

SEGURANÇA

Ⴠ Este equipamento não deve ser usado por pessoas (incluindo crianças) com capacidades físicas,

sensoriais ou mentais reduzidas, ou sem experiência e conhecimento, a não ser que sejam

supervisionadas ou instruídas sobre o funcionamento do equipamento por uma pessoa

responsável pela sua segurança.

Ⴠ As crianças devem ser supervisionadas para assegurar que não brinquem com o equipamento.

Ⴠ ATENÇÃO A má utilização de uma máquina de secar pode criar risco de incêndio.

Ⴠ Esta máquina destina-se apenas a uso doméstico, ou seja, para secar têxteis e vestuário

domésticos.

Ⴠ Esta máquina deve apenas ser utilizada para os fins para os quais foi concebida, conforme

descrito neste manual. Certifique-se de que compreende perfeitamente as instruções de instalação

e utilização antes de colocar a máquina em funcionamento.

Ⴠ Não toque na máquina com as mãos ou pés húmidos ou molhados.

Ⴠ Não se apoie na porta ao carregar a máquina ou utilize a porta para erguer ou mover a máquina.

Ⴠ Não permita que as crianças brinquem com a máquina ou os respectivos controlos.

Ⴠ ATENÇÃO Não utilize o produto se o filtro de cotão não estiver bem posicionado ou se estiver

danificado; o cotão é inflamável.

Ⴠ ATENÇÃO O aumento de temperatura durante o funcionamento da máquina de secar pode

exceder os 60 graus C, onde exista o símbolo de superfície quente .

Ⴠ Retire a ficha da tomada de corrente eléctrica. Faça o mesmo antes de limpar a máquina.

Ⴠ Não insista em utilizar a máquina, se lhe parecer que existe qualquer avaria.

Ⴠ Não deixe que se acumulem partículas de fibras e cotão em torno da máquina.

Ⴠ O interior do tambor pode estar muito quente. Antes de retirar a roupa, deixe sempre a máquina de

secar completar o período de arrefecimento.

Directiva Europeia 2002/96/CE

Ⴠ Para assegurar continuadamente as

operações seguras e eficientes desta máquina,

recomendamos que os serviços de

manutenção ou reparação sejam executados

apenas por um técnico autorizado da GIAS.

Assistência GIAS

Se o electrodoméstico não estiver a

funcionar devidamente, desligue-o e

desconecte a ficha da tomada. Consulte a

Assistência GIAS para uma possível reparação.

Ⴠ Todos os materiais de embalagem utilizados

não são hostis ao ambiente e são recicláveis.

Ajude, desfazendo-se das embalagens por

meios não hostis ao ambiente. As autoridades

locais estarão em condições de o informar

sobre os meios actuais de recolha de lixo.

Ⴠ Para garantir as condições de segurança,

quando se desfizer de uma máquina de secar

velha, retire a ficha eléctrica da tomada de

corrente, corte o cabo de alimentação e destrua

ambos. Para evitar a eventualidade de alguma

criança ficar fechada dentro da máquina, parta

as dobradiças ou o fecho da porta.

Ambiente

Ⴠ Verifique se o produto não tem quaisquer

sinais visíveis de danos antes da utilização. Se

estiver danificado, não o utilize e contacte a

Assistência GIAS.

Ⴠ Não utilize adaptadores, vários conectores

e/ou extensões.

Ⴠ Nunca instale a máquina junto a cortinas e

tenha o cuidado de evitar a queda ou

acumulação de objectos atrás da mesma.

Ⴠ O equipamento não deve ser instalado atrás

de uma porta que bloqueie, deslizante ou que

tenha uma dobradiça no lado oposto ao do

secador de tambor.

Instalação

Ⴠ Não seque itens não lavados no secador de

tambor.

Ⴠ ATENÇÃO Não pôr na máquina de secar roupa

tecidos tratados com produtos de limpeza a seco.

Ⴠ ATENÇÃO Os materiais de borracha

esponjosa podem, em certas circunstâncias, ser

inflamáveis por combustão espontânea quando

aquecidos. Itens como borracha esponjosa

(borracha látex), toucas de banho, tecidos à

prova de água, artigos compostos por borracha e

roupas ou almofadas enchidas com borracha

esponjosa NÃO PODEM ser secados no secador

de tambor.

Ⴠ Consulte sempre as indicações das etiquetas

de lavagem e secagem.

Ⴠ A roupa deve ser centrifugada ou bem torcida

antes de ser colocada na máquina de secar. NÃO

deve pôr na máquina roupa ensopada e a pingar.

Ⴠ Não deixe isqueiros e fósforos nos bolsos e

NUNCA utilize líquidos inflamáveis perto da

máquina.

Ⴠ NUNCA deverá utilizar-se esta máquina para

secar cortinas de fibra de vidro. Se outras roupas

forem contaminadas com estas fibras, podem

provocar irritações na pele.

Ⴠ Itens que foram sujos com substâncias tais

como óleo de cozinha, acetona, álcool, gasolina,

querosene, produtos para a remoção de nódoas,

terebintina, ceras e produtos para a remoção de

cera deverão ser lavados em água quente com

uma quantidade extra de detergente antes de

serem secos no secador de tambor.

Ⴠ Amaciadores de roupas ou produtos similares

deverão ser usados como especificado nas

instruções do amaciador.

Lavandaria

INTRODUÇÃO

Este electrodoméstico está mar-cado

de acordo com o disposto na directiva

europeia 2002/96/CE relativa aos

resíduos de equipa-mentos eléctricos

e electrónicos (REEE).

Ao assegurar que este produto seja correcta-mente

eliminado, estará a prevenir eventuais

consequências negativas para o ambiente e para a

saúde, que, de outra forma, poderiam resultar de

um tratamento incorrecto deste produto, quando

eliminado. O símbolo patente neste produto indica

que ele não pode ser tratado como lixo doméstico.

Em vez disso, deve ser entregue no centro de

recolha apropriado, para reciclagem do

equipamento eléctrico e electrónico.A eliminação

deste produto deve ser levada a cabo de acordo

com os regulamentos localmente aplicáveis à

eliminação e ao tratamento de lixo e resíduos. Para

obter informações mais detalhadas sobre o

tratamento, a recuperação e a reciclagem deste

produto, agradecemos que entre em contacto com a

entidade municipal competente, com o serviço de

eliminação de lixos e resíduos ou com o

estabelecimento comercial onde adquiriu o produto.

INSTALAÇÃO

As máquinas de lavar são concebidas para

funcionarem com uma corrente monofásica

de 220-240 volts e 50 Hz. Verifique se o

circuito de corrente está classificado a, pelo

menos, 6 A.

A electricidade pode ser extremamente

perigosa.

Esta máquina deve estar ligada à terra.

A tomada de corrente e a ficha da máquina

devem ser do mesmo tipo.

Não utilize vários adaptadores e/ou

extensões.

A ficha deve ficar acessível para se poder

desligar a máquina após a sua instalação.

Esta máquina está conforme à Directiva

Europeia 2004/108/EC, 2006/95/EC e

emendas subsequentes.

Requisitos eléctricos

Se o cabo de alimentação da máquina

sedanificar, deve ser substituído por um cabo

especial APENAS disponível no serviço de

peças sobressalentes. Tem de ser instalado por

uma pessoa competente.

Pode ser-lhe cobrada uma visita da

assistência se o problema da máquina se dever

a uma instalação incorrecta.

Depois de a máquina

estar devidamente

posicionada, os pés

devem ser ajustados

para assegurar que a

máquina está nivelada.

Ajustar os Pés

A sala onde está localizada a máquina de secar

deve possuir uma ventilação adequada para

evitar que os gases provenientes dos

electrodomésticos queimem outros combustíveis,

incluindo chamas vivas, que sejam atraídos à sala

durante o funcionamento da máquina de secar.

Ⴠ O ar de exaustão não pode ser eliminado pelo

tubo de chaminé que é utilizado para os fumos de

exaustão de electrodomésticos que queimem gás

ou outros combustíveis.

Ⴠ Verifique regularmente se nada está a limitar o

fluxo de ar na máquina.

Ⴠ Verifique a eventual presença de cotão após a

utilização e limpe, se necessário.

Ⴠ As entradas e saídas devem manter-se livres de

quaisquer obstruções. Para uma ventilação

adequada, o espaço entre a base da máquina e o

chão deverá estar desobstruído. Deve existir uma

abertura de pelo menos 12 mm entre a máquina e

quaisquer obstruções.

Ⴠ Evite que caiam e se acumulem objectos atrás e

ao lado da máquina, uma vez que podem obstruir

a entrada e saída de ar.

Ⴠ NUNCA instale a máquina junto a cortinas.

VENTILAÇÃO

Não conecte a máquina nem a ligue até

que a instalação esteja concluída. Para sua

segurança, a máquina deve ser correctamente

instalada. Se tiver alguma dúvida sobre a

instalação, aconselhe-se com a Assistência

GIAS.

Importante: Durante o transporte assegure-se

de que o secador é mantido na vertical; se

necessário pode virá-lo apenas para o lado

indicado na figura;

Cuidado: Se o produto estiver deitado sobre

outro lado, aguarde, pelo menos, 4 horas,

antes de o ligar, para que o óleo possa fluir

novamente para o compressor. Se não o fizer,

corre o risco de provocar danos no compressor

Aberturas de saída do ar na base

PT 66

KIT DE MANGUEIRA DE ESGOTO: INSTRUÇÕES DE MONTAGEM

Para evitar ter de esvaziar o recipiente da água

após cada ciclo de secagem, a água

normalmente recolhida durante o ciclo de

secagem pode ser descarregada directamente

para um cano de esgoto (o mesmo sistema de

canalização que os lava-loiças domésticos).

As leis autárquicas relativas ao consumo de

água proíbem a ligação a esgotos de água

colocados à superfície. O sistema de

canalização do esgoto deve ser adjacente à

máquina de secar.

O kit é composto: 1 mangueira, 1 conector recto

de mangueira, 1 clipe de cano e fio de plástico.

Instale o Kit da Seguinte Forma:

1.Desaperte e retire os 3

parafusos na parte de

trás da máquina que

fixam o rebordo da

bancada de trabalho.

2. Retire o rebordo

traseiro e a superfície da

bancada de trabalho,

deslizando-a

cuidadosamente na

direcção da parte

traseira da máquina.

3. O recipiente da água

de esgoto está situado

no lado direito da

máquina (vista de trás).

Uma mangueira cinzenta

liga à ponte por cima do

recipiente da água.

Utilizando um alicate,

retire o clipe de retenção

do cano da ponte.

4. Retire a mangueira da

ligação da ponte,

puxando-a.

5. Fixe a mangueira do

kit, utilizando o conector

e os clipes de cano

fornecidos, à mangueira

retirada da ligação da

ponte.

6. Retire a cobertura do

recipiente da água da

parte de trás da máquina,

removendo os dois

parafusos e despren-

dendo a cobertura.

7. Parta a patilha na

parte lateral da

cobertura e volte a

colocar a cobertura na

máquina, junto com os

parafusos. Neste

momento, já deve estar

à vista um orifício na

parte de trás do

equipamento junto da

cobertura.

8. Introduza a

mangueira de esgoto

através do orifício do

equipamento.

9. Situe o cano cinzento

na válvula do tabuleiro e

fixe a canalização à

ponte com o fio plástico.

10. Deslize

cuidadosamente a

bancada de trabalho

para a sua posição,

assegurando que a

mangueira não está

presa e volte a colocar o

rebordo traseiro da

bancada de trabalho

com os 3 parafusos.

11. Ligue a nova

mangueira de esgoto ao

cano de esgoto.

Certifique-se de que a

nova mangueira não

torce quando empurrar a

máquina de secar para a

sua posição. Certifique-

se de que as

directrizes, tal como são

indicadas, são seguidas

ao instalar a nova

mangueira externa.

12. Ligue à alimentação

eléctrica.

13. Depois de esvaziar o

recipiente da água ligue

a máquina (e prima o

botão ‘START’ nos

modelos electrónicos)

para dar início ao

programa de secagem.

ATENÇÃO! Antes de levar a cabo quaisquer

trabalhos, desligue a máquina de secar e retire a

ficha da tomada de corrente eléctrica.

PREPARAÇÃO DA CARGA

Antes de utilizar a máquina de secar roupa pela

primeira vez:

Ⴠ Leia com atenção este livro de instruções.

Ⴠ Retire tudo o que estiver no tambor.

Ⴠ Limpe o interior do tambor e a porta com um

pano húmido para remover o pó que possa ter-

se instalado durante o transporte.

Certifique-se de que a roupa que vai secar é

apropriada para secagem por máquina de

secar, conforme indicado nos símbolos das

etiquetas, representativos dos cuidados a ter

com cada um dos artigos.

Certifique-se de que todos os fechos estão

fechados e os bolsos vazios. Vire os artigos do

avesso. Coloque a roupa livremente no tambor

de modo a não se emaranhar.

Preparação Da Roupa

Ⴠ Algodões Máx. de 8 kg

Ⴠ Sintéticos Máx. de 4 kg

Peso Máximo De Secagem

Não sobrecarregue o tambor, os artigos de

grandes dimensões podem exceder a carga

máxima admissível de roupa quando molhados

(por exemplo: sacos-cama, edredões).

Separe A Carga Como Se Segue:

. .

Ⴠ Por símbolos de cuidados de secagem

Podem ser encontrados no colarinho ou na

costura interna:

Pode ser seco em máquina de secar.

Secagem a alta temperatura.

Secagem apenas a baixa temperatura.

Não pôr na máquina de secar roupa.

Se o artigo não possuir uma etiqueta de

cuidados, deve assumir-se que não se adequa à

máquina de secar.

Ⴠ Por quantidade e volume

Sempre que a carga for superior à capacidade

da máquina, separe a roupa de acordo com o

volume (por exemplo, toalhas e roupa interior).

Ⴠ Por tipo de tecido

Algodões/linho: Toalhas, camisolas de algodão,

lençóis e toalhas de mesa.

Sintéticos: Blusas, camisas, fatos-macacos,

etc., de poliéster ou poliamida, assim como

misturas de algodão/fibras sintéticas.

Ⴠ Por grau de secagem

Separe por: secagem para engomar, secagem

para guardar, etc. Para artigos delicados prima o

botão para seleccionar uma temperatura de

secagem baixa.

Lãs, sedas, tecidos delicados, meias de nylon,

bordados delicados, tecidos com decoração

metálica, vestuário com guarnições de PVC ou

couro, ténis, artigos volumosos, tais como

sacos-cama, etc.

Não pôr na máquina de secar:

IMPORTANTE: Não seque artigos

tratados com um produto de limpeza a seco ou

vestuário de borracha (perigo de incêndio ou de

explosão).

Durante os últimos 15 minutos (aproxima-

damente) a carga passa sempre por ar frio.

Ponha somente na máquina de secar roupa as

peças que tenham sido bem torcidas ou

centrifugadas. Quanto mais seca estiver a

roupa, menor será o tempo de secagem,

resultando numa economia de electricidade.

SEMPRE

Ⴠ Tente secar o peso máximo de roupa, o que

origina economia de tempo e de electricidade.

Ⴠ Verifique se o filtro está limpo antes de cada

ciclo de secagem.

NUNCA

Ⴠ Exceda o peso máximo recomendado, o que

provocará desperdício de tempo e de

electricidade.

Ⴠ Ponha na máquina artigos ensopados e a

pingar, o que pode danificar a máquina.

Economia De Energia

CONTROLOS E INDICADORES

Painel De Controlo e Luzes Indicadoras

PT 68

Botão selector: É rodado em ambas as direcções para se escolher o programa pretendido.

Selecção de tempo : Permite alterar a duração do programa seleccionado; só pode ser utilizado em

certos programas.

Início diferido : Oferece a possibilidade de retardar o início de funcionamento do ciclo de secagem

para tirar partido dos períodos do dia em que a energia é mais barata.

Tecidos delicados : Quando seleccionado, este indicador apaga e acende-se o indicador de

tecidos delicados; com esta função especial, a temperatura de secagem é mais baixa para melhor

proteger as roupas delicadas.

Anti-vincos : Pode seleccionar a função anti-vincos no fim do programa de secagem. O tambor

continua a mover-se em fases e períodos regulares de forma a refrescar e secar suavemente a roupa.

Arrefecimento : Acende-se quando o ciclo está na fase final de arrefecimento.

Início/Pausa : Dá início ao programa escolhido e também serve para fazer pausa ao ciclo se

necessário.

Programas automáticos: Dependendo do programa escolhido, assim se acende o indicador específico

(por favor ver "lista de programas"); o indicador ECO acende-se quando foi seleccionado um

programa de baixo consumo.

Filtro : Quando este símbolo se acende significa que é necessário limpar o filtro.

Depósito da água : Quando se acende, significa que tem que despejar o depósito da água, pelo facto

deste estar cheio.

Indicador Esvaziar

água

Indicador de

Estado do Filtro

Botão

Start/Pause

Botão Atrasar

Início

Selector de

Programas

Programme

Selector

Botão Selecção

de tempo

Botão Acrílico

Sintéticos

Botão Anti-

rugas

SELECÇÃO DO PROGRAMA

Este secador de roupa é dotado de um sensor especial de secagem

que o ajuda a escolher o programa mais indicado com base na carga

e nível de secagem pretendido.

Para pequenas cargas e roupas previamente "semi-secas", pode

usar o programa de "Tempo" e seleccionar "Tecidos Delicados" para

obter uma temperatura mais baixa dentro do secador.

No caso do sensor não detectar carga na máquina, o secador irá

trabalhar apenas por 10 min antes de iniciar a fase de arrefecimento.

Se a carga dentro da máquina for muita ou estiver demasiado

molhada, o secador vai, automaticamente, trabalhar por 3 horas,

passando depois à fase de arrefecimento.

No fim de cada programa, acontece sempre a fase de arrefecimento

no fim de cada ciclo: é uma fase de entrada de ar fresco, que serve

para refrescar a roupa e que dura aproxidamente 15 min.

SELECÇÃO DO PROGRAMA

PROGRAMA

Lãs revigoradas

Mix & Dry

Rápido 40'

Programa de

camisas

Tempo

Calças de ganga

Pronto a engomar

Pronta a guardar

Não engomar

IDEAL PARA

Roupa que se pretende que fique com uma humidade ligeira, de forma a

facilitar o engomar. Duração: cerca de 1:50h.

Roupas que prefere não passar a ferro, mas apenas tirar da máquina e

pendurar logo depois do ciclo de secagem. Duração: cerca de 2:30h.

Peças que pretende dobrar e guardar sem engomar, como por exemplo

malhas, tecidos mistos, sintéticos, meias, roupa de crianças. Duração:

cerca de 2:30 h.

Para roupas que pretende que fiquem muito bem secas, como toalhões,

toalhas de mesa, lençóis. Duração: cerca de 3 horas.

Para suavizar as suas lãs ou simplesmente para as refrescar depois de

muito tempo guardadas no armário.

Ideal para quando se pretende misturar algodões e sintéticos, sem perdas

de tempo a separar a roupa e a secá-la em ciclos diferentes. Duração:

cerca de 2h (máximo 4Kg de roupa).

Para secar camisas de algodão ou fibras sintéticas. Duração: 1 hora para 2

Kg de camisas de fibra sintética (cerca de 10 peças); 1:20h para 3 Kg de

camisas de algodão (cerca de 10 peças).

Permite escolher manualmente o tempo de secagem de 30 a 180 min. Ao

seleccionar "20 minutos", está a escolher um programa a frio, ideal para

revitalizar e refrescar a roupa e eliminar eventuais odores.

Para secar até 4 Kg de gangas (cerca de 5 pares). O programa dura cerca

de 2 horas, mas o tempo pode ser alterado com base na carga introduzida

na máquina e na velocidade de centrifugação escolhida. O programa de

gangas só pode ser utilizado para peças 100% de algodão, sendo

obrigatório ter o cuidado de não misturar roupas de cor e não secar calças

com acessórios ou apliques especiais.

Roupas às quais apenas quer dar um toque final e refrescá-las. Roupas que

estavam por passar ou que tenham sido secas ao ar, por exemplo. Este

programa tem uma função "Anti Vinco" que relaxa as fibras e torna mais

fácil o engomar. Duração: 9 min + 3 min de arrefecimento.

Para secar, refrescar e deixar a roupa pronta a vestir em apenas 40 min. O

sistema de sensores monitoriza constantemente a temperatura para o

melhor resultado de secagem. Máx 2 Kg de roupa.

Botão Anti-rugas

Perfect Home

PORTA E FILTRO

Abrir A Porta

Puxe o manípulo para

abrir a porta.

Para reiniciar a

máquina de secar,

feche a porta e prima

ATENÇÃO! Quando a máquina de secar

roupa estiver a ser utilizada, o tambor e a porta

podem estar MUITO QUENTES. Nunca pare

um secador de tambor antes do fim do ciclo de

secagem, a não ser que todos os itens sejam

rapidamente removidos e estendidos para que

o calor seja dissipado.

Indicador de Controlo do Estado do Filtro

Acende-se quando

o filtro precisa de ser

limpo.

Verifique e limpe o filtro

principal, na porta, e os

filtros do condensador,

localizados na parte de

baixo do secador. Se a

roupa não estiver a

ficar seca, verifique se

o filtro não está

entupido.

Filtro

IMPORTANTE: Para manter a eficiência da

máquina, verifique se o filtro do cotão está

limpo antes de cada ciclo de secagem.

Não ponha o secador a funcionar sem os

filtros.

Os filtros entupidos podem aumentar o tempo

de secagem e provocar danos, que podem

resultar em custos de reparação dispendiosos

1. Puxe o filtro para

cima.

2. Abra o filtro como

ilustrado.

3. Retire com cuidado

os resíduos de tecido,

usando uma escova

macia ou a ponta dos

dedos.

4. Junte e feche entre

si as duas metades do

filtro e volte a montá-lo

no seu lugar.

PT 70

NÃO USE ÁGUA PARA LIMPAR O FILTRO.

Para Limpar o Filtro do Condensador

1. Retire o rodapé.

2. Rode as duas

alavancas de bloqueio

no sentido contrário ao

dos ponteiros do

relógio e extraia a

tampa dianteira.

3.Retire

cuidadosamente a

moldura do filtro e limpe

todo o pó ou cotão do

filtro com um pano. Não

use água para limpar o

filtro.

4. Retire a esponja

cuidadosamente do

seu lugar, e depois

lave-a, mantendo-a

debaixo da torneira

aberta, e virando-a,

para conseguir tirar

todo o pó ou cotão.

5. Volte a colocar a

tampa dianteira,

assegurando-se de que

o faz da forma correcta,

(tal como indicado pela

seta), e empurre-a

firmemente para o seu

lugar. Bloqueie as duas

alavancas, rodando-as

no sentido dos

ponteiros do relógio.

6. Volte a montar o

rodapé.

CONDENSADOR

UTILIZAÇÃO

1. Abra a porta e carregue o tambor com roupa.

Assegure-se de que as peças de roupa não

impedem o fechamento da porta.

2. Feche cuidadosamente a porta,

empurrando-a lentamente até a ouvir fazer

“click”.

3. Rode o botão selector do programa para

seleccionar o programa pretendido para a

secagem (vide o Guia de Programas).

4. Se pretende secar artigos sintéticos,

acrílicos ou delicados, prima a tecla para

reduzir o nível de calor. O indicador vai

acender-se quando o secador estiver regulado

para uma temperatura baixa. Para anular a

selecção feita nos primeiros minutos do

programa, prima a tecla , e, decorrido este

tempo, reponha o secador a zeros, para alterar

a regulação.

5. Prima o botão . O secador irá arrancar

automaticamente e o indicador em cima da

tecla ficará continuamente aceso.

6. Se a porta for aberta durante o programa,

para verificar a roupa, é necessário pressionar

para recomeçar a secagem, depois de a

porta ter sido fechada.

7. Quando o ciclo está perto do fim, o secador

entra na fase de arrefecimento e a roupa gira

em ar frio, permitindo assim o arrefecimento da

carga.

8. Depois de o ciclo ter sido concluído, o tambor

roda intermitentemente para minimizar a

formação de rugas e vincos. Este movimento

do secador de roupa continua até que o dito

secador seja desligado ou até a porta ser

aberta.

Não abra a porta durante os programas

automáticos, para conseguir obter uma

secagem adequada.

RECIPIENTE DA ÁGUA

A água removida da roupa durante a o ciclo de

secagem é armazenada num depósito no topo

do secador.

Quando o recipiente estiver cheio, o indicador

no painel de controlo ilumina-se e TEM DE

esvaziar o recipiente. No entanto, recomenda-

se esvaziar o recipiente após cada ciclo de

secagem.

Nota: Durante os primeiros ciclos de uma

máquina, a quantidade de água recolhida é

muito pouca, pois um reservatório interno é

enchido primeiro.

Para Retirar o Recipiente

1. Puxe suavemente o

recipiente até que saia

por completo. Segure o

recipiente com ambas

as mãos. Quando cheio,

o recipiente da água

pesa aproximadamente

4 kg.

2. Incline o depósito de

água para esvaziar

através do orifício

traseiro. Quando estiver

vazio, volte a colocar o

depósito de água na sua

posição, deslizando-o.

PRESSIONE COM

FIRMEZA ATÉ FICAR

NO LOCAL DEVIDO.

3 .Prima o Botão

para reiniciar o ciclo.

NOTA: Se tiver a opção

de drenagem próximo

da máquina de secar, é

possível utilizar o kit de

descarga para

proporcionar uma

drenagem permanente

da água recolhida pelo

secador. Assim, deixa de

precisar de esvaziar o

recipiente da água.

Todas as informações

de montagem do kit

estão contidas na

embalagem do kit.

IMPORTANTE Desligue sempre a

máquina e retire a ficha da tomada de corrente

antes de limpá-la.

Quanto a dados eléctricos, consulte a

etiqueta na frente da máquina (com a porta

aberta).

Especificações Técnicas

Limpeza Da Máquina

Capacidade do tambor 115 litros

Carga máxima 8 kg

Altura 85 cm

Largura 60 cm

Profundidade 60 cm

Faixa da Etiqueta de Energia A +

Ⴠ Após cada ciclo de secagem, limpe o filtro e

esvazie o recipiente da água.

Ⴠ Limpe regularmente os filtros.

Ⴠ Após cada utilização, limpe o interior do

tambor e deixe a porta aberta por alguns

instantes, de modo a permitir que a circulação

do ar o seque.

Ⴠ Limpe o exterior da máquina e a porta com

um pano macio.

Ⴠ NÃO usar produtos ou discos de limpeza

abrasivos.

Ⴠ Para evitar a acumulação de cotão e que a

porta tenha dificuldades em abrir/fechar, limpe

a porta interior e o selo plástico com um pano

húmido após cada ciclo de secagem.

ATENÇÃO! O tambor, a porta e a carga

podem estar muito quentes.

Início Retardado

LIMPEZA E MANUTENÇÃO DE ROTINA

A Função de inicio diferido permite ao utilizador adiar o inicio do ciclo de secagem de 1 a 24

horas.

Quando a função é seleccionada pela primeira vez, o visor irá mostrar o tempo diferido de 1 hora,

pressionando o botão, irá aumentar o tempo diferido com intervalos de 1 hora.

Para iniciar o programa pressione e o electrodoméstico irá completar o ciclo de secagem no

final desse tempo. O indicador luminoso irá piscar para indicar que o inicio diferido está em

progresso.

Cancelar e Repor o Programa

Para cancelar o programa pressione ;durante 3 segundos. No visor DE CONTROLO DO

TEMPO, 0:00 a luz irá piscar para indicar que foi cancelado.

FUNCIONAMENTO

PT 72

Informações para análises laboratoriais

EN 61121 Programa Programa para usar

-Algodão Aeco

-Ferro a Seco de Algodão

-Tecidos Delicados

Não engomar

Não engomar+Sintético

Pronto a engomar

RESOLUÇÃO DE PROBLEMAS

Qual Poderá Ser A Causa De...

Anomalias que você mesmo pode remediar

Antes de contactar a Assistência GIAS para

aconselhamento técnico, passe rapidamente pela

seguinte lista de verificação. Se chamar um

técnico e este verificar que a máquina está a

funcionar normalmente, foi mal instalada ou usada

incorrectamente, ser-lhe-á cobrada uma quantia

consoante o caso. Se o problema persistir após ter

completado as verificações recomendadas, ligue

para a Assistência GIAS, eles poderão

eventualmente resolver o problema pelo telefone.

O tempo remanescente indicado no visor

poderá ser alterado durante o ciclo de

secagem. O tempo remanescente é

continuamente verificado durante o ciclo de

secagem e, o tempo é ajustado para fornecer a

estimativa mais correcta. O tempo

remanescente pode ser aumentado ou

diminuído durante o ciclo de secagem e isso é

normal.

O tempo de secagem é demasiado longo/as

roupas não estão suficientemente secas…

Ⴠ Seleccionou o tempo/programa de secagem

correctos?

ჀA roupa estava demasiado ensopada? As roupas

foram bem torcidas ou

centrifugadas?

Ⴠ O filtro necessita de limpeza?

ჀO condensador necessita de limpeza?

ჀA máquina está com excesso de roupa?

ჀAs entradas, saídas e a base da máquina estão

desobstruídas?

ჀA opção foi seleccionada num ciclo anterior?

A máquina não funciona…

Ⴠ Existe energia eléctrica para alimentar a

máquina? Verifique utilizando outro aparelho

eléctrico, por exemplo, um candeeiro.

Ⴠ A ficha está correctamente ligada à corrente

eléctrica?

Ⴠ Houve algum corte de corrente?

Ⴠ O fusível fundiu-se?

Ⴠ A porta está bem fechada?

ჀA máquina está ligada à corrente, quer através da

tecla ‘ON’, quer através do cabo de alimentação?

Ⴠ O tempo de secagem ou o programa foram

seleccionados?

Ⴠ A máquina foi ligada de novo após ter aberto a

porta?

Ⴠ A máquina deixou de funcionar devido ao

tabuleiro da água estar cheio e precisar de ser

esvaziado?

SERVIÇO DE CLIENTES

Peças sobressalentes

Assistência Técnica Autorizada

Se após todas as verificações recomendadas,

ainda subsistir qualquer problema com a

máquina, ligue por favor para o Serviço de

Assistência GIAS para aconselhamento.

Podem conseguir ajudá-lo pelo telefone ou

combinar consigo a intervenção adequada de

um técnico, nos termos da garantia. No

entanto, pode ser debitado nas seguintes

situações:

Ⴠ A máquina está em bom estado de

funcionamento.

Ⴠ Não foi instalada de acordo com as instruções

de instalação.

Ⴠ Foi utilizada incorrectamente.

Use sempre peças sobressalentes originais,

que obteve directamente da Assistência

Técnica Autorizada.

A máquina de secar faz muito ruído…

Ⴠ Desligue a máquina de secar e contacte a

Assistência GIAS para obter ajuda.

O indicador está aceso…

Ⴠ O filtro necessita de limpeza?

Ⴠ O condensador necessita de limpeza?

O indicador está aceso…

Ⴠ O recipiente da água necessita de ser

esvaziado?

Para serviço e reparações, entre em contacto

com um técnico local devidamente

credenciado pela Assistência Técnica

Autorizada.

O fabricante declina toda e qualquer

responsabilidade por eventuais erros de

impressão ou de tradução ocorridos neste

manual. Além disso, o fabricante reserva-se

o direito de introduzir modificações

apropriadas nos seus produtos, sem que

estas alterem as suas características

essenciais.

Johdanto

Pakkaustiedot

Tuotteen pakkauksen purkaminen

Turvallisuusohjeet

Käyttö

Asennus

Pyykki

Ympäristönäkökohdat

GIAS-huolto

Asennus

Sähkövaatimukset

Jalkojen säätäminen

Tyhjennysletkusarjan Asennusohjeet

Valmisteleminen täyttöä varten

Vaatteiden valmistelu

Pyykin lajittelu

Ei rumpukuivausta:

Energian säästäminen

Kuivausopas

Toimintopainikkeet ja merkkivalot

Ohjelman valitseminen

Luukku ja suodatin

Luukun avaaminen

Suodatin

Suodattimen huollon merkkivalo

Vesisäiliö

Poista säiliö seuraavasti

Kondensaattori

Irrota kondensaattori seuraavasti

Koneen käyttö

Käynnistyksen viivästäminen

Ohjelman peruutus ja nollaus

Puhdistus ja säännöllinen huolto

Kuivaajan puhdistaminen

Tekniset tiedot

Vianmääritys

Asiakaspalvelu

Varaosat

GIAS-huolto

INDEKSI

74SU

JOHDANTO

Käyttö

Tarkasta, että koneen mukana toimitetaan

seuraavat osat:

Ⴠ Ohjekirja

Ⴠ Takuukortti

Ⴠ Energialuokan kertova merkki

Pura kone pakkauksesta

koneen lopullisen sijainnin

lähellä.

1. Leikkaa pakkauksen

pohja ja yksi kulma

varovasti auki.

2. Poista polyteenipussi ja

nosta kuivain polystyreen-

ialustalta.

Lue ohjeet huolellisesti ja käytä konetta niiden mukaisesti. Tässä ohjekirjassa on tärkeitä

turvallista käyttöä, asennusta ja huoltoa koskevia ohjeita sekä joitakin hyödyllisiä vinkkejä, joiden

avulla saavutat parhaat tulokset käyttäessäsi konetta.

Säilytä koneen dokumentaatio turvallisessa paikassa tulevaa tarvetta tai tulevia omistajia varten.

Pakkaustiedot

TUOTTEEN PAKKAUKSEN PURKAMINEN

Hävitä pakkausmateriaali turvallisesti. Pidä

se poissa lasten ulottuvilta, koska se voi

aiheuttaa vaaraa.

Edellä mainitun ohjeen noudattamatta

jättäminen voi heikentää laitteen turvallisuutta.

Jos koneessa on väärinkäytöstä johtuva

ongelma, siihen liittyvä huoltokäynti voi olla

maksullinen.

Tarkista, ettei kone ole vaurioitunut

kuljetuksessa. Jos kone on vaurioitunut, soita

valmistajan GIAShuoltoon.

TURVALLISUUSOHJEET

Ⴠ Tätä konetta ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käyttöön, joiden

fyysiset, henkiset tai aistitoimintoihin liittyvät kyvyt ovat alentuneet tai joilla ei ole koneen käyttöön

tarvittavaa kokemusta ja tietoa, ellei heidän turvallisuudestaan vastaava henkilö ole neuvonut

heitä koneen käytössä tai valvo käyttötilannetta.

Ⴠ Lapsia on valvottava sen varmistamiseksi, että he eivät leiki koneella.

Ⴠ VAROITUS Kuivausrummun väärinkäyttö voi aiheuttaa palovaaran.

Ⴠ Tämä kone on tarkoitettu vain kotikäytössä tapahtuvaan tekstiilien ja vaatteiden kuivaamiseen.

Ⴠ Tätä laitetta tulee käyttää vain suunniteltuun käyttötarkoitukseen, joka on kuvattu tässä

oppaassa. Perehdy asennus- ja käyttöohjeisiin hyvin ennen laitteen käyttöä.

Ⴠ Älä koske laitteeseen kostein tai märin käsin tai jaloin.

Ⴠ Älä nojaa luukkuun, kun täytät konetta, äläkä nosta tai liikuta konetta luukusta.

Ⴠ Älä päästä lapsia leikkimään koneella tai sen toimintopainikkeilla.

Ⴠ VAROITUS Älä käytä tuotetta, jos nukkasuodatin ei ole paikallaan tai jos se on vaurioitunut –

nukka saattaa syttyä palamaan.

Ⴠ VAROITUS Kuumien pintojen varoitussymbolilla merkittyjen pintojen lämpötila voi

kuivausrumpua käytettäessä olla yli 60 °C.

Ⴠ Irrota pistoke pistorasiasta. Irrota pistoke aina ennen koneen puhdistamista.

Ⴠ Älä jatka koneen käyttöä, jos havaitset sen vialliseksi.

Ⴠ Älä anna pölyn tai nukan kerääntyä lattialle koneen ympärille.

Ⴠ Kuivaimen sisällä oleva rumpu voi olla erittäin kuuma. Älä poista pyykkiä koneesta, ennen kuin

jäähdytysaika on kokonaan loppunut.

Tämä laite on merkitty sähkö- ja

elektroniikkalaiteromusta annetun

Euroopan unionin direktiivin

2002/96/EY mukaisesti.

Tämän tuotteen asianmukainen hävittäminen

auttaa estämään mahdolliset kielteiset

ympäristö- ja terveysvaikutukset, joita

vääränlainen jätteenkäsittely voisi muutoin

aiheuttaa. Tuotteeseen merkitty tunnus

osoittaa, että tätä tuotetta ei saa käsitellä

kotitalousjätteenä. Sen sijaan se tulee toimittaa

sähköja elektroniikkalaiteromun keräyspis-

teeseen.

Tuote tulee hävittää paikallisten jätehuolto-

määräysten mukaisesti. Lisätietoja tämän

tuotteen käsittelystä, keräämisestä ja

kierrätyksestä saa kunnan ympäris-

töviranomaisilta, jätehuoltoyhtiöstä ja

liikkeestä, josta tuote on ostettu.

Euroopan Unionin Direktiivi 2002/96/EY

Ⴠ Jotta varmistat koneen jatkuvan turvalli-

suuden ja tehokkaan toiminnan, suositte-

lemme, että kaikki huolto- ja korjaustyöt

suorittaa vain GIAS-huollon huoltoteknikko.

GIAS-huolto

Jos laite ei toimi oikein tai jos se lakkaa

toimimasta, sammuta virta ja irrota sähköjohto

pistorasiasta. Ota yhteys GIAS-huoltoon ja kysy

neuvoa korjauksesta.

Ⴠ Kaikki pakkausmateriaalit ovat

ympäristöystävällisiä, ja ne voidaan kierrättää.

Muista hävittää pakkausmateriaalit

ympäristöystävällisellä tavalla. Paikallis-

viranomaiset antavat lisätietoja käytössä

olevista hävitystavoista.

Ⴠ Varmista turvallisuus poistaessasi vanhan

pesukoneen käytöstä. Irrota pistoke pistora-

siasta, katkaise virtajohto ja hävitä se yhdessä

pistokkeen kanssa. Hajota luukun saranat tai

luukun lukko, jotta lapset eivät pysty sulkemaan

itseään koneen sisään.

Ympäristönäkökohdat

Ⴠ Tarkasta ennen käyttöä, että tuotteessa ei ole

havaittavia vaurioita. Älä käytä vaurioitunutta

tuotetta, vaan ota yhteyttä GIAS-huoltoon.

Ⴠ Älä käytä sovittimia, useita liittimiä tai

jatkojohtoja.

Ⴠ Älä koskaan asenna kuivainta verhoja vasten

ja varmista, että tavaroiden putoaminen tai

kerääntyminen laitteen taakse on estetty.

Ⴠ Konetta ei saa asentaa lukittavan oven,

liukuoven tai sellaisen oven taakse, jossa on

sarana vastakkaisella puolella kuivausrummun

luukkuun nähden.

Asennus

ჀO¦NXLYDWDNXLYDXVUXPPXVVDSHVHP¦WW¸PL¦

WHNVWLLOHM¦

Ⴠ9$52,786/NXLYDD UXPPXVVD WHNVWLLO

HM¦MRWNDRQN¦VLWHOW\NXLYDSHVXQHVWHLOO¦

Ⴠ 9$52,786 9DDKWRNXPLPDWHULDDOLW YRLYDW

WLHW\LVV¦RORLVVDO¦PPLWHWW\LQ¦V\WW\¦SDODPDDQ

LWVHVW¦¦Q .XLYDXVUXPPXVVD (, 6$$ NXLYDWD

YDDKWRNXPLD ODWHNVLYDDKWRD VLV¦OW¦YL¦

YDDWHNDSSDOHLWD NXWHQ VXLKNXP\VV\M¦

YHGHQSLW¦YL¦WHNVWLLOHLW¦NXPLVHON¦LVL¦HVLQHLW¦

WDLW\\Q\M¦MRWNDVLV¦OW¦Y¦WYDDKWRNXPLD

Ⴠ 9DUPLVWD DLQD WXRWWHHQ VRYHOWXYXXV

NXLYDXNVHHQWXRWWHHQSHVXRKMHLVWD.

Ⴠ Vaatteet pitää lingota tai niistä pitää vääntää

vesi kunnolla pois, ennen kuin ne voi asettaa

kuivausrumpuun. Vaatteita, joista valuu vettä,

EI saa laittaa kuivaimeen.

Ⴠ Sytyttimiä tai tulitikkuja ei saa jäädä taskuihin.

Koneen läheisyydessä EI SAA KOSKAAN

käsitellä palavia nesteitä.

Ⴠ Lasikuitukankaita EI SAA KOSKAAN laittaa

koneeseen. Vaatteisiin joutuneet lasikuidut

saattavat aiheuttaa ihoärsytystä.

Ⴠ Vaatteet, jotka ovat likaantuneet ruokaöljyyn,

asetoniin, alkoholiin, bensiiniin, paloöljyyn,

tahranpoistoaineisiin, tärpättiin, vahoihin ja

vahanpoistoaineisiin, on pestävä kuumalla

vedellä ja tavallista runsaammalla pesuaineella

ennen kuivausta kuivausrummussa.

Ⴠ Huuhteluaineita ja muita vastaavia tuotteita

tulee käyttää huuhteluaineen valmistajan

ohjeiden mukaisesti.

Pyykki

TURVALLISUUSOHJEET

76SU

ASENNUS

Kuivausrummut toimivat 220-240V:n

jännitteellä (50Hz:n yksivaihe). Varmista, että

syöttövir-tapiirin mitoitusvirta on vähintään 6A.

Sähkö voi olla erittäin vaarallista.

Tämä laite on maadoitettava.

Pistorasian ja pistokkeen on oltava

samantyyppisiä.

Älä käytä useita sovittimia tai jatkojohtoja.

Pistokkeen pitää olla irrotettavissa

pistorasiasta myös laitteen asennuksen

jälkeen.

CE-merkinnällä varustettu laite on EU:n

direktiivien 2004/108/EY ja 2006/95/EY sekä

niihin tehtyjen tarkistusten mukainen.

Sähkövaatimukset

Jos laitteen virtajohto vaurioituu, se on

vaihdettava erikoisjohtoon, joka on saatavissa

AINOASTAAN varaosapalvelust a. Laitteen saa

asentaa vain ammattitaitoine n henkilö.

Jos koneessa on väärästä asennuksesta

johtuva ongelma, siihen liittyvä huoltokäynti voi

olla maksullinen.

Kun kone on pai-

koillaan, sen jalat on

säädettävä, jotta kone

seisoo vaakasuorassa.

Jalkojen Säätäminen

Huoneeseen, johon rumpukuivaaja on asen-nettu, on

järjestettävä riittävä poistotuuletus, jotta

mahdollisista polttoaineita polttavista laitteista tai

avotulesta tulevat kaasut eivät pääse huoneeseen

rumpukuivaajaa käy-tettäessä.

Ⴠ Poistoilmaa ei saa johtaa hormiin, jota käytetään

kaasua tai muita polttoaineita käyttävien laitteiden

palokaasujen poistoon.

Ⴠ Tarkista säännöllisesti, ettei ilmanvirtaus kuivaimen

läpi ole estynyt.

Ⴠ Tarkista nukkasuodatin käytön jälkeen ja puhdista

se tarvittaessa.

Ⴠ Ilmanotto- ja poistoaukkoja ei saa tukkia. Älä tuki

koneen pohjan ja lattian välistä tyhjää tilaa, jotta

varmistat riittävän tuuletuksen. Koneen lähellä ei saa

olla mitään esteitä alle 12 mm:n päässä koneesta.

Ⴠ Varmista, että koneen taakse ei voi pudota eikä

kerääntyä tavaroita, koska ne voivat tukkia ilman

sisään- ja ulostulon.

Ⴠ ÄLÄ KOSKAAN asenna kuivaajaa verhoja vasten.

POISTOTUULETUS

Älä liitä konetta sähköverkkoon äläkä

kytke koneeseen virtaa, ennen kuin asennus

on valmis. Oman turvallisuutesi takia kuivain

pitää asentaa oikein. Jos asennuksessa on

jotakin epäselvää, soita paikalliseen

GIAShuoltoon ja kysy ohjeita.

Ilmanpoistoaukot pohjassa

Tärkeää: Varmista, että laite on

pystyasennossa kuljetuksen aikana. Jos laite

on pakko asettaa kyljelleen, se saa tapahtua

vain kuvan osoittamalle puolelle:

Huomaa: Jos laite on asetettu toiselle kyljelle,

odota ainakin neljä tuntia ennen virran

kytkemistä laitteeseen, jotta öljy ehtii valua

takaisin kompressoriin. Muussa tapauksessa

kompressori saattaa vaurioitua.

78SU

TYHJENNYSLETKUSARJAN ASENNUSOHJEET

VAROITUS! Katkaise kuivausrummusta

virta ja irrota pistoke pistorasiasta ennen

työskentelyn aloittamista.

Kuivauksen aikana kerääntynyt vesi voidaan

poistaa suoraan jätevesiputkeen (samaan

viemärijärjestelmään kuin kotitalouden

pesualtaat), jotta vesisäiliötä ei tarvitse

tyhjentää jokaisen kuivausjakson jälkeen.

Vedenkäyttöä koskevat kunnalliset säädökset

kieltävät liittämisen pintaviemäriin.

Jätevesiputki sijaitsee yleensä kuivausrum-

mun vieressä.

Sarja koostuu: 1 letku, 1 suora letkuliitin, 1

putken pidike ja muovinauha.

Asenna Sarja Seuraavasti:

1.Irrota koneen

takaosan 3 ruuvia ja

pidä työtason kehys

tallessa.

2. Irrota työtason

takakehys ja työtason

yläosa liu’uttamalla

työtasoa varovasti

koneen takaosaa

kohti.

3. Jätevesisäiliö

sijaitsee (takaa

katsottuna) koneen

oikealla puolella.

Harmaa letku

yhdistetään vesisäiliön

yläpuolella olevaan

siltaan. Irrota putken

pidike sillasta pihdeillä.

4. Vedä letku ulos

siltaliitännästä.

5.Kiinnitä

tyhjennysletkusarjan

letku siltaliitännästä

irrotettuun letkuun

mukana toimitettavalla

liittimellä ja

letkupidikkeillä.

6. Irrota vesisäiliön

kansi koneen

takaosasta irrottamalla

kaksi ruuvia ja

avaamalla kansi.

7. Katkaise kannen

sivussa oleva läppä,

aseta kansi takaisin

koneeseen ja kiinnitä

ruuvit paikoilleen.

Kaapin takaosassa

kannen vieressä näkyy

nyt aukko.

8. Syötä tyhjenny-

sletku kaapin aukkoon.

9. Etsi astian harmaa

putki ja kiinnitä putki

siltaan muovinauhalla.

10. Liu’uta työtaso

varovasti paikoilleen ja

varmista, ettei letku jää

puristuksiin. Kiinnitä

työtason takakehys 3

ruuvilla.

11. Liitä uusi tyhjen-

nysletku jäteve-

siputkeen. Varmista,

ettei uusi letku taitu,

kun työnnät kuivaus-

rummun takaisin

paikoilleen.

Noudata tarkasti

annettuja ohjeita uutta

ulkoista letkua

asennettaessa.

12. Kytke koneeseen

virta.

13. Tyhjennä

jätevesisäiliö. Kytke

koneeseen virta (ON)

ja käynnistä kuivau-

sohjelma (painamalla

START-painiketta

elektronisissa

malleissa).

VALMISTELEMINEN TÄYTTÖÄ VARTEN

Ennen kuivausrummun ensimmäistä

käyttökertaa:

Ⴠ Lue tämä käyttöohje huolellisesti läpi.

Ⴠ Poista kaikki tavarat rummun sisältä.

Ⴠ Pyyhi rummun sisusta ja luukku kostealla

kankaalla poistaaksesi kuljetuksessa muodo-

stuneen pölyn.

Varmista, että kuivattava pyykki soveltuu

rumpukuivaukseen, lukemalla jokaisen

tekstiilin hoitolappujen symbolit.

Tarkista, että kaikki hakaset ovat kiinni ja

taskut ovat tyhjiä. Käännä vaatteet nurin päin.

Aseta vaatteet rumpuun väljästi ja varmista,

että ne eivät kietoudu toisiinsa.

Vaatteiden Valmistelu

Ⴠ Puuvillat Enintään 8kg

Ⴠ Synteettiset Enintään 4 kg

Enimmäiskuivauspaino

Älä täytä rumpua liian täyteen. Suuret

tekstiilit saattavat kastuessaan ylittää

suurimman sallitun täyttömäärän (esim.

makuupussit, täkit).

Lajittele Pyykki Seuraavasti:

. .

Ⴠ Hoitolappujen mukaan

Ne ovat joko kauluksessa tai sisäsaumassa:

Soveltuu rumpukuivaukseen.

Rumpukuivaus korkeassa lämpötilassa.

Rumpukuivaus vain alhaisessa

lämpötilassa.

Ei rumpukuivausta.

Jos tekstiilissä ei ole hoitolappua, on oletettava,

että se ei sovellu rumpukuivaukseen.

Ⴠ Määrän ja paksuuden perusteella

Aina kun täyttömäärä ylittää kuivaimen

kapasiteetin, lajittele vaatteet niiden paksuuden

mukaan (esim. pyyhkeet erilleen ohuista

alusvaatteista).

Ⴠ Kangastyypin mukaan

Puuvillat/pellava: Pyyhkeet, puuvillatrikoot,

liinavaatteet.

Synteettiset: Polyesterista tai polyamidista

valmistetut puserot, paidat, haalarit, jne., kuten

myös puuvilla-keinokuitusekoitteet.

Ⴠ Kuivausasteen mukaan

Lajittele tekstiilit silityskuiviin, kaappikuviin jne.

Jos käsittelet arkoja tekstiilejä, valitse alhainen

kuivauslämpötila painamalla -painiketta.

Villavalmisteet, silkki, arat tekstiilit, nailonsukat,

arat kirjotut tekstiilit, metallikoristeiset tekstiilit,

PVC- tai nahkakoristeiset vaatekappaleet,

harjoituskengät, huokoiset tekstiilit (esim.

makuupussit) jne.

Ei Rumpukuivausta:

TÄRKEÄÄ: Älä kuivaa tekstiilejä, jotka on

käsitelty kuivapesunesteel lä tai valmistettu

kumista (tulipalon tai räjähdyksen vaara).

Viimeisen 15 minuutin aikana pyykkiä

pyöritetään kylmässä ilmassa.

Laita kuivausrumpuun vain sellaista pyykkiä,

josta on väännetty vesi pois tai joka on lingottu.

Mitä kuivempaa pyykki on, sitä lyhyempi on

kuivausaika, ja näin säästyy myös sähköä.

PYRI AINA

Ⴠ kuivaamaan suurin sallittu määrä pyykkiä

kerralla, koska silloin säästyy aikaa ja sähköä

Ⴠ tarkistamaan suodattimen puhtaus ennen

jokaista kuivausjaksoa.

ÄLÄ KOSKAAN

Ⴠ ylitä suurinta sallittua painomäärää, koska

silloin tuhlaantuu aikaa ja sähköä

Ⴠ laita kuivausrumpuun vettä valuvia tekstiilejä,

koska se voi vaurioittaa laitetta.

Energian Säästäminen

Älä asenna laitetta huoneeseen, jonka

lämpötila voi laskea alle +2°C. Laite ei ehkä

toimi tällöin kunnolla, vesi saattaa jäätyä laitteen

sisällä (venttiili, letku, pumppu) ja rikkoa

laitteen. Suositeltava huoneen lämpötila on +2

°C and +35°C.

80SU

TOIMINTOPAINIKKEET JA MERKKIVALOT

Ohjauspaneeli Ja MerkkivalotOhjauspaneeli Ja Merkkivalot

Säädin: Säädintä voi kääntää kumpaankin suuntaan tarvittavan ohjelman valitsemista varten.

Ajanvalinta : tarvittavan ohjelman kuivausajan muuttamiseen; käytettävissä vain joidenkin

ohjelmien kanssa.

Ajastettu käynnistys : Kuivausohjelman käynnistymisen ja pyykkien kuivaamisen siirtämiseen

myöhemmäksi ajankohdaksi, jolloin sähkö on edullisempaa (katso aihetta koskeva luku).

Arat tekstiilit : Vedettäessä tämä ilmaisin sammuu ja uusi ilmaisin syttyy; tämä

erikoistoiminto alentaa kuivauslämpötilaa, mikä suojaa arkoja vaatteita.

Rypistymisenesto : Valitse rypistymisenestotoiminto kuivausohjelman lopussa. Rumpu

jatkaa pyörimistä säännöllisinä jaksoina ja raikastaa pyykin.

Jäähdytys : tämä merkkivalo palaa ohjelman viimeisen jäähdytysvaiheen aikana.

Käynnistys/tauko : Tarvittavan ohjelman käynnistäminen tai keskeyttäminen.

Automaattiset ohjelmat:Tietyt merkkivalot syttyvät valitun ohjelman mukaan (katso

Ohjelmaluettelo); ECO-merkkivalo syttyy, kun tämä ohjelma valitaan.

Suodattimen huolto : Kun tämä merkkivalo syttyy, suodattimet on puhdistettava

Vesisäiliö täynnä : Kun tämä merkkivalo palaa, vesisäiliö on tyhjennettävä.

Suodattimen huollon

merkkivalo

Aikanäyttö

Käynnistys/tauko

-painike

Ajastinpainike

Veden

tyhjennysmerkkivalo

Ohjelmanvalitsin

Ajanvalintapainike

Akryyli- ja

keinokuitupainike

Rypistymisen

estopainike

OHJELMAN VALITSEMINEN

Tässä koneessa on erityinen Sensor Dry -toiminto, jonka

avulla ohjelman voi valita helposti valitsemalla halutun

kuivuusasteen.

jKäytä pienillä kuormilla ja esikuivatuille vaatteille

Ajastusohjelmaa. Arat tekstiilit -painiketta painamalla voit

alentaa rummun sisälämpötilaa.

Jos anturi ei tunnista tekstiilejä, kuivain käy vain 10 minuuttia,

ennen kuin jäähdytysvaihe käynnistyy.

Jos kuorma on liian suuri tai liian märkä, kuivain käy

automaattisesti kolme tuntia ja käynnistää sitten

jäähdytysvaiheen.

Jokaisen ohjelman lopussa on jäähdytysvaihe: se kestää

noin 15 minuuttia, ja sen aikana pyykki raikastetaan kylmällä

ilmalla.

OHJELMAN VALITSEMINEN

Ohjelma

Villan raikastus

Sekakuivaus

Pika 40’

Paitaohjelma

Aika

Farkut

Rypistymisenes

Silityskuiva

Kaappikuiva

Ei-silityskuiva

Käyttötarkoitus

Leave clothes slightly damp to allow easier ironing. Time: around 1h and

50 min.

Vaatteille, joita ei tarvitse silittää, vaan jotka voi ripustaa suoraan

kuivauksen jälkeen. Aika: noin 2 h 30 min.

Tekstiileille, jotka haluat viikata ja panna kaappiin silittämättä, esim.

sekoitekangaspaidat, sukat ja vauvanvaatteet. Aika: noin 2 h 45 min.

Tekstiilit, jotka haluat täysin kuiviksi, esim. pyyhkeet, kylpytakit, pöytäliinat

ja petivaatteet. Aika: noin 3 h.

Villavaatteiden pehmentämiseen tai raikastamiseen niiden oltua kaapissa

pitkään. Aika: 12 min

Sekaohjelma puuvilla- ja keinokuituvaatteiden kuivaamiseen: säästää

aikaa, kun niitä ei tarvitse pestä ja kuivata erikseen. Aika: noin 2 h (enintään)

4 kg.

Puuvillaisten ja keinokuituisten paitojen kuivamiseen. Aika: 1 h kahdelle

kilolle keinokuitupaitoja (noin 10 paitaa); 1 h 20 min kolmelle kilolle

puuvillapaitoja (noin 10 paitaa) 3 kg.

Kuivausajan voi valita itse, ja se voi olla 30 min–180 min. Valitsemalla ”20

min” valitset ”viileän ohjelman”, joka sopii erityisesti vaatteiden

raikastamiseen ja hajujen poistamiseen.

Farkkujen kuivaaminen (enintään noin viidet farkut). Ohjelman kesto on

noin kaksi tuntia, mutta aika voi vaihdella kuorman ja pesukoneen

linkousnopeuden mukaan. Farkkuohjelmaa voi käyttää vain vaatteille, jotka

ovat 100-prosenttista puuvillaa. Älä kuivaa eri värejä samanaikaisesti äläkä

kuivaa farkkuja, joissa on koruompeleita tai koristeita..

Clothes you just need to refresh. Good for items of clothing which have been

left prior to ironing or if they have been dried outside or on radiators. This

programme has a specific Anti-Crease function that relaxes fibres and

makes easier ironing. Time: 9 min + 3 min cool down.

Kuivat, raikkaat ja käyttövalmiit vaatteet vain 40 minuutissa.

Anturijärjestelmä valvoo lämpötilaa ja takaa aina parhaan tuloksen.

Enintään 2 kg.

Perfect HomePerfect Home

LUUKKU JA SUODATIN

Luukun Avaaminen

Avaa luukku kahvasta

vetämällä.

Kuivain käynnistyy

uudelleen, kun suljet

luukun ja painat

painiketta.

VAROITUS! Kun kuivausrumpu on

käynnissä, rumpu ja luukku saattavat olla

ERITTÄIN KUUMIA. Älä koskaan pysäytä

kuivausrumpua ennen kuivausjakson

päättymistä, ellet ota vaatteita nopeasti pois

koneesta ja levitä niitä siten, että kuumuus

haihtuu.

Suodattimen Huollon Merkkivalo

Syttyy, kun suodatin

on puhdistettava.

Tarkasta ja puhdista

ovessa oleva

pääsuodatin ja

kuivaimen pohjassa

olevat

lauhdutinsuodattimet.

Jos pyykki ei kuivu,

tarkista, ettei suodatin

ole tukossa.

Suodatin

TÄRKEÄÄ: Pitääksesi kuivaimen toiminnan

tehokkaana, tarkista ennen jokaista

kuivausjaksoa, että nukkasuodatin on

puhdas.

Älä käytä kuivainta ilman suodattimia.

Tukkeutuneet suodattimet voivat pidentää

kuivausaikaa ja aiheuttaa kalliita korjauksia

vaativia vaurioita.

1.Vedä suodatinta

ylöspäin.

2.Avaa suodatin kuvan

osoittamalla tavalla.

3.Poista nukka

varovasti pehmeällä

harjalla tai sormilla.

4.Napsauta suodatin

kiinni ja aseta se

takaisin paikoilleen.

82SU

ÄLÄ PUHDISTA SUODATINTA VEDELLÄ.

Lauhdutinsuodattimen puhdistaminen

1. Irrota alaosan

peitelevy.

2. Käännä molempia

lukitusvipuja

vastapäivään ja vedä

etukansi ulos.

3. Irrota varovasti

suodattimen kehys ja

poista pöly ja nukka

suodattimesta rievulla.

Älä puhdista suodatinta

vedellä.

4.Irrota

vaahtomuovinen sieni

varovasti paikoiltaan ja

pese se juoksevalla

vedelläkäännellen sitä

niin, että lika ja nukka

irtoavat.

5. Aseta etukansi

paikoilleen ja varmista,

että se on oikeassa

asennossa (nuolen

osoittamalla tavalla) ja

tiukasti paikoilleen

työnnettynä. Lukitse

molemmat vivut

kääntämällä niitä

myötäpäivään.

6. Aseta alaosan

peitelevy takaisin

paikoilleen.

KONDENSAATTORI

KÄYTTÖ

1. Avaa luukku ja lataa pyykit rumpuun.

Varmista, että tekstiilit eivät estä luukun

sulkemista.

2. Sulje luukku työntämällä sitä hitaasti, kunnes

kuulet luukun naksahtavan kiinni.

3. Valitse haluamasi kuivausohjelma

kääntämällä ohjelmavalitsinta (ks.

ohjelmanvalintaopas).

4. Jos kuivaat keinokuituja, akryylia tai herkkiä

vaatteita, laske lämpötilaa painamalla

painiketta.

Merkkivalo palaa, kun kone on asetettu

käyttämään matalampaa lämpötilaa. Valinnan

voi perua ohjelman ensimmäisten minuuttien

aikana painamalla painiketta, mutta tämän

jälkeen kone on nollattava, jos asetusta

halutaan muuttaa.

5. Paina painiketta. Kuivain käynnistyy

automaattisesti, ja painikkeen yläpuolella oleva

merkkivalo palaa koko ajan.

6. Jos luukku avataan kesken ohjelman

pyykkien tarkastamista varten, kuivausta

jatketaan luukun sulkemisen jälkeen

painiketta painamalla.

7. Kun ohjelma lähestyy loppuaan, kone siirtyy

jäähdytysvaiheeseen, jossa pyykkejä

kuivataan kylmällä ilmalla niiden

jäähdyttämiseksi.

8. Ohjelman päättymisen jälkeen rumpu pyörii

ajoittain rypistymisen välttämiseksi. Tämä

jatkuu, kunnes koneen virta katkaistaan tai

luukku avataan.

Älä avaa luukkua automaattisten ohjelmien

aikana, jotta kuivaustulos ei heikkene.

KONDENSAATTORI

VESISÄILIÖ

Pyykistä kuivauksen aikana poistunut vesi

kerääntyy kuivaajaan pohjalla olevaan säiliöön.

Kun säiliö on täynnä, - merkkivalo syttyy

ohjauspaneelissa ja säiliö TÄYTYY tyhjentää.

Suosittelemme kuitenkin, että säiliö tyhjenne-

tään jokaisen kuivausjakson jälkeen.

HUOMAA: Uuden koneen muutaman

ensimmäisen jakson aikana kerääntyy hyvin

vähän vettä, koska sisäinen säiliö täyttyy ensin.

Poista Säiliö Seuraavasti

1.Vedä astia varovasti

kokonaan ulos. Pidä

astiaa kummallakin

kädellä. Täynnä oleva

astia painaa noin 4 kg.

2. Tyhjennä vesisäiliö

kallistamalla sitä niin,

että vesi valuu ulos

taka-aukon kautta. Kun

säiliö on tyhjä, liu'uta se

takaisin paikalleen.

TYÖNNÄ SÄILIÖ

TUKEVASTI

PAIKALLEEN.

3.Käynnistä ohjelma

uudelleen painamalla

käynnistyspainiketta.

HUOMAA: Jos

kuivaajan lähellä on

viemäri, kuivaajaan

kerääntynyt vesi

voidaan poistaa

suoraan viemäriin

tyhjennysletkun kautta.

Näin veden

keräilyastiaa ei tarvitse

tyhjentää. Kaikki

asennussarjan

asennusohjeet löytyvät

Asennussarjan

paketista.

TÄRKEÄÄ Kytke aina virta pois päältä ja

irrota pistoke pistorasiasta, ennen kuin puhdistat

laitetta.

Katso sähkötiedot tehokilvestä kuivaimen

etukannesta (luukku auki).

Tekniset Tiedot

Kuivaimen Puhdistaminen

Rummun tilavuus 115 litraa

Enimmäisvetoisuus 8 kg

Korkeus 85 cm

Leveys 60 cm

Syvyys 60 cm

Energialuokka A +

Ⴠ Puhdista suodatin ja tyhjennä vesisäiliö

jokaisen kuivausjakson jälkeen.

Ⴠ Puhdista suodattimet säännöllisesti.

Ⴠ Pyyhi jokaisen käyttökerran jälkeen rummun

Sisäpuoli ja jätä luukku auki hetkeksi aikaa,

jotta ilma pääsee kiertämään ja kuivattamaan

rumpua.

Ⴠ Pyyhi koneen ulkopuoli ja luukku pehmeällä

kankaalla.

Ⴠ ÄLÄ käytä hankaavia sieniä tai puh-

distusaineita.

ჀLuukun jumittumista ja nukan kertymistä voi

ehkäistä puhdistamalla luukun sisäpuoli ja

tiiviste kostealla pyyhkeellä jokaisen

kuivausohjelman jälkeen.

VAROITUS! Rumpu, luukku ja pyykki

saattavat olla erittäin kuumia.

Käynnistyksen Viivästäminen

PUHDISTUS JA SÄÄNNÖLLINEN HUOLTO

Ajastinkäynnistystoiminnon avulla käyttäjä voi lykätä kuivausohjelman käynnistämistä 1–24

tuntia.

Kun toiminto valitaan, näytössä näkyy yhden tunnin viive. Painikkeen uudet painallukset lisäävät

viivettä tunnin kerrallaan.

Ohjelma käynnistetään painamalla painiketta , ja kone suorittaa kuivausohjelman valitun

ajan kuluttua. Merkkivalon vilkkuminen osoittaa, että ajastin on käytössä.

Ohjelman Peruutus Ja Nollaus

Ohjelma peruutetaan painamalla painiketta olmen sekunnin ajan. Aikavalintanäytössä

vilkkuu 0:00 sen merkiksi, että kone on nollattu.

KONEEN KÄYTTÖ

84SU

HUOM! Asenna poistovesiletku ja käytä sitä konden-

ssiveden tyhjennykseen.

Tietoa testauslaboratorion

EN 61121 ohjelma Ohjelman käyttäminen

-Kuiva Puuvilla

-Kuiva Puuvilla Raudan

-Herkille Tekstiileille

Ei-silityskuiva

Ei-silityskuiva+ ja

kenokuitupainike

Silityskuiva

VIANMÄÄRITYS

Mikä On Vikana...

Viat, jotka voit korjata itse

Ennen kuin otat yhteyttä GIAS-huoltoon,

suorita seuraavat tarkistukset. Työstä

veloitetaan, jos kone toimii kunnolla, se on

asennettu väärin tai jos sitä on käytetty

ohjeiden vastaisesti. Jos ongelma ei ratkea

suositeltujen tarkistusten jälkeen, soita GIAS-

huoltoon. Sieltä voi saada puhelimitse apua

ongelman ratkaisemiseen.

Näytössä näkyvä jäljellä oleva kuivausaika

saattaa muuttua kuivauksen aikana.

Elektroninen ohjaus tarkistaa jatkuvasti

kuivausjakson aikana kuivausaikaa ja arvioi

jäljellä olevan ajan. Jäljellä oleva

kuivausaika saattaa joko lisääntyä tai

vähentyä kuivausjakson aikana, tämä on

täysin normaalia.

Kuivausaika on liian pitkä/vaatteet eivät ole

tarpeeksi kuivia…

Ⴠ Oletko valinnut oikean kuivausajan/

ohjelman?

Ⴠ Olivatko vaatteet liian märkiä? Väännettiinkö

vesi kunnolla pois vaatteista tai lingottiinko ne?

Ⴠ Tarvitseeko suodatin puhdistusta?

Ⴠ Tarvitseeko kondensaattori puhdistusta?

Ⴠ Onko kuivaimessa liikaa vaatteita?

Ⴠ Onko ilmanotto- ja poistoaukoissa tai kuivaa-

jan pohjassa esteitä?

Ⴠ Onko -vaihtoehto valittuna edellisen

kuiva-usjakson perusteella?

Kuivain ei käynnisty…

● Toimiiko virransyöttö kuivaimeen? Kokeile

pistorasian toimivuus toisella sähkökojeella,

kuten lampulla.

ჀOnko pistoke oikein kytketty pistorasiaan?

ჀOnko sähkökatkos?

● Onko sulake palanut?

Ⴠ Onko luukku kokonaan suljettu?

Ⴠ Onko kuivain kytketty päälle sekä virrans-

yötöstä että koneesta?

Ⴠ Onko kuivausaika tai ohjelma valittu?

Ⴠ Onko kone kytketty uudestaan päälle, sen

jälkeen, kun luukku avattiin?

● Onko kuivaajan toiminta pysähtynyt, koska

vesiastia on täynnä ja se pitää tyhjentää?

Asiakaspalvelu

Varaosat

GIAS-Huolto

Jos kuivaimessa on vieläkin ongelma, vaikka

olet suorittanut kaikki suosittelemamme

tarkistukset, soita GIAS-huoltoon ja kysy

lisäohjeita. He saattavat pystyä selvittämään

ongelman puhelimitse, tai sitten he järjestävät

sopivan ajan, jolloin huoltoteknikko hoitaa

asian takuuehtojen mukaisesti. Laskutus

hoidetaan kuitenkin normaalisti, jos joku

seuraavista kohdista pätee sinun koneeseesi:

Ⴠ Koneen todetaan olevan toimintakunnossa.

Ⴠ Konetta ei ole asennettu asennusohjeiden

mukaisesti.

Ⴠ Konetta on käytetty väärin.

Käytä aina alkuperäisiä varaosia, joita saa

suoraan GIAS-huollosta.

Kuivain on meluisa…

Ⴠ Sammuta kuivaimen virta ja kysy ohjeita GIAS-

huollosta.

-merkkivalo palaa…

Ⴠ Tarvitseeko suodatin puhdistusta?

Ⴠ Tarvitseeko kondensaattori puhdistusta?

-merkkivalo palaa…

Ⴠ Tarvitseeko vesisäiliö tyhjentää?

Jos kone tarvitsee huoltoa tai korjausta, soita

paikallisen GIAS-huollon huoltoteknikolle.

Valmistaja ei ota mitään vastuuta tässä

käyttöohjeessa mahdollisesti esiintyvistä

painovirheistä. Valmistaja myös pidättää

itsellään oikeuden tehdä asiaankuuluvia

muutoksia tuotteisiinsa muuttamatta

kuitenkaan niiden perusominaisuuksia.

Introduktion

Leveringsoplysninger

Udpakning af produktet

Sikkerhedspåmindelser

Installation

Anvendelse

Vasketøjet

Miljøhensyn

GIAS Service

Installation

Elektriske krav

Justering af fødder

Afløbsslangesæt: Monteringsvejledning

Forberedelse af ilægning af tøj

Klargøring af tøj

Sortering af vasketøj

Må ikke tørres i tørretumbler

Energibesparelse

Tørrevejledning

Knapper og indikatorer

Valg af program

Låge og filter

Åbning af lågen

Filter

Filterplejeindikator

Vandbeholder

Sådan aftages beholderen

Kondensator

Sådan udtages kondensatoren

Betjening

Forsinket start

Annullering og genindstilling af program

Rengøring og løbende vedligeholdelse

Rengøring af tørretumbleren

Tekniske specifikationer

Fejlfinding

Service

Reservedele

GIAS Service

INDEKS

DA 86

INTRODUKTION

Anvendelse

Kontrollér at følgende ting fulgte med

maskinen:

Ⴠ Instruktionsbog

Ⴠ Garantibevis

Ⴠ Energietiket

Tag maskinen ud af

emballagen, så tæt som

muligt på der, hvor den skal

stå.

1. Skær forsigtigt rundt om

den underste kant af

emballagen og op langs et

af hjørnerne.

2.Tag polythenbek-

lædningen af og løft

tørretumbleren af

polystyrenfoden.

Læs venligst denne instruktionsbog grundigt igennem og følg anvisningerne. Denne

instruktionsbog giver dig nogle vigtige retningslinjer angående sikker anvendelse, installation,

vedligehold samt gode råd om hvordan, du opnår de bedste resultater med din maskine.

Opbevar alle papirer et sikkert sted, så du har dem når du skal bruge dem igen, eller hvis du sælger

maskinen.

Leveringsoplysninger

UDPAKNING AF PRODUKTET

Bortskaf emballagen på sikker vis.

Opbevares utilgængeligt for børn.

Følges ovenstående ikke kan maskinen

tage skade. Du kan komme til at betale for

reparation, hvis der opstår problemer med din

maskine, og dette skyldes misbrug.

Kontrollér at maskinen ikke er beskadiget,

når du modtager den. Hvis den er, skal du ringe

til GIAS.

SIKKERHEDSPÅMINDELSER

Ⴠ Maskinen er ikke beregnet til at blive benyttet af personer (herunder også børn) med mindskede

fysiske, sensoriske eller mentale evner, eller af personer, der mangler erfaring og viden,

medmindre den person, der er ansvarlig for deres sikkerhed har observeret dem eller har

instrueret dem i, hvordan maskinen benyttes.

Ⴠ Børn skal være under opsyn af en voksen for at sikre, at de ikke leger med maskinen.

Ⴠ ADVARSEL Misbrug af tørretumbleren kan medføre brandfare.

Ⴠ Maskinen er kun til husholdningsbrug, dvs. til at tørring af tekstilvarer og tøj I en husholdning.

Ⴠ Denne maskine må kun anvendes til det tilsigtede formål som beskrevet I denne håndbog. Husk

at alle instruktioner vedr. installation og anvendelse skal både læses og forstås før maskinen tages

i brug.

Ⴠ Undgå at røre ved maskinen med fugtige eller våde hænder og fødder.

Ⴠ Man må ikke læne sig op af lågen, når der lægges tøj i maskinen, eller bruge lågen til at løfte eller

flytte maskinen.

Ⴠ Børn må ikke lege med maskinen og dens knapper.

Ⴠ ADVARSEL Produktet må ikke bruges hvis fnugfilteret sidder forkert eller er beskadiget; fnug

kan antændes.

Ⴠ ADVARSEL Der hvor symbolet for varm overflade er placeret, kan temperaturen, under

tumbling, overstige 60 grader C.

Ⴠ Tag stikket ud at kontakten. Tag altid stikket ud før apparatet rengøres.

Ⴠ Maskinen må ikke anvendes, hvis den virker defekt.

Ⴠ Bomuldsfibre og fnug må ikke ophobes på gulvet omkring maskinen.

Ⴠ Tromlens inderside kan være meget varm. Lad altid tørretumbleren fuldføre afkølingsperioden

før tøjet tages ud.

DA 87

Denne maskine er markeret i

overensstemmelse med det

europæiske direktiv 2002/96/EC

vedrørende elektrisk affald og

elektronisk udstyr (WEEE).

Ved at sikre, at dette produkt bortskaffes

korrekt, bidrager du til at forhindre eventuelle

skadelige konsekvenser for miljøet og

helbredet, som ellers kan forårsages af

uhensigtsmæssig bortskaffelse af dette

produkt. Symbolet på produktet angiver, at

dette produkt ikke må bortskaffes som

husholdningsaffald. I stedet bør det overdrages

til en genbrugsstation med henblik på

genanvendelse af elektrisk og elektronisk

udstyr. Bortskaffelse bør ske i henhold til de

lokale miljømæssige regler. Du kan få

yderligere oplysninger om håndtering,

genskabelse og genanvendelse af dette

produkt ved at kontakte dit lokale rådhus,

genbrugsstationen eller den forhandler, du

købte produktet af.

Europæisk Direktiv 2002/96/EC

Ⴠ For at sikre apparatets fortsatte sikre og

effektive drift anbefaler vi, at eventuel service

eller reparation kun udføres af en autoriseret

GIAS servicetekniker.

GIAS Service

Hvis maskinen ikke kører ordentligt eller går

istykker, så sluk for den og tag stikket ud af

stikkontakten. Kontakt GIAS Service mht.

eventuel reparation.

Ⴠ Den anvendte emballage er miljøvenlig og

genanvendelig. Bortskaf emballagen med

tanke for miljøet. Hent vejledning til

bortskaffelse af emballagen hos din lokale

kommune.

Ⴠ For at sikre sikker bortskaffelse af en gammel

tørretumbler, skal du tage stikket ud af væggen,

skære ledningen og stik af og smide dem ud.

Bræk hængslerne af lågen eller ødelæg låsen,

så det undgås at børn kommer til at lukke sig

selv inde i maskinen.

Miljøhensyn

Ⴠ Kontroller at produktet ikke viser tegn på

beskadigelse – før det tages i brug. Er det

beskadiget må det ikke bruges og GIAS

Service skal kontaktes.

Ⴠ Der må ikke anvendes adaptere, flere

stikdåser og/eller forlængerledninger.

Ⴠ Tørretumbleren må aldrig installeres opad

gardiner, og genstande skal forhindres i at

falde ned bag ved eller samles bag

tørretumbleren.

Ⴠ Maskinen må ikke installeres bag en dør, der

kan låses, bag en skydedør eller bag en dør,

hvor hængslet sidder i modsatte side af

tørretumblerens hængsel.

Installation

Ⴠ Unlad at tørre uvaskede ting i tørretumbleren.

Ⴠ ADVARSEL Man må ikke tø rretumble tø rt

stof behandlet med kemiske rensevæsker.

Ⴠ ADVARSEL Skumgummimateriale kan,

under visse omstæ ndigheder, selvantæ nde,

hvis det bliver for varmt. Skumgummi (latex

skum), badehætter, vandafvisende tekstiler,

materialer med gummibehandlet bagside og

tøj eller puder medskumgummi fyld MÅ IKKE

tørres i tørretumbleren.

Ⴠ Kontroller altid vaskemæ rkerne, om tø jet

tåler tørretumbling.

Ⴠ Tø jet skal centrifugeres eller vrides

omhyggeligt, før det lægges I tørretumbleren.

Tøj, der er drivvådt, må IKKE lægges i

tørretumbleren.

Ⴠ Lightere og tændstikker må ikke efterlades i

lommer, og der må ALDRIG anvendes

brandfarlige væsker i nærheden af maskinen.

Ⴠ Glasfibergardiner må IKKE læ gges i

maskinen. Der kan opstå hudirritation, hvis

andre beklædningsgenstande kontamineres

med glasfibre.

Ⴠ Tø j, der er blevet snavset af stoffer som

madolie, acetone, alkohol, benzin, petroleum,

pletfjerner, terpentin, voksprodukter og

voksfjerner, bør vaskes i varmt vand tilsat

ekstra meget vaskemiddel, før det tørres i

tørretumbleren.

Ⴠ Skyllemidler eller lignede produkter skal

anvendes i overensstemmelse med

skyllemidlets brugervejledning.

Vasketøjet

SIKKERHEDSPÅMINDELSER

DA 88

Luftuttak i bunnen

Viktig:Sørg for at tørketrommelen er i oppreist

stilling under transport. Hvis det er nødvendig,

kan du snu den på siden som vist;

Forsiktig:Hvis produktet står på feil side, vent

minst 4 timer før du slår på maskinen slik at

oljen kan strømme tilbake inn i

kompressoren.

Unnlatelse av å gjøre dette kan

resultere i skader på kompressoren.

INSTALLATION

Tørretumblere kan køre på 220-240V, 50 Hz

enfaset. Kontrollér at strømkredsen er

klassificeret til mindst 6A.

Elektricitet kan være meget farligt.

Dette apparat skal være jordforbundet.

Stikkontakten og maskinens stik skal

passe sammen.

Der må ikke anvendes flere adaptere

og/eller forlængerledninger.

Stikket skal være tilgængeligt til afbrydelse

efter,at apparatet er blevet installeret.

Dette apparat opfylder kravene i EU

direktiverne 2004/108/EC, 2006/95/EC og

efterfølgende ændringer.

Elektriske Krav

Hvis hovedledningen til denne maskine

erbeskadiget, skal den udskiftes med en

særligledning, som KUN fås hos

reservedelsforha ndleren. Den skal installeres

af en kvalificeret person.

Du kan komme til at betale for reparation,

hvis der opstår problemer med din maskine, der

skyldes ukorrekt installation.

Når maskinen er på

plads, skal fødderne

justeres, så maskinen

står vandret.

Justering af Fødder

Der skal være tilstrækkelig ventilation i det rum,

hvor tørretumbleren placeres, så det undgås at

gasser fra andre apparater, eller åben ild,

trækkes ind I rummet under tørrebumbling.

Ⴠ Udsugningsluft må ikke afledes i en træ

kkanal, der er beregnet til aftræk af røggasser

fra apparater, der kører på gas eller anden

brændsel.

Ⴠ Kontrollér regelmæ ssigt at luften, der strø

mmer gennem tørretumbleren, ikke hæmmes.

Ⴠ Kontrollér fnugfiltret efter brug og rengør det

om nødvendigt.

Ⴠ Indløb og udløb skal holdes fri for tilstopninger.

For at sikre tilstrækkelig ventilation må

mellemrummet mellem maskinens bund og

gulvet ikke tilstoppes. Der skal være mindst 12

mm fri luft mellem maskinen og ting, der kan

blokere.

Ⴠ Genstande skal forhindres i at falde ned og

samles mellem tørretumblerens sider og

bagside, da disse kan tilstoppe luftindsugning

og -udsugning.

Ⴠ Tø rretumbleren må ALDRIG installeres op

mod gardiner.

VENTILATION

Du må ikke sætte stikket i og tænde for

maskinen, før installationen er fuldført. Af

hensyn til din egen sikkerhed skal denne

tørretumbler være installeret korrekt. Hvis der er

nogen tvivl om installation, skal du ringe til GIAS

Service for rådgivning.

DA 89

AFLØBSSLANGESÆT: MONTERINGSVEJLEDNING

ADVARSEL! Sluk tørretumbleren og tag

stikket ud, inden arbejdet påbegyndes.

For at undgå at skulle tømme vandbeholderen

efter hvert tørreprogram, kan vandet, der

normalt samles under en tørring, afledes

direkte til et afløb (det samme afløbssystem

som på en køkkenvask). Vandvedtægter

forbyder tilslutning til overfladevandsafløb.

Afløbssystemet skal placeres i nærheden af

Tørretumbleren.

Sættet består: 1 slange, 1 lige slangekobling,

1 rørclips og plastic bånd.

Sættet Monteres På Følgende Måde:

1.Skru de 3 skruer bag

på maskinen af, idet

bordlisten bibeholdes.

2. Fjern bordlisten på

bagsiden og bord-

pladen ved forsigtigt at

skubbe den mod

maskinens bagside.

3. Vandbeholderen

sidder på højre side af

maskinen (set fra

maskinens bagside).

Der er en grå slange

fastgjort til broen over

vandbeholderen. Fjern

rørclipsen fra broen

med en tang.

4. Træk slangen af

broforbinderen.

5. Ved hjælp af den

vedlagte slange-

kobling og rørclips

monteres slangen fra

sættet på den slange,

du lige har taget af

brofor-binderen.

6. Tag dækslet af

vandbeholderen bag

på maskinen ved at

fjerne de to skruer og

løfte dækslet af.

7. Bræk fligen på

dækslets side af, og

sæt dækslet tilbage på

maskinen med

skruerne. Du kan nu se

et hul i kabinettets

bagside ved siden af

dækslet.

8. Skub afløbsslangen

gennem hullet I

kabinettet.

9. Placer det grå rør i

bakkens udskæring og

fastgør rørsamlingen

på broen med plastic

båndet.

10. Skub forsigtigt

bordpladen på plads,

idet du sørger for, at

slangen ikke kommer i

klemme, og sæt

bordkanten tilbage på

bagsiden med de 3

skruer.

11. Monter den nye

afløbsslange på

afløbsrøret. Sørg for, at

den nye slange ikke får

knæk, når tørre-

tumbleren skubbes på

plads. Sørg for, at

vejledningen følges

som vist, når den nye

udvendige slange

lægges på plads.

12. Sæt stikket i.

13. Når vand-

beholderen er tømt,

kan du tænde maski-

nen (og trykke på

‘START’ knappen på

elektroniske modeller)

for at påbegynde

tørreprogrammet.

DA 90

FORBEREDELSE AF ILÆGNING AF TØJ

Før tørretumbleren anvendes første gang:

Ⴠ Læs venligst denne instruktionsbog grundigt.

Ⴠ Fjern alle genstande som er lagt ind I tromlen.

Ⴠ Aftør tromlens inderside og låge med en fugtig

klud for at fjerne eventuelt støv, som har sat sig

under transporten.

Du skal sikre, at det vasketøj, du skal til at

tørre, egner sig til tørring i en tørretumbler,

som vist på vaskemærker på hver genstand.

Kontroller at alle lukninger er lukkede, og at

lommerne er tomme. Vend vrangen ud på

genstandene. Læg tøjet løst i tromlen for at

sikre, at det ikke filtrer sig sammen..

Klargøring Af Tøj

Ⴠ Bomuld Maks. 8 kg

Ⴠ Syntetiske stoffer Maks. 4 kg

Maksimal tørrevægt

Tromlen må ikke overfyldes, større, våde

ting, kan overstige den maksimalt tilladte vægt

(f.eks.: soveposer og dyner).

Sorter Tøjet, Der Skal Lægges I, Som Følger:

. .

Ⴠ Efter vaskemærker

De findes i kraven eller på en indvendig søm:

Egnet til tørring i tumbler.

Tørring i tumbler ved høj temperatur.

Kun tørring i tumbler ved lav

temperatur.

Må ikke tørres i tørretumbler.

Hvis der ikke findes noget vaskemærke, må det

betragtes som uegnet til tørretumbling.

Ⴠ Efter antal og tykkelse

Når det tøj, der skal lægges i, overstiger

tørretumblerens kapacitet, skal tøjet adskilles i

overensstemmelse med tykkelse (f.eks.

håndklæder fra tyndt undertøj).

Ⴠ Efter stoftype

Bomuld/linned: Håndklæder, bomuldsjersey,

sengelinned og duge.

Syntetiske stof: Skjortebluser, skjorter, overalls,

osv., fremstillet af polyester eller polyamid samt

efter bomulds/syntetiske blandinger.

Ⴠ Efter tørringsniveau

Sorter tøjet i: Strygetørt, Skabstørt, osv. For

sarte genstande tryk på knappen for at vælge

lav tørretemperatur.

Uld, silke, sarte stoffer, nylonstrømper, sart

broderi, stof med metaldekoration,

beklædningsgenstande med PVC eller

læderkanter, gummisko, pladskrævende

genstande, som f.eks. soveposer, osv.

Må ikke tørres I tørretumbler:

VIGTIGT: Tør ikke genstande som er

behandlet med kemisk rensevæske eller

gummitøj (fare for brand eller eksplosion).

I løbet af de sidste ca. 15 minutter tørres tøjet

altid i nedkølet luft.

Læg kun vasketøj i tørretumbleren som er

blevet grundigt vredet eller centrifugeret. Jo

mere tørt vasketøj er, jo kortere vil tørretiden

være og derved spare elektricitet.

ALTID

Ⴠ Prøv altid at tørre vasketøj så meget vasketøj

som maskinen tillader, dette sparer både tid og

elektricitet.

Ⴠ Det skal altid kontrolleres, at filtret er rent før

hver tørrecyklus.

ALDRIG

Ⴠ Den maksimale vægt må aldrig overskrides,

dette vil spilde tid og elektricitet.

Ⴠ Læg aldrig drivvåde genstande I

tørretumbleren, dette kan beskadige apparatet.

Energibesparelse

DA 91

Dette produkt må kun anvendes i et frost

frit rum. Ved temperature under 2 gr. vil

produktet ikke fungere korrekt. Der er risiko for at

det hydrauliske system kan fryse. Produktet

fungerer optimalt fra 2-35 gr. Celsius.

KNAPPER OG INDIKATORER

Programvælger – Vælg det ønskede program.

Tidsindstillingsknap – Giver brugeren mulighed for at ændre varigheden af det valgte

program vha. programvælgeren. Den kan kun bruges ved valg af: Mix&Dry, Skjorter og

Tidsprogrammer.

Knap for udskudt start – Giver brugeren mulighed for at udskyde starten på tørrecyklussen

(se detaljer under Betjening).

Knap for akryl/syntetisk – Tryk her for at vælge stoftype, hvis du skal tørre akryl og syntetiske

stoffer; ved tryk aktiveres akryl/syntetisk, og der kommer lys i indikatoren.

Antikrølknap – Giver brugeren mulighed for at vælge eftertørring med antikrølcyklus.

Start/Pause-knap – Tryk for at starte eller afbryde det valgte tørreprogram.

Memo-knap – Giver brugeren mulighed for at registrere det valgte program ved samtidig tryk på

knapperne for antikrøl og akryl/syntetisk i 3 sekunder, 2 minutter efter det valgte program/funktion

Indikator for filterbehandling – Tændes, når filtret skal rengøres.

Indikator for ingen vand – Tændes, når vandbeholderen er fyldt op.

Display for automatisk vaskeprogram – Den tilknyttede indikator tændes, når der er valgt et

automatisk vaskeprogram.

– Indikatoren vil lyse, når øko-programmet er valgt.

Opfriskning – Indikatoren tændes, når programmet starter nedkølingsfasen.

Kontrolpanel Og Indikatorlys

DA 92

VALG AF PROGRAM

Denne Hoover sensor tørretumbler giver dig mange muligheder

for at tilpasse tørringen til dine specielle behov.

I tabellen nedenfor kan du se de forskellige programmer og

hvordan de fungerer.

Bemærk: Sensoren vil måske ikke kunne mærke hvis der kun er

få ting lagt I.Til små mængder tøj og enkelte stykker eller

fortørrede stoffer med lavt fugtindhold, skal de tidsindstillede

programmer anvendes. Indstil programmet til mellem 30 og 75

minutter afhængig af tøjmængden og den ønskede tørhedsgrad

og vælg høj eller lav varme afhængig af stoftype.

Hvis sensoren ikke kan mærke noget i tørretumbleren, kører den

kun i 10 min. før den går ind I afkølingsfasen.Er tøjmængden for

stor eller for våd til at tørretumbles, vil tørretumbleren automatisk

gå ind i afkølingsfasen efter ca. 3 timer.

Filterpleje-

indikator

Displayet

Start/Pause-

knap

Forsinket start-

knap

Tøm vand

indikator

Programvælger

Tidsindstillingsk

nap

Knap for

akryl/syntetisk

Antikrølknap

VALG AF PROGRAM

DA 93

Program

Uld-opfrisk

Mix & Dry

Rapid 40’

Skjorteprogram

Tid

Jeans

Antikrøl

Strygetørt

Skabstørt

Strygefrit - tørt

Ideelt Til

Efterlader tøjet let fugtigt, så strygningen gøres lettere. Tid: ca. 1 time og

50 minutter.

Tøj, der ikke behøver strygning, men kan hænges på bøjle efter tørring.

Tid: ca. 2 timer og 30 minutter.

Tøj, du ønsker at lægge sammen og opbevare uden strygning, f.eks.

bluser af blandingstekstiler, sokker, babytøj. Tid: ca. 2 timer og 45 minutter.

Tøj, du ønsker helt tørt, f.eks. håndklæder, badekåber, duge eller lagner.

Tid: ca. 3 timer.

For at blødgøre dit uldtøj eller blot opfriske det efter lang tids opbevaring i

skab. Tid: 12 minutter.

Til blandede tekstiler, bomuld og syntetisk: Spar tid og undgå at opdele

disse tekstiler og tørre dem på to forskellige programmer. Tid: ca. 2 timer

(maks. 4 kg.).

Til tørring af skjorter af både bomuld og syntetiske tekstiler. Tid: ca. 1 time for

2 kg. syntetiske skjorter (ca. 10 skjorter); 1 time og 20 minutter for 3 kg.

Bolumdsskjorter (ca. 10 skjorter).

Du kan vælge tørre tid, fra 30-180 minutter. Hvis du vælger "20 min", vælger

du et "koldt program", ideelt til at opfriske tøjet eller til at fjerne eventuel lugt.

Til tørring af op til 4 kg. jeans/jeansstof. Programmet varer ca. 2 timer, men

tidsindstillingen kan ændres alt efter mængde og omdrejningshastighed.

Jeans-programmet kan kun benyttes til tekstiler af 100 % bomuld, vær

venlig ikke at blande farvede tekstiler, eller tørre jeans med broderier eller

accessories.

Tøj, du ønsker at opfriske. Godt program til tøj, der skal stryges, er blevet

tøret udendørs eller på en radiator. Dette program har en særlig antikrøl-

funktion, der opbløder fibrene og gør strygning lettere. Tid: 9 minutter + 3

minutters cool down.

Få tørt, opfrisket tøj, der er klar til brug på kun 40 minutter. Sensor-systemet

holder styr på temperaturen, så du altid opnår det bedste resultat. Maks. 2

kg.

Perfect HomePerfect Home

LÅGE OG FILTER

Åbning Af Døren

Træk i håndtaget for at

åbne lågen.

For at genstarte

tørretumbleren, luk

lågen og tryk på.

ADVARSEL! Når tørretumbleren er i brug

kan tromlen og lågen blive MEGET VARME. Du

må aldrig stoppe tørretumbleren, før

tørreprogrammet er afsluttet, medmindre tøjet

tages ud og spredes hurtigt, så det kan køles

ned.

Filterplejeindikator

Lyser når filtret

behøver rengøring.

Hvis vasketøjet ikke

tørrer, skal det kontrol-

leres, at filtret ikke er

tilstoppet.

BRUG IKKE VAND TIL RENGØRING AF FILTERET

Filter

VIGTIGT: For at bevare tørretumblerens

effektivitet skal det kontrolleres, at fnugfiltret er

rent før hver tørrecyklus.

1. Træk filtret opad.

2. Åbn filtret som vist.

3.Fjern forsigtigt

bomuldsfibrene med

en blød børste eller

fingerspidserne.

4.Smæk filtret sammen

og skub det på plads.

DA 94

IKKE BRUK VANN FOR Å RENGJØRE

FILTERET.

Slik rengjør du kondensatorfilteret

1.Fjern sparkepladen. .

2.Drej de to

låsehåndtag mod uret,

og tag frontdækslet af.

3. Fjern forsigtigt

filterrammen, og

rengør filteret for støv

og fnug med en klud.

Der må ikke benyttes

vand til at rengøre

filteret.

4. Fjern forsigtigt

svampen fra dens

placering, og vask den i

rindende vand.Drej

den rundt imens, så

støv og fnug fjernes.

6. Sæt frontdækslet på

igen. Sørg for, at det

vender den rigtige vej

(se på pilen). Skub det

ordentligt på plads. Lås

de to håndtag ved at

dreje dem med uret.

7. Sæt sparkepladen

på igen.

KONDENSATOR

BETJENING

1. Åbn døren, og fyld tromlen med vasketøj.

Forvis dig om, at tøjet ikke forhindrer lukning af

lågen.

2. Luk lågen forsigtigt ved at skubbe langsomt

på den, indtil du hører den lukke med et klik.

3. Drej programvælgeren for at vælge det

ønskede tørreprogram (se program-

vejledningen).

4. Hvis du tørrer akryl, syntetiske eller sarte

stoffer, skal du trykke på knappen for at

skrue ned for varmen.

Indikatoren tændes, når maskinen er indstillet

til mindre varme. Hvis du ønsker at fravælge

denne funktion de første få minutter af

programmet, skal du trykke på knappen og

herefter nulstille maskinen for at ændre

indstillingen.

5. Tryk på knappen. Tørretumbleren starter

automatisk, og indikatoren oven over knappen

vil hele tiden være tændt.

6. Hvis du åbner lågen under programmet for at

tjekke vasketøjet, er det nødvendigt at trykke

på knappen for at fortsætte tørringen, når

lågen er lukket igen.

7. Når cyklussen nærmer sig sin afslutning, går

maskinen ind i nedkølingsfasen, og tøjet bliver

tørretumblet i nedkølet luft, så vasketøjet

afkøles.

8. Når programmet er færdigt, viser indikatoren

SLUT sig I LED-displayet.

9. Når cyklussen er færdig, roterer tromlen med

mellemrum for at undgå, at tøjet krøller. Den

fortsætter hermed, indtil der slukkes for

maskinen, eller lågen åbnes.

DA 95

Åbn ikke lågen, mens de automatiske

programmer kører, så du får en god tørring.

VANDBEHOLDER

Det vand, der fjernes fra vasketøjet under

tørringen, amles i en beholder ved

tørretumblerens bund. Når beholderen er fuld,

lyser indikatoren på kontrolpanelet, og

beholderen SKAL tømmes. Vi anbefaler dog, at

beholderen tømmes efter hver tørring.

BEMÆRK: Der samles kun meget lidt vand I

forbindelse med en ny maskines første

tørringer, da en indvendig beholder fyldes først.

Sådan Aftages Beholderen

1.Træk forsigtigt

bakken ud, indtil den er

helt fjernet. Støt

bakken med begge

hænder.

Vandbeholderen kan

veje op til 4 kg, når den

er fuld.

2. Tip vandbeholderen

for at hælde vandet ud

Af hullet bag til. Når

vandbeholderen er

tom, skubbes den på

plads.SKUB DEN PÅ

PLADS MED ET FAST

GREB.

3.Tryk på for at

gentage cyklussen.

BEMÆRK: Hvis De

har mulighed for at

installere et afløb i

nærheden af

tørretumbleren kan

afløbssættet bruges til

at installere et

permanent afløb til

vandet, der samles i

maskinen. Så er det

ikke længere

nødvendigt at tømme

vandbakken. Alle

informationer

angående samling af

sættet ligger i

konvolutten sammen

med sættet.

VIGTIGT Sluk altid for og tag stikket ud af

kontakten før apparatet rengøres.

For elektriske data se klassificeringsetik

etten på tørretumblerens forside (med lågen

åben).

Tekniske Specifikationer

Rengøring Af Tørretumbleren

Tromlekapacitet 115 liter

Maksimal vægt 8 kg

Højde 85cm

Bredde 60cm

Dybde 60cm

Energietiketbånd A +

Ⴠ Rens filtret og tø m vandbeholderen efter

hver tørringscyklus.

Ⴠ Rengør filtrene jævnligt.

ჀEfter hver anvendelsesperiode aftº rres

tromlens inderside og lågen efterlades åben i

et stykke tid, så den kan tørre vedluftcir-

kulation.

Ⴠ Aftør maskinens yderside og lågen med en

blød klud.

Ⴠ BRUG IKKE skuresvampe eller slibende

rengøringsmidler.

Ⴠ Hvis du vil undgå, at lågen sætter sig fast

eller, at der samler sig fnug, skal du rengøre

indersiden af lågen og pakningen med en

fugtig klud efter hver tørrecyklus.

ADVARSEL! Tromlen, lågen og tøjet

kanvære meget varmt.

Forsinket start

RENGØRING OG LØBENDE VEDLIGEHOLDELSE

Funktionen for udskudt start giver brugeren mulighed for at udskyde start af tørrecyklus med 1

til 24 timer.

Når funktionen vælges, vises en forsinkelse på 1 time i displayet. Efterfølgende tryk på knappen

udskyder forsinkelsen yderligere i intervaller af 1 time.

Du starter programmet ved at trykke på . Det betyder, at tørrecyklussen er afsluttet, når det

angivne tidsrum er gået. Indikatoren blinker for at angive, at der er valgt udskudt start.

Annullering Og Genindstilling Af Program

Du kan annullere et program ved at trykke på knappen i tre sekunder. I displayet TIME

CONTROL blinker tidspunktet 0:00 for at angive, at det er blevet nulstillet.

BETJENING

DA 96

Bemærk! Installer og anvend afløbsslangen

til tømning af kondensvand..

EN 61121 Program Program til at bruge

-Tørt Bomuld

-Tørt Bomuld Til Jern

-Sarte Stoffer

Oplysninger til Testlaboratorium

Strygefrit - tørt

Strygefrit - tørt + Syntetisk

Strygetør

FEJLFINDING

Hvad Kan Det Skyldes At...

Fejl du selv kan afhjælpe

Før du ringer til GIAS Service for teknisk råd,

beder vi dig tjekke følgende. Du vil få en

regning, hvis maskinen fungerer som den skal,

er blevet installeret ukorrekt eller er blevet

misbrugt. Har du tjekket det du skal og varer

problemet ved, skal du ringe til GIAS Service,

som forhåbentligt kan hjælpe dig over

telefonen.

Sluttiden kan ændre sig under tørringen.

Sluttiden tjekkes konstant under tørringen

og vises estimeret. Tiden i displayet kan

ændre sig op og ned, det er helt normalt.

Tørretiden er for lang/tøjet er ikke tørt

nok....

Ⴠ Har du valgt den korrekte tørretid/det

korrekte program?

Ⴠ Var tøjet for vådt? Var tøjet blevet vredet

grundigt eller centrifugeret?

Ⴠ Trænger filtret til at blive renset?

Ⴠ Trænger kondensatoren til at blive rengjort?

Ⴠ Er der for meget tøj i tørretumbleren?

Ⴠ Er indløb, udløb og tørretumblerens bund fri

for tilstopninger?

Ⴠ Var der valgt i en tidligere tørrecyklus?

Tørretumbleren fungerer ikke...

● Findes der en elektricitetsforsyning der virker

til tørretumbleren?

Kontroller det ved at anvende et andet

apparat, som f.eks. en bordlampe.

Ⴠ Er stikket korrekt forbundet til lysnettet?

● Er der strømsvigt?

●Er sikringen sprunget?

● Er lågen helt lukket?

● Er der tændt for tørretumbleren, både ved

lysnettet og ved maskinen?

● Er der valgt tørretid eller program?

● Er der tændt for maskinen igen efter lågen

har været åbnet?

● Er tørretumbleren standset, fordi

vandbakken er fuld og skal tømmes?

SERVICE

Reservedele

GIAS Service

Hvis der stadig er et problem med din

tørretumbler efter hele den anbefalede kontrol

er udført, bedes du ringe til GIAS Service for

rådgivning. De vil måske kunne hjælpe dig over

telefonen eller arrangere aftale om besøg af en

tekniker I henhold til din garantis bestemmelser.

Der kan imidlertid opkræves et gebyr, hvis

følgende finder anvendelse på din maskine:

Ⴠ Det konstateres, at den fungerer.

Ⴠ Er ikke blevet installeret i overensstemmelse

med installationsvejledningen.

Ⴠ Er blevet anvendt forkert.

Der må kun bruges originale reservedele

direkte fra GIAS Service.

For service eller reparation, ring til din lokale

GIAS servicetekniker.

Tørretumbleren larmer for meget....

Ⴠ Sluk for tørretumbleren og kontakt GIAS

Service.

Indikatoren er tændt…

Ⴠ Trænger filtret til at blive renset?

Ⴠ Trænger kondensatoren til at blive rengjort?

Indikatoren er tændt…

Ⴠ Skal vandbeholderen tømmes?

Fabrikanten fralægger sig alt ansvar i

tilfælde af trykfejl i denne instruktionsbog.

Fabrikanten forbeholder sig også retten til at

foretage passende ændringer i deres

produkt uden at ændre ved dets

væsentligste karakteristika.

DA 97

100

101

102

103

104

105

Innledning

Leveringsinformasjon

Pakke ut produktet

Sikkerhetspåminnelser

Bruk

Installasjon

Tøyet

Miljømessige hensyn

GIAS Service

Installasjon

Elektriske krav

Justere føttene

Avløpsslange: Monteringsveiledning

Gjøre klart tøyet

Sjekk av tøyet før tørking

Sortering av tøyet

Ikke bruk tørketrommel

Energisparing

Kontrollpanel og indikatorlamper

Velge program

Dør og filter

Åpne døren

Filter

Indikator for filtervedlikehold

Vannbeholder

Slik fjerner du beholderen

Bruk Av Maskinen

Drift

Avbryte og nullstille programmet

Startforsinkelse

Rengjøring og rutinemessig vedlikehold

Tekniske spesifikasjoner

Rengjøring av tørketrommelen

Feilsøking

Kundeservice

Reservedeler

GIAS Service

Slik rengjør du kondensatorfilteret

INDEKS

NO 98

INNLEDNING

Bruk

Vennligst kontroller at følgende artikler fulgte

med maskinen ved levering:

ჀInstruksjonsbok

ჀGarantikort

ჀEnergimerke

Pakk ut maskinen i

nærheten av det stedet der

den skal plasseres.

1. Skjær forsiktig rundt

bunnen av emballasjen og

opp langs det ene hjørnet.

2. Fjern plastomslaget og

løft tørketrommelen ut av

polystyrenunderlaget.

Vennligst les og følg disse instruksjonene nøye og bruk maskinen i henhold til dem. Dette heftet gir

deg viktige retningslinjer for sikker bruk, installasjon, vedlikehold samt noen råd for å få optimale

resultater når du bruker maskinen.

Oppbevar all dokumentasjon på et trygt sted som referanse eller for eventuelle fremtidige eiere.

Leveringsinformasjon

PAKKE UT PRODUKTET

Deponer emballasjen forsvarlig. Sørg for

at den er utilgjengelig for barn, ettersom den

kan være en mulig farekilde.

Hvis ovenstående advarsel ikke følges,

kan det sette maskinens sikkerhet I fare. Det

kan bli krevd betaling for service hvis problemet

med maskinen skyldes feil bruk.

Kontroller at det ikke har oppstått skader

på maskinen under transport. Hvis det har

skjedd, ta kontakt med GIAS for service.

SIKKERHETSPÅMINNELSER

Ⴠ Denne maskinen er ikke beregnet til bruk av personer (inkludert barn) med reduserte fysiske,

sansemessige eller mentale evner, eller personer med manglende erfaring og kunnskap, med

mindre de har fått veiledning og opplæring i bruk av maskinen av en person som er ansvarlig for

deres sikkerhet.

Ⴠ Det bør holdes oppsyn med barn for å sikre at de ikke leker med maskinen.

Ⴠ ADVARSEL! Feil bruk av en tørketrommel kan føre til brannfare.

Ⴠ Denne maskinen er kun beregnet til bruk i hjemmet, dvs. til å tørke husholdningstekstiler og klær.

Ⴠ Denne maskinen skal bare brukes til dens opprinnelige formål slik det er beskrevet i denne

håndboken. Sørg for at du har forstått instruksjonene for installasjon og bruk før du tar i bruk

maskinen.

Ⴠ Ikke berør maskinen hvis du er våt eller fuktig på hender eller føtter.

Ⴠ Ikke len deg på døren når du fyller maskinen med tøy, og bruk heller ikke døren til å løfte eller flytte

maskinen.

Ⴠ Ikke la barn leke med maskinen eller dens kontroller.

Ⴠ ADVARSEL! Ikke bruk produktet hvis lofilteret ikke er på plass eller er skadet; det kan føre til at loen

antennes.

Ⴠ ADVARSEL! På steder hvor symbolet for varm overflate vises, kan temperaturen stige til over

60 ºC under bruken av tørketrommelen.

Ⴠ Ta ut støpselet fra stikkontakten for strømtilførsel. Ta alltid ut støpselet før rengjøring av enheten.

Ⴠ Avslutt bruken av maskinen hvis det virker som den har defekter.

Ⴠ Tøytrevler og lo må ikke få samle seg på gulvet rundt eller under maskinen.

Ⴠ Trommelen inne i maskinen kan bli svæ rt varm. La alltid tø rketrommelen fullfø re

avkjølingsperioden før du tar ut tøyet.

NO 99

Dette apparatet er merket I

samsvar med EU-direktiv

2002/96/EC om kasserte

elektriske og elektroniske

produkter (WEEE).

Ved å forsikre deg om at dette produktet er

avhendet på korrekt måte bidrar du til å hindre

potensielle skader på miljø og andres helse.

Det kan få negative følger hvis en kvitter seg

med produktet på en uskikket måte.

Symbolet på apparatet viser at det ikke kan

behandles som husholdningsavfall. Det skal i

stedet leveres til resirkuleringspunktet for

elektrisk og elektronisk utstyr. Avhending må

skje i henhold til lokale miljøbestemmelser for

avfallsdeponering.

For mer informasjon om behandling,

gjenvinning og resirkulasjon av dette produktet

kan du kontakte kommunen din, det nærmeste

renholdsverket eller butikken hvor du kjøpte

produktet.

EU-direktiv 2002/96/EC

Ⴠ For å sikre at maskinen skal fungere sikkert og

effektivt anbefaler vi at eventuell service eller

reparasjon bare utføres av en autorisert GIAS

servicetekniker.

GIAS Service

Hvis maskinen ikke fungerer ordentlig eller

er defekt, slå den av og ta støpselet ut av

stikkontakten. Kontakt GIAS Service for

eventuelle reparasjoner.

Ⴠ All emballasje som er brukt til maskinen, er

miljøvennlig og gjenvinnbar. Vennligst deponer

emballasjen på en forsvarlig og miljøvennlig

måte. Lokale myndigheter vil kunne gi deg

informasjon om gjeldende regler for deponering

av avfall.

Ⴠ Tenk på sikkerheten når du kasserer en

gammel tørketrommel. Koble derfor fra

maskinens strømledning, klipp over

strømledningen og ødelegg den sammen med

kontakten. For å hindre at barn kan bli

innestengt i maskinen må du ødelegge

dørhengslene eller dørlåsen.

Miljømessige hensyn

Ⴠ Kontroller at produktet ikke har synlige tegn

på skader før bruk. Ikke bruk produktet ved

tegn på skader. Kontakt GIAS Service.

Ⴠ Ikke bruk adaptere, flere kontakter og/eller

skjøteledninger.

Ⴠ Installer aldri tørketrommelen slik at den er i

kontakt med forheng eller gardiner, og

kontroller at ting ikke kan falle ned eller samler

seg bak maskinen.

Ⴠ Maskinen må ikke installeres bak en låsbar

dør, en skyvedør eller en dør med hengsler på

motsatt side av døren i forhold til

tørketrommelens dør.

Installasjon

Ⴠ Legg ikke uvasket, tørt tøy i tørketrommelen.

Ⴠ ADVARSEL! IKKE legg tø y som har blitt

behandlet med væ sker for tø rrensing I

tørketrommelen.

Ⴠ ADVARSEL! Skumgummimateriale kan,

under visse omstendigheter, antennes av seg

selv når det blir oppvarmet. Gjenstander slik

som skumgummi (lateksskum), dusjhetter,

vanntette tekstiler, artikler med gummi på

baksiden og klær og puter utstyrt med

skumgummiputer MÅ IKKE tørkes i

tørketrommelen.

Ⴠ Se alltid på vaskeetikettene for informasjon

om tøyet er egnet for tørking I tørketrommel.

Ⴠ Tøyet bør sentrifugeres eller vris grundig før

det plasseres i tø rketrommelen. Tø y som er

dryppvått, bør IKKE legges i tørketrommelen.

Ⴠ Lightere og fyrstikker må ikke bli liggende i

lommer på klæ rne som skal tø rkes, og bruk

ALDRI brennbare væsker i nærheten av

maskinen.

Ⴠ Glassfiberstoff må ALDRI legges i tø

rketrommelen. Det kan oppstå hudirritasjoner

hvis andre tekstiler blir forurenset med

glassfibrer.

Ⴠ Tøy som er tilsmusset med matolje, aceton,

alkohol, bensin, parafin, flekkfjerningsmidler,

terpentin, voks eller voksfjernere, bør vaskes i

varmt vann med en ekstra mengde

vaskemiddel før de tørkes i tørketrommelen.

Ⴠ Tø ymyknere eller lignende produkter bø r

brukes i henhold til instruksjonene for

produktet.

Tøyet

SIKKERHETSPÅMINNELSER

NO 100

INSTALLASJON

Tørketromler er konstruert for bruk med en

spenning på 220-240V, 50 Hz enfaset.

Kontroller at tilførselskretsen har kapasitet for

minst 6A.

Elektrisitet kan være svært farlig.

Denne maskinen må kobles til jord.

Stikkontakten og støpselet på maskinens

strømledning må være av samme type.

Ikke bruk flere adaptere og/eller

skjøteledninger.

Støpselet må være tilgjengelig for

frakobling etter at maskinen er installert.

CE Apparatet tilfredsstiller kravene i EU-

direktiv nr. 2004/108/EC, 2006/95/EC og

senere endringer.

Elektriske Krav

Hvis maskinens strømkabel er skadet, må

den skiftes ut med en spesialkabel som BARE

leveres fra reservedelsservic e. Kabelen må

installeres av en kyndig person.

Det kan bli krevd betaling for service hvis

problemet med maskinen skyldes feil

installasjon.

Når maskinen er

plassert der den skal

stå, bør føttene

justeres for å sikre at

maskinen står plant.

Justere Føttene

Det må være tilstrekkelig ventilasjon I rommet

der tørketrommelen er plassert, slik at du

hindrer at gasser fra annet utstyr som bruker

brennstoff, inkludert åpne ildsteder, trekkes inn i

rommet når tørketrommelen er I bruk.

Ⴠ Utløpsluften må ikke slippes ut I luftekanaler

som brukes til eksosdamp fra apparater som

brenner gass eller andre brennstoff.

Ⴠ Kontroller regelmessig at luftstrø mmen

gjennom tørketrommelen ikke er blokkert.

Ⴠ Kontroller lofilteret etter bruk av maskinen, og

rengjør det om nødvendig.

Ⴠ Kontroller at inntaket og utlø pet ikke er

blokkert. For å sikre tilstrekkelig ventilasjon må

åpningen mellom bunnen av maskinen og

gulvet aldri blokkeres. Det bør være en åpning

på minst 12 mm mellom maskinen og andre

gjenstander.

Ⴠ Kontroller at ting aldri kan falle ned eller samle

seg bak tørketrommelen, ettersom det kan føre

til blokkering av luftinntak og - utløp.

Ⴠ Installer ALDRI tørketrommelen slik at den er i

kontakt med forheng eller gardiner

VENTILASJON

Ikke koble til og slå på maskinen før

installasjonen er ferdig. For din egen sikkerhet

må tørketrommelen installeres riktig. Hvis du er

i tvil om installasjonen, ring GIAS Service for å få

råd.

NO 29

Luftuttak i bunnen

Viktig:Sørg for at tørketrommelen er i oppreist

stilling under transport. Hvis det er nødvendig,

kan du snu den på siden som vist;

Forsiktig:Hvis produktet står på feil side, vent

minst 4 timer før du slår på maskinen slik at

oljen kan strømme tilbake inn i

kompressoren.

Unnlatelse av å gjøre dette kan

resultere i skader på kompressoren.

101

102

AVLØPSSLANGE: MONTERINGSVEILEDNING

ADVARSEL! Slå av og ta ut støpslet for

tørketrommelen fra strømtilførselen før det

foretas noe som helst arbeid.

For å slippe å tømme vannbeholderen etter

hver tørkesyklus, vil vannet som normalt sett

samles opp under tørkesyklusen tømmes

direkte i et dreneringsrør for avløpsvann

(samme avløpet som for kjøkkenvaskene).

Tilkobling til avløp for overflatevann er forbudt

ifølge lokale lover. Dreneringsrøret for

avløpsvann skal være plassert i nærheten av

tørketrommelen.

Settet består: 1 slange, 1 rett

slangeforbindelse, 1 slangeklemme og

buntebånd.

Monter Avløpsslangen Som Følger:

1.Skru løs og fjern de 3

skruene bak på

maskinen, men la

pyntelista for benke-

plata være i stilling.

2. Fjern pyntelista for

benkeplata bak og

benkeplata ved å

skyve plata forsiktig

bakover på maskinen.

3. Beholderen for

avløpsvann er plassert

på høyre side av

maskinen (sett bakfra).

En grå slange er koplet

til broen over vann-

beholderen. Ved å

bruke en tang, fjern

rørklemma fra broen.

4. Trekk slangen av

brokoplingen.

5. Monter avløpss-

langen på slangen som

ble fjernet fra

brokoplingen ved å

bruke koplingen og

rørklemma som følger

med.

6. Ta av lokket på

vannbeholderen bak

på maskinen ved å

fjerne de to skruene og

Løsne på klemmene

for lokket.

7. Bryt av tunga på

siden av lokket og

monter lokket på

maskinen igjen, og

monter skruene på

plass igjen. Du skal nå

se et hull bak i

kabinettet ved siden av

lokket.

8. Trekk dreneringss-

langen gjennom hullet i

kabinettet.

9. Plasser det grå røret

i utsparingen på brettet

og fest rørmontasjen til

broa med bundte-

båndet.

10. Skyv benkeplata

forsiktig tilbake i stilling

og sjekk samtidig at

slangen ikke setter seg

fast, og monter

pyntelista for

benkeplata bak på

plass igjen med de tre

(3) skruene.

11. Kople den nye

dreneringsslangen til

dreneringsrøret for

avløpsvannet.

Kontroller at den nye

slangen ikke får knekk

når tørketrommelen

skyves inn og på plass.

Sjekk at veiledningen,

som vist, blir fulgt når

den nye eksterne

slangen plasseres i

stilling.

12. Kople til

hovedstrømtilførselen.

13. Etter at beholderen

for avløpsvann er tømt,

Slå maskinen PÅ (og

trykk på ‘START’-

knappen på elektro-

niske modeller) for å

starte tørke-

programmet.

GJØRE KLART TØYET

Før du bruker tørketrommelen for første gang:

Ⴠ Les instruksjonene i denne håndboken nøye.

Ⴠ Fjern alle objekter som er pakket inne I

trommelen.

Ⴠ Tørk innsiden av trommelen og døren med

en fuktig klut slik at du fjerner eventuelt støv og

smuss som har samlet seg under transporten.

Kontroller at tøyet som skal tørkes, er egnet for

tørking i tørketrommel. Sjekk vedlikehold-

ssymbolene på tøyet.

Kontroller at alle hemper er festet og at

lommene er tomme. Vreng tøyet hvis aktuelt.

Plasser tøyet løst i trommelen slik at plaggene

ikke tvinnes inn i hverandre.

Sjekk Av Tøyet Før Tørking

Ⴠ Bomullstøy Maks. 8 kg

Ⴠ Syntetisk tøy Maks. 4 kg

Maksimal Tørkevekt

Ikke legg for mye tøy I trommelen. Store

artikler kan overskride den største tillatte

tøymengden når de er våte (f.eks. soveposer,

dyner).

Sortering Av Tøyet:

. .

Ⴠ Etter vedlikeholdssymbolene

Disse finner du på kragen eller den innvendige

sømmen:

Egnet for tørking i tørketrommel.

Tørking i tørketrommel ved høy

temperatur.

Tørking i tørketrommel bare ved lav

temperatur.

Må ikke tørkes I tørketrommel.

Hvis tøyet ikke har en vedlikeholdslapp, må man

anta at det ikke er egnet for tørking i tørketrommel.

Ⴠ Etter mengde og tykkelse

Når tøymengden er større enn kapasiteten til

tørketrommelen, skill tøyet etter tykkelse (f.eks.

håndklær fra tynt undertøy).

Ⴠ Etter type stoff

Bomull/lin: Håndklær, jerseystoff, sengetøy og

duker.

Syntetiske stoffer: Bluser, skjorter, overaller osv.

som er laget av polyester eller polyamid, samt tøy

som består av en blanding av bomull og

syntetiske stoffer.

Ⴠ Etter tørkenivå

Sorter etter: stryketørt, skaptørt osv. Ved tørking

av ømfintlige artikler trykker du på knappen for

å velge en lav tørketemperatur.

Ulltøy, silke, ømfintlige stoffer, nylonstrømper,

fine broderier, stoff med metallpynt, tøy med

PVC- eller lærbeslag, joggesko, store artikler

som soveposer osv.

Ikke Bruk Tørketrommel:

VIKTIG: Ikke tørk artikler som er behandlet

med væske for tørrensing eller klær av gummi

(fare for brann eller eksplosjon).

De siste 15 minuttene (ca.) tromles alltid tøyet

med kaldluft.

Legg kun tøy som er grundig vridd eller

sentrifugert, i tørketrommelen. Jo tørrere det

vaskede tøyet er, desto kortere blir tørketiden,

og dermed spares det strøm.

ALLTID

Ⴠ Prøv å tørke den maksimale vekten med tøy,

ettersom dette vil spare tid og strøm.

Ⴠ Kontroller at filteret er rent før en tørkesyklus

startes.

ALDRI

Ⴠ Overskrid ikke den maksimale vekten. Det er

sløsing med tid og strøm.

Ⴠ Ikke legg dryppvått tøy I tørketrommelen. Det

kan føre til skader på maskinen.

Energisparing

NO 103

Ikke installer produktet i et rom hvor det er

risiko for frost. Det er ikke sikkert produktet vil

fungere skikkelig ved temperaturer rundt

frysepunktet: det er risiko for skade dersom

vannet fryser i hydraulikkretsen (ventiler,

slanger, pumper) Romtemperaturen må være

på mellom +2 °C and +35 °C for å sikre best

mulig produktytelse.

KONTROLLPANEL OG INDIKATORLAMPER

Kontrollpanel Og Indikatorlamper

104

VELGE PROGRAM

Bryter: Kan vris i begge retninger ved valg av program.

Tidsinnstilling : Med denne kan du endre tørketiden til et program. Fungerer bare med noen

programmer.

Forsinket start : Med denne kan du utsette starten på tørkesyklusen og tørke tøyet når

strømprisene er lave (se eget avsnitt).

Ømfintlig tøy : Når denne funksjonen velges, slår indikatorlampen seg av og denne slår seg på.

Tørketemperaturen reduseres for å beskytte ømfintlig tøy når denne spesialfunksjonen brukes.

Antikrøll : Velg denne når antikrøllfunksjonen skal kjøres etter avsluttet tørkesyklus. Trommelen

fortsetter å rotere med jevne intervaller for å hindre at tøyet krøller seg.

Avkjøling : Denne indikatorlampen slår seg på i siste avkjølingsfase av tørkesyklusen.

Start/pause : Med denne kan du starte det valgte programmet eller sette det på pause.

Automatiske programmer : Ulike indikatorlamper lyser avhengig av hvilket program som er valgt

(se programoversikten); ECO-indikatorlampen tennes når du velger.

Rengjøring av filter : Når denne indikatorlampen lyser, må filtrene rengjøres.

Full vannbeholder : Når denne indikatorlampen lyser, må vannbeholderen tømmes.

Denne trommelen her en spesiell sensortørkefunksjon som

forenkler programvalget ved at du velger tørkegraden.

Hvis tøymengden er liten eller tøyet er forhåndstørket, bruker

du et tidsvalgprogram og trykker inn knappen "Ømfintlig tøy"

for å redusere temperaturen i trommelen.

Hvis sensoren ikke registrerer at det er tøy i trommelen, går

tørketrommelen bare i ti minutter før avkjølingsperioden

starter.

Hvis du har lagt i for mye tøy eller tøyet er for vått, går

tørketrommelen automatisk i tre timer før avkjølingsperioden

starter.

Det er alltid en avkjølingsperiode på slutten av et program.

Dette er en avkjølingsperiode hvor tøyet "luftes" i cirka 15

minutter.

Rengjøring av filter

indikator

Display

Start/Pause

Tast

Forsinket start-

tast

Tømming av

Vannbeholder

Programvelger

Tast for tidsvalg

Akryl/syntet-tast

Antikrøll-tast

105

VELGE PROGRAM

PROGRAM

Uppfräschning av ylle

Blanda & torka

Snabb 40’

Skjortprogram

Tid

Jeans

Antikrøll

Stryktorrt

Garderobstorrt

Hengetørt

Lämpligt För

Lätt torkning som underlättar strykningen. Tid: cirka 1 timme och 50

minuter.

Kläder som inte behöver strykas utan kan hängas direkt efter torkcykeln.

Tid: cirka 2 timmar och 30 minuter.

Kläder som ska vikas och läggas undan utan strykning, t.ex. skjortor i

blandmaterial, strumpor och barnkläder. Tid: cirka 2 timmar och 45

minuter.

Kläder som ska vara helt torra, t.ex. handdukar, morgonrockar, dukar eller

lakan. Tid: cirka 3 timmar.

För uppmjukning av ylleplagg eller för att helt enkelt fräscha upp dem efter

en längre förvaring. Tid: 12 minuter.

För torkning av blandade plagg i bomull och syntet: sparar tid och eliminerar

behovet att dela upp tvätt och torkning i olika cykler. Tid: cirka 2 timmar (max

4 kg).

För torkning av skjortor i både bomull och syntet. Tid: 1 timme för 2 kg

syntetskjortor (cirka 10 skjortor); 1 timme och 20 minuter för 3 kg

bomullsskjortor (cirka 10 skjortor).

För val av torktider, mellan 30 och 180 minuter. Om du väljer ”20 min” blir

resultatet ett ”avsvalningsprogram”, lämpligt för uppfräschning av kläder

och för att avlägsna dålig lukt.

För torkning av upp till 4 kg jeans (cirka 5 par). Programmet tar ungefär 2

timmar, men tidsinställningen kan ändras beroende på mängd och

centrifugeringshastighet. Jeansprogrammet ska bara användas för plagg i

100 procent bomull. Undvik att blanda färger eller torka jeans med broderier

eller accessoarer.

För kläder som bara behöver fräschas upp. Passar för textilier som har legat

i väntan på att strykas eller som har torkats utanför torktumlaren eller vid en

värmekälla. Programmet har en speciell funktion för skrynkelfritt som löser

upp skrynklorna och gör materialet lättare att stryka. Tid: 9 min + 3 min

avsvalning.

För torkning och uppfräschning av kläder som kan användas direkt på

endast 40 minuter. Givarsystemet kontrollerar temperaturen för att alltid

garantera bästa resultat. Max 2 kg.

Perfect HomePerfect Home

DØR OG FILTER

Åpne Døren

Trekk i håndtaket for å

åpne døren.

Når du skal starte

tørketrommelen igjen,

lukker du døren og

trykker på .

ADVARSEL! Når tørketrommelen er i bruk,

kan trommelen og døren være SVÆRT

VARME. Stopp aldri en tørketrommel før slutten

av tørkesyklusen er nådd, med mindre alt tøyet

fjernes raskt og legges utover slik at varmen

spres.

Indikator For Filtervedlikehold

Lyser når filteret

trenger rengjøring.

Sjekk og rengjør

hovedfilteret i døren og

kondensatorfiltrene i

bunnen av

tørketrommelen. Hvis

tøyet ikke tørker,

kontroller at filteret ikke

er tett.

Filter

VIKTIG: For at tørketrommelen fortsatt skal

fungere effektivt bør du kontrollere at lofilteret

er rent før hver tørkesyklus

Ikke bruk tørketrommelen uten filter. Tette filtre

kan øke tørketiden og forårsake skade som

kan resultere i dyre reparasjonskostnader

1.Trekk filteret

oppover.

2. Åpne filteret som

vist.

3. Fjern loet forsiktig

med en myk børste

eller med finger-

tuppene.

4. Knepp filteret

sammen og skyv det

tilbake på plass.

106

IKKE BRUK VANN FOR Å RENGJØRE

FILTERET.

Slik rengjør du kondensatorfilteret

1. Ta av sparkeplaten.

2. Drei de to

låsehendlene mot

klokken og trekk ut

frontdekselet.

4. Fjern filterrammen

forsiktig og fjern støv

eller lo fra filteret med

en klut. Ikke bruk vann

for å rengjøre filteret.

5. Ta svampen forsiktig

ut og vask den ved å

holde den under

rennende vann og snu

den for å fjerne støv og

lo.

6. Sett tilbake

frontdekselet på riktig

måte (som indikert av

pil) og skyv det godt på

plass. Lås de to

hendlene ved å skru

dem med klokka.

7. Sett tilbake

sparkeplaten.

VANNBEHOLDER

BRUK AV MASKINEN

1. Åpne døren og fyll trommelen med tøy. Pass

på at ikke noe av tøyet stikker ut og hindrer at

døren kan lukkes.

2. Lukk døren forsiktig til du hører den "klikker"

igjen.

3. Velg ønsket program ved å vri på

programvelgeren (se programveiledningen).

4. Skal du tørke syntetiske stoffer, akryl eller

ømtålige plagg, må du trykke på tasten for

å redusere varmenivået.

Indikatorlampen lyser når maskinen er stilt inn

på lav varme. Hvis du vil avbryte programmet i

de første minuttene av programmet, trykk på

ff-knappen. Etter dette må du tilbakestille

maskinen for å endre innstillingen.

5. Trykk på tasten. Tørketrommelen starter

automatisk og indikatorlampen over tasten

lyser gjennom hele tørkingen.

6. Dersom du åpner døren i løpet av

programmet for å kontrollere tøyet, må du etter

at døren er lukket igjen, trykke på tasten for

å fortsette tørkingen.

7. Når syklusen nesten er fullført, går maskinen

inn i nedkjølingsfasen og klærne bli tørket i

kjølig luft slik at tøyet kjøles ned.

8. Når syklusen er avsluttet, roterer trommelen

en gang iblant for å hindre at tøyet blir krøllete.

Denne roteringen fortsetter frem til maskinen

skrus AV eller døren åpnes.

NO 107

For å få skikkelig tørking må du ikke åpne

døren under det automatiske programmet.

VANNBEHOLDER

Vannet som fjernes fra tøyet under tørking,

samles i en beholder i bunnen av

tørketrommelen. Når vannbeholderen er full, vil

indikatoren på kontrollpanelet lyse, og

beholderen MÅ da tømmes. Vi anbefaler

imidlertid at beholderen tømmes etter hver

tørkesyklus.

MERKNAD: Det vil samle seg svært lite vann I

løpet av de par første syklusene på en ny

maskin, ettersom den innebygde tanken fylles

opp først.

Slik Fjerner du Beholderen

1.Trekk beholderen

forsiktig frem til den er

helt ute. Hold

beholderen med begge

hender. Når

beholderen er full,

veier den ca. 4 kg.

2.Vipp vannbe-

holderen for å tømme

ut vannet gjennom det

bakre hullet. Når

vannbeholderen er

tom, skyver du den

tilbake til den opprin-

nelige posisjonen.

TRYKK DEN GODT

PÅ PLASS.

3.Trykk på for å

starte syklusen på nytt.

MERKNAD: Dersom

du tømmings-

muligheter I nærheten

av maskinen, er det

mulig å bruke

tømmesettet til å

montere permanent

tømming av vannet

som tørkemaskinen

samler opp. Dette vil

gjøre behovet for å

tømme vann-

beholderen overflødig.

Alle opplysninger for

montering av settet

finnes i den medføl-

gende konvolutten.

VIKTIG Slå alltid av og ta ut støpselet fra

kontakten før du rengjør maskinen.

For elektriske data, se etiketten på fronten

av maskinens kabinett (med døren åpen).

Tekniske Spesifikasjoner

Rengjøring Av Tørketrommelen

Trommel kapasitet 115 liter

Maksimal tøymengde 8 kg

Høyde 85 cm

Bredde 60 cm

Dybde 60 cm

Merke for energimessig yteevne A +

Ⴠ Rengjør filteret og tøm vannbeholderen

etter hver tørkesyklus.

Ⴠ

Ⴠ Når du har brukt maskinen, bør du tørke av

innsiden av trommelen og døren og la døren

stå åpen en stund slik at luftsirkulasjonen kan

tørke den.

Ⴠ Tørk utsiden av maskinen og døren med en

myk klut.

Ⴠ IKKE bruk skrubber eller rengjø ringsmidler

med slipemidler.

Ⴠ Innsiden av døren og tetningslisten bør

rengjøres med en fuktig klut etter hver

tørkesyklus for å unngå at det hoper seg opp

med lo og at døren setter seg fast.

Rengjør filtrene regelmessig.

ADVARSEL! Trommelen, døren og tøyet

kan være svært varmt.

Startforsinkelse

RENGJØRING OG RUTINEMESSIG VEDLIKEHOLD

Med funksjonen ”forsinket start” kan du utsette start av tørkesyklusen med én til 24 timer.

Når funksjonen velges, vises en forsinkelsestid på én time. Du kan stille inn tiden ved å trykke flere

ganger på tasten, ett trykk for hver time.

Trykk på for å starte programmet. Maskinen starter tørkingen når forsinkelsestiden er omme.

Indikatorlampen blinker for å vise at forsinket start er stilt inn og at tiden telles ned.

Avbryte Og Nullstille Programmet

Du kan avbryte programmet ved å trykke på tasten i tre sekunder. 0:00 blinker i TIDS-

displayet for å vise at maskinen har blitt tilbakestilt.

DRIFT

108

Merk: Installer og benytt avløpsslangen for

å avlede kondensvannet”

Informasjon for Testlaboratorium

EN 61121 Program Program For å bruke

-Tørr Bomull

-Tørr Bomull Til Jern

-Tesuti Delikat

Hengetørt

Hengetørt+ Syntettast

Stryketørt

109

FEILSØKING

Hva kan årsaken være...

Defekter som du kan utbedre selv

Før du ringer GIAS Service for å få teknisk

hjelp, bør du gå gjennom sjekklisten nedenfor.

Det vil bli krevd en avgift hvis maskinen viser

seg å være I orden eller hvis den er installert

eller brukt på feil måte. Hvis problemet

vedvarer etter at du har fullført den anbefalte

feilsøkingen, vennligst ring

GIASKundeservice, slik at de eventuelt kan

hjelpe deg over telefonen.

Tiden som vises for avslutning kan bli

endret under tørkesyklusen. Tiden for

avslutning blir kontrollert kontinuerlig

under tørkesyklusen og blir justert for å

angi best mulig tidsanslag. Tiden som

gjenstår kan øke eller bli redusert under

syklusen, og dette er helt normalt.

Tørketiden er for lang eller tøyet blir ikke

tørt nok…

Ⴠ Har du valgt riktig tørketid og -program?

Ⴠ Var tøyet for vått? Var tøyet grundig vridd

eller sentrifugert?

Ⴠ Trenger filteret rengjøring?

Ⴠ Trenger kondensatoren rengjøring?

Ⴠ Er det fylt for mye tøy i tørketrommelen?

ჀEr inntakene, utløpene og bunnen av tørke-

trommelen fri for tilstoppinger?

Ⴠ Er knappen valgt i en tidligere syklus?

Tørketrommelen fungerer ikke…

Ⴠ Fungerer strømtilførselen til

tørketrommelen? Kontroller uttaket ved å

bruke en annen enhet, f.eks. en bordlampe.

●Er støpselet satt skikkelig inn i strømuttaket?

● Er det strømbrudd?

● Har sikringen gått?

● Er døren helt lukket?

●Er tørketrommelen slått på, både med strøm-

tilførselen og på selve maskinen?

● Har du valgt en tørketid eller et

tørkeprogram?

●Er maskinen slått på igjen etter at døren har

vært åpnet?

● Har tørketrommelen sluttet å fungere fordi

vannbeholderen er full og må tømmes?

Kundeservice

Reservedeler

GIAS Service

Hvis du fremdeles har problemer med

tørketrommelen etter at du har fullført alle de

anbefalte kontrollene, vennligst ring GIAS

Service for å få hjelp. De kan muligens hjelpe

deg på telefonen og eventuelt gi deg en avtale

om besøk av en tekniker i henhold til

garantivilkårene for maskinen. Hvis noe av det

følgende er tilfellet for maskinen din, må du

kanskje betale en avgift:

Ⴠ Maskinen er i orden.

Ⴠ Maskinen er ikke installert I samsvar instal-

lasjonsinstruksjonene.

Ⴠ Maskinen er brukt på feil måte.

Bruk alltid originale reservedeler, tilgjengelig

direkte fra GIAS Service.

Tørketrommelen lager mye støy …

Ⴠ Slå av tørketrommelen og kontakt GIAS

Service for å få råd.

Indikatoren er på…

Ⴠ Trenger filteret rengjøring?

Ⴠ Trenger kondensatoren rengjøring?

indikatoren er på…

Ⴠ Trenger vannbeholderen å tømmes?

Ring din lokale GIAS Service-ingeniør for

service og reparasjoner.

Produsenten fraskriver seg alt ansvar ved

eventuelle skrivefeil i dette heftet.

Produsenten forbeholder seg også retten

til å foreta nødvendige endringer i

produktene sine uten å endre de

grunnleggende egenskapene.

110

111

112

113

114

115

116

117

Introduktion

Leveransinformation

Uppackning av produkten

Säkerhetsinformation

Användning

Installation

Tvätten

Miljöhänseenden

GIAS-service

Installation

Elanslutningskrav

Justera fötterna

Avloppsslangsats: Monteringsinstruktioner

Förbereda lasten

Förbereda plagg

Sortera lasten

Torktumlas ej

Energibesparing

Torkguide

Kontroller & indikatorer

Välja program

Lucka och filter

Öppna luckan

Filter

Filterindikator

Vattenbehållare

Ta bort behållaren

Kondensor

Ta bort kondensorn

Funktion

Fördröjd start

Avbryta och återställa programmet

Rengöring och regelbundet underhåll

Rengöra torktumlaren

Tekniska specifikationer

Felsökning

Kundservice

Reservdelar

GIAS-service

HAKEMISTO

SV 110

INTRODUKTION

Användning

Kontrollera att följande föremål medföljde

apparaten:

Ⴠ Bruksanvisning

Ⴠ Garantisedel

Ⴠ Energietikett

Ta ut maskinen ur

förpackningen så nära

dess slutliga installation-

splats som möjligt.

1. Skär försiktigt runt

förpackningens botten och

uppåt i ett hörn.

2. Ta bort plastpåsen och

lyft upp torktumlaren ur

plastbotten.

Läs och följa dessa anvisningar noggrant och hantera maskinen i enlighet med dem. Detta häfte

innehåller viktiga riktlinjer för säker användning, installation, underhåll och en del användbara råd

för bästa resultat när du använder maskinen.

Förvara all dokumentation på en säker plats för framtida referens eller för eventuella kommande

ägare .

Leveransinformation

UPPACKNING AV PRODUKTEN

Kasta bort förpackningsmaterialet på ett

säkert sätt. Se till att det är utom räckhåll för barn

då det felaktigt använt kan vara farligt.

Underlåtenhet att följa ovanstående

anvisningar kan sätta apparatens säkerhet ur

spel. Om du får problem med maskinen och

kontaktar service och det visar sig problemet

beror på felaktig användning riskerar du att

debiteras för samtalet.

Kontrollera att maskinen inte skadats

under transporten. Om den skadats kontaktar

du GIAS.

Säkerhetsinformation

Ⴠ Den här apparaten är inte avsedd för användning av personer (eller barn) med försämrade

fysiska, sensoriska eller mentala förmågor eller som saknar erfarenhet och kunskap, förutom under

övervakning eller om de fått instruktion rörande användning av apparaten av en person ansvarig för

deras säkerhet.

Ⴠ Barn ska övervakas så att de inte leker med apparaten.

Ⴠ VARNING! Felaktig användning av en torktumlare kan orsaka brand.

Ⴠ Maskinen är bara avsedd för användning i hemmet, dvs. för torkning av hushållstextilier och

vanliga plagg.

Ⴠ Maskinen får endast användas för avsett ändamål så som beskrivs I bruksanvisningen.

Kontrollera att du förstår anvisningarna för installation och användning helt innan du börjar

använda apparaten.

Ⴠ Rör aldrig apparaten med våta eller fuktiga händer och fötter.

Ⴠ Luta dig aldrig mot luckan när du fyller på maskinen och lyft eller flytta aldrig maskinen i luckan.

Ⴠ Låt aldrig barn leka med maskinen eller dess kontroller.

Ⴠ VARNING! Använd inte produkten om luddfiltret inte sitter på plats eller om det är skadat.

Luddet kan antändas.

Ⴠ VARNING! Där symbolen för varm yta sitter kan temperaturen under användning överstiga 60° C.

Ⴠ Dra ut kontakten ur eluttaget. Dra alltid ut kontakten innan maskinen rengörs.

Ⴠ Avbryt användningen av maskinen om den visar sig vara felaktig.

Ⴠ Ludd får inte ansamlas på golvet runt maskinen.

Ⴠ Trummans insida kan vara mycket varm. Låt alltid torktumlaren avsluta avkylningsperioden innan

tvätten tas ut.

111

Den här enheten är märkt enligt det

europeiska direktivet 2002/96/EC

om återvinning av elutrustning

(Waste Electrical and Electronic

Equipment, WEEE).

Genom att lämna produkten till återvinning kan

du förhindra potentiella skador för människor

och miljö, som i annat fall kan uppstå genom

felaktig hantering.

Symbolen på produkten anger att produkten

inte får behandlas som hushållsavfall. I stället

bör den lämnas till ett uppsamlingsställe för

återvinning av elektrisk och elektronisk

utrustning.

Följ de lokala förordningarna för avfall-

shantering. Du kan få mer detaljerad

information om hantering och återvinning av

produkten hos kommunen, på återvinning-

sanläggningen eller på produktens

inköpsställe.

Europeisk Direktiv 2002/96/EC

Ⴠ För att garantera en fortsatt säker och effektiv

funktion av denna maskin rekommenderar vi att

service och reparationer endast utförs av en

servicetekniker som GIAS auktoriserat.

GIAS- Service

Om apparaten inte fungerar på rätt sätt eller

går sönder måste du genast stänga av den och

koppla bort den från eluttaget. Kontakta GIAS

Service och rådgör.

Ⴠ Allt använt förpackningsmaterial är

miljövänligt och återvinningsbart. Försök kasta

bort förpackningsmaterialet på ett miljövänligt

sätt. Din kommun kan ge dig mer information

om tillgängliga möjligheter.

Ⴠ Av säkerhetsskäl måste du när du kastar bort

en gammal torktumlare koppla bort nätsladden

från eluttaget, klippa av nätsladden och förstöra

den tillsammans med kontakten. För att

förhindra att barn råkar stänga in sig i maskinen

bör du bryta av gångjärnen och förstöra

lucklåset.

Miljöhänseenden

Ⴠ Kontrollera att produkten inte har några

synliga skador föra användning. Om den är

skadad bör du inte använda den. Kontakta

GIAS-service.

Ⴠ Använd inga adaptrar, förgreningsdosor

och/eller förlängningar.

Ⴠ Placera aldrig torktumlaren så att den är i

kontakt med t.ex. gardiner och se till att

föremål inte kan falla ner eller samlas bakom

maskinen.

Ⴠ Apparaten får inte installeras bakom en

låsbar dörr, en skjutdörr eller en dörr som har

gångjärnet på andra sidan än torktumlaren.

Installation

Ⴠ Torka inte otvättade föremål i torktumlaren.

Ⴠ VARNING! Torktumla inte material som

behandlats med kemtvättvätskor.

Ⴠ VARNING! Skumgummimaterial kan, under

vissa förhållanden, självantända när de hettas

upp. Föremål som skumgummi (latexskum),

badmössor, vattentäta textilier, artiklar med

gummibaksidor och plagg eller kuddar fyllda

med skumgummikuddar FÅR INTE torkas i

torktumlaren.

Ⴠ Se alltid tvättråden för information om

lämplighet för torktumling.

Ⴠ Plagg måste centrifugeras eller vridas ur

noga innan de placeras i torktumlaren.

Plagg som är droppvåta får INTE placeras i

tumlaren.

Ⴠ Cigarettändare och tändstickor får inte

lämnas kvar i fickor och eldfarliga vätskor får

ALDRIG användas i närheten av maskinen.

Ⴠ Glasfibergardiner får INTE placeras i

maskinen. Hudirritation kan uppstå om plagg

förorenas med glasfibrerna.

Ⴠ Föremåll som har smutsats ned med t.ex.

matlagningsolja, aceton, alkohol, bensin,

fotogen, fläckborttagningsmedel, terpentin,

vax eller vaxborttagningsmedel, bör tvättas i

varmt vatten med extra tvättmedel innan de

torkas i torktumlaren.

Ⴠ Mjukgöringsmedel eller liknande produkter

ska användas enligt anvisningarna.

Tvätten

SÄKERHETSINFORMATION

112

INSTALLATION

Torktumlaren är avsedd för 220-240V, 50 Hz

en fas. Kontrollera att elkretsen är säkrad till

minst 6A.

Elektricitet kan utgöra en stor risk.

Maskinen måste jordas.

Eluttaget och apparatkontakten måste vara

av samma typ.

Använd inte förgreningsdosor och/eller

förlängningssladdar.

Stickproppen måste sitta tillgängligt så att

den kan dras ut sedan maskinen

installerats.

CE Apparaten uppfyller kraven för European

Directive 2004/108/EC, 2006/95/EC och

senare

Ändringar.

Elanslutningskrav

Om apparatens nätsladd är skadad måste

den bytas ut mot en specialsladd som BARA

kan erhållas som reservdel. Den måste

installeras av en för ändamålet utbildad person.

Om du får problem med maskinen och

kontaktar service och det visar sig problemet

beror på felaktig installation riskerar du att

debiteras för samtalet.

När maskinen är på

plats bör du justera

fötterna så att

maskinen hamnar i

våg.

Justera Fötterna

Tillräcklig ventilation måste tillhandahållas i det

rum som torktumlaren placeras i för att

förhindra att gaser från förbränningsapparater

eller andra öppna eldar dras in i rummet vid

användning av torktumlaren.

Ⴠ Utsläppsluften får inte ledas in I samma kanal

som används för evakuering av förbrän-

ningsgaser från apparater som förbränner gas

eller andra bränslen.

Ⴠ Kontrollera regelbundet att luftflödet genom

torktumlaren inte begränsats.

Ⴠ Kontrollera luddfiltret efter användning och

rensa det vid behov.

Ⴠ Intag och utsläpp för luft måste hållas fria från

hinder. För att garantera tillräcklig ventilation får

utrymmet mellan maskinens botten och golvet

inte täppas till. Det bör finnas ett mellanrum om

minst 12 mm mellan maskinen och hindrande

föremål.

Ⴠ Förhindra att föremål faller ner eller samlas

bakom torktumlaren eftersom de kan täppa till

luftintag och luftutsläpp.

Ⴠ Installera ALDRIG torktumlaren mot ett

draperi.

VENTILATION

Koppla inte in maskinen eller slå på den

förrän den har installerats korrekt. För din egen

säkerhet måste torktumlaren installeras på rätt

sätt. Vid eventuella tveksamheter angående

installationen bör GIASservice kontaktas för

rådgivning.

113

Luftutsläpp i botten

Viktigt! Torktumlaren måste hållas i stående

läge under transport. Om det inte går får den

endast läggas ned på denna sida:

Obs! Om maskinen har legat på en annan sida

måste du vänta minst 4 timmar före påslagning

så att oljan hinner flöda tillbaka in i

kompressorn, annars kan kompressorn

skadas.

114

AVLOPPSSLANGSATS: MONTERINGSINSTRUKTIONER

VARNING! Slå av strömmen och dra ut

torktumlarens kontakt ur eluttaget innan arbete

utförs.

För att undvika att behöva tömma

vattenbehållaren efter varje torkcykel kan det

vatten som normalt samlas upp under

torkcykeln tömmas direkt till ett

vattenavloppsrör (samma avloppssystem som

för vanliga tvättställ). Det är förbjudet att

ansluta maskinen till dagvattenavlopp.

Avloppet bör finnas nära torktumlaren.

Satsen består: 1 slang, 1 rak slanganslutning,

1 rörklips och ett plastförband.

Montera Satsen På Följande Sätt:

1.Skruva bort de tre

skruvarna på

maskinens baksida

som håller fast

arbetsbänkslisten.

2. Ta bort listen och

bänkytan genom att

försiktigt skjuta den

mot maskinens

baksida.

3. Avloppsvatten-

behållaren finns på

maskinens högra sida

(sett bakifrån). En grå

slang ansluter till

förgreningen ovanför

vattenbehållaren. Ta

bort klipset som håller

fast röret i förgreningen

med en tång.

4. Dra loss slangen

från förgreningen.

5.Montera slangen

från satsen med med-

följande anslutning och

rörklips till slangen

som togs bort från

förgreningen.

6. Ta bort vatten-

behållarens lock från

maskinens baksida

genom att skruva bort

de två skruvarna och ta

bort klipsen från locket.

7. Bryt av fliken från

lockets sida och sätt

tillbaka locket på

maskinen och skruva

fast skruvarna. Nu ska

det finnas ett hål på

kabinettets baksida

bredvid locket.

8. Led in avlopps-

slangen genom hålet I

kabinettet.

9. Leta upp den gråa

slangen I behållarens

utskärning och sätt fast

rören I förgreningen

med plastförbandet.

10. Skjut försiktigt

tillbaka arbetsbänken I

läge och kontrollera att

slangen inte kläms och

sätt sedan tillbaka

listen med de tre

skruvarna.

11. Anslut den nya

avloppsslangen till

avloppsröret. Se till att

den nya slangen inte

kläms när du skjuter

torktumlaren på plats.

Se till att riktlinjerna

nedan efterföljs när du

drar den nya externa

slangen på plats.

12. Anslut till elnätet.

13. När du har tömt

avloppsvattenbehållar

en slår du på maskinen

(och trycker på

‘START’- knappen på

elektroniska modeller)

för att inleda tork-

programmet.

FÖRBEREDA LASTEN

Innan torktumlaren används första gången:

Ⴠ Läs denna instruktionsbok noga.

Ⴠ Ta ut allt som packats inuti trumman.

Ⴠ Torka trummans insida och luckan med en

fuktig duk för att avlägsna eventuellt damm

som kan ha samlats under transporten.

Se till att tvätten som ska torkas är lämplig för

torktumling, vilket anges av tvättmärkningen I

varje plagg.

Kontrollera att alla knäppen är stängda och

alla fickor tomma. Vänd plaggen ut och in.

Lägg plaggen löst i trumman så att de inte

trasslar ihop sig.

Förbereda Plagg

Ⴠ Bomull Max. 8 kg

Ⴠ Syntet Max. 4 kg

Maximal Torkvikt

Överfyll inte trumman. Stora föremål kan

när de blöts ned överskrida den högsta tillåtna

belastningen (t.ex. sovsäckar och duntäcken).

Sortera Lasten Enligt Följande:

. .

Ⴠ Enligt tvättmärkning

Dessa kan påträffas på kragen eller

innersömmen:

Kan torkas I torktumlare.

Torktumlas vid hög temperatur.

Torktumlas endast vid låg temperatur.

Torktumlas ej.

Om föremålet inte har någon tvättmärkning

måste du förutsätta att det inte är lämpligt att

torktumla det.

Ⴠ Enligt mängd och tjocklek

När lasten är större än tumlarens kapacitet

sorteras plagg enligt tjocklek (man skiljer t.ex. på

handdukar och tunna underkläder).

Ⴠ Enligt textiltyp

Bomull/linne: Handdukar, bomullsjersey, lakan

och dukar.

Syntet: Blusar, skjortor, overaller osv. av

polyester eller polyamid, liksom bomull/

syntetblandningar.

Ⴠ Enligt torrhetsgrad

Sortera i: stryktorrt, skåptorrt, etc. För känsliga

artiklar trycker du på -knappen för att välja

låga torktemperaturer.

Ylle, siden, ömtåliga material, nylonstrumpor,

ömtåliga broderier, tyger med

metalldekorationer, plagg kantade med PVC

eller läder, gymnastikskor, skrymmande

föremål som sovsäckar etc.

Torktumlas Ej:

VIKTIGT: Torktumla inte plagg som

behandlats med kemtvättvätska eller

gummikläder (brand- eller explosionsrisk).

Under de sista 15 minuterna (cirka) tumlas

innehållet alltid i kall luft.

Placera endast plagg som vridits ur noga eller

centrifugerats i torktumlaren. Ju torrare tvätt

desto kortare torktid vilket sparar energi.

ALLTID

Ⴠ Försök torka maximal tvättvikt, vilket sparar

tid och energi.

Ⴠ Kontrollera att filtret är rent före varje

torkomgång.

ALDRIG

Ⴠ Överskrid aldrig maximal vikt, det slösar med

tid och energi.

Ⴠ Lägg aldrig droppvåta plagg I torktumlaren,

eftersom det kan skada maskinen.

Energibesparing

115

Installera inte produkten i ett rum var det

kan förekomma temperaturer under 0°C. Vid

temperaturen runt 0°C eller vid frost kan

produkten inte fungera korrekt, då finns det risk

för att vattnet fryser i den hydrauliska cirkeln

(slangar, pumpar etc.) För att produkten skall

fungera korrekt skall temperaturen vara mellan

+2°C and +35°C.

116

KONTROLLER OCH INDIKATORER

Kontrollpanel Och Indikatorlampor

VÄLJA PROGRAM

Denne trommelen her en spesiell sensortørkefunksjon som

forenkler programvalget ved at du velger tørkegraden.

Hvis tøymengden er liten eller tøyet er forhåndstørket, bruker

du et tidsvalgprogram og trykker inn knappen "Ømfintlig tøy"

for å redusere temperaturen i trommelen

Hvis sensoren ikke registrerer at det er tøy i trommelen, går

tørketrommelen bare i ti minutter før avkjølingsperioden

starter.

Hvis du har lagt i for mye tøy eller tøyet er for vått, går

tørketrommelen automatisk i tre timer før avkjølingsperioden

starter.

Det er alltid en avkjølingsperiode på slutten av et program.

Dette er en avkjølingsperiode hvor tøyet "luftes" i cirka 15

minutter.

Bryter: Kan vris i begge retninger ved valg av program.

Tidsinnstilling : Med denne kan du endre tørketiden til et program. Fungerer bare med noen

programmer.Den fungerar endast vid val av: Blanda&torka, skjortor och tidprogram.

Forsinket start : Med denne kan du utsette starten på tørkesyklusen og tørke tøyet når

strømprisene er lave (se eget avsnitt).

Ømfintlig tøy : Når denne funksjonen velges, slår indikatorlampen seg av og denne slår seg

på. Tørketemperaturen reduseres for å beskytte ømfintlig tøy når denne spesialfunksjonen

brukes.

Antikrøll : Velg denne når antikrøllfunksjonen skal kjøres etter avsluttet tørkesyklus.

Trommelen fortsetter å rotere med jevne intervaller for å hindre at tøyet krøller seg.

Avkjøling : Denne indikatorlampen slår seg på i siste avkjølingsfase av tørkesyklusen.

Start/pause : Med denne kan du starte det valgte programmet eller sette det på pause.

Automatiske programmer: Ulike indikatorlamper lyser avhengig av hvilket program som er valgt

(se programoversikten); ECO-indikatorlampen tennes når du velger.

Rengjøring av filter : Når denne indikatorlampen lyser, må filtrene rengjøres.

Full vannbeholder : Når denne indikatorlampen lyser, må vannbeholderen tømmes.

Indikering rensa

filter

Display

Knappen

start/paus

Knappen

startfördröjning

Indikering töm ur

vatten

Programväljare

Knappen tid

Knappen

akryl/syntet

Knappen

skrynkelfritt

VÄLJA PROGRAM

117

PROGRAM

Uppfräschning

av ylle

Blanda & torka

Snabb 40’

Skjortprogram

Tid

Jeans

Skrynkelfritt

Stryktorrt

Garderobstorrt

Torrt, ej strykning

Lämpligt För

Lätt torkning som underlättar strykningen. Tid: cirka 1 timme och 50

minuter.

Kläder som inte behöver strykas utan kan hängas direkt efter torkcykeln.

Tid: cirka 2 timmar och 30 minuter.

Kläder som ska vikas och läggas undan utan strykning, t.ex. skjortor i

blandmaterial, strumpor och barnkläder. Tid: cirka 2 timmar och 45

minuter.

Kläder som ska vara helt torra, t.ex. handdukar, morgonrockar, dukar eller

lakan. Tid: cirka 3 timmar.

För uppmjukning av ylleplagg eller för att helt enkelt fräscha upp dem efter

en längre förvaring. Tid: 12 minuter

För torkning av blandade plagg i bomull och syntet: sparar tid och eliminerar

behovet att dela upp tvätt och torkning i olika cykler. Tid: cirka 2 timmar (max

4 kg).

För torkning av skjortor i både bomull och syntet. Tid: 1 timme för 2 kg

syntetskjortor (cirka 10 skjortor); 1 timme och 20 minuter för 3 kg

bomullsskjortor (cirka 10 skjortor).

För val av torktider, mellan 30 och 180 minuter. Om du väljer ”20 min” blir

resultatet ett ”avsvalningsprogram”, lämpligt för uppfräschning av kläder

och för att avlägsna dålig lukt.

För torkning av upp till 4 kg jeans (cirka 5 par). Programmet tar ungefär 2

timmar, men tidsinställningen kan ändras beroende på mängd och

centrifugeringshastighet. Jeansprogrammet ska bara användas för plagg i

100 procent bomull. Undvik att blanda färger eller torka jeans med broderier

eller accessoarer.

För kläder som bara behöver fräschas upp. Passar för textilier som har legat

i väntan på att strykas eller som har torkats utanför torktumlaren eller vid en

värmekälla. Programmet har en speciell funktion för skrynkelfritt som löser

upp skrynklorna och gör materialet lättare att stryka. Tid: 9 min + 3 min

avsvalning.

För torkning och uppfräschning av kläder som kan användas direkt på

endast 40 minuter. Givarsystemet kontrollerar temperaturen för att alltid

garantera bästa resultat. Max 2 kg.

Perfect HomePerfect Home

LUCKA OCH FILTER

Dra i handtaget för att

öppna luckan.

Om du vill starta om

torktumlaren stänger

du luckan och trycker

på .

VARNING! När torktumlaren är i bruk kan

trumman och luckan bli MYCKET VARMA.

Stoppa aldrig en torktumlare innan torkcykeln

är slut såvida inte alla plagg snabbt tas ut och

sprids ut så att värmen kan skingras.

Filterindikator

Filter

VIKTIGT: Upprätthåll tumlarens effektivitet

genom att kontrollera att luddfiltret är rent före

varje torkomgång.

Använd inte torktumlaren utan filtren.

Igensatta filter kan öka torktiden och orsaka

skador som kan leda till kostsamma

reparationer.

1. Dra filtret uppåt.

2. Öppna filtret så som

visas.

3. Ta försiktigt bort ludd

med en mjuk borste

eller med fingrarna.

4.Snäpp ihop filtret

igen och skjut in det på

plats.

118

Tänds när filtret

behöver rensas.

Kontrollera och rengör

luckans huvudfilter och

kondensorfiltren i

torktumlarens botten.

Om tvätten inte torkar

kontrollerar du att filtret

inte är igentäppt.

RENGÖR INTE FILTRET MED VATTEN.

Rensa kondensorfiltret

1.Ta bort sparkplåten.

2. Vrid de två

låsspärrarna moturs

och dra ut frontpanelen.

3. Ta försiktigt ut

filterramen och

avlägsna eventuellt

damm eller ludd med en

duk. Använd inte vatten

för rengöringen.

4. Ta försiktigt ut

svampen och tvätta den

genom att hålla den

under rinnande vatten

och vända den så att

damm och ludd spolas

bort.

5. Sätt tillbaka

frontpanelen åt rätt håll

(se pilen) och tryck den

på plats. Lås de två

spärrarna genom att

vrida dem medurs.

6. Sätt tillbaka

sparkplåten.

KONDENSOR

ANVÄNDNING

1. Öppna luckan och lägg i tvätten. Se till att

plaggen inte kommer i kläm när du stänger

luckan.

2. Tryck försiktigt igen luckan tills du hör klicket

när spärren slår i.

3. Vrid programväljaren till det önskade

torkprogrammet (se programguiden).

4. Vid torkning av syntet, akryl eller ömtåliga

plagg trycker du på knappen för att minska

värmen.

Indikeringslampan tänds när torktumlaren har

ställts in till låg värme. Du kan ångra dig och

trycka på knappen start/paus igen efter

några få minuter; därefter återställs

torktumlaren och du kan ändra inställningen.

5. Tryck på knappen. Torktumlaren startas

automatiskt och lampan över knappen lyser

kontinuerligt.

6. Om du öppnar luckan under pågående

program för att kontrollera tvätten måste du

trycka på knappen igen för att fortsätta

torkningen när du har stängt luckan.

7. När cykeln börjar närma sig slutet övergår

torktumlaren till avsvalningsfasen. Plaggen

torktumlas nu i kall luft för att de ska svalna.

8. Efter fullföljd cykel roterar trumman med

avbrott för att minimera skrynklingen. Detta

pågår tills torktumlaren stängs AV eller luckan

öppnas.

Öppna inte luckan under pågående

automatiskt program om du vill ha korrekt

torkning.

VATTENBEHÅLLARE

Vattnet som avlägsnas från tvätten under

torkningen samlas upp i en behållare i

torktumlarens underdel. När behållaren är full

tänds -indikatorn på kontrollpanelen, och

då MÅSTE behållaren tömmas. Vi rekommen-

derar däremot att behållaren töms efter varje

torkomgång.

OBS: De första gångerna maskinen används

samlas inte så mycket vatten I behållaren

eftersom den interna behållaren fylls först.

Ta Bort Behållaren

1.Dra försiktigt ut

behållaren helt. Lyft

behållaren med båda

händerna. När den är

full väger vatten-

behållaren ca 4 kg.

2.Luta vatten-

behållaren om du vill

tömma ut vattnet

genom det bakre hålet.

När vattenbehållaren

är tom skjuter du den

tillbaka på plats.

SKJUT IN DEN

ORDENTLIGT.

3.Tryck på knappen

för att starta om

cykeln.

OBS: Om du har

möjlighet till dränering i

närheten av

torktumlaren kan du

använda utlopps-

satsen och på så sätt

erhålla en permanent

dränering av det vatten

som ansamlas av

torktumlaren. Då

behöver du inte tömma

vattenbehållaren

längre. All information

för montering av denna

sats finns i kuvertet

som medföljer satsen.

119

VIKTIGT Slå alltid av strömmen och dra ut

kontakten innan maskinen rengörs.

För elektriska data, se etiketten på

framsidan av torktumlaren (öppna luckan).

Tekniska Specifikationer

Rengöra Torktumlaren

Trummans kapacitet 115 liter

Maximal last 8 kg

Höjd 85 cm

Bredd 60 cm

Djup 60 cm

Energiklass A +

Ⴠ Rengör filtret och töm vattenbehållaren efter

varje torkomgång.

Ⴠ Rensa filtren regelbundet.

Ⴠ Efter varje användning bör man torka av

trummans insida och lämna luckan öppen ett

tag för att låta luftcirkulationen torka den.

Ⴠ Torka maskinens utsida och luckan med en

mjukduk.

Ⴠ Använd ALDRIG svampar eller rengörings-

medel med slipverkan.

Ⴠ Förhindra att luckan fastnar eller att det

samlas ludd genom att rengöra insidan av

luckan och tätningen med en fuktad trasa efter

varje torkcykel.

VARNING! Trumman, luckan och lasten

kan vara mycket varma.

Fördröjd Start

RENGÖRING OCH REGELBUNDET UNDERHÅLL

Med funktionen fördröjd start kan du fördröja starten av torkcykeln med 1 till 24 timmar.

När du väljer funktionen visas först en fördröjning på 1 timma på displayen. Tryck upprepade

gånger på knappen för att öka tiden med 1 timma i taget.

Starta programmet genom att trycka på så fullföljs torkcykeln efter den valda fördröjnings-

tiden. Indikeringslampan blinkar för att visa att fördröjningstiden är aktiverad.

Avbryta Och Återställa Programmet

Du avbryter ett program genom att hålla knappen intryckt i 3 sekunder. I TID-displayen

blinkar 0:00 för att indikera att det har återställts.

FUNKTION

120

MÄRK: Installera och använd avloppsslangen för

att avlägsna vattnet som har kondenserats

Information för Test Laboratory

EN 61121 Program Program att använda

-Torr Bomull

-Torr Bomull Järn

-Ömtåliga Tyger

Torrt, ej strykning

Torrt, ej strykning+Syntet

Stryktorrt

FELSÖKNING

Vad Kan Vara Orsaken Till...

Problem som du kan åtgärda själv

Innan du ringer till GIAS Service bör du gå

igenom följande checklista. Om maskinen visar

sig fungera eller ha installerats eller använts på

fel sätt kommer du att debiteras för samtalet.

Om problemet kvarstår efter att du utfört de

rekommenderade kontrollerna kan du kontakta

GIAS Service, de kan ev. hjälpa dig över

telefon.

Den resterande tvätt tiden kan förändras

under tvättcykeln. Den resterande tiden

kontrolleras elektroniskt under genom hela

tvättcykeln och den tid som visas

uppdateras därför hela tiden. Att den

resterande tvätt tiden förkortas eller

förlängs under de olika faserna är alltså

normalt.

Torktiden är för lång/plaggen är inte

tillräckligt torra…

Ⴠ Har du valt rätt torktid/program?

Ⴠ Var plaggen för våta? Var plaggen ordentligt

urvridna eller centrifugerade?

Ⴠ Behöver filtret rensas?

Ⴠ Behöver kondensorn rengöras?

Ⴠ Är tumlaren överlastad?

Ⴠ Är luftintag, luftutsläpp och torktumlarens

underdel fria från hinder?

Ⴠ Har ställts in under en tidigare torkom-

gång?

Torktumlaren startar inte…

Ⴠ Har torktumlaren kopplats till ett fungerande

eluttag? Kontrollera med en annan apparat

som t.ex. en bordslampa.

Ⴠ Är stickproppen korrekt ansluten till eluttaget?

Ⴠ Är det strömavbrott?

Ⴠ Har säkringen gått?

Ⴠ Är luckan helt stängd?

Ⴠ Är torktumlaren påslagen, både vid eluttaget

och maskinen?

Ⴠ Har torktid eller program ställts in?

Ⴠ Har maskinen satts på igen sedan luckan

öppnats?

Ⴠ Har toktumlaren slutat fungera eftersom

vattentråget är fullt och behöver tömmas?

KUNDSERVICE

Reservdelar

GIAS - Service

Kvarstår problemen med torktumlaren efter de

rekommenderade kontrollerna bör du kontakta

GIAS-service. De kan hjälpa dig per telefon

eller boka in ett besök av en tekniker enligt

bestämmelser i garantin. En avgift kan

emellertid tas ut om något av följande gäller din

maskin:

Ⴠ Befinns vara funktionsduglig.

Ⴠ Inte har installerats i enlighet med instruk-

tionerna.

Ⴠ Har använts på ett oriktigt sätt.

Torktumlaren för oväsen…

Ⴠ Stäng av torktumlaren och kontakta GIAS

Service och be om råd.

Indikatorn lyser…

ჀBehöver filtret rensas?

ჀBehöver kondensorn rengöras?

Indikatorn lyser…

ჀBehöver vattenbehållaren tömmas?

Använd alltid originalreservdelar som kan

beställas direkt från GIAS service.

För service och reparationer kontaktar du

närmaste GIAS-servicetekniker.

Tillverkaren frånsäger sig allt ansvar för

eventuella tryckfel i häftet. Tillverkaren

förbehåller sig även rätten att göra

nödvändiga ändringar av sina produkter

utan att deras huvudsakliga egenskaper

förändras.

121

Εισαγωγή

Πληροφορίες για την παράδοση

Αποσυσκευασία του προϊόντος

Υπενθυμίσεις ασφαλείας

Χρήση

Εγκατάσταση

Τα ρούχα

Θέματα σχετικά με το περιβάλλον

Υπηρεσία Σέρβις της Gias

Εγκατάσταση

Απαιτήσεις παροχής ρεύματος

Ρύθμιση των ποδιών

Εξαερισμός

Προετοιμασία του φορτίου

Προετοιμασία των ρούχων

Μη στεγνώνετε στο στεγνωτήριο:

Εξοικονόμηση ενέργειας

Ταξινόμηση του φορτίου

Οδηγός στεγνώματος

Στοιχεία ελέγχου και ενδεικτικές λυχνίες

Επιλογή του προγράμματος

Πόρτα και φίλτρο

Άνοιγμα της πόρτας

Φίλτρο

Ενδ. λυχνία Φροντίδα φίλτρου

Δοχείο νερού

Για να αφαιρέσετε το δοχείο

Συμπυκνωτής

Για να αφαιρέσετε το συμπυκνωτή

Λειτουργία

Λειτουργία Καθυστέρηση έναρξης

Ακύρωση και επαναφορά του προγράμματος

Καθαρισμός και προγραμματισμένη συντήρηση

Καθαρισμός του στεγνωτηρίου

Τεχνικές προδιαγραφές

Αντιμετώπιση προβλημάτων

Εξυπηρέτηση πελατών

Ανταλλακτικά

Υπηρεσία Σέρβις της Gias

ΠΕΡΙΕΧΟΜΕΝΑ

123

124

125

126

127

128

129

130

131

132

133

122

EL 123

Χρήση

Ελέγξτε ότι στην παράδοση η συσκευή

συνοδεύεται από τα εξής:

Ⴠ Εγχειρίδιο Οδηγιών

Κάρτα εγγύησης

Ενεργειακή σήμανση

Ⴠ

Αποσυσκευάστε τη συσκευή

κοντά στην τελική θέση

εγκατάστασης.

1- Κόψτε προσεκτικά τη βάση

της συσκευασίας περιμετρικά

και ως πάνω σε μία γωνία.

2- Αφαιρέστε τη μεμβράνη

πολυαιθυλενίου και ανυψώστε

τη συσκευή από τη βάση

πολυστυρενίου.

˂˦˞˟˙˰˱ˢ˞˲˱˚˯˱˦˯ˬˡˤˠ˜ˢ˯˧˞˦˱ˤˮˢ˜˱ˢ˱˦˯˭˦˰˱˙ˢ˧˱ˢ˨˻˪˱˞˯˱ˬ˴ˢ˦ˮ˦˰˩˹˱ˤ˯˰˲˰˧ˢ˲˛˯˞˪˱˜˰˱ˬ˦˴˞ˑˬ

ˢˠ˴ˢ˦ˮ˜ˡ˦ˬ˞˲˱˹˭˞ˮ˚˴ˢ˦˰ˤ˩˞˪˱˦˧˚˯ˬˡˤˠ˜ˢ˯˞˰˳˞˨ˬ˺˯˴ˮ˛˰ˤ˯ˢˠ˧˞˱˙˰˱˞˰ˤ˯˰˲˪˱˛ˮˤ˰ˤ˯˧˞˦ˬˮ˦˰˩˚˪ˢ˯

˴ˮ˛˰˦˩ˢ˯˲˭ˬˡˢ˜˫ˢ˦˯ˠ˦˞˱˞˧˞˨˺˱ˢˮ˞˞˭ˬ˱ˢ˨˚˰˩˞˱˞˹˱˞˪˴ˮˤ˰˦˩ˬ˭ˬ˦ˢ˜˱ˢ˱ˤ˰˲˰˧ˢ˲˛˰˞˯

˓˲˨˙˫˱ˢ˱ˬ ˰˺˪ˬ˨ˬ˱ˤ˯˱ˢ˧˩ˤˮ˜˶˰ˤ˯ ˰ˢ˞˰˳˞˨˛˥˚˰ˤˠ˦˞˩ˢ˨˨ˬ˪˱˦˧˛ ˞˪˞˳ˬˮ˙˛ˠ˦˞ ˱˲˴˹˪˩ˢ˨˨ˬ˪˱˦˧ˬ˺˯

˧˞˱˹˴ˬ˲˯˱ˤ˯˰˲˰˧ˢ˲˛˯

Πληροφορίες για την παράδοση

ΑΠΟΣΥΣΚΕΥΑΣΙΑ ΤΟΥ ΠΡΟΪΟΝΤΟΣ

Απορρίψτε τη συσκευασία με ασφαλή τρόπο.

Κρατάτε απαραίτητα τα υλικά συσκευασίας

μακριά από τα παιδιά, γιατί είναι ενδεχόμενη πηγή

κινδύνου.

Η μη τήρηση των παραπάνω μπορεί να

υποβαθμίσει την ασφάλεια της συσκευής. Μπορεί

να χρεωθείτε για την επίσκεψη του σέρβις αν το

πρόβλημα της συσκευής σας οφείλεται σε κακή

χρήση.

Βεβαιωθείτε ότι η συσκευή δεν έχει υποστεί

ζημιά κατά τη μεταφορά. Αν έχει, καλέστε για

σέρβις τη GIAS.

ΥΠΕΝΘΥΜΙΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Ⴠ Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα (περιλαμβανομένων παιδιών) με μειωμένες

σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή με έλλειψη εμπειρίας και γνώσης, εκτός αν τα άτομα

αυτά έχουν λάβει επιτήρηση ή καθοδήγηση σχετικά με τη χρήση της συσκευής από άτομο υπεύθυνο για την

ασφάλειά τους.

Ⴠ Τα παιδιά πρέπει να βρίσκονται υπό επίβλεψη, για να εξασφαλίζεται ότι δεν παίζουν με τη συσκευή.

Ⴠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η κακή χρήση ενός περιστροφικού στεγνωτηρίου μπορεί να δημιουργήσει κίνδυνο

πυρκαγιάς.

Ⴠ Αυτή η συσκευή προορίζεται αποκλειστικά για οικιακή χρήση, δηλ. στέγνωμα οικιακών υφασμάτων και

ενδυμάτων.

Ⴠ Αυτή η συσκευή θα πρέπει να χρησιμοποιείται μόνο για την προβλεπόμενη χρήση της όπως αυτή

περιγράφεται στο παρόν εγχειρίδιο. Βεβαιωθείτε ότι οι οδηγίες εγκατάστασης και χρήσης έχουν κατανοηθεί

πλήρως πριν τη λειτουργία της συσκευής.

Ⴠ Μην αγγίζετε τη συσκευή αν τα χέρια ή τα πόδια σας είναι υγρά ή βρεγμένα.

Ⴠ Μη στηρίζεστε στην πόρτα όταν τοποθετείτε ρούχα στη συσκευή και μη χρησιμοποιείτε την πόρτα για

ανύψωση ή μεταφορά της συσκευής.

Ⴠ Μην επιτρέπετε σε παιδιά να παίζουν με τη συσκευή ή με τα στοιχεία χειρισμού της.

Ⴠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη χρησιμοποιήσετε το προϊόν αν το φίλτρο χνουδιού είτε δεν είναι στη θέση του είτε έχει

υποστεί ζημιά. Το χνούδι μπορεί να αναφλεγεί.

Ⴠ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όπου έχει τοποθετηθεί το σύμβολο θερμής επιφάνειας , η θερμοκρασία κατά τη

λειτουργία του στεγνωτηρίου μπορεί να υπερβαίνει τους 60 βαθμούς C.

Ⴠ Αφαιρέστε το φις από την παροχή ρεύματος. Πάντα αφαιρείτε το φις πριν καθαρίσετε τη συσκευή.

Ⴠ Μη συνεχίσετε τη χρήση της συσκευής αν αυτή παρουσιάσει δυσλειτουργία.

ჀΔεν πρέπει να επιτρέπετε στις ίνες και το χνούδι να συσσωρεύονται στο δάπεδο γύρω από το εξωτερικό

μέρος της συσκευής.

ჀΤο εσωτερικό του τυμπάνου μπορεί να είναι πολύ θερμό. Πάντα επιτρέπετε στο στεγνωτήριο να ολοκληρώσει

την περίοδο ψύξης του πριν αφαιρέσετε τα ρούχα.

ΕΙΣΑΓΩΓΗ

124

ΥΠΕΝΘΥΜΙΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Αυτή η συσκευή έχει σημανθεί

σύμφωνα με την Ευρωπαϊκή Οδηγία

2002/96/EΚ σχετικά με τα Απόβλητα

ειδών Ηλεκτρικού και Ηλεκτρονικού

Εξοπλισμού (ΑΗΗΕ).

Εξασφαλίζοντας σωστή απόρριψη του προϊόντος,

συμβάλλετε στην πρόληψη πιθανών αρνητικών

συνεπειών για το περιβάλλον και την ανθρώπινη

υγεία, που αλλιώς θα μπορούσαν να προκληθούν

από την ακατάλληλη απόρριψη ως αποβλήτου αυτού

του προϊόντος. Το σύμβολο στο προϊόν υποδηλώνει

ότι το προϊόν αυτό δεν επιτρέπεται να απορριφθεί ως

οικιακό απόβλητο. Αντίθετα θα πρέπει να παραδοθεί

σε αρμόδια θέση συλλογής ηλεκτρικών και

ηλεκτρονικών συσκευών για ανακύκλωση.

Για πιο λεπτομερή πληροφόρηση σχετικά με την

επεξεργασία, την επαναχρησιμοποίηση ή την

ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με

το τοπικό γραφείο του δήμου σας, με την τοπική

υπηρεσία συλλογής οικιακών απορριμμάτων ή με το

κατάστημα όπου προμηθευτήκατε το προϊόν. Η

απόρριψη θα πρέπει να γίνει σύμφωνα με τους

τοπικούς περιβαλλοντικούς κανονισμούς που

αφορούν την απόρριψη αποβλήτων.

Ευρωπαϊκή οδηγία 2002/96/ΕΚ

Ⴠ Για να διασφαλίσετε τη συνεχόμενη ασφαλή και

αποτελεσματική λειτουργία αυτής της συσκευής,

συνιστούμε τα σέρβις και οι επισκευές να εκτελούνται

μόνο από εξουσιοδοτημένο τεχνικό σέρβις της GIAS.

Υπηρεσία Σέρβις της GIAS

Αν η συσκευή δεν λειτουργεί σωστά ή υποστεί

βλάβη, απενεργοποιήστε την και αποσυνδέστε το

φις από την πρίζα. Για ενδεχόμενες επισκευές

απευθυνθείτε στην υπηρεσία Σέρβις της GIAS.

Ⴠ Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι

φιλικά προς το περιβάλλον και ανακυκλώσιμα.

Παρακαλούμε να βοηθήσετε στην απόρριψη των

υλικών συσκευασίας με τρόπο φιλικό προς το

περιβάλλον. Οι τοπικές σας αρχές θα μπορέσουν να

σας ενημερώσουν για τις λεπτομέρειες των

διαθέσιμων μεθόδων απόρριψης.

Για να εξασφαλίσετε την ασφαλή απόρριψη παλιού

περιστροφικού στεγνωτηρίου, αποσυνδέστε το φις

ρευματοληψίας από την πρίζα, κόψτε το καλώδιο

ρεύματος και καταστρέψτε το μαζί με το φις. Για να

αποτρέψετε την παγίδευση παιδιών μέσα στη

συσκευή σπάστε τους μεντεσέδες ή την ασφάλιση της

πόρτας.

Ⴠ

Θέματα σχετικά με το περιβάλλον

Ⴠ Πριν τη χρήση ελέγξτε ότι το προϊόν δεν έχει

εμφανείς ενδείξεις ζημιάς. Αν υπάρχει ζημιά μην τη

χρησιμοποιήσετε και καλέστε την υπηρεσία Σέρβις

της GIAS.

Ⴠ Μη χρησιμοποιείτε αντάπτορες, πολύπριζα και/ή

καλώδια επέκτασης.

Ⴠ Ποτέ μην εγκαταστήσετε το στεγνωτήριο κοντά σε

κουρτίνες και φροντίστε απαραίτητα να αποτρέπετε

την πτώση ή τη συσσώρευση αντικειμένων πίσω

από το στεγνωτήριο.

ჀΗ συσκευή δεν πρέπει να εγκατασταθεί πίσω από

πόρτα που κλειδώνει, συρόμενη πόρτα ή πόρτα που

έχει μεντεσέ σε αντίθετη πλευρά από αυτή του

μηχανικού στεγνωτηρίου.

Εγκατάσταση

Ⴠˊˤ˰˱ˢˠ˪˻˪ˢ˱ˢ˰˱ˬ˭ˢˮ˦˰˱ˮˬ˳˦˧˹˰˱ˢˠ˪˶˱˛ˮ˦ˬˢ˜ˡˤ

˭ˬ˲ˡˢ˪˚˴ˬ˲˪˭˨˲˥ˢ˜

Ⴠˎ˙˪˱˞˞˪˞˱ˮ˚˴ˢ˱ˢ˰˱˦˯ˢ˱˦˧˚˱ˢ˯˳ˮˬ˪˱˜ˡ˞˯˱˶˪ˮˬ˺˴˶˪

ˠ˦˞ˬˡˤˠ˜ˢ˯˰˴ˢ˱˦˧˙˩ˢ˱ˤ˪˧˞˱˞˨˨ˤ˨˹˱ˤ˱˞ˠ˦˞˩ˤ˴˞˪˦˧˹

˰˱˚ˠ˪˶˩˞

Ⴠ

Ⴠ

Ⴠ

ˎˏˍ˃ˇ˂ˍˎˍˇ˅ː˅ˊˤ˰˱ˢˠ˪˻˪ˢ˱ˢ˰˱ˬ˭ˢˮ˦˰˱ˮˬ˳˦˧˹

˰˱ˢˠ˪˶˱˛ˮ˦ˬ˲˳˙˰˩˞˱˞ˢ˭ˢ˫ˢˮˠ˞˰˩˚˪˞˩ˢ˲ˠˮ˙˰˱ˢˠ˪ˬ˺

˧˞˥˞ˮ˦˰˩ˬ˺

ˎˏˍ˃ˇ˂ˍˎˍˇ˅ː˅ˑ˞˲˨˦˧˙˞˭˹˞˳ˮ˻ˡˢ˯ˢ˨˞˰˱˦˧˹

˩˭ˬˮˬ˺˪˲˭˹ˬˮ˦˰˩˚˪ˢ˯˰˲˪˥˛˧ˢ˯˪˞˞˲˱˞˪˞˳˨ˢˠˬ˺˪

˹˱˞˪˥ˢˮ˩˞˪˥ˬ˺˪˃˜ˡˤ˹˭˶˯˞˳ˮ˻ˡˢ˯ˢ˨˞˰˱˦˧˹

˞˳ˮ˻ˡˢ˯˨˞˱˚˫˰˧ˬ˲˳˙˧˦˞˪˱ˬ˲˯˞ˡ˦˙˟ˮˬ˴˞

˲˳˙˰˩˞˱˞ˢ˜ˡˤ˩ˢˢ˭˚˪ˡ˲˰ˤˢ˨˞˰˱˦˧ˬ˺˧˞˦ˢ˪ˡ˺˩˞˱˞˛

˩˞˫˦˨˙ˮ˦˞˩ˢˠ˚˩˦˰ˤ˞˭˹˞˳ˮ˻ˡˢ˯ˢ˨˞˰˱˦˧˹˂˃ˋ

ˎˏ˃ˎ˃ˇ˪˞˰˱ˢˠ˪˻˪ˬ˲˪˰˱ˬ˭ˢˮ˦˰˱ˮˬ˳˦˧˹˰˱ˢˠ˪˶˱˛ˮ˦ˬ

ˎˍˑ˃ˡˢ˪˭ˮ˚˭ˢ˦˪˞˱ˬ˭ˬ˥ˢ˱ˬ˺˪˱˞˦˰˱ˤ˰˲˰˧ˢ˲˛

˧ˬ˲ˮ˱˜˪ˢ˯˩ˢ˜˪ˢ˯ˠ˲˞˨˦ˬ˺ˊ˭ˬˮˢ˜˪˞˭ˮˬ˧˨ˤ˥ˢ˜

ˢˮˢ˥˦˰˩˹˯˱ˬ˲ˡ˚ˮ˩˞˱ˬ˯˞˪˙˨˨˞ˢ˪ˡ˺˩˞˱˞˩ˬ˨˲˪˥ˬ˺˪

˩ˢ˱˦˯˜˪ˢ˯ˠ˲˞˨˦ˬ˺

˃˜ˡˤ˭ˬ˲˚˴ˬ˲˪˨ˢˮ˶˥ˢ˜˩ˢˬ˲˰˜ˢ˯˹˭˶˯˩˞ˠˢ˦ˮ˦˧˹

˨˙ˡ˦˞˰ˢ˱˹˪ˬ˦˪˹˭˪ˢ˲˩˞˟ˢ˪ˣ˜˪ˤ˧ˤˮˬˣ˜˪ˤ

˧˞˥˞ˮ˦˰˱˦˧˙˨ˢ˧˚ˡ˶˪˪˚˳˱˦˧ˢˮ˦˙˧˞˦˞˳˞˦ˮˢ˱˦˧˙˧ˢˮ˦ˬ˺

˥˞˭ˮ˚˭ˢ˦˪˞˭˨˚˪ˬ˪˱˞˦˰ˢˣˢ˰˱˹˪ˢˮ˹˩ˢ˭ˮ˹˰˥ˢ˱ˤ

˭ˬ˰˹˱ˤ˱˞˞˭ˬˮˮ˲˭˞˪˱˦˧ˬ˺˭ˮ˦˪˱˞˰˱ˢˠ˪˻˰ˢ˱ˢ˰˱ˬ

˭ˢˮ˦˰˱ˮˬ˳˦˧˹˰˱ˢˠ˪˶˱˛ˮ˦ˬ

ˊ˞˨˞˧˱˦˧˙ ˛ ˭˞ˮ˹˩ˬ˦˞ ˭ˮˬ˷˹˪˱˞ ˥˞ ˭ˮ˚˭ˢ˦ ˪˞

˴ˮˤ˰˦˩ˬ˭ˬ˦ˬ˺˪˱˞˦ ˹˭˶˯ ˧˞˥ˬˮ˜ˣˢ˱˞˦ ˰˱˦˯ ˬˡˤˠ˜ˢ˯ ˱ˬ˲

ˢ˧˙˰˱ˬ˱ˢ˭ˮˬ˷˹˪˱ˬ˯

ˑ˞ˮˬ˺˴˞˥˞˭ˮ˚˭ˢ˦˪˞˰˱˺˟ˬ˪˱˞˦˰˱ˬ˭˨˲˪˱˛ˮ˦ˬ˛

˧˞˨˙˰˱ˬ˴˚ˮ˦˭ˮ˦˪˱ˬ˭ˬ˥ˢ˱ˤ˥ˬ˺˪˰˱ˬ˭ˢˮ˦˰˱ˮˬ˳˦˧˹

˰˱ˢˠ˪˶˱˛ˮ˦ˬ˂ˢ˪˭ˮ˚˭ˢ˦˪˞˱ˬ˭ˬ˥ˢ˱ˬ˺˪˱˞˦˰˱ˬ

˰˱ˢˠ˪˶˱˛ˮ˦ˬˮˬ˺˴˞˭ˬ˲ˢ˜˪˞˦˱˹˰ˬ˲ˠˮ˙˻˰˱ˢ˪˞

˰˱˙ˣˬ˲˪

˂ˢ˪˭ˮ˚˭ˢ˦˪˞˞˳˛˪ˢ˱ˢ˰˱˦˯˱˰˚˭ˢ˯˞˪˞˭˱˛ˮˢ˯˛

˰˭˜ˮ˱˞˧˞˦ˎˍˑ˃˩ˤ˴ˮˤ˰˦˩ˬ˭ˬ˦ˢ˜˱ˢˢ˺˳˨ˢ˧˱˞˲ˠˮ˙

˧ˬ˪˱˙˰˱ˤ˰˲˰˧ˢ˲˛

The Laundry

ΕΓΚΑΤΑΣΤΑΣΗ

Τα περιστροφικά στεγνωτήρια παραδίδονται

διαμορφωμένα για λειτουργία με μονοφασική τάση

220-240V , 50 Hz. Ελέγξτε ότι το κύκλωμα παροχής

ρεύματος έχει ονομαστική τιμή ρεύματος τουλάχιστον

6A.

Ⴠ Το ηλεκτρικό ρεύμα μπορεί να γίνει εξαιρετικά

επικίνδυνο.

Ⴠ Η συσκευή αυτή πρέπει να γειωθεί.

Ⴠ Η πρίζα και το φις της συσκευής πρέπει να είναι

ίδιου τύπου.

Ⴠ Μη χρησιμοποιείτε πολύπριζα και/ή καλώδια

επέκτασης.

Ⴠ Μετά την εγκατάσταση, το φις της συσκευής πρέπει

να είναι προσπελάσιμο για αποσύνδεση.

Οι αγωγοί στο καλώδιο τροφοδοσίας είναι

CE - Η συσκευή συμμορφώνεται με τις

Ευρωπαϊκές Οδηγίες 2004/108/EC, 2006/95/EC

και μεταγενέστερες τροποποιήσ

εις.

Απαιτήσεις παροχής ρεύματος

Αν το καλώδιο ρεύματος της συσκευής αυτής έχει

υποστεί ζημιά, θα πρέπει να αντικατασταθεί από ειδικό

καλώδιο, το οποίο διατίθεται ΜΟΝΟ από το τμήμα μας

ανταλλακτικών. Η εγκατάσταση πρέπει να γίνει από

εξειδικευμένο άτομο.

Μπορεί να χρεωθείτε για την επίσκεψη του σέρβις αν

προκληθεί πρόβλημα στη συσκευή σας λόγω κακής

χρήσης.

Όταν η συσκευή είναι στη

θέση της, θα πρέπει να

ρυθμιστούν τα πόδια για

να διασφαλιστεί η

οριζοντιότητα.

Ρύθμιση των ποδιών

Στο χώρο όπου έχει τοποθετηθεί το περιστροφικό

στεγνωτήριο πρέπει να παρέχεται επαρκής εξαερισμός

ώστε να αποτραπεί η αναρρόφηση στο χώρο αερίων

από συσκευές καύσης και από ανοικτές φωτιές.

Ο εξαγόμενος αέρας δεν πρέπει να διοχετεύεται σε

καπναγωγό που χρησιμοποιείται για την εξαγωγή

αναθυμιάσεων από συσκευές καύσης αερίου ή άλλων

καυσίμων.

Ελέγχετε τακτικά ότι δεν υπάρχει περιορισμός ροής

αέρα μέσω του στεγνωτηρίου.

Ελέγχετε το φίλτρο χνουδιού μετά τη χρήση και

καθαρίστε το αν χρειάζεται.

Οι είσοδοι και έξοδοι πρέπει να διατηρούνται

απαλλαγμένες από εμπόδια. Για να εξασφαλίσετε

επαρκή εξαερισμό, δεν πρέπει να υπάρχουν εμπόδια

στο χώρο ανάμεσα στην κάτω πλευρά του

μηχανήματος και το δάπεδο. Θα πρέπει να υπάρχει

διάκενο τουλάχιστον 12 χιλ. ανάμεσα στη συσκευή και

οποιοδήποτε άλλο εμπόδιο.

Εμποδίζετε να πέφτουν ή να συσσωρεύονται

αντικείμενα πίσω από το στεγνωτήριο γιατί αυτά

μπορεί να εμποδίσουν την είσοδο και την έξοδο του

αέρα.

ΠΌΤΕ μην εγκαταστήσετε το στεγνωτήριο κοντά σε

κουρτίνες.

Ⴠ

ΕΞΑΕΡΙΣΜΟΣ

Μη συνδέσετε τη συσκευή στο ρεύμα και μην

ενεργοποιήσετε την τροφοδοσία της από το δίκτυο έως

ότου ολοκληρωθεί η εγκατάσταση. Για τη δική σας

ασφάλεια, αυτό το στεγνωτήριο πρέπει να εγκατασταθεί

σωστά. Αν υπάρχει οποιαδήποτε αμφιβολία σχετικά με την

εγκατάσταση, καλέστε για συμβουλές την υπηρεσία

Σέρβις της GIAS.

EL 125

Επισήμανση : Μην γέρνετε τη συσκευή κατά τη

μεταφορά της . Εάν πρέπει να την γείρετε πρέπει

να το κάνετε από την δεξιά πλευρά κοιτάζοντας

την.(βλέπε φωτό) .

Προσοχή : εάν έχετε γείρει τη συσκευή σε λάθος

πλευρά ,πρέπει να περιμένετε 4 ώρες πριν την

βάλετε σε λειτουργία .Η αναμονή αυτή είναι

απαραίτητη για να επανέλθει το λιπαντικό στο

κομπρεσέρ ,εάν δεν τηρήσετε αυτή την οδηγία το

κομπρεσέρ της συσκευής μπορεί να πάθει

βλάβη. .

Luftutsläpp i botten

Κιτ σωλήνα αποχέτευσης

ΕΠΙΣΗΜΑΝΣΗ Πριν από κάθε επέμβαση

στη συσκευή διακόψτε τη λειτουργία της και

αποσυνδέστε τη από το δίκτυο παροχής ..

Οδηγίες συναρμολόγησης του κιτ αποχέτευσης:

1.Ξεβιδώστε και αφαιρέστε

τις 3 βίδες που θα βρείτε

στο πίσω

μέρος της συσκευής.

αφήνοντας στη θέση του το

καναλάκι

φινιρίσματος της

επιφάνειας της συσκευής..

2.Αφαιρέστε το καναλάκι

της πίσω πλευράς του

καπακιού της συσκευής ,

και μετά αφαιρέστε και την

ίδια την επιφάνεια

τραβώντας την απαλά

προς το μέρος σας..

3. Κοιτάζοντας τη συσκευή

από την πλάτη της προς τα

εμπρός,στη δεξιά πλευρά

βρίσκεται τοποθετημένο το

δοχείο νερού .Πάνω από

το δοχείο νερού βρίσκεται

ένας εύκαμπτος γκρι

σωλήναςσυνδεδεμένος με

μια γέφυρα . Με την

βοήθεια μιας

πένσαςαφαιρέστε το

ρακόρ σύνδεσης από το

σωλήνα .

4.Αποσυνδέστε τον

εύκαμπτο σωλήνα από την

γέφυρα..

5. Συνδέστε τον εύκαμπτο

σωλήνα του κιτ στο

σωλήνα που

αποσυνδέσατε με την

βοήθεια του συνδέσμου

και του ρακόρ

Στερέωσης που θα βρείτε

στο σετ.

6. Απομακρύνετε το καπάκι

του δοχείου νερού που

βρίσκεται στοπίσω μέρος

της συσκευής αφαιρώντας

τις δύο βίδες.

7.Απομακρύνετε το καπάκι

του δοχείου νερού που

βρίσκεται στοπίσω μέρος

της συσκευής αφαιρώντας

τις δύο βίδες

8. Περάστε τον εύκαμπτο

σωλήνα απαγωγής των

ατμών μέσα από την οπή..

9. Τοποθετείστε το γκρι

σωλήνα στο ελεύθερο

χώρο του δοχείουκαι

στερεώστε το σύνολο του

σωλήνα στη γέφυρα ,με την

βοήθειατου πλαστικού

συνδέσμου.

10. Τοποθετείστε το καπάκι

της συσκευής στη θέση του

,προσέχοντας ώστε να μην

σφηνώσει η σωλήνα .

Τοποθετείστε στοπίσω

μέρος της συσκευής το

προφιλ στερέωσης το

οποίο θα

βιδώσετε με τρεις βίδες.

11.Συνδέστε το νέο

εύκαμπτο σωλήνα στο

σωλήνα του δικτύου

αποχέτευσης. Βεβαιωθείτε

ότι ο σωλήνας δεν τσακίζει

όταν θα επαναφέρετε το

στεγνωτήριο στη θέση του.

12.Συνδέστε τη συσκευή

στο δίκτυο παροχής

ακολουθώντας τιςγενικές

οδηγίες.

13. Αδειάστε το δοχείο με το

νερό και ενεργοποιήστε τη

συσκευήπιέζοντας το

πλήκτρο ON ή START

ανάλογα με το είδος της

συσκευής ( ηλεκτρονική ή

όχι)..

Για να απαλλαγείτε από την εργασία εκκένωσης

του δοχείου νερού μετά από κάθε κύκλο

στεγνώματος, μπορείτε να οδηγήσετε μέσω ενός

σωλήνα το νερό στο δίκτυο αποχέτευσης όπως

κάνετε και για το πλυντήριο. Η ισχύουσα

νομοθεσία δεν επιτρέπει την απαγωγή των

υδρατμών στο περιβάλλον. Το σύστημα

απαγωγής στο δίκτυο αποχέτευσης τοποθετείται

κοντά στο στεγνωτήριο

Το σετ αυτό αποτελείται από : 1 εύκαμπτο

σωλήνα και ένα σφικτήρα για πλαστικό σωλήνα

126

127

ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΦΟΡΤΙΟΥ

Πριν την πρώτη χρήση του στεγνωτηρίου:

ჀΔιαβάστε προσεκτικά το παρόν εγχειρίδιο οδηγιών.

ჀΑφαιρέστε όλα τα είδη που έχουν συσκευαστεί μέσα

στο τύμπανο.

ჀΣκουπίστε το εσωτερικό του τυμπάνου και την πόρτα

με υγρό πανί για να απομακρύνετε τυχόν σκόνη που

μπορεί να κάθισε στη μεταφορά.

Βεβαιωθείτε ότι τα ρούχα που πρόκειται να

στεγνώσετε είναι κατάλληλα για στέγνωμα σε

περιστροφικό στεγνωτήριο, όπως αυτό

υποδεικνύεται από τα σύμβολα φροντίδας σε κάθε

είδος. Ελέγξτε ότι όλα τα κουμπιά είναι κουμπωμένα

και οι τσέπες είναι άδειες. Γυρίστε τα ρούχα το μέσα

έξω. Τοποθετήστε τα ρούχα στο τύμπανο χωρίς να

τα πιέσετε, για να μη μπερδευτούν.

Προετοιμασία των ρούχων

Ⴠ Βαμβακερά Μέγ. 8 κιλά

Ⴠ Συνθετικά Μέγ. 4 κιλά

Μέγιστο βάρος στεγνώματος

Μην υπερφορτώνετε το τύμπανο. Τα μεγάλα

είδη (π.χ. υπνόσακοι, παπλώματα) όταν είναι υγρά

μπορεί να υπερβούν το μέγιστο επιτρεπόμενο

φορτίο.

Ταξινομήστε το φορτίο ως εξής

Ⴠ

Κατά σύμβολα

φροντίδας

Αυτ

ά μπορείτε να τα βρείτε

στο κολάρο

ή σε εσωτερική

ραφή:

Κατάλληλο για στέγνωμα σε περιστροφικ

στεγνωτήριο.

τέγνωμα

σε περιστροφικό στεγνω

τήριο σε

υψηλή

θερμοκρασία.

Στέγνωμα σε περιστροφικό στεγνω

τήριο μόνο

σε χαμηλή θερμοκρασία.

Μην

το στεγνώ

νετε σ

ε περιστ

ροφι

κό

στεγνωτήριο.

Αν ένα

είδος δεν έχει ετικέτα φροντίδας,

πρέπει να

θεωρηθεί ό

τι δεν είναι

κατ

άλληλ

ο για περιστροφικό

στέγνωμα.

Ⴠ

 Κατά ποσό

τητα και πάχος

Όταν

το φορ

τίο είναι μεγαλύτερο από

τη δυναμικότητα

ου στεγνωτηρίου, χωρίζετε τα ρούχ

α ανάλογα με τ

πάχος (π.χ. πετσέτες

από λεπτά

εσώρουχα).

Ⴠ



Κατά τύπ

ο υφάσματος

Βαμβακερά/ λευκ

ά: Πετσέτες,

βαμβακερά ζέρσεϊ, λευκά

είδη.

Συνθετικά: Μπλούζες, π

ουκάμισα, φόρμες κλπ. από

ολυεστέρα ή πολ

υαμίδιο, καθώς και μικτές ίνες βαμβάκι

συνθετικές.

Ⴠ

Κατά βαθμό στεγνώματος

Ταξινόμηση σε: στεγνά για σιδέρωμα,

στεγνά για φύλαξη

κλπ.

Για ευπ

αθή είδη

πιέστε το κουμπί Ευπ

αθή για να

επιλέξετε χαμηλή θερμοκρασία στεγνώματος.

μάλλινα, μεταξωτά, ευαίσθητα υφάσματα, νάιλον

κάλτσες, ευαίσθητες δαντέλες, υφάσματα με

μεταλλικές διακοσμήσεις, ενδύματα με διακοσμητικά

από PVC ή δέρμα, παπούτσια γυμναστικής, ογκώδη

είδη όπως υπνόσακους κλπ.

Μη στεγνώνετε στο στεγνωτήριο:

ΣΗΜΑΝΤΙΚΟ: Μη στεγνώνετε είδη

επεξεργασμένα με υγρό στεγνού καθαρισμού ή

ενδύματα από ελαστικό (κίνδυνος πυρκαγιάς ή

έκρηξης).

Τα τελευταία 15 λεπτά το φορτίο πάντα περι-

στρέφεται σε ψυχρό αέρα.

Τοποθετείτε στο περιστροφικό στεγνωτήριο μόνο

ρούχα που έχουν στυφτεί καλά με το χέρι ή στο

πλυντήριο. Όσο πιο στεγνά είναι τα ρούχα, τόσο

μικρότερος είναι ο χρόνος στεγνώματος και έτσι εξοι-

κονομείται ηλεκτρική ενέργεια.

ΠΑΝΤΑ

Προσπαθείτε να στεγνώνετε το μέγιστο φορτίο

ρούχων. Έτσι εξοικονομείτε χρόνο και ρεύμα.

Ⴠ Πριν από κάθε κύκλο στεγνώματος ελέγχετε ότι το

φίλτρο είναι καθαρό.

ΠΟΤΕ

Ⴠ Μην υπερβείτε το μέγιστο βάρος. Έτσι γίνεται

σπατάλη χρόνου και ρεύματος.

Ⴠ Μη φορτώσετε στο στεγνωτήριο είδη τόσο υγρά

που στάζουν. Έτσι μπορεί να προκληθεί ζημιά στη

συσκευή.

Ⴠ

Εξοικονόμηση ενέργειας

. .

Μην εγκαταστήσετε το προϊόν σε χώρο όπου

υπάρχει κίνδυνος παγετού. Σε θερμοκρασίες κοντά

στο μηδέν, το προϊόν ενδέχεται να μη μπορεί να

λειτουργήσει κανονικά. Υπάρχει κίνδυνος ζημιάς

αν επιτραπεί να παγώσει το νερό στο κύκλωμα

(βαλβίδες, λαστιχένιοι σωλήνες, αντλίες). Για

καλύτερη απόδοση του προϊόντος, η θερμοκρασία

περιβάλλοντος πρέπει να είναι από +2°C έως

+35 C.°

Η συσκευή αυτή διαθέτει αισθητήρα στεγνώματος ο οποίος σας

βοηθά να επιλέξετε το πρόγραμμα προσδιορίζοντας το βαθμό

στεγνώματος που επιθυμείτε.

Για μικρά φορτία ή ρούχα που είναι σχεδόν στεγνά ,είναι σκόπιμο να

επιλέγετε ένα πρόγραμμα με βάση την διάρκεια,και ταυτόχρονη

ενεργοποίηση του πλήκτρου ''Delicate fabrics'' προκειμένου να

μειώσετε την θερμοκρασία στο εσωτερικό του τύμπανου.

Εάν ο αισθητήρας δεν εντοπίζει κανένα ρούχο,η συσκευή θα

λειτουργήσει για ένα δεκάλεπτο και μετά θα ξεκινήσει την τελευταία

φάση με κρύο αέρα.

Εάν το φορτίο είναι εξαιρετικά μεγάλο ή πολύ βρεγμένο το

στεγνωτήριο θα λειτουργήσει επί 3 ώρες και μετά θα ξεκινήσει η

τελευταία φάση με κρύο αέρα.

Ολα τα προγράμματα ολοκληρώνονται με την φάση στεγνώματος με

κρύο αέρα της οποίας η διάρκεια είναι περίπου 15 λεπτά.

Πάνελ χειριστηρίων και Λυχνίες Ενδείξεων

ΕΠΙΛΟΓΗ ΠΡΟΓΡΑΜΜΑΤΟΣ

EL 128

ΣΤΟΙΧΕΙΑ ΕΛΕΓΧΟΥ ΚΑΙ ΕΝΔΕΙΚΤΙΚΕΣ ΛΥΧΝΙΕΣ

Eπιλογέας: περιστρέφοντας αμφίδρομα επιλέγετε το επιθυμητό πρόγραμμα.

Διάρκεια κύκλου : Προσαρμώζετε την προκαθορισμένη διάρκεια του προγράμματος που

έχετε επιλέξει. Η ρύθμιση ενεργοποιείται σε συγκεκριμμένα προγράμματα.

Μετάθεση έναρξης λειτουργίας : Για να μεταφέρετε την έναρξη λειτουργίας όταν η χρέωση

είναι πιο φτηνή(βλέπε σχετική παράγραφο).

Ευαίσθητα υφάσματα : πιέζοντας η ένδειξη σβύνει και ανάβει μια άλλη.Με αυτή την ειδική

λειτουργία μειώνετε την θερμοκρασία στεγνώματος για καλύτερη προστασία του ευαίσθητου

ρουχισμού που θέλετε να στεγνώσετε.

Ξετσαλάκωμα : η λειτουργία αυτή επιλέγεται στο τέλος του κύκλου στεγνώματος.Ο κάδος

περιστρέφεται σε επαναλλαμβανόμενες φάσεις ξεζαρόνοντας τα ρούχα.

Στέγνωμα με κρύο αέρα : Αυτή η ένδειξη εμφανίζεται στην τελευταία φάση του κύκλου που

γίνεται με κρύο αέρα.

'Εναρξη /Διακοπή λειτουργίας :για να ξεκινήσει ή να διακόψετε την λειτουργία της συσκευής.

Αυτόματα προγράμματα:Ανάλογα με το πρόγραμμα εμφανίζεται και η αντίστοιχη ένδειξη

(συμβουλευθείτε το πίνακα προγραμμάτων) ένδειξη ECO ενεργοποιείται όταν επιλέγετε την

αντίστοιχη λειτουργία.

Καθαρισμός φίλτρου :Όταν ανάψει αυτή η ένδειξη πρέπει να καθαρίσετε τα φίλτρα.

Γεμάτο δοχείο νερού : Όταν εμφανισθεί πρέπει να αδειάσετε το δοχεί νερού .

Λυχνία

Καθαρισμού

Οθόνη

Προγραμμάτων

Επιλογέας

προγράμματος

Πλήκτρο Ακρυλικά

Συνθετικά

Λυχνία

Απομάκρυνσης

Πλήκτρο

Επιλογής

Πλήκτρο

μετάθεσηςέναρξης

λειτουργίας

Πλήκτρο

Ξεζαρώματος

Πλήκτρο έναρξης

/διακοπής

λειτουργίας

129

ΕΠΙΛΟΓΗ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ

Πρόγραμμα

Πρόγραμμα για

πουκάμισα

Mix & Dry

Γρήγορο

διάρκειας 40’

Πρόγραμμα για

πουκάμισα

Επιλογή

διάρκειας

Jeans

(μπλου τζην και

100% ανθεκτικά

βαμβακερά)

Φρεσκάρισμα

Νοπός ρουχισμός

για σιδέρωμα

Στεγνά ενδύματα

Ρούχα που δεν

σιδερώνονται

Ιδανικό για

Απαλό στέγνωμα για εύκολο σιδέρωμα. Διάρκεια κύκλου 1 ώρα και 50

λεπτά.

Ρούχα που δεν σιδερώνονται.Διάρκεια : περίπου 2,30' ώρες

Ρούχα για φύλαξη χωρίς σιδέρωμα πχ.συνθετικές

μπλούζες,κάλτσες,παιδικά.Διάρκεια : περίπου 2,45' ώρες.

Εξαιρετικά στεγνός ρουχισμός πχ. πετσέτες,μπουρνούζια,τραπεζομάντυλα

Διάρκεια : 3 ώρες περίπου.

Για το στέγνωμα συνθετικών και βαμβακερών πουκάμισων . Διάρκεια : 1

ώρα για 2 Kg συνθετικών πουκάμισων (περίπου 10 πουκάμισα) και 1 ώρα

και 20 λεπτά για 3 Kg βαμβακερών πουκάμισων (περίπου 10 πουκάμισα).

Πρόγραμμα για να στεγνώσετε ταυτόχρονα βαμβακερά και συνθετικά :

κερδίζετε χρόνο και δεν χρειάζεται να εξχωρίσετε το ρουχισμό σε

διαφορετικούς κύκλους. Διάρκεια κύκλου 2 ώρες (μέγιστο φορτίο περίπου 4

kg).

Για το στέγνωμα συνθετικών και βαμβακερών πουκάμισων . Διάρκεια : 1

ώρα για 2 Kg συνθετικών πουκάμισων (περίπου 10 πουκάμισα) και 1 ώρα

και 20 λεπτά για 3 Kg βαμβακερών πουκάμισων (περίπου 10 πουκάμισα).

Μπορείτε να διαμορφώσετε ανάλογα με τις ανάγκες σαας την διάρκεια του

κύκλου επιλέγοντας μεταξύ 30 και 180 λεπτά. Επιλέγοντας 20min επιλέγετε

ένα κύκλο με κρύο αέρα,ιδανικό για το φρεσκάρισμα και την απομάκρυνση

των οσμών .

Στέγνωμα μέχρι 4 κιλά από μπλουτζήν (περίπου 5 παντελόνια). Το

πρόγραμμα λειτουργεί για περίπου 2 ώρες αλλά η διάρκειά του μπορεί να

αλλάζει ανάλογα με το φορτίο και τις επιλεγμένες στροφές πλύσης. Το Jeans

πρόγραμμα μπορεί να χρησιμοποιηθεί μόνο για 100% βαμβακερά

υφάσματα εκτός από τζην όπου έχουν διακοσμηθεί περίτεχνα με αξεσουάρ

ή μπορντούρες άλλου χρώματος, Καλό είναι επίσης να μην αναμειγνύονται

τα χρώματα σε αυτό το πρόγραμμα.

Πρόγραμμα για ρούχα που θέλουν μόνο φρεσκάρισμα. Ιδανικό για ρούχα

που είχαν φυλαχθεί χωρίς να σιδερωθούν ή έχουν στεγνώσει σε καλοριφέρ

ή σε εξωτερικό χώρο. Αυτό το πρόγραμμα έχει λειτουργία που απομακρύνει

το τσαλάκωμα διευκολύνοντας το σιδέρωμα . Διάρκεια 9 λεπτά +3 λεπτά

αναμονή.

Ρούχα στεγνά ,έτοιμα για φόρεμα σε 40 λεπτά. Οι αισθητήρες ελέγχουν

διαρκώς την θερμοκρασία για τέλειο αποτέλεσμα . Μέγιστο φορτίο 2 kg.

Perfect Home

EL 130

Άνοιγμα της πόρτας

Τραβήξτε τη λαβή για να

ανοίξετε την πόρτα.

Για να ξεκινήσει πάλι το

στεγνωτήριο, κλείστε την

πόρτα και πιέστε το κουμπί

Έναρξη/Παύση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Όταν χρησιμοποιείται το

στεγνωτήριο, το τύμπανο και η πόρτα μπορεί να είναι

ΠΟΛΥ ΖΕΣΤΑ. Ποτέ μη σταματήσετε τη λειτουργία του

στεγνωτηρίου πριν το τέλος του κύκλου στεγνώματος,

εκτός αν όλα τα είδη αφαιρεθούν γρήγορα και

απλωθούν για να απομακρυνθεί η θερμότητα.

Ενδ. λυχνία Φροντίδα φίλτρου

Ανάβει όταν το

φίλτρο χρειάζεται

καθάρισμα.

Αν τα ρούχα δεν

στεγνώνουν, ελέγξτε

μήπως υπάρχει

απόφραξη στο φίλτρο.

ΜΗ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΝΕΡΟ ΓΙΑ ΝΑ

ΚΑΘΑΡΙΣΕΤΕ ΤΟ ΦΙΛΤΡΟ.

Φίλτρο

ΣΗΜΑΝΤΙΚΟ: Για να διατηρήσετε την

αποδοτικότητα του στεγνωτηρίου ελέγχετε ότι το

φίλτρο χνουδιού είναι καθαρό πριν από κάθε κύκλο

στεγνώματος.

1. Τραβήξτε το φίλτρο

προς τα πάνω.

2. Ανοίξτε το φίλτρο όπως

δείχνει η εικόνα.

3. Αφαιρέστε απαλά ίνες

και χνούδι με μαλακή

βούρτσα ή τα δάκτυλά

σας.

4. Κουμπώστε πάλι το

φίλτρο και πιέστε το στη

θέση του.

1.Αφαιρέστε το

κλείστρο στο κάτω

μέρος της συσκευής .

2. Περιστρέψτε προς τα

αριστερά τους γάντζους

για να βγάλετε το

καπάκι στήριξης των

φίλτρων

3.Απομακρύνετε

μαλακά το πλέγμα

πιέζοντας τον επάνω

γάντζο, καθαρίστε το

πλέγμα από υπόλοιπα

σκόνης και κατακάθια.

Μην χρησιμοποιήσετε

νερό

4. Απομακρύνετε

μαλακά το σπογγώδες

φίλτρο από τη βάση του

και πλύνετε κάτω από

τη βρύση ώστε να

απομακρυνθούν τα

κατακάθια και οι

βρωμιές .

5. Τοποθετείστε τα

φίλτρα, το καπάκι στη

σωστή θέση (το τόξο να

κοιτάζει προς τα

επάνω) στερεώστε το

καπάκι με τους

γάντζους

6. Τοποθετείστε το

καπάκι του φίλτρου στη

θέση του .

ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ

Δεν χρησιμοποιούμε νερό για τον καθαρισμό

του φίλτρου.

131

ΣΥΜΠΥΚΝΩΤΗΣ

ΛΕΙΤΟΥΡΓΙΑ

1. Ανοίξτε την πόρτα και τοποθετήστε τα ρούχα στο

τύμπανο. Βεβαιωθείτε ότι τα ενδύματα δεν

εμποδίζουν το κλείσιμο της πόρτας.

2. Κλείστε απαλά την πόρτα σπρώχνοντάς την αργά

έως ότου ακουστεί ο ήχος κλεισίματος 'κλικ'.

3. Περιστρέψτε τον περιστροφικό Επιλογέα

προγράμματος για να επιλέξετε το απαιτούμενο

πρόγραμμα στεγνώματος (βλ. Οδηγό

προγραμμάτων).

4. Αν στεγνώνετε συνθετικά, ακρυλικά ή ευπαθή είδη,

πιέστε το κουμπί Ακρυλικά/ Συνθετικά για να μειωθεί

το επίπεδο θέρμανσης.

Όταν η συσκευή είναι σε ρύθμιση χαμηλής

θέρμανσης, θα ανάψει η λυχνία δίπλα στο κουμπί

πίεσης. Για να αλλάξετε πρόγραμμα μέσα στα πρώτα

λίγα λεπτά, πιέστε το κουμπί Ακρυλικά/ Συνθετικά και

κατόπιν κάνετε επαναφορά της συσκευής για να

αλλάξετε ρύθμιση.

5. Πιέστε το κουμπί Έναρξη/Παύση. Το στεγνωτήριο

θα ξεκινήσει αυτόματα και θα είναι σταθερά αναμμένη

η ενδεικτική λυχνία DRY.

6. Αν στη διάρκεια του προγράμματος ανοίξετε την

πόρτα για να ελέγξετε τα ρούχα, πρέπει να πατήσετε

Έναρξη/Παύση για να αρχίσει πάλι το στέγνωμα

αφού κλείσει η πόρτα.

7. Όταν ο κύκλος πλησιάζει το τέλος του, η συσκευή

θα εισέλθει σε φάση ψύξης και τα ρούχα θα

περιστρέφονται σε κρύο αέρα ώστε να κρυώσουν.

8. Όταν ολοκληρωθεί το πρόγραμμα, θα ανάψει η

ενδεικτική λυχνία END.

9. Μετά την ολοκλήρωση του κύκλου, το τύμπανο θα

περιστρέφεται διακοπτόμενα για να ελαχιστοποιηθεί

το τσαλάκωμα. Αυτό θα συνεχιστεί έως ότου

απενεργοποιηθεί η συσκευή ή ανοιχτεί η πόρτα.

ΔΟΧΕΙΟ ΝΕΡΟΥ

Το νερό που αφαιρείται από τα ρούχα στη διάρκεια

του κύκλου στεγνώματος συλλέγεται σε δοχείο στο

κάτω μέρος του στεγνωτηρίου. Όταν γεμίσει το

δοχείο, ανάβει η ενδεικτική λυχνία στον πίνακα

ελέγχου.

Τότε ΠΡΕΠΕΙ να αδειάσετε το δοχείο. Ωστόσο,

συνιστούμε να αδειάζετε το δοχείο μετά κάθε κύκλο

στεγνώματος.

ΣΗΜΕΙΩΣΗ: Στους πρώτους λίγους κύκλους μιας

νέας συσκευής θα συλλεχτεί πολύ λίγο νερό στο

δοχείο, αφού πρώτα γεμίζει ένα εσωτερικό δοχείο.

Για να αφαιρέσετε το δοχείο

1. Τραβήξτε απαλά έξω

το δίσκο έως ότου έχει

αφαιρεθεί τελείως.

Συγκρατήστε το δίσκο και

με τα δύο χέρια. Όταν

είναι γεμάτο, το δοχείο

νερού ζυγίζει περ. 4 κιλά.

2. Γείρετε το δοχείο

νερού για να αδειάσετε το

νερό από την πίσω οπή.

Όταν έχει αδειάσει,

τοποθετήστε το δοχείο

νερού πάλι στη θέση του.

ΣΠΡΩΞΤΕ ΤΟ ΣΤΑΘΕΡΑ

ΣΤΗ ΘΕΣΗ ΤΟΥ.

ΣΗΜΕΙΩΣΗ: Αν έχετε

διαθέσιμη αποχέτευση

κοντά στο στεγνωτήριο,

μπορείτε να

χρησιμοποιήσετε το κιτ

εκκένωσης για να

παρέχετε μόνιμη δίοδο

αποστράγγισης για το

νερό που συλλέγεται από

το στεγνωτήριο. Έτσι δεν

θα χρειάζεται να

αδειάζετε το δίσκο νερού.

Όλες οι πληροφορίες για

τη συναρμολόγηση του

κιτ περιέχονται στο

φάκελο του κιτ.

EL 132

ΣΗΜΑΝΤΙΚΟ Πάντα απενεργοποιείτε τη

συσκευή και αφαιρείτε το φις από την παροχή

ρεύματος πριν καθαρίσετε τη συσκευή.

Για τα ηλεκτρικά χαρακτηριστικά ανατρέξτε

στην πινακίδα στοιχείων στο μπροστινό μέρος του

περιβλήματος του στεγνωτηρίου (με την πόρτα

ανοικτή).

Τεχνικές προδιαγραφές

Καθαρισμός του στεγνωτηρίου

Χωρητικότητα τυμπάνου 115 λίτρα

Μέγιστο φορτίο 8 κιλά

Ύψος 85 εκ.

Πλάτος 60

Βάθος 60

Κατηγορία ενεργειακής σήμανσης A +

εκ.

ΛΕΙΤΟΥΡΓΙΑ

Ⴠ Καθαρίζετε το φίλτρο και αδειάζετε το δοχείο

νερού μετά από κάθε κύκλο στεγνώματος.

Ⴠ Καθαρίζετε σε τακτά χρονικά διαστήματα το

συμπυκνωτή .

Ⴠ Μετά από κάθε περίοδο χρήσης, σκουπίζετε το

εσωτερικό του τυμπάνου και αφήνετε την πόρτα

ανοικτή για λίγο για να επιτραπεί κυκλοφορία του

αέρα για να στεγνώσει.

Ⴠ Σκουπίζετε το εξωτερικό της συσκευής και την

πόρτα με ένα απαλό πανί.

Ⴠ ΜΗ χρησιμοποιείτε σφουγγάρια, είδη

καθαρισμού ή καθαριστικές ουσίες που

χαράζουν.

Ⴠ Για να αποφύγετε το μάγκωμα της πόρτας ή τη

συσσώρευση χνουδιών, καθαρίζετε το

εσωτερικό της πόρτας & το λάστιχο με ένα υγρό

πανί μετά από κάθε πρόγραμμα στεγνώματος.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Η πόρτα του τυμπάνου

και τα ρούχα μπορεί να είναι πολύ ζεστά.

Λειτουργία Καθυστέρηση έναρξης

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΠΡΟΓΡΑΜΜΑΤΙΣΜΕΝΗ ΣΥΝΤΗΡΗΣΗ

Η λειτουργία Καθυστέρηση έναρξης επιτρέπει στο χρήστη την καθυστέρηση έναρξης του κύκλου στεγνώματος

κατά 3, 6 ή 9 ώρες.

Όταν επιλεγεί πρώτα η λειτουργία, η οθόνη θα δείξει καθυστέρηση 3 ωρών. Με επόμενα πατήματα του

κουμπιού η καθυστέρηση αυξάνεται σε 6 ή 9 ώρες.

Για να αρχίσει το πρόγραμμα πιέστε Έναρξη/Παύση και η συσκευή θα ολοκληρώσει τον κύκλο στεγνώματος

στο τέλος αυτού του χρόνου. Η ενδεικτική λυχνία 3, 6 ή 9 ωρών θα αναβοσβήνει για να δείξει ότι η καθυστέρηση

έναρξης είναι σε εξέλιξη.

Ακύρωση και επαναφορά του προγράμματος

Για να ακυρώσετε ένα πρόγραμμα, πιέστε το κουμπί Έναρξη/Παύση για 3 δευτερόλεπτα. Η

ενδεικτική λυχνία DRY θα αναβοσβήνει για να δείξει ότι έχει γίνει επαναφορά.

Πρόγραμμα ΕΝ61121 Πρόγραμμα Χρήσης

-Στεγνά Βαμβακερά

-Στεγνά Βαμβακερά για Σιδέρωμα

-Εύκολη Φροντίδα Υφασμάτων

Ρούχα στεγνά για φύλαξη

+ Συνθετικά

Πληροφορίες για Εργαστηριακές Μετρήσεις

Ρούχα στεγνά για φύλαξη

Ρούχα στεγνά για σίδερο

Σημείωση:Για να αφαιρέσετε το νερό ,εγκαταστήστε

και χρησιμοποιείστε το σωλήνα αποχέτευσης.

133

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

Ποια μπορεί να είναι η αιτία για…

Προβλήματα που μπορείτε να διορθώσετε

μόνοι σας

Πριν καλέσετε την υπηρεσία Σέρβις της GIAS για

τεχνικές συμβουλές, ελέγξτε όλη την παρακάτω

λίστα ελέγχου. Θα χρεωθείτε αν βρεθεί ότι η

συσκευή λειτουργεί ή έχει εγκατασταθεί ή

χρησιμοποιείται λανθασμένα. Αν το πρόβλημα

επιμένει μετά την ολοκλήρωση των συνιστώμενων

ελέγχων, καλέστε την υπηρεσία Σέρβις της GIAS.

Ίσως να μπορέσουν να σας βοηθήσουν μέσω

τηλεφώνου.

Πολύ μεγάλος χρόνος στεγνώματος/ ρούχα όχι

εντελώς στεγνά…

Ⴠ Μήπως τα ρούχα ήταν πολύ βρεγμένα;

Στύφτηκαν τα ρούχα καλά με το χέρι ή σε

πλυντήριο;

Ⴠ Μήπως το φίλτρο χρειάζεται καθαρισμό;

Ⴠ Μήπως υπερφορτώθηκε το στεγνωτήριο;

Ⴠ Μήπως είχε γίνει η επιλογή από

προηγούμενο κύκλο;

Το στεγνωτήριο δεν λειτουργεί…

Ⴠ Υπάρχει κανονική παροχή ρεύματος προς το

στεγνωτήριο; Ελέγξτε με χρήση άλλης συσκευής

όπως επιτραπέζιου φωτιστικού.

Ⴠ Έχει συνδεθεί σωστά το φις στην παροχή

ρεύματος δικτύου;

Ⴠ Μήπως υπάρχει διακοπή ρεύματος;

Μήπως έχει καεί η ασφάλεια;

Ⴠ Είναι καλά κλεισμένη η πόρτα;

Ⴠ Έχει ενεργοποιηθεί το στεγνωτήριο, τόσο στην

παροχή ρεύματος όσο και στο μηχάνημα;

Ⴠ Έχει επιλεγεί ο χρόνος στεγνώματος ή το

πρόγραμμα;

Ⴠ Έχει ενεργοποιηθεί πάλι η συσκευή μετά το

άνοιγμα της πόρτας;

Το στεγνωτήριο κάνει θόρυβο…

ჀΑπενεργοποιήστε το στεγνωτήριο και

απευθυνθείτε στην υπηρεσία Σέρβις της GIAS για

συμβουλές.

Η ενδεικτική λυχνία Φροντίδα φίλτρου είναι

αναμμένη…

ჀΜήπως το φίλτρο χρειάζεται καθαρισμό;

Η ενδεικτική λυχνία Άδειασμα νερού είναι

αναμμένη…

ჀΜήπως το δοχείο νερού χρειάζεται άδειασμα;

Ⴠ Έχετε επιλέξει σωστό χρόνο/ πρόγραμμα

στεγνώματος;

Ⴠ

ΕΞΥΠΗΡΕΤΗΣΗ ΠΕΛΑΤΩΝ

Ανταλλακτικά

Υπηρεσία Σέρβις της GIAS

Αν εξακολουθεί να υπάρχει πρόβλημα με το

στεγνωτήριό σας μετά την ολοκλήρωση όλων των

συνιστώμενων ελέγχων, καλέστε την υπηρεσία

Σέρβις της GIAS για συμβουλές.

Ίσως να μπορούν να σας βοηθήσουν μέσω

τηλεφώνου ή να κλείσετε κατάλληλο ραντεβού για

επίσκεψη τεχνικού βάσει των όρων της εγγύησής

σας. Ωστόσο, μπορεί να υπάρξει χρέωση αν για τη

συσκευή σας ισχύει κάποιο από τα εξής:

Ⴠ Βρεθεί ότι λειτουργεί κανονικά.

Ⴠ Δεν έχει εγκατασταθεί σύμφωνα με τις οδηγίες

εγκατάστασης.

Ⴠ Έχει χρησιμοποιηθεί λανθασμένα.

Χρησιμοποιείτε πάντα αυθεντικά ανταλλακτικά,

διαθέσιμα απ' ευθείας μέσω της υπηρεσίας Σέρβις

της GIAS.

Για σέρβις και επισκευές καλέστε τον τοπικό

σας τεχνικό της υπηρεσίας Σέρβις της GIAS.

Ο κατασκευαστής δεν αναλαμβάνει καμία

ευθύνη για τυπογραφικά σφάλματα στο παρόν

εγχειρίδιο. Επίσης ο κατασκευαστής

επιφυλάσσεται του δικαιώματός του να

επιφέρει κατάλληλες τροποποιήσεις στα

προϊόντα του χωρίς την αλλαγή ουσιωδών

χαρακτηριστικών.

ÍNDICE

BG 134

135

136

137

138

139

140

141

142

143

144

145

136

135

BG 136

137

220 240V

2004/108/EC

2006/95/EC

BG 138

139

BG 140

Mix & Dry

141

дънки

Да изсъхне до 4 кг Jeans (около 5 чифта). Програмата работи за

около 2 часа, но времето може да се промени, според

натоварването и скоростта на въртене на измиване. Jeans

Програмата може да се използва само за 100% позиции памук,

моля да не се смесват цветове, нито сухи дънки с бродерии или

аксесоари.

Perfect Home

BG 142

143

BG 144

A +

145

146

INDEKS

Uvod

Podatki O Dobavi

Odstranjevanje Embalaže

Opombe Za Varnost

Uporaba

Namestitev

Perilo

Varovanje Okolja

Pooblaščeni Servis

Namestitev

Zahteve Za Električno Napeljavo

Nastavitev Nivelirnih Nog

Pretok Zraka

Komplet Z Odtočno Cevjo: Navodila Za Namestitev

Priprava Na Polnjenje Stroja

Priprava Oblačil

Sortiranje Perila

V Sušilnem Stroju Ne Sušiti

Varčevanje Z Energijo

Navodila Za Sušenje

Tipke Za Upravljanje In Signalne Lučke

Izbira Programa

Vrata In Filter

Odpiranje Vrat

Filter

Signalna Lučka Za Stanje Filtra

Posoda Za Vodo

Da Odstranite Posodo

Kondenzator

Da Odstranite Kondenzator

Obratovanje

Preklic In Ponastavitev Programa

Funkcija Zakasnitve Vklopa

Čiščenje In Vzdrževanje

Čiščenje Sušilnega Stroja

Tehnični Podatki

Odpravljanje Napak

Pomoč Strankam

Nadomestni Deli

Pooblaščeni Servis

147

148

149

150

151

152

153

154

155

156

157

UVOD

Uporaba

Prosimo, preverite, ali ste s strojem dobili tudi

naslednje:

Ⴠnavodila za uporabo

Ⴠgarancijski list

Ⴠnalepko o energijski varčnosti

Stroj vzemite iz embalaže v

bližini prostora, kamor ga

boste namestili.

1. Previdno zarežite okoli

embalaže po dnu škatle in

po eni od stranic navzgor.

2. Odstranite politensko

folijo in dvignite sušilni stroj

s podstavka iz stiropora.

Prosimo vas, da ta navodila pozorno preberete in stroj uporabljate v skladu z njimi. Ta knjižica

vsebuje pomembna navodila za varno uporabo, namestitev in vzdrževanje vašega stroja ter tudi

uporabne napotke za doseganje najboljših rezultatov.

Vso dokumentacijo, ki ste jo dobili s strojem, skrbno shranite, saj jo boste morda še potrebovali ali pa

jo boste Predali drugemu lastniku.

Podatki o Dobavi

ODSTRANJEVANJE EMBALAŽE

Embalažo varno odvrzite v smeti. Pazite, da

ne pride v roke otrokom, saj je lahko nevarna.

Če ne boste upoštevali zgornjih navodil,

lahko ogrozite varnost naprave. Če bi napaka

na stroju nastala zaradi nepravilne uporabe,

vam lahko zaračunamo klic servisne službe.

Prepričajte se, da med. prevozom stroj ni

bil poškodovan. Če se je poškodoval, pokličite

pooblaščeni servis.

OPOMBE ZA VARNOST

Ⴠ Ta naprava ni namenjena temu, da bi jo uporabljale osebe (vključno z otroki), ki imajo slabše

fizične, čutilne ali duševne zmožnosti ali nimajo izkušenj ali znanja, razen če jih pri uporabi

nadzoruje ali o uporabi naprave pouči oseba, odgovorna za njihovo varnost.

Ⴠ Otroke morate nadzorovati, da se ne bi igrali z napravo.

Ⴠ OPOZORILO: Napačna uporaba sušilnega stroja lahko povzroči požar.

Ⴠ Ta naprava je namenjena izključno uporabi v gospodinjstvih, z njo lahko sušite le gospodinjski

tekstil in oblačila.

Ⴠ Stroj se sme uporabljati le za namen, ki je opisan v tem priročniku. Pred uporabo stroja se

prepričajte, ali ste popolnoma razumeli navodila za namestitev in uporabo.

Ⴠ Stroja se ne dotikajte, če imate vlažne oziroma mokre roke ali noge.

Ⴠ Med polnjenjem stroja se ne naslanjajte na njegova vrata in jih nikoli ne uporabljajte za dviganje

ali premikanje stroja.

Ⴠ Nikoli ne dovolite otrokom, da bi se igrali s strojem ali njegovimi tipkami.

Ⴠ OPOZORILO: Stroja ne uporabljajte, če filter za puh ni pravilno nameščen ali če je poškodovan;

puh se lahko vžge.

Ⴠ OPOZORILO: Na mestih, kjer je simbol za vročo površino ,se lahko temperatura med

delovanjem sušilnega stroja dvigne na več kot 60 stopinj Celzija.

Ⴠ Izvlecite vtič iz električne vtičnice. Pred čiščenjem stroja vtič vedno izvlecite iz vtičnice.

Ⴠ Če se vam zdi, da stroj ne deluje pravilno, ga prenehajte uporabljati.

Ⴠ Na tleh v okolici stroja se ne smejo nabirati nitke ali puh.

Ⴠ Boben v stroju se lahko zelo segreje. Preden začnete perilo jemati iz stroja, vedno počakajte, da

sušilni stroj konča fazo hlajenja.

147

Ta naprava je označena v skladu z

Direktivo 2002/96/ES Evropskega

parlamenta in Sveta o odpadni

električni in elektronski opremi

(OEEO).

S tem, ko poskrbite, da bo ta izdelek pravilno

odvržen, boste pripomogli k preprečevanju

morebitnih negativnih posledic za okolje in

zdravje, ki bi sicer lahko nastale pri nepravilnem

ravnanju z odpadkom.

Simbol na napravi prikazuje, da je ne moremo

obravnavati kot gospodinjski odpadek. Namesto

tega ga je treba odložiti na primernem odpadu,

kjer reciklirajo električno in elektronsko opremo.

Stroj morate odvreči v skladu z lokalno

okoljevarstveno zakonodajo o odpadkih.

Za podrobnejše informacije o obdelavi, obnovitvi

in recikliranju tega izdelka se, prosimo, obrnite

na svojo lokalno občino, Podjetje za odvoz

odpadkov ali na trgovino, kjer ste stroj kupili.

European Directive 2002/96/EC

Ⴠ Zaradi zagotavljanja stalnega varnega in

učinkovitega delovanja stroja priporočamo, da

Vse servisne storitve in vsa popravila izvaja le

pooblaščeni serviser.

Pooblaščeni Servis

Če naprava ne deluje pravilno ali če se

pokvari, jo izključite, vtič pa iztaknite iz vtičnice.

Za morebitno popravilo pokličite pooblaščeni

servis.

Ⴠ Vsi materiali, iz katerih je izdelana embalaža,

so okolju prijazni in jih je mogoče reciklirati.

Prosimo, odvrzite embalažo na okolju prijazen

način. Na vaši občini ali komunalni službi vam

bodo lahko podrobno povedali več o

odstranjevanju odpadkov.

Ⴠ Ko boste sušilni stroj odvrgli, varnost

zagotovite tako, da stroj izključite iz vtičnice ter

nato prerežete električni kabel in ga skupaj z

vtičem uničite. Da preprečite, da bi se otroci

zaprli v stroj, odlomite tečaje vrat ali ključavnico

na vratih.

Varovanje Okolja

Ⴠ Preden stroj uporabite, se prepričajte, da ni

vidno poškodovan. Če je poškodovan, ga ne

uporabljajte, temveč pokličite pooblaščeni

servis.

Ⴠ Ne uporabljajte adapterjev, razdelilcev in/ali

podaljškov.

Ⴠ Nikoli ga ne postavite ob zavese in pazite, da

predmeti ne bodo mogli pasti za sušilni stroj ali

se za njim nabirati.

Ⴠ Naprave ne smete namestiti za vrati, ki se

dajo zakleniti, drsnimi vrati ali vrati, ki imajo

tečaje na nasprotni strani kot sušilni stroj.

Namestitev

Ⴠ V sušilnem stroju ne sušite kosov, ki niso bili

oprani.

Ⴠ OPOZORILO: Nikoli ne sušite tkanin,

obdelanih s tekočinami za kemično čiščenje.

Ⴠ OPOZORILO: Materiali iz penaste gume

lahko včasih pri segrevanju (pod posebnimi

pogoji) zagorijo zaradi samovžiga. Predmetov

iz penaste gume (lateks pena), kap za prhanje,

proti vodi odpornih tkanin, izdelkov in oblačil z

gumijasto podlogo in blazin z vložki iz penaste

gume NE SMETE sušiti v sušilniku za perilo.

Ⴠ Da izveste, ali je material primeren za

sušenje, vedno poglejte etiketo na tekstilu.

Ⴠ Preden daste oblačila v sušilni stroj, morajo

biti ožeta ročno ali s centrifugo v pralnemstroju.

V sušilni stroj se NE SME dajati oblačil, iz

katerih še kaplja.

ჀPazite, da v žepih ni vžigalnikov ali vžigalic, in

v bližini sušilnega stroja NIKOLI ne uporabljajte

gorljivih tekočin.

ჀV stroju NIKOLI ne smete sušiti zaves iz

steklenih vlaken. Če steklena vlakna pridejo na

druga oblačila, lahko pride do draženja kože.

ჀKose, ki so se umazali s snovmi, kot so na

primer jedilno olje, aceton, alkohol, bencin,

kerozin, odstranjevalec madežev, terpentin,

vosek ali odstranjevalec voska, morate najprej

oprati v vroči vodi z nekaj več detergenta,

preden jih začnete sušiti v sušilnem stroju.

ჀMehčalce perila in podobne izdelke uporabite,

kot je navedeno v navodilih za uporabo

Mehčalca.

Perilo

OPOMBE ZA VARNOST

148

NAMESTITEV

Sušilni stroji delujejo na enofazni izmenični tok

s 50 Hz in napetostjo 230 240 V. Prepričajte se,

da je nazivna zmogljivost priključka vsaj 10 A.

Električni tok je lahko zelo nevaren.

Ta naprava mora biti ozemljena.

Vtičnica električne napeljave in vtič morata

biti iste vrste.

Ne uporabljajte več adapterjev in/ali

podaljškov.

Vtič mora biti po namestitvi stroja na

dostopnem mestu, da ga lahko po porabi

iztaknete.

Naprava CE je v skladu z direktivama Sveta

2004/108/GS, 2006/95GS in njunimi dopolnili.

Zahteve za Električno Napeljavo

Če je električni kabel poškodovan, ga je

treba nadomestiti s posebnim kablom, ki ga

lahko dobite SAMO pri pooblaščenem

prodajalcu nadomestnih delov. Namestiti ga

mora za to usposobljena oseba.

Če napaka na stroju nastane zaradi

nepravilne namestitve, vam lahko klic servisne

Službe zaračunamo.

Ko boste stroj postavili

na želeno mesto, je

treba nastaviti še

nivelirne noge, da stroj

stoji vodoravno.

Nastavite vse štiri

nivelirne noge tako, da

stroj stoji trdno in

vodoravno.

Nastavitev Nivelirnih Nog

V prostoru, kjer stoji sušilni stroj, je treba

zagotoviti zadostno zračenje, zato da stroj med

delovanjem v prostor ne bi potegnil plinov, ki jih

pri izgorevanju izločajo nekatere naprave, na

primer kamini.

Ⴠ Zrak, ki izhaja iz stroja, ne sme biti speljan v

dimnik, na katerega so priključene naprave, ki

za zgorevanje uporabljajo plin ali druga goriva.

Ⴠ Redno preverjajte, ali ima zrak, ki teče skozi

sušilni stroj, prosto pot.

Ⴠ Po uporabi preverite, ali se je v filtru nabral

puh, in filter po potrebi očistite.

Ⴠ Dovodne in odvodne odprtine ne smejo biti

ovirane Zaradi zagotavljanja primernega

zračenja med dnom stroja in tlemi ne sme biti

ovir. Med strojem in kakršno koli oviro mora biti

vsaj 12 mm prostora.

Ⴠ Preprečite, da bi predmeti padali za stroj ali se

nabirali za njim, saj bi lahko ovirali pretok zraka

(vhode in izhode za zrak).

Ⴠ NIKOLI ne namestite sušilnega stroja ob

zavesah.

PRETOK ZRAKA

Stroja ne priključujte in ne vklapljajte,

dokler ni popolnoma nameščen. Zaradi vaše

varnosti je treba sušilni stroj namestiti pravilno.

Če imate kakršne koli dvome o nameščanju

stroja, pokličite pooblaščeni servis, kjer vam

bodo z veseljem svetovali.

SL 149

Air Outlets in the Base

Pomembno: Med transportom naj bo sušilni

stroj v pokončnem položaju. Če je nujno, ga

nagnite samo tako, kot je to prikazano na

spodnji sliki:

V nasprotnem primeru počakajte vsaj 4 ure in

šele nato vključite sušilni stroj, da bo lahko olje

steklo nazaj v kompresor. V nasprotnem

primeru obstaja nevarnost poškodbe

kompresorja!.

KOMPLET Z ODTOČNO CEVJO: NAVODILA ZA NAMESTITEV

OPOZORILO! Preden začnete kakršna

koli dela, izklopite sušilnik za perilo in iztaknite

vtič iz vtičnice.

Da bi se izognili praznjenju posode za vodo po

vsakem sušilnem ciklu, lahko vodo, ki se

normalno zbira med sušilnim ciklom, izpustite

neposredno v odtok za odpadno vodo (odtočni

Sistem je enak kot pri kuhinjskih koritih).

Povezava z odtokom za površinske vode je

prepovedana v skladu z zakonodajo o

varovanju voda. Napeljava za odtok odpadne

vode mora biti zraven sušilnika za perilo.

Komplet je sestavljen: 1 gumijasto cev, 1 raven

konektor za gumijasto cev, 1 objemko in

plastično vezico.

Vgradite komplet po naslednjem postopku:

1.Odvijte in odstranite

3 vijake na hrbtnem

delu stroja ter pri tem

pustite hrbtni pokrov

na mestu.

2. Odstranite zadnjo

obrobo pokrova in sam

pokrov, tako da ga

pazljivo potisnete, da

zdrsi proti zadnjemu

delu stroja.

3. Posoda za odpadno

vodo je na desni strani

stroja (gledano od

zadaj). Siva gumijasta

cev se poveže z

mostičkom nad

posodo za vodo. S

kleščami odstranite

cev skupaj z objemko z

mostička.

4. Povlecite gumijasto

cev s priključka na

mostičku.

5. S priloženim

priključkom in

objemkami priključite

gumijasto cev iz

kompleta na cev, ki ste

jo odstranili s priključka

na mostičku.

6. Snemite pokrov

posode za vodo z

zadnjega dela stroja,

tako da odstranite dva

vijaka in odpnete

pokrov.

7. Odstranite jeziček

na strani in zamenjajte

pokrov na stroju. Nato

ponovno namestite

vijake. Sedaj lahko

vidite luknjo na hrbtni

strani omarice poleg

pokrova.

8. Napeljite odtočno

cev skozi luknjo v

omarici.

9 . Poiščite sivo

gumijasto cev v izrezu

predala in s plastično

vezico pritrdite cevni

sklop na mostiček.

10. Pazljivo potisnite

hrbtni pokrov nazaj na

mesto, pri tem pa

pazite, da gumijaste

cevi ne priprete. Nato

ponovno namestite

zadnjo obrobo pokrova

s tremi vijaki.

11. Priključite novo

odtočno gumijasto cev

na cev za odpadno

vodo. Prepričajte se,

da se med. Potis-

kanjem sušilnika za

perilo na njegovo

mesto nova gumijasta

cev ne zaplete. Pri

napeljavi nove zunanje

gumijaste cevi je treba

slediti navodilom, kot je

to prikazano.

12. Stroj priključite na

električno omrežje.

13. Ko izpraznite

posodo za odpadno

vodo, vključite stroj s

pritiskom na gumb ON

(pri elektronskih

modelih pritisnite še

START), da poženete

program sušenja.

150

PRIPRAVA NA POLNJENJE STROJA

Preden prvič uporabite sušilni stroj:

Ⴠ Skrbno preberite navodila za uporabo;

Ⴠ Odstranite vse dele, ki so v bobnu;

Ⴠ Z vlažno krpo obrišite notranjost bobna in vrat,

da odstranite prah, ki se je nabral med

prevozom.

Prepričajte se, ali je perilo, ki ga nameravate

dati v sušilni stroj, primerno za strojno sušenje;

to je prikazano na opozorilnih simbolih na

vsakem kosu perila.

Preverite, ali so vsi gumbi, zadrge in podobno

zapeti in ali so žepi prazni. Obrnite oblačila

navzven. Oblačila položite v boben narahlo (ne

natrpajte jih), da se ne bodo prepletla.

Priprava Oblačil

Ⴠ Bombaž največ 8 kg

Ⴠ Sintetika največ 4 kg

Maksimalna Teža za Sušenje

Bobna ne smete preveč napolniti, saj lahko

z velikimi kosi, ko so mokri, prekoračite najvišjo

dovoljeno težo perila (na primer: spalne vreče,

prešite odeje).

. .

Ⴠ Po etiketah na oblačilih

Najdete jih na ovratniku ali notranjem šivu:

Primerno za sušenje v sušilnem stroju.

Sušenje v stroju pri visokih temperaturah.

Sušenje v stroju le pri nizkih temperaturah.

Ne sušite v sušilnem stroju.

Če oblačilo nima etikete, ga raje ne sušite

Strojno.

ჀPo količini in gostoti blaga

Kadar koli je količina materiala za sušenje večja

od zmogljivosti sušilnega stroja, razdelite obleke

po debelini materiala (npr. ločite brisače od

tankega spodnjega perila).

ჀPo vrsti materiala

Bombažne/lanene tkanine: brisače, bombažni

jersey, posteljno in namizno perilo.

Sintetika: bluze, srajce, delovne halje itd.,

Izdelane iz poliestra ali poliamida; velja tudi za

mešanice iz bombaža in sintetike.

ჀPo tem, kako močno jih želite posušiti

Razdelite na: popolnoma suho, primerno za

zlaganje itd. Za občutljivo blago pritisnite tipko ,

da izberete sušenje pri nizki temperaturi.

Svile, občutljivega blaga, najlonskih nogavic,

občutljivih vezenin, blaga s kovinskimi okraski,

oblačil z dodatki iż PVC ali usnja, športnih

čevljev in velikih kosov, kot so spalne vreče ipd.

POMEMBNO: Ne sušite predmetov, ki so

bili obdelani s tekočinami za kemično čiščenje,

ali gumijastih oblačil (nevarnost požara ali

eksplozije).

Zadnjih 15 minut (približno) se perilo vedno

obrača v hladnem zraku.

V sušilni stroj polagajte le perilo, ki ste ga

strojno ali ročno oželi. Čim bolj suho je perilo,

tem krajši bo čas sušenja, kar pomeni manjšo

porabo električne energije.

VEDNO

Ⴠ Sušite čim bolj napolnjen stroj, tako boste

prihranili čas in električno energijo.

Ⴠ Pred sušenjem preverite, ali je filter očiščen.

NIKOLI

Ⴠ Ne prekoračite najvišje dovoljene teže; s tem

bi porabili več časa in električne energije.

Ⴠ Ne napolnite stroja s tako mokrimi oblačili, da

z njih še kaplja; tako bi lahko stroj poškodovali.

Varčevanje z Energijo

V Sušilnem Stroju ne Sušite:

Perilo Sortirajte po Naslednjem Zaporedju:

151

TIPKE ZA UPRAVLJANJE IN SIGNALNE LUČKE

Gumb za izbiranje programov – Izberite ustrezen program

Tipka za nastavljanje časa - Omogoča spreminjanje trajanja z gumbom izbranega programa.

Na voljo je samo, če so izbrani programi Mix&Dry, Srajce in časovni programi

Tipka za zamik vklopa - Uporabniku omogoča, da zamakne začetek izvajanja programa

sušenja (gl. podrobnejši opis v navodilih)

Tipka za akril/sintetiko - S pritiskom na to tipko izberete vrsto tkanine, ki jo želite posušiti – akril

ali sintetična vlakna. Če je izbrana ta opcija, se osvetli indikator.

Tipka za preprečevanje mečkanja - Uporabniku omogoča vklop faze za preprečevanje

mečkanja po zaključenem programu sušenja

Tipka start/pavza - S pritiskom na to tipko zaženete izbrani program ali pa ga začasno

prekinete.

Tipka MEMO - Uporabniku omogoča shranjevanje programa; 3 sekunde pritiskajte istočasno

na tipko za preprečevanje mečkanja in tipko za akril/sintetiko, in sicer 2 minuti po začetku izvajanja

izbranega programa/opcije.

Indikator za vzdrževanje filtra - Osvetli se, ko je treba očistiti filter.

Indikator polne posode za vodo - Osvetli se, ko je posoda za vodo polna.

Prikaz samodejnega programa – Če ste izbrali samodejni program, se osvetli ustrezen indikator

Osvežitev - Indikator se osvetli, ko začne program izvajati fazo ohlajanja.

Stikalna Plošča In Kontrolne Lučke

Sušilni stroj Sensor Dry vam ponuja veliko možnosti sušenja perila

za vse okoliščine.V spodnji razpredelnici so našteti programi in

njihove funkcije.

Opomba: Tipalo morda ne bo zaznalo majhnih količin majhnih

kosov tekstila v stroju. Za majhne količine perila, Ločene kose ali

tkanine, ki so že bile delno posušene, raje uporabite programe s

časovnikom. Program nastavite na čas med 30 in 75 minutami,

odvisno od količine perila in tega, kako močno ga želite posušiti,

izberite še visoko ali nizko temperaturo, primerno za vrsto tkanine.

Če tipalo perila v stroju ne zazna, bo sušilni stroj deloval le 10

minut, nato se bo začel cikel sušenja s hladnim zrakom.

Če je perila preveč ali če je premokro za strojno sušenje, bo sušilni

stroj po 185 minutah samodejno začel cikel Hladnega sušenja.

SELECTING THE PROGRAMME

152

Tipka za nast

časa

Gump za

Programe

Tipka za

Akril-sint

Tipka proti

mečkanju

Indikator za

filter

Prikaz avto

Programa

Tipka

Start/Pavza

Tipka za

Zamik

Indikator za

vodo

IZBIRA PROGRAMA

SL 153

PROGRAMME

Osvežitev volne

Mix&Dry

Hitri 40'

Srajce

Časovni program

Jeans

Relax 12'

Za likanje

Perfect Home

Za v omaro

Suho brez likanja

IDEALNO ZA

Perilo ostane nekoliko vlažno, kar olajša likanje. Program traja pribl. 1 uro

in 50 minut.

Perilo, ki ga ni potrebno likati, ampak ga po sušenju obesite na obešalnik.

Program traja pribl. 2 uri in 30 minut.

Perilo, ki ga želite zložiti in shraniti brez likanja, npr. srajce iz mešanice

vlaken, nogavice, otroška oblačila. Program traja pribl. 2 uri 45 minut.

Perilo, ki ga želite posušiti do konca, npr. brisače, kopalne halje, prti, rjuhe.

Program traja pribl. 3 ure.

Za mehčanje volnenega perila ali osvežitev po dolgotrajni hrambi v omari.

Program traja 12 minut.

Za hkratno sušenje perila iz bombaža in sintetike. Zagotavlja prihranek na

času, saj vam ni potrebno ločevati perila in sušiti vsake vrste posebej.

Program traja pribl. 2 uri (največja dovoljena količina 4 kg).

Za sušenje srajc iz bombaža in sintetičnih tkanin. Program traja 1 uro za 2 kg

srajc iz sintetičnih tkanin (pribl. 10 srajc), 1 uro 20 minut za 3 kg srajc iz

bombaža (pribl. 10 srajc).

Če želite, lahko sami določite trajanje programa sušenja - od 30 do 180

minut. Če nastavite "20 min", poteka sušenje s hladnim zrakom, kar je

idealno za osvežitev perila in odstranitev morebitnega vonja.

Przeznaczony do suszenia ubrań jeans’owych ( 5 sztuk lub max 4kg).

Program trwa około 2 godzin – jego długość jest uzależniona od wielkości

załadunku i stopnia odwirowania ubrań podczas prania. Program JEANS

może być używany także do suszenia innych ubrań, ale tylko

bawełnianych (100%bawełny); proszę nie mieszać ubrań o różnych

kolorach ani nie suszyć ubrań z haftami lub innymi ozdobami.

Perilo, ki ga želite samo osvežiti. Primerno za perilo, ki je bilo nekaj časa

shranjeno v košu za likanje, ali ste ga sušili na prostem ali na radiatorju.

Program vsebuje posebno fazo za odpravljanje gub iz perila, ki sprošča

vlakna in olajša likanje. Program traja 9 minut, sledi 3-minutna faza

ohlajanja.

Stroj srajce posuši in osveži, tako da so pripravljene za ponovno uporabo, v

samo 40 minutah. Senzorski sistem ndazira temperaturo in zagotavlja

vsakič najboljše rezultate. Za največ 2 kg perila.

VRATA IN FILTER

Odpiranje Vrat

Za odpiranje vrat

potegnite ročico.

Za ponovni zagon

sušilnega stroja

zaprite vrata in

pritisnite tipko

OPOZORILO! Med delovanjem sušilnega

stroja se lahko boben in vrata ZELO

SEGREJEJO! Sušilnega stroja nikoli ne

zaustavljajte pred koncem sušilnega cikla,

razen če nameravate hitro odstraniti vse perilo,

tako da se lahko Stroj ohladi.

Signalna Lučka za Stanje Filtra

se prižge, ko je

treba filter očistiti.

Če se perilo ne suši

pravilno, preverite, da

ni filter Zamašen.

Filter

POMEMBNO:Zaradi zagotavljanja in

ohranjanja učinkovitosti sušilnega stroja pred

vsakim sušenjem Preverite, ali je filter za puh

čist.

1.Potegnite filter

navzgor.

2. Filter odprite, kot je

prikazano.

3. Z mehko krtačko ali

konicami prstov

narahlo odstranite

nitke.

4. Filter zaprite nazaj in

ga vstavite nazaj na

njegovo Mesto.

154

Nepoužívajte vodu a na čistenie filtra.

Čiščenje filtra kondenzatorja

1.Snemite podnožje.

2. Obrnite jezička v levo

in izvlecite sprednji

pokrov.

3. Nežno izvlecite okvir

filtra in odstranite prah

in delce tkanine s filtra,

uporabite krpo. Filtra ne

čistite z vodo!

4. Nežno odstranite

gobico in jo nato

izperite pod tekočo

vodo; pri tem jo

obračajte, da z nje

odstranite prah in delce

tkanine.

5. Znova namestite

sprednji pokrov, pri tem

pa pazite, da je pravilno

nameščen (gl.

puščico!). Zaprite

jezička, ki ga

pridržujeta na mestu.

6.Spet namestite

podnožje..

SL 155

Pomembno: Pred čiščenjem kondenzatorja vedno

izklopite stroj in izvlecite kabel iz vtičnice.

Da ohranite učinkovitost sušilnega stroja, redno

preverjajte, Ali je kondenzator očiščen

KONDENZATOR

UPORABA SUŠILNEGA STROJA

1.Odprite vrata in vložite perilo v boben. Pazite,

da perilo ne ovira zapiranje vrat.

2.Nežno zaprite vrata – potisnite jih proti stroju,

dokler se slišno ne zaprejo.

3.Obrnite gumb za izbiranje programov na

ustrezen program (gl. razpredelnico

programov).

4.Če sušite perilo iz sintetike, akrila ali

občutljivo perilo, pritisnite tudi na tipko , da

zmanjšate temperaturo. Ko je nastavljena nižja

temperatura sušenja, je osvetljena ustrezna

kontrolna lučka. Če si premislite, lahko prvih

nekaj minut izvajanuja programa temperaturo

ponovno zvišate s ponovnim pritiskom na

tipko . Če to želite storiti pozneje, morate

stroj najprej resetirati.

5.Pritisnite na tipko . Sušilni stroj začne

izvajati izbrani program, kontrolna lučka nad

tipko je stalno osvetljena.

6.Če med izvajanjem programa odprete vrata,

da bi preverili suhost perila, po zapiranju vrat

ponovno zaženete program s pritiskom na

tipko.

7.Proti koncu programa opravi stroj fazo

ohlajanja – perilo se med obračanjem bobna

ohlaja s pomočjo hladnega zraka.

8.Ko je program zaključen, se na

prikazovalniku prikaže indikator END (Konec).

9.Po zaključku programa se boben občasno

zavrti, kar prepreči pretirano mečkanje perila.

Ta faza poteka, dokler ne izklopite stroja oz.

dokler ne odprete vrat.

Med izvajanjem samodejnih programov ne

odpirajte vrat stroja, saj bo le v tem primeru

možno pravilno sušenje.

1.Predal nežno

potegnite ven, dokler

ga ne izvlečete v celoti.

Posodo podpirajte z

obema rokama. Ko je

posoda polna, tehta

namreč približno 4 kg.

2.Zbiralnik vode

nagnite in tako skozi

zadnjo odprtino izlijte

vodo. Ko je prazen,

zbiralnik potisnite nazaj

na njegovo mesto.

NAZAJ NA MESTO GA

PRITISNITE ČVRSTO.

3.Program ponovno

zaženete s pritiskom na

tipko .

OPOMBA: Če imate v

bližini sušilnega stroja

možnost priklopa na

odtok, lahko uporabite

komplet za odtok

vodein tako vodo, ki se

zbira med sušenjem,

sproti odvajate v odtok.

Tako vam ne bo več

treba prazniti posode.

Vsa navodila za

sestavljanje kompleta

boste našli v njegovi

vrečki.

POSODA ZA VODO

Voda, ki izhlapeva iz perila med sušenjem, se

zbira v zbiralni posodi, ki jo najdete na dnu

sušilnega stroja.

Ko se posoda napolni, se prižge signalna lučka

na nadzorni plošči; to pomeni, da posodo

MORATE izprazniti.

Priporočamo vam, da posodo izpraznite po

vsakem sušenju.

OPOMBA: Med prvimi nekaj cikli sušenja v

novem stroju se bo nabralo zelo malo vode, saj

se najprej napolni notranja posoda.

Praznjenje Posode Za Vodo

POMEMBNO: Preden začnete stroj čistiti,

ga vedno ugasnite in izvlecite električni vtič iz

vtičnice.

Podatke o električnih delih najdete na

nalepki, ki je na sprednji strani ohišja sušilnega

stroja (ko so vrata odprta).

Tehnični Podatki

Čiščenje Sušilnega Stroja

Prostornina bobna 115 litrov

Največja obremenitev 8 kg

Višina 85 cm

Širina 60 cm

Globina 60 cm

Nalepka o energetski varčnosti A+

Obratovanje

Ⴠ Očistite filter in izpraznite posodo za vodo po

vsakem sušenju.

Ⴠ Redno čistite kondenzator.

Ⴠ Po vsaki uporabi obrišite notranjost bobna in

pustite vrata nekaj časa odprta, da zrak kroži

po bobnu in ga posuši.

Ⴠ Zunanjost stroja in vrata obrišite z mehko

krpo.

Ⴠ NE UPORABLJAJTE grobih gobic, krpic ali

čistil.

Ⴠ Da bi preprečili nabiranje delcev tkanin in

oteženo odpiranje/zapiranje vrat po vsakem

zaključenem programu sušenja obrišite

notranjo stran vrat in tesnilo z vlažno krpo.

OPOZORILO! Boben, vrata in perilo so

lahko zelo vroči!

Časovni Zamik Vklopa

ČIŠČENJE IN VZDRŽEVANJE

Funkcija za časovni zamik vklopa uporabniku omogoča, da zamakne začetek sušenja za od 1 do

24 ur.

Ko izberete to funkcijo, se na prikazovalniku prikaže vrednost 1 ure, z vsakim pritiskom na tipko pa

se časovni zamik poveča v korakih po 1 uro.

Program zaženete s pritiskom na tipko ; ko poteče nastavljeni čas, stroj začne izvajati izbrani

program. Utripanje kontrolne lučke opozarja, da je nastavljen časovni zamik vklopa.

Preklic In Resetiranje Programa

Če želite preklicati izbrani program, 3 sekunde pritiskajte na tipko . Na prikazovalniku TIME

CONTROL utripa vrednost 0:00, kar pomeni, da je program resetiran.

156

Information for Test Laboratory

Program EN 61121 Ustrezni program

-Bombaž, Suho

-Za v omaro

-Za likanje

-Za v omaro–Sintetika

-Bombaž, za likanje

-Um. tkanine

ODPRAVLJANJE NAPAK

Kaj je Lahko Vzrok, da ...

Napake, ki jih lahko odpravite sami

Preden pokličete pooblaščeni servis za nasvet,

vas prosimo, da pregledate ta seznam. Če bi se

izkazalo, da stroj dela ali da je bil nepravilno

uporabljen ali nameščen, vam bomo morali

storitve servisa zaračunati. Če težave ne

morete odpraviti z nasveti po tem seznamu,

prosimo, pokličite pooblaščeni servis, saj vam

bodo morda lahko pomagali po telefonu.

Če sušenje traja predolgo oz. če oblačila

niso dovolj suha:

Ⴠ Ste izbrali pravi program/čas sušenja?

Ⴠ So bile obleke preveč mokre? Ste oblačila

temeljito ročno ali strojno oželi?

Ⴠ Je treba očistiti filter?

Ⴠ Je treba očistiti kondenzator?

Ⴠ Je sušilni stroj preobremenjen?

Ⴠ Ali kaj ovira dno sušilnega stroja ali dovodne

in odvodne odprtine?

Ⴠ Ste pri prejšnjem ciklu izbrali možnost ?

Sušilni stroj ne deluje ...

Ⴠ Ali je stroj pod napetostjo? V vtičnico

priključite drugo napravo, da preverite, ali

vtičnica deluje.

Ⴠ Je vtič pravilno vključen v vtičnico?

Ⴠ Je prišlo do napake pri oskrbi z električnim

tokom?

Ⴠ Je pregorela varovalka?

Ⴠ So vrata pravilno zaprta?

Ⴠ Ali je sušilni stroj vklopljen in vključen v

vtičnico?

Ⴠ Ste izbrali čas sušenja ali program sušenja?

Ⴠ Ste po odprtju vrat stroj vklopili ponovno?

Ⴠ Je stroj prenehal delovati, ker je posoda za

zbiranje vode polna in jo je treba izprazniti?

Sušilni stroj je zelo glasen ...

ჀIzključite stroj in za nasvet pokličite

pooblaščeni servis.

Signalna lučka je prižgana ...

ჀJe treba očistiti filter?

ჀJe treba očistiti kondenzator?

Signalna lučka je prižgana ...

ჀJe treba izprazniti posodo za vodo?

POMOČ STRANKAM

Nadomestni Deli

Pooblaščeni Servis

Če vaš sušilni stroj še vedno ne dela niti potem,

ko ste preverili vse točke na tem seznamu, vas

prosimo, da za nasvet pokličete pooblaščeni

servis. Morda vam bodo lahko pomagali po

telefonu ali pa se boste dogovorili za primeren

čas serviserjevega klica skladno z določili

garancije. Vendar pa vam lahko v naslednjih

primerih servisne storitve tudi zaračunamo:

Ⴠ če stroj deluje;

Ⴠ če stroj ni bil nameščen v skladu z navodili za

Namestitev;

Ⴠče ste stroj uporabljali narobe.

Vedno uporabljajte originalne nadomestne

dele, ki so na voljo pri pooblaščenem servisu.

Če potrebujete servisne storitve ali popravilo

stroja, pokličite najbližji pooblaščeni servis.

Izdelovalec ne odgovarja za morebitne

tiskarske napake v tem priročniku.

Proizvajalec si pridržuje pravico do

primernih sprememb svojih naprav, tako da

ne spreminja njihovih osnovnih značilnosti.

SL 157

40007580

Candy EVOH 981NA1T-S Tumble Dryers

Product's Documents

User Manual

Specifications

Candy EVOH 981NA1T-S Questions and Answers

Related Products

Candy ABCDC267E Tumble Dryers

Candy ABCDC779XTSY Tumble Dryers

Candy ABCDC268TEX Tumble Dryers

Candy GVSFH10A2TCEXZ19 Tumble Dryers

Candy ABCIC250EXES Tumble Dryers

Candy ABCIV140EXES Tumble Dryers
