Generac 7129 2,300 Running 3,000 Starting Watt Gasoline User Manual

GP3000i Portable Generator

Owner’s Manual

SAVE THIS MANUAL FOR FUTURE REFERENCE

006087

(000209b)

WARNING

Loss of life. This product is not intended to

be used in a critical life support application.

Failure to adhere to this warning could result

in death or serious injury.

WWW.GENERAC.COM

1-888-GENERAC

(1-888-436-3722)

MODEL:________________________

SERIAL:________________________

DATE PURCHASED:______________

Table of Contents

Section 1 Introduction and Safety 1

Introduction ..................................... 1

Safety Rules .................................... 1

Safety Symbols and Meanings ........ 1

Exhaust and Location Hazards ....... 2

Electrical Hazards ........................... 3

Fire Hazards .................................... 3

Standards Index .............................. 3

Section 2 General Information and

Setup .............................................. 4

Know Your Generator ..................... 5

Emissions ........................................ 5

Connection Plugs ............................ 6

Off/Run/Choke Switch ..................... 6

USB Outlets .................................... 6

Economy Switch .............................. 6

Generator Status Lights .................. 6

Circuit Protectors ............................. 7

Remove Contents from Carton ....... 7

Add Engine Oil ................................ 7

Fuel ................................................. 8

Section 3 Operation .......................9

Operation and Use Questions .........9

Before Starting Engine ....................9

Prepare Generator for Use ..............9

Grounding the Generator When In Use

Know Generator Limits ....................9

Transporting/Tipping of the Unit ....10

Starting Pull Start Engines .............10

Starting Hot Engines ......................11

Low Oil Level Shutdown System ...11

Parallel Operation ..........................11

Section 4 Maintenance and

Troubleshooting ..........................12

Maintenance ..................................12

Maintenance Schedule ..................12

Preventive Maintenance ................12

Engine Maintenance ......................12

Storage ..........................................15

Troubleshooting .............................16

(000393)

WARNING

Operating, servicing and maintaining this

equipment can expose you to chemicals

including engine exhaust, carbon monoxide,

phthalates, and lead, which are known to the

State of California to cause cancer and birth

defects or other reproductive harm. To

minimize exposure, avoid breathing exhaust,

do not idle the engine except as necessary,

service your equipment in a well-ventilated

area and wear gloves or wash your hands

frequently when servicing your equipment.

For more information go to

www.P65Warnings.ca.gov.

Owner’s Manual for Portable Generator 1

Section 1 Introduction and Safety

Introduction

Thank you for purchasing a Generac Power

Systems Inc. product. This unit has been

designed to provide high-performance, effi-

cient operation, and years of use when main-

tained properly.

If any section of the manual is not understood,

contact your nearest Independent Authorized

Service Dealer (IASD), or contact Generac

Customer Service at 1-888-GENERAC (1-

888-436-3722), or www.generac.com with any

questions or concerns.

The owner is responsible for proper mainte-

nance and safe use of the equipment. Before

operating, servicing or storing this generator:

• Study all warnings in this manual and on

the product carefully.

• Become familiar with this manual and the

unit before use.

• Refer to the Assembly section of the man-

ual for instructions on final assembly proce-

dures. Follow the instructions completely.

Save these instructions for future reference.

ALWAYS supply this manual to any individual

that will use this machine.

The information in this manual is accurate

based on products produced at the time of

publication. The manufacturer reserves the

right to make technical updates, corrections,

and product revisions at any time without

notice.

Safety Rules

The manufacturer cannot anticipate every

possible circumstance that might involve a

hazard. The warnings in this manual, and on

tags and decals affixed to the unit are, there-

fore, not all inclusive. If using a procedure,

work method or operating technique that the

manufacturer does not specifically recom-

mend, verify that it is safe for others. Also

make sure the procedure, work method or

operating technique utilized does not render

the equipment unsafe.

Throughout this publication, and on tags and

decals affixed to the generator, DANGER,

WARNING, CAUTION and NOTE blocks are

used to alert personnel to special instructions

about a particular operation that may be haz-

ardous if performed incorrectly or carelessly.

Observe them carefully. Their definitions are

as follows:

NOTE: Notes contain additional information

important to a procedure and will be found

within the regular text of this manual.

These safety warnings cannot eliminate the

hazards that they indicate. Common sense

and strict compliance with the special instruc-

tions while performing the action or service

are essential to preventing accidents.

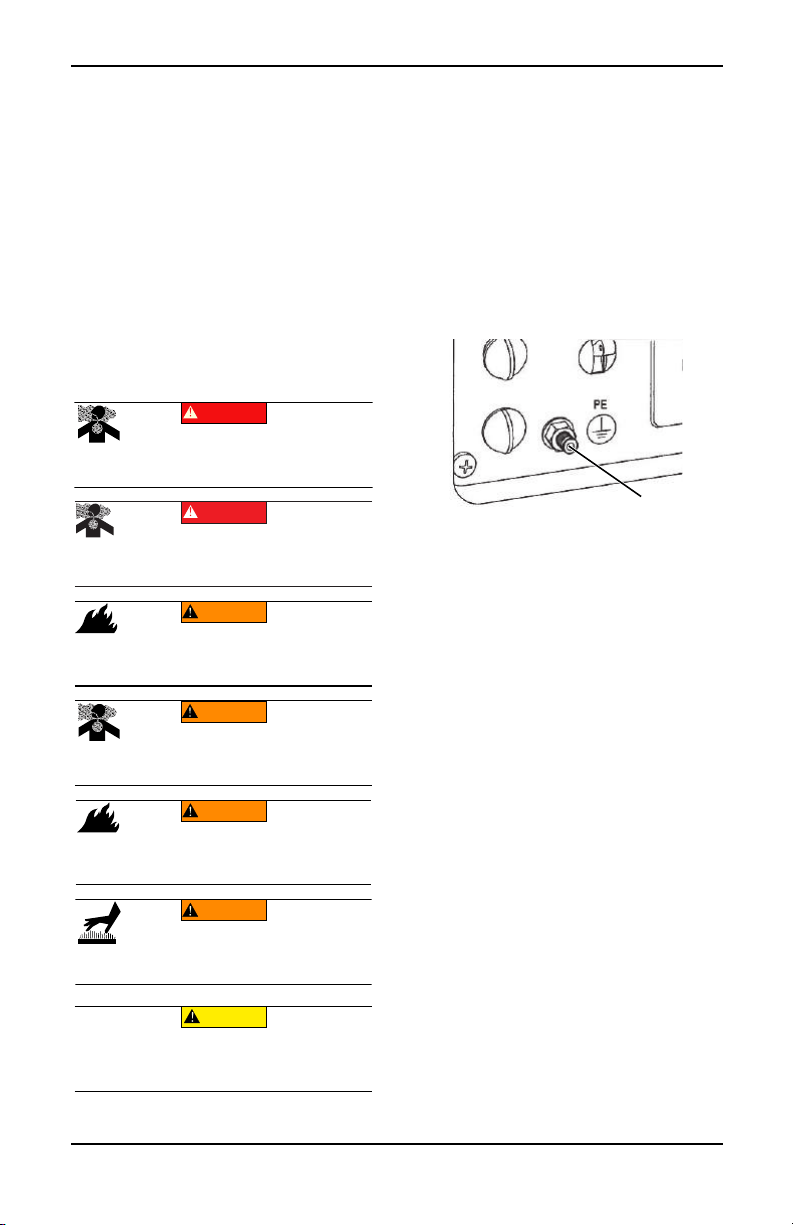

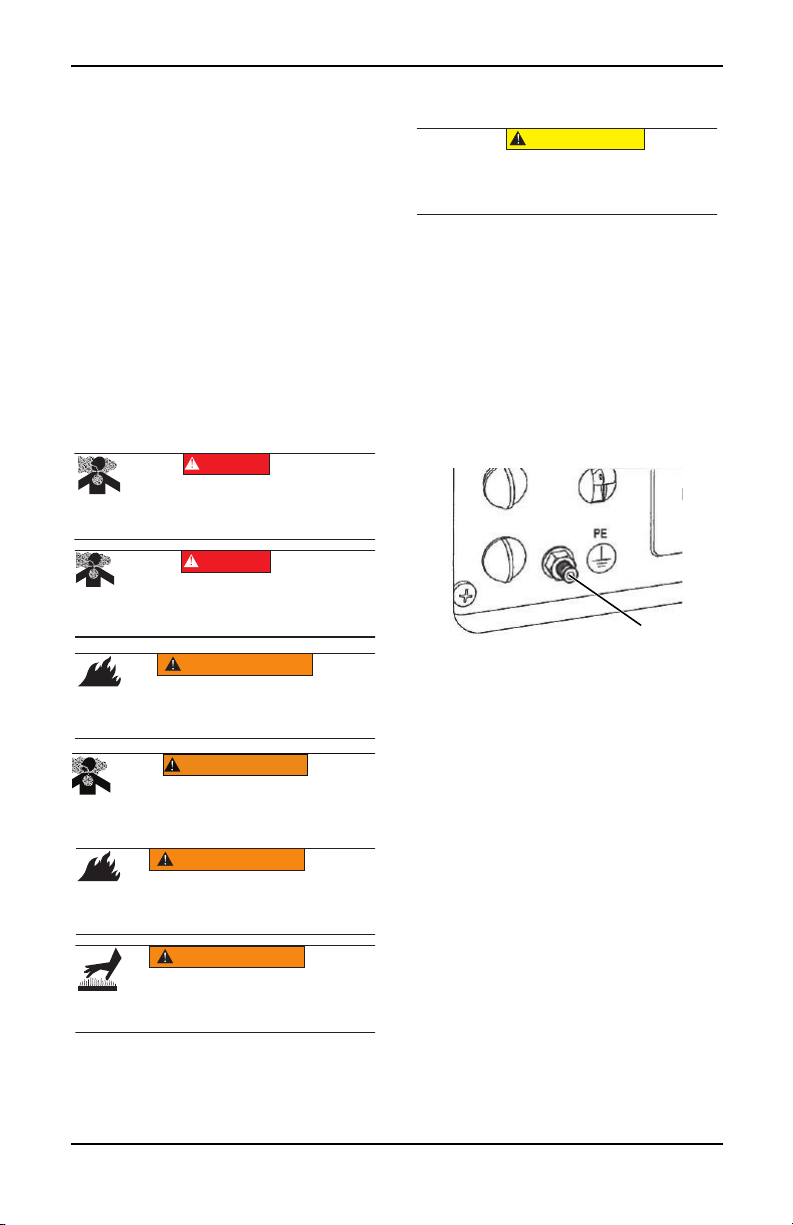

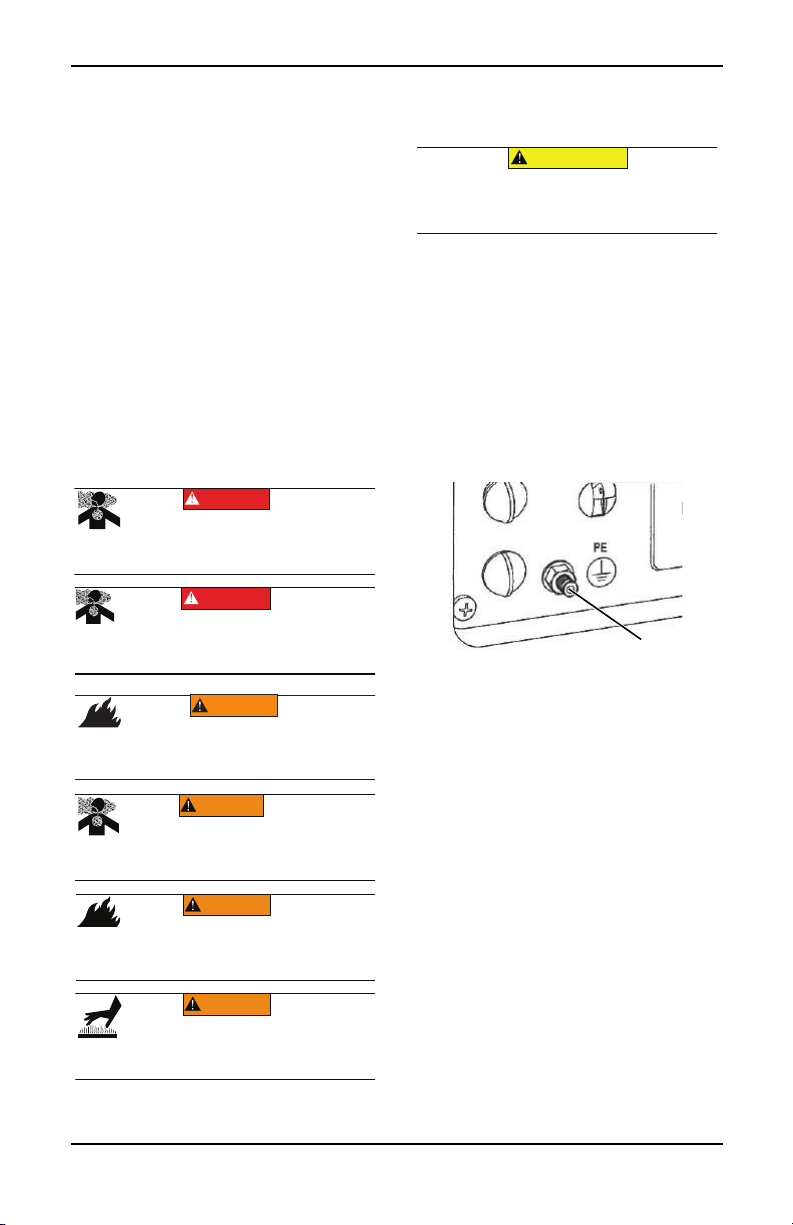

Safety Symbols and Meanings

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

(000100a)

WARNING

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

(000001)

DANGER

Indicates a hazardous situation which, if not avoided,

will result in death or serious injury.

(000002)

WARNING

Indicates a hazardous situation which, if not avoided,

could result in death or serious injury.

(000003)

CAUTION

Indicates a hazardous situation which, if not avoided,

could result in minor or moderate injury.

DANGER

Using a generator indoors CAN KILL YOU IN MINUTES.

Generator exhaust contains carbon monoxide. This is

a poison you cannot see or smell.

NEVER use inside a home

or garage, EVEN IF doors

and windows are open.

Only use OUTSIDE and

far away from windows,

doors, and vents.

000657

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

2 Owner’s Manual for Portable Generator

• For safety reasons, it is recommended that

the maintenance of this equipment be per-

formed by an IASD. Inspect the generator

regularly, and contact the nearest IASD for

parts needing repair or replacement.

Exhaust and Location Hazards

• If you start to feel sick, dizzy, or weak after

the generator has been running, move to

fresh air IMMEDIATELY. See a doctor, as

you could have carbon monoxide poison-

ing.

• Point muffler exhaust away from people

and occupied buildings.

• Do not use near open windows, doors, or

openings in walls with engine exhaust

directed away from occupied buildings and

if possible downwind.

(000179b)

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000116)

DANGER

Electrocution. Turn utility and emergency

power supplies to OFF before connecting power

source and load lines. Failure to do so will result

in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

(000178a)

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

(000250)

WARNING

Equipment and property damage. Do not operate unit on

uneven surfaces, or areas of excessive moisture, dirt, dust

or corrosive vapors. Doing so could result in death, serious

injury, property and equipment damage.

(000111)

WARNING

Moving Parts. Keep clothing, hair, and appendages

away from moving parts. Failure to do so could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operting machine, do not

touch hot surfaces. Keep machine away from

combustables during use. Hot surfaces

could result in severe burns or fire.

(000142a)

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

WARNING

Risk of injury. Do not operate or service this machine

if not fully alert. Fatigue can impair the ability to service

this equipment and could result in death or serious

injury.

(000215)

WARNING

Injury and equipment damage. Do not use generator

as a step. Doing so could result in falling, damaged

parts, unsafe equipment operation, and could result

in death or serious injury.

(000216)

CAUTION

(000291)

Equipment damage. Do not attempt to start or operate

a unit in need of repair or scheduled maintenance.

Doing so could result in serious injury, death, or

equipment failure or damage.

WARNING

(000103)

DANGER

Asphyxiation. Running engines produce carbon

monoxide, a colorless, odorless, poisonous gas.

Carbon monoxide, if not avoided,

will result in death or serious injury.

(000179b)

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

(000146)

WARNING

Equipment and property damage. Do not alter

construction of, installation, or block ventilation for

generator. Failure to do so could result in unsafe

operation or damage to the generator.

(000178a)

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so

could result in death or serious injury.

WARNING

Owner’s Manual for Portable Generator 3

Electrical Hazards

• The National Electric Code (NEC) requires

the frame and external electrically conduc-

tive parts of the generator be properly con-

nected to an approved earth ground. Local

electrical codes may also require proper

grounding of the generator. Consult with a

local electrician for grounding requirements

in the area.

• Use a ground fault circuit interrupter in any

damp or highly conductive area (such as

metal decking or steel work).

• Once generator has been started outside,

connect electrical loads to extension

cord(s) inside.

Fire Hazards

• Wipe up any fuel or oil spills immediately.

Verify that no combustible materials are left

on or near the generator. Keep the area

surrounding the generator clean and free

from debris and keep a clearance of five (5)

feet on all sides to allow for proper ventila-

tion of the generator.

• Do not operate the generator if connected

electrical devices overheat, if electrical out-

put is lost, if engine or generator sparks or if

flames or smoke are observed while unit is

running.

• Keep a fire extinguisher near the generator

at all times.

• Keep a minimum clearance of five feet all

around generator.

Standards Index

1. National Fire Protection Association

(NFPA) 70: The NATIONAL ELECTRIC

CODE (NEC) available from www.nfpa.org

2. National Fire Protection Association

(NFPA) 5000: BUILDING CONSTRUC-

TION AND SAFETY CODE available from

www.nfpa.org

3. International Building Code available from

www.iccsafe.org

4. Agricultural Wiring Handbook available

from www.rerc.org, Rural Electricity

Resource Council P.O. Box 309 Wilming-

ton, OH 45177-0309

5. ASAE EP-364.2 Installation and Mainte-

nance of Farm Standby Electric Power

available from www.asabe.org, American

Society of Agricultural & Biological Engi-

neers 2950 Niles Road, St. Joseph, MI

49085

6. CSA C22.2 100-14 Electric motors and

generators for installation and use, in

accordance with the Rules of the Cana-

dian Electrical Code

7. ANSI/PGMA G300 Safety and Perfor-

mance of Portable Generators. Portable

Generator Manufacturer’s Association,

www.pgmaonline.com

This list is not all inclusive. Check with the

Authority Having Jurisdiction (AHJ) for any

local codes or standards which may be appli-

cable to your jurisdiction.

(000144)

DANGER

Electrocution. Contact with bare wires,

terminals, and connections while generator

is running will result in death or serious injury.

(000104)

DANGER

Electrocution. Water contact with a power source,

if not avoided, will result in death or serious injury.

(000145)

DANGER

Electrocution. In the event of electrical accident,

immediately shut power OFF. Use non-conductive

implements to free victim from live conductor. Apply

first aid and get medical help. Failure to do so will

result in death or serious injury.

(000105)

DANGER

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Add fuel in a well

ventilated area. Keep fire and spark away. Failure to

do so will result in death or serious injury.

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or

serious injury.

(000142a)

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

WARNING

Fire risk. Fuel and vapors are extremely

flammable. Do not operate indoors. Doing so

could result in death, serious injury, or

property or equipment damage.

(000281)

WARNING

Explosion and fire risk. Do not smoke near unit.

Keep fire and spark away. Failure to do so could

result in death, serious injury, or property or

equipment damage.

(000282)

WARNING

Explosion and Fire. Do not smoke while

refueling unit. Failure to do so could result in

death, serious injury, or property or equipment

damage.

(000284a)

4 Owner’s Manual for Portable Generator

Section 2 General Information and Setup

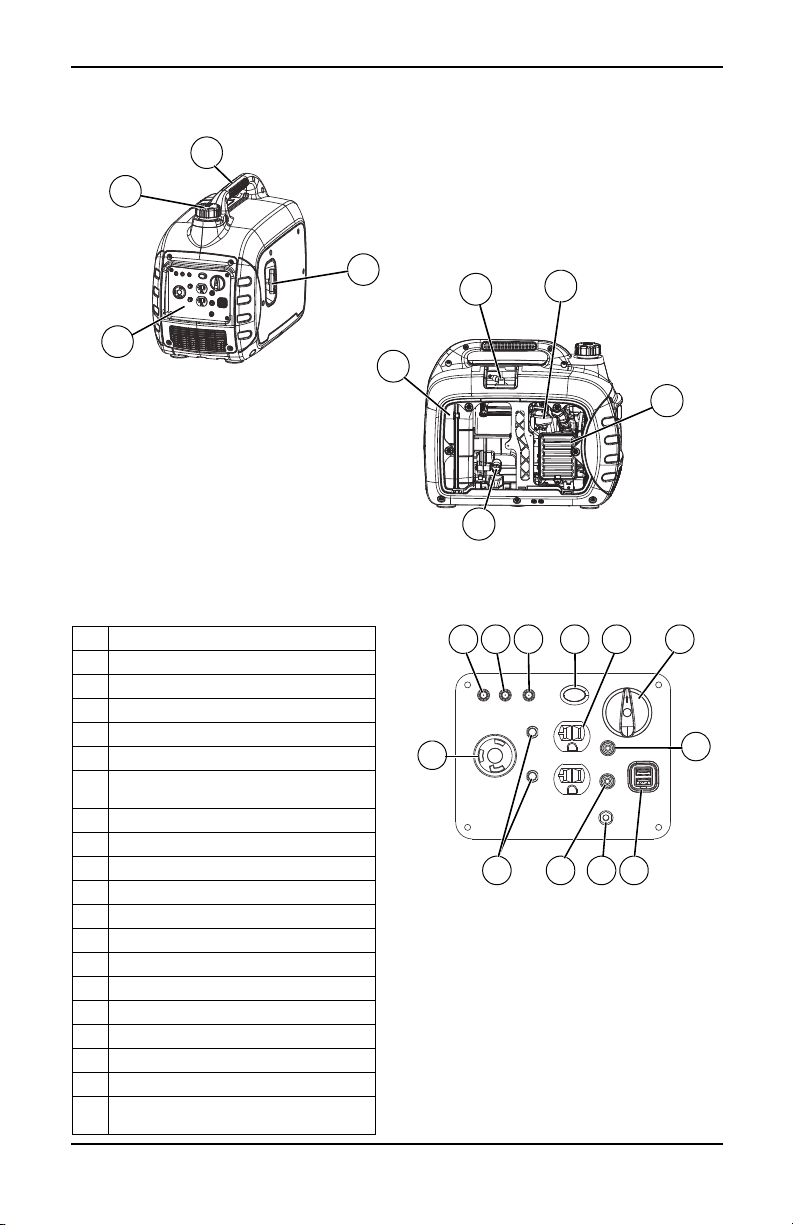

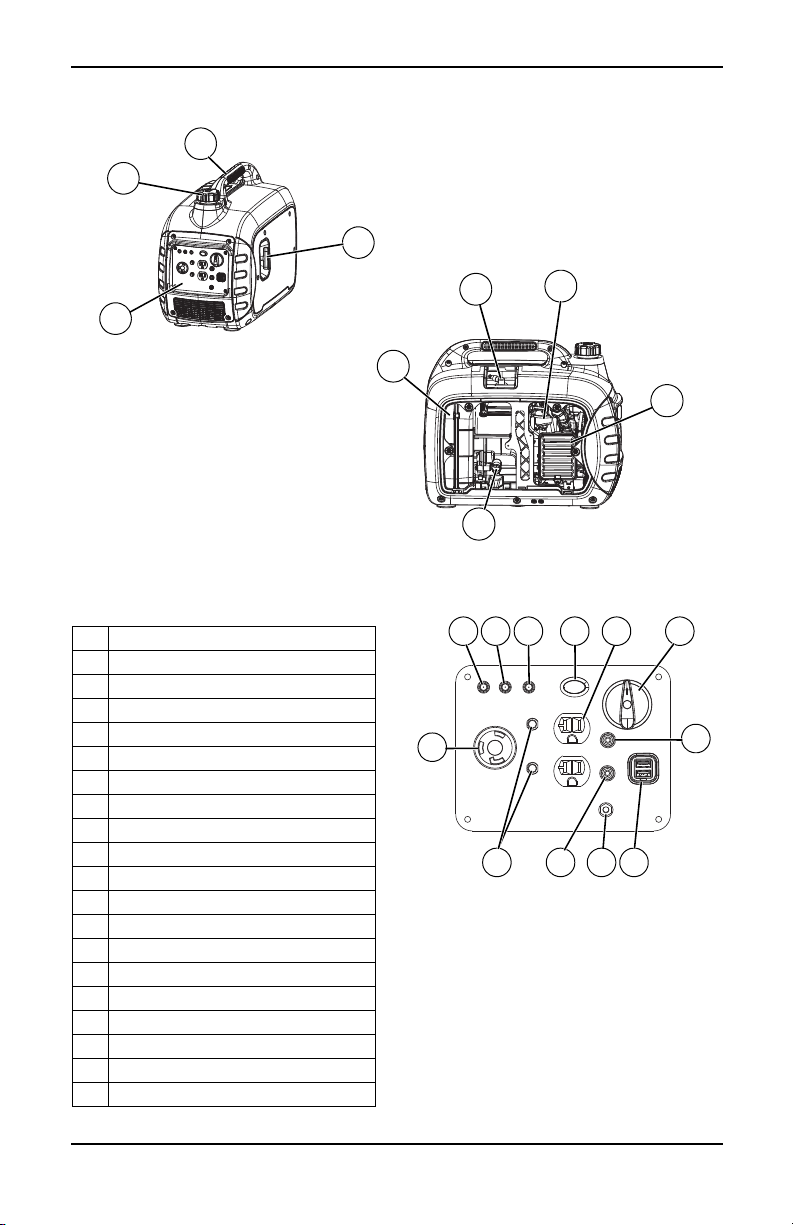

Figure 2-1. Features and Controls

TABLE 1. Generator Components

Figure 2-2. Control Panel

005678

006087

1Low Oil Warning

2 Overload Warning

3 AC Power Light

4 Economy Mode Switch

5 1A/2.1A, 5 VDC USB Outlet

6 AC Breaker

7 Parallel Operation Cable Connection

8 Grounding Location

9 120V, 20A Receptacle

10 Handle

11 Fuel Tank Cap

12 Control Panel

13 Off/Run/Choke Switch

14 Recoil Starter

15 Muffler

16 Oil Fill/Drain

17 Air Cleaner

18 Carburetor

19 Spark Plug

20 120V, 30A Receptacle (NEMA L5-30R)

1 2 3

005613

Owner’s Manual for Portable Generator 5

Know Your Generator

Replacement owner’s manuals are available

at www.generac.com.

Emissions

The United States Environmental Protection

Agency (US EPA) (and California Air

Resources Board (CARB), for engines/equip-

ment certified to California standards) requires

that this engine/equipment complies with

exhaust and evaporative emissions stan-

dards. Locate the emissions compliance decal

on the engine to determine applicable stan-

dards. For emissions warranty information,

please reference the included emissions war-

ranty. It is important to follow the maintenance

specifications in the manual to ensure that the

engine complies with the applicable emissions

standards for the duration of the product’s life.

(000100a)

WARNING

Consult Manual. Read and understand manual

completely before using product. Failure to

completely understand manual and product

could result in death or serious injury.

TABLE 2. Product Specifications

Generator Specifications GP3000i

Rated Power 2300 W

Starting Power 3000 W

Rated AC Voltage 120V

Rated AC Load at 120V 19.1 Amps**

Rated Frequency 60 Hz

Dimensions L x W x H (in/mm) 22.25 x 13.35 x 18.4 (565 x 339 x 467)

Weight (dry) 59.5 lb. (27 kg)

** Operating Temperature Range: -13 deg. C (8 deg. F) to 40 Deg. C (104 Deg. F). When operated

above 25 deg. C (77 deg. F) there may be a decrease in power.

** Maximum wattage and current are subject to, and limited by, such factors as fuel Btu content,

ambient temperature, altitude, engine condition, etc.. Maximum power decreases about 3.5% for

each 1,000 feet above sea level; and will also decrease about 1% for each 6° C (10° F) above 16°

C (60° F) ambient temperature.

Engine Specifications GP3000i

Engine Type Single Cylinder, 4-stroke

Displacement 149 cc

Spark Plug Part Number 0K95530157

Spark Plug Type E6TC / E6RTC or equivalent

Spark Plug Gap (in/mm) 0.024-0.028 (0.6-0.7)

Fuel Capacity / Type 4.3 L (1.14 U.S. gallons) / Unleaded

Oil Type

See

Add Engine Oil

Oil Capacity 0.6 L (0.6 qt.)

Run Time at 50% Load 4.5 Hours

* Go to www.generac.com or contact an IASD for replacement parts.

6 Owner’s Manual for Portable Generator

Connection Plugs

120 VAC, Duplex Receptacle

The 120 Volt outlet is overload protected by

the 20 Amp push button circuit protector. See

Figure 2-3.

Figure 2-3. 120 VAC, Duplex Receptacle

120 VAC, 30 Amp Receptacle

Use a NEMA L5-30R plug with this receptacle.

Connect a suitable 3-wire cord set to the plug

and to desired load. The cord set should be

rated for 125 Volts AC at 30 Amps (or greater).

See Figure 2-4.

Use this receptacle to operate 120 Volt AC,

60Hz, single phase loads requiring up to 3000

watts, 25 Amps starting power and 2300 watts

of continuous power at 19.1 Amps. The outlet

is protected by a 20 Amp push-to-reset circuit

breaker.

Figure 2-4. 120 VAC, 30 Amp Receptacle

NEMA L5-30R

Off/Run/Choke Switch

This controls the ON/OFF functions, choke

and fuel valve operation. See Figure 2-5.

• The OFF position (1) stops the engine and

shuts off fuel flow.

• The RUN position (2) is for normal opera-

tion and to gradually reduce the use of the

choke.

• The CHOKE position (3) switches the fuel

valve on to start the engine.

NOTE: The CHOKE is not required to start a

warm engine.

Figure 2-5. Switch (example)

USB Outlets

The 5 VDC, 1/2.1 Amp USB outlet allows

charging of compatible electronic devices.

Economy Switch

The economy switch has 2 modes of opera-

tion:

• On: The quietest mode and best when run-

ning appliances or equipment that are

resistive loads (non-motor starting), (exam-

ple: TV, video game, light, radio).

• Off: Best when running a both inductive

(motor-starting) and resistive (non-motor

starting) loads, especially when these loads

are turning on and off (example: RV, air

conditioner, hairdryer).

Generator Status Lights

See Figure 2-6.

• Overload LED (red): Indicates system

overload (2). During motor starting it is nor-

mal for the overload LED to illuminate for a

few seconds. If LED stays illuminated and

the ready LED turns off, the engine will con-

tinue to run without output power. Remove

all applied loads and determine if attached

devices exceed recommended output

power. Check for faulty or shorted connec-

tions. To restore electrical output, turn dial

OFF to reset. Start engine. If condition was

corrected, the orange LED will not illumi-

nate and electrical output will be restored.

Loads can be applied once the green LED

illuminates. If the orange LED returns, con-

tact an IASD.

• Low Oil Level LED (yellow): Illuminates

when oil level is below safe operating level.

Engine shuts down (1).

• Power LED (green): Indicates output from

generator (3) (unless there is a low oil or

overload condition).

001630

000844

OFF

CHOKE

005482

Owner’s Manual for Portable Generator 7

Figure 2-6. Status Indicators

Circuit Protectors

The AC receptacles are protected by an AC

circuit protector. If the generator is overloaded

or an external short circuit occurs, the circuit

protector will trip. If this occurs, disconnect all

electrical loads to determine the cause of the

problem before using the generator again.

Reduce the load if the circuit protector is

tripped.

NOTE: Continuous tripping of the circuit pro-

tector may cause damage to generator or

equipment.

Push the button of the protector to reset the

circuit protector.

Remove Contents from Carton

1. Open carton completely by cutting each

corner from top to bottom.

2. Remove and verify carton contents prior to

assembly. Carton contents should contain

the following:

TABLE 3. Accessories

3. Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) with the unit

model and serial number for any missing

carton contents.

4. Record model, serial number, and date of

purchase on front cover of this manual.

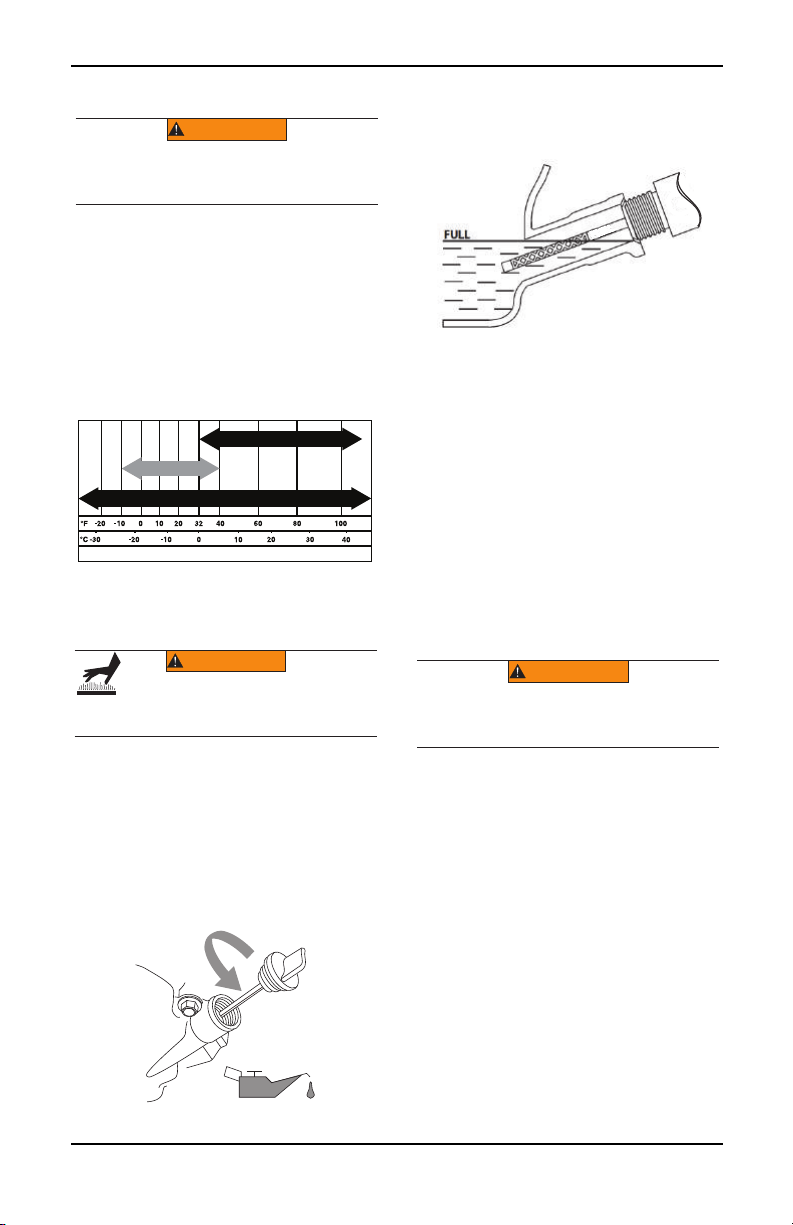

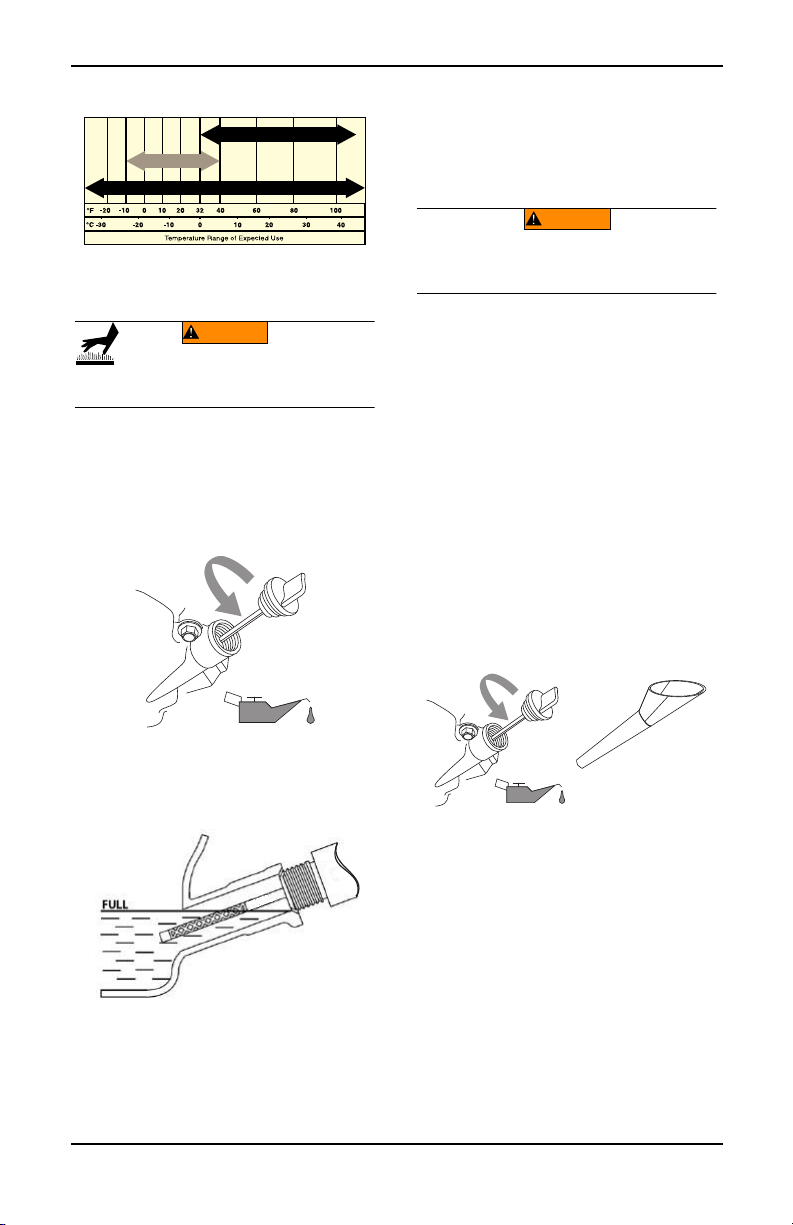

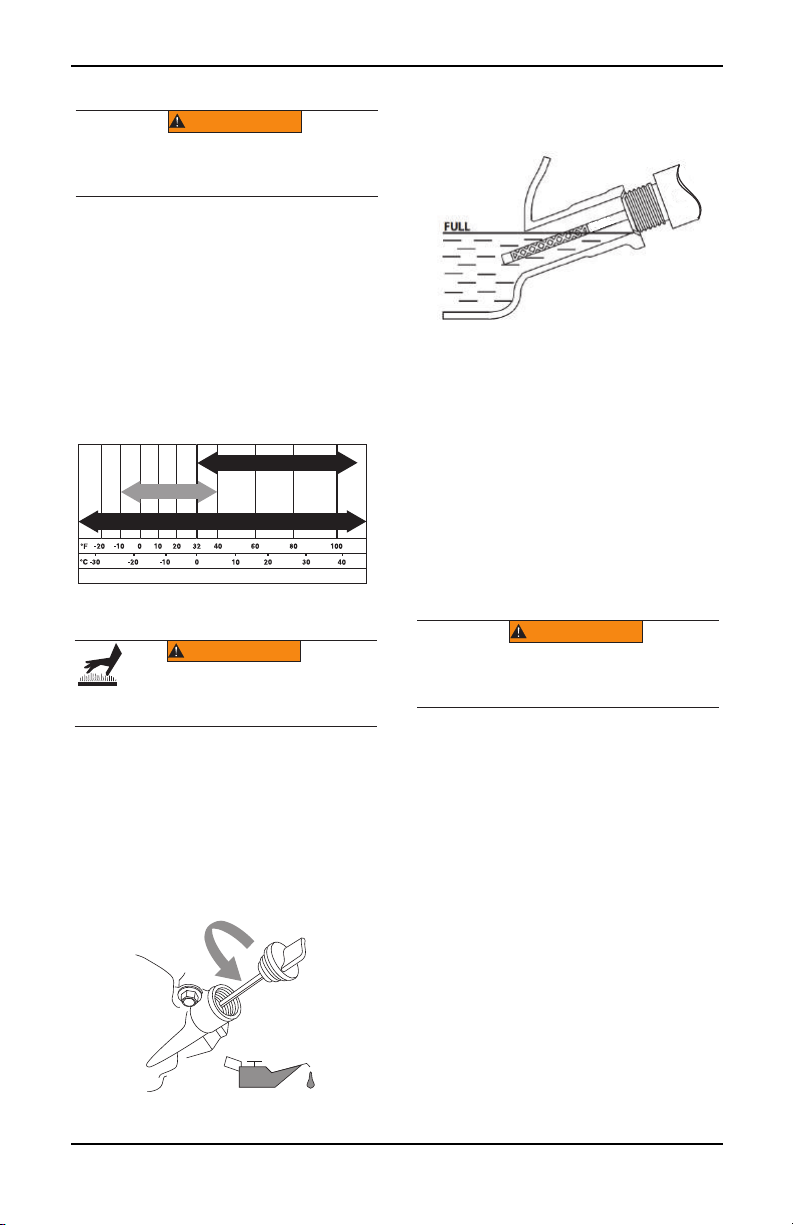

Add Engine Oil

NOTE: The generator is shipped without oil in

the engine. Add oil slowly and verify oil level

often during filling process to ensure overfilling

does not occur.

1. Place generator on a level surface.

2. Clean area around oil fill and oil drain plug.

3. Remove oil fill cap and wipe dipstick clean.

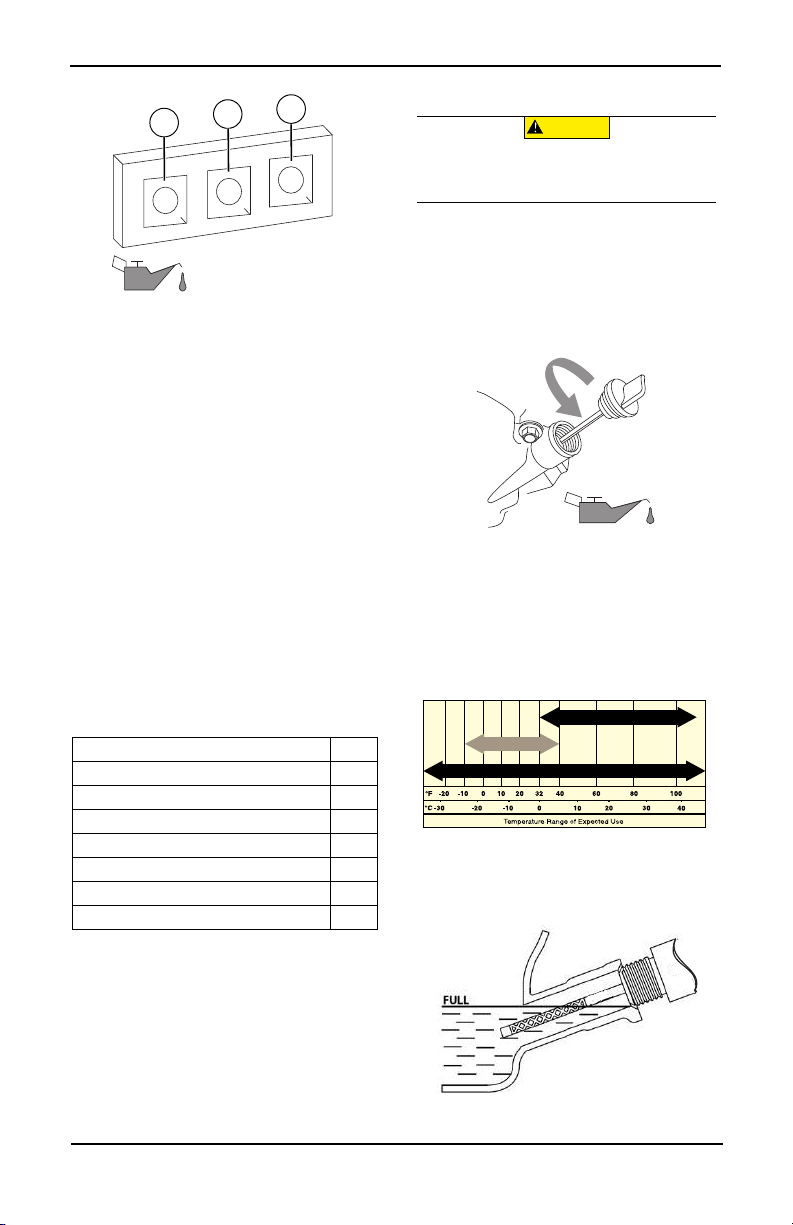

See Figure 2-7.

Figure 2-7. Remove Dipstick

4. Insert funnel into oil fill opening. Add rec-

ommended engine oil as necessary. Cli-

mate determines proper engine oil

viscosity. See chart to select correct vis-

cosity.

NOTE: Use petroleum based oil (supplied) for

engine break-in before using synthetic oil.

5. To check oil level, remove funnel and

insert dipstick into oil filler neck. See Fig-

ure 2-8.

Figure 2-8. Safe Operating Range

Item Qty.

Main Unit 1

Owner’s Manual 1

Engine Oil 1

Oil Funnel 1

Tool Kit 1

Service Warranty 1

Emissions Warranty 1

OVERLOAD OUT

005483

(000135)

CAUTION

Engine damage. Verify proper type and quantity of

engine oil prior to starting engine. Failure to do so

could result in engine damage.

000115

SAE 30

10W-30

Synthetic 5W-30

000399

005484

8 Owner’s Manual for Portable Generator

6. Remove dipstick and verify oil level is

within safe operating range.

NOTE: Verify oil level often during filling pro-

cess to ensure overfilling does not occur.

7. Install oil fill cap/dipstick and hand-tighten.

Fuel

Fuel requirements are as follows:

• Clean, fresh, unleaded gasoline.

• Minimum rating of 87 octane/87 AKI (91

RON).

• Up to 10% ethanol (gasohol) is acceptable.

• DO NOT use E85.

• DO NOT use a gas oil mix.

• DO NOT modify engine to run on alternate

fuels. Stabilize fuel prior to storage.

1. Verify unit is OFF and cooled entirely prior

to fueling.

2. Place unit on level ground in a well venti-

lated area.

3. Clean area around fuel cap.

4. Turn cap slowly to remove.

5. Slowly add recommended fuel. Do not

overfill.

6. Install fuel cap.

NOTE: Allow spilled fuel to evaporate before

starting unit.

IMPORTANT NOTE: It is important to pre-

vent gum deposits from forming in fuel

system parts such as the carburetor, fuel

hose or tank during storage. Alcohol-

blended fuels (called gasohol, ethanol or

methanol) can attract moisture, which

leads to separation and formation of acids

during storage. Acidic gas can damage the

fuel system of an engine while in storage.

To avoid engine problems, the fuel system

should be emptied before storage of 30

days or longer. See the Storage section.

Never use engine or carburetor cleaner

products in the fuel tank as permanent

damage may occur.

(000105)

DANGER

Explosion and Fire. Fuel and vapors are

extremely flammable and explosive. Add fuel

in a well ventilated area. Keep fire and spark

away. Failure to do so will result in death

or serious injury.

(000166b)

DANGER

Explosion and Fire. Do not overfill fuel tank. Fill to

1/2 inch from top of tank to allow for fuel expansion.

Overfilling may cause fuel to spill onto engine causing

fire or explosion, which will result in death or

serious injury.

(000362)

Explosion and Fire. Verify fuel cap vent is set to

ON for operation, and OFF for transportation and

storage. Failure to do so could result in poor unit

performance, death, or serious injury.

WARNING

Owner’s Manual for Portable Generator 9

Section 3 Operation

Operation and Use Questions

Call Generac Customer Service at 1-888-

GENERAC (1-888-436-3722) with questions

or concerns about equipment operation and

maintenance.

Before Starting Engine

1. Verify engine oil level is correct.

2. Verify fuel level is correct.

3. Verify unit is secure on level ground, with

proper clearance and is in a well ventilated

area.

Prepare Generator for Use

Grounding the Generator When

In Use

The generator is equipped with an equipment

ground connecting the generator frame and

the ground terminals on the AC output recep-

tacles (see NEC 250.34 (A). This allows the

generator to be used as a portable without

grounding the frame of the generator as spec-

ified in NEC 250.34. See Figure 3-1.

• Neutral Floating

Figure 3-1.Grounding the Generator

The generator (stator winding) is isolated from

the frame and from the AC receptacle ground

pin. Electrical devices that require a grounded

receptacle pin connection will not function if

the receptacle ground pin is not functional.

Know Generator Limits

Overloading a generator can result in damage

to the generator and connected electrical

devices. Observe the following to prevent

overload:

• Add up the total wattage of all electrical

devices to be connected at one time. This

total should NOT be greater than the gener-

ator's wattage capacity.

• The rated wattage of lights can be taken

from light bulbs. The rated wattage of tools,

appliances, and motors can be found on a

data label or decal affixed to the device.

• If the appliance, tool, or motor does not

give wattage, multiply volts times ampere

rating to determine watts (volts x amps =

watts).

• Some electric motors, such as induction

types, require about three times more watts

of power for starting than for running. This

surge of power lasts only a few seconds

when starting such motors. Make sure to

allow for high starting wattage when select-

ing electrical devices to connect to the gen-

erator:

1. Figure the watts needed to start the largest

motor.

2. Add to that figure the running watts of all

other connected loads.

Asphyxiation. Running engines produce

carbon monoxide, a colorless, odorless,

poisonous gas. Carbon monoxide, if not

avoided, will result in death or serious injury.

(000103)

DANGER

(000179b)

DANGER

Asphyxiation. The exhaust system must be properly

maintained. Do not alter or modify the exhaust system

as to render it unsafe or make it noncompliant with

local codes and/or standards. Failure to do so will

result in death or serious injury.

WARNING

(000118a)

Risk of fire. Do not use generator without

spark arrestor installed. Failure to do so

could result in death or serious injury.

(000178a)

Asphyxiation. Always use a battery operated carbon

monoxide alarm indoors and installed according to

the manufacturer’s instructions. Failure to do so could

result in death or serious injury.

WARNING

(000110)

WARNING

Risk of Fire. Hot surfaces could ignite

combustibles, resulting in fire. Fire could

result in death or serious injury.

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

(000136)

CAUTION

Equipment and property damage. Disconnect electrical

loads prior to starting or stopping unit. Failure to do so

could result in equipment and property damage.

005485

10 Owner’s Manual for Portable Generator

Wattage Reference Guide is provided to assist

in determining how many items the generator

can operate at one time.

NOTE: All figures are approximate. See data

label on appliance for wattage requirements.

Wattage Reference Guide

Transporting/Tipping of the Unit

Do not store or transport the unit at an angle

greater than 15 degrees.

Starting Pull Start Engines

1. See Figure 3-2. Rotate the Off/Run/Choke

switch to CHOKE (1).

2. Switch Economy switch to OFF.

3. Firmly grasp recoil handle and pull slowly

until increased resistance is felt. Pull rap-

idly up and away.

Figure 3-2.Off/Run/Choke Positions

Device Running

Watts

*Air Conditioner (12,000 Btu) 1700

*Air Conditioner (24,000 Btu) 3800

*Air Conditioner (40,000 Btu) 6000

Battery Charger (20 Amp) 500

Belt Sander (3") 1000

Chain Saw 1200

Circular Saw (6-1/2") 800 to 1000

*Clothes Dryer (Electric) 5750

*Clothes Dryer (Gas) 700

*Clothes Washer 1150

Coffee Maker 1750

*Compressor (1 HP) 2000

*Compressor (3/4 HP) 1800

*Compressor (1/2 HP) 1400

Curling Iron 700

*Dehumidifier 650

Disc Sander (9") 1200

Edge Trimmer 500

Electric Blanket 400

Electric Nail Gun 1200

Electric Range (per element) 1500

Electric Skillet 1250

*Freezer 700

*Furnace Fan (3/5 HP) 875

*Garage Door Opener 500 to 750

Hair Dryer 1200

Hand Drill 250 to 1100

Hedge Trimmer 450

Impact Wrench 500

Iron 1200

*Jet Pump 800

Lawn Mower 1200

Light Bulb 100

Microwave Oven 700 to 1000

*Milk Cooler 1100

Oil Burner on Furnace 300

Oil Fired Space Heater (140,000

Btu)

400

Oil Fired Space Heater (85,000 Btu) 225

Oil Fired Space Heater (30,000 Btu) 150

*Paint Sprayer, Airless (1/3 HP) 600

Paint Sprayer, Airless (hand-held) 150

Radio 50 to 200

*Refrigerator 700

Slow Cooker 200

*Submersible Pump (1-1/2 HP) 2800

*Submersible Pump (1 HP) 2000

*Submersible Pump (1/2 HP) 1500

*Sump Pump 800 to 1050

*Table Saw (10") 1750 to 2000

Television 200 to 500

Toaster 1000 to 1650

Weed Trimmer 500

* Allow 3 times the listed watts for starting these

devices.

(000183)

WARNING

Recoil Hazard. Recoil could retract unexpectedly.

Kickback could result in death or serious injury.

(000136)

CAUTION

Equipment and property damage. Disconnect electrical

loads prior to starting or stopping unit. Failure to do so

could result in equipment and property damage.

OFF

CHOKE

005482

Owner’s Manual for Portable Generator 11

4. See Figure 3-2. When engine starts, rotate

Off/Run/Choke dial to RUN (2). Choke

operation is reduced as Off/Run/Choke

dial is rotated towards RUN.

NOTE: If engine fires, but does not continue to

run, rotate the Off/Run/Choke dial to OFF and

repeat starting instructions.

IMPORTANT NOTE: Do not overload gener-

ator or individual panel receptacles. See

Figure 3-3. If an overload occurs, the over-

load LED (A) will illuminate and AC output

ceases. To correct, see Generator Status

Lights. Read Know Generator Limits care-

fully.

Figure 3-3.Shutdown Fault

Generator Shut Down

1. Shut off all loads and unplug electrical

loads from generator panel receptacles.

2. Let engine run at no-load for several min-

utes to stabilize internal temperatures of

engine and generator.

3. See Figure 3-2 Rotate Off/Run/Choke dial

to OFF (3).

4. Turn fuel cap OFF.

Starting Hot Engines

1. See Figure 3-2. Turn Off/Run/Choke dial

from OFF to RUN. This will open the fuel

valve and permit starting.

2. Firmly grasp recoil handle and pull slowly

until increased resistance is felt. Pull rap-

idly up and away.

Low Oil Level Shutdown System

The engine is equipped with a low oil level

sensor that shuts down the engine automati-

cally when the oil level drops below a speci-

fied level to prevent engine damage. See

Figure 3-3 (B). The engine will not run until the

oil has been filled to the proper level.

If the engine shuts down and there is sufficient

fuel, check engine oil level.

Parallel Operation

See the Parallel Kit Operator’s Manual or con-

tact an IASD.

NOTE: All connections to the parallel kit

should be made while both inverters are

turned off and all loads disconnected.

1. Make sure the Engine Economy Switch is

in the same position on both generators.

2. Make appropriate parallel connections to

the outlets on each Generac inverter as

outlined in the owner’s manual supplied

with the kit.

NOTE: Do not disconnect any parallel kit con-

nections once the units are running.

3. Start both units per starting instructions.

Once the green output indicator illumi-

nates, devices can be connected and

turned on using the parallel kit outlet.

4. Follow Generator Shut Down instructions.

NOTE: Only use Generac approved parallel

kit.

OVERLOAD OUT

005483

(000136)

CAUTION

Equipment and property damage. Disconnect electrical

loads prior to starting or stopping unit. Failure to do so

could result in equipment and property damage.

(000136)

CAUTION

Equipment and property damage. Disconnect electrical

loads prior to starting or stopping unit. Failure to do so

could result in equipment and property damage.

12 Owner’s Manual for Portable Generator

Section 4 Maintenance and Troubleshooting

Maintenance

Regular maintenance will improve perfor-

mance and extend engine/equipment life.

Generac Power Systems, Inc. recommends

that all maintenance work be performed by an

Independent Authorized Service Dealer

(IASD). Regular maintenance, replacement,

or repair of the emissions control devices and

systems may be performed by any repair shop

or person of the owner’s choosing. To obtain

emissions control warranty service free of

charge, the work must be performed by an

IASD. See the emissions warranty.

NOTE: Call 1-888-GENERAC (1-888-436-

3722) with questions about component

replacement.

Maintenance Schedule

Follow maintenance schedule intervals,

whichever occurs first according to use.

NOTE: Adverse conditions will require more

frequent service.

NOTE: All required service and adjustments

should be each season as detailed in the fol-

lowing chart.

Preventive Maintenance

Dirt or debris can cause improper operation

and equipment damage. Clean generator

daily or before each use. Keep area around

and behind muffler free from combustible

debris. Inspect all cooling air openings on

generator.

• Use a damp cloth to wipe exterior surfaces

clean.

• Use a soft bristle brush to loosen caked on

dirt, oil, etc.

• Use a vacuum to pick up loose dirt and

debris.

• Low pressure air (not to exceed 25 psi)

may be used to blow away dirt. Inspect

cooling air slots and openings on generator.

These openings must be kept clean and

unobstructed.

NOTE: DO NOT use a garden hose to clean

generator. Water can enter engine fuel system

and cause problems. If water enters generator

through cooling air slots, some water will be

retained in voids and crevices of rotor and sta-

tor winding insulation. Water and dirt buildup

on generator internal windings will decrease

insulation resistance of windings.

Engine Maintenance

Engine Oil Recommendations

To maintain the product warranty, the engine

oil should be serviced in accordance with the

recommendations of this manual. For your

convenience, maintenance kits designed and

intended for use on this product are available

from the manufacturer that include engine oil,

oil filter, air filter, spark plug(s), a shop towel

and funnel. These kits can be obtained from

an Independent Authorized Service Dealer

(IASD).

At Each Use

Check engine oil level

Every 100 Hours or Every 6 Months

Clean/Replace Air Filter**

Change oil ǂ

Muffler Screen

Clean/Replace Spark Arrestor

Every 300 Hours or Every Season*

Replace Spark Plug

Clean Spark Arrestor

Replace Fuel Filter +

Valve Clearance Adjustment

Check/Replace Crankcase Breather Hose

Check Fittings/Fasteners +

ǂ Change oil after first month or 20 hours of

operation.

+ To be performed by IASD.

* Change oil every month when operating

under heavy load or in high temperatures.

** Clean more often under dirty or dusty oper-

ating conditions. Replace air filter parts if

they cannot be adequately cleaned.

*** Check valve clearance and adjust if neces-

sary after first 50 hours of operation and

every 300 hours thereafter.

(000142a)

Personal injury. Do not insert any object through the

air cooling slots. Generator can start at any time and

could result in death, serious injury, and unit damage.

WARNING

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

Owner’s Manual for Portable Generator 13

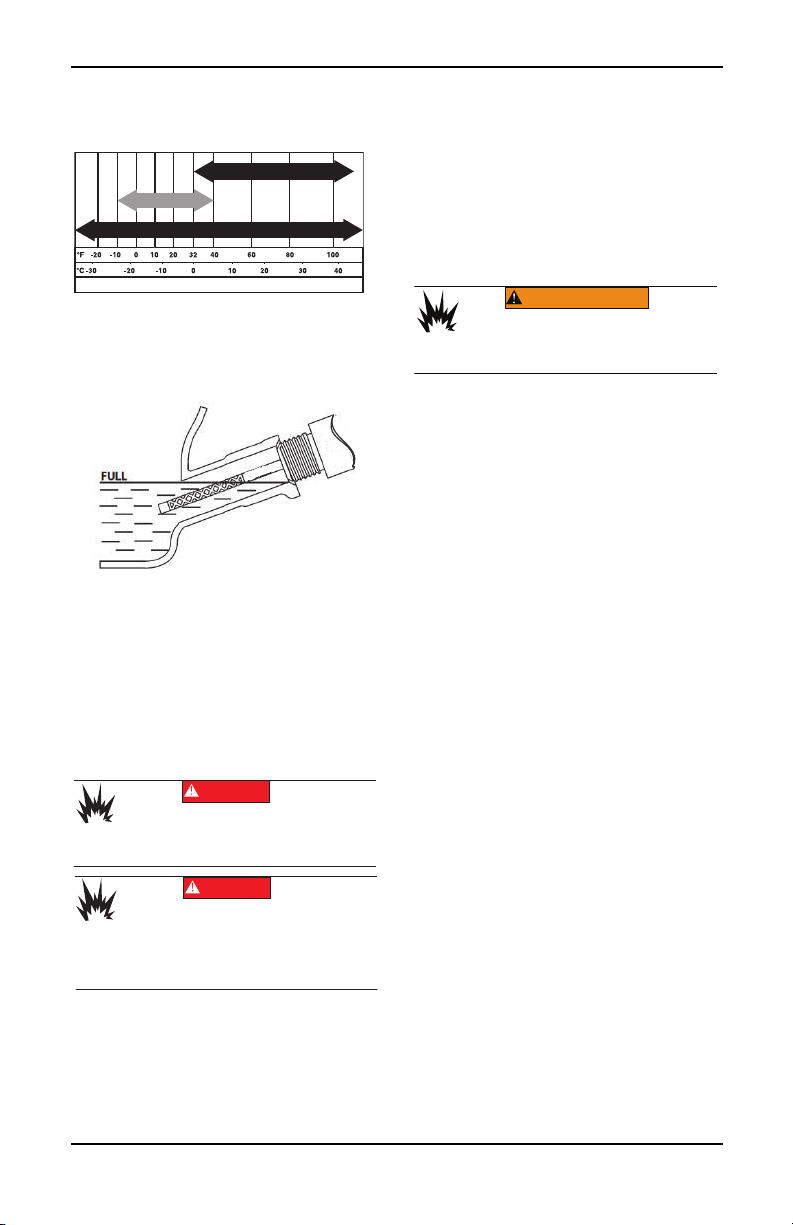

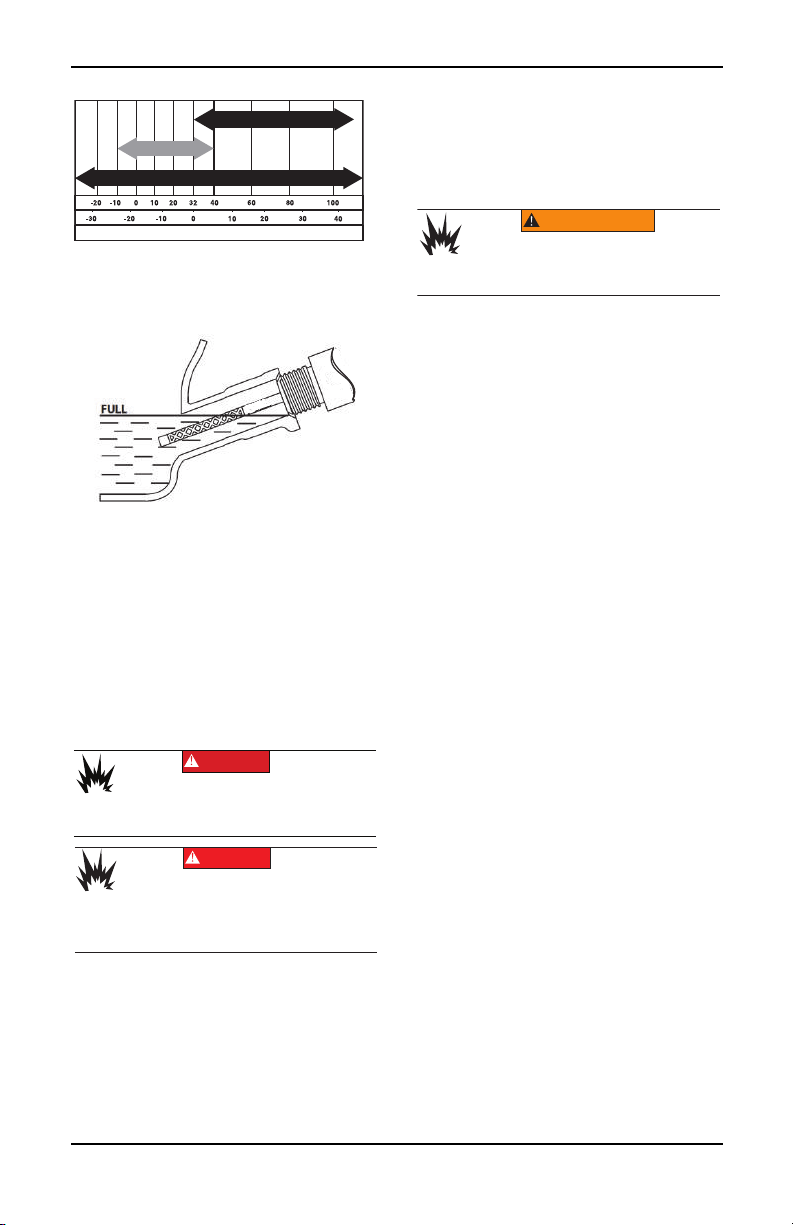

Inspect Engine Oil Level

Inspect engine oil level prior to each use, or

every 8 hours of operation.

1. Place generator on a level surface.

2. Clean area around oil fill, and oil drain

plug.

3. Remove oil fill cap and wipe dipstick clean.

See Figure 4-1.

Figure 4-1. Engine Oil Fill

4. To check oil level, insert dipstick into oil

filler neck without screwing it in. See Fig-

ure 4-2.

Figure 4-2. Safe Operating Range

5. Remove dipstick and verify oil level is

within safe operating range.

6. Add recommended engine oil as neces-

sary.

NOTE: Verify oil level often during filling pro-

cess to ensure overfilling does not occur.

7. Replace oil fill cap and hand-tighten.

NOTE: Some units have more than one oil fill

location. It is only necessary to use one oil fill

point.

Change Engine Oil

When using generator under extreme, dirty,

dusty conditions, or in extremely hot weather,

change oil more frequently.

NOTE: Don’t pollute. Conserve resources.

Return used oil to collection centers.

Change oil while engine is still warm from run-

ning, as follows:

1. Place generator on a level surface.

2. Disconnect the spark plug wire from the

spark plug and place the wire where it

cannot contact spark plug.

3. Clean area around oil fill and oil drain plug.

4. Remove oil fill cap and wipe dipstick clean.

5. Tip unit and drain oil completely into a suit-

able container.

6. Once oil is sufficiently drained from unit, tip

unit back to a level position.

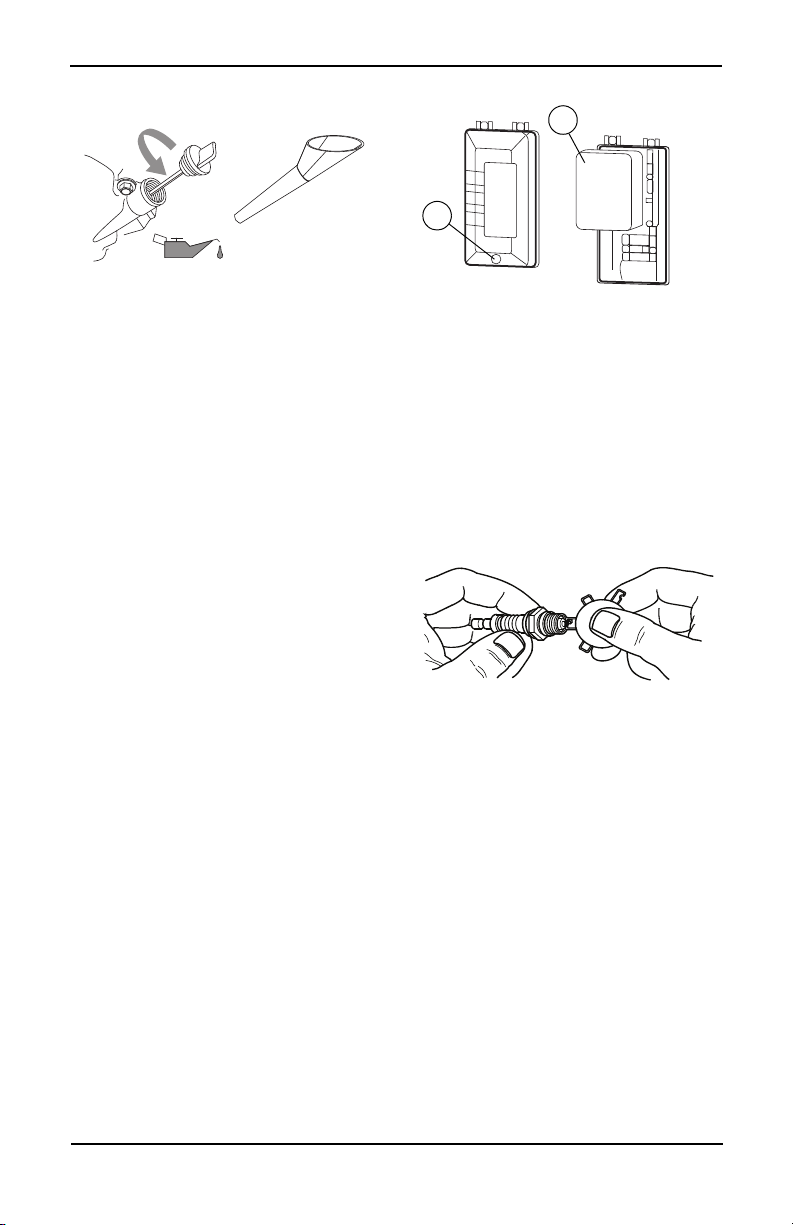

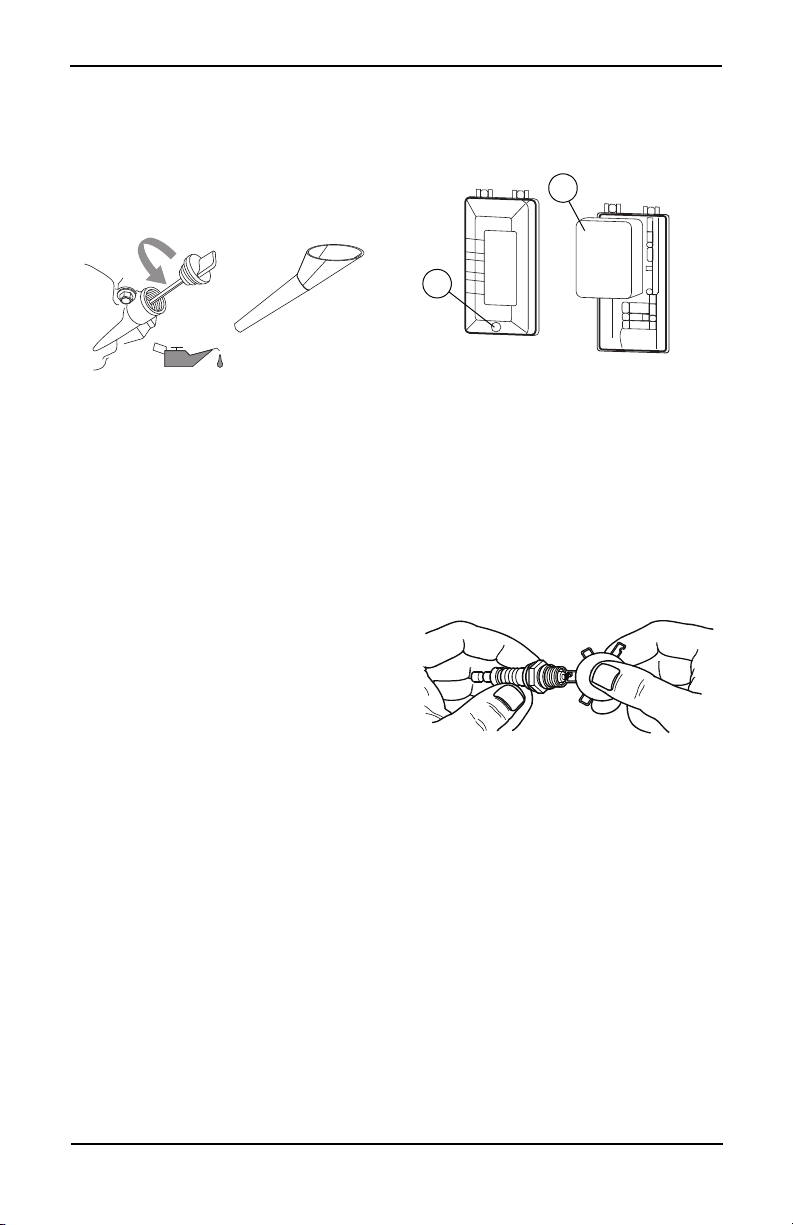

7. Insert funnel into oil fill opening. See Fig-

ure 4-3. Add recommended engine oil as

necessary.

Figure 4-3. Oil Fill Opening With Funnel

8. To check oil level, remove funnel and

insert dipstick into oil filler neck without

screwing it in. See Figure 4-2.

9. Remove dipstick and verify oil level is

within safe operating range.

NOTE: Verify oil level often during filling pro-

cess to ensure overfilling does not occur.

10. Replace oil fill cap and hand-tighten.

11. Wipe up any spilled oil.

12. Properly dispose of oil in accordance with

all applicable regulations.

SAE 30

10W-30

Synthetic 5W-30

000399

(000139)

WARNING

Risk of burns. Allow engine to cool before

draining oil or coolant. Failure to do so could

result in death or serious injury.

000115

005484

(000141)

WARNING

Accidental start-up. Disconnect spark plug wires when

working on unit. Failure to do so could result in death

or serious injury.

002404

14 Owner’s Manual for Portable Generator

Air Filter

Engine will not run properly and may be dam-

aged if run with a dirty air filter. Service air fil-

ter more frequently in dirty or dusty conditions.

To service air filter:

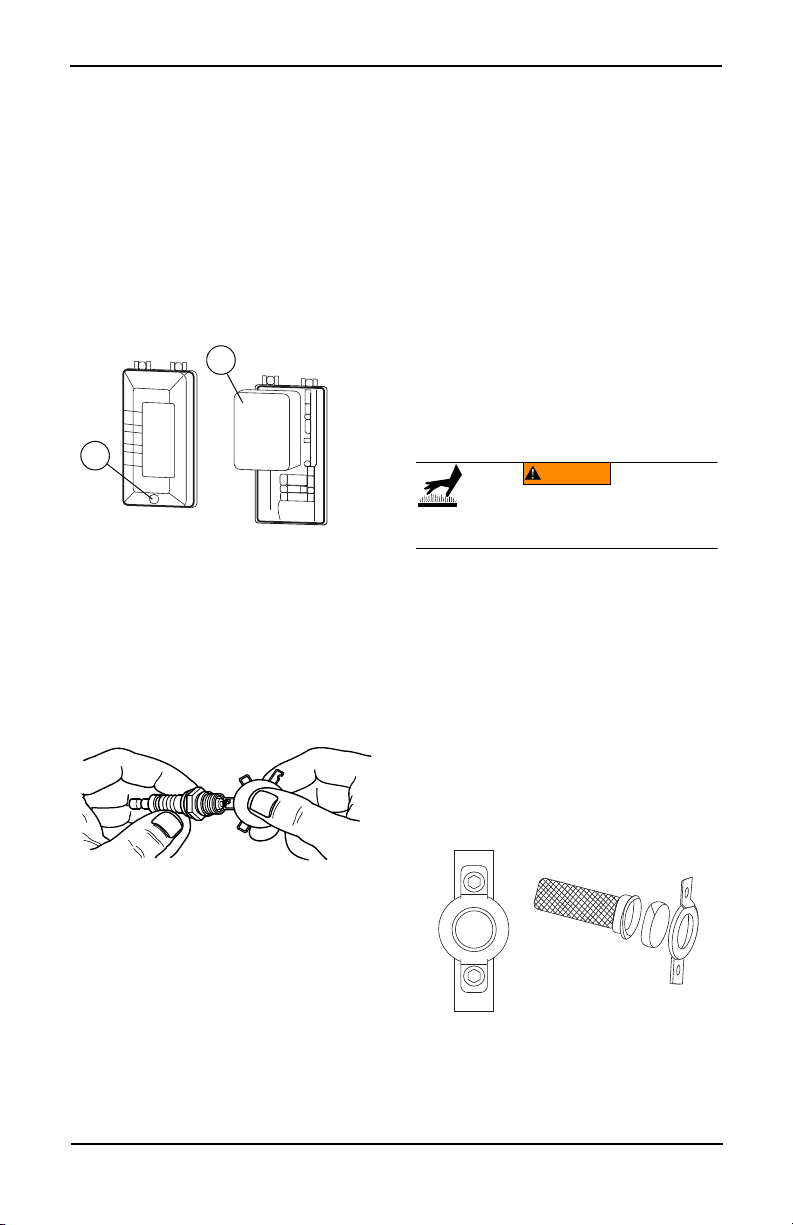

1. Unscrew bolt (A) and remove air filter

cover. See Figure 4-4.

2. Wash filter (B) in soapy water. Squeeze

dry in clean cloth (DO NOT TWIST).

3. Clean air filter cover before installation.

4. Replace side cover and screws.

NOTE: To order a new air filter, contact the

nearest authorized service center at 1-888-

436-3722.

Figure 4-4. Air Filter Assembly

Service Spark Plug

To service spark plug:

1. Remove spark plug cover. See Figure 2-1.

2. Clean area around spark plug.

3. Remove and inspect spark plug.

4. Inspect electrode gap with wire feeler

gauge and reset spark plug gap to 0.6 -

0.7mm (0.024 - 0.028 in). See Figure 4-5.

Figure 4-5. Spark Plug

NOTE: Replace spark plug if electrodes are

pitted, burned or porcelain is cracked. Use

ONLY recommended replacement plug. See

Product Specifications.

5. Install spark plug finger tight, and tighten

an additional 3/8 to 1/2 turn using spark

plug wrench.

Inspect Muffler and Spark Arrestor

NOTE: It is a violation of California Public

Resource Code, Section 4442, to use or oper-

ate the engine on any forest-covered, brush-

covered, or grass-covered land unless the

exhaust system is equipped with a spark

arrestor, as defined in Section 4442, main-

tained in effective working order. Other states

or federal jurisdictions may have similar laws.

Contact original equipment manufacturer,

retailer, or dealer to obtain a spark arrestor

designed for exhaust system installed on this

engine.

NOTE: Use ONLY original equipment replace-

ment parts.

Inspect muffler for cracks, corrosion, or other

damage. Remove spark arrestor, if equipped,

inspect for damage or carbon blockage.

Replace parts as required.

Inspect Spark Arrestor Screen

Clean Spark Arrestor Screen

The engine exhaust muffler has a spark arres-

tor screen. Inspect and clean the screen every

50 hours of operation or every season, which-

ever comes first.

To service spark arrestor:

1. See Figure 4-6. Remove the clamp to

remove retainer.

2. Slide spark arrestor screens out from the

muffler outlet tube.

3. Inspect screens and replace if torn, perfo-

rated or otherwise damaged. Do NOT use

a defective screen. If screen is not dam-

aged, clean with a commercial solvent.

4. Replace the screens, and retainer, and

secure with clamp.

Figure 4-6. Spark Arrestor Screen

005486

000211

(000108)

WARNING

Hot Surfaces. When operating machine, do not

touch hot surfaces. Keep machine away from

combustibles during use. Hot surfaces could

result in severe burns or fire.

005487

Owner’s Manual for Portable Generator 15

Valve Clearance

Important: Please contact an Independent

Authorized Service Dealer for service assis-

tance. Proper valve clearance is essential for

prolonging the life of the engine.

Check valve clearance after the first fifty-hours

of operation. Adjust as necessary.

• Intake — 0.10 ± 0.02mm (cold), (0.004" ±

0.001" inches)

• Exhaust — 0.10 ± 0.02mm (cold) (0.004" ±

0.001" inches)

Storage

General

It is recommended to start and run the genera-

tor for 30 minutes, every 30 days. If this is not

possible, refer to the following list to prepare

unit for storage.

• DO NOT place a storage cover on a hot

generator. Allow unit to cool to room tem-

perature before storage.

• DO NOT store fuel from one season to

another unless properly treated.

• Replace fuel container if rust is present.

Rust in fuel will cause fuel system prob-

lems.

• Cover unit with a suitable protective, mois-

ture resistant cover.

• Store unit in a clean, dry area.

• Always store generator and fuel away from

heat and ignition sources.

Prepare Fuel System/Engine for

Storage

Fuel stored over 30 days can go bad and

damage fuel system components. Keep fuel

fresh, use fuel stabilizer.

If fuel stabilizer is added to fuel system, pre-

pare and run engine for long term storage.

Run engine for 10-15 minutes to circulate sta-

bilizer throughout fuel system. Adequately

prepared fuel can be stored up to 24 months.

NOTE: If fuel has not been treated with fuel

stabilizer, it must be drained into an approved

container. Run engine until it stops from lack

of fuel. Use of fuel stabilizer in fuel storage

container is recommended to keep fuel fresh.

1. Change engine oil.

2. Remove spark plug.

3. Pour tablespoon (5-10cc) of clean engine

oil or spray a suitable fogging agent into

cylinder.

4. Pull starter recoil several times to distrib-

ute oil in cylinder.

5. Install spark plug.

6. Pull recoil slowly until resistance is felt.

This will close valves so moisture cannot

enter engine cylinder. Gently release

recoil.

Change Oil

Change engine oil before storage. See,

Change Engine Oil.

(000143)

DANGER

Explosion and Fire. Fuel and vapors are extremely

flammable and explosive. Store fuel in a well

ventilated area. Keep fire and spark away. Failure

to do so will result in death or serious injury.

(000109)

WARNING

Risk of Fire. Verify machine has properly

cooled before installing cover and storing

machine. Hot surfaces could result in fire.

(000181)

WARNING

Vision Loss. Eye protection is required to avoid

spray from spark plug hole when cranking engine.

Failure to do so could result in vision loss.

16 Owner’s Manual for Portable Generator

Troubleshooting

PROBLEM CAUSE CORRECTION

Engine won't start. 1. Dial turned off.

2. Out of fuel.

3. Defective spark plug.

4. Plugged fuel filter.

5. Defective or stuck Dial assem-

bly.

6. Incorrect engine oil level.

7. Defective ignition coil.

8. Fuel cap vent OFF.

9. Carb is flooded.

10. Throttle plate closed.

1. Turn on Dial.

2. Fill fuel tank.

3. Replace spark plug.

4. Replace fuel and fuel filter.

5. Contact IASD.

6. Check/fill engine oil.

7. Contact IASD.

8. Turn fuel cap vent ON.

9. Drain carb.

10. Open throttle plate (push

toward back of unit).

Engine starts, then shuts

down.

1. Out of fuel.

2. Incorrect engine oil level.

3. Contaminated fuel.

4. Defective low oil level switch.

1. Fill fuel tank.

2. Check engine oil level.

3. Contact IASD.

4. Contact IASD.

Engine will not start; or

starts and runs rough.*

1. Choke is stuck or left on.

2. Dirty or clogged air filter.

3. Defective or dirty spark plug.

4. Dirty fuel filter.

5. Dirty or gummed up carburet-

tor.

6. Unit not warmed up.

7. Spark arrestor clogged.

1. Turn choke off.

2. Clean or replace air filter.

3. Replace spark plug.

4. Replace fuel and fuel filter.

5. Clean carburetor.

6. Gradually adjust Dial and

reduce choke until engine runs

smoothly in RUN position.

7. Clean spark arrestor.

No AC output. 1. Generator is overloaded.

2. Inverter module is overheated.

3. Short circuit in electrical

device.

4. Defective inverter assembly.

1. Disconnect all loads. Shut

down generator to reset mod-

ule. Reduce loads, restart

generator.

2. Verify service door is ON. Let

cool 15 minutes by running

engine without AC output.

Press and hold Reset button

on control panel, restart gener-

ator.

3. Verify condition of extension

cords and items being pow-

ered. Press and hold Reset

button on control panel.

4. Contact IASD.

Fuel leaks from drain

hoses.

1. Carburetor drain in bowl is not

closed.

1. Turn valve clockwise to close.

* Engine speed increases and decreases — This is normal as generator starts up and loads vary.

Part No. 10000016686 Rev. B 12/13/2017

Specifications are subject to change without notice.

No reproduction allowed in any form without prior

written consent from Generac Power Systems, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Generador portátil GP3000i

Manual del usuario

GUARDE ESTE MANUAL PARA PODER

CONSULTARLO EN EL FUTURO

005567

ADVERTENCIA

(000209b)

Fallecimiento. Este producto no se ha diseñado

para que se utilice en aplicaciones de apoyo

vital crítico. En caso de hacerlo, podría

provocar la muerte o lesiones graves.

Registre su producto Generac en:

WWW.GENERAC.COM

1-888-GENERAC

(1-888-436-3722)

MODELO: __________________________

SERIE: _____________________________

FECHA DE LA COMPRA: ______________

Índice de contenidos

Sección 1 Introducción

y seguridad .................................... 1

Introducción .................................... 1

Normas de seguridad ...................... 1

Símbolos de seguridad

y significados ................................... 1

Peligros derivados de las emisiones

de escape y la ubicación ................. 2

Peligros eléctricos ........................... 3

Peligros de incendio ........................ 3

Índice de normas ............................. 4

Sección 2 Información general y

configuración ................................ 5

Conozca su generador .................... 6

Emisiones ........................................ 6

........................................................ 6

Enchufes de conexión ..................... 7

Interruptor de apagado/marcha/

cebado ............................................ 7

Salidas USB .................................... 7

Interruptor de ahorro ....................... 7

Luces de estado del generador ....... 7

Protectores del circuito .................... 8

Sacar el contenido de la caja .......... 8

Añadir aceite de motor .................... 8

Combustible .................................... 9

Sección 3 Funcionamiento .........10

Preguntas sobre uso y

funcionamiento ..............................10

Antes de arrancar el motor ............10

Preparación del generador

para su uso ....................................10

Conexión a tierra del generador

cuando se utiliza ............................10

Conozca los límites

del generador ................................10

Transporte o inclinación

de la unidad ...................................11

Arranque de motores con el

tirador de arranque ........................11

Volver a arrancar motores

calientes ........................................12

Sistema de cierre por nivel

bajo de aceite ................................13

Funcionamiento en paralelo ..........13

Sección 4 Mantenimiento y

solución de problemas ...............14

Mantenimiento ...............................14

Programa de mantenimiento .........14

Mantenimiento preventivo .............14

Mantenimiento del motor ...............15

Almacenamiento ............................17

Solución de problemas ..................19

(000393)

ADVERTENCIA

El funcionamiento, reparación y mantenimiento de

este equipo puede exponerlo a productos químicos

entre los que se incluyen gases de escape del motor,

monóxido de carbono, ftalatos y plomo, los cuales

son considerados por el Estado de California como

causantes de cáncer y malformaciones congénitas y

otros daños reproductivos. Para minimizar los efectos

de la exposición a tales sustancias, evite respirar

gases de escape, no deje que el motor funcione al

ralentí excepto si fuera necesario, realice las tareas

de mantenimiento del equipo en un área bien ventilada

y lleve guantes o lávese las manos con frecuencia

cuando realice tareas de mantenimiento en el equipo.

Si desea obtener más información, vaya a

www.P65Warnings.ca.gov.

Manual del usuario del generador portátil 1

Sección 1 Introducción y seguridad

Introducción

Gracias por haber adquirido un producto de

Generac Power Systems Inc. Esta unidad se

ha diseñado para proporcionar un funciona-

miento eficiente, de alto rendimiento y con

una vida útil larga si se conserva adecuada-

mente.

Si no entendiera alguno de los apartados de

este manual, póngase en contacto con el

servicio técnico independiente autorizado más

cercano, o con el servicio de atención al

cliente de Generac llamando al 1-888-

GENERAC (1-888-436-3722), o visitando

www.generac.com para plantear cualquier

pregunta o duda que tenga.

El propietario es responsable del manteni-

miento adecuado y del uso seguro del equipo.

Antes de poner en funcionamiento, revisar o

guardar esta bomba:

• Revise atentamente todas las advertencias

que aparecen en este manual y en el

producto.

• Familiarícese con este manual y con la

unidad antes de utilizarla.

• Consulte la sección Montaje del manual

para obtener instrucciones sobre los proce-

dimientos de montaje final. Siga estricta-

mente las instrucciones.

Guarde estas instrucciones para consultarlas

en el futuro. Entregue SIEMPRE este manual

a cualquier persona que utilice la máquina.

La información que aparece en este manual

es precisa y está basada en productos fabri-

cados en el momento en el que se editó esta

publicación. El fabricante se reserva el

derecho de hacer las actualizaciones

técnicas, las correcciones y las revisiones de

los productos que considere necesarias sin

previo aviso.

Normas de seguridad

El fabricante no puede prever todas las

posibles circunstancias que pueden suponer

un peligro. Por tanto, las advertencias de este

manual, y de las etiquetas y los adhesivos

pegados en la unidad no incluyen todos los

peligros. Si se utiliza un procedimiento,

método de trabajo o técnica de funciona-

miento no recomendados específicamente

por el fabricante, compruebe que sean

seguros para otros usuarios. También

asegúrese de que el procedimiento, método

de trabajo o técnica operativa utilizados no

disminuyan la seguridad del equipo.

En esta publicación y en las etiquetas y

adhesivos pegados en el generador, los

bloques PELIGRO, ADVERTENCIA,

PRECAUCIÓN y NOTA se utilizan para alertar

al personal sobre instrucciones especiales

relacionadas con un funcionamiento que

puede ser peligroso si se realiza de manera

incorrecta o imprudente. Léalos atentamente

y respete sus instrucciones. Sus definiciones

son las siguientes:

NOTA: Las notas incluyen información adicio-

nal importante para un procedimiento y se

incluyen en el texto normal de este manual.

Estas advertencias de seguridad no pueden

eliminar los peligros que indican. Para evitar

accidentes, es importante el sentido común y

el seguimiento estricto de las instrucciones

especiales cuando se realice la acción o la

operación de mantenimiento.

Símbolos de seguridad y

significados

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda

completamente el manual antes de usar el

producto. No comprender completamente el

manual puede provocar la muerte o lesiones

graves.

(000001)

PELIGRO

Indica una situación peligrosa que, si no se evita, ocasionará la

muerte o lesiones graves.

(000002)

ADVERTENCIA

Indica una situación peligrosa que, si no se evita, podría

ocasionar la muerte o lesiones graves.

(000003)

PRECAUCIÓN

Indica una situación de riesgo que, si no se evita, puede

producir lesiones leves o moderadas.

¡PELIGRO!

Usar un generador en interiores LO PUEDE MATAR EN

MINUTOS.

Los gases de escape del generador contienen monóxido

de carbono. Este es un veneno que no se puede ver u oler.

NUNCA lo use dentro de una

casa o garaje, AUNQUE la

puerta y las ventanas se

encuentran abiertas.

Use únicamente en

EXTERIORES, y alejado

de ventanas, puertas y

ventilaciones.

000657

2 Manual del usuario del generador portátil

• Si empieza a sentirse enfermo, mareado o

débil después de que el generador haya

estado funcionando, salga INMEDIATA-

MENTE para respirar aire fresco. Consulte

con un médico ya que podría haberse

intoxicado con monóxido de carbono.

• Por razones de seguridad, se recomienda

que el mantenimiento de este equipo sea

efectuado por un distribuidor autorizado

independiente. Revise el generador

regularmente y póngase en contacto con el

servicio técnico más cercano para conocer

qué piezas deben repararse o sustituirse.

Peligros derivados de las

emisiones de escape y la

ubicación

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema

de escape ya que podría hacer que su funcionamiento

sea inseguro o que no cumpla con los códigos

y/o normativas locales. En caso de hacerlo, podría

provocarse la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000116)

Electrocución. APAGUE el suministro de alimen-

tación de emergencia y de la red eléctrica antes

de conectar la fuente de alimentación y las líneas

de carga. En caso de no hacerlo, podría

provocar la muerte o lesiones graves.

PELIGRO

(000146)

Daños a los equipos y la propiedad. No altere la

construcción, instalación, o bloquee la ventilación

para el generador. No hacer esto puede provocar el

funcionamiento inseguro o dañar el generador.

ADVERTENCIA

(000178a)

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbono alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte

o lesiones graves.

ADVERTENCIA

(000250)

Daños a los equipos y a la propiedad. No use la unidad

sobre superficies desniveladas, o en zonas con exceso de

humedad, suciedad, polvo, o vapores corrosivos. Hacerlo

puede ocasionar la muerte, lesiones graves y daños al

equipo.

ADVERTENCIA

Piezas en movimiento. Mantenga la ropa, cabello,

y extremidades alejados de las piezas en

movimiento. No hacerlo puede ocasionar la

muerte o lesiones graves.

(000111)

ADVERTENCIA

(000108)

ADVERTENCIA

Superfcies calientes. Al usar la máquina, no toque

las superfcies calientes. Mantenga la máquina

alejada de los combustibles durante el uso. Las

superfcies calientes pueden ocasionar quemaduras

graves o incendio.

(000142a)

ADVERTENCIA

Lesiones personales. No inserte objetos a través de las ranuras

de enfriamiento de la unidad. El generador puede arrancar en

cualquier momento y provocar la muerte, lesiones graves y

daños en la unidad.

ADVERTENCIA

Riesgo de lesión. No opere ni realice tareas de reparación

en esta máquina si no está completamente alerta. La fatiga

puede desvirtuar la capacidad para proporcionar servicio a

este equipo y puede ocasionar la muerte o

lesiones graves.

(000215)

ADVERTENCIA

Lesiones o daños al equipo. No use el generador

como un escalón. Hacerlo puede ocasionar caídas,

piezas dañadas, funcionamiento inseguro del

equipo, la muerte o lesiones graves.

(000216)

ADVERTENCIA

(000291)

Daños al equipo. No intente poner en marcha u operar una

unidad que necesita reparación o mantenimiento programado.

Hacerlo podría producir lesiones graves, la muerte o fallos

o daños del equipo.

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema

de escape ya que podría hacer que su funcionamiento

sea inseguro o que no cumpla con los códigos

y/o normativas locales. En caso de hacerlo, podría

provocarse la muerte o lesiones graves.

(000146)

Daños a los equipos y la propiedad. No altere la

construcción, instalación, o bloquee la ventilación

para el generador. No hacer esto puede provocar el

funcionamiento inseguro o dañar el generador.

ADVERTENCIA

(000178a)

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbono alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte

o lesiones graves.

ADVERTENCIA

Manual del usuario del generador portátil 3

• Si empieza a sentirse enfermo, mareado o

débil después de que el generador haya

estado funcionando, salga INMEDIATA-

MENTE para respirar aire fresco. Consulte

con un médico ya que podría haberse

intoxicado con monóxido de carbono.

• Coloque el sistema de escape del silen-

ciador lejos de la gente y de los edificios

habitados.

• No utilizar cerca de ventanas, puertas o

aperturas de paredes y colocar la salida de

gases del motor en el sentido contrario a

los edificios habitados y a la dirección del

viento.

Peligros eléctricos

• El Código Eléctrico Nacional (NEC por sus

siglas en inglés) exige que la estructura y

los componentes conductores de electri-

cidad del generador estén correctamente

conectados a una toma de tierra aprobada.

Es posible que los códigos eléctricos

locales también exijan una conexión a

tierra adecuada del generador. Consulte

con un electricista local cuáles son los

requisitos de conexión a tierra de su zona.

• Utilice un interruptor de circuito por fallo en

la conexión a tierra en todas las zonas

húmedas o altamente conductoras (como

tarimas metálicas o estructuras de acero).

• Una vez que el generador se haya

arrancado en el exterior, conecte las

cargas eléctricas a los cables alargadores

del interior.

Peligros de incendio

• Limpie inmediatamente cualquier vertido

de aceite o combustible. Compruebe que

no queden materiales combustibles encima

o cerca del generador. Mantenga la zona

situada alrededor del generador limpia y

sin residuos, y deje un espacio libre de

1,5 metros (5 pies) en todos los laterales

para permitir una ventilación adecuada del

generador.

• No utilice el generador si los dispositivos

eléctricos conectados se sobrecalientan, si

se pierde la potencia eléctrica, si el motor o

el generador producen chispas o si se

detectan llamas o humo mientras la unidad

está funcionando.

• Tenga un extintor cerca del generador en

todo momento.

• Mantenga una distancia mínima de cinco

pies alrededor del generador.

(000144)

PELIGRO

Electrocución. El contacto con cables, terminales,

y conexiones peladas mientras el generador está

funcionando provocará la muerte o lesiones graves.

(000104)

PELIGRO

Electrocución. Si no se evita el contacto del

agua con una fuente de alimentación,

ocasionará la muerte o lesiones graves.

(000145)

PELIGRO

Electrocución. En caso de un accidente eléctrico,

APAGUE de inmediato la alimentación eléctrica. Use

implementos no conductores para liberar a la víctima del

conductor alimentado. Aplique primeros auxilios y

obtenga ayuda médica. No hacerlo ocasionará la

muerte o lesiones graves.

(000105)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

(000166b)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de

combustible. Llene el depósito y deje sin llenar media

pulgada de la parte superior del mismo para que quede

espacio para la expansión del mismo. Si lo llena en exceso

puede hacer que el combustible se derrame en el motor

provocando un incendio o explosión, lo cual podría provocar

la muerte o lesiones graves.

(000142a)

ADVERTENCIA

Lesiones personales. No inserte objetos a través de las ranuras

de enfriamiento de la unidad. El generador puede arrancar en

cualquier momento y provocar la muerte, lesiones graves y

daños en la unidad.

(000281)

ADVERTENCIA

Riesgo de incendio. El combustible y los

vapores son extremadamente inflamables.

No ponga en funcionamiento la unidad

en espacios interiores. Si lo hace, puede

ocasionar daños en el equipo, en la propiedad,

lesiones graves o incluso la muerte.

ADVERTENCIA

Peligro de explosión e incendio. No fume cerca de la

unidad. Mantenga alejados el fuego y las chispas.

No respetar esta recomendación puede ocasionar

la muerte, lesiones graves o daños a la

propiedad o los equipos.

(000282)

(000284a)

Explosión e incendio. No fumar mientras se

reposta la unidad. Si lo hace, puede ocasionar

daños en el equipo, en la propiedad, lesiones

graves o incluso la muerte.

ADVERTENCIA

Manual del usuario del generador portátil 4

Índice de normas

1. Asociación nacional de protección contra

incendios (NFPA, por sus siglas en inglés)

70: El CÓDIGO ELÉCTRICO NACIONAL

(NEC por sus siglas en inglés) disponible

en www.nfpa.org

2. Asociación nacional de protección contra

incendios (NFPA, por sus siglas en inglés)

5000: CÓDIGO DE SEGURIDAD Y

CONSTRUCCIÓN DE EDIFICIOS dispo-

nible en www.nfpa.org

3. Código de Construcción Internacional dis-

ponible en www.iccsafe.org

4. Manual de Cableado Agrícola disponible

en www.rerc.org, Rural Electricity

Resource Council P.O. Box 309 Wilming-

ton, OH 45177-0309

5. ASAE EP-364.2 Instalación y manteni-

miento de energía eléctrica de emergen-

cia en granjas disponible en

www.asabe.org, Sociedad Americana de

Ingenieros Agrícolas y Biológicos, 2950

Niles Road, St. Joseph, MI 49085

6. CSA C22.2 100-14 Motores y generadores

eléctricos para su uso e instalación

siguiendo las normativas del Código eléc-

trico canadiense.

7. ANSI/PGMA G300 Seguridad y rendi-

miento de generadores portátiles. Asocia-

ción de fabricantes de generadores

portátiles, www.pgmaonline.com.

Esta lista no incluye todas las normas

aplicables. Consulte con la autoridad que

tenga jurisdicción (AHJ, por sus siglas en

inglés) si existe cualquier código local o

normativa que pueda ser de aplicación en su

jurisdicción.

5 Manual del usuario del generador portátil

Sección 2 Información general y configuración

Figura 2-1. Funciones y controles

TABLA 1. Componentes del generador

Figura 2-2. Panel de control

005678

006087

1 Advertencia de nivel bajo de aceite

2 Advertencia de sobrecarga

3 Luz del indicador de alimentación de CA

4 Interruptor de modo de ahorro

5 Salida 1A/2.1A, 5 VCC USB

6 Disyuntor de CA

7 Conexión de cable de funcionamiento

en paralelo

8 Ubicación de la conexión a tierra

9 Receptáculo de 120V, 20A

10 Asa de transporte

11 Tapón del depósito de combustible

12 Panel de control

13 Interruptor de apagado/marcha/cebado

14 Arranque manual

15 Silenciador

16 Drenado/Llenado de aceite

17 Purificador de aire

18 Carburador

19 Bujía

20 Receptáculo de 120V, 30A

(NEMA L5-30R)

1 2 3

006088

Manual del usuario del generador portátil 6

Conozca su generador

En la Web de Generac (www.generac.com.)

puede encontrar manuales del usuario de

reemplazo.

Emisiones

La Agencia de Protección Ambiental (EPA) de

los EE. UU. (y la Junta de Recursos del Aire

de California [CARB] para los motores/

equipos certificados conforme a las normas

de California) requiere(n) que este motor/

equipo cumpla las normas para el escape y

las emisiones que se evaporan. Ubique en el

motor la etiqueta adhesiva sobre cumpli-

miento de las normas referidas a emisiones

para determinar las normas correspondientes.

Para información sobre la garantía de

emisiones, consulte la garantía de emisiones

que se incluye. Es importante seguir las

especificaciones de mantenimiento del

manual para asegurar que el motor cumpla

las normas de emisiones aplicables durante la

vida útil del producto.

(000100a)

ADVERTENCIA

Consulte el manual. Lea y comprenda

completamente el manual antes de usar el

producto. No comprender completamente el

manual puede provocar la muerte o lesiones

graves.

TABLA 2. Especificaciones del producto

Especificaciones del generador GP3000i

Potencia nominal 2300 W

Potencia de arranque 3000 W

Tensión de CA nominal 120V

Carga de CA nominal a 120V 19,1 Amperios**

Frecuencia nominal 60 Hz

Medidas (largo x ancho x alto) mm/pulgadas 22,25 x 13,35 x 18,4 (565 x 339 x 467)

Peso (en seco) 27 kg (59,5 lb)

** Intervalo de temperaturas de funcionamiento: -13 ºC (8 ºF) a 40 ºC (104 ºF). Durante el funciona-

miento con temperaturas superiores a 25º C (77º F), es posible que la potencia disminuya.

** La corriente y la potencia en vatios máximas están sujetas y limitadas por factores como el

contenido de BTu del combustible, la temperatura ambiente, la altitud, el estado del motor, etc. La

potencia máxima disminuye un 3,5 % por cada 1.000 pies (304,8 metros) sobre del nivel del mar y

también disminuye un 1 % aproximadamente por cada 6º C (10º F) por encima de los 16º C (60º F)

de temperatura ambiente.

Especificaciones del motor GP3000i

Tipo de motor Monocilíndrico, 4 ciclos de recorrido

Cilindrada 149 cc

Número de pieza de la bujía 0K95530157

Tipo de electrodos de la bujía E6TC / E6RTC o equivalente

Separación de los electrodos de la bujía (mm/pulg) 0,024-0,028 (0,6-0,7)

Capacidad de combustible / Tipo 4,3 L (1,14 galones) / Sin plomo

Tipo de aceite

Consulte

Añadir aceite de motor

Capacidad de aceite 0,6 L (0,6 qt.)

Tiempo de funcionamiento a 50 % de carga 4,5 horas

* Vaya a www.generac.com o póngase en contacto con un servicio técnico autorizado independiente

para solicitar piezas de repuesto.

7 Manual del usuario del generador portátil

Enchufes de conexión

Toma de corriente doble ICFT de

120 VCA

La toma de 120 voltios está protegida contra

sobrecarga con un protector de circuito de

20 amperios que se pulsa mediante un

botón. Consulte la Figura 2-3.

Figura 2-3. Toma de corriente doble ICFT de

120 VCA

Toma de corriente de 120 VCA,

30 Amp

Use un enchufe NEMA L5-30R con esta toma

de corriente. Conecte un cable de 3 conduc-

tores adecuado al enchufe y a la carga

deseada. La capacidad nominal del cable

debería ser de 125VCA con 30A (o

superior). Consulte la Figura 2-4.

Utilice esta toma de corriente para cargas

monofásicas de 120 VCA, 60 Hz, que

requieran un máximo de 3.500 vatios de

potencia con 25 amperios y 2300 vatios de

potencia continua a 19,1 amperios. La toma

está protegida con un disyuntor de 20 Amp

con botón de reinicio.

Figura 2-4. Toma de corriente de 120 VCA,

30 Amp NEMA L5-30R

Interruptor de apagado/marcha/

cebado

Controla las funciones de encendido/apagado

así como el funcionamiento del cebador y de la

válvula de combustible. Consulte la Figura 2-5.

• La posición OFF (1) detiene el motor y

cierra el flujo de combustible.

• La posición RUN (2) es para el funciona-

miento normal y para reducir gradualmente

el uso del cebador.

• La posición CHOKE (3) enciende la válvula

de combustible para arrancar el motor.

NOTA: Esta posición no es necesaria para

arrancar un motor caliente.

Figura 2-5. Interruptor (ejemplo)

Salidas USB

La salida de USB de 5 VCC, 1/2,1 Amp

permite cargar los dispositivos electrónicos

compatibles.

Interruptor de ahorro

El interruptor de ahorro tiene 2 modos de

funcionamiento:

• On (Encendido): Es el modo más lento y

el mejor para poner en marcha aparatos o

equipos que son cargas resistivas (sin

arranque del motor), por ejemplo: TV,

videoconsolas, luz, radio.

• Off (Apagado): Este modo se utiliza

cuando se trata de cargas inductivas

(cargas con arranque de motor) y resistivas

(cargas sin arranque de motor), especial-

mente cuando estas cargas se encienden y

apagan (por ejemplo: RV, aire acondi-

cionado, secador).

Luces de estado del generador

Consulte la Figura 2-6.

• LED indicador de sobrecarga (rojo):

Indica sobrecarga del sistema (2). Durante

el arranque del motor, es normal que el

LED de sobrecarga se ilumine durante

unos segundos. Si el LED permanece

iluminado y el LED Listo se enciende, el

motor continuará en marcha sin potencia.

Quite todas las cargas aplicadas y

determine si los dispositivos conectados

superan la potencia recomendada.

Compruebe si las conexiones están defec-

tuosas o existen cortocircuitos. Para

restaurar la potencia eléctrica, gire el dial a

la posición OFF para restablecer la alimen-

tación. Encienda el motor. Si el problema

se ha corregido, el LED naranja no se

001630

000844

OFF

CHOKE

005482

Manual del usuario del generador portátil 8

ilumina y la alimentación eléctrica se resta-

blecerá. Las cargas se puede conectar una

vez que el LED verde se ilumina. Si el LED

naranja vuelve a iluminarse, póngase en

contacto con un servicio técnico autorizado

independiente.

• LED de nivel bajo de aceite (amarillo):

Se ilumina cuando el nivel de aceite está

por debajo del nivel de funcionamiento

seguro. El motor se apaga (1).

• LED de encendido (verde): Indica que el

generador (3) suministra alimentación (a

menos que haya un problema de nivel de

aceite bajo o sobrecarga).

Figura 2-6. Indicadores de estado

Protectores del circuito

Los receptáculos de CA están protegidos por

un protector de circuito de CA. Si el generador

está sobrecargado o se produce un cortocir-

cuito externo, el protector del circuito se

activará. Si esto ocurre, desconecte todas las

cargas eléctricas para determinar la causa del

problema antes de utilizar el generador de

nuevo. Reduzca la carga si el protector del

circuito se activa.

NOTA: Si el protector del circuito se activa de

manera continua, es posible que se

produzcan daños en el generador o en el

equipo.

Pulse el botón del operador para restablecer

el protector del circuito.

Sacar el contenido de la caja

1. Abra la caja de cartón completamente

cortando cada esquina de arriba a abajo.

2. Saque y compruebe el contenido de la

caja antes del montaje. La caja debe

contener lo siguiente:

TABLA 3. Accesorios

3. Si faltara algún artículo de su caja, pón-

gase en contacto con el servicio de

atención al cliente de Generac llamando

al 1-888-436-3722 y cuando llame tenga

a mano los números de modelo y serie.

4. Escriba el número de modelo, número de

serie y fecha de compra que aparecen en

la portada de este manual.

Añadir aceite de motor

NOTA: El generador se envía sin aceite en el

motor. Añada aceite lentamente y compruebe

el nivel de aceite con frecuencia durante el

proceso de llenado para garantizar que el

depósito no se llena en exceso.

1. Coloque el generador sobre una superficie

plana.

2. Limpie el área alrededor de la zona de lle-

nado de aceite y del tapón de drenaje de

aceite.

3. Retire la tapa de llenado de aceite y limpie la

varilla de medición. Consulte la Figura 2-7.

Figura 2-7. Sacar la varilla

4. Coloque el embudo en la apertura de lle-

nado de aceite. Añada el aceite de motor

recomendado según sea necesario. Las

temperaturas exteriores determinan la vis-

cosidad adecuada del aceite para el

motor. Use esta tabla para seleccionar la

mejor viscosidad.

NOTA: Use aceite a base de petróleo

(incluida) para facilitar el rodaje del motor

antes de utilizar aceite sintético.

Artículo Ctd

Unidad principal 1

Manual del usuario 1

Aceite de motor 1

Embudo para el aceite 1

OVERLOAD OUT

005483

Kit de herramientas 1

Garantía de mantenimiento 1

Garantía de emisiones 1

(000135)

Daño al motor. Verifique el tipo y la cantidad

apropiados del aceite del motor antes de poner en

marcha el motor. No hacer esto puede provocar

daños al motor.

PRECAUCIÓN

000115

9 Manual del usuario del generador portátil

5. Para comprobar el nivel de aceite, saque

el embudo e inserte la varilla en la boca de

llenado de aceite. Consulte la Figura 2-8.

Figura 2-8. Rango de funcionamiento seguro

6. Retire la varilla y compruebe que el nivel

de aceite se encuentra dentro del rango

de funcionamiento seguro.

NOTA: Compruebe el nivel de aceite con

frecuencia durante el proceso de llenado para

garantizar que el depósito no se llena en

exceso.

7. Coloque la tapa de llenado del aceite/vari-

lla de nivel y apriétela firmemente con la

mano.

Combustible

El combustible debe cumplir con los

siguientes requisitos:

• Gasolina limpia, en buen estado y sin

plomo.

• Un octanaje mínimo de 87/87 AKI (RON 91).

• También se puede utilizar gasolina con un

porcentaje de hasta el 10 % de etanol

(gasohol).

• NO use E85.

• NO mezcle aceite en la gasolina.

• NO modifique el motor para que funcione

con combustibles alternativos. Estabilice el

combustible antes de almacenarlo.

1. Verifique que la unidad está apagada y

que se ha enfriado antes de repostar.

2. Coloque la unidad sobre una superficie

nivelada y en un área bien ventilada.

3. Limpie la zona que rodea el tapón de com-

bustible.

4. Gire el tapón con detenimiento para

sacarlo.

5. Añada lentamente el combustible reco-

mendado. No llene el depósito en exceso.

6. Colocación de la tapa del combustible.

NOTA: Si se derrama combustible, espere

hasta que se evapore antes de encender el

motor.

NOTA IMPORTANTE: Es importante evitar

la formación de acumulaciones de

residuos pegajosos en los componentes

del sistema de combustible como el carbu-

rador, la manguera o el depósito durante el

almacenamiento. Los combustibles

mezclados con alcohol (gashol, etanol o

metanol) pueden atraer la humedad, lo que

provoca la separación y la formación de

ácidos durante el almacenamiento. El gas

ácido puede dañar el sistema de combus-

tible de un motor durante el almacena-

miento. Para evitar problemas con el

motor, debería vaciar el sistema de

combustible antes de almacenarlo durante

30 días o más. Consulte la sección Almace-

namiento. Nunca utilice productos para la

limpieza del motor o carburador en el

depósito de combustible ya que podrían

provocar daños permanentes.

SAE 30

10W-30

5W-30 sintético

Intervalo de temperatura de uso esperado

°C

°F

000399

005484

(000105)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Añada

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

(000166b)

PELIGRO

Explosión e incendio. No sobrepase el nivel del depósito de

combustible. Llene el depósito y deje sin llenar media

pulgada de la parte superior del mismo para que quede

espacio para la expansión del mismo. Si lo llena en exceso

puede hacer que el combustible se derrame en el motor

provocando un incendio o explosión, lo cual podría provocar

la muerte o lesiones graves.

(000362)

Explosión e incendio. Compruebe que la ventilación del tapón del

combustible está configurada en ON para su funcionamiento y en

OFF durante el transporte y almacenamiento. En caso de no estar

configurada de esta manera, el rendimiento de la unidad podría

resultar deficiente o podría provocar lesiones graves o

la muerte.

ADVERTENCIA

Manual del usuario del generador portátil 10

Sección 3 Funcionamiento

Preguntas sobre uso y

funcionamiento

Si tiene preguntas o dudas acerca del

funcionamiento y mantenimiento del equipo,

póngase en contacto con el servicio de

atención al cliente de Generac llamando al

1-888-GENERAC (1-888-436-3722).

Antes de arrancar el motor

1. Verifique que el nivel de aceite del motor

sea el correcto.

2. Verifique que el nivel del combustible sea

el correcto.

3. Verifique que la unidad esté segura sobre

una superficie nivelada, con el espacio

adecuado y en una zona bien ventilada.

Preparación del generador para

su uso

Conexión a tierra del generador

cuando se utiliza

El generador está equipado con una conexión

a tierra que conecta la estructura del

generador y los terminales de tierra en las

tomas de corriente de CA (consulte NEC

250.34 (A). Esto permite que el generador se

utilice como generador portátil sin conectar a

tierra la estructura del generador como se

especifica en el artículo 250.34 del NEC.

Consulte la Figura 3-1.

• Neutral variable

Figura 3-1. Conexión a tierra del generador

El generador (bobinado del estator) está

aislado de la estructura y de la clavija de tierra

del receptáculo de CA. Los dispositivos

eléctricos que requieren una conexión de

clavija del receptáculo de conexión a tierra no

funcionarán si la clavija de conexión a tierra

del receptáculo no funciona.

Conozca los límites del

generador

Sobrecargar un generador en exceso puede

provocar daños en el generador y en los

dispositivos eléctricos conectados. Tenga en

cuenta lo siguiente para evitar sobrecargas:

• Sume la potencia total de todos los disposi-

tivos eléctricos que se conectarán a la vez.

Este total NO debería superar la potencia

del generador.

• La potencia nominal de las luces se puede

obtener de las bombillas. La potencia

nominal de las herramientas, electrodomés-

ticos y motores se encuentra en la etiqueta o

adhesivo de datos pegados en el dispositivo.

• Si los electrodomésticos, herramientas o

motores no indican la potencia, multiplique

los voltios por la capacidad nominal en

amperios para determinar los vatios (voltios

x amperios = vatios).

Asfixia. Los motores funcionando producen

monóxido de carbono, un gas incoloro, inodoro, y

venenoso. El monóxido de carbono, si no se evita,

ocasionará la muerte o lesiones graves.

(000103)

PELIGRO

(000179b)

PELIGRO

Asfixia. El sistema de escape debe mantenerse

adecuadamente. No altere ni modifique el sistema

de escape ya que podría hacer que su funcionamiento

sea inseguro o que no cumpla con los códigos

y/o normativas locales. En caso de hacerlo, podría

provocarse la muerte o lesiones graves.

(000118a)

Riesgo de incendio. No use el generador sin

el supresor de chispas. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

(000178a)

Asfixia. En interiores, utilice siempre una alarma de

monóxido de carbono alimentada por pilas e instalada

de acuerdo con las instrucciones de los fabricantes.

En caso de no hacerlo, podría provocarse la muerte

o lesiones graves.

ADVERTENCIA

(000110)

ADVERTENCIA

Riesgo de incendio. Las superfcies calientes

pueden encender combustibles, produciendo un

incendio. El incendio puede ocasionar la muerte

o lesiones graves.

(000108)

ADVERTENCIA

Superfcies calientes. Al usar la máquina, no toque

las superfcies calientes. Mantenga la máquina

alejada de los combustibles durante el uso. Las

superfcies calientes pueden ocasionar quemaduras

graves o incendio.

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar

la unidad. No hacer esto puede provocar daños al

equipo y la propiedad.

(000136)

PRECAUCIÓN

005485

11 Manual del usuario del generador portátil

• Algunos motores eléctricos, como los de

inducción, requieren tres veces más vatios

de potencia para el arranque que para el

funcionamiento. Esta sobrecarga sólo dura

unos pocos segundos al arrancar este tipo

de motores. Asegúrese de disponer de una

potencia de arranque elevada cuando

seleccione los dispositivos eléctricos que

se conectarán al generador.

1. Calcule los vatios necesarios para arran-

car el motor más grande.

2. Sume a esa cifra los vatios de funciona-

miento del resto de cargas conectadas.

Hemos incluido la Guía de referencia de la

potencia para ayudarle a determinar el

número de dispositivos que el generador

puede hacer funcionar a la vez.

NOTA: Todas las cifras son aproximadas.

Consulte la etiqueta de datos del electrodo-

méstico para obtener los requisitos de

potencia.

Guía de referencia de la potencia

Transporte o inclinación de la

unidad

No almacene ni transporte la unidad con un

ángulo superior a 15 grados.

Arranque de motores con el

tirador de arranque

Dispositivo Vatios de

funciona-

miento

*Aire acondicionado (12.000 Btu) 1700

*Aire acondicionado (24.000 Btu) 3800

*Aire acondicionado (40.000 Btu) 6000

Cargador de batería (20 amperios) 500

Lijadora de correa (3") 1000

Motosierra 1200

Sierra circular (6-1/2") de 800 a 1000

*Secadora (eléctrica) 5750

*Secadora (gas) 700

*Lavadora 1150

Cafetera 1750

*Compresor (1 HP) 2000

*Compresor (3/4 HP) 1800

*Compresor (1/2 HP) 1400

Plancha para el pelo 700

Deshumidificador 650

Lijadora de disco (9") 1200

Cortabordes 500

Manta eléctrica 400

Pistola eléctrica para clavos 1200

Cocina eléctrica (por elemento) 1500

Sartén eléctrica 1250

*Congelador 700

*Extractor de humos (3/5 HP) 875

Sistema de apertura del garaje de 500 a 750

Secador de pelo 1200

Taladro de mano de 250 a 1100

Cortasetos 450

Llave de impacto 500

Plancha 1200

*Bomba de chorro 800

Cortacésped 1200

Bombilla 100

Horno microondas de 700 a 1000

*Enfriador de leche 1100

Quemador de petróleo en el horno 300

Estufa de petróleo (140.000 Btu) 400

Estufa de petróleo (85.000 Btu) 225

Estufa de petróleo (30.000 Btu) 150

*Pistola de pintar, sin aire (1/3 HP) 600

Pistola de pintar, sin aire (de mano) 150

Radio de 50 a 200

*Refrigerador 700

Olla de cocción lenta 200

*Bomba sumergible (1-1/2 HP) 2800

*Bomba sumergible (1 HP) 2000

*Bomba sumergible (1/2 HP) 1500

*Bomba de sumidero de 800 a 1050

*Sierra de mesa (10”) de 1750

a 2000

Televisión de 200 a 500

Tostadora de 1000

a 1650

Cortacésped de hilo 500

* Multiplique por 3 los vatios de la lista para calcular

los vatios necesarios para arrancar estos disposi-

tivos.

(000183)

ADVERTENCIA

Riesgo del arranque con cuerda. El arranque

con cuerda puede reaccionar inesperadamente.

El contragolpe puede ocasionar la muerte o

lesiones graves.

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar

la unidad. No hacer esto puede provocar daños al

equipo y la propiedad.

(000136)

PRECAUCIÓN

Manual del usuario del generador portátil 12

1. Consulte la Figura 3-2. Gire el interruptor

de apagado/marcha/cebado a la posición

CHOKE (Cebado) (1).

2. Mueva el interruptor de ahorro a la

posición OFF (Apagado).

3. Sujete la cuerda de arranque y tire de ella

ligeramente hasta que note que la resis-

tencia aumenta. Tire rápidamente hacia

arriba y hacia afuera.

Figura 3-2. Posiciones de apagado/marcha/

cebado

4. Consulte la Figura 3-2. Cuando el motor

arranque, gire el interruptor de apagado/

marcha/cebado a la posición RUN (2). El

cebador reduce su funcionamiento a

medida que el interruptor de apagado/

marcha/cebado se gira hacia la posición

RUN.

NOTA: Si el motor arranca, pero no sigue

funcionando, gire el interruptor de apagado/

marcha/cebado hasta la posición OFF y repita

las instrucciones de arranque.

NOTA IMPORTANTE: No sobrecargue el

generador ni las tomas de corriente indivi-

duales del panel. Consulte la Figura 3-3. Si

se produce una sobrecarga, el LED de

sobrecarga (A) se iluminará y la salida de

CA se detendrá. Para corregir este

problema, consulte Luces de estado del

generador. Lea la sección Conozca los

límites del generador detenidamente.

Figura 3-3. Fallo de apagado

Apagar el generador

1. Cierre todas las cargas y desconecte

todas las cargas eléctricas de las tomas

de corriente del panel del generador.

2. Deje que el motor funcione sin cargas

durante varios minutos para que se estabi-

licen las temperaturas internas del motor y

del generador.

3. Consulte la Figura 3-2. Gire el interruptor

de apagado/marcha/cebado a la posición

OFF (3).

4. Cierre el tapón de combustible.

Volver a arrancar motores

calientes

1. Consulte la Figura 3-2. Gire el interruptor

de apagado/marcha/cebado de la posición

OFF a la posición RUN. De esta manera

se abrirá la válvula de combustible y el

motor arrancará.

2. Sujete la cuerda de arranque y tire de ella

ligeramente hasta que note que la resis-

tencia aumenta. Tire rápidamente hacia

arriba y hacia afuera.

OFF

CHOKE

005482

OVERLOAD OUT

005483

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar

la unidad. No hacer esto puede provocar daños al

equipo y la propiedad.

(000136)

PRECAUCIÓN

Daños a los equipos y la propiedad. Desconecte las

cargas eléctricas antes de poner en marcha o parar

la unidad. No hacer esto puede provocar daños al

equipo y la propiedad.

(000136)

PRECAUCIÓN

Manual del usuario del generador portátil 13

Sistema de cierre por nivel bajo

de aceite

El motor está equipado con un sensor de nivel

de aceite bajo que apaga el motor automática-

mente cuando el nivel de aceite cae por

debajo de un nivel especificado para evitar

que el motor se dañe. Consulte la Figura 3-3

(B). El motor no funcionará hasta que se

añada aceite hasta el nivel adecuado.

Si el motor se apaga y hay combustible

suficiente, compruebe el nivel de aceite del

motor.

Funcionamiento en paralelo

Consulte el Manual de operador del kit de

funcionamiento en paralelo o póngase en

contacto con un servicio técnico autorizado

independiente.

NOTA: Todas las conexiones con el kit

paralelo deben realizarse mientras que los

dos convertidores están apagados y todas las

cargas están desconectadas.

1. Asegúrese de que el interruptor de ahorro

de energía está en la misma posición en

ambos generadores.

2. Realice las conexiones paralelas corres-

pondientes en las salidas de cada conver-

tidor de Generac tal y como se especifica

en el manual del propietario que se

incluye con el kit.

NOTA: No desconecte ninguna de las

conexiones del kit de funcionamiento en

paralelo una vez que las unidades están en

funcionamiento.

3. Arranque ambas unidades siguiendo las

instrucciones de inicio. Una vez que el

indicador de salida se ilumina en verde,

los dispositivos se pueden conectar y

encender usando la potencia del kit de

funcionamiento en paralelo.

4. Siga las instrucciones que se especifican

en Apagar el generador.

NOTA: Utilice solamente kit de funciona-

miento en paralelo aprobado por Generac.

14 Manual del usuario del generador portátil

Sección 4 Mantenimiento y solución de problemas

Mantenimiento

El mantenimiento regular mejorará el rendi-

miento y prolongará la vida útil del motor/

equipo. Generac Power Systems, Inc. reco-

mienda que todo el trabajo de mantenimiento

sea efectuado por un Concesionario de servi-

cio autorizado independiente (IASD). El man-

tenimiento regular, sustitución o reparación de

los dispositivos y sistemas de control de emi-

siones puede ser efectuado por cualquier

taller de reparaciones o mecánico elegido por

el propietario. Sin embargo, para obtener ser-

vicio de garantía gratuito, el trabajo debe ser

efectuado por un Concesionario de servicio

autorizado independiente (IASD). Vea la

garantía de emisiones.

NOTA: Si tiene preguntas acerca de cómo

reemplazar algún componente, llame al

1-888-GENERAC (1-888-436-3722).

Programa de mantenimiento

Consulte los intervalos del programa de man-

tenimiento, lo que ocurra primero según el

uso.

NOTA: Las condiciones adversas requerirán

un mantenimiento más frecuente.

NOTA: Todas las operaciones de manteni-

miento y ajustes necesarios deben realizarse

cada temporada, tal y como se detalla en el

siguiente gráfico.

Mantenimiento preventivo

La suciedad o los residuos pueden hacer que

el equipo no funcione de manera correcta y

provocar daños en este. Limpie el generador

a diario o antes de cada uso. Mantenga la

zona alrededor y detrás del silenciador sin

suciedad de combustible. Revise las ranuras

y aberturas del aire de enfriamiento del gene-

rador.

• Utilice un paño húmedo para limpiar las

superficies exteriores.

• Utilice un cepillo de cerdas suaves para

retirar la suciedad endurecida, el aceite,

etc.

• Utilice una aspiradora para eliminar la

suciedad y los residuos sueltos.

• Se puede utilizar aire a baja presión (que

no supere los 25 psi) para eliminar la sucie-

dad. Inspeccione las ranuras del aire de

refrigeración y las aberturas del generador.

Estas aberturas deben mantenerse limpias

y sin obstrucciones.

NOTA: NO utilice una manguera de jardín

para limpiar el generador. El agua podría

entrar en el sistema del combustible del motor

y causar problemas. Si el agua entrara en el

generador a través de las ranuras del aire de

refrigeración, parte de esta agua podría que-

dar retenida en huecos y hendiduras del ais-

lante del bobinado del rotor y del estator. La

acumulación de agua y suciedad en los bobi-

nados internos podría disminuir la resistencia

del aislante de estos bobinados.

En cada uso

Comprobar el nivel de aceite del motor

Cada 100 horas o cada 6 meses

Limpieza/sustitución del filtro del aire**

Cambio de aceite ǂ

Pantalla del silenciador

Limpiar/Cambiar el dispositivo antichispas

Cada 300 horas o en cada estación*

Sustituir la bujía

Limpiar el dispositivo antichispas

Sustituir el filtro del combustible +

Ajuste de la holgura de la válvula

Comprobar/Sustituir manguera del respira-

dero del cárter

Comprobar conexiones/dispositivos de suje-

ción +

ǂ Cambie el aceite después del primer mes o

tras 20 horas de funcionamiento.

+ Debe ser realizado por un servicio técnico

autorizado independiente.

Cambie el aceite cada mes cuando el genera-

dor funcione con cargas pesadas o altas

temperaturas.

** Limpiar el generador con más frecuencia en

condiciones de funcionamiento con sucie-

dad o polvo. Sustituya las piezas del filtro

de aire si no se pueden limpiar correcta-

mente.

*** Comprobar la holgura de la válvula y ajus-

tarla si fuera necesario después de las 50

primeras horas de funcionamiento y, des-

pués, cada 300 horas.

(000142a)

ADVERTENCIA

Lesiones personales. No inserte objetos a través de las ranuras

de enfriamiento de la unidad. El generador puede arrancar en

cualquier momento y provocar la muerte, lesiones graves y

daños en la unidad.

Manual del usuario del generador portátil 15

Mantenimiento del motor

Recomendaciones sobre el aceite

del motor

Para mantener la garantía del producto,el

aceite de motor se debe mantener conforme a

las recomendaciones de este manual. Para su

comodidad, hay disponibles kits de manteni-

miento para usar en este producto que inclu-

yen aceite de motor, filtro de aceite, bujía(s),

una toalla de taller y embudo. Estos kits se

pueden obtener de un Concesionario de servi-

cio autorizado independiente (IASD).

Comprobación del nivel de aceite

en el motor

El nivel de aceite se debe verificar antes de

cada uso o al menos cada 8 horas de funcio-

namiento.

1. Coloque el generador sobre una superficie

plana.

2. Limpie el área alrededor del tapón de dre-

naje y de la boca de llenado de aceite.

3. Retire la tapa de llenado de aceite y lim-

pie la varilla de medición. Consulte la

Figura 4-1.

Figura 4-1. Cómo añadir aceite al motor

4. Para comprobar el nivel de aceite, inserte

la varilla en la boca de llenado de aceite

sin enroscarla. Consulte la Figura 4-2.

Figura 4-2. Rango de funcionamiento seguro

5. Retire la varilla y compruebe que el nivel

de aceite se encuentra dentro del rango

de funcionamiento seguro.

6. Añada el aceite de motor recomendado

según sea necesario.

NOTA: Compruebe el nivel de aceite con fre-

cuencia durante el proceso de llenado para

garantizar que el depósito no se llena en

exceso.

7. Vuelva a colocar la tapa de llenado del

aceite y apriétela de manera manual.

NOTA: Algunas unidades cuentan con más de

un lugar por el que se puede añadir el aceite.

En estos casos, solo se necesita utilizar un

punto de llenado de aceite.

Cambio del aceite del motor

Si el generador se utiliza en lugares con

mucho polvo o suciedad, o en un clima extre-

madamente cálido, cambie el aceite con más

frecuencia.

NOTA: ¡No contamine! Conserve los recur-

sos. Lleve el aceite usado a centros de reco-

gida.

Cambie el aceite mientras el motor esté

caliente tras haber funcionado. Realice los

siguientes pasos:

1. Coloque el generador sobre una superficie

plana.

2. Desconecte el cable de la bujía y coló-

quelo donde no pueda hacer contacto con

la bujía.

3. Limpie el área alrededor de la zona de lle-

nado de aceite y del tapón de drenaje de

aceite.

4. Retire la tapa de llenado de aceite y limpie

la varilla de medición.

5. Incline la unidad y drene el aceite comple-

tamente en un recipiente adecuado.

(000141)

Arranque accidental. Desconecte los cables de las

bujías al trabajar en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

SAE 30

10W-30

5W-30 sintético

Intervalo de temperatura de uso esperada

000399

(000139)

Riesgo de quemaduras. Espere a que el motor se

enfríe antes de vaciar el aceite o el refrigerante.

No hacerlo puede ocasionar la muerte o lesiones

graves.

ADVERTENCIA

000115

005484

(000141)

Arranque accidental. Desconecte los cables de las

bujías al trabajar en la unidad. No hacerlo puede

ocasionar la muerte o lesiones graves.

ADVERTENCIA

16 Manual del usuario del generador portátil

6. Una vez que el aceite se haya drenado lo

suficiente, coloque la unidad de nuevo en

una posición nivelada.

7. Coloque el embudo en la apertura de lle-

nado de aceite. Consulte la Figura 4-3.

Añada el aceite de motor recomendado

según sea necesario.

Figura 4-3. Apertura de llenado de aceite con

embudo

8. Para comprobar el nivel de aceite, saque

el embudo e inserte la varilla en la boca de

llenado de aceite sin enroscarla. Consulte

la Figura 4-2.

9. Retire la varilla y compruebe que el nivel

de aceite se encuentra dentro del rango

de funcionamiento seguro.

NOTA: Compruebe el nivel de aceite con fre-

cuencia durante el proceso de llenado para

garantizar que el depósito no se llena en

exceso.

10. Vuelva a colocar la tapa de llenado del

aceite y apriétela de manera manual.

11. Limpie el aceite que pueda haberse derra-

mado.

12. Deshágase del aceite de acuerdo con las

regulaciones locales.

Filtro de aire

El motor no funcionará correctamente y puede

sufrir daños si se utiliza con un filtro de aire

sucio. Reemplácelo o límpielo más a menudo

si utiliza la unidad bajo condiciones de mucha

suciedad o polvo.

Para realizar limpiar/reemplazar el filtro de

aire:

1. Desenrosque el tornillo (A) y retire la

cubierta del filtro de aire. Consulte la

Figura 4-4.

2. Limpie el filtro (B) con una mezcla de agua

y jabón. Escúrralo y limpie hasta que

quede seco (NO LO RETUERZA) con un

paño limpio.

3. Limpie la cubierta del filtro de aire antes

de instalarla.

4. Instale de nuevo la cubierta lateral y los

tornillos.

NOTA: Para solicitar un nuevo filtro de aire,

póngase en contacto con el centro de ser-

vicio autorizado más cercano llamando al

1-888-436-3722.

Figura 4-4. Conjunto del filtro de aire

Mantenimiento de la bujía

Para realizar el mantenimiento a la bujía:

1. Quite la cubierta de la bujía. Consulte la

Figura 2-1.

2. Limpie la zona que rodea la bujía.

3. Retire e inspeccione la bujía.

4. Compruebe la separación entre electrodos

con un calibrador de alambre y configúrela

con la medida recomendada de 0,6 -

0,7mm (0,024 - 0,028 pulg). Consulte la

Figura 4-5.

Figura 4-5. Bujía

NOTA: Cambie la bujía si los electrodos están

carbonizados o quemados o si la porcelana

está rota. Reemplace la bujía EXCLUSIVA-

MENTE con otra bujía recomendada. Con-

sulte Especificaciones del producto.

5. Instale la bujía y apriétela manualmente y

gírela 3/8 a 1/2 vuelta utilizando la llave

para bujías.

002404

005486

000211

Manual del usuario del generador portátil 17

Inspección del silenciador y del

dispositivo antichispas

NOTA: Constituye una infracción del artículo

4442 del Código de Recursos Públicos de

California utilizar o hacer funcionar el motor

en las proximidades de terrenos boscosos o

de rastrojos o que estén cubiertos de hierba a

menos que el sistema de escape esté equi-

pado con un dispositivo antichispas, tal y

como se define en la Sección 4442. Además,

este motor debe mantenerse en un buen

estado de funcionamiento. Otros estados o

jurisdicciones federales pueden aplicar nor-

mas legales similares.

Póngase en contacto con el fabricante original

del equipo, el vendedor o el distribuidor para

obtener un dispositivo antichispas para el sis-

tema de escape instalado en este motor.

NOTA: Use SOLAMENTE equipo o repuestos

originales.

Inspeccione el silenciador por si tuviese grie-

tas, corrosión u otros daños. Retire el disposi-

tivo antichispas, si lo hubiese, y realice una

inspección en busca de daños o bloqueo por

la presencia de carbón. Reemplace las piezas

si ello es necesario.

Inspección de la pantalla del

dispositivo antichispas

Limpieza de la pantalla del supresor

de chispas

El silenciador del escape del motor tiene una

pantalla supresora de chispas. Inspeccione y

limpie la pantalla cada 50 horas de funciona-

miento o cada estación, lo que ocurra primero.

Para realizar el mantenimiento del supresor

de chispas:

1. Consulte la Figura 4-6. Retire la pinza para

quitar la sujeción.

2. Saque las pantallas del supresor de chis-

pas de la tubería de salida del silenciador.

3. Revise las pantallas y sustitúyalas si están

desgastadas, perforadas o dañadas de

alguna manera. NO utilice una pantalla

defectuosa. Si la pantalla no está dañada,

límpiela con un disolvente comercial.

4. Cambie las pantallas, la sujeción, y súje-

tela con una pinza.

Figura 4-6. Pantalla del supresor de chispas

Holgura de la válvula

Importante: Comuníquese con un Concesio-

nario de servicio autorizado independiente

para obtener ayuda de servicio. La luz de vál-

vulas correcta es esencial para prolongar la

vida útil del motor.

Compruebe la holgura de la válvula después

de las 50 primeras horas de funcionamiento.

Ajústela según sea necesario.

• Admisión — 0,10 ± 0,02 mm (frío), (0,004"

± 0,001" pulgadas)

• Escape — 0,10 ± 0,02 mm (frío), (0,004" ±

0,001" pulgadas)

Almacenamiento

General

Se recomienda arrancar el generador una vez

cada 30 días, y debería funcionar durante 30

minutos. Si no puede hacerlo, consulte la

siguiente lista para preparar la unidad para su

almacenamiento.

• NO coloque una cubierta de almacena-

miento en un generador caliente. Espere a

que el generador se enfríe completamente

antes de almacenarlo.

• NO guarde combustible de una temporada

a otra a menos que se trate de un modo

adecuado.

• Sustituya el contenedor de combustible si

está oxidado. El óxido en el combustible

puede provocar problemas en el sistema

de combustible.

• Cubra la unidad con una cubierta protec-

tora adecuada, resistente a la humedad.

(000108)

ADVERTENCIA

Superfcies calientes. Al usar la máquina, no toque

las superfcies calientes. Mantenga la máquina

alejada de los combustibles durante el uso. Las

superfcies calientes pueden ocasionar quemaduras

graves o incendio.

005487

(000143)

PELIGRO

Explosión e incendio. El combustible y los vapores son

extremadamente inflamables y explosivos. Almacene el

combustible en una zona bien ventilada. Mantenga

alejados el fuego y las chispas. No hacerlo ocasionará la

muerte o lesiones graves.

(000109)

ADVERTENCIA

Riesgo de incendio. Verifque que la máquina se

haya enfriado apropiadamente antes de instalar una

cubierta y almacenar la máquina. Las superfcies

calientes pueden ocasionar un incendio.

18 Manual del usuario del generador portátil

• Guarde la unidad en una zona limpia y

seca.

• Guarde siempre el generador y el combus-

tible lejos de fuentes de calor e ignición.

Preparación del sistema de com-

bustible/motor para su almacena-

miento

El combustible puede echarse a perder y

dañar los componentes del sistema de

combustible si se almacena durante más

de 30 días. Para mantener el combustible

en buen estado, utilice un estabilizante.

Si se añade estabilizador de combustible al

sistema de combustible, prepare y ponga en

marcha el motor para su almacenamiento

durante un largo período. Deje que el motor

funcione durante 10-15 minutos para que el

estabilizador circule por todo el sistema.

El combustible preparado adecuadamente

puede almacenarse hasta 24 meses.

NOTA: Si el combustible no se ha tratado con

un estabilizador de combustible, debe dre-

narse en un contenedor aprobado para tal fin.

Deje que el motor funcione hasta que se

detenga por la falta de combustible. Para

mantener el combustible en buen estado, se

recomienda añadir estabilizante de combusti-

ble en el recipiente de almacenamiento.

1. Cambie el aceite del motor.

2. Quite la bujía.

3. Vierta una cucharada (5-10cc) de aceite

de motor limpio o pulverice con un agente

protector adecuado en el cilindro.

4. Tire del arranque manual varias veces

para distribuir el aceite en el cilindro.

5. Vuelva a instalar la bujía.

6. Tire lentamente del arranque manual

hasta sentir resistencia. Esto cerrará las

válvulas para que la humedad no pueda

entrar en el cilindro del motor. Suelte sua-

vemente el arranque manual.

Cambio de aceite

Cambie el aceite del motor antes de guar-

darlo. Consulte Cambio del aceite del motor

(000181)

Pérdida de la visión. Es obligatorio llevar protección

ocular para evitar las salpicaduras procedentes de l

cavidad de la bujía al girar el motor. De lo contrario,

se puede provocar la pérdida de la visión.

ADVERTENCIA

Manual del usuario del generador portátil 19

Solución de problemas

PROBLEMA CAUSA SOLUCIÓN

El motor no arranca. 1. Interruptor apagado.

2. Sin combustible.

3. Bujía defectuosa.

4. Filtro del combustible

obstruido.

5. Conjunto del interruptor defec-

tuoso o atascado.

6. Nivel de aceite del motor

incorrecto.

7. Bobina de encendido defec-

tuosa.

8. Ventilación del tapón del

combustible OFF (Cerrada)

9. Carburador desbordado.

10. Placa del acelerador cerrada.

1. Encienda el botón.

2. Llene el depósito de combus-

tible.

3. Sustituya la bujía.

4. Cambie el filtro de combustible

y el combustible.

5. Póngase en contacto con el

servicio técnico autorizado

independiente.

6. Compruebe/llene el aceite del

motor.

7. Póngase en contacto con el

servicio técnico autorizado

independiente.

8. Gire la ventilación del tapón

del combustible a la posición

ON.

9. Drene el carburador.

10. Abra la placa del acelerador

(pulse hacia la parte de atrás

de la unidad).

El motor se enciende y,

a continuación, se

apaga.

1. Sin combustible.

2. Nivel de aceite del motor

incorrecto.

3. Combustible contaminado.

4. Interruptor de nivel de aceite

bajo defectuoso.

1. Llene el depósito de combus-

tible.

2. Compruebe el nivel de aceite

del motor.

3. Póngase en contacto con el

servicio técnico autorizado

independiente.

4. Póngase en contacto con el

servicio técnico autorizado

independiente.

El motor no arranca o

arranca y funciona con

dificultad.*

1. El cebador está obstruido o se

ha dejado encendido.

2. Filtro de aire sucio o

taponado.

3. Bujía sucia o defectuosa.

4. Filtro del combustible sucio.

5. Carburador sucio o pegajoso.

6. La unidad no se ha calentado.

7. Dispositivo antichispas

obstruido.

1. Apague el cebador.

2. Limpie o sustituya el filtro de

aire.

3. Sustituya la bujía.

4. Cambie el filtro de combustible

y el combustible.

5. Limpie el carburador.

6. Ajuste de manera gradual el

interruptor y reduzca el

cebador hasta que el motor se

ponga en marcha suavemente

en la posición RUN.

7. Limpie el dispositivo

antichispas.

Manual del usuario del generador portátil 20

No hay salida de CA. 1. El generador está sobre-

cargado.

2. El módulo del convertidor está

sobrecalentado.

3. Cortocircuito en el dispositivo

eléctrico.

4. Conjunto del convertidor

defectuoso.

1. Desconecte todas las cargas.

Apague el generador para

restablecer el módulo.

Reduzca las cargas y reinicie

el generador.

2. Compruebe que la apertura de

servicio está ON. Deje que se

enfríe 15 minutos dejando el

motor en marcha sin salida de

CA. Mantenga pulsado el

botón Restablecer en el panel

del control y reinicie el

generador.

3. Compruebe la condición de

los cables de prolongación y

los elementos a los que se les

suministra alimentación.

Mantenga pulsado el botón

Restablecer en el panel del

control.

4. Póngase en contacto con el

servicio técnico autorizado

independiente.

Hay fugas de combusti-

ble en las mangueras de

drenaje.

1. El drenaje del carburador en el

recipiente no está cerrado.

1. Gire la válvula en el sentido de

las agujas del reloj para

cerrarla.

* La velocidad del motor aumenta y disminuye; esto es normal cuando el generador arranca y las

cargas varían.

PROBLEMA CAUSA SOLUCIÓN

Pieza Nº 10000016686 Rev. B 12/13/2017

Reservados todos los derechos.

Las especificaciones están sujetas a cambios sin

previo aviso.

No se permite la reproducción en ningún formato sin

el consentimiento previo por escrito de Generac

Power System, Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

www.generac.com

Générateur portatif GP3000i

Manuel du propriétaire

CONSERVEZ CE MANUEL POUR

RÉFÉRENCE ULTÉRIEURE

005567

AVERTISSEMENT

(000209b)

Danger de mort. Ce produit doit être utilisé dans

une application critique de support de vie. Le

non-respect de cet avertissement peut entraîner

la mort ou des blessures graves.

Enregistrez votre produit Generac

sur le site Internet :

WWW.GENERAC.COM

1-888-GENERAC (depuis les États-Unis)

(1-888-436-3722)

MODÈLE : ___________________________

N° DE SÉRIE : ________________________

DATE D’ACHAT : ______________________

Table des matières

Section 1 Introduction et règles

de sécurité ..................................... 1

Introduction ..................................... 1

Consignes de sécurité ..................... 1

Signification des symboles

de sécurité ...................................... 1

Risques associés à l’échappement

et à l’emplacement .......................... 2

Risques électriques ......................... 3

Risques d’incendie .......................... 3

Index des normes ............................ 4

Section 2 Informations générales

et mise en place ............................ 5

Connaître son générateur ............... 6

Émissions ........................................ 6

........................................................ 6

Fiches de raccordement .................. 7

Commutateur de mise à l’arrêt/mise

en marche/commande

d'étrangleur ..................................... 7

Ports USB ....................................... 7

Commutateur de fonctionnement

au ralenti ......................................... 7

Témoins d'état du générateur ......... 7

Dispositifs de protection de

circuits ............................................. 8

Retrait des pièces du colis .............. 8

Ajout d’huile moteur ........................ 8

Carburant ........................................ 9

Section 3 Fonctionnement ..........10

Questions relatives

au fonctionnement .........................10

Avant de démarrer le moteur .........10

Préparation du générateur

à l’utilisation ...................................10

Mise à la terre du générateur

une fois en fonctionnement ...........10

Connaître les limites de son

générateur .....................................10

Transport/Inclinaison

de l’appareil ...................................11

Démarrage des moteurs

à démarrage manuel .....................11

Démarrage des moteurs

à chaud ..........................................12

Système d’arrêt en cas

de faible niveau d’huile ..................12

Fonctionnement en parallèle .........12

Section 4 Maintenance et

dépannage ....................................13

Entretien ........................................13

Calendrier de maintenance ...........13

Maintenance préventive ................13

Maintenance du moteur .................14

Entreposage ..................................16

Dépannage ....................................18

Remarques ....................................20

(000393)

AVERTISSEMENT

L’utilisation, l’entretien et la maintenance de cet appareil

comportent des risques d’exposition à des substances

chimiques dangereuses, notamment les gaz d’échappe-

ment de moteur, le monoxyde de carbone, les phtalates

et le plomb, considérés par l’État de Californie comme

vecteurs de cancers, d’anomalies congénitales ou de

troubles de la reproduction. Pour réduire les risques

d’exposition, évitez de respirer les gaz d’échappement,

ne faites tourner le moteur au ralenti que si strictement

nécessaire, procédez aux interventions de maintenance

dans une zone bien ventilée, portez des gants de

protection et lavez-vous régulièrement les mains au

moment d’intervenir sur l’appareil. Pour plus

d’informations, consultez le site Internet

www.P65Warnings.ca.gov.

Manuel du propriétaire de générateur portatif 1

Section 1 Introduction et règles de sécurité

Introduction

Merci d’avoir acheté ce produit Generac

Power Systems, Inc. Cet appareil a été conçu

pour offrir un fonctionnement optimal avec des

performances élevées pendant de

nombreuses années, sous réserve du respect

des procédures de maintenance.

Si vous n’avez pas la certitude d’avoir bien

compris une quelconque partie de ce manuel,

communiquez avec le concessionnaire

réparateur indépendant agréé (CRIA) le plus

proche, ou bien le Service client de Generac

au 1-888-GENERAC (1-888-436-3722) ou sur

www.generac.com, qui seront ravis de vous

aider.

Il relève de la responsabilité du propriétaire

d’utiliser et d’entretenir cet équipement de

façon sécurisée et adéquate. Avant d’utiliser,

de réparer ou d’entreposer ce générateur :

• Lire attentivement toutes les mises en

garde fournies dans ce manuel et sur les

étiquettes apposées sur l’appareil.

• Se familiariser avec l’appareil et avec ce

manuel.

• Consulter les instructions relatives aux

procédures d’assemblage dans la

section Assemblage. Respecter strictement

les instructions.

Conserver ces instructions pour référence

ultérieure. Fournissez SYSTÉMATI-

QUEMENT ce manuel à toute personne qui

sera amenée à utiliser l’appareil.

Les informations contenues dans ce manuel

décrivent avec exactitude les produits

fabriqués au moment de la publication du

manuel. Le fabricant se réserve le droit de

procéder à des mises à jour techniques, à des

corrections et à des révisions des produits à

tout moment et sans préavis.

Consignes de sécurité

Il est impossible pour le fabricant d’anticiper

toutes les circonstances susceptibles

d’impliquer un danger. Les avertissements

figurant dans ce manuel, ainsi que sur les

étiquettes et les autocollants apposés sur

l’appareil, ne sont pas exhaustifs. Si une

procédure, une méthode de travail ou une

technique d'utilisation non recommandée par

le fabricant, est employée, s'assurer qu'elles

ne présentent aucun danger pour le

personnel. Assurez-vous également que la

procédure, la méthode de travail ou la

technique d'utilisation employée n'entraîne

aucun danger potentiellement causé par

l'équipement.

Tout au long de ce manuel, ainsi que sur les

étiquettes et autocollants apposés sur le

générateur, des encadrés DANGER,

AVERTISSEMENT, ATTENTION et

REMARQUE sont utilisés pour attirer

l’attention du personnel sur des instructions

concernant certaines opérations pouvant

s’avérer dangereuses si réalisées de manière

incorrecte ou inattentive. Respectez scrupu-

leusement ces instructions. Les différentes

mentions d’alerte sont ainsi définies :

REMARQUE : Les remarques fournissent des

informations complémentaires importantes sur

une opération ou une procédure. Elles sont

intégrées au texte ordinaire du manuel.

Ces alertes de sécurité ne sauraient à elles

seules éliminer les dangers qu’elles signalent.

Pour éviter les accidents, il est impératif de

faire preuve de bon sens et d’appliquer à la

lettre les instructions spéciales concernant

une action ou une opération donnée.

Signification des symboles

de sécurité

(000100a)

AVERTISSEMENT

Consultez le manuel. Lisez complètement le

manuel et assurez-vous d’en comprendre le

contenu avant d’utiliser l’appareil. Une mauvaise

compréhension du manuel ou de l’appareil

consigne pourrait entraîner la mort ou des

blessures graves.

(000001)

DANGER

Indique une situation dangereuse qui, si elle n’est pas évitée,

entraînera la mort ou des blessures graves.

(000002)

AVERTISSEMENT

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait entraîner la mort ou des blessures graves.

(000003)

MISE EN GARDE

Indique une situation dangereuse qui, si elle n’est pas évitée,

pourrait entraîner des blessures légères ou moyennement graves.

L’utilisation d’une génératrice à l’intérieur PEUT CAUSER LA

MORT EN QUELQUES MINUTES.

L’échappement de la génératrice contient du monoxyde de

carbone. C’est un poison qui est invisible et inodore.

NE JAMAIS utiliser à l’intérieur

d’une maison ou d’un garage,

MÊME SI les portes ou les

fenêtres sont ouvertes.

Utiliser uniquement À

L’EXTÉRIEUR et très loin des

fenêtres, portes et évents.

000657

2 Manuel du propriétaire de générateur portatif

• Si vous commencez à vous sentir mal, ou

faible, ou à avoir des vertiges après avoir

fait fonctionner le générateur, sortez

IMMÉDIATEMENT à l’air libre. Consultez

un médecin, car il se peut que vous soyez

victime d’une intoxication au monoxyde de

carbone.

• Pour des raisons de sécurité, il est recom-

mandé de confier les opérations de mainte-

nance de cet équipement à un CRIA.

Inspectez régulièrement le générateur, et si

des pièces doivent être réparées ou

remplacées, communiquez avec votre

CRIA le plus proche.

Risques associés à

l’échappement et à l’emplacement

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000179b)

DANGER

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification

au système d'échappement; vous risqueriez de le rendre

dangereux ou non conforme aux codes et/ou normes

applicables au niveau local. Le non-respect de cette consigne

provoquerait des blessures graves, voire mortelles.

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

(000116)

DANGER

Décharge électrique. Coupez l

’

alimentation du réseau

public et du générateur avant de connecter les câbles

’

alimentation et les lignes de charge. Le non-respect

de cette consigne entraînera la mort ou des blessures

graves.

Dommages à l’équipement et aux biens. Ne modifiez pas la

construction ni l’installation du générateur et ne bloquez pas

la ventilation. Le non-respect de cette consigne pourrait

endommager le générateur ou le rendre dangereux.

(000146)

AVERTISSEMENT

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourrait

entraîner la mort ou des blessures graves.

(000250)

Dommages à l’équipement et aux biens. Ne faites pas fonctionner l’appareil

sur des surfaces inégales ou dans des zones où il serait exposé à une

humidité excessive, à de la poussière ou à des vapeurs corrosives. Le

non-respect de cette consigne pourrait entraîner la mort ou des blessures

graves, ainsi que des dommages aux biens et à l’équipement.

AVERTISSEMENT

(000111)

AVERTISSEMENT

Pièces mobiles. Gardez les vêtements, les cheveux

et les accessoires loin des pièces mobiles. Le

non-respect de cette consigne pourrait

entraîner la mort ou des blessures graves.

(000108)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne.

Le contact avec des surfaces chaudes pourrait

entraîner des brûlures graves ou un incendie.

(000142a)

Risques de blessure. Attention à ne jamais introduire d’objets via les

fentes de refroidissement. Le générateur peut démarrer à tout

moment, et ainsi provoquer des blessures sérieuses, voire mortelles,

et endommager considérablement l’appareil.

AVERTISSEMENT

Risque de blessures. Il faut être parfaitement vigilant

pour utiliser cet appareil et en faire l’entretien. La

fatigue peut nuire à votre capacité à entretenir cet

équipement et pourrait entraîner la mort ou des

blessures graves.

(000215)

AVERTISSEMENT

Blessures et dommages à l’équipement. N’utilisez pas le

générateur en guise de marchepied. Ce geste pourrait

entraîner votre chute, des dommages aux pièces, une

utilisation non sécuritaire de l’équipement, des blessures

graves, voire la mort.

(000216)

AVERTISSEMENT

(000291)

Dommage à l’appareil. Ne démarrez pas et n’utilisez pas un

appareil nécessitant des réparations ou un entretien programmé.

Cela risque de provoquer des blessures graves voire mortelles,

ou des pannes ou des dommages aux équipements.

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000179b)

DANGER

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification

au système d'échappement; vous risqueriez de le rendre

dangereux ou non conforme aux codes et/ou normes

applicables au niveau local. Le non-respect de cette consigne

provoquerait des blessures graves, voire mortelles.

Dommages à l’équipement et aux biens. Ne modifiez pas la

construction ni l’installation du générateur et ne bloquez pas

la ventilation. Le non-respect de cette consigne pourrait

endommager le générateur ou le rendre dangereux.

(000146)

AVERTISSEMENT

Manuel du propriétaire de générateur portatif 3

• Si vous commencez à vous sentir mal, ou

faible, ou à avoir des vertiges après avoir

fait fonctionner le générateur, sortez

IMMÉDIATEMENT à l’air libre. Consultez

un médecin, car il se peut que vous soyez

victime d’une intoxication au monoxyde de

carbone.

• Orientez le silencieux d’échappement à

l’écart des personnes et des bâtiments

occupés.

• Ne pas utiliser à proximité de portes,

fenêtres ouvertes et ouvertures murales, et

l’échappement du moteur doit être évacué

à l’écart des bâtiments occupés, de préfé-

rence dans le sens du vent.

Risques électriques

• Le National Electric Code (NEC) des États-

Unis exige que le châssis et toutes les

pièces conductrices externes du

générateur soient correctement raccordés

à une prise de terre approuvée. Les codes

électriques locaux peuvent également

exiger une mise à la terre appropriée du

générateur. Consultez un électricien local

pour connaître les exigences de mise à la

terre propre à votre région.

• Si l’appareil est installé dans une zone

humide ou à haute conductivité (terrasse

en métal ou structures en acier), installez

un disjoncteur différentiel de fuite à la

terre (DDFT).

• Après avoir démarré le générateur à

l’extérieur du bâtiment, raccordez les

charges électriques à la/aux rallonge(s) à

l’intérieur du bâtiment.

Risques d’incendie

• En cas de déversement de carburant ou

d’huile, essuyez immédiatement les

flaques. Veillez à ne laisser aucun matériau

combustible sur/à proximité du générateur.

Veillez à ce que les alentours du

générateur restent propres et parfaitement

exempts de débris, et respectez un

dégagement de 5 pieds (1,5 m) de chaque

côté du générateur afin d’assurer une

bonne ventilation de ce dernier.

• N’utilisez pas le générateur si vous

observez une surchauffe des appareils

électriques qui y sont raccordés, une perte

de la puissance électrique, l’apparition

d’étincelles au niveau du moteur ou du

générateur, ou encore de flammes ou de

fumée lorsque l’équipement est en

fonctionnement.

• Conservez en permanence un extincteur à

proximité du générateur.

• Prévoir un dégagement minimal de cinq

pieds autour du générateur.

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourrait

entraîner la mort ou des blessures graves.

(000144)

DANGER

Décharge électrique. Tout contact avec des

fils nus, des bornes ou des branchements

pendant que le générateur fonctionne

causera la mort ou des blessures graves.

(000104)

DANGER

Décharge électrique. Le contact de l’eau avec

une source d’alimentation, s’il n’est pas évité,

entraînera la mort ou des blessures graves.

(000145)

DANGER

Décharge électrique. En cas d’accident électrique, COUPEZ

immédiatement l’alimentation. Utilisez des outils non

conducteurs pour libérer la victime du conducteur sous

tension. Administrez-lui les premiers soins et allez chercher

de l’aide médicale. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000105)

DANGER

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000166b)

DANGER

Risque d'explosion et d'incendie. Ne remplissez jamais le

réservoir de carburant de façon excessive. Laissez un

espace d’un demi-pouce par rapport au haut du réservoir

pour assurer la bonne expansion du carburant. Tout

remplissage excessif risque de provoquer des déversements

de carburant, avec un risque de formation d'incendie ou

d’explosion, et de blessures sérieuses, voire mortelles.

(000142a)

Risques de blessure. Attention à ne jamais introduire d’objets via les

fentes de refroidissement. Le générateur peut démarrer à tout

moment, et ainsi provoquer des blessures sérieuses, voire mortelles,

et endommager considérablement l’appareil.

AVERTISSEMENT

Risque d'incendie. Le carburant et les vapeurs sont

extrêmement inflammables. N’utilisez pas l’appareil

en intérieur. Le non-respect de cette consigne peut

provoquer des blessures graves, voire

mortelles, ainsi que des dégâts matériels.

(000281)

AVERTISSEMENT

Risque d’explosion et incendie. Ne fumez pas près de

l’appareil. Gardez-le loin du feu et des étincelles. Le

non-respect de cette consigne pourrait entraîner la mort

ou des blessures graves, ainsi que des dommages aux

biens et à l’équipement.

(000282)

(000284a)

Risque d'explosion et d'incendie. Ne fumez

pas au moment de faire le plein de l’unité. Le

non-respect de cette consigne peut provoquer

des blessures graves, voire mortelles, ainsi

que des dégâts matériels.

AVERTISSEMENT

Manuel du propriétaire de générateur portatif 4

Index des normes

1. National Fire Protection Association

(NFPA) 70: NATIONAL ELECTRIC

CODE (NEC) des États-Unis, consultable

sur www.nfpa.org

2. National Fire Protection Association (NFPA)

5000 : BUILDING CONSTRUCTION AND

SAFETY CODE des États-Unis, consultable

sur www.nfpa.org

3. International Building Code, consultable

sur www.iccsafe.org

4. Agricultural Wiring Handbook,consultable

sur www.rerc.org, ou auprès du Rural

Electricity Resource Council, P.O. Box 309

Wilmington, OH 45177-0309 (États-Unis)

5. ASAE EP-364.2, Installation and Mainte-

nance of Farm Standby Electric Power,

consultable sur www.asabe.org, ou auprès

de l’American Society of Agricultural &

Biological Engineers, 2950 Niles Road, St.

Joseph, MI 49085, États-Unis

6. CSA C22.2 100-14 - Installation et utili-

sation des moteurs et générateurs

électriques, conformément aux disposi-

tions du code canadien de l’électricité

7. ANSI/PGMA G300 - Safety and Perfor-

mance of Portable Generators (sécurité et

performances des générateurs portatifs)

Portable Generator Manufacturer’s

Association, www.pgmaonline.com

Cette liste n’est pas exhaustive. Pour

connaître les codes et normes locaux appli-

cables, renseignez-vous auprès des autorités

compétentes.

5 Manuel du propriétaire de générateur portatif

Section 2 Informations générales et mise en place

Figure 2-1. Fonctions et commandes

TABLEAU 1. Composants du générateur

Figure 2-2. Panneau de commande

006087

005678

1 Avertissement de niveau d'huile faible

2 Avertissement de surcharge

3 Voyant d’alimentation c.a.

4 Commutateur de fonctionnement

en mode « économie »

5 Port USB 1A/2,1 A, 5 VCC

6 Disjoncteur CA

7 Raccordement des câbles

Fonctionnement en parallèle

8 Emplacement de la mise à la terre

9 Prise 120 V, 20 A

10 Poignée

11 Bouchon du réservoir de carburant

12 Panneau de commande

13 Commutateur de mise à l’arrêt/mise

en marche/commande d'étrangleur

14 Lanceur à rappel

15 Silencieux

16 Point de remplissage d'huile / jauge

17 Filtre à air

18 Carburateur

19 Bougie

20 Prise 120 V, 30A (NEMA L5-30R)

1 2 3

006088

Manuel du propriétaire de générateur portatif 6

Connaître son générateur

Vous pouvez vous procurer des exemplaires

de remplacement du manuel du propriétaire

sur www.generac.com.

Émissions

L'Agence américaine de protection de

l'environnement (EPA) (et le Comité des

ressources de l'air de la Californie (CARB)

pour les moteurs/équipements certifiés selon

les normes californiennes) exige que ce(t)

moteur/équipement soit conforme aux normes

d'émissions d'échappement et par évapo-

ration. Localisez l'autocollant de conformité

des émissions sur le moteur afin de déter-

miner les normes applicables. Pour obtenir

des informations sur la garantie des

émissions, veuillez-vous reporter à la garantie

des émissions incluse. Il est important de

respecter les spécifications d'entretien

décrites dans le manuel afin de s'assurer que

le moteur reste conforme aux normes

d'émissions applicables pendant toute sa

durée de vie.

(000100a)

AVERTISSEMENT

Consultez le manuel. Lisez complètement le

manuel et assurez-vous d’en comprendre le

contenu avant d’utiliser l’appareil. Une mauvaise

compréhension du manuel ou de l’appareil

consigne pourrait entraîner la mort ou des

blessures graves.

TABLEAU 2. Caractéristiques techniques du produit

Caractéristiques techniques du générateur GP3000i

Puissance nominale 2300 W

Puissance au démarrage 3000 W

Tension nominale CA 120V

Charge c.a. nominale à 120 V 19,1 ampères**

Fréquence nominale 60 Hz

Dimensions - longueur x largeur x hauteur (po/mm) 22,5 x 13,35 x 18,4 (565 x 339 x 467)

Poids (à sec) 59,5 livres (27 kg)

** Plage de températures de fonctionnement : -13 °C (8 °F) à 40 °C (104 ° F). Un fonctionnement à

plus de 25 °C (77 °F) risquerait de réduire la puissance.

** Certains facteurs influent sur/limitent la puissance et l’intensité maximales : capacité en BTU du

carburant, température ambiante, altitude, état du moteur, etc. La puissance du moteur diminue

d’environ 3,5 % tous les 1 000 pieds (304,8 mètres) au-dessus du niveau de la mer, et diminue

d’environ 1 % tous les 10 °F (6 °C) au-dessus d’une température ambiante de 60 °F (15 °C).

Caractéristiques techniques du moteur GP3000i

Type de moteur Moteur monocylindre à 4 temps

Cylindrée 149 cc

Réf. des bougies d’allumage 0K95530157

Type de bougies d’allumage E6TC/E6RTC ou équivalent

Écartement des bougies d’allumage (po/mm) 0,024-0,028 (0,6-0,7)

Type de carburant/contenance du réservoir de

carburant

Sans plomb/4,3 L (1,14 c)

Type d’huile

Voir Section

Ajout d’huile moteur

Contenance en huile 0,6 L (0,6 qt)

Durée de fonctionnement à 50 % de charge 4,5 heures

* Pour obtenir des pièces de rechange, rendez-vous sur www.generac.com ou communiquez avec un

concessionnaire réparateur indépendant agréé (CRIA).

7 Manuel du propriétaire de générateur portatif

Fiches de raccordement

Prise double 120 V c.a.

La prise 120 V est protégée contre les

surcharges par un dispositif de protection de

circuits à bouton-poussoir de 20 A. Se

reporter à la Figure 2-3.

Figure 2-3. Prise double 120 V c.a.

Prise 120 VCA, 30 A

Utilisez une fiche NEMA L530R avec cette

prise. Raccordez un cordon à 3 fils adapté mis

à la terre à la fiche et à la charge souhaitée.

Le cordon doit avoir une tension nominale de

125Vc.a. à 30A (ou plus). Se reporter à

la Figure 2-4.

Utilisez cette prise pour alimenter des charges

monophasées de 120 VCA, 60 Hz nécessitant

une puissance au démarrage de 3 000 W à

25 A et une puissance continue de 2 300 W à

19,1 A. La prise est protégée contre les

surcharges par un disjoncteur à réarmement

par bouton-poussoir de 20 A.

Figure 2-4. Prise 120 V c.a., 30 A NEMA L5-30R

Commutateur de mise à l’arrêt/

mise en marche/commande

d'étrangleur

Ce composant est utilisé pour la mise à l’arrêt/

mise en marche de l’appareil, ainsi que l’utili-

sation de l’étrangleur et du robinet de

carburant. Se reporter à la Figure 2-5.

• La position OFF (arrêt) (1) permet d’arrêter

le moteur et de couper le débit de

carburant.

• La position RUN (marche) (2) permet de

lancer le fonctionnement normal et de

réduire progressivement l’étranglement.

• La position CHOKE (étranglement) (3)

permet d’activer le robinet de carburant afin

de démarrer le moteur.

REMARQUE : Cette fonction CHOKE (étran-

glement) n’est pas nécessaire pour faire

démarrer le moteur si ce dernier est déjà

réchauffé.

Figure 2-5. Commutateur (exemple)

Ports USB

Le port USB 5 VCC, 1/2,1 A permet de

recharger tous les appareils électriques

compatibles et dotés d’une connectivité USB.

Commutateur de

fonctionnement au ralenti

Le commutateur de fonctionnement au ralenti

dispose de deux modes :

• ON (marche) : Il s’agit du mode le plus

silencieux et le mieux adapté lors de l’utili-

sation d’appareils ou d’équipements à

charges résistives (ne démarrant pas sur

moteur) - Exemples : télévisions, consoles

de jeux vidéo, lampes, radio, etc.

• OFF (arrêt) : Ce modèle est recommandé

lors de l’utilisation d’appareils ou d’équipe-

ments à charges inductives (démarrant sur

moteur) ou résistives (ne démarrant pas

sur moteur), en particulier si ces charges

sont activées/désactivées fréquemment -

Exemples : véhicules de plaisance, climati-

seurs, sèche-cheveux, etc.

Témoins d'état du générateur

Se reporter à la Figure 2-6.

• Témoin de Surcharge (rouge) : Indique

que le système est en surcharge (2). Au

moment de démarrer le moteur, le témoin

DEL de surcharge s’allumera pendant

quelques secondes, ce qui est tout à fait

normal. Si ce témoin DEL reste allumé et

que le témoin DEL vert (prêt) s’éteint, le

moteur continuera à fonctionner sans

générer de puissance de sortie. Retirez

toutes les charges appliquées et vérifiez si

les dispositifs branchés dépassent la

puissance de sortie recommandée. Vérifiez

001630

000844

OFF

CHOKE

005482

Manuel du propriétaire de générateur portatif 8

si les raccordements sont défectueux ou

souffrent d’un court-circuit. Pour rétablir la

puissance électrique, placez le sélecteur

du cadran en position OFF afin de relancer

l’appareil. Démarrez le moteur. Si le

problème a été résolu, le témoin DEL

orange restera éteint et la puissance

électrique sera rétablie. Il sera ensuite

possible d’appliquer les charges dès que le

témoin DEL vert s’allume. Si le témoin DEL

orange se rallume, communiquez avec un

CRIA.

• Témoin de faible niveau d’huile (jaune) :

Ce témoin s’allume si le niveau d’huile se

situe en dessous du niveau de fonction-

nement sûr. Le moteur s’arrête (1).

• Témoin DEL de puissance (vert) :

Indique la production de puissance par le

générateur (3) (sauf en cas de surcharge

ou de niveau d’huile insuffisant).

Figure 2-6. Témoins d’état

Dispositifs de protection de

circuits

Les prises c.a. Sont protégées par un dispo-

sitif de protection de circuits .c.a. En cas de

surcharge du générateur ou de court-circuit

externe, le dispositif de protection se déclen-

chera. Dans ce cas-là, débranchez toutes les

charges électriques et n’utilisez pas le

générateur avant d’avoir déterminé l’origine

du problème. En cas de déclenchement du

dispositif de protection de circuits, réduisez la

charge.

REMARQUE : Si le dispositif de protection de

circuits se déclenche de façon répétée, il est

possible que le générateur ou l’appareil soit

endommagé.

Appuyez sur le bouton du dispositif de

protection afin de réinitialiser ce dernier.

Retrait des pièces du colis

1. Ouvrez complètement le carton en

découpant chaque coin de haut en bas.

2. Retirez les pièces du carton et inspectez-

les avant de procéder à l’assemblage. Le

colis doit contenir les pièces suivantes :

TABLEAU 3. Accessoires

3. Si certaines pièces sont absentes du colis,

contactez le Service client de Generac au

1-888-GENERAC (1-888-436-3722) en

vous munissant du nom du modèle et du

numéro de série de l’appareil.

4. Consignez le nom du modèle, le numéro

de série et la date d’achat sur la page de

garde de ce manuel.

Ajout d’huile moteur

REMARQUE : Le générateur est expédié

sans aucune huile dans le moteur. Versez

l’huile lentement et vérifiez régulièrement le

niveau d’huile lors du remplissage afin d’éviter

de remplir le réservoir de façon excessive.

1. Placez le générateur sur une surface à

niveau.

2. Nettoyez la zone de remplissage d’huile et

le bouchon de vidange d’huile.

3. Retirez le bouchon de remplissage d’huile

et essuyez la jauge. Se reporter à

la Figure 2-7.

Figure 2-7. Retrait de la jauge

4. Insérez l’entonnoir dans l’orifice de

remplissage d’huile. Ajoutez la quantité

requise d’huile moteur recommandée. La

viscosité appropriée de l’huile est déter-

minée en fonction du climat. Consultez le

tableau pour sélectionner la bonne

viscosité.

OVERLOAD OUT

005483

Article Qté

Unité principale 1

Manuel du propriétaire 1

Huile de moteur 1

Entonnoir à huile 1

Trousse d'outils 1

Garantie relative à l'entretien 1

Garantie relative aux émissions 1

Dommages au moteur. Vérifiez que le type et la

quantité de l’huile à moteur sont adéquats avant de

démarrer le moteur. Le non-respect de cette consigne

pourrait causer des dommages au moteur.

(000135)

MISE EN GARDE

000115

9 Manuel du propriétaire de générateur portatif

REMARQUE : Utilisez de l’huile à base de

pétrole (fournie) pendant le rodage, puis de

l’huile synthétique par la suite.

5. Pour vérifier le niveau d’huile, retirez

l’entonnoir et insérez la jauge dans le

goulot de remplissage d’huile. Se reporter

à la Figure 2-8.

Figure 2-8. Plage de fonctionnement sûr

6. Retirez la jauge et vérifiez que le niveau

d’huile se situe dans la plage permettant

un fonctionnement sûr.

REMARQUE : Vérifiez régulièrement le

niveau d’huile lors du remplissage afin d’éviter

de remplir le réservoir de façon excessive.

7. Placez le bouchon de remplissage d’huile /

la jauge et serrez manuellement.

Carburant

Les spécifications relatives au carburant sont

les suivantes :

• Essence propre sans plomb.

• Indice d’octane minimum de 87 / 87 AKI

(91 RON).

• Teneur en éthanol (essence-alcool)

admissible jusqu’à 10 %.

• N’UTILISEZ PAS de carburant E85.

• N’UTILISEZ PAS de mélange d’huile et

d’essence.

• NE MODIFIEZ PAS le moteur pour le faire

fonctionner avec d’autres carburants. Stabi-

lisez le niveau de carburant avant d’entre-

poser le générateur.

1. Avant de faire le plein de carburant,

vérifiez que l’appareil est en position OFF

(arrêt) et laissez-le refroidir pendant au

moins deux minutes.

2. Placez l’appareil de niveau dans une zone

bien ventilée.

3. Nettoyez la zone entourant le bouchon du

réservoir de carburant.

4. Tournez doucement le bouchon et retirez-le.

5. Ajoutez lentement le carburant recom-

mandé. Ne remplissez pas à ras bord.

6. Remettez le bouchon du réservoir de

carburant en place.

REMARQUE : Avant de démarrer l’appareil,

attendez que le carburant déversé hors du

réservoir s’évapore.

REMARQUE IMPORTANTE : Il est

important d’empêcher la formation de

dépôts de gomme dans les pièces du

circuit de carburant telles que le carbu-

rateur, le tuyau de carburant et le réservoir

durant l'entreposage. Les carburants à

base d’alcool (appelés essence-alcool,

éthanol ou méthanol) peuvent attirer

l’humidité, ce qui entraîne une séparation

et la formation d’acides durant l’entre-

posage. Les gaz acides peuvent endom-

mager le circuit de carburant d’un moteur

entreposé. Afin d’éviter tout problème de

moteur, le circuit de carburant doit être

vidé avant tout entreposage de plus de

30 jours. Voir la section Entreposage.

N’utilisez jamais de produits nettoyants

pour moteur ou carburateur dans le

réservoir de carburant; cela risquerait de

causer des dommages permanents.

SAE 30

10W-30

5W-30 synthétique

Plage de températures de l'utilisation prévue

000399

005484

(000105)

DANGER

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Ajoutez du

carburant dans un endroit bien aéré. Gardez l’appareil loin

du feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000166b)

DANGER

Risque d'explosion et d'incendie. Ne remplissez jamais le

réservoir de carburant de façon excessive. Laissez un

espace d’un demi-pouce par rapport au haut du réservoir

pour assurer la bonne expansion du carburant. Tout

remplissage excessif risque de provoquer des déversements

de carburant, avec un risque de formation d'incendie ou

d’explosion, et de blessures sérieuses, voire mortelles.

(000362)

Risque d'explosion et d'incendie. Vérifiez que l'évent du bouchon

du réservoir de carburant est réglé sur ON (Marche) lors du

fonctionnement, et sur OFF (Arrêt) lors du transport et du stockage

Le non respect de cette consigne peut entraîner une perte de

performances de l'unité, ou des blessures corporelles

graves voire mortelles.

AVERTISSEMENT

Manuel du propriétaire de générateur portatif 10

Section 3 Fonctionnement

Questions relatives au

fonctionnement

Si vous avez des questions concernant l’utili-

sation et l’entretien de l’équipement, contactez

le Service client de Generac au 1-888-

GENERAC (1-888-436-3722).

Avant de démarrer le moteur

1. Vérifiez que le niveau d’huile moteur est

correct.

2. Vérifiez que le niveau de carburant est

correct.

3. Vérifiez que l’appareil est installé à niveau

dans une zone bien ventilée, et que l’accès

à l’appareil est correctement dégagé.

Préparation du générateur

à l’utilisation

Mise à la terre du générateur

une fois en fonctionnement

Le générateur est équipé d’une mise à la terre

pour équipements raccordant le châssis du

générateur aux bornes de mise à la terre des

prises c.a. (voir dispositions NEC 250.34 A).

Cette méthode permet d’utiliser le générateur

à la façon d’un appareil portatif sans avoir à

mettre à la terre le châssis du générateur, tel

que spécifié par les dispositions NEC 250.34.

Se reporter à la Figure 3-1.

• Flottant du neutre

Figure 3-1.Mise à la terre du générateur

Le générateur (enroulement de stator) est

isolé du châssis et de la broche de terre de la

prise c.a. Les appareils électriques néces-

sitant un raccordement via une broche de

prise de terre ne fonctionneront pas si la

broche de la prise de terre est défectueuse.

Connaître les limites de son

générateur

Une surcharge peut endommager le

générateur et les appareils électriques

connectés à celui-ci. Pour éviter toute

surcharge, respectez les consignes suivantes :

• Additionnez les puissances respectives de

tous les appareils électriques à connecter

simultanément. Ce total ne doit JAMAIS

être supérieur à la puissance nominale du

générateur.

• La puissance nominale des ampoules est

indiquée sur celles-ci. La puissance

nominale des outils, appareils et moteurs

est indiquée sur une étiquette ou un

autocollant apposé sur ceux-ci.

• Si la puissance d’un outil, appareil ou

moteur n’est pas indiquée, multipliez la

tension par l’intensité pour la déterminer

(tension x intensité = puissance).

(000103)

DANGER

Asphyxie. Le moteur en marche produit du

monoxyde de carbone, un gaz inodore, incolore et

toxique. Le monoxyde de carbone, s’il n’est pas

évité, entraînera la mort ou des blessures graves.

(000179b)

DANGER

Risques d’asphyxie. Le système d'échappement doit être

correctement entretenu. N’apportez aucune modification

au système d'échappement; vous risqueriez de le rendre

dangereux ou non conforme aux codes et/ou normes

applicables au niveau local. Le non-respect de cette consigne

provoquerait des blessures graves, voire mortelles.

Risque d’incendie. N’utilisez pas le générateur

sans le pare-étincelles. Le non-respect de cette

consigne pourrait entraîner la mort ou des

blessures graves.

(000118a)

AVERTISSEMENT

(000178a)

AVERTISSEMENT

Asphyxie. Toujours utiliser à l’intérieur une alarme à

monoxyde de carbone fonctionnant sur pile, installée

selon les instructions du fabricant. Sinon, cela pourrait

entraîner la mort ou des blessures graves.

(000110)

AVERTISSEMENT

Risque d’incendie. Les surfaces chaudes peuvent

enflammer des matériaux combustibles, ce qui

pourrait causer un incendie. Un incendie pourrait

entraîner la mort ou des blessures graves.

(000108)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne.

Le contact avec des surfaces chaudes pourrait

entraîner des brûlures graves ou un incendie.

(000136)

MISE EN GARDE

Dommages à l’équipement et aux biens. Débranchez les

charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

005485

11 Manuel du propriétaire de générateur portatif

• Certains moteurs électriques, notamment

ceux à induction, nécessitent environ trois

fois plus de puissance pour démarrer que

pour tourner. Cette saute de puissance ne

dure que quelques secondes au

démarrage du moteur. Assurez-vous de la

disponibilité d’une puissance de démarrage

élevée lors de la sélection des appareils à

connecter au générateur :

1. Déterminez la puissance nécessaire au

démarrage du plus gros moteur.

2. Ajoutez à ce chiffre la puissance néces-

saire au fonctionnement de toutes les

autres charges connectées.

Le Guide de référence de la puissance requise

vous aidera à déterminer le nombre

d’appareils pouvant être simultanément

alimentés par le générateur.

REMARQUE : Toutes les valeurs indiquées sont

fournies à titre de référence uniquement. Pour

connaître la puissance requise par un appareil,

consultez l’étiquette apposée sur celui-ci.

Guide de référence de la puissance requise

Transport/Inclinaison de

l’appareil

N’entreposez pas et ne transportez pas

l’appareil incliné à un angle de plus de 15°.

Démarrage des moteurs à

démarrage manuel

1. Se reporter à la Figure 3-2. Placez le

commutateur « OFF/ON/CHOKE » sur la

position CHOKE (1).

2. Placez le commutateur de fonctionnement

au ralenti sur la position OFF.

3. Saisissez fermement la poignée du

lanceur à rappel et tirez lentement jusqu’à

ressentir une résistance accrue. Tirez

rapidement vers le haut et à l’écart.

Appareil Puissance

de fonction-

nement

*Climatiseur (12 000 BTU) 1700

*Climatiseur (24 000 BTU) 3800

*Climatiseur (40 000 BTU) 6000

Chargeur de batterie (20 A) 500

Ponceuse à courroie (3") 1000

Scie à chaîne 1200

Scie circulaire (6-1/2") 800 à 1 000

*Sécheuse à linge (électrique) 5750

*Sécheuse à linge (au gaz) 700

*Laveuse à linge 1150

Cafetière 1750

*Compresseur (1 HP) 2000

*Compresseur (3/4 HP) 1800

*Compresseur (1/2 HP) 1400

Fer à friser 700

*Déshumidificateur 650

Ponceuse à disque (9") 1200

Coupe-bordures 500

Couverture chauffante 400

Cloueuse électrique 1200

Cuisinière électrique (par élément) 1500

Poêle à frire électrique 1250

*Congélateur 700

*Ventilateur de chaudière (3/5 HP) 875

Ouvre-porte de garage 500 à 750

Sèche-cheveux 1200

Perceuse à main 250 à 1100

Taille-haie 450

Clé à chocs 500

Fer à repasser 1200

*Pompe à jet 800

Tondeuse à gazon 1200

Ampoule 100

Four à micro-ondes 700 à 1 000

*Refroidisseur de lait 1100

Brûleur à mazout de chaudière 300

Radiateur à mazout (140 000 BTU) 400

Radiateur à mazout (85 000 BTU) 225

Radiateur à mazout (30 000 BTU) 150

*Pistolet à peinture sans air (1/3 HP) 600

Pistolet à peinture sans air (portatif) 150

Radio 50 à 200

*Réfrigérateur 700

Mijoteuse 200

*Pompe immergée (1-1/2 HP) 2800

*Pompe immergée (1 HP) 2000

*Pompe immergée (1/2 HP) 1500

*Pompe de vidange 800 à 1050

*Scie circulaire à table (10") 1750 à 2000

Téléviseur 200 à 500

Grille-pain 1000 à 1650

Coupe-herbe 500

* Prévoyez 3 fois la puissance indiquée pour le

démarrage de ces appareils.

(000183)

AVERTISSEMENT

Risque lié au lanceur à rappel. Le cordon du

lanceur à rappel pourrait se rétracter de façon

inattendue. Un effet de rebond pourrait entraîner

la mort ou des blessures graves.

(000136)

MISE EN GARDE

Dommages à l’équipement et aux biens. Débranchez les

charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

Manuel du propriétaire de générateur portatif 12

Figure 3-2.Positions OFF/RUN/CHOKE (Arrêt/

Marche/Étranglement)

4. Se reporter à la Figure 3-2. Lorsque le

moteur démarre, placez le sélecteur du

cadran « OFF/RUN/CHOKE » sur la

position RUN (2). Pour réduire le fonction-

nement de l’étrangleur, faites tourner le

sélecteur du cadran « OFF/RUN/

CHOKE » en direction de la position RUN.

REMARQUE : Si le moteur se lance mais ne

continue pas à tourner, placez le sélecteur du

cadran « OFF/RUN/CHOKE » sur la position

OFF, puis réappliquez les instructions de

démarrage.

REMARQUE IMPORTANTE : Ne surchargez

pas le générateur ou les prises individuelles

du panneau. Se reporter à la Figure 3-3. En

cas de surcharge, le témoin DEL de

surcharge (A) s’allumera et la sortie c.a.

sera coupée. Pour remédier à ce problème,

voir section Témoins d'état du générateur.

Lisez attentivement la section Connaître les

limites de son générateur.

Figure 3-3.Défaillance sur arrêt

Arrêt du générateur

1. Arrêtez toutes les charges et débranchez-

les des prises du panneau du générateur.

2. Laissez le moteur tourner sans charges

pendant quelques minutes pour stabiliser

les températures internes du moteur et du

générateur.

3. Voir Figure 3-2. Placez le sélecteur du

cadran « OFF/RUN/CHOKE » sur la

position OFF (3).

4. Placez le bouchon du réservoir de

carburant sur la position OFF.

Démarrage des moteurs à chaud

1. Se reporter à la Figure 3-2. Faites basculer

le sélecteur du cadran « off/run/choke » de la

position OFF à la position RUN. Cette action

permet d’ouvrir le robinet de carburant et

d’autoriser le démarrage de l’appareil.

2. Saisissez fermement la poignée du

lanceur à rappel et tirez lentement jusqu’à

ressentir une résistance accrue. Tirez

rapidement vers le haut et à l’écart.

Système d’arrêt en cas de faible

niveau d’huile

Le moteur est équipé d’un capteur de faible

niveau d’huile conçu pour couper automati-

quement le moteur lorsque le niveau d’huile

chute en dessous d’un niveau spécifié, et ce

afin d’éviter d’endommager le moteur.

Voir Figure 3-3 (B). Tant que le réservoir

d’huile ne sera pas rempli au niveau

approprié, le moteur ne fonctionnera pas.

Si le moteur s’arrête alors que la quantité de

carburant est suffisante, vérifiez le niveau

d’huile moteur.

Fonctionnement en parallèle

Reportez-vous au manuel d’utilisation de la

trousse de connexion en parallèle, ou commu-

niquez avec un CRIA.

REMARQUE : Avant de procéder aux raccorde-

ments au kit parallèle, vérifiez que les deux

onduleurs sont bien désactivés et que toutes les

charges sont débranchées.

1. Vérifiez que le commutateur de fonction-

nement au ralenti du moteur est réglé sur la

même position sur les deux générateurs.

2. Procédez aux raccordements en parallèle

nécessaires vers les sorties des onduleurs

Generac, conformément aux instructions

du manuel d’utilisation du kit.

REMARQUE : Une fois les unités entrées en

fonctionnement, ne débranchez en aucun cas les

câbles du Parallel Kit.

3. Démarrez les deux appareils confor-

mément aux instructions de démarrage

applicables. Une fois que le témoin de

sortie vert s’allume, vous pouvez

raccorder les appareils et les mettre en

marche à l’aide de la sortie du Parallel Kit.

4. Appliquez les instructions indiquées à la

section Arrêt du générateur.

REMARQUE : Utilisez exclusivement les kits

parallèles homologués Generac.

OFF

CHOKE

005482

OVERLOAD OUT

005483

(000136)

MISE EN GARDE

Dommages à l’équipement et aux biens. Débranchez les

charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

(000136)

MISE EN GARDE

Dommages à l’équipement et aux biens. Débranchez les

charges électriques avant de démarrer ou d’arrêter

l’appareil. Le non-respect de cette consigne pourrait

causer des dommages à l’équipement et aux biens.

13 Manuel du propriétaire de générateur portatif

Section 4 Maintenance et dépannage

Entretien

Un entretien régulier permet d'améliorer les

performances et de prolonger la durée de vie

du moteur/de l'équipement. Generac Power

Systems, Inc. préconise que tous les travaux

d'entretien soient menés par un fournisseur de

services d'entretien agréé. Pour l'entretien

régulier, le remplacement ou la réparation des

appareils et des systèmes de contrôle des

émissions, le propriétaire peut faire appel à la

personne ou à l'atelier de réparation de son

choix. Toutefois, pour obtenir un service de

garantie relatif au contrôle des émissions sans

frais, cette tâche doit être confiée à un

fournisseur de services d'entretien agréé.

Consultez la garantie en matière d'émissions.

REMARQUE : Pour toute question relative au

remplacement des composants, contactez le

Service client de Generac au 1-888-GENERAC

(1-888-436-3722).

Calendrier de maintenance

Respectez les intervalles de maintenance, en

tenant toujours compte de la première occur-

rence selon l’utilisation.

REMARQUE : Des conditions difficiles

imposent des opérations de maintenance plus

fréquentes.

REMARQUE : Les différents réglages et

réparations requis doivent être effectués

chaque saison comme détaillé dans le tableau

suivant.

Maintenance préventive

Des saletés ou des débris peuvent provoquer

des dysfonctionnements et endommager

l’équipement. Nettoyez le générateur quoti-

diennement ou avant chaque utilisation.

Maintenez la zone environnant le silencieux

libre de tout débris combustible. Inspectez

toutes les fentes de refroidissement du

générateur.

• Nettoyez les surfaces externes à l’aide d’un

chiffon humide.

• Éliminez la crasse, les résidus d’huile, etc.,

à l’aide d’une brosse douce.

• Éliminez les saletés et les débris à l’aide

d’un aspirateur.

• Vous pouvez utiliser de l’air à basse

pression (25 psi max.) pour souffler les

saletés. Inspectez toutes les fentes de

refroidissement du générateur. Ces fentes

doivent rester propres et dégagées.

REMARQUE : N’utilisez JAMAIS un boyau

d’arrosage pour nettoyer le générateur. De

l’eau risquerait de pénétrer dans le circuit de

carburant du moteur, provoquant ainsi des

dysfonctionnements. En cas de pénétration

d’eau dans le générateur par les fentes de

refroidissement, une partie de cette eau se

loge dans les creux et crevasses du rotor ainsi

que dans l’isolation des enroulements du

stator. L’accumulation d’eau et de saletés au

niveau des enroulements internes du

générateur peut réduire la résistance

d’isolement des enroulements.

À chaque utilisation

Vérification du niveau de l’huile moteur

Toutes les 100 heures ou tous les 6 mois

Nettoyage ou remplacement du filtre à air**

Remplacement de l’huile ǂ

Écran du silencieux

Nettoyage/remplacement du pare-étincelles

Toutes les 300 heures ou à chaque saison*

Remplacement de la bougie d’allumage

Nettoyage du pare-étincelles

Remplacement du filtre à carburant +

Réglage du jeu de soupapes

Vérification/remplacement du tuyau du

reniflard du carter.

Vérification des raccords/fixation +

ǂ Changez l’huile au bout du premier mois ou

toutes les 20 heures de fonctionnement.

+ Opération à confier à un CRIA.

*Changez l’huile chaque mois en cas de

fonctionnement à charge élevée ou en

présence de températures élevées.

**Nettoyez le filtre à air plus souvent en cas

d’environnement sale ou poussiéreux. Si

les pièces du filtre à air ne peuvent pas être

nettoyées correctement, remplacez-les.

***Contrôlez le jeu de soupapes et ajustez-le

si nécessaire après les 50 premières

heures de fonctionnement, puis toutes les

300 heures par la suite.

(000142a)

Risques de blessure. Attention à ne jamais introduire d’objets via les

fentes de refroidissement. Le générateur peut démarrer à tout

moment, et ainsi provoquer des blessures sérieuses, voire mortelles,

et endommager considérablement l’appareil.

AVERTISSEMENT

Manuel du propriétaire de générateur portatif 14

Maintenance du moteur

Recommandations relatives

à l'huile moteur

Afin que la garantie du produit reste en

vigueur, l’entretien de l’huile à moteur doit être

fait conformément aux recommandations du

présent manuel. Pour un entretien facile, des

trousses d’entretien conçues pour cet appareil

sont offertes par le fabricant. Elles

comprennent de l’huile à moteur, un filtre à

huile, un filtre à air, des bougies d’allumage,

un chiffon et un entonnoir. Ces trousses sont

disponibles auprès d’un fournisseur

indépendant de services d’entretien agréé.

Inspection du niveau d’huile moteur

Inspectez le niveau d’huile moteur avant

chaque utilisation ou toutes les 8 heures de

fonctionnement.

1. Placez le générateur sur une surface à

niveau.

2. Nettoyez la zone de remplissage d’huile et

le bouchon de vidange d’huile.

3. Retirez le bouchon de remplissage d’huile

et essuyez la jauge. Se reporter à

la Figure 4-1.

Figure 4-1. Plein d’huile moteur

4. Pour vérifier le niveau d’huile, insérez la

jauge dans le goulot de remplissage

d’huile, sans la visser. Voir Figure 4-2.

Figure 4-2. Plage de fonctionnement sûr

5. Retirez la jauge et vérifiez que le niveau

d’huile se situe dans la plage permettant

un fonctionnement sûr.

6. Ajoutez la quantité requise d’huile moteur

recommandée.

REMARQUE : Vérifiez régulièrement le

niveau d’huile lors du remplissage afin d’éviter

de remplir le réservoir de façon excessive.

7. Réinstallez le bouchon de remplissage

d’huile et serrez à la main.

REMARQUE : Certains appareils possèdent

plusieurs orifices de remplissage d’huile. Il

n’est pas nécessaire d’utiliser plus d’un point

de remplissage.

Changement de l’huile moteur

Si vous utilisez le générateur dans un environ-

nement extrêmement contraignant, sale,

poussiéreux ou chaud, remplacez l’huile plus

fréquemment.

REMARQUE : Ne polluez pas. Conservez les

ressources. Jetez l’huile usée dans un centre

de collecte des déchets approprié.

Assurez-vous que le moteur est toujours

chaud, puis changez l’huile selon la procédure

1. Placez le générateur sur une surface à

niveau.

2. Débranchez le fil de la bougie et placez-le à

l’écart de celle-ci pour éviter tout contact.

3. Nettoyez la zone de remplissage d’huile et

le bouchon de vidange d’huile.

4. Retirez le bouchon de remplissage d’huile

et essuyez la jauge.

5. Inclinez l’appareil et vidangez l’intégralité

de l’huile dans un bac prévu à cet effet.

6. Une fois l’huile bien vidangée de l’appareil,

remettez ce dernier en place à niveau.

7. Insérez l’entonnoir dans l’orifice de

remplissage d’huile. Se reporter à

la Figure 4-3. Ajoutez la quantité requise

d’huile moteur recommandée.

Démarrage accidentel. Débranchez les câbles de

bougie lorsque vous travaillez sur l’appareil. Le

non-respect de cette consigne pourrait entraîner la

mort ou des blessures graves.

(000141)

AVERTISSEMENT

SAE 30

10W-30

5W-30 synthétique

Plage de températures de l'utilisation prévue

000399

(000139)

Risque de brûlures. Laissez refroidir le moteur avant

de vidanger l’huile ou le liquide de refroidissement.

Le non-respect de cette consigne pourrait entraîner

la mort ou des blessures graves.

AVERTISSEMENT

000115

005484

Démarrage accidentel. Débranchez les câbles de

bougie lorsque vous travaillez sur l’appareil. Le

non-respect de cette consigne pourrait entraîner la

mort ou des blessures graves.

(000141)

AVERTISSEMENT

15 Manuel du propriétaire de générateur portatif

Figure 4-3. Orifice de remplissage d’huile

avec entonnoir inséré

8. Pour vérifier le niveau d’huile, retirez

l’entonnoir et insérez la jauge dans le

goulot de remplissage d’huile, sans le

visser. Voir Figure 4-2.

9. Retirez la jauge et vérifiez que le niveau

d’huile se situe dans la plage permettant

un fonctionnement sûr.

REMARQUE : Vérifiez régulièrement le

niveau d’huile lors du remplissage afin d’éviter

de remplir le réservoir de façon excessive.

10. Réinstallez le bouchon de remplissage

d’huile et serrez à la main.

11. Essuyez l’huile éventuellement déversée

hors du réservoir.

12. Mettez l’huile au rebut conformément à

toutes les réglementations applicables.

Filtre à air

Si le filtre à air est sale, le moteur ne

fonctionne pas correctement et risque d’être

endommagé. Effectuez la maintenance du

filtre à air plus souvent en cas d’environ-

nement sale ou poussiéreux.

Pour procéder à la maintenance du filtre à air :

1. Dévissez le boulon (A) et retirez le capot

du filtre à air. Se reporter à la Figure 4-4.

2. Rincez le filtre (B) à l’eau savonneuse.

Essorez-le dans un chiffon propre, SANS

LE TORDRE.

3. Nettoyez le couvercle du filtre à air avant

de le remettre en place.

4. Remettez le capot latéral en place et réins-

tallez les vis.

REMARQUE : Pour commander un filtre à air

neuf, communiquez avec le CRIA le plus

proche en composant le 1-888-436-3722.

Figure 4-4. Filtre à air

Entretien de la bougie

Pour effectuer la maintenance de la bougie :

1. Retirez le cache des bougies d’allumage.

Se reporter à la Figure 2-1.

2. Nettoyez soigneusement la zone

environnant la bougie d’allumage.

3. Retirez et inspectez la bougie.

4. À l’aide d’une jauge d’épaisseurs à fil,

vérifiez l'écartement des bougies

d’allumage, réajustez-le à une valeur de

0,6-0,7 mm (0,024-0,028 po.) Se reporter

à la Figure 4-5.

Figure 4-5. Bougie

REMARQUE : Ne remplacez la bougie

d’allumage que si les électrodes sont trouées

ou brûlées, ou si la porcelaine est fissurée.

Utilisez EXCLUSIVEMENT la bougie de

rechange recommandée. Se reporter à la

Caractéristiques techniques du produit.

5. Installez la bougie d’allumage en la serrant

à la main, puis serrez de 3/8 à 1/2 tour à

l’aide d’une clé à bougies.

002404

005486

000211

Manuel du propriétaire de générateur portatif 16

Inspection du silencieux et du pare-

étincelles

REMARQUE : L’utilisation du moteur sur un

terrain recouvert de forêt, de broussailles ou

d’herbe constitue une violation de

l’Article 4442 du California Public Resource

Code, à moins que le système d’échappement

ne soit équipé d’un pare-étincelles entretenu

en bon état de fonctionnement, comme défini

dans ledit article. Des lois similaires peuvent

s’appliquer dans d’autres juridictions.

Pour vous procurer un pare-étincelles adapté

au système d’évacuation de ce moteur,

contactez le fabricant d’équipement d’origine,

un revendeur ou un concessionnaire.

REMARQUE : Utilisez EXCLUSIVEMENT

des pièces de rechange d’origine.

Inspectez le silencieux pour vérifier l’absence

de fissures, de signes de corrosion ou

d’autres dommages. Retirez le pare-étincelles

(le cas échéant) et inspectez-le pour vérifiez

qu’il n’est pas endommagé, ni obstrué par es

dépôts de calamine. Remplacez les pièces

endommagées.

Inspection de l’écran du

pare-étincelles

Nettoyage de l’écran du

pare-étincelles

Le silencieux d'échappement du moteur est

doté d'un écran pare-étincelles. Inspectez et

nettoyez l’écran toutes les 50 heures de

fonctionnement, ou à chaque changement de

saison, le premier des deux cas prévalant.

Pour effectuer la maintenance du pare-

étincelles :

1. Se reporter à la Figure 4-6. Retirez la bride

afin de pouvoir retirer la bague d’arrêt.

2. Faites glisser les écrans du pare-étincelles

hors du tube d’échappement du silencieux.

3. Inspectez soigneusement les écrans. S’ils

vous semblent déchirés, perforés ou

endommagés, remplacez-les. N’utilisez

JAMAIS un écran défectueux. Si l’écran

semble en bon état, nettoyez-le à l’aide

d’un solvant disponible dans le commerce.

4. Remettez les écrans et la bague d’arrêt en

place, puis réinstallez la bride et fixez

l’ensemble.

Figure 4-6. Écran du pare-étincelles

Jeu de soupapes

IMPORTANT : Veuillez communiquer avec un

fournisseur de services d’entretien agréé

indépendant pour de l’assistance. Un jeu de

soupape approprié est essentiel pour

prolonger la durée de vie du moteur.

Vérifiez le jeu des soupapes après les

50 premières heures de fonctionnement.

Ajustez-le si nécessaire.

• Admission — 0,10 ±0,02mm (à froid),

(0,004" ±0,001")

• Échappement — 0,10 ±0,02 mm (à froid),

(0,004" ±0,001")

Entreposage

Généralités

Il est recommandé de démarrer le générateur

pour le faire tourner pendant 30 minutes tous

les 30 jours. Si cela s’avère impossible,

respectez les consignes suivantes pour

préparer l’appareil à l’entreposage.

• Ne placez JAMAIS un couvercle d’entre-

posage sur un générateur chaud. Laissez

l’appareil refroidir à température ambiante

avant de l’entreposer.

• N’entreposez JAMAIS de carburant d’une

saison à une autre à moins de l’avoir traité

de façon appropriée.

• Remplacez le conteneur de carburant s’il

présente des traces de rouille. La présence

de rouille dans le carburant provoque des

dysfonctionnements du circuit de

carburant.

• Recouvrez l’appareil d’un couvercle de

protection adapté résistant à l’humidité.

(000108)

AVERTISSEMENT

Surfaces chaudes. Lorsque vous utilisez l’appareil, ne

touchez pas aux surfaces chaudes. Gardez l’appareil

loin des matériaux combustibles lorsqu’il fonctionne.

Le contact avec des surfaces chaudes pourrait

entraîner des brûlures graves ou un incendie.

005487

Explosion et incendie. Le carburant et ses vapeurs sont

extrêmement inflammables et explosifs. Entreposez le

carburant dans un endroit bien aéré. Gardez-le loin du

feu et des étincelles. Le non-respect de cette consigne

entraînera la mort ou des blessures graves.

(000143)

DANGER

(000109)

AVERTISSEMENT

Risque d’incendie. Vérifiez que l’appareil a bien

refroidi avant d’installer une protection de rangement

et d’entreposer l’appareil. Le contact avec des

surfaces chaudes pourrait entraîner un incendie.

17 Manuel du propriétaire de générateur portatif

• Entreposez l’appareil dans un lieu propre et

sec.

• Veillez à toujours entreposer le générateur

et le carburant à l’écart des sources de

chaleur et d’inflammation.

Préparation du circuit de carburant/

moteur à l'entreposage

Tout carburant entreposé pendant plus de

30 jours risque de se dégrader et d’endom-

mager les composants du circuit de carburant.

Veillez à ce que le carburant reste frais, et

utilisez un stabilisateur de carburant.

Si un stabilisateur a été ajouté au circuit de

carburant, préparez le moteur pour un entre-

posage de longue durée. Faites tourner le

moteur pendant 10 à 15 minutes pour faire

circuler le stabilisateur dans l’ensemble du

circuit de carburant. Un carburant préparé de

façon appropriée peut être entreposé pendant

un maximum de 24 mois.

REMARQUE : Si le carburant n’a pas été

traité avec un stabilisateur, il doit être purgé

dans un conteneur adapté. Faites tourner le

moteur jusqu’à ce qu’il s’arrête par manque de

carburant. Il est recommandé d’utiliser un

stabilisateur dans le conteneur d’entreposage

afin de conserver le carburant frais.

1. Remplacez l’huile moteur.

2. Retirez la bougie.

3. Versez une cuillère à table (5-10 cm

)

d’huile moteur propre ou vaporisez un

agent anti-buée adapté dans le cylindre.

4. Tirez plusieurs fois la poignée du lanceur à

rappel pour distribuer l’huile dans le

cylindre.

5. Remettez la bougie en place.

6. Tirez lentement la poignée du lanceur à

rappel jusqu’à ressentir une résistance.

Cela a pour effet de fermer les soupapes

afin d’empêcher la pénétration d’humidité

dans le cylindre. Relâchez délicatement la

poignée du lanceur à rappel.

Remplacement de l’huile

Remplacez l’huile moteur avant d’entreposer

le générateur. Voir Changement de l’huile

moteur.

(000181)

AVERTISSEMENT

Perte de la vision. Une protection oculaire est requise

pour éviter les projections provenant du trou de bougie

d’allumage pendant le lancement du moteur. Ne pas

porter de protection oculaire pourrait entraîner

la perte de la vision.

Manuel du propriétaire de générateur portatif 18

Dépannage

PROBLÈME CAUSE CORRECTION

Le moteur ne démarre

pas.

1. Sélecteur du cadran placé sur

la position OFF.

2. Panne de carburant.

3. Bougie d’allumage défec-

tueuse.

4. Filtre à carburant bouché.

5. Ensemble cadran défectueux

ou bloqué.

6. Niveau d’huile moteur

incorrect.

7. Bobine d’allumage défec-

tueuse.

8. Évent du bouchon du réservoir

de carburant placé sur la

position OFF.

9. Carburateur immergé.

10. Papillon de gaz fermé.

1. Placez le sélecteur du cran sur

la position ON.

2. Remplissez le réservoir de

carburant.

3. Remplacez la bougie

d’allumage.

4. Remplacez le filtre à carburant

et versez un carburant neuf.

5. Communiquez avec un CRIA.

6. Vérifiez/faites l’appoint d’huile

moteur.

7. Communiquez avec un CRIA.

8. Placez l’évent du bouchon du

réservoir de carburant sur la

position ON.

9. Vidangez le carburateur.

10. Ouvrez le papillon de gaz

(poussez-le vers l’arrière de

l’appareil).

Le moteur démarre puis

s’arrête.

1. Panne de carburant.

2. Niveau d’huile moteur

incorrect.

3. Carburant contaminé.

4. Capteur de faible niveau

d’huile défectueux.

1. Remplissez le réservoir de

carburant.

2. Vérifiez le niveau de l’huile

moteur.

3. Communiquez avec un CRIA.

4. Communiquez avec un CRIA.

Le moteur ne démarre

pas, ou démarre mais

tourne de manière sac-

cadée.*

1. Étrangleur bloqué ou toujours

activé.

2. Filtre à air sale ou bouché.

3. Bougie d’allumage sale ou

défectueuse.

4. Filtre à carburant sale.

5. Carburateur sale ou encrassé.

6. Appareil non réchauffé.

7. Pare-étincelles obstrué.

1. Désactivez l’étrangleur.

2. Nettoyez ou remplacez le filtre

à air.

3. Remplacez la bougie

d’allumage.

4. Remplacez le filtre à carburant

et versez un carburant neuf.

5. Nettoyez le carburateur.

6. Réglez progressivement le

sélecteur du cadran de façon

à réduire l’étrangleur, jusqu’à

ce que le moteur tourne sans

à-coups en position RUN.

7. Nettoyez le pare-étincelles.

Manuel du propriétaire de générateur portatif 19

Absence de sortie c.a. 1. Générateur surchargé.

2. Surchauffe du module

onduleur.

3. Présence d’un court-circuit sur

un dispositif électrique.

4. Ensemble onduleur défec-

tueux.

1. Débranchez toutes les

charges. Mettez le générateur

à l’arrêt afin de réinitialiser le

module. Réduisez les charges

et redémarrez le générateur.

2. Vérifiez si la trappe d’entretien

est placée sur la position ON.

Laissez l’appareil refroidir

pendant 15 minutes en faisant

fonctionner le moteur sans

aucune sortie c.a. Maintenez

le bouton de réinitialisation du

panneau de commande

enfoncé, puis redémarrez le

générateur.

3. Vérifiez que les rallonges et

les appareils/dispositifs à

alimenter sont en bon état.

Maintenez le bouton de réini-

tialisation du panneau de

commande enfoncé.

4. Communiquez avec un CRIA.

Pertes de carburant au

niveau des flexibles de

vidange.

1. Point de vidange du carbura-

teur au niveau de la cuve non

fermé.

1. Faites tourner la vanne en

sens horaire pour fermer.

*Accélération puis diminution de la vitesse du moteur — Phénomène tout à fait normal, en raison des

fluctuations des charges présentes au moment du démarrage du générateur.

PROBLÈME CAUSE CORRECTION

Manuel du propriétaire de générateur portatif 20

Remarques

Réf. 10000016686 Rév. B 12/13/2017

Les spécifications sont sujettes à modification sans

préavis. Aucune forme de reproduction n’est

autorisée sans le consentement écrit préalable de

Generac Power Systems Inc.

Generac Power Systems, Inc.

S45 W29290 Hwy. 59

Waukesha, WI 53189

1-888-GENERAC (1-888-436-3722)

Generac 7129 2,300 Running 3,000 Starting Watt Gasoline Inverter Generator

Product's Documents

User Manual

Specifications

Generac 7129 Questions and Answers

Related Products

Generac 7127 iQ3,500 Starting Watt Gasoline Inverter Generator

Generac G0089470 5200 -Watt Dual Fuel Gasoline/Propane Inverter Generator

Generac 8251 GP 49 State 2500 -Watt Single Fuel Gasoline Inverter Generator

Generac 7153 GP 49 State 3300 -Watt Single Fuel Gasoline Inverter Generator

Generac 7128 3,000 Running 3,500 Starting Watt Gasoline Inverter Generator
