READ AND SAVE THESE INSTRUCTIONS BEFORE YOU START

INSTALLING THIS RANGEHOOD

WARNING: - TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

a) Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium setting.

b)AlwaysturnhoodONwhencookingathighheatorwhenambeingfood(i.e.Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

c) Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan

orlter.

d) Use proper pan size. Always use cookware appropriate for the size of the surface element.

WARNING: - TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A

RANGE TOP GREASE FIRE, OBSERVE THE FOLLOWING*:

a)SMOTHERFLAMESwithaclose-ttinglid,cookiesheet,ormetaltray,thenturnofftheburner.

BECAREFULTOPREVENTBURNS.IftheamesdonotgooutimmediatelyEVACUATE

AND CALL THE FIRE DEPARTMENT.

b) NEVER PICK UP A FLAMING PAN - You may be burned.

c) DO NOT USE WATER, including wet dishcloths or towels - a violent steam explosion will

result.

d) Use an extinguisher ONLY if:

1. You know you have a Class ABC extinguisher, and you already know how to operate it.

2. Thereissmallandcontainedintheareawhereitstarted.

3. Theredepartmentisbeingcalled.

4. Youcanghttherewithyourbacktoanexit.

* Based on "Kitchen Firesafety Tips" published by NFPA

WARNING - TO REDUCE THE RISK OF FIRE OR ELECTRIC SHOCK, do not use this

fan with any solid-state speed control device.

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO

PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer.

2. If you have any questions, contact the manufacturer.

3. Before servicing or cleaning unit, switch power off at service panel and lock the

service disconnecting means to prevent power from being switched on accidentally.

4. When the service disconnecting means cannot be locked, securely fasten a promi-

nent warning device, such as a tag, to the service panel.

CAUTION: For General Ventilating Use Only. Do Not Use To Exhaust Hazardous or

Explosive Materials and Vapors.

WARNING - TO REDUCE THE RISK OF FIRE, ELECTRICAL SHOCK, OR INJURY TO

PERSONS, OBSERVE THE FOLLOWING:

1. InstallationWorkAndElectricalWiringMustBeDoneByQualiedPerson(s)InAccor-

dance With All Applicable Codes And Standards, Including Fire-Rated Construction.

2. Sufcientairisneededforpropercombustionandexhaustingofgasesthrough

theue(chimney)offuelburningequipmenttopreventbackdrafting.Followthe

heating equipment manufacturer's guideline and safety standards such as those

publishedbytheNational FireProtectionAssociation(NFPA), and the American

SocietyforHeating,RefrigerationandAirConditioningEngineers(ASHRAE),and

the local code authorities.

ALL WALL AND FLOOR OPENINGS WHERE THE RANGEHOOD IS INSTALLED MUST BE SEALED.

This rangehood requires at least 24" of clearance between the bottom of the rangehood and

the electric cooking surface or countertop and at least 30" of clearance between the bottom

of the rangehood and the gas cooking surface or countertop. This hood has been approved

by UL at this distance from the cooktop. Consult the cooktop or range installation instructions given

by the manufacturer before making any cutouts. MOBILE HOME INSTALLATION The installation of

this rangehood must conform to the Manufactured Home Construction and Safety Standards, Title 24

CFR, Part 3280 (formerly Federal Standard for Mobile Home Construction and Safety, Title 24, HUD,

Part 280). See Electrical Requirements.

3. When cutting or drilling into wall or ceiling, do not damage electrical wiring and

other hidden utilities.

4. Ducted fans must always be vented to the outdoors.

ELECTRICAL REQUIREMENTS

A 120 volt, 60 Hz AC-only electrical supply is required on a separate 15 amp fused circuit. A time-delay

fuse or circuit breaker is recommended. The fuse must be sized per local codes in accordance with

the electrical rating of this unit as specied on the serial/rating plate located inside the unit near the eld

wiring compartment.

ELECTRICAL INSTALLATION WITH WIRING BOX

THIS UNIT MUST BE CONNECTED WITH COPPER WIRE ONLY. Wire sizes must conform to the

requirements of the National Electrical Code, ANSI/NFPA 70 - latest edition, and all local codes and

ordinances. Wire size and connections must conform with the rating of the appliance. Copies of the

standard listed above may be obtained from:

National Fire Protection Association

Batterymarch Park

Quincy, Massachusetts 02269

This appliance should be connected directly to the fused disconnect (or circuit breaker) through

exible, armored or nonmetallic sheathed copper cable. Allow some slack in the cable so the

appliance can be moved if servicing is ever necessary. A UL Listed, 1/2" conduit connector must

be provided at each end of the power supply cable (at the appliance and at the junction box).

When making the electrical connection, cut a 1 1/4" hole in the ceiling. A hole cut through wood

must be sanded until smooth. A hole through metal must have a grommet.

• Electrical ground is required on this rangehood.

• If cold water pipe is interrupted by plastic, nonmetallic gaskets or other materials, DO

NOT use for grounding.

• DO NOT ground to a gas pipe.

• DO NOT have a fuse in the neutral or grounding circuit. A fuse in the neutral or

grounding circuit could result in electrical shock.

• Check with a qualied electrician if you are in doubt as to whether the rangehood is

properly grounded.

• Failure to follow electrical requirements may result in a re.

WARNING

StateofCaliforniaProposition65Warning(USonly)

WARNING

This product contains chemicals known to the State of California to cause cancer and birth

defects or other reproductive harm.

For more information go to www.P65Warnings.ca.gov

ELECTRICAL REQUIREMENT FOR LIGHTING DIFFUSER

Prepare a separate electrical connection and switch to turn on/off the light diffuser.

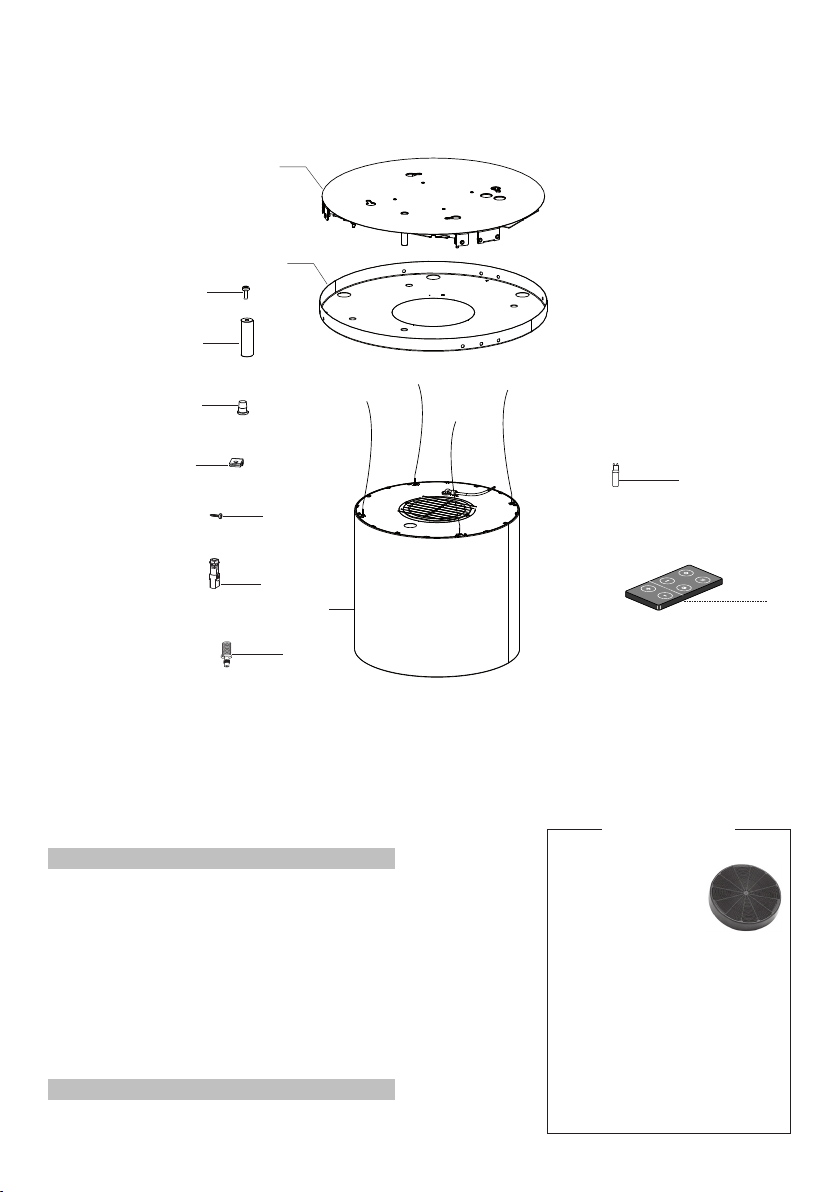

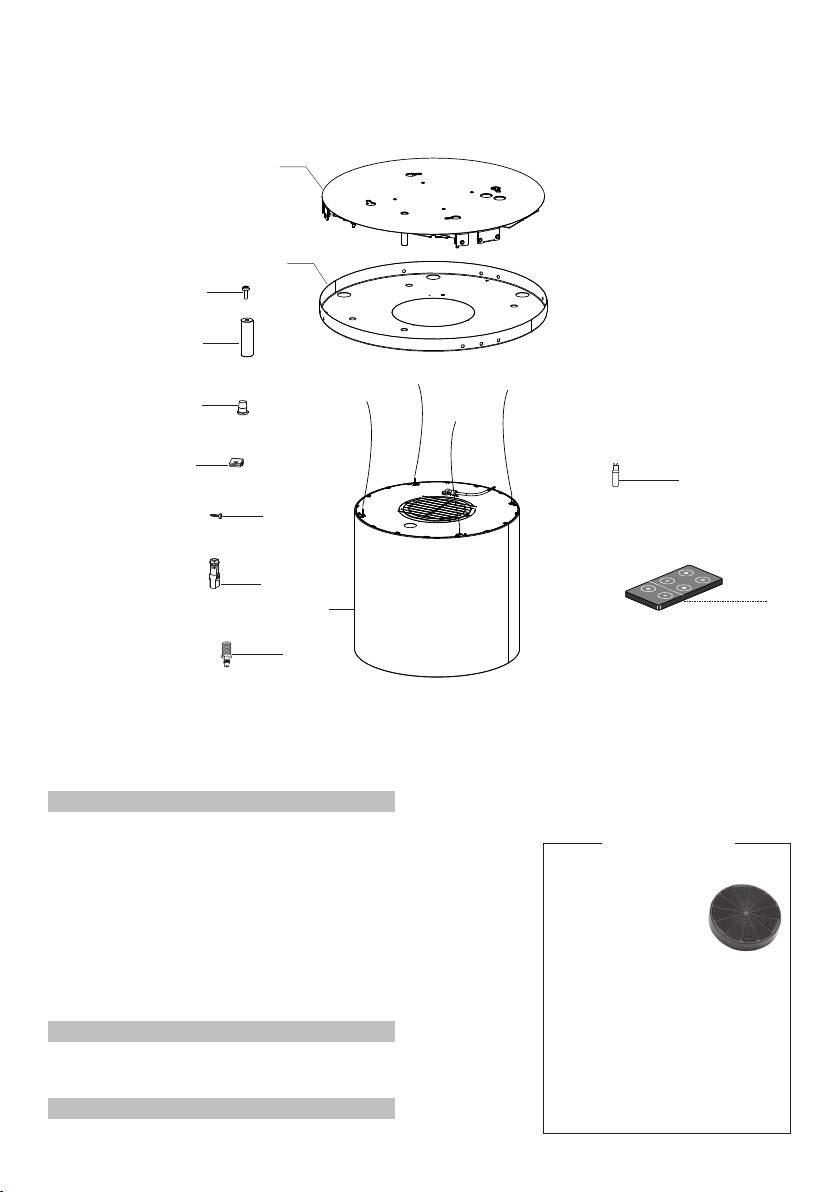

MAIN PARTS

ZOOMIL16SS400

Components

Ref. Qty. Product Components

1 1 Hood Body, complete with:

Controls, Light, Filters, Motor.

2.1 1 Ceiling Plate

2.2 1 Plate Cover

3 1 Cable bracket

4 1 Cable raceway

12f 6 Lamp holder

14 1 Pawl

15 4 Knobs

30 1 Remote Control

33 6 G9 LED Lights

Ref. Qty. Installation Components

12c 1 Screw 1/8" x 3/8"

12g 1 Screw for pawl

Qty. Documentation

1 Instruction Manual

2.2

12g

12c

12f

2.1

12d

12g

12f

12g

12c

Activated Charcoal

Filter sku #;

FILTER1

Long Lasting

Activated Charcoal Filter

sku#; FILTER1LL

To reduce the risk of re and

shock use only FILTER1 and

FILTER1LL Accessory.

Available

Accessories

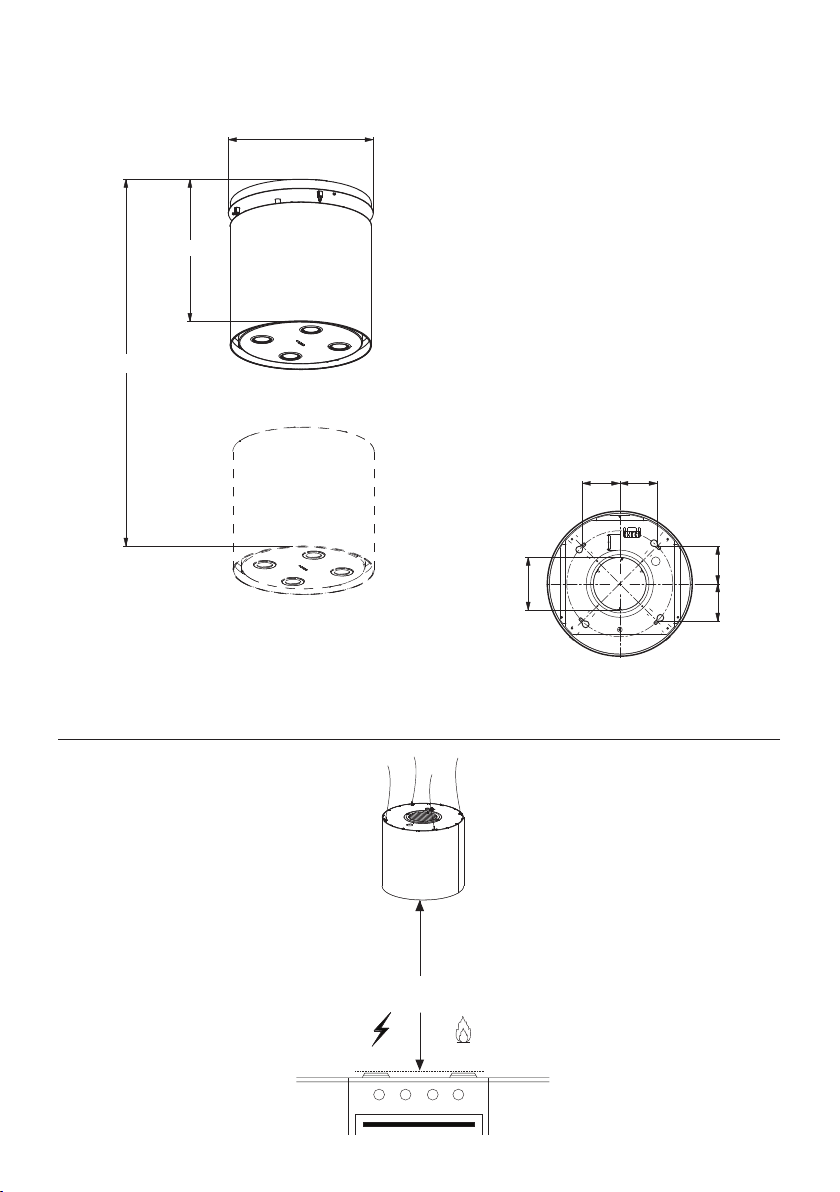

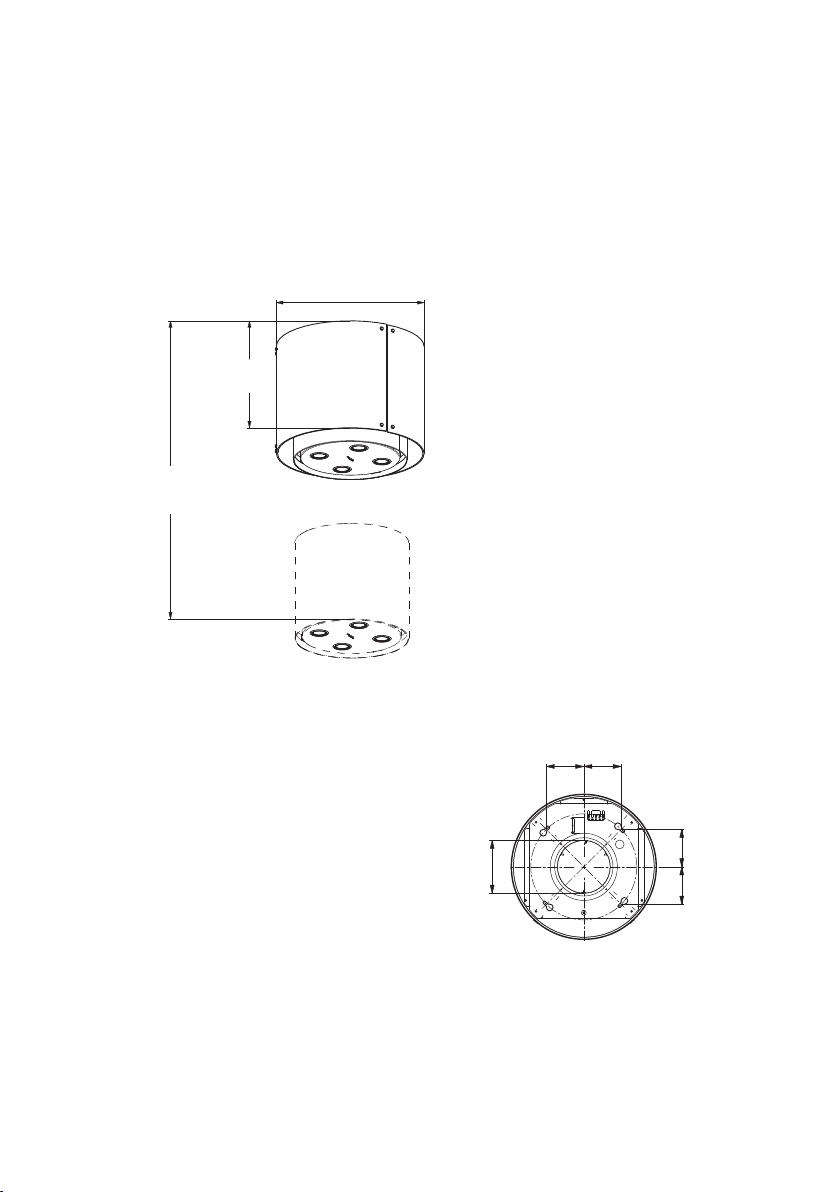

RANGEHOOD DIMENSIONS

ZOOMIL16SS400

1/8"

16 15/16"

Max. 51

5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16"

Min. 24" - Min. 30"

16 1/8"

16 15/16"

Max. 51 5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16

MAIN PARTS

MAIN PARTS CEILING LIGHTING DIFFUSER OCEANA-SH

Components

Ref. Qty. Product Components

5 1 Stainless plates ceiling lighting diffuser

Ref. Qty. Installation Components

12d 4 Chrome plated ceiling lighting diffuser

   xingPin/Screws

12d

12g

12f

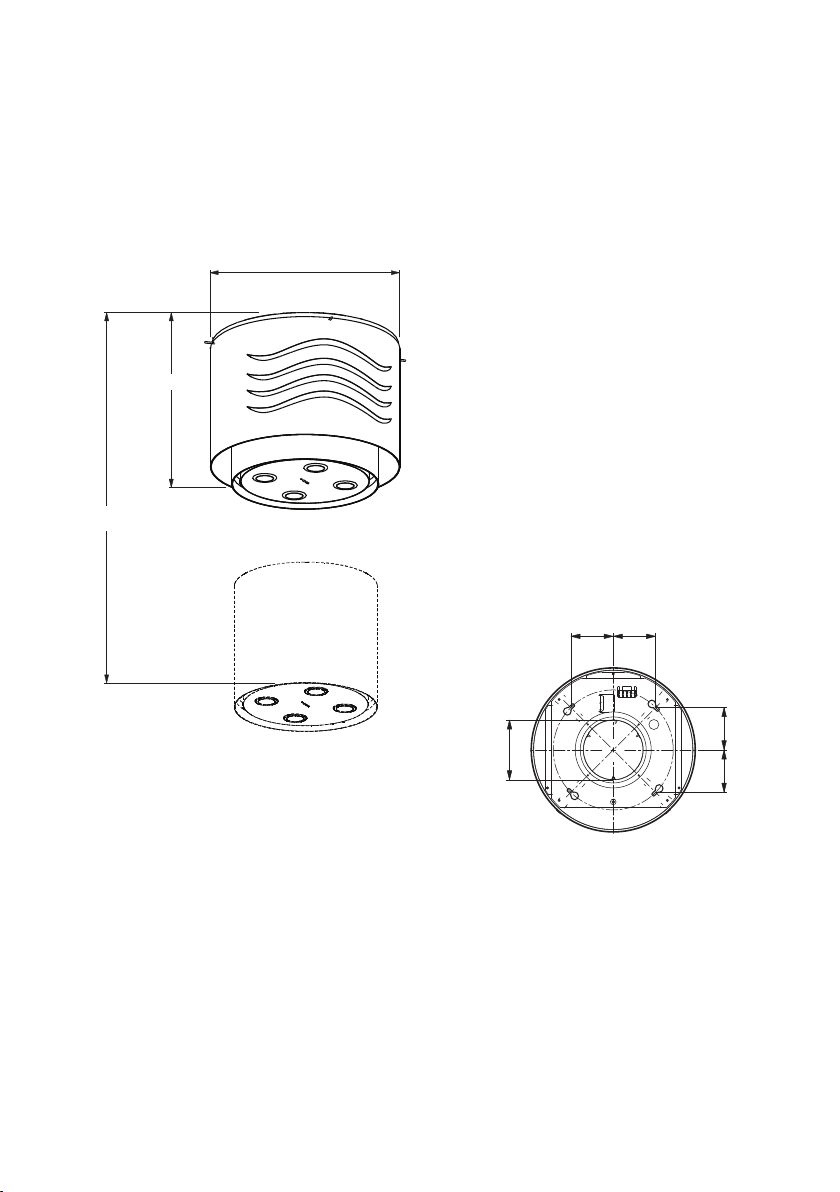

RANGEHOOD DIMENSIONS

MAIN PARTS CEILING LIGHTING DIFFUSER OCEANA-SH

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16"

20 1/4"

16 15/16"

Max. 51 5/8"

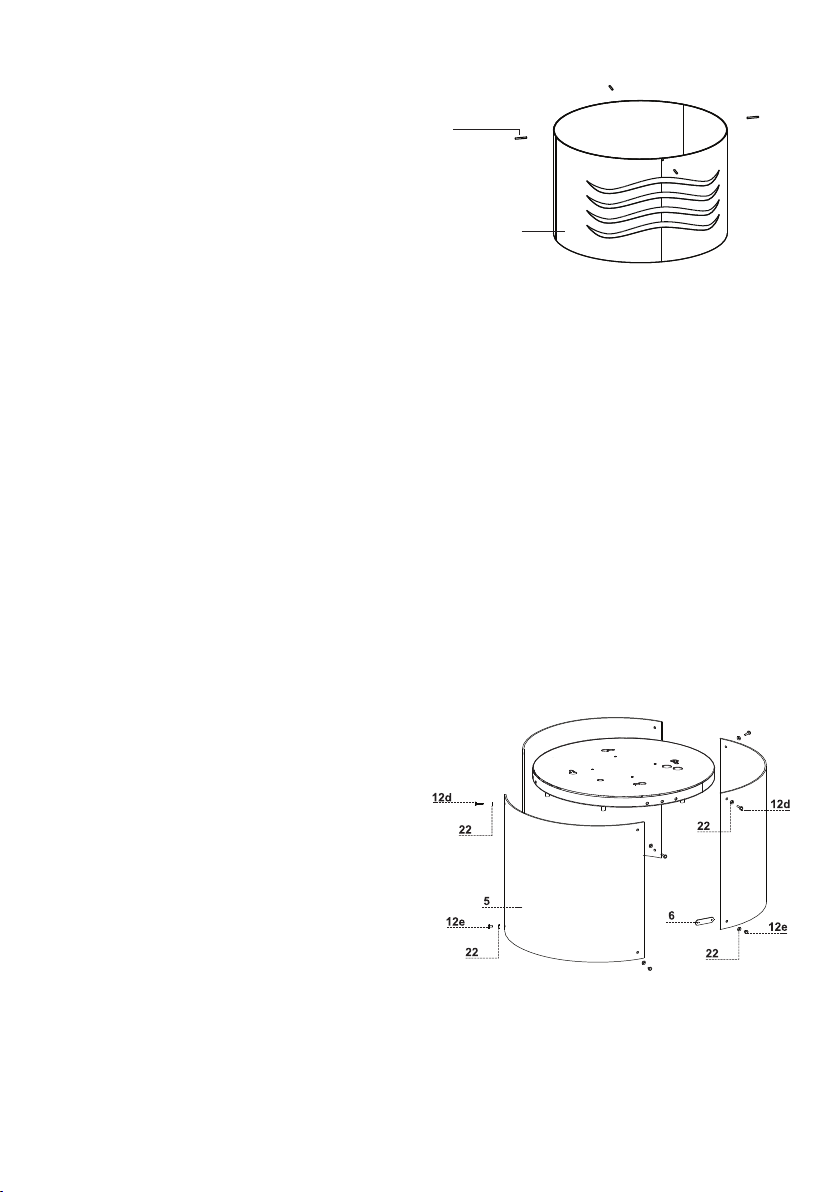

MAIN PARTS

MAIN PARTS CEILING LIGHTING DIFFUSER VANILLA-SH

Components

Ref. Qty. Product Components

5 3 Glass

6 3  Glassxingplates

Ref. Qty. Installation Components

12d 6 Screws

12e 6 Screws

22 12 Rubber washers

RANGEHOOD DIMENSIONS

MAIN PARTS CEILING LIGHTING DIFFUSER VANILLA-SH

3/8"

16 15/16"

Max. 51

9/16"

16 1/8"

16 15/16"

Max. 51 5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16

NON-DUCTED INSTALLATION

This hood is designed to be mounted on the ceiling, and in Recirculation mode only.

This hood is to be installed within the limits listed below:

• Range Hood(Up&Down): minimum 24” on electric cooking surface and 30” on gas cooking surface.

• Ceiling Lighting Diffuser: 40” both on electric and gas cooking surface.

Min.

24" - Min. 30

• Unfasten the 3 screws of 1.3 that join the parts of the Plate (of different shapes and/or sizes) using the

wrench provided.

• Insert the lamp holders (12f) in the position indicated in the gure 1.2, and secure them using the nuts.

• Take the Pawl (14) and secure it to the ceiling plate on the bracket in the position indicated in gure 1.3

using the Screw (12g) provided.

• Tighten the Screw xing the bulb holders to the bracket, in such a way as to hold the latter between the

2 washers.

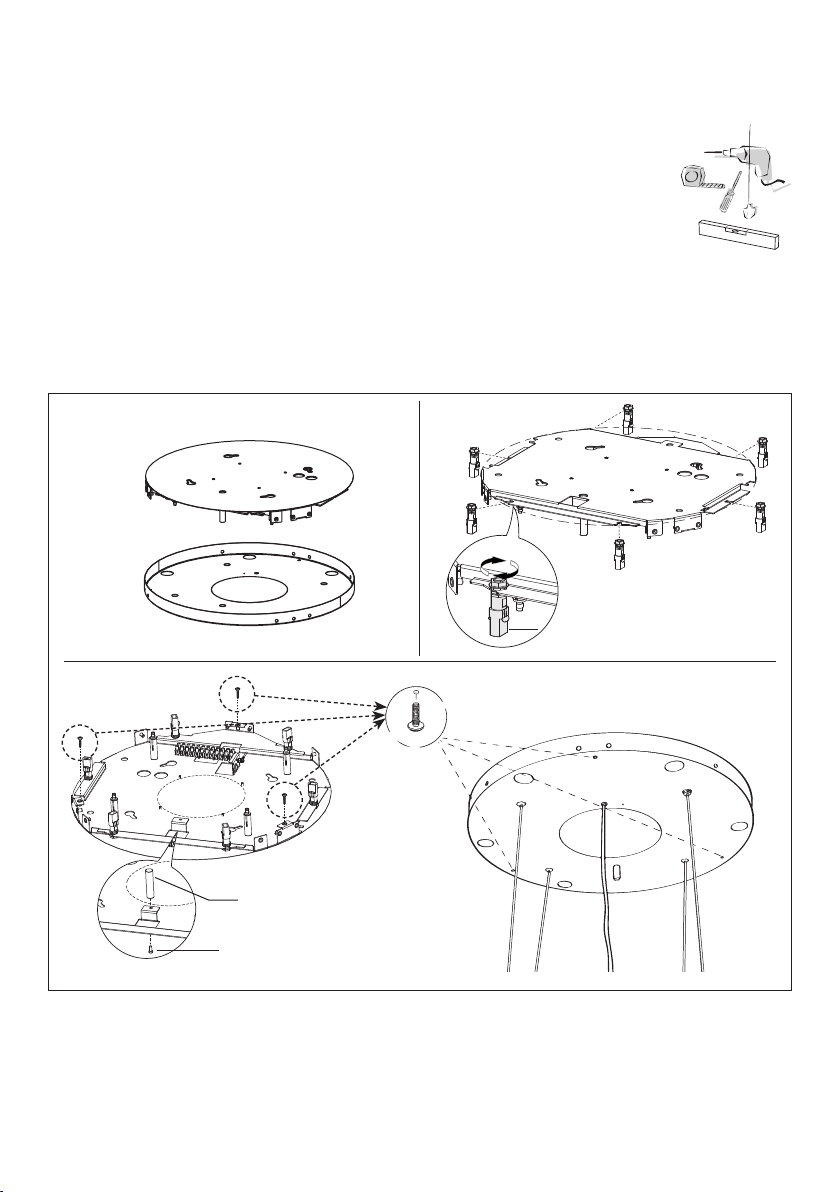

Sequence of operations - Installation

Preparing for installation:

• Preparation of the ceiling plate

• Drilling the ceiling to x the ceiling plate

• Fixing the ceiling plate

• Connecting hood-plate cables

• Fitting the hood body

• Levelling the hood

• Electrical connections

• Disposal of packaging

Preparation of the ceiling plate

1.1 1.2

1.3

12f

12g

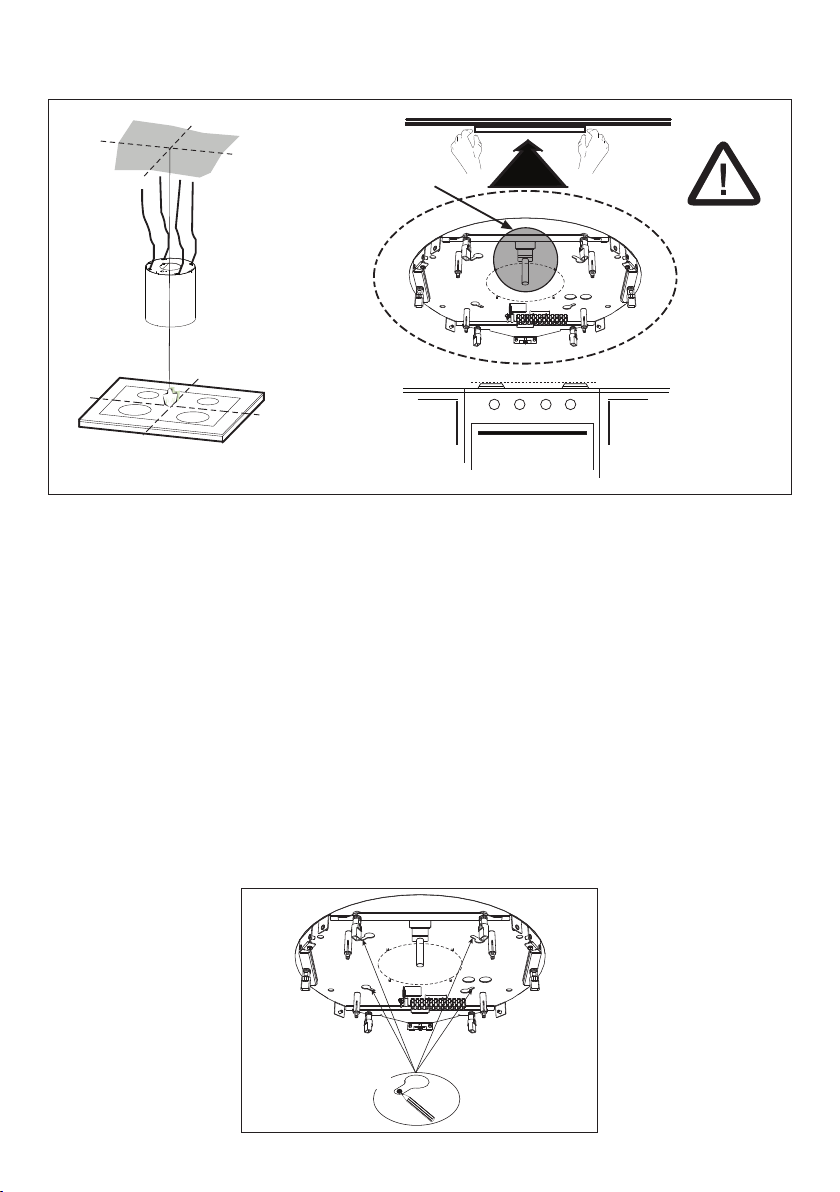

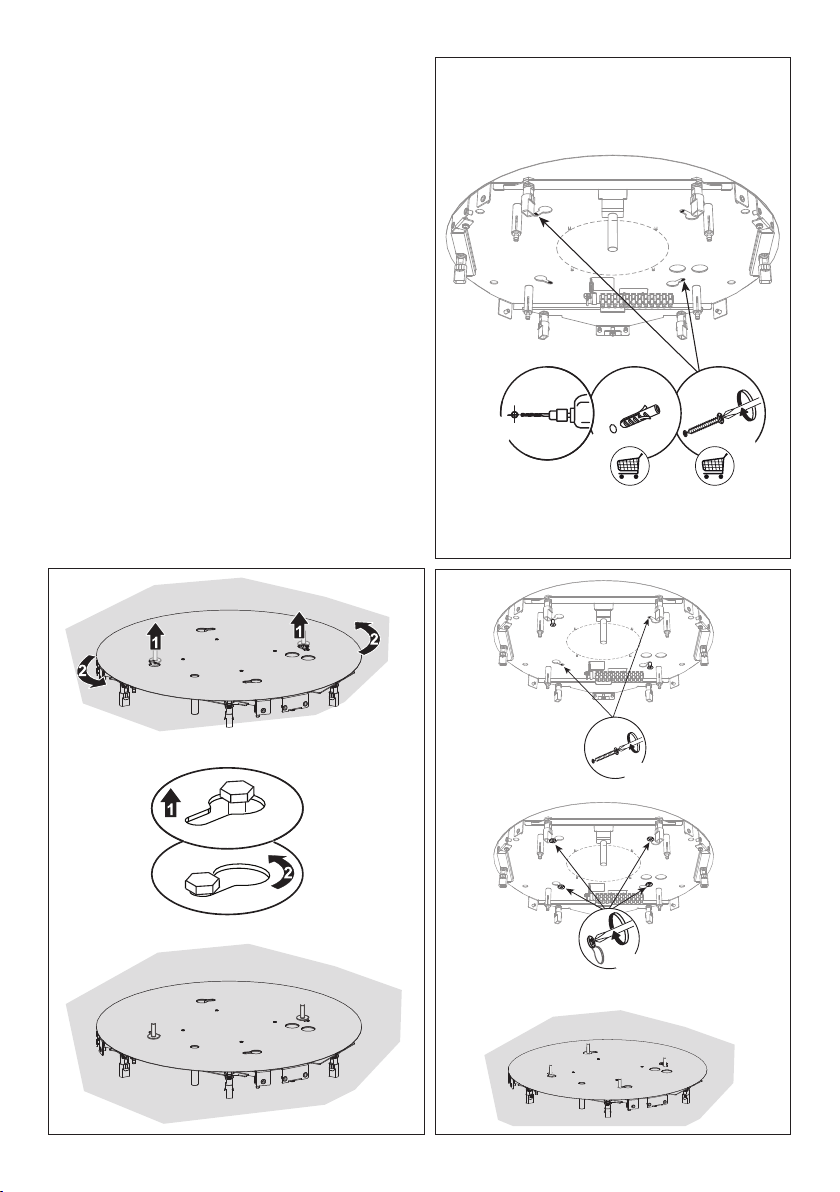

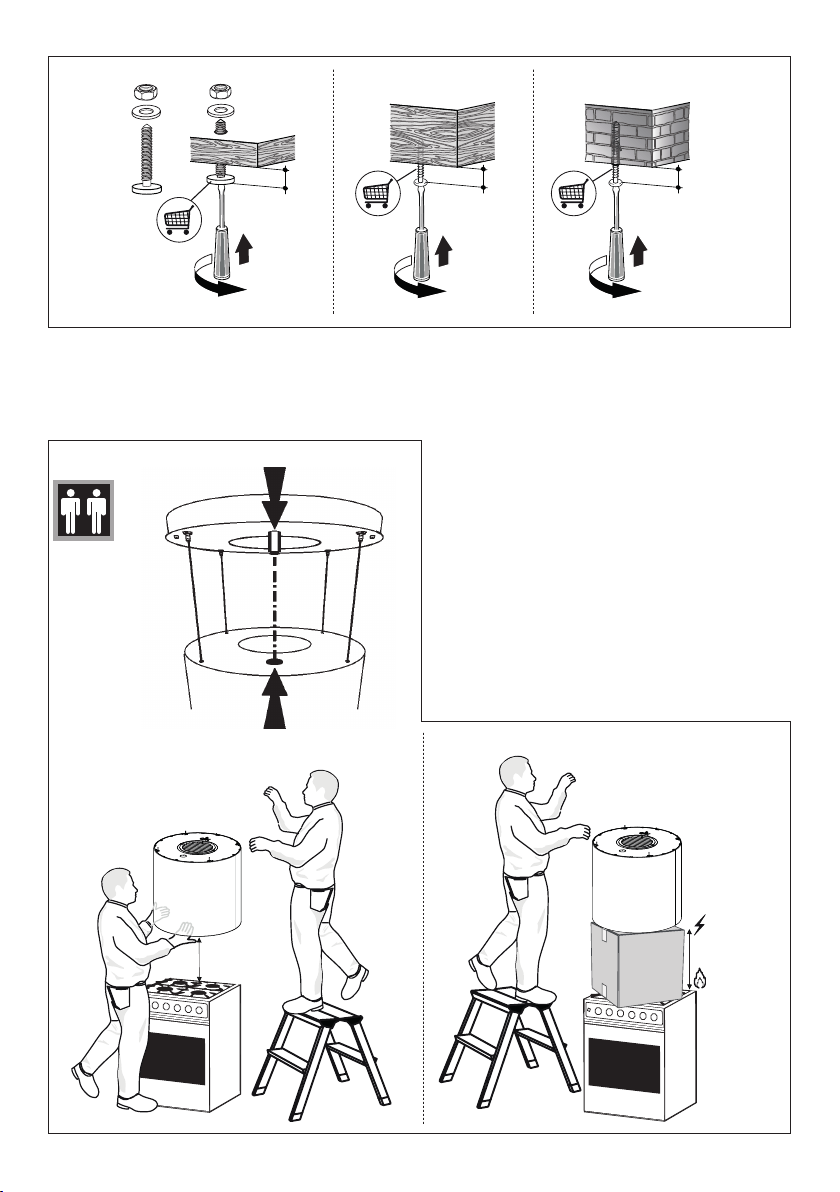

DRILLING THE CEILING TO FIX THE CEILING PLATE

Use a plumb-line and mark the centrer of the cooking surface on the Support Ceiling.

• Rest the ceiling plate against the ceiling, taking care to keep the limit pawl that has just been tted in a

position facing the installer and the cooking surface (the limit pawl must not be confused with the other 4

used to x the steel cables that move the Hood).

• Mark on the ceiling the centerlines of the holes in the ceiling plate.

• Drill the following points:

• Ceilings in solid concrete: As per concrete plugs used.

• Ceilings in hollow bricks with 13/16" resistance thickness: Drill a hole ø 3/8" (insert Plugs not supplied).

• Wooden shelf, with a resistant thickness of 9/16": drill a hole ø 1/4".

Insert two screws from opposite corners and leave 3/16" of the screws from the ceiling:

• for solid concrete, concrete plugs, not provided.

• for hollow bricks with approx. 13/16" resistance thickness, screws not provided.

• for wooden beams, wood screws, not provided.

• for wooden shelves, screws with washers and nuts, not provided.

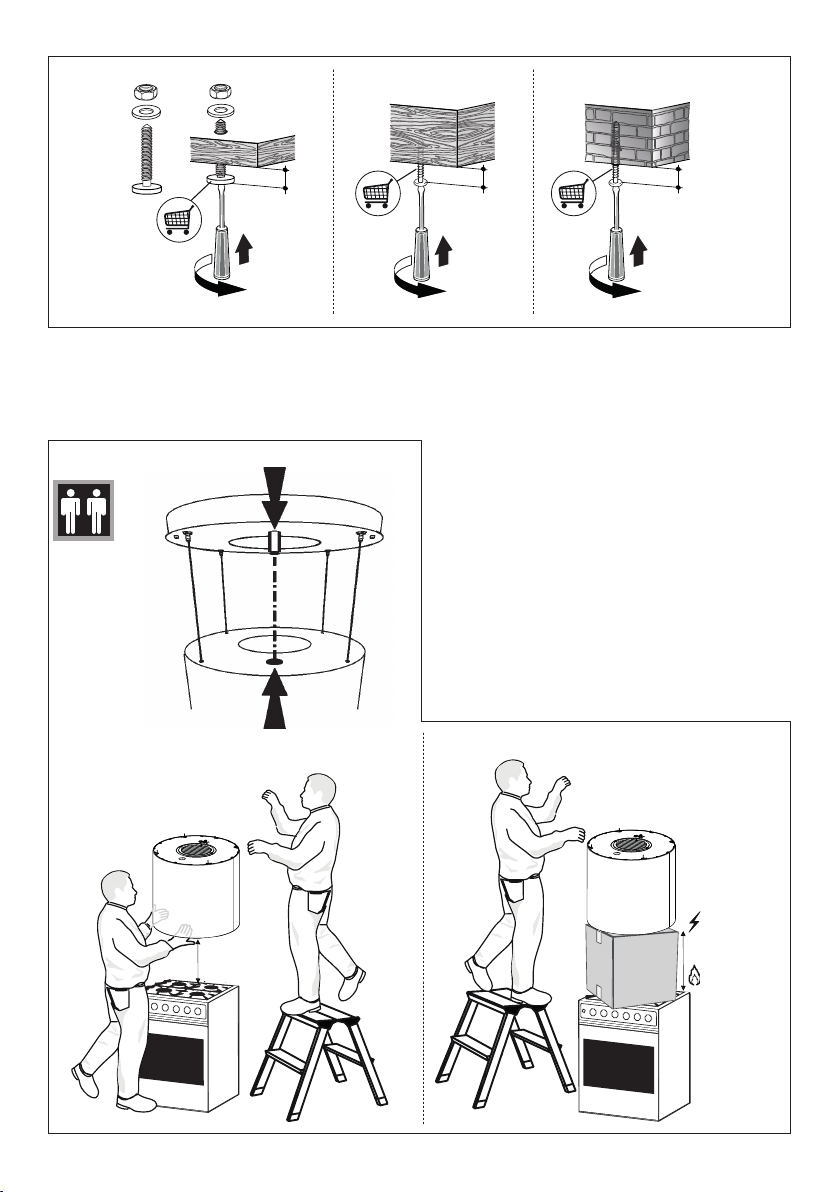

FIXING THE CEILING PLATE

• Lift up the xing plate, taking care to ensure that

the limit pawl is positioned frontally.

• Fit the slots onto the two screws previously in-

serted in the ceiling, and turn until they are at the

centrer of the adjustment slot.

• Tighten the two screws completely and screw in

the other two provided; before locking the screws

completely it is possible to make adjustments by

turning the piece, making sure that the screws do

not come out of the adjustment slot.

• The unit must be securely fastened both due to

the weight of the Hood and the stress caused by

occasional sideways pressure on the Appliance

when in position. Once the unit has been xed,

make sure that the plate is stable.

• In all cases where the Ceiling is not sufciently

strong at the point of suspension, the Installation

technician must strengthen it with suitable plates

and counterplates, anchored to structurally sound

elements.

5 6

4X 2X

Use only screws and small parts in support of the hood.

Warning: Failure to install the screws or xing device in accordance with these instructions may result in

electrical hazards.

Minimum distances must be kept between the

hood and cooking surface.

991.0279.611

OK!

3/16"

OK!

3/16"

OK!

3/16"

Min. 24"

for electric

----------------

Min. 30"

for gas

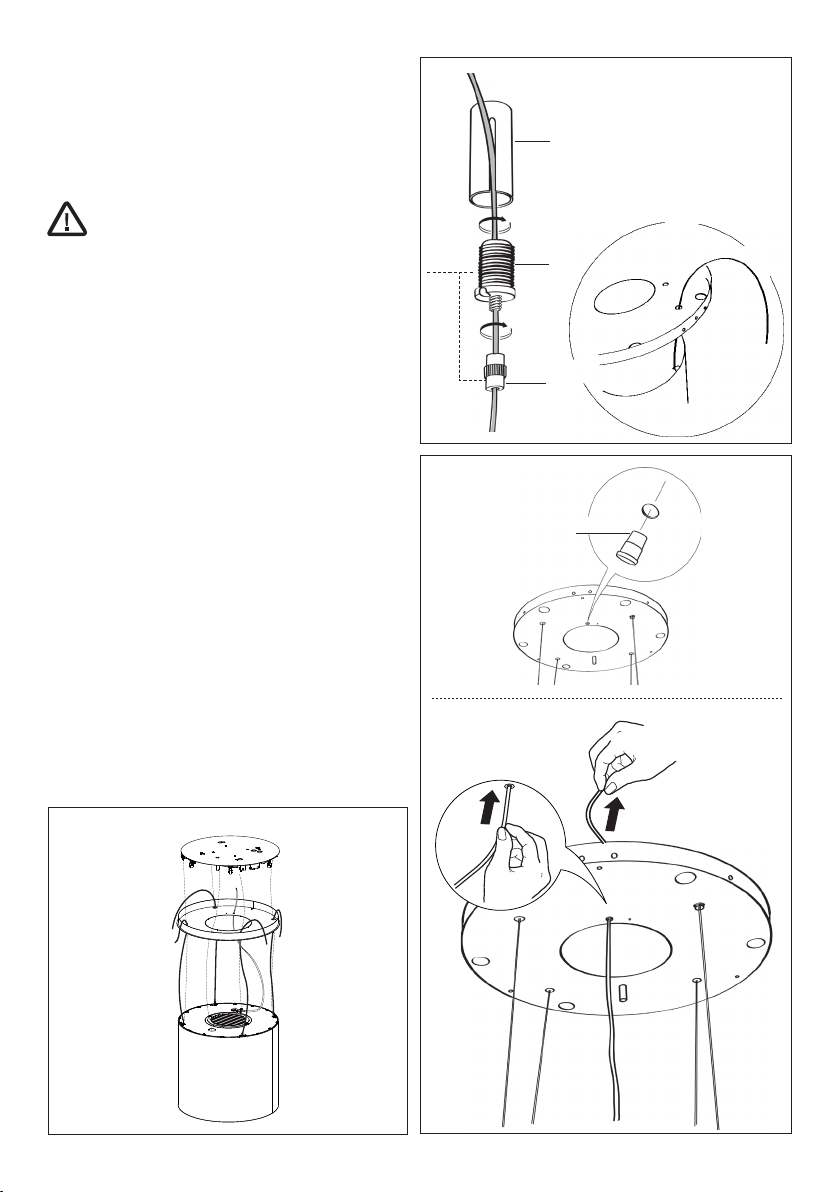

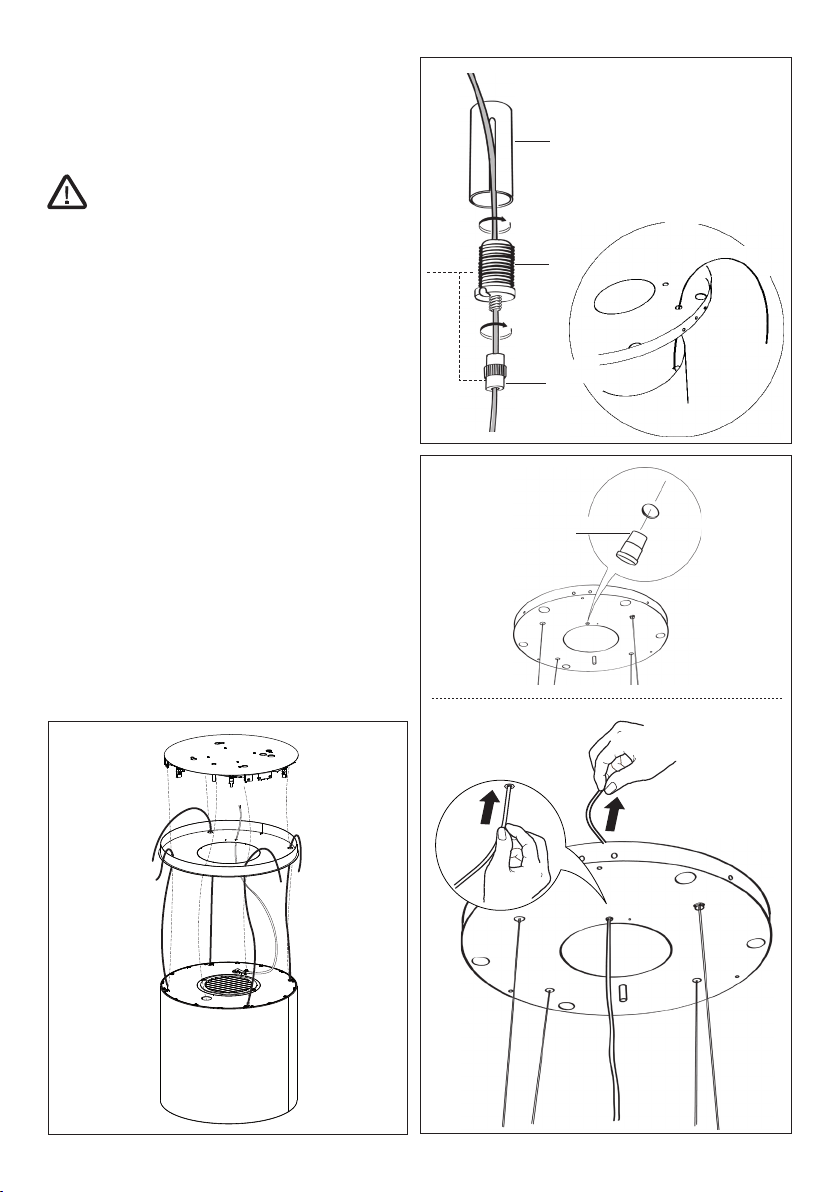

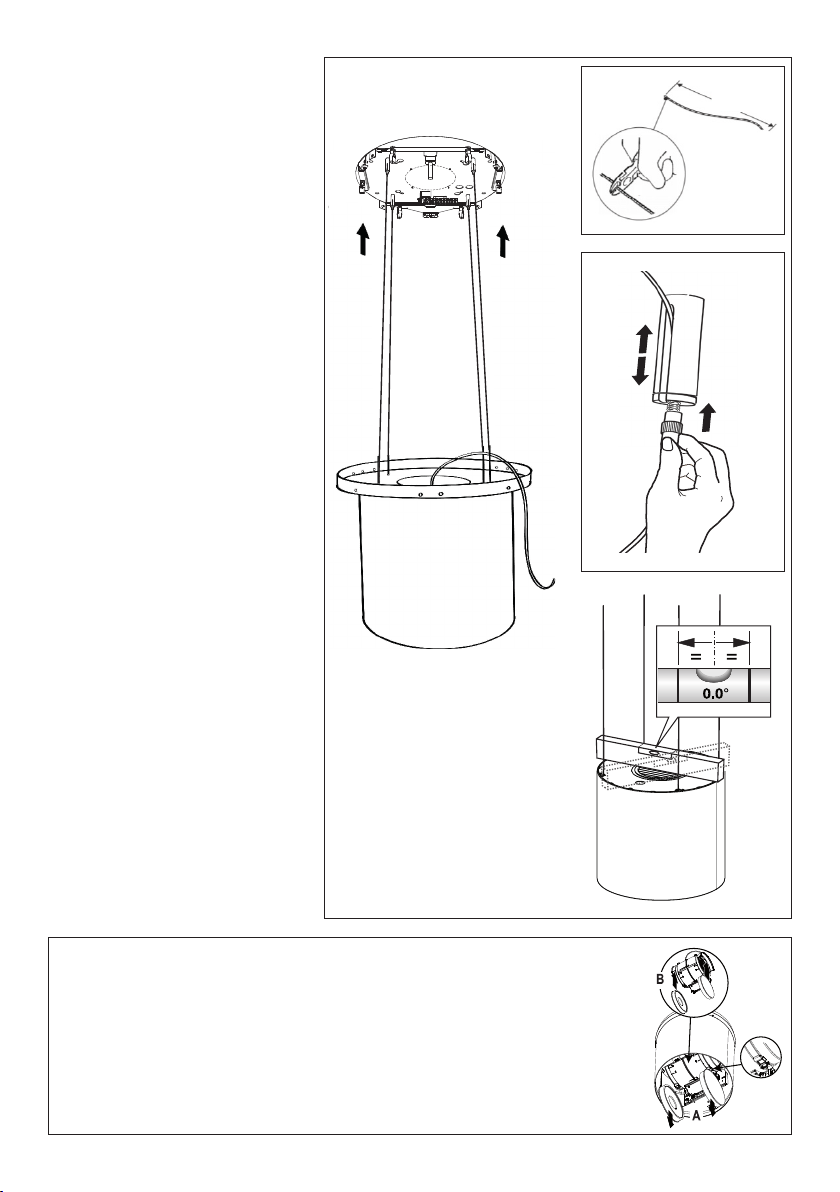

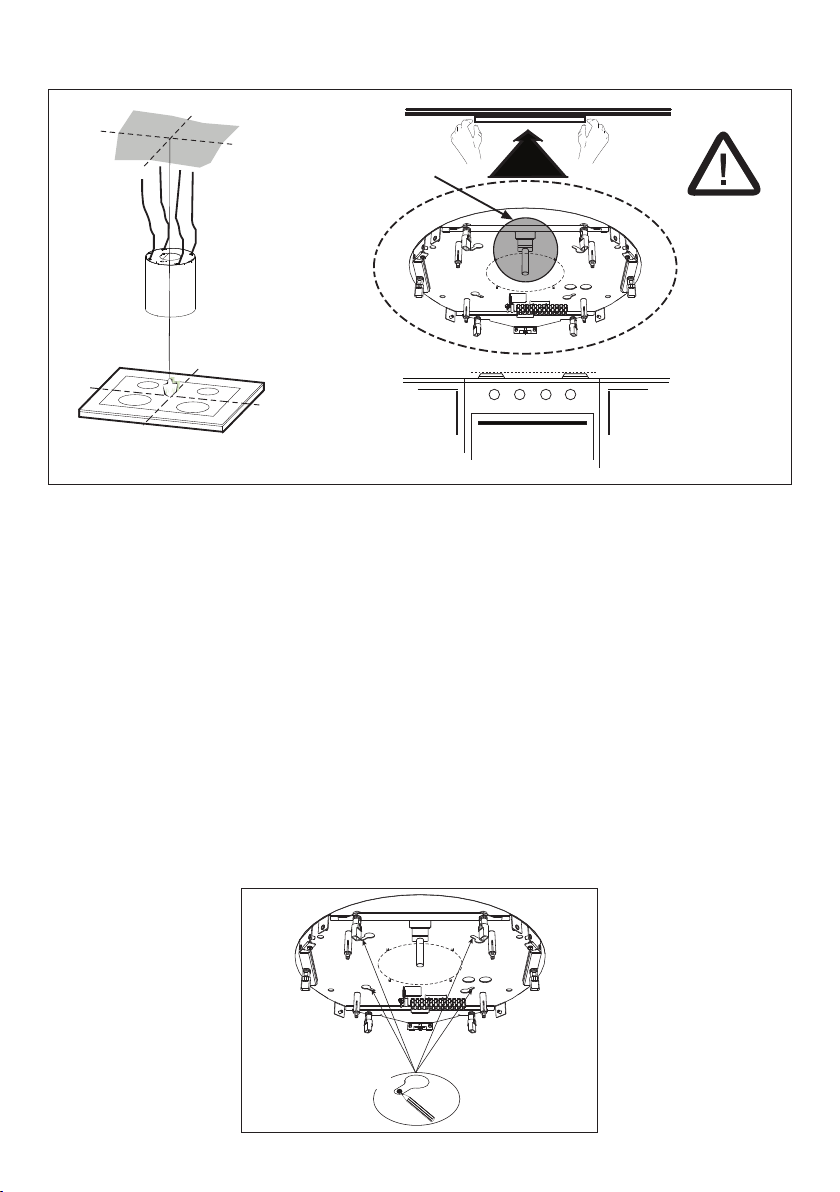

CONNECTING HOOD-PLATE CABLES

N.B. Before continuing with installation it is

necessary to move the hood to a height of at least

24" from the electric cooking surface and 30" from

the gas cooking surface, using a support or the

assistance of another person.

This is essential, as the hood cables must

necessarily be connected to the plate tted

to the ceiling without the weight of the hood

bearing on the structure.

The cable xing system is made up of 3 parts:

• Threaded Pawls (a) already mounted on the ceil-

ing plate.

• Cable clamp screws (b) provided (15).

• Safety knobs (c) provided (15).

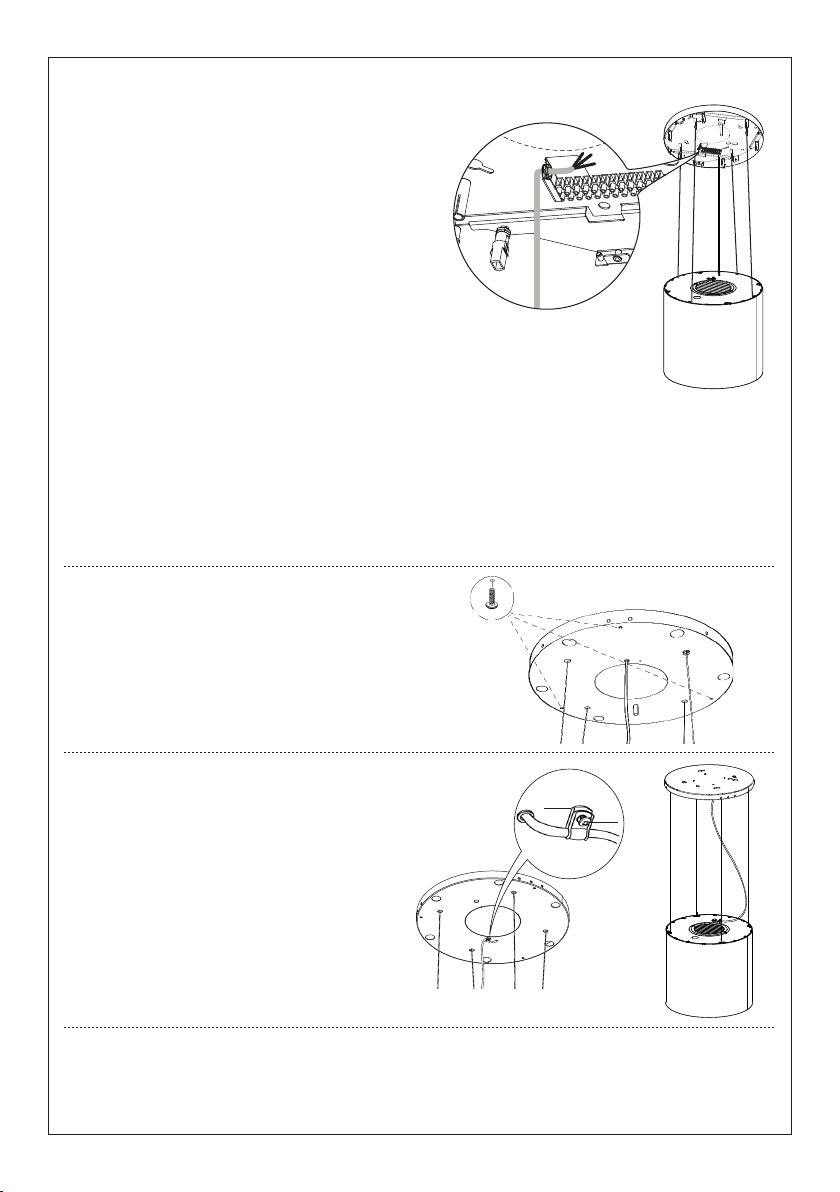

• Pass the cables connected to the hood canopy

into the respective holes in the plate cover, after

dismantling (11).

• Insert the cable raceway (14) in the opening on

the plate cover and pass the hood power supply

cable through it.

• Leave Power Supply Cable loose above the plate

cover and see power supply connection later in the

guide.

Warning: Do not break or remove the clamp x-

ing the power cable to the Hood.

• Attention to the direction of the ceiling plate xed

to the ceiling (the limit pawl on the plate fastened

to the ceiling has a corresponding hole on the plate

cover and on the hood canopy).

FITTING THE HOOD BODY

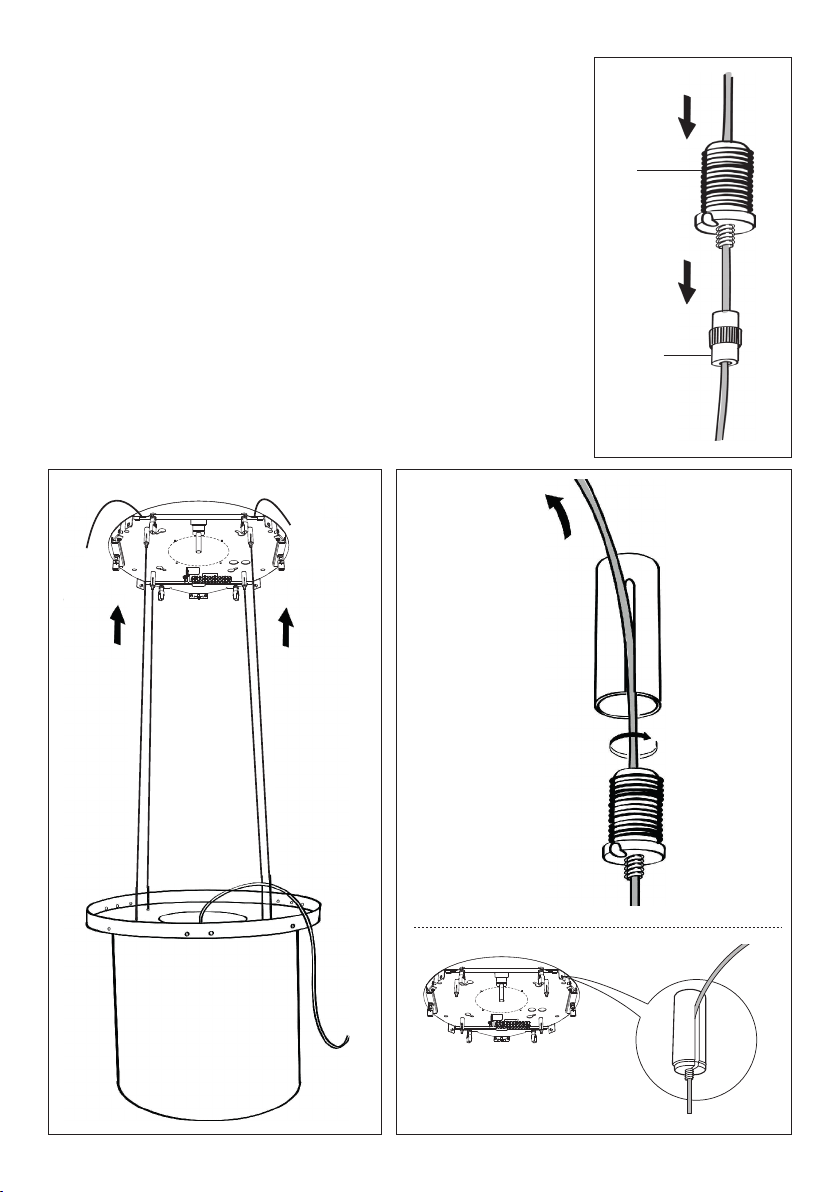

• Insert the cables into the safety knobs (c) with the thread at the top (Fig.12).

• Insert the cables into the cable clamp screws (b) (Fig.12).

• Pass the cables through the slots in the threaded pawls (a) and screw the

cable locking screws (b) to the pawls themselves (Fig.13).

• When the operation has been completed the result must be as shown in

the gure for all 4 cables (Fig.14).

• At this point we have all 4 cables connected to the plate.

Bring the cables under tension by pushing them upwards so that

they slide inside the cable clamp screw and slide out of the slot in the

threaded pawl.

This is possible because the cable clamp screw has a system that, if

mounted properly, allows the cables to slide inside it in one direction

only, and prevents it from sliding in the other

direction.

Attention, the cables all have the same length to facilitate the opera-

tion of the nal level. The front left cable must not be slacker than the

others.

1314

LEVELLING THE HOOD

• The hood mobile unit must be lev-

elled to allow the movement to op-

erate properly.

• The hood is levelled by adjusting

the safety pawls.

• Rest a spirit level on the hood.

• When the safety knobs are

pressed upwards, movement of the

hood is “unlocked”. By inserting or

extracting the cable from the cable

clamp screw it is possible to make

adjustments that allow the mobile

hood body to be levelled.

• Once the hood has been set level,

the safety knobs must be tightened

again.

Warning:

• Please check that all 4 cables

are stretched.

• Please check that all 4 cables

were not damaged during instal-

lation.

• Please cut the excess part of

each cable. The excess part must

be shorter than 13/16".

• It must be remembered that the

minimum distance between the

hood and the cooking hob must

be 24" from the electric cooking

surface and 30" from the gas

cooking surface.

13/16"

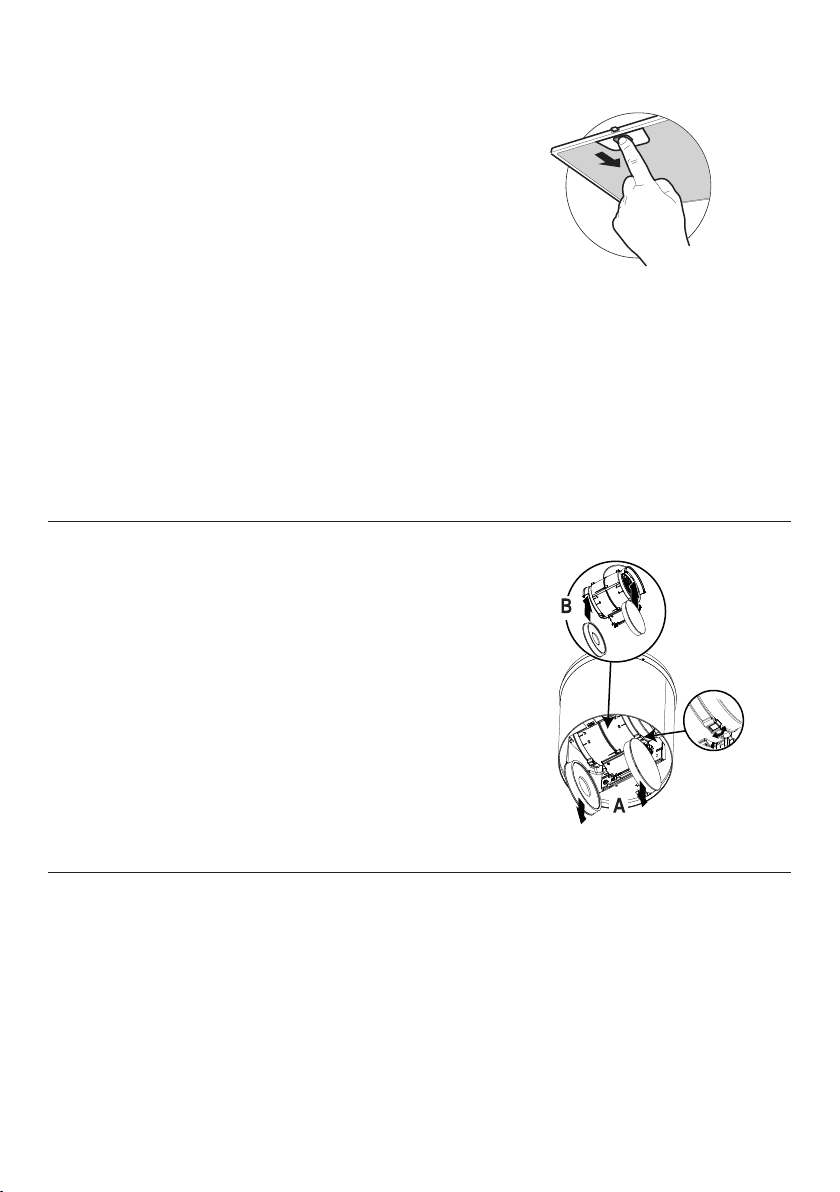

Installation of Charcoal Filters

Non-Ducted Recirculation Only

• Open the lighting unit by pulling on the notch provided.

• Remove the grease lters.

• Make sure that the Activated charcoal lters FILTER1 or FILTER1LL

has been tted.

• See also "Maintence" paragraph at pag.23

Attention! There is a separate switch needed

for the lights on/off operation. This additional

electric connection must be a separate from

the hood and must operate independently.

CONNECTING THE HOOD POWER SUPPLY

CABLE

• Take the power supply cable from hood and

connect the end with exposed wires into the

bracket.

• The mains Power Supply of the hood must

include a bipolar switch with a contact aperture

of at least 1/8".

• Check that the external power supply cable

is connected according to the wiring diagram

(see section "Wiring Diagram").

CONNECTING THE CEILING LIGHTING

SUPPLY CABLE

• Check that the ceiling lighting supply cable

is connected according to the wiring diagram

(see section "Wiring Diagram").

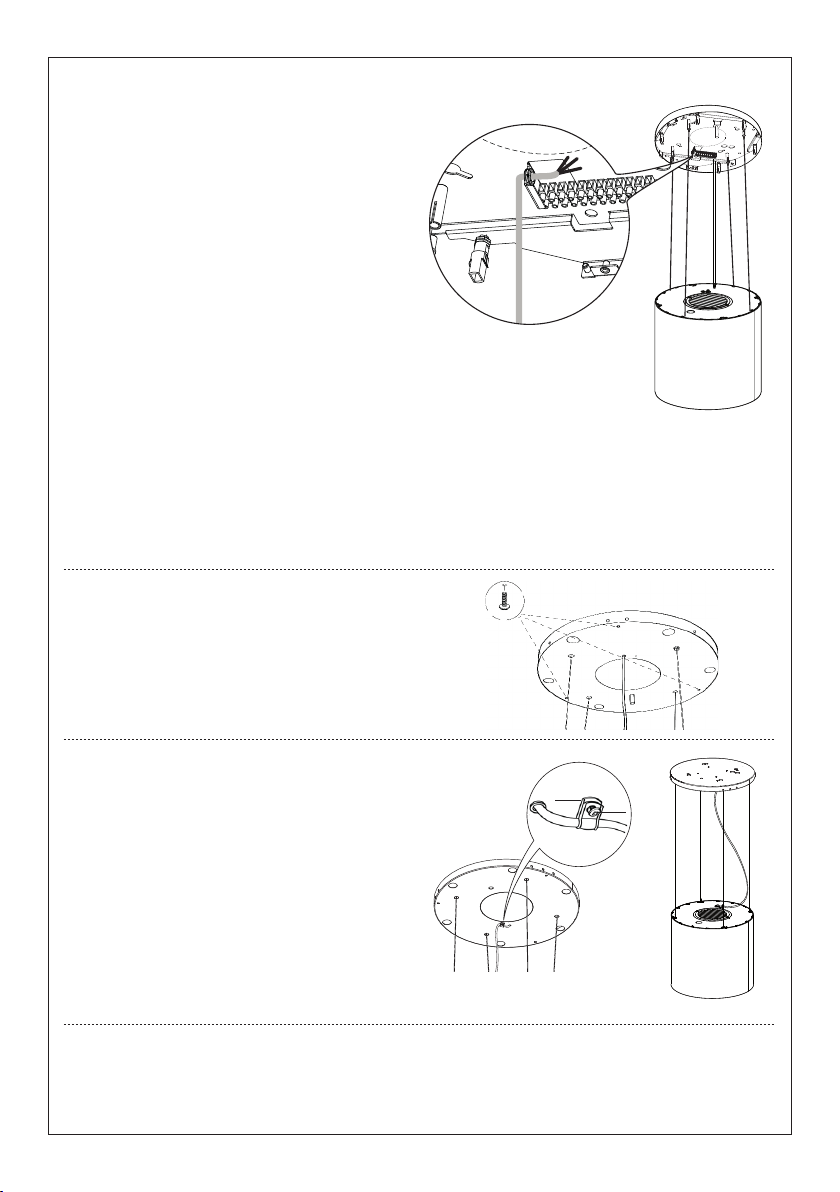

FITTING THE PLATE COVER

• Close the plate cover using the 3 screws

removed previously and the wrench

provided.

• Take the cable clamp 3 provided.

• Insert the Power cable in the Cable clamp

3 and screw it to the cover plate using one of

the Screws 12c provided.

• Finally, check that the power supply cable

is properly locked, checking that when the

mobile unit rises up towards the ceiling, it

positions itself over the mobile unit and does

not come out from the edge of the hood.

12c

ELECTRICAL CONNECTIONS

FUNCTIONAL CHECK

• Check that the power cable has been prop erly inserted into the blower by removing the grease lters

(see paragraph “Maintenance”) and checking that the socket is properly tted in the blower.

• Operate the hood to check that the body movement is smooth and even.

FITTING THE SHADE

OCEANA-SH

• Take the G9 LED Lights and insert them in the

lamp holders.

• They do not have to be screwed in, but simply

inserted all the way.

• Fix the metal shade 5 to the plate using the xing

knobs 12d.

FITTING THE GLASS

VANILLA-SH

• Take the G9 LED Lights and insert them in the

lamp holders.

• They do not have to be screwed in, but simply

inserted all the way.

• Fix the glass 5 to the plate using the screws 12d

and washers 22 in the top part.

• Fix the glass elements together at the bottom

using the glass xing plates 6 with screws 12e and

washers 22.

12d

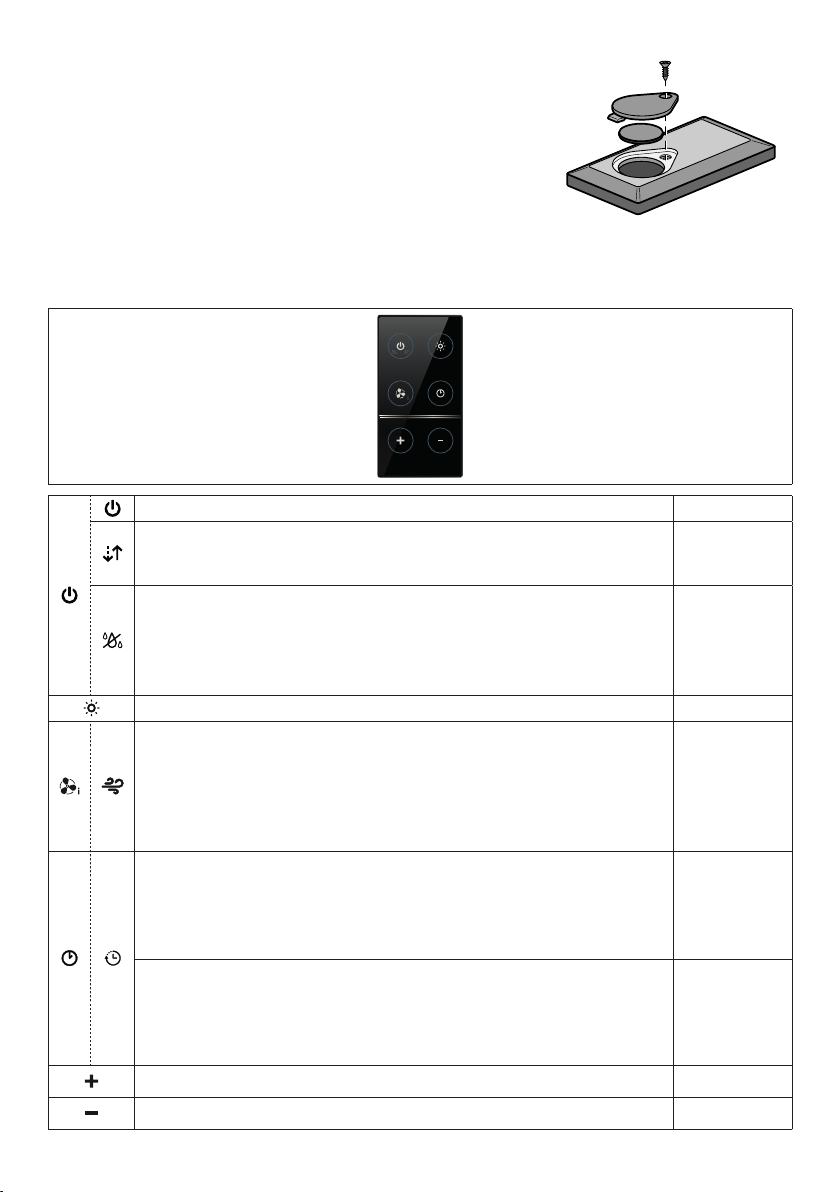

CONTROL PANEL

For Best Results

Start the rangehood several minutes before cooking to develop proper airow. Allow the rangehood to oper-

ate for several minutes after cooking is complete to clear all smoke and odors from the kitchen.

Button Function Display

L Turns the lights On/Off. -

Hood Down / Extended

Press for 2 seconds to raise the Hood.

Press briey to turn the Motor On/Off.

On/Off.

Hood Near Ceiling

Press once: The Hood lowers.

Press a second time: The Hood Stops.

When the movement has been completed the motor turns on at Speed two.

On/Off.

Warning: The Hood controls only control the Hood functions. The Lighting unit has a completely separate power supply

and a separate switch.

THE ELECTRONIC CONTROL SYSTEM RECOGNIZES AND SIGNALS TWO TYPES OF FAULT.

Led T1

Slow ashing

Current absorption threshold exceeded:

If an overload condition occurs, the fault is signalled by LED T1 on the keyboard ashing once every

2 seconds. Check that nothing is blocking normal hood movements.

The signal remains active until a new hood open/close command is given.

Rapid ashing

Hood opening safety microswitch tripped:

If the safety microswitch trips, the fault is signalled by LED T1 on the keyboard ashing quickly

(once every 250 ms). This means that the hood has passed the microswitch…….. Call Technical

Assistance!

You can continue to use the hood’s light and motor functions while this fault is active. Whenever the

motor is on, LED T1 will continue to ash, indicating that the fault is still present.

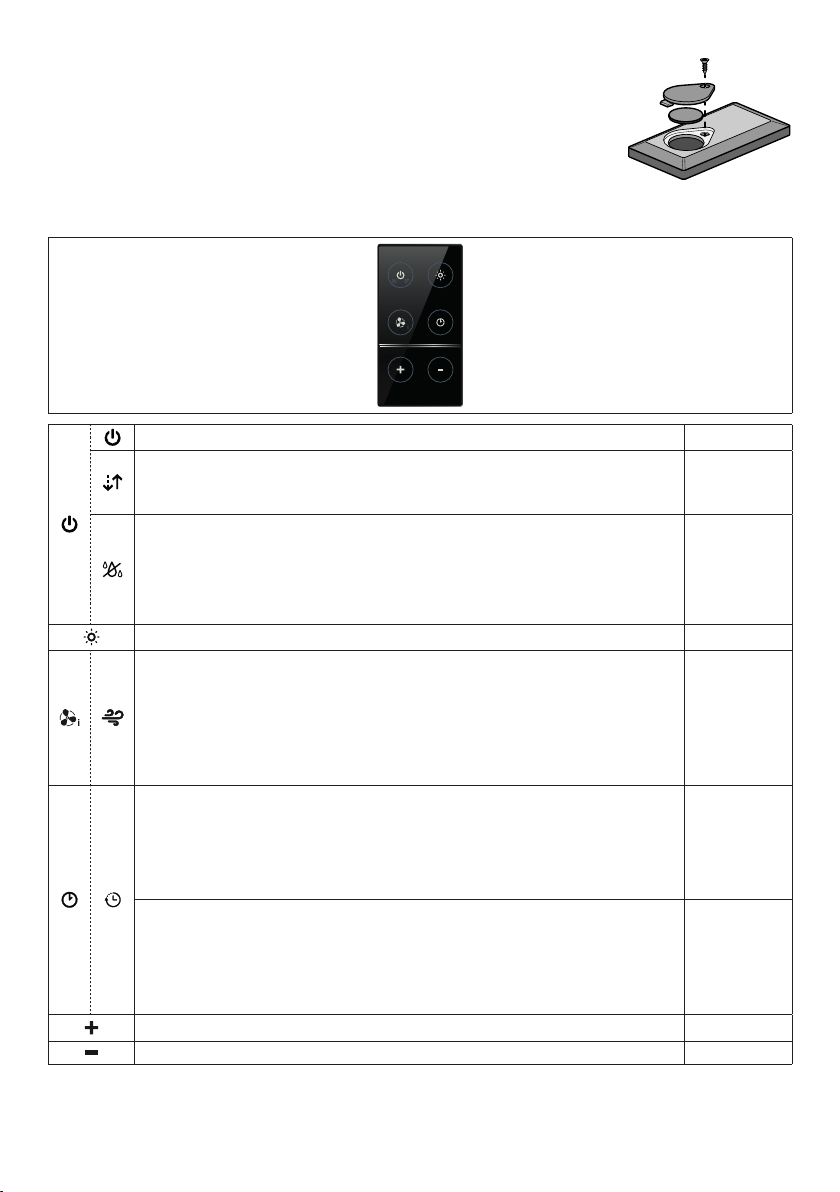

REMOTE CONTROL

The remote control is powered by a CR2032 type 3 V battery (not included).

• Do not place the remote control near heat sources.

• Do not discard the batteries with normal waste, they must be put into the

specic containers.

Control panel

Turns the Motor On/Off. -

- Hood Closed:

- Press the button briey to start lowering the hood.

- It will stop when the button is pressed again.

When the movement has been completed the motor will start at speed 2.

- Hood Open:

- Press and hold for 2 seconds to activate raising of the hood, which stops when

it reaches the stop.

- Press (briey) to stop the movement (before the stop is reached).

- Press again briey to turn the motor on/off.

- Press and hold for 2 seconds to start raising of the hood.

- If the motor is on, it will rst stop the motor and then start the movement.

Turns the Hood lights On/Off. -

INTENSIVE

- This can only be activated with the hood lowered and when the Delay or 24h

functions are not active.

- Activates Intensive speed from any other speed.

To disable it, simply press the same button again or turn the motor off.

- Intensive speed is timed to run for 6 minutes. At the end of the 6 minutes the

system will automatically return to the speed that was set

before.

The led on the motor

button (on the hood

controls) will ash once

a second.

Press briey for the Delay Function:

Can only be activated if the Intensive or 24h function is not active.

Activates and deactivates total shutdown of the hood (motor+lights) after 30

minutes:

To disable the Delay, simply press the button again or turn the motor off.

The led on the motor but-

ton (on the hood controls)

will ash once every 0.5

seconds.

Press and hold for 2 sec. for the 24H Function:

Can only be activated if the Intensive or Delay function is not active.

Activates and deactivates the 24H function for 10 minutes every hour, for 24

hours. After this time it is deactivated.

The led on the motor but-

ton (on the hood controls)

will ash once every 2

seconds.

Increases the speed of the Motor. -

Decreases the speed of the Motor. -

GREASE FILTER

The lter must be cleaned every 2 months of operation, or more

frequently for particularly heavy usage, and can be washed in a

dishwasher.

CLEANING METAL SELF-SUPPORTING GREASE FILTER

• Open the lighting unit by pulling on the notch.

• Remove the lter one by one pushing it towards the back side

of the hood unit and simultaneously pulling downwards.

• Any kind of bending of the lter has to be avoided when wash-

ing it. Before tting it again into the hood make sure that it is

completely dry.

• When tting the lter into the hood pay attention that they are

mounted in correct position the handle facing outwards.

• Replace the lighting unit.

• No water must be present in lter before installing.

ACTIVATED CHARCOAL FILTER

This cannot be washed or regenerated, and must be changed ap-

proximately once every 4 months, or more frequently in the case of

particularly intensive use.

CHANGING

• Open the light unit.

• Remove grease lter.

• Remove the saturated Activated Charcoal Filters, as indicated (A).

• Fit the new Filters FILTER1 or FILTER 1LL, as indicated (B).

• Fit the anti-grease lter and the Light Unit back into position.

HOOD LIGHTING UNIT

• For replacement contact technical support ("to purchase con-

tact technical support").

CEILING LIGHTING DIFFUSER

• G9 self-ballasted led lamps - listed in accordance with ul 1993/

nmx-j-578/1-ance/csa c22.2 No. 1993

• Replace the lamp with a new one of the same type, making sure

that you insert the two pins properly into the housings on the lamp

holder.

MAINTENANCE

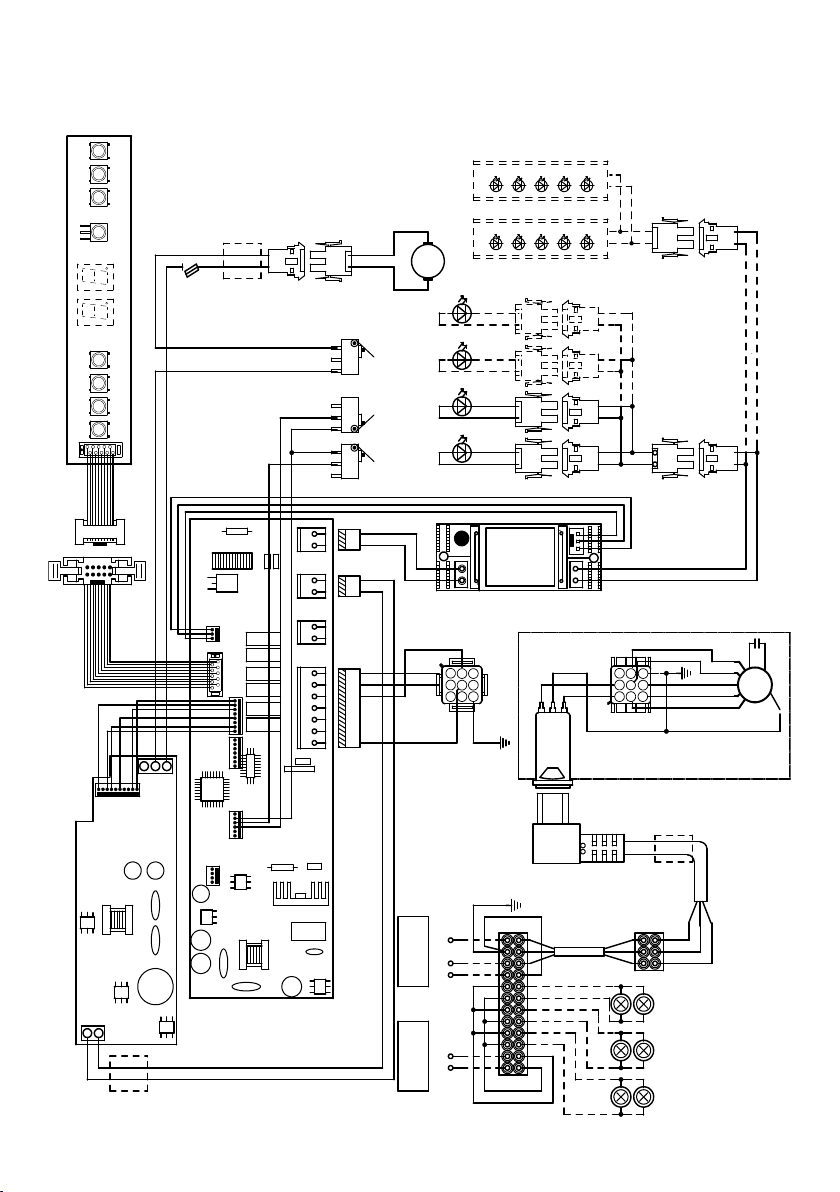

Wiring Diagram

ORG

LAMP POWER

110-127V 60Hz

N GND L

BRW

HOOD POWER

110-127V 60Hz

Y-G

BLU

GRY

ORG

WHT

RED

BLKBLKY-G

BRW

BLU

BLK

RED

PNK

WHT

MOTOR

Y-G

5 4

123

654

789

123

654

987

PNK

M8-4V

BRW

ORG

BLUBRWWHT

L-BL-BBLU

BRWBLK

GRY

LUX2

BLU

AUX

Faber ATF

ORG

SEC.

ELECTRONIC

TRNSFORMER

L N

BLK

WHT

GRY

ORGBLK

GRY

LUX1

RED(ORG)

VLT(ORG)

BLUGRYGRYGRY

ORG

LED

BLKBLKBLK

N.O. DOWN

LIMIT

SWITCHES

ORG

GRYGRYGRY

LED

BLKBLK

N.O. UP

LIMIT

SWITCHES

WHTGRYGRY

LED

BLKBLK

BLU

N.O.

SAFETY DOWN

SWITCH

GRYGRY

LED

BLKBLK

FU1

5X20

TIME

DELAY

ORGBLK

REDRED

BARRA FARETTO LED

GRY

BLK

BARRA FARETTO LED

January 4, 2016

FABER CONSUMER WARRANTY & SERVICE

All Faber products are warranted against any defect in materials or workmanship for the original purchaser

for a period of 1 year from the date of original purchase (requires proof of purchase). This warranty covers

labor and replacement parts. Faber, at its option, may repair or replace the product or components

necessary to restore the product to good working condition. To obtain warranty service, contact the dealer

from whom you purchased the range hood, or the local Faber distributor. If you cannot identify a local Faber

distributor, contact us at (508) 358-5353 for the name of a distributor in your area.

The following is not covered by Faber's warranty:

1. Service calls to correct the installation of your range hood, to instruct you how to use your range hood, to

replace or repair house fuses or to correct house wiring or plumbing.

2. Service calls to repair or replace range hood light bulbs, fuses or filters. Those consumable parts are

excluded from warranty coverage.

3. Repairs when your range hood is used for other than normal, single-family household use.

4. Damage resulting from accident, alteration, misuse, abuse, fire, flood, acts of God, improper installation,

installation not in accordance with electrical or plumbing codes or Faber documentation, or use of products

not approved by Faber.

5. Replacement parts or repair labor costs for units operated outside the United States or Canada, including

any non-UL or C-UL approved Faber range hoods.

6. Repairs to the hood resulting from unauthorized modifications made to the range hood.

7. Expenses for travel and transportation for product service in remote locations and pickup and delivery

charges. Faber range hoods should be serviced in the home.

THIS WARRANTY DOES NOT ALLOW RECOVERY OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, INCLUDING, WITHOUT

LIMITATION, DIRECT, INDIRECT, INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, PERSONAL INJURY/WRONGFUL

DEATH OR LOST PROFITS FABER WARRANTY IS LIMITED TO THE ABOVE CONDITIONS AND TO THE WARRANTY PERIOD

SPECIFIED HEREIN AND IS EXCLUSIVE. EXCEPT AS EXPRESSLY SPECIFIED IN THIS AGREEMENT, FABER DISCLAIMS ALL

EXPRESS OR IMPLIED CONDITIONS, REPRESENTATIONS, AND WARRANTIES INCLUDING, WITHOUT LIMITATION, ANY

IMPLIED WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE

This warranty gives you specific legal rights that may vary from state to state.

Model#: ______________________________ Serial #: _____________________________

VEUILLEZ LIRE ET CONSERVER LA PRÉSENTE NOTICE AVANT DE

COMMENCER L'INSTALLATION DE LA HOTTE DE CUISINE

AVERTISSEMENT:-POUR RÉDUIRE LE RISQUE D'UN FEU DE GRAISSE SUR LA TABLE DE

CUISSON:

a) Ne laissez jamais sans surveillance les éléments de la surface de cuisson à température élevée.

Les bouillonnements excessifs peuvent provoquer de la fumée et les débordements de graisse

peuvents'enammer.L'huiledoitêtrechaufféelentement,àunetempératurebasseoumoyenne.

b) Assurez-vous de toujours mettre en marche le ventilateur de la hotte lorsque vous cuisinez

àtempératureélevéeoupréparezunmetsambé(p.ex.crêpesSuzette,cerisesjubilé,bœuf

ambé).

c) Nettoyez régulièrement les ventilateurs d'aspiration. Assurez-vous de ne pas laisser de la graisse

s'accumulersurleventilateurouleltre.

d)Utiliseztoujoursdespoêlesetcasserolesdelatailleappropriée.Utiliseztoujoursdesustensiles

de cuisine de la taille adaptée à celle de l'élément chauffant.

AVERTISSEMENT:-POURPRÉVENIRLESBLESSURESENCASDEFEUDEGRAISSESURLA

TABLEDECUISSON,SUIVEZLESRECOMMANDATIONSSUIVANTES*:

a) ÉTOUFFEZ LES FLAMMES à l'aide d'un couvercle hermétique, d'une plaque à biscuits ou d'un

plateau métallique, puis éteignez le brûleur. FAITES ATTENTION AUX BRÛLURES. Si le feu ne

s'éteint pas immédiatement, QUITTEZ LES LIEUX ET APPELEZ LES POMPIERS.

b) NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMME - Vous pourriez vous brûler.

c) N'UTILISEZ JAMAIS DE L'EAU, ni un linge à vaisselle ou un torchon mouillé, pour éteindre le feu.

Cela pourrait provoquer une violente explosion de vapeur.

d)UtilisezunextincteurUNIQUEMENTsi:

1. Vousêtescertainqu'ils'agitd'unextincteurdeclasseABCetquevousconnaissezbienson

mode d'emploi.

2. Le feu est de faible intensité et se limite à l'endroit où il a démarré.

3. Les pompiers ont déjà été appelés.

4. Unevoiedesortiesetrouvederrièrevouspendantquevouséteignezlesammes

* D'après le guide «Kitchen Firesafety Tips» publié par la NFPA aux États-Unis

AVERTISSEMENT - POUR RÉDUIRE LE RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE, n'utilisez

jamais ce ventilateur en association avec un dispositif de réglage de vitesse à semi-conducteurs.

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURECORPORELLE,RESPECTEZLESINSTRUCTIONSSUIVANTES:

1. Utilisez cet appareil uniquement de la façon prévue par le fabricant. Pour toute question, com-

muniquez avec le fabricant.

2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation au niveau du

panneau électrique et verrouillez-le pour vous assurer que l'électricité n'est pas rétablie accidentel-

lement.S'iln'estpaspossibledeverrouillerledispositifd'interruptiondel'alimentation,afchezde

façon ferme et bien visible un avis de danger, par exemple à l'aide d'une étiquette sur le panneau.

ATTENTION:Destinéàunusagedeventilationgénéraleuniquement.N'utilisezpascedispositif

pour l'aspiration de vapeurs ou de matériaux dangereux ou explosifs.

AVERTISSEMENT - POUR RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE

BLESSURECORPORELLE,RESPECTEZLESINSTRUCTIONSSUIVANTES:

1. L'installation etlebranchement électriquedoiventêtreréalisésparuntechnicien qualiéet

conformément à tous les codes et normes en vigueur, incluant ceux concernant la construction

à l'épreuve du feu.

2. Andegarantirunecombustionetuneévacuationadéquatesdesgazparlesconduitesdela

cheminée des appareils à combustion, une bonne aération est nécessaire pour éviter le refou-

lement. Respectez les lignes directrices fournies par le fabricant du matériel chauffant, ainsi que

lesnormesdesécuritécommecellespubliéesparlaNationalFireProtectionAssociation(NFPA)

etlaAmericanSocietyforHeating,RefrigerationandAirConditioningEngineers(ASHRAE)aux

États-Unis, ainsi que les codes en vigueur dans votre région.

3. Lorsque vous faites une ouverture ou percez dans un mur ou le plafond, veillez à ne pas

endommagerleslsélectriquesoud'autresdispositifscachés.

4. Lesventilateurscanalisésdoiventtoujoursêtreraccordésàl'extérieur.

TOUTE OUVERTURE DANS LE MUR OU LE PLANCHER À PROXIMITÉ DE LA HOTTE DOIT

ÊTRE SCELLÉE.

Pour cette hotte, un espace d’au moins 24" doit séparer le bas de la hotte et le comptoir

ou la surface de cuisson, si cette dernière est électrique, et un espace d’au moins 30"

doit séparer le bas de la hotte et le comptoir ou la surface de cuisson, si cette dernière

est au gaz. Cette hotte a été homologuée par l'UL à cette distance de la surface de cuisson.

Consultez la notice d'installation de la surface de cuisson ou de la cuisinière fournie par le fabricant

avant de pratiquer des ouvertures. INSTALLATION DANS UNE MAISON MOBILE L'installation

de cette hotte doit être conforme à la Partie 3280 de la norme Manufactured Home Construction

and Safety Standards, Title 24 CFR (précédemment la partie 280 de la norme Federal Standard

for Mobile Home Construction and Safety, Title 24, HUD). Consultez la che technique électrique.

FICHE TECHNIQUE ÉLECTRIQUE

Une alimentation de courant alternatif de 120 volt à 60 Hz est requise sur un circuit à fusible distinct

de 15 ampères. Il est recommandé d'installer un fusible temporisé ou un disjoncteur. Le fusible doit

être calibré conformément aux codes en vigueur pour les caractéristiques nominales électriques

de l'appareil, indiquées sur la plaque signalétique située à l'intérieur de l'appareil, à proximité du

compartiment des câblages externes.

INSTALLATION ÉLECTRIQUE AVEC BOÎTIER DE CÂBLAGES

CET APPAREIL DOIT ÊTRE UNIQUEMENT BRANCHÉ À L'AIDE DE FILS DE CUIVRE. Le calibre

des ls doit être conforme aux critères de la dernière édition du National Electrical Code, de l'ANSI/

NFPA 70 et de l'ensemble des codes et réglementations en vigueur. Le calibre des ls et les con-

nexions doivent être adaptés aux caractéristiques nominales de l'appareil. Il est possible de se

procurer un exemplaire des normes indiquées ci-dessus en communiquant avec:

National Fire Protection Association

Batterymarch Park

Quincy, Massachusetts 02269 (États-Unis)

Cet appareil devrait être branché directement au sectionneur à fusible (ou au disjoncteur) par un

câble exible de cuivre avec blindage ou gaine non métallique. Laissez un peu de jeu dans le câble

pour permettre le déplacement de l'appareil si des travaux d'entretien s'avéraient nécessaires. Un

raccord de conduit homologué par l'UL de 1/2" doit être installé aux deux extrémités du câble

d'alimentation (au niveau de l'appareil et de la boîte de liaison).

Lors de la réalisation du branchement électrique, réalisez un trou de 11/4" dans le mur. S'il s'agit

d'un trou dans le bois, il doit être poncé pour le rendre lisse. S'il s'agit d'un trou dans le métal, un

passe-ls est requis.

• Une mise à la terre électrique est requise pour cette hotte.

• N'UTILISEZ PAS un tuyau d'eau froide pour la mise à la terre si celui-ci est branché par

des joints en plastique, par des rondelles non métalliques ou d'autres matériaux.

• N'UTILISEZ PAS une conduite de gaz pour la mise à la terre.

• N'INSTALLEZ PAS un fusible sur le circuit neutre ou le circuit de mise à la terre. La

présence d'un fusible dans le circuit neutre ou de mise à la terre peut entraîner un choc

électrique.

• Consultez un électricien qualié si vous n'êtes pas certain de la mise à la terre de la hotte.

• Le non-respect des exigences de la che technique électrique pourrait entraîner un

incendie.

AVERTISSEMENT

Avertissementdelaproposition65del'ÉtatdeCalifornie(USseulement)

ATTENTION

Ce produit contient des produits chimiques connus de l'État de Californie pour causer le

cancer et des malformations congénitales ou d'autres problèmes de reproduction.

Pour plus d'informations, visitez www.P65Warnings.ca.gov

PIÈCES PRINCIPALES

ZOOMIL16SS400

Composants

Réf. Qté Composants du produit

1 1 Bâti de la hotte, avec :

Commandes, Éclairage, Filtres, Moteur.

2 1 Plaque de suspension de la hotte

3 1 Support de câble

4 1 Canalisation électrique

12f 6 Douille de lampe

14 1 Cliquet

15 4 Boutons

30 1 Télécommande

33 6 Ampoules DEL G9

Réf. Qté Composants d’installation

12c 1 Vis 1/8" x 3/8"

12g 1 Vis pour cliquet

Filtre à charbon

actif, no d’article :

FILTER1

Filtre à charbon actif longue

durée - No d’article :

FILTER1LL

Pour réduire le risque

d’incendie ou de choc

électrique, utilisez uniquement

l’accessoire FILTER1.

Accessoires

disponibles

2.2

12g

12c

12f

2.1

12d

12g

12f

12g

12c

DIMENSIONS DE LA HOTTE

ZOOMIL16SS400

1/8"

16 15/16"

Max. 51

5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16"

Min. 24" - Min. 30"

16 1/8"

16 15/16"

Max. 51 5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16

PIÈCES PRINCIPALES

PIÈCES PRINCIPALES - PLAFONNIER OCEANA-SH

Composants

Réf. Qté Composants du produit

5 1 Diffuseur d'éclairage de plafond

en acier inoxydable

Réf. Qté Composants d’installation

12d 4  Goupillesdexation/vispour

plafonnier chromé

12d

12g

12f

DIMENSIONS DE LA HOTTE

PIÈCES PRINCIPALES - PLAFONNIER OCEANA-SH

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16"

20 1/4"

16 15/16"

Max. 51 5/8"

PIÈCES PRINCIPALES

PIÈCES PRINCIPALES - PLAFONNIER VANILLA-SH

Composants

Réf. Qté Composants du produit

5 3 Verre

6 3  Plaquesdexationverre

6 Ampoules DEL G9

Réf. Qté Composants d’installation

12d 6 Vis

12e 6 Vis

22 12 Rondelles de caoutchouc

DIMENSIONS DE LA HOTTE

PIÈCES PRINCIPALES - PLAFONNIER VANILLA-SH

3/8"

16 15/16"

Max. 51

9/16"

16 1/8"

16 15/16"

Max. 51 5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16

INSTALLATION SANS CANALISATION

Cette hotte est conçue pour être montée au plafond, en mode recyclage uniquement.

L'installation de cette hotte doit respecter les écarts ci-dessous :

• Hotte (remontée et descendue) : au moins 24” de la surface de cuisson (électrique) et 30” de la surface de

cuisson (au gaz).

• Plafonnier : 40” des surfaces de cuisson électriques ou au gaz.

Min. 24" - Min. 30

• Dévissez les 3 vis qui retiennent ensemble les parties de la plaque (formes ou dimensions variables) à

l’aide de la clé fournie.

• Insérez les douilles de lampe (12f) à l’emplacement indiqué sur la Figure 1.2, et xez-les à l’aide des

écrous.

• Prenez le cliquet (14) et, en utilisant la vis (12g) fournie, xez-le à la plaque sur l’étrier, à l’endroit indiqué

sur la Figure 1.3.

• Serrez la vis xant les douilles des ampoules sur l’étrier de façon à maintenir ce dernier entre les 2 ron-

delles.

Séquence des opérations : installation

Préparation en vue de l’installation :

• Préparation de la plaque au plafond

• Perçage des orices dans le plafond pour l’installation de la plaque au plafond

• Installation de la plaque au plafond

• Branchement des câbles entre la plaque et la hotte

• Installation du bâti de la hotte

• Mise à niveau de la hotte

• Branchements électriques

• Élimination de l’emballage

1.1 1.2

1.3

12f

12g

Montage du cliquet de n de course

PERÇAGE DES ORIFICES DANS LE PLAFOND POUR L’INSTALLATION

DE LA PLAQUE AU PLAFOND

En utilisant un l à plomb, marquez sur le plafond l’emplacement du centre de la surface de cuisson.

• Appuyez la plaque contre le plafond, en vous assurant que le cliquet de n de course installé se trouve

face à l’installateur et la surface de cuisson (ne pas confondre le cliquet de n de course avec les 4 autres

utilisés pour xer les câbles en acier servant au déplacement de la hotte).

• Marquez sur le plafond l’emplacement du centre des trous de la plaque.

• Percez les points suivants :

• Plafond en béton massif : en fonction des chevilles pour béton utilisées.

• Plafond en briques creuses avec épaisseur résistante de 13/16" : percez un trou de ø 3/8" (insérez des

chevilles - non fournies).

• Étagère en bois avec épaisseur résistante de 9/16" : percez un trou ø 1/4".

Posez deux vis à l’opposé l’une de l’autre en laissant une distance de 3/16" entre la vis et le plafond:

• pour béton massif, chevilles pour béton, non fournies.

• pour briques creuses avec une épaisseur de résistance d’environ 13/16", vis non fournies.

• pour poutres en bois, vis pour bois, non fournies.

• pour étagères en bois, vis avec rondelles et écrous, non fournis.

MISE EN PLACE DE LA PLAQUE

• Soulevez la plaque de xation en vous assurant

que le cliquet de n de course est positionné fron-

talement.

• Emboîtez les fentes sur les deux vis posées

précédemment au plafond et tournez jusqu’à ce

qu’elles se trouvent au centre du trou de réglage.

• Serrez complètement les deux vis et posez les

deux autres vis fournies. Avant de serrer complète-

ment les vis, vous pouvez effectuer des réglages

en tournant la pièce, en vous assurant que les vis

ne sortent pas du trou de réglage.

• La xation doit être sûre, tant en raison du poids

de la hotte que des contraintes provoquées par les

pressions latérales subies occasionnellement par

l’appareil quand il est en place. Lorsque l’appareil

aura été xé, vériez que la plaque est stable.

• Dans tous les cas où le plafond n’est pas

sufsamment solide au point de suspension,

l’installateur doit le renforcer à l’aide de plaques et

de contreplaques adéquates, ancrées à des pièces

structurelles solides.

4X 2X

5 6

Utilisez uniquement des vis et de petites pièces pour soutenir la hotte.

Avertissement : Toute installation de vis ou de dispositifs de xation qui n’est pas conforme aux présentes

instructions pourrait entraîner des risques électriques.

La distance minimale entre la hotte et la surface de

cuisson doit être respectée.

OK!

3/16"

OK!

3/16"

OK!

3/16"

Min. 24"

991.0279.611

Min. 24"

électrique

----------------

Min. 30"

au gaz

CONNEXION DES CÂBLES HOTTE-

PLAQUE

N.B. : Avant de continuer l’installation, il est nécessaire

d’amener la hotte à une hauteur d'au moins 24" de la

surface de cuisson, si elle est électrique, et d’au moins

30", si elle est au gaz. Utilisez un support ou demandez

l’assistance d’une autre personne.

Cette précaution est essentielle, puisque les

câbles de la hotte devront être branchés à la

plaque xée au plafond, sans que le poids de la

hotte pèse sur la structure.

Le système de xation des câbles est formé de 3

parties :

• cliquets letés (a), qui sont déjà montés sur la plaque

au plafond;

• vis serre-câbles (b) fournies (15);

• boutons de sécurité (c) fournis (15).

• Faites passer les câbles branchés au corps de la

hotte dans leur trou respectif sur le couvercle de la

plaque, après l'avoir démonté (11).

• Insérez la canalisation électrique (14) dans l’ouverture

sur le couvercle de la plaque et faites-y passer le câble

d’alimentation de la hotte.

• Laissez le câble d’alimentation détaché au-dessus du

couvercle de la plaque et reportez-vous plus tard aux

branchements de l’alimentation décrits dans le guide.

Avertissement : Prenez soin de ne pas briser ou en-

lever le serre-câble qui xe le câble d’alimentation

sur la hotte.

• Faites attention à l'orientation de la plaque xée au

plafond (le cliquet de n de course sur la plaque xée

au plafond présente un trou correspondant sur le cou-

vercle de la plaque et sur le corps de la hotte).

INSTALLATION DU BÂTI DE LA HOTTE

• Faites passer les câbles dans les boutons de sécurité (c) en vous as-

surant que le letage est orienté vers le haut (Fig.12).

• Faites passer les câbles dans les vis serre-câbles (b) (Fig.12).

• Faites passer les câbles dans les fentes des cliquets letés (a) et vissez

les vis serre-câbles (b) sur les cliquets (Fig.13).

• Quand l’opération est terminée, le résultat doit être similaire à ce qui est

représenté à la gure (Fig.14) pour les 4 câbles.

• Les 4 câbles sont alors connectés à la plaque.

Tendez bien les câbles en les poussant vers le haut, de façon à ce

qu'ils coulissent à l'intérieur de la vis serre-câble et en dehors de la

fente du cliquet leté. Cela est possible puisque la vis serre-câble

comporte un système qui, s’il est monté correctement, permet au

câble de coulisser dans une seule direction à l’intérieur, sans qu’il

puisse glisser dans l’autre direction. Attention, les câbles ont tous la

même longueur pour faciliter la mise à niveau nale. Le câble avant

gauche ne doit pas être plus lâche que les autres.

1314

MISE À NIVEAU DE LA

HOTTE

• Le corps mobile de la hotte doit

être mis à niveau pour permettre le

fonctionnement correct du mouve-

ment.

• Les cliquets de sécurité sont utili-

sés pour mettre la hotte à niveau.

• Placez un niveau à bulle d’air sur

la hotte.

• Quand vous exercez une pression

vers le haut sur les boutons de sé-

curité, le mouvement de la hotte est

« débloqué ». Vous pouvez régler le

niveau du bâti mobile de la hotte en

insérant ou en extrayant le câble de

la vis serre-câble.

• Lorsque la hotte est à niveau, les

boutons de sécurité doivent être de

nouveau serrés.

Avertissement :

• Veuillez vous assurer que les 4

câbles sont tendus.

• Veuillez vous assurer qu’aucun

des 4 câbles n’a été endommagé

durant l’installation.

• Coupez l’excédent de chaque

câble. L’excédent devrait être in-

férieur à 13/16".

• N’oubliez pas que la distance

minimale entre la hotte et le plan

de cuisson doit être de 24" s’il

s’agit d’une surface de cuisson

électrique, et de 30" s’il s’agit

d’une surface de cuisson au gaz.

13/16"

Installation des ltres à charbon

Sans canalisation, avec recyclage uniquement

• Ouvrez le système d’éclairage en tirant sur l’encoche prévue à cet effet.

• Retirez les ltres à graisse.

• Assurez-vous que les ltres à charbon actif FILTER1 ou FILTER1LL

sont bien en place.

• Consultez aussi le paragraphe « Maintenance » à la p. 23

INSTALLATION DU COUVERCLE DE LA

PLAQUE

• Fermez le couvercle de la plaque à l’aide

des 3 vis enlevées précédemment et de la clé

fournie.

• Prenez le serre-câble 3 fourni.

• Insérez le câble d’alimentation dans le serre-

câble 3 et vissez-le à la plaque avec une des

vis 12c fournies.

• Vériez enn si le câble d’alimentation est

bien verrouillé, en vous assurant que lorsque

le corps mobile monte vers le plafond, il se po-

sitionne au-dessus du dispositif mobile et ne

dépasse pas le bord de la hotte.

BRANCHEMENTS ÉLECTRIQUES

Attention! Un interrupteur séparé est requis pour le

fonctionnement (allumer/éteindre) de l’éclairage. Ce

branchement électrique supplémentaire doit être distinct

de la hotte et doit fonctionner de manière autonome.

BRANCHEMENT DU CÂBLE D’ALIMENTATION DE

LA HOTTE

• Prenez le câble d’alimentation de la hotte et branchez

son extrémité aux ls exposés dans l’étrier.

• Le branchement de la hotte au réseau d’alimentation

électrique doit comprendre un interrupteur bipolaire

présentant une ouverture des contacts d’au moins 1/8".

• Vériez si le câble d’alimentation externe est branché

conformément au schéma de câblage (consultez la

section « Schéma de câblage »).

BRANCHEMENT DU CÂBLE D’ALIMENTATION DE

L’ÉCLAIRAGE AU PLAFOND

• Vériez si le câble d’alimentation de l’éclairage au

plafond est branché conformément au schéma de

câblage (consultez la section « Schéma de câblage »).

12c

ESSAI DE FONCTIONNEMENT

• Assurez-vous que le câble d'alimentation est correctement branché au ventilateur en enlevant les

ltres à graisse (consultez le paragraphe « Maintenance »), et en vériant si la prise est correctement

branchée au ventilateur.

• Activez la hotte pour vous assurer que le mouvement du bâti est régulier et stable.

INSTALLATION DU VERRE

OCEANA-SH

• Prenez les ampoules DEL G9 et insérez-les dans

les douilles.

• Elles ne doivent pas être vissées, mais simplement

insérées à fond.

• Posez l’abat-jour métallique 5 sur la plaque à l’aide

des boutons de xation 12d.

INSTALLATION DU VERRE

VANILLA-SH

• Prenez les ampoules DEL G9 et insérez-les dans

les douilles.

• Elles ne doivent pas être vissées, mais simplement

insérées à fond.

• Posez le verre 5 sur la plaque en utilisant les vis

12d et des rondelles 22 sur la partie supérieure.

• Assemblez les éléments de verre ensemble en

posant au bas les plaques de xation du verre 6 à

l’aide des vis 12e et de rondelles 22.

12d

PANNEAU DE COMMANDE

Pour de meilleurs résultats

Activez la hotte quelques minutes avant de commencer à cuisiner pour créer un ux d'air adéquat. Lais-

sez la hotte fonctionner quelques minutes après avoir ni de cuisiner pour absorber toute la fumée et les

odeurs de la cuisine.

Bouton Fonction Afchage

L Allume/Éteint l’éclairage. -

Hotte descendue / déployée

Appuyez pendant 2 secondes pour soulever la hotte.

Appuyez brièvement pour allumer/éteindre le moteur.

On/Off.

Hotte près du plafond

Appuyez une fois : la hotte baisse.

Appuyez une deuxième fois : la hotte arrête.

À la n du mouvement, le moteur démarre à la vitesse 2.

On/Off.

Avertissement : Les commandes de la hotte commandent uniquement les fonctions de la hotte. L’alimentation élec-

trique de l’éclairage et son interrupteur sont complètement séparés.

LE SYSTÈME DE COMMANDE ÉLECTRONIQUE RECONNAÎT ET SIGNALE DEUX TYPES D’ERREURS.

DEL T1

Clignotement lent

Dépassement du seuil d’absorption de courant :

En cas de surcharge, l’erreur est signalée par le clignotement toutes les 2 secondes du témoin

DEL T1 situé sur le clavier. Assurez-vous que rien n’entrave le mouvement normal de la hotte.

Ce signal demeure actif jusqu’à ce qu’une nouvelle commande « ouverture/fermeture » de la hotte

soit transmise.

Clignotement

rapide

Déclenchement du microcontact de sécurité en ouverture :

Si le microcontact de sécurité est déclenché, l’erreur est signalée par le clignotement rapide du

témoin DEL T1 (toutes les 250 ms). Cela signie que la hotte a dépassé le microcontact.

Contactez le soutien technique!

Il est possible de continuer d’utiliser les fonctions d’éclairage et le moteur de la hotte quand cette

erreur est active. Lorsque le moteur est activé, le témoin DEL T1 continuera de clignoter pour

indiquer que l’erreur est toujours présente.

TÉLÉCOMMANDE

La télécommande est alimentée par une batterie 3 V type CR2032 (non comprise).

• Ne pas ranger la commande à proximité de sources de chaleur.

• Ne pas jeter les batteries dans la nature, mais les déposer dans les bornes

de collecte.

Panneau de commande

Allume/Éteint le moteur. -

Hotte fermée :

- Appuyez brièvement sur le bouton pour que la hotte commence à descendre.

- Le mouvement arrêtera lorsque vous appuierez de nouveau sur le bouton.

À la n du mouvement, le moteur démarre à la vitesse 2.

Hotte ouverte :

- Tenez enfoncé pendant 2 secondes pour lancer le mouvement de remontée de la hotte,

qui s’arrête quand la hotte atteint la butée.

- Appuyez (brièvement) pour interrompre le mouvement (avant d’atteindre la butée).

- Appuyez de nouveau brièvement pour allumer/éteindre le moteur.

- Tenez enfoncé pendant 2 secondes pour lancer le mouvement de remontée de la hotte.

- Si le moteur est en marche, il s’arrêtera avant le début du mouvement.

Allume/Éteint l’éclairage de la hotte. -

VITESSE INTENSIVE

- Cette fonction peut être activée uniquement quand la hotte est descendue et que les

fonctions « Temporisation » et « 24 h » ne sont pas actives.

- Permet de passer à la vitesse intensive depuis n’importe quelle autre vitesse.

Pour la désactiver, appuyez de nouveau sur le bouton ou éteignez le moteur.

- La vitesse intensive est programmée pour fonctionner pendant 6 minutes. Après 6 min-

utes, le système retournera automatiquement à la vitesse sélectionnée précédemment.

Le témoin DEL

sur le bouton

du moteur (sur

les commandes

de la hotte)

clignotera à in-

tervalles d’une

seconde.

Appuyez brièvement pour activer la fonction « Temporisation » :

Cette fonction peut être activée uniquement quand les fonctions « Vitesse intensive » ou

« 24 h » ne sont pas actives.

Active et désactive l'arrêt complet de la hotte (moteur et éclairage) après 30 minutes :

Pour désactiver la fonction Temporisation, appuyez de nouveau sur le bouton ou éteignez

le moteur.

Tenez enfoncé pendant 2 secondes pour activer la fonction « 24 h » :

Cette fonction peut être activée uniquement quand les fonctions « Vitesse intensive » ou

« Temporisation » ne sont pas actives.

Active et désactive la fonction « 24 h » pendant 10 minutes par heure, pendant 24 heures.

La fonction est désactivée après cette période.

Le témoin DEL

sur le bouton du

moteur (sur les

commandes de

la hotte) cligno-

tera à intervalles

de 0,5 seconde.

Le témoin DEL

sur le bouton du

moteur (sur les

commandes de

la hotte) cligno-

tera à intervalles

de 2 secondes.

Augmente la vitesse du moteur. -

Diminue la vitesse du moteur. -

FILTRE À GRAISSE

Le ltre doit être nettoyé tous les 2 mois d'utilisation, ou plus

fréquemment en cas d'utilisation particulièrement intensive.

Il peut être lavé dans le lave-vaisselle.

NETTOYAGE DU FILTRE À GRAISSE MÉTALLIQUE

AUTOPORTANT

• Ouvrez le système d’éclairage en tirant sur l’encoche.

• Retirez les ltres un à un en les poussant vers l’arrière de

la hotte tout en tirant simultanément vers le bas.

• Lavez le ltre en évitant absolument de le plier. Assurez-

vous qu’il est complètement sec avant de le remonter.

• Quand vous remontez le ltre dans la hotte, assurez-vous

qu’il est correctement positionné, avec la poignée tournée

vers l’extérieur.

• Refermez le système d’éclairage.

• Le ltre doit être totalement sec lorsqu’il est installé.

FILTRE À CHARBON ACTIF

Il n’est pas possible de laver ou de régénérer ce ltre. Il

doit être changé à peu près tous les 4 mois, ou encore plus

fréquemment en cas d’utilisation particulièrement intensive.

REMPLACEMENT

• Ouvrez le système d’éclairage.

• Retirez le ltre à graisse.

• Retirez les ltres à charbon actif saturés comme indiqué

(A).

• Posez les nouveaux ltres (FILTER1 ou FILTER 1LL),

comme indiqué (B).

• Posez le ltre anti-graisse et remettez le système

d’éclairage en place.

ÉCLAIRAGES DE LA HOTTE

• Pour tout remplacement, communiquez avec le soutien

technique (« pour tout achat, communiquez avec le soutien

technique »).

PLAFONNIER

• Lampes DEL à ballast intégré de type G9 – répondant à la

norme UL 1993/nmx-j-578/1-ance/csa c22.2 No 1993

• Remplacez la lampe avec une nouvelle du même type, en

vous assurant d'insérer correctement les deux connecteurs

dans leur logement sur le socle.

MAINTENANCE

Schéma de câblage

ORG

LAMP POWER

110-127V 60Hz

N GND L

BRW

HOOD POWER

110-127V 60Hz

Y-G

BLU

GRY

ORG

WHT

RED

BLKBLKY-G

BRW

BLU

BLK

RED

PNK

WHT

MOTOR

Y-G

5 4

123

654

789

123

654

987

PNK

M8-4V

BRW

ORG

BLUBRWWHT

L-BL-BBLU

BRWBLK

GRY

LUX2

BLU

AUX

Faber ATF

ORG

SEC.

ELECTRONIC

TRNSFORMER

L N

BLK

WHT

GRY

ORGBLK

GRY

LUX1

RED(ORG)

VLT(ORG)

BLUGRYGRYGRY

ORG

LED

BLKBLKBLK

N.O. DOWN

LIMIT

SWITCHES

ORG

GRYGRYGRY

LED

BLKBLK

N.O. UP

LIMIT

SWITCHES

WHTGRYGRY

LED

BLKBLK

BLU

N.O.

SAFETY DOWN

SWITCH

GRYGRY

LED

BLKBLK

FU1

5X20

TIME

DELAY

ORGBLK

REDRED

BARRA FARETTO LED

GRY

BLK

BARRA FARETTO LED

4 janvier 2016

GARANTIE LIMITÉE ET SERVICE FABER

Tous les produits Faber font l'objet d'une garantie contre les défauts de matériel et de main-

d'œuvre,accordée à l'acheteur original pour une période d'un (1) an à compter de la date d'achat initiale

(preuve d'achat requise). Cette garantie couvre les frais de main-d'œuvre et les pièces de rechange. À sa

discrétion, Faber peut réparer ou remplacer le produit ou les composants nécessaires à remettre le produit

en bon état de marche. Pour bénéficier de services prévus par la garantie, veuillez communiquer avec le

détaillant auprès duquel vous avez acheté la hotte de cuisine, ou encore avec le distributeur Faber de votre

région. Si vous n'êtes pas en mesure de localiser un distributeur Faber dans votre région, veuillez

communiquer avec nous au 508-358-5353 pour connaître le nom d'un distributeur à proximité.

Les éléments suivants ne sont pas visés par la garantie Faber :

1. Les appels au service de réparation visant à corriger l'installation de la hotte de cuisine, à recevoir des

instructions sur l'utilisation de la hotte de cuisine, le remplacement ou la réparation des fusibles du domicile

ou la correction des câblages ou de la plomberie du domicile.

2. Les appels au service de réparation visant à réparer ou remplacer les ampoules électriques de hotte, les

fusibles ou les filtres. Ces pièces consommables ne sont pas couvertes par la garantie.

3. Les réparations si votre hotte de cuisine est employée à des fins autres que celles prévues, soit l'utilisation

résidentielle normale pour une famille.

4. Les dommages découlant d'un accident, d'une modification, de l'utilisation incorrecte ou abusive, d'un

incendie, d'une inondation, d'un cas de force majeure, d'une installation inadéquate, d'une installation non

conforme aux codes en matière d'électricité ou de plomberie ou à la documentation fournie par Faber, ou

encore d'une utilisation du produit non approuvée par Faber.

5. Les frais de main-d'œuvre ou de remplacement des pièces pour les appareils utilisés à l'extérieur des

États-Unis ou du Canada, y compris toutes les hottes de cuisine Faber non-UL ou C-UL homologuées.

6. Les réparations à la hotte découlant de modifications non autorisées apportées à la hotte de cuisine.

7. Les frais encourus pour les déplacements et le transport de produits en région éloignée et les frais de

cueillette et livraison. La réparation des hottes de cuisine Faber doit être réalisée à domicile.

LA PRÉSENTE GARANTIE NE PRÉVOIT AUCUNE FORME DE DÉDOMMAGEMENT EN CAS DE DOMMAGES ACCESSOIRES OU

CONSÉCUTIFS, Y COMPRIS, SANS TOUTEFOIS S'Y LIMITER, LES DOMMAGES DIRECTS, INDIRECTS, ACCESSOIRES,

PARTICULIERS OU CONSÉCUTIFS, LES LÉSIONS CORPORELLES/MORTELLES OU LA PERTE DE PROFITS. LA GARANTIE

OFFERTE PAR FABER EST LIMITÉE AUX CONDITIONS ÉNONCÉES CI-DESSUS ET À LA PÉRIODE DE GARANTIE INDIQUÉE

DANS LES PRÉSENTES ET EST EXCLUSIVE. SAUF DISPOSITIONS EXPRESSES CONTRAIRES DANS LE PRÉSENT ACCORD,

FABER DÉCLINE TOUTE CONDITION, REPRÉSENTATION OU GARANTIE EXPLICITE OU IMPLICITE, Y COMPRIS, SANS

TOUTEFOIS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UN USAGE

PARTICULIER

Les droits qui vous sont conférés en vertu de la présente garantie peuvent varier d'une province ou d'un État

à l'autre.

de modèle : ______________________________ N

de série : _____________________________

LEA Y GUARDE ESTAS INSTRUCCIONES ANTES DE EMPEZAR

LA INSTALACIÓN DE ESTA CAMPANA

ADVERTENCIA: - PARA REDUCIR EL RIESGO DE INCENDIO DE GRASA:

A) Nuncadejelasunidadesdesuperciedesatendidasenlosajustesaltos.Losderrames

por ebullición pueden causar humos y derrames de grasa que pueden encenderse.

Caliente los aceites lentamente en un ajuste bajo o medio.

B) Siempreenciendalacampanacuandococineafuegoaltooalambearalimentos

(porejemplo,CrepesSuzette,CherriesJubilee,PeppercornBeefFlambé).

C) Limpie los ventiladores frecuentemente. No se debe permitir que la grasa se acumule

enelventiladoroenelltro.

D) Utilice una cacerola de tamaño adecuado. Utilice siempre utensilios de cocina apro-

piadosparaeltamañodelelementodesupercie.

ADVERTENCIA: - PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO

DE INCENDIO DE GRASA EN LA CAMPANA, TENGA EN CUENTA LO SIGUIENTE*:

A) APAGUE LAS LLAMAS con una tapa bien cerrada, una bandeja para galletas o una

bandeja metálica, luego apague el quemador. TENGA CUIDADO PARA EVITAR

QUEMADURAS. Si las llamas no salen inmediatamente EVACUE Y LLAME A LOS

BOMBEROS.

B) NUNCA RECOGER UNA CACEROLA EN LLAMAS - Usted puede ser quemado.

C) NO USE AGUA, incluyendo toallas húmedas o toallas - se pudiera producir una vio-

lenta explosión de vapor.

D) Use un extintor SOLAMENTE si:

1. Usted sabe que usted tiene un extintor de la clase ABC, y sabe ya utilizarlo.

2. El incendio es pequeño y está contenido en el área donde comenzó.

3. Se está llamando a los bomberos.

4. Usted puede luchar el fuego con la espalda dirigida hacia una salida.

* Basado en "Consejos para luchas contra los incendios en las cocinas" publicado por NFPA

ADVERTENCIA - PARA REDUCIR EL RIESGO DE DESCARGAS ELÉCTRICAS O INCEN-

DIOS, no use este ventilador con ningún dispositivo de control de velocidad de estado.

ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS

O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Utilice esta unidad sólo en la forma prevista por el fabricante. Si tiene alguna pregunta,

póngase en contacto con el fabricante.

2. Antes de dar servicio o limpiar la unidad, desconecte la alimentación del panel de

servicio y bloquee los medios de desconexión del servicio para evitar que la alimen-

tación se conecte accidentalmente. Cuando los medios de desconexión del servicio

nopuedanserbloqueados,jermementeundispositivodeavisoprominente,tal

como una etiqueta, al panel de servicio.

PRECAUCIÓN: Para uso general de ventilación solamente. No utilizar para el escape de

materiales peligrosos o explosivos y vapores.

ADVERTENCIA - PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS

O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Lainstalaciónyelcableadoeléctricodebenserhechosporpersonalcalicadode

acuerdo con todos los códigos y estándares aplicables, incluyendo la construcción

según normas anti-incendio.

2. Senecesitasucienteaireparalacombustiónyelagotamientoadecuadosdelos

gases a través de la chimenea del equipo de combustión de combustible para evitar el

contraujo.Sigalasdirectricesdelfabricantedelequipodecalefacciónylasnormas

de seguridad tales como los publicados por la National Fire Protection Association

(NFPA),laAmericanSocietyforHeating,RefrigerationandAirConditioningEngineers

(ASHRAE)ylasautoridadesdeloscódigoslocales.

3. Al cortar o perforar la pared o el techo, no dañe el cableado eléctrico ni otros ser-

vicios ocultos.

4. Los ventiladores con conductos siempre deben tener salida al exterior.

TODAS LAS ABERTURAS DE LA PARED Y EL PISO DONDE ESTÁ INSTALADA LA CAMPANA

SE DEBEN SELLAR.

Esta campana requiere por lo menos 24" de espacio libre entre el fondo de la campana

ylasuperciedecoccióneléctricaoencimerayporlomenos30"deespaciolibreentre

elfondodelacampanaylasuperciedecocciónagasoencimera. Esta campana ha

sido aprobada por UL a esta distancia de la placa. Consulte las instrucciones de instalación de la

placa de cocción o la campana proporcionadas por el fabricante antes de hacer cualquier corte.

INSTALACIÓN EN CASA MÓVIL La instalación de esta campana debe cumplir con las Normas

de seguridad y construcción de viviendas prefabricadas, Título 24 CFR, Parte 3280 (anteriormente

Norma federal para construcción y seguridad de casas móviles, Título 24, HUD, Parte 280). Vea

los requisitos eléctricos.

REQUISITOS ELÉCTRICOS

En un circuito separado de fusible de 15 amperios se requiere un suministro eléctrico

de solo 120 voltios, 60 Hz CA. Se recomienda un fusible o disyuntor de retardo. El

fusible debe dimensionarse según los códigos locales de acuerdo con la clasicación

eléctrica de esta unidad, tal como se especica en la placa de serie / de características

situada en el interior de la unidad cerca del compartimiento de cableado de campo.

INSTALACIÓN ELÉCTRICA CON CAJA DE CABLEADO

ESTA UNIDAD DEBE CONECTARSE SOLAMENTE CON ALAMBRE DE COBRE. Los

tamaños de los cables deben cumplir con los requisitos del Código Eléctrico Nacional,

ANSI / NFPA 70 - última edición, y todos los códigos y ordenanzas locales. El tamaño

del cable y las conexiones deben ajustarse a las especicaciones del aparato. Se

pueden obtener copias de la norma antes mencionada en:

National Fire Protection Association

Batterymarch Park

Quincy, Massachusetts 02269

Este aparato debe conectarse directamente a la desconexión de fusible (o disyuntor) a

través de un cable de cobre exible, blindado o no metálico. Deje un poco de holgura

en el cable para que el aparato pueda moverse si es necesario realizar algún tipo de

mantenimiento. En cada extremo del cable de alimentación (en el aparato y en la caja

de empalmes) debe encontrarse un conector de conducto de 1/2" certicado UL.

Al hacer la conexión eléctrica, realice un agujero de 1 1/4 "en la pared. Un agujero

cortado a través de la madera debe ser lijado hasta que esté liso. Un agujero a través

del metal debe tener un ojal.

• Esta campana requiere conexión eléctrica de tierra.

• Si la tubería de agua fría está interrumpida por juntas de plástico, de materiales no

metálicos u otros materiales, NO la utilice para conexión a tierra.

• NO conecte a tierra una tubería de gas.

• NO coloque un fusible en el circuito de neutro o tierra. Un fusible en el neutro o circuito

de puesta a tierra podría dar lugar a una descarga eléctrica.

• Consulte con un electricista calicado si tiene dudas acerca de si la campana está

correctamente conectada a tierra.

• El incumplimiento de los requisitos eléctricos puede provocar un incendio.

ADVERTENCIA

AdvertenciadelaPropuesta65delEstadodeCalifornia(soloEE.UU.)

ATENCIÓN

Este producto contiene productos químicos que el estado de California reconoce como

causantes de cáncer y defectos de nacimiento u otros daños reproductivos.

Para obtener más información, visite www.P65Warnings.ca.gov

PARTES PRINCIPALES

ZOOMIL16SS400

Componentes

Ref. Cdad. Componentes del producto

1 1 Cuerpo de la campana, completo de:

Controles, Luz, Filtros, Motor.

2 1 Placa de soporte de la campana

3 1 Abrazadera de cable

4 1 Canal de cable

12f 6 Portalámparas

14 1 Trinquete

15 4 Perillas

30 1 Mando Remoto

33 6 Luces LED G9

Ref. Cdad. Componentes del Instalación

12c 1 Tornillo 1/8" x 3/8"

12g 1 Tornillo para trinquete

Cdad. Componentes del Instalación

1 Manual de instrucciones

Filtro de carbón

activado sku #;

FILTER1

Filtro de carbón activado de

larga duración sku#: FIL-

TER1LL

Para reducir el riesgo de

incendio y descarga eléctrica

use sólo FILTER1 Accesorio.

Accesorios

disponibles

2.2

12g

12c

12f

2.1

12d

12g

12f

12g

12c

DIMENSIONES DE LA CAMPANA

ZOOMIL16SS400

1/8"

16 15/16"

Max. 51

5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16"

Min. 24" - Min. 30"

16 1/8"

16 15/16"

Max. 51 5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16

PARTES PRINCIPALES

PARTES PRINCIPALES - DIFUSOR DE LUZ DE TECHO OCEANA-SH

Componentes

Ref. Cdad. Componentes del producto

5 1 Difusor de iluminación de techo con

placas inoxidables

Ref. Cdad. Componentes del Instalación

12d 4 Difusor de iluminación de techo cromado

   pasadordejación/Tornillos

12d

12g

12f

DIMENSIONES DE LA CAMPANA

PARTES PRINCIPALES - DIFUSOR DE LUZ DE TECHO OCEANA-SH

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16"

20 1/4"

16 15/16"

Max. 51 5/8"

PARTES PRINCIPALES

PARTES PRINCIPALES - DIFUSOR DE LUZ DE TECHO VANILLA-SH

Componentes

Ref. Cdad. Componentes del producto

5 3 Vidrio

6 3  Placasdejacióndelvidrio

6 Luces LED G9

Ref. Cdad. Componentes del Instalación

12d 6 Tornillos

12e 6 Tornillos

22 12 Arandelas de goma

DIMENSIONES DE LA CAMPANA

PARTES PRINCIPALES - DIFUSOR DE LUZ DE TECHO VANILLA-SH

3/8"

16 15/16"

Max. 51

9/16"

16 1/8"

16 15/16"

Max. 51 5/8"

Ø5 7/8"

4 3/16" 4 3/16"

4 3/16

INSTALACIÓN SIN CONDUCTOS

Esta campana está diseñada para montarse en el techo, y en modo recirculación solamente.

Esta campana debe instalarse dentro de los límites indicados a continuación:

• Campana extractora (arriba y abajo): mínimo 24" en la supercie de cocción eléctrica y 30" en la supercie

de cocción de gas.

• Difusor de iluminación de techo: 40" tanto en la supercie de cocción eléctrica como de gas.

Min. 24" - Min. 30

• Aoje los 3 tornillos que unen las partes de la placa (de diferentes formas y / o tamaños) con la llave

suministrada.

• Inserte los portalámparas (12f) en la posición indicada en la gura 1.2 y fíjelos con las tuercas.

• Tome el trinquete (14) y fíjelo a la placa en el soporte en la posición indicada en la gura 1.3 utilizando

el tornillo (12g) suministrado.

• Apriete el tornillo que ja los portalámparas al soporte, de manera que sujete este último entre las 2

arandelas.

Secuencia de operaciones - Instalación

Preparación para la instalación:

• Preparación de la placa de techo

• Perforación del techo para jar la placa de techo

• Fijación de la placa de techo

• Conexión de los cables de la placa de la campana

• Montaje del cuerpo de la campana

• Nivelado de la campana

• Conexiones eléctricas

• Eliminación de envases y embalajes

Montaje del trinquete limitador

1.1 1.2

1.3

12f

12g

PERFORACIÓN DEL TECHO PARA FIJAR LA PLACA DE TECHO

Utilice una plomada y marque el centro de la placa de cocción en el techo de soporte.

• Apoye la placa contra el techo, teniendo cuidado de mantener el trinquete de límite que acaba de colo-

carse en una posición orientada hacia el instalador y la placa de cocción (el trinquete de límite no debe

confundirse con los otros 4 utilizados para jar los cables de acero que mueven la campana).

• Marque en el techo las líneas centrales de los agujeros en la placa.

• Taladre los siguientes puntos:

• Techos de hormigón macizo: Según los tapones de hormigón utilizados.

• Techos de ladrillos huecos con espesor de resistencia de 13/16": Taladre un oricio de ø 3/8" (insertar

tapones no suministrados).

• Estante de madera, con un espesor de resistencia de 9/16": taladre un oricio de ø 1/4".

Inserte dos tornillos de las esquinas opuestas y deje 3/16" de los tornillos del techo:

• para hormigón macizo, tapones de hormigón no suministrados.

• para ladrillos huecos con aprox. 13/16 " de espesor de resistencia, tornillos no suministrados.

• para vigas de madera, tornillos para madera, no suministrados.

• para estantes de madera, tornillos con arandelas y tuercas no suministrados.

FIJACIÓN DE LA PLACA

• Levante la placa de jación, teniendo cuidado de

asegurarse de que el trinquete de límite esté posi-

cionado frontalmente.

• Coloque las ranuras en los dos tornillos previa-

mente insertados en el techo y gírelos hasta que

estén en el centro de la ranura de ajuste.

• Apriete los dos tornillos por completo y atornille

los otros dos provistos; antes de bloquear com-

pletamente los tornillos, es posible hacer ajustes

girando la pieza, asegurándose de que los tornillos

no salgan de la ranura de ajuste.

• La unidad debe sujetarse con seguridad debido

al peso de la campana y a la tensión causada por

la presión lateral ocasional sobre el equipo cu-

ando está en posición. Una vez jada la unidad,

asegúrese de que la placa sea estable.

• En todos los casos donde el techo no es lo su-

cientemente fuerte en el punto de suspensión, el

técnico de instalación debe reforzarlo con placas

y contraplacas adecuadas, ancladas a elementos

estructuralmente sólidos.

5 6

4X 2X

Utilice sólo tornillos y piezas pequeñas como soporte de la campana.

Advertencia: Si no se instalan los tornillos o el dispositivo de jación de acuerdo con estas instrucciones,

pueden producirse riesgos eléctricos.

Las distancias mínimas deben mantenerse entre la

campana y la supercie de cocción.

Min. 24"

991.0279.611

OK!

3/16"

OK!

3/16"

OK!

3/16"

Min. 24"

eléctrica

----------------

Min. 30"

gas

CONEXIÓN DE CABLES CAMPANA-

PLACA

NB: antes de continuar con la instalación, es nec-

esario desplazar la campana a una altura de al

menos 24" de la supercie de cocción eléctrica y

30" de la supercie de cocción a gas, utilizando un

soporte o la ayuda de otra persona.

Esto es esencial, ya que los cables de la

campana deben estar necesariamente

conectados a la placa instalada en el te-

cho sin el peso de la cubierta sobre la es-

tructura.

El sistema de jación del cable se compone de

3 partes:

• Retenes roscados (a) ya montados en la placa

del techo.

• Tornillos de sujeción del cable (b) provistos (15).

• Perillas de seguridad (c) provistas (15).

• Después de desmontar, pase los cables conec-

tados a la capota de la campana en los oricios

correspondientes de la cubierta de la placa (11).

• Inserte la canalización del cable (14) en la ab-

ertura de la cubierta de la placa y pase el cable de

alimentación de la campana a través de ella.

• Deje el cable de alimentación suelto sobre la

cubierta de la placa y vea la conexión de la alimen-

tación más adelante en la guía.

Advertencia: No rompa ni retire la abrazadera

que ja el cable de alimentación a la campana.

• Atención a la dirección de la placa del techo -

jada al techo (el retén de límite en la placa sujeta al

techo tiene un oricio correspondiente en la cubi-

erta de la placa y en la capota de la campana).

MONTAJE DEL CUERPO DE LA CAMPANA

• Inserte los cables en las perillas de seguridad (c) con la rosca en la parte

superior (Fig.12).

• Inserte los cables en los tornillos de sujeción de cables (b) (Fig.12).

• Pase los cables por las ranuras en los trinquetes roscados (a) y atornille los

tornillos de bloqueo del cable (b) a los mismos trinquetes (Fig.13).

• Cuando la operación se ha completado, el resultado debe ser como se mues-

tra en la gura para los 4 cables (Fig.14).

• En este punto, tenemos los 4 cables conectados a la placa.

Ponga los cables bajo tensión empujándolos hacia arriba para que

se deslicen dentro del tornillo de sujeción de cables y se deslicen

fuera de la ranura del trinquete roscado. Esto es posible porque el

tornillo de sujeción de cables tiene un sistema que, si está montado

correctamente, permite que los cables se deslicen en una dirección

solamente y evita que se deslicen en la otra dirección. Atención, todos

los cables tienen la misma longitud para facilitar el funcionamiento

del nivel nal. El cable delantero izquierdo no debe estar más ojo

que los demás.

1314

NIVELANDO LA CAMPANA

• La unidad móvil de la campana

debe estar nivelada para permitir

que el movimiento funcione cor-

rectamente.

• La campana se nivela ajustando

los trinquetes de seguridad.

• Apoye un nivel de burbuja en la

campana.

• Cuando las perillas de seguridad

se presionan hacia arriba, el mov-

imiento de la campana se "desblo-

quea". Al insertar o extraer el cable

del tornillo de sujeción del cable, es

posible realizar ajustes que permi-

tan nivelar el cuerpo del capó móvil.

• Una vez que la campana se ha

nivelado, las perillas de seguridad

deben apretarse nuevamente.

Advertencia:

• Verique que los 4 cables estén

estirados.

• Verique que los 4 cables no se

dañaron durante la instalación.

• Corte el exceso de cada cable.

La parte sobrante debe ser infe-

rior a 13/16".

• Debe recordarse que la distan-

cia mínima entre la campana y la

placa de cocción debe ser de 24"

desde la supercie de cocción

eléctrica y de 30" desde la super-

cie de cocción de gas.

13/16"

Instalación de ltros de carbón

Solo recirculación sin conducto

• Abra la unidad de iluminación tirando de la muesca proporcionada.

• Retire los ltros de grasa.

• Asegúrese de que los ltros de carbón activado FILTER1 o FILTER1LL

se hayan colocado.

• Vea también el párrafo "Mantenimiento" en la pág. 23

Atención: Hay un interruptor separado necesario

para el encendido/apagado de las luces. Esta

conexión eléctrica adicional debe estar separada de la

campana y debe funcionar de manera independiente.

CONEXIÓN DEL CABLE DE ALIMENTACIÓN DE

LA CAMPANA

• Tome el cable de la fuente de alimentación de

la campana y conecte el extremo con los cables

expuestos en el soporte.

• La fuente de alimentación principal de la campana

debe incluir un interruptor bipolar con una abertura de

contacto de al menos 1/8".

• Compruebe que el cable de alimentación externo

esté conectado de acuerdo con el diagrama

de cableado (consulte la sección "Diagrama de

cableado").

CONEXIÓN DEL CABLE DE SUMINISTRO DE

ILUMINACIÓN DE TECHO

• Compruebe que el cable de suministro de

iluminación de techo esté conectado de acuerdo

con el diagrama de cableado (consulte la sección

"Diagrama de cableado").

• Tome la abrazadera de cable 3 suministrada.

• Inserte el cable de alimentación en la abrazad-

era de cable 3 y atorníllelo a la placa con uno de

los tornillos 12c provistos.

• Finalmente, verique que el cable de aliment-

ación esté correctamente bloqueado, vericando

que cuando la unidad móvil se eleve hacia el te-

cho, se posicione sobre la unidad móvil y no salga

por el borde de la misma.

MONTAJE DE LA TAPA DE LA PLACA

• Cierre la tapa de la placa con los 3 tornillos que

retiró anteriormente y la llave suministrada.

12c

CONEXIONES ELÉCTRICAS

CONTROL FUNCIONAL

• Compruebe que el cable de alimentación se haya insertado correctamente en el ventilador quitando

los ltros de grasa (consulte el párrafo "Mantenimiento") y vericando que el zócalo esté correcta-

mente colocado en el ventilador.

• Accione la campana para vericar que el movimiento del cuerpo sea suave y uniforme.

MONTAJE DEL VIDRIO

OCEANA-SH

• Tome las luces LED G9 e insértelas en los porta-

lámparas.

• No es necesario enroscarlos, sino simplemente

insertarlos completamente.

• Fije la pantalla metálica 5 a la placa con las perillas

de jación 12d.

MONTAJE DEL VIDRIO

VANILLA-SH

• Tome las luces LED G9 e insértelas en los porta-

lámparas.

• No es necesario enroscarlos, sino simplemente

insertarlos completamente.

• Fije el vidrio 5 a la placa con los tornillos 12d y las

arandelas 22 en la parte superior.

• Fije los elementos de vidrio juntos en la parte

inferior usando las placas de jación de vidrio 6 con

los tornillos 12e y las arandelas 22 .

12d

PANEL DE CONTROL

Para mejores resultados

Encienda la campana varios minutos antes de cocinar para desarrollar un ujo de aire adecuado. Deje que

la campana funcione durante varios minutos después de que se complete la cocción para eliminar todo el

humo y los olores de la cocina.

Botón Función Pantalla

L Enciende/apaga las luces. -

Campana abajo/extendida

Presione durante 2 segundos para levantar la campana. Presione brevemente para encender/

apagar el motor.

Encendido/

apagado.

Campana cerca del techo

Presione una vez: La campana baja.

Presione por segunda vez: La campana se detiene.

Cuando el movimiento se ha completado, el motor se enciende a la velocidad dos.

Encendido/

apagado.

Advertencia: Los controles de la campana solo controlan las funciones de la misma. La unidad de iluminación

tiene una fuente de alimentación completamente separada y un interruptor separado.

EL SISTEMA DE CONTROL ELECTRÓNICO RECONOCE Y SEÑALA DOS TIPOS DE FALLO.

Led T1

Destello lento

Se ha superado el umbral de absorción de corriente:

Si se produce una condición de sobrecarga, el fallo se señala con el LED T1 del teclado que destella

una vez cada 2 segundos. Compruebe que nada bloquee los movimientos normales de la campana.

La señal permanece activa hasta que se da una nueva orden de apertura/cierre de la campana.

Destello rápido

Se disparó el microinterruptor de seguridad de apertura de la campana:

Si se dispara el microinterruptor de seguridad, el fallo se señala con el LED T1 del teclado que

destella rápidamente (una vez cada 250 ms). Esto signica que la campana ha superado el micro-

interruptor....... ¡Llame a la asistencia técnica!

Puede seguir utilizando las funciones de luz y motor de la campana mientras este fallo esté activo.

Siempre que el

el motor esté encendido, el LED T1 continuará destellando, indicando que el fallo aún está presente.

MANDO REMOTO

El mando remoto está alimentado por una batería de 3 V tipo CR2032

(no se incluye).

• No coloque el mando remoto cerca de fuentes de calor.

• No abandone las baterías en el medio ambiente, deposítelas en los

recipientes previstos.

Panel de control

Enciende/apaga el motor. -

Campana cerrada:

- Presione el botón brevemente para comenzar a bajar la campana.

- Se detendrá cuando se presione el botón nuevamente.

Cuando el movimiento se haya completado, el motor arrancará a la velocidad 2

Campana abierta:

- Mantenga presionado durante 2 segundos para activar la elevación de la campana,

que se detiene cuando llega al tope.

- Presione (brevemente) para detener el movimiento (antes de que se llegue a la parada).

- Vuelva a presionar brevemente para encender/apagar el motor.

- Mantenga presionado durante 2 segundos para comenzar a levantar la campana.

- Si el motor está encendido, primero detendrá el motor y luego comenzará el movimiento.

Enciende y apaga las luces de la campana. -

INTENSIVA

- Esto sólo se puede activar con la campana bajada y cuando las funciones de retardo

o 24h no están activas.

- Activa la velocidad intensiva desde cualquier otra velocidad.

Para desactivarla, simplemente presione el mismo botón de nuevo o apague el motor.

- La velocidad intensiva está programada para funcionar durante 6 minutos. Al nal

de los 6 minutos el sistema volverá automáticamente a la velocidad que se había

congurado anteriormente.

El led en el botón

del motor (en los

controles de la

campana) destel-

lará una vez por

segundo.

Pulse brevemente para la función de retardo:

Solo se puede activar si la función intensiva o 24h no está activa.

Activa y desactiva el apagado total de la campana (motor + luces) después de 30 minutos:

Para desactivar el retardo, simplemente presione el botón de nuevo o apague el motor.

Mantenga presionado por 2 segundos para la función 24H:

Sólo se puede activar si la función Intensiva o Retardo no está activa.

Activa y desactiva la función 24H durante 10 minutos cada hora, durante 24 horas.

Después de este tiempo se desactiva.

El led en el botón

del motor (en los

controles de la

campana) destel-

lará una vez cada

0.5 segundos.

El led en el botón

del motor (en los

controles de la

campana) destel-

lará una vez cada

2 segundos.

Aumenta la velocidad del motor. -

Disminuye la velocidad del motor. -

FILTRO DE GRASA

El ltro se debe limpiar cada 2 meses de funcionamiento, o

con mayor frecuencia para un uso particularmente pesado, y

se puede lavar en un lavavajillas.

LIMPIEZA DEL FILTRO DE GRASA METÁLICO

AUTOPORTANTE

• Abra la unidad de iluminación tirando de la muesca.

• Retire el ltro, uno por uno, empujándolo hacia la parte

posterior de la unidad de la campana y tirando hacia abajo

simultáneamente.

• Se debe evitar cualquier tipo de curvatura del ltro al lavarlo.

Antes de volver a colocarlo en la campana, asegúrese de

que esté completamente seco.

• Cuando instale el ltro en la campana, preste atención a

que estén montados en la posición correcta, con la manija

hacia afuera.

• Reemplace la unidad de iluminación.

• No debe haber agua en el ltro antes de volver a instalarlo.

FILTRO DE CARBÓN ACTIVADO

Esto no se puede lavar ni regenerar, y debe cambiarse

aproximadamente cada 4 meses, o con mayor frecuencia en

el caso de un uso particularmente intensivo.

CAMBIO

• Abra la unidad de iluminación.

• Retire el ltro de grasa.

• Retire los ltros saturados de carbón activado, como se

indica (A).

• Instale los nuevos ltros FILTER1 o FILTER 1LL, como se

indica (B).

• Coloque el ltro antigrasa y la unidad de iluminación

nuevamente en su posición.

UNIDAD DE ILUMINACIÓN DE LA CAMPANA

• Para el reemplazo, póngase en contacto con el soporte

técnico ("para comprar, póngase en contacto con el soporte

técnico").

DIFUSOR DE LUZ DE TECHO

• Lámparas led con balasto automático G9 - listadas según

ul 1993/nmx-j-578/1-ance/csa c22.2 No. 1993

• Sustituya la lámpara por una nueva del mismo tipo,

asegurándose de introducir bien los dos pasadores en las

carcasas del portalámparas.

MANTENIMIENTO

Diagrama de cableado

ORG

LAMP POWER

110-127V 60Hz

N GND L

BRW

HOOD POWER

110-127V 60Hz

Y-G

BLU

GRY

ORG

WHT

RED

BLKBLKY-G

BRW

BLU

BLK

RED

PNK

WHT

MOTOR

Y-G

5 4

123

654

789

123

654

987

PNK

M8-4V

BRW

ORG

BLUBRWWHT

L-BL-BBLU

BRWBLK

GRY

LUX2

BLU

AUX

Faber ATF

ORG

SEC.

ELECTRONIC

TRNSFORMER

L N

BLK

WHT

GRY

ORGBLK

GRY

LUX1

RED(ORG)

VLT(ORG)

BLUGRYGRYGRY

ORG

LED

BLKBLKBLK

N.O. DOWN

LIMIT

SWITCHES

ORG

GRYGRYGRY

LED

BLKBLK

N.O. UP

LIMIT

SWITCHES

WHTGRYGRY

LED

BLKBLK

BLU

N.O.

SAFETY DOWN

SWITCH

GRYGRY

LED

BLKBLK

FU1

5X20

TIME

DELAY

ORGBLK

REDRED

BARRA FARETTO LED

GRY

BLK

BARRA FARETTO LED
