122HD45 122HD60

Oper

ator’s manual Manuel d’utilisation

Manual de instrucciones

Please r

ead the operator’s manual carefully and make sure you understand the instructions before using the machine.

Lire attentivement et bien assimiler le manuel d’utilisation avant d’utiliser la machine.

Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.

((

))

((

))

((

))

KEY

O SYMBOLS

–

English

1153993-49 Re

v 2.

2012-03-21

Symbols

ARNING! Incorrect or careless use of a

hedge tr

immer can turn it into a

dangerous tool that can cause serious or

even fatal injury. It is extremely important

that you read and understand the

contents of this operator’s manual.

Please read the operator’s manual

carefully and mak

e sure you

understand the instructions before

using the machine.

Always wear:

• Approved hearing protection

• Approved eye protection

Always wear approved protective gloves.

Wear sturdy, non-slip boots or shoes.

Starting instructions See

the instr

uctions under the

heading Start and stop.

Other symbols/decals on the machine refer to special

cer

tiﬁcation requirements for certain markets.

The engine is s

witched off by moving the

stop s

witch to the stop position.

CAUTION! The stop switch

automatically returns to the start

position. In order to prevent

unintentional starting, the spark plug

cap must be removed from the spark

plug when assembling, checking and/or

performing maintenance.

Always wear approved protective

glo

ves.

Regular cleaning is required.

Visual check.

Protective goggles or a visor must be

rn.

CONTENTS

English

–

1153993-49 Re

v 2.

2012-03-21

Contents

Note the f

ollowing before

star

ting:

Please read the oper

ator’s manual carefully.

The Emissions Compliance Period referred to on the

Emission Compliance label indicates the n

umber of

operating hours for which the engine has been shown to

meet Federal emissions requirements.

For Customer assistance, call:

1-800-487-5951

ebsite:

www

.husqvarna.com

KEY TO SYMBOLS

Symbols

................................................................ 2

CONTENTS

Contents

............................................................... 3

Note the following before starting: ........................ 3

INTR

ODUCTION

Dear customer!

..................................................... 4

WHA

T IS WHAT?

What is what?

....................................................... 5

GENERAL SAFETY PRECA

UTIONS

Impor

tant .............................................................. 6

Personal protective equipment ............................. 6

Machine

′

s safety equipment ................................. 7

FUEL HANDLING

Fuel saf

ety ............................................................ 10

Fuel ...................................................................... 10

Fueling .................................................................. 11

ARTING AND STOPPING

Chec

k before starting ........................................... 12

Starting and stopping ........................................... 12

ORKING TECHNIQUES

Gener

al working instructions ................................ 14

MAINTENANCE

Carb

uretor ............................................................ 16

Mufﬂer .................................................................. 16

Cooling system ..................................................... 16

Spark plug ............................................................ 16

Air ﬁlter ................................................................. 17

Gear ..................................................................... 17

Cutting unit ........................................................... 17

Cleaning and lubrication ....................................... 18

Maintenance schedule ......................................... 19

TECHNICAL D

ATA

echnical data ...................................................... 20

FEDERAL EMISSION CONTR

OL WARRANTY

ATEMENT

OUR WARRANTY RIGHTS AND

OBLIGATIONS ..................................................... 21

ARNING! Long-term exposure to noise

can result in permanent hearing

impairment. So always use approved

hearing protection.

ARNING! Under no circumstances may

the design of the machine be modiﬁed

without the permission of the

manufacturer. Always use genuine

accessories. Non-authorized

modiﬁcations and/or accessories can

result in serious personal injury or the

death of the operator or others.

Your warranty may not cover damage or

liability caused by the use of non-

authorized accessories or replacement

parts.

ARNING! Incorrect or careless use of a

hedge trimmer can turn it into a

dangerous tool that can cause serious or

even fatal injury. It is extremely important

that you read and understand the

contents of this operator’s manual.

The engine exhaust from this product

contains chemicals known to the State

of California to cause cancer, birth

defects or other reproductive harm.

–

English

1153993-49 Re

v 2.

2012-03-21

INTR

ODUCTION

Dear customer!

Cong

ratulations on your choice to buy a Husqvarna product! Husqvarna is based on a tradition that dates back to 1689,

when the Sw

edish King Karl XI ordered the construction of a factory on the banks of the Huskvarna River, for production

of muskets. The location was logical, since water power was harnessed from the Huskvarna River to create the water-

powered plant. During over 300 years of continuous operation, the Husqvarna factory has produced a lot of different

products, from wood stoves to modern kitchen appliances, sewing machines, bicycles, motorcycles etc. In 1956, the ﬁrst

motor driven lawn mowers appeared, followed by chain saws in 1959, and it is within this area Husqvarna is working

today.

Today Husqvarna is one of the leading manufacturers in the world of forest and garden products, with quality as our

highest pr

iority. We develop, manufacture and market high quality motor driven products for forestry and gardening as

well as for building and construction industry.

Your purchase gives you access to professional help with repairs and service whenever this may be necessary. If the

retailer who sells y

our machine is not one of our authorized dealers, ask for the address of your nearest servicing dealer.

It is our wish that you will be satisﬁed with your product and that it will be your companion for a long time. Think of this

oper

ator

′

s manual as a valuable document. By following its

′

content (using, service, maintenance etc) the life span and

the second-hand v

alue of the machine can be extended. If you ever lend or sell this machine, make sure that the

borrower or buyer gets the operator

′

s manual, so they will also know how to properly maintain and use it.

Thank you for using a Husqvarna product.

Husqvarna AB has a policy of continuous product development and therefore reserves the right to modify the design and

appear

ance of products without prior notice.

For customer assistance, contact us at our website: www.usa.husqvarna.com

English

–

WHA

T IS

WHA

1153993-49 Re

v 2.

2012-03-21

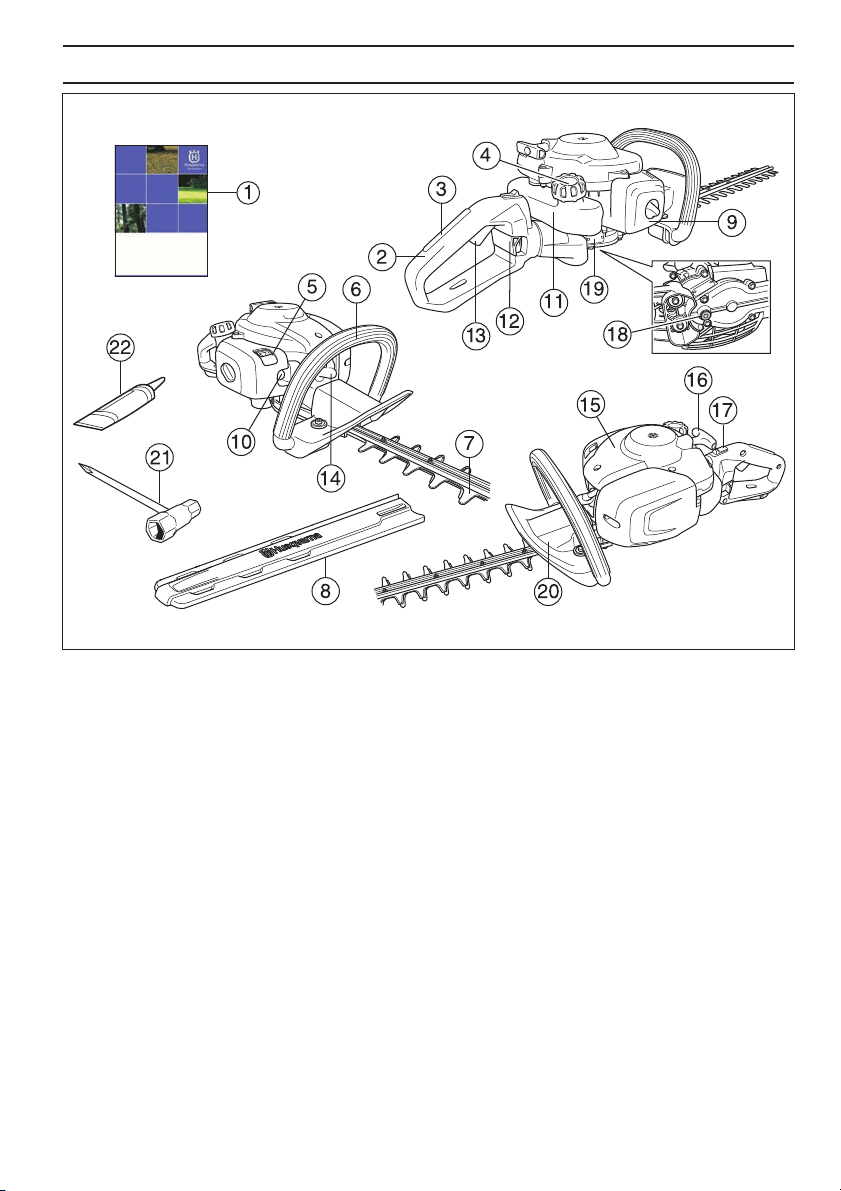

What is what?

Operator’s manual

2 Handle

3 Throttle lock

4 Fuel cap

5 Choke control

6 Front handle

7 Blade and blade guard

8 Transport guard

9 Air ﬁlter cover

10 Air purge

11 Fuel tank

12 Lock for handle 122HD60

13 Throttle control

14 Spark plug cap and spark plug

15 Cylinder cover

16 Starter handle

17 Stop switch

18 Lubricant ﬁller cap, gear

19 Gear

20 Hand guard

21 Combination spanner

22 Tube of grease

GENERAL SAFETY PRECA

UTIONS

–

English

1153993-49 Re

v 2.

2012-03-21

Impor

tant Personal protective equipment

HEARING PR

OTECTION

Wear hearing protection that provides adequate noise

reduction.

EYE PROTECTION

Always wear approved eye protection. If you use a visor

then you must also wear approved protective goggles.

Approved protective goggles must comply with standard

ANSI Z87.1 in the USA or EN 166 in EU countries.

GLOVES

Gloves should be worn when necessary, e.g., when ﬁtting

cutting attachments

BOOTS

Wear sturdy, non-slip boots or shoes.

IMPORTANT!

The machine is only designed for cutting branches and

twigs

Never use a machine that has been modiﬁed in any way

from its original speciﬁcation.

Never use the machine if you are tired, if you have drunk

alcohol, or if you are taking medication that could affect

your vision, your judgement or your co-ordination.

Wear personal protective equipment. See instructions

under the heading ”P

ersonal protective equipment”.

Never use the machine in extreme weather conditions

such as severe cold, very hot and/or humid climates.

Never use a machine that is faulty. Carry out the checks,

maintenance and ser

vice instructions described in this

manual. Some maintenance and service measures

must be carried out by trained and qualiﬁed specialists.

See instructions under the heading Maintenance.

All covers and guards must be ﬁtted before starting.

Ensure that the spark plug cap and ignition lead are

undamaged to avoid the risk of electric shock.

ARNING! This machine produces an

electromagnetic ﬁeld during operation.

This ﬁeld may under some

circumstances interfere with active or

passive medical implants. To reduce the

risk of serious or fatal injury, we

recommend persons with medical

implants to consult their physician and

the medical implant manufacturer before

operating this machine.

ARNING! Running an engine in a

conﬁned or badly ventilated area can

result in death due to asphyxiation or

carbon monoxide poisoning.

ARNING! Never allow children to use or

be in the vicinity of the machine. As the

machine is equipped with a spring-

loaded stop switch and can be started by

low speed and force on the starter

handle, even small children under some

circumstances can produce the force

necessary to start the machine. This can

mean a risk of serious personal injury.

Therefore remove the spark plug cap

when the machine is not under close

supervision.

ARNING! Faulty blades can increase

the risk of accidents.

IMPOR

TANT!

Incorrect or careless use of a hedge trimmer can turn it

into a dangerous tool that can cause ser

ious or even

fatal injury. It is extremely important that you read and

understand the contents of this operator’s manual.

You must use approved personal protective equipment

whenever you use the machine. Personal protective

equipment cannot eliminate the risk of injury but it will

reduce the degree of injury if an accident does happen.

Ask your dealer for help in choosing the right equipment.

ARNING! Listen out for warning signals

or shouts when you are wearing hearing

protection. Always remove your hearing

protection as soon as the engine stops.

GENERAL SAFETY PRECA

UTIONS

English

–

1153993-49 Re

v 2.

2012-03-21

CLO

THING

Wear clothes made of a strong fabric and avoid loose

clothing that can catch on twigs and br

anches. Always

wear heavy, long pants. Do not wear jewellery, shorts

sandals or go barefoot. Secure hair so it is above shoulder

level.

FIRST AID KIT

Always have a ﬁrst aid kit nearby.

Mac

hine

′

s safety equipment

This section descr

ibes the machine

′

s safety equipment,

its pur

pose, and how checks and maintenance should be

carried out to ensure that it operates correctly. See the

”What is what?” section to locate where this equipment is

positioned on your machine.

The life span of the machine can be reduced and the risk

of accidents can increase if machine maintenance is not

carr

ied out correctly and if service and/or repairs are not

carried out professionally. If you need further information

please contact your nearest servicing dealer.

Thr

ottle lockout

The throttle loc

kout is designed to prevent accidental

oper

ation of the throttle control. When you press the lock

(A) (i.e. when you grasp the handle) it releases the throttle

control (B). When you release the handle the throttle

control and the throttle lockout both move back to their

original positions. This movement is controlled by two

independent return springs. This arrangement means that

the throttle control is automatically locked at the idle

setting.

Make sure the throttle control is locked at the idle setting

when the throttle loc

kout is released.

Press the throttle lockout and make sure it returns to its

iginal position when you release it.

Check that the throttle control and throttle lockout move

freely and that the return springs work properly.

See instructions under the heading Start. Start the hedge

trimmer and apply full throttle. Release the throttle trigger

and check that the blades stop and remain stationary. If

the blades move when the throttle trigger is in the idle

position then the carburettor idle setting must be adjusted.

See instructions under the heading Maintenance.

Stop s

witch

Use the stop s

witch to switch off the engine.

Start the engine and make sure the engine stops when

ou move the stop switch to the stop setting. The stop

switch automatically returns to the start position. In order

to prevent unintentional starting, the spark plug cap must

be removed from the spark plug when assembling,

checking and/or performing maintenance.

IMPORTANT!

All servicing and repair work on the machine requires

special tr

aining. This is especially true of the machine

′

safety equipment. If your machine fails any of the checks

described below you must contact your service agent.

When you buy any of our products we guarantee the

availability of professional repairs and service. If the

retailer who sells your machine is not a servicing dealer,

ask him for the address of your nearest service agent.

WARNING! Never use a machine with

faulty safety equipment. The machine’s

safety equipment must be checked and

maintained as described in this section. If

your machine fails any of these checks

contact your service agent to get it

repaired.

GENERAL SAFETY PRECAUTIONS

8 – English 1153993-49 Rev 2. 2012-03-21

Hand guard

The hand guard prevents hands from coming into contact

with the moving blades, for example, if the operator loses

grip on the front handle.

Check that the hand guard is ﬁtted correctly.

Check that the hand guard is undamaged.

Vibration damping system

Your machine is equipped with a vibration damping

system that is designed to reduce vibration and make

operation easier.

The machine

′s vibration damping system reduces the

transfer of vibration between the engine unit/cutting

equipment and the machine

′s handle unit.

The engine body, including the blades, is suspended on

the handlebar using f

our rubber bushings.

Regularly check the vibration damping units for cracks or

def

ormation. Check that the vibration damping element is

undamaged and securely attached.

Mufﬂer

The mufﬂer is designed to keep noise levels to a minimum

and to direct exhaust fumes away from the user. A mufﬂer

ﬁtted with a catalytic converter is also designed to reduce

harmful exhaust gases.

In countries that have a warm and dry climate there is a

signiﬁcant r

isk of ﬁre. We therefore ﬁt certain mufﬂers with

a spark arrestor screen. Check whether the mufﬂer on

your machine is ﬁtted with this kind of screen.

For mufﬂers it is very important that you follow the

instr

uctions on checking, maintaining and servicing your

machine.

Never use a machine that has a faulty mufﬂer.

Regularly check that the mufﬂer is securely attached to

the machine

If the mufﬂer on your machine is ﬁtted with a spark

arrestor screen this must be cleaned regularly. A blocked

screen will cause the engine to overheat and may lead to

serious damage.

WARNING! Overexposure to vibration

can lead to circulatory damage or nerve

damage in people who have impaired

circulation. Contact your doctor if you

experience symptoms of overexposure

to vibration. Such symptoms include

numbness, loss of feeling, tingling,

pricking, pain, loss of strength, changes

in skin colour or condition. These

symptoms normally appear in the

ﬁngers, hands or wrists. The risk

increases at low temperatures.

WARNING! Mufﬂers ﬁtted with catalytic

converters get very hot during use and

remain so for some time after stopping.

This also applies at idle speed. Contact

can result in burns to the skin.

Remember the risk of ﬁre!

GENERAL SAFETY PRECAUTIONS

English – 9

1153993-49 Rev 2. 2012-03-21

Blade and blade guard

The outer part of the blades (1) are shaped as blade

guards. The blade guard is intended to protect against

any part of the body coming into contact with the blades.

Check that the blade guard is not damaged or distorted.

Replace the cutting unit if it is bent or damaged.

Gear

The gear housing gets hot when the machine has been in

use. To avoid burning yourself do not touch the gear

housing.

WARNING! The inside of the mufﬂer

contain chemicals that may be

carcinogenic. Avoid contact with these

elements in the event of a damaged

mufﬂer.

WARNING! Bear in mind that: The

exhaust fumes from the engine are hot

and may contain sparks which can start

a ﬁre. Never start the machine indoors or

near combustible material!

FUEL HANDLING

10 – English 1153993-49 Rev 2. 2012-03-21

Fuel safety

Never start the machine:

1 If you have spilled fuel on it. Wipe off the spillage and

allo

w remaining fuel to evaporate.

2 If you have spilled fuel on yourself or your clothes,

change your clothes. Wash any part of your body that

has come in contact with fuel. Use soap and water.

3 If the machine is leaking fuel. Check regularly for

leaks from the fuel cap and fuel lines

Transport and storage

• Store and transport the machine and fuel so that there

is no risk of any leakage or fumes coming into contact

with sparks or naked ﬂames, for example, from

electrical machinery, electric motors, electrical relays/

switches or boilers.

• When storing and transporting fuel always use

appro

ved containers intended for this purpose.

• When storing the machine for long periods the fuel

tank must be emptied. Contact your local gas station

to ﬁnd out where to dispose of excess fuel.

• Ensure the machine is cleaned and that a complete

ser

vice is carried out before long-term storage.

• The transport guard must always be ﬁtted to the

cutting attachment when the machine is being

ansported or in storage.

• Secure the machine during transport.

Fuel

CAUTION! The machine is equipped with a two-stroke

engine and must always been run using a mixture of

gasoline and two-stroke engine oil. It is important to

accurately measure the amount of oil to be mixed to

ensure that the correct mixture is obtained. When mixing

small amounts of fuel, even small inaccuracies can

drastically affect the ratio of the mixture.

Gasoline

CAUTION! Always use a quality gasoline/oil mixture with

an octane rating of at least 87 octane ((RON+MON)/2). If

your machine is equipped with a catalytic converter (see

chapter on Technical data) always use a good quality

unleaded gasoline/oil mixture. Leaded gasoline will

destroy the catalytic converter.

Use low-emission gasoline, also known as alkylate

gasoline

, if it is available.

This engine is certiﬁed to operate on unleaded

gasoline.

• The lowest recommended octane grade is 87

((RON+MON)/2). If you run the engine on a lower

octane grade than 87 so-called knocking can occur.

This gives rise to a high engine temperature and

increased bearing load, which can result in serious

engine damage.

• When working at continuous high revs a higher octane

ating is recommended.

Two-stroke oil

• For best results and performance use HUSQVARNA

two-stroke engine oil, which is specially formulated for

our air-cooled two stroke-engines.

• Never use two-stroke oil intended for water-cooled

engines

, sometimes referred to as outboard oil (rated

TCW).

• Never use oil intended for four-stroke engines.

• Mixing ratio

1:50 (2%) with HUSQVARNA two-stroke oil.

WARNING! Take care when handling fuel.

Bear in mind the risk of ﬁre, explosion

and inhaling fumes.

WARNING! Fuel and fuel fumes are

highly inﬂammable and can cause

serious injury when inhaled or allowed to

come in contact with the skin. For this

reason observe caution when handling

fuel and make sure there is adequate

ventilation.

Gasoline, litre Two-stroke oil, litre

2% (1:50)

5 0,10

10 0,20

15 0,30

20 0,40

US gallon US ﬂ. oz.

1 2 1/2

2 1/2 6 1/2

5 12 7/8

FUEL HANDLING

English – 11

1153993-49 Rev 2. 2012-03-21

Mixing

• Always mix the gasoline and oil in a clean container

intended for fuel.

• Always start by ﬁlling half the amount of the gasoline

to be used. Then add the entire amount of oil. Mix

(shake) the fuel mixture. Add the remaining amount of

gasoline.

• Mix (shake) the fuel mixture thoroughly before ﬁlling

the machine’

s fuel tank.

• Do not mix more than one month’s supply of fuel at a

time

• If the machine is not used for some time the fuel tank

should be emptied and cleaned.

Fueling

• Clean the area around the fuel cap. Contamination in

the tank can cause operating problems.

• Ensure that the fuel is well mixed by shaking the

container before ﬁlling the tank.

WARNING! The catalytic converter

mufﬂer gets very hot during and after

use. This also applies during idling. Be

aware of the ﬁre hazard, especially when

working near ﬂammable substances and/

or vapours.

WARNING! Taking the following

precautions, will lessen the risk of ﬁre:

Do not smoke or place hot objects near

fuel.

Always shut off the engine before

refuelling.

Refuel in a well ventilated area. Never

fuel the machine indoors.

Always stop the engine and let it cool for

a few minutes before refuelling.

When refuelling, open the fuel cap slowly

so that any excess pressure is released

gently.

Tighten the fuel cap carefully after

refuelling.

Always move the machine away from the

refuelling area and source before

starting.

STARTING AND STOPPING

12 – English 1153993-49 Rev 2. 2012-03-21

Check before starting

• Inspect the working area. Remove any objects that

could be thrown out.

• Check the cutting attachment. Never use blades that

are dull, cr

acked or damaged.

• Check that the machine is in perfect working order.

Chec

k that all nuts and screws are tight.

• Make sure the gear housing is lubricated correctly.

See instr

uctions under the heading Gear housing.

• Check that the cutting attachment always stops when

the engine is idling.

• Only use the machine for the purpose it was intended

• Make sure that the handle and safety features are in

good w

orking order. Never use a machine that lacks a

part or has been modiﬁed outside its speciﬁcations.

• All covers must be correctly ﬁtted and undamaged

bef

ore you start the machine.

Starting and stopping

Cold engine

Choke:

Set the choke control in the choke position.

Primer bulb: Press the air purge diaphragm repeatedly

until fuel begins to ﬁll the diaphragm (about 6 times). The

diaphragm need not be completely ﬁlled.

Starting

Hold the body of the machine on the ground using your

left hand (CAUTION! Not with your foot!). Grip the starter

handle, slowly pull out the cord with your right hand until

you feel some resistance (the starter pawls grip), now

quickly and powerfully pull the cord.

Never wrap the

starter cord around your hand

Push the choke control back to its original position as

soon as the engine ﬁres, and continue trying to start until

the engine starts.

CAUTION! When the choke control is pushed back to its

original position, the engine runs at a heightened speed,

the so called start throttle position, and the blades then

move. Start throttle position is released by throttling using

the throttle lever.

CAUTION! Do not pull the starter cord all the way out and

do not let go of the starter handle when the cord is fully

extended. This can damage the machine.

WARNING! The complete gear housing

must be ﬁtted before the machine is

started, otherwise the clutch may loosen

and cause personal injury.

Always move the machine about 3 metres

from the refuelling position before

starting. Place the machine on a ﬁrm

surface. Remember that the blades may

start to move when the engine is started.

Make sure the blades cannot come into

contact with any object. Make sure that no

unauthorised persons are in the working

area, otherwise there is a risk of serious

personal injury. The safety distance is 15

metres.

STARTING AND STOPPING

English – 13

1153993-49 Rev 2. 2012-03-21

Warm engine

Hold the body of the machine on the ground using your

left hand (CAUTION! Not with your foot!). Grip the starter

handle, slowly pull out the cord with your right hand until

you feel some resistance (the starter pawls grip), now

quickly and powerfully pull the cord.

Never wrap the

starter cord around your hand

Stopping

The engine is switched off by moving the stop switch to

the stop position.

CAUTION!

The stop switch automatically returns to the start position.

In order to prevent unintentional starting, the spark plug

cap must be removed from the spark plug when

assembling, checking and/or performing maintenance.

WORKING TECHNIQUES

14 – English 1153993-49 Rev 2. 2012-03-21

General working instructions

Safety instructions regarding the

surroundings

• Never allow children to use the machine.

• Observe your surroundings and make sure that there

is no r

isk of people or animals coming into contact

with the cutting equipment.

• Ensure that no-one comes closer than 15 m while you

are w

orking.

• Never allow anyone else to use the machine without

ﬁrst ensuring that they have understood the contents

of the operator’s manual.

• Never work from a ladder, stool or any other raised

position that is not fully secured.

• Keep in mind that the operator is responsible for

accidents or hazards occur

ing to other people or their

property.

Safety instructions while working

• Always ensure you have a safe and stable working

position.

• Never leave the machine unsupervised with the motor

running.

• Always use both hands to hold the machine. Hold the

machine in front of your body.

• Make sure that your hands and feet do not come near

the cutting attachment when the engine is r

unning.

• When the engine is switched off, keep your hands and

eet away from the cutting attachment until it has

stopped completely.

• Watch out for stumps of branches that can be thrown

out dur

ing cutting.

• Do not cut too close to the ground. Stones and other

objects can be thrown out.

• Check the working area for foreign objects such as

electricity cables, insects and animals, etc, or other

objects that could damage the cutting attachment,

such as metal items.

• If any foreign object is hit or if vibrations occur stop the

machine immediately

. Disconnect the HT lead from

the spark plug. Check that the machine is not

damaged. Repair any damage.

• If anything jams in the blades while you are working,

witch off the engine and wait until it has stopped

completely before cleaning the blades. Disconnect the

HT lead from the spark plug.

IMPORTANT!

This section takes up the basic safety precautions for

orking with a hedge trimmer.

If you encounter a situation where you are uncertain

how to proceed you should ask an expert. Contact your

dealer or your service workshop.

Avoid all usage which you consider to be beyond your

capability.

WARNING! The machine can cause

serious personal injury. Read the safety

instructions carefully. Learn how to use

the machine.

WARNING! Cutting tool. Do not touch the

tool without ﬁrst switching off the

engine.

WORKING TECHNIQUES

English – 15

1153993-49 Rev 2. 2012-03-21

If the blades get stuck, they can be loosened by

sticking the combination spanner into the gear

housing. Remove the lubricant plug and stick the

combination spanner into the gearing and turn it back

and forth.

Safety instructions after completing work

• The transport guard should always be ﬁtted to the

cutting attachment when the machine is not in use.

• Make sure the cutting attachment has stopped before

cleaning, carrying out repairs or an inspection.

Disconnect the HT lead from the spark plug.

• Always wear heavy-duty gloves when repairing the

cutting attachment.

This is extremely sharp and can

easily cause cuts.

• Store the machine out of reach of children.

• Use only original spare parts for repairs.

Basic working techniques

• Work with a swinging action from the bottom upwards

when trimming sides.

• Adjust the throttle setting to suit the load.

• When trimming a hedge the engine should always

ace away from the hedge.

• Hold the machine as close to your body as possible to

get the best balance.

• Make sure that the tip does not touch the ground.

• Do not rush the work, but work steadily until all the

anches have been cut back cleanly.

122HD60

The hedge trimmer’s rear handle can be set in ﬁve

positions by pulling out the catch. See ﬁgure. When the

handle is adjusted, the hedge trimmer must be idling or

not running.

• While working the handle should always be facing

upw

ards irrespective of how the hedge trimmer is

directed.

MAINTENANCE

16 – English 1153993-49 Rev 2. 2012-03-21

Carburetor

Adjustment of the idle speed

Before any adjustments are made, make sure that the air

ﬁlter is clean and the air ﬁlter cover is ﬁtted. Make sure the

start throttle position is disengaged.

Adjust the idle speed using the idle adjustment screw T, if

it is necessar

y to readjust. First turn the T screw clockwise

until the cutting attachment starts to move. Then turn the

screw anticlockwise until the cutting attachment stops.

The idle speed is correctly adjusted when the engine runs

smoothly in every position. The idle speed should also be

well below the speed at which the cutting attachment

starts to move.

Rec. idle speed: See the Technical data section.

Mufﬂer

CAUTION! Some mufﬂers are ﬁtted with a catalytic

converter. See chapter on Technical data to see whether

your machine is ﬁtted with a catalytic converter.

The mufﬂer is designed to reduce the noise level and to

direct the e

xhaust gases away from the operator. The

exhaust gases are hot and can contain sparks, which may

cause ﬁre if directed against dry and combustible

material.

Some mufﬂers are equipped with a special spark arrestor

mesh.

If your machine has this type of mufﬂer, the mesh

must be cleaned. This is best done with a wire brush.

On mufﬂers without a catalytic converter, the mesh should

be cleaned or replaced if necessar

y once a week.

If the

mesh is damaged it must be replaced.

If the mesh is

frequently blocked, this can be a sign that the carburettor

is incorrectly adjusted or that too much oil has been mixed

with the petrol.

On mufﬂers ﬁtted with a catalytic converter, the mesh

ust be checked, and if necessary cleaned, monthly.

the mesh is damaged it must be replaced.

If the screen

is frequently blocked, this can be a sign that the

performance of the catalytic converter is impaired.

Contact your dealer to inspect the mufﬂer. A blocked

screen will cause the machine to overheat and result in

damage to the cylinder and piston.

CAUTION! Never use a machine with a defective mufﬂer.

Cooling system

To keep the working temperature as low as possible the

machine is equipped with a cooling system.

The cooling system consists of:

1 Cooling ﬁns on the cylinder.

2 Cylinder cover (directs cold air over the cylinder).

3 Air intake through the crankcase (inside the tank).

Clean the cooling system with a brush once a week, more

often in demanding conditions

. A dirty or blocked cooling

system results in the machine overheating which causes

damage to the piston and cylinder.

Spark plug

The spark plug condition is inﬂuenced by:

• Incorrect carburetor adjustment.

• An incorrect fuel mixture (too much or incorrect type

of oil).

• A dirty air ﬁlter.

These factors cause deposits on the spark plug

electrodes, which may result in operating problems and

starting difﬁculties.

WARNING! If the idle speed cannot be

adjusted so that the cutting attachment

stops, contact your dealer/service

workshop. Do not use the machine until

it has been correctly adjusted or

repaired.

WARNING! Mufﬂers ﬁtted with catalytic

converters get very hot during use and

remain so for some time after stopping.

This also applies at idle speed. Contact

can result in burns to the skin.

Remember the risk of ﬁre!

MAINTENANCE

English – 17

1153993-49 Rev 2. 2012-03-21

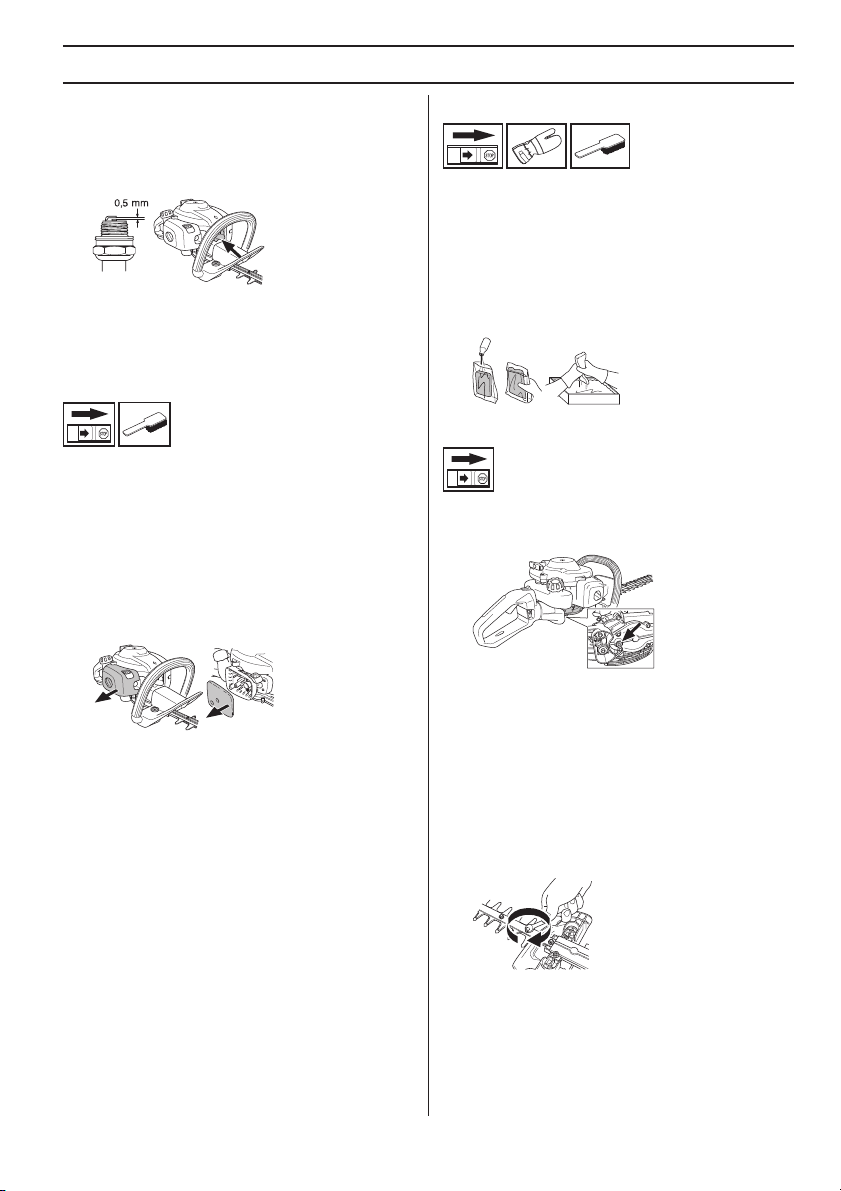

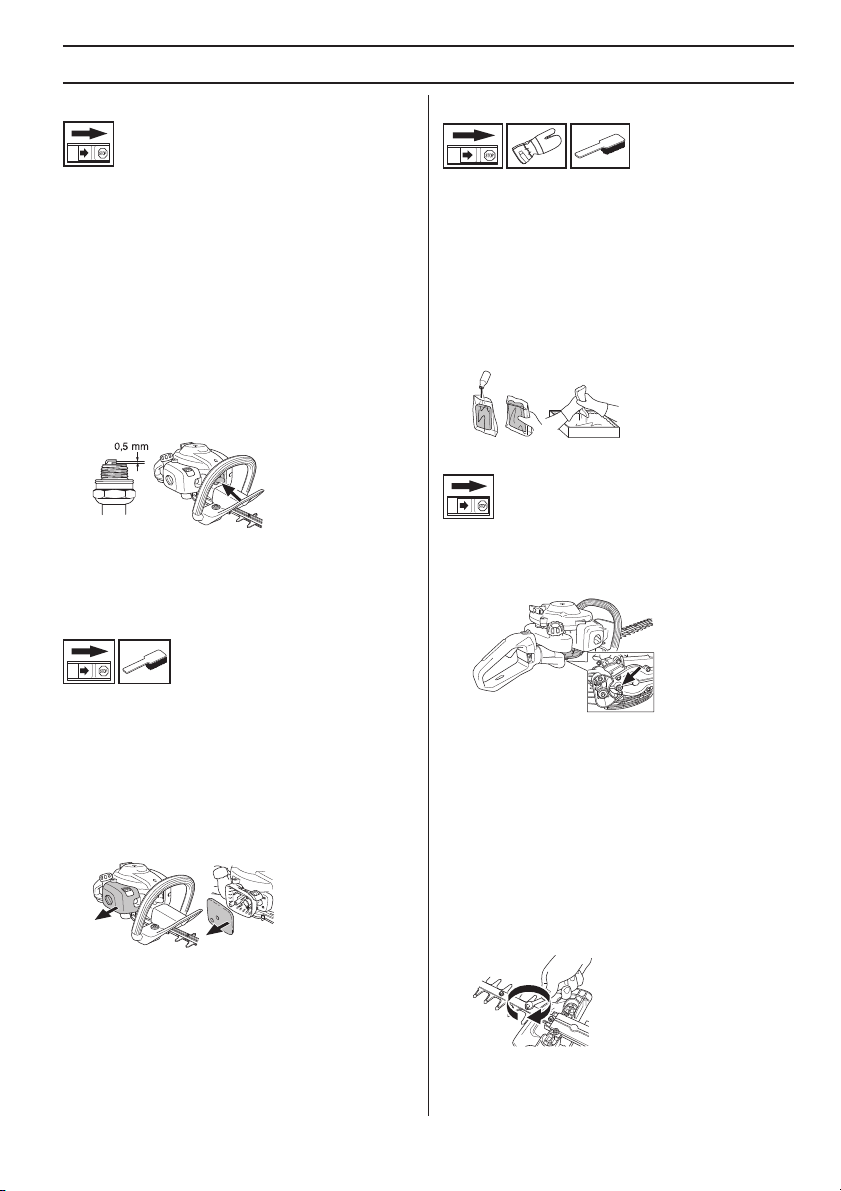

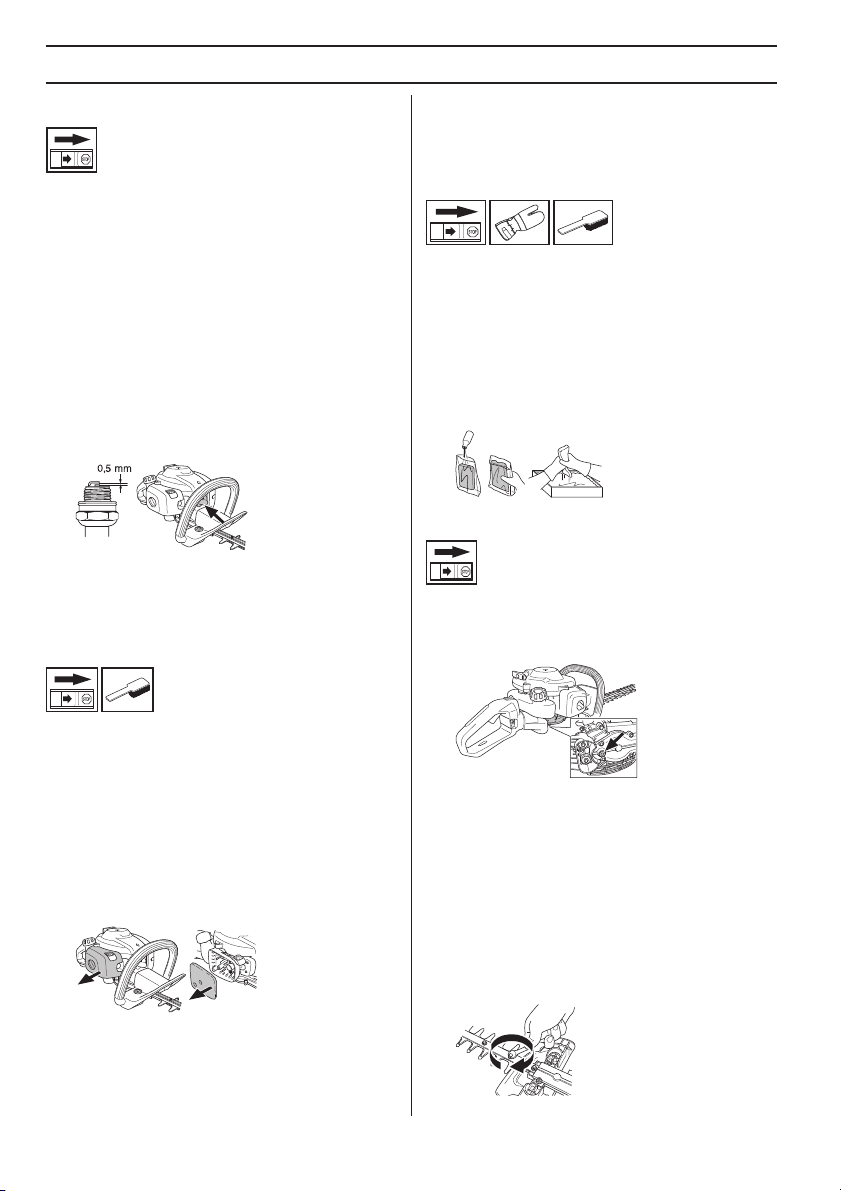

If the machine is low on power, difﬁcult to start or runs

poorly at idle speed: always check the spark plug ﬁrst

before taking any further action. If the spark plug is dirty,

clean it and check that the electrode gap is 0,5 mm

(0,020"). The spark plug should be replaced after about a

month in operation or earlier if necessary.

CAUTION! Always use the recommended spark plug

type! Use of the wrong spark plug can damage the piston/

cylinder. Check that the spark plug is ﬁtted with a

suppressor.

Air ﬁlter

The air ﬁlter must be regularly cleaned to remove dust

and dirt in order to avoid:

• Carburettor malfunctions

• Starting problems

• Loss of engine power

• Unnecessary wear to engine parts

• Excessive fuel consumption.

Clean the ﬁlter every 25 hours, or more regularly if

conditions are e

xceptionally dusty.

Cleaning the air ﬁlter

Remove the air ﬁlter cover and take out the ﬁlter. Wash it

clean in warm, soapy water. Allow the ﬁlter to dry and then

oil it in according to the instructions.

An air ﬁlter that has been in use for a long time cannot be

cleaned completely

. The ﬁlter must therefore be replaced

with a new one at regular intervals.

A damaged air ﬁlter

must always be replaced.

Oiling the air ﬁlter

Always use HUSQVARNA ﬁlter oil, art. no. 531 00 92-48.

The ﬁlter oil contains a solvent to make it spread evenly

through the ﬁlter. You should therefore avoid skin contact.

Put the ﬁlter in a plastic bag and pour the ﬁlter oil over it.

Knead the plastic bag to distr

ibute the oil. Squeeze the

excess oil out of the ﬁlter inside the plastic bag and pour

off the excess before ﬁtting the ﬁlter to the machine. Never

use common engine oil. This would drain through the ﬁlter

quite quickly and collect in the bottom.

Gear

There is a plug for ﬁlling lubricant on the gear housing.

Use the grease tube to ﬁll with grease and repeat every

25 hours. Use Husqvarna’s special grease.

CAUTION! The gear housing must not be ﬁlled

completely with grease. The grease expands as the

machine heats up during operation. If the gear housing

was completely ﬁlled with grease it could damage the

seals and lead to leakage of grease.

The grease in the bevel gear does not normally need to

be changed e

xcept if repairs are carried out.

Cutting unit

Check that the cutting units' screws are ﬁtted correctly.

Tighten them with a tightening torque of 7-10 Nm.

MAINTENANCE

18 – English 1153993-49 Rev 2. 2012-03-21

Cleaning and lubrication

Clean any resin and plant residue from the blades using

cleaning agent 531 00 75-13 (UL22) before and after

using the machine.

Check that the blade edges are not damaged or

def

ormed. File away any burrs.

Check that the blades move freely. Remove the

lubrication plug in the gear housing and stick in the

combination spanner and turn back and forth.

Lubricate the blade bars with special grease, part no.

531 00 75-12 (UL 21) before long periods of storage.

IMPORTANT! Use only HUSQVARNA replacement

parts. Use of other brands of replacement parts can

cause damage to your unit or injury to the operator or

others. Your warranty does not cover damage or liability

caused by the use of accessories and/or attachments

not speciﬁcally recommended by HUSQVARNA.

English – 19

MAINTENANCE

1153993-49 Rev 2. 2012-03-21

Maintenance schedule

The following is a list of the maintenance that must be performed on the machine. Most of the items are described in the

Maintenance section. The user must only carry out the maintenance and service work described in this manual. More

extensive work must be carried out by an authorized service workshop.

Maintenance Before use:

After 40

hour

s in use

After 100

hours in use

Clean the outside of the machine. After each time the machine is used

Make sure the throttle trigger lock and the throttle function correctly

from a saf

ety point of view.

In order to reduce the risk of ﬁre, dirt, leaves and surplus lubricant, etc

must be cleaned from the mufﬂer, exhaust pipe and engine.

Check that the stop switch works correctly. X

Check that the blades do not move when the engine is idling. X

Check that the blades are undamaged and show no signs of cracking

or other damage

. Replace the blades if necessary.

Check that the blade guard is not damaged or distorted. Replace the

lade if the blade guard is bent or damaged.

Replace the cutting unit if it is bent or damaged. X

Check that the hand guard is not damaged. Replace the guard if

damaged.

Check that nuts and screws are tight. X

Check that there are no fuel leaks from the engine, tank or fuel lines. X

Clean the air ﬁlter and oil it in.

Clean more often if conditions are exceptionally dusty.

(25 tim).

Check the starter and starter cord. X

Check that the vibration damping elements are not damaged. X

Clean the outside of the spark plug. Remove it and check the electrode

gap

. Adjust the gap to 0.5 mm (.20”), or replace the spark plug. Check

that the spark plug is ﬁtted with a suppressor.

Clean the machine’s cooling system. X

Clean the outside of the carburettor and the space around it. X

Fill the gear housing with grease. This should be carried out

appro

ximately every 25 working hours.

Check that the screws that hold the blades together are correctly

tightened.

Check and clean the spark arrestor screen on the mufﬂer (only applies

to mufﬂers ﬁtted with a catalytic converter).

Clean the inside of the fuel tank. X

Check the inside of the fuel ﬁlter for any dirt or if the fuel hose has any

acks or other defects. Replace if necessary.

Check all cables and connections. X

Check the clutch, clutch springs and the clutch drum for wear. Replace

if necessar

y by an autorized service workshop.

Replace the spark plug. Check that the spark plug is ﬁtted with a

suppressor.

20 – English 1153993-49 Rev 2. 2012-03-21

TECHNICAL DATA

Technical data

Note 1: Reported data for equivalent sound pressure level for the machine has a typical statistical dispersion (standard

deviation) of 1 dB (A).

Note 2: Reported data for equivalent vibration level has a typical statistical dispersion (standard deviation) of 1 m/s

Technical data 122HD45 122HD60

Motor

Cylinder displacement, cu.in/cm

21,7 21,7

Cylinder bore, inch/mm 1,26/32 1,26/32

Stroke, inch/mm 1,06/27 1,06/27

Idle speed, rpm 2900 2900

Recommended max. speed, rpm 9000 9000

Max. engine output, acc. to ISO 8893, kW/ rpm 0,6/7800 0,6/7800

Catalytic converter mufﬂer Ye s Ye s

Speed-regulated ignition system Ye s Ye s

Emissions Durability Period according to California Air

Resources Board, h.

50 50

Ignition system

Spark plug NGK CMR6A NGK CMR6A

Electrode gap, inch/mm 0,02/0,5 0,02/0,5

Fuel and lubrication system

Fuel tank capacity, US pint/litre 0,3 0,3

Weight

Weight without fuel, Lbs/kg 10,3/4,7 10,8/4,9

Sound levels

(see note 1)

Equivalent sound pressure level at the operator’s ear,

measured according to EN ISO 10517, dB(A):

93 94

Vibration levels

(see note 2)

Equivalent vibration levels (a

hv,eq

) at handles,

measured according to EN ISO 10517, m/s

Front/rear handles: 2,9/4,9 4,1/3,6

Blades

Type Double sided Double sided

Length, mm 450 590

Blade speed, cuts/min 4050 4050

FEDERAL EMISSION CONTROL WARRANTY STATEMENT

English – 21

1153993-49 Rev 2. 2012-03-21

YOUR WARRANTY RIGHTS AND

OBLIGATIONS

The EPA (U.S. Environmental Protection Agency),

Environment Canada and Husqvarna Forest & Garden

are pleased to explain the emissions control system’s

warranty on your 2010 and later small off-road engine. In

U.S. and Canada, new equipment that use small off-road

engines must be designed, built, and equipped to meet

the applicable Federal stringent anti-smog standards.

Husqvarna Forest & Garden must warrant the emissions

control system on your small off-road engine for the

period listed below provided there has been no abuse,

neglect or improper maintenance of your equipment. Your

emissions control system may include parts such as the

carburetor, ignition system, catalytic converter, fuel tank,

ﬁlters and other associated components. Also, included

may be hoses, belts, connectors, sensors, and other

emission-related assemblies. Where a warrantable

condition exists, Husqvarna Forest & Garden will repair

your small off-road engine at no cost to you including

diagnosis, parts and labor.

MANUFACTURER′S WARRANTY

COVERAGE

The emissions control system is warranted for two years.

If any emissions-related part on your equipment is

defective, the part will be repaired or replaced by

Husqvarna Forest & Garden.

OWNER′S WARRANTY

RESPONSIBILITIES

• As the small off-road engine owner, you are

responsible for performance of the required

maintenance listed in your operator’s manual.

Husqvarna Forest & Garden recommends that you

retain all receipts covering maintenance on your small

off-road engine, but Husqvarna Forest & Garden

cannot deny warranty solely for the lack of receipts or

your failure to ensure the performance of all

scheduled maintenance.

• As the small off-road engine owner, you should

wever be aware that Husqvarna Forest & Garden

may deny you warranty coverage if your small off-road

engine or a part has failed due to abuse, neglect, or

improper maintenance or unapproved modiﬁcations.

• You are responsible for presenting your small off-road

engine to a Husqv

arna Forest & Garden distribution

center or service center as soon as the problem

exists. The warranty repairs should be completed in a

reasonable amount of time, not to exceed 30 days. If

you have any questions regarding your warranty

coverage, you should contact Husqvarna Forest &

Garden at 1-800-487-5951 or visit

www.usa.husqvarna.com.

WARRANTY COMMENCEMENT DATE

The warranty period begins on the date the engine or

equipment is delivered to an ultimate purchaser.

LENGTH OF COVERAGE

Husqvarna Forest & Garden warrants to the ultimate

purchaser and each subsequent owner that the engine or

equipment is designed, built, and equipped so as to

conform with all applicable regulations adopted by EPA,

and is free from defects in materials and workmanship

that causes the failure of a warranted part for a period of

two years.

WHAT IS COVERED

REPAIR OR REPLACEMENT OF PARTS Repair or

replacement of any warranted part under the warranty

must be performed at no charge to the owner at a

warranty station. Warranty services or repairs will be

provided at all Husqvarna Forest & Garden distribution

centers that are franchised to service the subject engines.

Throughout the emissions warranty period of two years,

Husqvarna Forest & Garden must maintain a supply of

warranted parts sufﬁcient to meet the expected demand

for such parts.

WARRANTY PERIOD Any warranted part that is

scheduled for replacement as required in the

maintenance schedule, is warranted for the period of time

prior to the ﬁrst scheduled replacement point for that part.

If the part fails prior to the ﬁrst scheduled replacement,

the part will be repaired or replaced by Husqvarna Forest

& Garden at no cost. Any such part repaired or replaced

under warranty is warranted for the remainder of the

period prior to the ﬁrst scheduled replacement point for

the part. Any warranted part that is not scheduled for

replacement as required in the maintenance schedule, is

warranted for two years. If any such part fails during the

period of warranty coverage, it will be repaired and

replaced by Husqvarna Forest & Garden at no cost. Any

such part repaired or replaced under the warranty is

warranted for the remaining warranty period. Any

warranted part that is scheduled only for regular

inspection in the maintenance schedule will be warranted

for a period of two years. A statement in such written

instructions to the effect of ”repair or replace as

necessary” will not reduce the period of warranty

coverage. Any such part repaired or replaced under

warranty will be warranted for the remaining warranty

period.

DIAGNOSIS The owner must not be charged for

diagnostic labor that leads to the determination that a

warranted part is in fact defective, provided that such

diagnostic work is performed at a warranty station.

CONSEQUENTIAL DAMAGES Husqvarna Forest &

Garden is liable for damages to other engine components

proximately caused by a failure under warranty of any

warranted part.

FEDERAL EMISSION CONTROL WARRANTY STATEMENT

22 – English 1153993-49 Rev 2. 2012-03-21

EMISSION WARRANTY PARTS LIST

1 Carburetor and internal parts

2 Intake pipe, airﬁlter holder and carburetor bolts.

3 Airﬁlter and fuelﬁlter covered up to maintenance

schedule

4 Spark Plug, covered up to maintenance schedule

5 Ignition Module

6 Mufﬂer with catalytic converter

7 Fuel tank

WHAT IS NOT COVERED

All failures caused by abuse, neglect or improper

maintenance are not covered.

ADD -ON OR MODIFIED PARTS

Add-on or modiﬁed parts that are not exempted by EPA

may not be used. The use of any non-exempted add-on or

modiﬁed parts will be grounds for disallowing a warranty

claim. Husqvarna Forest & Garden will not be liable to

warrant failures of warranted parts caused by the use of a

non-exempted add-on or modiﬁed part.

HOW TO FILE A CLAIM

If you have any questions regarding your warranty rights

and responsibilities, you should contact your nearest

authorized servicing dealer or call Husqvarna Forest &

Garden at 1-800-487-5951 or visit

www.usa.husqvarna.com.

WHERE TO GET WARRANTY SERVICE

Warranty services or repairs are provided through all

Husqvarna Forest & Garden authorized servicing dealers.

MAINTENANCE, REPLACEMENT AND

REPAIR OF EMISSION-RELATED PARTS

Any replacement part may be used in the performance of

any warranty maintenance or repairs and must be

provided without charge to the owner. Such use will not

reduce the warranty obligations of the manufacturer.

MAINTENANCE STATEMENT

The owner is responsible for the performance of all

required maintenance, as deﬁned in the operator’s

manual.

EXPLICATION DES SYMBOLES

French – 23

1153993-49 Rev 2. 2012-03-21

Symboles

AVERTISSEMENT! Un taille-haie utilisé

de manière imprudente ou inadéquate

peut devenir un outil dangereux, pouvant

causer des blessures graves voire

mortelles. Il est très important de lire et

comprendre le contenu de ce mode

d’emploi.

Lire attentivement et bien assimiler le

man

uel d’utilisation avant d’utiliser la

machine.

Toujours utiliser:

• Protecteurs d’oreilles homologués

• Des protège-yeux homologués

Toujours porter des gants de protection

homologués

Utiliser des bottes ou chaussures anti-

dér

apantes et stables.

Instruction de démarrage

oir les instructions au

chapitre Démarrage et

arrêt.

Les autres symboles/autocollants présents sur la

mac

hine concernent des exigences de certiﬁcation

spéciﬁques à certains marchés.

Arrêter le moteur en déplaçant

l’interrupteur d’arrêt en position d’arrêt.

REMARQUE! L'interrupteur d'arrêt se

remet automatiquement en position de

démarrage. Toujours retirer le chapeau

de bougie de la bougie lors du montage,

contrôle et/ou entretien, aﬁn d'éviter tout

démarrage accidentel.

Toujours porter des gants de protection

homologués

Un nettoyage régulier est indispensable.

Examen visuel.

Porter des lunettes protectrices ou une

visière

SOMMAIRE

24 – French 1153993-49 Rev 2. 2012-03-21

Sommaire Contrôler les points suivants

avant la mise en marche:

Lire attentivement le manuel d’utilisation.

La période de conformité des émissions à laquelle il est

ait référence sur l’étiquette de conformité des émissions

indique le nombre d’heures de fonctionnement pour

lesquelles il a été établi que le moteur répond aux

exigences fédérales en matière d’émissions.

Pour joindre l'assistance clients, composez le:

1-800-487-5951

Contactez-nous via notre site Internet:

www.husqvarna.com

EXPLICATION DES SYMBOLES

Symboles .............................................................. 23

SOMMAIRE

Sommaire ............................................................. 24

Contrôler les points suivants avant la mise en

marche:

................................................................. 24

INTRODUCTION

Cher client, ............................................................ 25

QUELS SONT LES COMPOSANTS?

Quels sont les composants? ................................. 26

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

Important! ............................................................. 27

Équipement de protection personnelle ................. 27

Équipement de sécurité de la machine ................. 28

MANIPULATION DU CARBURANT

Sécurité carburant ................................................ 31

Carburant .............................................................. 31

Remplissage de carburant .................................... 32

DÉMARRAGE ET ARRÊT

Contrôles avant la mise en marche ...................... 33

Démarrage et arrêt ............................................... 33

TECHNIQUES DE TRAVAIL

Méthodes de travail ............................................... 35

ENTRETIEN

Carburateur ........................................................... 37

Silencieux ............................................................. 37

Système de refroidissement ................................. 37

Bougie ................................................................... 38

Filtre à air .............................................................. 38

Engrenage ............................................................ 38

Unité de coupe ...................................................... 38

Nettoyage et graissage ......................................... 39

Schéma d’entretien ............................................... 40

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques techniques ................................. 41

DÉCLARATION DE GARANTIE POUR LA

LUTTE CONTRE LES ÉMISSIONS

VOS DROITS ET OBLIGATIONS EN

GARANTIE ........................................................... 42

AVERTISSEMENT! Une exposition

prolongée au bruit risque de causer des

lésions auditives permanentes. Toujours

utiliser des protecteurs d'oreille agréés.

AVERTISSEMENT! Ne jamais modiﬁer

sous aucun prétexte la machine sans

l’autorisation du fabricant. N’utiliser que

des accessoires et des pièces d’origine.

Des modiﬁcations non-autorisées et

l’emploi d’accessoires non-homologués

peuvent provoquer des accidents graves

et même mortels, à l’utilisateur ou

d’autres personnes.

AVERTISSEMENT! Un taille-haie utilisé

de manière imprudente ou inadéquate

peut devenir un outil dangereux, pouvant

causer des blessures graves voire

mortelles. Il est très important de lire et

comprendre le contenu de ce mode

d’emploi.

French – 25

INTRODUCTION

1153993-49 Rev 2. 2012-03-21

Cher client,

Félicitations pour ce choix d’un produit Husqvarna. Husqvarna a vu le jour en 1689 lorsque le roi Karl XI décida de

construire un arsenal pour la fabrication des mousquets au bord de la rivière Huskvarna. Le choix de l’emplacement

était logique puisque la rivière Huskvarna servait à produire de l’énergie hydraulique et constituait donc une sorte de

centrale hydraulique. En plus de 300 ans d’existence, l’usine Husqvarna a fabriqué de nombreux produits, depuis les

cuisinières à bois jusqu’aux équipements de cuisine modernes, sans oublier les machines à coudre, les bicyclettes, les

motos, etc. La première tondeuse à moteur a été lancée en 1956, suivie en 1959 de la première tronçonneuse. C’est

dans ce secteur que Husqvarna est actif aujourd’hui.

Husqvarna est aujourd’hui un des plus grands fabricants du monde de produits destinés à l’entretien des forêts et des

jardins

. La qualité et les performances sont nos priorités. Notre concept d’affaires est de développer, fabriquer et

commercialiser des produits à moteur pour l’entretien des forêts et des jardins et pour les entreprises de construction

et d’aménagement des sols. L’objectif d’Husqvarna est aussi d’être à la pointe du progrès en matière d’ergonomie, de

facilité d’utilisation, de sécurité et de protection de l’environnement; un grand nombre d’innovations ont été développées

pour améliorer les produits dans ces domaines.

Nous sommes persuadés que vous apprécierez la qualité et les performances de nos produits pendant de longues

années

. L’achat d’un de nos produits vous garantit une assistance professionnelle au niveau du service et des

réparations en cas de besoin. Si la machine n’a pas été achetée chez un de nos revendeurs autorisés, demandez à un

revendeur l’adresse de l’atelier d’entretien le plus proche.

Nous espérons que cette machine vous donnera toute satisfaction et qu’elle vous accompagnera pendant de longues

années

. N’oubliez pas que ce manuel d’utilisation est important. En suivant les instructions qu’il contient (utilisation,

révision, entretien, etc.), il est possible d’allonger considérablement la durée de vie de la machine et d’augmenter sa

valeur sur le marché de l’occasion. En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au

nouveau propriétaire.

Nous vous remercions d'utiliser un produit Husqvarna !

Husqvarna AB travaille continuellement au développement de ses produits et se réserve le droit d’en modiﬁer, entre

autres

, la conception et l’aspect sans préavis.

26 – French 1153993-49 Rev 2. 2012-03-21

QUELS SONT LES COMPOSANTS?

Quels sont les composants?

1 Manuel d’utilisation

2 Poignée

3 Verrou d’accélérateur

4 Bouchon du réservoir de carburant

5 Commande de starter

6 Poignée avant

7 Lame et protège-lame

8 Dispositif de protection pour le transport

9 Capot de ﬁltre à air

10 Pompe à carburant

11 Réservoir d’essence

12 Verrou pour la poignée 122HD60

13 Commande de l’accélération

14 Chapeau de bougie et bougie

15 Capot de cylindre

16 Poignée de lanceur

17 Bouton d’arrêt

18 Bouchon de remplissage en lubriﬁant, engrenage

19 Engrenage

20 Protège-main

21 Clé universelle

22 Tube de lubriﬁant

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

French – 27

1153993-49 Rev 2. 2012-03-21

Important!

Équipement de protection

per

sonnelle

PROTÈGE-OREILLES

Porter des protège-oreilles ayant un effet atténuateur

sufﬁsant.

IMPORTANT!

La machine est uniquement destinée à la taille des

anches et des rameaux.

Ne jamais utiliser une machine qui a été modiﬁée au

point de ne plus être conforme au modèle original.

Éviter d’utiliser la machine en cas de fatigue,

d’absorption d’alcool ou de prise de médicaments

susceptibles d’affecter l’acuité visuelle, le jugement ou

la maîtrise du corps.

Utiliser les équipements de protection personnelle. Voir

au chapitre ”Équipement de protection personnelle”.

Ne jamais utiliser la machine dans des conditions

climatiques e

xtrêmes telles que la froid intense ou

climat très chaud et/ou humide.

Ne jamais utiliser une machine qui n’est pas en parfait

état de marche

. Suivre dans ce manuel d’utilisation les

instructions de maintenance, de contrôle et d’entretien.

Certaines mesures de maintenance et d’entretien

doivent être conﬁées à un spécialiste dûment formé et

qualiﬁé. Voir au chapitre Entretien.

Tous les carters et toutes les protections doivent être

montés avant le démarrage. Vériﬁer que le chapeau de

bougie et le câble d’allumage ne sont pas endommagés

aﬁn d'éviter tout risque de choc électrique.

AVERTISSEMENT! Cette machine génère

un champ électromagnétique en

fonctionnement. Ce champ peut dans

certaines circonstances perturber le

fonctionnement d’implants médicaux

actifs ou passifs. Pour réduire le risque

de blessures graves ou mortelles, les

personnes portant des implants

médicaux doivent consulter leur

médecin et le fabricant de leur implant

avant d’utiliser cette machine.

AVERTISSEMENT! Faire tourner un

moteur dans un local fermé ou mal aéré

peut causer la mort par asphyxie ou

empoisonnement au monoxyde de

carbone.

AVERTISSEMENT! Ne jamais laisser des

enfants utiliser la machine ou se tenir à

proximité. La machine est équipée d'un

interrupteur d'arrêt à détente et peut être

démarrée par une activation à faible

vitesse et de faible puissance de la

poignée de démarrage ; dans certaines

circonstances, de jeunes enfants

peuvent produire la force nécessaire au

démarrage de la machine. Ceci peut

entraîner un risque de blessures

personnelles. Retirer donc le chapeau de

bougie lorsque la machine n'est pas

sous surveillance.

AVERTISSEMENT! Des couteaux en

mauvais état augmentent le risque

d’accident.

IMPORTANT!

Un taille-haie utilisé de manière imprudente ou

inadéquate peut de

venir un outil dangereux, pouvant

causer des blessures graves voire mortelles. Il est très

important de lire et comprendre le contenu de ce mode

d’emploi.

Un équipement de protection personnelle homologué

doit impérativement être utilisé lors de tout travail avec

la machine. L’équipement de protection personnelle

n’élimine pas les risques mais réduit la gravité des

blessures en cas d’accident. Demander conseil au

concessionnaire aﬁn de choisir un équipement adéquat.

AVERTISSEMENT! Soyez toujours

attentifs aux signaux d’alerte ou aux

appels en portant des protège-oreilles.

Enlevez-les sitôt le moteur arrêté.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

28 – French 1153993-49 Rev 2. 2012-03-21

PROTÈGE-YEUX

Toujours porter des protège-yeux homologués. L’usage

d’une visière doit toujours s’accompagner du por

t de

lunettes de protection homologuées. Par lunettes de

protection homologuées, on entend celles qui sont en

conformité avec les normes ANSI Z87.1 (États-Unis) ou

EN 166 (pays de l’UE).

GANTS

Au besoin, utiliser des gants, notamment lors du montage

de l’équipement de coupe

BOTTES

Utiliser des bottes ou chaussures anti-dérapantes et

stab

les.

HABITS

Porter des vêtements fabriqués dans un matériau

résistant à la déchir

ure, éviter les vêtements

excessivement amples qui risqueraient de se prendre

dans les broussailles et les branches. Toujours utiliser des

pantalons longs et robustes. Ne pas porter de bijoux, de

shorts ou de sandales, et ne pas marcher pieds-nus.

Veiller à ce que les cheveux ne tombent pas sur les

épaules.

PREMIERS SECOURS

Une trousse de premiers secours doit toujours être

disponib

le.

Équipement de sécurité de la

machine

Ce chapitre présente les équipements de sécurité de la

machine, leur fonction, comment les utiliser et les

maintenir en bon état. Voir au chapitre Quels sont les

composants? pour trouver leur emplacement sur la

machine.

La durée de vie de la machine risque d'être écourtée et le

isque d'accidents accru si la maintenance de la machine

n'est pas effectuée correctement et si les mesures

d'entretien et/ou de réparation ne sont pas effectuées de

manière professionnelle. Pour obtenir de plus amples

informations, contacter l'atelier de réparation le plus

proche.

Blocage de l’accélération

Le blocage de l’accélération a pour but d’empêcher toute

accélération involontaire. Une fois le cliquet (A) enfoncé

dans la poignée (= en tenant celle-ci), la commande de

l’accélération (B) se trouve libérée. Quand la poignée est

relâchée, la commande de l’accélération et le cliquet

reviennent en position initiale, Ce retour en position

initiale s’effectue grâce à deux ressorts de rappel

indépendants. Cette position signiﬁe que la commande

d’accélération est alors automatiquement bloquée sur le

ralenti.

Vériﬁer d’abord que la commande de l’accélération est

loquée en position de ralenti quand le blocage de

l’accélération est en position initiale.

IMPORTANT!

L’entretien et la réparation de la machine exigent une

formation spéciale. Ceci concerne particulièrement

l’équipement de sécurité de la machine. Si les contrôles

suivants ne donnent pas un résultat positif, s’adresser à

un atelier spécialisé. L’achat de l’un de nos produits

offre à l’acheteur la garantie d’un service et de

réparations qualiﬁés. Si le point de vente n’assure pas

ce service, s’adresser à l’atelier spécialisé le plus

proche.

AVERTISSEMENT! Ne jamais utiliser une

machine dont les équipements de

sécurité sont défectueux. Contrôler et

entretenir les équipements de sécurité

de la machine conformément aux

instructions données dans ce chapitre.

Si les contrôles ne donnent pas de

résultat positif, conﬁer la machine à un

atelier spécialisé.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

French – 29

1153993-49 Rev 2. 2012-03-21

Appuyer sur le blocage de l’accélération et vériﬁer qu’il

revient de lui-même en position initiale quand il est

relâché.

Vériﬁer que le blocage de l’accélération, la commande

d’accélér

ation et leurs ressorts de rappel fonctionnent

correctement.

Voir les instructions au chapitre Démarrage. Démarrer le

taille-haie et passer au plein régime

. Relâcher la gâchette

d’accélération et contrôler que les couteaux s’arrêtent et

demeurent immobiles. Si les couteaux tournent lorsque la

gâchette d’accélération est sur la position de ralenti, le

ralenti du carburateur doit être réglé. Voir les instructions

au chapitre Entretien.

Bouton d’arrêt

Le bouton d’arrêt est utilisé pour arrêter le moteur.

Mettre le moteur en marche et s’assurer qu’il s’arrête

lorsque le bouton d’arrêt est amené en position d’arrêt.

L'interrupteur d'arrêt se remet automatiquement en

position de démarrage. Toujours retirer le chapeau de

bougie de la bougie lors du montage, contrôle et/ou

entretien, aﬁn d'éviter tout démarrage accidentel.

Protège-main

Cette protection empêche la main d’entrer en contact

avec les couteaux activés, au cas où, par ex., l’utilisateur

lâcherait accidentellement la poignée avant.

S’assurer que le protège-main est solidement monté.

S’assurer que le protège-main est entier.

Système anti-vibrations

La machine est équipée d’un système anti-vibrations

conçu pour assurer une utilisation aussi confortable que

possible.

Le système anti-vibrations réduit la transmission des

vibr

ations de l’unité moteur/l’équipement de coupe à

l’unité que constituent les poignées.

Le corps moteur, y compris les lames, est suspendu au

guidon par quatre bagues en caoutchouc.

Vériﬁer régulièrement l’état des éléments aﬁn de détecter

ﬁssures et déf

ormations. Vériﬁer que les éléments anti-

vibrations sont entiers et solidement ﬁxés.

AVERTISSEMENT! Une exposition

excessive aux vibrations peut entraîner

des troubles circulatoires ou nerveux

chez les personnes sujettes à des

troubles cardio-vasculaires. Consulter

un médecin en cas de symptômes liés à

une exposition excessive aux vibrations.

De tels symptômes peuvent être:

engourdissement, perte de sensibilité,

chatouillements, picotements, douleur,

faiblesse musculaire, décoloration ou

modiﬁcation épidermique. Ces

symptômes affectent généralement les

doigts, les mains ou les poignets. Les

risques peuvent augmenter à basses

températures.

INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ

30 – French 1153993-49 Rev 2. 2012-03-21

Silencieux

Le silencieux est conçu pour réduire au maximum le

niveau sonore et détourner les gaz d’échappement loin

de l’utilisateur. Le silencieux équipé d’un pot catalytique

est aussi conçu pour réduire la teneur des gaz

d’échappement en substances toxiques.

Le risque d’incendie est important dans les pays au climat

chaud et sec.

C’est pourquoi nous avons équipé certains

silencieux de grilles antiﬂamme. Vériﬁer si le silencieux de

la machine est muni d’un tel dispositif.

En ce qui concerne le silencieux, il importe de bien suivre

les instr

uctions de contrôle, de maintenance et

d’entretien.

Ne jamais utiliser une machine dont le silencieux est

déf

ectueux.

Vériﬁer régulièrement la ﬁxation du silencieux dans la

machine.

Si le silencieux comporte une grille antiﬂamme, la

nettoyer régulièrement. Une grille colmatée résulte en un

échauffement du moteur pouvant donner lieu à de graves

avaries du moteur.

Lame et protège-lame

La partie extérieure des lames (1) prend la forme de

protège-lames. Le protège-lame est destiné à empêcher

tout contact entre une partie du corps de l’utilisateur et les

lames.

Contrôler le protège-couteau aﬁn de détecter d’eventuels

dommages ou déf

ormations. Remplacer l'unité de coupe

si elle est courbée ou endommagée.

Engrenage

Après l’utilisation de la machine, l’engrenage est chaud.

Ne pas toucher l’engrenage aﬁn d’éviter les brûlures.

AVERTISSEMENT! Un silencieux muni

d’un catalyseur est très chaud aussi bien

à l’utilisation qu’après arrêt. Ceci est

également vrai pour le régime au ralenti.

Tout contact peut causer des brûlures à

la peau. Attention au risque d’incendie!

AVERTISSEMENT! L’intérieur du

silencieux contient des produits

chimiques pouvant être cancérigènes.

Eviter tout contact avec ces éléments si

le silencieux est endommagé.

AVERTISSEMENT! N’oubliez pas que:

Les gaz d’échappement du moteur sont

très chauds et peuvent contenir des

étincelles pouvant provoquer un

incendie. Par conséquent, ne jamais

démarrer la machine dans un local clos

ou à proximité de matériaux

inﬂammables!

MANIPULATION DU CARBURANT

French – 31

1153993-49 Rev 2. 2012-03-21

Sécurité carburant

Ne jamais démarrer la machine:

1 Si du carburant a été renversé. Essuyer

soigneusement toute trace et laisser les restes

d’essence s’évaporer.

2 Si vous avez renversé du carburant sur vous ou sur

os vêtements, changez de vêtements. Lavez les

parties du corps qui ont été en contact avec le

carburant. Utilisez de l’eau et du savon.

3 S’il y a fuite de carburant. Vériﬁer régulièrement que

le bouchon du réser

voir et la conduite de carburant ne

fuient pas.

Transport et rangement

• Transporter et ranger la machine et le carburant de

façon à éviter que toute fuite ou émanation éventuelle

entre en contact avec une ﬂamme vive ou une

étincelle: machine électrique, moteur électrique,

contact/interrupteur électrique ou chaudière.

• Lors du stockage et du transport de carburant,

toujours utiliser un récipient homologué et conçu à cet

eff

et.

• Lors des remisages de la machine, vider le réservoir

de carb

urant. S’informer auprès d’une station-service

comment se débarrasser du carburant résiduel.

• Avant de remiser la machine pour une période

prolongée

, veiller à ce qu'elle soit bien nettoyée et que

toutes les mesures d'entretien aient été effectuées.

• Lors du stockage et du transport de la machine,

toujours utiliser la protection de tr

ansport de

l’équipement de coupe.

• Sécurisez la machine pendant le transport.

Carburant

REMARQUE! La machine est équipée d’un moteur deux

temps et doit toujours être alimentée avec un mélange

d'essence et d’huile deux temps. Aﬁn d’obtenir un

mélange approprié, il est important de mesurer avec

précision la quantité d’huile à mélanger. Pour le mélange

de petites quantités de carburant, la moindre erreur peut

sérieusement affecter le rapport du mélange.

Essence

REMARQUE! Toujours utiliser une essence de qualité

d’au moins 87 octanes ((RON+MON)/2) mélangée avec

de l’huile. Si la machine est équipée d’un pot catalytique

(voir Caractéristiques techniques), n’utiliser que de

l’essence sans plomb de qualité mélangée à de l’huile.

Une essence au plomb détruirait le pot catalytique.

Choisissez de l’essence écologique (alkylat) si vous

pouv

ez vous en procurer.

Ce moteur est homologué pour fonctionner avec de

l’essence sans plomb.

• L’indice d’octane le plus bas recommandé est de 87

((RON+MON)/2). Si le moteur utilise une essence

d’un indice d’octane inférieur à 87, des cognements

risquent de se produire. Ceci résulte en une

augmentation de la température du moteur et une

charge élevée au niveau des paliers pouvant causer

de graves avaries moteur.

• Si on travaille en permanence à des régimes élevés,

il est conseillé d’utiliser un carb

urant d’un indice

d’octane supérieur.

Huile deux temps

• Pour obtenir un fonctionnement et des résultats

optimaux, utiliser une huile moteur deux temps

HUSQVARNA fabriquée spécialement pour nos

moteurs deux temps à refroidissement à air.

• Ne jamais utiliser d’huile deux temps pour moteurs

hors-bord refroidis par eau, appelée huile outboard

(désignation TCW).

• Ne jamais utiliser d’huile pour moteurs à quatre

temps

• Rapport de mélange

1:50 (2%) avec huile deux temps HUSQVARNA.

AVERTISSEMENT! Manipuler le

carburant avec précaution. Penser aux

risques d’incendie, d’explosion et

d’inhalation.

AVERTISSEMENT! Le carburant et les

vapeurs de carburant sont très

inﬂammables et peuvent causer des

blessures graves en cas d’inhalation ou

de contact avec la peau. Il convient donc

d’observer la plus grande prudence lors

de la manipulation du carburant et de

veiller à disposer d’une bonne aération.

Essence, litres Huile deux temps, litres

2% (1:50)

5 0,10

10 0,20

15 0,30

20 0,40

US gallon US ﬂ. oz.

1 2 1/2

2 1/2 6 1/2

5 12 7/8

MANIPULATION DU CARBURANT

32 – French 1153993-49 Rev 2. 2012-03-21

Mélange

• Toujours effectuer le mélange dans un récipient

propre et destiné à contenir de l’essence.

• Toujours commencer par verser la moitié de l’essence

à mélanger. Verser ensuite la totalité de l’huile.

Mélanger en secouant le récipient. Enﬁn, verser le

reste de l’essence.

• Mélanger (secouer) soigneusement le mélange avant

de f

aire le plein du réservoir de la machine.

• Ne jamais préparer plus d’un mois de consommation

de carb

urant à l’avance.

• Si la machine n’est pas utilisée pendant une longue

période, vidanger et nettoyer le réservoir.

Ce moteur est homologué pour fonctionner avec de

l’essence sans plomb.

Remplissage de carburant

• Nettoyer le pourtour du bouchon de réservoir. Les

impuretés dans le réservoir causent des troubles de

fonctionnement.

• Bien mélanger le carburant en agitant le récipient

vant de remplir le réservoir.

AVERTISSEMENT! Le pot d’échappement

à catalyseur est très chaud pendant et

après le service. C’est également vrai

pour le ralenti. Soyez attentif au risque

d’incendie, surtout à proximité de

produits inﬂammables et/ou en présence

de gaz.

AVERTISSEMENT! Les mesures de

sécurité ci-dessous réduisent le risque

d’incendie:

Ne jamais fumer ni placer d’objet chaud à

proximité du carburant.

Ne jamais faire le plein, moteur en

marche.

Procédez au remplissage dans un

endroit bien aéré. Ne remplissez jamais

la machine à l’intérieur.

Arrêter le moteur et le laisser refroidir

pendant quelques minutes avant de faire

le plein.

Ouvrir le bouchon du réservoir lentement

pour laisser baisser la surpression

pouvant régner dans le réservoir.

Serrer soigneusement le bouchon du

réservoir après le remplissage.

Éloignez toujours la machine de la zone

et de la source du plein en carburant

avant de la mettre en marche.

DÉMARRAGE ET ARRÊT

French – 33

1153993-49 Rev 2. 2012-03-21

Contrôles avant la mise en

marche

• Inspecter la zone de travail. Retirer tout object

susceptible d’être projeté.

• Vériﬁer l’équipement de coupe. Ne jamais utiliser des

couteaux émoussés

, craquelés ou abîmés.

• Vériﬁer que la machine est en parfait état d’utilisation.

Contrôler que tous les écrous et boulons sont

correctement serrés

• Contrôler que l’engrenage est correctement lubriﬁé.

Voir les instructions au chapitre Engrenage.

• Contrôler que l’équipement de coupe s’arrête toujours

au r

alenti.

• Utiliser la machine uniquement pour les travaux

auxquels elle est destinée

• Contrôler que la poignée et les dispositifs de sécurité

sont en bon état.

Ne jamais utiliser une machine dont

une pièce est manquante ou ayant été modiﬁée

contrairement aux spéciﬁcations.

• Tous les carters doivent être correctement montés et

sans déf

aut avant le démarrage de la machine.

Démarrage et arrêt

Moteur froid

Starter:

Tirer la commande de starter.

Pompe à carburant: Appuyer sur la poche en

caoutchouc de la pompe à carburant plusieurs fois

jusqu’à ce que le carburant commence à remplir la poche

(env. 6 fois). Il n’est pas nécessaire de remplir la poche

complètement.

Démarrage

Plaquer la machine contre le sol à l’aide de la main

gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la

poignée de démarrage de la main droite et tirer lentement

sur le lanceur jusqu’à ce qu’une résistance se fasse sentir

(les cliquets d’entraînement grippent), puis tirer

énergiquement et rapidement sur le lanceur.

Ne jamais

enrouler la corde du lanceur autour de la main.

AVERTISSEMENT! Le carter complet doit

être monté avant de démarrer la machine,

sinon l’embrayage risque de lâcher et de

provoquer des blessures personnelles.

Toujours éloigner la machine d’une

distance d’environ 3 mètres de l’entroit où

le remplissage en carburant a été effectué

avant de démarrer la machine. Placer la

machine sur une surface solide. Ne pas

oublier que les couteaux commencent à

tourner dès que le moteur est mis en

marche. S’assurer que les couteaux

n’entrent en contact avec aucun objet.

S’assurer qu’aucune personne non

autorisée ne se trouve dans la zone de

travail aﬁn d’éliminer tout risque de

blessures personnelles graves. Distance

de sécurité: 15 mètres.

DÉMARRAGE ET ARRÊT

34 – French 1153993-49 Rev 2. 2012-03-21

Dès l’allumage du moteur, enfoncer le starter et continuer

les essais de démarrage jusqu’au démarrage du moteur.

REMARQUE! Lorsque le starter est renvoyé en position

initiale, le moteur tourne à une vitesse supérieure, en

position dite de ralenti accéléré, et les lames

commencent à bouger. La position de ralenti accéléré se

relâche en accélérant à l'aide du levier d'accélération.

REMARQUE! Ne pas sortir complètement la corde du

lanceur et ne pas lâcher la poignée avec la corde du

lanceur complètement sortie. Cela pourrait endommager

la machine.

Moteur chaud

Plaquer la machine contre le sol à l’aide de la main

gauche (NOTA! Pas à l’aide du pied!). Saisir ensuite la

poignée de démarrage de la main droite et tirer lentement

sur le lanceur jusqu’à ce qu’une résistance se fasse sentir

(les cliquets d’entraînement grippent), puis tirer

énergiquement et rapidement sur le lanceur.

Ne jamais

enrouler la corde du lanceur autour de la main.

Arrêt

Arrêter le moteur en déplaçant l’interrupteur d’arrêt en

position d’arrêt.

REMARQUE!

L'interrupteur d'arrêt se remet automatiquement en

position de démarrage. Toujours retirer le chapeau de

bougie de la bougie lors du montage, contrôle et/ou

entretien, aﬁn d'éviter tout démarrage accidentel.

TECHNIQUES DE TRAVAIL

French – 35

1153993-49 Rev 2. 2012-03-21

Méthodes de travail

Consignes de sécurité pour l’entourage

• Ne jamais laisser un enfant utiliser la machine.

• S’assurer que la zone de travail est bien dégagée et

qu’aucune personne et aucun animal ne r

isquent

d’entrer en contact avec l’équipement de coupe.

• S’assurer qu’aucune personne ne s’approche à

moins de 15 m pendant le tr

avail.

• Ne jamais laisser d’autres personnes utiliser la

machine sans s’être assuré au préalable que ces

personnes ont bien compris le contenu du mode

d’emploi.

• Ne jamais travailler debout sur une échelle, un

tabouret, ou dans toute autre position éle

vée n’offrant

pas une sécurité maximale.

• N’oubliez pas que l’opérateur est responsable des

accidents ou dangers aux tiers et à leurs biens

Consignes de sécurité pendant le travail

• Toujours adopter une position de travail sûre et stable.

• Ne laissez jamais la machine sans surveillance avec

le moteur en marche

• Toujours tenir la machine des deux mains. Tenir la

machine devant soi.

• Veiller à ce que ni les mains ni les pieds ne soient en

contact a

vec l’équipement de coupe quand le moteur

tourne.

• Après l’arrêt du moteur, maintenir mains et pieds à

l’écar

t de l’équipement de coupe jusqu’à l’arrêt total

de celui-ci.

• Attention aux éclats de bois pouvant être projetés

dur

ant le sciage.

• Ne pas couper trop près du sol. Des pierres ou tout

autre object sont susceptibles d’être projetés.

• Étudier attentivement l’objet à scier aﬁn de détecter

les obstacles éventuels tels que les lignes électriques,

les insectes, les animaux, etc. ou les objets pouvant

endommager l’équipement de coupe comme, par

exemple, les objets en métal.

• Arrêter immédiatement la machine si elle bute sur un

objet ou si des vibr

ations se produisent. Débrancher

le câble de la bougie. Vériﬁer que la machine n’a subi

aucun dommage. Réparer tout éventuel dommage.

• Si un objet se bloque dans les lames durant le travail,

arrêter le moteur et attendre l’arrêt total du moteur

vant de nettoyer les lames. Débrancher le câble

d’allumage de la bougie.

IMPORTANT!

Ce chapitre traite des consignes de sécurité de base

lors du tr

avail avec un taille-haie.

Dans l’éventualité d’une situation rendant la suite du

travail incertaine, consulter un expert. S’adresser au

revendeur ou à l’atelier de réparation.

Évitez les tâches pour lesquelles vous ne vous sentez

pas sufﬁsamment qualiﬁé.

AVERTISSEMENT! La machine peut

provoquer des blessures personnelles

graves. Lire attentivement les consignes

de sécurité. Apprendre à bien utiliser la

machine.

AVERTISSEMENT! Outil coupant. Ne

jamais toucher l’outil sans avoir

préalablement arrêté le moteur.

TECHNIQUES DE TRAVAIL

36 – French 1153993-49 Rev 2. 2012-03-21

Si les lames se coincent, il est possible de les relâcher

en insérant la clé mixte dans le carter. Retirer le

bouchon à lubriﬁant, insérer la clé mixte dans le carter

et la tourner dans un sens puis dans l'autre.

Consignes de sécurité après le travail

• La protection pour le transport doit toujours être mise

sur l’équipement de coupe quand la machine n’est

pas utilisée.

• Avant de commencer les travaux de nettoyage, de

répar

ation ou d’inspection, s’assurer que

l’équipement de coupe est arrêté. Débrancher le

câble d’allumage de la bougie.

• Toujours utiliser des gants de protection robustes lors

de la répar

ation de l’équipement de coupe. Il est très

tranchant et peut facilement provoquer des coupures.

• Ranger la machine hors de portée des enfants.

• Utiliser uniquement des pièces de rechange d’origine

pour réparer la machine

Techniques de travail de base

• Travailler en effectuant des mouvements de balancier

de bas en haut lors de la taille des côtés.

• Régler l’accélération en fonction de la charge.

• Lors de la taille d’une haie, le moteur doit toujours être

mainten

u éloigné de la haie.

• Pour un meilleur équilibre, tenir la machine le plus

près possib

le du corps.

• S’assurer que l’extrémité ne touche pas le sol.

• Ne jamais forcer, mais adopter un rythme de travail

régulier

, de sorte que toutes les branches puissent

être coupées uniformément.

122HD60

La poignée arrière du taille-haie peut être mise sur cinq

positions différentes en tirant sur le loquet. Voir ﬁgure. Le

réglage de la poignée s’effectue lorsque le taille-haie

n’est ni en marche, ni en régime ralenti.

• Pendant le travail la poignée doit toujours être vers le

haut quel que soit le sens d’or

ientation du taille-haie.

ENTRETIEN

French – 37

1153993-49 Rev 2. 2012-03-21

Carburateur

Réglage du régime de ralenti

Pour tous les réglages, le ﬁltre à air doit être propre et son

couvercle posé. S'assurer que la position de ralenti

accéléré est désengagée.

Régler le régime de ralenti avec le pointeau de ralenti T si

un ajustage est nécessaire

. Tourner d'abord le pointeau T

dans le sens des aiguilles d'une montre jusqu'à ce que

l'équipement de coupe commence à bouger. Tourner

ensuite le pointeau dans le sens inverse jusqu’à l’arrêt de

l’équipement de coupe. Le régime de ralenti est

correctement réglé lorsque le moteur tourne sans à-

coups dans chaque position. Il doit également y avoir une

bonne marge avant que l’équipement de coupe se mette

à bouger.

Régime de ralenti recommandé: Voir le chapitre

Caractéristiques techniques.

Silencieux

REMARQUE! Certains silencieux sont dotés d’un pot

catalytique. Voir le chapitre Caractéristiques techniques

pour déterminer si la machine est pourvue d’un pot

catalytique.

Le silencieux est conçu pour atténuer le bruit et dévier le

ﬂux des gaz d’échappement loin de l’utilisateur

. Ces gaz

sont chauds et peuvent transporter des étincelles

risquant de causer un incendie si elles entrent en contact

avec un matériau sec et inﬂammable.

Certains silencieux sont munis d’une grille antiﬂamme

spéciale

. Cette grille doit être nettoyée si votre machine

est équipée d'un tel silencieux. La nettoyer de préférence

à l'aide d'une brosse métallique.

Sur les silencieux sans pot catalytique, la grille doit être

netto

yée et si nécessaire remplacée une fois par

semaine.

Si la grille est abîmée, elle devra être

remplacée.

Si la grille se bloque souvent, c'est peut-être

signe que le carburateur est mal réglé ou qu'une quantité

trop importante d'huile a été mélangée à l'essence.

Sur les machines dont le silencieux est muni d’un pot

catalytique

, la grille devra être inspectée et si nécessaire

nettoyée une fois par mois.

Si la grille est abîmée, elle

devra être remplacée.

Si la grille est souvent bouchée,

ceci peut être dû à un mauvais fonctionnement du pot

catalytique. Contacter le revendeur pour effectuer un

contrôle. Une grille antiﬂamme bouchée provoque la

surchauffe de la machine et la détérioration du cylindre et

du piston.

REMARQUE! Ne jamais utiliser la machine si le

silencieux est en mauvais état.

Système de refroidissement

La machine est équipée d’un système de refroidissement

permettant d’obtenir une température de fonctionnement

aussi basse que possible.

Le système de refroidissement est composé des

éléments suiv

ants:

1 Les ailettes de refroidissement sur le cylindre.

2 Le carter de cylindre (dirige l’air de refroidissement

ers le cylindre).

3 Prise d'air par le carter moteur (à l'intérieur du

réservoir).

Nettoyer le système de refroidissement avec une brosse

une fois par semaine, voire plus souvent dans des

conditions difﬁciles. Un système de refroidissement sale

ou colmaté provoque la surchauffe de la machine,

endommageant le cylindre et le piston.

AVERTISSEMENT! S’il est impossible de

régler le régime de ralenti de manière à

immobiliser l’équipement de coupe,

contacter le revendeur ou l’atelier de

réparation. Ne pas utiliser la machine

tant qu’elle n’est pas correctement

réglée ou réparée.

AVERTISSEMENT! Un silencieux muni

d’un catalyseur est très chaud aussi bien

à l’utilisation qu’après arrêt. Ceci est

également vrai pour le régime au ralenti.

Tout contact peut causer des brûlures à

la peau. Attention au risque d’incendie!

ENTRETIEN

38 – French 1153993-49 Rev 2. 2012-03-21

Bougie

L’état de la bougie dépend de:

• L’exactitude du réglage du carburateur.

• Mauvais mélange de l’huile dans le carburant (trop

d’huile ou huile inappropr

iée).

• La propreté du ﬁltre à air.

Ces facteurs peuvent concourir à l’apparition de calamine

sur les électrodes

, ce qui à son tour entraîne un mauvais

fonctionnement du moteur et des démarrages difﬁciles.

Si la puissance de la machine est trop faible, si la machine

est difﬁcile à mettre en marche ou si le r

alenti est

irrégulier, toujours commencer par contrôler l’état de la

bougie avant de prendre d’autres mesures. Si la bougie

est encrassée, la nettoyer et vériﬁer que l’écartement des

électrodes est de 0,5 mm. Remplacer la bougie une fois

par mois ou plus souvent si nécessaire.

REMARQUE! Toujours utiliser le type de bougie

recommandé! Une bougie incorrecte peut endommager

le piston/le cylindre. S’assurer que la bougie est dotée

d’un antiparasites.

Filtre à air

Le ﬁltre à air doit être maintenu propre pour éviter:

• Un mauvais fonctionnement du carburateur

• Des problèmes de démarrage

• Une perte de puissance

• Une usure prématurée des éléments du moteur

• Une consommation anormalement élevée de

carb

urant

Nettoyer le ﬁltre après 25 heures de service, ou plus

souvent si les conditions de travail sont

exceptionnellement poussiéreuses.

Nettoyage du ﬁltre à air

Déposer le capot de ﬁltre et retirer le ﬁltre. Nettoyer le ﬁltre

avec de l’eau chaude savonneuse. Laisser le ﬁltre sécher,

puis le lubriﬁer conformément aux instructions.

Un ﬁltre ayant servi longtemps ne peut plus être

complètement netto

yé. Le ﬁltre à air doit donc être

remplacé à intervalles réguliers.

Tout ﬁltre endommagé

doit être remplacé immédiatement.

Huilage du ﬁltre à air

Toujours utiliser l’huile pour ﬁltre HUSQVARNA, réf. 531

00 92-48. L’huile pour ﬁltre contient un solvant permettant

une distribution régulière de l’huile dans tout le ﬁltre.

Éviter par conséquent tout contact avec la peau.

Mettre le ﬁltre dans un sac en plastique et verser l’huile

pour ﬁltre dessus

. Pétrir le sac en plastique pour bien

distribuer l’huile. Presser le ﬁltre dans son sac et jeter le

surplus d’huile avant de reposer le ﬁltre dans la machine.

Ne jamais utiliser de l’huile moteur ordinaire. Celle-ci

traverse le ﬁltre assez vite et s’accumule au fond.

Engrenage

Le carter comporte un bouchon pour le remplissage du

lubriﬁant. Utiliser le tube de graisse pour remplir de

graisse et répéter l'opération toutes les 25 heures. Utiliser

une graisse spéciale Husqvarna.

REMARQUE! L’engrenage ne doit pas être entièrement

rempli de lubriﬁant. Le lubriﬁant se dilate sous l’effet de la

chaleur qui se dégage lors du fonctionnement de la

machine. Si l’engrenage est entièrement rempli de

lubriﬁant, les joints d’étanchéité risquent d’être

endommagés, entraînant des fuites de lubriﬁant.

En général, il n’est pas nécessaire de remplacer le

lubr

iﬁant du carter, sauf en cas de réparations.

Unité de coupe

Vériﬁer que les vis de l'unité de coupe sont correctement

ﬁxées. Les serrer avec un couple de serrage de 7-10 Nm.

ENTRETIEN

French – 39

1153993-49 Rev 2. 2012-03-21

Nettoyage et graissage

Avant et après utilisation, nettoyer les couteaux à l’aide de

l’agent de nettoyage 531 00 75-13 (UL22) pour éliminer

toute trace de résine et de sève.

Contrôler les bords des lames aﬁn de détecter

d'év

entuels dommages ou déformations. Retirer toute

bavure à l'aide d'une lime.

Vériﬁer que les lames bougent librement. Retirer le

bouchon de lubr

iﬁcation dans le carter, insérer la clé

mixte et la tourner dans un sens puis dans l'autre.

Avant une période de remisage prolongée, lubriﬁer les

poutres de couteaux à l’aide du lubr

iﬁant spécial, nº

d’article 531 00 75-12 (UL 21).

IMPORTANT! N’utiliser que les pièces de rechange

HUSQVARNA. L’utilisation de pièces d’autres marques

pourrait endommager votre machine ou encore causer

des blessures à l’opérateur ou à d’autres personnes.

Votre garantie ne couvre ni les dommages ni la

responsabilité causés par l’utilisation d’accessoires et/

ou de pièces qui ne sont pas spécialement

recommandés par HUSQVARNA.

40 – French 1153993-49 Rev 2. 2012-03-21

ENTRETIEN

Schéma d’entretien

La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien.

L’utilisateur ne peut effectuer que les travaux d’entretien et de révision décrits dans ce manuel d’utilisation. Les mesures

plus importantes doivent être effectuées dans un atelier d’entretien agréé.

Entretien

Avant chaque

utilisation:

Après 40

heures

d’utilisation

Après 100

heures

d’utilisation

Nettoyer l’extérieur de la machine. Après chaque utilisation de la machine

Contrôler le bon fonctionnement du verrou d’accélérateur et de l’accélérateur

Aﬁn de réduire le risque d’incendie, le silencieux, le tuyau

d’échappement et le moteur doivent être nettoyés et ne comporter ni

poussière, ni feuilles, ni excès de lubriﬁant, etc.

Contrôler le bon fonctionnement du contacteur d’arrêt. X

Contrôler que les couteaux ne tournent pas au ralenti. X

Contrôler que les couteaux sont intacts et ne présentent ni ﬁssures ni

autres dommages

. Remplacer les couteaux si nécessaire.

Contrôler le protège-lame aﬁn de détecter d'éventuels dommages ou

déf

ormations. Remplacer la lame si le protège-lame est courbé ou

endommagé.

Remplacer l'unité de coupe si elle est courbée ou endommagée. X

Vériﬁer que le protège-main n’est pas abîmé. Remplacer la protection si

nécessaire

S’assurer que toutes les vis et tous les écrous sont bien serrés. X

Vériﬁer qu’il n’y a pas de fuite de carburant du moteur, du réservoir ou

des conduits de carb

urant.

Nettoyer le ﬁltre à air et le lubriﬁer.

Nettoyez plus souvent si les conditions de travail sont

xceptionnellement poussiéreuses.

(25 tim).

Contrôler le démarreur et son lanceur. X

S’assurer que les amortisseurs ne sont pas endommagés. X

Nettoyer la bougie d’allumage extérieurement. Déposer la bougie et

vér

iﬁer la distance entre les électrodes. Au besoin, ajuster la distance de

sorte qu’elle soit de 0,5 mm, ou remplacer la bougie. S’assurer que la

bougie est dotée d’un antiparasites.

Nettoyer le système de refroidissement de la machine. X

Nettoyer le carburateur extérieurement, ainsi que l’espace autour. X

Remplir l’engrenage d’huile. Ceci doit être effectué environ toutes les 25

heures d’utilisation.

Vériﬁer que les vis assemblant les couteaux sont correctement serrées.

Contrôler et nettoyer la grille antiﬂamme du silencieux (valable

uniquement pour les silencieux avec pot catalytique).

Nettoyer l’intérieur du réservoir d’essence. X

Vériﬁer que l'intérieur du ﬁltre à carburant est exempt de toute poussière

et que le tuy

au à carburant ne présente ni ﬁssure ni dommage.

Remplacer si nécessaire.

Inspecter tous les câbles et connexions. X

Vériﬁer l’état d’usure de l’embrayage, des ressorts d’embrayage et du

tambour d’embra

yage. Faire remplacer si nécessaire dans un atelier

d’entretien agréé.

Remplacer la bougie d’allumage. S’assurer que la bougie est dotée d’un

antipar

asites.

French – 41

CARACTÉRISTIQUES TECHNIQUES

1153993-49 Rev 2. 2012-03-21

Caractéristiques techniques

Remarque 1: Les données reportées pour le niveau de pression sonore équivalent pour la machine montrent une

dispersion statistique typique (déviation standard) de 1 dB (A).

Remarque 2: Les données reportées pour le niveau de vibrations équivalent montrent une dispersion statistique typique

(déviation standard) de 1 m/s

Caractéristiques techniques 122HD45 122HD60

Moteur

Cylindrée, po

/cm

21,7 21,7

Alésage, po/mm 1,26/32 1,26/32

Course, po/mm 1,06/27 1,06/27

Régime de ralenti, tr/min 2900 2900

Régime d’emballement maximal recommandé, tr/min 9000 9000

Puissance moteur maxi selon ISO 8893, kW/ tr/min 0,6/7800 0,6/7800

Silencieux avec pot catalytique Oui Oui

Système d’allumage réglé en fonction du régime Oui Oui

Période de durabilité des émissions selon la

commission calif

ornienne chargée de la qualité de l'air.

50 50

Système d’allumage

Bougie NGK CMR6A NGK CMR6A

Écartement des électrodes, po/mm 0,02/0,5 0,02/0,5

Système de graissage/de carburant

Contenance du réservoir de carburant, pint/litres 0,3 0,3

Poids

Poids, sans carburant, lb/kg 4,7 10,8/4,9

Niveaux sonores

(voir rem. 1)

Pression acoustique équivalente au niveau des oreilles

de l’utilisateur

, mesurée selon EN ISO 10517, dB(A):

93 94

Niveaux de vibrations

(voir remarque 2)

Niveaux de vibrations équivalents (a

hveq

) mesurés au

niveau des poignées selon EN ISO 10517, en m/s

Poignées avant/arrière: 2,9/4,9 4,1/3,6

Couteaux

Type Double tranchant Double tranchant

Longueur, mm 450 590

Vitesse des couteaux, taille/min 4050 4050

DÉCLARATION DE GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS

42 – French 1153993-49 Rev 2. 2012-03-21

VOS DROITS ET OBLIGATIONS

EN GARANTIE

EPA (U.S. Environmental Protection Agency),

Environment Canada et Husqvarna Forest & Garden ont

le plaisir d’expliquer la garantie relative au système de

contrôle des émissions des petits moteurs fabriqués en

2010 et ultérieurement. Aux États-Unis et au Canada, les

nouveaux équipements utilisant de petits moteurs doivent

être conçus, fabriqués et équipés conformément aux

normes d’anti-pollution atmosphérique applicables au

niveau fédéral. Husqvarna Forest & Garden garantit le

système de contrôle des émissions de votre petit moteur

pour la période indiquée ci-dessous à condition que

l’équipement n’ait pas été exposé à une utilisation

abusive, des négligences ou une maintenance

inappropriée. Le système de contrôle des émissions

comprend des éléments tels que le carburateur, le

système d’allumage, un convertisseur catalytique, un

réservoir de carburant, des ﬁltres et des composants

annexes. Des tuyaux, courroies, connecteurs, capteurs et

d’autres équipements relatifs à la protection contre les

émissions sont inclus. Si la garantie est applicable,

Husqvarna Forest & Garden s’engage à réparer votre

petit moteur à ses frais, diagnostic, pièces et main

d’oeuvre compris.

GARANTIE DU FABRICANT

Le système de contrôle des émissions est garanti deux

(2) ans. Toute pièce défectueuse du système de contrôle

des émissions sera réparée ou remplacée par Husqvarna

Forest & Garden.

CHARGES DE LA GARANTIE DE

L’UTILISATEUR

• En tant que propriétaire d’un petit moteur, vous êtes

responsable d’effectuer la maintenance décrite dans

le manuel de l’utilisateur de la machine. Husqvarna

Forest & Garden vous recommande de conserver

toutes les factures prouvant que des mesures de

maintenance ont été effectuées ; Cependant,

Husqvarna Forest & Garden ne peut en aucun cas

refuser une demande de prise en charge selon les

termes de la garantie si les factures ne peuvent pas

être produites ou si toutes les mesures de

maintenance prescrites n’ont pas été effectuées.

• En tant que propriétaire d’un petit moteur, vous devez

néanmoins sa

voir que Husqvarna Forest & Garden

peut refuser votre demande en garantie si la panne du

moteur ou d’un de ses composants est due à une

utilisation abusive, à des négligences, à une

maintenance inappropriée ou des modiﬁcations non

approuvées.

• Il vous imcombe d’apporter votre moteur à un centre

de distr

ibution ou d’entretien Husqvarna Forest &

Garden dès que le problème est détecté. Les

réparations couvertes par la garantie doivent être

effectuées dans des délais raisonnables inférieurs à

30 jours. Si vous avez des questions concernant la

garantie, veuillez contacter Husqvarna Forest &

Garden au numéro suivant: +1-800-487-5951 ou

visitez www.usa.husqvarna.com.

DATE D’ENTRÉE EN VIGUEUR DE LA

GARANTIE

La période de garantie commence à la date à laquelle le

moteur ou l’équipement est livré à l’acheteur ﬁnal.

DURÉE DE LA GARANTIE

Husqvarna Forest & Garden garantit à l’acheteur ﬁnal et

à tout propriétaire ultérieur que le moteur ou l’équipement

est conçu, construit et équipé conformément à toutes les

réglementations applicables adoptées par EPA et qu’il ne

comporte pas de défauts de matériel ou de fabrication

pouvant causer la panne d’une pièce sous garantie

durant une période de deux (2) ans.

CE QUI EST COUVERT PAR LA

GARANTIE

RÉPARATION OU REMPLACEMENT DE PIÈCES: La

réparation ou le remplacement de toute pièce sous

garantie, dans le cadre de la garantie, doit être effectué

sans frais pour le propriétaire dans un atelier agréé. Les

révisions ou réparations couvertes par la garantie seront

disponibles dans tous les centres de distribution

Husqvarna Forest & Garden agréés pour l’entretien de ce

type de moteur. Durant la période de garantie de deux

ans des systèmes de contrôle des émissions, Husqvarna

Forest & Garden s’engage à maintenir un stock adéquat

des pièces sous garantie aﬁn de répondre à la demande

pour ce type de pièces.

PÉRIODE DE GARANTIE: Toute pièce sous garantie

devant être remplacée conformément au calendrier de

maintenance est garantie pour la période de temps

précédant le premier remplacement planiﬁé pour cette

pièce. Si la pièce tombe en panne avant le premier

remplacement planiﬁé, elle sera réparée ou remplacée

gratuitement par Husqvarna Forest & Garden. Toute

pièce réparée ou remplacée durant la période de garantie

est garantie pour le reste de la période précédant le

premier remplacement planiﬁé pour cette pièce. Toute

pièce qui n’est pas supposée être remplacée comme

requis dans le calendrier de maintenance est garantie

deux (2) ans. Si la pièce tombe en panne durant la

période de garantie, elle sera réparée ou remplacée

gratuitement par Husqvarna Forest & Garden. Toute

pièce réparée ou remplacée durant la période de garantie

est garantie pour la période de garantie restante. Toute

pièce couverte par la garantie et devant être inspectée

régulièrement conformément au calendrier de

maintenance, sera garantie pour une période de deux (2)

ans. L’indication ”réparer ou remplacer selon les besoins”

dans les instructions ne limite pas la période de garantie.

Toute pièce réparée ou remplacée durant la période de

garantie est garantie pour la période de garantie restante.

DIAGNOSTIC: Les mesures de diagnostic permettant de

déterminer le dysfonctionnement d’une pièce sous

garantie ne sont pas à la charge du propriétaire à

DÉCLARATION DE GARANTIE POUR LA LUTTE CONTRE LES ÉMISSIONS

French – 43

1153993-49 Rev 2. 2012-03-21

condition que ces mesures soient effectuées dans un

alelier agréé selon la garantie.

DOMMAGES INDIRECTS: Husqvarna Forest & Garden

est responsable des dommages aux autres composants

du moteur causés par une panne de toute pièce sous

garantie survenant durant la période de garantie.

LISTE DES PIÈCES GARANTIE

ÉMISSIONS

1 Carburateur et pièces internes

2 Conduit d’entrée, porte-ﬁltre du ﬁltre à air et boulons

du carb

urateur

3 Filtre à air et ﬁltre à carburant garantis selon

l’entretien prévu

4 Bougie garantie selon l’entretien prévu

5 Module d’allumage

6 Silencieux doté d’un convertisseur catalytique

7 Réservoir d’essence

CE QUI N’EST PAS COUVERT PAR LA

GARANTIE

Aucune défaillance résultant de l’abus, de la négligence

et de l’entretien contraire aux instructions n’est couverte

par la garantie.

AJOUT OU MODIFICATION DE PIÈCES

Des pièces supplémentaires ou modiﬁées qui ne sont pas

acceptées par EPA ne doivent pas être utilisées.

L’utilisation de pièces supplémentaires ou modiﬁées non

acceptées annule la garantie. Husqvarna Forest &

Garden n’est pas responsable des pannes des pièces

sous garantie si ces pannes sont causées par l’utilisation

de pièces supplémentaires ou modiﬁées non acceptées.

DEMANDE D’INDEMNITÉ

Si vous avez des questions concernant vos droits et

charges en garantie, contactez votre revendeur autorisé

le plus proche ou téléphonez à Husqvarna Forest &

Garden, au numéro suivant: +1-800-487-5951 ou visitez

www.usa.husqvarna.com.

SERVICE APRÈS-VENTE

Les révisions ou réparations sous garantie sont

disponibles auprès de tous les revendeurs agréés

Husqvarna Forest & Garden.

ENTRETIEN, REMPLACEMENT ET

RÉPARATION DES PIÈCES DU SYSTÈME

DE LUTTE CONTRE LES ÉMISSIONS

Les pièces de rechange utilisées pour des travaux de

maintenance ou de réparation couverts par la garantie ne

doivent pas être débitées au propriétaire. Une telle

utilisation ne réduit pas les obligations du fabricant en

matière de garantie.

DÉCLARATION D’ENTRETIEN

L’utilisateur est chargé d’effectuer l’entretien prévu tel qu’il

est déﬁni dans le Manuel de l’utilisation.

ACLARACION DE LOS SIMBOLOS

44 – Spanish 1153993-49 Rev 2. 2012-03-21

Símbolos

¡ATENCION! Si se utiliza mal o de

manera negligente, un cortasetos puede

ser una herramienta peligrosa y causar

daños graves, incluso mortales. Es

sumamente importante que lea y

entienda el contenido de este manual de

instrucciones.

Lea detenidamente el manual de

instr

ucciones y asegúrese de

entender su contenido antes de

utilizar la máquina.

Utilice siempre:

• Protectores auriculares homologados

• Protección ocular homologada

Utilice siempre guantes protectores

homologados

Utilice botas o zapatos antirresbalantes y

fuer

tes.

Instrucciones de arranque

Consulte las instr

ucciones

bajo el título Arranque y

parada.

Los demás símbolos/etiquetas que aparecen en la

máquina corresponden a requisitos de

homologación especíﬁcos en determinados

mer

cados.

El motor se para poniendo el contacto

de parada en la posición de parada.

¡NOTA! El contacto de parada retorna

automáticamente a la posición de

arranque. Por consiguiente, antes de

realizar trabajos de montaje, control y/o

mantenimiento se debe quitar el

capuchón de encendido de la bujía para

evitar el arranque imprevisto.

Utilice siempre guantes protectores

homologados

La máquina debe limpiarse

regular

mente.

Control visual.

Debe utilizarse gafas protectoras o

visor

INDICE

Spanish – 45

1153993-49 Rev 2. 2012-03-21

Índice Antes de arrancar, observe lo

Lea detenidamente el manual de instrucciones.

El período de cumplimiento de emisiones mencionado en

la etiqueta de cumplimiento de emisiones indica el

número de hor

as de funcionamiento en el que el motor ha

demostrado cumplir con los requisitos federales en

materia de emisiones.

Para contactar con Atenci n al cliente, llame al:

1-800-487-5951

Contacte con nosotros a trav s de nuestro sitio web:

www.husqvarna.com

ACLARACION DE LOS SIMBOLOS

Símbolos .............................................................. 44

INDICE

Índice .................................................................... 45

Antes de arrancar, observe lo siguiente: .............. 45

INTRODUCCION

Apreciado cliente: ................................................. 46

¿QUE ES QUE?

¿Qué es qué? ....................................................... 47

INSTRUCCIONES GENERALES DE

SEGURIDAD

Importante ............................................................ 48

Equipo de protección personal ............................. 48

Equipo de seguridad de la máquina ..................... 49

MANIPULACION DEL COMBUSTIBLE

Seguridad en el uso del combustible ................... 52

Carburante ............................................................ 52

Repostaje ............................................................. 53

ARRANQUE Y PARADA

Control antes de arrancar ..................................... 54

Arranque y parada ................................................ 54

TECNICA DE TRABAJO

Instrucciones generales de trabajo ...................... 56

MANTENIMIENTO

Carburador ........................................................... 58

Silenciador ............................................................ 58

Sistema refrigerante ............................................. 58

Bujía ..................................................................... 59

Filtro de aire ......................................................... 59

Engranaje ............................................................. 59

Equipo de corte..................................................... 59

Limpieza y lubricación .......................................... 60

Programa de mantenimiento ................................ 61

DATOS TECNICOS

Datos técnicos ...................................................... 62

GARANTIA DEL SISTEMA DE CONTROL DE

EMISIONES

SUS DERECHOS Y OBLIGACIONES DE

GARANTIA ........................................................... 63

¡ATENCION! La exposición prolongada

al ruido puede causar daños crónicos en

el oído, Por consiguiente, use siempre

protectores auriculares homologados.

¡ATENCION! Bajo ninguna circunstancia

debe modiﬁcarse la conﬁguración original

de la máquina sin autorización del

fabricante. Utilizar siempre recambios

originales. Las modiﬁcaciones y/o la

utilización de accesorios no autorizadas

pueden ocasionar accidentes graves o

incluso la muerte del operador o de

terceros.

Su garantía podría no abarcar daños o

responsabilidades causados por el uso de

accesorios o piezas de repuesto no

autorizados.

¡ATENCION! Si se utiliza mal o de manera

negligente, un cortasetos puede ser una

herramienta peligrosa y causar daños

graves, incluso mortales. Es sumamente

importante que lea y entienda el

contenido de este manual de

instrucciones.

46 – Spanish 1153993-49 Rev 2. 2012-03-21

INTRODUCCION

Apreciado cliente:

¡Felicidades por haber adquirido un producto Husqvarna! La historia de Husqvarna data del año 1689, cuando el Rey

Karl XI encargó la construcción de una fábrica en la ribera del río Huskvarna para la fabricación de mosquetes. La

ubicación junto al río Huskvarna era lógica, dado que el río se utilizaba para generar energía hidráulica. Durante los

más de 300 años de existencia de la fábrica Husqvarna, se han fabricado productos innumerables; desde estufas de

leña hasta modernas máquinas de cocina, máquinas de coser, bicicletas, motocicletas, etc. En 1956 se introdujo el

primer cortacésped motorizado, seguido de la motosierra en 1959; y es en este segmento en el que actualmente trabaja

Husqvarna.

Husqvarna es hoy uno de los principales fabricantes del mundo de productos de bosque y jardín, con la calidad y las

prestaciones como pr

incipal prioridad. La idea de negocio es desarrollar, fabricar y comercializar productos motorizados

para silvicultura y jardinería, así como para las industrias de construcción y obras públicas. Husqvarna tiene como

objetivo estar en la vanguardia en lo que respecta a ergonomía, facilidad de empleo, seguridad y consideración

ambiental; motivo por el cual ha desarrollado una serie de detalles para mejorar los productos en estas áreas.

Estamos convencidos de que usted apreciará con satisfacción la calidad y prestaciones de nuestro producto por mucho

tiempo en adelante

. Con la adquisición de alguno de nuestros productos, usted dispone de asistencia profesional con

reparaciones y servicio en caso de ocurrir algo. Si ha adquirido el producto en un punto de compra que no es uno de

nuestros concesionarios autorizados, pregúnteles por el taller de servicio más cercano.

Esperamos que su máquina le proporcione plena satisfacción y le sirva de ayuda por mucho tiempo en adelante. Tenga

en cuenta que este man

ual de instrucciones es un documento de valor. Siguiendo sus instrucciones (de uso, servicio,

mantenimiento, etcétera) puede alargar considerablemente la vida útil de la máquina e incrementar su valor de reventa.

Si vende su máquina, entregue el manual de instrucciones al nuevo propietario.

¡Gracias por utilizar un producto Husqvarna!

Husqvarna AB trabaja constantemente para perfeccionar sus productos y se reserva, por lo tanto, el derecho a introducir

modiﬁcaciones en la constr

ucción y el diseño sin previo aviso.

Para la asistencia al cliente, póngase en contacto con nosotros en nuestro sitio web: www.usa.husqvarna.com

Spanish – 47

¿QUE ES QUE?

1153993-49 Rev 2. 2012-03-21

¿Qué es qué?

1 Manual de instrucciones

2 Mango

3 Bloqueo del acelerador

4 Tapa del depósito

5 Estrangulador

6 Mango delantero

7 Hoja y protección de la hoja

8 Protección para transportes

9 Tapa del ﬁltro de aire

10 Bomba de combustible

11 Depósito de combustible

12 Bloqueo para el mango 122HD60

13 Acelerador

14 Capuchón de encendido y bujía

15 Cubierta del cilindro

16 Empuñadura de arranque

17 Botón de parada

18 Recarga de lubricante, engranaje

19 Engranaje

20 Protección para la mano

21 Llave combinada

22 Tubo de grasa

INSTRUCCIONES GENERALES DE SEGURIDAD

48 – Spanish 1153993-49 Rev 2. 2012-03-21

Importante

Equipo de protección personal

PROTECCION AUDITIVA

Se debe utilizar protección auditiva con suﬁciente

capacidad de reducción sonor

PROTECCION OCULAR

Se debe utilizar siempre protección ocular homologada.

Si se utiliza visor

, deben utilizarse también gafas

protectoras homologadas. Por gafas protectoras

homologadas se entienden las que cumplen con la norma

ANSI Z87.1 para EE.UU. o EN 166 para países de la UE.

GUANTES

Se deben utilizar guantes cuando sea necesario, por

ejemplo al montar el equipo de cor

te.

¡IMPORTANTE!

La máquina está diseñada solamente para el corte de

amas y ramitas.

No utilice nunca una máquina que haya sido modiﬁcada

de modo que y

a no coincida con la conﬁguración original.

Nunca utilice la máquina si está cansado, si ha ingerido

alcohol o si toma medicamentos que puedan af

ectarle la

vista, su capacidad de discernimiento o el control del

cuerpo.

Utilice el equipo de protección personal. Vea las

instr

ucciones bajo el título ”Equipo de protección

personal”.

Nunca utilice la máquina en condiciones atmosféricas

xtremas como frío intenso o clima muy caluroso y/o

húmedo.

No utilice nunca una máquina defectuosa. Siga las

instr

ucciones de mantenimiento, control y servicio de

este manual. Algunas medidas de mantenimiento y

servicio deben ser efectuadas por especialistas

formados y cualiﬁcados. Vea las instrucciones bajo el

título Mantenimiento.

Todas las cubiertas y protecciones deben estar

montadas antes de arrancar la máquina. Compruebe

que el capuchón y el cable de encendido estén intactos

para evitar sacudidas eléctricas.

¡ATENCION! Esta máquina genera un

campo electromagnético durante el

funcionamiento. Este campo magnético

puede, en determinadas circunstancias,

interferir con implantes médicos activos

o pasivos. Para reducir el riesgo de

lesiones graves o letales, las personas

que utilizan implantes médicos deben

consultar a su médico y al fabricante del

implante antes de emplear esta máquina.

¡ATENCION! Si se hace funcionar el

motor en un local cerrado o mal ventilado,

se corre riesgo de muerte por asﬁxia o

intoxicación con monóxido de carbono.

¡ATENCION! No permita nunca que los

niños utilicen la máquina ni permanezcan

cerca de ella. Dado que la máquina tiene

un contacto de parada con retorno por

muelle, se puede arrancar con poca

velocidad y fuerza en la empuñadura de

arranque, incluso niños pequeños

pueden, en determinadas circunstancias,

lograr la fuerza necesaria para arrancar la

máquina. Ello puede comportar riesgo de

daños personales graves. Por

consiguiente, saque el capuchón de

encendido cuando vaya a dejar la

máquina sin vigilar.

¡ATENCION! Las cuchillas defectuosas

pueden aumentar el riesgo de

accidentes.

¡IMPORTANTE!

Si se utiliza mal o de manera negligente, un cortasetos

puede ser una herr

amienta peligrosa y causar daños

graves, incluso mortales. Es sumamente importante que

lea y entienda el contenido de este manual de

instrucciones.

Para trabajar con la máquina debe utilizarse un equipo

de protección personal homologado. El equipo de

protección personal no elimina el riesgo de lesiones,

pero reduce su efecto en caso de accidente. Pida a su

distribuidor que le asesore en la elección del equipo.

¡ATENCION! Cuando use protección

auditiva preste siempre atención a las

señales o llamados de advertencia.

Sáquese siempre la protección auditiva

inmediatamente después de parar el

motor.

INSTRUCCIONES GENERALES DE SEGURIDAD

Spanish – 49

1153993-49 Rev 2. 2012-03-21

BOTA S

Utilice botas o zapatos antirresbalantes y fuertes.

VESTIMENTA

Use ropas de material resistente a los desgarros y no

demasiado amplias par

a evitar que se enganchen en

ramas, etc. Use siempre pantalones largos gruesos. No

trabaje con joyas, pantalones cortos, sandalias ni los pies

descalzos. No lleve el cabello suelto por debajo de los

hombros.

PRIMEROS AUXILIOS

Tenga siempre a mano el equipo de primeros auxilios.

Equipo de seguridad de la

máquina

En este capítulo se describen los componentes de

seguridad de la máquina, su función y el modo de

efectuar el control y el mantenimiento para garantizar un

funcionamiento óptimo. En cuanto a la ubicación de estos

componentes en su máquina, vea el capítulo ¡Qué es

qué?.

La vida útil de la máquina puede acortarse y el riesgo de

accidentes puede aumentar si el mantenimiento de la

máquina no se hace de f

orma adecuada y si los trabajos

de servicio y/o reparación no se efectúan de forma

profesional. Para más información, consulte con el taller

de servicio oﬁcial más cercano.

Fiador del acelerador

El ﬁador del acelerador está diseñado para impedir la

activación involuntaria del acelerador. Cuando se oprime

el ﬁador (A) en el mango (= cuando se agarra el mango),

se desacopla el acelerador (B). Cuando se suelta el

mango, el acelerador y el ﬁador vuelven a sus posiciones

originales. Ambas funciones se efectúan con sistemas

independientes de muelles de retorno. Con esta posición,

el acelerador queda automáticamente bloqueado en

ralentí.

Compruebe que el acelerador esté bloqueado en la

posición de r

alentí cuando el ﬁador está en su posición

inicial.

Apriete el ﬁador del acelerador y compruebe que vuelva

a su posición de par

tida al soltarlo.

Compruebe que el acelerador y el ﬁador se muevan con

facilidad y que funcionen sus muelles de retorno.

¡IMPORTANTE!

Todos los trabajos de servicio y reparación de la

máquina requieren una formación especial. Esto es

especialmente importante para el equipo de seguridad

de la máquina. Si la máquina no pasa alguno de los

controles indicados a continuación, acuda a su taller de

servicio local. La compra de alguno de nuestros

productos le garantiza que puede recibir un

mantenimiento y servicio profesional. Si no ha adquirido

la máquina en una de nuestras tiendas especializadas

con servicio, solicite información sobre el taller de

servicio más cercano.

¡ATENCION! Nunca utilice una máquina

que tenga un equipo de seguridad

defectuoso. Efectúe el control y

mantenimiento del equipo de seguridad

de la máquina como se describió en este

capítulo. Si su máquina no pasa todos

los controles, entréguela a un taller de

servicio para su reparación.

INSTRUCCIONES GENERALES DE SEGURIDAD

50 – Spanish 1153993-49 Rev 2. 2012-03-21

Consulte las instrucciones bajo el título Arranque.

Arranque el cortasetos y acelere al máximo. Suelte el

acelerador y compruebe que las cuchillas se detengan y

permanezcan inmóviles. Si las cuchillas se mueven con

el acelerador en posición de ralentí, se debe regular el

ralentí del carburador. Consulte las instrucciones bajo el

título Mantenimiento.

Botón de parada

El botón de parada se utiliza para parar el motor.

Arranque el motor y compruebe que se pare cuando se

ueve el botón de parada a la posición de parada. El

contacto de parada retorna automáticamente a la

posición de arranque. Por consiguiente, antes de realizar

trabajos de montaje, control y/o mantenimiento se debe

quitar el capuchón de encendido de la bujía para evitar el

arranque imprevisto.

Protección para la mano

La protección para la mano impide que la mano entre en

contacto con las cuchillas en funcionamiento, por ejemplo

si el operario pierde el agarre del mango delantero.

Compruebe que la protección para la mano esté

ﬁr

memente montada.

Compruebe que la protección para la mano esté

completa.

Sistema amortiguador de vibraciones

Su máquina incorpora un sistema amortiguador diseñado

para reducir al máximo posible las vibraciones y optimizar

la comodidad de uso.

El sistema amortiguador de vibraciones de la máquina

reduce la tr

ansmisión de vibraciones entre la parte del

motor/equipo de corte y la parte de los mangos de la

máquina.

El cuerpo del motor con las cuchillas está suspendido

sobre el manillar mediante cuatro b

ujes de goma.

Compruebe regularmente que los elementos

antivibr

aciones no estén agrietados o deformados.

Controle que los amortiguadores de vibraciones estén

enteros y bien sujetos.

Silenciador

El silenciador está diseñado para reducir al máximo

posible el nivel sonoro y para apartar los gases de escape

del usuario. El silenciador con catalizador también está

diseñado para reducir las sustancias nocivas en los

gases de escape.

En países con clima cálido y seco, puede ser grande el

iesgo de incendio. Por eso, hemos equipado ciertos

¡ATENCION! La sobreexposición a las

vibraciones puede producir lesiones

vasculares o nerviosas en personas que

padecen de trastornos circulatorios. Si

advierte síntomas que puedan

relacionarse con la sobreexposición a

las vibraciones, consulte a un médico.

Ejemplos de estos síntomas son

entumecimiento, falta de sensibilidad,

”hormigueo”, ”puntadas”, dolor, pérdida

o reducción de la fuerza normal, cambios

en el color o la superﬁcie de la piel.

Generalmente, estos síntomas se

presentan en los dedos, las manos y las

muñecas. El riesgo puede ser mayor a

bajas temperaturas.

INSTRUCCIONES GENERALES DE SEGURIDAD

Spanish – 51

1153993-49 Rev 2. 2012-03-21

silenciadores con cortafuegos. Controle si el silenciador

de su máquina lo tiene.

Para el silenciador, es sumamente importante seguir las

instr

ucciones de control, mantenimiento y servicio.

Nunca utilice una máquina que tenga un silenciador

defectuoso.

Compruebe regularmente que el silenciador esté

ﬁrmemente montado en la máquina.

Si el silenciador de su máquina lleva rejilla apagachispas,

límpiela a intervalos regulares. La obturación de la rejilla

produce el sobrecalentamiento del motor, con el riesgo

consiguiente de averías graves.

Hoja y protección de la hoja

La parte exterior de las hojas (1) tienen forma de

protecciones. La protección de las hoja está destinada a

evitar que cualquier parte del cuerpo entre en contacto

con las hojas.

Controle la protección de las cuchillas para asegurarse

de que no presente daños ni def

ormaciones. Si la unidad

de corte está doblada o dañada, debe cambiarse.

Engranaje

Después de trabajar con la máquina, el engranaje está

caliente. No toque el engranaje para evitar quemaduras.

¡ATENCION! El silenciador con

catalizador se calienta mucho durante el

uso y permanece caliente aún luego de

apagado el motor. Lo mismo rige para la

marcha en ralentí. Su contacto puede

quemar la piel. ¡Tenga en cuenta el

peligro de incendio!

¡ATENCION! En el interior del

silenciador hay sustancias químicas que

pueden ser cancerígenas. Evitar el

contacto con estas sustancias si se daña

el silenciador.

¡ATENCION! Recuerde que: Los gases

de escape del motor están calientes y

pueden contener chispas que pueden

provocar incendio. Por esa razón, ¡nunca

arranque la máquina en interiores o

cerca de material inﬂamable!

MANIPULACION DEL COMBUSTIBLE

52 – Spanish 1153993-49 Rev 2. 2012-03-21

Seguridad en el uso del

combustible

Nunca arranque la máquina:

1 Si derramó combustible sobre la máquina. Seque

cualquier residuo y espere a que se e

vaporen los

restos de combustible.

2 Si se salpicó el cuerpo o las ropas, cambie de ropas.

ve las partes del cuerpo que han entrado en

contacto con el combustible. Use agua y jabón.

3 Si hay fugas de combustible en la máquina.

Compr

uebe regularmente si hay fugas en la tapa del

depósito o en los conductos de combustible.

Transporte y almacenamiento

• Almacene y transporte la máquina y el combustible de

manera que eventuales fugas o vapores no puedan

entrar en contacto con chispas o llamas, por ejemplo,

máquinas eléctricas, motores eléctricos, contactos

eléctricos/interruptores de corriente o calderas.

• Para almacenar y transportar combustible se deben

utilizar recipientes diseñados y homologados par

a tal

efecto.

• Si la máquina se va a almacenar por un período largo,

se debe v

aciar el depósito de combustible. Pregunte

en la estación de servicio más cercana qué hacer con

el combustible sobrante.

• Antes del almacenaje prolongado, limpie bien la

máquina y haga el ser

vicio completo.

• La protección para transportes del equipo de corte

siempre debe estar montada durante el transporte o

almacenamiento de la máquina.

• Asegure la máquina durante el transporte.

Carburante

¡NOTA! El motor de la máquina es de dos tiempos y debe

funcionar con una mezcla de gasolina y aceite para

motores de dos tiempos. Para obtener una mezcla con

las proporciones correctas debe medirse con precisión la

cantidad de aceite a mezclar. En la mezcla de pequeñas

cantidades de combustible, los errores más

insigniﬁcantes en la medición del aceite inﬂuyen

considerablemente en las proporciones de la mezcla.

Gasolina

¡NOTA! Use siempre gasolina de buena calidad

mezclada con aceite de como mínimo 90 octanos (RON).

Si su máquina está equipada con catalizador (vea el

capítulo Datos técnicos), debe usarse siempre gasolina

sin plomo de buena calidad mezclada con aceite. La

gasolina con plomo avería el catalizador. Use siempre

gasolina con mezcla de aceite de alta calidad (87 octanos

((RON+MON)/2) como mínimo). Para máquinas con

catalizador (consulte el capítulo Datos técnicos), use

siempre gasolina sin plomo con mezcla de aceite de alta

calidad. La gasolina con plomo estropea el catalizador.

Si hay disponible gasolina menos nociva para el medio

ambiente

, denominada gasolina de alquilato, se debe

usar este tipo de gasolina.

Este motor está certiﬁcado para funcionar con

gasolina sin plomo.

• El octanaje mínimo recomendado es 87

((RON+MON)/2). Si se utiliza gasolina de octanaje

inferior a 87, se puede producir el efecto “clavazón”.

Esto produce un aumento de la temperatura del motor

y de la carga sobre los cojinetes, fenómenos que

pueden causar averías graves del motor.

• Para trabajar durante mucho tiempo en altas

voluciones se recomienda el uso de gasolina con

más octanos.

Aceite para motores de dos tiempos

• Para un resultado y prestaciones óptimos, utilice

aceite para motores de dos tiempos HUSQVARNA,

especialmente fabricado para motores de dos

tiempos refrigerados por aire.

• No utilice nunca aceite para motores de dos tiempos

fuer

a borda refrigerados por agua (llamado outboard

oil), con designación TCW.

• No utilice nunca aceite para motores de cuatro

tiempos

• Un aceite de calidad deﬁciente o una mezcla de

aceite/combustible demasiado rica puede perjudicar

el funcionamiento del catalizador y reducir su vida útil.

¡ATENCION! Sea cuidadoso al manejar

el combustible. Piense en los riesgos de

incendio, explosión e intoxicación

respiratoria.

¡ATENCION! El combustible y los

vapores de combustible son muy

inﬂamables y pueden causar daños

graves por inhalación y contacto con la

piel. Por consiguiente, al manipular

combustible proceda con cuidado y

procure que haya buena ventilación.

MANIPULACION DEL COMBUSTIBLE

Spanish – 53

1153993-49 Rev 2. 2012-03-21

• Mezcla

1:50 (2%) con aceite para motores de dos tiempos

HUSQV

ARNA.

Mezcla

• Siempre haga la mezcla de gasolina y aceite en un

recipiente limpio, homologado para gasolina.

• Primero, ponga la mitad de la gasolina que se va a

mezclar. Luego, añada todo el aceite y agite la

mezcla. A continuación, añada el resto de la gasolina.

• Agite bien la mezcla de combustible antes de ponerla

en el depósito de comb

ustible de la máquina.

• No mezcle más combustible que el necesario para

utilizar un mes como máximo

• Si no se ha utilizado la máquina por un tiempo

prolongado, vacíe el depósito de combustible y

límpielo.

Este motor está certiﬁcado para funcionar con

gasolina sin plomo.

Repostaje

• Utilice un recipiente de combustible con protección

antirebose.

• Limpie alrededor de la tapa del depósito. Los residuos

en el depósito ocasionan problemas de

funcionamiento.

• Asegúrese de que el combustible esté bien mezclado

sacudiendo el recipiente antes de llenar el depósito

Gasolina, litros

Aceite para motores de

dos tiempos,

litros

2% (1:50)

5 0,10

10 0,20

15 0,30

20 0,40

Gal EE.UU. Oz ﬂ EE.UU.

1 2 1/2

2 1/2 6 1/2

5 12 7/8

¡ATENCION! El silenciador del

catalizador se calienta mucho, tanto

durante el funcionamiento como

después de la parada. Incluso

funcionando éste en ralentí. Tenga

presente el peligro de incendio,

especialmente al manejar sustancias y/o

gases inﬂamables.

¡ATENCION! Las siguientes medidas

preventivas reducen el riesgo de

incendio:

No fume ni ponga objetos calientes

cerca del combustible.

No haga nunca el repostaje con el motor

en marcha.

Haga el repostaje en una zona bien

ventilada. No haga el repostaje de la

máquina en interiores.

Apague el motor y deje que se enfríe

unos minutos antes de repostar.

Para repostar, abra despacio la tapa del

depósito de combustible para evacuar

lentamente la eventual sobrepresión.

Después de repostar, apriete bien la tapa

del depósito de combustible.

Antes de arrancar, aparte siempre la

máquina del lugar y de la fuente de

repostaje.

ARRANQUE Y PARADA

54 – Spanish 1153993-49 Rev 2. 2012-03-21

Control antes de arrancar

• Inspeccione el área de trabajo. Retire objetos que

puedan ser lanzados.

• Controle el equipo de corte. Nunca utilice cuchillas

romas

, agrietadas o dañadas.

• Controle que la máquina esté en excelentes

condiciones de funcionamiento

. Veriﬁque que todas

las tuercas y tornillos estén apretados.

• Asegúrese de que el engranaje esté suﬁcientemente

lubr

icado. Consulte las instrucciones bajo el título

Engranaje.

• Compruebe que el equipo de corte siempre se

detenga en r

alentí.

• Utilice la máquina solamente para el uso al que está

destinada.

• Controle que los mangos y las funciones de

segur

idad estén en buenas condiciones. No utilice

nunca una máquina que carece de una pieza o que ha

sido modiﬁcada fuera de las especiﬁcaciones.

• Todas las cubiertas deben estar correctamente

montadas y en b

uenas condiciones antes de arrancar

la máquina.

Arranque y parada

Motor frío

Estrangulador:

Ponga el estrangulador en la posición de

estrangulamiento.

Bomba de combustible: Presione varias veces la

membrana de goma de la bomba de combustible hasta

que comience a llenarse de combustible (unas 6 veces).

No es necesario llenar completamente la membrana.

Arranque

Presione el cuerpo de la máquina contra el suelo con la

mano izquierda (ATENCION: ¡No con el pie!). Agarre la

empuñadura de arranque y tire despacio de la cuerda con

la mano derecha, hasta sentir una resistencia (los dientes

de arranque engranan), y después tire rápido y con

fuerza.

Nunca enrosque el cordón de arranque

alrededor de la mano.

¡ATENCION! Antes de arrancar la

máquina, debe haberse montado la caja

de engranajes completa, de lo contrario

el embrague se puede aﬂojar y ocasionar

daños personales.

Aparte siempre la máquina unos 3

metros del lugar donde cargó de

combustible antes de arrancar. Coloque

la máquina sobre una base ﬁrme.

Recuerde que las cuchillas pueden

comenzar a moverse cuando arranca el

motor. Cerciórese de que las cuchillas no

entren en contacto con ningún objeto.

Veriﬁque que no haya personas

desautorizadas en el lugar de trabajo,

dado que existe el riesgo de daños

personales graves. La distancia de

seguridad es de 15 metros.

ARRANQUE Y PARADA

Spanish – 55

1153993-49 Rev 2. 2012-03-21

Al encender el motor, vuelva a colocar rápidamente el

mando del estrangulador en su posición inicial y repita el

intento de arranque hasta que el motor arranque.

¡NOTA! Cuando el estrangulador se empuja hacia su

posición original, el motor corre a una velocidad

aumentada, la denominada posición de aceleración de

arranque, y las hojas se mueven. La posición de

aceleración de arranque se libera con la palanca del

acelerador.

¡NOTA! No extraiga el cordón de arranque al máximo, y

no suelte la empuñadura de arranque si ha extraído todo

el cordón. Ello puede ocasionar averías en la máquina.

Motor caliente

Presione el cuerpo de la máquina contra el suelo con la

mano izquierda (ATENCION: ¡No con el pie!). Agarre la

empuñadura de arranque y tire despacio de la cuerda con

la mano derecha, hasta sentir una resistencia (los dientes

de arranque engranan), y después tire rápido y con

fuerza.

Nunca enrosque el cordón de arranque

alrededor de la mano.

Parada

El motor se para poniendo el contacto de parada en la

posición de parada.

¡NOTA!

El contacto de parada retorna automáticamente a la

posición de arranque. Por consiguiente, antes de realizar

trabajos de montaje, control y/o mantenimiento se debe

quitar el capuchón de encendido de la bujía para evitar el

arranque imprevisto.

TECNICA DE TRABAJO

56 – Spanish 1153993-49 Rev 2. 2012-03-21

Instrucciones generales de

trabajo

Instrucciones de seguridad para el

entorno

• No permita nunca que los niños utilicen la máquina.

• Observe el entorno y asegúrese de que no haya

iesgo de tocar a personas o animales con el equipo

de corte.

• Controle que nadie se acerque a menos de 15 metros

dur

ante el trabajo.

• Nunca deje que terceros utilicen la máquina sin

asegurarse primero de que hayan entendido el

contenido de este manual de instrucciones.

• No trabaje nunca desde una escalera, taburete u otra

posición ele

vada que no tenga un apoyo

completamente seguro.

• Debe tenerse en cuenta que el operador es

responsab

le de los accidentes o riesgos que ocurran

a otras personas o a su propiedad.

Instrucciones de seguridad durante el

trabajo

• Cerciórese siempre de tener una posición de trabajo

segura y ﬁrme.

• No abandonar nunca la máquina sin vigilar, con el

motor en marcha.

• Utilice siempre las dos manos para sostener la

máquina. Mantenga la máquina delante del cuerpo.

• Cerciórese de mantener las manos y los pies alejados

del equipo de cor

te mientras el motor está en marcha.

• Al apagar el motor, mantenga las manos y los pies

alejados del equipo de cor

te hasta que el motor se

detenga por completo.

• Tenga cuidado con los trozos de rama que pueden

salir despedidos dur

ante el corte.

• No corte demasiado cerca del suelo. Pueden salir

lanzadas piedras u otros objetos.

• Controle el objeto a cortar para cerciorarse de que no

tiene elementos extraños como cables de

electricidad, insectos, animales, etc., u elementos

que puedan dañar el equipo de corte, por ejemplo

objetos de metal.

• Si choca con algún objeto o si se producen

vibr

aciones fuertes, pare la máquina. Desconecte el

cable de encendido de la bujía. Controle que la

máquina no esté dañada. Repare posibles averías.

• Si las cuchillas se atascan en algún objeto durante el

cor

te, apague primero el motor y espere a que las

cuchillas se detengan completamente antes de

despejar el objeto. Desconecte el cable de encendido

de la bujía.

¡IMPORTANTE!

Este capítulo trata de las reglas de seguridad básicas

par

a trabajar con el cortasetos.

Cuando se vea en una situación insegura para

continuar el trabajo, debe consultar a un experto.

Póngase en contacto con su distribuidor o taller de

servicio.

Evite todo uso para el cual no se sienta suﬁcientemente

caliﬁcado.

¡ATENCION! La máquina puede

ocasionar lesiones graves. Lea

atentamente las instrucciones de

seguridad. Aprenda a utilizar la máquina.

¡ATENCION! Herramienta cortante. No

toque la herramienta sin apagar antes el

motor.

TECNICA DE TRABAJO

Spanish – 57

1153993-49 Rev 2. 2012-03-21

Si las hojas se atascan es posible soltarlas colocando

la llave combinada en la caja de engranajes. Retire el

tapón del lubricante, introduzca la llave combinada en

los engranajes y gírela hacia atrás y adelante.

Instrucciones de seguridad después del

trabajo

• Si la máquina no se utiliza, coloque siempre la

protección para transporte sobre el equipo de corte.

• Antes de la limpieza, reparación o inspección,

cerciórese de que el equipo de corte se haya

detenido. Desconecte el cable de encendido de la

bujía.

• Utilice siempre guantes resistentes al reparar el

equipo de cor

te. Éste es muy ﬁloso y puede ocasionar

cortes con facilidad.

• Guarde la máquina fuera del alcance de los niños.

• Para las reparaciones, utilice solamente repuestos

iginales.

Técnica básica de trabajo

• Trabaje con movimientos pendulares de abajo hacia

arriba al cortar los costados.

• Adapte la aceleración a la carga.

• Al recortar un seto, el motor siempre debe estar

dir

igido hacia afuera del seto.

• Para lograr un buen equilibrio, mantenga siempre la

máquina lo más cerca posible del cuerpo.

• Tenga cuidado de que la punta no toque el suelo.

• No trate de forzar el trabajo, desplácese a una

elocidad constante para cortar todos los tallos de

forma pareja.

122HD60

El mango trasero del cortasetos puede regularse en cinco

posiciones tirando del ﬁador hacia afuera. (ver la ﬁgura).

Al regular la posición del mango, el cortasetos debe estar

en marcha lenta o sin funcionar.

• Durante el trabajo, el mango siempre debe mirar

hacia arr

iba, independientemente del sentido de

dirección del cortasetos.

MANTENIMIENTO

58 – Spanish 1153993-49 Rev 2. 2012-03-21

Carburador

Reglaje del régimen de ralentí

Antes de hacer un ajuste, controle que el ﬁltro de aire esté

limpio y que tenga colocada la tapa. Asegúrese de que la

posición de aceleración de arranque está desacoplada.

Regule el régimen de ralentí con el tornillo T, si es

necesar

io un reajuste. Gire primero el tornillo T en el

sentido de las agujas del reloj hasta que el equipo de

corte comience a moverse. Después gire el tornillo en el

sentido contrario, hasta que el equipo de corte se

detenga. El régimen de ralentí es correcto cuando el

motor funciona de forma pareja en todas las posiciones.

También debe existir un buen margen hasta el régimen

de ralentí en que empieza a moverse el equipo de corte.

Régimen recomendado en ralentí: Vea el capítulo

Datos técnicos.

Silenciador

¡NOTA! Algunos silenciadores tienen catalizador.

Consulte el capítulo Datos técnicos para ver si su

máquina tiene catalizador.

El silenciador está diseñado para amortiguar el ruido y

par

a apartar del usuario los gases de escape. Los gases

de escape están calientes y pueden contener chispas

que pueden ocasionar incendios si se dirigen los gases a

materiales secos e inﬂamables.

Algunos silenciadores incorporan una red apagachispas.

Si su máquina cuenta con este tipo de silenciador

, limpie

la red apagachispas. Esta limpieza se hace mejor con un

cepillo de acero.

En silenciadores sin catalizador, el apagachispas se debe

limpiar y cambiar una v

ez por semana, si es necesario.

el apagachispas presenta daños, se debe cambiar.

el apagachispas se bloquea frecuentemente, puede

signiﬁcar que el carburador no está bien ajustado o que

se ha mezclado demasiado aceite con la gasolina.

En silenciadores con catalizador, se debe controlar el

apagachispas y limpiar

lo, si es necesario, una vez por

mes.

Si el apagachispas presenta daños, se debe

cambiar.

Si el apagachispas se obstruye con frecuencia,

esto puede ser señal de que el catalizador no funciona

correctamente. Consulte a su distribuidor para un control.

Si el apagachispas se obstruye, la máquina se recalienta

y se dañan el cilindro y el pistón.

¡NOTA! No utilice nunca la máquina con un silenciador

en mal estado.

Sistema refrigerante

Para lograr una temperatura de funcionamiento lo más

baja posible, la máquina incorpora un sistema

refrigerante.

El sistema refrigerante está compuesto por:

1 Aletas de enfriamiento en el cilindro.

2 Cubierta del cilindro (dirige el aire refrigerante hacia

el cilindro).

3 Toma de aire por el cárter (dentro del depósito).

Limpie el sistema refrigerante con un cepillo una vez por

semana (en condiciones difíciles, con mayor frecuencia).

Un sistema refrigerante sucio u obturado produce

sobrecalentemiento de la máquina, con las consiguientes

averías del cilindro y el pistón.

¡ATENCION! Si no puede regular el

régimen en ralentí para que el equipo de

corte deje de girar, consulte a su

distribuidor/taller de servicio. No utilice

la máquina hasta que no esté

correctamente regulada o reparada.

¡ATENCION! El silenciador con

catalizador se calienta mucho durante el

uso y permanece caliente aún luego de

apagado el motor. Lo mismo rige para la

marcha en ralentí. Su contacto puede

quemar la piel. ¡Tenga en cuenta el

peligro de incendio!

MANTENIMIENTO

Spanish – 59

1153993-49 Rev 2. 2012-03-21

Bujía

Los factores siguientes afectan al estado de la bujía:

• Carburador mal regulado.

• Mezcla de aceite inadecuada en el combustible

(demasiado aceite o aceite inadecuado).

• Filtro de aire sucio.

Estos factores producen revestimientos en los electrodos

de la b

ujía que pueden ocasionar perturbaciones del

funcionamiento y diﬁcultades de arranque.

Si la potencia de la máquina es demasiado baja, si es

difícil arr

ancar la máquina o si el ralentí es irregular:

revise primero la bujía antes de tomar otras medidas. Si

la bujía está muy sucia, límpiela y compruebe que la

separación de los electrodos sea de 0,5 mm. La bujía

debe cambiarse aproximadamente después de un mes

de funcionamiento o más a menudo si es necesario.

¡NOTA! ¡Utilice siempre el tipo de bujía recomendado!

Una bujía incorrecta puede arruinar el pistón y el cilindro.

Asegúrese de que la bujía tenga supresión de

perturbaciones radioeléctricas.

Filtro de aire

El ﬁltro de aire debe limpiarse regularmente de polvo y

suciedad para evitar:

• Fallos del carburador

• Problemas de arranque

• Reducción de la potencia

• Desgaste innecesario de las piezas del motor

• Un consumo de combustible excesivo

Limpie el ﬁltro cada 25 horas de funcionamiento o más

seguido si tr

abaja en un entorno muy polvoriento.

Limpieza del ﬁltro de aire

Desmonte la cubierta del ﬁltro de aire y retire el ﬁltro.

Lávelo en agua jabonosa caliente. Deje que el ﬁltro se

seque y luego aplíquele aceite tal y como se indica en las

instrucciones.

Un ﬁltro utilizado durante mucho tiempo no puede

limpiarse del todo

. Por tanto, hay que cambiarlo a

intervalos regulares.

Un ﬁltro de aire averiado debe

cambiarse.

Impregnación con aceite del ﬁltro de aire

Use siempre aceite para ﬁltros de HUSQVARNA, art. nº

531 00 92-48. El aceite para ﬁltros contiene disolvente

para facilitar su distribución uniforme en el ﬁltro. Evite por

lo tanto su contacto con la piel.

Introduzca el ﬁltro en una bolsa de plástico y vierta el

aceite par

a ﬁltros. Masajee la bolsa para distribuir el

aceite. Apriete el ﬁltro en la bolsa y tire el exceso de

aceite antes de colocar el ﬁltro en la máquina. No use

nunca aceite común para motores. Éste desciende

bastante rápido a través del ﬁltro, depositándose en el

fondo.

Engranaje

En la caja de engranajes hay un tapón para introducir el

lubricante. Utilice el tubo para introducir la grasa y repita

este paso cada 25 horas. Use la grasa especial de

Husqvarna.

¡NOTA! No llene el engranaje totalmente con grasa. El

calor que se produce al hacer funcionar la máquina hace

que la grasa se dilate. Una cantidad excesiva de grasa en

el engranaje puede dañar las juntas y ocasionar fugas de

grasa.

Generalmente, el lubricante en el cuerpo del engranaje

no requiere cambiarse e

xcepto cuando se realizan

reparaciones.

Equipo de corte

Compruebe que los tornillos de las unidades de corte

están bien colocados. Apriételos con un par de apriete de

7–10 Nm.

MANTENIMIENTO

60 – Spanish 1153993-49 Rev 2. 2012-03-21

Limpieza y lubricación

Limpiar las cuchillas de resina y sabia con el detergente

531 00 75-13 (UL22) antes y después de cada empleo.

Compruebe que los bordes de la hoja no están dañados

ni def

ormados. Retire las rebabas que pueda encontrar.

Compruebe que las hojas se mueven sin atascarse.

Retire el botón del lubricante de la caja de engranajes,

introduzca la llave combinada y gírela hacia atrás y

adelante.

Lubricar las cuchillas con el lubricante especial referencia

531 00 75-12 (UL 21) antes del almacenaje prolongado

¡IMPORTANTE! Utilice siempre repuestos originales de

HUSQVARNA. El uso de repuestos de otre marca

puede hacer daño al producto, al usario al tercer parte.

La garantía no cubre daños o responsabilidad causado

por uso de accesorios que no están recomendado por

HUSQVARNA.

Spanish – 61

MANTENIMIENTO

1153993-49 Rev 2. 2012-03-21

Programa de mantenimiento

A continuación incluimos una lista con los puntos de mantenimiento a efectuar en la máquina. La mayoría de los puntos

se describen en el capítulo “Mantenimiento”. El usuario sólo puede efectuar los trabajos de mantenimiento y servicio

descritos en este manual. Los trabajos de mayor envergadura debe efectuarlos un taller de servicio oﬁcial.

Mantenimiento

Antes de

utilizar la

máquina:

Después de 40

horas en uso

Después de

100 horas en

uso

Limpie la parte exterior de la máquina. Cada vez, después de usar la máquina

Controle que los casquillos aislantes de las vibraciones no estén

dañados

Para reducir el riesgo de incendio hay que limpiar el silenciador, el

tubo de escape y el motor de suciedad, hojas

, lubricante sobrante,

etc.

Controle que el mando de detención funcione. X

Controle que las cuchillas no giren en ralentí. X

Compruebe que las cuchillas están intactas y que no tienen

rietas ni otros daños. Cambie las cuchillas si es necesario.

Controle la protección de las cuchillas para asegurarse de que no

presente daños ni def

ormaciones. Si la protección de la hoja está

doblada o dañada, sustituya la hoja.

Si la unidad de corte está doblada o dañada, debe cambiarse. X

Controle que la protección para la mano no esté dañada.

Reemplace una protección dañada.

Compruebe que los tornillos y las tuercas estén apretados. X

Controle que no haya fugas de combustible del motor, del depósito

o de los conductos de comb

ustible.

Limpie el ﬁltro de aire y aplíquele aceite.

Limpiar más a menudo si trabaja en un entorno muy polvoriento.

(25 tim).

Controle el mecanismo de arranque y la cuerda del mismo. X

Compruebe que estén intactos los aisladores de vibraciones. X

Limpie la bujía por fuera. Quítela y controle la distancia entre los

electrodos

. Ajuste la distancia a 0,5 mm o cambie la bujía.

Controle que la bujía tenga supresión de perturbaciones

radioeléctricas.

Limpie el sistema de refrigeración de la máquina. X

Limpie el exterior del carburador y la zona alrededor del mismo. X

Rellene grasa en la caja de engranajes. Repita este procedimiento

cada 25 horas de tr

abajo aproximadamente.

Compruebe que los tornillos que mantienen juntas las cuchillas

estén correctamente apretados.

Controle y, si es necesario, limpie el apagachispas del silenciador

(sólo par

a silenciador con catalizador).

Limpie el interior del depósito de combustible. X

Compruebe que no hay suciedad en el interior del ﬁltro de

comb

ustible y que la manguera de combustible no presenta

ﬁsuras ni otros defectos. Cámbielo si es necesario.

Revise todos los cables y conexiones. X

Compruebe si están desgastados el embrague, los muelles de

embr

ague y el tambor embrague. Cambie los componentes que

sea necesario en un taller de servicio oﬁcial.

Cambie la bujía. Controle que la bujía tenga supresión de

per

turbaciones radioeléctricas.

62 – Spanish 1153993-49 Rev 2. 2012-03-21

DATOS TECNICOS

Datos técnicos

Nota 1: Los datos referidos del nivel de presión sonora equivalente de la máquina tienen una dispersión estadística

habitual (desviación típica) de 1 dB (A).

Nota 2: Los datos referidos del nivel de vibración equivalente poseen una dispersión estadística habitual (desviación

típica) de 1 m/s

Datos técnicos 122HD45 122HD60

Motor

Cilindrada, pulgadas/cm

21,7 21,7

Diámetro del cilindro, pulgadas/mm 1,26/32 1,26/32

Carrera, pulgadas/mm 1,06/27 1,06/27

Régimen de ralentí, rpm 2900 2900

Régimen máximo de embalamiento recomendado,

.p.m.

9000 9000

Potencia máxima del motor según ISO 8893, kW/ rpm 0,6/7800 0,6/7800

Silenciador con catalizador Sí Sí

Sist. de encendido con reg. de veloc. Sí Sí

Período de durabilidad de las emisiones según la Junta

de Recursos del Aire de Calif

ornia.

50 50

Sistema de encendido

Bujía NGK CMR6A NGK CMR6A

Distancia de electrodos, pulgadas/mm 0,02/0,5 0,02/0,5

Sistema de combustible y lubricación

Capacidad del depósito de gasolina, US pint/litros 0,3 0,3

Peso

Peso, sin combustible, kg 4,7 10,8/4,9

Niveles acústicos

(ver la nota 1)

Nivel de presión sonora equivalente en la oreja del

usuar

io, medido según EN ISO 10517, dB(A):

93 94

Niveles de vibraciones

(vea la nota 2)

Niveles de vibración equivalentes (a

hv, eq

) en las

empuñaduras, medidos según la norma EN ISO

10517, m/s

Mango delantero/trasero: 2,9/4,9 4,1/3,6

Cuchillas

Tipo Doble lado Doble lado

Longitud, mm 450 590

Velocidad de la cuchilla, corte/min. 4050 4050

GARANTIA DEL SISTEMA DE CONTROL DE EMISIONES

Spanish – 63

1153993-49 Rev 2. 2012-03-21

SUS DERECHOS Y

OBLIGACIONES DE GARANTIA

La Agencia de protección medioambiental

estadounidense (EPA), el Ministerio de Medioambiente

de Canadá y Husqvarna Forest & Garden presentan la

garantía del sistema de control de emisiones de su motor

todoterreno de tamaño pequeño, modelo de 2010 o

posterior. En Estados Unidos y Canadá es necesario

diseñar, fabricar y proporcionar nuevos equipos que

utilicen motores todoterreno de tamaño pequeño que

cumplan con las estrictas regulaciones antihumo

federales. Husqvarna Forest & Garden deberá garantizar

el sistema de control de emisiones de su motor

todoterreno de tamaño pequeño para el período

especiﬁcado a continuación, siempre que su equipo no

haya sido tratado indebidamente ni haya recibido un

mantenimiento inadecuado. Su sistema de control de

emisiones puede incluir piezas como el carburador, el

sistema de ignición, el catalizador, el depósito de

combustible, los ﬁltros y otros componentes asociados.

Además, pueden estar incluidos las mangueras, las

correas, los conectores, los sensores y otros elementos

relacionados con la emisión de humos. Husqvarna

Forest & Garden reparará su motor todoterreno de

tamaño pequeño sin ningún coste para usted, incluidos el

diagnóstico, las piezas y la mano de obra, siempre que se

cumpla alguna de las condiciones para la garantía.

ALCANCE DE LA GARANTIA DEL

FABRICANTE

El sistema de control de emisiones está garantizado

durante un período de dos años. Si cualquier pieza de su

equipo relacionada con la emisión de humos está

defectuosa, Husqvarna Forest & Garden la reparará o la

sustituirá.

RESPONSABILIDADES DE GARANTIA

DEL PROPIETARIO

• Como propietario de un motor todoterreno de tamaño

pequeño, usted es responsable de llevar a cabo el

mantenimiento correspondiente que ﬁgura en el

manual de instrucciones. Husqvarna Forest & Garden

le recomienda que guarde todos los recibos

relacionados con el mantenimiento de su motor

todoterreno de tamaño pequeño, si bien no podrá

negarle su derecho a la garantía por el mero hecho de

no tenerlos o de no haber realizado el mantenimiento

estipulado.

• Sin embargo, como propietario de un motor

todoterreno de tamaño pequeño

, debe saber que

Husqvarna Forest & Garden puede negarle la

cobertura de la garantía si el motor o alguna de sus

piezas falla debido a un mal uso o a modiﬁcaciones

no reglamentarias.

• Es responsabilidad suya llevar su motor todoterreno

de tamaño pequeño a un centro de distr

ibución o de

reparación de Husqvarna Forest & Garden tan pronto

como aparezca un problema. Las reparaciones de la

garantía deben ﬁnalizarse en un plazo de tiempo

razonable que en ningún caso excederá los 30 días.

Si tiene cualquier pregunta relacionada con la

cobertura de la garantía, póngase en contacto con

Husqvarna Forest & Garden en el teléfono 1-800-487-

5951 o visite www.usa.husqvarna.com.

FECHA DE INICIO DE LA GARANTIA

El período de garantía empieza en la fecha en la que el

motor o el equipo se entregan al comprador ﬁnal.

DURACION DE LA GARANTIA

Husqvarna Forest & Garden garantiza al comprador ﬁnal

y a cada propietario posterior que el motor o el equipo

está diseñado, fabricado y equipado de conformidad con

las regulaciones aplicables adoptadas por la EPA, y que

no tiene defectos de fabricación ni en los materiales que

puedan causar el mal funcionamiento de las piezas, cuya

garantía es de dos años.

ALCANCE DE LA GARANTIA

REPARACION O SUSTITUCION DE COMPONENTES

La reparación o sustitución de cualquier pieza con

garantía se llevará a cabo sin coste alguno para el

propietario en un centro de garantía. Husqvarna Forest &

Garden proporcionará servicios de garantía o de

reparación en todos los centros de distribución

autorizados para reparar los motores en cuestión.

Durante el período de dos años de garantía de control de

emisiones, Husqvarna Forest & Garden debe tener en

stock las piezas en garantía suﬁcientes para dar

respuesta a su demanda.

PERIODO DE GARANTIA Cualquier pieza en garantía

que deba cambiarse según el programa de

mantenimiento estará garantizada para el período de

tiempo previo al primer cambio programado. Si la pieza

falla antes del primer cambio programado, Husqvarna

Forest & Garden la reparará o la sustituirá sin ningún

coste. Cualquier pieza que se repare o cambie en el

periodo de garantía seguirá cubierta por la garantía

durante el periodo de tiempo restante hasta el primer

cambio programado. Cualquier pieza garantizada que no

requiera ningún cambio según el programa de

mantenimiento tiene una garantía de dos años. Si

cualquiera de estas piezas falla durante el periodo de

garantía, Husqvarna Forest & Garden la reparará o la

sustituirá sin ningún coste.

❍ Cualquier pieza reparada o

sustituida durante el periodo de garantía seguirá cubierta

por esta hasta que ﬁnalice el periodo total. Cualquier

pieza que solamente tenga programadas inspecciones

regulares según el programa de mantenimiento tendrá

una garantía de dos años. Una declaración contenida en

las instrucciones según la cual la pieza se deba «reparar

o cambiar cuando sea necesario» no reducirá el período

de garantía. Cualquier pieza que se repare o cambie en

el periodo de garantía seguirá cubierta por la garantía

durante el periodo de tiempo restante.

DIAGNOSTICO El propietario no deberá pagar por el

diagnóstico necesario para determinar si la pieza está

GARANTIA DEL SISTEMA DE CONTROL DE EMISIONES

64 – Spanish 1153993-49 Rev 2. 2012-03-21

defectuosa si dicho trabajo de diagnóstico se realiza en el

centro de garantía.

DANOS Y PERJUICIOS Husqvarna Forest & Garden es

responsable de los daños y perjuicios en otros

componentes del motor causados directamente por el

fallo de una pieza en garantía.

LISTA DE PIEZAS DE LA GARANTÍA DE

EMISIONES

1 Carburador y piezas interiores

2 Tubo de admisión, cuerpo del ﬁltro de aire y tornillos

del carb

urador

3 Filtro de aire y ﬁltro de combustible abarcados hasta

el plan de mantenimiento

4 Bujía, abarcada hasta el plan de mantenimiento

5 Módulo de encendido

6 Silenciador con catalizador

7 Depósito de combustible

LO QUE NO ABARCA LA GARANTIA

No se abarcan todos los fallos causados por abuso,

negligencia o mantenimiento indebido.

PIEZAS AÑADIDAS O MODIFICADAS

No podrán utilizarse piezas añadidas o modiﬁcadas que

no estén eximidas por la EPA. La utilización de cualquier

pieza añadida o modiﬁcada que no esté eximida será

motivo suﬁciente para no atender una solicitud de

garantía. Husqvarna Forest & Garden no se hará

responsable de los fallos de piezas en garantía causados

por la utilización de piezas añadidas o modiﬁcadas que

no estén eximidas.

COMO HACER UNA RECLAMACION

Si tiene alguna duda en cuanto a sus derechos y

responsabilidades de garantía, póngase en contacto con

el servicio oﬁcial más cercano, o llame a Husqvarna

Forest & Garden, teléfono 1-800-487-5951 o visite

www.usa.husqvarna.com.

DONDE RECIBIR SERVICIO DE

GARANTIA

Todos los distribuidores de servicios de reparación

autorizados de Husqvarna Forest & Garden proporcionan

servicios de garantía o de reparación.

MANTENIMIENTO, SUSTITUCION Y

REPARACION DE COMPONENTES

RELACIONADOS CON EMISIONES

Podrá utilizarse cualquier recambio en el mantenimiento

o la reparación durante el periodo de garantía sin coste

alguno para el propietario. Dicha utilización no reduce las

obligaciones de garantía del fabricante.

DECLARACION DE MANTENIMIENTO

El propietario es responsable de la realización de todo el

mantenimiento necesario, según se deﬁne en el manual

del operador.

´®z+U•B¶9d¨

2012-03-21

1153993-49

Original instructions

Instructions d’origine

Instrucciones originales

Husqvarna 966532302 122HD45 Gas Hedge Trimmer

Product's Documents

User Manual

Specifications

Husqvarna 966532302 Questions and Answers

Related Products

Vevor F26-B Gas Hedge Trimmer Dual Sided Blade and Adjustable Head for Efficient Shrub and Bush Trimming

Vevor F43-C 6-in-1 Trimming Tools Gas Hedge Trimmer Weed Eater String Trimmer Brush Cutter Edger Pole Saw Pruner

Vevor F33-B 6-in-1 Multi-Functional Trimming Tools Gas Hedge Trimmer 33CC Weed Eater

ECHO HCA-2620S Gas Hedge Trimmer Double-Reciprocating Blades and Articulating Shaft for Precision Trimming

Dewalt DXGHT22 27 Cc 2-cycle 22 In. Gas Hedge Trimmer With Attachment Capability

Wild Badger Power WBP26HT 22" 26cc Gas Hedge Trimmer
