Philips HI835/22 User Manual

HI838, 835

Azur Excel Plus 'Aquazur'

English Page 4

• Keep page 3 open when reading these

operating instructions.

Deutsch Seite 12

• Schlagen Sie beim Lesen der

Gebrauchsanweisung Seite 3 auf.

Dansk Side 20

• Hold side 3 opslået mens De læser

brugsanvisningen.

Norsk Side 28

• Slå opp på side 3 før De leser videre.

Svenska Sid 36

• Ha sidan 3 utvikt när ni läser

bruksanvisningen.

Suomi Sivu 44

• Pidä sivu 3 auki samalla kun luet käyttöohjetta.

HC I RADBF

CALC CLEAN

Important

Read these instructions for use carefully before using the appliance and save them for future reference.

• Check if the voltage indicated on the type plate corresponds to the local mains voltage

before you connect the appliance.

• Only connect the appliance to an earthed wall socket.

• Do not use the appliance if the plug, the cord, the supply hose or the appliance itself shows

visible damage, or if the appliance has been dropped or is leaking.

• Check the cord and the supply hose regularly for possible damage.

• If the mains cord or the supply hose is damaged, it must be replaced by Philips, a service

centre authorised by Philips or similarly qualified persons in order to avoid a hazard.

• Never leave the appliance unattended when it is connected to the mains.

• Never immerse the iron or the steam tank in water.

• Keep the appliance out of the reach of children.

• The iron stand and the soleplate of the iron can become extremely hot and may cause burns

if touched. If you want to move the steam tank, do not touch the stand.

• Do not allow the mains cord and supply hose to come into contact with the soleplate when it

is hot.

• When you have finished ironing, when you clean the appliance, when you fill or empty the

water tank and also when you leave the iron even for a short while: set the steam control to

position O, put the iron on its heel and remove the mains plug from the wall socket.

• Only use this iron with the stand supplied.

• Always place and use the iron and the steam tank on a stable, level and horizontal surface.

Do not put the steam tank on the soft part of the ironing board.

• Do not put perfume, vinegar, starch, descaling agents, ironing aids or other chemicals in the

water tank.

• This appliance is intended for household use only.

English

General description (fig. 1)

A Temperature control (rotate dial)

B Steam control (slide)

1 = minimum steam output

4 = maximum steam output

C Steam trigger (push)

D Spray button T (push)

E Spray nozzle

F Shot-of-steam button 9 (push)

G Calc cleaning eU (push)

H Temperature pilot light

I “Soft touch” handgrip

J Anti-calc cassette

K Cassette release button (push)

L Watertank (iron stand)

M Water filling hole

N Rubber mat

O Hanger

P Internal reservoir

Q Power cord

R Connecting cord / Supply hose

Using the Philips Aquazur HI838, 835 for the

first time

• Remove the anti-calc cassette (J) from the

stand, by pushing the cassette release button

(K). Write the date (year/month/day) on the

sticker on the cassette. Insert the cassette into

the stand (fig. 2).

• Fill the watertank with normal tapwater (using a

jar/bottle) up to the MAX mark (fig.3).

• Plug in the power cord (Q).

• Set temperature dial (A) to MAX (fig. 4).

• Set steam control slider (B) to position 4 (fig. 5).

CALC CLEAN

Instructions

on label

Fabric Tempera-

ture

control

Steam

control

Synthetic

fibres, e.g.

acryl, viscose,

polyamide

(nylon),

polyester

Silk

MIN

MAX

C Wool

D Cotton

Linen

Please note that Z on the label means:

“This article cannot be ironed!”

Shot of

steam

Spray

Table

2-4

Do not

activate

steam trigger

• The temperature pilot

light (H) will light up.

• When the pilot lamp

goes off, push the

steam trigger (C)

under the handle

continuously (fig. 6).

Steam comes on after

about 2 minutes.

• Iron with steam on a

piece of cloth/towel for 1 or 2 minutes. Then

you can proceed to iron your clothings.

• Read this manual first, for guide on

temperature and steam settings.

How to use the rubber mat (N) and hanger (O)

• The iron stand (watertank) is equipped with a

rubber mat (N).

The rubber mat can be detached and laid flat

on the ironing board,

to rest the iron during

ironing (fig. 7).

• Never rest a hot iron

on the plastic

watertank! (fig. 8).

To rest the iron on the

stand, always attach

the rubber mat to the

stand (fig. 9).

• The stand can be hung on the metal rod of

most ironing boards. To hang the stand, pull

out the metal hanger (O)

(fig. 10). Before hanging the stand, remove the

rubber mat and place

it on the ironing board

for easy resting the

iron.

• Do not place the

rubber mat (N) on a

table or any other

surface which may be

damaged by heat.

Filling the watertank (for steam-ironing and

spraying)

• Fill the watertank with normal tap water before

using for the first time.

• If the watertank is in a

horizontal position, fill

the water to the MAX

level indicated on the

side (fig. 11) or in the

filling hole (fig. 12).

• If the watertank is in a

vertical position, fill

only to the MAX level

on the side (fig. 13).

• For refilling, also use

tapwater. (See: Water hardness)

• Remove the mains plug from the wall socket

before filling the iron.

Do not activate steam trigger (C).

• You may empty the remaining water in the

watertank before storing it.

Ironing temperature

• Always check first to see whether a label with

ironing instructions is attached to the article to

be ironed. (See table)

Follow these ironing instructions in all cases.

• If ironing instructions are missing, but you do

know the kind of fabric, then see the table.

• The table is valid for the materials only and is

not applicable to any applied finish, gloss etc.

Textile to which some kind of finish has been

applied (gloss, wrinkle, relief etc.) can best be

ironed at lower temperatures.

• Sort the laundry out according to ironing

temperature first: wool with wool, cotton with

cotton, etc.

• The iron heats up quicker than it cools down.

Therefore, start ironing the articles requiring

the lowest temperature such as those made of

synthetic fibres.

• If the fabric consists of various kinds of fibres,

you must always select the lowest ironing

temperature of the composition of those fibres.

(For example: an article consisting of “60%

MAX.

Spraying T

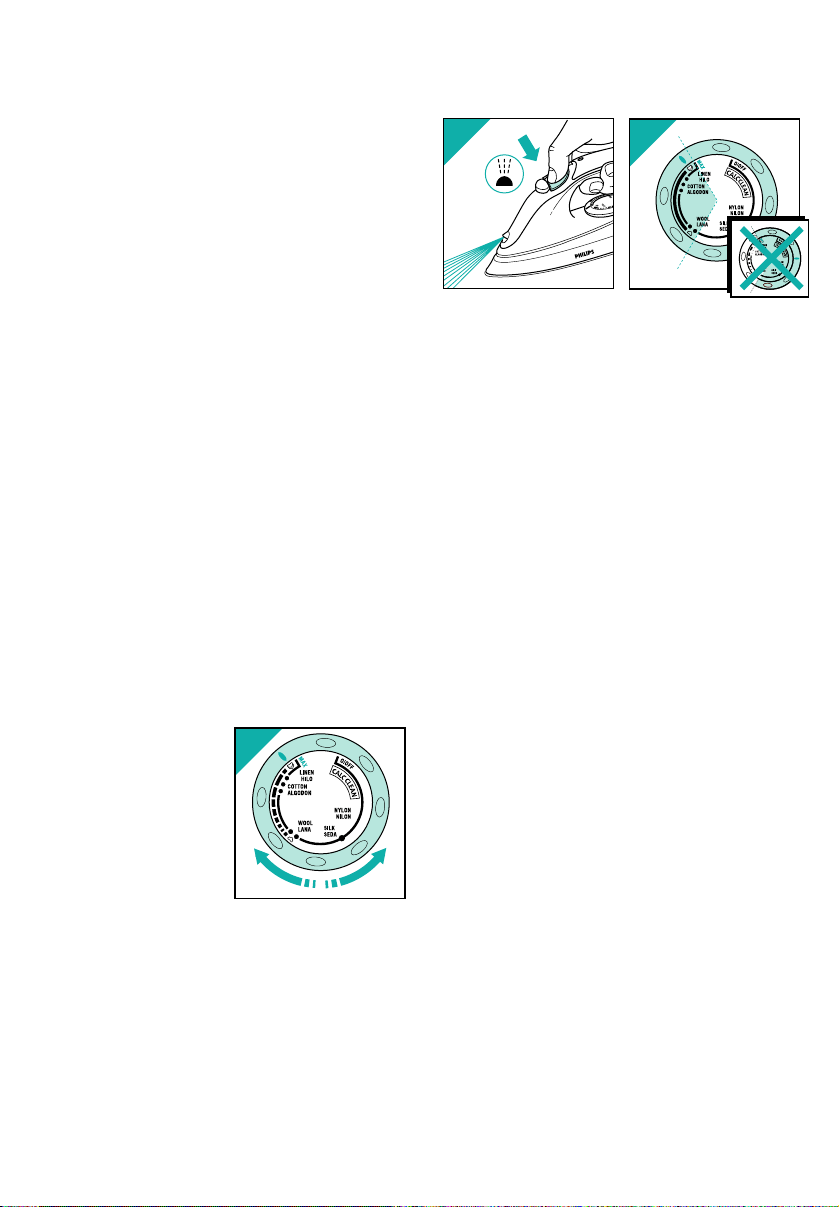

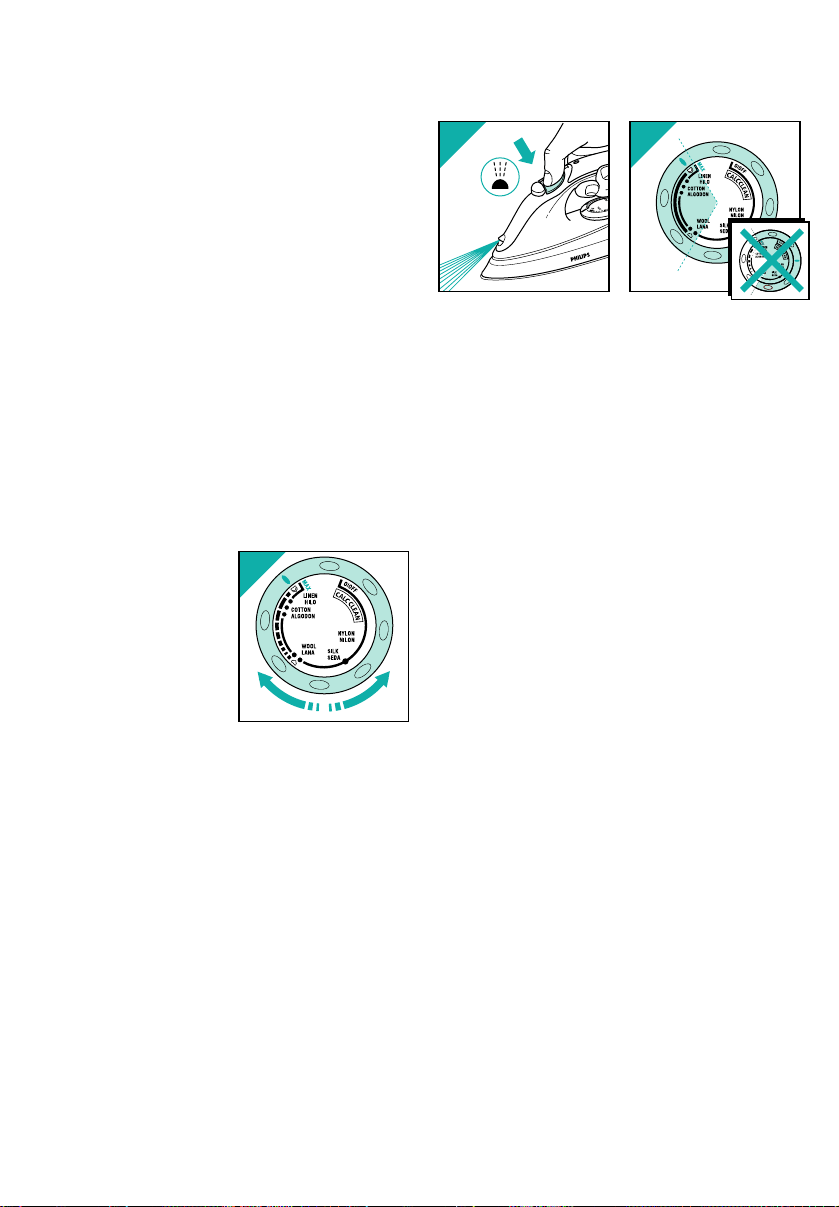

• You can spray at any temperature by pushing

on the spray button T (D) (fig. 15).

• An electrical pump in the iron stand supplies the

small internal reservoir (P) with spraywater.

• Ensure that there is enough water in the

watertank.

• When the internal reservoir (P) is empty, after

intensive spraying, pull the steam trigger (C) for

about one minute to refill it. Refilling is complete

when you see/hear steam coming out from the

steam vents on the iron sole.

• Filling and refilling of the internal reservoir must

be executed at a temperature setting between

2 and MAX. It’s not possible to fill the

reservoir at a temperature setting below 2

(fig. 16).

Steam-ironing

• As indicated on the temperature control (A) and

the table, steam-ironing is only possible at

higher ironing temperatures:

2 for moderate steam

3 for maximum steam.

• With conventional steam irons, water may leak

from the soleplate if a too low temperature has

been selected. This will cause stains.

However,the Philips Aquazur HI838, 835

features "Drip Stop" Steam Shut-off: the iron

will automatically stop steaming at too low

temperatures, to avoid the forming of drops,

which could leave stains on textile.

When Drip Stop is activated, you can hear

"Click". Set the temperature control (A) to the

advised position. Steaming will recommence as

soon as the appropriate temperature has been

reached.

• Ensure that there is enough water in the

watertank.

- Put the iron on its rubber mat on the watertank.

- Set the temperature control (A) at the required

position within the “steam area” (11 to MAX).

- Insert the mains plug into the wall socket.

- After the amber temperature pilot light (H) first

has gone out and has come on again, you can

start ironing.

polyester and 40% cotton” should be ironed at

the temperature indicated for polyester (1) and

without steam.)

If you do not know what kind(s) of fabric(s) the

article has been made of, find a spot which will

be invisible when wearing or using the article.

Try out the ironing temperature which is most

suitable there. (Start at a relatively low

temperature.)

• Pure woollen fabrics (100% wool) may be

pressed with the iron set to a steam position.

Preferably set the steam control to maximum

position and use a dry pressing cloth.

When steam-ironing woollen fabrics, shining of

the fabric may occur. This can be prevented by

turning the article inside out and ironing the

reverse side.

• Velvet and other textures which rapidly acquire

shiny spots should be ironed in one direction

only (with the nap) applying light pressure.

Always keep the iron moving.

• Iron the reverse side of synthetic materials and

silk to prevent shining spots. Do not use the

spray button to prevent stains.

Setting the temperature

- Stand the iron on its

rubber mat on the

watertank.

- Set the temperature

control (A) to the

correct ironing

temperature as

indicated in the ironing

instructions or in the

table (fig. 14).

- Insert the mains plug

into the wall socket.

- After the amber temperature pilot light (H) first

has gone out and has come on again, you may

start ironing.

• The amber pilot light will come on from time to

time during ironing.

• If you set the temperature control to a lower

setting after ironing at a high temperature, do

not begin again before the amber pilot light has

come on and gone out again.

- Slide the steam control

(B) to the required

position (fig. 17).

• Just before the

watertank is emptied,

there normally is a

burst of steam and

possibly some minor

spitting. This is a

normal phenomenon,

related to the electrical pump.

Shot-of-Steam 9

By pushing button 9 (F)

a powerful "shot" of

steam is emitted from the

soleplate (fig. 18).

This can be very useful,

for example when

removing stubborn

creases.

The “shot-of-steam”

facility can be used only

while ironing with high

ironing temperatures (positions ranging from

2 to MAX) at an interval of

5 seconds.

Steaming in a vertical position

“Shot-of-steam” can also

be applied when holding

the iron in a vertical

position (fig. 19).

This is useful for

removing creases from

hanging clothes,

curtains, etc.

The "shot-of-steam”

facility can be used only

while ironing with high

ironing temperatures (positions ranging from 2

to MAX) at an interval of 5 seconds.

This iron is not suitable for continuous steaming

(except “shot-of-steam) in vertical position.

Ironing without steam

For ironing without steam, proceed as described

for steam-ironing. However, d not activate steam

trigger (C).

Calc cleaning eU

• Calc cleaning works in conjunction with anti-

calc.

- Calc cleaning allows to clean the steam

chamber from residual particles (dirt, sand,

etc.).

• For the best performances of the Philips

Aquazur it is important to apply calc cleaning

regularly. In case of normal usage

(2 hours/week), calc clean should be applied

once every month. In case of frequent usage

(average 4 hours/week), calc clean should be

applied once every two weeks.

- Bring the iron and watertank to the kitchen sink

(fig. 20).

- Fill the watertank (L) with water (to about half

tank).

- Plug in the power cord.

- Set the Temperature control (A) to position

'CALC CLEAN' (fig. 21). Set steam slider (B) to

position 4.

- If necessary, use the rubber mat to rest the iron

on the kitchen sink.

- Hold the iron horizontally over the sink.

- Push the 'CALC CLEAN' button eU (G) (fig.

22).

Water will now be ejected from the holes in the

soleplate. Impurities and scale (if any) are

washed away with it.

- Move the iron forwards and backwards while

this happens (fig. 23).

- Release the Calc-clean button eU to stop

the calc-clean process. Repeat the calc-clean

CALC CLEAN

;

CLEA

process until the water

reservoir (P) is empty.

The water flow will

cease.

- Reheat the iron to dry

up excess water.

- Move the iron over a

(preferably) old piece

of cloth (fig. 24).

This is to ensure that the

soleplate will be dry during storage.

- Unplug the power cord and let the iron cool

down before you store it.

Anti-calc cassette

The Philips Aquazur has a disposable anti-calc

cassette to filter the water. The anti-calc content

of the cassette will be saturated after some time.

Then, the anti-calc cassette should be replaced

by a new one. How often the cassette should be

replaced, depends on the water hardness and the

frequency of iron usage. The table below give you

a general guide on when you should change the

cassette.

Hardness of the water

In a few seconds you can test the hardness of the

tap water yourself, using the test-strip inserted in

these instructions.

1. Take a glass of tap water.

2. Put the test-strip in the tap water for 1 or 2

seconds.

3. Take the strip out and let it dry for about

1 minute.

4. Read the results below.

5. In the water hardness table you can see when

the anti-calc cassette is to be replaced by a

new one.

The test strip has four green coloured squares. As

the strips are put into water, one or more squares

may become pink coloured. The more squares

become pink, the harder the water (i.e. the more

calcium the water contains). This test needs only

to be done once. Mark the test result in the table

for future reference.

Waterhardness table

This table gives a general guide on when you should change the anticalc cassette.

Waterhardness

pink coloured

squares on test low moderate hard very hard

strip 0-1 2 3 4

normal usage no need change every change every change every

(2 hours/week) to change 12 months 6 months 4 months

intensive usage no need change every change every change every

(4 hours/week) to change 6 months 3 months 2 months

■ ■ ■ ■

■■■ ■

■■■■

■ ■ ■ ■

How to change the cassette

- Purchase a replacement cassette

(type HD 1900) from your dealer or the nearest

Philips service centre.

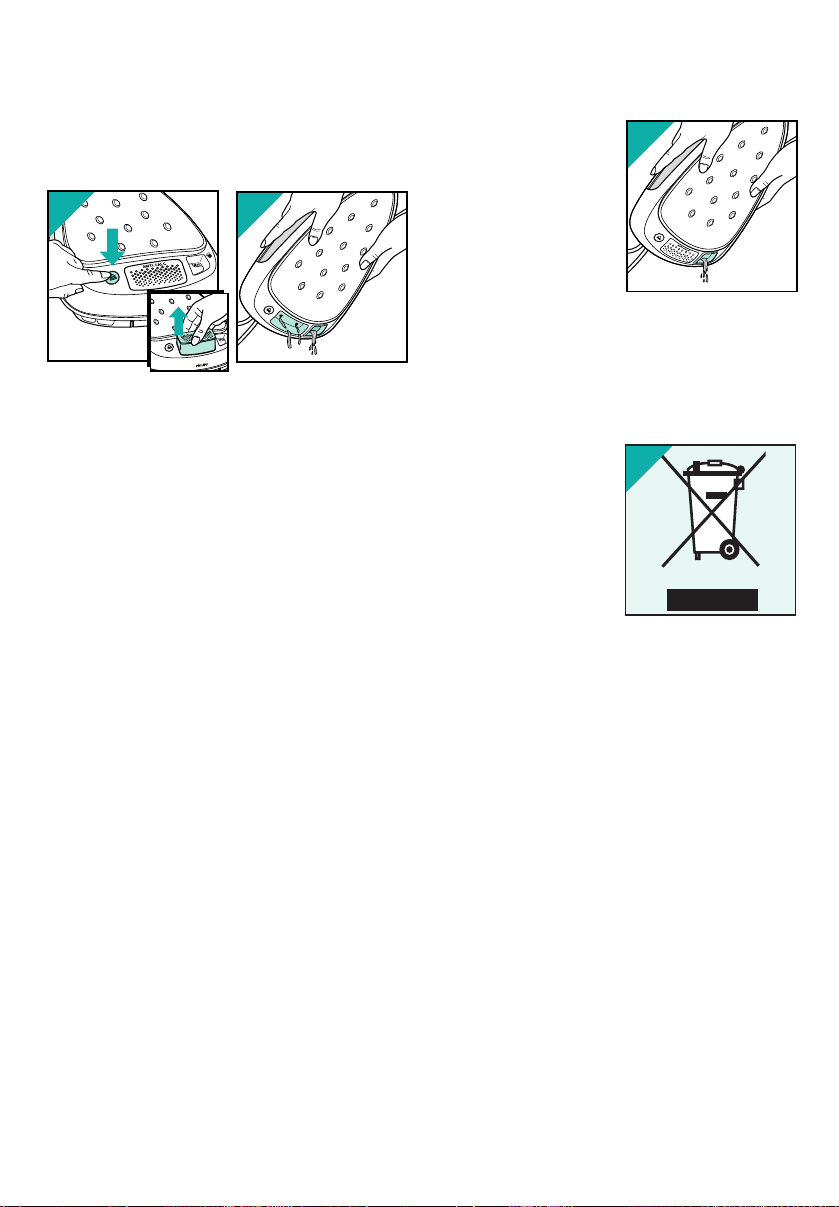

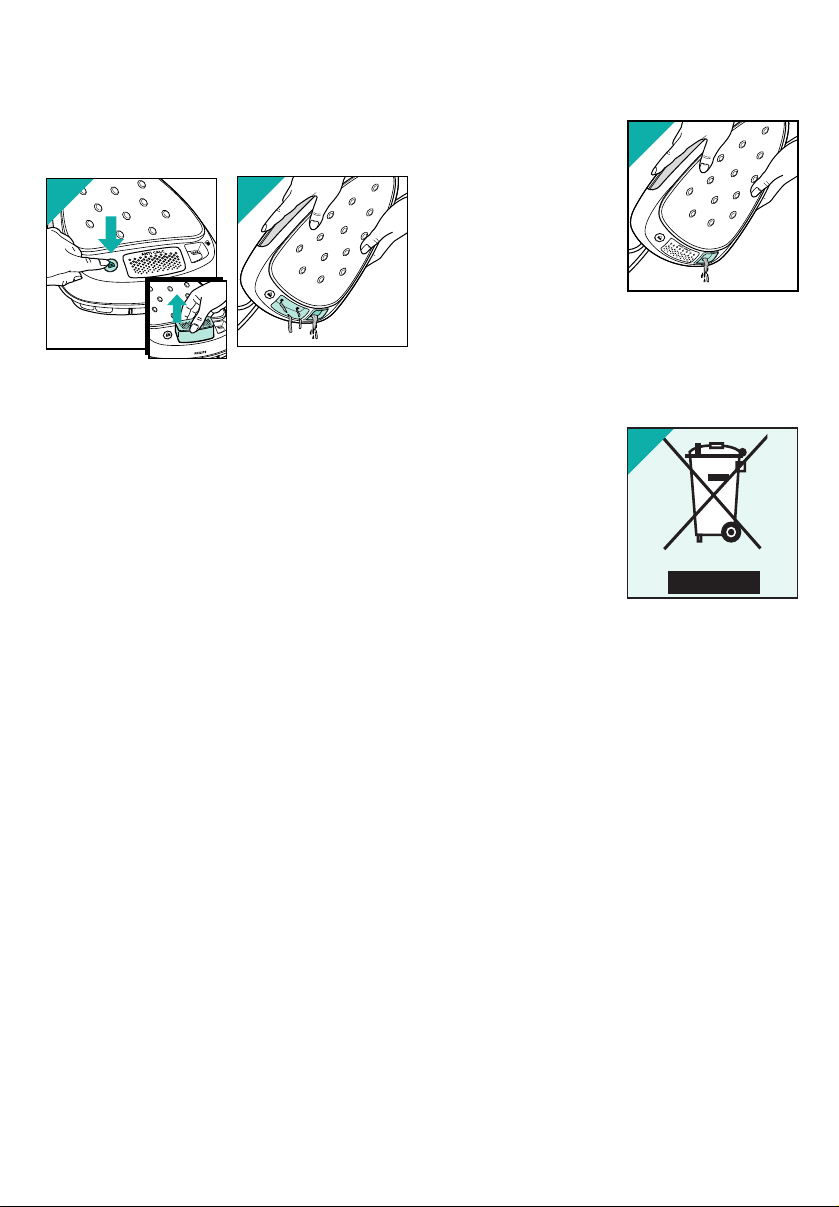

- Push the cassette release button (K) and take

out the cassette (fig. 25).

- Empty the water from the watertank and

cassette housing (fig. 26).

- Write the date on the new cassette and insert it

into the iron stand.

- Fill the watertank with water.

- Set steam control in position 4 and temperature

control to 3.

- Push steam trigger for about one minute. The

new cassette is now filled with water.

- You can resume ironing.

Cleaning

- Before cleaning remove the mains plug from

the wall socket and allow the iron to cool down

sufficiently.

- Scale and other deposit can be wiped off the

soleplate with a damp cloth and some non-

scratching (fluid) abrasive.

• Keep the soleplate smooth: avoid hard

contact with metal objects.

- The upper part of the appliance can be cleaned

with a damp cloth.

- From time to time clean the inside of the

watertank by filling it with water and shaking.

Then pour the water back out.

Storage

- Remove the mains

plug from the wall

socket.

- Pour any remaining

water out of the

watertank (fig. 27).

- Set the steam control

to position 4.

- Put the iron on the

rubber mat on its

stand and let it cool down sufficiently before you

store it.

- Regularly check if the mains cord is still in a

good and safe condition.

Environment

• Do not throw the

appliance away with

the normal household

waste at the end of its

life, but hand it in at an

official collection point

for recycling. By doing

this you will help to

preserve the

environment (fig. 28).

Products bought in Canada

For guarantee conditions on products bought in

Canada see separate purchase card.

Assistance guide

Problem

After switching on for the first time,

some smoke comes from the iron.

The iron does not steam and you hear

a loud noise from the stand.

There is no

water spray.

There is no

‘Shot-of-steam’.

Likely cause

This is normal.

Some parts of the iron have been

greased lightly in the factory.

The water level is too low,

the anti-calc cassette is not properly

inserted and/or the temperature is

less than 2.

The internal water

reservoir (P) is empty.

The internal water

reservoir (P) is empty.

What to do?

Nothing.

After a short while

this phenomenon will stop.

Fill the watertank to the

MAX indication, insert the

anti-calc cassette by

pushing it, and/or select a

higher temperature with the

temperature dial (A).

Fill the watertank to the

MAX indication, set

temperature to 3 and

push steam trigger (C) until

steam comes out of the

sole.

Fill the watertank to the

MAX indication, Set

temperature to 3 and

push steam trigger (C) until

steam comes out of the

sole.

WICHTIG

Lesen Sie diese Bedienungsanleitung vor dem ersten Gebrauch des Geräts sorgfältig durch und

bewahren Sie sie zur späteren Einsichtnahme auf.

•Überprüfen Sie, ob die auf dem Typenschild angegebene Betriebsspannung mit der

örtlichen Netzspannung übereinstimmt, bevor Sie das Gerät anschließen.

• Verwenden Sie das Gerät ausschließlich an einer Schukosteckdose.

• Benutzen Sie das Gerät nicht, wenn Schäden am Stecker, am Kabel, am

Verbindungsschlauch oder am Gerät selbst erkennbar sind, oder wenn das Gerät herunter

gefallen oder undicht ist.

•Überprüfen Sie das Netzkabel und den Verbindungsschlauch regelmäßig auf

Unversehrtheit.

• Wenn das Netzkabel oder der Verbindungsschlauch defekt oder beschädigt ist, darf es/er

nur von einem Philips Service-Center oder einer von Philips autorisierten Werkstatt durch

ein Original-Ersatzteil ausgetauscht werden, um Gefährdungen zu vermeiden.

• Lassen Sie das Gerät nicht unbeaufsichtigt, solange es am Stromnetz angeschlossen ist.

• Tauchen Sie das Bügeleisen und den Boiler niemals in Wasser.

• Halten Sie das Gerät außer Reichweite von Kindern.

• Die Abstellfläche und die Bügelsohle können sehr heiß werden und bei Berührung

Brandwunden verursachen. Berühren Sie keinesfalls die Abstellfläche, wenn Sie den Boiler

bewegen.

• Lassen Sie das Netzkabel und den Verbindungsschlauch nicht in Berührung mit der heißen

Bügelsohle kommen.

• Wenn Sie das Bügeln beenden, das Gerät reinigen, den Wasserbehälter füllen oder leeren

oder den Raum nur kurz verlassen, stellen Sie stets den Dampfregler auf Position 0, stellen

Sie das Bügeleisen aufrecht und ziehen Sie den Netzstecker aus der Steckdose.

• Benutzen Sie dieses Bügeleisen nur mit der dazugehörigen Ladestation.

• Platzieren und benutzen Sie das Bügeleisen und den Boiler stets auf einer stabilen, ebenen

und waagerechten Unterlage. Stellen Sie den Boiler nicht auf die weiche, gepolsterte Fläche

des Bügelbretts.

• Geben Sie niemals Parfüm, Essig, Stärke, Entkalker, Bügelhilfen oder andere Chemikalien in

den Wasserbehälter.

• Dieses Gerät ist nur für den Gebrauch im Haushalt bestimmt.

Deutsch

Allgemeine Beschreibung (Abb. 1)

A Temperaturregler, Drehschalter

B Dampfregler, Schiebeschalter

1 = minimale Dampfabgabe

4 = maximale Dampfabgabe

C Dampfzufuhr, Drucktaste

D Sprühtaste, Drucktaste T

E Sprühdüse

F Dampfstoßtaste 9

G Entkalkung eU

H Kontrollampe für Temperatur

I Soft-Touch-Griff

J Antikalk-Kassette

K Entriegelung der Antikalk-Kassette

L Wassertank

M Einfüllöffnung

N Gummimatte

O Aufhängung

P Wasserbehälter

Q Netzkabel

R Verbindungsschlauch

Vorbereitung zum ersten Gebrauch

• Drücken Sie die Entriegelung (K), und nehmen

Sie die Antikalk-Kassette (J) von der

Basisstation ab. Schreiben Sie das Datum auf

den Aufkleber an der Kassette. Setzen Sie die

Kassette wieder ein (Abb. 2).

• Füllen Sie den Wassertank mit Hilfe eines

Gefäßes bis zur Markierung MAX mit Wasser

(Abb. 3).

• Stecken Sie das Netzkabel (Q) in die

Steckdose.

• Stellen Sie den Temperaturregler (A) auf MAX

(Abb. 4).

• Schieben Sie den Dampfregler (B) auf Position

4 (Abb. 5).

• Die Kontrollampe (H) leuchtet auf.

Bügelvor-

schrift

Textilart Temperatur-

einstellung

Dampf-

bügeln

Synthetics

z.B. Acryl,

Acetat

Viskose,

Polyamid

(Nylon)

Polyester

Seide

MIN

MAX

C Wolle

D Baumwolle

Leinen

Vorsicht: Diese Teile dürfen nicht gebügelt werden!

Dampfstoß

Dampfstrahl

Tabelle

2-4

CALC CLEAN

Drücken Sie

die

Dampftaste

nicht ein (C).

• Wenn die

Kontrollampe

erloschen ist, drücken

Sie die Turbo-

Dampftaste (C) unter

dem Griff (Abb. 6), und

halten Sie gedrückt,

bis nach ca. 2 Minuten

Dampf austritt.

• Bügeln Sie 1 bis 2

Minuten ein gebrauchtes Stück Stoff.

• Lesen Sie diese Anleitung zum Einstellen

von Temperatur und Dampfzufuhr. Danach

können mit dem Bügeln von Wäsche oder

Kleidung beginnen.

Gebrauch der Gummimatte (N) und der

Aufhängung (O)

• Auf der Basisstation

mit dem Wassertank

befindet sich eine

Gummimatte (N).

Diese Gummimatte

kann zu Ihrer

Bequemlichkeit

abgenommen und

während des Bügelns

flach auf ein Bügelbrett

gelegt werden

(Abb. 7).

• Stellen Sie das heiße

Bügeleisen niemals

direkt auf die

Basisstation (Abb. 8)!

Bringen Sie zuvor

immer die

Gummimatte an

(Abb. 9).

• Die Basisstation kann auch an den Metallbügel

des Bügelbretts aufgehängt werden. Ziehen Sie

zuvor die Aufhängung (O) aus der Basisstation

(Abb. 10); nehmen Sie die Gummimatte ab,

und legen Sie sie auf das Bügelbrett.

• Legen Sie diese Gummimatte niemals auf eine

hitzeempfindliche Unterlage.

Wassertank füllen

• Füllen Sie das

Bügeleisen vor dem

ersten Gebrauch mit

normalem

Leitungswasser.

• Steht die Basisstation

waagerecht, so füllen

Sie den Wassertank

bis zur Markierung

MAX an der Seite

(Abb. 11) oder in der

Einfüllöffnung (Abb. 12).

• Steht oder hängt die Basisstation senkrecht, so

füllen Sie den Wassertank nur bis zur

Markierung MAX an der Seite (Abb. 13).

• Verwenden Sie zum Nachfüllen ebenfalls

Leitungswasser. Vgl. die Tabelle

"Wasserhärte".

• Ziehen Sie vor dem Füllen des Wassertanks

stets den Netzstecker aus der Steckdose.

Drücken Sie die Dampftaste nicht ein (C).

• Sie können den Wassertank leeren, bevor Sie

das Gerät fortstellen.

Bügeltemperatur

• Prüfen Sie stets, ob eine Bügelvorschrift in das

Kleidungsstück eingenäht ist. Vgl. die Tabelle.

Befolgen Sie diese Bügelvorschriften in allen

Fällen.

• Wenn eine Bügelvorschrift fehlt, Sie aber die

Textilart kennen, so schauen Sie in der Tabelle

nach.

• Die Tabelle gilt nur für die dort aufgeführten

Materialien. Chemisch behandeltes Material

(z.B. Glanz, Relief, knitterfrei usw.) ist bei einer

niedrigeren Temperatur zu bügeln.

• Sortieren Sie das Bügelgut zuvor immer nach

der erforderlichen Temperatur: Wolle zu Wolle,

Baumwolle zu Baumwolle usw.

Das Bügeleisen ist schneller aufgeheizt als

abgekühlt. Beginnen Sie darum mit Textilien,

die nur eine niedrige Temperatur vertragen,

also ggf. mit Synthetics.

• Bei Mischgeweben wählen Sie stets die

MAX.

Bügelgut einsprühen T

• Das Bügelgut kann bei gefülltem

Wasserbehälter jederzeit durch mehrfaches

Drücken der Sprühtaste T (D) angefeuchtet

werden (Abb. 15).

• Das Wasser zum Sprühen kommt aus dem

Wasserbehälter (P) im Bügeleisen. Es wird

durch eine elektrische Pumpe in der

Basisstation bereitgestellt.

• Vergewissern Sie sich, daß genug Wasser im

Wassertank (L) ist.

• Wenn der Wasserbehälter (P) nach längerem

Gebrauch leer ist, so drücken Sie die

Dampftaste (C) etwa eine Minute lang, um den

Wasserbehälter wieder zu füllen. Der Vorgang

ist beendet, wenn Dampf aus der Bügelsohle

austritt.

• Der Wasserbehälter muß bei einer

Temperatureinstellung zwischen 2 und MAX

gefüllt bzw. nachgefüllt werden. Bei einer

Temperatureinstellung unter 2 ist das nicht

möglich (Abb. 16).

Dampfbügeln

• Der Temperaturregler (A) und die Tabelle

zeigen, daß Dampfbügeln nur bei höheren

Bügeltemperaturen möglich ist:

2 bei normaler Dampfabgabe,

3 MAX bei maximaler Dampfabgabe.

• Ihr Aquazur HI838, 835 verfügt über das

“Tropf-Stop”-System:

Bei zu niedriger Temperatur wird die

Dampfzufuhr mit einem "Klick" automatisch

ausgeschaltet, so daß kein Wasser aus der

Bügelsohle austreten und Flecken auf Ihrer

Wäsche hinterlassen kann.

Stellen Sie dann am Temperaturregler (A) die

empfohlene Bügeltemperatur ein. Hat die

Bügelsohle die eingestellte Temperatur erreicht,

steht wieder Dampf zur Verfügung.

• Achten Sie darauf, daß genügend Wasser im

Wassertank ist.

- Stellen Sie das Bügeleisen auf die Gummimatte

auf der Basisstation.

Temperaturstufe für die Faser, welche die

niedrigste Temperatur erfordert. Ein

Wäschestück aus 60% Polyester und 40%

Baumwolle muß also bei Einstellung (1) für

Polyester und ohne Dampf gebügelt werden.

• Wenn Sie nicht wissen, woraus das zu

bügelnde Teil besteht, so suchen Sie eine

Stelle, die bei normaler Verwendung nicht

sichtbar wird, und prüfen Sie dort, mit der

niedrigsten Temperatur beginnend, welche

Temperaturstufe angemessen ist.

• Textilien aus reiner Wolle (100 % Wolle)

können mit einer Dampfeinstellung gebügelt

werden. Es empfiehlt sich, mit einem trockenen

Bügeltuch zu arbeiten und den Dampfregler auf

die höchste Position zu stellen.

Es kann vorkommen, daß die Oberfläche von

Wollsachen nach dem Bügeln glänzt. Das läßt

sich vermeiden, indem Sie das Teil von links,

auf der Rückseite bügeln.

• Samt und andere Gewebe, die beim Bügeln

rasch glänzende Stellen annehmen, sollten nur

in eine Richtung ("mit dem Strich") und unter

nur leichtem Druck gebügelt werden. Halten Sie

das Bügeleisen dabei stets in Bewegung.

• Bügeln Sie Synthetics und Seide stets von

links, um glänzende Stellen zu vermeiden.

Verwenden Sie kein Bügelspray, es könnte

Flecken verursachen.

Einstellen der Temperatur

- Stellen Sie das

Bügeleisen auf die

Gummimatte.

- Stellen Sie den

Temperaturregler (A)

auf die laut

Bügelvorschrift oder

Tabelle erforderliche

Temperatur (Abb. 14).

- Stecken Sie den

Stecker in die

Steckdose.

- Wenn die gelbe Kontrollampe (H) einmal aus-

und dann wieder angegangen ist, können Sie

mit dem Bügeln beginnen.

• Während des Bügelns geht die gelbe

Kontrollampe von Zeit zu Zeit an und wieder

aus.

• Wollen Sie mit einer niedrigeren Temperatur

weiterbügeln, so stellen Sie die neue

Temperatur ein, und warten Sie, bis die gelbe

Kontrollampe (H) einmal an- und wieder

ausgegangen ist.

- Stellen Sie den Temperaturregler (A) auf die

erforderliche Temperatur im Dampfbereich,

also 2 bis MAX.

- Stecken Sie den Stecker in die Steckdose.

- Nachdem die gelbe Kontrollampe (H) einmal

aus- und wieder

angegangen ist,

können Sie mit dem

Bügeln fortfahren.

- Stellen Sie den

Dampfregler (B) auf

die erforderliche

Position (Abb. 17).

• Kurz bevor der

Wassertank völlig leer

ist, wird von der

Wasserpumpe durch die Bügelsohle ein

Dampfstoß mit einigen kleinen Wasserspritzern

abgegeben. Das ist kein Grund zur

Beunruhigung.

Dampfstoß 9

Wenn Sie die

Dampfstoßtaste 9 (F)

drücken, stößt die

Bügelsohle intensiv

Dampf aus (Abb. 18).

Auf diese Weise lassen

sich Falten leicht

entfernen.

Der Dampfstoß kann nur

bei Temperaturen im

Dampfbereich, also T bis MAX, alle 5 Sekunden

angewendet werden.

Mit senkrecht

gehaltenem Eisen

aufdämpfen.

Der Dampfstoß kann

auch bei senkrecht

gehaltenem Bügeleisen

angewendet werden

(Abb. 19).

Damit lassen sich

Falten z.B. aus

Vorhängen und hängenden Kleidungsstücken

wirksam entfernen.

Der Dampfstoß kann nur bei Temperaturen im

Dampfbereich, also 2 bis MAX, alle 5 Sekunden

angewendet werden.

Hinweis: Dieses Bügeleisen ist nicht zu

kontinuierlichem Aufdämpfen geeignet.

Trockenbügeln

Wenn Sie ohne Dampf bügeln wollen, so

verfahren Sie wie oben beschrieben, lassen aber

drücken Sie die Dampftaste nicht ein (C).

Entkalkung eU

• Die Entkalkung wirkt in Verbindung mit der Anti-

Kalk-Kassette.

- Durch die Kalkreinigung werden Ablagerungen

(Schmutz, Sand usw.) in der Dampfkammer

beseitigt.

• Es ist wichtig, Ihr Philips Aquazur HI838, 835

regelmäßig zu entkalken, um seine optimale

Leistung zu erhalten. Bei normaler Verwendung

des Bügeleisens von ca. 2 Stunden pro Woche

ist Calc Clean monatlich einmal anzuwenden.

Bei häufigerer Verwendung von durchschnittlich

4 Stunden pro Woche ist Calc Clean alle 14

Tage anzuwenden.

• Stellen Sie das Bügeleisen und den

Wassertank in die Spüle (Abb. 20)..

-Füllen Sie den Wassertank (L) etwa halb voll

mit Wasser.

- Stecken Sie den Stecker in die Steckdose.

- Stellen Sie den Temperaturregler (A) auf

Position "CALC CLEAN" (Abb. 21) und den

Dampfregler (B) auf Position 4.

- Stellen Sie, falls erforderlich, das Bügeleisen im

Spülbecken auf die Gummimatte.

-Drücken Sie die Selbstreinigungstaste "CALC

CLEAN" eU (G) (Abb. 22).

- Jetzt tritt Wasser aus den Löchern in der

Bügelsohle aus. Eventuell vorhandene

Kalkreste und Verunreinigungen werden damit

heraus gespült.

- Bewegen Sie gleichzeitig das Bügeleisen vor

und zurück (Abb. 23).

- Lassen Sie die Selbstreinigungstaste eU (G)

wieder los, um den Vorgang abzubrechen.

;

ALC CL

EAN

Es kommt kein Wasser mehr aus der Bügelsohle.

- Heizen Sie das Bügeleisen wieder auf, damit

überschüssiges Wasser verdampft.

-Führen Sie das Bügeleisen über ein

gebrauchtes Stück Stoff (Abb. 24).

Dadurch bleibt die Bügelsohle während der

Aufbewahrung des Geräts trocken.

- Ziehen Sie den Stecker aus der Steckdose, und

lassen Sie das Bügeleisen abkühlen, bevor Sie

es fortstellen.

Antikalk-Kassette

Das Philips Aquazur ist

mit einer

auswechselbaren

Antikalk-Kassette

ausgestattet, die das

Wasser filtert. Nach

Ablauf einer gewissen

Zeit läßt die Wirkung

nach. Die Kassette muß schließlich ausgetauscht

werden. Die folgende Tabelle gibt einen Hinweis

darauf, wann die Kassette, abhängig von der

Härte des Wassers und der Häufigkeit der

Verwendung, auszutauschen ist.

Die Wasserhärte

In kürzester Zeit haben Sie selbst die Härte des

von Ihnen verwendeten Wassers bestimmt.

1. Füllen Sie ein Glas mit dem von Ihnen

verwendeten Leitungswasser.

2. Halten Sie den Teststreifen 1 oder 2 Sekunden

in das Wasser.

3. Nehmen Sie ihn heraus, und bewegen Sie ihn 1

Minute hin und her.

4. Vergleichen Sie das Resultat mit der Tabelle

der Wasserhärte.

Die Wasserhärte entspricht der Anzahl der

verfärbten Quadrate auf dem Teststreifen.

5. Lesen Sie in der Tabelle "Wasserhärte" ab,

nach welcher Zeit Sie die Antikalk-Kassette

auswechseln müssen.

Auf dem Teststreifen befinden sich vier grüne

Quadrate. Wenn Sie den Teststreifen ins Wasser

halten, verfärben sich einer oder mehrere

Quadrate rosa. Je mehr Quadrate sich verfärben,

um so härter ist das Wasser. Die Härte hängt vom

Kalziumgehalt des Wassers ab.

Dieser Test braucht nur einmal durchgeführt zu

werden. Das Testergebnis in die nachstehende

Tabelle eintragen.

Tabelle Wasserhärte Die Tabelle "Wasserhärte" gibt Ihnen einen allgemeinen Hinweis, wann die Antikalk-Kassette

auszutauschen ist. Gehen Sie wie folgt vor:

Wasserhärte

Rosa verfärbte

Quadrate auf dem weich mäßig hart hart sehr hart

Teststreifen 0 ... 1 2 3 4

Normaler Gebrauch Kein Austausch Austausch alle Austausch alle Austausch alle

ca. 2 Std. nötig 12 Monate 6 Monate 4 Monate

pro Woche

Häufiger Gebrauch Kein Austausch Austausch alle Austausch alle Austausch alle

ca. 4 Std. pro Woche nötig 6 Monate 3 Monate 2 Monate

■ ■ ■ ■ ■■■ ■ ■■■■ ■ ■ ■ ■

CALC CLEAN

Die Kassette auswechseln

- Kaufen Sie eine Ersatz-Kassette

Type HD 1900 bei Ihrem Händler oder einem

Philips Service Center.

-Drücken Sie die Entriegelung (K) und nehmen

Sie die gebrauchte Kassette heraus (Abb. 25).

- Leeren Sie den Wassertank und die

Kassettenhalterung (Abb. 26).

- Schreiben Sie das Datum auf die neue

Kassette, und setzen Sie sie in die Basisstation

ein.

-Füllen Sie den Wassertank wieder.

- Stellen Sie den Dampfregler auf Position 4 und

den Temperaturregler auf 3.

-Drücken Sie ca. eine Minute lang die

Dampftaste (C). Die neue Kassette ist dann mit

Wasser gefüllt.

- Sie können jetzt wieder bügeln.

Reinigung

- Ziehen Sie vor jeder Reinigung den Stecker

aus der Steckdose, und lassen Sie das Gerät

ausreichend abkühlen.

- Kalkreste und Verunreinigungen lassen sich

mit einem weichen Tuch und ein wenig

Spülmittel von der Bügelsohle abwischen.

Halten Sie die Bügelsohle unversehrt.

Vermeiden Sie, daß sie mit Gegenständen

aus Metall in Berührung kommt.

- Der obere Teil des Bügeleisens läßt sich mit

einem feuchten Tuch abwischen, auf das Sie

bei Bedarf ein wenig Spülmittel auftragen

können.

-Füllen Sie von Zeit zu Zeit den Wassertank mit

klarem Wasser, und schütteln Sie ihn. Gießen

Sie dann das Wasser aus.

Aufbewahrung

- Ziehen Sie den

Netzstecker aus der

Steckdose.

- Gießen Sie evtl. im

Wassertank

verbliebenes Wasser

aus (Abb. 27).

- Stellen Sie den

Dampfregler (B) auf

Position 4.

- Stellen Sie das Bügeleisen zurück auf die

Gummimatte auf der Basisstation, und lassen

Sie es abkühlen.

-Prüfen Sie regelmäßig den Zustand des

Netzkabels und des Verbindungsschlauchs.

Umweltschutz

• Geben Sie das Gerät

am Ende der

Lebensdauer nicht in

den normalen

Hausmüll. Bringen Sie

es zum Recycling zu

einer offiziellen

Sammelstelle. Auf

diese Weise helfen

Sie die Umwelt zu

schonen (Abb. 28).

Häufig gestellte Fragen

Problem

Beim Einschalten zum ersten

Gebrauch kommt Rauch aus dem

Bügeleisen.

Das Bügeleisen gibt keinen Dampf von

sich, und ein lautes Geräusch kommt

aus der Basisstation.

Wasser kann nicht gesprüht werden.

Kein Dampfstoß möglich.

Mögliche Ursache

Keine Sorge! Einige Teile sind in der

Fabrik leicht eingefettet worden.

Es ist zu wenig Wasser verfügbar.

Die Antikalk-Kassette ist nicht richtig

eingesetzt.

Und/oder der Temperaturregler

steht auf einer Position unter 2.

Der Wasserbehälter (P) ist leer.

Abhilfe

Die Erscheinung geht nach

kurzer Zeit von selbst

vorbei.

Füllen Sie den Wassertank

bis zur Markierung MAX.

Setzen Sie die Antikalk-

Kassette fest ein.

Und/oder wählen Sie am

Temperaturregler (A) eine

höhere Position.

Füllen Sie den Wassertank

bis zur Markierung MAX,

stellen Sie den

Temperaturregler auf 3,

drücken Sie die

Dampftaste, bis Dampf aus

der Bügelsohle kommt.

Füllen Sie den Wassertank

bis zur Markierung MAX,

stellen Sie den

Temperaturregler auf 3,

drücken Sie die

Dampftaste, bis Dampf aus

der Bügelsohle kommt.

Vigtigt

Af hensyn til sikkerheden anbefales det at læse denne betjeningsvejledning grundigt igennem og se

på illustrationerne, før apparatet tages i brug første gang.

• Inden apparatet tages i brug første gang, kontrolleres det, at spændingsangivelsen på

typeskiltet svarer til den lokale netspænding.

• Apparatet må kun sluttes til en stikkontakt med jordforbindelse.

• Brug ikke apparatet, hvis stik, netledning, dampslange eller selve apparatet viser synlige

tegn på beskadigelse, hvis apparatet har været tabt på gulvet, eller hvis det er utæt.

• Efterse jævnligt netledning og dampslange for tegn på skader.

• Hvis netledningen eller dampslangen beskadiges, må de kun udskiftes af Philips, et

autoriseret Philips-serviceværksted eller af en tilsvarende kvalificeret fagmand for at undgå

enhver risiko.

• Apparatet skal altid være under opsyn, når det er tilsluttet strøm.

• Strygejern og damptank må aldrig kommes ned i vand.

• Hold apparatet uden for børns rækkevidde.

• Strygejernets stander og strygesål kan blive utroligt varme og forårsage brandsår ved

berøring. Pas derfor på ikke at komme til at berøre standeren, når damptanken flyttes.

• Netledning og dampslange må ikke komme i berøring med den varme strygesål.

• Når du er færdig med at stryge, rengør apparatet, fylder vand i eller tømmer vandtanken, og

når du forlader strygejernet - selv for et kort øjeblik - skal dampvælgeren altid sættes i

stilling O, strygejernet stilles på højkant, og stikket tages ud af stikkontakten.

• Anvend kun strygejernet sammen med den medfølgende holder.

• Strygejern og damptank skal altid placeres og anvendes på et stabilt, plant og vandret

underlag. Sæt aldrig damptanken på den bløde del af strygebrættet.

• Kom aldrig parfume, eddike, stivelse, afkalkningsmiddel eller andre former for kemikalier i

vandtanken.

• Dette apparat er udelukkende beregnet til husholdningsbrug.

Dansk

General beskrivelse (fig. 1).

A Temperaturvælger (drejelig)

B Dampmængde-knap (skydeknap)

1 = minimum damp

4 = maximum damp

B Damp-knap (skub)

D Spray-knap T (tryk)

E Sprayåbning

F Dampskudsknap 9 (tryk)

G Calc Cleaning (Afkalkning) eU (tryk)

H Kontrollampe for temperatur

I "Soft Touch" håndtag

J Antikalk-kassette

K Udløserknap for kassette (tryk)

L Vandtank (strygejernsstativ)

M Åbning til påfyldning af vand

N Gummimåtte

O Opbevaringsbøjle

P Indvendig vandbeholder

Q Netledning

R Mellemledning/dampslange

Når Philips Aquazur HI838, 835 tages i brug

første gang:

• Tag antikalk-kassetten (J) ud af stativet ved at

trykke på kassettens udløserknap (K). Skriv

dato (år/måned/dag) på kassettens etikette.

Sæt kassetten tilbage i stativet (fig. 2).

• Fyld vand i vandtanken til MAX-markeringen

(brug en kande eller flaske) (fig. 3).

• Sæt netledningen(Q) i en stikkontakt og tænd.

• Sæt temperaturvælgeren (A) på MAX (fig. 4).

• Sæt skydeknappen for dampmængde (B) i

stilling 4 (fig. 5).

Strygean-

visning i tøjet

Materiale Temperatur-

indstilling

Damp-

indstilling

Syntetiske

stoffer, f.eks.

akryl, viscose,

polyamid

(nylon),

polyester

Silke

MIN

MAX

C Uld

Bomuld

Linned

Bemærk: Denne mærkning Z betyder

"Tåler IKKE strygning!"

Dampskud Spray

Strygetabel

2-4

CALC CLEAN

Aktiver dog

ikke Damp-

udløseren

(C).

• Den lille kontrollampe

(H) lyser.

• Når kontrollampen

slukker, trykkes på

damp-knappen (C)

indvendigt i håndtaget

(hold knappen

indtrykket) (fig. 6).

Efter ca. 2 minutter

kommer der damp ud

af strygesålen.

• Stryg et stykke klæde/håndklæde med damp i 1

til 2 minutter. Herefter er strygejernet klar til brug.

• Se vejledningen i denne brugsanvisning

vedr. strygetemperaturer og damp-

indstilling.

Sådan bruges gummimåtten (N) og

opbevaringsbøjlen (O).

• Strygejernsstativet

(vandtanken) er

forsynet med en

gummimåtte (N), der

kan tages af og

lægges på

strygebrættet, så

strygejernet nemt kan

stilles til side under

strygningen (fig. 7).

• Stil aldrig strygejernet

direkte på stativets

plastikoverdel! (fig. 8).

Læg altid først måtten

på (fig. 9).

• Stativet kan eventuelt

hænges på

strygebrættets

metalkurv, når

metalbøjlen (O)

vippes ud (fig. 10). Før

stativet hænges op,

tages gummimåtten af

og lægges på strygebrættet, så strygejernet kan

stilles til side under strygningen.

• Læg ikke gummimåtten på et bord eller anden

overflade, som ikke er varmebestandig.

Vandpåfyldning (til dampstrygning og

spraying/fugtning)

• Første gang

strygejernet tages i

brug, fyldes det med

almindeligt postevand.

• Hvis vandtanken

holdes vandret, fyldes

der vand i op til MAX-

markeringen på siden

af tanken (fig. 11) eller

i påfyldningsåbningen

(fig. 12).

• Hvis vandtanken holdes lodret, fyldes der kun

vand i til MAX-markeringen på siden af tanken

(fig. 13).

• Ved efterfølgende påfyldninger kan De også

anvende almindeligt postevand (se afsnittet

"Vandets hårdhed").

• Tag altid stikket ud af stikkontakten før

vandpåfyldning.

Aktiver dog ikke damp-udløseren (C).

• Overskydende vand kan hældes ud af

vandtanken, før strygejernet stilles væk efter

brug.

Strygetemperatur

• Kontrollér altid først, om der er en

strygeanvisning i det tøj, der skal stryges.

(Se tabellen).

Følg under alle omstændigheder en sådan

anvisning.

• Hvis der ingen mærkning er i tøjet, men De

kender tekstilarten, kan De følge den viste

tabel.

• Tabellen er kun gældende for de nævnte

tekstiler og tager ikke højde for eventuelle

efterbehandlinger af tøjet som f.eks. glans eller

lign.

Det anbefales altid at stryge specialbehandlede

stoffer (glans, rynker, tryk etc.) ved en lav

temperatur.

MAX.

Spraying (fugtning) T.

• Ved at trykke på spray-knappen T (D) kan man

fugte tøjet uanset temperaturindstillingen

(fig. 15).

• Vandet til spraying kommer fra en lille indvendig

vandbeholder (P).

Vandet pumpes ud af en pumpe i

strygejernsstativet.

• Sørg for, at der er tilstrækkeligt med vand i

vandtanken.

• Hvis den lille indvendige vandbeholder (P) løber

tør under kraftig brug af spray-knappen, trykkes

blot på damp-knappen (C) i ca. 1 minut for at

fylde den op igen. Beholderen er fyldt op, når

man ser/hører damp komme ud af hullerne i

strygesålen.

• Ved påfyldning og genopfyldning af den

indvendige vandbeholder skal

temperaturvælgeren stå mellem 2 og MAX.

Det er ikke muligt at fylde vand i beholderen,

hvis temperaturvælgeren står lavere end 2

fig. 16).

Dampstrygning

• Som vist på temperaturvælgeren (A) og i

tabellen, kan dampstrygning kun finde sted ved

højere temperaturer:

2 for moderat (normal) damp,

3 for maximal (kraftig) damp.

• Philips Aquazur strygejernet har en indbygget

"dryp-stop" funktion, der automatisk "afbryder"

dampproduktionen ved for lave temperaturer.

Derved undgår man, at der drypper vand ud fra

strygesålen, som kan give pletter og skjolder på

tøjet. Når det sker, høres der et "klik". Sæt da

temperaturvælgeren (A) i den anbefalede

stilling. Dampstrygning vil igen være mulig, så

snart den nødvendige temperatur er nået.

• Sørg for, at der er tilstrækkeligt med vand i

vandtanken.

- Stil strygejernet på vandtankens gummimåtte.

-Sæt temperaturvælgeren (A) i den nødvendige

stilling indenfor "dampområdet" (2 til MAX).

-Sæt netstikket i en stikkontakt og tænd den.

• Sortér tøjet efter strygetemperatur, inden

strygningen påbegyndes. Uld sammen med uld,

bomuld sammen med bomuld o.s.v.

• Strygejernet varmes hurtigere op, end det

afkøles, så start med det tøj, der kræver den

laveste temperatur, f.eks. syntetiske tekstiler.

• Hvis tøjet består af blandingstekstiler, vælges

temperaturen for det tekstil, der har den laveste

strygetemperatur (f.eks. skal et tekstil, der

består af "60% polyester og 40% bomuld"

stryges ved den temperatur, der er angivet for

polyester (1) og uden damp).

Hvis De ikke ved, hvilket materiale tøjet er lavet

af, vælges et sted på tøjet, der ikke ses, når det

bæres eller bruges. Prøv at finde frem til den

bedst egnede strygetemperatur (begynd med

en relativ lav temperatur).

• Ren uld (100%) kan stryges med strygejernet

sat i dampstilling. Det anbefales at sætte

dampvælgeren til maximum damp og bruge et

tørt strygeklæde.

Ved dampstrygning af ren uld kan tøjet komme

til at skinne. Dette undgås bedst ved at stryge

det på vrangen.

• Fløjl og andre tekstiler, der let bliver blanke,

stryges hele tiden i samme retning (med luven)

og med let tryk. Hold hele tiden strygejernet i

bevægelse.

• Syntetiske stoffer og silke stryges på vrangen

for at undgå blanke pletter. Undlad at bruge

spray-knappen, da det kan give skjolder på

tøjet.

Temperaturindstilling

- Stil strygejernet på

vandtankens

gummimåtte.

- Indstil

temperaturvælgeren

(A) til den korrekte

strygetemperatur som

angivet i

strygeanvisningen

eller i tabellen (fig. 14).

-Sæt netstikket i stikkontakten og tænd.

-Når den gule kontrollampe (H) er slukket og

tændt igen, kan strygningen påbegyndes.

• Under strygningen vil den gule kontrollampe

tænde og slukke med jævne mellemrum.

• Hvis De efter at have strøget med en høj

temperatur sætter temperaturvælgeren til et

lavere niveau, skal De vente med at stryge igen

til kontrollampen har tændt og slukker igen.

- Strygningen kan

påbegyndes, når den

gule kontrollampe (H)

har slukket og tænder

igen.

-Sæt skydeknappen til

dampmængde (B) i

den ønskede stilling

(fig. 17).

• Lige inden vandtanken

løber tør for vand, kommer der normalt lidt

damp og sprøjt. Dette skyldes den elektriske

pumpe og er helt normalt.

Dampskud 9

Ved tryk på 9 knappen

(E) kommer et kraftigt

"dampskud" ud af

strygesålen (fig. 18).

Dette er specielt

velegnet til at glatte

ekstra besværlige folder

ud.

"Dampskud" kan kun

frembringes med

intervaller på 5 sekunder,

og når strygejernet har en høj temperatur (mellem

2 og MAX).

Dampning i lodret stilling

Der kan også frembringes "dampskud", når

strygejernet holdes

lodret (fig. 19). Dette er

specielt praktisk, når

man glatter tøj der

hænger på bøjle,

gardiner o.lign.

"Dampskud" kan kun

frembringes med

intervaller på 5

sekunder, og når

strygejernet har en høj

temperatur (mellem 2 og MAX).

I lodret stilling er strygejernet kun egnet til

dampskud - ikke konstant dampning.

Tørstrygning

Tørstrygning, d.v.s. uden damp, foretages på

nøjagtig samme måde som beskrevet for

dampstrygning bortset fra, at aktiver dog ikke

damp-udløseren (C).

Calc Cleaning (Afkalkning) eU

• Calc cleaning og anti-calc funktionen

understøtter hinanden.

- Calc cleaning-funktionen sikrer, at

dampkammeret renses for eventuelle

restpartikler (snavs, sand osv.).

• For at opnå de bedste resultater med Philips

Aquazur er det vigtigt, at man udfører

regelmæssig calc cleaning. Ved normal brug

(2 timer om ugen) bør calc cleaning foretages

1 gang om måneden. Ved oftere brug (4 timer

om ugen), bør calc cleaning foretages 1 gang

hver 14. dag.

- Tag strygejern og vandtank med hen til

køkkenvasken (fig. 20).

- Fyld vandtanken (L) med vand (ca. halvt op).

-Sæt stikket i stikkontakten (og tænd).

-Sæt temperaturkontrollen (A) i stilling 'CALC

CLEAN' (fig. 21). Sæt damvælgeren (B) i

stilling 4.

- Lad eventuelt strygejernet hvile på

gummimåtten.

- Tryk på 'CALC CLEAN' knappen eU(G)

(fig. 22).

- Vandet sprøjtes nu ud gennem hullerne i

strygesålen. Urenheder og eventuelle

kalkpartikler vaskes med ud.

- Bevæg strygejernet lidt frem og tilbage imens

(fig. 23).

- Slip Calc-clean knappen eU (G) for at

stoppe processen. Gentag calc-clean

processen til vandtanken (P) er tom.

CALC CLEAN

;

ALC CLEAN

Vandet holder op med at

løbe.

- Varm strygejernet op

igen for, så

overskydende vand

fordamper.

- Bevæg strygejernet

hen over et (gammelt)

stykke stof (fig. 24).

Dette sikrer, at strygesålen er tør under

opbevaring.

- Tag stikket ud af stikkontakten og lad

strygejernet afkøle, inden det stilles væk efter

brug.

Antikalk-kasette

Philips Aquazur har en udskiftelig antikalk-

kasette, der filtrerer vandet. Indholdet i kasetten

bliver med tiden mættet, og når dette indtræffer,

skal kasetten udskiftes. Hvor tit den skal udskiftes

afhænger dels af vandets hårdhedsgrad og dels

af, hvor meget strygejernet anvendes. Se de

generelle retningslinier i tabellen nedenfor.

Vandets hårdhedsgrad

Man kan hurtigt selv teste vandets hårdhedsgrad

ved hjælp af “vandtesteren” (den lille strip vedlagt

i brugsanvisningen).

1. Tag et glas vand.

2. Hold strippen nede i vandet i 1-2 sekunder.

3. Tag strippen op og bevæg den frem og tilbage i

1 minut.

4. Aflæs herefter resultatet nedenfor.

5. Vandhårdheds-tabellen angiver, hvornår

antikalk-kasetten skal udskiftes.

“Vandtesteren” har 4 grønne felter. Når stippen

kommes i vand vil en eller flere af disse felter

blive lyserøde. Desto flere felter, der skifter farve

til lyserød, desto hårdere er vandet (d.v.s.

indholdet af Cadmium i vandet er højere).

Denne test behøver kun at udføres 1 gang. Skriv

resultatet ned i tabellen til eventuel senere brug.

Vandhårdheds-tabel

Denne tabel angiver generelle retningslinier for, hvornår antikalk-kasetten bør udskiftes.

Vandets hårdhed

Lyserøde felter på

“vand-testeren” blødt moderat hårdt meget hårdt

(strippen) 0-1 2 3 4

normal brug behøver udskiftes udskiftes udskiftes

(2 timer om ugen) ikke hver 12. hver 6. hver 4.

udskiftes måned måned måned

intensiv brug behøver udskiftes udskiftes udskiftes

(4 timer om ugen) ikke hver 6. hver 3. hver 2.

udskiftes måned måned måned

■ ■ ■ ■

■■■ ■

■■■■

■ ■ ■ ■

Sådan udskiftes antikalk-kasetten

- Nye antikalk-kasetter (type HD 1900) fås hos

Deres forhandler.

- Skub kasettens udløserknap (K) frem og tag

kasetten ud (fig. 25).

-Hæld vandet ud af vandtanken og kasette-

rummet (fig. 26).

- Skriv dato på den ny kasette og sæt den ind på

plads.

- Fyld vand i vandtanken.

-Sæt dampmængde-knappen i stilling 4 og

temperaturvælgeren på 3.

- Skub dampskuds-knappen frem i ca. 1 minut.

Den ny kasette er nu fyldt med vand.

- Strygningen kan påbegyndes/genoptages.

Rengøring

-Før strygejernet rengøres, skal stikket være

taget ud af stikkontakten og strygejernet være

tilstrækkeligt afkølet.

- Kalk og andre belægninger på strygesålen kan

tørres af med en fugtig klud og lidt ikke-

ridsende, flydende rengøringsmiddel.

• Hold strygesålen ren og glat: Undgå kontakt

med metalgenstande.

- Den øverste del af strygejernet kan rengøres

med en fugtig klud.

- Fra tid til anden kan vandtanken rengøres

indvendigt ved at fylde den med vand og ryste

strygejernet. Derefter hældes vandet ud igen.

Opbevaring.

- Tag stikket ud af

stikkontakten.

-Hæld eventuelt

resterende vand ud af

vandtanken (fig. 27).

-Sæt dampvælgeren i

stilling 4.

- Stil strygejernet på

gummimåtten i stativet

og lad det afkøle helt,

før det stilles væk.

- Kontrollér med regelmæssige mellemrum, at

netledningen ikke er beskadiget.

Miljøbeskyttelse

• Smid ikke apparatet

ud sammen med det

almindelige

husholdningsaffald,

når det til sin tid

kasseres. Indlevér det

istedet på det

kommunale

indsamlingssted for

genbrugsmaterialer.

Derved er du med til

at beskytte miljøet (fig. 28).

Vejledning i.f.m. problemer med

strygejernet

Problem

Strygejernet ryger lidt første gang der

sluttes strøm til.

Der kommer ingen damp, og der

høres en høj lyd fra stativet.

Der kommer ingen vand til spray

Der kommer ingen “damp-skud”

Mulig årsag

Dette er helt normalt, da visse dele

er smurt med lidt olie fra fabrikken.

Der er for lidt vand i vandtanken,

eller antikalk-kasetten er ikke sat

rigtigt ind på plads og/eller

temperaturvælgeren er indstillet

lavere end 2

Den indvendige

vandbeholder (P) er tom.

Den indvendige

vandbeholder (P) er tom.

Hvad skal der gøres ?

Intet.

Røgen holder op efter et

kort øjeblik.

Fyld vandtanken op til

MAX-markeringen, skub

antikalk-kasetten ind på

plads, og/eller drej

temperaturvælgeren (A) til

en højere temperatur.

Fyld vandtanken op til

MAX-markeringen, sæt

temperaturvælgeren på

3 og skub damp-

knappen (C) frem, til der

kommer damp ud fra

strygesålen.

Fyld vandtanken op til

MAX-markeringen, sæt

temperaturen på 3 og

skub damp-knappen (C)

frem, til der kommer damp

ud fra strygesålen.

Viktig

Av sikkerhetshensyn bør du lese denne bruksanvisningen nøye og se på illustrasjonene før du

begynner å bruke apparatet.

• Kontroller at spenningen som er angitt på merkeplaten, er den samme som nettspenningen

før du kobler apparatet til strøm.

• Apparatet skal bare kobles til jordet stikkontakt.

• Ikke bruk apparatet hvis støpselet, ledningen, tilførselsslangen eller selve apparatet har

synlig skade, eller hvis apparatet har blitt mistet i gulvet eller det lekker.

• Kontroller ledningen og tilførselsslangen regelmessig for skade.

• Hvis nettledningen eller tilførselsslangen blir skadet, må den bare skiftes ut av Philips, et

serviceverksted autorisert av Philips eller liknende kvalifisert personell. Dette for å unngå

fare.

• La aldri apparatet være uten tilsyn når det er koblet til strøm.

• Strykejernet og damptanken må aldri senkes ned i vann.

• Hold apparatet utenfor barns rekkevidde.

• Sokkelen og strykesålen kan bli svært varme og forårsake brannsår ved berøring. Hvis du

vil flytte damptanken, må du ikke ta i sokkelen.

• Nettledningen og tilførselsslangen må ikke komme i berøring med den varme strykesålen.

• Når du er ferdig med å stryke, når du rengjør apparatet, når du fyller eller tømmer

vannbeholderen, og også når du forlater strykejernet et kort øyeblikk: Still dampkontrollen

på O, sett strykejernet i oppreist stilling, og dra ut støpselet fra stikkontakten.

• Strykejernet skal bare brukes sammen med den medfølgende sokkelen.

• Strykejernet og damptanken skal settes og brukes på et stabilt, jevnt og vannrett underlag.

Ikke sett damptanken på den myke delen av strykebrettet.

• Ikke tilsett parfyme, eddik, stivelse, avkalkingsmiddel, strykespray eller andre kjemikalier i

vannbeholderen.

• Dette apparatet er bare beregnet på husholdningsbruk.

Norsk

Generell beskrivelse (fig. 1)

A Termostatknapp (roterende)

B Dampkontroll (skyvbar)

1 = Minimum damp

4 = Maksimum damp

C Dampavtrekker (trykk)

D Dynkeknapp T (trykk)

E Dynkedyse

F Dampskudd-knapp 9 (trykk)

G Kalkrensing eU (trykk)

H Temperaturindikator

I "Soft touch" håndtak

J Antikalk kassett

K Utløserknapp for kassett (trykk)

L Vannbeholder (strykestativ)

M Påfyllingsåpning

N Gummimatte

O Hengekrok

p Vannreservoir

Q Nettledning

R Tilførselsledning

Klargjøring av Philips Aquazur HI838, 835 før

første gangs bruk

• Fjern antikalk kassetten (J) fra stativet ved å

trykke på utløserknappen (K). Skriv datoen

(dag, måned og år) på merkelappen på

kassetten. Sett kassetten tilbake i stativet

(fig. 2).

• Fyll vannbeholderen med vann (bruk en liten

mugge/flaske) opp til MAX merket (fig. 3).

• Koble til nettledningen (Q).

• Sett termostatknappen (A) til MAX (fig. 4).

• Sett dampkontrollknappen (B) til posisjon 4

(fig. 5).

Merkelapp

med stryke-

instruksjon

Fiber-

materiale

Termostat-

knapp

Damp-

kontroll

Syntetisk

f.eks.

acryl,

viscose,

polyamid,

(nylon)

polyester

Silke

MIN

MAX

C Ull

D Bomull

Lin

Merk: Dette merket Z betyr må ikke strykes!

Superdamp Dynk

Tabell

2-4

CALC CLEAN

Ikke aktiver

Damputløser

(C).

• Den lille

indikatorlampen (H) vil

begynne å lyse.

• Når indikatorlampen

slokker, trykk og hold

inne dampavtrekker

(fig. 6). Damp vil

begynne å komme ut

etter ca. 2 minutter.

• Stryk på et stykke tøy eller håndkle i 1-2

minutter, deretter kan De begynne strykingen.

• Les denne bruksanvisningen for å få

retningslinjer for bruk av temperatur og

dampinnstillinger.

Hvordan bruke gummimatten (N) og

hengekroken (O)

• Strykejernstativet

(vannbeholderen) er

utstyrt med en

gummimatte (N).

Denne gummimatten

kan lett tas av og

legges på

strykebrettet for å

kunne la strykejernet

hvile på denne under

strykingen (fig. 7).

• Sett aldri strykejernet

på plasttoppen av

stativet (fig. 8). For å

sette strykejernet på

stativet, bruk alltid den

medfølgende

gummimatten (fig. 9).

• Stativet kan henges

på metallstangen på

de fleste strykebrett.

For å henge stativet, trekk ut metallkroken (O)

(fig. 10). Før stativet henges opp, fjern

gummimatten og legg den på strykebrettet.

• Legg ikke gummimatten (N) på bord eller andre

flater som ikke er varmebestandige.

Påfylling av vann (for dampstryking og dynking)

• Fyll vannbeholderen

med vanlig vann fra

springen før første

gangs bruk.

• Hvis vannbeholderen

står plassert

horisontalt fyll vann til

MAX merket på siden

(fig. 11) eller i

påfyllingsåpningen

(fig. 12).

• Hvis vannbeholderen står plassert i vertikal

posisjon, fyll bare til MAX merket på siden

(fig. 13).

• Ved etterfylling kan De også bruke vann rett fra

springen. Hvis vannet er meget hardt (se

vannets hardhet).

• Trekk støpselet ut av stikkontakten før jernet

fylles. Ikke aktiver damputløser (C).

• Resterende vann kan helles ut før jernet settes

bort.

Temperaturinnstilling

• Undersøk alltid først merkelappen som er

festet på plagget som skal strykes om det står

noen instruks om stryking. (Se tabell).

I alle tilfelle følg disse strykeinstruksjonene.

• Hvis det ikke finnes noen instruks om stryking,

men De vet hva slags stoff det er, kan tabellen

være til hjelp.

• Tabellen omhandler kun grunnmateriale og

ikke eventuelle overflatebehandlinger. Tekstiler

som er overflatebehandlet (glanset, rynket etc.)

bør strykes på en noe lavere temperatur.

• Sorter først tøyet etter stryketemperaturen: ull

med ull, bomull med bomull etc.

• Jernet oppvarmes fortere enn det avkjøles.

Begynn med å stryke det som skal ha lavest

temperatur først, slik som syntetiske stoffer og

fortsett med høyere temperaturer etter hvert.

MAX.

Dynking T

• De kan dynke tøyet ved alle stryketemperaturer

ved å trykke på dynkeknappen T (D) (fig. 15).

• Vannet til dynking kommer fra et lite internt

reservoir (P).

Dette reservoiret fylles med en elektrisk pumpe

i stativet.

• Forsikre Dem om at det er tilsrekkelig vann i

vannbeholderen.

• Når det interne reservoiret (P) er tomt etter mye

dynking, hold dampavtrekkeren ( C ) inne i ca.

ett minutt for å fylle det igjen. Påfyllingen er klar

når De ser/hører vann/damp komme ut av

dampåpningene i sålen.

• Påfylling av det interne reservoiret må gjøres

ved temperaturer mellom 2 og MAX. Det er

ikke mulig å gjøre denne påfyllingen på

temperaturer under 2 (fig. 16).

Dampstryking

• Som vist på termostatknappen (A) og tabellen

er dampstryking bare mulig ved høyere

temperaturer:

2 for moderat damp og

3 for maksimum damp.

• Philips Aquazur HI838, 835 har "Dryppstopp"

dampavstenging: Strykejernet vil automatisk

stoppe dampingen ved for lave temperaturer.

Dette for å hindre at det dannes dråper som

kan lage flekker på tekstilene. Når

dryppstoppen er aktivert kan De høre et "klikk".

Sett termostaten (A) til anbefalt posisjon og

dampingen vil igjen begynne så snart

tilstrekkelig temperatur er oppnådd.

• Forsikre Dem om at det er tilstrekkelig vann i

beholderen.

- Sett strykejernet på gummimatten på

vannbeholderen.

- Sett termostaten (A) til ønsket posisjon innenfor

dampområdet (2 til MAX).

- Sett støpselet i stikkontakten.

• Hvis stoffet inneholder forskjellige fibre, må De

alltid velge den laveste innstillingen for denne

kombinasjonen (f.eks. et plagg inneholder:

60 % polyester og 40 % bomull skal dette

strykes med temperaturen indikert for polyester

(1) og uten damp).

Hvis De ikke vet hva slags stoff(er) det er, finn

en liten bit som ikke er synlig og prøv hvilken

temperatur som er best. (Start alltid med en lav

temperatur og øk til de ønskede resultater

oppnås).

• Rene ullprodukter (100 % ull) kan strykes med

jernet i dampstilling. Det anbefales å sette

dampkontrollen til MAX posisjon og bruke et

tørt presseklede.

Ved dampstryking av ullprodukter, kan De

unngå å få blankt stoff hvis De damper på

vrangen.

• Fløyel og andre stoffer som lett blir blanke, bør

strykes kun i en retning (med hårene) med et

lett press. Hold jernet i bevegelse hele tiden.

• Stryk på vrangen av syntetiske materialer og

silke for å hindre blanke flekker. Bruk ikke

dynkeknappen for å hindre at det blir flekker.

Temperaturinnstilling

- Sett strykejernet på

gummimatten på

vannbeholderen.

- Sett termostatknappen

(A) til riktig stryke-

temperatur som vist i

strykeinstruksjonene

eller tabellen (fig. 14).

- Sett støpselet i

stikkontakten.

- Etter at den gule indikatorlampen (H) har

slokket og begynt å lyse igjen kan De begynne

strykingen.

• Den gule indikatorlampen vil begynne å lyse

med jevne mellomrom under strykingen.

• Hvis De setter termostatknappen til en lavere

innstilling etter å ha strøket med høyere

temperatur, begynn ikke strykingen igjen før

den gule indikatorlampen har begynt å lyse og

slokket igjen.

- Etter at den gule

indikatorlampen (H)

først har slokket og

begynt å lyse igjen kan

De begynne

strykingen.

- Skyv dampkontrollen

(B) til ønsket posisjon

(fig. 17).

• Rett før vann-

beholderen er tom vil det normalt komme ut

noe ekstra damp og litt mindre spruting. Dette

er et normalt fenomen relatert til den elektriske

pumpen.

Dampskudd 9

Ved å trykke på knappen

9 (F) vil en høy mengde

damp komme ut fra sålen

(fig. 18). Dette kan være

til hjelp ved å fjerne

gjenstridige rynker.

Dampskudd kan bare

brukes ved høy

stryketempertur (posisjon fra 2 til MAX) og med

5 sekunders intervaller.

Damping i vertikal posisjon

Dampskudd kan også brukes når jernet holdes i

vertikal posisjon (fig. 19). Dette kan være til hjelp

for å fjerne rynker fra

hengende klær,

gardiner etc.

Dampskudd kan bare

brukes ved høy

stryketemperatur

(posisjon fra 2 til

MAX) og med

5 sekunders intervaller.

Dette strykejernet er

ikke anvendelig til

kontinuerlig damping (utenom dampskudd i

vertikal posisjon).

Tørrstryking

For stryking uten damp, gjør som beskrevet

under dampstryking, likevel ikke aktiver

damputløser (C).

Kalkrensing eU

• Kalkrensing virker i samband med anti-kalk.

- Kalkrensing muliggjør rengjøring av

restpartikler (skitt, sand, etc) i dampkammeret.

• For beste resultat med Philips Aquazur er det

viktig å foreta kalkrensing regelmessig. Ved

normal bruk (2 timer per uke) bør kalkrensing

foretas hver måned. Ved hyppig bruk

(gjennomsnittlig 4 timer per uke) bør

kalkrensing foretas hver annen uke.

- Ta med Dem dampjernet og vanntanken til

vasken på kjøkkenet (fig. 20).

- Fyll vanntanken (L) med vann (omtrent halv

tank).

- Sett støpslet i stikkontakten.

- Sett temperaturkontrollen (A) til posisjon 'CALC

CLEAN' (fig. 21). Sett skyveknappen for damp

(B) til posisjon 3.

- Hvis nødvendig, bruk gummimatten til å hvile

dampjernet på kjøkkenvasken.

- Trykk på 'CALC CLEAN'-knappen eU (G)

(fig. 22).

- Vann vil nå komme ut støtvis fra hullene i

strykesålen. Urenheter og kalk (dersom dette

finnes) blir vasket ut samtidig.

- Beveg dampjernet forover og bakover mens

dette pågår (fig. 23).

-Løs ut Calc-clean-knappen eU (G) for å

stoppe kalkrensingprosessen. Gjenta

kalkrensingprosessen inntil vannbeholderen

(P) er tom.

CALC CLEAN

;

CLEA

Vannstrømmen vil

opphøre.

- Varm opp dampjernet

igjen for å tørke opp

overflødig vann.

- Beveg dampjernet

over et (fortrinnsvis)

gammelt tøystykke

(fig. 24).

Dette gjøres for å

forsikre seg om at strykesålen vil være tørr under

oppbevaring.

- Trekk støpslet ut av stikkontakten og la

dampjernet kjøle seg ned før De setter det til

oppbevaring.

Antikalk kassett

Philips Aquazur har en antikalk kassett for

filtrering av vannet. Innholdet i antikalk kassetten

vil etter en tid bli mettet. Når dette skjer må

antikalk kassetten erstattes med en ny kassett.

Hvor ofte kassetten må byttes avhenger av

vannets hardhet og hvor mye jernet blir brukt.

Tabellen nedenfor gir generelle retningslinjer for

når kassetten bør byttes.

Vannets hardhet

I løpet av noen få sekunder kan De teste vannet i

springen selv. Bruk teststripen som følger med

denne bruksanvisningen.

1. Fyll et glass med vann fra springen.

2. Sett teststripen i vannet i 1-2 sekunder.

3. Ta ut teststripen og beveg den frem og tilbake

i ett minutt.

4. Les av resultatet nedenfor.

5. I tabellen "Vannets hardhet" kan De se hvor

ofte antikalk kassetten bør byttes med en ny.

Teststripen har fire grønnfargede firkanter. Etter

at stripen har vært i vann, kan en eller flere

firkanter bli rosa. Desto flere firkanter som blir

rosa, desto hardere er vannet (med andre ord

desto mer kalsiuminnhold i vannet).

Denne testen er det bare behov for å gjøre en

gang. Merk av testresultatene i tabellen for

senere bruk.

Tabell for vannets hardhet

Denne tabellen gir generelle retningslinjer for når kassetten bør byttes.

Vannets hardhet

Rosa farge på

firkantene til Lav Medium Hard Meget hard

teststripen 0-1 2 3 4

Normal bruk Ikke behov Bytte hver Bytte hver Bytte hver

(2 timer/uke) å bytte 12. mnd. 6. mnd. 4. mnd.

Intensiv bruk Ikke behov Bytte hver Bytte hver Bytte hver

(4 timer/uke) å bytte 6. mnd. 3. mnd. 2. mnd.

■ ■ ■ ■

■■■ ■

■■■■

■ ■ ■ ■

Hvordan bytte kassett

-Kjøp en erstatningskassett (type HD 1900) fra

Deres forhandler eller nærmeste Philips

service senter.

- Trykk på utløserknappen (K) til kassetten og ta

den ut (fig. 25).

-Tøm ut vann fra vannbeholderen og

kassetthuset (fig. 26).

- Skriv dato på den nye kassetten og sett den

tilbake på plass i stativet.

- Fyll vannbeholderen med vann.

- Sett dampkontrollen til posisjon 4 og

termostatknappen til 3.

- Trykk på dampavtrekkeren i ett minutt. Den nye

kassetten er nå fylt med vann.

- De kan fortsette strykingen.

Rengjøring

-Før rengjøring trekk ut støpselet fra

stikkontakten og la strykejernet avkjøles

tilstrekkelig.

- Kalk og andre forurensninger kan fjernes med

en fuktig klut og noe ikke skurende (flytende)

vaskemiddel.

• Hold sålen glatt: Unngå hard kontakt med

metallgjenstander.

- Den øvre delen av apparatet kan rengjøres

med en fuktig klut.

- Rengjør av og til innsiden av vannbeholderen

ved å fylle den med vann og riste den. Hell

deretter vannet ut.

Oppbevaring

- Trekk støpselet ut av

stikkontakten.

- Hell ut eventuelt

resterende vann fra

vannbeholderen

(fig. 27).

- Sett dampkontrollen til

posisjon 4.

- Sett strykejernet på

gummimatten på

stativet og la det avkjøles tilstrekkelig før det

settes bort.

- Kontroller regelmessig om nettledningen er hel

og sikker.

Miljø

• Ikke kast apparatet

sammen med vanlig

husholdningaavfall

når produktets levetid

er over, men lever det

på et anvist

oppsamlingssted for

resirkulering. Ved å

gjøre dette, vil du

hjelpe til å verne

miljøet (fig. 28).

Assistanse

Problem

Etter at apparatet er slått på for første

gang kommer det røyk fra stryke-

jernet.

Jernet lager ikke damp og De hører

høyt bråk fra stativet.

Det er ikke vann til dynking.

Det er ikke dampskudd.

Mulig årsak

Dette er normalt. Noen av jernets

deler har fått et lag fett i fabrikken.

Vannivået er for lavt.

Antikalk kassetten er ikke satt riktig

på plass og/eller temperaturen er

mindre enn 2.

Det interne vannreservoiret (P) er

tomt.

Det interne vannreservoiret (P) er

tomt.

Mulig løsning

Ingen ting. Dette fenom vil

gi seg etter en kort stund.

Fyll vannbeholderen til

MAX merket. Sett antikalk

kassetten på plass ved å

trykke på den og/eller velg

en høyere temperatur med

termostatknappen (A).

Fyll vannbeholderen til

MAX merket. Sett

temperaturen til 3.

Trykk inn dampavtrekkeren

(C ) til damp kommer ut av

sålen.

Fyll vannbeholderen til

MAX merket. Sett

temperaturen til 3.

Trykk inn dampavtrekkeren

(C ) til damp kommer ut av

sålen.

Viktigt

Läs instruktionerna noggrant innan du börjar använda strykjärnet och spara dem som referens.

• Innan du ansluter apparaten kontrollerar du att den spänning som anges på apparaten

överensstämmer med nätspänningen i ditt hem.

• Använd endast ett jordat vägguttag.

• Använd inte apparaten om stickkontakten, nätsladden, tillförselslangen eller apparaten själv

har synliga skador eller om apparaten har tappats eller läcker.

• Kontrollera nätsladden och tillförselslangen regelbundet för att se om de är skadade.

• Om nätsladden eller tillförselslangen är skadad måste den bytas ut av Philips, ett av Philips

auktoriserat serviceombud eller liknande kvalificerade personer för att undvika olycksrisk.

• Lämna aldrig apparaten obevakad när den är ansluten till elnätet.

• Sänk aldrig ner strykjärnet eller ångbehållaren i vatten.

• Förvara apparaten utom räckhåll för barn.

• Hållaren och stryksulan kan bli väldigt varma och kan orsaka brännskador vid beröring.

Vidrör inte hållaren när du ska flytta på ångbehållaren.

• Låt inte nätsladden eller tillförselslangen komma i kontakt med stryksulan när den är varm.

• När du är färdig med strykningen, när du gör ren strykjärnet, när du fyller på vatten och

också när du lämnar strykjärnet för en kort stund ska du vrida ångvredet till läge 0, ställa

järnet på sin häl och ta ut stickkontakten ur väggkontakten.

• Använd endast strykjärnet med det medföljande stället.

• Ställ alltid och använd strykjärnet och ångbehållaren på en stabil, jämn och horisontell yta.

Ställ inte ångbehållaren på den mjuka delen av strykbrädan.

• Häll inte parfym, vinäger, stärkelse, avkalkningsmedel, strykningshjälpmedel eller andra

kemikalier i vattentanken.

• Den här apparaten är endast avsedd för hushållsbruk.

Svenska

Ångstrykjärnets delar, fig 1

A Termostatratt (för inställning av rätt

stryktemperatur)

B Ångreglage (för inställning av ångmängden)

1 = minimal ånga

4 = maximal ånga

C Ångknapp (tryck)

D Sprayknapp T (tryck)

E Spraymunstycke

F Ångpuffknapp 9 (tryck)

G Kalkrengöring eU (tryck)

H Signallampa för temperatur

I "Soft touch" greppvänligt handtag

J Antikalk-kassett

K Lossningsknapp för kassetten (tryck)

L Vattentank (stativ för strykjärnet)

M Påfyllningsöppning

N Gummimatta/avställningsplatta

O Hängare

P Vattenbehållare

Q Nätsladd

R Försörjningskabel/slang

När du skall använda Philips Aquazur HI838,

835 för första gången

• Innan du tar strykjärnet i bruk, avlägsna

eventuella skyddsfolier och etiketter på

stryksulan. Torka ren stryksulan med en mjuk

trasa.

• Tag loss antikalk-kassetten (J) från stativet

genom att trycka på lossningsknappen (K).

Skriv datum (år/månad/dag) på kassettens

etikett. Sätt tillbaka kassetten i stativet, fig 2.

• Fyll vattentanken med vatten (använd en

tillbringare eller flaska) upp till MAX-

markeringen, fig 4.

• Sätt nätsladdens stickpropp (Q) i vägguttaget.

• Vrid termostatratten (A) till MAX, fig 4.

• Skjut ångreglaget (B) till läge 4, fig 5.

Tvätt/

strykråd

Material Termostat-

rattens läge

Ångstrykning

Syntet

t ex:

acetat, akryl,

viskos (rayon)

polyamid

(nylon),

polyester

Siden

MIN

MAX

C Ylle

Bomull

Linne

Observera denna märkning Z betyder att:

Detta plagg skall inte strykas.

Ångpuff Ångstråle

Tabell

2-4

CALC CLEAN

Tryck inte in

ångknappen

(C).

• Signallampan för

temperatur (H) tänds.

• När signallampan

slocknar trycker du in

ångknappen (C) under

handtaget och håller

den intryckt, fig 6.

Ånga kommer efter

cirka två minuter.

• Provstryk med ånga i

ett par minuter på en tygbit du inte är så rädd

om. Sedan kan du börja stryka klädesplaggen.

• Läs vidare i bruksanvisningen för

inställning av temperatur och ånga.

Så här använder du gummimattan/

avställningsplattan (N) och hängaren (O)

• Stativet med

vattentanken är

försedd med en

gummimatta (N) som

kan tas loss och

läggas på strykbrädan

för att du enkelt skall

kunna ställa ifrån dig

strykjärnet under

strykningen, fig 7.

• Ställ aldrig det varma

strykjärnet på stativets

överdel som är av

plast, fig 8. Lägg alltid

gummimattan på

stativet innan du

ställer strykjärnet på

stativet, fig 9.

• Stativet kan hängas

upp på det metallgaller

som finns på flertalet

strykbrädor i handeln. Drag ut metallhängaren

(O), fig 10. Tag bort gummimattan och lägg

den på strykbrädan innan du hänger stativet på

strykbrädans metallgaller, så att du enkelt och

bekvämt kan ställa ifrån dig strykjärnet.

• Lägg aldrig gummimattan (N) på ett bord eller

någon annan yta som inte är värmetålig.

Påfyllning av vatten för ångstrykning och

spray

• Innan du använder

strykjärnet skall

vattentanken fyllas

med vanligt

kranvatten.

• Om vattentanken står i

horisontalläge skall du

fylla med vatten upp till

MAX-nivån markerat

på sidan, fig 11, eller i

påfyllningsöppningen, fig 12.

• Om vattentanken är i vertikalläge skall du

endast fylla med vatten upp till markeringen

MAX på sidan, fig 13.

• Du kan även i fortsättningen fylla med vanligt

kranvatten, men läs mer om vattenkvaliteten

under rubriken "Vattnets hårdhet".

• Drag ut stickproppen ur vägguttaget innan du

börjar fylla vattentanken. Tryck inte

ångknappen (C).

• Häll ut kvarvarande vatten ur vattentanken när

du slutat stryka.

Stryktemperaturen

• Se efter om det finns tvätt- och strykråd i det

plagg du skall stryka. Se tabell.

Följ alltid dessa råd.

• Finns det inga instruktioner i plagget, men du

vet vilken slags textil det är frågan om, kan du

ställa in rätt temperatur med hjälp av tabellen

nedan.

• Tabellen gäller för vanliga tyger utan speciell

ytstruktur. Tyger med exempelvis plissering

eller appretur bör i allmänhet strykas med lägre

temperatur.

• Sortera plaggen med avseende på

stryktemperatur innan du börjar stryka: ylle med

ylle, bomull med bomull och så vidare.

• Strykjärnet värms upp fortare än det svalnar.

Börja därför med att stryka de plagg som

kräver den lägsta temperaturen och övergå

sedan till högre och högre temperatur.

MAX.

Spray T

• Du kan spraya vid vilken inställd temperatur

som helst. Tryck på sprayknappen T (D), fig 15.

• Vattnet för sprayning kommer från den lilla

vattenbehållaren (P). Den får vatten med hjälp

av en elektrisk pump i stativet.

• Det måste finnas tillräckligt med vatten i

behållaren för att man skall kunna spraya.

• När vattenbehållaren (P) är tom, exempelvis då

du använt mycket spray, fyller du den genom

att trycka in ångknappen (C) i cirka en minut.

Återfyllningen är klar när du ser/hör ånga

komma ut ur ånghålen i stryksulan.

• Fyllning och återfyllning av vattenbehållaren

kan endast ske då termostatratten står mellan

markeringarna 2 och MAX. Det går inte att

fylla behållaren om termostatratten står i ett

läge lägre än 2, fig 16.

Ångstrykning

• Av märkningen på termostatratten (A) samt av

tabellen framgår det att ångstrykning endast

är möjlig om temperaturen är tillräcklig hög:

2 för normal ånga.

3 maximal ånga.

• Med ett vanligt ångstrykjärn kan vatten läcka ut

från stryksulan om den inte är tillräckligt varm.

Detta kan förorsaka fläckar.

Ditt nya Philips strykjärn Aquazur HI838, 835

har en finess "Dropp stopp". Droppstoppet

fungerar på så sätt att om temperaturen blir för

låg på stryksulan så upphör ångtillförseln. När

detta inträffar kan du höra ett "klick" i

strykjärnet. Vrid upp termostatratten (A) till

rekommenderat läge. Ångstrykningen kan

fortsätta så snart rätt temperatur uppnåtts.

• Kontrollera att det finns tillräckligt med vatten i

vattentanken.

-Ställ strykjärnet på gummimattan.

-Ställ termostatratten (A) i rätt läge inom

ångsektorn, alltså mellan 2 och MAX.

-Sätt stickproppen i vägguttaget.

•Är plagget gjort av ett tyg, som består av flera

olika sorters fibrer, t ex bomull och polyester,

så kallade blandtyger, måste alltid

temperaturen ställas in för det material som

kräver lägst temperatur. I nämnda exempel

väljer man alltså temperaturen för polyester 1

och ingen ånga.

Om du inte vet av vilket material tyget består,

måste du prova dig fram. Sök ett dolt ställe i

plagget och prova först med låg temperatur och

sedan med högre och högre tills du hittar den

bästa.

• Helylletyger (100% ull) kan vanligen strykas

med strykjärnet i ångläge.

Välj maximal ånga och torr pressduk.

När man ångstryker ylletyger kan de bli blanka.

Det kan undvikas om man vänder ut och in på

plagget och stryker på avigsidan.

• Sammet och andra tyger som har lätt för att få

blanka fläckar skall strykas i en och samma

riktning, med luggen och med lätt tryck.

Strykjärnet måste alltid hållas i rörelse.

• Siden och syntetmaterial har också lätt för att

bli blanka och skall strykas på tygets avigsida.

För att undvika fläckar bör du inte använda

spray på silke och andra ömtåliga tyger.

Inställning av stryktemperaturen

-Ställ strykjärnet på

gummimattan.

- Vrid termostatratten

(A) till rätt läge enligt

tvätt- och strykråden i

plaggen eller enligt

tabellen, fig 14.

-Sätt stickproppen i

vägguttaget.

-När den

bärnstensfärgade signallampan (H) för

temperatur slocknat och åter tänts kan du börja

stryka.

• Medan du stryker kommer den

bärnstensfärgade signallampan att upprepade

gånger tändas och släckas, vilket är normalt.

• Om du ställer termostatratten till en lägre

temperatur, när en högre varit inställd, måste

du vänta tills den bärnstensfärgade

signallampan först tänts och sedan slocknat

igen.

-Vänta tills den

bärnstensfärgade

signallampan (H) för

temperatur slocknat

och åter tänts. Nu kan

du starta strykningen.

- Skjut ångreglaget (B) i

önskat läge, fig 17.

• Precis innan

vattentanken är helt

tömd blir det oftast en ångstöt och kanske

också lite vattenstänk. Det är en normal

företeelse som hänför sig till den elektriska

pumpen.

Ångpuff 9

Genom att trycka på

knappen ångpuff 9 (E)

kommer en kraftig

ångpuff genom

stryksulan, fig 18.

Detta är mycket effektivt

när man vill avlägsna

svåra skrynklor.

Ångpuffen kan endast

användas vid hög

temperatur då

termostatratten står mellan 2 och MAX och inte

längre tid än fem sekunder.

Strykning i vertikalt läge

"Ångpuff" kan också

åstadkommas när man

håller strykjärnet i

vertikalt läge, fig 19.

Detta är till exempel

användbart för att

avlägsna skrynklor på

hängande kläder eller

gardiner.

Ångpuffen kan endast

användas vid hög temperatur då termostatratten

står mellan 2 och MAX och inte längre tid än

fem sekunder.

Strykjärnet kan inte användas för strykning

(förutom ångpuff) i vertikalt läge.

Stryking uten damp, se ångstryking, emellertid

tryck inte ångknappen (C).

Kalkrengöring eU

• Kalkrengöring sker i samband med avkalkning

- Vid kalkrengöringen avlägsnar man

föroreningar som fastnat på insidan av

ångvattenbehållaren (smuts, sand m.m.)

• För att Philips Aquazur ska fungera på bästa

sätt är det viktigt att avkalka den regelbundet.

Vid normal användning (2 timmar per vecka)

ska den avkalkas en gång i månaden. Om den

används mer än så (i genomsnitt 4 timmar per

vecka), ska den avkalkas varannan vecka.

- Ta strykjärnet och vattentanken till disksbänken

(figur 20).

- Fyll vattentanken (L) med vatten (ungefär halva

tanken).

-Sätt in stickkontaken i eluttaget.

-Ställ termostatratten (A) i läget 'CACL CLEAN'

(figur 21). Ställ ångreglaget (B) i läge 3.

-Ställ strykjärnet på sin gummimatta på

diskbänken om det behövs.

- Tryck på knappen 'CALC CLEAN' eU (G)

(figur 22).

- Vatten rinner nu ut genom hålen i strykjärnets

sula. Smuts och avlagringar (som eventuellt

finns där) sköljs ut med vattnet.

-Rör järnet fram och tillbaka under tiden (figur

23).

-Släpp upp knappen för kalkrengöring eU (G)

för att avsluta rengöringen. Upprepa processen

tills vattentanken (P) är tom.

Vattnet i tanken har pyst ut.överblivet vatten

försvinner.

-Värm upp järnet igen för att torka ut

återstående vatten.

;

CALC

LEA

CALC CLEAN

- Stryk med järnet över

ett tygstycke som du

inte är rädd om (figur

24.)

Det gör du för att järnets

sula ska vara helt torr

när järnet förvaras.

- Ta ut stickkontakten

och låt järnet svalna

innan du ställer undan

det.

Antikalk-kassett

Philips Aquazur är försedd med en engångs

antikalk-kassett som filtrerar vattnet. Kassettens

antikalk-del blir efter en tid ineffektiv, beroende på

vattnets hårdhet och hur ofta du använder

strykjärnet.

Tabellen här intill ger en allmän hänvisning om

när du bör byta ut kassetten.

Vattnets hårdhet

På några sekunder kan du med hjälp av

provremsan som är bifogad bruksanvisningen få

svar på hur hårt ditt vatten har.

1. Häll upp ett glas vatten.

2. Håll provremsan i vattnet under en till två

sekunder.

3. Tag upp provremsan och rör den lite i ungefär

en minut.

4. Läs av resultatet här nedan.

5. I tabellen över vattnets hårdhet kan du se när

antikalk-kassetten bör bytas till en ny.

Testremsan har fyra gröna fyrkanter. När remsan

doppas i vatten kommer en eller flera av

fyrkanterna att färgas rosa. Ju fler fyrkanter som

färgas rosa desto hårdare är vattnet (det innebär

att vattnet innehåller mer kalcium). Denna test

behöver endast göras en gång (under

förutsättning att du inte använder strykjärnet på

mer än en ort) notera resultatet i tabellen för

framtida referens.

Tabell vattnets hårdhet

Denna tabell är en allmän guide över när du bör byta antikalk-kassetten.

Vattnets hårdhet

antal rosa rutor mjukt normalt hårt mycket hårt

på remsan 0 - 1 2 2 4

normal strykning behöver ej byt var byt var byt var

(2 timmar/vecka) bytas 12 månad 6 månad 4 månad

intensiv strykning behöver ej byt var byt var byt var

(4 timmar/vecka) bytas 6 månad 3 månad 2 månad

■ ■ ■ ■

■■■ ■

■■■■

■ ■ ■ ■

Så här byter du kassett

-Köp en kassett (typ HD 1900) hos din handlare

eller från ett av Philips serviceombud.

- Tryck på kassettens lossningsknapp (K) och

tag ut kassetten, fig 25.

-Töm ut vattnet från vattentanken och

kassetthuset, fig 26.

- Skriv upp datum på den nya kassetten och sätt

in den i stativet.

- Fyll vattentanken med vatten.

-Ställ ångreglaget i läge 4 och termostatratten

till 3.

- Tryck på ångknappen i ungefär en minut. Den

nya kassetten är nu fylld med vatten.

- Du kan fortsätta att stryka.

Rengöring

- Drag först ut stickproppen ur vägguttaget och

låt strykjärnet kallna.

- Beläggningar på stryksulan kan i allmänhet

avlägsnas med en trasa fuktad med vatten och

något diskmedel som inte repar.

• Håll stryksulan slät. Skrapa aldrig med

hårda metallföremål såsom verktyg eller

knivar.

- Strykjärnets överdel kan torkas av med en

fuktig och väl urvriden trasa.

- Emellanåt bör vattentanken sköljas ur. Fyll den

med vatten, skaka strykjärnet och häll därefter

ut vattnet.

Förvaring

- Dra ut stickproppen ur

vägguttaget.

-Häll ut eventuellt

kvarvarande vatten ur

vattentanken, fig 27.

- Skjut ångreglaget i

läge 4.

-Ställ sedan strykjärnet

på gummimattan i

stativet och låt det

kallna innan du ställer undan det till förvaring.

- Kontrollera regelbundet att nätsladden inte är

sliten.

Miljö

• När apparatens

livslängd är slut ska

du inte slänga den

med de vanliga

hushållssoporna utan

lämna in den på en

offentlig

återvinningsstation.

Om du gör det hjälper

du till att skydda miljön

fig 28.

Felsökningsguide

Om detta inträffar

När strykjärnet kopplas på för första

gången kommer det rök från järnet.

Strykjärnet ger ingen ånga och du hör

ett kraftigt brus från stativet.

Det går inte att spraya.

Det blir ingen ångpuff.

Trolig orsak

Detta är normalt och ofarligt. Vissa

delar är lätt insmorda från fabriken.

Vattennivån är för låg, antikalk-

kassetten sitter inte rätt och/eller

temperaturen är lägre än 2.

Vattenbehållaren (P) är tom.

Åtgärd

Ingen alls. Efter en stund

upphör röken.

Fyll vattentanken till

indikeringen MAX, tryck in

antikalk-kassetten

ordentligt och/eller välj

högre temperatur med

termostatratten (A).

Fyll vattentanken till

indikeringen MAX, vrid

termostatratten till 3

och tryck in ångknappen

ånga i stryksulan.

Fyll vattentanken till

indikeringen MAX, vrid

termostatratten till 3

och tryck in ångknappen

ånga i stryksulan.

Tärkeää

Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää laitetta. Säästä käyttöohje vastaisen varalle.

• Tarkasta, että laitteen arvokilven jännitemerkintä vastaa paikallista verkkojännitettä, ennen

kuin liität laitteen pistorasiaan.

• Liitä laite mielellään maadoitettuun pistorasiaan.

•Älä käytä laitetta, jos sen pistotulpassa, liitosjohdossa, höyryletkussa tai itse laitteessa on

näkyviä vaurioita tai jos laite on vaurioitunut pudotessaan tai se vuotaa.

• Tarkasta liitosjohdon ja höyryletkun kunto säännöllisesti.

• Jos verkkoliitosjohto tai höyryletku on vaurioitunut, se on vaaratilanteiden välttämiseksi

vaihdatettava Philips Kodinkoneiden valtuuttamassa huoltoliikkeessä tai muuten

ammattitaitoisella henkilöllä.

• Laitetta ei saa koskaan jättää ilman valvontaa silloin kun se on liitetty sähköverkkoon.

•Älä upota höyryrautaa tai höyrysäiliötä veteen. Jos laite on pudonnut veteen, irrota ensin

pistotulppa pistorasiasta, ennen kuin nostat laitteen vedestä. Tarkastuta veteen pudonnut

laite huollossa ennen käyttöönottoa.

• Pidä laite poissa lasten ulottuvilta.

• Laskualusta ja höyryraudan pohja tulevat hyvin kuumiksi ja voivat koskettaessa aiheuttaa

palovamman. Jos haluat siirtää höyrysäiliötä, älä koske laskualustaan.

• Pidä huoli, ettei höyryraudan kuuma pohja kosketa liitosjohtoa tai höyryletkua.

• Aseta höyrynvalitsin asentoon O, aseta höyryrauta pystyasentoon ja irrota pistotulppa

pistorasiasta aina, kun lopetat silittämisen, kun puhdistat laitetta, kun täytät tai tyhjennät

vesisäiliötä tai kun hetkeksikin poistut höyryraudan luota.

• Käytä höyryrautaa vain sen mukana toimitetun laskualustan kanssa.

• Aseta höyryrauta ja höyrysäiliö aina tukevalle, tasaiselle ja vaakasuoralle pinnalle ja käytä

tukevaa, tasaista ja vaakasuoraa alustaa silittäessäsi. Älä aseta höyrysäiliötä silityslaudan

pehmeän osan päälle.

•Älä laita vesisäiliöön hajusteita, etikkaa, kalkinpoistoaineita tai muitakaan kemikaaleja.

• Tämä laite on tarkoitettu vain kotikäyttöön.

Suomi

Laitteen osat (kuva 1)

A Lämpötilanvalitsin (käännettävä)

B Höyrynvalitsin (liukukytkin)

1 = vähiten höyryä

4 = eniten höyryä

C Höyrysalpa (painettava)

D Suihkutuspainike T (painettava)

E Suihkutussuutin

F Höyrysuihkauspainike 9 (painettava)

G Calc-cleaning-järjestelmä eU

(painettava)

H Lämpötilan merkkivalo

I Pehmeä kädensija

J Kalkinpoistokasetti

K Kasetinirrotuspainike (painettava)

L Vesisäiliö (höyryraudan teline)

M Täyttöaukko

N Kumimatto

O Ripustin

P Sisäsäiliö

Q Liitosjohto

R Välijohto ja vesiletku

Älä käytä

höyryhappacia

(C)

Käyttöönotto

• Poista kalkinpoistokasetti (J) telineestä

painamalla irrotuspainiketta (K). Kirjoita

päivämäärä (vuosi/kuukausi/päivä) kasetin

tarraan. Työnnä kasetti takaisin telineeseen

(kuva 2).

• Täytä vesisäiliö vedellä (käytä apuna kannua

tai pulloa) MAX-merkkiin asti (kuva 3).

• Yhdistä liitosjohto (Q).

• Aseta lämpötilanvalitsin (A) asentoon MAX

(kuva 4).

• Aseta höyrynvalitsin (B) asentoon 3 (kuva 5).

Silitys-

ohje

Tekstiili Lämpötilan-

valitsin

Höyryn-

valitsin

Tekokuidut,

esim. akryyli,

asetaatti,

polyamidi

(nailon),

polyesteri,

viskoosi.

Silkki

MIN

MAX

C Villa

D Puuvilla

Pellava

Huom. Merkki Z tarkoittaa:

“Tätä vaatetta ei voi silittää!”

Höyry-

suihkaus

Suihkutus

Taulukko

2-4

CALC CLEAN

• Merkkivalo (H) syttyy.

• Kun merkkivalo on

sammunut, purista

jatkuvasti kädensijan

alla olevaa

höyrysalpaa (C)

(kuva 6). Höyryä alkaa

tulla noin 2 minuutissa.

• Silitä höyryn kanssa

ensin jotain kankaan

palaa 1 tai 2 minuuttia. Sen jälkeen voi alkaa

silittää vaatteita.

• Lue tästä käyttöohjeesta tarkemmat ohjeet

lämpötiloista ja höyryasetuksista.

Kumimaton (N) ja ripustimen (O) käyttö

• Höyryraudan

telineeseen

(vesisäiliö) kuuluu

kumimatto (N).

Kumimatto voidaan

irrottaa ja asettaa

silityslaudalle, johon

höyryrauta on helppo

asettaa silityksen

aikana (kuva 7).

•Älä koskaan laita

kuumaa rautaa

telineen muovipinnalle

(kuva 8)! Laita

kumimatto aina

telineeseen, ennen

kuin asetat raudan

sen päälle (kuva 9).

• Teline voidaan myös

ripustaa useimmissa

silityslaudoissa

olevaan

metallitelineeseen.

Jos haluat ripustaa telineen, vedä metallinen

ripustin (O) esiin (kuva 10). Irrota kumimatto ja

aseta se silityslaudalle ennen telineen

ripustamista.

•Älä laita kumimattoa (N) pöydälle tai muulle

alustalle, joka ei kestä kuumaa.

Vesisäiliön täyttö (höyrysilitystä ja

suihkutusta varten)

• Täytä vesisäiliö

vesijohtovedellä ennen

ensimmäistä

käyttökertaa.

• Jos vesisäiliö on

vaaka-asennossa,

täytä sivussa (kuva 11)

tai täyttöaukossa

(kuva 12) näkyvään

MAX-merkkiin asti.

• Jos vesisäiliö on pystyasennossa, täytä vain

sivussa näkyvään MAX-merkkiin asti (kuva 13).

• Voit käyttää vesijohtovettä myös uudelleen

täyttämiseen. (Katso: Veden kovuus.)

• Irrota pistotulppa pistorasiasta ennen

vesisäiliön täyttämistä.

Älä käytä höyryhappacia (C).

• Voit tyhjentää vesisäiliön ennen säilytykseen

laittamista.

Silityslämpötila

• Tarkista aina ensin, onko silitettävässä

vaatekappaleessa silitysohjetta. (Katso

taulukkoa.)

Noudata aina tätä silitysohjetta.

• Jos silitysohjetta ei ole, mutta tunnet tekstiilin

laadun, katso silloin taulukosta.

• Taulukko koskee varsinaista

valmistusmateriaalia eikä mahdollisesti

käytettyä pintakäsittelyä, kiiltoa yms.

Materiaalit, joihin on käytetty jotain

pintakäsittelyä (kiiltoa, rypistystä,

kohokuviointia yms.), on paras silittää käyttäen

hieman alempaa lämpötilaa.

• Lajittele vaatteet ensin silityslämpötilan

mukaan: villaiset yhteen, puuvillaiset yhteen

jne.

• Höyryrauta kuumenee nopeammin kuin se

jäähtyy. Silittäminen kannattaa sen tähden

aloittaa alinta lämpötilaa vaativista vaatteista,

esim. tekokuituisista.

MAX.

Suihkutus T

• Voit käyttää suihkutusta kaikissa lämpötiloissa

painamalla suihkutuspainiketta T (D) (kuva 15).

• Suihkutusvesi tulee pienestä sisäsäiliöstä (P).

Vesi tulee telineessä olevan pienen

sähköpumpun avulla.

• Pidä huoli, että säiliössä on tarpeeksi vettä.

• Kun sisäsäiliö (P) on tyhjä runsaan

suihkutuksen jälkeen, täytä se puristamalla

höyrysalpaa (C) noin yhden minuutin ajan.

Säiliö on täynnä, kun höyryä alkaa tulla raudan

pohjassa olevista aukoista.

• Sisäsäiliön voi täyttää vain lämpötilanvalitsimen

asentojen 2 ja MAX välillä. Sitä ei voi täyttää

lämpötila-asetuksen 2 alapuolella (kuva 16).

Höyrysilitys

• Lämpötilanvalitsimen (A) merkeistä ja

taulukosta näkyy, että höyrysilitys on

mahdollista vain korkeammissa lämpötiloissa:

2 normaali höyry

3 maksimi höyry.

• Philips Aquasur HI838, 835 -höyryraudassa on

"Drip Stop"-järjestelmä: Höyryn tulo katkeaa

automaattisesti, jos lämpötila on liian matala,

ettei muodostuvista pisaroista jää läikkiä

vaatteisiin. Kun näin tapahtuu, kuulet

"napsahduksen". Aseta lämpötilanvalitsin (A)

suositeltuun asentoon. Höyryä alkaa tulla, heti

kun sopiva lämpötila on saavutettu.

• Vesisäiliössä tulee olla riittävästi vettä.

- Aseta höyryrauta kumimatolle vesisäiliön

päälle.

- Aseta lämpötilanvalitsin (A) "höyryalueella"

haluamaasi asentoon (2 - MAX).

-Työnnä pistotulppa pistorasiaan.

• Jos vaatteissa on käytetty erilaisia materiaaleja,

on lämpötila valittava alinta lämpötilaa vaativan

materiaalin mukaan.

(Esim. vaate, joka sisältää "60 % polyesteriä ja

40 % puuvillaa", on silitettävä polyesterin

lämpötilan mukaan (1) ja ilman höyryä.)

Ellet tunne vaatekappaleen materiaalia, kokeile

silitystä varovasti jostain sellaisesta kohdasta,

joka ei näy. (Aloita matalasta lämpötilasta.)

• Villavaatteet (100 % villaa) voidaan silittää

höyryasennolla. Valitse mieluiten korkein

höyryasento ja käytä kuivaa silitysliinaa.

Villa alkaa silitettäessä helposti kiiltää. Vaate

kannattaa kääntää nurinpäin ja silittää nurjalta

puolelta.

• Sametti ja muut helposti kiiltävät materiaalit

kannattaa silittää vain yhteen suuntaan ja vain

kevyesti painaen.

Pidä höyryrauta koko ajan liikkeessä.

• Silitä tekokuidut ja silkki nurjalta puolelta,

etteivät ne ala kiiltää. Älä käytä suihkutusta,

ettei niihin jää läikkiä.

Lämpötilan valinta

- Aseta höyryrauta

kumimaton päälle

telineeseen.

- Aseta

lämpötilanvalitsin (A)

oikeaan asentoon

silitysohjeen tai

taulukon mukaan

(kuva 14.)

-Työnnä pistotulppa

pistorasiaan.

- Voit aloittaa silittämisen, kun keltainen

merkkivalo (H) on sammunut ja syttynyt

uudelleen.

• Keltainen merkkivalo (H) syttyy ja sammuu aina

välillä silittämisen aikana.

• Jos asetat valitsimen alemmalle lämpötilalle

silitettyäsi ensin korkeammalla lämpötilalla, älä

ala silittää ennen kuin keltainen merkkivalo (H)

on syttynyt ja sammunut uudelleen.

- Voit aloittaa

silittämisen, kun

keltainen merkkivalo

(H) on ensin

sammunut ja syttynyt

uudelleen.

- Aseta höyrynvalitsin

(B) haluamaasi

asentoon (kuva 17).

• Juuri ennen kuin

vesisäiliö tyhjenee, höyryraudasta voi

purskahtaa höyryä ja roiskeita. Tämä on

normaalia ja johtuu sähköpumpusta.

Höyrysuihkaus 9

Kun painat painiketta 9

(F), höyryraudan

pohjasta tulee runsaasti

höyryä (kuva 18).

Tätä voidaan käyttää

poistamaan itsepäiset

laskokset.

Höyrysuihkausta

voidaan käyttää vain

silitettäessä korkealla

lämpötilalla (asennot 2

- MAX) ja 5 sekunnin välein.

Höyryttäminen pystyasennossa

Höyrysuihkausta voi

käyttää myös raudan

ollessa pystyasennossa

(kuva 19). Tällä tavalla

voidaan suoristaa esim.

verhoja.

Höyrysuihkausta

voidaan käyttää vain

silitettäessä korkealla

lämpötilalla (asennot 2

- MAX) ja 5 sekunnin

välein.

Tämä höyryrauta ei sovellu jatkuvaan

höyryttämiseen (ei koske höyrysuihkausta)

pystyasennossa.

Silittäminen ilman höyryä

Silittäminen ilman höyryä tapahtuu muuten samalla

tavalla kuin höyrysilitys, mutta älä käytä

höyryhappacia (C).

Calc-cleaning-järjestelmä eU

• Calc-cleaning-järjestelmä toimii anti-calc-

kasetin kanssa.

- Calc cleaning puhdistaa höyrykammion

hiukkasjäämistä (pöly, hiekka yms.).

• On tärkeää käyttää calc-cleaning-järjestelmää

säännöllisesti, jotta Philips Aquazur :n toimii

moitteettomasti. Normaalissa käytössä

(silitysaika 2 tuntia viikossa), calc-cleaning-

puhdistus tulisi tehdä kerran kuukaudessa. Jos

höyryrautaa käytetään enemmän (keskimäärin

4 tuntia viikossa), puhdistus tulisi tehdä kahden

viikon välein.

- Nosta höyryrauta ja vesisäiliö tiskipöydälle

(kuva 20).

- Kaada vesisäiliöön (L) vettä (noin puolilleen).

-Työnnä pistotulppa pistorasiaan.

- Aseta lämpötilanvalitsin (A) asentoon 'CALC

CLEAN' (kuva 21). Aseta höyrynvalitsin (B)

asentoon 4.

- Aseta höyryrauta tiskipöydälle tarvittaessa

kumimaton päälle.

- Paina 'CALC CLEAN'-painiketta eU (G)

(kuva 22).

- Vettä alkaa nyt tulla pohjan rei'istä.

Epäpuhtaudet ja kalkki (jos sitä on)

huuhtoutuvat pois.

- Liikuta höyryrautaa samaan aikaan

edestakaisin (kuva 23).

- Vapauta Calc-clean-painike eU (G), kun

lopetat puhdistuksen. Toista toimenpide niin

monta kertaa, kunnes vesisäiliö (P) on tyhjä.

CALC CLEAN

;

ALC C

Veden tulo lakkaa.

- Kuumenna höyryrauta

uudelleen, niin että se

kuivuu.

- Liikuta höyryrautaa

(mielellään) vanhan

kangaspalan päällä

(kuva 24).

Näin varmistetaan, että

pohja on säilytyksen

aikana kuiva.

- Irrota liitosjohto pistorasiasta ja anna

höyryraudan jäähtyä ennen säilytykseen

laittamista.

Kalkinpoistokasetti

Philips Aquazur -höyryraudassa on veden

suodattamiseen kertakäyttöinen

kalkinpoistokasetti. Kasetin kalkinpoistoteho

laskee aikaa myöten. Tällöin kasetti on

vaihdettava uuteen. Vaihtotiheys riippuu veden

kovuudesta ja raudan käytöstä. Alla oleva

taulukosta näkyy, miten usein kasetti keskimäärin

tulisi vaihtaa.

Veden kovuus

Voit itse muutamassa sekunnissa tarkistaa

vesijohtoveden kovuuden käyttämällä tämän

käyttöohjeen mukana olevaa testiliuskaa.

1. Ota lasiin vesijohtovettä.

2. Laita testiliuska veteen 1 tai 2 sekunniksi.

3. Ota liuska ylös ja heiluttele sitä noin 1

minuutti.

4. Katso tulos alla olevasta luettelosta.

5. Vedenkovuustaulukosta näet miten usein

kalkinpoistokasetti tulisi vaihtaa.

Testiliuskassa on neljä vihreää neliötä. Kun liuska

laitetaan veteen, yksi tai useampi neliö muuttuu

vaaleanpunaiseksi. Mitä useampi neliö muuttuu

vaaleanpunaiseksi, sitä kovempaa vesi on (eli

sitä enemmän vedessä on kalkkia). Tämä koe

tarvitsee tehdä vain kerran. Merkitse tulos

taulukkoon vastaisen varalle.

Vedenkovuustaulukko

Tämä taulukko antaa yleisohjeen siitä, miten usein kalkinpoistosuodatin tulisi vaihtaa.

Veden kovuus

testiliuskassa

vaaleanpunaisia pehmeä keskikova kova hyvin kova

neliöitä 0-1 2 3 4

normaalikäyttö ei tarvitse vaihda 12 vaihda 6 vaihda 4

(2 h/vko) vaihtaa kuukauden välein kuukauden välein kuukauden välein

runsas käyttö ei tarvitse vaihda 6 vaihda 3 vaihda 2

(4 h/vko) vaihtaa kuukauden välein kuukauden välein kuukauden välein

■ ■ ■ ■

■■■ ■

■■■■

■ ■ ■ ■

Kasetin vaihto

- Hanki varakasetti (tuotenumero HD 1900)

Philips-myyjältä tai Philips Kodinkoneiden

valtuuttamasta huoltoliikkeestä.

- Paina kasetinirrotuspainiketta (K) ja ota vanha

kasetti pois (kuva 25).

- Kaada vesi pois vesisäiliöstä ja kasetista

(kuva 26).

- Merkitse päivämäärä uuteen kasettiin ja työnnä

se paikalleen telineeseen.

-Täytä vesisäiliö vedellä.

- Aseta höyrynvalitsin asentoon 4 ja

lämpötilanvalitsin asentoon 3.

- Paina höyrysalpaa noin yhden minuutin ajan.

Uusi kasetti on nyt täynnä vettä.

- Voit aloittaa silittämisen.

Puhdistus

- Irrota pistotulppa pistorasiasta ja anna

höyryraudan jäähtyä ennen puhdistusta.

- Pohjaan tarttunut kalkki tai lika voidaan poistaa

kostealla liinalla ja naarmuttamattomalla

(nestemäisellä) puhdistusaineella.

• Varo pohjan naarmuuntumista: pohja ei

saisi koskettaa metallia.

-Höyryraudan vaippa voidaan pyyhkiä kostealla

liinalla.

- Puhdista vesisäiliö silloin tällöin täyttämällä

vesisäiliö vedellä ja ravistelemalla

voimakkaasti. Kaada sitten vesi pois.

Säilytys

- Irrota pistotulppa

pistorasiasta.

- Kaada vesisäiliöön

jäänyt vesi pois

(kuva 27).

- Aseta höyrynvalitsin

asentoon 4.

- Aseta höyryrauta

kumimatolle pystyyn ja

anna jäähtyä ennen

säilytykseen laittamista.

- Tarkista liitosjohdon kunto säännöllisesti.

Ympäristöasiaa

•Älä hävitä loppuun

käytettyä laitetta

tavallisen

kotitalousjätteen

mukana, vaan toimita

se asianmukaiseen

keräyspisteeseen.

Näin autat

suojelemaan

ympäristöä (kuva 28).

Tarkistusluettelo

Ongelma

Käynnistettyäsi laitteen ensimmäisen

kerran raudasta alkaa tulla käryä.

Höyryä ei tule ja telineestä kuuluu

kovaa ääntä.

Vesisuihkua ei tule.

Höyrysuihkausta ei tule.

Mahdollinen syy

Tämä on normaali ilmiö. Raudan

jotkut osat on öljytty tehtaalla.

Vettä on liian vähän,

kalkinpoistokasetti on laitettu

huonosti ja/tai lämpötila on alempi

kuin 2.

Sisäsäiliö (P) on tyhjä.

Mitä tehdä

Ei mitään. Ilmiö häviää

jonkin ajan kuluttua.

Täytä vesisäiliö MAX-

merkkiin asti, paina

kalkinpoistokasetti kunnolla

paikalleen ja/tai valitse

korkeampi lämpötila

valitsimella (K).

Täytä vesisäiliö MAX-

merkkiin asti, valitse

lämpötila 3 ja paina

höyrysalpaa (C), kunnes

pohjasta alkaa tulla höyryä.

Täytä vesisäiliö MAX-

merkkiin asti, valitse

lämpötila 3 ja paina

höyrysalpaa (C), kunnes

pohjasta alkaa tulla höyryä.

4239 000 44465

Philips HI835/22

Product's Documents

User Manual

Specifications

Philips HI835/22 Questions and Answers

Related Products

Philips 50PUL7985/F7 7985 Series Ambilight TV 50 inch AMBILIGHT TV QLED UHD Roku TV

Philips 65PUL7985/F7 7985 Series Ambilight TV 65 inch AMBILIGHT TV QLED UHD Roku TV

Philips 55PUL7985/F7 7985 Series Ambilight TV 55 inch AMBILIGHT TV QLED UHD Roku TV

Philips BAR302/20R0 Baristina Espresso machine

Philips DES2120W\/27-P1 Plug-in 2-Melody Doorbell Kit, White

Philips DLK2506/27 USB Extension Bar with 3 Ports, 20W USB-C, Total 32W, 6ft Cable for Efficient Connectivity
