MODULAR GEARDRAWERS
AND GEARBOX CABINETS
Assembly Instructions
ARMARIOS MODULARES
CON CAJONES PARA
HERRAMIENTAS
Instrucciones de ensamblaje
ARMOIRE MODULAIRE
AVEC TIROIRS À OUTILS
Instructions d'assemblage
TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES
CABINET/LOCKER SAFETY ........................ 2
ASSEMBLY INSTRUCTIONS........................ 2
Tools and Parts........................................... 2
Cabinet Use Requirements......................... 2
Unpack the Cabinet.................................... 2
Install the Bumpers ..................................... 2
Install the Casters ....................................... 3
Install the Convertible Tray or Drawers ...... 3
Adjust Convertible Tray or
Drawer Location.......................................... 3
WARRANTY ................................................... 4
SEGURIDAD DEL ARMARIO .......................5
INSTRUCCIONES DE ENSAMBLAJE ..........5
Piezas y herramientas..................................5
Requisitos de uso del armario.....................5
Desempaque del armario ............................5
Instalación de los parachoques...................6
Instalación de las ruedecillas.......................6
Instalación de los cajones o
de la bandeja convertible ............................7
Ajuste de la ubicación del cajón o
de la bandeja convertible (opcional)............7
GARANTÍA ......................................................8
SÉCURITÉ DE L’ARMOIRE...........................9
INSTRUCTIONS D’ASSEMBLAGE ...............9
Outillage et pièces.......................................9
Spécifications d’utilisation de l’armoire ......9
Déballage de l’armoire.................................9
Installation des pare-chocs ........................9
Installation des roulettes ...........................10
Installation du plateau convertible
ou des tiroirs..............................................10
Réglage de l'emplacement du plateau
convertible ou des tiroirs (facultatif) ..........10
GARANTIE ....................................................11
2253771A
IT'S TIME TO RETHINK THE GARAGE.™
ES TIEMPO DE VOLVER A PENSAR EN EL GARAGE.™
LE GARAGE REPENSÉ.™
2

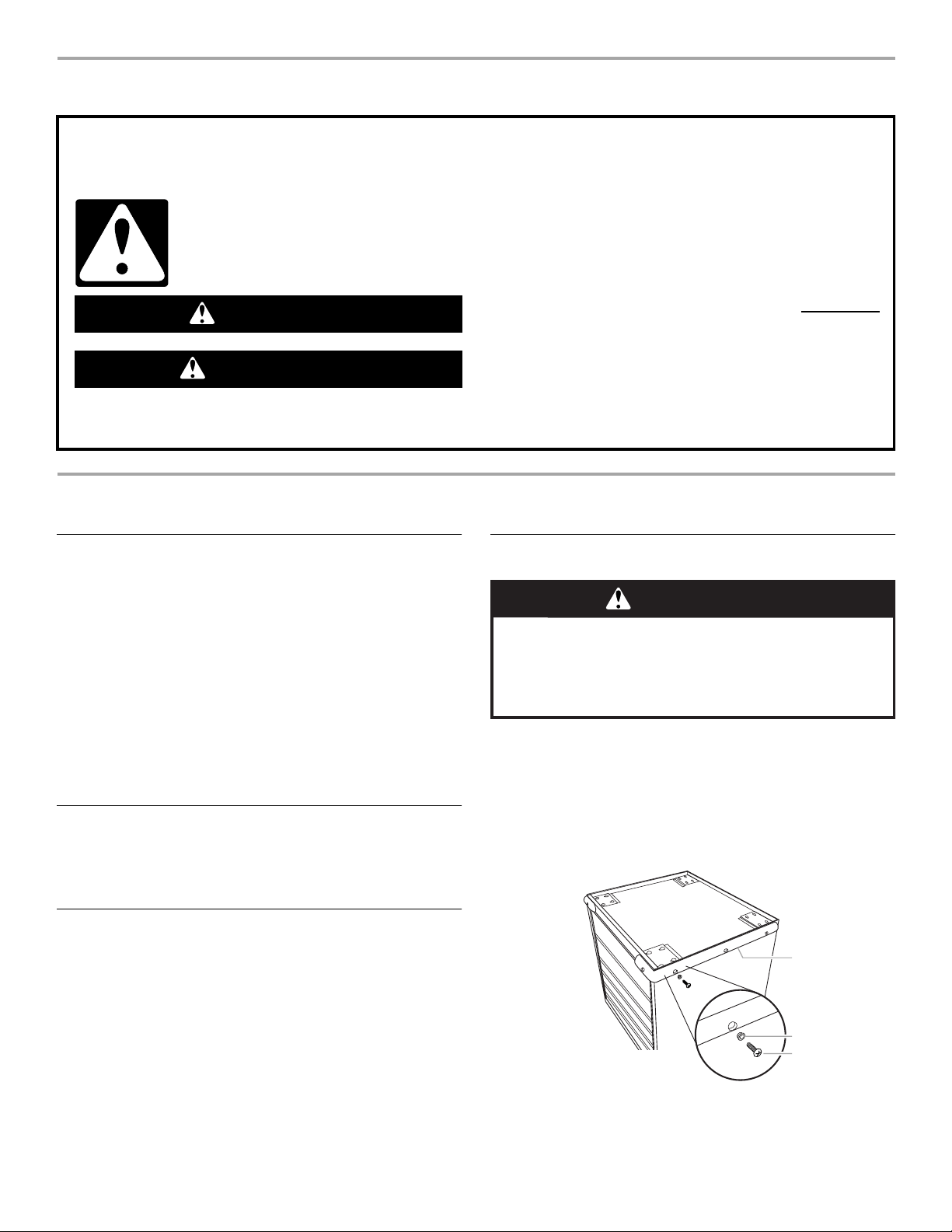

CABINET/LOCKER SAFETY
ASSEMBLY INSTRUCTIONS
Tools and Parts
Gather the required tools and parts before starting installation.
Tools Needed:
Parts Supplied:
Cabinet Use Requirements
■ Intended for use in a garage.
■ Maximum weight limit is 65 lbs (29 kg) for the tray/shelf.
■ Maximum weight limit is 1,400 lbs (635 kg) for the cabinet.
Unpack the Cabinet
NOTE: Keep the packing materials to cushion the cabinet during
assembly and then dispose of/recycle all packaging materials.
1. Remove the keys, located in the handle, and unlock the doors or
drawers.
2. Verify contents. See “Parts Supplied.”

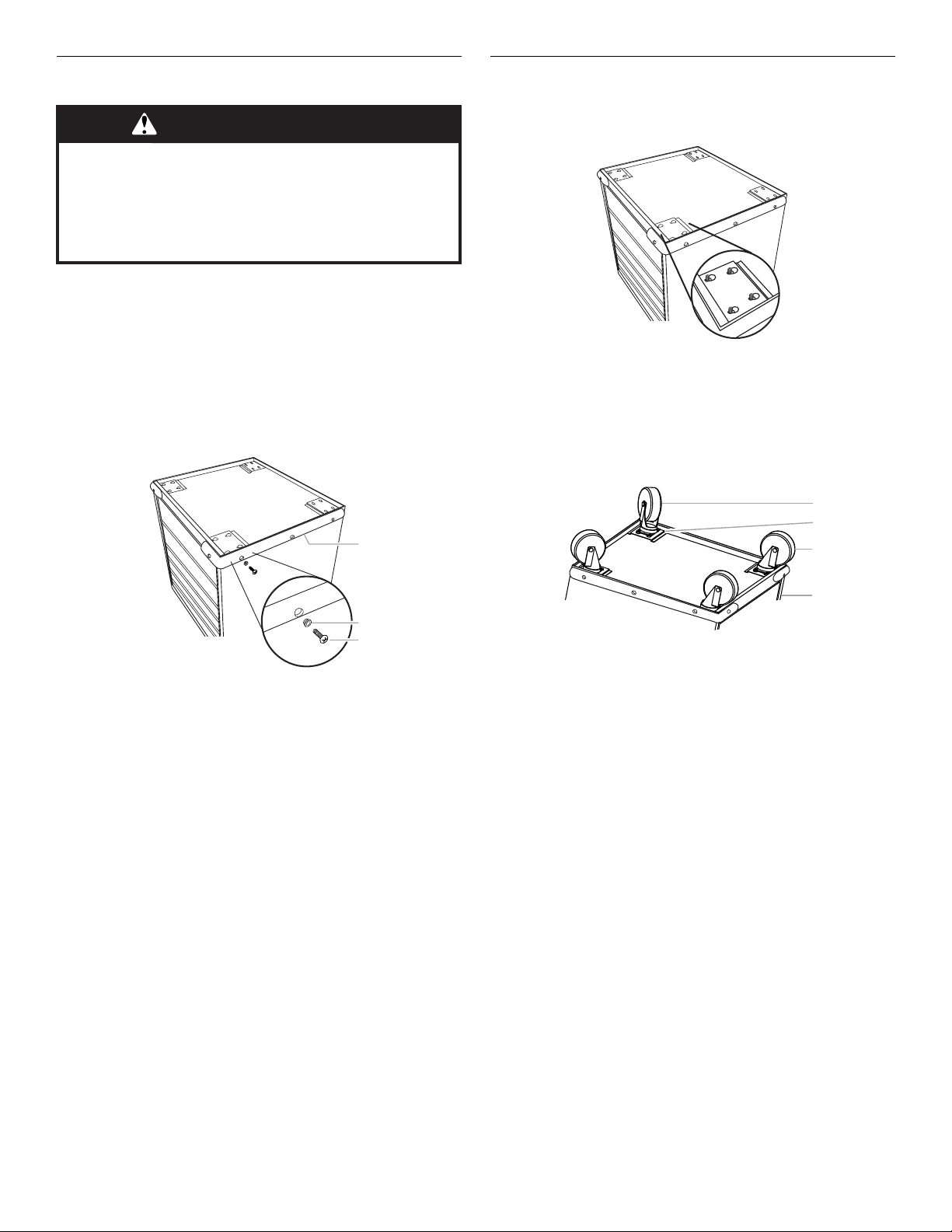

Install the Bumpers
1. Close and lock the doors or drawers. Remove the key.
NOTE: The drawers must be pushed in completely to lock.
2. Remove the top mat from the cabinet.
3. Using two or more people, turn the cabinet upside down.
4. Attach the bumpers to the front corners using four washers and
four Phillips-head screws for each bumper.
NOTE: To keep from stripping the screws, do not overtighten.
5. Using a Phillips screwdriver, tighten all the screws.
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
■ ⁷⁄₁₆" Wrench
■ Flat-blade screwdriver
■ Phillips screwdriver
■ Keys (2)
■ Top mat (1)
■ Drawer model: Drawer liners (5)
Cabinet model: Tray liner (1)
■ “L”-shaped bumpers (2)
■ Phillips-head screws (8)
■ Washers (8)
■ Rigid casters (2)
■ Swivel casters (2)
■ ¹⁄₄" - 20 Self-locking
nuts (16)
■ ¹⁄₄"- 20 x ¹⁄₂" Carriage-
head bolts (16)
A. Bumper
B. Washer
C. Phillips-head screw
WARNING
Excessive Weight Hazard
Use two or more people to move and assemble cabinet
or locker.
Failure to do so can result in back or other injury.
B
C
A
3

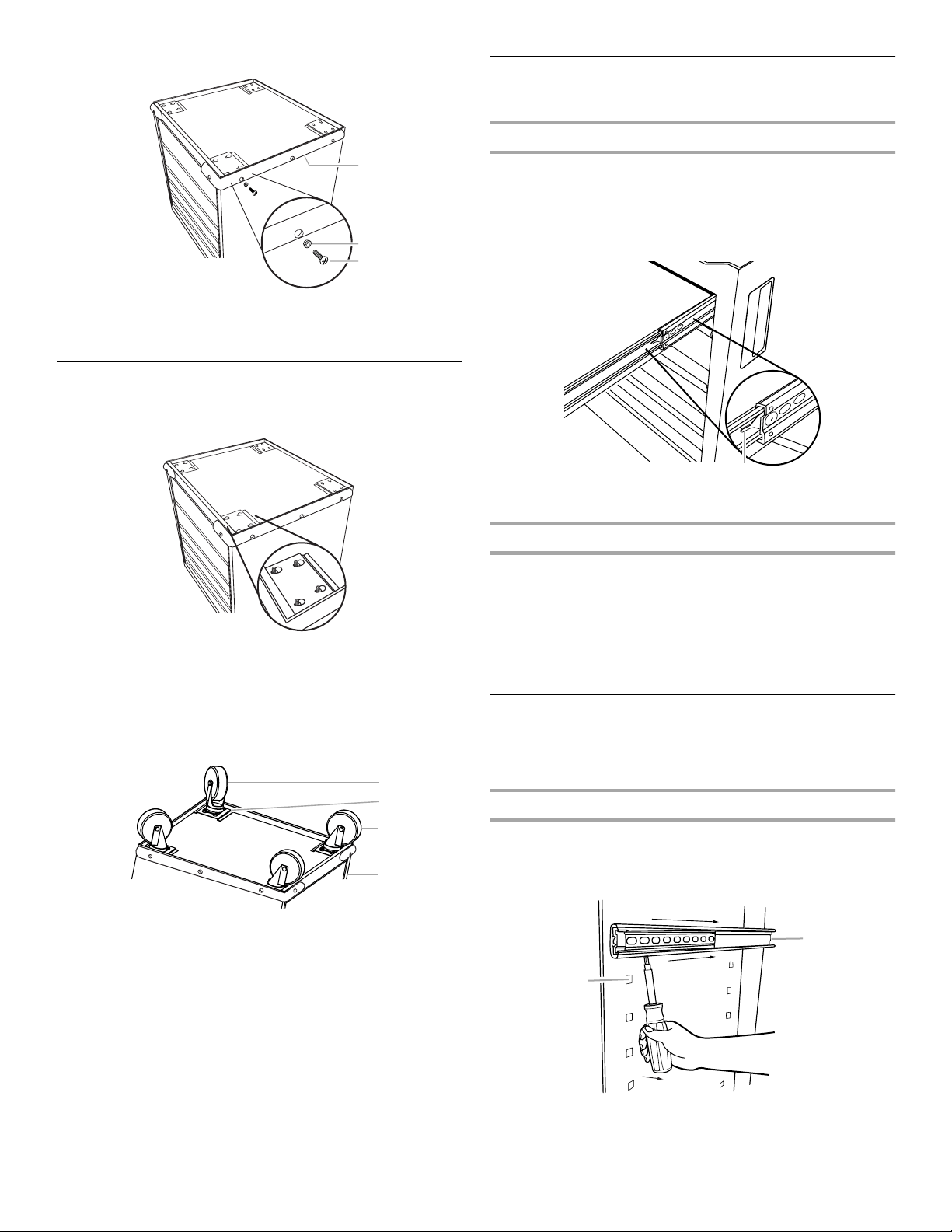

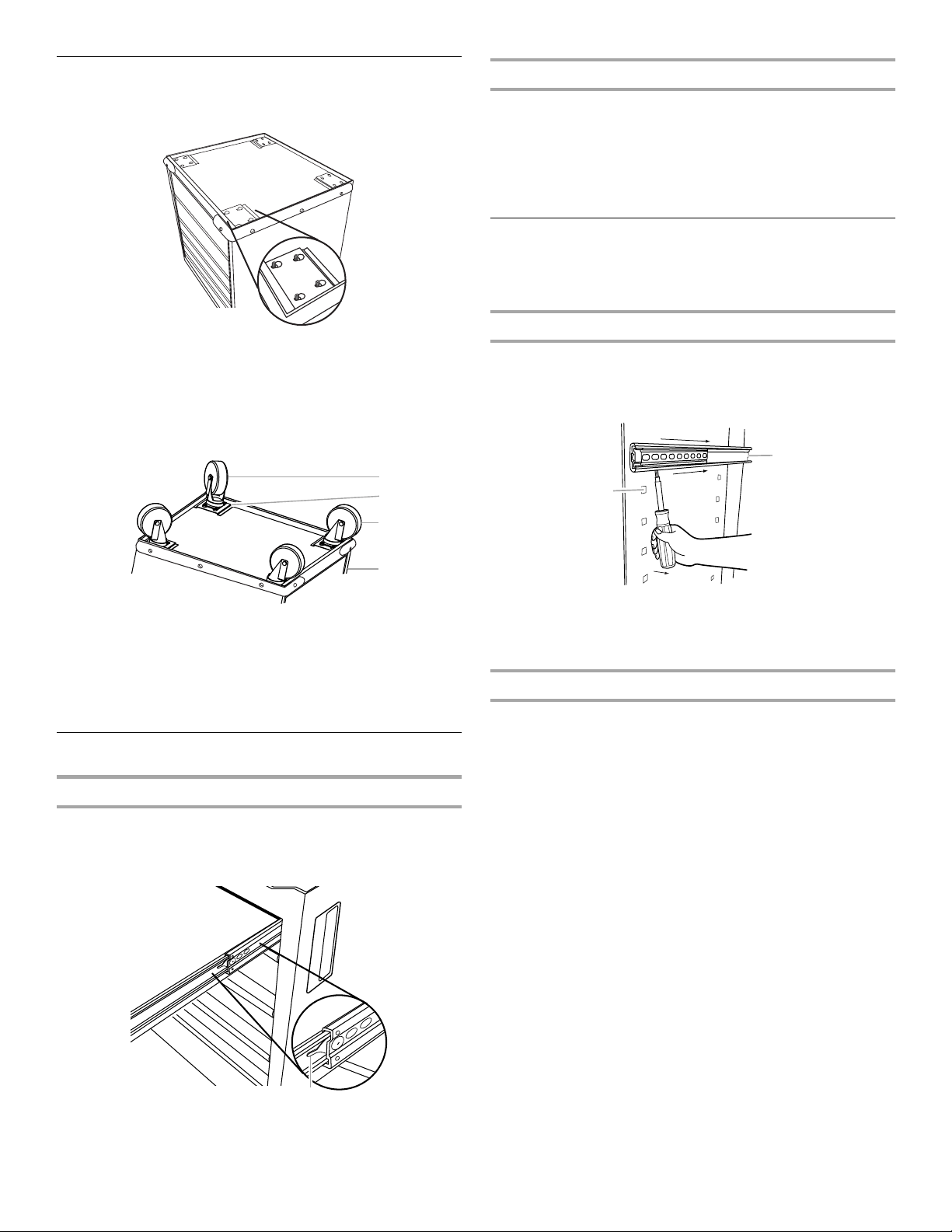

Install the Casters
1. Insert the carriage-head bolts into the keyhole slots and slide the
bolts into place as shown.
2. Position the two rigid casters over the bolts in the front cabinet
location, with the brakes toward the inside, and start four self-
locking nuts for each caster.
3. Hold the casters in place making sure the bolts are seated in the
narrow ends of the keyhole slots. Tighten the self-locking nuts
with a ⁷⁄₁₆" wrench.
4. To attach the two swivel casters to the rear caster location,
repeat steps 3 through 5.
5. Return the cabinet to its upright position.
6. Replace the top mat with the textured side facing up.
7. Unlock the doors or drawers.
8. Place the liner(s) in the tray or the drawers.

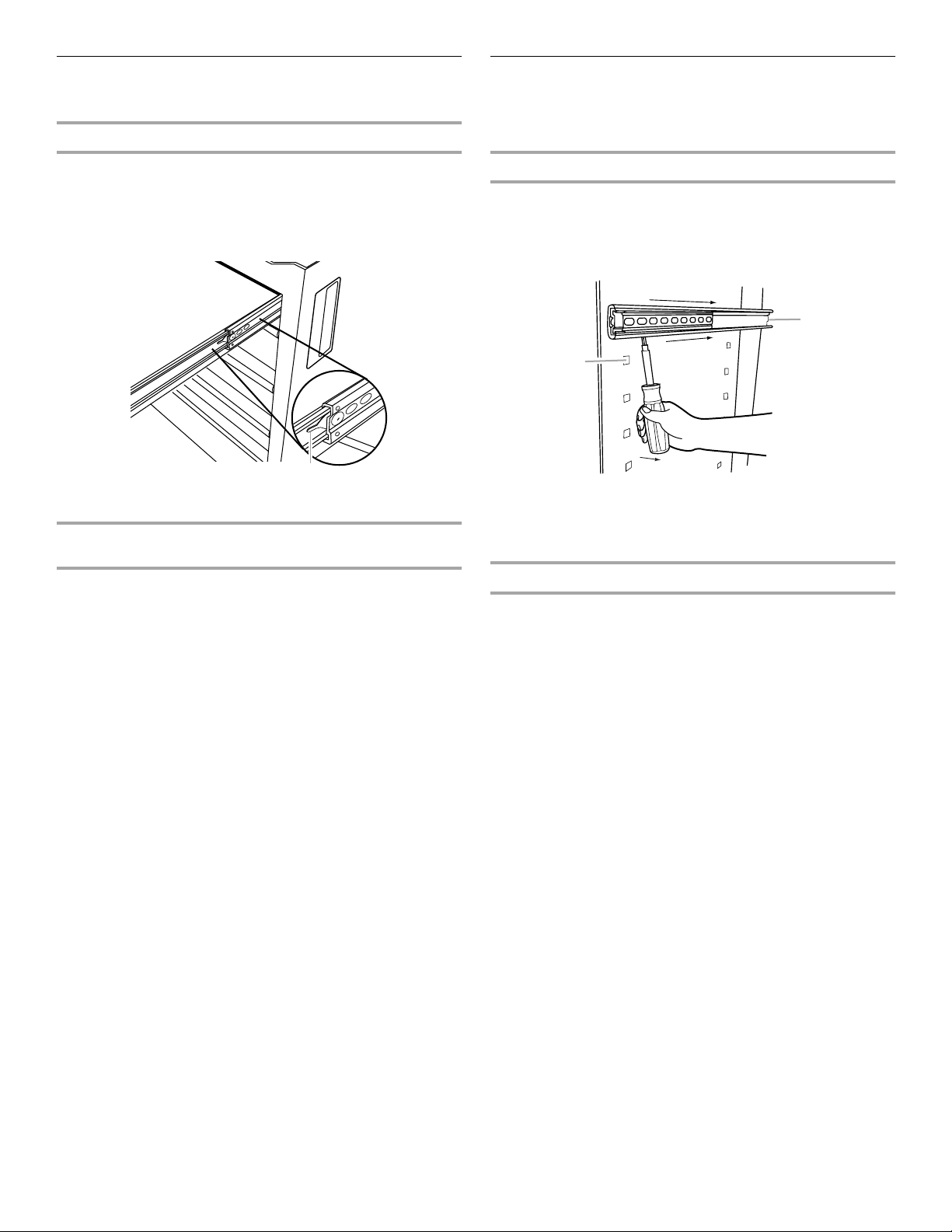

Install the Convertible Tray or Drawers
Removing the Convertible Tray or Drawer
1. Unload the contents from the convertible tray or drawer.
2. Slide out the convertible tray or drawer as far as it will go.
3. Press the lever down on the right-hand track and lift the lever up
on the left track to release the convertible tray or drawer.
Replacing the Convertible Tray or Drawer
1. Align the convertible tray or drawer guides with the receiving
glides.
2. Hold the receiving glides firmly and insert the convertible tray or
drawer guide.
NOTE: It is normal for the convertible tray or drawer to close
tightly the first time after it has been removed.
3. Push the convertible tray or drawer in completely.
Adjust Convertible Tray or Drawer Location
(optional)
You can remove the drawer glides and reinstall them in different
locations to customize your storage space.
Removing the Glide
1. Unload the convertible tray or drawer and remove it. See “Install
the Convertible Tray or Drawers.”
2. Insert a flat-blade screwdriver between the glide and the cabinet
just past the first opening.
3. Using the screwdriver, pry the glide up and push it back toward
the rear of the cabinet.
Replacing the Glide
1. Determine the desired height for the convertible tray or drawer.
2. Insert the glide tabs into the openings in the cabinet.
3. Hold the back of the glide and pull it toward you until it locks into
place.
4. Replace the drawer. See “Install the Convertible Tray or
Drawers.”
A. Swivel casters
B. Caster plate
C. Rigid casters
D. Front of cabinet
A. Lever
A
B
D
C
A
A. First opening
B. Back of glide
B
A
4
GLADIATOR
®
GARAGEWORKS MODULAR GEARBOX
AND GEARDRAWER CABINET WARRANTY
LIFETIME LIMITED WARRANTY
For the life of the product, when the Modular GearBox or GearDrawer cabinet is used and maintained according to the instructions
attached to or furnished with the product, Gladiator
®
GarageWorks will pay for replacement or repair of the defective product or parts to
correct defects in materials or workmanship.
Gladiator
®
GarageWorks will not pay for:
1. Service calls to correct the installation of any Gladiator
®
GarageWorks products or to instruct you on how to use or install them.
2. Damage resulting from improper handling or shipping of products, or products damaged by accident, misuse, abuse, fire, flood,
improper installation, acts of God, neglect, corrosion, modification or mishandling.
3. Shipping or freight fees to deliver replacement products or to return defective products.
4. Repairs or replacement when your product is used in other than normal, single-family household use, such as a commercial
environment or handled in any way inconsistent with the installation instructions included with the product.
5. Cosmetic damage including scratches, dings, dents or cracks that do not affect the structural or functional capability of the
product.
6. Replacement parts or product for Gladiator
®
GarageWorks products operated outside the United States or Canada.
7. In Canada, travel or transportation expenses for customers who reside in remote areas.
8. Any labor costs during the limited warranty period.
9. Damage resulting from improper loading beyond the specified maximum weight capacity outlined in the assembly instructions
provided with the product, including overloading of hooks, baskets, shelves, cabinets, and other Gladiator
®
GarageWorks
accessories used with the product.
10. Surfaces damaged due to chemical interaction resulting in corrosion of paint or metal.
11. Replacement keys or locking mechanism.
12. Loss of product contents due to theft, fire, flood, accident or acts of God.
DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF REMEDIES
IMPLIED WARRANTIES, INCLUDING TO THE EXTENT APPLICABLE WARRANTIES OF MERCHANTABILITY OR FITNESS FOR A
PARTICULAR PURPOSE, ARE EXCLUDED TO THE EXTENT LEGALLY PERMISSIBLE. ANY IMPLIED WARRANTIES THAT MAY BE
IMPOSED BY LAW ARE LIMITED TO ONE YEAR, OR THE SHORTEST PERIOD ALLOWED BY LAW. SOME STATES AND PROVINCES
DO NOT ALLOW LIMITATIONS OR EXCLUSIONS ON HOW LONG AN IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS
LASTS, SO THE ABOVE LIMITATIONS OR EXCLUSIONS MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL
RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.
Outside the 50 United States and Canada, this warranty does not apply. Contact your authorized Gladiator
®
GarageWorks dealer to
determine if another warranty applies.
If you need service, call the Gladiator
®
GarageWorks Customer eXperience Center, 1-866-342-4089 (toll-free), from anywhere in the
U.S.A. In Canada, contact your Whirlpool Canada LP designated service company or call 1-800-807-6777.
In the United States, Gladiator
®
GarageWorks means Whirlpool Corporation, Benton Harbor, Michigan 49022. In Canada, Gladiator
®
GarageWorks means Whirlpool Canada LP, Mississauga, ON L5N 3A7.
8/05
Keep this book and your sales slip together for future
reference. You must provide proof of purchase or installation
date for in-warranty service.
Write down the following information about your Modular
GearBox or GearDrawer cabinet to better help you obtain
assistance or service if you ever need it. You will need to know
your complete model number and serial number. You can find
this information on the model and serial label located on the back
of the product.
Dealer name____________________________________________________
Address ________________________________________________________
Phone number__________________________________________________
Model number __________________________________________________
Serial number __________________________________________________
Purchase date __________________________________________________
5
SEGURIDAD DEL ARMARIO
INSTRUCCIONES DE ENSAMBLAJE
Piezas y herramientas
Reúna las herramientas y piezas necesarias antes de comenzar la
instalación.
Herramientas necesarias:
Piezas suministradas:
Requisitos de uso del armario
■ Diseñado para usarse en un garage.
■ El límite de peso máximo es de 65 libras (29 kg) para el cajón o la
bandeja convertible.
■ El límite de peso máximo es de 1.400 libras (635 kg) para el
armario.
Desempaque del armario
NOTA: Conserve los materiales de embalaje para proteger el armario
durante el ensamblaje y deshágase de todos los materiales de
embalaje o recíclelos.
1. Retire las llaves, que están ubicadas en la manija, y destrabe las
puertas o los cajones.
2. Verifique el contenido. Vea “Partes suministradas”.
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de advertencia de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
■ Llave de tuercas de ⁷⁄₁₆"
■ Destornillador de hoja plana
■ Destornillador Phillips
■ Llaves (2)
■ Tapete superior (1)
■ Modelo con cajones: Forros de
cajones (5)
Modelo con bandeja: Forro de
bandeja (1)
■ Parachoques en forma de “L” (2)
■ Tornillos Phillips (8)
■ Arandelas (8)
■ Ruedecillas rígidas (2)
■ Ruedecillas giratorias (2)
■ Contratuercas de ¹⁄₄" -
20 (16)
■ Pernos de carruaje de
¹⁄₄"- 20 x ¹⁄₂" (16)
6
Instalación de los parachoques
1. Cierre y trabe las puertas o los cajones. Retire la llave.
NOTA: Los cajones deben ser empujados completamente para
quedar trabados.
2. Retire el tapete superior del armario.
3. Con la ayuda de dos o más personas, voltee el armario boca
abajo.
4. Fije los parachoques a las esquinas delanteras usando cuatro
arandelas y cuatro tornillos Phillips para cada parachoques.
NOTA: Para evitar que se dañen los tornillos, no los apriete en
exceso.
5. Usando el destornillador Phillips, apriete todos los tornillos.
Instalación de las ruedecillas
1. Inserte los pernos de carruaje en las ranuras de cerradura y
deslícelos al extremo estrecho, asentando el perno en su sitio
como se muestra.
2. Ubique las dos ruedecillas rígidas sobre los pernos en la parte
delantera del gabinete, con los frenos hacia el interior, y coloque
las cuatro contratuercas para cada ruedecilla.
3. Mantenga las ruedecillas en su sitio asegurándose que los
pernos estén asentados en los extremos angostos de las ranuras
de cerradura. Apriete las contratuercas con una llave de tuercas
de ⁷⁄₁₆".
4. Para fijar las dos ruedecillas giratorias en la ubicación posterior
de las ruedecillas, repita los pasos 3 a 5.
5. Vuelva a colocar el armario en su posición vertical.
6. Vuelva a colocar el tapete superior con el lado de la textura
mirando hacia arriba.
7. Destrabe las puertas o los cajones.
8. Coloque el (los) forro(s) en la bandeja o en los cajones.
A. Parachoques
B. Arandela
C. Tornillo de Phillips
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover y ensamblar
el armario.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
B
C
A
A. Ruedecillas giratorias
B. Lámina de la ruedecilla
C. Ruedecillas rígidas
D. Frente del armario
A
B
D
C
7
Instalación de los cajones
o de la bandeja convertible
Cómo quitar los cajones o la bandeja convertible
1. Descargue el contenido del cajón o de la bandeja convertible.
2. Deslice el cajón o la bandeja convertible completamente hacia
afuera.
3. Presione hacia abajo la palanca sobre el riel del lado derecho y
levante la palanca en el riel del lado izquierdo para liberar el
cajón o la bandeja convertible.
Cómo volver a colocar los cajones o la bandeja
convertible
1. Alinee las guías del cajón o de la bandeja convertible con los
rieles receptores.
2. Inserte la guía del cajón o de la bandeja convertible sosteniendo
firmemente los rieles receptores en su lugar.
NOTA: Es normal que el cajón o la bandeja convertible se cierre
de manera ajustada la primera vez después de haber sido
quitado.
3. Empuje el cajón o la bandeja convertible completamente hacia
adentro.
Ajuste de la ubicación del cajón o de la
bandeja convertible (opcional)
Para adaptar el espacio de almacenaje, usted puede quitar los rieles
y volver a instalarlos en el lugar deseado.
Cómo quitar el riel
1. Quite el contenido del cajón o de la bandeja convertible y
sáquelos. Vea “Instalación de los cajones o de la bandeja
convertible”.
2. Inserte un destornillador de cabeza plana detrás de la primera
ranura entre el riel y el panel del armario.
3. Usando el destornillador, levante el riel y empújelo hacia la parte
posterior del armario.
Cómo volver a colocar el riel
1. Determine la altura deseada para el cajón o la bandeja
convertible.
2. Inserte las lengüetas del riel en las aberturas del panel del
armario.
3. Sosteniendo la parte posterior del riel, jale hacia usted hasta que
el riel encaje en su lugar.
4. Vuelva a colocar el cajón. Vea “Instalación de los cajones o de la
bandeja convertible”.
A. Palanca
A
A. Primera abertura
B. Parte posterior del riel
B
A
8
GARANTÍA DEL ARMARIO MODULAR CON CAJONES PARA
HERRAMIENTAS DE GLADIATOR
®
GARAGEWORKS
GARANTÍA LIMITADA DE POR VIDA
Durante la vida útil del producto, siempre y cuando se dé al armario modular con cajones para herramientas un uso y mantenimiento de
conformidad con las instrucciones adjuntas o provistas con el producto, Gladiator
®
GarageWorks pagará por el reemplazo o la
reparación del producto defectuoso o las piezas para corregir defectos en los materiales o en la mano de obra.
Gladiator
®
GarageWorks no pagará por:
1. Visitas de servicio técnico para corregir la instalación de cualquier producto de Gladiator
®
GarageWorks o para enseñarle a usarlo o
instalarlo.
2. Daños causados por mal manejo o envío de productos, o productos dañados por accidente, uso indebido, abuso, incendio,
inundación, instalación incorrecta, actos fortuitos, negligencia, corrosión, modificación o maltrato.
3. Costo de envío o flete para entregar productos de repuesto o para devolver productos defectuosos.
4. Reparaciones o reemplazo cuando su producto ha sido empleado para fines ajenos al uso doméstico normal en la casa de una
familia, tal como uso en un lugar comercial o se haya tratado de alguna manera en contra de las instrucciones de instalación
incluidas con el producto.
5. Daños estéticos incluyendo rayaduras, golpes, abolladuras o rajaduras que no afecten la capacidad estructural o de
funcionamiento del producto.
6. Piezas o productos de repuesto de productos Gladiator
®
GarageWorks que se empleen fuera de los Estados Unidos o Canadá.
7. En Canadá, gastos de viaje o de transporte para clientes que residen en zonas distantes.
8. Cualquier gasto de mano de obra durante el período de la garantía limitada.
9. Daños causados por la carga indebida que exceda del peso máximo especificado que se detalla en las instrucciones de
ensamblaje provistas con el producto, incluyendo la sobrecarga de ganchos, canastas, estantes, armarios y otros accesorios de
Gladiator
®
GarageWorks usados con el producto.
10. Superficies dañadas debido a la interacción química que dé como resultado la corrosión de pintura o de metal.
11. Mecanismo de traba o llaves de reemplazo.
12. Pérdida del contenido del producto debida a robo, incendio, inundación, accidente o actos fortuitos.
EXCLUSIÓN DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE RECURSOS
LAS GARANTÍAS IMPLÍCITAS, INCLUYENDO EN LA MEDIDA QUE CORRESPONDA LAS GARANTÍAS DE COMERCIABILIDAD O DE
CAPACIDAD PARA UN PROPÓSITO PARTICULAR, SON EXCLUIDAS EN LA MEDIDA EN QUE SEA LEGALMENTE PERMISIBLE. TODA
GARANTÍA IMPLÍCITA QUE SEA IMPUESTA POR LEY SERÁ LIMITADA A UN AÑO O AL PERÍODO MÁS CORTO PERMITIDO POR LEY.
ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LAS LIMITACIONES O EXCLUSIONES ACERCA DE CUÁNTO DEBE DURAR UNA
GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O CAPACIDAD, DE MODO QUE LAS LIMITACIONES O EXCLUSIONES ARRIBA
MENCIONADAS PUEDEN NO APLICARSE EN SU CASO. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS, Y ES
POSIBLE QUE USTED TENGA TAMBIÉN OTROS DERECHOS, LOS CUALES VARÍAN DE UN ESTADO A OTRO O DE UNA PROVINCIA
A OTRA.
Esta garantía no tiene vigor fuera de los cincuenta Estados Unidos y Canadá. Póngase en contacto con el distribuidor autorizado de
Gladiator
®
GarageWorks para determinar si corresponde otra garantía.
Si necesita servicio llame al Centro para la eXperiencia del cliente de Gladiator
®
GarageWorks al 1-866-342-4089 (gratuito) desde
cualquier lugar de los EE.UU. En Canadá, póngase en contacto con su compañía de servicio designada por Whirlpool Canada LP
o llame al 1-800-807-6777.
En los EE.UU., Gladiator
®
GarageWorks significa Whirlpool Corporation, Benton Harbor, Michigan 49022. En Canadá, Gladiator
®
GarageWorks significa Whirlpool Canada LP, Mississauga, ON L5N 3A7. 8/05
Guarde este libro y su comprobante de venta juntos para
referencia futura. Usted deberá proporcionar evidencia de la
compra o una fecha de instalación para obtener servicio bajo
la garantía.
Escriba la siguiente información acerca del armario modular con
cajones para herramientas para ayudarle mejor a obtener
asistencia o servicio técnico si alguna vez llegara a necesitarlo.
Deberá tener a mano el número completo del modelo y de la
serie. Usted puede encontrar esta información en la etiqueta con
el número de modelo y de serie que está ubicada en la parte
posterior del producto.
Nombre del distribuidor _________________________________________
Dirección_______________________________________________________
Número de teléfono _____________________________________________
Número de modelo _____________________________________________
Número de serie ________________________________________________
Fecha de compra _______________________________________________
9
SÉCURITÉ DE L’ARMOIRE
INSTRUCTIONS D’ASSEMBLAGE
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l'installation.
Outillage nécessaire :
Pièces fournies :
Spécifications d’utilisation de l’armoire
■ Pour utilisation dans un garage.
■ Charge maximale de 65 lb (29 kg) pour le plateau/tablette.
■ Charge maximale de 1400 lb (635 kg) pour l’armoire.
Déballage de l’armoire
REMARQUE : Conserver les matériaux d'emballage pour la
protection du produit lors de l'assemblage; on pourra les jeter ou
recycler tous les matériaux d'emballage.
1. Enlever les clés, situées dans la poignée, et déverrouiller les
portes ou les tiroirs.
2. Vérifier le contenu. Voir “Pièces fournies”.
Installation des pare-chocs
1. Fermer et verrouiller les portes et tiroirs. Enlever la clé.
REMARQUE : Pour le verrouillage, on doit enfoncer
complètement chaque tiroir.
2. Retirer le tapis supérieur de l’armoire.
3. Avec la participation de deux personnes ou plus, retourner
l’armoire à l'envers.
4. Fixer les pare-chocs sur les angles avant - utiliser 4 rondelles et
quatre vis Phillips pour chaque pare-chocs.
REMARQUE : Pour éviter de détériorer le filetage, ne pas serrer
excessivement.
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
■ Clé de ⁷⁄₁₆"
■ Tournevis à lame plate
■ Tournevis Phillips
■ Clés (2)
■ Tapis supérieur (1)
■ Modèle à tiroirs : doublures de
tiroir (5)
Modèle à plateau : doublure de
plateau (1)
■ Pare-chocs (forme L) (2)
■ Vis Phillips (8)
■ Rondelles (8)
■ Roulettes fixes (2)
■ Roulettes pivotantes (2)
■ Écrous indesserrables
¹⁄₄" - 20 (16)
■ Vis à collet carré
¹⁄₄" - 20 x ¹⁄₂" (16)
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
assembler l’armoire.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
10
5. Avec le tournevis Phillips, serrer toutes les vis.
Installation des roulettes
1. Insérer les vis à collet carré dans les trous trapézoïdaux; glisser
les vis en place tel qu’illustré.
2. Installer les deux roulettes fixes (avec les freins vers l'intérieur)
sur les plaquettes de pose à l'avant; commencer le vissage des
quatre écrous indesserrables pour chaque roulette.
3. Maintenir la roulette en place en veillant à ce que les vis soient en
place à l'extrémité étroite de chaque trou. Serrer les écrous
indesserrables avec une clé de ⁷⁄₁₆".
4. Pour fixer les deux roulettes pivotantes à l'emplacement de la
roulette arrière, répéter les étapes 3 à 5.
5. Remettre l’armoire à la position verticale.
6. Réinstaller le tapis supérieur - la face texturée doit être orientée
vers le haut.
7. Déverrouiller les portes ou les tiroirs.
8. Placer la(les) doublure(s) dans le plateau ou les tiroirs.
Installation du plateau convertible
ou des tiroirs
Dépose du plateau convertible ou des tiroirs
1. Décharger le contenu du plateau ou du tiroir.
2. Faire coulisser le plateau convertible ou le tiroir en position
complètement ouverte.
3. Abaisser la manette sur la glissière de droite et soulever la
manette sur la glissière de gauche pour libérer le plateau
convertible ou le tiroir.
Repositionnement du plateau convertible ou des tiroirs
1. Aligner les guides du plateau convertible ou du tiroir avec les
glissières.
2. En maintenant fermement les glissières en place, insérer le guide
du plateau convertible ou du tiroir.
REMARQUE : Il est normal que la fermeture du plateau
convertible ou du tiroir soit bien serrée la première fois après sa
dépose.
3. Enfoncer complètement le plateau convertible ou le tiroir.
Réglage de l'emplacement du plateau
convertible ou des tiroirs (facultatif)
Pour un rangement personnalisé, vous pouvez enlever les glissières
du tiroir et les réinstaller aux emplacements désirés.
Enlever la glissière du tiroir
1. Décharger le plateau convertible ou le tiroir et l'enlever. Voir
“Installation du plateau convertible ou des tiroirs”.
2. Insérer un tournevis à lame plate derrière la première fente entre
la glissière et la paroi de l'armoire.
3. À l'aide du tournevis, écarter la glissière de la paroi de l'armoire
tout en poussant la glissière vers l'arrière de l'armoire.
A. Pare-chocs
B. Rondelle
C. Vis Phillips
A. Roulettes pivotantes
B. Plaquette de pose
C. Roulettes fixes
D. Avant de l’armoire
B
C
A
A
B
D
C
A. Manette
A. Première fente
B. Arrière de la glissière
A
B
A
11
Repositionner la glissière
1. Déterminer la hauteur désirée pour le plateau convertible ou le
tiroir.
2. Insérer les onglets de glissière dans les ouvertures de la paroi de
l'armoire.
3. En maintenant l'arrière de la glissière, la tirer vers soi jusqu'à ce
qu'elle se mette en place.
4. Repositionner le tiroir. Voir “Installation du plateau convertible ou
des tiroirs”.
GARANTIE DE L'ARMOIRE MODULAIRE AVEC TIROIRS À OUTILS
DE GLADIATOR
®
GARAGEWORKS
GARANTIE LIMITÉE À VIE
Pendant toute la vie du produit, lorsque l'armoire modulaire avec tiroirs à outils est utilisée et entretenue conformément aux instructions
jointes à ou fournies avec le produit, Gladiator
®
GarageWorks paiera pour la réparation ou le remplacement du produit ou des pièces
défectueux pour corriger les vices de matériaux ou de fabrication.
Gladiator® GarageWorks ne paiera pas pour :
1. Les appels de service pour rectifier l'installation de tout produit Gladiator
®
GarageWorks ou pour expliquer comment l'utiliser ou
l'installer.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par accident,
mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, négligence, corrosion, modification ou mauvaise
manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.
4. Les réparations ou remplacements lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme
dans un environnement commercial, ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparence - éraflures, traces de choc ou fissures - n'affectant pas la fonctionnalité ou la résistance structurale du
produit.
6. Les pièces ou le produit de rechange pour les produits Gladiator
®
GarageWorks qui sont utilisés en dehors des États-Unis ou du
Canada.
7. Au Canada, les frais de déplacement ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'œuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions
d'assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, armoires et autres accessoires
Gladiator
®
GarageWorks utilisés avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Les clés ou mécanisme de verrouillage de rechange.
12. La perte du contenu du produit due à vol, incendie, inondation, accident ou actes de Dieu.
CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS
LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES PROLONGÉES APPLICABLES DE QUALITÉ MARCHANDE ET
D'APTITUDE À UN USAGE PARTICULIER, SONT EXCLUES DE LA PRÉSENTE GARANTIE, ET CE DANS LES LIMITES AUTORISÉES
PAR LA LOI. TOUTE GARANTIE IMPLICITE POUVANT ÊTRE IMPOSÉE PAR LA LOI EST LIMITÉE À UN AN, OU À LA PLUS COURTE
PÉRIODE AUTORISÉE PAR LA LOI. CERTAINES JURIDICTIONS NE PERMETTENT PAS LA LIMITATION DE LA DURÉE DE VALIDITÉ
DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER; PAR CONSÉQUENT LES
LIMITATIONS OU EXCLUSIONS STIPULÉES DANS LES PRÉSENTES PEUVENT NE PAS VOUS ÊTRE APPLICABLES. CETTE
GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS
QUI PEUVENT VARIER D'UN ÉTAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE.
À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand
Gladiator
®
GarageWorks autorisé pour déterminer si une autre garantie s'applique.
Si vous avez besoin de service, appelez le Centre pour l’eXpérience de la clientèle de Gladiator
®
GarageWorks au 1-866-342-4089
(sans frais), de n'importe où aux É.-U. Au Canada, contactez votre compagnie de service désignée par Whirlpool Canada LP ou
composez le 1-800-807-6777.
Aux États-Unis, Gladiator
®
GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator
®
GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7. 8/05
Conservez ce manuel et votre reçu de vente ensemble pour
référence ultérieure. Pour le service sous garantie, vous
devez présenter un document prouvant la date d'achat ou
d'installation.
Inscrivez les renseignements suivants au sujet de votre armoire
modulaire avec tiroirs à outils pour mieux vous aider à obtenir
assistance ou service en cas de besoin. Vous devrez connaître le
numéro de modèle et le numéro de série au complet. Vous
trouverez ces renseignements sur la plaque signalétique située à
l'arrière du produit.
Nom du marchand ______________________________________________
Adresse ________________________________________________________
Numéro de téléphone ___________________________________________
Numéro de modèle______________________________________________
Numéro de série _______________________________________________
Date d'achat____________________________________________________
2253771A
© 2005 Whirlpool Corporation.
All rights reserved.
Todos los derechos reservados.
Tous droits réservés.
® Registered Trademark/TM Trademark of Whirlpool, U.S.A., Whirlpool Canada LP Licensee in Canada
® Marca registrada/TM Marca de comercio de Whirlpool, U.S.A., usada bajo licencia de Whirlpool Canada LP en Canadá
® Marque déposée/TM Marque de commerce de Whirlpool, U.S.A., emploi licencié par Whirlpool Canada LP au Canada
10/05
Printed in U.S.A.
Impreso en EE.UU.
Imprimé aux É.-U.
