STEEL MODULAR
GEARBOX FULL -
DOOR CABINET
Assembly Instructions
ARMOIRE À OUTILS
MODULAIRE EN ACIER
- PORTE PLEINE
Instructions d'assemblage
ARMARIO MODULAR
DE ACERO PARA
HERRAMIENTAS, PARA
PARED - PUERTA
COMPLETA
Instrucciones de ensamblaje
In U.S.A. call: 1-866-342-4089
Aux États-Unis, composer le: 1866342-4089
En los EE.UU., llame al: 1-866-342-4089
W11650602B
In Canada call: 1-800-807-6777
Au Canada, composer le: 1800807-6777
En Canadá, llame al: 1-800-807-6777
www.gladiatorgarageworks.com
www.gladiatorgarageworks.ca
TABLE OF CONTENTS/TABLE DES MATIÉRES/ÍNDICE
CABINET SAFETY ...............................2
PARTS
.................................................. 3
ASSEMBLY INSTRUCTIONS
.............. 4
Tools and Parts
.................................4
Unpack the Cabinet
.......................... 4
Assemble Cabinet
.............................4
Complete the Assembly
....................6
WEIGHT CAPACITY
............................7
ACCESSORIES
....................................7
WARRANTY
......................................... 7
SÉCURITÉ DE L’ARMOIRE ................8
PIÉCES
................................................9
INSTRUCTIONS D'ASSEMBLAGE
...10
Outils et pièces
...............................10
Déballage des composants de
l'armoire
..........................................10
Assemblage de l'armoire
................10
Fin de l'assemblage
........................ 12
CAPACITÉ DE CHARGE
...................13
ACCESSORIES
..................................13
GARANTIE
.........................................13
SEGURIDAD DEL ARMARIO
............14
PIEZAS
...............................................15
INSTRUCCIONES DE
ENSAMBLAJE
...................................16
Herramientas y piezas
....................16
Desempaque las piezas del
armario
............................................16
Ensamble el armario
.......................16
Complete el ensamblaje
.................18
CAPACIDAD DE PESO
.....................19
ACCESORIOS
...................................19
GARANTÍA
......................................... 19
Model
GAGB28FDYG - Hammered Granite/Silver Tread
GAGB28FVEW - Hammered White/Gray Slate
GAGB28FDESG - Hammered Granite
Modelo
GAGB28FDYG - Granito Martillado/Plateado Huella
GAGB28FVEW - Blanco Martillado/Pizarra Gris
GAGB28FDESG - Granito Martillado
Modèle
GAGB28FDYG - Ardoise Martelée/Texturé Argenté
GAGB28FVEW - Blanc Martelé/Ardoise Grise
GAGB28FDESG - Ardoise Martelée
2
You can be killed or seriously injured if you don't immediately
You
can be killed or seriously injured if you don't
follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
CABINET SAFETY

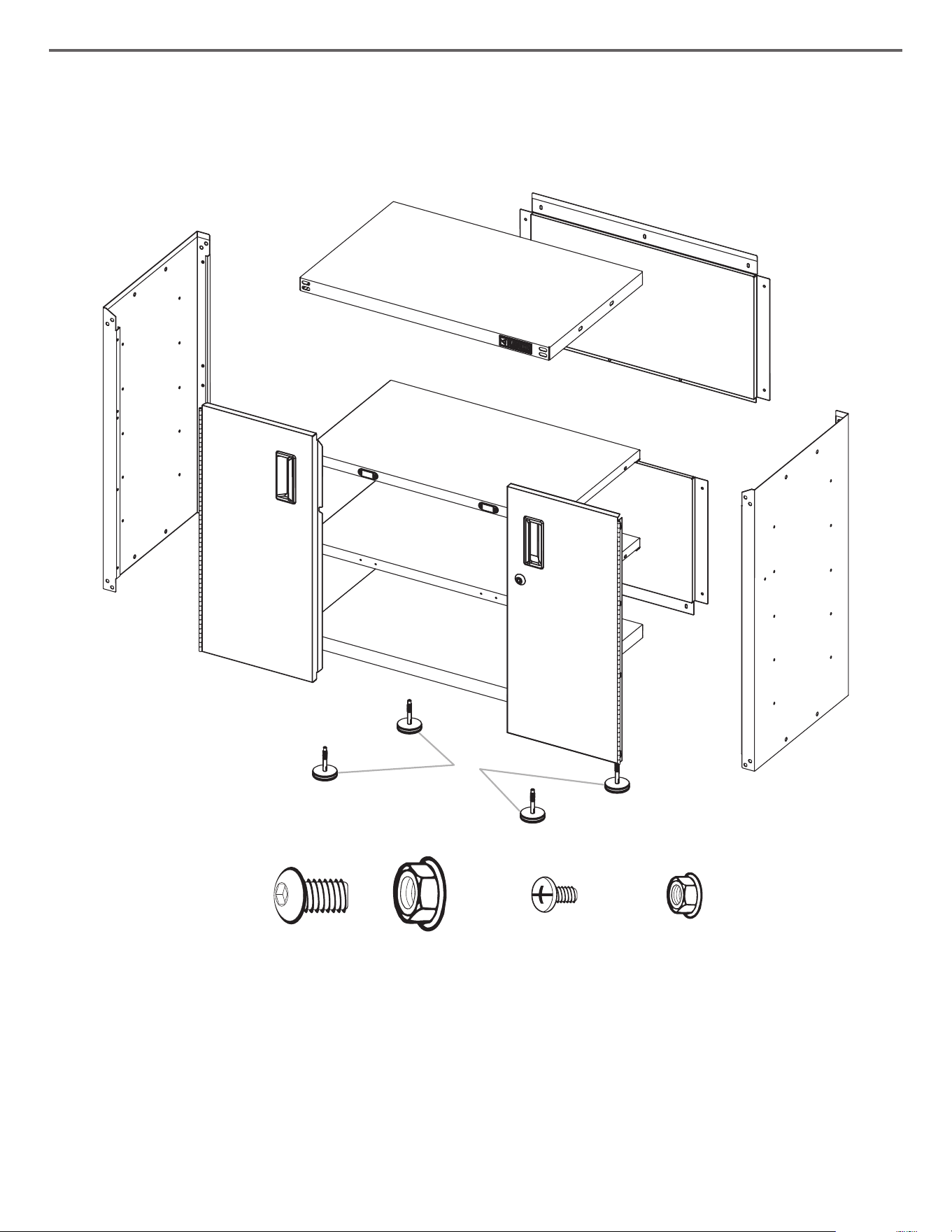

3
F1 F2 F3 F5
P3
P7
P2
P4
P5
P6
P10
P8m
P8
P9
P1

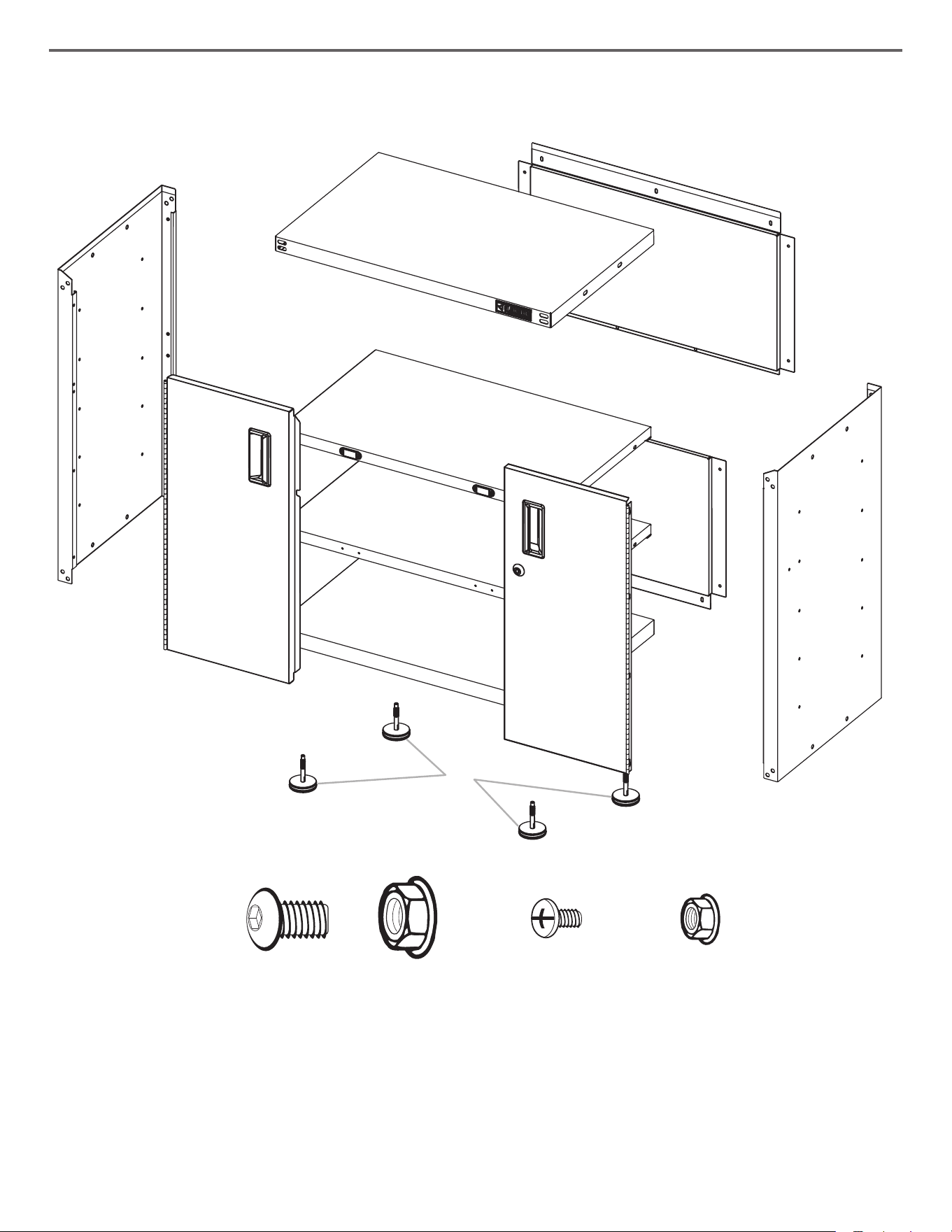

PARTS

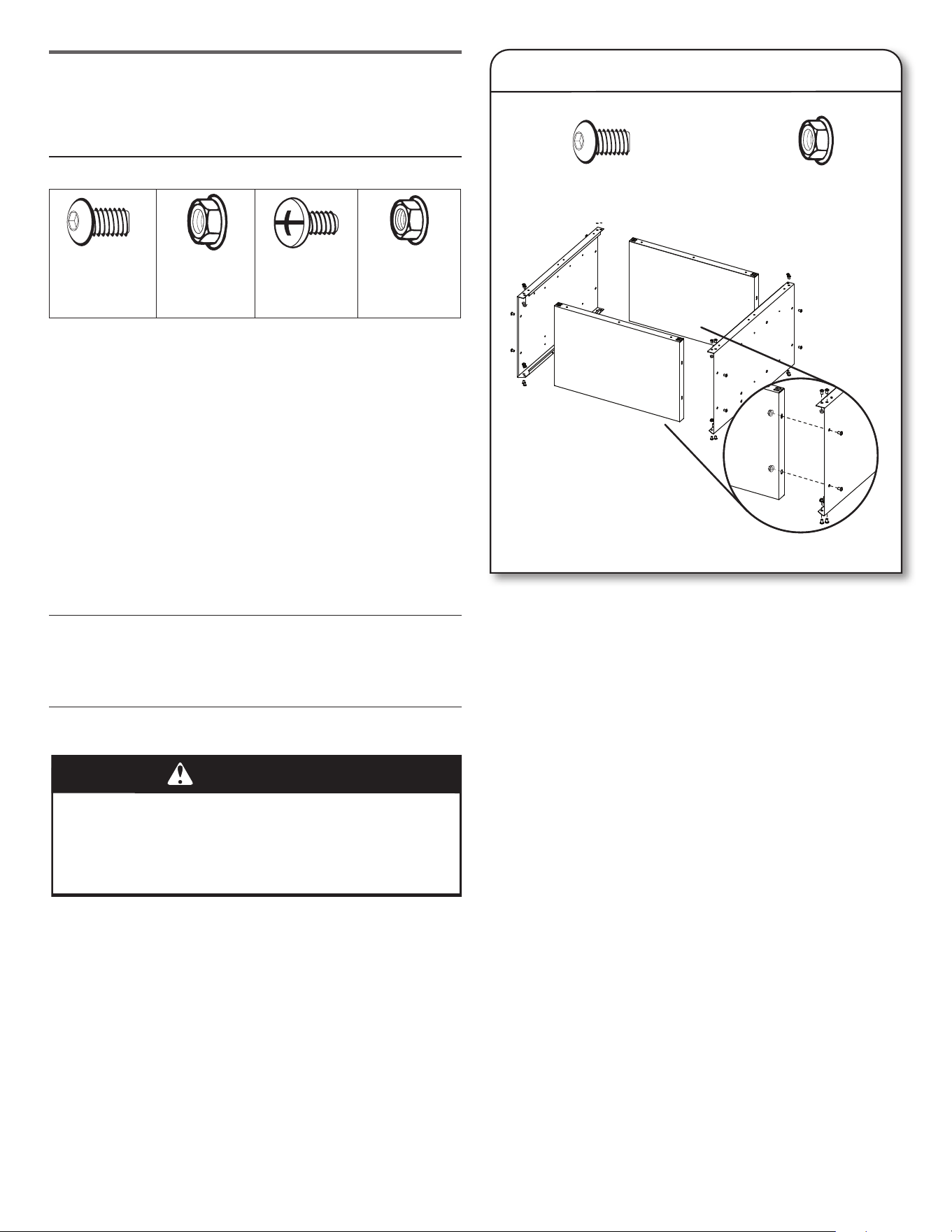

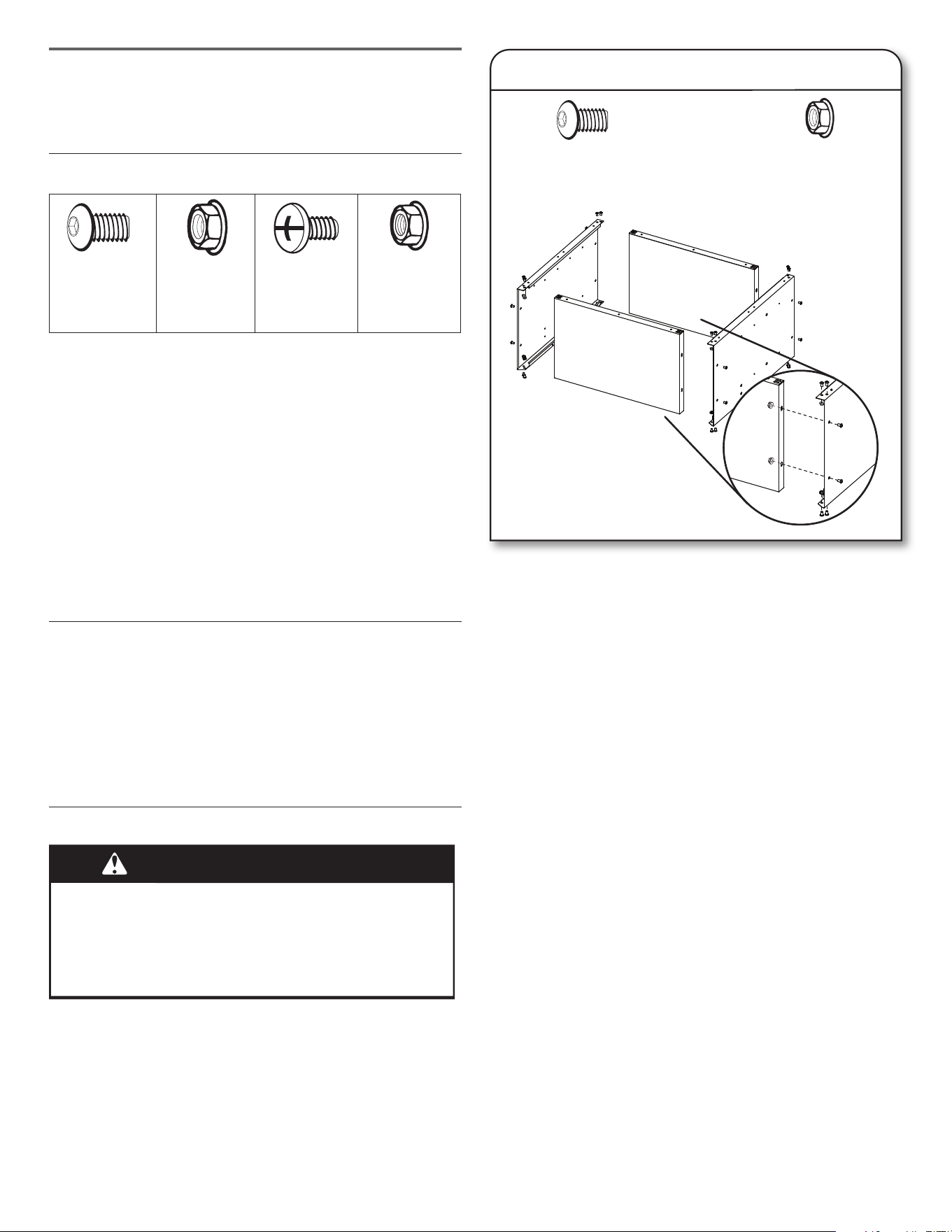

4
ASSEMBLY
INSTRUCTIONS
Tools and Parts
Gather the required tools before starting installation.
Tools Needed:
■ 1/2" Wrench ■ Phillips screwdriver
■ 3/8" Wrench ■ Pliers
■ 11/32" Wrench ■ Level
Tool Supplied:
■ Hex key
Part Supplied:
■ Key
Unpack the Cabinet
1. Remove and verify the contents as shown in “Tools and
Parts.”
2. Dispose of/recycle all packaging materials.
1. Place side panel (P1) on a at, rm surface so that the edge
with the holes is facing down as shown.
2. Insert the cabinet top (P2) between the edges of side panel
(P1).
NOTE: Make sure the edges with the holes are facing down.
3. Align the holes and attach the top (P2) to side panel (P1) using
hex head bolts (F1) and 5/16" ange nuts (F2) as shown. Do
not tighten completely.
4. Position side panel (P3) so that the top (P2) is between the
edges of side panel (P3).
5. Align the holes and attach the top (P2) to the side (P3) using
six hex-head bolts (F1) and two 5/16" ange nuts (F2) as
shown. Do not tighten completely.
6. Insert cabinet bottom (P4) between the edges of side panels
(P1 and P3).
NOTE: Make sure the edges with the holes are facing up.
7. Align the holes and attach the bottom (P4) to the side panels
(P1 and P3) using six hex-head bolts (F1) and two 5/16"
ange nuts (F2) for each side as shown. Do not tighten
completely.
1. Cabinet Assembly
P2
P1
P3
P4
P3
P2
F1 F2 F3 F5
5/16" Hex-head
bolt (24)
Flange nut (8) Phillips-head
screw (32)
Small ange
nut (8)
5/16" Hex-head bolt (24)
F2
Flange nut (8)
F1
Assemble Cabinet
IMPORTANT:
■ Two people may be required to complete the assembly.
■ As you assemble the cabinet, make sure the edges with the
holes are facing up.
■ If you are assembling the cabinet on the oor, fasten the eight
front corner bolts, two at each corner, after you stand the
cabinet upright.
WARNING
Excessive Weight Hazard
Use two or more people to move, assemble or install
cabinet.
Failure to do so can result in back or other injury.
5

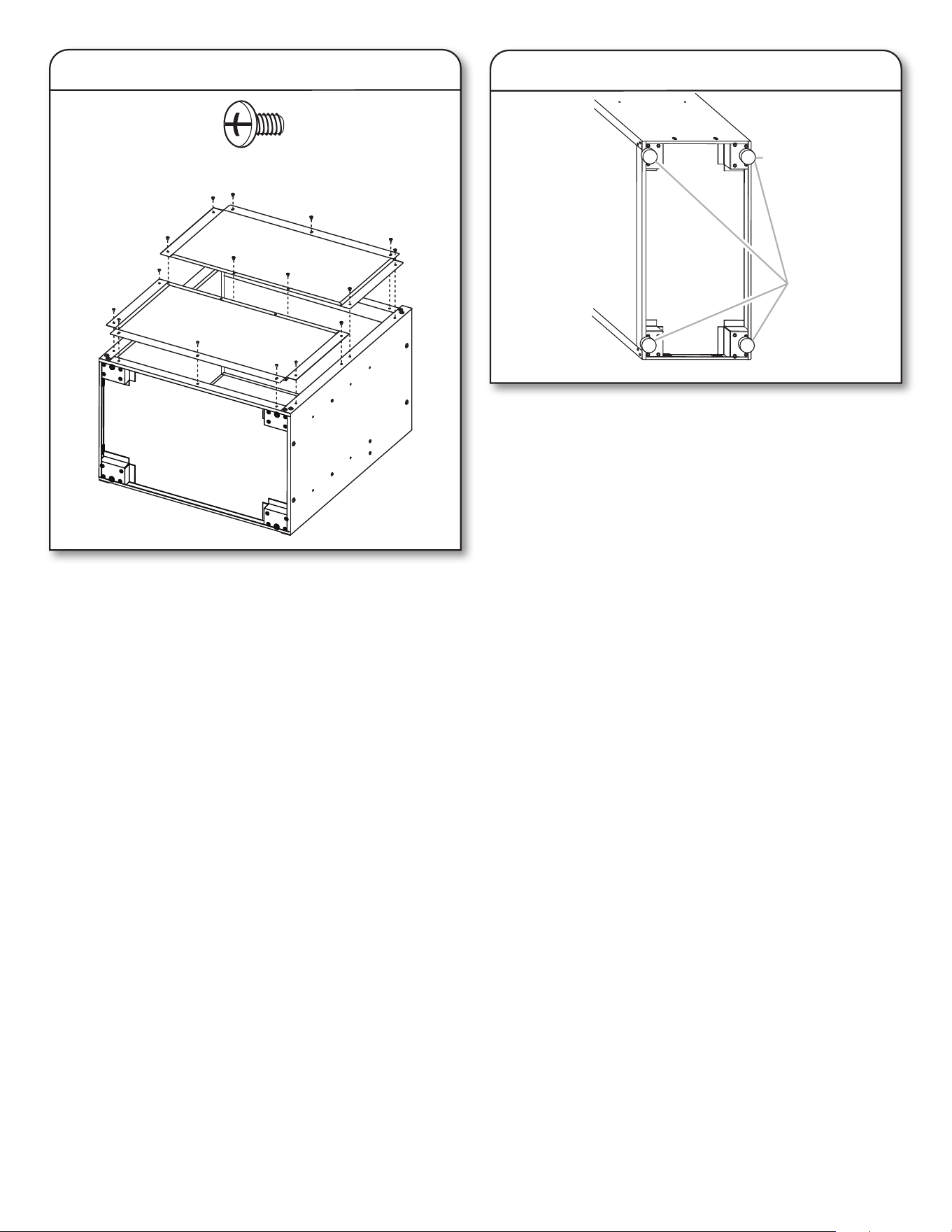

2. Attach Back Panel
3. Install Leveling feet or Casters
1. Align lower back panel (P6) with the holes in the cabinet
bottom (P4). Using phillips-head screws (F3), attach back
panel (P6) to the bottom (P4) and sides (P1 and P3) as shown.
Do not tighten screws completely.
2. Align upper back panel (P5) with the holes in the cabinet top
(P2). Using phillips-head screws (F3), attach back panel (P5)
to the top (P2) and sides (P1 and P3) as shown. Do not tighten
screws completely.
NOTE: Upper back panel (P5) will slightly overlap lower back
panel (P6).
3. Using phillips-head screws (F3), attach the upper back panel
(P5) to the lower back panel (P6) as shown.
4. Completely tighten all back panel screws starting with the
sides and continuing with the top, middle, and bottom.
5. Using the hex key (provided), completely tighten all the
cabinet bolts and nuts.
The Gladiator
®
Modular GearBox is designed to be either
stationary or to roll on casters.
IMPORTANT: The casters are not included. To order the Gladiator
®
Steel Modular Gearbox caster kit see “Accessories”. The
installation instructions to mount the casters are included with the
caster kit.
To install leveling feet:
1. Place the cabinet on its side.
2. Screw a leveling foot (P7) into each of the four rivet nuts
located at the corners of the cabinet as shown.
3. Stand the cabinet upright.
4. If you have not already, fasten the two bolts at each front
corner of the cabinet frame. Completely tighten all the cabinet
bolts and nuts.
F3
Phillips-head screw (16 black)
P1
P4
P6
P5
P2
P3
P4
P1
P6
A
P7
A. Leveling feet
6
The door hinges are designed with keyhole slots at the top
and bottom so the door will hang on the cabinet while you are
fastening the screws.
1. Start Phillips-head screws (F3) in both the top and bottom
holes on each side of the cabinet.
2. Hang the right-hand side door (P10) from the top and bottom
screws, and hand tighten.
3. Insert the middle two screws through the door hinge into the
cabinet and hand tighten.
4. Repeat steps 2 and 3 to attach the left-hand door (P9).
5. Align the doors and completely tighten the screws.
Complete the Assembly
1. Make sure there is a bolt or screw in each hole of the cabinet
frame.
2. Move the cabinet to its nal location.
3. Place a level on the inside shelf, and if necessary, level the
cabinet by adjusting the height of the leveling feet (P7). Turn
to the left to raise or to the right to lower the leveling foot.
4. If the doors are not aligned, loosen all the screws attaching
the door hinge to the cabinet. Adjust door to the desired
height, and fully tighten the screws.
5. Install Doors
F3
Phillips-head screw (8 - black)
A
P2
P4
P8
P9
P8m
A. Phillips-head screws (F3)

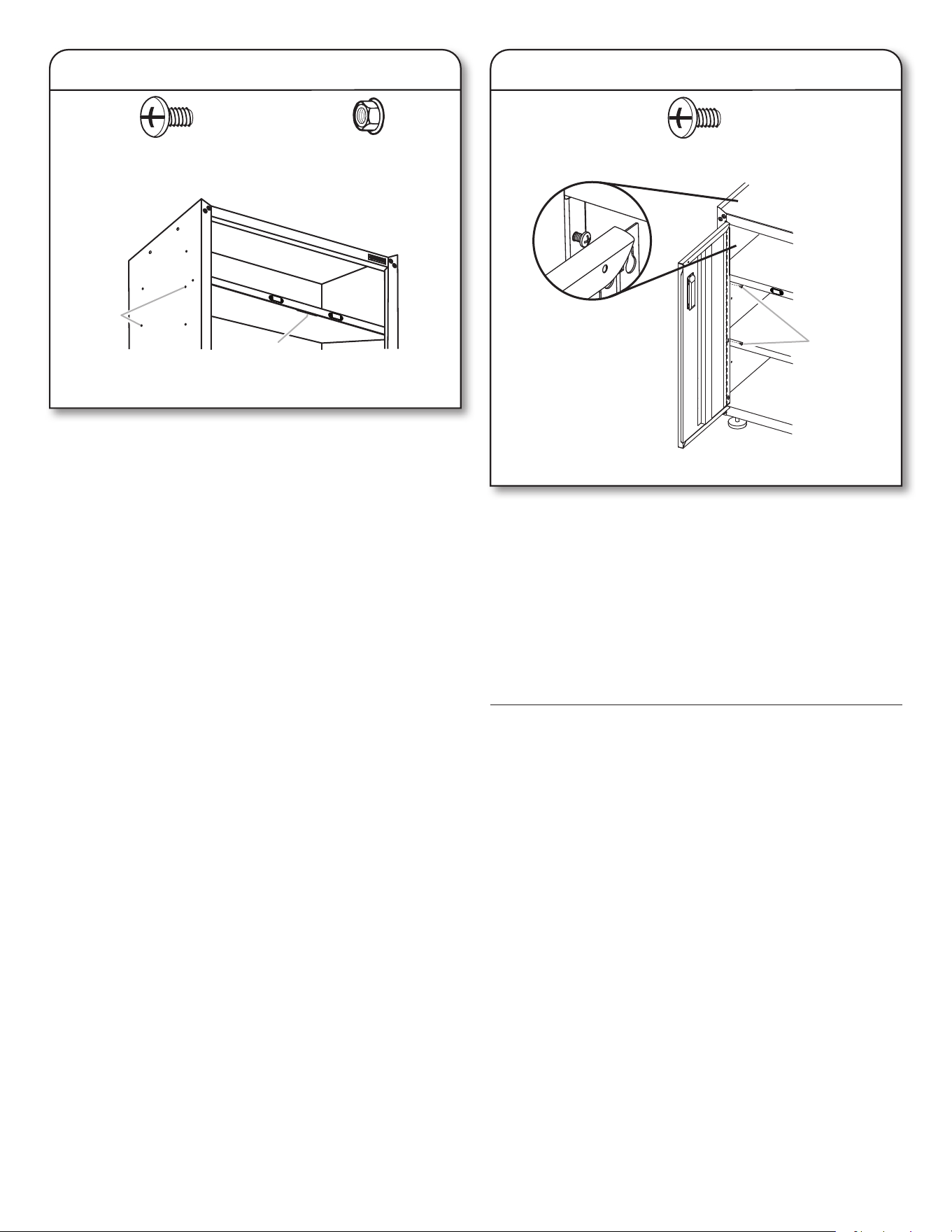

1. Align the holes in the shelf (P8m) with the pair of holes as
shown.
2. Using two Phillips-head screws (F3) and two small ange nuts
(F5) per side, fasten shelf (P8m) to the cabinet sides (P1 and
P3).
3. Place shelf (P8) so that the holes in the ends are aligned with
the desired set of holes in the cabinet sides (P1 and P3).
4. Using two Phillips-head screws (F3) and two small ange nuts
(F5) per side, fasten the shelf to the cabinet sides (P1 and P3).
4. Install Shelves
IMPORTANT:
■ Install shelf (P8m) in the cabinet so that the long edge with
magnets is facing the cabinet front.
■ Use the pair of holes indicated to install shelf (P8m), so the
doors will lock.
■ Shelf (P8) may be installed using any of the other pairs of holes
in the cabinet sides.
F3
F5
Phillips-head screw (8 black)
Small ange nut (8)
B
A
P1
P8m
P2
P3
A. Holes for installing shelf
B. Slot in shelf for lock
7
ACCESSORIES
To order accessories, call 1-866-342-4089 and ask for the accessory part number listed below or contact your authorized Gladiator
®
brand dealer. In Canada, call 1-800-807-6777.
VersaTop™ Work Surface
Order Part # GAVT18SPSX
WARRANTY
For warranty information:
In the U.S.A. call 1-866-342-4089 or visit our website at
www.gladiatorgarageworks.com
In Canada call 1-800-807-6777 or visit our website at
www.gladiatorgarageworks.ca
WEIGHT CAPACITY
150 lbs.
68 kg
150 lbs.
68 kg
55 lbs.
24.9 kg
55 lbs.
24.9 kg
8
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou
“AVERTISSEMENT”. Ces mots signifient :
SÉCURITÉ DE L’ARMOIRE
9
F1 F2 F3 F5
P3
P7
P2
P4
P5
P6
P10
P8m
P8
P9
P1
PIÉCES

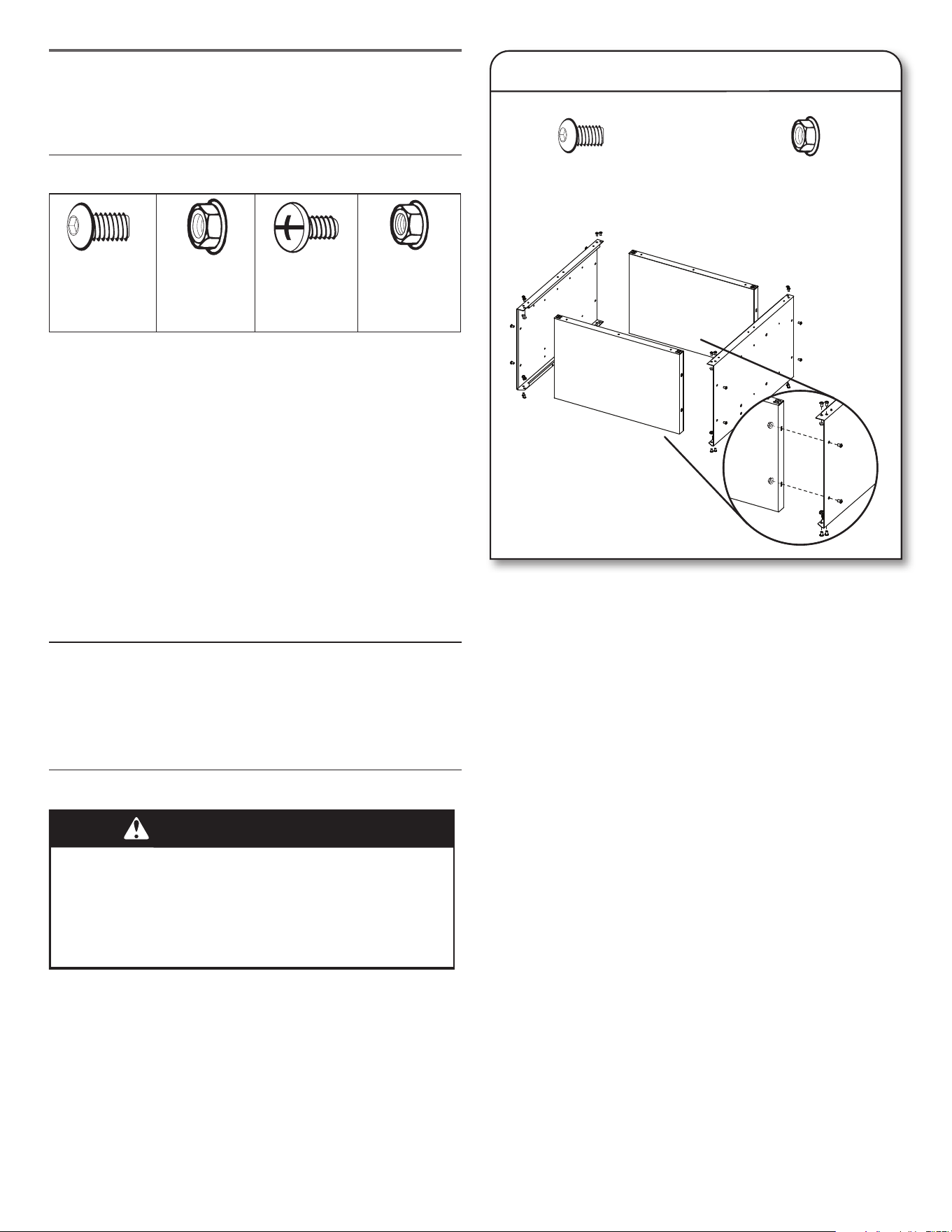

10
INSTRUCTIONS
D'ASSEMBLAGE
Outils et pièces
Rassembler les outils nécessaires avant de commencer
l'installation.
Outillage nécessaire :
■ Clé de 1/2" ■ Tournevis Phillips
■ Clé de 3/8" ■ Niveau
■ Clé de 11/32" ■ Pince
Outil fournis :
■ Clé hexagonale
Pièce fournis :
■ Clé de serrure
Déballage des composants de
l'armoire
1. Retirez et vériez le contenu comme indiqué dans « Outils et
pièces ».
2. Jeter/recycler tous les matériaux d'emballage.
1. Assemblage de l'armoire
1. Placer un panneau latéral (P1) sur une surface ferme plane; la rive
comportant des trous doit être orientée vers le bas, tel qu'illustré.
2. Insérer le sommet de l'armoire (P2) entre les rives du panneau latéral
(P1).
REMARQUE : Les rives comportant des trous doivent être orientées
vers le bas.
3. Aligner les trous; connecter le panneau du sommet (P2) avec le
panneau latéral (P1) - utiliser six vis hexagonales (F1) et des écrous à
embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement.
4. Positionner le panneau latéral (P3) de façon à ce que le panneau
supérieur (P2) se trouve entre les rives du panneau latéral (P3).
5. Aligner les trous; connecter le panneau du sommet (P2) avec le
panneau latéral (P3) - utiliser six vis hexagonales (F1) et deux écrous à
embase de 5/16" (F2) - voir l'illustration. Ne pas serrer complètement.
6. Insérer le bas de l'armoire (P4) entre les rives des panneaux latéraux
(P1 et P3).
REMARQUE : Les rives comportant des trous doivent être orientées
vers le haut.
7. Aligner les trous; connecter le panneau du bas (P4) avec les
panneaux latéraux (P1 et P3) - utiliser six vis hexagonale (F1) et deux
écrous à embase (F2) de 5/16" pour chaque côté - voir l'illustration.
Ne pas serrer complètement.
P2
P1
P3
P4
P3
P2
F1 F2 F3 F5
Vis hexagonale
de 5/16" (24)
Écrou à
embase de
(8)
Vis Phillips (32) Petit écrou à
embase (8)
Assemblage de l'armoire
IMPORTANT :
■ La participation de deux personnes peut être nécessaire pour
l'assemblage.
■ Lors de l'assemblage de l'armoire, placer vers le haut les rives
comportant les trous.
■ Si vous assemblez l’armoire sur le plancher, serrer les huit
boulons de coin, deux à chaque angle, après avoir placé
l’armoire en position verticale.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer,
assembler, ou installer l’armoire.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
F1
Vis hexagonale de
5/16" (24)
F2
Écrou à embase de (8)
11
2. Fixation du panneau arrière inférieur 3. Installation des pieds de réglage de
l'aplomb
L’armoire à outils modulaire Gladiator
®
peut être utilisée comme
armoire stationnaire ou roulante.
IMPORTANT : Les roulettes ne sont pas incluses. Pour
commander l'ensemble de roulettes Gearbox pour armoire à
outils modulaire Gladiator
®
, consulter la section “Accessoires”.
Les instructions d'installation sont fournies avec l'ensemble de
roulettes.
Installation des pieds de nivellement :
1. Placer l'armoire en appui sur un côté.
2. Visser un pied de réglage de l'aplomb (P7) dans chacun
des quatre écrous situés dans les angles de l'armoire - voir
l'illustration.
3. Placer l'armoire à la verticale.
4. Si ce n’est pas déjà effectué, serrer les deux boulons
de chaque angle à l’avant du cadre de l’armoire. Serrer
complètement tous les boulons et écrous de l’armoire.
F3
Vis Phillips (16 noires)
P1
P4
P6
P5
P2
P3
P4
P1
P6
A
P7
A. Pieds de réglage de l'aplomb

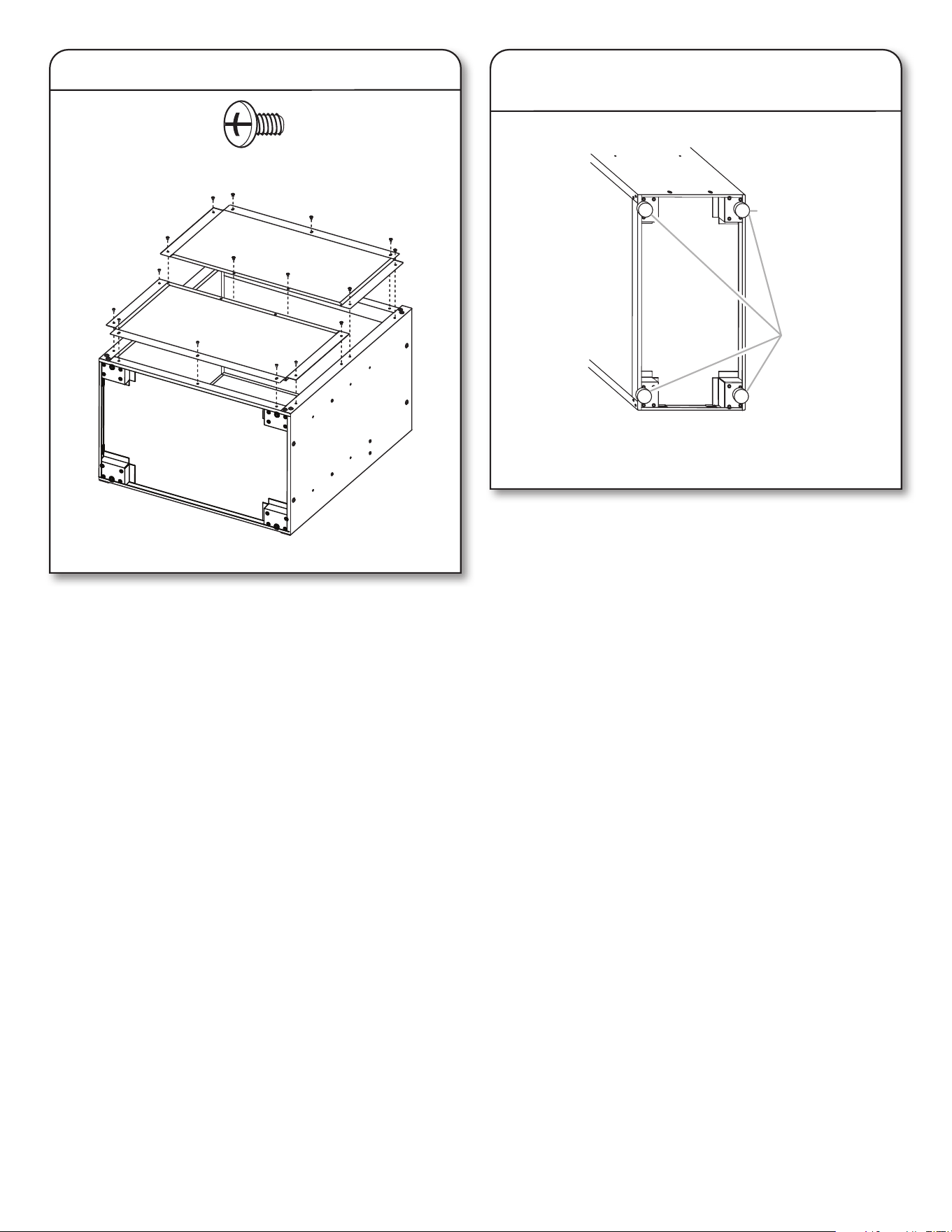

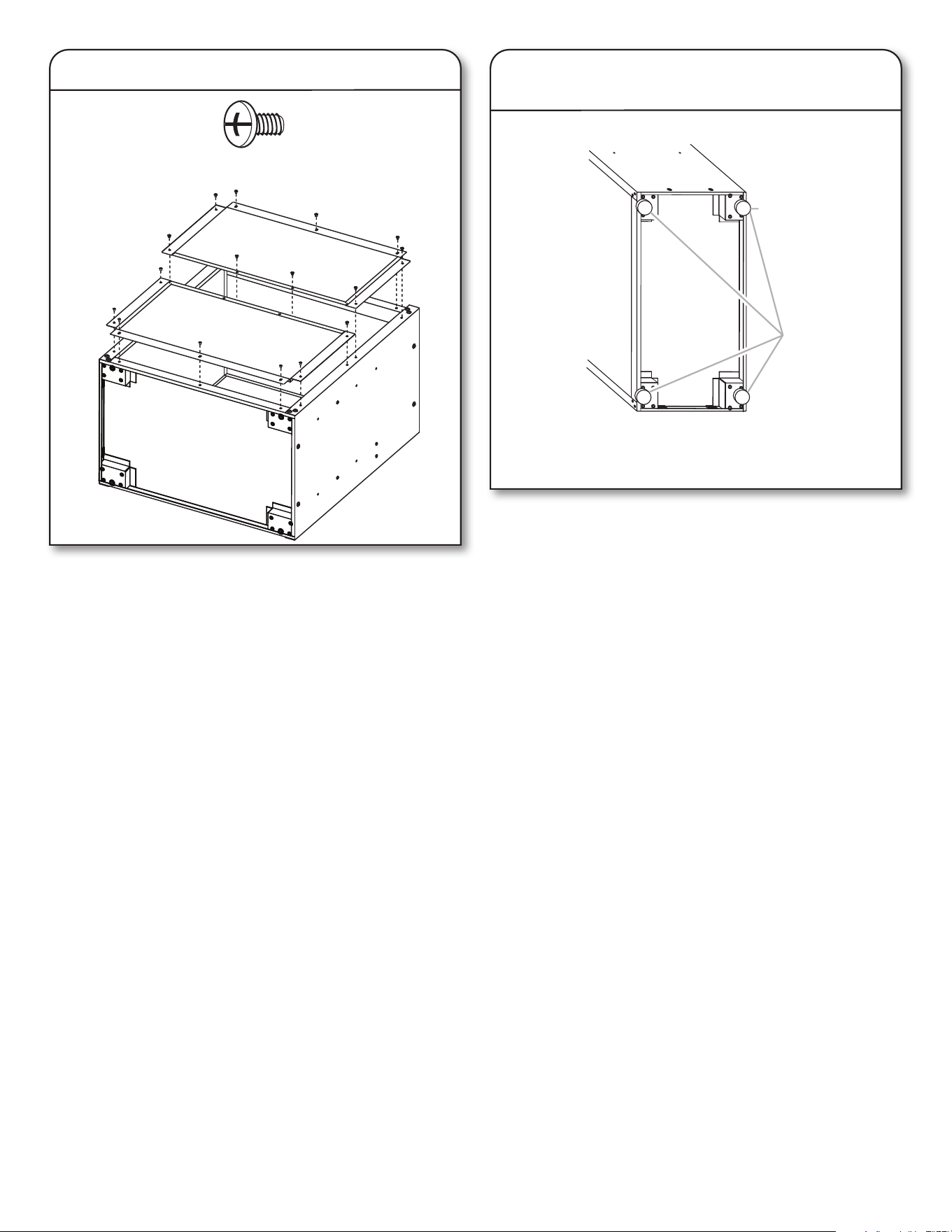

1. Aligner le panneau inférieur arrière (P6) avec les trous du bas
de l’armoire (P4). À l’aide des vis Phillips (F3), xer le panneau
arrière (P6) sur le panneau du bas (P4) et les panneaux
latéraux (P1 et P3) tel qu’illustré. Ne pas complètement serrer
les vis.
2. Aligner le panneau arrière (P5) avec les trous du sommet (P2).
Utiliser les vis Phillips (F3) pour assujettir le panneau arrière
(P5) avec le panneau supérieur (P2) et les panneaux latéraux
(P1 et P3) - voir l'illustration. Ne pas complètement serrer les
vis.
REMARQUE : Le panneau arrière (P5) chevauchera
légèrement le panneau arrière (P6).
3. Utiliser les vis Phillips (F3) pour assujettir le panneau arrière
supérieur (P5) avec le panneau arrière inférieur (P6) - voir
l'illustration.
4. Serrer complètement toutes les vis du panneau arrière
commencer par les côtés et poursuivre avec le sommet, le
milieu de l'armoire et le fond.
5. Utiliser la clé j (fournie) pour serrer complètement tous les
boulons et écrous de l’armoire.
12

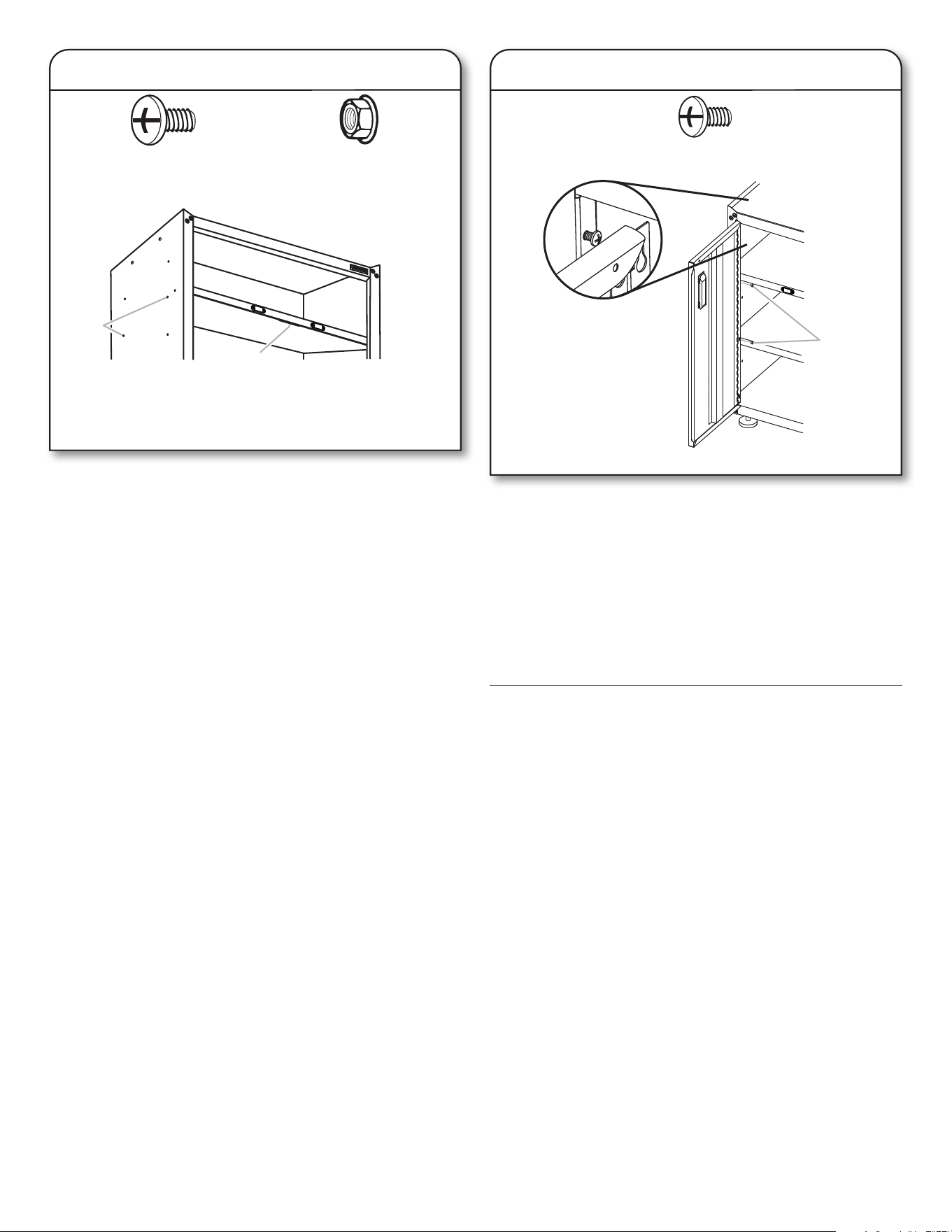

4. Installation des étagères 5. Installation des portes
IMPORTANT :
■ Installer l’étagère (P8m) dans l’armoire de façon à ce que la
rive longue comportant les aimants soit orientée vers l’avant de
l’armoire.
■ Utiliser les deux trous indiqués pour installer l’étagère (P8m) de
façon à ce que les portes puissent se verrouiller.
■ Pour l’installation de l’étagère (P8), utiliser n’importe lesquelles
des autres paires de trous dans les côtés de l’armoire.
1. Aligner les trous sur l’étagère (P8m) avec les trous illustrés.
2. Utiliser les deux vis Phillips (F3) et deux petits écrous à
embase (F5) sur chaque côté pour assujettir l’étagère (P8m)
sur les panneaux latéraux (P1 et P3).
3. Placer l'étagère (P8) de manière à ce que les trous aux
extrémités soient alignés avec les trous de xation choisis
dans les panneaux latéraux de l'armoire (P1 et P3).
4. Utiliser les deux vis Phillips (F3) et deux petits écrous à
embase (F5) de chaque côté pour assujettir l'étagère sur les
panneaux latéraux (P1 et P3).
F3
F5
Vis Phillips (8 noires)
Petit écrou à embase (8)
B
A
P1
P8m
P2
P3
A. Trous pour installation de l'étagère
B. Rainure dans l'étagère
F3
Vis Phillips (8 - noires)
A
P2
P4
P8
P9
P8m
A. Vis Phillips (8 noires parétagère)
Les charnières de porte sont conçues avec des encoches en
forme de trous de serrure en haut et en bas de façon à ce que la
porte soit suspendue à l'armoire pendant que l'on serre les vis.
1. Engager les vis Phillips (F3) dans les trous supérieurs et
inférieurs de chaque côté de l'armoire.
2. Suspendre la porte de droite (P10) aux vis supérieures et
inférieures puis serrer à la main.
3. Insérer les deux vis du milieu dans la charnière de porte, dans
l'armoire, puis serrer à la main.
4. Répéter les étapes 2 et 3 pour installer la porte de gauche
(P9).
5. Aligner les portes et serrer complètement les vis.
Fin de l'assemblage
1. 1. S’assurer qu’il y a un boulon ou une vis dans chaque trou
du cadre de l’armoire.
2. Déplacer l'armoire jusqu'à son emplacement d'installation
nal.
3. Placer un niveau sur l'étagère interne; si nécessaire, ajuster
la hauteur des pieds de réglage de l'aplomb (P7) pour
établir l'aplomb de l'armoire (rotation vers la gauche pour
soulèvement ou rotation vers la droite pour abaissement).
4. Si les portes ne sont pas alignées, desserrer les vis xant la
charnière sur l'armoire. Ajuster la position de la porte à la
hauteur désirée et resserrer complètement les vis.
13
CAPACITÉ DE CHARGE
150 lbs.
68 kg
150 lbs.
68 kg
55 lbs.
24.9 kg
55 lbs.
24.9 kg
ACCESSORIES
Pour commander des accessoires, composer le 1-866-342-4089 et demander le numéro d'accessoire indiqué ci-dessous ou contacter
votre marchand autorisé Gladiator
®
. Au Canada, composer le 1-800-807-6777.
Surface de travail VersaTop™
Commander la pièce n° GAVT18SPSX
GARANTIE
Pour des informations concernant la garantie :
Aux États-Unis, composer le 1-866-342-4089 ou visiter notre site Web à l’adresse
www.gladiatorgarageworks.com
Au Canada, composer le 1-800-807-6777 ou visiter notre site Web à l'adresse
www.gladiatorgarageworks.ca
14
Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesión grave.
Si no sigue las instrucciones, usted puede morir o sufrir
una lesión grave.
Todos los mensajes de seguridad le dirán el peligro potencial, le dirán cómo reducir las posibilidades de sufrir una lesión y lo que
puede suceder si no se siguen las instrucciones.
Su seguridad y la seguridad de los demás es muy importante.
Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre
todos los mensajes de seguridad.
ADVERTENCIA
PELIGRO
Este es el símbolo de alerta de seguridad.
Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a
usted y a los demás.
Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra
“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:
SEGURIDAD DEL ARMARIO
15
F1 F2 F3 F5
P3
P7
P2
P4
P5
P6
P10
P8m
P8
P9
P1
PIEZAS
16
INSTRUCCIONES DE
ENSAMBLAJE
Herramientas y piezas
F1 F2 F3 F5
Perno de cabeza
hexagonal de
5/16" (24)
Tuerca de
reborde de
5/16" (8)
Tornillo Phillips
(32)
Tuerca de
reborde
pequeña (8)
Reúna las herramientas necesarias antes de comenzar la
instalación.
Herramientas necesarias :
■ Llave de tuercas de 1/2" ■ Destornillador Phillips
■ Llave de tuercas de 3/8" ■ Nivel
■ Llave de tuercas de 11/32" ■ Pinzas
Herramienta suministradas:
■ Llave hexagonal en L
Pieza suministradas:
■ Llave
Desempaque las piezas del
armario
1. Retire y verique el contenido como se muestra en
"Herramientas y piezas".
2. Deshágase de todos los materiales de embalaje o recíclelos.
1. Ensamble el armario
P2
P1
P3
P4
P3
P2
1. Coloque el panel lateral (P1) sobre una supercie plana y
rme de manera que el extremo con oricios quede mirando
hacia arriba, como se muestra.
2. Inserte la parte superior del armario (P2) entre los extremos
del panel lateral (P1).
NOTA: Asegúrese de que los bordes con oricios estén
mirando hacia arriba.
3. Alinee los oricios y sujete la parte superior (P2) al panel
lateral (P1) usando pernos hexagonal (F1) y tuercas de
reborde de 5/16" (F2), como se muestra. No los apriete
completamente.
4. Coloque el panel lateral (P3) de manera que la parte superior
del armario (P2) quede entre los extremos del panel lateral
(P3).
5. Alinee los oricios y sujete la parte superior (P2) a la parte
lateral (P3) usando pernos Allen (F1) y tuercas de reborde de
5/16" (F2), como se muestra. No los apriete completamente.
6. Inserte la parte inferior del armario (P4) entre los bordes de los
paneles laterales (P1 y P3).
NOTA: Asegúrese de que los bordes con oricios estén
mirando hacia arriba.
7. Alinee los oricios y je la parte inferior (P4) a los paneles
laterales (P1 y P3) usando los pernos Allen (F1) y tuercas de
reborde de 5/16" (F2) para cada lado, como se muestra. No
los apriete completamente.
Ensamble el armario
IMPORTANT:
■ Tal vez se necesiten dos personas para completar el ensamble.
■ A medida que ensambla el armario, asegúrese de que los
bordes con oricios estén mirando hacia arriba.
■ Si usted está ensamblando el armario sobre el piso, ajuste los
ocho pernos frontales de la esquina, dos en cada esquina,
después de poner el armario en posición vertical.
ADVERTENCIA
Peligro de Peso Excesivo
Use dos o más personas para mover, ensamblar o
instalar el armario.
No seguir esta instrucción puede ocasionar una
lesión en la espalda u otro tipo de lesiones.
F1
Perno de cabeza
hexagonal de 5/16" (24)
F2
Tuerca de reborde de 5/16" (8)
17
2. Sujete el panel posterior inferior 3. Instalación de las patas
niveladoras o ruedecillas
El armario modular Gladiator
®
ha sido diseñado para estar jo o
para rodar sobre ruedecillas.
IMPORTANTE: No se incluyen las ruedecillas. Para pedir el kit
de ruedecillas del armario modular de acero Gladiator
®
consulte
“Accessorios”. En el kit de ruedecillas se incluyen instrucciones
para montarlas.
Para instalar las patas niveladoras:
1. Coloque el armario de costado.
2. Atornille una pata niveladora (P7) en cada una de las cuatro
tuercas con remache que están ubicadas en las esquinas del
armario, como se muestra.
3. Coloque el armario en posición vertical.
4. Si aún no lo ha hecho, asegure los dos pernos que están en
la esquina frontal del marco del armario. Apriete por completo
todos los pernos y las tuercas del armario
F3
Tornillo Phillips (16 negro)
P1
P4
P6
P5
P2
P3
P4
P1
P6
A
P7
A. Patas niveladoras
1. Alinee el panel posterior inferior (P6) con los oricios en la
parte inferior del armario (P4). Sujete el panel posterior (P6)
a la parte inferior (P4) y a los lados (P1 y P3) usando tornillos
Phillips (F3), como se muestra. No atornille completamente
los tornillos.
2. Alinee el panel posterior superior (P5) con los oricios en la
parte superior del armario (P2). Sujete el panel posterior (P5)
a la parte superior (P2) y los lados (P1 y P3) usando tornillos
Phillips (F3), como se muestra. No apriete completamente los
tornillos.
NOTA: El panel posterior superior (P5) va a sobrepasar
ligeramente el panel posterior inferior (P6).
3. Sujete el panel posterior superior (P5) al panel posterior
inferior (P6) usando tornillos Phillips (F3), como se muestra.
4. Apriete por completo todos los tornillos del panel posterior,
comenzando por los lados y siguiendo por la parte superior,
del medio e inferior.
5. Apriete por completo todos los pernos y tuercas del armario
con la Llave hexagonal en L (provista).
18
4. Instalación de los estantes 5. Instalación de las puertas
IMPORTANTE:
■ Instale el estante (P8m) en el armario de manera que el borde
largo con imanes esté mirando hacia el frente del armario.
■ Use el par de oricios indicado para instalar el estante (P8m)
de manera que se aseguren las puertas.
■ Puede instalarse el estante (P8) usando cualquiera de los otros
pares de oricios a los lados del armario.
1. Alinee los oricios del estante (P8m) con el par de oricios
que se muestran.
2. Fije el estante (P8m) a los lados del armario (P1 y P3) usando
dos tornillos Phillips (F3) y dos tuercas de reborde pequeñas
(F5) por cada lado.
3. Coloque el estante (P8) (disponible en algunos modelos) de
manera que los oricios de los extremos estén alineados con
el conjunto deseado de oricios a los lados del armario (P1 y
P3).
4. Fije el estante a los lados del armario (P1 y P3) usando dos
tornillos Phillips (F3) y dos tuercas de reborde pequeñas (F5)
por cada lado.
Complete el ensamblaje
F3
F5
Tornillo Phillips (8 negros)
Tuerca de reborde
pequeña (8)
B
A
P1
P8m
P2
P3
A. Oricios para instalar el estante
B. Ranura en el estante para la cerradura
F3
Tornillo Phillips (8 - negro)
A
P2
P4
P8
P9
P8m
A. Tornillos Phillips
Las bisagras de la puerta se han diseñado con bocallaves en
la parte superior e inferior, de modo que la puerta cuelgue en el
armario mientras que usted coloca los tornillos.
1. Empiece colocando tornillos Phillips (F3) en los oricios en la
parte superior e inferior, a cada lado del armario.
2. Cuelgue la puerta del lado derecho (P10) de los tornillos
superiores e inferiores y apriételos a mano.
3. Inserte los dos tornillos del medio en el armario, a través de la
bisagra de la puerta, y apriételos a mano.
4. Repita los pasos 2 y 3 para jar la puerta izquierda (P9).
5. Alinee las puertas y apriete los tornillos por completo.
1. Asegúrese de que haya un perno o un tornillo en cada oricio
del marco del armario.
2. Mueva el armario a su ubicación nal.
3. Coloque un nivel en la parte interior del estante y, si es
necesario, nivele el armario ajustando la altura de las patas
niveladoras (P7). Gire hacia la izquierda para levantar la pata
niveladora o hacia la derecha para bajarla.
4. Si las puertas no están alineadas, aoje todos los tornillos que
sujetan la bisagra de la puerta al armario. Ajuste la puerta a la
altura deseada y apriete completamente los tornillos.
19
CAPACIDAD DE PESO
150 lbs.
68 kg
150 lbs.
68 kg
55 lbs.
24.9 kg
55 lbs.
24.9 kg
ACCESORIOS
Para pedir accesorios, llame al 1-866-342-4089 y solicite el número de pieza apropiado que se detalla a continuación o póngase en
contacto con su distribuidor autorizado de Gladiator
®
. En Canadá, llame al 1-800-807-6777.
Supercie de trabajo VersaTop™
Pida la pieza número GAVT18SPSX
GARANTÍA
Para obtener información sobre la garantía:
En EE. UU., llame al 1-866-342-4089 o visite nuestro sitio web en
www.gladiatorgarageworks.com
En Canadá, llame al 1-800-807-6777 o visite nuestro sitio web en
www.gladiatorgarageworks.ca
®
/™ ©2024 Gladiator. All rights reserved. Used under license in Canada.
Tous droits réservés. Utilisé sous licence au Canada.
Todos los derechos reservados. Usado en Canadá bajo licencia.
W11650602B 05/24
