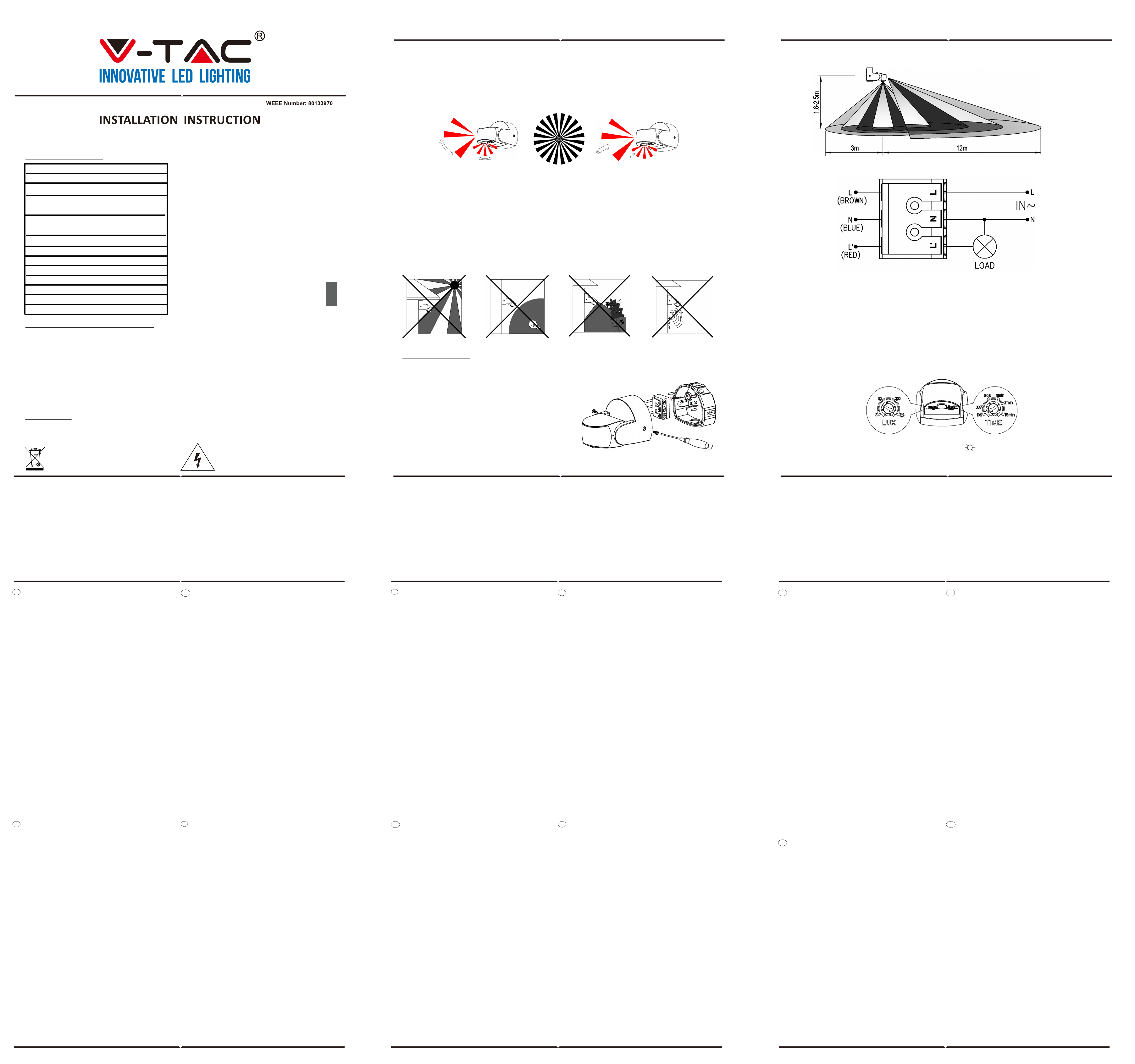

INFRARED SENSOR
INSTALLATION ADVICE:
TECHNICAL DATA:
FUNCTION:
INTRODUCTION & WARRANTY
Thank you for selecting and buying V-TAC product. V-TAC will serve you the best. Please read these
instructions carefully before starting the installing and keep this manual handy for future reference.
If you have any another query, please contact our dealer or local vendor from whom you have
purchased the product. They are trained and ready to serve you at the best.The warranty is valid
for 2 years from the date of purchase. The warranty does not apply to damage caused by incorrect
installation or abnormal wear and tear. The company gives no warranty against damage to any
surface due to incorrect removal and installation of the product. This product is warranted for
manufacturing defects only.
2
YEARS
WARRANTY
*
This marking indicates that this
product should not be disposed
of with other household wastes.
Caution, risk of electric shock.
• Can identify day and night: The consumer can adjust working state in different ambient light. It
can work in the daytime and at night when it is adjusted on the “sun” position (max). It can work
in the ambient light less than 3LUX when it is adjusted on the “3” position (min). As for the adjust-
ment pattern, please refer to the testing pattern.
• Time-Delay is added continually: When it receives the second induction signals within the first
induction, it will restart to time from the moment.
Good sensitivity
Poor sensitivity
As the detector responds to changes in temperature, avoid the following situations:
• Avoid pointing the detector towards objects with highly reflective surfaces, such as mirrors etc.
• Avoid mounting the detector near heat sources, such as heating vents, air conditioning units, light
etc.
• Avoid pointing the detector towards objects that may move in the wind, such as curtains, tall
plants etc.
ES
HU
IT
FR
DE
BG
INTRODUCTION & GARANTIE
Merci d’avoir choisi et acheté un produit à V-TAC. V-TAC vous
offrira le meilleur. Veuillez lire attentivement ces instructions
avant de commencer l’installation et conservez ce manuel à
portée de main pour référence ultérieure. Si vous avez
d’autres questions, veuillez contacter notre distributeur ou le
fournisseur local auprès duquel vous avez acheté le produit.
Ils sont formés et prêts à vous servir au mieux. La garantie
est valable pour une période de 2 ans à compter de la date
d’achat. La garantie ne s’applique pas à des dommages
causés par une installation incorrecte ou une usure anormale.
La société ne donne aucune garantie pour des dommages
causés à une surface en raison d’un enlèvement et d’une
installation incorrects du produit. Ce produit est couvert par
une garantie pour des défauts de fabrication seulement
ATTENTION
• COUPER l’électricité avant de commencer!
• Installation par électricien certifié
FONCTION:
• Peut identifier le jour et la nuit: Le consommateur peut
ajuster l’état de fonctionnement à une lumière différente de
l’environnement de travail. Il peut fonctionner aussi bien le
jour que la nuit lorsque le bouton LUX est réglé sur la position
«soleil» (max). Il peut fonctionner à une lumière ambiante
inférieure à 3 LUX lorsqu'il est réglé sur la position «3» (min).
En ce qui concerne le modèle de réglage, veuillez vous
reporter au modèle d’essai.
• Le temps de rétention est continuellement augmenté: Dès la
réception d’un deuxième signal d’induction dans le limites de
la première induction, il redémarrera à partir du moment
concerné.
INSTALLATION:
• COUPER l’électricité avant de commencer!
• Desserrer la vis du coté du capteur pour retirer le couvercle
arrière.
• Passer le fil d’alimentation à travers le trou avec un joint en
bas. Raccorder le fil d’alimentation dans la colonne du fil
d’alimentation selon le schéma de raccordement des fils.
• Fixer le couvercle arrière du capteur au moyen des vis
gonflées sur la position choisie (se référer à la figure 1)
• Installer de nouveau le capteur sur le couvercle arrière et
serrer les vis. Mettre sous tension pour tester le capteur,
serrer la vis et tester.
EINFÜHRUNG UND GEBRAUCHSANWEISUNG
Wir danken Ihnen, dass Sie ein V-TAC ausgesucht und
gekauft haben. V-TAC wird Ihnen die besten Dienste
erweisen. Lesen Sie, bitte, diese Gebrauchsanweisung vor der
Montage aufmerksam durch und halten Sie sie für Auskünfte
in der Zukunft parat. Sollten Sie weitere Fragen haben,
kontaktieren Sie, bitte, unseren lokalen Händler
oderVerkäufer, von dem Sie das Produkt gekauft haben. Sie
sind ausgebildet und bereit Sie auf die bestmögliche Art und
Weise zu unterstützen. Die Gewährleistungsfrist beträgt 2
Jahre ab dem Kaufdatum. Die Gewährleistung bezieht sich
nicht auf Schäden, die durch unsachgemäße Montage oder
ungewöhnliche Abnutzung und Verschleiß verursacht worden
sind. Das Unternehmen gewährt keine Garantie für durch
unsachgemäßen Produktabbau oder unsachgemäße Montage
entstandene Schäden an jeglichen Oberflächen. Diese
Gewährleistung gilt nur für Herstellungsmängel.
ACHTUNG
• Bevor Sie beginnen, schalten Sie den Strom aus!
• Installation nur von Elektrofachkräften
FUNKTION
• Kann Tag und Nacht identifizieren. Der Verbraucher kann
bei unterschiedlichem Umgebungslicht den Arbeitszustand
einstellen. Das Gerät kann tagsüber und nachts arbeiten,
wenn der LUX-Knopf auf die Position "Sun" (Maximum)
eingestellt ist. Es kann bei Umgebungslicht weniger als 3 Lux
arbeiten, wenn es auf die Position „3“ (Minimum) eingestellt
ist. Bezüglich der Anpassungvorlage, beziehen Sie sich bitte
auf die Testvorlage.
• Die Zeitverzögerung wird kontinuierlich hinzugefügt: wenn
die nächsten Induktionssignale innerhalb der ersten Induktion
empfangen werden, wird sie ab dem Moment neu gestartet.
INSTALLATION:
• Bevor Sie beginnen, schalten Sie den Strom aus!
• Lösen Sie die Schraube an der Seite des Sensors, um die
hintere Abdeckung zu entfernen.
• Führen Sie das Stromkabel unten durch das Loch mit der
Dichtung. Schließen Sie das Stromkabel gemäß dem
Anschlussdrahtdiagramm an die Anschlussdrahtsäule (Pfahl-
muffe) an.
• Befestigen Sie die hintere Abdeckung des Sensors mit dem
aufspreizenden Hohldübel an der ausgewählten Position
(siehe Abbildung 1).
• Bringen Sie den Sensor wieder an der hinteren Abdeckung
an und ziehen Sie die Schrauben fest. Schalten Sie die
Stromversorgung ein, um den Sensor zu testen, ziehen Sie
die Schraube fest und überprüfen Sie diese danach.
HR
UVOD I JAMSTVO
Hvala vam, što ste odabrali i kupili tvrtke Vi-Tek (V-TAC).
Vi-Tek (V-TAC) će vam poslužiti na najbolji mogući način.
Molimo, pažljivo pročitajte ove upute prije instalacije i
spremite upute za buduću uporabu. Ako imate dodatnih
pitanja, molimo obratite se našemprodavaču ili lokalnom
trgovcu gdje ste kupili ovaj proizvod. Oni su osposobljeni i
spremni vam pomognu na najbolji način. Jamstvo za ovaj
proizvod vrijedi za razdoblje od 2 godine, računajući od
dana kupnje. Jamstvo se ne odnosi na štetu, nastalu
nepravilnom ugradnjom ili neuobičajenim habanjem. Tvrtka
ne jamči za štete koje nastanu po bilo kojoj površini
proizvoda, zbog nepravilne demontaže odnosno i ugradnje
proizvoda. Jamstvo za ovaj proizvod dano je samo za
nedostatke koji su nastali samo tijekom njegove proizvodn-
je.
OPREZ
• ISKLJUČITE struju prije nego što počnete ugradnju!
• Ugradnju može obaviti samo stručni električar
FUNKCIJA:
• Može prepoznati dan i noć: Korisnik može podesiti radno
stanje u različitim ambijentalnim svjetlima. Može raditi
danju i noću, kad je prekidač LUX podešen na opciju
"sunce" (maksimalno). Može funkcionirati pod ambijental-
nim osvjetljenjem, manjim od 3 LUX, kada je podešeno na
opciju "3" (minimum). Što se tiče načina ustanovljavanja,
molimo pogledajte shemu testiranja.
• Vrijeme zadržavanja se postupno povećava: Prilikom
primanja drugog indukcijskog signala u okviru prve indukci-
je, vrijeme se ponovno pokreće od određenog trenutka.
MONTAŽA:
• ISKLJUČITE struju prije nego što počnete ugradnju!
• Otpustite vijak na bočnoj strani osjetnika kako biste
uklonili stražnji poklopac.
• Umetnite kabel za napajanje kroz otvor s brtvom u
donjem dijelu. Spojite kabel strujnog napajanja na stupac
kabelskog snopa prema shemi ožičenja.
• Pričvrstite stražnji poklopac osjetnika koristeći tiple na
odabrani položaj (molimo, pogledajte sliku 1)
• Montirajte obratno osjetnik na stražnji poklopac i priteg-
nite vijke. Uključite strujno napajanje za testiranje osjetni-
ka, pritegnite vijak i zatim ga provjerite.
PT
INTRODUÇÃO E GARANTIA
Agradecemos que escolheu e adquiriu o produto da V-TAC. A
V-TAC irá servir-lhe da melhor maneira possível. Por favor,
leia atentamente estas instruções antes da instalação e
mantenha este manual para referência no futuro. Se tiver
outras dúvidas, entre em contacto com o nosso revendedor
ou comerciante local de quem adquiriu o produto. Eles são
formados e estão prontos para lhe serem úteis da melhor
maneira possível. A garantia é válida por um período de 2
anos a partir da data de compra. A garantia não se aplica a
danos causados devido a uma instalação incorrecta ou
desgaste invulgar. A empresa não dá nenhuma garantia por
danos de qualquer superfície devido à inadequada remoção
e instalação do produto. Este produto tem uma garantia
apenas para defeitos de fabricação.
ATENÇÃO
• DESLIGAR a alimentação antes de iniciar!
• A instalação só pode ser feita por electricista autorizado.
FUNÇÃO:
• Pode identificar dia e noite: O usuário pode ajustar o
estado de operação em diferentes ambientes de luz. Pode
funcionar dia e noite quando o botão LUX está colocado em
"sol" (máximo). Pode operar em luz de ambiente, menor
que 3 LUX, quando colocado em "3" (mínimo). Quanto ao
modo de ajuste, por favor veja o esquema de teste.
• O tempo de retenção aumenta gradualmente: Quando
recebe os segundos sinais de indução dentro da primeira
indução, o tempo reiniciará a partir do momento concreto.
INSTALAÇÃO:
• DESLIGAR a alimentação antes de iniciar!
• Desaperte o parafuso na lateral do sensor para remover a
tampa traseira.
• Passe o cabo de alimentação pelo orifício com a vedação
na parte inferior. Conecte o cabo de alimentação à coluna de
fiação de conexão, de acordo com o diagrama de fiação.
• Coloque a tampa traseira do sensor com buchas na
posição selecionada (consulte a figura 1)
• Instale de volta o sensor na tampa traseira e aperte os
parafusos. Ligue a energia para provar o sensor, aperte o
parafuso e verifique-o.
INTRODUCCIÓN Y GARANTÍA
Le agradecemos que ha elegido y adquirido la V-TAC.
V-TAC le servirá del mejor modo posible. Pedimos que
antes de comenzar la instalación lea atentamente las
presentes instrucciones y las guarde en un lugar adecuado
para consultas próximas. En caso de dudas o preguntas,
póngase, por favor, en contacto con el representante o
suministrador más cercano de quien ha comprado el
producto. Él será debidamente instruido y dispuesto para
atenderle de la mejor manera posible. La garantía tendrá
una duración de 2 años, contados a partir de la fecha de la
compra. La garantía no será aplicable a daños ocasionados
por instalación incorrecta o gasto inhabitual. La empresa
no otorgará garantía para daños de superficies de cualquier
tipo generados por su eliminación e instalación incorrectas.
La garantía cubrirá solo defectos de producción de fábrica.
CUIDADO
• IApague la electricidad antes de comenzar!
• Instalación solo por electricista certificado.
FUNCIÓN:
• Se puede identificar el día y la noche: El usuario puede
ajustar el estado de funcionamiento en diferentes ambien-
tes de luz. Puede funcionar de día y de noche cuando el
botón LUX está puesto en "sol" (máximo). Puede funcionar
en luz ambiental, menor de 3 LUX, cuando se configura en
"3" (mínimo). En cuanto a la forma de ajuste, por favor
vea el esquema de prueba.
• El tiempo de retención aumenta gradualmente: Al recibir
el segundo señal de inducción dentro de la primera
inducción, el tiempo se reiniciará a tiempo desde el
momento concreto.
INSTALACIÓN:
• IApague la electricidad antes de comenzar!
• Desatornille el tornillo del lado del sensor para quitar la
cubierta posterior.
• Pase el cable de alimentación a través del orificio con
sello en la parte inferior. Conecte el cable de alimentación
a la columna para los cables de conexión de acuerdo con el
diagrama de cableado.
• Fije la cubierta posterior del sensor con tacos a la
posición seleccionada (consulte la figura 1)
• Vuelva a instalar el sensor en la cubierta posterior y
apriete los tornillos. Encienda la alimentación para probar
el sensor, apriete el tornillo y luego verifíquelo.
BEVEZETÉS ÉS GARANCIA
Köszönjük, hogy választotta és megvásárolta a V-TAC
terméket. V-TAC nyújtja Önnek a legjobb szolgáltatást.
Kérjük, a szerelés előtt figyelmesen olvassa el ezeket az
utasításokat és óvja ezt a kézikönyvet későbbi használatra.
Ha további kérdései vannak, kérjük, forduljon forgalmazó-
jához vagy helyi eladójához, akitől megvásárolta a
terméket. Ők képzettek és készek a legjobb szolgálatra. A
jótállás a vásárlás napjától számítva 2 évig érvényes. A
garancia nem vonatkozik a helytelen szerelés vagy az
abnormális kopás okozta károkra. A cég nem vállal semmi-
lyen garanciát a felület károsodásáért, a termék helytelen
eltávolításáért és szereléséért. Ez a termék garanciája csak
a gyártási hibákra vonatkozik.
FIGYELEM
• KAPCSOLJA KI a villamos ellátást a kezdet előtt!
• Csak szakképzett villanyszerelő szerelheti fel
FUNKCIÓ
• Nappalt vagy éjszakát tud beazonosítani: A felhasználó
különböző környezeti fényre szabályozhatja a működési
állapotot. Napközben és éjszaka is működik, ha a LUX
kapcsoló a „nap” “helyzetre van állítva (maximum). 3
LUX-nál alacsonyabb környezeti fényben működik, ha a „3”
helyzetre van állítva (minimum). Ami a beállítás módját
illeti, kérjük, olvassa el a tesztelési rajzot.
• Az időtartás folyamatosan növekszik: amikor megkapja a
második indukciós jeleket az első indukció keretén belül, az
idő újra indul attól a pillanattól kezdve.
TELEPÍTÉS:
• KAPCSOLJA KI a villamos ellátást a kezdet előtt!
• Lazítsa meg a csavart az érzékelő oldaláról a hátlap
eltávolításához.
• Vezesse át a tápvezetéket az alsó részben lévő tömítéssel
rendelkező nyíláson keresztül. Csatlakoztassa a
tápvezetéket a csatlakozó vezeték oszlopához a csatlakozási
vezeték diagramjának megfelelően.
• Rögzítse az érzékelő hátlapját táguló csavarral a kiválasz-
tott helyzetbe (lásd az 1. ábrát)
• Helyezze vissza az érzékelőt a hátlapra, és húzza meg a
csavarokat. Kapcsolja be a tápellátást az érzékelő
teszteléséhez, húzza meg a csavart, majd tesztelje.
INTRODUZIONE E GARANZIA
Grazie per aver scelto e acquistato il prodotto della V-TAC.
La V-TAC Le servirà nel miglior modo possibile. Si prega di
leggere attentamente queste istruzioni prima di iniziare
l’installazione e di conservare questo manuale a portata di
mano per riferimenti futuri. In caso di qualunque altra
domanda si prega di contattare il nostro rivenditore o il
distributore locale da chi è stato acquistato il prodotto. Loro
sono addestrati e pronti a servirla nel miglior modo possi-
bile. La garanzia è valida per 2 anni dalla data d’acquisto. La
garanzia non si applica ai danni provocati dall’installazione
errata o dall’usura anomala. L’azienda non fornisce alcuna
garanzia per danni a qualsiasi superficie a causa della
rimozione e dell’installazione errata del prodotto. La
garanzia di questo prodotto è valida soltanto per difetti di
fabbricazione.
ATTENZIONE
• Spegnere l'elettricità prima di iniziare!
• Installazione soltanto da parte di un elettricista certificato
FUNZIONE:
• Può identificare il giorno e la notte: l’utente può regolare
lo stato di funzionamento in diverse condizioni di luce
ambientale. Può funzionare durante il giorno e la notte
quando la manopola LUX è impostata in posizione "sole"
(massimo). Può funzionare a luce ambientale inferiore a 3
LUX, quando è impostato in posizione "3" (minimo). Per
quanto riguarda il modo di impostazione, si prega di fare
riferimento allo schema per il test.
• Il tempo di ritenzione viene aumentato gradualmente:
quando i secondi segnali di induzione vengono ricevuti entro
la prima induzione, il tempo viene riavviato da quel momen-
to.
INSTALLAZIONE:
• Spegnere l'elettricità prima di iniziare!
• Allentare la vite sul lato del sensore per rimuovere il
coperchio posteriore.
• Passare il cavo di alimentazione attraverso il foro con la
guarnizione nella parte inferiore. Collegare il cavo di
alimentazione nella colonna del cavo di collegamento
secondo lo schema elettrico.
• Fissare il coperchio posteriore del sensore con i tasselli
nella posizione selezionata (fare riferimento alla figura 1).
• Installare nuovamente il sensore sul coperchio posteriore
e serrare le viti. Attivare l'alimentazione per testare il
sensore, serrare la vite e quindi testarlo.
ВЪВЕДЕНИЕ И ГАРАНЦИЯ
Благодарим ви, че избрахте и закупихте продукт на
Ви-Тек (V-TAC). Ви-Тек (V-TAC) ще ви послужи по
най-добрия възможен начин. Моля прочетете тези
инструкции внимателно преди инсталация и
съхранявайте ръководството за бъдещи справки. Ако
имате други въпроси, моля свържете се с нашия дилър
или с местния търговец, от който сте закупили продукта.
Те са обучени и са готови да ви послужат по най-добрия
начин. Гаранцията е валидна за период от 2 години след
датата на закупуване. Гаранцията не се прилага по
отношение на щети, причинени поради неправилен
монтаж или необичайно износване. Дружеството не
предоставя гаранция срещу щети по каквато и да е
повърхност поради неправилното отстраняване и монтаж
на продукта. Гаранцията за този продукт се дава само за
производствени дефекти.
ВНИМАНИЕ
• ИЗКЛЮЧЕТЕ електричеството преди да започнете!
• Инсталация само от сертифициран електротехник
ФУНКЦИЯ
• Може да идентифицира ден и нощ: Потребителят може
да регулира работния статус при различна светлина на
околната среда. Може да работи през деня и през нощта,
когато бутонът LUX бъде установен на положение
“слънце” (максимум). Може да работи при светлина на
околната среда, по-слаба от 3 LUX, когато е установен
на положение “3” (минимум). Що се отнася до начина на
установяване, моля вж. схемата на тестване.
• Времето на задържане се увеличава плавно: При
получаването на втори индукционни сигнали в рамките
на първата индукция, времето се рестартира от
съответния момент.
МОНТАЖ:
• ИЗКЛЮЧЕТЕ електричеството преди да започнете!
• Развийте винта от страната на сензора, за да
отстраните задния капак.
• Прекарайте кабела на захранването през отвора с
уплътнение в долната част. Свържете проводника на
захранването в колоната за свързващо окабеляване
съгласно диаграмата за свързване на проводници.
• Закрепете задния капак на сензора с дюбели към
избраната позиция (моля позовете се на фигура 1)
• Монтирайте обратно сензора върху задния капак и
затегнете винтовете. Включете захранването за да
изпитвате сензора, затегнете винта и след това го
проверете.
Power Sourcing: 220-240V/AC
Power Frequency: 50/60Hz
Ambient Light: <3-2000LUX (adjustable)
Time Delay:
Min.10sec±3sec
Max. 15min±2min
Rated Load:
1200W (Traditional Lighting)
600W (LED Lighting)
Detection Range: 180°/360°
Detection Distance: 12m max(<24°C)
Working Temperature: -20~+40°C
Working Humidity: <93%RH
Installing Height: 1.8-2.5M
Power Consumption: approx 0.5W
Detection Motion Speed: 0.6-1.5m/s
IP Rating Class: IP65
INSTALLATION:
FIGURE 1
• Switch off the power before starting the installation
• Loosen the screw from the side of the sensor to
remove the back cover.
• Pass the power wire through the hole with gasket in
the bottom. Connect the power
wire into connection-wire column according to the
connection-wire diagram.
• Fix the back cover of the sensor with inflated screw
on the selected position (Refer to the figure 1)
• Install back the sensor on the back cover and
tighten the screws. Switch the power on to test the
sensor.
TEST:
• Turn the LUX knob clockwise on the maximum (sun).Turn the TIME knob anti-clockwise on the
minimum (10s).
• Switch on the power; the sensor and its connected lamp will have no signal at the beginning. After
Warm up time of 30sec, the sensor will start working. If the sensor receives the induction signal, the
lamp will turn on. While there is no another induction signal, the load should stop working within
10sec±3sec and the lamp would turn off.
• Turn LUX knob anti-clockwise on the minimum (3). If the ambient light is more than 3LUX, the
sensor will not work and the lamp stops working too. If the ambient light is less than 3LUX (dark-
ness), the sensor will start working. Under no induction signal condition, the sensor should stop
working within 10sec±3sec.
RO
CZ
ÚVOD A ZÁRUKA
Děkujeme, že jste si vybrali a koupili výrobek firmy V-TEK
(V-TAC). V-TEK (V-TAC) vám nabízí ty nejlepší výrobky. Před
zahájením instalace si prosím pečlivě přečtěte tyto pokyny a
uschovejte si tento návod pro budoucí použití. Pokud máte
další dotazy, obraťte se na našeho prodejce nebo místního
obchodního zástupce, od kterého jste výrobek zakoupili. Oni
jsou vyškoleni a jsou vám k dispozici pro všechny vaše
potřeby. Záruka je platná po dobu 2 let od data zakoupení.
Záruka se nevztahuje na škody způsobené nesprávnou
instalací nebo atypickým opotřebením. Společnost neposky-
tuje záruku na poškození na jakémkoli povrchu kvůli neod-
bornému odstranění a instalaci výrobku. Výrobek má záruku
pouze pro výrobní vady.
POZOR
• VYPNĚTE elektřinu, než začnete!
• Instalaci smí provést pouze certifikovaný elektrikář
FUNKCE:
• Muže identifikovat den a noc: Uživatel může nastavit
pracovní stav v různém světle prostředí. Může pracovat přes
den a noc když je tlačítko LUX nastaveno na polohu „ slunko
“ (maximum). Může pracovat při světle prostředí, menší než
3 LUX, když je nastaveno na polohu "3" (minimum). Pokud
jde o způsob ustanovení, prosím viz schéma testovaní.
• Retenční čas se zvyšuje plynule: Při obdržení druhých
indukčních signálů během první indukce, čas se restartuje z
příslušného okamžiku.
INSTALACE:
• VYPNĚTE elektřinu, než začnete!
• Povolte šroub ze strany senzoru, abyste odstranili zadní
kryt.
• Protáhněte napájecí kabel otvorem s těsněním ve spodní
části. Připojte napájecí kabel do sloupce podle schématu
připojení.
• Připevněte zadní kryt senzoru hmoždinky do zvolené polohy
(viz obrázek č. 1)
• Nasaďte zpět senzor na zadní kryt a utáhněte šrouby.
Zapněte napájení a vyzkoušejte senzor, utáhněte šroub a
poté jej zkontrolujte.
EL
ΕΙΣΑΓΩΓΗ - ΕΓΓΥΗΣΗ
Σας ευχαριστούμε για το ότι επιλέξατε και αγοράσατε το
προϊόν της Βι-ΤΑΚ(V-TAC). Η Βι-ΤΑΚ (V-TAC) θα σας
εξυπηρετήσει με τον καλύτερο δυνατό τρόπο. Παρακαλούμε
να διαβάσετε προσεκτικά τις οδηγίες μας προτού τοποθετήσετε
και διατηρήστε τις οδηγίες για τη μετέπειτα ενημέρωσή σας.
Αν έχετε άλλα ερωτήματα και απορίες, παρακαλούμε να έλθετε
σε επαφή με τον προμηθευτή μας ή με τον εγχώριο έμπορο
από τον οποίο αγοράσατε το προϊόν. Αυτοί εκπαιδεύτηκαν
κατάλληλα και είναι πρόθυμοι να σας εξυπηρετήσουν με τον
καλύτερο τρόπο. Η εγγύηση ισχύει για περίοδο 2 ετών από την
ημερομηνία της αγοράς. Η εγγύηση δεν εφαρμόζεται σε
περίπτωση που προκληθούν ζημιές εξαιτίας λάθος
τοποθέτησης ή ασυνήθιστης φθοράς. Η εταιρεία δεν παρέχει
εγγύηση για ζημιές σε οποιαδήποτεεπιφάνεια εξαιτίας τις
λάθος απομάκρυνσης ή τοποθέτησης του προϊόντος. Η
εγγύηση του προϊόντος αφορά μόνο τα ελαττώματα της
παραγωγής.
ΠΡΟΣΟΧΗ
• ΚΛΕΙΣΤΕ την ηλεκτροδότηση προτού αρχίσετε!
• Τοποθέτση μόνο από αδειούχο ηλεκτρολόγο.
ΛΕΙΤΟΥΡΓΙΑ:
• Μπορεί να αναγνωρίσει την ημέρα και τη νύχτα: Ο χρήστης
μπορεί να ρυθμίσει την κατάσταση λειτουργίας σε διαφορετικό
φως του περιβάλλοντος. Μπορεί να λειτουργεί κατά τη
διάρκεια της ημέρας και της νύχτας, όταν ο διακόπτης LUX
έχει ρυθμιστεί στη θέση "ήλιος" (μέγιστο). Μπορεί να
λειτουργήσει κάτω από το φως του περιβάλλοντος, λιγότερο
από 3 LUX, όταν έχει ρυθμιστεί στη θέση "3" (ελάχιστο). Όσον
αφορά τον τρόπο ρύθμισης, παρακαλούμε βλέπε σχέδιο
δοκιμής.
• Ο χρόνος διάρκειας προστίθεται συνεχώς Όταν λαμβάνει τα
δεύτερα σήματα επαγωγής εντός της πρώτης επαγωγής, θα
κάνει επανεκκίνηση από την αντίστοιχη στιγμή.
ΣΥΝΑΡΜΟΛΟΓΗΣΗ:
• ΚΛΕΙΣΤΕ την ηλεκτροδότηση προτού αρχίσετε!
• Ξεβιδώστε τη βίδα στο πλάι του αισθητήρα για να
αφαιρέσετε το πίσω κάλυμμα.
• Περάστε το καλώδιο τροφοδοσίας μέσα από το άνοιγμα με τη
σφραγίδα στο κάτω μέρος. Συνδέστε το καλώδιο τροφοδοσίας
στη στήλη καλωδίωσης σύμφωνα με το διάγραμμα
καλωδίωσης.
• Συνδέστε το πίσω κάλυμμα του αισθητήρα με πείρους στην
επιλεγμένη θέση (δείτε σχήμα 1)
• Τοποθετήστε τον αισθητήρα στη θέση του στο πίσω κάλυμμα
και σφίξτε τις βίδες. Ενεργοποιήστε την τροφοδοσία για να
ελέγξετε τον αισθητήρα, σφίξτε τη βίδα και, στη συνέχεια,
ελέγξτε τον.
• Монтирайте обратно сензора върху задния капак и
затегнете винтовете. Включете захранването за да
изпитвате сензора, затегнете винта и след това го
проверете.
INTRODUCERE, GARANŢIA
Vă mulţumim că aţi ales şi v-aţi cumpărat acest produs de
V-TAC. V-TAC vă va fi de un mare folos, utilizându-l în
modul cel mai potrivit posibil. Vă rugăm să citiţi .aceste
instrucţiuni cu atenţie, înainte să începeţi instalarea, şi
păstraţi-le pentru că s-ar putea să fie necesar să le recitiţi.
Dacă aveţi şi alte întrebări, luaţi legătură cu dealer-ul
nostru sau cu comerciantul de la care v-aţi achiziţionat
produsul. Aceştia sunt bine instruiţi şi întotdeauna sunt
disponibili să vă servească în modul cel mai bun posibil.
Garanţia este valabilă pe un termen de 2 ani din data
achiziţionării produsului. Garanţia însă nu se aplică cu
privire la daunele cauzate de instalare incorectă sau care
rezultă din uzura anormală de utilizare. Societatea nu
acordă garanţie pentru daune produse pe suprafeţe,
indiferent de tipul acestora, care se datorează îndepărtării
sau montării incorecte a produsului. Pentru acest produs,
garanţia se acordă numai pentru defecte de fabricaţie.
ATENŢIE
• DECONECTAŢI alimentarea cu energie electrică înainte să
începeţi instalarea!
• Instalarea se va realiza numai de către un electrician
autorizat.
FUNCŢIA
• Poate identifica când este zi şi când noapte: Utilizatorul îşi
poate regla statusul de lucru, în funcţie de lumina mediului
din jur. Poate funcţiona în cursul zilei şi în cursul nopţii,
când butonul LUX este pus în poziţia “soare” (max.). Poate
funcţiona la o lumină a mediului de sub 3 LUX, când este
pus în poziţia “3” (min.). Cu privire la modul de poziţionare,
vezi schema pentru testarea.
• Timpul în care se ţine apăsat, creşte treptat: Când se
primesc a doua oară semnale de inducţie în cadrul inducţiei
iniţiale, timpul se reporneşte din momentul respectiv.
INSTALARE:
• DECONECTAŢI alimentarea cu energie electrică înainte să
începeţi instalarea!
• Deșurubați șurubul de pe partea laterală a senzorului
pentru a scoate capacul posterior.
• Introduceți cablul de alimentare prin orificiu cu garnitură
în partea de jos. Conectați cablul de alimentare la coloana
cablajului conform schemei de cablare.
• Atașați capacul posterior al senzorului cu diblă, la poziția
selectată (consultați figura 1)
• Înlocuiți senzorul de pe capacul din spate și strângeți
șuruburile. Porniți alimentarea pentru a testa senzorul,
strângeți șurubul și verificați-l.
PL
WSTĘP I GWARANCJAD
Dziękujemy za wybór i zakup produktu V-TAC. V-TAC będzie
Ci służył najlepiej. Prosze przeczytać tę instrukcje uważnie
przed przystąpieniem do zainstalowania i zachować ją do
użytku w przyszłości. Jeśli masz jakieś pytania, proszę
skontaktować się z naszym Przedstawicielem lub z dystry-
butorem, od którego kupiłeś produkt. Oni sa przeszkoleni i
gotowi udzielić Ci pomocy. Gwarancja ważna jest 2 lata od
zakupu. Gwarancja nie obejmuje uszkodzeń wynikających z
niewłaściwego zainstalowania lub nadzwyczajnego zużycia.
Spółka nie ponosi odpowiedzialności za ewentualne szkody
spowodowane na powierzchniach podczas instalacji lub
deinstalacji. Gwarancja obejmuje jedynie wady powstałe z
przyczyn tkwiących w produkcie.
UWAGA
• WYŁĄCZYĆ zasilanie przed przystąpieniem do instalacji!
• Instalacja powinna być wykonywana wyłącznie przez
elektrotechnika posiadającego certyfikat.dado!
FUNKCJA:
• Może identyfikować dzień i noc: użytkownik może
regulować stan pracy w różnych warunkach oświetlenia.
Może pracować w dzień iw nocy, gdy przycisk LUX jest
ustawiony na pozycji „słońce” (maksimum). Może działać w
świetle otoczenia mniejszym niż 3 LUX, gdy jest ustawiony
na pozycji „3” (minimum). Na temat sposobu ustawiania
proszę patrz schemat testowy.
• Czas zatrzymania wzrasta płynnie: gdy drugi sygnał
indukcyjny odebrany jest w ramach okresu pierwszej
indukcji, czas zostaje ponownie uruchomiony od danego
momentu.
MONTAŻ:
• WYŁĄCZYĆ zasilanie przed przystąpieniem do instalacji!
• Poluzuj śrubę z boku czujnika, aby zdjąć tylną pokrywę.
• Poprowadź kabel zasilający przez otwór z uszczelką u
dołu. Podłącz kabel zasilający do kolumny wiązki
przewodów zgodnie ze schematem połączeń.
• Zamocuj tylną pokrywę czujnika za pomocą kołka w
wybranym położeniu (patrz rysunek 1).
• Ponownie zamontuj czujnik na tylnej pokrywie i dokręć
śruby. Włącz zasilanie, aby przetestować czujnik, dokręć
śrubę i następnie sprawdź ją.
In case of any query/issue with the product, please reach out to us at: [email protected] For More products range, inquiry please contact our
distributor or nearest dealers. V-TAC EUROPE LTD. Bulgaria, Plovdiv 4000, bul.L.Karavelow 9B
SENSOR INFORMATION:
CONNECTION-WIRE DIAGRAM:
It can detect the front side, bottom
side and back side
Note: when testing in daylight, please turn LUX knob to (SUN) position, otherwise the sensor
lamp could not work!
WARNING!
1. Please make sure to turn off the power before starting the installation.
2. Install only by certified Electrician.
