Best WC33I90SB 36 Inch Modulare Wallmount Chimney Hood User Manual

Model WC33I

ENGLISH .................................... 2

FRANÇAIS ................................. 17

ESPAÑOL................................... 33

In USA - BEST Hartford, Wisconsin

In CANADA - BEST Drummondville, QC, Canada

For additional Information visit www.BestRangeHoods.com

- 2 -

READ AND SAVE THESE INSTRUCTIONS

WARNING

TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK, OR INJURY TO PERSONS,

OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufacturer. If you have questions,

contact the manufacturer at the address or telephone number listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service panel and lock service

panel to prevent power from being switched on accidentally. When the service discon-

necting means cannot be locked, securely fasten a prominent warning device, such

as a tag, to the service panel.

3. Installation work and electrical wiring must be done by a qualified person(s) in ac-

cordance with all applicable codes and standards, including fire-rated construction

codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the

flue (chimney) of fuel burning equipment to prevent backdrafting. Follow the heating

equipment manufacturer’s guidelines and safety standards such as those published

by the National Fire Protection Association (NFPA), and the American Society for

Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), and the local code

authorities.

5. When cutting or drilling into wall or ceiling, do not damage electrical wiring and other

hidden utilities.

6. Ducted fans must always be vented to the outdoors.

7. Do not use this unit with any separate solid-state speed control device.

8. To reduce the risk of fire, use only metal ductwork.

GROUNDING INSTRUCTIONS

This appliance must be grounded. In the event of an electrical short circuit, grounding

reduces the risk of electrical shock by providing an escape wire for the electric current.

This appliance is equipped with a cord having a grounding wire with a grounding plug.

The plug must be plugged into an outlet that is properly installed and grounded.

WARNING - Improper grounding can result in a risk of electric shock.

Consult a qualified electrician if the grounding instructions are not completely understood,

or if doubt exists as to whether the appliance is properly grounded.

Do not use an extension cord. If the power supply cord is too short, have a qualified

electrician install an outlet near the appliance.

INTENDED FOR DOMESTIC COOKING ONLY

- 3 -

CAUTION

1. For indoor use only.

2. To reduce risk of fire and to properly exhaust air, be sure to duct air outside. Do not

vent exhaust air into spaces within walls or ceilings or into attics, crawl spaces, or

garages.

3. Take care when using cleaning agents or detergents.

4. Avoid using food products that produce flames under the Range Hood.

5. For general ventilating use only. Do not use to exhaust hazardous or explosive

materials and vapors.

6. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall

spray, construction dust, etc. off power unit.

7. Your hood motor has a thermal overload which will automatically shut off the motor

if it becomes overheated. The motor will restart when it cools down. If the motor

continues to shut off and restart, have the hood serviced.

8. For best capture of cooking impurities, the bottom of the hood should be a minimum

of 24” and a maximum of 30” above the cooking surface. See “Install Mounting

Bracket” section for mounting restrictions.

9. Two installers are recommended because of the large size and weight of this hood.

10. This product is equipped with a thermostat which may start blower automatically. To

reduce the risk of injury and to prevent power from being switched on accidentally,

switch power off at service panel and lock or tag service panel.

11. Please read specification label on product for further information and requirements.

WARNING

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

A. Never leave surface units unattended at high settings. Boilovers cause smoking and

greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

B. Always turn hood ON when cooking at high heat or when flambéing food (i.e. Crepes

Suzette, Cherries Jubilee, Peppercorn Beef Flambé).

C. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan

or filter.

D. Use proper pan size. Always use cookware appropriate for the size of the surface

element.

TO REDUCE THE RISK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP

GREASE FIRE, OBSERVE THE FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off

the burner. BE CAREFUL TO PREVENT BURNS. If the flames do not go out imme-

diately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UP A FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels - violent steam explosion

will result.

4. Use an extinguisher ONLY if:

A. You know you have a Class ABC extinguisher and you already know how to oper-

ate it.

B. The fire is small and contained in the area where it started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on “Kitchen Fire Safety Tips” published by NFPA.

- 4 -

OPERATION

Controls

The hood is operated using the (5) push buttons located on the front edge of the

hood. Fig. 1.

The Light On/Off switch turns the lights on to high intensity and turns them off.

The Light Dimmer switch alternates light intensity from low to high.

The Blower Off/Speed switch turns the blower off and changes blower speed to four

different speed settings: high, medium-high, medium-low and low speed. Depress

and hold the button for 2 seconds to turn the blower off.

The Blower On/Speed switch turns the blower on to four different speed settings:

Low, medium-low, medium-high and high speed.

The Blower LED Indicators illuminate for each selected speed.

The Time Delay switch activates a delay off feature. When pushed, the blower will

continue to operate at the current speed setting for 10-minutes before automatically

turning itself off. The LED (on the right) flashes during operation.

The LED (on the right) is also used as a filter clean reminder. It will flash after 30

hours of operation - indicating the need to clean the filters.

The Filter Alarm Reset switch is used to reset the 30-hour filter timer. After filters

are cleaned or replaced, press this switch once to reset the filter clean alarm.

HEAT SENTRY™

Your hood is equipped with a HEAT SENTRY™ thermostat. This thermostat is a

device that will turn on or speed up the blower if it senses excessive heat above

the cooking surface.

1) If blower is OFF - it turns blower ON to HIGH speed.

2) If blower is ON at a lower speed setting - it turns blower up to HIGH speed.

When the temperature level drops to normal, the blower will return to its original

setting.

WARNING

The HEAT SENTRY thermostat can start the blower even if the hood is turned

OFF. When this occurs, it is impossible to turn the blower OFF with its switch.

If you must stop the blower, do it from the main electrical panel.

Light

On / Off

FIG. 1

Light

Dimmer

Blower

Off / Speed

Blower

On / Speed

Blower LED

Indicators

Time Delay /

Filter Alarm

Reset

LED

- 5 -

HALOGEN BULBS

This range hood requires two halogen

bulbs (Type T4, 120Volt, 25Watt Max,

G9 Base).

WARNING: Always switch off the

electrical supply before carrying out

any operation on the appliance.

To change bulbs:

1. Open the cover by prying from the

proper slots. Fig. 2.

2. Remove the bulbs by pulling sideways. (DO NOT ROTATE).

CAUTION: Bulbs may be hot.

3. Replace with Type T4, 120Volt, 25Watt Max, G9 Base halogen bulbs. Do not

touch replacement bulbs with bare hands!

FIG. 2

CLEANING AND MAINTENANCE

Proper maintenance of the Range Hood will assure proper performance of the unit.

Motor

The motor is permanently lubricated and never needs oiling. If the motor bearings make

excessive or unusual noise, replace the motor with the exact service motor. The impeller

should also be replaced.

Grease Filter

The grease filter should be cleaned frequently. Use a warm detergent solution. Grease filter

is dishwasher safe.

Clean all-metal filters in the dishwasher using a non-phosphate detergent. Discoloration of

the filter may occur if using phosphate detergents, or as a result of local water conditions

- but this will not affect filter performance. This discoloration is not covered by the warranty.

See “INSTALL FILTERS” section for removal and installation instructions.

Non-ducted Recirculation Filter

The non-ducted recirculation filter should be changed every 6 months. Replace more often if

your cooking style generates extra grease, such as frying and wok cooking. See “INSTALL

FILTERS” section for removal and installation instructions.

Stainless Steel Cleaning

DO:

• Regularly wash with clean cloth or rag

soaked with warm water and mild soap

or liquid dish detergent.

• Always clean in the direction of original

polish lines.

• Always rinse well with clear water (2 or 3

times) after cleaning. Wipe dry completely.

• You may also use a specialized household

stainless steel cleaner.

DON’T:

•

Use any steel or stainless stell wool or any

other scrapers to remove stubborn dirt.

• Use any harsh or abrasive cleansers.

• Allow dirt to accumulate.

• Let plaster dust or any other construction

residues reach the hood. During construc-

tion/renovation, cover the range hood to

make sure no dust sticks to the stainless

steel surface.

Avoid: When choosing a detergent

• Any cleaners that contain bleach will attack stainless steel

• Any products containing: chloride, fluoride, iodide, bromide will deteriorate surfaces rapidly.

• Any combustible products used for cleaning such as acetone, alcohol, ether, benzol, etc.,

are highly explosive and should never be used close to a range.

- 6 -

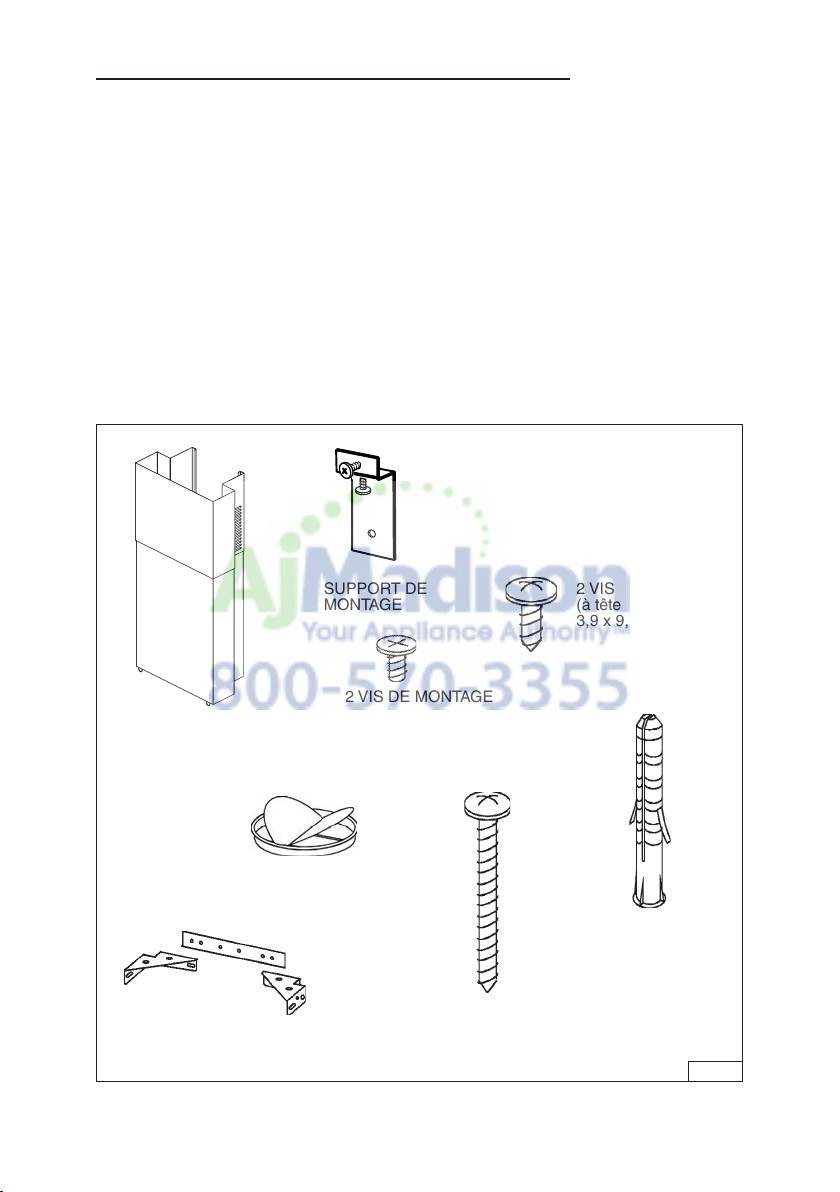

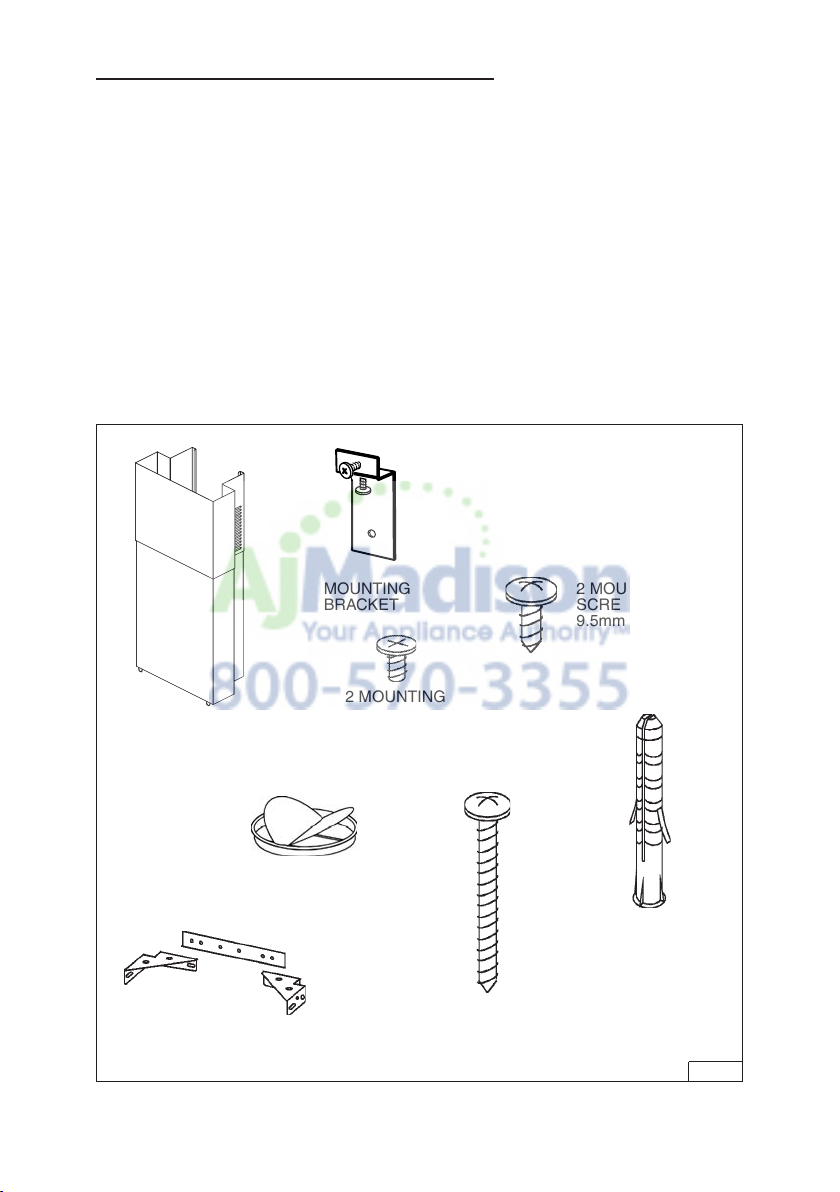

PREPARE THE HOOD

Unpack hood and check contents.

You should receive:

1 - Hood

1 - Decorative Flue Assembly

1 - Parts Bag containing:

2 - Mounting Brackets

1 - Damper

1 - Flue Mounting Bracket

8 - Mounting Screws (4.8 x 38mm Pan Head)

2 - Mounting Screws (3.9 x 9.5mm Pan Head)

2 - Mounting Screws (3.9 x 6mm Flat Head)

8 - Drywall Anchors

1 - Installation Instructions

MOUNTING

BRACKET

DAMPER

FLUE MOUNTING

BRACKET

8 MOUNTING SCREWS

(4.8 x 38mm Pan Head)

8 DRYWALL

ANCHORS

2 MOUNTING

SCREWS (3.9 x

9.5mm Pan Head)

DECORATIVE

FLUE

2 MOUNTING

SCREWS (3.9 x

6mm Flat Head)

FIG. 3

- 7 -

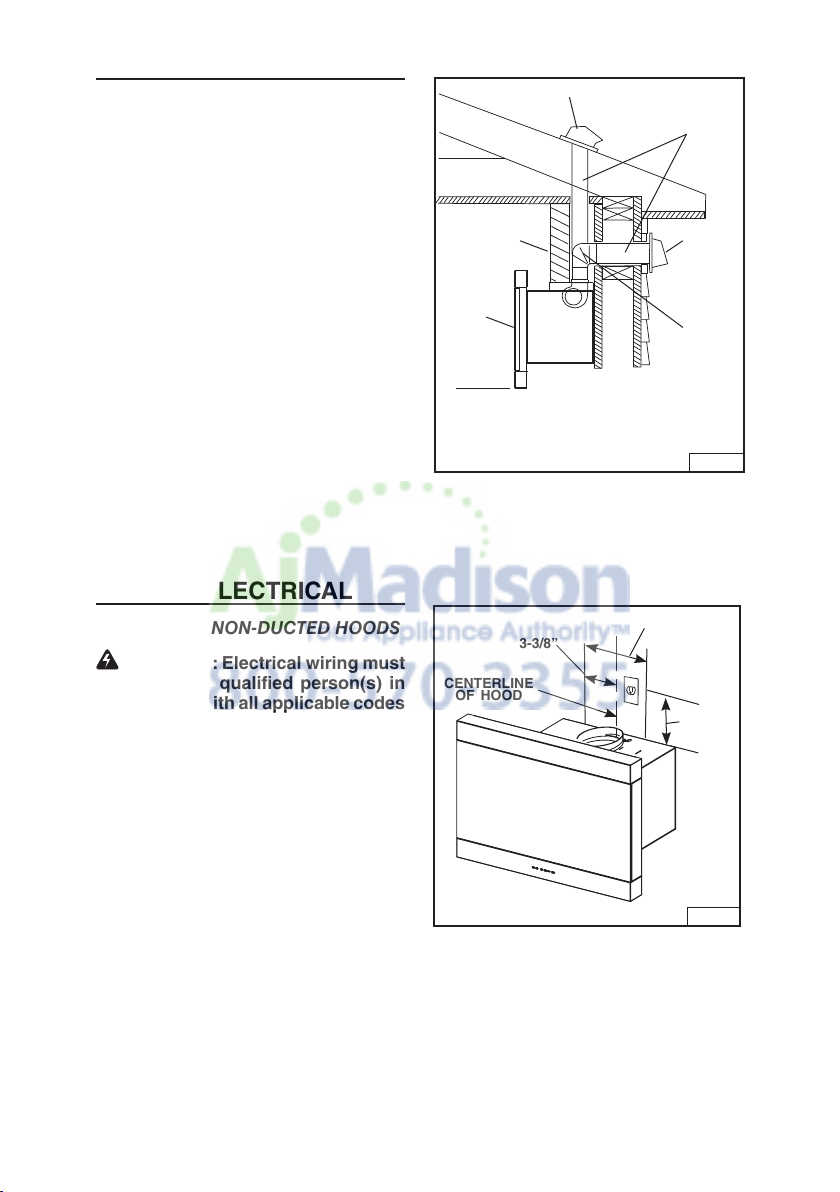

ROOF CAP

6-INCH

ROUND DUCT

DECORATIVE

FLUE

HOOD

WALL

CAP

6-INCH

ROUND

ELBOW

24” TO 30” ABOVE COOKING SURFACE

(see “INSTALL MOUNTING BRACKETS”

section for mounting restrictions)

INSTALL THE DUCTWORK

DUCTED HOODS ONLY

CAUTION: To reduce the risk of fire,

use only metal ductwork.

1. Decide where the ductwork will run

between the hood and the outside.

Fig. 4.

2. A straight, short duct run will allow

the hood to perform most efficiently.

3. Long duct runs, elbows, and transi-

tions will reduce the performance of

the hood. Use as few of them as pos-

sible. Larger ducting may be required

for best performance with longer duct

runs.

4. Install a roof or wall cap. Connect

round metal ductwork to cap and

work back towards hood location. Use

duct tape to seal the joints between

ductwork sections.

INSTALL ELECTRICAL

DUCTED and NON-DUCTED HOODS

WARNING : Electrical wiring must

be done by a qualified person(s) in

accordance with all applicable codes

and standards. This range hood must

be properly grounded. Turn off electri-

cal power at service entrance before

wiring.

1. Plan where the hood will be located

above the cook top. Refer to the

“INSTALL MOUNTING BRACKET”

section for hood mounting height

options.

2. Install a standard 2” x 4” wall outlet

box and 3-blade 125 volt, 15 Amp

grounded receptacle. Fig. 5.

3. Mount the center of the wall outlet 10”

to 13” above the top of the hood.

4. Locate the box and the receptacle

within boundary shown and off center

of the ductwork (to allow for power

cord plug and flue clearance).

FIG. 4

FIG. 5

CENTERLINE

OF HOOD

3-3/8”

6-3/4”

10 - 13”



- 8 -

INSTALL MOUNTING

BRACKETS

DUCTED and NON-DUCTED HOODS

1. Construct wood wall framing that

is flush with interior surface of wall

studs. Fig. 6.

Make sure:

a) the framing is centered over in-

stallation location.

b) the height of the framing will al-

low the mounting brackets to be

secured to the framing within the

dimensions shown.

2. After wall surface is finished, se-

cure each mounting bracket to fram-

ing with (2) 4.8 x 38 mm mounting

screws. See chart below for mounting

bracket location.

Note : Minimum hood distance above cook top must not be less than 24”. A maximum

of 30” above cook top is highly recommended for best capture of cooking impurities.

Distances over 30” are at the installer and user’s discretion; and if ceiling height

and flue length permit.

HOOD DISTANCE ABOVE 36” HIGH COOK TOP (see note below)

30”

MOUNTING BRACKET LOCATION ABOVE 36” HIGH COOK TOP

CEILING

HEIGHT

8 FEET

24” 25” 26” 27” 28” 29”

9 FEET

FIG. 6

DUCTED OR

NON-DUCTED

DUCTED OR

NON-DUCTED

DUCT

METHOD

35”

36”

37”

38” 39”

40” 41”

35” 36”

37”

FRAMING BEHIND

WOOD CROSS

SUPPORT

WOOD CROSS

SUPPORT BEHIND

DRYWALL

12-1/2”

2-3/16”

- 9 -

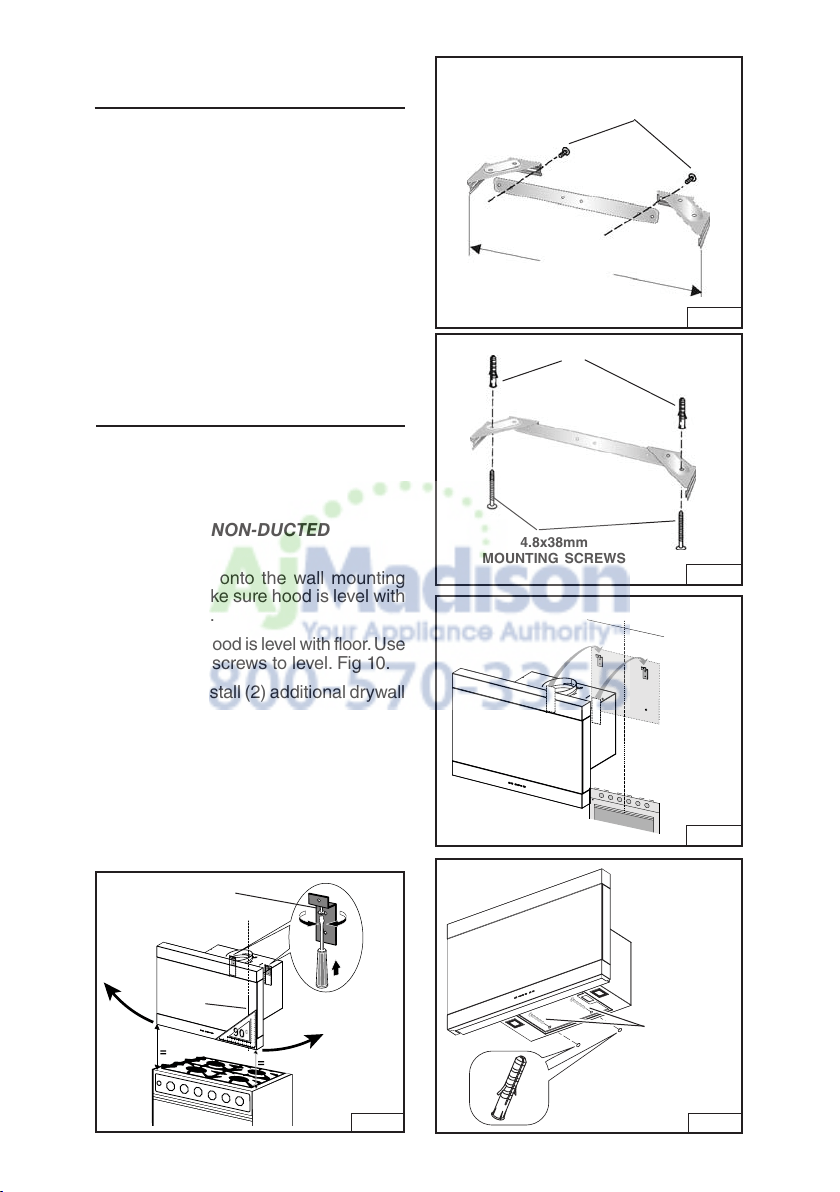

INSTALL FLUE MOUNTING

BRACKET

DUCTED AND NON-DUCTED HOODS

1. Assemble the flue mounting bracket,

adjusting outside width as shown.

Fig. 7.

2. Carefully center the mounting bracket

directly over the range hood location.

3. Secure the bracket assembly to the

ceiling using (2) 4.8 x 38 mm mount-

ing screws and drywall anchors.

Fig. 8. Make sure the bracket is pushed

into the corner, tight against the wall

and centered over the hood.

FLUE MOUNTING BRACKET

7-11/16”

FIG. 7

3.9 x 6 mm FLAT HEAD

BRACKET SCREWS

FIG. 8

4.8x38mm

MOUNTING SCREWS

DRYWALL ANCHORS

DRYWALL

ANCHORS

FIG. 11

INSTALL THE HOOD

Note: Remove the plastic protective

film from all exterior surfaces, deco-

rative flues and filters, prior to final

installation.

DUCTED and NON-DUCTED

INSTALLATION

1. Install hood onto the wall mounting

bracket. Make sure hood is level with

floor. Fig. 9.

2. Make sure hood is level with floor. Use

adjustment screws to level. Fig 10.

3. Mark and install (2) additional drywall

anchors and screws as shown. Fig. 11.

4. Secure hood to wall with (2) 4.8 x 38

mm mounting screws and (2) drywall

anchors. Figs. 10 & 11.

FIG. 10

4.8 x 38 mm

SCREWS

FIG. 9

4.8 x 38 mm

SCREWS

- 10 -

FIG.12

DAMPER

6-INCH DIA.

METAL DUCT

DUCTED INSTALLATION ONLY

1. Press the damper into the duct

connector on the hood. Fig. 12.

2. Run 6-inch diameter metal ductwork

to the outside location.

3. Install an appropriate wall or roof cap

with damper to exhaust the air to the

outside.

4. Tape all duct joints with aluminum

duct tape.

5. Plug power cord into wall outlet.

6. Install upper and lower decorative

flues onto the range hood. Fig. 13.

- Vents are concealed on 8-foot

ceilings.

- Vents are exposed on 9-foot

ceilings.

7. Secure upper flue to flue mounting

bracket with (2) 3.9 x 6 mm screws.

Fig. 14.

FIG.13

FIG.14

DUCT

CONNECTOR

VENTS

CONCEALED

VENTS

EXPOSED

POWER

CORD

3.9 x 6 mm

SCREWS

FLUE

MOUNTING

BRACKET

- 11 -

NON-DUCTED INSTALLATION ONLY

Note: Purchase Model ANKWC33 Non-

ducted Recirculation Kit.

1. Do not install damper supplied with

the range hood.

2. Attach the 5” to 6” adapter to blower

discharge and tape joint with

aluminum duct tape. Fig. 15.

3. Install the plenum to the upper

decorative flue using (4) 3.4 x 15 mm

screws provided as shown. Fig. 16.

4. Attach 5-inch expandable ducting

to the plenum and tape joint with

aluminum duct tape. Fig. 17.

FIG.15

FIG.16

FIG.17

5” TO 6”

ADAPTER

3.4 x 15 mm

SCREWS

- 12 -

5. Plug power cord into wall outlet.

6. Temporarily secure the upper and

lower flue together with duct tape as

shown. Fig. 18.

7. Lift the flue into position. Secure upper

flue to the flue mounting bracket with

(2) 3.9 x 6 mm screws. Fig. 18.

8. Stretch expandable duct, attach it to

the 5”-to-6” adapter and tape duct

joints. Fig. 19.

9. Remove tape from flues and lower

into position on the hood.

10. Tabs on lower flue slip into slots on

top of the hood. Fig. 19.

FIG.18

3.9 x 6 mm

SCREWS

TAPE

POWER

CORD

FIG.19

TAB

SLOT

5” TO 6”

ADAPTER

- 13 -

ADJUST HOOD HEIGHT

1. Loosen (3) screws on upper decora-

tive trim. Fig. 20.

2. Slide trim up to increase panel open-

ing from 13-3/4” to 14-3/8”.

3. Re-tighten (3) screws on upper deco-

rative trim.

ADJUST HOOD DEPTH

1. Loosen (2) screws on top of the range

hood housing. Fig. 21.

2. Slide the front hood panel forward

to increase hood depth from 13” to

14-1/2”.

3. Re-tighten (2) screws on the top of

the range hood.

INSTALL DECORATIVE

PANEL

Note: The custom panel and material

must comply with all local building

codes.

1. Cut 3/4” panel to fit the adjustable

range hood opening.

2. Fasten the panel to the range hoods

front panel with appropriately-sized

screws. Fig. 22.

3. Make sure the panel is properly se-

cured to the range hood after instal-

lation.

FIG.20

35-3/8”

MIN 13-3/4”

MAX 14-3/8”

3/4”

MAX 19-13/16”

FIG.21

MIN 13”

MAX 14-1/2”

FIG.22

- 14 -

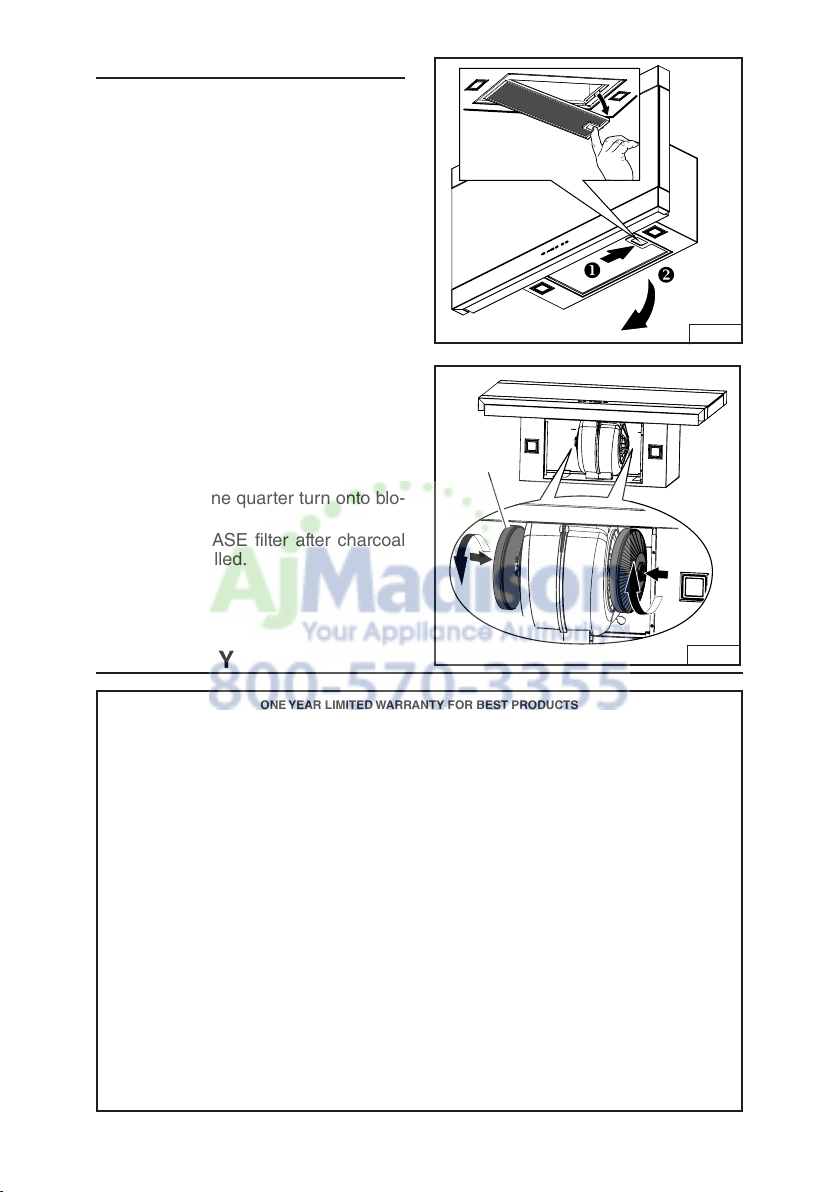

INSTALL FILTERS

DUCTED AND NON-DUCTED HOODS

1. To remove the GREASE filter, push in

latch tab to disengage the filter from

the hood. Tilt the filter downward and

remove. Fig. 23.

2. To install the GREASE filter, align rear

filter tabs with slots in the hood. Push

latch tab in, push filter into position

and release. Make sure the filter is

securely engaged after installation.

Fig. 23.

NOTE: Prior to use, remove protective

film from the filter frame.

NON-DUCTED HOODS ONLY

1. Remove grease filter. Fig. 23.

2. Remove charcoal filters from protec-

tive wrapping.

3. Grasp the charcoal filters and turn

clockwise one quarter turn onto blo-

wer. Fig. 24.

4. Install GREASE filter after charcoal

filter in installed.

WARRANTY

ONE YEAR LIMITED WARRANTY FOR BEST PRODUCTS

Broan-NuTone LLC (Broan-NuTone) warrants to the original consumer purchaser of Best products that such products

will be free from defects in materials or workmanship for a period of one year from the date of original purchase. THERE

ARE NO OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, IMPLIED WARRAN-

TIES OR MERCHANT ABILITY OR FITNESS FOR A PARTICULAR PURPOSE.

During this one-year period, Broan-NuTone will, at its option, repair or replace, without charge, any product or part which

is found to be defective under normal use and service.

THIS WARRANTY DOES NOT EXTEND TO FLUORESCENT LAMP STARTERS, TUBES, HALOGEN AND INCANDES-

CENT BULBS, FUSE, FILTERS, DUCTS, ROOF CAPS, WALL CAPS AND OTHER ACCESSORIES FOR DUCTING.

This warranty does not cover (a) normal maintenance and service or (b) any products or parts which have been subject

to misuse, negligence, accident, improper maintenance or repair (other than by Broan-NuTone), faulty installation or

installation contrary to recommended installation instructions.

The duration of any implied warranty is limited to the one-year period as specified for the express warranty. Some states

do not allow limitation on how long an implied warranty lasts, so the above limitation may not apply to you.

BROAN-NUTONE’S OBLIGATION TO REPAIR OR REPLACE, AT BROAN-NUTONE’S OPTION, SHALL BE THE

PURCHASER’S SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. BROAN-NUTONE SHALL NOT BE LI-

ABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH

PRODUCT USE OR PERFORMANCE. Some states do not allow the exclusion or limitation of incidental or consequential

damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights, and you may also have other rights, which vary from state to state. This

warranty supersedes all prior warranties.

To qualify for warranty service, you must (a) notify Broan-NuTone at the address stated below or telephone number stated

below, (b) give the model number and part identification and (c) describe the nature of any defect in the product or part.

At the time of requesting warranty service, you must present evidence of the original purchase date.

In USA - Best®, 926 W. State Street, Hartford, WI 53027 (800-558-1711)

In Canada - Best®, 550 Lemire Blvd., Drummondville, QC J2C 7W9 (866-737-7770)

www.BestRangeHoods.com

FIG.23

FIG.24

CHARCOAL

FILTERS (2)

- 15 -

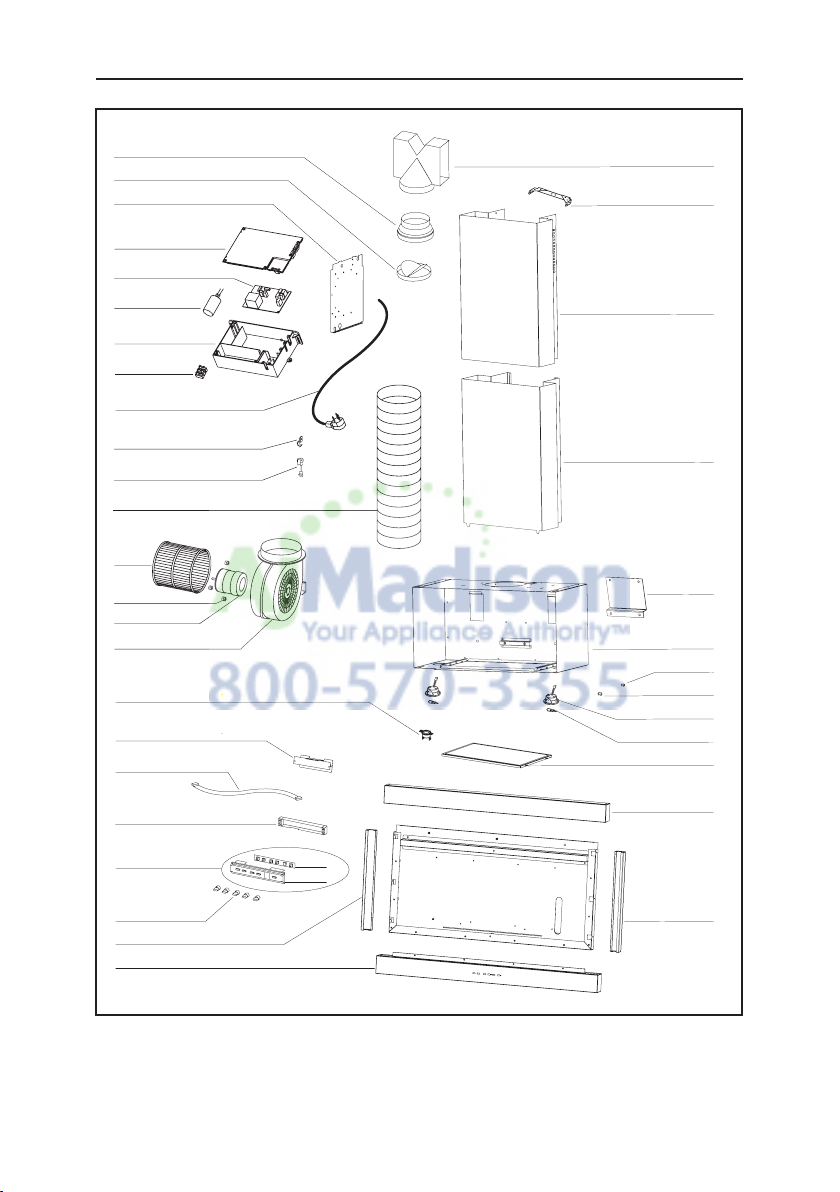

SERVICE PARTS

KEY NO. PART NO. DESCRIPTION

9 B08087824 GREASE FILTER

14 B02300233 CONDENSER

16 BE3351250 ELECTRICAL BOX SUPPORT

26 B02300890 LAMP BULB

37 B02300804 KNOB

38 B03295595 ELECTRICAL PRINTED CIRCUIT BOX

BW0000055 ELECTRICAL PRINTED CIRCUIT BOARD

BOX (INCLUDES KEY NO. 228 & 230)

45 BW0000040 BLOWER

48 B02310260 MOTOR (CLOCKWISE)

49 B03295071 FAN (CLOCKWISE)

53 B03204177 RUBBER WASHER

58 B03295018 OUTLET REDUCTION

60 B02300249 FEEDER CABLE

62 B08093087 BLOWER BRACKET

67 B02300958 WIRES

86 B08088378 OUTLET FLANGE

92 BE3350823 SWITCH BOARD BOX SUPPORT

107 B03202287 CABLE STOP

114 B03290499 RUNNER WIRES

118 BE3350073 BOTTOM DUCT EXT.

119 BE3350074 UPPER DUCT EXT.

120 B08091367 TELESCOPIC DUCT UPPER BRACKET

122 B03295016 RISER

130 B003102675 FRONT PANEL

147 BR2300132 JUNCTION CLAMP

154 B03202286 FEEDER CABLE STOP

166 B08080852 ELECTRICAL PRINTED CIRCUIT BOARD

167 B03295596 ELECTRICAL BOX COVER

223 B03294171 SWITCH BUTTON

228 B08080265 CONTROLS PRINTED CIRCUIT BOARD

230 B03294165 SWITCH BOARD BOX COVER

234 B03293009 SWITCH BOARD BOX

340 BE3350821 EXTERIOR RIGHT SIDE

341 BE3350822 EXTERIOR LEFT SIDE

342 B08092925 UPPER CLOSURE PANEL

407 BE3351249 BLOWER SUPPORT BRACKET

415 B03202454 FAIRLEAD

474 B02300918 HALOGEN LAMP

503 B02011452 EXPANDABLE DUCT

* B06002080 BLOWER ASSEMBLY

(INCLUDES KEY NO. 45,48,49,53)

* B06145120 ELECTRICAL INSTALLATION ASSEMBLY

(INCLUDES KEY NO.

14,38,60,67,147,166,167,223,234)

* B06103881 SWITCH BOX ASSEMBLY

(INCLUDES KEY NO. 38,67,223,234)

* B080810954 FITTING SET (INCLUDES KEY NO. 120)

- 16 -

SERVICE PARTS

120

114

122

119

118

154

107

474

415

341

130

342

340

234

(W0000055)

223

228

230

407

167

147

166

(03295595)

503

99044738A

- 17 -

Modèle WC33I

Aux ÉTATS-UNIS - BEST Hartford, Wisconsin

Au CANADA - BEST Drummondville, QC, Canada

ENREGISTREZ VOTRE PRODUIT EN LIGNE À L’ADRESSE: www.BestRangeHoods.com/register

Pour en savoir plus, visitez le site www.BestRangeHoods.com

ENGLISH .................................... 2

FRANÇAIS ................................. 17

ESPAÑOL................................... 33

- 18 -

VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

POUR RÉDUIRE LES RISQUES D’INCENDIE, D’ÉLECTROCUTION OU DE BLES-

SURES PHYSIQUES, RESPECTEZ LES INSTRUCTIONS CI-DESSOUS :

1. Utilisez cet appareil uniquement de la manière prévue par le fabricant. Si vous avez

des questions, contactez le fabricant à l’adresse ou au numéro de téléphone indiqués

dans la garantie.

2. Avant d’effectuer l’entretien ou le nettoyage de l’appareil, mettez-le hors tension sur

le panneau de service et verrouillez ce dernier pour éviter que l’appareil soit mis

sous tension par inadvertance. S’il n’est pas possible de verrouiller le dispositif de

déconnexion, apposez un avertissement bien visible (par exemple une étiquette) sur

le panneau de service.

3. L’installation et le raccordement électrique doivent être effectués par du personnel

qualifié conformément à toutes les réglementations et normes en vigueur, y compris

celles concernant les constructions cotées pour leur résistance au feu.

4. Afin d’éviter un refoulement lors de l’utilisation d’équipements à combustible, une

quantité d’air suffisante est nécessaire pour assurer une combustion et un échappe-

ment adéquats des gaz à travers le conduit (la cheminée). Suivez les consignes du

fabricant de l’équipement chauffant et les normes de sécurité publiées, entre autres,

par l’Association nationale de protection contre l’incendie (NFPA) et l’American Society

for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE), ainsi que les

réglementations locales.

5. Quand vous effectuez une découpe ou un forage dans un mur ou un plafond, veillez à

ne pas endommager des câblages électriques ou d’autres équipements non visibles.

6. Les soufflantes canalisées doivent toujours être dirigées vers l’extérieur.

7. N’utilisez pas cet appareil avec un dispositif de commande de vitesse transistorisée

séparé.

8. Pour réduire les risques d’incendie, utilisez uniquement des canalisations en métal.

INSTRUCTIONS DE MISE À LA TERRE

Cet appareil doit être mis à la terre. En cas de court-circuit électrique, la mise à la terre

réduit le risque d’électrocution grâce à un fil permettant au courant électrique de s’échap-

per. Cet appareil est doté d’un cordon ayant un fil de terre, ainsi que d’une fiche de mise

à la terre. La fiche doit être branchée dans une prise bien installée et mise à la terre.

AVERTISSEMENT - Une mise à la terre inappropriée peut donner lieu à un risque

d’électrocution.

Consultez un électricien qualifié si vous ne comprenez pas parfaitement les instructions

de mise à la terre ou si vous n’êtes pas certain(e) que l’appareil est mis à la terre comme

il se doit.

N’utilisez pas de rallonge. Si le cordon est trop court, demandez à un électricien d’installer

une prise près de l’appareil.

CONÇUE POUR LES CUISINES PRIVÉES UNIQUEMENT

- 19 -

ATTENTION

1. Uniquement pour l’utilisation intérieure.

2. Pour réduire le risque d’incendie et obtenir un échappement d’air adéquat, veillez

à bien canaliser l’air vers l’extérieur. Ne ventilez pas l’air d’échappement vers des

espaces confinés, des plafonds, des combles, des vides sanitaires ou des garages.

3. Soyez prudent(e) quand vous utilisez des agents de nettoyage ou des détergents.

4. Évitez d’utiliser sous la hotte de cuisine des denrées alimentaires produisant des flammes.

5. À utiliser uniquement pour la ventilation générale. N’utilisez pas la hotte pour l’échap-

pement de matériaux ou de vapeurs comportant un danger ou un risque d’explosion.

6. Pour éviter que le roulement moteur s’endommage et que des hélices deviennent

bruyantes ou déséquilibrées, faites en sorte que le bloc d’alimentation n’entre pas en

contact avec un atomiseur pour cloisons sèches, de la poussière de construction, etc.

7. Le moteur de la hotte est doté d’un rupteur thermique qui éteint automatiquement

le moteur en cas de surchauffe. Le moteur redémarrera après avoir refroidi. Si le

moteur s’éteint et se rallume constamment, faites réparer la hotte.

8. Pour mieux capturer les impuretés de cuisson, la partie inférieure de la hotte doit se

trouver au minimum à 60cm (24 po) et au maximum à 75cm (30 po) au-dessus de

la surface de cuisson. Consultez la section «Installation du support de montage»

pour connaître les restrictions de montage.

9. Étant donné la taille et le poids de la hotte, il est conseillé d’avoir recours à deux

personnes pour la monter.

10. Ce produit est doté d’un thermostat qui peut activer la soufflante automatiquement. Pour

éviter les risques de blessure et l’allumage accidentel de la hotte, mettez-la hors tension

sur le panneau de service et verrouillez ce dernier ou fixez-y une étiquette d’avertissement.

11. Pour en savoir plus et connaître les exigences sur le produit, veuillez lire l’étiquette

des spécifications.

AVERTISSEMENT

POUR RÉDUIRE LE RISQUE D’UN FEU DE FRITURE SUR LA TABLE DE CUISSON

A. Ne laissez jamais les appareils de surface sans surveillance quand ils sont sur un réglage

élevé. Les débordements peuvent provoquer de la fumée et des déversements gras

risquant de prendre feu. Chauffez les huiles lentement sur un réglage bas ou moyen.

B. Allumez toujours la hotte quand vous cuisinez à une chaleur élevée ou quand vous

flambez des aliments (p. ex. des crêpes Suzette, des cerises jubilé ou du bœuf au

poivre flambé).

C. Nettoyez souvent les ventilateurs d’aération. Évitez que la graisse ne s’accumule sur

le ventilateur ou le filtre.

D. Utilisez des poêles de la taille appropriée. Utilisez toujours des ustensiles de cuisine

adaptés à la taille de l’élément de surface.

POUR RÉDUIRE LE RISQUE DE BLESSURES PHYSIQUES EN CAS DE FEU DE

FRITURE SUR LA TABLE DE CUISSON, VEUILLEZ PROCÉDER COMME SUIT:*

1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une plaque à biscuits ou

un plateau en métal, puis éteignez le brûleur. SOYEZ PRUDENT(E) AFIN D’ÉVITER

LES BRÛLURES. Si les flammes ne s’éteignent pas immédiatement, ÉVACUEZ LES

LIEUX ET APPELEZ LE SERVICE DES POMPIERS.

2. NE SAISISSEZ JAMAIS UNE POÊLE ENFLAMMÉE, vous risquez de vous brûler.

3. N’UTILISEZ JAMAIS D’EAU ni de torchons ou serviettes mouillé(e)s: cela donnerait

lieu à une violente explosion de vapeur.

4. Utilisez un extincteur UNIQUEMENT si:

A. Vous savez qu’il s’agit d’un extincteur de Classe ABC et savez déjà comment

vous en servir.

B. L’incendie est de petite taille et confiné à l’endroit où il a commencé.

C. Le service des pompiers a été averti.

D. Vous pouvez éteindre l’incendie en ayant une sortie derrière vous.

* Basé sur «Kitchen Fire Safety Tips», publié par la NFPA.

- 20 -

FONCTIONNEMENT

Commandes

La hotte s’utilise à l’aide des 5boutons-poussoirs situés sur le devant de la hotte. Fig. 1.

Le commutateur Marche/arrêt lumière permet d’allumer et d’éteindre les lumières

à haute intensité.

Le commutateur Atténuation lumière permet de passer de la haute à la basse

intensité.

Le commutateur Extinction/vitesse soufflante permet d’éteindre la soufflante ou

de régler sa vitesse sur quatre positions: haute, moyenne-haute, moyenne-basse et

basse. Maintenez le bouton enfoncé pendant 2secondes pour éteindre la soufflante.

Le commutateur Démarrage/vitesse soufflante permet d’allumer la soufflante et

de la régler sur quatre vitesses: basse, moyenne-basse, moyenne-haute et haute.

Les Témoins de la soufflante s’allument pour chaque vitesse sélectionnée.

Le commutateur de Minuterie/Réinitialisation alarme du filtre active une fonction

de temporisation. Quand il est enfoncé, la soufflante continue à fonctionner à la

vitesse de réglage actuelle pendant 10minutes avant de s’éteindre automatiquement.

La DEL (à droite) clignote pendant le fonctionnement.

La DEL (à droite) sert aussi de rappel de nettoyage du filtre. Elle clignote après

30heures d’utilisation pour indiquer que les filtres doivent être nettoyés.

Le commutateur Réinitialisation alarme du filtre permet de réinitialiser la minuterie

de 30heures du filtre. Après avoir nettoyé ou remplacé les filtres, appuyez une fois

sur ce commutateur pour réinitialiser l’alarme de nettoyage du filtre.

HEAT SENTRY™

La hotte est équipée d’un thermostat HEAT SENTRY™. Ce dispositif active ou

accélère la soufflante s’il détecte une chaleur excessive au-dessus de la surface

de cuisson.

1) Si la soufflante est arrêtée, il l’allume sur la vitesse HAUTE.

2) Si la soufflante est allumée à une vitesse basse, il la fait passer à la vitesse HAUTE.

Quand la température redevient normale, la soufflante retourne au réglage d’origine.

AVERTISSEMENT

Le thermostat HEAT SENTRY peut activer la soufflante même si la hotte est

éteinte. Dans ce cas, il est impossible de désactiver la soufflante avec le

commutateur d’arrêt. Si vous devez arrêter la soufflante, faites-le depuis le

panneau électrique principal.

Marche/arrêt

lumière

FIG. 1

Atténuation

lumière

Extinction/

vitesse

soufflante

Démarrage/

vitesse

soufflante

Témoins (DEL)

de la

soufflante

Minuterie /

Réinitialisation

alarme du filtre

DEL

MARCHE/+MARCHE ARRÊT/- ARRÊT

- 21 -

AMPOULES HALOGÈNES

Cette hotte de cuisine nécessite deux ampou-

les halogènes (Type T4, 120V, 25W max.,

base G9).

AVERTISSEMENT: Désactivez toujours

l’alimentation avant d’effectuer toute opé-

ration sur l’appareil.

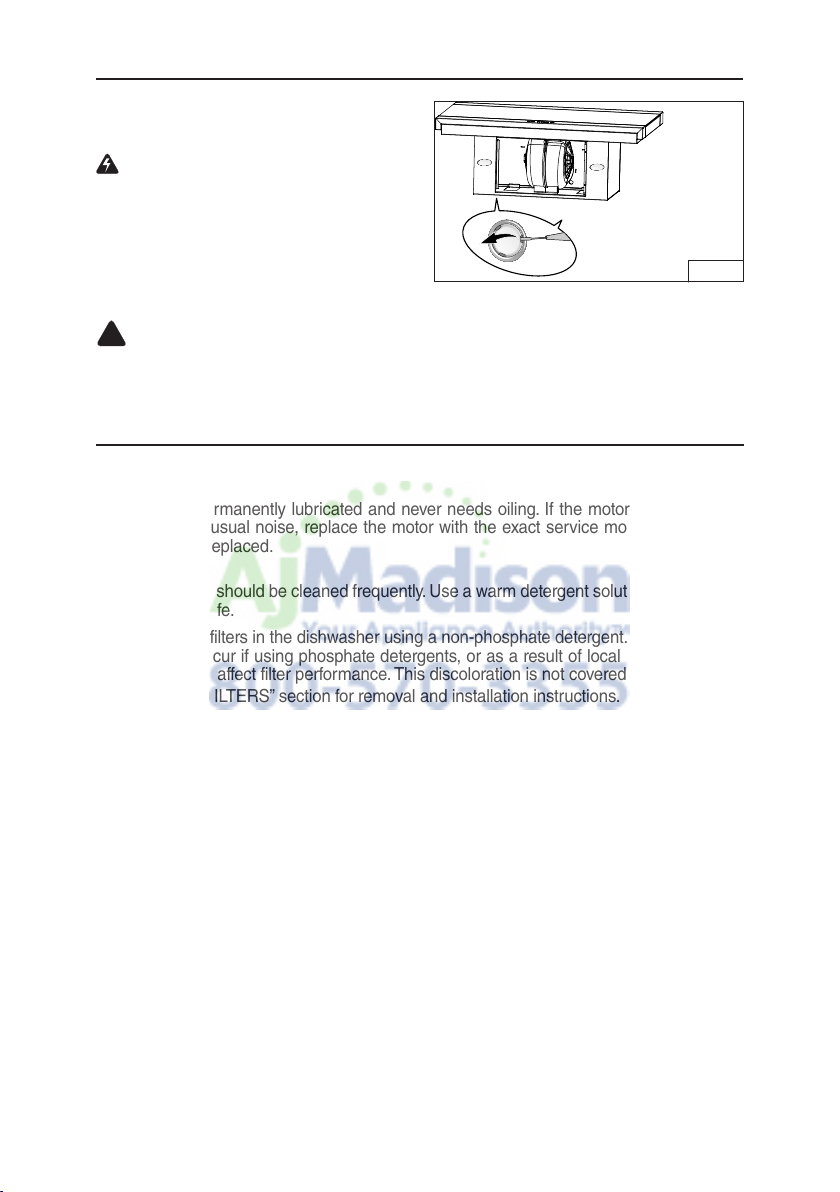

Pour changer les ampoules:

1. Ouvrez le couvercle en faisant levier sur les

fentes prévues à cet effet. Fig. 2.

2. Retirez les ampoules en les tirant vers le côté. (NE LES TOURNEZ PAS).

ATTENTION: Il est possible que les ampoules soient chaudes.

3. Remplacez-les par des ampoules halogènes de type T4, 120V, 25W max., base G9. Ne

touchez pas les ampoules de rechange à mains nues!

FIG. 2

NETTOYAGE ET ENTRETIEN

Pour assurer les performances de l’appareil, entretenez-le de manière appropriée.

Moteur

Le moteur est lubrifié en permanence et aucun graissage n’est nécessaire. Si les roulements du

moteur font un bruit excessif ou inhabituel, remplacez le moteur par une pièce de rechange identique.

Remplacez aussi les hélices.

Filtre à graisse

Le filtre à graisse doit être nettoyé souvent. Vous pouvez utiliser une solution détergente chaude. Le

filtre à graisse peut être mis dans le lave-vaisselle.

Nettoyez tous les filtres en métal dans le lave-vaisselle avec un détergent sans phosphate. Si vous

utilisez un détergent phosphaté ou selon le type d’eau, il est possible que le filtre se décolore, mais

cela n’affectera aucunement ses performances. Cette décoloration n’est pas couverte par la garantie.

Consultez la section «INSTALLATION DES FILTRES» pour connaître les instructions de retrait et d’installation.

Filtre de recirculation non canalisé

Le filtre de recirculation non canalisé doit être changé tous les 6 mois. Si votre style de cuisine

engendre beaucoup de graisse, par exemple si vous faites souvent de la friture ou utilisez un wok,

remplacez-le plus souvent. Consultez la section «INSTALLATION DES FILTRES» pour connaître

les instructions de retrait et d’installation.

Nettoyage de l’acier inoxydable

À FAIRE:

• Nettoyez régulièrement l’acier inoxydable avec

un chiffon ou un torchon enduit d’eau chaude

et de savon doux ou de liquide vaisselle.

• Nettoyez toujours dans le sens des lignes de

polissage d’origine.

• Rincez toujours à l’eau claire (2 ou 3fois) après

le nettoyage. Essuyez complètement.

• Vous pouvez aussi utiliser un nettoyant spécial

pour acier inoxydable d’électroménagers.

À NE PAS FAIRE:

• N’utilisez pas de laine d’acier inoxydable ni

d’autres racloirs pour éliminer la saleté difficile

à éliminer.

• N’utilisez pas de produits de nettoyage durs

ou abrasifs.

• Ne laissez pas la poussière s’accumuler.

• Maintenez la hotte à l’abri de la poussière de

plâtre ou d’autres résidus de construction.

Pendant la construction/les rénovations, cou-

vrez la hotte afin d’éviter qu’aucune poussière

n’adhère aux surfaces en acier inoxydable.

À éviter : Quand vous choisissez un détergent

• Tous les produits de nettoyage contenant de l’eau de Javel attaquent l’acier inoxydable.

• Tous les produits contenant du chlore, du fluor, de l’iode ou du bromure provoquent une détérioration

rapide des surfaces.

• Tous les produits combustibles utilisés pour le nettoyage, tels que l’acétone, l’alcool, l’éther, le benzène

sont extrêmement explosifs et ne doivent jamais être employés à proximité d’une table de cuisson.

- 22 -

PRÉPARATION DE LA HOTTE

Déballez la hotte et vérifiez le contenu de l’emballage.

Il doit comprendre:

1 - Hotte

1 - Ensemble de carneaux décoratifs

1 - Sac de pièces contenant:

2 - Supports de montage

1 - Collet de refoulement

1 - Support de montage du carneau

8 - Vis de montage (à tête cylindrique de 4,8 x 38mm)

2 - Vis de montage (à tête cylindrique de 3,9 x 9,5mm)

2 - Vis de montage (à tête plate de 3,9 x 6mm)

8 - Ancrages pour cloison sèche

1 - Instructions d’installation

SUPPORT DE

MONTAGE

COLLET DE

REFOULEMENT

SUPPORT

DE MONTAGE DU CARNEAU

8 VIS DE MONTAGE (à tête

cylindrique de 4,8 x 38mm)

8 ANCRAGES

POUR CLOISON

SÈCHE

2 VIS DE MONTAGE

(à tête cylindrique de

3,9 x 9,5mm)

CARNEAU

DÉCORATIF

2 VIS DE MONTAGE

(à tête plate de

3,9 x 6mm)

FIG. 3

- 23 -

PROTECTION DE TOIT

COUDE ROND

15 CM (6 po)

CARNEAU

DÉCORATIF

HOTTE

PROTEC-

TION DE

PAROI

COUDE

ROND

15 CM

(6 po)

60 À 75 cm (24 à 30 po) AU-DESSUS

DE LA SURFACE DE CUISSON

(voir la section « Installation du support de

montage » pour connaître les restrictions

de montage).

INSTALLATION DE LA

CANALISATION

HOTTES CANALISÉES UNIQUEMENT

ATTENTION: Pour réduire les risques

d’incendie, utilisez uniquement des

canalisations en métal.

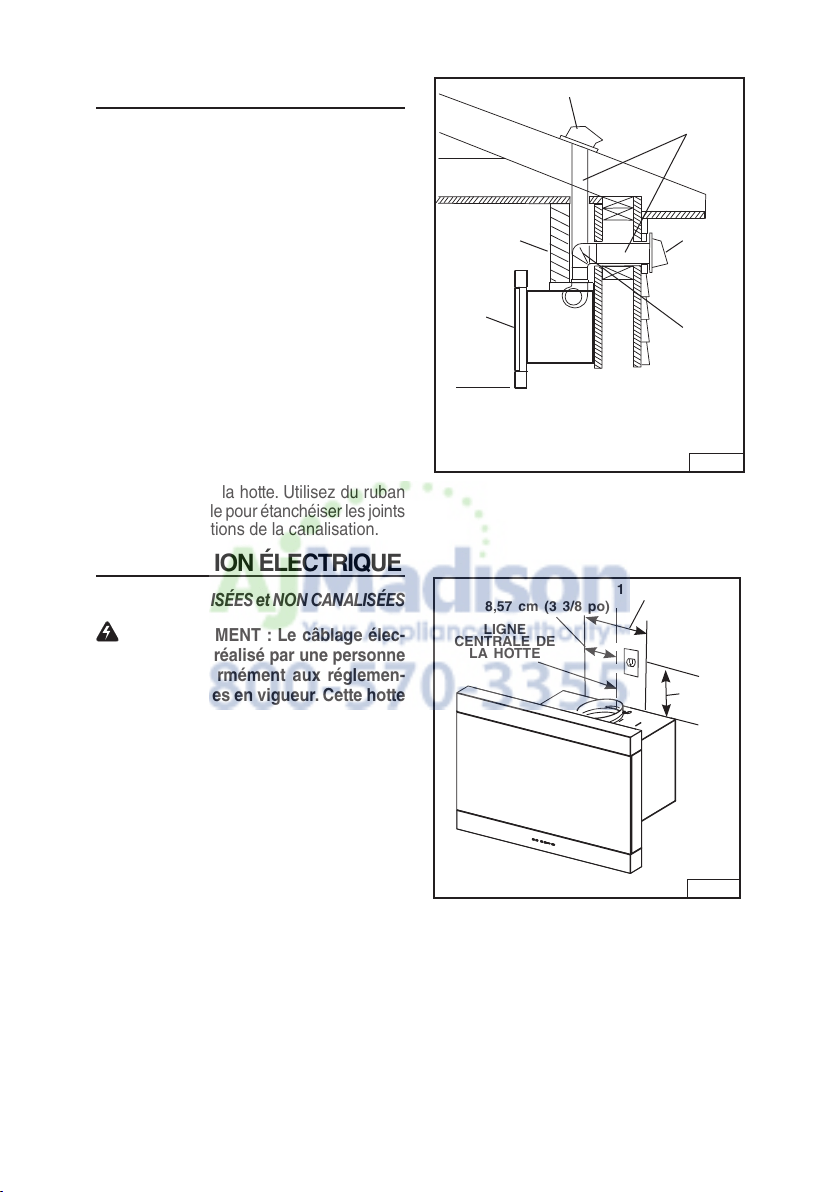

1. Décidez à quel endroit passera la cana-

lisation entre la hotte et l’extérieur. Fig. 4.

2. Une canalisation droite et courte assurera

une performance optimale de la hotte.

3. Une canalisation longue, coudée et les

transitions réduiront les performances de

la hotte. Utilisez-les le moins possible. Si

la canalisation est longue, il peut s’avérer

nécessaire d’utiliser une canalisation plus

grande.

4. Installez une protection de toit ou de pa-

roi. Raccordez la canalisation métallique

ronde à la protection et reculez vers l’em-

placement de la hotte. Utilisez du ruban

adhésif en toile pour étanchéiser les joints

entre les sections de la canalisation.

INSTALLATION ÉLECTRIQUE

HOTTES CANALISÉES et NON CANALISÉES

AVERTISSEMENT: Le câblage élec-

trique doit être réalisé par une personne

qualifiée, conformément aux réglemen-

tations et normes en vigueur. Cette hotte

de cuisine doit être mise à la terre de

manière adéquate. Avant d’effectuer le

câblage, coupez le courant à l’origine de

l’installation électrique.

1. Prévoyez où la hotte sera placée au-

dessus de la table de cuisson. Consultez

la section «Installation du support de

montage» pour savoir à quelle hauteur

la hotte peut être montée.

2. Installez une boîte à prises murale de

5x10cm (2 po x 4po) et un prolongateur

à 3broches de 125V, 15A mis à la terre.

Fig. 5.

3. Montez le centre de la prise murale à 25 à

33cm (10 à 13 po) au-dessus de la partie

supérieure de la hotte.

4. Placez la boîte et le prolongateur dans les

limites indiquées et de manière décentrée

par rapport à la canalisation (afin de lais-

ser l’espace pour la protection du cordon

et le carneau).

FIG. 4

FIG. 5

LIGNE

CENTRALE DE

LA HOTTE

8,57cm (3 3/8 po)

17cm (6 3/4 po)

25,4 à

33 cm

(10 à

13po)



- 24 -

ÉVENTS DE

PLAFOND

CONNECTEUR

MÉTHODE

DISTANCE DE LA HOTTE À 90CM (36po) AU-DESSUS DE LA TABLE DE CUISSON (voir remarque ci-dessous)

60cm

(24 po)

63cm

(25 po)

66cm

(26 po)

68,6cm

(27 po)

71cm

(28 po)

73,7cm

(29 po)

75cm

(30 po)

EMPLACEMENT DU SUPPORT DE MONTAGE À 90CM (36po) AU-DESSUS DE LA TABLE DE CUISSON

2,4 M  

(8PI)

CANALISÉE OU  

NON CANALISÉE

88,9 cm  

(35 po)

99 cm  

(36 po)

94 cm  

(37 po)

2,75M  

(9 PI)

CANALISÉE OU  

NON CANALISÉE

88,9 cm  

(35 po)

99 cm  

(36 po)

94 cm  

(37 po)

96,5 cm  

(38 po)

99 cm  

(39 po)

101,6 cm  

(40 po)

104 cm  

(41 po)

INSTALLATION DU

SUPPORT DE MONTAGE

HOTTES CANALISÉES et NON CANALISÉES

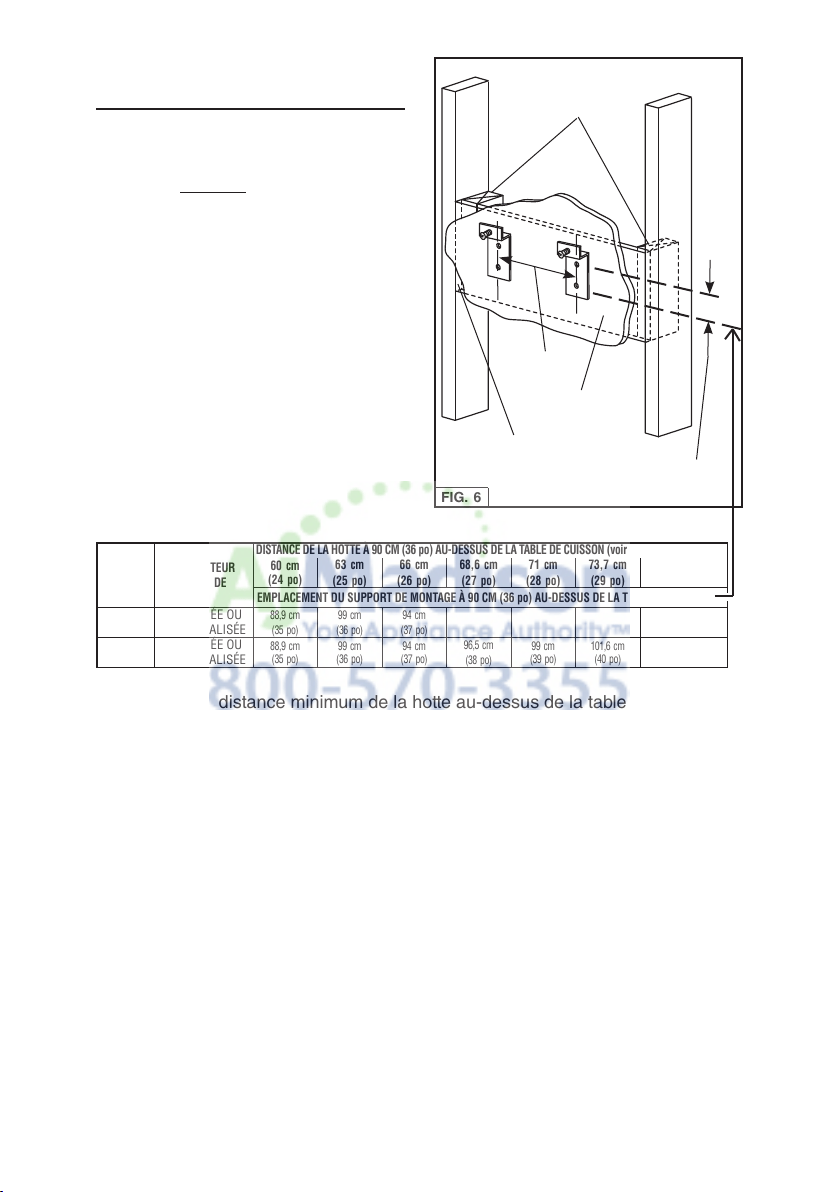

1. Construisez une structure murale

en bois à niveau avec la surface inté-

rieure des poteaux de cloison. Fig. 6.

Assurez-vous:

a) que la structure est centrée sur

l’emplacement de l’installation.

b) que la structure soit placée à une

hauteur permettant d’y fixer les

supports de montage conformé-

ment aux dimensions indiquées.

2. Une fois que la surface murale est

terminée, fixez chaque support de

montage à la structure avec (2) vis de

montage de 4,8 x 38mm. Consultez

le tableau ci-dessous pour connaître

l’emplacement du support de montage.

Remarque: La distance minimum de la hotte au-dessus de la table de cuisson ne

doit pas être inférieure à 60cm (24 po). Il est fortement recommandé de placer la

hotte à 76cm (30 po) au maximum au-dessus de la table de cuisson pour qu’elle

capture au mieux les impuretés culinaires.

L’installateur et l’utilisateur peuvent s’ils le souhaitent - et si la hauteur de plafond

et la longueur du carneau le permettent - placer la hotte à plus de 75cm (30po)

de la table de cuisson.

FIG. 6

STRUCTURE DERRIÈRE

LE SUPPORT EN

BOIS CROISÉ

SUPPORT EN BOIS

CROISÉ DERRIÈRE

LA CLOISON SÈCHE

CLOISON

SÈCHE

31,7cm

(12 1/2 po)

5,6cm

(2 3/16 po)

- 25 -

INSTALLATION DU SUPPORT

DE MONTAGE DU CARNEAU

HOTTES CANALISÉES ET NON CANALISÉES

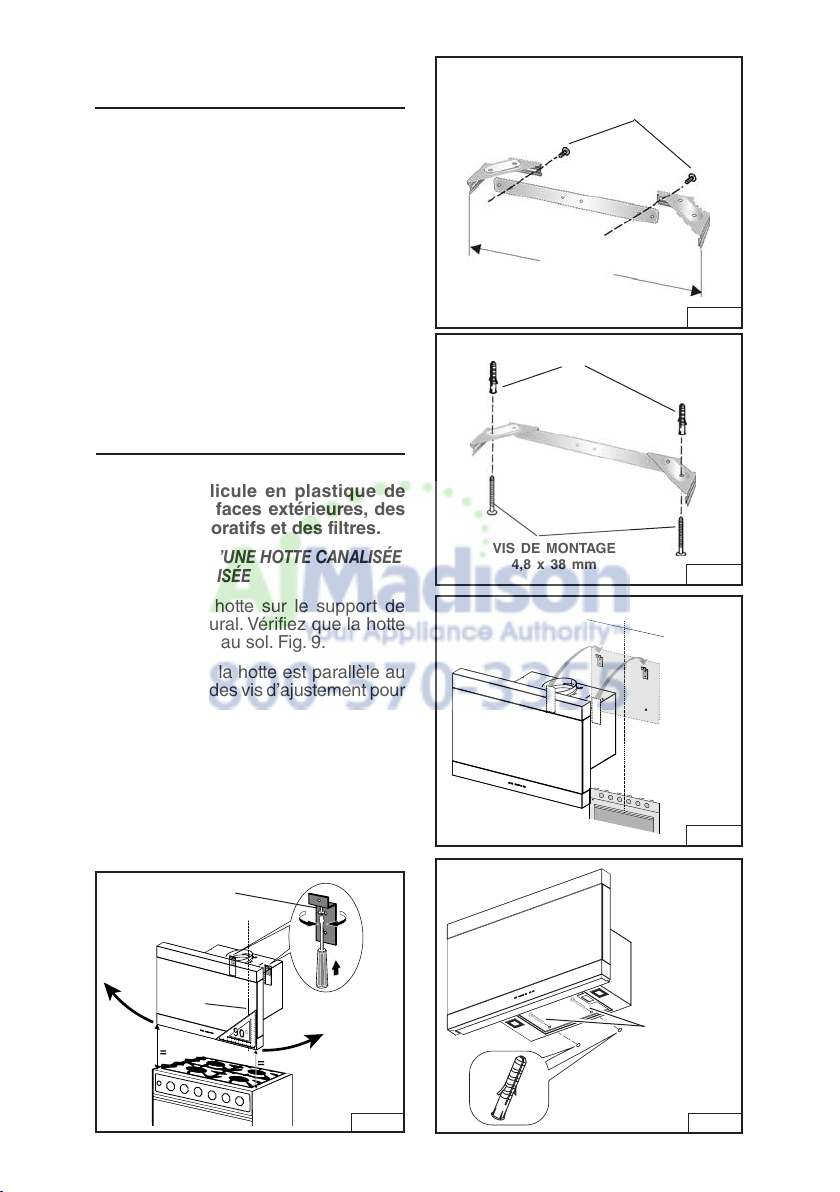

1. Montez le support de montage du

carneau en réglant la largeur exté-

rieure comme indiqué. Fig. 7.

2. Centrez avec soin le support de

montage directement au-dessus de

l’emplacement de la hotte de cuisine.

3. Fixez l’ensemble du support au pla-

fond à l’aide de 2vis de montage de

4,8 x 38mm et des ancrages pour

cloison sèche. Fig. 8. Veillez à ce que

le support soit poussé à fond contre la

paroi au niveau du coin et soit centré

au-dessus de la hotte.

SUPPORT DE MONTAGE DU CARNEAU

19,5 cm

(7 11/16 PO)

FIG. 7

VIS DU SUPPORT À TÊTE

PLATE DE 3,9 x 6 mm

FIG. 8

VIS DE MONTAGE

4,8 x 38 mm

ANCRAGES POUR

CLOISON SÈCHE

ANCRAGES

POUR CLOISON

SÈCHE

FIG. 11

INSTALLATION DE LA HOTTE

Remarque: Avant l’installation finale,

retirez la pellicule en plastique de

toutes les surfaces extérieures, des

carneaux décoratifs et des filtres.

INSTALLATION D’UNE HOTTE CANALISÉE

OU NON CANALISÉE

1. Installez la hotte sur le support de

montage mural. Vérifiez que la hotte

est parallèle au sol. Fig. 9.

2. Vérifiez que la hotte est parallèle au

sol. Utilisez des vis d’ajustement pour

mettre à niveau. Fig 10.

3. Prenez les repères et installez

(2)autres ancrages pour cloison et

les vis comme illustré. Fig. 11.

4. Fixez la hotte à la paroi avec (2) vis

de montage de 4,8 x 38mm et (2)

ancrages pour cloison. Fig. 10 et 11.

FIG. 10

4,8 x 38 mm

VIS

FIG. 9

4,8 x 38 mm

VIS

- 26 -

FIG.12

COLLET DE REFOULEMENT

CANALISATION

MÉTALLIQUE

DE 15cm (6 PO)

INSTALLATIONS CANALISÉES UNIQUEMENT

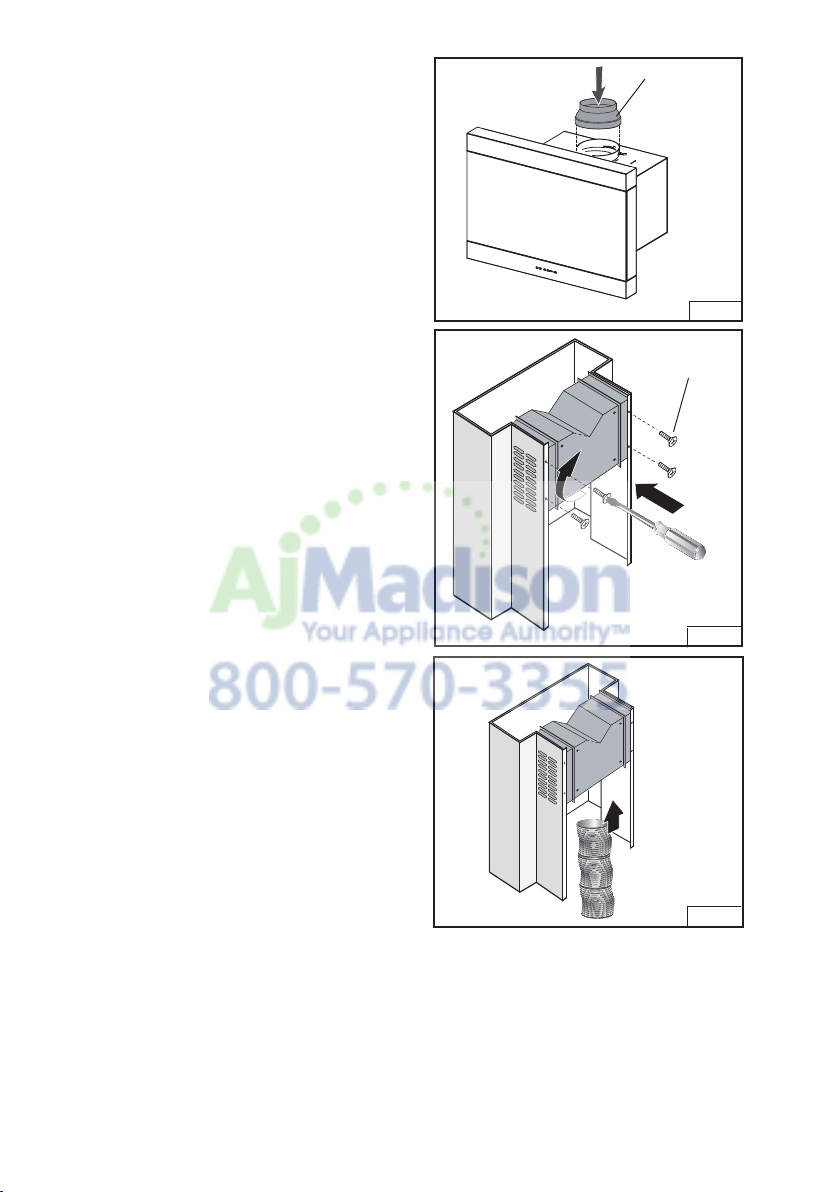

1. Poussez le collet de refoulement sur

le connecteur de la canalisation de

la hotte. Fig. 12.

2. Faites passer la canalisation en métal

de 15cm (6po) vers l’emplacement

extérieur.

3. Installez une protection de paroi ou

de toit appropriée avec le collet de

refoulement afin que l’air s’échappe

vers l’extérieur.

4. Collez tous les joints de la canalisation

avec de l’adhésif pour canalisation en

aluminium.

5. Branchez le cordon dans la prise

murale.

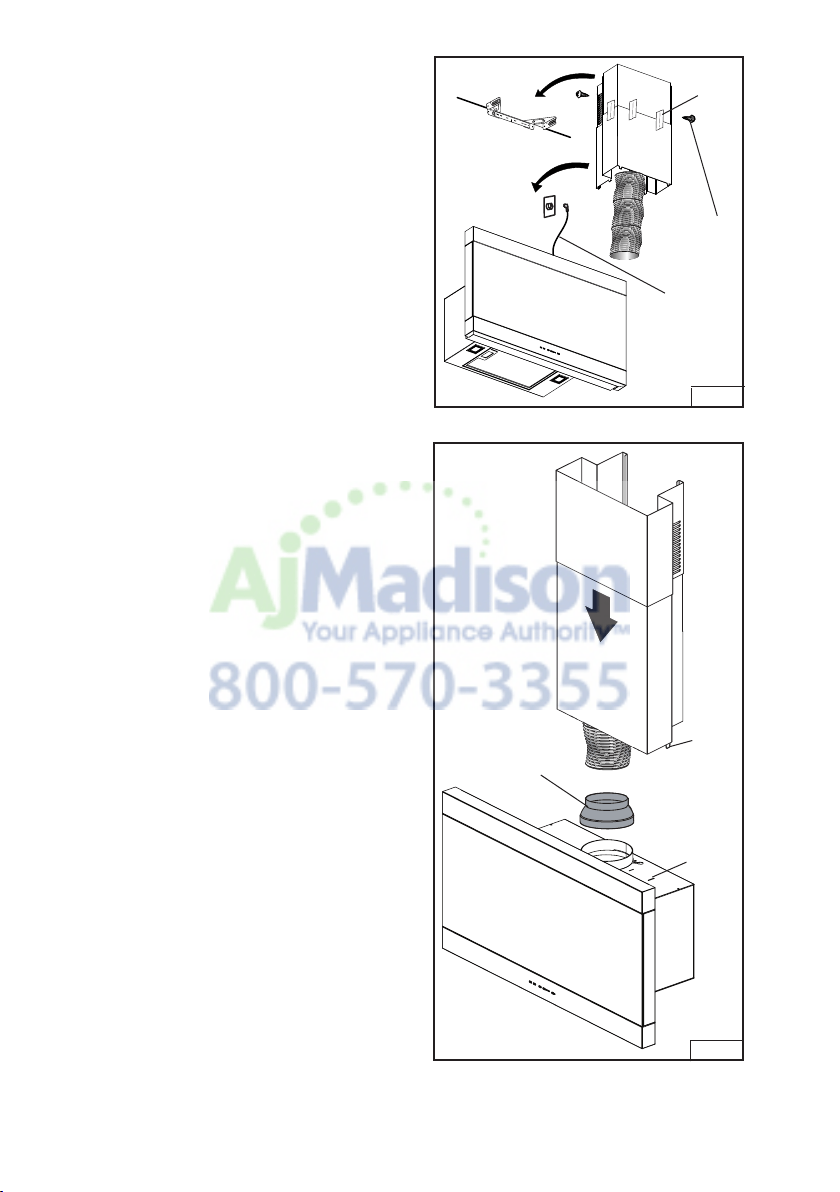

6. Installez les carneaux supérieur

et inférieur sur la hotte de cuisine.

Fig.13.

- Les évents sont cachés si le

plafond a une hauteur de 2,4 m

(8pi).

- Les évents sont exposés si le

plafond a une hauteur de 2,75m

(8pi).

7. Fixez le carneau supérieur au

support de montage du carneau avec

2vis de 3,9 x 6mm. Fig. 14.

FIG.13

FIG.14

CONNECTEUR

DE LA CANALISATION

CACHÉS

ÉVENTS

CACHÉS

EXPOSÉS

CORDON

D’ALIMENTA-

TION

VIS

3,9 x 6 mm

SUPPORT DE

MONTAGE DU

CARNEAU

- 27 -

INSTALLATIONS NON CANALISÉES

UNIQUEMENT

Remarque : Achetez le modèle

ANKWC33 avec l’ensemble de

recirculation non canalisé.

1. N’installez pas le collet de refoulement

fourni avec la hotte de cuisine.

2. Fixez l’adaptateur 12 à 15cm (5po à

6po) au refoulement de la soufflante

et collez le joint avec de l’adhésif pour

canalisation en aluminium. Fig. 15.

3. Installez le collecteur dans le carneau

décoratif supérieur à l’aide des

4vis de 3,4 x 15mm fournies, ainsi

qu’indiqué. Fig. 16.

4. Fixez la canalisation extensible

de 12 cm (5po) au collecteur et

collez le joint avec de l’adhésif pour

canalisation en aluminium. Fig. 17.

FIG.15

FIG.16

FIG.17

12,7cm (5po)

à 15,2cm

(6po)

ADAPTATEUR

VIS

3,4 x 15 mm

- 28 -

5. Branchez le cordon dans la prise

murale.

6. Fixez temporairement les carneaux

supérieur et inférieur l’un à l’autre

avec de l’adhésif pour canalisation,

comme indiqué. Fig. 18.

7. Mettez le carneau en position. Fixez

le carneau supérieur au support de

montage du carneau avec 2vis de

3,9 x 6mm. Fig. 18.

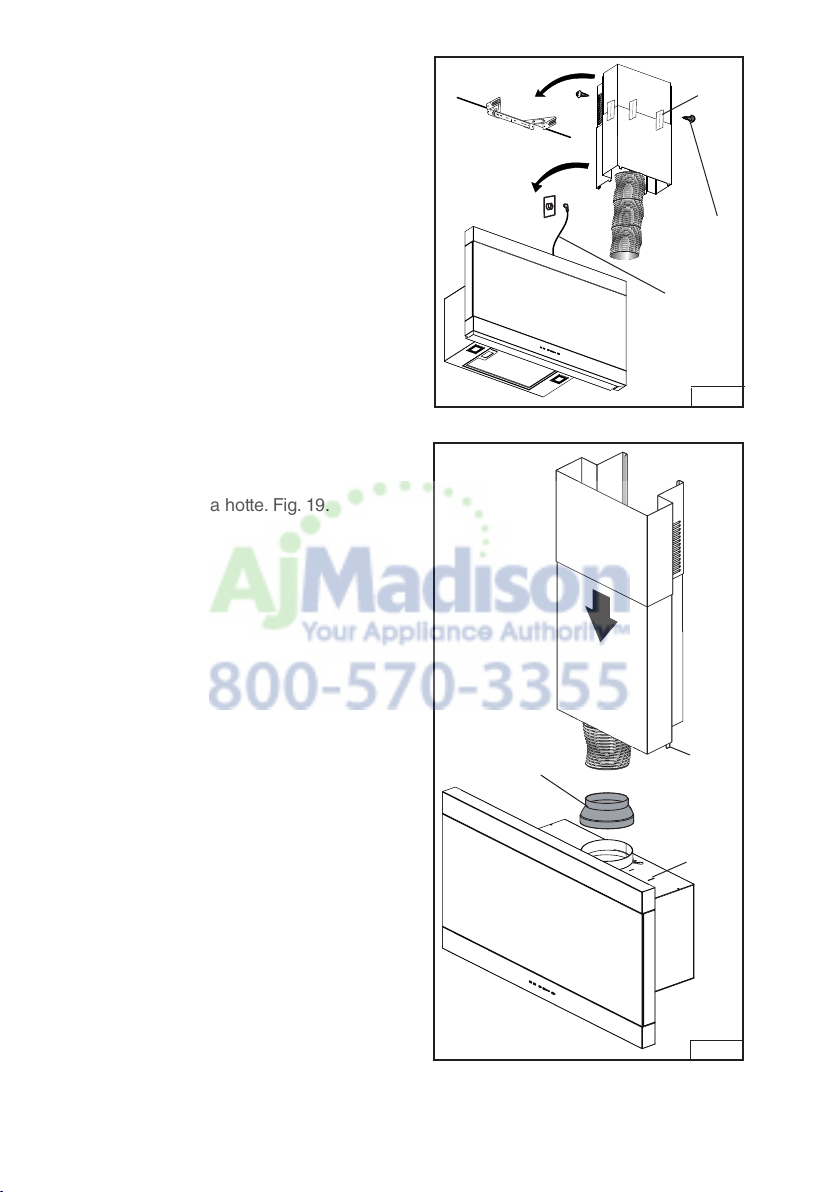

8. Étirez la canalisation extensible, fixez-

la à l’adaptateur 12,7 à 15,2cm (5po

à 6po) et appliquez de l’adhésif sur

les joints des canalisations. Fig. 19.

9. Retirez l’adhésif des carneaux et

abaissez les carneaux en position

sur la hotte.

10.

Les languettes du carneau inférieur

se glissent dans les fentes sur le

dessus de la hotte. Fig. 19.

FIG.18

3,9 x 6 mm

VIS

RUBAN

CORDON

D’ALIMENTATION

FIG.19

LANGUETTE

FENTE

12,7cm (5po) à

15,2cm (6po)

ADAPTATEUR

- 29 -

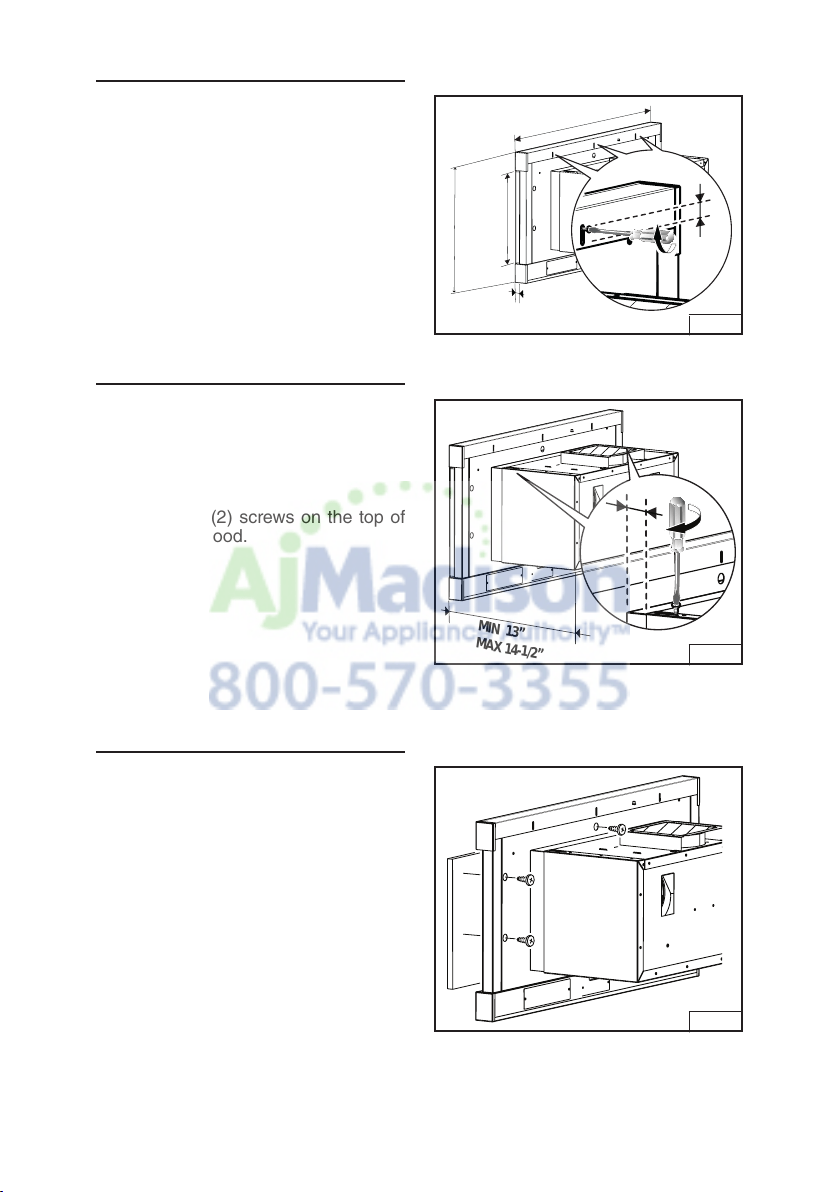

AJUSTEZ LA HAUTEUR DE

LA HOTTE

1. Desserrez (3) vis de la garniture

décorative supérieure. Fig. 20.

2. Glissez la garniture pour augmenter

l’ouverture du panneau de 34,9 à

36,5 cm (13 3/4 à 14 3/8 po)

3. Resserrez à nouveau les (3) vis de

la garniture décorative supérieure.

AJUSTEZ LA PROFONDEUR

DE LA HOTTE

1. Desserrez (2) vis sur le dessus du

logement de la hotte. Fig. 21.

2. Glissez le panneau avant de la hotte

vers l’avant pour augmenter la pro-

fondeur de la hotte de 33 à 36,8 cm

(13 à 14 1/2 po).

3. Resserrez (2) vis sur le dessus de la

hotte.

INSTALLEZ LE PANNEAU

DÉCORATIF

Remarque: Le panneau personnalisé

et le matériau doivent se conformer

à tous les codes locaux de construc-

tion.

1. Coupez un panneau de 1,9 cm (3/4

po) qui s’ajuste à l’ouverture de hotte

ajustable.

2. Fixez le panneau au panneau avant

de la hotte avec les vis d’une taille

appropriée. Fig. 22.

3. Assurez-vous que le panneau est

bien installé à la hotte après l’instal-

lation.

FIG.20

89,8 cm (35 3/8 po)

MIN 34,9 cm (13 3/4 po)

MAX 36,5 cm (14 3/8 po)

1,9 cm (3/4 po)

MAX 50,3 cm (19 13/16 po)

FIG.21

MIN 33 cm (13 po)

MAX 36,8 cm (14 1/2 po)

FIG.22

- 30 -

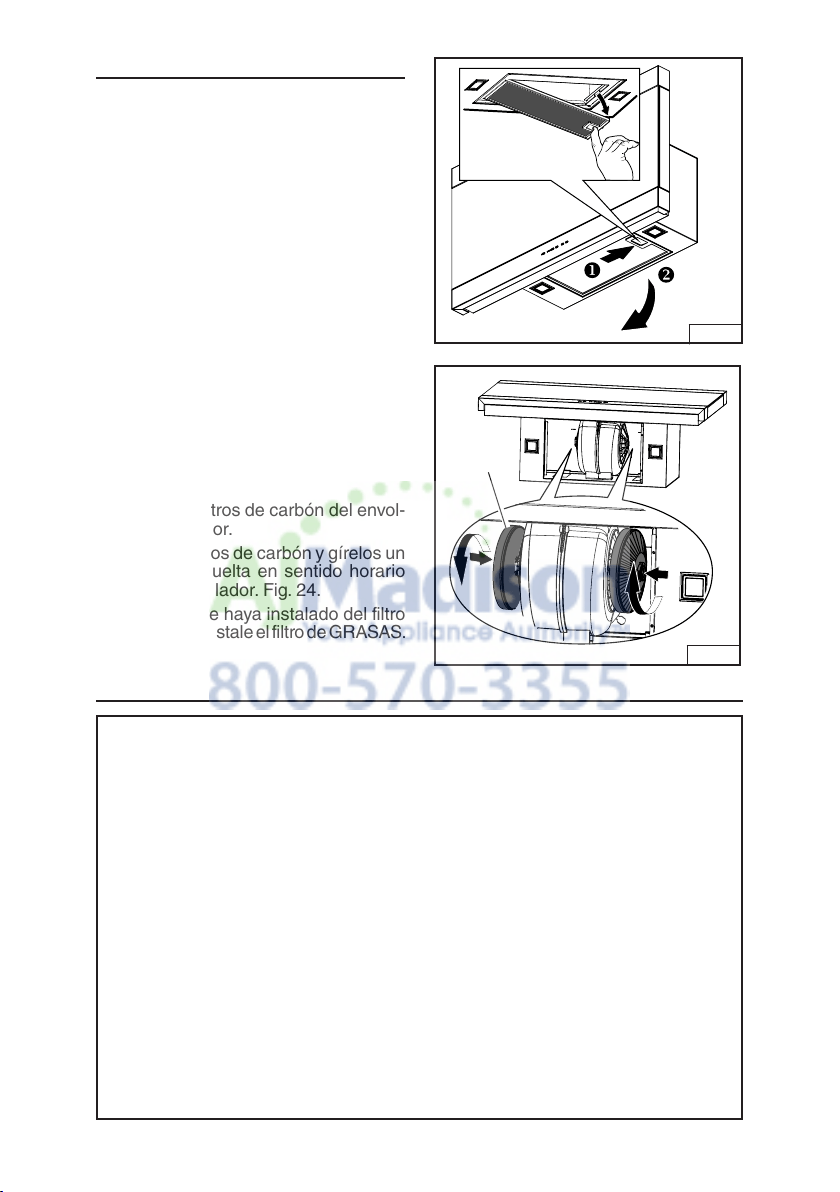

INSTALLEZ LES FILTRES

HOTTES CANALISÉES ET NON CANALISÉES

1. Pour retirer le filtre à GRAISSE, en-

foncez la languette de blocage pour

dégager le filtre de la hotte. Inclinez le

filtre vers le bas et retirez-le. Fig. 23.

2. Pour installer le filtre à GRAISSE,

alignez les languettes arrière du filtre

avec les fentes de la hotte. Poussez

sur la languette de blocage et en-

foncez le filtre à sa position, puis

relâchez. Au terme de l’installation,

assurez-vous que le filtre est bien

engagé. Fig. 23.

REMARQUE: Avant l’utilisation, retirez la

pellicule de protection du cadre du filtre.

HOTTES NON CANALISÉES UNIQUEMENT

1. Retirez le filtre à graisse. Fig. 23.

2. Retirez les filtres à charbon de l’en-

veloppe protectrice.

3. Saisissez les filtres à charbon et

tournez dans le sens horaire d’un

quart de tour sur la soufflante. Fig. 24.

4. Installez le filtre à GRAISSE après

avoir installé le filtre à charbon.

FIG.23

FIG.24

FILTRES À

CHARBON

(2)

GARANTIE

GARANTIE LIMITÉE DE UN AN POR LES PRODUITS BEST

Broan-NuTone LLC (Broan-NuTone) garantit à l’acheteur consommateur original de produits Best qu’ils sont exempts de vice

de matériaux ou de fabrication pour une période d’un an à compter de la date d’achat original. IL N’Y A PAS D’AUTRES GA-

RANTIES, EXPRIMÉES OU IMPLICITES, INCLUANT MAIS NON LIMITÉES AUX GARANTIES IMPLICITES DE QUALITÉ

MARCHANDE ET DE CONVENANCE DANS UN BUT PARTICULIER.

Durant cette période d’un an, Broan-NuTone, à sa discrétion, réparera ou remplacera gratuitement tout produit ou pièce qui

s’avèrera défectueux et ayant été utilisé normalement et d’une manière non abusive.

CETTE GARANTIE NE S’APPLIQUE PAS AUX TUBES FLUORESCENTS ET AUX DÉMARREURS, NI AUX AMPOULES

HALOGÈNES OU INCANDESCENTES, FUSIBLES, FILTRES, CONDUITS, CAPUCHONS DE TOIT, CAPUCHONS

MURAUX ET AUTRES ACCESSOIRES POUR CONDUITS. Cette garantie ne couvre pas (a) l’entretien et le service nor-Cette garantie ne couvre pas (a) l’entretien et le service nor-

mal ou (b) tout produit ou pièce endommagé à la suite d’un mauvais usage, d’une négligence, d’un accident, d’un entretien

inadéquat ou d’une réparation (autre que par Broan-NuTone), d’une mauvaise installation ou d’une installation non conforme

au mode d’installation recommandé.

La durée de toute garantie implicite est limitée à une période de un an tel que spécifié pour la garantie exprimée. Certains

États ou provinces ne permettent pas de limitation de la durée d’une garantie implicite. Cette condition ne s’applique donc

peut-être pas dans votre cas.

L’ENGAGEMENT DE BROAN-NUTONE À RÉPARER OU À REMPLACER, AU CHOIX DE BROAN-NUTONE, SERA LA

SEULE OBLIGATION EXCLUSIVE SOUS CETTE GARANTIE. BROAN-NUTONE NE SE TIENDRA PAS RESPONSABLE

DES DOMMAGES DIRECTS, INDIRECTS OU SPÉCIAUX AYANT UN LIEN DIRECT OU INDIRECT AVEC L’UTILISATION

OU LA PERFORMANCE DE SES PRODUITS. Certains États ou provinces ne permettent pas l’exclusion ou la limitation de

dommages directs ou indirects. Cette condition ne s’applique donc peut-être pas dans votre cas.

Cette garantie vous donne des droits spécifiques et il se peut que vous ayez d’autres droits qui varient d’une province à l’autre

ou d’un État à l’autre. Cette garantie annule toutes les garanties précédentes.

Pour le service sous garantie, vous devez (a) aviser Broan-NuTone à l’adresse ou numéro de téléphone mentionnée ci-

dessous, (b) donner le numéro de modèle et l’identification de la pièce et (c) décrire la nature de tout défaut dans le produit

ou la pièce. Au moment de la demande de service sous garantie, vous devez présenter une preuve de la date d’achat original

du produit en question.

Au USA - BEST

Hartford, Wisconsin 800-558-1711

Au Canada - BEST

Drummondville, QC 866-737-7770

www.BestRangeHoods.com

- 31 -

PIÈCES DE RECHANGE

N° DE N° DESCRIPTION

RÉFÉRENCE DE PIÈCE

9 B08087824 FILTRE À GRAISSE

14 B02300233 CONDENSATEUR

16 BE3351250 SUPPORT DU BOÎTIER ÉLECTRIQUE

26 B02300890 AMPOULE

37 B02300804 MANETTE

38 B03295595 BOÎTIER DU CIRCUIT IMPRIMÉ ÉLECTRIQUE

BW0000055 CARTE DE CIRCUIT DE COMMANDE BOÎTE

(INCLUT N° DE RÉFÉRENCE 228 et 230)

45 BW0000040 SOUFFLANTE

48 B02310260 MOTEUR (SENS HORAIRE)

49 B03295071 VENTILATEUR (SENS HORAIRE)

53 B03204177 RONDELLE EN CAOUTCHOUC

58 B03295018 RÉDUCTION DE SORTIE

60 B02300249 CÂBLE D’ALIMENTATION

62 B08093087 SUPPORT DE SOUFFLANTE

67 B02300958 FILS

86 B08088378 BRIDE DE SORTIE

92 BE3350823 SUPPORT DE BOÎTIER DU TABLEAU DE

COMMANDE

107 B03202287 ARRÊT DU CÂBLE

114 B03290499 FILS D’ACHEMINEMENT

118 BE3350073 CANALISATION EXT. INFÉRIEURE

119 BE3350074 CANALISATION EXT. SUPÉRIEURE

120 B08091367 SUPPORT SUPÉRIEUR DE CANALISATION

TÉLESCOPIQUE

122 B03295016 APPUI

130 B003102675 PANNEAU AVANT

147 BR2300132 COLLIER DE JONCTION

154 B03202286 BUTÉE DE CÂBLE D’ALIMENTATION

166 B08080852 CARTE DE CIRCUIT IMPRIMÉ ÉLECTRIQUE

167 B03295596 COUVERCLE DU BOÎTIER ÉLECTRIQUE

223 B03294171 COMMUTATEUR D’ALLUMAGE

228 B08080265 CARTE DE CIRCUIT IMPRIMÉ DE COMMANDES

230 B03294165 COUVERCLE DE BOÎTIER DU TABLEAU DE

COMMANDE

234 B03293009 BOÎTIER DU TABLEAU DE COMMANDE

340 BE3350821 CÔTÉ DROIT EXTÉRIEUR

341 BE3350822 CÔTÉ GAUCHE EXTÉRIEUR

342 B08092925 PANNEAU DE FERMETURE SUPÉRIEUR

407 BE3351249 SUPPORT DE LA SOUFFLANTE

415 B03202454 GUIDE-CÂBLE

474 B02300918 AMPOULE HALOGÈNE

503 B02011452 CANALISATION EXTENSIBLE

* B06002080 ASSEMBLAGE DE SOUFFLANTE

(INCLUT N° DE RÉFÉRENCE 45,48,49,53)

* B06145120 ASSEMBLAGE D’INSTALLATION ÉLECTRIQUE

(INCLUT N° DE RÉFÉRENCE 14,38,60,67, 147,

166, 167, 223,234)

* B06103881 ENSEMBLE DE TABLEAU DE COMMANDE

(INCLUT N° DE RÉFÉRENCE 38, 67, 223, 234)

* B080810954 JEU DE RACCORD (INCLUT N° DE RÉFÉRENCE 120)

- 32 -

PIÈCES DE RECHANGE

120

114

122

119

118

154

107

474

415

341

130

342

340

234

(W0000055)

223

228

230

407

167

147

166

(03295595)

503

99044738A

- 33 -

Modelo WC33I

En EE.UU.: BEST Hartford, Wisconsin

En CANADÁ: BEST Drummondville, QC, Canadá

REGISTRE SU PRODUCTO EN LÍNEA EN: www.BestRangeHoods.com/register

Para obtener información adicional, visite www.BestRangeHoods.com

ENGLISH .................................... 2

FRANÇAIS ................................. 17

ESPAÑOL................................... 33

- 34 -

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, DESCARGAS ELÉCTRICAS O LESIO-

NES PERSONALES, RESPETE LO SIGUIENTE:

1. Utilice esta unidad sólo de la manera prevista por el fabricante. Si tiene preguntas,

comuníquese con el fabricante a la dirección o el número de teléfono que aparecen

en la garantía.

2. Antes de realizar el mantenimiento de la unidad o de limpiarla, desconecte la energía

en el panel de servicio y bloquéelo para evitar conectar la energía accidentalmente.

Cuando no se pueda bloquear el mecanismo de desconexión, fije firmemente un dis-

positivo de advertencia que se destaque, como una etiqueta, en el panel de servicio.

3. Una persona capacitada debe realizar el trabajo de instalación y el cableado eléc-

trico conforme a los códigos y estándares correspondientes, incluidos los códigos y

estándares de construcción de resistencia al fuego.

4. Es necesario que haya suficiente aire para que se produzca una combustión adecuada

y los gases de los equipos que consumen combustible se puedan evacuar a través

del conducto de humo (chimenea) para evitar el contratiraje. Siga las directrices y las

normas de seguridad del fabricante del equipo de calefacción como las publicadas

por la Asociación Nacional de Protección contra Incendios (National Fire Protection

Association, NFPA) y la Sociedad Americana de Ingenieros en Calefacción, Refri-

geración y Aire Acondicionado (American Society for Heating, Refrigeration and Air

Conditioning Engineers, ASHRAE) y las autoridades de códigos locales.

5. Cuando realice cortes o perforaciones en paredes o techos, no dañe el cableado

eléctrico ni otros servicios públicos ocultos.

6. Los ventiladores entubados siempre deben ventilarse hacia el exterior.

7. No utilice esta unidad con un dispositivo de control de velocidad de estado sólido

independiente.

8. Para reducir el riesgo de incendios, sólo utilice entubados de metal.

INSTRUCCIONES DE CONEXIÓN A TIERRA

Este artefacto se debe conectar a tierra. En caso de un cortocircuito eléctrico, la conexión

a tierra reduce el riesgo de descarga eléctrica al proporcionar un cable de escape para

la corriente eléctrica. Este artefacto está equipado con un cable que tiene un alambre

de conexión a tierra con una clavija de tierra. La clavija debe conectarse en un tomaco-

rriente que esté instalado y conectado a tierra correctamente.

ADVERTENCIA: la conexión a tierra incorrecta puede crear riesgo de descarga eléctrica.

Consulte a un electricista capacitado si no comprende por completo las instrucciones

de conexión a tierra o si tiene dudas sobre si el artefacto está conectado a tierra co-

rrectamente.

No utilice un alargador. Si el cable de alimentación eléctrica es demasiado corto, pida a

un electricista capacitado que instale un tomacorriente cerca del artefacto.

PARA COCINAS DOMÉSTICAS SOLAMENTE

- 35 -

PRECAUCIÓN

1. Sólo para uso en interiores.

2. Para reducir el riesgo de incendios y eliminar el aire correctamente, asegúrese

de dirigir el aire hacia afuera. No ventile el aire de escape en espacios dentro de

paredes o techos ni en áticos, sótanos o garajes.

3. Tenga cuidado cuando use agentes de limpieza o detergentes.

4. Evite usar productos alimenticios que produzcan llamas debajo de la campana para

cocina.

5. Sólo para uso de ventilación general. No utilice para purgar materiales y vapores

explosivos o peligrosos.

6. Para evitar causar daños en el cojinete del motor y que los propulsores queden

desbalanceados o ruidosos, mantenga el polvillo de paredes de yeso, polvo de

construcción, etc. alejados de la unidad motriz.

7. El motor de la campana tiene relés térmicos que se apagan automáticamente si el

motor se sobrecalienta. El motor se reiniciará cuando se enfríe. Si el motor se sigue

apagando y reiniciando, realice el mantenimiento de la campana.

8. Para capturar mejor las impurezas de la cocina, la parte inferior de la campana

debe tener un espacio de como mínimo 24" y como máximo 30" por encima de la

superficie de cocción. Consulte la sección “Instalación del Soporte de Montaje” para

obtener las restricciones de montaje.

9. Se recomienda que haya dos instaladores debido al gran tamaño y peso de esta

campana.

10. Este producto está equipado con un termostato que puede iniciar el soplador au-

tomáticamente. Para reducir el riesgo de lesiones y evitar conectar la energía acci-

dentalmente, desconecte la energía en el panel de servicio y bloquéelo o etiquételo.

11. Lea la etiqueta de especificación en el producto para obtener más información y

requisitos.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS POR GRASA EN LA COCINA:

A. Nunca deje las unidades de superficie sin cuidado en graduaciones altas. Los derra-

mes por ebullición generan humos y derrames grasosos que pueden encenderse.

Caliente aceites lentamente en una graduación baja o media.

B. Siempre encienda la campana cuando cocine con mucho calor o cuando flambee

alimentos (por ejemplo crepes Suzette, cerezas jubileo, filete flambeado a la pimienta).

C. Limpie los ventiladores con frecuencia. No se debe dejar acumular grasa en el ven-

tilador ni en el filtro.

D. Utilice una cacerola del tamaño adecuado. Siempre utilice utensilios de cocina apro-

piados para el tamaño del elemento de la superficie.

PARA REDUCIR EL RIESGO DE LESIONES PERSONALES EN CASO DE UN IN-

CENDIO POR GRASA EN LA COCINA, RESPETE LO SIGUIENTE:*

1. SOFOQUE LAS LLAMAS con una tapa bien ajustada, una bandeja para hornear o

una bandeja metálica y luego apague el quemador. TENGA LA PRECAUCIÓN DE

EVITAR QUEMADURAS. Si las llamas no se apagan inmediatamente, SALGA Y

LLAME A LOS BOMBEROS.

2. NUNCA TOQUE UNA CACEROLA EN LLAMAS: puede quemarse.

3. NO USE AGUA, ni toallas o repasadores húmedos. Se producirá una explosión de

vapor violenta.

4. Utilice un extintor de incendios SÓLO si:

A. Sabe que tiene un extintor de incendios Clase ABC y ya sabe utilizarlo.

B. El fuego es pequeño y está contenido en el área donde comenzó.

C. Se está llamando a los bomberos.

D. Puede combatir el incendio de espaldas hacia una salida.

* Según los “Consejos de Seguridad para Incendios en la Cocina” publicado por

la NFPA.

- 36 -

FUNCIONAMIENTO

Controles

La campana se utiliza con los (5) pulsadores ubicados en el borde delantero de

la campana. Fig. 1.

El interruptor Luz Encendida/Apagada enciende las luces con alta intensidad y

las apaga.

El interruptor Regulador de Intensidad de Luz alterna la intensidad de la luz de

baja a alta.

El interruptor Soplador Apagado/Velocidad apaga el soplador y cambia su velocidad

con cuatro ajustes de velocidad diferentes: alta, media-alta, media-baja y baja.

Presione y mantenga presionado el botón por 2 segundos para apagar el soplador.

El interruptor Soplador Encendido/Velocidad enciende el soplador con cuatro

ajustes de velocidad diferentes: baja, media-baja, media alta y alta.

Los Indicadores LED del Soplador se iluminan para cada velocidad.

El interruptor Acción Retardada activa una función de retardo del apagado. Cuando

lo presiona, el soplador sigue funcionando con el ajuste actual de velocidad por

10 minutos antes de apagarse automáticamente. El LED (a la derecha) parpadea

durante el funcionamiento.

El LED (a la derecha) también se utiliza como un recordatorio de limpieza del filtro.

Parpadeará después de 30 horas de funcionamiento, lo que indica la necesidad

de limpiar los filtros.

El interruptor Restablecer Alarma del Filtro se utiliza para restablecer el cronómetro

de 30 horas del filtro. Cuando se limpien o cambien los filtros, presione este

interruptor una vez para restablecer la alarma de limpieza del filtro.

HEAT SENTRY™

La campana está equipada con un termostato HEAT SENTRY™. Este termostato

es un dispositivo que encenderá o acelerará el soplador si detecta calor excesivo

sobre la superficie de cocción.

1) Si el soplador está apagado, enciende el soplador en velocidad alta.

2) Si el soplador está encendido en un ajuste de velocidad bajo, cambia el soplador

a velocidad alta.

Cuando el nivel de temperatura descienda a normal, el soplador regresará a su

ajuste original.

ADVERTENCIA

El termostato HEAT SENTRY puede iniciar el soplador aunque la campana

esté apagada. Cuando sucede esto, es imposible apagar el soplador con

su interruptor. Si debe detener el soplador, hágalo desde el panel eléctrico

principal.

Regulador de

Encendida/

Apagada

FIG. 1

Regulador de

Intensidad de

Luz

Soplador

Apagado/

Velocidad

Soplador

Encendido/

Velocidad

Indicadores

LED del

Soplador

Acción

Retardada/

Restablecer

Alarma del Filtro

LED

ENCENDIDO/+ENCENDIDO APAGADO/- APAGADO

- 37 -

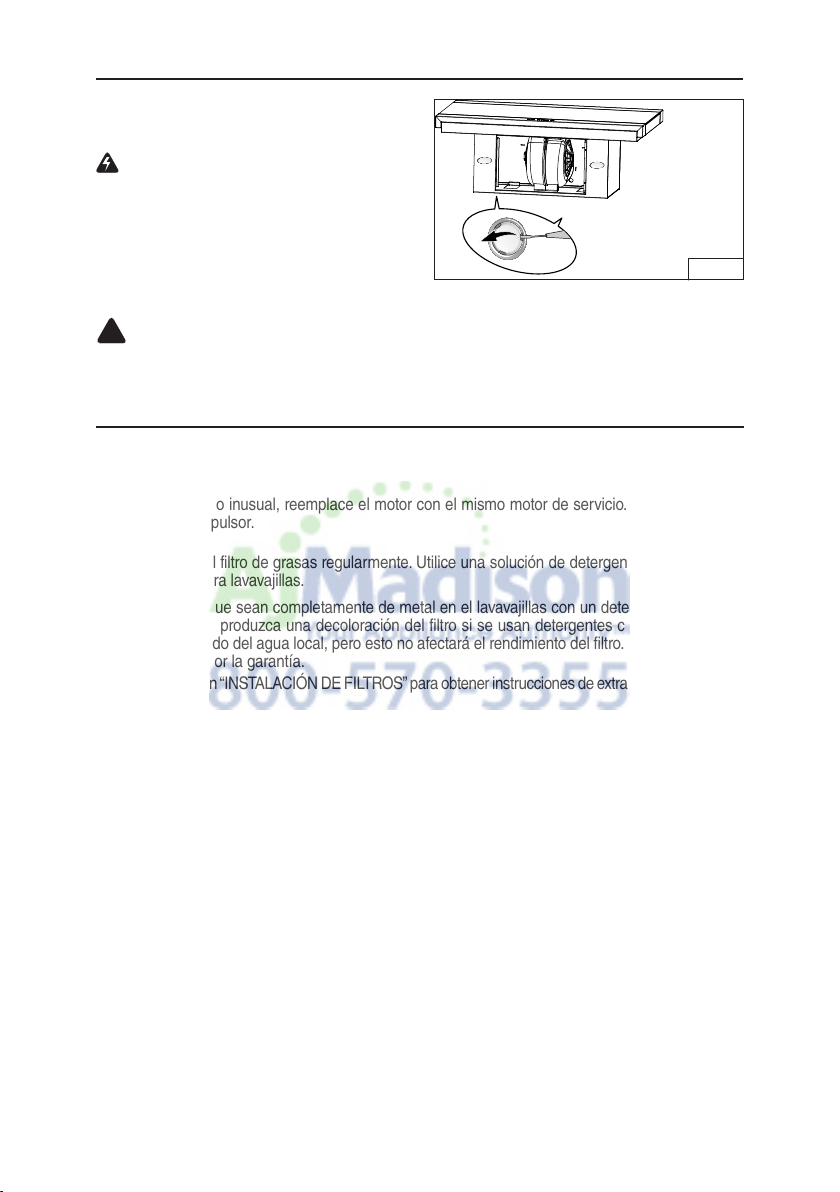

FOCOS HALÓGENOS

Esta campana para cocina necesita dos

focos halógenos (Tipo T4, de 120 Voltios,

25Vatios Máximos, G9 Base).

ADVERTENCIA: siempre desconecte

el suministro eléctrico antes de realizar

cualquier operación en el artefacto.

Para cambiar los focos:

1. Abra la tapa haciendo palanca desde las

ranuras correspondientes. Fig. 2.

2. Retire los focos tirando de los costados. (NO LOS HAGA GIRAR).

PRECAUCIÓN: los focos pueden estar calientes.

3. Reemplácelos por focos halógenos del Tipo T4, de 120Voltios, 25Vatios Máxi-

mos, G9 Base. No toque los focos de repuesto con las manos sin protección.

FIG. 2

LIMPIEZA Y MANTENIMIENTO

El mantenimiento adecuado de la campana para cocina garantizará el rendimiento correcto de la unidad.

Motor

El motor está constantemente lubricado y nunca necesita engrase. Si los cojinetes del motor hacen

un ruido excesivo o inusual, reemplace el motor con el mismo motor de servicio. También se debe

reemplazar el propulsor.

Filtro de Grasas

Se debe limpiar el filtro de grasas regularmente. Utilice una solución de detergente tibia. El filtro de

grasas es apto para lavavajillas.

Limpie los filtros que sean completamente de metal en el lavavajillas con un detergente sin fosfato.

Es posible que se produzca una decoloración del filtro si se usan detergentes con fosfato o como

resultado del estado del agua local, pero esto no afectará el rendimiento del filtro. Esta decoloración

no está cubierta por la garantía.

Consulte la sección “INSTALACIÓN DE FILTROS” para obtener instrucciones de extracción e instalación.

Filtro de Recirculación Sin Entubar

El filtro de recirculación sin entubar se debe cambiar cada 6meses. Reemplácelo más seguido si

su estilo de cocina produce grasa adicional, como frituras y cocción en wok. Consulte la sección

“INSTALACIÓN DE FILTROS” para obtener instrucciones de extracción e instalación.

Limpieza del Acero Inoxidable

LO QUE SE DEBE HACER:

• Limpiar regularmente con un paño limpio o un

trapo empapado con agua tibia y jabón suave

o detergente líquido.

• Limpiar siempre en la dirección de las líneas

pulidas originales.

• Siempre enjuagar bien con agua limpia (2 ó 3

veces) después de la limpieza. Secar con un

trapo por completo.

• También se puede utilizar un limpiador de

acero inoxidable doméstico.

LO QUE NO SE DEBE HACER:

• Usar esponjas de acero o acero inoxidable

o raspadores para eliminar la suciedad

persistente.

• Usar limpiadores agresivos o abrasivos.

• Permitir que se acumule suciedad.

• Dejar que el polvo de yeso u otro residuo de

construcción alcance la campana. Durante una

construcción/renovación, cubra la campana

para cocina para asegurarse de que el polvo no

se pegue en la superficie de acero inoxidable.

Cuando elija un detergente, evite lo siguiente:

• Todos los limpiadores que contienen lejía, ya que atacarán el acero inoxidable.

• Todos los productos que contienen: cloruro, fluoruro, yoduro o bromuro, porque deteriorarán

las superficies rápidamente.

• Todos los productos combustibles usados para limpiar, como acetona, alcohol, éter, benzol,

etc., puesto que son altamente explosivos y nunca se deben usar cerca de la cocina.

- 38 -

PREPARACIÓN DE LA CAMPANA

Desembale la campana y revise el contenido.

Debe recibir:

1 - Campana

1 - Conjunto de Conducto de Humo Decorativo

1 - Bolsa de Piezas que contiene:

2 - Soportes de Montaje

1 - Regulador de Tiro

1 - Soporte de Montaje del Conducto de Humo

8 - Tornillos de Montaje (Cabeza Troncocónica 4.8 x 38mm)

2 - Tornillos de Montaje (Cabeza Troncocónica 3.9 x 9.5mm)

2 - Tornillos de Montaje (Cabeza Plana 3.9 x 6mm)

8 - Anclajes para Paredes de Yeso

1 - Instrucciones de Instalación

SOPORTE DE

MONTAJE

REGULADOR

DE TIRO

SOPORTE DE MONTAJE

DEL CONDUCTO DE HUMO

8 TORNILLOS DE MONTAJE

(Cabeza Troncocónica

4.8 x 38mm)

8 ANCLAJES

PARA PAREDES

DE YESO

2 TORNILLOS DE

MONTAJE (Cabeza

Troncocónica

3.9 x 9.5mm)

CONDUCTO DE

HUMO DECORATIVO

2 TORNILLOS DE

MONTAJE (Cabeza

Plana 3.9 x 6mm)

FIG. 3

- 39 -

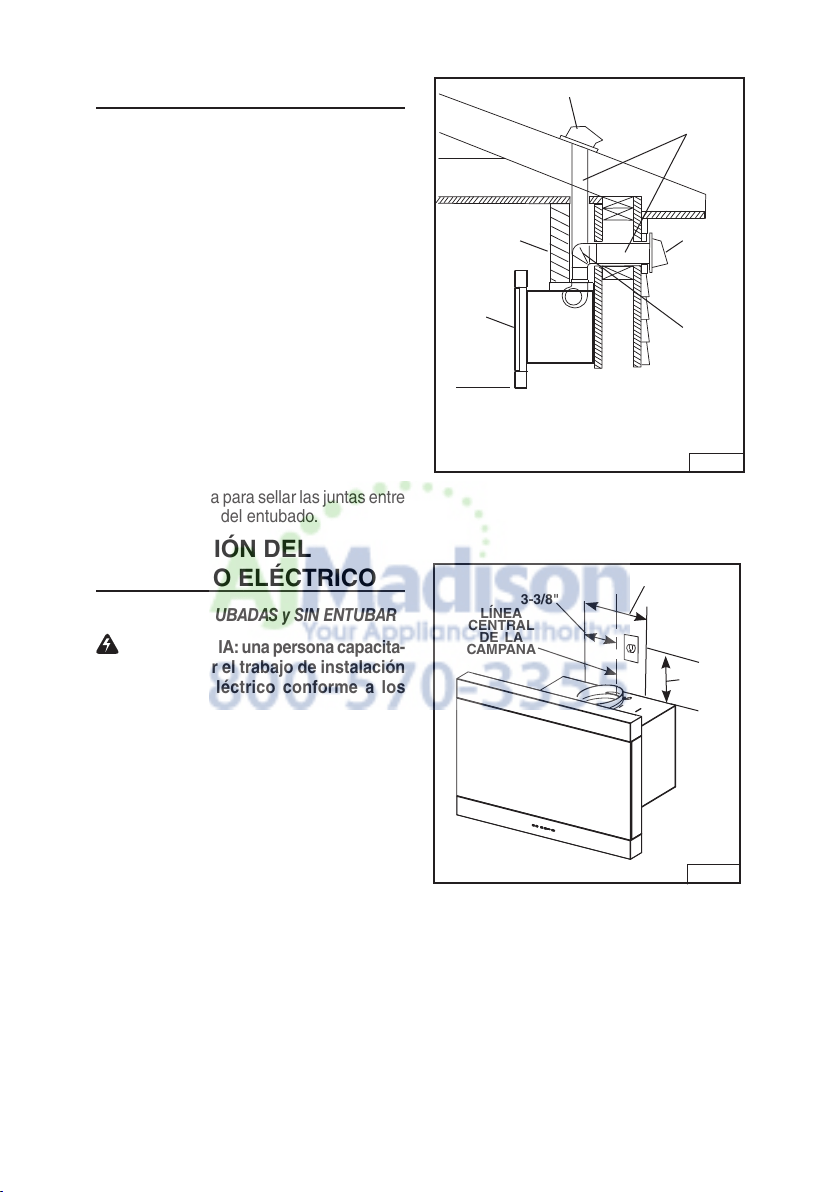

SOMBRERETE PARA EL TECHO

CONDUCTO

CIRCULAR

DE 6"

CONDUCTO

DE HUMO

DECORATIVO

CAMPANA

SOMBRERETE

PARA

LA PARED

CONDUCTO

CIRCULAR

DE 6"

24" a 30" SOBRE LA SUPERFICIE DE COCCIÓN

(Consulte la sección “INSTALACIÓN DEL

SOPORTE DE MONTAJE” para obtener las

restricciones de montaje)

INSTALACIÓN DE LOS

ENTUBADOS

SÓLO CAMPANAS ENTUBADAS

PRECAUCIÓN: para reducir el riesgo de

incendios, sólo utilice entubados de metal.

1. Decida en qué lugar entre la campana y

el exterior colocará los entubados. Fig. 4.

2. Un tendido de conducto corto y recto

permitirá que la campana funcione con

la mayor eficiencia.

3. Los tendidos de conductos largos, los codos

y las transiciones reducirán el rendimiento

de la campana. Utilice la menor cantidad po-

sible de estos. Es posible que se necesiten

entubados para mejorar el rendimiento con

tendidos de conductos más largos.

4. Instale un sombrerete para techo o pared.

Conecte un entubado de metal redondo

en el sombrerete y trabaje hacia atrás,

hacia la ubicación de la campana. Utilice

cinta adhesiva para sellar las juntas entre

las secciones del entubado.

INSTALACIÓN DEL

CABLEADO ELÉCTRICO

CAMPANAS ENTUBADAS y SIN ENTUBAR

ADVERTENCIA: una persona capacita-

da debe realizar el trabajo de instalación

del cableado eléctrico conforme a los

códigos y estándares correspondientes.

Esta campana para cocina debe estar

correctamente conectada a tierra. Des-

conecte la energía eléctrica en la entrada

de servicio antes de instalar el cableado.

1. Planifique dónde ubicará la campana

encima de la cocina. Consulte la sección

“INSTALACIÓN DEL SOPORTE DE

MONTAJE” para obtener las opciones de

altura para el montaje de la campana.

2. Instale una caja de salida estándar para

pared de 2" x 4" y un receptáculo co-

nectado a tierra de 3patas, 125Voltios,

15Amperes. Fig. 5.

3. Instale el centro de la caja de salida para

pared de 10" a 13" por encima de la parte

superior de la campana.

4. Coloque la caja y el receptáculo dentro

de los límites que se muestran, descen-

trados del entubado (para dejar margen

para el enchufe del cable de alimentación

y el conducto de humo).

FIG. 4

FIG. 5

LÍNEA

CENTRAL

DE LA

CAMPANA

3-3/8"

6-3/4"

10 - 13"



- 40 -

INSTALACIÓN DE LOS

SOPORTES DE MONTAJE

CAMPANAS ENTUBADAS y SIN

ENTUBAR

1. Construya un marco de madera para

la pared que esté nivelado con la

superficie interior de los puntales de

la pared. Fig. 6.

Asegúrese de que:

a) el marco esté centrado sobre el

lugar de instalación,

b) la altura del marco permitirá fijar

los soportes de montaje al mar-

co dentro de las dimensiones que

se muestran.

2. Una vez terminada la superficie

de la pared, fije cada soporte de

montaje al marco con (2) tornillos de

montaje de 4.8 x 38 mm. Consulte

la siguiente tabla para obtener la

ubicación del soporte de montaje.

Nota: la distancia mínima de la campana sobre la cocina no debe ser inferior a 24".

Se recomienda altamente un máximo de 30" sobre la cocina para capturar mejor

las impurezas de la cocina.

Las distancias de más de 30" quedan a discreción del instalador y el usuario. Tam-

bién dependen de la altura del techo y la longitud del conducto de humo.

DISTANCIA DE 36" DE ALTURA DE LA CAMPANA SOBRE LA COCINA

(consulte la siguiente nota)

30"

UBICACIÓN DEL SOPORTE DE MONTAJE A 36" DE ALTURA SOBRE LA COCINA

ALTURA

DEL

TECHO

8 PIES

24" 25" 26" 27" 28" 29"

9 PIES

FIG. 6

ENTUBADA O

SIN ENTUBAR

ENTUBADA O

SIN ENTUBAR

MÉTODO DE

ENTUBADO

35"

36"

37"

38" 39"

40" 41"

35" 36"

37"

MARCO DETRÁS DEL

SOPORTE TRANSVERSAL

DE MADERA

SOPORTE TRANSVERSAL

DE MADERA DETRÁS DE

LA PARED DE YESO

PARED DE

YESO

12-1/2"

2-3/16"

- 41 -

INSTALACIÓN DEL SOPORTE

DE MONTAJE DEL CONDUCTO

DE HUMO

CAMPANAS ENTUBADAS Y SIN ENTUBAR

1. Arme el soporte de montaje del conducto

de humo, ajustando el ancho exterior

como se muestra. Fig. 7.

2. Con cuidado, centre el soporte de

montaje directamente sobre el lugar de

la campana para cocina.

3. Fije el conjunto del soporte en el techo con

(2) tornillos de montaje de 4.8 x 38mm

y anclajes para paredes de yeso. Fig. 8.

Asegúrese de que el soporte esté contra

la esquina, apretado contra la pared y

centrado sobre la campana.

SOPORTE DE MONTAJE DEL CONDUCTO

DE HUMO

7-11/16"

FIG. 7

TORNILLOS DE CABEZA PLANA DE

3.9 x 6 mm PARA EL SOPORTE

FIG. 8

TORNILLOS DE MONTAJE DE

4.8 x 38 mm

ANCLAJES PARA PAREDES

DE YESO

ANCLAJES PARA

PAREDES DE

YESO

FIG. 11

INSTALACIÓN DE LA CAMPANA

Nota: retire la película protectora de plás-

tico de todas las superficies exteriores,

conductos de humo decorativos y filtros

antes de la instalación final.

INSTALACIÓN DE CAMPANAS ENTUBADAS

y SIN ENTUBAR

1. Instale la campana en el soporte de

montaje de la pared. Asegúrese de que la

campana esté nivelada con el piso. Fig. 9.

2. Asegúrese de que la campana esté ni-

velada con el piso. Utilice los tornillos de

ajuste para nivelar. Fig 10.

3. Marque e instale dos (2) anclajes para

pared de yeso adicionales y tornillos

como se muestra. Fig. 11.

4. Fije la campana a la pared con dos (2)

tornillos de montaje de 4.8 x 38 mm y

dos (2) anclajes para paredes de yeso.

Figs. 10 y 11.

FIG. 10

TORNILLOS DE

4.8 x 38 mm

FIG. 9

TORNILLOS DE

4.8 x 38 mm

- 42 -

FIG.12

REGULADOR DE TIRO

CONDUCTO DE METAL

DE 6 PULG. DE

DIÁMETRO

SÓLO INSTALACIÓN ENTUBADA

1. Empuje el regulador de tiro por

el conector del conducto en la

campana. Fig. 12.

2. Realice un tendido de canalización

de metal de 6 pulgadas de diámetro

en la ubicación exterior.

3. Instale un sombrerete para techo o

pared adecuado con el regulador de

tiro para purgar el aire al exterior.

4. Coloque cinta adhesiva de aluminio

en todas las juntas.

5. Enchufe el cable de alimentación en

el tomacorriente de pared.

6. Instale los conductos de humo

decorativos superior e inferior en la

campana de la cocina. Fig. 13.

- Los orificios de ventilación están

ocultos en techos de 8 pies.

- Los orificios de ventilación están

expuestos en techos de 9 pies.

7. Fije el conducto de humo superior

al soporte de montaje con dos (2)

tornillos de 3.9x6mm. Fig. 14.

FIG.13

FIG.14

CONECTOR DEL

CONDUCTO

ORIFICIOS DE

VENTILACIÓN

OCULTOS

ORIFICIOS DE

VENTILACIÓN

EXPUESTOS

CABLE DE

ALIMENTACIÓN

TORNILLOS

DE 3.9 x 6mm

SOPORTE DE

MONTAJE DEL

CONDUCTO

DE HUMO

- 43 -

SÓLO INSTALACIÓN SIN ENTUBAR

Nota: adquiera el Juego de Recirculación

Sin entubar Modelo ANKWC33.

1. No instale el regulador de tiro

suministrado con la campana para

cocina.

2. Fije el adaptador de 5" a 6" a la

descarga del soplador y coloque

cinta adhesiva de aluminio en la

junta. Fig. 15.

3. Instale la cámara de distribución

en el conducto de humo decorativo

superior con los cuatro (4) tornillos

de 3.4 x 15 mm suministrados, tal

como se muestra. Fig. 16.

4. Fije el entubado de 5 pulgadas

expansible a la cámara de distribución

y coloque cinta adhesiva de aluminio

en la junta. Fig. 17.

FIG.15

FIG.16

FIG.17

ADAPTADOR

DE 5" A 6"

TORNILLOS

DE 3.4 x 15mm

- 44 -

5. Enchufe el cable de alimentación en

el tomacorriente de pared.

6. Fije el conducto de humo superior e

inferior con cinta adhesiva de manera

temporaria, como se muestra. Fig. 18.

7. Eleve el conducto de humo a su

posición. Fije el conducto de humo

superior al soporte de montaje con

dos (2) tornillos de 3.9 x 6 mm. Fig. 18.

8. Estire el conducto expansible, fíjelo al

adaptador de 5" a 6" y coloque cinta

adhesiva en las juntas. Fig. 19.

9. Retire la cinta de los conductos de

humo y bájelos a su posición en la

campana.

10. Las lengüetas de la parte inferior del

conducto de humo se deslizan en

las ranuras de la parte superior de la

campana. Fig. 19.

FIG. 18

TORNILLOS

3.9x 6 mm

CINTA

CABLE DE

ALIMENTACIÓN

FIG. 19

LENGÜETA

RANURA

ADAPTADOR

DE 5" A 6"

- 45 -

AJUSTE DE LA ALTURA DE

LA CAMPANA

1. Afloje los tres (3) tornillos en el borde

decorativo superior. Fig. 20.

2. Deslice el borde hacia arriba para

aumentar la apertura del panel de

13 3/4" a 14 3/8".

3. Vuelva a ajustar los tres (3) tornillos

en el borde decorativo superior.

AJUSTE DE LA PROFUNDI-

DAD DE LA CAMPANA

1. Afloje los dos (2) tornillos en la parte

superior de la caja de la campana

para cocina. Fig. 21.

2. Deslice el panel frontal de la campa-

na hacia delante para aumentar la

profundidad de la campana de 13"

a 14 1/2".

3. Vuelva a ajustar los dos (2) tornillos

en la parte superior de la campana

para cocina.

INSTALACIÓN DEL PANEL

DECORATIVO

Nota: el panel y el material personali-

zados deben cumplir con las normas

de construcción locales.

1. Corte el panel de 3/4" para que co-

incida con la apertura ajustable de la

campana para cocina.

2. Fije el panel al panel frontal de las

campanas para cocina con tornillos

de tamaño apropiado. Fig. 22.

3. Después de la instalación, asegúrese

de que el panel esté fijado en forma

adecuada a la campana para cocina.

FIG. 20

35-3/8”

MÍN. 13-3/4”

MÁX. 14-3/8”

3/4”

MÁX. 19-13/16”

FIG. 21

MÍN. 13”

MÁX. 14-1/2”

FIG. 22

- 46 -

INSTALACIÓN DE FILTROS

CAMPANAS ENTUBADAS Y SIN

ENTUBAR

1. Para retirar el filtro de GRASAS,

presione la lengüeta del pestillo para

desprender el filtro de la campana.

Incline el filtro hacia abajo y retírelo.

Fig. 23.

2. Para instalar el filtro de GRASAS,

alinee las lengüetas posteriores del

filtro con las ranuras de la campana.

Presione la lengüeta del pestillo, co-

loque el filtro en su posición y libérelo.

Asegúrese de que el filtro quede bien

conectado después de la instalación.

Fig. 23.

NOTA: antes de usar el filtro, elimine la

película protectora del marco.

SÓLO CAMPANAS SIN ENTUBAR

1. Retire el filtro de grasas. Fig. 23.

2. Retire los filtros de carbón del envol-

torio protector.

3. Tome los filtros de carbón y gírelos un

cuarto de vuelta en sentido horario

hacia el soplador. Fig. 24.

4. Una vez que haya instalado del filtro

de carbón, instale el filtro de GRASAS.

FIG. 23

FIG. 24

FILTROS

DE CARBÓN

(2)

GARANTIA

GARANTIA LIMITADA POR UN AÑO PARA LOS PRODUCTOS BEST

Broan-NuTone LLC (Broan-NuTone) garantiza al consumidor comprador original de productos Best que dichos productos

carecerán de defectos en materiales o en mano de obra por un período de un año a partir de la fecha original de compra.

NO EXISTEN OTRAS GARANTIAS, EXPLICITAS O IMPLICITAS, INCLUYENDO, PERO NO LIMITADAS A, GARANTIAS

IMPLICITAS DE COMERCIALIZACION O APTITUD PARA UN PROPOSITO PARTICULAR.

Durante el período de un año, y a su propio criterio, Broan-NuTone reparará o reemplazará, sin costo alguno cualquier

producto o pieza que se encuentre defectuosa bajo condiciones normales de servicio y uso.

LA PRESENTE GARANTÍA NO CUBRE LOS TUBOS FLUORESCENTES NI SUS ARRANCADORES, BOMBILLAS

DE HALÓGENO E INCANDESCENTES, FUSIBLES, FILTROS, CONDUCTOS, TAPONES DE TECHO O PAREDES

Y DEMÁS ACCESORIOS PARA CONDUCTOS. Esta garantía no cubre (a) mantenimiento y servicio normales o (b)

cualquier producto o piezas que hayan sido utilizadas de forma errónea, negligente, que hayan causado un accidente, o

que hayan sido reparadas o mantenidas inapropiadamente (por otras compañías que no sean Broan-NuTone), instalación

defectuosa, o instalación contraria a las instrucciones de instalación recomendadas.

La duración de cualquier garantía implícita se limita a un período de un año como se especifica en la garantía expresa.

Algunos estados no permiten limitaciones en cuanto al tiempo de expiración de una garantía implícita, por lo que la

limitación antes mencionada puede no aplicarse a usted.

LA OBLIGACION DE BROAN-NUTONE DE REPARAR O REEMPLAZAR, SIGUIENDO EL CRITERIO DE BROAN-

NUTONE, DEBERA SER EL UNICO Y EXCLUSIVO RECURSO LEGAL DEL COMPRADOR BAJO ESTA GARANTIA.

BROAN-NUTONE NO SERA RESPONSABLE POR DAÑOS INCIDENTALES, CONSIGUIENTES, O POR DAÑOS ESPE-

CIALES QUE SURJAN A RAIZ DEL USO O DESEMPEÑO DEL PRODUCTO. Algunos estados no permiten la exclusión

o limitación de daños incidentales o consiguientes, por lo que la limitación antes mencionada puede no aplicarse a usted.

Esta garantía le proporciona derechos legales específicos, y usted puede también tener otros derechos, los cuales

varían de estado a estado. Esta garantía reemplaza todas las garantías anteriores.

Para calificar en la garantía de servicio, usted debe (a) notificar a Broan-NuTone al domicilio o al número de teléfono

que se menciona abajo, (b) dar el número del modelo y la identificación de la pieza, y (c) describir la naturaleza de

cualquier defecto en el producto o pieza. En el momento de solicitar servicio cubierto por la garantía, usted debe de

presentar evidencia de la fecha original de compra.

En EE. UU. - BEST

Hartford, Wisconsin 800-558-1711

En Canadá - BEST

Drummondville, QC 866-737-7770

www.BestRangeHoods.com

- 47 -

PIEZAS DE REPUESTO

N.º DE N.º DE DESCRIPCIÓN

REFERENCIA PIEZA

9 B08087824 FILTRO DE GRASAS

14 B02300233 CONDENSADOR

16 BE3351250 SOPORTE DE CAJA ELÉCTRICA

26 B02300890 FOCO

37 B02300804 PERILLA

38 B03295595 CAJA DEL TABLERO DEL CIRCUITO

ELÉCTRICO IMPRESO

BW0000055 TABLERO DEL CIRCUITO ELÉCTRICO IMPRESO

CAJA (INCLUYE N.º DE REFERENCIA 228 y 230)

45 BW0000040 SOPLADOR

48 B02310260 MOTOR (SENTIDO HORARIO)

49 B03295071 VENTILADOR (SENTIDO HORARIO)

53 B03204177 ARANDELA DE CAUCHO

58 B03295018 REDUCCIÓN DE SALIDA

60 B02300249 CABLE DE ALIMENTACIÓN

62 B08093087 SOPORTE DEL SOPLADOR

67 B02300958 CABLES

86 B08088378 BRIDA DE SALIDA

92 BE3350823 SOPORTE PARA LA CAJA DEL TABLERO DE

DISTRIBUCIÓN

107 B03202287 TOPE DE CABLE

114 B03290499 CABLES DEL RIEL

118 BE3350073 EXTENSIÓN DEL CONDUCTO INFERIOR

119 BE3350074 EXTENSIÓN DEL CONDUCTO SUPERIOR

120 B08091367 SOPORTE SUPERIOR DEL CONDUCTO

TELESCÓPICO

122 B03295016 ELEVADOR

130 B003102675 PANEL FRONTAL

147 BR2300132 ABRAZADERA DE UNIÓN

154 B03202286 TOPE DEL CABLE DE ALIMENTACIÓN

166 B08080852 TABLERO DEL CIRCUITO ELÉCTRICO IMPRESO

167 B03295596 TAPA DE LA CAJA ELÉCTRICA

223 B03294171 INTERRUPTOR

228 B08080265 TABLERO DEL CIRCUITO CON CONTROLES

IMPRESOS

230 B03294165 CUBIERTA PARA LA CAJA DEL TABLERO DE

DISTRIBUCIÓN

234 B03293009 CAJA DEL TABLERO DE DISTRIBUCIÓN

340 BE3350821 LATERAL EXTERIOR DERECHO

341 BE3350822 LATERAL EXTERIOR IZQUIERDO

342 B08092925 PANEL DE CIERRE SUPERIOR

407 BE3351249 SOPORTE DE MONTAJE DEL SOPLADOR

415 B03202454 GUÍA

474 B02300918 LÁMPARA HALÓGENA

503 B02011452 CONDUCTO EXPANSIBLE

* B06002080 CONJUNTO DEL SOPLADOR

(INCLUYE N.º DE REFERENCIA 45, 48, 49, 53)

* B06145120 CONJUNTO DE LA INSTALACIÓN ELÉCTRICA

(INCLUYE N.º DE REFERENCIA

14, 38, 60, 67, 147, 166, 167, 223, 234)

* B06103881 CONJUNTO DE LA CAJA DE INTERRUPTORES

(INCLUYE N.º DE REFERENCIA 38, 67, 223, 234)

* B080810954 EQUIPO DE AJUSTE (INCLUYE N.º DE

REFERENCIA 120)

- 48 -

PIEZAS DE REPUESTO

120

114

122

119

118

154

107

474

415

341

130

342

340

234

(W0000055)

223

228

230

407

167

147

166

(03295595)

503

99044738A

Best WC33I90SB 36 Inch Modulare Wallmount Chimney Hood With 490 Cfm Internal Blower

Product's Documents

User Manual

Specifications

Best WC33I90SB Questions and Answers

Related Products

Broan 614804 Ballista WallMount Chimney Hood with Multiple B

Broan 614804EX Ballista WallMount Chimney Hood with Multiple

Broan 613004 Ballista WallMount Chimney Hood with Multiple B

Gaggenau AW400720 48 Inch WallMount Chimney Range Hood

Cafe CVW73614MWM 36 Inch WallMount Glass Canopy Chimney Hood
