Funzionamento e manutenzione
della console P20
Precor Incorporated
20031 142nd Avenue NE
P.O. Box 7202
Woodinville, WA USA 98072-4002
P20 OM 300753-611 rev A, it
1 maggio 2011
Informazioni Editoriali
FUNZIONAMENTO E MANUTENZIONE DELLA CONSOLE
P20
N/P 300753-611 rev A
Copyright © May 2011 Precor Incorporated. Tutti i diritti
riservati. Specifiche soggette a modifica senza preavviso.
Note relative al marchio di fabbrica
Precor, AMT ed EFX sono marchi registrati e Preva è un
marchio di fabbrica di Precor Incorporated. Altri nomi
menzionati in questo documento potrebbero essere marchi di
fabbrica o marchi registrati dei rispettivi possessori.
Nota sulla proprietà intellettuale
Tutti i diritti, i titoli e interessi contenuti nel software Preva
Business Suite, e a esso correlati, i materiali cartacei allegati,
qualsiasi copia di tale software e tutti i dati raccolti attraverso
Preva Business Suite sono in ogni caso proprietà esclusiva di
Precor o dei suoi fornitori.
Precor è rinomata per gli innovativi e premiati progetti di
apparecchiature per l’esercizio fisico. Precor presenta
costantemente brevetti negli Stati Uniti e in altri Paesi per la
parte meccanica e per gli aspetti visivi del design di prodotto.
Eventuali entità esterne che prevedano l’utilizzo del design di
prodotto di Precor sono di conseguenza messe sull’avviso che
Precor considera l’appropriazione non autorizzata dei suoi
diritti proprietari come fatto di rilevanza giuridica. Precor
perseguirà penalmente tutte le appropriazioni non autorizzate
dei suoi diritti proprietari.
Precor Incorporated
20031 142nd Ave NE, P.O. Box 7202
Woodinville, WA 98072-4002
1-800-347-4404
http://www.precor.com
Informazioni importanti sulla
sicurezza
Questo apparecchio (nel seguito indicato come "console")
deve essere fornito insieme alla nuova attrezzatura di
allenamento Precor (nel seguito indicata come "unità di
base"). Il prodotto non può essere venduto separatamente.
AVVERTENZA
Per evitare infortuni, la console deve
essere saldamente fissata all’unità di
base attenendosi a tutte le istruzioni di
assemblaggio e installazione fornite
insieme all’unità di base. La console
deve essere collegata a una presa di
corrente a corrente alternata utilizzando
ESCLUSIVAMENTE l’alimentatore
fornito in dotazione. La console deve
essere alimentata solo dopo
l’installazione, come descritto nelle
istruzioni di assemblaggio e
installazione fornite insieme all’unità di
base. La console deve essere utilizzata
solo con attrezzature di allenamento
Precor e non come dispositivo
autonomo.
4 Funzionamento e manutenzione della console P20
Precauzioni Di Sicurezza
Leggere attentamente le seguenti precauzioni prima di
iniziare l’assemblaggio e conservarle per riferimento futuro.
Per l’uso di questa apparecchiatura è necessario seguire le
normali precauzioni di sicurezza per ridurre il rischio di
lesioni, incendi o danni. In altre sezioni di questo manuale
saranno forniti ulteriori dettagli sugli aspetti relativi alla
sicurezza. Assicurarsi di leggere tali sezioni e di osservare
tutti gli avvisi relativi alla sicurezza. Le suddette precauzioni
includono:
Leggere tutte le istruzioni contenute nella presente guida
prima di montare e utilizzare l’apparecchiatura e attenersi
alle etichette poste sull’apparecchiatura.
Assicurarsi che tutti gli utenti si sottopongano a una visita
medica completa prima di iniziare qualsiasi programma di
allenamento.
Tenere lontani da questa apparecchiatura i bambini o le
persone che non abbiano familiarità con il suo
funzionamento. Non lasciare avvicinare i bambini senza la
supervisione di un adulto.
Accertarsi che tutti gli utenti indossino abbigliamento e
calzature adatte per l’allenamento ed evitare indumenti
larghi. Non indossare scarpe con tacchi o suole di cuoio;
rimuovere eventuale sporcizia e pietre dalle suole. Legare
i capelli lunghi all’indietro.
Non lasciare mai incustodita l’apparecchiatura quando è
collegata alla rete elettrica. Scollegarla dalla fonte di
alimentazione quando non è utilizzata e prima di pulirla e
di effettuare la manutenzione autorizzata.
Nota: L’adattatore di alimentazione opzionale è
considerato una fonte di alimentazione di
un’apparecchiatura alimentata autonomamente.

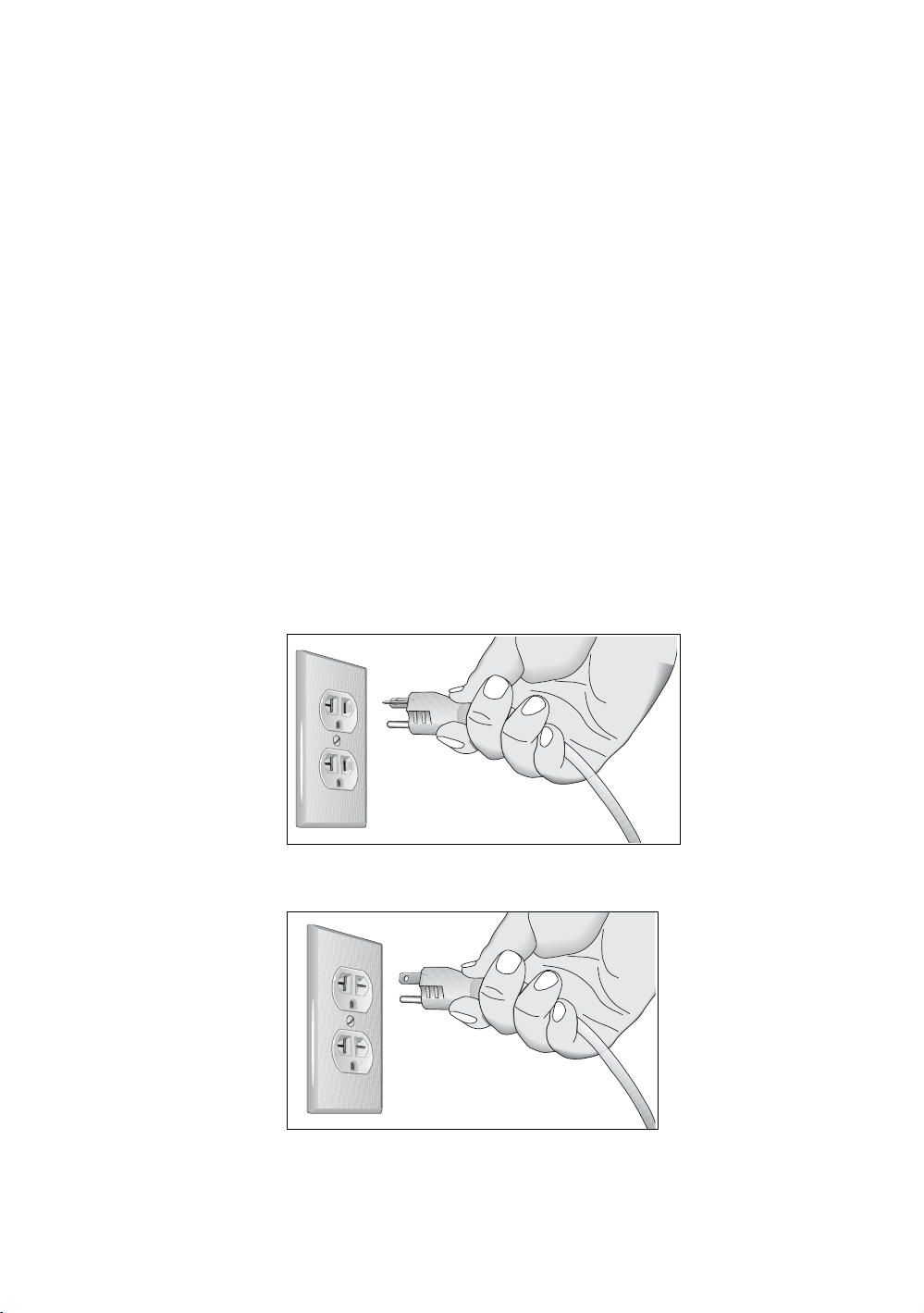

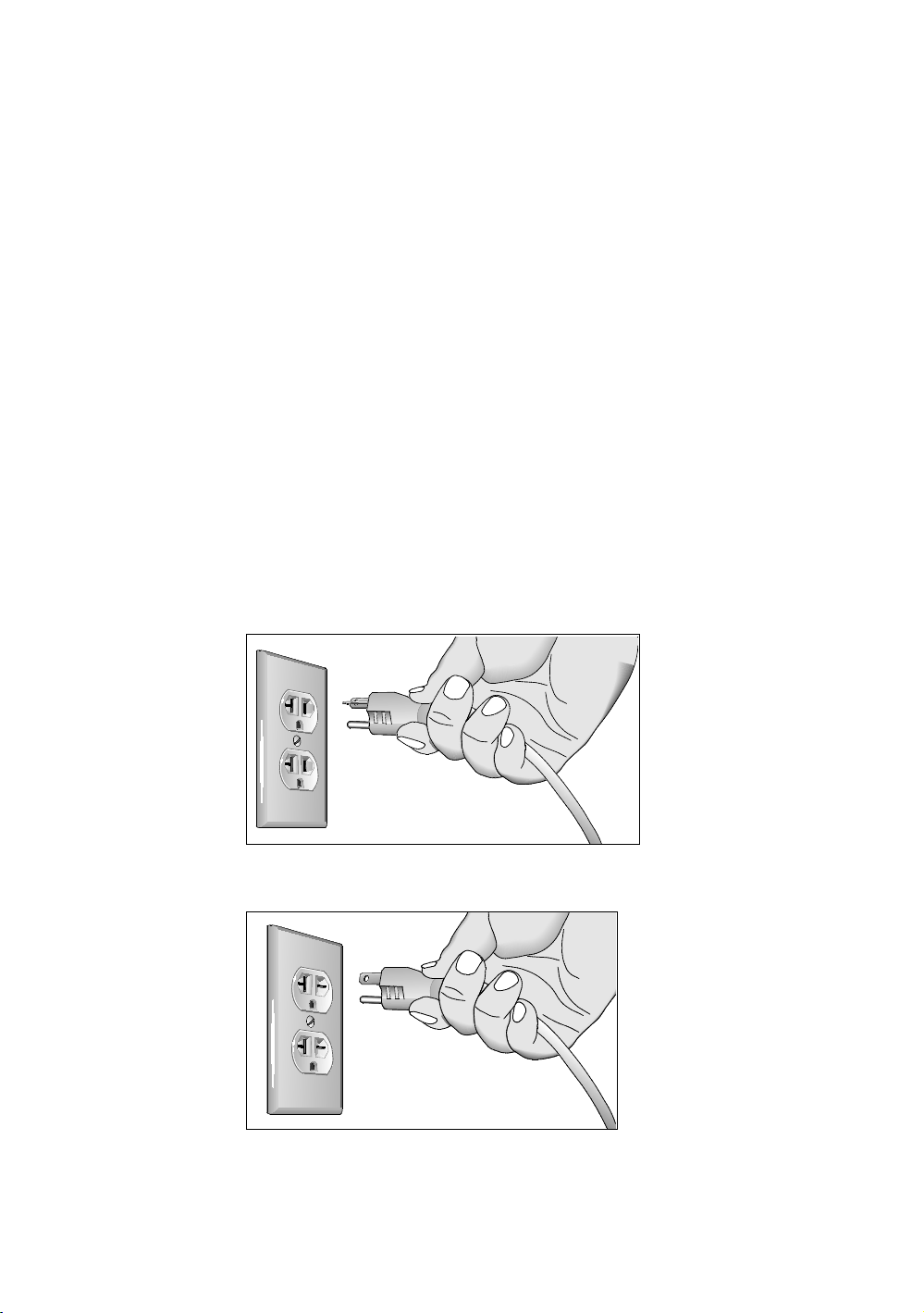

Utilizzare l’adattatore di corrente fornito con
l’apparecchiatura. Inserire l’adattatore di corrente in una
presa provvista di messa a terra seguendo la marchiatura
sull’apparecchiatura.
Prestare attenzione durante il montaggio o lo smontaggio
dell’apparecchiatura.

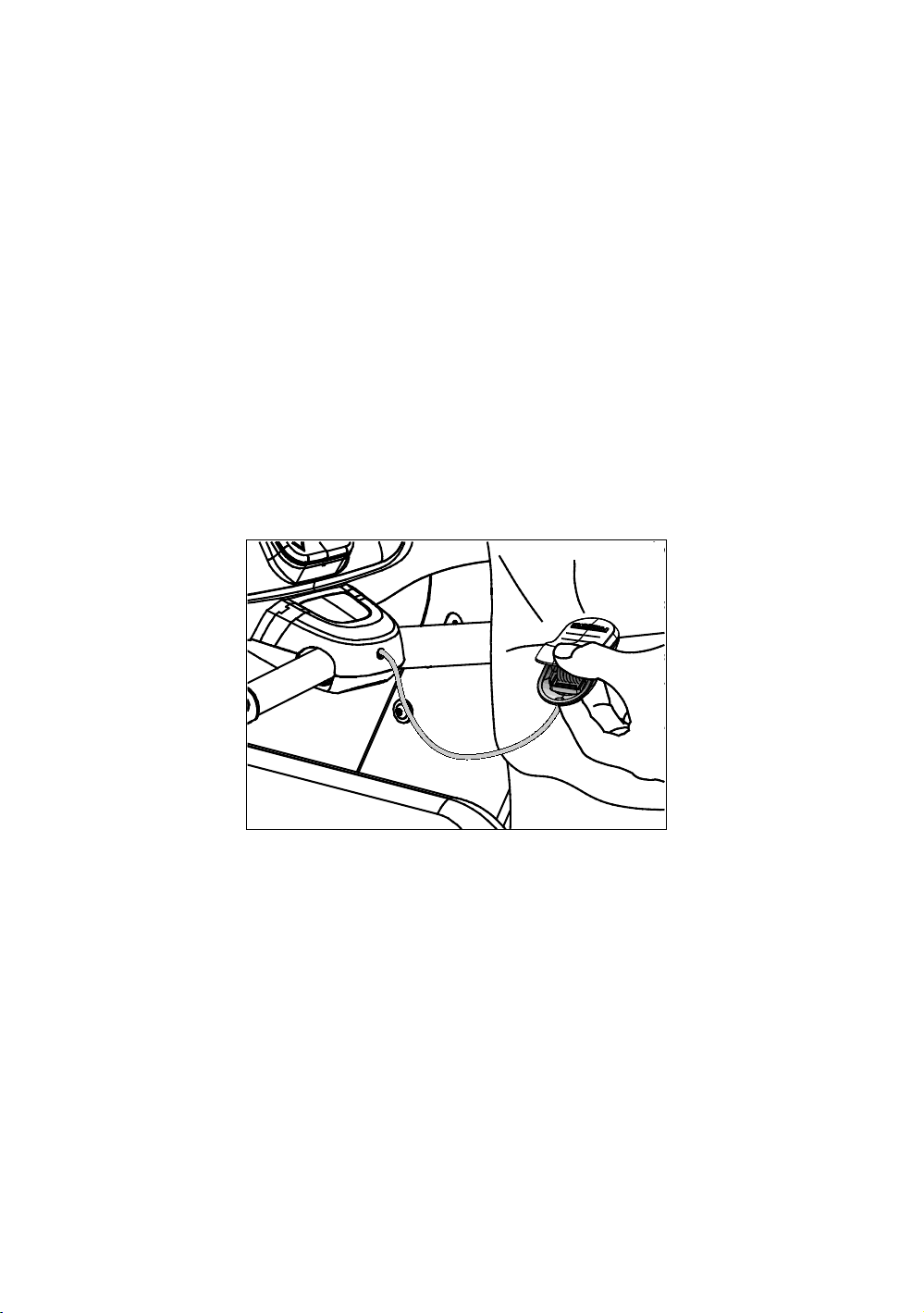

Leggere, comprendere e provare le procedure di arresto di
emergenza prima dell’uso.
Tenere il cavo di alimentazione o l’adattatore di
alimentazione opzionale e la spina lontani da superfici
molto calde.
Informazioni importanti sulla sicurezza 5
Raccogliere i cavi elettrici in modo che non si possano
calpestare o che non vengano pizzicati o danneggiati da
oggetti al di sopra o vicini, oppure dalla stessa
apparecchiatura.
Assicurarsi che l’apparecchiatura abbia un’adeguata
ventilazione. Non posizionare alcun oggetto sopra
l’apparecchiatura. Non utilizzare su una superficie soffice
che possa bloccare i fori di ventilazione.
Assemblare e utilizzare le unità su una superficie piana
ben salda.
Posizionamento adeguato dell’apparecchiatura
Nel caso di apparecchiature diverse dai tapis roulant:
Collocare l’apparecchiatura ad almeno un metro (40
pollici) di distanza laterale da pareti o mobili e a un
metro (40 pollici) di distanza da oggetti sul retro della
stessa.
Nel caso dei tapis roulant: Collocare ad almeno un
metro (40 pollici) di distanza laterale da pareti o
mobili e a 2 metri (80 pollici) di distanza da oggetti
sul retro dello stesso.
Importante: Rispettare sempre queste indicazioni quando si
colloca l’apparecchiatura vicino a termosifoni, valvole di
tiraggio del calore e stufe. Evitare temperature estreme.
Tenere l’apparecchiatura lontano da acqua e umidità. Non
rovesciare o far gocciolare liquidi all’interno
dell’apparecchiatura per evitare scosse elettriche o danni
ai componenti elettronici.
Non usare apparecchiature elettriche in aree umide o
bagnate.
Questa apparecchiatura non deve essere mai utilizzata in
caso di danni ad un cavo o ad una spina, di
malfunzionamenti, cadute accidentali, danni o esposizione
all’acqua. Rivolgersi immediatamente all’assistenza se
una delle suddette condizioni dovesse avverarsi.
Eseguire la manutenzione dell’apparecchiatura per
preservarla in buone condizioni operative, come descritto
nella sezione Manutenzione della guida di montaggio e
manutenzione. Controllare che nell’apparecchiatura non
ci siano componenti allentati, usurati o errati e
correggere, sostituire e stringere prima dell’uso.
Qualora si pensasse di spostare l’apparecchiatura,
chiedere un aiuto e usare adeguate tecniche di
sollevamento. Fare riferimento alla sezione "Spostamento
dell’apparecchiatura" per la guida di montaggio e
manutenzione.
6 Funzionamento e manutenzione della console P20
Limitazioni di peso dell’equipaggiamento: Gli utenti di
peso superiore a 225 kg (500 libbre) non devono usare il
tapis roulant. Gli utenti di peso superiore a 160 kg (350
libbre) non devono correre sul tapis roulant. Per tutte le
altre attrezzature di allenamento, il limite di peso è di 160
kg.
Utilizzare le apparecchiature solo per gli scopi previsti
descritti nel presente manuale. Non utilizzare parti
accessorie non consigliate da Precor. Queste parti
potrebbero causare lesioni.
Non attivare le unità in ambienti in cui sono utilizzati
prodotti aeriformi (aerosol) o in cui è somministrato
ossigeno terapeutico.
Non utilizzare all’esterno.
Non provare ad eseguire autonomamente alcuna
riparazione dell’apparecchiatura ad eccezione delle
istruzioni per la manutenzione fornite in questo manuale.
Non lasciare cadere né inserire oggetti in alcuna apertura.
Tenere le mani lontano dalle parti in movimento.
Non poggiare alcun oggetto sulle impugnature fisse o sui
manubri, sulla console del display o sui coperchi. Riporre
le bottiglie, i giornali e i libri negli appositi contenitori.
Non appoggiarsi né sostenersi mai alla console.
ATTENZIONE: NON rimuovere il coperchio. Pericolo di scossa
elettrica. Leggere le istruzioni di montaggio e manutenzione
prima dell’uso. All’interno non vi sono componenti riparabili
dall’operatore. Contattare l’Assistenza Clienti qualora
l’apparecchiatura richiedesse interventi di manutenzione.
Utilizzare solo con corrente CA monofase.
Materiali pericolosi e procedure di
smaltimento appropriate
Le batterie all’interno di un’apparecchiatura autoalimentata
contengono elementi considerati pericolosi per l’ambiente. La
legge federale degli Stati Uniti impone lo smaltimento
appropriato di queste batterie.
Se si prevede di smaltire l’apparecchiatura, rivolgersi
all’assistenza clienti per i prodotti commerciali Precor per
informazioni relative alla rimozione della batteria. Fare
riferimento a Come ottenere assistenza.
Informazioni importanti sulla sicurezza 7
Riciclaggio e smaltimento di prodotti
Questa apparecchiatura deve essere riciclata o smaltita in
base alle normative locali e nazionali vigenti.
Le etichette di prodotto, conformemente alla Direttiva
Europea 2002/96/CE riguardante i rifiuti di apparecchiature
elettriche ed elettroniche (WEEE), determinano le procedure
per il ritiro e il riciclaggio di apparecchiature usate valide su
tutto il territorio dell’Unione Europea. L’etichetta WEEE indica
che il prodotto non potrà essere buttato via, ma sarà invece
recuperato al termine della durata di esercizio secondo tale
direttiva.
In base alla direttiva europea WEEE, le apparecchiature
elettriche ed elettroniche (EEE) devono essere raccolte
separatamente e riutilizzate, riciclate o recuperate al termine
della durata di esercizio. I proprietari di apparecchiature con
etichetta WEEE, applicata in base all’Appendice IV della
direttiva WEEE, non possono smaltire tali unità come rifiuti
urbani non differenziati, ma sono tenuti a consegnarle al
termine della durata di esercizio delle stesse presso le
strutture di raccolta messe a disposizione degli utenti per la
restituzione, il riciclaggio e il recupero di WEEE. La
collaborazione degli utenti è importante per ridurre al minimo
qualsiasi effetto potenziale di tali unità sull’ambiente e sulla
salute, a causa della presenza di sostanze potenzialmente
nocive. Per la raccolta e il trattamento adeguato, fare
riferimento a Come ottenere assistenza.
Avvisi normativi per le apparecchiature di
allenamento cardiovascolare
Le informazioni normative contenute in questa sezione si
applicano all’apparecchiatura e alla console di controllo.
Approvazioni di sicurezza per cardiofrequenzimetri
L’apparecchiatura Precor è stata testata e trovata conforme
alle seguenti normative di sicurezza applicabili.
Tipo di cardiofrequenzimetro:
CAN/CSA, IEC, EN 60335-1 (elettrodomestici e similari –
Sicurezza)
EN 957 (apparecchiature di allenamento fisse,
apparecchiatura conforme alla classe S/B)
8 Funzionamento e manutenzione della console P20
Interferenza in radiofrequenza (RFI)
Questa unità di allenamento Precor rispetta le seguenti
normative nazionali che definiscono i limiti accettabili per
l’interferenza in radiofrequenza (RFI).
Federal Communications Commission, Part 15
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a commercial
installation. The equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in
accordance with the owner’s manual instructions, can cause
harmful interference to radio communications.
Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
WARNING
Per FCC rules, changes or modifications not
expressly approved by the manufacturer could
void the user’s authority to operate the
equipment.
Industry Canada
This device complies with RSS-210:2007 of the Spectrum
Management & Telecommunications Radio Standards
Specification. Operation is subject to the following two
conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference
received, including interference that may cause undesired
operation.
This Class A digital apparatus complies with Canadian
ICES-003.
Cet appareil numérique de la classe A est conforme à la norme
NMB-003 du Canada.
ATTENTION: Haute Tension
Débranchez avant de réparer
Informazioni importanti sulla sicurezza 9
Conformità alla normativa europea
È richiesta la conformità alle seguenti direttive CE:
Direttiva 2004/108/CE EMC
Direttiva 2006/95/CE LVD
Direttiva 2002/95/CE RoHS
La conformità alle direttive è stata verificata per le seguenti
normative:
EN 55022
EN 55024
EN 60335-1
EN 60065 (P80 e PVS)
10 Funzionamento e manutenzione della console P20
Precauzioni elettriche: Tapis roulant da 120
V e 240 V
Nota: Quelli che seguono sono solo dei consigli. È necessario
attenersi alle direttive del NEC (National Electric Code)
statunitense o alla normativa locale in materia di impianti
elettrici.
L’apparecchiatura viene fornita con un cavo di alimentazione
conforme ai requisiti dei codici elettrici locali. I tapis roulant
Precor devono essere collegati a un ramo di circuito con
isolamento fino a 20 A, che può essere condiviso con un solo
modulo Personal Viewing System (PVS). Per ulteriore
assistenza sui collegamenti elettrici di alimentazione,
rivolgersi al proprio rivenditore autorizzato Precor.
Importante: Un singolo ramo di circuito è costituito da due
conduttori: una fase e un neutro, collegati a una presa. I conduttori
non devono essere collegati ad anello, a margherita o ad altri
conduttori. Il circuito deve essere messo a terra in conformità con
le direttive del NEC statunitense o con le normative locali in
materia di circuiti elettrici.
Figura 1: Spina di alimentazione da 120 volt, 20 A
Figura 2: Spina di alimentazione da 240 volt, 20 A
Informazioni importanti sulla sicurezza 11
Precauzioni elettriche: Tutte le
apparecchiature esclusi i tapis roulant
Nota: Quelli che seguono sono solo dei consigli. È necessario
attenersi alle direttive del NEC (National Electric Code)
statunitense o alla normativa locale in materia di impianti
elettrici.
Le unità provviste di console P80 o di schermo di Personal
Viewing System (PVS), richiedono un collegamento separato
per l’alimentazione. Su un ramo di circuito da 20 A è possibile
collegare fino a 10 schermi. Se sul ramo di circuito sono
collegati altri dispositivi, è necessario ridurre il numero di
schermi in base alla potenza in watt degli altri dispositivi.
Nota: La capacità massima consigliata dei tipici cavi di
deviazione con connettori IEC-320 C13 e C14 è di cinque
schermi.
Figura 3: Connettori IEC-320 C13 e C14
Come ottenere assistenza
Non cercare di riparare l’apparecchiatura tranne che per
interventi di manutenzione. Se uno o più componenti
risultassero mancanti, rivolgersi al rivenditore autorizzato. Per
ulteriori informazioni relative ai numeri di telefono
dell’assistenza clienti o un elenco di centri di assistenza
Precor autorizzati, visitare il sito Web Precor all’indirizzo
http://www.precor.com.
12 Funzionamento e manutenzione della console P20
Sommario
Informazioni importanti sulla sicurezza .................................... 3
Precauzioni Di Sicurezza ..................................................................... 4
Materiali pericolosi e procedure di smaltimento
appropriate ..................................................................................... 6
Riciclaggio e smaltimento di prodotti ............................................. 7
Avvisi normativi per le apparecchiature di
allenamento cardiovascolare ..................................................... 7
Precauzioni elettriche: Tapis roulant da 120 V e 240 V .......... 10
Precauzioni elettriche: Tutte le apparecchiature
esclusi i tapis roulant ................................................................... 11
Come ottenere assistenza .................................................................. 11
Operazioni preliminari ............................................................. 15
Attivazione della console per le
apparecchiature autoalimentate ............................................. 15
Configurazione della console ....................................................17
Visualizzazione del menu informativo dell’odometro .............. 20
Visualizzazione del menu impostazioni della palestra ............. 24
Introduzione alla console P20 ..................................................31
Utilizzo della funzionalità tattile per il rilevamento
della frequenza cardiaca ........................................................... 32
Utilizzo di una fascia trasmittente pettorale ............................... 34

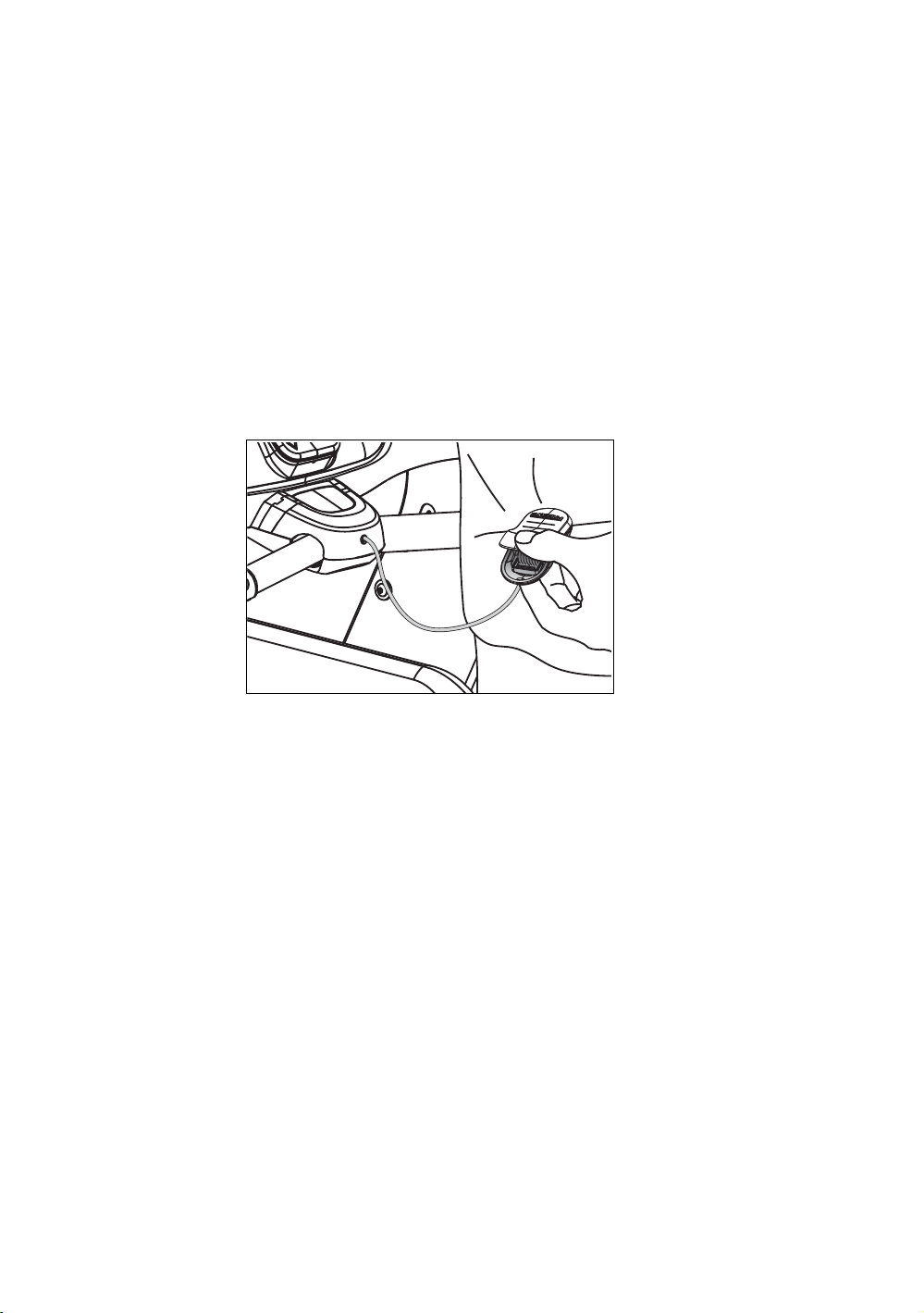

Utilizzo della clip di sicurezza del tapis roulant .......................... 35
Funzionalità Auto Stop™ (arresto automatico)
del tapis roulant ........................................................................... 37
Utilizzo di SmartRate® ....................................................................... 38
Iniziare un allenamento ........................................................... 39
Iniziare un allenamento preselezionato programmato ........... 40
Pausa e riavvio di una sessione di esercizio ................................ 42
Concludere una sessione .................................................................. 43
Programmi ............................................................................... 45
Manutenzione .......................................................................... 49
Pulizia della console e del display .................................................. 49
14 Funzionamento e manutenzione della console P20
Capitolo 1
Operazioni preliminari
La console P20 consente agli amministratori e ai membri di
impostare valori predefiniti che soddisfino le proprie necessità
specifiche.
Attivazione della console per le
apparecchiature autoalimentate
Le apparecchiature Precor possono essere autoalimentate,
oppure ricevere alimentazione dall’esterno attraverso un
alimentatore opzionale. Le apparecchiature autoalimentate
richiedono l’inizializzazione della console da parte dell’utente.
Questa sezione contiene ulteriori informazioni
sull’alimentazione delle apparecchiature.
Attivazione della console per le apparecchiature
autoalimentate
Iniziando un esercizio nelle apparecchiature autoalimentate,
la console si inizializza e visualizzando la schermata di
Benvenuto. Per visualizzara la schermata di Benvenuto
bisogna mantenere una cadenza minima di movimento. Se la
cadenza di movimento scende sotto i requisiti minimi, sul
display viene visualizzato il messaggio PEDALA PIÙ VELOCE
o un messaggio equivalente in base al tipo di apparecchiatura.
L’apparecchiatura conserva il livello di carica della batteria
passando ad una modalità di spegnimento. Se l’utente non
mantiene la cadenza di movimento minima, è avviato un
processo di spegnimento della durata di 30 secondi.
In questa modalità, la console mostra un indicatore di conto
alla rovescia e ignora la pressione di qualsiasi tasto. Se non
viene rilevato alcun movimento o se la cadenza di movimento
non supera la soglia minima, l’indicatore cambia con il
proseguimento del conto alla rovescia.
16 Funzionamento e manutenzione della console P20
Nota: L’utente può ricominciare l’esercizio prima della fine del
conto alla rovescia: il programma ripartirà dal punto in cui era
entrato in pausa.
Utilizzo facoltativo dell’alimentatore
Un alimentatore CA opzionale offre un’alimentazione
costante all’apparecchiatura. L’alimentatore consente di
modificare le impostazioni senza dover pedalare. Per
acquistare l’alimentatore, rivolgersi al proprio rivenditore.
Se si acquista l’adattatore di alimentazione opzionale, è
necessario acquistare anche il kit del cavo interno. Con il kit
sono forniti il cavo, la staffa e gli elementi di fissaggio per
collegare l’adattatore di alimentazione alla scheda elettronica
inferiore.
ATTENZIONE: Il kit del cavo interno deve essere installato da un
tecnico della manutenzione autorizzato. Non provare ad eseguire
l’installazione autonomamente per non rendere nulla la garanzia
limitata di Precor. Per ulteriori informazioni, fare riferimento a
Come ottenere assistenza.
Importante: Se questa attrezzatura comprende una console P80,
l’adattatore opzionale di potenza e il kit del cavo interno devono
essere installati per fornire tensione continua all’unità di base e
supportarne la batteria interna.
Una volta installato il kit del cavo interno, è possibile collegare
l’adattatore di alimentazione opzionale all’apparecchiatura.
Collegare l’estremità opposta alla fonte energetica richiesta
dall’apparecchiatura (120 V o 240 V). Rivedere le istruzioni di
sicurezza all’inizio di questo manuale prima di utilizzare
l’adattatore di corrente.
ATTENZIONE: Quando si utilizza l’alimentatore opzionale,
accertarsi che il cavo di alimentazione non provochi alcuna
condizione di pericolo per la sicurezza. Tenerlo fuori della portata
degli utenti e delle parti in movimento. Se il cavo di alimentazione
o il trasformatore di tensione risulta danneggiato, provvedere alla
sostituzione.
La console di controllo funziona in modo diverso con un
adattatore di corrente collegato. Poiché l’adattatore di
alimentazione fornisce tensione di alimentazione costante, è
possibile fare una breve pausa senza che sia avviata alcuna
procedura di spegnimento. Se allo scadere del limite di pausa
non è stato ancora ripreso l’esercizio, la console ritorna alla
schermata di Benvenuto. Il tempo predefinito di pausa per
tutte le attrezzature di allenamento è di 30 secondi. Fare
riferimento al manuale della console di controllo per istruzioni
su come impostare o modificare il limite di tempo della pausa.
Capitolo 2
Configurazione della console
Accedere alla modalità di sistema per configurare le
impostazioni in modo vantaggioso per gli utenti e per la
palestra. Il menu di sistema è visibile solo per gli
amministratori e i tecnici di assistenza registrati. Le modifiche
apportate a queste impostazioni vengono salvate
nell’attrezzatura di allenamento.
Le impostazioni di sistema sono:
Impostazioni Odometro
Valori definiti dalla palestra
18 Funzionamento e manutenzione della console P20

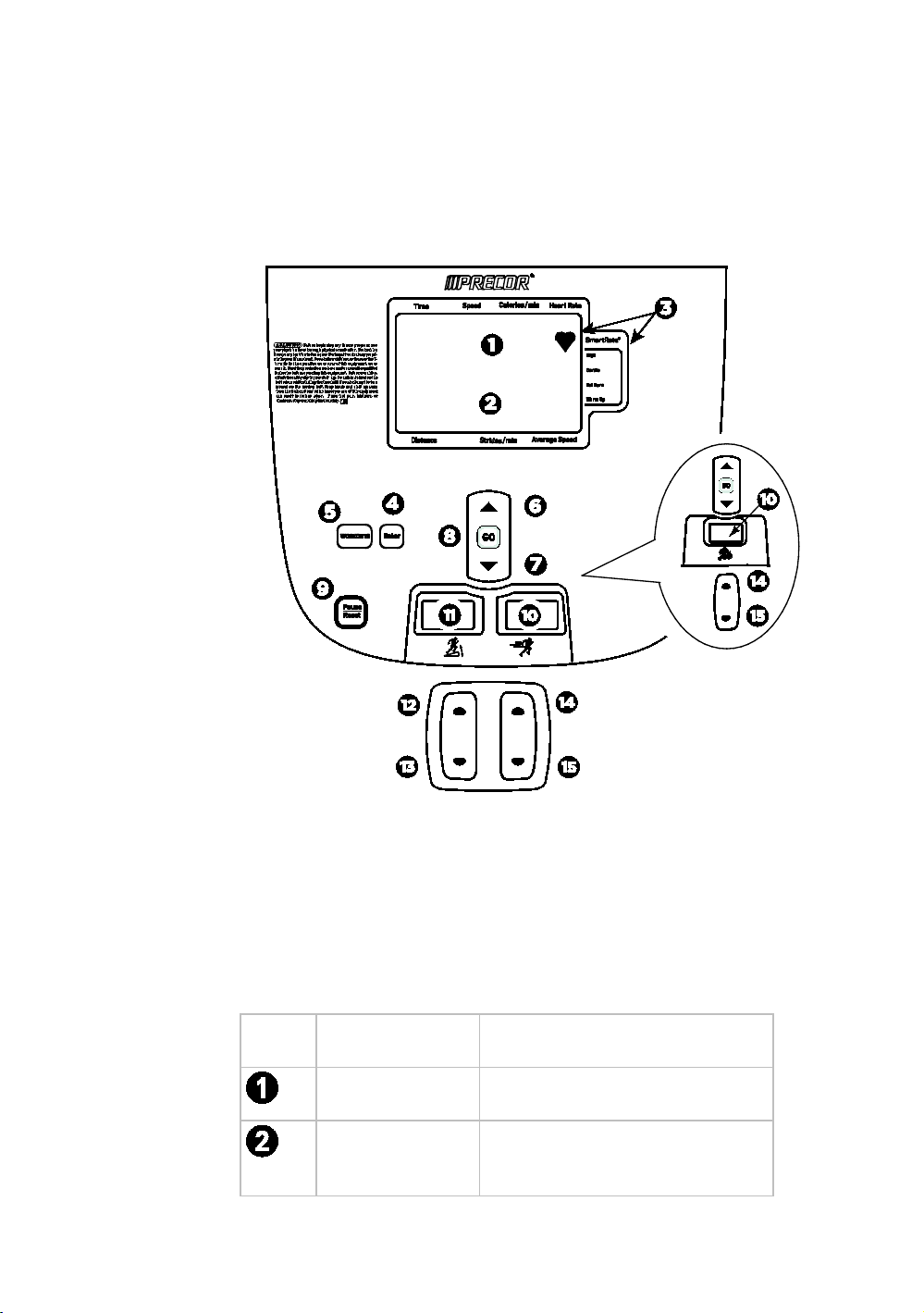

Identificazione dei componenti della console
La seguente immagine contiene ulteriori informazioni sui
pulsanti della console. Il numero e le funzionalità dei pulsanti
della console possono variare leggermente in base al tipo di
apparecchiatura.
Figura 4: Display della console P20
Nota: Alcune apparecchiature sono dotate di un indicatore di
intensità (resistenza) e di uno di pendenza. Altre
apparecchiature potrebbero disporre di un solo tipo di
indicatore.
Tabella 1. Componenti del display della console P20
Numero Nome del
componente
Dettagli
Display di testo
superiore
In esso scorrono informazioni per
guidare l’utente
Display testuale
inferiore
Vengono visualizzate informazioni
grafiche sui progressi
dell’allenamento
Configurazione della console 19
Numero Nome del
componente
Dettagli
Icona SmartRate® e
frequenza cardiaca
SmartRate® visualizza l’intervallo
dell’intensità della frequenza
cardiaca. L’icona a forma di cuore
lampeggia alla stessa frequenza del
battito cardiaco rilevato
Tasto Invio
Tasto Allenamento Visualizza gli allenamenti
preimpostati
Tasto di Ingresso
su
Consente di navigare nei menu
utente
Tasto di Ingresso
giù
Consente di navigare nei menu
utente
Tasto Vai Consente di iniziare la sessione di
allenamento
Tasto Reset (Pausa/Reimposta sulle console a
tapis roulant).
Indicatore di
intensità
Visualizza il livello di resistenza.
Questa finestra può apparire sulle
apparecchiature con indicatore
singolo o doppio.
Indicatore di
pendenza
Visualizza il livello di pendenza
Tapis roulant, EFX
Aumento pendenza Consente di aumentare il livello di
pendenzaTapis roulant, EFX
Riduzione
pendenza
Consente di ridurre il livello di
pendenza
Tapis roulant, EFX
Tasto Aumento
intensità
Consente di aumentare la resistenza
o la velocità. Questo tasto è
presente sulle apparecchiature con
indicatore singolo.
Tasto Riduzione
intensità
Consente di ridurre la resistenza o la
velocità. Questo tasto è presente
sulle apparecchiature con indicatore
singolo.
20 Funzionamento e manutenzione della console P20
Stato di Benvenuto
L’apparecchiatura entrerà in stato di Benvenuto quando viene
accesa ma non utilizzata. Ciò significa che non viene eseguita
nessuna sessione di esercizio, inserimento dati né operazione
di diagnostica.
Quando l’apparecchiatura è in stato di Benvenuto:
BENVENUTO (WELCOME) scorre sul display del
programma. Si tratta della schermata di Benvenuto.
PREMERE VAI O PROGRAMMI PER INIZIARE (Press
GO or Programs to begin) scorre sul display testuale.
Il segnale del battito cardiaco è l’unico segmento attivato.
Sul tapis roulant, il nastro non si muove e il motore di
sollevamento è spento.
Sugli attrezzi autoalimentati, la batteria viene inizializzata
all’inizio dell’allenamento. Bisogna mantenere un tasso di
movimento minimo affinché appaia la schermata di
Benvenuto. PEDALARE PIU’ RAPIDAMENTE (o un
messaggio equivalente in base al tipo dell’attrezzatura) viene
visualizzato sul display quando la batteria ha un basso livello
di carica o quando la frequenza di movimento scende sotto il
livello minimo richiesto.
Visualizzazione del menu informativo
dell’odometro
Ciascuna apparecchiatura fornisce informazioni sull’utilizzo,
sulla versione del software, sul numero di serie, sul registro di
utilizzo e sul registro eventi. Nella maggior parte dei casi, è
possibile accedere a tali informazioni solo su indicazioni
fornite dal servizio di assistenza clienti di Precor®.
Per visualizzare il menu informativo dell’odometro:
1. Premere i seguenti tasti nell’ordine indicato.
RESET (Pausa/Reimposta sulle console a tapis roulant).
Input Su
Invio
Nota: Sono consentiti soltanto due secondi fra una
pressione dei tasti e l’altra. Non premendo alcun tasto, il
display della console tornerà alla schermata di Benvenuto.
2. Premere Su o Giù per navigare nel menu.
3. Premere GO per selezionare un test.
Configurazione della console 21
4. Premere Programmi (Workouts) una volta per tornare al
menu Odometro o due volte per tornare alla schermata di
Benvenuto.
Contachilometri
L’odometro segue l’utilizzo dell’apparecchiatura per numero
di unità percorse. La tabella di unità e valori dell’odometro
fornisce informazioni sul tracciamento dell’utilizzo in base al
tipo di apparecchiatura.
Le informazioni sull’odometro vengono aggiornate in queste
condizioni:
Ogni 30 minuti
Alla fine di una sessione
Quando si verifica un evento
Se la sessione viene interrotta staccando la corrente, i dati
dell’odometro per quell’allenamento saranno perduti.
Registro eventi
Il software è in grado di rilevare numerosi eventi. Il registro
eventi memorizza un massimo di 30 eventi. Quando il registro
raggiunge i 30 eventi, gli eventi più vecchi vengono cancellati
per far spazio a quelli più recenti.
Nota: Esiste una scorciatoia per l’accesso rapido al rapporto
del registro eventi. Dalla schermata di Benvenuto, premere
Reset per cinque secondi. (Pausa/Reimposta sulle console a
tapis roulant). Se non sono presenti eventi, verranno
visualizzate le parole TASTO BLOCCATO, quindi la console
tornerà alla schermata di Benvenuto.
Ciascun elemento del registro eventi contiene le seguenti
informazioni:
Numero evento
Valore dell’odometro al momento dell’evento
Valore del contatore del tempo al momento dell’evento
Corrente assorbita dal motore al momento dell’evento
(solo tapis roulant)
La seguente tabella contiene un elenco degli eventi che il
software può rilevare.
22 Funzionamento e manutenzione della console P20
Tabella 2. Numeri e descrizioni del registro eventi
Numero
evento
Descrizione evento
00 Evento locazione di memoria PCA superiore
02 Posizione dell’evento in RAM
03 Evento checksum EEPROM
05 Tasto premuto all’accensione
09 Evento test memoria PCA inferiore
10 Frequenza di linea al di fuori dei valori accettabili
11 Controllo (PCA superiore) basso voltaggio
12 Controllo (PCA inferiore) basso voltaggio
13 Ventola a velocità non corretta (tapis roulant
versione 1)
14 Guasto ventola (PCA inferiore)
15 Tensione CA di ingresso troppo alta
16 Tensione CA di ingresso troppo bassa
20 Troppe richieste a massima potenza in un secondo
21 Troppe richieste consecutive a massima potenza
22 Nessun impulso del motore in partenza
23 Impulsi del motore assenti dopo la partenza
24 La velocità non si sta riducendo dopo una richiesta di
riduzione di velocità
26 Larghezza dell’impulso motore non corretta
27 Troppa corrente dell’azionamento motore
28 Temperatura troppo alta
29 Troppa corrente di ingresso CA
30 Evento di comunicazione dalla scheda bassa alla
scheda alta
31 Evento errato di comunicazione dalla scheda alta alla
scheda bassa
32 Evento di comunicazione dalla scheda alta alla
scheda bassa
33 Evento comunicazioni errate dalla scheda bassa alla
scheda alta
40 Rilevato movimento di sollevamento
42 Valore di posizione sollevamento fuori scala
Configurazione della console 23
Numero
evento
Descrizione evento
43 Interruttore zero non trovato
44 Movimento di sollevamento non comandato
45 Sollevamento nella direzione sbagliata
50 Troppa corrente ai freni (magnete)
53 Impossibile leggere la destinazione e trovare
l’interruttore principale
54 Impulsi di riferimento perduti durante il
funzionamento
55 L’interruttore freni principale si è attivato
inaspettatamente
60 Guasto al sensore di arresto automatico (tapis
roulant)
61 Sensore di arresto automatico (tapis roulant) non
presente
Hour meter (Cronometro)
Tiene traccia del numero di ore di utilizzo di un’attrezzatura.
L’apparecchiatura registra anche i minuti trascorsi, ma il
valore visualizzato viene arrotondato all’ora intera più vicina.
Software inferiore
Visualizza la versione del software (numero di componente)
dell’unità motore.
Software U-Base
Visualizza la versione del software e il numero del
componente del software applicativo dell’unità superiore.
Software U-Boot
Indica la versione del software e il numero di componente del
software applicativo dell’unità boot loader superiore.
24 Funzionamento e manutenzione della console P20
Usage log (Registro di utilizzo)
Mostra informazioni sull’utilizzo del programma, fra cui:
Programmi utilizzati
Numero di utilizzi di ciascun programma
Tempo in cui ciascun programma è stato utilizzato
Per visualizzare il registro d’uso:
1. Dal menu informativo dell’odometro, premere Invio.
2. Premere Input su o Input giù per navigare nell’elenco.
3. Premere una volta Programmi per tornare al menu o due
volte per tornare alla schermata di Benvenuto.
Visualizzazione del menu impostazioni della
palestra
Usare le impostazioni della palestra per personalizzare
l’attrezzatura per la propria palestra o struttura e per
consultare informazioni utili sul prodotto. Queste funzionalità
rimangono nascoste per i clienti della palestra ed è possibile
accedervi solo utilizzando speciali pulsanti.
L’attrezzatura deve trovarsi nello stato di Benvenuto prima di
accedere al menu impostazioni della palestra. Per accedere
allo stato di Benvenuto, l’apparecchiatura deve essere accesa.
Nel caso delle apparecchiature autoalimentate, è opportuno
utilizzare l’alimentatore opzionale, altrimenti sarà necessario
mantenere una cadenza minima di movimento. Per ulteriori
informazioni sulle apparecchiature autoalimentate,
consultare. Attivazione della console per le apparecchiature
autoalimentate
Le modifiche eseguite in modalità impostazioni della palestra
diventano predefinite quando il display torna alla schermata
iniziale di Benvenuto.
Configurazione della console 25
Per visualizzare il menu impostazioni della palestra:
1. Premere i seguenti tasti nell’ordine indicato.
Reset (Pausa/Reimposta sulle console a tapis roulant).
Enter (Invio)
Input Up (Input Su)
Enter (Invio)
Programs (Programmi)
Enter (Invio)
Input Up (Input Su)
Enter (Invio)
Nota: Sono consentiti soltanto due secondi fra una
pressione dei tasti e l’altra. Non premendo alcun tasto, il
display della console tornerà alla schermata di Benvenuto.
2. Premere Su o Giù per navigare nel menu.
3. Premere GO per selezionare un test.
4. Premere Programmi (Workouts) una volta per tornare al
menu Odometro o due volte per tornare alla schermata di
Benvenuto.
Valori impostazioni della palestra
Lingua
Selezionare la lingua preferita per il display della console.
Massimo periodo di riposo
Selezionare la quantità massima di tempo in cui
l’apparecchiatura rimarrà in modalità di riposo. I valori
disponibili sono da 0 a 5 minuti. Il tempo di defatigamento,
che segue al termine di un programma, è l’intervallo di tempo
in cui l’esercizio fisico viene rallentato.
Massimo tempo di pausa
Questa impostazione limita il tempo in cui, durante un
allenamento, un’apparecchiatura rimarrà in stato di pausa
prima di resettarsi. I valori disponibili sono da 1 a 120 secondi.
Selezionare il CrossRamp massimo
Selezionare l’altezza massima sul CrossRamp EFX. Il valore
predefinito è pari a 20, ovvero l’altezza massima.
26 Funzionamento e manutenzione della console P20
Resistenza massima (cyclette, AMT)
Selezionare la resistenza massima programmabile durante
l’utilizzo dell’apparecchiatura.
Tempo massimo di allenamento
Impostare un tempo massimo di allenamento per sessione.
Scegliere un limite compreso tra 1 e 90 minuti oppure
selezionare Nessun limite per non impostare un limite al
tempo di allenamento.
Durata di allenamento predefinita
Se impostata su ON, la durata di allenamento predefinita sarà
pari a 30 minuti. Se impostata su OFF, la durata del
programma sarà pari al valore dell’impostazione del tempo
massimo di allenamento.
Unità di misura
Selezionare standard U.S.A. o metrico decimale.
Velocità massima (tapis roulant)
Definisce la velocità massima programmabile mentre si
utilizza l’apparecchiatura.
Pendenza massima (tapis roulant)
Definisce la percentuale massima di pendenza
programmabile mentre si utilizza l’apparecchiatura.
Intervallo di resistenza (cyclette)
L’intensità dell’allenamento può essere impostata sui seguenti
livelli:
Basso (riabilitazione)
Medio (coppia ridotta)
Alto (coppia elevata)
Configurazione della console 27
Codice di sicurezza (tapis roulant)
La funzione Codice di sicurezza consente l’uso del tapis
roulant esclusivamente dopo l’inserimento di una password.
Selezionare Abilita (Enable) per utilizzare questa funzione,
quindi premere i seguenti tasti nell’ordine indicato.
Programs (Programmi)
Enter (Invio)
Input Down (Input Giù)
Input Up (Input Su)
Quando il codice di sicurezza è abilitato, fino a quando non
viene premuto un tasto, sul display verrà visualizzata la
schermata di Benvenuto. Premendo un tasto, sul display verrà
visualizzata la parola PASSWORD?. Se entro due minuti non
viene inserita la password, l’apparecchiatura tornerà alla
schermata di Benvenuto.
Tabella
3. Valori dell’apparecchiatura e intervalli associati
Apparecchia-
tura
Valore Valore
predefinito
Intervallo dei
valori
Incrementi di
modifica dei
valori
Tutto Programma
di
allenamento
Manuale
Tutto Peso (lb) 150 libbre 50 - 350 libbre 1 libbra
Tutto Peso (kg) 68
chilogrammi
23 - 160
chilogrammi
1
chilogrammo
Tutto Età 35 anni 15 - 99 anni 1 anno
Tutto Durata
dell’allena-
mento
30 minuti 1 - 90 minuti 1 minuto
(inserimento
dati) / 1
secondo
(misurazione)
Tutto Durata di
pausa
massima
120 secondi
(tapis
roulant)
30 secondi
(EFX,
cyclette,
AMT)
1 - 120 secondi
28 Funzionamento e manutenzione della console P20
Apparecchia-
tura
Valore Valore
predefinito
Intervallo dei
valori
Incrementi di
modifica dei
valori
Tutto FC allenante 130
Tutto Unità di
misura
U.S.
Tutto Numero
modello
In base al
prodotto
Tutto Contatore 0 ore
Tutto Registro
eventi
0 voci
Tutto Odometer
(Contachilo-
metri)
0 unità
Tutto Defatigame
nto
5 minuti 1 - 5 minuti 1 minuto
Tutto Periodo di
inattività
dell’inserime
nto dati
30 secondi
Tutto Conteggio in
avanti
00:00
minuti
Tutto Conteggio
alla rovescia
30:00
minuti
Tutto Segmenti
della
sessione
Durata
inserita/20 se
inferiore a 20
minuti di
allenamento
Se superiore a
20 minuti di
allenamento, il
segmento è =
1 minuto
Cyclette, AMT Livello di
resistenza
1 1 - 20 (AMT)
1 - 25
(cyclette)
1
Configurazione della console 29
Apparecchia-
tura
Valore Valore
predefinito
Intervallo dei
valori
Incrementi di
modifica dei
valori
Cyclette Gamma di
resistenza
Alto Basso
Medio
Alto
Tapis roulant Velocità 1 mph
1,6 km/h
0,5 - 12 mph
0,8 - 19,3
km/h
0,1 mph
0,1 km/h
Tapis roulant Avvio rapido
del
segmento
della
sessione
1 minuto
Tapis roulant Pendenza
massima
Pendenza
del 15%
0 - 15% 0.05
Tapis roulant Interruzione
a metà
sessione
5 secondi
Nessuno
Climber Gradini al
minuto
30 - 80 5
EFX CrossRamp
massimo
20 1 - 20 1
30 Funzionamento e manutenzione della console P20
Capitolo 3
Introduzione alla console P20
ATTENZIONE: Prima di iniziare qualsiasi programma di fitness,
sottoporsi a visita medica completa. Consultare il proprio medico
per conoscere la frequenza cardiaca obiettivo appropriata al
proprio livello di fitness.
La console P20 dispone di un display di facile consultazione e
di diversi programmi per aiutare gli utenti a raggiungere i
propri obiettivi di allenamento. Il tastierino sensibile permette
agli utenti di selezionare dati, di controllare la propria
sessione di allenamento e SmartRate® fornisce un ausilio
visivo per monitorare la frequenza cardiaca e l’intensità
dell’allenamento a colpo d’occhio.
Importante: Controllare le sezioni successive di questa guida con
gli utenti prima di consentir loro di accedere all’attrezzatura di
fitness:
Informazioni importanti sulla sicurezza
Operazioni preliminari
Utilizzo della clip di sicurezza (solo per il tapis roulant)
32 Funzionamento e manutenzione della console P20
Utilizzo della funzionalità tattile per il
rilevamento della frequenza cardiaca
Nota: Le prestazioni della funzionalità tattile per il
rilevamento della frequenza cardiaca possono variare in base
alle condizioni fisiologiche dell’utente, al livello di
allenamento, all’età e ad altri fattori. Se l’utente ha le mani
bagnate, sporche o unte, oppure nel caso in cui abbia la pelle
dei palmi delle mani particolarmente spessa, la lettura può
risultare intermittente. Anche l’utilizzo di creme per le mani
può determinare una lettura intermittente. Per garantire un
contatto corretto, verificare che i sensori siano puliti.
Per utilizzare la funzionalità tattile per il rilevamento della
frequenza cardiaca, posizionare i palmi delle mani
direttamente sui sensori metallici di frequenza cardiaca del
manubrio dell’apparecchiatura. Per una lettura più precisa
della frequenza cardiaca, rispettare i seguenti suggerimenti:
Per una miglior registrazione della frequenza cardiaca,
afferrare i sensori con entrambe le mani.
La registrazione della frequenza cardiaca richiede un certo
numero di pulsazioni consecutive (per 15-20 secondi).
Non afferrare i sensori con forza. Tenere la mano
rilassata, in una postura avvolgente. Afferrando le
impugnature con forza, la lettura potrebbe risultare
irregolare.
Durante l’allenamento, la traspirazione corporea
contribuirà alla trasmissione del segnale della frequenza
cardiaca. In caso di difficoltà nell’uso delle impugnature
tattili per la determinazione della frequenza cardiaca,
utilizzare i sensori in una fase successiva della sessione di
allenamento e controllare se viene rilevato il segnale della
frequenza cardiaca.
Introduzione alla console P20 33
Se la funzionalità tattile di rilevamento della frequenza
cardiaca non funziona per un determinato utente, Precor
consiglia di utilizzare una fascia trasmittente pettorale.
Figura 5: Zone obiettivo della frequenza cardiaca
ATTENZIONE: La frequenza cardiaca non deve mai superare
l’85% della frequenza cardiaca aerobica massima. La frequenza
cardiaca massima si ottiene sottraendo a 220 la propria età.
34 Funzionamento e manutenzione della console P20
Utilizzo di una fascia trasmittente pettorale
AVVERTENZA
Il segnale della fascia trasmittente
pettorale (o fascia cardiaca) può causare
interferenze ai pacemaker o ad altri
dispositivi impiantati. Prima di utilizzare
una fascia trasmittente pettorale,
consultare il medico, il produttore della
fascia e quello del dispositivo
impiantato.
Indossando una fascia trasmittente pettorale durante
l’allenamento è possibile ottenere informazioni costanti sulla
frequenza cardiaca. Affinché l’apparecchiatura possa rilevare
il battito cardiaco, durante l’esercizio è necessario afferrare i
sensori tattili o indossare una fascia trasmittente pettorale. Se
sono presenti contemporaneamente dati rilevati tramite
dispositivi tattili e wireless, i primi avranno la precedenza.
Nota: Per una lettura precisa, la fascia pettorale deve essere a
contatto diretto con la pelle, all’altezza della parte inferiore
dello sterno (per le donne, immediatamente sotto il seno).
Per utilizzare una fascia trasmittente pettorale:
1. Inumidire accuratamente la parte posteriore della fascia
con acqua di rubinetto.
Importante: Non utilizzare acqua deionizzata, in quanto non
è dotata dei minerali e dei sali che favoriscono la conduzione
degli impulsi elettrici.
2. Regolare la fascia e stringerla attorno al petto. La fascia
deve essere comoda e non deve stringere.
3. Disporre la fascia pettorale con il lato corretto verso
l’esterno, in orizzontale e al centro del petto.
4. Verificare il posizionamento della fascia pettorale
controllando il rilevamento della frequenza cardiaca
sull’apparecchiatura. Se la frequenza cardiaca viene
rilevata, la fascia pettorale è posizionata correttamente.
Se l’apparecchiatura non rileva la frequenza cardiaca,
regolare nuovamente la fascia e verificare di nuovo il
rilevamento della frequenza.
Introduzione alla console P20 35

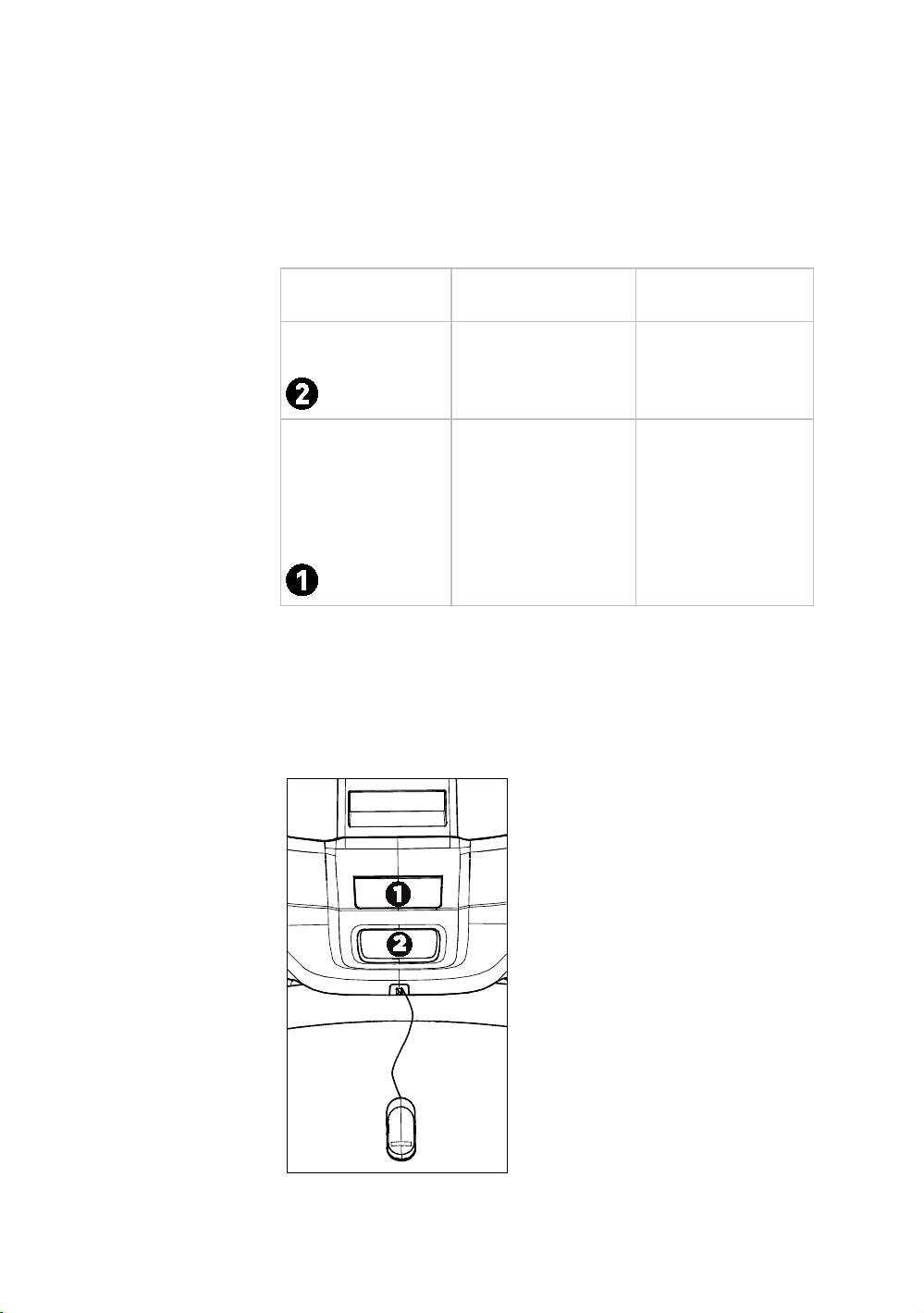

Utilizzo della clip di sicurezza del tapis
roulant
Il tapis roulant è dotato di due diverse funzionalità di arresto,
che funzionano nel modo seguente:
Se l’utente... Allora il tappeto
scorrevole...
E la console...
Preme il pulsante
rosso STOP
Rallenta fino a
fermarsi
Indica che il
programma di
esercizio è stato
messo in pausa
Agisce sul cordino
collegato alla clip di
sicurezza e fa
scattare
l’interruttore di
riavvio
Rallenta fino a
fermarsi
Viene visualizzato il
messaggio PREMI
PER REIMPOSTARE
L’INTERRUTTORE
insieme a una freccia
rivolta verso
l’interruttore di
riavvio
L’interruttore di riavvio si trova sotto la console subito dietro il
pulsante rosso STOP, come illustrato nella figura seguente.
Quando scatta, la barra è visualizzata ed è visualizzato il
messaggio Push to Reset Switch (Premere per ripristinare
l’interruttore) sulla parte anteriore. Se questo messaggio è
visibile, il tapis roulant non funziona.
Figura 6: Interruttore di riavvio
36 Funzionamento e manutenzione della console P20
Istruire gli utenti in merito all’importanza dell’utilizzo della clip
di sicurezza mentre ci si allena sul tapis roulant e mostrare
loro come collegarla ai propri indumenti a livello del punto
vita.
Se durante l’esercizio scatta l’interruttore di riavvio,
attenersi alla seguente procedura:
1. Se necessario, ricollegare la clip di sicurezza.
2. Premere l’interruttore di riavvio verso il basso finché non
emette uno scatto, riportandolo alla sua posizione
normale.
Nota: Se l’interruttore di riavvio scatta, verranno
cancellate tutte le informazioni relative alla sessione di
allenamento corrente.
3. Cominciare la sessione di allenamento dall’inizio,
riducendo opportunamente il tempo in funzione della
parte di esercizio già svolta.
Figura 7: Fissaggio della clip di sicurezza
Introduzione alla console P20 37
Funzionalità Auto Stop™ (arresto
automatico) del tapis roulant
Importante: Il valore predefinito per questa funzionalità è ON. Gli
amministratori possono disattivare questa funzionalità nelle
Impostazioni di sistema. Tuttavia, Precor consiglia di lasciarla su
ON.
La funzionalità Auto Stop™ (arresto automatico) è progettata
per arrestare gradualmente il tapis roulant quando non viene
utilizzato. Ciò può verificarsi se un utente scende dal tapis
roulant prima del termine di una sessione di allenamento,
lasciandolo in funzione.
Sessanta secondi dopo l’inizio o la ripresa di una sessione di
allenamento sul tapis roulant, l’apparecchiatura avvia il
monitoraggio della funzionalità Auto Stop (arresto
automatico). Se l’apparecchiatura rileva un utente, non verrà
visualizzato alcun messaggio, lasciando proseguire
l’allenamento selezionato.
Se dopo altri 30 secondi non viene rilevato alcun utente, la
console visualizza il messaggio NO USER DETECTED,
STOPPING IN 10 SECONDS (NESSUN UTENTE RILEVATO,
ARRESTO IN 10 SECONDI) per segnalare l’attivazione della
procedura di arresto. Durante la visualizzazione di questo
messaggio inizierà un conto alla rovescia di dieci secondi. Se
nessun utente arresta il conto alla rovescia, il tappeto
scorrevole si arresterà gradualmente dopo la conclusione del
conto alla rovescia.
Nota: Gli utenti di peso superiore a 41 kg vengono rilevati
entro i limiti di velocità e di posizione della funzione. Gli utenti
di peso compreso tra 22,7 e 40,5 kg potrebbero non essere
rilevati, in base alla loro velocità e posizione. Per un corretto
funzionamento, seguire e valutare le istruzioni della console.
38 Funzionamento e manutenzione della console P20
Utilizzo di SmartRate®
La tecnologia Precor SmartRate® è un monitor della frequenza
cardiaca preciso e facile da leggere, in grado di aiutare gli
utenti ad ottenere gli allenamenti meglio personalizzati.
SmartRate visualizza informazioni effettive sulla frequenza
cardiaca in relazione alla zona obiettivo dell’utente per la
perdita di peso e l’addestramento cardiovascolare. Questa
funzionalità è visibile durante tutti gli allenamenti. Inoltre,
alcune apparecchiature includono un allenamento con
controllo della frequenza cardiaca (Heart Rate Control, HRC)
che adatta automaticamente l’intensità per mantenere la
frequenza cardiaca di un utente nella sua zona obiettivo. Per
ulteriori informazioni, fare riferimento ad Allenamenti.
ATTENZIONE: Prima di iniziare qualsiasi programma di fitness,
sottoporsi a visita medica completa. Consultare il proprio medico
per conoscere la frequenza cardiaca obiettivo appropriata al
proprio livello di fitness.
Per testare la propria frequenza cardiaca:
1. Iniziare un allenamento premendo QUICK START (Avvio
rapido) o selezionando un allenamento preimpostato
seguito dalla pressione di
GO (Vai).
2. Afferrare i sensori tattili per la frequenza cardiaca con
entrambe le mani. A seconda del tipo di apparecchiatura,
appaiono le lettere "
Hr" o è visualizzato un cuore
lampeggiante mentre l’apparecchiatura legge la frequenza
cardiaca dell’utente. Dopo pochi momenti, la frequenza
cardiaca dell’utente è visualizzata in battiti al minuto. I
segmenti lampeggianti nel campo SmartRate indicano la
zona attuale della frequenza cardiaca: Riscaldamento,
Bruciagrassi, Cardio o Alto.
Capitolo 4
Iniziare un allenamento
ATTENZIONE: Se si utilizza un tapis roulant, collegare la clip di
sicurezza agli indumenti dell’utente prima di iniziare la sessione di
allenamento.
L’apparecchiatura si trova nello stato di Benvenuto quando
sull’area del display di testo viene visualizzato il messaggio
scorrevole Press GO or PROGRAMS to start (Premere VAI O
PROGRAMMI PER INIZIARE) e sul display di testo superiore
viene visualizzato BENVENUTO. Premere Reset per
visualizzare la schermata di Benvenuto.
Dalla schermata di Benvenuto, è possibile iniziare un
allenamento in due modi:
Premere GO (metodo Quick Start™).
Questa azione lancia il programma Manuale. I calcoli,
come ad esempio le calorie bruciate, si basano su un
individuo di 35 anni del peso di 68 Kg. È possibile
completare un allenamento usando questo programma
con i valori predefiniti, oppure modificare le impostazioni
dell’allenamento.
Premere Programmi e immettere i propri dati personali.
Importante: Sulle apparecchiature autoalimentate, la batteria
viene inizializzata non appena l’utente inizia a muoversi. Per
visualizzare la schermata di Benvenuto è necessario mantenere
una cadenza minima di movimento. Se la cadenza di movimento
scende sotto i requisiti minimi, sul display viene visualizzato il
messaggio PEDALA PIÙ VELOCE o un messaggio equivalente in
base al tipo di apparecchiatura.
40 Funzionamento e manutenzione della console P20
Iniziare un allenamento preselezionato
programmato
I programmi di allenamento preimpostati sono ideali per
adattare gli obiettivi alle esigenze personali, per rimanere
motivati e per rendere più varie le sessioni. P20 dispone dei
seguenti programmi predefiniti:
Manuale
Intervallo 1-1
Intervallo 1-2
Perdita peso
Controllo della frequenza cardiaca di base
Collinare
Sterrato
Casuale
Aerobico
Per iniziare a utilizzare un programma:
1. Nella schermata di Benvenuto, premere Programmi.
2. Premere ripetutamente Programmi o Ingresso
su/Ingresso giù per scorrere l’elenco dei programmi.
3. Per iniziare subito l’allenamento, premere Go quando il
nome del programma desiderato compare nell’area del
display testuale. Per aggiungere dati personali come età o
peso, premere Invio.
Prima di iniziare una sessione di esercizio, sul display
testuale superiore inizia un conteggio alla rovescia di tre
secondi.
Iniziare un allenamento 41
Inserire i dati personali
I dati personali comprendono età, peso e durata
dell’allenamento.
L’apparecchiatura calcola le calorie bruciate e gli obiettivi
SmartRate basati sull’età e sul peso.
Nota: L’interfaccia potrebbe essere leggermente diversa a
seconda del tipo di apparecchiatura.
Per inserire i dati personali:
1. Nella schermata di Benvenuto, premere Programmi,
quindi Invio.
2. Premere i tasti di Input per modificare il valore
predefinito.
3. Premere Enter. Verrà visualizzata la schermata di
inserimento del peso. Premere i tasti di Input per
modificare il valore predefinito.
4. Premere Enter. Verrà visualizzata la schermata di
inserimento dell’età. Premere i tasti di Input per
modificare il valore predefinito.
5. Premere VAI o Invio per iniziare l’allenamento.
L’apparecchiatura esegue un conto alla rovescia e
visualizza 1, 2, 3 sullo schermo. Le parole INIZIO
ALLENAMENTO scorrono nell’area di testo inferiore.
42 Funzionamento e manutenzione della console P20
Fine dell’inserimento dei dati
A seconda del tipo di attrezzatura, sono disponibili diversi
metodi per concludere l’inserimento dei dati.
TEMPO SCADUTO: Se non si preme un tasto per più di 30
secondi, si tornerà alla schermata di Benvenuto.
RESET: Premendo Reset prima di iniziare l’allenamento, si
tornerà alla schermata di Benvenuto. Durante un allenamento,
premere Reset una volta per visualizzare la schermata di
Riepilogo e due volte per tornare alla schermata di Benvenuto.
Sul tapis roulant, premere Pausa/Reset una volta per mettere
in pausa l’allenamento, due volte per visualizzare la
schermata di Riepilogo e tre volte per tornare alla schermata
di Benvenuto.
VAI: Premere VAI per iniziare il programma di allenamento
selezionato. L’inserimento dei dati viene saltato e vengono
usati i valori predefiniti.
ENTER (Invio): Di solito occorre premere Invio per accettare
il valore sul display. Se occorrono altri dati, verranno chiesti
all’utente. Se non occorre immettere altri dati, il programma
selezionato viene avviato usando i dati già inseriti per la
durata dell’allenamento, il peso e l’età.
Pausa e riavvio di una sessione di esercizio
Interrompendo un allenamento, in base all’alimentazione
l’apparecchiatura può rispondere in due modi.
In pausa (apparecchiatura alimentata esternamente)
Interrompendo l’allenamento, sul display testuale verranno
visualizzate le parole ALLENAMENTO MESSO IN PAUSA -
PREMERE VAI PER CONTINUARE. Le misure accumulate
(tempo, calorie, distanza e velocità media) conservano i valori
correnti e non vengono modificate.
Per riavviare il programma, premere VAI.
Se l’apparecchiatura resta inattiva per il tempo massimo di
pausa, verrà visualizzata la schermata di Riepilogo con le
misure di allenamento dell’utente. Dopo aver mostrato il
riepilogo, verrà visualizzata la schermata di Benvenuto.
Iniziare un allenamento 43
Chiusura in corso (apparecchiatura autoalimentata)
Interrompendo l’allenamento, sul display scorreranno
continuamente le parole ALLENAMENTO IN PAUSA -
PEDALARE PER CONTINUARE. Inoltre verrà visualizzato il
numero di secondi che mancano allo spegnimento
dell’apparecchiatura.
Per riavviare il programma durante il conteggio alla rovescia,
iniziare a pedalare.
Se l’apparecchiatura resta inattiva per il tempo massimo di
pausa, verrà visualizzata la schermata di Riepilogo con le
misure di allenamento dell’utente.
Concludere una sessione
Il defatigamento è un aspetto importante dell’allenamento, in
quanto contribuisce a ridurre la rigidità e l’indolenzimento
muscolare trasportando l’acido lattico in eccesso fuori dai
muscoli che lavorano. Inoltre, un defatigamento di cinque
minuti consente alla frequenza cardiaca di tornare allo stato
normale.
Alla fine dell’allenamento, la schermata di riepilogo mostrerà
il battito cardiaco medio durante l’allenamento e le
misurazioni complessive dell’allenamento.
44 Funzionamento e manutenzione della console P20
Informazioni sulle misure
Durante un allenamento vengono registrati tre tipi diversi di
misurazioni.
Misure controllate
Le misurazioni che possono essere impostate e modificate
sono:
Livello di resistenza (AMT, EFX, cyclette)
Velocità (tapis roulant)
Inclinazione (tapis roulant)
Passi/minuto (climber)
Misure delle prestazioni correnti
Le misure che indicano l’intensità di un allenamento in tempo
reale sono:
Calorie/minuto, Calorie/ora
Frequenza cardiaca
Velocità (tapis roulant, cyclette)
Giri/minuto (cyclette)
Passi/minuto (AMT, EFX)
Misure accumulate
Le misure che indicano le prestazioni complessive dell’intera
sessione di esercizio sono:
Durata:
Modalità conto alla rovescia
Modalità contatore
Calorie
Distanza:
Passi medi/minuto (AMT, EFX)
Velocità media (tapis roulant, cyclette)
Piani (climber)
Capitolo 5
Programmi
I programmi di allenamento preimpostati sono ideali per
adattare gli obiettivi alle esigenze personali, per rimanere
motivati e per rendere più varie le sessioni. Nelle figure
seguenti, le superfici elevate indicano il lavoro eseguito per
ciascun programma preimpostato.
Manuale
In questo programma, le variazioni di resistenza e velocità
sono soggette al controllo completo dell’utente. Il profilo è
inizialmente una linea piatta. Ogni aumento o diminuzione di
un segmento di programma aumenterà o diminuirà della
stessa quantità tutte le altre porzioni.
Figura 8: Manuale
46 Funzionamento e manutenzione della console P20
Intervallo 1-1 e 1-2
I programmi Intervallo sono funzioni utili soprattutto per la
stabilizzazione del sistema cardiovascolare. Questi
programmi sono concepiti per aumentare e ridurre la
frequenza cardiaca in modo ripetitivo per un periodo di tempo
stabilito dall’utente alternando intervalli di riposo a intervalli
di attività. L’intensità del programma è regolabile.
Figura 9: Intervallo 1-1
Figura 10: Intervallo 1-2
Perdita peso
La durata del programma è fissata a 28 minuti. Il programma
prevede quattro intervalli, ciascuno dei quali dura otto minuti.
È possibile variare la resistenza in qualsiasi momento durante
l’intervallo di attività.
Figura 11: Perdita peso
Controllo della frequenza cardiaca di base
Questo programma elabora la frequenza cardiaca desiderata
in base al seguente calcolo: 60% della differenza tra 220 e
l’età dell’utente. L’apparecchiatura regolerà la resistenza e/o
l’inclinazione per mantenere la frequenza cardiaca obiettivo
durante l’allenamento.
Programmi 47
Se il dispositivo non riceve il segnale della frequenza cardiaca,
sul display testuale superiore viene visualizzata l’immagine di
un cuore con accanto un punto interrogativo. Verificare
nuovamente la presa della mano sui sensori tattili o il
posizionamento della fascia pettorale.
Figura 12: CFC Base
Nota: Affinché l’unità possa rilevare il battito cardiaco,
durante l’esercizio è necessario afferrare i sensori tattili o
indossare una fascia pettorale. Nel caso di dati rilevati tramite
dispositivi portatili e wireless, sono visualizzati quelli portatili
che hanno precedenza.
Collinare
Questo programma preimpostato simula una salita in collina.
Il programma è fissato a 30 minuti su gran parte
dell’apparecchiatura, mentre la resistenza è prestabilita. Ogni
aumento o diminuzione di un segmento di programma
aumenterà o diminuirà della stessa quantità tutte le altre
porzioni.
Figura 13: Collinare
48 Funzionamento e manutenzione della console P20
Sterrato
Lo scopo del programma preimpostato è simulare
un’esperienza di corsa all’aria aperta. In questo caso, è
possibile modificare in qualsiasi momento il profilo
complessivo o l’intensità del programma (resistenza), ma non
il profilo predefinito delle "colline" o "valli" indicate sul
display.
Figura 14: Sterrato
Casuale
Ogni volta che viene selezionato questo programma appare
un profilo diverso del programma. I segmenti di un minuto
visualizzati nel profilo del programma conservano una
resistenza definita che è possibile ignorare. Il programma
Casuale presenta un limite di tempo predefinito, ma è
possibile premere STOP per completare in anticipo il
programma.
Aerobico
Questo programma è simile a Intervallo. È possibile impostare
un periodo di tempo per la sessione di esercizi e indicare la
velocità e la pendenza/resistenza.
Figura 15: Aerobico
Capitolo 6
Manutenzione
Per garantire l’adeguato funzionamento dell’apparecchiatura,
eseguire gli interventi di ordinaria manutenzione con la
frequenza consigliata. La mancata conformità alle procedure
di manutenzione dell’apparecchiatura riportate in questa
sezione potrebbe comportare l’annullamento della garanzia
limitata di Precor.
PERICOLO
Per ridurre il rischio di scossa elettrica,
scollegare sempre l’apparecchiatura
dall’alimentazione elettrica prima di pulirla o
prima di eseguire interventi di manutenzione.
Se l’apparecchiatura viene utilizzata con
l’alimentatore opzionale, scollegarlo.
Pulizia della console e del display
Una volta installata, la console richiede poca manutenzione.
Precor consiglia di pulire la console prima e dopo ogni
sessione di allenamento.
Per rimuovere la polvere e la sporcizia dalla console:
Strofinare tutte le superfici esposte con un panno morbido
bagnato in una soluzione composta da 30 parti di acqua e
1 parte di Simple Green® (per ulteriori informazioni
visitare il sito Web www.simplegreen.com).
Importante: Non utilizzare detergenti acidi. Questi prodotti
provocano il deterioramento della vernice o dei rivestimenti
verniciati a polvere e l’annullamento della garanzia limitata di
Precor. Non versare mai acqua o liquidi nebulizzati direttamente
sulla console o sullo schermo della console.
È importante evitare di utilizzare qualsiasi prodotto chimico
corrosivo sulla console o sullo schermo.
50 Funzionamento e manutenzione della console P20
Inumidire sempre il panno prima di pulire lo schermo.
Spruzzare liquido pulente su uno strofinaccio, e non sulla
console, in modo da non far cadere gocce sulla stessa.
Applicare il detergente con un panno morbido e privo di
pelucchi. Non utilizzare panni abrasivi.
Nota 51
Nota:
52 Funzionamento e manutenzione della console P20
Nota:
Funzionamento e manutenzione
della console P20
Precor Incorporated
20031 142nd Avenue NE
P.O. Box 7202
Woodinville, WA USA 98072-4002
P20 OM 300753-611 rev A, it
1 maggio 2011
Montaggio e manutenzione del
tapis roulant serie TRM 800
Precor Incorporated
20031 142nd Avenue NE
P.O. Box 7202
Woodinville, WA USA 98072-4002
TRM 800-Series PAG/OM 300713-611 rev A, it
1 maggio 2011
Montaggio e manutenzione
del tapis roulant serie
TRM 800
Informazioni Editoriali
MONTAGGIO E MANUTENZIONE DEL TAPIS ROULANT
SERIE TRM 800
N/P 300713-611 rev A
Copyright © May 2011 Precor Incorporated. Tutti i diritti
riservati. Specifiche soggette a modifica senza preavviso.
Note relative al marchio di fabbrica
Precor, AMT ed EFX sono marchi registrati e Preva è un
marchio di fabbrica di Precor Incorporated. Altri nomi
menzionati in questo documento potrebbero essere marchi di
fabbrica o marchi registrati dei rispettivi possessori.
Nota sulla proprietà intellettuale
Tutti i diritti, i titoli e interessi contenuti nel software Preva
Business Suite, e a esso correlati, i materiali cartacei allegati,
qualsiasi copia di tale software e tutti i dati raccolti attraverso
Preva Business Suite sono in ogni caso proprietà esclusiva di
Precor o dei suoi fornitori.
Precor è rinomata per gli innovativi e premiati progetti di
apparecchiature per l’esercizio fisico. Precor presenta
costantemente brevetti negli Stati Uniti e in altri Paesi per la
parte meccanica e per gli aspetti visivi del design di prodotto.
Eventuali entità esterne che prevedano l’utilizzo del design di
prodotto di Precor sono di conseguenza messe sull’avviso che
Precor considera l’appropriazione non autorizzata dei suoi
diritti proprietari come fatto di rilevanza giuridica. Precor
perseguirà penalmente tutte le appropriazioni non autorizzate
dei suoi diritti proprietari.
Precor Incorporated
20031 142nd Ave NE, P.O. Box 7202
Woodinville, WA 98072-4002
1-800-347-4404
http://www.precor.com
Informazioni importanti sulla
sicurezza
Leggere attentamente le seguenti precauzioni prima di
iniziare l'assemblaggio e conservarle per riferimento futuro.
Questo apparecchio (nel seguito indicato come "console")
deve essere fornito insieme alla nuova attrezzatura di
allenamento Precor (nel seguito indicata come "unità di
base"). Il prodotto non può essere venduto separatamente.
AVVERTENZA
Per evitare infortuni, la console deve
essere saldamente fissata all'unità di
base attenendosi a tutte le istruzioni di
assemblaggio e installazione fornite
insieme all'unità di base. La console
deve essere collegata a una presa di
corrente a corrente alternata utilizzando
ESCLUSIVAMENTE l'alimentatore
fornito in dotazione. La console deve
essere alimentata solo dopo
l'installazione, come descritto nelle
istruzioni di assemblaggio e
installazione fornite insieme all'unità di
base. La console deve essere utilizzata
solo con attrezzature di allenamento
Precor e non come dispositivo
autonomo.
Precauzioni di sicurezza
Per l'uso di questa apparecchiatura è necessario seguire le
normali precauzioni di sicurezza per ridurre il rischio di lesioni,
incendi o danni. In altre sezioni di questo manuale saranno
forniti ulteriori dettagli sugli aspetti relativi alla sicurezza.
Assicurarsi di leggere tali sezioni e di osservare tutti gli avvisi
relativi alla sicurezza. Le suddette precauzioni includono:
y Leggere tutte le istruzioni contenute nella presente guida
prima di montare e utilizzare l'apparecchiatura e attenersi
alle etichette poste sull'apparecchiatura.
4 Montaggio e manutenzione dei tapis roulant serie TRM 800
y Assicurarsi che tutti gli utenti si sottopongano a una visita
medica completa prima di iniziare qualsiasi programma di
allenamento.
y Tenere lontani da questa apparecchiatura i bambini o le
persone che non abbiano familiarità con il suo
funzionamento. Non lasciare avvicinare i bambini senza la
supervisione di un adulto.
y Accertarsi che tutti gli utenti indossino abbigliamento e
calzature adatte per l'allenamento ed evitare indumenti
larghi. Non indossare scarpe con tacchi o suole di cuoio;
rimuovere eventuale sporcizia e pietre dalle suole. Legare
i capelli lunghi all'indietro.
y Non lasciare mai incustodita l'apparecchiatura quando è
collegata alla rete elettrica. Scollegarla dalla fonte di
alimentazione quando non è utilizzata e prima di pulirla e
di effettuare la manutenzione autorizzata.
Nota: L'adattatore di alimentazione opzionale è
considerato una fonte di alimentazione di
un'apparecchiatura alimentata autonomamente.
y Utilizzare l'adattatore di corrente fornito con
l'apparecchiatura. Inserire l'adattatore di corrente in una
presa provvista di messa a terra seguendo la marchiatura
sull'apparecchiatura.
y Prestare attenzione durante il montaggio o lo smontaggio
dell'apparecchiatura.
y Leggere, comprendere e provare le procedure di arresto di
emergenza prima dell'uso.
y Tenere il cavo di alimentazione o l'adattatore di
alimentazione opzionale e la spina lontani da superfici
molto calde.
y Raccogliere i cavi elettrici in modo che non si possano
calpestare o che non vengano pizzicati o danneggiati da
oggetti al di sopra o vicini, oppure dalla stessa
apparecchiatura.
y Assicurarsi che l'apparecchiatura abbia un'adeguata
ventilazione. Non posizionare alcun oggetto sopra
l'apparecchiatura. Non utilizzare su una superficie soffice
che possa bloccare i fori di ventilazione.
y Assemblare e utilizzare le unità su una superficie piana
ben salda.
Informazioni importanti sulla sicurezza 5
y Posizionamento adeguato dell'apparecchiatura
y Nel caso di apparecchiature diverse dai tapis roulant:
Collocare l'apparecchiatura ad almeno un metro (40
pollici) di distanza laterale da pareti o mobili e a un
metro (40 pollici) di distanza da oggetti sul retro della
stessa.
y Nel caso dei tapis roulant: Collocare ad almeno un
metro (40 pollici) di distanza laterale da pareti o
mobili e a 2 metri (80 pollici) di distanza da oggetti
sul retro dello stesso.
Importante: Rispettare sempre queste indicazioni quando si
colloca l'apparecchiatura vicino a termosifoni, valvole di
tiraggio del calore e stufe. Evitare temperature estreme.
y Tenere l'apparecchiatura lontano da acqua e umidità. Non
rovesciare o far gocciolare liquidi all'interno
dell'apparecchiatura per evitare scosse elettriche o danni
ai componenti elettronici.
y Non usare apparecchiature elettriche in aree umide o
bagnate.
y Questa apparecchiatura non deve essere mai utilizzata in
caso di danni ad un cavo o ad una spina, di
malfunzionamenti, cadute accidentali, danni o esposizione
all'acqua. Rivolgersi immediatamente all'assistenza se
una delle suddette condizioni dovesse avverarsi.
y Eseguire la manutenzione dell'apparecchiatura per
preservarla in buone condizioni operative, come descritto
nella sezione Manutenzione della guida di montaggio e
manutenzione. Controllare che nell'apparecchiatura non
ci siano componenti allentati, usurati o errati e
correggere, sostituire e stringere prima dell'uso.
y Qualora si pensasse di spostare l'apparecchiatura,
chiedere un aiuto e usare adeguate tecniche di
sollevamento. Fare riferimento alla sezione "Spostamento
dell'apparecchiatura" per la guida di montaggio e
manutenzione.
y Limitazioni di peso dell'equipaggiamento: Gli utenti di
peso superiore a 225 kg (500 libbre) non devono usare il
tapis roulant. Gli utenti di peso superiore a 160 kg (350
libbre) non devono correre sul tapis roulant. Per tutte le
altre attrezzature di allenamento, il limite di peso è di 160
kg.
y Utilizzare le apparecchiature solo per gli scopi previsti
descritti nel presente manuale. Non utilizzare parti
accessorie non consigliate da Precor. Queste parti
potrebbero causare lesioni.
6 Montaggio e manutenzione dei tapis roulant serie TRM 800
y Non attivare le unità in ambienti in cui sono utilizzati
prodotti aeriformi (aerosol) o in cui è somministrato
ossigeno terapeutico.
y Non utilizzare all'esterno.
y Non provare ad eseguire autonomamente alcuna
riparazione dell'apparecchiatura ad eccezione delle
istruzioni per la manutenzione fornite in questo manuale.
y Non lasciare cadere né inserire oggetti in alcuna apertura.
Tenere le mani lontano dalle parti in movimento.
y Non poggiare alcun oggetto sulle impugnature fisse o sui
manubri, sulla console del display o sui coperchi. Riporre
le bottiglie, i giornali e i libri negli appositi contenitori.
y Non appoggiarsi né sostenersi mai alla console.
ATTENZIONE: NON rimuovere il coperchio. Pericolo di scossa
elettrica. Leggere le istruzioni di montaggio e manutenzione
prima dell'uso. All'interno non vi sono componenti riparabili
dall'operatore. Contattare l'Assistenza Clienti qualora
l'apparecchiatura richiedesse interventi di manutenzione.
Utilizzare solo con corrente CA monofase.
Codice di sicurezza
Il proprietario o il gestore della palestra ha la possibilità di
attivare il codice di sicurezza. Se il codice è attivato, prima di
utilizzare l'apparecchiatura l'utente deve digitare quattro cifre
nell'ordine corretto. Se non preme i tasti corretti entro due
minuti, gli sarà negato l'accesso all'utilizzo
dell'apparecchiatura.
Informazioni importanti sulla sicurezza 7
Preparazione degli utenti
Dedicare il tempo necessario a comunicare agli utenti le
istruzioni importanti per la sicurezza, reperibili sia nel
Manuale di riferimento per l'utente sia nel Manuale per il
proprietario del prodotto. I clienti del club o del centro devono
essere avvisati che è necessario osservare le seguenti
precauzioni:
y Aggrapparsi a una maniglia o manubrio stabili mentre si
assume la posizione di partenza sull'apparecchiatura.
y Essere sempre rivolti verso la console.
y Sui tapis roulant, stare a cavalcioni sul tappeto rotante e
collegare la clip di sicurezza agli indumenti all’altezza del
punto vita, prima di toccare la console di controllo.
Importante: Per motivi di sicurezza, accertarsi che gli utenti
salgano sul tappeto scorrevole quando si muove a una
velocità pari o inferiore a 1,6 chilometri orari (1 miglio orario).
y Tenersi con una mano ad una maniglia o un manubrio
stabili mentre con l’altra si digita sulla console.
Materiali pericolosi e procedure di
smaltimento appropriate
Le batterie all’interno di un’apparecchiatura autoalimentata
contengono elementi considerati pericolosi per l’ambiente. La
legge federale degli Stati Uniti impone lo smaltimento
appropriato di queste batterie.
Se si prevede di smaltire l'apparecchiatura, rivolgersi
all'assistenza clienti per i prodotti commerciali Precor per
informazioni relative alla rimozione della batteria. Fare
riferimento a Come ottenere assistenza.
8 Montaggio e manutenzione dei tapis roulant serie TRM 800
Riciclaggio e smaltimento di prodotti
Questa apparecchiatura deve essere riciclata o smaltita in
base alle normative locali e nazionali vigenti.
Le etichette di prodotto, conformemente alla Direttiva
Europea 2002/96/CE riguardante i rifiuti di apparecchiature
elettriche ed elettroniche (WEEE), determinano le procedure
per il ritiro e il riciclaggio di apparecchiature usate valide su
tutto il territorio dell'Unione Europea. L'etichetta WEEE indica
che il prodotto non potrà essere buttato via, ma sarà invece
recuperato al termine della durata di esercizio secondo tale
direttiva.
In base alla direttiva europea WEEE, le apparecchiature
elettriche ed elettroniche (EEE) devono essere raccolte
separatamente e riutilizzate, riciclate o recuperate al termine
della durata di esercizio. I proprietari di apparecchiature con
etichetta WEEE, applicata in base all'Appendice IV della
direttiva WEEE, non possono smaltire tali unità come rifiuti
urbani non differenziati, ma sono tenuti a consegnarle al
termine della durata di esercizio delle stesse presso le
strutture di raccolta messe a disposizione degli utenti per la
restituzione, il riciclaggio e il recupero di WEEE. La
collaborazione degli utenti è importante per ridurre al minimo
qualsiasi effetto potenziale di tali unità sull'ambiente e sulla
salute, a causa della presenza di sostanze potenzialmente
nocive.
Avvisi normativi per il modulo RFID
Se provvista di una console di controllo come descritto nel
presente documento, l'apparecchiatura può contenere un
modulo con identificazione a radiofrequenza (RFID). Il modulo
RFID è stato certificato per operare a temperature comprese
tra -20°C e 85°C (-4°F e 185°F).
Informazioni importanti sulla sicurezza 9
Interferenza in radiofrequenza (RFI - RFID)
Il modulo RFID rispetta le seguenti normative nazionali che
definiscono i limiti accettabili per l’interferenza in
radiofrequenza (RFI).
Federal Communications Commission, Part 15
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a commercial
installation. The equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in
accordance with the owner’s manual instructions, can cause
harmful interference to radio communications.
Operation is subject to the following two conditions: (1) this
device may not cause harmful interference, and (2) this
device must accept any interference received, including
interference that may cause undesired operation.
WARNING
Per FCC rules, changes or modifications not
expressly approved by the manufacturer could
void the user’s authority to operate the
equipment.
Industry Canada
This device complies with RSS-210:2007 of the Spectrum
Management & Telecommunications Radio Standards
Specification. Operation is subject to the following two
conditions: (1) this device may not cause harmful
interference, and (2) this device must accept any interference
received, including interference that may cause undesired
operation.
This Class A digital apparatus complies with Canadian
ICES-003.
Cet appareil numérique de la classe A est conforme à la norme
NMB-003 du Canada.
ATTENTION: Haute Tension
Débranchez avant de réparer
10 Montaggio e manutenzione dei tapis roulant serie TRM 800
Applicazioni europee
È richiesta la conformità alle seguenti direttive CE:
y Direttiva 1999/5/CE R&TTE
y Direttiva 2006/95/CE LVD
y Direttiva 2002/95/CE RoHS
La conformità alle direttive è stata verificata per le seguenti
normative:
y EN 55022
y EN 300 330-1 V1.5.1
y EN 300 330-2 V1.3.1
y EN 301 489-3 V1.4.1
y EN 301 489-1 V1.8.1
y EN 60950-1
Avvisi normativi per le apparecchiature di
allenamento cardiovascolare
Le informazioni normative contenute in questa sezione si
applicano all'apparecchiatura e alla console di controllo.
Approvazioni di sicurezza per cardiofrequenzimetri
L'apparecchiatura Precor è stata testata e trovata conforme
alle seguenti normative di sicurezza applicabili.
Tipo di cardiofrequenzimetro:
y CAN/CSA, IEC, EN 60335-1 (elettrodomestici e similari –
Sicurezza)
y EN 957 (apparecchiature di allenamento fisse,
apparecchiatura conforme alla classe S/B)
Avviso normativo per PVS e P80
Questa apparecchiatura Precor è stata testata e trovata
conforme alle seguenti normative di sicurezza applicabili.
y CAN/CSA, UL, IEC, EN 60065 (apparati audio, video e
apparati elettrici simili – Sicurezza)
Informazioni importanti sulla sicurezza 11
Interferenza in radiofrequenza (RFI)
Questa unità di allenamento Precor rispetta le seguenti
normative nazionali che definiscono i limiti accettabili per
l’interferenza in radiofrequenza (RFI).
Federal Communications Commission, Part 15
This equipment has been tested and found to comply with the
limits for a Class A digital device, pursuant to Part 15 of the
FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a commercial
installation. The equipment generates, uses, and can radiate
radio frequency energy and, if not installed and used in
accordance with the owner’s manual instructions, may cause
harmful interference to radio communications.
WARNING
Per FCC rules, changes or modifications not
expressly approved by the manufacturer could
void the user’s authority to operate the
equipment.
Industry Canada
This Class A digital apparatus complies with Canadian
ICES-003.
Cet appareil numérique de la classe A est conforme à la norme
NMB-003 du Canada.
ATTENTION: Haute Tension
Débranchez avant de réparer
Conformità alla normativa europea
È richiesta la conformità alle seguenti direttive CE:
y Direttiva 2004/108/CE EMC
y Direttiva 2006/95/CE LVD
y Direttiva 2002/95/CE RoHS
La conformità alle direttive è stata verificata per le seguenti
normative:
y EN 55022
y EN 55024
y EN 60335-1
y EN 60065 (P80 e PVS)
12 Montaggio e manutenzione dei tapis roulant serie TRM 800
Istruzioni per la messa a terra del tapis
roulant
È necessario collegare il tapis roulant a un conduttore di terra.
In caso di funzionamento anomalo o di interruzioni di
alimentazione, la messa a terra attira la corrente elettrica,
riducendo il rischio di scossa elettrica. Il cavo di alimentazione
sul tapis roulant è dotato di un conduttore di terra e di una
spina a tre poli con collegamento di terra. La spina deve
essere inserita in una presa correttamente installata e isolata
a terra secondo tutte le normative e le ordinanze locali. La
mancata messa a terra corretta del tapis roulant può rendere
nulla la garanzia limitata di Precor.
PERICOLO
Il collegamento non appropriato del conduttore
di terra può comportare rischio di scosse
elettriche. Consultare un elettricista o un
tecnico dell'assistenza qualificato se
persistono dubbi sulla corretta messa a terra
dell'apparecchiatura. Non alterare in alcun
modo la spina fornita con il tapis roulant. Se la
spina non è adatta alla presa, chiedere ad un
elettricista qualificato di installare una presa
idonea.
Informazioni importanti sulla sicurezza 13
Precauzioni elettriche: Tapis roulant da 120
V e 240 V
Nota: Quelli che seguono sono solo dei consigli. È necessario
attenersi alle direttive del NEC (National Electric Code)
statunitense o alla normativa locale in materia di impianti
elettrici.
L'apparecchiatura viene fornita con un cavo di alimentazione
conforme ai requisiti dei codici elettrici locali. I tapis roulant
Precor devono essere collegati a un ramo di circuito con
isolamento fino a 20 A, che può essere condiviso con un solo
modulo Personal Viewing System (PVS). Per ulteriore
assistenza sui collegamenti elettrici di alimentazione,
rivolgersi al proprio rivenditore autorizzato Precor.
Importante: Un singolo ramo di circuito è costituito da due
conduttori: una fase e un neutro, collegati a una presa. I conduttori
non devono essere collegati ad anello, a margherita o ad altri
conduttori. Il circuito deve essere messo a terra in conformità con
le direttive del NEC statunitense o con le normative locali in
materia di circuiti elettrici.
Figura 1: Spina di alimentazione da 120 volt, 20 A
Figura 2: Spina di alimentazione da 240 volt, 20 A
14 Montaggio e manutenzione dei tapis roulant serie TRM 800
Come ottenere assistenza
Non cercare di riparare l'apparecchiatura tranne che per
interventi di manutenzione. Se uno o più componenti
risultassero mancanti, rivolgersi al rivenditore autorizzato. Per
ulteriori informazioni relative ai numeri di telefono
dell’assistenza clienti o un elenco di centri di assistenza
Precor autorizzati, visitare il sito Web Precor all’indirizzo
http://www.precor.com.
Come ottenere documentazione aggiornata
La documentazione corrente per console Experience Series e
software fitness in rete Preva è disponibile all’indirizzo
http://www.precor.com. È possibile verificare le informazioni
aggiornate di volta in volta che l’universo delle funzioni Preva
si espande.
Sommario
Informazioni importanti sulla sicurezza .................................... 3
Precauzioni di sicurezza .......................................................................3
Codice di sicurezza ............................................................................... 6
Preparazione degli utenti .................................................................... 7
Materiali pericolosi e procedure di smaltimento appropriate .. 7
Riciclaggio e smaltimento di prodotti.............................................. 8
Avvisi normativi per il modulo RFID ................................................ 8
Avvisi normativi per le apparecchiature di allenamento
cardiovascolare ........................................................................... 10
Istruzioni per la messa a terra del tapis roulant .......................... 12
Precauzioni elettriche: Tapis roulant da 120 V e 240 V ........... 13
Come ottenere assistenza ................................................................. 14
Come ottenere documentazione aggiornata ............................... 14
Montaggio del tapis roulant .....................................................17
Requisiti per l’installazione ................................................................ 18
Disimballaggio dei cavi ...................................................................... 20
Montaggio del telaio .......................................................................... 23
Completamento del montaggio ...................................................... 29
Collegamento delle clip del cavo di alimentazione.................... 30
Verifica dell'allineamento del tapis roulant e regolazione
del tappeto scorrevole ............................................................... 33
Livellamento dell’unità ...................................................................... 33
Collegamento del cavo di climentazione ...................................... 35
Addestramento all’uso dell'apparecchiatura .............................. 35
16 Montaggio e manutenzione dei tapis roulant serie TRM 800
Installazione della console ...................................................... 37
Inserire i cavi (P80) ............................................................................ 37
Connessione dei cavi (P80) ............................................................ 39
Completamento dell'Installazione della console (P80) .......... 43
Inserimento dei cavi (P30 e P20) .................................................. 44
Collegamento cavi (P30) ................................................................. 46
Collegamento cavi (P20) ................................................................. 47
Completamento dell’installazione della console
(P30 e P20) .................................................................................. 48
Rimontaggio della carenatura del tapis roulant ......................... 49
Verificare che il display di monitoraggio della frequenza
cardiaca sia funzionante ........................................................... 50
Manutenzione ........................................................................... 51
Pulizia giornaliera ................................................................................ 51
Ispezione giornaliera ..........................................................................52
Manutenzione settimanale ............................................................... 53
Manutenzione mensile ...................................................................... 53
Regolazione del tappeto scorrevole .............................................. 54
Verifica dell'allineamento del tappeto scorrevole ..................... 56
Conservazione della fascia pettorale ............................................. 57
Spostamento dell'apparecchiatura ................................................. 57
Conservazione per lunghi periodi .................................................. 58
Aspetti relativi alla sicurezza dei tapis roulant....................... 59
Inserimento del codice di sicurezza .............................................. 59
Utilizzo della clip di sicurezza del tapis roulant ......................... 60
Accensione e spegnimento del tapis roulant ............................. 62
Limite di portata ................................................................................. 63
Posizionamento .................................................................................. 63
Capitolo 1
Montaggio del tapis roulant
AVVERTENZA
Il montaggio dell'unità richiede
assistenza esterna. NON tentare di
eseguire il montaggio da soli.
Importante: Le istruzioni nelle procedure seguenti sono descritte
dal punto di vista di una persona davanti all’attrezzatura
(ovvero, dalla parte opposta rispetto alla console di controllo dove
si posiziona chi utilizza l’attrezzatura). Queste descrizioni
potrebbero contenere nomi di alcune parti non incluse nell’elenco,
poiché tali componenti sono indicati in riferimento alla parte
posteriore dell’attrezzatura.
Per preparare il tapis roulant per il montaggio:
1. Facendosi aiutare da un’altra persona, posizionare la
scatola di spedizione nei pressi del luogo dove si intende
utilizzare il tapis roulant. Rompere le pareti della scatola
in modo che si appiattiscano. Rimuovere le parti dalla
scatola.
ATTENZIONE: Nel corso dei passaggi seguenti, adottare
tecniche di sollevamento sicuro. Per evitare lesioni personali
e danni all’apparecchiatura, prima di rimuoverla dal pallet
ottenere l’assistenza adeguata.
2. Facendosi aiutare da altre persone, sollevare il tapis
roulant dal pallet e farlo scorrere delicatamente sul
pavimento.
3. Accertarsi che l’interruttore di alimentazione sia
spento. Controllare l’interruttore di alimentazione
ON/OFF sulla parte anteriore del tapis roulant. Portare
l’interruttore su O (OFF, spento). Accertarsi che il tapis
roulant non sia collegato ad una fonte di alimentazione.
Nota: Nel passaggio successivo, non far scorrere il tapis
roulant sul suo cavo di alimentazione.
18 Montaggio e manutenzione dei tapis roulant serie TRM 800
4. Sollevare l’unità con le mani ai lati opposti del sostegno a
croce posteriore sotto il tappeto scorrevole del tapis
roulant. Spostare il tapis roulant nella zona in cui sarà
usato servendosi delle ruote anteriori.
5. Rimuovere gli elementi di fissaggio di spedizione dal
pannello anteriore utilizzando una chiave esagonale da ¹₄"
e una chiave da ¹⁄₂".
6. Rimuovere eventuale nastro adesivo o fascette che
fissano il cavo della console alla parte laterale dell’unità.
Prima di iniziare, verificare la presenza delle parti seguenti:
y Gruppo del telaio di base
y Supporti verticali sinistro e destro
y Carenatura centrale con maniglie
y Kit bulloneria di montaggio
Requisiti per l’installazione
Nel luogo in cui sarà installato il tapis roulant dovranno essere
presenti connessioni di alimentazione che forniscono una
tensione appropriata, un circuito derivato singolo da 20 A e
una messa a terra conforme alle linee guida del NEC (National
Electric Code) o alla normativa nazionale sull'elettricità.
ATTENZIONE: Non utilizzare una presa o un trasformatore
sprovvisti di messa a terra. Non rimuovere o bypassare in alcun
modo la spina con un adattatore. Possono verificarsi danni
elettrici e rendere nulla la Garanzia Limitata Precor nel caso in cui
il tapis roulant sia collegato a una sorgente di alimentazione non
adeguata.
Attrezzi necessari
y Chiave esagonale da ¹₄"
y Chiave esagonale da ⁵₃₂" (è preferibile l’estremità a sfera)
y Chiave chiusa da ¹₂"
y Livella a bolla
y n. 2 cacciaviti Phillips
y Filo o sonda per cavi
y Tagliafili
Montaggio del tapis roulant 19

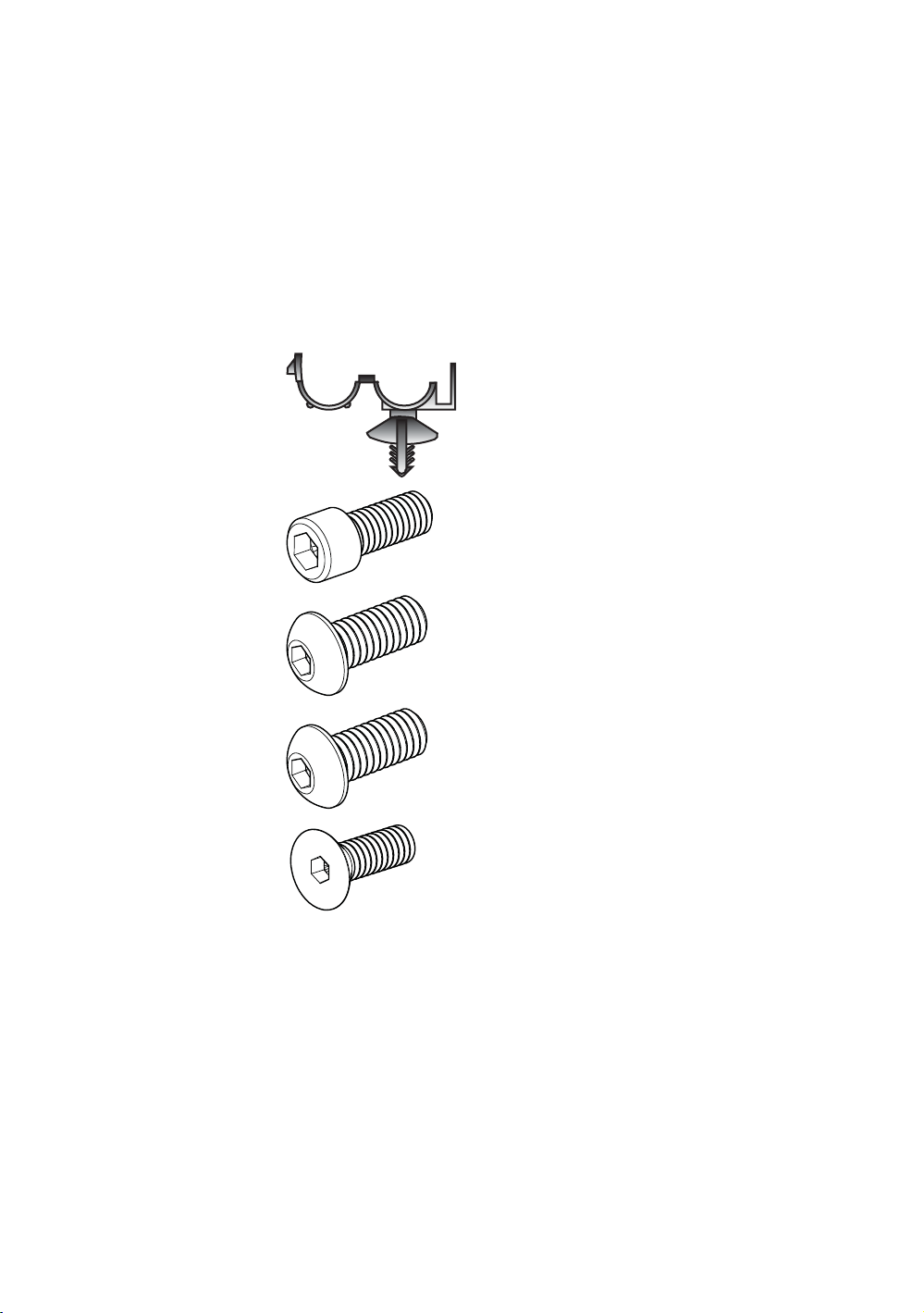

Kit bulloneria di montaggio (non in scala)
Il kit bulloneria di montaggio fornito con questa
apparecchiatura contiene gli elementi di fissaggio e altri
componenti illustrati nella tabella che segue. Prima di iniziare
il montaggio, assicurarsi che il kit bulloneria di montaggio sia
completo. In caso contrario, contattare l'assistenza clienti
Precor.
Viti e bulloni
Quantità
Clip per cavo di alimentazione 6
Vite a brugola da ⁵₁₆" x ³₄" 8
Viti a testa tonda da ⁵₁₆" x ³₄"
(finitura zincata)
6
Viti a testa tonda ⁵₁₆" x ³₄"
(finitura nera)
4
Viti esagonali a testa piatta
(¹₄" x ³₄")
4
20 Montaggio e manutenzione dei tapis roulant serie TRM 800
Viti e bulloni
Quantità
Controdadi con rondelle dentate da ⁵₁₆" 4
Controrondelle grower da ⁵₁₆" 10
Rondelle piatte da ⁵₁₆"
(finitura zincata)
6
Rondelle piatte da ⁵₁₆"
(finitura nera)
12
Nota: Recuperare i cavi e altro materiale hardware fornito con
la console prima di iniziare l’installazione.
Disimballaggio dei cavi
Per collegare la console all’unità di base, potrebbero essere
necessari fino a cinque cavi, fra cui i seguenti:
y Ethernet (solo P80)
y Televisione (solo P80)
y Alimentazione (solo P80)
y Dati unità di base
y Sensore Auto Stop
™
I primi tre di questi cavi sono forniti con la console P80. I due
rimanenti, invece, sono forniti all’interno della carenatura del
tapis roulant.
Montaggio del tapis roulant 21
Per disimballare i cavi:
1. Aprire la scatola contenete la console P80. Recuperare i
cavi Ethernet, della televisione e dell’alimentazione.
2. Rimuovere le due viti che mantengono il coperchio della
colonna centrale. Rimuovere il coperchio e metterlo da
parte, insieme alle due viti.

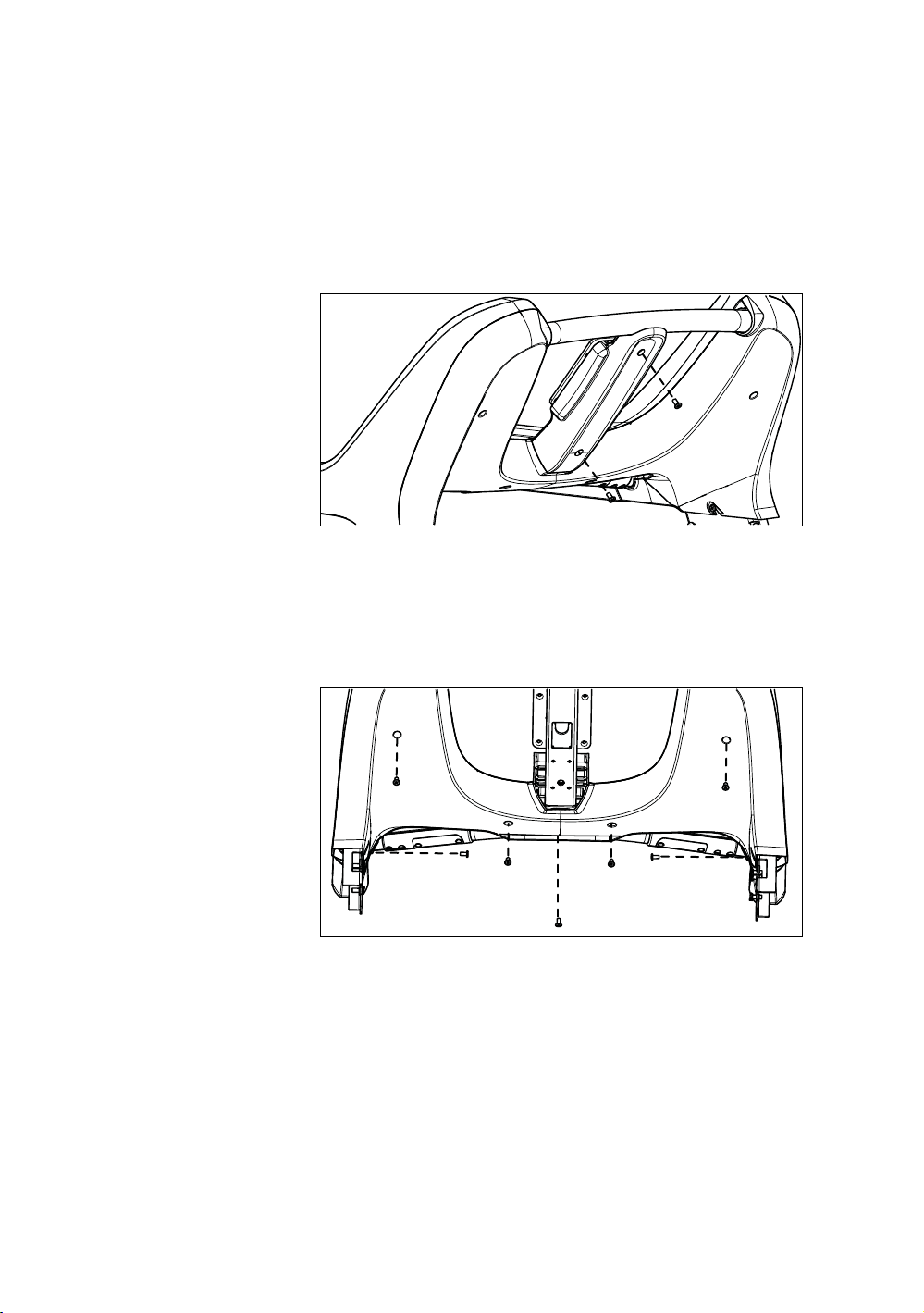

Figura 3: Rimozione e sostituzione del coperchio della colonna
centrale
3. Rimuovere le sette viti che tengono il coperchio
posteriore. Far scattare il coperchio posteriore
allentandolo e metterlo da parte, insieme alle sette viti.

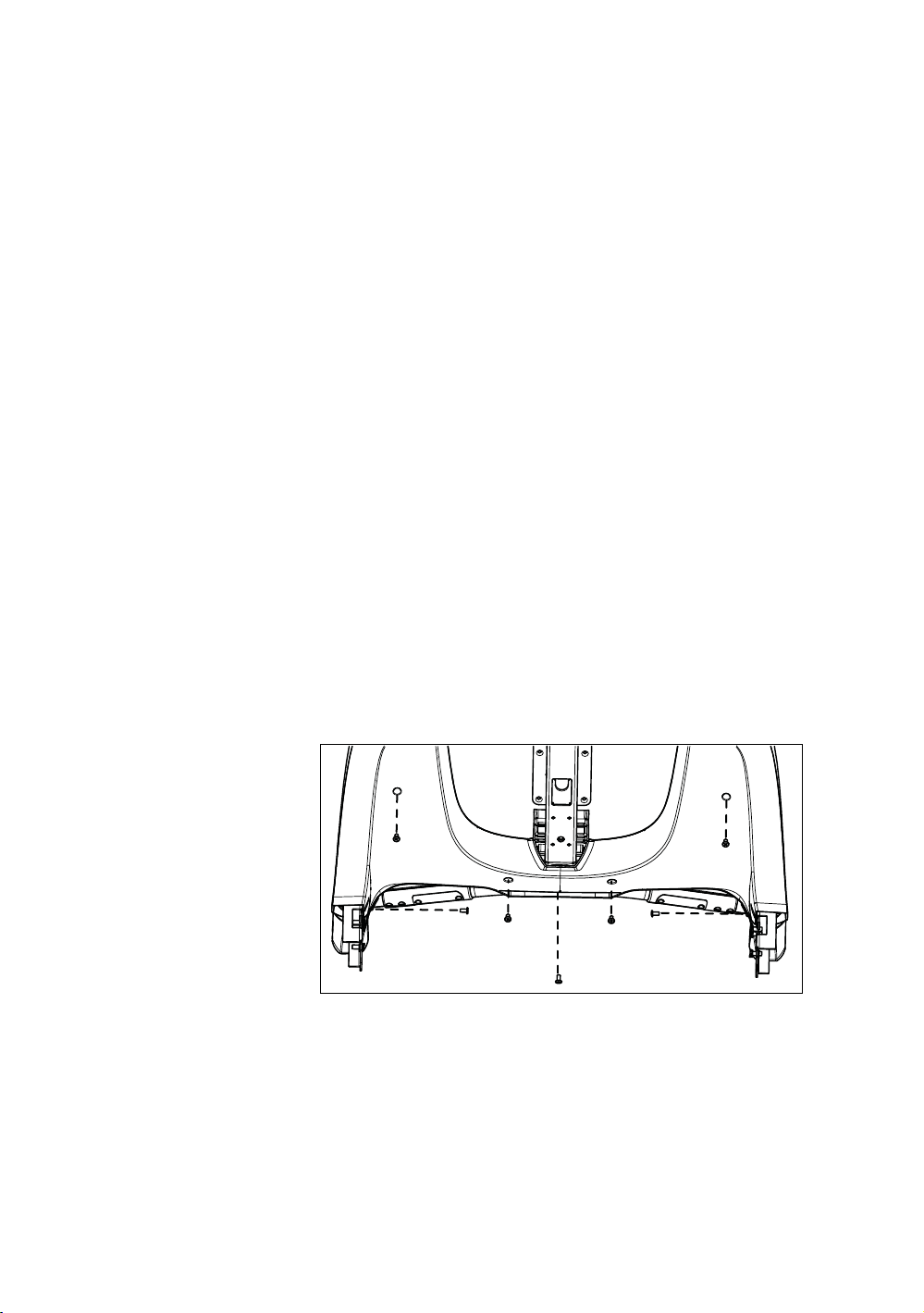

Figura 4: Rimozione e sostituzione del coperchio della
carenatura posteriore
22 Montaggio e manutenzione dei tapis roulant serie TRM 800
4. Rimuovere le due estremità del cavo dati dell’unità di base
dal braccio sinistro della carenatura (posizione 1 nella
seguente figura). Instradare l’estremità più corta delle due
estremità del cavo nella carenatura e allungare l’estremità
lunga verso l’esterno.

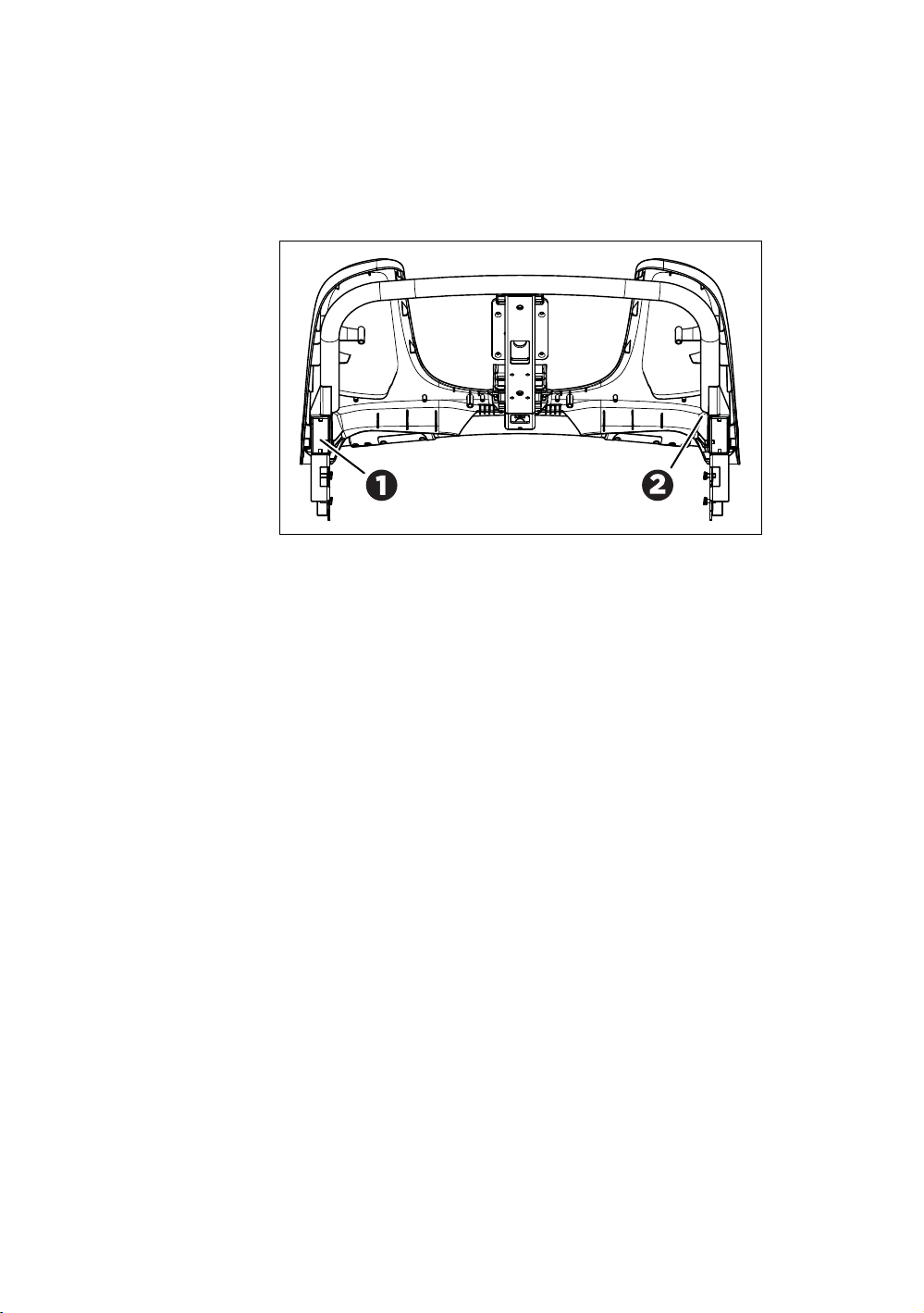

Figura 5: Posizione di conservazione dei cavi nella carenatura
del tapis roulant: Cavo dati unità base (1) e cavo di Auto stop
(2)
5. Rimuovere il cavo dell’Auto stop dal tubo sul lato destro
della carenatura (posizione 2 nella figura precedente).
Importante: Nel passaggio successivo, assicurarsi che
l’estremità del cavo dati con la perlina di ferrite sia quella
superiore. Analogamente, sul cavo del sensore di Auto stop, la
presa a tre conduttori è l’estremità inferiore, mentre la presa a
quattro conduttori è quella superiore.
6. Togliere l’eventuale nastro che tiene i cavi, quindi
srotolarli e rimuovere eventuali attorcigliamenti. Riunire i
cavi in un solo gruppo (indicato in seguito con gruppo del
cavo). Non rimuovere la fascetta del cavo che fissa la
ferrite al cavo e al telaio.
Nota: Se si dispongono i cavi in modo che i connettori
siano leggermente scaglionati nell’estremità inferiore (ma
sempre entro tre centimetri), si può favorire l’inserimento
del gruppo del cavo nelle strette aperture del telaio.
Montaggio del tapis roulant 23
Montaggio del telaio
PERICOLO
Prima di avviare le procedure seguenti,
accertarsi che il tapis roulant non sia
connesso ad alcuna sorgente di
alimentazione.
Quando si aggiungono i supporti verticali destro e sinistro alla
base del tapis roulant, è necessario accertarsi che il gruppo
del cavo sia inserito correttamente attraverso il supporto
sinistro, in modo che le connessioni necessarie siano
disponibili al momento dell’aggiunta della console di
controllo. Durante questa procedura può essere utile
utilizzare una sonda per cavi (sonda sottile di metallo dotata
di uncino o gancio a un’estremità, disponibile nei negozi
specializzati).
Per avviare il montaggio del telaio:
1. Rimuovere la scocca e metterla da parte.

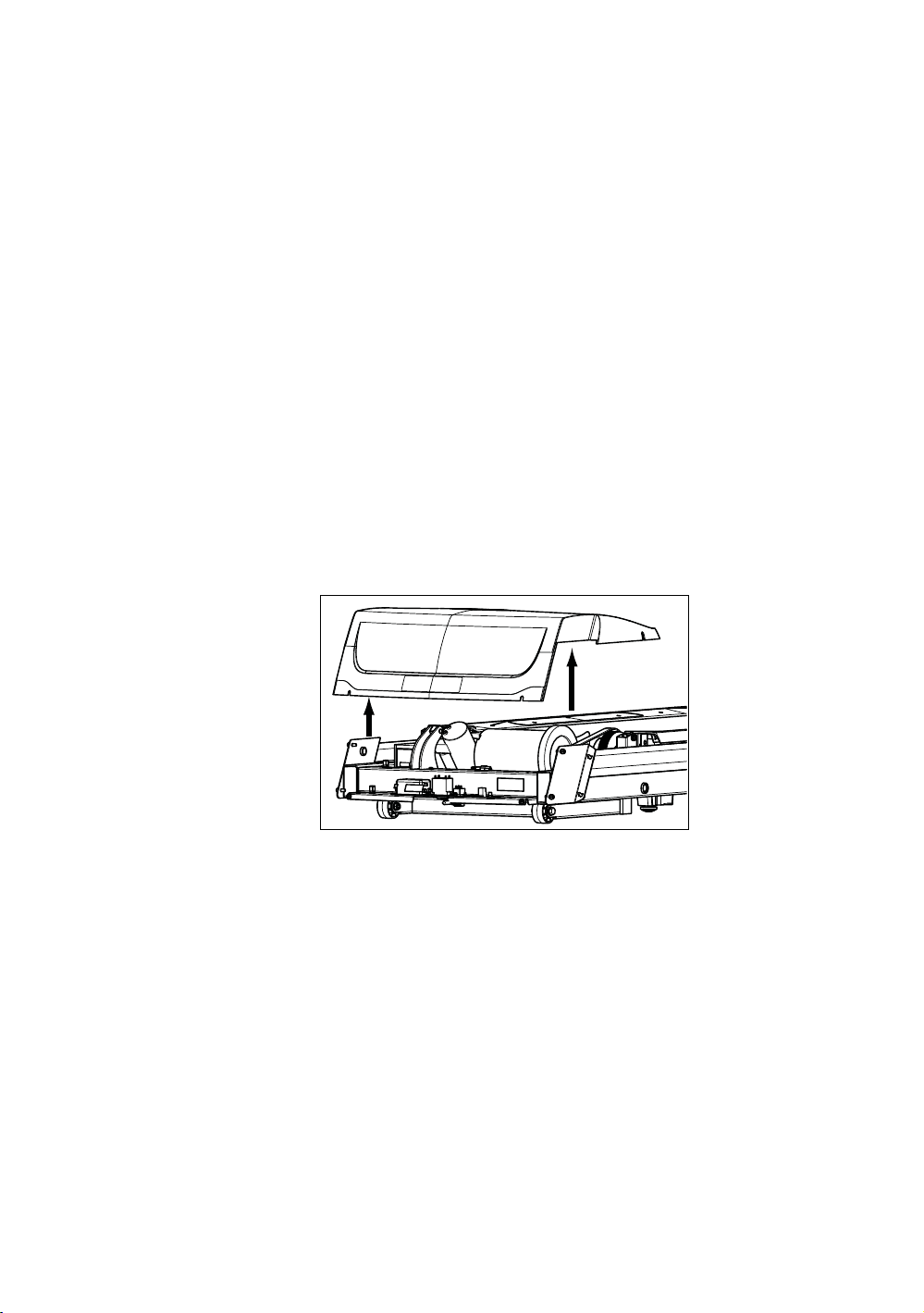

Figura 6: Rimozione della scocca
2. Posizionare il supporto verticale destro nella staffa
laterale del telaio di base.
24 Montaggio e manutenzione dei tapis roulant serie TRM 800
3. Fissare il supporto verticale destro alla staffa laterale con
quattro viti a brugola, quattro rondelle nere e due
controdadi. Serrare parzialmente gli elementi di fissaggio.

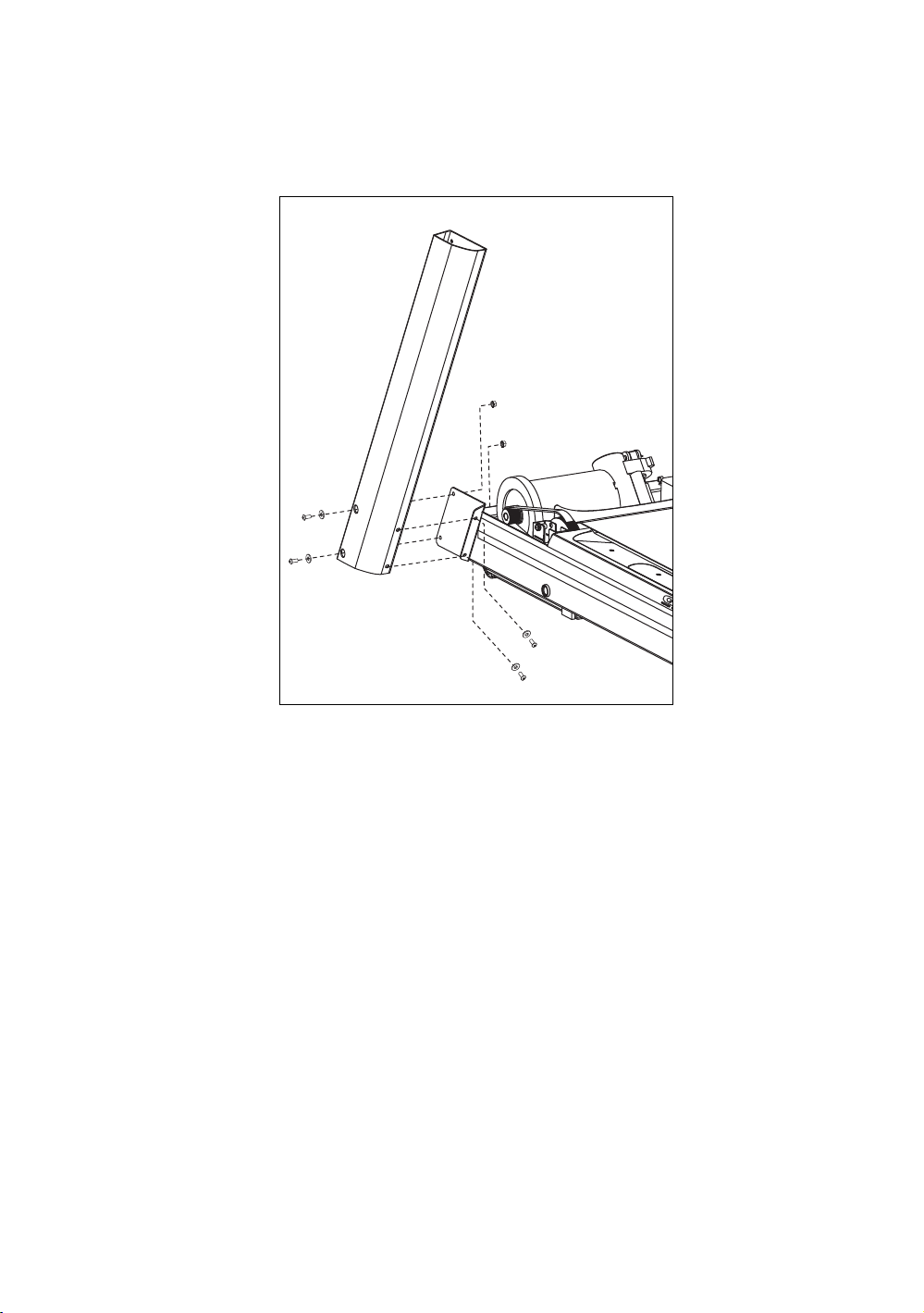

Figura 7: Collegamento del supporto verticale, parte destra
4. Utilizzando i connettori con velcro forniti, collegare
l’alimentazione al lato destro della traversa anteriore sulla
base del tapis roulant (il rettangolo grigio nella figura
seguente mostra dove montare l’alimentazione).
5. Instradare il cavo di uscita CD dell’alimentazione
attraverso le clip fra l’alimentazione e il motore nastro.
Passare l’estremità del cavo sotto la staffa di montaggio
per il motore di sollevamento.
6. Collegare la spina nera a tre conduttori sul sistema di cavi
CA alla presa dell’alimentazione.
Montaggio del tapis roulant 25
Per inserire cavi nel telaio:
1. Inserire il gruppo del cavo verso il basso attraverso il
supporto verticale sinistro e farlo uscire nell’apertura
dell’estremità inferiore del supporto. Coprire il cavo
restante con la parte anteriore del supporto e utilizzare
del nastro per fissarlo temporaneamente, se necessario.
2. Inserire il gruppo del cavo nel passacavo in gomma della
staffa laterale sinistra del telaio della base. Collegare i cavi
singoli come mostrato nella figura e tabella riportati di
seguito.

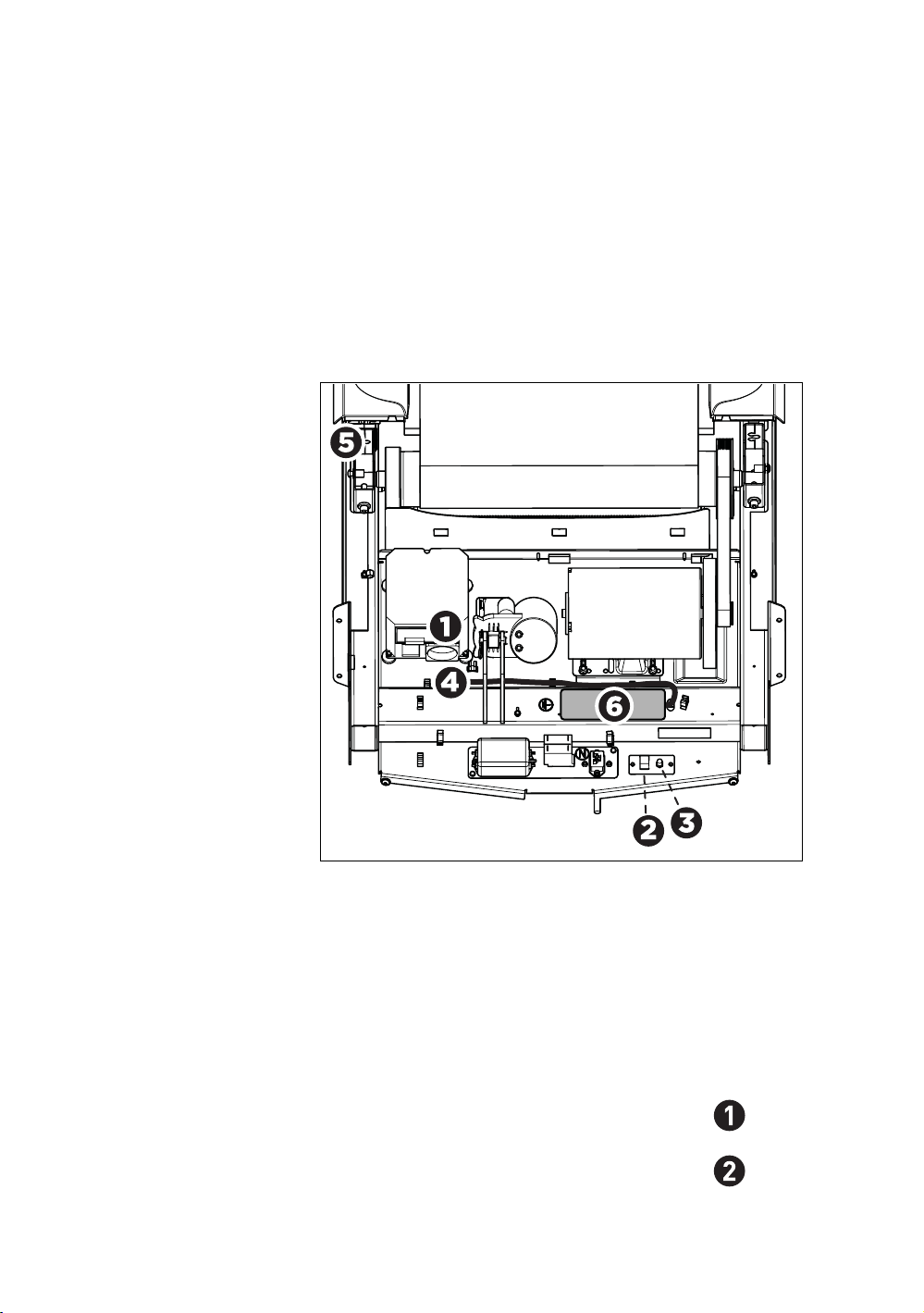

Figura 8: Collegamenti cavi e punti di montaggio nella base
del tapis roulant
Tabella
1. Collegamenti cavi e punti di montaggio nella base
del tapis roulant
Componente Aspetto Punto di
connessione
inferiore
Cavo dati unità di base Piatto con isolamento
argentato
Cavo Ethernet Piatto con isolamento
nero
26 Montaggio e manutenzione dei tapis roulant serie TRM 800
Componente Aspetto Punto di
connessione
inferiore
Cavo TV Rotondo con isolamento nero
Cavo di
alimentazione della
console
Conduttori doppi con
isolamento rosso e nero
Cavo sensore di Auto
stop
Rotondo con isolamento nero
Alimentatore Rettangolare, nero,
5" x 2¹₄" x 1¹₄"
ATTENZIONE: Non tagliare né pizzicare i cavi durante il
passaggio che segue.
3. Posizionare il supporto verticale sinistro nella staffa
laterale del telaio di base.
4. Fissare il supporto verticale sinistro alla staffa laterale con
quattro viti a brugola, quattro rondelle nere e due
controdadi. Serrare parzialmente gli elementi di fissaggio.

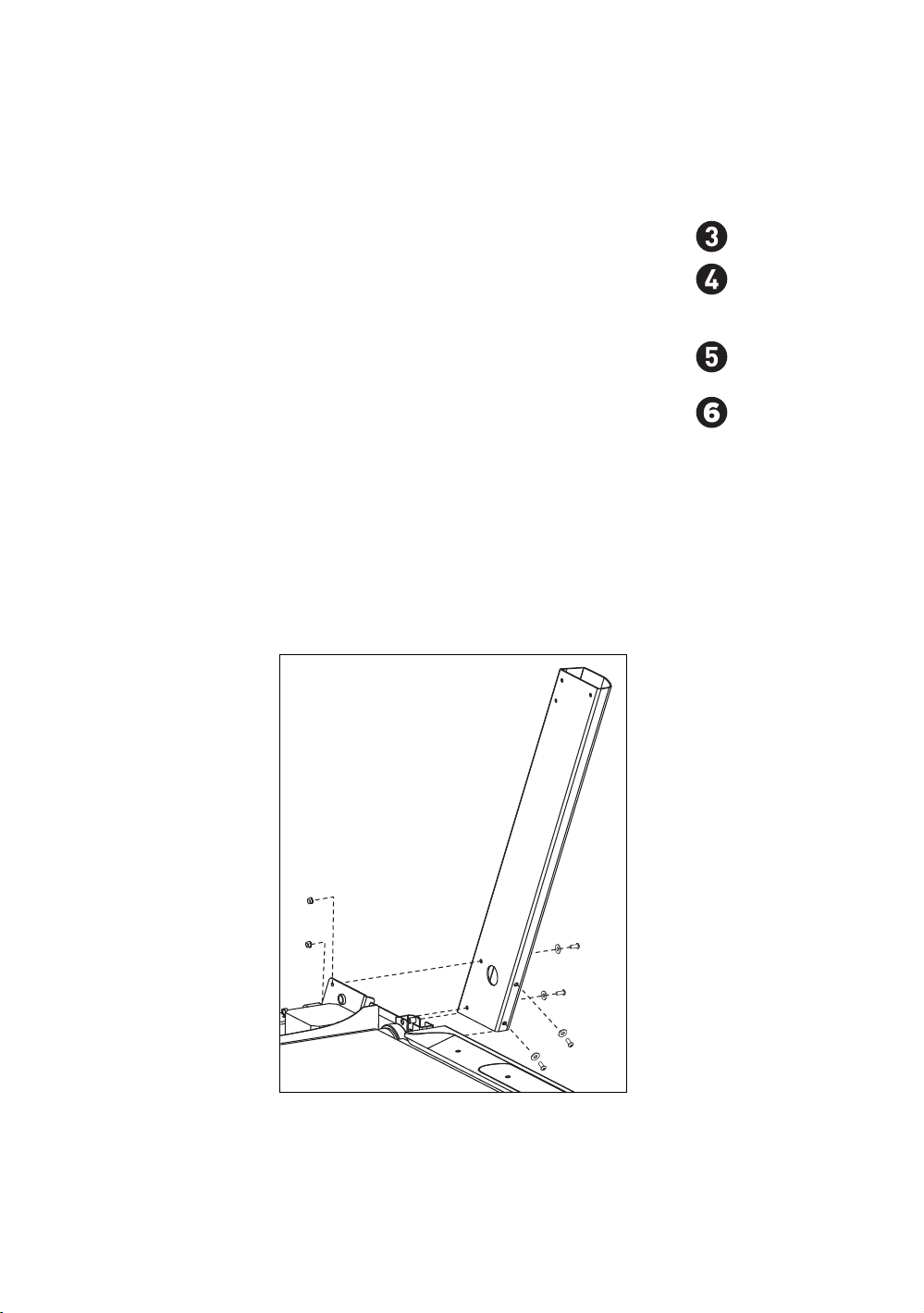

Figura 9: Collegamento del supporto verticale, parte sinistra
Montaggio del tapis roulant 27
5. Abbassare il gruppo della carenatura del tapis roulant sui
supporti verticali e allinearlo.
Importante: Nel passaggio successivo, fare attenzione a non
rimuovere alcun componente dell’interruttore di arresto.
6. Inserire l'estremità superiore del gruppo cavi nella
carenatura in modo che si prolunghi attraverso l'apertura
inferiore nella colonna centrale e fuori dall’apertura
circolare nella piastra di montaggio della console.
7. Instradare il gruppo del cavo attraverso le guide del cavo
nella carenatura, quindi avvolgere le guide intorno al
gruppo del cavo per fissarlo. Infilare eventuali cavi extra
nel supporto verticale.
Nota: Nel passaggio successivo, utilizzare le viti a testa
tonda zincate e le rondelle piatte del kit bulloneria di
montaggio.
Importante: Non serrare con la chiave gli elementi di
fissaggio durante il passaggio successivo fino a quando l’unità
non è stata montata completamente. Verificare che gli
elementi di fissaggio non pizzichino i cavi. I cavi danneggiati a
seguito di un’installazione non corretta non sono coperti dalla
garanzia limitata Precor.
28 Montaggio e manutenzione dei tapis roulant serie TRM 800
8. Fissare il gruppo della carenatura tramite sei viti a testa
tonda e sei rondelle. Serrare parzialmente gli elementi di
fissaggio.

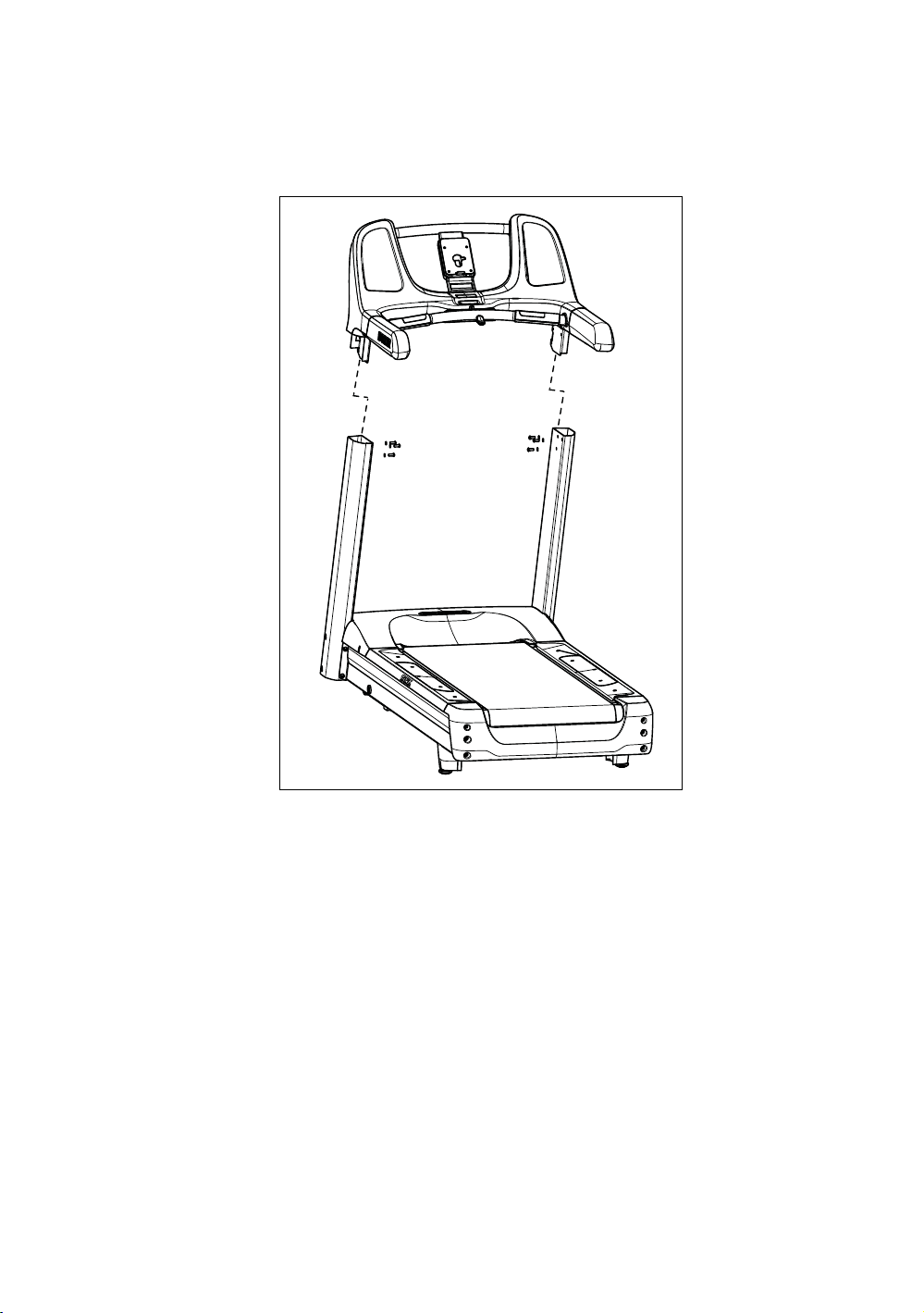

Figura 10: Collegamento del gruppo maniglia e della console
Montaggio del tapis roulant 29
Completamento del montaggio
Quando i supporti verticali e la carenatura sono in posizione,
rimettere la scocca sul tapis roulant e finire di fissare gli
elementi di fissaggio.
ATTENZIONE: Quando si lavora nei pressi della parte anteriore
dell'unità prestare attenzione ai prolungamenti delle maniglie.
Non è difficile urtare con la testa o subire altre lesioni se non si
tiene presente la posizione dei prolungamenti delle maniglie.
Per fissare gli elementi di fissaggio:
1. In ordine alterno, fissare gli otto elementi di fissaggio che
fissano i supporti verticali alla base del tapis roulant.
2. Serrare completamente le sei viti che fissano la
carenatura della console ai supporti verticali.
Per portare a termine il montaggio della base del tapis
roulant:
Importante: Allineare e avvitare con le dita i quattro elementi
di fissaggio della scocca in modo appropriato. Quindi con una
chiave serrare gli elementi di fissaggio della scocca fino in
fondo, come descritto nel passaggio successivo.
1. Avvitare le quattro viti a testa tonda nere (con rondelle
nere) nei fori, lasciando uno spazio di circa ¹₄" tra le teste
delle viti e la superficie del telaio del tapis roulant.
2. Sistemare la parte anteriore della scocca sulle due viti
anteriori. Verificare che le viti siano allineate con le tacche
della scocca e che le rondelle siano all'esterno della
stessa.
3. Abbassare la parte posteriore della scocca fino a quando
le viti laterali non entrano nelle tacche della parete interna
della scocca. Verificare che le rondelle si trovino
all'esterno della parete interna (sullo stesso lato delle
teste delle viti).
30 Montaggio e manutenzione dei tapis roulant serie TRM 800
4. Serrare le quattro viti fino in fondo, cominciando da quelle
anteriori.
Nota: Con una chiave esagonale, raggiungere le aperture
dei lati esterni della scocca per serrare le viti laterali.

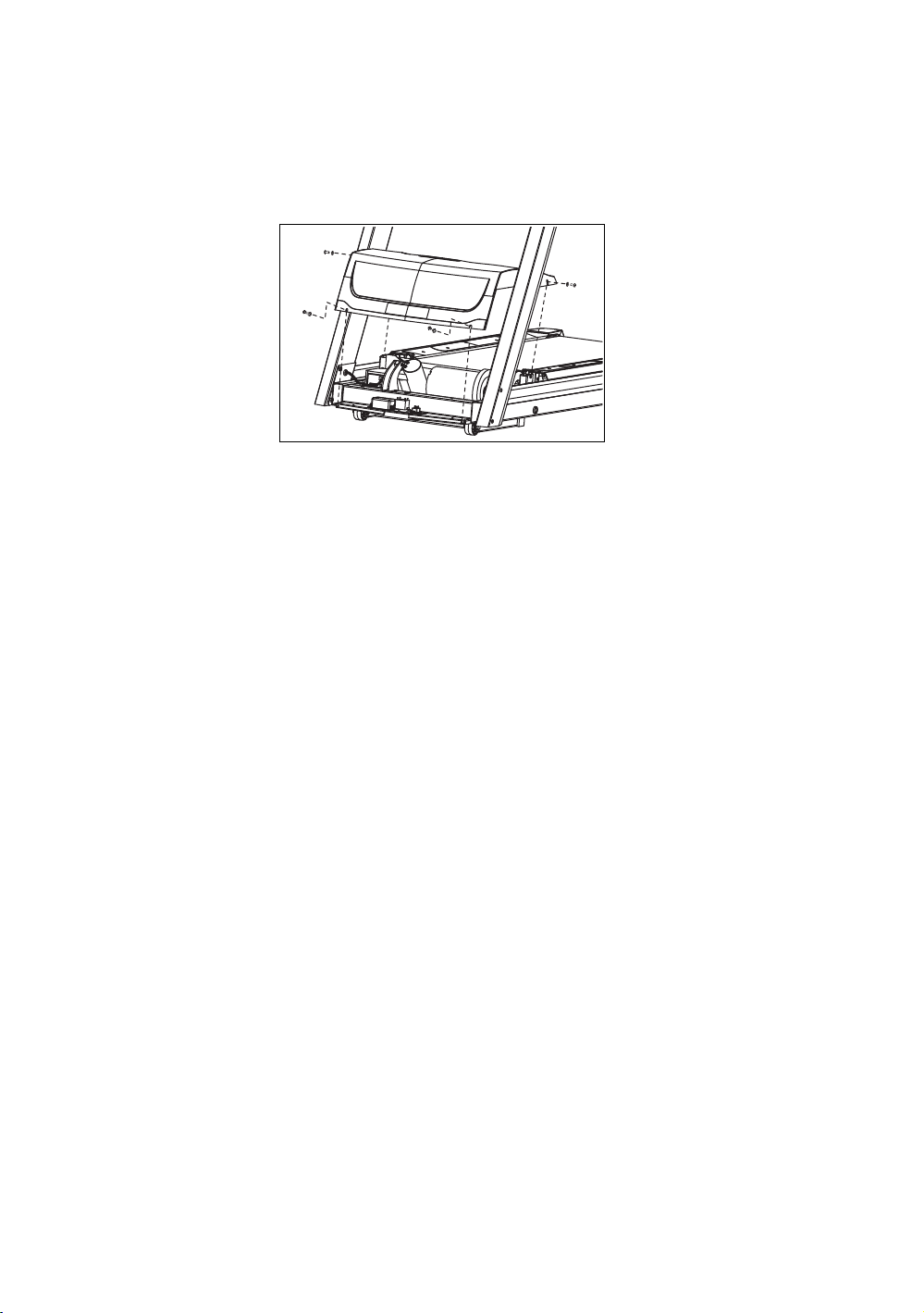

Figura 11: Sistemazione della scocca e degli elementi di
fissaggio
Collegamento delle clip del cavo di
alimentazione
Questo tapis roulant è dotato di un set di clip per sorreggere il
cavo di alimentazione dal movimento di sollevamento di
inclinazione e da altre potenziali fonti di usura e danni.
Utilizzare le clip per fissare il cavo di alimentazione al telaio
della base sotto la scocca.
Importante: Quando si collegano le clip del cavo di
alimentazione, tenere sempre in considerazione la sicurezza
dell'utente e la posizione del cavo di alimentazione. Se il cavo di
alimentazione scorre lungo il tapis roulant, fissarlo con le apposite
clip alla guida laterale.
Montaggio del tapis roulant 31
Per collegare le clip del cavo di alimentazione:
1. Avvolgere la clip intorno al cavo di alimentazione accanto
all'interruttore di alimentazione sulla parte anteriore del
tapis roulant e chiuderla.

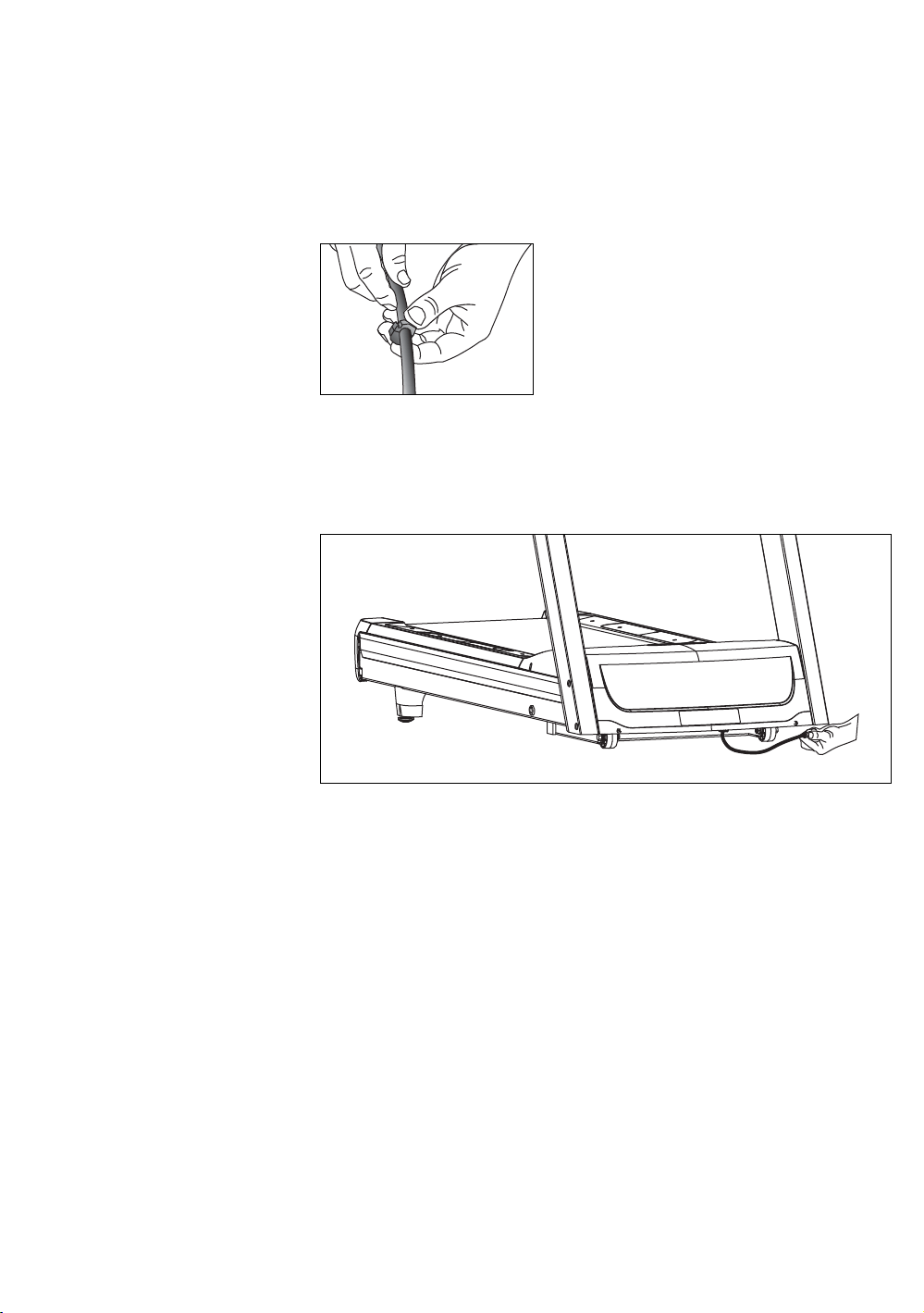

Figura 12: Collegamento della clip al cavo di alimentazione
2. Inserire la porzione serrata della clip nel foro ubicato sotto
la parte anteriore dell'unità sui lati dell'interruttore di
alimentazione.
Figura 13: Sistemazione del cavo di alimentazione sotto la
parte anteriore del tapis roulant
32 Montaggio e manutenzione dei tapis roulant serie TRM 800
3. Sistemare le clip lungo il cavo di alimentazione secondo le
esigenze, mentre si dirige il cavo verso la presa di
alimentazione. I fori, sul telaio sotto la guida laterale, si
trovano a una distanza di 31 cm (12") lungo la guida
laterale.
Figura 14: Sistemazione del cavo di alimentazione sotto la
parte laterale del tapis roulant
Montaggio del tapis roulant 33
Verifica dell'allineamento del tapis roulant e
regolazione del tappeto scorrevole
Prima di lasciar utilizzare il tapis roulant, controllare
l'allineamento del tappeto scorrevole e regolarlo se
necessario. Per ulteriori informazioni, fare riferimento a e nel
capitolo.

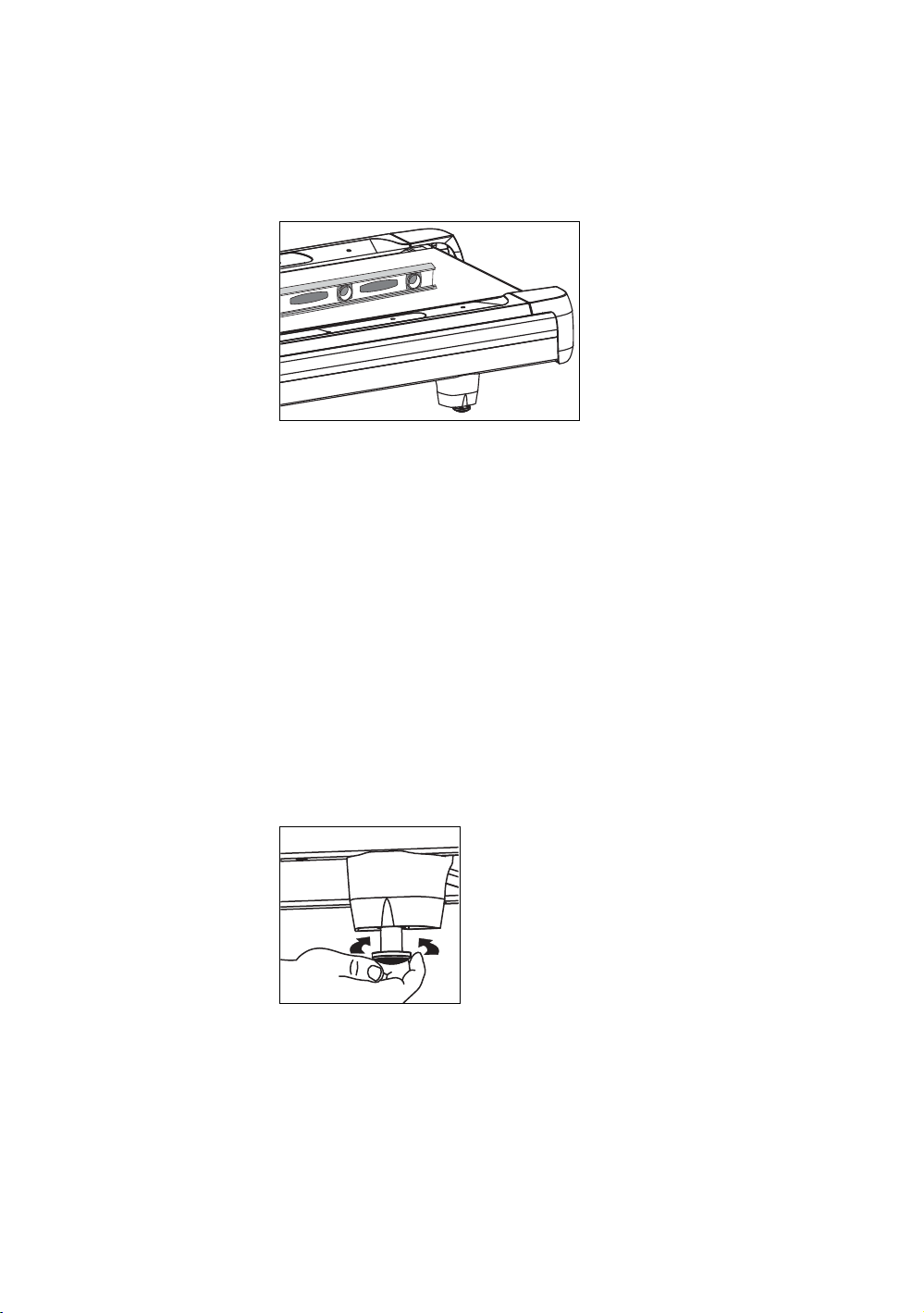

Livellamento dell’unità
Il ponte del tapis roulant deve trovarsi perfettamente a livello
da lato a lato per preservare l’allineamento del tappeto e
garantire il corretto funzionamento. Se il carico non è
uniformemente distribuito sul ponte del tapis roulant, gli
utenti possono avvertire personalmente o notare sulla
console vibrazioni eccessive. Prima di consentire l’utilizzo del
tapis roulant, accertarsi che il ponte sia a livello.
Importante: Rispettare le precauzioni seguenti nel corso di tutta
la procedura:
y Regolare un piedino posteriore per volta.
y Non sollevare l’unità oltre ³⁄₄" (2 cm).
y Installare l’unità solo su una superficie perfettamente
uniforme. La regolazione dei piedini posteriori non basta a
compensare le variazioni della superficie sotto l’unità.
34 Montaggio e manutenzione dei tapis roulant serie TRM 800
Per mettere il tapis roulant a livello
1. Sistemare una livella a bolla lungo il tapis roulant per
controllare che il tappeto scorrevole sia a livello.
Figura 15: Posizionamento della livella a bolla sul tappeto
scorrevole
Se il tapis roulant ... Allora...
È a livello Passare alla procedura
successiva.
Non è a livello Continuare col passaggio 2.
2. Posizionarsi accanto al piedino di regolazione posteriore.
Importante: Accertarsi che l’assistente adotti tecniche di
sollevamento adeguate nel passaggio successivo.
3. Chiedere ad un’altra persona di sollevare la parte
posteriore del tapis roulant (con tecniche di sollevamento
appropriate).
4. Regolare i piedini posteriori secondo necessità.
Figura 16: Regolazione del piedino di livellamento
5. Ripetere i passaggi 1-4 fino a quando il tapis roulant non è
a livello.
6. Se necessario, regolare i piedini posteriori in modo che il
peso dell’utente sia distribuito uniformemente sul tapis
roulant.
Montaggio del tapis roulant 35
Collegamento del cavo di climentazione
ATTENZIONE: Utilizzare il cavo di alimentazione in dotazione.
Non rimuovere o bypassare in alcun modo la presa a tre poli con
un adattatore per utilizzare una presa sprovvista di messa a terra.
Non collegare l’unità ad un trasformatore di alimentazione
tentando di adeguarsi ai requisiti di tensione. Il mancato rispetto
delle presenti istruzioni può danneggiare l’unità e rendere nulla la
Garanzia Limitata di Precor.
Dopo aver portato a termine il montaggio, collegare il cavo di
alimentazione ad una presa adeguata.
Importante: Il tapis roulant richiede un circuito derivato singolo
da 20-amp con messa a terra in conformità alle linee guida del
NEC (National Electric Code) o alla normativa nazionale
sull'elettricità.
Addestramento all’uso dell'apparecchiatura
Le apparecchiature Precor non richiedono un effettivo periodo
di addestramento. Tuttavia, le parti mobili come cinghie,
ingranaggi e cuscinetti possono spostarsi durante la
spedizione o l’immagazzinamento dell'apparecchiatura. Ciò
può causare piccole irregolarità o rumori al primo
azionamento dell'apparecchiatura.
L'apparecchiatura normalmente torna al funzionamento
regolare dopo uno o due giorni di normale utilizzo. In caso
contrario, contattare il rivenditore per l’assistenza. Per
ulteriori informazioni, fare riferimento a Come ottenere
assistenza.
Capitolo 2
Installazione della console
Per facilitare l'installazione, tutte le console Experience Series
Precor hanno la stessa bulloneria di montaggio e le stesse
posizioni dei connettori per quanto possibile. La sequenza di
installazione di ogni console è la seguente:
y Inserire i cavi
y Collegamento dei cavi
y Completamento dell’installazione (serraggio delle viti di
montaggio e fissaggio del coperchio posteriore)
Le sezioni che seguono illustrano come eseguire queste
operazioni.
Inserire i cavi (P80)
Durante il montaggio, i cavi necessari erano stati infilati nel
telaio dell’unità di base e fuori dal foro di passaggio nel
sostegno della console. Quando la piastra posteriore della
console è allineata col sostegno, è necessario controllare che i
cavi passino correttamente nei fori di entrambi i componenti.
38 Montaggio e manutenzione dei tapis roulant serie TRM 800
Importante: Prima di avviare la procedura seguente, rimuovere il
coperchio posteriore dalla console di controllo. Per rimuovere il
coperchio, utilizzare le unghie per far leva sul bordo inferiore e
allentarlo, quindi ruotare il coperchio verso l’alto come illustrato
nella figura seguente.
Figura 17: Rimozione del coperchio di accesso dalla console P80
Per inserire i cavi:
1. Assicurarsi che ogni cavo passi il più possibile per il foro
nella parte centrale del sostegno della console sull’unità di
base.
2. Posizionare la console sul sostegno.
3. Appoggiare la console sul sostegno in modo che l'incavo
sulla parte inferiore della piastra posteriore della console
corrisponda al gancio rettangolare sulla parte inferiore
della cornice, come illustrato nella figura seguente.
Figura 18: Posizionamento della console sull’unità di base
Installazione della console 39
4. Piegare in avanti la console fino all’arresto. Con una mano
fermare la console in questa posizione, oppure chiedere
assistenza ad un’altra persona.
5. Utilizzando un cacciaviti Phillips n. 2, rimuovere le due viti
della macchina a testa tronco-cronica n. 8-32 x ¹₂” che
mantengono il coperchio posteriore superiore della
carenatura, come mostrato nella figura precedente.
Mettere il coperchio e le viti da parte.
Connessione dei cavi (P80)
Dopo aver posizionato la console, separare i singoli cavi che
escono dal sistema di cavi e inserirli nei connettori appropriati
del circuito all'interno della console. Fare riferimento al
diagramma e alla tabella che seguono per identificare cavi e
connettori.

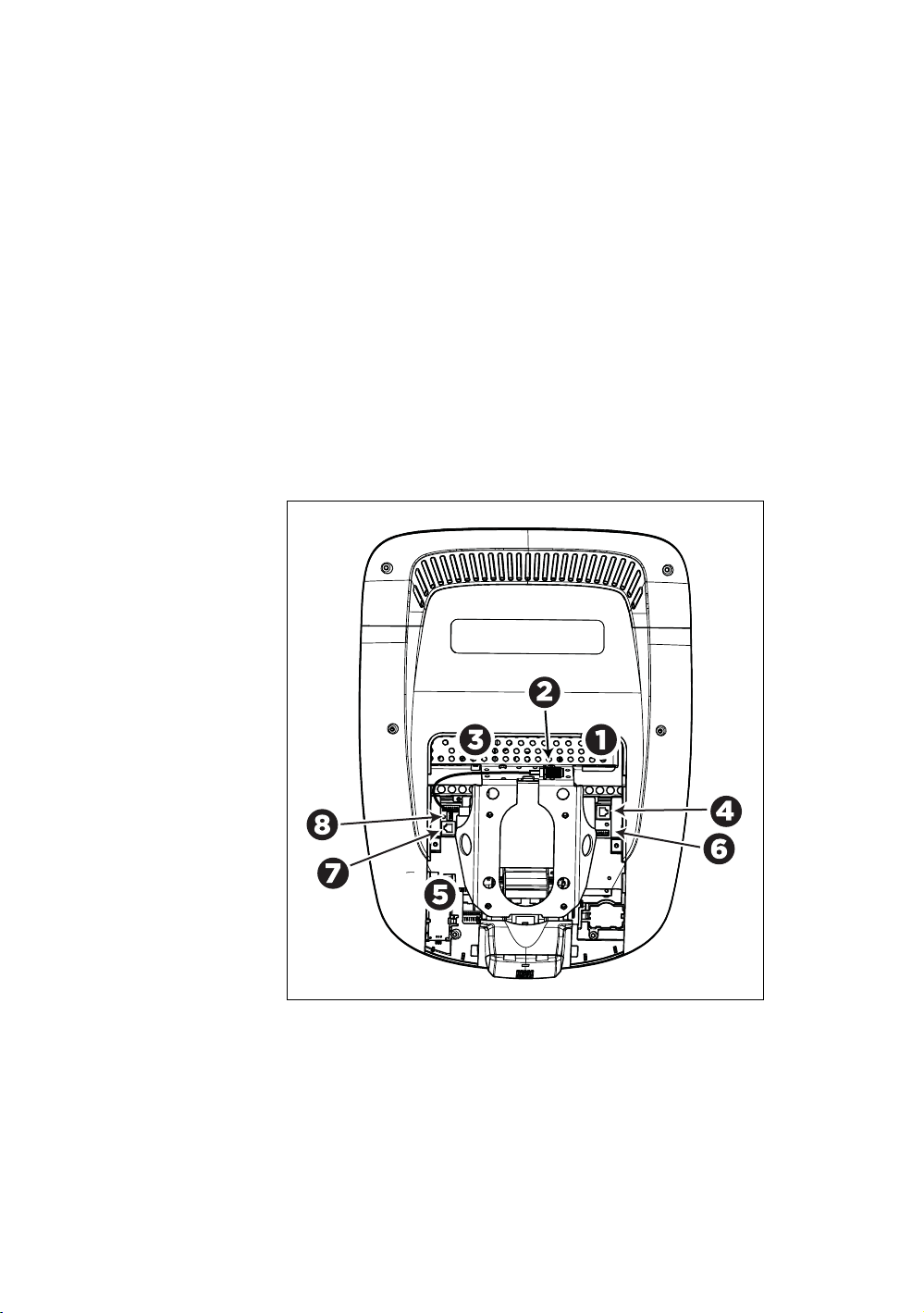

Figura 19: Collegamenti cavi, console P80
40 Montaggio e manutenzione dei tapis roulant serie TRM 800
Tabella 2. Collegamenti cavi interni P80
Cavo Tipo di connettore Posizione del
connettore di
circuito
Ethernet (LAN) Modulare a otto contatti,
sul cavo tondo nero
TV in Tipo F coassiale
Alimentazione con
cavo sdoppiatore
Spina a due contatti,
polarizzata e a scatto
Dati dall’unità di base Modulare a otto contatti,
sul cavo grigio piatto
Sensori di frequenza
cardiaca
Ancoraggio per cablaggi a
quattro vie, inchiavettato
Chiave di sicurezza
(solo tapis roulant)
Ancoraggio per cablaggi a
sei vie, inchiavettato
CSAFE Modulare a otto contatti,
sul cavo grigio piatto
Sensore di Auto stop
(solo tapis roulant)
Ancoraggio per cablaggi a
quattro vie, inchiavettato
Per semplificare l’installazione e la manutenzione, instradare e
connettere i cavi da 1 a 5 in base alle seguenti istruzioni.
Nota: Nelle illustrazioni in questa sezione, alcuni cavi sono
omessi per maggiore chiarezza.
Connessione del cavo della televisione
Il sintonizzatore della televisione della console è montato
all’interno della piastra posteriore della console. Il
sintonizzatore include un adattatore con cavo corto che
consente al cavo della televisione di essere collegato
all’esterno della piastra posteriore.
Per connettere il cavo della televisione:
1. Estrarre il cavo attraverso l’angolo in basso a destra della
piastra posteriore.
2. Ruotare il cavo in senso antiorario attorno all’esterno della
piastra posteriore.
3. Collegare il connettore sul cavo al connettore sul cavo del
sintonizzatore e serrare i due connettori saldamente
utilizzando due chiavi aperte da ⁷₁₆”. Posizionare entrambi
i connettori sopra l’angolo in alto a destra della piastra
posteriore.
Installazione della console 41
4. Utilizzare una fascetta in plastica per fissare i connettori
alla parte superiore della piastra posteriore. Passare la
fascetta attraverso i due fori piccolo vicino all’angolo in
alto a destra della piastra posteriore, quindi avvolgerla
intorno ai connettori e fissarla saldamente. Tagliare e
rimuovere l’estremità sporgente della fascetta.
La seguente illustrazione mostra come è posizionato il cavo
una volta installato.

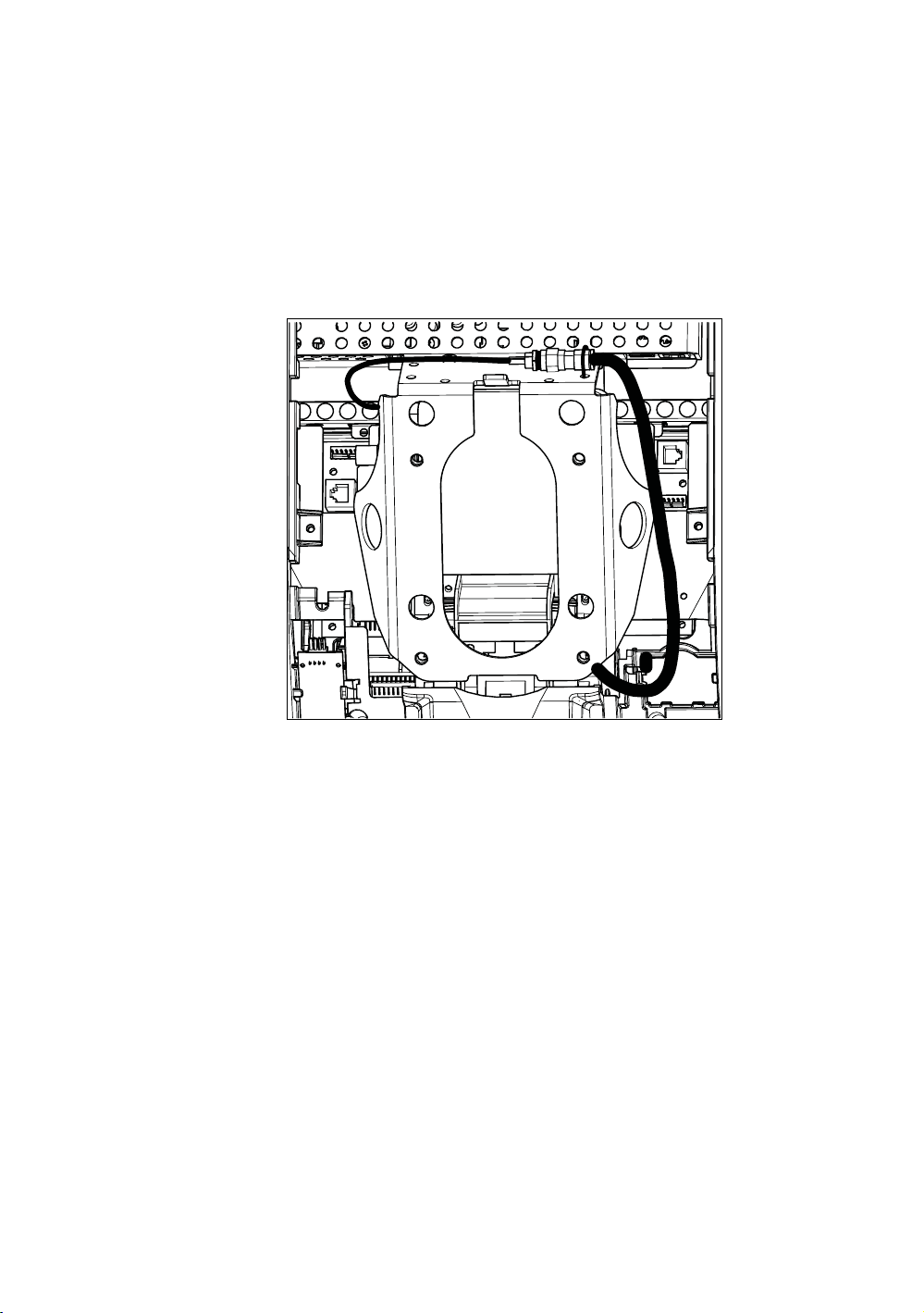

Figura 20: Connessione del cavo della televisione
Connessione dei cavi Ethernet e per i dati dell’unità di base
Sia i cavi Ethernet sia quelli per i dati dell’unità di base
passano attraverso l’apertura sezionata nell’angolo in alto a
destra della piastra posteriore e sono collegati ai vicini jack
modulari nella console. Per questo motivo, è importante fare
attenzione durante il collegamento dei cavi. Il cavo nero
Ethernet è collegato a un jack subito sotto la staffa in metallo
perforata nella parte superiore dell’apertura nella console. Il
cavo grigio per i dati dell’unità di base è collegato a un jack
inferiore più vicino alla piastra posteriore.
42 Montaggio e manutenzione dei tapis roulant serie TRM 800
Fare riferimento alla seguente illustrazione per il
posizionamento corretto di entrambi i cavi.
ATTENZIONE: Se si collega il cavo per i dati dell’unità di base al
jack errato, l’apparecchio non funzionerà.

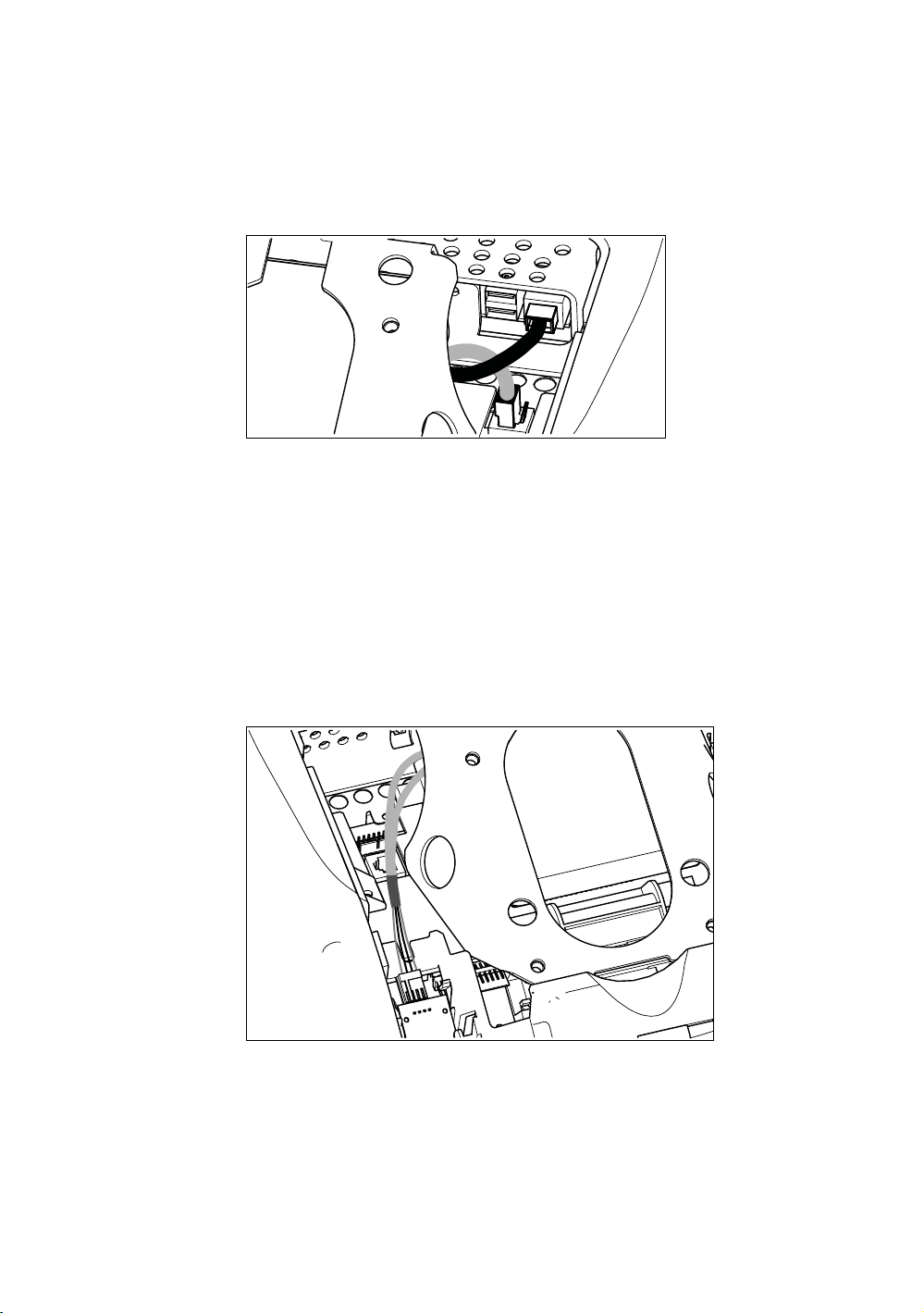

Figura 21: Connessione dei cavi Ethernet e per i dati dell’unità di
base
Connessione del cavo del sensore della frequenza cardiaca
Il cavo del sensore di frequenza cardiaca passa attraverso
l’apertura sezionata nell’angolo in alto a sinistra della piastra
posteriore, quindi in basso verso la piccola scheda di circuito
nella parte inferiore a sinistra nella console. La seguente
illustrazione mostra come dovrebbe apparire il cavo una volta
installato.
Figura 22: Connessione del cavo della frequenza cardiaca
Installazione della console 43
Connessione del cavo dell’alimentazione
Un cavo sdoppiatore dell’alimentazione alimenta il
sintonizzatore e il display. Per collegare il cavo di
alimentazione, instradarlo attraverso l’apertura sezionata
nell’angolo in alto a sinistra della piastra posteriore e inserirlo
in questo adattatore.
La seguente illustrazione mostra come dovrebbe apparire il
cavo una volta installato.

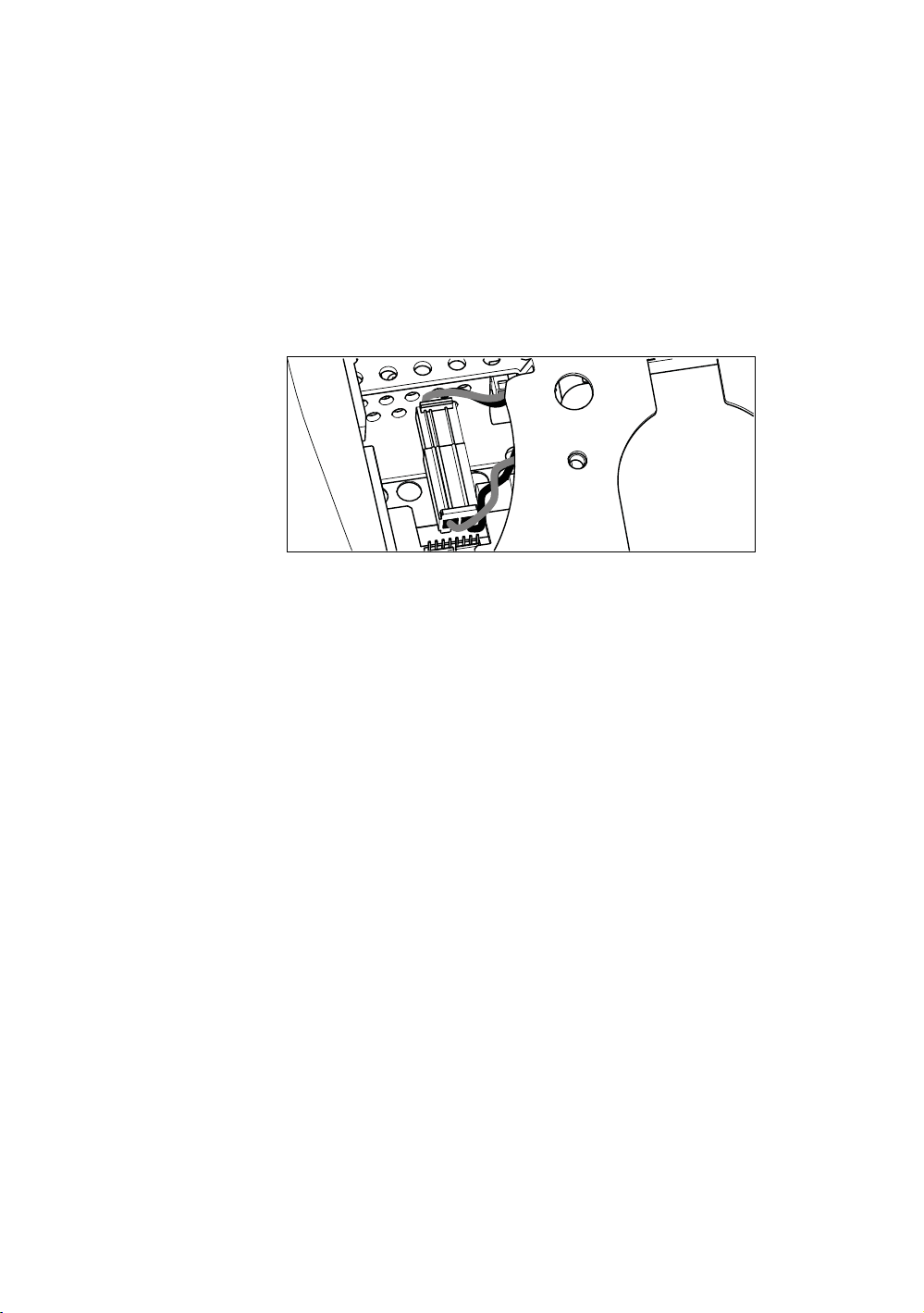

Figura 23: Connessione del cavo dell’alimentazione
Completamento dell'Installazione della
console (P80)
Prima di completare i passaggi finali dell’installazione,
controllare di nuovo i collegamenti eseguiti. Assicurarsi che
tutti i cavi siano collegati adeguatamente e in sicurezza e che
eventuali cavi non necessari siano stati raccolti nel modo
opportuno.
Per completare l’installazione:
1. Inserire cavo extra nel tubo centrale.
2. Piegare all’indietro la console (verso l’utente) finché la
linguetta sul bordo superiore della piastra posteriore non
scivoli lungo il bordo superiore del sostegno della cornice
e i fori delle viti siano adeguatamente allineati.
3. Inserire quattro viti a testa piatta da ⁵₃₂" nei fori sul
sostegno della console e avvitarle nei fori della piastra
posteriore della console. Serrare parzialmente le viti
utilizzando una chiave esagonale da ⁵₃₂".
44 Montaggio e manutenzione dei tapis roulant serie TRM 800
4. Allineare le due etichette piccole alla parte superiore del
coperchio posteriore della console con gli alloggiamenti
sulla parte superiore dell'apertura nella custodia della
console. Inserire le linguette negli alloggiamenti.
5. Inserire le linguette rimanenti sul coperchio posteriore
negli alloggiamenti corrispondenti sulla custodia della
console.
6. Premere delicatamente sui bordi del coperchio posteriore
per farlo scattare in sede.
Inserimento dei cavi (P30 e P20)
Durante il montaggio, i cavi necessari erano stati infilati nel
telaio dell’unità di base e fuori dal foro di passaggio nel
sostegno della console. Quando la piastra posteriore della
console è allineata col sostegno, è necessario controllare che i
cavi passino correttamente nei fori di entrambi i componenti.
Importante: Prima di avviare la procedura seguente, rimuovere il
coperchio posteriore dalla console di controllo. Mettere da parte il
coperchio e la bulloneria di montaggio per un utilizzo successivo.
Per inserire i cavi:
1. Assicurarsi che ogni cavo passi il più possibile per il foro
nella parte centrale del sostegno della console sull’unità di
base.
2. Posizionare la console sul sostegno.
Installazione della console 45
3. Appoggiare la console sul sostegno in modo che l'incavo
sulla parte inferiore della piastra posteriore della console
corrisponda al gancio rettangolare sulla parte inferiore
della cornice, come illustrato nella figura seguente.

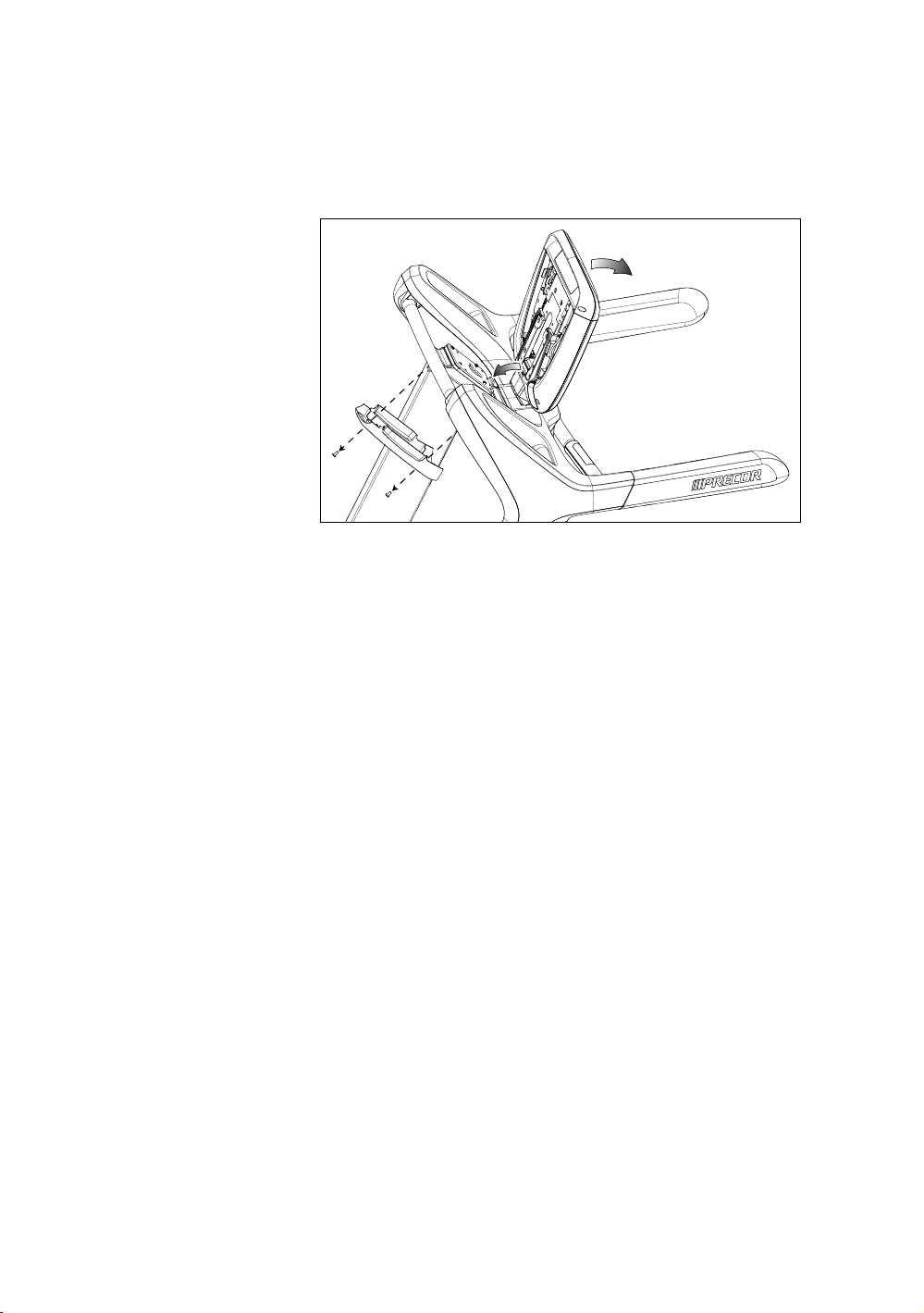

Figura 24: Posizionamento della console sull’unità di base
4. Piegare in avanti la console fino all’arresto. Con una mano
fermare la console in questa posizione, oppure chiedere
assistenza ad un’altra persona.
5. Tirare tutti i cavi verso l’alto e in avanti finché non sia
possibile raccoglierli sopra la piastra posteriore della
console.
46 Montaggio e manutenzione dei tapis roulant serie TRM 800
Collegamento cavi (P30)
Dopo aver posizionato la console, separare i singoli cavi che
escono dal sistema di cavi e inserirli nei connettori appropriati
del circuito all'interno della console. Fare riferimento al
diagramma e alla tabella che seguono per identificare cavi e
connettori.
2

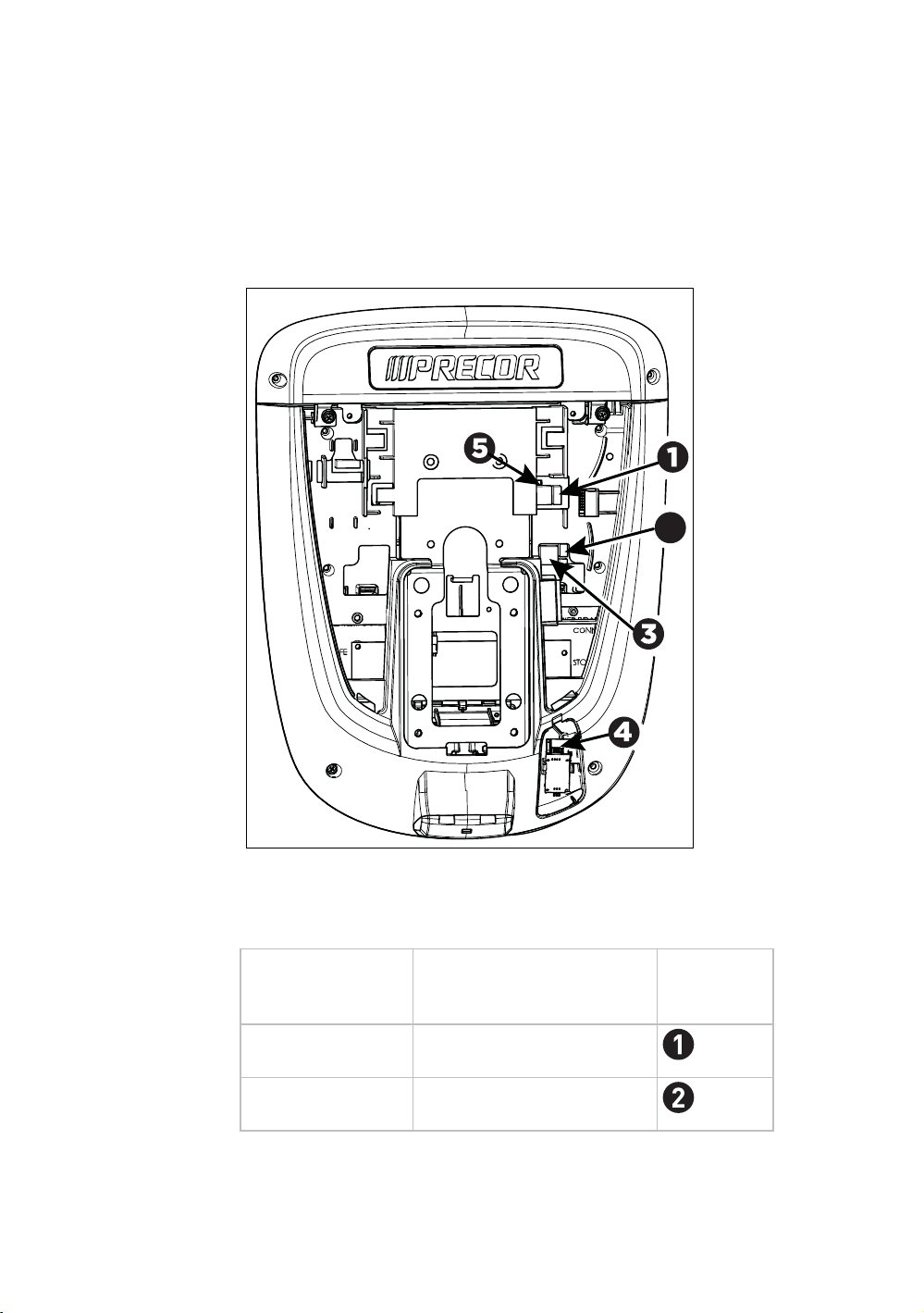

Figura 25: Collegamenti cavi, console P30
Tabella
3. Collegamenti cavi interni P30
Cavo Tipo di connettore Posizione del
connettore
di circuito
Chiave di sicurezza
(solo tapis roulant)
Ancoraggio per cablaggi a sei
vie, inchiavettato
Sensore di Auto stop
(solo tapis roulant)
Ancoraggio per cablaggi a
quattro vie, inchiavettato
Installazione della console 47
Cavo Tipo di connettore Posizione del
connettore
di circuito
Dati dall’unità di
base
Modulare a otto contatti, sul
cavo grigio piatto
Sensori di frequenza
cardiaca
Ancoraggio per cablaggi a
quattro vie, inchiavettato
C-Safe Porta
Collegamento cavi (P20)
Dopo aver posizionato la console, separare i singoli cavi che
escono dal sistema di cavi e inserirli nei connettori appropriati
del circuito all'interno della console. Fare riferimento al
diagramma e alla tabella che seguono per identificare cavi e
connettori.

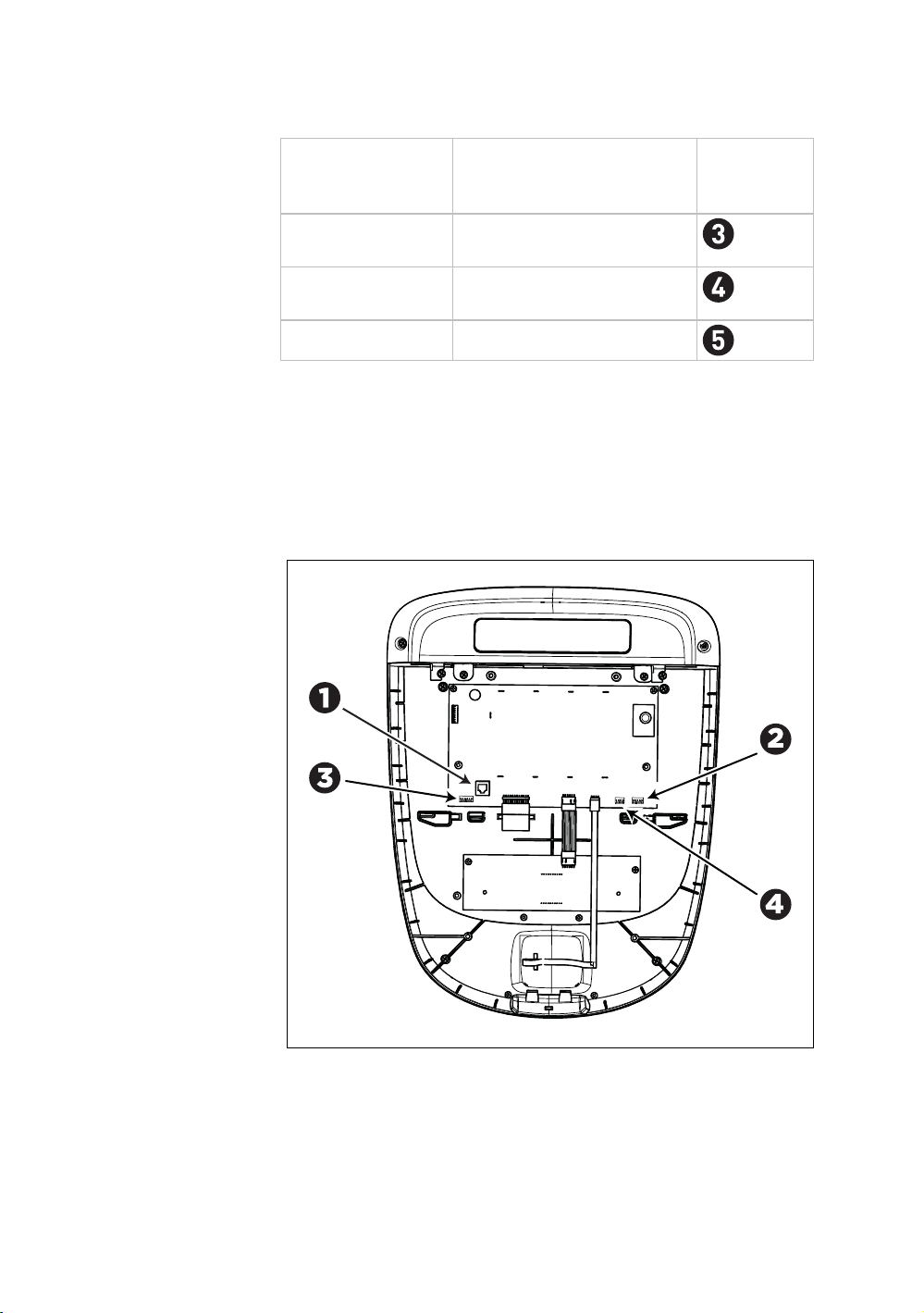

Figura 26: Collegamenti cavi, console P20
48 Montaggio e manutenzione dei tapis roulant serie TRM 800
Tabella 4. Collegamenti cavi interni P20
Cavo Tipo di connettore Posizione del
connettore di
circuito
Dati dall’unità di
base
Modulare a otto contatti,
sul cavo grigio piatto
Sensori di
frequenza cardiaca
Ancoraggio per cablaggi
a quattro vie,
inchiavettato
Chiave di sicurezza
(solo tapis roulant)
Ancoraggio per cablaggi
a sei vie, inchiavettato
Sensore di Auto
stop (solo tapis
roulant)
Ancoraggio per cablaggi
a quattro vie,
inchiavettato
Completamento dell’installazione della
console (P30 e P20)
Prima di completare i passaggi finali dell’installazione,
controllare di nuovo i collegamenti eseguiti. Assicurarsi che
tutti i cavi siano collegati adeguatamente e in sicurezza e che
eventuali cavi non necessari siano stati raccolti nel modo
opportuno.
Per completare l’installazione:
1. Inserire cavo extra nel tubo centrale.
2. Piegare all’indietro la console (verso l’utente) finché la
linguetta sul bordo superiore della piastra posteriore non
scivoli lungo il bordo superiore del sostegno della cornice
e i fori delle viti siano adeguatamente allineati.
3. Inserire quattro viti a testa piatta da ⁵₃₂" nei fori sul
sostegno della console e avvitarle nei fori della piastra
posteriore della console. Serrare parzialmente le viti
utilizzando una chiave esagonale da ⁵₃₂".
4. Allineare le due etichette piccole alla parte inferiore del
coperchio posteriore della console con gli alloggiamenti
sul fondo della custodia della console stessa. Inserire le
linguette negli alloggiamenti.
Installazione della console 49
5. Inserire le due viti a testa Phillips n. 8–32 x ¹₂" rimosse in
precedenza nei fori sull'estremità superiore del coperchio
posteriore della console. Stringere bene le viti.
Importante: Far attenzione a non schiacciare i cavi tra il
coperchio posteriore e le viti a testa di montaggio del PVS.
6. Serrare completamente le quattro viti di montaggio
(parzialmente serrate nella fase 3) utilizzando una chiave
esagonale da ⁵₃₂”.
Rimontaggio della carenatura del tapis
roulant
Dopo aver posizionato la console, ricollegare i due coperchi
della carenatura del tapis roulant.
Importante: Nella seguente procedura, accertarsi che i cavi non
vengano rotti o pizzicati dagli elementi di fissaggio.
Per rimontare la carenatura:
1. Verificare che il cablaggio sia ben saldo nelle clip per i cavi
e che la perlina di ferrite sul cavo dati dell’unità di base sia
rilegata stabilmente in posizione nel braccio sinistro del
tapis roulant.
2. Far scattare il coperchio posteriore in posizione e fissare
le sette viti rimosse in precedenza insieme al coperchio
stesso.

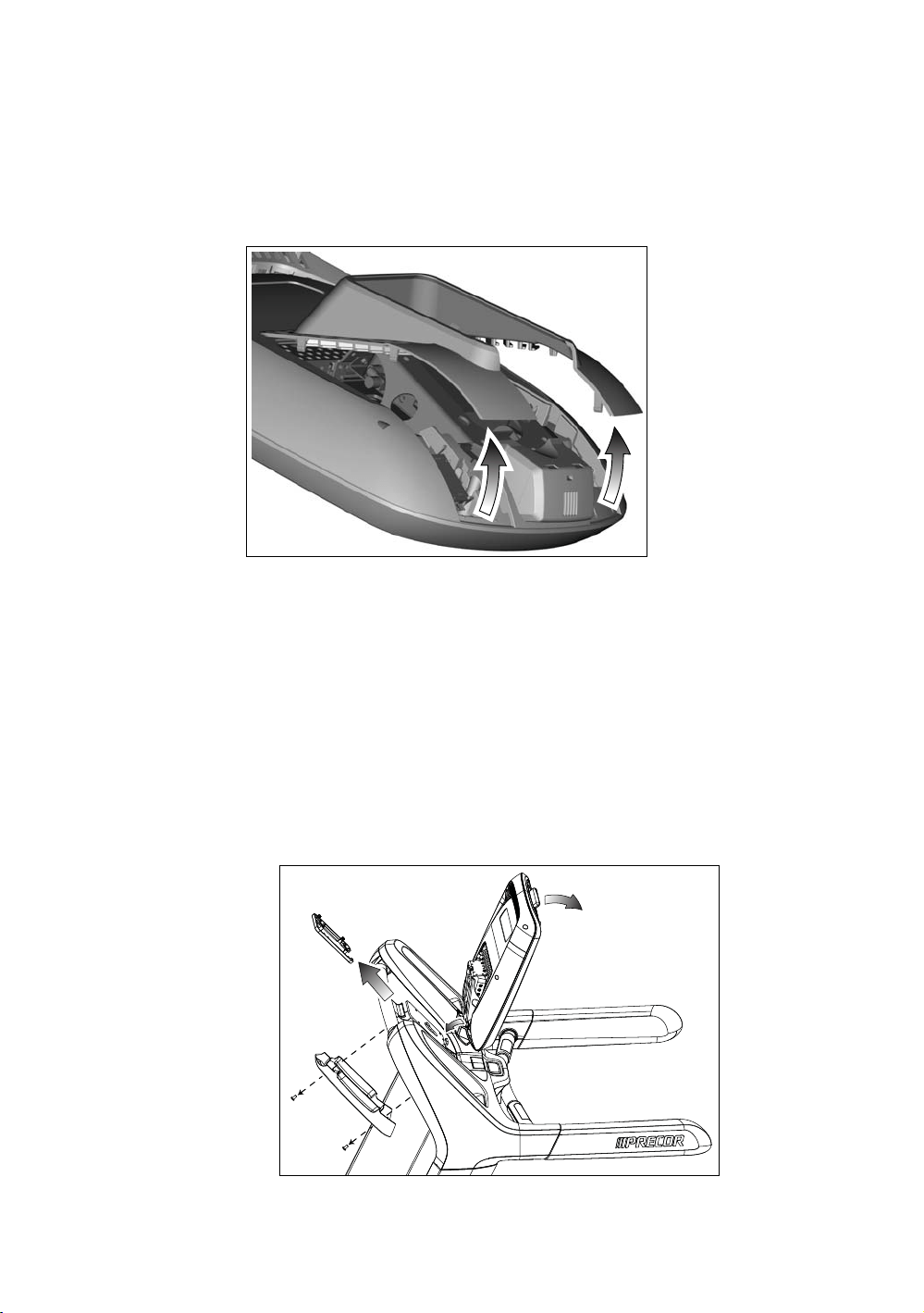

Figura 27: Rimozione e sostituzione del coperchio della
carenatura posteriore
50 Montaggio e manutenzione dei tapis roulant serie TRM 800
3. Tenere in posizione il coperchio della colonna centrale e
fissare le due viti rimosse in precedenza insieme al
coperchio stesso.

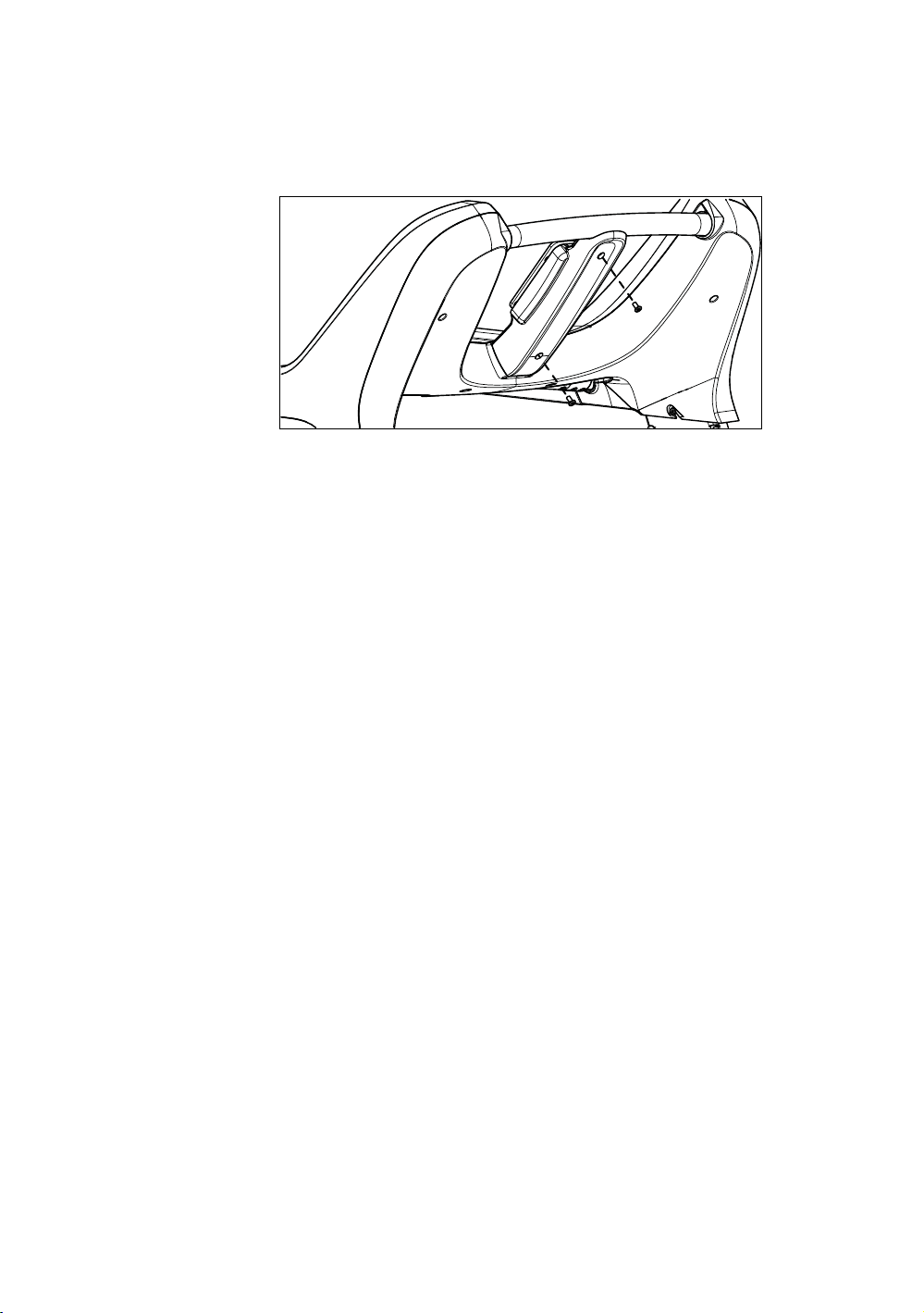

Figura 28: Rimozione e sostituzione del coperchio della
colonna centrale
Verificare che il display di monitoraggio
della frequenza cardiaca sia funzionante
Per verificare che il display di monitoraggio della frequenza
cardiaca sia funzionante:
1. Iniziare l'esercizio sull’apparecchio.
2. Afferrare entrambi i manubri sensibili al tatto.
Nota: La frequenza cardiaca viene letta entro dieci
secondi. Durante questo lasso di tempo, il cuore sul
display lampeggia.
3. Osservare il display HEART RATE (FREQUENZA
CARDIACA). Dopo pochi secondi sarà visualizzato un
valore che indica la frequenza cardiaca.
4. Se il display FREQUENZA CARDIACA non visualizza
alcun numero, controllare i collegamenti elettrici per
assicurarsi che siano adeguatamente connessi.
Capitolo 3
Manutenzione
Per assicurare l’adeguato funzionamento
dell'apparecchiatura, eseguire gli interventi di manutenzione
basilari agli intervalli indicati nella lista di controllo
manutenzione. La mancata conformità alle procedure di
manutenzione dell'apparecchiatura riportate in questa
sezione potrebbe comportare l'annullamento della garanzia
limitata di Precor.
PERICOLO
Per ridurre il rischio di scossa elettrica,
scollegare sempre l'apparecchiatura
dall’alimentazione elettrica prima di pulirla o
prima di eseguire interventi di manutenzione.
Se l'apparecchiatura è auto-alimentata ma si
avvale altresì di un adattatore elettrico
opzionale, scollegare l’adattatore.
Pulizia giornaliera
Precor consiglia di pulire l'apparecchiatura prima e dopo ogni
sessione di allenamento. Per rimuovere polvere e sporco,
strofinare tutte le superfici esposte con un panno morbido
inumidito con uno dei seguenti prodotti:
y Soluzione composta da 30 parti di acqua e 1 parte di
Simple Green® (per ulteriori informazioni visitare il sito
Web www.simplegreen.com)
y Detergente ENVIR-O-SAFE all'ossigeno potenziato o di
tipo universale concentrato, diluito secondo le istruzioni
del produttore (per ulteriori informazioni visitare il sito
Web www.daleyinternational.com)
52 Montaggio e manutenzione dei tapis roulant serie TRM 800
In alternativa, è possibile pulire l'unità con le salviettine
detergenti per apparecchiature da fitness Athletix (per
ulteriori informazioni visitare il sito Web
www.athletixproducts.com)
ATTENZIONE: Leggere e seguire le istruzioni del produttore,
soprattutto per quanto riguarda le modalità di diluizione, prima di
utilizzare qualsiasi prodotto sulle apparecchiature da fitness
Precor. Non utilizzare detergenti concentrati non diluiti o
detergenti acidi di qualsiasi tipo; tali detergenti indeboliscono la
rifinitura protettiva dell'unità e rendono nulla la garanzia limitata
Precor. Non versare mai acqua o liquidi nebulizzati su alcuna
parte dell'apparecchiatura. Lasciare asciugare completamente
l'apparecchiatura prima dell'uso.
Aspirare la superficie su cui poggia l'apparecchiatura
frequentemente per prevenire l’accumulo di polvere e
sporcizia che potrebbero interferire con il funzionamento.
Utilizzare uno spazzolone di nylon morbido per pulire il
tappeto scorrevole.
ATTENZIONE: Sui tappeti scorrevoli, durante la pulizia della
scocca e delle guide laterali, non dimenticare i prolungamenti
delle maniglie per evitare lesioni.
Ispezione giornaliera
Almeno una volta al giorno, controllare che l’apparecchiatura
non presenti i seguenti problemi:
y Cinghie allentate
y Elementi di fissaggio allentati
y Rumori strani
y Cavi elettrici logori o sfilacciati
y Cordini o clip di sicurezza logori, danneggiati o mancanti
y Qualsiasi altro segno che indichi che l’apparecchiatura
potrebbe richiedere manutenzione
Importante: Se si determina la necessità di rivolgersi
all'assistenza per l'apparecchio, scollegare tutti i cavi di
alimentazione (televisione, Ethernet e alimentazione) e rimuovere
l'apparecchio dall'area destinata alle attività fisiche. Posizionare
un cartello FUORI SERVIZIO sull’apparecchiatura e informare tutti
i clienti e altri utenti che l’apparecchiatura non può essere usata.
Per ordinare ricambi o contattare un fornitore di assistenza
autorizzato Precor nella propria zona, fare riferimento a Come
ottenere assistenza.
Manutenzione 53
Manutenzione settimanale
Eseguire i seguenti compiti di manutenzione
settimanalmente:
1. Sollevare il tappeto fino al punto di massima inclinazione,
spegnere quindi l'interruttore di alimentazione o di
circuito e scollegare l'unità dalla presa di corrente a
parete.
2. Pulire il pavimento sotto l’apparecchio utilizzando un
aspirapolvere o uno spazzolone con un panno umido.
3. Quando il pavimento è completamente asciutto,
ricollegare l’alimentazione e riportare il tapis roulant in
piano.
4. Ispezionare il cavo di alimentazione per verificare che non
sia pizzicato sotto l'apparecchiatura o tra le due parti
mobili.
5. Testare tutte le funzioni della console, incluse le funzioni
di monitoraggio della frequenza cardiaca.
6. Verificare che l’unità sia posta direttamente sul
pavimento. Tutti i piedini devono toccare il pavimento e
l’unità non deve dondolare o oscillare quando è utilizzata.
Se questo non si verifica, livellare nuovamente come
descritto in
Livellamento dell’unità.
Manutenzione mensile
Eseguire i seguenti compiti di manutenzione mensilmente:
1. Spegnere l'interruttore di alimentazione o di circuito,
quindi scollegare l'unità dalla presa di corrente a parete.
2. Ispezionare la base di scorrimento e il tappeto per
accertare la presenza di eventuali segni di usura.
3. Detergere il telaio del tapis roulant utilizzando un panno
inumidito con acqua o con un detergente approvato.
4. Utilizzare acqua e uno spazzolone di nylon morbido per
pulire la superficie esterna del tappeto scorrevole.
5. Pulire l’esterno della console con una spugna umida o un
panno morbido e asciugarla con un asciugamano pulito.
Tenere l’acqua lontana da componenti elettronici per
evitare scosse elettriche o danni.
6. Pulire il touchscreen utilizzando un panno morbido e privo
di pelucchi inumidito con 91% di soluzione di alcool
isopropilico (puro come viene venduto oppure diluito con
un quantitativo uguale di acqua).
7. Rimuovere il coperchio frontale ed eventuali pelucchi o
residui facendo attenzione a non danneggiare la ventola.
54 Montaggio e manutenzione dei tapis roulant serie TRM 800
8. Aspirare eventuali residui, facendo attenzione di non
avvicinare l’ugello dell’aspirapolvere a qualsiasi scheda di
circuito (a meno che il proprio aspirapolvere sia protetto
contro accumulo statico).
9. Pulire e lubrificare la vite del motore di sollevamento con
grasso approvato come SuperLube® con grasso sintetico
Teflon® o Mobil 1®.
10. Verificare che tutti gli elementi di fissaggio siano
adeguatamente serrati.
11. Sostituire tutti i coperchi.
12. Verificare che l’unità sia posta direttamente sul
pavimento. Tutti i piedini devono toccare il pavimento e
l’unità non deve dondolare o oscillare quando è utilizzata.
Se questo non si verifica, livellare nuovamente come
descritto in Livellamento dell’unità.
Regolazione del tappeto scorrevole
In caso di incertezze relative alla regolazione del tappeto
scorrevole, contattare l'assistenza clienti Precor (fare
riferimento a Come ottenere assistenza).
ATTENZIONE: Per motivi di sicurezza, utilizzare l'interruttore di
alimentazione per spegnere il tapis roulant prima di effettuare
qualsiasi regolazione. Non regolare il tappeto scorrevole quando
qualcuno è presente sopra.
Importante: In questa procedura sono utilizzati i termini "sinistra"
e "destra" nel modo in cui apparirebbero a una persona che
guarda il tapis roulant da dietro rivolta verso la console. Regolare
il tappeto in modo appropriato, intervenendo sui bulloni sugli
angoli posteriori del tapis roulant, utilizzando la chiave esagonale
in dotazione, e non serrare i bulloni di oltre 1/4 di giro prima di
verificare nuovamente l'allineamento del tappeto scorrevole. Il
serraggio eccessivo dei bulloni di regolazione può danneggiare il
tapis roulant.
Manutenzione 55
Per regolare il tappeto scorrevole:
1. Individuare i bulloni di regolazione nei tappi terminali sugli
angoli posteriori del tapis roulant, come illustrato nello
schema seguente.
Figura 29: Posizione del bullone di regolazione
2. Con la chiave esagonale, ruotare uno dei bulloni di
regolazione di ¼ di giro in senso antiorario per allentarlo.
Se il tappeto si disallinea rispetto
al centro...
Allora allentare …
A sinistra Il bullone di regolazione destro
A destra Il bullone di regolazione sinistro
3. Controllare nuovamente la posizione del tappeto, come
descritto in Verifica dell'allineamento del tappeto scorrevole.
Nota: In caso di slittamento, serrare entrambi i bulloni di
regolazione in modo costante fino a quando non si arresta.
Non serrare eccessivamente il tappeto.
56 Montaggio e manutenzione dei tapis roulant serie TRM 800
Verifica dell'allineamento del tappeto
scorrevole
Un corretto allineamento consente di mantenere centrato il
tappeto e garantisce un funzionamento regolare. Il
riallineamento del tappeto richiede poche e semplici
regolazioni. In caso di incertezze relative alla procedura,
contattare l'assistenza clienti Precor (fare riferimento a Come
ottenere assistenza).
ATTENZIONE: Prestare particolare attenzione durante
l'allineamento del tappeto scorrevole. Spegnere il tapis roulant
quando si effettuano regolazioni o si lavora nei pressi del rullo
posteriore. NON indossare indumenti larghi o lasciare i capelli
sciolti durante questa procedura. Tenere le dita e altri oggetti
lontano dal tappeto e dai rulli, in particolare dal lato anteriore del
rullo e da quello posteriore del ponte. Il tapis roulant non si ferma
immediatamente se un oggetto resta impigliato nel tappeto o nei
rulli.
Per allineare il tappeto scorrevole:
1. Verificare che la superficie scorrevole sia quanto più a
livello possibile. Se necessario, regolare i piedini
posteriori, come illustrato nella guida di montaggio per
mettere a livello il tapis roulant.
Nota: La regolazione dei piedini posteriori può risultare
insufficiente per compensare superfici estremamente non
uniformi. Se non si riesce a rendere la superficie
scorrevole stabile e a livello, spostare il tapis roulant.
2. Accendere il tapis roulant.
3. Rimanendo a lato del tapis roulant (non sopra), premere
GO sulla console.
4. Se necessario, inserire il codice di sicurezza premendo i
tasti numerici in sequenza. Il tappeto scorrevole inizia a
scorrere automaticamente dopo l'avvio di un conto alla
rovescia di 3 secondi sulla console.
Manutenzione 57
5. Premere il tasto SPEED UP fino a quando sulla console
non è visualizzata una velocità di 3 miglia/h (5 km/h).
ATTENZIONE: se si avverte un rumore di sfregamento o se il
tappeto scorrevole sembra risultare danneggiato, arrestare
immediatamente il tappeto premendo il pulsante rosso STOP.
Rivolgersi all'assistenza clienti di Precor.
6. Osservare il tappeto dalla parte posteriore del tapis
roulant per alcuni minuti. Il tappeto deve restare centrato
lungo la base di scorrimento. Se si disallinea, regolarlo.
Fare riferimento a Tapis roulant: Regolazione del tappeto
scorrevole.
Importante: Il mancato allineamento del tappeto può
provocarne l'usura o lo sfilacciamento, condizioni che non
sono coperte dalla garanzia limitata di Precor.
7. Premere il pulsante rosso STOP per arrestare il tappeto.
8. Spegnere il tapis roulant.
Conservazione della fascia pettorale
Se è stata acquistata la fascia pettorale opzionale per la
misurazione della frequenza cardiaca, conservarla al riparo da
polvere e sporco, ad esempio in un armadietto o in un
cassetto. Proteggere la fascia pettorale dalle temperature
estreme. Non conservare in un luogo che possa essere
esposto a temperature inferiori a 0°C.
Per pulire la fascia pettorale, utilizzare una spugna o un panno
soffice inumidito con detergente neutro e acqua. Asciugare
completamente la superficie con un asciugamano pulito.
Spostamento dell'apparecchiatura
L'apparecchiatura è molto pesante. Qualora fosse necessario
spostare l'apparecchiatura, chiedere l’assistenza di un adulto
e sollevare in modo adeguato. Utilizzare le ruote, se
l'apparecchiatura ne è dotata, per ridurre il carico sulle
persone.
Importante: I tappi terminali in plastica dei tapis roulant Precor
sono studiati appositamente per il sollevamento. Con l'aiuto di
un’altra persona, mettere una mano sotto ciascun lato del tappo
terminale. Quindi, adottando tecniche di sollevamento
appropriate, sollevare la parte posteriore del tapis roulant,
facendolo muovere sulle ruote anteriori.
Se si trova in posizione inclinata il tapis roulant risulterà più
facile da spostare.
58 Montaggio e manutenzione dei tapis roulant serie TRM 800
Per portare il tapis roulant in posizione inclinata per
spostarlo:
1. Premere GO sulla console.
2. Aumentare il livello di inclinazione a 4 o maggiore.
3. Mentre il tapis roulant è in funzione, spegnere
l'interruttore di alimentazione principale.
4. Scollegare il cavo di alimentazione del tapis roulant.
Conservazione per lunghi periodi
Se ci si aspetta di non utilizzare l'apparecchiatura per molto
tempo, eseguire gli interventi che seguono prima di
immagazzinarla:
y Spegnerlo.
y Scollegare eventuali cavi elettrici.
y Se c’è un adattatore di corrente aggiuntivo, collegare
l’adattatore per evitare che la batteria interna si danneggi.
y Posizionarla in modo che non si danneggi e non provochi
lesioni o non interferisca con altre apparecchiature.
Capitolo 4
Aspetti relativi alla sicurezza
dei tapis roulant
Prima di consentire agli utenti l’utilizzo dell'apparecchiatura
Precor, esaminare il Informazioni importanti sulla sicurezza nel
presente manuale. Istruire inoltre i clienti sulle modalità di
utilizzo sicuro dell'apparecchiatura, in base alle istruzioni in.
Inserimento del codice di sicurezza
Quando l’apparecchiatura è spedita dalla fabbrica, la
protezione del codice di sicurezza non è attiva.
Dopo aver attivato il codice di sicurezza, informare i clienti
che l’apparecchiatura richiede tale codice per prevenire
utilizzi non autorizzati. Per utilizzare l’apparecchiatura è
necessario portare a termine i passaggi seguenti.
Per immettere il codice di sicurezza e avviare il tapis
roulant:
1. Assumere la posizione di partenza, con una mano libera
per inserire il codice e l’altra che si regge alla maniglia.
Importante: Reggere la maniglia in modo saldo con almeno
una mano nel corso dei passaggi seguenti.
2. Quando sulla console è visualizzato il messaggio di testo
scorrevole, selezionare un programma o premere GO.
60 Montaggio e manutenzione dei tapis roulant serie TRM 800
3. Quando viene richiesto di inserire il codice di sicurezza e
sbloccare il tapis roulant, premere in ordine i
tasti 1, 2, 3 e 4.
Se il codice è stato inserito correttamente, inizia
l’allenamento. In caso contrario, l’apparecchiatura è in
pausa per due secondi e poi richiede di inserire
nuovamente il codice. Se si premono almeno cinque tasti,
si ritorna alla richiesta del codice di sicurezza iniziale.
Nota: Sulla console del tapis roulant è visualizzato un
conteggio alla rovescia di 3 secondi prima che il tappeto
scorrevole cominci a muoversi.
Utilizzo della clip di sicurezza del tapis
roulant
Il tapis roulant è dotato di due diverse funzionalità di arresto,
che funzionano nel modo seguente:
Se l'utente... Allora il tappeto
scorrevole...
E la console...
Preme il pulsante
rosso STOP
Rallenta fino a
fermarsi
Indica che il programma di
esercizio è stato messo in
pausa
Agisce sul cordino
collegato alla clip di
sicurezza e fa
scattare
l'interruttore di
riavvio
Rallenta fino a
fermarsi
Viene visualizzato il
messaggio PREMI PER
REIMPOSTARE
L'INTERRUTTORE insieme
a una freccia rivolta verso
l'interruttore di riavvio
Aspetti relativi alla sicurezza dei tapis roulant 61
L'interruttore di riavvio si trova sotto la console subito dietro il
pulsante rosso STOP, come illustrato nella figura seguente.
Quando scatta, la barra è visualizzata ed è visualizzato il
messaggio Push to Reset Switch (Premere per ripristinare
l'interruttore) sulla parte anteriore. Se questo messaggio è
visibile, il tapis roulant non funziona.
2
Figura 30: Interruttore di riavvio
Istruire gli utenti in merito all'importanza dell'utilizzo della clip
di sicurezza mentre ci si allena sul tapis roulant e mostrare
loro come collegarla ai propri indumenti a livello del punto
vita.
62 Montaggio e manutenzione dei tapis roulant serie TRM 800
Se durante l'esercizio scatta l'interruttore di riavvio,
attenersi alla seguente procedura:
1. Se necessario, ricollegare la clip di sicurezza.
2. Premere l'interruttore di riavvio verso il basso finché non
emette uno scatto, riportandolo alla sua posizione
normale.
Nota: Se l'interruttore di riavvio scatta, verranno
cancellate tutte le informazioni relative alla sessione di
allenamento corrente.
3. Cominciare la sessione di allenamento dall'inizio,
riducendo opportunamente il tempo in funzione della
parte di esercizio già svolta.
Figura 31: Fissaggio della clip di sicurezza
Accensione e spegnimento del tapis roulant
Per accendere e spegnere il tapis roulant, utilizzare
l'interruttore posizionato sotto la scocca, vicino alla presa del
cavo di alimentazione.
Importante: Quando il tapis roulant non è utilizzato, spegnerlo.
Aspetti relativi alla sicurezza dei tapis roulant 63
Limite di portata
Gli utenti di peso superiore a 225 kg (500 lb) non devono
usare il tapis roulant. Gli utenti di peso superiore a 160 kg
(350 lb) non devono correre sul tapis roulant.
Posizionamento
L'area interna al tapis roulant deve rimanere sempre libera e
priva di oggetti che possano causare interferenze, ad esempio
altri attrezzi. Per la sicurezza dell'utente e una manutenzione
adeguata, inoltre, lasciare libera e priva di interferenze un'area
di 1 metro per 2 metri dietro il tappeto scorrevole.
