HMD-A100
HMD-A200
01US01COV-UC.book Page 1 Monday, June 14, 1999 2:40 PM
2
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
Owner’s Record
The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Model No.
Serial No.
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.
FCC Notice
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
INFORMATION
This product complies with Swedish National Council for Metrology
(MPR) standards issued in December 1990 (MPR II) for very low
frequency (VLF) and extremely low frequency (ELF).
INFORMATION
Ce produit est conforme aux normes du Swedish National Council
for Metrology de décembre 1990 (MPR II) en ce qui concerne les
fréquences très basses (VLF) et extrêmement basses (ELF).
Hinweis
Dieses Gerät erfüllt bezüglich tieffrequenter (very low frequency)
und tiefstfrequenter (extremely low frequency) Strahlung die
Vorschriften des „Swedish National Council for Metrology (MPR)“
vom Dezember 1990 (MPR II).
INFORMACIÓN
Este producto cumple las normas del Consejo Nacional Sueco
para Metrología (MPR) emitidas en diciembre de 1990 (MPR II)
para frecuencias muy bajas (VLF) y frecuencias extremadamente
bajas (ELF).
Dieses Garät entspricht den folgenden europäischen EMV-
Vorschriften für Betrieb in Wohngebieten, gewerblicher Gebleten
und Leichtindustriegebieten.
EN55022/1994 Klasse B
EN50082-1/1992
EN61000-3-2/1995
WARNING
Hinweise
• Aus ergonomischen Gründen wird empfohlen, die
Grundfarbe Blau nicht auf dunklem Untergrund zu verwenden
(schlechte Erkennbarkeit, Augenbelastung bei zu geringem
Zeichenkontrast).
• Aus ergonomischen Gründen (flimmern) sollten nur
Darstellungen bei Vertikalfrequenzen ab 70 Hz (ohne
Zeilensprung) verwendet werden.
• Die Konvergenz des Bildes kann sich auf Grund des
Magnetfeldes am Ort der Aufstellung aus der korrekten
Grundeinstellung verändern. Zur Korrektur empfiehlt es sich
deshalb, die Regler an der Frontseite für Konvergenz so
einzustellen, daß die getrennt sichtbaren Farblinien für Rot,
Grün und Blau bei z.B. der Darstellung eines Buchstabens
zur Deckung (Konvergenz) gelangen.
Siehe hierzu auch die Erklärungen zu Konvergenz.
NOTICE
This notice is applicable for USA/Canada only.
If shipped to USA/Canada, install only a UL LISTED/CSA
LABELLED power supply cord meeting the following
specifications:
SPECIFICATIONS
Plug Type Nema-Plug 5-15p
Cord Type SVT or SJT, minimum 3
18 AWG
Length Maximum 15 feet
Rating Minimum 7 A, 125 V
NOTICE
Cette notice s’applique aux Etats-Unis et au Canada
uniquement.
Si cet appareil est export* aux Etats-Unis ou au Canada,
utiliser le cordon d’alimentation portant la mention UL LISTED/
CSA LABELLED et remplissant les conditions suivantes:
SPECIFICATIONS
Type de fiche Fiche Nema 5-15 broches
Cordon Type SVT ou SJT, minimum 3
18 AWG
Longueur Maximum 15 pieds
Tension Minimum 7 A, 125 V
As an
E
NERGY
S
TAR Partner, Sony
Corporation has determined that this
product meets the
E
NERGY
S
TA R
guidelines for energy efficiency.
Declaration of Conformity
Trade Name: Sony
Model No.: HMD-A100, HMD-A200
Responsible Party: Sony Electronics Inc.
Address: 1 Sony Drive, Park Ridge, NJ. 07656 USA
Telephone No.: 201-930-6970
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
01US01COV-UC.book Page 2 Monday, June 14, 1999 2:40 PM
3
Table of Contents
• Trinitron
is a registered trademark of
Sony Corporation.
• Macintosh is a trademark licensed to
Apple Computer, Inc., registered in the
U.S.A. and other countries.
• Windows
and MS-DOS are registered
trademarks of Microsoft Corporation in
the United States and other countries.
• IBM PC/AT and VGA are registered
trademarks of IBM Corporation of the
U.S.A.
• VESA and DDC
are trademarks of the
Video Electronics Standard
Association.
•
E
NERGY
S
TAR is a U.S. registered
mark.
• All other product names mentioned
herein may be the trademarks or
registered trademarks of their respective
companies.
• Furthermore, “
” and “
” are not
mentioned in each case in this manual.
US
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Step 1:
Connect your monitor to your computer . . . . . . . . . . . . . . . 6
Step 2:
Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Step 3:
Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 6
Connecting Universal Serial Bus (USB) compliant peripherals . . . . 7
Selecting the on-screen menu language
(LANGUAGE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . . .8
Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Adjusting the brightness and contrast
(BRIGHTNESS/CONTRAST) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the horizontal size or centering of the picture
(H-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the vertical size or centering of the picture
(V-SIZE/CENTER) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the curvature of the picture’s sides
(PIN/PIN BALANCE). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the angle of the picture’s sides
(KEY/KEY BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Adjusting the picture’s rotation (ROTATION) . . . . . . . . . . . . . . . . . 11
Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 11
Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 11
Additional settings (DEGAUSS/CANCEL MOIRE) . . . . . . . . . . . . . 12
Resetting the adjustments (RESET). . . . . . . . . . . . . . . . . . . . . . . . 12
Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 13
On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
01US01COV-UC.book Page 3 Monday, June 14, 1999 2:40 PM
4
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)

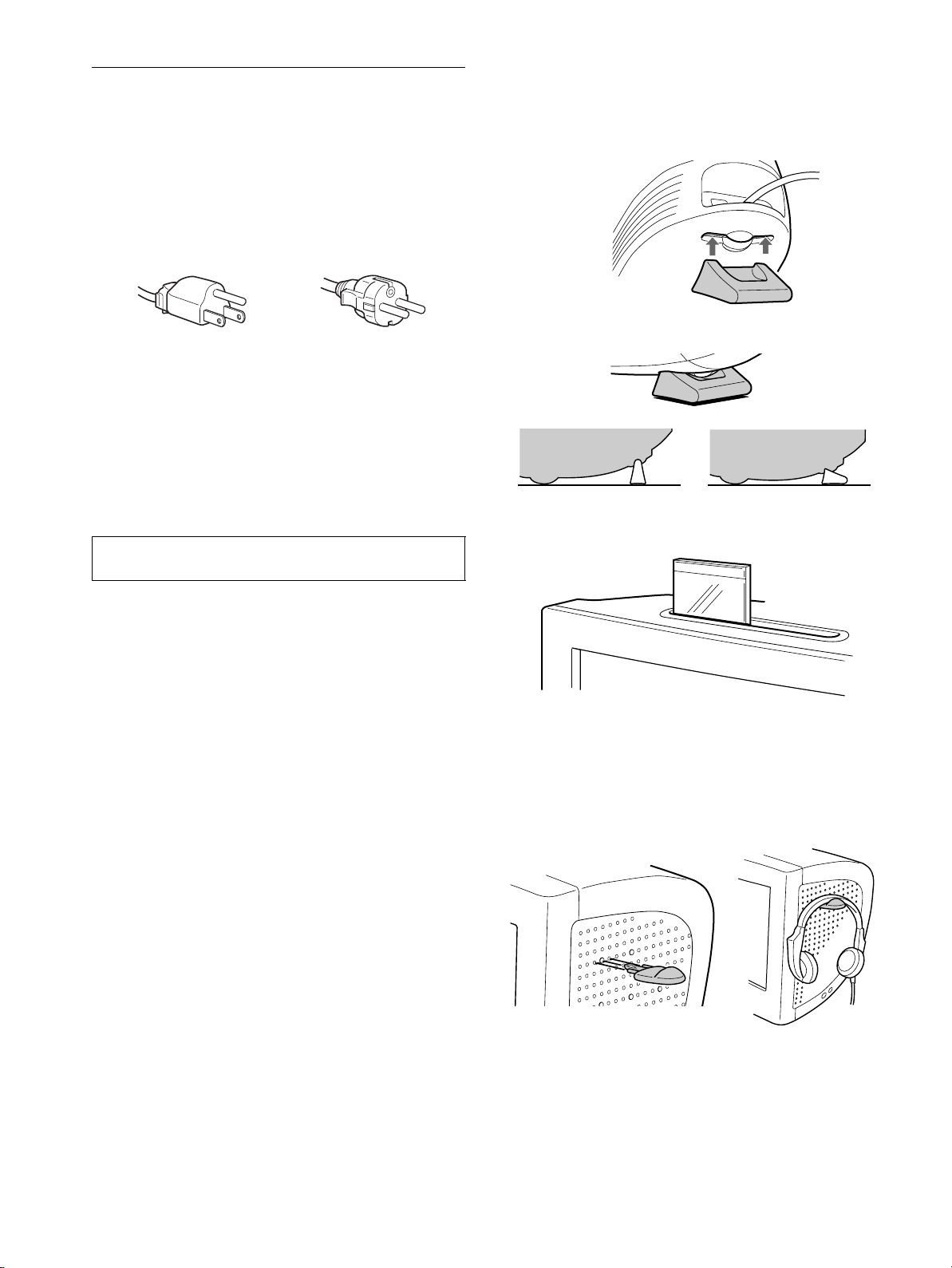

Precautions
Warning on power connections
• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.
For the customers in the U.S.A.
If you do not use the appropriate cord, this monitor will not
conform to mandatory FCC standards.
• Before disconnecting the power cord, wait at least 30 seconds
after turning off the power to allow the static electricity on the
screen’s surface to discharge.
• After the power is turned on, the screen is demagnetized
(degaussed) for about 5 seconds. This generates a strong
magnetic field around the screen which may affect data stored
on magnetic tapes and disks placed near the monitor. Be sure to
keep magnetic recording equipment, tapes, and disks away
from the monitor.
Installation
Do not install the monitor in the following places:
• on surfaces (rugs, blankets, etc.) or near materials (curtains,
draperies, etc.) that may block the ventilation holes
• near heat sources such as radiators or air ducts, or in a place
subject to direct sunlight
• in a place subject to severe temperature changes
• in a place subject to mechanical vibration or shock
• on an unstable surface
• near equipment which generates magnetism, such as a
transformer or high voltage power lines
• near or on an electrically charged metal surface
Maintenance
• Clean the screen with a soft cloth. If you use a glass cleaning
liquid, do not use any type of cleaner containing an anti-static
solution or similar additive as this may scratch the screen’s
coating.
• Do not rub, touch, or tap the surface of the screen with sharp or
abrasive items such as a ballpoint pen or screwdriver. This type
of contact may result in a scratched picture tube.
• Clean the cabinet, panel and controls with a soft cloth lightly
moistened with a mild detergent solution. Do not use any type
of abrasive pad, scouring powder or solvent, such as alcohol or
benzene.
Transportation
When you transport this monitor for repair or shipment, use the
original carton and packing materials.
Use of the stand
Insert the supplied stand into the groove to adjust the angle of the
monitor. You can use the stand in either the vertical or horizontal
position.
Use of the groove on top (HMD-A200 only)
You can put a photo frame or CD case in the groove.
Note
Never use the slit for any other purpose.
Use of the headphones’ hook (HMD-A100 only)
Insert the supplied hook into one of the holes (ten on both the left
and right sides) on either the left or right side of the monitor.
Note
Never hang heavy objects from the hook other than the headphones.
The equipment should be installed near an easily accessible
outlet.
Example of plug types
for 100 to 120 V AC
for 200 to 240 V AC
Side
01US01COV-UC.book Page 4 Monday, June 14, 1999 2:40 PM
5
US
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
Identifying parts and controls
See the pages in parentheses for further details. (Model HMD-
A200 is used for illustration purposes.)
1
11
1
Control button (page 9)
The control button is used to display the menu and make
adjustments to the monitor, including brightness and contrast
adjustments.
2
22
2 1
(power) switch and indicator (pages 6, 13, 16)
This button turns the monitor on and off. The power indicator
lights up in green when the monitor is turned on, and either
flashes in green and orange, or lights up in orange when the
monitor is in power saving mode.
3
33
3
AC IN connector (page 6)
This connector provides AC power to the monitor.
4
44
4
Video input connector (HD15) (page 6)
This connector inputs RGB video signals (0.700 Vp-p,
positive) and sync signals.
* DDC (Display Data Channel) is a standard of VESA.
5
55
5
USB (universal serial bus) downstream connectors
(page 7)
Use these connectors to link USB peripheral devices to the
monitor.
6
66
6
USB (universal serial bus) upstream connector
(page 7)
Use this connector to link the monitor to a USB compliant
computer.
MENU
AC IN
RearFront
Pin No. Signal
1Red
2 Green
(Composite Sync on Green)
3Blue
4 ID (Ground)
5 DDC Ground*
6 Red Ground
7 Green Ground
8 Blue Ground
9–
10 Ground
11 ID (Ground)
12 Bi-Directional Data (SDA)*
13 H. Sync
14 V. Sync
15 Data Clock (SCL)*
1 2 3 4
5
876
11 12 13 14 15
10
9
01US01COV-UC.book Page 5 Monday, June 14, 1999 2:40 PM
6
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
Setup
Before using your monitor, check that the following accessories
are included in your carton:
• Power cord (1)
• USB cable (1)
• Windows Monitor Information Disk (1)
• Monitor stand (1)
• Hook (1) (HMD-A100 only)
• Warranty card (1)
• Notes on cleaning the screen’s surface (1)
• This instruction manual (1)

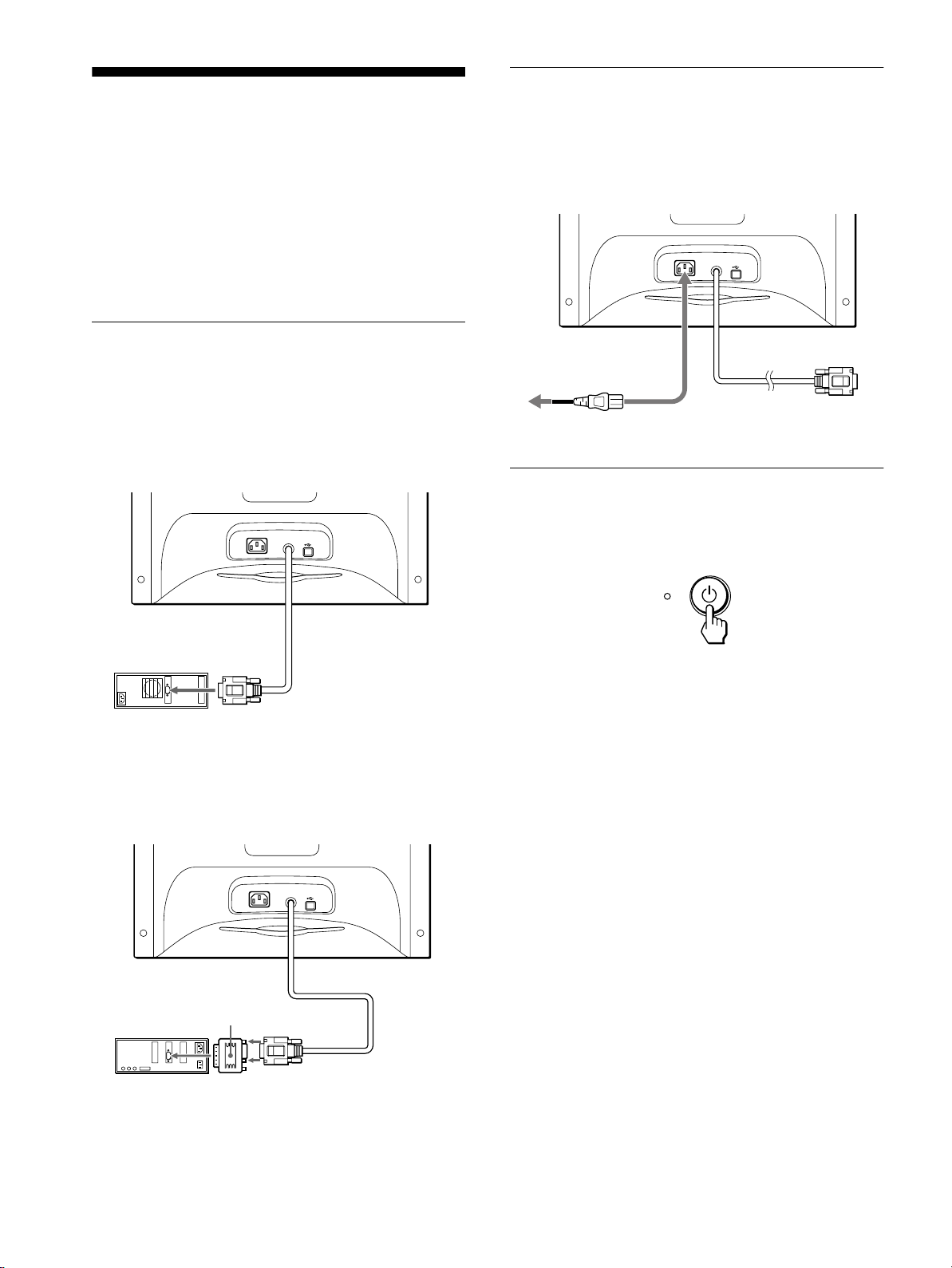

Step 1:Connect your monitor to
your computer
Turn off the monitor and computer before connecting.
x
xx
x
Connecting to an IBM PC/AT or compatible
computer
x
xx
x
Connecting to a Macintosh or compatible
computer
Step 2:Connect the power cord
With the monitor and computer switched off, first connect the
power cord to the monitor, then connect it to a power outlet.
Step 3:Turn on the monitor and
computer
First turn on the monitor, then turn on the computer.
The installation of your monitor is complete.
If necessary, use the monitor’s controls to adjust the picture.
AC IN
to video output
IBM PC/AT or
compatible computer
AC IN
You will need a Macintosh adapter (not supplied).
Macintosh or
compatible computer
to video
output
Macintosh adapter
(not supplied)
AC IN
to AC IN
to a power outlet
power cord (supplied)
01US01COV-UC.book Page 6 Monday, June 14, 1999 2:40 PM
7
US
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
If no picture appears on your screen
• Check that the monitor is correctly connected to the computer.
• If NO INPUT SIGNAL appears on the screen, confirm that
your computer’s graphic board is completely seated in the
correct bus slot.
• If you are replacing an old monitor with this model and OUT
OF SCAN RANGE appears on the screen, reconnect the old
monitor. Then adjust the computer’s graphic board so that the
horizontal frequency is between 30 – 70 kHz, and the vertical
frequency is between 48 – 120 Hz.
For more information about the on-screen messages, see “Trouble
symptoms and remedies” on page 14.
For customers using Windows 95/98
To maximize the potential of your monitor, install the new model
information file from the supplied Windows Monitor Information Disk
onto your PC.
This monitor complies with the “VESA DDC” Plug & Play standard. If
your PC/graphics board complies with DDC, select “Plug & Play Monitor
(VESA DDC)” or this monitor’s model name as the monitor type in the
“Control Panel” of Windows 95/98. If your PC/graphics board has
difficulty communicating with this monitor, load the Windows Monitor
Information Disk and select this monitor’s model name as the monitor
type.
For customers using Windows NT4.0
Monitor setup in Windows NT4.0 is different from Windows 95/98 and
does not involve the selection of monitor type. Refer to the Windows
NT4.0 instruction manual for further details on adjusting the resolution,
refresh rate, and number of colors.
Adjusting the monitor’s resolution and color number
Adjust the monitor’s resolution and color number by referring to your
computer’s instruction manual. The color number may vary according to
your computer or video board. The color palette setting and the actual
number of colors are as follows:
• High Color (16 bit)
t
65,536 colors
• True Color (24 bit)
t
about 16.77 million colors
In true color mode (24 bit), speed may be slower.
Connecting Universal Serial Bus
(USB) compliant peripherals
Your monitor has one upstream USB connector (on the rear
panel) and four downstream USB connectors (two on both the left
and right sides). They provide a fast and easy way to connect USB
compliant peripheral devices (such as keyboards, mice, printers
and scanners) to your computer using a standardized USB cable.
To use your monitor as a hub for your peripheral devices, connect
the USBs as illustrated below.
1
Turn on the monitor and computer.
2
Connect your computer to the square upstream
connector using the supplied USB cable.
For customers using Windows
If a message appears on your screen, follow the on-screen instructions
and select Generic USB Hub as the default setting.
3
Connect your USB compliant peripheral devices to
the rectangular downstream USB connectors.
Notes
• Not all computers and /or operating systems support USB
configurations. Check your computer’s instruction manual to see if you
can connect USB devices.
• In most cases, USB driver software needs to be installed on the host
computer. Refer to the peripheral device’s instruction manual for
further details.
• The monitor functions as a USB hub as long as the monitor is either
“on” or in power saving mode.
• If you connect a keyboard or mouse to the USB connectors and then
boot your computer for the first time, the peripheral devices may not
function. First connect the keyboard and mouse directly to the
computer and set up the USB compliant devices. Then connect them to
this monitor.
• Do not lean on the monitor when plugging in the USB cables. The
monitor may suddenly shift and cause injury.
AC IN
to USB compliant
peripheral devices
to a USB compliant
computer
to USB compliant
peripheral devices
01US01COV-UC.book Page 7 Monday, June 14, 1999 2:40 PM
8
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)

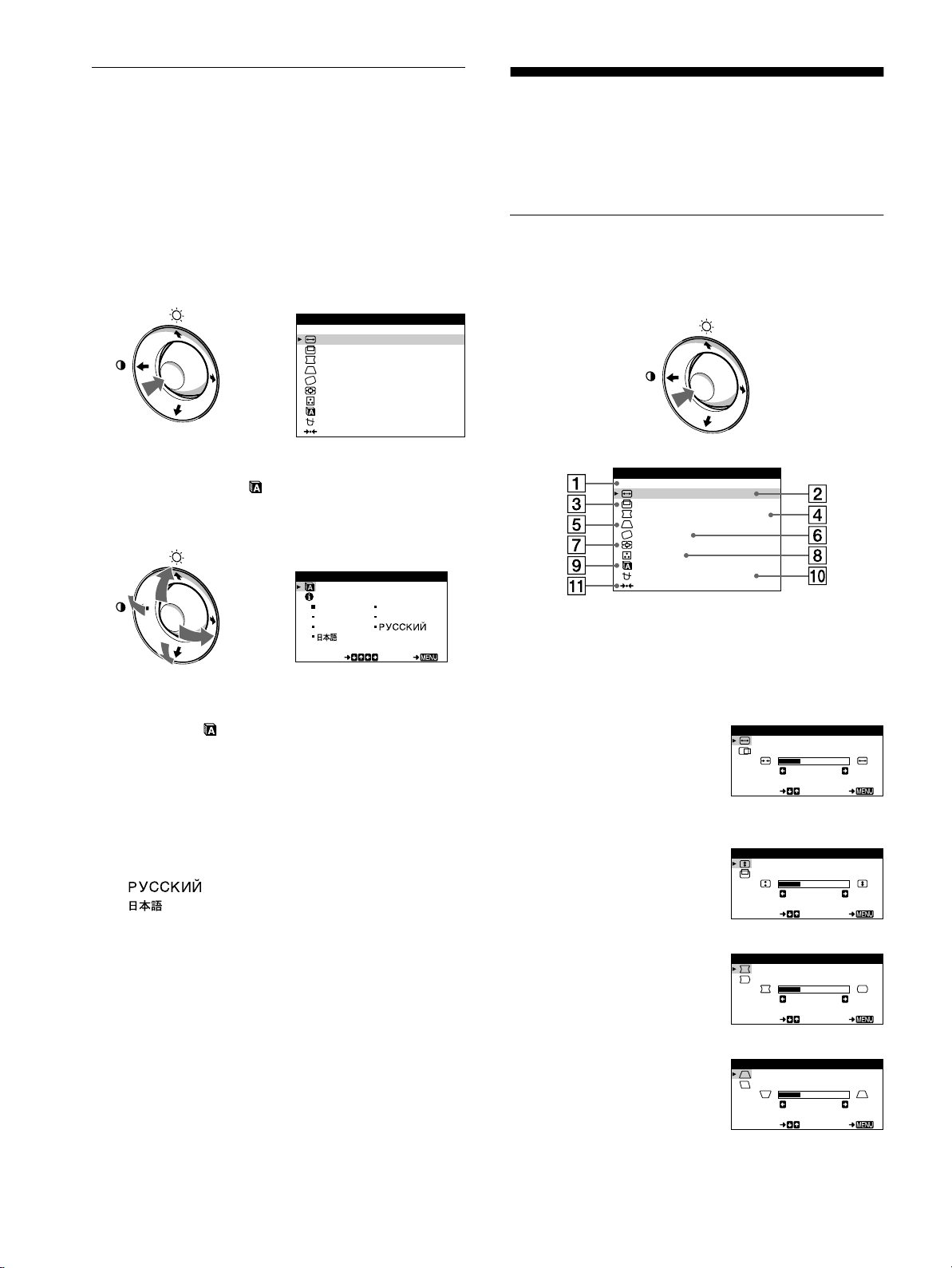

Selecting the on-screen menu
language
(LANGUAGE/INFORMATION)
English, French, German, Italian, Spanish, Russian, and Japanese
versions of the on-screen menus are available. The default setting
is English.
1
Press the center of the control button.
See page 9 for more information on using the control button.
2
Move the control button to highlight LANGUAGE/
INFORMATION and press the the center of the
control button again.
3
Move the control button
m
/
M
to select
(LANGUAGE), and press the center of the control
button. Then move the control button
m
/
M
to select
a language.
• ENGLISH
• FRANÇAIS: French
• DEUTSCH: German
• ITALIANO: Italian
• ESPAÑOL: Spanish
• : Russian
• : Japanese
To close the menu
Press the center of the control button once to return to the main MENU,
and twice to return to normal viewing. If no buttons are pressed, the menu
closes automatically after about 30 seconds.
To reset to English
See “Resetting the adjustments (RESET)” on page 12.
Customizing Your Monitor
You can make numerous adjustments to your monitor using the
on-screen menu.
Navigating the menu
Press the center of the control button to display the main MENU
on your screen. See page 9 for more information on using the
control button.
Use the control button to select one of the following menus.
EIT
H-SIZE/CENTER
V-SIZE/CENTER
PIN/PIN BALANCE
KEY/ KEY BALANCE
ROTATION
ZOOM
COLOR
RESET
LANGUAGE / I NFORMAT NOI
DEGAUSS /CANCEL MO ERI
MENU
MENU
b
ENGL ISH FRAN AI S
DEUTSCH I TAL IANO
ESPA OL
SELECT E IT
LANGUAGE / INFORMAT ION
MENU
b
1
11
1
EXIT
Select EXIT to close the menu.
2
22
2
H-SIZE/CENTER (page 10)
Select the H-SIZE/CENTER
menu to adjust the picture’s
horizontal size and centering.
3
33
3
V-SIZE/CENTER (page 10)
Select the V-SIZE/CENTER
menu to adjust the picture’s
vertical size and centering.
4
44
4
PIN/PIN BALANCE (page 10)
Select the PIN/PIN BALANCE
menu to adjust the curvature
picture’s sides.
5
55
5
KEY/KEY BALANCE
(page 11)
Select the KEY/KEY BALANCE
menu to adjust the angle of the
picture’s sides.
EIT
H-SIZE/CENTER
V-SIZE/CENTER
PIN/PIN BALANCE
KEY/ KEY BALANCE
ROTATION
ZOOM
COLOR
RESET
LANGUAGE / INFORMAT NOI
DEGAUSS /CANCEL MO ERI
MENU
MENU
H-SIZE
26
SELECT E IT
H-SIZE/CENTER
V-SIZE
26
SELECT E IT
V-SIZE/CENTER
PIN
26
SELECT E IT
PIN/PIN BALANCE
KEY
26
SELECT E IT
KEY/KEY BALANCE
01US01COV-UC.book Page 8 Monday, June 14, 1999 2:40 PM
9
US
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
x
xx
x
Displaying the current input signal
The horizontal and vertical frequencies of the current input signal
are displayed in the BRIGHTNESS/CONTRAST menu. If the
signal matches one of this monitor’s factory preset modes, the
resolution is also displayed.
x
xx
x
Using the control button
1
Display the main MENU.
Press the center of the control button to display the main
MENU on your screen.
2
Select the menu you want to adjust.
Highlight the desired menu by moving the control button up
(
M
), down (
m
), and left (
<
) or right (
,
) to move sideways.
3
Adjust the menu.
Move the control button left (
<
) or right (
,
) to make the
adjustment.
4
Close the menu.
Press the center of the control button once to return to the
main MENU, and twice to return to normal viewing. If no
buttons are pressed, the menu closes automatically after about
30 seconds.
x
xx
x
Resetting the adjustments
You can reset the adjustments using the RESET menu. See
page 12 for more information on resetting the adjustments.
6
66
6
ROTATION (page 11)
Select the ROTATION menu to
adjust the picture’s rotation.
7
77
7
ZOOM (page 11)
Select the ZOOM menu to enlarge
or reduce the picture.
8
88
8
COLOR (page 11)
Select the COLOR menu to adjust
the picture’s color temperature.
You can use this to match the
monitor’s colors to a printed
picture’s colors.
9
99
9
LANGUAGE/INFORMATION
(page 8, 15)
Select the LANGUAGE/
INFORMATION menu to choose
the on-screen menu’s language
and display this monitor’s
information box.
0
00
0
DEGAUSS/CANCEL MOIRE
(page 12)
Select the DEGAUSS/CANCEL
MOIRE menu to degauss the
screen and cancel the moire.
q
qq
qa
aa
a
RESET (page 12)
Select the RESET menu to reset
the adjustments.
ROTATION
26
EIT
ROTATION
ZOOM
26
EIT
ZOOM
KKK
R50
G50
B50
SELECT E IT
COLOR
5000 6500 9300
USER
ENGL I SH FRAN A I S
DEUTSCH I TAL IANO
ESPA OL
SELECT E IT
LANGUAGE / INFORMAT I ON
DEGAUSS
ON
SELECT E IT
DEGAUSS /CANCEL MOI RE
RESET
MODE AL L
EIT
RESET
26 26
68.7kHz/85.0Hz
1024 768
BRIGHTNESS/CONTRAST
the resolution
of the current
input signal
the horizontal
and vertical
frequencies of
the current
input signal
MENU
MENU
MENU
b
MENU
MENU
01US01COV-UC.book Page 9 Monday, June 14, 1999 2:40 PM
10
Sony HMD-A100/A200 (US,FR,ES) 3-867-863-11 (1)
Adjusting the brightness and
contrast
(BRIGHTNESS/CONTRAST)
Brightness and contrast adjustments are made using a separate
BRIGHTNESS/CONTRAST menu.
These settings are stored in memory for all input signals.
1
Move the control button in any direction.
The BRIGHTNESS/CONTRAST menu appears on the
screen.
2
Move the control button
m
/
M
to adjust the
brightness ( ), and
<
/
,
to adjust the contrast
(
6).
The menu automatically disappears after about 3 seconds.
Adjusting the horizontal size or
centering of the picture
(H-SIZE/CENTER)
These settings are stored in memory for the current input signal.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight H-SIZE/
CENTER, and press the center of the control button
again.
The H-SIZE/CENTER menu appears on the screen.
3
First move the control button m/M to select the
desired adjustment item. Then move the control
button </, to make the adjustment.
Adjusting the vertical size or
centering of the picture
(V-SIZE/CENTER)
These settings are stored in memory for the current input signal.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight V-SIZE/
CENTER, and press the center of the control button
again.
The V-SIZE/CENTER menu appears on the screen.
3
First move the control button m/M to select the
desired adjustment item. Then move the control
button </, to make the adjustment.
Adjusting the curvature of the
picture’s sides (PIN/PIN BALANCE)
These settings are stored in memory for the current input signal.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight PIN/PIN
BALANCE, and press the center of the control
button again.
The PIN/PIN BALANCE menu appears on the screen.
3
First move the control button m/M to select the
desired adjustment item. Then move the control
button </, to make the adjustment.
Select To
H-SIZE
adjust the horizontal size
H-CENTER
adjust the horizontal centering
26 26
68.7kHz/85.0Hz
1024 768
BRIGHTNESS/CONTRAST
Select To
V-SIZE
adjust the vertical size
V-CENTER
adjust the vertical centering
Select To
PIN
expand or contract the picture sides
PIN BALANCE
shift the picture sides to the left or right
01US01COV-UC.book Page 10 Monday, June 14, 1999 2:40 PM
11
US
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Adjusting the angle of the picture’s
sides (KEY/KEY BALANCE)
These settings are stored in memory for the current input signal.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight KEY/KEY
BALANCE, and press the center of the control
button again.
The KEY/KEY BALANCE menu appears on the screen.
3
First move the control button m/M to select the
desired adjustment item. Then move the control
button </, to make the adjustment.
Adjusting the picture’s rotation
(ROTATION)
This setting is stored in memory for all input signals.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight ROTATION,
and press the center of the control button again.
The ROTATION menu appears on the screen.
3
Move the control button </, to rotate the picture.
Enlarging or reducing the picture
(ZOOM)
This setting is stored in memory for the current input signal.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight ZOOM and
press the center of the control button again.
The ZOOM menu appears on the screen.
3
Move the control button </, to enlarge or reduce
the picture.
Note
Adjustment stops when either the horizontal or vertical size reaches its
maximum or minimum value.
Adjusting the color of the picture
(COLOR)
The COLOR settings allow you to adjust the picture’s color
temperature by changing the color level of the white color field.
Colors appear reddish if the temperature is low, and bluish if the
temperature is high. This adjustment is useful for matching the
monitor’s colors to a printed picture’s colors.
This setting is stored in memory for all input signals.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight COLOR and
press the center of the control button again.
The COLOR menu appears on the screen.
3
Move the control button </, to select a color
temperature.
The preset color temperatures are 5000K, 6500K, and 9300K.
Since the default setting is 9300K, the whites will change
from a bluish hue to a reddish hue as the temperature is
lowered to 6500K and 5000K.
4
If necessary, fine tune the color temperature.
First move the control button </, to select USER. Then
move the control button m/M button to select R (red), G
(green), or B (blue) and move the control button </, to
make the adjustment.
If you fine tune the color temperature, the new color settings
are stored in memory and recalled whenever you select
USER.
Select To
KEY
adjust the picture width at the top of
the screen
KEY BALANCE
shift the picture to the left or right at
the top of the screen
KKK
R50
G50
B50
SELECT E IT
COLOR
5000 6500 9300
USER
01US01COV-UC.book Page 11 Monday, June 14, 1999 2:40 PM
12
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Additional settings
(DEGAUSS/CANCEL MOIRE)
You can manually degauss (demagnetize) the screen, and cancel
the moire.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button m/M to highlight
DEGAUSS/CANCEL MOIRE and press the center of
the control button again.
The DEGAUSS/CANCEL MOIRE menu appears on the
screen.
3
Move the control button m/M to select the desired
adjustment item.
Adjust the selected item according to the following
instructions.
Degaussing the screen
The monitor is automatically demagnetized when the power is
turned on.
To manually degauss the monitor, first move the
control button m/M to select (DEGAUSS). Then move
the control button ,.
The screen is degaussed for about 5 seconds. If a second degauss
cycle is needed, allow a minimum interval of 20 minutes for the
best result.
Cancelling the moire
*
If elliptical or wavy patterns appear on the screen, adjust the
moire cancellation level.
To adjust the amount of moire cancellation, first move
the control button m/M to select (CANCEL MOIRE).
Then move the control button </, until the moire
effect is at a minimum.
* Moire is a type of natural interference which produces soft, wavy lines
on your screen. It may appear due to interference between the pattern
of the picture on the screen and the phosphor pitch pattern of the
monitor.
Resetting the adjustments (RESET)
This monitor has the following two reset methods. Use the
RESET menu to reset the adjustments.
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button m/M to highlight 0 RESET
and press the center fo the control button again.
The RESET menu appears on the screen.
Reset the settings according to the following instructions.
Resetting all of the adjustment data for the
current input signal (MODE)
Move the control button <.
The MODE item is selected. All of the adjustment data for the
current input signal is reset.
Note that the following items are not reset by this method.
• on-screen menu language (page 8)
• picture’s rotation (page 11)
Resetting all of the adjustment data to factory
preset levels (ALL)
Move the control button ,.
The ALL item is selected. All of the adjustment data for the
current input signal is reset. All of the adjustment data (except for
the USER settings in the COLOR menu) is reset to the factory
preset levels.
Note
The monitor
’
s buttons will not operate for about 5 seconds when ALL is
selected.
MENU
Example of moire
01US01COV-UC.book Page 12 Monday, June 14, 1999 2:40 PM
13
US
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Technical Features
Preset and user modes
When the monitor receives an input signal, it automatically
matches the signal to one of the factory preset modes stored in the
monitor’s memory to provide a high quality picture at the center
of the screen. (See Appendix for a list of the factory preset
modes.) For input signals that do not match one of the factory
preset modes, the digital Multiscan technology of this monitor
ensures that a clear picture appears on the screen for any timing in
the monitor’s frequency range (horizontal: 30 – 70 kHz, vertical:
48 – 120 Hz) . If the picture is adjusted, the adjustment data is
stored as a user mode and automatically recalled whenever the
same input signal is received.
Note for Windows users
For Windows users, check your video board manual or the utility
program which comes with your graphic board and select the
highest available refresh rate to maximize monitor performance.
Power saving function
This monitor meets the power-saving guidelines set by VESA,
E
NERGY
S
TAR, and NUTEK. If the monitor is connected to a
computer or video graphics board that is DPMS (Display Power
Management Signaling) compliant, the monitor will
automatically reduce power consumption in three stages as shown
below.
* Figures reflect power consumption when no USB compatible
peripherals are connected to the monitor.
**When your computer enters the “active off” mode, the input signal is
cut and NO INPUT SIGNAL appears on the screen. After 20 seconds,
the monitor enters the power saving mode.
Troubleshooting
Before contacting technical support, refer to this section.
If thin lines appear on your screen
(damper wires)
The lines you are experiencing on your screen are normal for the
Trinitron monitor and are not a malfunction. These are shadows
from the damper wires used to stabilize the aperture grille and are
most noticeable when the screen’s background is light (usually
white). The aperture grille is the essential element that makes a
Trinitron picture tube unique by allowing more light to reach the
screen, resulting in a brighter, more detailed picture.
On-screen messages
If there is something wrong with the input signal, one of the
following messages appears on the screen. To solve the problem,
see “Trouble symptoms and remedies” on page 14.
The input signal condition
OUT OF SCAN RANGE
indicates that the input signal is not supported by the
monitor’s specifications.
NO INPUT SIGNAL
indicates that no signal is being input to the monitor.
Power mode Power
consumption
*
1 (power) indicator
normal
operation
115 W
(HMD-A200)
95 W
(HMD-A100)
green
1 standby
15 W green and orange
alternate
2 suspend
15 W green and orange
alternate
3 active off**
3 W orange
power off 0 W off
Damper wires
INFORMATION
OUT OF SCAN RANGE
Input signal condition
01US01COV-UC.book Page 13 Monday, June 14, 1999 2:40 PM
14
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Trouble symptoms and remedies
If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.
Use the self-diagnosis function (page 16) if the following recommendations do not resolve the problem.
Symptom Check these items
No picture
If the 1 (power) indicator is not lit • Check that the power cord is properly connected.
• Check that the 1 (power) switch is in the “on” position.
If the NO INPUT SIGNAL message
appears on the screen, or if the 1
(power) indicator is either orange or
alternating between green and
orange
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 6).
• Check that the HD15 video input connector’s pins are not bent or pushed in.
x
xx
xProblems caused by the connected computer or other equipment
• The computer is in power saving mode. Try pressing any key on the computer keyboard.
• Check that the computer’s power is “on.”
• Check that the graphic board is completely seated in the proper bus slot.
If the OUT OF SCAN RANGE
message appears on the screen
xProblems caused by the connected computer or other equipment
• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
frequency range to the following.
Horizontal: 30 – 70 kHz
Vertical: 48 – 120 Hz
If no message is displayed and the 1
(power) indicator is green or flashing
orange
• Use the Self-diagnosis function (page 16).
If using Windows 95/98 • If you replaced an old monitor with this monitor, reconnect the old monitor and do the
following. Install the Windows Monitor Information Disk (page 7) and select this monitor
(“HMD-A100” or “HMD-A200”) from among the Sony monitors in the Windows 95/98
monitor selection screen.
If using a Macintosh system • Check that the Macintosh adapter (not supplied) and the video signal cable are properly
connected (page 6).
Picture flickers, bounces,
oscillates, or is scrambled
• Isolate and eliminate any potential sources of electric or magnetic fields such as other
monitors, laser printers, electric fans, fluorescent lighting, or televisions.
• Move the monitor away from power lines or place a magnetic shield near the monitor.
• Try plugging the monitor into a different AC outlet, preferably on a different circuit.
• Try turning the monitor 90
to the left or right.
x
xx
xProblems caused by the connected computer or other equipment
• Check your graphics board manual for the proper monitor setting.
• Confirm that the graphics mode (VESA, Macintosh 16" Color, etc.) and the frequency of
the input signal are supported by this monitor (Appendix). Even if the frequency is within
the proper range, some video boards may have a sync pulse that is too narrow for the
monitor to sync correctly.
• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.
Picture is fuzzy • Adjust the brightness and contrast (page 10).
• Degauss the monitor* (page 12).
• Decrease the moire cancellation effect (page 12).
Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.
• Check that all plugs are firmly seated in their sockets.
01US01COV-UC.book Page 14 Monday, June 14, 1999 2:40 PM
15
US
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
* If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result. A humming noise may be heard, but this is not a
malfunction.
Displaying this monitor’s name, serial number,
and date of manufacture (INFORMATION)
1
Press the center of the control button.
The main MENU appears on the screen.
2
Move the control button to highlight LANGUAGE/
INFORMATION and press the center of the control
button.
The LANGUAGE/INFORMATION menu appears on the
screen.
3
Move the control button m/M to select
(INFORMATION) and press the center of the control
button.
This monitor’s information box appears on the screen.
If the problem persists, call your authorized Sony dealer and give
the following information.
• Model name: HMD-A100, HMD-A200
• Serial number
• Name and specifications of your computer and graphics board.
Picture is not centered or sized
properly
• Adjust the size or centering (page 10). Note that some video modes do not fill the screen
to the edges.
Edges of the image are curved • Adjust the shape of the picture (page 10).
Wavy or elliptical pattern (moire)
is visible
• Cancel the moire (page 12).
xProblems caused by the connected computer or other equipment
• Change your desktop pattern.
Color is not uniform • Degauss the monitor* (page 12). If you place equipment that generates a magnetic field,
such as a speaker, near the monitor, or if you change the direction the monitor faces, color
may lose uniformity.
White does not look white • Adjust the color temperature (page 11).
USB peripherals do not function • Check that the appropriate USB connectors are securely connected (page 7).
• Check that the 1 (power) switch is in the “on” position.
xProblems caused by the connected computer or other equipment
• Check that the power of any self-powered USB compliant peripheral devices is “on.”
• Install the latest version of the device driver on your computer. Contact your device’s
manufacturer for information about the appropriate device driver.
• If your USB compliant keyboard or mouse does not function, connect them directly to
your computer, reboot your computer, and make any necessary adjustments to the USB
settings. Then reconnect the keyboard or mouse to the monitor.
• For customers using Windows 95
1. Right-click on My Computer and select Properties.
2. Click on the Device Manager tab. Scroll down and select Universal Serial Bus
Controller.
,If Universal Serial Bus Controller does not appear, you need to load a USB
supplement disk. Contact your computer’s manufacturer for more information about
obtaining a USB supplement disk.
3. Se,lect Generic USB Device from the USB controller list and click on Properties.
4. If there is a check in the box next to “Disable in this hardware profile,” remove the
check.
5. Click on Refresh.
A hum is heard right after the
power is turned on
• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is
automatically degaussed for 5 seconds.
Symptom Check these items
MODEL : HMD - A1 0 0
SERIAL:12345678
MANUFACTURED: 1999 - 52
SELECT E IT
LANGUAGE / INFORMAT ION
Example
01US01COV-UC.book Page 15 Monday, June 14, 1999 2:40 PM
16
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Self-diagnosis function
This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer, the screen will go
blank and the 1 (power) indicator will either light up green or
flash orange. If the 1 (power) indicator is lit in orange, the
computer is in power saving mode. Try pressing any key on the
keyboard.
If the
1
(power) indicator is green
1
Disconnect the video input cable, or turn off the
connected computer.
2
Press the 1 (power) button to turn the monitor off
and on.
3
Move the control button , for 2 seconds before the
monitor enters power saving mode.
If all three color bars appear (red, green, blue), the monitor is
working properly. Reconnect the video input cables and check the
condition of your computer.
If the color bars do not appear, there is a potential monitor failure.
Inform your authorized Sony dealer of the monitor’s condition.
If the
1
(power) indicator is flashing orange
Press the 1 (power) button to turn the monitor off and
on.
If the 1 (power) indicator lights up green, the monitor is working
properly.
If the 1 (power) indicator is still flashing, there is a potential
monitor failure. Count the number of seconds between orange
flashes of the 1 (power) indicator and inform your authorized
Sony dealer of the monitor’s condition. Be sure to note the model
name and serial number of your monitor. Also note the make and
model of your computer and video board.
Specifications
HMD-A100
CRT 0.25 mm aperture grille pitch
15 inches measured diagonally
90-degree deflection
Viewable image size Approx. 285
215 mm (w/h)
(11
1
/
4
8
1
/
2
inches)
14.0" viewing image
Resolution Horizontal: Max. 1280 dots
Vertical: Max. 1024 lines
Standard image area Approx. 270
202 mm (w/h)
(10
3
/
4
8 inches)
Deflection frequency* Horizontal: 30 to 70 kHz
Vertical: 48 to 120 Hz
AC input voltage/current 100 to 120 V, 50 – 60 Hz, 1.6 – 0.7 A
Power consumption Max. 95 W (with no USB devices
connected)
Dimensions
Approx. 373
372
425 mm (w/h/d)
(14
3
/
4
14
3
/
4
16
3
/
4
inches)
Mass Approx. 15 kg (33 lb 11 oz)
Plug and Play DDC1/DDC2B
Supplied accessories See page 6
* Recommended horizontal and vertical timing condition
• Horizontal sync width should be more than 1.0 µsec.
• Horizontal blanking width should be more than 3.6 µsec.
• Vertical blanking width should be more than 500 µsec.
HMD-A200
CRT 0.25 mm aperture grille pitch
17 inches measured diagonally
90-degree deflection
Viewable image size Approx. 327
243 mm (w/h)
(12
7
/
8
9
5
/
8
inches)
16.0" viewing image
Resolution Horizontal: Max. 1280 dots
Vertical: Max. 1024 lines
Standard image area Approx. 312
234 mm (w/h)
(12
3
/
8
9
1
/
4
inches)
Deflection frequency* Horizontal: 30 to 70 kHz
Vertical: 48 to 120 Hz
AC input voltage/current 100 to 120 V, 50 – 60 Hz, 1.9 – 0.8 A
Power consumption Max. 115 W (with no USB devices
connected)
Dimensions
Approx. 460
378
441 mm (w/h/d)
(18
1
/
8
15
17
3
/
8
inches)
Mass Approx. 19 kg (41 lb 14 oz)
Plug and Play DDC1/DDC2B
Supplied accessories See page 6
* Recommended horizontal and vertical timing condition
• Horizontal sync width should be more than 1.0 µsec.
• Horizontal blanking width should be more than 3.0 µsec.
• Vertical blanking width should be more than 500 µsec.
Design and specifications are subject to change without notice.
MENU
1
(power) indicator
MENU
01US01COV-UC.book Page 16 Monday, June 14, 1999 2:40 PM
3
Table des Matières
• Trinitron
est une marque commerciale
déposée de Sony Corporation.
• Macintosh est une marque commerciale
sous licence d’Apple Computer, Inc.,
déposée aux Etats-Unis et dans d’autres
pays.
• Windows
et MS-DOS sont des
marques déposées de Microsoft
Corporation aux Etats-Unis et dans
d’autres pays.
• IBM PC/AT et VGA sont des marques
commerciales déposées d’IBM
Corporation aux Etats-Unis.
• VESA et DDC
sont des marques
commerciales de Video Electronics
Standard Association.
•
E
NERGY
S
TAR est une marque
déposée aux Etats-Unis.
• Tous les autres noms de produits
mentionnés dans le présent mode
d’emploi peuvent être des marques
commerciales ou des marques
commerciales déposées de leurs
sociétés respectives.
• Les symboles “
” et “
” ne sont pas
mentionnés systématiquement dans le
présent mode d’emploi.
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification des composants et des commandes. . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
1re étape:
Raccordez le moniteur à l’ordinateur . . . . . . . . . . . . . . . 6
2e étape:
Branchez le cordon d’alimentation. . . . . . . . . . . . . . . . . . 6
3e étape:
Mettez le moniteur et l’ordinateur sous tension . . . . . . . . 6
Raccordement de périphériques compatibles USB
(Universal Serial Bus). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Sélection de la langue d’affichage des menus
(LANGUE/INFORMATION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Personnalisation de votre moniteur. . . . . . . . . . . . . . . . .8
Pilotage par menus. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Réglage de la luminosité et du contraste
(LUMINOSITÉ/CONTRASTE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de la taille horizontale ou du centrage de l’image
(TAILLE H/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de la taille verticale ou du centrage de l’image
(TAILLE V/POSITION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de l’incurvation des côtés de l’image
(COUSSIN/PIN BALANCE) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de l’angle des côtés de l’image
(TRAPÉZOÏD/PARALLÉL) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Réglage de la rotation de l’image (ROTATION). . . . . . . . . . . . . . . 11
Agrandissement ou réduction de l’image (ZOOM) . . . . . . . . . . . . . 11
Réglage des couleurs de l’image (COULEUR). . . . . . . . . . . . . . . . 11
Réglages supplémentaires (DÉMAGNÉTISÉ/MOIRÉ). . . . . . . . . . 12
Réinitialisation des réglages (RAPPEL) . . . . . . . . . . . . . . . . . . . . . 12
Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .13
Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 13
Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13
Si de fines lignes apparaissent à l’écran (fils d’amortissement) . . . 13
Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
02FR01COV-UC.book Page 3 Monday, June 14, 1999 2:40 PM
4
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Précautions
Avertissement sur le raccordement à la source
d’alimentation
• Utilisez le cordon d’alimentation fourni. Si vous utilisez un
cordon d’alimentation différent, assurez-vous qu’il est
compatible avec votre tension d’alimentation secteur locale.
Pour les clients aux Etats-Unis
Si vous n’utilisez pas le cordon d’alimentation approprié, ce
moniteur ne sera pas conforme aux normes FCC en vigueur.
• Avant de débrancher le cordon d’alimentation, attendez au
moins 30 secondes après avoir mis l’appareil hors tension de
manière à permettre la décharge de l’électricité statique à la
surface de l’écran.
• Après que le courant a été branché, l’écran est démagnétisé
pendant environ 5 secondes. Cela génère un puissant champ
magnétique autour de l’écran qui peut affecter les données
mémorisées sur une bande magnétique ou des disquettes situées
à proximité. Placez ces systèmes d’enregistrement magnétique
et ces bandes, et disquettes à l’écart du moniteur.
Installation
N’installez pas le moniteur dans les endroits suivants:
• sur des surfaces molles (moquette, nappe, etc.) ou à proximité
de tissus (rideaux, tentures, etc.) qui risquent d’obstruer les
orifices de ventilation;
• à proximité de sources de chaleur comme des radiateurs ou des
conduits d’air, ni dans un endroit directement exposé au
rayonnement solaire;
• sujet à de fortes variations de température;
• soumis à des vibrations ou à des chocs mécaniques;
• sur une surface instable;
• à proximité d’appareils générant un champ magnétique comme
un transformateur ou des lignes à haute tension;
• à proximité ou sur une surface métallique chargée
électriquement.
Entretien
• Nettoyez l’écran à l’aide d’un chiffon doux. Si vous utilisez un
produit nettoyant pour vitres, n’utilisez aucun type de produit
contenant une solution antistatique ou des additifs similaires
parce que vous risquez sinon de rayer le revêtement de l’écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de
l’écran avec des objets abrasifs ou aux arêtes vives comme un
stylo à bille ou un tournevis. Ce type de contact risque en effet
de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l’aide d’un
chiffon doux légèrement imprégné d’une solution détergente
neutre. N’utilisez jamais de tampons abrasifs, de poudre à
récurer ou de solvants tels que de l’alcool ou de la benzine.
Transport
Pour transporter ce moniteur en vue de réparations ou de son
expédition, utilisez le carton d’emballage et les matériaux de
conditionnement d’origine.
Utilisation du support
Insérez le support fourni dans la rainure pour ajuster l’angle du
moniteur. Vous pouvez utiliser le support en position verticale ou
horizontale.
Utilisez la rainure sur le dessus
(HMD-A200 uniquement)
Vous pouvez placer un cadre avec une photo ou un CD dans la
rainure.
Remarque
N’utilisez en aucune circonstance la fente à d’autres fins.
Utilisation du crochet pour casque d’écoute
(HMD-A100 uniquement)
Montez le crochet fourni dans l’un des orifices (dix sur les côtés
gauche et droit) à gauche ou à droite du moniteur.
Remarque
Ne suspendez pas au crochet d’objets lourds autres que le casque
d’écoute.
L’appareil doit être installé à proximité d’une prise murale
aisément accessible.
Exemple de types de fiches
pour 100 à 120 V CA
pour 200 à 240 V CA
Côté
02FR01COV-UC.book Page 4 Monday, June 14, 1999 2:40 PM
5
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages indiquées entre
parenthèses. (C’est le modèle HMD-A200 qui est représenté dans
les illustrations.)
1 Manette de commande (page 9)
La manette de commande sert à afficher le menu et à ajuster
les paramètres de réglage du moniteur, y compris la
luminosité et le contraste.
2 Commutateur et indicateur 1 (alimentation)
(pages 6, 13, 16)
Cette touche met le moniteur sous et hors tension.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en orange ou
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.
3 Connecteur AC IN (page 6)
Ce connecteur assure l’alimentation du moniteur.
4 Connecteur d’entrée vidéo (HD15) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
* DDC (Display Data Channel) est une norme de VESA.
5 Connecteurs d’aval USB (bus sériel universel)
(page 7)
Utilisez ces connecteurs pour relier des appareils
périphériques USB au moniteur.
6 Connecteur d’amont USB (bus sériel universel)
(page 7)
Utilisez ce connecteur pour relier le moniteur à un ordinateur
compatible USB.
MENU
AC IN
Arrière
A
vant
Broche nº Signal
1 Rouge
2Vert
(Synchro composite sur le vert)
3Bleu
4 ID (masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
8 Masse bleu
9–
10 Masse
11 ID (masse)
12 Données bidirectionnelles (SDA)*
13 Synchro H
14 Synchro V
15 Données d’horloge (SCL)*
1 2 3 4
5
876
11 12 13 14 15
10
02FR01COV-UC.book Page 5 Monday, June 14, 1999 2:40 PM
6
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Installation
Avant de mettre ce moniteur en service, vérifiez si tous les
accessoires suivants se trouvent bien dans le carton:
• Cordon d’alimentation (1)
• Câble USB (1)
• Windows Monitor Information Disk (1)
• Support du moniteur (1)
• Crochet (1) (HMD-A100 uniquement)
• Carte de garantie (1)
• Remarques sur l’entretien de la surface de l’écran (1)
• Ce mode d’emploi (1)
1re étape: Raccordez le moniteur à
l’ordinateur
Mettez le moniteur et l’ordinateur hors tension avant de procéder
au raccordement.
x
Raccordement à un PC/AT IBM ou à un
ordinateur compatible
x
Raccordement à un ordinateur Macintosh
ou compatible
2e étape: Branchez le cordon
d’alimentation
Le moniteur et l’ordinateur étant hors tension, branchez d’abord
le cordon d’alimentation sur le moniteur et ensuite sur une prise
murale.
3e étape: Mettez le moniteur et
l’ordinateur sous tension
Mettez d’abord le moniteur sous tension et puis l’ordinateur.
L’installation de votre moniteur est à présent terminée.
Si nécessaire, utilisez les commandes du moniteur pour régler
l’image.
AC IN
vers la sortie vidéo
PC/AT IBM ou ordinateur
compatible
AC IN
Vous avez besoin d’un adaptateur Macintosh (non fourni).
Adaptateur Macintosh (non fourni)
Macintosh ou
ordinateur
compatible
vers la sortie vidéo
AC IN
vers AC IN
vers une prise murale
cordon d’alimentation
(fourni)
02FR01COV-UC.book Page 6 Monday, June 14, 1999 2:40 PM
7
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Si aucune image n’apparaît à l’écran
• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.
• Si l’indication PAS ENTREE VIDEO apparaît à l’écran,
vérifiez si la carte graphique de votre ordinateur est
complètement introduite dans la fente de bus correcte.
• Si vous remplacez un ancien moniteur par ce modèle et si
l’indication HORS PLAGE DE BALAYAGE apparaît à
l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte
graphique de l’ordinateur de façon à ce que la fréquence
horizontale soit comprise entre 30 et 70 kHz, et la fréquence
verticale entre 48 et 120 Hz.
Pour plus d’informations sur les messages affichés à l’écran,
reportez-vous à la section “Symptômes et remèdes” à la page 14.
Pour les clients utilisant Windows 95/98
Pour maximaliser le potentiel de votre moniteur, installez sur votre
ordinateur le nouveau fichier d’informations modèle depuis la disquette
fournie “Windows Monitor Information Disk”.
Ce moniteur est conforme à la norme Plug & Play “VESA DDC”. Si votre
PC/carte graphique est conforme à la norme DDC, sélectionnez “Plug &
Play Monitor (VESA DDC)” ou la désignation de ce moniteur comme
type de moniteur dans le “Control Panel” sous Windows 95/98. Si votre
PC/carte graphique a des difficultés à communiquer avec ce moniteur,
chargez la disquette “Windows Monitor Information Disk” et
sélectionnez la désignation de ce moniteur comme type de moniteur.
Pour les clients utilisant Windows NT4.0
L’installation du moniteur sous Windows NT4.0 est différente de
Windows 95/98 et n’implique pas la sélection du type de moniteur.
Reportez-vous au mode d’emploi Windows NT4.0 pour plus de détails sur
le réglage de la résolution, le taux de régénération et le nombre de
couleurs.
Réglage de la résolution du moniteur et du nombre de cou-
leurs
Ajustez la résolution du moniteur et le nombre de couleurs en vous
référant au mode d’emploi de votre ordinateur. Le nombre de couleurs
peut varier selon votre ordinateur ou votre carte vidéo. Le réglage de la
palette de couleurs et le nombre réel de couleurs se présentent comme suit:
• High Color (16 bit) t 65.536 couleurs
• True Color (24 bit) t environ 16,77 millions de couleurs
En mode True Color (24 bit), la vitesse peut être inférieure.
Raccordement de périphériques
compatibles USB (Universal Serial
Bus)
Votre moniteur est doté d’un connecteur USB d’amont (sur le
panneau arrière) et de quatre connecteurs USB d’aval (deux sur
les côtés gauche et droit). Ces connecteurs offrent un moyen
simple et rapide de raccorder des périphériques compatibles USB
(comme des claviers, une souris, des imprimantes et des scanners)
à votre ordinateur au moyen d’un câble USB standardisé.
Pour pouvoir utiliser votre moniteur comme une plate-forme pour
vos périphériques, raccordez les USB comme illustré ci-dessous.
1
Mettez le moniteur et l’ordinateur sous tension.
2
Raccordez votre ordinateur au connecteur
d’amont rectangulaire au moyen du câble USB
fourni.
Pour les clients utilisant Windows
Si un message apparaît à l’écran, suivez les instructions affichées et
sélectionnez Generic USB Hub comme réglage par défaut.
3
Raccordez vos périphériques aux connecteurs USB
d’aval rectangulaires.
Remarques
• Tous les ordinateurs et/ou systèmes d’exploitation supportent les
configurations USB. Vérifiez dans le mode d’emploi de votre
ordinateur si vous pouvez raccorder des systèmes USB.
• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur
l’ordinateur hôte. Pour plus de détails, reportez-vous au mode d’emploi
du périphérique.
• Le moniteur fonctionne comme une plate-forme USB tant que le
moniteur est sous tension (“on”) ou en mode d’économie d’énergie.
• Si vous raccordez un clavier ou une souris aux connecteurs USB et si
vous démarrez ensuite votre ordinateur pour la première fois, il se peut
que les périphériques ne fonctionnent pas. Raccordez d’abord le clavier
et la souris directement à l’ordinateur et installez les appareils
compatibles USB. Raccordez-les ensuite à ce moniteur.
• Ne vous appuyez pas sur le moniteur lorsque vous branchez les câbles
USB. Le moniteur risque de pivoter et de vous blesser.
AC IN
vers les
périphériques
compatibles USB
vers les
périphériques
compatibles USB
vers un ordinateur
compatible USB
02FR01COV-UC.book Page 7 Monday, June 14, 1999 2:40 PM
8
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Sélection de la langue d’affichage
des menus
(LANGUE/INFORMATION)
Les écrans de menu peuvent être affichés en français, anglais,
allemand, italien, espagnol, russe et japonais. La langue
sélectionnée par défaut est l’anglais.
1
Appuyez au centre de la manette de commande.
Voir page 9 pour plus d’informations sur l’utilisation de la
manette de commande.
2
Déplacez la manette de commande de façon à
mettre en évidence LANGUE/INFORMATION et
appuyez ensuite de nouveau sur le centre de la
manette de commande.
3
Déplacez la manette de commande
m
/
M
pour
sélectionner (LANGUE) et appuyez ensuite au
centre de la manette de commande. Déplacez
ensuite la manette de commande
m
/
M
pour
sélectionner la langue de votre choix.
• ENGLISH: anglais
• FRANÇAIS
• DEUTSCH: allemand
• ITALIANO: italien
• ESPAÑOL: espagnol
• : russe
• : japonais
Pour quitter le menu
Appuyez une fois au centre de la manette de commande pour revenir au
MENU principal et deux fois pour revenir à la visualisation normale. Si
aucune touche n’est actionnée, le menu se referme automatiquement au
bout d’environ 30 secondes.
Pour restaurer l’anglais
Voir “Réinitialisation des réglages (RAPPEL)” à la page 12.
Personnalisation de votre
moniteur
Vous pouvez effectuer de multiples réglages sur votre moniteur à
l’aide des écrans de menu.
Pilotage par menus
Appuyez au centre de la manette de commande pour afficher le
MENU principal à l’écran. Voir page 9 pour plus d’informations
sur l’utilisation de la manette de commande.
Utilisez la manette de commande pour sélectionner l’un des
menus suivants.
MENU
UITTER
TA I LLE H / POS I T ION
TA I LLE V / POS I T ION
COUSSIN/PINBALANEC
TRAPÉZOÏD/ PARALLÉL
ROTATION
ZOOM
COULEUR
RAPPEL
LANGUE / I NFORMAT I ON
DÉMAGNÉT I SÉ / MOI RÉ
MENU
b
ENGL ISH FRAN AI S
DEUTSCH I TAL IANO
ESPA OL
SELECT E IT
LANGUE / I NFORMAT ION
MENU
b
1 QUITTER
Sélectionnez QUITTER pour
quitter le menu.
2 TAILLE H/POSITION
(page 10)
Sélectionnez le menu TAILLE H/
POSITION pour régler la taille
horizontale et le centrage de
l’image.
3 TAILLE V/POSITION
(page 10)
Sélectionnez le menu TAILLE V/
POSITION pour régler la taille
verticale et le centrage de l’image.
4 COUSSIN/PIN BALANCE
(page 10)
Sélectionnez le menu COUSSIN/
PIN BALANCE pour régler
l’incurvation des côtés de l’image.
5 TRAPÉZOÏD/PARALLÉL
(page 11)
Sélectionnez le menu
TRAPÉZOÏD/PARALLÉL pour
régler l’angle des côtés de
l’image.
MENU
UITTER
TA I LLE H / POS I T ION
TA I LLE V / POS I T ION
COUSSIN/PINBALANEC
TRAPÉZOÏD/ PARALLÉL
ROTATION
ZOOM
COULEUR
RAPPEL
LANGUE / I NFORMAT I ON
DÉMAGNÉT I SÉ / MOI RÉ
MENU
TAI LLE H
26
SELECT E IT
TA I LLE H / POS I T I ON
TAI LLE V
26
SELECT E IT
TA I LLE V / POS I T ION
COUSS I N
26
SELECT E IT
COUSS I N / P I N BALANCE
TRAPÉZOÏD
26
SELECT E IT
TRAPÉZOÏD/PARALLÉL
02FR01COV-UC.book Page 8 Monday, June 14, 1999 2:40 PM
9
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
x
Affichage du signal d’entrée en cours
Les fréquences horizontales et verticales du signal d’entrée en
cours sont affichées dans le menu LUMINOSITÉ/CONTRASTE.
Si le signal correspond à l’un des modes présélectionnés par
défaut de ce moniteur, la résolution s’affiche également.
x
Utilisation de la manette de commande
1
Affichez le MENU principal.
Appuyez au centre de la manette de commande pour afficher
le MENU principal sur l’écran.
2
Sélectionnez le menu que vous voulez régler.
Mettez en évidence le menu de votre choix en déplaçant la
manette de commande vers le haut (
M
) ou le bas (
m
), et vers
la gauche (
<
) ou la droite (
,
) pour les déplacements
latéraux.
3
Réglez le menu.
Déplacez la manette de commande vers la gauche (
<
) ou la
droite (
,
) pour effectuer le réglage.
4
Quittez le menu.
Appuyez une fois au centre de la manette de commande pour
revenir au MENU principal et deux fois pour revenir à la
visualisation normale. Si vous n’actionnez aucune touche, le
menu se referme automatiquement au bout de 30 secondes
environ.
x
Réinitialisation des réglages
Vous pouvez réinitialiser les réglages à l’aide du menu RAPPEL.
Voir page 12 pour plus d’informations sur la réinitialisation des
réglages.
6 ROTATION (page 11)
Sélectionnez le menu
ROTATION pour régler la
rotation de l’image.
7 ZOOM (page 11)
Sélectionnez le menu ZOOM
pour agrandir ou pour réduire
l’image.
8 COULEUR (page 11)
Sélectionnez le menu COULEUR
pour régler la température des
couleurs de l’image. Vous pouvez
utiliser ce menu pour faire
correspondre les couleurs du
moniteur aux couleurs d’une
image imprimée.
9 LANGUE/INFORMATION
(pages 8, 15)
Sélectionnez le menu LANGUE/
INFORMATION pour
sélectionner la langue d’affichage
des menus et afficher la fenêtre
d’information de ce moniteur.
0 DÉMAGNÉTISÉ/MOIRÉ
(page 12)
Sélectionnez le menu
DÉMAGNÉTISÉ/MOIRÉ
pour démagnétiser l’écran et
supprimer le moiré.
qa RAPPEL (page 12)
Sélectionnez le menu RAPPEL
pour réinitialiser les réglages.
ROTATION
26
EIT
ROTATION
ZOOM
26
EIT
ZOOM
R50
G50
B50
SELECT E IT
COULEUR
5000 6500 9300
USER
ENGL ISH FRAN AI S
DEUTSCH I TAL IANO
ESPA OL
SELECT E IT
LANGUE / I NFORMAT ION
DÉMAGNÉT I SÉ
OU I
SELECT E IT
DÉMAGNÉT I SÉ / MOI RÉ
RAPPEL
MODE TOTAL
EIT
RAPPEL
26 26
68.7 Hz/85.0Hz
1024 768
LUMINOSITÉ/CONTRASTE
la résolution
du signal
d’entrée en
cours
les fréquences
horizontales et
verticales du
signal d’entrée
en cours
MENU
MENU
MENU
b
MENU
MENU
02FR01COV-UC.book Page 9 Monday, June 14, 1999 2:40 PM
10
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Réglage de la luminosité et du
contraste
(LUMINOSITÉ/CONTRASTE)
Les réglages de la luminosité et du contraste sont effectués au
moyen d’un menu LUMINOSITÉ/CONTRASTE séparé.
Ces réglages sont enregistrés dans la mémoire pour tous les
signaux d’entrée.
1
Déplacez la manette de commande dans n’importe
quel sens.
Le menu LUMINOSITÉ/CONTRASTE apparaît à l’écran.
2
Déplacez la manette de commande vers le haut ou
le bas
m
/
M
pour régler la luminosité ( ), et vers la
gauche ou la droite
<
/
,
pour régler le contraste
(6).
Le menu disparaît automatiquement au bout d’environ
3 secondes.
Réglage de la taille horizontale ou
du centrage de l’image
(TAILLE H/POSITION)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
TAILLE H/POSITION en évidence et appuyez à
nouveau au centre de la manette de commande.
Le menu TAILLE H/POSITION apparaît à l’écran.
3
Déplacez d’abord la manette de commande vers le
haut ou le bas m/M pour sélectionner le paramètre
de réglage voulu. Déplacez ensuite la manette de
commande vers la gauche ou la droite </, pour
exécuter le réglage.
Réglage de la taille verticale ou du
centrage de l’image
(TAILLE V/POSITION)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
TAILLE V/POSITION en évidence et appuyez à
nouveau au centre de la manette de commande.
Le menu TAILLE V/POSITION apparaît à l’écran.
3
Déplacez d’abord la manette de commande vers le
haut ou le bas m/M pour sélectionner le paramètre
de réglage voulu. Déplacez ensuite la manette de
commande vers la gauche ou la droite </, pour
exécuter le réglage.
Réglage de l’incurvation des côtés
de l’image
(COUSSIN/PIN BALANCE)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
COUSSIN/PIN BALANCE en évidence et appuyez
à nouveau au centre de la manette de commande.
Le menu COUSSIN/PIN BALANCE apparaît à l’écran.
3
Déplacez d’abord la manette de commande vers le
haut ou le bas m/M pour sélectionner le paramètre
de réglage voulu. Déplacez ensuite la manette de
commande vers la gauche ou la droite </, pour
exécuter le réglage.
Sélectionnez Pour
TAILLE H
régler la taille horizontale
POSITION H
régler le centrage horizontal
26 26
68.7 Hz/85.0Hz
1024 768
LUMINOSITÉ/CONTRASTE
Sélectionnez Pour
TAILLE V
régler la taille verticale
POSITION V
régler le centrage vertical
Sélectionnez Pour
COUSSIN
élargir ou rétrécir les côtés de l’image
PIN BALANCE
décaler les côtés de l’image vers la
gauche ou la droite
02FR01COV-UC.book Page 10 Monday, June 14, 1999 2:40 PM
11
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Réglage de l’angle des côtés de
l’image (TRAPÉZOÏD/PARALLÉL)
Ces réglages sont enregistrés dans la mémoire pour le signal
d’entrée en cours.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
TRAPÉZOÏD/PARALLÉL en évidence et appuyez
à nouveau au centre de la manette de commande.
Le menu TRAPÉZOÏD/PARALLÉL apparaît à l’écran.
3
Déplacez d’abord la manette de commande vers le
haut ou le bas m/M pour sélectionner le paramètre
de réglage voulu. Déplacez ensuite la manette de
commande vers la gauche ou la droite </, pour
exécuter le réglage.
Réglage de la rotation de l’image
(ROTATION)
Ce réglage est enregistré dans la mémoire pour tous les signaux
d’entrée.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
ROTATION en évidence et appuyez à nouveau
au centre de la manette de commande.
Le menu ROTATION apparaît à l’écran.
3
Déplacez la manette de commande vers la gauche
ou la droite </, pour faire pivoter l’image.
Agrandissement ou réduction de
l’image (ZOOM)
Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
ZOOM en évidence et appuyez à nouveau au
centre de la manette de commande.
Le menu ZOOM apparaît à l’écran.
3
Déplacez la manette de commande vers la gauche
ou la droite </, pour agrandir ou réduire l’image.
Remarque
Le réglage s’arrête lorsque la plage de réglage horizontal ou vertical
atteint sa valeur limite maximum ou minimum.
Réglage des couleurs de l’image
(COULEUR)
Les réglages COULEUR vous permettent de régler la température
des couleurs de l’image en changeant le niveau de couleur du
champ de couleur blanche. Les couleurs semblent rougeâtres si la
température est basse ou bleuâtres si la température est élevée. Ce
réglage s’avère très pratique pour faire correspondre les couleurs
du moniteur aux couleurs d’une image imprimée.
Ce réglage est enregistré dans la mémoire pour tous les signaux
d’entrée.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
COULEUR en évidence et appuyez à nouveau au
centre de la manette de commande.
Le menu COULEUR apparaît à l’écran.
3
Déplacez la manette de commande vers la gauche
ou la droite </, pour sélectionner une
température de couleur.
Les températures de couleur présélectionnées sont 5000K,
6500K et 9300K. Comme le réglage par défaut est 9300K, les
blancs passent d’une nuance bleuâtre à une nuance rougeâtre
lorsque la température est abaissée de 6500K à 5000K.
4
Si nécessaire, ajustez avec précision la température
des couleurs.
Déplacez d’abord sur la manette de commande vers la gauche
ou la droite </, pour sélectionner USER. Déplacez
ensuite sur la manette de commande vers le haut ou le bas
m/M pour sélectionner R (rouge), G (vert) ou B (bleu) et
déplacez ensuite sur la manette de commande vers la gauche
ou la droite </, pour exécuter le réglage.
Si vous procédez au réglage précis de la température des
couleurs, le nouveau réglage des couleurs est mémorisé et
rappelé chaque fois que vous sélectionnez USER.
Sélectionnez Pour
TRAPÉZOÏD
régler la largeur de l’image dans le
haut de l’écran
PARALLÉL
décaler l’image vers la gauche ou la
droite dans le haut de l’écran
R50
G50
B50
SELECT E IT
COULEUR
5000 6500 9300
USER
02FR01COV-UC.book Page 11 Monday, June 14, 1999 2:40 PM
12
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Réglages supplémentaires
(DÉMAGNÉTISÉ/MOIRÉ)
Vous pouvez dégausser (démagnétiser) l’écran manuellement et
supprimer le moiré.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande vers le haut ou
le bas m/M de façon à mettre en évidence
DÉMAGNÉTISÉ/MOIRÉ et appuyez ensuite de
nouveau sur le centre de la manette de commande.
Le menu DÉMAGNÉTISÉ/MOIRÉ apparaît à l’écran.
3
Déplacez la manette de commande vers le haut ou
le bas m/M pour sélectionner le paramètre de
réglage voulu.
Ajustez le paramètre sélectionné selon les instructions
suivantes.
Démagnétisation de l’écran
Le moniteur est automatiquement démagnétisé lors de la mise
sous tension.
Pour démagnétiser manuellement l’écran, déplacez
d’abord la manette de commande vers le haut ou le bas
m/M afin de sélectionner (DÉMAGNÉTISÉ).
Déplacez ensuite la manette de commande vers la
droite ,.
L’écran est démagnétisé pendant environ 5 secondes. Si un
second cycle de démagnétisation s’avère nécessaire, laissez
s’écouler un intervalle d’au moins 20 minutes de manière à
obtenir les meilleurs résultats.
Suppression du moiré
*
Si des motifs elliptiques ou ondulatoires apparaissent à l’écran,
ajustez le niveau de suppression du moiré.
Pour régler le niveau de suppression du moiré,
déplacez d’abord la manette de commande vers le haut
ou le bas m/M afin de sélectionner (ADAPTE
MOIRÉ). Déplacez ensuite la manette de commande
vers la gauche ou la droite </, jusqu’à ce que l’effet
de moiré soit minimal.
* La moire est un genre d’interférence naturelle qui produit de douces
lignes ondulatoires sur l’écran. Ce phénomène peut se produire à la
suite d’interférences entre le motif de l’image à l’écran et le motif des
luminophores du moniteur.
Réinitialisation des réglages
(RAPPEL)
Ce moniteur est doté des deux modes de réinitialisation suivants.
Utilisez le menu RAPPEL pour réinitialiser les réglages.
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande vers le haut ou
le bas m/M de façon à mettre en évidence
0 RAPPEL et appuyez ensuite de nouveau sur le
centre de la manette de commande.
Le menu RAPPEL apparaît à l’écran.
Réinitialisez les réglages selon les instructions suivantes.
Réinitialisation de toutes les données de réglage
pour le signal d’entrée en cours (MODE)
Déplacez la manette de commande vers la gauche <.
Le paramètre MODE est sélectionné. Toutes les données de
réglage pour le signal d’entrée en cours sont réinitialisées.
Attention que les paramètres suivants ne peuvent être réinitialisés
suivant cette méthode.
• langue d’affichage des menus (page 8)
• rotation de l’image (page 11)
Réinitialisation de toutes les données de réglage
aux valeurs par défaut (TOTAL)
Déplacez la manette de commande vers la droite ,.
Le paramètre TOTAL est sélectionné. Toutes les données de
réglage pour le signal d’entrée en cours sont réinitialisées. Toutes
les données de réglage (excepté pour les réglages USER dans le
menu COULEUR) sont réinitialisées aux valeurs par défaut.
Remarque
Les touches du moniteur sont inopérantes pendant environ 5 secondes
lorsque TOTAL est sélectionné.
MENU
Exemple de moire
02FR01COV-UC.book Page 12 Monday, June 14, 1999 2:40 PM
13
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Caractéristiques
techniques
Modes présélectionné et utilisateur
Lorsque le moniteur reçoit un signal d’entrée, il le fait
automatiquement correspondre à l’un des modes présélectionnés
par défaut enregistrés dans la mémoire du moniteur de manière à
produire une image de haute qualité au centre de l’écran. (Voir la
liste des modes présélectionnés par défaut en Appendix.)
Pour les signaux d’entrée qui ne correspondent pas à l’un des
modes présélectionnés, la technologie Multiscan numérique
intégrée dans ce moniteur fait en sorte qu’une image claire
apparaisse à l’écran pour toutes les synchronisations dans la plage
de fréquence du moniteur (horizontale: 30 à 70 kHz, verticale: 48
à 120 Hz). Lorsque l’image est réglée, les données de réglage sont
mémorisées comme un mode utilisateur et sont rappelées
automatiquement chaque fois que le même signal d’entrée est
reçu.
Remarque à l’intention des utilisateurs de
Windows
Vérifiez le mode d’emploi de votre carte vidéo ou le programme
utilitaire fourni avec la carte graphique et sélectionnez le taux de
régénération le plus élevé de manière à maximiser les
performances du moniteur.
Fonction d’économie d’énergie
Ce moniteur satisfait aux critères d’économie d’énergie VESA,
E
NERGY
S
TAR et NUTEK. Lorsque le moniteur est raccordé à
un ordinateur ou une carte graphique vidéo compatible DPMS
(Display Power Management Signaling), le moniteur réduit
automatiquement sa consommation d’énergie en trois étapes
comme indiqué ci-dessous.
* Les chiffres indiquent la consommation d’énergie lorsqu’aucun
périphérique compatible USB n’est raccordé au moniteur.
** Lorsque votre ordinateur passe en mode “inactif”, le signal d’entrée
est coupé et l’indication PAS ENTREE VIDEO apparaît à l’écran. Au
bout de 20 secondes, le moniteur passe en mode d’économie
d’énergie.
Dépannage
Consultez cette section avant de faire appel au service
d’assistance technique.
Si de fines lignes apparaissent à
l’écran (fils d’amortissement)
Les lignes que vous apercevez sur votre écran sont une
caractéristique normale des moniteurs Trinitron et ne constituent
donc pas un dysfonctionnement. Il s’agit de l’ombre des fils
d’amortissement employés pour stabiliser la grille d’ouverture
qui sont le plus facilement visibles lorsque l’arrière-plan de
l’écran est clair (généralement blanc). La grille d’ouverture est
l’élément essentiel qui rend les tubes image Trinitron uniques en
permettant le passage d’une plus grande quantité de lumière vers
l’écran, ce qui garantit une image plus lumineuse et plus finement
détaillée.
Messages affichés à l’écran
Lorsqu’une anomalie du signal d’entrée est détectée, l’un des
messages suivants apparaît à l’écran. Pour remédier au problème
survenu, voir “Symptômes et remèdes” à la page 14.
La condition du signal d’entrée
HORS PLAGE DE BALAYAGE
indique que le signal d’entrée n’est pas supporté par les
spécifications du moniteur.
PAS ENTREE VIDEO
indique qu’aucun signal n’est entré sur le moniteur.
Mode
d’alimentation
Consommation
d’énergie*
Indicateur
1 (alimentation)
fonctionnement
normal
115 W
(HMD-A200)
95 W
(HMD-A100)
vert
1 veille
15 W vert et orange en
alternance
2 interruption
15 W vert et orange en
alternance
3 inactif**
3 W orange
hors tension 0 W désactivé
Fils d’amortissement
INFORMATION
HORS PLAGE DE BALAAGE
Condition du signal d’entrée
02FR01COV-UC.book Page 13 Monday, June 14, 1999 2:40 PM
14
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Symptômes et remèdes
Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé.
Utilisez la fonction d’autodiagnostic (page 16) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.
Symptôme Vérifiez
Pas d’image
Si l’indicateur 1 (alimentation) n’est
pas allumé.
• Vérifiez si le cordon d’alimentation est correctement branché.
• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.
Si le message PAS ENTREE VIDEO
apparaît à l’écran, ou si l’indicateur
1 (alimentation) est allumé en
orange ou clignote alternativement en
vert et en orange
• Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont fermement
enfoncées dans leurs prises respectives. (page 6).
• Vérifiez si les broches du connecteur d’entrée vidéo HD15 ne sont pas faussées ou
enfoncées.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• L’ordinateur se trouve en mode d’économie d’énergie. Appuyez sur une touche quelconque
du clavier de l’ordinateur.
• Vérifiez si le commutateur d’alimentation de l’ordinateur est sur “on”.
• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus appropriée.
Si le message HORS PLAGE DE
BALAYAGE apparaît à l’écran
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous
remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la
plage de fréquence comme suit:
Horizontale: 30 – 70 kHz
Verticale: 48
–
120 Hz
Si aucun message ne s’affiche et si
l’indicateur 1 (alimentation) est vert
ou clignote en orange
• Activez la fonction d’autodiagnostic (page 16).
Si vous utilisez Windows 95/98 • Si vous remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et
procédez comme suit. Installez la disquette “Windows Monitor Information Disk” (page 7)
et sélectionnez ce moniteur (“HMD-A100” ou “HMD-A200”) parmi les moniteurs Sony
dans l’écran de sélection de moniteur de Windows 95/98.
Si vous utilisez un système
Macintosh
• Vérifiez si l’adaptateur Macintosh (non fourni) et le câble de signal vidéo sont
correctement raccordés (page 6).
L’image scintille, sautille, oscille ou
est brouillée
• Isolez et éliminez les sources potentielles de champs électriques ou magnétiques tels que
d’autres moniteurs, des imprimantes laser, des ventilateurs électriques, des lampes
fluorescentes ou des téléviseurs.
• Eloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à
proximité du moniteur.
• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre circuit.
• Faites pivoter le moniteur de 90
vers la gauche ou la droite.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte
graphique.
• Assurez-vous que le mode graphique (VESA, Macintosh 16" Color, etc.) et la fréquence du
signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est
comprise dans la plage adéquate, il arrive que certaines cartes vidéo présentent une
impulsion de synchronisation trop étroite pour que le moniteur puisse se synchroniser
correctement.
• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la
meilleure image possible.
L’image est floue • Ajustez la luminosité et le contraste (page 10).
• Démagnétisez le moniteur* (page 12).
• Réduisez le niveau de suppression du moiré (page 12).
Des images fantômes apparaissent • N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.
• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L’image n’est pas centrée ou de
taille incorrecte
• Ajustez la taille ou le centrage de l’image (page 10). Attention que certains modes vidéo ne
remplissent pas l’écran jusqu’aux bords.
02FR01COV-UC.book Page 14 Monday, June 14, 1999 2:40 PM
15
FR
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
* Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de
souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement.
Affichage de la désignation, du numéro de série et
de la date de fabrication du moniteur
(INFORMATION)
1
Appuyez au centre de la manette de commande.
Le MENU principal apparaît à l’écran.
2
Déplacez la manette de commande pour mettre
LANGUE/INFORMATION en évidence et appuyez
au centre de la manette de commande.
Le menu LANGUE/INFORMATION apparaît à l’écran.
3
Déplacez la manette de commande m/M pour
sélectionner (INFORMATION) et appuyez
ensuite sur le centre de la manette de commande.
Cette fenêtre d’information sur le moniteur apparaît à l’
éc
ran.
Si le problème persiste, appelez votre revendeur Sony agréé et
fournissez-lui les informations suivantes:
• Désignation du modèle: HMD-A100, HMD-A200
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte
graphique.
Les bords de l’image sont incurvés • Ajustez la forme de l’image (page 10).
Un motif ondulatoire ou elliptique
(moire) est visible
• Supprimez la moire (page 12).
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Changez le motif de votre bureau.
Les couleurs ne sont pas
uniformes
• Démagnétisez le moniteur* (page 12). Si vous placez à côté du moniteur un appareil qui
génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du
moniteur, il se peut que les couleurs perdent leur uniformité.
Le blanc n’est pas blanc • Ajustez la température de couleur (page 11).
Les périphériques USB ne
fonctionnent pas
• Vérifiez si les connecteurs USB appropriés sont correctement raccordés (page 7).
• Vérifiez si le commutateur 1 (alimentation) est réglé sur la position “on”.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez si l’un des périphériques auto-alimentés compatibles USB est sous tension (“on”).
• Installez la dernière version du gestionnaire de périphérique sur votre ordinateur. Consultez
le fabricant de votre appareil pour déterminer le gestionnaire de périphérique approprié.
• Si votre clavier ou votre souris compatible USB ne fonctionne pas, raccordez-le
directement à votre ordinateur, redémarrez l’ordinateur et effectuez les ajustements
nécessaires aux réglages USB. Rebranchez ensuite le clavier ou la souris sur le moniteur.
• Pour les clients utilisant Windows 95
1. Cliquez à l’aide de la touche droite sur “My Computer” et sélectionnez “Properties”.
2. Cliquez sur l’onglet “Device Manager”. Faites défiler vers le bas et sélectionnez
“Universal Serial Bus Controller”.
,Si “Universal Serial Bus Controller” n’apparaît pas, vous devez charger une disquette
USB supplémentaire. Consultez le fabricant de votre ordinateur pour plus
d’informations sur l’obtention d’une disquette USB supplémentaire.
3. Sélectionnez “Generic USB Device” dans la liste de systèmes de commande USB et
cliquez sur “Properties”.
4. Si la case en regard de “Disable in this hardware profile” est cochée, désactivez-la.
5. Cliquez sur “Refresh”.
Un souffle est audible juste après
la mise sous tension
• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsque le moniteur
est mis sous tension, il est automatiquement démagnétisé pendant 5 secondes.
Symptôme Vérifiez
MODEL HMD - A1 0 0
SERIAL 12345678
MANUFACTURED 1999 - 52
SELECT E IT
LANGUE / I NFORMAT I ON
Exemple
02FR01COV-UC.book Page 15 Monday, June 14, 1999 2:40 PM
16
Sony HMD-A100/A200 (US,
FR
,ES) 3-867-863-
11
(1)
Fonction d’autodiagnostic
Ce moniteur est doté d’une fonction d’autodiagnostic. S’il y a un
problème avec votre moniteur ou votre ordinateur, l’écran devient
blanc et l’indicateur 1 (alimentation) s’allume en vert ou clignote
en orange. Si l’indicateur 1 (alimentation) est allumé en orange,
c’est que l’ordinateur se trouve en mode d’économie d’énergie.
Appuyez sur une touche quelconque du clavier.
Si l’indicateur
1
(alimentation) est allumé en vert
1
Débranchez le câble d’entrée vidéo ou mettez
l’ordinateur connecté hors tension.
2
Appuyez sur la touche 1 (alimentation) pour mettre
le moniteur sous et hors tension.
3
Déplacez la manette de commande vers la droite ,
pendant 2 secondes avant que le moniteur passe en
mode d’économie d’énergie.
Si les trois barres de couleur apparaissent (rouge, vert, bleu), c’est
que le moniteur fonctionne correctement. Rebranchez les câbles
d’entrée vidéo et vérifiez le statut de votre ordinateur.
Si les barres de couleur n’apparaissent pas, c’est probablement
parce qu’une anomalie s’est produite au niveau du moniteur.
Informez votre revendeur Sony agréé de l’état du moniteur.
Si l’indicateur
1
(alimentation) clignote en orange
Appuyez sur le commutateur 1 (alimentation) pour
mettre le moniteur hors et puis sous tension.
Si l’indicateur 1 (alimentation) s’allume en vert, c’est que le
moniteur fonctionne correctement.
Si l’indicateur 1 (alimentation) clignote toujours, c’est
probablement parce qu’il y a une anomalie au niveau du moniteur.
Comptez le nombre de secondes entre les clignotements oranges
de l’indicateur 1 (alimentation) et informez votre revendeur
Sony agréé de l’état du moniteur. Notez également la désignation
du modèle et le numéro de série de votre moniteur. Notez
également la marque et le modèle de votre ordinateur et de votre
carte vidéo.
Spécifications
HMD-A100
Tube cathodique Pas d’ouverture de grille de 0,25 mm
15 pouces mesurés en diagonale
Déflexion de 90 degrés
Taille de l’image affichée Approx. 285
215 mm (l/h)
Zone de visualisation de 14,0"
Résolution Horizontale: Max. 1280 points
Verticale: Max. 1024 lignes
Zone d’image standard Approx. 270
202 mm (l/h)
Fréquence de déflexion* Horizontale: 30 à 70 kHz
Verticale: 48 à 120 Hz
Tension/courant d’entrée 100 à 120 V CA, 50 – 60 Hz,
1,6 – 0,7 A
Consommation électrique Max. 95 W (sans périphérique USB
raccordé)
Dimensions Approx. 373
372
425 mm
(l/h/p)
Masse Approx. 15 kg
Plug & Play DDC1/DDC2B
Accessoires fournis Voir page 6
* Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être
supérieure à 1,0 µs.
• La largeur de suppression horizontale doit être supérieure à
3,6 µs.
• La largeur de suppression verticale doit être supérieure à
500 µs.
HMD-A200
Tube cathodique Pas d’ouverture de grille de 0,25 mm
17 pouces mesurés en diagonale
Déflexion de 90 degrés
Taille de l’image affichée Approx. 327
243 mm (l/h)
Zone de visualisation de 16,0"
Résolution Horizontale: Max. 1280 points
Verticale: Max. 1024 lignes
Zone d’image standard Approx. 312
234 mm (l/h)
Fréquence de déflexion* Horizontale: 30 à 70 kHz
Verticale: 48 à 120 Hz
Tension/courant d’entrée 100 à 120 V CA, 50 – 60 Hz,
1,9 – 0,8 A
Consommation électrique Max. 115 W (sans périphérique USB
raccordé)
Dimensions Approx. 460
378
441 mm
(l/h/p)
Masse Approx. 19 kg
Plug & Play DDC1/DDC2B
Accessoires fournis Voir page 6
* Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être
supérieure à 1,0 µs.
• La largeur de suppression horizontale doit être supérieure à
3,0 µs.
• La largeur de suppression verticale doit être supérieure à
500 µs.
La conception et les spécifications sont sujettes à modifications
sans préavis.
MENU
Indicateur
1
(alimentation)
MENU
02FR01COV-UC.book Page 16 Monday, June 14, 1999 2:40 PM
3
Índice
• Trinitron
es una marca comercial
registrada de Sony Corporation.
• Macintosh es una marca comercial de
Apple Computer, Inc., registrada en
EE.UU. y otros países.
• Windows
y MS-DOS son marcas
comerciales registradas de Microsoft
Corporation en Estados Unidos y otros
países.
• IBM PC/AT y VGA son marcas
comerciales registradas de IBM
Corporation de EE.UU.
• VESA y DDC
son marcas comerciales
de Video Electronics Standard
Association.
•
E
NERGY
S
TAR es una marca
registrada de EE.UU.
• El resto de los nombres de productos
mencionados en este manual pueden ser
marcas comerciales o marcas
comerciales registradas de sus
respectivas compañías.
•Además, “
” y “
” no se mencionan en
cada caso en este manual.
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificación de los componentes y los controles . . . . . . . . . . . . . . 5
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Paso 1:
Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6
Paso 2:
Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 6
Paso 3:
Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 6
Conexión de periféricos conformes con USB
(Bus serie universal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Selección del idioma de los menús en pantalla
(LENGUAJE/INFORMACIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Personalización del monitor. . . . . . . . . . . . . . . . . . . . . . .8
Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ajuste del brillo y del contraste (BRILLO/CONTRASTE) . . . . . . . . 10
Ajuste del tamaño o centrado horizontal de la imagen
(TAMAÑO H/POSICIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste del tamaño o centrado vertical de la imagen
(TAMAÑO V/POSICIÓN) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste de la curvatura de los lados de la imagen
(COJÍN/BAL COJÍN). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste del ángulo de los lados de la imagen
(TRAPECIO/PARALELO). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ajuste de la rotación de la imagen (ROTACIÓN). . . . . . . . . . . . . . 11
Aumento o disminución de la imagen (ZOOM). . . . . . . . . . . . . . . . 11
Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 11
Ajustes adicionales (DESMAGNETIZAR/MUARE). . . . . . . . . . . . . 12
Restauración de los ajustes (RECUPERAR) . . . . . . . . . . . . . . . . . 12
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .13
Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .13
Si aparecen líneas finas en la pantalla
(hilos de amortiguación) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
03ES01COV-UC.book Page 3 Monday, June 14, 1999 2:42 PM
4
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Precauciones
Aviso sobre las conexiones de alimentación
• Utilice el cable de alimentación suministrado. Si utiliza un
cable diferente, asegúrese de que sea compatible con el
suministro de alimentación local.
Para los usuarios en EE.UU.
Si no utiliza el cable apropiado, este monitor no cumplirá con
las normas obligatorias de la FCC.
• Antes de desconectar el cable de alimentación, espere al menos
30 segundos después de desactivar la alimentación para
permitir la descarga de la electricidad estática de la superficie
de la pantalla.
• Después de activar la alimentación, la pantalla se desmagnetiza
durante unos 5 segundos. Esto genera un intenso campo
magnético alrededor de la pantalla que puede afectar a los datos
almacenados en discos o cintas magnéticas situados cerca del
monitor. Asegúrese de mantener las cintas, discos, y equipos de
grabación magnéticos alejados del monitor.
Instalación
No instale el monitor en los siguientes lugares:
• sobre superficies (mantas, colchas, etc.) o cerca de materiales
(cortinas, tapices, etc.) que puedan bloquear los orificios de
ventilación
• cerca de fuentes de calor, como radiadores o conductos de aire
caliente, ni en lugares expuestos a la luz solar directa
• en lugares expuestos a cambios bruscos de temperatura
• en lugares expuestos a vibraciones mecánicas o golpes
• sobre superficies inestables
• cerca de equipos que generen magnetismo, como
transformadores o líneas eléctricas de alta tensión
• cerca o sobre superficies metálicas con carga eléctrica
Mantenimiento
• Limpie la pantalla con un paño suave. Si utiliza algún líquido
de limpieza de cristales, no emplee ningún tipo de producto de
limpieza que contenga soluciones antiestáticas ni aditivos
similares, ya que puede rayar la capa de la superficie de la
pantalla.
• No frote, toque ni manipule la superficie de la pantalla con
objetos afilados o abrasivos, como un bolígrafo o un
destornillador. Este tipo de contacto puede rayar el tubo de
imagen.
• Limpie el exterior, el panel y los controles con un paño suave
ligeramente humedecido con una solución detergente poco
concentrada. No utilice estropajos abrasivos, detergente en
polvo ni disolventes, como alcohol o bencina.
Transporte
Cuando transporte este monitor para su reparación o traslado,
utilice los materiales y la caja de embalaje originales.
Uso del soporte
Inserte el soporte suministrado en la ranura para ajustar el ángulo
del monitor. Es posible emplear el soporte en posición vertical u
horizontal.
Uso de la ranura de la parte superior
(sólo HMD-A200)
Es posible colocar un marco para fotografías o una caja de CD en
la ranura.
Nota
No utilice la ranura para otra finalidad.
Uso del gancho para auriculares (sólo HMD-A100)
Inserte el gancho suministrado en uno de los orificios (diez en
ambos lados izquierdo y derecho) del lateral izquierdo o derecho
del monitor.
Nota
No cuelgue nunca objetos pesados en el gancho; cuelgue sólo los
auriculares.
El equipo debe instalarse cerca de una toma de corriente de
fácil acceso.
Ejemplo de tipos de enchufes
para 100 a 120 V CA
para 200 a 240 V CA
Lateral
03ES01COV-UC.book Page 4 Monday, June 14, 1999 2:42 PM
5
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
Identificación de los componentes
y los controles
Consulte las páginas entre paréntesis para obtener más
información. (El modelo HMD-A200 es el utilizado en las
ilustraciones.)
1 Botón de control (página 9)
El botón de control se utiliza para mostrar el menú y realizar
ajustes del monitor, incluidos los de brillo y contraste.
2
22
2 Interruptor e indicador 1 (alimentación)
(páginas 6, 13, 16)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando se enciende el
monitor, y parpadea en verde y naranja o se ilumina en
naranja cuando dicho monitor se encuentra en el modo de
ahorro de energía.
3
33
3 Conector AC IN (página 6)
Este conector proporciona alimentación de CA al monitor.
4
44
4 Conector de entrada de vídeo (HD15) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivo) y de sincronización.
* DDC (Display Data Channel) es un estándar de VESA.
5
55
5 Conectores de flujo de entrada USB (bus serie
universal) (página 7)
Utilice estos conectores para conectar los dispositivos
periféricos USB al monitor.
6
66
6 Conector de flujo de salida USB (bus serie
universal) (página 7)
Emplee este conector para conectar el monitor a un ordenador
conforme con USB.
MENU
AC IN
Parte posteriorParte frontal
Terminal nº Señal
1Roja
2Verde
(Sincronización compuesta en verde)
3Azul
4 Identificación (masa)
5 Masa DDC *
6Masa roja
7 Masa verde
8 Masa azul
9–
10 Masa
11 Identificación (masa)
12 Datos bidireccionales (SDA)*
13 Sincronización H.
14 Sincronización V.
15 Reloj de datos (SCL)*
1 2 3 4
5
876
11 12 13 14 15
10
03ES01COV-UC.book Page 5 Monday, June 14, 1999 2:42 PM
6
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Instalación
Antes de utilizar el monitor, compruebe que ha recibido los
siguientes accesorios:
• Cable de alimentación (1)
• Cable USB (1)
• Windows Monitor Information Disk (1)
• Soporte para monitor (1)
• Gancho (1) (sólo HMD-A100)
• Tarjeta de garantía (1)
• Notas sobre la limpieza de la superficie de la pantalla (1)
• Este manual de instrucciones (1)
Paso 1: Conexión del monitor al
ordenador
Apague el monitor y el ordenador antes de realizar la conexión.
x
Conexión a un ordenador IBM PC/AT o
compatible
x
Conexión a un ordenador Macintosh o
compatible
Paso 2: Conexión del cable de
alimentación
Con el monitor y el ordenador apagados, conecte primero el cable
de alimentación al monitor y, a continuación, a una toma de
corriente.
Paso 3: Encendido del monitor y
del ordenador
Encienda primero el monitor y, a continuación, el ordenador.
La instalación del monitor se ha completado.
Si es necesario, utilice los controles del monitor para ajustar la
imagen.
AC IN
a salida de vídeo
Ordenador IBM PC/AT o
compatible
AC IN
Es necesario un adaptador Macintosh (no suministrado).
Adaptador Macintosh
(no suministrado)
Ordenador
Macintosh o
compatible
a salida de vídeo
AC IN
a AC IN
a una toma de corriente
Cable de alimentación
(suministrado)
03ES01COV-UC.book Page 6 Monday, June 14, 1999 2:42 PM
7
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
Si no aparece ninguna imagen en la pantalla
• Compruebe que el monitor esté correctamente conectado al
ordenador.
• Si NO SEÑAL aparece en pantalla, compruebe que la tarjeta
gráfica del ordenador esté completamente insertada en la ranura
de bus correcta.
• Si sustituye un monitor antiguo por este modelo y FUERA DE
RANGO EXPLORACION aparece en la pantalla, vuelva a
conectar el monitor antiguo. A continuación, ajuste la tarjeta
gráfica del ordenador de forma que la frecuencia horizontal se
encuentre entre 30 y 70 kHz, y la vertical entre 48 y 120 Hz.
Para obtener más información sobre los mensajes en pantalla,
consulte “Problemas y soluciones” en la página 14.
Para los usuarios que utilicen Windows 95/98
Para aumentar el potencial del monitor, instale en el PC el archivo de
información sobre el nuevo modelo del disquete Windows Monitor
Information Disk suministrado.
Este monitor cumple con el estándar Plug & Play “VESA DDC”. Si su PC/
tarjeta gráfica cumple con DDC, seleccione “Plug & Play Monitor (VESA
DDC)” o el nombre de modelo de este monitor como tipo de monitor en
“Control Panel” de Windows 95/98. Si su PC/tarjeta gráfica presenta
dificultades de comunicación con este monitor, cargue el disquete
Windows Monitor Information Disk y seleccione el nombre de modelo de
este monitor como tipo de monitor.
Para los usuarios que utilicen Windows NT4.0
La instalación del monitor en Windows NT4.0 difiere de la de Windows
95/98 y no implica la selección de tipo de monitor. Consulte el manual de
instrucciones de Windows NT4.0 para obtener más información sobre el
ajuste de la resolución, la frecuencia de barrido y el número de colores.
Ajuste de la resolución y el número de colores del monitor
Consulte el manual de instrucciones del ordenador para ajustar la
resolución y el número de colores del monitor. El número de colores
puede variar en función del ordenador o de la tarjeta de vídeo. El ajuste de
la paleta de colores y el número real de colores es de la siguiente forma:
• High Color (16 bits) t 65.536 colores
• True Color (24 bits) t aproximadamente 16,77 millones de colores
En el modo True Color (24 bits), la velocidad puede ser menor.
Conexión de periféricos conformes
con USB (Bus serie universal)
El monitor dispone de un conector USB de flujo de salida (en el
panel posterior) y de cuatro conectores USB de flujo de entrada
(dos en el lado izquierdo y dos en el derecho). Éstos permiten
conectar rápida y fácilmente dispositivos periféricos conformes
con USB (como teclados, ratones, impresoras y escáneres) al
ordenador con un cable USB estandarizado.
Para emplear el monitor como hub para los dispositivos
periféricos, conecte los USB como se ilustra a continuación.
1
Encienda el monitor y el ordenador.
2
Conecte el ordenador al conector de flujo de
salida cuadrado con el cable USB suministrado.
Para los usuarios que utilicen Windows
Si aparece un mensaje, siga las instrucciones en pantalla y seleccione
Generic USB Hub como ajuste por defecto.
3
Conecte los dispositivos periféricos conformes con
USB a los conectores USB de flujo de entrada
rectangulares.
Notas
• No todos los ordenadores y/o sistemas operativos admiten las
configuraciones USB. Consulte el manual de instrucciones del
ordenador para averiguar si puede conectar dispositivos USB.
• En la mayoría de los casos, es preciso instalar software de controlador
USB en el ordenador central. Consulte el manual de instrucciones del
dispositivo periférico para más información.
• El monitor funciona como un hub USB siempre que se encuentra
encendido o en modo de ahorro de energía.
• Si conecta un teclado o un ratón a los conectores USB y después
arranca el ordenador por primera vez, los dispositivos periféricos
pueden no funcionar. Primero conecte el teclado y el ratón directamente
al ordenador e instale los dispositivos conformes con USB. Después,
conéctelos a este monitor.
• No se apoye en el monitor cuando enchufe los cables USB, ya que
puede moverse repentinamente y causar daños.
AC IN
a dispositivos
periféricos
conformes con USB
a un ordenador
conforme con USB
a dispositivos
periféricos
conformes con
USB
03ES01COV-UC.book Page 7 Monday, June 14, 1999 2:42 PM
8
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Selección del idioma de los menús
en pantalla
(LENGUAJE/INFORMACIÓN)
Puede seleccionar inglés, francés, alemán, italiano, español, ruso
o japonés como idioma de los menús en pantalla. El ajuste de
fábrica es inglés.
1
Pulse el centro del botón de control.
Consulta la página 9 para obtener más información sobre el
uso del botón de control.
2
Desplace el botón de control para resaltar
LENGUAJE/INFORMACIÓN y pulse de nuevo el
centro del botón de control.
3
Desplace el botón de control
m
/
M
para seleccionar
(LENGUAJE) y pulse el centro del botón de
control. A continuación, desplace el botón de
control
m
/
M
para seleccionar un idioma.
• ENGLISH: inglés
• FRANÇAIS: francés
• DEUTSCH: alemán
• ITALIANO: italiano
• ESPAÑOL
•: Ruso
• : Japonés
Para cerrar el menú
Pulse el centro del botón de control una vez para volver al MENU
principal, y dos veces para volver a la visualización normal. Si no pulsa
ningún botón, el menú se cerrará automáticamente transcurridos unos
30 segundos.
Para recuperar el idioma inglés
Consulte “Restauración de los ajustes (RECUPERAR)” en la página 12.
Personalización del
monitor
Es posible realizar diversos ajustes en el monitor mediante el
menú en pantalla.
Navegación por el menú
Pulse el centro del botón de control para que aparezca el MENU
principal en pantalla. Consulte la página 9 para obtener más
información sobre el empleo del botón de control.
Utilice el botón de control para seleccionar uno de los siguientes
menús.
SAL IDA
TAMAÑO H / POS I C IÓN
TAMAÑO V / POS I C I ÓN
COJÍN/BAL COJÍN
TRAPECIO/PARALELO
ROTAC I ÓN
ZOOM
COLOR
RECUPERAR
LENGUAJE / I NFORMAC NÓI
DESMAGNET I ZAR /MUA ER
MEN
MENU
b
ENGL ISH FRAN AI S
DEUTSCH I TAL IANO
ESPAÑOL
SELECT E IT
LENGUAJE / INFORMACIÓN
b
MENU
1 SALIDA
Seleccione SALIDA para cerrar
el menú.
2
22
2 TAMAÑO H/POSICIÓN
(página 10)
Seleccione el menú TAMAÑO H/
POSICIÓN para ajustar el tamaño
y centrado horizontal de la
imagen.
3
33
3 TAMAÑO V/POSICIÓN
(página 10)
Seleccione el menú TAMAÑO V/
POSICIÓN para ajustar el tamaño
y centrado vertical de la imagen.
4
44
4 COJÍN/BAL COJÍN
(página 10)
Seleccione el menú COJÍN/BAL
COJÍN para ajustar la curvatura
de los lados de la imagen.
SAL IDA
TAMAÑO H / POS I C I ÓN
TAMAÑO V / POS I C I ÓN
COJÍN/BAL COJÍN
TRAPECIO/PARALELO
ROTAC IÓN
ZOOM
COLOR
RECUPERAR
LENGUAJE / I NFORMAC NÓI
DESMAGNET I ZAR /MUA ER
MEN
MENU
TAMAÑO H
26
SELECT E IT
TAMAÑO H / POS I C I ÓN
TAMAÑO V
26
SELECT E IT
TAMAÑO V / POS I C IÓN
COJ Í N
26
SELECT E IT
COJÍN/BAL COJÍN
03ES01COV-UC.book Page 8 Monday, June 14, 1999 2:42 PM
9
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
x
Visualización de la señal de entrada actual
Las frecuencias horizontal y vertical de la señal de entrada actual
aparecen en el menú BRILLO/CONTRASTE. Si la señal se
corresponde con alguno de los modos predefinidos de fábrica de
este monitor, también aparecerá la resolución.
x
Uso del botón de control
1
Acceda al MENU principal.
Pulse el centro del botón de control para que el MENU
principal aparezca en pantalla.
2
Seleccione el menú que desee ajustar.
Resalte el menú deseado desplazando el botón de control
arriba (
M
), abajo (
m
) y a izquierda (
<
) o derecha (
,
) para
desplazarse hacia los lados.
3
Ajuste el menú.
Desplace el botón de control hacia la izquierda (
<
) o la
derecha (
,
) para realizar el ajuste.
4
Cierre el menú.
Pulse el centro del botón de control una vez para volver al
MENU principal, y dos veces para volver a la visualización
normal. Si no pulsa ningún botón, el menú se cerrará
automáticamente transcurridos unos 30 segundos.
x
Restauración de los ajustes
Puede restaurar los ajustes mediante el menú RECUPERAR.
Consulte la página 12 para obtener más información sobre la
restauración de los ajustes.
5
55
5 TRAPECIO/PARALELO
(página 11)
Seleccione el menú TRAPECIO/
PARALELO para ajustar el
ángulo de los lados de la imagen.
6
66
6 ROTACIÓN (página 11)
Seleccione el menú ROTACIÓN
para ajustar la rotación de la
imagen.
7
77
7 ZOOM (página 11)
Seleccione el menú ZOOM para
aumentar o reducir la imagen.
8
88
8 COLOR (página 11)
Seleccione el menú COLOR para
ajustar la temperatura del color de
la imagen. Puede utilizar esta
función para hacer que los colores
del monitor coincidan con los de
una imagen impresa.
9
99
9 LENGUAJE/INFORMACIÓN
(páginas 8, 15)
Seleccione el menú LENGUAJE/
INFORMACIÓN para
seleccionar el idioma de los
menús en pantalla y visualizar el
cuadro de información sobre este
monitor.
q; DESMAGNETIZAR/MUARE
(página 12)
Seleccione el menú
DESMAGNETIZAR/MUARE
para desmagnetizar la pantalla y
cancelar el muaré.
qa RECUPERAR (página 12)
Seleccione el menú
RECUPERAR para restaurar los
ajustes.
TRAPECIO
26
SELECT E IT
TRAPECIO/PARALELO
ROTAC I ÓN
26
EIT
ROTAC I ÓN
ZOOM
26
EIT
ZOOM
R50
G50
B50
SELECT E IT
COLOR
5000 6500 9300
USER
ENGL ISH FRAN AI S
DEUTSCH I TAL IANO
ESPAÑOL
SELECT E IT
LENGUAJE / INFORMACIÓN
DESMAGNET I ZAR
SI
SELECT E IT
DESMAGNET I ZAR/MUARE
RECUPERAR
MODO TODO
EIT
RECUPERAR
26 26
68.7 Hz/85.0Hz
1024 768
BRI LLO/CONTRASTE
resolución de
la señal de
entrada actual
frecuencias
horizontal y
vertical de la
señal de
entrada actual
MENU
MENU
MENU
b
MENU
MENU
03ES01COV-UC.book Page 9 Monday, June 14, 1999 2:42 PM
10
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Ajuste del brillo y del contraste
(BRILLO/CONTRASTE)
Los ajustes de brillo y contraste se realizan mediante un menú
BRILLO/CONTRASTE independiente.
Estos ajustes se almacenan en memoria para todas las señales de
entrada.
1
Desplace el botón de control en cualquier dirección.
El menú BRILLO/CONTRASTE aparece en pantalla.
2
Desplace el botón de control
m
/
M
para ajustar el
brillo ( ), y
<
/
,
para ajustar el contraste (6).
El menú desaparece automáticamente transcurridos unos
3 segundos.
Ajuste del tamaño o centrado
horizontal de la imagen
(TAMAÑO H/POSICIÓN)
Estos ajustes se almacenan en memoria para la señal de entrada
actual.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
TAMAÑO H/POSICIÓN y vuelva a pulsar el centro
de dicho botón.
El menú TAMAÑO H/POSICIÓN aparece en pantalla.
3
Primero, desplace el botón de control m/M para
seleccionar la opción de ajuste que desee. A
continuación, desplace el botón </, para realizar
el ajuste.
Ajuste del tamaño o centrado
vertical de la imagen
(TAMAÑO V/POSICIÓN)
Estos ajustes se almacenan en memoria para la señal de entrada
actual.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
TAMAÑO V/POSICIÓN y vuelva a pulsar el centro
de dicho botón.
El menú TAMAÑO V/POSICIÓN aparece en pantalla.
3
Primero, desplace el botón de control m/M para
seleccionar la opción de ajuste que desee. A
continuación, desplace el botón </, para realizar
el ajuste.
Ajuste de la curvatura de los lados
de la imagen (COJÍN/BAL COJÍN)
Estos ajustes se almacenan en memoria para la señal de entrada
actual.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
COJÍN/BAL COJÍN y vuelva a pulsar el centro de
dicho botón.
El menú COJÍN/BAL COJÍN aparece en pantalla.
3
Primero, desplace el botón de control m/M para
seleccionar la opción de ajuste que desee. A
continuación, desplace el botón </, para realizar
el ajuste.
Seleccione Para
TAMAÑO H
ajustar el tamaño horizontal
POSICIÓN H
ajustar el centrado horizontal
26 26
68.7 Hz/85.0Hz
1024 768
BRI LLO/CONTRASTE
Seleccione Para
TAMAÑO V
ajustar el tamaño vertical
POSICIÓN V
ajustar el centrado vertical
Seleccione Para
COJÍN
expandir o contraer los lados de la
imagen
BAL COJÍN
desplazar los lados de la imagen hacia
la izquierda o la derecha
03ES01COV-UC.book Page 10 Monday, June 14, 1999 2:42 PM
11
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
Ajuste del ángulo de los lados de
la imagen (TRAPECIO/PARALELO)
Estos ajustes se almacenan en memoria para la señal de entrada
actual.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
TRAPECIO/PARALELO y vuelva a pulsar el
centro de dicho botón.
El menú TRAPECIO/PARALELO aparece en pantalla.
3
Primero, desplace el botón de control m/M para
seleccionar la opción de ajuste que desee. A
continuación, desplace el botón </, para realizar
el ajuste.
Ajuste de la rotación de la imagen
(ROTACIÓN)
Este ajuste se almacena en memoria para todas las señales de
entrada.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
ROTACIÓN y vuelva a pulsar el centro de dicho
botón.
El menú ROTACIÓN aparece en pantalla.
3
Desplace el botón de control </, para girar la
imagen.
Aumento o disminución de la
imagen (ZOOM)
Este ajuste se almacena en memoria para la señal de entrada
actual.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar ZOOM
y vuelva a pulsar el centro de dicho botón.
El menú ZOOM aparece en pantalla.
3
Desplace el botón de control </, para aumentar o
reducir la imagen.
Nota
El ajuste se detiene cuando el tamaño horizontal o vertical alcanza su valor
máximo o mínimo.
Ajuste del color de la imagen
(COLOR)
Los ajustes de COLOR permiten definir la temperatura del color
de la imagen mediante el cambio del nivel de color del campo
blanco. Los colores aparecen rojizos cuando la temperatura es
baja, y azulados cuando es alta. Este ajuste resulta útil para hacer
coincidir los colores del monitor con los de las imágenes
impresas.
Este ajuste se almacena en memoria para todas las señales de
entrada.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
COLOR y vuelva a pulsar el centro de dicho
botón.
El menú COLOR aparece en pantalla.
3
Desplace el botón de control </, para
seleccionar una temperatura del color.
Las temperaturas predefinidas son 5000K, 6500K y 9300K.
Puesto que el valor ajustado en fábrica es de 9300K, la
tonalidad del color blanco cambiará de azulada a rojiza al
disminuir la temperatura hasta 6500K y 5000K.
4
Si es necesario, sintonice la temperatura del color
con precisión.
Primero desplace el botón de control </, para seleccionar
USER. Después desplace el botón de control m/M para
seleccionar R (rojo), V (verde) o A (azul), y desplace el botón
de control </, para realizar el ajuste.
Si sintoniza la temperatura con precisión, los valores del color
nuevos se almacenan en memoria y se recuperan siempre que
seleccione USER.
Seleccione Para
TRAPECIO
ajustar la anchura de la imagen en la
parte superior de la pantalla
PA RA LE L O
desplazar la imagen hacia la izquierda
o la derecha en la parte superior de la
pantalla
R50
G50
B50
SELECT E IT
COLOR
5000 6500 9300
USER
03ES01COV-UC.book Page 11 Monday, June 14, 1999 2:42 PM
12
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Ajustes adicionales
(DESMAGNETIZAR/MUARE)
Es posible desmagnetizar manualmente la pantalla y cancelar el
muaré.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control m/M para resaltar
DESMAGNETIZAR/MUARE y pulse de nuevo el
centro del botón de control.
El menú DESMAGNETIZAR/MUARE aparece en pantalla.
3
Desplace el botón de control m/M para seleccionar
la opción de ajuste que desee.
Ajuste la opción seleccionada según las siguientes
instrucciones.
Desmagnetización de la pantalla
El monitor se desmagnetiza automáticamente al activar la
alimentación.
Para desmagnetizarlo manualmente, primero desplace
el botón de control m/M para seleccionar
(DESMAGNETIZAR). A continuación, desplace el
botón ,.
La pantalla se desmagnetiza durante unos 5 segundos. Si es
necesario aplicar un segundo ciclo de desmagnetización, deje que
transcurra un intervalo mínimo de 20 minutos para obtener el
mejor resultado posible.
Cancelación del muaré
*
Si aparecen en pantalla patrones elípticos u ondulados, ajuste el
nivel de cancelación de muaré.
Para ajustar la cantidad de cancelación de muaré,
primero desplace el botón de control m/M para
seleccionar (CANCELAR MUARE). A continuación,
desplace el botón </, hasta que el efecto de muaré
sea mínimo.
* El muaré es un tipo de interferencia natural que produce líneas suaves
y onduladas en la pantalla. Puede aparecer debido a interferencias entre
el patrón de la imagen en pantalla y el de paso de fósforo del monitor.
Restauración de los ajustes
(RECUPERAR)
Este monitor dispone de los siguientes métodos de restauración.
Utilice el menú RECUPERAR para restaurar los ajustes.
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control m/M para resaltar
0 RECUPERAR y pulse de nuevo el centro del
botón de control.
El menú RECUPERAR aparece en pantalla.
Restaure los valores según las siguientes instrucciones.
Restauración de todos los datos de ajuste para la
señal de entrada actual (MODO)
Desplace el botón de control <.
MODO se selecciona la opción y se restauran todos los datos de
ajuste para la señal de entrada actual.
Tenga en cuenta que las siguientes opciones no se restauran
mediante este método:
• idioma del menú en pantalla (página 8)
• rotación de la imagen (página 11)
Restauración de todos los datos de ajuste a los
niveles predefinidos de fábrica (TODO)
Desplace el botón de control ,.
Se selecciona la opción TODO y se restauran todos los datos de
ajuste para la señal de entrada actual. Todos los datos de ajuste
(excepto los ajustes de USER del menú COLOR) recuperan los
niveles predefinidos de fábrica.
Nota
Si TODO se encuentra seleccionado, los botones del monitor no
funcionarán durante unos 5 segundos.
MENU
Ejemplo de muaré
03ES01COV-UC.book Page 12 Monday, June 14, 1999 2:42 PM
13
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
Características técnicas
Modos predefinidos y de usuario
Cuando el monitor recibe una señal de entrada, hace coincidir
automáticamente la señal con alguno de los modos predefinidos
de fábrica almacenados en la memoria del monitor, con el fin de
mostrar imágenes de alta calidad en el centro de la pantalla.
(Consulte la lista de los modos predefinidos de fábrica en la
sección Appendix.) Con respecto a las señales de entrada que no
se correspondan con ninguno de los modos predefinidos de
fábrica, la tecnología digital Multiscan de este monitor garantiza
la presentación en pantalla de imágenes nítidas para cualquier
sincronización dentro del margen de frecuencias del monitor
(horizontal: 30 – 70 kHz , vertical: 48 – 120 Hz). Si la imagen se
ajusta, los datos de ajuste se almacenan como modo de usuario y
se recuperan automáticamente al recibirse la misma señal de
entrada.
Nota para los usuarios de Windows
Consulte el manual de la tarjeta de vídeo o el programa de
utilidades suministrado con la tarjeta gráfica y seleccione el índice
de barrido más alto disponible para maximizar el rendimiento del
monitor.
Función de ahorro de energía
Este monitor cumple las directrices de ahorro de energía
establecidas por VESA,
E
NERGY
S
TAR y NUTEK. Si el
monitor se conecta a un ordenador o tarjeta gráfica de vídeo
conforme con DPMS (Display Power Management Signaling),
dicho monitor reducirá automáticamente el consumo de energía
en tres etapas como se muestra a continuación.
* Las cifras reflejan el consumo de energía cuando no hay ningún
periférico compatible con USB conectado al monitor.
**Cuando el ordenador entra en el modo “activo-inactivo”, la señal de
entrada se interrumpe y la pantalla muestra NO SEÑAL. Transcurridos
20 segundos, el monitor entra en el modo de ahorro de energía.
Solución de problemas
Antes de ponerse en contacto con el servicio técnico, consulte esta
sección.
Si aparecen líneas finas en la
pantalla (hilos de amortiguación)
Las líneas que se aprecian en la pantalla son normales en el
monitor Trinitron y no son ningún fallo de funcionamiento. Son
las sombras de los hilos de amortiguación utilizados para
estabilizar la rejilla de apertura y se aprecian en mayor medida
cuando el fondo de la pantalla es luminoso (normalmente blanco).
La rejilla de apertura es el elemento esencial por el que el tubo de
imagen Trinitron es único, ya que permite que la pantalla reciba
más iluminación, por lo que las imágenes aparecen con más brillo
y más detalle.
Mensajes en pantalla
Si la señal de entrada presenta algún problema, la pantalla
mostrará uno de los siguientes mensajes. Para solucionar el
problema, consulte “Problemas y soluciones” en la página 14.
Condición de la señal de entrada
FUERA DE RANGO EXPLORACION
indica que las especificaciones del monitor no aceptan la
señal de entrada.
NO SEÑAL
indica que el monitor no recibe ninguna señal.
Modo de
alimentación
Consumo de
energía
*
Indicador
1 (alimentación)
funcionamiento
normal
115 W
(HMD-A200)
95 W
(HMD-A100)
verde
1 espera
15 W verde y naranja
alternados
2 reposo
15 W verde y naranja
alternados
3 activo
inactivo**
3 W naranja
alimentación
desactivada
0 W apagado
Hilos de amortiguación
INFORMACIÓN
FUERA DE
RANGO EPLORACION
Condición de la señal
de entrada
03ES01COV-UC.book Page 13 Monday, June 14, 1999 2:42 PM
14
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Problemas y soluciones
Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo conectado.
Si lo expuesto a continuación no resuelve el problema utilice la función de autodiagnóstico (página 16).
Problema Compruebe lo siguiente
Ausencia de imagen
Si el indicador 1 (alimentación) no
está iluminado
• Compruebe que el cable de alimentación esté correctamente conectado.
• Compruebe que el interruptor 1 (alimentación) se encuentre en la posición de activado.
Si el mensaje NO SEÑAL aparece en
pantalla, o si el indicador
1 (alimentación) está iluminado en
naranja o alternando entre verde y
naranja
• Compruebe que el cable de señal de vídeo esté correctamente conectado y que todos los
enchufes estén firmemente insertados en las tomas (página 6).
• Compruebe que los terminales del conector de entrada de vídeo HD15 no estén doblados ni
arrancados.
xProblemas causados por el ordenador u otro equipo conectado
• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del
teclado del ordenador.
• Compruebe que el ordenador esté encendido.
• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.
Si el mensaje FUERA DE RANGO
EXPLORACION aparece en pantalla
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que el margen de frecuencia de vídeo se encuentre dentro de lo especificado
para el monitor. Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y
ajuste el margen de frecuencia de la siguiente forma:
Horizontal: 30 – 70 kHz
Vertical: 48
–
120 Hz
Si no aparece ningún mensaje y el
indicador 1 (alimentación) está
iluminado en verde o parpadea en
naranja
• Utilice la función de autodiagnóstico (página 16).
Si utiliza Windows 95/98 • Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo
siguiente. Instale el disquete Windows Monitor Information Disk (página 7) y seleccione
este monitor (“HMD-A100” o “HMD-A200”) entre los monitores Sony de la pantalla de
selección de monitor de Windows 95/98.
Si utiliza un sistema Macintosh • Compruebe que el adaptador Macintosh (no suministrado) y el cable de señal de vídeo
estén correctamente conectados (página 6).
La imagen parpadea, se ondula,
oscila o aparece codificada
• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros
monitores, impresoras láser, ventiladores eléctricos, lámparas fluorescentes o televisores.
• Aleje el monitor de líneas eléctricas o coloque una protección magnética cerca de dicho
monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.
• Gire el monitor 90° a la izquierda o la derecha.
xProblemas causados por el ordenador u otro equipo conectado
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado
del monitor.
• Asegúrese de que este monitor acepta el modo gráfico (VESA, Macintosh 16" Color, etc.)
y la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre
dentro del margen adecuado, ciertas tarjetas de vídeo pueden tener un impulso de
sincronización demasiado estrecho para que el monitor se sincronice correctamente.
• Ajuste el índice de barrido del ordenador (frecuencia vertical) para obtener imágenes de la
mejor calidad posible.
La imagen es borrosa • Ajuste el brillo y el contraste (página 10).
• Desmagnetice el monitor* (página 12).
• Disminuya el efecto de cancelación de muaré (página 12).
Aparecen imágenes fantasma • No utilice cables prolongadores de vídeo y/o cajas de conmutación de vídeo.
• Compruebe que todos los enchufes estén firmemente insertados en sus tomas.
La imagen no está centrada o el
tamaño es incorrecto
• Ajuste el tamaño o el centrado (página 10). Tenga en cuenta que ciertos modos de vídeo no
llenan la pantalla hasta los bordes.
03ES01COV-UC.book Page 14 Monday, June 14, 1999 2:42 PM
15
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
ES
* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor
resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento.
Visualización del nombre, número de serie y fecha
de fabricación de este monitor (INFORMACIÓN)
1
Pulse el centro del botón de control.
El MENÚ principal aparece en pantalla.
2
Desplace el botón de control para resaltar
LENGUAJE/INFORMACIÓN y pulse el centro de
dicho botón.
El menú LENGUAJE/INFORMACIÓN aparece en pantalla.
3
Desplace el botón de control m/M para seleccionar
(INFORMACIÓN) y pulse el centro del botón de
control.
Aparece en pantalla el cuadro de información de este monitor.
Si el problema no se soluciona, póngase en contacto con un
proveedor Sony autorizado y proporciónele la siguiente
información:
• Nombre del modelo: HMD-A100, HMD-A200
• Número de serie
• Nombre y especificaciones del ordenador y de la tarjeta gráfica
Los bordes de la imagen son
curvos
• Ajuste la forma de la imagen (página 10).
Aparece un patrón ondulado o
elíptico (muaré)
• Cancele el muaré (página 12).
xProblemas causados por el ordenador u otro equipo conectado
• Cambie el patrón del escritorio.
El color no es uniforme • Desmagnetice el monitor* (página 12). Si sitúa un equipo que genere campos magnéticos,
como un altavoz, cerca del monitor, o cambia la orientación de éste, el color puede perder
uniformidad.
El blanco no parece blanco • Ajuste la temperatura del color (página 11).
Los periféricos USB no funcionan • Compruebe que los conectores USB apropiados estén firmemente conectados (página 7).
• Compruebe que el interruptor 1 (alimentación) se encuentre en la posición de activación.
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que se hayan encendido los dispositivos periféricos USB que tengan fuentes de
alimentación independientes.
• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en
contacto con el fabricante del dispositivo para obtener más información sobre el
controlador de dispositivo apropiado.
• Si el teclado o el ratón conforme con USB no funciona, conéctelos directamente al
ordenador, reinicie éste y realice los cambios necesarios en los ajustes USB. A
continuación vuelva a conectar el teclado o el ratón al monitor.
• Para los usuarios que utilicen Windows 95
1. Haga clic con el botón derecho en My Computer y seleccione Properties.
2. Haga clic en la ficha Device Manager. Desplácese hacia abajo y seleccione Universal
Serial Bus Controller.
,Si no aparece Universal Serial Bus Controller, es necesario cargar un disco USB
complementario. Póngase en contacto con el fabricante del ordenador para obtener
más información sobre cómo obtener un disco USB complementario.
3. Seleccione Generic USB Device en la lista de controladores USB y haga clic en
Properties.
4. Si aparece una marca de verificación en la casilla junto a “Disable in this hardware
profile”, elimine dicha marca.
5. Haga clic en Refresh.
Se oye un zumbido
inmediatamente después de
activar la alimentación
• Este es el sonido del ciclo de desmagnetización automática. Al activar la alimentación, el
monitor se desmagnetiza automáticamente durante 5 segundos.
Problema Compruebe lo siguiente
Ejemplo
MODEL HMD - A1 0 0
SERIAL 12345678
MANUFACTURED 1999 - 52
SELECT E IT
LENGUAJE / I NFORMAC I ÓN
03ES01COV-UC.book Page 15 Monday, June 14, 1999 2:42 PM
16
Sony HMD-A100/A200 (US,FR,
ES
) 3-867-863-
11
(1)
Función de autodiagnóstico
Este monitor dispone de una función de autodiagnóstico. Si existe
algún problema con el monitor o con el ordenador, la pantalla se
mostrará en blanco y el indicador 1 (alimentación) se iluminará
en verde o parpadeará en naranja. Si el indicador
1 (alimentación) se ilumina en naranja, significa que el
ordenador se encuentra en el modo de ahorro de energía. Pulse
cualquier tecla del teclado.
Si el indicador
1
(alimentación) está iluminado en
verde
1
Desconecte el cable de entrada de vídeo o apague
el ordenador conectado.
2
Pulse el botón 1 (alimentación) para apagar y
encender el monitor.
3
Mantenga desplazado el botón de control ,
durante 2 segundos antes de que el monitor entre
en el modo de ahorro de energía.
Si aparecen las tres barras de color (rojo, verde, azul), significa
que el monitor funciona correctamente. Vuelva a conectar los
cables de entrada de vídeo y compruebe el estado del ordenador.
Si las barras de color no aparecen, significa que hay un fallo
potencial del monitor. Informe al proveedor Sony autorizado del
estado del monitor.
Si el indicador
1
(alimentación) parpadea en
naranja
Pulse el botón 1 (alimentación) para apagar y
encender el monitor.
Si el indicador 1 (alimentación) se ilumina en verde, significa
que el monitor funciona correctamente.
Si el indicador 1 (alimentación) sigue parpadeando, significa que
hay un fallo potencial del monitor. Cuente el número de segundos
entre los parpadeos en naranja del indicador 1 (alimentación) e
informe al proveedor Sony autorizado sobre el estado del monitor.
Asegúrese de anotar el nombre del modelo y el número de serie
de dicho monitor. Tome nota también del fabricante y del modelo
del ordenador y de la tarjeta de vídeo.
Especificaciones
HMD-A100
TRC Paso de la rejilla de apertura de
0,25 mm
15 pulgadas, medida diagonal
90 grados de deflexión
Tamaño de imagen visualizable
Aprox. 285
215 mm (an/al)
Imagen de visualización de
14,0 pulgadas
Resolución Horizontal: Máx. 1280 puntos
Vertical: Máx. 1024 líneas
Área de imagen estándar Aprox. 270
202 mm (an/al)
Frecuencia de deflexión* Horizontal: 30 a 70 kHz
Vertical: 48 a 120 Hz
Corriente/tensión de entrada de CA
100 a 120 V, 50 – 60 Hz, 1,6 – 0,7 A
Consumo de energía Máx. 95 W (sin dispositivos USB
conectados)
Dimensiones Aprox. 373
372
425 mm
(an/al/prf)
Peso Aprox. 15 kg
Característica Plug and play
DDC1/DDC2B
Accesorios suministrados Consulte la página 6
* Parámetros de sincronización horizontal y vertical
recomendados
• La anchura de sincronización horizontal debe ser superior a
1,0 µseg.
• La anchura de supresión horizontal debe ser superior a
3,6 µseg.
• La anchura de supresión vertical debe ser superior a 500 µseg.
HMD-A200
TRC Paso de la rejilla de apertura de
0,25 mm
17 pulgadas, medida diagonal
90 grados de deflexión
Tamaño de imagen visualizable
Aprox. 327
243 mm (an/al)
Imagen de visualización de
16,0 pulgadas
Resolución Horizontal: Máx. 1280 puntos
Vertical: Máx. 1024 líneas
Área de imagen estándar Aprox. 312
234 mm (an/al)
Frecuencia de deflexión* Horizontal: 30 a 70 kHz
Vertical: 48 a 120 Hz
Corriente/tensión de entrada de CA
100 a 120 V, 50 – 60 Hz, 1,9 – 0,8 A
Consumo de energía Máx. 115 W (sin dispositivos USB
conectados)
Dimensiones Aprox. 460
378
441 mm
(an/al/prf)
Peso Aprox. 19 kg
Característica Plug and play
DDC1/DDC2B
Accesorios suministrados Consulte la página 6
* Parámetros de sincronización horizontal y vertical
recomendados
• La anchura de sincronización horizontal debe ser superior a
1,0 µseg.
• La anchura de supresión horizontal debe ser superior a
3,0 µseg.
• La anchura de supresión vertical debe ser superior a 500 µseg.
Diseño y especificaciones sujetos a cambios sin previo aviso.
Indicador
1
(alimentación)
MENU
MENU
03ES01COV-UC.book Page 16 Monday, June 14, 1999 2:42 PM
i
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Appendix
Preset mode timing table
No. Resolution
(dots
lines)
Horizontal
Frequency
Vertical
Frequency
Graphics
Mode
1640
480 31.5 kHz 60 Hz VGA-G
2640
480 43.3 kHz 85 Hz VESA
3720
400 31.5 kHz 70 Hz VGA-Text
4800
600 46.9 kHz 75 Hz VESA
5800
600 53.7 kHz 85 Hz VESA
6832
624 49.7 kHz 75 Hz Macintosh 16"
Color
7 1024
768 60.0 kHz 75 Hz VESA
8 1024
768 68.7 kHz 85 Hz VESA
9 1280
1024 64.0 kHz 60 Hz VESA
01US01COV-UC.book Page i Monday, June 14, 1999 2:40 PM
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
01US01COV-UC.book Page ii Monday, June 14, 1999 2:40 PM
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
01US01COV-UC.book Page iii Monday, June 14, 1999 2:40 PM
Sony Corporation
Sony HMD-A100/A200 (
US,
FR,ES) 3-867-863-
11
(1)
Printed in Thailand
01US01COV-UC.book Page 4 Monday, June 14, 1999 2:40 PM
