Owner’s Record
The model and serial numbers are located at the rear of the unit.
Record these numbers in the spaces provided below. Refer to them
whenever you call upon your dealer regarding this product.
Model No.
Serial No.
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
Dangerously high voltages are present inside the
unit. Do not open the cabinet. Refer servicing to
qualified personnel only.
FCC Notice
This equipment has been tested and found to comply with the limits
for a Class B digital device, pursuant to Part 15 of the FCC Rules.
These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy and, if not
installed and used in accordance with the instructions, may cause
harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or
television reception, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:
– Reorient or relocate the receiving antenna.
– Increase the separation between the equipment and receiver.
– Connect the equipment into an outlet on a circuit different from
that to which the receiver is connected.
– Consult the dealer or an experienced radio/TV technician for help.
You are cautioned that any changes or modifications not expressly
approved in this manual could void your authority to operate this
equipment.
INFORMATION
This product complies with Swedish National Council for Metrology
(MPR) standards issued in December 1990 (MPR II) for very low
frequency (VLF) and extremely low frequency (ELF).
INFORMATION
Ce produit est conforme aux normes du Swedish National Council
for Metrology de décembre 1990 (MPR II) en ce qui concerne les
fréquences très basses (VLF) et extrêmement basses (ELF).
INFORMACIÓN
Este producto cumple las normas del Consejo Nacional Sueco para
Metrología (MPR) emitidas en diciembre de 1990 (MPR II) para
frecuencias muy bajas (VLF) y frecuencias extremadamente bajas (ELF).
If you have any questions about this product, you may call:
Sony Customer Information Center
1-800-222-SONY (7669)
or write to:
Sony Customer Information Center
1 Sony Drive, Mail Drop #T1-11, Park Ridge, NJ 07656
WARNING
NOTICE
This notice is applicable for USA/Canada only.
If shipped to USA/Canada, install only a UL LISTED/CSA
LABELLED power supply cord meeting the following
specifications:
SPECIFICATIONS
Plug Type Nema-Plug 5-15p
Cord Type SVT or SJT, minimum 3
× 18 AWG
Length Maximum 15 feet
Rating Minimum 7 A, 125 V
NOTICE
Cette notice s’applique aux Etats-Unis et au Canada
uniquement.
Si cet appareil est export* aux Etats-Unis ou au Canada, utiliser
le cordon d’alimentation portant la mention UL LISTED/CSA
LABELLED et remplissant les conditions suivantes:
SPECIFICATIONS
Type de fiche Fiche Nema 5-15 broches
Cordon Type SVT ou SJT, minimum 3
× 18 AWG
Longueur Maximum 15 pieds
Tension Minimum 7 A, 125 V
As an
ENERGY STAR Partner, Sony
Corporation has determined that this
product meets the
ENERGY STAR
guidelines for energy efficiency.
This monitor complies with the
TCO’99 guidelines.
Declaration of Conformity
Trade Name: SONY
Model No.: GDM-FW900
Responsible Party: Sony Electronics Inc.
Address: 1 Sony Drive, Park Ridge, NJ 07656 USA
Telephone No.: 201-930-6972
This device complies with Part 15 of the FCC Rules. Operation is
subject to the following two conditions: (1) This device may not
cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause
undesired operation.
3
Table of Contents
•Trinitron
â
is a registered trademark of
Sony Corporation.
• Macintosh is a trademark licensed to
Apple Computer, Inc., registered in the
U.S.A. and other countries.
• Windows
â
and MS-DOS are registered
trademarks of Microsoft Corporation in
the United States and other countries.
• IBM PC/AT and VGA are registered
trademarks of IBM Corporation of the
U.S.A.
• VESA and DDC
ä
are trademarks of the
Video Electronics Standard
Association.
•
ENERGY STAR is a U.S. registered
mark.
• All other product names mentioned
herein may be the trademarks or
registered trademarks of their respective
companies.
•Furthermore, “
ä” and “â” are not
mentioned in each case in this manual.
GB
Precautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identifying parts and controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Setup. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Step 1: Connect your monitor to your computer . . . . . . . . . . . . . . . 6
Step 2: Connect the power cord. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Step 3: Turn on the monitor and computer . . . . . . . . . . . . . . . . . . . 7
Connecting Universal Serial Bus (USB) compliant peripherals . . . . 8
Selecting the on-screen menu language (LANG). . . . . . . . . . . . . . . 8
Selecting the input signal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Automatically sizing and centering the picture (AUTO) . . . . . . . . . . 9
Customizing Your Monitor . . . . . . . . . . . . . . . . . . . . . . .10
Navigating the menu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Adjusting the brightness and contrast. . . . . . . . . . . . . . . . . . . . . . . 11
Adjusting the centering of the picture (CENTER). . . . . . . . . . . . . . 12
Adjusting the size of the picture (SIZE) . . . . . . . . . . . . . . . . . . . . . 12
Enlarging or reducing the picture (ZOOM) . . . . . . . . . . . . . . . . . . . 12
Adjusting the shape of the picture (GEOM) . . . . . . . . . . . . . . . . . . 12
Adjusting the color of the picture (COLOR) . . . . . . . . . . . . . . . . . . 12
Adjusting the quality of the picture (SCREEN) . . . . . . . . . . . . . . . . 14
Adjusting the convergence (CONV) . . . . . . . . . . . . . . . . . . . . . . . . 15
Additional settings (OPTION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Resetting the adjustments . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Technical Features . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Preset and user modes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Power saving function. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
If thin lines appear on your screen (damper wires). . . . . . . . . . . . . 17
On-screen messages . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Trouble symptoms and remedies . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Self-diagnosis function . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4

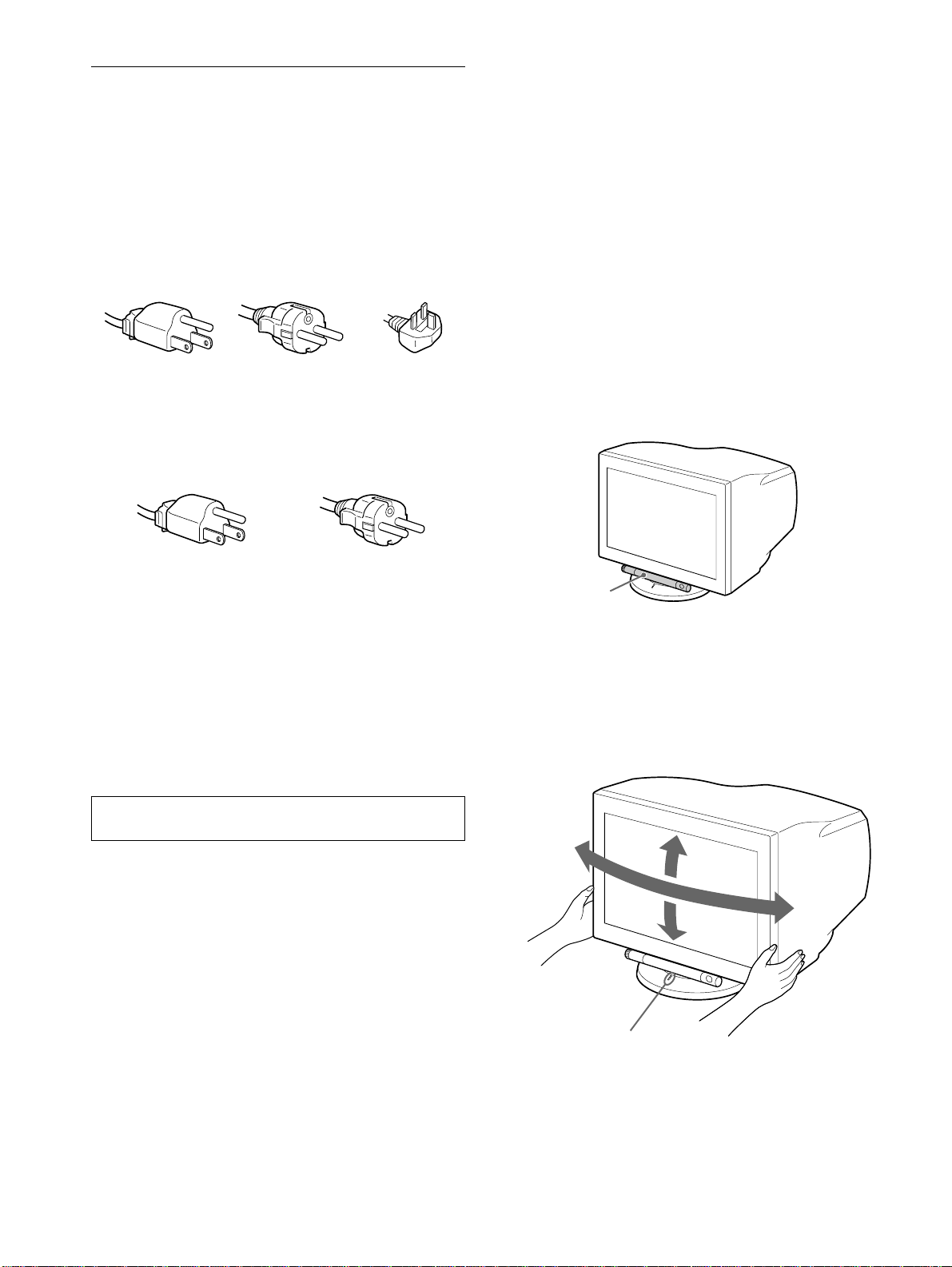

Precautions
Warning on power connections
• Use the supplied power cord. If you use a different power cord,
be sure that it is compatible with your local power supply.
For the customers in the UK
If you use the monitor in the UK, be sure to use the supplied UK
power cable.
For the customers in the U.S.A.
If you do not use the appropriate cord, this monitor will not
conform to mandatory FCC standards.
• Before disconnecting the power cord, wait at least 30 seconds
after turning off the power to allow the static electricity on the
screen’s surface to discharge.
• After the power is turned on, the screen is demagnetized
(degaussed) for about 3 seconds. This generates a strong
magnetic field around the screen which may affect data stored
on magnetic tapes and disks placed near the monitor. Be sure to
keep magnetic recording equipment, tapes, and disks away
from the monitor.
Installation
Do not install the monitor in the following places:
• on surfaces (rugs, blankets, etc.) or near materials (curtains,
draperies, etc.) that may block the ventilation holes
• near heat sources such as radiators or air ducts, or in a place
subject to direct sunlight
• in a place subject to severe temperature changes
• in a place subject to mechanical vibration or shock
• on an unstable surface
• near equipment which generates magnetism, such as a
transformer or high voltage power lines
• near or on an electrically charged metal surface
Maintenance
• Clean the screen with a soft cloth. If you use a glass cleaning
liquid, do not use any type of cleaner containing an anti-static
solution or similar additive as this may scratch the screen’s
coating.
• Do not rub, touch, or tap the surface of the screen with sharp or
abrasive items such as a ballpoint pen or screwdriver. This type
of contact may result in a scratched picture tube.
• Clean the cabinet, panel and controls with a soft cloth lightly
moistened with a mild detergent solution. Do not use any type
of abrasive pad, scouring powder or solvent, such as alcohol or
benzene.
Transportation
When you transport this monitor for repair or shipment, use the
original carton and packing materials.
Never grasp the control stick when you transport the
monitor.

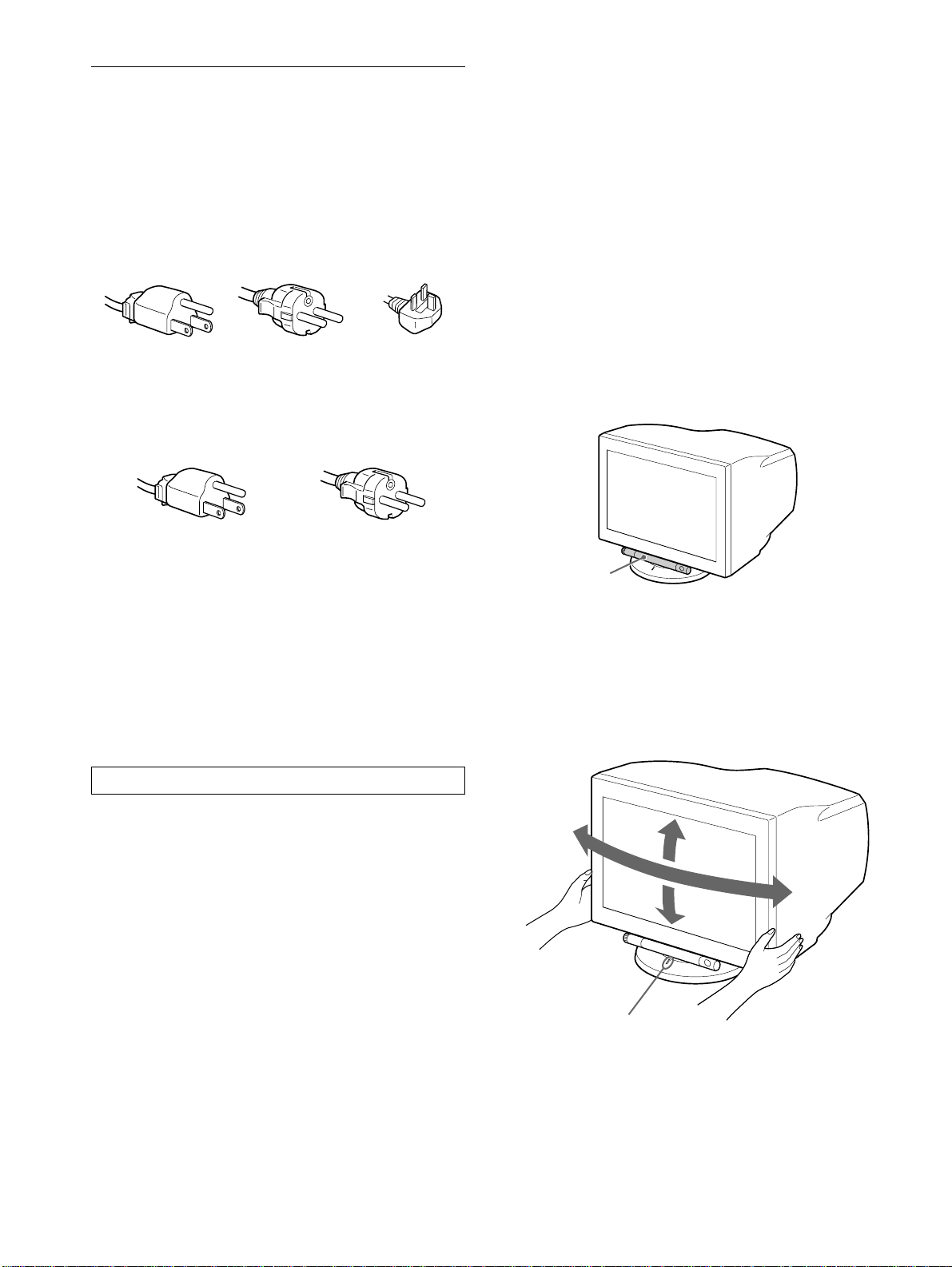

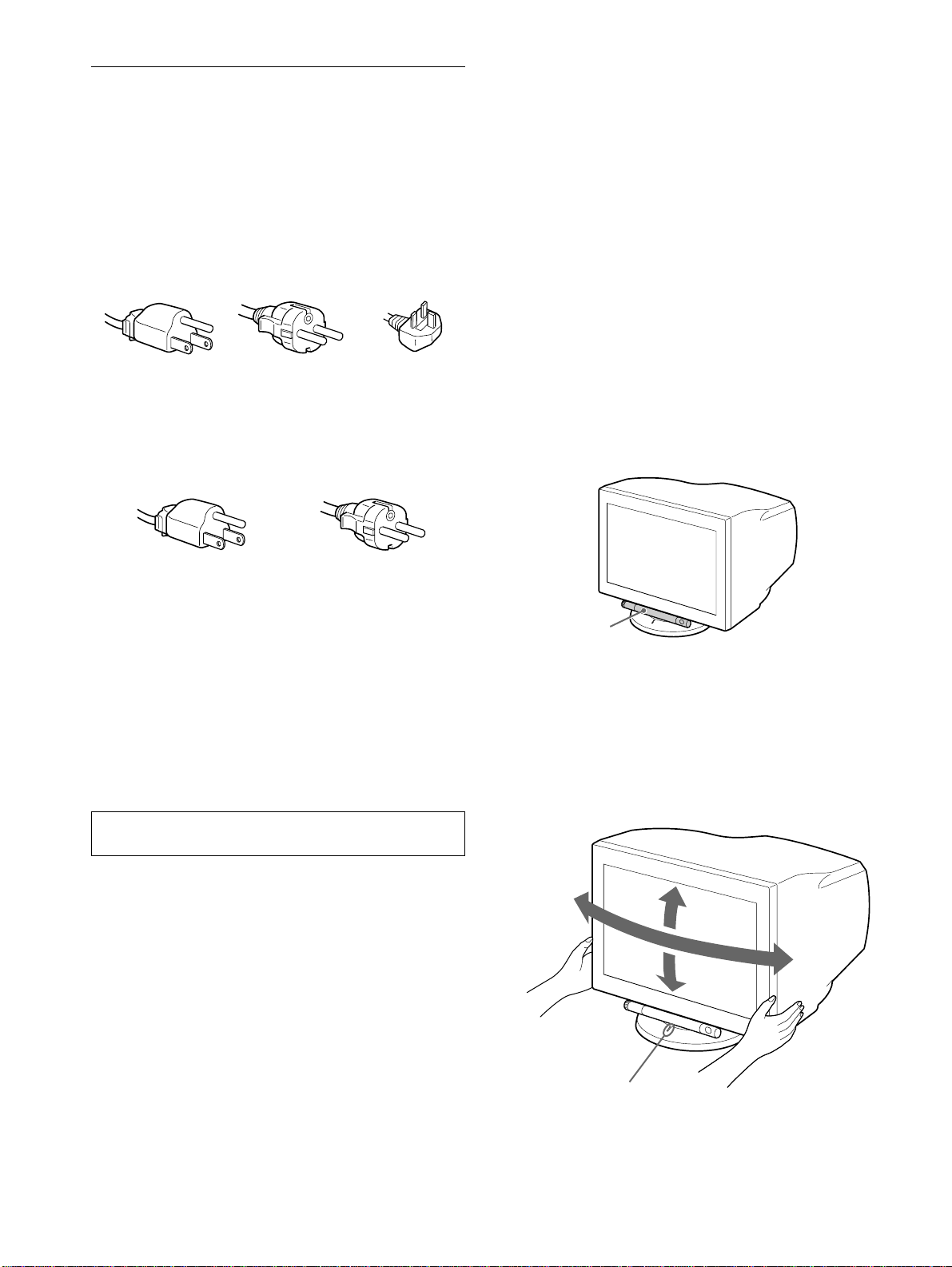

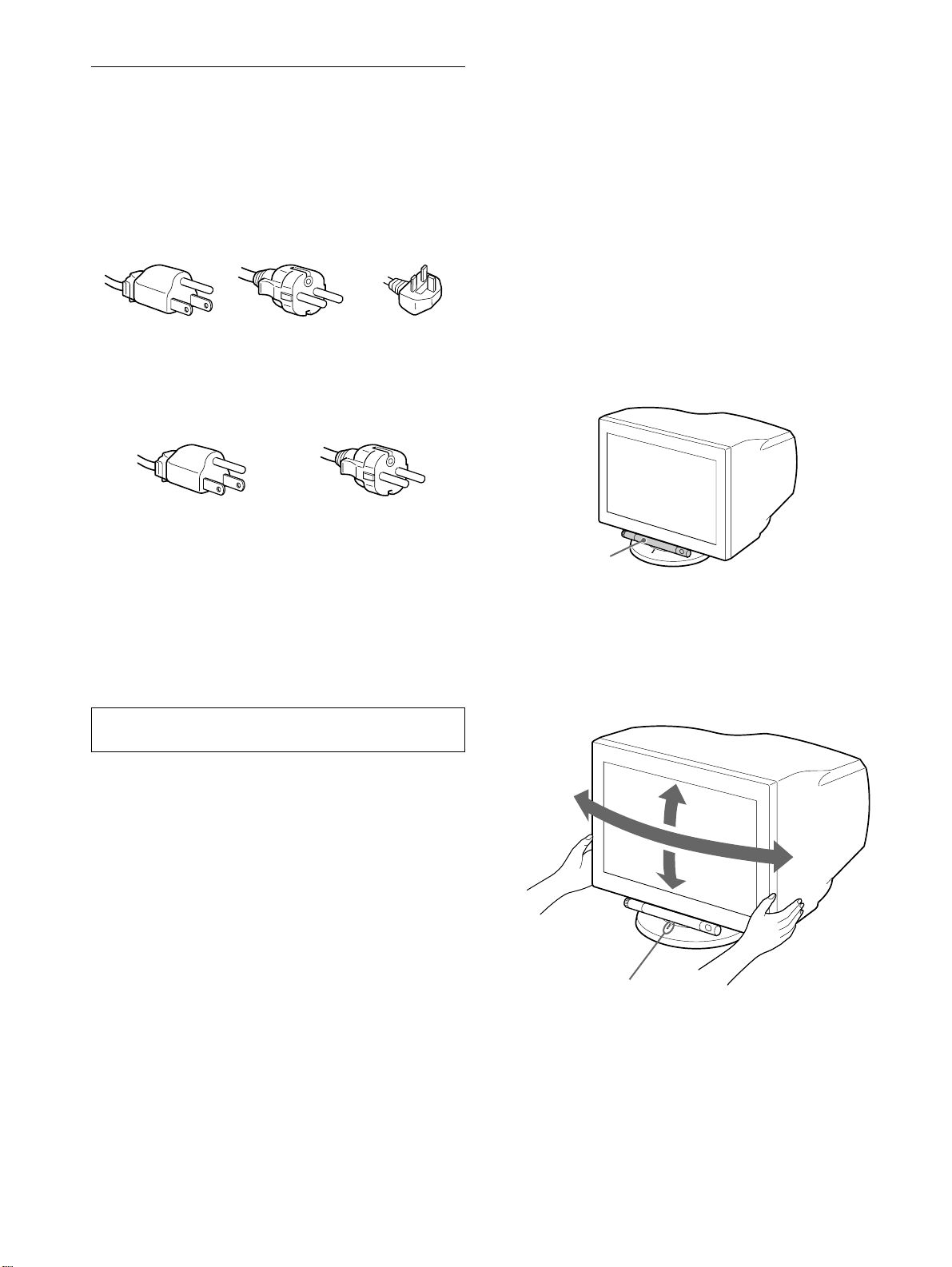

Use of the tilt-swivel
This monitor can be adjusted within the angles shown below. To
find the center of the monitor’s turning radius, align the center of
the monitor’s screen with the centering dots on the stand.
Hold the monitor at the bottom with both hands when you turn it
horizontally or vertically.
The equipment should be installed near an easily accessible
outlet.
Example of plug types
for 100 to 120 V AC for 200 to 240 V AC for 240 V AC only
Example of plug types
for 100 to 120 V AC for 200 to 240 V AC
Control stick
165°
5°
165°
15°
Centering dots
5
GB

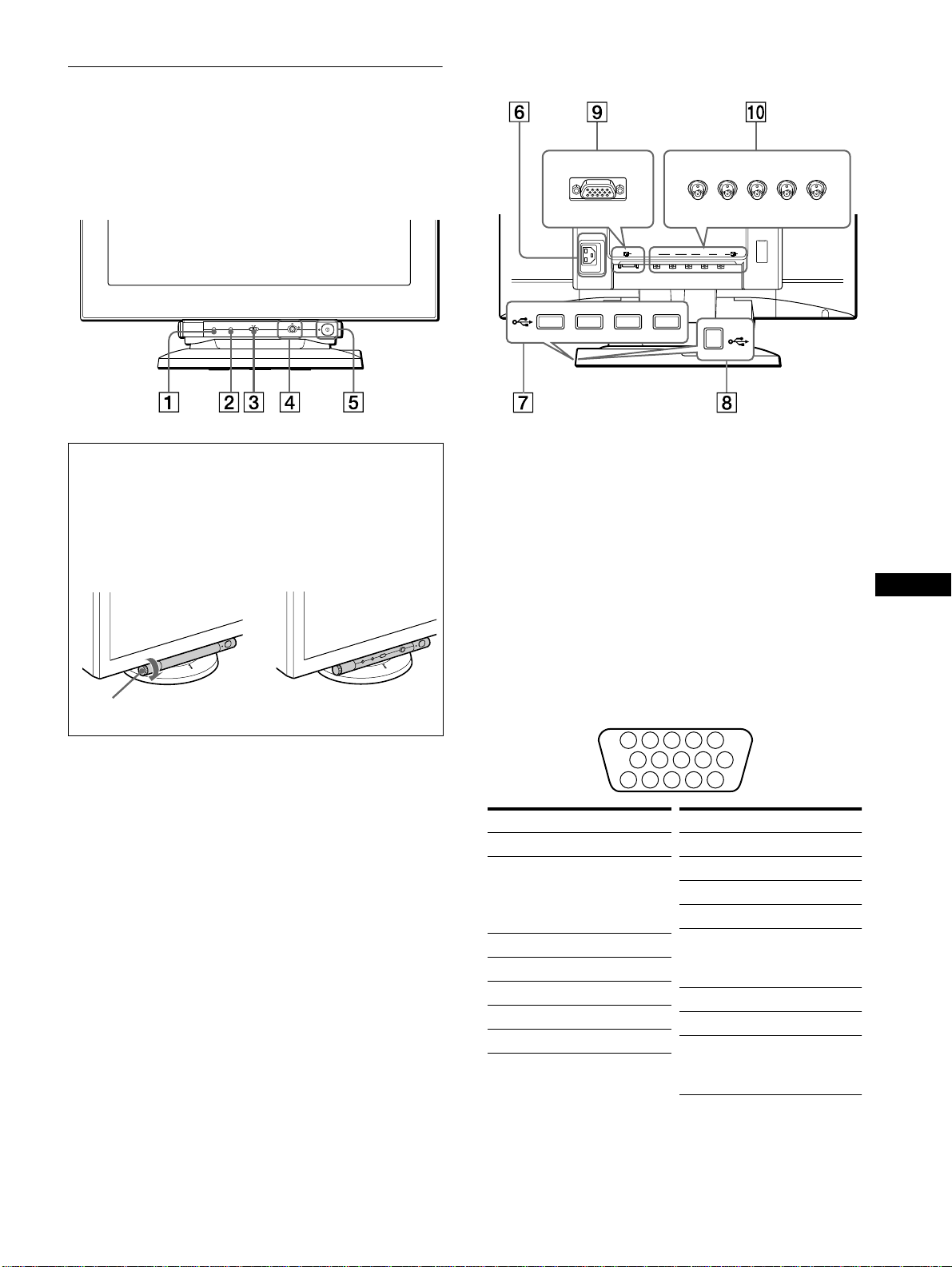

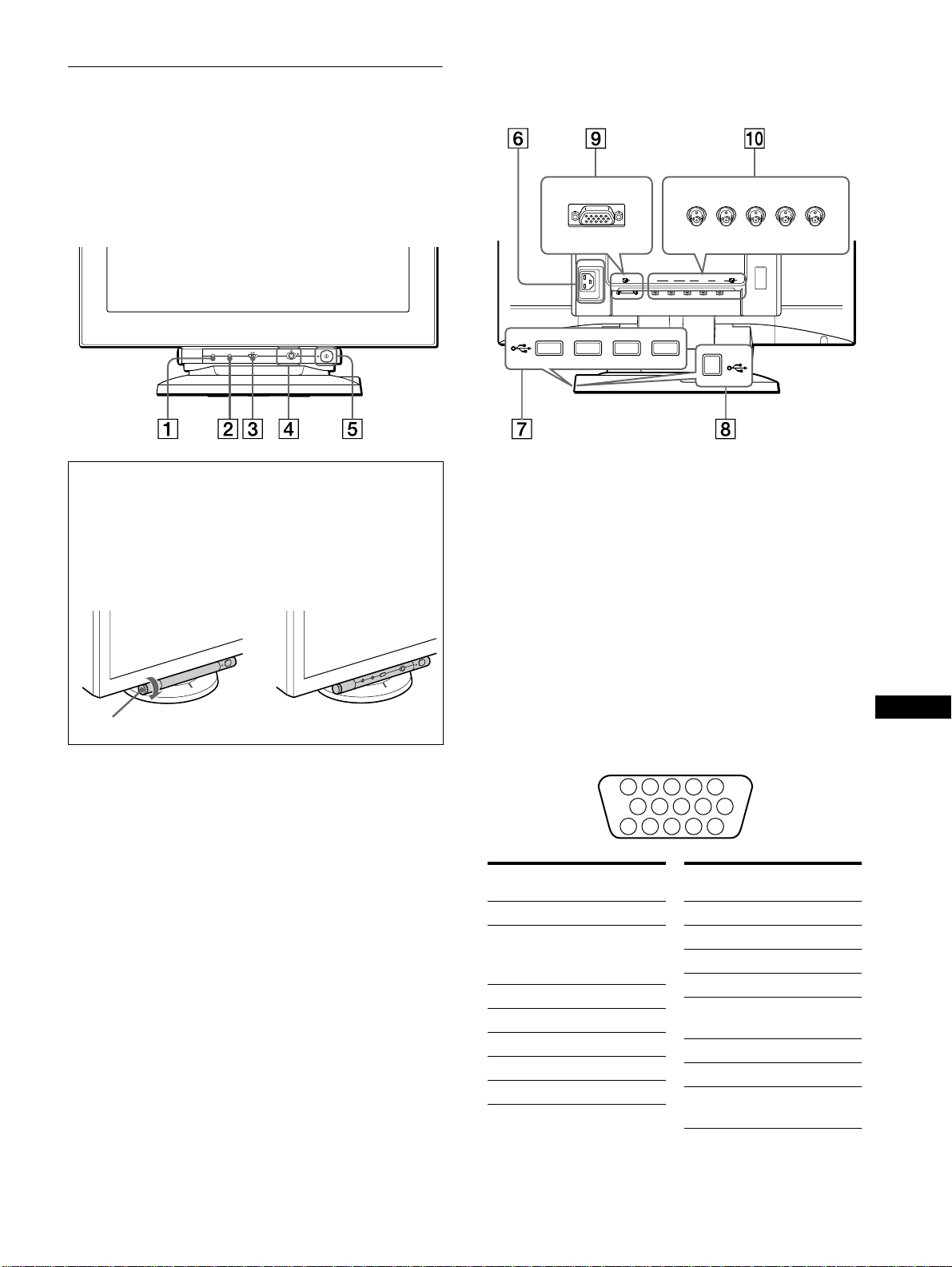

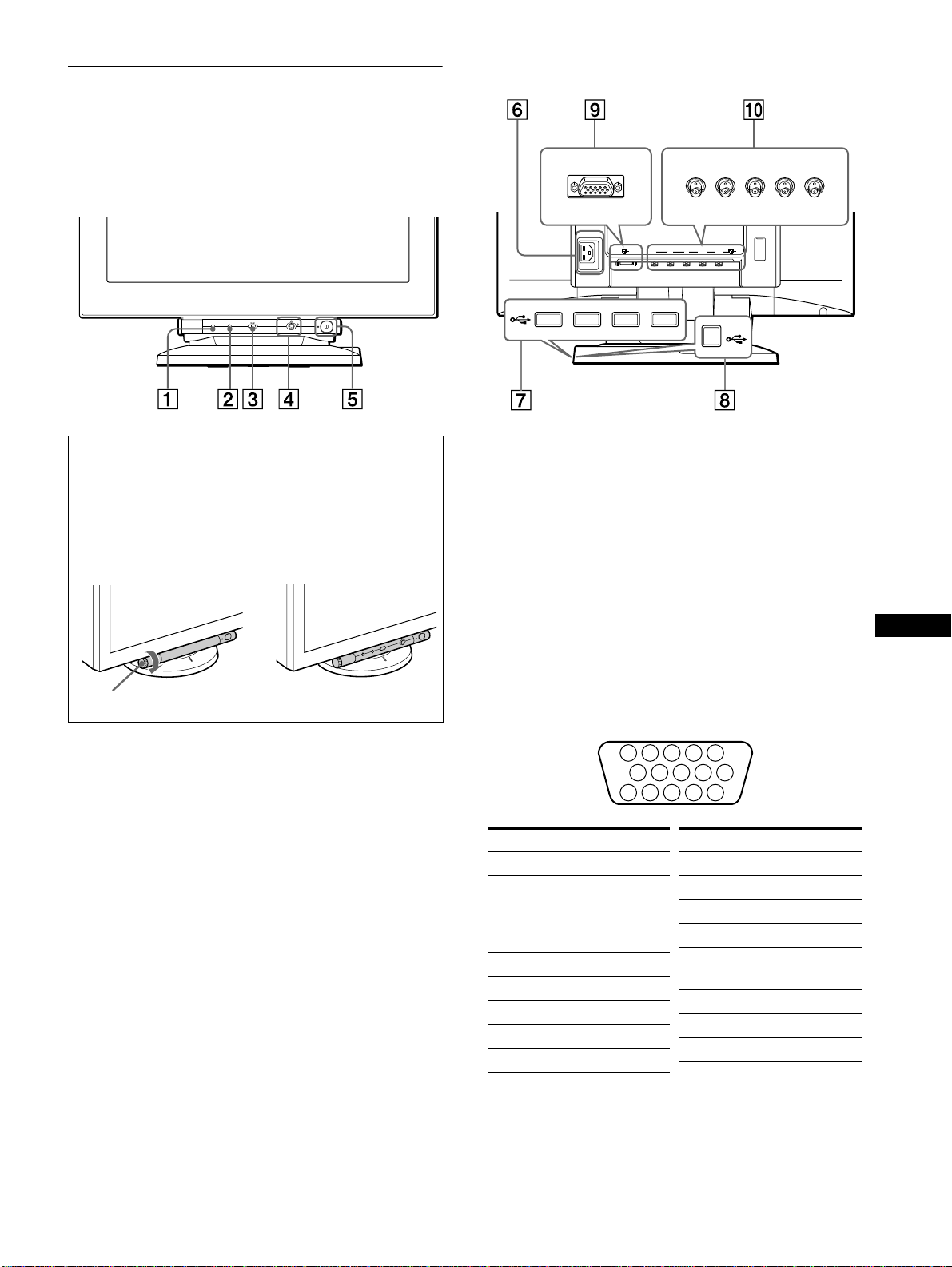

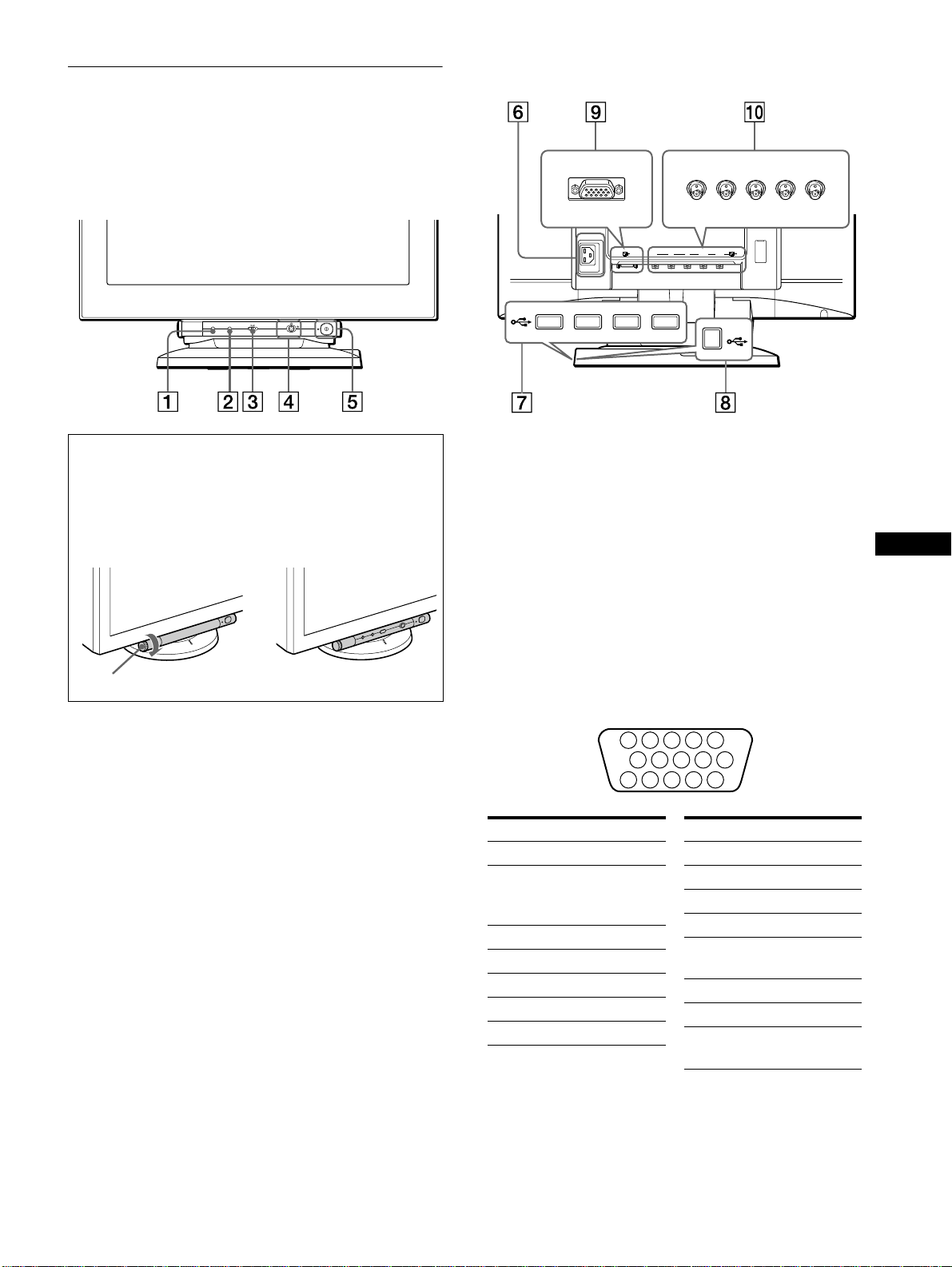

Identifying parts and controls
See the pages in parentheses or further details.
1 RESET (reset) button (page 16)
This button resets the adjustments to the factory settings.
2 ASC (auto sizing and centering) button (page 9)
This button automatically adjusts the size and centering of the
picture.
3 INPUT (input) switch (page 9)
This switch selects the HD15 or BNC video input signal.
4 Joystick (page 11)
The joystick is used to display the menu and make
adjustments to the monitor, including brightness and contrast
adjustments.
5 ! (power) switch and indicator (pages 7, 16, 20)
This button turns the monitor on and off. The power indicator
lights up in green when the monitor is turned on, and either
flashes in green and orange, or lights up in orange when the
monitor is in power saving mode.
6 AC IN connector (page 7)
This connector provides AC power to the monitor.
7 USB (universal serial bus) downstream connectors
(page 8)
Use these connectors to link USB peripheral devices to the
monitor.
8 USB (universal serial bus) upstream connector
(page 8)
Use this connector to link the monitor to a USB compliant
computer.

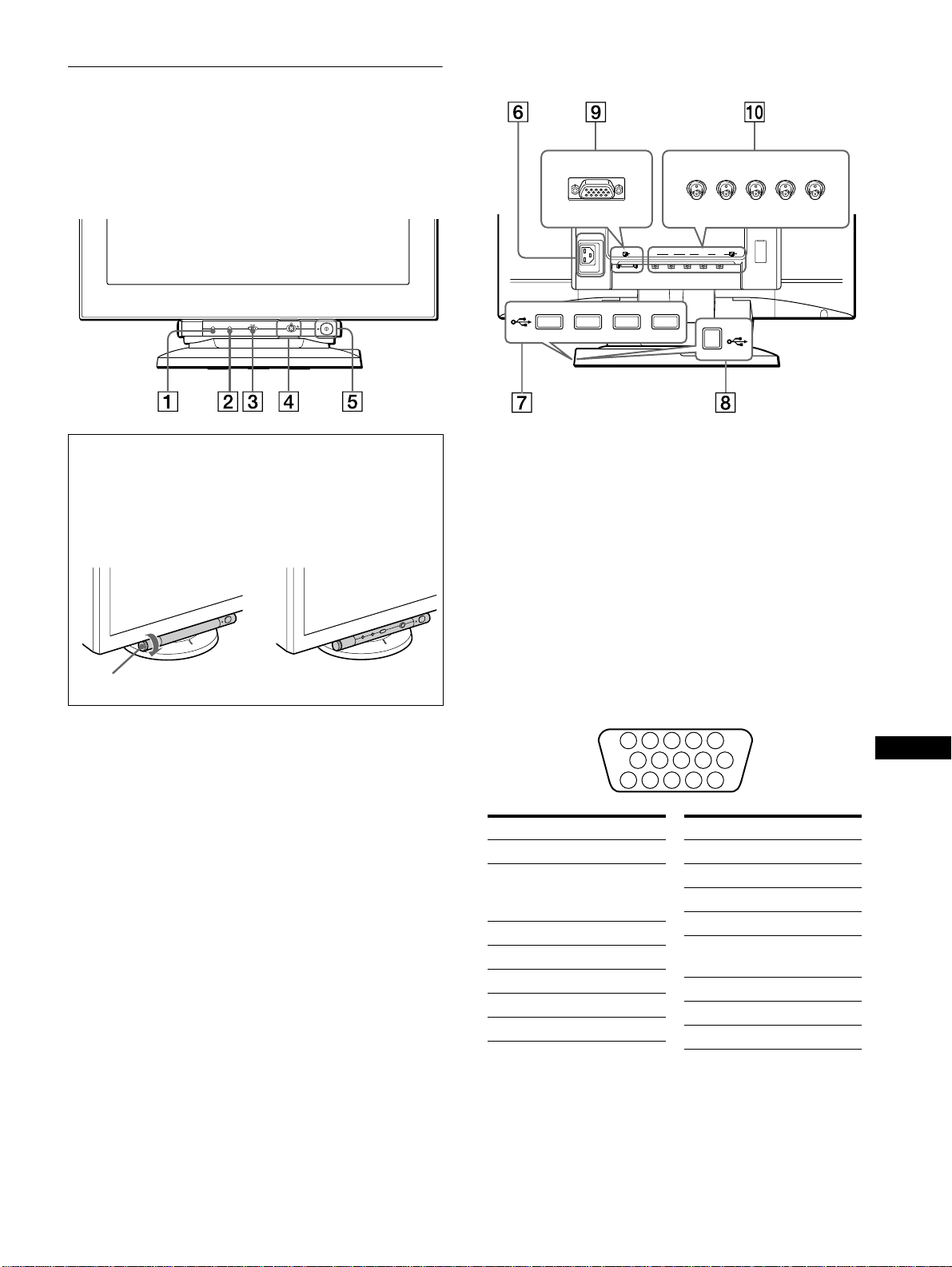

9 Video input 1 connector (HD15) (page 6)
This connector inputs RGB video signals (0.700 Vp-p,
positive) and sync signals.
* DDC (Display Data Channel) is a standard of VESA.
q; Video input 2 connector (BNC) (page 6)
This connector inputs RGB video signals (0.700 Vp-p,
positive) and sync signals.
To use the control stick
This monitor has a cylindrical swivel control stick. To operate the
controls, turn the knob on the left side downward to expose the control
buttons. When the control buttons are not needed, turn the knob up to
hide the control buttons.
When not using When using
MENU
INPUTASCRESET 21
Front
,
AC IN
RGBHDVD
21
Rear
forward side
rear side
forward side
rear side
5 4 3 2
1
678910
1112131415
Pin No. Signal
1Red
2Green
(Composite Sync
on Green)
3Blue
4 ID (Ground)
5 DDC Ground*
6 Red Ground
7 Green Ground
Pin No. Signal
8 Blue Ground
9 DDC + 5V*
10 Ground
11 ID (Ground)
12 Bi-Directional
Data (SDA)*
13 H. Sync
14 V. Sync
15 Data Clock
(SCL)*
Knob
6
Setup
Before using your monitor, check that the following accessories
are included in your carton:
• Power cord (1)
• Video signal cable (1)
• USB cable (1)
• Exclusive Power Mac G3/G4 adapter (1)
• Warranty card (1)
• Notes on cleaning the screen’s surface (1)
• This instruction manual (1)

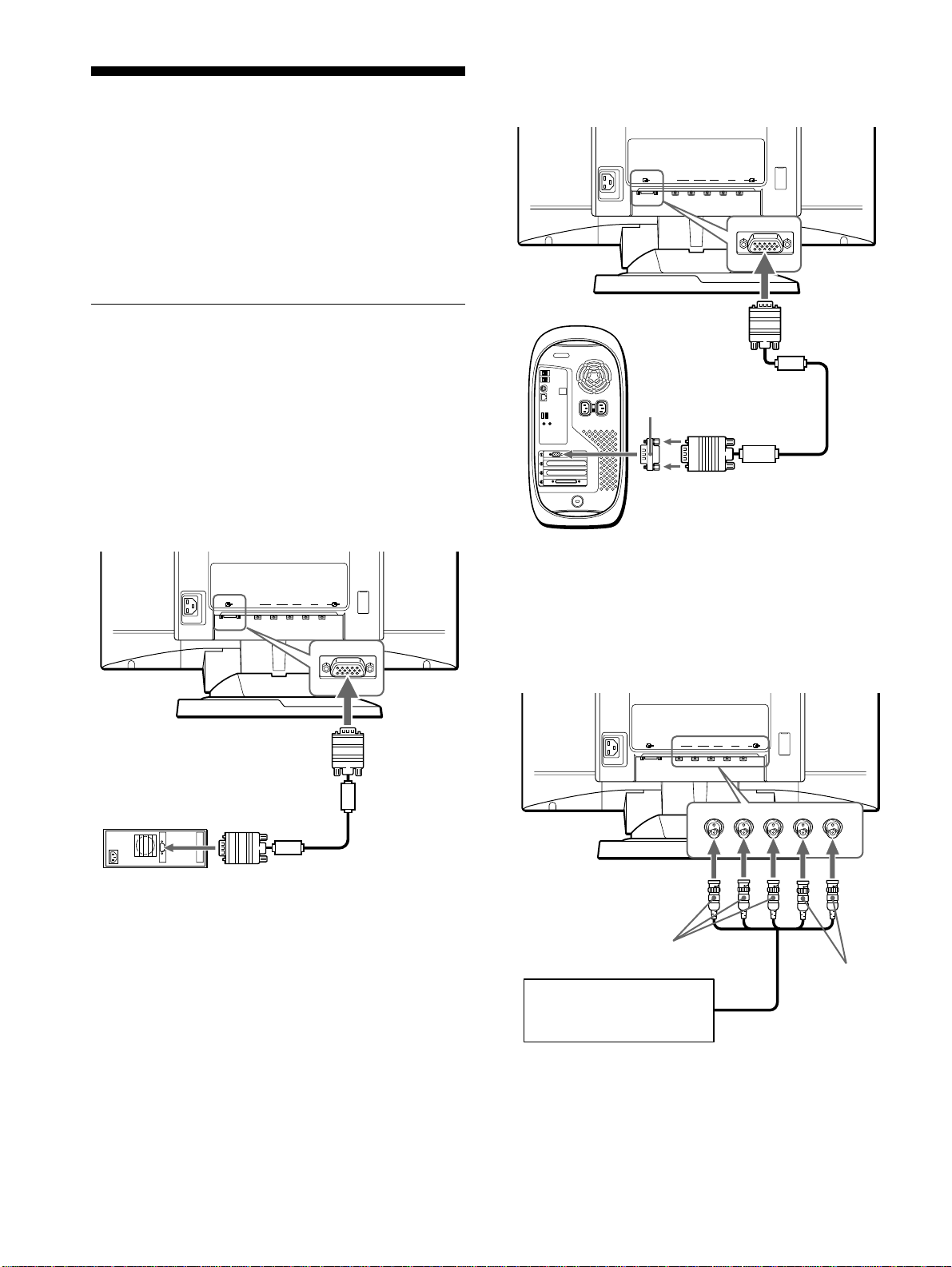

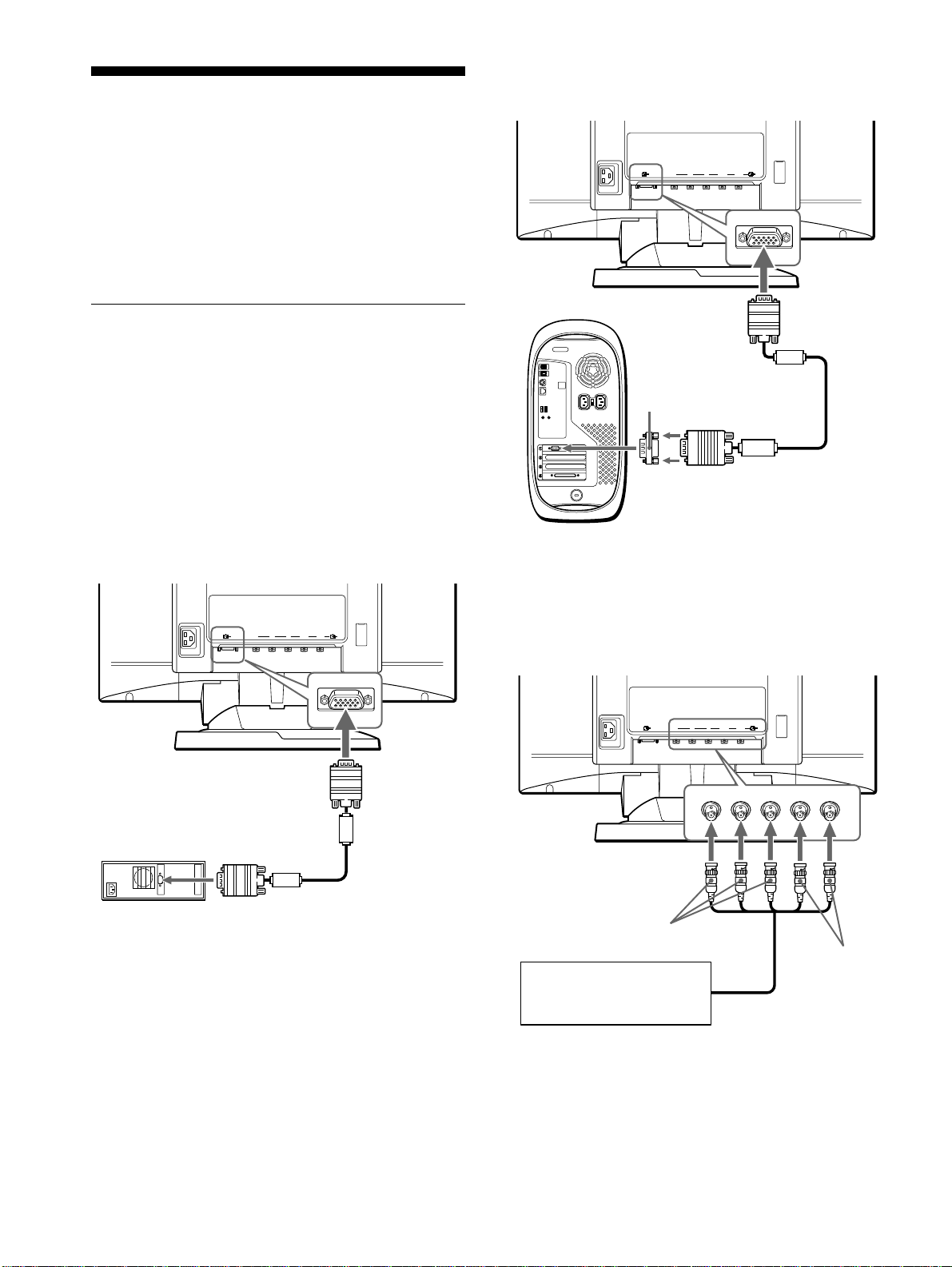

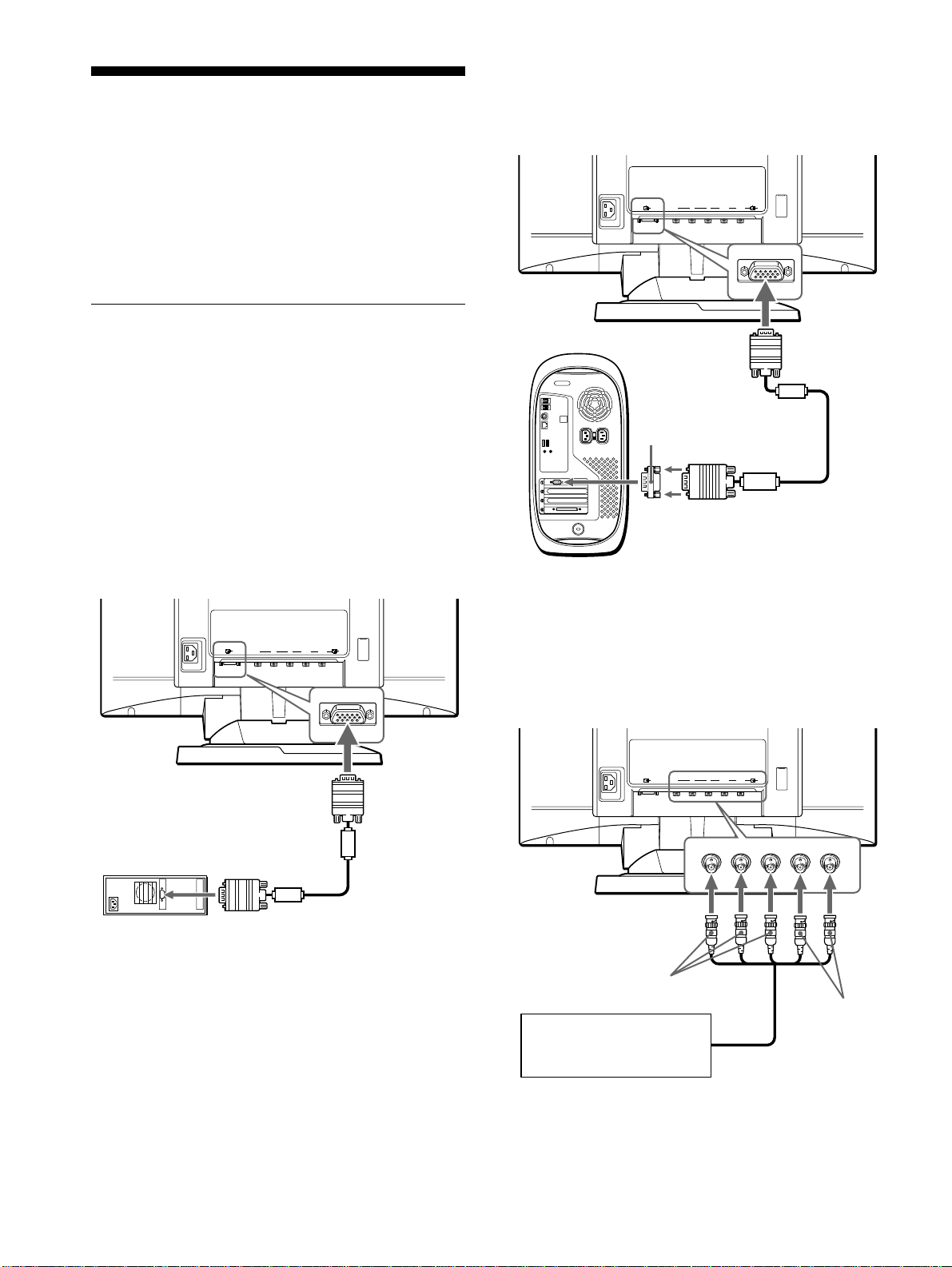

Step 1:Connect your monitor to
your computer
Turn off the monitor and computer before connecting.
Notes
• Do not touch the pins of the video signal cable connector as this might
bend the pins.
• When connecting the video signal cable, check the alignment of the
connector. Do not force the connector in the wrong way or the pins
might bend.

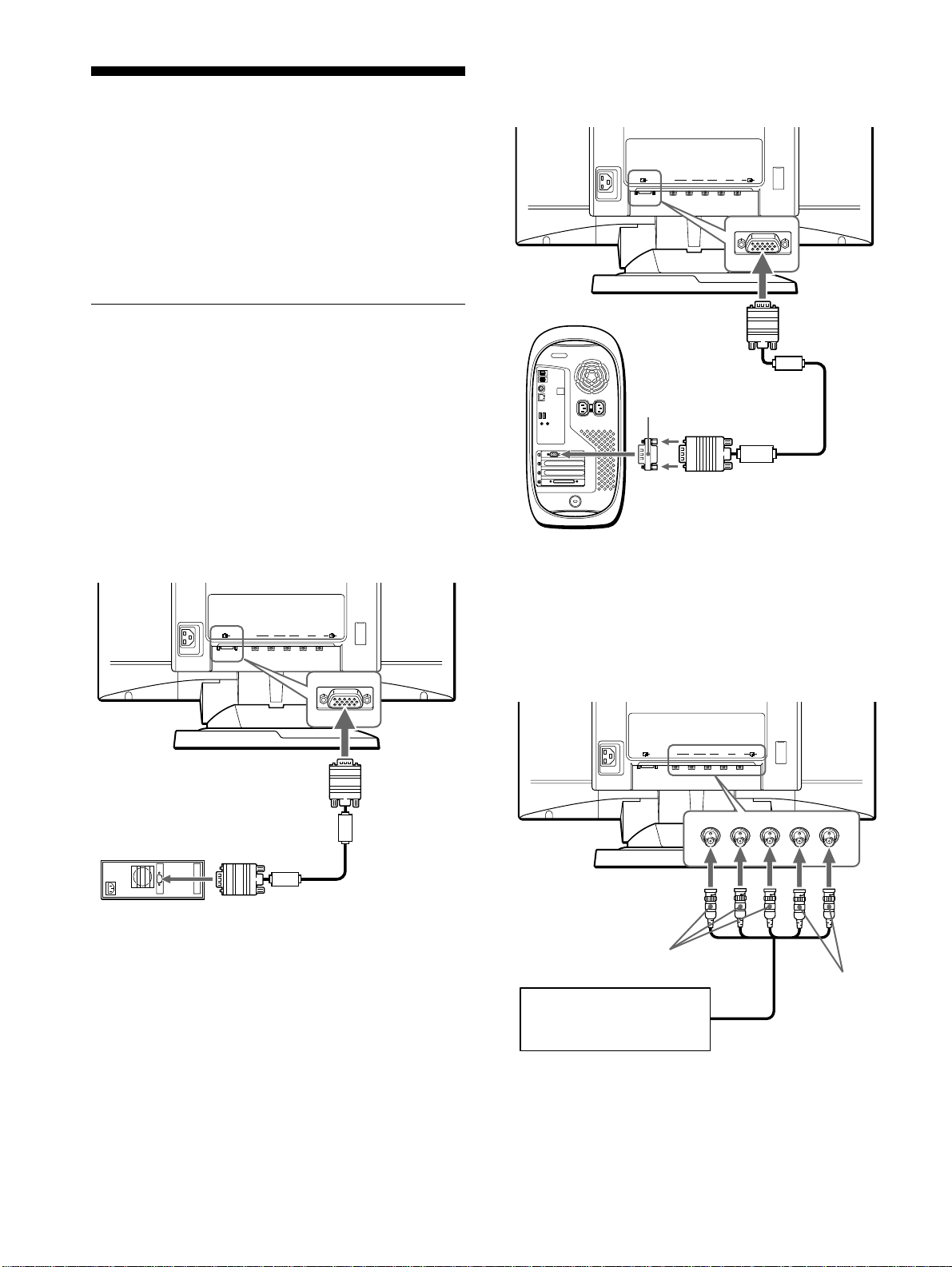

x Connecting to an IBM PC/AT or compatible
computer
x Connecting to a Macintosh computer
* Connect the supplied adapter to the computer before connecting the
cable. This adapter is compatible only with Power Mac G3/G4
computers that have 3 rows of pins. If you connect to the other version
of Macintosh series computer that has 2 rows of pins, you will need a
different adapter (not supplied).
x Connecting to the five BNC connectors
* Connect the cables from left to right in the following order: Red-Green-
Blue-HD-VD.
Note
Plug & Play (DDC) does not apply to the five BNC connectors. If you
want to use Plug & Play, connect your computer to the connector using
the supplied video signal cable.
AC IN
RGBHDVD
21
video signal cable
(supplied)
to video output
IBM PC/AT or compatible
computer
to HD15 input
AC IN
RGBHDVD
21
Use the supplied exclusive Power Mac G3/G4 adapter.
to HD15 input
exclusive Power
Mac G3/G4 adapter
(supplied)*
Power Mac G3/G4
to video
output
video signal cable
(supplied)
AC IN
RGBHDVD
21
to R/G/B input
to HD/VD
input
Refer to the preceding
examples to connect to your
computer. video signal cable
(SMF-400, not supplied)*
7
GB
Step 2:Connect the power cord
With the monitor and computer switched off, first connect the
power cord to the monitor, then connect it to a power outlet.
Step 3:Turn on the monitor and
computer
First turn on the monitor, then turn on the computer.
The installation of your monitor is complete.
If necessary, use the monitor’s controls to adjust the picture.
If no picture appears on your screen
• Check that the monitor is correctly connected to the computer.
• If NO INPUT SIGNAL appears on the screen, try changing the
input signal (page 9), and confirm that your computer’s graphic
board is completely seated in the correct bus slot.
• If you are replacing an old monitor with this model and OUT
OF SCAN RANGE appears on the screen, reconnect the old
monitor. Then adjust the computer’s graphic board so that the
horizontal frequency is between 30 – 121 kHz, and the vertical
frequency is between 48 – 160 Hz.
• When connecting to a Power Mac G4 using the HD15 video
signal cable, pictures from input signals with an aspect ratio of
16:10 or 16:9 may not be displayed. If this happens, reconnect
to the Power Mac G4 using a BNC video signal cable. Then,
reboot the Power Mac G4.
For more information about the on-screen messages, see “Trouble
symptoms and remedies” on page 18.
Setup on various OS (Operating System)
This monitor complies with the “DDC” Plug & Play standard and
automatically detects all the monitor’s information. No specific driver
needs to be installed to the computer.
If you connect the monitor to your PC, and then boot your PC for the first
time, the setup Wizard may be displayed on the screen. Click on “Next”
several times according to the instructions from the Wizard until the Plug
& Play Monitor is automatically selected so that you can use this monitor.
If your PC/graphic board has difficulty communicating with this monitor,
download the specific driver by accessing the web site of the OS’s
manufacturer.
For customers using Windows NT4.0
Monitor setup in Windows NT4.0 does not use the display driver. Refer
to the Windows NT4.0 instruction manual for further details on adjusting
the resolution, refresh rate, and number of colors.
AC IN
RGBHDVD
21
to AC IN
to a power outlet
power cord (supplied)
8

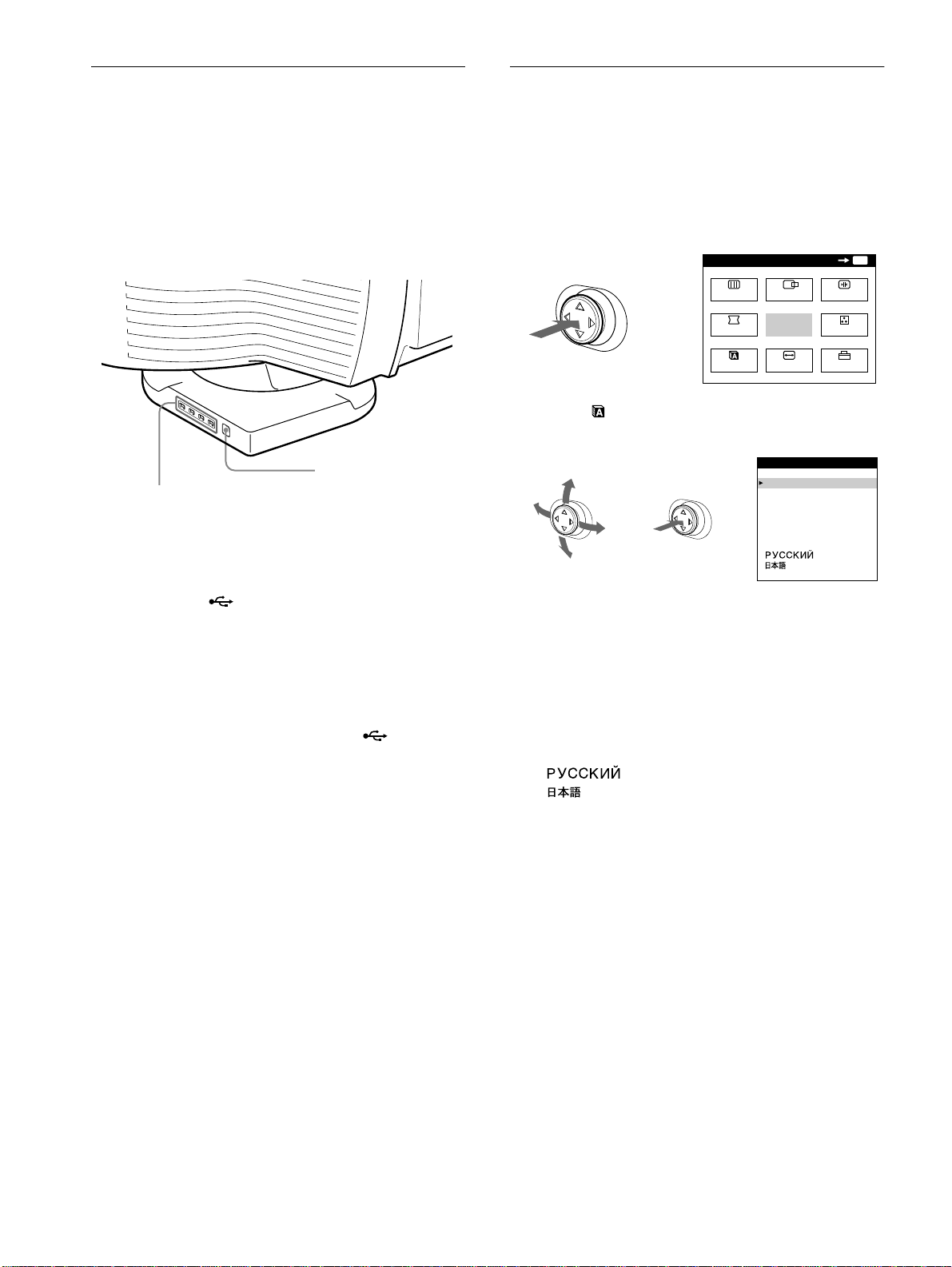

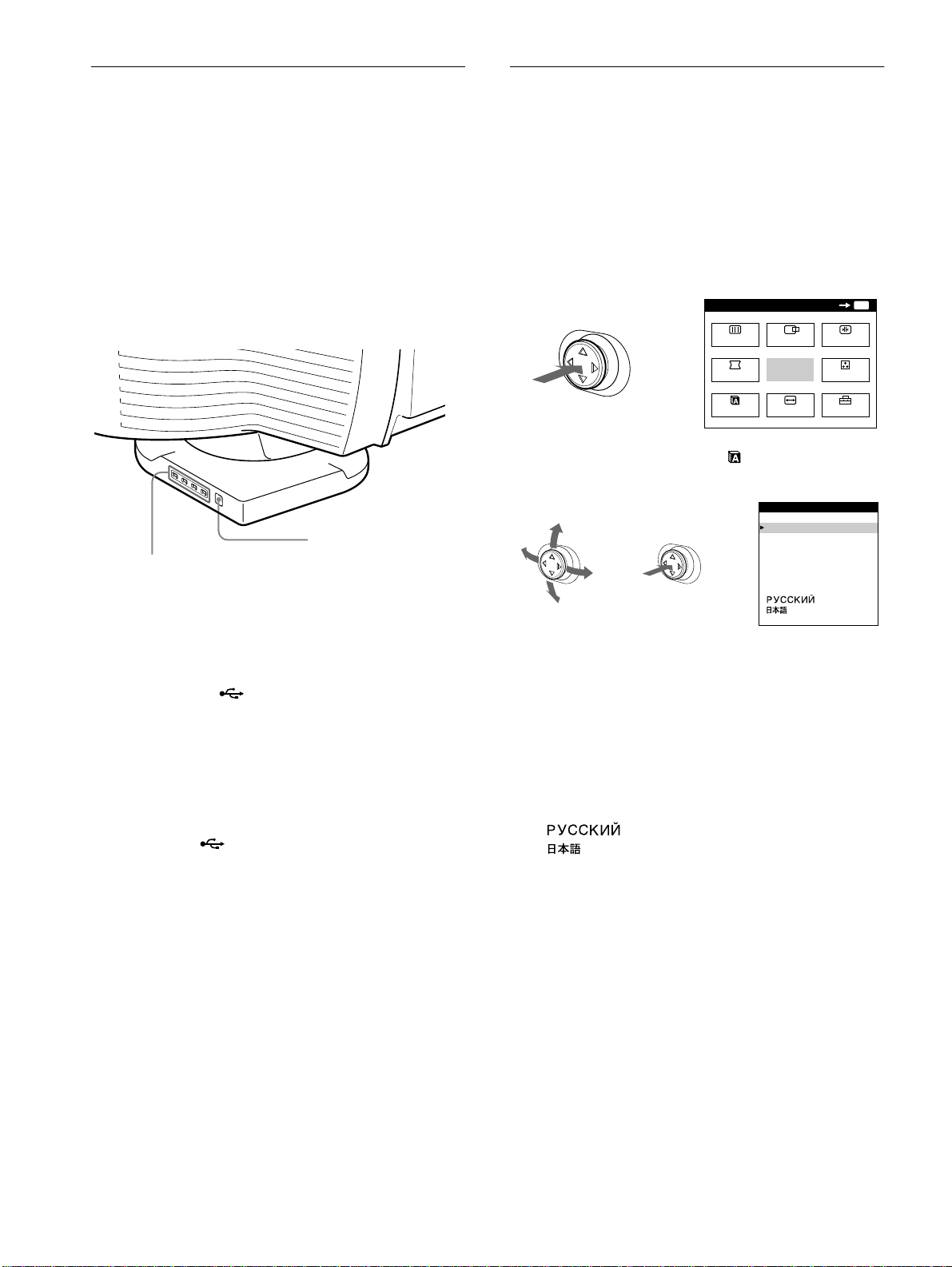

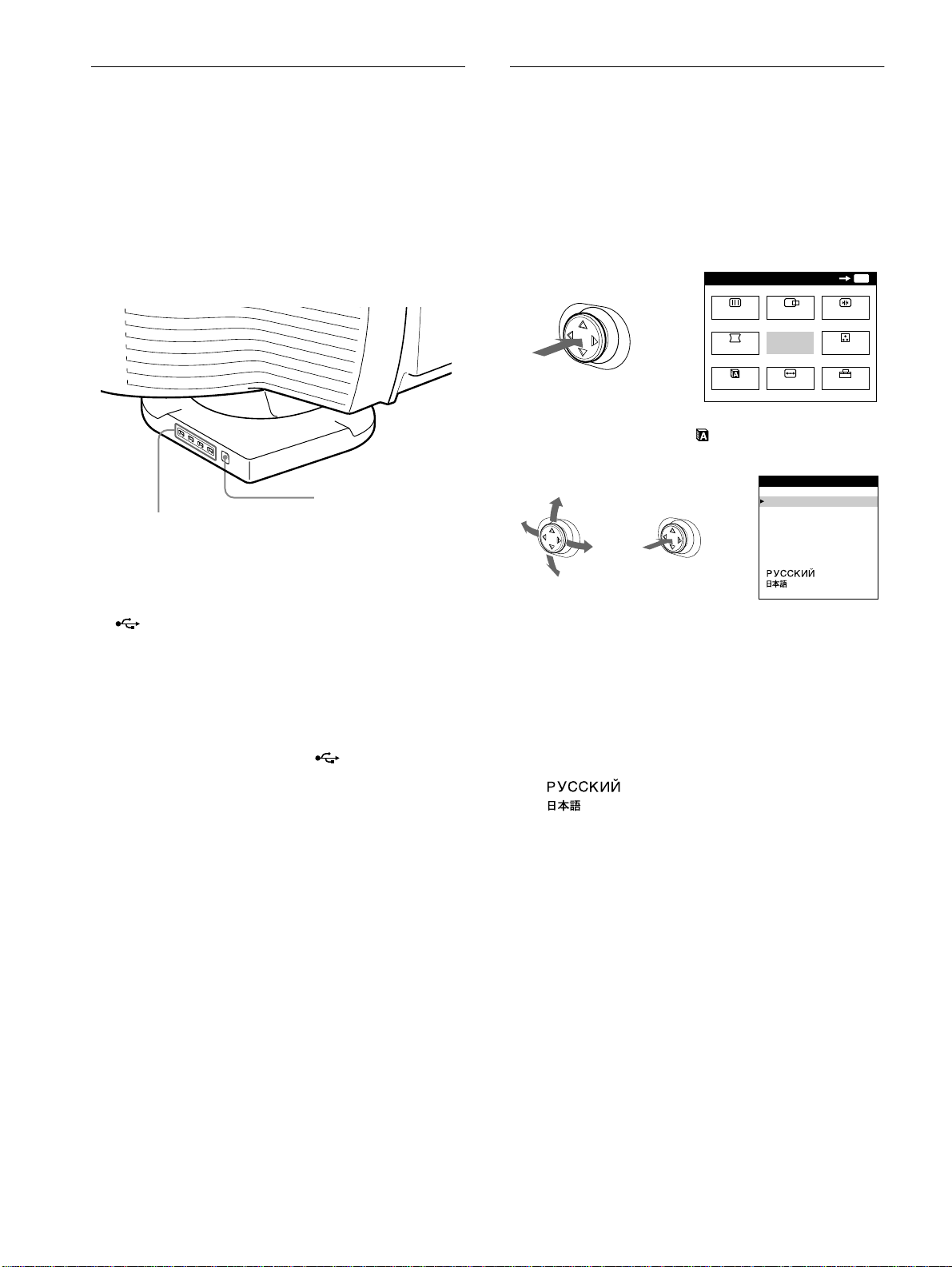

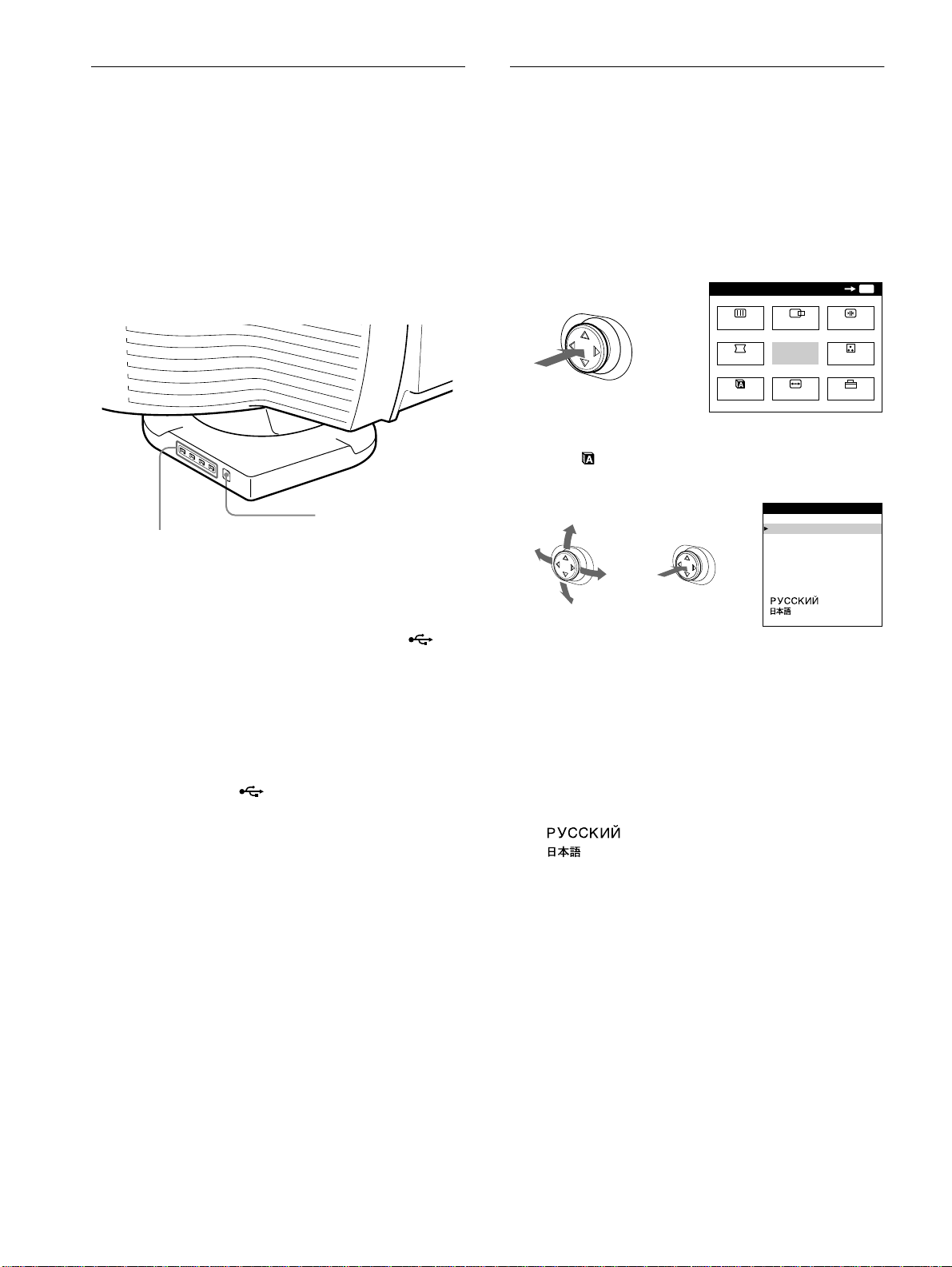

Connecting Universal Serial Bus
(USB) compliant peripherals
Your monitor has one upstream and four downstream USB
connectors. They provide a fast and easy way to connect USB
compliant peripheral devices (such as keyboards, mice, printers
and scanners) to your computer using a standardized USB cable.
To use your monitor as a hub for your peripheral devices, connect
the USBs as illustrated below.
1 Turn on the monitor and computer.
2 Connect your computer to the square upstream
connector using the supplied USB cable.
For customers using Windows
If a message appears on your screen, follow the on-screen instructions
and select Generic USB Hub as the default setting.
3 Connect your USB compliant peripheral devices to
the rectangular downstream USB connectors.
Notes
• Not all computers and/or operating systems support USB
configurations. Check your computer’s instruction manual to see if you
can connect USB devices.
• In most cases, USB driver software needs to be installed on the host
computer. Refer to the peripheral device’s instruction manual for
further details.
• The monitor functions as a USB hub as long as the monitor is either
“on” or in power saving mode.
• If you connect a keyboard or mouse to the USB connectors and then
boot your computer for the first time, the peripheral devices may not
function. First connect the keyboard and mouse directly to the
computer and set up the USB compliant devices. Then connect them to
this monitor.

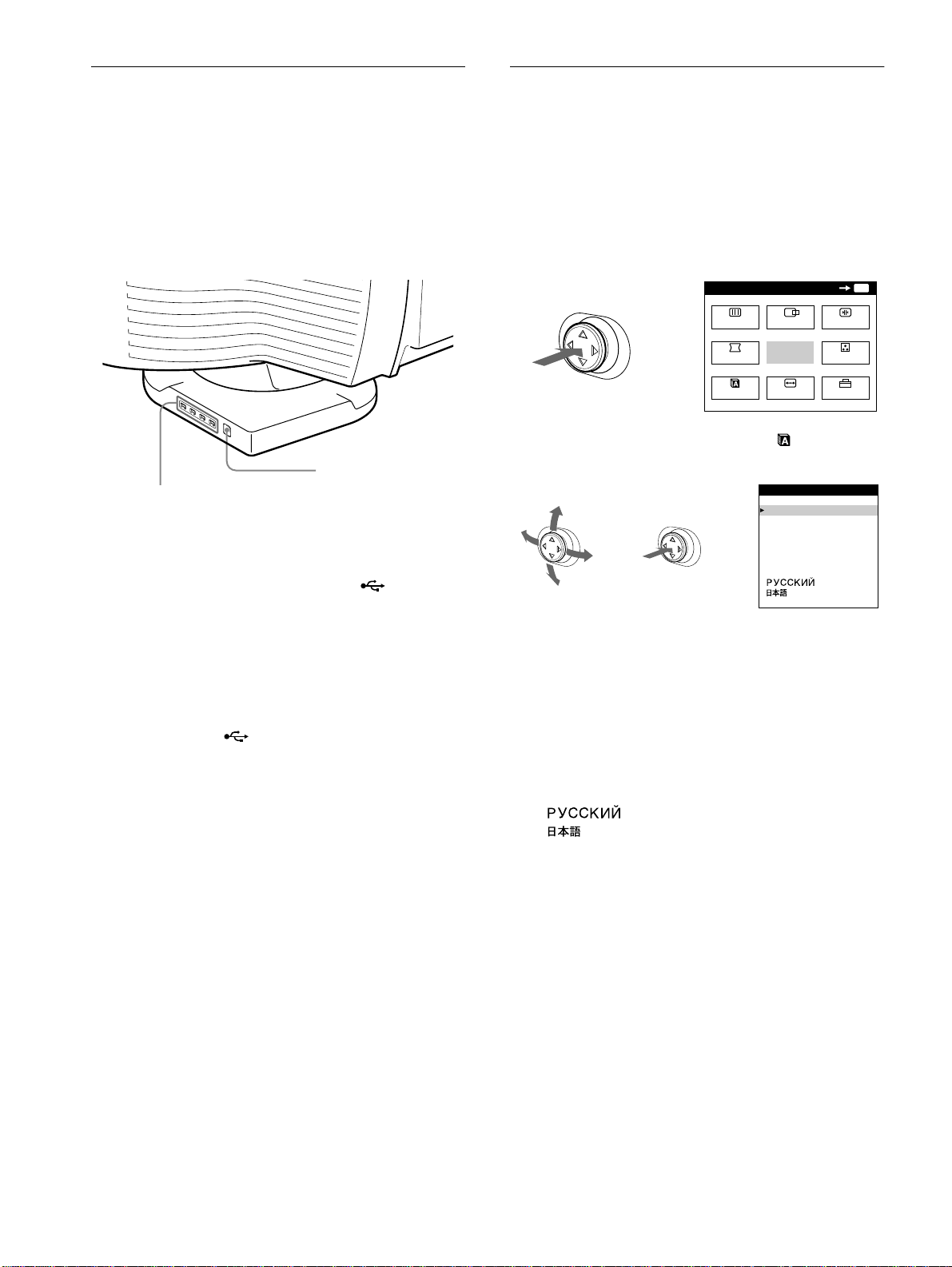

Selecting the on-screen menu
language (LANG)
English, French, German, Spanish, Italian, Dutch, Swedish,
Russian and Japanese versions of the on-screen menus are
available. The default setting is English.
1 Press the joystick.
See page 11 for more information on using the joystick.
2 Move the joystick to highlight LANG and press
the joystick again.
3 Move the joystick up or down to select a language
and press the joystick again.
• ENGLISH
• FRANÇAIS: French
• DEUTSCH: German
• ESPAÑOL: Spanish
• ITALIANO: Italian
• NEDERLANDS: Dutch
• SVENSKA: Swedish
• : Russian
• : Japanese
To close the menu
Press the joystick once to return to the main menu, and twice to return to
normal viewing. If no buttons are pressed, the menu closes automatically
after about 30 seconds.
To reset to English
Press the RESET button while the LANGUAGE menu is displayed on the
screen.
to USB compliant
peripheral devices
to a USB compliant
computer
MENU
MENU
EXIT
CENTER
SIZE
GEOM
SCREEN
COLOR
LANG
CONV
OPTION
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
bb
9
GB
Selecting the input signal
You can connect two computers to this monitor using the video
input 1 (HD15) and video input 2 (BNC) connectors. To switch
between the two computers, use the
INPUT switch.
Move the INPUT switch.
The currently selected connector (“INPUT 1” : HD15 or
“INPUT 2” : BNC) appears on the screen for a few seconds.
Note
If no signal is input to the selected connector, NO INPUT SIGNAL
appears on the screen. After a few seconds, the monitor enters the power
saving mode. If this happens, switch to the other connector.
Automatically sizing and centering
the picture (AUTO)
You can easily adjust the picture to fill the screen by pressing the
ASC (auto sizing and centering) button.
Press the ASC button.
The picture automatically fills the screen.
Notes
• This function is intended for use with a computer running Windows or
similar graphic user interface software that provides a full-screen
picture. It may not work properly if the background color is dark or if
the input picture does not fill the screen to the edges (such as an MS-
DOS prompt).
• The picture will fill the screen to the edges only if the aspect ratio of the
picture is 16:10. Pictures with an aspect ratio other than 16:10 are
displayed at their actual resolution and do not fill the screen to the
edges.
• The displayed image moves for a few seconds while this function is
performed. This is not a malfunction.
INPUT 21
ASC
10
Customizing Your Monitor
You can make numerous adjustments to your monitor using the
on-screen menu.

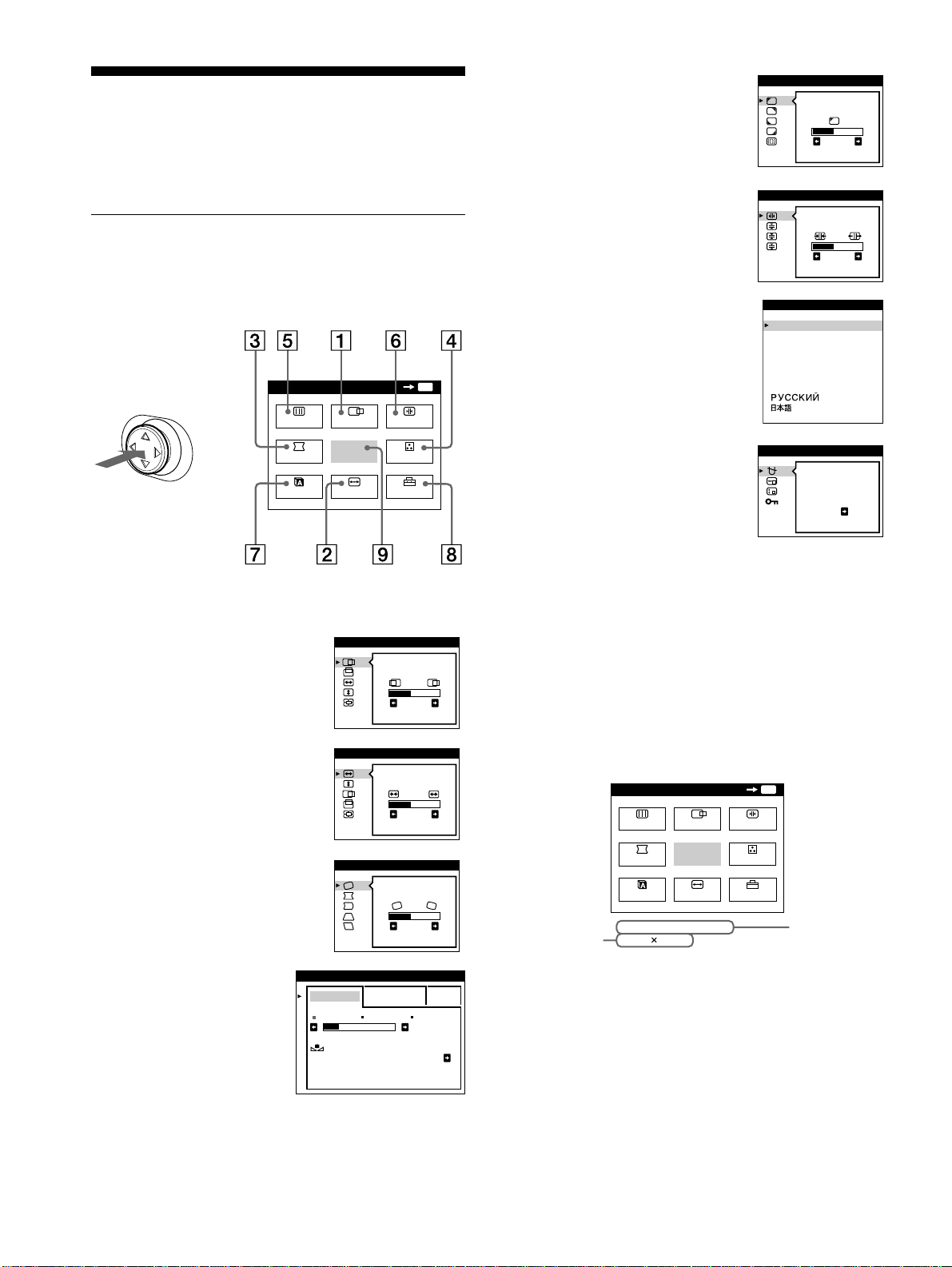

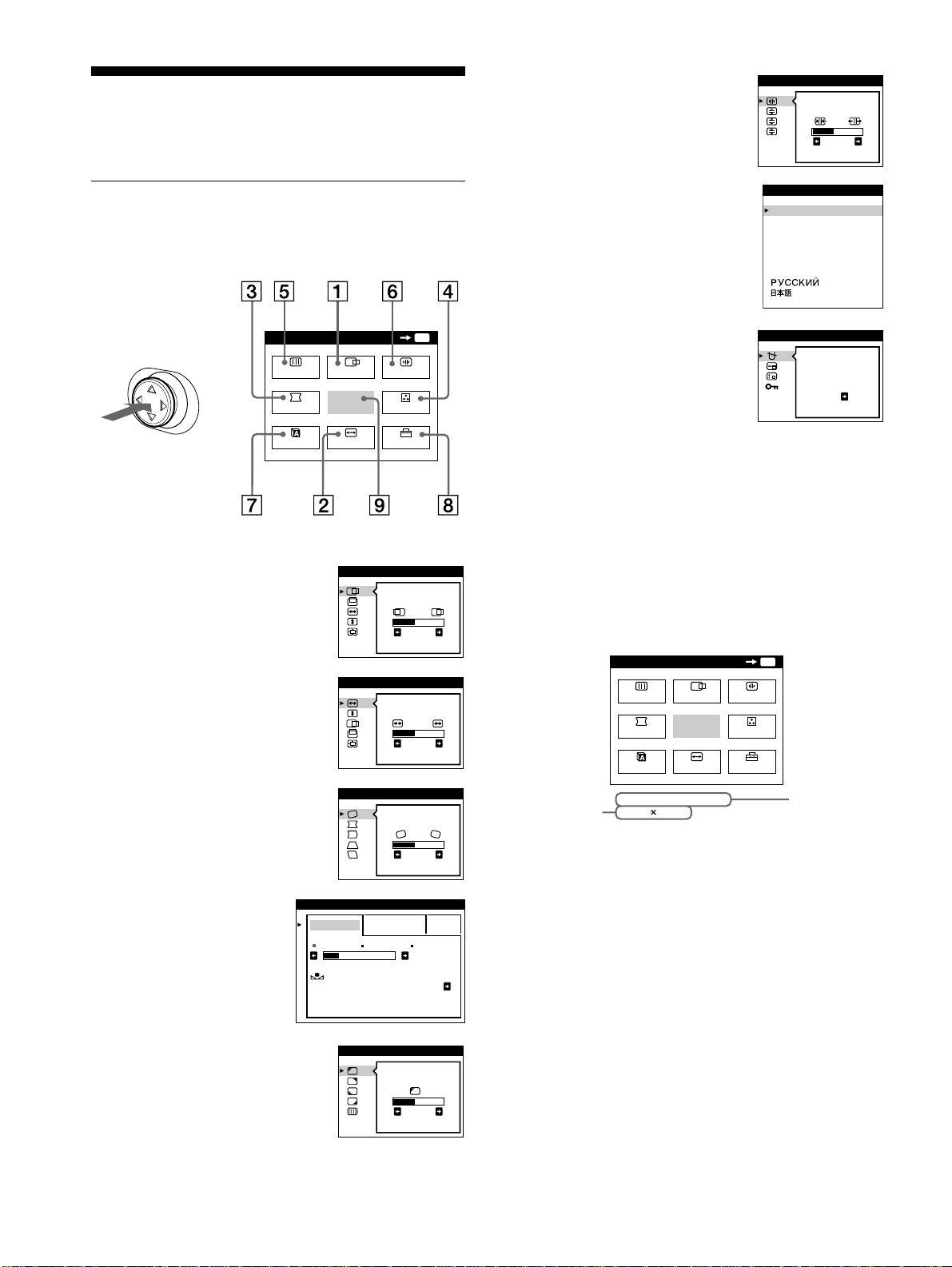

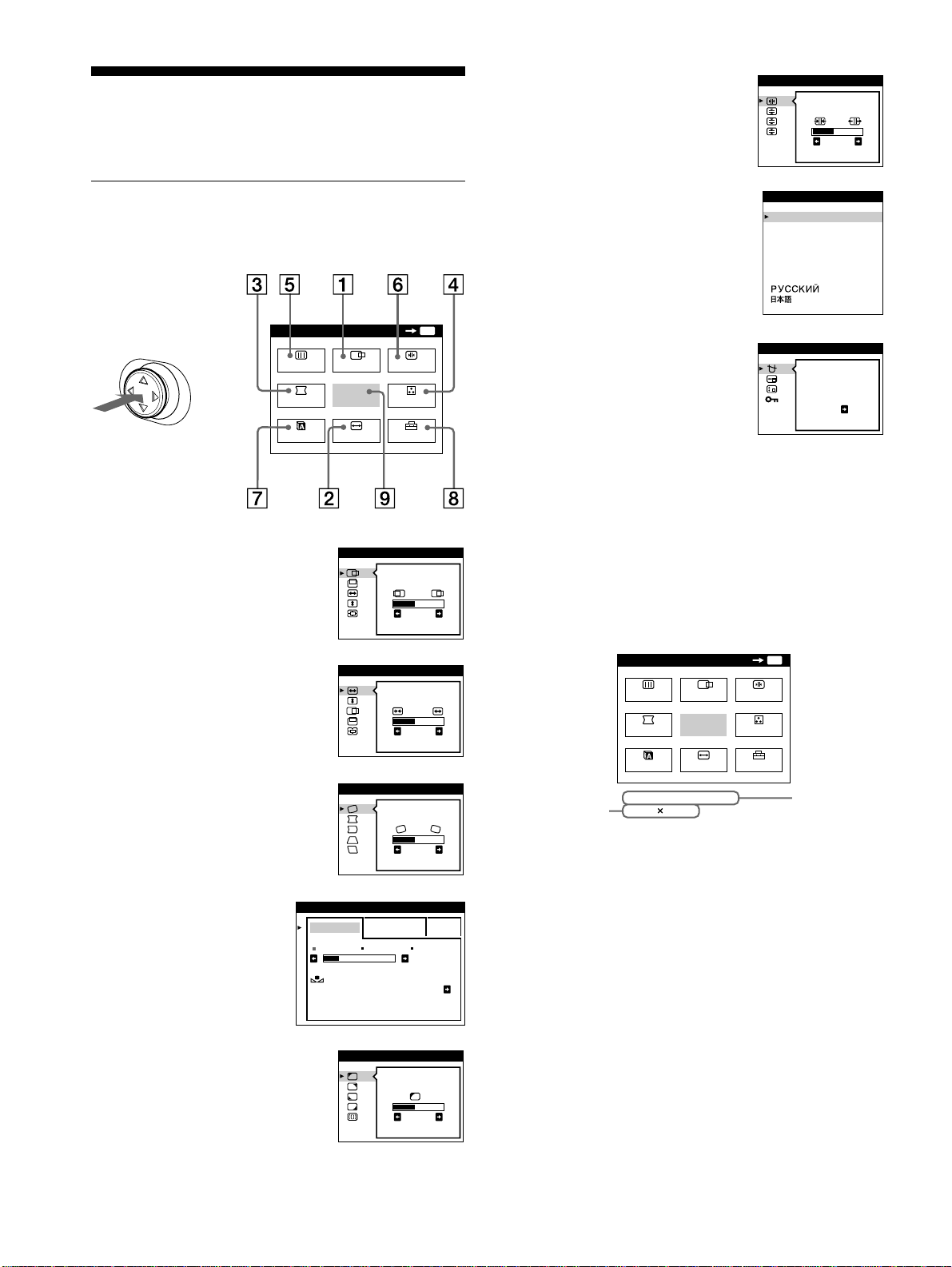

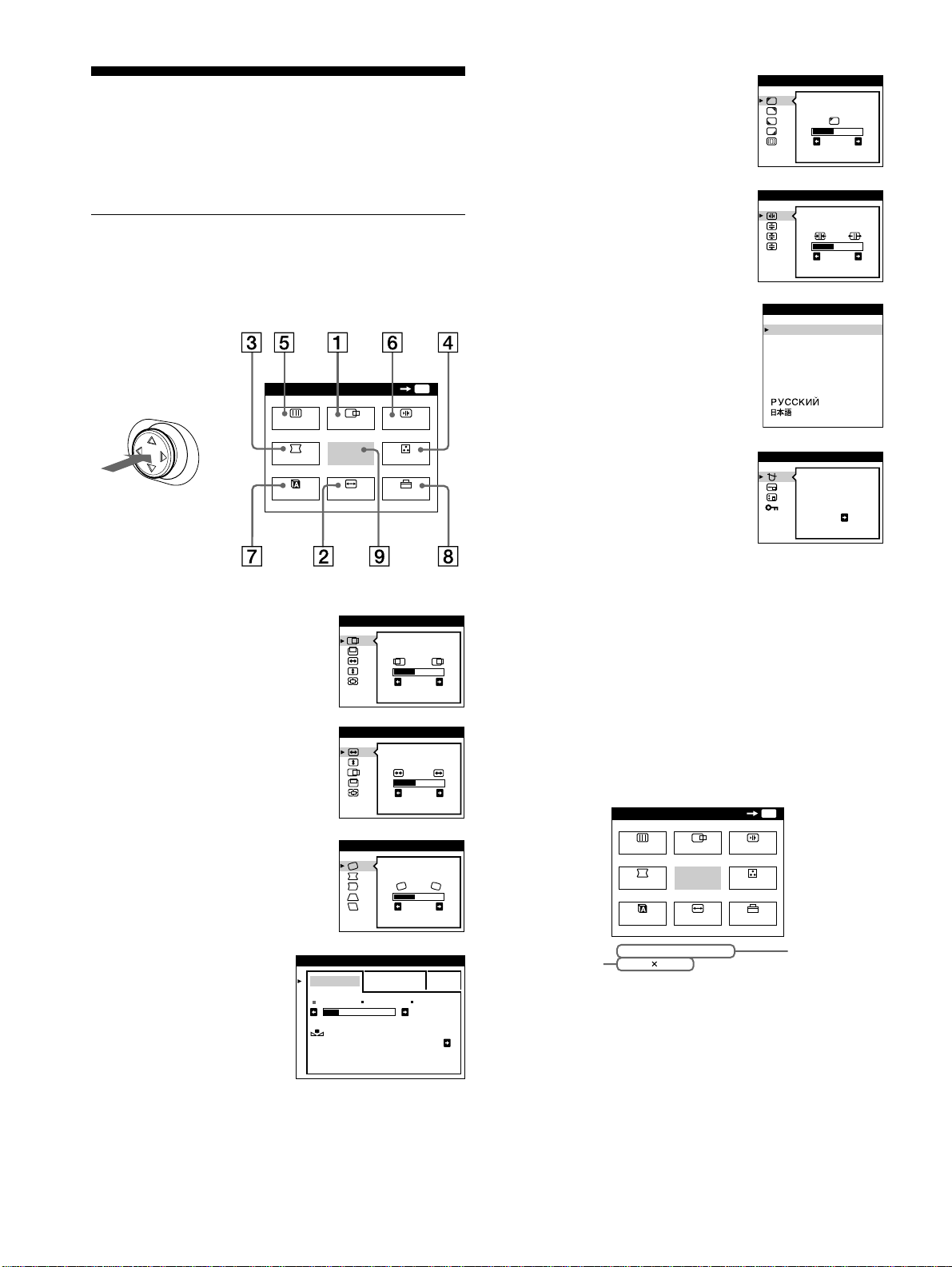

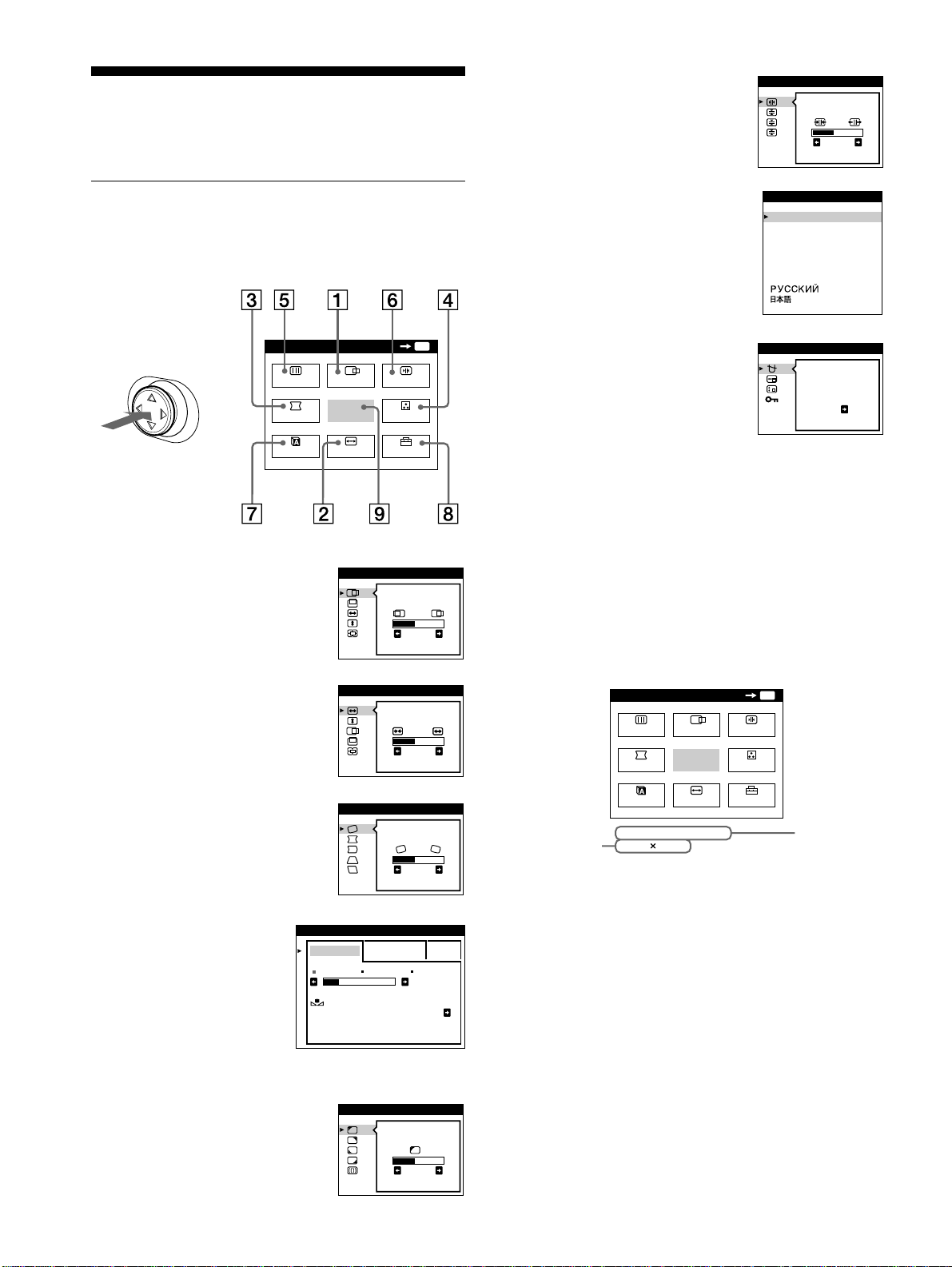

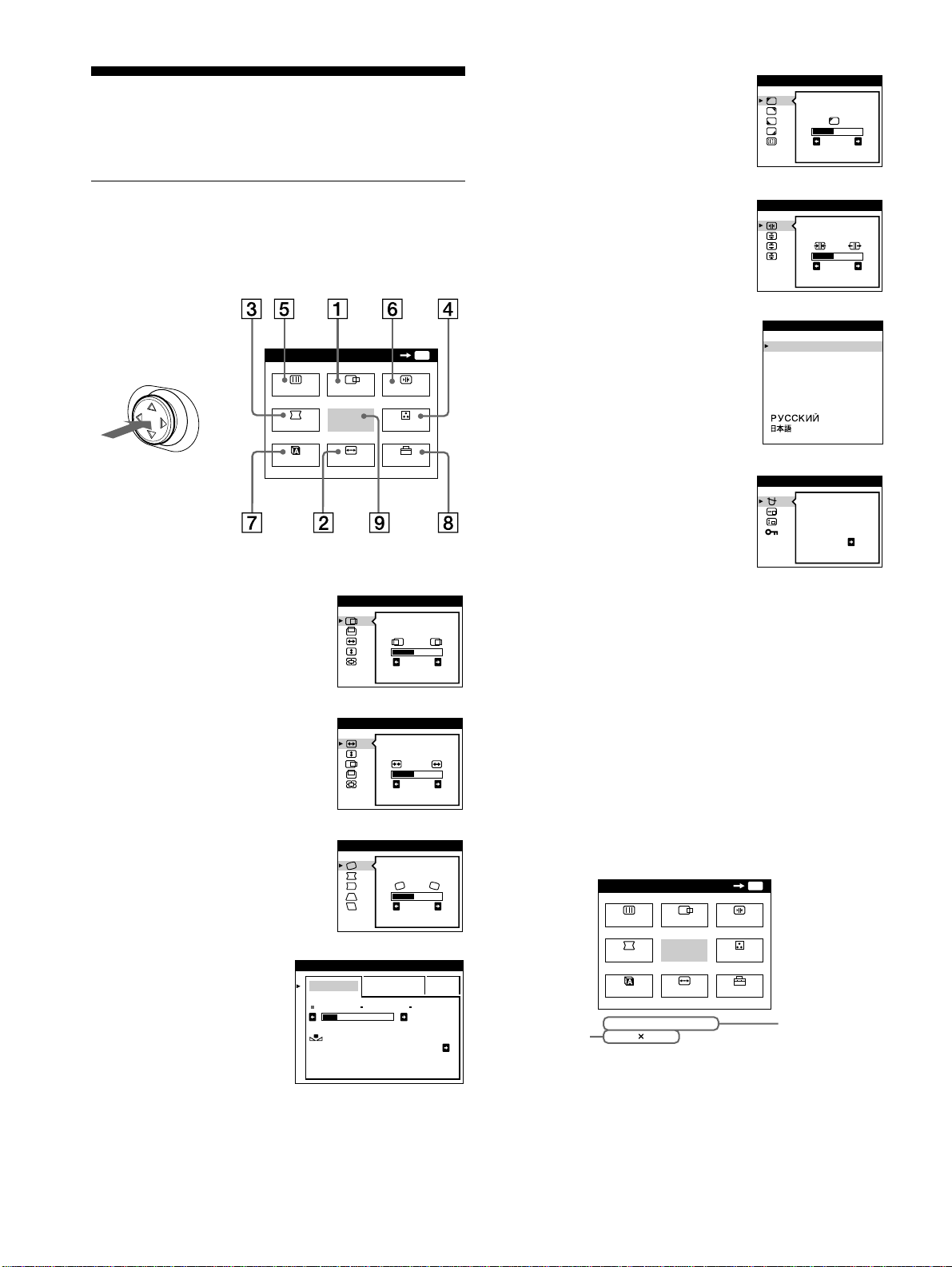

Navigating the menu
Press the joystick to display the main MENU on your screen. See
page 11 for more information on using the joystick.
Use the joystick to select one of the following menus.
x Displaying the current input signal
The horizontal and vertical frequencies of the current input signal
are displayed under the main MENU. If the signal matches one of
this monitor’s factory preset modes, the resolution is also
displayed.
Note
In some cases, even though the aspect ratio of the current input signal is
4:3 or 5:4, the resolution may be displayed with an aspect ratio of 16:10
or 16:9.
1 CENTER (page 12)
Select the CENTER menu
to adjust the picture’s
centering or zoom.
2 SIZE (page 12)
Select the SIZE menu to
adjust the picture’s size or
zoom.
3 GEOM (page 12)
Select the GEOM menu to adjust the
picture’s rotation and shape.
4 COLOR (page 12)
Select the COLOR menu to
adjust the picture’s color
temperature. You can use
this to match the monitor’s
colors to a printed picture’s
colors.
5 SCREEN (page 14)
Select the SCREEN menu to adjust
the picture’s quality. You can adjust
the landing and moire cancellation
effect.
MENU
MENU
EXIT
CENTER
SIZE
GEOM
SCREEN
COLOR
LANG
CONV
OPTION
OK
b
26
SIZE/CENTER
26
SIZE/CENTER
26
GEOMETRY
EASY EXPERT s BGR
5000K 6500K 930 K0
50 K00
RESTORATION ON
COLOR
LANDING
26
SCREEN
6 CONV (page 15)
Select the CONV menu to adjust the
picture’s horizontal and vertical
convergence.
7 LANG (page 8)
Select the LANG menu to choose
the on-screen menu’s language.
8 OPTION (page 15)
Select the OPTION menu to adjust
the monitor’s options. The options
include:
• degaussing the screen
• changing the on-screen menu
position
• locking the controls
9 EXIT
Select EXIT to close the menu.
TOP
BOT
26
CONVERGENCE
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
DEGAUSS
ON
OPT ION
MENU
MENU
EXIT
CENTER
SIZE
GEOM
SCREEN
COLOR
LANG
CONV
OPTION
OK
107.1kHz/ 85Hz
1920
1200
the horizontal
and vertical
frequencies of
the current
input signal
the resolution
of the current
input signal
11
GB

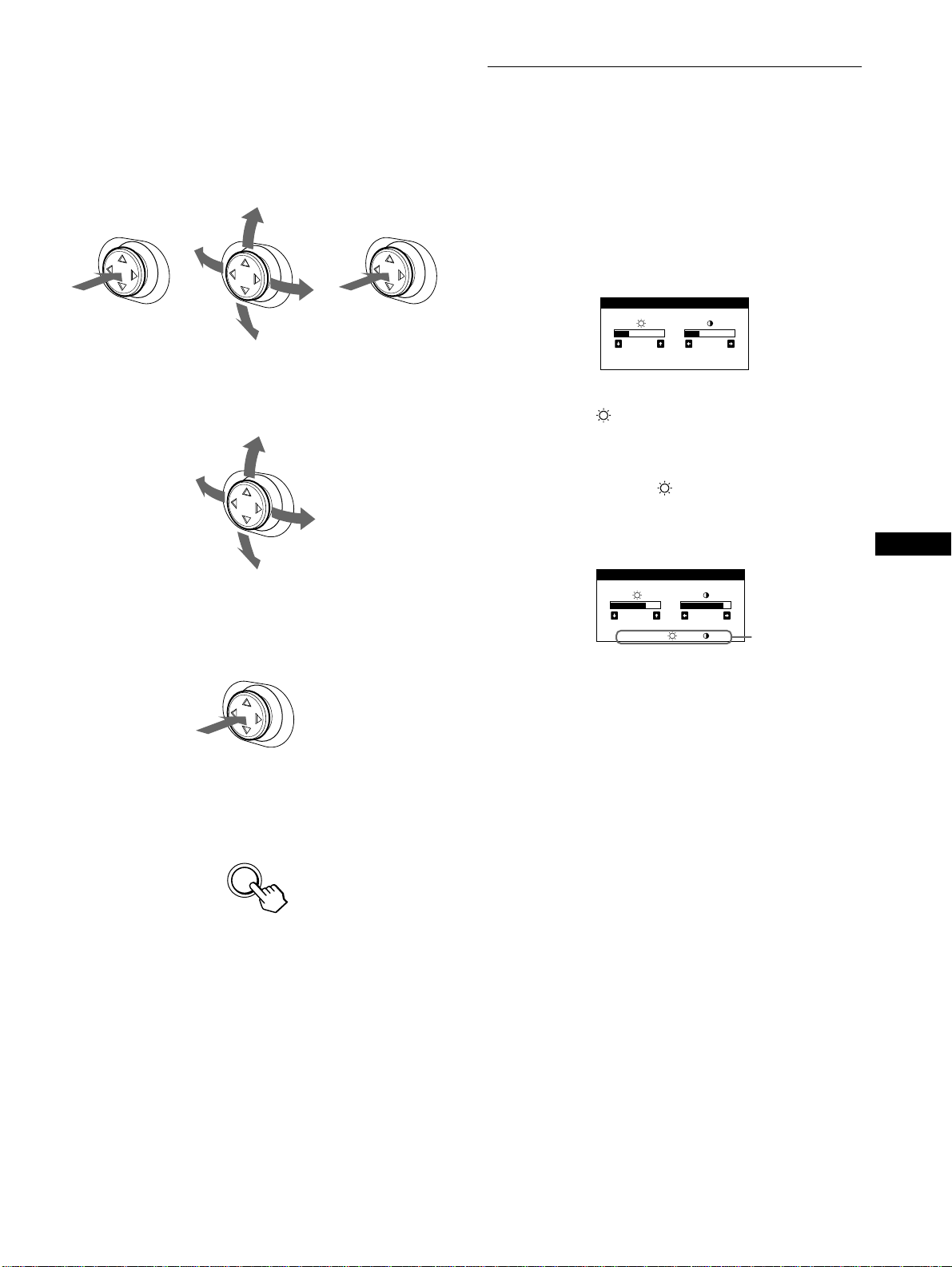

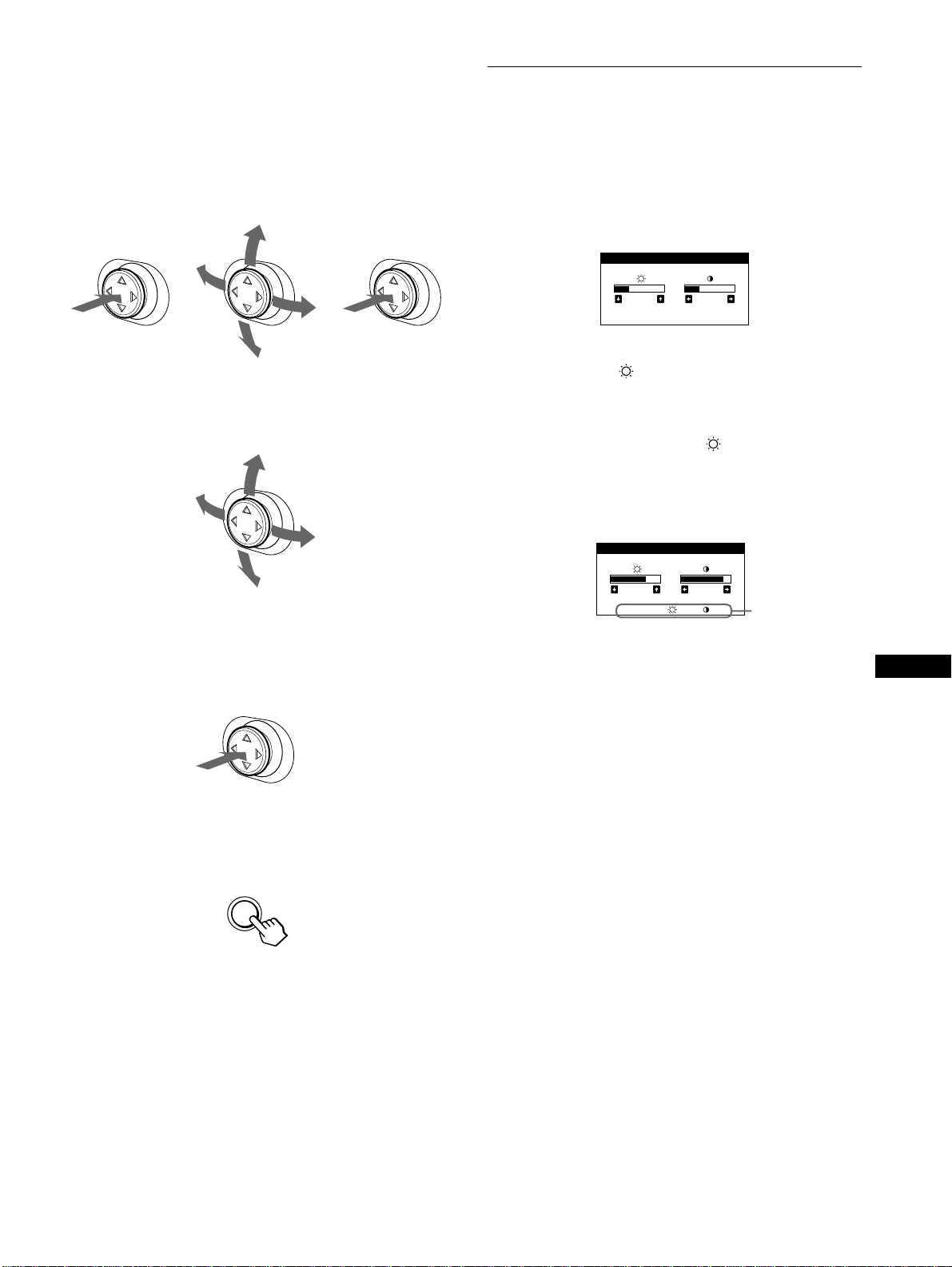

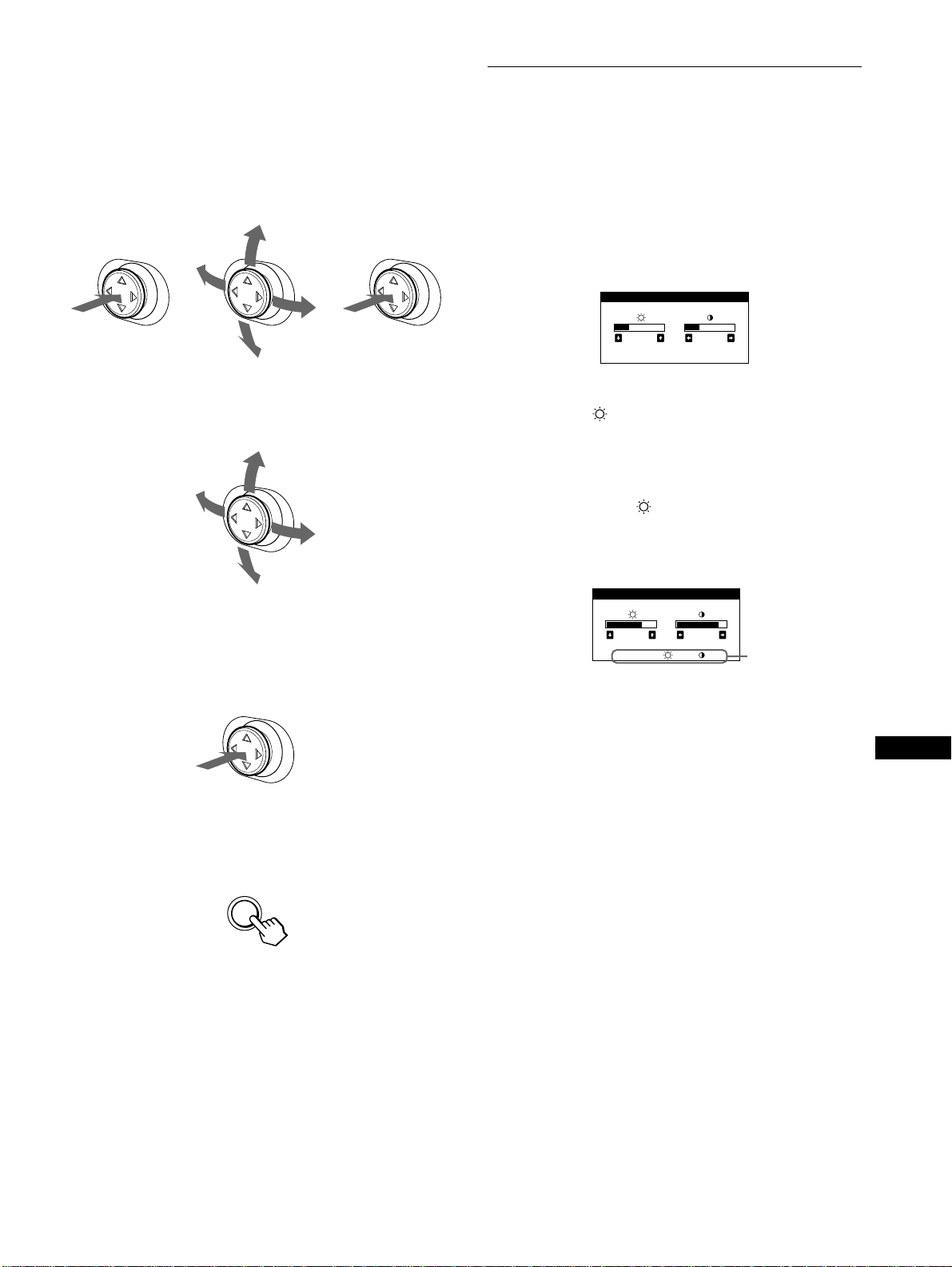

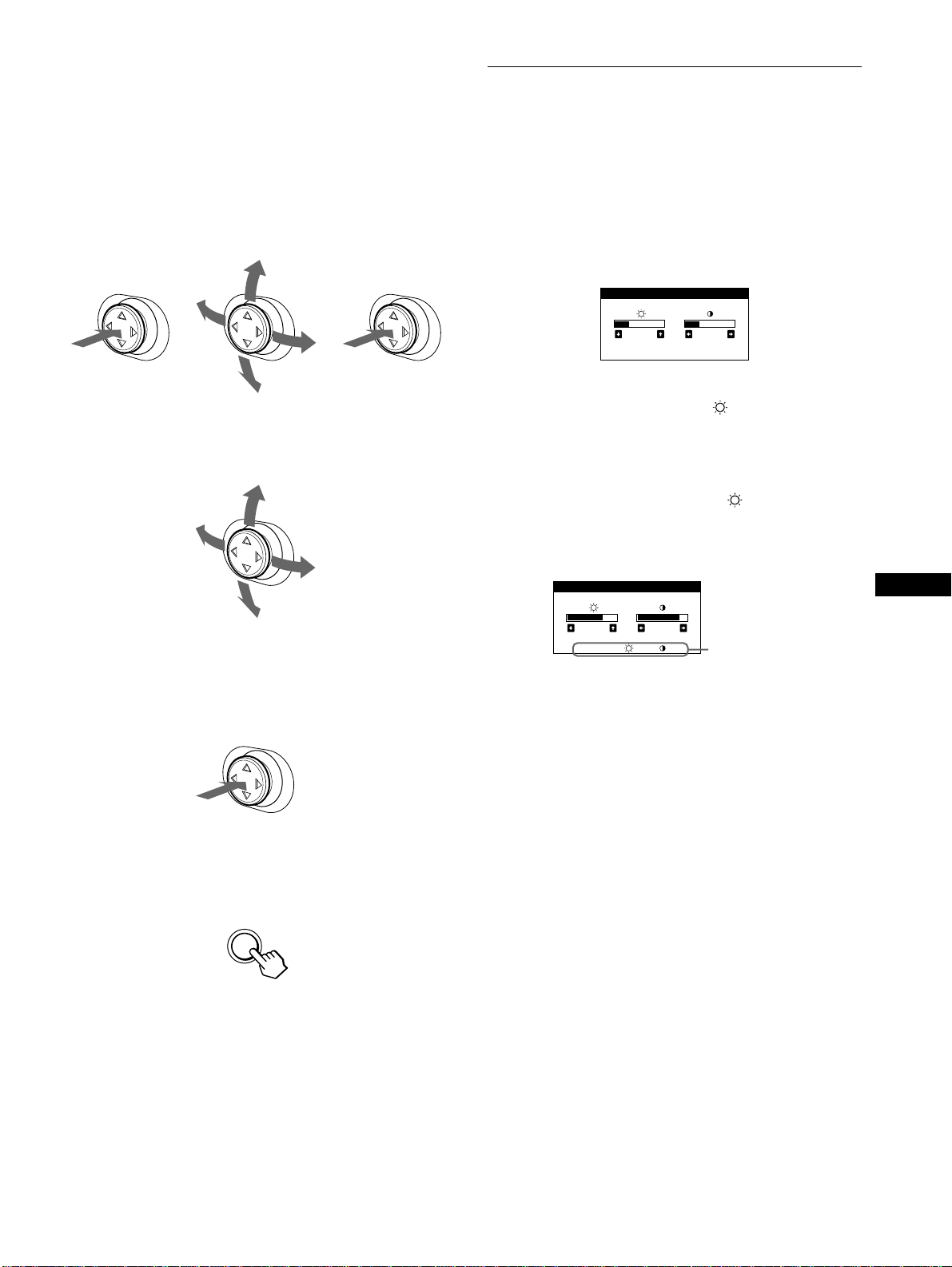

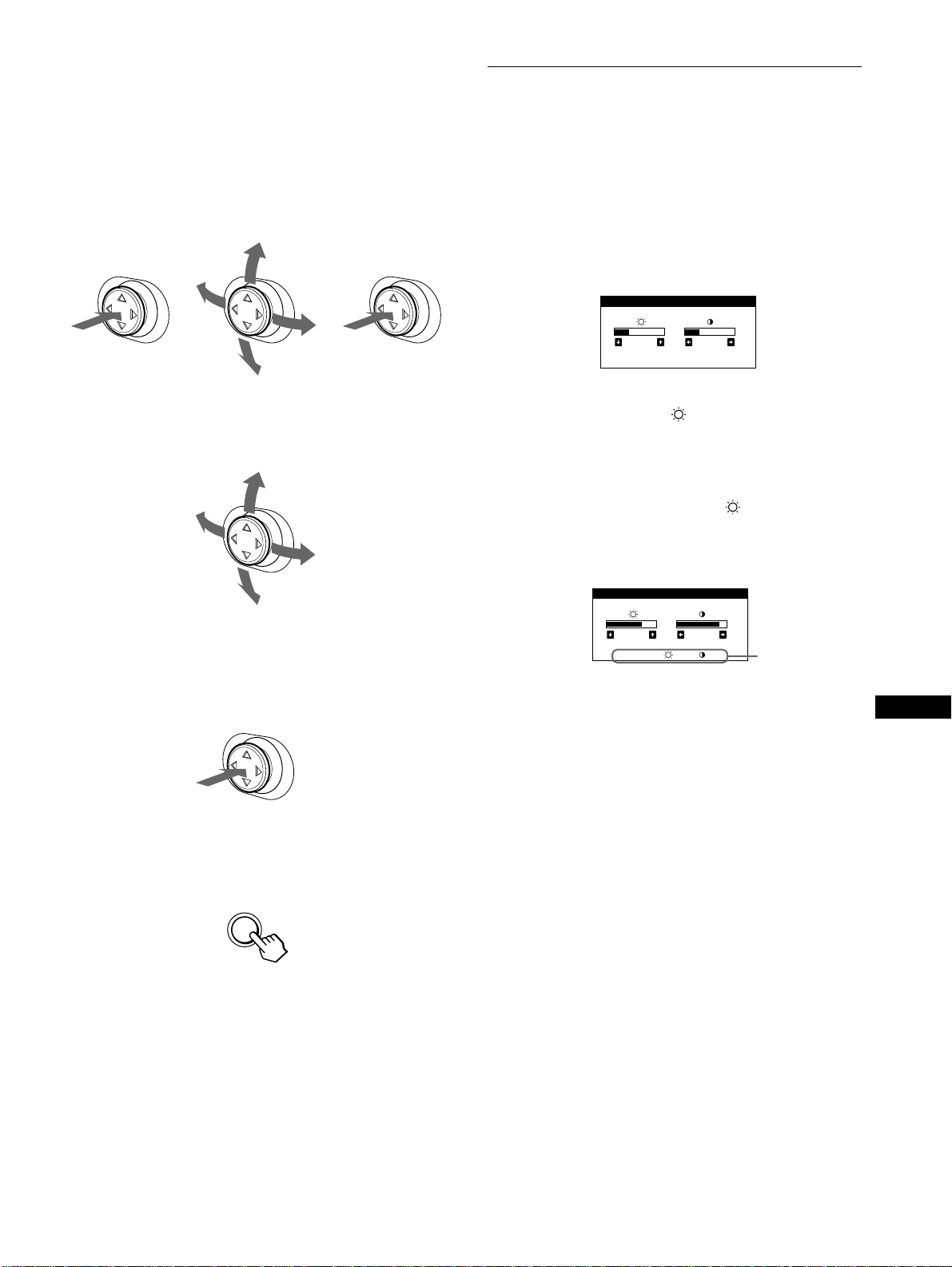

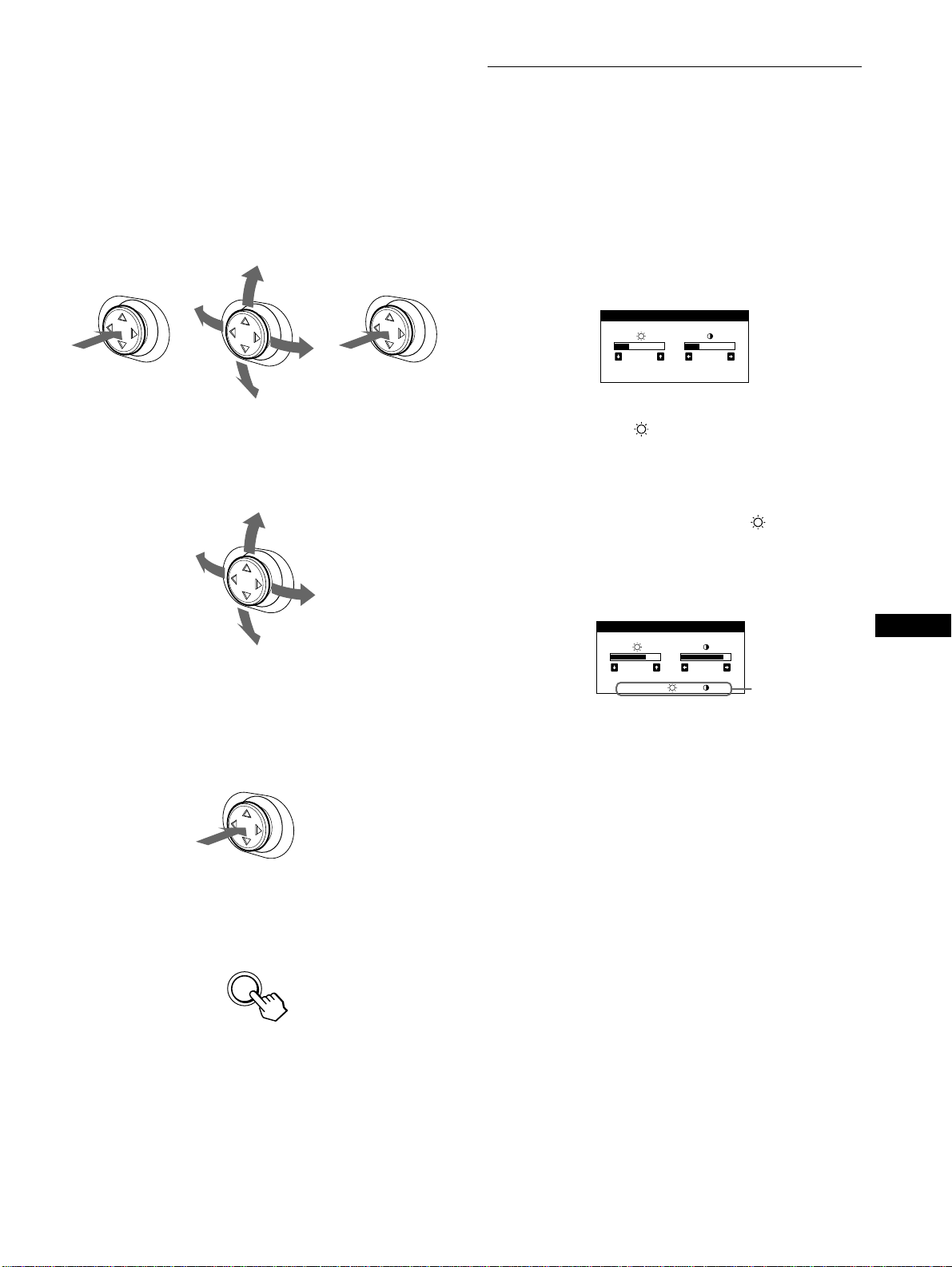

x Using the joystick
1 Display the main MENU and select the menu you
want to adjust.
Press the joystick once to display the main MENU. Then
move the joystick up, down, left, or right to highlight the
desired menu. Press the joystick to select the menu item.
2 Adjust the menu.
Move the joystick up, down, left, or right to make the
adjustment.
3 Close the menu.
Press the joystick once to return to the main menu, and twice
to return to normal viewing. If no buttons are pressed, the
menu closes automatically after about 30 seconds.
x Resetting the adjustments
Press the RESET button. See page 16 for more information on
resetting the adjustments.
Adjusting the brightness and
contrast
Brightness and contrast adjustments are made using a separate
BRIGHTNESS/CONTRAST menu.
These settings are stored in memory for the signals from the
currently selected input connector.
1 Move the joystick in any direction.
The BRIGHTNESS/CONTRAST menu appears on the
screen.
2 Move the joystick up or down to adjust the
brightness ( ), and left or right to adjust the
contrast (6).
If you select the sRGB mode in the COLOR menu
Confirm that the brightness ( ) and contrast (6) values are
adjusted respectively to the numbers to be set in the sRGB mode
shown in the BRIGHTNESS/CONTRAST menu. If not, press the
RESET button (for less than 2 seconds).
For more information about using the sRGB mode, see
“Adjusting the color of the picture (COLOR)” on page 12.
The menu automatically disappears after about 3 seconds.
bb
RESET
26 26
BRIGHTNESS/CONTRAST
56 76
sRGB : 56 76
BRIGHTNESS/CONTRAST
Values to be set
in the sRGB
mode
12
Adjusting the centering of the
picture (CENTER)
This setting is stored in memory for the current input signal.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight CENTER and
press the joystick again.
The SIZE/CENTER menu appears on the screen.
3 First move the joystick up or down to select for
horizontal adjustment, or for vertical adjustment.
Then move the joystick left or right to adjust the
centering.
Adjusting the size of the picture
(SIZE)
This setting is stored in memory for the current input signal.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight SIZE and press the
joystick again.
The SIZE/CENTER menu appears on the screen.
3 First move the joystick up or down to select for
horizontal adjustment, or for vertical
adjustment. Then move the joystick left or right to
adjust the size.
Enlarging or reducing the picture
(ZOOM)
This setting is stored in memory for the current input signal.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight SIZE or
CENTER and press the joystick again.
The SIZE/CENTER menu appears on the screen.
3 Move the joystick up or down to select (zoom),
and move the joystick left or right to enlarge or
reduce the picture.
Note
Adjustment stops when either the horizontal or vertical size reaches its
maximum or minimum value.
Adjusting the shape of the picture
(GEOM)
The (rotation) setting is stored in memory for all input signals.
All other settings are stored in memory for the current input
signal.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight GEOM and press
the joystick again.
The GEOMETRY menu appears on the screen.
3 First move the joystick up or down to select the
desired adjustment item. Then move the joystick left
or right to make the adjustment.
Adjusting the color of the picture
(COLOR)
The COLOR settings allow you to adjust the picture’s color
temperature by changing the color level of the white color field.
Colors appear reddish if the temperature is low, and bluish if the
temperature is high. This adjustment is useful for matching the
monitor’s color to a printed picture’s colors.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight COLOR and press
the joystick again.
The COLOR menu appears on the screen.
3 Move the joystick left or right to select the
adjustment mode.
There are three types of adjustment modes, EASY, EXPERT,
and sRGB.
Adjust the selected mode according to the instructions on the
next page.
You can set the color temperature in EASY or EXPERT mode
for each of the video input connectors.
Select To
rotate the picture
expand or contract the picture sides
shift the picture sides to the left or right
adjust the picture width at the top of the screen
shift the picture to the left or right at the top of the
screen
13
GB
x EASY mode
In EASY mode, you can fine tune the color temperature by
changing the three preset temperatures — 5000K, 6500K, or
9300K.
1 Move the joystick up or down to select the color
temperature row 1. Then move the joystick left or
right to select a color temperature.
The preset color temperatures are 5000K, 6500K, and 9300K.
The default setting is 9300K. The whites will change from a
bluish hue to a reddish hue as the temperature is lowered to
6500K and 5000K.
2 If necessary, fine tune the color temperature.
Move the joystick up or down to select the color
temperature row 2. Then move the joystick left or
right to fine tune the color temperature.
If you fine tune the color temperature, the new color settings
are stored in memory for each of the three color temperatures
and item 1 of the on-screen menu changes as follows.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x EXPERT mode
You can make additional adjustments to the color in greater detail
by selecting the EXPERT mode.
1 Move the joystick up or down to select the color
temperature row 1. Then move the joystick left or
right to select a color temperature.
2 Move the joystick up or down to select the
adjustment item 2. Then move joystick left or right
to adjust the BIAS (black level).
This adjusts the dark areas of an image.
3 Move the joystick up or down to select the
adjustment item 3. Then move the joystick left or
right to adjust the GAIN (white level).
This adjusts the light areas of an image.
You can adjust the R (red), G (green), B (blue) component of
the input signal when making changes to items 2 and 3.
If you fine tune the color temperature, the new color settings
are stored in memory for each of the three color temperatures
and item 1 of the on-screen menu change as follows.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x sRGB mode
The sRGB color setting is an industry standard color space
protocol designed to correlate the displayed and printed colors of
sRGB compliant computer products. To adjust the colors to the
sRGB profile, simply select the sRGB mode in the COLOR menu.
Once you select the sRGB mode, the brightness ( ) and
contrast (6) values are automatically set to the values to be set in
the sRGB mode.
In order to display the sRGB colors correctly (γ = 2.2, 6500K),
confirm that:
• the brightness ( ) and contrast (6) values are adjusted
respectively to the numbers shown in the BRIGHTNESS/
CONTRAST menu. If not, press the RESET button (for less
than 2 seconds). For information on how to change the
brightness and contrast, see “Adjusting the brightness and
contrast” on page 11.
• the color settings of your computer are set to the sRGB profile.
Note
Your computer and other connected products (such as a printer), must be
sRGB compliant.
EASY EXPERT s BGR
5000K 6500K 930 K0
50 K00
RESTORATION ON
COLOR
EASY EXPERT s BGR
5000K 6500K 930 K0
R BIAS 05
G BIAS 05
B BIAS 05
RGAIN 05
GGAIN 05
BGAIN 05
COLOR
EASY EXPERT s BGR
:56 :76 FOR s BGR
RESTORATION ON
COLOR
(continued)
14
Restoring the color from the EASY or sRGB menus
(IMAGE RESTORATION function)
The colors of most display monitors tend to gradually lose brilliance
over several years of service. The IMAGE RESTORATION feature
found in the EASY and sRGB menus allows you to restore the color
to the original factory quality levels.
1 Move the joystick left or right to select EASY or
sRGB mode.
2 First move the joystick up or down to select
(IMAGE RESTORATION). Then move the
joystick to the right.
The picture disappears while the color is being restored (about
2 seconds). After the color is restored, the picture reappears
on the screen again.
Notes
• Before using this feature, the monitor must be in normal operation
mode (green power indicator on) for at least 30 minutes. If the monitor
goes into power saving mode, you must return the monitor to normal
operation mode and wait for 30 minutes for the monitor to be ready.
You may need to adjust your computer’s power saving settings to keep
the monitor in normal operation mode for the full 30 minutes. If the
monitor is not ready, the following message will appear.
• The monitor may gradually lose its ability to perform this function due
to the natural aging of the picture tube.
Adjusting the quality of the picture
(SCREEN)
The SCREEN settings allow you to adjust the quality of the
picture by controlling the moire and landing.
• If the color is irregular at the corners of the screen, adjust the
landing.
• If elliptical or wavy patterns appear on the screen, cancel the
moire.
The CANCEL MOIRE and MOIRE ADJUST settings are stored
in memory for the current input signal. All other settings are
stored in memory for all input signals.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight SCREEN and
press the joystick again.
The SCREEN menu appears on the screen.
3 First move the joystick up or down to select the
desired adjustment item. Then move the joystick left
or right to make the adjustment.
* Moire is a type of natural interference which produces soft, wavy lines
on your screen. It may appear due to interference between the pattern
of the picture on the screen and the phosphor pitch pattern of the
monitor.
Note
The picture may become fuzzy when CANCEL MOIRE is set to ON.
EASY EXPERT s BGR
5000K 6500K 930 K0
50 K00
RESTORATION
AVAI LABLE
AFTER WARM UP
COLOR
Select To
LANDING
reduce any color irregularities in the
screen’s top left corner to a minimum.
LANDING
reduce any color irregularities in the
screen’s top right corner to a
minimum.
LANDING
reduce any color irregularities in the
screen’s bottom left corner to a
minimum.
LANDING
reduce any color irregularities in the
screen’s bottom right corner to a
minimum.
CANCEL MOIRE*
turn the moire cancellation function
ON or OFF.
(MOIRE ADJUST) appears in
the menu when you select ON.
MOIRE ADJUST
adjust the degree of moire
cancellation until the moire is at a
minimum.
Example of moire
15
GB
Adjusting the convergence (CONV)
The CONV settings allow you to adjust the quality of the picture
by controlling the convergence. The convergence refers to the
alignment of the red, green, and blue color signals.
If you see red or blue shadows around letters or lines, adjust the
convergence.
These settings are stored in memory for all input signals.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight CONV and press
the joystick again.
The CONVERGENCE menu appears on the screen.
3 First move the joystick up or down to select the
desired adjustment item. Then move the joystick left
or right to make the adjustment.
Additional settings (OPTION)
You can manually degauss (demagnetize) the monitor, change the
menu position, and lock the controls.
1 Press the joystick.
The main MENU appears on the screen.
2 Move the joystick to highlight OPTION and press
the joystick again.
The OPTION menu appears on the screen.
3 Move the joystick up or down to select the desired
adjustment item.
Adjust the selected item according to the following
instructions.
x Degaussing the screen
The monitor is automatically demagnetized (degaussed) when the
power is turned on.
To manually degauss the monitor, first move the
joystick up or down to select (DEGAUSS). Then
move the joystick to the right.
The screen is degaussed for about 3 seconds. If a second degauss
cycle is needed, allow a minimum interval of 20 minutes for the
best result.
x Changing the menu’s position
Change the menu’s position if it is blocking an image on the
screen.
To change the menu’s on-screen position, first move
the joystick up or down to select (OSD H POSITION)
for horizontal adjustment, or (OSD V POSITION) for
vertical adjustment. Then move the joystick left or right
to shift the on-screen menu.
x Locking the controls
To protect adjustment data by locking the controls, first
move the joystick up or down to select (CONTROL
LOCK). Then move the joystick to the right, to select
ON.
Only the ! (power) switch, EXIT, and (CONTROL LOCK)
of the OPTION menu will operate. If any other items are
selected, the mark appears on the screen.
To cancel the control lock
Repeat the procedure above and set (CONTROL LOCK) to OFF.
Select To
horizontally shift red or blue shadows
vertically shift red or blue shadows
TOP
V CONVER TOP
vertically shift red or blue shadows at
the top of the screen
BOT
V CONVER
BOTTOM
vertically shift red or blue shadows at
the bottom of the screen
16
Resetting the adjustments
This monitor has the following three reset methods. Use the
RESET button to reset the adjustments.
x Resetting a single adjustment item
Use the joystick to select the adjustment item you want to reset,
and press the RESET button.
x Resetting all of the adjustment data for the
current input signal
Press the RESET button when no menu is displayed on the screen.
Note that the following items are not reset by this method:
• on-screen menu language (page 8)
• adjustment mode in the COLOR menu (EASY, EXPERT,
sRGB) (page 12)
• on-screen menu position (page 15)
• control lock (page 15)
x Resetting all of the adjustment data for all
input signals
Press and hold the RESET button for more than 2 seconds.
Note
The RESET button does not function when (CONTROL LOCK) is
set to ON.
Technical Features
Preset and user modes
When the monitor receives an input signal, it automatically
matches the signal to one of the factory preset modes stored in the
monitor’s memory to provide a high quality picture at the center of
the screen.
(See Appendix for a list of the factory preset modes.)
For input signals that do not match one of the factory preset modes,
the digital Multiscan technology of this monitor ensures that a
clear picture appears on the screen for any timing in the monitor’s
frequency range (horizontal: 30 – 121 kHz, vertical: 48 – 160 Hz).
If the picture is adjusted, the adjustment data is stored as a user
mode and automatically recalled whenever the same input signal
is received.
Note for Windows users
For Windows users, check your graphic board manual or the
utility program which comes with your graphic board and select
the highest available refresh rate to maximize monitor
performance.
Power saving function
This monitor meets the power-saving guidelines set by VESA,
E
NERGY
S
TAR, and NUTEK. If the monitor is connected to a
computer or video graphics board that is DPMS (Display Power
Management Signaling) compliant, the monitor will automatically
reduce power consumption in three stages as shown below
.
* Figures reflect power consumption when no USB compatible
peripherals are connected to the monitor.
** “Sleep” and “deep sleep” are power saving modes defined by the
Environmental Protection Agency.
*** When your computer enters power saving mode, the input signal is
cut and NO INPUT SIGNAL appears on the screen before the
monitor enters active off mode. After a few seconds, the monitor
enters power saving mode.
RESET
Power mode Power
consumption*
! (power)
indicator
normal
operation
≤ 170 W green
1 standby ≤ 15 W green and orange
alternate
2 suspend
(sleep)**
≤ 15 W green and orange
alternate
3 active off***
(deep sleep)**
≤ 1 W orange
power off 0 W off
17
GB
Troubleshooting
Before contacting technical support, refer to this section.
If thin lines appear on your screen
(damper wires)
The visible lines on your screen especially when the background
screen color is light (usually white), are normal for the Trinitron
monitor. This is not a malfunction. These are shadows from the
damper wires used to stabilize the aperture grille. The aperture
grille is the essential element that makes a Trinitron picture tube
unique by allowing more light to reach the screen, resulting in a
brighter, more detailed picture.
On-screen messages
If there is something wrong with the input signal, one of the
following messages appears on the screen.
If NO INPUT SIGNAL appears on line 1
This indicates that no signal is input from the selected connector.
If OUT OF SCAN RANGE appears on line 1
This indicates that the input signal is not supported by the
monitor’s specifications.
For more information, see “Trouble symptoms and remedies” on
page 18.
Displaying this monitor’s name, serial number,
and date of manufacture.
While the monitor is receiving a video signal, press and hold the
joystick for more than 5 seconds to display this monitor’s
information box.
If the problem persists, call your authorized Sony dealer and give
the following information.
• Model name: GDM-FW900
• Serial number
• Name and specifications of your computer and graphic board.
2 The selected connector
This message shows the currently selected connector
(INPUT 1 or INPUT 2).
3 The remedies
One or more of the following messages may appear on the
screen.
• If ACTIVATE BY COMPUTER appears on the screen, try
pressing any key on the computer or moving the mouse, and
confirm that your computer’s graphic board is completely
seated in the correct bus slot.
• If CHECK INPUT SELECTOR appears on the screen, try
changing the input signal (page 9).
• If CHECK SIGNAL CABLE appears on the screen, check
that the monitor is correctly connected to the computer
(page 6).
Damper wires
MON I TOR I S WORK I NG
INPUT 1 :
NO INPUT SIGNAL
ACT I VATE BY COMPUT RE
CHECK I NPUT SELECT RO
CHECK SIGNAL CABLE
WH I T E
RED
GREEN
BLUE
INFORMATION
2 The selected connector and the frequencies of the
current input signal
This message shows the currently selected connector
(INPUT 1 or INPUT 2). If the monitor recognizes the
frequencies of the current input signal, the horizontal and
vertical frequencies are also displayed.
3 The remedies
CHANGE SIGNAL TIMING appears on the screen. If you
are replacing an old monitor with this monitor, reconnect the
old monitor. Then adjust the computer’s graphic board so that
the horizontal frequency is between 30 - 121 kHz, and the
vertical frequency is between 48 - 160 Hz.
MON I TOR I S WORK I NG
INPUT 1:130.0kHz/ H57
OUT OF SCAN RANGE
CHANGE S I GNAL T IM I NG
WH I T E
RED
GREEN
BLUE
INFORMATION
z
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMATION
Example
b
18
Trouble symptoms and remedies
If the problem is caused by the connected computer or other equipment, please refer to the connected equipment’s instruction manual.
Use the self-diagnosis function (page 20) if the following recommendations do not resolve the problem.
Symptom Check these items
No picture
If the ! (power) indicator is not lit • Check that the power cord is properly connected.
• Check that the ! (power) switch is in the “on” position.
If the NO INPUT SIGNAL message
appears on the screen, or if the
! (power) indicator is either orange
or alternating between green and
orange
• Check that the video signal cable is properly connected and all plugs are firmly seated in
their sockets (page 6).
• Check that the INPUT switch setting is correct (page 9).
• Check that the video input connector’s pins are not bent or pushed in.
xProblems caused by the connected computer or other equipment
• The computer is in power saving mode. Try pressing any key on the keyboard or moving
the mouse.
• Check that the computer’s power is “on.”
• Check that the graphic board is completely seated in the proper bus slot.
If the OUT OF SCAN RANGE
message appears on the screen
xProblems caused by the connected computer or other equipment
• Check that the video frequency range is within that specified for the monitor. If you
replaced an old monitor with this monitor, reconnect the old monitor and adjust the
frequency range to the following.
Horizontal: 30 – 121 kHz
Vertical: 48
–
160 Hz
If no message is displayed and the
! (power) indicator is green or
flashing orange
• Use the Self-diagnosis function (page 20).
If using Windows 95/98 • If your PC/graphic board has difficulty communicating with this monitor, download the
specific driver by accessing the web site of Microsoft Corporation.
If using a Macintosh system • When connecting to a Power Mac G3/G4 that has 3 rows of pins, check that the supplied
exclusive Power Mac G3/G4 adapter and the video signal cable are properly connected
(page 6).
• If you connect to the other version of Macintosh series computer that has 2 rows of pins,
you will need a different adapter (not supplied).
Picture flickers, bounces,
oscillates, or is scrambled
• Isolate and eliminate any potential sources of electric or magnetic fields such as other
monitors, laser printers, fluorescent lighting, televisions, or electric fans.
• Move the monitor away from power lines or place a magnetic shield near the monitor.
• Try plugging the monitor into a different AC outlet, preferably on a different circuit.
• Try turning the monitor 90° to the left or right.
xProblems caused by the connected computer or other equipment
• Check your graphic board manual for the proper monitor setting.
• Confirm that the graphics mode (VESA, Macintosh 21" Color, etc.) and the frequency of
the input signal are supported by this monitor (Appendix). Even if the frequency is within
the proper range, some graphic boards may have a sync pulse that is too narrow for the
monitor to sync correctly.
• Adjust the computer’s refresh rate (vertical frequency) to obtain the best possible picture.
Picture is fuzzy • Adjust the brightness and contrast (page 11).
• Degauss the monitor* (page 15).
• If CANCEL MOIRE is ON, the picture may become fuzzy. Decrease the moire
cancellation effect or set CANCEL MOIRE to OFF (page 14).
19
GB
* If a second degauss cycle is needed, allow a minimum interval of 20 minutes for the best result. A humming noise may be heard, but this is not a
malfunction.
Picture is ghosting • Eliminate the use of video cable extensions and/or video switch boxes.
• Check that all plugs are firmly seated in their sockets.
Picture is not centered or sized
properly
• Press the ASC button (page 9).
• Adjust the size or centering (page 12). Note that some video modes do not fill the screen
to the edges.
Edges of the image are curved • Adjust the geometry (page 12).
Wavy or elliptical pattern (moire)
is visible
• Set CANCEL MOIRE to ON and adjust the degree of moire cancellation until the moire is
at a minimum (page 14).
xProblems caused by the connected computer or other equipment
• Change your desktop pattern.
Color is not uniform • Degauss the monitor* (page 15). If you place equipment that generates a magnetic field,
such as a speaker, near the monitor, or if you change the direction the monitor faces, color
may lose uniformity.
• Adjust the landing (page 14).
White does not look white • Adjust the color temperature (page 12).
• Check that the five BNC connectors are connected in the correct order (page 6).
Letters and lines show red or blue
shadows at the edges
• Adjust the convergence (page 15).
Monitor buttons do not operate
( appears on the screen)
• If the control lock is set to ON, set it to OFF (page 15).
IMAGE RESTORATION function
does not operate
• Before using this function, the monitor must be in normal operation mode (green power
indicator on) for at least 30 minutes. For more information on using the IMAGE
RESTORATION function, see page 14.
• Adjust the computer’s power saving settings to keep the monitor in normal operation
mode for more than 30 minutes.
• The monitor may gradually lose its ability to perform this function due to the natural aging
of the picture tube.
USB peripherals do not function • Check that the appropriate USB connectors are securely connected (page 8).
• Check that the ! (power) switch is in the “on” position.
xProblems caused by the connected computer or other equipment
• Check that the power of any self-powered USB compliant peripheral devices is “on.”
• Install the latest version of the device driver on your computer. Contact your device’s
manufacturer for information about the appropriate device driver.
• If your USB compliant keyboard or mouse does not function, connect them directly to
your computer, reboot your computer, and make any necessary adjustments to the USB
settings. Then reconnect the keyboard or mouse to the monitor. If you connect a keyboard
or mouse to the USB connectors and then boot your computer for the first time, the
peripheral devices may not function.
• For customers using Windows 95
1. Right-click on My Computer and select Properties.
2. Click on the Device Manager tab. Scroll down and select Universal Serial Bus
Controller.
If Universal Serial Bus Controller does not appear, you need to load a USB supplement
disk. Contact your computer’s manufacturer for more information about obtaining a
USB supplement disk.
3. Select Generic USB Device from the USB controller list and click on Properties.
4. If there is a check in the box next to “Disable in this hardware profile,” remove the
check.
5. Click on Refresh.
A hum is heard right after the
power is turned on
• This is the sound of the auto-degauss cycle. When the power is turned on, the monitor is
automatically degaussed for 3 seconds.
Symptom Check these items
EASY EXPERT s BGR
5000K 6500K 930 K0
50 K00
RESTORATION
AVAI LABLE
AFTER WARM UP
COLOR
20
Self-diagnosis function
This monitor is equipped with a self-diagnosis function. If there is
a problem with your monitor or computer(s), the screen will go
blank and the ! (power) indicator will either light up green or
flash orange. If the ! (power) indicator is lit in orange, the
computer is in power saving mode. Try pressing any key on the
keyboard or moving the mouse.
x If the ! (power) indicator is green
1 Disconnect any plugs from the video input 1 and 2
connectors, or turn off the connected computer(s).
2 Press the ! (power) button twice to turn the monitor
off and then on.
3 Move the joystick to the right for 2 seconds before
the monitor enters power saving mode.
If all four color bars appear (white, red, green, blue), the monitor
is working properly. Reconnect the video input cables and check
the condition of your computer(s).
If the color bars do not appear, there is a potential monitor failure.
Inform your authorized Sony dealer of the monitor’s condition.
x If the ! (power) indicator is flashing orange
Press the ! (power) button twice to turn the monitor off
and then on.
If the ! (power) indicator lights up green, the monitor is working
properly.
If the ! (power) indicator is still flashing, there is a potential
monitor failure. Count the number of seconds between orange
flashes of the ! (power) indicator and inform your authorized
Sony dealer of the monitor’s condition. Be sure to note the model
name and serial number of your monitor. Also note the make and
model of your computer and graphic board.
Specifications
CRT 0.23 – 0.27 mm aperture grille pitch
24 inches measured diagonally
90-degree deflection
FD Trinitron
Viewable image size Approx. 482.1 × 308.2 mm (w/h)
(19 × 12
1
/4 inches)
19.8" viewing image
Resolution Maximum (16:10)
Horizontal: 2304 dots
Vertical: 1440 lines
Maximum (4:3)
Horizontal: 2048 dots
Vertical: 1536 lines
Recommended (16:10)
Horizontal: 1920 dots
Vertical: 1200 lines
Input signal levels Video signal
Analog RGB: 0.700 Vp-p
(positive), 75 Ω
SYNC signal
H/V separate or composite sync:
TTL 2 kΩ, Polarity free
Sync on Green: 0.3 Vp-p
(negative)
Standard image area 16:10
Approx. 474 × 296 mm (w/h)
(18
3
/4 × 11
3
/4 inches)
4:3
Approx. 395 × 296 mm (w/h)
(15
5
/8 × 11
3
/4 inches)
5:4
Approx. 370 × 296 mm (w/h)
(14
5
/8 × 11
3
/4 inches)
Deflection frequency* Horizontal: 30 to 121 kHz
Vertical: 48 to 160 Hz
AC input voltage/current 100 to 240 V, 50/60 Hz, 2.2 – 1.2 A
Power consumption Approx. 170 W (with no USB devices
connected)
Operating temperature 10°C to 40°C
Dimensions
Approx. 571.5
×
500
×
522.5 mm (w/h/
d)
(22
1
/2 × 19
3
/4 × 20
5
/8 inches)
Mass Approx. 42 kg (92 lb 10 oz)
Plug and Play DDC1/DDC2B/DDC2Bi, GTF**
Supplied accessories See page 6
* Recommended horizontal and vertical timing condition
• Horizontal sync width duty should be more than 4.8% of
total horizontal time or 0.8 µs, whichever is larger.
• Horizontal blanking width should be more than 2.3 µsec.
• Vertical blanking width should be more than 450 µsec.
** If the input signal is Generalized Timing Formula (GTF)
compliant, the GTF feature of the monitor will automatically
provide an optimal image for the screen.
Design and specifications are subject to change without notice.
MENU
INPUTASCRESET 21
! (power) indicator
3
Table des Matières
•Trinitron
â
est une marque commerciale
déposée de Sony Corporation.
• Macintosh est une marque commerciale
sous licence d’Apple Computer, Inc.,
déposée aux Etats-Unis et dans d’autres
pays.
• Windows
â
et MS-DOS sont des
marques déposées de Microsoft
Corporation aux Etats-Unis et dans
d’autres pays.
• IBM PC/AT et VGA sont des marques
commerciales déposées d’IBM
Corporation aux Etats-Unis.
• VESA et DDC
ä
sont des marques
commerciales de Video Electronics
Standard Association.
•
ENERGY STAR est une marque
déposée aux Etats-Unis.
• Tous les autres noms de produits
mentionnés dans le présent mode
d’emploi peuvent être des marques
commerciales ou des marques
commerciales déposées de leurs
sociétés respectives.
• Les symboles “
ä” et “â” ne sont pas
mentionnés systématiquement dans le
présent mode d’emploi.
FR
Précautions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identification des composants et des commandes. . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Etape 1: Raccordez le moniteur à l’ordinateur. . . . . . . . . . . . . . . . . 6
Etape 2: Branchez le cordon d’alimentation. . . . . . . . . . . . . . . . . . . 7
Etape 3: Mettez le moniteur et l’ordinateur sous tension . . . . . . . . . 7
Raccordement de périphériques compatibles USB
(Universal Serial Bus). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Sélection de la langue d’affichage des menus (LANG) . . . . . . . . . . 8
Sélection du signal d’entrée . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Taille et centrage automatiques de l’image (AUTO). . . . . . . . . . . . . 9
Personnalisation de votre moniteur. . . . . . . . . . . . . . . .10
Navigation au sein des menus . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Réglage de la luminosité et du contraste . . . . . . . . . . . . . . . . . . . . 11
Réglage du centrage de l’image (CENTRE). . . . . . . . . . . . . . . . . . 12
Réglage de la taille de l’image (TAILLE) . . . . . . . . . . . . . . . . . . . . 12
Agrandir ou réduire l’image (ZOOM) . . . . . . . . . . . . . . . . . . . . . . . 12
Réglage de la forme de l’image (GEOM) . . . . . . . . . . . . . . . . . . . . 12
Réglage des couleurs de l’image (COUL.) . . . . . . . . . . . . . . . . . . . 12
Réglage de la qualité de l’image (ECRAN). . . . . . . . . . . . . . . . . . . 14
Réglage de la convergence (CONV) . . . . . . . . . . . . . . . . . . . . . . . 15
Réglages supplémentaires (OPTION) . . . . . . . . . . . . . . . . . . . . . . 15
Réinitialisation des réglages. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Caractéristiques techniques. . . . . . . . . . . . . . . . . . . . . .16
Modes présélectionné et utilisateur . . . . . . . . . . . . . . . . . . . . . . . . 16
Fonction d’économie d’énergie. . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Dépannage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Si de fines lignes apparaissent à l’écran (fils d’amortissement). . . 17
Messages affichés à l’écran . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Symptômes et remèdes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Fonction d’autodiagnostic. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Spécifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4

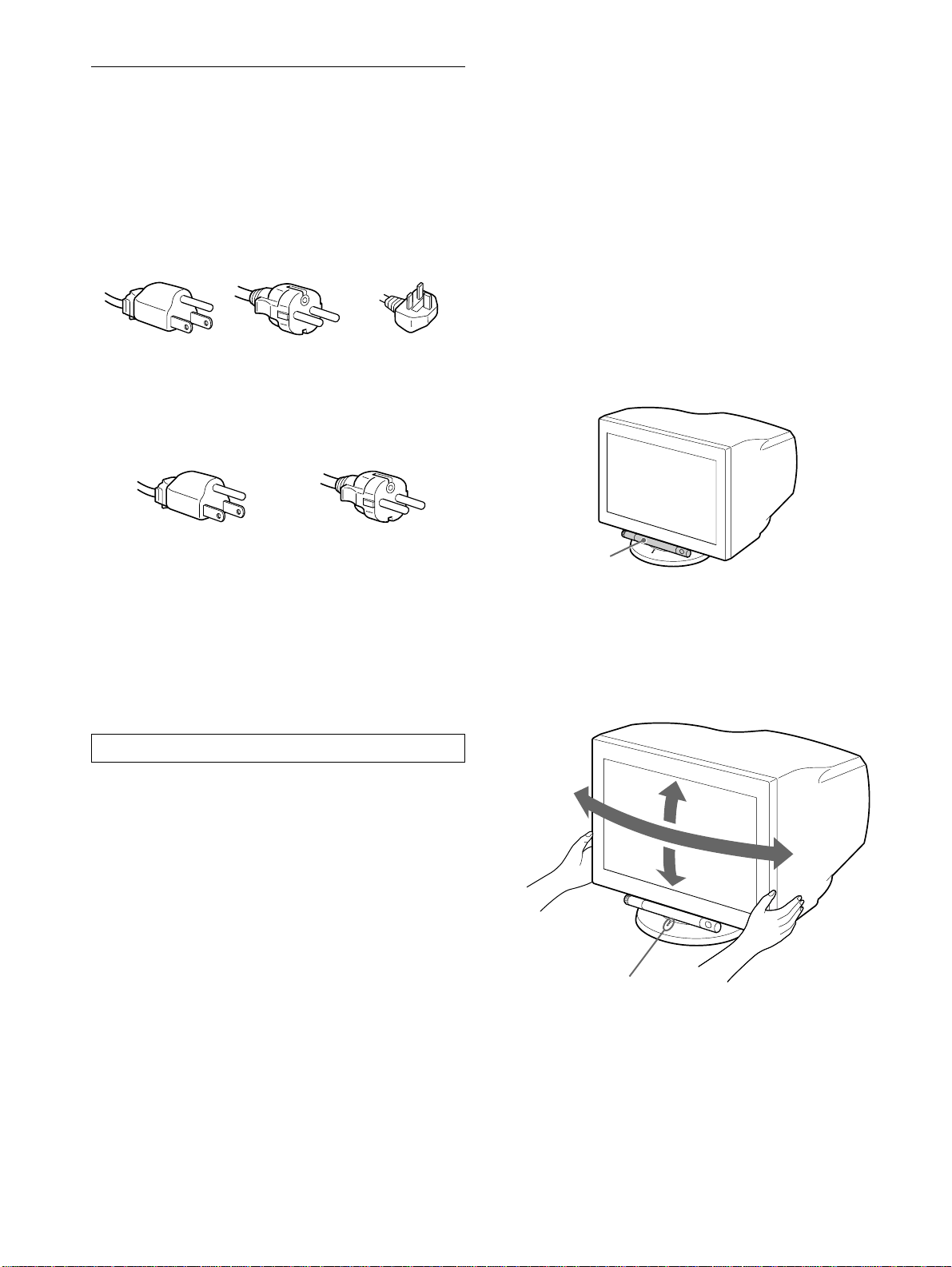

Précautions
Avertissement sur le raccordement à la source
d’alimentation
• Utilisez le cordon d’alimentation fourni. Si vous utilisez un
cordon d’alimentation différent, assurez-vous qu’il est
compatible avec votre tension d’alimentation secteur locale.
Pour les clients au Royaume-Uni
Si vous utilisez ce moniteur au Royaume-Uni, utilisez le cordon
d’alimentation fourni au Royaume-Uni.
Pour les clients aux Etats-Unis
Si vous n’utilisez pas le cordon d’alimentation approprié, ce
moniteur ne sera pas conforme aux normes FCC en vigueur.
• Avant de débrancher le cordon d’alimentation, attendez au
moins 30 secondes après avoir actionné le commutateur
d’alimentation de manière à permettre la décharge de
l’électricité statique à la surface de l’écran.
• Après mise sous tension, l’écran est démagnétisé pendant
environ 3 secondes. Cela génère un puissant champ magnétique
autour de l’encadrement métallique qui peut affecter les
données mémorisées sur une bande magnétique ou des
disquettes situées à proximité. Placez ces systèmes
d’enregistrement magnétique, bandes et disquettes à l’écart du
moniteur.
Installation
N’installez pas le moniteur dans les endroits suivants:
• sur des surfaces molles (moquette, nappe, etc.) ou à proximité
de tissus (rideaux, tentures, etc.) qui risquent d’obstruer les
orifices de ventilation
• à proximité de sources de chaleur comme des radiateurs ou des
conduits d’air, ni dans un endroit directement exposé au
rayonnement solaire
• sujet à de fortes variations de température
• soumis à des vibrations ou à des chocs mécaniques
• sur une surface instable
• à proximité d’appareils générant un champ magnétique comme
un transformateur ou des lignes à haute tension
• à proximité de ou sur une surface métallique chargée
électriquement
Entretien
• Nettoyez l’écran à l’aide d’un chiffon doux. Si vous utilisez un
produit nettoyant pour vitres, n’utilisez aucun type de produit
contenant une solution antistatique ou des additifs similaires
parce que vous risquez de rayer le revêtement de l’écran.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de
l’écran avec des objets abrasifs ou aux arêtes vives comme un
stylo à bille ou un tournevis. Ce type de contact risque en effet
de rayer le tube image.
• Nettoyez le châssis, le panneau et les commandes à l’aide d’un
chiffon doux légèrement imprégné d’une solution détergente
neutre. N’utilisez jamais de tampons abrasifs, de poudre à
récurer ou de solvants tels que de l’alcool ou du benzène.
Transport
Pour transporter ce moniteur en vue de réparations ou de son
expédition, utilisez le carton d’emballage et les matériaux de
conditionnement d’origine.
Ne saisissez jamais la manette de commande lorsque
vous transportez le moniteur.
Utilisation du support pivotant
Ce moniteur peut être réglé suivant les angles précisés ci-dessous.
Pour localiser le centre du rayon de pivotement du moniteur,
alignez le centre de l’écran du moniteur sur les points de centrage
du support.
Pour faire pivoter le moniteur horizontalement ou verticalement,
saisissez-le des deux mains par la base.
L’appareil doit être installé à proximité d’une prise murale
aisément accessible.
Exemple de types de fiches
pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA
uniquement
Exemple de types de fiches
pour 100 à 120 V CA
pour 200 à 240 V CA
Manette de commande
165°
5°
165°
15°
Points de centrage
5
FR

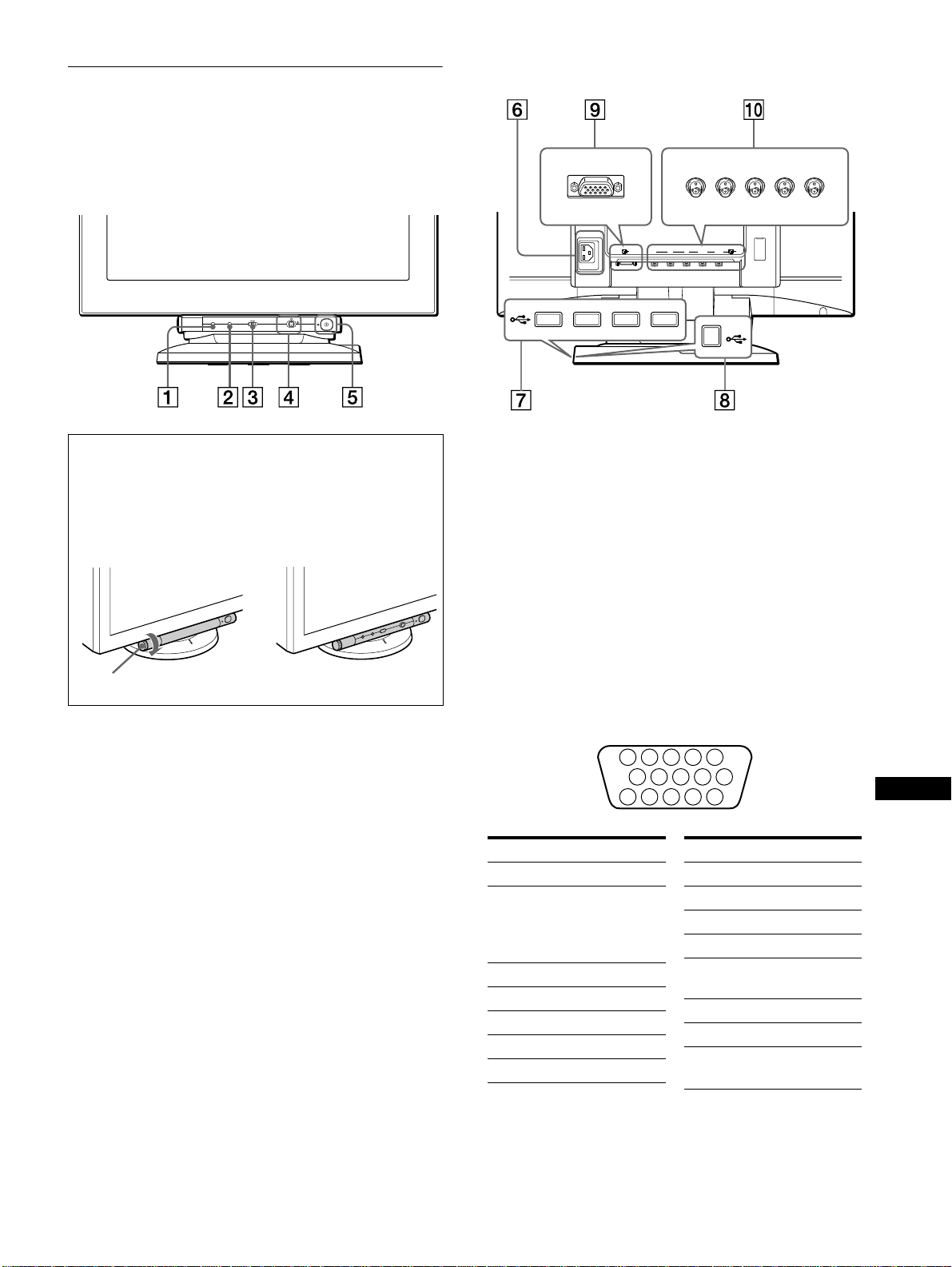

Identification des composants et
des commandes
Pour plus de détails, reportez-vous aux pages indiquées entre
parenthèses.
1 Touche RESET (réinitialisation) (page 16)
Cette touche réinitialise les réglages aux valeurs par défaut.
2 Touche ASC (taille & centrage automatiques)
(page 9)
Cette touche ajuste automatiquement la taille et le centrage
des images.
3 Commutateur INPUT (entrée) (page 9)
Ce commutateur permet de sélectionner le signal d’entrée
vidéo HD15 ou BNC.
4 Manette de commande (page 11)
La manette de commande sert à afficher le menu et à ajuster
les paramètres de réglage du moniteur, y compris la
luminosité et le contraste.
5 Commutateur et indicateur ! (alimentation)
(pages 7, 16, 20)
Cette touche met le moniteur sous et hors tension.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et clignote en vert et en orange ou
s’allume en orange lorsque le moniteur se trouve en mode
d’économie d’énergie.
6 Connecteur AC IN (page 7)
Ce connecteur assure l’alimentation du moniteur.
7 Connecteurs d’aval USB (bus sériel universel)
(page 8)
Utilisez ces connecteurs pour relier des appareils
périphériques USB au moniteur.
8 Connecteur d’amont USB (bus sériel universel)
(page 8)
Utilisez ce connecteur pour relier le moniteur à un ordinateur
compatible USB.
9 Connecteur d’entrée vidéo 1 (HD15) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
* DDC (Display Data Channel) est une norme de VESA.
q; Connecteur d’entrée vidéo 2 (BNC) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
Pour utiliser la manette de commande
Ce moniteur est doté d’une manette de commande sur pivot
cylindrique. Pour sélectionner et exécuter des commandes, déplacez
la manette vers la gauche et vers le bas pour mettre en évidence les
commandes. Lorsque les touches de commande ne sont pas requis,
déplacez la manette vers le haut pour masquer ces touches.
En cas de non utilisation En cas d’utilisation
MENU
INPUTASCRESET 21
Avant
,
Manette
AC IN
RGBHDVD
21
Arrière
avant
arrière
avant
arrière
5 4 3 2
1
678910
1112131415
Broche n° Signal
1 Rouge
2Vert
(Synchro
composite sur le
vert)
3Bleu
4ID (Masse)
5 Masse DDC*
6 Masse rouge
7 Masse vert
Broche n° Signal
8 Masse bleu
9 DDC +5 V*
10 Masse
11 ID (Masse)
12 Données
bidirectionnelles
(SDA)*
13 Synchro H
14 Synchro V
15 Données
d’horloge
(SCL)*
6
Installation
Avant de mettre ce moniteur en service, vérifiez si tous les
accessoires suivants se trouvent bien dans le carton:
• Cordon d’alimentation (1)
• Câble de signal vidéo (1)
•Câble USB (1)
• Adaptateur exclusif Power Mac G3/G4 (1)
• Carte de garantie (1)
• Remarques sur l’entretien de la surface de l’écran (1)
• Ce mode d’emploi (1)
Etape 1:Raccordez le moniteur à
l’ordinateur
Mettez le moniteur et l’ordinateur hors tension avant de procéder
au raccordement.
Remarques
• Ne touchez pas les broches du connecteur du câble de signal vidéo, car
vous risqueriez de les plier.
• Lorsque vous branchez le câble de signal vidéo, vérifiez l’alignement
du connecteur. Ne forcez pas le connecteur dans le mauvais sens, car
vous risquez sinon de plier les broches.
x Raccordement à un PC/AT IBM ou à un
ordinateur compatible
x Raccordement à un ordinateur Macintosh
ou compatible
* Raccordez l’adaptateur fourni à l’ordinateur avant de brancher le câble.
Cet adaptateur n’est compatible qu’avec des ordinateurs Power Mac
G3/G4 dotés de 3 rangées de broches. Si vous possédez un ordinateur
Macintosh avec 2 rangées de broches, vous devrez utiliser un
adaptateur différent (non fourni).
x Raccordement aux cinq connecteurs BNC
* Raccordez les câbles de gauche à droite dans l’ordre suivant: Rouge-
Vert-Bleu-HD-VD.
AC IN
RGBHDVD
21
Câble de signal vidéo
(fourni)
vers la sortie vidéo
PC/AT IBM ou ordinateur
compatible
vers l’entrée
HD15
AC IN
RGBHDVD
21
vers l’entrée
HD15
Adaptateur exclusif Power Mac
G3/G4 (fourni)*
Power Mac G3/G4
vers la sortie vidéo
Câble de signal vidéo
(fourni)
Utilisez l’adaptateur exclusif Power Mac G3/G4 fourni.
AC IN
RGBHDVD
21
vers l’entrée R/G/B
vers l’entrée
HD/VD
Voyez les exemples
précédents pour le
raccordement à votre
ordinateur.
Câble de signal vidéo
(SMF-400, non fourni)*
7
FR
Remarque
La norme Plug & Play (DDC) ne s’applique pas aux cinq connecteurs
BNC. Si vous utilisez la norme Plug & Play, raccordez le connecteur à
l’ordinateur à l’aide du câble de signal vidéo fourni.
Etape 2:Branchez le cordon
d’alimentation
Le moniteur et l’ordinateur étant hors tension, branchez d’abord
le cordon d’alimentation sur le moniteur et ensuite sur une prise
murale.
Etape 3:Mettez le moniteur et
l’ordinateur sous tension
Mettez d’abord le moniteur sous tension et puis l’ordinateur.
L’installation de votre moniteur est à présent terminée.
Si nécessaire, utilisez les commandes du moniteur pour régler
l’image.
Si aucune image n’apparaît à l’écran
• Vérifiez si le moniteur est correctement raccordé à l’ordinateur.
• Si l’indication PAS ENTREE VIDEO apparaît à l’écran,
changez le signal d’entrée (page 9), et vérifiez si la carte
graphique de votre ordinateur est complètement introduite dans
la fente de bus appropriée.
• Si vous remplacez un ancien moniteur par ce modèle et si
l’indication HORS PLAGE DE BALAYAGE apparaît à
l’écran, rebranchez l’ancien moniteur. Ajustez ensuite la carte
graphique de l’ordinateur de façon à ce que la fréquence
horizontale soit comprise entre 30 et 121 kHz et la fréquence
verticale entre 48 et 160 Hz.
• Lorsque vous raccordez un Power Mac G4 en utilisant le câble
de signal vidéo HD15, des images dont les signaux d’entrée ont
un rapport d’aspect de 16:10 ou 16:9 pourront ne pas être
affichées. Si ceci se produit, connectez votre Power Mac G4 en
utilisant un câble de signal vidéo BNC. Redémarrez ensuite
votre Power Mac G4.
Pour plus d’informations sur les messages affichés à l’écran,
reportez-vous à la section “Symptômes et remèdes” à la page 18.
Installation sous différents systèmes d’exploitation
Ce moniteur est conforme à la norme Plug & Play “DCC” permettant la
détection automatique de l’ensemble des informations relatives au
moniteur. Aucun pilote spécifique ne doit être installé sur l’ordinateur.
Si vous raccordez le moniteur à votre PC et si vous démarrez votre PC
pour la première fois, il se peut que l’assistant d’installation s’affiche à
l’écran. Cliquez plusieurs fois de suite sur “Next” suivant les instructions
de l’assistant jusqu’à ce que le moniteur Plug & Play soit
automatiquement sélectionné de façon à ce que vous puissiez utiliser ce
moniteur.
Si votre carte graphique/PC rencontre des difficultés pour communiquer
avec ce moniteur, téléchargez le pilote spécifique en accédant au site Web
du fabricant du système d’exploitation.
Pour les clients utilisant Windows NT4.0
L’installation du moniteur sous Windows NT4.0 ne fait pas appel au
pilote d’affichage. Reportez-vous au mode d’emploi de Windows NT4.0
pour des informations plus détaillées sur la résolution, le taux de
régénération et le nombre de couleurs.
AC IN
RGBHDVD
21
vers
AC IN
vers une prise murale
cordon d’alimentation (fourni)
8
Raccordement de périphériques
compatibles USB (Universal Serial
Bus)
Votre moniteur est doté d’un connecteur USB d’amont et de
quatre connecteurs USB d’aval. Ces connecteurs offrent un
moyen simple et rapide de raccorder des périphériques
compatibles USB (comme des claviers, une souris, des
imprimantes et des scanners) à votre ordinateur au moyen d’un
câble USB standardisé.
Pour pouvoir utiliser votre moniteur comme une plate-forme pour
vos périphériques, raccordez les USB comme illustré ci-dessous.
1 Mettez le moniteur et l’ordinateur sous tension.
2 Raccordez votre ordinateur au connecteur
d’amont rectangulaire au moyen du câble USB
fourni.
Pour les clients utilisant Windows
Si un message apparaît à l’écran, suivez les instructions affichées et
sélectionnez Generic USB Hub comme réglage par défaut.
3 Raccordez vos périphériques compatibles USB aux
connecteurs USB d’aval rectangulaires.
Remarques
• Tous les ordinateurs et/ou systèmes d’exploitation supportent les
configurations USB. Vérifiez dans le mode d’emploi de votre
ordinateur si vous pouvez raccorder des systèmes USB.
• Dans la plupart des cas, le logiciel de pilotage USB doit être installé sur
l’ordinateur hôte. Pour plus de détails, reportez-vous au mode d’emploi
du périphérique.
• Le moniteur fonctionne comme une plate-forme USB tant que le
moniteur est sous tension (“on”) ou en mode d’économie d’énergie.
• Si vous raccordez un clavier ou une souris aux connecteurs USB et si
vous démarrez ensuite votre ordinateur pour la première fois, il se peut
que les périphériques ne fonctionnent pas. Raccordez d’abord le clavier
et la souris directement à l’ordinateur et installez les appareils
compatibles USB. Raccordez-les ensuite à ce moniteur.
Sélection de la langue d’affichage
des menus (LANG)
Les écrans de menu peuvent être affichés en français, anglais,
allemand, espagnol, italien, néerlandais, suédois, russe et
japonais. La sélection par défaut est l’anglais.
1 Appuyez sur la manette de commande.
Voir page 11 pour plus d’informations sur l’utilisation de la
manette de commande.
2 Déplacez la manette de commande de façon à
mettre LANG en évidence et appuyez à nouveau
sur la manette de commande.
3 Déplacez la manette de commande vers le haut ou
le bas pour sélectionner une langue et appuyez à
nouveau sur la manette de commande.
• ENGLISH: Anglais
• FRANÇAIS
• DEUTSCH: Allemand
• ESPAÑOL: Espagnol
• ITALIANO: Italien
• NEDERLANDS: Néerlandais
• SVENSKA: Suédois
• : Russe
• : Japonais
Pour quitter le menu
Appuyez une fois sur la manette de commande pour revenir au menu
principal et deux fois pour revenir à la visualisation normale. Si vous
n’actionnez aucune touche, le menu se referme automatiquement au bout
de 30 secondes.
Pour restaurer l’anglais
Appuyez sur la touche RESET pendant que le menu LANGUAGE est
affiché à l’écran.
vers les
périphériques
compatibles USB
vers un ordinateur
compatible USB
MENU
MENU
SORTIR
CENTRE
TAILLE
GEOM
ECRAN
COUL.
LANG
CONV
OPTION
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
b
b
9
FR
Sélection du signal d’entrée
Il vous est possible de raccorder deux ordinateurs à ce moniteur
en utilisant les connecteurs d’entrée vidéo 1 (HD15) et d’entrée
vidéo 2 (BNC). Pour basculer d’un ordinateur à l’autre, utilisez le
commutateur INPUT.
Déplacez le commutateur INPUT.
Le connecteur actuellement sélectionné (“INPUT 1” : HD15 ou
“INPUT 2” : BNC) apparaît à l’écran pendant quelques secondes.
Remarque
Si aucun signal n’est entré via le connecteur sélectionné, l’indication PAS
ENTREE VIDEO apparaît à l’écran. Au bout de quelques secondes, le
moniteur passe en mode d’économie d’énergie. Si cela se produit, essayez
l’autre connecteur.
Taille et centrage automatiques de
l’image (AUTO)
Pour faire en sorte que l’image affichée remplisse
automatiquement l’intégralité de la surface du moniteur, appuyez
sur la touche ASC (redimensionnement et centrage
automatiques).
Appuyez sur la touche ASC.
L’image remplit automatiquement l’écran.
Remarques
• Cette fonction est destinée à être utilisée sur des ordinateurs tournant
sous Windows ou dotés d’un logiciel d’interface graphique utilisateur
qui offre une image plein écran. Elle peut ne pas fonctionner
correctement si la couleur d’arrière-plan est foncée ou si l’image
d’entrée ne remplit pas l’écran jusqu’aux bords (comme une invite MS-
DOS).
• L’image remplira la totalité de la surface de l’écran uniquement si le
rapport d’aspect de l’image est de 16:10. Les images possédant un
rapport d’aspect différent de 16:10 sont affichées à leur résolution
normale et ne remplissent pas totalement la surface du moniteur.
• L’image affichée se déplace pendant quelques secondes lorsque cette
fonction est exécutée. Il ne s’agit pas d’un dysfonctionnement.
INPUT 21
ASC
10
Personnalisation de votre
moniteur
Vous pouvez effectuer de multiples réglages sur votre moniteur à
l’aide des écrans de menu.
Navigation au sein des menus
Appuyez sur la manette de commande pour afficher le MENU
principal à l’écran. Voir la page 11 pour plus d’informations sur
l’utilisation de la manette de commande.
Utilisez la manette de commande pour sélectionner l’un des
menus suivants.
x Affichage du signal d’entrée en cours
Les fréquences horizontale et verticale du signal d’entrée actuel
sont affichées dans le MENU principal. Si le signal correspond à
l’un des modes présélectionnés de ce moniteur, la résolution est
également affichée.
Remarque
Dans certains cas, même si le rapport d’aspect du signal d’entrée courant
est de 4:3 ou 5:4, la résolution pourra être affichée avec un rapport
d’aspect de 16:10 ou 16:9.
1 CENTRE (page 12)
Sélectionnez le menu CENTRE
pour ajuster le centrage de l’image
ou pour effectuer un zoom.
2 TAILLE (page 12)
Sélectionnez le menu TAILLE pour
ajuster la taille de l’image ou pour
effectuer un zoom.
3 GEOM (page 12)
Sélectionnez le menu GEOM pour
régler la rotation et la forme de
l’image.
4 COUL. (page 12)
Sélectionnez le menu
COUL. pour régler la
température de couleur de
l’image. Vous pouvez
utiliser ce menu pour faire
correspondre les couleurs
du moniteur aux couleurs
d’une image imprimée.
MENU
MENU
SORTIR
CENTRE
TAILLE
GEOM
ECRAN
COUL.
LANG
CONV
OPTION
OK
b
26
TA I LLE /CENTRE
26
TA I LLE /CENTRE
26
GEOMETR I E
SIMPLE EXPERT s BGR
5000K 6500K 930 K0
50 K00
RESTAURER
COULEUR ON
COULEUR
5 ECRAN (page 14)
Sélectionnez le menu ECRAN pour
ajuster la qualité de l’image. Vous
pouvez ajuster l’alignement et
l’effet de suppression du moiré.
6 CONV (page 15)
Sélectionnez le menu CONV pour
régler la convergence horizontale et
verticale de l’image.
7 LANG (page 8)
Sélectionnez le menu LANG pour
choisir la langue d’affichage des
menus.
8 OPTION (page 15)
Sélectionnez le menu OPTION pour
régler les options du moniteur. Les
options comprennent:
• démagnétisation de l’écran
• changement de la position des
écrans de menu
• verrouillage des commandes
9 SORTIR
Sélectionnez SORTIR pour quitter
le menu.
PURETE
COULEUR
26
ECRAN
TOP
BOT
26
CONVERGENCE
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
DEGAUSS
ON
OPT ION
MENU
MENU
SORTIR
CENTRE
TAILLE
GEOM
ECRAN
COUL.
LANG
CONV
OPTION
OK
107.1kHz/ 85Hz
1920
1200
les fréquences
horizontale et
verticale du
signal d’entrée
en cours
la résolution du
signal d’entrée
en cours
11
FR

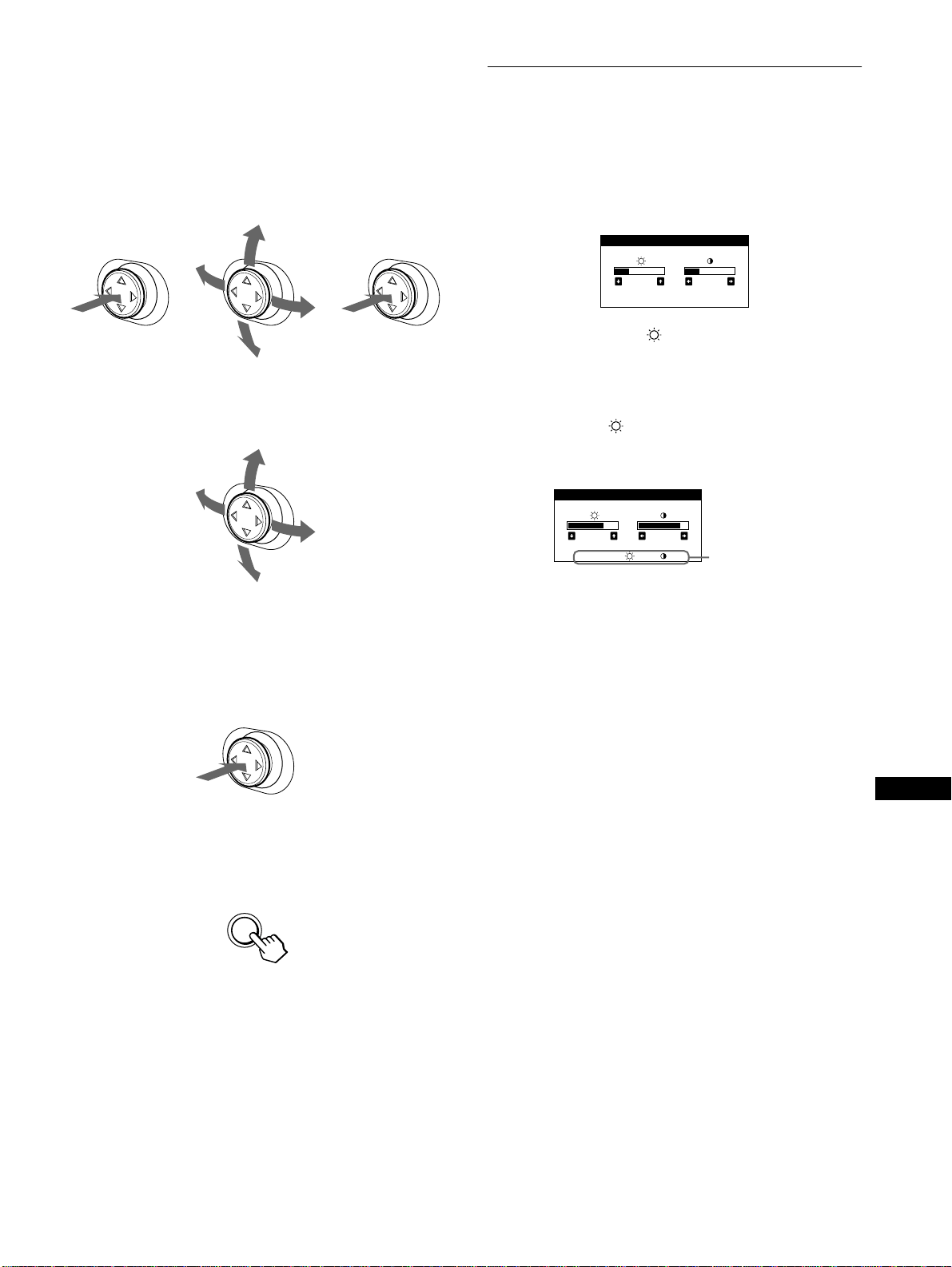

x Utilisation de la manette de commande
1 Affichez le MENU principal et sélectionnez le menu
que vous voulez régler.
Appuyez une fois sur la manette de commande pour afficher
le MENU principal. Ensuite, déplacez la manette de
commande vers le haut, le bas, la gauche ou la droite de façon
à mettre en évidence le menu de votre choix. Appuyez sur la
manette de commande pour sélectionner un paramètre de
menu.
2 Réglez le menu.
Déplacez la manette de commande vers le haut, le bas, la
gauche ou la droite pour effectuer le réglage.
3 Quittez le menu.
Appuyez une fois sur la manette de commande pour revenir
au menu principal et deux fois pour revenir à la visualisation
normale. Si vous n’actionnez aucune touche, le menu se
referme automatiquement au bout de 30 secondes.
x Réinitialisation des réglages
Appuyez sur la touche RESET. Voir page 16 pour plus
d’informations sur la réinitialisation des réglages.
Réglage de la luminosité et du
contraste
Les réglages de la luminosité et du contraste sont effectués au
moyen d’un menu LUMINOSITE/CONTRASTE séparé.
Ces réglages sont enregistrés dans la mémoire pour les signaux
transmis via le connecteur d’entrée sélectionné.
1 Déplacez la manette de commande dans n’importe
quel sens.
Le menu LUMINOSITE/CONTRASTE apparaît à l’écran.
2 Déplacez la manette de commande vers le haut ou le
bas pour régler la luminosité ( ), et vers la gauche
ou la droite pour régler le contraste (6).
Si vous sélectionnez le mode sRGB dans le menu
COULEUR
Confirmez que les valeurs de luminosité ( ) et de contraste (6)
correspondent à celles correspondant au mode sRGB dans le
menu LUMINOSITE/CONTRASTE. Dans le cas contraire,
appuyez sur la touche RESET (pendant moins de 2 secondes).
Pour plus d’informations sur l’utilisation du mode sRGB, voir
“Réglage des couleurs de l’image (COUL.)” à la page 12.
Le menu disparaît automatiquement au bout d’environ
3 secondes.
b
b
RESET
26 26
LUMINOSITE/CONTRASTE
56 76
sRGB : 56 76
LUMINOSITE/CONTRASTE
Valeurs devant
être utilisées en
mode sRGB
12
Réglage du centrage de l’image
(CENTRE)
Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence CENTRE et appuyez de nouveau sur la
manette de commande.
Le menu TAILLE/CENTRE apparaît à l’écran.
3 Déplacez d’abord la manette de commande vers le
haut ou vers le bas pour sélectionner pour le
réglage horizontal, ou sur pour le réglage
vertical. Ensuite, déplacez la manette de commande
vers la gauche ou vers la droite pour ajuster le
centrage.
Réglage de la taille de l’image
(TAILLE)
Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence TAILLE et appuyez de nouveau sur la
manette de commande.
Le menu TAILLE/CENTRE apparaît à l’écran.
3 Déplacez d’abord la manette de commande vers le
haut ou vers le bas pour sélectionner pour le
réglage horizontal, ou sur pour le réglage
vertical. Ensuite, déplacez la manette de commande
vers la gauche ou vers la droite pour ajuster les
dimensions.
Agrandir ou réduire l’image
(ZOOM)
Ce réglage est enregistré dans la mémoire pour le signal d’entrée
en cours.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence TAILLE ou CENTRE et appuyez de
nouveau sur la manette de commande.
Le menu TAILLE/CENTRE apparaît à l’écran.
3 Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner (zoom), puis
déplacez la manette de commande vers la gauche
ou vers la droite pour agrandir ou réduire l’image.
Remarque
Le réglage s’arrête lorsque la plage de réglage horizontal ou vertical
atteint sa valeur limite maximum ou minimum.
Réglage de la forme de l’image
(GEOM)
Le réglage de la rotation est enregistré dans la mémoire pour
tous les signaux d’entrée. Tous les autres réglages sont enregistrés
dans la mémoire pour le signal d’entrée en cours.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence GEOM et appuyez de nouveau sur la
manette de commande.
Le menu GEOMETRIE apparaît à l’écran.
3 Déplacez d’abord la manette de commande vers le
haut ou vers le bas pour sélectionner l’option de
réglage désirée. Ensuite, déplacez la manette de
commande vers la gauche ou vers la droite pour
effectuer le réglage.
Réglage des couleurs de l’image
(COUL.)
Les réglages COUL. vous permettent d’ajuster la température des
couleurs de l’image en changeant le niveau des couleurs des
champs de couleur blanche. Les couleurs apparaissent rougeâtres
lorsque la température est basse et bleuâtres lorsque la température
est élevée. Ce réglage s’avère bien pratique pour faire correspondre
les couleurs du moniteur aux couleurs d’une image imprimée.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence COUL. et appuyez de nouveau sur la
manette de commande.
Le menu COULEUR apparaît à l’écran.
3 Déplacez la manette de commande vers la gauche ou
vers la droite pour sélectionner le mode de réglage.
Il existe trois types de modes de réglage, SIMPLE, EXPERT
et sRGB.
Ajustez le mode sélectionné en fonction des instructions
figurant sur la page suivante.
Vous pouvez régler la température de couleur en mode
SIMPLE ou EXPERT pour chacun des connecteurs d’entrée
vidéo.
Sélectionnez Pour
faire pivoter l’image
élargir ou rétrécir les côtés de l’image
décaler les côtés de l’image vers la gauche ou
la droite
régler la largeur de l’image dans le haut de
l’écran
décaler l’image vers la gauche ou la droite
dans le haut de l’écran
13
FR
x Mode SIMPLE
En mode SIMPLE, vous pouvez ajuster avec précision la
température de couleur en modifiant les trois températures
présélectionnées (5000K, 6500K ou 9300K).
1 Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner la rangée de
température de couleur 1. Ensuite, déplacez la
manette de commande vers la gauche ou vers la
droite pour sélectionner la température de couleur.
Les températures de couleur présélectionnées sont 5000K,
6500K et 9300K. Le réglage par défaut est 9300K. Les blancs
perdront leur teinte bleuâtre et auront une teinte rougeâtre
lorsque la température est abaissée à 6500K et 5000K.
2 Si nécessaire, réglez finement la température de
couleur.
Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner la rangée de
température de couleur 2. Ensuite, déplacez la
manette de commande vers la gauche ou vers la
droite pour régler finement la température de
couleur.
Si vous ajustez finement la température de couleur, les
nouveaux réglages de la couleur sont enregistrés dans la
mémoire pour chacune des trois températures de couleur et le
paramètre 1 du menu change selon la séquence suivante.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Mode EXPERT
Vous pouvez effectuer des réglages additionnels plus détaillés des
couleurs en sélectionnant le mode EXPERT.
1 Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner la rangée de
température de couleur 1. Ensuite, déplacez la
manette de commande vers la gauche ou vers la
droite pour sélectionner la température de couleur.
2 Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner l’option de réglage 2.
Ensuite, déplacez la manette de commande vers la
gauche ou vers la droite pour ajuster le BIAS
(niveau de noir).
Ce paramètre ajuste les zones foncées d’une image.
3 Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner l’option de réglage 3.
Ensuite, déplacez la manette de commande vers la
gauche ou vers la droite pour ajuster le GAIN
(niveau de blanc).
Ce paramètre ajuste les zones claires d’une image.
Vous pouvez régler les composantes R (rouge), V (verte) et
B (bleue) du signal d’entrée lorsque vous effectuez des
changements aux paramètres 2 et 3.
Si vous ajustez finement la température de couleur, les
nouveaux réglages de couleur sont enregistrés dans la
mémoire pour chacune des trois températures de couleur et le
paramètre 1 du menu change selon la séquence suivante.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Mode sRGB
Le réglage de couleur sRGB est un protocole d’espace couleur
standard conçu pour corréler les couleurs affichées et imprimées
des systèmes informatiques compatibles avec sRGB. Pour ajuster
les couleurs suivant le profil sRGB, sélectionnez simplement le
mode sRGB dans le menu COULEUR.
Après avoir sélectionné le mode sRGB, les valeurs de luminosité
( ) et de contraste (6) sont automatiquement réglées afin de
correspondre à celles du mode sRGB.
Afin d’afficher les couleurs sRGB correctement (γ = 2,2, 6500K),
assurez-vous que:
• les valeurs de luminosité ( ) et de contraste (6)
correspondent à celles affichées dans le menu LUMINOSITE/
CONTRASTE. Dans le cas contraire, appuyez sur la touche
RESET (pendant moins de 2 secondes). Pour plus
d’informations sur la modification de la luminosité et du
contraste, reportez-vous à la section “Réglage de la luminosité
et du contraste”, page 11.
• les paramètres de couleur de votre ordinateur sont réglés pour
le profil sRGB.
Remarque
Votre ordinateur et les autres appareils raccordés (une imprimante, par
exemple) doivent être compatibles avec sRGB.
5000K 6500K 930 K0
50 K00
SIMPLE EXPERT s BGR
RESTAURER
COULEUR ON
COULEUR
5000K 6500K 930 K0
R BIAS 05
V BIAS 05
B BIAS 05
RGAIN 05
VGAIN 05
BGAIN 05
SIMPLE EXPERT s BGR
COULEUR
:56 :76 POUR s BGR
SIMPLE EXPERT s BGR
RESTAURER
COULEUR ON
COULEUR
(suite page suivante)
14
Restaurer les couleurs via les menus SIMPLE ou
sRGB (fonction RESTAURER COULEUR)
Les couleurs de la plupart des moniteurs d’affichage tendent à
perdre graduellement leur éclat après plusieurs années
d’utilisation. La fonction RESTAURER COULEUR des menus
SIMPLE et sRGB vous permet de restaurer les couleurs aux
niveaux de qualité par défaut d’origine.
1 Déplacez la manette de commande vers la gauche
ou vers la droite pour sélectionner le mode SIMPLE
ou sRGB.
2 Déplacez d’abord la manette de commande vers le
haut ou vers le bas pour sélectionner
(RESTAURER COULEUR). Ensuite, déplacez la
manette de commande vers la droite.
L’image disparaît tandis que les couleurs sont restaurées
(environ 2 secondes). Après que les couleurs ont été
restaurées, l’image réapparaît à l’écran.
Remarques
• Avant d’utiliser cette fonction, le moniteur doit se trouver en mode de
fonctionnement normal (indicateur d’alimentation vert allumé) depuis
au moins 30 minutes. Si le moniteur passe en mode d’économie
d’énergie, vous devez ramener le moniteur en mode de fonctionnement
normal et attendre 30 minutes pour que le moniteur soit prêt. Il se peut
que vous deviez ajuster les réglages d’économie d’énergie de votre
ordinateur de manière à garder le moniteur en mode de fonctionnement
normal pendant au moins 30 minutes. Si le moniteur n’est pas prêt, le
message suivant apparaît.
• Le moniteur peut progressivement perdre sa capacité à exécuter cette
fonction en raison du vieillissement naturel du tube image.
Réglage de la qualité de l’image
(ECRAN)
Les réglages ECRAN vous permettent de régler la qualité de
l’image en contrôlant le moiré et l’alignement.
• Si les couleurs sont irrégulières dans les angles de l’écran,
réglez l’alignement.
• Si des motifs elliptiques ou ondulatoires apparaissent à l’écran,
supprimez le moiré.
Les réglages SUPPRIMER MOIRE et REGLAGE MOIRE sont
enregistrés dans la mémoire pour le signal d’entrée en cours. Tous
les autres réglages sont enregistrés dans la mémoire pour tous les
signaux d’entrée.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence ECRAN et appuyez de nouveau sur la
manette de commande.
Le menu ECRAN apparaît à l’écran.
3 Déplacez d’abord la manette de commande vers le
haut ou vers le bas pour sélectionner l’option de
réglage désirée. Ensuite, déplacez la manette de
commande vers la gauche ou vers la droite pour
effectuer le réglage.
* Le moiré est comme une interférence naturelle qui produit des lignes
douces ondulatoires sur votre écran. Le moiré peut apparaître à la suite
d’interférences entre le motif de l’image à l’écran et le motif de
luminophores du moniteur.
Remarque
L’image peut devenir floue lorsque SUPPRIMER MOIRE est réglé sur
ON.
5000K 6500K 930 K0
50 K00
EN MARCHE
APRES CHAUFFA EG
SIMPLE EXPERT s BGR
RESTAURER
COULEUR
COULEUR
Sélectionnez Pour
PURETE
COULEUR
réduire au minimum les irrégularités
des couleurs dans l’angle supérieur
gauche de l’écran.
PURETE
COULEUR
réduire au minimum les irrégularités
des couleurs dans l’angle supérieur
droit de l’écran.
PURETE
COULEUR
réduire au minimum les irrégularités
des couleurs dans l’angle inférieur
gauche de l’écran.
PURETE
COULEUR
réduire au minimum les irrégularités
des couleurs dans l’angle inférieur droit
de l’écran.
SUPPRIMER
MOIRE*
activer (ON) ou désactiver (OFF) la
fonction de suppression du moiré.
(REGLAGE MOIRE) apparaît dans
le menu si vous sélectionnez ON.
REGLAGE MOIRE
régler le degré de suppression du moiré
jusqu’à ce que le moiré ait été réduit au
minimum.
Exemple de moiré
15
FR
Réglage de la convergence (CONV)
Les réglages CONV vous permettent de régler la qualité de
l’image en contrôlant la convergence. La convergence est
l’alignement des signaux de couleur rouge, vert et bleu.
Si vous voyez des ombres rouges ou bleues autour des lettres ou
des lignes, réglez la convergence.
Ces réglages sont enregistrés dans la mémoire pour tous les
signaux d’entrée.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence CONV et appuyez de nouveau sur la
manette de commande.
Le menu CONVERGENCE apparaît à l’écran.
3 Déplacez d’abord la manette de commande vers le
haut ou vers le bas pour sélectionner l’option de
réglage désirée. Ensuite, déplacez la manette de
commande vers la gauche ou vers la droite pour
effectuer le réglage.
Réglages supplémentaires
(OPTION)
Vous pouvez démagnétiser (dégausser) manuellement le
moniteur, changer la position des menus et verrouiller les
commandes.
1 Appuyez sur la manette de commande.
Le MENU principal apparaît à l’écran.
2 Déplacez la manette de commande pour mettre en
évidence OPTION et appuyez de nouveau sur la
manette de commande.
Le menu OPTION apparaît à l’écran.
3 Déplacez la manette de commande vers le haut ou
vers le bas pour sélectionner l’option de réglage
désirée.
Procédez au réglage du paramètre sélectionné en suivant les
instructions ci-dessous.
x Démagnétisation de l’écran
L’écran du moniteur est automatiquement démagnétisé à la mise
sous tension.
Pour démagnétiser manuellement le moniteur,
déplacez d’abord la manette de commande vers le haut
ou vers le bas pour sélectionner (DEGAUSS).
Ensuite, déplacez la manette de commande vers la
droite.
L’écran est démagnétisé pendant environ 3 secondes. Si un
second cycle de démagnétisation s’avère nécessaire, laissez
s’écouler un intervalle de 20 minutes pour obtenir de meilleurs
résultats.
x Changement de la position d’affichage des
écrans de menu
Changez la position du menu s’il bloque une image à l’écran.
Pour modifier la position d'affichage des menus sur
écran, déplacez d’abord la manette de commande vers
le haut ou vers le bas pour sélectionner (POSITION
H OSD) pour le réglage horizontal, ou (POSITION V
OSD) pour le réglage vertical. Ensuite, déplacez la
manette de commande vers la gauche ou vers la droite
pour déplacer le menu d’affichage sur écran.
x Verrouillage des commandes
Pour protéger les données de réglage en verrouillant
les commandes, déplacez d’abord la manette de
commande vers le haut ou vers le bas pour
sélectionner (MENU VERROUILLE). Ensuite,
déplacez la manette de commande vers la droite pour
sélectionner ON.
Seuls le commutateur ! (alimentation), et les paramètres
SORTIR et (MENU VERROUILLE) du menu OPTION
restent opérationnels. Si d’autres paramètres sont sélectionnés, le
symbole apparaît à l’écran.
Pour désactiver le verrouillage des commandes
Répétez la procédure ci-dessus et réglez (MENU VERROUILLE)
sur OFF.
Sélectionnez Pour
décaler horizontalement les ombres
rouges ou bleues
décaler verticalement les ombres
rouges ou bleues
TOP
CONVER V HAUT
décaler verticalement les ombres
rouges ou bleues dans le haut de
l’écran
BOT
CONVER V BAS
décaler verticalement les ombres
rouges ou bleues dans le bas de
l’écran
16
Réinitialisation des réglages
Ce moniteur offre trois méthodes de réinitialisation. Utilisez la
touche RESET pour réinitialiser les réglages.
x Réinitialisation d’un seul paramètre de
réglage
Utilisez la manette de commande pour sélectionner le paramètre
de réglage que vous voulez réinitialiser et appuyez sur la touche
RESET.
x Réinitialisation de toutes les données de
réglage pour le signal d’entrée en cours
Appuyez sur la touche RESET lorsqu’aucun menu n’est affiché
sur l’écran.
Attention que les paramètres suivants ne sont pas réinitialisés par
cette méthode:
• langue d’affichage des menus (page 8)
• mode de réglage dans le menu COULEUR (SIMPLE,
EXPERT, sRGB) (page 12)
• position d’affichage des menus (page 15)
• verrouillage des commandes (page 15)
x Réinitialisation de toutes les données de
réglage pour tous les signaux d’entrée
Maintenez la touche RESET enfoncée pendant au moins 2
secondes.
Remarque
La touche RESET ne fonctionne pas lorsque (MENU
VERROUILLE) est réglé sur ON.
Caractéristiques
techniques
Modes présélectionné et utilisateur
Lorsque le moniteur reçoit un signal d’entrée, il fait
automatiquement correspondre le signal à l’un des modes
présélectionnés qui sont enregistrés dans la mémoire du moniteur
de manière à offrir une image de haute qualité au centre de
l’écran. (Voir Appendix pour une liste des modes
présélectionnés.) Pour les signaux d’entrée qui ne correspondent
pas à l’un des modes présélectionnés, la technologie Multiscan
numérique intégrée dans ce moniteur fait en sorte qu’une image
claire apparaisse à l’écran pour toutes les synchronisations dans la
plage de fréquences du moniteur (horizontale: 30 à 121 kHz ;
verticale: 48 à 160 Hz). Lorsque l’image est réglée, les données
de réglage sont mémorisées comme un mode utilisateur et sont
rappelées automatiquement chaque fois que le même signal
d’entrée est reçu.
Remarque à l’intention des utilisateurs de
Windows
Pour les utilisateurs de Windows, consultez le manuel de votre
carte graphique ou le programme d’utilitaire livré avec votre carte
graphique et sélectionnez le taux de rafraîchissement le plus élevé
possible afin de maximiser les performances du moniteur.
Fonction d’économie d’énergie
Ce moniteur satisfait aux critères d’économie d’énergie VESA,
ENERGY STAR et NUTEK. Lorsque le moniteur est raccordé à
un ordinateur ou une carte graphique vidéo compatible DPMS
(Display Power Management Signaling), le moniteur réduit
automatiquement sa consommation d’énergie en trois étapes
comme indiqué ci-dessous.
* Les chiffres indiquent la consommation d’énergie lorsqu’aucun
périphérique compatible USB n’est raccordé au moniteur.
** “Sommeil” et “sommeil profond” sont des modes d’économie
d’énergie définis par l’Environmental Protection Agency.
*** Lorsque votre ordinateur passe en mode d’économie d’énergie, le
signal d’entrée est coupé est l’indication PAS ENTREE VIDEO
apparaît à l’écran avant que le moniteur ne passe en mode inactif.
Après quelques secondes, le moniteur passe en mode d’économie
d’énergie.
RESET
Mode
d’alimentation
Consommation
d’énergie*
L’indicateur !
(alimentation)
fonctionnement
normal
≤ 170 W vert
1 veille ≤ 15 W vert et orange en
alternance
2 interruption
(sommeil)**
≤ 15 W vert et orange en
alternance
3 inactif***
(sommeil profond)**
≤ 1 W orange
hors tension 0 W désactivé
17
FR
Dépannage
Consultez cette section avant de faire appel au service
d’assistance technique.
Si de fines lignes apparaissent à
l’écran (fils d’amortissement)
L’apparition de lignes fines sur l’écran de votre moniteur
Trinitron, tout spécialement lorsque la couleur de l’arrière-plan
est claire (en général blanc), est normale. Il ne s’agit pas d’un
mauvais fonctionnement. Ces lignes sont en fait les ombres de fils
d’amortissement utilisés pour stabiliser la grille d’ouverture. La
grille d’ouverture est l’élément essentiel qui rend les tubes image
Trinitron uniques en permettant le passage d’une plus grande
quantité de lumière vers l’écran, ce qui garantit une image plus
lumineuse et plus finement détaillée.
Messages affichés à l’écran
Si le signal d’entrée présente une anomalie, l’un des messages
suivants apparaît à l’écran.
Si l’indication PAS ENTREE VIDEO apparaît sur la
ligne 1
Ceci indique qu’aucun signal n’est entré depuis le connecteur
sélectionné.
2 Le connecteur sélectionné
Ce message indique le connecteur sélectionné (ENTREE 1 ou
ENTREE 2).
3 Les remèdes
Un ou plusieurs des messages suivants peuvent apparaître sur
l’écran.
• Si l’indication ACTIVER PAR ORDINATEUR apparaît à
l’écran, essayez d’appuyer sur n’importe quelle touche du
clavier ou de déplacer la souris et assurez-vous que votre
carte graphique est correctement et totalement insérée dans
le connecteur de bus adéquat.
• Si VERIF SELECT ENTREE apparaît à l’écran, changez le
signal d’entrée (page 9).
• Si TESTER CABLES ECRAN apparaît à l’écran, vérifiez
si le moniteur est correctement raccordé à l’ordinateur
(page 6).
Si l’indication HORS PLAGE DE BALAYAGE
apparaît sur la ligne 1
Indique que le signal entré n’est pas supporté par les
spécifications du moniteur.
2 Le connecteur sélectionné et les fréquences du
signal d’entrée en cours
Ce message indique le connecteur sélectionné (ENTREE 1 ou
ENTREE 2). Si le moniteur reconnaît les fréquences du signal
d’entrée en cours, les fréquences horizontale et verticale sont
également affichées.
3 Les remèdes
CHANGER SYNC SIGNAL apparaît à l’écran. Si vous
remplacez un ancien moniteur par ce moniteur, rebranchez
l’ancien moniteur. Ajustez ensuite la carte graphique de
l’ordinateur sur une fréquence horizontale comprise entre
30 et 121 kHz et une fréquence verticale entre 48 et 160 Hz.
Pour plus d’informations, voir “Symptômes et remèdes” à la
page 18.
Affichage de la désignation, du numéro de série et
de la date de fabrication de ce moniteur.
Pendant que le moniteur reçoit un signal vidéo, maintenez la
manette de commande enfoncée pendant au moins 5 secondes
pour afficher la case d’informations relatives à ce moniteur.
Si le problème persiste, appelez votre revendeur Sony agréé et
fournissez-lui les informations suivantes.
• Désignation du modèle: GDM-FW900
• Numéro de série
• Marque et spécifications de votre ordinateur et de votre carte
graphique.
Fils d’amortissement
ECRAN FONCT IONNE
ENTREE 1 :
PAS ENTREE VIDEO
ACT I VER PAR ORDINA RUET
VERI F SELECT ENTREE
TESTER CABLES ECRAN
WH I T E
RED
GREEN
BLUE
INFORMAT IONS
1:130.0kHz/ H57z
HORS PLAGE
DE BALAYAGE
CHANGER SYNC S IGNAL
WH I T E
RED
GREEN
BLUE
ENTREE
ECRAN FONCT IONNE
INFORMAT IONS
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMATIONS
Exemple
b
18
Symptômes et remèdes
Si le problème est provoqué par l’ordinateur ou tout autre appareil raccordé, veuillez vous référer au mode d’emploi de l’appareil raccordé.
Utilisez la fonction d’autodiagnostic (page 20) si les recommandations suivantes ne vous permettent pas de résoudre le problème survenu.
Symptôme Vérifiez
Pas d’image
Si l’indicateur ! (alimentation) ne
s’allume pas
• Vérifiez si le cordon d’alimentation est correctement branché.
• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.
Si le message PAS ENTREE VIDEO
apparaît à l’écran ou si l’indicateur
! (alimentation) est allumé en
orange ou alterne entre le vert et
l’orange
• Vérifiez si le câble de signal vidéo est correctement branché et si les fiches sont fermement
enfoncées dans leurs prises respectives (page 6).
• Vérifiez si le réglage du commutateur INPUT est correct (page 9).
• Vérifiez si les broches du connecteur d’entrée vidéo ne sont pas pliées ou enfoncées.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• L’ordinateur se trouve en mode d’économie d’énergie. Essayez d’appuyer sur une touche
ou de déplacer la souris.
• Vérifiez si l’ordinateur est sous tension (“on”).
• Vérifiez si la carte graphique est complètement enfoncée dans la fente de bus correcte.
Si le message HORS PLAGE DE
BALAYAGE apparaît à l’écran
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez si la plage de fréquence vidéo correspond aux spécifications du moniteur. Si vous
remplacez un ancien moniteur par ce moniteur, reconnectez l’ancien moniteur et ajustez la
plage de fréquence comme suit.
Horizontale: 30 à 121 kHz
Verticale: 48 à 160 Hz
Si aucun message ne s’affiche et si
l’indicateur ! (alimentation) est vert
ou clignote en orange
• Activez la fonction d’autodiagnostic (page 20).
Si vous utilisez Windows 95/98 • Si votre carte graphique/PC rencontre des difficultés pour communiquer avec ce moniteur,
téléchargez le pilote spécifique en accédant au site Web de Microsoft Corporation.
Si vous utilisez un système
Macintosh
• Lorsque vous raccordez le moniteur à un ordinateur Power Mac G3/G4 doté de 3 rangées
de broches, assurez-vous que l’adaptateur exclusif Power Mac G3/G4 fourni et que le
câble de signal vidéo sont raccordés correctement (page 6).
• Si vous possédez un ordinateur Macintosh avec 2 rangées de broches, vous devrez utiliser
un adaptateur différent (non fourni).
L’image scintille, sautille, oscille
ou est brouillée
• Isolez et supprimez les sources potentielles de champs électriques ou magnétiques tels que
d’autres moniteurs, des imprimantes laser, des éclairages fluorescents, des téléviseurs ou
des ventilateurs électriques.
•Éloignez le moniteur des lignes à haute tension ou placez un blindage magnétique à
proximité du moniteur.
• Branchez le moniteur sur une autre prise secteur, de préférence raccordée à un autre
circuit.
• Faites pivoter le moniteur de 90° vers la gauche ou la droite.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez le réglage adéquat pour le moniteur dans le mode d’emploi de votre carte
graphique.
• Assurez-vous que le mode graphique (VESA, Macintosh 21" Color, etc.) et la fréquence
du signal d’entrée sont supportés par ce moniteur (Appendix). Même si la fréquence est
comprise dans la plage appropriée, il est possible que certaines cartes graphique aient une
impulsion de synchronisation trop étroite pour que le moniteur se synchronise
correctement.
• Ajustez le taux de régénération de l’ordinateur (fréquence verticale) de façon à obtenir la
meilleure image possible.
L’image est floue • Ajustez la luminosité et le contraste (page 11).
• Démagnétisez le moniteur* (page 15).
• Si SUPPRIMER MOIRE est réglé sur ON, il se peut que l’image devienne floue. Réduisez
l’effet de suppression du moiré ou réglez SUPPRIMER MOIRE sur OFF (page 14).
19
FR
* Si un second cycle de démagnétisation s’avère nécessaire, laissez s’écouler un intervalle de 20 minutes pour obtenir de meilleurs résultats. Un bruit de
souffle peut se faire entendre, mais il ne s’agit pas d’un dysfonctionnement.
Des images fantômes
apparaissent
• N’utilisez pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.
• Vérifiez si toutes les fiches sont fermement connectées dans leurs prises respectives.
L’image n’est pas centrée ou de
taille incorrecte
• Appuyez sur la touche ASC (page 9).
• Ajustez la taille ou le centrage (page 12) de l’image. Attention que certains modes vidéo
ne remplissent pas l’écran jusqu’aux bords.
Les bords de l’image sont incurvés • Ajustez la géométrie (page 12).
Un motif ondulatoire ou elliptique
(moiré) est visible
• Mettez SUPPRIMER MOIRE sur ON et ajustez le degré de suppression de moiré jusqu’à
ce que le moiré ait été réduit au minimum (page 14).
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Changez le motif de votre bureau.
Les couleurs ne sont pas
uniformes
• Démagnétisez le moniteur* (page 15). Si vous placez à côté du moniteur un appareil qui
génère un champ magnétique, comme un haut-parleur, ou si vous changez l’orientation du
moniteur, il se peut que les couleurs perdent leur uniformité.
• Ajustez l’alignement (page 14).
Le blanc n’est pas blanc • Ajustez la température de couleur (page 12).
• Vérifiez si les cinq connecteurs BNC sont raccordés dans l’ordre prescrit (page 6).
Les lettres et les lignes sont
soulignées d’une ombre rouge ou
bleue
• Ajustez la convergence (page 15).
Les touches du moniteur sont
inopérantes
( apparaît sur l’écran)
• Si la fonction de verrouillage des commandes est réglée sur ON, réglez-la sur OFF
(page 15).
La fonction RESTAURER
COULEUR est inopérante
• Avant d’utiliser cette fonction, le moniteur doit se trouver en mode de fonctionnement
normal (indicateur d’alimentation vert allumé) depuis au moins 30 minutes. Pour plus
d’informations sur l’utilisation de la fonction RESTAURER COULEUR, voir page 14.
• Ajustez les réglages du mode d’économie d’énergie de l’ordinateur de façon à garder le
moniteur en mode de fonctionnement normal pendant plus de 30 minutes.
• Le moniteur peut progressivement perdre sa capacité à exécuter cette fonction en raison du
vieillissement naturel du tube image.
Les périphériques USB ne
fonctionnent pas
• Vérifiez si les connecteurs USB appropriés sont correctement raccordés (page 8).
• Vérifiez si le commutateur ! (alimentation) est réglé sur la position “on”.
xProblèmes causés par l’ordinateur ou tout autre appareil raccordé
• Vérifiez si l’un des périphériques auto-alimentés compatibles USB est sous tension (“on”).
• Installez la dernière version du gestionnaire de périphérique sur votre ordinateur. Consultez
le fabricant de votre appareil pour déterminer le gestionnaire de périphérique approprié.
• Si votre clavier ou votre souris compatible USB ne fonctionne pas, raccordez-le
directement à votre ordinateur, redémarrez l’ordinateur et effectuez les ajustements
nécessaires aux réglages USB. Rebranchez ensuite le clavier ou la souris sur le moniteur.
Si vous raccordez un clavier ou une souris aux connecteurs USB et si vous démarrez
ensuite votre ordinateur pour la première fois, il se peut que les périphériques ne
fonctionnent pas.
• Pour les clients utilisant Windows 95
1. Cliquez à l’aide de la touche droite sur “My Computer” et sélectionnez “Properties”.
2. Cliquez sur l’onglet “Device Manager”. Faites défiler vers le bas et sélectionnez
“Universal Serial Bus Controller”.
Si “Universal Serial Bus Controller” n’apparaît pas, vous devez charger une disquette
USB supplémentaire. Consultez le fabricant de votre ordinateur pour plus d’informations
sur l’obtention d’une disquette USB supplémentaire.
3. Sélectionnez “Generic USB Device” dans la liste de systèmes de commande USB et
cliquez sur “Properties”.
4.Si la case en regard de “Disable in this hardware profile” est cochée, désactivez-la.
5. Cliquez sur “Refresh”.
Un souffle est audible juste après
la mise sous tension
• C’est le son provoqué par le cycle de démagnétisation automatique. Lorsqu’il est mis sous
tension, le moniteur est automatiquement démagnétisé pendant 3 secondes.
Symptôme Vérifiez
5000K 6500K 930 K0
50 K00
EN MARCHE
APRES CHAUFFA EG
SIMPLE EXPERT s BGR
RESTAURER
COULEUR
COULEUR
20
Fonction d’autodiagnostic
Ce moniteur est équipé d’une fonction d’autodiagnostic. En cas
de problème avec votre moniteur ou votre (vos) ordinateur(s),
l’écran devient blanc et l’indicateur ! (alimentation) s’allume en
vert ou clignote en orange. Si l’indicateur ! (alimentation)
s’allume en orange, c’est que l’ordinateur se trouve en mode
d’économie d’énergie. Essayez d’appuyer sur une touche ou de
déplacer la souris.
x Si l’indicateur ! (alimentation) est allumé en
vert
1
Débranchez toute prise des connecteurs d’entrée
vidéo 1 et 2, ou mettez le ou les ordinateur(s)
connecté(s) sous tension.
2 Appuyez deux fois sur la touche ! (alimentation)
pour mettre le moniteur hors et sous tension.
3 Déplacez la manette de commande vers la droite
pendant 2 secondes avant que le moniteur passe en
mode d’économie d’énergie.
Si les quatre barres de couleur apparaissent (blanc, rouge, vert,
bleu), c’est que le moniteur fonctionne correctement.
Reconnectez les câbles d’entrée vidéo et vérifiez la condition de
votre (vos) ordinateur(s).
Si les barres de couleur n’apparaissent pas, c’est probablement
parce qu’une anomalie s’est produite au niveau du moniteur.
Informez votre revendeur Sony agréé de l’état du moniteur.
x Si l’indicateur ! (alimentation) clignote en
orange
Appuyez deux fois sur la touche ! (alimentation) pour
mettre le moniteur hors et puis sous tension.
Si l’indicateur ! (alimentation) s’allume en vert, c’est que le
moniteur fonctionne correctement.
Si l’indicateur ! (alimentation) clignote toujours, c’est
probablement parce qu’il y a une anomalie au niveau du moniteur.
Comptez le nombre de secondes entre les clignotements oranges
de l’indicateur ! (alimentation) et informez votre revendeur
Sony agréé de l’état du moniteur. Notez également la désignation
du modèle et le numéro de série de votre moniteur. Veuillez
également noter la marque et le modèle de votre ordinateur et de
votre carte graphique.
Spécifications
Tube cathodique Pas d’ouverture de grille de
0,23 – 0,27 mm
24 pouces mesurés en diagonale
Déflexion de 90 degrés Trinitron FD
Taille de l’image affichée Approx. 482,1 × 308,2 mm (l/h)
(19 × 12
1
/4 pouces)
Zone de visualisation de 19,8"
Résolution Maximum (16:10)
Horizontale: 2304 points
Verticale: 1440 lignes
Maximum (4:3)
Horizontale: 2048 points
Verticale: 1536 lignes
Recommandée (16:10)
Horizontale: 1920 points
Verticale: 1200 lignes
Niveaux des signaux d’entrée
Signal vidéo
RVB analogue: 0,700 Vp-p
(positif), 75 Ω
Signal SYNC
H/V séparé ou sync composite:
TTL 2 kΩ, sans polarité
Sync sur Vert: 0,3 Vp-p (négatif)
Zone d’image standard 16:10
Approx. 474 × 296 mm (l/h)
(18
3
/4 × 11
3
/4 pouces)
4:3
Approx. 395 × 296 mm (l/h)
(15
5
/8 × 11
3
/4 pouces)
5:4
Approx. 370 × 296 mm (l/h)
(14
5
/8 × 11
3
/4 pouces)
Fréquence de déflexion* Horizontale: 30 à 121 kHz
Verticale: 48 à 160 Hz
Tension/courant d’entrée 100 à 240 V, 50/60 Hz,
2,2 – 1,2 A
Consommation électrique Approx. 170 W (sans périphérique
USB raccordé)
Température d’utilisation 10°C à 40°C
Dimensions Approx. 571,5 × 500 × 522,5 mm
(l/h/p) (22
1
/2 × 19
3
/4 × 20
5
/8 pouces)
Masse Approx. 42 kg (92 lb 10 oz)
Plug & Play DDC1/DDC2B/DDC2Bi, GTF**
Accessoires fournis Voir page 6
* Condition de synchronisation horizontale et verticale
• La largeur de synchronisation horizontale doit être
supérieure à 4,8% de la durée horizontale totale ou 0,8 µs,
suivant la valeur la plus grande.
• La largeur de suppression horizontale doit être supérieure à
2,3 µsec.
• La largeur de suppression verticale doit être supérieure à
450 µsec.
** Si le signal d’entrée est compatible avec la Generalized
Timing Formula (GTF), la fonction GTF du moniteur fournit
automatiquement une image optimale pour l’écran.
La conception et les spécifications sont sujettes à modifications
sans préavis.
MENU
INPUTASCRESET 21
Indicateur ! (alimentation)
DE
3
Inhalt
Hinweis
Dieses Gerät erfüllt bezüglich
tieffrequenter (very low frequency) und
tiefstfrequenter (extremely low frequency)
Strahlung die Vorschriften des „Swedish
National Council for Metrology (MPR)“
vom Dezember 1990 (MPR II).
Dieses Garät entspricht den folgenden
europäischen EMV-Vorschriften für
Betrieb in Wohngebieten, gewerblicher
Gebleten und Leichtindustriegebieten.
EN55022/1994 Klasse B
EN55024/1998
EN61000-3-2/1995
Hinweise
• Aus ergonomischen Gründen wird
empfohlen, die Grundfarbe Blau
nicht auf dunklem Untergrund zu
verwenden (schlechte
Erkennbarkeit, Augenbelastung bei
zu geringem Zeichenkontrast).
• Aus ergonomischen Gründen
(flimmern) sollten nur Darstellungen
bei Vertikalfrequenzen ab 70 Hz
(ohne Zeilensprung) verwendet
werden.
• Die Konvergenz des Bildes kann
sich auf Grund des Magnetfeldes
am Ort der Aufstellung aus der
korrekten Grundeinstellung
verändern. Zur Korrektur empfiehlt
es sich deshalb, die Regler an der
Frontseite für Konvergenz so
einzustellen, daß die getrennt
sichtbaren Farblinien für Rot, Grün
und Blau bei z.B. der Darstellung
eines Buchstabens zur Deckung
(Konvergenz) gelangen.
Siehe hierzu auch die Erklärungen
zu Konvergenz.
•Trinitron
â
ist ein eingetragenes
Warenzeichen der Sony Corporation.
• Macintosh ist ein Warenzeichen der
Apple Computer, Inc., in den USA und
anderen Ländern.
• Windows
â
und MS-DOS sind
eingetragene Warenzeichen der
Microsoft Corporation in den USA und
anderen Ländern.
• IBM PC/AT und VGA sind
eingetragene Warenzeichen der IBM
Corporation in den USA.
• VESA und DDC
ä
sind Warenzeichen
der Video Electronics Standard
Association.
•
ENERGY STAR ist ein eingetragenes
Warenzeichen in den USA.
• Alle anderen in diesem Handbuch
erwähnten Produktnamen können
Warenzeichen oder eingetragene
Warenzeichen der jeweiligen
Eigentümer sein.
• Im Handbuch sind die Warenzeichen
und eingetragenen Warenzeichen nicht
überall ausdrücklich durch „
ä“ und „â“
gekennzeichnet.
Sicherheitsmaßnahmen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Lage und Funktion der Teile und Bedienelemente. . . . . . . . . . . . . . 5
Anschließen des Geräts . . . . . . . . . . . . . . . . . . . . . . . . . .6
Schritt 1: Anschließen des Monitors an den Computer. . . . . . . . . . 6
Schritt 2: Anschließen des Netzkabels . . . . . . . . . . . . . . . . . . . . . . 7
Schritt 3: Einschalten von Monitor und Computer. . . . . . . . . . . . . . 7
Anschließen von USB-kompatiblen Peripheriegeräten
(USB - Universeller Serieller Bus) . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Auswählen der Sprache für die Bildschirmmenüs (LANG). . . . . . . . 8
Auswählen des Eingangssignals . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Automatisches Einstellen der Größe und Zentrierung des Bildes
(AUTO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Einstellen des Monitors. . . . . . . . . . . . . . . . . . . . . . . . . .10
Navigieren in den Menüs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Einstellen von Helligkeit und Kontrast . . . . . . . . . . . . . . . . . . . . . . 11
Einstellen der Bildposition (BILDLG) . . . . . . . . . . . . . . . . . . . . . . . 12
Einstellen der Bildgröße (GRÖSSE). . . . . . . . . . . . . . . . . . . . . . . . 12
Vergrößern oder Verkleinern des Bildes (ZOOM) . . . . . . . . . . . . . 12
Einstellen der Form des Bildes (GEOM). . . . . . . . . . . . . . . . . . . . . 12
Einstellen der Farben des Bildes (FARBE). . . . . . . . . . . . . . . . . . . 12
Einstellen der Bildqualität (BILD) . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Einstellen der Konvergenz (KONVG.) . . . . . . . . . . . . . . . . . . . . . . 15
Weitere Einstellungen (OPTION) . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Zurücksetzen der Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Technische Merkmale . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Vordefinierte Modi und Benutzermodi . . . . . . . . . . . . . . . . . . . . . . 16
Die Energiesparfunktion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Störungsbehebung . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Wenn auf dem Bildschirm dünne Linien (Dämpfungsdrähte)
erscheinen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Bildschirmmeldungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Fehlersymptome und Abhilfemaßnahmen . . . . . . . . . . . . . . . . . . . 18
Selbstdiagnosefunktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Anhang (Appendix) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4
Sicherheitsmaßnahmen
Warnhinweis zum Netzanschluß
• Verwenden Sie ausschließlich das mitgelieferte Netzkabel.
Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf,
daß es für die Stromversorgung in Ihrem Land geeignet ist.
Für Kunden in Großbritannien
Wenn Sie den Monitor in Großbritannien verwenden, benutzen
Sie bitte das mitgelieferte Kabel mit dem für Großbritannien
geeigneten Stecker.
Für Kunden in den USA
Wenn Sie kein geeignetes Netzkabel verwenden, entspricht
dieser Monitor nicht den obligatorischen FCC-Standards.
• Warten Sie nach dem Ausschalten des Geräts mindestens
30 Sekunden, bevor Sie das Netzkabel lösen. In dieser Zeit
kann sich die statische Elektrizität auf der Oberfläche des
Bildschirms entladen.
• Wenn Sie das Gerät einschalten, wird der Bildschirm etwa
3 Sekunden lang entmagnetisiert. Dadurch entsteht um den
Bildschirm ein starkes magnetisches Feld, das Daten auf
Magnetbändern, Disketten oder anderen Datenträgern in der
Nähe beschädigen kann. Legen Sie magnetische Datenträger
und Bänder/Disketten daher nicht zu nahe bei diesem Monitor
ab.
Aufstellung
Stellen Sie den Monitor nicht an folgenden Standorten auf:
• auf Oberflächen wie Teppichen oder Decken oder in der Nähe
von Materialien wie Gardinen und Wandbehängen, die die
Lüftungsöffnungen blockieren könnten
• in der Nähe von Wärmequellen wie Heizkörpern oder
Warmluftauslässen oder an einem Ort, an dem der Monitor
direktem Sonnenlicht ausgesetzt ist
• an einem Ort, an dem der Monitor starken
Temperaturschwankungen ausgesetzt ist
• an einem Ort, an dem der Monitor mechanischen Vibrationen
oder Stößen ausgesetzt ist
• auf einer instabilen Oberfläche
• in der Nähe anderer Geräte, die ein starkes Magnetfeld
generieren, wie zum Beispiel ein Transformator oder eine
Hochspannungsleitung
• in der Nähe von oder auf einer elektrisch geladenen
Metallfläche
Wartung
• Reinigen Sie den Bildschirm mit einem weichen Tuch. Wenn
Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, daß
es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da
diese zu Kratzern auf der Beschichtung des Bildschirms führen
könnten.
• Berühren Sie die Bildschirmoberfläche nicht mit scharfen,
rauhen oder spitzen Gegenständen wie zum Beispiel
Kugelschreibern oder Schraubenziehern. Andernfalls könnte
die Bildschirmoberfläche zerkratzt werden.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit
einem weichen Tuch, das Sie leicht mit einem milden
Reinigungsmittel angefeuchtet haben. Verwenden Sie keine
Scheuermittel, Scheuerschwämme oder Lösungsmittel wie
Alkohol oder Benzin.
Transport
Wenn Sie den Monitor zur Reparatur oder bei einem Umzug
transportieren müssen, verpacken Sie ihn mit Hilfe der
Originalverpackungsmaterialien wieder im Originalkarton.
Halten Sie den Monitor beim Transportieren nicht an
der Steuerleiste.
Der dreh- und neigbare Ständer
Mit dem dreh- und neigbaren Ständer können Sie den Monitor
innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.
Um die Mitte des Drehradius des Monitors zu finden, richten Sie
die Mitte des Monitorbildschirms an den Zentrierpunkten am
Ständer aus.
Stützen Sie den Monitor bitte mit beiden Händen unten ab, wenn
Sie ihn drehen oder neigen.
Die Netzsteckdose sollte sich in der Nähe des Geräts befinden
und leicht zugänglich sein.

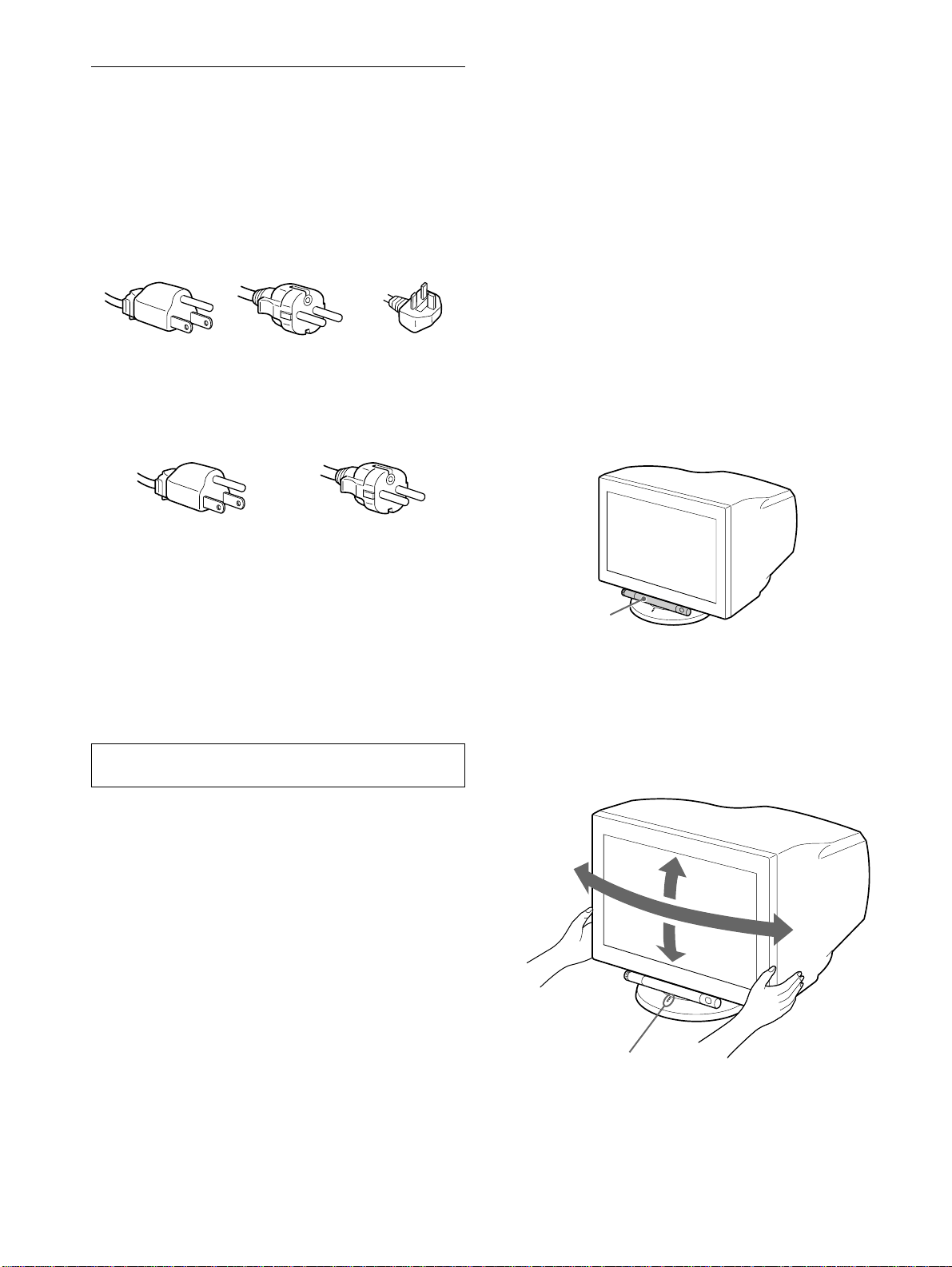

Beispiele für Steckertypen
für 100 bis 120 V
Wechselstrom
für 200 bis 240 V
Wechselstrom
nur für 240 V
Wechselstrom
Beispiele für Steckertypen
für 100 bis 120 V
Wechselstrom
für 200 bis 240 V
Wechselstrom
Steuerleiste
165°
5°
165°
15°
Zentrierpunkte
DE
5
Lage und Funktion der Teile und
Bedienelemente
Weitere Informationen finden Sie auf den in Klammern
angegebenen Seiten.
1 Taste RESET (Zurücksetzen) (Seite 16)
Diese Taste dient zum Zurücksetzen der Werte auf die
werkseitigen Einstellungen.
2 Taste ASC (Größe/Zentrierung automatisch
einstellen) (Seite 9)
Diese Taste dient zum automatischen Einstellen der Größe
und Zentrierung der Bilder.
3 Schalter INPUT (Eingang) (Seite 9)
Dieser Schalter dient zum Auswählen des HD15- oder BNC-
Videoeingangssignals.
4 Joystick (Seite 11)
Mit dem Joystick können Sie die Menüs aufrufen und die
Einstellungen des Monitors, einschließlich der Helligkeits-
und Kontrasteinstellungen, ändern.
5 Netzschalter und -anzeige ! (Seite 7, 16, 20)
Dieser Schalter dient zum Ein- und Ausschalten des
Monitors. Die Netzanzeige leuchtet grün, wenn der Monitor
eingeschaltet ist, und blinkt grün und orange bzw. leuchtet
orange, wenn sich der Monitor im Energiesparmodus
befindet.
6 Netzeingang AC IN (Seite 7)
Dieser Anschluß dient zur Stromversorgung des Monitors.
7 USB-Anschlüsse (Universeller Serieller Bus) für
nachgeschaltete Geräte (Seite 8)
Über diese Anschlüsse können Sie USB-Peripheriegeräte mit
dem Monitor verbinden.
8 USB-Anschluß (Universeller Serieller Bus) für
vorgeschaltetes Gerät (Seite 8)
Über diesen Anschluß können Sie den Monitor mit einem
USB-kompatiblen Computer verbinden.
9 Videoeingang 1 (HD15) (Seite 6)
Dieser Anschluß dient zum Einspeisen von RGB-
Videosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.
* DDC (Display Data Channel) ist ein Standard der VESA.
q; Videoeingang 2 (BNC) (Seite 6)
Dieser Anschluß dient zum Einspeisen von RGB-
Videosignalen (0,700 Vp-p, positiv) und
Synchronisationssignalen.
So benutzen Sie den die Steuerleiste
Dieser Monitor ist mit einer zylindrischen, beweglichen Steuerleiste
ausgestattet. Wenn Sie die Bedienelemente benutzen wollen, drehen
Sie den Knopf an der linken Seite nach unten, so daß die Steuertasten
zu sehen sind. Wenn die Steuertasten nicht benötigt werden, drehen
Sie den Knopf nach oben, so daß die Steuertasten verdeckt werden.
Bei Nicht-Gebrauch Bei Gebrauch
MENU
INPUTASCRESET 21
Vorderseite
,
Kno
p
f
AC IN
RGBHDVD
21
Rückseite
vorne
hinten
vorne
hinten
5 4 3 2
1
678910
1112131415
Stift Nr. Signal
1Rot
2Grün
(zusammengesetztes
Grünsignal mit
Synchronisation)
3Blau
4 ID (Masse)
5 DDC-Masse*
6 Masse Rot
7 Masse Grün
Stift Nr. Signal
8Masse Blau
9DDC + 5V*
10 Masse
11 ID (Masse)
12 Bidirektionale
Daten (SDA)*
13 H. Sync
14 V. Sync
15 Datentakt (SCL)*
6
Anschließen des Geräts
Bevor Sie mit dem Monitor arbeiten, überprüfen Sie bitte, ob
folgende Zubehörteile mitgeliefert wurden:
• Netzkabel (1)
• Videosignalkabel (1)
• USB-Kabel (1)
• Exklusiver Adapter für Power Mac G3/G4 (1)
• Garantiekarte (1)
• Hinweise zum Reinigen der Bildschirmoberfläche (1)
• Diese Bedienungsanleitung (1)
Schritt 1:Anschließen des
Monitors an den
Computer
Schalten Sie vor dem Anschließen den Monitor und den
Computer aus.
Hinweise
• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie
könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie beim Anschließen des Videosignalkabels auf die
Ausrichtung des Anschlusses. Stecken Sie den Anschluß nicht mit
Gewalt falsch ein. Andernfalls könnten die Stifte verbiegen.
x Anschließen an einen IBM PC/AT oder
kompatiblen Computer
x Anschließen an einen Macintosh-Computer
* Schließen Sie den mitgelieferten Adapter an den Computer an, bevor
Sie das Kabel anschließen. Dieser Adapter ist kompatibel mit einem
Power Mac G3/G4 mit 3 Stiftreihen. Wenn Sie den Monitor an Modelle
der Serie Macintosh mit 2 Stiftreihen anschließen wollen, benötigen
Sie einen anderen Adapter (nicht mitgeliefert).
x Verbinden über den 5-BNC-Anschluß
* Schließen Sie die Kabel von links nach rechts in der folgenden
Reihenfolge an: Rot-Grün-Blau-HD-VD.
Hinweis
Der Plug & Play-Standard (DDC) gilt nicht für den 5-BNC-Anschluß.
Wenn Sie mit Plug & Play arbeiten wollen, verbinden Sie den Monitor
und den Computer über das mitgelieferte Videosignalkabel.
AC IN
RGBHDVD
21
Videosignalkabel
(mitgeliefert)
an Videoausgang
IBM PC/AT oder kompatibler
Computer
an HD15-Eingang
AC IN
RGBHDVD
21
Verwenden Sie den mitgelieferten, exklusiven Power Mac
G3/G4-Adapter.
an
HD15-Eingang
Exklusiver Adapter für Power
Mac G3/G4 (mitgeliefert)*
Power Mac G3/G4
an Videoausgang
Videosignalkabel
(mitgeliefert)
AC IN
RGBHDVD
21
an R/G/B-Eingang
an HD/VD-
Eingang
Schließen Sie den Monitor
wie in den oben
abgebildeten Beispielen
gezeigt an den Computer an.
Videosignalkabel (SMF-400,
nicht mitgeliefert)*
DE
7
Schritt 2:Anschließen des
Netzkabels
Schließen Sie bei ausgeschaltetem Monitor und Computer das
Netzkabel an den Monitor an, und stecken Sie den Netzstecker in
eine Netzsteckdose.
Schritt 3:Einschalten von Monitor
und Computer
Schalten Sie zunächst den Monitor und dann den Computer ein.
Die Installation des Monitors ist damit abgeschlossen.
Stellen Sie gegebenenfalls das Bild mit den Bedienelementen des
Monitors nach Ihren Wünschen ein.
Wenn auf dem Bildschirm kein Bild erscheint
• Überprüfen Sie, ob der Monitor korrekt an den Computer
angeschlossen ist.
• Wird KEIN EINGANGSSIGNAL auf dem Bildschirm
angezeigt, versuchen Sie, das Eingangssignal zu wechseln
(Seite 9). Überprüfen Sie gegebenenfalls, ob die Grafikkarte
des Computers korrekt in den richtigen Steckplatz eingebaut
ist.
• Wenn Sie einen älteren Monitor durch diesen Monitor ersetzt
haben und NICHT IM ABTASTBEREICH auf dem
Bildschirm erscheint, schließen Sie den alten Monitor wieder
an. Stellen Sie dann die Grafikkarte des Computers auf eine
Horizontalfrequenz zwischen 30 und 121 kHz und eine
Vertikalfrequenz zwischen 48 und 160 Hz ein.
• Wenn Sie einen Power Mac G4 über ein HD15-
Videosignalkabel anschließen, werden die Bilder von
Eingangssignalen mit einem Bildseitenverhältnis von 16:10
oder 16:9 unter Umständen nicht angezeigt. Schließen Sie den
Power Mac G4 in diesem Fall über ein BNC-Videosignalkabel
an. Starten Sie den Power Mac G4 anschließend neu.
Weitere Informationen über die Bildschirmmeldungen finden Sie
unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 18.
Konfigurieren des Monitors mit verschiedenen
Betriebssystemen
Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so daß
alle Daten des Monitors automatisch erkannt werden. Daher muß kein
spezifischer Treiber auf dem Computer installiert werden.
Wenn Sie den Monitor an Ihren PC anschließen und den PC dann zum
ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem
Bildschirm angezeigt. Klicken Sie entsprechend den Anweisungen des
Assistenten mehrmals auf „Next“, bis der Plug-and-Play-Monitor
automatisch ausgewählt ist und Sie ihn benutzen können.
Wenn bei der Kommunikation zwischen PC/Grafikkarte und diesem
Monitor Probleme auftreten, laden Sie den entsprechenden Treiber von
der Web-Site des Betriebssystemherstellers herunter.
Für Benutzer von Windows NT4.0
Beim Konfigurieren des Monitors unter Windows NT4.0 wird der
Bildschirmtreiber nicht verwendet. Näheres zum Einstellen der
Auflösung, der Auffrischungsrate und der Anzahl der Farben finden Sie
im Benutzerhandbuch zu Windows NT4.0.
AC IN
RGBHDVD
21
an AC IN
an eine Netzsteckdose
Netzkabel (mitgeliefert)
8
Anschließen von USB-kompatiblen
Peripheriegeräten (USB -
Universeller Serieller Bus)
Der Monitor verfügt über einen USB-Anschluß für ein
vorgeschaltetes Gerät und vier USB-Anschlüsse für
nachgeschaltete Geräte. Über diese Anschlüsse lassen sich mit
Hilfe eines USB-Standardkabels schnell und problemlos USB-
kompatible Peripheriegeräte (Tastatur, Maus, Drucker, Scanner
usw.) an den Computer anschließen.
Wenn Sie den Monitor als Hub für Peripheriegeräte verwenden
möchten, stellen Sie die USB-Anschlüsse wie unten abgebildet
her.
1 Schalten Sie Monitor und Computer ein.
2 Schließen Sie Ihren Computer mit dem
mitgelieferten USB-Kabel an den quadratischen
USB-Anschluß für das vorgeschaltete Gerät an.
Für Benutzer von Windows
Wenn eine Meldung auf Ihrem Bildschirm erscheint, gehen Sie nach
den Anweisungen auf dem Bildschirm vor, und wählen Sie „Generic
USB Hub“ als Standardeinstellung.
3 Schließen Sie die USB-kompatiblen
Peripheriegeräte an die rechteckigen USB-
Anschlüsse für die nachgeschalteten Geräte
an.
Hinweise
• Nicht alle Computer und/oder Betriebssysteme unterstützen USB-
Konfigurationen. Schlagen Sie im Handbuch zu Ihrem Computer nach,
ob Sie USB-Geräte anschließen können.
• In den meisten Fällen muß USB-Treibersoftware auf dem Host-
Computer installiert werden. Näheres hierzu finden Sie in den
Bedienungsanleitungen zu den Peripheriegeräten.
• Der Monitor fungiert als USB-Hub, wenn er eingeschaltet und
betriebsbereit ist oder sich im Energiesparmodus befindet.
• Wenn Sie den Computer zum ersten Mal starten, nachdem Sie eine
Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben,
funktionieren die Peripheriegeräte möglicherweise nicht. Schließen Sie
in diesem Fall die Tastatur und die Maus direkt an den Computer an,
und installieren Sie die USB-kompatiblen Geräte. Schließen Sie sie
dann an diesen Monitor an.
Auswählen der Sprache für die
Bildschirmmenüs (LANG)
Für die Bildschirmmenüs stehen die Sprachen Englisch,
Französisch, Deutsch, Spanisch, Italienisch, Niederländisch,
Schwedisch, Russisch und Japanisch zur Verfügung. Die
Standardeinstellung ist Englisch.
1 Drücken Sie auf den Joystick.
Weitere Informationen zum Verwenden des Joysticks finden
Sie auf Seite 11.
2 Heben Sie mit dem Joystick LANG hervor, und
drücken Sie nochmals auf den Joystick.
3 Bewegen Sie den Joystick auf oder ab, um eine
Sprache auszuwählen, und drücken Sie erneut auf
den Joystick.
• ENGLISH: Englisch
• FRANÇAIS: Französisch
• DEUTSCH
• ESPAÑOL: Spanisch
• ITALIANO: Italienisch
• NEDERLANDS: Niederländisch
• SVENSKA: Schwedisch
• : Russisch
• : Japanisch
So schließen Sie das Menü
Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu wechseln.
Wenn Sie zur normalen Anzeige wechseln wollen, drücken Sie zweimal
auf den Joystick. Wenn Sie keine weitere Taste drücken, wird das
Bildschirmmenü nach etwa 30 Sekunden automatisch ausgeblendet.
So setzen Sie die Menüsprache auf Englisch zurück
Drücken Sie die Taste RESET, wenn das Menü LANGUAGE auf dem
Bildschirm angezeigt wird.
an USB-kompatible
Peripheriegeräte
an USB-kompatiblen
Computer
MENU
MENU
ENDE
BILDLG
GRÖSSE
GEOM
FARBE
LANG
KONVG.
OPTION
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
bb
DE
9
Auswählen des Eingangssignals
Über den Videoeingang 1 (HD15) und den Videoeingang 2
(BNC) können Sie zwei Computer an diesen Monitor
anschließen. Mit dem Schalter INPUT schalten Sie zwischen den
beiden Computern um.
Verschieben Sie den Schalter INPUT.
Der gerade ausgewählte Anschluß („INPUT 1“ : HD15 oder
„INPUT 2“ : BNC) wird einige Sekunden lang auf dem
Bildschirm angezeigt.
Hinweis
Wenn am ausgewählten Eingang kein Signal eingespeist wird, erscheint
KEIN EINGANGSSIGNAL auf dem Bildschirm. Nach einigen Sekunden
schaltet der Monitor in den Energiesparmodus. Schalten Sie in diesem
Fall zum anderen Eingang um.
Automatisches Einstellen der
Größe und Zentrierung des Bildes
(AUTO)
Sie können Größe und Zentrierung des Bildes mit der Taste ASC
(Größe/Zentrierung automatisch einstellen) problemlos so
einstellen, daß das Bild den Bildschirm ausfüllt.
Drücken Sie die Taste ASC.
Das Bild wird automatisch so eingestellt, daß es den Bildschirm
ausfüllt.
Hinweise
• Diese Funktion ist speziell für Computer unter Windows oder einer
Software mit einer ähnlichen grafischen Benutzeroberfläche
konzipiert, bei der das Bild den ganzen Bildschirm ausfüllt. Die
Funktion arbeitet möglicherweise nicht korrekt, wenn die
Hintergrundfarbe dunkel ist oder das eingespeiste Bild den Bildschirm
nicht ganz ausfüllt, wie z. B. die MS-DOS-Eingabeaufforderung.
• Das Bild füllt den Bildschirm nur bei einem Bildseitenverhältnis von
16:10 bis zu den Rändern. Bilder mit einem anderen
Bildseitenverhältnis als 16:10 werden mit ihrer tatsächlichen
Auflösung angezeigt und füllen den Bildschirm nicht bis zu den
Rändern aus.
• Das angezeigte Bild bewegt sich einige Sekunden lang, wenn diese
Funktion ausgeführt wird. Dies ist keine Fehlfunktion.
INPUT 21
ASC
10
Einstellen des Monitors
Mit den Bildschirmmenüs können Sie eine Vielzahl von
Einstellungen vornehmen.
Navigieren in den Menüs
Drücken Sie auf den Joystick, um das Hauptmenü MENU auf
dem Monitor aufzurufen. Weitere Informationen zum Verwenden
des Joysticks finden Sie auf Seite 11.
Wählen Sie mit dem Joystick eines der folgenden Menüs aus.
x Anzeigen des aktuellen Eingangssignals
Die Horizontal- und die Vertikalfrequenz des aktuellen
Eingangssignals werden unter dem Hauptmenü MENU
angezeigt. Wenn das Eingangssignal einem der werkseitig
voreingestellten Modi des Monitors entspricht, wird auch die
Auflösung angezeigt.
Hinweis
Auch wenn das Bildseitenverhältnis des aktuellen Eingangssignals 4:3
oder 5:4 ist, kann es bei manchen Auflösungen vorkommen, daß die
Signale mit einem Bildseitenverhältnis von 16:10 oder 16:9 angezeigt
werden.
1 BILDLG (Seite 12)
Wählen Sie BILDLG, wenn Sie
Position und Zoom des Bildes
einstellen wollen.
2 GRÖSSE (Seite 12)
Wählen Sie GRÖSSE, wenn Sie
Größe und Zoom des Bildes
einstellen wollen.
3 GEOM (Seite 12)
Wählen Sie GEOM, wenn Sie die
Bildrotation und die Form des
Bildes festlegen wollen.
4 FARBE (Seite 12)
Wählen Sie FARBE, wenn
Sie die Farbtemperatur des
Bildes einstellen wollen. Mit
Hilfe dieser Funktion können
Sie die Farben auf dem
Monitor an die Farben eines
gedruckten Bildes anpassen.
MENU
MENU
ENDE
BILDLG
GRÖSSE
GEOM
FARBE
LANG
KONVG.
OPTION
OK
b
GRÖSSE/BILDLG
26
GRÖSSE/BILDLG
26
26
GEOMETR I E
EINFACH KOMPLEX s BGR
5000K 6500K 930 K0
50 K00
FARBWI EDER-
HERSTELLUNG E IN
FARBE
5 BILD (Seite 14)
Wählen Sie BILD, wenn Sie die
Bildqualität einstellen wollen. Als
Optionen stehen die Farbreinheit
und die Moiré-Korrektur zur
Verfügung.
6 KONVG. (Seite 15)
Wählen Sie KONVG., wenn Sie die
horizontale und vertikale
Konvergenz des Bildes einstellen
wollen.
7 LANG (Seite 8)
Wählen Sie LANG, wenn Sie für
das Bildschirmmenü eine andere
Sprache wählen wollen.
8 OPTION (Seite 15)
Wählen Sie OPTION, wenn Sie die
sonstigen Optionen des Monitors
einstellen wollen. Zu den Optionen
gehören:
• Entmagnetisieren des
Bildschirms
• Ändern der Position des
Bildschirmmenüs
• Sperren der Bedienelemente
9 ENDE
Wählen Sie ENDE, wenn Sie das
Hauptmenü schließen wollen.
FARB-
RE INHE I T
26
TOP
BOT
26
KONVERGENZ
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
DEGAUSS
EIN
OPT ION
MENU
MENU
ENDE
BILDLG
GRÖSSE
GEOM
FARBE
LANG
KONVG.
OPTION
OK
107.1kHz/ 85Hz
1920
1200
Horizontal- und
Vertikalfrequenz
des aktuellen
Eingangssignals
Auflösung
des aktuellen
Eingangssignals
DE
11
x Verwenden des Joysticks
1 Rufen Sie das Hauptmenü MENU auf, und wählen
Sie das Menü aus, in dem Sie Einstellungen
vornehmen wollen.
Drücken Sie einmal auf den Joystick, um das Hauptmenü
MENU aufzurufen. Bewegen Sie den Joystick nach oben,
unten, links oder rechts, um das gewünschte Menü
hervorzuheben. Drücken Sie dann auf den Joystick, um das
Menü auszuwählen.
2 Nehmen Sie im Menü die gewünschten
Einstellungen vor.
Bewegen Sie den Joystick nach oben, unten, links oder rechts,
um den Wert oder die Einstellung auszuwählen.
3 Schließen Sie das Menü.
Drücken Sie einmal auf den Joystick, um zum Hauptmenü zu
wechseln. Wenn Sie zur normalen Anzeige wechseln wollen,
drücken Sie zweimal auf den Joystick. Wenn Sie keine
weitere Taste drücken, wird das Bildschirmmenü nach etwa
30 Sekunden automatisch ausgeblendet.
x Zurücksetzen der Einstellungen
Drücken Sie die Taste RESET. Weitere Informationen zum
Zurücksetzen der Einstellungen finden Sie auf Seite 16.
Einstellen von Helligkeit und
Kontrast
Helligkeit und Kontrast können Sie über ein spezielles Menü,
HELLIGKEIT/KONTRAST, einstellen.
Diese Einstellungen werden gespeichert und gelten für die
Signale vom gerade ausgewählten Eingang.
1 Bewegen Sie den Joystick in eine beliebige
Richtung.
Das Menü HELLIGKEIT/KONTRAST wird auf dem
Bildschirm angezeigt.
2 Bewegen Sie den Joystick nach oben oder unten,
um die Helligkeit ( ) einzustellen, und nach links
oder rechts, um den Kontrast (6) einzustellen.
Wenn Sie im Menü FARBE den Modus sRGB
auswählen
Überprüfen Sie, ob die Werte für Helligkeit ( ) und Kontrast
(6) jeweils auf die im Modus sRGB einzustellenden Zahlen
eingestellt sind, die im Menü HELLIGKEIT/KONTRAST
angezeigt werden. Andernfalls drücken Sie die Taste RESET
(weniger als 2 Sekunden lang).
Weitere Informationen zum sRGB-Modus finden Sie unter
„Einstellen der Farben des Bildes (FARBE)“ auf Seite 12.
Nach etwa 3 Sekunden wird das Menü automatisch ausgeblendet.
bb
RESET
26 26
HELL IGKE I T / KONTRAST
56 76
sRGB : 56 76
HELL IGKE I T / KONTRAST
Im Modus sRGB
einzustellende
Werte
12
Einstellen der Bildposition
(BILDLG)
Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option BILDLG
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm
angezeigt.
3 Bewegen Sie zunächst den Joystick nach oben oder
unten, um für die horizontale bzw. für die
vertikale Einstellung auszuwählen. Bewegen Sie
den Joystick dann nach links oder rechts, um die
Zentrierung einzustellen.
Einstellen der Bildgröße (GRÖSSE)
Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option GRÖSSE
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm
angezeigt.
3 Bewegen Sie zunächst den Joystick nach oben oder
unten, um für die horizontale bzw. für die
vertikale Einstellung auszuwählen. Bewegen Sie
den Joystick dann nach links oder rechts, um die
Größe einzustellen.
Vergrößern oder Verkleinern des
Bildes (ZOOM)
Diese Einstellung wird gespeichert und gilt nur für das aktuelle
Eingangssignal.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option GRÖSSE
oder BILDLG hervor, und drücken Sie nochmals
auf den Joystick.
Das Menü GRÖSSE/BILDLG wird auf dem Bildschirm
angezeigt.
3 Bewegen Sie den Joystick nach oben oder unten,
um (Zoom) auszuwählen, und bewegen Sie den
Joystick dann nach links oder rechts, um das Bild
zu vergrößern bzw. zu verkleinern.
Hinweis
Sobald die maximale bzw. minimale Höhe bzw. Breite des Bildes erreicht
ist, läßt sich der Zoom nicht weiter ändern.
Einstellen der Form des Bildes
(GEOM)
Die Einstellung für (Rotation) wird für alle Eingangssignale
gespeichert. Alle anderen Einstellungen werden nur für das
gerade eingespeiste Eingangssignal gespeichert.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option GEOM
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü GEOMETRIE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie den Joystick nach oben oder unten,
um die gewünschte Option auszuwählen. Bewegen
Sie den Joystick dann nach links oder rechts, um
die Einstellung vorzunehmen.
Einstellen der Farben des Bildes
(FARBE)
Mit den Optionen im Menü FARBE können Sie die
Farbtemperatur des Bildes einstellen. Dabei ändert sich der
Farbwert im weißen Farbfeld. Farben erscheinen bei einer
niedrigen Farbtemperatur rötlich, bei einer hohen Farbtemperatur
bläulich. Mit Hilfe dieser Funktion können Sie die Farben auf
dem Monitor an die Farben eines gedruckten Bildes anpassen.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option FARBE
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü FARBE wird auf dem Bildschirm angezeigt.
3 Bewegen Sie den Joystick nach links oder rechts,
um den Einstellmodus auszuwählen.
Es gibt drei verschiedene Einstellmodi: EINFACH,
KOMPLEX und sRGB.
Stellen Sie den ausgewählten Modus wie auf der nächsten
Seite erläutert ein.
Sie können die Farbtemperatur im Modus EINFACH oder
KOMPLEX für beide Videoeingänge einstellen.
Option Funktion
Festlegen der Bildrotation
Wölben der Bildränder nach außen oder innen
Verschieben der Bildränder nach links oder rechts
Einstellen der Bildbreite im oberen
Bildschirmbereich
Verschieben des Bildes nach links oder rechts im
oberen Bildschirmbereich
DE
13
x Modus EINFACH
Im Modus EINFACH können Sie die Farbtemperatur
feineinstellen, indem Sie die drei voreingestellten Temperaturen
(5000K, 6500K oder 9300K) ändern.
1 Bewegen Sie den Joystick nach oben oder unten,
um die Farbtemperaturzeile 1 auszuwählen.
Bewegen Sie den Joystick anschließend nach links
oder rechts, um eine Farbtemperatur auszuwählen.
5000K, 6500K und 9300K sind die voreingestellten
Farbtemperaturen. Die Standardeinstellung ist 9300K. Weiße
Flächen erscheinen nicht mehr bläulich, sondern rötlich,
wenn Sie die Farbtemperatur auf 6500K bzw. 5000K senken.
2 Nehmen Sie bei Bedarf eine Feineinstellung der
Farbtemperatur vor.
Bewegen Sie den Joystick nach oben oder unten,
um die Farbtemperaturzeile 2 auszuwählen.
Bewegen Sie den Joystick anschließend nach links
oder rechts, um eine Feineinstellung der
Farbtemperatur vorzunehmen.
Wenn Sie eine Feineinstellung der Farbtemperatur
vornehmen, werden die neuen Einstellungen für alle drei
Farbtemperaturoptionen gespeichert. Die Option 1 des
Menüs ändert sich wie folgt:
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Modus KOMPLEX
Sie können in größerem Detail weitere Farbeinstellungen
vornehmen, indem Sie den Modus KOMPLEX auswählen.
1 Bewegen Sie den Joystick nach oben oder unten,
um die Farbtemperaturzeile 1 auszuwählen.
Bewegen Sie den Joystick anschließend nach links
oder rechts, um eine Farbtemperatur auszuwählen.
2 Bewegen Sie den Joystick nach oben oder unten,
um die Einstelloption 2 auszuwählen. Bewegen Sie
den Joystick dann nach links oder rechts, um den
Schwarzwert (BIAS) einzustellen.
Damit werden die dunklen Bildbereiche eingestellt.
3 Bewegen Sie den Joystick nach oben oder unten,
um die Einstelloption 3 auszuwählen. Bewegen Sie
den Joystick dann nach links oder rechts, um den
Weißwert (GAIN) einzustellen.
Damit werden die hellen Bildbereiche eingestellt.
Wenn Sie die Optionen 2 und 3 ändern, können Sie die
R- (Rot), G- (Grün) und B-Komponente (Blau) des
Eingangssignals getrennt einstellen.
Wenn Sie eine Feineinstellung der Farbtemperatur
vornehmen, werden die neuen Einstellungen für alle drei
Farbtemperaturoptionen gespeichert. Die Option 1 des
Menüs ändert sich wie folgt:
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Modus sRGB
Die sRGB-Farbeinstellung ist ein Farbraumprotokoll nach
Industriestandard, mit dem die angezeigten und die gedruckten
Farben sRGB-kompatibler Computer-Produkte in
Übereinstimmung gebracht werden sollen. Zum Einstellen der
Farben für das sRGB-Profil wählen Sie einfach den Modus sRGB
im Menü FARBE aus.
Wenn Sie den Modus sRGB auswählen, werden die Werte für
Helligkeit ( ) und Kontrast (6) automatisch auf die im Modus
sRGB einzustellenden Werte eingestellt.
Damit die sRGB-Farben korrekt angezeigt werden (γ = 2,2,
6500K), überprüfen Sie folgendes:
• Die Helligkeits- ( ) bzw. Kontrastwerte (6) müssen auf die
Zahlen eingestellt sein, die im Menü HELLIGKEIT/
KONTRAST angezeigt werden. Andernfalls drücken Sie die
Taste RESET (weniger als 2 Sekunden lang). Informationen
zum Ändern von Helligkeit und Kontrast finden Sie unter
„Einstellen von Helligkeit und Kontrast“ auf Seite 11.
• Die Farbeinstellungen des Computers müssen auf das sRGB-
Profil eingestellt sein.
Hinweis
Der Computer und andere angeschlossene Geräte (z. B. ein Drucker)
müssen sRGB-kompatibel sein.
5000K 6500K 930 K0
50 K00
EINFACH KOMPLEX s BGR
FARBWI EDER-
HERSTELLUNG E I N
FARBE
5000K 6500K 930 K0
R BIAS 05
G BIAS 05
B BIAS 05
RGAIN 05
GGAIN 05
BGAIN 05
EINFACH KOMPLEX s BGR
FARBE
:56 :76 FÜRsBGR
EINFACH KOMPLEX s BGR
FARBWI EDER-
HERSTELLUNG E I N
FARBE
(Fortsetzung)
14
Wiederherstellen der Farben in den Menüs
EINFACH und sRGB (Funktion FARBWIEDER-
HERSTELLUNG)
Bei den meisten Bildschirmen zeigt sich nach einer Anzahl von
Jahren ein allmähliches Nachlassen der Farbbrillanz. Mit der
Option FARBWIEDERHERSTELLUNG in den Menüs
EINFACH und sRGB können Sie die Farben in der werkseitigen
Qualität wiederherstellen.
1 Bewegen Sie den Joystick nach links oder rechts,
um den Modus EINFACH oder sRGB auszuwählen.
2 Bewegen Sie den Joystick nach oben oder unten,
um (FARBWIEDERHERSTELLUNG)
auszuwählen. Bewegen Sie dann den Joystick nach
rechts.
Das Bild wird ausgeblendet, während die Farben
wiederhergestellt werden (etwa 2 Sekunden lang). Wenn die
Farben wiederhergestellt sind, erscheint das Bild wieder auf
dem Bildschirm.
Hinweise
• Bevor Sie diese Funktion verwenden können, muß sich der Monitor
mindestens 30 Minuten lang im normalen Betriebsmodus befinden
(Netzanzeige leuchtet grün). Wenn der Monitor in den
Energiesparmodus wechselt, müssen Sie ihn wieder in den normalen
Betriebsmodus schalten und 30 Minuten lang abwarten. Unter
Umständen müssen Sie die Energiespareinstellungen Ihres Computers
ändern, damit der Monitor die gesamten 30 Minuten im normalen
Betriebsmodus bleibt. Ist der Monitor nicht bereit, erscheint die
folgende Nachricht.
• Aufgrund des natürlichen Alterungsprozesses der Bildröhre läßt sich
diese Funktion nach längerer Zeit unter Umständen nicht mehr
ausführen.
Einstellen der Bildqualität (BILD)
Mit den Optionen im Menü BILD können Sie die Bildqualität
steuern, indem Sie die Moiré-Korrektur und die Farbreinheit
einstellen.
• Wenn die Farbe an den Bildschirmrändern ungleichmäßig
erscheint, stellen Sie die Farbreinheit ein.
• Wenn elliptische oder wellenförmige Muster auf dem
Bildschirm erscheinen, stellen Sie die Moiré-Korrektur ein.
Die Werte für MOIRE-KORREKTUR und MOIRE EINST, die
Sie hier einstellen, werden nur für das gerade eingespeiste
Eingangssignal gespeichert. Alle anderen Einstellungen werden
für alle Eingangssignale gespeichert.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option BILD
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü BILD wird auf dem Bildschirm angezeigt.
3 Bewegen Sie den Joystick nach oben oder unten,
um die gewünschte Option auszuwählen. Bewegen
Sie den Joystick dann nach links oder rechts, um
die Einstellung vorzunehmen.
*Moiré ist eine natürliche Interferenz, die weiche, wellenförmige Linien
auf dem Bildschirm verursacht. Diese Linien können durch die
Interferenz zwischen dem Muster des Bildes auf dem Bildschirm und
dem Phosphor-Pitch-Muster des Monitors entstehen.
Hinweis
Das Bild kann verschwommen sein, wenn MOIRE-KORREKTUR auf
EIN gesetzt ist.
5000K 6500K 930 K0
50 K00
ERST NACH/WAR -M
UP/VERFÜGBAR
EINFACH KOMPLEX s BGR
FARBWI EDER-
HERSTELLUNG
FARBE
Option Funktion
FARB-
REINHEIT
Reduzieren der Farbungleichmäßigkeiten
in der linken oberen Bildschirmecke auf
ein Minimum.
FARB-
REINHEIT
Reduzieren der Farbungleichmäßigkeiten
in der rechten oberen Bildschirmecke auf
ein Minimum.
FARB-
REINHEIT
Reduzieren der Farbungleichmäßigkeiten
in der linken unteren Bildschirmecke auf
ein Minimum.
FARB-
REINHEIT
Reduzieren der Farbungleichmäßigkeiten
in der rechten unteren Bildschirmecke
auf ein Minimum.
MOIRE-
KORREKTUR*
Ein- bzw. Ausschalten der Moiré-
Korrektur (EIN/AUS).
(MOIRE EINST) erscheint im Menü,
wenn Sie EIN wählen.
MOIRE EINST
Einstellen des Grads der Moiré-
Korrektur, so daß der Moiré-Effekt
möglichst gering ausfällt.
Beispiel für den Moiré-Effekt
DE
15
Einstellen der Konvergenz
(KONVG.)
Mit den Optionen im Menü KONVG. können Sie die Bildqualität
steuern, indem Sie die Konvergenz einstellen. Die Konvergenz
bezieht sich auf die Ausrichtung der Farbsignale für Rot, Grün
und Blau.
Wenn Buchstaben oder Linien rote oder blaue Schatten
aufweisen, stellen Sie die Konvergenz ein.
Diese Einstellungen werden gespeichert und gelten für alle
Eingangssignale.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option KONVG.
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü KONVERGENZ wird auf dem Bildschirm
angezeigt.
3 Bewegen Sie den Joystick nach oben oder unten,
um die gewünschte Option auszuwählen. Bewegen
Sie den Joystick dann nach links oder rechts, um
die Einstellung vorzunehmen.
Weitere Einstellungen (OPTION)
Sie können den Monitor von Hand entmagnetisieren, die
Menüposition ändern und die Bedienelemente sperren.
1 Drücken Sie auf den Joystick.
Das Hauptmenü MENU erscheint auf dem Bildschirm.
2 Heben Sie mit dem Joystick die Option OPTION
hervor, und drücken Sie nochmals auf den Joystick.
Das Menü OPTION wird auf dem Bildschirm angezeigt.
3 Bewegen Sie den Joystick nach oben oder unten,
um die gewünschte Einstelloption auszuwählen.
Stellen Sie die ausgewählte Option dann anhand der
folgenden Anweisungen ein.
x Entmagnetisieren des Bildschirms
Der Monitor wird automatisch entmagnetisiert, wenn das Gerät
eingeschaltet wird.
Wenn Sie den Monitor von Hand entmagnetisieren
wollen, bewegen Sie zunächst den Joystick nach oben
oder unten, um (DEGAUSS) auszuwählen. Bewegen
Sie dann den Joystick nach rechts.
Der Bildschirm wird etwa 3 Sekunden lang entmagnetisiert. Ist
ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie
nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise
erzielen Sie die besten Ergebnisse.
x Ändern der Menüposition
Sie können das Menü verschieben, wenn es das Bild auf dem
Bildschirm verdeckt.
Wenn Sie die Position des Bildschirmmenüs ändern
wollen, bewegen Sie zunächst den Joystick nach oben
oder unten, um (POSITION H OSD - horizontale
Position) oder (POSITION V OSD - vertikale
Position) auszuwählen. Bewegen Sie den Joystick
dann nach links oder rechts, um das Bildschirmmenü
zu verschieben.
x Sperren der Bedienelemente
Wenn Sie verhindern wollen, daß die Einstellungen
geändert werden können, bewegen Sie zunächst den
Joystick nach oben oder unten, um
(TASTATUR-SPERRE) auszuwählen. Bewegen Sie
den Joystick dann nach rechts, um EIN auszuwählen.
Jetzt können Sie nur noch den Netzschalter !, die Option ENDE
sowie die Option (TASTATUR-SPERRE) im Menü
OPTION benutzen. Wenn Sie ein anderes Bedienelement
betätigen oder ein anderes Menü auswählen, erscheint die
Markierung auf dem Bildschirm.
So heben Sie die Sperrung der Bedienelemente wieder auf
Gehen Sie wie oben erläutert vor, und setzen Sie (TASTATUR-
SPERRE) auf AUS.
Option Funktion
horizontales Verschieben roter oder
blauer Schatten
vertikales Verschieben roter oder
blauer Schatten
TOP
V KONVER OBEN
vertikales Verschieben roter oder
blauer Schatten im oberen
Bildschirmbereich
BOT
V KONVER UNTEN
vertikales Verschieben roter oder
blauer Schatten im unteren
Bildschirmbereich
16
Zurücksetzen der Einstellungen
Bei diesem Monitor haben Sie drei Möglichkeiten, die
Einstellungen zurückzusetzen. Drücken Sie die Taste RESET, um
die Einstellungen zurückzusetzen.
x Zurücksetzen einer einzelnen Option
Wählen Sie mit dem Joystick die Option aus, die Sie zurücksetzen
wollen, und drücken Sie die Taste RESET.
x Zurücksetzen aller Einstellungen für das
aktuelle Eingangssignal
Drücken Sie die Taste RESET, wenn kein Menü auf dem
Bildschirm angezeigt wird.
Beachten Sie, daß die folgenden Einstellungen bei diesem
Verfahren nicht zurückgesetzt werden:
• Sprache der Bildschirmmenüs (Seite 8)
• Einstellmodus im Menü FARBE (EINFACH, KOMPLEX,
sRGB) (Seite 12)
• Position der Bildschirmmenüs (Seite 15)
• Sperrung der Bedienelemente (Seite 15)
x Zurücksetzen aller Einstellungen für alle
Eingangssignale
Halten Sie die Taste RESET mehr als 2 Sekunden lang gedrückt.
Hinweis
Die Taste RESET funktioniert nicht, wenn (TASTATUR-SPERRE)
auf EIN gesetzt ist.
Technische Merkmale
Vordefinierte Modi und
Benutzermodi
Wenn ein Eingangssignal in den Monitor eingespeist wird,
vergleicht der Monitor dieses Signal mit den werkseitig
vordefinierten Modi im Speicher des Monitors und wählt
automatisch den Modus aus, bei dem sich in der Bildschirmmitte
eine hohe Bildqualität erzielen läßt. Eine Liste der werkseitig
vordefinierten Modi finden Sie im Appendix. Bei
Eingangssignalen, die keinem der werkseitig vordefinierten Modi
entsprechen, sorgt der Monitor mit Hilfe seiner digitalen
Multiscan-Technologie dafür, daß bei einem beliebigen Timing
innerhalb des für den Monitor gültigen Frequenzbereichs ein
scharfes Bild angezeigt wird (horizontal: 30 – 121 kHz, vertikal:
48 – 160 Hz). Wenn Sie das Bild einstellen, werden die
Einstellungen als Benutzermodus automatisch gespeichert und
abgerufen, wann immer das betreffende Eingangssignal eingeht.
Hinweis für Benutzer von Windows
Wenn Sie mit Windows arbeiten, sehen Sie in der Dokumentation
oder im Dienstprogramm zu Ihrer Grafikkarte nach, welches die
höchste Auffrischungsrate ist, und wählen Sie diese aus, um die
Leistung des Geräts zu optimieren.
Die Energiesparfunktion
Dieser Monitor erfüllt die Energiesparrichtlinien der VESA, des
E
NERGY
S
TAR
-Programms und des NUTEK-Standards. Wenn
der Monitor an einen Computer oder eine Grafikkarte
angeschlossen ist, der bzw. die DPMS (Display Power
Management Signaling) unterstützt, wird der Stromverbrauch des
Geräts in drei Stufen wie unten erläutert reduziert.
* Die Zahlen geben den Stromverbrauch an, wenn keine USB-
kompatiblen Peripheriegeräte an den Monitor angeschlossen sind.
** „Schlaf“ und „Tiefschlaf“ sind Energiesparmodi, die von der
EPA (Environmental Protection Agency - Umweltbehörde der USA)
definiert wurden.
*** Wenn der Computer in den Energiesparmodus wechselt, geht kein
Eingangssignal mehr ein, und KEIN EINGANGSSIGNAL erscheint
auf dem Bildschirm, bevor der Monitor in den deaktivierten Modus
wechselt. Nach einigen Sekunden schaltet der Monitor in den
Energiesparmodus.
RESET
Betriebsmodus Leistungsaufnahme* Netzanzeige !
Normalbetrieb ≤ 170 W grün
1 Bereitschaft ≤ 15 W abwechselnd
grün und orange
2 Unterbrechung
(Schlaf)**
≤ 15 W abwechselnd
grün und orange
3 Deaktiviert***
(Tiefschlaf)**
≤ 1 W orange
Ausgeschaltet 0 W aus
DE
17
Störungsbehebung
Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an
den Kundendienst wenden.
Wenn auf dem Bildschirm dünne
Linien (Dämpfungsdrähte)
erscheinen
Die Linien, die vor allem bei einem hellen (normalerweise
weißen) Bildschirmhintergrund auf dem Bildschirm zu sehen
sind, sind bei einem Trinitron-Monitor normal und keine
Fehlfunktion. Es handelt sich dabei um Schatten der
Dämpfungsdrähte, mit denen die Streifenmaske stabilisiert wird.
Die Streifenmaske ist ein wichtiges Merkmal der Trinitron-
Bildröhre. Sie bewirkt, daß mehr Licht auf den Bildschirm
gelangt, und ermöglicht eine höhere Farbintensität und
Detailgenauigkeit.
Bildschirmmeldungen
Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der
folgenden Warnmeldungen auf dem Bildschirm.
Die Meldung KEIN EINGANGSSIGNAL erscheint
in Zeile 1
Gibt an, daß am ausgewählten Eingang kein Eingangssignal
eingeht.
Die Meldung NICHT IM ABTASTBEREICH
erscheint in Zeile 1
Gibt an, daß das Eingangssignal nicht den technischen Daten des
Monitors entspricht.
Weitere Informationen finden Sie unter „Fehlersymptome und
Abhilfemaßnahmen“ auf Seite 18.
Anzeigen des Namens, der Seriennummer und
des Herstellungsdatums des Monitors
Während Videosignale am Monitor eingehen, halten Sie den
Joystick mehr als 5 Sekunden lang gedrückt, um ein Feld mit
Informationen zum Monitor anzuzeigen.
Bleibt das Problem bestehen, wenden Sie sich an Ihren
autorisierten Sony-Händler. Halten Sie die folgenden
Informationen bereit:
• Modellbezeichnung: GDM-FW900
• Seriennummer
• Modellbezeichnung und technische Daten des Computers und
der Grafikkarte.
2 Der ausgewählte Eingang
Diese Meldung gibt den ausgewählten Anschluß
(EINGANG 1 oder EINGANG 2) an.
3 Abhilfemaßnahmen
Eine oder mehrere der folgenden Meldungen erscheinen
möglicherweise auf dem Bildschirm.
• Wird AM COMPUTER AKTIVIEREN auf dem
Bildschirm angezeigt, drücken Sie eine beliebige Taste am
Computer, oder bewegen Sie die Maus. Überprüfen Sie
gegebenenfalls, ob die Grafikkarte des Computers korrekt
in den richtigen Steckplatz eingebaut ist.
• Wenn WÄHLSCHALTER INPUT DRÜCKEN auf dem
Bildschirm erscheint, wechseln Sie das Eingangssignal
(Seite 9).
• Wenn SIGNALKABEL PRÜFEN auf dem Bildschirm
erscheint, überprüfen Sie, ob der Monitor korrekt an den
Computer angeschlossen ist (Seite 6).
Dämpfungsdrähte
MONITOR FUNKTIONIERT
EINGANG 1:
KEIN EINGANGSSIGNAL
AM COMPUTER AKT I V I NERE
WÄHLSCHALTER I NPUT
DRÜCKEN
SIGNALKABEL PRÜFEN
WH I T E
RED
GREEN
BLUE
INFORMATION
2 Ausgewählter Anschluß und Frequenzen des
aktuellen Eingangssignals
Diese Meldung gibt den ausgewählten Anschluß
(EINGANG 1 oder EINGANG 2) an. Wenn der Monitor die
Frequenzen des aktuellen Eingangssignals erkennt, werden
die Horizontal- und die Vertikalfrequenz ebenfalls angezeigt.
3 Abhilfemaßnahmen
SIGNAL-TIMING ÄNDERN erscheint auf dem Bildschirm.
Wenn Sie einen älteren Monitor durch diesen Monitor
ersetzen, schließen Sie den alten Monitor wieder an. Stellen
Sie dann die Grafikkarte des Computers auf eine
Horizontalfrequenz zwischen 30 und 121 kHz und eine
Vertikalfrequenz zwischen 48 und 160 Hz ein.
MONITOR FUNKTIONIERT
EINGANG 1:130.0kHz/ H57
NICHT IM
ABTASTBEREICH
S I GNAL - T I M I NG ÄNDERN
WH I T E
RED
GREEN
BLUE
INFORMATION
z
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMATION
Beispiel
b
18
Fehlersymptome und Abhilfemaßnahmen
Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Dokumentation zu
dem angeschlossenen Gerät nach.
Führen Sie die Selbstdiagnosefunktion (Seite 20) aus, wenn sich ein Problem mit den im folgenden empfohlenen Maßnahmen nicht beheben
läßt.
Symptom Überprüfen Sie bitte folgendes:
Kein Bild
Die Netzanzeige ! leuchtet nicht • Das Netzkabel muß korrekt angeschlossen sein.
• Der Monitor muß am Netzschalter ! eingeschaltet sein.
Die Meldung KEIN
EINGANGSSIGNAL erscheint auf
dem Bildschirm, oder die
Netzanzeige ! leuchtet orange oder
wechselt zwischen grün und orange
• Das Videosignalkabel muß korrekt angeschlossen sein, und alle Stecker müssen fest in den
Buchsen sitzen (Seite 6).
• Der Schalter INPUT muß korrekt eingestellt sein (Seite 9).
• Achten Sie darauf, daß am Videoeingangsanschluß keine Stifte verbogen oder eingedrückt
sind.
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Der Computer befindet sich im Energiesparmodus. Drücken Sie eine beliebige Taste auf
der Computer-Tastatur, oder bewegen Sie die Maus.
•Überprüfen Sie, ob der Computer eingeschaltet ist.
• Die Grafikkarte muß korrekt im richtigen Bus-Steckplatz sitzen.
Die Meldung NICHT IM
ABTASTBEREICH erscheint auf
dem Bildschirm
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Die Videofrequenz muß im für den Monitor angegebenen Bereich liegen. Wenn Sie einen
älteren Monitor durch diesen Monitor ersetzt haben, schließen Sie den alten Monitor
wieder an und stellen eine Frequenz im folgenden Bereich ein:
Horizontal: 30 – 121 kHz
Vertikal: 48 – 160 Hz
Es wird keine Meldung angezeigt,
und die Netzanzeige ! leuchtet grün
oder blinkt orange
• Verwenden Sie die Selbstdiagnosefunktion (Seite 20).
Sie arbeiten mit einem Windows 95/
98-System
• Wenn bei der Kommunikation zwischen PC/Grafikkarte und diesem Monitor Probleme
auftreten, laden Sie den entsprechenden Treiber von der Web-Site der Microsoft
Corporation herunter.
Sie arbeiten mit einem Macintosh-
System.
• Wenn Sie einen Power Mac G3/G4 anschließen, der 3 Stiftreihen hat, überprüfen Sie, ob
der mitgelieferte, exklusive Power Mac G3/G4-Adapter und das Videosignalkabel richtig
angeschlossen sind (Seite 6).
• Wenn Sie den Monitor an Modelle der Serie Macintosh mit 2 Stiftreihen anschließen
wollen, benötigen Sie einen anderen Adapter (nicht mitgeliefert).
Das Bild flimmert, springt,
oszilliert oder ist gestört
• Entfernen Sie alle möglichen Quellen elektrischer oder magnetischer Felder wie andere
Monitore, Laserdrucker, Leuchtstoffröhren, Fernsehgeräte oder Ventilatoren aus der Nähe
des Monitors.
• Halten Sie den Monitor von Stromleitungen fern, oder schützen Sie den Monitor durch
eine Magnetabschirmung.
• Schließen Sie das Netzkabel des Monitors an eine andere Steckdose, möglichst an einem
anderen Stromkreis, an.
• Versuchen Sie, den Monitor um 90 Grad nach links oder rechts zu drehen.
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Schlagen Sie in der Anleitung zur Grafikkarte die korrekte Monitoreinstellung nach.
•Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 21 Zoll Color usw.) und die
Frequenz des Eingangssignals von diesem Monitor unterstützt werden (Appendix). Auch
wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten
möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation
des Monitors zu kurz ist.
• Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit
dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen • Stellen Sie Helligkeit und Kontrast ein (Seite 11).
• Entmagnetisieren Sie den Monitor* (Seite 15).
• Wenn Sie MOIRE-KORREKTUR auf EIN gesetzt haben, kann das Bild verschwommen
sein. Schwächen Sie in diesem Fall die Moiré-Korrektur ab, oder setzen Sie MOIRE-
KORREKTUR auf AUS (Seite 14).
DE
19
* Ist ein zweiter Entmagnetisierungszyklus erforderlich, warten Sie nach dem ersten Zyklus mindestens 20 Minuten. Auf diese Weise erzielen Sie die besten
Ergebnisse. Dabei ist möglicherweise ein Summgeräusch zu hören, aber dies ist keine Fehlfunktion.
Doppelbilder sind zu sehen • Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn
dieses Phänomen auftritt.
•Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert, oder
die Bildgröße ist nicht korrekt
• Drücken Sie die Taste ASC (Seite 9).
• Stellen Sie die Bildgröße bzw. die Position (Seite 12) ein. Beachten Sie, daß bei
bestimmten Videomodi die Anzeige nicht den gesamten Bildschirm füllt.
Die Bildränder sind gekrümmt • Stellen Sie die Geometrie ein (Seite 12).
Wellenförmige oder elliptische
Moiré-Effekte sind sichtbar
• Setzen Sie MOIRE-KORREKTUR auf EIN, und regulieren Sie den Grad der Moiré-
Korrektur, bis der Moiré-Effekt auf ein Minimum reduziert ist (Seite 14).
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Wählen Sie ein anderes Muster für Ihren Desktop.
Die Farbe ist nicht gleichmäßig • Entmagnetisieren Sie den Monitor* (Seite 15). Wenn Sie ein Gerät, das ein Magnetfeld
erzeugt (z. B. einen Lautsprecher), in der Nähe des Monitors aufstellen oder wenn Sie die
Richtung des Monitors ändern, sind die Farben möglicherweise nicht mehr gleichmäßig.
• Stellen Sie die Farbreinheit ein (Seite 14).
Weiß sieht nicht weiß aus • Stellen Sie die Farbtemperatur ein (Seite 12).
• Der 5-BNC-Anschluß muß in der richtigen Reihenfolge angeschlossen sein (Seite 6).
An den Rändern von Buchstaben
und Linien sind rote oder blaue
Schatten zu sehen
• Stellen Sie die Konvergenz ein (Seite 15).
Die Bedienelemente am Monitor
funktionieren nicht
( erscheint auf dem
Bildschirm.)
• Wenn die Tastatursperre auf EIN gesetzt ist, setzen Sie sie auf AUS (Seite 15).
Die Funktion
FARBWIEDERHERSTELLUNG
funktioniert nicht
• Bevor Sie diese Funktion verwenden können, muß sich der Monitor mindestens
30 Minuten lang im normalen Betriebsmodus befinden (Netzanzeige leuchtet grün).
Weitere Informationen zur Funktion FARBWIEDERHERSTELLUNG finden Sie auf
Seite 14.
•Ändern Sie die Energiespareinstellungen Ihres Computers, damit der Monitor länger als
30 Minuten im normalen Betriebsmodus bleibt.
• Aufgrund des natürlichen Alterungsprozesses der Bildröhre läßt sich diese Funktion nach
längerer Zeit unter Umständen nicht mehr ausführen.
Die USB-Peripheriegeräte
funktionieren nicht
• Die richtigen USB-Anschlüsse müssen fest angeschlossen sein (Seite 8).
• Der Monitor muß am Netzschalter ! eingeschaltet sein.
xDurch den angeschlossenen Computer oder andere Geräte verursachte
Probleme
• Alle USB-kompatiblen Peripheriegeräte mit eigener Stromversorgung müssen
eingeschaltet sein.
• Installieren Sie die neueste Version des Gerätetreibers auf Ihrem Computer. Informationen
zum geeigneten Gerätetreiber erhalten Sie beim Hersteller des Geräts.
• Wenn USB-kompatible Peripheriegeräte wie Tastatur oder Maus nicht funktionieren,
schließen Sie sie zunächst direkt an den Computer an, starten Sie den Computer neu, und
nehmen Sie dann die erforderlichen USB-Einstellungen vor. Schließen Sie Tastatur und
Maus danach wieder an den Monitor an. Wenn Sie den Computer zum ersten Mal starten,
nachdem Sie eine Tastatur oder eine Maus an die USB-Anschlüsse angeschlossen haben,
funktionieren die Peripheriegeräte möglicherweise nicht.
• Für Benutzer von Windows 95
1. Klicken Sie mit der rechten Maustaste auf „My Computer“, und wählen Sie „Properties“.
2. Klicken Sie auf die Registerkarte „Device Manager“. Blättern Sie nach unten, und
wählen Sie „Universal Serial Bus Controller“.
Wenn „Universal Serial Bus Controller“ nicht erscheint, müssen Sie eine USB-
Ergänzungsdiskette einlegen. Wenden Sie sich an Ihren Computer-Hersteller, wenn Sie
weitere Informationen zum Erwerb einer USB-Ergänzungsdiskette benötigen.
3. Wählen Sie „Generic USB Device“ aus der USB-Controller-Liste, und klicken Sie auf
„Properties“.
4. Wenn das Kästchen neben „Disable in this hardware profile“ aktiviert, d. h. markiert ist,
entfernen Sie die Markierung.
5. Klicken Sie auf „Refresh“.
Unmittelbar nach dem Einschalten
ist ein Summgeräusch zu hören
• Dieses Geräusch wird vom automatischen Entmagnetisierungszyklus verursacht. Wenn Sie
das Gerät einschalten, wird der Monitor automatisch etwa 3 Sekunden lang entmagnetisiert.
Symptom Überprüfen Sie bitte folgendes:
5000K 6500K 930 K0
50 K00
ERST NACH/WAR -M
UP/VERFÜGBAR
EINFACH KOMPLEX s BGR
FARBWI EDER-
HERSTELLUNG
FARBE
20
Selbstdiagnosefunktion
Dieser Monitor verfügt über eine Selbstdiagnosefunktion. Wenn
an dem Monitor oder am Computer ein Problem auftritt, erscheint
ein leerer Bildschirm, und die Netzanzeige ! leuchtet grün auf
oder blinkt orange. Wenn die Netzanzeige ! orange leuchtet,
befindet sich der Computer im Energiesparmodus. Drücken Sie
eine beliebige Taste auf der Computer-Tastatur, oder bewegen
Sie die Maus.
x Wenn die Netzanzeige ! grün leuchtet
1 Lösen Sie alle Stecker aus den
Videoeingangsbuchsen 1 und 2, oder schalten Sie
den/die angeschlossenen Computer aus.
2 Schalten Sie den Monitor am Netzschalter ! aus
und dann wieder ein.
3 Bewegen Sie den Joystick 2 Sekunden lang nach
rechts, bevor der Monitor in den Energiesparmodus
wechselt.
Wenn alle vier Farbbalken (weiß, rot, grün, blau) angezeigt
werden, funktioniert der Monitor ordnungsgemäß. Schließen Sie
die Videoeingangskabel wieder an, und überprüfen Sie den
Zustand des/der Computer.
Wenn die Farbbalken nicht erscheinen, liegt möglicherweise ein
Fehler am Monitor vor. Wenden Sie sich mit der Beschreibung
des Problems an einen autorisierten Sony-Händler.
x Wenn die Netzanzeige ! orange blinkt
Schalten Sie den Monitor am Netzschalter ! aus und
dann wieder ein.
Wenn die Netzanzeige ! jetzt grün leuchtet, funktioniert der
Monitor ordnungsgemäß.
Wenn die Netzanzeige ! immer noch blinkt, liegt
möglicherweise ein Fehler am Monitor vor. Ermitteln Sie das
Intervall, in dem die Netzanzeige ! blinkt (in Sekunden), und
wenden Sie sich mit der Beschreibung des Problems an einen
autorisierten Sony-Händler. Notieren Sie sich unbedingt die
Modellbezeichnung und die Seriennummer des Monitors.
Notieren Sie sich außerdem das Fabrikat und Modell Ihres
Computers und der Grafikkarte.
Technische Daten
Kathodenstrahlröhre Streifenabstand 0,23 – 0,27 mm
Bildschirmdiagonale 61 cm
Ablenkung 90 Grad
FD-Trinitron
Effektive Bildgröße ca. 482,1 × 308,2 mm (B/H)
Anzeigegröße 51 cm
Auflösung Maximum (16:10)
Horizontal: 2304 Punkte
Vertikal:1440 Zeilen
Maximum (4:3)
Horizontal: 2048 Punkte
Vertikal: 1536 Zeilen
Empfohlen (16:10)
Horizontal: 1920 Punkte
Vertikal: 1200 Zeilen
Eingangssignalpegel Videosignal
Analoges RGB-Signal:
0,700 Vp-p (positiv), 75 Ω
Synchronisationssignal
Getrenntes H/V- oder
zusammengesetztes
Synchronisationssignal:
TTL, 2 kΩ, Grünsignal mit
Synchronisation ohne Polarität:
0,3 Vp-p (negativ)
Standardanzeigegröße 16:10
ca. 474 × 296 mm (B/H)
4:3
ca. 395 × 296 mm (B/H)
5:4
ca. 370 × 296 mm (B/H)
Ablenkfrequenz* Horizontal: 30 bis 121 kHz
Vertikal: 48 bis 160 Hz
Betriebsspannung 100 bis 240 V Wechselstrom,
50/60 Hz, 2,2 – 1,2 A
Leistungsaufnahme ca. 170 W (ohne angeschlossene
USB-Geräte)
Betriebstemperatur 10°C bis 40°C
Abmessungen ca. 571,5 × 500 × 522,5 mm (B/H/T)
Gewicht ca. 42 kg
Plug and Play DDC1/DDC2B/DDC2Bi, GTF**
Mitgeliefertes Zubehör Siehe Seite 6
* Empfohlene Werte für das horizontale und vertikale Timing
• Das horizontale Synchronbreitenverhältnis sollte bei mehr
als 4,8% des horizontalen Gesamt-Timing oder bei
0,8 µSek. liegen, je nachdem, welcher Wert höher ist.
• Die horizontale Austastbreite sollte über 2,3 µSek. liegen.
• Die vertikale Austastbreite sollte über 450 µSek. liegen.
** Wenn das Eingangssignal GTF-kompatibel ist
(GTF = Generalized Timing Formula) stellt die GTF-Funktion
des Monitors das Bild automatisch optimal ein.
Änderungen, die dem technischen Fortschritt dienen, bleiben
vorbehalten.
MENU
INPUTASCRESET 21
Netzanzeige !
3
Índice
•Trinitron
â
es una marca comercial
registrada de Sony Corporation.
• Macintosh es una marca comercial de
Apple Computer, Inc., registrada en
EE.UU. y otros países.
• Windows
â
y MS-DOS son marcas
comerciales registradas de Microsoft
Corporation en Estados Unidos y otros
países.
• IBM PC/AT y VGA son marcas
comerciales registradas de IBM
Corporation de EE.UU.
• VESA y DDC
ä
son marcas comerciales
de Video Electronics Standard
Association.
•
ENERGY STAR es una marca
registrada de EE.UU.
• El resto de los nombres de productos
mencionados en este manual pueden ser
marcas comerciales o marcas
comerciales registradas de sus
respectivas compañías.
•Además, “
ä” y “â” no se mencionan en
cada caso en este manual.
ES
Precauciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificación de los componentes y los controles . . . . . . . . . . . . . . 5
Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Paso 1: Conexión del monitor al ordenador. . . . . . . . . . . . . . . . . . . 6
Paso 2: Conexión del cable de alimentación . . . . . . . . . . . . . . . . . . 7
Paso 3: Encendido del monitor y del ordenador . . . . . . . . . . . . . . . 7
Conexión de periféricos conformes con USB
(Bus serie universal). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Selección del idioma de los menús en pantalla (LANG). . . . . . . . . . 8
Selección de la señal de entrada . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Tamaño y centrado automáticos de la imagen (AUTO) . . . . . . . . . . 9
Personalización del monitor. . . . . . . . . . . . . . . . . . . . . .10
Navegación por el menú. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Ajuste del brillo y del contraste. . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Ajuste del centrado de la imagen (CENTRO). . . . . . . . . . . . . . . . . 12
Ajuste del tamaño de la imagen (TAMAÑO). . . . . . . . . . . . . . . . . . 12
Ampliación o reducción de la imagen (ZOOM). . . . . . . . . . . . . . . . 12
Ajuste de la forma de la imagen (GEOM). . . . . . . . . . . . . . . . . . . . 12
Ajuste del color de la imagen (COLOR) . . . . . . . . . . . . . . . . . . . . . 12
Ajuste de la calidad de la imagen (PANTAL) . . . . . . . . . . . . . . . . . 14
Ajuste de la convergencia (CONV). . . . . . . . . . . . . . . . . . . . . . . . . 15
Ajustes complementarios (OPCION) . . . . . . . . . . . . . . . . . . . . . . . 15
Restauración de los ajustes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Características técnicas . . . . . . . . . . . . . . . . . . . . . . . . .16
Modos predefinidos y de usuario . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Función de ahorro de energía . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Solución de problemas . . . . . . . . . . . . . . . . . . . . . . . . . .17
Si aparecen líneas finas en pantalla (hilos de amortiguación) . . . . 17
Mensajes en pantalla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Problemas y soluciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Función de autodiagnóstico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Especificaciones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4
Precauciones
Advertencia sobre las conexiones de
alimentación
• Utilice el cable de alimentación suministrado. Si emplea otro
tipo de cable, asegúrese de que es compatible con el suministro
de alimentación local.
Para los clientes en el Reino Unido
Si utiliza el monitor en el Reino Unido, asegúrese de utilizar el
cable de alimentación suministrado para dicho país.
Para los usuarios en EE.UU.
Si no utiliza el cable apropiado, este monitor no cumplirá con
las normas obligatorias de la FCC.
• Antes de desconectar el cable de alimentación, espere al menos
30 segundos después de desactivar la alimentación para que se
descargue la electricidad estática de la superficie de la pantalla.
• Una vez activada la alimentación, la pantalla se desmagnetiza
durante unos 3 segundos. Esto genera un intenso campo
magnético alrededor de la pantalla que puede afectar a los datos
almacenados en discos y cintas magnéticas situados cerca del
monitor. Asegúrese de mantener discos, cintas y equipos de
grabación magnéticos alejados del monitor.
Instalación
No instale el monitor en los siguientes lugares:
• sobre superficies (mantas, colchas, etc.) ni cerca de materiales
(cortinas, tapices, etc.) que puedan bloquear los orificios de
ventilación
• cerca de fuentes de calor, como radiadores o conductos de aire
caliente, ni en lugares sujetos a la luz solar directa
• en lugares sujetos a cambios bruscos de temperatura
• en lugares sujetos a golpes o vibraciones mecánicas
• sobre superficies inestables
• cerca de equipos que generen magnetismo, como
transformadores o líneas eléctricas de alta tensión
• cerca o sobre una superficie metálica con carga eléctrica
Mantenimiento
• Limpie la pantalla con un paño suave. Si utiliza algún líquido
limpiador de cristales, no emplee ningún tipo de producto de
limpieza que contenga soluciones antiestáticas o aditivos
similares, ya que pueden rayar la superficie de la pantalla.
• No frote, toque ni manipule la superficie de la pantalla con
objetos afilados o abrasivos, como un bolígrafo o un
destornillador. Este tipo de contacto puede rayar el tubo de
imagen.
• Limpie el exterior, el panel y los controles con un paño suave
ligeramente humedecido con una solución detergente poco
concentrada. No utilice estropajos abrasivos, detergente en
polvo ni disolventes, como alcohol o bencina.
Transporte
Cuando transporte este monitor para su reparación o traslado,
utilice la caja y materiales de embalaje originales.
No agarre nunca el stick de control cuando transporte
el monitor.
Uso del soporte basculante giratorio
Este monitor puede ajustarse en los ángulos mostrados a
continuación. Para encontrar el centro del radio de giro del
monitor, alinee el centro de la pantalla de dicho monitor con los
puntos de centrado del soporte.
Agarre el monitor por su parte inferior con las dos manos cuando
lo gire horizontal o verticalmente.
El equipo debe instalarse cerca de una toma de fácil acceso.
Ejemplo de tipos de enchufe
para 100 a 120 V CA para 200 a 240 V CA para 240 V CA
solamente
Ejemplo de tipos de enchufes
para 100 a 120 V CA
para 200 a 240 V CA
Stick de control
165°
5°
165°
15°
Puntos de centrado
5
ES
Identificación de los componentes
y los controles
Consulte las páginas indicadas entre paréntesis para obtener más
información.
1 Botón RESET (restauración) (página 16)
Este botón recupera los valores de fábrica.
2 Botón ASC (tamaño y centrado automáticos)
(página 9)
Este botón ajusta automáticamente el tamaño y centrado de la
imagen.
3 Interruptor INPUT (de entrada) (página 9)
Este interruptor selecciona la señal de entrada de vídeo HD15
o BNC.
4 Joystick (página 11)
El joystick se utiliza para mostrar el menú y para realizar
ajustes en el monitor, incluido el brillo y el contraste.
5 Interruptor e indicador ! (alimentación)
(páginas 7, 16, 20)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando el monitor está
encendido, y parpadea en verde y en naranja, o se ilumina en
naranja cuando dicho monitor se encuentra en el modo de
ahorro de energía.
6 Conector AC IN (página 7)
Este conector proporciona alimentación de CA al monitor.
7 Conectores de flujo de entrada USB (bus serie
universal) (página 8)
Utilice estos conectores para conectar los dispositivos
periféricos USB al monitor.
8 Conector de flujo de salida USB (bus serie
universal) (página 8)
Emplee este conector para conectar el monitor a un ordenador
conforme con USB.
9 Conector 1 de entrada de vídeo (HD15) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y de sincronización.
* DDC (Display Data Channel) es un estándar de VESA.
q; Conector 2 de entrada de vídeo (BNC) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y las de sincronización.
Para utilizar el stick de control
Este monitor dispone de un stick de control basculante con forma
cilíndrica. Para utilizar los controles, gire el mando del lado izquierdo
hacia abajo para exponer los botones de control. Si no necesita los
botones de control, gire el mando hacia arriba para ocultarlos.
Si no se utilizan Si se utilizan
MENU
INPUTASCRESET 21
Parte frontal
,
Mando
AC IN
RGBHDVD
21
Parte posterior
lado trasero
lado delantero
lado trasero
lado delantero
5 4 3 2
1
678910
1112131415
Terminal
n°
Señal
1Roja
2Verde
(Sincronización
compuesta en
verde)
3Azul
4 Identificación
(Masa)
5 Masa DDC*
6Masa roja
7Masa verde
Terminal
n°
Señal
8 Masa azul
9 DDC+5V*
10 Masa
11 Identificación
(Masa)
12 Datos
bidireccionales
(SDA)*
13 Sincronización H.
14 Sincronización V.
15 Reloj de datos
(SCL)*
6
Instalación
Antes de utilizar el monitor, compruebe que ha recibido los
siguientes accesorios:
• Cable de alimentación (1)
• Cable de señale de vídeo (1)
•Cable USB (1)
• Adaptador Power Mac G3/G4 exclusivo (1)
• Tarjeta de garantía (1)
• Notas sobre la limpieza de la superficie de la pantalla (1)
• Este manual de instrucciones (1)
Paso 1:Conexión del monitor al
ordenador
Apague el monitor y el ordenador antes de realizar la conexión.
Notas
• No toque los terminales del conector del cable de señal de vídeo, ya que
dichos terminales podrían doblarse.
• Cuando conecte el cable de señal de vídeo, compruebe la alineación del
conector. No fuerce el conector en el sentido incorrecto, ya que los
terminales podrían doblarse.
x Conexión a un ordenador IBM PC/AT o
compatible
x Conexión a un ordenador Macintosh
* Conecte el adaptador suministrado al ordenador antes de conectar el
cable. Este adaptador es compatible solamente con ordenadores Power
Mac G3/G4 que tengan 3 filas de terminales. Si lo conecta a la otra
versión de ordenador de la serie Macintosh que tiene 2 filas de
terminales, necesitará un adaptador diferente (no suministrado).
x Conexión a los cinco conectores BNC
* Conecte los cables de izquierda a derecha en el siguiente orden: Rojo-
Verde-Azul-HD-VD.
Nota
La característica Plug & Play (DDC) no se aplica a los cinco conectores
BNC. Si desea utilizar dicha característica, conecte el ordenador al
conector con el cable de señal de vídeo suministrado.
AC IN
RGBHDVD
21
Cable de señales de
vídeo (suministrado)
a salida de vídeo
Ordenador IBM PC/AT o
compatible
a entrada HD15
AC IN
RGBHDVD
21
a entrada HD15
Adaptador Power Mac G3/G4
exclusivo (suministrado)*
Power Mac G3/G4
a salida de vídeo
Cable de señales de
vídeo (suministrado)
Utilice el adaptador Power Mac G3/G4 exclusivo suministrado.
AC IN
RGBHDVD
21
a entrada R/G/B
a entrada
HD/VD
Consulte los ejemplos
anteriores para conectar al
ordenador.
Cable de señal de vídeo
(SMF-400, no suministrado)*
7
ES
Paso 2:Conexión del cable de
alimentación
Con el monitor y el ordenador apagados, primero conecte el cable
de alimentación al monitor y, a continuación, a una toma de
corriente.
Paso 3:Encendido del monitor y
del ordenador
Primero encienda el monitor y, a continuación, el ordenador.
La instalación del monitor ha finalizado.
Si fuese necesario, utilice los controles del monitor para ajustar la
imagen.
Si las imágenes no aparecen en pantalla
• Compruebe que el monitor esté correctamente conectado al
ordenador.
• Si SIN SEÑAL DE ENTRADA aparece en la pantalla, cambie
la señal de entrada (página 9), y compruebe que la tarjeta
gráfica del ordenador esté completamente insertada en la ranura
bus correcta.
• Si sustituye un monitor antiguo por este modelo y el mensaje
FUERA DEL RANGO DE AJUSTE aparece en pantalla,
vuelva a conectar el monitor antiguo. A continuación, ajuste la
tarjeta gráfica del ordenador de forma que la frecuencia
horizontal se encuentre entre 30 – 121 kHz, y la vertical entre
48 – 160 Hz.
• Si realiza la conexión a un Power Mac G4 con el cable de señal
de vídeo HD15, es posible que las imágenes de las señales de
entrada con relación de aspecto de 16:10 o 16:9 no aparezcan.
Si esto ocurre, vuelva a realizar la conexión al Power Mac G4
con un cable de señal de vídeo BNC. A continuación, reinicie
el Power Mac G4.
Para obtener más información sobre los mensajes en pantalla,
consulte “Problemas y soluciones” en la página 18.
Instalación en distintos sistemas operativos (OS)
Este monitor cumple con el estándar Plug & Play “DDC” y detecta
automáticamente toda la información de dicho monitor. No es preciso
instalar ningún controlador específico en el ordenador.
Si conecta el monitor al PC y, a continuación, inicia éste por primera vez,
es posible que el asistente de instalación aparezca en pantalla. Haga clic
en “Next” varias veces, según las instrucciones del asistente, hasta que el
monitor Plug & Play se seleccione automáticamente para que pueda
utilizar este monitor.
Si el PC/tarjeta gráfica presenta problemas de comunicación con este
monitor, descargue el controlador específico de la página web del
fabricante del sistema operativo.
Para los usuarios que utilicen Windows NT4.0
En la instalación del monitor en Windows NT4.0 no se utiliza el
controlador de pantalla. Consulte el manual de instrucciones de Windows
NT4.0 para obtener información detallada sobre el ajuste de la resolución,
frecuencia de barrido y número de colores.
AC IN
RGBHDVD
21
a AC IN
a una toma de corriente
Cable de alimentación
(suministrado)
8
Conexión de periféricos conformes
con USB (Bus serie universal)
El monitor dispone de un conector USB de flujo de salida y de
cuatro de flujo de entrada. Permiten conectar rápida y fácilmente
dispositivos periféricos conformes con USB (como teclados,
ratones, impresoras y escáneres) al ordenador con un cable USB
estandarizado.
Para emplear el monitor como hub para los dispositivos
periféricos, conecte los USB como se ilustra a continuación.
1 Encienda el monitor y el ordenador.
2 Conecte el ordenador al conector de flujo de
salida cuadrado con el cable USB suministrado.
Para los usuarios que utilicen Windows
Si aparece un mensaje, siga las instrucciones en pantalla y seleccione
Generic USB Hub como ajuste por defecto.
3 Conecte los dispositivos periféricos conformes con
USB a los conectores USB de flujo de entrada
rectangulares.
Notas
• No todos los ordenadores y/o sistemas operativos admiten las
configuraciones USB. Consulte el manual de instrucciones del
ordenador para averiguar si puede conectar dispositivos USB.
• En la mayoría de los casos, es preciso instalar software de controlador
USB en el ordenador central. Consulte el manual de instrucciones del
dispositivo periférico para más información.
• El monitor funciona como hub USB siempre que se encuentra
encendido o en modo de ahorro de energía.
• Si conecta un teclado o un ratón a los conectores USB y después
arranca el ordenador por primera vez, los dispositivos periféricos
pueden no funcionar. Primero conecte el teclado y el ratón directamente
al ordenador e instale los dispositivos conformes con USB. Después
conéctelos a este monitor.
Selección del idioma de los menús
en pantalla (LANG)
Los idiomas disponibles para los menús en pantalla son inglés,
francés, alemán, español, italiano, holandés, sueco, ruso y
japonés. El ajuste por omisión es el idioma inglés.
1 Pulse el joystick.
Consulte la página 11 para obtener más información sobre el
empleo del joystick.
2 Desplace el joystick para resaltar LANG y vuelva
a pulsar dicho joystick.
3 Desplace el joystick hacia arriba o abajo para
seleccionar un idioma y vuelva a pulsar dicho
joystick.
• ENGLISH: Inglés
• FRANÇAIS: Francés
• DEUTSCH: Alemán
• ESPAÑOL
• ITALIANO: Italiano
• NEDERLANDS: Holandés
• SVENSKA: Sueco
•: Ruso
• : Japonés
Para cerrar el menú
Pulse el joystick una vez para recuperar el menú principal, y dos veces
para recuperar la visualización normal. Si no pulsa ningún botón, el menú
se cerrará automáticamente transcurridos unos 30 segundos.
Para restaurar el idioma inglés
Pulse el botón RESET mientras el menú LANGUAGE se encuentra en
pantalla.
a un ordenador
conforme con USB
a dispositivos periféricos
conformes con USB
MENU
MENU
SALIR
CENTRO
TAMAÑO
GEOM
PANTAL
COLOR
LANG
CONV
OPCION
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
bb
9
ES
Selección de la señal de entrada
Es posible conectar dos ordenadores a este monitor utilizando los
conectores de entrada de vídeo 1 (HD15) y 2 (BNC). Para
conmutar entre los dos ordenadores, utilice el interruptor INPUT.
Desplace el interruptor INPUT.
El conector actualmente seleccionado (“INPUT 1” : HD15 o
“INPUT 2” : BNC) aparece en pantalla durante unos segundos.
Nota
Si el conector seleccionado no recibe ninguna señal, la pantalla mostrará
el mensaje SIN SEÑAL DE ENTRADA. Transcurridos unos segundos, el
monitor entra en el modo de ahorro de energía. Si esto ocurre, cambie al
otro conector.
Tamaño y centrado automáticos de
la imagen (AUTO)
Es posible ajustar fácilmente la imagen para que llene la pantalla
mediante la pulsación del botón ASC (de tamaño y centrado
automáticos).
Pulse el botón ASC.
La imagen llenará la pantalla automáticamente.
Notas
• Esta función está destinada para utilizarse con un ordenador que
emplee Windows o un software de interfaz gráfico de usuario similar
que proporcione imágenes en pantalla completa. Puede no funcionar
correctamente si el color de fondo es oscuro o si la imagen de entrada
no llena la pantalla hasta los bordes (como un indicativo del MS-DOS).
• La imagen llenará la pantalla hasta los bordes solamente si la relación
de aspecto de dicha imagen es de 16:10. Las imágenes con una relación
de aspecto distinta de 16:10 se mostrarán con su resolución real y no
llenarán la pantalla hasta los bordes.
• La imagen mostrada se mueve durante unos segundos mientras se
realiza esta función. Esto no es un fallo de funcionamiento.
INPUT 21
ASC
10
Personalización del
monitor
Es posible realizar diversos ajustes del monitor mediante el menú
en pantalla.
Navegación por el menú
Pulse el joystick para que aparezca el MENU principal en la
pantalla. Consulte la página 11 para obtener más información
sobre el empleo del joystick.
Utilice el joystick para seleccionar uno de los siguientes menús.
x Visualización de la señal de entrada actual
Las frecuencias horizontal y vertical de la señal de entrada actual
aparecen en el MENU principal. Si la señal se corresponde con
uno de los modos predefinidos en fábrica de este monitor, también
aparecerá la resolución.
Nota
En algunos casos, aunque la relación de aspecto de la señal de entrada
actual sea de 4:3 o 5:4, la resolución puede aparecer con una relación de
aspecto de 16:10 o 16:9.
1 CENTRO (página 12)
Seleccione el menú CENTRO para
ajustar el centrado o el zoom de la
imagen.
2 TAMAÑO (página 12)
Seleccione el menú TAMAÑO para
ajustar el tamaño o el zoom de la
imagen.
3 GEOM (página 12)
Seleccione el menú GEOM para
ajustar la rotación y forma de la
imagen.
4 COLOR (página 12)
Seleccione el menú
COLOR para ajustar la
temperatura del color de la
imagen. Puede utilizarlo
para hacer coincidir los
colores del monitor con los
de una imagen impresa.
MENU
MENU
SALIR
CENTRO
TAMAÑO
GEOM
PANTAL
COLOR
LANG
CONV
OPCION
OK
b
TAMAÑO/CENTRO
26
26
TAMAÑO/CENTRO
26
GEOMETR I A
FACI L EXPERTO s BGR
5000K 6500K 930 K0
50 K00
REAJUSTE
DE COLOR SI
COLOR
5 PANTAL (página 14)
Seleccione el menú PANTAL para
ajustar la calidad de la imagen. Es
posible ajustar la pureza y el efecto
de cancelación del muaré.
6 CONV (página 15)
Seleccione el menú CONV para
ajustar la convergencia horizontal y
vertical de la imagen.
7 LANG (página 8)
Seleccione el menú LANG para
elegir el idioma de los menús en
pantalla.
8 OPCION (página 15)
Seleccione el menú OPCION para
ajustar las opciones del monitor.
Éstas incluyen:
• la desmagnetización de la
pantalla
• el cambio de la posición del menú
en pantalla
• el bloqueo de los controles
9 SALIR
Seleccione SALIR para cerrar el
menú.
PUREZA
26
PANTALLA
TOP
BOT
26
CONVERGENC I A
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
DESMAGNET
SI
OPCION
MENU
MENU
SALIR
CENTRO
TAMAÑO
GEOM
PANTAL
COLOR
LANG
CONV
OPCION
OK
107.1kHz/ 85Hz
1920
1200
frecuencias
horizontal y
vertical de la
señal de
entrada actual
resolución de
la señal de
entrada actual
11
ES
x Uso del joystick
1 Muestre el MENU principal y seleccione el menú que
desee ajustar.
Pulse el joystick una vez para que aparezca el MENU
principal. A continuación, desplace el joystick hacia arriba,
abajo, izquierda o derecha para resaltar el menú deseado.
Pulse dicho joystick para seleccionar la opción de menú.
2 Ajuste el menú.
Desplace el joystick hacia arriba, abajo, izquierda o derecha
para realizar el ajuste.
3 Cierre el menú.
Pulse el joystick una vez para volver al menú principal, y dos
veces para recuperar la visualización normal. Si no pulsa
ningún botón, el menú se cerrará automáticamente
transcurridos unos 30 segundos.
x Restauración de los ajustes
Pulse el botón RESET. Consulte la página 16 para obtener más
información sobre la restauración de los ajustes.
Ajuste del brillo y del contraste
Los ajustes de brillo y contraste se realizan mediante un menú de
BRILLO/CONTRASTE independiente.
Estos ajustes se almacenan en la memoria para las señales
procedentes del conector de entrada actualmente seleccionado.
1 Desplace el joystick en cualquier dirección.
El menú de BRILLO/CONTRASTE aparece en pantalla.
2 Desplace el joystick hacia arriba o abajo para
ajustar el brillo ( ), y hacia la izquierda o la derecha
para ajustar el contraste (6).
Si selecciona el modo sRGB en el menú COLOR
Compruebe que los valores de brillo ( ) y contraste (6) están
ajustados respectivamente en los números que van a ajustarse en
el modo sRGB mostrados en el menú BRILLO/CONTRASTE.
En caso contrario, pulse el botón RESET (durante menos de 2
segundos).
Para obtener más información sobre el empleo del modo sRGB,
consulte “Ajuste del color de la imagen (COLOR)” en la
página 12.
El menú desaparece automáticamente transcurridos unos
3 segundos.
b
b
RESET
26 26
BRI LLO/CONTRASTE
56 76
sRGB : 56 76
BRI LLO/CONTRASTE
Valores que se
ajustan en el
modo sRGB
12
Ajuste del centrado de la imagen
(CENTRO)
Este ajuste se almacena en la memoria para la señal de entrada
actual.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar CENTRO y
vuelva a pulsar el joystick.
El menú TAMAÑO/CENTRO aparece en pantalla.
3 En primer lugar, suba o baje el joystick a fin de
seleccionar para realizar el ajuste horizontal, o
para realizar el ajuste vertical. A continuación,
desplace el joystick a la derecha o a la izquierda
para ajustar el centrado.
Ajuste del tamaño de la imagen
(TAMAÑO)
Este ajuste se almacena en la memoria para la señal de entrada
actual.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar TAMAÑO y
vuelva a pulsar el joystick.
El menú TAMAÑO/CENTRO aparece en pantalla.
3 En primer lugar, suba o baje el joystick a fin de
seleccionar para realizar el ajuste horizontal, o
para realizar el ajuste vertical. A continuación,
desplace el joystick a la derecha o a la izquierda
para ajustar el tamaño.
Ampliación o reducción de la
imagen (ZOOM)
Este ajuste se almacena en la memoria para la señal de entrada
actual.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar TAMAÑO o
CENTRO y vuelva a pulsar el joystick.
El menú TAMAÑO/CENTRO aparece en pantalla.
3 Suba o baje el joystick para seleccionar
(zoom), y desplace el joystick a la izquierda o a
la derecha para aumentar o reducir la imagen.
Nota
El ajuste se detiene cuando el tamaño horizontal o el vertical alcanza su
valor máximo o mínimo.
Ajuste de la forma de la imagen
(GEOM)
El ajuste (rotación) se almacena en la memoria para todas las
señales de entrada. El resto de ajustes se almacenan en la memoria
para la señal de entrada actual.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar GEOM y vuelva
a pulsar el joystick.
El menú GEOMETRIA aparece en pantalla.
3 Primero, mueva el joystick arriba o abajo para
seleccionar el elemento de ajuste que desee. A
continuación, desplace el joystick a la derecha o a
la izquierda para realizar el ajuste.
Ajuste del color de la imagen
(COLOR)
Los ajustes de COLOR permiten ajustar la temperatura del color
de la imagen mediante la modificación del nivel de color del
campo de color blanco. Los colores aparecen con un tono rojizo
si la temperatura es baja, y azulado si ésta es alta. Este ajuste
resulta útil para hacer coincidir el color del monitor con los
colores de una imagen impresa.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar COLOR y
vuelva a pulsar el joystick.
El menú COLOR aparece en pantalla.
3 Desplace el joystick a la derecha o a la izquierda
para seleccionar el modo de ajuste.
Hay tres tipos de modo de ajuste: FACIL, EXPERTO y
sRGB.
Ajuste el modo seleccionado según las instrucciones de la
página siguiente.
Es posible ajustar la temperatura del color en el modo FACIL
o EXPERTO para cada uno de los conectores de entrada de
vídeo.
Seleccione Para
girar la imagen
expandir o contraer los lados de la imagen
desplazar los lados de la imagen hacia la
izquierda o la derecha
ajustar la anchura de la imagen en la parte
superior de la pantalla
desplazar la imagen hacia la izquierda o la
derecha en la parte superior de la pantalla
13
ES
x Modo FACIL
En el modo FACIL, puede realizar el ajuste fino de la temperatura
del color cambiando las tres temperaturas predefinidas: 5000K,
6500K o 9300K.
1 Mueva el joystick arriba o abajo para seleccionar la
fila 1 de temperatura de color. A continuación,
desplace el joystick a la derecha o a la izquierda
para seleccionar una temperatura de color.
Las temperaturas del color predefinidas son 5000K, 6500K y
9300K. El ajuste de fábrica es 9300K. El tono del color blanco
cambiará de azulado a rojizo al disminuir la temperatura hasta
6500K y 5000K.
2 Si es necesario, afine con precisión la temperatura
de color.
Mueva el joystick hacia arriba o abajo para
seleccionar la fila 2 de temperatura de color. A
continuación, desplace el joystick a la derecha o a
la izquierda para afinar con precisión la temperatura
de color.
Si ajusta la temperatura del color con precisión, los nuevos
ajustes del color se almacenarán en la memoria para cada una
de las tres temperaturas del color y la opción 1 del menú en
pantalla cambiará de la siguiente forma.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Modo EXPERTO
Es posible realizar ajustes adicionales en el color en mayor detalle
seleccionando el modo EXPERTO.
1 Mueva el joystick arriba o abajo para seleccionar la
fila 1 de temperatura de color. A continuación,
desplace el joystick a la derecha o a la izquierda
para seleccionar una temperatura de color.
2 Mueva el joystick arriba o abajo para seleccionar el
elemento de ajuste 2. A continuación, desplace el
joystick a la derecha o a la izquierda para ajustar el
nivel de negro (BIAS).
De esta forma se ajustan las partes oscuras de la imagen.
3 Mueva el joystick arriba o abajo para seleccionar el
elemento de ajuste 3. A continuación, desplace el
joystick a la derecha o a la izquierda para ajustar el
nivel de blanco (GAIN).
De esta forma se ajustan las partes luminosas de la imagen.
Es posible ajustar el componente R (rojo), V (verde), A (azul)
de la señal de entrada al realizar cambios en las opciones 2
y 3.
Si ajusta la temperatura del color con precisión, los nuevos
ajustes del color se almacenarán en la memoria para cada una
de las tres temperaturas del color y la opción 1 del menú en
pantalla cambiará de la siguiente forma.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Modo sRGB
El ajuste de color sRGB es un protocolo de espacio de color del
sector estándar diseñado para correlacionar los colores mostrados
e impresos de productos informáticos que cumplan con sRGB.
Para ajustar los colores en el perfil sRGB, basta con seleccionar el
modo sRGB en el menú de COLOR.
Una vez seleccionado el modo sRGB, los valores de brillo ( )
y contraste (6) se ajustan automáticamente en los valores que van
a ajustarse en el modo sRGB.
Con el fin de visualizar los colores sRGB correctamente (γ = 2,2,
6500K), compruebe que:
• los valores de brillo ( ) y contraste (6) están ajustados
respectivamente en los números mostrados en el menú
BRILLO/CONTRASTE. En caso contrario, pulse el botón
RESET (durante menos de 2 segundos). Para obtener
información sobre cómo cambiar el brillo y contraste, consulte
“Ajuste del brillo y del contraste” en la página 11.
• los valores de color del ordenador están ajustados en el perfil
sRGB.
Nota
El ordenador y otros productos conectados (como una impresora) deben
admitir el modo sRGB.
5000K 6500K 930 K0
50 K00
FACI L EXPERTO s BGR
REAJUSTE
DE COLOR SI
COLOR
5000K 6500K 930 K0
R BIAS 05
V BIAS 05
A BIAS 05
RGAIN 05
VGAIN 05
AGAIN 05
FACI L EXPERTO s BGR
COLOR
: 56 : 76 PARA s BGR
FACI L EXPERTO s BGR
REAJUSTE
DE COLOR SI
COLOR
(continúa)
14
Restauración del color mediante los menús FACIL
o sRGB (función REAJUSTE DE COLOR)
Los colores de la mayoría de los monitores tienden a perder brillo
gradualmente después de varios años de empleo. La función
REAJUSTE DE COLOR de los menús FACIL y sRGB permite
recuperar los niveles originales de fábrica del color.
1 Desplace el joystick a la derecha o a la izquierda
para seleccionar el modo FACIL o sRGB.
2 En primer lugar, mueva el joystick arriba o abajo
para seleccionar (REAJUSTE DE COLOR). A
continuación, desplace el joystick a la derecha.
La imagen desaparece mientras el color se restaura
(aproximadamente 2 segundos). Una vez restaurado el color,
la imagen vuelve a aparecer en pantalla.
Notas
• Antes de emplear esta función, el monitor debe encontrarse en el modo
de funcionamiento normal (indicador de alimentación iluminado en
verde) durante al menos 30 minutos. Si el monitor entra en el modo de
ahorro de energía, deberá ajustar dicho monitor en el modo de
funcionamiento normal y esperar unos 30 minutos para que esté
preparado. Es posible que sea necesario definir los ajustes de ahorro de
energía del ordenador para que el monitor se mantenga en el modo de
funcionamiento normal durante 30 minutos completos. Si el monitor no
está preparado, aparecerá el siguiente mensaje.
• El monitor puede perder gradualmente la capacidad para realizar esta
función debido al desgaste natural del tubo de imagen.
Ajuste de la calidad de la imagen
(PANTAL)
Los ajustes de PANTAL permiten ajustar la calidad de la imagen
controlando el muaré y la pureza.
• Si el color es irregular en las esquinas de la pantalla, ajuste la
pureza.
• Si aparecen patrones elípticos u ondulados en pantalla, cancele
el muaré.
Los ajustes de ELIMINAR MUARE y AJUSTE MUARE se
almacenan en la memoria para la señal de entrada actual. Los
demás ajustes se almacenan en la memoria para todas las señales
de entrada.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar PANTAL y
vuelva a pulsar el joystick.
El menú PANTALLA aparece en pantalla.
3 Primero, mueva el joystick arriba o abajo para
seleccionar el elemento de ajuste que desee. A
continuación, desplace el joystick a la derecha o a
la izquierda para realizar el ajuste.
*El muaré es un tipo de interferencia natural que produce líneas suaves
y onduladas en la pantalla. Puede aparecer debido a la interferencia
entre el patrón de la imagen en pantalla y el de paso de fósforo del
monitor.
Nota
Es posible que la imagen se aprecie con borrosidad si
ELIMINAR MUARE se ajusta en SI.
5000K 6500K 930 K0
50 K00
PREPARADO UNA
VEZ CALENTADO
FACI L EXPERTO s BGR
REAJUSTE
DE COLOR
COLOR
Seleccione Para
PUREZA
reducir al mínimo las irregularidades
del color del ángulo superior
izquierdo de la pantalla.
PUREZA
reducir al mínimo las irregularidades
del color del ángulo superior derecho
de la pantalla.
PUREZA
reducir al mínimo las irregularidades
del color del ángulo inferior izquierdo
de la pantalla.
PUREZA
reducir al mínimo las irregularidades
del color del ángulo inferior derecho
de la pantalla.
ELIMINAR MUARE*
activar (SI) o desactivar (NO) la
función de cancelación de muaré.
(AJUSTE MUARE) aparece en
el menú al seleccionar SI.
AJUSTE MUARE
ajustar el grado de cancelación de
muaré hasta que éste se encuentre al
mínimo.
Ejemplo de muaré
15
ES
Ajuste de la convergencia (CONV)
Los ajustes de CONV permiten ajustar la calidad de la imagen
mediante el control de la convergencia. Ésta se refiere al
alineamiento de las señales de color rojo, verde y azul.
Si se aprecian sombras rojas o azules alrededor de las letras o de
las líneas, ajuste la convergencia.
Estos ajustes se almacenan en la memoria para todas las señales
de entrada.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar CONV y vuelva
a pulsar el joystick.
El menú CONVERGENCIA aparece en pantalla.
3 Primero, mueva el joystick arriba o abajo para
seleccionar el elemento de ajuste que desee. A
continuación, desplace el joystick a la derecha o a
la izquierda para realizar el ajuste.
Ajustes complementarios
(OPCION)
Es posible desmagnetizar el monitor, cambiar la posición del
menú y bloquear los controles manualmente.
1 Pulse el joystick.
El MENU principal aparece en pantalla.
2 Desplace el joystick para resaltar OPCION y
vuelva a pulsar el joystick.
El menú OPCION aparece en pantalla.
3 Mueva el joystick arriba o abajo para seleccionar el
elemento de ajuste que desee.
Ajuste la opción seleccionada de acuerdo con las siguientes
instrucciones.
x Desmagnetización de la pantalla
El monitor se desmagnetiza automáticamente al activar la
alimentación.
Para desmagnetizar el monitor manualmente, primero
desplace el joystick arriba o abajo a fin de seleccionar
(DESMAGNET). A continuación, desplace el joystick
a la derecha.
La pantalla se desmagnetiza durante unos 3 segundos. Si es
preciso aplicar un segundo ciclo de desmagnetización, espere al
menos 20 minutos antes de aplicarlo para obtener los mejores
resultados posibles.
x Cambio de la posición del menú
Cambie la posición del menú si bloquea la imagen en pantalla.
Para cambiar la posición en pantalla del menú, primero
desplace el joystick arriba o abajo para seleccionar
(POSICION MENU H) como ajuste horizontal o
(POSICION MENU V) como ajuste vertical. A
continuación, mueva el joystick a la derecha o a la
izquierda para desplazar el menú en pantalla.
x Bloqueo de los controles
Para proteger los datos de ajuste mediante el bloqueo
de los controles, mueva el joystick arriba o abajo para
seleccionar (BLOQUEO DE AJUSTES). A
continuación, desplace el joystick a la derecha para
seleccionar SI.
Sólo funcionarán el interruptor ! (alimentación), SALIR y
(BLOQUEO DE AJUSTES) del menú OPCION. Si se
seleccionan otras opciones, la marca aparecerá en pantalla.
Para cancelar el bloqueo de los controles
Repita el anterior procedimiento y ajuste (BLOQUEO DE
AJUSTES) en NO.
Seleccione Para
que las sombras rojas o azules se
desplacen en sentido horizontal
que las sombras rojas o azules se
desplacen en sentido vertical
TOP
CONVER V SUP
que las sombras rojas o azules de la
parte superior de la pantalla se
desplacen en sentido vertical
BOT
CONVER V INF
que las sombras rojas o azules de la
parte inferior de la pantalla se
desplacen en sentido vertical
16
Restauración de los ajustes
Este monitor dispone de los siguientes métodos de restauración.
Utilice el botón RESET para restaurar los ajustes.
x Restauración de una sola opción de ajuste
Emplee el joystick para seleccionar la opción de ajuste que desee
restaurar, y pulse el botón RESET.
x Restauración de todos los datos de ajuste
para la señal de entrada actual
Pulse el botón RESET cuando la pantalla no muestre ningún
menú.
Tenga en cuenta que las siguientes opciones no se restauran
mediante este método:
• idioma de los menús en pantalla (página 8)
• modo de ajuste del menú COLOR (FACIL, EXPERTO, sRGB)
(página 12)
• posición de los menús en pantalla (página 15)
• bloqueo de los controles (página 15)
x Restauración de todos los datos de ajuste
para todas las señales de entrada
Pulse y mantenga pulsado el botón RESET durante más de 2
segundos.
Nota
El botón RESET no funcionará si
(BLOQUEO DE AJUSTES) está
ajustado en SI
.
Características técnicas
Modos predefinidos y de usuario
Cuando el monitor recibe una señal de entrada, hace coincidir
automáticamente dicha señal con uno de los modos predefinidos
en fábrica almacenados en la memoria para mostrar imágenes de
alta calidad en el centro de la pantalla. (Consulte Appendix para
comprobar la lista de los modos predefinidos en fábrica.) Con
respecto a las señales de entrada que no se correspondan con
ninguno de los modos predefinidos de fábrica, la tecnología
digital Multiscan de este monitor garantiza la presentación en
pantalla de imágenes nítidas para cualquier sincronización dentro
del margen de frecuencias del monitor (horizontal: 30 – 121 kHz,
vertical: 48 – 160 Hz). Si la imagen se ajusta, los datos de ajuste
se almacenan como modo de usuario y se recuperan
automáticamente al recibirse la misma señal de entrada
.
Nota para los usuarios de Windows
Para los usuarios de Windows, consulte el manual de la tarjeta
gráfica o el programa de utilidades suministrado con la tarjeta
gráfica y seleccione la frecuencia de barrido más alta disponible
para maximizar el rendimiento del monitor.
Función de ahorro de energía
Este monitor cumple las directrices de ahorro de energía
establecidas por VESA,
ENERGY STAR y NUTEK. Si el
monitor se conecta a un ordenador o tarjeta gráfica de vídeo
conforme con DPMS (Display Power Management Signaling),
dicho monitor reducirá automáticamente el consumo de energía
en tres etapas como se muestra a continuación.
* Las cifras reflejan el consumo de energía cuando no hay ningún
periférico compatible con USB conectado al monitor.
** “Sleep” y “deep sleep” son modos de ahorro de energía definidos por
la Agencia de protección del medio ambiente (Environmental
Protection Agency).
*** Cuando el ordenador entra en el modo de ahorro de energía, la señal
de entrada se interrumpe y SIN SEÑAL DE ENTRADA aparece en
pantalla antes de que el monitor entra en el modo activo inactivo.
Después de unos segundos, el monitor entra en el modo de ahorro de
energía.
RESET
Modo de
alimentación
Consumo de
energía*
Indicador !
(alimentación)
funcionamiento
normal
≤ 170 W verde
1 espera ≤ 15 W alternación entre
verde y naranja
2 reposo
(sleep)**
≤ 15 W alternación entre
verde y naranja
3 activo
inactivo***
(deep sleep)**
≤ 1 W naranja
alimentación
desactivada
0 W apagado
17
ES
Solución de problemas
Antes de ponerse en contacto con personal de servicio técnico,
consulte esta sección.
Si aparecen líneas finas en pantalla
(hilos de amortiguación)
Las líneas que se aprecian en pantalla, especialmente cuando el
color de fondo es luminoso (normalmente blanco), son normales
en los monitores Trinitron. No se trata de un fallo de
funcionamiento. Son sombras de los hilos de amortiguación
utilizados para estabilizar la rejilla de apertura. La rejilla de
apertura es el elemento esencial por el que el tubo de imagen
Trinitron es único, permitiendo que la pantalla reciba más
iluminación, por lo que las imágenes aparecen con más brillo y
más detalle.
Mensajes en pantalla
Si la señal de entrada presenta algún problema, la pantalla
mostrará alguno de los siguientes mensajes.
Si aparece SIN SEÑAL DE ENTRADA en la línea
1
Esto indica que no se recibe ninguna señal del conector
seleccionado.
Si aparece FUERA DEL RANGO DE AJUSTE en la
línea 1
Esto indica que las especificaciones del monitor no admiten la
señal de entrada.
Para más información, consulte “Problemas y soluciones” en la
página 18.
Visualización del nombre, número de serie y
fecha de fabricación de este monitor.
Mientras el monitor recibe una señal de vídeo, pulse y mantenga
pulsado el joystick durante más de 5 segundos para que aparezca
el cuadro de información de este monitor.
Si el problema persiste, póngase en contacto con un proveedor
Sony autorizado y proporciónele la siguiente información.
• Nombre del modelo: GDM-FW900
• Número de serie
• Nombre y especificaciones del ordenador y de la tarjeta gráfica.
2 Conector seleccionado
Este mensaje muestra qué conector se encuentra actualmente
seleccionado (ENTRADA 1 o ENTRADA 2).
3 Soluciones
Es posible que uno o más de los siguientes mensajes aparezca
en pantalla.
• Si ACTIVAR POR ORDENADOR aparece en pantalla,
pulse cualquier tecla del ordenador o mueva el ratón, y
verifique que la tarjeta gráfica de dicho ordenador se ha
encajado completamente en la ranura de bus correcta.
• Si el mensaje COMPROBAR SELECTOR DE ENTRADA
aparece en pantalla, cambie la señal de entrada (página 9).
• Si el mensaje CHEQUEE CABLE SEÑAL aparece en
pantalla, compruebe que el monitor esté correctamente
conectado al ordenador (página 6).
Hilos de
amortiguación
MONI TOR FUNCIONA
ENTRADA 1 :
SIN SEÑAL DE ENTRADA
ACT I VAR POR ORDENA ROD
COMPROBAR SELECTOR
DE ENTRADA
CHEQUEE CABLE SEÑAL
WH I T E
RED
GREEN
BLUE
INFORMACION
2 Conector seleccionado y las frecuencias de la señal
de entrada actual
Este mensaje muestra qué conector se encuentra actualmente
seleccionado (ENTRADA 1 o ENTRADA 2). Si el monitor
reconoce las frecuencias de la señal de entrada actual, las
frecuencias horizontal y vertical también aparecerán.
3 Soluciones
CAMBIE SINCRO DE SEÑAL aparece en pantalla. Si
sustituye un monitor antiguo por este, vuelva a conectar el
monitor antiguo. A continuación, ajuste la tarjeta gráfica del
ordenador de forma que la frecuencia horizontal se encuentre
entre 30 – 121 kHz, y la vertical entre 48 – 160 Hz.
1:130.0kHz/ H57z
FUERA DEL
RANGO DE AJUSTE
CAMBIE SINCRO
DE SEÑAL
WH I T E
RED
GREEN
BLUE
ENTRADA
MONI TOR FUNCIONA
INFORMACION
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMACION
Ejemplo
b
18
Problemas y soluciones
Si el problema lo causa el ordenador u otro equipo conectado, consulte el manual de instrucciones del equipo conectado.
Utilice la función de autodiagnóstico (página 20) si las siguientes recomendaciones no ayudan a solucionar el problema.
Problema Compruebe lo siguiente
Ausencia de imagen
Si el indicador ! (alimentación) no
está iluminado
• Compruebe que el cable de alimentación esté correctamente conectado.
• Compruebe que el interruptor ! (alimentación) esté en la posición de “activado”.
Si el mensaje SIN SEÑAL DE
ENTRADA aparece en pantalla, o si
el indicador ! (alimentación) está
iluminado en naranja o alterna entre
verde y naranja
• Compruebe que el cable de señal de vídeo esté correctamente conectado y que todos los
enchufes estén firmemente insertados en las tomas (página 6).
• Compruebe que el ajuste del interruptor INPUT sea correcto (página 9).
• Compruebe que los terminales del conector de entrada de vídeo no estén doblados ni
arrancados.
xProblemas causados por el ordenador u otro equipo conectado
• El ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del
teclado o mueva el ratón.
• Compruebe que la alimentación del ordenador esté activada.
• Compruebe que la tarjeta gráfica esté completamente insertada en la ranura bus adecuada.
Si el mensaje FUERA DEL RANGO
DE AJUSTE aparece en pantalla
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que el margen de frecuencia de vídeo se encuentre dentro del especificado
para el monitor. Si ha sustituido un monitor antiguo por este, vuelva a conectar el antiguo
y ajuste el margen de frecuencia de acuerdo con lo siguiente.
Horizontal: 30 – 121 kHz
Vertical: 48 – 160 Hz
Si no aparece ningún mensaje y el
indicador ! (alimentación) se
ilumina en verde o parpadea en
naranja
• Utilice la función de autodiagnóstico (página 20).
Si utiliza Windows 95/98 • Si el PC/tarjeta gráfica presenta problemas de comunicación con este monitor, descargue
el controlador específico de la página web de Microsoft Corporation.
Si utiliza un sistema Macintosh • Si realiza la conexión a un Power Mac G3/G4 que tenga 3 filas de terminales, compruebe
que el adaptador Power Mac G3/G4 exclusivo suministrado y el cable de señales de vídeo
están correctamente conectados (página 6).
• Si lo conecta a la otra versión de ordenador de la serie Macintosh que tiene 2 filas de
pines, necesitará un adaptador diferente (no suministrado).
La imagen parpadea, se ondula,
oscila o aparece codificada
• Aísle y elimine las fuentes potenciales de campos eléctricos o magnéticos, como otros
monitores, impresoras láser, luces fluorescentes, televisores o ventiladores eléctricos.
• Aleje el monitor de líneas eléctricas o instale una protección magnética cerca del monitor.
• Enchufe el monitor en una toma de CA diferente, preferiblemente de otro circuito.
• Gire el monitor 90° hacia la izquierda o la derecha.
xProblemas causados por el ordenador u otro equipo conectado
• Consulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado
al monitor.
• Asegúrese de que este monitor acepta el modo gráfico (VESA, Macintosh 21" Color, etc.)
y la frecuencia de la señal de entrada (Appendix). Aunque la frecuencia se encuentre
dentro del margen adecuado, algunas tarjetas gráficas pueden tener un impulso de
sincronización demasiado estrecho para que el monitor se sincronice correctamente.
• Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para que la imagen
presente la mejor calidad posible.
La imagen aparece borrosa • Ajuste el brillo y el contraste (página 11).
• Desmagnetice el monitor* (página 15).
• Si ELIMINAR MUARE está activada (SI), la imagen puede aparecer borrosa. Disminuya
el efecto de cancelación de muaré o ajuste ELIMINAR MUARE en NO (página 14).
Aparecen imágenes fantasma • No utilice cables prolongadores de vídeo ni dispositivos de conmutación de vídeo.
• Compruebe que todos los enchufes estén firmemente insertado en sus tomas.
19
ES
* Si es necesario aplicar un segundo ciclo de desmagnetización, deje que transcurran al menos 20 minutos antes de volver a aplicarlo para obtener el mejor
resultado posible. Es posible que se oiga un zumbido, pero no es un fallo de funcionamiento.
La imagen aparece descentrada o
con un tamaño incorrecto
• Pulse el botón ASC (página 9).
• Ajuste el tamaño o el centrado (página 12). Tenga en cuenta que ciertos modos de vídeo
no llenan la pantalla hasta los bordes.
Los bordes de la imagen aparecen
curvos
• Ajuste la geometría (página 12).
Se aprecian patrones ondulados o
elípticos (muaré)
• Ajuste ELIMINAR MUARE en SI y ajuste el grado de cancelación de muaré hasta que
éste sea mínimo (página 14).
xProblemas causados por el ordenador u otro equipo conectado
• Cambie el patrón de escritorio.
El color no es uniforme • Desmagnetice el monitor* (página 15). Si coloca equipos que generen campos
magnéticos, como altavoces, cerca del monitor, o si cambia la orientación del monitor, el
color puede perder uniformidad.
• Ajuste la pureza (página 14).
El blanco no parece blanco • Ajuste la temperatura del color (página 12).
• Compruebe que los cinco conectores BNC estén conectados en el orden correcto
(página 6).
Las letras y las líneas muestran
sombras rojas o azules en los
bordes
• Ajuste la convergencia (página 15).
Los botones del monitor no
funcionan
( aparece en pantalla)
• Si la función de bloqueo de los controles está ajustada en SI, ajústela en NO (página 15).
La función REAJUSTE DE COLOR
no se activa
• Antes de emplear esta función, el monitor debe encontrarse en el modo de funcionamiento
normal (indicador de alimentación iluminado en verde) durante al menos 30 minutos. Para
obtener más información sobre el empleo de la función REAJUSTE DE COLOR, consulte
la página 14.
• Defina los ajustes de ahorro de energía del ordenador para mantener el monitor en el modo
de funcionamiento normal durante más de 30 minutos.
• El monitor puede perder gradualmente su capacidad para realizar esta función debido al
desgaste natural del tubo de imagen.
Los periféricos USB no funcionan • Compruebe que los conectores USB apropiados estén firmemente conectados (página 8).
• Compruebe que el interruptor ! (alimentación) se encuentre en la posición de activación.
xProblemas causados por el ordenador u otro equipo conectado
• Compruebe que se hayan encendido los dispositivos periféricos USB que tengan fuentes de
alimentación independientes.
• Instale la última versión del controlador de dispositivo en el ordenador. Póngase en
contacto con el fabricante del dispositivo para obtener más información sobre el
controlador de dispositivo apropiado.
• Si el teclado o el ratón conforme con USB no funciona, conéctelos directamente al
ordenador, reinicie éste y realice los cambios necesarios en los ajustes USB. A
continuación vuelva a conectar el teclado o el ratón al monitor. Si conecta un teclado o un
ratón a los conectores USB y después arranca el ordenador por primera vez, los
dispositivos periféricos pueden no funcionar.
• Para los usuarios que utilicen Windows 95
1. Haga clic con el botón derecho en My Computer y seleccione Properties.
2. Haga clic en la ficha Device Manager. Desplácese hacia abajo y seleccione Universal
Serial Bus Controller.
Si no aparece Universal Serial Bus Controller, es necesario cargar un disco USB
complementario. Póngase en contacto con el fabricante del ordenador para obtener más
información sobre cómo obtener un disco USB complementario.
3. Seleccione Generic USB Device en la lista de controladores USB y haga clic en
Properties.
4. Si aparece una marca de verificación en la casilla junto a “Disable in this hardware
profile”, elimine dicha marca.
5. Haga clic en Refresh.
Se oye un zumbido
inmediatamente después de
activar la alimentación
• Se trata del sonido producido por el ciclo de desmagnetización automática. Al activar la
alimentación, el monitor se desmagnetiza automáticamente durante 3 segundos.
Problema Compruebe lo siguiente
5000K 6500K 930 K0
50 K00
PREPARADO UNA
VEZ CALENTADO
FACI L EXPERTO s BGR
REAJUSTE
DE COLOR
COLOR
20
Función de autodiagnóstico
Este monitor está equipado con una función de autodiagnóstico.
Si el monitor u ordenador u ordenadores presentan algún
problema, la pantalla se mostrará en blanco y el indicador
! (alimentación) se iluminará en verde o parpadeará en naranja.
Si el indicador ! (alimentación) está iluminado en naranja,
significa que el ordenador se encuentra en el modo de ahorro de
energía. Pulse cualquier tecla del teclado o mueva el ratón.
x Si el indicador ! (alimentación) está
iluminado en verde
1 Desconecte los enchufes de los conectores 1 y 2 de
entrada de vídeo, o apague los ordenadores
conectados.
2 Pulse el botón ! (alimentación) dos veces para
apagar el monitor y, a continuación, encenderlo.
3 Desplace el joystick hacia la derecha durante
2 segundos antes de que el monitor entre en el
modo de ahorro de energía.
Si aparecen las cuatro barras de color (blanco, rojo, verde, azul),
significa que el monitor funciona correctamente. Vuelva a
conectar los cables de entrada de vídeo y compruebe el estado del
ordenador u ordenadores.
Si las barras de color no aparecen, significa que hay un fallo
potencial del monitor. Informe al proveedor Sony autorizado del
estado del monitor.
x Si el indicador ! (alimentación) parpadea
en naranja
Pulse el botón ! (alimentación) dos veces para apagar
el monitor y, a continuación, encenderlo.
Si el indicador ! (alimentación) se ilumina en verde, significa
que el monitor funciona correctamente.
Si el indicador ! (alimentación) sigue parpadeando, significa que
hay un fallo potencial del monitor. Cuente el número de segundos
entre los parpadeos en naranja del indicador ! (alimentación) e
informe al proveedor Sony autorizado sobre el estado del monitor.
Asegúrese de anotar el nombre del modelo y el número de serie
de dicho monitor. Igualmente, tome nota del fabricante y del
modelo del ordenador y de la tarjeta gráfica.
Especificaciones
TRC Paso de la rejilla de apertura de
0,23 – 0,27 mm
24 pulgadas, medida diagonal
90 grados de deflexión
FD Trinitron
Tamaño de imagen visualizable
Aprox. 482,1 × 308,2 mm (an/al)
(19 × 12
1
/4 pulgadas)
Imagen de visualización de 19,8"
ResoluciónMáxima (16:10)
Horizontal: 2304 puntos
Vertical: 1440 líneas
Máxima (4:3)
Horizontal: 2048 puntos
Vertical: 1536 líneas
Recomendada (16:10)
Horizontal: 1920 puntos
Vertical: 1200 líneas
Niveles de señal de entrada
Señal de vídeo
RVA analógica: 0,700 Vp-p
(positiva), 75 Ω
Señal SYNC
Sincronización H/V separada o
compuesta: TTL 2 kΩ, Sin
polaridad Sincronización en
verde: 0,3 Vp-p (negativa)
Área de imagen estándar 16:10
Aprox. 474 × 296 mm (an/al)
(18
3
/4 × 11
3
/4 pulgadas)
4:3
Aprox. 395 × 296 mm (an/al)
(15
5
/8 × 11
3
/4 pulgadas)
5:4
Aprox. 370 × 296 mm (an/al)
(14
5
/8 × 11
3
/4 pulgadas)
Frecuencia de deflexión* Horizontal: 30 – 121 kHz
Vertical: 48 – 160 Hz
Corriente/tensión de entrada de CA
100 a 240 V, 50/60 Hz, 2,2 – 1,2 A
Consumo de energía Aprox. 170 W (sin dispositivos USB
conectados)
Temperatura de funcionamiento
10°C a 40°C
Dimensiones Aprox. 571,5 × 500 × 522,5 mm
(an/al/prf)
(22
1
/2 × 19
3
/4 × 20
5
/8 pulgadas)
Peso Aprox. 42 kg (92 lb 10 oz)
Característica Plug and play
DDC1/DDC2B/DDC2Bi, GTF**
Accesorios suministrados Consulte la página 6
* Condición de sincronización horizontal y vertical
recomendada
• La anchura de sincronización horizontal debe ser superior al
4,8% del tiempo total horizontal o a 0,8 µs, según el que sea
superior.
• La anchura de supresión horizontal debe ser superior a
2,3 µseg.
• La anchura de supresión vertical debe ser superior a
450 µseg.
** Si la señal de entrada cumple con la GTF (Fórmula de
sincronización generalizada), la función GTF del monitor
proporcionará automáticamente una imagen óptima para la
pantalla.
Diseño y especificaciones sujetos a cambios sin previo aviso.
MENU
INPUTASCRESET 21
Indicador ! (alimentación)
3
Indice
•Trinitron
â
è un marchio di fabbrica
registrato di Sony Corporation.
• Macintosh è un marchio di fabbrica
concesso in licenza a Apple Computer,
Inc., registrato negli U.S.A. e in altri
paesi.
• Windows
â
e MS-DOS sono marchi di
fabbrica registrati di Microsoft
Corporation negli U.S.A. e in altri paesi.
• IBM PC/AT e VGA sono marchi di
fabbrica registrati di IBM Corporation
degli U.S.A.
• VESA e DDC
ä
sono marchi di fabbrica
di Video Electronics Standard
Association.
•
ENERGY STAR è un marchio di
fabbrica registrato negli U.S.A.
• Tutti i nomi degli altri prodotti citati in
questo manuale potrebbero essere
marchi di fabbrica o marchi di fabbrica
registrati delle rispettive compagnie.
•Inoltre, “
ä” e “â” non sempre vengono
riportati nel manuale.
IT
Precauzioni. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificazione dei componenti e dei comandi . . . . . . . . . . . . . . . . . 5
Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Punto 1: Collegamento del monitor al computer . . . . . . . . . . . . . . . 6
Punto 2: Collegamento del cavo di alimentazione. . . . . . . . . . . . . . 7
Punto 3: Accensione del monitor e del computer . . . . . . . . . . . . . . 7
Collegamento delle periferiche conformi a USB. . . . . . . . . . . . . . . . 8
Selezione della lingua dei menu a schermo (LANG) . . . . . . . . . . . . 8
Selezione del segnale di ingresso . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Regolazione automatica delle dimensioni e della centratura
dell’immagine (AUTO) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Personalizzazione del monitor . . . . . . . . . . . . . . . . . . . .10
Come spostarsi all’interno del menu. . . . . . . . . . . . . . . . . . . . . . . . 10
Regolazione della luminosità e del contrasto . . . . . . . . . . . . . . . . . 11
Regolazione della centratura dell’immagine (CENTRO) . . . . . . . . 12
Regolazione delle dimensioni dell’immagine (DIMENS). . . . . . . . . 12
Ingrandimento o riduzione dell’immagine (ZOOM). . . . . . . . . . . . . 12
Regolazione della forma dell’immagine (GEOM.). . . . . . . . . . . . . . 12
Regolazione del colore dell’immagine (COLORE) . . . . . . . . . . . . . 12
Regolazione della qualità dell’immagine (SCHERMO). . . . . . . . . . 14
Regolazione della convergenza (CONV.). . . . . . . . . . . . . . . . . . . . 15
Impostazioni aggiuntive (OPZIONI) . . . . . . . . . . . . . . . . . . . . . . . . 15
Ripristino delle regolazioni . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Caratteristiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Modo preimpostato e modo utente. . . . . . . . . . . . . . . . . . . . . . . . . 16
Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Guida alla soluzione dei problemi . . . . . . . . . . . . . . . . .17
Se sullo schermo appaiono delle linee sottili
(cavi di smorzamento) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Messaggi a schermo. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Sintomi e soluzioni dei problemi . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Funzione di autodiagnostica. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Caratteristiche tecniche . . . . . . . . . . . . . . . . . . . . . . . . .20
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4
Precauzioni
Avvertenze per i collegamenti dell’alimentazione
• Utilizzare il cavo di alimentazione in dotazione. Se si utilizza
un cavo diverso, accertarsi che sia compatibile con la tensione
operativa locale.
Per i clienti nel Regno Unito
Se si utilizza il monitor nel Regno Unito, utilizzare il cavo di
alimentazione in dotazione.
Per gli utenti negli Stati Uniti
Se non viene utilizzato il cavo appropriato, il presente monitor
non sarà conforme agli standard FCC obbligatori.
• Prima di scollegare il cavo di alimentazione, attendere almeno
30 secondi dallo spegnimento dell’unità per permettere la
dispersione dell’elettricità statica sulla superficie dello
schermo.
• Non appena si accende l’apparecchio, lo schermo viene
smagnetizzato per circa 3 secondi. Questa operazione crea un
forte campo magnetico attorno allo schermo che potrebbe
danneggiare i dati memorizzati su nastri magnetici o dischi
situati vicino al monitor. Collocare eventuali apparecchiature
per la registrazione magnetica, nastri e dischi lontano dal
monitor.
Installazione
Non collocare il monitor nei seguenti luoghi:
• su superfici (tappeti, coperte, ecc.) né vicino a materiali (tende,
tessuti, ecc.) che potrebbero bloccarne le prese di ventilazione
• vicino a fonti di calore come radiatori o condotti d’aria calda,
né in luoghi soggetti alla luce diretta del sole
• in luoghi soggetti a forti escursioni termiche
• in luoghi soggetti a scosse o vibrazioni meccaniche
• su superfici instabili
• vicino ad apparecchiature che generano campi magnetici, come
un trasformatore o linee ad alta tensione
• vicino a superfici metalliche con carica elettrica
Manutenzione
• Pulire lo schermo con un panno morbido. Se si utilizza un
detergente liquido per vetri, assicurarsi che non contenga
soluzioni antistatiche o additivi simili, onde evitare di graffiare
il rivestimento dello schermo.
• Non strofinare, toccare o tamburellare sulla superficie dello
schermo con oggetti appuntiti o abrasivi, come la punta di una
penna o un cacciavite, onde evitare di graffiare il cinescopio a
colori.
• Pulire il rivestimento esterno, il pannello e i comandi con un
panno morbido leggermente inumidito con un soluzione
detergente neutra. Non utilizzare alcun tipo di spugnette o
polveri abrasive o solventi, come alcool o benzene.
Trasporto
Per trasportare il monitor o inviarlo in riparazione, utilizzare il
materiale di imballaggio originale.
Durante il trasporto del monitor, non afferrare mai la
leva di comando.
Uso del sistema orientabile
È possibile regolare il monitor entro l’angolazione illustrata qui
sotto. Per trovare il centro del raggio di rotazione del monitor,
allineare il centro dello schermo del monitor con i punti di
centratura del supporto.
Per ruotare il monitor verticalmente o orizzontalmente, afferrarlo
alla base con entrambe le mani.
Installare l’unità vicino ad una presa facilmente accessibile.
Esempio di tipi di spine
da 100 a 120 V CA da 200 a 240 V CA solo 240 V CA
Esempio di tipi di spine
da 100 a 120 V CA
da 200 a 240 V CA
Leva di comando
165°
5°
165°
15°
Punti di centratura
5
IT
Identificazione dei componenti e
dei comandi
Per ulteriori informazioni, vedere le pagine tra parentesi.
1 Tasto RESET (ripristina) (pagina 16)
Utilizzare questo tasto per ripristinare le impostazioni di
fabbrica.
2 Tasto ASC (centratura e dimensionamento
automatici) (pagina 9)
Per regolare automaticamente la dimensione e la centratura
delle immagini.
3 Interruttore INPUT (ingresso) (pagina 9)
Questo interruttore seleziona il segnale di ingresso video
HD15 o BNC.
4 Joystick (pagina 11)
Per visualizzare il menu ed effettuare le regolazioni del
monitor, comprese le regolazioni della luminosità e del
contrasto.
5 Interruttore e indicatore di accensione
! (alimentazione) (pagine 7, 16, 20)
Utilizzare questo tasto per accendere e spegnere il monitor.
Quando il monitor viene acceso, l’indicatore di accensione si
illumina in verde, quindi lampeggia in verde o in arancione;
si illumina in arancione quando il monitor entra nel modo di
risparmio energetico.
6 Connettore AC IN (pagina 7)
Utilizzare questo connettore per alimentare il monitor con
corrente alternata.
7 Connettori downstream USB (bus seriale
universale) (pagina 8)
Usare questi connettori per collegare le periferiche USB al
monitor.
8 Connettore upstream USB (bus seriale universale)
(pagina 8)
Usare questo connettore per collegare il monitor ad un
computer conforme a USB.
9 Connettore 1 di ingresso video (HD15) (pagina 6)
Utilizzare questo connettore per immettere i segnali video
RGB (0,700 Vp-p, positivo) e i segnali sincronici.
* DDC (Display Data Channel) è uno standard di VESA.
q; Connettore 2 di ingresso video (BNC) (pagina 6)
Utilizzare questo connettore per immettere i segnali video
RGB (0,700 Vp-p, positivo) e i segnali sincronici.
Utilizzo della leva di comando
Questo monitor è dotato di una leva di comando orientabile di forma
cilindrica. Per attivare i comandi, ruotare la manopola sul lato sinistro
verso il basso per esporre i tasti di comando. Se non si desidera
utilizzare i tasti di controllo, ruotare la manopola verso l’alto per
nasconderli.
Se non si utilizza Se si utilizza
MENU
INPUTASCRESET 21
Fronte
,
AC IN
RGBHDVD
21
Retro
fronte
retro
fronte
retro
5 4 3 2
1
678910
1112131415
Numero
piedini
Segnale
1 Rosso
2Verde
(Sinc composito
su verde)
3Blu
4 ID (Terra)
5 Terra DDC*
6 Terra Rosso
7 Terra Verde
Numero
piedini
Segnale
8 Terra Blu
9 DDC + 5V*
10 Terra
11 ID (Terra)
12 Dati bidirezionali
(SDA)*
13 Sincronia O
14 Sincronia V
15 Orologio Dati
(SCL)*
Manopola
6
Installazione
Prima di utilizzare il monitor, verificare che la confezione
contenga i seguenti accessori.
• Cavo di alimentazione (1)
• Cavo del segnale video (1)
•Cavo USB (1)
• Adattatore esclusivo per Power Mac G3/G4 (1)
• Scheda di garanzia (1)
• Note sulla pulizia della superficie dello schermo (1)
• Il presente manuale di istruzioni (1)
Punto 1: Collegamento del monitor
al computer
Spegnere il monitor e il computer prima del collegamento.
Note
• Non toccare i piedini del connettore del cavo del segnale video onde
evitare di piegarli.
• Durante il collegamento del cavo del segnale video, controllare
l’allineamento del connettore. Non inserire forzatamente il cavo nel
connettore in modo errato onde evitare di piegare i piedini.
x Collegamento ad un computer IBM PC/AT o
compatibile
x Collegamento ad un computer Macintosh
* Prima di collegare il cavo, collegare al computer l’adattatore in
dotazione. Questo adattatore è compatibile solo con computer Power
Mac G3/G4 che dispongono di 3 file di piedini. Se si effettua il
collegamento all’altra versione di computer serie Macintosh dotati di 2
file di piedini, è necessario un diverso tipo di adattatore (non in
dotazione).
x Collegamento ai cinque connettori BNC
* Collegare i cavi da sinistra a destra nell’ordine descritto di seguito:
Rosso-Verde-Blu-HD-VD.
Nota
Lo standard Plug & Play (DDC) non è valido per i cinque connettori BNC.
Se si desidera utilizzare lo standard Plug & Play (DDC), collegare il
computer al connettore utilizzando il cavo del segnale video in dotazione.
AC IN
RGBHDVD
21
cavo del segnale video
(in dotazione)
all’uscita video
computer IBM PC/AT o
compatibile
all’ingresso HD1
5
AC IN
RGBHDVD
21
Utilizzare l’adattatore in dotazione appositamente progettato per
i computer serie Power Mac G3/G4.
all’ingresso HD15
Adattatore esclusivo per Power
Mac G3/G4 (in dotazione)*
Power Mac G3/G4
all’uscita video
cavo del segnale video
(in dotazione)
AC IN
RGBHDVD
21
all’ingresso R/G/B
Per il collegamento al
computer attenersi agli
esempi precedenti.
all’ingresso
HD/VD
cavo del segnale video
(SMF-400, non in dotazione)*
7
IT
Punto 2: Collegamento del cavo di
alimentazione
Con il monitor e il computer spenti, collegare prima il cavo di
alimentazione al monitor, quindi collegarlo alla presa di rete.
Punto 3: Accensione del monitor e
del computer
Accendere prima il monitor, quindi accendere il computer.
L’installazione del monitor è ora terminata.
Se necessario, utilizzare i comandi del monitor per regolare
l’immagine.
Se sullo schermo non appaiono le immagini
• Controllare che il monitor sia stato collegato correttamente al
computer.
• Se sullo schermo appare il messaggio
NO SEGNALE INGRESSO, provare a cambiare il segnale di
ingresso (pagina 9), e verificare che la scheda grafica del
computer sia completamente inserita nel corretto
alloggiamento del bus.
• Se si sostituisce un monitor vecchio con questo modello e sullo
schermo appare il messaggio FUORI GAMMA SCANS,
ricollegare il vecchio monitor. Quindi regolare la scheda
grafica del computer in modo che la frequenza orizzontale sia
compresa tra 30 e 121 kHz e la frequenza verticale sia compresa
tra 48 e 160 Hz.
• Se si effettua il collegamento ad un Power Mac serie G4
utilizzando il cavo del segnale video HD15, le immagini dei
segnali di ingresso con rapporto di formato 16:10 o 16:9
potrebbero non venire visualizzate. In questo caso, effettuare di
nuovo il collegamento al Power Mac G4 utilizzando un cavo
del segnale video BNC, quindi riavviare il Power Mac G4.
Per ulteriori informazione sui messaggi a schermo, vedere la
sezione “Sintomi e soluzioni dei problemi” del monitor a
pagina 18.
Installazione su diversi sistemi operativi (OS)
Il presente monitor è conforme allo standard Plug & Play “DDC” ed
individua automaticamente tutte le informazioni relative al monitor.
L’installazione di un driver specifico non è necessaria.
Se si collega il monitor al computer e si riavvia il computer per la prima
volta, sullo schermo potrebbe apparire la finestra del programma di
installazione guidata. Fare clic su “Next” per alcune volte secondo le
istruzioni del programma di installazione guidata fino a quando non viene
automaticamente selezionato il monitor Plug & Play.
Se si verificano problemi di comunicazione tra la scheda del computer o
la scheda grafica e questo monitor, scaricare il driver specifico mediante
l’accesso al sito Web del produttore del sistema operativo (OS).
Per gli utenti di Windows NT4.0
Per l’installazione di questo monitor con Windows NT4.0 non è
necessario il driver del video. Per maggiori informazioni sulla regolazione
della risoluzione, della frequenza di refresh e del numero di colori,
consultare le istruzioni per l’uso di Windows NT4.0.
AC IN
RGBHDVD
21
a AC IN
alla presa a muro
cavo di alimentazione
(in dotazione)
8
Collegamento delle periferiche
conformi a USB
Il monitor dispone di un connettore upstream e di quattro
connettori downstream USB. Questi consentono di collegare al
computer, in modo facile e veloce, le periferiche conformi a USB
quali tastiere, mouse, stampanti e scanner usando un cavo USB
standard.
Per usare il monitor come hub per le periferiche, collegare i
connettori USB come descritto qui sotto.
1 Accendere il monitor e il computer.
2 Collegare il computer al connettore upstream
quadrato usando il cavo USB in dotazione.
Per gli utenti di Windows
Se appare un messaggio sullo schermo, seguire le istruzioni a
schermo e selezionare Generic USB Hub come impostazione
predefinita.
3 Collegare le periferiche conformi a USB ai
connettori USB downstream rettangolari.
Note
• Non tutti i computer e/o i sistemi operativi supportano configurazioni
USB. Per verificare se è possibile collegare le periferiche USB,
consultare le istruzioni per l’uso del computer.
• Nella maggior parte dei casi, occorre installare sul computer host il
software del driver USB. Per maggiori informazioni consultare le
istruzioni per l’uso delle periferiche.
• Il monitor funziona come hub USB se è acceso o in modo di risparmio
energetico.
• Se si collega una tastiera o un mouse ai connettori USB e si avvia il
computer per la prima volta, le periferiche potrebbero non funzionare.
Collegare prima la tastiera e il mouse direttamente al computer e
configurare le periferiche conformi a USB, quindi collegarle al
monitor.
Selezione della lingua dei menu a
schermo (LANG)
I menu a schermo sono disponibili nelle seguenti lingue: inglese,
francese, tedesco, spagnolo, italiano, olandese, svedese, russo e
giapponese. L’impostazione predefinita è la lingua inglese.
1 Premere il joystick.
Per maggiori informazioni sull’uso del joystick, vedere a
pagina 11.
2 Spostare il joystick per evidenziare LANG e
premere di nuovo il joystick.
3 Spostare il joystick verso l’alto o verso il basso per
selezionare una lingua e premere di nuovo il
joystick.
• ENGLISH: Inglese
• FRANÇAIS: Francese
• DEUTSCH: Tedesco
• ESPAÑOL: Spagnolo
• ITALIANO
• NEDERLANDS: Olandese
• SVENSKA: Svedese
• : Russo
• : Giapponese
Per chiudere il menu
Premere il joystick una volta per tornare al menu principale e due volte per
tornare alla visualizzazione normale. Se non viene premuto alcun tasto, il
menu si chiude automaticamente dopo circa 30 secondi.
Per reimpostare la lingua inglese
Durante la visualizzazione del menu LANGUAGE sullo schermo,
premere il tasto RESET (ripristina).
alle periferiche
conformi a USB
al computer
conforme a USB
MENU
MENU
USCITA
CENTRO
DIMENS
GEOM.
SCHERM
COLORE
LANG
CONV.
OPZION
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
bb
9
IT
Selezione del segnale di ingresso
È possibile collegare a questo monitor due computer utilizzando i
connettori di ingresso video 1 (HD15) e 2 (BNC). Per passare da
un computer all’altro, utilizzare l’interruttore INPUT.
Spostare l’interruttore INPUT.
Il connettore correntemente selezionato (“INPUT 1” : HD15 o
“INPUT 2” : BNC) viene visualizzato sullo schermo per alcuni
secondi.
Nota
Se nessun segnale viene inviato al connettore selezionato, sullo schermo
appare il messaggio NO SEGNALE INGRESSO. Dopo alcuni secondi, il
monitor entra nel modo di risparmio energetico. In tal caso, selezionare
l’altro connettore.
Regolazione automatica delle
dimensioni e della centratura
dell’immagine (AUTO)
È possibile regolare con facilità l’immagine in modo che riempia
lo schermo premendo il tasto ASC (centratura e
ridimensionamento automatici).
Premere il tasto ASC.
L’immagine riempirà automaticamente lo schermo.
Note
• Questa funzione è stata ideata per computer su cui gira Windows o un
software di interfaccia grafica utente simile, che fornisca un’immagine
a schermo pieno. Potrebbe non funzionare correttamente se il colore di
sfondo è scuro o se l’immagine di ingresso non riempie lo schermo fino
ai bordi (quale il prompt di MS-DOS).
• L’immagine riempie lo schermo fino ai bordi solo se il rapporto di
formato dell’immagine è di 16:10. Le immagini con rapporto di
formato diverso da 16:10 vengono visualizzate nella loro risoluzione
reale senza riempire lo schermo fino ai bordi.
• Mentre viene eseguita questa funzione, l’immagine visualizzata si
muove per alcuni secondi. Ciò non indica problemi di funzionamento.
INPUT 21
ASC
10
Personalizzazione del
monitor
È possibile effettuare numerose regolazioni relative al monitor
utilizzando i menu a schermo.
Come spostarsi all’interno del
menu
Premere il joystick per visualizzare il MENU principale sullo
schermo. Per maggiori informazioni sull’uso del joystick vedere
a pagina 11.
Usare il joystick per selezionare uno dei seguenti menu.
x Visualizzazione del segnale di ingresso
corrente
Le frequenze verticale e orizzontale del segnale di ingresso
corrente vengono visualizzate nel MENU principale. Se il segnale
corrisponde ad uno dei modi preimpostati in fabbrica del monitor,
viene visualizzata anche la risoluzione.
Nota
In alcuni casi, anche se il rapporto di formato del segnale di ingresso
corrente è 4:3 o 5:4, la risoluzione potrebbe venire visualizzata con un
rapporto di formato 16:10 o 16:9.
1 CENTRO (pagina 12)
Selezionare il menu CENTRO per
regolare la centratura o lo zoom
dell’immagine.
2 DIMENS (pagina 12)
Selezionare il menu DIMENS per
regolare le dimensioni o lo zoom
dell’immagine.
3 GEOM. (pagina 12)
Selezionare il menu GEOM. per
regolare la rotazione e la forma
dell’immagine.
4 COLORE (pagina 12)
Selezionare il menu
COLORE per regolare la
temperatura di colore
dell’immagine. Utilizzare
questo menu per fare
corrispondere i colori del
monitor ai colori di
un’immagine stampata.
MENU
MENU
USCITA
CENTRO
DIMENS
GEOM.
SCHERM
COLORE
LANG
CONV.
OPZION
OK
b
26
DIMENS /CENTRO
26
DIMENS /CENTRO
26
GEOMETR I A
FACI LE ESPERTO s BGR
5000K 6500K 930 K0
50 K00
RIPR I ST I NO
COLORE SI
COLORE
5 SCHERMO (pagina 14)
Selezionare il menu SCHERMO per
regolare la qualità dell’immagine.
È possibile regolare la purezza del
colore e l’effetto di cancellazione
moiré.
6 CONV. (pagina 15)
Selezionare il menu CONV. per
regolare la convergenza orizzontale
e verticale dell’immagine.
7 LANG (pagina 8)
Selezionare il menu LANG per
selezionare la lingua del menu a
schermo.
8 OPZIONI (pagina 15)
Selezionare il menu OPZIONI per
regolare le seguenti opzioni del
monitor:
• smagnetizzazione dello schermo
• modifica della posizione del
menu a schermo
• bloccaggio dei comandi
9 USCITA
Selezionare USCITA per chiudere il
menu.
LANDING
26
SCHERMO
TOP
BOT
26
CONVERGENZA
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
SMAGNET.
SI
OPZ IONI
MENU
MENU
USCITA
CENTRO
DIMENS
GEOM.
SCHERM
COLORE
LANG
CONV.
OPZION
OK
107.1kHz/ 85Hz
1920
1200
frequenze
verticali e
orizzontali del
segnale di
ingresso corrente
risoluzione
del segnale di
ingresso
corrente
11
IT
x Uso del joystick
1 Visualizzare il MENU principale e selezionare il
menu che si desidera regolare.
Per visualizzare il MENU principale premere il joystick una
volta. Quindi spostare il joystick verso l’alto, verso il basso,
verso sinistra o verso destra per evidenziare il menu
desiderato. Premere il joystick per selezionare la voce di
menu.
2 Per regolare il menu.
Spostare il joystick verso l’alto, verso il basso, verso sinistra
o verso destra per effettuare la regolazione.
3 Per chiudere il menu.
Premere il joystick una volta per tornare al menu principale e
due volte per tornare alla visualizzazione normale. Se non
viene premuto alcun tasto, il menu si chiude automaticamente
dopo circa 30 secondi.
x Reimpostazione delle regolazioni
Premere il tasto RESET. Per maggiori informazioni sulla
reimpostazione delle regolazioni, vedere a pagina 16.
Regolazione della luminosità e del
contrasto
È possibile regolare la luminosità e il contrasto tramite il menu
LUMINOSITA/CONTRASTO.
Queste impostazioni vengono memorizzate per i segnali inviati
dal connettore di ingresso correntemente selezionato.
1 Spostare il joystick in qualsiasi direzione.
Sullo schermo appare il menu
LUMINOSITA/CONTRASTO.
2 Spostare il joystick verso l’alto o verso il basso per
regolare la luminosità ( ), quindi verso sinistra o
verso destra per regolare il contrasto (6).
Se si seleziona il modo sRGB tramite il menu
COLORE
Assicurarsi che i valori della luminosità ( ) e del contrasto (6)
corrispondano rispettivamente ai numeri da impostare nel modo
sRGB indicati nel menu LUMINOSITA/CONTRASTO.
Diversamente, premere il tasto RESET (per meno di 2 secondi).
Per ulteriori informazioni su come utilizzare il modo sRGB,
vedere la sezione “Regolazione del colore dell’immagine
(COLORE)” a pagina 12.
Il menu scompare automaticamente dopo circa 3 secondi.
b
b
RESET
26 26
LUMINOSITA/CONTRASTO
56 76
sRGB : 56 76
LUMINOSITA/CONTRASTO
Valori da
impostare nel
modo sRGB
12
Regolazione della centratura
dell’immagine (CENTRO)
Questa impostazione è memorizzata per il segnale di ingresso
corrente.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare CENTRO,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu DIMENS/CENTRO.
3 Spostare prima il joystick verso l’alto o verso il
basso per selezionare per la regolazione
orizzontale oppure per la regolazione verticale.
Quindi spostare il joystick verso destra o verso
sinistra per regolare la centratura.
Regolazione delle dimensioni
dell’immagine (DIMENS)
Questa impostazione è memorizzata per il segnale di ingresso
corrente.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare DIMENS,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu DIMENS/CENTRO.
3 Spostare prima il joystick verso l’alto o verso il
basso per selezionare per la regolazione
orizzontale oppure per la regolazione verticale.
Quindi spostare il joystick verso destra o verso
sinistra per regolare le dimensioni.
Ingrandimento o riduzione
dell’immagine (ZOOM)
Questa impostazione è memorizzata per il segnale di ingresso
corrente.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare DIMENS o
CENTRO, quindi premere di nuovo il joystick.
Sullo schermo appare il menu DIMENS/CENTRO.
3 Spostare il joystick verso l’alto o verso il basso per
selezionare (zoom) e spostarlo verso destra o
verso sinistra per ingrandire o ridurre l’immagine.
Nota
Quando le dimensioni verticali o orizzontali raggiungono i valori massimi
o minimi, non è possibile regolarle ulteriormente.
Regolazione della forma
dell’immagine (GEOM.)
L’impostazione (rotazione) è memorizzata per tutti i segnali di
ingresso. Tutte le altre impostazioni sono memorizzate per il
segnale di ingresso corrente.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare GEOM.,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu GEOMETRIA.
3 Spostare prima il joystick verso l’alto o verso il
basso per selezionare la voce di regolazione
desiderata. Quindi spostare il joystick verso destra
o verso sinistra per effettuare la regolazione.
Regolazione del colore
dell’immagine (COLORE)
Le impostazioni del menu COLORE consentono di regolare la
temperatura di colore dell’immagine modificando il livello del
colore del campo del colore bianco. I colori appaiono rossastri se
la temperatura è bassa e bluastri se la temperatura è alta. Questa
regolazione risulta utile per far corrispondere i colori del monitor
ai colori di un’immagine stampata.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare COLORE,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu COLORE.
3 Spostare il joystick verso destra o verso sinistra per
selezionare il modo di regolazione.
I modi di regolazione disponibili sono i seguenti: FACILE,
ESPERTO e sRGB.
Per regolare il modo selezionato, eseguire le istruzioni
riportate alla pagina successiva.
È possibile impostare la temperatura del colore nel modo
FACILE o ESPERTO per ciascuno dei connettori di ingresso
video.
Selezionare Per
ruotare l’immagine
espandere o contrarre i bordi dell’immagine
spostare i bordi dell’immagine verso sinistra o
verso destra
regolare la larghezza dell’immagine nella parte
superiore dello schermo
spostare l’immagine verso sinistra o verso
destra nella parte superiore dello schermo
13
IT
x Modo FACILE
Nel modo FACILE, è possibile regolare con precisione la
temperatura del colore modificando le tre temperature predefinite
— 5000K, 6500K o 9300K.
1 Spostare il joystick verso l’alto o verso il basso per
selezionare la riga 1 della temperatura di colore.
Quindi spostare il joystick verso destra o verso
sinistra per selezionare una temperatura di colore.
Le temperature di colore predefinite sono 5000K, 6500K e
9300K. L’impostazione di fabbrica è 9300K. Abbassando la
temperatura a 6500K e 5000K, i bianchi cambieranno da una
tinta bluastra ad una tinta rossastra.
2 Se necessario, effettuare la sintonia fine della
temperatura di colore.
Spostare il joystick verso l’alto o verso il basso per
selezionare la riga 2 della temperatura di colore.
Quindi spostare il joystick verso destra o verso
sinistra per effettuare la sintonia fine della
temperatura di colore.
Se si effettua la sintonia fine della temperatura di colore, le
nuove impostazioni del colore vengono memorizzate nella
memoria per ciascuna delle tre temperature di colore e la voce
1 del menu a schermo cambia come descritto di seguito.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Modo ESPERTO
È possibile effettuare ulteriori e più precise regolazioni del colore
selezionando il modo ESPERTO.
1 Spostare il joystick verso l’alto o verso il basso per
selezionare la riga 1 della temperatura di colore.
Quindi spostare il joystick verso destra o verso
sinistra per selezionare una temperatura di colore.
2 Spostare il joystick verso l’alto o verso il basso per
selezionare la voce di regolazione 2. Quindi
spostare il joystick verso destra o verso sinistra per
regolare la voce BIAS (livello del nero).
In questo modo vengono regolate le aree scure di
un’immagine.
3 Spostare il joystick verso l’alto o verso il basso per
selezionare la voce di regolazione 3. Quindi
spostare il joystick verso destra o verso sinistra per
regolare la voce GAIN (livello del bianco).
In questo modo vengono regolate le aree chiare di
un’immagine.
È possibile regolare il componente R (rosso), V (verde),
B (blu) del segnale di ingresso quando si modificano le voci
2 e 3.
Se si effettua la sintonia fine della temperatura di colore, le
nuove impostazioni del colore vengono memorizzate nella
memoria per ciascuna delle tre temperature di colore e la voce
1 del menu a schermo cambia come descritto di seguito.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Modo sRGB
L’impostazione del colore sRGB è un protocollo del colore
standard industriale progettato per mettere in correlazione i colori
stampati e visualizzati delle apparecchiature per computer sRGB
compatibili. Per regolare i colori in base al profilo sRGB,
selezionare semplicemente il modo sRGB nel menu COLORE.
Una volta selezionato il modo sRGB, i valori della luminosità
( ) e del contrasto (6) vengono impostati automaticamente sui
valori da impostare nel modo sRGB.
Per visualizzare correttamente i colori sRGB (γ = 2,2, 6500K),
assicurarsi che:
• i valori della luminosità ( ) e del contrasto (6)
corrispondano rispettivamente ai numeri indicati nel menu
LUMINOSITA/CONTRASTO. Diversamente, premere il tasto
RESET (per meno di 2 secondi). Per informazioni su come
modificare la luminosità e il contrasto, vedere “Regolazione
della luminosità e del contrasto” a pagina 11.
• le impostazioni del colore sul computer siano impostate in base
al profilo sRGB.
Nota
Assicurarsi che il computer e gli altri dispositivi collegati (ad esempio una
stampante) siano sRGB compatibili.
5000K 6500K 930 K0
50 K00
FACI LE ESPERTO s BGR
RIPR I ST I NO
COLORE SI
COLORE
5000K 6500K 930 K0
R BIAS 05
V BIAS 05
B BIAS 05
RGAIN 05
VGAIN 05
BGAIN 05
FACI LE ESPERTO s BGR
COLORE
:56 :76 PER s BGR
FACI LE ESPERTO s BGR
RIPR I ST I NO
COLORE SI
COLORE
(continua)
14
Ripristino dei colori tramite il menu FACILE o
sRGB (funzione RIPRISTINO COLORE)
I colori della maggior parte dei monitor tendono a diventare
gradualmente opachi nel corso degli anni. La funzione
RIPRISTINO COLORE contenuta nei menu FACILE e sRGB
consente di ripristinare il livello di qualità di fabbrica originale dei
colori.
1 Spostare il joystick verso destra o verso sinistra per
selezionare il modo FACILE o il modo sRGB.
2 Spostare prima il joystick verso l’alto o verso il
basso per selezionare (RIPRISTINO COLORE).
Quindi spostare il joystick verso destra.
Durante il processo di ripristino dei colori (circa 2 secondi),
l’immagine scompare. Una volta che il colore è stato
ripristinato, l’immagine appare di nuovo sullo schermo.
Note
• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo
di funzionamento normale (l’indicatore di alimentazione è illuminato
in verde) per almeno 30 minuti. Se il monitor entra nel modo di
risparmio energetico, riportare il monitor nel modo di funzionamento
normale e attendere 30 minuti finché il monitor non è pronto. Per
mantenere il monitor nel modo di funzionamento normale per
30 minuti senza interruzioni, è necessario regolare le impostazioni del
modo di risparmio energetico del computer. Se il monitor non è pronto,
appare il seguente messaggio.
• L’efficacia di questa funzione diminuisce gradualmente con l’usura del
cinescopio a colori del monitor.
Regolazione della qualità
dell’immagine (SCHERMO)
Le impostazioni del menu SCHERMO consentono di regolare la
qualità dell’immagine tramite il controllo dell’effetto moiré e
della purezza del colore.
• Se il colore appare irregolare negli angoli dello schermo,
regolare la purezza del colore.
• Se sullo schermo appaiono disturbi ellittici o ondulati,
annullare l’effetto moiré.
Le impostazioni ELIMINA MOIRE e REGOLAZ. MOIRE
vengono memorizzate per il segnale di ingresso corrente. Tutte le
altre impostazioni vengono memorizzate per tutti i segnali di
ingresso.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare SCHERMO,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu SCHERMO.
3 Spostare prima il joystick verso l’alto o verso il
basso per selezionare la voce di regolazione
desiderata. Quindi spostare il joystick verso destra
o verso sinistra per effettuare la regolazione.
*L’effetto moiré è un tipo di interferenza naturale che produce leggere
linee ondulate sullo schermo. Questo effetto può verificarsi a causa
dell’interferenza tra il motivo dell’immagine sullo schermo e il motivo
a punti di fosforo sul monitor.
Nota
L’immagine potrebbe diventare sfocata se ELIMINA MOIRE è impostato
su SI.
5000K 6500K 930 K0
50 K00
PRONTO
DOPO R I SCALD .
FACI LE ESPERTO s BGR
RIPRISTINO
COLORE
COLORE
Selezionare Per
LANDING
ridurre al minimo le irregolarità del
colore nella parte superiore sinistra
dello schermo.
LANDING
ridurre al minimo le irregolarità del
colore nella parte superiore destra
dello schermo.
LANDING
ridurre al minimo le irregolarità del
colore nella parte inferiore sinistra
dello schermo.
LANDING
ridurre al minimo le irregolarità del
colore nella parte inferiore destra
dello schermo.
ELIMINA MOIRE*
per impostare la funzione di
eliminazione dell’effetto moiré su SI
o NO.
(REGOLAZ. MOIRE) appare nel
menu se si seleziona SI.
REGOLAZ. MOIRE
regolare il grado di eliminazione
dell’effetto moiré fino a ridurlo al
minimo.
Esempio di effetto moiré
15
IT
Regolazione della convergenza
(CONV.)
Le impostazioni del menu CONV. consentono di regolare la
qualità dell’immagine tramite il controllo della convergenza. La
convergenza riguarda l’allineamento dei segnali di colore rosso,
verde e blu.
Se vengono visualizzate ombre rosse o blu attorno ai caratteri o
alle linee, regolare la convergenza.
Queste impostazioni vengono memorizzate per tutti i segnali di
ingresso.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare CONV.,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu CONVERGENZA.
3 Spostare prima il joystick verso l’alto o verso il
basso per selezionare la voce di regolazione
desiderata. Quindi spostare il joystick verso destra
o verso sinistra per effettuare la regolazione.
Impostazioni aggiuntive (OPZIONI)
È possibile effettuare la smagnetizzazione manuale del monitor,
modificare la posizione del menu e bloccare i comandi.
1 Premere il joystick.
Sullo schermo appare il MENU principale.
2 Spostare il joystick per evidenziare OPZIONI,
quindi premere di nuovo il joystick.
Sullo schermo appare il menu OPZIONI.
3 Spostare il joystick verso l’alto o verso il basso per
selezionare la voce di regolazione desiderata.
Per regolare la voce selezionata, eseguire le istruzioni
riportate di seguito.
x Smagnetizzazione dello schermo
Il monitor viene smagnetizzato automaticamente quando viene
attivata l’alimentazione.
Per smagnetizzare manualmente il monitor, spostare
prima il joystick verso l’alto o verso il basso per
selezionare (SMAGNET.). Quindi spostare il joystick
verso destra.
Lo schermo viene smagnetizzato per circa 3 secondi. Nel caso in
cui sia necessario un secondo ciclo di smagnetizzazione,
attendere almeno 20 minuti per ottenere un risultato migliore.
x Modifica della posizione del menu
Modificare la posizione del menu quando copre un’immagine
sullo schermo.
Per modificare la posizione del menu a schermo,
spostare prima il joystick verso l’alto o verso il basso
per selezionare (POSIZ MENU ORIZZ) per la
regolazione orizzontale oppure (POSIZ MENU
VERT) per la regolazione verticale. Quindi spostare il
joystick verso destra o verso sinistra per spostare il
menu a schermo.
x Bloccaggio dei comandi
Per proteggere i dati di regolazione bloccando i
comandi, spostare prima il joystick verso l’alto o verso
il basso per selezionare (BLOCCO MENU). Quindi
spostare il joystick verso destra per selezionare SI.
Funzioneranno solo l’interruttore di accensione
! (alimentazione), USCITA e (BLOCCO MENU) del
menu OPZIONI. Qualsiasi altra voce venga selezionata, sullo
schermo apparirà il contrassegno .
Per sbloccare i comandi
Ripetere la procedura sopra descritta e impostare
(BLOCCO
MENU) su NO.
Selezionare Per
spostare le ombre blu o rosse in senso
orizzontale
spostare le ombre blu o rosse in senso
verticale
TOP
CONV VERT SUP
spostare le ombre blu o rosse in senso
verticale nella parte superiore dello
schermo
BOT
CONV VERT INF
spostare le ombre blu o rosse in senso
verticale nella parte inferiore dello
schermo
16
Ripristino delle regolazioni
Questo monitor dispone dei tre metodi di ripristino descritti di
seguito. Per ripristinare le regolazioni, utilizzare il tasto RESET
(ripristina).
x Ripristino di una sola voce di regolazione
Usare il joystick per selezionare la voce di regolazione che si
desidera reimpostare e premere il tasto RESET (ripristina).
x Ripristino di tutti i dati di regolazione per il
segnale di ingresso corrente
Premere il tasto RESET (ripristina) quando sullo schermo non è
visualizzato alcun menu.
Si noti che con questo metodo non vengono ripristinati:
• la lingua per il menu a schermo (pagina 8)
• il modo di regolazione nel menu COLORE (FACILE,
ESPERTO, sRGB) (pagina 12)
• la posizione del menu a schermo (pagina 15)
• il blocco dei comandi (pagina 15)
x Ripristino di tutti i dati di regolazione per
tutti i segnali di ingresso
Premere e mantenere premuto il tasto RESET (ripristina) per più
di 2 secondi.
Nota
Il tasto RESET (ripristina) non funziona se (BLOCCO MENU) è
impostato su SI.
Caratteristiche
Modo preimpostato e modo utente
Quando il monitor riceve un segnale di ingresso, lo fa
corrispondere automaticamente ad uno dei modi preimpostati in
fabbrica e memorizzati nel monitor, per fornire un’immagine di
alta qualità al centro dello schermo. Per un elenco dei modi
preimpostati in fabbrica, vedere Appendix. Per i segnali di
ingresso che non corrispondono ai modi preimpostati in fabbrica,
la tecnologia Multiscan digitale di questo monitor assicura una
visualizzazione dell’immagine nitida per qualsiasi
sincronizzazione nella gamma di frequenza del monitor
(orizzontale: da 30 a 121 kHz, verticale: da 48 a 160 Hz). Se
l’immagine viene regolata, i dati di regolazione vengono
memorizzati come modo utente e richiamati automaticamente
qualora venga ricevuto lo stesso segnale di ingresso.
Nota per gli utenti di Windows
Gli utenti di Windows devono controllare il manuale della scheda
grafica o il programma di utilità in dotazione con la scheda
grafica, quindi selezionare la frequenza di refresh disponibile più
elevata per massimizzare le prestazioni del monitor.
Funzione di risparmio energetico
Questo monitor è conforme alle direttive sul risparmio energetico
di VESA,
ENERGY STAR e NUTEK. Se il monitor viene
collegato ad un computer o ad una scheda grafica video conformi
a DPMS (Display Power Management Signaling), il monitor
ridurrà automaticamente il consumo energetico in tre stadi come
descritto di seguito.
* Le cifre indicano il consumo energetico quando al monitor vengono
collegate periferiche non conformi a USB.
** “Sleep” e “deep sleep” sono modalità di risparmio energetico definite
dalla Environmental Protection Agency.
*** Quando il computer entra nel modo di risparmio energetico, il segnale
di ingresso viene interrotto e il messaggio NO SEGNALE
INGRESSO appare sullo schermo prima che il monitor entri nel
modo di disattivazione attivo. Dopo alcuni secondi, il monitor entra
nel modo di risparmio energetico.
RESET
Modo di
alimentazione
Consumo
energetico*
Indicatore di
accensione !
(alimentazione)
Funzionamento
normale
≤ 170 W verde
1 attesa ≤ 15 W verde e arancione
alternato
2 sospeso
(sleep)**
≤ 15 W verde e arancione
alternato
3 attivo-spento***
(deep sleep)**
≤ 1 W arancione
spento 0 W spento
17
IT
Guida alla soluzione dei
problemi
Prima di rivolgersi al servizio di assistenza tecnica, leggere la
seguente sezione.
Se sullo schermo appaiono delle
linee sottili (cavi di smorzamento)
La presenza di linee sullo schermo, soprattutto quando lo sfondo
dello schermo è chiaro (in genere bianco), è normale nei monitor
Trinitron e non indica problemi di funzionamento. Si tratta
dell’ombra dei cavi di smorzamento utilizzati per stabilizzare la
griglia di apertura. La griglia di apertura è l’elemento essenziale che
caratterizza il cinescopio a colori Trinitron, consentendo una
maggiore illuminazione dello schermo con il risultato di
un’immagine più luminosa e dettagliata.
Messaggi a schermo
In caso di problemi con il segnale di ingresso, sullo schermo
appare uno dei seguenti messaggi.
Se il messaggio NO SEGNALE INGRESSO appare
sulla linea 1
Questo messaggio indica che dal connettore selezionato non viene
immesso alcun segnale.
2 Connettore selezionato
Questo messaggio indica il connettore correntemente
selezionato (INPUT 1 o INPUT 2).
3 Rimedi
Sullo schermo potrebbero apparire uno o più dei seguenti
messaggi.
• Se il messaggio ATTIVARE DAL COMPUTER appare
sullo schermo, premere un tasto qualsiasi sulla tastiera del
computer o muovere il mouse, quindi assicurarsi che la
scheda grafica del computer sia completamente inserita
nell’alloggiamento del bus corretto.
• Se sullo schermo appare il messaggio CONTROLLAR
SELETTORE DI INGRESSO, modificare il segnale di
ingresso (pagina 9).
• Se sullo schermo appare il messaggio CONTROLLARE
SEGNALE, controllare che il monitor sia correttamente
collegato al computer (pagina 6).
Se il messaggio FUORI GAMMA SCANS appare
sulla linea 1
Questo messaggio indica che il segnale di ingresso non è presente
tra le caratteristiche tecniche del monitor.
2 Connettore selezionato e frequenze del segnale di
ingresso corrente
Questo messaggio indica il connettore correntemente
selezionato (INPUT 1 o INPUT 2). Se il monitor riconosce le
frequenze del segnale di ingresso corrente, vengono anche
visualizzate le frequenze orizzontali e verticali.
3 Rimedi
Sullo schermo appare il messaggio MODIFICARE TEMP.
SEGN. Se si è sostituito un monitor vecchio con questo
monitor, ricollegare il monitor vecchio. Quindi regolare la
scheda grafica del computer in modo che la frequenza
orizzontale sia compresa tra 30 e 121 kHz e la frequenza
verticale sia compresa tra 48 e 160 Hz.
Per ulteriori informazioni, vedere la sezione “Sintomi e soluzioni
dei problemi” a pagina 18.
Visualizzazione del nome del monitor, del numero
di serie e della data di produzione.
Mentre il monitor riceve un segnale video premere e tenere
premuto il joystick per più di 5 secondi per visualizzare la finestra
di informazioni sul monitor.
Se il problema persiste, rivolgersi al rivenditore Sony autorizzato
comunicando le seguenti informazioni.
• Nome del modello: GDM-FW900
• Numero di serie
• Nome e caratteristiche tecniche del computer e della scheda
grafica.
Cavi di smorzamento
MONITOR ESEGUE
INPUT 1 :
NO SEGNALE I NGRESSO
ATT I VARE DAL COMPU RET
CONTROLLAR SELETTO ER
DI INGRESSO
CONTROLLARE SEGNALE
WH I T E
RED
GREEN
BLUE
INFORMAZIONI
INPUT 1:130.0kHz/ H57z
FUOR I GAMMA SCANS
MODI F I CARE TEMP .
SEGN.
WH I T E
RED
GREEN
BLUE
MONITOR ESEGUE
INFORMAZIONI
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMAZIONI
Esempio
b
18
Sintomi e soluzioni dei problemi
Se il problema è causato dal computer o da altre apparecchiature collegate, consultare le istruzioni per l’uso di queste apparecchiature.
Se il problema non viene risolto con le indicazioni descritte di seguito, usare la funzione di autodiagnostica (pagina 20).
Sintomo Controllare quanto segue
Assenza d’immagine
Se l’indicatore di accensione
! (alimentazione) non è illuminato
• Controllare che il cavo di alimentazione sia collegato correttamente.
• Controllare che l’interruttore ! (alimentazione) sia nella posizione di accensione.
Se sullo schermo appare il
messaggio NO SEGNALE
INGRESSO o se l’indicatore di
accensione ! (alimentazione) è di
colore arancione o si alterna tra il
verde e l’arancione
• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine
siano saldamente inserite nelle prese (pagina 6).
• Controllare che l’interruttore INPUT sia impostato correttamente (pagina 9).
• Controllare che i piedini del connettore di ingresso video non siano piegati o danneggiati.
xProblemi causati dal computer o da altre apparecchiature collegate
• Il computer è nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o
muovere il mouse.
• Controllare che l’alimentazione del computer sia attivata.
• Controllare che la scheda grafica sia completamente inserita nell’alloggiamento del bus
corretto.
Se sullo schermo appare il
messaggio FUORI GAMMA
SCANS
xProblemi causati dal computer o da altre apparecchiature collegate
• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se
con questo monitor è stato sostituito un vecchio monitor, ricollegare il vecchio monitor e
regolare la gamma di frequenza come descritto di seguito.
Orizzontale: 30 – 121 kHz
Verticale: 48
–
160 Hz
Se non viene visualizzato alcun
messaggio e l’indicatore di
accensione ! (alimentazione) è
illuminato in verde o lampeggia in
arancione
• Utilizzare la funzione di autodiagnostica (pagina 20).
Se si usa Windows 95/98 • Se si verificano problemi di comunicazione tra la scheda del computer o la scheda grafica
e questo monitor, scaricare il driver specifico mediante l’accesso al sito Web di Microsoft
Corporation.
Se si utilizza un sistema Macintosh • Quando si effettua il collegamento ad un computer serie Power Mac G3/G4 dotato di 3 file
di piedini, assicurarsi che l’adattatore in dotazione appositamente progettato per i
computer serie Power Mac G3/G4 e il cavo del segnale video siano collegati correttamente
(pagina 6).
• Se si effettua il collegamento all’altra versione di computer serie Macintosh dotati di 2 file
di piedini, è necessario un diverso tipo di adattatore (non in dotazione).
L’immagine è tremolante, salta,
oscilla oppure è confusa
• Isolare ed eliminare qualsiasi fonte potenziale di elettricità o di campi magnetici quali altri
monitor, stampanti laser, lampade a fluorescenza, televisori o ventilatori elettrici.
• Spostare il monitor lontano dalle linee di alimentazione oppure collocare uno schermo
magnetico vicino al monitor.
• Provare a collegare il monitor ad un’altra presa di rete CA, preferibilmente su un circuito
differente.
• Provare a girare il monitor di 90° verso sinistra o verso destra.
xProblemi causati dal computer o da altre apparecchiature collegate
• Controllare il manuale della scheda grafica per le corrette impostazioni del monitor.
• Controllare che il modo grafica (VESA, Macintosh 21" Color, ecc.) e la frequenza del
segnale di ingresso siano supportati da questo monitor (Appendix). Anche se la frequenza
rientra nella gamma prevista, alcune schede grafiche potrebbero avere un impulso
sincronico troppo piccolo per permettere al monitor di sincronizzarsi correttamente.
• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere
l’immagine migliore.
L’immagine è sfocata • Regolare la luminosità e il contrasto (pagina 11).
• Smagnetizzare il monitor* (pagina 15).
• Se ELIMINA MOIRE è impostato su SI, l’immagine potrebbe diventare sfocata.
Diminuire il livello di eliminazione dell’effetto moiré o impostare ELIMINA MOIRE su
NO (pagina 14).
19
IT
* Nel caso in cui sia necessario un secondo ciclo di smagnetizzazione, attendere almeno 20 minuti per ottenere un risultato migliore. Potrebbe venire udito
un ronzio che non indica però un problema di funzionamento.
L’immagine è sdoppiata • Eliminare l’uso di prolunghe del cavo video e/o di cassette per l’interruttore video.
• Controllare che tutte le spine siano saldamente inserite nelle apposite prese.
L’immagine non è centrata o non è
delle dimensioni corrette
• Premere il tasto ASC (pagina 9).
• Regolare la dimensione o la centratura (pagina 12). Si noti che alcuni modi video non
riempiono lo schermo fino ai bordi.
I bordi dell’immagine sono
incurvati
• Regolare la geometria (pagina 12).
Sono visibili disturbi ondulati o
ellittici (effetto moiré)
• Impostare ELIMINA MOIRE su SI e regolare l’eliminazione dell’effetto moiré finché tale
effetto non viene ridotto al minimo (pagina 14).
xProblemi causati dal computer o da altre apparecchiature collegate
• Modificare il motivo del desktop.
Il colore non è uniforme • Smagnetizzare il monitor* (pagina 15). Se si colloca vicino al monitor un’apparecchiatura
che genera un campo magnetico, quale un diffusore, oppure se si modifica la direzione del
monitor, il colore potrebbe perdere uniformità.
• Regolare la purezza del colore (pagina 14).
Il bianco non è perfetto • Regolare la temperatura di colore (pagina 12).
• Controllare che i cinque connettori BNC siano collegati nell’ordine corretto (pagina 6).
Lettere e linee presentano ombre
rosse o blu sui bordi
• Regolare la convergenza (pagina 15).
I tasti sul monitor non funzionano
( appare sullo schermo)
• Se la funzione di blocco dei comandi è impostata su SI, impostarla su NO (pagina 15).
La funzione RIPRISTINO COLORE
non funziona
• Prima di utilizzare questa funzione, il monitor deve rimanere nel modo di funzionamento
normale (l’indicatore di accensione è illuminato in verde) per almeno 30 minuti. Per
ulteriori informazioni sull’uso della funzione RIPRISTINO COLORE, vedere a
pagina 14.
• Regolare le impostazioni del risparmio energetico del computer per mantenere il monitor
nel modo di funzionamento normale per più di 30 minuti.
• L’efficacia di questa funzione diminuisce gradualmente con l’usura del cinescopio a
colori del monitor.
Le periferiche USB non
funzionano
• Controllare che gli appositi connettori USB siano saldamente collegati (pagina 8).
• Controllare che l’interruttore ! sia nella posizione di accensione.
xProblemi causati dal computer o da altre apparecchiature collegate
• Controllare che l’alimentazione di tutte le periferiche ad alimentazione autonoma conformi
a USB sia accesa.
• Installare nel computer l’ultima versione del driver delle periferiche. Per informazioni sul
driver delle periferiche adeguato, contattare la casa costruttrice della periferica.
• Se la tastiera o il mouse conformi a USB non funzionano, collegarli direttamente al
computer, riavviare il computer ed effettuare tutte le regolazioni necessarie alle
impostazioni USB. Quindi ricollegare la tastiera o il mouse al monitor. Se si collega una
tastiera o un mouse ai connettori USB e si avvia il computer per la prima volta, le
periferiche potrebbero non funzionare.
• Per gli utenti di Windows 95
1. Fare clic col pulsante destro del mouse su My Computer e selezionare Properties.
2. Fare clic sulla scheda Device Manager. Scorrere in basso e selezionare Universal Serial
Bus Controller.
Se Universal Serial Bus Controller non appare, è necessario caricare un disco USB
supplementare. Per ulteriori informazioni su come ricevere un disco USB
supplementare, contattare la casa costruttrice del computer.
3. Selezionare Generic USB Device dalla lista dei controller USB e fare clic su Properties.
4. Se la casella a fianco di “Disable in this hardware profile” è attivata, rimuovere
l’attivazione.
5. Fare clic su Refresh.
Non appena si accende
l’apparecchio si sente un ronzio
•È il rumore del ciclo di smagnetizzazione automatica. Quando si attiva l’alimentazione, il
monitor viene automaticamente smagnetizzato per 3 secondi.
Sintomo Controllare quanto segue
5000K 6500K 930 K0
50 K00
PRONTO
DOPO R I SCALD .
FACI LE ESPERTO s BGR
RIPRISTINO
COLORE
COLORE
20
Funzione di autodiagnostica
Questo monitor dispone di una funzione di autodiagnostica. Se si
presentano problemi al monitor o ai computer collegati, lo
schermo si oscura e l’indicatore di accensione ! (alimentazione)
si illumina in verde o lampeggia in arancione. Se l’indicatore di
accensione ! (alimentazione) si illumina in arancione, significa
che il computer si trova nel modo di risparmio energetico.
Premere un tasto qualsiasi sulla tastiera o muovere il mouse.
x Se l’indicatore di accensione
! (alimentazione) è verde
1 Scollegare una spina qualsiasi dai connettori di
ingresso video 1 e 2 oppure spegnere i computer
collegati.
2 Premere due volte il tasto di accensione
! (alimentazione) per spegnere e accendere il
monitor.
3 Spostare il joystick verso destra per 2 secondi
prima che il monitor entri nel modo di risparmio
energetico.
Se vengono visualizzate le quattro barre di colore (bianco, rosso,
verde e blu), significa che il monitor funziona correttamente.
Ricollegare i cavi di ingresso video e controllare le condizioni dei
computer.
Se le barre di colore non appaiono, si tratta di un potenziale guasto
al monitor. Rivolgersi al rivenditore Sony autorizzato.
x Se l’indicatore di accensione
! (alimentazione) lampeggia in arancione
Premere due volte il tasto di accensione
! (alimentazione) per spegnere e accendere il monitor.
Se l’indicatore di accensione ! (alimentazione) si illumina in
verde, significa che il monitor funziona correttamente.
Se l’indicatore di accensione ! (alimentazione) continua a
lampeggiare, si tratta di un potenziale guasto al monitor. Contare
il numero di secondi tra il lampeggiamento nel colore arancione
dell’indicatore di accensione ! (alimentazione) e rivolgersi al
rivenditore Sony autorizzato. Annotare il nome del modello e il
numero di serie del monitor. Prendere inoltre nota del modello e
della marca del computer e della scheda grafica.
Caratteristiche tecniche
Tubo a raggi catodici (CRT)
passo della griglia di apertura
0,23 – 0,27 mm
24 pollici misurati in diagonale
Deflessione di 90 gradi
FD Trinitron
Dimensioni dell’immagine visibile
Circa 482,1 × 308,2 mm (l/a)
Immagine visibile 19,8"
Risoluzioni Massimo (16:10)
Orizzontale: 2304 punti
Verticale: 1440 linee
Massimo (4:3)
Orizzontale: 2048 punti
Verticale: 1536 linee
Consigliate (16:10)
Orizzontale: 1920 punti
Verticale: 1200 linee
Livelli dei segnali di ingresso
Segnale video
RVB analogico: 0,700 Vp-p
(positivo), 75 Ω
Segnale SYNC
Sincronismo O/V separato o
composito: TTL 2 kΩ, polarità
sincronismo libero su verde:
0,3 Vp-p (negativo)
Area dell’immagine standard
16:10
Circa 474 × 296 mm (l/a)
4:3
Circa 395 × 296 mm (l/a)
5:4
Circa 370 × 296 mm (l/a)
Frequenza di deflessione* Orizzontale: da 30 a 121 kHz
Verticale: da 48 a 160 Hz
Tensione/corrente di ingresso CA
da 100 a 240 V, 50/60 Hz,
2,2 – 1,2 A
Consumo energetico Circa 170 W (senza dispositivi USB
collegati)
Temperatura di utilizzo Da 10°C a 40°C
Dimensioni Circa 571,5 × 500 × 522,5 mm (l/a/p)
Peso Circa 42 kg
Plug & Play DDC1/DDC2B/DDC2Bi, GTF**
Accessori in dotazione Vedere a pagina 6
* Condizione di sincronizzazione verticale e orizzontale
consigliata
• L’ampiezza della sincronizzazione orizzontale dovrebbe
essere superiore del 4,8% rispetto al tempo orizzontale
complessivo o 0,8 µs, a seconda di quale è più ampio.
• L’ampiezza di oscuramento orizzontale dovrebbe essere più
di 2,3 µsec.
• L’ampiezza di oscuramento verticale dovrebbe essere più di
450 µsec.
** Se il segnale di ingresso è conforme a Generalized Timing
Formula (GTF), la funzione GTF del monitor fornisce
automaticamente l’immagine migliore per lo schermo.
Il design e le caratteristiche tecniche sono soggetti a modifiche
senza preavviso.
MENU
INPUTASCRESET 21
Indicatore di accensione
! (alimentazione)
3
Inhoud
•Trinitron
â
is een geregistreerd
handelsmerk van Sony Corporation.
• Macintosh is een handelsmerk waarvan
de licentie behoort aan Apple
Computer, Inc., geregistreerd in de
U.S.A. en andere landen.
• Windows
â
en MS-DOS zijn
geregistreerde handelsmerken van
Microsoft Corporation in de Verenigde
Staten en in andere landen.
• IBM PC/AT en VGA zijn geregistreerde
handelsmerken van IBM Corporation in
de U.S.A.
•VESA en DDC
ä
zijn handelsmerken
van de Video Electronics Standard
Association.
•
ENERGY STAR is een in de U.S.
geregistreerd handelsmerk.
• Alle andere in deze documentatie
genoemde productnamen zijn de
handelsmerken of de geregistreerde
handelsmerken van de respectievelijke
bedrijven.
• De aanduidingen “
ä” en “â” worden in
deze gebruiksaanwijzing niet altijd
aangegeven.
NL
Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identificatie van onderdelen en bedieningselementen . . . . . . . . . . . 5
Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Stap 1: De monitor aansluiten op uw computer . . . . . . . . . . . . . . . . 6
Stap 2: Het netsnoer aansluiten. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Stap 3: De monitor en de computer aanzetten . . . . . . . . . . . . . . . . 7
Universal Serial Bus (USB) compatibele randapparatuur
aansluiten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
De taal van de schermmenu’s selecteren (LANG) . . . . . . . . . . . . . . 8
Het ingangssignaal selecteren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Beeldgrootte en –centrering automatisch regelen (AUTO). . . . . . . . 9
De monitor instellen . . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Het menu gebruiken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
De helderheid en het contrast instellen . . . . . . . . . . . . . . . . . . . . . 11
De centrering van het beeld instellen (CENTR.). . . . . . . . . . . . . . . 12
De afmeting instellen (AFM.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Het beeld vergroten of verkleinen (ZOOM). . . . . . . . . . . . . . . . . . . 12
De beeldvorm instellen (GEOM). . . . . . . . . . . . . . . . . . . . . . . . . . . 12
De beeldkleur regelen (KLEUR). . . . . . . . . . . . . . . . . . . . . . . . . . . 12
De beeldkwaliteit regelen (SCHERM). . . . . . . . . . . . . . . . . . . . . . . 14
De convergentie instellen (CONV) . . . . . . . . . . . . . . . . . . . . . . . . . 15
Extra instellingen (OPTIES) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
De instellingen resetten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Technische kenmerken. . . . . . . . . . . . . . . . . . . . . . . . . .16
Fabrieks- en gebruikersinstellingen . . . . . . . . . . . . . . . . . . . . . . . . 16
Functie voor energiebesparing. . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Indien er dunne lijnen op uw scherm verschijnen
(dempingsdraden). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Schermberichten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Foutsymptomen en oplossingen. . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Zelfdiagnosefunctie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Specificaties. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4
Voorzorgsmaatregelen
Waarschuwing bij aansluiting op het net
• Gebruik het bijgeleverde netsnoer. Indien u een ander netsnoer
gebruikt, dient u er zeker van te zijn dat dit compatibel is met
het elektriciteitsnet ter plaatse.
Voor klanten in het Verenigd Koninkrijk
Indien u de monitor in het Verenigd Koninkrijk gebruikt, dient
u het bijgeleverde Engelse netsnoer te gebruiken.
Voor klanten in de U.S.A.
Indien de juiste kabel niet wordt gebruikt, beantwoordt deze
monitor niet aan de FCC normen.
• Alvorens het netsnoer af te koppelen dient u nadat u de stroom
heeft uitgeschakeld tenminste 30 seconden te wachten, zodat de
statische elektriciteit van het schermoppervlak kan worden
ontladen.
• Nadat de stroom is ingeschakeld, wordt het scherm gedurende
ongeveer 3 seconden gedemagnetiseerd. Dit genereert een sterk
magnetisch veld rond het scherm, dat data op magnetische
tapes en diskettes in de buurt van de monitor kan aantasten.
Zorg ervoor dat u magnetische opname-apparatuur, tapes en
diskettes uit de buurt van de monitor houdt.
Installatie
De monitor mag niet op de volgende plaatsen worden
geïnstalleerd:
• op oppervlakken (kleed, dekens, etc.) of in de buurt van
materialen (gordijnen, lamellen, etc.) die de ventilatie-
openingen kunnen afsluiten
• in de buurt van warmtebronnen zoals radiatoren of luchtkanalen,
of op een plaats die is blootgesteld aan direct zonlicht
• op een plaats die is blootgesteld aan sterke
temperatuurschommelingen
• op een plaats die is blootgesteld aan mechanische trillingen of
schokken
• op een onstabiel oppervlak
• in de buurt van apparaten die magnetische velden genereren,
zoals een transformator of hoogspanningsleidingen
• in de buurt van of op elektrisch geladen metalen oppervlakken
Onderhoud
• Maak het scherm schoon met een zachte doek. Als u een
reinigingsmiddel voor glas gebruikt, mag u geen middelen
gebruiken die een antistatische oplossing of soortgelijke
toevoeging bevatten, aangezien die krassen op de laag van het
scherm kunnen veroorzaken.
• Kom niet met scherpe of schurende voorwerpen, zoals
bijvoorbeeld een ballpoint of een schroevendraaier, aan het
schermoppervlak. Dit kan namelijk krassen op de beeldbuis
veroorzaken.
• Maak de behuizing, de beeldbuis en de bedieningsknoppen
schoon met een zachte doek die licht bevochtigd is met een
mild reinigende oplossing. Gebruik geen schuursponsjes,
schuurpoeder of oplosmiddel, zoals bijvoorbeeld alcohol of
benzeen.
Transport
Wanneer u deze monitor transporteert voor reparatie of
verzending, dient u de oorspronkelijke doos en
verpakkingsmaterialen te gebruiken.
Neem nooit de rolknop vast wanneer u de monitor
verplaatst.
Gebruik van de draai/kantelvoet
Deze monitor kan binnen de hieronder getoonde hoeken worden
geplaatst. Om het midden van de draaicirkel van de monitor te
vinden, brengt u het midden van het scherm van de monitor op één
lijn met de centreermarkeringen op de standaard.
Houd de monitor met beide handen vast aan de onderkant
wanneer u hem in horizontale of verticale richting draait.
Het apparaat moet in de buurt van een gemakkelijk
toegankelijk stopcontact worden geïnstalleerd.
Voorbeeld van stekkertypes
voor 100 tot 120 V AC voor 200 tot 240 V AC
alleen voor 240 V AC
Voorbeeld van stekkertypes
voor 100 tot
120 V AC
voor 200 tot
240 V AC
Rolknop
165°
5°
165°
15°
Centreermarkeringen
5
NL
Identificatie van onderdelen en
bedieningselementen
Zie de tussen haakjes aangegeven pagina’s voor nadere
informatie.
1 RESET (terugstel) knop (pagina 16)
Met deze knop herstelt u de fabrieksinstellingen.
2 ASC (auto sizing & centering) toets (pagina 9)
Met deze toets worden formaat en centrering van het beeld
automatisch geregeld.
3 INPUT (ingang) schakelaar (pagina 9)
Met deze schakelaar kunt u kiezen tussen een HD15 of BNC
video-ingangssignaal.
4 Joystick (pagina 11)
Met de joystick kan het menu worden opgeroepen en kan de
monitor worden ingesteld, met inbegrip van helderheid en
constrast.
5 ! (aan/uit) schakelaar en indicator
(pagina’s 7, 16, 20)
Met deze knop zet u de monitor aan en uit. De spannings-
indicator licht groen op wanneer de monitor is ingeschakeld
en knippert afwisselend groen en oranje, of licht oranje op
wanneer de monitor in de energiebesparende stand staat.
6 Netsnoeraansluiting AC IN (pagina 7)
Voor het aansluiten van de netspanning op de monitor.
7 Achterliggende USB (universal serial bus)
aansluitingen (pagina 8)
Gebruik deze aansluitingen om USB randapparatuur aan te
sluiten op de monitor.
8 Voorliggende USB (universal serial bus) aansluiting
(pagina 8)
Gebruik deze aansluiting om de monitor aan te sluiten op een
USB compatibele computer.
9 Video-ingang 1 connector (HD15) (pagina 6)
Deze connector verstuurt RGB videosignalen (0,700 Vp-p,
positief) en sync signalen.
* DDC (Display Data Channel) is een VESA standaard.
q; Video ingang 2 connector (BNC) (pagina 6)
Deze connector verstuurt RGB videosignalen (0,700 Vp-p,
positief) en sync signalen.
Gebruik van de rolknop
Deze monitor is uitgerust met een cilindervormige bedieningsknop.
Om regelingen uit te voeren, draait u de knop links omlaag om de
regelknoppen bloot te leggen. Als ze niet langer nodig zijn, draait u de
knop omhoog om de knoppen te verbergen.
In gebruik Niet in gebruik
MENU
INPUTASCRESET 21
Voorzijde
,
AC IN
RGBHDVD
21
Achterzijde
achterkant
voorkant
voorkant
achterkant
5 4 3 2
1
678910
1112131415
Pin nr. Signaal
1Rood
2Groen
(Composite Sync
on Green)
3Blauw
4 ID (Massa)
5 DDC Massa*
6 Rood Massa
7 Groen Massa
Pin nr. Signaal
8 Blauw Massa
9 DDC + 5V*
10 Massa
11 ID (Massa)
12 Bi-directionele
data (SDA)*
13 H. Sync
14 V. Sync
15 Dataklok (SCL)*
Knop
6
Installatie
Alvorens de monitor in gebruik te nemen, dient u te controleren
of de volgende accessoires in de doos zitten:
•Netsnoer (1)
• Videosignaalkabel (1)
• USB kabel (1)
• Exclusieve Power Mac G3/G4 adapter (1)
• Garantiekaart (1)
• Informatie over het schoonmaken van het schermoppervlak (1)
• Deze gebruiksaanwijzing (1)
Stap 1:De monitor aansluiten op
uw computer
Schakel de monitor en de computer uit voordat u ze gaat
aansluiten.
Opmerkingen
• Raak de pinnen van de videokabelconnector niet aan, om de pinnen niet
te verbuigen.
• Controleer bij het aansluiten van de videosignaalkabel of de connector
goed zit. Forceer de connector niet om te voorkomen dat de pennen
worden verbogen.
x Aansluiting op een IBM PC/AT of
compatibele computer
x Aansluiting op een Macintosh computer
* Sluit de meegeleverde adapter aan op de computer alvorens de kabel
aan te sluiten. Deze adapter is compatibel met de Power Mac G3/G4
computer die 3 pinrijen heeft. Voor aansluiting op een andere versie
van de Macintosh computer met 2 pinrijen hebt u een andere adapter
nodig (niet meegeleverd).
x Aansluiting op de vijf BNC connectors
* Sluit de kabels van links naar rechts aan in deze volgorde: Rood-Groen-
Blauw-HD-VD.
Opmerking
Plug & Play (DDC) geldt niet voor de vijf BNC connectors. Voor Plug &
Play moet u uw computer met behulp van de meegeleverde
videosignaalkabel aansluiten op de connector.
AC IN
RGBHDVD
21
IBM PC/AT of
compatibele computer
naar video-uitgang
naar HD15
ingang
Videosignaalkabel
(meegeleverd)
AC IN
RGBHDVD
21
Gebruik de meegeleverde exclusieve Power Mac G3/G4 adapter.
Exclusieve Power Mac G3/G4
adapter (meegeleverd)*
Power Mac G3/G4
naar video-
uitgang
naar HD15
ingang
videosignaalkabel
(meegeleverd)
AC IN
RGBHDVD
21
naar R/G/B ingang
videosignaalkabel
(SMF-400, niet
meegeleverd)*
Sluit uw computer aan op basis
van de bovenstaande
voorbeelden.
naar HD/VD
ingang
7
NL
Stap 2:Het netsnoer aansluiten
Schakel de monitor en de computer uit (wanneer deze nog niet
zijn uitgeschakeld). Sluit vervolgens het netsnoer aan op de
monitor en steek daarna de stekker van het snoer in een
stopcontact.
Stap 3:De monitor en de computer
aanzetten
Zet eerst de monitor aan en vervolgens de computer.
De installatie van uw monitor is nu voltooid.
Gebruik zo nodig de bedieningsknoppen van de monitor om het
beeld bij te stellen.
Indien er geen beeld op het scherm verschijnt
• Controleer of de monitor op correcte wijze is aangesloten op de
computer.
• Probeer, indien de melding GEEN INPUT SIGNAAL op het
scherm verschijnt, het ingangssignaal te veranderen (pagina 9),
en controleer of de grafische kaart van de computer volledig in
de juiste busconnector is gestoken.
• Indien u een oude monitor vervangt door dit model en de
melding BUITEN SCAN BEREIK op het scherm verschijnt,
dient u de oude monitor opnieuw aan te sluiten. Stel vervolgens
de grafische kaart van de computer zodanig in dat de
horizontale frequentie tussen 30 – 121 kHz ligt, en de verticale
frequentie tussen 48 – 160 Hz.
• Bij aansluiting op een Power Mac G4 met de HD15
videosignaalkabel kunnen sommige beelden van
ingangssignalen met een breedte/hoogte-verhouding van 16:10
of 16:9 niet verschijnen. Sluit de Power Mac G4 dan aan met
een BNC en start hem opnieuw.
Voor meer informatie over de meldingen op het scherm, zie
“Foutsymptomen en oplossingen” op pagina 18.
Installatie voor diverse besturingssystemen
Deze monitor beantwoordt aan de “DDC” Plug & Play norm en detecteert
automatisch alle monitorinformatie. Er hoeven geen specifieke drivers te
worden geïnstalleerd.
Als u de monitor aansluit op uw PC en die voor de eerste maal
aanschakelt, kan de Setup Wizard op het scherm verschijnen. Klik dan
herhaaldelijk op “Next” afhankelijk van de instructies van de Wizard tot
de Plug & Play Monitor automatisch wordt geselecteerd zodat u deze
monitor kunt gebruiken.
Als uw PC/grafische kaart problemen heeft om met deze monitor te
communiceren, moet u een specifieke driver downloaden van de website
van de fabrikant van het besturingssysteem.
Voor gebruikers van Windows NT4.0
Bij het installeren van de monitor onder Windows NT4.0 wordt geen
schermdriver gebruikt. Raadpleeg de gebruiksaanwijzing van Windows
NT4.0 voor meer informatie over resolutie, refresh rate en aantal kleuren.
AC IN
RGBHDVD
21
naar
AC IN
naar een stopcontact
netsnoer (bijgeleverd)
8
Universal Serial Bus (USB)
compatibele randapparatuur
aansluiten
Uw monitor is uitgerust met één voorliggende en vier
achterliggende USB aansluitingen. Hiermee kan snel en
makkelijk USB compatibele randapparatuur (zoals toetsenbord,
muis, printers en scanners) op uw computer worden aangesloten
met behulp van een gestandaardiseerde USB kabel.
Om uw monitor te gebruiken als hub voor randapparatuur,
verbindt u de USB’s zoals hieronder afgebeeld.
1 Zet de monitor en de computer aan.
2 Sluit uw computer aan op de vierkante voorliggende
aansluiting met behulp van de meegeleverde
USB kabel.
Voor Windows gebruikers
Als er een bericht op uw scherm verschijnt, volg dan de instructies en
kies Generic USB Hub als standaard instelling.
3 Sluit USB compatibele randapparatuur aan op de
rechthoekige achterliggende USB
aansluitingen.
Opmerkingen
• Niet alle computers en/of besturingssystemen ondersteunen USB
configuraties. Raadpleeg de gebruiksaanwijzing van uw computer om
na te gaan of er USB apparatuur op kan worden aangesloten.
• USB driver software dient meestal op de host computer te worden
geïnstalleerd. Raadpleeg de gebruiksaanwijzing van de randapparatuur
voor meer details.
• De monitor werkt als USB hub zolang de monitor op “on” of in de
stroomspaarstand staat.
• Wanneer u een toetsenbord of muis aansluit op de USB aansluitingen
en u vervolgens de computer voor het eerst start, kan de randapparatuur
eventueel niet functioneren. Sluit eerst het toetsenbord en de muis
rechtstreeks aan op de computer en stel de USB compatibele apparatuur
in. Sluit ze vervolgens aan op deze monitor.
De taal van de schermmenu’s
selecteren (LANG)
Er zijn Engelse, Franse, Duitse, Spaanse, Italiaanse, Nederlandse,
Zweedse, Russische en Japanse uitvoeringen van de
schermmenu’s beschikbaar. De standaardinstelling is Engels.
1 Druk op de joystick.
Zie pagina 11 voor meer informatie over het gebruik van de
joystick.
2 Beweeg de joystick om LANG te laten oplichten
en druk nogmaals op de joystick.
3 Beweeg de joystick omhoog of omlaag om een taal
te kiezen en druk nogmaals op de joystick.
• ENGLISH: Engels
• FRANÇAIS: Frans
• DEUTSCH: Duits
• ESPAÑOL: Spaans
• ITALIANO: Italiaans
• NEDERLANDS
• SVENSKA: Zweeds
• : Russisch
• : Japans
Het menu sluiten
Druk eenmaal op de joystick om terug te keren naar het hoofdmenu en
druk er tweemaal op om het normale beeld te herstellen. Wanneer geen
toetsen worden ingedrukt, sluit het menu automatisch na ongeveer
30 seconden.
Om de instelling Engels opnieuw in te stellen
Druk op de RESET knop terwijl het LANGUAGE menu op het scherm
wordt weergegeven.
naar een USB
compatibele computer
naar USB compatibele
randapparatuur
MENU
MENU
UIT
CENTR.
AFM.
GEOM
SCHERM
KLEUR
LANG
CONV
OPTIES
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
bb
9
NL
Het ingangssignaal selecteren
Op deze monitor kunnen twee computers worden aangesloten via
video input 1 (HD15) en video input 2 (BNC). Met de INPUT
schakelaar kan tussen beide computers worden omgeschakeld.
Verplaats de INPUT schakelaar.
De momenteel gekozen aansluiting (“INPUT 1” : HD15 of
“INPUT 2” : BNC) verschijnt gedurende enkele seconden op het
scherm.
Opmerking
Indien de geselecteerde ingang geen signaal krijgt, verschijnt de melding
GEEN INPUT SIGNAAL op het scherm. Na een aantal seconden schakelt
de monitor in de energiebesparende stand. Als dit gebeurt, moet u
omschakelen naar de andere connector.
Beeldgrootte en –centrering
automatisch regelen (AUTO)
U kunt het beeld makkelijk het scherm laten vullen door op de
ASC (automatische beeldgrootte en -centrering) toets te drukken.
Druk op de ASC toets.
Het beeld vult automatisch het scherm.
Opmerkingen
• Deze functie is bedoeld voor computers die draaien onder Windows of
een soortgelijke grafische gebruikersinterface met schermvullend
beeld. Ze kan eventueel niet naar behoren werken bij een donkere
achtergrond of wanneer het scherm niet volledig door het beeld wordt
gevuld (bijvoorbeeld een MS-DOS prompt).
• Het beeld vult het scherm volledig als de breedte/hoogte-verhouding
16:10 bedraagt. Beelden met een breedte/hoogte-verhouding van meer
dan 16:10 verschijnen met de effectieve resolutie en vullen het scherm
niet tot aan de randen.
• Het weergavebeeld beweegt enkele seconden terwijl deze handeling
wordt verricht. Dat wijst niet op een defect.
INPUT 21
ASC
10
De monitor instellen
Met behulp van de schermmenu’s kunt u veel instellingen van de
monitor veranderen.
Het menu gebruiken
Druk op de joystick om het hoofd-MENU op het scherm te laten
verschijnen. Zie pagina 11 voor meer informatie over het gebruik
van de joystick.
Gebruik de joystick om één van de volgende menu’s te selecteren.
x Het huidige ingangssignaal weergeven
De horizontale en verticale frequenties van het huidige
ingangssignaal verschijnen in het hoofd-MENU. Indien het
signaal overeenkomt met één van de fabrieksinstellingen van deze
monitor, wordt ook de resolutie weergegeven.
Opmerking
Bij een ingangssignaal met een breedte/hoogte-verhouding van 4:3 of 5:4
kan het beeld toch soms verschijnen met een breedte/hoogte-verhouding
van 16:10 of 16:9.
1 CENTR. (pagina 12)
Kies het CENTR. menu om
beeldcentrering of zoom te regelen.
2 AFM. (pagina 12)
Kies het AFM. menu om
beeldformaat of zoom te regelen.
3 GEOM (pagina 12)
Selecteer het GEOM menu voor het
instellen van de rotatie en vorm van
het beeld.
4 KLEUR (pagina 12)
Selecteer het KLEUR menu
voor het instellen van de
kleurtemperatuur van het
beeld. U kunt dit menu
gebruiken om de kleuren van
de monitor af te stemmen op
de kleuren van een geprinte
afbeelding.
5 SCHERM (pagina 14)
Kies het SCHERM menu om de
beeldkwaliteit te regelen. U kunt het
landing- en moiré-annuleereffect
regelen.
MENU
MENU
UIT
CENTR.
AFM.
GEOM
SCHERM
KLEUR
LANG
CONV
OPTIES
OK
b
AFM. /CENTR.
26
2626
AFM. /CENTR.
26
GEOMETR I E
sBGR
5000K 6500K 930 K0
50 K00
AAN
KLEUREN
BASI S GEAVANC.
KLEUR
HERSTEL
LANDING
26
SCHERM
6 CONV (pagina 15)
Selecteer het CONV menu voor het
instellen van de horizontale en
verticale convergentie van het beeld.
7 LANG (pagina 8)
Selecteer het LANG menu om de
schermmenutaal te kiezen.
8 OPTIES (pagina 15)
Selecteer het OPTIES menu om de
monitoropties in te stellen.
Mogelijke opties zijn:
• demagnetiseren van het scherm
• veranderen van de positie van het
schermmenu
• vergrendelen van de bedieningen
9 UIT
Selecteer UIT om het menu te
sluiten.
TOP
BOT
26
CONVERGENT I E
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
DEGAUSS
AAN
OPT IES
MENU
MENU
UIT
CENTR.
AFM.
GEOM
SCHERM
KLEUR
LANG
CONV
OPTIES
OK
107.1kHz/ 85Hz
1920
1200
de horizontale
en verticale
frequenties
van het huidige
ingangssignaal
d
e
r
e
s
o
l
u
t
i
e
v
a
n
h
e
t
h
u
i
d
i
g
e
i
n
g
a
n
g
s
s
i
g
n
a
a
l
11
NL
x Met de joystick
1 Toon het hoofd-MENU en kies het menu dat u wilt
instellen.
Druk eenmaal op de joystick om het hoofd-MENU te laten
verschijnen. Beweeg de joystick vervolgens omhoog, omlaag,
naar links of naar rechts om het gewenste menu te laten
oplichten. Druk op de joystick om het menu item te kiezen.
2 Regel het menu.
Beweeg de joystick omhoog, omlaag, naar links of naar rechts
om de instelling te verrichten.
3 Sluit het menu.
Druk eenmaal op de joystick om terug te keren naar het
hoofdmenu en tweemaal om terug te keren naar normale
weergave. Als er geen enkele toets wordt ingedrukt, sluit het
menu automatisch na ongeveer 30 seconden.
x Terugstellen van de instellingen
Druk op de RESET knop. Zie pagina 16 voor meer informatie
over het terugstellen van de instellingen.
De helderheid en het contrast
instellen
De instellingen van helderheid en contrast worden uitgevoerd in
een apart HELDERHEID/CONTRAST menu.
Deze instellingen worden gememoriseerd voor de signalen via de
momenteel gekozen ingangsconnector.
1 Beweeg de joystick in om het even welke richting.
Het HELDERHEID/CONTRAST menu verschijnt op het
scherm.
2 Beweeg de joystick omhoog of omlaag om de
helderheid ( ) te regelen en naar links of naar
rechts om het contrast (6) te regelen.
Wanneer u de sRGB mode kiest in het KLEUR
menu
Controleer of helderheid ( ) en contrast (6) respectievelijk zijn
ingesteld op de instelwaarden voor de sRGB mode in het
HELDERHEID/CONTRAST menu. Druk (minder dan 2
seconden) op de RESET toets als dat niet het geval is.
Voor meer informatie over het gebruik van de sRGB mode, zie
“De beeldkleur regelen (KLEUR)” op pagina 12.
Het menu zal na ongeveer 3 seconden automatisch van het scherm
verdwijnen.
b
b
RESET
26 26
HELDERHE ID /CONTRAST
56 76
sRGB : 56 76
HELDERHE ID /CONTRAST
Instelwaarden in
de sRGB mode
12
De centrering van het beeld
instellen (CENTR.)
Deze instelling wordt in het geheugen opgeslagen voor het
huidige ingangssignaal.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om CENTR. te laten
oplichten en druk nogmaals op de joystick.
Het AFM./CENTR. menu verschijnt op het scherm.
3 Beweeg eerst de joystick omhoog of omlaag om
te kiezen voor horizontale instelling of voor
verticale instelling. Beweeg de joystick vervolgens
naar links of naar rechts om het beeld te centreren.
De afmeting instellen (AFM.)
Deze instelling wordt in het geheugen opgeslagen voor het
huidige ingangssignaal.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om AFM. te laten oplichten
en druk nogmaals op de joystick.
Het AFM./CENTR. menu verschijnt op het scherm.
3 Beweeg eerst de joystick omhoog of omlaag om
te kiezen voor horizontale instelling of voor
verticale instelling. Beweeg de joystick vervolgens
naar links of naar rechts om het formaat te kiezen.
Het beeld vergroten of verkleinen
(ZOOM)
Deze instelling wordt in het geheugen opgeslagen voor het
huidige ingangssignaal.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om AFM. of CENTR. te
laten oplichten en druk nogmaals op de joystick.
Het AFM./CENTR. menu verschijnt op het scherm.
3 Beweeg de joystick omhoog of omlaag om
(zoom) te selecteren en beweeg de joystick naar
links of naar rechts om het beeld te vergroten of te
verkleinen.
Opmerking
Het instellen stopt op het moment dat de horizontale of verticale afmeting
de maximale of minimale waarde bereikt heeft.
De beeldvorm instellen (GEOM)
De (rotatie) instelling wordt in het geheugen opgeslagen voor
alle ingangssignalen. Alle andere instellingen worden in het
geheugen opgeslagen voor het huidige ingangssignaal.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om GEOM te laten oplichten
en druk nogmaals op de joystick.
Het GEOMETRIE menu verschijnt op het scherm.
3 Beweeg de joystick eerst omhoog of omlaag om het
gewenste item te selecteren. Beweeg de joystick
vervolgens naar links of naar rechts om de
instelling te verrichten.
De beeldkleur regelen (KLEUR)
Met de KLEUR instellingen kunt u de beeldkleurtemperatuur
regelen door het kleurniveau van het witte kleurveld te
veranderen. De kleuren hebben een rode tint bij lage temperatuur
en een blauwe tint bij hoge temperatuur. Deze regeling is handig
om de monitorkleuren af te stemmen op drukkleuren.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om KLEUR te laten oplichten
en druk nogmaals op de joystick.
Het KLEUREN menu verschijnt op het scherm.
3 Beweeg de joystick naar links of naar rechts om de
regelstand te kiezen.
Er is keuze uit drie instelmodes: BASIS, GEAVANC. en
sRGB.
Voer de regeling uit zoals beschreven op de volgende pagina.
U kunt de kleurtemperatuur voor elke video-ingang regelen in
BASIS of GEAVANC. mode.
Kies Om
het beeld te roteren
de zijden van het beeld te doen uitzetten of te
doen inkrimpen
de zijden van het beeld naar links of rechts te
verschuiven
de breedte van het beeld aan de bovenkant van het
scherm aan te passen
het beeld naar links of rechts te verschuiven aan
de bovenkant van het scherm
13
NL
x BASIS mode
In de BASIS mode is er keuze uit drie vooringestelde
kleurtemperaturen — 5000K, 6500K of 9300K.
1 Beweeg de joystick omhoog of omlaag om
kleurtemperatuurrij 1 te selecteren. Beweeg de
joystick vervolgens naar links of naar rechts om een
kleurtemperatuur te selecteren.
De vooringestelde kleurtemperaturen zijn 5000K, 6500K en
9300K. De standaardinstelling is 9300K. Wit krijgt een rode
in plaats van een blauwe tint als de temperatuur wordt
verlaagd tussen 6500K en 5000K.
2 Regel de kleurtemperatuur eventueel fijn.
Beweeg de joystick omhoog of omlaag om
kleurtemperatuurrij 2 te selecteren. Beweeg de
joystick vervolgens naar links of naar rechts om de
kleurtemperatuur fijn te regelen.
Als u de kleurtemperatuur bijregelt, worden de nieuwe
instellingen voor elk van de drie kleurtemperaturen
gememoriseerd en verandert item 1 van het schermmenu als
volgt.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x GEAVANC. mode
De kleur kan nog nauwkeuriger worden geregeld via de
GEAVANC. mode.
1 Beweeg de joystick omhoog of omlaag om
kleurtemperatuurrij 1 te selecteren. Beweeg de
joystick vervolgens naar links of naar rechts om een
kleurtemperatuur te selecteren.
2 Beweeg de joystick omhoog of omlaag om
regelitem 2 te selecteren. Beweeg de joystick
vervolgens naar links of naar rechts om BIAS
(zwartniveau) te regelen.
Hiermee worden de donkere zones van een beeld geregeld.
3 Beweeg de joystick omhoog of omlaag om
regelitem 3 te selecteren. Beweeg de joystick
vervolgens naar links of naar rechts om GAIN
(witniveau) te regelen.
Hiermee worden de lichte zones van een beeld geregeld.
Bij de regelitems 2 en 3 kan de R (rode), G (groene) en B
(blauwe) component van het ingangssignaal worden geregeld.
Als u de kleurtemperatuur bijregelt, worden de nieuwe
instellingen voor elk van de drie kleurtemperaturen
gememoriseerd en verandert item 1 van het schermmenu als
volgt.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x sRGB mode
De kleurinstelling sRGB is een gestandaardiseerd kleurprotocol
om de beeld- en drukkleuren van sRGB compatibele
computerapparatuur te harmoniseren. Om de kleuren te regelen
volgens het sRGB profiel, kiest u gewoon sRGB in het
KLEUREN menu.
Wanneer u de sRGB mode selecteert, worden helderheid ( ) en
contrast (6) automatisch ingesteld op de waarden die in de sRGB
mode moeten zijn ingesteld.
Om de sRGB kleuren correct te laten verschijnen (γ = 2,2,
6500K), moet u controleren of:
• helderheid ( ) en contrast (6) respectievelijk zijn ingesteld
op de waarden zoals vermeld in het
HELDERHEID/CONTRAST menu. Druk (minder dan 2
seconden) op de RESET toets als dat niet het geval is. Voor
informatie over het regelen van helderheid en contrast, zie “De
helderheid en het contrast instellen” op pagina 11.
• de kleurinstellingen van uw computer zijn ingesteld op het
sRGB profiel.
Opmerking
Uw computer en andere aangesloten apparatuur (zoals bijvoorbeeld een
printer) moeten compatibel zijn met sRGB.
BASI S GEAVANC. s BGR
5000K 6500K 930 K0
50 K00
KLEUR
HERSTEL AAN
KLEUREN
BASI S GEAVANC. s BGR
5000K 6500K 930 K0
R BIAS 05
G BIAS 05
B BIAS 05
RGAIN 05
GGAIN 05
BGAIN 05
KLEUREN
BASI S GEAVANC. s BGR
:56 :76 VOOR s BGR
KLEUR
HERSTEL AAN
KLEUREN
(wordt vervolgd)
14
De kleur van de BASIS of sRGB menu’s herstellen
(KLEUR HERSTEL functie)
De kleuren van de meeste computermonitors vertonen de neiging
om na jarenlang gebruik aan helderheid in te boeten. Met de
KLEUR HERSTEL functie via het BASIS en sRGB menu kunt u de
originele kleur herstellen.
1 Beweeg de joystick naar links of naar rechts om
BASIS of sRGB mode te selecteren.
2 Beweeg eerst de joystick omhoog of omlaag om
(KLEUR HERSTEL) te selecteren. Beweeg de
joystick vervolgens naar rechts.
Het beeld verdwijnt terwijl de kleur wordt hersteld (ongeveer
2 seconden). Wanneer de kleur is hersteld, verschijnt het
beeld weer op het scherm.
Opmerkingen
• Alvorens deze functie te gebruiken, moet de monitor minstens
30 minuten in de normale stand hebben gewerkt (groen
controlelampje). Wanneer de monitor is overgeschakeld naar de
stroomspaarstand, moet u hem eerst weer in de normale werkingsstand
brengen en 30 minuten wachten. Eventueel dienen de
stroomspaarinstellingen van uw computer te worden aangepast om de
monitor gedurende 30 minuten in de normale werkingsstand te houden.
Wanneer de monitor niet klaar is, verschijnt het volgende bericht.
• Deze functie kan na verloop van tijd minder effectief worden door de
natuurlijke veroudering van de beeldbuis.
De beeldkwaliteit regelen
(SCHERM)
Met de SCHERM instellingen kan de beeldkwaliteit worden
geregeld door moiré en landing in te stellen.
• Regel de landing wanneer de kleur in de hoeken van het scherm
ongelijkmatig is.
• Annuleer de moiré wanneer ellips- of golfvormige patronen op
het scherm verschijnen.
De ONDERDRUK MOIRE en MOIRE CORRECTIE
instellingen worden gememoriseerd voor het huidige
ingangssignaal. Alle andere instellingen worden voor alle
ingangssignalen gememoriseerd.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om SCHERM te laten
oplichten en druk nogmaals op de joystick.
Het SCHERM menu verschijnt op het scherm.
3 Beweeg de joystick eerst omhoog of omlaag om het
gewenste item te selecteren. Beweeg de joystick
vervolgens naar links of naar rechts om de
instelling te verrichten.
*Moiré is een natuurlijke storing die zachte, golvende lijnen op het
scherm doet verschijnen. Dit fenomeen ontstaat door de interferentie
tussen het patroon van het beeld op het scherm en het fosforpatroon van
de monitor.
Opmerking
Het beeld kan wazig zijn wanneer ONDERDRUK MOIRE op AAN staat.
BASI S GEAVANC. s BGR
5000K 6500K 930 K0
50 K00
KLEUR
HERSTEL
BESCHI KBAAR
NA OPWARMEN
KLEUREN
Kies Om
LANDING
kleuronregelmatigheden in de linker
bovenhoek van het scherm te
minimaliseren.
LANDING
kleuronregelmatigheden in de rechter
bovenhoek van het scherm te
minimaliseren.
LANDING
kleuronregelmatigheden in de linker
benedenhoek van het scherm te
minimaliseren.
LANDING
kleuronregelmatigheden in de rechter
benedenhoek van het scherm te
minimaliseren.
ONDERDRUK
MOIRE*
de moiré-annuleerfunctie AAN of
UIT te zetten.
(MOIRE CORRECTIE)
verschijnt in het menu wanneer u
AAN kiest.
MOIRE CORRECTIE
het moiré-annuleereffect te
minimaliseren.
Voorbeeld van moiré
15
NL
De convergentie instellen (CONV)
Met de CONV instellingen kunt u de kwaliteit van het beeld
aanpassen door de convergentie te regelen. De convergentie heeft
betrekking op de uitlijning van de rode, groene en blauwe
kleursignalen.
Indien u rode of blauwe schaduwen rond letters of lijnen ziet,
moet u de convergentie bijstellen.
Deze instellingen worden in het geheugen opgeslagen voor alle
ingangssignalen.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om CONV te laten oplichten
en druk nogmaals op de joystick.
Het CONVERGENTIE menu verschijnt op het scherm.
3 Beweeg de joystick eerst omhoog of omlaag om het
gewenste item te selecteren. Beweeg de joystick
vervolgens naar links of naar rechts om de
instelling te verrichten.
Extra instellingen (OPTIES)
De monitor kan handmatig worden gedemagnetiseerd (degauss-
functie). Wijzig de menupositie en vergrendel de
bedieningselementen.
1 Druk op de joystick.
Het hoofd-MENU verschijnt op het scherm.
2 Beweeg de joystick om OPTIES te laten
oplichten en druk nogmaals op de joystick.
Het OPTIES menu verschijnt op het scherm.
3 Beweeg de joystick omhoog of omlaag om het
gewenste regelitem te selecteren.
Stel de gewenste optie in aan de hand van onderstaande
instructies.
x Het scherm demagnetiseren
De monitor wordt automatisch gedemagnetiseerd wanneer de
stroom wordt ingeschakeld.
Om de monitor handmatig te demagnetiseren, beweegt
u de joystick eerst omhoog of omlaag om
(DEGAUSS) te selecteren. Beweeg de joystick
vervolgens naar rechts.
Het scherm wordt gedurende ongeveer 3 seconden
gedemagnetiseerd. Indien er een tweede demagnetiseringscyclus
nodig is, dient u voor het beste resultaat 20 minuten te wachten.
x De positie van het menu veranderen
Als het menu een afbeelding op het scherm in de weg zit, kunt u
de positie ervan veranderen.
Om het menu op het scherm te verplaatsen beweegt u
de joystick eerst omhoog of omlaag om (H POSITIE
OSD) te selecteren voor horizontale afstelling of (V
POSITIE OSD) voor verticale afstelling. Beweeg de
joystick vervolgens naar links of naar rechts om het
menu op het scherm te verplaatsen.
x De bedieningen vergrendelen
Om de instelgegevens te beveiligen door de regelingen
te vergrendelen, beweegt u de joystick eerst omhoog of
omlaag om (TOETSEN SLOT) te selecteren.
Beweeg de joystick vervolgens naar rechts om AAN te
selecteren.
Alleen de ! (aan/uit) schakelaar, UIT en (TOETSEN
SLOT) van het OPTIES menu zullen werken. Indien er andere
punten worden geselecteerd, verschijnt het teken op het
scherm.
De vergrendeling van de bedieningen opheffen
Herhaal bovenstaande procedure en stel (TOETSEN SLOT) in op
UIT.
Kies Om
rode of blauwe schaduwen
horizontaal te verschuiven
rode of blauwe schaduwen verticaal
te verschuiven
TOP
V CONV. BOVEN
rode of blauwe schaduwen bovenaan
het scherm verticaal te verschuiven
BOT
V CONV. ONDER
rode of blauwe schaduwen onderaan
het scherm verticaal te verschuiven
16
De instellingen resetten
Deze monitor heeft de volgende drie methodes voor het resetten.
Gebruik de RESET knop om de instellingen te resetten.
x Een afzonderlijke optie resetten
Gebruik de joystick om het gewenste item in te stellen en druk op
de RESET toets.
x Alle instelgegevens voor het huidige
ingangssignaal resetten.
Druk op de RESET knop wanneer er geen menu op het scherm
wordt weergegeven.
De volgende instellingen kunnen met deze methode niet gereset
worden:
• taal van het schermmenu (pagina 8)
• Instelmode in het KLEUREN menu (BASIS, GEAVANC.,
sRGB) (pagina 12)
• positie van het schermmenu (pagina 15)
• vergrendeling van de bedieningen (pagina 15)
x Alle instelgegevens voor alle
ingangssignalen resetten.
Druk de RESET knop in en houd hem langer dan 2 seconden
ingedrukt.
Opmerking
De RESET knop werkt niet wanneer (TOETSEN SLOT) is
ingesteld op AAN.
Technische kenmerken
Fabrieks- en gebruikersinstellingen
Wanneer de monitor een ingangssignaal ontvangt, stemt deze dit
signaal automatisch af op één van de fabrieksinstellingen die in
het geheugen van de monitor zijn opgeslagen, om een beeld van
hoge kwaliteit in het midden van het scherm te verkrijgen. (Zie
Appendix voor een lijst van de fabrieksinstellingen.) Voor
ingangssignalen die niet overeenkomen met één van de in de
fabriek ingestelde standen, garandeert de Digitale Multiscan-
technologie van deze monitor dat er een helder beeld op het
scherm verschijnt voor elke instelling in het frequentiebereik van
de monitor (horizontaal: 30 – 121 kHz, verticaal: 48 – 160 Hz).
Indien het beeld wordt bijgesteld, worden de instelgegevens
opgeslagen als gebruikersinstelling en automatisch weer
opgeroepen op het moment dat hetzelfde ingangssignaal wordt
ontvangen.
Opmerking voor Windows gebruikers
Voor Windows gebruikers: raadpleeg de gebruiksaanwijzing van
uw videokaart of het functieprogramma van de grafische kaart en
kies de hoogste refresh rate voor optimale monitorprestaties.
Functie voor energiebesparing
Deze monitor voldoet aan de richtlijnen voor energiebesparing
die zijn opgesteld door VESA,
ENERGY STAR en NUTEK.
Indien de monitor is aangesloten op een computer of grafische
videokaart die voldoet aan DPMS (Display Power Management
Signaling), zal de monitor het energieverbruik automatisch in drie
stappen verminderen, zoals hieronder beschreven.
* De cijfers geven het stroomverbruik aan wanneer er geen USB
compatibele randapparatuur is aangesloten op de monitor.
** “Sluimer” en “diepe sluimer” zijn energiebesparende instellingen die
zijn gedefinieerd door de Environmental Protection Agency.
*** Wanneer uw computer overschakelt naar de stroomspaarstand, wordt
het ingangssignaal onderbroken en verschijnt GEEN INPUT
SIGNAAL op het scherm voor de monitor uitschakelt. Na enkele
seconden schakelt de monitor over naar de stroomspaarstand.
RESET
Energie-stand Energieverbruik* ! (aan/uit)
indicator
normaal bedrijf ≤170 W groen
1 standby ≤ 15 W groen en oranje
afwisselend
2 sluimer
(onderbreking)**
≤ 15 W groen en oranje
afwisselend
3 diepe sluimer***
(actief uit)**
≤ 1 W oranje
uitgeschakeld 0 W uit
17
NL
Problemen oplossen
Lees dit gedeelte door voordat u contact opneemt met uw dealer
of de klantenservice.
Indien er dunne lijnen op uw scherm
verschijnen (dempingsdraden)
De lijnen die u op uw scherm ziet, vooral bij een lichte
achtergrondkleur (meestal wit), zijn normaal voor de Trinitron
monitor en duiden niet op een storing. Dit zijn de schaduwen van
de dempingsdraden die gebruikt worden om het apertuurrooster te
stabiliseren. Het apertuurrooster is het fundamentele element dat
een Trinitron beeldbuis onderscheidt van alle anderen, doordat er
meer licht bij het scherm kan komen, hetgeen resulteert in een
contrastrijker, meer gedetailleerd beeld.
Schermberichten
Als er iets fout is met het ingangssignaal, verschijnt één van de
volgende berichten op het scherm
Als GEEN INPUT SIGNAAL verschijnt op lijn 1
Dit geeft aan dat er geen signaal via de gekozen aansluiting wordt
ingevoerd.
Als BUITEN SCAN BEREIK verschijnt op lijn 1
Geeft aan dat het ingangssignaal niet door de monitor kan worden
verwerkt.
Voor meer informatie, zie “Foutsymptomen en oplossingen” op
pagina 18.
Weergave van de naam van de monitor, het
serienummer en de productiedatum.
Als de monitor een videosignaal ontvangt, moet u de joystick
meer dan 5 seconden ingedrukt houden om de informatiebox van
deze monitor te laten verschijnen.
Indien het probleem niet opgelost kan worden, belt u uw erkende
Sony dealer en geeft u de volgende informatie door.
• Modelnaam: GDM-FW900
• Serienummer
• Naam en specificaties van uw computer en grafische kaart.
2 Gekozen connector
Dit bericht geeft aan welke connector (INGANG 1 of
INGANG 2) momenteel is gekozen.
3 Oplossingen
Eén of meer van de volgende berichten kunnen op het scherm
verschijnen.
• Als AANZETTEN VIA COMPUTER op het scherm
verschijnt, probeer dan een toets op het toetsenbord van de
computer in te drukken of de muis te bewegen en controleer
of de grafische kaart van de computer in de juiste gleuf zit.
• Als KIES INGANGSSIGNAAL op het scherm verschijnt,
probeer dan het ingangssignaal te veranderen (pagina 9).
• Als CHECK VIDEO KABEL op het scherm verschijnt,
controleer dan of de monitor correct is aangesloten op de
computer (pagina 6).
Dempingsdraden
MON I TOR FU NC T I ON EER T
INGANG 1:
GEEN I NPUT SIGNAAL
AANZE ETT N V I A COMPU RET
KIES INGANGSSIGNAAL
CHECK V I DEO K LEBA
WH I T E
RED
GREEN
BLUE
INFORMATIE
2 Gekozen connector en de frequenties van het
huidige ingangssignaal
Dit bericht geeft aan welke connector (INGANG 1 of
INGANG 2) momenteel is gekozen. Als de monitor de
frequenties van het huidige ingangssignaal herkent,
verschijnen ook de horizontale en verticale frequenties.
3 Oplossingen
WIJZIG SIGNAALTIMING verschijnt op het scherm.
Wanneer u een bestaande monitor vervangt, moet u de oude
monitor opnieuw aansluiten. Stel vervolgens de videokaart
van de monitor zo in dat de horizontale frequentie tussen
30 en 121 kHz, en de verticale frequentie tussen
48 en 160 Hz ligt.
MON I TOR FUNCT IONEERT
INGANG 1:130.0kHz/ H57
BUI TEN SCAN BERE I K
WIJZIG SIGNAALTIMING
WH I T E
RED
GREEN
BLUE
INFORMATIE
z
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMATIE
Voorbeeld
b
18
Foutsymptomen en oplossingen
Indien het probleem wordt veroorzaakt door de aangesloten computer of door andere apparatuur, dient u de betreffende
instructiehandleiding te raadplegen.
Gebruik de zelfdiagnosefunctie (pagina 20) wanneer u het probleem met de volgende aanwijzingen niet op kunt lossen.
Symptoom Controleer de volgende punten
Geen beeld
Indien de ! (aan/uit) indicator niet
verlicht is
• Controleer of het netsnoer goed is aangesloten.
• Controleer of de ! (aan/uit) schakelaar in de stand
“aan” staat.
Indien de melding GEEN INPUT
SIGNAAL op het scherm verschijnt,
of indien de ! (aan/uit) indicator
oranje of afwisselend groen en
oranje is
• Controleer of de videosignaalkabel goed is aangesloten en alle stekkers goed vastzitten
(pagina 6).
• Controleer of de INPUT schakelaar instelling correct is (pagina 9).
• Controleer of de pinnen van de video-ingangsconnector niet verbogen of naar binnen
gedrukt zijn.
xProblemen veroorzaakt door de aangesloten computer of andere apparatuur
• De computer staat in de energiespaarstand. Druk op een willekeurige toets op het
toetsenbord of verplaats de muis.
• Controleer of de stroom van de computer
“aan” is.
• Controleer of de grafische kaart volledig in de correcte busconnector zit.
Indien de melding BUITEN SCAN
BEREIK op het scherm verschijnt
xProblemen veroorzaakt door de aangesloten computer of andere apparatuur
• Controleer of het videofrequentiebereik binnen de monitorspecificaties valt. Indien u een
oude monitor door deze monitor heeft vervangen, sluit de oude monitor weer aan en stel
het frequentiebereik op de volgende waarden in.
Horizontaal: 30 – 121 kHz
Verticaal: 48 – 160 Hz
Indien er geen melding wordt
gegeven en de ! (aan/uit) indicator
groen is of oranje knippert
• Gebruik de zelfdiagnosefunctie (pagina 20).
Indien u Windows 95/98 gebruikt • Als uw PC/grafische kaart problemen heeft om met deze monitor te communiceren, moet
u een specifieke driver downloaden van de website van Microsoft Corporation.
Indien u een Macintosh systeem
gebruikt
• Bij aansluiting op een Power Mac G3/G4 computer met 3 pinrijen moet u controleren of de
meegeleverde exclusieve Power Mac G3/G4 adapter en de videosignaalkabel goed zijn
aangesloten (pagina 6).
• Voor aansluiting op een andere versie van de Macintosh computer met 2 pinrijen hebt u
een andere adapter nodig (niet meegeleverd).
Het beeld flikkert, springt,
oscilleert of is vervormd
• Isoleer en elimineer potentiële bronnen van elektrische of magnetische velden zoals
monitors, laser printers, fluorescentieverlichting, televisietoestellen of elektrische
ventilatoren.
• Plaats de monitor uit de buurt van netsnoeren of plaats een magnetische afscherming bij
de buurt van de monitor.
• Probeer de monitor aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit.
• Probeer de monitor 90° naar links of naar rechts te draaien.
xProblemen veroorzaakt door de aangesloten computer of andere apparatuur.
• Controleer de handleiding van uw grafische kaart voor de juiste instelling van de monitor.
• Ga na of de grafische mode (VESA, Macintosh 21" Color, etc.) en de frequentie van het
ingangssignaal ondersteund worden door deze monitor (Appendix). Sommige
videokaarten hebben een synchronisatiepuls die te smal is om de monitor correct te laten
synchroniseren, ook al ligt de frequentie binnen het juiste bereik.
• Pas de verversingsfrequentie van de computer aan (verticale frequentie) om een optimaal
beeld te verkrijgen.
Het beeld is wazig • Stel de helderheid en het contrast bij (pagina 11).
• Demagnetiseer de monitor* (pagina 15).
• Wanneer ONDERDRUK MOIRE op AAN staat, kan het beeld wazig zijn. Verminder dan
het moiré-annuleereffect of zet ONDERDRUK MOIRE op UIT (pagina 14).
19
NL
* Indien een tweede demagnetiseringscyclus nodig is, dient u voor het beste resultaat eerst 20 minuten te wachten. Het is mogelijk dat er gebrom klinkt,
maar dit is geen storing.
Echobeeld (ghosting) • Gebruik geen videoverlengkabels en/of videoschakeldozen.
• Controleer of alle aansluitingen goed vastzitten.
Het beeld is niet gecentreerd of
heeft niet de juiste afmetingen
• Druk op de ASC toets (pagina 9).
• Stel de afmetingen in of centreer het beeld (pagina 12). Denk eraan dat sommige video
instellingen het scherm niet tot aan de randen vullen.
De hoeken van het beeld zijn krom • Stel de vorm van het beeld in (pagina 12).
Golvend of elliptisch patroon
(moire)
• Zet ONDERDRUK MOIRE op AAN en minimaliseer het moiré-annuleereffect
(pagina 14).
xProblemen veroorzaakt door de aangesloten computer of andere apparatuur.
• Verander uw desktoppatroon.
De kleur is niet gelijkmatig • Demagnetiseer de monitor* (pagina 15). Indien u apparatuur die een magnetisch veld
genereert, bijvoorbeeld een speaker, in de buurt van de monitor opstelt, of wanneer u de
richting van de monitor verandert, is het mogelijk dat de kleuren niet meer gelijkmatig
zijn.
• Regel de landing (pagina 14).
Onzuivere witweergave. • Stel de kleurtemperatuur bij (pagina 12).
• Controleer of de vijf BNC connectors in de juiste volgorde zijn aangesloten (pagina 6).
Letters en regels hebben rode of
blauwe schaduwen aan de hoeken
• Stel de convergentie bij (pagina 15).
De knoppen van de monitor
werken niet
( verschijnt op het scherm)
• Indien de vergrendeling van de bedieningen op AAN staat, moet u deze op UIT zetten
(pagina 15).
KLEUR HERSTEL werkt niet • Alvorens deze functie te gebruiken, moet de monitor minstens 30 minuten in de normale
stand hebben gewerkt (groen controlelampje). Meer over het gebruik van de KLEUR
HERSTEL functie leest u op pagina 14.
• Stel de stroomspaarfunctie van de computer zo in dat de monitor langer dan 30 minuten in
de normale werkingsstand blijft.
• Deze functie kan na verloop van tijd minder effectief worden door de natuurlijke
veroudering van de beeldbuis.
USB-randapparatuur werkt niet • Controleer of de geschikte USB connectors goed zijn aangesloten (pagina 8).
• Controleer of de ! (aan/uit) schakelaar op
“aan” staat.
xProblemen veroorzaakt door de aangesloten computer of andere apparatuur
• Controleer of autonome USB compatibele randapparatuur is aangeschakeld.
• Installeer de meest recente versie van de device driver op uw computer. Raadpleeg de
fabrikant van de apparatuur voor meer informatie over de geschikte device driver.
• Indien uw USB compatibel toetsenbord of muis niet werkt, sluit ze dan rechtstreeks aan
op uw computer, start uw computer opnieuw en verricht de nodige USB afstellingen. Sluit
dan het toetsenbord of de muis weer aan op de monitor. Wanneer u een toetsenbord of
muis aansluit op de USB aansluitingen en u vervolgens de computer voor het eerst start,
kan de randapparatuur eventueel niet functioneren.
• Voor Windows 95 gebruikers
1. Klik met de rechter muisknop op Deze computer en kies Eigenschappen.
2. Klik op het tabblad Apparaatbeheer. Scroll omlaag en kies Universal Serial Bus
Controller.
Als Universal Serial Bus Controller niet verschijnt, moet u een USB supplement disk
laden. Raadpleeg de fabrikant van uw computer voor meer informatie over het bekomen
van een USB supplement disk.
3. Kies Generic USB Device uit de USB controllerlijst en klik op Eigenschappen.
4. Indien de box naast “Uitschakelen in dit hardwareprofiel” is aangevinkt, verwijder dit
dan.
5. Klik op vernieuwen.
U hoort een brommend geluid
direct na het inschakelen van de
monitor
• Dit is het geluid van de zelf-demagnetiserende cyclus. Wanneer de monitor wordt
aangezet, wordt hij automatisch gedurende 3 seconden gedemagnetiseerd.
Symptoom Controleer de volgende punten
BASI S GEAVANC. s BGR
5000K 6500K 930 K0
50 K00
KLEUR
HERSTEL
BESCHI KBAAR
NA OPWARMEN
KLEUREN
20
Zelfdiagnosefunctie
Deze monitor heeft een zelfdiagnosefunctie. Indien er een
probleem met de monitor of computer is, zal het scherm leeg
worden en zal de ! (aan/uit) indicator groen oplichten of oranje
knipperen. Indien de ! (aan/uit) indicator oranje oplicht, bevindt
de computer zich in de energiebesparende stand. Druk op een
willekeurige toets op het toetsenbord of verplaats de muis.
x Indien de ! (aan/uit) indicator groen is
1 Trek eventuele stekkers uit video ingang 1 en 2 of
zet de aangesloten computer(s) uit.
2 Druk tweemaal op de ! (aan/uit) schakelaar om de
monitor uit en weer aan te zetten.
3 Beweeg de joystick gedurende 2 seconden naar
rechts voor hij overschakelt naar de
stroomspaarstand.
Als alle vier de kleurbalken verschijnen (wit, rood, groen, blauw),
betekent dit dat de monitor goed werkt. Sluit de video-
ingangskabel weer aan en controleer de instelling van uw
computer.
Indien de kleurbalken niet verschijnen, gaat het mogelijk om een
defect van de monitor. Informeer uw erkende Sony dealer over het
probleem.
x Indien de ! (aan/uit) indicator oranje
knippert
Druk tweemaal op de ! (aan/uit) schakelaar om de
monitor uit en weer aan te zetten.
Indien de ! (aan/uit) indicator groen oplicht, betekent dit dat de
monitor goed werkt.
Indien de ! (aan/uit) indicator nog steeds knippert, gaat het
mogelijk om een defect van de monitor. Tel het aantal seconden
tussen het oranje aanflitsen van de ! (aan/uit) indicator en neem
contact op met uw erkende Sony dealer over het probleem.
Vergeet niet de modelnaam en het serienummer van de monitor
op te schrijven. Noteer ook het merk en model van uw computer
en grafische kaart.
Specificaties
CRT 0,23 – 0,27 mm apertuurrooster pitch
24 inch diagonaal gemeten
afbuiging van 90 graden
FD Trinitron
Zichtbare grootte Ongeveer 482,1 × 308,2 mm (b/h)
19,8" zichtbaar beeld
Resolutie Maximaal (16:10)
Horizontaal: 2304 punten
Verticaal: 1440 lijnen
Maximaal (4:3)
Horizontaal: 2048 punten
Verticaal: 1536 lijnen
Aanbevolen (16:10)
Horizontaal: 1920 punten
Verticaal: 1200 lijnen
Ingangssignaalniveaus Videosignaal
Analoog RGB: 0,700 Vp-p
(positief), 75 Ω
SYNC-signaal
Apart H/V of composietsync:
TTL 2 kΩ, polariteitsvrij
Sync op groen: 0,3 Vp-p
(negatief)
Standaard beeldformaat 16:10
Ong. 474 × 296 mm (b/h)
4:3
Ong. 395 × 296 mm (b/h)
5:4
Ong. 370 × 296 mm (b/h)
Afbuigingsfrequentie* Horizontaal: 30 tot 121 kHz
Verticaal: 48 tot 160 Hz
Ingangsspanning/stroomsterkte
100 tot 240 V wisselstroom,
50/60 Hz, 2,2 - 1,2 A
Energieverbruik Ong. 170 W
(zonder USB apparatuur aangesloten)
Bedrijfstemperatuar 10°C tot 40°C
Afmetingen Ongeveer 571,5 × 500 × 522,5 mm
(b/h/d)
Gewicht Ongeveer 42 kg
Plug and Play DDC1/DDC2B/DDC2Bi, GTF**
Bijgeleverde accessoires Zie pagina 6
* Aanbevolen horizontale en verticale synchronisatie-conditie
• Horizontale synchronisatiebreedte moet meer dan 4,8% van
de totale horizontale tijd zijn of 0,8 µsec., naargelang van
wat het grootst is.
• Horizontale onderdrukkingsbreedte moet meer dan 2,3 µsec.
zijn
• Verticale onderdrukkingsbreedte moet meer dan 450 µsec.
zijn
** Indien het ingangssignaal compatibel is met Generalized
Timing Formula (GTF), zorgt de GTF-functie van de monitor
automatisch voor een optimaal beeld op het scherm.
Ontwerp en specificaties kunnen zonder voorafgaande
kennisgeving gewijzigd worden.
MENU
INPUTASCRESET 21
! (aan/uit) indicator
3
Innehållsförteckning
•Trinitron
â
är ett registrerat varumärke
för Sony Corporation.
• Macintosh är ett varumärke för Apple
Computer, Inc., registrerat i U.S.A. och
andra länder.
• Windows
â
och MS-DOS är registrerade
varumärken för Microsoft Corporation i
USA och andra länder.
• IBM PC/AT och VGA är registrerade
varumärken för IBM Corporation i
USA.
• VESA och DDC
ä
är varumärken för
Video Electronics Standard
Association.
•
ENERGY STAR är ett US- registrerat
varumärke.
• Alla andra produktnamn i detta
dokument kan vara varumärken eller
registrerade varumärken för respektive
företag.
• Dessutom nämns inte “
ä” och “â” vid
alla tillfällen i denna handbok.
SE
Försiktighetsåtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Identifiera delar och kontroller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
Steg 1: Anslut bildskärmen till datorn. . . . . . . . . . . . . . . . . . . . . . . . 6
Steg 2: Ansluta strömsladden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Steg 3: Slå på bildskärmen och datorn . . . . . . . . . . . . . . . . . . . . . . 7
Ansluta USB-kompatibla periferienheter. . . . . . . . . . . . . . . . . . . . . . 8
Välja språk för menyer (LANG). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Välja ingångssignal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Automatisk ändring av storlek och centrering av bilden (AUTO) . . . 9
Anpassa bildskärmen . . . . . . . . . . . . . . . . . . . . . . . . . . .10
Använda menyerna. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Justera ljusstyrka och kontrast . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Justera bildens centrering (CENTER) . . . . . . . . . . . . . . . . . . . . . . 12
Justera bildstorlek (STORL.) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Förstora eller förminska bilden (ZOOM) . . . . . . . . . . . . . . . . . . . . . 12
Justera bildens form (GEOM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Justera bildens färg (FÄRG). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Justera kvaliteten på bilden (BILD). . . . . . . . . . . . . . . . . . . . . . . . . 14
Justera konvergensen (KONV.) . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Extra inställningar (OPTION) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Återställa justeringar. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Tekniska funktioner. . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Förinställda lägen och användarlägen . . . . . . . . . . . . . . . . . . . . . . 16
Strömsparfunktioner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
Felsökning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
Om du ser tunna linjer på skärmen (dämpartrådar) . . . . . . . . . . . . 17
Meddelanden på bildskärmen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Fel och åtgärder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
Självdiagnostik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Specifikationer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Appendix. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . i
Preset mode timing table . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
TCO’99 Eco-document. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .i
4
Försiktighetsåtgärder
Varning gällande strömanslutningar
• Använd alltid den medföljande nätkabeln. Om du använder
någon annan nätkabel måste du kontrollera att den uppfyller
kraven för strömanslutningar.
Engelska användare
Om du använder bildskärmen i Storbritannien måste du
använda strömsladden som följde med skärmen.
För kunder i USA
Om du inte använder rätt nätkabel uppfyller inte den här
bildskärmen de obligatoriska kraven enligt FCC-standarderna.
• Innan du drar ur nätkabeln bör du vänta minst 30 sekunder efter
du har stängt av bildskärmen så att den statiska elektriciteten
kan laddas ur.
• När strömmen slås på demagnetiseras (degauss) bildskärmen i
ungefär 3 sekunder. Detta genererar ett starkt magnetiskt fält
runt skärmen som kan påverka data på magnetband eller
disketter i närheten av bildskärmen. Se till så att du inte har
magnetiska band, disketter eller inspelningsutrustning i
närheten av bildskärmen.
Installation
Installera inte bildskärmen på någon av följande platser:
• på ytor (mattor, filtar, etc) eller nära material (gardiner,
draperier etc) som kan täppa för ventilationshålen
• nära värmekällor som element och lufttrummor, eller på platser
som träffas av direkt solljus
• på en plats där temperaturen kan variera kraftigt
• på en plats som kan utsättas för vibrationer eller stötar
• på en ostabil yta
• nära utrustning som genererar magnetfält, t ex transformatorer
eller högspänningsledningar
• nära eller på elektriskt laddade metallytor
Underhåll
• Rengör bildskärmen med en mjuk duk. Om du använder en
rengöringsvätska för glas måste du kontrollera att den inte
innehåller några antistatmedel eller andra tillsatser som kan
repa bildskärmens ytbehandling.
• Rör eller knacka aldrig på skärmen med vassa eller slipande
föremål som kulspetspennor eller skruvmejslar. Denna typ av
kontakt kan orsaka repor på bildröret.
• Rengör höljet, panelen och kontrollerna med en mjuk duk
fuktad med ett milt rengöringsmedel. Använd aldrig slipande
svampar, skurpulver eller lösningsmedel som alkohol eller
bensin.
Transport
Vid transport av bildskärmen ska alltid orginalkartongen och
förpackningsmaterial användas.
Använd aldrig kontrollstav som handtag när du flyttar
bildskärmen.
Använda det svängbara stödet
Bildskärmen kan justeras inom de vinklar som anges nedan. Du
hittar bildskärmens vridcentrum genom att justera bildskärmens
mitt mot centreringspunkterna på foten.
Håll bildskärmen i botten med båda händerna då du vänder den
horisontellt eller vertikalt.
Utrustningen bör installeras så nära ett vägguttag som möjligt.
Exempel på olika kontakter
för 100 till 120 V AC för 200 till 240 V AC endast för 240 V AC
Exempel på kontakttyper
för 100 till 120 V AC
för 200 till 240 V AC
Kontrollstav
165°
5°
165°
15°
Centreringspunkter
5
SE
Identifiera delar och kontroller
Se sidorna inom parenteser för mer information.
1 Återställningsknapp (RESET) (sidan 16)
Med denna knapp kan du återställa justeringarna till
fabriksinställningarna.
2 ASC (automatisk storlek och centrering) knapp
(sidan 9)
Med den här knappen kan du automatiskt justera bildens
storlek och centrering.
3 INPUT (ingång) omkopplare (sidan 9)
Den här omkopplaren ställer om videosignalen mellan HD15
och BNC.
4 Styrspak (sidan 11)
Med styrspaken visar du menyerna och utför justeringar för
bildskärmen, inställning av ljusstyrka och kontrast.
5 ! (ström) brytare och indikator (sidorna 7, 16, 20)
Med denna knapp slår du på och av bildskärmen.
Strömindikatorn lyser med grönt sken då bildskärmen slås på.
När bildskärmen är i strömsparläge lyser lampan med orange
eller omväxlande orange och grönt sken.
6 Strömanslutning (sidan 7)
Via denna anslutning kopplar du in strömmen till
bildskärmen.
7 USB (Universal Serial Bus) downstream-anslutning
(sidan 8)
Via den här kontakten ansluter du USB-tillbehör till
bildskärmen.
8 USB (Universal Serial Bus) upstream-anslutnnig
(sidan 8)
Via den här kontakten kopplar du ihop bildskärmen med en
dator som har USB-anslutning.
9 Anslutning för videoingång 1 (HD15) (sidan 6)
Via denna anslutning kan du använda RGB videosignaler
(0,700 Vp-p, positiv) och synksignaler.
* DDC (Display Data Channel) är en standard för VESA.
q; Anslutning för videoingång 2 (BNC) (sidan 6)
Via denna anslutning kan du använda RGB videosignaler
(0,700 Vp-p, positiv) och synksignaler.
Använda kontrollstav
Den här bildskärmen har en cylindrisk, vridbar kontrollstav. När du
vill använda kontrollerna vrider du knappen till vänster nedåt. Då
visas kontrollknapparna. När du inte längre behöver dem döljer du
dem genom att vrida knappen uppåt.
När den inte används Under användning
MENU
INPUTASCRESET 21
Framsida
,
Knapp
AC IN
RGBHDVD
21
Baksida
baksida
framsida
baksida
framsida
5 4 3 2
1
678910
1112131415
Stift nr. Signal
1Röd
2Grön
(Sammansatt
synksignal på
grön)
3Blå
4 ID (jordning)
5 DDC-jord*
6 Röd jordning
7 Grön jordning
Stift nr. Signal
8Blå jordning
9 DDC + 5 V*
10 Jordning
11 ID (jordning)
12 Dubbelriktad data
(SDA)*
13 H. Synk
14 V. Synk
15 Dataklocka
(SCL)*
6
Installation
Kontrollera att följande tillbehör finns med i förpackningen innan
du använder bildskärmen:
•Nätkabel (1)
• Videosignalkabel (1)
• USB-kabel (1)
• Specialadapter för Power Mac G3/G4 (1)
• Garantikort (1)
• Anmärkningar gällande rengöring av bildskärmens yta (1)
• Denna handbok (1)
Steg 1:Anslut bildskärmen till
datorn
Slå av bildskärmen och datorn innan du ansluter dem.
Obs!
• Vidrör aldrig stiften i kontakten då de kan böjas mycket lätt.
• Var noggrann med inpassningen av kontakten. Sätter du in
den fel kan
stiften böjas.
x Ansluta till en IBM PC/AT eller kompatibel
dator
x Ansluta till en Macintosh
* Anslut den medföljande adaptern till datorn innan du ansluter kabeln.
Denna adapter kan användas för Power Mac G3/G4-datorer som har
stift i 3 rader. Om du ansluter skärmen till den andra versionen av
datorer i Macintosh-serien, som har stift i 2 rader, använder du en annan
adapter (medföljer ej).
x Ansluta de fem BNC-anslutningarna
* Anslut kablarna från vänster till höger i följande ordning: Röd-Grön-
Blå-HD-VD.
Obs!
Plug & Play (DDC) gäller inte för
de fem BNC-anslutningarna. Om du
vill använda Plug & Play ansluter du datorn till anslutningen med den
medföljande videosignalkabeln.
AC IN
RGBHDVD
21
IBM PC/AT eller kompatibel dator
till videoutgången
till
HD15-ingången
Videosignalkabel
(medföljer)
AC IN
RGBHDVD
21
Använd den medföljande specialadaptern för Power Mac G3/G4.
Power Mac G3/G4
till videoutgången
till
HD15-ingången
Videosignalkabel
(medföljer)
Specialadapter för
Power Mac G3/G4
(medföljer)
*
AC IN
RGBHDVD
21
till R/G/B-ingången
videosignalkabel
(SMF-400, medföljer ej)*
Föregående exempel visar
hur du ansluter datorn.
till HD/VD-
ingången
7
SE
Steg 2:Ansluta strömsladden
Med datorn och bildskärmen avstängda sätter du först i sladden i
bildskärmen och sedan i vägguttaget.
Steg 3:Slå på bildskärmen och
datorn
Slå på bildskärmen först och sedan datorn.
Installationen av bildskärmen är klar.
Om nödvändigt kan du justera bilden med bildskärmens
kontroller.
Om ingen bild visas på skärmen
• Kontrollera att bildskärmen är riktigt ansluten till datorn.
• Om INGEN SIGNAL visas på skärmen kan du ändra
ingångssignal (sidan 9) och kontrollera att datorns grafikkort är
ordentligt isatt i rätt plats.
• Om du byter ut en gammal skärm mot denna och meddelandet EJ
I FREKVENSOMFÅNG visas på skärmen kopplar du in den
gamla bildskärmen igen. Justera sedan datorns grafikkort så att
den horisontella frekvensen är mellan 30 och 121 kHz och den
vertikala frekvensen är mellan 48 och 160 Hz.
• Om du ansluter en Power Mac G4 med en HD15-videokabel kan
det hända att bilder, vilkas insignaler har formatet 16:10 eller
16:9, inte visas. I så fall ansluter du Power Mac G4 med en BNC-
kabel. Starta sedan om Power Mac G4.
Mer information om meddelanden på skärmen, se “Fel och
åtgärder” på sidan 18.
Installation under olika operativsystem
Den här bidskärmen uppfyller kraven enligt standarden “DDC” Plug & Play,
så att bildskärmsinformationen automatiskt kan identifieras. Därför behöver
du inte installera någon speciell drivrutin på datorn.
När du startar datorn för första gången efter att ha anslutit bildskärmen kan det
hända att en installationsguide visas på skärmen. Följ anvisningarna i guiden
och klicka på knappen “Next” tills guiden avslutas och bildskärmen är vald
som standardbildskärm för datorn.
Om du märker att datorn eller grafikkortet har svårt att hantera bildskärmen
hämtar du den drivrutin som behövs från operativsystetmets tillverkares
webbplats.
För kunder som använder Windows NT4.0
För bildskärmar som kopplas till en dator med Windows NT4.0 används
inte bildskärmsdrivrutinen. Mer information om hur du ställer in
upplösning, uppdateringsfrekvenser och antalet färger finns i
handledningen till Windows NT4.0.
AC IN
RGBHDVD
21
till
strömingången
till ett strömuttag
nätkabel (medföljer)
8
Ansluta USB-kompatibla
periferienheter
Den här bildskärmen har två USB-portar, en upstream och fyra
downstream. Via dem och med en standard USB-kabel kan du
snabbt och enkelt ansluta USB-kompatibla tillbehör som t.ex.
tangentbord, mus, skrivare och bildläsare.
Principen för hur du gör anslutningarna, om du vill använda
bildskärmen som en hubb för tillbehör, framgår av nedanstående
illustration.
1 Slå på bildskärm och dator.
2 Anslut datorn till den fyrkantiga upstream-
anslutningen med hjälp av medföljande USB-
kabel.
För de kunder som använder Windows
Om ett meddelande visas följer du anvisningarna som meddelandet
ger, och väljer Generic USB Hub som standardinställning.
3 Anslut de USB-kompatibla tillbehören till de
fyrkantiga downstream-kontakterna .
Obs!
• Det är inte alla datorer som stöder USB-konfigurationer; likadant är det
med operativsystemen. Se efter i dokumentationen till datorn om det
går att ansluta USB-enheter.
• I de flesta fall måste USB-drivrutiner installeras på värddatorn. Mer
information finns i dokumentationen till periferienheterna.
• Bildskärmen kan fungera som USB-hubb så länge som bildskärmen är
påslagen eller i energisparläge.
• Om du ansluter ett tangentbord eller en mus till USB-kontakterna och
sedan startar om datorn för första gången kan det hända att
periferienheterna inte fungerar. I så fall kopplar du tangentbord och
mus direkt till datorn och installerar USB-enheterna. Därefter kan du
ansluta dem till bildskärmen.
Välja språk för menyer (LANG)
Engelska, franska, tyska, spanska, italienska, holländska,
svenska, ryska och japanska menyer finns tillgängliga. Förvald
inställning är engelska.
1 Tryck på styrspaken.
På sidan 11 finns mer information om hur du använder
styrspaken.
2 Markera LANG med hjälp av styrspaken och tryck
sedan på den igen.
3 Välj språk genom att röra styrspaken uppåt eller
nedåt och tryck sedan på den igen.
• ENGLISH: engelska
• FRANÇAIS: Franska
• DEUTSCH: Tyska
• ESPAÑOL: Spanska
• ITALIANO: Italienska
• NEDERLANDS: Holländska
• SVENSKA
•: Ryska
• : Japanska
Stänga menyn
När du vill komma tillbaka till huvudmenyn trycker du en gång på
styrspaken; om du vill komma tillbaka till det normala visningsläget
trycker du två gånger på den. Om du inte trycker på någon knapp stängs
menyn automatiskt efter ungefär 30 sekunder.
Om du vill återställa till engelska
Tryck på RESET när menyn LANGUAGE visas på skärmen.
till USB-kompatibla
tillbehör
till en USB-kompatibel
dator
MENU
MENU
SLUTA
CENTER
STORL.
GEOM
FÄRG
LANG
KONV.
OPTION
OK
b
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
b
b
9
SE
Välja ingångssignal
Med hjälp av videoingång 1 (HD15) och videoingång 2 (BNC)
kan du ansluta den här skärmen till två datorer. Du växlar mellan
de båda datorerna med omkopplaren INPUT.
Ställ om INPUT-omkopplaren.
Den aktuella anslutningen (“INPUT 1” : HD15 eller “INPUT 2” :
BNC) visas på skärmen under några sekunder.
Obs!
Om ingen signal kommer fram till vald anslutning visas meddelandet
INGEN SIGNAL på skärmen. Efter några sekunder sätts bildskärmen i
strömsparläge. Om detta inträffar byter du till den andra anslutningen.
Automatisk ändring av storlek och
centrering av bilden (AUTO)
Genom att trycka på knappen ASC (Auto Sizing and Centering,
automatisk storlek och centrering), kan du på ett enkelt sätt ställa
in bilden så att den fyller hela skärmen.
Tryck på knappen ASC.
Bilden ställs automatiskt in så att den fyller upp hela skärmen.
Obs!
• Den här funktionen är avsedd att användas med en dator som kör
Windows eller ett liknande användargränssnitt som skapar en
fullskärmsbild. Det är inte säkert att den fungerar helt tillförlitligt om
bakgrunden är mörk eller om den bild som datorn genererar inte fyller
bildskärmen ända ut till kanterna (som exempelvis MS-DOS-
prompten).
• Bilden kommer bara att fylla ut skärmen helt och hållet när bildens
proportioner är 16:10. Bilder som har andra proportioner än 16:10 visas
i sin naturliga upplösning, men fyller inte skärmen ända ut till kanterna.
• Bilden rör sig under någon sekund medan funktionen utförs. Detta är
emellertid inte något fel.
INPUT 21
ASC
10
Anpassa bildskärmen
Du kan göra en mängd justeringar för bildskärmen med
menyerna.
Använda menyerna
Tryck på styrspaken så att huvudmenyn (MENU) visas. Mer
information om hur du använder styrspaken finns på sidan 11.
Välj någon av följande menyer med hjälp av styrspaken.
x Visa aktuell ingångssignal
De horisontella och vertikala frekvenserna hos aktuell
ingångssignal visas under huvudmenyn(MENU). Om signalen
matchar ett av de förinställda lägena visas även upplösningen.
Obs!
Det kan under vissa omständigheter hända att upplösningen, även om
insignalen har formatet 4:3 eller 5:4, visas i formatet 16:10 eller 16:9.
1 CENTER (sidan 12)
Välj CENTER-menyn om du vill
ställa in bildens centrering eller
förstoringsgrad (zoomning).
2 STORL. (sidan 12)
Välj menyn STORL. om du vill
ställa in bildens storlek eller
förstoringsgrad (zoomning).
3 GEOM (sidan 12)
Välj menyn GEOM när du vill
justera bildens rotation och form.
4 FÄRG (sidan 12)
Välj menyn FÄRG när du vill
justera bildskärmens
färgtemperatur. Du kan
använda detta för att kalibrera
bildskärmen mot en
färgutskrift.
5 BILD (sidan 14)
Välj BILD-menyn för att justera
bildens kvalitet. Du kan justera
färgavvikelser i hörnen (landing)
och moaréupphävningen.
MENU
MENU
SLUTA
CENTER
STORL.
GEOM
FÄRG
LANG
KONV.
OPTION
OK
b
26
STORL . /CENTER
2626
STORL . /CENTER
26
GEOMETR I
ENKEL EXPERT s BGR
5000K 6500K 930 K0
50 K00
FÄRGRESET
PÅ
FÄRG
HÖRNFÄRG
26
6 KONV. (sidan 15)
Välj menyn KONV. när du vill
justera bildskärmens horisontella
och vertikala konvergens.
7 LANG (sidan 8)
Välj LANG-menyn om du vill ställa
in språk för bildskärmsmenyn.
8 OPTION (sidan 15)
Välj OPTION-menyn om du vill
ställa in de olika alternativen för
bildskärmen. Här kan du ställa in:
• avmagnetisera bildskärmen
• ändra menyns placering
• låsa kontrollerna
9 SLUTA
Välj SLUTA när du vill stänga
menyn.
TOP
BOT
26
KONVERGENS
ENGL ISH
FRANÇAIS
DEUTSCH
ESPAÑOL
ITALIANO
NEDERLANDS
SVENSKA
LANGUAGE
DEGAUSS
PÅ
OPT ION
MENU
MENU
SLUTA
CENTER
STORL.
GEOM
FÄRG
LANG
KONV.
OPTION
OK
107.1kHz/ 85Hz
1920
1200
de horisontella
och vertikala
frekvenserna
hos aktuell
ingångssignal
u
p
p
l
ö
s
n
i
n
g
e
n
h
o
s
a
k
t
u
e
l
l
i
n
g
å
n
g
s
s
i
g
n
a
l
11
SE
x Med styrspaken
1 Visa huvudmenyn (MENU) och markera den meny
som du vill använda för justeringarna.
Tryck en gång på styrspaken så att huvudmenyn (MENU)
visas. För sedan styrspaken uppåt, nedåt, åt höger eller åt
vänster för att markera den önskade menyn. Bekräfta valet
genom att trycka på styrspaken.
2 Gör inställningen.
Utför justeringen genom att föra styrspaken uppåt, nedåt, åt
höger eller åt vänster.
3 Stäng menyn.
När du vill komma tillbaka till huvudmenyn trycker du en
gång på styrspaken; om du vill komma tillbaka till det
normala visningsläget trycker du två gånger på den. Om du
inte trycker på någon knapp stängs menyn automatiskt efter
ungefär 30 sekunder.
x Återställa justeringar
Tryck på RESET. Se sidan 16 för mer information om hur du
återställer olika justeringar.
Justera ljusstyrka och kontrast
Ljusstyrka och kontrast justeras med en separat meny LJUS/
KONTRAST.
De här inställningarna lagras i minnet för de ingångar du valt.
1 För styrspaken i lämplig riktning.
Menyn LJUS/KONTRAST visas på skärmen.
2 Ställ in ljusstyrkan ( ) genom att föra styrspaken
uppåt eller nedåt; ställ in kontrasten genom att föra
den åt höger eller vänster (6).
Om du väljer sRGB-läget i FÄRG-menyn
Se till att ljusstyrka ( ) och kontrast (6) är ställda på de värden
för sRGB-läget som visas i LJUS/KONTRAST-menyn. Om de
inte är det trycker du på återställningsknappen (högst 2 sekunder).
Mer information om sRGB-läget finns i “Justera bildens färg
(FÄRG)” på sidan 12.
Menyn stängs automatiskt efter ca 3 sekunder.
b
b
RESET
26 26
LJUS/KONTRAST
56 76
sRGB : 56 76
LJUS/KONTRAST
Värden som du
ska ställa in i
sRGB-läget
12
Justera bildens centrering
(CENTER)
Denna inställning sparas i minnet för aktuell ingångssignal.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet CENTER med hjälp av
styrspaken och tryck sedan på den igen.
Menyn STORL./CENTER visas på skärmen.
3 Välj först för horisontell justering eller för
vertikal justering genom att föra styrspaken uppåt
eller nedåt. Justera sedan centreringen genom att
föra styrspaken åt vänster eller höger.
Justera bildstorlek (STORL.)
Denna inställning sparas i minnet för aktuell ingångssignal.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet STORL. med hjälp av
styrspaken och tryck sedan på den igen.
Menyn STORL./CENTER visas på skärmen.
3 Välj först för horisontell justering eller för
vertikal justering genom att föra styrspaken uppåt
eller nedåt. Därefter ställer du in storleken genom
att föra styrspaken åt vänster eller åt höger.
Förstora eller förminska bilden
(ZOOM)
Denna inställning sparas i minnet för aktuell ingångssignal.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet STORL. eller CENTER
med hjälp av styrspaken och tryck sedan på den
igen.
Menyn STORL./CENTER visas på skärmen.
3 Välj (zoom) genom att föra styrspaken uppåt
eller nedåt och förstora eller förminska sedan bilden
genom att föra styrspaken åt vänster eller åt höger.
Obs!
Justeringen stoppas när horisontell eller vertikal storlek har nått sitt
minimi eller maximivärde.
Justera bildens form (GEOM)
Inställningen (rotation) lagras i minnet för alla
ingångssignaler. Alla andra inställningar sparas i minnet för
aktuell ingångssignal.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet GEOM med hjälp av
styrspaken och tryck sedan på den igen.
Menyn GEOMETRI öppnas på skärmen.
3 Markera först det alternativ som du tänker justera
genom att föra styrspaken uppåt eller nedåt. Gör
sedan själva justeringen genom att föra styrspaken
åt vänster eller åt höger.
Justera bildens färg (FÄRG)
Med inställningarna i FÄRG kan du justera bildens
färgtemperatur genom att ändra färgnivån på det vita färgfältet.
Färgerna kan se rödaktiga ut om temperaturen är låg och
blåtonade om den är hög. Här kan du kalibrera bildskärmens
färger mot färgerna på en utskrift.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet FÄRG med hjälp av
styrspaken och tryck sedan på den igen.
FÄRG-menyn visas på skärmen.
3 Välj justeringsläge genom att föra styrspaken åt
vänster eller åt höger.
Det finns tre olika justeringslägen: ENKEL, EXPERT och
sRGB.
Justera det valda läget enligt instruktionerna på nästa sida.
Du kan ställa in färgtemperaturen i något av lägena ENKEL
eller EXPERT för var och en av videoingångarna.
Välj För att
rotera bilden
expandera eller dra ihop bildens sidor
flytta bildens sidor till vänster eller höger
justera bildens bredd längst upp på skärmen
flytta bildens övre del till vänster eller höger
13
SE
x Läget ENKEL
I läget ENKEL kan du finstämma färgtemperaturen genom att
ändra någon av de tre förinställda temperaturerna — 5000K,
6500K eller 9300K.
1 Välj färgtemperatur rad 1 genom att föra
styrspaken uppåt eller nedåt. Välj sedan
färgtemperatur genom att föra styrspaken åt
vänster eller åt höger.
De förinställda färgtemperaturerna är 5000K, 6500K och
9300K. Standardinställningen är 9300K. Vita fäger ändras
från en blåaktig till till en rödaktig när temperaturen sänks till
6500K och 5000K.
2 Finjustera färgtemperaturen vid behov.
Välj färgtemperatur rad 2 genom att föra
styrspaken uppåt eller nedåt. Finjustera sedan
färgtemperaturen genom att föra styrspaken åt
vänster eller åt höger.
Om du fininställer färgtemperaturen lagras de nya
färginställningarna i minnet för alla tre färgtemperaturerna
och alternativ 1 på skärmmenyn ändras på följande sätt.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x Läget EXPERT
Du kan göra ytterligare justeringar av färgerna med större
noggrannhet genom att välja EXPERT-läget.
1 Välj färgtemperatur rad 1 genom att föra
styrspaken uppåt eller nedåt. Välj sedan
färgtemperatur genom att föra styrspaken åt
vänster eller åt höger.
2 Välj justeringsalternativ 2 genom att föra
styrspaken uppåt eller nedåt. Justera sedan BIAS
(grad av svärta) genom att föra styrspaken åt
vänster eller åt höger.
Detta justerar bildens mörka partier.
3 Välj justeringsalternativ 3 genom att föra
styrspaken uppåt eller nedåt. Justera sedan GAIN
(vitbalansen) genom att föra styrspaken åt vänster
eller åt höger.
Detta justerar bildens ljusa partier.
Du kan justera de röda (R), gröna (G) och blå (B)
komponenterna av insignalen när du gör ändringar för
alternativen 2 och 3.
Om du fininställer färgtemperaturen lagras de nya
färginställningarna i minnet för samtliga tre färgtemperaturer
samtidigt som alternativ 1 i skärmmenyn ändras enligt
följande.
• [5000K]t[1]
• [6500K]t[2]
• [9300K]t[3]
x sRGB-läge
Färginställningen sRGB är en industristandard för
färgrymdsprotokoll som har utvecklats för att kalibrera de visade
färgerna mot utskrifter på datorutrustning som följer sRGB-
standarden. Du justerar färgerna till sRGB-profilen genom att helt
enkelt välja sRGB-läget i FÄRG-menyn.
Om du väljer sRGB-läget, ställs ljusstyrka ( ) och kontrast (6)
automatiskt in på de värden som ska användas i sRGB-läget.
För att sRGB-färgerna ska visas korrekt (γ = 2,2, 6500K) ser du
till att:
• värdena för ljusstyrka ( ) och kontrast (6) är inställda på den
värden som visas i LJUS/KONTRAST-menyn. Om de inte är
det trycker du på återställningsknappen (högst 2 sekunder). För
mer information om hur du ändrar ljusstyrka och kontrast, se
“Justera ljusstyrka och kontrast” på sidan 11.
• färginställningarna på datorn är inställda i överensstämmelse
med sRGB-profilen.
Obs!
Datorn och eventuell annan ansluten utrustning (som t.ex. skrivare) måste
vara sRGB kompatibel.
ENKEL EXPERT s BGR
5000K 6500K 930 K0
50 K00
FÄRGRESET
PÅ
FÄRG
ENKEL EXPERT s BGR
5000K 6500K 930 K0
R BIAS 05
G BIAS 05
B BIAS 05
RGAIN 05
GGAIN 05
BGAIN 05
FÄRG
ENKEL EXPERT s BGR
:56 :76 FÖRsBGR
FÄRGRESET
PÅ
FÄRG
(forts.)
14
Återställa färgerna från ENKEL- eller sRGB-
menyerna (Funktionen FÄRGRESET)
Efter flera års användning brukar färgerna hos de flesta bildskärmar
mattas av. Med funktionen FÄRGRESET som du hittar i ENKEL-
och sRGB-menyerna kan du återställa färgerna till den kvalitetsnivå
de hade när skärmen lämnade fabriken.
1 Välj något av lägena ENKEL eller sRGB genom att
föra styrspaken åt vänster eller åt höger.
2 Välj först (FÄRGRESET) genom att föra
styrspaken uppåt eller nedåt. För sedan styrspaken
åt höger.
Bilden försvinner medan färgerna återställs (tar ungefär 2
sekunder). När färgerna är återställda visas bilden på skärmen
igen.
Obs!
• Innan du använder den här funktionen måste skärmen först ha varit
påslagen i normalt läge (den gröna strömindikatorn lyser) under
åtminstone 30 minuter. Om skärmen dessförinnan växlar över till
energisparläge måste du först återställa den till normalt läge och sedan
vänta 30 minuter innan den är redo för färgåterställning. Du kan
eventuellt behöva justera datorns energisparfunktion så att skärmen
håller sig kvar i normalt läge under 30 minuter. Om skärmen inte är klar
för färgåterställning visas följande meddelande.
• Skärmen förlorar gradvis sin möjlighet att utföra den här funktionen.
Det beror på bildrörets naturliga åldrande.
Justera kvaliteten på bilden (BILD)
Med BILD-inställningarna kontrollerar du kvaliteten på bilden
genom att justera moarén och landing.
• Om färgerna i skärmens hörn inte stämmer justerar du landing.
• Om elliptiska eller vågformade mönster syns på skärmen
justerar du moaréupphävningsnivån.
Inställningarna ELIMINERA MOARE och JUSTERA MOARE
lagras i minnet för den aktuella insignalen. Alla andra
inställningar lagras i minnet för alla insignaler.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet BILD med hjälp av
styrspaken och tryck sedan på den igen.
BILD-menyn visas på skärmen.
3 Markera först det alternativ som du tänker justera
genom att föra styrspaken uppåt eller nedåt. Gör
sedan själva justeringen genom att föra styrspaken
åt vänster eller åt höger.
*Moaré är en naturlig störning som skapar mjuka vågmönster på
skärmen. Den kan uppstå p.g.a. samspel mellan bilden och skärmens
fosforpunktmönster.
Obs!
Bilden kan bli suddig när ELIMINERA MOARE är ställd på PÅ.
ENKEL EXPERT s BGR
5000K 6500K 930 K0
50 K00
FÄRGRESET
TILLGÅNG
EFTER UPPVÄRM .N
FÄRG
Välj För att
HÖRNFÄRG
reducera färgoregelbundenheter i
skärmens övre vänstra hörn till ett
minimum.
HÖRNFÄRG
reducera färgoregelbundenheter i
skärmens övre högra hörn till ett
minimum.
HÖRNFÄRG
reducera färgoregelbundenheter i
skärmens undre vänstra hörn till ett
minimum.
HÖRNFÄRG
reducera färgoregelbundenheter i
skärmens undre högra hörn till ett
minimum.
ELIMINERA
MOARE*
aktivera eller avaktivera
moaréupphävningsfunktionen genom
att ställa den på PÅ eller AV.
(JUSTERA MOARE) visas i
menyn när du valt PÅ.
JUSTERA MOARE
justera moaréupphävningsnivån tills
moaréeffekten nått ett minimum.
Exempel på moaré
15
SE
Justera konvergensen (KONV.)
Med inställningarna för KONV. kan du justera bildens kvalitet
genom att justera konvergensen. Konvergens är samma som
justeringen emellan de röda, gröna och blå signalerna.
Om röda eller blå skuggor uppstår runt tecken eller linjer ska
konvergensen justeras.
Dessa inställningar sparas i minnet för alla ingångssignaler.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet KONV. med hjälp av
styrspaken och tryck sedan på den igen.
Menyn KONVERGENS öppnas på skärmen.
3 Markera först det alternativ som du tänker justera
genom att föra styrspaken uppåt eller nedåt. Gör
sedan själva justeringen genom att föra styrspaken
åt vänster eller åt höger.
Extra inställningar (OPTION)
Du kan avmagnetisera skärmen manuellt, ändra placeringen av
menyerna och låsa kontrollerna.
1 Tryck på styrspaken.
Huvudmenyn (MENU) visas på skärmen.
2 Markera alternativet OPTION med hjälp av
styrspaken och tryck sedan på den igen.
Menyn OPTION öppnas på skärmen.
3 Välj önskat justeringsalternativ genom att föra
styrspaken uppåt eller nedåt.
Justera valda inställningar enligt nedanstående instruktioner.
x Avmagnetisering av skärmen
Bildskärmen avmagnetiseras automatiskt då den slås på.
Om du vill avmagnetisera skärmen manuellt väljer du
först (DEGAUSS) genom att föra styrspaken uppåt
eller nedåt. För sedan styrspaken åt höger.
Skärmen avmagnetiseras i ungefär 3 sekunder. Om du behöver
avmagnetisera skärmen ytterligare en gång bör du vänta minst
20 minuter för bästa resultat.
x Ändra menyns placering
Flytta menyn till en annan plats på skärmen om den skymmer
bilden.
Om du vill ändra menyns placering på bildskärmen
flyttar du först styrspaken uppåt eller nedåt för att välja
(H POS MENY) om du vill flytta menyn i sidled, eller
(V POS MENY) om du vill flytta den i höjdled.
Därefter flyttar du menyn genom att föra styrspaken åt
vänster eller åt höger.
x Låsa menyerna
Om du vill skydda dina inställningar kan du låsa
kontrollerna. Välj då (KONTROLL LÅS) genom att
föra styrspaken uppåt eller nedåt och välj sedan läget
PÅ genom att föra den åt höger.
Endast ! (strömbrytaren), SLUTA och (KONTROLL LÅS)
på menyn OPTION kan användas. Om du har markerat några
andra alternativ visas på skärmen.
Om du vill avbryta kontrollåsningen
Upprepa proceduren ovan och ställ in
(KONTROLL LÅS) till AV.
Välj För
horisontell förskjutning av röda eller
blå skuggor
vertikal förskjutning av röda eller blå
skuggor
TOP
V KONV. TOPP
vertikal förskjutning av röda eller blå
skuggor på skärmens övre del
BOT
V. KONV. BOTTEN
vertikal ändring av röda eller blå
skuggor på skärmens undre del
16
Återställa justeringar
Du kan återställa bildskärmen på följande tre sätt. Använd
knappen RESET när du vill återställa gjorda justeringar.
x Återställa en enskild justering
Använd styrspaken för att markera det alternativ som du vill
återställa och tryck sedan på knappen RESET.
x Återställa alla justeringar för aktuell
ingångssignal
Tryck på RESET när ingen meny visas på skärmen.
Observera att följande inställningar inte återställs med denna
metod:
• språk för bildskärmsmenyerna (sidan 8)
• justeringsläge i FÄRG-menyn (ENKEL, EXPERT och sRGB)
(sidan 12)
• placering av bildskärmsmenyerna (sidan 15)
• kontrollås (sidan 15)
x Återställa alla justeringar för alla
ingångssignaler
Tryck och håll ned knappen RESET i mer än 2 sekunder.
Obs!
Knappen RESET fungerar inte då
(KONTROLL LÅS) är ställt på
PÅ.
Tekniska funktioner
Förinställda lägen och
användarlägen
När bildskärmen tar emot en signal matchas den automatiskt mot
de förinställda lägen som finns lagrade i bildskärmens minne för
att visa en bild av högsta kvalitet mitt på skärmen. (Se Appendix
för en lista med förinställda lägen.) För signaler som inte matchar
någon av de förvalda lägena använder sig bildskärmen av digital
Multiscan-teknik för att garantera att en bra bild visas på skärmen
oavsett timingen i bildskärmens frekvensområde (horisontellt;
vågrätt: 30 – 121 kHz, vertikalt: 48 – 160 Hz). Om bilden justeras
kommer justeringarna att lagras i ett användarläge och
automatiskt återkallas när samma ingångssignal tas emot senare.
Speciellt för Windows
Om du använder Windows hittar du mer information i handboken
för ditt grafikkort, eller med hjälp av tillbehörsprogrammet som
följde med ditt grafikkort, om hur du väljer högsta möjliga
uppdateringsfrekvens för bästa bild på bildskärmen.
Strömsparfunktioner
Denna bildskärm uppfyller kraven på strömbesparande åtgärder
som satts upp av VESA,
ENERGY STAR och NUTEK. Om
bildskärmen är ansluten till en dator eller ett grafikkort som är
kompatibelt med DPMS (Display Power Management Signaling)
minskar bildskärmen automatiskt strömförbrukningen enligt
följande tre steg.
* Siffrorna visar effektförbrukningen när inga USB-kompatibla enheter
har anslutits till bildskärmen.
** “Vila” och “strömsparläge” är strömsparfunktioner som definierats
av Environmental Protection Agency.
*** När datorn växlar till energisparläge bryts insignalen och INGEN
SIGNAL visas på skärmen innan skärmen växlar över till passivt läge.
Efter några få sekunder går skärmen in i energisparläge.
RESET
Strömläge Strömförbrukning*
!
(ström) indikator
normal
användning
≤ 170 W grön
1 standby ≤ 15 W växlar mellan grönt
och orange
2 paus
(vila)**
≤ 15 W växlar mellan grönt
och orange
3 ej aktiv***
(strömsparläge)*
*
≤ 1 W orange
avstängd 0 W av
17
SE
Felsökning
Läs igenom nedanstående avsnitt innan du kontaktar teknisk
support.
Om du ser tunna linjer på skärmen
(dämpartrådar)
Linjerna du ser på skärmen är en del av konstruktionen av
Trinitron-skärmarna och innebär inte något fel. De är skuggorna
av de dämpartrådar som används för att stabilisera skuggmasken
och syns mest när bakgrunden är ljus (särskilt mot vitt).
Skuggmasken är det viktigaste elementet som gör Trinitron
bildrör unika genom att släppa igenom mer ljus till bildskärmen,
vilket ger klarare och skarpare bilder.
Meddelanden på bildskärmen
Om det är något fel på insignalen visas något av följande
meddelanden på skärmen.
Om INGEN SIGNAL visas på rad 1
Indikerar att ingen signal kommer från den valda anslutningen.
Om meddelande EJ I FREKVENSOMFÅNG visas
på rad 1
Indikerar att insignalen inte stödjs av bildskärmen.
För mer information, se “Fel och åtgärder” på sidan 18.
Visa bildskärmens namn, serienummer och
tillverkningsdatum.
När bildskärmen tar emot videosignaler kan du visa bildskärmens
informationsruta. Tryck då på styrspaken och håll den nedtryckt
under mer än 5 sekunder.
Om felet kvarstår kontaktar du din Sony återförsäljare och
meddelar följande information.
• Modellnamn: GDM-FW900
• Serienummer
• Namn och specifikationer på din dator och grafikkort.
2 Den valda anslutningen
Det här meddelandet visar den valda anslutningen
(INSIGNA 1 eller INSIGNA 2).
3 Åtgärder
Ett eller fler av följande meddelanden kan visas på skärmen.
• Om meddelandet DEN VIA DATORN visas på skärmen
kan du försöka med att trycka på någon tangent på datorns
tangentbord eller röra på musen. Om det inte fungerar
kontrollerar du att datorns grafikkort sitter stadigt anslutet
på sin kortplats.
• Om KONTROLLERA INGÅNG visas på skärmen kan du
försöka byta insignal (sida 9).
• Om SE OM KABELSIGNAL visas på skärmen
kontrollerar du att skärmen är korrekt ansluten till datorn
(sida 6).
Dämpartrådar
SKÄRMEN ÄRPÅ
INSIGNA1
:
INGEN SIGNAL
DEN VI A DATORN
KONTROLLERA INGÅNG
SE OM KABELS ANGI
WH I T E
RED
GREEN
BLUE
INFORMATION
L
2 Den valda anslutningen och frekvenserna för den
aktuella insignalen
Detta meddelande visar den valda anslutningen (INSIGNA 1
eller INSIGNA 2). Om skärmen kan identifiera frekvenserna
hos den aktuella insignalen visas även de horisontella och de
vertikala frekvenserna.
3 Åtgärder
ÄNDRA BILDFREKVENSEN visas på skärmen. Om du
byter ut en gammal skärm mot denna ansluter du den gamla
skärmen igen. Justera sedan datorns grafikkort så att de
horisontella frekvenserna ligger mellan 30 och 121 kHz och
de vertikal frekvenserna mellan 48 och 160 Hz.
SKÄRMEN ÄRPÅ
INSIGNA1
:
130.0kHz/ H57
EJ I FREKVENSOMF GNÅ
ÄNDRA B I LDFREKVENSEN
WH I T E
RED
GREEN
BLUE
INFORMATION
z
Exempel
b
SER NO
:
1234567
MODEL
:
GDM FW900
MANUFACTURED
: 2000-52
INFORMATION
18
Fel och åtgärder
Om felet beror på datorn eller annan utrustning hittar du mer information i handboken för den aktuella utrustningen.
Använd självdiagnosfunktionen (sidan 20) om följande åtgärder inte löser problemet.
Symptom Kontrollera följande
Ingen bild
Om ! (ström) indikatorn inte lyser • Kontrollera att nätkabeln är ordentligt isatt.
• Kontrollera att ! (ström) brytaren är i läge “på”.
Om meddelandet INGEN SIGNAL
visas på skärmen, eller om
! (ström) indikatorn lyser med
orange sken eller växlar mellan
orange och grönt sken
• Kontrollera att videosignalkabeln är korrekt ansluten och att alla kontakter sitter som de
ska (sidan 6).
• Kontrollera att brytarinställningarna för INPUT är korrekt inställda (sidan 9).
• Kontrollera att stiften i kontakten inte är böjda eller inskjutna.
xProblem orsakade av den anslutna datorn eller annan utrustning
• Datorn är i strömsparläge. Försök att trycka på någon knapp på tangentbordet eller rör på
musen.
• Kontrollera att datorn är påslagen.
• Kontrollera att grafikkortet är ordentligt isatt i korrekt kortplats.
Om meddelandet EJ I
FREKVENSOMFÅNG visas på
bildskärmen
xProblem orsakade av den anslutna datorn eller annan utrustning
• Kontrollera att frekvensen är inom angivna begränsningar för bildskärmen. Om du byter ut
en gammal bildskärm mot denna ansluter du den gamla bildskärmen och justerar
frekvensområdet enligt följande.
Horisontellt: 30 och 121 kHz
Vertikalt: 48 och 160 Hz
Om inget meddelande visas och
! (ström) indikatorn visar grönt
eller blinkande orange sken
• Använd självdiagnosfunktionen (sidan 20).
Om du använder Windows 95/98 • Om du märker att datorn eller grafikkortet har svårt att hantera bildskärmen hämtar du den
drivrutin som behövs från Microsoft Corporations webbplats.
Om du använder Macintosh • När du ansluter till en Power Mac G3/G4 som har 3 rader med stift, kontrollera att den
medföljande specialadaptern för Power Mac G3/G4 och videosignalkabeln är korrekt
anslutna (sidan 6).
• Om du ansluter skärmen till den andra versionen av datorer i Macintosh-serien, som har
stift i 2 rader, använder du en annan adapter (medföljer ej).
Bilder flimrar, hoppar, oscillerar
eller är förvrängd
• Isolera och ta bort alla möjliga källor till magnetiska fält som andra bildskärmar,
laserskrivare, lysrör, TV-apparater eller elfläktar.
• Flytta bildskärmen längre ifrån strömkablarna eller placera en magnetsköld bredvid
skärmen.
• Försök att koppla in bildskärmen till ett annat uttag, helst på en annan säkring (propp).
• Försök att vrida bildskärmen 90° till vänster eller höger.
xProblem orsakade av den anslutna datorn eller annan utrustning
• Se handboken för ditt grafikkort för korrekta bildskärmsinställningar.
• Kontrollera att grafikläget (VESA, Macintosh 21" färg, etc.) och frekvensen på
ingångssignalen stöds av denna bildskärm (Appendix). Även om frekvensen är inom
angivet område kan en del grafikkort ha en synkroniseringspuls som är för kort för att
bildskärmen ska kunna synkroniseras korrekt.
• Justera datorns uppdateringsfrekvens (vertikal frekvens) för att erhålla bästa möjliga bild.
Bilden är suddig • Justera ljusstyrka och kontrast (sidan 11).
• Avmagnetisera bildskärmen* (sidan 15).
• Om ELIMINERA MOARE är PÅ kan bilden bli suddig. Minska moaréupphävningen
eller ställ ELIMINERA MOARE på AV (sidan 14).
19
SE
* Om du behöver demagnetisera skärmen ytterligare en gång bör du vänta minst 20 minuter för bästa resultat. Ett surrande läte kan höras. Detta är normalt
och innebär inte att något är fel.
Bilden har skuggor • Undvik användning av förlängningssladdar och/eller omkopplingsboxar på videokabeln.
• Kontrollera att alla kontakter är ordentligt anslutna.
Bilden är i fel storlek eller inte
centrerad
• Tryck på knappen ASC (sidan 9).
• Justera bildens storlek eller centrering (sidan 12). Observera att en del videolägen inte
fyller ut skärmen ända ut till kanterna.
Kanterna på bilden är inte raka • Justera bildens geometri (sidan 12).
Vågformat eller elliptiskt mönster
(moire) syns
• Ställ ELIMINERA MOARE på PÅ och justera moaréupphävningsfunktionen tills moarén
nått ett minimum (sidan 14).
xProblem orsakade av den anslutna datorn eller annan utrustning
•Ändra skrivbordsmönster.
Färgen är ojämn • Avmagnetisera bildskärmen* (sidan 15). Om du placerar utrustning som utstrålar
magnetiska fält, t ex högtalare, i närheten av skärmen, eller om du vrider bildskärmen kan
färgen bli fel på delar av bildskärmen.
• Justera landing (sidan 14).
Vitt ser inte riktigt vitt ut • Justera färgbalansen (sidan 12).
• Kontrollera att de fem BNC-anslutningarna är anslutna i rätt ordning (sidan 6).
Bokstäver och linjer har röda eller
blåa skuggor runt kanterna
• Justera konvergensen (sidan 15).
Bildskärmsknapparna fungerar
inte
( visas på skärmen)
• Om kontrolllåsningen är PÅ ställer du den på AV (sidan 15).
FÄRGRESET-funktionen fungerar
inte
• Innan du använder den här funktionen måste skärmen först ha varit påslagen i normalt
läge (den gröna strömindikatorn lyser) under åtminstone 30 minuter. För mer information
om hur du använder FÄRGRESET-funktionen, se sidan 14.
• Justera datorns energisparfunktion så att skärmen bibehåller det normala arbetsläget under
minst 30 minuter.
• Skärmen förlorar gradvis sin möjlighet att utföra den här funktionen. Det beror på
bildrörets naturliga åldrande.
USB-anslutna enheter fungerar
inte
• Kontrollera att de aktuella USB-kontakterna sitter stadigt förankrade (sidan 8).
• Kontrollera att strömbrytaren ! (ström) är påslagen.
xProblem som orsakas av den anslutna datorn eller annan utrustning
• Kontrollera att strömmen till de eventuella USB-enheter som har egen strömförsörjning är
påslagen.
• Installera den senaste versionen av drivrutinen. Kontakta återförsäljaren av enheten så får
du information om vilken drivrutin du behöver.
• Om du har ett USB-tangentbord eller en USB-mus som du inte får att fungera ansluter du
dem direkt till datorn, startar om den och gör sedan de nödvändiga justeringarna av USB-
inställningarna. Därefter kan du ansluta dem till bildskärmen igen. Om du ansluter ett
tangentbord eller en mus till USB-kontakterna och sedan startar om datorn för första
gången kan det hända att periferienheterna inte fungerar.
• För de kunder som använder Windows 95
1. Högerklicka på Den här datorn och välj sedan Egenskaper.
2. Klicka på fliken Enhetshanteraren och rulla nedåt och markera Universal Serial Bus
Controller.
Om du inte finner det här alternativet behöver du en diskett med programvara (USB
supplement disk). Mer information kan du få av återförsäljaren av datorn, som också bör
kunna förse dig med den nödvändiga disketten.
3. Välj Generic USB Device i listan med USB-kontroller. Klicka sedan på Egenskaper.
4. Om rutan intill “Inaktivera i denna maskinvaruprofil” är förbockad avmarkerar du den.
5. Klicka på Uppdatera.
Ett surrande läte hörs direkt efter
att strömmen slås på
• Detta är det ljud som uppstår vid avmagnetiseringen. När du slår på strömmen
avmagnetiseras skärmen automatiskt under 3 sekunder.
Symptom Kontrollera följande
ENKEL EXPERT s BGR
5000K 6500K 930 K0
50 K00
FÄRGRESET
TILLGÅNG
EFTER UPPVÄRM .N
FÄRG
20
Självdiagnostik
Bildskärmen är utrustad med en självdiagnostisk testfunktion.
Om det är problem med bildskärmen eller datorn/datorerna blir
skärmen blank och ! (ström) indikatorn lyser med grönt sken
eller blinkar med orange sken. Om ! (ström) indikatorn lyser
med orange sken är datorn i strömsparläge. Försök att trycka på
någon knapp på tangentbordet eller rör på musen.
x Om ! (ström) indikatorn lyser med grönt sken
1
Koppla bort eventuella kontakter från videoingång 1
och 2 eller stäng av datorn/datorerna.
2 Tryck på ! (ström) knappen två gånger för att först
slå av den och sedan på den igen.
3 För styrspaken åt höger i 2 sekunder innan
bildskärmen sätts i strömsparläge.
Om du ser alla fyra färgfälten (vit, röd, grön, blå) fungerar
skärmen korrekt. Återanslut videoingångskabeln och kontrollera
datorn/datorerna.
Om inga färgfält syns kan bildskärmen vara trasig. Kontakta din
auktoriserade Sony återförsäljare.
x Om ! (ström) indikatorn blinkar med orange
sken
Tryck på ! (ström) knappen två gånger för att först slå
av den och sedan på den igen.
Om ! (ström) indikatorn lyser med grönt sken fungerar
bildskärmen korrekt.
Om ! (ström) indikatorn fortfarande blinkar kan bildskärmen
vara trasig. Räkna antalet sekunder mellan de oranga
ljusglimtarna på ! (ström) indikatorn och meddela din Sony
återförsäljare. Var noga och notera modellnamn och serienummer
på din bildskärm. Notera även din dators modell och grafikkort.
Specifikationer
Bildrör (CRT) 0,23 – 0,27 mm skuggmask
24 tum uppmätt diagonalt
90 graders avböjning
FD Trinitron
Verklig bildstorlek ca. 482,1 × 308,2 mm (b/h)
19,8" visningsyta
Upplösning Max (16:10)
horisontellt: 2304 punkter
vertikalt: 1440 linjer
Max (4:3)
horisontellt: 2048 punkter
vertikalt: 1536 linjer
Rekommenderad (16:10)
horisontellt: 1920 punkter
vertikalt: 1200 linjer
Insignalnivåer Videosignal
Analog RGB: 0,700 Vp-p
(positiv), 75 ohm
SYNC-signal
Separata horisontella och
vertikala synksignaler eller
sammansatt synksignal: TTL
2 kohm, fri polaritet
Synkning på grön: 0,3 Vp-p
(negativ)
Standardbildstorlek 16:10
Ca. 474 × 296 mm (b/h)
4:3
Ca. 395 × 296 mm (b/h)
5:4
Ca. 370 × 296 mm (b/h)
Avböjningsfrekvens* horisontellt: 30 till 121 kHz
vertikalt: 48 till 160 Hz
Strömspänning/styrka 100 till 240 V, 50/60 Hz, 2,2 – 1,2 A
Strömförbrukning Ca. 170 W
(när inga USB-enheter är anslutna)
Driftstemperatur 10°C till 40°C
Storlek ca. 571,5 × 500 × 522,5 mm (b/h/d)
Vikt ca. 42 kg
Plug and Play DDC1/DDC2B/DDC2Bi, GTF**
Medföljande tillbehörSe sidan6
* Rekommenderad horisontell och vertikal timing
• Horisontell synkroniseringsbredd ska vara mer än 4,8 % av
den totala horisontella tiden eller 0,8 µs; det största av dessa
båda värden.
• Horisontell släcktid ska vara mer än 2,3 µsec.
• Vertikal släcktid ska vara mer än 450 µsec.
** Om insignalen är GTF-kompatibel (Generalized Timing
Formula) skapar GTF-funktionen automatiskt en optimal
bildkvalitet för skärmen.
Utformning och specifikationer kan ändras utan föregående
meddelande.
MENU
INPUTASCRESET 21
! (ström) indikator
i
Appendix
Preset mode timing table
If the input signal does not match one of the factory preset modes
above, the Generalized Timing Formula feature of this monitor
will automatically provide an optimal image for the screen as long
as the signal is GTF compliant.
TCO’99 Eco-document
x
Congratulations!
You have just purchased a TCO’99 approved and labelled
product! Your choice has provided you with a product developed
for professional use. Your purchase has also contributed to
reducing the burden on the environment and also to the further
development of environmentally adapted electronics products.
x
Why do we have environmentally labelled
computers?
In many countries, environmental labelling has become an
established method for encouraging the adaptation of goods and
services to the environment. The main problem, as far as
computers and other electronics equipment are concerned, is that
environmentally harmful substances are used both in the products
and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most
of these potentially damaging substances sooner or later enter
nature.
There are also other characteristics of a computer, such as energy
consumption levels, that are important from the viewpoints of
both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect
on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy.
Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.
x
What does labelling involve?
This product meets the requirements for the TCO’99 scheme
which provides for international and environmental labelling of
personal computers. The labelling scheme was developed as a
joint effort by the TCO (The Swedish Confederation of
Professional Employees), Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and Statens
Energimyndighet (The Swedish National Energy
Administration).
Approval requirements cover a wide range of issues:
environment, ergonomics, usability, emission of electric and
magnetic fields, energy consumption and electrical and fire
safety.
No. Resolution
(dots
×
lines)
Horizontal
Frequency
Vertical
Frequency
Graphics
Mode
1640
×
480 31.5 kHz 60 Hz VGA-G
2720
×
400 31.5 kHz 70 Hz VGA-Text
3800
×
600 46.9 kHz 75 Hz ESVGA
4 1024
×
768 68.7 kHz 85 Hz VESA
5 1152
×
864 77.5 kHz 85 Hz VESA
6 1280
×
1024 91.1 kHz 85 Hz VESA
7 1600
×
1024 63.6 kHz 60 Hz GTF
8 1600
×
1024 80.2 kHz 75 Hz GTF
9 1600
×
1024 81.3 kHz 76 Hz Sony
10 1600
×
1024 91.4 kHz 85 Hz GTF
11 1600
×
1200 106.3 kHz 85 Hz VESA
12 1920
×
1080 67.1 kHz 60 Hz GTF
13 1920
×
1080 84.6 kHz 75 Hz GTF
14 1920
×
1080 96.4 kHz 85 Hz GTF
15 1920
×
1080 81.1 kHz 72 Hz Macintosh
16 1920
×
1080 84.4 kHz 72 Hz Sony
17 1920
×
1200 74.5 kHz 60 Hz GTF
18 1920
×
1200 94.0 kHz 75 Hz GTF
19 1920
×
1200 107.1 kHz 85 Hz GTF
20 2048
×
1280 79.5 kHz 60 Hz GTF
21 2048
×
1280 100.2 kHz 75 Hz GTF
22 2048
×
1280 114.2 kHz 85 Hz GTF
23 2048
×
1536 120.2 kHz 75 Hz VESA
24 2304
×
1440 89.4 kHz 60 Hz GTF
25 2304
×
1440 112.7 kHz 75 Hz GTF
26 2304
×
1440 120.6 kHz 80 Hz GTF
(continued)
ii
The environmental demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame
retardants, CFCs (freons) and chlorinated solvents, among other
things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which
must be adhered to in each country where the company
implements its operational policy.
The energy requirements include a demand that the computer and/
or display, after a certain period of inactivity, shall reduce its
power consumption to a lower level in one or more stages. The
length of time to reactivate the computer shall be reasonable for
the user.
Labelled products must meet strict environmental demands, for
example, in respect of the reduction of electric and magnetic
fields, physical and visual ergonomics and good usability.
Below you will find a brief summary of the environmental
requirements met by this product. The complete environmental
criteria document may be ordered from:
TCO Development
SE-114 94 Stockholm, Sweden
Fax: +46 8 782 92 07
Email (Internet): development@tco.se
Current information regarding TCO’99 approved and labelled
products may also be obtained via the Internet, using the
address: http://www.tco-info.com/
x Environmental requirements
Flame retardants
Flame retardants are present in printed circuit boards, cables,
wires, casings and housings. Their purpose is to prevent, or at least
to delay the spread of fire. Up to 30% of the plastic in a computer
casing can consist of flame retardant substances. Most flame
retardants contain bromine or chloride, and those flame retardants
are chemically related to another group of environmental toxins,
PCBs. Both the flame retardants containing bromine or chloride
and the PCBs are suspected of giving rise to severe health effects,
including reproductive damage in fish-eating birds and mammals,
due to the bio-accumulative
*
processes. Flame retardants have
been found in human blood and researchers fear that disturbances
in foetus development may occur.
The relevant TCO’99 demand requires that plastic components
weighing more than 25 grams must not contain flame retardants with
organically bound bromine or chlorine. Flame retardants are allowed
in the printed circuit boards since no substitutes are available.
Cadmium**
Cadmium is present in rechargeable batteries and in the colour-
generating layers of certain computer displays. Cadmium
damages the nervous system and is toxic in high doses. The
relevant TCO’99 requirement states that batteries, the colour-
generating layers of display screens and the electrical or
electronics components must not contain any cadmium.
Mercury**
Mercury is sometimes found in batteries, relays and switches. It
damages the nervous system and is toxic in high doses. The
relevant TCO’99 requirement states that batteries may not contain
any mercury. It also demands that mercury is not present in any of
the electrical or electronics components associated with the
labelled unit.
CFCs (freons)
The relevant TCO’99 requirement states that neither CFCs nor
HCFCs may be used during the manufacture and assembly of the
product. CFCs (freons) are sometimes used for washing printed
circuit boards. CFCs break down ozone and thereby damage the
ozone layer in the stratosphere, causing increased reception on
earth of ultraviolet light with e.g. increased risks of skin cancer
(malignant melanoma) as a consequence.
Lead**
Lead can be found in picture tubes, display screens, solders and
capacitors. Lead damages the nervous system and in higher doses,
causes lead poisoning. The relevant TCO’99 requirement permits
the inclusion of lead since no replacement has yet been developed.
* Bio-accumulative is defined as substances which accumulate
within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-
accumulative.
Sony Corporation Printed in Japan
