Introduction

Thank you for choosing this Sony product.

Before operating the TV, please read this manual

thoroughly and retain it for future reference.

Note

• Images and illustrations used in the Setup Guide and this

manual are for reference only and may differ from the

actual product.

The 77” class has a 76.7 inch (194.7 cm) viewable image

size, the 65” class has a 64.5 inch (163.9 cm) viewable

image size and the 55” class has a 54.6 inch (138.8 cm)

viewable image size (measured diagonally).

Location of the Setup Guide

Setup Guide is placed on top of the cushion inside the TV

carton.

Help/Help Guide

Help feature offers a lot of information about your TV. To

use the Help feature, press HELP on the remote control. You

can find how to and troubleshooting from the list or

keyword search. Select [Help Guide] on Help menu to view

the manual. If you connect your TV to the internet, the Help

feature and information will be updated.

Location of the identification label

Labels for the TV Model No. and Power Supply rating are

located on the rear of the TV. They can be found by

removing the center cover.

IMPORTANT NOTICE

Owner’s Record

The model and serial numbers are located at the side

and/or rear of the TV. Record these numbers in the

spaces provided below. Refer to them whenever you call

upon your Sony dealer regarding this TV.

Model Name

Serial No.

CAUTION

To prevent electric shock and blade exposure, do not use

this AC plug with an extension cord, receptacle or other

outlet unless the blades can be fully inserted.

• Operate the TV only on 110 V - 240 V AC (U.S.A./Canada

120 V AC)

Note

This television includes a QAM demodulator which should

allow you to receive unscrambled digital cable television

programming via subscription service to a cable service

provider. Availability of digital cable television

programming in your area depends on the type of

programming and signal provided by your cable service

provider.

Safety Information

Declaration of Conformity

Trade Name: SONY

Model: XBR-77A1E/XBR-65A1E/XBR-55A1E

Responsible Party: Sony Electronics Inc.

Address: 16535 Via Esprillo,

San Diego, CA 92127 U.S.A.

Telephone Number: 858-942-2230

This device complies with part 15 of the FCC rules.

Operation is subject to the following two conditions:

(1) This device may not cause harmful interference, and

(2) this device must accept any interference received,

including interference that may cause undesired

operation.

FCC Related Information

This equipment has been tested and found to comply with

the limits for a Class B digital device, pursuant to Part 15 of

the FCC Rules. These limits are designed to provide

reasonable protection against harmful interference in a

residential installation. This equipment generates, uses and

can radiate radio frequency energy and, if not installed and

used in accordance with the instructions, may cause

harmful interference to radio communications. However,

there is no guarantee that interference will not occur in a

particular installation. If this equipment does cause harmful

interference to radio or television reception, which can be

determined by turning the equipment off and on, the user

is encouraged to try to correct the interference by one or

more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and

receiver.

• Connect the equipment into an outlet on a circuit

different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician

for help.

Pursuant to FCC regulations, you are cautioned that any

changes or modifications not expressly approved in this

manual could void your authority to operate this

equipment.

Safety and Regulatory

This device complies with Industry Canada’s licence-

exempt RSSs. Operation is subject to the following two

conditions:

(1) This device may not cause interference; and

(2) This device must accept any interference, including

interference that may cause undesired operation of the

device.

To prevent radio interference to the licensed service, this

device is intended to be operated indoors and away from

windows to provide maximum shielding. Equipment (or its

transmit antenna) that is installed outdoors is subject to

licensing.

5 GHz bands are restricted to indoor operations only.

This equipment complies with FCC/IC radiation exposure

limits set forth for an uncontrolled environment and meets

the FCC radio frequency (RF) Exposure Guidelines and

RSS-102 of the IC radio frequency (RF) Exposure rules. This

equipment should be installed and operated keeping the

radiator at least 20 cm or more away from person’s body

(excluding extremities: hands, wrists, feet and ankles).

This device and its antenna(s) must not be co-located or

operating with any other antenna or transmitter except

Grant condition.

High-power radars are allocated as primary users (i.e.

priority users) of the bands 5250-5350 MHz and 5650-

5850 MHz and that these radars could cause interference

and/or damage to LE-LAN devices.

WARNING

Never place a television set in an unstable location. A

television set may fall, causing serious personal injury or

death. Many injuries, particularly to children, can be

avoided by taking simple precautions such as:

 Using cabinets or stands recommended by the

manufacturer of the television set.

 Only using furniture that can safely support the television

set.

 Ensuring the television set is not overhanging the edge

of the supporting furniture.

 Not placing the television set on tall furniture (for

example, cupboards or bookcases) without anchoring

both the furniture and the television set to a suitable

support.

 Not placing the television set on cloth or other materials

that may be located between the television set and

supporting furniture.

 Educating children about the dangers of climbing on

furniture to reach the television set or its controls.

If your existing television set is being retained and

relocated, the same considerations as above should be

applied.

Before setting up your TV

Some TV models are packaged with a detached Table-Top

Stand so you can mount your TV to a wall right away. See

page 13 (Installing the TV to the Wall) if you want to mount

the TV to a wall. If you are not mounting the TV to a wall,

you will need to attach the Table-Top Stand. You will need a

Phillips screwdriver (not supplied) and the supplied screws

to complete the task. Look for the Setup Guide.

Sufficient expertise is required when installing the TV to

the Table-Top Stand.

Refer to the Setup Guide supplied with the TV for stand

installation.

Sony is not liable for any damage or injury caused by

mishandling or improper installation.

Be sure to consider the following while setting up your TV:

• Disconnect all cables when carrying the TV.

• Carry the TV with the adequate number of people; larger

size TVs require two or more people.

• Correct hand placement while carrying the TV is very

important for safety and to avoid damage.

• When handling or mounting

the TV set, do not lay down

the TV.

• Ensure your TV has adequate ventilation, see page 19.

• For best picture quality, do not expose the screen to direct

illumination or sunlight.

• Avoid installing the TV in a room with reflective wall and

floor materials.

• Avoid moving the TV from a cold area to a warm area.

Sudden room temperature changes may cause moisture

condensation. This may cause the TV to show poor

picture and/or poor color. Should this occur, allow

moisture to evaporate completely before powering the TV

on.

Securing the TV

Sony strongly recommends taking

measures to prevent the TV from

toppling over.

Unsecured TVs may topple and result in

property damage, serious bodily injury or

even death.

Preventing the TV from Toppling

• Secure the TV to a wall and/or stand.

• Do not allow children to play or climb on furniture and TV

sets.

• Avoid placing or hanging items on the TV.

• Never install the TV on:

 slippery, unstable and/or uneven surfaces.

 furniture that can easily be used as steps, such as a

chest of drawers.

• Install the TV where it cannot be pulled, pushed, or

knocked over.

• Install the TV so that the TV bottom does not protrude out

from the stand (not supplied). If the TV bottom protrudes

out from the stand, it may cause TV set to topple over, fall

down, and cause personal injury or damage to the TV.

• For safety reasons, be sure to attach the center cover to

the rear of the TV when TV in Table-Top condition.

• Route all AC power cords and connecting cables so that

they are not accessible to curious children.

Recommended Measures to Secure the

Consider the following measures when securing your TV to

a Stand (not supplied).

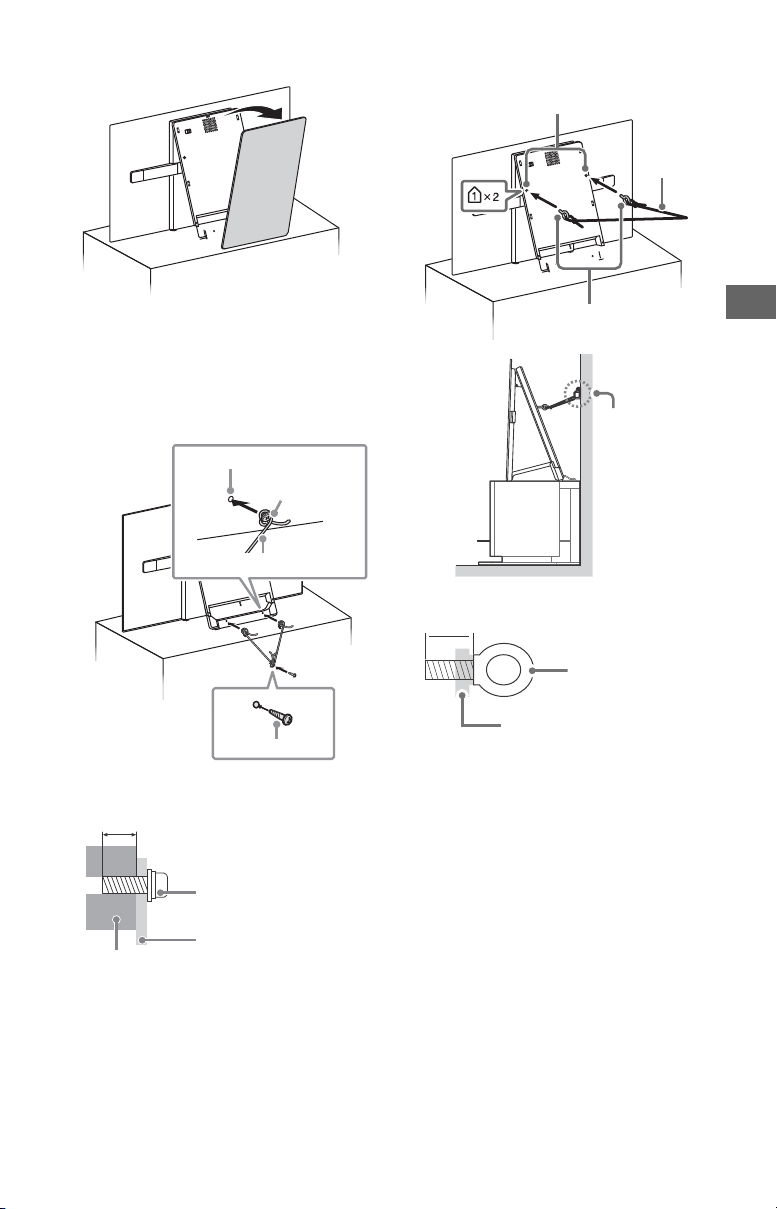

1 Secure the Stand for the TV.

Make sure the Stand can adequately support the weight

of the TV. Use two angle braces (not supplied) to secure

the stand. For each angle brace use the appropriate

hardware to:

• Attach one side of the angle brace to the wall stud.

• Attach the other side to the Stand.

Angle brace

(not supplied)

Stand

2 Remove the center cover.

3 Secure the TV to the Stand.

Use the optional hardware listed as follows (not

supplied):

• M6 machine screw (screwed into the TV’s stand base).

• A screw or similar (attach it to the Stand).

• Rope or chain (strong enough to support the weight of

the TV). Make sure that there is no excess slack in the

rope or chain.

The length of the M6 machine screw differs depending

on the rope or chain diameter. Please see below

illustration.

Screw hole on the stand base

Rope or chain (not supplied)

Screw (not supplied)

M6 machine screw

(not supplied)

10 mm - 14 mm

Screw (M6)

Rope or chain

TV’s stand base

Note

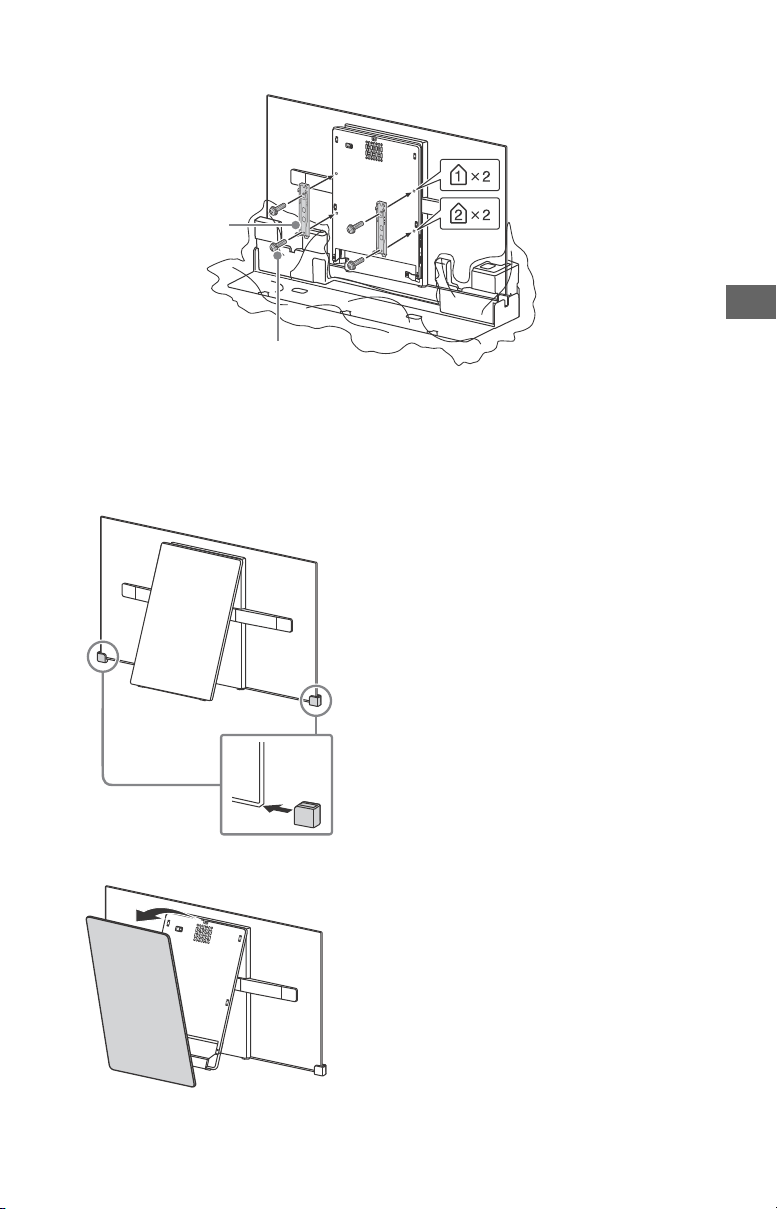

4 Anchor the TV to the wall by using bolts, wall anchor and

chain (or rope).

Precautions

Wall-mount holes

M6 eye bolts (not supplied)

Rope or chain

(not supplied)

Wall-anchor

(not supplied)

Please see below illustration for M6 eye bolt length.

10 mm - 14 mm

TV’s rear cover

M6 eye bolt

Note

• Your TV is shipped with screws attached to the rear of the

TV depending on the TV model. (They are fastened in the

screw holes for wall mounting.) Be sure to remove the

upper two screws prior to anchoring the TV to a wall.

• Securing the TV to the stand without securing the TV and

the stand to the wall provides minimum protection

against the TV toppling over. For further protection, be

sure to follow the three measures recommended.

How to care for your BRAVIA TV

Safety is very important. Please read and follow the safety

documentation (Safety Booklet) separately provided.

Unplug the TV and other

connected equipment from

the wall outlet before you

begin cleaning your TV.

• Wipe the screen gently

with a soft cloth.

• Stubborn stains may be

removed with a cloth

slightly moistened with a

solution of mild soap and

warm water.

• If using a chemically

pretreated cloth, please follow the instruction provided

on the package.

• Never spray water or detergent directly on the TV set. It

may drip to the bottom of the screen or exterior parts and

enter the TV set, and may cause damage to the TV set.

• Never use strong solvents such as a thinner, alcohol or

benzine for cleaning.

• Do not plug in the TV into the wall outlet until the

moisture from cleaning has evaporated.

• Do not touch the TV if your hand is covered in any

chemical substance such as hand cream or sunblock.

The TV should also be placed on a stable surface to prevent

it from toppling over (see page 4). If you have young

children or pets at home, check regularly to ensure the TV is

securely fastened.

Recommendation for an F type plug

Projection of the inner wire from the connection part must

be less than 1.5 mm.

7 mm max.

1.5 mm max.

(Reference drawing for an F type plug)

The BRAVIA® 4K TV Experience

Thank you for choosing Sony! Your new BRAVIA® TV

opens the door to the “4K TV Experience.” This

document will help you get the most out of your TV.

Please take a moment to register your TV at:

U.S.A.: http://productregistration.sony.com

Canada: http://www.sony.ca/registration

Four Steps to a 4K TV Experience

Set, Source, Sound, and Setup.

1 Set

Now that you have made the best selection in OLED TV

technology, be sure to remove all of the accessories

from the packaging before setting up your TV.

2 Source

To experience the stunning detail of your BRAVIA TV,

you need access to HD programming.

• Upgrade your signal or content source to high-

definition (4K) by contacting your HD service provider.

• Bring the astonishing resolution of your Sony 4K Ultra

HD TV to life with Sony's 4K Ultra HD Blu-ray Player.

(The availability depends on region)

• Receive over-the-air HD broadcasts with an HD-

quality antenna connected directly to the back of your

TV.

Visit http://www.antennaweb.org for more

information on antenna selection and setup.

• Discover the wealth of entertainment now available

on super-high resolution Blu-ray Disc™ player and

other Sony HD equipment.

3 Sound

Complete the high-definition experience with a BRAVIA

Sync™ surround sound system or A/V receiver from

Sony.

4 Setup

Install your TV and connect your sources. See page 11

for sample connection diagrams. To help assure the

highest quality for your 4K experience, use Sony HDMI

(High-Definition Multimedia Interface) cables.

To learn more about 4K TV, visit:

U.S.A.: http://www.sony.com/HDTV

Canada: http://www.sony.ca/hdtv

This TV displays all video input signals in a resolution of 3,840 dots × 2,160 lines.

The following chart shows the high-definition (HD) and standard-definition (SD) video formats supported by BRAVIA TV inputs.

INPUT VIDEO AUDIO

SUPPORTED FORMATS

4K*

1080/

24p/30p

1080p*

1080i

720/

24p/30p

720p*

480p 480i PC*

4K/

HDMI

COMPONENT

Audio L/R

VIDEO

Composite

video

connection

Audio L/R

*1 For details of supported formats, refer to the “Specifications” in this manual.

*2 For supported PC formats refer to the Help Guide.

Protecting the TV Screen (OLED TV)

Precautions to Protect the Screen from

Damage

Image retention

OLED TV‘s are susceptible to image retention (burn-in) due

to the characteristics of the materials used. Image retention

may occur if images are displayed in the same location on

the screen repeatedly or over extended periods of time.

This is not a malfunction of the TV. Avoid displaying images

that may cause image retention.

The following are examples of images that

may cause image retention:

• Content with black bars either on the top and bottom

and/or the left and right sides of the screen. (for example,

Letterboxed, 4:3 screen, Standard definition)

• Static images such as photos.

• Video games that might have static content in some part

of the screen.

• On-screen menus, program guides, channel logos etc.

• Static content from applications.

• On-screen tickers, such as those used for news and

headlines.

To reduce the risk of image retention:

• Sony recommends that you turn off the TV normally by

pressing the power button on the remote control or the

TV.

• Fill the screen by changing [Wide mode] to eliminate the

black bars. Select [Wide mode] other than [Normal].

• Turn off the OSD (On Screen Display) by pressing the

DISPLAY button, and turn off the menus from connected

equipment. For details, refer to the instruction manuals

for the connected equipment.

• Avoid displaying static images with bright colors

(including white), clocks or logos on any portion of the

screen.

• Set the picture settings based on the ambient conditions.

The Standard Picture is recommended for home use and

when viewing content that often displays the station

logos, etc.

The TV has following features to help reduce/prevent

image retention.

Panel refresh

Panel refresh will automatically run to adjust the uniformity

of the TV screen after it has been in use for long periods of

time. Panel refresh can also be performed manually and

should only be used if image retention is very noticeable or

you see the following message: [Panel refresh did not

finish…]

Caution:

• The Panel refresh function may affect the panel. As a

reference, perform the Panel refresh only once a year, do

not perform it more than once a year as it may affect the

usable life of the panel.

• Panel refresh takes about one hour to complete.

• A white line may be displayed on the screen during the

Panel refresh, this is not a malfunction of the TV.

• Panel refresh will only work when the room temperature

is between 50 ºF and 104 ºF (10 ºC and 40 ºC).

Pixel shift

Automatically moves the image on the screen to prevent

image retention.

Other feature

The screen brightness is automatically reduced when

displaying still images, clocks, bright colors or logos etc.

Parts and Controls

Controls and Indicators

 (Power) / + / –

When the TV is off,

Press  to power on.

When the TV is on,

Press and hold  to power off.

Press  repeatedly to change the

function, then press + or - button to:

• Adjust the volume.

• Select the channel.

• Select the input source of TV.

 Remote Control sensor* /

Light sensor* / Illumination LED

The illumination LED lights up or blinks

according to the status of the TV.

For more information, refer to the Help

Guide.

* Do not place anything near the sensor.

Using Remote Control

The remote control shape, location, availability and function of remote control button may

vary depending on your region/country/TV model.





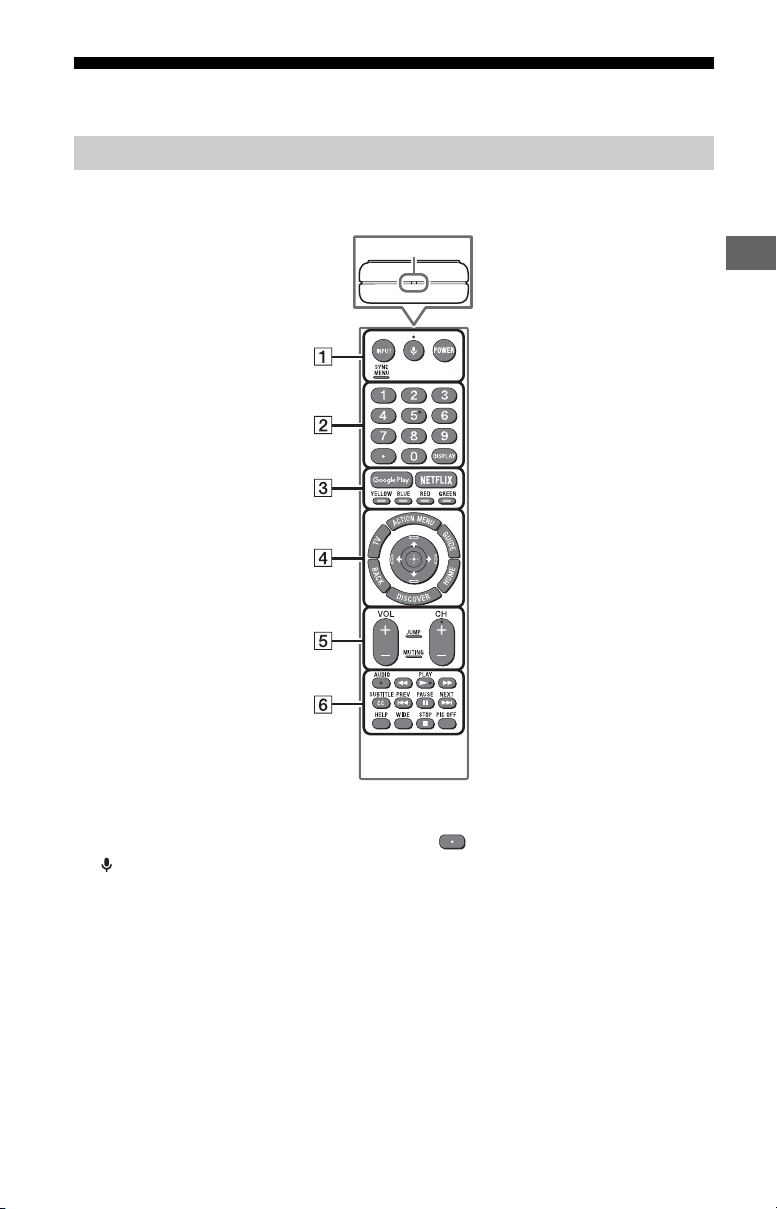

Remote Control Parts Description

MIC

INPUT

Display and select the input source.

(Microphone)

Use Voice Function. (e.g., Search various

content by voice.)

POWER

Turn on or turn off the TV (standby

mode).

SYNC MENU

Display the BRAVIA Sync Menu.

Number buttons

Use with the 0-9 buttons to select

digital channels.

DISPLAY

Display information about the channel/

program/input you are viewing.

 Google Play

Access the “Google Play” online service.

NETFLIX (Only on limited region/

country/TV model)

Access the “NETFLIX” online service.

Color buttons

Execute corresponding function at that

time.

 ACTION MENU

Display a list of contextual functions.

• Switch to a TV channel or input from

other applications.

Turn on the TV to display TV channel

or input.

•

GUIDE

Display the digital program guide.

BACK

Return to previous screen.

HOME

Display the TV Home Menu.

DISCOVER

Bring up the Content Bar to search for

content.

//// (Item select/Enter)

 VOL +/–

(Volume)

Adjust the volume.

JUMP

Jump back and forth between two

channels or inputs. The TV alternates

between the current channel or input

and the last channel or input that was

selected.

MUTING

Mute the sound. Press again to restore

the sound.

CH +/– (Channel)

Select the channel.

 AUDIO

Change the language for the program

currently being viewed.

//////

Operate media contents on TV and

connected BRAVIA Sync-compatible

device.

SUBTITLE/CC

Turn subtitles on or off (when the

feature is available).

HELP

Display Help menu. Help Guide can be

accessed from here.

WIDE

Change the screen format.

PIC OFF

Turn the picture off, while sound

remains on.

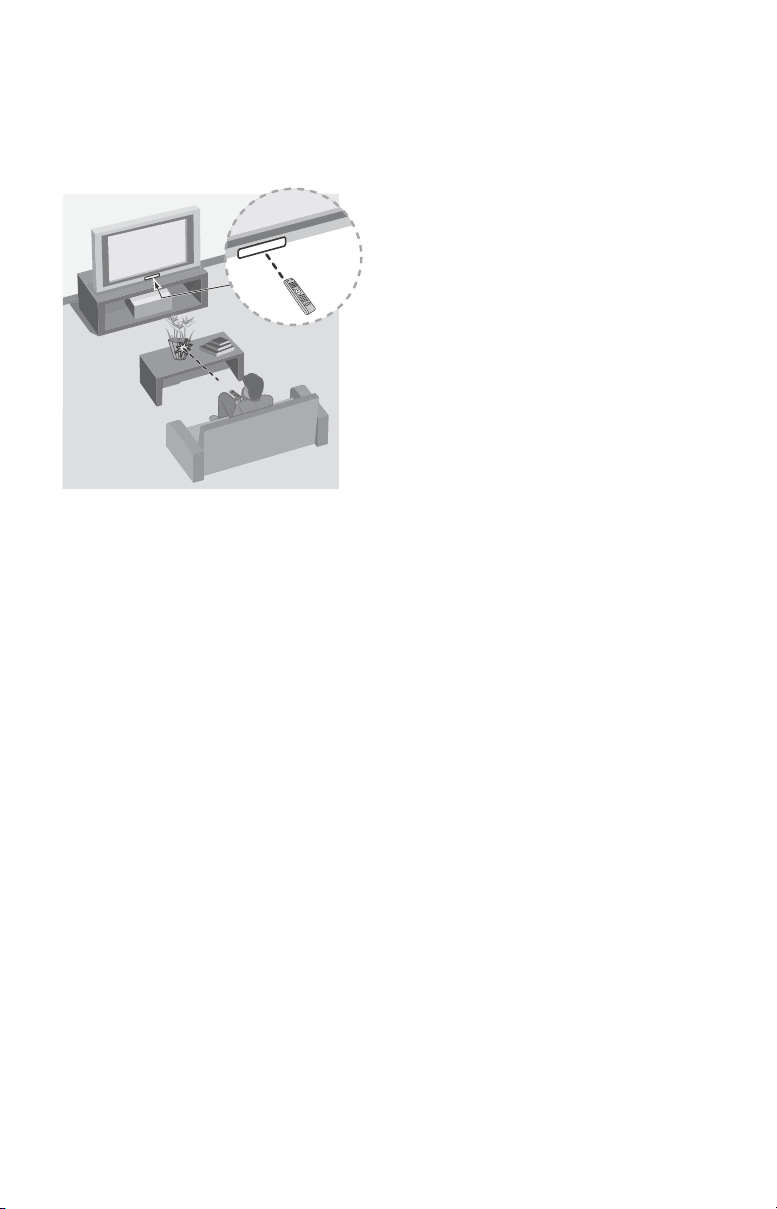

Guidelines for IR Remote Control

• Point your remote control directly at

the IR sensor located on your TV.

• Make sure t

hat no objects are blocking

he path between the remote control

and the IR sensor on your TV.

•

Fluorescent

lamps can interfere with

our remote control; try turning off the

fluorescent lamps.

If you are having problems with the

mote control, reinsert or replace your

batteries and make sure that they are

correctly inserted.

•

Note

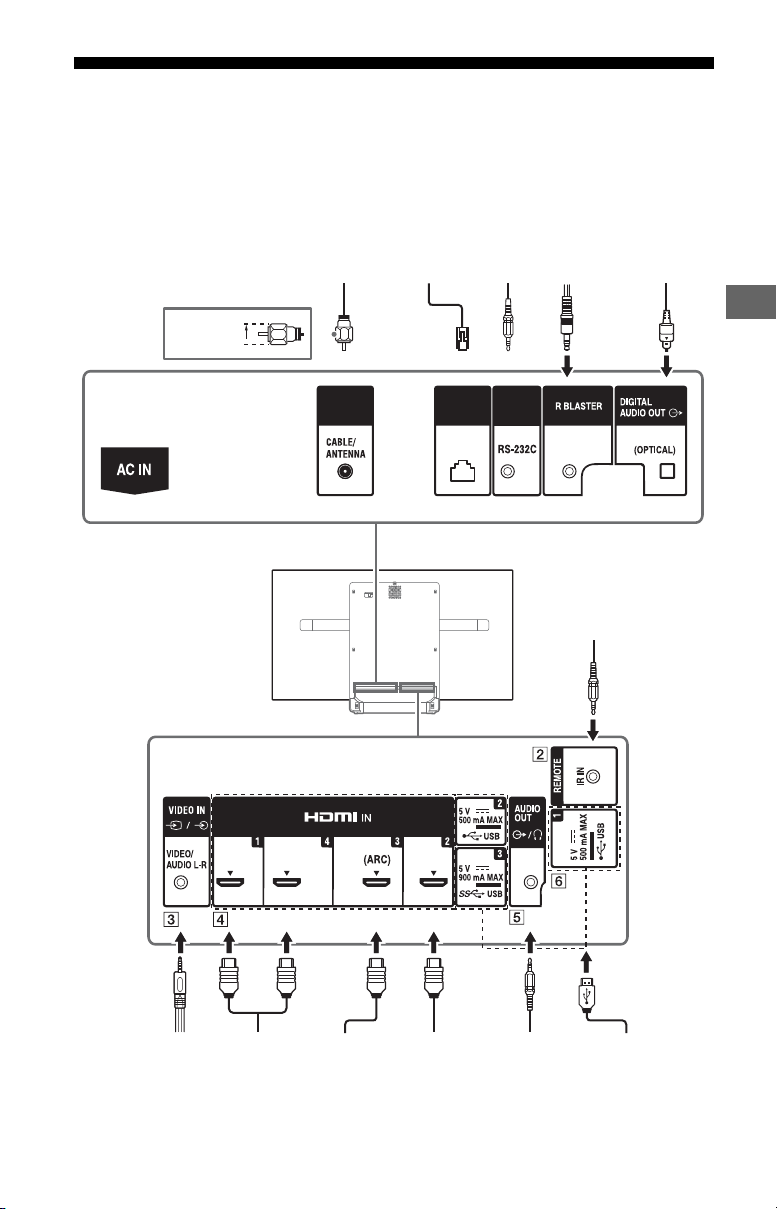

Connection Diagram

For more information on connections, refer to the Help Guide by pressing HELP on the

remote control.

Note

• When connecting the cable to the Cable/Antenna input, finger tighten only, over tightening the

connection can damage the TV.

Home Audio

System with

Set Top Box/

Optical

Cable/Antenna

Router

Controller

IR Blaster

Audio Input

< 14 mm

Set Top Box/

Controller

VCR/Video game HDMI

Home Audio HDMI Headphone/ Digital still

equipment/DVD Device

System with

Device

Home Audio camera/

player/Camcorder

ARC/HDMI System/ Camcorder/USB

Device Subwoofer storage media

Note

 IR BLASTER*

 REMOTE RS-232C

REMOTE IR IN

• These jacks are for receiving the

external control signal. Enables

extended control of the TV using RS-

232C via the RS-232C and IR IN jacks.

RS-232C: connect to the RS-232C

terminal of the home controller.

IR IN: connect to the IR out terminal

of the home controller.

• Take care to not connect to

headphones or an external audio

system.

/ VIDEO IN

• For a composite connection, use an

Analog Extension Cable (not

supplied).

•

 AUDIO OUT /

• Supports 3-pole stereo mini jack only.

• To listen to the TV's sound through

the connected equipment, press

HOME. Select [Settings]  [Sound]

 [Headphone/Audio out] and then

select the desired item.

 USB 1/2, USB 3

• Connecting a large USB device may

interfere with other connected

devices beside it.

• When connecting a large USB device,

connect to the USB 1 port.

* Only on limited region/country/TV model.

Note

• Be sure to store the side cover in a safe place for

future use.

3.5 mm

12 3 4

1: L

2: Video

3: Ground

4: R

 HDMI IN 1/2/3/4

• If connecting a digital audio system

that is compatible with Audio Return

Channel (ARC) technology, use HDMI

IN 3. If not, an additional connection

with DIGITAL AUDIO OUT (OPTICAL) is

necessary.

•

< 21 mm

< 12 mm

Note

Installing the TV to the Wall

This TV’s instruction manual only shows the steps on preparing the installation of the TV

before installing to the wall.

Your TV can be mounted on a wall using a Wall-Mount Bracket (not supplied) out of the box

as packaged. If the Table-Top Stand is attached to the TV, the TV may require detaching the

Table-Top Stand; see page 18 (Detaching the Table-Top Stand from the TV).

Prepare the TV for the Wall-Mount Bracket before making cable connections.

For product protection and safety reasons, Sony strongly recommends that installation of

your TV on the wall be performed by qualified professionals. Do not attempt to install it

yourself.

• Follow the instruction guide provided with the Wall-Mount Bracket for your model.

Sufficient expertise is required in installing this TV, especially to determine the

strength of the wall for withstanding the TV’s weight.

• The length of the screw for Wall-Mount Bracket differs depending on the Wall-Mount

Bracket thickness. Please see below illustration.

10 mm - 14 mm

Screw (M6)

Wall-Mount Bracket

TV’s rear cover

• Be sure to store the unused screws and Table-Top Stand in a safe place until you are

ready to attach the Table-Top Stand. Keep the screws away from small children.

Note

• Read the supplied Safety Booklet for additional safety information.

• Be sure to hold the TV while preparing it for wall-mount installation.

• Please remove the corner guards after installing the TV to the wall.

Installing the TV to the Wall from Carton

1 Attach

WM1

and

WM2

(supplied with the TV) to the rear of the TV.

M4L12

WM1

M4L12

WM2

Note

Screw

(not supplied)

2 Attach the Wall-Mount Bracket (not supplied) using the screws (not supplied).

Wall-Mount Bracket

(not supplied)

Note

• If using an electric screwdriver, set the torque at approximately 1.5 N·m {15 kgf·cm}.

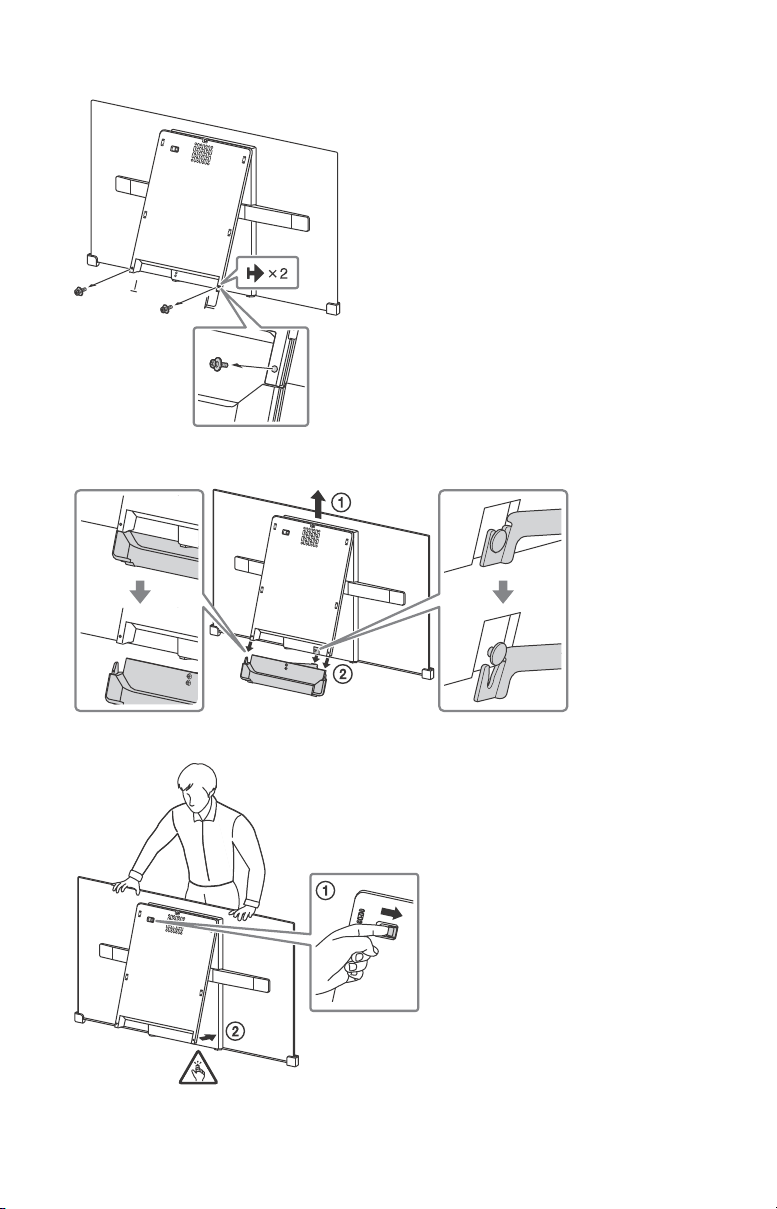

Installing the TV to the Wall from Table-Top Stand

1 Insert the corner guards.

2 Remove the center cover.

3 Remove the screws.

4 Detach the stand base.

5 Close the center block by releasing the hinge lock.

6 Detach

from

7 Attach

WM1

and

WM2

(supplied with the TV) to the rear of the TV.

Note

8 Attach the Wall-Mount Bracket (not supplied) using the screws (not supplied).

Wall-Mount Bracket

(not supplied)

Screw

(not supplied)

Note

• If using an electric screwdriver, set the torque at approximately 1.5 N·m {15 kgf·cm}.

Detaching the Table-Top Stand from the TV

To detach the Table-Top Stand from the TV, remove the screws .

Note

• Do not remove the Table-Top Stand for any reason other than to install corresponding accessories on the

TV.

• Be sure the TV is vertical before turning on. To avoid uneven picture uniformity do not power on the TV

with the panel facing down.

• When attaching the Table-Top Stand again, be sure to fasten the screws (previously removed) to the

original holes on the rear of the TV.

Note

Installing the TV against a wall or enclosed area

Ventilation

•Never cover the ventilation holes or insert anything in the cabinet.

•Leave space around the TV set as shown below.

Installed with stand

4 inches

inches

(30 cm)

4 inches

inch

(10 cm) (10 cm)

(1 cm)

Wall

Leave at least this much space around the set.

Installed on the wall

4 inches

(10 cm)

Leave at least this much space around the set.

4 inches (10 cm)

4 inches

inches

(30 cm)

(10 cm)

Never install the TV set as follows:

Air circulation is blocked. Air circulation is blocked.

Wall Wall

Note

• Inadequate ventilation can lead to overheating of the TV and may cause damage to your TV or cause a

fire.

Troubleshooting

General troubleshooting for issues like:

black screen, no sound, frozen picture, TV

does not respond, or network is lost, do the

following steps.

1 Restart your TV by pressing the power

button on the remote control until a

message appears. The TV will restart. If

the TV does not recover, try unplugging

the TV from the AC power cord for three

minutes and then plug it in again.

2 Refer to the Help menu by pressing HELP

on the remote control.

3 Connect your TV to the Internet and

perform a software update.

4 Visit Sony support website (information

provided on the front cover).

5 Perform the factory data reset. Refer to

“How to reset the TV to factory settings”

(page 20).

When [A new TV system software update

is available…] message is displayed.

Sony strongly recommends you to update

the TV software by selecting [Update Now].

These software updates improve your TV

performance or add new features.

The following screen with [Updating…] will

appear and the illumination LED flashes

white while software is updating.

Updating...

Do not unplug the AC power cord during

the software update. If you do, the software

update may not finish completely, and it

may cause a software malfunction.

Software updates can take up to 15

minutes.

When you plug in TV, the TV may not be

able to turn on for a while even if you

press the power button on the remote

control or the TV.

It takes time to initialize the system. Wait

for about one minute, then operate it

again.

How to reset the TV to factory settings

WARNING: The reset will clear all of your

customized settings including the parental

lock for broadcast setting.

 Turn on the TV. You can reset the TV to

factory settings by pressing HOME, then

select [Settings]  [Storage & reset] 

[Factory data reset].

 To force factory data reset, unplug the AC

power cord. Press and hold both  and –

buttons on the TV, then plug in the AC power

cord. Release both buttons when the

illumination LED blinks in green.

 For security purposes, be sure to remove all

personal and account information before

discarding, selling or passing your TV to

someone else by: unlinking/unregistering,

signing out of and deactivating all network

services as well as factory reset the TV.

Troubles and Solutions

When the illumination LED is flashing in

red.

 Count how many times it flashes (interval

time is three seconds).

Reboot the TV by disconnecting the AC

power cord from the TV for three minutes,

then turn on the TV.

If the problem persists, disconnect the AC

power cord, and contact Sony Customer

Support (information provided on the front

cover) with the number of times the

illumination LED flashes.

There is no picture (screen is dark) and no

sound.

 Check the cable/antenna connection.

 Connect the TV to AC power, and press the

 button on the TV or POWER button on the

remote control.

Some programs cannot be tuned.

 Check the cable/antenna connection.

The remote control does not function.

 Replace the batteries.

Note

The parental lock for broadcast password

has been forgotten.

 Enter 4357 for the password and select

[Change PIN].

The restricted profile password has been

forgotten.

 Perform the force factory data reset. Refer to

“How to reset the TV to factory settings”

(page 20).

The TV and its surroundings become

warm.

 When the TV is used for an extended period

of time, the TV and its surroundings may

become warm to the touch. This is not a

malfunction of the TV.

The screen becomes darker while

watching TV.

 If the whole image or part of the image

remains still, the screen brightness will be

gradually reduced to prevent image

retention. This is not a malfunction of the TV.

You are concerned about image

retention.

 If the same image is displayed repeatedly or

for long periods of time, image retention

may occur. You can manually perform a

Panel refresh to reduce image retention.

Note

• Perform Panel refresh only when image

retention is particularly noticeable. As a

reference, perform it only once a year. Avoid

performing it more than once a year because it

may affect the usable life of the panel.

• Images that include clocks, logos and bright

colors (including white) easily cause image

retention. Avoid displaying these types of

images for long periods of time, otherwise

image retention may occur.

A white line appears on the screen.

 Panel refresh automatically runs after the TV

has been used for long periods of time to

reduce image retention. Panel refresh starts

after the TV is turned off and takes about

one hour to complete. A white line may be

displayed on the screen during the Panel

refresh. This is not a malfunction of the TV.

The message [Panel refresh did not

finish…] is displayed.

Panel refresh automatically runs after the

TV has been used for long periods of time

to reduce image retention. If the TV is

turned on, the AC power cord is unplugged,

or the room temperature falls outside of the

range between 50 ºF and 104 ºF (10 ºC and

40 ºC) during the Panel refresh, the process

will not be completed and this message will

appear.

 If Panel refresh started automatically, it will

restart when you turn off the TV with the

remote control.

 If Panel refresh initiated manually, you must

select it again.

Specifications

System

Television system

NTSC: American TV standard

ATSC (8VSB terrestrial): ATSC compliant 8VSB

QAM on cable: ANSI/SCTE 07 2000 (Does not

include CableCARD functionality)

Channel coverage

Analog terrestrial: 2 - 69 / Digital terrestrial:

2 - 69

Analog Cable: 1 - 135 / Digital Cable: 1 - 135

Panel system

OLED (Organic Light Emitting Diode) Panel

Speaker output

10 W + 10 W + 10 W + 10 W + 10 W

Wireless technology

Protocol IEEE802.11ac/a/b/g/n

Bluetooth Version 4.1

Input/Output jacks

CABLE/ANTENNA

75-ohm external terminal for RF inputs

VIDEO IN

Video / Audio input (mini jack)

HDMI IN 1/2/3/4 (Support 4K resolution,

HDCP 2.2-compatible)

Video:

4096 × 2160p (60 Hz)*

, 4096 × 2160p

(24 Hz)*

, 3840 × 2160p (60 Hz)*

3840 × 2160p (24, 30 Hz), 1080p

(30, 60 Hz), 1080/24p, 1080i (60 Hz), 720p

(30, 60 Hz), 720/24p, 480p, 480i, PC

Formats

3840 × 2160p is displayed when

4096 × 2160p is input.

HDMI IN 2 / 3 only.

Audio: 5.1 channel linear PCM: 32, 44.1, 48,

88.2, 96, 176.4 and 192 kHz, 16, 20 and 24

bits, Dolby Digital, Dolby Digital Plus and DTS

ARC (Audio Return Channel) (HDMI IN 3 only)

(Two channel linear PCM: 48 kHz, 16 bits,

Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Digital optical jack (Two channel linear PCM:

48 kHz, 16 bits, Dolby Digital, DTS)

AUDIO OUT / (Stereo mini jack)

Headphone, Audio output, Subwoofer

1, 2, 3

USB port 1 and 2 support High Speed USB

(USB2.0).

USB port 3 supports Super Speed USB

(USB3.0).

LAN

10BASE-T/100BASE-TX connector

(Connection speed may differ depending on

the network environment. 10BASE-T/

100BASE-TX communication rate and

communication quality are not guaranteed

for this TV.)

Home Network

Refer to the Help Guide for supported

formats.

REMOTE

RS-232C mini jack, IR IN mini jack

These jacks are for receiving the external

control signal.

IR BLASTER *

IR Blaster Cable input (mini jack)

Others

Operating temperature

32 ºF – 104 ºF (0 ºC – 40 ºC)

Power and others

Power requirement

110 V - 240 V AC, 50/60 Hz (U.S.A./Canada

120 V AC, 60 Hz)

Power consumption

in use

XBR-77A1E: 744 W

XBR-65A1E: 477 W

XBR-55A1E: 357 W

in standby*

Less than 0.5 W with 120 V AC and less than

0.5 W with 240 V AC

Screen size (inches measured diagonally)

(Approx.)

XBR-77A1E: 76.7 inches (77” class)

XBR-65A1E: 64.5 inches (65” class)

XBR-55A1E: 54.6 inches (55” class)

Display resolution

3,840 dots (horizontal) × 2,160 lines (vertical)

Output Rating

USB 1

5 V, , 500 mA MAX

USB 2

5 V, , 500 mA MAX

USB 3

5 V, , 900 mA MAX

Note

Dimensions (Approx.)

with stand

XBR-77A1E: 1,721 × 993 × 399 mm /

× 39

× 15

inches

XBR-65A1E: 1,451 × 832 × 339 mm /

× 32

× 13

inches

XBR-55A1E: 1,228 × 710 × 339 mm /

× 28 × 13

inches

without stand

XBR-77A1E: 1,721 × 997 × 99 mm /

× 39

× 4 inches

XBR-65A1E: 1,451 × 834 × 86 mm /

× 32

× 3

inches

XBR-55A1E: 1,228 × 711 × 86 mm /

× 28 × 3

inches

wall-mount hole pattern

XBR-77A1E: 400 × 300 mm

XBR-65A1E: 400 × 200 mm

XBR-55A1E: 400 × 200 mm

wall-mount screw size (mm)

M6 (length: see diagram on page 13.)

Mass (Approx.)

with stand

XBR-77A1E: 45.3 kg / 99.8 lb.

XBR-65A1E: 36.2 kg / 79.8 lb.

XBR-55A1E: 28.8 kg / 63.5 lb.

without stand

XBR-77A1E: 37.8 kg / 83.3 lb.

XBR-65A1E: 29.8 kg / 65.7 lb.

XBR-55A1E: 25.0 kg / 55.1 lb.

Only on limited region/country/TV model.

Specified standby power is reached after the

TV finishes necessary internal processes.

Standby power consumption will increase

when your TV is connected to the network.

Note

• Optional accessories availability depends on

countries/region/TV model/stock.

• Design and specifications are subject to change

without notice.

Licensing Information

• The terms HDMI and HDMI High-

Definition Multimedia Interface, and

the HDMI Logo are trademarks or

registered trademarks of HDMI

Licensing LLC in the United States and

other countries.

• Manufactured under license from

Dolby Laboratories.

Dolby, Dolby Audio, and the double-D

symbol are trademarks of Dolby

Laboratories.

•“BRAVIA” and

, S-Force,

Motionflow, BRAVIA Sync, and

are

trademarks or registered marks of

Sony Corporation.

• Gracenote, Gracenote eyeQ, Gracenote

VideoID, Gracenote Video Explore, the

Gracenote logo and logotype, and the

“Powered by Gracenote” logo are

either registered trademarks or

trademarks of Gracenote in the United

States and/or other countries.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi

Protected Setup and Wi-Fi CERTIFIED

Logo are trademarks or registered

trademarks of Wi-Fi Alliance.

• For DTS patents, see

http://patents.dts.com. Manufactured

under license from DTS, Inc.

DTS, the Symbol, & DTS and the

Symbol together are registered

trademarks, and DTS Digital Surround

is a trademark of DTS, Inc. © DTS, Inc.

• The Bluetooth® word mark and logos

are registered trademarks owned by

the Bluetooth SIG, Inc. and any use of

such marks by Sony Corporation is

under license. Other trademarks and

trade names are those of their

respective owners.

• TUXERA is a registered trademark of

Tuxera Inc. in the US and other

countries.

• USB-IF SuperSpeed USB Trident logo is

a registered trademark of USB

Implementers Forum, Inc.

Remarque

Table des matières

AVIS IMPORTANT. . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . 3

Précautions . . . . . . . . . . . . . . . . . . . . . . . 6

Protection de l’écran du téléviseur

(Téléviseur DELO) . . . . . . . . . . . . . . . . . . 8

Pièces et commandes . . . . . . . . . . . . .9

Commandes et indicateurs . . . . . . . . . . 9

Utilisation de la télécommande . . . . 10

Description des pièces de la

télécommande . . . . . . . . . . . . . . . . . . . 10

Schéma de connexion . . . . . . . . . . . . 13

Fixer le téléviseur au mur . . . . . . . . . 15

Démonter le support de table du

téléviseur . . . . . . . . . . . . . . . . . . . . . . . . 20

Installation du téléviseur contre un

mur ou dans un endroit fermé . . . . . 21

Dépannage . . . . . . . . . . . . . . . . . . . . . 22

Problèmes et solutions . . . . . . . . . . . . 23

Spécifications . . . . . . . . . . . . . . . . . . .24

Introduction

Merci d’avoir choisi ce produit Sony.

Avant de faire fonctionner le téléviseur, lisez attentivement

ce manuel et conservez-le pour toute référence ultérieure.

Remarque

• Les images et illustrations utilisées dans le Manuel de

configuration et ce manuel sont fournies uniquement à

titre de référence et peuvent différer de l’aspect réel du

produit.

La taille d’image visualisable de la classe

77” est de 76,7 pouces (194,7 cm), la taille d’image

visualisable de la classe 65” est de 64,5 pouces (163,9 cm)

et la taille d’image visualisable de la classe 55” est de 54,6

pouces (138,8 cm) (mesurée en diagonale).

Emplacement du Manuel de

configuration

Le Manuel de configuration est posé sur le rembourrage à

l’intérieur du carton du téléviseur.

Aide/Manuel d’aide

La fonction d’Aide offre une grande quantité d’informations

au sujet de votre téléviseur. Pour utiliser la fonction d’Aide,

appuyez sur la touche HELP de la télécommande. Vous

pouvez trouver des articles et les thèmes du guide de

dépannage depuis la liste ou la recherche par mot-clé.

Sélectionnez [Manuel d’aide] dans le menu d’Aide pour

consulter le manuel. Si vous connectez votre téléviseur à

Internet, la fonction d’Aide et les informations seront mises

à jour.

Emplacement de l’étiquette

d’identification

Les étiquettes indiquant le numéro de modèle et les

caractéristiques nominales de l’alimentation du téléviseur

se trouvent à l’arrière du téléviseur. Vous pouvez les trouver

en retirant le couvercle central.

AVIS IMPORTANT

Fiche d’identification

Les numéros de modèle et de série sont indiqués à

l’arrière et/ou sur le côté du téléviseur. Inscrivez ces

numéros dans les espaces ci-dessous. Faites-y référence

chaque fois que vous appelez votre détaillant Sony au

sujet de ce téléviseur.

N° de modèle

N° de série

Remarque

ATTENTION

Pour prévenir les chocs électriques et l’exposition des

broches, n’utilisez pas cette fiche CA avec une rallonge, une

prise de courant ou une autre sortie de courant, sauf si les

broches peuvent être insérées jusqu’au fond.

• Faites uniquement fonctionner le téléviseur sur un

courant de 110 V - 240 V CA (États-Unis/Canada 120 V CA)

Remarque

Ce téléviseur comporte un démodulateur QAM qui devrait

vous permettre de recevoir une programmation numérique

décodée de câblodistribution par le biais d’un service

d’abonnement auprès d’un câblodistributeur. La

disponibilité d’une programmation télévisée numérique

par câblodistribution dans votre région dépend du type de

programmation et de signal fournis par votre

câblodistributeur.

Consignes de sécurité

Déclaration de conformité

Appellation commerciale : SONY

Modèle : XBR-77A1E/XBR-65A1E/XBR-55A1E

Partie responsable : Sony Electronics Inc.

Adresse : 16535 Via Esprillo,

San Diego, CA 92127 U.S.A.

Numéro de téléphone : 858-942-2230

Cet appareil est conforme à la section 15 des réglements

de la FCC. L’utilisation de ce dispositif est autorisée

seulement aux conditions suivantes :

(1) Cet appareil ne doit pas provoquer des interférences

gênantes; et (2) cet appareil doit pouvoir accepter les

interférences reçues, y compris les interférences

risquant de déclencher des opérations non désirées.

Information relative aux réglements de la

FCC

Cet appareil a été soumis à l’essai et s’est avéré conforme

aux limites pour un appareil numérique de classe B,

conformément à la section 15 des réglements de la FCC. Ces

normes sont conçues pour assurer une protection

raisonnable contre les interférences nuisibles dans un

environnement résidentiel. Cet appareil génère, utilise et

peut émettre de l’énergie radioélectrique et, s’il n’est pas

installé ou utilisé selon les directives, peut causer des

interférences nuisibles aux communications radio.

Cependant, il n’existe aucune garantie que des

interférences ne se produiront pas dans une installation

particulière. Si ce matériel est source d’interférences

nuisibles pour la réception radio ou télévisée, ce qui peut

être déterminé en mettant l’appareil hors tension, puis sous

tension, il est recommandé de tenter d’éliminer ces

interférences en appliquant l’une ou plusieurs des mesures

suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Éloigner l’appareil du récepteur.

• Brancher l’appareil dans une prise d’un circuit différent de

celui qui alimente le récepteur.

• Consulter le détaillant ou un technicien radio ou télévision

qualifié pour obtenir de l’aide.

Conformément aux réglements de la FCC, vous êtes

averti que tous les changements ou modifications non

expressément approuvés dans ce manuel pourraient

annuler tous vos droits relatifs à l’utilisation de ce

produit.

Sécurité et réglementation

Le présent appareil est conforme aux CNR d’Industrie

Canada applicables aux appareils radio exempts de licence.

L’exploitation est autorisée aux deux conditions suivantes :

1) l’appareil ne doit pas produire de brouillage;

2) l’utilisateur de l’appareil doit accepter tout brouillage

radioélectrique subi, même si le brouillage est susceptible

d’en compromettre le fonctionnement.

Pour empêcher que cet appareil cause du brouillage au

service faisant l’objet d’une licence, il doit être utilisé à

l’intérieur et devrait être placé loin des fenêtres afin de

fournir un écran de blindage maximal. Si le matériel (ou son

antenne d’émission) est installé à l’extérieur, il doit faire

l’objet d’une licence.

Les bandes 5 GHz sont uniquement limitées aux utilisations

intérieures.

Cet équipement est conforme aux limites d'exposition aux

rayonnements énoncées pour un environnement non

contrôlé et respecte les règles les radioélectriques (RF) de la

FCC lignes directrices d'exposition et d'exposition aux

fréquences radioélectriques (RF) CNR-102 de l'IC. Cet

équipement doit être installé et utilisé en gardant une

distance de 20 cm ou plus entre le radiateur et le corps

humain (à l'exception des extrémités : mains, poignets,

pieds et chevilles).

Cet appareil et sa ou ses antennes ne doivent pas être

placés à proximité d’autres antennes ou émetteurs ni

fonctionner avec eux, sauf autorisation spéciale.

Les radars de haute puissance sont désignés utilisateurs

principaux (c.-à-d., qu’ils ont la priorité) pour les bandes

5250-5350 MHz et 5650-5850 MHz, et ces radars pourraient

causer du brouillage et/ou des dommages aux dispositifs

LAN-EL.

AVERTISSEMENT

Ne jamais poser le téléviseur à un endroit instable. Le

téléviseur pourrait tomber, entraînant de graves blessures

voir un décès. De nombreuses blessures, en particulier chez

les enfants, peuvent être évitées en prenant de simples

précautions, par exemple :

 Utiliser des meubles ou supports recommandés par le

fabricant du téléviseur.

 N’utiliser que des meubles capables de soutenir en toute

sécurité le téléviseur.

 S'assurer que le téléviseur ne surplombe pas le bord du

meuble support.

 Ne pas placer le téléviseur sur un meuble haut (tel qu’un

placard ou une bibliothèque) sans fixer le meuble et le

téléviseur à un support adapté.

 Ne pas poser le téléviseur sur du tissu ou autre matière

placée par exemple entre le téléviseur et le meuble

support.

 Informer les enfants des dangers liés à l’escalade des

meubles en vue d’atteindre le téléviseur ou les

commandes du téléviseur.

Si vous conservez et deplacez votre téléviseur actuel, les

mêmes précautions doivent être prises.

Avant d’installer votre téléviseur

Avec certains modèles de téléviseur, le support de table

n’est pas fixé afin de vous permettre de monter

directement le téléviseur au mur. Reportez-vous à la

page 15 (Fixer le téléviseur au mur) si vous souhaitez

installer ce téléviseur au mur. Si vous ne comptez pas

installer le téléviseur au mur, vous devez installer le support

de table. Vous aurez besoin d'un tournevis Phillips (non

fourni) et des vis fournies pour compléter cette tâche.

Recherchez le Manuel de configuration.

Une certaine expertise est nécessaire pour l’installation

du téléviseur sur le support de table.

Reportez-vous au Manuel de configuration fourni avec

le téléviseur pour l’installation sur le support.

Sony ne saurait être tenue responsable de tout

dommage ou de toute blessure découlant d’une

mauvaise utilisation ou d’une installation incorrecte.

Tenez compte de ce qui suit pendant l’installation du

téléviseur :

• Débranchez tous les câbles avant de transporter le

téléviseur.

• Transportez le téléviseur avec le nombre de personnes

approprié; un téléviseur de grande taille doit être

transporté par au moins deux personnes.

• Lors du transport du téléviseur, le bon emplacement des

mains est très important pour votre sécurité, ainsi que

pour éviter de causer des dommages.

• Lors de la manipulation ou

du montage du téléviseur,

ne couchez pas le téléviseur.

• Assurez-vous que le téléviseur est entouré d’une

ventilation adéquate; reportez-vous à la page 21.

• Pour obtenir une qualité d’image optimale, n’exposez pas

l’écran à la lumière directe d’une lampe ou du soleil.

• Évitez d’installer le téléviseur dans une pièce dont le sol et

les murs sont d’un matériau réfléchissant.

• Évitez de déplacer le téléviseur d’un endroit froid à un

endroit chaud. Un changement soudain de température

peut provoquer de la condensation. Ce phénomène peut

affecter la qualité de l’image et/ou des couleurs affichées

par le téléviseur. Si cela se produit, laissez la condensation

s’évaporer complètement avant de mettre le téléviseur

sous tension.

Fixer le téléviseur

Sony recommande fortement de prendre

les mesures nécessaires pour prévenir le

basculement du téléviseur.

Des téléviseurs qui ne sont pas fixés

solidement peuvent basculer et entraîner

des dommages matériels, des blessures

corporelles graves ou même mortelles.

Prévenir le basculement du téléviseur

• Fixer solidement le téléviseur à un mur et/ou à un

support.

• Ne pas laisser les enfants jouer ou monter sur les meubles

et les téléviseurs.

• Éviter de placer ou d’accrocher des objets sur le téléviseur.

• Ne jamais installer le téléviseur sur :

 des surfaces glissantes, instables et/ou inégales.

 un meuble qui peut facilement servir d’escalier, comme

une commode à tiroirs.

• Installer le téléviseur où il ne peut pas être tiré, poussé ou

renversé.

• Installez le téléviseur de manière à ce que la partie

inférieure du téléviseur ne dépasse pas du support de

téléviseur (non fourni). Si la partie inférieure du téléviseur

dépasse du support de téléviseur, le téléviseur pourrait

basculer, tomber et causer des blessures ou des

dommages au téléviseur.

• Pour des raisons de sécurité, assurez-vous de fixer le

couvercle central à l’arrière du téléviseur lorsque le

téléviseur est installé sur le support de table.

• Acheminer les cordons d’alimentation CA et les cordons

connecteurs afin qu’ils ne soient pas accessibles aux

enfants curieux.

Mesures recommandées pour fixer

solidement le téléviseur

Tenez compte des mesures suivantes lorsque vous fixez

votre téléviseur à une base (non fournie).

1 Fixer solidement la base du téléviseur.

S’assurer que la base peut supporter adéquatement le

poids du téléviseur. Utiliser deux attaches angulaires (non

fournies) pour fixer solidement la base. Avec chaque

attache angulaire, utiliser la quincaillerie appropriée pour :

• Fixer un côté de l’attache angulaire au poteau mural.

• Fixer l’autre côté à la base.

Attache angulaire

(non fournie)

Base

Remarque

2 Retirez le couvercle du centre.

3 Fixer solidement le téléviseur à la base.

Utiliser la quincaillerie optionnelle mentionnée (non

fournie) :

• Vis à métal M6 (vissée dans la base du support de

téléviseur).

• Une vis ou l’équivalent (la fixer à la base).

• Une corde ou une chaîne (assez solide pour supporter

le poids du téléviseur). Vous assurer qu’il n’y a pas de

mou excessif dans la corde ou la chaîne.

La longueur des vis à métal M6 diffère selon le diamètre

de la corde ou de la chaîne. Reportez-vous à l’illustration

ci-dessous.

Trou de vis sur la base du support

Corde ou chaîne (non fournie)

Vis (non fournie)

Vis à métal M6

(non fournie)

10 mm - 14 mm

Vis (M6)

Corde ou chaîne

Base du support de téléviseur

4 Fixer le téléviseur au mur avec des boulons, un dispositif

d’ancrage au mur et une chaîne (ou une corde).

Trous de montage au mur

Boulons à œil M6 (non fourni)

Corde ou

chaîne

(non fournie)

Dispositif

d’ancrage au mur

(non fourni)

Veuillez consulter l’illustration ci-dessous pour connaître

la longueur du boulon à œil M6.

10 mm - 14 mm

Couvercle arrière du téléviseur

Boulon à œil M6

Remarque

• À la livraison de votre téléviseur, selon le modèle, les vis

sont fixées à l’arrière du téléviseur. (Elles sont fixées dans

les orifices servant au montage mural.) Veillez à retirer les

2 vis du haut avant de fixer le téléviseur à un mur.

• Fixer solidement le téléviseur à la base sans fixer le

téléviseur et la base au mur fournit une protection

minimale contre le basculement du téléviseur. Pour une

protection additionnelle, suivre toutes les trois mesures

recommandées ci-dessus.

Précautions

Entretien de votre téléviseur BRAVIA

La sécurité étant de première importance, veuillez lire la

documentation de sécurité (Feuillet de consignes de

sécurité) fournie séparément et vous y conformer.

Débranchez le téléviseur et

les appareils raccordés de la

prise de courant avant de

nettoyer le téléviseur.

• Essuyez l’écran

délicatement à l’aide d’un

chiffon doux.

• Les taches tenaces

peuvent être enlevées à

l’aide d’un chiffon

légèrement imbibé d’une

solution de savon doux et

d’eau tiède.

• Si vous utilisez un chiffon prétraité avec un produit

chimique, suivez bien les directives indiquées sur

l’emballage.

• Ne vaporisez jamais d’eau ou de détergent directement

sur le téléviseur. Le liquide pourrait couler au bas de

l’écran ou sur les parties extérieures, voire pénétrer dans

le téléviseur et l’endommager.

• N’utilisez jamais de solvants corrosifs tels qu’un diluant,

de l’alcool ou du benzène pour nettoyer l’appareil.

• Attendez que l’humidité laissée par le nettoyage se soit

évaporée avant de rebrancher le téléviseur dans la prise

de courant.

• Ne touchez pas au téléviseur si votre main est couverte

d’une substance chimique quelconque, telle que de la

crème pour les mains ou un écran solaire.

Le téléviseur doit aussi être placé sur une surface stable

afin de prévenir son basculement (consultez la page 4). Si

vous avez des enfants ou des animaux domestiques,

vérifiez régulièrement que le téléviseur est fixé solidement

pour une utilisation en toute sécurité.

Recommandation pour une prise de type

La partie saillante de la tige centrale du connecteur doit

être de moins de 1,5 mm.

7 mm max.

1,5 mm max.

(Schéma de référence pour une prise de type F)

• Donnez vie à la résolution époustouflante de votre

Fonctionnalités de l’expérience

téléviseur Sony Ultra HD 4K avec le Lecteur Blu-ray

télévision BRAVIA

en 4K

Ultra HD 4K de Sony. (La disponibilité dépend des

régions)

Nous vous remercions d’avoir choisi Sony!

• Recevez des émissions en HD diffusées sur les ondes

Votre nouveau téléviseur BRAVIA

est la clé d’une

par l’intermédiaire d’une antenne de qualité HD

« expérience télévision en 4K ». Le présent document

branchée directement à l’arrière du téléviseur.

vous aidera à préparer votre nouveau téléviseur pour

Visitez le site http://www.antennaweb.org pour

l’utilisation.

plus de renseignements sur le choix et l’installation

Prenez quelques instants pour compléter

d’une antenne.

l’enregistrement de votre téléviseur à l’adresse

• Découvrez tout un monde de divertissement

maintenant offert en super-haute définition sur les

Canada : http://www.sony.ca/registration

lecteurs Blu-ray Disc

et autres appareils HD de

États-Unis : http://productregistration.sony.com

Sony.

3 Son

Les quatre éléments d’une expérience

Complétez l’expérience haute définition avec une

télévision en 4K

chaîne de cinéma maison ambiophonique BRAVIA

L’installation, la source, le son et la configuration.

Sync

ou un récepteur audio-vidéo de Sony.

1 Installation

4 Configuration

Installez votre téléviseur et raccordez vos sources de

technologie qui soit en matière de téléviseurs DELO,

Maintenant que vous avez choisi la meilleure

signal. Reportez-vous à la page 13 pour des exemples

veillez à retirer tous les accessoires de l’emballage

de schémas de connexion. Pour vous aider à obtenir la

avant d’installer votre téléviseur.

meilleure qualité d’image possible lors de votre

expérience 4K, utilisez des câbles HDMI (High-

2 Source

Definition Multimedia Interface) de Sony.

Pour faire l’expérience du niveau de détail incroyable

qu’offre votre téléviseur BRAVIA, vous devez vous

Pour en savoir plus sur le téléviseur

abonner à un service de télévision haute définition.

• Obtenez un signal ou une source en haute définition

4K, visitez :

(4K) en communiquant avec votre fournisseur de

Canada : http://www.sony.ca/hdtv

services HD.

États-Unis : http://www.sony.com/HDTV

Ce téléviseur affiche tous les types de format d’image en résolution de 3 840 points × 2 160 lignes.

Le tableau ci-dessous indique les formats de haute définition (HD) et de définition standard (SD) pris en charge par les entrées

du téléviseur BRAVIA.

CONNECTEUR

VIDEO AUDIO

Formats pris en charge

4K*

1080/

24p/30p

1080p*

1080i

720/

24p/

30p

720p*

480p 480i PC*

4K/

HDMI

Composant

Prise audio

L/R

(G/D)

Vidéo

Connexion vidéo

composite

Prise audio

L/R

(G/D)

*1 Pour plus de détails sur les formats pris en charge, reportez-vous à la section « Spécifications » de ce manuel.

*2 Pour connaître les formats de signal pris en charge en provenance d’un ordinateur, reportez-vous au Manuel d’aide.

Protection de l’écran du téléviseur

(Téléviseur DELO)

Précautions pour protéger l’écran contre

les dommages

Persistance d’image

Les téléviseurs DELO sont susceptibles de présenter de la

persistance d’image (rémanente) en raison des

caractéristiques des matériaux utilisés. La persistance

d’image peut se produire si des images sont affichées au

même endroit sur l’écran à plusieurs reprises ou pendant

des durées prolongées. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur. Évitez d’afficher des images

qui pourraient causer de la persistance d’image.

Voici des exemples d’images qui pourraient

causer de la persistance d’image :

• Contenus avec des barres noires dans le haut et le bas et/

ou sur les côtés gauche et droit de l’écran. (par exemple,

format Boîte aux lettres, écran 4:3, définition standard)

• Images immobiles telles que des photos.

• Jeux vidéo pouvant afficher des contenus immobiles dans

une partie de l’écran.

• Menus à l’écran, guides de programmes, logos de canal,

etc.

• Contenus immobiles des applications.

• Messages défilants à l’écran, comme ceux utilisés pour les

nouvelles et manchettes.

Pour réduire le risque de persistance

d’image :

• Sony recommande que vous éteigniez le téléviseur

normalement en appuyant sur la touche d’alimentation

de la télécommande ou du téléviseur.

• Remplissez l’écran en modifiant le [Mode cinéma] pour

éliminer les barres noires. Sélectionnez un [Mode cinéma]

autre que [Normal].

• Désactivez l’affichage à l’écran (OSD) en appuyant sur la

touche DISPLAY et désactivez les menus des appareils

raccordés. Pour plus de détails, reportez-vous aux modes

d’emploi des appareils raccordés.

• Évitez d’afficher des images immobiles avec des couleurs

vives (y compris le blanc), des horloges ou des logos sur

une partie quelconque de l’écran.

• Configurez les réglages d’image en fonction des

conditions ambiantes. L’image standard est

recommandée pour l’utilisation à la maison et le

visionnement de contenus affichant souvent des logos de

station, etc.

Le téléviseur propose les fonctions suivantes pour aider à

réduire/éviter la persistance d’image.

Actualisation panneau

Actualisation panneau fonctionnera automatiquement

pour régler l’uniformité de l’écran du téléviseur après son

utilisation pendant de longues durées. La fonction

Actualisation panneau peut également être exécutée

manuellement et doit uniquement être utilisée si la

persistance d’image est très visible ou si le message

suivant s’affiche : [L'actualisation du panneau ne s'est pas

terminée…]

Attention :

• La fonction Actualisation panneau pourrait affecter le

panneau. Comme référence, exécutez la fonction

Actualisation panneau seulement une fois par année; ne

l’exécutez pas plus d’une fois par année, car elle pourrait

affecter la durée de vie du panneau.

• L’exécution de la fonction Actualisation panneau prend

environ une heure.

• Une ligne blanche pourrait s’afficher à l’écran pendant

l’exécution de la fonction Actualisation panneau; il ne

s’agit pas d’un problème de fonctionnement du

téléviseur.

• Actualisation panneau fonctionne uniquement lorsque la

température ambiante se situe entre 10 ºC et 40 ºC (50 ºF

et 104 ºF).

Décalage pixel

Cette fonction déplace automatiquement l’image à l’écran

pour éviter la persistance d’image.

Autre fonction

La luminosité de l’écran est automatiquement réduite lors

de l’affichage d’images fixes, d’horloges, de couleurs vives

ou de logos, etc.

Pièces et commandes

Commandes et indicateurs

(Alimentation) / + / –

Lorsque le téléviseur est éteint,

Appuyez sur  pour l’allumer.

Lorsque le téléviseur est allumé,

Maintenez la touche  enfoncée pour

éteindre l’appareil.

Appuyez sur  de façon répétitive pour

changer la fonction, puis appuyez sur la

touche + ou – pour :

• Régler le volume.

• Sélectionner le canal.

• Sélectionner la source d’entrée du

téléviseur.

 Capteur de télécommande* /

Capteur de lumière* / DEL

d’éclairage

La DEL d’éclairage s’allume ou clignote

en fonction de l’état du téléviseur.

Pour plus d’informations, reportez-vous

au Manuel d’aide.

* Ne placez aucun objet près du capteur.

Utilisation de la télécommande

Description des pièces de la télécommande

La forme de la télécommande, l’emplacement, la disponibilité et la fonction des touches de la

télécommande peuvent varier selon votre région ou pays ou le modèle de téléviseur.

MIC

 INPUT

Permet d’afficher et de sélectionner la

source d’entrée.

(Micro)

Permet d’utiliser la fonction vocale.

(p. ex., recherche de divers contenus à

l’aide de la voix.)

POWER

Permet d’allumer ou éteindre le

téléviseur (mode de veille).

SYNC MENU

Affiche le menu BRAVIA Sync.

 Touches numériques

Utilisez cette touche avec les touches

0-9 pour sélectionner des canaux

numériques.

DISPLAY

Affiche des informations sur le canal/

l’émission/l’entrée que vous regardez.

 Google Play

Permet d’accéder au service « Google

Play » en ligne.

NETFLIX (Uniquement pour des

régions/pays/modèles de

téléviseurs limités)

Permet d’accéder au service « NETFLIX »

en ligne.

Touches de couleur

Permet d’exécuter la fonction

correspondante à ce moment.

 ACTION MENU

Affiche une liste de fonctions

contextuelles.

• Permet de passer à un canal ou une

entrée du téléviseur à partir des

autres applications.

• Allumez le téléviseur pour afficher la

chaîne de télévision ou l’entrée.

GUIDE

Affiche le guide des programmes

numériques.

BACK

Permet de retourner à l’écran

précédent.

HOME

Affiche le menu d’accueil du téléviseur.

DISCOVER

Ouvre la Barre de contenu pour

rechercher un contenu.

//// (Sélection d'élément/

Entrer)

 VOL +/– (Volume)

Permet de régler le volume.

JUMP

Permet d’alterner entre deux canaux ou

entrées. Le téléviseur alterne entre le

canal ou l’entrée en cours et le dernier

canal ou entrée que vous avez

sélectionné.

MUTING

Permet de couper le son. Appuyez de

nouveau pour rétablir le son.

CH +/– (Canal)

Permet de sélectionner le canal.

 AUDIO

Permet de changer la langue de

l’émission en cours de visionnement.

//////

Permet de faire fonctionner les

contenus média sur le téléviseur et

l’appareil compatible BRAVIA Sync

raccordé.

SUBTITLE/CC

Active ou désactive les sous-titres

(lorsque la fonction est disponible).

HELP

Affiche le menu d’Aide. Le Manuel

d’aide est accessible ici.

WIDE

Permet de modifier le format d’écran.

PIC OFF

Permet de désactiver l’image tout en

maintenant le son activé.

Directives pour la télécommande IR

• Pointez la télécommande en direction

du capteur infrarouge du téléviseur.

• Assurez-vous qu’aucun objet ne se

trouve entre la télécommande et le

capteur infrarouge.

• Les lampes fluorescentes peuvent

perturber le fonctionnement de votre

télécommande; le cas échéant,

éteignez les lampes fluorescentes

dans la pièce.

• Si vous éprouvez des difficultés avec la

télécommande, réinsérez ou

remplacez les piles et assurez-vous

qu’elles sont correctement placées

dans le logement.

Remarque

Schéma de connexion

Pour plus d’informations sur les raccordements, reportez-vous au Manuel d’aide en appuyant

sur la touche HELP de la télécommande.

Remarque

• Lorsque vous branchez le câble au Câble / Antenne, serrez-le à la main uniquement, car le serrage

excessif de la connexion peut endommager le téléviseur.

Système audio

à domicile avec

Décodeur /

Entrée audio

Câble/Antenne

Routeur

contrôleur

IR Blaster

optique

Écouteurs/

Système

audio à

domicile/

Infragrave

< 14 mm

Décodeur /

contrôleur

Magnétoscope/ Appareil

Système audio Appareil Appareil photo

Console de jeux HDMI

à domicile avec numérique/

HDMI

vidéo/Lecteur DVD/

appareil ARC/ Caméscope/

Caméscope

HDMI Dispositif de

stockage USB

Remarque

 IR BLASTER*

 REMOTE RS-232C

REMOTE IR IN

• Ces prises permettent de recevoir le

signal de commande externe. Elles

permettent le contrôle étendu du

téléviseur à l’aide d’une liaison

RS-232C via les prises IR IN et

RS-232C.

RS-232C : raccordez à la borne

RS-232C du contrôleur domestique.

IR IN : raccordez à la borne de sortie

IR du contrôleur domestique.

• Assurez-vous de ne pas effectuer le

raccordement à un casque d’écoute

ou un système audio externe.

/ VIDEO IN

• Pour un raccordement composite,

utilisez un câble de rallonge

analogique (non fourni).

•

3,5 mm

12 3 4

1 : G

2 : Vidéo

3 : Masse

4 : D

 HDMI IN 1/2/3/4

• Si vous raccordez un système audio

numérique compatible avec la

technologie Audio Return Channel

(ARC), utilisez la prise HDMI IN 3.

Sinon, vous devez effectuer une

connexion supplémentaire à l’aide de

la prise DIGITAL AUDIO OUT

(OPTICAL).

•

 AUDIO OUT /

• Prend en charge la mini prise stéréo à

3 broches uniquement.

• Pour écouter le son du téléviseur à

l’aide de l’appareil raccordé, appuyez

sur HOME. Sélectionnez [Paramètres]

 [Son]  [Écouteurs/sortie audio],

puis sélectionnez l’élément souhaité.

 USB 1/2, USB 3

• Le raccordement d’un appareil USB

de grande capacité pourrait interférer

avec les autres appareils raccordés à

proximité.

• Lors du raccordement d’un appareil

USB de grande capacité, effectuez le

raccordement au port USB 1.

* Uniquement pour certaines régions/pays/

modèles de téléviseurs limités.

Remarque

• Assurez-vous de ranger le couvercle latéral dans

un endroit sûr pour une utilisation ultérieure.

< 21 mm

< 12 mm

Remarque

Fixer le téléviseur au mur

Le mode d’emploi de ce téléviseur montre les étapes de préparation de l’installation du

téléviseur avant de l’installer au mur.

Votre téléviseur peut être installé au mur avec un support de fixation murale (non fourni) dès

sa sortie de l’emballage. Il se peut que le support de table soit fixé au téléviseur, dans ce cas,

vous devez d’abord démonter le support de table du téléviseur; reportez-vous à la page 20

(Démonter le support de table du téléviseur).

Préparez le téléviseur pour l’installation du support de fixation murale avant d’effectuer le

raccordement des câbles.

Pour des raisons de sécurité et de protection du produit, Sony recommande fortement

que l’installation de votre téléviseur sur le mur soit effectuée par un professionnel

qualifié. N’essayez pas de l’installer vous-même.

• Suivez le guide d’instructions fourni avec le support de fixation murale pour votre

modèle. Une certaine expertise est nécessaire pour l’installation de ce téléviseur, en

particulier en ce qui concerne la solidité du mur en relation avec le poids de l’appareil.

• La longueur des vis pour le support de fixation murale diffère selon l’épaisseur du

support de fixation murale. Reportez-vous à l’illustration ci-dessous.

10 mm - 14 mm

Vis (M6)

Support de fixation murale

Couvercle arrière du téléviseur

• Assurez-vous de ranger les vis non utilisées et le support de table dans un endroit sûr

jusqu’à ce que vous soyez prêt à fixer le support de table. Gardez les vis hors de la

portée des jeunes enfants.

Remarque

• Lisez le Feuillet de consignes d’utilisation et de sécurité fourni pour plus de renseignements sur

l’utilisation en toute sécurité.

• Assurez-vous de tenir le téléviseur pendant que vous le préparez pour l'installation murale.

• Veuillez retirer les protecteurs de coins après l’installation du téléviseur au mur.

Fixer le téléviseur au mur à partir de la boîte

1 Fixez

WM1

WM2

(fournis avec le téléviseur) à l’arrière du téléviseur.

M4L12

WM1

M4L12

WM2

Remarque

Vis

(non fournie)

2 Fixez le support de fixation murale (non fourni) à l’aide des vis (non fournies).

Support de fixation

murale (non fourni)

Remarque

• Si vous utilisez une visseuse électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

Fixer le téléviseur au mur à partir du support de table

1 Insérez les protecteurs de coins.

2 Retirez le couvercle du centre.

3 Retirez les vis.

4 Détachez la base du support.

5 Fermez le bloc du centre en dégageant le verrou à charnière.

6 Détachez

7 Fixez

WM1

WM2

(fournis avec le téléviseur) à l’arrière du téléviseur.

Remarque

8 Fixez le support de fixation murale (non fourni) à l’aide des vis (non fournies).

Support de fixation

murale (non fourni)

Vis

(non fournie)

Remarque

• Si vous utilisez une visseuse électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.

Démonter le support de table du téléviseur

Démonter le support de table du téléviseur en retirant d’abord les vis .

Remarque

• N’enlevez pas le support de table pour aucune raison autre que l’installation des accessoires

correspondants sur le téléviseur.

• Assurez-vous que le téléviseur est en position verticale avant de l’allumer. Pour éviter des irrégularités de

l’uniformité de l’image, n’allumez pas le téléviseur avec l’écran vers le bas.

• Pour fixer de nouveau le support de table, veillez à utiliser les vis (que vous avez enlevées précédemment)

dans les mêmes orifices à l’arrière du téléviseur.

Remarque

Installation du téléviseur contre un mur ou dans un endroit

fermé

Ventilation

•Ne couvrez jamais les orifices de ventilation, ni insérez aucun objet à l’intérieur de la

carcasse du téléviseur.

•Laissez un espace suffisant autour du téléviseur comme indiqué ci-dessous.

Installation sur support

10 cm

30 cm

(11

pouces)

10 cm

1 cm

(4 pouces) (4 pouces)

(

pouce)

Mur

Laissez au moins cet espace autour du téléviseur.

Installation au mur

10 cm

(4 pouces)

Laissez au moins cet espace autour du téléviseur.

10 cm (4 pouces)

10 cm

30 cm

(11

pouces)

(4 pouces)

N’installez jamais le téléviseur de la manière suivante :

La circulation d’air est La circulation d’air est

bloquée. bloquée.

Mur Mur

Remarque

• Une ventilation inadéquate peut surchauffer le téléviseur et causer des dommages ou déclencher un

incendie.

Dépannage

En cas de problèmes tels que : écran noir,

aucun son, image figée, aucune réponse du

téléviseur ou réseau perdu, suivez les

étapes suivantes du dépannage général.

1 Redémarrez votre téléviseur en appuyant

sur la touche de marche de la

télécommande jusqu’à ce qu’un

message s’affiche. Le téléviseur

redémarrera. Si le problème persiste,

débranchez le cordon d’alimentation CA

du téléviseur et attendez trois minutes

avant de le rebrancher.

2 Reportez-vous au menu Aide en

appuyant sur la touche HELP de la

télécommande.

3 Connectez votre téléviseur à Internet et

effectuez une mise à jour logicielle.

4 Consultez le site Web d’assistance de

Sony (coordonnées indiquées sur la

couverture de ce document).

5 Effectuez un rétablissement de la

configuration par défaut. Reportez-vous

à la rubrique « Comment réinitialiser le

téléviseur à ses réglages d’usine » (page

22).

Le message [Un nouveau logiciel pour le

système de la télé est disponible…]

s’affiche.

Sony vous recommande vivement de

mettre à jour le logiciel du téléviseur en

sélectionnant [Mettre à niveau]. Ces mises

à jour logicielles améliorent les

performances de votre téléviseur ou

ajoutent de nouvelles fonctions.

L’écran suivant avec la mention

[Updating…] (Mise à jour…) apparaît et la

DEL d’éclairage clignote en blanc pendant

la mise à jour du logiciel.

Ne débranchez pas le cordon

d’alimentation CA pendant la mise à jour du

logiciel. Sinon, la mise à jour du logiciel

pourrait ne pas s’effectuer complètement,

ce qui risquerait de causer un problème de

fonctionnement du logiciel.

Les mises à jour du logiciel peuvent

prendre jusqu’à 15 minutes.

Lorsque vous branchez le téléviseur, il est

possible que vous ne puissiez pas

allumer le téléviseur immédiatement

même si vous appuyez sur la touche de

marche de la télécommande ou du

téléviseur.

L’initialisation du système prend du temps.

Attendez environ 1 minute, puis utilisez-le

normalement.

Comment réinitialiser le téléviseur à ses

réglages d’usine

AVERTISSEMENT : la réinitialisation effacera

tous vos réglages personnalisés, y compris

le contrôle parental de la diffusion.

 Allumez le téléviseur. Vous pouvez

réinitialiser le téléviseur aux réglages d’usine

en appuyant sur HOME, puis en

sélectionnant [Paramètres]  [Stockage et

réinitialisation]  [Rétablir config. par

défaut].

 Pour forcer le rétablissement de la

configuration par défaut, débranchez le

cordon d’alimentation CA. Appuyez

simultanément sur les touches  et – du

téléviseur en les maintenant enfoncées, puis

branchez le cordon d’alimentation CA.

Relâchez les touches lorsque la DEL

d’éclairage clignote en vert.

 Pour plus de sécurité, assurez-vous d’effacer

toutes les données à caractère personnel et

informations relatives à votre compte avant

de vous défaire de votre téléviseur ou de le

vendre à un tiers, en procédant à la

désynchronisation/désinscription,

déconnexion et désactivation de tous les

services de réseau et en rétablissant les

paramètres d’usine du téléviseur.

Updating...

Remarque

Problèmes et solutions

La DEL d’éclairage clignote en rouge.

 Comptez le nombre de clignotements (un

intervalle de trois secondes entre les

clignotements).

Redémarrez le téléviseur en débranchant le

cordon d’alimentation CA pendant trois

minutes, puis allumez le téléviseur.

Si le problème persiste, débranchez le

cordon d’alimentation CA, puis contactez le

service à la clientèle de Sony (coordonnées

indiquées sur la couverture de ce document)

en indiquant le nombre de fois que la DEL

d’éclairage clignote.

Il n’y aucune image (l’écran est noir) et

aucun son.

 Vérifiez la connexion de câble/antenne.

 Branchez le téléviseur à l’alimentation CA,

puis appuyez sur la touche  du téléviseur

ou POWER de la télécommande.

Impossible de syntoniser certaines

émissions.

 Vérifiez la connexion de câble/antenne.

La télécommande ne fonctionne pas.

 Remplacez les piles.

Vous avez oublié le mot de passe du

contrôle parental de la diffusion.

 Saisissez le code 4357 en mot de passe et

sélectionnez [Modifier le NIP].

Vous avez oublié le mot de passe du

profil d’utilisateur restreint.

 Effectuez un rétablissement forcé de la

configuration par défaut. Reportez-vous à la

rubrique « Comment réinitialiser le téléviseur

à ses réglages d’usine » (page 22).

Le téléviseur et les objets qui l’entourent

deviennent chauds au toucher.

 Lorsque le téléviseur est utilisé pendant une

longue période, le téléviseur et les objets qui

l’entourent peuvent devenir chauds au

toucher. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur.

L’écran devient plus sombre pendant que

vous regardez le téléviseur.

 Si la totalité ou une partie de l’image

demeure immobile, la luminosité de l’écran

est progressivement réduite pour éviter la

persistance d’image. Il ne s’agit pas d’un

problème de fonctionnement du téléviseur.

Vous êtes préoccupé par la persistance

d’image.

 Si la même image est affichée à plusieurs

reprises ou pendant de longues durées, la

persistance d’image peut se produire. Vous

pouvez exécuter manuellement la fonction

Actualisation panneau pour réduire la

persistance d’image.

Remarque

• Exécutez la fonction Actualisation panneau

uniquement lorsque la persistance d’image est

particulièrement visible. Comme référence,

exécutez-la seulement une fois par année. Évitez

de l’exécuter plus d’une fois par année, car elle

pourrait affecter la durée de vie du panneau.

• Les images comprenant des horloges, logos et

couleurs vives (y compris le blanc) causent

facilement de la persistance d’image. Évitez

d’afficher ces types d’images pendant de

longues durées, sinon de la persistance d’image

pourrait se produire.

Une ligne blanche apparaît à l’écran.

 Actualisation panneau fonctionne

automatiquement après l’utilisation du

téléviseur pendant de longues durées pour

réduire la persistance d’image. Actualisation

panneau démarre après que vous éteigniez

le téléviseur et l’exécution de la fonction

prend environ une heure. Une ligne blanche

pourrait s’afficher à l’écran pendant

l’exécution de la fonction Actualisation

panneau. Il ne s’agit pas d’un problème de

fonctionnement du téléviseur.

Le message [L'actualisation du panneau

ne s'est pas terminée…] s’affiche.

Actualisation panneau fonctionne

automatiquement après l’utilisation du

téléviseur pendant de longues durées pour

réduire la persistance d’image. Si le

téléviseur est allumé, le cordon

d’alimentation CA est débranché ou la

température ambiante est à l’extérieur de la

plage de 10 ºC à 40 ºC (50 ºF à 104 ºF)

pendant l’exécution de la fonction

Actualisation panneau, le processus n’est

pas complété et ce message apparaît.

 Si la fonction Actualisation panneau a

démarré automatiquement, elle redémarre

lorsque vous éteignez le téléviseur avec la

télécommande.

 Si la fonction Actualisation panneau est

initiée manuellement, vous devez la

sélectionner de nouveau.

Spécifications

Système

Système de télévision

NTSC : Norme de télévision en Amérique

ATSC (8VSB terrestre) : 8VSB conforme avec

ATSC

QAM sur le câble : ANSI/SCTE 07 2000

(n’inclut pas la fonctionnalité CableCARD)

Plages de canaux

Analogique terrestre : 2 - 69 / Numérique

terrestre : 2 - 69

Câble analogique : 1 - 135 / Câble

numérique : 1 - 135

Système de l’écran

Panneau DELO (diode électroluminescente

organique)

Puissance des haut-parleurs

10 W + 10 W + 10 W + 10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n

Bluetooth version 4.1

Connecteurs d’entrée et de sortie

CABLE/ANTENNA

Borne extérieure de 75 ohms pour entrées RF

VIDEO IN

Entrée vidéo/audio (mini-prise )

HDMI IN 1/2/3/4 (Prend en charge la

résolution 4K, compatible HDCP 2.2)

Video :

4 096 × 2 160p (60 Hz)*

, 4 096 × 2 160p

(24 Hz)*

, 3 840 × 2 160p (60 Hz)*

3 840 × 2 160p (24, 30 Hz), 1 080p

(30, 60 Hz), 1 080/24p, 1 080i (60 Hz), 720p

(30, 60 Hz), 720/24p, 480p, 480i, formats

Ordinateur

3 840 × 2 160p s’affiche lorsque

4 096 × 2 160p est reçu en entrée

HDMI IN 2 / 3 seulement.

Audio : 5,1 canaux linéaires PCM : 32, 44,1,

48, 88,2, 96, 176,4 et 192 kHz, 16, 20 et 24

bits, Dolby Digital, Dolby Digital Plus et DTS

ARC (Audio Return Channel) (HDMI IN 3

seulement)

(Deux canaux linéaires PCM : 48 kHz, 16 bits,

Dolby Digital, Dolby Digital Plus, DTS)

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (Deux canaux

linéaires PCM : 48 kHz, 16 bits, Dolby Digital,

DTS)

AUDIO OUT / (mini-prise stéréo)

Sortie audio, Écouteurs, Infragrave

1, 2, 3

Les ports USB 1 et 2 prennent en charge la

connectivité USB haute vitesse (USB 2.0).

Le port USB 3 prend en charge la connectivité

USB super vitesse (USB 3.0).

LAN

Connecteur 10BASE-T/100BASE-TX

(La vitesse de connexion peut varier selon

l’environnement réseau. Le débit 10BASE-T/

100BASE-TX et la qualité de la

communication ne sont pas garantis pour ce

téléviseur.)

Réseau domestique

Reportez-vous au Manuel d’aide pour

connaître les formats pris en charge.

REMOTE

Mini-prise RS-232C, mini-prise IR IN

Ces prises permettent de recevoir le signal

de commande externe.

IR BLASTER *

Entrée du câble IR Blaster (mini-prise)

Autres

Température de service

0 °C – 40 °C (32 °F – 104 °F)

Alimentation et autres

Alimentation

110 V - 240 V CA, 50/60 Hz (États-Unis/

Canada 120 V CA, 60 Hz)

Consommation d’énergie

en cours d’utilisation

XBR-77A1E : 744 W

XBR-65A1E : 477 W

XBR-55A1E : 357 W

en veille*

Moins de 0,5 W pour les modèles 120 V CA et

moins de 0,5 W pour les modèles 240 V CA

Taille de l’écran (mesurée en diagonale)

(Environ)

XBR-77A1E : 76,7 pouces (classe 77”)

XBR-65A1E : 64,5 pouces (classe 65”)

XBR-55A1E : 54,6 pouces (classe 55”)

Résolution de l’écran

3 840 points (horizontal) × 2 160 lignes

(vertical)

Puissance de sortie

USB 1

5 V, , 500 mA MAX

USB 2

5 V, , 500 mA MAX

USB 3

5 V, , 900 mA MAX

Remarque

Dimensions (Environ)

avec support

XBR-77A1E : 1 721 × 993 × 399 mm /

× 39

× 15

pouces

XBR-65A1E : 1 451 × 832 × 339 mm /

× 32

× 13

pouces

XBR-55A1E : 1 228 × 710 × 339 mm /

× 28 × 13

pouces

sans support

XBR-77A1E : 1 721 × 997 × 99 mm /

× 39

× 4 pouces

XBR-65A1E : 1 451 × 834 × 86 mm /

× 32

× 3

pouces

XBR-55A1E : 1 228 × 711 × 86 mm /

× 28 × 3

pouces

schéma des trous pour la fixation murale

XBR-77A1E : 400 × 300 mm

XBR-65A1E : 400 × 200 mm

XBR-55A1E : 400 × 200 mm

taille des vis de fixation murale (mm)

M6 (longueur : voir le diagramme sur

page 15.)

Poids (Environ)

avec support

XBR-77A1E : 45,3 kg / 99,8 lb.

XBR-65A1E : 36,2 kg / 79,8 lb.

XBR-55A1E : 28,8 kg / 63,5 lb.

sans support

XBR-77A1E : 37,8 kg / 83,3 lb.

XBR-65A1E : 29,8 kg / 65,7 lb.

XBR-55A1E : 25,0 kg / 55,1 lb.

Uniquement pour certaines régions/pays/

modèles de téléviseurs limités.

La consommation d’énergie en mode de

veille est obtenue lorsque les processus

internes nécessaires du téléviseur sont

terminés.

La consommation d’énergie en mode de

veille augmente lorsque votre téléviseur est

connecté au réseau.

Remarque

• La disponibilité des accessoires en option

dépend des pays/régions/modèles de

téléviseurs/stocks.

• La conception des produits et les

caractéristiques techniques peuvent changer

sans préavis.

Information de licence

• Les termes HDMI et HDMI High-

Definition Multimedia Interface ainsi

que le logo HDMI sont des marques de

commerce ou des marques déposées

de HDMI Licensing, LLC aux États-Unis

et dans d’autres pays ou régions.

• Fabriqué sous licence de Dolby

Laboratories.

Dolby, Dolby Audio et le symbole

double-D sont des marques de

commerce de Dolby Laboratories.

• « BRAVIA » et

, S-Force,

Motionflow, BRAVIA Sync et

sont

des marques de commerce ou des

marques déposées de Sony

Corporation.

• Les noms Gracenote, Gracenote eyeQ,

Gracenote VideoID, Gracenote Video

Explore, le logo Gracenote et la

mention « Powered by Gracenote »

sont des marques ou des marques

déposées de Gracenote aux États-Unis

et/ou dans d'autres pays.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi

Protected Setup et le logo Wi-Fi

CERTIFIED sont des marques

commerciales ou des marques

déposées de la Wi-Fi Alliance.

• Pour les brevets DTS, voir

http://patents.dts.com. Fabriqué sous

licence de DTS, Inc.

DTS, le symbole, et DTS et son

symbole ensemble sont des marques

déposées, et DTS Digital Surround est

•

Le symbole et les logos Bluetooth® sont

des marques déposées de Bluetooth

SIG, Inc. ; toute utilisation de ces

marques par Sony Corporation est

soumise à une licence. Les autres

marques déposées et appellations

commerciales sont la propriété de leurs

détenteurs respectifs.

• TUXERA est une marque déposée de

Tuxera Inc. aux États-Unis et dans

d’autres pays.

• Le logo USB-IF SuperSpeed USB

Trident est une marque déposée d’USB

Implementers Forum, Inc.

MEMO

For Your Convenience

Online

Registration:

Be sure to register your TV.

United States

Canada

http://productregistration.sony.com

http://www.sony.ca/registration

Software

Updates:

Your TV is capable of receiving software updates. For the

latest information about software updates for your TV, visit:

United States

Canada

http://www.sony.com/tvsupport

http://www.sony.ca/support

NOTE: If your TV is connected to the Internet, you can check

for software updates by pressing HELP, and select [System

software update].

Pour votre commodité

Enregistrement

en ligne

Faire en sorte de compléter l’enregistrement de votre

téléviseur.

Canada

États-Unis

http://www.sony.ca/registration

http://productregistration.sony.com

Mise à jour du

logiciel :

Votre téléviseur est en mesure de recevoir des mises à jour

logicielles. Pour obtenir les renseignements les plus à jour

sur les mises à jour du logiciel de votre téléviseur, visitez :

Canada

États-Unis

http://www/sony.ca/support

http://www.sony.com/tvsupport

REMARQUE : Si votre téléviseur est connecté à Internet, vous

pouvez vérifier les mises à jour logicielles en appuyant sur

HELP et en sélectionnant [Mise à jour du logiciel].

Help Guide

Manuel d’aide

http://rd1.sony.net/help/tv/eusltn1/h_us/

Sony XBR-65A1E OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV

Product's Documents

User Manual

Specifications

Sony XBR-65A1E Questions and Answers

Related Products

Sony KD-48A9 - 48" OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV

Sony KD-55AG9 - OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV (Android TV)

Sony KD-55A8 OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV (Android TV)

Sony KD-65AG8 AG8 OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV (Android TV)

Sony KD-55A85 A85 OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV (Android TV)

Sony KD-65A8 A8 OLED 4K Ultra HD High Dynamic Range (HDR) Smart TV
