Sony KD-55AG9 - OLED 4K Ultra HD High Dynamic Range (HDR) User Manual

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\010COV.fm masterpage: Cover

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Television

Reference Guide

Guide de référence

Guía de referencia

Referentiegids

Referenzanleitung

Guia de referência

Guida di riferimento

Referensmaterial

Referencevejledning

Viiteopas

Referanseveiledning

Przewodnik

Referenční příručka

Referenčná príručka

Felhasználói útmutató

Ghid de referinţă

Информация за продукта

Οδηγός αναφοράς

Başvuru Kılavuzu

KD-77AG9 / 65AG9 / 55AG9

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\020SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Table of Contents

IMPORTANT NOTICE . . . . . . . . . . . . . . . . . . . . 2

Safety Information . . . . . . . . . . . . . . . . . . . . .3

Protecting the TV Screen (OLED TV) . . . . . . .4

Remote Control and TV . . . . . . . . . . . . . . . 5

Connection Diagram . . . . . . . . . . . . . . . . . 6

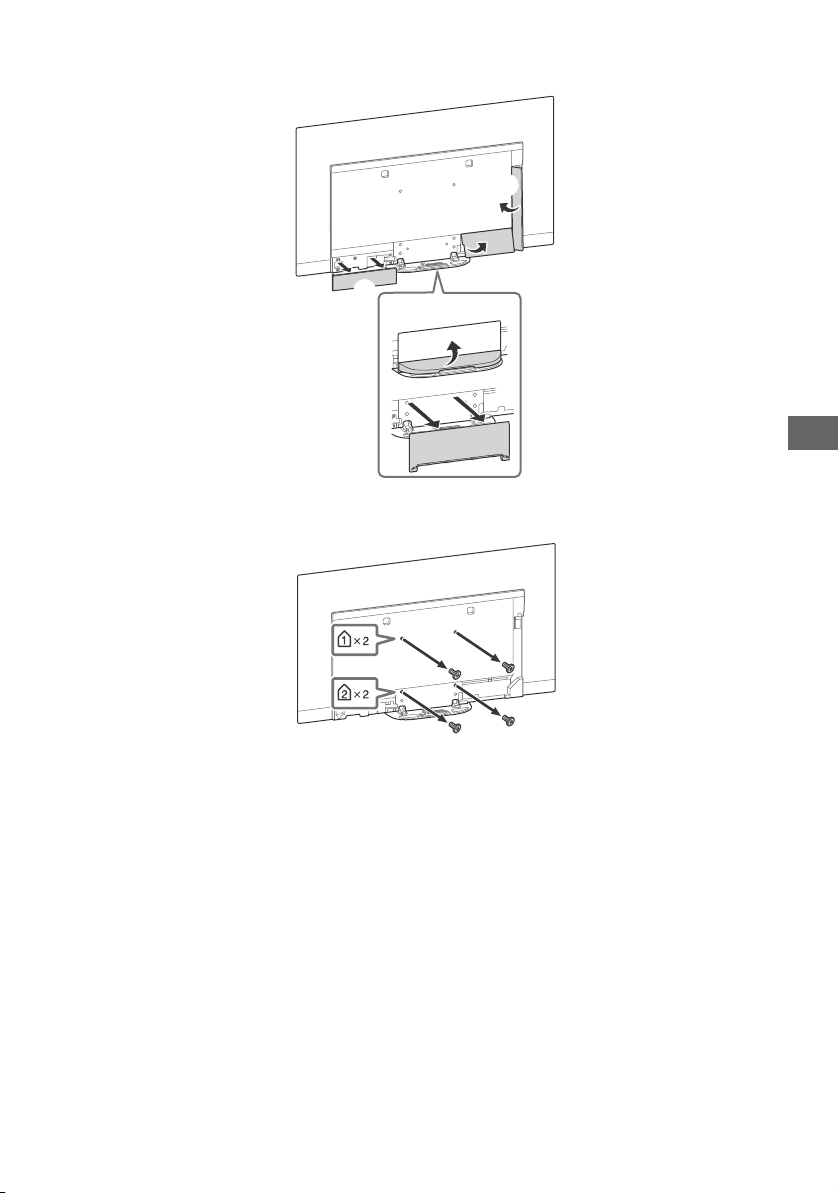

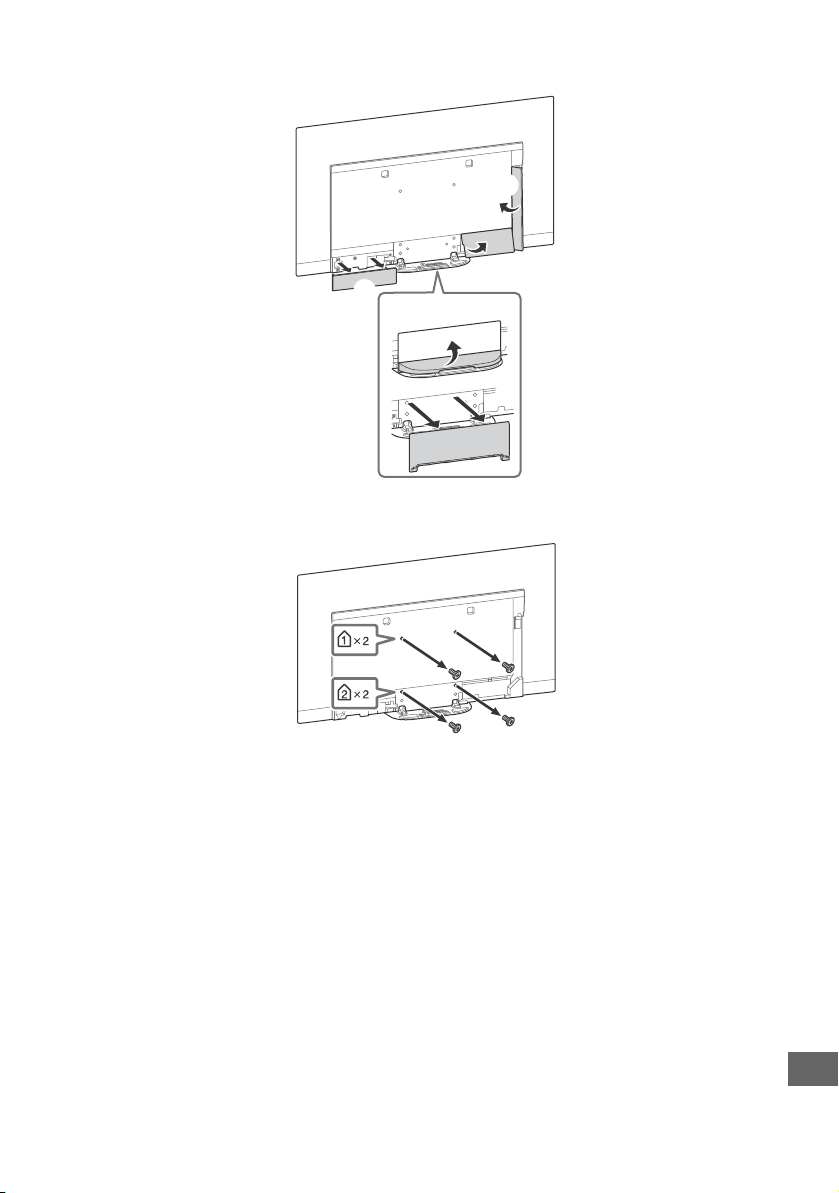

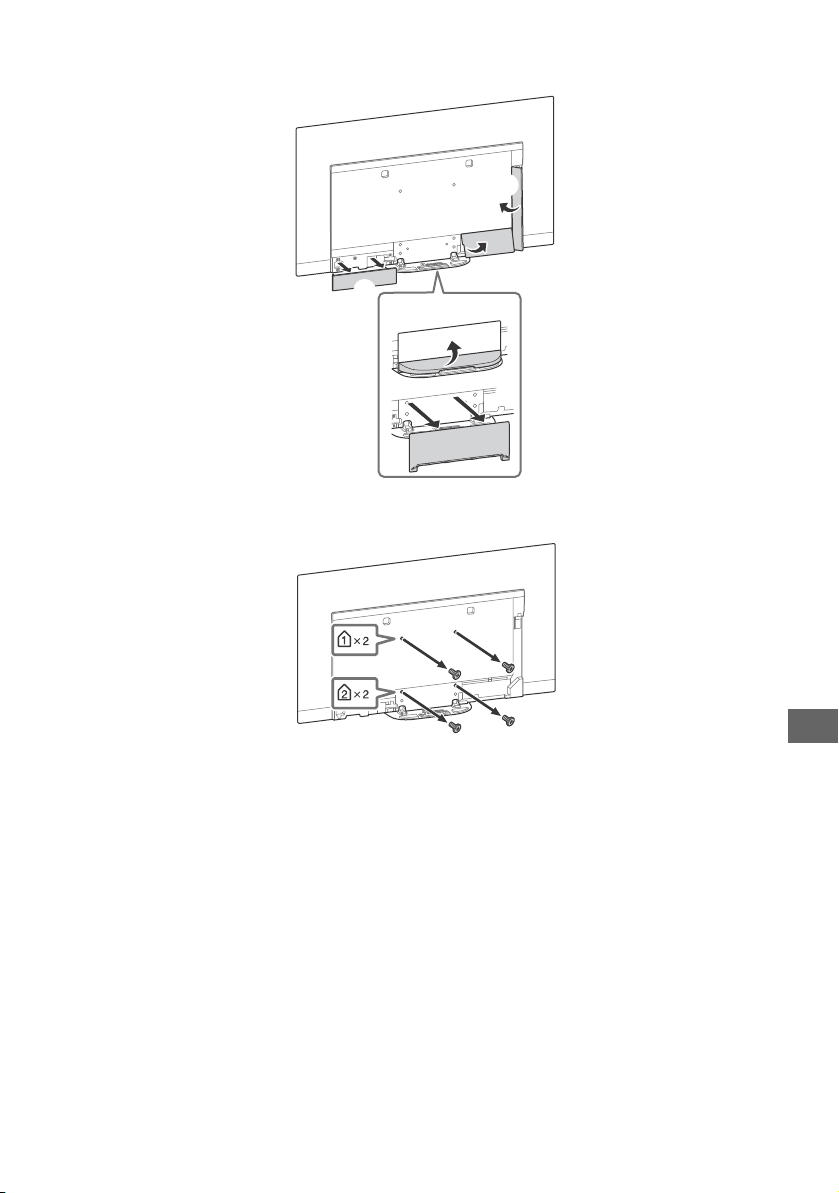

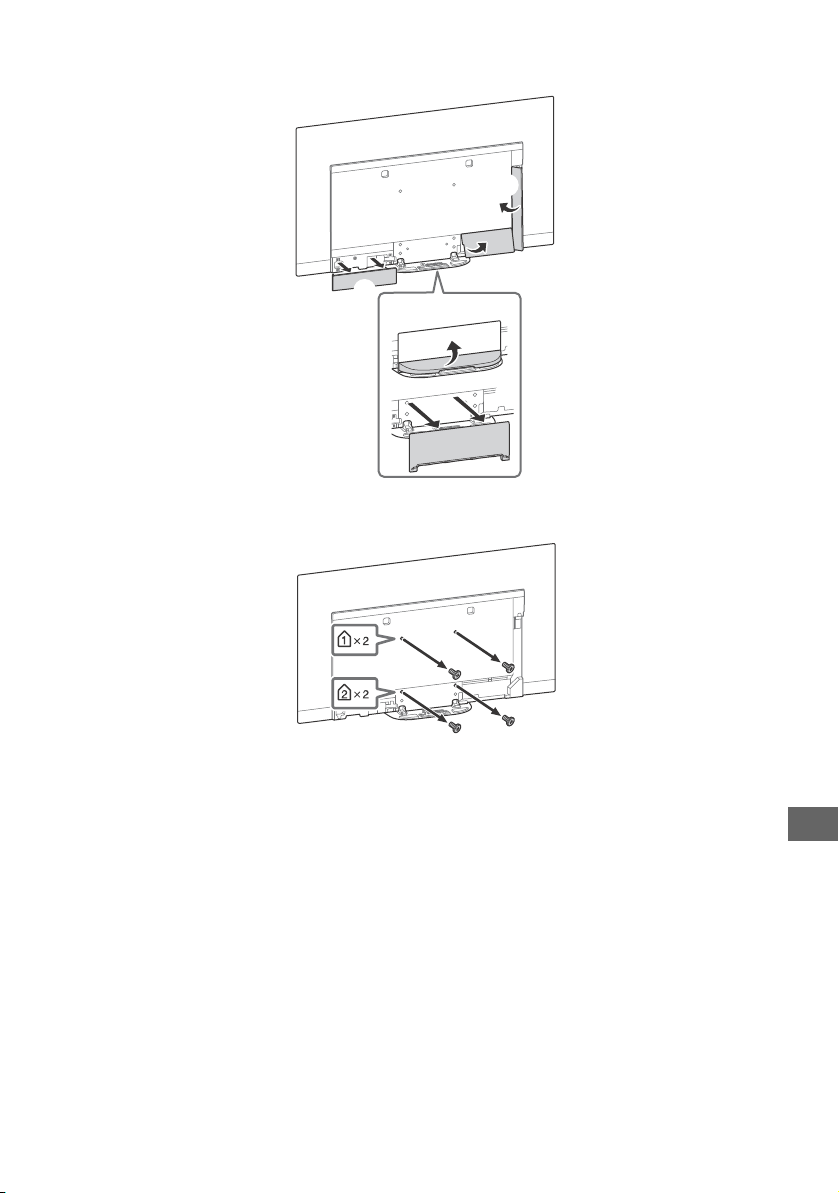

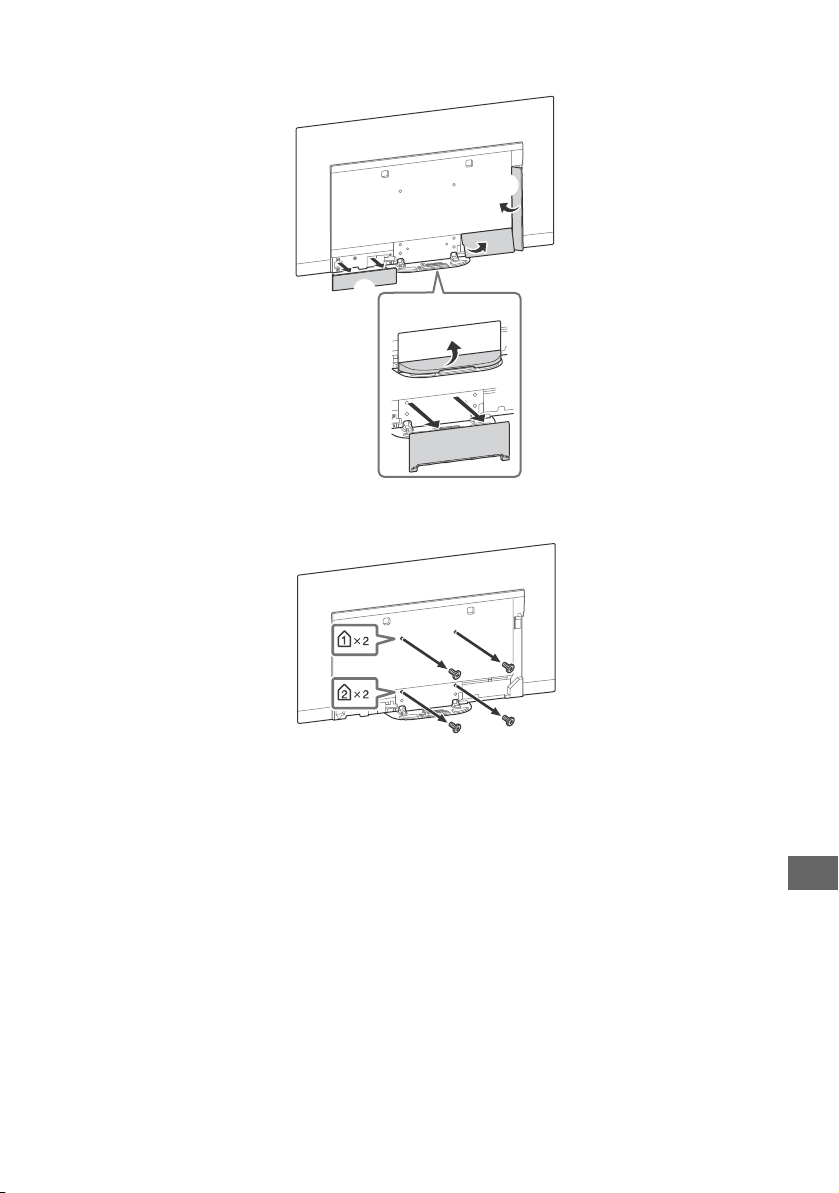

Installing the TV to the Wall . . . . . . . . . . . 9

Using the optional Wall-Mount Bracket

(SU-WL850 or SU-WL450) . . . . . . . . . . . . . . .9

Troubleshooting. . . . . . . . . . . . . . . . . . . . .11

Troubles and Solutions. . . . . . . . . . . . . . . . . 11

Specifications . . . . . . . . . . . . . . . . . . . . . . 12

Introduction

Thank you for choosing this Sony product.

Before operating the TV, please read this manual thoroughly and

retain it for future reference.

Note

• Before operating the TV, please read the “Safety Information”

(page 3).

• Read the supplied Safety Information for additional safety

information.

• Images and illustrations used in the Setup Guide and this

manual are for reference only and may differ from the actual

product.

Location of the identification label

Labels for the TV Model No., Production Date (year/month) and

Power Supply rating are located on the rear of the TV or package.

They can be found by removing the stand cover .

Notice for Radio Equipment

Hereby, Sony Visual Products Inc. declares

that the radio equipment types

KD-77AG9, KD-65AG9, KD-55AG9 are in

compliance with Directive 2014/53/EU. The full text of the EU

declaration of conformity is available at the following internet

address:

http://www.compliance.sony.de/

Notice for customers: the following information is only applicable

to equipment sold in countries applying EU directives.

For this radio equipment, the following restrictions on putting into

service or of requirements for authorization of use apply in

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK,

MD, RS, ME, Kosovo :

5150 - 5350 MHz band is restricted to indoor operations only.

To attach the Table-Top

Stand, refer to the Setup

Guide.

Internet Connection and Data Privacy

This product connects to the internet during initial setup as soon

as a network is connected in order to confirm internet

connection, and later to configure the Home screen. Your IP

address is used in these and all other internet connections. If

you do not want your IP address be used at all, do not set-up the

wireless internet function and do not connect an internet cable.

Please refer to the privacy information presented in the set-up

screens for further details of internet connections.

Help

Find more troubleshooting and other useful information

directly from your TV. Press HELP on the remote control to

display a list of topics, or to search by keyword.

Help Guide (Manual)

For more detailed information, select [Help Guide] from the

Help menu on your TV. You can also check the Help Guide from

your PC or smartphone (information provided on the back

cover of this manual).

IMPORTANT NOTICE

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\020SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation/Set-up

Install and use the TV set in accordance with the instructions

below in order to avoid any risk of fire, electric shock or damage

and/or injuries.

Installation

• The TV set should be installed near an easily accessible mains

socket.

• Place the TV set on a stable, level surface to prevent it from

falling over and causing personal injury or property damage.

• Install the TV where it cannot be pulled, pushed, or knocked

over.

• Install the TV so that the TV’s Table-Top Stand does not protrude

out from the TV stand (not supplied). If the TV’s Table-Top Stand

protrudes out from the TV stand, it may cause TV set to topple

over, fall down, and cause personal injury or damage to the TV.

• For safety reasons, be sure to attach the centre covers to the

rear of the TV when TV in Table-Top condition.

• Only qualified service personnel should carry out wall-mount

installations.

• For safety reasons, it is strongly recommended that you use

Sony accessories, including:

 Wall-Mount Bracket SU-WL850

 Wall-Mount Bracket SU-WL450

• Be sure to use the screws supplied with the Wall-Mount Bracket

when attaching the Wall-Mount Bracket to the TV set. The

supplied screws are designed as indicated by illustration when

measured from the attaching surface of the Wall-Mount Bracket.

The diameter and length of the screws differ depending on the

Wall-Mount Bracket model.

Use of screws other than those supplied may result in internal

damage to the TV set or cause it to fall, etc.

Transporting

• Before transporting the TV set, disconnect all cables.

• Two or three people are needed to transport a large TV set.

• When transporting the TV set by hand, hold it as shown below.

Do not put stress on the panel and the frame around the screen.

• When handling or mounting the

TV set, do not lay down the TV.

• When transporting the TV set, do

not subject it to jolts or excessive vibration.

• When transporting the TV set for repairs or when moving, pack

it using the original carton and packing material.

Topple prevention

Ventilation

• Never cover the ventilation holes or insert anything into the

cabinet.

• Leave space around the TV set as shown below.

• It is strongly recommended that you use a Sony Wall-Mount

Bracket in order to provide adequate air circulation.

Installed on the wall

Safety Information

Screw (M6)

Wall-Mount Bracket

9 mm - 13 mm

TV’s rear cover

M4 screw (not supplied)

1.5 N·m

{15 kgf·cm}

Screw (not supplied)

6 mm - 7 mm

Cord (not

supplied)

30 cm

10 cm

Leave at least this much space around the set.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\020SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installed with stand

• To ensure proper ventilation and prevent the collection of dirt or

dust:

 Do not lay the TV set flat, install upside down, backwards, or

sideways.

 Do not place the TV set on a shelf, rug, bed or in a closet.

 Do not cover the TV set with a cloth, such as curtains, or items

such as newspapers, etc.

 Do not install the TV set as shown below.

Precautions to Protect the Screen from

Damage

Image retention

OLED TV‘s are susceptible to image retention (burn-in) due to the

characteristics of the materials used. Image retention may occur if

images are displayed in the same location on the screen

repeatedly or over extended periods of time. This is not a

malfunction of the TV. Avoid displaying images that may cause

image retention.

The following are examples of images that may

cause image retention:

• Content with black bars either on the top and bottom and/or

the left and right sides of the screen. (for example, Letterboxed,

4:3 screen, Standard definition)

• Static images such as photos.

• Video games that might have static content in some part of the

screen.

• On-screen menus, programme guides, channel logos etc.

• Static content from applications.

• On-screen tickers, such as those used for news and headlines.

To reduce the risk of image retention:

• Sony recommends that you turn off the TV normally by pressing

the power button on the remote control or the TV.

• Fill the screen by changing [Wide mode] to eliminate the black

bars. Select [Wide mode] other than [Normal].

• Turn off the OSD (On Screen Display) by pressing the /

button, and turn off the menus from connected equipment. For

details, refer to the instruction manuals for the connected

equipment.

• Avoid displaying static images with bright colours (including

white), clocks or logos on any portion of the screen.

• Set the picture settings based on the ambient conditions. The

Standard Picture is recommended for home use and when

viewing content that often displays the station logos, etc.

The TV has following features to help reduce/prevent image

retention.

Panel refresh

Panel refresh will automatically run to adjust the uniformity of the

TV screen after it has been in use for long periods of time. Panel

refresh can also be performed manually and should only be used

if image retention is very noticeable or you see the following

message: [Panel refresh did not finish…]

Caution:

• The Panel refresh function may affect the panel. As a reference,

perform the Panel refresh only once a year, do not perform it

more than once a year as it may affect the usable life of the

panel.

• Panel refresh takes about one hour to complete.

• A white line may be displayed on the screen during the Panel

refresh, this is not a malfunction of the TV.

• Panel refresh will only work when the room temperature is

between 10 ºC and 40 ºC.

Pixel shift

Automatically moves the image on the screen to prevent image

retention.

Other feature

The screen brightness is automatically reduced when displaying

still images, clocks, bright colours or logos etc.

30 cm

10 cm

Leave at least this space around the set.

6 cm

Do not block the air circulation area.

Air circulation

Wall

Air circulation is blocked.

Wall

Protecting the TV Screen (OLED TV)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\030PAT_cdva.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Remote Control and TV

The remote control shape, location,

availability and function of remote control

buttons may vary depending on your region/

country/TV model.

 (Microphone): Use voice search. (e.g.,

Search various content by voice.)*

//// (Navigation D-Pad): On

screen menu navigation and selection.

TV: Switch to a TV channel or input and

display the TV menu.

 (TV standby)

Number buttons

/ (Info/Text reveal): Display

information.

 (Text):

Display text information.

 Google Play

NETFLIX (Only on limited region/

country/TV model)

Colour buttons

 GUIDE/ :

Display the digital programme

guide, or EPG of cable/satellite box*

REC LIST: Display the Rec list of USB HDD, or

DVR*

 (Input select): Display and select the

input source, etc.

(Quick settings): Display Quick

Settings.

BACK/

HOME

 +/– (Volume)

(Jump)

 (Mute)

Hint

• The accessibility shortcut service can be turned

on or off by pressing and holding .

CH +/–//

In TV mode: Select the channel.

In Text mode: Select the next () or

previous () page.

 AUDIO: Select the sound of multilingual

source or dual sound (depend on

programme source).

(Subtitle setting)

HELP:

Display the Help menu.

///

 REC:

Record the currently viewed

programme on the USB HDD, or DVR*

EXIT

 (Power)

 Remote Control sensor / Light sensor /

Illumination LED

 Built-in MIC*

/ LED: To enable the

built-in MIC, press the (MIC) button on the

remote control and follow the on-screen

instructions. For more information, refer to

the Help Guide.

*1 The voice search requires an Internet connection.

*2 [Cable/Satellite box setup] setting is required (only

on limited region/country/TV model). For more

information, refer to the Help Guide.

*3 Only on limited region/country/language. Standby

power consumption will increase when the voice

search with the built-in MIC is enabled.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\040ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Connection Diagram

For more information on connections, refer to the Help Guide by pressing HELP on the remote control.

ȭȯ



Cable/

Antenna/

External

Box

Router

Satellite

Headphone

7 mm

HDMI Device

HDMI

Device

VCR/Video game equipment/DVD

player/Camcorder/External Box*

14 mm

Conditional Access Module

HDMI

Device

Audio

System

with

Optical

Audio

Input

AV Receiver

Digital still

camera/

Camcorder/

USB storage

media/

USB HDD

device

Digital still camera/Camcorder/

USB storage media

Audio

System

with

eARC/

ARC/

HDMI

Device

1.5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\040ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• To use your TV speakers as the centre

speaker, connect the output of your AV

receiver to the CENTER SPEAKER IN on

your TV.

• Before connecting cables, disconnect the

mains lead of both TV and AV receiver.

• Make sure the [Speakers] is set to [Audio

system].

To prevent hiss when not connecting the

CENTER SPEAKER IN to an AV receiver,

disable [TV centre speaker mode]. For

details, refer to the Help Guide.

 CAM (Conditional Access Module)

• Provides access to pay TV services. For

details, refer to the instruction manual

supplied with your CAM.

• Do not insert the smart card directly into

the TV CAM slot. It must be fitted into the

Conditional Access Module provided by

your authorised dealer.

• CAM is not supported in some countries/

areas. Check with your authorised dealer.

• A CAM message may appear when you

switch to a digital programme after using

the Internet video.

/ AV IN

• For a composite connection, use an

Analogue Extension Cable (not supplied).

•

 (Headphone)

• Supports 3-pole stereo mini jack only.

• You cannot output sound from both the

headphone and the TV speakers at the

same time.

 USB 1/2, USB 3 (HDD REC)*

• Connecting a large USB device may

interfere with other connected devices

beside it.

• When connecting a large USB device,

connect to the USB 1 port.

• Connect a USB HDD device to the USB 3

port (blue).

 HDMI IN 1/2/3/4

• HDMI interface can transfer the digital

video and audio on a single cable.

•

• To enjoy high quality 4K 50p/60p

contents, connect a Premium High Speed

HDMI cable and set the [HDMI signal

format] to [Enhanced format].

Do this setting individually for each

connected HDMI IN terminal. For details of

supported formats, refer to the

“Specifications“ in this manual (page 12-

13).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Connect your audio system to the

HDMI IN 3 to route TV audio to your audio

system. An audio system that supports

HDMI eARC/ARC can send video to the TV,

and receive audio from the TV via the

same HDMI cable. If your audio system

does not support HDMI eARC/ARC, an

additional connection with DIGITAL AUDIO

OUT (OPTICAL) is necessary.

• Use the HDMI cable with Ethernet to

connect audio system with eARC.

10 mm

3.5 mm

1234

1: L

2: Video

3: Ground

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\040ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF input), (Satellite input)

• Connections for terrestrial/cable and

satellite. Connection steps: SUB.  MAIN

 Antenna

• For SUB. jack, connect only when you are

using twin tuner mode except for Single

Cable Distribution EN50494.

*1 For an external device which has only SCART AV

OUT, use a SCART-RCA adaptor and Analogue

Extension Cable.

*2 Only on limited region/country/TV model.

Note

• You cannot attach the side cover while the

cables are connected to side terminal.

• Be sure to store the side cover in a safe place for

future use.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\040ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installing the TV to the Wall

To Customers:

For product protection and safety reasons, Sony strongly recommends that installation of your TV be

performed by Sony dealers or licensed contractors. Do not attempt to install it yourself.

To Sony Dealers and Contractors:

Provide full attention to safety during the installation, periodic maintenance and examination of this

product.

Wall-Mount Bracket Installation Information

This TV’s instruction manual only provides the steps to prepare the TV for Wall-Mount installation

before it is installed on the wall.

For instructions on Wall-Mount Bracket installation, see the Installation Information (Wall-Mount

Bracket) on the product page for your TV model.

www.sony.eu/support/

Preparing for Wall-Mount Installation

Use the Wall-Mount Bracket SU-WL850 (not supplied) or SU-WL450 (not supplied) to install the TV to

the wall.

Make sure to attach the Table-Top Stand before installing the TV to the wall by referring to the Setup

Guide.

• Prepare the TV for the Wall-Mount Bracket before making cable connections.

• Follow the instruction guide provided with the Wall-Mount Bracket for your model. Sufficient

expertise is required in installing this TV, especially to determine the strength of the wall for

withstanding the TV’s weight.

• Be sure to entrust the attachment of this product to the wall to Sony dealers or licensed contractors

and pay adequate attention to safety during the installation. Sony is not liable for any damage or

injury caused by mishandling or improper installation.

• The screws for Wall-Mount Bracket are not supplied.

• Be sure to store the unused screws and Table-Top Stand in a safe place until you are ready to

attach the Table-Top Stand. Keep the screws away from small children.

Using the optional Wall-Mount Bracket (SU-WL850 or SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\040ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

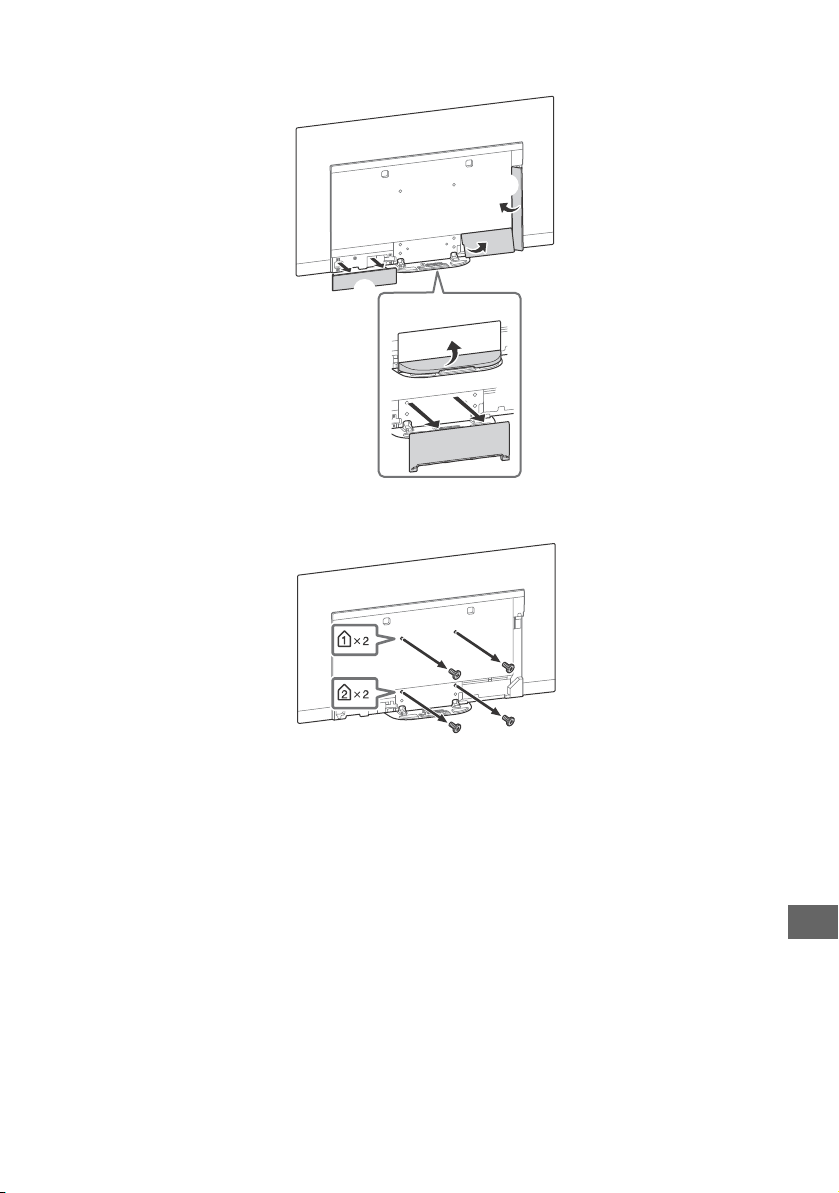

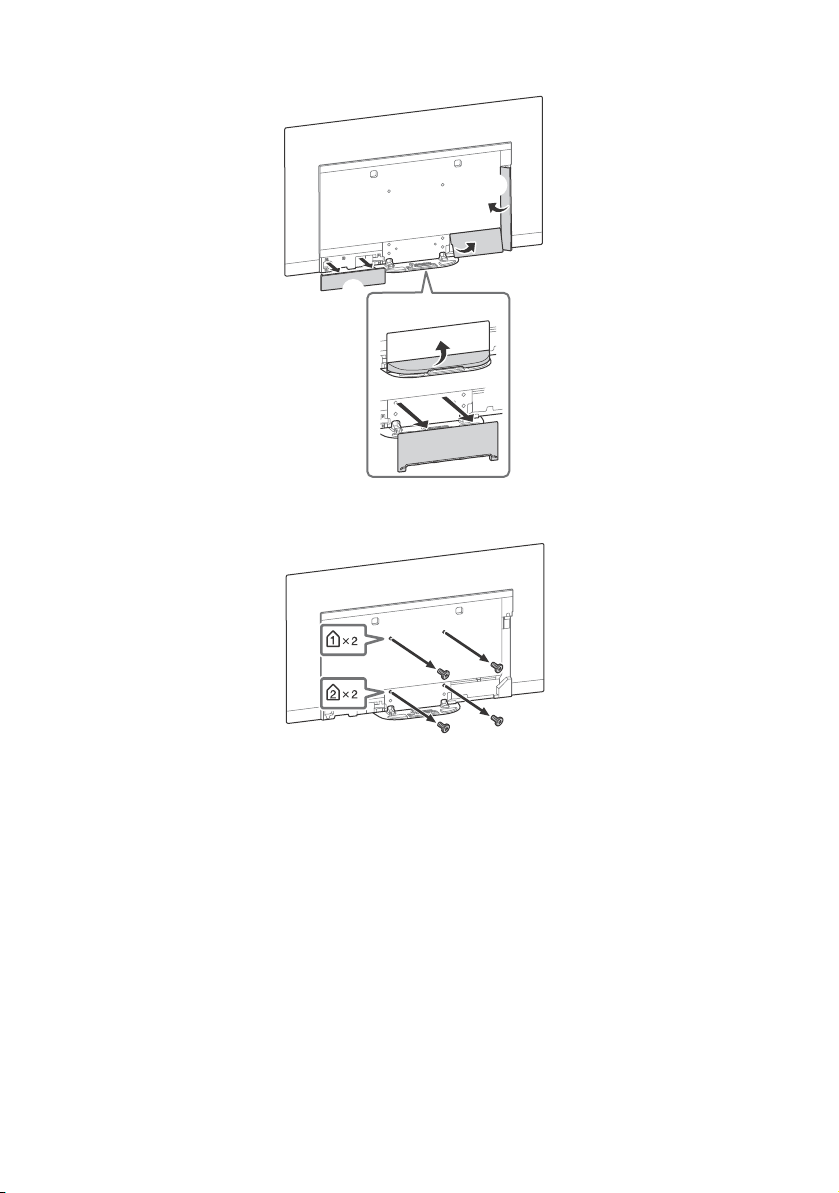

1 Remove the stand cover and terminal covers.

2 Remove the screws from the rear of the TV.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\050TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Troubleshooting

General troubleshooting for issues like: black

screen, no sound, frozen picture, TV does not

respond, or network is lost, do the following

steps.

1 Restart your TV by pressing the power button

on the remote control until a message

appears. The TV will restart. If the TV does not

recover, try unplugging the mains lead. Then

press the power button on the TV and wait for

two minutes, and plug in the mains lead.

2 Refer to the Help menu by pressing HELP on

the remote control.

3 Connect your TV to the Internet and perform

a software update. Sony recommends you to

keep your TV software updated. Software

updates provide new features and

performance improvements.

4 Visit Sony support website (information

provided on the front cover of this manual).

When you plug in the TV, the TV may not be

able to turn on for a while even if you press

the power button on the remote control or

the TV.

It takes time to initialize the system. Wait for

about one minute, then operate it again.

Troubles and Solutions

When the illumination LED is flashing in red.

 Count how many times it flashes (interval time is

three seconds).

Reboot the TV by disconnecting the mains lead

until the illumination LED stopped flashing in red,

then turn on the TV.

If the problem persists, disconnect the mains

lead, and contact your dealer or Sony service

centre with the number of times the illumination

LED flashes.

Terrestrial/cable service cannot be received.

 Check the antenna (aerial)/cable connection and

booster settings.

 Select terrestrial/cable service by pressing TV on

the remote control, and then select [Digital] if the

broadcasting service is not displayed.

 Terrestrial signal might be suppressed if there is a

strong signal supplied nearby. Set [LNA (CH ---)]

to [Off] in digital tuning settings.

 After moving to a new house or trying to receive

new services, attempt a service search by

selecting [Digital tuning].

Satellite service cannot be received.

 Check the satellite cable connection.

 When [No signal. LNB overload detected…]

message is displayed, unplug the mains lead.

Then, ensure the satellite cable is not damaged

and the satellite signal line is not short-circuited

in the satellite connector.

The remote control does not function.

 Replace the batteries.

The parental lock for broadcast password has

been forgotten.

 Enter 9999 for the PIN code and select [Change

PIN code].

The TV surrounds become warm.

 When the TV is used for an extended period, the

TV surrounds become warm. You may feel hot

when touching there by the hand.

The screen becomes darker while watching

TV.

 If the whole image or part of the image remains

still, the screen brightness will be gradually

reduced to prevent image retention. This is not a

malfunction of the TV.

You are concerned about image retention.

If the same image is displayed repeatedly or for

long periods of time, image retention may

occur. To reduce image retention, we

recommend that you turn off the TV normally by

pressing the power button on the remote

control or the TV.

Note

• Perform Panel refresh manually only when image

retention is particularly noticeable. As a reference,

perform it only once a year. Avoid performing it more

than once a year because it may affect the usable life

of the panel.

• Images that include clocks, logos and bright colours

(including white) easily cause image retention. Avoid

displaying these types of images for long periods of

time, otherwise image retention may occur.

A white line appears on the screen.

 Panel refresh automatically runs after the TV has

been used for long periods of time to reduce

image retention. Panel refresh starts after the TV

is turned off and takes about one hour to

complete. A white line may be displayed on the

screen during the Panel refresh. This is not a

malfunction of the TV.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\050TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

The message [Panel refresh did not finish…] is

displayed.

Panel refresh automatically runs after the TV has

been used for long periods of time to reduce

image retention. If the TV is turned on, the

mains lead is unplugged, or the room

temperature falls outside of the range between

10 ºC and 40 ºC during the Panel refresh, the

process will not be completed and this message

will appear.

 If Panel refresh started automatically, it will restart

when you turn off the TV with the remote control.

 If Panel refresh initiated manually, you must

select it again.

Specifications

System

Panel system

OLED (Organic Light Emitting Diode) Panel

TV system

Depending on your country/area selection/TV model

Analogue: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satellite*

: DVB-S/DVB-S2

Colour system

PAL/SECAM/NTSC3.58 (Video only)/NTSC4.43 (Video only)

Channel coverage

Depending on your country/area selection/TV model

Analogue: UHF/VHF/Cable

Digital: UHF/VHF/Cable

Satellite*

: IF Frequency 950-2,150 MHz

Sound output

20 W + 20 W + 10 W + 10 W

Wireless technology

Protocol IEEE802.11ac/a/b/g/n

(IEEE802.11ac may not be available depending on countries/

regions.)

Bluetooth Version 4.2

Frequency band(s)

RMF-TX600E

Software version

This radio equipment is intended to be used with the approved

version(s) of software that are indicated in the EU Declaration of

Conformity.

Press HELP on the remote control to know the software version.

Remote control: _._.__.___

Select [Remote control]  [Software version] from [Settings].

For more information, refer to the Help Guide.

The software loaded on this radio equipment is verified to

comply with the essential requirements of the Directive 2014/

53/EU.

Input/Output jacks

Antenna (aerial)/cable

75 ohm external terminal for VHF/UHF

Satellite antenna*

Female F Type Connector, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Single Cable

Distribution EN50494.

/ AV IN

Video/Audio input (mini jack)

HDMI IN 1/2/3/4 (support 4K resolution, HDCP 2.3-

compatible)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

3840 × 2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz),

1080p (30, 50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz),

720p (30, 50, 60 Hz), 720/24p, 576p, 480p, PC Formats*

Audio:

In eARC (Enhanced Audio Return Channel) mode*

Refer to the Help Guide for details.

Except eARC mode

5.1 channel linear PCM: 32/44.1/48/88.2/96/176.4/192 kHz

16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (HDMI IN 3 only)

In eARC mode*

Refer to the Help Guide for details.

In ARC mode

Two channel linear PCM: 48 kHz 16 bits, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digital optical jack (Two channel linear PCM:

48 kHz 16 bits, Dolby Digital, DTS)

 (Stereo mini jack)

Headphone

1, 2, 3 (HDD REC)*

USB device port ( 3 USB HDD device for REC feature)

USB port 1 and 2 support High Speed USB

(USB 2.0)

USB port 3 supports Super Speed USB (USB 3.1 Gen 1)

CAM (Conditional Access Module) slot

LAN

10BASE-T/100BASE-TX connector (Depending on the operating

environment of the network, connection speed may differ. The

communication rate and quality are not guaranteed.)

CENTER SPEAKER IN

Centre speaker input terminal

Others

Optional accessories

Wall-Mount Bracket: SU-WL850

Wall-Mount Bracket: SU-WL450

Operating temperature

0 ºC – 40 ºC

Operating humidity

10 % – 80 % RH (non-condensing)

Power, Product Fiche and others

Power requirements

220 V - 240 V AC, 50 Hz

Energy Efficiency Class

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Wireless LAN (IEEE802.11ac/a/b/g/n)

Frequency range Output Power

2400 - 2483.5 MHz < 20.0 dBm

5150 - 5250 MHz < 23.0 dBm

5250 - 5350 MHz < 20.0 dBm

5470 - 5725 MHz < 20.0 dBm

5725 - 5850 MHz < 13.9 dBm

Bluetooth

Frequency range Output Power

2400 - 2483.5 MHz < 10.0 dBm

Bluetooth

Frequency range Output Power

2400 - 2483.5 MHz < 10.0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\050TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Screen size (measured diagonally) (Approx.)

KD-77AG9: 194.7 cm / 77 inches

KD-65AG9: 163.9 cm / 65 inches

KD-55AG9: 138.8 cm / 55 inches

Power consumption

In [Standard] mode

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

In [Vivid] mode

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Annual energy consumption*

KD-77AG9: 293 kWh per year

KD-65AG9: 234 kWh per year

KD-55AG9: 183 kWh per year

Standby power consumption*

KD-77AG9: 0.50 W (29 W in software/EPG update mode)

KD-65AG9: 0.50 W (27 W in software/EPG update mode)

KD-55AG9: 0.50 W (27 W in software/EPG update mode)

Display resolution

3,840 dots (horizontal) × 2,160 lines (vertical)

Output Rating

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (Approx.) (w × h × d)

with Table-Top Stand

KD-77AG9: 172.1 × 100.1 × 30.2 cm

KD-65AG9: 144.7 × 83.8 × 25.5 cm

KD-55AG9: 122.6 × 71.4 × 25.5 cm

without Table-Top Stand

KD-77AG9: 172.1 × 99.6 × 4.9 cm

KD-65AG9: 144.7 × 83.4 × 4.0 cm

KD-55AG9: 122.6 × 71.0 × 4.0 cm

Mass (Approx.)

with Table-Top Stand

KD-77AG9: 39.7 kg

KD-65AG9: 24.8 kg

KD-55AG9: 22.3 kg

without Table-Top Stand

KD-77AG9: 35.3 kg

KD-65AG9: 21.2 kg

KD-55AG9: 18.7 kg

*1 Not all the TV sets have DVB-T2 or DVB-S/S2 technology or

satellite antenna terminal.

*2 When 4096 × 2160p is input and [Wide mode] is set to

[Normal], the resolution is displayed as 3840 × 2160p. To

display 4096 × 2160p, set [Wide mode] setting to [Full 1] or

[Full 2].

*3 To support 18 Gbps, set [HDMI signal format] to [Enhanced

format].

*4 Refer to the Help Guide for details.

*5 eARC mode is active when [eARC mode] is set to [Auto],

[Speakers] is set to [Audio system] and eARC compatible

audio system is connected.

*6 Only on limited region/country/TV model.

*7 Energy consumption in kWh per year, based on the power

consumption of the television operating 4 hours per day for

365 days.

The actual energy consumption will depend on how the

television is used.

*8 Specified standby power is reached after the TV finishes

necessary internal processes.

*9 Standby power consumption will increase when your TV is

connected to the network.

Note

• Do not remove the dummy card or cover (availability depends

on TV model) from TV CAM (Conditional Access Module) slot

other than to insert a smart card fitted in CAM.

• Optional accessories availability depends on countries/region/

TV model/stock.

• Design and specifications are subject to change without notice.

Notes on Digital TV function

• Digital TV (DVB terrestrial, satellite and cable), interactive

services and network functions may not be available in all

countries or areas. Some functions might not be enabled or

might not operate correctly with some providers and network

environments. Some TV service providers may charge a fee for

their services.

• This TV supports digital broadcasting using MPEG-2, H.264/

MPEG-4 AVC and H.265/HEVC codecs, but compatibility with

all operator/service signals, which may change over time,

cannot be guaranteed.

Trademark Information

• The terms HDMI and HDMI High-Definition Multimedia

Interface, and the HDMI Logo are trademarks or registered

trademarks of HDMI Licensing Administrator, Inc. in the United

States and other countries.

• Dolby, Dolby Vision, Dolby Audio, and the double-D symbol are

trademarks of Dolby Laboratories. Manufactured under license

from Dolby Laboratories. Confidential unpublished works.

• “BRAVIA”, and BRAVIA Sync are trademarks or

registered marks of Sony Corporation.

• Gracenote, the Gracenote logo and logotype, “Powered by

Gracenote” logo are either registered trademarks or

trademarks of Gracenote, Inc. in the United States and/or other

countries.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV and

other related marks and logos are trademarks of Google LLC.

• Wi-Fi®, Wi-Fi Alliance® and Wi-Fi Direct® are registered

trademarks of Wi-Fi Alliance.

• The Wi-Fi CERTIFIED™ Logo is a certification mark of Wi-Fi

Alliance.

• For DTS patents, see http://patents.dts.com. Manufactured

under license from DTS, Inc. DTS, the Symbol, & DTS and the

Symbol together are registered trademarks, and DTS Digital

Surround is a trademark of DTS, Inc. © DTS, Inc. All Rights

Reserved.

• The Bluetooth® word mark and logos are registered trademarks

owned by the Bluetooth SIG, Inc. and any use of such marks by

Sony Corporation is under license. Other trademarks and trade

names are those of their respective owners.

• Netflix is a registered trademark of Netflix, Inc.

• DiSEqC™ is a trademark of EUTELSAT. This TV supports DiSEqC

1.0. This TV is not intended for controlling motorized antennas.

• TUXERA is a registered trademark of Tuxera Inc. in the US and

other countries.

• USB-IF SuperSpeed USB Trident logo is a registered trademark

of USB Implementers Forum, Inc.

• All other trademarks are the property of their respective

owners.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Table des matières

AVIS IMPORTANT. . . . . . . . . . . . . . . . . . . . . . . 2

Consignes de sécurité . . . . . . . . . . . . . . . . . .3

Protection de l’écran du téléviseur

(Téléviseur OLED) . . . . . . . . . . . . . . . . . . . . . .4

Télécommande et téléviseur. . . . . . . . . . . 5

Schéma de connexion . . . . . . . . . . . . . . . . 7

Installation du téléviseur au mur . . . . . . 10

Utilisation du Support de fixation murale

en option (SU-WL850 ou SU-WL450) . . . . . 10

Dépannage. . . . . . . . . . . . . . . . . . . . . . . . 12

Problèmes et solutions . . . . . . . . . . . . . . . . 12

Spécifications . . . . . . . . . . . . . . . . . . . . . . 13

Introduction

Sony vous remercie d’avoir choisi ce téléviseur.

Avant de l’utiliser, nous vous invitons à lire attentivement ce

manuel et à le conserver pour vous y référer ultérieurement.

Remarque

• Avant d’utiliser le téléviseur, lisez les « Consignes de sécurité »

(page 3).

• Veuillez lire les Consignes de sécurité fournies pour plus

d’informations sur la sécurité.

• Les images et illustrations reprises dans ce manuel et dans le

Guide d’installation sont fournies pour référence uniquement et

peuvent présenter des différences par rapport au produit

proprement dit.

Emplacement de l’étiquette d’identification

Les étiquettes reprenant le numéro de modèle, la date de

production (année/mois) et les caractéristiques nominales de

l’alimentation se trouvent à l’arrière du téléviseur ou de

l’emballage. Vous les trouverez en retirant le couvercle du support

Avis concernant les

équipements radio

Le soussigné, Sony Visual Products Inc.,

déclare que les équipements radioélectriques de type

KD-77AG9, KD-65AG9, KD-55AG9 sont conformes à la directive

2014/53/UE. Le texte complet de la déclaration UE de conformité

est disponible à l’adresse internet suivante :

http://www.compliance.sony.de/

Avis aux clients : les informations suivantes s’appliquent

uniquement aux appareils vendus dans les pays qui appliquent

les directives de l’UE.

Pour cet équipement radio, les restrictions de mise en service ou

de demandes d’autorisation d’utilisation suivantes s’appliquent

en AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK,

MD, RS, ME, Kosovo :

La bande 5 150-5 350 MHz est limitée aux utilisations en intérieur

uniquement.

Pour attacher le support

de table, reportez-vous au

Guide d’installation.

Connexion Internet et confidentialité des données

Ce produit se connecte à Internet au cours de la configuration

initiale dès qu’un réseau est connecté afin de confirmer la

connexion Internet, puis ultérieurement pour configurer l’écran

d’accueil. Votre adresse IP est utilisée dans ces connexions

Internet et toutes les autres. Si vous ne voulez pas que votre

adresse IP soit utilisée, ne configurez pas la fonction Internet

sans fil et ne connectez pas de câble Internet. Veuillez vous

référer aux informations de confidentialité présentées dans les

écrans de configuration pour en savoir plus sur les connexions

Internet.

Aide

Vous trouverez des renseignements supplémentaires sur le

dépannage et d’autres informations utiles directement sur

votre téléviseur. Appuyez sur HELP sur la télécommande pour

afficher une liste de thèmes ou cherchez par mot-clé.

Guide d’aide (Manuel)

Pour obtenir des informations supplémentaires, sélectionnez

[Guide d'aide] du menu Aide sur votre téléviseur. Vous pouvez

également consulter le Guide d’aide depuis votre PC ou

smartphone (informations fournies sur le cache arrière de ce

manuel).

AVIS IMPORTANT

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation/Mise en place

Installez et utilisez le téléviseur conformément aux instructions

ci-dessous afin d’éviter tout risque d’incendie, d’électrocution ou

autre dommage et/ou blessure.

Installation

• Le téléviseur doit être installé à proximité d’une prise de courant

aisément accessible.

• Positionnez le téléviseur sur une surface stable et horizontale

afin d'éviter qu'il ne tombe, n'entraîne des blessures ou

n'endommage des biens.

• Installez le téléviseur dans un endroit où vous ne risquez pas de

le pousser, de le tirer ou de le renverser.

• Installez le téléviseur de façon à ce que son support de table ne

dépasse pas du support TV (non fourni). Si le support de table

dépasse du support TV, le téléviseur risque d’être renversé, de

tomber, d’être endommagé ou de provoquer des blessures.

• Pour des raisons de sécurité, assurez-vous de fixer le couvercle

central du téléviseur lorsque le téléviseur est posé sur le dessus

d'une table.

• L’installation murale du téléviseur doit être confiée à un

technicien spécialisé.

• Pour des raisons de sécurité, il est vivement recommandé

d’utiliser les accessoires Sony, notamment :

 Support de fixation murale SU-WL850

 Support de fixation murale SU-WL450

• Veillez à bien utiliser les vis fournies avec le Support de fixation

murale lors de la mise en place du Support de fixation murale

sur le téléviseur. Les vis fournies sont conçues de la manière

illustrée, mesurées à partir de la surface de fixation du Support

de fixation murale.

Leur diamètre et leur longueur varient suivant le modèle de

Support de fixation murale.

L’utilisation de vis autres que celles fournies peut occasionner

des dégâts à l’intérieur du téléviseur ou provoquer sa chute, etc.

Transport

• Avant de transporter le téléviseur, débranchez tous ses câbles.

• La présence de deux ou trois personnes est nécessaire pour le

transport des téléviseurs de grande taille.

• Pour transporter le téléviseur à la main, saisissez-le de la

manière illustrée. N’exercez aucune pression sur le panneau et

le cadre qui l’entoure.

• Lors de la manipulation ou du

montage du téléviseur, ne

couchez pas le téléviseur.

• Lorsque vous transportez le téléviseur, ne le soumettez pas à

des secousses ou des vibrations excessives.

• Lorsque vous transportez le téléviseur pour le porter à réparer

ou lorsque vous déménagez, glissez-le dans son emballage et

son carton d’origine.

Prévention des basculements

Aération

• Vous ne devez jamais obstruer les orifices d’aération du boîtier

ni y introduire un objet quelconque.

• Laissez un espace libre autour du téléviseur, comme indiqué

ci-dessous.

• Il est vivement recommandé d’utiliser le support de fixation

murale Sony pour favoriser la circulation adéquate de l’air.

Installation murale

Consignes de sécurité

Vis (M6)

Support de fixation murale

9 mm - 13 mm

Couvercle arrière du téléviseur

Vis M4 (non fournie)

1,5 N·m

{15 kgf·cm}

Vis (non fournie)

6 mm - 7 mm

Cordon (non

fourni)

30 cm

10 cm

Laissez au moins cet espace libre autour du téléviseur.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation sur pied

• Pour une ventilation correcte, sans accumulation de salissures ni

de poussière :

 Ne placez pas le téléviseur à plat, à l’envers, vers l’arrière ou

sur le côté.

 Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou

dans un placard.

 Ne couvrez pas le téléviseur avec des tissus tels que des

rideaux, pas plus qu’avec des journaux, etc.

 N’installez pas le téléviseur comme illustré ci-dessous.

Précautions à prendre pour protéger l’écran

des dommages

Rémanence d’image

Les téléviseurs OLED sont sensibles à la rémanence d’image en

raison des caractéristiques des matériaux utilisés. La rémanence

d’image peut survenir si des images s’affichent plusieurs fois au

même emplacement sur l’écran ou pendant des périodes

prolongées. Il ne s’agit pas d’un dysfonctionnement du téléviseur.

Évitez d’afficher des images pouvant causer une rémanence

d’image.

Voici des exemples d’images pouvant causer une

rémanence d’image :

• Contenu avec des bandes noires en haut et en bas et/ou sur la

gauche et la droite de l’écran. (ex : écran 4:3 « letterboxé »,

définition Standard)

• Images statiques, comme des photos.

• Jeux vidéo pouvant avoir un contenu statique sur une partie de

l’écran.

• Menus à l’écran, guides des programmes, logos des chaînes,

etc.

• Contenu statique des applications.

• Téléscripteurs à l’écran, comme ceux utilisés dans les journaux

télévisés et les titres.

Pour réduire le risque de rémanence d’image :

• Sony vous recommande de mettre le téléviseur hors tension

normalement en appuyant sur le bouton marche de la

télécommande ou du téléviseur.

• Remplissez l’écran en modifiant [Mode Large] pour éliminer les

bandes noires. Sélectionnez un [Mode Large] autre que [4:3].

• Désactivez l’OSD (affichage sur écran) en appuyant sur le

bouton / puis désactivez les menus de l’appareil

raccordé. Pour plus de détails, reportez-vous au mode d’emploi

de l’appareil raccordé.

• Évitez d’afficher des images statiques aux couleurs vives (y

compris du blanc), des horloges ou des logos sur une partie de

l’écran.

• Configurez les réglages de l’image en fonction des conditions

ambiantes. L’image Standard est recommandée pour un usage

domestique et lors de la visualisation d’un contenu affichant

souvent les logos de la station, etc.

Le téléviseur possède les fonctionnalités suivantes pour aider à

réduire/empêcher la rémanence d’image.

Actualisation du panneau

L’actualisation du panneau s’exécute automatiquement pour

ajuster l’uniformité de l’écran du téléviseur après qu’il a été utilisé

pendant de longues périodes. L’actualisation du panneau peut

également être effectuée manuellement et ne doit être utilisée

que si la rémanence d’image est très visible ou si vous voyez le

message suivant : [L'actualisation du panneau ne s'est pas

terminée…]

Attention :

• La fonction Actualisation du panneau peut affecter le panneau.

En guise de référence, effectuez l’actualisation du panneau une

seule fois par an et pas plus, car elle peut réduire la durée de vie

du panneau.

• L’actualisation du panneau dure environ une heure.

• Une ligne blanche peut s’afficher sur l’écran lors de

l’actualisation du panneau ; il ne s’agit pas d’un

dysfonctionnement du téléviseur.

• L’actualisation du panneau ne fonctionne que lorsque la

température ambiante est comprise entre 10 ºC et 40 ºC.

Décalage des pixels

Place automatiquement l’image sur l’écran pour empêcher la

rémanence d’image.

Autre fonctionnalité

La luminosité de l’écran est automatiquement réduite lors de

l’affichage d’images fixes, d’horloges, de couleurs vives ou de

logos, etc.

Protection de l’écran du téléviseur

(Téléviseur OLED)

30 cm

10 cm

Laissez au moins cet espace libre autour du téléviseur.

6 cm

Ne bloquez pas la zone de circulation d’air.

Circulation d’air

Mur

La circulation de l’air est bloquée.

Mur

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Télécommande et téléviseur

La forme de la télécommande,

l’emplacement, la disponibilité et la fonction

des touches de la télécommande peuvent

varier selon votre région/pays/modèle de

téléviseur.

 (Microphone) : Utilisez la recherche

vocale. (par ex., recherchez différents

contenus par la voix.)*

//// (Touches directionnelles

de navigation) :

Navigation et sélection du

menu à l’écran.

TV : Commutez une chaîne télévisée ou une

entrée et affichez le menu TV.

 (Veille du téléviseur)

Touches numériques

/ (Affichage des infos/du

Télétexte) : Affichez des informations.

 (Télétexte) :

Affichez les informations

de Télétexte.

 Google Play

NETFLIX (Uniquement dans certains

pays ou certaines régions/modèle de

téléviseur)

Touches de couleurs

 GUIDE/ :

Pour afficher le guide des

programmes numériques, ou l’EPG du

câble/satellite*

REC LIST : Pour afficher la liste des

enregistrements du disque dur USB ou

DVR*

 (Sélection de l’entrée) : Pour afficher

et sélectionner la source d’entrée, etc.

(Paramètres rapides) : Pour afficher

les Paramètres rapides.

BACK/

HOME

 +/– (Volume)

(Saut)

 (Coupure du son)

Conseil

• Le service des raccourcis d’accessibilité peut être

activé ou désactivé en maintenant les touche 

enfoncée.

CH +/–//

En mode TV: Sélectionnez la chaîne.

En mode Télétexte: Sélectionnez la page

suivante () ou précédente ().

 AUDIO : Pour sélectionner le son d’une

source multilingue ou un double son (selon

la source du programme).

(Réglage des sous-titres)

HELP :

Affichez le menu Aide.

///

 REC :

Pour enregistrer le programme en

cours de visionnage sur le disque dur USB

ou DVR*

EXIT

 (Alimentation)

 Capteur de télécommande / Capteur de

lumière / Affichage LED

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 MICRO intégré*

/ LED : Pour activer le

micro intégré, appuyez sur la touche

(MIC) de la télécommande et suivez les

instructions qui s’affichent à l’écran. Pour

plus d’informations, consultez le Guide

d’aide.

*1 La recherche vocale nécessite une connexion à

Internet.

*2 Le paramètre [Configuration de votre récepteur

câble/satellite] est requis (uniquement dans

certains pays ou certaines régions/modèle de

téléviseur). Pour plus d’informations, consultez le

Guide d’aide.

*3 Uniquement pour certaines régions, certains pays

ou certaines langues. La consommation électrique

en veille augmente lorsque la recherche vocale avec

le micro intégré est activée.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Schéma de connexion

Pour plus d’informations sur les connexions, consultez le Guide d’aide en appuyant sur la touche HELP

de la télécommande.

ȭȯ



Câble/

Antenne/

Boîtier

Externe

Routeur

Satellite

Casque

7 mm

Périphérique HDMI

Périphérique

HDMI

Magnétoscope/Matériel de jeu vidéo/

Lecteur DVD/Caméscope/Boîtier

Externe*

14 mm

Module pour système à contrôle d’accès

Périphérique

HDMI

Système

audio

avec

Entrée

audio

optique

Récepteur AV

Appareil photo

numérique/

Caméscope/

Support de

stockage USB/

Périphérique

USB à disque

dur

Appareil photo numérique/

caméscope/support de stockage USB

Système

audio

avec

périphérique

eARC/ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Pour utiliser les haut-parleurs de votre

téléviseur en tant que haut-parleur

central, raccordez la sortie de votre

récepteur AV à l’entrée CENTER SPEAKER

IN de votre téléviseur.

• Avant de raccorder des câbles,

débranchez le cordon d’alimentation du

téléviseur et du récepteur AV.

• Assurez-vous que [Haut-parleurs] est

réglé sur [Système audio].

Pour éviter les grésillements lorsque le

CENTER SPEAKER IN n'est pas connecté à un

récepteur AV, désactivez [Mode haut-parleur

central TV]. Pour plus de détails, consultez le

Guide d’aide.

 CAM (Module pour système à

contrôle d’accès)

• Permet d’accéder à un service télévisuel

payant. Pour plus de détails, reportez-

vous au mode d’emploi fourni avec votre

CAM.

• N’insérez pas la carte à puce directement

dans l’emplacement CAM du téléviseur.

Elle doit être insérée dans le module CAM

(Module pour système à contrôle d’accès)

fourni par votre revendeur agréé.

• CAM n’est pas pris en charge dans certains

pays ou certaines régions. Vérifiez auprès

de votre revendeur agréé.

• Il se peut qu’un message CAM s’affiche

lorsque vous basculez vers un programme

numérique après l’utilisation de la vidéo

Internet.

/ AV IN

• Dans le cas d’une connexion composite,

utilisez un câble d’extension analogique

(non fourni).

•

 (Casque)

• Prend en charge une mini-prise stéréo à

3 pôles uniquement.

• Vous ne pouvez pas reproduire le son en

sortie du casque et des haut-parleurs du

téléviseur simultanément.

 USB 1/2, USB 3 (HDD REC)*

• Le raccordement d’un grand périphérique

USB peut interférer avec les autres

périphériques raccordés.

• Pour raccorder un grand périphérique

USB, branchez-le au port USB 1.

• Raccordez un périphérique USB à disque

dur au port USB 3 (bleu).

 HDMI IN 1/2/3/4

• L’interface HDMI peut transférer la vidéo

et l’audio numériques sur un seul câble.

•

• Pour profiter de contenus de haute qualité

en 4K 50p/60p, raccordez un câble HDMI

haute vitesse premium et réglez [Format

du signal HDMI] sur [Format amélioré].

Effectuez ce même réglage

individuellement pour chaque terminal

HDMI raccordé. Pour plus détails sur les

formats pris en charge, reportez-vous aux

« Spécifications » dans ce manuel (page

13-14).

10 mm

3,5 mm

1234

1 : L

2 : Vidéo

3 : Terre

4 : R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Raccordez votre système audio au HDMI

IN 3 pour acheminer l’audio de votre

téléviseur vers votre système audio. Un

système audio compatible avec HDMI

eARC/ARC peut envoyer des vidéos au

téléviseur et recevoir l’audio du téléviseur

via le même câble HDMI. Si votre système

audio n’est pas compatible avec HDMI

eARC/ARC, un raccordement

supplémentaire à DIGITAL AUDIO OUT

(OPTICAL) est nécessaire.

• Utilisez le câble HDMI avec Ethernet pour

raccorder le système audio avec eARC.

 (Entrée RF), (Entrée satellite)

• Raccordements pour le terrestre/câble et

le satellite. Étapes de raccordement : SUB.

 MAIN  Antenne

• Pour la prise SUB., n’effectuez le

raccordement que lorsque vous utilisez le

mode double tuner pour la distribution

par câble simple EN50494.

*1 Pour un périphérique externe qui n’a que SCART AV

OUT, utilisez un adaptateur SCART-RCA et un câble

d’extension analogique.

*2 Uniquement dans certains pays ou certaines

régions/modèle de téléviseur.

Remarque

• Vous ne pouvez pas fixer le couvercle latéral

tant que les câbles sont connectés à la borne latérale.

• Assurez-vous de conserver la protection latérale dans

un endroit sûr pour utilisation ultérieure.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation du téléviseur au mur

A l’attention des clients :

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier

l’installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N’essayez pas de

l’installer vous-même.

A l’attention des revendeurs et installateurs Sony :

Soyez particulièrement attentif à la sécurité pendant l’installation, l’entretien périodique et l’examen

du produit.

Informations sur l’installation du support de fixation murale

Ce mode d’emploi du téléviseur illustre uniquement les étapes nécessaires à la préparation du

téléviseur pour son installation murale avant sa fixation au mur.

Pour obtenir les instructions de l'installation du support de fixation murale, veuillez vous reporter à la

section Informations sur l'installation (Support de fixation murale) sur la page du produit

correspondant à votre modèle de téléviseur.

www.sony.eu/support/

Préparation à l’installation murale

Utilisez le support de fixation murale SU-WL850 (non fourni) ou SU-WL450 (non fourni) pour installer le

téléviseur sur le mur.

Assurez-vous de fixer le support de table avant d’installer le téléviseur au mur en vous reportant au

Guide d’installation.

• Préparez le téléviseur pour le support de fixation murale avant d’effectuer les raccordements de

câbles.

• Suivez le guide d’instructions fourni avec le support de fixation murale concernant votre modèle.

Une expertise suffisante est nécessaire pour réussir l’installation du téléviseur, notamment pour

déterminer la résistance du mur au poids du téléviseur.

• Veillez à confier la fixation de ce produit au mur à un revendeur ou installateur agréé Sony et

accordez une attention suffisante à la sécurité pendant l’installation. Sony n’est pas responsable des

dommages ou blessures provoqués par une mauvaise manipulation ou une installation incorrecte.

• Les vis pour le support de fixation murale ne sont pas fournies.

• Veillez à conserver les vis inutilisées et le support de table en lieu sûr jusqu’à ce que vous soyez prêt

à fixer le support de table. Gardez les vis hors de portée des jeunes enfants.

Utilisation du Support de fixation murale en option (SU-WL850 ou SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Enlevez le cache du support et les caches de borne.

2 Retirez les vis à l’arrière du téléviseur.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Dépannage

Pour les dépannages généraux tels que : écran

noir, absence de son, image figée, téléviseur ne

réagissant plus pas de réaction du téléviseur ou

perte de réseau, suivez les étapes ci-après.

1 Redémarrez votre téléviseur en appuyant sur

la touche d’alimentation de la télécommande

jusqu’à ce qu’un message s’affiche. Le

téléviseur redémarre. Si le téléviseur n’est pas

remis en état, essayez de débrancher le

cordon d’alimentation secteur. Puis appuyez

sur le bouton marche/arrêt du téléviseur et

attendez deux minutes, et branchez le cordon

d’alimentation secteur.

2 Consultez le menu d’aide en appuyant sur la

touche HELP de la télécommande.

3 Raccordez votre téléviseur à Internet et

effectuez une mise à jour du logiciel. Sony

vous recommande de mettre à jour le logiciel

de votre téléviseur régulièrement. Les mises à

jour fournissent de nouvelles fonctionnalités

et améliorent les performances.

4 Allez sur le site Web d’assistance Sony

(informations fournies sur la première de

couverture de ce manuel).

Lorsque vous branchez le téléviseur, il est

possible que vous ne puissiez pas allumer le

téléviseur immédiatement même si vous

appuyez sur la touche de mise en marche de

la télécommande ou du téléviseur.

L’initialisation du système prend du temps.

Attendez environ une minute, puis utilisez-le

normalement.

Problèmes et solutions

Lorsque l’affichage LED clignote en rouge.

 Comptez le nombre de clignotements (l’intervalle

est de trois secondes).

Réinitialisez le téléviseur en débranchant le

cordon d’alimentation secteur jusqu’à ce que

l’affichage LED arrête de clignoter en rouge, puis

remettez le téléviseur sous tension.

Si le problème persiste, déconnectez le cordon

d’alimentation secteur et contactez votre

revendeur ou un Centre de Service Après-Vente

Sony en indiquant le nombre de clignotements la

LED d’éclairage.

Le service terrestre/par câble ne peut pas être

réceptionné.

 Vérifiez le raccordement de l’antenne/câble et les

réglages de l’amplificateur.

 Sélectionnez le service terrestre/par câble en

appuyant sur la touche TV de la télécommande,

puis sélectionnez [Numérique] si le service de

diffusion n’est pas affiché.

 Le signal terrestre peut être supprimé si un signal

fort est fourni à proximité. Réglez [LNA (Canal ---)]

sur [Non] dans les réglages de syntonisation

numérique.

 Après avoir emménagé dans un nouveau

domicile ou essayé de recevoir de nouveaux

services, tentez une recherche de service en

sélectionnant [Recherche des chaînes

numériques].

Le service satellite ne peut pas être

réceptionné.

 Vérifiez le raccordement du câble satellite.

 Lorsque le message [Signal absent. Surcharge

LNB détectée…] s’affiche, débranchez le cordon

d’alimentation secteur. Ensuite, assurez-vous que

le câble satellite n’est pas endommagé et que la

ligne du signal satellite n’est pas court-circuitée

dans le connecteur satellite.

La télécommande ne fonctionne pas.

 Remplacez les piles.

Le contrôle parental pour le mot de passe de

diffusion a été oublié.

 Saisissez 9999 comme code PIN et sélectionnez

[Modifiez le code PIN].

La température augmente autour du

téléviseur.

 Si vous utilisez le téléviseur pendant une période

prolongée, la température augmente dans la

zone qui l’entoure. Si vous le touchez, vous

remarquerez peut-être qu’il est chaud.

L’écran s’assombrit alors que vous regardez le

téléviseur.

 Si l’image entière ou une partie de l’image

demeure immobile, la luminosité de l’écran est

progressivement réduite afin d’éviter la

rémanence d’image. Il ne s’agit pas d’un

dysfonctionnement du téléviseur.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

La rémanence d’image vous inquiète.

Si la même image s’affiche plusieurs fois ou

pendant une période prolongée, la rémanence

d’image est possible. Pour réduire la rémanence

d’image, nous vous recommandons d’éteindre

le téléviseur normalement en appuyant sur la

touche Alimentation de la télécommande ou du

téléviseur.

Remarque

• Effectuez manuellement une actualisation du

panneau uniquement lorsque la rémanence d’image

est particulièrement visible. Effectuez-la une seule

fois par an. Évitez de l’effectuer plus souvent, car elle

peut réduire la durée de vie du panneau.

• Les images comportant des horloges, logos ou

couleurs vives (y compris du blanc) causent

facilement la rémanence d’image. Évitez d’afficher

ces types d’images pendant des périodes

prolongées, car cela pourrait provoquer une

rémanence d’image.

Une ligne blanche apparaît à l’écran.

 L’actualisation du panneau s’exécute

automatiquement pour réduire la rémanence

d’image après que le téléviseur a été utilisé

pendant des périodes prolongées. L’actualisation

du panneau démarre après la mise hors tension

du téléviseur et dure environ une heure. Une ligne

blanche peut s’afficher à l’écran lors de

l’actualisation du panneau. Il ne s’agit pas d’un

dysfonctionnement du téléviseur.

Le message [L'actualisation du panneau ne

s'est pas terminée…] s’affiche.

L’actualisation du panneau s’exécute

automatiquement pour réduire la rémanence

d’image après que le téléviseur a été utilisé

pendant des périodes prolongées. Si le

téléviseur est mis sous tension, le cordon

d’alimentation secteur est débranché ou la

température ambiante sort de la plage de 10 ºC

à 40 ºC pendant l’actualisation du panneau, le

processus ne se termine pas et ce message

apparaît.

 Si l’actualisation du panneau a démarré

automatiquement, elle redémarre lorsque vous

mettez le téléviseur hors tension avec la

télécommande.

 Si l’actualisation du panneau a été lancée

manuellement, vous devez la sélectionner à

nouveau.

Spécifications

Système

Type d’affichage

Panneau OLED (diode électroluminescente organique)

Norme de télévision

Selon le pays/la région sélectionnée/le modèle de téléviseur

Analogique : B/G, D/K, I

Numérique : DVB-T/DVB-C

DVB-T2*

Satellite*

: DVB-S/DVB-S2

Standard couleur

PAL/SECAM/NTSC3.58 (Vidéo uniquement)/NTSC4.43 (Vidéo

uniquement)

Canaux couverts

Selon le pays/la région sélectionnée/le modèle de téléviseur

Analogique : UHF/VHF/Câble

Numérique : UHF/VHF/Câble

Satellite*

: Fréquence IF 950-2 150 MHz

Sortie son

20 W + 20 W + 10 W + 10 W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n

(Selon votre région/pays, il se peut que l’IEEE802.11ac ne soit

pas disponible.)

Bluetooth Version 4.2

Bande(s) de fréquence

RMF-TX600E

Version du logiciel

Cet équipement radio est destiné à être utilisé avec la ou les

version(s) approuvée(s) du logiciel qui sont indiquées dans la

déclaration de conformité de l’UE.

Appuyez sur la touche HELP de la télécommande pour

connaître la version logicielle.

Télécommande : _._.__.___

Sélectionnez [Télécommande]  [Version du logiciel] dans

[Paramètres]. Pour plus d’informations, consultez le Guide

d’aide.

Le logiciel chargé sur cet équipement radio est certifié

conforme aux exigences essentielles de la Directive 2014/53/

UE.

Prises d’entrée/sortie

Câble d’antenne

Borne 75 ohms externe pour VHF/UHF

Antenne satellite*

Connecteur femelle type F, 75 ohms.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Diffusion par câble

unique EN50494.

/ AV IN

Entrée audio/vidéo (mini-prise)

LAN sans fil (IEEE802.11ac/a/b/g/n)

Plage de fréquences Puissance de sortie

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Plage de fréquences Puissance de sortie

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Plage de fréquences Puissance de sortie

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (accepte une résolution de 4k, Compatible

HDCP 2.3)

Vidéo :

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Formats PC*

Audio :

En mode eARC (Enhanced Audio Return Channel)*

Reportez-vous au Guide d’aide pour plus de détails.

Sauf mode eARC

PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (HDMI IN 3 uniquement)

En mode eARC*

Reportez-vous au Guide d’aide pour plus de détails.

En mode ARC

PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Prise optique numérique (PCM linéaire deux canaux : 48 kHz

16 bits, Dolby Digital, DTS)

 (mini-prise stéréo)

Casque

1, 2, 3 (HDD REC)*

Port de périphérique USB. ( 3 Disque dur USB pour la

fonction REC)

Les ports USB 1 et 2 prennent en charge la High Speed USB (USB

2.0)

Le port USB 3 prend en charge la Super Speed USB (USB 3.1 Gen

Fente CAM (Module pour système à contrôle d’accès)

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du

réseau peut varier en fonction de l’environnement

d’exploitation. Le débit et la qualité de la communication ne

sont pas garantis.)

CENTER SPEAKER IN

Centrer borne d'entrée du haut-parleur

Autres

Accessoires en option

Support de fixation murale : SU-WL850

Support de fixation murale : SU-WL450

Températures de fonctionnement

0 ºC – 40 ºC

Humidité de fonctionnement

10 % – 80 % HR (sans condensation)

Puissance, fiche produit et autres

Tension d’alimentation

220 V – 240 V CA, 50 Hz

Classe d’efficacité énergétique

KD-77AG9 : A

KD-65AG9 : B

KD-55AG9 : B

Taille d’écran (mesurée en diagonale) (Environ.)

KD-77AG9 : 194,7 cm / 77 pouces

KD-65AG9 : 163,9 cm / 65 pouces

KD-55AG9 : 138,8 cm / 55 pouces

Consommation électrique

En mode [Standard]

KD-77AG9 : 211 W

KD-65AG9 : 169 W

KD-55AG9 : 132 W

En mode [Intense]

KD-77AG9 : 674 W

KD-65AG9 : 490 W

KD-55AG9 : 394 W

Consommation énergétique annuelle*

KD-77AG9 : 293 kWh par an

KD-65AG9 : 234 kWh par an

KD-55AG9 : 183 kWh par an

Consommation électrique en veille*

KD-77AG9 : 0,50 W (29 W en mode de mise à jour du logiciel/

EPG)

KD-65AG9 : 0,50 W (27 W en mode de mise à jour du logiciel/

EPG)

KD-55AG9 : 0,50 W (27 W en mode de mise à jour du logiciel/

EPG)

Résolution d’affichage

3 840 points (horizontal) × 2 160 lignes (vertical)

Puissance de sortie nominale

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensions (approx.) (l × h × p)

Avec support de table

KD-77AG9 : 172,1 × 100,1 × 30,2 cm

KD-65AG9 : 144,7 × 83,8 × 25,5 cm

KD-55AG9 : 122,6 × 71,4 × 25,5 cm

Sans support de table

KD-77AG9 : 172,1 × 99,6 × 4,9 cm

KD-65AG9 : 144,7 × 83,4 × 4,0 cm

KD-55AG9 : 122,6 × 71,0 × 4,0 cm

Poids (approx.)

Avec support de table

KD-77AG9 : 39,7 kg

KD-65AG9 : 24,8 kg

KD-55AG9 : 22,3 kg

Sans support de table

KD-77AG9 : 35,3 kg

KD-65AG9 : 21,2 kg

KD-55AG9 : 18,7 kg

*1 Tous les téléviseurs ne sont pas dotés de la technologie DVB-

T2 ou DVB-S/S2 ou d’une borne d’antenne satellite.

*2 Si la valeur d’entrée est 4096 × 2160p et que [Mode Large] est

réglé sur [Normal], la résolution s’affiche à 3840 × 2160p. Pour

afficher au format 4096 × 2160p, réglez le paramètre [Mode

Large] sur [Etiré 1] ou [Etiré 2].

*3 Pour la prise en charge de 18 Gbps, réglez [Format du signal

HDMI] sur [Format amélioré].

*4 Reportez-vous au Guide d’aide pour plus de détails.

*5 Le mode eARC est actif lorsque [Mode eARC] est réglé sur

[Auto], [Haut-parleurs] est réglé sur [Système audio] et

lorsque le système audio compatible eARC est raccordé.

*6 Uniquement dans certains pays ou certaines régions/modèle

de téléviseur.

*7 Consommation énergétique en kWh par an, en considérant la

consommation électrique du poste lorsqu’il reste allumé 4

heures par jour pendant 365 jours.

La consommation réelle dépendra du mode d’utilisation du

téléviseur.

*8 La consommation spécifiée en mode de veille est atteinte

une fois que le téléviseur a terminé tous les processus

internes nécessaires.

*9 La consommation électrique en veille augmentera lorsque

votre téléviseur sera connecté au réseau.

Remarque

• Ne retirez pas la carte factice ou le cache (disponibilité selon le

modèle de téléviseur) de la fente TV CAM (Module pour

système à contrôle d’accès), sauf pour la remplacer par une

carte à puce insérée dans le CAM.

• La disponibilité des accessoires en option varie selon les pays,

les régions, les modèles de téléviseur et les stocks.

• La conception et les spécifications sont sujettes à modification

sans préavis.

Remarques sur la fonction de télévision numérique

• La télévision numérique (DVB terrestre, satellite et câble), les

services interactifs et les fonctions réseau peuvent ne pas être

disponibles dans tous les pays ou régions. Certaines fonctions

pourraient ne pas être activées ou pourraient ne pas

fonctionner correctement avec certains opérateurs et

environnements réseau. Il est possible que certains opérateurs

de services télévisuels facturent des frais pour leurs services.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\02FR-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Ce téléviseur prend en charge la diffusion numérique en

utilisant les codecs MPEG-2, H.264/MPEG-4 AVC et H.265/

HEVC, mais la compatibilité avec tous les signaux de

l’opérateur/service, susceptibles de changer au fil du temps,

ne peut pas être garantie.

Informations sur les marques commerciales

• Les termes HDMI et High-Definition Multimedia Interface ainsi

que le logo HDMI sont des marques commerciales ou des

marques déposées de HDMI Licensing Administrator, Inc. aux

États-Unis et dans d’autres pays.

• Dolby, Dolby Vision, Dolby Audio et le symbole double-D sont

des marques de Dolby Laboratories. Fabriqué sous licence de

Dolby Laboratories. Travaux confidentiels et non publiés.

réservés.

• « BRAVIA », et BRAVIA Sync sont des marques

commerciales ou marques déposées de Sony Corporation.

• Gracenote, le logo et le graphisme Gracenote ainsi que le logo

« Powered by Gracenote » sont des marques commerciales ou

des marques déposées de Gracenote, Inc. aux États-Unis et/ou

dans d’autres pays.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV et les

autres marques et logos associés sont des marques de Google

LLC.

• Wi-Fi®, Wi-Fi Alliance® et Wi-Fi Direct® sont des marques

déposées de Wi-Fi Alliance.

• Le logo Wi-Fi CERTIFIED™ est une marque de certification de

Wi-Fi Alliance.

• Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué

sous licence de DTS, Inc. DTS, le symbole, & DTS et le symbole

utilisés conjointement sont des marques déposées tandis que

DTS Digital Surround est une marque commerciale de DTS, Inc.

• Les logos et le mot de marque Bluetooth® sont des marques

déposées appartenant à Bluetooth SIG, Inc. et toute utilisation

de ces marques par Sony Corporation est couverte par une

licence. Les autres marques commerciales et noms de marque

appartiennent à leurs propriétaires respectifs.

• Netflix est une marque déposée de Netflix, Inc.

• DiSEqC™ est une marque déposée de EUTELSAT. Ce téléviseur

prend en charge DiSEqC 1.0. Ce téléviseur n’est pas destiné à

commander des antennes à moteur.

• TUXERA est une marque déposée de Tuxera Inc. aux États-Unis

et dans d’autres pays.

• Le logo USB-IF SuperSpeed USB Trident est une marque

déposée de USB Implementers Forum, Inc.

• Toutes les autres marques commerciales appartiennent à leurs

propriétaires respectifs.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Índice

AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . .2

Información de seguridad . . . . . . . . . . . . . . . 3

Protección de la pantalla del televisor

(Televisor OLED) . . . . . . . . . . . . . . . . . . . . . . .4

Mando a distancia y televisor . . . . . . . . . . 5

Diagrama de conexiones. . . . . . . . . . . . . . 7

Instalación del televisor en una

pared . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Utilización del Soporte de pared

opcional (SU-WL850 o SU-WL450) . . . . . . . 10

Solución de problemas . . . . . . . . . . . . . . 12

Problemas y soluciones . . . . . . . . . . . . . . . . 12

Especificaciones . . . . . . . . . . . . . . . . . . . . 13

Introducción

Gracias por elegir este producto Sony.

Antes de utilizar el televisor, lea este manual atentamente y

consérvelo para consultarlo en el futuro.

Nota

• Antes de utilizar el televisor, lea el apartado “Información de

seguridad” (página 3).

• Lea la Información de seguridad suministrada para obtener más

información sobre seguridad.

• Las imágenes y las ilustraciones utilizadas en la Guía de

configuración y este manual son solo ejemplos y pueden no

coincidir con el producto real.

Ubicación de la etiqueta identificativa

Las etiquetas correspondientes al Número de modelo, a la Fecha

de producción (año/mes) y al voltaje de la Fuente de

alimentación se encuentran situadas en la parte posterior del

televisor o el embalaje. Se pueden encontrar extrayendo la tapa

del soporte .

Nota sobre equipos

inalámbricos

Por la presente, Sony Visual Products Inc.

declara que los tipos de equipo radioeléctrico

KD-77AG9, KD-65AG9, KD-55AG9 son conformes con la Directiva

2014/53/UE. El texto completo de la declaración UE de

conformidad está disponible en la dirección Internet siguiente:

http://www.compliance.sony.de/

Aviso para los clientes: la siguiente información solamente es

aplicable a los equipos comercializados en los países que

cumplan las directivas de la UE.

Para este equipo de radio, aplican las siguientes restricciones de

puesta en servicio o requisitos de autorización de uso en AT, BE,

HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL,

PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD,

RS, ME, Kosovo:

La banda de 5 150-5 350 MHz solo está permitida para

operaciones en interiores.

Para fijar el soporte de

sobremesa, consulte la

Guía de configuración.

Conexión a Internet y privacidad de datos

Al conectarse una red, este producto se conecta a Internet

durante la configuración inicial para, en primer lugar, confirmar

la conexión a Internet y, después, configurar la pantalla de inicio.

Su dirección IP se utiliza en esta y en otras conexiones a Internet.

Si no desea que se utilice su dirección IP en absoluto, no

configure la función inalámbrica de Internet y no conecte un

cable de Internet. Para obtener más detalles sobre las

conexiones a Internet, consulte la información de privacidad

mostrada en la pantalla de configuración.

Ayuda

Encontrará más soluciones de problemas y otra información

importante directamente en su televisor. Pulse HELP en el

mando a distancia para mostrar una lista de temas o para

buscar por palabra clave.

Guía de ayuda (manual)

Para obtener información más detallada, seleccione [Guía de

ayuda] en el menú Ayuda de su televisor. También puede

consultar la Guía de ayuda desde su PC o smartphone

(encontrará la información en la contraportada de este

manual).

AVISO IMPORTANTE

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalación/configuración

Instale y utilice el televisor siguiendo las instrucciones que se

indican a continuación para evitar el riesgo de incendios,

descargas eléctricas u otros daños y/o lesiones.

Instalación

• Debe instalar el televisor cerca de una toma de corriente de fácil

acceso.

• Coloque el televisor sobre una superficie nivelada y estable para

evitar que pueda caerse y provocar daños personales o

materiales.

• Instale el televisor en lugares donde no pueda caerse ni sufrir

golpes.

• Instale el televisor de modo que el soporte de sobremesa del

televisor no sobresalga del soporte para TV (no suministrado). Si

el soporte de sobremesa sobresale del soporte para TV, el

televisor podría desequilibrarse, caerse y provocar daños

personales o estropearse.

• Por motivos de seguridad, asegúrese de colocar las cubiertas

centrales en la parte posterior del televisor si instala el televisor

sobre una superficie.

• La instalación en pared solo puede ser realizada por personal

cualificado.

• Por razones de seguridad, se recomienda utilizar accesorios

Sony como:

 Soporte de pared SU-WL850

 Soporte de pared SU-WL450

• Asegúrese de utilizar los tornillos suministrados con el Soporte

de pared al fijar el Soporte de pared al televisor. Los tornillos

suministrados han sido diseñados tal y como indica la

ilustración si se miden desde la superficie de colocación del

Soporte de pared.

El diámetro y longitud de los tornillos varían en función del

modelo de Soporte de pared.

Si utiliza otros tornillos, puede provocar un daño interno en el

televisor o éste puede caerse, etc.

Transporte

• Desconecte todos los cables antes de transportar el televisor.

• Se necesitan dos o tres personas para transportar un televisor

grande.

• Al transportar el televisor manualmente, sujételo de la forma

descrita a continuación. No ejerza mucha presión sobre el panel

y el marco alrededor de la pantalla.

• Cuando manipule o monte el

televisor, no lo tumbe boca abajo.

• Durante el transporte, no someta

el televisor a sacudidas o vibraciones excesivas.

• Cuando transporte el televisor para repararlo o cuando lo

cambie de sitio, embálelo con la caja y el material de embalaje

originales.

Prevención de volcado

Ventilación

• Nunca obstruya, cubra ni inserte nada en los orificios de

ventilación del aparato.

• Deje espacio alrededor del televisor, tal y como se muestra a

continuación.

• Se recomienda utilizar el soporte de pared de Sony para que el

aire circule correctamente.

Instalación en la pared

Información de seguridad

Tornillo (M6)

Soporte de pared

9 mm - 13 mm

Tapa trasera del televisor

Tornillo M4 (no suministrado)

1,5 N·m

{15 kgf·cm}

Tornillo (no

suministrado)

6 mm - 7 mm

Cable (no

suministrado)

30 cm

10 cm

Deje, como mínimo, estas distancias alrededor del televisor.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalación sobre pedestal

• Para garantizar una ventilación apropiada y evitar la

acumulación de suciedad o polvo:

 No instale el televisor boca arriba, boca abajo, hacia atrás ni

de lado.

 No instale el televisor en un estante, sobre una alfombra,

sobre una cama o dentro de un armario.

 No cubra el televisor con tejidos como cortinas, ni otros

objetos como periódicos, etc.

 No instale el televisor como se muestra a continuación.

Precauciones para evitar daños en la pantalla

Retención de imagen

Los televisores OLED son propensos a retención de imagen

(quemado) debido a las características de los materiales

utilizados. Es posible que se produzca retención de imagen si las

imágenes aparecen en la misma ubicación de la pantalla

repetidamente o durante largo períodos de tiempo. Esto no es

una avería del televisor. Evite mostrar imágenes que puedan

causar retención de imagen.

A continuación puede ver algunos ejemplos de

imágenes que pueden causar retención de

imagen:

• Contenido con barras de color negro en la parte superior e

inferior y/o a la izquierda y a la derecha de la pantalla. (por

ejemplo, pantalla ancha, pantalla 4:3, definición Estándar)

• Imágenes estáticas como por ejemplo fotografías.

• Videojuegos que pueden tener contenido estático en alguna

parte de la pantalla.

• Menús en pantalla, guías de programas, logotipos de canal, etc.

• Contenido estático de aplicaciones.

• Teletipos en pantalla, como por ejemplo los utilizados para

noticias y titulares.

Para reducir el riesgo de retención de imagen:

• Sony recomienda apagar el televisor de forma normal pulsando

el botón de encendido del mando a distancia o el televisor.

• Ajuste la pantalla cambiando [Modo horizontal] para eliminar

las barras de color negro. Seleccione [Modo horizontal] en lugar

de [Normal].

• Apague la OSD (visualización en pantalla) pulsando el botón

/ y apague los menús del equipo conectado Para obtener

información, consulte los manuales de instrucciones para el

equipo conectado.

• Evite mostrar imágenes estáticas con colores brillantes (blanco

incluido), relojes o logotipos en cualquier parte de la pantalla.

• Establezca los ajustes de la imagen basándose en las

condiciones ambientales. La imagen estándar es recomendable

para uso doméstico y cuando visualice contenido que suele

mostrar los logotipos de emisoras, etc.

El televisor tiene las características siguientes para ayudar a

reducir/evitar retención de imagen.

Actualización del panel

Se ejecutará la actualización del panel automáticamente para

ajustar la uniformidad de la pantalla del televisor después de

haber estado en uso durante largos períodos de tiempo. La

actualización del panel también se puede realizar manualmente y

solo debe utilizarse si la retención de imagen es muy notable o si

aparece el siguiente mensaje: [La actualización del panel no ha

finalizado…]

Precaución:

• La función de actualización del panel puede afectar al panel.

Como referencia, realice la actualización del panel solo una vez

al año, no la realice más de una vez al año ya que puede afectar

a la vida útil del panel.

• La actualización del panel tarda aproximadamente una hora en

completarse.

• Es posible que aparezca una línea de color blanco en la pantalla

durante la actualización del panel, esto no es una avería del

televisor.

• La actualización del panel solo funcionará cuando la

temperatura de la sala se encuentre entre 10 ºC y 40 ºC.

Desplazamiento de píxeles

Mueve automáticamente la imagen de la pantalla para evitar

retención de imagen.

Otras características

El brillo de la pantalla se reduce automáticamente al mostrar

imágenes fijas, relojes, colores brillantes o logotipos, etc.

30 cm

10 cm

Deje, como mínimo, estas distancias alrededor del televisor.

6 cm

No bloquee la zona de circulación de aire.

La circulación de aire

Pared

La circulación de aire queda obstruida.

Pared

Protección de la pantalla del televisor

(Televisor OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Mando a distancia y televisor

La forma del mando a distancia, la posición,

la disponibilidad y la función de los botones

del mando a distancia pueden variar en

función del país, la región o el modelo de

televisor.

 (Micrófono): Utilice la búsqueda por voz.

(Por ejemplo, puede buscar distintos

contenidos a través de comandos de voz.)*

//// (D-Pad direccional):

Navegación y selección de menús en

pantalla.

TV: Permite cambiar a un canal de televisión

o a una entrada y ver el menú del TV.

 (Modo en espera del televisor)

Botones numéricos

/ (Información/datos de texto):

Permite acceder a información.

 (Texto):

Permite acceder a información

de texto.

 Google Play

NETFLIX (solo en algunos países/

regiones/modelos de televisor)

Botones de colores

 GUIDE/ :

Visualice la guía de programas

digitales o el EPG del decodificador de

cable/satélite*

REC LIST: Visualice la lista de grabación de

USB HDD o DVR*

 (Selección de la entrada): Permite ver

y seleccionar la fuente de entrada u otras.

(Configuración rápida): Visualice la

configuración rápida.

BACK/

HOME

 +/– (Volumen)

(Saltar)

 (Silenciamiento)

Sugerencia

• El servicio de atajos de accesibilidad se puede

activar o desactivar si se presiona y se mantiene

.

CH +/–//

En el modo televisión: Permite seleccionar el

canal.

En el modo texto: Permite seleccionar la

página siguiente () o la página anterior

().

 AUDIO: Seleccione el sonido de la fuente

multilingüe o el sonido dual (según la fuente

del programa).

(Ajuste de subtítulos)

HELP:

Permite acceder al menú de ayuda.

///

 REC:

Grabe el programa que está

mirando en el USB HDD o el DVR*

EXIT

 (Alimentación)

 Sensor del mando a distancia / Sensor

de luz / LED de iluminación

 Micrófono integrado*

/ LED: Para

habilitar el micrófono integrado, pulse el

botón (micrófono) en el mando a

distancia y, luego, siga las instrucciones en

pantalla. Para obtener más información,

consulte la Guía de ayuda.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 La función de búsqueda por voz requiere una

conexión a Internet.

*2 El ajuste de [Configuración del decodificador de

cable/satélite] es necesario (solo en algunos países/

regiones/modelos de televisor). Para obtener más

información, consulte la Guía de ayuda.

*3 Solo en algunos países/regiones/idiomas. El

consumo de energía en espera aumenta cuando se

activa la función de búsqueda por voz con el

micrófono integrado.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Diagrama de conexiones

Para obtener más información sobre las conexiones, pulse HELP en el mando a distancia para

consultar la Guía de ayuda.

ȭȯ



Cable/

Antena/

Decodificador

Router

Satélite

Auricular

7 mm

Dispositivo HDMI

Dispositivo

HDMI

Video-grabadora/Equipo de

videojuego/Reproductor de DVD/

Cámara de vídeo/Decodificador*

14 mm

Módulo de acceso condicional

Dispositivo

HDMI

Sistema

de audio

con

entrada

de audio

óptica

Receptor de AV

Cámara de capturas

digitales/ Cámara

de vídeo/Soporte

de almacenamiento

USB/Dispositivo

HDD USB

Cámara de capturas digitales/

Cámara de vídeo/ Soporte de

almacenamiento USB

Sistema

de audio

con

dispositivo

eARC/

ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Para utilizar los altavoces del televisor

como altavoz central, conecte la salida de

su receptor de AV a la entrada CENTER

SPEAKER IN de su televisor.

• Antes de conectar los cables, desconecte

el cable de alimentación tanto del

televisor como del receptor de AV.

• Asegúrese de que [Altavoz] está

configurado como [Sistema de Audio].

Para evitar los silbidos cuando no se conecta

la toma CENTER SPEAKER IN a un receptor

AV, desactive el [Modo altavoz central de

TV]. Para obtener más información, consulte

la Guía de ayuda.

 CAM (módulo de acceso condicional)

• Permite acceder a servicios de televisión

de pago. Para obtener más información,

consulte el manual de instrucciones

suministrado con su CAM.

• No inserte la tarjeta inteligente

directamente en la ranura CAM del

televisor. Debe colocarse en el módulo de

acceso condicional proporcionado por su

distribuidor autorizado.

• No es posible utilizar la tecnología CAM en

algunos países y zonas. Consúltelo a su

distribuidor autorizado.

• Es posible que aparezca un mensaje del

CAM al acceder a un programa digital

después de utilizar el vídeo por Internet.

/ AV IN

• Para una conexión compuesta, use un

cable de extensión analógico (no

suministrado).

•

 (Auricular)

• Soporta solo mini conector estéreo de

3 polos.

• No es posible emitir sonido desde el

auricular y los altavoces del televisor al

mismo tiempo.

 USB 1/2, USB 3 (HDD REC)*

• La conexión de un dispositivo USB grande

puede interferir con otros dispositivos

conectados que tenga al lado.

• Cuando tenga que conectar un dispositivo

USB grande, conéctelo a la toma USB 1.

• Conecte un dispositivo HDD USB al puerto

USB 3 (azul).

 HDMI IN 1/2/3/4

• La interfaz HDMI es capaz de transmitir el

vídeo y el audio digital por un solo cable.

•

10 mm

3,5 mm

1234

1: L

2: Vídeo

3: Tierra

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Para disfrutar de contenidos 4K 50p/60p

de alta calidad, conecte un cable HDMI

premium de alta velocidad y cambie

[Formato de señal HDMI] a [Formato

mejorado].

Realice este ajuste individualmente para

cada terminal HDMI IN conectado. Para

obtener más información sobre los

formatos compatibles, consulte

“Especificaciones“ en este manual (página

13-14).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Conecte su sistema de audio a HDMI IN 3

para enviar el audio del televisor a su

sistema de audio. Un sistema de audio

que admita HDMI eARC/ARC es capaz de

enviar la señal de vídeo al televisor y

recibir el audio del televisor por el mismo

cable HDMI. Si su sistema de audio no

admite HDMI eARC/ARC, necesitará una

conexión adicional con DIGITAL AUDIO

OUT (OPTICAL).

• Use el cable HDMI con Ethernet para

conectar el sistema de audio con eARC.

 (Entrada RF), (Entrada de satélite)

• Conexiones para televisión terrestre/cable

y satélite. Pasos para la conexión: SUB. 

MAIN  Antena

• Para el conector SUB., conéctelo solo

cuando utilice el modo de sintonizador

doble excepto para Distribución de cable

único EN50494.

*1 Para un dispositivo externo que solo dispone de

SCART AV OUT, utilice un adaptador SCART-RCA y un

cable de extensión analógico.

*2 Solo en algunos países/regiones/modelos de

televisor.

Nota

• No puede montar la tapa lateral mientras hay

cables conectados al terminal lateral.

• Guarde la tapa lateral en un lugar seguro para

utilizarla más adelante.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalación del televisor en una pared

Para los clientes:

Por motivos de protección del producto y de seguridad, Sony recomienda dejar la instalación del

televisor en manos de distribuidores Sony o proveedores autorizados. Nunca intente realizar la

instalación sin ayuda.

Para proveedores y distribuidores Sony:

Preste especial atención a la seguridad durante la instalación, el mantenimiento periódico y las

revisiones de este producto.

Información para la instalación del soporte de pared

El manual de instrucciones de este televisor solo muestra los pasos para preparar la instalación del

televisor antes del montaje en la pared.

Para obtener instrucciones acerca de la instalación del Soporte de pared, consulte la información de

instalación (Soporte de pared) en la página del producto de su modelo de televisor.

www.sony.eu/support/

Preparación de la instalación en pared

Utilice el soporte de pared SU-WL850 (no suministrado) o SU-WL450 (no suministrado) para instalar el

televisor en la pared.

Asegúrese de montar el soporte de sobremesa antes de instalar el televisor en la pared según las

instrucciones de la Guía de referencia.

• Prepare el TV para el Soporte de pared antes de realizar las conexiones de cables.

• Siga el manual de instrucciones incluido con el soporte de pared para su modelo. Se requiere cierto

nivel de experiencia para instalar el TV, sobre todo para determinar si la pared tiene la fuerza

suficiente para soportar el peso del TV.

• Deje siempre la instalación de este producto en la pared en manos de distribuidores Sony o

proveedores autorizados y preste especial atención a la seguridad durante la instalación. Sony no se

hace responsable de daños o lesiones provocados por una manipulación o una instalación

incorrectas.

• Los tornillos para el soporte de pared no están incluidos.

• Asegúrese de almacenar los tornillos que no utilice y el Soporte de sobremesa en un lugar seguro

hasta que esté preparado para instalar de nuevo el Soporte de sobremesa. Mantenga los tornillos

alejados de los niños.

Utilización del Soporte de pared opcional (SU-WL850 o SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Retire la tapa de la base y las tapas de los terminales.

2 Retire los tornillos de la parte trasera del televisor.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Solución de problemas

Para la solución de problemas generales en

situaciones como, por ejemplo, pantalla negra,

no hay sonido, imagen congelada, el televisor

no responde o la conexión de red se ha perdido,

realice los pasos siguientes.

1 Reinicie el televisor pulsando el botón de

encendido en el mando a distancia hasta que

aparezca un mensaje. El televisor se

reiniciará. Si el televisor no se recupera,

intente desenchufar el cable de corriente.

Luego presione el botón de encendido del

televisor y espere dos minutos; luego vuelva

a conectar el cable de electricidad.

2 Para consultar el menú Ayuda, pulse HELP en

el mando a distancia.

3 Conecte el televisor a Internet y realice una

actualización de software. Sony recomienda

actualizar siempre el software del televisor.

Las actualizaciones de software mejoran el

rendimiento del televisor y añaden nuevas

funciones.

4 Visite el sitio web de soporte de Sony

(encontrará la información en la portada de

este manual).

Al conectar el televisor, es posible que no se

encienda aunque pulse el botón de

encendido del mando a distancia o del

televisor.

El sistema tarda un tiempo en inicializarse.

Espere aproximadamente un minuto y vuelva a

intentarlo.

Problemas y soluciones

Cuando el LED de iluminación parpadea en

rojo.

 Cuente las veces que ha parpadeado (el intervalo

de tiempo es de tres segundos).

Reinicie el televisor desconectándolo de la

corriente hasta que el LED de iluminación deje de

emitir destellos rojos; luego encienda el televisor.

Si el problema continúa, desconecte el cable de

alimentación y póngase en contacto con su

distribuidor o centro de servicio Sony e indique

las veces que el LED de iluminación ha

parpadeado.

No se recibe el servicio terrestre/cable.

 Revise la conexión de la antena/cable y la

configuración del sintonizador.

 Seleccione el servicio de cable/tierra presionando

TV en el control remoto y luego seleccione

[Digital] si el servicio de transmisión no se

muestra.

 La señal terrestre puede quedar anulada si está

cerca de otra señal intensa. Ajuste

[LNA (Canal ---)] a [No] en los ajustes de

sintonización digital.

 Después de mudarse a un nuevo hogar o intentar

recibir nuevos servicios, seleccione [Sintonización

Digital] para probar un servicio.

No se recibe el servicio de satélite.

 Revise la conexión del cable de satélite.

 Cuando aparezca el mensaje [Sin señal. Se

detecta sobrecarga en el LNB…], desenchufe el

cable de alimentación. A continuación, asegúrese

de que el cable de satélite no esté dañado y que

la línea de la señal de satélite no esté

cortocircuitada en el conector de satélite.

El mando a distancia no funciona.

 Cambie las pilas.

Se ha olvidado la contraseña del bloqueo

paterno de emisión.

 Introduzca el código PIN 9999 y seleccione

[Cambiar el código PIN].

La carcasa del televisor se calienta.

 Cuando se utiliza el televisor durante un largo

período de tiempo, la carcasa del televisor se

calienta. Es posible que note el calor si la toca con

la mano.

La pantalla se oscurece mientras ve el

televisor.

 Si toda la pantalla o parte de la imagen se queda

fija, el brillo de la pantalla se reducirá

gradualmente para evitar retención de imagen.

Esto no es una avería del televisor.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Le preocupa la retención de imagen.

Si aparece la misma imagen repetidamente o

durante largos períodos de tiempo, es posible

que se produzca retención de imagen. Para

reducir la retención de imagen, recomendamos

apagar el televisor pulsando el botón de

apagado del mando a distancia o del televisor.

Nota

• Realice una actualización manual del panel solo si la

retención de imagen es especialmente notable. Como

referencia, realícela solo una vez al año. Evite

realizarla más de una vez al año porque puede

afectar a la vida útil del panel.

• Las imágenes que incluyen relojes, logotipos y

colores brillantes (blanco incluido) causan fácilmente

retención de imagen. Evite mostrar estos tipos de

imágenes durante largos períodos de tiempo, de lo

contrario es posible que se produzca retención de

imagen.

Aparece una línea de color blanco en la

pantalla.

 La actualización del panel se ejecuta

automáticamente tras utilizar el televisor durante

largos períodos de tiempo para reducir la

retención de imagen. La actualización del panel

comienza tras apagar el televisor y tarda

aproximadamente una hora en completarse. Es

posible que aparezca una línea de color blanco en

la pantalla durante la actualización del panel. Esto

no es una avería del televisor.

Aparece el mensaje [La actualización del

panel no ha finalizado…].

La actualización del panel se ejecuta

automáticamente tras utilizar el televisor

durante largos períodos de tiempo para reducir

la retención de imagen. Si el televisor se

enciende, el cable de alimentación está

desenchufado, o la temperatura de la sala cae

fuera del intervalo entre 10 ºC y 40 ºC durante la

actualización del panel, el proceso no se

completará y aparecerá este mensaje.

 Si la actualización del panel comenzó

automáticamente, se reiniciará cuando apague el

televisor con el mando a distancia.

 Si la operación de Actualización del panel se ha

iniciado manualmente, debe seleccionarla de

nuevo.

Especificaciones

Sistema

Sistema de panel

Panel OLED (Diodo emisor de luz orgánica)

Sistema de televisión

Según el país/selección de área/modelo de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satélite*

: DVB-S/DVB-S2

Sistema de color

PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)

Cobertura de canales

Según el país/selección de área/modelo de televisor

Analógico: UHF/VHF/Cable

Digital: UHF/VHF/Cable

Satélite*

: Frecuencia IF 950-2 150 MHz

Salida de sonido

20 W + 20 W + 10 W + 10 W

Tecnología inalámbrica

Protocolo IEEE802.11ac/a/b/g/n

(Es posible que IEEE802.11ac no esté disponible en función de

los países/regiones.)

Bluetooth versión 4.2

Bandas de frecuencia

RMF-TX600E

Versión del software

Este equipo de radio está diseñado para ser usado con las

versiones aprobadas del software que se indican en la

Declaración de Conformidad de la UE.

Para conocer la versión del software pulse HELP en el mando a

distancia.

Mando a distancia: _._.__.___

Seleccione [Control remoto]  [Versión del software] en

[Ajustes]. Para obtener más información, consulte la Guía de

ayuda.

El software cargado en este equipo de radio está verificado y

cumple con los requisitos esenciales de la Directiva 2014/53/

EU.

Conectores de entrada/salida

Antena/Cable

Terminal externo de 75 ohmios para VHF/UHF

Antena de satélite*

Conector tipo F hembra, 75 ohmios.

DiSEqC 1.0, LNB 13 V/18 V y tono de 22 kHz, Distribución de

cable único EN50494.

/ AV IN

Entrada de vídeo/audio (miniconector)

LAN inalámbrica (IEEE802.11ac/a/b/g/n)

Intervalo de frecuencias Potencia de salida

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Intervalo de frecuencias Potencia de salida

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Intervalo de frecuencias Potencia de salida

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (compatibles con resolución 4K,

Compatible con HDCP 2.3)

Vídeo:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Formatos de PC*

Audio:

En el modo eARC (Enhanced Audio Return Channel)*

Consulte la Guía de ayuda para obtener más detalles.

Excepto en el modo eARC

PCM lineal de 5,1 canales: 32/44,1/48/88,2/96/176,4/192

kHz 16/20/24 bits, Dolby Digital, Dolby Digital Plus y DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (sólo HDMI IN 3)

En el modo eARC*

Consulte la Guía de ayuda para obtener más detalles.

En el modo ARC

PCM lineal de dos canales: 48 kHz 16 bits, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Toma digital óptica (PCM lineal de dos canales: 48 kHz 16 bits,

Dolby Digital, DTS)

 (mini conector estéreo)

Auricular

1, 2, 3 (HDD REC)*

Puerto para dispositivo USB. ( 3 dispositivo HDD USB para

función REC)

Los puertos USB 1 y 2 son compatibles con USB de alta

velocidad (USB 2.0)

El puerto USB 3 es compatible con Super Speed USB (USB 3.1

Gen 1)

Ranura CAM (módulo de acceso condicional)

LAN

Conector 10BASE-T/100BASE-TX (La velocidad de conexión

puede variar según el entorno operativo de la red. No se

garantizan la frecuencia y la calidad de comunicación).

CENTER SPEAKER IN

Terminal de entrada de altavoz central

Otros

Accesorios opcionales

Soporte de pared : SU-WL850

Soporte de pared : SU-WL450

Temperatura de funcionamiento

0 °C – 40 °C

Humedad de funcionamiento

10 % - 80 % RH (sin condensación)

Alimentación, ficha de producto y otros

Requisitos de alimentación

220 V - 240 V CA, 50 Hz

Categoría de eficiencia energética

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Tamaño de la pantalla (medida diagonalmente) (Aprox.)

KD-77AG9: 194,7 cm / 77 pulgadas

KD-65AG9: 163,9 cm / 65 pulgadas

KD-55AG9: 138,8 cm / 55 pulgadas

Consumo de energía

En el modo [Estándar]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

En el modo [Viva]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Consumo de energía anual*

KD-77AG9: 293 kWh por año

KD-65AG9: 234 kWh por año

KD-55AG9: 183 kWh por año

Consumo de energía en modo de espera*

KD-77AG9: 0,50 W (29 W en el modo de actualización del

software/EPG)

KD-65AG9: 0,50 W (27 W en el modo de actualización del

software/EPG)

KD-55AG9: 0,50 W (27 W en el modo de actualización del

software/EPG)

Resolución de la pantalla

3 840 puntos (horizontal) × 2 160 líneas (vertical)

Potencia de salida

USB 1/2

5 V , 500 mA MÁX

USB 3

5 V , 900 mA MÁX

Dimensiones (Aprox.) (an × al × prf)

con el soporte de sobremesa

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

sin el soporte de sobremesa

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Peso (Aprox.)

con el soporte de sobremesa

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

sin el soporte de sobremesa

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 No todos los televisores cuentan con la tecnología DVB-T2 o

DVB-S/S2 o un terminal de antena satélite.

*2 Si se introduce 4096 × 2160p y [Modo horizontal] se cambia a

[Normal], la resolución mostrada será 3840 × 2160p. Para ver

4096 × 2160p, cambie el ajuste de [Modo horizontal] a

[Completo 1] o [Completo 2].

*3 Para admitir los 18 Gbps, cambie [Formato de señal HDMI] a

[Formato mejorado].

*4 Consulte la Guía de ayuda para obtener más detalles.

*5 El modo eARC está activo cuando [Modo eARC] está ajustado

en [Auto], [Altavoz] en [Sistema de Audio] y se conecta un

sistema de audio compatible con eARC.

*6 Solo en algunos países/regiones/modelos de televisor.

*7 Consumo de energía en kWh al año, con el televisor

funcionando 4 horas al día durante 365 días.

El consumo de energía real depende de la frecuencia de uso

del televisor.

*8 El consumo de energía en modo de espera especificado se

alcanza cuando el televisor termina los procesos internos

necesarios.

*9 El consumo de energía en espera aumenta si el televisor está

conectado a la red.

Nota

• No retire la tarjeta simulada ni la tapa (depende del modelo de

TV) de la ranura TV CAM (módulo de acceso condicional) a

menos que vaya a introducir una tarjeta inteligente alojada en

un CAM.

• La disponibilidad de los accesorios opcionales depende del

país, la región, el modelo de televisor y las existencias.

• El diseño y las especificaciones están sujetos a cambios sin

previo aviso.

Nota sobre la función de Televisión digital

• Es posible que los servicios interactivos y las funciones de la

red de televisión digital (DVB terrestre, por satélite o por cable)

no estén disponibles en todos los países o regiones. Es posible

que algunas funciones estén inhabilitadas o que no funcionen

correctamente con algunos proveedores y entornos de red.

Algunos proveedores de servicio de televisión pueden cobrar

una tarifa por sus servicios.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\03ES-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Este televisor es compatible con emisiones digitales con

codificación MPEG-2, H.264/MPEG-4 AVC y H.265/HEVC,

aunque no es posible garantizar la compatibilidad con todos

los operadores y señales de servicio, dado que con el tiempo

pueden variar.

Información sobre las marcas comerciales

• Los términos HDMI y HDMI High-Definition Multimedia

Interface, y el Logotipo HDMI son marcas comerciales o marcas

registradas de HDMI Licensing Administrator, Inc. en los

Estados Unidos y en otros países.

• Dolby, Dolby Vision, Dolby Audio y el símbolo de la doble D son

marcas comerciales de Dolby Laboratories. Fabricado con la

licencia de Dolby Laboratories. Documentos confidenciales sin

• “BRAVIA”, y BRAVIA Sync son marcas comerciales o

marcas registradas de Sony Corporation.

• Gracenote, el símbolo y el logotipo de Gracenote y el logotipo

“Powered by Gracenote” son marcas comerciales registradas o

marcas comerciales de Gracenote, Inc. en Estados Unidos y/u

otros países.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV y otras

marcas y logotipos relacionados son marcas comerciales de

Google LLC.

• Wi-Fi®, Wi-Fi Alliance® y Wi-Fi Direct® son marcas registradas

de Wi-Fi Alliance.

• El logotipo Wi-Fi CERTIFIED™ es una marca de certificación de

Wi-Fi Alliance.

• Para obtener información sobre las patentes DTS, consulte

http://patents.dts.com. Fabricado con licencia de DTS, Inc.

DTS, su símbolo y DTS y el símbolo son marcas comerciales

registradas y DTS Digital Surround es una marca comercial de

• Los logotipos y el nombre de la marca Bluetooth® son marcas

registradas propiedad de Bluetooth SIG, Inc. y el uso de dichas

marcas por parte de Sony Corporation es siempre con la

licencia correspondiente. El resto de marcas comerciales y

nombres comerciales son propiedad de sus respectivos

propietarios.

• Netflix es una marca comercial registrada de Netflix, Inc.

• DiSEqC™ es una marca comercial de EUTELSAT. Este televisor

es compatible con DiSEqC 1.0. Este televisor no está diseñado

para controlar antenas motorizadas.

• TUXERA es una marca comercial registrada de Tuxera Inc. en

los EEUU y otros países.

• El símbolo del tridente de USB SuperSpeed de USB-IF es una

marca comercial registrada de USB Implementers Forum, Inc.

• Todas las demás marcas comerciales son propiedad de sus

respectivos propietarios.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Inhoudsopgave

BELANGRIJK BERICHT . . . . . . . . . . . . . . . . . . . 2

Veiligheidsinformatie . . . . . . . . . . . . . . . . . . . 3

Het TV-scherm beschermen (OLED TV) . . . .4

Afstandsbediening en tv . . . . . . . . . . . . . . 5

Aansluitschema . . . . . . . . . . . . . . . . . . . . . 7

De televisie op de wand installeren . . . . 10

De optionele Wandmontagesteun

gebruiken (SU-WL850 of SU-WL450) . . . . . 10

Problemen oplossen . . . . . . . . . . . . . . . . 12

Problemen en oplossingen . . . . . . . . . . . . . 12

Specificaties . . . . . . . . . . . . . . . . . . . . . . . 13

Inleiding

Bedankt dat u hebt gekozen voor dit Sony product.

Alvorens de televisie te gebruiken, dient u deze handleiding

volledig door te lezen. Bewaar de handleiding voor raadpleging in

de toekomst.

Opmerkingen

• Lees voor het bedienen van de televisie de

"Veiligheidsinformatie" (pagina 3).

• Lees de meegeleverde veiligheidsinformatie voor extra

informatie over veiligheid.

• De afbeeldingen en illustraties die in de installatiehandleiding

en de handleiding worden gebruikt, gelden uitsluitend als

referentie en kunnen van het actuele product afwijken.

Locatie van het identificatielabel

Het label met het modelnummer, de productiedatum (jaar/

maand) en de voedingsklasse bevinden zich op de achterkant van

de tv en verpakking. U kunt ze vinden door de afdekking van de

standaard te verwijderen .

Opmerking voor

radioapparatuur

Hierbij verklaart Sony Visual Products Inc.

dat de types radioapparatuur

KD-77AG9, KD-65AG9, KD-55AG9 conform zijn met Richtlijn 2014/

53/EU. De volledige tekst van de EU-conformiteitsverklaring kan

worden geraadpleegd op het volgende internetadres:

http://www.compliance.sony.de/

Opmerking voor klanten: de volgende informatie is enkel van

toepassing voor apparaten die verkocht worden in landen die de

EU-richtlijnen in acht nemen.

Voor deze radioapparatuur gelden in AT, BE, HR, CY, CZ, DK, EE, FI,

FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS,

LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME en Kosovo de

volgende beperkingen op het in gebruik nemen of op de

voorschriften voor toestemming tot het gebruik:

de 5.150-5.350 MHz-band mag uitsluitend binnen worden

gebruikt.

Zie de

installatiehandleiding voor

het bevestigen van de

tafelstandaard.

Internetverbinding en privacy van de gegevens

Dit product maakt, zodra een netwerk is aangesloten,

verbinding met het internet bij de eerste instelling om de

internetverbinding te bevestigen en later om het homescherm

te configureren. Hiervoor en voor alle andere

internetverbindingen wordt uw IP-adres gebruikt. Als u wilt dat

uw IP-adres helemaal niet wordt gebruikt, moet u de draadloze

internetfunctie niet instellen en geen internetkabel aansluiten.

Zie hiervoor de privacyinformatie die op de instelschermen

wordt weergegeven voor meer details over de

internetverbinding.

Help

U kunt meer informatie over probleemoplossing en andere

handige tips direct op uw televisie vinden. Druk op de

afstandsbediening op HELP voor een lijst met onderwerpen of

om op trefwoord te zoeken.

Helpgids (handleiding)

Selecteer voor meer gedetailleerde informatie [Helpgids] in

het helpmenu op uw televisie. U kunt ook de helpgids bekijken

op uw pc of smartphone (informatie aangegeven op de

achterkant van deze handleiding).

BELANGRIJK BERICHT

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installatie/configuratie

Installeer en gebruik de televisie volgens de instructies hieronder

om het risico op brand, elektrische schok, schade en/of letsel te

vermijden.

Installatie

• Het televisietoestel moet in de buurt van een goed toegankelijk

stopcontact worden geplaatst.

• Plaats de televisie op een stabiel, horizontaal oppervlak om te

vermijden dat hij valt en persoonlijk letsel of schade aan

eigendommen veroorzaakt.

• Zet de televisie op een plaats waar er niet aan getrokken of

tegen geduwd kan worden, en waar deze niet omver kan vallen.

• Plaats de tv zo dat de tv-standaard niet buiten de rand van het

televisiemeubel (niet bijgeleverd) steekt. Als de tv-standaard

buiten de rand van het televisiemeubel steekt, kan de tv

omkantelen of vallen en dat kan persoonlijk letsel of

beschadiging van het toestel tot gevolg hebben.

• Zorg er omwille van veiligheidsredenen voor dat de middelste

panelen bevestigd zijn aan de achterkant van de TV als de TV in

de tafelstand staat.

• Laat wandinstallaties alleen door gekwalificeerd

servicepersoneel uitvoeren.

• Het wordt om veiligheidsredenen aanbevolen accessoires van

Sony te gebruiken, zoals:

 Wandmontagesteun SU-WL850

 Wandmontagesteun SU-WL450

• Gebruik de schroeven die bij de Wandmontagesteun geleverd

zijn voor het bevestigen van de Wandmontagesteun aan het

televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals

aangegeven op de afbeelding, wanneer gemeten vanaf het

bevestigingsoppervlak van de Wandmontagesteun.

De diameter en de lengte van de schroeven verschillen naar

gelang het model van de Wandmontagesteun.

Het gebruik van andere schroeven dan de meegeleverde

schroeven kan resulteren in interne schade van het

televisietoestel of kan ertoe leiden dat de televisie valt enz.

Transport

• Voordat u het televisietoestel transporteert, moet u alle snoeren

loskoppelen.

• Voor het transport van een groot televisietoestel zijn twee of

drie personen nodig.

• Wanneer de televisie met de hand wordt gedragen, dient u deze

als volgt vast te houden. Druk niet op het paneel en het frame

rond het scherm.

• Bij de behandeling of montage

van de televisie, mag u de

televisie niet plat neerleggen.

• Wanneer u het televisietoestel vervoert, mag u dit niet

blootstellen aan schokken of sterke trillingen.

• Als u het televisietoestel naar de reparateur brengt of vervoert,

verpakt u het in de oorspronkelijke doos en

verpakkingsmaterialen.

Omvalpreventie

Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets

daardoor naar binnen.

• Houd ruimte vrij rond het televisietoestel zoals hierna wordt

aangegeven.

• Het wordt aanbevolen de wandmontagesteun van Sony te

gebruiken voor een goede luchtcirculatie.

Veiligheidsinformatie

Schroef (M6)

Wandmontagesteun

9 mm - 13 mm

Achterpaneel van de televisie

M4 Schroef (niet bijgeleverd)

1,5 N·m

{15 kgf·cm}

Schroef (niet

bijgeleverd)

6 mm - 7 mm

Kabel (niet

bijgeleverd)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installatie aan de wand

Installatie op de standaard

• Voor een goede ventilatie en om ophoping van vuil en stof te

voorkomen:

 Plaats het televisietoestel niet plat op de grond en installeer

het niet ondersteboven, achterstevoren of gedraaid.

 Installeer het televisietoestel niet op een plank, kleed, bed of

in een kast.

 Dek het televisietoestel niet af met een doek, zoals gordijnen,

of voorwerpen als kranten enz.

 Installeer het televisietoestel niet zoals hierna wordt getoond.

Voorzorgsmaatregelen om het scherm te

beschermen tegen schade

Inbranden van nabeelden

OLED-TV's vatbaar voor inbranden van nabeelden als gevolg van

de kenmerken van de gebruikte materiaal. Inbranden van

nabeelden kan plaatsvinden indien beelden herhaaldelijk of

gedurende een lange periode op dezelfde plaats op het scherm

worden weergegeven. Dit is geen defect van de TV. Vermijd de

weergave van beelden die inbranden van nabeelden zouden

kunnen veroorzaken.

Enkele voorbeelden van beelden die zouden

kunnen leiden van inbranden van nabeelden:

• Content met zwarte stroken aan de boven- of onderkant en/of

de linker- en rechterzijde van het scherm. (bijvoorbeeld van het

formaat Letterbox, 4:3, standaarddefinitie)

• Statische beelden, zoals foto's.

• Videogames waarbij een gedeelte van het scherm wordt

ingenomen door statische content.

• Menu's op het scherm, programmagidsen, zenderlogo's enz.

• Statische content in toepassingen.

• Tickers op het scherm, zoals in nieuwsuitzendingen en koppen.

Hoe kunt u het risico op inbranden van

nabeelden verkleinen?

• Sony raadt aan om de TV op een normale manier af te zetten

door op de aan/uit-knop te duwen van de afstandsbediening

op de TV.

• Vul het scherm door over te stappen op [Wide-modus] om de

zwarte stroken weg te werken. Selecteer [Wide-modus] in

plaats van [Normaal].

• Druk op / om de OSD (On Screen Display) uit te schakelen

en schakel de menu's van aangesloten apparatuur uit.

Raadpleeg de handleidingen van de aangesloten apparatuur

voor meer informatie.

• Vermijd de weergave van statische beelden met felle kleuren

(ook wit), klokken of logo's op hetzelfde gedeelte van het

scherm.

• Pas de beeldinstellingen aan aan de

omgevingsomstandigheden. Het Standaardbeeld wordt

aanbevolen voor thuisgebruik en voor het bekijken van content

waarbij de zenderlogo's enz. vaak worden weergegeven.

De TV beschikt over de volgende functies om inbranden van

nabeelden te helpen verminderen/voorkomen.

Schermvernieuwing

Schermvernieuwing wordt automatisch uitgevoerd om de

uniformiteit van het TV-scherm te regelen nadat het gedurende

een lange tijd is gebruikt. Schermvernieuwing kan ook handmatig

worden uitgevoerd en mag alleen worden gebruikt indien

inbranden van nabeelden duidelijk is of indien u de volgende

melding ziet: [Schermvernieuwing is niet voltooid…]

Voorzichtig:

• De functie Schermvernieuwing kan een invloed hebben op het

scherm. Ter indicatie bevelen wij aan om Schermvernieuwing

slechts één keer per jaar uit te voeren. Voer het niet meer dan

één keer per jaar uit, omdat het een invloed kan hebben op de

levensduur van het scherm.

• Schermvernieuwing neemt ongeveer een uur in beslag.

• Het is mogelijk dat een witte lijn op het scherm verschijnt

tijdens de Schermvernieuwing, maar dat is geen defect van de

TV.

• Schermvernieuwing werkt alleen bij een kamertemperatuur van

10 ºC tot 40 ºC.

Pixelverschuiving

Hiermee wordt het beeld automatisch verplaatst op het scherm

om inbranden van nabeelden te voorkomen.

Andere functie

De helderheid van het scherm wordt automatisch verminderd

wanneer stilstaande beelden, klokken, felle kleuren of logo's en

dergelijke worden weergegeven.

30 cm

10 cm

Houd minimaal deze ruimte vrij rond het toestel.

1 cm

30 cm

10 cm

Houd minimaal deze ruimte vrij rond het toestel.

6 cm

Zorg ervoor dat de luchtcirculatiezone niet geblokkeerd is.

Lucht-circulatie

Wand

Luchtcirculatie geblokkeerd.

Wand

Het TV-scherm beschermen (OLED TV)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Afstandsbediening en tv

De vorm van de afstandsbediening, locatie,

beschikbaarheid en functie van de toetsen

van de afstandsbediening kunnen verschillen

afhankelijk van uw regio/land/tv-model.

 (Microfoon): Gebruik gesproken

zoekopdrachten. (bv. verschillende types

inhoud zoeken aan de hand van

spraakopdrachten.)*

//// (navigatie pijltjesknop):

Menu voor navigatie en selectie op het

scherm.

TV: Overschakelen naar een televisiekanaal

of ingang en weergave van het tv-menu.

 (tv-stand-by)

Cijfertoetsen

/ (Info/Tekst tonen): Hiermee kunt u

informatie weergeven.

 (Teletekst):

Hiermee kunt u

tekstinformatie weergeven.

 Google Play

NETFLIX (beperkt tot bepaalde regio's/

landen/tv-modellen)

Kleurtoetsen

 GUIDE/ :

Weergave van de digitale

programmagids of EPG of kabel-/

satellietaansluitkastje*

REC LIST: Weergave van de opnamelijst van

USB HDD of DVR*

 (Ingangsselectie): De ingangsbron

weergeven en selecteren enz.

(Snelle instellingen): Weergave van

snelle instellingen.

BACK/

HOME

 +/– (Volume)

(Overschakelen)

 (Dempen van het geluid)

Tip

• De snelkoppeling naar de toegankelijkheid kan

aan- en uitgezet worden door  ingedrukt te

houden.

CH +/–//

In de televisiestand: De zender selecteren.

In de teletekststand: De volgende () of

vorige () pagina selecteren.

 AUDIO: Selecteer het geluid van een

meertalige bron of tweevoudig geluid

(afhankelijk van de programmabron).

(Ondertiteling instellen)

HELP:

Hiermee kunt u het helpmenu

openen.

///

 REC:

Opnemen van het programma dat

nu bekeken wordt, op de USB HDD of DVR*

EXIT

 (Aan/uit)

 Afstandsbedieningssensor /

Lichtsensor / Verlichtingsled

 Ingebouwde microfoon*

/ led: Druk

om de ingebouwde microfoon in te

schakelen op (MIC)-knop op de

afstandsbediening en volg de aanwijzingen

op het scherm. Zie de Helpgids voor meer

informatie.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 Voor gesproken zoekopdrachten is een

internetverbinding nodig.

*2 Instelling van de [Instelling kabel/satellietbox] is

vereist (beperkt tot bepaalde regio's/landen/tv-

modellen). Zie de Helpgids voor meer informatie.

*3 Beperkt tot bepaalde regio's/landen/talen. Het

stroomverbruik in stand-by stijgt als de functie

gesproken zoekopdrachten met de ingebouwde

microfoon is geactiveerd.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Aansluitschema

Zie de Helpgids voor meer informatie over aansluitingen, door HELP in te drukken op de

afstandsbediening.

ȭȯ



Kabel/

antenne/

Extern

aansluitkastje

Router

Satelliet

Hoofdtelefoon

7 mm

HDMI-apparaat

HDMI-

apparaat

Videorecorder/Spelconsole-apparatuur/

DVD-speler/Camcorder/Set Top Box*

14 mm

Voorwaardelijke toegangsmodule (CAM)

HDMI-

apparaat

Audio

Systeem

met

optische

audio-

ingang

AV-ontvanger

Digitale camera/

Camcorder/USB-

opslagmedium/

USB HDD-

apparaat

Digitale camera/Camcorder/

USB-opslagmedium

Audio

systeem

met

eARC/

ARC/

HDMI-

apparaat

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Om de TV-speakers als middenspeaker te

gebruiken, verbindt u de uitgang van uw

AV-ontvanger met CENTER SPEAKER IN op

uw TV.

• Voor u kabels verbindt, moet u zowel de

stekker van de TV als van de AV-ontvanger

uit het stopcontact halen.

• Zorg ervoor dat [Speakers] ingesteld is op

[Audiosysteem].

Schakel [Modus TV-middenspeaker] uit om

ruis tegen te gaan wanneer de CENTER

SPEAKER IN niet op een AV-ontvanger

aangesloten is. Raadpleeg de helpgids voor

meer details.

 CAM (Conditional Access Module)

• Biedt u toegang tot

betaaltelevisieservices. Raadpleeg de

gebruikershandleiding die bij uw CAM

werd geleverd voor meer informatie.

• Plaats de smartcard niet rechtstreeks in de

CAM-sleuf van de televisie. U moet deze

plaatsen in de Conditional Access Module

die u hebt gekregen van uw erkende

verdeler.

• CAM wordt niet in alle landen/regio's

ondersteund. Doe navraag bij uw erkende

verdeler.

• Er kan een CAM-melding verschijnen als u

overschakelt naar een digitaal programma

nadat u internetvideo gebruikt hebt.

/ AV IN

• Gebruik voor een Composite-aansluiting

een analoge verlengkabel (niet

bijgeleverd).

•

 (Hoofdtelefoon)

• Ondersteunt alleen een 3-polige stereo

mini-aansluiting.

• U kunt het geluid niet gelijktijdig

weergeven via de luidsprekers van uw tv

en uw hoofdtelefoon.

 USB 1/2, USB 3 (HDD REC)*

• Als u hierop een groot USB-apparaat

aansluit, kan dit andere aangesloten

apparaten hinderen.

• Sluit grote USB-apparaten aan op de

USB 1-aansluiting.

• Sluit een USB HDD-apparaat aan op de

USB 3-poort (blauw).

 HDMI IN 1/2/3/4

• Met de HDMI-interface kunnen digitale

video en audio over een enkele kabel

worden verzonden.

•

10 mm

3,5 mm

1234

1: L

2: Video

3: Aarde

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Als u wilt genieten van kwalitatief

hoogwaardig geluid op 4K 50p/60p, sluit

dan een kwalitatief hoogwaardige HDMI-

kabel voor hoge snelheden aan en zet de

[Indeling HDMI-signaal] op [Verbeterde

indeling].

Zet deze instelling afzonderlijk voor elke

HDMI IN-aansluiting die aangesloten is.

Zie de "Specificaties" in deze handleiding

(pagina 13-14) voor details over de

ondersteunde formaten.

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Wilt u het audiosignaal van de televisie

naar het audiosysteem sturen, sluit dan

uw audiosysteem aan op HDMI IN 3. Een

audiosysteem dat HDMI eARC/ARC

ondersteunt, kan via dezelfde HDMI-kabel

video naar de televisie sturen en audio

van de televisie ontvangen. Als uw

audiosysteem geen HDMI eARC/ARC

ondersteunt, is een extra aansluiting met

DIGITAL AUDIO OUT (OPTICAL) nodig.

• Gebruik de HDMI-kabel met ethernet om

een audiosysteem met eARC aan te

sluiten.

 (RF-ingang), (satellietingang)

• Aansluitingen voor terrestrische, kabel- en

satelliettelevisie. Stappen voor

aansluiting: SUB.  MAIN  Antenne

• Voor SUB.-aansluiting, alleen aansluiten

als u een dubbele tunerstand gebruikt

m.u.v. de Single Cable Distribution

EN50494.

*1 Gebruik voor een extern apparaat dat alleen SCART

AV OUT heeft, een SCART-RCA-adapter en een

analoge verlengkabel.

*2 Beperkt tot bepaalde regio's/landen/tv-modellen.

Opmerkingen

• U kunt de zijafdekking niet bevestigen wanneer

er kabels aangesloten zijn op de zijaansluitingen.

• Sla de zijbescherming in een veilige plek op voor later

gebruik.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

De televisie op de wand installeren

Voor klanten:

Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van

uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de

televisie niet zelf te installeren.

Voor Sony-verkopers en aannemers:

Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het

onderzoek van dit product.

Installatie-informatie wandmontagesteun

De handleiding van deze televisie toont alleen de stappen om de installatie van de televisie voor te

bereiden vooraleer hij op de wand wordt geïnstalleerd.

Zie voor instructies over montage van de wandmontagesteun de installatie-informatie

(wandmontagesteun) op de productpagina van uw televisiemodel.

www.sony.eu/support/

De wandmontage-installatie voorbereiden

Gebruik de Wandmontagebeugel SU-WL850 (niet bijgeleverd) of SU-WL450 (niet bijgeleverd) om de tv

aan de muur te bevestigen.

Zorg ervoor dat u de tafelstandaard bevestigt voordat u de tv aan de muur monteert door de

installatiehandleiding te raadplegen.

• Bereid de TV voor de wandmontagesteun voor voordat u kabels aansluit.

• Volg de installatiehandleiding die bij de wandmontagesteun van uw model is meegeleverd. Er is

voldoende deskundigheid vereist om de TV te installeren, in het bijzonder om te bepalen of de wand

sterk genoeg is om het gewicht van de TV te dragen.

• Vertrouw de bevestiging van dit product op de wand toe aan Sony-verkopers of erkende aannemers

en schenk voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk

voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.

• De schroeven voor de wandmontagesteun zijn niet bijgeleverd.

• Zorg ervoor dat u de ongebruikte schroeven en de tafelstandaard op een veilige plaats bewaart tot u

klaar bent om de tafelstandaard te bevestigen. Houd de schroeven uit de buurt van jonge kinderen.

De optionele Wandmontagesteun gebruiken (SU-WL850 of SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Verwijder de afdekkingen van de standaard en aansluitingen.

2 Verwijder de schroeven aan de achterzijde van de televisie.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Problemen oplossen

Voer de volgende stappen uit bij het oplossen

van algemene problemen zoals: zwart scherm,

geen geluid, bevroren beeld, televisie reageert

niet of geen verbinding met netwerk.

1 Herstart de televisie door de aan/uit-knop op

de afstandsbediening in te drukken tot een

bericht verschijnt. De televisie zal herstarten.

Haal de stekker uit het stopcontact als de tv

niet wordt hersteld. Druk dan de aan-/

uitknop op de tv in, wacht twee minuten en

steek dan de stekker weer in het stopcontact.

2 Zie het Helpmenu door HELP in te drukken op

de afstandsbediening.

3 Sluit de televisie aan op het internet en voer

een software-update uit. Sony adviseert u om

de software van uw tv up to date te houden.

Software-updates zorgen voor nieuwe

functies en betere prestaties.

4 Bezoek de Sony Support-website (zie

informatie op de voorkant van deze

handleiding).

Wanneer u de stekker van de televisie in het

stopcontact steekt, kan de televisie mogelijk

gedurende enige tijd niet worden

ingeschakeld, zelfs als u op de aan/uit-knop

op de afstandsbediening of op de televisie

drukt.

Het duurt enige tijd om het systeem te

initialiseren. Wacht ongeveer een minuut en

probeer het daarna opnieuw.

Problemen en oplossingen

Als de verlichtingsled rood knippert.

 Tel hoeveel keer het lampje knippert (intervaltijd

is drie seconden).

Start de televisie opnieuw op door het netsnoer

los te koppelen totdat de verlichtingsled niet

langer rood knippert en vervolgens de televisie in

te schakelen.

Als het probleem zich nog steeds voordoet, neem

dan contact op met de dealer of het Sony-

servicecentrum en vermeld hoe vaak de

verlichtingsled knippert.

Werking via ether/kabel is niet beschikbaar.

 Controleer de aansluiting van antenne/kabel en

de instellingen van de versterker.

 Selecteer werking via ether/kabel door TV op de

afstandsbediening in te drukken en vervolgens

[Digitaal] te selecteren als de zender niet wordt

weergegeven.

 Het signaal via de ether kan worden onderdrukt

als er dichtbij een sterk signaal wordt

uitgezonden. Stel [LNA (CH ---)] in op [Uit], in de

digitale afstemmingsinstellingen.

 Probeer een nieuwe zoekopdracht nadat u bent

verhuisd of nieuwe diensten probeert te

ontvangen, door [Digitale afstemming] te kiezen.

Werking via satelliet is niet beschikbaar.

 Controleer de aansluiting van de satellietkabel.

 Als het bericht [Geen signaal. LNB opverbelasting

detectie…] wordt weergegeven, moet het

netsnoer losgekoppeld worden. Controleer dan of

de satellietkabel niet is beschadigd en de lijn van

het satellietsignaal niet kortgesloten is in de

connector.

De afstandsbediening werkt niet.

 Vervang de batterijen.

U bent het wachtwoord voor uitzendingen

met kinderslot vergeten.

 Voer 9999 in voor de pincode en kies [Wijzig PIN-

code].

De ruimte rond de tv wordt warm.

 Als de tv langdurig wordt gebruikt, wordt de

ruimte rond de tv warm. U kunt daar warmte

voelen bij aanraking met de hand.

Het scherm wordt donkerder tijdens TV-

kijken.

 Indien het volledige beeld of een gedeelte van

het beeld stilstaand is, zal de helderheid van het

scherm geleidelijk worden verminderd om

inbranden van nabeelden te voorkomen. Dit is

geen defect van de TV.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

U maakt zich zorgen over inbranden van

nabeelden.

Indien hetzelfde beeld herhaaldelijk of

gedurende een lange tijd wordt weergegeven,

kan inbranding van beeld ontstaan. Om

nabeelden te voorkomen, raden wij u aan de TV

normaal uit te schakelen door op de aan/uit-

knop op de afstandsbediening of op de TV te

drukken.

Opmerkingen

• Voer de Schermvernieuwing alleen uit wanneer de

inbranden van nabeelden goed zichtbaar is. Ter

indicatie bevelen wij aan om dit één keer per jaar uit

te voeren. Voer het liever niet meer dan één keer per

jaar uit, omdat het een invloed kan hebben op de

levensduur van het scherm.

• Beelden met klokken, logo's en felle kleuren (ook wit)

kunnen gemakkelijk inbranden van nabeelden

veroorzaken. Vermijd om dergelijke beelden

gedurende een lange periode weer te geven, anders

is het mogelijk dat inbranden van nabeelden

ontstaat.

Er verschijnt een witte lijn op het scherm.

 Schermvernieuwing wordt automatisch

uitgevoerd nadat de TV gedurende een lange

periode is gebruikt, om inbranden van nabeelden

te verminderen. Schermvernieuwing start nadat

de TV is uitgeschakeld en neemt ongeveer een

uur in beslag. Het is mogelijk dat een witte lijn op

het scherm verschijnt tijdens de

Schermvernieuwing. Dit is geen defect van de TV.

De melding [Schermvernieuwing is niet

voltooid…] wordt weergegeven.

Schermvernieuwing wordt automatisch

uitgevoerd nadat de TV gedurende een lange

periode is gebruikt, om inbranden van

nabeelden te verminderen. Indien de TV

ingeschakeld is, het netsnoer uitgetrokken is of

de kamertemperatuur lager is dan 10 ºC of

hoger dan 40 ºC tijdens de Schermvernieuwing,

wordt de procedure niet voltooid en verschijnt

dit bericht.

 Indien de Schermvernieuwing automatisch was

gestart, wordt ze opnieuw gestart wanneer u de

TV uitschakelt met de afstandsbediening.

 Wanneer schermvernieuwing manueel ingesteld

is, moet u het opnieuw selecteren.

Specificaties

Systeem

Beeldschermsysteem

OLED-scherm (Organic Light Emitting Diode)

Televisiesysteem

Afhankelijk van uw land/regioselectie/televisiemodel

Analoog: B/G, D/K, I

Digitaal: DVB-T/DVB-C

DVB-T2*

Satelliet*

: DVB-S/DVB-S2

Kleurensysteem

PAL/SECAM/NTSC3.58 (alleen video)/NTSC4.43 (alleen video)

Beschikbare kanalen

Afhankelijk van uw land/regioselectie/televisiemodel

Analoog: UHF/VHF/kabel

Digitaal: UHF/VHF/Kabel

Satelliet*

: IF-frequentie 950-2.150 MHz

Geluidsuitgang

20 W + 20 W + 10 W + 10 W

Draadloze technologie

Protocol IEEE802.11ac/a/b/g/n

(IEEE802.11ac is mogelijk niet beschikbaar afhankelijk van uw

land/regio.)

Bluetooth versie 4.2

Frequentieband(en)

RMF-TX600E

Softwareversie

Deze radioapparatuur is bedoeld voor gebruik met de

goedgekeurde versie(s) van de software die in de EU-

conformiteitsverklaring zijn aangegeven.

Druk op HELP op de afstandsbediening om de softwareversie

te zien.

Afstandsbediening: _._.__.___

Selecteer [Afstandsbediening]  [Softwareversie] in de

[Instellingen]. Zie de Helpgids voor meer informatie.

Er is gecontroleerd dat de software die in deze radioapparatuur

is geladen, voldoet aan de essentiële eisen van Richtlijn 2014/

53/EU.

Ingangen/uitgangen

Antenne/kabel

75 ohm externe aansluiting voor VHF/UHF

Satellietantenne*

Vrouwelijke F-aansluiting, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon, Distributie van één

kabel EN50494.

/ AV IN

A/V-ingang (miniaansluiting)

Draadloos LAN (IEEE802.11ac/a/b/g/n)

Frequentiebereik Uitgangsvermogen

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Frequentiebereik Uitgangsvermogen

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Frequentiebereik Uitgangsvermogen

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (ondersteunt 4K-resolutie, Voldoet aan

HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Pc-formaten*

Audio:

In eARC (Enhanced Audio Return Channel)-modus*

Voor meer informatie zie de helpgids.

Behalve eARC-modus

5,1-kanaals lineaire PCM: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (alleen HDMI IN 3)

In eARC-modus*

Voor meer informatie zie de helpgids.

In ARC-modus

Tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitale optische aansluiting (tweekanaals lineaire PCM: 48 kHz

16 bits, Dolby Digital, DTS)

 (Stereo ministekker)

Hoofdtelefoon

1, 2, 3 (HDD REC)*

Poort USB-apparaat. ( 3 USB HDD-apparaat voor REC-

functie)

USB-poort 1 en 2 bieden ondersteuning voor High Speed USB

(USB 2.0)

USB-poort 3 biedt ondersteuning voor Super Speed USB (USB

3.1 Gen 1)

CAM-sleuf (Conditional Access Module)

LAN

10BASE-T/100BASE-TX-stekker (Afhankelijk van de

besturingsomgeving van het netwerk kan de

verbindingssnelheid variëren. De communicatiesnelheid en

kwaliteit zijn niet gegarandeerd.)

CENTER SPEAKER IN

Ingangsaansluiting centrale luidspreker

Andere

Optionele accessoires

Wandmontagesteun: SU-WL850

Wandmontagesteun: SU-WL450

Bedrijfstemperatuur

0 ºC – 40 ºC

Bedrijfsvochtigheid

10 % – 80 % relatieve luchtvochtigheid (zonder condensatie)

Voeding, productfiche en overige

Stroomvereisten

220 V – 240 5V AC, 50 Hz

Energie-efficiëntieklasse

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Schermgrootte (diagonaal gemeten) (Ong.)

KD-77AG9: 194,7 cm / 77 inch

KD-65AG9: 163,9 cm / 65 inch

KD-55AG9: 138,8 cm / 55 inch

Vermogensverbruik

In [Standaard] -stand

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

In [Levendig] -stand

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Jaarlijks energieverbruik*

KD-77AG9: 293 kWh per jaar

KD-65AG9: 234 kWh per jaar

KD-55AG9: 183 kWh per jaar

Stand-by vermogensgebruik*

KD-77AG9: 0,50 W (29 W in de stand voor bijwerken van de

software/EPG)

KD-65AG9: 0,50 W (27 W in de stand voor bijwerken van de

software/EPG)

KD-55AG9: 0,50 W (27 W in de stand voor bijwerken van de

software/EPG)

Beeldschermresolutie

3.840 punten (horizontaal) × 2.160 lijnen (verticaal)

Uitvoervermogen

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Afmetingen (Ong.) (b × h × d)

met tafelstandaard

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

zonder tafelstandaard

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Gewicht (Ong.)

met tafelstandaard

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

zonder tafelstandaard

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Niet alle tv-sets zijn uitgerust met DVB-T2- of DVB-S/S2-

technologie of hebben een satellietantenneaansluiting.

*2 Als 4096 × 2160p de invoer is en [Wide-modus] is ingesteld op

[Normaal], dan wordt de resolutie weergegeven als 3840 ×

2160p. Om 4096 × 2160p weer te geven, stel [Wide-modus] in

op [Volb. 1] of [Volb. 2].

*3 Voor ondersteuning van 18 Gbps stel [Indeling HDMI-signaal]

in op [Verbeterde indeling].

*4 Voor meer informatie zie de helpgids.

*5 eARC-modus is actief wanneer [eARC-modus] op [Auto] en

[Speakers] op [Audiosysteem] staat en eARC-compatibel

audiosysteem is aangesloten.

*6 Beperkt tot bepaalde regio's/landen/tv-modellen.

*7 Energieverbruik per jaar in kWh, gebaseerd op het

stroomverbruik van een televisie die 365 dagen werkt

gedurende 4 uur per dag.

Het eigenlijke energieverbruik zal afhangen van de manier

waarop de televisie wordt gebruikt.

*8 Het gespecificeerde stand-by vermogen wordt bereikt als de

televisie de benodigde interne processen heeft voltooid.

*9 Het stroomverbruik tijdens stand-by neemt toe als uw

televisie aangesloten is op het netwerk.

Opmerkingen

• Verwijder de namaakkaart of afdekking (afhankelijk van het tv-

model) van de CAM-sleuf (Conditional Access Module) van de tv

alleen als u een smartcard in de CAM wilt plaatsen.

• De beschikbaarheid van optionele accessoires is afhankelijk van

uw land/regio/tv-model/voorraad.

• Ontwerp en specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Opmerkingen betreffende de digitale televisiefunctie

• Digitale televisie (DVB, ether, satelliet en kabel), interactieve

diensten en netwerkfuncties zijn wellicht niet in alle landen of

gebieden beschikbaar. Sommige functies kunnen niet zijn

ingeschakeld of werken wellicht niet goed bij bepaalde

aanbieders en netwerkomgevingen. Bepaalde aanbieders van

televisiediensten kunnen voor hun service kosten in rekening

brengen.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\04NL-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Deze televisie ondersteunt digitale uitzendingen met gebruik

van MPEG-2, H.264/MPEG-4 AVC en H.265/HEVC codecs, maar

ondersteuning van alle bedienings-/onderhoudssignalen die

in de loop der tijd kunnen wijzigen, kan niet worden

gegarandeerd.

Informatie over handelsmerken

• De begrippen HDMI, HDMI High-Definition Multimedia

Interface en het HDMI-logo zijn handelsmerken of

geregistreerde handelsmerken van HDMI Licensing

Administrator, Inc. in de Verenigde Staten en andere landen.

• Dolby, Dolby Vision, Dolby Audio, en het dubbele-D-symbool

zijn handelsmerken van Dolby Laboratories. Geproduceerd

onder licentie van Dolby Laboratories. Vertrouwelijke

• "BRAVIA", en BRAVIA Sync zijn handelsmerken of

geregistreerde merken van Sony Corporation.

• Gracenote, het Gracenote-logo en -logotype, en het logo

"Powered by Gracenote" zijn geregistreerde handelsmerken of

handelsmerken van Gracenote, Inc. in de Verenigde Staten en/

of in andere landen.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV en

andere hieraan gerelateerde merken en logo's zijn

handelsmerken van Google LLC.

• Wi-Fi®, Wi-Fi Alliance® en Wi-Fi Direct® zijn gedeponeerde

handelsmerken van Wi-Fi Alliance.

• Het Wi-Fi CERTIFIED™-logo is een keurmerk van Wi-Fi Alliance.

• Raadpleeg http://patents.dts.com voor meer informatie over

DTS-patenten. Geproduceerd onder licentie van DTS, Inc., DTS,

het overeenkomstige symbool en DTS gecombineerd met het

overeenkomstige symbool zijn gedeponeerde handelsmerken,

en DTS Digital Surround is een handelsmerk van DTS, Inc. ©

• Het Bluetooth® woordmerk en logo's zijn gedeponeerde

handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze

merken door Sony Corporation gebeurt onder licentie. Andere

handelsmerken en handelsnamen zijn het eigendom van hun

respectieve eigenaars.

• Netflix is een gedeponeerd handelsmerk van Netflix, Inc.

• DiSEqC™ is een handelsmerk van EUTELSAT. Deze tv biedt

ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor

het aansturen van gemotoriseerde antennes.

• TUXERA is een gedeponeerd handelsmerk van Tuxera Inc. in de

VS en andere landen.

• Het USB-IF SuperSpeed USB-drietandlogo is een gedeponeerd

handelsmerk van USB Implementers Forum, Inc.

• Alle andere handelsmerken zijn eigendom van de betreffende

eigenaren.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Inhaltsverzeichnis

WICHTIGER HINWEIS. . . . . . . . . . . . . . . . . . . . 2

Sicherheitsinformationen . . . . . . . . . . . . . . . 3

Den Bildschirm des Fernsehgeräts

schützen (OLED-Fernsehgerät) . . . . . . . . . . .4

Fernbedienung und Fernseher . . . . . . . . . 5

Anschlussschema. . . . . . . . . . . . . . . . . . . . 7

Montieren des Fernsehgeräts an der

Wand. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Verwenden der optionalen

Wandhalterung (SU-WL850 oder

SU-WL450). . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Störungsbehebung . . . . . . . . . . . . . . . . . 12

Probleme und Lösungen . . . . . . . . . . . . . . . 12

Technische Daten. . . . . . . . . . . . . . . . . . . 13

Einleitung

Vielen Dank, dass Sie sich für ein Produkt von Sony entschieden

haben.

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das

Fernsehgerät verwenden, und bewahren Sie es auf, um später bei

Bedarf darin nachschlagen zu können.

Hinweis

• Lesen Sie sich vor der Bedienung des Fernsehgeräts die

„Sicherheitsinformationen“ durch (Seite 3).

• Für weitere Sicherheitsinformationen lesen Sie die

mitgelieferten Sicherheitsinformationen.

• Darstellungen und Abbildungen, die im Einrichtungshandbuch

und in dieser Anleitung verwendet werden, dienen nur der

Referenz und können vom tatsächlichen Produkt abweichen.

Position des Bezeichnungsschildes

Aufkleber mit Modellnummer, Herstellungsdatum (Jahr/Monat)

und Betriebsspannung befinden sich auf der Rückseite des

Fernsehgeräts oder auf der Verpackung. Sie finden sie, wenn Sie

die Ständerabdeckung entfernen .

Hinweis für Funkgeräte

Hiermit erklärt Sony Visual Products Inc.,

dass die Funkanlagentypen

KD-77AG9, KD-65AG9, KD-55AG9 der

Richtlinie 2014/53/EU entsprechen. Der vollständige Text der EU-

Konformitätserklärung ist unter der folgenden Internetadresse

verfügbar:

http://www.compliance.sony.de/

Hinweis für Kunden: Die folgenden Informationen gelten nur für

Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien

gelten.

Für dieses Funkgerät gelten die folgenden Einschränkungen für

die Inbetriebnahme oder Anforderungen an die

Betriebszulassung in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU,

IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG,

RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

Das Frequenzband 5.150 - 5.350 MHz ist auf den Einsatz drinnen

beschränkt.

Bezüglich der Installation

des Tischständers nehmen

Sie das

Einrichtungshandbuch zur

Hand.

Internetverbindung und Datenschutz

Dieses Produkt verbindet sich bei Ersteinrichtung mit dem

Internet, sobald eine Netzwerkverbindung besteht, um die

Internetverbindung zu prüfen und später den Startbildschirm zu

konfigurieren. Ihre IP-Adresse wird bei dieser und allen anderen

Internetverbindungen verwendet. Wenn Sie überhaupt nicht

möchten, dass Ihre IP-Adresse verwendet wird, richten Sie die

WLAN-Internetfunktion nicht ein und schließen kein Internet-

Kabel an. Weitere Informationen zu Internetverbindungen

entnehmen Sie bitte den in den Einrichtungsbildschirmen

angezeigten Informationen zum Datenschutz.

Hilfe

Weitere Informationen zur Störungsbehebung und andere

nützliche Informationen finden Sie direkt auf Ihrem

Fernsehgerät. Drücken Sie HELP auf der Fernbedienung, um

eine Liste mit Themen anzuzeigen oder nach Stichworten zu

suchen.

Hilfe (Anleitung)

Um detailliertere Informationen zu erhalten, wählen Sie [Hilfe]

aus dem Hilfemenü Ihres Fernsehgeräts. Sie können die Hilfe

auch von Ihrem PC oder Smartphone aus aufrufen

(Informationen finden Sie auf der hinteren Umschlagseite

dieser Anleitung).

WICHTIGER HINWEIS

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation/Einstellung

Installieren und benutzen Sie das Fernsehgerät unter

Berücksichtigung der im Folgenden angegebenen Anweisungen,

um alle Risiken wie Feuer, Stromschlag oder Beschädigungen

und/oder Verletzungen zu vermeiden.

Installation

• Das Fernsehgerät sollte neben einer frei zugänglichen

Netzsteckdose installiert werden.

• Stellen Sie das Fernsehgerät auf eine stabile, ebene Oberfläche,

um zu verhindern, dass es herunterfällt und Personenschäden

oder Sachschäden verursacht.

• Stellen Sie das Fernsehgerät an einem Ort auf, an dem es nicht

gezogen, verschoben oder umgestoßen werden kann.

• Stellen Sie das Fernsehgerät so auf, dass der Tischständer des

Fernsehgeräts nicht über den Fernsehständer (nicht

mitgeliefert) hinausragt. Wenn der Tischständer über den

Fernsehständer hinausragt, kann das Fernsehgerät umkippen

und herunterfallen, was zu Verletzungen bzw. Schäden am

Fernsehgerät führen kann.

• Achten Sie aus Sicherheitsgründen darauf, die mittleren

Abdeckungen an der Rückseite des Fernsehgeräts anzubringen,

wenn das Fernsehgerät in der Tischvariante verwendet wird.

• Wandeinbauten sollten nur von qualifiziertem Fachpersonal

ausgeführt werden.

• Aus Sicherheitsgründen wird dringend empfohlen,

ausschließlich Sony Zubehörteile zu verwenden, inklusive:

 Wandhalterung SU-WL850

 Wandhalterung SU-WL450

• Verwenden Sie unbedingt die Schrauben im Lieferumfang der

Wandhalterung, wenn Sie die Wandhalterung am Fernsehgerät

befestigen. Die mitgelieferten Schrauben sind, gemessen von

der Befestigungsfläche der Wandhalterung, wie in der

Abbildung dargestellt konzipiert.

Durchmesser und Länge der Schrauben variieren je nach Modell

der Wandmontagehalterung.

Durch die Verwendung anderer als der mitgelieferten

Schrauben kann das Fernsehgerät beschädigt werden oder

herunterfallen.

Transport

• Vor dem Transport des Fernsehgeräts ziehen Sie bitte alle Kabel

aus dem Gerät.

• Zum Transport eines großen Fernsehgeräts sind zwei oder drei

Personen nötig.

• Wenn Sie das Fernsehgerät ohne Hilfsmittel transportieren,

halten Sie es wie unten dargestellt. Belasten Sie das Bildschirm-

Panel und den Rahmen um den Bildschirm nicht.

• Legen Sie das Fernsehgerät

während Handhabung und

Montage nicht hin.

• Setzen Sie das Fernsehgerät beim Transport weder Stössen

noch starken Erschütterungen aus.

• Wenn Sie das Fernsehgerät für Reparaturen oder bei einem

Umzug transportieren müssen, verpacken Sie es mithilfe der

Originalverpackungsmaterialien im Originalkarton.

Verhinderung des Umkippens

Luftzirkulation

• Decken Sie nie die Lüftungsöffnungen ab und stecken Sie nichts

in das Gehäuse.

• Lassen Sie ausreichend Platz um das Fernsehgerät (siehe

Abbildung).

• Es wird dringend empfohlen, die offizielle Sony

Wandmontagehalterung zu verwenden, um eine ausreichende

Luftzirkulation zu gewährleisten.

Sicherheitsinformationen

Schraube (M6)

Wandhalterung

9 mm - 13 mm

Rückwärtige Abdeckung

des Fernsehgeräts

M4 Schraube (nicht mitgeliefert)

1,5 N·m

{15 kgf·cm}

Schraube (nicht

mitgeliefert)

6 mm - 7 mm

Kabel (nicht

mitgeliefert)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation an der Wand

Aufstellung auf dem Standfuß

• Um eine ausreichende Belüftung zu gewährleisten und Staub-

oder Schmutzablagerungen zu vermeiden:

 Stellen Sie das Fernsehgerät weder flach noch auf dem Kopf

stehend, falsch herum oder seitwärts geneigt auf.

 Stellen Sie das Fernsehgerät weder auf einem Regal, einem

Teppich, einem Bett oder in einem Schrank auf.

 Decken Sie das Fernsehgerät nicht mit Decken oder

Vorhängen ab und legen Sie keine Gegenstände wie

Zeitungen usw. darauf.

 Installieren Sie das Fernsehgerät nicht wie auf der Abbildung

gezeigt.

Vorsichtsmaßnahmen zum Schutz des

Bildschirms vor Schäden

Bildeinbrennen

OLED-Fernsehgeräte neigen aufgrund der Eigenschaften der in

ihnen verwendeten Materialien zu Bildeinbrennen

(Nachwirkeffekt). Bildeinbrennen kann auftreten, wenn Bilder

wiederholt oder für längere Zeit an derselben Stelle angezeigt

werden. Dies ist keine Störung des Fernsehgeräts. Vermeiden Sie

die Anzeige von Bildern, die zu Bildeinbrennen führen.

Beispielsweise führen die folgenden Bilder

potenziell zu Bildeinbrennen:

• Inhalte mit schwarzen Streifen auf der oberen und unteren und/

oder linken und rechten Seite des Bildschirms. (Zum Beispiel

Letterboxed, 4:3-Bildschirm, Standardauflösung)

• Statische Bilder wie etwa Fotos.

• Videospiele, bei denen auf einigen Teilen des Bildschirms Inhalt

dauerhaft angezeigt wird.

• Bildschirmmenüs, Programmzeitschriften, Kanallogos usw.

• Statische Inhalte von Anwendungen.

• Bildschirm-Ticker wie etwa für Nachrichten und Überschriften.

So senken Sie das Risiko des Bildeinbrennens:

• Sony empfiehlt, das Fernsehgerät normal auszuschalten, indem

Sie die Netztaste auf der Fernbedienung oder am Fernsehgerät

drücken.

• Füllen Sie den Bildschirm, indem Sie [Wide-Modus] ändern, um

die schwarzen Streifen zu beseitigen. Wählen Sie einen anderen

[Wide-Modus] als [Normal].

• Schalten Sie die OSD (Bildschirmanzeige) aus, indem Sie die

/ Taste drücken, und schalten Sie die Menüs

angeschlossener Geräte aus. Einzelheiten finden Sie in der

Anleitung des angeschlossenen Geräts.

• Vermeiden Sie die Anzeige statischer Bilder mit hellen Farben

(einschließlich Weiß), Uhren oder Logos auf dem Bildschirm.

• Legen Sie die Bildeinstellungen entsprechend den

Umgebungsbedingungen fest. Für den Hausgebrauch und bei

der Betrachtung von Inhalten, bei denen häufig Logos usw.

erscheinen, wird das Standardbild empfohlen.

Das Fernsehgerät besitzt folgende Funktionen, die helfen,

Bildeinbrennen zu reduzieren/zu verhindern.

Panelaktualisierung

Panelaktualisierung wird automatisch ausgeführt, um die

Gleichmäßigkeit des Bildschirms des Fernsehgeräts nach langem

Gebrauch anzupassen. Panelaktualisierung kann auch manuell

durchgeführt werden und sollte nur verwendet werden, wenn das

Bildeinbrennen sehr auffällig ist oder Sie die folgende Meldung

sehen: [Panelaktualisierung konnte nicht abgeschlossen

werden…]

Vorsicht:

• Die Funktion Panelaktualisierung kann das Bildschirm-Panel

beeinträchtigen. Es wird empfohlen, die Panelaktualisierung nur

einmal jährlich durchzuführen; wird sie öfter als einmal jährlich

durchgeführt, kann dies die Lebensdauer des Bildschirm-Panels

verkürzen.

• Die Panelaktualisierung nimmt etwa eine Stunde in Anspruch.

• Während der Panelaktualisierung kann eine weiße Linie auf

dem Bildschirm erscheinen; dies ist keine Störung des

Fernsehgeräts.

• Panelaktualisierung funktioniert nur bei einer Raumtemperatur

zwischen 10 ºC und 40 ºC.

Pixelverschiebung

Bewegt das Bild auf dem Bildschirm automatisch, um

Bildeinbrennen zu verhindern.

Weitere Funktion

Die Bildschirmhelligkeit wird bei der Anzeige von Standbildern,

Uhren, hellen Farben oder Logos usw. automatisch reduziert.

30 cm

10 cm

Lassen Sie mindestens so viel Platz um das Gerät.

1 cm

30 cm

10 cm

Lassen Sie mindestens so viel Platz um das Gerät.

6 cm

Blockieren Sie nicht den Bereich der Luftzirkulation.

Luftzirkulation

Wand

Die Luftzirkulation wird unterbunden.

Wand

Den Bildschirm des Fernsehgeräts schützen

(OLED-Fernsehgerät)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Fernbedienung und Fernseher

Die Form der Fernbedienung sowie die

Position, Verfügbarkeit und Funktion der

Fernbedienungstasten kann abhängig von

der Region/vom Land/vom Fernsehgerät-

Modell variieren.

 (Mikrofon): Verwenden der

Sprachsuche. (Zum Beispiel: Suche

verschiedener Inhalte über die Stimme.)*

//// (Steuerkreuz zur

Navigation):

Navigation und Auswahl auf

dem Bildschirmmenü.

TV: Schalten Sie zu einem Fernsehkanal

oder einem anderen Eingang um und zeigen

Sie das TV-Menü an.

 (TV-Bereitschaft)

Zifferntasten

/ (Info/Text aufdecken): Zeigt

Informationen an.

 (Text):

Diese Taste zeigt

Textinformationen an.

 Google Play

NETFLIX (Nur in bestimmten Regionen/

Ländern bzw. für bestimmte

Fernsehmodelle)

Farbtasten

 GUIDE/ :

Zeigen Sie die digitale

Programmübersicht oder den EPG der

Kabelbox/des Satellitenempfängers*

an.

REC LIST: Aufnahmeliste von USB HDD oder

DVR*

anzeigen lassen.

 (Eingangswahl): Eingangsquelle usw.

anzeigen lassen und auswählen.

(Schnelleinstellungen):

Schnelleinstellungen anzeigen lassen.

BACK/

HOME

 +/– (Lautstärke)

(Springen)

 (Stummschalten)

Tipp

• Die Tastenkombinationen für Eingabehilfen kann

durch Drücken und Halten von  ein- und

ausgeschaltet werden.

CH +/–//

Im TV-Modus: Wählen Sie den Kanal.

Im Text-Modus: Wählen Sie die nächste ()

oder vorherige () Seite.

 AUDIO: Auswahl von mehrsprachigem Ton

oder Zweikanalton (abhängig von der

Programmquelle).

(Untertiteleinstellung)

HELP:

Zeigen Sie das Hilfe-Menü an.

///

 REC:

Aufnahme des Programms, das

derzeit wiedergegeben wird, auf USB HDD

oder DVR*

EXIT

 (Ein/Aus)

 Sensor der Fernbedienung /

Lichtsensor / Beleuchtungs-LED

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 Integriertes Mikrofon*

/ LED: Um das

integrierte Mikrofon zu aktivieren, drücken

Sie auf der Fernbedienung die Taste (MIC)

und folgen Sie den Anweisungen auf dem

Bildschirm. Weitere Informationen finden

Sie in der Hilfe.

*1 Die Sprachsuche erfordert eine Internetverbindung.

*2 Die Einstellung [Kabel-/Satelliten-Box-Einrichtung]

ist erforderlich (nur in bestimmten Regionen/

Ländern bzw. für bestimmte Fernsehmodelle).

Weitere Informationen finden Sie in der Hilfe.

*3 Nur in bestimmten Regionen/Ländern/Sprachen.

Die Leistungsaufnahme im Standby erhöht sich,

wenn die Sprachsuche mit dem integrierten

Mikrofon aktiviert ist.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Anschlussschema

Weitere Informationen zu den Anschlüssen finden Sie in der Hilfe, indem Sie auf der Fernbedienung

die Taste HELP drücken.

ȭȯ



Kabel/

Antenne/

Externe

Box

Router

Satellit

Kopfhörer

7 mm

HDMI-Gerät

HDMI-

Gerät

VCR/ Video-spielkonsolen/DVD-Player/

Camcorder/Externe Box*

14 mm

Zugangskontrollmodul

HDMI-

Gerät

Audio-

system mit

optischem

Audio-

eingang

AV-Receiver

Standbild-

Digitalkamera/

Camcorder/ USB-

Speichermedien/

USB-HDD-Gerät

Standbild-Digitalkamera/

Camcorder/USB-Speichermedien

Audio-

system

mit

eARC/

ARC/

HDMI-

Gerät

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Um die Lautsprecher Ihres Fernsehers als

Center-Lautsprecher zu verwenden,

verbinden Sie den Ausgang Ihres AV-

Receivers mit CENTER SPEAKER IN am

Fernseher.

• Trennen Sie das Netzkabel des Fernsehers

und des AV-Receivers, bevor Sie Kabel

anschließen.

• Stellen Sie sicher, dass [Lautsprecher] auf

[Audiosystem] eingestellt ist.

Um Zischgeräusche zu verhindern, wenn der

CENTER SPEAKER IN nicht mit einem AV-

Receiver verbunden ist, deaktivieren Sie

[TV-Center-Lautsprechermodus].

Ausführliche Informationen finden Sie in der

Hilfe.

 CAM (Zugangskontrollmodul)

• Dieser Steckplatz bietet Zugang zu Pay-

TV-Diensten. Erläuterungen dazu finden

Sie in der Bedienungsanleitung im

Lieferumfang des CAM.

• Stecken Sie die Smart-Card nicht direkt in

den CAM-Steckplatz des Fernsehgeräts.

Sie muss in das Conditional Access

Module eingesetzt werden, das Sie von

Ihrem autorisierten Händler erhalten

haben.

• CAM wird in einigen Länder/Gegenden

nicht unterstützt. Fragen Sie dazu einen

autorisierten Händler.

• Möglicherweise wird eine CAM-Meldung

angezeigt, wenn Sie nach der Wiedergabe

von Internetvideos zu einem

Digitalprogramm umschalten.

/ AV IN

• Bei einer Composite-Verbindung

verwenden Sie ein Verlängerungskabel für

analoge Eingänge (nicht mitgeliefert).

•

 (Kopfhörer)

• Unterstützt nur 3-polige Stereo-

Minibuchse.

• Sie können den Ton nicht gleichzeitig über

die Kopfhörer und die Lautsprecher des

Fernsehgeräts ausgeben.

 USB 1/2, USB 3 (HDD REC)*

• Wenn Sie hier ein großes USB-Gerät

anschließen, kann das die daneben

angeschlossenen Geräte behindern.

• Wenn Sie ein großes USB-Gerät

anschließen, schließen Sie es an die

Buchse USB 1 an.

• Schließen Sie ein USB-HDD-Gerät an den

USB 3-Anschluss (blau) an.

 HDMI IN 1/2/3/4

• Per HDMI-Schnittstelle können digitale

Video- und Audiodaten mit einem

einzigen Kabel übertragen werden.

•

10 mm

3,5 mm

1234

1: L

2: Video

3: Erde

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Um qualitativ hochwertige 4K-50p/60p-

Inhalte zu genießen, schließen Sie ein

Premium High-Speed-HDMI-Kabel an und

setzen Sie [HDMI-Signalformat] auf

[Optimiertes Format].

Führen Sie diese Einstellung einzeln für

jeden angeschlossenen HDMI IN-

Anschluss durch. Einzelheiten zu den

unterstützten Formaten finden Sie in

dieser Anleitung unter „Technische Daten“

(Seite 13-14).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Schließen Sie Ihr Audiosystem an HDMI IN

3 an, um den Fernsehton an Ihr

Audiosystem weiterzuleiten. Ein

Audiosystem, das HDMI eARC/ARC

unterstützt, kann Videosignale an das

Fernsehgerät senden und über dasselbe

HDMI-Kabel Audiosignale vom

Fernsehgerät empfangen. Wenn Ihr

Audiosystem HDMI eARC/ARC nicht

unterstützt, ist eine zusätzliche

Verbindung mit DIGITAL AUDIO OUT

(OPTICAL) erforderlich.

• Verwenden Sie das HDMI-Kabel mit

Ethernet zur Verbindung des

Audiosystems mit eARC.

 (RF-Eingang), (Satelliteneingang)

• Anschlüsse für terrestrisch/Kabel und

Satellit. Anschlussschritte: SUB.  MAIN

 Antenne

• Was die SUB.-Buchse betrifft, stellen Sie

diese Verbindung nur her, wenn Sie den

Twin-Tuner-Modus verwenden

(Ausnahme: Unicable EN50494).

*1 Für ein externes Gerät, das nur einen Anschluss vom

Typ SCART AV OUT hat, verwenden Sie einen SCART-

Cinch-Adapter und ein Erweiterungskabel für den

analogen Eingang.

*2 Nur in bestimmten Regionen/Ländern bzw. für

bestimmte Fernsehmodelle.

Hinweis

• Sie können die seitliche Abdeckung nicht

anbringen, während die Kabel mit dem seitlichen

Anschluss verbunden sind.

• Bewahren Sie die seitliche Abdeckung zur künftigen

Verwendung an einem sicheren Ort auf.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montieren des Fernsehgeräts an der Wand

An die Kunden:

Aus Gründen des Produktschutzes und aus Sicherheitsgründen empfiehlt Sony dringend, die Montage

des Fernsehgeräts von Sony-Händlern oder lizenzierten Fachleuten durchführen zu lassen. Versuchen

Sie nicht, es selbst zu montieren.

An Sony-Händler und -Fachleute:

Widmen Sie während der Montage, der regelmäßigen Wartung und der Überprüfung dieses Produkts

Ihre volle Aufmerksamkeit der Sicherheit.

Installationsinformationen Wandhalterung

Die Bedienungsanleitung des Fernsehgeräts zeigt nur die Schritte zur Vorbereitung der Montage des

Fernsehgeräts vor der Montage an der Wand.

Anleitungen zur Montage der Wandhalterung finden Sie in den Installationshinweisen

(Wandhalterung) auf der Produktseite Ihres Fernsehgerätmodells.

www.sony.eu/support/

Vorbereitung für die Wandmontage

Verwenden Sie die Wandhalterung SU-WL850 (nicht mitgeliefert) oder SU-WL450 (nicht mitgeliefert),

um den Fernseher an der Wand zu installieren.

Stellen Sie sicher, dass Sie den Tischständer anbringen, bevor Sie den Fernseher an der Wand

befestigen. Beachten Sie dazu das Einrichtungshandbuch.

• Bereiten Sie den Fernseher für die Wandhalterung vor, bevor Sie die Kabelverbindungen herstellen.

• Befolgen Sie das Anweisungshandbuch im Lieferumfang der Wandhalterung für Ihr Modell.

Ausreichende Fachkenntnisse sind für die Montage des Fernsehers erforderlich, insbesondere zum

Bestimmen der Stärke der Wand, damit die Wand auch das Gewicht des Fernsehers tragen kann.

• Achten Sie darauf, dass Sie die Befestigung des Produkts an der Wand Sony-Händlern oder

lizenzierten Fachleuten überlassen, und achten Sie während der Montage ausreichend auf die

Sicherheit. Sony haftet nicht für Schäden oder Verletzungen durch eine fehlerhafte Handhabung

oder unsachgemäße Montage.

• Die Schrauben für die Wandhalterung werden nicht mitgeliefert.

• Stellen Sie sicher, dass Sie unbenutzte Schrauben und den Tischständer an einem sicheren Ort

aufbewahren, bis Sie mit der Anbringung des Tischständers anfangen können. Bewahren Sie die

Schrauben außerhalb der Reichweite von kleinen Kindern auf.

Verwenden der optionalen Wandhalterung (SU-WL850 oder SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Entfernen Sie die Ständerabdeckung und die Anschlussabdeckungen.

2 Entfernen Sie die Schrauben von der Rückseite des Fernsehgeräts.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Störungsbehebung

Zur allgemeinen Problembehandlung bei

Fehlern wie Schwarzbild, kein Ton,

eingefrorenes Bild, Fernsehgerät reagiert nicht

oder Netzwerk verloren führen Sie die

folgenden Schritte aus.

1 Starten Sie Ihr Fernsehgerät neu, indem Sie

die Netztaste auf der Fernbedienung

drücken, bis eine Meldung angezeigt wird.

Das Fernsehgerät wird neu gestartet. Wenn

das Fernsehgerät nicht wiederhergestellt

wird, ziehen Sie das Netzkabel. Drücken Sie

dann auf die Ein-/Ausschalttaste am

Fernsehgerät, warten Sie zwei Minuten und

stecken Sie dann das Netzkabel ein.

2 Schlagen Sie im Hilfe-Menü nach, indem Sie

auf der Fernbedienung die Taste HELP

drücken.

3 Verbinden Sie Ihr Fernsehgerät mit dem

Internet, und führen Sie ein Softwareupdate

durch. Sony empfiehlt, die Software des

Fernsehgeräts zu aktualisieren.

Softwareupdates verbessern die Leistung

oder fügen neue Funktionen hinzu.

4 Besuchen Sie die Sony-Supportwebsite

(Informationen finden Sie auf der vorderen

Umschlagseite dieser Anleitung).

Wenn Sie das Fernsehgerät anschließen, lässt

es sich unter Umständen nicht sofort wieder

durch Drücken der Ein-/Ausschalttaste auf

der Fernbedienung oder am Fernsehgerät

einschalten.

Es dauert eine Weile, das System zu

initialisieren. Warten Sie ungefähr eine Minute

und versuchen Sie es dann erneut.

Probleme und Lösungen

Wenn die Beleuchtungs-LED rot blinkt.

 Zählen Sie, wie oft sie blinkt (die Intervallzeit

beträgt drei Sekunden).

Starten Sie das Fernsehgerät, indem Sie das

Netzkabel abziehen und warten, bis die

Beleuchtungs-LED nicht mehr rot blinkt, und

schalten Sie dann das Fernsehgerät ein.

Wenn das Problem weiterhin besteht, trennen Sie

das Netzkabel. Wenden Sie sich dann an Ihren

Händler oder den Sony-Kundendienst und geben

Sie an, wie häufig die Beleuchtungs-LED blinkt.

Es kann kein terrestrisches bzw. Kabelsignal

empfangen werden.

 Prüfen Sie die Antennen- oder Kabelverbindung

bzw. die Verstärkereinstellungen.

 Wählen Sie den terrestrischen bzw.

Kabelempfang durch Drücken von TV auf der

Fernbedienung und wählen Sie dann [Digital],

wenn der Rundfunkdienst nicht angezeigt wird.

 Das terrestrische Signal ist evtl. unterdrückt, wenn

in der Nähe ein starkes Signal anliegt. Setzen Sie

[LNA (Ka ---)] in den Einstellungen des digitalen

Suchlaufs auf [Aus].

 Führen Sie nach dem Umzug in eine neue

Wohnung oder für den Empfang neuer Dienste

einen Dienstesuchlauf aus, indem Sie [Digitaler

Suchlauf] wählen.

Es kann kein Satellitensignal empfangen

werden.

 Prüfen Sie die Satellitenkabelverbindung.

 Wenn die Meldung [Kein Signal. LNB Überlastung

festgestellt…] angezeigt wird, trennen Sie das

Netzkabel. Vergewissern Sie sich anschließend,

dass das Satellitenkabel nicht beschädigt und die

Satellitensignalleitung am Sat-Anschluss nicht

kurzgeschlossen ist.

Die Fernbedienung funktioniert nicht.

 Tauschen Sie die Batterien aus.

Das Passwort für die Kindersicherung wurde

vergessen.

 Geben Sie 9999 als PIN-Code ein, und wählen Sie

[PIN-Code ändern].

Das Gehäuse des Fernsehgeräts erwärmt

sich.

 Wenn das Fernsehgerät lange Zeit verwendet

wird, erwärmt sich das Gehäuse des

Fernsehgeräts. Es fühlt sich möglicherweise heiß

an, wenn Sie es mit der Hand berühren.

Während des Fernsehens mit dem

Fernsehgerät wird der Bildschirm dunkler.

 Wenn das gesamte Bild oder ein Teil des Bildes

statisch bleibt, wird die Bildschirmhelligkeit

allmählich reduziert, um Bildeinbrennen zu

verhindern. Dies ist keine Störung des

Fernsehgeräts.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Sie sorgen sich wegen Bildeinbrennen.

Wenn dasselbe Bild wiederholt oder für längere

Zeit angezeigt wird, kann es zu Bildeinbrennen

kommen. Um das Bildeinbrennen zu reduzieren,

empfehlen wir Ihnen, das Fernsehgerät normal

auszuschalten, indem Sie die Netztaste auf der

Fernbedienung oder am Fernsehgerät drücken.

Hinweis

• Führen Sie die Panelaktualisierung nur manuell durch,

wenn das Bildeinbrennen besonders auffällig ist. Es

wird empfohlen, sie nur einmal jährlich

durchzuführen. Vermeiden Sie es, sie öfter als einmal

jährlich durchgeführt, da dies die Lebensdauer des

Bildschirm-Panels verkürzen kann.

• Bilder mit Uhren, Logos und hellen Farben

(einschließlich Weiß) führen leicht zu Bildeinbrennen.

Vermeiden Sie das längere Anzeigen dieser Bilder, da

es anderenfalls zu Bildeinbrennen kommen kann.

Eine weiße Linie erscheint auf dem

Bildschirm.

 Die Panelaktualisierung wird automatisch

ausgeführt, wenn das Fernsehgerät über lange

Zeit verwendet wurde, um das Bildeinbrennen zu

reduzieren. Die Panelaktualisierung beginnt nach

dem Ausschalten des Fernsehgeräts und dauert

etwa eine Stunde lang. Während der

Panelaktualisierung kann eine weiße Linie auf

dem Bildschirm erscheinen. Dies ist keine Störung

des Fernsehgeräts.

Die Meldung [Panelaktualisierung konnte

nicht abgeschlossen werden…] wird

angezeigt.

Die Panelaktualisierung wird automatisch

ausgeführt, wenn das Fernsehgerät über lange

Zeit verwendet wurde, um das Bildeinbrennen

zu reduzieren. Wenn während der

Panelaktualisierung das Fernsehgerät

eingeschaltet wird, das Netzkabel gezogen wird

oder die Raumtemperatur außerhalb des

Bereichs zwischen 10 ºC und 40 ºC liegt, wird der

Prozess nicht abgeschlossen und diese

Meldung erscheint.

 Wenn die Panelaktualisierung automatisch

gestartet wurde, startet sie neu, wenn Sie das

Fernsehgerät mit der Fernbedienung ausschalten.

 Wenn die Panelaktualisierung manuell gestartet

wurde, müssen Sie sie erneut auswählen.

Technische Daten

TV-System

Bildschirmsystem

OLED (Organic Light Emitting Diode)-Panel

Fernsehnorm

Abhängig von Landes-/Bereichsauswahl/Fernsehgerätemodell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satellit*

: DVB-S/DVB-S2

Farbsystem

PAL/SECAM/NTSC3.58 (nur Video)/NTSC4.43 (nur Video)

Kanalbereich

Abhängig von Landes-/Bereichsauswahl/Fernsehgerätemodell

Analog: UHF/VHF/Kabel

Digital: UHF/VHF/Kabel

Satellit*

: IF Frequency 950-2.150 MHz

Tonausgänge

20 W + 20 W + 10 W + 10 W

Wireless-Technologie

Protokoll IEEE802.11ac/a/b/g/n

(Abhängig vom Land/der Region ist IEEE802.11ac

möglicherweise nicht verfügbar.)

Bluetooth Version 4.2

Frequenzbänder

RMF-TX600E

Software-Version

Dieses Funkgerät ist für die Verwendung mit der/den

genehmigten Version(en) der Software bestimmt, die in der EU-

Konformitätserklärung angegeben sind.

Drücken Sie HELP auf der Fernbedienung, um die

Softwareversion anzuzeigen.

Fernbedienung: _._.__.___

Wählen Sie [Fernbedienung]  [Software-Version] aus

[Einstellungen]. Weitere Informationen finden Sie in der Hilfe.

Die auf dieses Rundfunkgerät geladene Software wurde

geprüft und erfüllt die grundlegenden Anforderungen der

Richtlinie 2014/53/EU.

Eingangs-/Ausgangsbuchsen

Antenne/Kabel

75 Ohm, externer Anschluss für VHF/UHF

Satellitenantenn*

Buchsenverbindung vom Typ F, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz Ton,

Unicable EN50494.

/ AV IN

Video/Audio-Eingang (Minibuchse)

WLAN (IEEE802.11ac/a/b/g/n)

Frequenzbereich Ausgangsleistung

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Frequenzbereich Ausgangsleistung

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Frequenzbereich Ausgangsleistung

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (unterstützen 4K-Auflösung, HDCP 2.3-

kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Computerformate*

Audio:

Im eARC (Enhanced Audio Return Channel)-Modus*

Weitere Einzelheiten finden Sie in der Hilfe.

Außer eARC-Modus

5,1-Kanal linear PCM: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 Bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (nur bei HDMI IN 3)

Im eARC-Modus*

Weitere Einzelheiten finden Sie in der Hilfe.

Im ARC-Modus

Zwei Kanäle, lineares PCM: 48 kHz 16 Bit, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Optische Digitalbuchse (zwei Kanäle, lineares PCM: 48 kHz

16 Bit, Dolby Digital, DTS)

 (Stereo-Minibuchse)

Kopfhörer

1, 2, 3 (HDD REC)*

USB-Geräteanschluss. ( 3 USB-HDD-Gerät für REC-

Funktion)

USB-Anschluss 1 und 2 unterstützen High-Speed-USB (USB 2.0)

Der USB-Anschluss 3 unterstützt SuperSpeed-USB (USB 3.1 Gen

Einschub CAM (Zugangskontrollmodul)

LAN

10BASE-T/100BASE-TX-Anschluss (Je nach Betriebsumgebung

des Netzwerks kann die Verbindungsgeschwindigkeit variieren.

Kommunikationsrate und Kommunikationsqualität können

nicht garantiert werden.)

CENTER SPEAKER IN

Center-lautsprecher eingang

Sonstiges

Sonderzubehör

Wandhalterung: SU-WL850

Wandhalterung: SU-WL450

Betriebstemperatur

0 ºC – 40 ºC

Betriebsluftfeuchtigkeit

10 % – 80 % relative Luftfeuchtigkeit (nicht kondensierend)

Stromversorgung, Produktdatenblatt und

anderes

Spannungsversorgung

220 V – 240 V Wechselstrom, 50 Hz

Energieeffizienzklasse

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Bildschirmgröße (Diagonale) (Ca.)

KD-77AG9: 194,7 cm / 77 Zoll

KD-65AG9: 163,9 cm / 65 Zoll

KD-55AG9: 138,8 cm / 55 Zoll

Leistungsaufnahme

Im [Standard]-Modus

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

Im [Brillant]-Modus

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Jährlicher Energieverbrauch*

KD-77AG9: 293 kWh pro Jahr

KD-65AG9: 234 kWh pro Jahr

KD-55AG9: 183 kWh pro Jahr

Stromverbrauch im Standby-Betrieb*

KD-77AG9: 0,50 W (29 W im Software-/

EPGAktualisierungsmodus)

KD-65AG9: 0,50 W (27 W im Software-/

EPGAktualisierungsmodus)

KD-55AG9: 0,50 W (27 W im Software-/

EPGAktualisierungsmodus)

Anzeigeauflösung

3.840 Punkte (horizontal) × 2.160 Zeilen (vertikal)

Ausgangsleistung

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Abmessungen (Ca.) (B × H × T)

mit Tischständer

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

ohne Tischständer

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Gewicht (Ca.)

mit Tischständer

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

ohne Tischständer

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nicht alle Fernsehgeräte verfügen über DVB-T2- oder DVB-S/

S2-Technologie oder Satellitenantennenanschluss.

*2 Wenn 4096 × 2160p eingegeben wird und [Wide-Modus] auf

[Normal] eingestellt ist, wird die Auflösung als 3840 × 2160p

angezeigt. Um 4096 × 2160p anzuzeigen, setzen Sie die

Einstellung [Wide-Modus] auf [Voll 1] oder [Voll 2].

*3 Um 18 Gbps zu unterstützen, setzen Sie [HDMI-Signalformat]

auf [Optimiertes Format].

*4 Weitere Einzelheiten finden Sie in der Hilfe.

*5 Der eARC-Modus ist aktiv, wenn [eARC-Modus] auf [Autom.]

gesetzt ist, [Lautsprecher] auf [Audiosystem] und wenn ein

mit eARC kompatibles Audiosystem angeschlossen ist.

*6 Nur in bestimmten Regionen/Ländern bzw. für bestimmte

Fernsehmodelle.

*7 Der Energieverbrauch in kWh pro Jahr wurde basierend auf

der Leistungsaufnahme des Fernsehgeräts bei einer

Betriebsdauer von 4 Stunden täglich an 365 Tagen berechnet.

Der tatsächliche Energieverbrauch hängt von der

Verwendung des Fernsehgeräts ab.

*8 Die angegebene Leistungsaufnahme im Standby-Betrieb wird

erreicht, nachdem das Fernsehgerät die notwendigen

internen Prozesse abgeschlossen hat.

*9 Die Leistungsaufnahme im Standbybetrieb steigt, wenn der

Fernseher mit dem Netzwerk verbunden ist.

Hinweis

• Entfernen Sie nicht die Kartenattrappe oder

-abdeckung (die Verfügbarkeit hängt von Fernsehgerätemodell

ab) aus dem Einschub TV CAM (Zugangskontrollmodul), außer

wenn Sie eine passende Smartcard in einem CAM einsetzen

möchten.

• Die Verfügbarkeit des optionalen Zubehörs hängt vom Land/

der Region/dem Fernsehmodell/der Lagerhaltung ab.

• Änderungen, die dem technischen Fortschritt dienen, bleiben

vorbehalten.

Hinweise zu Funktionen für digitale Sender

• Digitalfernsehen (terrestrisches DVB-T, Satellit und Kabel),

interaktive Dienste und Netzwerkfunktionen sind

möglicherweise nicht in allen Ländern oder Regionen

verfügbar. Einige Funktionen sind möglicherweise bei einigen

Anbietern und in manchen Netzwerkumgebungen nicht

aktiviert oder funktionieren evtl. nicht ordnungsgemäß. Einige

TV-Dienstleister verlangen u. U. eine Gebühr für ihre Dienste.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\05DE-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Dieses Fernsehgerät unterstützt Digitalrundfunk mit MPEG-2-,

H.264/MPEG-4 AVC- und H.265/HEVC-Codecs. Eine

Kompatibilität mit allen Betreibern/Dienstsignalen, die sich im

Laufe der Zeit ändern können, kann jedoch nicht garantiert

werden.

Information zu Warenzeichen

• Die Begriffe HDMI und HDMI High-Definition Multimedia

Interface sowie das HDMI- Logo sind Marken oder

eingetragene Marken von HDMI Licensing Administrator, Inc. in

den Vereinigten Staaten und anderen Ländern.

• Dolby, Dolby Vision, Dolby Audio und das Doppel-D-Symbol

sind Warenzeichen von Dolby Laboratories. In Lizenz von Dolby

Laboratories gefertigt. Vertrauliche unveröffentlichte Werke.

vorbehalten.

• „BRAVIA“, und BRAVIA Sync sind Marken oder

eingetragene Marken der Sony Corporation.

• Gracenote, das Gracenote-Logo und der Schriftzug sowie das

Logo „Powered by Gracenote“ sind eingetragene Marken oder

Marken von Gracenote, Inc. in den Vereinigten Staaten und/

oder anderen Ländern.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV und

andere verwandte Marken und Logos sind Marken von Google

LLC.

• Wi-Fi®, Wi-Fi Alliance® und Wi-Fi Direct® sind eingetragene

Marken der Wi-Fi Alliance.

• Das Wi-Fi CERTIFIED™-Logo ist ein Gütezeichen der Wi-Fi

Alliance.

• Die DTS-Patente finden Sie unter http://patents.dts.com.

Hergestellt unter Lizenz von DTS, Inc. DTS, das Symbol, & DTS

und das Symbol zusammen sind eingetragene Markenzeichen

und DTS Digital Surround ist ein Markenzeichen von DTS, Inc. ©

• Die Bluetooth® Wortmarke und -Logos sind eingetragene

Marken, die Eigentum der Bluetooth SIG, Inc. sind und von der

Sony Corporation unter Lizenz verwendet werden. Andere

Markenzeichen und Markennamen sind Eigentum der

jeweiligen Rechteinhaber.

• Netflix ist eine eingetragene Marke von Netflix, Inc.

• DiSEqC™ ist ein Markenzeichen der EUTELSAT. Dieses

Fernsehgerät unterstützt DiSEqC 1.0. Dieses Fernsehgerät

eignet sich nicht zum Steuern von Motorantennen.

• TUXERA ist ein eingetragenes Markenzeichen der Tuxera Inc. in

den USA und in anderen Ländern.

• Das USB-IF SuperSpeed USB-Dreizack-Logo ist eine

eingetragene Marke von USB Implementers Forum, Inc.

• Alle anderen Marken befinden sich im Besitz ihrer jeweiligen

Eigentümer.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Índice

AVISO IMPORTANTE . . . . . . . . . . . . . . . . . . . .2

Informações de segurança . . . . . . . . . . . . . . 3

Proteção do ecrã do televisor (Televisor

OLED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Telecomando e Televisor. . . . . . . . . . . . . . 5

Diagrama de Ligações. . . . . . . . . . . . . . . . 7

Instalar o televisor na parede . . . . . . . . . 10

Utilizar o Suporte de parede opcional

(SU-WL850 ou SU-WL450) . . . . . . . . . . . . . . 10

Resolução de problemas. . . . . . . . . . . . . 12

Problemas e soluções . . . . . . . . . . . . . . . . . 12

Características técnicas . . . . . . . . . . . . . . 13

Introdução

Obrigado por escolher este produto Sony.

Antes de utilizar o televisor, leia este manual com atenção e

guarde-o para futuras consultas.

Nota

• Antes de utilizar o televisor, leia as “Informações de segurança”

(página 3).

• Leia as Informações de Segurança para obter informações de

segurança adicionais.

• As imagens e ilustrações utilizadas no Guia de configuração e

neste manual destinam-se a ser utilizadas apenas como

referência e podem ser diferentes do produto real.

Localização da etiqueta de identificação

As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e

a classificação de Alimentação encontram-se na parte traseira do

televisor ou na embalagem. Podem ser encontrados removendo

a tampa do suporte .

Aviso para Equipamento de

Rádio

A Sony Visual Products Inc. declara que os

tipos de equipamento de rádio

KD-77AG9, KD-65AG9, KD-55AG9 estão em conformidade com a

Diretiva 2014/53/UE. O texto integral da declaração de

conformidade está disponível no seguinte endereço de Internet:

http://www.compliance.sony.de/

Nota para os clientes: as seguintes informações apenas se

aplicam a equipamento comercializado em países que aplicam as

diretivas da UE.

No que diz respeito a este equipamento de rádio, as seguintes

restrições relativas à colocação em serviço ou dos requisitos de

autorização de utilização aplicam-se em AT, BE, HR, CY, CZ, DK,

EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE,

UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

a banda 5.150-5.350 MHz está restringida apenas a operações no

interior.

Consulte o Guia de

Configuração para obter

informações sobre como

montar o Suporte de mesa

do televisor.

Ligação de Internet e Privacidade de dados

Este produto liga-se à Internet durante a configuração inicial

assim que a rede é ligada de forma a confirmar a ligação à

Internet e posteriormente para configurar o ecrã Inicial. O seu

endereço IP é utilizado nestas e todas as outras ligações à

Internet. Se não quiser que o seu endereço IP seja utilizado, não

configure a função de Internet sem fios e não ligue um cabo de

Internet. Consulte as informações de privacidade apresentadas

nos ecrãs de configuração para mais informações acerca das

ligações à Internet.

Ajuda

Encontre mais resoluções de problemas e outras informações

úteis diretamente no seu televisor. Carregue HELP no

telecomando para apresentar uma lista de tópicos, ou para

procurar por palavras.

Guia de Ajuda (Manual)

Ajuda a partir do seu PC ou smartphone (informações

indicadas na contracapa). Também pode verificar o Guia de

Ajuda a partir do seu PC ou smartphone (informações

indicadas na contracapa deste manual).

AVISO IMPORTANTE

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalação/Programação

Instale e utilize o televisor conforme as instruções abaixo para

evitar todo o risco de incêndio, choque elétrico ou avaria e/ou

feridas.

Instalação

• O televisor deve ser instalado perto de uma tomada de corrente

elétrica facilmente acessível.

• Coloque o televisor numa superfície nivelada e estável, para

evitar que caia e provoque ferimentos pessoais ou danos no

produto.

• Instale o televisor num local onde não possa ser puxado,

empurrado ou derrubado.

• Instale o televisor de forma a que o Suporte de mesa do

televisor não fique de fora do suporte do televisor (não

fornecido). Se o Suporte de mesa ficar de fora do suporte do

televisor, poderá levar a que o aparelho caia e provoque

ferimentos pessoais ou danos no televisor.

• Por motivos de segurança, não se esqueça de fixar as tampas

centrais na parte de trás do Televisor quando tiver o Televisor

instalado sobre uma mesa.

• Só técnicos de assistência qualificados devem realizar as

instalações de suporte de parede.

• Por razões de segurança, recomendamos fortemente que utilize

acessórios da Sony, a incluir:

 Suporte de parede SU-WL850

 Suporte de parede SU-WL450

• Certifique-se de que utiliza os parafusos fornecidos com o

suporte de parede quando instalar o suporte de parede no

televisor. Os parafusos fornecidos têm a dimensão indicada

pela ilustração quando medidos a partir da superfície de fixação

do suporte de parede.

O diâmetro e o comprimento dos parafusos são diferentes

dependendo do modelo de Suporte para montagem na parede.

A utilização de parafusos diferentes dos fornecidos pode

provocar avarias internas no televisor ou fazer com que caia,

etc.

Transporte

• Antes de transportar o televisor, desligue todos os cabos.

• São necessárias duas ou mais pessoas para transportar um

televisor de tamanho grande.

• Ao transportar manualmente o televisor, segure-o conforme é

apresentado abaixo. Não exerça pressão sobre o painel e a

estrutura em volta do ecrã.

• Ao manusear ou instalar o

televisor, não deite o televisor.

• Não exponha o televisor a

choques ou vibrações excessivas durante o transporte.

• Se tiver que transportar o televisor ou levá-lo para reparações,

utilize a caixa e os materiais de embalagem originais.

Prevenir quedas

Ventilação

• Nunca tape os orifícios de ventilação nem introduza nenhum

objeto na caixa.

• Deixe espaço à volta do televisor como mostrado abaixo.

• Recomendamos fortemente que utilize o suporte para

montagem na parede da Sony para permitir uma circulação de

ar adequada.

Instalação na parede

Informações de segurança

Parafuso (M6)

Suporte de parede

9 mm - 13 mm

Tampa traseira do televisor

Parafuso M4 (não fornecido)

1,5 N·m

{15 kgf·cm}

Parafuso (não

fornecido)

6 mm - 7 mm

Cabo (não

fornecido)

30 cm

10 cm

Deixe pelo menos este espaço à volta do televisor.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalação com base

• Para assegurar uma ventilação adequada e evitar a acumulação

de sujidade ou poeira:

 Não instale o televisor em posição horizontal, às avessas,

para trás ou de lado.

 Não coloque o televisor numa estante, num tapete, numa

cama ou num armário.

 Não tape o televisor com panos, por exemplo, cortinas nem

com outros objetos, como jornais, etc.

 Não instale o televisor como mostrado abaixo.

Precauções para proteger o ecrã de danos

Retenção de imagem

Os televisores OLED são suscetíveis à retenção de imagem

(burn-in) devido às características dos materiais utilizados. A

retenção de imagem poderá ocorrer se forem apresentadas

imagens no mesmo local do ecrã repetidamente ou durante

longos períodos de tempo. Isto não é uma avaria do televisor.

Evite apresentar imagens que possam causar retenção de

imagem.

Seguem-se exemplos de imagens que poderão

causar retenção de imagem:

• Conteúdo com barras pretas tanto na parte superior como

inferior e/ou no lado esquerdo e direito do ecrã. (por exemplo,

panorâmico, ecrã 4:3, definição standard)

• Imagens estáticas como fotografias.

• Videojogos que possam ter conteúdo estático em alguma parte

do ecrã.

• Menus no ecrã, guia de programação, logótipos de canal, etc.

• Conteúdo estático de aplicações.

• Vistos no ecrã, como os que são utilizados nas notícias e

manchetes.

Para reduzir o risco de retenção de imagem:

• A Sony recomenda que desligue o Televisor normalmente

premindo o botão de desligar no Telecomando ou no Televisor.

• Preencha o ecrã alterando [Modo expandido] para eliminar as

barras pretas. Selecione [Modo expandido] em vez de [Normal].

• Desligue o OSD (On Screen Display) carregando no botão /

desligue os menus de equipamento ligado. Para mais

informações, consulte os manuais de instruções do

equipamento ligado.

• Evite apresentar imagens estáticas de cores brilhantes

(incluindo branco), relógios ou logótipos em qualquer parte do

ecrã.

• Ajuste as definições de imagem com base nas condições

ambiente. A Imagem Standard é recomendada para utilização

em casa e durante a visualização de conteúdo que apresenta

muitas vezes logótipos das estações, etc.

O televisor tem as seguintes funcionalidades para ajudar a

reduzir/prevenir a retenção de imagem.

Atualização do painel

A atualização do painel irá ser executada automaticamente para

ajustar a uniformidade do ecrã do televisor após este ter sido

utilizado durante longos períodos de tempo. A atualização do

painel pode também ser executada manualmente e apenas

deverá ser utilizada se a retenção de imagem for muito visível ou

se vir a seguinte mensagem: [A atualização do painel não foi

concluída…]

Atenção:

• A função de atualização do painel poderá afetar o painel. Como

referência, execute a atualização do painel apenas uma vez por

ano, não a execute mais do que uma vez por ano, pois poderá

afetar o tempo de vida útil de utilização do painel.

• A atualização do painel demora cerca de uma hora para

completar.

• Poderá ser apresentada uma linha branca no ecrã durante a

atualização do painel, isto não é uma avaria do televisor.

• A atualização do painel apenas funcionará quando a

temperatura ambiente estiver entre os 10 ºC e os 40 ºC.

Ajuste de pixel

Move automaticamente a imagem no ecrã para prevenir retenção

de imagem.

Outras funcionalidades

O brilho do ecrã é reduzido automaticamente quando apresenta

imagens paradas, relógios, cores brilhantes ou logótipos, etc.

30 cm

10 cm

Deixe pelo menos este espaço à volta do televisor.

6 cm

Não obstrua a área da circulação de ar.

Circulação de ar

Parede

Circulação de ar bloqueada.

Parede

Proteção do ecrã do televisor (Televisor

OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Telecomando e Televisor

A forma, localização, disponibilidade e função

dos botões do telecomando pode variar,

dependendo da região/país/modelo de

televisor.

 (Microfone): Utilize a função pesquisa

por voz. (p. ex., procure vários conteúdos

por voz.)*

//// (Navegação D-Pad): Menu

de navegação e seleção no ecrã.

TV: Muda para um canal de televisão ou

entra e mostra o menu TV.

 (Televisor em modo de espera

(standby))

Botões numéricos

/ (Revelação de Informação/

Teletexto): Apresentar informações.

 (Teletexto):

Apresentar informações de

teletexto.

 Google Play

NETFLIX (Apenas em determinadas

regiões/países/modelos de televisor)

Botões coloridos

 GUIDE/ :

Apresente o guia de programas

digital, ou EPG da caixa de televisão por

cabo/satélite*

REC LIST: Apresenta a lista Rec do USB HDD

ou DVR*

 (Seleção de entrada): Apresenta e

seleciona a fonte de entrada, etc.

(Definições Rápidas): Apresenta as

Definições Rápidas.

BACK/

HOME

 +/– (Volume)

(Saltar)

 (Sem som)

Sugestão

• É possível ativar ou desativar o serviço do atalho

de acessibilidade premindo ininterruptamente

.

CH +/–//

No modo de televisão: Selecionar o canal.

No modo de Teletexto: Selecionar a página

seguinte () ou anterior ().

 AUDIO: Selecione o som da fonte

multilíngue ou som duplo (dependendo da

fonte do programa).

(Configurar legendas)

HELP:

Apresentar menu de Ajuda.

///

 REC:

Grave o programa em visualização

atualmente no USB HDD ou DVR*

EXIT

 (Alimentação)

 Sensor do telecomando / Sensor de

luz / Iluminação LED

 Microfone incorporado*

/ LED: Para

ativar o microfone incorporado, prima o

botão (MIC) no telecomando e cumpra as

instruções apresentadas no ecrã. Para mais

informações, consulte o Guia de ajuda.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 A pesquisa por voz requer uma ligação à Internet.

*2 [Configuração da caixa de cabo/satélite] é

necessária a configuração (apenas em

determinadas regiões/países/modelos de

televisor). Para mais informações, consulte o Guia

de ajuda.

*3 Apenas em determinadas regiões/países/idiomas.

O consumo de energia em modo de espera

aumentará quando a pesquisa por voz com o

microfone incorporado está ativada.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Diagrama de Ligações

Para mais informações sobre ligações, consulte o Guia de ajuda carregando em HELP no telecomando.

ȭȯ



Cabo/

Antena/

Caixa

Externa

Router

Satélite

Auscultador

7 mm

Dispositivo HDMI

Dispositivo

HDMI

Video-gravador/Equipamento de

videojogos/Leitor de DVD/Câmara

de vídeo/Caixa Externa*

14 mm

Módulo de Acesso Condicional

Dispositivo

HDMI

Sistema

Áudio

com

Entrada

Áudio

Ótico

Recetor de AV

Câmara

fotográfica

digital/Câmara

de vídeo/

Dispositivo USB/

Dispositivo USB

HDD

Câmara fotográfica digital/Câmara

de vídeo/Dispositivo USB

Sistema

de Áudio

com

Dispositivo

eARC/ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Para utilizar os altifalantes do seu televisor

como altifalante central, ligue a saída do

seu recetor de AV à CENTER SPEAKER IN

do seu televisor.

• Antes de ligar os cabos, desligue o cabo

de alimentação do televisor e do recetor

de AV.

• Certifique-se de que [Altifalante] está

definido para [Sistema de áudio].

Para evitar um silvo quando não ligar a

entrada CENTER SPEAKER IN a um recetor de

AV, desative o [Modo de altifalante central

da TV]. Consulte os detalhes no Guia de

ajuda.

 CAM (Módulo de Acesso

Condicional)

• Permite o acesso a serviços de televisão

pagos. Para mais informações, consulte o

manual de instruções fornecido com o

CAM.

• Não introduza o smart card diretamente

na ranhura CAM do televisor. Tem de ser

introduzido no Módulo de Acesso

Condicional fornecido pelo seu agente

autorizado.

• O CAM não é suportado em todos os

países/regiões. Verifique com o seu

agente autorizado.

• Pode aparecer uma mensagem do CAM

quando muda para um programa digital

depois de utilizar vídeo Internet.

/ AV IN

• Para uma ligação composta, utilize um

cabo de extensão analógica (não

fornecido).

•

 (Auscultador)

• Compatível apenas com cabo Mini-

tomada estéreo de 3-pólos.

• Não pode obter som do auscultador e dos

altifalantes da TV simultaneamente.

 USB 1/2, USB 3 (HDD REC)*

• Ligar um grande dispositivo USB pode

interferir com outros dispositivos ligados

junto do mesmo.

• Ao ligar um grande dispositivo USB, ligue

à tomada USB 1.

• Ligue um dispositivo USB HDD à porta USB

3 (azul).

 HDMI IN 1/2/3/4

• O interface HDMI consegue transferir o

vídeo e áudio digital em apenas um cabo.

•

• Para apreciar os conteúdos de alta

qualidade 4K 50p/60p, ligue um cabo

HDMI de Alta Velocidade Premium e

defina o [Formato de sinal HDMI] para

[Formato avançado].

Faça isto individualmente para cada

terminal HDMI IN ligado. Para detalhes

sobre os formatos suportados, consulte as

“Características técnicas” neste manual

(página 13-14).

10 mm

3,5 mm

1234

1: L

2: Vídeo

3: Ligação à terra

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Ligue o seu sistema de áudio a HDMI IN 3

para encaminhar o áudio do televisor para

o seu sistema de áudio. Um sistema de

áudio que suporta HDMI eARC/ARC pode

enviar vídeo para o televisor e receber

áudio do televisor através do mesmo cabo

HDMI. Se o seu sistema de áudio não

suporta HDMI eARC/ARC, uma ligação

adicional com DIGITAL AUDIO OUT

(OPTICAL) é necessária.

• Use o cabo HDMI com Ethernet para ligar

o sistema de áudio ao eARC.

 (Entrada RF), (Entrada satélite)

• Ligações para antena terrestre/cabo e

satélite. Passos da ligação: SUB.  MAIN

 Antena

• Para tomada SUB., ligue apenas quando

estiver a usar o modo de sintonizador

duplo para o Cabo de Distribuição Único

EN50494.

*1 Para um dispositivo externo que tenha apenas

SCART AV OUT, utilize um adaptador SCART-RCA e

um Cabo de Extensão Analógico.

*2 Apenas em determinadas regiões/países/modelos

de televisor.

Nota

• Não é possível fixar a tampa lateral se existirem

cabos ligados no terminal lateral.

• Guarde a tampa lateral num local seguro para

utilização futura.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalar o televisor na parede

Para os clientes:

Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação

do seu televisor seja efetuada por agentes Sony ou contratantes licenciados. Não tente instalá-lo por

si próprio.

Para os agentes e contratantes da Sony:

Preste total atenção às medidas de segurança durante a instalação, manutenção periódica e análise

deste produto.

Informações de instalação do Suporte de parede

Este manual de instruções do televisor mostra apenas os passos de preparação do televisor, antes de

o instalar na parede.

Para obter instruções sobre a instalação do Suporte de Parede, veja a Informação de Instalação

(Suporte de Parede) na página do produto para o modelo do seu televisor.

www.sony.eu/support/

Preparação para a instalação na parede

Utilize o Suporte de parede SU-WL850 (não fornecido) ou SU-WL450 (não fornecido) para instalar o

televisor na parede.

Certifique-se de que fixa o Suporte de mesa antes de instalar o Televisor na parede, consultando o

Guia de configuração.

• Prepare o televisor para o Suporte de parede antes de ligar os cabos.

• Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. A instalação do

televisor requer experiência suficiente, especialmente para determinar se a parede possui a

resistência necessária para suportar o peso do televisor.

• Certifique-se de que a instalação deste produto na parede é efetuada por agentes Sony ou por

contratantes licenciados e preste atenção às medidas de segurança durante a instalação. A Sony

não se responsabiliza por quaisquer danos ou ferimentos causados pela utilização indevida ou

instalação incorreta.

• Os parafusos para o Suporte de parede não são fornecidos.

• Não se esqueça de guardar os parafusos que não utilizar e o Suporte de mesa num local seguro até

precisar de fixar o Suporte de mesa. Mantenha os parafusos afastados de crianças pequenas.

Utilizar o Suporte de parede opcional (SU-WL850 ou SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Retire a tampa do suporte e as tampas dos terminas.

2 Retire os parafusos da parte de trás do televisor.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Resolução de problemas

Resolução de problemas geral de questões

como: ecrã preto, sem som, imagem

bloqueada, o televisor não responde ou se

perdeu a rede, realize os passos seguintes.

1 Reinicie o seu televisor carregando no botão

de alimentação no telecomando até que surja

uma mensagem. O televisor vai reinicia.

Tente desligar o cabo de alimentação se o

televisor não recuperar. Prima então o botão

de alimentação no televisor e aguarde dois

minutos e ligue o cabo de alimentação.

2 Consulte o menu Ajuda carregando em HELP

no telecomando.

3 Ligue o televisor à Internet e realize uma

atualização de software. A Sony recomenda-o

a manter o software do seu televisor

atualizado. As atualizações de software

proporcionam novas funcionalidades e

melhoram o desempenho.

4 Visite o Web site de apoio da Sony

(informações indicadas na capa deste

manual).

Quando liga o televisor, o televisor pode

demorar algum tempo a ligar mesmo que

carregue no botão de alimentação no

telecomando ou no televisor.

Demora algum tempo para inicializar o sistema.

Aguarde cerca de um minuto e, em seguida,

volte a operar.

Problemas e soluções

Quando o LED de iluminação estiver a piscar a

vermelho.

 Anote o número de vezes que pisca (o tempo de

intervalo é de três segundos).

Reinicie o televisor desligando o cabo de

alimentação até o LED de iluminação parar de

piscar a vermelho e, em seguida, ligue o televisor.

Se o problema persistir, desligue o cabo de

alimentação e contacte o seu agente ou centro de

assistência Sony e indique o número de vezes que

o LED de Iluminação pisca.

Não se recebe o serviço terrestre/cabo.

 Verifique a ligação da antena/cabo e definições

do amplificador.

 Selecione o serviço terrestre/por cabo premindo

TV no telecomando e, em seguida, selecione

[Digital] se o serviço de transmissão não for

apresentado.

 O sinal terrestre pode ser suprimido se existir um

sinal forte disponibilizado nas proximidades.

Defina [LNA (Canal ---)] para [Desativar] nas

definições da sintonia digital.

 Depois de se mudar para uma casa nova ou

tentar receber novos serviços, tente uma

pesquisa de serviço selecionando [Sintonia

Digital].

Não se recebe o serviço satélite.

 Verifique a ligação do cabo de satélite.

 Quando é apresentada a mensagem [Nenhum

sinal. Overload do LNB…], desligue o cabo de

alimentação. Em seguida, certifique-se de que o

cabo de satélite não está danificado e que a linha

do sinal de satélite não está em curto-circuito no

conector de satélite.

O telecomando não funciona.

 Substitua as pilhas.

Esqueceu a palavra-passe do bloqueio

parental de transmissão.

 Introduza 9999 para o código PIN e selecione

[Altere o código PIN].

A área na proximidade do televisor aquece.

 Quando o televisor é utilizado durante um

período de tempo prolongado, a área na

proximidade do televisor aquece. Poderá sentir a

superfície quente ao tocar com a mão.

O ecrã fica mais escuro enquanto vê televisão.

 Se a imagem completa ou parte da imagem se

mantiver parada, o brilho do ecrã será

gradualmente reduzido para prevenir retenção de

imagem. Isto não é uma avaria do televisor.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Tem preocupações sobre a retenção de

imagem.

Se a mesma imagem for apresentada

repetidamente ou durante um longo período de

tempo, poderá ocorrer retenção de imagem.

Para reduzir a retenção de imagem,

recomendamos que desligue o Televisor

normalmente premindo o botão de desligar no

telecomando ou no Televisor.

Nota

• Execute a atualização do painel manualmente apenas

quando a retenção de imagem for particularmente

visível. Como referência, execute-a apenas uma vez

por ano. Evite executá-la mais do que uma vez por

ano, uma vez que poderá afetar o tempo de vida útil

de utilização do painel.

• Imagens que incluam relógios, logótipos e cores

brilhantes (incluindo branco) causam facilmente

retenção de imagem. Evite apresentar estes tipos de

imagens durante longos períodos de tempo, caso

contrário poderá ocorrer retenção de imagem.

É apresentada uma linha branca no ecrã.

 A atualização do painel é executada

automaticamente após o televisor ter sido

utilizado durante longos períodos de tempo para

reduzir a retenção de imagem. A atualização do

painel inicia após o televisor ser desligado e

demora cerca de uma hora para completar.

Poderá ser apresentada uma linha branca no ecrã

durante a atualização do painel. Isto não é uma

avaria do televisor.

É apresentada a mensagem [A atualização do

painel não foi concluída…].

A atualização do painel é executada

automaticamente após o televisor ter sido

utilizado durante longos períodos de tempo

para reduzir a retenção de imagem. Se o

televisor for ligado, o cabo de alimentação CA

for desligado ou a temperatura ambiente saia

do intervalo de 10 ºC a 40 ºC durante a

atualização do painel, o processo não será

completado e será apresentada esta

mensagem.

 Se a atualização do painel tiver iniciado

automaticamente, esta irá reiniciar quando

desligar o televisor com o telecomando.

 Se a Atualização do painel tiver iniciado

manualmente, é necessário selecioná-la

novamente.

Características técnicas

Sistema

Sistema do ecrã

Painel OLED (Organic Light Emitting Diode)

Sistema de televisão

Dependendo do país/área/modelos de televisor

Analógico: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satélite*

: DVB-S/DVB-S2

Sistema de Cor

PAL/SECAM/NTSC3.58 (Apenas vídeo)/NTSC4.43 (Apenas

vídeo)

Cobertura de canais

Dependendo do país/área/modelos de televisor

Analógico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Satélite*

: Frequência IF 950-2.150 MHz

Saída de som

20 W + 20 W + 10 W + 10 W

Tecnologia sem fios

Protocolo IEEE802.11ac/a/b/g/n

(IEEE802.11ac pode não estar disponível dependendo da sua

região/país.)

Bluetooth Versão 4.2

Banda de frequência(s)

RMF-TX600E

Versão do software

Este equipamento de rádio destina-se a ser utilizado com a(s)

versão(ões) de software aprovada(s) que está(ão) indicada(s)

na Declaração de Conformidade da UE.

Carregue em HELP no telecomando para saber qual a versão

do software.

Telecomando: _._.__.___

Selecione [Telecomando]  [Versão do Software] em

[Definições]. Para mais informações, consulte o Guia de ajuda.

O software carregado neste equipamento de rádio está

verificado e de acordo com os requisitos essenciais da Diretiva

2014/53/UE.

Tomadas de Entrada/Saída

Antena (aérea)/cabo

Terminal externo de 75 ohm para VHF/UHF

Antena do satélite*

Conector de tipo F fêmea, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & tom 22 kHz, Distribuição por um

Cabo EN50494.

/ AV IN

Entrada de vídeo/áudio (Mini-tomada)

LAN sem fios (IEEE802.11ac/a/b/g/n)

Gama de frequência Potência de Saída

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Gama de frequência Potência de Saída

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Gama de frequência Potência de Saída

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (suporta resolução 4K, HDCP 2.3-

compatível)

Vídeo:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Formatos PC*

Áudio:

No modo eARC (Enhanced Audio Return Channel)*

Consulte o Guia de Ajuda para mais detalhes.

Exceto no modo eARC

PCM linear do canal 5,1: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bits, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Apenas nos modelos HDMI IN 3)

No modo eARC*

Consulte o Guia de Ajuda para mais detalhes.

No modo ARC

PCM linear de dois canais: 48 kHz 16 bits, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Tomada digital ótica (PCM linear de dois canais: 48 kHz 16 bits,

Dolby Digital, DTS)

 (Mini-tomada estéreo)

Auscultador

1, 2, 3 (HDD REC)*

Porta do dispositivo USB. ( 3 dispositivo USB HDD para a

funcionalidade REC)

As portas USB 1 e 2 suportam High Speed USB (USB 2.0)

A porta USB 3 suporta Super Speed USB (USB 3.1 Gen 1)

Ranhura CAM (Módulo de Acesso Condicional)

LAN

Conector 10BASE-T/100BASE-TX (Dependendo do ambiente de

operação da rede, a velocidade de ligação pode variar. A taxa

de comunicação e qualidade de comunicação não são

garantidas.)

CENTER SPEAKER IN

Terminal de entrada da coluna central

Outros

Acessórios opcionais

Suporte de parede: SU-WL850

Suporte de parede: SU-WL450

Temperatura de operação

0 ºC – 40 ºC

Humidade operacional

10 % – 80 % HR (não condensada)

Alimentação, Ficha de Produto e outros

Requisitos de alimentação

220 V - 240 V CA, 50 Hz

Classe de eficiência energética

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Dimensões do ecrã (medido diagonalmente) (Aprox.)

KD-77AG9: 194,7 cm / 77 polegadas

KD-65AG9: 163,9 cm / 65 polegadas

KD-55AG9: 138,8 cm / 55 polegadas

Consumo de energia

No modo [Standard]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

No modo [Vívido]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Consumo anual de energia*

KD-77AG9: 293 kWh por ano

KD-65AG9: 234 kWh por ano

KD-55AG9: 183 kWh por ano

Consumo de energia no modo de espera*

KD-77AG9: 0,50 W (29 W no modo de atualização do EPG/

software)

KD-65AG9: 0,50 W (27 W no modo de atualização do EPG/

software)

KD-55AG9: 0,50 W (27 W no modo de atualização do EPG/

software)

Resolução do ecrã

3.840 pontos (horizontal) × 2.160 linhas (vertical)

Potência nominal

USB 1/2

5 V , 500 mA MÁX

USB 3

5 V , 900 mA MÁX

Dimensões (Aprox.) (larg. × alt. × prof.)

com suporte de fixação para mesas

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

sem suporte de fixação para mesas

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Peso (Aprox.)

com suporte de fixação para mesas

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

sem suporte de fixação para mesas

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nem todos os televisores têm tecnologia DVB-T2 ou DVB-S/

S2 ou terminal de antena satélite.

*2 Quando é introduzido 4096 × 2160p e [Modo expandido] é

configurado para [Normal], a resolução é mostrada em 3840

× 2160p. Para visualizar em 4096 × 2160p, configure [Modo

expandido] para [Integral 1] ou [Integral 2].

*3 Para suportar 18 Gbps, configure [Formato de sinal HDMI]

para [Formato avançado].

*4 Consulte o Guia de Ajuda para mais detalhes.

*5 O modo eARC está ativo quando [Modo eARC] está definido

para [Auto], [Altifalante] está definido para [Sistema de áudio]

e o sistema de áudio compatível com eARC está ligado.

*6 Apenas em determinadas regiões/países/modelos de

televisor.

*7 Consumo de energia em kWh por ano, com base no consumo

de energia verificado com o televisor a funcionar 4 horas por

dia durante 365 dias.

O consumo de energia real irá depender da forma como o

televisor é utilizado.

*8 A energia em modo de espera (standby) especificada é

atingida depois de o televisor concluir os processos internos

necessários.

*9 O consumo de energia em modo de espera (standby) irá

aumentar quando o televisor estiver ligado à rede.

Nota

• Não retire o cartão fictício ou cobertura (a disponibilidade

depende do modelo do televisor) da ranhura TV CAM do

televisor (Módulo de Acesso Condicional) exceto para inserir

um cartão colocado no CAM.

• A disponibilidade dos acessórios opcionais depende dos

países/região/modelo de televisor/stock.

• O design e as características técnicas estão sujeitos a alteração

sem aviso prévio.

Aviso para a função de televisão digital

• A Televisão Digital (DVB terrestre, satélite e cabo), serviços

interativos e funções de rede, podem não estar disponíveis em

todos os países e áreas. Algumas funções podem não ser

permitidas ou podem não funcionar corretamente com alguns

fornecedores e ambientes de rede. Alguns fornecedores de

serviço de Televisão podem cobrar uma taxa pelos seus

serviços.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\06PT-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Este televisor suporta transmissão digital utilizando codecs

MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, mas a

compatibilidade com todos os sinais do operador/serviço, que

pode mudar com o tempo, não pode ser garantida.

Informação da marca registada

• Os termos HDMI e High-Definition Multimedia Interface e o

logotipo HDMI são marcas ou marcas registradas da HDMI

Licensing Administrator, Inc. nos Estados Unidos e em outros

países.

• Dolby, Dolby Vision, Dolby Audio e o símbolo duplo D são

marcas da Dolby Laboratories. Fabricado sob licença da Dolby

Laboratories. Trabalhos confidenciais não publicados.

reservados.

• “BRAVIA”, e BRAVIA Sync são marcas comerciais ou

registadas da Sony Corporation.

• Gracenote, o logótipo Gracenote, o logo “Powered by

Gracenote” são marcas comerciais registadas ou marcas

comerciais da Gracenote, Inc. nos Estados Unidos e/ou noutros

países.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV e

outras marcas relacionadas e logos são marcas comerciais da

Google LLC.

• Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® são marcas comerciais

registadas da Wi-Fi Alliance.

• O logo Wi-Fi CERTIFIED™ é uma marca de certificação da Wi-Fi

Alliance.

• Para obter informações sobre patentes DTS, consulte http://

patents.dts.com. Fabricado sob licença da DTS, Inc. DTS, o

símbolo, & DTS e o símbolo em conjunto são marcas

comerciais registadas e Digital Surround é uma marca

• O símbolo da palavra e os logótipos Bluetooth® são marcas

comerciais registadas da Bluetooth SIG, Inc. e qualquer

utilização desses símbolos por parte da Sony Corporation está

sob licença. Outras marcas comerciais e nomes comerciais são

propriedade dos respetivos proprietários.

• Netflix é uma marca registada da Netflix, Inc.

• DiSEqC™ é uma marca comercial da EUTELSAT. Este televisor

suporta DiSEqC 1.0. Este televisor não se destina ao controlo de

antenas motorizadas.

• TUXERA é uma marca comercial registada da Tuxera Inc. nos

EUA e outros países.

• O logótipo USB-IF SuperSpeed USB Trident é uma marca

comercial registada da USB Implementers Forum, Inc.

• Todas as outras marcas registadas são propriedade dos seus

respetivos proprietários.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Sommario

NOTA IMPORTANTE. . . . . . . . . . . . . . . . . . . . .2

Informazioni di sicurezza . . . . . . . . . . . . . . . . 3

Protezione dello schermo TV (TV OLED). . . .4

Telecomando e televisore . . . . . . . . . . . . . 5

Schema di collegamento. . . . . . . . . . . . . . 7

Installazione del televisore a parete. . . . 10

Uso della staffa di montaggio a parete

opzionale (SU-WL850 o SU-WL450) . . . . . . 10

Risoluzione dei problemi. . . . . . . . . . . . . 12

Problemi e soluzioni. . . . . . . . . . . . . . . . . . . 12

Caratteristiche tecniche. . . . . . . . . . . . . . 13

Introduzione

Grazie per avere scelto questo prodotto Sony.

Prima di mettere in funzione il televisore, si prega di leggere

attentamente il presente manuale e di conservarlo per farvi

riferimento in futuro.

Nota

• Prima di mettere in funzione il televisore, leggere le

“Informazioni di sicurezza” (pagina 3).

• Leggere le Avvertenze sulla sicurezza per ulteriori informazioni

sulla sicurezza.

• Le immagini e le illustrazioni utilizzate nella Guida

all’installazione e nel presente manuale servono

esclusivamente come riferimento e possono differire dal

prodotto effettivo.

Ubicazione della targhetta di identificazione

Le etichette indicanti il modello, la data di produzione (anno/

mese) e la tensione di alimentazione sono ubicate sul retro del

televisore o sull’imballo. È possibile individuarle rimuovendo il

coperchio del piedistallo .

Nota per le apparecchiature

radio

Il fabbricante, Sony Visual Products Inc.,

dichiara che i tipi di apparecchiatura radio

KD-77AG9, KD-65AG9, KD-55AG9 sono conformi alla direttiva

2014/53/UE. Il testo completo della dichiarazione di conformità

UE è disponibile al seguente indirizzo Internet:

http://www.compliance.sony.de/

Avviso per i clienti: le seguenti informazioni si riferiscono

esclusivamente ad apparecchi venduti in paesi che applicano le

direttive UE.

Per la presente apparecchiatura radio, si applicano le seguenti

restrizioni relative alla messa in servizio o relative ai requisiti per

l’autorizzazione all’uso in AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL,

HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH,

BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

la restrizione della banda 5.150-5.350 MHz si limita

esclusivamente al funzionamento in interni.

Per fissare il supporto da

tavolo, consultare la Guida

di installazione.

Connessione Internet e privacy dei dati

Questo prodotto si connette a Internet durante la configurazione

iniziale non appena si collega una rete, al fine di verificare la

connessione a Internet e, in seguito, per configurare la

schermata Home. L’indirizzo IP viene utilizzato in questa e in

tutte le altre connessioni a Internet. Se non si desidera utilizzare

l’indirizzo IP, non configurare la funzione Internet wireless e non

collegare un cavo Internet. Consultare le informazioni sulla

privacy presentate nelle schermate di configurazione per

ulteriori dettagli sulle connessioni a Internet.

Guida

Consultare ulteriori informazioni sulla risoluzione dei problemi

e altre informazioni utili direttamente dal televisore. Premere

HELP sul telecomando per visualizzare un elenco di argomenti

o per la ricerca con parola chiave.

Guida (manuale)

Per informazioni più dettagliate, selezionare [Guida] dal menu

Guida del televisore. È inoltre possibile controllare la Guida dal

PC o dallo smartphone (le informazioni sono fornite nella

copertina posteriore del presente manuale).

NOTA IMPORTANTE

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installazione/Impostazione

Installare e utilizzare il televisore attenendosi alle istruzioni di

seguito al fine di evitare il rischio di incendi, scosse elettriche o

danni e/o lesioni.

Installazione

• Il televisore deve essere installato in prossimità di una presa di

corrente facilmente accessibile.

• Posizionare il televisore su una superficie stabile e piana per

evitare che possa cadere e causare lesioni personali o danni

materiali.

• Installare il televisore in una posizione che non permetta di

tirarlo, spingerlo o rovesciarlo.

• Installare il televisore in modo che il relativo supporto da tavolo

non sporga dal supporto del televisore (non in dotazione). Se il

supporto da tavolo sporge dal supporto del televisore, il

televisore potrebbe rovesciarsi o cadere e causare danni alle

persone o al televisore stesso.

• Per motivi di sicurezza, verificare di aver collegato i coperchi

centrali alla parte posteriore del TV quando questo si trova su un

piano.

• Per l’installazione a parete rivolgersi esclusivamente a

personale qualificato.

• Per motivi di sicurezza, si consiglia caldamente di utilizzare

esclusivamente accessori Sony, compresi:

 Staffa di montaggio a parete SU-WL850

 Staffa di montaggio a parete SU-WL450

• Fissare la staffa di montaggio a parete al televisore utilizzando

esclusivamente le viti fornite in dotazione. Le viti in dotazione

sono come appaiono nell’illustrazione, misurate dalla superficie

di fissaggio della staffa di montaggio a parete.

Il diametro e la lunghezza delle viti differiscono in base al

modello di staffa per il montaggio a parete.

L’uso di viti diverse da quelle in dotazione può determinare

danni interni al televisore o provocarne la caduta, ecc.

Trasporto

• Prima di trasportare il televisore, scollegare tutti i cavi.

• Per trasportare un televisore di grandi dimensioni sono

necessarie due o tre persone.

• Quando si trasporta il televisore manualmente, sostenerlo come

mostrato sotto. Non sollecitare il pannello e il telaio intorno allo

schermo.

• Durante lo spostamento o il

montaggio del televisore, non

posare il televisore.

• Durante il trasporto, non sottoporre il televisore a urti o

vibrazioni eccessive.

• Nel caso in cui si renda necessario trasportare il televisore per

farlo riparare o per un trasloco, richiuderlo sempre

nell’imballaggio originale.

Prevenzione delle cadute

Ventilazione

• Non coprire i fori di ventilazione o inserire oggetti nel mobile.

• Lasciare spazio intorno al televisore come mostrato sotto.

• Si raccomanda caldamente di utilizzare la staffa di montaggio a

parete Sony al fine di consentire un’adeguata circolazione

dell’aria.

Installato a parete

Informazioni di sicurezza

Vite (M6)

Staffa di montaggio a parete

9 mm - 13 mm

Coperchio posteriore del televisore

Vite M4 (non in dotazione)

1,5 N·m

{15 kgf·cm}

Vite (non in

dotazione)

6 mm - 7 mm

Cavo (non in

dotazione)

30 cm

10 cm

Spazio minimo indispensabile attorno al televisore.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installato sul piedistallo

• Per garantire una ventilazione adeguata ed evitare l’accumulo di

sporcizia e polvere:

 Non posare il televisore piatto, né installarlo in posizione

capovolta, girato all’indietro o lateralmente.

 Non posizionare il televisore su uno scaffale o dentro un

armadio.

 Non coprire il televisore con tessuti od oggetti, come per

esempio tende, giornali e simili.

 Non installare il televisore nel modo indicato di seguito.

Precauzioni per proteggere lo schermo da

danni

Persistenza delle immagini

I TV OLED sono suscettibili a persistenza d’immagine (burn-in) a

causa delle caratteristiche dei materiali usati. La persistenza

d’immagine può verificarsi se le immagini sono visualizzate

ripetutamente nella stessa posizione sullo schermo o per un

periodo di tempo prolungato. Non si tratta di un

malfunzionamento del TV. Evitare la visualizzazione di immagini

che possono provocare la persistenza d’immagine.

Di seguito sono riportati alcuni esempi di

immagini che potrebbero causare la persistenza

d’immagine:

• Contenuti con barre nere nella parte superiore e inferiore e/o

alla sinistra e alla destra dello schermo. (ad esempio,

Letterboxed, schermo a 4:3, definizione standard)

• Immagini fisse come le foto.

• Videogiochi con contenuti statici in alcune parti dello schermo.

• Menu sullo schermo, guide ai programmi, logo di canali e così

via.

• Contenuti statici di applicazioni.

• Ticker sullo schermo, come quelli utilizzati per le notizie e i titoli.

Per ridurre la persistenza d’immagine:

• Sony consiglia di spegnere il TV normalmente premendo il

pulsante di accensione sul telecomando o sul TV.

• Riempire lo schermo modificando il [Formato Immagine] al fine

di eliminare le barre nere. Selezionare un [Formato Immagine]

diverso da [4:3].

• Disattivare la funzione OSD (On Screen Display) premendo il

pulsante / e disattivare i menu dalle apparecchiature

collegate. Per dettagli, fare riferimento ai manuali di istruzioni

per le apparecchiature collegata.

• Evitare la visualizzazione di immagini fisse con colori luminosi

(incluso il bianco), orologi e logo su qualsiasi parte dello

schermo.

• Impostare le impostazioni dell’immagine in base alle condizioni

ambientali. Si consiglia Immagine standard per l’uso domestico

e durante la visualizzazione di contenuti in cui vengono spesso

visualizzati i logo delle stazioni e così via.

Il TV è dotato delle seguenti funzioni per ridurre/prevenire la

persistenza d’immagine.

Aggiornamento pannello

Aggiornamento pannello viene eseguito automaticamente per

regolare l’uniformità dello schermo del TV dopo un uso

prolungato. Aggiornamento pannello può essere eseguito anche

manualmente e solo se la persistenza d’immagine è molto visibile

o viene visualizzato il seguente messaggio: [L'aggiornamento del

pannello non è stato completato…]

Attenzione:

• La funzione Aggiornamento pannello può interessare il

pannello. Come riferimento, eseguire Aggiornamento pannello

solo una volta l’anno. Un utilizzo più frequente può interessare

la vita del pannello.

• Aggiornamento pannello richiede circa un’ora per il

completamento.

• Durante Aggiornamento pannello, sullo schermo potrebbe

essere visualizzata una linea bianca: non si tratta di un

malfunzionamento del TV.

• Aggiornamento pannello funziona con una temperatura della

stanza compresa tra 10 ºC e 40 ºC.

Spostamento pixel

Sposta automaticamente l’immagine sullo schermo al fine di

evitare la persistenza d’immagine.

Altre funzioni

La luminosità dello schermo viene ridotta automaticamente

durante la visualizzazione di immagini fisse, orologi, colori

luminosi o logo e così via.

30 cm

10 cm

Spazio minimo indispensabile attorno al televisore.

6 cm

Non bloccare l’area che assicura un’adeguata circolazione dell’aria.

Circolazione dell’aria

Parete

Circolazione dell’aria bloccata.

Parete

Protezione dello schermo TV (TV OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Telecomando e televisore

La forma del telecomando, la posizione, la

disponibilità e le funzioni dei tasti del

telecomando possono variare a seconda della

regione/del paese/del modello del televisore.

 (Microfono): Consente di utilizzare la

ricerca vocale. (per es. di cercare svariati

contenuti tramite comandi vocali.)*

//// (D-Pad di navigazione):

Navigazione e selezione nel menu su

schermo.

TV: Cambiare programma TV o un ingresso

e visualizzare il menu TV.

 (Standby TV)

Tasti numerici

/ (Info/Mostra testo): Consente di

visualizzare le informazioni del Televideo.

 (Televideo):

Consente di visualizzare le

informazioni del Televideo.

 Google Play

NETFLIX (Solo per alcune Regioni /

Paesi / Modelli TV)

Tasti colorati

 GUIDE/ :

Consente di visualizzare la

guida TV o EPG via cavo/satellitare*

REC LIST: Consente di visualizzare l’elenco

Rec dell’USB HDD o DVR*

 (Selezione ingresso): Consente di

visualizzare e selezionare la sorgente di

ingresso, ecc.

(Impostazioni rapide): Consente di

visualizzare le Impostazioni rapide.

BACK/

HOME

 +/– (Volume)

(Salto)

 (Disattivazione audio)

Suggerimento

• Il servizio di collegamento rapido all’accesso può

essere attivato o disattivato tenendo premuto .

CH +/–//

In modalità televisore: Selezione del canale.

In modalità Televideo: Consente di

selezionare la pagina successiva () o

precedente ().

 AUDIO: Consente di selezionare l’audio di

una sorgente multilingue o dual (a seconda

della sorgente del programma).

(Impostazione Sottotitoli)

HELP:

Consente di visualizzare il menu

Guida.

///

 REC:

Consente di registrare il programma

attualmente visualizzato sull’USB HDD o

DVR*

EXIT

 (Accensione)

 Sensore del telecomando / Sensore di

luce / Indicatore LED

 Microfono integrato*

/ LED: Per

abilitare il microfono integrato, premere il

pulsante (MIC) sul telecomando e seguire

le istruzioni sullo schermo. Per ulteriori

informazioni, consultare la Guida.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 La ricerca vocale richiede una connessione Internet.

*2 È necessaria l'impostazione [Configurazione

decoder cavo/satellite] (solo per alcune regioni /

Paesi / modelli TV). Per ulteriori informazioni,

consultare la Guida.

*3 Solo per alcune regioni / Paesi / lingue. Il consumo

energetico in standby aumenta quando è abilitata la

ricerca vocale con microfono integrato.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Schema di collegamento

Per ulteriori informazioni sui collegamenti, consultare la Guida premendo il tasto HELP sul

telecomando.

ȭȯ



Cavo/

antenna/

decoder

esterno

Router

Satellite

Cuffia

7 mm

Dispositivo HDMI

Dispositivo

HDMI

Video-registratore/Dispositivo per

videogioco/Lettore DVD/Videocamera/

decoder esterno*

14 mm

Modulo ad accesso condizionato

Dispositivo

HDMI

Sistema

audio

con

ingresso

audio

ottico

Ricevitore AV

Fotocamera

digitale/Video-

camera/Supporto

di memorizza-

zione USB/

dispositivo HDD

USB

Fotocamera digitale/Video-camera/

Supporto di memorizza-zione USB

Sistema

audio

con

dispositivo

eARC/ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Per utilizzare gli altoparlanti del televisore

come altoparlante centrale, collegare

l’uscita del ricevitore AV al CENTER

SPEAKER IN sul televisore.

• Prima di collegare i cavi, disinserire il cavo

di alimentazione di televisore e ricevitore

AV dalla presa di rete.

• Accertarsi che [Altoparlante] sia impostato

su [Sistema audio].

Per evitare sibili quando CENTER SPEAKER IN

non è collegato a un ricevitore AV,

disabilitare [Modalità Altoparlante centrale

TV]. Per dettagli, fare riferimento alla Guida.

 CAM (Conditional Access Module,

modulo ad accesso condizionato)

• Consente l’accesso ai servizi televisivi a

pagamento. Per ulteriori dettagli, fare

riferimento al manuale d’uso in dotazione

alla CAM.

• La smart card non va inserita direttamente

nell’alloggiamento CAM del televisore, ma

nell’apposita fessura della CAM, la quale è

reperibile presso i rivenditori autorizzati di

zona.

• L’uso della CAM non è supportato in alcuni

paesi/aree. Rivolgersi a un rivenditore

autorizzato di zona per verificarne la

possibilità di utilizzo.

• Un messaggio CAM può apparire quando

si passa a un programma digitale dopo

aver visualizzato video su Internet.

/ AV IN

• Per un collegamento composito, utilizzare

una prolunga analogica (non in

dotazione).

•

 (Cuffia)

• Supporta solo il minijack stereo tripolare.

• Non è possibile trasmettere il suono

contemporaneamente dalle cuffie e dagli

altoparlanti del televisore.

 USB 1/2, USB 3 (HDD REC)*

• Collegare un dispositivo USB di grandi

dimensioni potrebbe interferire con altri

dispositivi collegati.

• Quando si collega un dispositivo USB di

grandi dimensioni, utilizzare la presa

USB 1.

• Collegare un dispositivo USB HDD alla

porta USB 3 (blu).

 HDMI IN 1/2/3/4

• L’interfaccia HDMI è in grado di trasferire il

video e l’audio digitale su un singolo cavo.

•

• Per ottenere contenuti 4K 50p/60p di alta

qualità, collegare un cavo High Speed

HDMI Premium e impostare [Formato

segnale HDMI] su [Formato avanzato].

Eseguire questa impostazione per ogni

singolo terminale HDMI IN. Per dettagli sui

formati supportati, fare riferimento a

“Caratteristiche tecniche” nel presente

manuale (pagina 13-14).

10 mm

3,5 mm

1234

1: L

2: Video

3: Terra

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Collegare il sistema audio a HDMI IN 3 per

dirigere l’audio del televisore verso il

sistema audio. Un sistema audio con

supporto HDMI eARC/ARC è in grado di

inviare il video al televisore e di ricevere

l’audio dal televisore tramite lo stesso

cavo HDMI. Se il sistema audio non

supporta HDMI eARC/ARC, è necessario

un ulteriore collegamento a DIGITAL

AUDIO OUT (OPTICAL).

• Utilizzare il cavo HDMI con Ethernet per

collegare il sistema audio a eARC.

 (Ingresso RF), (Ingresso satellite)

• Collegamenti per trasmissione terrestre/

via cavo e via satellite. Fasi di

collegamento: SUB.  MAIN  Antenna

• Per la presa SUB., collegare solo quando si

utilizza la modalità sintonizzatore Twin ad

eccezione della Distr. via cavo singolo

EN50494.

*1 Per un dispositivo esterno che dispone solo di

SCART AV OUT, utilizzare un adattatore SCART-RCA e

una prolunga analogica.

*2 Solo per alcune Regioni / Nazioni / Modelli TV.

Nota

• Non è possibile fissare il coperchio laterale

mentre i cavi sono collegati al terminale laterale.

• Assicurarsi di riporre il coperchio laterale in un luogo

sicuro per un uso futuro.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installazione del televisore a parete

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di

affidare l’installazione del televisore a rivenditori o a installatori autorizzati Sony. Non cercare di

eseguire l’installazione personalmente.

Per i rivenditori e installatori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installazione, manutenzione

periodica e controllo del prodotto.

Informazioni di installazione per la staffa di montaggio a parete

Il manuale d’uso del televisore spiega solo le fasi di preparazione all’installazione a parete.

Per istruzioni sull’installazione della staffa di montaggio a parete, consultare le informazioni di

installazione (staffa di montaggio a parete) sulla pagina del prodotto per il modello del televisore.

www.sony.eu/support/

Preparazione per l’installazione a parete

Utilizzare la staffa di montaggio a parete SU-WL850 (non in dotazione) o SU-WL450 (non in dotazione)

per installare la TV alla parete.

Verifica di fissare il piedistallo prima di installare la TV a parete, facendo riferimento alla Guida di

installazione.

• Predisporre la TV per la staffa di montaggio a parete prima di eseguire i collegamenti dei cavi.

• Seguire le istruzioni indicate nella guida fornita con la staffa di montaggio a parete per il modello.

Per l’installazione della presente TV è necessaria una certa esperienza e competenza, soprattutto

per determinare la solidità della parete e la sua capacità di sopportare il peso della TV.

• Affidare il fissaggio di questo prodotto alla parete a rivenditori o a installatori autorizzati Sony e

prestare attenzione adeguata alla sicurezza durante l’installazione. Sony non potrà essere ritenuta

responsabile per danni o lesioni causate da usi non appropriati del prodotto o da installazione non

corretta.

• Le viti per la staffa di montaggio a parete non sono in dotazione.

• Accertarsi di conservare le viti non utilizzate e il piedistallo in un luogo sicuro finché non si è pronti al

fissaggio del piedistallo. Tenere le viti lontano dai bambini.

Uso della staffa di montaggio a parete opzionale (SU-WL850 o SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Rimuovere il coperchio del piedistallo e i coperchi dei terminali.

2 Rimuovere le viti dal retro del televisore.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Risoluzione dei problemi

Per risolvere problemi come: assenza di

immagine, assenza di suono, immagine

bloccata, nessuna reazione ai comandi, o

problemi di connessione alla rete, provare ad

eseguire le seguenti operazioni.

1 Riavviare il televisore premendo il tasto di

accensione sul telecomando finché non viene

visualizzato un messaggio. Se il televisore

non si ripristina, provare a scollegare il cavo di

alimentazione. Quindi premere il tasto di

accensione sul televisore e attendere per due

minuti, ricollegare il cavo di alimentazione.

2 Consultare il menu Guida premendo il tasto

HELP sul telecomando.

3 Connettere il televisore a Internet ed eseguire

l’aggiornamento del software. Sony consiglia

di mantenere aggiornato il software del

televisore. Gli aggiornamenti software

forniscono nuove funzioni e miglioramenti

delle prestazioni.

4 Consultare il sito Web di assistenza Sony (le

informazioni sono fornite nella copertina

anteriore del presente manuale).

Alla prima accensione, o dopo un periodo

d’inattività, è possibile che il televisore non si

accenda immediatamente anche se si preme

il tasto di accensione sul telecomando oppure

sul televisore.

L’inizializzazione del sistema necessita di un po’

di tempo. Attendere circa un minuto, quindi

riprovare.

Problemi e soluzioni

Se l’illuminazione del LED lampeggia in rosso.

 Contare il numero di lampeggi (l’intervallo è di tre

secondi).

Riavviare il televisore scollegando il cavo di

alimentazione fino a quando l’indicatore LED

smette di lampeggiare in rosso, quindi accendere

il televisore.

Se il problema persiste, scollegare il cavo di

alimentazione e rivolgersi al rivenditore o al

centro servizi Sony comunicando il numero di

volte in cui l’illuminazione del LED lampeggia.

Impossibile ricevere il servizio terrestre/via

cavo.

 Controllare i collegamenti dell’antenna/TV via

cavo.

 Selezionare il servizio digitale terrestre/TV via

cavo premendo il tasto TV sul telecomando,

quindi selezionare [Digitale] se il servizio di

trasmissione non viene visualizzato.

 Il segnale terrestre potrebbe essere soppresso se

è presente un forte segnale nelle vicinanze.

Impostare [LNA (Canale ---)] su [Disattivato] nelle

impostazioni di sintonizzazione digitale.

 Dopo essersi trasferiti in una nuova casa o dopo

aver cercato di ricevere nuovi servizi, tentare una

ricerca del servizio selezionando [Ricerca

automatica dei canali TV DTT].

Impossibile ricevere il servizio satellitare.

 Controllare il collegamento del cavo satellitare.

 Quando viene visualizzato il messaggio [Nessun

segnale. Rilevato sovraccarico LNB…], scollegare il

cavo di alimentazione. Quindi, assicurarsi che il

cavo satellitare non sia danneggiato e che la linea

del segnale satellitare non sia in corto circuito nel

connettore satellitare.

Il telecomando non funziona.

 Sostituire le batterie.

Il blocco parentale per la password di

trasmissione è stato dimenticato.

 Digitare 9999 per il codice PIN e selezionare

[Modifica codice PIN].

Le aree in prossimità del televisore si

riscaldano.

 È normale che le aree attorno al TV si riscaldino

dopo un uso prolungato. Toccandola con la mano,

è perciò normale avvertire un calore intenso.

Lo schermo diventa più scuro durante il

funzionamento del TV.

 Se l’intera immagine o parte dell’immagine

rimane fissa, la luminosità dello schermo viene

ridotta gradualmente per evitare la persistenza

d’immagine. Non si tratta di un

malfunzionamento del TV.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

L’utente è preoccupato per la persistenza

d’immagine.

Se la stessa immagine viene visualizzata

ripetutamente o per un periodo di tempo

prolungato, potrebbe verificarsi la persistenza

d’immagine. Per ridurre la persistenza delle

immagini, consigliamo di spegnere il TV

normalmente premendo il pulsante di

accensione sul telecomando o sul TV.

Nota

• Eseguire Aggiornamento pannello solo quando la

persistenza d’immagine è molto evidente. Come

riferimento, eseguirlo una volta l’anno. Evitare di

eseguirlo più spesso, perché tale operazione può

interessare la vita del pannello.

• Le immagini che includono orologi, logo e colori

luminosi (incluso il bianco), possono causare

facilmente la persistenza d’immagine. Evitare la

visualizzazione di questi tipi di immagini per un

periodo di tempo prolungato: potrebbe verificarsi la

persistenza d’immagine.

Sullo schermo viene visualizzata una linea

bianca.

 Aggiornamento pannello viene eseguito

automaticamente dopo che il TV è stato utilizzato

per un periodo di tempo prolungato al fine di

ridurre la persistenza d’immagine.

Aggiornamento pannello viene avviato dopo che

il TV è stato spento e richiede circa un’ora per il

completamento. Durante Aggiornamento

pannello, sullo schermo potrebbe essere

visualizzata una linea bianca. Non si tratta di un

malfunzionamento del TV.

Viene visualizzato il messaggio

[L'aggiornamento del pannello non è stato

completato…].

Aggiornamento pannello viene eseguito

automaticamente dopo che il TV è stato

utilizzato per un periodo di tempo prolungato al

fine di ridurre la persistenza d’immagine. Se il

TV è acceso, il cavo di alimentazione CA è

scollegato o la temperatura della stanza non

rientra nell’intervallo compreso tra 10 ºC e 40 ºC

durante l’Aggiornamento pannello, il processo

non verrà completato e verrà visualizzato

questo messaggio.

 Se Aggiornamento pannello viene avviato

automaticamente, verrà riavviato allo

spegnimento del TV con il telecomando.

 Se l’Aggiornamento pannello viene iniziato

manualmente, selezionarlo nuovamente.

Caratteristiche tecniche

Sistema

Tipo di pannello

Pannello OLED (Organic Light Emitting Diode)

Sistema TV

In base alla nazione/regione seleziona/al modello del

televisore

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C

DVB-T2*

Satellite*

: DVB-S/DVB-S2

Sistema colore

PAL/SECAM/NTSC3.58 (Solo video)/NTSC4.43 (Solo video)

Gamma di sintonia

In base alla nazione/regione seleziona/al modello del

televisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite*

: Frequenza IF 950-2.150 MHz

Potenza d’uscita audio

20 W + 20 W + 10 W + 10 W

Tecnologia wireless

Protocollo IEEE802.11ac/a/b/g/n

(IEEE802.11ac potrebbe non essere disponibile a seconda dei

paesi/delle regioni.)

Bluetooth Versione 4.2

Bande di frequenza

RMF-TX600E

Versione software

Questa apparecchiatura radio deve essere utilizzata con le

versioni approvate del software indicate nella Dichiarazione di

conformità UE.

Premere HELP sul telecomando per conoscere la versione

software.

Telecomando: _._.__.___

Selezionare [Telecomando]  [Versione software] da

[Impostazioni]. Per ulteriori informazioni, consultare la Guida.

Il software caricato su questa apparecchiatura radio è stato

verificato per essere conforme ai requisiti essenziali della

Direttiva 2014/53/UE.

Prese Ingressi/Uscite

Antenna / cavo

Terminale esterno 75 ohm per VHF/UHF

Presa per antenna satellitare*

Connettore di Tipo F Femmina, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz, Distribuzione a cavo

singolo EN50494.

/ AV IN

Ingresso audio/video (mini jack)

LAN wireless (IEEE802.11ac/a/b/g/n)

Gamma di frequenza Potenza in uscita

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Gamma di frequenza Potenza in uscita

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Gamma di frequenza Potenza in uscita

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (supporta risoluzione 4K, Compatibile

HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Formati PC*

Audio:

In modalità eARC (Enhanced Audio Return Channel)*

Per i dettagli, consultare la Guida.

Eccetto modalità eARC

PCM lineare 5,1 canali: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Solo HDMI IN 3)

In modalità eARC*

Per i dettagli, consultare la Guida.

In modalità ARC

PCM lineare due canali: 48 kHz 16 bit, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Presa ottica digitale (PCM lineare due canali: 48 kHz 16 bit,

Dolby Digital, DTS)

 (presa mini jack stereo)

Cuffia

1, 2, 3 (HDD REC)*

Porta del dispositivo USB. (dispositivo USB HDD 3 per

funzione REC)

Le porte USB 1 e 2 supportano USB High Speed (USB 2.0)

La porta USB 3 supporta USB Super Speed (USB 3.1 Gen 1)

Alloggiamento CAM (modulo ad accesso condizionato)

LAN

Connettore 10BASE-T/100BASE-TX (La velocità di connessione

può variare a seconda delle caratteristiche operative della rete.

La velocità di comunicazione e la qualità non sono garantite.)

CENTER SPEAKER IN

Terminale di ingresso altoparlante centrale

Altri

Accessori opzionali

Staffa di montaggio a parete: SU-WL850

Staffa di montaggio a parete: SU-WL450

Temperatura di funzionamento

Da 0 ºC a 40 ºC

Umidità di funzionamento

Dal 10 % all’80 % di u. r. (senza condensa)

Potenza, caratteristiche prodotto e altro

Requisiti di alimentazione

220 V – 240 V CA, 50 Hz

Classe di efficienza energetica

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Dimensioni schermo (diagonale) (Approssimative)

KD-77AG9: 194,7 cm / 77 pollici

KD-65AG9: 163,9 cm / 65 pollici

KD-55AG9: 138,8 cm / 55 pollici

Potenza assorbita

In modalità [Standard]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

In modalità [Brillante]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Consumo energetico annuo*

KD-77AG9: 293 kWh all’anno

KD-65AG9: 234 kWh all’anno

KD-55AG9: 183 kWh all’anno

Potenza assorbita in modalità standby*

KD-77AG9: 0,50 W (29 W durante l’aggiornamento software o

della Guida TV elettronica)

KD-65AG9: 0,50 W (27 W durante l’aggiornamento software o

della Guida TV elettronica)

KD-55AG9: 0,50 W (27 W durante l’aggiornamento software o

della Guida TV elettronica)

Risoluzione schermo

3.840 punti (orizzontale) × 2.160 linee (verticale)

Valori nominali uscita

USB 1/2

5 V , 500 mA MAX

USB 3

5 V , 900 mA MAX

Dimensioni circa (l × a × p)

con supporto da tavolo

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

senza supporto da tavolo

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Peso circa

con supporto da tavolo

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

senza supporto da tavolo

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Non tutti i televisori dispongono di tecnologia DVB-T2 o DVB-

S/S2 o di terminale antenna satellitare.

*2 Se la risoluzione di ingresso è 4096 × 2160p e [Formato

Immagine] è impostato su [Normale], la risoluzione viene

impostata come 3840 × 2160p. Per visualizzare 4096 × 2160p,

impostare [Formato Immagine] su [Intero 1] o [Intero 2].

*3 Per supportare 18 Gbps, impostare [Formato segnale HDMI]

su [Formato avanzato].

*4 Per i dettagli, consultare la Guida.

*5 La modalità eARC è attiva quando [Modalità eARC] è

impostata su [Auto], [Altoparlante] è impostato su [Sistema

audio] e il sistema audio compatibile con eARC è connesso.

*6 Solo per alcune Regioni / Paesi / Modelli TV.

*7 Consumo energetico annuale in kWh, basato sulla potenza

assorbita di un televisore che funzioni 4 ore al giorno per 365

giorni.

Il consumo energetico effettivo dipenderà dal modo in cui

verrà utilizzato il televisore.

*8 Il valore dell’assorbimento di potenza specificato in stand-by

viene raggiunto dopo alcuni minuti dallo spegnimento, cioè

dopo che il televisore avrà terminato tutti i processi interni.

*9 Quando la TV è connessa alla rete, il consumo energetico in

standby aumenta.

Nota

• Rimuovere la scheda fittizia o il coperchio (la disponibilità

dipende dal modello del televisore) dell’alloggiamento CAM

(modulo ad accesso condizionato) del televisore

esclusivamente per inserire una smart card in CAM.

• La disponibilità degli accessori opzionali dipende dai paesi/

dalle regioni/dai modelli di televisore/dalle scorte.

• Design e caratteristiche tecniche sono soggetti a modifiche

senza preavviso.

Note sul funzionamento della TV Digitale

• La TV digitale (digitale terrestre, satellite e TV via cavo), i servizi

interattivi e le funzioni di rete internet potrebbero non essere

disponibili in tutti i Paesi o le regioni. Alcune funzioni

potrebbero non essere abilitate o potrebbero non funzionare

correttamente con alcuni fornitori di servizi o reti internet.

Alcuni provider di servizi TV potrebbero applicare tariffe per i

loro servizi.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\07IT-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Questo televisore supporta trasmissione digitale con i codec

MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si

garantisce la compatibilità con tutti i segnali dell’operatore/del

servizio, che potrebbero cambiare nel tempo.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il

logo HDMI sono marchi o marchi registrati di HDMI Licensing

Administrator, Inc. negli Stati Uniti e in altri paesi.

• Dolby, Dolby Vision, Dolby Audio e il simbolo della doppia D

sono marchi di Dolby Laboratories. Prodotto su licenza di Dolby

• “BRAVIA”, e BRAVIA Sync sono marchi di fabbrica o

marchi di fabbrica registrati di Sony Corporation.

• Gracenote, il logo e il logotipo Gracenote, nonché il logo

“Powered by Gracenote” sono marchi di fabbrica o marchi di

fabbrica registrati di Gracenote, Inc. negli Stati Uniti e/o in altri

paesi.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV e altri

loghi e marche correlati sono marchi di Google LLC.

• Wi-Fi®, Wi-Fi Alliance® e Wi-Fi Direct® sono marchi registrati di

Wi-Fi Alliance.

• Il logo Wi-Fi CERTIFIED™ è un marchio di certificazione di Wi-Fi

Alliance.

• Per i brevetti DTS, consultare il sito http://patents.dts.com.

Prodotto su licenza di DTS, Inc. DTS, il simbolo, & DTS e il

simbolo insieme sono marchi di fabbrica registrati e DTS Digital

Surround è un marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i

diritti riservati.

• Il marchio denominativo e i loghi Bluetooth® sono marchi

registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati da

Sony Corporation su licenza. Tutti gli altri marchi di fabbrica o

nomi commerciali sono di proprietà delle rispettive aziende.

• Netflix è un marchio registrato di Netflix, Inc.

• DiSEqC™ è un marchio di fabbrica di EUTELSAT. Questo

televisore supporta DiSEqC 1.0 ma non è progettato per il

controllo di antenne motorizzate.

• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli

Stati Uniti e in altri Paesi.

• Il logo USB-IF SuperSpeed USB Trident è un marchio di fabbrica

registrato di USB Implementers Forum, Inc.

• Tutti gli altri marchi di fabbrica sono di proprietà delle rispettive

aziende.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Innehållsförteckning

VIKTIGT MEDDELANDE . . . . . . . . . . . . . . . . . . 2

Säkerhetsinformation. . . . . . . . . . . . . . . . . . .3

Skydda TV-skärmen (OLED-TV) . . . . . . . . . . .4

Fjärrkontroll och TV . . . . . . . . . . . . . . . . . . 5

Kopplingsschema. . . . . . . . . . . . . . . . . . . . 6

Montera TV:n på väggen. . . . . . . . . . . . . . 9

Använda Väggfästet (tillval) (SU-WL850

eller SU-WL450) . . . . . . . . . . . . . . . . . . . . . . .9

Felsökning. . . . . . . . . . . . . . . . . . . . . . . . . .11

Problem och lösningar. . . . . . . . . . . . . . . . . 11

Specifikationer . . . . . . . . . . . . . . . . . . . . . 12

Inledning

Tack för att du har valt denna produkt från Sony.

Innan du använder TV:n bör du läsa igenom den här

bruksanvisningen noga och spara den för framtida bruk.

Anmärkning

• Innan du slår på TV:n ska du läsa “Säkerhetsinformation”

(sidan 3).

• Läs medföljande Säkerhetsinformation för ytterligare

säkerhetsinformation.

• De bilder och illustrationer som används i startguiden och i

denna handbok är bara referenser och kan skilja sig från

utseendet på den faktiska produkten.

Identifieringsetikettens placering

Etiketter för modellnr, tillverkningsdatum (år/månad) och

strömförsörjning finns på TV:ns eller förpackningens baksida.

Avlägsna stativskyddet för att hitta dem .

Meddelande för

radioutrustning

Härmed försäkrar Sony Visual Products

Inc. att denna typ av radioutrustning

KD-77AG9, KD-65AG9, KD-55AG9 överensstämmer med direktiv

2014/53/EU. Den fullständiga texten till EU-försäkran om

överensstämmelse finns på följande webbadress:

http://www.compliance.sony.de/

Meddelande till kunder: följande information gäller endast för

utrustning som sålts i länder där EU-direktiv gäller.

För denna radioutrustning tillämpas följande begränsningar för

uppstart eller behörighetskrav för användning i AT, BE, HR,

CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK,

SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME,

Kosovo:

5 150-5 350 MHz-bandet är begränsat till inomhusanvändning

endast.

För att fästa bordsstativet,

se Startguiden.

Internetanslutning och datasekretess

Denna produkt ansluter till internet under första inställningen så

fort ett nätverk är anslutet för att bekräfta internetanslutning,

och senare för att konfigurera Hemskärmen. Din IP-adress

används i dessa och i alla andra internetanslutningar. Om du

inte vill att din IP-adress används alls, ställ inte in den trådlösa

internetfunktionen och anslut inte en internetkabel. Se

informationen om sekretess som visas på inställningsskärmarna

för mer information om internetanslutningar.

Hjälp

Hitta mer felsökning och annan användbar information direkt

från din TV. Tryck på HELP på fjärrkontrollen för att visa en lista

över ämnen, eller sök efter nyckelord.

Hjälpguide (Manual)

För mer detaljerad information, välj [Hjälpguide] i Hjälpmenyn

på din TV. Du kan även kolla Hjälpguiden från din PC eller

smartphone (information finns på baksidan av denna manual).

VIKTIGT MEDDELANDE

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation

Installera och använd TV:n enligt följande anvisningar för att

undvika brandrisk, elektriska stötar eller skador på person eller

egendom.

Installation

• TV:n bör placeras nära ett lätt åtkomligt eluttag.

• Placera TV:n på en stabil, plan yta för att undvika att den faller

ner och orsakar personskada eller egendomsskada.

• Placera TV:n på en plats där den inte kan dras, tryckas eller

vältas omkull.

• Montera TV:n så att TV:ns bordsstativ inte skjuter ut från TV-

bänken (medföljer ej). Om bordsstativet skjuter ut från TV-

bänken, kan det hända att TV:n välter, faller i golvet och orsakar

personskada eller skada på TV:n.

• Montera av säkerhetsskäl de mellersta skyddenpå baksidan av

TV:n när TV:n är monterad på bordsstativet.

• Endast en behörig servicetekniker bör utföra vägginstallationer.

• Av säkerhetsskäl rekommenderar vi bestämt att du endast

använder tillbehör från Sony, inklusive:

 Väggfäste SU-WL850

 Väggfäste SU-WL450

• Använd de skruvar som levererades med väggfästet när denna

skall monteras på TV:n. De medföljande skruvarna är utformade

enligt bilden mätt från väggfästets kontaktyta.

Skruvarnas diameter och längd varierar beroende på väggfäste-

modell.

Användning av andra skruvar kan skada TV:n internt eller

medföra att den faller ned.

Transport

• Lossa alla kablar från TV:n innan du transporterar den.

• Det krävs två eller tre personer för att bära en stor TV-apparat.

• När TV:n ska transporteras bör den hållas enligt nedan. Tryck

inte hårt på kontrollpanelen och ramen runt skärmen.

• Lägg inte TV:n ner när du

hanterar eller monterar den.

• Se till att TV:n inte utsätts för

stötar eller kraftiga vibrationer när den transporteras.

• Du bör använda originalkartongen och dess emballage när du

sänder in TV:n för reparation eller om du flyttar.

Förebyggande av fall

Ventilation

• Täck inte för och stoppa inte in några föremål i TV:ns

ventilationshål.

• Lämna fritt utrymme runt TV:n enligt nedanstående figur.

• Vi rekommenderar bestämt att du använder Sonys Väggfäste för

att säkerställa tillräcklig luftcirkulation.

Monterad på väggen

Säkerhetsinformation

Skruv (M6)

Väggfäste

9 mm - 13 mm

TV:ns bakre hölje

M4-skruv (medföljer ej)

1,5 N·m

{15 kgf·cm}

Skruv (medföljer ej)

6 mm - 7 mm

Kabel

(medföljer ej)

30 cm

10 cm

Lämna minst så här mycket fritt utrymme runt TV:n.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Monterad på stativ

• För att säkerställa korrekt ventilation och förhindra ansamling av

damm eller smuts:

 Lägg inte TV:n platt ned och installera den inte upp-och-ned,

bakvänd eller vänd sidledes.

 Placera inte TV:n på en hylla eller matta, i en säng eller i en

garderob.

 Täck inte över TV:n med tyg såsom gardiner och lägg inte

tidningar och liknande på den.

 Installera inte TV:n såsom figurerna nedan visar.

Varning!

Utrustning som är kopplad till skyddsjord via jordat vägguttag

och/eller via annan utrustning och samtidigt är kopplad till kabel-

TV nät kan i vissa fall medföra risk för brand.

För att undvika detta skall vid anslutning av utrustningen till

kabel-TV nät galvanisk isolator finnas mellan utrustningen och

kabel-TV nätet.

Försiktighetsåtgärder för att skydda skärmen

från skador

Bildretention

OLED-TV-apparater kan drabbas av bildretention (inbränning) på

grund av egenskaperna hos de material som används.

Bildretention kan uppstå om bilder visas på samma plats på

skärmen upprepade gånger eller under längre perioder. Detta

innebär inte att det är något fel på TV:n. Undvik att visa bilder

som orsaka bildretention.

Följande är exempel på bilder som kan orsaka

bildretention:

• Innehåll med svarta fält antingen på toppen och botten och/

eller till vänster eller höger sida av skärmen. (t.ex. letterboxade

bilder, 4:3-bilder, standardupplöst innehåll)

• Statiska bilder, t.ex. foton.

• TV-spel som kan ha statiskt innehåll på vissa delar av skärmen.

• Skärmmenyer, programguider, kanallogotyper etc.

• Statiskt innehåll från appar.

• Skärmbanderoller, t.ex. sådana som används för nyheter och

rubriker.

Så här minskar du risken för bildretention:

• Sony rekommenderar att du stänger av TV:n normalt genom att

trycka på strömbrytaren på fjärrkontrollen eller TV:n.

• Fyll skärmen genom att växla till [Bredbildsläge] för att eliminera

de svarta fälten. Välj en annan inställning för [Bredbildsläge] än

[Normal].

• Stäng av OSD-funktionen (On Screen Display) genom att trycka

på knappen / och sedan stänga av menyerna från

ansluten utrustning. Mer information finns i

användarhandböckerna för den anslutna utrustningen.

• Undvik att visa statiska bilder med ljusa färger (inklusive vitt),

klockor eller logotyper på någon del av skärmen.

• Ställ in bildinställningarna baserat på omgivande förhållanden.

Standardbilden rekommenderas för användning i hemmet och

när du tittar på innehåll som ofta visar kanallogotyper mm.

TV:n har följande funktioner som hjälper till att minska/förhindra

bildretention.

Uppdatera panel

Uppdatera panel körs automatiskt för att justera enhetligheten på

TV-skärmen när den använts under längre perioder. Uppdatera

panel kan också utföras manuellt och bör endast användas om

bildretentionen är väldigt påtaglig eller om du ser följande

meddelande: [Paneluppdateringen slutfördes inte…]

Varning:

• Funktionen Uppdatera panel kan påverka panelen. Som

tumregel kan man säga att Uppdatera panel bara bör utföras en

gång om året. Mer frekvent användning kan påverka panelens

användbara livslängd.

• Uppdatera panel tar ungefär en timme att slutföra.

• En vit linje kan visas på skärmen under tiden som Uppdatera

panel utförs. Detta betyder inte att det är något fel på TV:n.

• Uppdatera panel fungerar bara när rumstemperaturen är mellan

10 ºC och 40 ºC.

Pixelläge

Flyttar automatiskt bilden på skärmen för att undvika

bildretention.

Annan funktion

Skärmens ljusstyrka sänks automatiskt vid visning av stillbilder,

klockor, ljusa färger eller logotyper och liknande.

Skydda TV-skärmen (OLED-TV)

30 cm

10 cm

Lämna minst så här mycket fritt utrymme runt TV:n.

6 cm

Blockera inte luftcirkulationsområdet.

Luft-cirkulation

Vägg

Luften kan inte cirkulera fritt.

Vägg

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Fjärrkontroll och TV

Fjärrkontrollens form, plats, tillgänglighet och

fjärrkontrollknapparnas funktioner kan

variera beroende på region/land/TV-modell.

 (Mikrofon): Använd röstsökning. (dvs.

röststyrd sökning av innehåll.)*

//// (Navigerings-D-Pad):

Menynavigering och -val på skärmen.

TV: Växla till en TV-kanal eller ingång och

visa TV-menyn.

 (TV-standby)

Sifferknappar

/ (Visa info/text): Visa information.

 (Text):

Visa textinformation.

 Google Play

NETFLIX (Endast för begränsad region/

land/TV-modell)

Färgknappar

 GUIDE/ :

Visa den digitala

programguiden, eller EPG för kabel/

satellitbox*

REC LIST: Visa Rec-listan för USB HDD, eller

DVR*

 (Ingångsväljare): Visa och välj

ingångskällan, osv.

(Snabbinställningar): Visa

snabbinställningar.

BACK/

HOME

 +/– (Volym)

(Hoppa)

 (Ljudlöst)

Tips!

• Tjänsten för åtkomlighetsgenvägen kan sättas på

eller stängas av genom att du trycker och håller

nere .

CH +/–//

I TV-läget: Välj kanal.

I textläget: Välj nästa () eller föregående

() sida.

 AUDIO: Välj ljud för flerspråkig källa eller

dubbelt ljud (beroende på programkälla).

(Inställning av textning)

HELP:

Visa Hjälpmenyn.

///

 REC:

Spela in det visade programmet på

USB HDD, eller DVR*

EXIT

 (Strömbrytare)

 Fjärrkontroll-sensor / Ljussensor / LED-

belysning

 Inbyggd mikrofon*

/ LED: För att

aktivera den inbyggda mikrofonen, tryck på

knappen (mikrofon) på fjärrkontrollen och

följ instruktionerna på skärmen. Se

Hjälpguiden för mer information.

*1 Internetanslutning krävs för röstsökning.

*2 [Kabel/satellitbox-inställning]-inställning krävs

(endast för begränsad region/land/TV-modell). Se

Hjälpguiden för mer information.

*3 Endast i begränsat område / land / språk.

Strömförbrukningen i standbyläge ökar när

röstsökning med den inbyggda mikrofonen är

aktiverad.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Kopplingsschema

För mer information om anslutningar, se Hjälpguiden genom att trycka på HELP på fjärrkontrollen.

ȭȯ



Kabel/

antenn/

extern box

Router

Satellit

Hörlurar

7 mm

HDMI-enhet

HDMI-

enhet

VCR/Utrustning för videospel/

DVD-spelare/Camcorder/Extern box*

14 mm

Conditional Access Module, CA-Modul

HDMI-

enhet

Ljudsystem

med optisk

ljudingång

AV-mottagare

Digital

stillbildskamera/

camcorder/

USB-minne/

USB HDD-enhet

Digital stillbildskamera/

camcorder/USB-minne

Ljudsystem

med eARC/

ARC/HDMI-

enhet

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Om du vill använda TV:ns högtalare som

mitthögtalare ansluter du utgången från

din AV-mottagare till CENTER SPEAKER IN

på din TV.

• Koppla från nätkabeln för både TV:n och

AV-mottagaren innan du ansluter kablar.

• Se till att [Högtalare] är inställt på

[Ljudanläggning].

När CENTER SPEAKER IN inte är ansluten till

en AV-förstärkare, förhindras brus genom

att inaktivera [Centerhögtalare-läge för TV].

Se hjälpguiden för att få mer information.

 CAM (Conditional Access Module,

CA-modul)

• Tillhandahåller åtkomst till betal-TV-

tjänster. Mer information finns i

bruksanvisningen som medföljer din CAM.

• Sätt inte in smartkortet direkt i TV:ns CAM-

plats. Det måste placeras i CAM-modulen

som tillhandahålls av din auktoriserade

återförsäljare.

• CAM stöds inte i vissa länder/områden.

Fråga din auktoriserade återförsäljare.

• Ett CAM-meddelande kan visas när du

växlar till ett digitalt program efter att ha

använt internetvideo.

/ AV IN

• För en kompositanslutning, använd en

analog förlängningskabel (medföljer ej).

•

 (Hörlurar)

• Stöder endast 3-polig stereominikontakt.

• Det går inte att mata ut ljud både från

hörlurarna och TV:ns högtalare samtidigt.

 USB 1/2, USB 3 (HDD REC)*

• Om du ansluter en stor USB-enhet kan

den störa andra anslutna enheter i

närheten.

• Om du ansluter en stor USB-enhet ska den

anslutas till USB 1-uttaget.

• Anslut en USB HDD-enhet till USB 3-porten

(blå).

 HDMI IN 1/2/3/4

• HDMI-gränssnitt kan överföra digital video

och digitalt ljud genom en enstaka kabel.

•

• För att se på högkvalitativt 4K 50p/60p-

innehåll, anslut en Premium High Speed

HDMI-kabel och ställ in [HDMI-

signalformat] till [Förbättrat format].

Gör denna inställning individuellt för varje

ansluten HDMI IN-terminal. För mer

detaljer om stödda format, se

”Specifikationer” i denna handbok (sidan

12-13).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Anslut ditt ljudsystem till HDMI IN 3 för att

sända TV-ljud till ditt ljudsystem. Ett

ljudsystem som stöder HDMI eARC/ARC

kan sända video till TV:n, och ta emot ljud

från TV:n via samma HDMI-kabel. Om ditt

ljudsystem inte stöder HDMI eARC/ARC är

en ytterligare anslutning med DIGITAL

AUDIO OUT (OPTICAL) nödvändig.

• Använd HDMI-kabeln med Ethernet för att

ansluta ljudsystem med eARC.

10 mm

3,5 mm

1234

1: L

2: Video

3: Jord

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF-ingång), (Satellitingång)

• Anslutningar för marksändning/kabel och

satellit. Anslutningssteg: SUB.  MAIN 

Antenn

• Anslut endast till SUB.-uttaget om du

använder läget för dubbel mottagning.

Undantaget är enkel kabel-TV EN50494.

*1 För en extern enhet som bara har SCART AV OUT ska

du använda en SCART-RCA-adapter och analog

förlängningskabel.

*2 Endast för begränsad region/land/TV-modell.

Anmärkning

• Du kan inte monter sidoskyddet när kablarna är

anslutna till sidoterminalen.

• Spara sidokåpan på en säker plats för framtida bruk.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montera TV:n på väggen

Till kunden:

Sony rekommenderar starkt att du låter din Sony-återförsäljare eller en auktoriserad installatör

installera TV:n, både av säkerhetsskäl och för att skydda produkten. Försök inte installera den själv.

Till Sony-återförsäljare och installatörer:

Var ytterst noggrann med säkerheten vid installation, regelbundet underhåll och besiktning av denna

produkt.

Installationsinformation för väggfäste

I bruksanvisningen för denna TV visas endast stegen för att förbereda montering av TV:n innan själva

installationen på väggen utförs.

För instruktioner om installation av Väggfäste, se installationsinformationen (Väggfäste) på

produktsidan för din TV-modell.

www.sony.eu/support/

Förbereda montering på väggen

Använd väggfästet SU-WL850 (medföljer ej) eller SU-WL450 (medföljer ej) för att installera TV:n på

väggen.

Var noga med att fästa bordsstativ innan TV installeras på väggen enligt instruktionerna i Startguide.

• Förbered TV:n för väggfästet innan du ansluter kablar.

• Följ instruktionsguiden som följer med väggfäste för din modell. Expertis krävs när TV:n monteras på

väggen, i synnerhet för att bedöma om väggen är tillräckligt stark för att bära TV:ns vikt.

• Var därför noga med att överlåta väggmontering av denna produkt till din Sony-återförsäljare eller

en auktoriserad installatör, och var noggrann med säkerheten under installationen. Sony kan inte

hållas ansvariga för någon form av egendomsskador eller personskador som beror på felaktig

hantering eller felaktig installation.

• Skruvarna till väggfäste medföljer inte.

• Se till att oanvända skruvar och bordsstativet förvaras på en säker plats tills du monterar

bordsstativet. Förvara skruvar utom räckhåll för barn.

Använda Väggfästet (tillval) (SU-WL850 eller SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Ta bort stativskyddet och terminalskydden.

2 Ta bort skruvarna från TV:ns baksida.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Felsökning

För allmän felsökning för problem som: svart

skärm, inget ljud, frusen bild, TV:n reagerar inte,

eller nätverket är tappat, utför du följande steg.

1 Starta om TV:n genom att trycka på

strömbrytarknappen på fjärrkontrollen tills ett

meddelande visas. TV:n startar om. Om TV:n

inte återställs, försök med att koppla ur

strömsladden. Tryck sedan på strömknappen

på TV:n och vänta i två minuter, och koppla i

strömsladden.

2 Se Hjälpmenyn genom att trycka på HELP på

fjärrkontrollen.

3 Anslut din TV till Internet och utför en

programvaruuppdatering. Sony

rekommenderar att du alltid håller

programvaran till din TV uppdaterad.

Programuppdateringar ger nya funktioner

och prestandaförbättringar.

4 Gå in på Sonys supportwebbplats

(information finns på framsidan av denna

manual).

När du ansluter TV:n till elnätet är det kanske

inte möjligt att slå på TV:n under en viss tid,

även om du trycker på strömbrytarknappen

på fjärrkontrollen eller TV:n.

Det tar tid att initiera systemet. Vänta cirka en

minut och försök sedan igen.

Problem och lösningar

Om LED-belysningen blinkar röd.

 Räkna hur många gånger den blinkar

(intervalltiden är tre sekunder).

Starta om TV:n genom att koppla från

strömsladden tills LED-belysningen slutar blinka i

rött, och starta sedan TV:n.

Om problemet kvarstår, koppla ur nätströmmen,

och kontakta din återförsäljare eller Sonys

servicecenter och ange hur många gånger LED-

belysningen blinkar.

Mark-/kabeltjänst kan inte tas emot.

 Kontrollera antenn/kabelanslutningen och

förstärkningsinställningarna.

 Välj mark-/kabeltjänst genom att trycka på TV på

fjärrkontrollen och sedan välja [Digital] om

sändningstjänsten inte visas.

 Marksignalen kan vara försvagad om det finns en

stark signal i närheten. Ställ in [LNA (CH ---)] till

[Av] i digitala inställningar.

 Efter att du flyttat till ett nytt hus eller om du

försöker ta emot nya tjänster, försök med en

tjänstsökning genom att välja [Digital sökning].

Satellittjänst kan inte tas emot.

 Kontrollera satellitkabelanslutningen.

 Om meddelandet [Ingen signal. LNB är

överbelastad…] visas, koppla ur nätströmmen. Se

sedan till så att inte satellitkabeln är skadad och

att satellitsignalledningen inte är kortsluten i

satellitkontakten.

Fjärrkontrollen fungerar inte.

 Byt ut batterierna.

Lösenordet till barnlåset för sändningar har

glömts av.

 Ange 9999 för PIN-koden och välj [Ändra PIN-

kod].

Det blir varmt runt TV:n.

 När TV:n används under en längre tidsperiod blir

det varmt runt TV:n. Du kan känna denna värme

om du tar på panelen med handen.

Skärmen blir mörkare medan du tittar på TV.

 Om hela bilden eller delar av bilden förblir stilla,

kommer skärmens ljusstyrka gradvis att minska

för att förhindra bildretention. Detta innebär inte

att det är något fel på TV:n.

Du oroar dig för bildretention.

Om samma bild visas upprepade gånger eller

under långa perioder, kan bildretention uppstå.

Minska bildkvarhållning genom att stänga av

TV:n normalt genom att trycka på

strömknappen på fjärrkontrollen eller TV:n.

Anmärkning

• Utför bara Uppdatera panel när bildretention är

särskilt märkbar. En gång om året är lagom. Undvik

att utföra den mer än en gång om året eftersom den

kan påverka panelens livslängd.

• Bilder som innehåller klockor, logotyper och ljusa

färger (inklusive vitt) kan enkelt orsaka bildretention.

Undvik att visa dessa typer av bilder under längre

perioder eftersom det kan leda till bildretention.

En vit linje visas på skärmen.

 Uppdatera panel körs automatiskt när TV:n har

använts under långa perioder för att minska

bildretention. Uppdatera panel startar efter att

TV:n stängts av och tar ungefär en timme att

slutföra. En vit linje kan visas på skärmen medan

Uppdatera panel pågår. Detta innebär inte att det

är något fel på TV:n.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Meddelandet [Paneluppdateringen slutfördes

inte…] visas.

Uppdatera panel körs automatiskt när TV:n har

använts under långa perioder för att minska

bildretention. Om TV:n slås på, nätsladden

kopplas bort eller rumstemperaturen faller

utanför intervallet 10 ºC och 40 ºC under

Uppdatera panel, slutförs inte processen och

detta meddelande visas.

 Om Uppdatera panel startades automatiskt,

startas funktionen om när du stänger av TV:n

med fjärrkontrollen.

 Om Uppdatera panel initierats manuellt måste du

välja det igen.

Specifikationer

System

Skärmsystem

OLED-panel (Organic Light Emitting Diode)

TV-system

Beroende på val av land/område/TV-modell

Analogt: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satellit*

: DVB-S/DVB-S2

Färgsystem

PAL/SECAM/NTSC3.58 (Endast video)/NTSC4.43 (Endast video)

Kanaltäckning

Beroende på val av land/område/TV-modell

Analogt: UHF/VHF/kabel

Digitalt: UHF/VHF/kabel

Satellit*

: IF-frekvens 950-2 150 MHz

Ljudutgång

20 W + 20 W + 10 W + 10 W

Trådlös teknik

Protokoll IEEE802.11ac/a/b/g/n

(IEEE802.11ac kanske inte finns tillgängligt beroende på land/

region.)

Bluetooth version 4.2

Frekvensband

RMF-TX600E

Programvaruversion

Radioutrustningen är ämnad att användas med de godkända

programvaruversionerna som står i EU-försäkran om

överensstämmelse.

Tryck på HELP på fjärrkontrollen för att få reda på

programvaruversionen.

Fjärrkontroll: _._.__.___

Välj [Fjärrkontroll]  [Programversion] från [Inställningar]. Se

Hjälpguiden för mer information.

Programvaran som finns laddad på denna radioutrustning

överensstämmer med de nödvändiga kraven i direktiv 2014/53/

EU, vilket har verifierats.

Uttag för ingångar/utgångar

Antenn/kabel

75 ohms extern anslutning för VHF/UHF

Satellitantenn*

Honkontakt av F-Typ, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-ton, Distr. via enkel kabel-TV

EN50494.

/ AV IN

Video/Audio-ingång (minijack)

Trådlöst LAN (IEEE802.11ac/a/b/g/n)

Frekvensområde Utgångseffekt

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvensområde Utgångseffekt

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Frekvensområde Utgångseffekt

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (stöd för 4K-upplösning, HDCP 2.3-

kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC-format*

Ljud:

I eARC (Enhanced Audio Return Channel)-läge*

Se Hjälpguiden för mer detaljer.

Förutom eARC-läge

5,1-kanals linjär PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/

20/24-bitars, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Endast HDMI IN 3)

I eARC-läge*

Se Hjälpguiden för mer detaljer.

I ARC-läge

Tvåkanalig linjär PCM: 48 kHz 16-bitars, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitalt optiskt kontakt (tvåkanalig linjär PCM: 48 kHz 16-bitars,

Dolby Digital, DTS)

 (Stereominiuttag)

Hörlurar

1, 2, 3 (HDD REC)*

USB-enhetsport. ( 3 USB HDD-enhet för REC-funktion)

USB-port 1 och 2 har stöd för High Speed USB (USB 2.0)

USB-port 3 har stöd för Super Speed USB (USB 3.1 Gen 1)

CAM-plats (CA-modul)

LAN

10BASE-T/100BASE-TX-kontakt (Beroende på nätverkets

funktionsmiljö, kan anslutningshastigheten avvika.

Kommunikationshastighet och -kvalitet garanteras inte.)

CENTER SPEAKER IN

Mittenhögtalarens inmatningsuttag

Övrigt

Valfritt tillbehör

Väggfäste: SU-WL850

Väggfäste: SU-WL450

Driftstemperatur

0 ºC – 40 ºC

Driftsluftfuktighet

10 % – 80 % relativ luftfuktighet (icke-kondenserande)

Ström, informationsblad och annat

Strömförsörjning

220 V - 240 V växelström (AC), 50 Hz

Energieffektivitetsklass

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Skärmstorlek (diagonalt uppmätt) (Ca.)

KD-77AG9: 194,7 cm / 77 tum

KD-65AG9: 163,9 cm / 65 tum

KD-55AG9: 138,8 cm / 55 tum

Energiförbrukning

I [Standard]-läge

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

I [Dagsljus]-läge

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Årlig energiförbrukning*

KD-77AG9: 293 kWh per år

KD-65AG9: 234 kWh per år

KD-55AG9: 183 kWh per år

Effektförbrukning i viloläge*

(standby)

KD-77AG9: 0,50 W (29 W i programuppdateringsläge/

EPGuppdateringsläge)

KD-65AG9: 0,50 W (27 W i programuppdateringsläge/

EPGuppdateringsläge)

KD-55AG9: 0,50 W (27 W i programuppdateringsläge/

EPGuppdateringsläge)

Bildupplösning

3 840 punkter (horisontell) × 2 160 linjer (vertikal)

Uteffekt

USB 1/2

max. 5 V , 500 mA

USB 3

max. 5 V , 900 mA

Mått (ca.) (b × h × d)

med bordsstativ

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

utan bordsstativ

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Vikt (ca.)

med bordsstativ

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

utan bordsstativ

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Vissa TV-apparater har ingen DVB-T2- eller

DVB-S/S2-teknologi eller ingen terminal för satellitantenn.

*2 Om 4096 × 2160p matas in och [Bredbildsläge] är inställd till

[Normal], visas upplösningen som 3840 × 2160p. För att visa

4096 × 2160p, ställ in inställningen [Bredbildsläge] till [Full 1]

eller [Full 2].

*3 För att stödja 18 Gbps, ställ in [HDMI-signalformat] till

[Förbättrat format].

*4 Se Hjälpguiden för mer detaljer.

*5 eARC-läget är aktivt när [eARC-läge] är inställt på [Auto],

[Högtalare] är inställt på [Ljudanläggning] och eARC-

kompatibelt ljudsystem är anslutet.

*6 Endast för begränsad region/land/TV-modell.

*7 Energiförbrukning i kWh per år, baseras på TV:ns

strömförbrukning under 4 timmar per dag i 365 dagar.

Den verkliga energiförbrukningen varierar beroende på hur

TV-apparaten används.

*8 Specificerad standby-effekt uppnås när TV:n har avslutat

nödvändiga interna processer.

*9 Strömförbrukningen i standbyläge ökar när din TV är ansluten

till nätverket.

Anmärkning

• Ta inte bort det tillfälliga kortet eller skyddet (tillgänglighet

beror på TV-modell) för platsen för TV CAM (CA-modul) annat

än för att sätta i ett smartkort som passar i CAM.

• Tillgången på alternativa tillbehör beror på land/region/TV-

modell/lager.

• Design och specifikationer kan ändras utan förvarning.

Anmärkningar om digital TV

• Digital-TV (DVB-T, satellit och kabel), interaktiva tjänster och

nätverksfunktioner kanske inte är tillgängliga i alla länder eller

områden. Vissa funktioner kanske inte är aktiverade eller

kanske inte fungerar korrekt med vissa leverantörer och

nätverksmiljöer. Vissa TV-tjänstleverantörer kan ta en avgift för

sina tjänster.

• Denna TV stöder digitalsändning med användning av MPEG-

2-, H.264/MPEG-4 AVC- och H.265/HEVC-codecs, men

kompatibilitet med alla operatörs-/tjänstsignaler, vilka kan

variera med tiden, kan inte garanteras.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\08SE-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Information om varumärken

• Benämningarna HDMI och HDMI High-Definition Multimedia

Interface och HDMI- logotypen är varumärken eller

registrerade varumärken som tillhör HDMI Licensing

Administrator, Inc. i USA och andra länder.

• Dolby, Dolby Vision, Dolby Audio och den dubbla D-symbolen

är varumärken som tillhör Dolby Laboratories. Tillverkad på

licens från Dolby Laboratories. Sekretessbelagda, icke

Laboratories. Med ensamrätt.

• “BRAVIA”, och BRAVIA Sync är varumärken eller

registrerade varumärken som tillhör Sony Corporation.

• Gracenote, Gracenote-logon och -logotypen, och “Powered by

Gracenote”-logon är antingen registrerade varumärken eller

varumärken som tillhör Gracenote, Inc. i USA och/eller andra

länder.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV och

andra relaterade märken och logos är varumärken som tillhör

Google LLC.

• Wi-Fi®, Wi-Fi Alliance® och Wi-Fi Direct® är registrerade

varumärken som tillhör Wi-Fi Alliance.

• Wi-Fi CERTIFIED™-logon är ett certifikationsmärke som tillhör

Wi-Fi Alliance.

• För DTS-patent se http://patents.dts.com. Tillverkad under

licens från DTS, Inc. DTS, symbolen & DTS och symbolen

tillsammans är registrerade varumärken och DTS Digital

Surround är ett varumärke som tillhör DTS, Inc. © DTS, Inc. Med

ensamrätt.

• Bluetooth® ordmärket och -logotypen ägs av Bluetooth SIG,

Inc. och all användning av sådana märken av Sony Corporation

sker under licens. Övriga varumärken och varunamn tillhör

deras respektive ägare.

• Netflix är ett registrerat varumärke som tillhör Netflix, Inc.

• DiSEqC™ är ett varumärke som tillhör EUTELSAT. Denna TV

stödjer DiSEqC 1.0. Denna TV bör inte användas för att

manövrera motorstyrda antenner.

• TUXERA är ett registrerat varumärke som tillhör Tuxera Inc. i

USA och andra länder.

• USB-IF SuperSpeed USB treuddslogotyp är ett registrerat

varumärke som tillhör USB Implementers Forum, Inc.

• Alla andra varumärken tillhör sina respektive ägare.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Indholdsfortegnelse

VIGTIG BESKED . . . . . . . . . . . . . . . . . . . . . . . . 2

Sikkerhedsoplysninger. . . . . . . . . . . . . . . . . . 3

Beskyttelse af TV-skærmen (OLED TV) . . . . .4

Fjernbetjening og TV . . . . . . . . . . . . . . . . . 5

Tilslutningsdiagram . . . . . . . . . . . . . . . . . . 6

Vægmontering af tv'et . . . . . . . . . . . . . . . 9

Anvendelse af det valgfrie Beslag til

vægmontering (SU-WL850 eller

SU-WL450). . . . . . . . . . . . . . . . . . . . . . . . . . . .9

Fejlfinding. . . . . . . . . . . . . . . . . . . . . . . . . .11

Problemer og løsninger . . . . . . . . . . . . . . . . 11

Specifikationer . . . . . . . . . . . . . . . . . . . . . 12

Indledning

Tak fordi du valgte dette Sony-produkt.

Før TV-apparatet betjenes, læses denne vejledning grundigt og

beholdes til senere opslag.

Bemærk

• Før du benytter tv'et, bedes du læse "Sikkerhedsoplysninger"

(side 3).

• Læs den medfølgende vejledning for yderligere

sikkerhedsoplysninger.

• Billeder og illustrationer i Installationsvejledningen og denne

vejledning er udelukkende til referencebrug og kan afvige fra

det faktiske produkt.

Placering af identifikationsmærkat

Mærkatet med oplysninger om modelnummer, produktionsdato

(år/måned) og strømforsyning findes på bagsiden af tv'et eller på

emballagen. De er synlige, når dækslet til standeren afmonteres

Bemærkning til radioudstyr

Hermed erklærer Sony Visual Products

Inc., at radioudstyrstyperne KD-77AG9,

KD-65AG9, KD-55AG9 er i

overensstemmelse med direktiv 2014/53/EU. EU-

overensstemmelseserklæringens fulde tekst kan findes på

følgende internetadresse: http://www.compliance.sony.de/

Bemærkning til kunder: følgende informationer gælder kun for

udstyr, som sælges i lande, hvor EUdirektiverne gælder.

For dette radioudstyr gælder følgende restriktioner for at sætte

det i drift eller tage det ud af drift, samt krav til autorisation til

brug gældende i AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT,

LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO,

TR, AL, BA, MK, MD, RS, ME, Kosovo:

Frekvensbåndet 5.150-5.350 MHz er begrænset til kun at måtte

bruges indendørs.

Der henvises til

installationsvejledningen

for montering af tv-foden.

Internetforbindelse og Data-fortrolighedspolitik

Dette produkt opretter forbindelse til internettet under den

første opsætning, så snart et netværk er forbundet, med henblik

på at bekræfte internetforbindelsen, og senere for at

konfigurere startskærmen. Din IP-adresse bruges i disse og alle

andre internetforbindelser. Hvis du ikke ønsker din IP-adresse

overhovedet bliver brugt, så opsæt ikke den trådløse

internetfunktionen, og tilslut ikke et internet-kabel. Der henvises

til oplysningerne privatlivs-informationerne, der er præsenteret i

opsætnings-skærmen, for yderligere oplysninger om

internetforbindelser.

Hjælp

Find mere om fejlfinding og anden nyttig information direkte

på dit Tv. Tryk på HELP på fjernbetjeningen for at få vist en liste

med emner eller for at søge med nøgleord.

Hjælpevejledning (Manual)

For mere detaljeret information vælg [Hjælpevejledning] fra

Hjælpemenuen på dit Tv. Du kan også se Hjælpevejledningen i

din pc eller smartphone (information vist på bagest på

manualens omslag).

VIGTIG BESKED

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installation/Opsætning

Installer og brug tv’et i overensstemmelse med nedenstående

vejledning for at undgå brand, elektrisk stød eller skader på

personer og materiel.

Installation

• Tv’et skal sættes op ved en let tilgængelig stikkontakt.

• Anbring tv’et på en stabil, plan overflade, så det ikke vælter, og

forårsager personskade eller skader på ejendom.

• Placer tv'et et sted, hvor der ikke kan trækkes i det, hvor det ikke

skubbes eller væltes.

• Placer Tv'et, så Tv-foden ikke stikker frem fra Tv-bordet

(medfølger ikke). Hvis tv-foden stikker frem fra tv-bordet, kan

tv'et vælte, falde ned og medføre personskade eller beskedige

tv'et.

• Af sikkerhedsårsager skal midterpanelerne fastgøres til TV'ets

bagside, når TV-foden anvendes.

• Kun en autoriseret installatør må udføre væginstallationer.

• Af sikkerhedsmæssige grunde anbefales det at anvende Sony

tilbehør, herunder:

 Beslag til vægmontering SU-WL850

 Beslag til vægmontering SU-WL450

• Sørg for at bruge de skruer, der følger med Beslaget til

vægmontering ved montering af Beslaget til vægmontering på

TV'et. De medfølgende skruer er designet som vist på

illustrationen, når der måles fra fastgørelsesoverfladen til

Beslaget til vægmontering.

Skruernes diameter og længde afhænger af modellen på

vægbeslaget.

Hvis der anvendes andre skruer end de medfølgende, kan det

medføre indvendige skader på TV-apparatet eller få det til at

falde ned eller lignende.

Transport

• Før transport af tv’et tages alle kabler ud.

• Der skal mindst to eller tre personer til at bære et stort tv.

• Når TV'et flyttes med hånden, skal det holdes som vist

nedenfor. Undgå at presse mod panelet og rammen omkring

skærmen.

• Læg ikke Tv’et ned ved

håndtering eller montering af

Tv’et.

• Tv’et må ikke udsættes for fysiske stød eller kraftige vibrationer

under transport.

• Tv’et skal pakkes ind i originalemballagen og sættes ned i

originalkassen, når det skal til reparation eller blot flyttes.

Vælteforebyggelse

Ventilation

• Tildæk ikke ventilationshullerne og stik ikke noget ind i

kabinettet.

• Der skal være plads omkring tv’et som vist nedenfor.

• Det anbefales stærkt at anvende et Sony Beslag til

vægmontering for at sikre tilstrækkelig luftcirkulation.

Monteret på væggen

Sikkerhedsoplysninger

Skrue (M6)

Beslag til vægmontering

9 mm - 13 mm

Tv'ets bagdæksel

M4 skrue (medfølger ikke)

1,5 N·m

{15 kgf·cm}

Skrue (medfølger

ikke)

6 mm - 7 mm

Ledning

(medfølger

ikke)

30 cm

10 cm

Der skal være mindst så meget plads omkring tv'et.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Monteret på stander

• For at sikre tilstrækkelig ventilation og forhindre ansamling af

støv og snavs:

 Læg ikke tv’et fladt ned og monter det ikke på hovedet,

bagvendt eller sidevendt.

 Tv’et må ikke installeres på en hylde, et tæppe, en seng eller i

et skab.

 Tv’et må ikke dækkes til med stof, f.eks. gardiner, eller andre

ting, f.eks. aviser, osv.

 Installer ikke Tv’et som vist nedenfor.

Forholdsregler for at beskytte skærmen mod

skader

Billedfastholdelse

På OLED-TV'er kan der opstå billedfastholdelse (fastbrænding af

billedet) på grund af egenskaberne ved de anvendte materialer.

Billedfastholdelse kan forekomme, hvis billeder vises på samme

sted på skærmen gentagne gange eller i længere tid. Det er ikke

en fejl ved TV'et. Undgå at vise billeder, som kan fremkalde

billedfastholdelse.

Følgende er eksempler på billeder som kan

fremkalde billedfastholdelse:

• Indhold med sorte områder øverst og nederst og/eller i venstre

og højre side af skærmen. (hvis det sendte billedformat, f.eks.

brevkasse, 4:3 eller standard, er bredere eller højere end

skærmens format)

• Stillestående billeder såsom fotos.

• Videospil, der kan have stillestående indhold på en del af

skærmen.

• Skærmmenuer, programguider, kanallogoer osv.

• Stillestående indhold fra programmer.

• Lysaviser på skærmen, som for eksempel bruges til nyheder

eller udsendelsestitler.

Sådan reduceres risikoen for billedfastholdelse:

• Sony anbefaler, at du slukker for TV'et som normalt ved at trykke

på tænd-/slukknappen på fjernbetjeningen eller TV'et.

• Fyld skærmen ud ved at skifte [Bredformatstilstand] for at fjerne

de sorte områder. Vælg en anden [Bredformatstilstand] end

[Normal].

• Slå OSD fra (On Screen Display, visning på skærmen) ved at

trykke på knappen / og deaktiver menuerne fra tilsluttet

udstyr. Du kan finde flere oplysninger i brugervejledningen til

det tilsluttede udstyr.

• Undgå at vise stillestående billeder med stærke farver (inklusive

hvid), ure eller logoer på en del af skærmen.

• Juster billedindstillingerne, så de passer til forholdene i

omgivelserne. Standardbillede anbefales til privat brug og ved

visning af indhold, der ofte viser stationslogoer m.m.

TV'et har følgende funktioner til at mindske eller forhindre

billedfastholdelse.

Panelopdatering

Panelopdatering kører automatisk for at udligne billedet på TV-

skærmen, efter at den har været brugt i længere tid.

Panelopdatering kan også udføres manuelt, men bør kun bruges,

hvis billedfastholdelsen er meget tydelig, eller du ser følgende

meddelelse: [Panelopdateringen blev ikke fuldført…]

Forsigtig:

• Funktionen Panelopdatering kan påvirke panelet. Brug som

hovedregel kun panelopdatering en gang om året, da den ved

hyppigere brug kan forringe panelets levetid.

• Panelopdatering tager cirka en time at udføre.

• Der kan blive vist en hvid linje på skærmen under

panelopdatering, det er ikke en fejl på TV'et .

• Panelopdatering fungerer kun, når rumtemperaturen er mellem

10 ºC og 40 ºC.

Pixelskift

Flytter automatisk billedet på skærmen for at undgå

billedfastholdelse.

Andre funktioner

Skærmens lysstyrke reduceres automatisk ved visning af

stillbilleder, ure, klare farver, logoer m.m.

30 cm

10 cm

Der skal være mindst så meget plads omkring tv'et.

6 cm

Undlad at blokere cirkulationsområdet.

Luftcirkulation

Væg

Luftcirkulationen afspærres.

Væg

Beskyttelse af TV-skærmen (OLED TV)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Fjernbetjening og TV

Fjernbetjeningens form, placering,

tilgængelighed og funktion kan variere

afhængigt af region/land/TV-model.

 (Mikrofon): Brug stemmesøgning. (f.eks.

søg på forskelligt indhold via tale.)*

//// (Navigering D-Pad):

Skærmmenunavigering og valg.

TV: Skift til en TV-kanal eller input og få vist

TV-menuen.

 (TV-standby)

Talknapper

/ (Informationer/Vis skjult tekst):

Vis information.

 (Tekst-TV):

Viser tekstinformationer.

 Google Play

NETFLIX (Kun ved begrænset region/

land/tv-model)

Farveknapper

 GUIDE/ :

Vis den digitale programguide

eller EPG for kabel/satellitboks*

REC LIST: Vis Rec-listen for USB HDD eller

DVR*

 (Indgangsvælger): Vis og vælg

indgangskilden, etc.

(Hurtige indstillinger): Vis hurtige

indstillinger.

BACK/

HOME

 +/– (Lydstyrke)

(Spring)

 (Lydløs)

Tip

• Genvejstjenesten til adgangsforhold kan slås til

eller fra ved at trykke og holde på .

CH +/–//

I TV-tilstand: Vælg kanalen.

I teksttilstand: Vælg næste () eller forrige

() side.

 AUDIO: Vælg lyden fra flersproget kilde

eller dual-lyd (afhængig af programkilde).

(Undertekst-indstilling)

HELP:

Vis menuen Hjælp.

///

 REC:

Optag det program der ses nu på

USB HDD eller DVR*

EXIT

 (Power)

 Fjernbetjeningens sensor / Lyssensor /

Belysnings-LED

 Indbygget MIC*

/ LED: Tryk på

knappen (MIC) på fjernbetjeningen for at

aktivere den indbyggede mikrofon og følg

vejledningen på skærmen. For yderligere

oplysninger, se din Hjælpevejledning.

*1 Stemmesøgning kræver forbindelse til internettet.

*2 Indstillingen [Opsætning af kabel-/satellitboks]

kræves (kun for begrænsede regioner/lande/TV-

modeller). For yderligere oplysninger, se din

Hjælpevejledning.

*3 Kun for begrænsede regioner/lande/sprog.

Strømforbruget i standby vil forøges, når

stemmesøgning, med den indbyggede mikrofon, er

aktiveret.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Tilslutningsdiagram

For mere information om forbindelser, se i Hjælpevejledningen ved at trykke HELP på

fjernbetjeningen.

ȭȯ



Kabel/

antenne/

ekstern

boks

Router

Satellit

Hovedtelefoner

7 mm

HDMI-enhed

HDMI-

enhed

Video-optager/video-spiludstyr/

dvd-afspiller/videokamera/

ekstern boks*

14 mm

Betinget adgangsmodul

HDMI-

enhed

Lydsystem

med optisk

lydindgang

AV-modtager

Digitalkamera/

Videokamera/

USB-

lagerenhed/

USB HDD-

enhed

Digitalkamera/Videokamera/

USB-lagerenhed

Lydsystem

med

eARC/

ARC/

HDMI-

enhed

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Hvis du vil anvende dine TV-højttalere

som centerhøjttaler, skal du slutte

udgangen fra din AV-modtager til CENTER

SPEAKER IN på dit TV.

• Før du tilslutter kabler, skal du frakoble

strømledningen på både TV og AV-

modtager.

• Kontrollér, at [Højttaler] er indstillet til

[Lydsystem].

Deaktivér [TV-center højttaler-tilstand] for at

undgå en susende lyd, når CENTER SPEAKER

IN ikke er tilsluttet en AV-modtager. Se mere

i Hjælpevejledningen.

 CAM (Conditional Access Module)

• Giver adgang til betalings-TV-tjenester.

For detaljer henvises til

betjeningsvejledningen, som fulgte med

CAM-modulet.

• Du må ikke sætte et smart-kort direkte i

TV'ets CAM-slot. Det skal altid først sættes

i et CAM-modul fra en autoriseret

forhandler.

• CAM understøttes ikke i nogle lande/

områder. Spørg din autoriserede

forhandler.

• En CAM-meddelelse vises muligvis, når du

skifter til et digitalt program, efter at du

har brugt Internet Video.

/ AV IN

• For en composite-tilslutning, skal du

bruge et analogt forlængerkabel

(medfølger ikke).

•

 (Hovedtelefoner)

• Understøtter kun 3-polet stereo minijack-

stik.

• Du kan ikke udsende lyd via både

hovedtelefoner og TV-højttalere

samtidigt.

 USB 1/2, USB 3 (HDD REC)*

• Tilslutning af en stor USB-enhed kan

forstyrre andre tilsluttede enheder ved

siden af den.

• En stor USB-enhed tilsluttes USB 1-stikket.

• Tilslut en USB HDD-enhed til USB 3-porten

(blå).

 HDMI IN 1/2/3/4

• HDMI-interfacet kan overføre både video

og lyd via et enkelt kabel.

•

• For at få glæde af højkvalitetsindholdet 4K

50p/60p, tilslut et Premium High Speed

HDMI-kabel, og indstil [HDMI-

signalformat] til [Forbedret format].

Foretag denne indstilling individuelt for

hver tilsluttet HDMI IN-terminal. For

detaljer om understøttede formater

henvises til "Specifikationer" i denne

manual (side 12-13).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Tilslut dit lydsystem til HDMI IN 3 for at

overføre Tv-lyd til dit lydsystem. Et

lydsystem, der understøtter HDMI eARC/

ARC, kan sende video til tv'et og modtage

lyd fra tv'et via det samme HDMI-kabel.

Hvis dit lydsystem ikke understøtter HDMI

eARC/ARC, er det nødvendigt med en

ekstra forbindelse med DIGITAL AUDIO

OUT (OPTICAL).

• Brug HDMI-kablet med Ethernet til at

tilslutte lydsystemet til eARC.

10 mm

3,5 mm

1234

1: L

2: Video

3: Jord

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF-indgang), (Satellitindgang)

• Tilslutninger for terrestrisk/kabel og

satellit. Trin for tilslutning: SUB.  MAIN

 Antenne

• Ved SUB.-stik, skal du kun tilslutte, når du

bruger dobbelt tunertilstand bortset fra

Single Cable Distribution EN50494.

*1 For en ekstern enhed der kun har SCART AV OUT,

brug en SCART-RCA-adapter og et analogt

forlængerkabel.

*2 Kun ved begrænset region/land/TV-model.

Bemærk

• Du kan ikke fastgøre sidedækslet , mens

kablerne er tilsluttet sideterminalen.

• Opbevar sidebeskyttelsen et sikkert sted, så den kan

bruges senere.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Vægmontering af tv'et

Til kunderne:

Af hensyn til produktets og den generelle sikkerhed anbefaler Sony på det kraftigste, at monteringen

af tv'et udføres af en Sony-forhandler eller en autoriseret installatør. Forsøg ikke at montere det selv.

Til Sony-forhandlere og installatører:

Vær opmærksom på sikkerheden under montering, vedligeholdelse og eftersyn af produktet.

Beslag til vægmontering - vejledning

Tv'ets betjeningsvejledning viser trin til klargøring af tv'et, før vægmonteringen.

For vejledning til installation af beslag til vægmontering, se installationsvejledningen (Beslag til

vægmontering) på din Tv-models produktside.

www.sony.eu/support/

Forberedelse til vægmontering

Brug beslaget til vægmontering SU-WL850 (medfølger ikke) eller SU-WL450 (medfølger ikke) til at

montere TV'et på væggen.

Sørg for at fastgøre TV-foden ifølge Installationsvejledningen, før TV'et monteres på væggen.

• Klargør TV'et til beslaget til vægmontering, før du forbinder kablerne.

• Følg vejledningen, der følger med Beslag til vægmontering for din model. Tilstrækkelig ekspertise er

påkrævet ved monteringen af TV'et, især for at fastslå om væggen kan bære TV'ets vægt.

• Monteringen af dette produkt skal udføres af en Sony-forhandler eller autoriseret installatør under

hensyntagen til sikkerheden. Sony er ikke ansvarlig for beskadigelse eller personskade, der opstår

som følge af forkert håndtering eller forkert montering.

• Skruerne til Beslag til vægmontering medfølger ikke.

• Sørg for at opbevare de ubrugte skruer og TV-foden på et sikkert sted, indtil du er klar til at fastgøre

TV-foden. Hold skruerne borte fra små børn.

Anvendelse af det valgfrie Beslag til vægmontering (SU-WL850 eller SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Afmonter foddækslet og terminalafdækninger.

2 Fjern skruer fra bagsiden af TV'et.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Fejlfinding

Ved generel fejlfinding for emner som: sort

skærm, ingen lyd, frosset billede, TV’et reagerer

ikke, eller netværk afbrydes, gøres følgende.

1 Genstart dit TV ved at trykke på afbryderen

på fjernbetjeningen, indtil der vises en

meddelelse. TV’et vil genstarte. Hvis tv'et ikke

gendannes, prøv at tage netledningen ud.

Tryk derefter på afbryderen på tv'et og vent i

to minutter, tilslut derefter netledningen.

2 Se i Hjælpevejledningen ved at trykke HELP

på fjernbetjeningen.

3 Tilslut dit tv til internettet, og udfør en

softwareopdatering. Sony anbefaler, at du

holder TV'ets software opdateret.

Softwareopdateringer indeholder nye

funktioner og ydelsesforbedringer.

4 Besøg Sonys supporthjemmeside

(oplysninger er vist forrest på manualens

omslag).

Når du sætter TV'ets stik i, kan der gå et

stykke tid, før TV'et kan tændes, selvom du

trykker på afbryderen på fjernbetjeningen

eller på TV'et.

Det tager tid at initialisere systemet. Vent

omkring et minut, og prøv igen.

Problemer og løsninger

Når den belysende LED blinker rødt.

 Tæl hvor mange gange den blinker (intervaltid er

tre sekunder).

Genstart tv'et ved at frakoble netledningen indtil

belysnings-LED'en stopper med at blinke rødt,

tænd derefter for tv'et.

Hvis problemet ikke forsvinder, skal du tage

stikket ud af stikkontakten, og kontakte din

forhandler eller Sony servicecenter, med det antal

gange den belysende LED blinker.

Jordbunden/kabel-service kan ikke

modtages.

 Kontroller antennen/kabelforbindelsen og

booster-indstillinger.

 Vælg terrestrisk/kabel-tjeneste ved at trykke på

TV på fjernbetjeningen og vælg derefter [Digital],

hvis sendetjenesten ikke vises.

 Jordbundet signal kan undertrykkes, hvis der er et

stærkt signal udsendt i nærheden. Indstil [LNA

(kanal ---)] til [Fra] i digitale tuningindstillinger.

 Efter flytning til et nyt hus eller forsøg på at

modtage nye tjenester, forsøg en tjeneste-

søgning ved at vælge [Digital programindstilling].

Satellit-service kan ikke modtages.

 Kontrollér satellit-kabelforbindelsen.

 Når [Intet signal. LNB-overbelastning…]

meddelelsen vises, skal du tage stikket ud af

stikkontakten. Sørg så for, at satellitkablet ikke er

beskadiget, og satellitsignal-linjen er ikke

kortsluttes i satellit-stikket.

Fjernbetjeningen virker ikke.

 Udskift batterierne.

Børnesikringen til sendesystem-

adgangskoden er blevet glemt.

 Indtast 9999 for PIN-koden, og vælg [Skift PIN-

kode].

Tv'ets omgivelser bliver varme.

 Når tv'et bruges i en længere periode, bliver tv'ets

omgivelser varme. Du kan mærke, at det er varmt

ved at berøre det med hånden.

Skærmen bliver mørkere, mens du ser TV.

 Hvis hele billedet eller en del af billedet ikke

ændrer sig, sænkes lysstyrken på skærmen

gradvist for at undgå billedfastholdelse. Det er

ikke en fejl ved TV'et.

Du er bekymret for billedfastholdelse.

Hvis det samme billede vises gentagne gange

eller i længere tid, kan der opstå

billedfastholdelse. For at reducere

billedfastholdelse. anbefaler vi, at du slukker for

TV'et som normalt ved at trykke på tænd-/

slukknappen på fjernbetjeningen eller på TV'et.

Bemærk

• Udfør kun panelopdatering, hvis der er tydelig

billedfastholdelse. Som hovedregel bør du kun udføre

det en gang om året. Undgå at gøre det oftere end en

gang om året, da det kan forringe panelets levetid.

• Billeder, som indeholder ure, logoer og stærke farver

(herunder hvid) kan nemt forårsage

billedfastholdelse. Undgå at vise denne form for

billeder i længere tid, da der ellers kan opstå

billedfastholdelse.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Der vises en hvid linje på skærmen.

 Panelopdatering kører automatisk, når TV'et har

været brugt i længere tid, for at reducere

billedfastholdelse. Panelopdatering starter, efter

at TV'et slukkes, og tager cirka en time. Der kan

blive vist en hvid linje på skærmen under

panelopdatering. Det er ikke en fejl ved TV'et.

Meddelelsen [Panelopdateringen blev ikke

fuldført…] vises.

Panelopdatering kører automatisk, når TV'et

har været brugt i længere tid, for at reducere

billedfastholdelse. Hvis TV'et slukkes, hvis

strømledningen afbrydes, eller

rumtemperaturen kommer uden for området

mellem 10 ºC og 40 ºC under panelopdatering,

gennemføres panelopdateringen ikke, og

denne meddelelse vises.

 Hvis Panelopdatering startede automatisk,

genstartes den, når du slukker for TV'et med

fjernbetjeningen.

 Hvis panelopdatering blev startet manuelt, skal

du vælge den igen.

Specifikationer

System

Panelsystem

OLED-panel (Organic Light Emitting Diode, organisk lysdiode)

Tv-system

Afhænger af land/områdevalg/tv-model

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satellit*

: DVB-S/DVB-S2

Farvesystem

PAL/SECAM/NTSC3.58 (kun video)/NTSC4.43 (kun video)

Kanaldækning

Afhænger af land/områdevalg/tv-model

Analog: UHF/VHF/kabel-tv

Digital: UHF/VHF/kabel-tv

Satellit*

: IF-frekvens 950-2.150 MHz

Lydeffekt

20 W + 20 W + 10 W + 10 W

Trådløs teknologi

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac er ikke tilgængelig i alle lande/områder).

Bluetooth Version 4.2

Frekvensbånd

RMF-TX600E

Softwareversion

Dette radioudstyr er beregnet til brug sammen med

godkendt(e) version(er) af software, der er angivet i EU-

overensstemmelseserklæringen.

Tryk på HELP på fjernbetjeningen for at se softwareversionen.

Fjernbetjening: _._.__.___

Vælg [Fjernbetjening]  [Softwareversion] fra [Indstillinger].

For yderligere oplysninger, se din Hjælpevejledning.

Softwaren, der er indlæst i dette radioudstyr, er dokumenteret

at være i overensstemmelse med de væsentligste krav i

direktivet 2014/53/EU.

Indgangs-/Udgangsstik

Antennekabel

75 ohm, eksternt stik til VHF/UHF

Satellitantenne*

Hunstik af F-type stik, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-tone,

Enkeltkabeldistribution EN50494.

/ AV IN

Video-/lydindgang (minijack)

Trådløst LAN (IEEE802.11ac/a/b/g/n)

Frekvensområde Udgangseffekt

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Frekvensområde Udgangseffekt

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Frekvensområde Udgangseffekt

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (understøtter 4K-opløsning, HDCP 2.3-

kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Pc-formater*

Lyd:

I eARC (Enhanced Audio Return Channel)-tilstand*

Se Hjælpevejledningen for detaljer.

Bortset fra eARC-tilstand

5,1-kanals lineær PCM: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (kun HDMI IN 3)

I eARC-tilstand*

Se Hjælpevejledningen for detaljer.

I ARC-tilstand

To-kanals lineær PCM: 48 kHz 16 bit, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitalt optisk stik (to-kanals lineær PCM: 48 kHz 16 bit, Dolby

Digital, DTS)

 (Mini-stereostik)

Hovedtelefoner

1, 2, 3 (HDD REC)*

USB-enhedsport. ( 3 USB HDD-enhed for REC-funktion)

USB-port 1 og 2 understøtter High Speed USB (USB 2.0)

USB-port 3 understøtter Super Speed USB (USB 3.1 Gen 1)

CAM (Conditional Access Module)-holder

LAN

10BASE-T/100BASE-TX-stik (Forbindelseshastigheden kan

variere, afhængigt af netværksmiljøet. Der garanteres ikke for

kommunikationshastighed og -kvalitet.)

CENTER SPEAKER IN

Inputterminal til midterhøjtaler

Andre

Ekstraudstyr

Beslag til vægmontering: SU-WL850

Beslag til vægmontering: SU-WL450

Driftstemperatur

0 °C til 40 °C

Fugtighed

10 % til 80 % RH (ikke-kondenserende)

Strøm, datablad og andet

Strømkrav

220 V - 240 V AC, 50 Hz

Lavenergiklasse

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Skærmstørrelse (målt diagonalt) (Ca.)

KD-77AG9: 194,7 cm / 77 tommer

KD-65AG9: 163,9 cm / 65 tommer

KD-55AG9: 138,8 cm / 55 tommer

Strømforbrug

I [Standard] tilstand

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

I [Kraftig] tilstand

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Årligt energiforbrug*

KD-77AG9: 293 kWh pr. år

KD-65AG9: 234 kWh pr. år

KD-55AG9: 183 kWh pr. år

Strømforbrug i standby*

KD-77AG9: 0,50 W (29 W i software-/EPGopdateringstilstand)

KD-65AG9: 0,50 W (27 W i software-/EPGopdateringstilstand)

KD-55AG9: 0,50 W (27 W i software-/EPGopdateringstilstand)

Skærmopløsning

3.840 punkter (vandret) × 2.160 linjer (lodret)

Udgangseffekt

USB 1/2

5 V , 500 mA MAKS

USB 3

5 V , 900 mA MAKS

Mål (Ca.) (b × h × d)

Inkl. tv-fod

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

Uden tv-fod

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Vægt (Ca.)

Inkl. tv-fod

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

Uden tv-fod

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Ikke alle tv-sæt har DVB-T2 eller DVB-S/S2-teknologi eller

satellitantenneterminal.

*2 Når 4096 × 2160p er input og [Bredformatstilstand] er sat til

[Normal], vises opløsningen som 3840 × 2160p. For at vise

4096 × 2160p, sæt indstillingen [Bredformatstilstand] til [Fuld

1] eller [Fuld 2].

*3 For at understøtte 18 Gbps, indstil [HDMI-signalformat] til

[Forbedret format].

*4 Se Hjælpevejledningen for detaljer.

*5 eARC-tilstand e aktiv, når [eARC-tilstand] er indstillet til

[Auto], [Højttaler] er indstillet til [Lydsystem], og et eARC-

kompatibelt lydsystem er tilsluttet.

*6 Kun ved begrænset region/land/TV-model.

*7 Energiforbrug i kWh pr. år er baseret på tv'ets strømforbrug

ved brug i 4 timer om dagen, 365 dage om året.

Det egentlige energiforbrug afhænger af, hvordan tv'et

bruges.

*8 Den angivne standbyeffekt nås, når tv'et har afsluttet

nødvendige interne processer.

*9 Strømforbruget i standby øges, når TV'et er tilsluttet

netværket.

Bemærk

• Fjern ikke dummy-kortet eller dækslet (tilgængelighed

afhænger af tv-model) over indgangen til TV CAM (Conditional

Acess Module) med mindre, der skal indsættes et chipkort i

CAM'et.

• Tilgængeligheden af ekstra tilbehør afhænger af land/område/

tv-model/lager.

• Design og specifikationer kan ændres uden varsel.

Bemærkninger om digital TV-funktion

• Digitale tv (DVB terrestrisk, satellit og kabel), interaktive

tjenester og netværksfunktioner er muligvis ikke tilgængelige i

alle lande eller områder. Nogle funktioner er muligvis ikke

aktiveret eller fungerer måske ikke korrekt hos nogle

leverandører og netværksmiljøer. Nogle tv-udbydere kan

opkræve et gebyr for deres ydelser.

• Dette TV understøtter digital udsendelse ved hjælp af MPEG-2,

H.264/MPEG-4 AVC og H.265/HEVC codec, men kompatibilitet

med alle operatør/service-signaler, som kan ændre sig over

tid, kan ikke garanteres.

Oplysninger om varemærker

• Ordene HDMI og HDMI High-Definition Multimedia Interface og

HDMI-logoet er varemærker eller registrerede varemærker

tilhørende HDMI Licensing Administrator, Inc. i USA og andre

lande.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\09DK-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Dolby, Dolby Vision, Dolby Audio og det dobbelte D-symbol er

varemærker tilhørende Dolby Laboratories. Fremstillet under

licens fra Dolby Laboratories. Fortrolige og ikke offentliggjorte

rettigheder forbeholdes.

• "BRAVIA", og BRAVIA Sync er varemærker eller

registrerede mærker tilhørende Sony Corporation.

• Gracenote, Gracenote logoet og logotype, logoet "Powered by

Gracenote" er enten registrerede varemærker eller varemærker

tilhørende Gracenote, Inc. i USA og/eller andre lande.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV og

andre relaterede mærker og logoer er varemærker tilhørende

Google LLC.

• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® er registrerede

varemærker tilhørende Wi-Fi Alliance.

• Logoet Wi-Fi CERTIFIED™ er et certificeringsmærke tilhørende

Wi-Fi Alliance.

• For DTS-patenter henvises til http://patents.dts.com.

Fremstillet under licens fra DTS, Inc. DTS, Symbol, & DTS og

Symbol er sammen registrerede varemærker og DTS Digital

Surround er et varemærke tilhørende DTS, Inc. © DTS, Inc. Alle

rettigheder forbeholdes.

• Bluetooth® ordmærket og logoer er registrerede varemærker

ejet af Bluetooth SIG, Inc., og enhver anvendelse af sådanne

mærker anvendes af Sony Corporation under licens. Andre

varemærker og handelsnavne tilhører deres respektive ejere.

• Netflix er et registreret varemærke tilhørende Netflix, Inc.

• DiSEqC™ er et varemærke tilhørende EUTELSAT. Dette tv

understøtter DiSEqC 1.0. Dette tv er ikke beregnet til at styre

motoriserede antenner.

• TUXERA er et registreret varemærke tilhørende Tuxera Inc. i

USA og andre lande.

• USB-IF SuperSpeed USB Trident-logoet er et registreret

varemærke tilhørende USB Implementers Forum, Inc.

• Alle andre varemærker er tilhørende deres respektive ejere.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Sisällysluettelo

TÄRKEÄ HUOMAUTUS. . . . . . . . . . . . . . . . . . .2

Turvallisuusohjeet. . . . . . . . . . . . . . . . . . . . . . 3

TV-näytön suojaaminen (OLED-TV). . . . . . . .4

Kaukosäädin ja TV . . . . . . . . . . . . . . . . . . . 5

Liitäntäkaavio . . . . . . . . . . . . . . . . . . . . . . . 6

Television asennus seinälle. . . . . . . . . . . . 9

Lisävarusteena saatavan

Seinäasennuskiinnittimen käyttäminen

(SU-WL850 tai SU-WL450) . . . . . . . . . . . . . . .9

Vianmääritys. . . . . . . . . . . . . . . . . . . . . . . .11

Ongelmat ja ratkaisut. . . . . . . . . . . . . . . . . . 11

Tekniset tiedot . . . . . . . . . . . . . . . . . . . . . 12

Johdanto

Kiitos, että valitsit tämän Sonyn tuotteen.

Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää

televisiota. Säilytä käyttöohjeet tulevaa tarvetta varten.

Huomautus

• Lue ennen TV:n käyttöä ”Turvallisuusohjeet” (sivu 3).

• Lue turvallisuutta koskevia lisätietoja mukana toimitetusta

turvallisuustiedotteesta.

• Asetusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja

piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja

jännitemerkintä sijaitsevat television takaosassa tai

pakkauksessa. Ne löytyvät poistamalla jalustan kansi .

Radiolaitteisiin liittyvä

huomautus

Sony Visual Products Inc. vakuuttaa, että

radiolaitetyypit KD-77AG9, KD-65AG9, KD-55AG9 ovat direktiivin

2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen

täysimittainen teksti on saatavilla seuraavassa

internetosoitteessa: http://www.compliance.sony.de/

Huomautus asiakkaille: seuraavat tiedot koskevat ainoastaan

laitteita, joita myydään EU:n direktiivejä noudattavissa maissa.

Seuraavat tätä radiolaitetta koskevat käyttörajoitukset tai

käyttövaltuutusvaatimukset ovat voimassa maissa AT, BE, HR, CY,

CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI,

ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME,

Kosovo:

Taajuudet 5 150-5 350 MHz on rajoitettu vain sisäkäyttöön.

Katso ohjeet pöytäjalustan

kiinnittämiseen

Asetusoppaasta.

Internet-yhteys ja tietosuoja

Tämä tuote yhdistyy Internettiin, Internet-

yhteydenvarmistamiseksi, alkuasennuksen aikana heti, kun

verkko on kytketty ja myöhemmin Kotivalikon määrittämiseksi.

IP-osoitettasi käytetään tässä ja kaikissa muissa Internet-

yhteyksissä. Jos et halua IP-osoitettasi käytettävän ollenkaan,

älä aseta langatonta Internet-toimintoa, äläkä yhdistä Internet-

johtoa. Katso yksityisyydensuojantiedot, jotka on esitetty

asetusikkunoissa, saadaksesi lisätietoja Internet-yhteyksistä.

Ohje

Saat lisää vianmääritysohjeita ja muita hyödyllisiä tietoja

suoraan TV:stäsi. Avaa aiheluettelo tai etsi aihetta hakusanalla

painamalla kaukosäätimen HELP-painiketta.

Käyttöopas (Käyttöohje)

Tarkempia tietoja saat valitsemalla [Käyttöopas] TV:n Ohje-

valikosta. Voit käyttää Käyttöopasta myös tietokoneella tai

älypuhelimella (tiedot tämän oppaan takakannessa).

TÄRKEÄ HUOMAUTUS

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Asennus ja käyttö

Noudata television asennuksessa ja käytössä seuraavia ohjeita

välttääksesi tulipalon tai sähköiskun vaaran tai laitteen

vaurioitumisen ja/tai henkilövahingot.

Asennus

• Televisio on sijoitettava helposti käsillä olevan verkkopistorasian

lähelle.

• Aseta TV tukevalle, tasaiselle alustalle, ettei se kaadu ja aiheuta

henkilö- tai omaisuusvahinkoja.

• Asenna televisio paikkaan, jossa sitä ei voida vetää, työntää tai

kaataa.

• Asenna televisio niin, ettei sen pöytäjalusta työnny

televisiojalustan ulkopuolelle (ei sisälly toimitukseen). Jos

pöytäjalusta työntyy televisiojalustan ulkopuolelle, se voi

aiheuttaa television kaatumisen, putoamisen tai

henkilövahingon tai television vaurioitumisen.

• Turvallisuussyistä muista kiinnittää keskisuojukset TV:n taakse,

kun TV:tä käytetään pöytätasolla.

• Seinäasennuksen saa suorittaa ainoastaan asiantunteva

henkilöstö.

• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:

 Seinäasennuskiinnitin SU-WL850

 Seinäasennuskiinnitin SU-WL450

• Muista käyttää seinäasennuskiinnittimen mukana toimitettuja

ruuveja, kun kiinnität seinäasennuskiinnittimen TV-

vastaanottimeen. Mukana toimitetut ruuvit on suunniteltu

kuvan mukaisesti seinäasennuskiinnittimen asennuspinnasta

mitattuna.

Ruuvien halkaisija ja pituus vaihtelevat riippuen

seinäasennustelineen mallista.

Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa

vaurioita television sisäosiin, television putoamisen tai muuta

vahinkoa.

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki kaapelit ennen television siirtämistä.

• Suurikokoisen television siirtämisessä tarvitaan vähintään kaksi

henkilöä.

• Kun TV:tä kuljetetaan käsin, pidä siitä kiinni alla olevan

mukaisesti. Älä paina näytön pintaa tai näytön ympärillä olevaa

kehystä.

• Kun käsittelet tai asennat TV:tä,

pidä se pystyasennossa.

• Älä altista laitetta iskuille tai

liialliselle tärinälle kuljetuksen aikana.

• Kun toimitat television huoltoon, tai kun kuljetat sitä muuton

yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa

se alkuperäisillä pakkausmateriaaleilla.

Kaatumisen estäminen

Ilmanvaihto

• Älä peitä television ilmanvaihtoaukkoja äläkä työnnä mitään

kotelon sisään.

• Jätä television ympärille tilaa alla olevan kuvan mukaisesti.

• Sonyn seinäasennustelineen käyttäminen on erittäin

suositeltavaa riittävän ilmankierron varmistamiseksi.

Asennus seinälle

Turvallisuusohjeet

Ruuvi (M6)

Seinäasennuskiinnitin

9 mm - 13 mm

TV:n takakansi

M4-ruuvi (ei sisälly toimitukseen)

1,5 N·m

{15 kgf·cm}

Ruuvi (ei sisälly

toimitukseen)

6 mm - 7 mm

Nuora (ei sisälly

toimitukseen)

30 cm

10 cm

Television ympärille jätettävä minimi tila.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Asennus jalustalle

• Noudata seuraavia ohjeita varmistaaksesi asianmukaisen

ilmanvaihdon ja estääksesi lian tai pölyn kerääntymisen:

 Älä asenna televisiota takaosan varaan, ylösalaisin, takaperin

tai sivuttain.

 Älä sijoita televisiota hyllyn, maton tai vuoteen päälle tai

kaapin sisälle.

 Älä peitä televisiota millään tekstiilillä tai muilla vastaavilla,

esimerkiksi verhoilla tai sanomalehdellä jne.

 Älä asenna televisiota alla olevien kuvien mukaisesti.

Varotoimet näytön suojaamiseksi vaurioilta

Jäännöskuva

OLED-TV:t ovat alttiita jäännöskuvalle (kuvan palaminen)

käytettyjen materiaalien ominaisuuksien vuoksi. Jäännöskuvaa

voi esiintyä, jos kuvia näytetään toistuvasti tai pitkiä aikoja

samassa kohdassa näyttöä. Tämä ei ole TV:n toimintahäiriö. Vältä

näyttämästä kuvia, jotka voivat aiheuttaa jäännöskuvaa.

Seuraavat ovat esimerkkejä kuvista, jotka voivat

aiheuttaa jäännöskuvaa:

• Sisältö, jossa on mustat palkit joko näytön ylä- ja alareunassa ja/

tai oikealla ja vasemmalla sivulla. (esimerkiksi Letterbox-, 4:3- ja

SD-kuva)

• Staattiset kuvat, kuten valokuvat.

• Videopelit, joissa voi olla staattista sisältöä näytön jossakin

osassa.

• Näyttövalikot, ohjelmaoppaat, kanavien logot jne.

• Sovellusten staattinen sisältö.

• Näytöllä vierivät uutisnauhat esim. uutisille ja otsikoille.

Jäännöskuvan vaaraa voidaan vähentää

seuraavasti:

• Sony suosittelee, että TV sammutetaan normaalisti painamalla

virtapainiketta kaukosäätimestä tai TV:stä.

• Poista mustat palkit täyttämällä näyttö vaihtamalla [Laaja tila].

Valitse [Laaja tila] -tilaksi muu kuin [Normaali].

• Sammuta OSD-kuvaruutunäyttö painamalla / -painiketta

ja sammuta liitetyn laitteen valikot. Lisätietoja on annettu

liitetyn laitteen käyttöohjeissa.

• Vältä kirkkaita värejä (mukaan lukien valkoinen) sisältävien

staattisten kuvien, kellojen ja logojen näyttäminen näytön

missään osassa.

• Tee kuva-asetukset ympäristöolosuhteiden mukaan. Vakiokuvaa

suositellaan kotikäyttöön ja katseltaessa sisältöä, jossa

näytetään usein kanavan logo jne.

TV:ssä on seuraavat toiminnot, jotka auttavat vähentämään/

estämään jäännöskuvaa.

Paneelin päivitys

Paneelin päivitys säätää automaattisesti TV-kuvaruudun

yhtenäisyyden, kun sitä on käytetty pitkään. Paneeli päivitys

voidaan suorittaa myös manuaalisesti ja sitä tulisi käyttää

ainoastaan, jos jäännöskuva on selvästi havaittavissa tai näet

seuraavan viestin: [Paneelin päivitys keskeytyi…]

Varoitus:

• Paneelin päivitys -toiminto voi vaikuttaa paneeliin. Paneelin

päivitys kannattaa suorittaa vain kerran vuodessa. Älä suorita

sitä useammin, sillä se voi vaikuttaa paneelin käyttöikään.

• Paneelin päivitys kestää noin tunnin.

• Näytöllä voi näkyä valkoinen juova paneelin päivityksen aikana.

Tämä ei ole TV:n toimintahäiriö.

• Paneelin päivitys toimii ainoastaan, kun huoneen lämpötila on

10 ºC – 40 ºC.

Pikselin siirto

Siirtää kuvaa automaattisesti näytöllä jäännöskuvan estämiseksi.

Muut toiminnot

Näytön kirkkautta vähennetään automaattisesti still-kuvia, kelloja,

kirkkaita värejä, logoja jne. näytettäessä.

30 cm

10 cm

Television ympärille jätettävä minimi tila.

6 cm

Älä tuki ilmankierron aluetta.

Ilmankierto

Seinä

Ilmankierto estynyt.

Seinä

TV-näytön suojaaminen (OLED-TV)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Kaukosäädin ja TV

Kaukosäätimen muoto sekä kaukosäätimen

painikkeiden sijainti, saatavuus ja toiminta

saattavat vaihdella alueen/maan/TV-mallin

mukaan.

 (Mikrofoni): Käytä puhehakua. (esim.

etsi erilaisia sisältöjä äänen avulla.)*

//// (Navigointiohjain):

Navigointiin ja valitsemiseen

ruutuvalikoissa.

TV: Vaihtaa TV-kanavalle tai tuloliitäntään ja

näyttää TV-menun.

 (TV-valmiustila)

Numeropainikkeet

/ (Tiedot/tekstin paljastus): Näytä

tiedot.

 (Teksti):

Näytä tekstitiedot.

 Google Play

NETFLIX (vain rajoitetuilla alueilla/

maissa/TV-malleissa)

Väripainikkeet

 GUIDE/ :

Näyttää kaapeli- tai

satelliittivastaanottimen digitaalisen/

elektronisen ohjelmaoppaan*

REC LIST: Näyttää USB-kiintolevyn tai DVR-

laitteen tallennuslistan*

 (Tulosignaalin valinta): Näytä ja

valitse ohjelmalähde, jne.

(Pika-asetukset): Näytä Pika-

asetukset.

BACK/

HOME

 +/– (Äänenvoimakkuus)

(Hyppää)

 (Mykistys)

Vihje

• Helppokäyttötoimintojen pikavalinnan voi ottaa

käyttöön tai poistaa käytöstä painamalla pitkään

 -painiketta.

CH +/–//

TV-tilassa: Valitse kanava.

Teksti-TV-tilassa: Valitse seuraava () tai

edellinen () sivu.

 AUDIO: Valitsee äänen monikieliselle tai

kaksiääniselle ohjelmalle (riippuu

ohjelmalähteestä).

(Tekstityksen asetukset)

HELP:

Näytä Ohje-valikko.

///

 REC:

Tallentaa katselemasi ohjelman

USB-kiintolevylle tai DVR-laitteelle*

EXIT

 (Virta)

 Kaukosäädinanturi / Valotunnistin /

Valaistuksen LED

 Sisäinen mikrofoni*

/ LED: Ota

sisäinen mikrofoni käyttöön painamalla

kaukosäätimen (MIC) -painiketta ja

noudattamalla näytön ohjeita. Lisätietoja on

annettu Käyttöoppaassa.

*1 Puhehaku vaatii Internet-yhteyden.

*2 [Kaapeli-/satelliittisovittimen asetukset] -asetus on

määritettävä (vain tietyt alueet/maat/TV-mallit).

Lisätietoja on annettu Käyttöoppaassa.

*3 Vain tietyt alueet/maat/kielet. Valmiustilan

virrankulutus kasvaa, kun puhehaku sisäisellä

mikrofonilla on otettu käyttöön.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Liitäntäkaavio

Lisätietoja liitännöistä Käyttöoppaassa, paina HELP kaukosäätimestä.

ȭȯ



Kaapeli/

antenni/

ulkoinen

laite

Reititin

Satelliitti

Kuulokkeet

7 mm

HDMI-laite

HDMI-

laite

Video-nauhuri/video-pelilaite/

DVD-soitin/videokamera/ulkoinen laite*

14 mm

Maksu-TV-moduuli

HDMI-

laite

Äänijär-

jestelmä

optisella

äänitulolla

AV-vastaanotin

Digitaalikamera/

videokamera/

USB-

tallennusväline/

USB-kiintolevy

Digitaalikamera/videokamera/

USB-tallennusväline

Kodin

äänijär-

jestelmä

ja eARC/

ARC/

HDMI-

laite

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Käyttääksesi TV-kaiuttimia

keskikaiuttimena, liitä AV-vastaanottimen

lähtö TV:n CENTER SPEAKER IN -liitäntään.

• Irrota sekä TV:n että AV-vastaanottimen

virtajohto pistorasiasta ennen

kaapeleiden liittämistä.

• Varmista, että kohdan [Kaiuttimet]

asetuksena on [Äänijärjestelmä].

Estä kohina, kun CENTER SPEAKER IN -

liitäntää ei kytketä laitteen AV-

vastaanottimeen, poistamalla [Television

keskimmäisen kaiuttimen tila] käytöstä.

Katso lisätietoja Käyttöoppaasta.

 CAM (Maksu-TV-moduuli)

• Tällä toiminnolla voit käyttää maksullisia

TV-palveluita. Lisätietoja on annettu CAM-

moduulin mukana toimitetussa

käyttöohjeessa.

• Älä aseta älykorttia suoraan TV:n CAM-

korttipaikkaan. Kortti täytyy ensin asettaa

valtuutetulta jälleenmyyjältä saatuun

CAM-moduuliin.

• CAM-toimintoa ei tueta kaikissa maissa/

kaikilla alueilla. Tarkista asia valtuutetulta

jälleenmyyjältä.

• Kun siirryt digikanavalle Internet-videon

käytön jälkeen, näkyviin voi tulla CAM-

sanoma.

/ AV IN

• Käytä analogista jatkokaapelia

komposiittiliitäntöihin (ei sisälly

toimitukseen).

•

 (Kuulokkeet)

• Tukee vain 3-napaista stereominiliitintä.

• Et voi toistaa ääntä yhtä aikaa

kuulokkeista ja TV-kaiuttimista.

 USB 1/2, USB 3 (HDD REC)*

• Suurikokoisen USB-laitteen liittäminen

saattaa häiritä muita liitettyjä laitteita sen

vieressä.

• Liitä suurikokoinen USB-laite USB 1 -

liitäntään.

• Liitä USB 3 -porttiin (sininen) USB-

kiintolevy.

 HDMI IN 1/2/3/4

• HDMI-liitäntä siirtää digitaalisen kuvan ja

äänen saman johdon kautta.

•

• Jotta voisit nauttia korkealaatuisesta 4K

50p/60p -sisällöstä, liitä Premium High

Speed HDMI -kaapeli ja aseta [HDMI-

signaalimuoto]-kohdan asetukseksi

[Vahvistettu muoto].

Tee tämä asetus jokaiselle liitetylle HDMI

IN -liitännälle. Lisätietoja tuetuista

muodoista on tämän oppaan ”Tekniset

tiedot” -kohdassa (sivu 12–13).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Liitä äänijärjestelmä HDMI IN 3 -liitäntään,

jos haluat kuulla TV:n äänen

äänijärjestelmän kautta. HDMI eARC/ARC

-toimintoa tukeva äänijärjestelmä voi

lähettää kuvan TV:hen ja vastaanottaa

äänen TV:stä saman kaapelin kautta. Jos

äänijärjestelmäsi ei tue HDMI eARC/ARC -

toimintoa, tarvitaan lisäksi DIGITAL AUDIO

OUT (OPTICAL) -liitäntä.

• Liitä eARC-toimintoa käyttävä

äänijärjestelmä Ethernetiä tukevalla

HDMI-kaapelilla.

10 mm

3,5 mm

1234

1: L

2: Video

3: Maatto

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF-tulo), (Satelliittitulo)

• Liitännät maanpäällisille/kaapeli- ja

satelliittilähetyksille. Liitäntävaiheet: SUB.

 MAIN  Antenni

• SUB.-liitäntä: liitä vain, kun käytät

kaksoisviritintilaa, paitsi kun käytössä on

yhden kaapelin jakelu EN50494.

*1 Jos ulkoisessa laitteessa on vain SCART AV OUT -

liitäntä, käytä SCART-RCA-sovitinta ja analogista

jatkojohtoa.

*2 Vain rajoitetuilla alueilla/maissa/TV-malleissa.

Huomautus

• Et voi liittää sivukantta kun kaapelit on liitetty

sivuliittimiin.

• Säilytä sivusuojusta turvallisessa paikassa tulevaa

käyttöä varten.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Television asennus seinälle

Asiakkaille:

Tuotteen suojaamista varten ja turvallisuussyistä Sony suosittelee, että TV:n seinään asentamisen

suorittaa pätevä ammattilainen. Älä yritä asentaa tätä itse.

Sony-jälleenmyyjille ja urakoitsijoille:

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen

aikana.

Seinäasennuskiinnittimen asennustiedot

Tässä television käyttöohjeessa näytetään vain vaiheet, joilla valmistellaan television asennus seinälle.

Ohjeita seinäasennustelineen asennukseen on TV-mallisi tuotesivun Asennustiedot

(seinäasennusteline) - kohdassa.

www.sony.eu/support/

Seinäasennuksen valmistelu

Käytä seinäasennuskiinnitintä SU-WL850 (ei sisälly toimitukseen) tai SU-WL450 (ei sisälly toimitukseen)

TV:n asentamiseen seinälle.

Muista kiinnittää pöytäjalusta Asetusopas mukaisesti ennen kuin asennat TV:n seinään.

• Valmistele TV seinäasennuskiinnitintä varten ennen kaapelien liittämistä.

• Noudata seinäasennuskiinnittimen mukana tulleesta oppaasta malliasi koskevia ohjeita. TV:n

asentaminen vaatii riittävästi asiantuntevuutta, erityisesti määrittämään sen, kestääkö seinä TV:n

painon.

• Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan

tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa

mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

• Seinäasennuskiinnittimen ruuvit eivät sisälly toimitukseen.

• Säilytä käyttämättömät ruuvit ja pöytäjalusta varmassa paikassa, kunnes olet valmis kiinnittämään

pöytäjalustan. Pidä ruuvit poissa pienten lasten ulottuvilta.

Lisävarusteena saatavan Seinäasennuskiinnittimen käyttäminen (SU-WL850 tai

SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Irrota jalustakansi ja liitinkannet.

2 Irrota ruuvit TV:n takaosasta.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Vianmääritys

Yleisissä vianmäärityskysymyksissä, kuten:

musta näyttö, ei ääntä, jähmettynyt kuva, TV ei

reagoi tai verkko on kadonnut, suorita seuraavat

vaiheet.

1 Käynnistä TV uudelleen painamalla

virtapainiketta kaukosäätimessä kunnes viesti

tulee näkyviin. TV käynnistyy uudelleen. Jos

televisio ei ala toimia, kokeile irrottamalla

virtajohto. Paina sitten television

virtapainiketta ja odota kaksi minuuttia,

ennen kuin liität virtajohdon uudelleen.

2 Lisätietoja apuvalikosta painamalla HELP

kaukosäätimessä.

3 Yhdistä TV:si Internetiin ja suorita

ohjelmistopäivitys. Sony suosittelee

pitämään TV:n ohjelmiston päivitettynä.

Ohjelmistopäivitykset antavat uusia

ominaisuuksia ja parantavat suoritustehoa.

4 Käy Sonyn tukisivustolla (tiedot ilmoitettu

tämän oppaan kannessa).

Kun kytket TV:n verkkovirtaan, TV ei

välttämättä kytkeydy heti päälle vaikka

painaisit virtapainiketta kaukosäätimestä tai

TV:stä.

Järjestelmän alustaminen vie aikaa. Odota noin

minuutti ja yritä sitten uudelleen.

Ongelmat ja ratkaisut

Kun LED-ilmaisin vilkkuu punaisena.

 Laske kuinka monta kertaa se vilkkuu (aikaväli on

kolme sekuntia).

Voit käynnistää television uudelleen irrottamalla

virtajohdon ja odottamalla punaisen LED-valon

vilkkumisen loppumista. Voit sen jälkeen kytkeä

TV:n uudestaan päälle.

Jos ongelma ei poistu, irrota virtajohto ja ota

yhteyttä jälleenmyyjääsi tai Sonyn

palvelukeskukseen ilmoittaen tiedot siitä, kuinka

monta kertaa valaistus-LED vilkkuu.

Maanpäällisen verkon/kaapeliverkon

palvelua ei voida vastaanottaa.

 Tarkista antennin/johdon yhteys ja vahvistimen

asetukset.

 Valitse antenni/kaapelilähetys painamalla

kaukosäätimen TV-painiketta. Valitse sitten

[Digitaaliset], jos lähetys ei näy.

 Maanpäällisen verkon signaali voi olla

vaimentunut, jos lähistöllä on vahva signaali.

Aseta [LNA (CH ---)] tilaan [Pois]

digitaaliviritysasetuksissa.

 Uuteen taloon muuttamisen jälkeen tai

yritettäessä vastaanottaa uusia palveluita, yritä

suorittaa kanavien haku valitsemalla

[Digikanavien viritys].

Satelliittipalvelua ei voida vastaanottaa.

 Tarkista satelliittikaapelikytkentä.

 Kun [Ei signaalia. LNB ylikuormitettu…] näytetään,

irrota verkkojohto pistorasiasta. Varmista sitten,

ettei satelliittikaapeli ole vaurioitunut eikä

satelliittisignaalilinja ole oikosuljettu

satelliittiliittimessä.

Kaukosäädin ei toimi.

 Vaihda paristot.

Lähetyspalvelun lapsilukon salasana on

unohtunut.

 Syötä PIN-koodiin 9999 ja valitse [Vaihda PIN-

koodi].

Television kehys lämpenee.

 Kun televisio on päällä pitkään, sen kehys

lämpenee. Kädellä koskettaessa se voi tuntua

kuumalta.

Näyttö tummenee TV:tä katsottaessa.

 Jos koko kuva tai osia siitä pysyy paikallaan,

näytön kirkkaus pienenee asteittain jäännöskuvan

estämiseksi. Tämä ei ole TV:n toimintahäiriö.

Olet huolissasi jäännöskuvasta.

Jos samaa kuvaa näytetään toistuvasti tai pitkiä

aikoja, saattaa ilmetä jäännöskuvaa. Kuvan

palamisen vähentämiseksi suosittelemme, että

televisio sammutetaan tavallisesti

kaukosäätimen tai television virtapainikkeesta.

Huomautus

• Suorita paneelin päivitys ainoastaan, kun

jäännöskuva on erityisen selkeä. Se kannattaa

suorittaa vain kerran vuodessa. Älä suorita sitä

useammin, sillä se voi vaikuttaa paneelin käyttöikään.

• Kuvat, joissa on kelloja, logoja ja kirkkaita värejä

(mukaan lukien valkoinen) aiheuttavat helposti

jäännöskuvaa. Vältä tämäntyyppisten kuvien

näyttämistä pitkiä aikoja. Muussa tapauksessa voi

esiintyä jäännöskuvaa.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Näyttöön tulee valkoinen juova.

 Paneelin päivitys suoritetaan automaattisesti

jäännöskuvan vähentämiseksi, kun TV:tä on

käytetty pitkiä aikoja. Paneelin päivitys käynnistyy

TV:n sammuttamisen jälkeen ja se kestää noin

tunnin. Näytöllä voi näkyä valkoinen juova

paneelin päivityksen aikana. Tämä ei ole TV:n

toimintahäiriö.

Viesti [Paneelin päivitys keskeytyi…]

näytetään.

Paneelin päivitys suoritetaan automaattisesti

jäännöskuvan vähentämiseksi, kun TV:tä on

käytetty pitkiä aikoja. Jos TV kytketään päälle,

verkkovirtajohto irrotetaan tai huoneen

lämpötila siirtyy alueen 10 ºC – 40 ºC

ulkopuolella paneelin päivityksen aikana,

prosessia ei suoriteta loppuun ja tämä viesti

näytetään näytöllä.

 Jos paneelin päivitys käynnistyi automaattisesti,

se käynnistyy uudelleen, kun sammutat TV:n

kaukosäätimellä.

 Jos paneelin päivitys aloitettiin manuaalisesti, se

on valittava uudelleen.

Tekniset tiedot

Järjestelmä

Näyttöpaneeli

OLED-paneeli (Organic Light Emitting Diode)

TV-järjestelmä

Maa-/aluevalinnasta/TV-mallista riippuen

Analoginen: B/G, D/K, I

Digitaalinen: DVB-T/DVB-C

DVB-T2*

Satelliitti*

: DVB-S/DVB-S2

Värijärjestelmä

PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43 (Vain video)

Kanavien näkyvyysalue

Maa-/aluevalinnasta/TV-mallista riippuen

Analoginen: UHF/VHF/kaapeli

Digitaalinen: UHF/VHF/kaapeli

Satelliitti*

: IF-taajuus 950-2 150 MHz

Äänentoisto

20 W + 20 W + 10 W + 10 W

Langaton teknologia

Protokolla IEEE802.11ac/a/b/g/n

(IEEE802.11ac ei ehkä ole saatavissa riippuen maasta/alueesta)

Bluetooth versio 4.2

Taajuuskaista(t)

RMF-TX600E

Ohjelmistoversio

Tämä radiolaite on tarkoitettu käytettäväksi hyväksytyn, EU-

vaatimustenmukaisuusilmoituksessa ilmoitetun

ohjelmistoversion tai -versioiden kanssa.

Näet ohjelmistoversion painamalla kaukosäätimen HELP-

painiketta.

Kaukosäädin: _._.__.___

Valitse [Kaukosäädin]  [Ohjelmistoversio] kohdasta

[Asetukset]. Lisätietoja on annettu Käyttöoppaassa.

Tähän radiolaitteeseen asennetun ohjelmiston vahvistetaan

noudattavan direktiivin 2014/53/EU olennaisia vaatimuksia.

Tulo-/lähtöliitännät

Antenni/kaapeli

75 ohmin ulkoinen liitäntä VHF/UHF-liittimelle

Satelliittiantenni*

Naaraspuolinen F-tyypin liitin, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz ohjaus, Yhden kaapelin

jakelu EN50494.

/ AV IN

Video/Audio-tulo (miniliitäntä)

Langaton verkko (IEEE802.11ac/a/b/g/n)

Taajuusalue Lähtöteho

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Taajuusalue Lähtöteho

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Taajuusalue Lähtöteho

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (tukevat 4K-tarkkuutta, HDCP 2.3 -

yhteensopiva)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC-muodot*

Audio:

eARC (Enhanced Audio Return Channel)-tilassa*

Katso lisätietoja Käyttöoppaasta.

Muussa kuin eARC-tilassa

5,1.-kanavainen lineaarinen PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bittiä, Dolby Digital, Dolby Digital

Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Vain HDMI IN 3)

eARC-tilassa*

Katso lisätietoja Käyttöoppaasta.

ARC-tilassa

Kaksikanavainen lineaarinen PCM: 48 kHz 16 bittiä, Dolby

Digital, Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Optinen digitaaliliitäntä (kaksikanavainen lineaarinen PCM:

48 kHz 16 bittiä, Dolby Digital, DTS)

 (stereominiliitin)

Kuulokkeet

1, 2, 3 (HDD REC)*

USB-laiteportti. ( 3 USB-kiintolevy REC-toimintoa varten)

USB-portit 1 ja 2 tukevat nopeaa USB:tä (USB 2.0)

USB-portti 3 tukee supernopeaa USB:tä (USB 3.1 Gen 1)

Maksu-TV-moduulin (CAM) paikka

LAN

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella

verkon käyttöympäristön mukaan. Tiedonsiirtonopeutta ja

laatua ei taata.)

CENTER SPEAKER IN

Keskikaiuttimen tuloliitin

Muita tietoja

Lisävarusteet

Seinäasennuskiinnitin: SU-WL850

Seinäasennuskiinnitin: SU-WL450

Käyttölämpötila

0 ºC – 40 ºC

Käytön ilmankosteus

10 % – 80 % RH (ei-kondensoiva)

Teho, tuoteseloste ja muuta

Käyttöjännite

220 V – 240 V AC, 50 Hz

Energiatehokkuusluokka

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Näytön koko (halkaisija) (Noin)

KD-77AG9: 194,7 cm / 77 tuumaa

KD-65AG9: 163,9 cm / 65 tuumaa

KD-55AG9: 138,8 cm / 55 tuumaa

Virrankulutus

[Vakio] -tilassa

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

[Kirkas] -tilassa

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Vuosittainen energiankulutus*

KD-77AG9: 293 kWh/vuosi

KD-65AG9: 234 kWh/vuosi

KD-55AG9: 183 kWh/vuosi

Virrankulutus valmiustilassa*

KD-77AG9: 0,50 W (29 W ohjelmiston/elektronisen

ohjelmaoppaan päivitystilassa)

KD-65AG9: 0,50 W (27 W ohjelmiston/elektronisen

ohjelmaoppaan päivitystilassa)

KD-55AG9: 0,50 W (27 W ohjelmiston/elektronisen

ohjelmaoppaan päivitystilassa)

Näytön erottelutarkkuus

3 840 pistettä (vaaka) × 2 160 viivaa (pysty)

Ulostuloarvot

USB 1/2

Maks. 5 V , 500 mA

USB 3

Maks. 5 V , 900 mA

Mitat (Noin) (l × k × s)

pöytäjalustan kanssa

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

ilman pöytäjalustaa

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Paino (Noin)

pöytäjalustan kanssa

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

ilman pöytäjalustaa

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Kaikissa TV:issä ei ole DVB-T2- tai DVB-S/S2-tekniikkaa tai

satelliittiantenniliitintä.

*2 Kun lähteen resoluutio on 4096 × 2160p ja [Laaja tila] -asetus

on [Normaali], näytettävä resoluutio on 3840 × 2160p. Jos

haluat resoluutioksi 4096 × 2160p, aseta [Laaja tila]-

asetukseksi [Koko kuva 1] tai [Koko kuva 2].

*3 Jos haluat 18 Gbps:n tuen, aseta [HDMI-signaalimuoto] -

asetukseksi [Vahvistettu muoto].

*4 Katso lisätietoja Käyttöoppaasta.

*5 eARC-tila on aktiivinen, kun [eARC-tila] on [Autom.],

[Kaiuttimet] on asetettu tilaan [Äänijärjestelmä] ja eARC-

yhteensopiva äänijärjestelmä on liitetty.

*6 Vain rajoitetuilla alueilla/maissa/TV-malleissa.

*7 Vuosittainen energiankulutus (kWh), joka perustuu television

4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa.

Todellinen energiankulutus riippuu siitä, miten televisiota

käytetään.

*8 Mainittu valmiustilan virrankulutus on voimassa sen jälkeen,

kun televisio on suorittanut välttämättömät sisäiset

toimenpiteet.

*9 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty

verkkoon.

Huomautus

• Älä irrota TV:n maksu-TV-moduulin (CAM) valekorttia tai kantta

(saatavuus riippuu TV-mallista) muutoin kuin älykortin

sisältämän CAM-moduulin asentamiseksi.

• Lisävarusteiden saatavuus riippuu maasta/alueesta/television

mallista/varastotilanteesta.

• Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen

ilmoittamatta.

Digitaalisen television toimintaan liittyviä

huomautuksia

• Digi-TV (DVB antennin, satelliitin tai kaapelin kautta),

vuorovaikutteiset palvelut ja verkkotoiminnot eivät välttämättä

ole käytettävissä kaikissa maissa tai kaikilla alueilla. Jotkut

toiminnot eivät ehkä ole käytössä tai eivät toimi oikein

joidenkin palveluntarjoajien ja verkkoympäristöjen kanssa.

Jotkut TV-palveluntarjoajat saattavat veloittaa maksun

palveluistaan.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\10FI-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Tämä TV tukee digitaalilähetyksiä, joissa käytetään MPEG-2-,

H.264/MPEG-4 AVC- ja H.265/HEVC-koodekkeja, mutta emme

voi taata yhteensopivuutta kaikkien operaattori-/

palvelusignaalien kanssa, koska ne voivat muuttua ajan myötä.

Tuotemerkit

• Termit HDMI ja HDMI High-Definition Multimedia Interface ja

HDMI-logo ovat HDMI Licensing Administrator, Inc.:n

tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa

ja muissa maissa.

• Dolby, Dolby Vision, Dolby Audio ja kaksois-D-symboli ovat

Dolby Laboratories tavaramerkkejä. Valmistettu Dolby

Laboratories myöntämällä lisenssillä. Luottamuksellisia

Laboratories. Kaikki oikeudet pidätetään.

• “BRAVIA”, ja BRAVIA Sync ovat Sony Corporationin

tavaramerkkejä tai rekisteröityjä tavaramerkkejä.

• Gracenote, Gracenote-logo ja -logotyyppi ja “Powered by

Gracenote” -logo ovat joko Gracenote, Inc.:n tavaramerkkejä

tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja/tai muissa

maissa.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV ja

muut niihin liittyvät merkit ja logot ovat Google LLC:n

tavaramerkkejä.

• Wi-Fi®, Wi-Fi Alliance® ja Wi-Fi Direct® ovat Wi-Fi Alliancen

rekisteröityjä tavaramerkkejä.

• Wi-Fi CERTIFIED™ -logo on Wi-Fi Alliancen sertifiointimerkki.

• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS,

Inc.in lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä

ovat rekisteröityjä tavaramerkkejä ja DTS Digital Surround on

DTS, Inc.:n tavaramerkki. © DTS, Inc. Kaikki oikeudet

pidätetään.

• Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc.:n

omistamia rekisteröityjä tavaramerkkejä, ja Sony Corporation

käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat

omistajiensa omaisuutta.

• Netflix on Netflix Inc rekisteröimä tavaramerkki.

• DiSEqC™ on EUTELSATin tavaramerkki. Tässä televisiossa on

DiSEqC 1.0 -tuki. Tätä televisiosta ei ole tarkoitettu

moottorikäyttöisten antennien ohjaukseen.

• TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki

Yhdysvalloissa ja muissa maissa.

• USB-IF SuperSpeed USB Trident -logo on USB Implementers

Forum, Inc:n rekisteröity tavaramerkki.

• Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Innhold

VIKTIG MERKNAD . . . . . . . . . . . . . . . . . . . . . .2

Sikkerhetsinformasjon . . . . . . . . . . . . . . . . . . 3

Beskytte TV-skjermen (OLED TV). . . . . . . . . .4

Fjernkontroll og TV. . . . . . . . . . . . . . . . . . . 5

Koblingsskjema . . . . . . . . . . . . . . . . . . . . . 6

Montere TV-en på veggen . . . . . . . . . . . . 9

Bruke den ekstra

Veggmonteringsbraketten (SU-WL850

eller SU-WL450) . . . . . . . . . . . . . . . . . . . . . . .9

Feilsøking . . . . . . . . . . . . . . . . . . . . . . . . . .11

Problemer og løsninger . . . . . . . . . . . . . . . . 11

Spesifikasjoner . . . . . . . . . . . . . . . . . . . . . 12

Introduksjon

Takk for at du valgte dette produktet fra Sony.

Les gjennom denne håndboken før du begynner å bruke TV-en,

og ta vare på den for fremtidig referanse.

Merknader

• Før du bruker TV-en, vær vennlig å lese "Sikkerhetsinformasjon"

(side 3).

• Les den medfølgende Sikkerhetsinformasjon for ytterligere

sikkerhetsinformasjon.

• Bilder og illustrasjoner som brukes i installasjonsveiledningen

og i denne håndboken, er kun ment som referanse, og kan

avvike fra produktets faktiske utseende.

Plassering av identifikasjonsmerket

Etiketter med modellnr., produksjonsdato (år/måned) og

strømforsyningsrangering er plassert på baksiden av TV-en eller

esken. Disse finnes ved at stativdekselet fjernes .

Merknad for radioutstyr

Herved erklærer Sony Visual Products Inc.

at radioutstyrstypene KD-77AG9,

KD-65AG9, KD-55AG9 er i samsvar med

direktiv 2014/53/EU. EU-erklæring fulltekst finner du på Internett

under: http://www.compliance.sony.de/

Merknad for kunder: Følgende informasjon gjelder kun for utstyr

som er solgt i land som anvender EU-direktivene.

For dette radioutstyret gjelder følgende begrensninger for bruk

eller krav for autorisering av bruk i AT, BE, HR, CY, CZ, DK, EE, FI,

FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS,

LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

5150-5350 MHz-båndet skal bare benyttes for innendørs bruk.

Se innstillingsveiledningen

for å feste bordstativet.

Internettilkobling og datafortrolighet

Dette produktet kobler til internett under oppsett så snart et

nettverk er koblet til, for å bekrefte internettilkoblingen, og

senere for å konfigurere Velkomstskjermen. IP-adressen din

brukes i denne og alle andre internettilkoblinger. Hvis du ikke

ønsker at IP-adressen din skal brukes i det hele tatt, lar du være

å sette opp den trådløse internettfunksjonen, og du kobler ikke

til en internettkabel. Se personverninformasjonen presentert på

oppsettskjermene for flere detaljer om internettilkoblinger.

Hjelp

Les mer om feilsøking og annen nyttig informasjon direkte på

TV-en. Trykk HELP på fjernkontrollen for å vise en liste med

temaer, eller for å søke med nøkkelord.

Hjelpeveiledning- (Manual)

For flere informasjoner, velg [Hjelpeveiledning] fra Hjelp-

menyen på din TV. Du kan også se i hjelpeveiledningen fra din

PC eller smarttelefon (informasjon oppgitt på bakre omslag på

denne håndboken).

VIKTIG MERKNAD

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installasjon/oppsett

Installer og bruk TV-apparatet i samsvar med instruksjonene

nedenfor for å unngå risiko for brann, elektrisk støt eller annen

skade og/eller personskader.

Installasjon

• TV-en bør installeres i nærheten av en lett tilgjengelig

stikkontakt.

• Plasser TV-en på en stabil, plan overflate for å unngå at den

faller ned og forårsaker personskade eller skade på TV-en.

• Installer TV-en på en plass hvor den ikke kan bli skjøvet, dyttet

eller ramle ned.

• Installer TV-en slik at TV-ens bordstativ ikke stikker frem fra TV-

stativet (medfølger ikke). Hvis bordstativet stikker frem fra TV-

stativet, kan det føre til at TV-en velter, faller ned og dette kan

skade personer eller TV-en.

• Av sikkerhetsmessige årsaker må de midtre dekslene monteres

på baksiden av TV-en hvis den står på en bordplate..

• Kun kvalifisert servicepersonell skal utføre eventuell installasjon

av veggbraketter.

• Av sikkerhetsgrunner anbefales det på det sterkeste at du

bruker tilleggsutstyr fra Sony som omfatter:

 Veggmonteringsbrakett SU-WL850

 Veggmonteringsbrakett: SU-WL450

• Sørg for at du bruker skruene som følger med

Veggmonteringsbraketten når du fester

Veggmonteringsbraketten til TV-en. De medfølgende skruene er

utformet som vist på illustrasjonen målt fra

monteringsoverflaten til Veggmonteringsbraketten.

Skruenes diameter og lengde varierer ut fra

Veggmonteringsbraketten modell.

Hvis du bruker andre skruer enn de som følger med, kan TV-

apparatet bli skadet innvendig eller det kan falle ned osv.

Bæring

• Før du bærer TV-apparatet, må du koble fra alle kablene.

• Et stort TV-apparat må bæres av to eller flere personer.

• Når du transporterer TV-en for hånd, må du holde den som vist

under. Ikke bruk makt på panelet og rammen rundt skjermen.

• Ikke legg ned TV-apparatet når du

håndterer eller monterer det.

• Ikke utsett TV-apparatet for støt

eller sterke vibrasjoner når du flytter det.

• Når du leverer inn TV-apparatet på grunn av reparasjon eller hvis

du flytter, bør du transportere det i originalemballasjen.

Tippforebygging

Ventilasjon

• Ventilasjonsåpningene må aldri tildekkes, og du må aldri stikke

gjenstander inn i kabinettet.

• La det være plass rundt TV-apparatet, som vist under.

• Det anbefales på det sterkeste at du bruker en

veggmonteringsbrakett som er godkjent av Sony for å oppnå

tilstrekkelig luftsirkulasjon.

Montering på vegg

Sikkerhetsinformasjon

Skrue (M6)

Veggmonteringsbrakett

9 mm - 13 mm

TV-ens bakdeksel

M4-skrue (medfølger ikke)

1,5 N·m

{15 kgf·cm}

Skrue (medfølger

ikke)

6 mm - 7 mm

Stropp

(medfølger

ikke)

30 cm

10 cm

La det være minst så mye plass rundt TV-apparatet.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Installering med sokkel

• For å sikre tilstrekkelig ventilasjon og forhindre at det samler seg

støv eller smuss:

 Ikke legg TV-apparatet ned på ryggen, ikke installer det opp-

ned, bak frem eller skrått.

 Ikke plasser TV-apparatet på en hylle, et teppe, en seng eller i

et skap.

 Ikke dekk til TV-apparatet med et klede, som for eksempel

gardiner, eller andre ting som aviser osv.

 Ikke installer TV-apparatet som vist under.

Advarsel

Utstyr som er koplet til beskyttelsesjord via nettplugg og/eller via

annet jordtilkoplet utstyr - og er tilkoplet et kabel-TV nett, kan

forårsake brannfare.

For å unngå dette skal det ved tilkopling av utstyret til kabel-TV

nettet installeres en galvanisk isolator mellom utstyret og kabel-

TV nettet.

Forholdsregler for å beskytte skjermen mot

skade

Innbrenning

OLED TV-er er sårbare for innbrenning på grunn av egenskapene

til materialene som brukes. Innbrenning kan skje dersom bilder

vises på samme sted på skjermen gjentatte ganger eller over

lengre perioder. Dette er ikke en feil med TV-en. Unngå visning av

bilder som kan føre til innbrenning.

Følgende er eksempler på bilder som kan føre til

innbrenning:

• Innhold med svarte stolper enten øverst eller nederst og/eller

på venstre og høyre sider av skjermen. (for eksempel,

Letterboxed, 4:3-skjerm, Standard oppløsning)

• Statiske bilder som bilder.

• Videospill som kan ha statisk innhold på noen deler av

skjermen.

• Skjermmenyer, programguider, kanallogoer, osv.

• Statisk innhold fra applikasjoner.

• Meldingsruter, som de som brukes for nyheter.

For å redusere risikoen for innbrenning:

• Sony anbefaler at du slår av TV-en på vanlig måte ved å trykke

på På/Av-knappen på fjernkontrollen eller TV-en.

• Fyll skjermen ved å endre [Bred modus] for å fjerne de svarte

stolpene. Velg en annen [Bred modus] enn [Normal].

• Slå av OSD-visningen ved å trykke på / -knappen, og slå

av menyene fra tilkoblet utstyr. For mer informasjon kan du se

bruksanvisningene for tilkoblet utstyr.

• Unngå visning av statiske bilder med skarpe farger (inkludert

hvitt), klokker eller logoer på noen del av skjermen.

• Still inn bildeinnstillingene basert på omgivelsesforholdene.

Standard bilde anbefales for bruk i hjemmet og ved visning av

innhold som ofte viser kanallogoene, osv.

TV-en har følgende funksjoner for å hjelpe til med å redusere/

forebygge innbrenning.

Paneloppdatering

Paneloppdatering vil automatisk justere enhetligheten til TV-

skjermen etter at den har vært i bruk i lengre perioder.

Paneloppdatering kan også utføres manuelt og bør kun brukes

hvis innbrenning er svært merkbart eller du ser meldingen:

[Paneloppdateringen ble ikke fullført…]

Forsiktig:

• Paneloppdatering-funksjonen kan påvirke panelet. Som en

referanse, utfør kun Paneloppdatering én gang i året. Ikke utfør

dette oftere enn én gang i året da det kan innvirke panelets

levetid.

• Paneloppdatering tar omtrent én time å fullføre.

• En hvit linje kan vises på skjermen under Paneloppdatering.

Dette er ikke en feil med TV-en.

• Paneloppdatering fungerer kun når romtemperaturen er mellom

10 ºC og 40 ºC.

Pikselendring

Flytter automatisk bildet på skjermen for å forhindre innbrenning.

Annen funksjon

Skjermlysstyrken reduseres automatisk ved visning av stillbilder,

klokker, skarpe farger, logoer, osv.

Beskytte TV-skjermen (OLED TV)

30 cm

10 cm

La det være minst så mye plass rundt TV-apparatet.

6 cm

Ikke blokker luftventilasjonsområdet.

Luft-sirkulasjon

Vegg

Blokkert luftsirkulasjon.

Vegg

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Fjernkontroll og TV

Utformingen av fjernkontrollen, plasseringen,

tilgjengeligheten og funksjonen til knappene

på fjernkontrollen kan variere avhengig av

regionen/landet/TV-modellen.

 (Mikrofon): Bruk talesøking. (f.eks. søk

etter diverse innhold med tale.)*

//// (Navigasjon D-Pad): Meny

på skjermen for navigasjon og valg.

TV: Bytt til en TV-kanal eller inngang og vis

TV-menyen.

 (TV hvilemodus)

Nummerknapper

/ (Info/vis tekst): Vis informasjon.

 (Tekst):

Vis tekstinformasjon.

 Google Play

NETFLIX (Kun i begrenset region/land/

TV-modell)

Fargeknapper

 GUIDE/ :

Vis den digitale

programguiden, eller EPG for kabel/satelitt-

boks*

REC LIST: Vis anbefalingslisten for USB HDD

eller DVR*

 (Valg av innhold): Vis og velg

inngangskilden osv.

(Hurtiginnstillinger): Vis

hurtiginnstillinger.

BACK/

HOME

 +/– (Volum)

(Hopp)

 (Demp)

Tips

• Snarveitilgangen for tjenester kan slås på eller av

ved å trykke og holde .

CH +/–//

I TV-modus: Velg kanalen.

I tekstmodus: Velg neste () eller forrige

() side.

 AUDIO: Velg lyd for flerspråklig kilde eller

flerspråklig lyd (avhengig av programkilden).

(Teksting-innstilling)

HELP:

Vis Hjelp-menyen.

///

 REC:

Ta opp programmet som vises på

USB HDD eller DVR*

EXIT

 (Strøm)

 Fjernkontroll-sensor / Lyssensor / LED-

lys

 Innebygd mikrofon*

/ LED: For å

aktivere den innebygde mikrofonen trykkes

(MIC)-knappen på fjernkontrollen og

instruksjonen på skjermen følges. For mer

informasjon, se Hjelpeveiledning.

*1 Talesøking krever internettilkobling.

*2 [Oppsett av kabel/satellittboks] innstilling er

påkrevet (kun i begrenset region/land/TV-modell).

For mer informasjon, se Hjelpeveiledning.

*3 Kun for begrenset region/land/språk. Strømforbruk i

standby øker når talesøking med innebygd mikrofon

er aktivert.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Koblingsskjema

For mer infomasjon om tilkoblinger, se Hjelpeveiledningen ved å trykke HELP på fjernkontrollen.

ȭȯ



Ledning /

Antenne /

Ekstern

boks

Router

Satellitt

Hodetelefoner

7 mm

HDMI-enhet

HDMI-

enhet

Videospiller / TV- spillutstyr /

DVD-spiller /Videokamera /

Ekstern boks*

14 mm

Conditional Access Module

HDMI-

enhet

Lydsystem

med optisk

lydinngang

AV-mottaker

Digitalt

stillbildekamera/

Videokamera /

USB-

lagringsmedier/

USB HDD- enhet

Digitalt stillbildekamera /

videokamera / USB-lagringsmedier

Lydsystem

med

eARC/

ARC/

HDMI-

enhet

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• For å bruke TV-høyttalerne som den

midtre høyttaleren, koble utgangen til AV-

mottakeren til CENTER SPEAKER IN på TV-

en.

• Før du kobler til kabler, koble fra

hovedledningen til både TV-en og AV-

mottakeren.

• Sørg for at [Høyttaler] er satt til

[Lydsystem].

Deaktiver [Modusen TV-senterhøyttaler] for

å forhindre fresing når CENTER SPEAKER IN

ikke kobles til en AV-receiver. For detaljer, se

Hjelpeveiledning.

 CAM (Conditional Access Module)

• Gir tilgang til betalte TV-tjenester. For mer

informasjon se instruksjonsveiledningen

som fulgte med CAM.

• Ikke sett smartkortet direkte inn i TV CAM-

sporet. Det må settes i CAM-modulen som

leveres av en autorisert forhandler.

• CAM støttes ikke i enkelte land/områder.

Undersøk med den en autorisert

forhandler.

• En CAM-melding kan vises når du bytter til

et digitalt program etter bruk av Internett-

video.

/ AV IN

• For kompositt-tilkobling må en analog

forlengelseskabel brukes (medfølger ikke).

•

 (Hodetelefoner)

• Støtter bare 3-polet stereominijack.

• Du kan ikke høre lyd fra både

hodetelefonen og TV-høyttalerne

samtidig.

 USB 1/2, USB 3 (HDD REC)*

• Tilkobling av en stor USB-enhet kan

forstyrre andre tilkoblede enheter ved

siden av den.

• Når du kobler til en stor USB-enhet, koble

den til USB 1-kontakten.

• Koble til en USB-HDD-enhet til USB 3-

kontakten (blå).

 HDMI IN 1/2/3/4

• HDMI-grensesnitt kan overføre digital

video og lyd i en enkel kabel.

•

• For å ha glede av høykvalitets 4K 50p/

60p-innhold kobler du en Premium High

Speed HDMI-kabel og angir [HDMI-

signalformat] som [Forbedret format].

Denne innstillingen gjøres for hver enkelt

tilkoblede HDMI IN-terminal. For

informasjoner om støttede formater, se

"Spesifikasjoner" i denne håndboken (side

12–13).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Koble lydsystemet ditt til HDMI IN 3 for å

tilføre TV-lyd til lydsystemet. Et lydsystem

som støtter HDMI eARC/ARC, kan sende

video til TV-en og motta lyd fra TV-en

gjennom den samme HDMI-kabelen. Hvis

lydsystemet ikke støtter HDMI eARC/ARC,

er det nødvendig med en ekstra tilkobling

til DIGITAL AUDIO OUT (OPTICAL).

• Bruk HDMI-kabelen med Ethernet for å

koble til lydsystemet med eARC.

10 mm

3,5 mm

1234

1: L

2: Video

3: Jord

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF-inngang), (Satellittinngang)

• Tilkoblinger for bakke/kabel og satellitt.

Tilkoblingstrinn: SUB.  MAIN  antenne

• For SUB. plugg, koble bare når du bruker

dobbel tuner-modus, unntatt for én kabel

EN50494.

*1 Bruk SCART-RCA-adapter og analog skjøtekabel for

en ekstern enhet som kun har SCART AV OUT.

*2 Kun i begrenset region/land/TV-modell.

Merknader

• Du kan ikke feste sidedekslet mens kablene er

tilkoblet sideterminalen.

• Oppbevar sidedekselet på et trygt sted for fremtidig

bruk.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montere TV-en på veggen

Til kunder:

Av hensyn til produktets beskyttelse og sikkerheten, anbefaler Sony sterkt at TV-en installeres av Sony-

forhandlere eller autoriserte montører. Ikke forsøk å installere den selv.

Til Sony-forhandlere og -montører:

Legg spesielt merke til sikkerheten under installasjonen, periodisk vedlikehold og ved undersøkelse av

dette produktet.

Informasjon om installasjon av veggmonteringsbraketten

Denne TV-ens bruksanvisning viser kun trinnene for å forberede montering av TV-en før den monteres

på veggen.

For instruksjoner om montering av Veggmonteringsbrakett, se monteringsinformasjon

(veggmonteringsbrakett) på produktsiden for din TV-modell.

www.sony.eu/support/

Forberede veggmontering

Bruk veggmonteringsbraketten SU-WL850 (medfølger ikke) eller SU-WL450 (medfølger ikke) til å

montere TV-en på veggen.

Husk å feste bordstativ før du installerer TV-en på veggen ved å henvise til Innstillingsveiledning.

• Gjør klar TV-en for veggmonteringsbraketten før du kobler til kabler.

• Følg instruksjonene som følger med veggmonteringsbraketten for modellen din. Tilstrekkelig

ekspertise er nødvendig ved montering av TV-en, spesielt for å bestemme styrken på veggen som

skal motstå TV-ens vekt.

• Overlat monteringen av dette produktet til Sony-forhandlere eller autoriserte montører, og vær

spesielt oppmerksom på sikkerheten under installasjon. Sony er ikke ansvarlig for eventuell skade

eller personskade forårsaket av feil behandling eller installasjon.

• Skruene for veggmonteringsbraketten medfølger ikke.

• Husk å oppbevare ubrukte skruer og bordstativet på et trygt sted inntil du er klar til å feste

bordstativet. Hold skruene unna små barn.

Bruke den ekstra Veggmonteringsbraketten (SU-WL850 eller SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Fjern stativdekslet og terminaldekslene.

2 Fjern skruene fra baksiden av TVen.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Feilsøking

Generell feilsøking for problemer som: svart

skjerm, ingen lyd, frosset bilde, TV reagerer ikke,

eller nettverk mistet, utfør følgende steg.

1 Start TVen din på nytt ved å trykke

strømknappen på fjernkontrollen til en

melding vises. TVen vil starte på nytt. Hvis TV-

en ikke starter, prøv å trekke ut

strømledningen. Trykk deretter på

strømknappen på TV-en og vent i to minutter,

og sett inn strømledningen igjen.

2 Se Hjelpmenyen ved å trykke HELP på

fjernkontrollen.

3 Koble TVen din til internett og utfør en

programvareoppdatering. Sony anbefaler at

du holder TV-ens programvare oppdatert.

Programvareoppdateringer gir nye funksjoner

og bedre ytelse.

4 Gå til Sonys supportnettside (informasjon

oppgitt på fremre omslag på denne

håndboken).

Når du kobler til TVen kan det hende at den

ikke er i stand til å slå seg på på en stund selv

om du trykker på strømknappen på

fjernkontrollen eller TVen.

Det tar tid å starte opp systemet. Vent omtrent

ett minutt, og prøv deretter igjen.

Problemer og løsninger

Når belysnings-LED blinker rødt.

 Tell hvor mange ganger det blinker (intervalltiden

er tre sekunder).

Tilbakestill TV-en ved å koble strømledningen fra

inntil LED-lyset slutter å blinke rødt, og deretter

slå på TV-en.

Hvis problemet vedvarer, kobler du

strømledningen fra og kontakter forhandleren din

eller Sony servicesenter, og oppgir hvor mange

ganger belysnings-LEDen blinker.

Land-/kabeltjeneste kan ikke mottas.

 Kontroller antenne-/kabelforbindelsene og

forsterkerinnstillinger.

 Velg land-/kabeltjeneste ved å trykke TV på

fjernkontrollen, og velg deretter [Digital] hvis

kringkastingstjenesten ikke vises.

 Landsignal kan undertrykkes hvis det finnes et

sterkt signal i nærheten. Sett [LNA (Kanal ---)] til

[Av] i digitale innstillinger.

 Etter å ha flyttet til et nytt hus, eller forsøk på å

motta nye tjenester, prøv et tjenestesøk ved å

velge [Digital søking].

Satelittjeneste kan ikke mottas.

 Kontroller satelittkabelforbindelsen.

 Når meldingen [Ikke signal. LNB er overbelastet…]

vises, kobles strømledningen fra. Sikre deretter at

satelittkabelen ikke er skadet og at

satelittsignallinjen ikke har kortsluttet i

satelittkoblingen.

Fjernkontrollen virker ikke.

 Skift batteriene.

Foreldrelås for kringkastings-passord har blitt

glemt.

 Velg 9999 som PIN-kode og velg [Endre PIN-

kode].

Utsiden av TV-en blir varm.

 Utsiden av TV-en blir varm når TV-en har vært i

bruk i en lengre periode. Du kan kjenne denne

varmen når du legger hånden der.

Skjermen blir mørkere mens du ser på TV.

 Hvis hele bildet eller deler av bildet forblir stille,

kan skjermlysstyrken gradvis reduseres for å

forhindre innbrenning. Dette er ikke en feil med

TV-en.

Du er bekymret for innbrenning.

Hvis samme bilde vises gjentatte ganger eller i

en lengre periode, kan innbrenning skje. For å

redusere innbrenning, anbefaler vi at du slår av

TV-en som normalt ved å trykke på

strømknappen på fjernkontrollen eller TV-en.

Merknader

• Utfør kun manuell Paneloppdatering når

innbrenningen er spesielt merkbar. Dette bør kun

utføres én gang i året. Ikke utfør dette oftere enn én

gang i året da det kan innvirke panelets levetid.

• Bilder som inneholder klokker, logoer og skarpe

farger (inkludert hvitt) kan enkelt forårsake

innbrenning. Unngå visning av disse bildetypene over

lengre perioder ellers kan innbrenning skje.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

En hvit linje vises på skjermen.

 Paneloppdatering kjører automatisk etter at TV-

en har vært i bruk over lengre periode for å

redusere innbrenning. Paneloppdatering starter

etter at TV-en er slått av og tar omtrent én time.

En hvit linje kan vises på skjermen under

Paneloppdatering. Dette er ikke en feil med TV-

en.

Meldingen [Paneloppdateringen ble ikke

fullført…] vises.

Paneloppdatering kjører automatisk etter at TV-

en har vært i bruk over lengre periode for å

redusere innbrenning. Hvis TV-en slås på, er

strømledningen kobles fra, eller

romtemperaturen faller utenfor området

mellom 10 ºC og 40 ºC under Paneloppdatering,

fullføres ikke prosessen og denne meldingen

vises.

 Hvis Paneloppdatering startes automatisk, starter

den på nytt når du slår av TV-en med

fjernkontrollen.

 Hvis Paneloppdatering ble startet manuelt, må du

velge det igjen.

Spesifikasjoner

System

Skjermsystem

OLED-panel (Organic Light Emitting Diode)

TV-system

Avhengig av land / område valg / TV-modell

Analog: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satellitt*

: DVB-S/DVB-S2

Fargesystem

PAL/SECAM/NTSC3.58 (Kun video)/NTSC4.43 (Kun video)

Kanaldekning

Avhengig av land / område valg / TV-modell

Analog: UHF/VHF/kabel

Digital: UHF/VHF/kabel

Satellitt*

: IF-frekvens 950-2150 MHz

Lydutgang

20 W + 20 W + 10 W + 10 W

Trådløs teknologi

Protokoll IEEE802.11ac/a/b/g/n

(IEEE802.11ac er kanskje ikke tilgjengelig avhengig av land/

region.)

Bluetooth versjon 4.2

Frekvensbånd

RMF-TX600E

Programvareversjon

Dette radioutstyret er ment å brukes sammen med den

godkjente programvareversjonen som er angitt i EU-

samsvarserklæringen.

Trykk HELP på fjernkontrollen for å finne

programvareversjonen.

Fjernkontroll: _._.__.___

Velg [Fjernkontroll]  [Programvareversjon] fra [Innstillinger].

For mer informasjon, se Hjelpeveiledning.

Programvaren i dette radioutstyret er verifisert for å overholde

de grunnleggende kravene i direktivet 2014/53/EU.

Inngangs-/utgangskontakter

Antenne (luft)/kabel

75 ohm ekstern terminal for VHF/UHF

Satellittmottaker*

Hunn F-kontakt, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V og 22 kHz tone, Distribusjon med én

kabel EN50494.

/ AV IN

Video-/lydinngang (minikontakt)

Trådløst LAN (IEEE802.11ac/a/b/g/n)

Frekvensbånd Utgangseffekt

2400 - 2483,5 MHz < 20,0 dBm

5150 - 5250 MHz < 23,0 dBm

5250 - 5350 MHz < 20,0 dBm

5470 - 5725 MHz < 20,0 dBm

5725 - 5850 MHz < 13,9 dBm

Bluetooth

Frekvensbånd Utgangseffekt

2400 - 2483,5 MHz < 10,0 dBm

Bluetooth

Frekvensbånd Utgangseffekt

2400 - 2483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (støtter 4K-oppløsning, HDCP 2.3-

kompatibel)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC-formater*

Lyd:

I eARC (Enhanced Audio Return Channel)-modus*

Se Hjelp-veiledning for nærmere informasjoner.

Unntatt eARC-modus

5,1 kanal lineær PCM: 32/44,1/48/88,2/96/176,4/192 kHz 16/

20/24 biter, Dolby Digital, Dolby Digital Plus og DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Kun HDMI IN 3)

I eARC-modus*

Se Hjelp-veiledning for nærmere informasjoner.

I ARC-modus

Tokanals lineær PCM: 48 kHz 16 biter, Dolby Digital, Dolby

Digital Plus og DTS

DIGITAL AUDIO OUT (OPTICAL)

Digital optisk kontakt (tokanals lineær PCM: 48 kHz 16 biter,

Dolby Digital, DTS)

 (stereo mini-kontakt)

Hodetelefoner

1, 2, 3 (HDD REC)*

USB-enhetsport ( 3 USB HDD-enhet for REC-funksjon)

USB-port 1 og 2 støtter høyhastighets USB (USB 2.0)

USB-port 3 støtter superrask USB (USB 3.1 Gen 1)

CAM-spor (Conditional Access Module)

LAN

10BASE-T/100BASE-TX-kontakt (Tilkoblingshastigheten kan

variere avhengig av driftsmiljøet til nettverket.

Kommunikasjonshastighet og kvalitet garanteres ikke.)

CENTER SPEAKER IN

Inngangsklemme for senterhøyttaler

Annet

Tilleggsutstyr

Veggmonteringsbrakett: SU-WL850

Veggmonteringsbrakett: SU-WL450

Driftstemperatur

0 ºC - 40 ºC

Driftsluftfuktighet

10 % - 80 % relativ fuktighet (ikke-kondenserende)

Strøm, produktmikrokort og annet

Strømkrav

220 V - 240 V vekselstrøm, 50 Hz

Energieffektivitetsklasse

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Skjermstørrelse (målt diagonalt) (Ca.)

KD-77AG9: 194,7 cm / 77 tommer

KD-65AG9: 163,9 cm / 65 tommer

KD-55AG9: 138,8 cm / 55 tommer

Strømforbruk

I [Standard]-modus

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

I [Dynamisk]-modus

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Årlig energiforbruk*

KD-77AG9: 293 kWh per år

KD-65AG9: 234 kWh per år

KD-55AG9: 183 kWh per år

Strømforbruk i hvilemodus*

KD-77AG9: 0,50 W (29 W i programvare-/

EPGoppdateringsmodus)

KD-65AG9: 0,50 W (27 W i programvare-/

EPGoppdateringsmodus)

KD-55AG9: 0,50 W (27 W i programvare-/

EPGoppdateringsmodus)

Skjermoppløsning

3840 punkter (horisontalt) × 2160 linjer (vertikalt)

Nominell effekt

USB 1/2

5 V , 500 mA MAKS.

USB 3

5 V , 900 mA MAKS.

Mål (Ca.) (b × h × d)

med bordstativ

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

uten bordstativ

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Vekt (Ca.)

med bordstativ

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

uten bordstativ

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Ikke alle TV-apparater har DVB-T2-, eller DVB-S- / S2-

teknologi eller satellittantenneterminal.

*2 Når det tilføres 4096 × 2160p på inngangen og [Bred modus]

er innstilt på [Normal], vil oppløsningen vises som 3840 ×

2160p. For å vise 4096 × 2160p, settes [Bred modus]

innstillingen på [Full 1] eller [Full 2].

*3 For å støtte 18 Gbps innstilles [HDMI-signalformat] til

[Forbedret format].

*4 Se Hjelp-veiledning for nærmere informasjoner.

*5 eARC-modus er aktiv når [eARC-modus] er satt til [Auto],

[Høyttaler] er satt til [Lydsystem] og et eARC-kompatibelt

lydsystem er tilkoblet.

*6 Kun i begrenset region/land/TV-modell.

*7 Energiforbruk i kWh per år, basert på TV-ens strømforbruk når

den brukes 4 timer om dagen i 365 dager.

Det faktiske energiforbruket vil avhenge av hvordan

fjernsynet brukes.

*8 Spesifisert strømforbruk i hvilemodus nås etter at TV-en har

avsluttet nødvendige interne prosesser.

*9 Strømforbruk i standby vil øke når TV-en er koblet til

nettverket.

Merknader

• Ikke ta dummy-kortet eller dekslet ut av TV CAM-sporet

(Conditional Access Module) (tilgjengelighet avhenger av TV-

modellen) for noen annen årsak enn for å sette inn et smartkort

i CAM-sporet.

• Tilgjengeligheten til tilbehør avhenger av land/region/TV-

modell/lagerstatus.

• Design og spesifikasjoner kan endres uten varsel.

Merknader til digital TV-funksjon

• Digital-TV (DVB bakke, satellitt og kabel), interaktive tjenester

og nettverksfunksjoner vil kanskje ikke være tilgjengelige i alle

land eller regioner. Noen funksjoner er muligens ikke aktivert

eller vil kanskje ikke virke korrekt hos noen leverandører og i

noen nettverksmiljøer. Noen TV-tjenesteleverandører vil kunne

kreve gebyr for tjenestene sine.

• Denne TV-en støtter digital kringkasting med kodekene MPEG-

2, H.264/MPEG-4 AVC og H.265/HEVC, men kompatibilitet kan

ikke garanteres med alle operatører/tjenestesignaler, da de

disse vil kunne endres med tiden.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\11NO-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Varemerker

• Uttrykkene HDMI og HDMI High-Definition Multimedia

Interface, og HDMI-logoen, er varemerker eller registrerte

varemerker som tilhører HDMI Licensing Administrator, Inc. i

USA og andre land.

• Dolby, Dolby Vision, Dolby Audio og dobbel-D-symbolet er

varemerker som tilhører Dolby Laboratories. Produsert på

lisens fra Dolby Laboratories. Konfidensielt og upublisert

rettigheter forbeholdes.

• "BRAVIA", og BRAVIA Sync er varemerker eller

registrerte varemerker for Sony Corporation.

• Gracenote, Gracenote-logoen og logoens skrift, og "Powered

by Gracenote"-logoen er enten registrerte varemerker eller

varemerker for Gracenote, Inc. i USA og/eller andre land.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV og

andre relaterte merker og logoer er varemerker tilhørende

Google LLC.

• Wi-Fi®, Wi-Fi Alliance® og Wi-Fi Direct® er registrerte

varemerker som tilhører Wi-Fi Alliance.

• Wi-Fi CERTIFIED™ logoen er et sertifiseringsmerke for Wi-Fi

Alliance.

• For DTS-patenter, se http://patents.dts.com. Fremstilt under

lisens fra DTS, Inc. DTS. symbolet og DTS og symbolet sammen

er registrerte varemerker, og DTS Digital Surround er et

varemerke for DTS, Inc. © DTS, Inc. Alle rettigheter forbeholdes.

• Bluetooth®-merket og logoene er registrerte varemerker som

eies av Bluetooth SIG, Inc., og all bruk av slike merker av Sony

Corporation, er under lisens. Andre varemerker og

varemerkenavn tilhører sine respektive eiere.

• Netflix er et registrert varemerke for Netflix, Inc.

• DiSEqC™ er et varemerke for EUTELSAT. Denne TV-en støtter

DiSEqC 1.0. Denne TV-en er ikke ment for å kontrollere

motoriserte antenner.

• TUXERA er et registrert varemerke for Tuxera Inc. i USA og

andre land.

• USB-IF SuperSpeed USB Trident-logoen er et registrert

varemerke for USB Implementers Forum, Inc.

• Alle andre varemerker eies av de respektive eierne.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Spis treści

WAŻNA UWAGA . . . . . . . . . . . . . . . . . . . . . . . 2

Informacje dotyczące bezpieczeństwa. . . . .3

Ochrona ekranu telewizora (Telewizor

OLED) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Pilot i telewizor. . . . . . . . . . . . . . . . . . . . . . 5

Schemat podłączeń . . . . . . . . . . . . . . . . . . 7

Montaż telewizora na ścianie . . . . . . . . . 10

Używanie opcjonalnego Uchwytu

ściennego (SU-WL850 lub SU-WL450) . . . . 10

Rozwiązywanie problemów . . . . . . . . . . 12

Problemy i rozwiązania . . . . . . . . . . . . . . . . 12

Dane techniczne . . . . . . . . . . . . . . . . . . . 13

Wprowadzenie

Dziękujemy, że wybrali Państwo produkt firmy Sony.

Przed przystąpieniem do eksploatacji telewizora należy dokładnie

zapoznać się z treścią niniejszej instrukcji oraz zachować ją do

wykorzystania w przyszłości.

Uwaga

• Przed przystąpieniem do eksploatacji telewizora należy

zapoznać się z treścią „Informacje dotyczące bezpieczeństwa”

(strona 3).

• Aby zapoznać się z dodatkowymi informacjami na temat

bezpieczeństwa, przeczytaj dostarczony dokument Informacje

dotyczące bezpieczeństwa.

• Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej

instrukcji mają charakter jedynie poglądowy i mogą się różnić

od rzeczywistego produktu.

Lokalizacja etykiety identyfikacyjnej

Etykiety dotyczące numeru modelu, daty produkcji (rok i miesiąc)

oraz specyfikacji elektrycznej znajdują się z tyłu telewizora lub

opakowania. Można je znaleźć po zdjęciu pokrywy podstawy

Informacja dotycząca sprzętu

radiowego

Sony Visual Products Inc. niniejszym

oświadcza, że typy urządzeń radiowych KD-77AG9, KD-65AG9,

KD-55AG9 są zgodne z dyrektywą 2014/53/UE. Pełny tekst

deklaracji zgodności UE jest dostępny pod następującym

adresem internetowym: http://www.compliance.sony.de/

Informacja dla klientów: poniższe informacje mają zastosowanie

wyłącznie do urządzeń w krajach stosujących dyrektywy UE.

Dla tego sprzętu radiowego zastosowanie mają poniższe

ograniczenia dotyczące użytkowania lub wymóg uzyskania

ezwolenia na użytkowanie obowiązujący w AT, BE, HR, CY, CZ, DK,

EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE,

UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

pasmo 5150-5350 MHz jest ograniczone wyłącznie do zastosowań

wewnątrz pomieszczeń.

Aby zamontować, należy

zapoznać się z

Przewodnikiem ustawień.

Połączenie internetowe i poufność danych

Niniejszy produkt nawiązuje połączenie z Internetem podczas

wstępnej konfiguracji niezwłocznie po podłączeniu do sieci w

celu potwierdzenia połączenia internetowego, a następnie w

celu skonfigurowania ekranu głównego. W trakcie takiego i

każdego innego połączenia internetowego używany jest adres

IP. Aby w ogóle nie korzystać z adresu IP, nie należy

konfigurować funkcji bezprzewodowego połączenia z

Internetem i nie podłączać kabla internetowego. Zapoznaj się z

informacjami o poufności przedstawionymi na ekranach

konfiguracji, aby uzyskać więcej szczegółów na temat połączeń

internetowych.

Pomoc

Znajdź więcej informacji o rozwiązywaniu problemów i inne

użyteczne informacje bezpośrednio w telewizorze. Naciśnij

HELP na pilocie, aby wyświetlić listę tematów lub wyszukać je

według słów kluczowych.

Przewodnik pomocniczy (instrukcja)

Aby uzyskać więcej informacji, wybierz opcję [Przewodnik

pomocniczy] w menu Pomoc w telewizorze. Można również

skorzystać z Przewodnika pomocniczego na komputerze lub

na smartfonie (więcej informacji na tylnej okładce niniejszej

instrukcji).

WAŻNA UWAGA

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montaż i instalacja

Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem

elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń

ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami

podanymi poniżej.

Instalacja

• Telewizor powinien być zainstalowany w pobliżu łatwo

dostępnego gniazdka.

• Ustaw telewizor na stabilnej, równej powierzchni tak, aby

zapobiec ryzyku jego przewrócenia i spowodowania obrażeń

ciała lub uszkodzenia mienia.

• Zainstaluj telewizor w miejscu, w którym nie może być

pociągnięty, popchnięty lub przewrócony.

• Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie

wystawała poza stojak (nie należy do wyposażenia). Jeśli

podstawa telewizora wystaje poza stojak, może to spowodować

przewrócenie i upadek telewizora, a w efekcie obrażenia

osobiste lub uszkodzenie telewizora.

• Jeżeli telewizor nie będzie zawieszany, ze względów

bezpieczeństwa należy zamontować środkową osłonę na jego

tylnej części.

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu

instalatorowi.

• Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów

Sony:

 Uchwyt ścienny SU-WL850

 Uchwyt ścienny SU-WL450

• Podczas montażu uchwytu ściennego do telewizora należy

używać śrub dostarczonych razem z uchwytem ściennym.

Dostarczone śruby są zaprojektowane w sposób pokazany na

ilustracji w przypadku pomiaru od powierzchni mocującej

uchwytu ściennego.

Średnica i długość śrub różnią się w zależności od modelu

ściennego uchwytu mocującego.

Stosowanie śrub innych niż dostarczane w komplecie może

spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego

upadek, itp.

Transport

• Przed rozpoczęciem przenoszenia odbiornika należy odłączyć

od niego wszystkie kable.

• Do przenoszenia dużego odbiornika TV potrzeba dwóch lub

trzech osób.

• Przenosząc telewizor w rękach, należy go złapać tak, jak na

rysunku. Nie należy naciskać na panel i ramkę wokół ekranu.

• Podczas przenoszenia lub

mocowania telewizor nie należy

go odkładać ekranem do dołu.

• Podczas transportu odbiornik nie powinien być narażony na

wstrząsy mechaniczne i nadmierne wibracje.

• Na czas transportu odbiornika do naprawy lub podczas

przeprowadzki, należy zapakować go w oryginalny karton i

elementy opakowania.

Zabezpieczenie przed przewróceniem

Wentylacja

• Nie wolno zasłaniać otworów wentylacyjnych ani wkładać

żadnych rzeczy do obudowy.

• Wokół odbiornika TV należy pozostawić trochę wolnej

przestrzeni, tak jak to pokazano na rysunku poniżej.

• Zaleca się stosowanie oryginalnego Uchwytu ściennego Sony,

aby zapewnić odpowiednią wentylację.

Instalacja na ścianie

Informacje dotyczące bezpieczeństwa

Śruba (M6)

Uchwyt ścienny

9 mm - 13 mm

Pokrywa tylna telewizora

Śruba M4 (nie należy do wyposażenia)

1,5 N·m

{15 kgf·cm}

Śruba (nie należy

do wyposażenia)

6 mm - 7 mm

Przewód (nie

należy do

wyposażenia)

30 cm

10 cm

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalacja na podstawie

• Aby zapewnić właściwą wentylację i zapobiec osiadaniu brudu

lub kurzu:

 Nie należy ustawiać odbiornika TV ekranem do góry,

montować go do góry nogami, odwróconego tyłem lub

bokiem.

 Nie należy ustawiać odbiornika TV na półce, dywanie, łóżku

lub w szafce.

 Nie należy przykrywać odbiornika TV materiałami, np.

zasłonami lub innymi przedmiotami, takimi jak gazety itp.

 Nie należy instalować odbiornika tak, jak to pokazano na

rysunkach poniżej.

Środki ostrożności służące ochronie ekranu

przed uszkodzeniem

Retencja obrazu

Ze względu na charakterystyki użytych materiałów telewizory

OLED są podatne na retencję obrazu (wypalanie). Retencja obrazu

może wystąpić, jeżeli obrazy są wyświetlane w tym samym

miejscu ekranu wielokrotnie lub przez dłuższe okresy czasu. Nie

jest to usterka telewizora. Należy unikać wyświetlania obrazów,

które mogą powodować retencję obrazu.

Poniżej przedstawiono przykłady obrazów, które

mogą powodować retencję obrazu:

• Treść z czarnymi pasami na górze i dole i/lub po lewej i prawej

stronie ekranu. (na przykład w formacie Letterbox, 4:3, SD)

• Statyczne obrazy takie jak zdjęcia.

• Gry wideo, które mogą wyświetlać statyczny obraz w niektórych

częściach ekranu.

• Menu ekranowe, programy telewizyjne, logo kanałów itp.

• Statyczna treść z aplikacji.

• Bloki ekranowe, na przykład bloki stosowane do wyświetlania

wiadomości i nagłówków.

Aby zmniejszyć ryzyko retencji obrazu:

• Firma Sony zaleca standardowe wyłączenie telewizora poprzez

naciśnięcie przycisku zasilania na pilocie zdalnego sterowania.

• Wypełnij ekran zmieniając opcję [Tryb szerokoekranowy], aby

wyeliminować czarne pasy. Wybierz [Tryb szerokoekranowy]

inny niż [Normalny].

• Wyłącz OSD (menu ekranowe) naciskając przycisk / oraz

wyłącz menu podłączonych urządzeń. Szczegółowe informacje

można znaleźć w instrukcjach obsługi podłączonych urządzeń.

• Unikaj wyświetlania statycznych obrazów o jasnych kolorach (w

tym białego), zegarów lub logo.

• Ustaw parametry obrazu w oparciu o warunki otoczenia. Obraz

Standardowy jest zalecany do użytku domowego oraz podczas

przeglądania treści, które często wyświetlają logo stacji itp.

Telewizor posiada następujące funkcje, które pomagają

zmniejszać/zapobiegać retencji obrazu.

Odświeżanie panelu

Odświeżanie panelu jest uruchamiane automatycznie, aby

dostosować jednolitość ekranu telewizora po dłuższym okresie

używania. Odświeżanie panelu można również uruchomić

ręcznie, funkcja ta powinna być używana tylko jeżeli retencja

obrazu jest bardzo zauważalna lub wyświetlany jest komunikat:

[Odświeżanie panelu nie zakończyło się…]

Uwaga:

• Funkcja Odświeżanie panelu może wpływać na panel. Wartością

referencyjną jest uruchamianie Odświeżania panelu tylko raz na

rok, nie należy wykonywać go częściej, ponieważ może to

wpływać na żywotność panelu.

• Odświeżanie panelu trwa około jednej godziny.

• Podczas Odświeżania panelu na ekranie może być wyświetlana

biała linia, nie jest to usterka telewizora.

• Odświeżanie panelu działa tylko, gdy temperatura

pomieszczenia jest pomiędzy 10 ºC a 40 ºC.

Przesunięcie pikseli

Automatycznie przesuwa obraz na ekranie, aby zapobiec retencji

obrazu.

Inne funkcje

Jasność ekranu jest automatycznie obniżana podczas

wyświetlania nieruchomych obrazów, zegarów, jasnych kolorów

lub logo itp.

30 cm

10 cm

Pozostawić co najmniej tyle miejsca wokół odbiornika TV.

6 cm

Nie należy zasłaniać obszaru, w którym odbywa się obieg powietrza.

Obieg powietrza

Ścian

Obieg powietrza jest zablokowany.

Ścian

Ochrona ekranu telewizora (Telewizor OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Pilot i telewizor

Kształt, rozkład, dostępność i działanie

funkcji przycisków pilota mogą się różnić w

zależności od regionu/kraju/modelu

telewizora.

 (Mikrofon): Używanie wyszukiwania

głosowego. (Przykładowo: wyszukiwanie

treści za pomocą poleceń głosowych.)*

//// (Panel nawigacyjny D-

Pad):

Nawigacja w menu ekranowym i

wybór opcji.

TV: Przełączenie się na kanał lub wejście

telewizyjne i wyświetlenie menu telewizora.

 (Czuwanie)

Przyciski numeryczne

/ (Wyświetlanie informacji/tekstu):

Wyświetlanie informacji.

 (Tekst):

Wyświetlanie informacji

tekstowych.

 Google Play

NETFLIX (wyłącznie w przypadku

niektórych regionów / krajów / modelu

telewizora)

Kolorowe przyciski

 GUIDE/ :

Wyświetlanie cyfrowego

przewodnika po programach lub EPG

dekodera telewizji kablowej/satelitarnej*

REC LIST: Wyświetlenie listy nagrań

urządzenia USB HDD lub DVR*

 (Wybór wejścia): Wyświetlanie i

wybieranie źródła sygnału wejściowego itp.

(Szybkie ustawienia): Wyświetlenie

szybkich ustawień.

BACK/

HOME

 +/– (Głośność)

(Przejście)

 (Wyciszanie)

Wskazówka

• Skrót do tej funkcji można włączać lub wyłączać

poprzez naciśnięcie i przytrzymanie przycisku .

CH +/–//

W trybie TV: Wybór kanału.

W trybie tekstowym: Wybór następnej ()

lub poprzedniej () strony.

 AUDIO: Wybór dźwięku źródła

wielojęzykowego lub podwójnego dźwięku

(w zależności od źródła programu).

(Tryb napisów)

HELP:

Wyświetlanie menu pomocy.

///

 REC:

Nagrywanie aktualnie oglądanego

programu na dysku USB HDD lub urządzeniu

DVR*

EXIT

 (Włącznik)

 Czujnik pilota zdalnego sterowania /

Czujnik światła / Dioda LED

 Wbudowany mikrofon*

/ LED: Aby

włączyć wbudowany mikrofon, naciśnij

przycisk (MIC) na pilocie i wykonaj

polecenia wyświetlone na ekranie.

Dodatkowe informacje można znaleźć w

Przewodniku pomocniczym.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 Funkcja wyszukiwania głosowego wymaga

połączenia z Internetem.

*2 Ustawienie [Konfiguracja dekodera telewizji

kablowej lub satelitarnej] jest wymagane (wyłącznie

w przypadku niektórych regionów/krajów/modeli

telewizora). Dodatkowe informacje można znaleźć

w Przewodniku pomocniczym.

*3 Wyłącznie w przypadku niektórych regionów/

krajów/języków. Pobór mocy w trybie czuwania

wzrośnie po włączeniu wyszukiwania głosowego za

pomocą wbudowanego mikrofonu.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Schemat podłączeń

Więcej informacji dotyczących połączeń można znaleźć w Przewodniku pomocniczym, naciskając

przycisk HELP na pilocie.

ȭȯ



Kabel /

antena /

urządzenie

zewnętrzne

Router

Satelita

Słuchawki

7 mm

Urządzenie HDMI

Urząd-

zenie

HDMI

Magnetowid / sprzęt do gier wideo /

odtwarzacz DVD / kamera przenośna /

urządzenie zewnętrzne*

14 mm

Moduł Warunkowego Dostępu

Urząd-

zenie

HDMI

Zestaw

audio

wyposażone

w wejście

optycznego

przesyłu

sygnału

audio

Odbiornik AV

Cyfrowy aparat

fotograficzny /

kamera

przenośna /

nośniki

pamięci USB /

dysk twardy

USB

Cyfrowy aparat fotograficzny /

kamera przenośna / nośniki

pamięci USB

Zestaw

audio z

urządzeni

em eARC/

ARC/HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Aby użyć głośników telewizora jako

głośnika środkowego, podłącz wyjście

odbiornika AV do gniazda CENTER

SPEAKER IN w telewizorze.

• Przed podłączeniem kabli, odłącz

zasilanie od telewizora i odbiornika AV.

• Upewnij się, że opcja [Głośnik] jest

ustawiona na [System audio].

Aby zapobiec poszumowi, gdy CENTER

SPEAKER IN nie jest podłączony do

odbiornika AV, wyłączyć [Tryb centralnego

głośnika TV]. W celu uzyskania

szczegółowych informacji należy odnieść się

do Przewodnika pomocniczego.

 CAM (Moduł warunkowego

dostępu)

• Zapewnia dostęp do płatnych usług TV.

Szczegóły zawarto w instrukcji obsługi

modułu CAM.

• Karty smart card nie należy bezpośrednio

podłączać do złącza TV CAM. Kartę należy

najpierw umieścić w module

warunkowego dostępu dostarczonym

przez autoryzowanego dystrybutora.

• Moduły CAM nie są obsługiwane w

niektórych krajach/obszarach.

Szczegółowych informacji udzielają

autoryzowani dystrybutorzy.

• Komunikat CAM może zostać wyświetlony

po wybraniu programu cyfrowego po

zakończeniu korzystania z funkcji

przeglądania filmów w Internecie.

/ AV IN

• W celu nawiązania połączenia

kompozytowego, użyj przedłużacza kabla

analogowego (nie należy do

wyposażenia).

•

 (Słuchawki)

• Obsługuje wyłącznie 3-biegunowe

miniaturowe wtyczki stereo typu minijack.

• Nie można jednocześnie odtwarzać

dźwięku zarówno na słuchawkach, jak i na

głośnikach telewizora.

 USB 1/2, USB 3 (HDD REC)*

• Podłączenie dużego urządzenia USB może

zakłócić pracę innych podłączonych

urządzeń w pobliżu.

• Duże urządzenia USB należy podłączać do

złącza USB 1.

• Podłącz dysk twardy USB do portu USB 3

(niebieski).

 HDMI IN 1/2/3/4

• Interfejs HDMI pozwala na przesyłanie

cyfrowego sygnału wideo i audio

pojedynczym kablem.

•

10 mm

3,5 mm

1234

1: L

2: Wideo

3: Masa

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Aby odtwarzać treści w wysokiej jakości

4K 50p/60p, podłącz kabel Premium High

Speed HDMI i ustaw opcję [Format

sygnału HDMI] na wartość [Ulepszony

format].

Zmień to ustawienie oddzielnie dla

każdego podłączonego portu HDMI IN.

Szczegółowe informacje o obsługiwanych

formatach zawiera część „Dane

techniczne” w niniejszej instrukcji (strona

13-14).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Podłącz zestaw audio do HDMI IN 3, aby

doprowadzić dźwięk telewizora do

zestawu audio. Zestaw audio obsługujący

HDMI eARC / ARC umożliwia przesyłanie

sygnału wideo do telewizora oraz

odbieranie sygnału audio z telewizora za

pomocą tego samego kabla HDMI. Jeśli

zestaw audio nie obsługuje HDMI eARC /

ARC, konieczne jest dodatkowe

połączenie z DIGITAL AUDIO OUT

(OPTICAL).

• Aby połączyć system audio z eARC, należy

użyć kabla HDMI z funkcją Ethernet.

 (Wejście RF), (Wejście satelitarne)

• Podłączenia sygnału naziemnego/

kablowego i satelitarnego. Kolejność

podłączeń: SUB.  MAIN  Antena

• Gniazdo SUB. należy podłączyć wyłącznie,

jeżeli wykorzystywany jest tryb

podwójnego tunera, z wyjątkiem

dystrybucji za pomocą pojedynczego

kabla EN50494.

*1 W przypadku urządzenia zewnętrznego mającego

tylko wyjście SCART AV OUT użyj adaptera SCART-

RCA i przedłużacza kabla analogowego.

*2 Wyłącznie w przypadku niektórych regionów/

krajów/modeli telewizora.

Uwaga

• Zamontowanie bocznej pokrywy nie będzie

możliwe, gdy do bocznych złączy podłączone są

kable.

• Osłonę boczną należy zachować w celu

wykorzystania w przyszłości.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montaż telewizora na ścianie

Do klientów:

Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego

telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie

próbować wykonywać montażu samodzielnie.

Do przedstawicieli firmy Sony i licencjonowanych wykonawców:

Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego

produktu.

Informacje dotyczące montażu przy użyciu uchwyt ściennego

W tej instrukcji obsługi telewizora pokazano wyłącznie kroki dotyczące przygotowania telewizora do

montażu na ścianie.

Aby uzyskać instrukcje montażu uchwytu ściennego, zobacz Informacje dotyczące montażu (uchwyt

ścienny) na stronie produktu swojego modelu telewizora.

www.sony.eu/support/

Przygotowanie do montażu na ścianie

Aby zamontować telewizor na ścianie, należy użyć uchwytu ściennego SU-WL850 (nie należy do

wyposażenia) lub SU-WL450 (nie należy do wyposażenia).

Należy upewnić się, że podstawa jest podłączona przed montażem telewizora na ścianie, odnosząc się

do Przewodnika ustawień.

• Przed podłączeniem przewodów należy przygotować telewizor do montażu uchwytu ściennego.

• Należy przestrzegać instrukcji danego modelu dostarczonej z uchwytu ściennego. Montaż

telewizora na ścianie wymaga określonej wiedzy, właszcza w zakresie poprawnego określenia

nośności ściany, na której będzie zawieszony telewizor.

• Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub

licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony

nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową

obsługą lub montażem.

• Śruby do uchwytu ściennego nie są objęte dostawą.

• Niewykorzystane śruby oraz podstawę należy przechować w bezpiecznym miejscu, na wypadek

gdyby wystąpiła potrzeba ponownego zamontowania podstawy. Śruby należy przechowywać poza

zasięgiem dzieci.

Używanie opcjonalnego Uchwytu ściennego (SU-WL850 lub SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Zdjąć pokrywę podstawy i pokrywy złączy.

2 Odkręć śruby z tylnego panelu telewizora.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Rozwiązywanie problemów

W celu rozwiązania ogólnych problemów, takich

jak: czarny ekran, brak dźwięku, zawieszony

obraz, brak reakcji telewizora lub utrata sygnału

sieciowego, wykonaj następujące czynności.

1 Uruchom telewizor ponownie, naciskając

przycisk zasilania na pilocie, aż zostanie

wyświetlony komunikat. Telewizor zostanie

uruchomiony. Jeżeli telewizor nie włącza się,

spróbuj odłączyć przewód zasilania

sieciowego. Następnie naciśnij włącznik

zasilania na telewizorze, poczekaj dwie

minuty i podłącz przewód zasilania

sieciowego.

2 Zapoznaj się z menu Pomoc, naciskając

przycisk HELP na pilocie.

3 Podłącz telewizor do Internetu i wykonaj

aktualizację oprogramowania. Firma Sony

zaleca aktualizację oprogramowania

telewizora. Aktualizacje oprogramowania

zwierają nowe funkcje i ulepszenia

wydajności.

4 Odwiedź stronę wsparcia firmy Sony

(informacje podane na pierwszej stronie

okładki niniejszej instrukcji).

Gdy telewizor zostanie podłączony, przez

pewien czas może się nie włączyć pomimo

naciskania przycisku zasilania na pilocie lub

telewizorze.

Uruchomienie systemu wymaga trochę czasu.

Należy odczekać jedną minutę, następnie

spróbować włączyć telewizor ponownie.

Problemy i rozwiązania

Jeśli dioda LED podświetlenia miga na

czerwono.

 Policz ile razy dioda zamiga (czas odstępu wynosi

trzy sekundy).

Uruchom telewizor ponownie, odłączając

przewód zasilania sieciowego do momentu, aż

dioda LED przestanie migać na czerwono, a

następnie ponownie włącz telewizor.

Jeśli problem nie zniknie, odłącz przewód

sieciowy i skontaktuj się z lokalnym sprzedawcą

lub punktem serwisowym firmy Sony, aby zgłosić,

ile razy migała dioda LED podświetlenia.

Brak możliwości odbioru usługi naziemnej/

kablowej.

 Sprawdź podłączenie anteny/kabla i ustawienia

wzmacniacza.

 Wybierz sieć telewizji naziemnej/kablowej,

naciskając przycisk TV na pilocie, a następnie,

jeżeli usługa nadawania nie została wyświetlona,

wybierz [Cyfrowy].

 Sygnał naziemny może być przytłumiony, jeśli w

pobliżu odbierany jest inny silny sygnał. Ustaw

opcję [LNA(Kan. ---)] na [Wył.] w sekcji ustawień

strojenia cyfrowego.

 W przypadku przeniesienia do nowego domu lub

próby odbioru nowych usług wyszukaj usługę

wybierając opcję [Programowanie cyfrowe].

Brak możliwości odbioru usługi satelitarnej.

 Sprawdź podłączenie kabla anteny satelitarnej.

 W przypadku wyświetlenia komunikatu [Brak

sygnału. Wykryto przeciążenie LNB…] odłącz

przewód sieciowy. Następnie sprawdź, czy kabel

anteny satelitarnej nie jest uszkodzony, oraz czy

nie nastąpiło zwarcie przewodu sygnału

satelitarnego w złączu satelitarnym.

Pilot nie działa.

 Wymień baterie.

Zapomniano hasła do blokady rodzicielskiej

transmiji.

 Wprowadź numer 9999 jako kod PIN i wybierz

opcję [Zmień kod PIN].

Otoczenie telewizora może się nagrzać.

 Jeśli telewizor jest używany przez dłuższy czas,

jego otoczenie może się nagrzać. Po dotknięciu

dłonią tych miejsc możesz poczuć, że są gorące.

Ekran staje się ciemniejszy podczas oglądania

telewizji.

 Jeżeli cały obraz lub część obrazu pozostaje

nieruchoma, jasność ekranu będzie stopniowo

obniżana, aby zapobiegać retencji obrazu. Nie

jest to usterka telewizora.

Jesteś zaniepokojony retencją obrazu.

Jeżeli ten sam obraz jest wyświetlany

wielokrotnie lub przez dłuższy okres czasu,

może pojawić się retencja obrazu. Aby

zmniejszyć prawdopodobieństwo

pozostawienia obrazu resztkowego na ekranie,

należy wyłączać telewizor przyciskiem

włączania/wyłączania na pilocie lub obudowie

telewizora.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Uwaga

• Odświeżanie panelu należy uruchamiać tylko przy

wyraźnie widocznej retencji obrazu. Jako wartość

referencyjną należy przyjąć, że jest ono uruchamiane

tylko raz na rok. Należy unikać uruchamiania częściej

niż raz w roku, ponieważ może to wpływać na

żywotność panelu.

• Obrazy, które zawierają zegary, logo i jasne kolory (w

tym biały) mogą łatwo spowodować retencję obrazu.

Należy unikać wyświetlania tych typów obrazów

przez długi okres czasu, w przeciwnym razie może

pojawić się retencja obrazu.

Na ekranie pojawia się biała linia.

 Po długim okresie korzystania z telewizora

automatycznie uruchamiane jest Odświeżanie

panelu, które ma na celu zmniejszenie retencji

obrazu. Odświeżanie panelu jest uruchamiane po

wyłączeniu telewizora i trwa około jednej godziny.

Podczas Odświeżania panelu na ekranie może

być wyświetlana biała linia. Nie jest to usterka

telewizora.

Wyświetlany jest komunikat [Odświeżanie

panelu nie zakończyło się…].

Po długim okresie korzystania z telewizora

automatycznie uruchamiane jest Odświeżanie

panelu, które ma na celu zmniejszenie retencji

obrazu. Jeżeli podczas Odświeżania panelu

telewizor zostanie włączony, odłączony zostanie

przewód zasilający lub temperatura w

pomieszczeniu wyjdzie poza zakres od 10 ºC do

40 ºC, proces ten nie zostanie ukończony i

wyświetlony zostanie komunikat.

 Jeżeli Odświeżanie panelu zostało uruchomione

automatycznie, będzie uruchomione ponownie

po wyłączeniu telewizora pilotem zdalnego

sterowania.

 Jeśli Odświeżanie panelu wywołano ręcznie,

opcję należy wybrać ponownie.

Dane techniczne

System

System panelu

Panel OLED (Organic Light Emitting Diode)

System TV

W zależności od kraju / wybranego regionu / modelu

telewizora

Analogowy: B/G, D/K, I

Cyfrowy: DVB-T/DVB-C

DVB-T2*

Satelita*

: DVB-S/DVB-S2

System kolorów

PAL/SECAM/NTSC3.58 (tylko video)/NTSC4.43 (tylko video)

Zakres kanałów

W zależności od kraju / wybranego regionu / modelu

telewizora

Analogowy: UHF/VHF/kablowe

Cyfrowy: UHF/VHF/kablowe

Satelita*

: częstotliwość 950-2 150 MHz

Wyjście dźwięku

20 W + 20 W + 10 W + 10 W

Technologia bezprzewodowa

Protokół IEEE802.11ac/a/b/g/n

(Protokół IEEE802.11ac może nie być dostępny w niektórych

krajach/regionach).

Bluetooth wer. 4.2

Pasma częstotliwości

RMF-TX600E

Wersja oprogramowania

Ten sprzęt radiowy jest przeznaczony do używania z

zatwierdzonymi wersjami oprogramowania wskazanymi w

niniejszej Deklaracji zgodności UE.

Naciśnij przycisk HELP na pilocie, aby sprawdzić wersję

oprogramowania.

Pilot: _._.__.___

Wybierz [Zdalne sterowanie]  [Wersja oprogramowania] z

[Ustawienia]. Dodatkowe informacje można znaleźć w

Przewodniku pomocniczym.

Oprogramowanie wykorzystane w tym sprzęcie radiowym

zostało zweryfikowane pod kątem zgodności z podstawowymi

wymogami Dyrektywy 2014/53/UE.

Gniazda wejściowe/Wyjściowe

Antena/kabel

75-Ohm antena zewnętrzna VHF/UHF

Antena satelitarna*

Żeńskie złącze typu F, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz,

Dystr. za pomocą poj. kabla EN50494.

/ AV IN

Wejście wideo/audio (minijack)

Bezprzewodowa sieć LAN (IEEE802.11ac/a/b/g/n)

Zakres częstotliwości Moc wyjściowa

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Zakres częstotliwości Moc wyjściowa

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Zakres częstotliwości Moc wyjściowa

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (obsługuje rozdzielczość 4K, Zgodność z

HDCP 2.3)

Wideo:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, formaty komputerowe*

Dźwięk:

W trybie eARC (Enhanced Audio Return Channel)*

Aby uzyskać szczegółowe informacje, zobacz Przewodnik

pomocniczy.

Z wyjątkiem trybu eARC

5,1 kanałów, liniowe PCM: 32/44,1/48/88,2/96/176,4/192

kHz 16/20/24 bity, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (tylko model HDMI IN 3)

W trybie eARC*

Aby uzyskać szczegółowe informacje, zobacz Przewodnik

pomocniczy.

W trybie ARC

Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Digital,

Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz

16 bity, Dolby Digital, DTS)

 (mini jack stereo)

Słuchawki

1, 2, 3 (HDD REC)*

Port urządzeń USB. ( 3 - port USB HDD do obsługi funkcji

nagrywania)

Porty USB 1 i 2 obsługują standard High Speed USB (USB 2.0)

Port USB 3 obsługuje standard Super Speed USB (USB 3.1 Gen 1)

Gniazdo CAM (Modułu Warunkowego Dostępu)

LAN

Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od

parametrów sieci. Nie gwarantuje się prędkości i jakości

transmisji.)

CENTER SPEAKER IN

Złącze wejściowe głośnika środkowego

Inne

Wyposażenie dodatkowe

Uchwyt ścienny: SU-WL850

Uchwyt ścienny: SU-WL450

Temperatura robocza

0 ºC – 40 ºC

Wilgotność robocza

10 % – 80 % wilgotności względnej (bez kondensacji)

Moc, karta produktu i inne

Wymagania dotyczące zasilania

220 V – 240 V (prąd zmienny), 50 Hz

Klasa efektywności energetycznej

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Wielkość ekranu (mierzona po przekątnej) (Ok.)

KD-77AG9: 194,7 cm / 77 cali

KD-65AG9: 163,9 cm / 65 cali

KD-55A5G9: 138,8 cm / 55 cali

Pobór mocy

W trybie [Standardowy]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

W trybie [Żywy]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Roczne zużycie energii*

KD-77AG9: 293 kWh roczni

KD-65AG9: 234 kWh roczni

KD-55AG9: 183 kWh roczni

Pobór mocy w stanie czuwania*

KD-77AG9: 0,50 W (29 W w trybie aktualizacji oprogramowania

lub elektronicznego przewodnika po programach)

KD-65AG9: 0,50 W (27 W w trybie aktualizacji oprogramowania

lub elektronicznego przewodnika po programach)

KD-55AG9: 0,50 W (27 W w trybie aktualizacji oprogramowania

lub elektronicznego przewodnika po programach)

Rozdzielczość ekranu

3 840 punktów (w poziomie) × 2 160 linii

(w pionie)

Wartości znamionowe wyjścia

USB 1/2

maks. 5 V , 500 mA

USB 3

maks. 5 V , 900 mA

Wymiary (Ok.) (szer. × wys. × gł.)

z podstawą

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

bez podstawy

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Waga (Ok.)

z podstawą

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

bez podstawy

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nie wszystkie modele telewizorów są wyposażone w

technologię DVB-T2 lub DVB-S/S2, lub też terminal anteny

satelitarnej.

*2 W przypadku podłączenia do wejścia z rozdzielczością 4096 ×

2160p i opcji [Tryb szerokoekranowy] ustawionej na

[Normalny] wybrana zostaje rozdzielczość wyświetlania 3840

× 2160p. Aby wyświetlać rozdzielczość 4096 × 2160p, opcję

[Tryb szerokoekranowy] należy ustawić na [Pełny 1] lub [Pełny

2].

*3 Aby obsługiwać prędkość przesyłu 18 Gb/s, ustaw opcję

[Format sygnału HDMI] na [Ulepszony format].

*4 Aby uzyskać szczegółowe informacje, zobacz Przewodnik

pomocniczy.

*5 Tryb eARC jet aktywny, gdy opcja [Tryb eARC] jest ustawiona

na [Automat.], opcja [Głośnik] jest ustawiona na [System

audio] i podłączony jest system audio kompatybilny z eARC.

*6 Wyłącznie w przypadku niektórych regionów/krajów/modeli

telewizora.

*7 Zużycie energii w kWh rocznie, w oparciu o wyliczenie zużycia

energii dla telewizora pracującego 4 godziny dziennie przez

365 dni w roku.

Rzeczywiste zużycie energii zależy od sposobu korzystania z

telewizora.

*8 Podany pobór mocy w trybie czuwania jest osiągany po

zakończeniu wykonywania przez odbiornik TV wymaganych

procesów wewnętrznych.

*9 Pobór mocy w trybie czuwania wzrośnie przy połączeniu

telewizora z siecią.

Uwaga

• Nie wyjmuj atrapy karty lub pokrywy (dostępność w zależności

od modelu telewizora) z gniazda CAM (Conditional Access

Module, moduł dostępu warunkowego) telewizora w innym

celu niż włożenie do gniazda CAM karty inteligentnej.

• Dostępność akcesoriów opcjonalnych zależy od kraju, regionu,

modelu telewizora i stanu magazynowego.

• Projekt i dane techniczne mogą zostać zmienione bez

powiadomienia.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\12PL-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Informacje dotyczące funkcji Telewizji Cyfrowej

• Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi

interaktywne i funkcje sieciowe mogą nie być dostępne we

wszystkich krajach lub obszarach. Niektóre funkcje mogą nie

być włączone lub mogą nie działać poprawnie w przypadku

niektórych dostawców i środowisk sieciowych. Niektórzy

dostawcy usług telewizyjnych mogą pobierać opłaty za swoje

usługi.

• Ten telewizor obsługuje nadawanie cyfrowe z użyciem

kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie

można zagwarantować zgodności ze wszystkimi sygnałami

operatorów/usług, które mogą się zmienić z biegiem czasu.

Informacje dot. znaków towarowych

• Terminy HDMI, HDMI High Definition Multimedia Interface oraz

logo HDMI są znakami towarowymi lub zarejestrowanymi

znakami towarowymi HDMI Licensing Administrator, Inc. w

Stanach Zjednoczonych i innych krajach.

• Dolby, Dolby Vision, Dolby Audio i symbol z podwójnym D są

znakami towarowymi firmy Dolby Laboratories.

Wyprodukowano na licencji Dolby Laboratories. Dokumenty

Laboratories. Wszystkie prawa zastrzeżone.

• „BRAVIA”, i BRAVIA Sync są znakami towarowymi

lub zarejestrowanymi znakami towarowymi firmy Sony

Corporation.

• Gracenote, logo i logotyp Gracenote oraz logo „Powered by

Gracenote“ są znakami towarowymi lub zarejestrowanymi

znakami towarowymi Gracenote, Inc. w USA oraz innych

krajach.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV i inne

powiązane oznaczenia oraz logo są znakami towarowymi firmy

Google LLC.

• Wi-Fi®, Wi-Fi Alliance® i Wi-Fi Direct® są zarejestrowanymi

znakami towarowymi Wi-Fi Alliance.

• Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji podmiotu

Wi-Fi Alliance.

• W kwestii informacji na temat patentów DTS należy skorzystać

z witryny http://patents.dts.com. Produkowane na licencji

DTS, Inc. DTS, symbol oraz DTS i symbol łącznie są

zarejestrowanymi znakami towarowymi, a DTS Digital

Surround jest znakiem towarowym DTS, Inc. © DTS, Inc.

Wszelkie prawa zastrzeżone.

• Słowo i logo Bluetooth® są zarejestrowanymi znakami

towarowymi Bluetooth SIG, Inc. i wszelkie użycie tych znaków

przez Sony Corporation odbywa się na mocy licencji. Pozostałe

znaki i nazwy towarowe należą do odpowiednich właścicieli.

• Netflix jest zarejestrowanym znakiem towarowym firmy Netflix,

Inc.

• DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten

telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie

służy do sterowania antenami z napędem.

• TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera

Inc. w USA i innych krajach.

• Logo USB-IF SuperSpeed USB Trident stanowi zastrzeżony znak

towarowy USB Implementers Forum, Inc.

• Wszystkie inne znaki towarowe są własnością ich właścicieli.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Obsah

DŮLEŽITÁ POZNÁMKA . . . . . . . . . . . . . . . . . . 2

Bezpečnostní informace . . . . . . . . . . . . . . . . 3

Ochrana obrazovky TV (OLED TV) . . . . . . . . .4

Dálkové ovládání a televizor . . . . . . . . . . . 5

Schéma zapojení . . . . . . . . . . . . . . . . . . . . 6

Montáž televizoru na zeď . . . . . . . . . . . . . 9

Používání volitelného Nástěnného

držáku (SU-WL850 nebo SU-WL450) . . . . . .9

Řešení problémů . . . . . . . . . . . . . . . . . . . .11

Problémy a řešení. . . . . . . . . . . . . . . . . . . . . 11

Specifikace . . . . . . . . . . . . . . . . . . . . . . . . 12

Úvod

Děkujeme vám, že jste si vybrali tento výrobek Sony.

Před zapnutím televizoru si prosím pozorně přečtěte tento návod

a uschovejte jej pro budoucí potřebu.

Poznámka

• Před zapnutím televizoru si přečtěte „Bezpečnostní informace“

(strana 3).

• Přečtěte si dokument Bezpečnostní informace, kde naleznete

další bezpečnostní informace.

• Obrázky a ilustrace v Průvodci nastavením a v tomto návodu

slouží jen pro vaši referenci a mohou se lišit od skutečného

vzhledu produktu.

Umístění identifikačního štítku

Štítky s číslem modelu, datem výroby (rokem/měsícem) a

specifikací zdroje napájení se nacházejí na zadní části televizoru

nebo na obalu. Nacházejí se pod krytem stojanu .

Prohlášení k rádiovým

zařízením

Sony Visual Products Inc. tímto

prohlašuje, že rádiová zařízení KD-77AG9, KD-65AG9, KD-55AG9

jsou v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení

o shodě je k dispozici na této internetové adrese:

http://www.compliance.sony.de/

Upozornění pro zákazníky: následující informace se vztahují

pouze na přístroje prodávané v zemích podléhajících směrnicím

EU.

U tohoto rádiového zařízení se vztahují následující omezení

uvádění do provozu nebo požadavků na povolení použití v AT, BE,

HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL,

PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD,

RS, ME, Kosovo:

Pásmo 5 150–5 350 MHz je omezeno pouze na interní provoz.

Připojení stolního stojanu

k televizoru, viz Průvodce

nastavením.

Připojení k internetu a ochrana osobních údajů

Toto zařízení se připojuje k internetu během prvotního

nastavení, jakmile je připojeno k síti a je ověřeno internetové

připojení. A také později při konfiguraci domovské obrazovky.

Vaše IP adresa se použije k tomuto připojení a ke všem dalším

připojením k internetu. Pokud nechcete vůbec použít svou IP

adresu, potom nenastavujte funkci bezdrátového připojení a ani

nepřipojujte síťový kabel. Bližší podrobnosti o internetovém

připojení si můžete přečíst v poznámkách ohledně ochrany

osobních údajů na obrazovkách nastavení.

Nápověda

Další informace o řešení problémů a jiné užitečné informace

naleznete přímo ve své TV. Stiskněte HELP na dálkovém

ovládání, abyste zobrazili seznam témat nebo můžete

vyhledávat pomocí klávesnice.

Uživatelská příručka (návod)

Podrobnější informace získáte po výběru [Uživatelská příručka]

z nabídky Nápověda na svém televizoru. Uživatelskou příručku

můžete rovněž prohlížet na svém počítači nebo smartphonu

(informace jsou uvedené na zadní straně tohoto návodu).

DŮLEŽITÁ POZNÁMKA

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalace/Nastavení

Televizor instalujte a používejte podle následujících pokynů,

zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo

poškození anebo zranění.

Instalace

• Televizor musí být instalován v blízkosti snadno přístupné

zásuvky.

• Položte TV na stabilní, vodorovný povrch, aby přístroj nespadl a

nedošlo k poranění osob nebo poškození majetku.

• Televizor nainstalujte na místo, kde za něj nebude možné

zatáhnout, zatlačit na něj nebo ho shodit.

• Televizor nainstalujte tak, aby stolní stojan televizoru

nepřečníval z podstavce televizoru (není součástí dodávky).

Pokud by stolní stojan přečníval z podstavce televizoru, mohl by

se televizor překlopit, spadnout a mohlo by tak dojít ke zranění

osob nebo k poškození televizoru.

• Z bezpečnostních důvodů nezapomeňte připevnit středové

kryty na zadní stranu TV, když je TV umístěna na stole.

• Montáž TV na stěnu smí provádět pouze kvalifikovaný servisní

personál.

• Z bezpečnostních důvodů důrazně doporučujeme používání

příslušenství Sony včetně:

 Nástěnný držák SU-WL850

 Nástěnný držák SU-WL450

• Když k TV připevňujete Nastěnny držák, použijte šrouby dodané

s Nastěnnym držákem. Dodané šrouby jsou navrženy k použití,

jak je vyznačeno na obrázku, měřeno od montážního povrchu

Nastěnneho držáku.

Průměr a délka šroubů se liší podle modelu Nastěnnym

držakem.

Použití jiných šroubů může mít za následek vnitřní poškození

televizoru nebo způsobit jeho pád apod.

Přeprava

• Před přemístěním televizoru odpojte všechny kabely.

• K přenosu velkého televizoru jsou nutné dvě nebo tři osoby.

• Když přenášíte TV v rukou, držte jej, jak je znázorněno níže.

Netlačte na LCD panel a ram okolo obrazovky.

• Při manipulaci s televizorem nebo

jeho instalaci nepokládejte

přístroj na zem.

• Při přenášení televizoru dbejte na to, aby do ničeho nenarazil,

nebo nadměrné nevibroval.

• Jestliže vezete televizor do opravy, nebo ho stěhujete, vždy ho

zabalte do originální krabice a obalového materiálu.

Ochrana před převrácením

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně

televizoru.

• Okolo televizoru ponechte volný prostor jako na níže uvedeném

obrázku.

• Důrazně doporučujeme použití Nastěnneho držaku Sony, který

zajišt’uje dostatečnou cirkulaci vzduchu.

Instalace na stěně

Bezpečnostní informace

Šroub (M6)

Nástěnný držák

9 mm - 13 mm

Zadní kryt TV

Šroub M4 (není součástí dodávky)

1,5 N·m

{15 kgf·cm}

Šroub (není součástí

dodávky)

6 mm - 7 mm

Šňůra (není

součástí

dodávky)

30 cm

10 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalace se stojanem

• K zajištění správného větrání a zabránění usazování nečistot a

prachu:

 Nepokládejte televizor na plocho, neinstalujte ho obráceně,

zadní částí dopředu nebo z boku.

 Neumísťujte televizor na polici, kobereček, postel nebo do

skříně.

 Nezakrývejte televizor látkami jako záclonami, ani různými

předměty, např. novinami.

 Neinstalujte televizor tak, jak je uvedeno na obrázku.

Opatření na ochranu obrazovky před

poškozením

Ulpívání obrazu

TV s obrazovkou OLED mají v důsledku vlastností použitých

materiálů sklony k ulpívání obrazu (vyhoření obrazu). K ulpívání

obrazu může dojít, pokud je obraz opakovaně zobrazován na

stejném místě obrazovky nebo pokud je zobrazován po delší

dobu. Nejde o poruchu TV. Vyhýbejte se zobrazování obrazu,

který může způsobit ulpívání obrazu.

Následující příklady druhů obrazu mohou

způsobit ulpívání obrazu:

• Obsah s černými pruhy v horní a dolní nebo levé a pravé části

obrazovky. (např. formát letterbox, zobrazení v poměru 4:3,

standardní rozlišení)

• Statické obrázky, například fotografie.

• Videohry, které mohou v některých částech obrazovky

obsahovat statický obsah.

• Nabídky na obrazovce, televizní programy, loga kanálu atd.

• Statický obsah pocházející z aplikací.

• Informační pruhy na obrazovce, například pruhy v televizních

zprávách nebo pruhy s hlavičkami.

Snížení rizika ulpívání obrazu:

• Společnost Sony doporučuje vypnout televizor normálně

stisknutím tlačítka napájení na dálkovém ovládání nebo na

televizoru.

• Zobrazte obraz na celou obrazovku přepnutím na možnost

[Širokoúhlý režim]. Tím odstraníte černé pruhy. Vyberte jiný typ

režimu [Širokoúhlý režim] než [4:3].

• Vypněte funkci OSD (zobrazení na obrazovce) stisknutím

tlačítka / , a vypněte nabídky připojeného vybavení.

Podrobnosti naleznete v příručkách pro připojené vybavení.

• Vyhněte se zobrazování statických obrázků s jasnými barvami

(včetně bílé), hodin nebo log ve kterékoli části obrazovky.

• Nastavte nastavení obrazu podle okolních podmínek. K

domácímu použití a zobrazování obsahu, který často zobrazuje

loga stanic atd., se doporučuje použít standardní obraz.

TV je vybaven následujícími funkcemi umožňujícími zmírnit/

zabránit ulpívání obrazu.

Obnova panelu

Pokud je TV používán po delší dobu, automaticky se spustí funkce

obnovy panelu, která upraví jednotné zobrazení obrazovky TV.

Obnovu panelu lze také provést ručně. Měli byste to udělat pouze

v případě, že dochází k výraznému ulpívání obrazu, nebo pokud

se zobrazí následující zpráva: [Obnova panelu nebyla

dokončena…]

Pozor:

• Použití funkce obnovy panelu může mít vliv na životnost panelu.

Obecně platí, že byste měli funkci obnovy panelu používat

pouze jednou ročně. Častější použití může mít vliv na dobu

použitelnosti panelu.

• Dokončení obnovy panelu trvá přibližně jednu hodinu.

• V průběhu obnovy panelu se může na obrazovce zobrazovat

bílá čára – nejde o poruchu TV.

• Obnova panelu funguje pouze v případě, že se pokojová teplota

pohybuje mezi 10 ºC a 40 ºC.

Posun pixelů

Automaticky posouvá obraz na obrazovce, aby se předešlo

ulpívání obrazu.

Další funkce

Při zobrazení statických obrázků, hodin, jasných barev nebo log se

automaticky sníží jas obrazovky.

30 cm

10 cm

Okolo televizoru ponechte nejméně takto veliký volný prostor.

6 cm

Neblokujte oblast proudění vzduchu.

Proudění vzduchu

Stěna

Cirkulace vzduchu je zablokovaná.

Stěna

Ochrana obrazovky TV (OLED TV)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Dálkové ovládání a televizor

Tvar, umístění, dostupnost a funkce tlačítek

dálkového ovladače se může lišit v závislosti

na zemi, oblasti nebo modelu televizoru.

 (Mikrofon): Používání hlasového

vyhledávání. (např. vyhledávání různého

obsahu pomocí hlasu.)*

//// (Navigační D-Pad):

Navigace a výběr v nabídce na obrazovce.

TV: Přepněte na kanál nebo vstup televizoru

a zobrazte TV nabídku.

 (Pohotovostní režim TV)

Číselná tlačítka

/ (Informace/Odhalení textu):

Zobrazte informace.

 (Text):

Zobrazte textové informace.

 Google Play

NETFLIX (Pouze pro některé oblasti/

země/modely televizoru)

Barevná tlačítka

 GUIDE/ :

Zobrazte digitálního průvodce

programy nebo EPG na kabelovém/

satelitním přijímači*

REC LIST: Zobrazte seznam Rec na USB HDD

nebo DVR*

 (Volba vstupu): Zobrazte a zvolte

vstupní zdroj atd.

(Rychlá nastavení): Zobrazit rychlá

nastavení.

BACK/

HOME

 +/– (Hlasitost)

(Skok)

 (Ztišit)

Rada

• Službu zkratek přístupnosti lze zapnout nebo

vypnout stisknutím a přidělením .

CH +/–//

V režimu TV: Zvolte kanál.

V textovém režimu: Zvolte následující ()

nebo předchozí () stránku.

 AUDIO: Vybere zvuk vícejazyčného zdroje

nebo duální zvuk (v závislosti na zdroji

programu).

(Nastavení titulků)

HELP:

Zobrazte nabídku nápovědy.

///

 REC:

Nahrávejte sledovaný program na

USB HDD nebo DVR*

EXIT

 (Napájení)

 Čidlo dálkového ovládání / Světelné

čidlo / Osvětlení LED

 Vestavěný mikrofon*

/ LED: K

povolení vestavěného mikrofonu (MIC)

stiskněte tlačítko (MIC) na dálkovém

ovládání a řiďte se pokyny na obrazovce.

Více informací naleznete v dokumentu

Uživatelská příručka.

*1 Hlasové vyhledávání vyžaduje připojení k internetu.

*2 Je vyžadováno nastavení [Nastavení kabelového/

satelitního boxu] (pouze pro některé oblasti/země/

modely televizoru). Více informací naleznete v

dokumentu Uživatelská příručka.

*3 Pouze pro některé oblasti/země/jazyky. Spotřeba

elektrické energie v pohotovostním režimu se zvýší,

pokud je zapnuta funkce hlasového vyhledávání s

vestavěným mikrofonem.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Schéma zapojení

Více informací o připojeních naleznete v dokumentu Uživatelská příručka po stisknutí tlačítka HELP na

dálkovém ovládání.

ȭȯ



Kabel,

anténa,

externí

zařízení

Směrovač

Satelit

Sluchátka

7 mm

Zařízení HDMI

Zařízení

HDMI

Videorekordér, video herní zařízení,

DVD přehrávač, videokamera DVC,

externí zařízení*

14 mm

Modul podmíněného přístupu

Zařízení

HDMI

Domácí

audio

systém se

vstupem

Optical

Audio

Přijímač AV

Digitální

fotoaparát,

videokamera,

úložné médium

USB, pevný disk

USB

Digitální fotoaparát, videokamera,

úložné médium USB

Audio

systém se

zařízením

eARC/

ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Pokud chcete použít reproduktory

televizoru jako prostřední reproduktor,

připojte výstup vašeho přijímače AV ke

vstupu CENTER SPEAKER IN na televizoru.

• Než připojíte kabely, odpojte televizor i

přijímač AV od elektrické sítě.

• Položku [Reproduktor] je nutné nastavit na

[Audio systém].

Syčení při nepřipojení vstupu CENTER

SPEAKER IN k AV receiveru zabráníte

vypnutím [Režim středového TV

reproduktoru]. Podrobnosti naleznete v

Uživatelské příručce.

 CAM (Modul podmíněného

přístupu)

• Poskytuje přístup k placeným TV službám.

Další podrobnosti najdete v navod s

pokyny dodané s modulem CAM.

• Nevkládejte smart kartu přímo do slotu

CAM vašeho TV. Karta musí být vložena do

modulu podmíněného přístupu dodaného

autorizovaným prodejcem.

• CAM není v některých zemích/oblastech

podporován. Dostupnost ověřte u

autorizovaného prodejce.

• Když po používání internetového videa

přepnete na digitální program, může se

zobrazit zpráva CAM.

/ AV IN

• Pro kompozitní připojení použijte

analogový prodlužovací kabel (není

součástí dodávky).

•

 (Sluchátka)

• Podporuje pouze 3pólový stereo mini jack

konektor.

• Nemůžete současně přehrávat zvuk do

sluchátek a pomocí reproduktorů

televizoru.

 USB 1/2, USB 3 (HDD REC)*

• Při připojení velkého zařízení USB může

toto zařízení překážet ostatním

připojeným zařízením vedle něj.

• Při připojování velkého zařízení USB toto

zařízení připojte ke konektoru USB 1.

• Připojte USB HDD zařízení do portu USB 3

(modrý).

 HDMI IN 1/2/3/4

• Rozhraní HDMI může přenášet digitální

video a audio přes jediný kabel.

•

• Chcete-li využívat vysoce kvalitní obsah 4K

50p/60p, připojte kabel HDMI Premium

High Speed a nastavte [Formát signálu

HDMI] na [Vylepšený formát].

Toto nastavení proveďte jednotlivě pro

každý připojený konektor HDMI IN.

Podrobnosti o podporovaných formátech

naleznete v části „Specifikace“ v tomto

návodu (strana 12-13).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Připojte svůj audio systém k HDMI IN 3 a

do portu HDMI IN 3 na TV. Audio systém,

který podporuje HDMI eARC/ARC může

odesílat video do TV a přijímat audio z TV

přes stejný HDMI kabel. Pokud váš audio

systém nepodporuje HDMI eARC/ARC, je

zapotřebí další připojení pomocí DIGITAL

AUDIO OUT (OPTICAL).

• Použijte HDMI kabel s Ethernetem pro

připojení audio systému s eARC.

10 mm

3,5 mm

1234

1: L

2: Video

3: Zemění

4: P

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (Vstup RF), (Satelitní vstup)

• Připojení pro pozemní/kabelové vysílání a

satelit. Připojte postupně: SUB.  MAIN

 Anténa

• Konektor jack SUB. připojte pouze tehdy,

když využíváte režim dvou tunerů, s

výjimkou rozvodu jediným kabelem podle

EN50494.

*1 Pro externí zařízení, které má pouze SCART AV OUT,

použijte adaptér SCART-RCA a analogový

prodlužovací kabel.

*2 Pouze pro některé oblasti/země/modely televizoru.

Poznámka

• Když jsou kabely připojeny k bočnímu konektoru

nelze připevnit boční kryt.

• Boční kryt uložte na bezpečném místě pro budoucí

použití.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montáž televizoru na zeď

Pro zákazníky:

Z bezpečnostních důvodů a z důvodů ochrany výrobku společnost Sony důrazně doporučuje, aby

instalaci vašeho TV na stěnu provedli kvalifikovaní odborníci. Nepokoušejte se o instalaci sami.

Pro prodejce a dodavatele Sony:

Během instalace, pravidelné údržby a prohlídek výrobku důsledně dbejte na bezpečnost.

Nástěnný držák - informace pro instalaci

Tento návod k použití televizoru popisuje pouze kroky přípravy montáže televizoru před její samotnou

montáží na zeď.

Pokyny k instalaci Nastěnneho držaku na stěnu naleznete v časti Informace o instalaci (Nastěnny

držak) na strance produktu modelu televizoru.

www.sony.eu/support/

Příprava instalace nástěnného držáku

Použijte nástěnný držák SU-WL850 (není součástí dodávky) nebo SU-WL450 (není součástí dodávky)

pro instalaci TV na stěnu.

Zajistěte, že před instalací TV na stěnu byl připevněn stolní stojan dle pokynů v průvodci nastavením.

• Před zapojením kabelů připravte TV pro nástěnný držák.

• Postupujte podle pokynů dodaných s nástěnným držákem pro váš model. Instalace TV vyžaduje

dostatečnou odbornost, zejména pro stanovení, zda pevnost stěny udrží hmotnost TV.

• Připevnění tohoto produktu na zeď byste měli svěřit prodejcům Sony nebo autorizovaným

dodavatelům a během instalace věnovat patřičnou pozornost bezpečnosti. Společnost Sony nenese

žádnou odpovědnost za poškození nebo zranění způsobené nesprávnou manipulací nebo instalací.

• Šrouby pro nástěnný držák nejsou součástí balení.

• Nepoužité šrouby a stolní stojan uložte na bezpečné místo, dokud nebudete připraveni připevnit

stolní stojan. Uchovávejte šrouby mimo dosah dětí.

Používání volitelného Nástěnného držáku (SU-WL850 nebo SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Sejměte kryt stojanu a kryty konektorů.

2 Odšroubujte šrouby na zadní straně TV.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Řešení problémů

Při obecném řešení problémů, jako jsou černá

obrazovka, nehrající zvuk, nehybný obraz,

nereagující televizor nebo ztráta sítě, postupujte

následovně.

1 Vypněte a znovu zapněte televizor stisknutím

tlačítka napájení na dálkovém ovládání,

dokud se nezobrazí zpráva. Televizor se

restartuje. Pokud se televizor neobnoví,

zkuste jej odpojit od zdroje napájení. Potom

stiskněte tlačítko zapínání na televizoru,

počkejte dvě minuty a znovu připojte do sítě.

2 Více informací naleznete v nabídce nápovědy

po stisknutí tlačítka HELP na dálkovém

ovládání.

3 Připojte televizor k internetu a aktualizujte

software. Společnost Sony doporučuje

udržovat software televizoru aktualizovaný.

Softwarové aktualizace poskytují nové funkce

a vylepšení výkonu.

4 Navštivte internetové stránky podpory Sony

(informace naleznete na přední straně tohoto

návodu).

Když televizor odpojíte, je možné, že televizor

nebude možné nějakou dobu zapnout, i když

stisknete tlačítko napájení na dálkovém

ovladači nebo na televizoru.

Inicializace systému nějakou dobu trvá. Počkejte

přibližně jednu minutu, potom to zkuste znovu.

Problémy a řešení

Když LED kontrolka bliká červeně.

 Spočítejte, kolikrát zabliká (časový interval je 3

sekundy).

Resetujte televizor odpojením od zdroje napájení,

dokud LED kontrolka nepřestane blikat červeně a

potom televizor zapněte.

Pokud problém přetrvává, odpojte televizor od

zdroje napájení a obraťte se na svého prodejce

nebo na servisní středisko Sony, přičemž uveďte,

kolikrát LED kontrolka blikala.

Nelze přijímat služby pozemního/kabelového

vysílání.

 Zkontrolujte anténní/kabelové připojení a

nastavení zesilovače.

 Vyberte pozemní/kabelovou službu stisknutím TV

na dálkovém ovládání a potom vyberte [Digitální],

pokud není vysílací služba zobrazena.

 Pokud je v okolí vysílán velmi silný signál, signál

pozemního vysílání může být potlačen. Nastavte

[LNA (K. ---)] na [Vyp] při ladění digitálních

programů.

 Když se přestěhujete do nového domu nebo bytu

nebo když chcete přijímat nové programy, tyto

programy vyhledejte vyběrem položky [Digitální

ladění].

Nelze přijímat služby satelitního vysílání.

 Zkontrolujte připojení satelitního kabelu.

 Když se zobrazí zpráva [Žádný signál. Detekováno

přetížení LNB…], odpojte televizor od zdroje

napájení. Potom se ujistěte, že satelitní kabel není

poškozený a že vedení satelitního signálu není

zkratováno v satelitním konektoru.

Dálkové ovládání nefunguje.

 Vyměňte baterie.

Zapomněli jste heslo rodičovského zámku

vysílání.

 Zadejte 9999 jako kód PIN a vyberte [Změnit kód

PIN].

Panel televizoru se zahřívá.

 Když je televizor používán delší dobu, panel se

zahřeje. Na dotek může být horký.

Jas obrazovky se v průběhu sledování TV

snižuje.

 Pokud je část obrazu nebo celý obraz nehybný, jas

obrazovky bude postupně snižován, aby se

předešlo ulpívání obrazu. Nejde o poruchu TV.

Obáváte se ulpívání obrazu.

Pokud se opakovaně nebo po delší dobu

zobrazuje stejný obraz, může dojít k ulpívání

obrazu. Aby se omezilo ulpívání obrazu,

doporučujeme TV normálně vypnout vypínačem

na dálkovém ovladači nebo na TV.

Poznámka

• Ruční obnovení panelu proveďte, pouze když je

ulpívání obrazu výrazné. Obecně platí, že byste tuto

funkci měli používat pouze jednou ročně. Vyhněte se

používání této funkce častěji, než jednou ročně,

protože to může ovlivnit použitelnou životnost

panelu.

• Obraz, který zahrnuje hodiny, loga a jasné barvy

(včetně bílé), může snadno způsobovat ulpívání

obrazu. Vyhněte se delšímu zobrazování těchto druhů

obrazu, jinak může dojít k ulpívání obrazu.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Na obrazovce se zobrazí bílá čára.

 Obnova panelu se spustí automaticky, pokud byl

TV používán po dlouhou dobu, aby se předešlo

ulpívání obrazu. Obnova panelu je spuštěna po

vypnutí TV a dokončení obnovy trvá přibližně

jednu hodinu. V průběhu obnovy panelu se může

na obrazovce zobrazovat bílá čára. Nejde o

poruchu TV.

Zobrazuje se zpráva [Obnova panelu nebyla

dokončena…].

Obnova panelu se spustí automaticky, pokud

byl TV používán po dlouhou dobu, aby se

předešlo ulpívání obrazu. Pokud dojde k zapnutí

TV, odpojení napájecího kabelu, nebo pokud

pokojová teplota poklesne pod 10 ºC nebo se

zvýší nad 40 ºC v průběhu obnovy panelu,

proces nebude dokončen a zobrazí se tato

zpráva.

 Pokud byla obnova panelu spuštěna automaticky,

znovu se restartuje, pokud TV vypnete pomocí

dálkového ovládání.

 Pokud je panel obnovován ručně, musíte jej

znovu zvolit.

Specifikace

Systém

Typ panelu

Panel OLED (organická dioda vyzařující světlo)

Televizní systém

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: B/G, D/K, I

Digitální: DVB-T/DVB-C

DVB-T2*

Satelit*

: DVB-S/DVB-S2

Systém barev

PAL/SECAM/NTSC3.58 (Pouze video)/NTSC4.43 (Pouze video)

Výběr kanálů

V závislosti na oblasti, zemi nebo modelu televizoru

Analogové: UHF/VHF/kabelové

Digitální: UHF/VHF/kabelové

Satelit*

: mezifrekvenční kmitočet 950-2 150 MHz

Zvukový výstup

20 W + 20 W + 10 W + 10 W

Bezdrátová technologie

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac nemusí být k dispozici v závislosti na zemích/

oblastech.)

Verze Bluetooth 4.2

Kmitočtové pásmo (pásma)

RMF-TX600E

Verze softwaru

Toto rádiové zařízení je určeno k použití se schválenými verzemi

softwaru, které jsou uvedeny v prohlášení o shodě EU.

Verzi softwaru zobrazíte stisknutím tlačítka HELP na dálkovém

ovladači.

Dálkové ovládání: _._.__.___

Vyberte [Dálkové ovládání]  [Verze softwaru] z [Nastavení].

Více informací naleznete v dokumentu Uživatelská příručka.

Bylo ověřeno, že software uložený v tomto rádiovém zařízení

splňuje základní požadavky směrnice 2014/53/EU.

Vstupní/Výstupní konektory jack

Anténa/kabel

75 ohmová externí zásuvka pro VHF/UHF

Anténa/kabel*

Konektor typ F (zásuvka), 75 ohmová.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz,

Rozvod jediným kabelem EN50494.

/ AV IN

Video/audio vstup (mini-konektor jack)

Bezdrátová síť LAN (IEEE802.11ac/a/b/g/n)

Frekvenční rozsah Výstupní výkon

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvenční rozsah Výstupní výkon

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Frekvenční rozsah Výstupní výkon

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (podpora rozlišení 4K, Kompatibilní s HDCP

2.3)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC formáty*

Audio:

V režimu eARC (Enhanced Audio Return Channel)*

Podrobnosti naleznete v Uživatelské příručce.

Kromě režimu eARC

5,1 kanálové lineární PCM: 32/44,1/48/88,2/96/176,4/192

kHz 16/20/24 bitů, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (pouze modely HDMI IN 3)

V režimu eARC*

Podrobnosti naleznete v Uživatelské příručce.

V režimu ARC

Dvoukanálový lineární PCM: 48 kHz 16 bitů, Dolby Digital,

Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitální optický konektor jack (dvoukanálový lineární PCM:

48 kHz 16 bitů, Dolby Digital, DTS)

 (stereofonní mini konektor)

Sluchátka

1, 2, 3 (HDD REC)*

Port zařízení USB. ( 3. USB HDD zařízení pro funkci

nahrávání)

USB porty 1 a 2 podporují vysokorychlostní USB (USB 2.0)

USB port 3 podporuje super rychlé USB (USB 3.1 Gen 1)

Slot CAM (modul podmíněného přístupu)

LAN

Konektor 10BASE-T/100BASE-TX (V závislosti na operačním

prostředí sítě se rychlost připojení může lišit. Rychlost a kvalita

komunikace nejsou zaručeny.)

CENTER SPEAKER IN

Vstupní konektor středového reproduktoru

Ostatní

Volitelné příslušenství

Nástěnný držák: SU-WL850

Nástěnný držák: SU-WL450

Provozní teplota

0 ºC – 40 ºC

Provozní vlhkost

Relativní vlhkost 10 % - 80 % (nekondenzující)

Napájení, specifikace produktu a další

Požadavky na napájení

220 V – 240 V AC, 50 Hz

Třída energetické účinnosti

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Velikost obrazovky (úhlopříčka) (přibl.)

KD-77AG9: 194,7 cm / 77 palců

KD-65AG9: 163,9 cm / 65 palců

KD-55AG9: 138,8 cm / 55 palců

Spotřeba energie

V režimu [Standardní]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

V režimu [Živý]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Roční spotřeba energie*

KD-77AG9: 293 kWh za rok

KD-65AG9: 234 kWh za rok

KD-55AG9: 183 kWh za rok

Spotřeba energie v pohotovostním režimu*

KD-77AG9: 0,50 W (29 W v režimu aktualizace softwaru/EPG)

KD-65AG9: 0,50 W (27 W v režimu aktualizace softwaru/EPG)

KD-55AG9: 0,50 W (27 W v režimu aktualizace softwaru/EPG)

Rozlišení obrazu

3 840 bodů (vodorovně) × 2 160 řádků (svisle)

Vlastnosti výstupu

USB 1/2

5 V , MAX. 500 mA

USB 3

5 V , MAX. 900 mA

Rozměry (přibl.) (š × v × h)

se stolním stojanem

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

bez stolního stojanu

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Hmotnost (přibl.)

se stolním stojanem

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

bez stolního stojanu

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Všechny televizory nemají technologii DVB-T2 nebo DVB-S/S2

nebo terminál pro satelitní anténu.

*2 Když je vstup 4096 × 2160p a [Širokoúhlý režim] je nastaveno

na [Výchozí], rozlišení bude zobrazeno jako 3840 × 2160p. Pro

zobrazení 4096 × 2160p, nastavte [Širokoúhlý režim] na [Plný

1] nebo [Plný 2].

*3 Pro podporu 18 Gbps, nastavte [Formát signálu HDMI] na

[Vylepšený formát].

*4 Podrobnosti naleznete v Uživatelské příručce.

*5 Režim eARC je aktivní, pokud je možnost [Režim eARC]

nastavena na [Auto], možnost [Reproduktor] na [Audio

systém] a je připojený audio systém kompatibilní s eARC.

*6 Pouze pro některé oblasti/země/modely televizoru.

*7 Spotřeba energie v kWh za rok spočítaná na základě spotřeby

televizoru zapnutého 4 hodiny denně po 365 dní.

Skutečná spotřeba energie závisí na způsobu používání

televizoru.

*8 Specifikovaná spotřeba energie v pohotovostním režimu je

dosažena po dokončení nezbytných vnitřních procesů

televizoru.

*9 Spotřeba elektrické energie v pohotovostním režimu se zvýší,

pokud je televizor připojen k síti.

Poznámka

• Nevyjímejte náhražku modulu nebo krytku (dostupnost závisí

na modelu televizoru) slotu CAM (modul podmíněného

přístupu) za jiným účelem, než vložení karty Smart.

• Dostupnost volitelného příslušenství závisí na zemi/oblasti/

modelu televizoru/zásobách na skladě.

• Vzhled a specifikace se mohou změnit bez předchozího

upozornění.

Poznámky k funkcím digitální televize

• Digitální televize (DVB pozemní, satelitní a kabelová),

interaktivní služby a síťové funkce nemusí být dostupné ve

všech zemích nebo oblastech. Některé funkce nemusí být

některými poskytovateli a v některých síťových prostředích

aktivovány nebo nemusí pracovat správně. Někteří

poskytovatelé televizních služeb mohou za své služby účtovat

poplatky.

• Tento televizor podporuje digitální vysílání s využitím kodeků

MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, nicméně nelze

zaručit kompatibilitu se signály všech operátorů/služeb, které

se mohou v průběhu času měnit.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\13CZ-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Informace o obchodních značkách

• Pojmy HDMI a HDMI High-Definition Multimedia Interface a

rovněž logo HDMI jsou ochranné známky nebo zapsané

ochranné známky společnosti HDMI Licensing Administrator,

Inc. ve Spojených státech a dalších zemích.

• Dolby, Dolby Vision, Dolby Audio a symbol dvojitého D jsou

ochranné známky společnosti Dolby Laboratories. Vyrobeno na

základě licence poskytnuté společností Dolby Laboratories.

Dolby Laboratories. Všechna práva vyhrazena.

• „BRAVIA“, a BRAVIA Sync jsou ochranné známky

společnosti Sony Corporation.

• Gracenote, logo a ligatura Gracenote a logo „Powered by

Gracenote“ jsou buď registrované obchodní známky, nebo

obchodní známky společnosti Gracenote, Inc. ve Spojených

státech a/nebo jiných zemích.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV a další

související značky a loga jsou ochranné známky společnosti

Google LLC.

• Wi-Fi®, Wi-Fi Alliance® a Wi-Fi Direct® jsou registrované

ochranné známky společnosti Wi-Fi Alliance.

• Logo Wi-Fi CERTIFIED™ je certifikační značka společnosti Wi-Fi

Alliance.

• Informace o patentech DTS naleznete na http://

patents.dts.com. Vyrobeno na základě licence od společnosti

DTS, Inc. DTS, symbol, dále DTS společně se symbolem jsou

registrované obchodní známky a DTS Digital Surround je

známka společnosti DTS, Inc. © DTS, Inc. Všechna práva

vyhrazena.

• Slovní značka a loga Bluetooth® jsou registrované ochranné

známky ve vlastnictví společnosti Bluetooth SIG, Inc. a jakékoliv

využívání těchto značek společností Sony Corporation podléhá

licenci. Ostatní obchodní značky a obchodní názvy jsou

majetkem příslušných vlastníků.

• Netflix je registrovaná ochranná známka společnosti Netflix,

Inc.

• DiSEqC™ je ochranná známka společnosti EUTELSAT. Tento

televizor podporuje DiSEqC 1.0. Tento televizor není určen k

ovládání antén s motorovým pohonem.

• TUXERA je registrovaná ochranná známka společnosti Tuxera

Inc. v USA a v dalších zemích.

• Logo USB-IF SuperSpeed USB Trident je registrovaná ochranná

známka společnosti USB Implementers Forum, Inc.

• Všechny ostatní ochranné známky jsou majetkem příslušných

vlastníků.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Obsah

DÔLEŽITÉ UPOZORNENIE . . . . . . . . . . . . . . . . 2

Informácie o bezpečnosti . . . . . . . . . . . . . . . 3

Ochrana obrazovky televízneho

prijímača (televízny prijímač OLED) . . . . . . .4

Diaľkový ovládač a televízny prijímač. . . . 5

Schéma zapojenia . . . . . . . . . . . . . . . . . . . 7

Montáž TV prijímača na stenu . . . . . . . . 10

Použitie voliteľnej Montážnej konzoly na

stenu (SU-WL850 alebo SU-WL450) . . . . . . 10

Riešenie problémov. . . . . . . . . . . . . . . . . 12

Problémy a riešenia . . . . . . . . . . . . . . . . . . . 12

Špecifikácie. . . . . . . . . . . . . . . . . . . . . . . . 13

Úvod

Ďakujeme vám, že ste si vybrali tento výrobok značky Sony.

Pred uvedením tohto televízneho prijímača do činnosti si pozorne

prečítajte tento návod a odložte si ho pre prípad budúcej potreby.

Poznámka

• Pred uvedením tohto televízneho prijímača do činnosti si

prečítajte „Informácie o bezpečnosti“ (strana 3).

• Informácie o bezpečnosti nájdete vdodávaných informáciách o

bezpečnosti.

• Obrázky a ilustrácie použité v Sprievodcovi nastavením a v

tomto návode slúžia len na referenčné účely a môžu sa líšiť od

samotného produktu.

Umiestnenie identifikačného štítka

Štítky s číslom modelu, dátumom výroby (rok/mesiac) a s údajmi

o napájacom zdroji sa nachádzajú na zadnej časti TV prijímača

alebo na balení. Nájdete ich po demontovaní krytu stojana .

Poznámka pre rádiové

zariadenie

Sony Visual Products Inc. týmto vyhlasuje,

že rádiové zariadenia typu

KD-77AG9, KD-65AG9, KD-55AG9 sú v súlade so smernicou 2014/

53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto

internetovej adrese:

http://www.compliance.sony.de/

Poznámka pre spotrebiteľov: nasledujúce informácie sa vzťahujú

iba na zariadenie predávané v krajinách, v ktorých platia smernice

EÚ.

Pre toto rádiové zariadenie platia nasledujúce obmedzenia

týkajúce sa uvedenia do prevádzky alebo požiadaviek na

autorizáciu používania v krajinách AT, BE, HR, CY, CZ, DK, EE, FI,

FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS,

LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo:

Pásmo 5 150-5 350 MHz je obmedzené len na použitie vinteriéri.

Ak chcete pripevniť stolový

stojan, pozrite Sprievodcu

nastavením.

Pripojenie na internet a ochrana údajov

Tento výrobok sa pripojí na internet počas počiatočného

nastavenia, hneď ako bude sieť pripojená za účelom potvrdenia

pripojenia na internet a neskôr na konfiguráciu domovskej

obrazovky. V týchto i všetkých ďalších pripojeniach na internet je

použitá vaša IP adresa. Ak chcete, aby vaša IP adresa nebola

vôbec použitá, nenastavujte bezdrôtové pripojenie na internet a

nepripájajte zariadenie na internet ani káblom. Pokiaľ ide o

ďalšie podrobnosti o pripojeniach na internet, pozrite si

informácie o ochrane osobných údajov na obrazovkách v

nastaveniach.

Pomocník

Ďalšie informácie o riešení problémov a ďalšie užitočné

informácie nájdete priamo v televíznom prijímači. Na

diaľkovom ovládači stlačte HELP pre zobrazenie zoznamu tém

alebo vyhľadávanie podľa kľúčového slova.

Príručka (manuál)

Pre viac informácií vyberte [Príručka] z ponuky Pomocníka na

obrazovke televízneho prijímača. Môžete tiež pozrieť Príručku

na počítači alebo smartfónu (informácie uvedené na zadnom

kryte tejto príručky).

DÔLEŽITÉ UPOZORNENIE

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Inštalácia/Nastavenie

Televízny prijímač nainštalujte a používajte v súlade s dolu

uvedenými pokynmi, aby ste predišli vzniku rizika požiaru, zasahu

elektrickym prudom, poškodeniam alebo úrazom.

Inštalácia

• Televízny prijímač treba nainštalovať v blízkosti ľahko dostupnej

sieťovej zásuvky.

• Umiestnite televízny prijímač na stabilný rovný povrch, aby ste

predišli jeho prevrhnutiu a zraneniu alebo poškodeniu majetku.

• Televízny prijímač nainštalujte na miesto, odkiaľ ho nemožno

stiahnuť, posunúť ani prevrhnúť.

• Televízny prijímač nainštalujte tak, aby stolový stojan

televízneho prijímača neprečnieval mimo TV stojana (nedodáva

sa). Ak stolový stojan prečnieva mimo TV stojana, televízny

prijímač sa môže prevrhnúť, spadnúť a spôsobiť zranenie osôb

alebo sa môže televízny prijímač poškodiť.

• Keď je televízny prijímač umiestnený na stole, z bezpečnostných

dôvodov dbajte na to, aby boli stredné kryty pripevnené k

zadnej strane televízneho prijímača.

• Inštaláciu upevnenia na stenu môže uskutočňovať iba

kvalifikovaný pracovník servisu.

• Z bezpečnostných dôvodov rozhodne odporúčame používat’

príslušenstvo značky Sony, ako napr.:

 Montážna konzola na stenu SU-WL850

 Montážna konzola na stenu SU-WL450

• Na pripevnenie Montážnej konzoly na stenu k TV prijímaču

použite skrutky dodané s Montážnou konzolou na stenu.

Dodané skrutky, znázornené na ilustrácii, sú merané od

pripevňovacieho povrchu Montažnej konzoly na stenu.

Priemer a dĺžka skrutky závisia od modelu Montažnej konzoly na

stenu.

Použitie iných ako dodávaných skrutiek môže mať za následok

vnútorné poškodenie televízneho prijímača, alebo spôsobiť jeho

pád atď.

Preprava

• Pred premiestňovaním televízneho prijímača odpojte všetky

káble.

• Na prenášanie veľkého televízneho prijímača sú potrební dvaja

alebo traja ľudia.

• Pri prenášaní držte televízny prijímač tak, ako je to znázornené

nižšie. Netlačte na panel ani na rám okolo obrazovky.

• Pri manipulácii s televíznym

prijímačom ani pri jeho montáži

televízny prijímač neklaďte.

• Pri prenášaní a preprave chráňte televízny prijímač pred nárazmi

alebo nadmernými vibráciami.

• Pri preprave do opravy alebo pri sťahovaní zabaľte televízny

prijímač do pôvodného kartónu a baliaceho materiálu.

Predchádzanie prevrhnutiu

Vetranie

• Vetracie otvory skrinky nikdy nezakrývajte a nič dovnútra

prístroja nestrkajte.

• Ponechajte voľný priestor okolo televízneho prijímača ako na

ilustrácii dolu.

• Rozhodne odporúčame použit’ nástenný držiak značky Sony,

aby sa zaručila dostatočná cirkulácia vzduchu.

Nainštalovaný na stene

Informácie o bezpečnosti

Skrutka (M6)

Montážna konzola na stenu

9 mm - 13 mm

Zadný kryt televízneho prijímača

Skrutka M4 (nedodáva sa)

1,5 N·m

{15 kgf·cm}

Skrutka (nedodáva sa)

6 mm - 7 mm

Kábel

(nedodáva sa)

30 cm

10 cm

Okolo prijímača ponechajte najmenej takýto voľný priestor.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Nainštalovaný na podstavci

• Na zaručenie dostatočného vetrania a na predchádzanie

usadzovaniu nečistôt alebo prachu:

 Televízny prijímač neklaďte na plochu, neinštalujte ho hlavou

dolu, dozadu ani nabok.

 Televízny prijímač neklaďte na policu, koberec, posteľ ani do

skrine.

 Televízny prijímač neprikrývajte textíliami, ako sú záclony, ani

predmetmi ako noviny a pod.

 Televízny prijímač neinštalujte podľa ilustrácie dolu.

Preventívne opatrenia na ochranu obrazovky

pred poškodením

Uchovanie obrazu

Televízne prijímače OLED sú náchylné na uchovanie obrazu

(vypálenie) kvôli vlastnostiam použitých materiálov. Uchovanie

obrazu môže nastať, ak sa obrazy opakovane alebo dlhodobo

zobrazujú na rovnakom mieste na obrazovke. Nejde o poruchu

televízneho prijímača. Zabráňte zobrazovaniu obrazov, ktoré

môžu spôsobiť uchovanie obrazu.

Nižšie sú uvedené príklady obrazov, ktoré môžu

spôsobiť uchovanie obrazu:

• Obsah s čiernymi pruhmi v hornej a spodnej časti a/alebo na

ľavej a pravej strane obrazovky. (napríklad orámované

zobrazenie, obrazovka 4:3, štandardné rozlíšenie)

• Statické obrazy, napríklad fotografie.

• Videohry, ktoré môžu v určitých častiach obrazovky obsahovať

statický obsah.

• Ponuky na obrazovke, programoví sprievodcovia, logá kanálov

atď.

• Statický obsah z aplikácií.

• Panely na obrazovke, napríklad paneli používané v

spravodajstve a hlavných správach.

Opatrenia na zníženie rizika uchovania obrazu:

• Spoločnosť Sony odporúča, aby ste televízny prijímač vypli

bežným spôsobom, teda stlačením vypínača na diaľkovom

ovládači alebo na televíznom prijímači.

• Vyplňte obrazovku zmenou režimu [Široký režim], aby sa

eliminovali čierne pruhy. Pre položku [Široký režim] vyberte inú

možnosť ako [Normálny].

• Vypnite ponuku OSD (On Screen Display) stlačením

tlačidla / vypnutím ponúk z pripojeného zariadenia.

Podrobnosti nájdete v návode k pripojenému zariadeniu.

• Zabráňte zobrazovaniu statických záberov s jasnými farbami

(vrátane bielej), hodín alebo log v akejkoľvek časti obrazovky.

• Nastavte nastavenia obrazu na základe okolitých podmienok.

Nastavenie Štandardný obraz sa odporúča na domáce

používanie a na sledovanie obsahu, v ktorom sa často zobrazujú

logá staníc, a pod.

Televízny prijímač disponuje nasledujúcimi funkciami, ktoré

pomáhajú redukovať/zabraňovať uchovaniu obrazu.

Obnovenie panelu

Funkcia Obnovenie panelu sa automaticky spustí a upraví

jednotnosť obrazovky televízneho prijímača, ktorá sa dlhodobo

používala. Funkciu Obnovenie panelu možno vykonať aj

manuálne, a to iba v prípade, ak je uchovanie obrazu veľmi

viditeľné alebo ak sa zobrazí nasledujúce hlásenie: [Obnovenie

panelu nebolo dokončené…]

Upozornenie:

• Funkcia Obnovenie panelu môže ovplyvniť panel. Referenčne

vykonávajte funkciu Obnovenie panelu len raz ročne.

Nevykonávajte ju častejšie, pretože by to mohlo ovplyvniť

životnosť panela.

• Vykonanie funkcie Obnovenie panelu trvá približne jednu

hodinu.

• Počas vykonávania funkcie Obnovenie panelu sa môže na

obrazovke zobraziť biela čiara. Nejde o poruchu televízneho

prijímača.

• Funkcia Obnovenie panelu bude fungovať len pri izbovej teplote

v rozsahu od 10 ºC do 40 ºC.

Posunutie pixelu

Automaticky posunie obraz na obrazovke, aby nedošlo k

uchovaniu obrazu.

Ostatné funkcie

Jas obrazovky sa automaticky zníži pri zobrazení statických

záberov, hodín, jasných farieb alebo log a podobne.

30 cm

10 cm

Okolo prijímača ponechajte najmenej takýto voľný priestor.

6 cm

Neblokujte oblasť cirkulácie vzduchu.

Cirkulácia vzduchu

Stena

Cirkulácia vzduchu je zablokovaná.

Stena

Ochrana obrazovky televízneho prijímača

(televízny prijímač OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Diaľkový ovládač a televízny

prijímač

Tvar diaľkového ovládača, umiestnenie,

dostupnosť a funkcia tlačidiel na diaľkovom

ovládači sa môžu líšiť v závislosti od oblasti/

krajiny/modelu televízneho prijímača.

 (Mikrofón): Použiť hlasové

vyhľadávanie. (Napr. vyhľadať rôzny obsah

hlasovým príkazom.)*

//// (Navigačný D-Pad):

Navigácia a výber ponuky na obrazovke.

TV: Prepnite na ľubovoľný televízny kanál

alebo aktivujte a zobrazte ponuku TV.

 (Pohotovostný režim TV prijímača)

Tlačidlá s číslami

/ (Zobrazenie informácií/textu):

Zobrazenie informácií.

 (Text):

Zobrazenie textových informácií.

 Google Play

NETFLIX (len v obmedzených

oblastiach/krajinách/modeloch

televíznych prijímačov)

Farebné tlačidlá

 GUIDE/ :

Zobrazenie programovej

príručky alebo EPG káblového/satelitného

prijímača*

REC LIST: Zobrazenie zoznamu nahrávania

na USB HDD alebo DVR*

 (Výber vstupu): Zobrazenie a voľba

zdroja vstupu a pod.

(Rýchle nastavenia): Zobrazenie

rýchlych nastavení.

BACK/

HOME

 +/– (Hlasitosť)

(Prechod)

 (Stlmenie)

Tip

• Službu skratky na zjednodušenie ovládania

možno zapnúť alebo vypnúť stlačením a

podržaním tlačidla .

CH +/–//

V režime TV: Výber kanála.

V režime Text: Výber nasledujúcej () alebo

predchádzajúcej () stránky.

 AUDIO: Výber zvuku viacjazyčného zdroja

alebo duálneho zvuku (závisí od zdroja

programu).

(Nastavenie titulkov)

HELP:

Zobrazenie ponuky pomocníka.

///

 REC:

Zaznamenanie práve sledovaného

programu na USB HDD alebo DVR*

EXIT

 (Napájanie)

 Snímač diaľkového ovládania /

Svetelný snímač / Indikátor LED

podsvietenia

 Zabudovaný mikrofón*

/ LED: Ak

chcete zapnúť zabudovaný mikrofón, stlačte

tlačidlo (MIC) na diaľkovom ovládači a

postupujte podľa pokynov na obrazovke.

Viac informácií nájdete v dokumente

Príručka.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 Funkcia hlasové vyhľadávanie vyžaduje pripojenie

na internet.

*2 Vyžaduje sa nastavenie [Nastavenie boxu káblovej

televízie/satelitu] (len v obmedzených oblastiach/

krajinách/modeloch TV prijímačov). Viac informácií

nájdete v dokumente Príručka.

*3 Len v obmedzených oblastiach/krajinách/jazykoch.

Spotreba energie v pohotovostnom režime sa zvýši,

keď je aktivovaná funkcia hlasové vyhľadávanie so

zabudovaným mikrofónom.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Schéma zapojenia

Viac informácií týkajúcich sa pripojení nájdete v dokumente Príručka stlačením tlačidla HELP na

diaľkovom ovládači.

ȭȯ



Kábel/

anténa/

externý

prijímac

Router

Satelit

Slúchadlo

7 mm

Zariadenie s HDMI

Zariadenie

s HDMI

Video-prehrávač/zariadenie na

videohry/prehrávač DVD/videokamera/

externý prijímač*

14 mm

Modul podmieneného prístupu

Zariadenie

s HDMI

Audio

systém s

optickým

vstupom

Audio

Prijímač AV

Digitálny

fotoaparát/

video-

kamera/

pamäťové

médiá USB/

zariadenie s

USB HDD

Digitálny fotoaparát/videokamera/

pamäťové médiá USB

Audio

systém

zariade-

ním s

eARC/

ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Ak chcete reproduktory TV použiť ako

stredový reproduktor, zapojte výstup

prijímača AV do konektora CENTER

SPEAKER IN na TV.

• Pred pripojením káblov odpojte TV aj

prijímač AV z elektrickej siete.

• Zaistite, aby bola položka [Reproduktor]

nastavená na možnosť [Audio systém].

Ak chcete pri pripojení konektora CENTER

SPEAKER IN do prijímača AV predísť

praskaniu, deaktivujte možnosť [Režim

stredného reproduktora TV]. Podrobnosti

nájdete v príručke.

 CAM (Modul podmieneného

prístupu)

• Poskytuje prístup k plateným TV službám.

Bližšie informácie nájdete v návode

dodávanom spolu s modulom CAM.

• Inteligentnú kartu nevkladajte priamo do

slotu CAM TV prijímača. Musí sa vložiť do

modulu podmieneného prístupu

poskytnutého autorizovaným predajcom.

• Modul CAM nie je podporovaný vo

všetkých krajinách/oblastiach. Poraďte sa

s autorizovaným predajcom.

• Keď po použití služby Internetové video

prepnete na digitálny program, môže sa

zobraziť hlásenie modulu CAM.

/ AV IN

• Pre kompozitné pripojenie použite

analógový predlžovací kábel (nedodáva

sa).

•

 (Slúchadlo)

• Podporuje iba 3-pólový stereo mini

konektor.

• Zvuk zo slúchadla aj reproduktorov TV

nemôže vychádzať súčasne.

 USB 1/2, USB 3 (HDD REC)*

• Pripojenie veľkého zariadenia USB môže

spôsobovať rušenie iných pripojených

zariadení umiestnených vedľa tohto

zariadenia.

• Veľké zariadenie USB pripojte do

konektora USB 1.

• Pripojenie zariadenia s USB HDD do USB

portu 3 (modrý).

 HDMI IN 1/2/3/4

• Rozhranie HDMI umožňuje prenášať

digitálny video a audio signál jedným

káblom.

•

• Ak si chcete vychutnať obsah vo vysokej

kvalite 4K 50p/60p, pripojte kábel

Premium High Speed HDMI a nastavte

položku [Formát signálu HDMI] na

možnosť [Vylepšený formát].

Toto nastavenie urobte samostatne pri

každom pripojení konektora HDMI IN.

Podrobnosti o podporovaných formátoch

nájdete v časti „Špecifikácie“ v tomto

návode (strana 13-14).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Pripojte audiosystém na HDMI IN 3 pre

vedenie audio signálu z televízneho

prijímača do audiosystému. Audiosystém,

ktorý podporuje HDMI eARC/ARC, dokáže

odosielať video do televízneho prijímača a

prijímať audio z televízneho prijímača cez

ten istý kábel HDMI. Ak váš audiosystém

nepodporuje HDMI eARC/ARC, je

potrebné ďalšie prepojenie s DIGITAL

AUDIO OUT (OPTICAL).

10 mm

3,5 mm

1234

1: L

2: Video

3: Uzemnenie

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Na prepojenie audio systému s eARC

použite kábel HDMI s Ethernetom.

 (Vstup RF), (Satelitný vstup)

• Pripojenia pre pozemné/káblové televízne

vysielanie a satelitnú televíziu. Postup

pripojenia: SUB.  MAIN  Anténa

• Pre SUB. konektor pripojte iba v prípade,

že používate režim dvojitého tunera s

výnimkou jednokáblového rozvodu

EN50494.

*1 Na pripojenie externého zariadenia, ktoré má len

SCART AV OUT, použite adaptér SCART-RCA a

analógový predlžovací kábel.

*2 Len v obmedzených oblastiach/krajinách/modeloch

TV prijímačov.

Poznámka

• Bočný kryt nemožno nasadiť, kým sú k bočnej

koncovke pripojené káble.

• Nezabudnite bočný kryt odložiť na bezpečné miesto

na budúce použitie.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montáž TV prijímača na stenu

Pre zákazníkov:

Z dôvodov ochrany produktu a bezpečnosti spoločnosť Sony odporúča, aby montáž TV prijímača

vykonali predajcovia spoločnosti Sony alebo licencovaní dodávatelia. Nepokúšajte sa ho montovať

sami.

Pre predajcov a dodávateľov Sony:

Počas montáže, pravidelnej údržby a kontroly tohto produktu venujte plnú pozornosť bezpečnosti.

Informácie o inštalácii montážna konzola na stenu

V tomto návode na používanie TV prijímača sú uvedené len kroky na prípravu montáže TV prijímača

pred montážou na stenu.

Pokyny na inštaláciu Montažnej konzoly na stenu nájdete na stránke produktu modelu televízneho

prijímača v časti Informácie o inštalácii (Montážna konzola na stenu).

www.sony.eu/support/

Príprava pre montáž pomocou konzoly na stenu

Televízny prijímač namontujte na stenu pomocou montážnej konzoly na stenu SU-WL850 (nedodáva

sa) alebo SU-WL450 (nedodáva sa).

Pred inštaláciou TV na stenu podľa Sprievodca nastavením nezabudnite pripevniť stolový stojan.

• Pred vykonaním pripojenia káblov najprv TV prijímač pripravte pre montážnu konzolu na stenu.

• Riaďte sa pokynmi uvedenými v sprievodcovi dodanom s montážna konzola na stenu pre svoj

model. Pri inštalácii TV prijímača sa vyžadujú dostatočné odborné znalosti, hlavne na stanovenie

únosnosti steny, aby udržala hmotnosť TV prijímača.

• Pripevnenie tohto produktu na stenu zverte predajcom alebo licencovaným dodávateľom

spoločnosti Sony a počas montáže venujte náležitú pozornosť bezpečnosti. Spoločnosť Sony

nezodpovedá za žiadne škody ani zranenia spôsobené nevhodnou manipuláciou alebo nesprávnou

montážou.

• Skrutky k montážna konzola na stenu sa nedodávajú.

• Nepoužité skrutky a stolový stojan uschovajte na bezpečnom mieste, až kým nebudete pripravení

stolový stojan nainštalovať. Skrutky uschovajte mimo dosahu detí.

Použitie voliteľnej Montážnej konzoly na stenu (SU-WL850 alebo SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Demontujte kryt stojana a kryty koncoviek.

2 Odmontujte skrutky zo zadnej časti televízneho prijímača.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Riešenie problémov

Všeobecné riešenie problémov, ako sú: čierna

obrazovka, žiadny zvuk, zamrznutý obraz,

televízny prijímač nereaguje alebo sa stratila

sieť, vykonajte nasledujúce kroky.

1 Reštartujte televízny prijímač stlačením

hlavného vypínača na diaľkovom ovládači,

kým sa neobjaví hlásenie. Televízny prijímač

sa reštartuje. Ak televízny prijímač nezačne

fungovať, skúste odpojiť sieťový kábel. Potom

stlačte tlačidlo napájania na televízore a

počkajte dve minúty, potom zapojte sieťový

kábel.

2 Pozrite ponuku pomocníka stlačením tlačidla

HELP na diaľkovom ovládači.

3 Pripojte televízny prijímač na internet a

vykonajte aktualizáciu softvéru. Spoločnosť

Sony odporúča udržiavať softvér TV

aktualizovaný. Aktualizácie softvéru

poskytujú nové funkcie a vylepšenia výkonu.

4 Navštívte webovú lokalitu podpory

spoločnosti Sony (informácie uvedené na

prednej strane obálky tejto príručky).

Keď televízny prijímač zapojíte, televízny

prijímač sa možno nezapne, aj keď stlačíte

tlačidlo hlavného vypínača na diaľkovom

ovládači alebo na televíznom prijímači.

Inicializácia systému trvá určitú dobu. Počkajte

približne jednu minútu a potom to skúste znova.

Problémy a riešenia

Keď bliká kontrolka LED načerveno.

 Počítajte, koľko krát zabliká (časový interval je tri

sekundy).

Televízny prijímač resetujte tak, že odpojíte

sieťový kábel, kým indikátor LED prestane blikať

načerveno, potom televízny prijímač znova

zapnete.

Ak problém pretrváva, odpojte napájací kábel a

kontaktujte predajcu alebo servisné stredisko

spoločnosti Sony a uveďte počet bliknutí

kontrolky LED.

Nie je možné prijať terestriálnu/káblovú

službu.

 Skontrolujte, či je pripojená anténa/kábel, a

nastavenie booster.

 Vyberte terestriálnu/káblovú službu stlačením

tlačidla TV na diaľkovom ovládači, potom vyberte

položku [Digitálny] ak sa vysielacia služba

nezobrazí.

 Terestriálny signál môže byť potlačený, ak je v

blízkosti iný silný signál. V nastavení digitálneho

ladenia nastavte [LNA (K ---)] na [Vyp.].

 Po presťahovaní do nového domu alebo keď sa

snažíte prijímať novú službu, pokúste sa o

vyhľadanie služby výberom [Digitálne ladenie].

Nie je možné prijať satelitnú službu.

 Skontrolujte pripojenie satelitného kábla.

 Keď sa objaví správa [Žiadny signál. Zistené

preťaženie LNB…], odpojte napájací kábel. Potom

skontrolujte, či nie je satelitný kábel poškodený a

či vedenie satelitného signálu nemá skrat v

satelitnom konektore.

Diaľkový ovládač nefunguje.

 Vymeňte batérie.

Heslo rodičovského zámku pre vysielanie

bolo zabudnuté.

 Zadajte ako kód PIN 9999 a vyberte [Zmeniť PIN

kód].

Okraj televízneho prijímača sa zahrieva.

 Keď sa televízny prijímač používa dlhšiu dobu,

okraj televízneho prijímača je teplejší. Môžete to

cítiť, keď sa ho dotknete rukou.

Počas sledovania televízneho prijímača

obrazovka stmavne.

 Ak celý obraz alebo jeho časť ostane statická, jas

obrazovky sa postupne zníži, aby nedošlo k

uchovaniu obrazu. Nejde o poruchu televízneho

prijímača.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Obávate sa, že došlo k uchovaniu obrazu.

Ak sa rovnaký obraz zobrazuje opakovane alebo

dlhodobo, môže sa vyskytnúť uchovanie obrazu.

S cieľom redukovať uchovanie obrazu

odporúčame vykonať štandardné vypnutie

televízora stlačením hlavného vypínača na

diaľkovom ovládači alebo televízore.

Poznámka

• Obnovenie panela vykonajte manuálne len vtedy, ak

je uchovanie obrazu obzvlášť viditeľné. Referenčne

túto funkciu vykonajte len raz ročne. Nevykonávajte ju

viac ako raz ročne, pretože môže ovplyvniť životnosť

panela.

• Obrazy obsahujúce hodiny, logá a jasné farby

(vrátane bielej) môžu jednoducho spôsobiť uchovanie

obrazu. Zabráňte dlhodobému zobrazovaniu týchto

typov obrazov, pretože v opačnom prípade môže

dôjsť k uchovaniu obrazu.

Na obrazovke sa zobrazuje biela čiara.

 Po dlhodobom používaní televízneho prijímača sa

automaticky spustí funkcia Obnovenie panelu,

aby sa zredukoval efekt uchovania obrazu.

Funkcia Obnovenie panelu sa spustí po vypnutí

televízneho prijímača a jej dokončenie bude trvať

približne jednu hodinu. Počas vykonávania

funkcie Obnovenie panelu sa môže na obrazovke

zobraziť biela čiara. Nejde o poruchu televízneho

prijímača.

Zobrazí sa hlásenie [Obnovenie panelu

nebolo dokončené…].

Funkcia Obnovenie panelu sa automaticky

spustí po dlhodobom používaní televízneho

prijímača, aby sa zredukoval efekt uchovania

obrazu. Ak sa počas vykonávania funkcie

Obnovenie panelu zapne televízny prijímač,

odpojí sa napájací kábel alebo izbová teplota

klesne mimo rozsah 10 ºC až 40 ºC, proces sa

nedokončí a zobrazí sa toto hlásenie.

 Ak sa funkcia Obnovenie panelu spustila

automaticky, po vypnutí televízneho prijímača

diaľkovým ovládačom sa znova spustí.

 Ak ste funkciu Obnovenie panelu spustili

manuálne, musíte ju znova vybrať.

Špecifikácie

Systém

Systém panela

Panel OLED (Organic Light Emitting Diode)

Systém televízneho vysielania

V závislosti od výberu krajiny a regiónu/modelu televízneho

prijímača

Analógový: B/G, D/K, I

Digitálny: DVB-T/DVB-C

DVB-T2*

Satelit*

: DVB-S/DVB-S2

Systém farieb

PAL/SECAM/NTSC3.58 (len video)/NTSC4.43 (len video)

Kanálový rozsah

V závislosti od výberu krajiny a regiónu/modelu televízneho

prijímača

Analógový: UHF/VHF/káblový

Digitálny: UHF/VHF/káblový

Satellite*

: Medzifrekvencia 950-2 150 MHz

Zvukový výstup

20 W + 20 W + 10 W + 10 W

Bezdrôtová technológia

Protokol IEEE802.11ac/a/b/g/n

(IEEE802.11ac nemusí byť dostupné v závislosti od krajín alebo

regiónov.)

Bluetooth verzia 4.2

Frekvenčné pásmo/pásma

RMF-TX600E

Verzia softvéru

Toto rádiové zariadenie je určené na používanie so schválenými

verziami softvéru, ktoré sú uvedené vo Vyhlásení o zhode pre

EÚ.

Na zistenie verzie softvéru stlačte tlačidlo HELP na diaľkovom

ovládači.

Diaľkové ovládanie: _._.__.___

Vyberte položku [Diaľkový ovládač]  [Verzia softvéru] z

ponuky [Nastavenia]. Viac informácií nájdete v dokumente

Príručka.

Je overené, že softvér nahraný na toto rádiové zariadenie je v

súlade so základnými požiadavkami smernice 2014/53/EÚ.

Vstupné a výstupné konektory

Anténa/kábel

75 Ohmov, externý konektor pre VHF/UHF

Satelitná anténa*

Konektor samica typu F, 75 Ohmov.

DiSEqC 1.0, LNB 13 V/18 V a tón 22 kHz, Káblový rozvod

EN50494.

/ AV IN

Vstup video/audio (kolikovy minikonektor)

Bezdrôtová sieť LAN (IEEE802.11ac/a/b/g/n)

Frekvenčný rozsah Výstupný výkon

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvenčný rozsah Výstupný výkon

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Frekvenčný rozsah Výstupný výkon

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (podpora rozlíšenia 4K, HDCP 2.3 -

kompatibilné)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Formáty PC*

Audio:

V režime eARC (Enhanced Audio Return Channel)*

Podrobnosti nájdete v Príručke.

Okrem režimu eARC

5,1 lineárny kanál PCM: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bitov, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Len model HDMI IN 3)

V režime eARC*

Podrobnosti nájdete v Príručke.

V režime ARC

Dvojkanálový lineárny PCM: 48 kHz 16 bitov, Dolby Digital,

Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitálny optický konektor (dvojkanálový lineárny PCM: 48 kHz

16 bitov, Dolby Digital, DTS)

 (stereo mini konektor)

Slúchadlo

1, 2, 3 (HDD REC)*

Port pre zariadenia s USB. ( 3 Zariadenie s USB HDD pre

funkciu REC)

USB port 1 a 2 podporujú vysokorýchlostné pripojenie USB (USB

2.0)

USB port 3 podporuje super vysokorýchlostné pripojenie USB

(USB 3.1 Gen 1)

Slot CAM (modul pre podmienený prístup)

LAN

Konektor 10BASE-T/100BASE-TX (V závislosti od prevádzkového

prostredia siete sa môže rýchlosť pripojenia meniť. Rýchlosť a

kvalita komunikácie nie je pre tento TV prijímač zaručená.)

CENTER SPEAKER IN

Vstupná svorka stredového reproduktora

Iné

Doplnkové príslušenstvo

Montážna konzola na stenu: SU-WL850

Montážna konzola na stenu: SU-WL450

Prevádzková teplota

0 ºC - 40 ºC

Prevádzková vlhkosť

10 % - 80 % RH (nekondenzovaná)

Napájanie, informácie o produkte a ďalšie

Požiadavky na napájanie

220 V – 240 V striedavého prúdu, 50 Hz

Trieda energetickej efektívnosti

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Rozmery obrazovky (merané diagonálne) (Približne)

KD-77AG9: 194,7 cm / 77 palcov

KD-65AG9: 163,9 cm / 65 palcov

KD-55AG9: 138,8 cm / 55 palcov

Príkon

V režime [Štandardný]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

V režime [Živý]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Ročná spotreba energie*

KD-77AG9: 293 kWh za rok

KD-65AG9: 234 kWh za rok

KD-55AG9: 183 kWh za rok

Príkon v pohotovostnom režime*

KD-77AG9: 0,50 W (29 W v režime aktualizácie softvéru/EPG)

KD-65AG9: 0,50 W (27 W v režime aktualizácie softvéru/EPG)

KD-55AG9: 0,50 W (27 W v režime aktualizácie softvéru/EPG)

Rozlíšenie displeja

3 840 bodov (vodorovne) × 2 160 riadkov (zvisle)

Menovitý výkon

USB 1/2

5 V , max. 500 mA

USB 3

5 V , max. 900 mA

Rozmery (Približne) (š × v × h)

vrátane stolového stojana

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

bez stolového stojana

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Hmotnosť (Približne)

vrátane stolového stojana

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

bez stolového stojana

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nie všetky televízne prijímače majú technológiu DVB-T2 alebo

DVB-S/S2 alebo konektor pre satelitnú anténu.

*2 Keď je vstup 4096 × 2160p a [Široký režim] je nastavené na

[Štandardný], rozlíšenie sa zobrazí ako 3840 × 2160p. Na

zobrazenie 4096 × 2160p vyberte nastavenie [Široký režim] na

[Plný 1] alebo [Plný 2].

*3 Ak si želáte podporu 18 Gb/s, nastavte [Formát signálu HDMI]

na [Vylepšený formát].

*4 Podrobnosti nájdete v Príručke.

*5 Režim eARC je aktívny, keď je položka [Režim eARC]

nastavená na možnosť [Auto], položka [Reproduktor] je

nastavená na možnosť [Audio systém] a je pripojený audio

systém kompatibilný s funkciou eARC.

*6 Len v obmedzených oblastiach/krajinách/modeloch TV

prijímačov.

*7 Spotreba energie za rok v kWh. Táto hodnota platí pre

spotrebu energie v prípade televízneho prijímača, ktorý bude

používaný 4 hodiny denne počas 365 dní.

Skutočná spotreba energie bude závisieť na spôsobe

používania televízneho prijímača.

*8 Uvedený príkon v pohotovostnom režime sa dosiahne, keď

televízny prijímač dokončí nevyhnutné vnútorné procesy.

*9 Spotreba elektrickej energie v pohotovostnom režime sa zvýši

po pripojení televízora k sieti.

Poznámka

• Neodstraňujte maketu karty alebo kryt (dostupnosť závisí od

modelu televízneho prijímača) zo slotu CAM (modul pre

podmienený prístup) televízneho prijímača okrem prípadu, že

do slotu CAM chcete vložiť kartu Smart Card.

• Dostupnosť voliteľného príslušenstva závisí od krajiny/regiónu/

modelu TV prijímača/zásob.

• Dizajn a špecifikácie sa môžu zmeniť bez oznámenia.

Poznámky k funkcii Digital TV

• Digitálna TV (terestriálne, satelitné a káblové DVB), interaktívne

služby a sieťové funkcie nemusia byť dostupné vo všetkých

krajinách alebo oblastiach. Niektoré funkcie nemusia byť

aktivované alebo nemusia fungovať správne u niektorých

poskytovateľov alebo v sieťových prostrediach. Niektorí

poskytovatelia TV služieb môžu za svoje služby účtovať

poplatok.

• Táto TV podporuje digitálne vysielanie s použitím kodekov

MPEG-2, H.264/MPEG-4 AVC a H.265/HEVC, ale nie je možné

zaručiť kompatibilitu so signálmi všetkých operátorov/služieb,

ktoré sa môžu v priebehu času meniť.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\14SK-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Informácie o ochranných známkach

• Výrazy HDMI, HDMI High-Definition Multimedia Interface a

logo HDMI sú obchodnými známkami alebo registrovanými

obchodnými známkami spoločnosti HDMI Licensing

Administrator, Inc. v Spojených štátoch amerických a ďalších

krajinách.

• Dolby, Dolby Vision, Dolby Audio a dvojitý symbol D sú

obchodné značky spoločnosti Dolby Laboratories. Vyrobené na

základe licencie od spoločnosti Dolby Laboratories. Dôverné

Laboratories. Všetky práva vyhradené.

• „BRAVIA”, a BRAVIA Sync sú ochranné známky alebo

registrované ochranné známky spoločnosti Sony Corporation.

• Gracenote, logo a logotyp Gracenote a logo „Powered by

Gracenote“ sú registrované ochranné známky alebo ochranné

známky spoločnosti Gracenote, Inc., v USA a/alebo v iných

krajinách.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV a

ďalšie súvisiace značky a logá sú ochrannými známkami

spoločnosti Google LLC.

• Wi-Fi®, Wi-Fi Alliance® a Wi-Fi Direct® sú registrované ochranné

známky spoločnosti Wi-Fi Alliance.

• Logo Wi-Fi CERTIFIED™ je certifikačná známka spoločnosti Wi-

Fi Alliance.

• Informácie o patentoch DTS nájdete na adrese http://

patents.dts.com. Vyrobené na základe licencie od spoločnosti

DTS, Inc. DTS, symbol a DTS a symbol znázornené spolu sú

registrované ochranné známky a DTS Digital Surround je

práva vyhradené.

• Slovná značka a logá Bluetooth® sú registrované ochranné

známky vlastnené spoločnosťou Bluetooth SIG, Inc. a

akékoľvek použitie týchto značiek zo strany spoločnosti Sony

Corporation sa realizuje na základe licencie. Ostatné ochranné

známky a obchodné názvy sú vlastníctvom príslušných

vlastníkov.

• Netflix je registrovaná ochranná známka spoločnosti Netflix,

Inc.

• DiSEqC™ je ochranná známka spoločnosti EUTELSAT. Tento TV

prijímač podporuje DiSEqC 1.0. Tento TV prijímač nie je určený

pre kontrolné motorizované antény.

• TUXERA je registrovaná ochranná známka spoločnosti Tuxera

Inc. registrovaná v USA a iných krajinách.

• Logo USB-IF SuperSpeed USB Trident je registrovaná ochranná

známka spoločnosti USB Implementers Forum, Inc.

• Všetky ostatné ochranné známky sú vlastníctvom príslušných

vlastníkov.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Tartalomjegyzék

FONTOS FIGYELMEZTETÉS . . . . . . . . . . . . . . . 2

Biztonsági előírások . . . . . . . . . . . . . . . . . . . .3

A TV-képernyő védelme (OLED TV). . . . . . . .4

Távvezérlő és TV. . . . . . . . . . . . . . . . . . . . . 5

Csatlakoztatási ábra. . . . . . . . . . . . . . . . . . 7

A tv felszerelése a falra . . . . . . . . . . . . . . 10

Az opcionális Fali konzol használata

(SU-WL850 vagy SU-WL450) . . . . . . . . . . . . 10

Hibaelhárítás . . . . . . . . . . . . . . . . . . . . . . 12

Problémák és megoldások . . . . . . . . . . . . . 12

Műszaki adatok . . . . . . . . . . . . . . . . . . . . 13

Bevezetés

Köszönjük, hogy ezt a Sony terméket választotta.

Kérjük, mielőtt üzembe helyezi a készüléket, olvassa el

figyelmesen ezt a használati utasítást, és őrizze meg, mert a

későbbiekben is szüksége lehet rá.

Megjegyzés

• Kérjük, hogy a TV használata előtt olvassa el a következőt:

„Biztonsági előírások” (3. oldal).

• További biztonsági előírásokért olvassa el a mellékelt Biztonsági

előírások részt.

• A Beállítási útmutatóban, valamint az ebben az útmutatóban

szereplő képek és ábrák csak tájékoztatási célokat szolgálnak,

és eltérhetnek a valós terméktől.

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap) és az áramellátás

típusának címkéje a televízió hátulján vagy a csomagoláson

találhatók. Ezek az állvány burkolatának levétele után válnak

láthatóvá .

Megjegyzés a

rádióberendezéssel

kapcsolatban

A Sony Visual Products Inc. igazolja, hogy a

KD-77AG9, KD-65AG9, KD-55AG9 típusú rádiós berendezések

megfelelnek a 2014/53/EU irányvonal előírásainak. Az EU

megfelelőségi nyilatkozat teljes szövege a következő internet-

címen olvasható el: http://www.compliance.sony.de/

Megjegyzés a felhasználók számára: a következő tájékoztatás az

EU irányelveit alkalmazó országokban értékesített készülékekre

vonatkozik.

Erre a rádióberendezésre vonatkozóan az üzembe helyezéssel

kapcsolatos következő korlátozások, vagy a használat

jóváhagyásával kapcsolatos következő követelmények

alkalmazandók ezekben az országokban: AT, BE, HR, CY, CZ, DK,

EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT, NL, PL, PT, SK, SI, ES, SE,

UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Koszovó:

Az 5 150-5 350 MHz-es sáv beltéri használatra van korlátozva.

Az asztali állvány

rögzítéséhez tekintse meg

a Beállítási útmutatót.

Internetkapcsolat és adatvédelem

Ez a termék a kezdeti beállítás alatt csatlakozik az internethez,

amint van hálózati kapcsolata, egyrészt az internetkapcsolat

ellenőrzésére, később pedig a Kezdőképernyő konfigurálására. A

rendszer erre a célra, és minden más internetkapcsolathoz is

használja az IP-címét. Ha azt szeretné, hogy a rendszer

egyáltalán ne használja az IP-címét, ne állítsa be a vezeték

nélküli internet funkciót, és ne csatlakoztasson internetkábelt.

Az internetkapcsolatokra vonatkozó további információkért

tekintse meg a beállítási képernyőkön található adatvédelmi

információkat.

Súgó

További hibaelhárítási tudnivalókat és más hasznos

információkat közvetlenül a TV-n is elérhet. Nyomja meg a

távvezérlő HELP gombját a témakörök listájának

megjelenítéséhez, illetve a kulcsszó szerinti kereséshez.

Súgóútmutató (kézikönyv)

További hibaelhárítási tudnivalókat és más hasznos

információkat közvetlenül a TV-n is elérhet. A Súgóútmutatót

PC-ről vagy okostelefonról is megnyithatja (a vonatkozó

tudnivalók a jelen kézikönyv hátoldalán olvashatók).

FONTOS FIGYELMEZTETÉS

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Üzembe helyezés, beállítás

Tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a

tv-készüléket az alábbi utasításoknak megfelelően helyezze

üzembe és használja.

Üzembe helyezés

• A tv-készüléket egy könnyen elérhető hálózati aljzat közelébe

helyezze.

• Helyezze a tv-készüléket stabil, sík felületre, hogy megelőzze

annak leesését, ami személyi sérülést, vagy a tulajdon

megrongálódását okozhatja.

• Helyezze a tv-készüléket egy olyan helyre, ahonnan nem lehet

lerántani, lelökni vagy feldönteni.

• Helyezze el úgy a tv-készüléket, hogy a tv asztali állványa ne

lógjon túl a tv-állványon (nincs mellékelve). Ha az asztali állvány

túllóg a tv-állványon, az a tv-készülék eldőlését vagy leesését

okozhatja, ami személyi sérülést vagy a tv megrongálódását

eredményezheti..

• Ha a Tv-készülék az asztali állványon van, akkor biztonsági

okokból helyezze fel a TV hátuljának középső fedeleit.

• A készülék falra szerelését szakemberrel végeztesse.

• Biztonsági okokból, határozottan javasolt az eredeti Sony

tartozékok használata, közöttük a következők:

 Fali konzol SU-WL850

 Fali konzol SU-WL450

• A Fali konzolt a Fali konzolhoz mellékelt csavarokkal rögzítse a

tv-készülékhez. A mellékelt csavarok kialakítása az ábrának

megfelelő, a Fali konzol csatlakozófelületétől mérve.

A csavarok hossza és átmérője a Fali konzol modelljétől függően

különböző.

A mellékelt csavarok helyett más csavarok használata a tv-

készülék belső sérülését eredményezheti, illetve a készülék

leesését stb. okozhatja.

Szállítás

• A készülék szállítása előtt szüntesse meg a készülék összes

csatlakozását.

• A készülék szállításához legalább két ember szükséges.

• Ha kézzel szállítja a tv-készüléket, akkor azt az alábbi ábra

szerint kell megfogni. Ne nyomja meg a panelt és a képernyő

körüli keretet.

• A mozgatás vagy felszerelés

során ne fektesse le a TV-t.

• Amikor szállítja a készüléket, ne

tegye ki ütődésnek vagy erős rázkódásnak.

• Ha a készüléket szervizbe szállítja vagy költözködik, mindig

csomagolja vissza az eredeti dobozába.

A felborulás megakadályozása

Szellőzés

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen

semmit a készülékbe.

• Az alábbi ábrán látható mértékû helyet hagyjon a készülék

körül.

• Határozottan javasolt Sony fali konzol használata, a megfelelő

szellőzés biztosítása érdekében.

Falra szerelve

Biztonsági előírások

Csavar (M6)

Fali konzol

9 mm - 13 mm

A televízió hátsó fedele

M4-os csavar (nincs mellékelve)

1,5 N·m

{15 kgf·cm}

Csavar (nincs

mellékelve)

6 mm - 7 mm

Kábel (nincs

mellékelve)

30 cm

10 cm

Legalább ennyi helyet hagyjon a készülék körül.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Állványon történő használat esetén

• A megfelelő szellőzés biztosítása, és por vagy szennyeződés

felhalmozódásának megelőzése érdekében:

 Ne üzemeltesse a készüléket a hátára vagy az oldalára

fordítva.

 Ne üzemeltesse a készüléket zárt polcon, ágyra vagy takaróra

helyezve, illetve szekrényben.

 Ne takarja le a készüléket függönnyel vagy hasonló textíliával,

illetve újsággal vagy hasonló anyaggal.

 Ne üzemeltesse a készüléket az alábbi módokon.

Óvintézkedések a képernyő rongálódás elleni

védelme érdekében

Képvisszamaradás

Az OLED TV-k az alkalmazott anyagok jellemzői miatt érzékenyek

a képvisszamaradásra (beégés). A képvisszamaradás akkor állhat

elő, ha a képernyőnek ugyanazon a helyén sokszor, vagy

huzamosabb ideig ugyanaz a kép jelenik meg. Ez nem jelenti a TV

hibás működését. Kerülje az olyan képek megjelenítését, amelyek

képvisszamaradást okozhatnak.

A következőkben olyan képekre mutatunk

példát, amelyek képvisszamaradást okozhatnak:

• A képernyő tetején, alján, jobb vagy bal oldalán fekete sávokat

tartalmazó képek. (Például Letterbox vagy 4:3 képarányú,

normál felbontású képek.)

• Állóképek, például fényképek.

• A képernyő egyes részein statikus tartalmat megjelenítő

videojátékok.

• Képernyőmenük, műsorújságok, csatornalogók stb.

• Alkalmazások statikus tartalmai.

• Szalagcímek, amelyeket pl. a híradók és?kiemelt hírek

használnak.

A képvisszamaradás kockázatának csökkentése:

• A Sony azt javasolja, hogy a TV-készüléket általában a

távvezérlőn vagy a TV-készüléken található be-/kikapcsoló

gombbal kapcsolja ki.

• A [Szélesvásznú mód] választásával szüntesse meg a fekete

sávokat. A [Szélesvásznú mód] módtól eltérő [Normál] beállítást

használjon.

• A / ombot megnyomva kapcsolja ki az OSD-t

(képernyőmenüt) és kapcsolja ki a csatlakoztatott készülékek

menüit. A részleteket lásd a csatlakoztatott készülék használati

útmutatójában.

• Kerülje a fényes színeket (beleértve a fehéret is) tartalmazó

állóképek vagy logók tartós megjelenítését a képernyő minden

részén.

• A képbeállításokat igazítsa a környezeti feltételekhez. A Normál

beállítást otthoni használatra ajánljuk és akkor, ha a

megjelenített tartalomban gyakran szerepel csatornalogó stb.

A TV következő funkciói segítenek a képvisszamaradás

csökkentésében/megelőzésében.

Képernyőfrissítés

A panelfrissítés hosszabb idejű használat után automatikusan fut

és beállítja a TV-kép egységességét. A panelfrissítés manuálisan

is elvégezhető, de csak akkor érdemes használni, ha a

képvisszamaradás már nagyon észrevehető, és a következő

üzenet jelenik meg: [A panelfrissítés nem fejeződött be…]

Vigyázat:

• A Panelfrissítés funkció hatással lehet a panelre. Javasoljuk,

hogy a panelfrissítést évente csak egyszer végezze el, mert a

funkció sűrűbb használata esetén a panel hasznos élettartama

lerövidülhet.

• A panelfrissítés végrehajtása körülbelül egy óráig tart.

• A panelfrissítés során egy fehér vonal jelenhet meg a

képernyőn, ez nem jelenti a TV hibás működését.

• A panelfrissítés csak akkor működik, ha a helyiség hőmérséklete

10 ºC és 40 ºC.

Képponteltolás

A képvisszamaradás megelőzése érdekében automatikusan

elmozdítja a képet a képernyőn.

Egyéb funkciók

A képernyő fényereje automatikusan csökken, ha állóképet, órát,

erős színeket vagy logókat stb. jelenít meg.

30 cm

10 cm

Legalább ennyi helyet hagyjon a készülék körül.

6 cm

Ne takarja el levegőkeringés útját.

Levegőkeringés

Fal

A légáramlás gátolt.

Fal

A TV-képernyő védelme (OLED TV)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Távvezérlő és TV

A távvezérlő alakja, gombjainak helye,

elérhetősége és funkciója a régiótól/

országtól/a televízió típusától függően

változhat.

 (Mikrofon): Használja a hangalapú

keresést. (Például különböző tartalmak

keresése beszéd alapján.)*

//// (navigációs D-panel): A

képernyőn történő navigálás és

elemkiválasztás eszköze.

TV: Segítségével átválthat tv-csatornára

vagy bemeneti csatornára, illetve

megjelenítheti a Tv menü lehetőséget.

 (Készenléti üzemmód)

Számgombok

/ (Információ/Szöveg felfedése):

Információk megjelenítése.

 (Teletext):

Teletext információk

megjelenítése.

 Google Play

NETFLIX (Csak egyes régiókban/

országokban/tv-modelleknél)

Színes gombok

 GUIDE/ :

A digitális műsorújság vagy a

kábeles/műholdas egység EPG-jének

megjelenítése*

REC LIST: Az USB HDD eszköz vagy a DVR

felvételi listájának megjelenítése*

 (Bemenetválasztás): Jelenítse meg és

válassza ki a bemeneti forrást stb.

(Gyors beállítások): Gyors beállítások

megjelenítése.

BACK/

HOME

 +/– (Hangerő)

(Ugrás)

 (Némítás)

Tipp

• A hozzáférési parancsikon szolgáltatás be- vagy

kikapcsolható a  megnyomásával és nyomva

tartásával.

CH +/–//

Tv üzemmódban: Csatornák kiválasztása.

Teletext üzemmódban: A következő ()

vagy az előző () oldal kiválasztása.

 AUDIO: Válassza ki a többnyelvű forrás

hangját vagy a kettős hangot (a műsor

forrásától függően).

(Feliratok beállítása)

HELP:

Súgó menü megjelenítése.

///

 REC:

Az aktuálisan megtekintett műsor

rögzítése USB HDD vagy DVR eszközre*

EXIT

 (Bekapcsolás)

 Távvezérlő érzékelője / Fényérzékelő /

LED-megvilágítás

 Beépített mikrofon*

/ LED: A beépített

mikrofon használatához nyomja meg a

(MIC) gombot a távvezérlőn, és kövesse a

képernyőn megjelenő utasításokat. További

információért tekintse meg a

Súgóútmutatót.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 A hangalapú kereséshez internet-kapcsolat

szükséges.

*2 [Kábel/műholdas doboz beállítása] beállítás

szükséges (csak egyes régiók/országok/TV-

modellek esetén). További információért tekintse

meg a Súgóútmutatót.

*3 Csak egyes régiók/országok/nyelvek esetén. A

készenléti állapot energiafogyasztása nőni fog,

amikor a beépített mikrofonnal végzett hangalapú

keresés és engedélyezve van.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Csatlakoztatási ábra

A csatlakozásokra vonatkozó további információért tekintse meg a Súgóútmutatót a távvezérlő HELP

gombjának megnyomásával.

ȭȯ



Kábel/

Antenna/

Külső

egység

Router

Műhold

Fejhallgató

7 mm

HDMI-készülék

HDMI-

készülék

Videomagnó/Videojáték/DVD-lejátszó/

Videokamera/Külső egység*

14 mm

Feltételes hozzáférési modul

HDMI-

készülék

Hangrendszer

optikai audio-

bemenettel

AV-erősítő

Digitális

fényképező

/Videó-

kamera/

USB-

tárhely/USB

HDD-eszköz

Digitális fényképező/

Videókamera/USB-tárhely

HiFi

rendszer

eARC/

ARC-vel/

HDMI-

készülékkel

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Ha a TV hangszóróit szeretné center

hangszóróként használni, akkor az AV-

erősítő kimenetét csatlakoztassa a TV

CENTER SPEAKER IN bemenetére.

• A kábelek csatlakoztatása előtt a TV és az

AV-erősítőre hálózati kábelét is

csatlakoztassa le a hálózati feszültségről.

• Ügyeljen arra, hogy a [Hangszóró]

beállítás [Audiorendszer] legyen.

Ha CENTER SPEAKER IN nincs egy AV

erősítőre csatlakoztatva, akkor a sistergés

elkerülésének céljából kapcsolja ki a

[Középső tv-hangszóró üzemmód]. A

részleteket lásd a Súgóútmutatóban.

 CAM (feltételes hozzáférési modul)

• Hozzáférést biztosít a fizetős

televíziószolgáltatásokhoz. A részleteket

lásd a CAM mellékelt használati

útmutatójában.

• Az intelligens kártyát ne helyezze

közvetlenül a televíziókészülék CAM

kártyahelyére. Egy hivatalos kereskedő

által biztosított feltételes hozzáférési

modulba kell beilleszteni.

• A CAM előfizetői kártya egyes

országokban/régiókban nem támogatott.

Érdeklődjön egy hivatalos kereskedőnél.

• Egy CAM üzenet jelenhet meg olyankor,

amikor az internetes videók használatát

követően digitális műsorra vált.

/ AV IN

• Kompozit kapcsolathoz használjon analóg

hosszabbítókábelt (nincs mellékelve).

•

 (Fejhallgató)

• Csak a 3 pólusú sztereó mini dugaszt

támogatja.

• A hang nem hallható egyidejűleg a

fejhallgatón és a TV hangszóróján is.

 USB 1/2, USB 3 (HDD REC)*

• Egy nagyobb méretű USB-eszközt

csatlakoztatása zavarhatja a közelében

lévő többi csatlakoztatott eszközt.

• Amikor egy nagyobb méretű USB-eszközt

csatlakoztat, csatlakoztassa az USB 1

aljzatba.

• Csatlakoztasson USB HDD eszközt az USB

3 (kék) porthoz.

 HDMI IN 1/2/3/4

• A HDMI-csatoló képes a digitális video- és

audiojeleket egyetlen kábelen át

továbbítani.

•

• A kiváló minőségű 4K 50p/60p tartalom

lejátszásához Premium High Speed HDMI

kábelt használjon és a [HDMI-

jelformátum] beállítást állítsa [Javított

formátum] értékre.

Ezt a beállítást minden egyes

csatlakoztatott HDMI IN csatlakozóra el

kell végezni. A használható formátumok

részleteit lásd: „Műszaki adatok”, ebben a

kézikönyvben (13-14 oldal).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Csatlakoztassa hangrendszerét a HDMI IN

3 aljzathoz, hogy a TV audiojelei

eljussanak a hangrendszeréhez. A HDMI

eARC/ARC szabványt támogató

hangrendszer képes videoadatokat

küldeni a TV készüléknek, valamint

audiojeleket fogadni a TV-től egyazon

HDMI-kábelen keresztül. Ha a

hangrendszere nem támogatja a HDMI

eARC/ARC szabványt, kiegészítő DIGITAL

AUDIO OUT (OPTICAL) kapcsolatra van

szükség.

10 mm

3,5 mm

1234

1: L

2: Video

3: Testelés

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Használjon Ethernet-képes HDMI-kábelt

eARC szabványt támogató hangrendszer

csatlakoztatásához.

 (RF bemenet), (Műholdas

bemenet)

• Földi/kábeles és műholdas csatlakozások.

Csatlakoztatás lépései: SUB.  MAIN 

Antenna

• A SUB. csatlakozót csak akkor

csatlakoztassa, ha ikertuneres

üzemmódot használ az egykábeles

jelszétosztó rendszer EN50494 kivételével.

*1 Csak SCART AV OUT csatlakozóval rendelkező külső

eszköz esetében használjon SCART-RCA adaptert és

analóg hosszabbítókábelt.

*2 Csak egyes régiókban/országokban/tv-

modellekben.

Megjegyzés

• Az oldalsó fedelet nem lehet feltenni, ha az

oldalsó csatlakozóra kábelek csatlakoznak.

• Az oldalsó fedelet későbbi felhasználás céljából

biztos helyen tárolja.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

A tv felszerelése a falra

Vásárlóink figyelmébe:

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a tv-készülék üzembe helyezését

Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe:

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartson

be minden biztonsági óvintézkedést.

Fali konzol felszerelési tájékoztató

A tv-készülék használati útmutatója csak a tv-készülék falra történő felszerelésének előkészületeire

vonatkozó lépéseket tartalmazza.

A fali konzolos felszerelésre vonatkozó útmutatásért olvassa el a fali konzolhoz tartozó felszerelési

tudnivalókat az adott TV-típus termékoldalán.

www.sony.eu/support/

Felkészülés a Fali konzol felszerelésére

A TV falra szereléséhez az SU-WL850 (nincs mellékelve) vagy SU-WL450 (nincs mellékelve) fali konzolt

használja.

A TV falra szerelése előtt a felszerelési útmutatónak megfelelően szerelje fel az asztali állvány.

• Mielőtt csatlakoztatná a kábeleket, készítse elő a TV-t a Fali konzol felszerelésére.

• Kövesse a fali konzol mellékelt útmutató előírásait. A TV felszereléséhez megfelelő szakértelem

szükséges, különösen annak eldöntésekor, hogy a fal képes-e a TV súlyának megtartására.

• A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor

ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből

eredő személyi sérülésekért vagy anyagi károkért.

• A fali konzol csavarjai nincsenek mellékelve.

• A fel nem használt csavarokat és az Asztali állványt tartsa biztonságos helyen az Asztali állvány

felszereléséig. A csavarokat kisgyermekektől távol eső helyen tárolja.

Az opcionális Fali konzol használata (SU-WL850 vagy SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Távolítsa el az állvány burkolatát és a csatlakozók fedelét.

2 Távolítsa el a TV hátulján található csavarokat.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Hibaelhárítás

Általános hibaelhárításhoz az alábbi lépéseket

kövesse a következő típusú problémák

esetében: fekete képernyő, nincs hang,

kimerevedett kép, a TV nem reagál, nem

található hálózat.

1 Indítsa újra a TV-t a távvezérlő

bekapcsológombjának megnyomásával,

amíg megjelenik egy üzenet. A TV újraindul.

Ha a TV nem áll helyre. Ha a tv nem áll helyre,

próbálja kihúzni a tápkábelt a hálózati

aljzatból. Ezt követően nyomja meg a

bekapcsológombot a tv-n, várjon két percig,

majd helyezze be újra a tápkábelt a hálózati

aljzatba.

2 Tekintse meg a Súgóútmutatót a távvezérlő

HELP gombjának megnyomásával.

3 Csatlakoztassa a TV-t az internethez, és

végezzen el egy szoftverfrissítést. A Sony

javasolja, hogy a TV szoftverét tartsa mindig a

legfrissebb állapotban. A szoftverfrissítések

új funkciókat és teljesítménynövekedést

kínálnak.

4 Keresse fel a Sony támogatási webhelyét

(információ a jelen kézikönyv hátsó borításán

látható).

Ha bedugja a TV-t, előfordulhat, hogy a TV

nem kapcsol be egyből, amikor megnyomja a

bekapcsológombot a távvezérlőn vagy a TV-

A rendszer inicializálása időt vesz igénybe.

Várjon körülbelül egy percet, majd próbálja újra.

Problémák és megoldások

Ha a megvilágító LED pirosan villog.

 Számolja meg, hányszor villan fel (az időköz

három másodperc).

Indítsa újra a tv-t. Ehhez húzza ki a tápkábelt a

hálózati aljzatból, amíg a LED-megvilágítás piros

villogása leáll, majd kapcsolja be a tv-t.

Ha a probléma továbbra is fennáll, válassza le a

TV-t a hálózatról, majd lépjen kapcsolatba a

kereskedővel vagy a Sony szervizközponttal, és

tájékoztassa őket arról, hányszor villog a

megvilágító LED.

A földi/kábelszolgáltatás nem érhető el.

 Ellenőrizze az antenna (légi)/kábel kapcsolatát és

az erősítő beállításait.

 A távvezérlő TV gombjának megnyomásával

válassza ki a földi/kábelszolgáltatást, majd

válassza ki a [Digitális] lehetőséget, ha

műsorszolgáltatás nem jelenik meg.

 Lehetséges, hogy egy közelről sugárzott erős jel

elnyomja a földi jelet. A digitális hangolási

beállítások között az [LNA (CS ---)] beállítást állítsa

[Ki] állapotba.

 Ha elköltözik vagy új szolgáltatásokat kíván

használni, próbáljon a [Digitális hangolás]

segítségével szolgáltatást keresni.

A műholdas szolgáltatás nem érhető el.

 Ellenőrizze a műholdas kábelkapcsolatot.

 Ha megjelenik a [Nincs jel. LNB túlcsordulás…]

üzenet, válassza le a hálózati csatlakozóvezetéket.

Ezután ellenőrizze, hogy a műholdas kábel nem

sérült-e, és hogy nem lett-e zárlatos a műholdas

jelvezeték a műholdas csatlakozóban.

A távvezérlő nem működik.

 Cserélje ki az elemeket.

Elfelejtette a szülői műsorzárhoz tartozó

jelszót.

 Írja be a 9999 PIN-kódot, és válassza a [PIN-kód

módosítása] lehetőséget.

A tv-készülék környezete felmelegszik.

 Ha a tv-készüléket hosszú ideig használja, a

környezete felmelegszik. Ezt érezheti, ha odanyúl

a kezével.

TV-nézés közben a képernyő sötétebbé válik.

 Ha az egész kép vagy a kép egy része állókép,

akkor a képernyő fényereje a képvisszamaradás

megelőzése érdekében csökken. Ez nem jelenti a

TV hibás működését.

Képvisszamaradási problémája van.

Ha hosszu ideig ismetelten ugyanaz a kep

jelenik meg, akkor kepvisszamaradas fordulhat

elő. A képvisszamaradás csökkentése

érdekében javasoljuk, hogy a TV-készüléket a

szokásos módon, a távvezérlő vagy a TV

kikapcsoló gombjának megnyomásával

kapcsolja ki.

Megjegyzés

• A panelfrissitest csak akkor vegezze el, ha a

kepvisszamaradas mar erősen eszrevehető.

Javasoljuk, hogy evente csak egyszer vegezze el.

Ennel sűrűbben ne hasznalja a funkciot, mert hatassal

lehet a panel hasznos elettartamara.

• Az órát, logót és erős színeket (beleértve a fehéret is)

tartalmazó képek könnyen képvisszamaradást

okozhatnak. Az ilyen típusú képeket ne jelenítse meg

hosszú ideig, mert ez képvisszamaradást okozhat.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Egy fehér vonal jelenik meg a képernyőn.

 A TV hosszú idejű használata után a

képvisszamaradás csökkentése érdekében

automatikusan fut a panelfrissítés funkció. A

panelfrissítés a TV kikapcsolása után indul el, és

körülbelül egy óráig tart. A panelfrissítés során

egy fehér vonal jelenhet meg a képernyőn. Ez

nem jelenti a TV hibás működését.

A [A panelfrissítés nem fejeződött be…]

üzenet jelenik meg.

A TV hosszú idejű használata után a

képvisszamaradás csökkentése érdekében

automatikusan fut a panelfrissítés funkció. Ha a

TV be van kapcsolva, és az AC hálózati kábel

nincs csatlakoztatva, vagy a helyiség

hőmérséklete a 10 ºC és 40 ºC közötti

tartományban van a panelfrissítés során, akkor

a folyamat nem fejeződik be és ez az üzenet

jelenik meg.

 Ha a panelfrissítés automatikusan indult el, akkor

újraindul, ha a távvezérlővel kikapcsolja a TV-

készüléket.

 Ha a panelfrissítést kézzel indította, akkor ismét ki

kell választani.

Műszaki adatok

Rendszer

Megjelenítő típusa

OLED (Organic Light Emitting Diode, szerves fénykibocsátó

dióda) panel

Tv-rendszer

Országtól/területválasztástól/tv-modelltől függően

Analóg: B/G, D/K, I

Digitális: DVB-T/DVB-C

DVB-T2*

Műhold*

: DVB-S/DVB-S2

Színrendszer

PAL/SECAM/NTSC3.58 (Csak videó)/NTSC4.43 (Csak videó)

Fogható csatornák

Országtól/területválasztástól/tv-modelltől függően

Analóg: UHF/VHF/kábel

Digitális: UHF/VHF/kábel

Műhold*

: 950 - 2 150 MHz KF-frekvencia

Hangkimeneti teljesítmény

20 W + 20 W + 10 W + 10 W

Vezeték nélküli technológia

IEEE802.11ac/a/b/g/n protokoll

(Az országtól/régiótól függően előfordulhat, hogy az

IEEE802.11ac nem érhető el.)

Bluetooth 4.2-es verzió

Frekvenciasáv(ok)

RMF-TX600E

Szoftververzió

Ez a rádióberendezés az EU megfelelőségi nyilatkozatban

meghatározott jóváhagyott szoftververzióval/

szoftververziókkal használható.

A szoftver verziójának kiderítéséhez nyomja meg a távvezérlő

HELP gombját.

Távvezérlő: _._.__.___

Válassza ki a(z) [Távoli vezérlés]  [Szoftververzió] lehetőséget

a(z) [Beállítások] menüből. További információért tekintse meg

a Súgóútmutatót.

Az ebbe a rádióberendezésbe betöltött szoftvert leellenőrizték,

és teljesíti a 2014/53/EU Irányelv alapvető követelményeit.

Bemeneti/kimeneti aljzatok

Antenna (légi)/kábel

75 Ohm külső antennacsatlakozó VHF/UHF-hez

Műholdantenna*

F típusú anya csatlakozó, 75 Ohm.

DiSEqC 1.0, LNB 13 V/18 V és 22 kHz-es kapcsolójel, Egykábeles

terjesztés EN50494.

/ AV IN

Video/Audio bemenet (mini jack)

Vezeték nélküli LAN (IEEE802.11ac/a/b/g/n)

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Frekvenciatartomány Kimeneti teljesítmény

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (támogatják a 4K felbontást, HDCP 2.3

kompatibilis)

Videó:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC formátumok*

Hang:

eARC (Enhanced Audio Return Channel) üzemmodban*

Részletes leírást a Súgóútmutatóban talál.

Kivéve eARC üzemmódban

5,1 csatornás lineáris PCM: 32/44,1/48/88,2/96/176,4/192

kHz 16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Csak a HDMI IN 3 esetén)

eARC üzemmodban*

Részletes leírást a Súgóútmutatóban talál.

ARC üzemmódban

Kétcsatornás lineáris PCM: 48 kHz 16 bit, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Digitális optikai csatlakozó (kétcsatornás lineáris PCM: 48 kHz

16 bit, Dolby Digital, DTS)

 (mini sztereó jack)

Fejhallgató

1, 2, 3 (HDD REC)*

USB-eszköz csatlakozója. ( 3 USB HDD-eszköz a FELVÉTEL

funkcióhoz)

Az 1. és 2. USB-port támogatja a High Speed USB (USB 2.0)

szabványt

A 3. USB-port támogatja a Super Speed USB (USB 3.1 Gen 1)

szabványt

Feltételes hozzáférési modul (CAM) nyílása

LAN

10BASE-T/100BASE-TX csatlakozó (A hálózati környezettől

függően a csatlakozási sebesség különbözhet. A

kommunikáció sebessége és minősége nem garantált.)

CENTER SPEAKER IN

Center hangszóró bemeneti csatlakozója

Egyebek

Külön megvásárolható tartozékok

Fali konzol: SU-WL850

Fali konzol: SU-WL450

Üzemi hőmérséklet

0 ºC – 40 ºC

Működési páratartalom

10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül)

Tápellátás, adatlap és egyebek

Tápellátás

220 V – 240 V AC, 50 Hz

Energiahatékonysági osztály

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Képernyőméret (átlósan mérve) (Kb.)

KD-77AG9: 194,7 cm / 77 hüvelyk

KD-65AG9: 163,9 cm / 65 hüvelyk

KD-55AG9: 138,8 cm / 55 hüvelyk

Teljesítményfelvétel

[Normál] üzemmódban

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

[Élénk] üzemmódban

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Éves energiafogyasztás*

KD-77AG9: 293 kWh évente

KD-65AG9: 234 kWh évente

KD-55AG9: 183 kWh évente

Készenléti üzemmódban*

KD-77AG9: 0,50 W (29 W szoftver-/EPG-frissítési üzemmódban)

KD-65AG9: 0,50 W (27 W szoftver-/EPG-frissítési üzemmódban)

KD-55AG9: 0,50 W (27 W szoftver-/EPG-frissítési üzemmódban)

Kijelző felbontása

3 840 képpont (vízszintes) × 2 160 sor (függőleges)

Kimeneti áramerősség

USB 1/2

5 V , max. 500 mA

USB 3

5 V , max. 900 mA

Méretek (Kb.) (szé × ma × mé)

asztali állvánnyal

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

asztali állvány nélkül

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Tömeg (Kb.)

asztali állvánnyal

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

asztali állvány nélkül

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nem minden tv rendelkezik DVB-T2 vagy DVB-S/S2

technológiával vagy műholdantenna-terminállal.

*2 Ha a bemenet felbontása 4096 × 2160p, és a [Szélesvásznú

mód] beállítás értéke [Normál], a megjelenített kép

felbontása 3840 × 2160p. 4096 × 2160p képpontos felbontás

megjelenítéséhez állítsa a[Szélesvásznú mód] beállítást

[Teljes 1] vagy [Teljes 2] értékre.

*3 A 18 Gb/s támogatásához válassza ki a [HDMI-jelformátum]

lehetőséget a [Javított formátum] beállításnál.

*4 Részletes leírást a Súgóútmutatóban talál.

*5 Az eARC üzemmód akkor aktív, ha az [eARC mód] beállítása

[Automatikus], a [Hangszóró] beállítása [Audiorendszer] és az

eARC használatára képes hangrendszer van csatlakoztatva.

*6 Csak egyes régiókban/országokban/tv-modellekben.

*7 Energiafogyasztás kWh/év értékben kifejezve, amely adat

olyan televíziókészülék teljesítményfelvételén alapul, amelyet

365 napon keresztül napjában 4 órát üzemeltetnek.

A tényleges energiafogyasztás a televízió használati módjától

függ.

*8 A megadott készenléti üzemmódú teljesítményfelvételt akkor

éri el a tv-készülék, miután befejezte a szükséges belső

folyamatokat.

*9 Ha a tv-készülék csatlakoztatva van a hálózathoz, a készenléti

üzemmód energiafelhasználása megnő.

Megjegyzés

• Ne távolítsa el a vakkártyát vagy a tv CAM (feltételes hozzáférési

modul) nyílásának borítását (az elérhetőség a tv-modelltől

függ), kivéve, ha a feltételes hozzáférési modulba intelligens

kártyát helyez be.

• A külön megvásárolható tartozékok elérhetősége az országtól/

régiótól/tv-típus/árukészlettől függ.

• A forma és a műszaki adatok előzetes bejelentés nélkül

megváltozhatnak.

Megjegyzések a digitális tv-funkcióról

• Előfordulhat, hogy a digitális TV (digitális földfelszíni

videoadás, műholdas- és kábeltelevízió), az interaktív

szolgáltatások és a hálózati funkciók nem érhetők el minden

országban vagy területen. Lehetséges, hogy egyes funkciók

nincsenek engedélyezve vagy nem működnek megfelelően

bizonyos szolgáltatók és hálózati környezetek használata

esetén. Egyes TV-szolgáltatók díjat számolhatnak fel a

szolgáltatásaikért.

• Ez a TV támogatja az MPEG-2, H.264/ MPEG-4 AVC és H.265/

HEVC kodekeket használó digitális műsorszolgáltatást, de nem

garantálható, hogy az idővel esetlegesen változó összes

szolgáltatóval/szolgáltatásjellel kompatibilis lesz.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\15HU-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface

kifejezések, valamint a HDMI embléma a HDMI Licensing

Administrator, Inc. védjegyei vagy bejegyzett védjegyei az

Amerikai Egyesült Államokban és más országokban.

• A Dolby, Dolby Vision, Dolby Audio, és dupla D szimbólum a

Dolby Laboratories védjegyei. A gyártás a Dolby Laboratories

licencengedélyével történt. Bizalmas kiadatlan anyagok. Dolby

• A „BRAVIA”, és a BRAVIA Sync a Sony Corporation

tulajdonát képező védjegy vagy bejegyzett védjegy.

• A Gracenote, a Gracenote embléma és szöveges logó és a

„Powered by Gracenote” embléma a Gracenote, Inc. vállalat

védjegye vagy bejegyzett védjegye az Egyesült Államokban

és/vagy más országokban.

reserved.

• A Google, a Google Play, a Chromecast, a YouTube, az Android

TV és az egyéb kapcsolódó jelzések és emblémák a Google LLC

védjegyei.

• A Wi-Fi®, Wi-Fi Alliance® és Wi-Fi Direct® a Wi-Fi Alliance

bejegyzett védjegye.

• A Wi-Fi CERTIFIED™ embléma a Wi-Fi Alliance hitelesítési jele.

• DTS-szabadalmakról lásd a http://patents.dts.com webhelyet.

Készült a DTS, Inc. licence alapján. A DTS, a szimbólum, illetve

a DTS és a szimbólum együttesen bejegyzett védjegyek, a DTS

fenntartva.

• A Bluetooth® jelzés és emblémák a Bluetooth SIG, Inc.

bejegyzett védjegyei, a Sony Corporation ezeket

licencmegállapodás keretében használja. A többi védjegy és

kereskedelmi megnevezés a megfelelő tulajdonosok

tulajdona.

• A Netflix a Netflix, Inc. bejegyzett védjegye.

• A DiSEqC™ az EUTELSAT védjegye. Ez a tv-készülék támogatja

a DiSEqC 1.0 szabványt. Ez a tv-készülék nem motoros

antennák vezérlésére lett tervezve.

• A TUXERA a Tuxera Inc. cég Egyesült Államokban és más

országokban bejegyzett védjegye.

• Az USB-IF SuperSpeed USB Trident embléma az USB

Implementers Forum, Inc. bejegyzett védjegye.

• Minden egyéb védjegy a megfelelő tulajdonosok tulajdonát

képezi.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Cuprins

INFORMAŢIE IMPORTANTĂ . . . . . . . . . . . . . . 2

Informații privind siguranța . . . . . . . . . . . . . . 3

Protejarea ecranului TV (TV OLED) . . . . . . . .4

Telecomanda şi televizorul . . . . . . . . . . . . 5

Schema de conexiuni. . . . . . . . . . . . . . . . . 7

Montarea televizorului pe perete . . . . . . 10

Utilizarea „Dispozitiv de montare pe

perete” (SU-WL850 sau SU-WL450) . . . . . . 10

Depanare . . . . . . . . . . . . . . . . . . . . . . . . . 12

Probleme şi soluţii . . . . . . . . . . . . . . . . . . . . 12

Specificaţii. . . . . . . . . . . . . . . . . . . . . . . . . 13

Introducere

Vă mulțumim că ați ales acest produs Sony.

Înainte de a utiliza televizorul, vă rugăm să citiți cu atenție acest

manual, după care să îl păstrați pentru a-l putea consulta ulterior.

Notă

• Înainte de a utiliza televizorul, vă rugăm să citiţi „Informaţii

privind siguranţa” (pagina 3).

• Pentru detalii suplimentare, citiţi informaţiile anexate privind

siguranţa.

• Imaginile şi ilustraţiile utilizate în Ghidul de configurare şi în

acest manual au scop doar de referinţă şi pot diferi faţă de

produsul real.

Unde se află eticheta de identificare

Etichetele cu numărul modelului, data fabricaţiei (an/lună) și

tensiunea de alimentare se află în partea posterioară a

televizorului sau pe ambalaj. Acestea pot fi găsite prin

demontarea capacului standului .

Observaţie cu privire la

echipamentul radio

Prin prezenta, Sony Visual Products Inc.

declară că tipurile de echipament radio

KD-77AG9, KD-65AG9, KD-55AG9 sunt în conformitate cu Directiva

2014/53/UE. Textul integral al declarației UE de conformitate este

disponibil la următoarea adresă internet:

http://www.compliance.sony.de/

Notificare către clienţi: informaţiile de mai jos sunt valabile numai

pentru echipamentele comercializate în ţările unde se aplică

directivele UE.

Pentru acest echipament radio, următoarele restricţii privind

punerea în funcţiune sau cerinţele de autorizare a utilizării sunt

valabile în AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT,

LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL,

BA, MK, MD, RS, ME, Kosovo:

Banda de 5.150-5.350 MHz este restricţionată la utilizarea în spaţii

închise.

Pentru a fixa suportul de

masă, consultaţi Ghidul de

configurare.

Conexiunea la internet şi politica de confidenţialitate a

datelor personale

Acest produs se conectează la internet în timpul configurării

iniţiale odată cu conectarea la o reţea, pentru confirmarea

conexiunii la internet, şi ulterior pentru configurarea ecranului

principal. Adresa dumneavoastră IP este utilizată pentru aceste

configurări şi pentru toate celelalte conexiuni la internet. Dacă

nu doriţi ca adresa dumneavoastră IP să fie utilizată, nu

configuraţi funcţia de internet wireless şi nu conectaţi cablul de

internet. Citiţi informaţiile privind confidenţialitatea afişate în

ecranele de configurare pentru detalii suplimentare despre

conexiunile la internet.

Ajutor

Căutaţi mai multe instrucţiuni pentru depanare şi alte

informaţii utile direct din televizor. Apăsaţi HELP de pe

telecomandă pentru a afişa lista subiectelor sau pentru a căuta

după cuvinte-cheie.

Ghid de asistenţă (manual)

Pentru informaţii mai detaliate, selectaţi [Ghid de asistenţă]

din meniul Ajutor al televizorului. Puteţi accesa Ghidul de

asistenţă şi din computer sau smartphone (informaţii pe

coperta spate a acestui manual).

INFORMAŢIE IMPORTANTĂ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalare/Configurare

Instalaţi și utilizaţi televizorul conform instrucţiunilor prezentate în

continuare, pentru a evita riscurile de incendii, șocurile electrice

sau deteriorări/răniri.

Instalarea

• Televizorul trebuie instalat în apropierea unei prize ușor

accesibile.

• Aşezaţi televizorul pe o suprafaţă dreaptă şi stabilă, pentru a

evita căderea acestuia şi vătămarea corporală sau pagubele

materiale.

• Instalaţi televizorul într-un loc de unde nu poate fi tras, împins

sau răsturnat.

• Instalați televizorul astfel încât suportul de masă al acestuia să

nu iasă în afara suportului de televizor (neinclus). Dacă suportul

de masă iese în afara suportului de televizor, este posibil ca

televizorul să se răstoarne, să cadă și să provoace vătămări

corporale sau să se deterioreze.

• Din motive de siguranță, asigurați-vă că puneți husele centrale

pe partea din spate a televizorului când acesta se află pe un

blat.

• Instalarea televizorului pe perete trebuie executată numai de

către persoane calificate.

• Din motive de siguranţă, se recomandă cu insistenţă utilizarea

accesoriilor Sony, inclusiv:

 Dispozitiv de montare pe perete SU-WL850

 Dispozitiv de montare pe perete SU-WL450

• Asigurați-vă că folosiți șuruburile furnizate cu Dispozitivul de

montare pe perete atunci când montați Dispozitivul de montare

pe perete la aparatul TV. Șuruburile furnizate sunt indicate

conform ilustrației atunci când măsurarea se face de la

suprafața de montare a Dispozitivului de montare pe perete.

Diametrul și lungimea șuruburilor diferă în funcție de modelul

Dispozitivului de montare pe perete.

Utilizarea altor șuruburi decât a celor furnizate poate avea ca

rezultat deteriorarea internă a televizorului sau căderea

acestuia, etc.

Transportul

• Înainte de a deplasa televizorul, decuplaţi toate cablurile.

• La transportul unui televizor de mari dimensiuni, este

recomandată participarea a două sau trei persoane.

• Când transportaţi manual aparatul TV, susţineţi-l așa cum este

prezentat mai jos. Nu apăsați pe panou și pe rama din jurul

ecranului.

• Atunci când manipulați sau

instalați televizorul, nu îl așezați

cu fața în jos.

• Feriţi televizorul de șocuri mecanice și de vibraţii prea puternice

în timpul transportului.

• Când duceţi aparatul la reparat sau când vă mutaţi, folosiți

ambalajul original.

Asigurarea stabilităţii

Ventilaţie

• Nu acoperiţi niciodată fantele de aerisire și nu introduceţi

obiecte în interiorul carcasei aparatului.

• Lăsaţi suficient spaţiu în jurul televizorului, așa cum este indicat

mai jos.

• Se recomandă cu insistență să utilizați dispozitivul de montare

pe perete furnizat de firma Sony, pentru că acesta asigură o

ventilație adecvată.

Instalarea pe perete

Informații privind siguranța

Șurub (M6)

Dispozitiv de montare pe perete

9 mm - 13 mm

Capacul din spate al televizorului

Șurub M4 (neinclus)

1,5 N·m

{15 kgf·cm}

Șurub (neinclus)

6 mm - 7 mm

Cablu

(neinclus)

30 cm

10 cm

Lăsaţi cel puţin atât spaţiu în jurul televizorului.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Instalarea pe un suport

• Pentru a asigura o ventilaţie corespunzătoare și a evita

adunarea prafului și a murdăriei:

 Nu așezaţi televizorul culcat, cu susul în jos, pe spate sau

lateral.

 Nu puneţi televizorul pe un raft, pe covor, în pat sau într-un

dulap.

 Nu acoperiţi televizorul cu materiale textile, de exemplu cu o

draperie, și nici cu alte obiecte, de exemplu ziare etc.

 Nu instalaţi televizorul așa cum este arătat mai jos.

Măsuri de precauție pentru protejarea

ecranului împotriva deteriorării

Retenția imaginii

TV-urile OLED pot fi afectate de retenția imaginii (ardere) din

cauza caracteristicilor materialelor utilizate. Retenția imaginii

poate apărea dacă imaginile statice sunt afișate în aceeași poziție

pe ecran în mod repetat sau pe perioade lungi de timp. Aceasta

nu reprezintă o funcționare defectuoasă a TV-ului. Evitați afișarea

imaginilor care pot cauza retenția imaginii.

Următoarele sunt exemple de imagini care pot

cauza retenția imaginii:

• Conținut cu bare negre în zonele de sus și de jos și/sau în zonele

din stânga și dreapta ale ecranului. (de exemplu, format

Letterboxed, ecran 4:3, definiție standard)

• Imagini statice, precum fotografiile.

• Jocuri video care pot avea conținut static în anumite zone ale

ecranului.

• Meniuri afișate pe ecran, ghiduri TV, sigle de canale etc.

• Conținut static de la aplicații.

• Burtiere pe ecran, precum cele utilizate în emisiunile de știri.

Pentru a reduce riscul de retenție a imaginii:

• Sony recomandă oprirea TV-ului în condiții normale, prin

apăsarea butonului de alimentare de la telecomandă sau de la

TV.

• Acoperiți întreg ecranul comutând la [Mod panoramic] pentru a

elimina barele negre. Selectați [Mod panoramic] diferit de

[Normal].

• Dezactivați OSD (On Screen Display) prin apăsarea butonului

/ și dezactivați meniurile de la echipamentele conectate.

Pentru detalii, consultați manualele de instrucțiuni pentru

echipamentele conectate.

• Evitați afișarea imaginilor statice care conțin culori luminoase

(inclusiv alb), ceasuri sau sigle pe orice zonă de pe ecran.

• Configurați setările imaginii pe baza condițiilor ambientale.

Imaginea standard este recomandată pentru utilizarea

personală și atunci când se vizualizează conținut care prezintă

sigle de canale etc.

TV-ul dispune de următoarele caracteristici pentru a ajuta

reducerea/prevenirea retenției imaginii.

Împrospătare panou

Împrospătarea panoului va rula automat pentru a regla

uniformitatea ecranului TV-ului după o utilizare îndelungată.

Împrospătarea panoului poate fi efectuată și manual și ar trebui

utilizată doar dacă retenția imaginii este considerabilă sau dacă

vedeți următorul mesaj: [Reîmprospătarea panoului nu s-a

încheiat…]

Atenție:

• Funcția Împrospătare panou poate afecta panoul. Ca

recomandare, efectuați Împrospătarea panoului doar o dată pe

an. Nu o efectuați mai des deoarece acest lucru poate afecta

durata de viață utilă a panoului.

• Împrospătarea panoului durează aproximativ o oră.

• Este posibil să apară o linie albă pe ecran în timpul Împrospătării

panoului. Aceasta nu reprezintă o funcționare defectuoasă a TV-

ului.

• Împrospătarea panoului va funcționa doar dacă temperatura în

cameră este cuprinsă între 10 ºC și 40 ºC.

Comutare pixeli

Mută automat imaginea pe ecran pentru a preveni retenția

imaginii.

Alte caracteristici

Luminozitatea ecranului este redusă automat la afișarea de

imagini statice, ceasuri, culori luminoase sau sigle etc.

30 cm

10 cm

Lăsaţi cel puţin atât spaţiu în jurul televizorului.

6 cm

Nu blocați zona de circulare a aerului.

Circularea aerului

Perete

Circulaţia aerului este blocată.

Perete

Protejarea ecranului TV (TV OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Telecomanda şi televizorul

Forma, amplasarea, disponibilitatea şi

funcţionarea butoanelor telecomenzii pot

varia în funcţie de regiune/ţară/modelul

televizorului.

 (Microfon): Utilizaţi funcţia căutare

vocală. (de ex., căutarea diferitelor elemente

de conţinut după voce.)*

//// (Buton direcţional tip D-

Pad):

Parcurgerea şi selectarea opţiunilor de

meniu afişate pe ecran.

TV: Trecerea la un canal de televiziune sau

intrare şi afişarea meniu TV.

 (TV standby)

Butoane numerice

/ (Afişare informaţii/text): Afişează

informaţii.

 (Text):

Afişează informaţii de tip text.

 Google Play

NETFLIX (numai pentru anumite ţări/

regiuni/modele de televizor)

Butoane colorate

 GUIDE/ :

Afişarea ghidului digital de

programe sau a ghidului electronic de

programe (EPG) transmis prin cablu/

satelit*

REC LIST: Afişarea listei de înregistrări

pentru hard diskul USB sau DVR*

 (Selectarea intrării): Afişarea şi

selectarea sursei de intrare etc.

(Setări rapide): Afişarea setărilor

rapide.

BACK/

HOME

 +/– (Volum)

(Salt)

 (Anulare sunet)

Sfat

• Funcţia de accesibilitate prin comenzi rapide

poate fi activată sau dezactivată prin ţinerea

apăsată a .

CH +/–//

În modul TV: Selecta canalul.

În modul Text: Selectează pagina următoare

() sau cea precedentă ().

 AUDIO: Selectaţi sunetul sursei multilingve

sau sunetul dublu (în funcţie de sursa

programului).

(Setări subtitrare)

HELP:

Afişează meniul de asistență.

///

 REC:

Înregistraţi programul vizionat în

momentul respectiv pe hard diskul USB sau

DVR*

EXIT

 (Alimentare)

 Senzor telecomandă / Senzor de

lumină / LED de iluminare

 Microfon încorporat*

/ LED: Pentru a

activa microfonul încorporat, apăsaţi

butonul (MIC) de pe telecomandă şi

urmaţi instrucţiunile afişate pe ecran. Pentru

mai multe informaţii, consultaţi Ghidul de

asistenţă.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 Căutarea vocală necesită o conexiune la Internet.

*2 Este necesară setarea [Configurare

*3 cablu/satelit] (numai pentru anumite regiuni/ţări/

modele de televizor). Pentru mai multe informaţii,

consultaţi Ghidul de asistenţă.

*4 Numai pentru anumite regiuni/ţări/limbi. Consumul

de energie în standby va crește atunci când funcția

de căutare vocală prin microfonul încorporat este

activată.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Schema de conexiuni

Pentru mai multe informaţii despre conexiuni, consultaţi Ghidul de asistenţă prin apăsarea butonului

HELP de pe telecomandă.

ȭȯ



Cablu/

antenă/

decodor

extern

Router

Satelit

Căști

7 mm

Dispozitiv HDMI

Dispozitiv

HDMI

VCR/echipament pentru jocuri video/

DVD player/cameră video/decodor

extern*

14 mm

Modul de acces condiționat

Dispozitiv

HDMI

Sistem

audio cu

intrare

audio

optică

Receptor AV

Aparat foto

digital/

cameră

video/

dispozitiv

de stocare

USB/hard

disk USB

Aparat foto digital/cameră video/

dispozitiv de stocare USB

Sistem

audio cu

dispozitiv

eARC/

ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Pentru a utiliza difuzoarele TV ca difuzor

central, conectați ieșirea de la Receptorul

AV la CENTER SPEAKER IN de pe TV.

• Înainte de conectarea cablurilor,

deconectați cablurile de alimentare de la

rețea pentru TV și Receptorul AV.

• Asigurați-vă că [Redare sunet] este setat la

[Sistem Audio].

Pentru a preveni apariția unui sunet de

șuierat atunci când nu conectați CENTER

SPEAKER IN la un receptor AV, dezactivați

[Mod Difuzor central TV]. Pentru detalii,

consultați Ghidul de asistență.

 CAM (modul de acces condiţionat)

• Asigură accesul la serviciile de televiziune

cu plată. Pentru detalii, consultaţi

manualul de instrucţiuni furnizat cu

modulul dumneavoastră CAM.

• Nu introduceţi cartela inteligentă direct în

fanta CAM a televizorului. Aceasta trebuie

montată în modulul de acces condiţionat

furnizat de către distribuitorul

dumneavoastră autorizat.

• CAM nu este acceptat în unele ţări/zone.

Consultaţi-vă cu distribuitorul

dumneavoastră autorizat.

• Este posibilă apariţia unui mesaj CAM la

comutarea la un program digital după

utilizarea videoclipurilor de pe internet.

/ AV IN

• Pentru o conexiune de tip compozit,

utilizaţi un cablu prelungitor analog

(neinclus).

•

 (Căști)

• Acceptă numai mini-mufă stereo cu 3 pini.

• Nu puteți emite semnal audio de la căști și

de la difuzoarele TV-ului în același timp.

 USB 1/2, USB 3 (HDD REC)*

• Conectarea unui dispozitiv USB de mari

dimensiuni poate afecta alte dispozitive

conectate în afară de acesta.

• La conectarea unui dispozitiv USB de mari

dimensiuni, conectaţi-l la mufa USB 1.

• Conectaţi un hard disk USB la portul USB 3

(albastru).

 HDMI IN 1/2/3/4

• Interfaţa HDMI poate transfera informaţiile

video şi audio în format digital printr-un

singur cablu.

•

• Pentru a vă bucura de conținut de calitate

înaltă 4K 50p/60p, conectați un cablu

HDMI Premium High Speed și setați

[Formatul semnalului HDMI] la [Format

îmbunătățit].

Faceți această setare individual pentru

fiecare terminal HDMI IN conectat. Pentru

detalii privind formatele compatibile,

consultaţi capitolul „Specificaţii” din

prezentul manual (pagina 13-14).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Conectaţi sistemul audio la HDMI IN 3

pentru a transmite semnalele audio ale

televizorului la sistemul audio. Sistemele

audio care acceptă HDMI eARC/ARC pot

trimite semnale video la televizor şi pot

primi semnale audio de la televizor prin

intermediul aceluiaşi cablu HDMI. Dacă

sistemul dumneavoastră audio nu acceptă

HDMI eARC/ARC, este necesară o

conexiune suplimentară cu DIGITAL AUDIO

OUT (OPTICAL).

• Utilizaţi cablul HDMI cu Ethernet pentru a

conecta sistemul audio cu eARC.

10 mm

3,5 mm

1234

1: L

2: Video

3: Împământare

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF intrare), (Intrare satelit)

•Conexiuni pentru antenă/cablu şi satelit.

Ordinea de conectare: SUB.  MAIN 

Antenă

• Conectaţi cablul la mufa SUB. numai

atunci când utilizaţi modul cu tuner dublu,

cu excepţia Distribuţiei prin cablu unic

EN50494.

*1 În cazul unui dispozitiv extern prevăzut numai cu

SCART AV OUT, utilizaţi un adaptor SCART-RCA şi un

cablu prelungitor analog.

*2 Numai pentru anumite țări/regiuni/modele de

televizor.

Notă

• Nu puteți atașa capacul lateral în timp ce

cablurile sunt conectate la terminalul lateral.

• Asigurați-vă că depozitați capacul lateral în siguranță,

pentru utilizări viitoare.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montarea televizorului pe perete

Pentru clienţi:

Pentru protejarea produsului și din motive de siguranță, Sony recomandă insistent ca instalarea TV-

ului pe perete să fie efectuată de către profesioniști calificați. Nu încercați să îl instalați singur."

Pentru dealerii Sony şi contractori:

Acordaţi atenţie maximă aspectelor de siguranţă în timpul instalării, întreţinerii periodice şi examinării

produsului.

Informații de instalare a dispozitivului de montare pe perete

Manualul de instrucţiuni al acestui televizor prezintă numai paşii necesari pentru pregătirea instalării

televizorului înainte de instalarea acestuia pe perete.

Pentru instrucţiuni privind instalarea Dispozitivului de montare pe perete, consultaţi informaţiile de

instalare (Dispozitiv de montare pe perete) de pe pagina produsului pentru modelul televizorului

dumneavoastră.

www.sony.eu/support/

Pregătirea pentru montarea pe perete

Pentru a instala televizorul pe perete, folosiţi dispozitivul de montare pe perete SU-WL850 (nu este

furnizat) sau SU-WL450 (nu este furnizat).

Asigurați-vă că atașați suportul de masă înainte de instalarea TV-ului pe perete, consultând Ghidul de

configurare.

• Pregătiți TV-ul pentru dispozitivul de montare pe perete înainte de a realiza conexiunile cablurilor.

• Respectați ghidul de instrucțiuni furnizat împreună cu dispozitivul de montare pe perete pentru

modelul dumneavoastră. Este necesară o experiență suficientă pentru instalarea TV-ului, mai ales

pentru a stabili rezistența peretelui pentru a susține greutatea TV-ului.

• Încredinţaţi montajul acestui produs pe perete distribuitorilor Sony sau contractorilor licenţiaţi şi

acordaţi o atenţie adecvată aspectelor de siguranţă în timpul instalării. Sony nu este responsabilă

pentru daune materiale sau vătămări corporale cauzate de manipularea eronată sau instalarea

necorespunzătoare.

• Șuruburile pentru dispozitivul de montare pe perete nu sunt furnizate.

• Nu omiteți să depozitați șuruburile neutilizate și suportul de masă într-un loc sigur până ce sunteți

gata să fixați suportul de masă. Nu lăsați șuruburile la îndemâna copiilor.

Utilizarea „Dispozitiv de montare pe perete” (SU-WL850 sau SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Îndepărtați capacul standului și capacele terminalului.

2 Scoateţi şuruburile de pe partea din spate a televizorului.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Depanare

Pentru remedierea problemelor precum: ecran

negru, lipsa sunetului, imagine statică,

televizorul nu răspunde la comenzi sau

pierderea conexiunii la reţea, efectuaţi paşii de

mai jos.

1 Reporniţi televizorul prin apăsarea butonului

de pornire/oprire de pe telecomandă până

când se afişează un mesaj. Televizorul

reporneşte. Dacă problema televizorului nu

se remediază, încercaţi să scoateţi cablul de

alimentare din priză. După aceea, apăsaţi

butonul de pornire/oprire de pe televizor,

aşteptaţi timp de două minute şi

reintroduceţi cablul în priză.

2 Consultaţi meniul de asistenţă prin apăsarea

butonului HELP de pe telecomandă.

3 Conectați televizorul la internet și actualizați

software-ul. Sony vă recomandă să păstrați

software-ul TV-ului actualizat. Actualizările

software oferă caracteristici noi și

îmbunătățiri de performanță.

4 Vizitaţi site-ul de asistenţă Sony (informaţiile

necesare se află pe coperta faţă a acestui

manual).

Atunci când îl conectaţi la priză, este posibil

ca televizorul să nu poată fi pornit pentru un

timp, chiar dacă apăsaţi pe butonul de

alimentare de pe telecomandă sau de pe

televizor.

Iniţializarea sistemului durează un anumit timp.

Aşteptaţi aproximativ un minut, apoi încercaţi

din nou.

Probleme şi soluţii

Atunci când ledul de iluminare se aprinde

intermitent în culoarea roşie.

 Număraţi de câte ori se aprinde intermitent

(intervalul de timp este de trei secunde).

Reporniţi televizorul prin deconectarea cablului

de alimentare până când ledul de iluminare nu se

mai aprinde intermitent în culoarea roşie, apoi

porniţi televizorul.

Dacă problema nu se remediază, scoateţi cablul

de alimentare din priză şi luaţi legătura cu

distribuitorul sau centrul de service Sony şi

specificaţi de câte ori s-a aprins intermitent ledul

de iluminare.

Televizorul nu recepţionează semnale de la

antenă/cablu.

 Verificaţi conectarea antenei (externă)/cablului şi

setările de amplificare.

 Selectaţi transmisia prin antenă/cablu prin

apăsarea butonului TV de pe telecomandă, apoi

selectaţi [Digital] dacă serviciul de transmisie nu

este afişat.

 Semnalul antenei poate fi bruiat dacă există un

semnal puternic în apropiere. Setaţi

[LNA (CAN ---)] la [Oprit] în setările pentru acord

fin digital.

 Dacă v-aţi mutat sau încercaţi să recepţionaţi

posturi noi, încercaţi să căutaţi posturile prin

selectarea opţiunii [Acord semnal digital].

Televizorul nu recepţionează semnale de la

antena de satelit.

 Verificaţi dacă este corect conectat cablul antenei

de satelit.

 Atunci când se afişează mesajul [Lipsă semnal.

Detectat supraîncărcare LNB…], scoateţi cablul de

alimentare din priză. După aceea, asiguraţi-vă că

este în bună stare cablul antenei de satelit şi că nu

este scurtcircuitat conectorul cablului de semnal.

Telecomanda nu funcţionează.

 Înlocuiţi bateriile.

Aţi uitat codul pentru blocarea accesului

copiilor.

 Introduceţi 9999 pentru codul PIN şi selectaţi

[Schimbaţi Codul PIN].

Zonele din jurul televizorului se încălzesc.

 Când televizorul este utilizat pentru o perioadă

îndelungată, zonele din jurul televizorului se

încălzesc. Puteţi să simţiţi căldura dacă atingeţi cu

mâna aceste zone.

Ecranul devine mai întunecat atunci când

urmăriți conținut pe TV.

 Dacă întreaga imagine sau doar o parte din

această rămâne statică, luminozitatea ecranului

va scădea treptat pentru a preveni retenția

imaginii. Aceasta nu reprezintă o funcționare

defectuoasă a TV-ului.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Sunteți preocupat de retenția imaginii.

Este posibil să apară retenția imaginii dacă

aceeași imagine este afișată în mod repetat sau

pentru o perioadă îndelungată de timp. Pentru a

reduce retenția imaginii vă recomandăm să

opriți TV-ul în mod normal, prin apăsarea

butonului de alimentare de la telecomandă sau

de pe TV.

Notă

• Efectuați manual Împrospătarea panoului doar atunci

când retenția imaginii este considerabilă. Ca

recomandare, efectuați-o doar o dată pe an. Evitați

efectuarea acesteia mai des deoarece acest lucru

poate afecta durata de viață utilă a panoului.

• Imaginile care includ ceasuri, sigle și culori luminoase

(inclusiv alb) pot cauza cu ușurință retenția imaginii.

Evitați afișarea acestor tipuri de imagini pentru

perioade îndelungate de timp. În caz contrar, poate

apărea retenția imaginii.

Apare o linie albă pe ecran.

 Împrospătarea panoului rulează automat după ce

TV-ul a fost utilizat pentru perioade îndelungate

de timp pentru a reduce retenția imaginii.

Împrospătarea panoului pornește după oprirea

TV-ului și durează aproximativ o oră. Este posibil

să apară o linie albă pe ecran în timpul

Împrospătării panoului. Aceasta nu reprezintă o

funcționare defectuoasă a TV-ului.

Este afișat mesajul [Reîmprospătarea

panoului nu s-a încheiat…].

Împrospătarea panoului rulează automat după

ce TV-ul a fost utilizat pentru perioade

îndelungate de timp pentru a reduce retenția

imaginii. Dacă TV-ul este pornit, cablul de

alimentare c.a. (cablul de conectare la reţeaua

electrică) este deconectat sau dacă temperatura

în cameră iese în afara intervalului 10 ºC - 40 ºC

în timpul Împrospătării panoului, procesul nu va

fi finalizat și mesajul următor va fi afișat.

 Dacă Împrospătarea panoului a pornit automat,

aceasta va porni din nou atunci când opriți TV-ul

cu ajutorul telecomenzii.

 Dacă Împrospătare panou este inițiată manual,

trebuie să o selectați din nou.

Specificaţii

Sistem

Tip de panou

Panou OLED (Organic Light Emitting Diode)

Sistem TV

în funcție de țara/regiunea aleasă/modelul televizorului

Analogic: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Satelit*

: DVB-S/DVB-S2

Sistem culoare

PAL/SECAM/NTSC3.58 (Numai video)/NTSC4.43 (Numai video)

Acoperire canale

în funcție de țara/regiunea aleasă/modelul televizorului

Analogic: UHF/VHF/Cablu

Digital: UHF/VHF/Cablu

Satelit*

: Frecvență IF 950 - 2.150 MHz

Ieșire audio

20 W + 20 W + 10 W + 10 W

Tehnologie wireless

Protocol IEEE802.11ac/a/b/g/n

(Este posibil ca, în funcţie de ţări/regiuni, protocolul

IEEE802.11ac să nu fie disponibil.)

Bluetooth versiunea 4.2

Bandă (benzi) de frecvenţă

RMF-TX600E

Versiunea software

Acest echipament radio este destinat utilizării cu versiunea/

versiunile software aprobată(e) şi specificată în Declaraţia de

conformitate UE.

Apăsaţi butonul HELP de pe telecomandă pentru a afla

versiunea software-ului.

Control telecomandă: _._.__.___

Selectaţi [Telecomandă]  [Versiune software] din [Setări].

Pentru mai multe informaţii, consultaţi Ghidul de asistenţă.

Conform verificărilor efectuate, software-ul instalat în acest

echipament radio respectă cerinţele esenţiale ale directivei

2014/53/UE.

Mufe intrare/ieșire

Cablu antenă (exterioară)

Bornă externă 75 ohm pentru VHF/UHF

Antenă de satelit*

Conector mamă de tip F, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & ton 22 kHz, Distribuţie cablu unic

EN50494.

/ AV IN

Intrare video/audio (mini mufă)

LAN wireless (IEEE802.11ac/a/b/g/n)

Gama de frecvenţă Putere de ieşire

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Gama de frecvenţă Putere de ieşire

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Gama de frecvenţă Putere de ieşire

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (suport pentru rezoluţie 4K, Compatibil cu

HDCP 2.3)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, Formate PC*

Audio:

În modul eARC (Enhanced Audio Return Channel)*

Pentru detalii, consultați ghidul de asistență.

Cu excepția modului eARC

PCM liniar pe 5,1 canale: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 biți, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Numai HDMI IN 3)

În modul eARC*

Pentru detalii, consultați ghidul de asistență.

În modul ARC

PCM liniar pe două canale: 48 kHz 16 biți, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Mufă optică digitală (PCM liniar pe două canale: 48 kHz 16 biţi,

Dolby Digital, DTS)

 (mini mufă stereo)

Căști

1, 2, 3 (HDD REC)*

Port dispozitiv USB. ( 3 dispozitive HDD USB pentru

caracteristica REC)

Porturile USB 1 şi 2 sunt compatibile cu High Speed USB (USB de

mare viteză) (USB 2.0)

Portul USB 3 este compatibil cu Super Speed USB (USB de foarte

mare viteză) (USB 3.1 Gen 1)

Slot CAM (modul de acces condiționat)

LAN

Conector 10BASE-T/100BASE-TX (în funcţie de mediul de

funcţionare a reţelei, viteza conexiunii poate varia. Viteza de

comunicare şi calitatea nu sunt garantate.)

CENTER SPEAKER IN

Terminal de intrare difuzor central

Altele

Accesorii opţionale

Dispozitiv de montare pe perete: SU-WL850

Dispozitiv de montare pe perete: SU-WL450

Temperatură de utilizare

0 ºC - 40 ºC

Umiditate de funcţionare

UR 10 % - 80 % (fără condens)

Alimentare, date tehnice ale produsului și

altele

Cerinţe de alimentare

220 V - 240 V c.a., 50 Hz

Clasa de eficacitate energetică

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Dimensiunea ecranului (măsurată pe diagonală) (cca.)

KD-77AG9: 194,7 cm / 77 țoli

KD-65AG9: 163,9 cm / 65 țoli

KD-55AG9: 138,8 cm / 55 țoli

Consum de putere

În modul [Standard]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

În modul [Strălucitor]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Consumul de energie anual*

KD-77AG9: 293 kWh pe an

KD-65AG9: 234 kWh pe an

KD-55AG9: 183 kWh pe an

Consum de putere în modul standby*

KD-77AG9: 0,50 W (29 W în modul software/actualizare

program)

KD-65AG9: 0,50 W (27 W în modul software/actualizare

program)

KD-55AG9: 0,50 W (27 W în modul software/actualizare

program)

Rezoluţie ecran

3.840 puncte (orizontal) × 2.160 linii (vertical)

Mărimi de ieşire nominale

USB 1/2

5 V , 500 mA max.

USB 3

5 V , 900 mA max.

Dimensiuni (Cca.) (l × î × a)

cu suport de masă

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

fără suport de masă

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Masă (Cca.)

cu suport de masă

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

fără suport de masă

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Nu toate modelele de televizoare dispun de tehnologia DVB-

T2 sau DVB-S/S2 sau de mufă pentru antenă de satelit.

*2 Atunci când se utilizează 4096 × 2160p şi [Mod panoramic]

este setat la [Normal], rezoluţia este afişată ca 3840 × 2160p.

Pentru a afişa 4096 × 2160p, setaţi opţiunea [Mod panoramic]

la [Complet 1] sau la [Complet 2].

*3 Pentru a accepta 18 Gbps, setaţi [Formatul semnalului HDMI]

la [Format îmbunătățit].

*4 Pentru detalii, consultaţi ghidul de asistenţă.

*5 Modul eARC este activ atunci când [Mod eARC] este setat la

[Auto], [Redare sunet] este setat la [Sistem Audio] și sistemul

audio compatibil cu eARC este conectat.

*6 Numai pentru anumite ţări/regiuni/modele de televizor.

*7 Consum de energie pe an în kWh, în baza consumului de

energie al televizorului, când este în funcţiune 4 ore pe zi pe o

perioadă de 365 de zile.

Consumul real de energie va depinde de modul în care este

utilizat televizorul.

*8 Puterea specificată în modul standby este atinsă după ce

televizorul încheie procesele interne necesare.

*9 Consumul de putere în modul standby va creşte când

televizorul dvs. este conectat la reţea.

Notă

• Nu scoateţi cartela de protecţie sau capacul (prezente în funcţie

de modelul televizorului) din slotul CAM (Modul de acces

condiţionat) al televizorului decât pentru introducerea unei

cartele inteligente în CAM.

• Accesoriile opţionale sunt disponibile în funcţie de ţări/

regiune/modelul televizorului/stoc.

• Designul și specificaţiile se pot modifica fără notificare

prealabilă.

Note privind televiziunea digitală

• Canalele digitale (prin antenă DVB, satelit şi cablu), serviciile

interactive şi funcţiile de reţea pot să nu fie disponibile în toate

ţările sau regiunile. Este posibil ca unele funcţii să nu poată fi

activate sau să nu funcţioneze corect cu anumiţi furnizori de

servicii şi medii de reţea. Unii furnizori pot solicita taxe pentru

serviciile oferite.

• Acest televizor acceptă posturi digitale prin folosirea

codecurilor MPEG-2, H.264/MPEG-4 AVC şi H.265/HEVC, dar

compatibilitatea cu semnalele tuturor operatorilor/serviciilor,

care se pot schimba în timp, nu poate fi garantată.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\16RO-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Informaţii legate de mărci

• Termenii HDMI, HDMI High-Definition Multimedia Interface şi

sigla HDMI sunt mărci comerciale sau mărci comerciale

înregistrate ale HDMI Licensing Administrator, Inc. în Statele

Unite şi în alte ţări.

• Simbolurile Dolby, Dolby Vision, Dolby Audio, şi double-D sunt

mărci comerciale ale Dolby Laboratories. Fabricat sub licenţă

de la Dolby Laboratories. Lucrări nepublicate confidenţiale.

drepturile rezervate.

• „BRAVIA”, şi BRAVIA Sync sunt mărci comerciale sau

mărci comerciale înregistrate ale Sony Corporation.

• Gracenote, sigla şi logotipul Gracenote şi sigla „Powered by

Gracenote” sunt mărci comerciale înregistrate sau mărci

comerciale ale Gracenote, Inc. în Statele Unite şi/sau alte ţări.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV şi alte

mărci şi sigle conexe sunt mărci comerciale deținute de Google

LLC.

• Wi-Fi®, Wi-Fi Alliance® şi Wi-Fi Direct® sunt mărci comerciale

înregistrate ale Wi-Fi Alliance.

• Sigla Wi-Fi CERTIFIED™ este marcă de certificare a Wi-Fi

Alliance.

• Pentru informaţii despre brevetele DTS, vizitaţi http://

patents.dts.com. Fabricat sub licenţă primită de la DTS, Inc.

DTS, simbolul, & DTS şi simbolul împreună sunt mărci

comerciale înregistrate, iar DTS Digital Surround este marcă

• Marcajele cu cuvântul Bluetooth® şi siglele aferente sunt mărci

înregistrate deţinute de Bluetooth SIG, Inc. şi orice utilizare a

acestor marcaje de către Sony Corporation se face sub licenţă.

Alte mărci comerciale şi nume comerciale sunt proprietatea

respectivilor deţinători.

• Netflix este marcă comercială înregistrată a Netflix, Inc.

• DiSEqC™ este marcă comercială a EUTELSAT. Acest televizor

acceptă DiSEqC 1.0. Acest televizor nu este proiectat pentru

controlul antenelor motorizate.

• TUXERA este marcă comercială înregistrată a Tuxera Inc. în

S.U.A. şi în alte ţări.

• Sigla SuperSpeed USB Trident a USB-IF este o marcă comercială

înregistrată a USB Implementers Forum, Inc.

• Toate celelalte mărci comerciale sunt proprietatea respectivilor

deţinători.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Съдържание

ВАЖНА ЗАБЕЛЕЖКА . . . . . . . . . . . . . . . . . . . 2

Информация за безопасност . . . . . . . . . . .3

Защита на екрана на телевизора

(OLED ТЕЛЕВИЗОР) . . . . . . . . . . . . . . . . . . . .4

Дистанционно управление и

телевизор . . . . . . . . . . . . . . . . . . . . . . . . . 6

Диаграма на свързване . . . . . . . . . . . . . 8

Монтаж на телевизора на стена . . . . . .11

Използване на опционалната Kонзола

за закрепване към стена (SU-WL850

или SU-WL450). . . . . . . . . . . . . . . . . . . . . . . 11

Отстраняване на неизправности. . . . . 13

Проблеми и решения . . . . . . . . . . . . . . . . 13

Спецификации . . . . . . . . . . . . . . . . . . . . 14

Въведение

Благодарим ви за покупката на този Sony продукт.

Преди да започнете работа с телевизора, прочетете

ръководството изцяло и го запазете за бъдещи справки.

Забележка

• Преди да започнете работа с телевизора, моля, прочетете

“Информация за безопасност” (стр. 3).

• Прочетете дадената Информация за безопасност за

допълнителни сведения за безопасността.

• Изображенията и илюстрациите, използвани в

Ръководството за настройка и в това ръководство, са само

за справка и може да се различават от действителния

продукт.

Място на идентификационния етикет

Етикетите за номер на модела, дата на производство

(година/месец) и клас на захранване, са разположени на

гърба на телевизора или опаковката. Можете да ги намерите,

като премахнете капака на стойката .

Забележка за радио

оборудване

С настоящото Sony Visual Products Inc.

декларира, че типовете радиооборудване KD-77AG9,

KD-65AG9, KD-55AG9 съответстват на Директива 2014/53/ЕС.

Цялостният текст на ЕС декларацията за съответствие може

да се намери на следния интернет адрес:

http://www.compliance.sony.de/

Забележка за потребители: следната информация се отнася

само за оборудване, продавано в страни, където се прилагат

директивите на ЕС.

За това радио оборудване важат следните ограничения за

въвеждане в експлоатация или за разрешение за употреба в

AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK,

MD, RS, ME, Косово:

5 150-5 350 MHz честота е ограничена само за работа на

закрито.

За да закачите

поставката за маса,

вижте Ръководството за

настройка.

Интернет връзка и защита на личните данни

Този продукт се свързва с интернет по време на

първоначалната настройка, веднага след като се свърже с

мрежа с цел да се потвърди достъпа до интернет, както и

по-късно, за да се конфигурира Home екранa. Вашият IP

адрес се използва за тези и всички други свързвания с

интернет. Ако не искате вашият IP адрес да се използва

изобщо, не настройвайте функцията за безжичен интернет и

не свързвайте уреда с интернет по кабел. За повече

подробности за интернет връзките, моля, вижте

информацията за поверителност, представена в екраните за

настройка.

Помощ

Намерете допълнителна информация за отстраняване на

неизправности и друга полезна информация директно от

вашия телевизор. Натиснете HELP на дистанционното

управление, за да видите списъка с теми или за да търсите

по ключова дума.

Помощно ръководство (Ръчно)

За по-подробна информация изберете [Помощно

ръководство] от менюто Помощ на вашия телевизор.

Можете да проверите Помощното ръководство и от вашия

компютър или смартфон (информацията е предоставена

на задната корица на това ръководство).

ВАЖНА ЗАБЕЛЕЖКА

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Инсталация/Настройка

Инсталирайте и използвайте телевизора в съответствие с

инструкциите, описани по-долу, за да избегнете риск от

пожар, токов удар или повреда и/или наранявания.

Инсталация

• Телевизорът трябва да бъде инсталиран близо до лесно

достъпен контакт.

• Поставете телевизора на стабилна, равна повърхност, за да

избегнете паднето му, което може да причини нараняване

на човек или повреда на имущество.

• Монтирайте телевизора на място, където не може да бъде

дръпнат, бутнат или преобърнат.

• Поставете телевизора така, че стойката за маса на ТВ да не е

стърчи от масата, на която е поставен телевизорът (не се

доставя). Ако стойката за маса е издадена навън спрямо

масата, на която е поставен телевизора, това може да

доведе до преобръщане или падане на телевизора и да

доведе до нараняване на човек или повреда на телевизора.

• Поради причини, свързани с безопасността, се уверете, че

монтирате централните капаци към задната част на

телевизора, когато телевизорът е в положение за поставка

за маса.

• Монтажът на устройството към стената трябва да се

извърши само от квалифициран персонал.

• За по-голяма безопасност ви препоръчваме да използвате

оригиналните аксесоари на Sony, включително:

 Конзола за закрепване към стена: SU-WL850

 Конзола за закрепване към стена: SU-WL450

• На всяка цена използвайте винтовете приложени към

конзолата за закрепване към стена, когато закачате

конзолата за закрепване към стена към телевизора.

Приложените винтове са проектирани както е показано на

илюстрацията, измерването е направено спрямо

закачващата повърхност на конзолата за закрепване към

стена.

Диаметърът и дължината на винтовете се различават в

зависимост от модела на конзолата за закрепване към

стена.

Използването на винтове, различни от тези в комплекта на

конзолата, може да доведе до вътрешни повреди на

телевизора или да стане причина за падането му и т.н.

Пренасяне

• Преди да местите телевизора, изключете всички кабели от

него.

• Пренасянето на голям телевизор изисква двама или повече

души.

• Когато местите телевизора на ръце, дръжте го, както е

показано по-долу. Не натискайте панела и рамката около

екрана.

• Когато боравите с телевизора

или го закрепвате, не го

слагайте легнал.

• При пренасяне не излагайте телевизора на сътресения или

прекалени вибрации.

• Когато пренасяте телевизора при ремонт или при смяна на

жилището, пакетирайте го, като използвате оригиналната

опаковка и материали за пакетиране.

Предотвратяване на падане

Вентилация

• Никога не покривайте вентилационните отвори и не

вкарвайте предмети в корпуса.

• Оставете свободно място около телевизора както е

показано по- долу.

• Препоръчително е да използвате оригиналната конзола за

закрепване към стена на Sony, за да осигурите достатъчна

циркулация на въздуха.

Информация за безопасност

Винт (M6)

Конзола за закрепване към

стена

9 mm - 13 mm

Заден капак на телевизора

Винт M4 (не се доставя)

1,5 N·m

{15 kgf·cm}

Винт (не се доставя)

6 mm - 7 mm

Шнур (не се

доставя)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Инсталация на стена

Инсталиране с помощта на поставка

• За да постигнете правилна вентилация и за да

предотвратите събирането на прах или мръсотия:

 Не слагайте телевизора легнал, не го монтирайте обърнат

с горния край надолу, наопаки или странично.

 Не слагайте телевизора върху рафтове, килим, легло или

в дрешник.

 Не покривайте телевизора с парчета плат, като пердета

или с други предмети, като вестници и др.

 Не инсталирайте телевизора, както е показано по-долу.

Предпазни мерки за защита на екрана от

повреда

Задържане на картината

OLED телевизорите са податливи на задържане на картината

(прегаряне) поради характеристиките на използваните

материали. Задържането на картината може да се появи, ако

на едно и също място на екрана се показват изображения

многократно или в продължение на дълги периоди от време.

Това не е неизправност на телевизора. Избягвайте гледането

на изображения, които могат да предизвикат задържане на

картината.

По-долу има примери за изображения, които

могат да предизвикат задържане на

картината:

• Съдържание с черни ленти или в горната и долната част и/

или в лявата и дясната част на екрана. (например във

формат Letterboxed, екран 4:3, стандартна резолюция)

• Статични изображения като снимки.

• Видео игри, които имат статично съдържание в някоя част

на екрана.

• Менюта на екрана, ръководства за програми, запазени

марки на канали и т.н.

• Статично съдържание от приложения.

• Броячи на екрана, като например тези, които се използват

за новини и заглавия.

За да намалите риска от задържане на

картината:

• Sony препоръчва да изключите телевизора, както

обикновено, като натиснете захранващия бутон на

дистанционното управление или на телевизора.

• Запълнете екрана, като промените [Широкоекранен

режим], за да отстраните черните ленти. За

[Широкоекранен режим] изберете, ражим различен от

[Нормален].

• Изключете OSD (Екранен дисплей), като натиснете бутона

/ и изключите менютата от свързаното оборудване.

За подробности вижте ръководствата за употреба за

свързаното оборудване.

• Избягвайте да гледате статични изображения с ярки

цветове (включително бяло), часовници или емблеми в

която и да е част на екрана.

• Настройте картината според условията на околната среда.

Стандартният режим на картината се препоръчва за

домашна употреба и когато гледате съдържание, което

често показва неподвижни емблеми и т.н.

Телевизорът има следните функции, които помагат за

намаляването/предотвратяването на задържането на

картината.

Обновяване на панела

Обновяването на панела ще се включи автоматично, за да

уеднакви образа на телевизионния екран, след като е бил

телевизорът е бил използван продължително. Обновяването

на панела може да се извърши и ръчно и следва да се

използва само ако задържането на картината е много видно

или ако виждате следното съобщение: [Обновяването на

панела не е завършено…]

Внимание:

• Функцията за обновяване на панела може да повлияе на

панела. Като предпазна мярка извършвайте обновяване на

панела само веднъж годишно. Не го извършвайте повече от

веднъж годишно, тъй като това може да повлияе на

жизнения цикъл на панела.

• Обновяването на панела отнема около един час.

• По време на обновяването на панела може да се появи бяла

лента на екрана, това не е неизправност на телевизора.

• Обновяването на панела работи само когато температурата

в стаята е между 10 ºC и 40 ºC.

30 cm

10 cm

Оставете най-малко толкова място около устройството.

1 cm

30 cm

10 cm

Оставете най-малко толкова място около устройството.

6 cm

Не блокирайте зоната за циркулация на въздуха.

Циркулация на

въздуха

Стена

Циркулацията на въздух е блокирана.

Стена

Защита на екрана на телевизора (OLED

ТЕЛЕВИЗОР)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Изместване на пиксели

Автоматично премества изображението на екрана, за да

предотврати задържане на картината.

Друга функция

Яркостта на екрана автоматично намалява, когато се

показват неподвижни изображения, часовници, ярки цветове

или емблеми и т.н.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Дистанционно управление и

телевизор

Разположението, формата, наличността и

функциите на бутоните на дистанционното

управление могат да се различават в

зависимост от региона/държавата/модела

на телевизора.

 (Микрофон): Използвайте гласово

търсене. (напр. Търсете съдържание като

говорите.)*

//// (D-Pad за навигиране):

Навигация в екранното меню и избор.

TV: Превключва към телевизионен канал

или вход и показва ТВ меню.

 (ТВ готовност)

Бутони с цифри

/ (Инфо/Показване на текст):

Показва информация.

 (Текст):

Показва текстова

информация.

 Google Play

NETFLIX (Само за определени

региони/страни/модели телевизори)

Цветни бутони

 GUIDE/ :

Показва справочника на

цифровите програми или EPG на

кабелна/сателитна кутия*

REC LIST: Показва списък със записани

предавания от USB HDD или DVR*

 (Избор на вход): Показва и избира

входния източник и пр.

(Бързи настройки): Показва Бързи

настройки.

BACK/

HOME

 +/– (Сила на звука)

(Прескачане)

 (Заглушаване)

Съвет

• Преките пътища до услугите за хора с

увреждания могат да се включват или

изключват чрез натискане и задържане на .

CH +/–//

В ТВ режим: Избира канал.

В режим Текст: Избира следващата ()

или предишната () страница.

 AUDIO: Изберете съответния звук от

многоезичния източник или двойния звук

(зависи от източника на програмата).

(Настройка на субтитрите)

HELP:

Показва помощно меню.

///

 REC:

Записва гледаната в момента

програма на USB HDD или DVR*

EXIT

 (Захранване)

 Сензор за дистанционното

управление / Светлинен сензор / LED

осветление

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 Вграден микрофон*

/ LED: За да

активирате вградения микрофон,

натиснете бутона (MIC) на

дистанционното управление и следвайте

инструкциите на екрана. За повече

информация вижте в Помощното

ръководство.

*1 Гласовото търсене изисква интернет връзка.

*2 Необходима е настройката [Настройка на

кабелен/сателитен декодер] (само за

ограничени региони/страни/модели

телевизори). За повече информация вижте в

Помощното ръководство.

*3 Само за определени региони/страни/езици.

Консумацията на енергия в режим готовност ще

се увеличи, когато е активирано гласово търсене

с вградения микрофон.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Диаграма на свързване

За повече информация за връзките, вижте Помощното ръководство чрез натискане на HELP на

дистанционното.

ȭȯ



Kабел/

антена/

външен

декодер (сет

топ бокс)

Рутер

Сателит

Слушалки

7 mm

HDMI устройство

HDMI

устройство

Видеорекордер/ оборудване за видео

игри/ DVD плейър/камкордер/

външен декодер (сет топ бокс)*

14 mm

CAM (Модул за условен достъп)

HDMI

устройство

Аудио

система с

оптичeн

аудио

вход

AV приемник

Цифров

фотоапарат/

камкордер/

USB памет/

USB HDD

устройство

Цифров фотоапарат/

камкордер/USB памет

Aудио

система

с eARC/

ARC/HDMI

устройство

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• За да използвате говорителя на вашия

телевизор като централен говорител,

свържете изхода на вашия AV

приемник към входа CENTER SPEAKER IN

на вашия телевизор.

• Преди да свържете кабелите,

изключете захранващите кабели на

телевизора и на AV приемника.

• Уверете се, че [Говорител] е зададено

на [Аудио система].

За да предотвратите появата на шум,

когато не свързвате CENTER SPEAKER IN

към AV приемник, изключете [Режим на

ТВ централен говорител]. За подробности

вижте Помощното ръководство.

 CAM (Модул за условен достъп)

• Предоставя достъп до платени ТВ

услуги. За подробности вижте

Ръководство за употреба, доставено с

вашия CAM.

• Не поставяйте смарт картата директно в

CAM слота на телевизора. Тя трябва да

се постави в модула за условен достъп,

предоставен от вашия оператор.

• CAM не се поддържа в някои държави/

региони. Проверете при вашия

оператор.

• Когато превключите към цифрова

програма след като гледате интернет

видео, може да се появи CAM

съобщение.

/ AV IN

• За композитна връзка, използвайте

аналогов удължаващ кабел (не се

доставя).

•

 (Слушалки)

• Поддържа само стерео мини-жак с три

полюса.

• Не можете да пускате звук

едновременно от слушалките и

високоговорителите на телевизора.

 USB 1/2, USB 3 (HDD REC)*

• Свързването на голямо USB устройство

може да повлияе на работата на други

свързани устройства в близост до него.

• Когато свързвате голямо USB

устройство, свързвайте го към куплунга

USB 1.

• Свържете USB HDD устройство към USB

3 порта (син).

 HDMI IN 1/2/3/4

• Интерфейсът HDMI може да пренася

цифрово видео и аудио по един кабел.

•

10 mm

3,5 mm

1234

1: L

2: Видео

3: Заземяване

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• За да се наслаждавате на

висококачествено 4K 50p/60p

съдържание, свържете качествен

високоскоростен HDMI кабел и задайте

[Формат на HDMI сигнала.] на

[Подобрен формат].

Извършете тази настройка за всеки

свързан HDMI IN терминал. За повече

информация относно поддържаните

формати вижте “Спецификации” в това

ръководство (стр. 14-15).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Connect your audio system to the

Свържете аудио системата си към HDMI

IN 3, за да насочите телевизионния

аудио сигнал към вашата аудио

система. Аудио система, която

поддържа HDMI eARC/ARC, може да

изпраща видео към телевизора и да

получава аудио от телевизора чрез

същия HDMI кабел. Ако вашата аудио

система не поддържа HDMI eARC/ARC, е

необходима допълнителна връзка с

DIGITAL AUDIO OUT (OPTICAL).

• Използвайте HDMI кабел с Ethernet, за

да свържете аудио система с eARC.

 (RF вход), (Сателитен вход)

• Куплунг за наземна/кабелна и

сателитна телевизия. Стъпки на

свързване: SUB.  MAIN  Антена

• Свържете SUB. жака, само когато

използвате режим двоен тунер, с

изключение на разпределение по един

кабел EN50494.

*1 За външно устройство, което има само SCART AV

OUT, използвайте SCART-RCA адаптер и аналогов

удължаващ кабел.

*2 Само за определени региони/страни/модели

телевизори.

Забележка

• Не можете да прикачите страничния капак ,

докато кабелите са свързани към страничния

терминал.

• Уверете се, че сте запазили страничния капак за

бъдеща употреба.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Монтаж на телевизора на стена

До потребителите:

От съображения за безопасност и защита на продукта, Sony настоятелно препоръчва

монтирането на телевизора на стената да се извърши от квалифицирани професионалисти.

До дистрибуторите на Sony и подизпълнителите:

Подходете с подчертано внимание към безопасността по време на монтажа, периодичната

поддръжка и проверката на този продукт.

Информация за монтаж на конзола за закрепване към стена

В това справочно ръководство е показана само подготовката за монтаж преди телевизорът да

бъде монтиран на стената.

За инструкции относно монтирането на Kонзолата за закрепване към стена вижте Информация

за монтаж (Конзола за закрепване към стена) на страницата за вашия модел телевизор.

www.sony.eu/support/

Подготовка за монтиране на стена

Използвайте Конзола за закрепване към стена SU-WL850 (не е доставена) или SU-WL450 (не е

доставена) за монтиране на телевизора на стената.

Уверете се, че се прикрепили поставката за маса, преди да монтирате телевизора към стена,

като следвате ръководството за инсталация.

• Подгответе телевизора за Конзолата за закрепване към стена, преди да свържете кабелите.

• Следвайте ръководството с инструкции, предоставено с конзолата за закрепване към стена за

вашия модел. Необходими са достатъчно знания и умения за монтирането на телевизора,

особено за определяне на здравината на стената,за да издържи тежестта на телевизора.

• На всяка цена поверете закрепването на този продукт към стена на дистрибутори на Sony или

лицензирани подизпълнители и по време на монтажа обърнете особено внимание на

мерките за безопасност. Sony не носи отговорност за повреди или наранявания, причинени от

неправилни манипулации или монтаж.

• Винтовете за конзолата за закрепване към стена не са предоставени.

• Непременно съхранявайте неизползваните винтове и Поставката за маса на безопасно място,

докато се приготвяте да монтирате Поставката за маса. Съхранявайте винтовете далеч от

малки деца.

Използване на опционалната Kонзола за закрепване към стена (SU-WL850 или

SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Премахнете капака на стойката и капаците на терминалите.

2 Свалете винтовете от задната страна на телевизора.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Отстраняване на

неизправности

За отстраняване на общи неизправности

като: черен екран, липса на звук, замръзнала

картина, блокиране на телевизор или загуба

на мрежа, изпълнете следните стъпки.

1 Рестартирайте вашия телевизор чрез

натискане на бутона за захранване на

дистанционното управление, докато се

появи съобщение. Телевизорът ще се

рестартира. Ако телевизорът не работи,

опитайте да извадите захранващия кабел.

След това натиснете бутона за включване

на телевизора и изчакайте две минути,

след това свържете кабела отново.

2 Вижте Помощното ръководство чрез

натискане на HELP на дистанционното.

3 Свържете своя телевизор с интернет и

направете актуализация на софтуера. Sony

препоръчва да поддържате софтуера на

телевизора си актуален. Актуализациите

на софтуера предоставят нови функции и

подобрения на производителността.

4 Посетете сайта за поддръжка на Sony

(информацията е предоставена на

предната корица на това ръководство).

Когато включите захранващия кабел на

телевизора, той може да не се включи

веднага, дори ако натиснете бутона за

включване на дистанционното управление

или телевизора.

Инициализирането на системата отнема

време. Изчакайте за около една минута и

опитайте отново.

Проблеми и решения

Когато светодиодът мига в червено.

 Пребройте колко пъти мига (интервалът от

време е три секунди).

Рестартирайте телевизора, като изключите

захранващия кабел докато светодиодът спре

да премигва в червено, след което го

включете отново.

Ако проблемът продължи, изключете

захранващия кабел и се свържете с вашия

доставчик или сервизен център на Sony като

посочите колко пъти мига светодиода.

Не се приема ефирна/кабелна услуга.

 Проверете връзката с (ефирната) антена/

кабела и настройките на антенния усилвател.

 Ако излъчваната услуга не се показва,

изберете ефирна/кабелна услуга чрез

натискане на бутона TV на дистанционното

управление, след което изберете [Цифрова

ТВ].

 Наземният сигнал може да бъде потиснат, ако

има силен сигнал, който се излъчва в близост.

Настройте [LNA (Канал ---)] на [Изкл.] в

цифровите настройки.

 След преместване в нова къща или когато

търсите нови услуги, опитайте търсене на

услуга като изберете [Цифрови настройки].

Не се приемат сателитни услуги.

 Проверете сателитната кабелна връзка.

 Когато се появи съобщение [Няма сигнал.

Отчетено е претоварване на LNB…], извадете

захранващия кабел. След това се уверете, че

сателитният кабел не е повреден, а линията на

сателитния сигнал не е дала на късо в

сателитния конектор.

Дистанционното управление не работи.

 Сменете батериите.

Забравена парола за родителско

заключване на излъчване.

 Въведете 9999 за ПИН кода и изберете [Смяна

на ПИН кода].

Рамката на телевизора се затопля.

 Когато телевизорът се използва

продължително време, рамката му се затопля.

Може да усетите топлина, когато я докоснете с

ръка.

Екранът потъмнява, докато гледате

телевизия.

 Ако цялото изображение или част от него

остане неподвижно, яркостта на екрана

постепенно ще намалее, за да се предотврати

задържане на картината. Това не е

неизправност на телевизора.

Притеснява ви задържането на картината.

Ако едно и също изображение се показва

многократно или за дълги периоди от време,

може да се появи задържане на картината.

За да намалите задържането на картината,

ви препоръчваме да изключвате телевизора

чрез копчето за изключване от

дистанционното управление.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Забележка

• Обновявайте панела ръчно само когато

задържането на картината е особено видно. Като

предпазна мярка обновявайте панела само

веднъж годишно. Не обновявайте панела повече

от веднъж годишно, тъй като това може да намали

живот на панела.

• Изображенията, които включват часовници,

емблеми и ярки цветове (включително бяло),

лесно предизвикват задържане на картината.

Избягвайте показването на такъв тип

изображения за дълги периоди от време, в

противен случай може да се появи задържане на

картината.

На екрана се появява бяла лента.

 На екрана се появява бяла лента.

Обновяването на панела се включва

автоматично след като телевизорът е бил

използван продължително, за да се намали

задържането на картината. Обновяването на

панела започва след като телевизорът е

изключен и отнема около един час. По време

на обновяването на панела може да се появи

бяла лента на екрана. Това не е неизправност

на телевизора.

Показва се съобщението [Обновяването на

панела не е завършено…].

Обновяването на панела се включва

автоматично след като телевизорът е бил

използван продължително, за да се намали

задържането на картината. Ако по време на

обновяването на панела телевизорът е

включен, захранващият кабел е изваден или

температурата в стаята е извън диапазона от

10 ºC до 40 ºC, процесът няма да бъде

завършен и ще се появи това съобщение.

 Ако обновяването на панела е започнало

автоматично, ще се рестартира, когато

изключите телевизора с дистанционното

управление.

 Ако обновяването на панела е зададено

ръчно, трябва да го изберете отново.

Спецификации

Система

Система на панела

Панел за OLED (органичен светодиод)

Телевизионна система

В зависимост от вашата държава/избор на зона/модел на

телевизора

Аналогова: B/G, D/K, I

Цифровa: DVB-T/DVB-C

DVB-T2*

Сателитна*

: DVB-S/DVB-S2

Цветова система

PAL/SECAM/NTSC3.58 (само видео)/NTSC4.43 (само видео)

Покритие на каналите

В зависимост от вашата държава/избор на зона/модел на

телевизора

Аналогова: UHF/VHF/кабел

Цифрова: UHF/VHF/кабел

Сателитна*

: IF честота 950-2 150 MHz

Звуков изход

20 W + 20 W + 10 W + 10 W

Безжична технология

IEEE802.11ac/a/b/g/n протокол

(IEEE802.11ac може да не е налично в зависимост от

страната/региона.)

Bluetooth версия 4.2

Честотна(и) лента(и)

RMF-TX600E

Софтуерна версия

Това радио оборудване е предназначено за употреба с

одобрените версии на софтуера, които са посочени в

декларацията за съответствие на ЕС.

Натиснете HELP на дистанционното управление, за да

видите версията на софтуера.

Дистанционно управление: _._.__.___

Изберете [Дистанционно управление]  [Софтуерна

версия:] от [Настройки]. За повече информация вижте в

Помощното ръководство.

Софтуерът, зареден на това радио оборудване, е

удостоверен като съответстващ на съществените

изисквания на Директива 2014/53/ЕС.

Входно/изходни жакове

Антенен/кабел

75 ома външен терминал за VHF/UHF

Сателитна антена*

Конектор тип F, женски, 75 ома.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz тон, Разпределяне по 1

кабел EN50494.

/ AV IN

Видео/аудио вход (мини жак)

Безжичен LAN (IEEE802.11ac/a/b/g/n)

Честотен обхват Изходяща мощност

2 400 - 2 483,5 MHz < 20,0 dBm

5 150 - 5 250 MHz < 23,0 dBm

5 250 - 5 350 MHz < 20,0 dBm

5 470 - 5 725 MHz < 20,0 dBm

5 725 - 5 850 MHz < 13,9 dBm

Bluetooth

Честотен обхват Изходяща мощност

2 400 - 2 483,5 MHz < 10,0 dBm

Bluetooth

Честотен обхват Изходяща мощност

2 400 - 2 483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (поддържа 4K резолюция, Съвместим с

HDCP 2.3)

Видео:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC формати*

Аудио:

В режим eARC (Enhanced Audio Return Channel)*

За повече информация вижте помощното ръководство.

С изключение на режим eARC

5,1 канален линеен PCM: 32/44,1/48/88,2/96/176,4/192

kHz 16/20/24 бита, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (само HDMI IN 3)

В режим eARC*

За повече информация вижте помощното ръководство.

В режим ARC

Двуканален линеен PCM: 48 kHz 16 бита, Dolby Digital,

Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Цифров оптичен жак (Двуканален линеен PCM: 48 kHz

16 бита, Dolby Digital, DTS)

 (Стерео ми6ни жак)

Слушалки

1, 2, 3 (HDD REC)*

порт за USB устройство ( 3 порт за USB устройство)

USB порт 1 и 2 поддържат High Speed USB (USB 2.0)

USB порт 3 поддържа Super Speed USB (USB 3.1 Gen 1)

CAM (модул за условен достъп) гнездо

LAN

10BASE-T/100BASE-TX конектор (в зависимост от условията

на работа на мрежата, скоростта на пренос на данните

може да се различава. Капацитетът и качеството на

комуникацията не са гарантирани.)

CENTER SPEAKER IN

Входна клема на централния високоговорител

Други

Аксесоари по избор

Конзола за закрепване към стена: SU-WL850

Конзола за закрепване към стена: SU-WL450

Работна температура

0 ºC – 40 ºC

Работна влажност

Относителна влажност 10 % – 80 % (без образуване на

конденз)

Захранване, фиш на продукта и други

Изисквания за захранване

220 V – 240 V AC, 50 Hz

Енергиен клас

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Размер на екрана (измерен по диагонала) (прибл.)

KD-77AG9: 194,7 cm / 77 инча

KD-65AG9: 163,9 cm / 65 инча

KD-55AG9: 138,8 cm / 55 инча

Консумация на енергия

В [Стандартен] режим

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

В [Ярък] режим

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Годишна консумация на енергия*

KD-77AG9: 293 kWh годишно

KD-65AG9: 234 kWh годишно

KD-55AG9: 183 kWh годишно

Консумация на енергия в режим Готовност*

KD-77AG9: 0,50 W (29 W в режим на актуализация на

софтуер/EPG)

KD-65AG9: 0,50 W (27 W в режим на актуализация на

софтуер/EPG)

KD-55AG9: 0,50 W (27 W в режим на актуализация на

софтуер/EPG)

Резолюция на дисплея

3 840 точки (по хоризонтала) × 2 160 реда (по вертикала)

Изходни номинални данни

USB 1/2

5 V , 500 mA (макс.)

USB 3

5 V , 900 mA (макс.)

Габарити (прибл.) (ш × в × д)

с поставка за маса

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

без поставка за маса

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Тегло (прибл.)

с поставка за маса

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

без поставка за маса

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Не всички телевизори имат DVB-T2 или DVB-S/S2

технология или конектор за сателитна антена.

*2 Когато се подава 4096 × 2160p и [Широкоекранен режим]

е настроен на [Нормален], резолюцията се показва като

3840 × 2160p. За показване на 4096 × 2160p сложете

настройката [Широкоекранен режим] на [Пълен 1] или

[Пълен 2].

*3 За поддържане на 18 Gbps настройте [Формат на HDMI

сигнала.] на [Подобрен формат].

*4 За повече информация вижте Помощното ръководство.

*5 Режим eARC е активен, когато [Режим eARC] е зададен на

[Автомат.], [Говорител] е зададено на [Аудио система] и е

свързана аудио система, съвместима с режим eARC.

*6 Само за определени региони/страни/модели

телевизори.

*7 Годишната консумация на енергия в kWh е базирана на

консумацията на телевизор, който работи 4 часа на ден,

365 дни.

Действителната консумация на енергия зависи от това как

се използва телевизора.

*8 Указаната консумация на енергия в режим Готовност се

достига след като телевизорът приключи необходимите

вътрешни процеси.

*9 Консумацията на енергия в режим готовност ще се

увеличи, когато вашият телевизор е свързан към мрежа.

Забележка

• Не изваждайте псевдо-картата или капака (наличността им

зависи от модела на телевизора) от TV CAM слота (Модула

за условен достъп), освен за да поставите смарт карта в

CAM.

• Наличието на опционални аксесоари зависи от държавата/

региона/модела на телевизора и наличността.

• Дизайнът и спецификациите подлежат на промяна без

предупреждение.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\17BG-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Забележка за цифровата функция на телевизора

• Цифрова телевизия (DVB наземно, сателитно и кабелно),

интерактивни услуги и мрежови функции може да не са

достъпни във всички страни или райони. Някои функции

може да не са активирани или може да не работят

правилно с някои доставчици и мрежови среди. Някои

доставчици на телевизионни услуги може да начисляват

такса за услугите си.

• Този телевизор поддържа цифрово предаване,

използвайки MPEG-2, H.264 / MPEG-4 AVC и H.265 / HEVC

кодеци, но не може да бъде гарантирана съвместимостта с

всички сигнали на оператори/услуги, които може да се

променят с течение на времето.

Информация за търговски марки

• Термините HDMI и Интерфейс за мултимедия с висока

разделителна способност HDMI (HDMI - High-Definition

Multimedia Interface), както и логото HDMI са запазени

марки на HDMI Licensing Administrator, Inc. в Съединените

щати и други държави.

• Dolby, Dolby Vision, Dolby Audio, и символът двойно “D” са

търговски марки на Dolby Laboratories. Произведено по

лиценз на Dolby Laboratories. Конфиденциални

Laboratories. Всички права запазени.

• “BRAVIA”, и BRAVIA Sync са търговски марки или

регистрирани марки на Sony Corporation.

• Gracenote, логото и логотипът Gracenote, както и логото

“Powered by Gracenote” са регистрирани търговски марки

или търговски марки на Gracenote, Inc. в САЩ и/или други

държави.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV и

други свързани марки и лога са запазени марки на Google

LLC.

• Wi-Fi®, Wi-Fi Alliance® и Wi-Fi Direct® са регистрирани

търговски марки на Wi-Fi Alliance.

• Логото Wi-Fi CERTIFIED™ е сертификационен знак на Wi-Fi

Alliance.

• За DTS патенти, вижте http://patents.dts.com. Произведено

по лиценз на DTS, Inc. DTS, символът, & DTS и символът

заедно са регистрирани търговски марки, а DTS Digital

права запазени.

• Знакът Bluetooth® и фирмените знаци са регистрирани

търговски марки собственост на Bluetooth SIG, Inc. и

използването на тези знаци от Sony Corporation е по

лиценз. Други търговски марки и търговски имена са

притежание на съответните им собственици.

• Netflix е регистрирана търговска марка на Netflix, Inc.

• DiSEqC™ е търговска марка на EUTELSAT. Този телевизор

поддържа DiSEqC 1.0. Този телевизор не е предназначен за

управление на антени с мотор.

• TUXERA е регистрирана търговска марка на Tuxera Inc. в

САЩ и други страни.

• Логото USB-IF SuperSpeed USB Trident е регистрирана

търговска марка на USB Implementers Forum, Inc.

• Всички други търговски марки са притежание на

съответните им собственици.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Περιεχόμενα

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ. . . . . . . . . . . . . . . . . 2

Πληροφορίες σχετικά με την

ασφάλεια . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Προστασία της οθόνης της τηλεόρασης

(Τηλεόραση OLED) . . . . . . . . . . . . . . . . . . . . .4

Τηλεχειριστήριο και τηλεόραση. . . . . . . 6

Διάγραμμα συνδέσεων . . . . . . . . . . . . . . 8

Εγκατάσταση της τηλεόρασης στον

τοίχο . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11

Χρήση της προαιρετικής Επιτοίχιας

Βάσης (SU-WL850 ή SU-WL450) . . . . . . . . . 11

Αντιμετώπιση προβλημάτων . . . . . . . . 13

Προβλήματα και λύσεις . . . . . . . . . . . . . . . 13

Τεχνικά χαρακτηριστικά . . . . . . . . . . . . 15

Εισαγωγή

Σας ευχαριστούμε που επιλέξατε αυτό το προϊόν της Sony.

Προτού χρησιμοποιήσετε την τηλεόραση, διαβάστε

προσεκτικά αυτό το εγχειρίδιο οδηγιών και φυλάξτε το για

μελλοντική χρήση.

Σημείωση

• Προτού θέσετε σε λειτουργία την τηλεόραση, διαβάστε την

ενότητα "Πληροφορίες σχετικά με την ασφάλεια" (σελίδα 3).

• Για περισσότερες πληροφορίες σχετικά με την ασφάλεια,

ανατρέξτε στην ενότητα "Πληροφορίες σχετικά με την

ασφάλεια".

• Οι εικόνες και τα γραφικά που χρησιμοποιούνται στον Οδηγό

εγκατάστασης και σε αυτό το εγχειρίδιο παρέχονται μόνο για

λόγους αναφοράς και εν

έχεται να διαφέρουν από το

πραγματικό προϊόν.

Θέση της αναγνωριστικής ετικέτας

Οι ετικέτες με τον Αριθμό μοντέλου, την Ημερομηνία

παραγωγής (έτος/μήνας) και την Ονομαστική τιμή ισχύος

βρίσκονται στο πίσω μέρος της τηλεόρασης ή του πακέτου.

Μπορείτε να τις βρείτε αφαιρώντας το κάλυμμα της βάσης

Σημείωση για τον

ραδιοεξοπλισμό

Με την παρούσα, η Sony Visual Products

Inc., δηλώνει ότι οι τύποι ραδιοεξοπλισμού KD-77AG9,

KD-65AG9, KD-55AG9 πληρούν τους όρους της οδηγίας

2014/53/ΕΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ

διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο:

http://www.compliance.sony.de/

Σημείωση για τους πελάτες: οι παρακάτω πληροφορίες

αφορούν μόνο εξοπλισμό που πωλείται σε χώρες όπου

ισχύουν οι οδηγίες της Ε.Ε.

Για τον συ

γκ

εκριμένο ραδιοεξοπλισμό, ισχύουν οι παρακάτω

περιορισμοί λειτουργίας ή περιορισμοί άδειας χρήσης στις

χώρες AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU,

MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA,

MK, MD, RS, ME, Κόσοβο:

η ζώνη 5.150-5.350 MHz περιορίζεται αποκλειστικά σε χρήση

εσωτερικού χώρου.

Για πληροφορίες σχετικά

με τη σύνδεση της Βάσης

επιτραπέζιας

τοποθέτησης, ανατρέξτε

στον Οδηγό

εγκατάστασης.

Σύνδεση Internet και προστασία προσωπικών δεδομένων

Αυτό το προϊόν συνδέεται στο Internet κατά την αρχική

εγκατάσταση μόλις συνδεθεί σε ένα δίκτυο ώστε να

επιβεβαιωθεί η σύνδεση στο Internet και, στη συνέχεια, για να

διαμορφωθεί η Αρχική οθόνη. Η διεύθυνσή σας IP

χρησιμοποιείται για αυτή και για όλες τις άλλες συνδέσεις

Internet. Αν δεν επιθυμείτε να χρησιμοποιηθεί κα

θόλου η

δι

εύθυνσή σας IP, μη ρυθμίσετε την ασύρματη λειτουργία

Internet και μη συνδέσετε καλώδιο Internet. Ανατρέξτε στις

πληροφορίες προστασίας προσωπικών δεδομένων που

εμφανίζονται στις οθόνες ρυθμίσεων για περισσότερες

πληροφορίες για τις συνδέσεις Internet.

Βοήθεια

Βρείτε περισσότερες οδηγίες για την αντιμετώπιση

προβλημάτων και άλλες χρήσιμες πληροφορίες απευθείας

στην τηλεόρασή σας. Πιέστε HELP στο τηλεχειριστήριο για

να εμφανιστεί μια λίστα με θέματα, ή πραγματοποιήστε

αναζήτηση με λέξη-κλειδί.

Οδηγός βοήθειας (Εγχειρίδιο)

Για πιο λεπτομερείς πληροφορίες, επιλέξτε [Οδηγός

βοήθειας] από το μενού Βοήθειας στην τηλεόρασή σας.

Μπορείτε επίσης να δείτε τον Οδηγό βοήθειας στο PC ή το

smartphone σας (πληροφορίες παρέχονται στο

οπισθόφυλλο του εγχειριδίου).

ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΩΣΗ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Εγκατάσταση/Ρύθμιση

Προκειμένου να αποφύγετε τυχόν κινδύνους πυρκαγιάς,

ηλεκτροπληξίας ή ζημιάς ή/και τραυματισμών, εγκαταστήστε

και χρησιμοποιήστε την τηλεόραση σύμφωνα με τις παρακάτω

οδηγίες.

Εγκατάσταση

• Η τηλεόραση πρέπει να εγκατασταθεί κοντά σε παροχή

ρεύματος εύκολα προσβάσιμη.

• Τοποθετήστε την τηλεόραση σε μια σταθερή, επίπεδη

επιφάνεια, ώστε να αποφευχθεί η πτώση της και η πρόκληση

ανθρώπινου τραυματισμού ή ζημιάς.

• Εγκαταστήστε την τηλεόραση σε ένα σημείο στο οποίο δεν θα

κινδυνεύει να τραβηχτεί, να σπρωχθεί ή να ανατραπεί.

• Ε

καταστήστε την τηλεόραση έτσι ώστε η Βάση επιτραπέζιας

τοποθέτησης να μην προεξέχει από τη βάση της τηλεόρασης

(δεν παρέχεται). Εάν η Βάση επιτραπέζιας τοποθέτησης

προεξέχει από τη βάση της τηλεόρασης, η τηλεόραση

ενδέχεται να αναποδογυρίσει, να πέσει και να προκληθεί

ανθρώπινος τραυματισμός ή βλάβη στην τηλεόραση.

• Για λόγους ασφαλείας, φ

οντίζετε να τοποθετείτε τα

κεντρικά καλύμματα στο πίσω μέρος της τηλεόρασης, όταν η

τηλεόραση είναι στην επιτραπέζια θέση.

• Η εγκατάσταση στον τοίχο πρέπει να πραγματοποιείται μόνο

από εξειδικευμένο προσωπικό.

• Για λόγους ασφαλείας, συστήνεται η χρήση των εξαρτημάτων

της Sony, μεταξύ των οποίων περιλαμβάνονται:

 Επιτοίχια Βάση SU-WL850

 Επιτοίχια Βάση SU-WL450

• Βεβαιωθείτε ότι χ

ρησιμοποιείτε τις βί

δες που παρέχονται με

την Επιτοίχια βάση όταν τοποθετείτε την Επιτοίχια βάση

στην τηλεόραση. Οι βίδες που παρέχονται έχουν σχεδιαστεί,

έτσι ώστε να έχουν τις διαστάσεις που υποδεικνύονται στην

εικόνα, όταν τις μετρήσουμε από την επιφάνεια στερέωσης

της Επιτοίχιας βάσης.

Η διάμετρος και το μήκος των βιδών διαφέρουν ανά

λογα με

το μον

τέλο του επιτοίχιου στηρίγματος.

Η χρήση διαφορετικών βιδών από αυτές που παρέχονται

μπορεί να προκαλέσει εσωτερική ζημιά στην τηλεόραση ή

μπορεί να πέσει, κλπ.

Μεταφορά

• Προτού μεταφέρετε την τηλεόραση, αποσυνδέστε όλα τα

καλώδια.

• Για τη μεταφορά μιας μεγάλης τηλεόρασης χρειάζονται δύο ή

τρία άτομα.

• Όταν μεταφέρετε την τηλεόραση με τα χέρια, να την κρατάτε

όπως υποδεικνύεται παρακάτω. Μην ασκείτε πίεση στο

πάνελ και στο πλαίσιο γύρω από την οθόνη.

• Όταν κρατάτε ή τοποθετείτε την

τηλεό

αση στη βάση, μην

ακουμπάτε κάτω την

τηλεόραση.

• Κατά τη μεταφορά, μην υποβάλλετε την τηλεόραση σε

χτυπήματα ή υπερβολικούς κραδασμούς.

• Όταν μεταφέρετε την τηλεόραση για επισκευή ή όταν την

μεταφέρετε σε άλλο χώρο, συσκευάστε την χρησιμοποιώντας

το αρχικό χαρτόκουτο και τα υλικά συσκευασίας.

Αποτροπή πτώσης

Εξαερισμός

• Μην καλύπτετε ποτέ τις οπές αερισμού του περιβλήματος και

μην εισάγετε οτιδήποτε στο εσωτερικό του περιβλήματος.

• Αφήστε χώρο γύρω από την τηλεόραση όπως φαίνεται

παρακάτω.

• Συνιστάται θερμά η χρήση του Επιτοίχιας βάσης της Sony

ώστε να είναι δυνατή η επαρκής κυκλοφορία του αέρα στην

τηλεόραση.

Πληροφορίες σχετικά με την ασφάλεια

Βίδα (M6)

Επιτοίχια Βάση

9 mm - 13 mm

Πίσω κάλυμμα τηλεόρασης

Βίδα Μ4 (δεν παρέχεται)

1,5 N·m

{15 kgf·cm}

Βίδα (δεν παρέχεται)

6 mm - 7 mm

Ιμάντας (δεν

παρέχεται)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Εγκατάσταση στον τοίχο

Εγκατάσταση με βάση

• Για να εξασφαλίσετε τον κατάλληλο εξαερισμό και για να

αποφευχθεί η συσσώρευση ακαθαρσιών ή σκόνης:

 Μην τοποθετείτε την τηλεόραση σε οριζόντια θέση (με την

οθόνη προς τα πάνω ή προς τα κάτω), αναποδογυρισμένη

ή στο πλάι.

 Μην τοποθετείτε την τηλεόραση πάνω σε ράφι, χαλί,

κρεβάτι ή μέσα σε ντουλάπα.

 Μην καλ

πτετε την τηλεόραση με υφάσματα όπως

κουρτίνες, ή αντικείμενα όπως εφημερίδες, κλπ.

 Μην τοποθετείτε την τηλεόραση όπως φαίνεται παρακάτω.

Προφυλάξεις για την προστασία της οθόνης

από ζημιά

Παραμονή ειδώλου εικόνας

Οι τηλεοράσεις OLED είναι επιρρεπείς στην παραμονή ειδώλου

εικόνας (αποτύπωση) λόγω των χαρακτηριστικών των υλικών

που χρησιμοποιούνται. Η παραμονή ειδώλου εικόνας μπορεί

να προκύψει όταν προβάλλονται εικόνες στο ίδιο σημείο της

οθόνης επαναλαμβανόμενα ή για εκτεταμένες χρονικές

περιόδους. Αυτό δεν αποτελεί δυσλειτουργία της τηλεόρασης.

Αποφεύγετε την προβολή εικόνων που μπορεί να προκαλέσουν

παρα

μον

ή ειδώλου εικόνας.

Τα ακόλουθα είναι παραδείγματα εικόνων που

ενδέχεται να προκαλέσουν παραμονή ειδώλου

εικόνας:

• Περιεχόμενο με μαύρες γραμμές είτε στο πάνω και κάτω

μέρος ή/και στην αριστερή και δεξιά πλευρά της οθόνης. (για

παράδειγμα, Letterbox, αναλογία οθόνης 4:3, τυπική

ανάλυση)

• Στατικές εικόνες όπως φωτογραφίες.

• Βιντεοπαιχνίδια που μπορεί να έχουν στατικό περιεχόμενο

σε κάποιο σημείο της οθόνης.

• Μενού στην οθόνη, οδηγοί προγραμμάτων, λογότυπα

καναλιών, κ.λπ.

• Στ

τικό περιεχόμενο από εφαρμογές.

• Στήλες ενημέρωσης στη οθόνη, όπως εκείνες που

χρησιμοποιούνται για ειδήσεις και τίτλους ειδήσεων.

Για τη μείωση κινδύνου παραμονής ειδώλου

εικόνας:

• Η Sony συνιστά να απενεργοποιείτε κανονικά την τηλεόραση,

πατώντας το κουμπί ενεργοποίησης στο τηλεχειριστήριο ή

στην τηλεόραση.

• Γεμίστε την οθόνη αλλάζοντας σε [Λειτουργία ευρείας

οθόνης] για την εξάλειψη των μαύρων γραμμών. Επιλέξτε

[Λειτουργία ευρείας οθόνης] αντί για [Κανονικό].

• Κλείστε το OSD (Ενδείξεις στην οθόνη) πιέζοντας το κουμπί

/ και απενεργοποιήστε τα μενού από τον σ

νδεδεμένο

εξοπλισμό. Για λεπτομέρειες, ανατρέξτε στα εγχειρίδια

οδηγιών για τον συνδεδεμένο εξοπλισμό.

• Αποφεύγετε την προβολή στατικών εικόνων με έντονα

χρώματα (συμπεριλαμβανομένου του λευκού), ρολογιών ή

λογότυπων σε οποιοδήποτε σημείο της οθόνης.

• Ορίστε τις ρυθμίσεις εικόνας με βάση τις συνθήκες

περιβάλλοντος. Η Τυπική εικόνα συνιστάται για οικιακή

χρήση και για τη θέ

ση περιεχομένου που συνήθως

περιλαμβάνει λογότυπα σταθμών κ.λπ.

Η τηλεόραση διαθέτει τα ακόλουθα χαρακτηριστικά για τη

μείωση/αποτροπή της παραμονής ειδώλου εικόνας.

Ανανέωση πάνελ

Η ανανέωση πάνελ θα εκτελεστεί αυτόματα για την

προσαρμογή της ομοιομορφίας της οθόνης της τηλεόρασης

όταν βρίσκεται σε λειτουργία για μεγάλες χρονικές περιόδους.

Η ανανέωση πάνελ μπορεί επίσης να εκτελεστεί χειροκίνητα

και πρέπει να χρησιμοποιείται μόνο αν η παραμονή ειδώλου

εικόνας είναι πολύ εμφανής ή αν δείτε το ακόλουθο μήνυμα: [Η

αν

ανέ

ωση πάνελ δεν ολοκληρώθηκε…]

Προσοχή:

• Η λειτουργία ανανέωσης πάνελ μπορεί να επηρεάσει την

οθόνη. Ως σημείο αναφοράς, εκτελείτε την ανανέωση πάνελ

μόνο μία φορά ανά έτος, μην την εκτελείτε περισσότερο από

μία φορά ανά έτος καθώς μπορεί να επηρεάσει τη διάρκεια

ζωής του πάνελ.

• Η ανανέωση πάνελχρειάζεται περίπου μία ώρα για να

ολοκληρωθεί.

• Μια λευκή γραμμή εν

δέ

χεται να προβάλλεται στην οθόνη

κατά τη διάρκεια της ανανέωσης πάνελ, αυτό δεν αποτελεί

δυσλειτουργία της τηλεόρασης.

• Η ανανέωση πάνελ λειτουργεί μόνο όταν η θερμοκρασία

δωματίου είναι μεταξύ 10 ºC και 40 ºC.

30 cm

10 cm

Αφήστε τουλάχιστον αυτό το κενό γύρω από την τηλεόραση.

1 cm

30 cm

10 cm

Αφήστε τουλάχιστον αυτό το κενό γύρω από την τηλεόραση.

6 cm

Μην εμποδίζετε την περιοχή κυκλοφορίας αέρα.

Κυκλοφορία αέρα

Τοίχος

Η κυκλοφορία του αέρα έχει μπλοκαριστεί.

Τοίχος

Προστασία της οθόνης της τηλεόρασης

(Τηλεόραση OLED)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Μετακίνηση pixel

Μετακινεί αυτόματα την εικόνα στην οθόνη για την αποφυγή

της παραμονής ειδώλου εικόνας.

Άλλα χαρακτηριστικά

Η φωτεινότητα της οθόνης μειώνεται αυτόματα όταν

προβάλλονται στατικές εικόνες, ρολόγια, έντονα χρώματα ή

λογότυπα κ.λπ.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Τηλεχειριστήριο και

τηλεόραση

Το σχήμα, η θέση, η διαθεσιμότητα και η

λειτουργία των κουμπιών του

τηλεχειριστηρίου μπορεί να διαφέρουν

ανάλογα με την περιοχή/τη χώρα/το

μοντέλο της τηλεόρασης.

 (Μικρόφωνο): Χρησιμοποιήστε την

φωνητική αναζήτηση. (π.χ. Αναζητήστε

περιεχόμενο με φωνητικές εντολές.)*

//// (Πλήκτρα κατεύθυνσης

για πλοήγηση):

Πλοήγηση και επιλογή

μενού στην οθόνη.

TV: Μεταβείτε σε ένα τηλεοπτικό κανάλι ή

είσοδο και εμφανίστε το μενού TV.

 (Τηλεόραση σε αναμονή)

Αριθμητικά κουμπιά

/ (Αποκάλυψη πληροφοριών/

κειμένου): Εμφανίστε πληροφορίες.

 (Κείμενο):

Εμφανίστε πληροφορίες

κειμένου.

 Google Play

NETFLIX (Μόνο σε περιορισμένες

περιοχές/χώρες/μοντέλα

τηλεόρασης)

Χρωματιστά κουμπιά

 GUIDE/ :

Εμφανίστε τον ψηφιακό

οδηγό προγράμματος ή το EPG του

αποκωδικοποιητή καλωδιακής/

δορυφορικής*

REC LIST: Εμφανίστε τη λίστα εγγραφής

USB HDD ή DVR*

 (Επιλογή εισόδου): Εμφανίστε και

επιλέξτε την πηγή εισόδου κ.λπ.

(Γρήγορες ρυθμίσεις): Εμφανίστε τις

γρήγορες ρυθμίσεις.

BACK/

HOME

 +/– (Ένταση)

(Μετάβαση)

 (Σίγαση)

Συμβουλή

• Η υπηρεσία συντόμευσης προσβασιμότητας

ενεργοποιείται ή απενεργοποιείται κρατώντας

πατημένο το .

CH +/–//

Στη λειτουργία τηλεόρασης: Επιλέξτε το

κανάλι.

Στη λειτουργία κειμένου: Επιλέξτε την

επόμενη () ή την προηγούμενη ()

σελίδα.

 AUDIO: Επιλέξτε ήχο από πηγή για

πολλές γλώσσες ή διπλό ήχο (ανάλογα με

την πηγή προγράμματος).

(Ρύθμιση υποτίτλων)

HELP:

Εμφανίστε το Μενού βοήθειας.

///

 REC:

Εγγράψτε το τρέχον πρόγραμμα

στο USB HDD ή DVR*

EXIT

 (Λειτουργία)

 Αισθητήρας Τηλεχειρισμού /

Αισθητήρας φωτός / LED φωτισμού

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 Ενσωματωμένο μικρόφωνο*

/ LED:

Για να ενεργοποιήσετε το ενσωματωμένο

μικρόφωνο, πατήστε το κουμπί (MIC)

στο τηλεχειριστήριο και ακολουθήστε τις

οδηγίες που εμφανίζονται στην οθόνη. Για

περισσότερες πληροφορίες, ανατρέξτε

στον Οδηγό βοήθειας.

*1 Η φωνητική αναζήτηση απαιτεί σύνδεση στο

Internet.

*2 Απαιτείται η ρύθμιση [Ρύθμιση καλωδιακού/

δορυφορικού αποκωδικοποιητή] (μόνο σε

περιορισμένες περιοχές/χώρες/μοντέλα

τηλεόρασης). Για περισσότερες πληροφορίες,

ανατρέξτε στον Οδηγό βοήθειας.

*3 Μόνο σε περιορισμένες περιοχές/χώρες/γλώσσες.

Η κατανάλωση ενέργειας σε κατάσταση αναμονής

θα αυξηθεί όταν είναι ενεργοποιημένη η φωνητική

αναζήτηση με το ενσ

ωματωμένο μικρόφωνο

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Διάγραμμα συνδέσεων

Για περισσότερες πληροφορίες σχετικά με τις συνδέσεις, ανατρέξτε στον Οδηγό βοήθειας

πιέζοντας το HELP στο τηλεχειριστήριο.

ȭȯ



Καλωδιακή/

Κεραία/

Εξωτερικός

Αποκωδικο-

ποιητής

Δρομολογητής

Δορυφόρο

Ακουστικά

7 mm

Συσκευή HDMI

Συσκευή

HDMI

Συσκευή βίντεο/ Κονσόλα

βιντεοπαιχνιδιών/Συσκευή

αναπαραγωγής DVD/Βιντεοκάμερα/

Εξωτερικός Αποκωδικοποιητής*

14 mm

Μονάδα Περιορισμένης Πρόσβασης

Συσκευή

HDMI

Ηχοσύσ

τημα με

Είσοδο

Ήχου

Οπτικής

Ίνας

Δέκτης AV

Ψηφιακή

φωτογραφική

μηχανή/

Βιντεοκάμερα/

Μέσο

αποθήκευσης

USB/Συσκευή

USB HDD

Ψηφιακή φωτογραφική

μηχανή/Βιντεοκάμερα/Μέσο

αποθήκευσης USB

Ηχοσύσ

τημα με

Συσκευή

eARC/

ARC/

HDMI

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Για να χρησιμοποιήσετε τα ηχεία της

τηλεόρασης ως κεντρικό ηχείο, συνδέστε

την έξοδο του δέκτη AV στην είσοδο

CENTER SPEAKER IN της τηλεόρασής σας.

• Πριν συνδέσετε τα καλώδια,

αποσυνδέστε το καλώδιο τροφοδοσίας

της τηλεόρασης και του δέκτη AV.

• Βεβαιωθείτε ότι το στοιχείο [Ηχεία] έχει

οριστεί στην επιλογή [Ηχοσύστημα].

Για να αποφύγετε τον θόρυβο όταν το

CENTER SPEAKER IN δεν είναι συνδεδεμένο

με δέκτη AV, απενεργοποιήστε τη

[Λειτουργία κεντρικού ηχείου

τηλεόρασης]. Για λεπτομέρειες, ανατρέξτε

στον Οδηγό βοήθειας.

 CAM (Μονάδα Περιορισμένης

Πρόσβασης)

• Παρέχει πρόσβαση σε τηλεοπτικές

υπηρεσίες επί πληρωμή. Για

λεπτομέρειες, ανατρέξτε στο εγχειρίδιο

οδηγιών που παρέχεται με τη μονάδα

CAM.

• Μην τοποθετείτε την έξυπνη κάρτα

απευθείας στην υποδοχή της μονάδας

CAM της τηλεόρασης. Πρέπει να την

τοποθετήσετε στη Μονάδα

Περιορισμένης Πρόσβασης που θα σας

παρασχεθεί από το εξουσιοδοτημένο

κατάστημα πώλησης.

• Η μονάδα CAM δεν υποστηρίζεται σε

όλες τις χώρες/περιοχές.

Συμβουλευτείτε το εξουσιοδοτημένο

κατάστημα πώλησης.

• Ενδέχεται να εμφανιστεί ένα μήνυμα

CAM, όταν μεταβείτε σε ένα ψηφιακό

πρόγραμμα μετά από τη χρήση του

βίντεο στο Internet.

/ AV IN

• Για σύνδεση composite, χρησιμοποιήστε

ένα Καλώδιο Αναλογικής Επέκτασης (δεν

παρέχεται).

•

 (Ακουστικά)

• Υποστηρίζει μόνο μίνι στερεοφωνική

τριπολική υποδοχή.

• Δεν μπορείτε να έχετε έξοδο ήχου

ταυτόχρονα από τα ακουστικά και από

τα ηχεία της τηλεόρασης.

 USB 1/2, USB 3 (HDD REC)*

• Η σύνδεση μιας μεγάλης συσκευής USB

μπορεί να δημιουργήσει παρεμβολές σε

άλλες κοντινές συνδεδεμένες συσκευές.

• Αν συνδέσετε μια μεγάλη συσκευή USB,

συνδέστε την στην υποδοχή USB 1.

• Συνδέστε μια συσκευή USB HDD στη

θύρα USB 3 (μπλε).

 HDMI IN 1/2/3/4

• Η διασύνδεση HDMI μπορεί να

μεταφέρει ψηφιακό βίντεο και ήχο με

ένα μόνο καλώδιο.

•

10 mm

3,5 mm

1234

1: L

2: Bίντεο

3: Γείωση

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

• Για να απολαύσετε περιεχόμενο υψηλής

ποιότητας 4K 50p/60p, συνδέστε ένα

καλώδιο HDMI Premium High Speed και

ορίστε την επιλογή [Μορφή σήματος

HDMI] σε [Βελτιωμένη μορφή].

Πραγματοποιήστε αυτή τη ρύθμιση

ξεχωριστά για κάθε συνδεδεμένο

ακροδέκτη HDMI IN. Για λεπτομέρειες

σχετικά με τις υποστηριζόμενες μορφές,

ανατρέξτε στην ενότητα "Τεχνικά

χαρακτηριστικά" σε αυτό το εγχειρίδιο

(σελίδα 15-16).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Συνδέστε το ηχοσύστημά σας στο HDMI

IN 3 για να δρομολογήσετε τον ήχο της

τηλεόρασης στο ηχοσύστημά σας. Τα

ηχοσυστήματα που υποστηρίζουν HDMI

eARC/ARC μπορούν να στέλνουν βίντεο

στην τηλεόραση και να λαμβάνουν ήχο

από την τηλεόραση μέσω του ίδιου

καλωδίου HDMI. Αν το ηχοσύστημά σας

δεν υποστηρίζει HDMI eARC/ARC,

απαιτείται πρόσθετη σύνδεση με

DIGITAL AUDIO OUT (OPTICAL).

• Χρησιμοποιήστε το καλώδιο HDMI με

Ethernet για να συνδέσετε το

ηχοσύστημα με eARC.

 (Είσοδος RF), (Δορυφορική

είσοδος)

• Συνδέσεις για επίγεια/καλωδιακή και

δορυφορική τηλεόραση. Βήματα

σύνδεσης: SUB.  MAIN  Κεραία

• Για την υποδοχή SUB. συνδέστε μόνο

όταν χρησιμοποιείτε τη λειτουργία

διπλού δέκτη εκτός από Διανομή μέσω

ενός καλωδίου EN50494.

*1 Για εξωτερική συσκευή που διαθέτει μόνο SCART

AV OUT, χρησιμοποιήστε προσαρμογέα SCART-

RCA και Καλώδιο επέκτασης αναλογικής εισόδου.

*2 Μόνο σε περιορισμένες περιοχές/χώρες/μοντέλα

τηλεόρασης.

Σημείωση

• Δεν μπορείτε να τοποθετήσετε το πλευρικό

κάλυμμα όταν υπάρχουν συνδεδεμένα

καλώδια στους πλευρικούς ακροδέκτες.

• Φροντίστε να φυλάσσετε το πλευρικό κάλυμμα σε

ασφαλές σημείο για μελλοντική χρήση.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Εγκατάσταση της τηλεόρασης στον τοίχο

Προς τους πελάτες:

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της

τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους

τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς:

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον

έλεγχο του προϊόντος αυτού.

Πληροφορίες εγκατάστασης επιτοίχιας βάσης

Το εγχειρίδιο οδηγιών αυτής της τηλεόρασης παρουσιάζει μόνο τα βήματα για την προετοιμασία

της εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση στον τοίχο.

Για οδηγίες σχετικά με την εγκατάσταση της Επιτοίχιας Βάσης, ανατρέξτε στις Πληροφορίες

Εγκατάστασης (Επιτοίχια Βάση) στη σελίδα προϊόντος για το μοντέλο της τηλεόρασής σας.

www.sony.eu/support/

Προετοιμασία για την επιτοίχια εγκατάσταση

Χρησιμοποιήστε την Επιτοίχια Βάση SU-WL850 (δεν παρέχεται) ή την SU-WL450 (δεν παρέχεται)

για να εγκαταστήσετε την τηλεόραση στον τοίχο.

Βεβαιωθείτε ότι έχετε προσαρτήσει τη βάση επιτραπέζιας τοποθέτησης πριν εγκαταστήσετε την

τηλεόραση στον τοίχο ανατρέχοντας στον Οδηγός εγκατάστασης.

• Προετοιμάστε την τηλεόραση για την Επιτοίχια Βάση προτού συνδέσετε καλώδια.

• Ακολουθήστε τον οδηγό πληροφοριών που παρέχεται με την επιτοίχια βάση για το μοντέλο σας.

Απαιτείται επαρκής εξειδίκευση για την εγκατάσταση της τηλεόρασης, ιδίως για τον

προσδιορισμό της αντοχής του τοίχου ώστε να κρατήσει το βάρος της τηλεόρασης.

• Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους της Sony ή σε

εξουσιοδοτημένους τεχνικούς και δείξτε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά

την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που

ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

• Οι βίδες για την επιτοίχια βάση δεν παρέχονται.

• Οι βίδες για την επιτοίχια βάση δεν παρέχονται. Φροντίστε να φυλάξετε τις μη

χρησιμοποιημένες βίδες και τη βάση επιτραπέζιας τοποθέτησης σε ασφαλές μέρος έως ότου

είστε έτοιμοι να τοποθετήσετε τη βάση επιτραπέζιας τοποθέτησης. Κρατήστε τις βίδες μακριά

από παιδιά.

Χρήση της προαιρετικής Επιτοίχιας Βάσης (SU-WL850 ή SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Αφαιρέστε το κάλυμμα στηρίγματος και τα καλύμματα ακροδεκτών.

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Αντιμετώπιση προβλημάτων

Για τη γενική αντιμετώπιση προβλημάτων για

θέματα όπως: μαύρη οθόνη, δεν υπάρχει

ήχος, παγωμένη εικόνα, η τηλεόραση δεν

ανταποκρίνεται, ή δεν υπάρχει δίκτυο,

ακολουθήστε τα παρακάτω βήματα.

1 Επανεκκινήστε την τηλεόρασή σας

πιέζοντας το κουμπί λειτουργίας στο

τηλεχειριστήριο μέχρι να εμφανιστεί ένα

μήνυμα. Αν δεν επανέλθει η τηλεόραση σε

κανονική λειτουργία, δοκιμάστε να

αποσυνδέσετε το καλώδιο ρεύματος.

Ύστερα πατήστε το κουμπί λειτουργίας

στην τηλεόραση, περιμένετε δύο λεπτά και

συνδέστε το καλώδιο ρεύματος.

2 Ανατρέξτε στο μενού Βοήθειας πιέζοντας το

HELP στο τηλεχειριστήριο.

3 Συνδέστε την τηλεόρασή σας στο Internet

και εκτελέστε αναβάθμιση λογισμικού. Η

Sony συνιστά να διατηρείτε το λογισμικό

της τηλεόρασής σας ενημερωμένο. Οι

ενημερώσεις λογισμικού παρέχουν νέα

χαρακτηριστικά και βελτιώσεις στην

απόδοση.

4 Επισκεφτείτε την τοποθεσία web

υποστήριξης της Sony (παρέχονται

πληροφορίες στο εξώφυλλο του

εγχειριδίου).

Όταν συνδέσετε την τηλεόραση, η

τηλεόραση ενδεχομένως να μην ανοίγει

αμέσως, ακόμα κι αν πατήσετε το κουμπί

λειτουργίας στο τηλεχειριστήριο ή στην

τηλεόραση.

Χρειάζεται κάποιος χρόνος για την

προετοιμασία του συστήματος. Περιμένετε

ένα λεπτό περίπου και, κατόπιν θέστε τη ξανά

σε λειτουργία.

Προβλήματα και λύσεις

Όταν η LED φωτισμού αναβοσβήνει με

κόκκινο χρώμα.

 Μετρήστε πόσες φορές αναβοσβήνει (ο χρόνος

μεταξύ κάθε διαλείμματος είναι τρία

δευτερόλεπτα).

Πραγματοποιήστε επανεκκίνηση της

τηλεόρασης αποσυνδέοντας το καλώδιο

τροφοδοσίας μέχρι η LED φωτισμού να

σταματήσει να αναβοσβήνει με κόκκινο χρώμα

και, στη συνέχεια, ενεργοποιήστε την

τηλεόραση.

Αν το πρόβλημα παραμένει, αποσυνδέστε το

καλώδιο τροφοδοσίας και επικοινωνήστε με τον

αντιπρόσωπό σας ή το κέ

ντρο τεχ

νικής

υποστήριξης της Sony και αναφέρετε πόσες

φορές αναβοσβήνει η LED φωτισμού.

Δεν πραγματοποιείται λήψη υπηρεσιών

επίγειας/καλωδιακής τηλεόρασης.

 Ελέγξτε τη σύνδεση της κεραίας/του καλωδίου

και τις ρυθμίσεις του ενισχυτή.

 Επιλέξτε υπηρεσία επίγειας/καλωδιακής

τηλεόρασης πατώντας TV στο τηλεχειριστήριο

και ύστερα επιλέξτε [Ψηφιακό] αν δεν

εμφανίζεται η υπηρεσία μετάδοσης.

 Το επίγειο σήμα ενδέχεται να παρεμβάλλεται

αν υπάρχει κάποιο ισχυρό σήμα κοντά. Ορίστε

την επιλογή [LNA (ΚΑΝ ---)] στη θέση [Όχι] στις

ρυθμίσεις ψηφιακού συντονισμού.

 Αν μετακομίσετε σε νέα οικία ή αν προσπαθείτε

να κάνετε λήψη νέων υπηρεσιών, επιχειρήστε

μια αναζήτηση υπηρεσιών επιλέγοντας

[Ψηφιακός Συντονισμός].

Δεν πραγματοποιείται λήψη υπηρεσιών

δορυφορικής τηλεόρασης.

 Ελέγξτε τη σύνδεση του δορυφορικού

καλωδίου.

 Όταν εμφανίζεται το μήνυμα [Απουσία

σήματος. Υπερφόρτωση του LNB…],

αποσυνδέστε το καλώδιο τροφοδοσίας.

Κατόπιν βεβαιωθείτε ότι το δορυφορικό

καλώδιο δεν έχει υποστεί ζημιά και ότι δεν

υπάρχει βραχυκύκλωμα στη γραμμή

δορυφορικού σήματος στον δορυφορικό

σύνδεσμο.

Το τηλεχειριστήριο δεν λειτουργεί.

 Αλλάξτε τις μπαταρίες.

Έχετε ξεχάσει τον κωδικό πρόσβασης

γονικού κλειδώματος για μετάδοση.

 Πληκτρολογήστε τον αριθμό 9999 ως κωδικό

PIN και επιλέξτε [Αλλαγή Κωδικού PIN].

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Το περιβάλλον τμήμα της τηλεόρασης

θερμαίνεται.

 Όταν η τηλεόραση χρησιμοποιείται για μεγάλο

χρονικό διάστημα, το περιβάλλον τμήμα της

τηλεόρασης θερμαίνεται. Μπορεί να

αισθανθείτε τη θερμότητα εάν αγγίξετε τη

συγκεκριμένη περιοχή με τα χέρια σας.

Η οθόνη σκοτεινιάζει ενώ παρακολουθείτε

τηλεόραση.

 Αν ολόκληρη η εικόνα ή μέρος αυτής παραμένει

σταθερή, η φωτεινότητα της οθόνης θα μειωθεί

σταδιακά για την αποφυγή της παραμονής

ειδώλου εικόνας. Αυτό δεν αποτελεί

δυσλειτουργία της τηλεόρασης.

Ανησυχείτε σχετικά με την παραμονή

ειδώλου εικόνας.

Αν η ίδια εικόνα προβάλλεται επανειλημμένα

ή για μεγάλα χρονικά διαστήματα, μπορεί να

προκληθεί παραμονή ειδώλου εικόνας. Για να

περιοριστεί η παραμονή ειδώλου εικόνας,

συνιστάται να κλείνετε την τηλεόραση

κανονικά, με το πάτημα του κουμπιού

λειτουργίας στο τηλεχειριστήριο ή στην

τηλεόραση.

Σημείωση

• Εκτελέστε μη αυτόματα ανανέωση πάνελ μόνο

όταν η παραμονή ειδώλου εικόνας είναι ιδιαίτερα

εμφανής. Ως σημείο αναφοράς, να την εκτελείτε

μόνο μία φορά ανά έτος. Αποφεύγετε να την

εκτελείτε περισσότερο από μία φορά ανά έτος

καθώς μπορεί να επηρεάσει τη διάρκεια ζωής του

πάνελ.

• Εικόνες που περιλαμβάνουν ρολόγια, λογότυπα,

και έντον

α χρώματα (συμπε

ριλαμβανομένου του

λευκού) προκαλούν εύκολα παραμονή ειδώλου

εικόνας. Αποφεύγετε την προβολή αυτών των

τύπων εικόνων για μεγάλα χρονικά διαστήματα

καθώς μπορεί να προκληθεί παραμονή ειδώλου

εικόνας.

Μια λευκή γραμμή εμφανίζεται στην οθόνη.

 Η ανανέωση πάνελ εκτελείται αυτόματα όταν η

τηλεόραση έχει χρησιμοποιηθεί για μεγάλο

χρονικό διάστημα, για τη μείωση της

παραμονής ειδώλου εικόνας. Η ανανέωση

πάνελ ξεκινά αφού η τηλεόραση έχει

απενεργοποιηθεί και χρειάζεται περίπου μία

ώρα για να ολοκληρωθεί. Ενδέχεται να

προβάλλεται μια λευκή γραμμή στην οθόνη

κατά τη διάρκεια της ανανέωσης πά

νελ. Αυτό

δεν α

ποτελεί δυσλειτουργία της τηλεόρασης.

Εμφανίζεται το μήνυμα [Η ανανέωση πάνελ

δεν ολοκληρώθηκε…].

Η ανανέωση πάνελ εκτελείται αυτόματα όταν

η τηλεόραση έχει χρησιμοποιηθεί για μεγάλες

χρονικές περιόδους, για τη μείωση της

παραμονής ειδώλου εικόνας. Αν η τηλεόραση

είναι ενεργοποιημένη, το καλώδιο

εναλλασσόμενου ρεύματος είναι

αποσυνδεδεμένο, ή η θερμοκρασία δωματίου

βρίσκεται εκτός του εύρους των 10 ºC έως

40 ºC κατά τη διάρκεια της ανανέωσης πάνελ,

η διαδικασία δεν θα ολοκληρωθεί και θα

εμφανιστεί αυτό το μήνυμα.

 Αν η ανανέωση πάνελ ξεκίνησε αυτόματα, θα

επανεκκινηθεί όταν απενεργοποιήσετε την

τηλεόραση με το τηλεχειριστήριο.

 Εάν η Ανανέωση πάνελ ενεργοποιήθηκε μη

αυτόματα, πρέπει να την επιλέξετε ξανά.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Τεχνικά χαρακτηριστικά

Σύστημα

Σύστημα οθόνης

Οθόνη OLED (Organic Light Emitting Diode)

Τηλεοπτικό σύστημα μετάδοσης

Ανάλογα με την επιλογή χώρας/περιοχής/μοντέλου

τηλεόρασης

Αναλογικό: B/G, D/K, I

Ψηφιακό: DVB-T/DVB-C

DVB-T2*

Δορυφορικό*

: DVB-S/DVB-S2

Σύστημα χρωμάτων

PAL/SECAM/NTSC3.58 (Μόνο εικόνα)/NTSC4.43 (Μόνο εικόνα)

Κάλυψη καναλιών

Ανάλογα με την επιλογή χώρας/περιοχής/μοντέλου

τηλεόρασης

Αναλογικό: UHF/VHF/Καλωδιακή

Ψηφιακό: UHF/VHF/Καλωδιακή

Δορυφορικό*

: Ενδιάμεση συχνότητα (IF) 950-2.150 MHz

Έξοδος Ήχου

20 W + 20 W + 10 W + 10 W

Ασύρματη τεχνολογία

Πρωτόκολλο IEEE802.11ac/a/b/g/n

(Το πρωτόκολλο IEEE802.11ac ενδέχεται να μην είναι

διαθέσιμο ανάλογα με τη χώρα/την περιοχή.)

Bluetooth έκδοση 4.2

Ζώνη συχνοτήτων

RMF-TX600E

Έκδοση λογισμικού

Αυτός ο ραδιοεξοπλισμός προορίζεται για χρήση με τις

εγκεκριμένες εκδόσεις του λογισμικού που αναφέρονται στη

Δήλωση Συμμόρφωσης ΕΕ.

Τηλεόραση HELP στο τηλεχειριστήριο για να δείτε την

έκδοση λογισμικού.

Τηλεχειριστήριο: _._.__.___

Επιλέξτε [Τηλεχειριστήριο]  [Έκδοση λογισμικού] από το

μενού [Ρυθμίσεις]. Για περισσότερες πληροφορίες,

ανατρέξτε στον Οδηγό βοήθειας.

Το λογισμικό που παρέχεται με αυτόν τον ραδ

ιοεξοπλισμό

υμμορφώνεται με τις ουσιώδεις απαιτήσεις της Οδηγίας

2014/53/ΕΕ.

Υποδοχές εισόδου/εξόδου

Κεραία/καλωδιακή

Εξωτερικός ακροδέκτης 75 ohm για VHF/UHF

Δορυφορική κεραία*

Θηλυκό βύσμα τύπου F, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V & τόνος 22 kHz,

Μονή διαν. καλωδιακής TV EN50494.

/ AV IN

Υποδοχή εικόνας/ήχου (μίνι υποδοχή)

HDMI IN 1/2/3/4 (υποστηρίζει ανάλυση 4K, συμβατό με

HDCP 2.3)

Βίντεο:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC Μορφές υπολογιστή*

Ήχος:

Στη λειτουργία eARC (Enhanced Audio Return Channel)*

Ανατρέξτε στον Οδηγό βοήθειας για λεπτομέρειες.

Εξαιρείται η λειτουργία eARC

Γραμμικό PCM 5,1 καναλιών: 32/44,1/48/88,2/96/176,4/192

kHz 16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (Μόνο για το μοντέλο HDMI IN 3)

Στη λειτουργία eARC*

Ανατρέξτε στον Οδηγό βοήθειας για λεπτομέρειες.

Στη λειτουργία ARC

Γραμμικό PCM δύο καναλιών: 48 kHz 16 bit, Dolby Digital,

Dolby Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Οπτική ψηφιακή υποδοχή (Γραμμικό PCM δύο καναλιών:

48 kHz 16 bit, Dolby Digital, DTS)

 (Υποδοχή μίνι στέρεο)

Ακουστικά

1, 2, 3 (HDD REC)*

Θύρα συσκευής USB. ( 3 για συσκευή USB HDD για τη

λειτουργία ΕΓΓΡΑΦΗΣ)

Οι θύρες USB 1 και 2 υποστηρίζουν High Speed USB (USB 2.0)

Η θύρα USB 3 υποστηρίζει Super Speed USB

(USB 3.1 Gen 1)

Υποδοχή CAM (Μονάδα Περιορισμένης Πρόσβασης)

LAN

Σύνδεσμος 10BASE-T/100BASE-TX (Η ταχύτητα σύνδεσης

ενδέχεται να διαφέρει, ανάλογα με το περιβάλλον

λειτουργίας του δικτύου. Η ταχύτητα και η ποιότητα

επικοινωνίας δεν είναι εγγυημένες.)

CENTER SPEAKER IN

Ακροδέκτης εισόδου κεντρικού ηχείου

Άλλα

Προαιρετικά εξαρτήματα

Επιτοίχια Βάση: SU-WL850

Επιτοίχια Βάση: SU-WL450

Θερμοκρασία λειτουργίας

0 °C – 40 °C

Υγρασία λειτουργίας

10 % – 80 % σχετική υγρασία (χωρίς συμπύκνωση)

Ισχύς, Δελτίο Προϊόντος και άλλα

Απαιτήσεις τροφοδοσίας

220 V - 240 V AC, 50 Hz

Κλάση ενεργειακής απόδοσης

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Μέγεθος οθόνης (διαγωνίως) (Περίπου)

KD-77AG9: 194,7 cm / 77 ίντσες

KD-65AG9: 163,9 cm / 65 ίντσες

KD-55AG9: 138,8 cm / 55 ίντσες

Κατανάλωση ισχύος

Στη λειτουργία [Κανονικό]

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

Στη λειτουργία [Ζωηρή]

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Eτήσια κατανάλωση ενέργειας*

KD-77AG9: 293 kWh ανά έτος

KD-65AG9: 234 kWh ανά έτος

KD-55AG9: 183 kWh ανά έτος

Ασύρματο LAN (IEEE802.11ac/a/b/g/n)

Περιοχή συχνοτήτων Ισχύς εξόδου

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Περιοχή συχνοτήτων Ισχύς εξόδου

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Περιοχή συχνοτήτων Ισχύς εξόδου

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\18GR-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Κατανάλωση ενέργειας σε αναμονή*

KD-77AG9: 0,50 W (29 W στη λειτουργία ενημέρωσης

λογισμικού/EPG)

KD-65AG9: 0,50 W (27 W στη λειτουργία ενημέρωσης

λογισμικού/EPG)

KD-55AG9: 0,50 W (27 W στη λειτουργία ενημέρωσης

λογισμικού/EPG)

Ανάλυση οθόνης

3.840 κουκίδες (οριζόντια) × 2.160 γραμμές (κατακόρυφη)

Ονομαστική έξοδος

USB 1/2

5 V , 500 mA, μέγιστη

USB 3

5 V , 900 mA, μέγιστη

Διαστάσεις (Περίπου) (π × υ × β)

με βάση επιτραπέζιας τοποθέτησης

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

χωρίς βάση επιτραπέζιας τοποθέτησης

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Βάρος (Περίπου)

με βάση επιτραπέζιας τοποθέτησης

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

χωρίς βάση επιτραπέζιας τοποθέτησης

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 Δεν διαθέτουν όλες οι τηλεοράσεις τεχνολογία DVB-T2 ή

DVB-S/S2 ή ακροδέκτη δορυφορικής κεραίας.

*2 Όταν η είσοδος είναι 4096 × 2160p και η επιλογή

[Λειτουργία ευρείας οθόνης] έχει οριστεί σε [Κανονικό], η

ανάλυση προβάλλεται ως 3840 × 2160p. Για να προβληθεί

ως 4096 × 2160p, ορίστε τη ρύθμιση [Λειτουργία ευρείας

οθόνης] σε [Πλήρες 1] ή [Πλήρες 2].

*3 Για την υποστήριξη 18 Gbps, ορίστε τη ρύ

θμιση [Μορφ

σήματος HDMI] σε [Βελτιωμένη μορφή].

*4 Ανατρέξτε στον Οδηγό βοήθειας για λεπτομέρειες.

*5 Η λειτουργία eARC είναι ενεργή όταν η επιλογή [Λειτουργία

eARC] είναι ρυθμισμένη σε [Αυτόμ.], η επιλογή [Ηχεία] είναι

ρυθμισμένη σε [Ηχοσύστημα] και είναι συνδεδεμένο

ηχοσύστημα συμβατό με eARC.

*6 Μόνο σε περιορισμένες περιοχές/χώρες/μοντέλα

τηλεόρασης.

*7 Κατανάλωση ενέργειας σε kWh ανά έτ

ος, με βά

ση την

κατανάλωση ισχύος της τηλεόρασης σε ημερήσια 4 ωρη

λειτουργία επί 365 ημέρες.

Η πραγματική κατανάλωση ενέργειας εξαρτάται από τον

τρόπο χρήσης της τηλεόρασης.

*8 Η συγκεκριμένη κατανάλωση ενέργειας σε αναμονή

επιτυγχάνεται αφού η τηλεόραση ολοκληρώσει τις

απαραίτητες εσωτερικές διαδικασίες.

*9 Η κατανάλωση ενέργειας σε κατάσταση αναμονής

αυξάνεται, όταν η τηλεόραση εί

να

ι συνδεδεμένη στο

δίκτυο.

Σημείωση

• Μην αφαιρέσετε το ομοίωμα κάρτας ή το κάλυμμα (η

διαθεσιμότητα εξαρτάται από το μοντέλο της τηλεόρασης)

από την υποδοχή CAM (Μονάδα Περιορισμένης Πρόσβασης)

της τηλεόρασης εκτός εάν πρόκειται να τοποθετήσετε μια

έξυπνη κάρτα που ταιριάζει στην υποδοχή CAM.

• Η διαθεσιμότητα των προαιρετικών εξαρτημάτων εξαρτάται

από τη χώρα/την περιοχή/το μοντέλο της τηλ

εόρασης/το

απόθε

μα.

• O σχεδιασμός και οι προδιαγραφές υπόκεινται σε αλλαγή

χωρίς προειδοποίηση.

Σημειώσεις για τη λειτουργία Ψηφιακής τηλεόρασης

• Η ψηφιακή τηλεόραση (επίγεια, δορυφορική και καλωδιακή

τηλεόραση DVB), οι αλληλεπιδραστικές υπηρεσίες και οι

λειτουργίες δικτύου ενδέχεται να μην είναι διαθέσιμες σε

όλες τις χώρες ή περιοχές. Ορισμένες λειτουργίες ενδέχεται

να μην είναι ενεργοποιημένες ή να μη λειτουργούν σωστά με

ορισμένους παροχείς και περιβάλλοντα δικτύου. Ορισμένοι

παροχείς υπηρεσιών τηλεόρασης ενδέχεται να χρεώνουν

πρόσ

θετη

αμοιβή για τις υπηρεσίες τους.

• Η τηλεόραση αυτή υποστηρίζει ψηφιακή μετάδοση

χρησιμοποιώντας κωδικοποιητές MPEG-2, H.264/MPEG-4

AVC και H.265/HEVC, αλλά η συμβατότητα με τα σήματα των

παρόχων/υπηρεσιών, που μπορεί να αλλάξουν με το

πέρασμα του χρόνου, δεν είναι εγγυημένη.

Πληροφορίες για το εμπορικό σήμα

• Οι όροι HDMI και HDMI High-Definition Multimedia Interface,

καθώς και το λογότυπο HDMI είναι εμπορικά σήματα ή

σήματα κατατεθέντα της HDMI Licensing Administrator, Inc.

στις Ηνωμένες Πολιτείες και σε άλλες χώρες.

• Τo Dolby, Dolby Vision, Dolby Audio και το σύμβολο διπλού D

αποτελούν εμπορικά σήματα της Dolby Laboratories.

Δημιουργήθηκε με άδεια από την Dolby Laboratories.

Dolby Laboratories. Με την επιφύλαξη παντός δικαιώματος.

• Η ονομασία "BRAVIA", το λογότυπο και η

ον

ομασία BRA

VIA Sync είναι εμπορικά σήματα ή σήματα

κατατεθέντα της Sony Corporation.

• Η ονομασία Gracenote, το λογότυπο και η μορφή του

λογότυπου Gracenote καθώς και το λογότυπο "Powered by

Gracenote" είναι σήματα κατατεθέντα ή εμπορικά σήματα

της Gracenote, Inc. στις Ηνωμένες Πολιτείες ή/και σε άλλες

χώρες.

reserved.

• Η ονομασία Google, Google Play, Chromecast, YouTube,

Android TV και άλλα σχετικά σήματα και λογότυπα

αποτελούν εμπορικά σήματ

α της

Google LLC.

• Οι ονομασίες Wi-Fi®, Wi-Fi Alliance® και Wi-Fi Direct® είναι

σήματα κατατεθέντα της Wi-Fi Alliance.

• Το Λογότυπο Wi-Fi CERTIFIED™ είναι σήμα πιστοποίησης της

Wi-Fi Alliance.

• Για τις ευρεσιτεχνίες DTS, ανατρέξτε στην τοποθεσία http://

patents.dts.com. Κατασκευάζεται κατόπιν άδειας από την

DTS, Inc. Η ονομασία DTS, το σύμβολο και η ονομασία DTS σε

συνδυασμό με το σύμβολο είναι σήματα κατατεθέντα και η

ονομασία DTS Digital Surround είναι εμπορικό σήμα της DTS

• Το λεκτικό σήμα και τα λογότυπα Bluetooth® είναι σήματα

κατατεθέντα και ανήκουν στην Bluetooth SIG, Inc. και

οποιαδήποτε χρήση αυτών των σημάτων από την Sony

Corporation γίνεται κατόπιν παραχώρησης άδειας χρήσης.

Τα άλλα εμπορικά σήματα και οι εμπορικές ονομασίες

ανήκουν στους αντίστοιχους κατόχους τους.

• Η ονομασία Netflix είναι σήμα κατατεθέν της Netflix, Inc.

• Η ον

ομασία DiS

EqC™ είναι εμπορικό σήμα της EUTELSAT.

Αυτή η τηλεόραση υποστηρίζει το πρωτόκολλο DiSEqC 1.0.

Αυτή η τηλεόραση δεν προορίζεται για χειρισμό

μηχανοκίνητων κεραιών.

• Η ονομασία TUXERA είναι σήμα κατατεθέν της Tuxera Inc.

στις Η.Π.Α και σε άλλες χώρες.

• Το λογότυπο USB με την τρίαινα "USB-IF SuperSpeed" είναι

εμπορικό σήμα κατατεθέν της USB Implementers Forum, Inc.

• Όλα τα υπόλοιπα εμπορικά σήματα εί

αι ιδιοκτησία των

αντίστοιχων κατόχων τους.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

İçindekiler

ÖNEMLİ NOT . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Güvenlik Bilgileri. . . . . . . . . . . . . . . . . . . . . . . 3

Televizyon Ekranının Korunması

(OLED Televizyon) . . . . . . . . . . . . . . . . . . . . . .4

Uzaktan Kumanda ve Televizyon . . . . . . . 5

Bağlantı Şeması . . . . . . . . . . . . . . . . . . . . . 7

Televizyonu duvara monte etme . . . . . . 10

Opsiyonel Duvara Askı aparatını

kullanma (SU-WL850 veya SU-WL450) . . . . 10

Sorun Giderme . . . . . . . . . . . . . . . . . . . . . 12

Sorunlar ve Çözümleri . . . . . . . . . . . . . . . . . 12

Spesifikasyonlar . . . . . . . . . . . . . . . . . . . . 13

Giriş

Bu Sony ürününü seçtiğiniz için teşekkür ederiz.

Televizyonu çalıştırmadan önce, lütfen bu kullanım talimatı

kitapçığını iyice okuyunuz ve de ileride kullanmak üzere

saklayınız.

Not

• Televizyonu çalıştırmadan önce lütfen okuyun: “Güvenlik

Bilgileri” (sayfa 3).

• Ek güvenlik bilgileri için birlikte verilen Güvenlik Bilgilerini

okuyun.

• Kurulum Kılavuzu’nda ve kılavuzda kullanılan resimler ve

çizimler yalnızca başvuru amaçlıdır ve gerçek üründen farklı

olabilir.

Tanım etiketinin konumu

Televizyon Model No, Üretim Tarihi (yıl/ay) ve Güç Beslemesi

nominal değerleri için etiketler televizyonun veya ambalajın

arkasında bulunur. Bunlara sehpa kapağı sökülerek erişilebilir

Radyo Ekipmanı Beyanı

Sony Visual Products Inc., KD-77AG9,

KD-65AG9, KD-55AG9 radyo ekipmanı

türlerinin 2014/53/EU Direktifiyle uyumlu

olduğunu beyan etmektedir. AB uygunluk beyanının tam metni,

aşağıdaki internet adresinde mevcuttur:

http://www.compliance.sony.de/

Müşteriler için not: Aşağıdaki bilgiler sadece AB yönetmeliklerini

uygulayan ülkelerde satılan cihazlar için geçerlidir.

Bu radyo ekipmanı için kullanıma alma hususunda aşağıdaki

kısıtlamalar veya kullanım yetkisi gereksinimleri şunlar için

geçerlidir: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT,

LU, MT, NL, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL,

BA, MK, MD, RS, ME, Kosova:

5.150-5.350 MHz bandı, sadece iç mekan işlemleriyle

sınırlandırılmıştır.

Masa Üstü Sehpasına

takmak için Kurulum

Kılavuzuna bakın.

İnternet Bağlantısı ve Veri Gizliliği

Bu ürün, ilk kurulum esnasında internet bağlantısını onaylamak

ve daha sonra Ana ekranı yapılandırmak için bir ağ bağlantısı

kurulur kurulmaz internete bağlanır. IP adresiniz, bunlarda ve

bütün diğer internet bağlantılarında kullanılır. IP adresinizin hiç

kullanılmasını istemiyorsanız, kablosuz internet fonksiyonunu

kurmayın ve bir internet kablosu bağlamayın. İnternet

bağlantıları hakkında daha fazla bilgi için lütfen kurulum

ekranlarında verilen gizlilik bilgilerine bakın.

Ya rd ım

Doğrudan televizyonunuzdan daha fazla sorun giderme bilgisi

ve diğer yararlı bilgileri bulabilirsiniz. Konu listesi

görüntülemek veya anahtar sözcükle arama yapmak için

uzaktan kumanda üzerinde HELP düğmesine basın.

Yardım Kılavuzu (Kılavuz)

Daha ayrıntılı bilgi için televizyonunuzdaki Yardım

menüsünden [Yardım Kılavuzu] öğesini seçin. Ayrıca PC veya

akıllı telefonunuzdan da Yardım Kılavuzuna başvurabilirsiniz

(bilgileri bu kılavuzun arka kapağında bulabilirsiniz).

ÖNEMLİ NOT

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\010SAF.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Montaj/Kurulum

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya

yaralanma riskini önlemek amacıyla televizyon setini aşağıdaki

talimatlara uygun olarak monte ediniz ve kullanınız.

Montaj

• Televizyon seti, erişimi kolay bir prizin yakınına monte

edilmelidir.

• Televizyonun düşüp yaralanma veya maddi hasara yol açmasını

önlemek için televizyonu sabit, düz bir yüzeye yerleştirin.

• Televizyonu çekilemeyeceği, itilemeyeceği veya

devrilemeyeceği bir yere kurun.

• Televizyonu televizyonun Masa Üstü Sehpasi televizyon

standından (ürünle verilmez) disari çikmayacak sekilde kurun.

Masa Üstü Sehpasi televizyon sehpasindan disari çikarsa,

televizyon standından devrilmesine, düsmesine ve ciddi

yaralanmalara veya televizyonun hasar görmesine neden

olabilir.

• Güvenlik sebebiyle, televizyon Masa Üstü durumundayken orta

kapakları televizyonun arkasına mutlaka takın.

• Duvara monte etme işlemlerini sadece kalifiye servis personeli

gerçekleştirmelidir.

• Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı

önemle tavsiye ederiz, buna aşağıdaki bileşen de dahildir:

 SU-WL850 Duvar Askı Aparatı

 SU-WL450 Duvar Askı Aparatı

• Duvar Askı Aparatını televizyona takarken, Duvar Askı Aparatı ile

verilen vidaları kullandığınızdan emin olun. Ürünle verilen

vidalar, şekilde gösterildiği gibi Duvar Askı Aparatının bağlantı

yüzeyinden itibaren ölçülerek tasarlanmıştır.

Vidaların çapı ve uzunluğu, duvara-montaj braketinin modeline

bağlı olarak değişiklik gösterir.

Temin edilmiş vidaların haricinde başka vidaların kullanılması,

TV setinin iç kısmının zarar görmesine veya düşmesine vs.

neden olabilir.

Nakliye

• Televizyon setini taşımadan önce, tüm kablolarını sökünüz.

• Büyük bir televizyon setini taşımak için iki veya üç kişi gerekir.

• Televizyon elle taşınırken aşağıda gösterildiği şekilde tutun.

Panele ve ekranın etrafındaki muhafaza kasasına baskı

uygulamayınız.

• Televizyon setini taşırken veya

monte ederken, yere koymayın.

• Televizyon setini taşırken,

sarsıntılara ve aşırı titreşimlere maruz bırakmayınız.

• Televizyon setini tamir için taşırken veya yerini değiştirirken,

orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

Devrilmenin önlenmesi

Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine

herhangi bir şey sokmayınız.

• Televizyon setinin etrafında, aşağıda gösterildiği gibi boş alan

bırakınız.

• Yeterli hava sirkülasyonu sağlamak için mutlaka bir Sony Duvar

Askı Aparatı kullanmanızı öneririz.

Duvara monte edildiğinde

Güvenlik Bilgileri

Vida (M6)

Duvar Askı Aparatı

9 mm - 13 mm

Televizyonun arka kapağı

M4 Vida (ürünle verilmez)

1,5 N·m

{15 kgf·cm}

Vida (ürünle verilmez)

6 mm - 7 mm

Kablo (ürünle

verilmez)

30 cm

10 cm

Setin etrafında en az bu kadar boşluk bırakınız.

1 cm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\010SAF.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Stand ile monte edildiğinde

• Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini

önlemek için:

 Televizyon setini düz, baş aşağı, arkaya doğru veya yana

dönük şekilde monte etmeyiniz.

 Televizyon setini bir raf, halı, yatak üzerine veya bir dolaba

monte etmeyiniz.

 Televizyon setini perde veya gazete gibi şeylerle örtmeyiniz.

 Televizyon setini aşağıda gösterildiği gibi monte etmeyiniz.

Ekranı Hasarlara Karşı Koruma Önlemleri

Görüntü tutulumu

OLED televizyonlarda, kullanılan malzemelerin özelliklerinden

dolayı görüntü tutulumu (görüntünün yapışması) görülebilir.

Görüntü tutulumu, görüntüler ekranda aynı konumda

tekrarlanarak ve uzun süre görüntülendiğinde oluşabilir. Bu

televizyonun bir arızası değildir. Görüntü tutulumuna yol

açabilecek görüntülerin görüntülenmesini önleyin.

Aşağıda görüntü tutulumuna yol açabilecek

görüntü örnekleri bulunmaktadır:

• Ekranın tepesinde ve altında ve/veya solunda ve sağında siyah

çubukların bulunduğu görüntüler. (örneğin, Letterbox formatı,

4:3 ekran, Standart tanımlı görüntüler)

• Fotoğraflar gibi sabit görüntüler.

• Ekranın bazı kısımlarında sabit içeriği bulunabilecek video

oyunları.

• Ekran menüleri, program rehberleri, kanal logoları vb.

• Uygulamaların sabit içerikleri.

• Haberler ve haber başlıklarda kullanılan kayar yazı bantları.

Görüntü tutulumu riskini azaltmak için:

• Sony, televizyonu uzaktan kumandadaki veya televizyondaki

güç düğmesine basarak normal olarak kapatmanızı tavsiye eder.

• Ekranı doldurmak üzere siyah çubukları kaldırmak için [Geniş

Mod] öğesini değiştirin [Geniş Mod] haricinde bir [Normal] seçin.

• / düğmesine basarak OSD’yi (On Screen Display - Ekran

Menüsü) kapatın ve bağlı ekipmanların menüleri kapatın.

Ayrıntılar için bağlı ekipmanların kullanım kılavuzlarına

başvurun.

• Ekranda parlak renkli (beyaz dahil) sabit görüntülerin, saatlerin

veya logoların görüntülenmesini önleyin.

• Resim ayarlarını ortam koşullarına göre değiştirin. Evde kullanım

için veya istasyon logosu ve benzerinin sık görüntülendiği

içerikleri izlerken Standart Resim önerilir.

Görüntü tutulumunun azaltılmasına/önlenmesine yardımcı olmak

için televizyonda aşağıdaki özelikler bulunur.

Panel yenileme

Panel yenileme, uzun süre kullanıldıktan sonra televizyon

ekranının eşit dağıtılmasını sağlamak üzere otomatik olarak

çalıştırılır. Panel yenileme manuel olarak da yürütülebilir ve

sadece görüntü tutulumu çok belirginse veya [Panel yenilemesi

bitmedi…] mesajını gördüğünüzde yürütülmelidir.

Dikkat:

• Panel yenileme işleminin panel üzerinde olumsuz etkisi olabilir.

Kural olarak panel yenileme işlemini sadece yılda bir kez yapın;

yılda birden fazla kez yaparsanız panelin ömrünü

kısaltabilirsiniz.

• Panel yenileme işleminin tamamlanması yaklaşık bir saat sürer.

• Panel yenileme sırasında ekranda bir beyaz çizgi

görüntülenebilir; bu televizyonun bir arızası değildir.

• Panel yenileme ancak oda sıcaklığı 10 ºC ile 40 ºC arasındayken

çalışır.

Piksel değişikliği

Görüntü tutulumunu önlemek için görüntüyü ekranda otomatik

olarak kaydırır.

Diğer özellik

Sabit görüntüler, saatler, parlak renkler veya logolar vb.

görüntülenirken ekran parlaklığı otomatik olarak azaltılır.

30 cm

10 cm

Setin etrafında en az bu kadar boşluk bırakınız.

6 cm

Hava sirkülasyonu alanını kapatmayın.

Hava sirkülasyonu

Duvar

Hava sirkülasyonu tıkalı.

Duvar

Televizyon Ekranının Korunması

(OLED Televizyon)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\020PAT.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Uzaktan Kumanda ve

Televizyon

Uzaktan kumandanın şekli, yeri,

bulunabilirliği ve uzaktan kumanda

düğmesinin çalışma şekli bölgeye/ülkeye/

televizyon modeline göre değişir.

 (Mikrofon): Sesli arama İşlevini kullanın.

(örn. çeşitli içerikleri sesle arama.)*

//// (Navigasyon D-Pedi):

Ekran üzeri menü navigasyonu ve seçimi.

TV: Bir televizyon kanalına geçin veya TV

menüsünü görüntüleyin.

 (Televizyon beklemede)

Rakam düğmeleri

/ (Bilgi/Gizli metni göster): Bilgi

gösterir.

 (Teletekst):

Teletekst bilgisini

görüntüler.

 Google Play

NETFLIX (Sadece belirli bölgelerde/

ülkelerde/televizyon modellerinde)

Renkli tuşlar

 GUIDE/ :

Dijital program kılavuzunu veya

kablo/uydu EPG’sini görüntüleyin*

REC LIST: USB HDD veya DVR Rec listesini

görüntüleyin*

 (Giriş seçimi): Giriş kaynağını vs.

görüntüleyin ve seçin.

(Hızlı ayarlar): Hızlı Ayarları

Görüntüleyin.

BACK/

HOME

 +/– (Ses)

(Atla)

 (Sessiz)

İpucu

• Erişebilirlik kısayolu hizmeti,  düğmesi basılı

tutularak açılabilir veya kapatılabilir.

CH +/–//

Televizyon modundayken: Kanalı seçin.

Teletekst modundayken: Sonraki () veya

önceki () sayfayı seçer.

 AUDIO: Çok dilli kaynağın sesini veya çift

ses seçin (program kaynağına bağlı olarak).

(Altyazı ayarları)

HELP:

Yardım menüsünü gösterir.

///

 REC:

Şu anda görüntülenen programı

USB HDD veya DVR’ye kaydedin*

EXIT

 (Güç)

 Uzaktan kumanda sensörü / Işık

sensörü / Aydınlatma LED’i

 Dahili mikrofon*

/ LED: Dahili

mikrofonu etkinleştirmek için uzaktan

kumanda üzerindeki (MIC) düğmesine

bakın ve ekrandaki talimatları takip edin.

Daha fazla bilgi için, Yardım Kılavuzuna

başvurun.

MIC

ȯȱ

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\020PAT.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

*1 Sesli arama için bir internet bağlantısı gereklidir.

*2 [Kablolu/Uydu kutusu ayarı] ayarı gereklidir (sadece

belirli bölgelerde/ülkelerde/televizyon

modellerinde). Daha fazla bilgi için, Yardım

Kılavuzuna başvurun.

*3 Sadece belirli bölge/ülke/dillerde. Sesli arama dahili

mikrofon ile etkinleştirildiğinde, bekleme

modundaki güç tüketimi artar.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Bağlantı Şeması

Bağlantılarla ilgili daha fazla bilgi için, uzaktan kumandada HELP tuşuna basarak Yardım Kılavuzuna

başvurun.

ȭȯ



Kablo/

Anten/

Harici Kutu

Yönlendirici

Uydu

Kulaklık

7 mm

HDMI Cihazı

HDMI

Cihazı

VCR/ Video oyun geliştirme/DVD

oynatıcı/Kamkorder/Harici Kutu*

14 mm

Koşullu Erişim Modülü

HDMI

Cihazı

Optik

Ses

Girişli

Ses

Sistemi

AV alıcısı

Dijital

fotoğraf

kamerası/

Kamkorder/

USB

depolama

medyası/

USB HDD

cihazı

Dijital fotoğraf kamerası/

Kamkorder/USB depolama

medyası

eARC/

ARC/

HDMI

Cihazlı

Ses

Sistemi

1,5 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 CENTER SPEAKER IN

• Televizyonunuzun hoparlörlerini orta

hoparlör olarak kullanmak için, AV

alıcısının çıkışını televizyonunuzun CENTER

SPEAKER IN girişine bağlayın.

• Kabloları bağlamadan önce, hem

televizyonun hem de AV alıcısının elektrik

kablolarını prizden çıkartın.

• [Hoparlör] öğesinin [Ses sistemi] olarak

ayarlanmış olduğundan emin olun.

CENTER SPEAKER IN bağlantısını AV alıcıya

bağlamadığınızda parazit sesini engellemek

için [TV merkezi hoparlör modu] nu devre

dışı bırakın. Ayrıntılar için Yardım Kılavuzuna

bakın.

 CAM (Modül)

• Ücretli televizyon hizmetlerine erişim

sağlar. Ayrıntılar için CAM ile birlikte

verilen kullanım kılavuzuna bakın.

• Akıllı kartı doğrudan televizyonun CAM

yuvasına takmayın. Bu, yetkili satıcınız

tarafından sağlanan modüle takılmalıdır.

• CAM bazı ülkelerde/bölgelerde

desteklenmez. Yetkili satıcınıza danışın.

• İnternet videosunu kullandıktan sonra bir

dijital programa geçtiğinizde bir CAM

mesajı görüntülenebilir.

/ AV IN

• Kompozit bir bağlantı için, bir Analog

Uzatma Kablosu kullanın (ürünle verilmez).

•

 (Kulaklık)

• Yalnızca 3 kutuplu stereo mini jakı

destekler.

• Sesi aynı anda hem kulaklıktan hem de

televizyon hoparlörlerinden alamazsınız.

 USB 1/2, USB 3 (HDD REC)*

• Büyük bir USB cihazının bağlanması,

yanındaki cihazlarla etkileşmesine yol

açabilir.

• Büyük USB cihazlarını USB 1 jakına

bağlayın.

• USB HDD cihazı USB 3 portuna (mavi)

bağlayın.

 HDMI IN 1/2/3/4

• HDMI arabirimi dijital video ve sesi tek bir

kablo üzerinden aktarabilir.

•

• Yüksek kaliteli 4K 50p / 60p içeriklerin

keyfini çıkarmak için bir Premium Yüksek

Hızlı HDMI kablosu bağlayın ve [HDMI

sinyal formatı]’nı [Gelişmiş format]

olarak ayarlayın.

Bu ayarı bağlanmış olan her HDMI IN

terminalinde tek tek yapın. Desteklenen

formatların ayrıntıları için, bu kılavuzdaki

Desteklenen formatların ayrıntıları için, bu

kılavuzdaki “Spesifikasyonlar” bölümüne

bakın (sayfa 13-14).

• HDMI IN 3 eARC/ARC (Enhanced Audio

Return Channel/Audio Return Channel)

Ses sisteminize televizyonun sesini

bağlamak için ses sisteminizi HDMI IN 3’ye

bağlayın. HDMI eARC/ARC’yi destekleyen

bir ses sistemi, televizyona video

gönderebilir ve aynı HDMI kablosuyla

televizyondan ses alabilir. Ses sisteminiz

HDMI eARC/ARC’yi desteklemiyorsa,

DIGITAL AUDIO OUT (OPTICAL) ile ek bir

bağlantı gereklidir.

• Ses sistemini eARC’ye bağlamak için HDMI

kablosunu Ethernet’e bağlayın.

10 mm

3,5 mm

1234

1: L

2: Video

3: Toprak

4: R

< 12 mm

< 21 mm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

 (RF girişi), (Uydu girişi)

• Karasal/kablo yayını ve uydu için

bağlantılar. Bağlantı adımları: SUB. 

MAIN  Anten

• SUB. jakına, yalnızca, Tek Kablolu Dağıtımlı

EN50494 hariç iki alıcı modu kullanırken

bağlayın.

*1 Sadece SCART AV OUT bulunan bir harici cihazla bir

SCART-RCA adaptörü ve Analog Uzatma Kablosu

kullanın.

*2 Sadece belirli bölgelerde/ülkelerde/televizyon

modellerinde.

Not

• Kablolar yan terminale bağlıyken yan kapağı

takamazsınız.

• Gelecekte başvurmak üzere yan kapağı mutlaka

saklayın.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\030ADD.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Televizyonu duvara monte etme

Müşterilere:

Ürün koruması ve güvenlik nedenleriyle, Sony televizyonunuzun montajının kesinlikle Sony bayileri

veya lisanslı yüklenicileri tarafından yapılmasını önerir. Cihazı kendiniz monte etmeye çalışmayın.

Sony Bayilerine ve Yüklenicilerine:

Bu ürünün montajı, periyodik bakımı ve muayenesi sırasında emniyete çok dikkat edin.

Duvar Askı Aparatı Montaj Bilgileri

Bu televizyonun kullanım kılavuzu sadece televizyonu duvara monte etmeden önceki montaj

adımlarını gösterir.

Duvar Askı Aparatı takma talimatları için Televizyon modelinizin ürün sayfasındaki Kurulum Bilgilerine

(Duvar Askı Aparatı) bakın.

www.sony.eu/support/

Duvara montaj hazırlığı

Televizyonu duvara monte etmek için Duvar Askı Aparatını SU-WL850 (ürünle verilmez) veya SU-WL450

(ürünle verilmez) kullanın.

Televizyon duvara monte etmeden önce Kurulum Kılavuzu bakarak Masa Üstü Sehpasını bağlamayı

unutmayın.

• Kablo bağlantılarını yapmadan önce Televizyonu Duvar Askı Aparatı için hazırlayın.

• Modelinizin Duvar Askı Aparatı ile verilen talimat kılavuzunu takip edin. Özellikle duvarın

televizyonun ağırlığına dayanıp dayanmayacağını tespit etmek üzere televizyonun montajı için

yeterli uzmanlık gereklidir.

• Bu ürünün duvara montajını mutlaka Sony bayilerine veya lisanslı yüklenicilerine yaptırın ve montaj

sırasında emniyete gerekli dikkati gösterin. Yanlış taşımanın veya hatalı montajın neden olduğu

hasar veya yaralanmalardan Sony sorumlu değildir.

• Duvar Askı Aparatı vidaları ürünle verilmez.

• Kullanılmayan vidaları ve Masa Üstü Sephasını Masa Üstü Sephasını monte etmeye hazır oluncaya

kadar güvenli bir yerde tutun. Vidaları çocuklardan uzak tutun.

Opsiyonel Duvara Askı aparatını kullanma (SU-WL850 veya SU-WL450)

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\030ADD.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

1 Sehpa kapağını ve terminal kapaklarını sökün.

2 Vidaları televizyonunun arkasından sökün.









D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Sorun Giderme

Siyah ekran, ses yok, donmuş görüntü,

televizyon yanıt vermiyor ya da ağ kaybedildi

gibi sorunlar için genel sorun giderme amacıyla

aşağıdaki adımları izleyin.

1 Bir mesaj görüntülenene kadar uzaktan

kumanda üzerindeki güç düğmesine basarak

televizyonu yeniden başlatın. Televizyon

yeniden başlatılacaktır. Televizyon

düzelmiyorsa, ana elektrik kablosunu prizden

çıkarın. Ardından televizyonun güç

düğmesine basın ve iki dakika bekleyin ve

ana elektrik kablosunu takın.

2 Uzaktan kumandada HELP tuşuna basarak

Yardım menüsüne başvurun.

3 Televizyonunuzu İnternete bağlayın ve bir

yazılım güncellemesi gerçekleştirin. Sony,

televizyonunuzun yazılımını hep güncel

tutmanızı tavsiye eder. Yazılım

güncellemeleri, televizyon performansınızı

geliştirir ve yeni özellikler ekler.

4 Sony destek web sitesini ziyaret edin (bilgiler

bu kılavuzun ön kapağında verilmiştir).

Televizyonun fişini takıp tekrar çıkarttığınızda,

uzaktan kumandadaki veya televizyondaki

güç düğmesine bassanız bile televizyon bir

süre açılmayabilir.

Sistemin başlatılması zaman alır. Yaklaşık bir

dakika bekleyip tekrar çalıştırın.

Sorunlar ve Çözümleri

Aydınlatma LED’i kırmızı yanıp söndüğü

zaman.

 Kaç kez yanıp söndüğünü sayın (zaman aralığı üç

saniyedir).

Aydınlatma LED’i kırmızı renkte yanıp sönmeyi

durdurana kadar ana elektrik kablosunun

bağlantısını kesip yeniden bağlayın ve ardından

televizyonu açın.

Sorun devam ederse, ana elektrik kablosu

bağlantısını kesin ve aydınlatma LED’inin kaç kez

yanıp söndüğü bilgisiyle birlikte satıcınıza ya da

Sony servis merkezine başvurun.

Yerden/kablolu servis alınamıyor.

 Anteni/kablo bağlantısını ve güçlendirici

ayarlarını kontrol edin.

 Uzaktan kumanda üzerinde TV düğmesine

basarak karasal/kablo hizmetini seçin ve

ardından, yayın görüntülenemiyorsa [Dijital]

seçeneğini seçin

 Yakınlarda sağlanan güçlü bir sinyal varsa, yer

sinyali bastırılabilir. Dijital ince ayarlarda

[LNA (CH ---)] seçeneğini [Kapalı] olarak ayarlayın.

 Yeni bir eve taşındıktan ya da yeni servisler

almaya çalıştıktan sonra, [Dijital ayarlar]

seçeneğini seçerek bir servis araması yapın.

Uydu servisi alınamıyor.

 Uydu kablosu bağlantısını kontrol edin.

 [Sinyal yok. LNB yüksek yüklenim tespit edildi…]

mesajı görüntülendiği zaman, ana elektrik

kablosunu sökün. Ardından uydu kablosunun

hasar görmemiş olduğundan ve uydu

konektöründe uydu sinyalinin kısa devre

yapmamış olduğundan emin olun.

Uzaktan kumanda çalışmıyor.

 Pilleri değiştirin.

Yayın için ebeveyn kilidi şifresi unutuldu.

 PIN kodu olarak 9999 girin ve seçeneğini seçin

[PIN Kodunu değiştirin].

Televizyonun çevresi ısınıyor.

 Televizyon uzun süre kullanıldığında, televizyonun

çevresi ısınır. Buraya elle dokunduğunuzda

sıcaklığı hissedebilirsiniz.

Televizyon izlerken ekran kararıyor.

 Görüntünün tamamı veya bir kısmı sabit kalıyorsa,

görüntü tutulumunu önlemek için ekran parlaklığı

kademeli olarak azaltılır. Bu televizyonun bir

arızası değildir.

Görüntü tutulumu konusunda endişelisiniz.

Aynı görüntü tekrarlanarak veya uzun süre

görüntülendiğinde görüntü tutulumu oluşabilir.

Görüntü yapışmasını azaltmak için,

televizyonunuzu normal olarak uzaktan

kumanda veya televizyon üzerindeki güç tuşuna

basarak kapatın.

Not

• Panel yenileme işlemini görüntü tutulumu ancak çok

belirginse yapın. Kural olarak panel yenileme işlemini

sadece yılda bir kez yapın. Panelin ömrünü

kısaltabileceği için yılda birden fazla kez yapmaktan

kaçının.

• Saatler, logolar ve parlak renkler (beyaz dahil) içeren

görüntüler kolayca görüntü tutulumuna yol açabilir.

Bu tip görüntüleri uzun süre görüntülemekten

kaçının, aksi taktirde görüntü tutulumu oluşabilir.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Ekranda bir beyaz çizgi görüntüleniyor.

 Panel yenileme, televizyon uzun süre

kullanıldıktan sonra görüntü tutulumunu

azaltmak için otomatik olarak çalıştırılır. Panel

yenileme televizyon kapatıldıktan sonra başlatılır

ve yaklaşık bir saat sürer. Panel yenileme sırasında

ekranda bir beyaz çizgi görüntülenebilir. Bu

televizyonun bir arızası değildir.

[Panel yenilemesi bitmedi…] mesajı

görüntülenir.

Panel yenileme televizyon uzun süre

kullanıldıktan sonra görüntü tutulumunu

azaltmak için otomatik olarak çalıştırılır. Panel

yenileme sırasında televizyon açılırsa, AC güç

kablosu prizden çıkartılırsa veya oda sıcaklığı

10 ºC ila 40 ºC aralığının dışına çıkarsa, işlem

tamamlanmaz ve bu mesaj görüntülenir.

 Panel yenileme otomatik olarak başladıysa,

televizyonu uzaktan kumandayla kapattığınızda

yeniden başlar.

 Panel yenileme manüel başlatıldıysa yeniden seç

meniz gerekir.

Spesifikasyonlar

Sistem

Panel Sistemi

OLED (Organic Light Emitting Diode - Organik Işık Yayan Diyot)

Panel

Televizyon Sistemi

Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak

Analog: B/G, D/K, I

Dijital: DVB-T/DVB-C

DVB-T2*

Uydu*

: DVB-S/DVB-S2

Renk Sistemi

PAL/SECAM/NTSC3.58 (Sadece video)/NTSC4.43 (Sadece video)

Kanal kapsamı

Ülkenize/alan seçiminize/televizyon modelinize bağlı olarak

Analog: UHF/VHF/Kablolu

Dijital: UHF/VHF/Kablolu

Uydu*

: IF Frekansı 950-2.150 MHz

Ses çıkışı

20 W + 20 W + 10 W + 10 W

Kablosuz teknolojisi

IEEE802.11ac/a/b/g/n protokolü

(IEEE802.11ac ülkeye/bölgeye bağlı olarak bulunmayabilir.)

Bluetooth Sürümü 4.2

Frekans bandı/bantları

RMF-TX600E

Yazılım sürümü

Bu radyo ekipmanının, AB Uyumluluk Beyanında belirtilen

onaylanmış yazılım sürümü ile kullanılması amaçlanmıştır.

Yazılım sürümünü öğrenmek için uzaktan kumandada HELP

tuşuna basın.

Uzaktan kumanda: _._.__.___

[Ayarlar] Menüsünden [Uzaktan kumanda]  [Yazılım sürümü]

seçeneğini seçin. Daha fazla bilgi için, Yardım Kılavuzuna

başvurun.

Bu radyo ekipmanına yüklenen sürümün 2014/53/EU

Direktifinin temel gereksinimleri ile uyumlu olduğu

doğrulanmıştır.

Giriş/Çıkış jakları

Anten/kablo

VHF/UHF için 75 ohm harici terminal

Uydu anteni*

Dişi F tipi Konektör, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V ve 22 kHz ton, Tek Kablo Dağıtımı

EN50494.

/ AV IN

Video/Ses girişi (mini jak)

Kablosuz LAN (IEEE802.11ac/a/b/g/n)

Frekans aralığı Çıkış Gücü

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth

Frekans aralığı Çıkış Gücü

2.400 - 2.483,5 MHz < 10,0 dBm

Bluetooth

Frekans aralığı Çıkış Gücü

2.400 - 2.483,5 MHz < 10,0 dBm

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\040TRO.fm masterpage: Left

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

HDMI IN 1/2/3/4 (4K çözünürlüğü destekler, HDCP 2.3-

uyumlu)

Video:

4096 × 2160p (50, 60 Hz)*

, 4096 × 2160p (24 Hz)*

, 3840 ×

2160p (50, 60 Hz)*

, 3840 × 2160p (24, 25, 30 Hz), 1080p (30,

50, 60, 100, 120 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50,

60 Hz), 720/24p, 576p, 480p, PC Formatları*

Ses:

eARC (Enhanced Audio Return Channel) modunda*

Ayrıntılar için Yardım Kılavuzuna bakın.

eARC modu hariç

5,1 kanal doğrusal PCM: 32/44,1/48/88,2/96/176,4/192 kHz

16/20/24 bit, Dolby Digital, Dolby Digital Plus, DTS

eARC/ARC (Enhanced Audio Return Channel/Audio Return

Channel) (sadece HDMI IN 3)

eARC modunda*

Ayrıntılar için Yardım Kılavuzuna bakın.

ARC modunda

İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, Dolby

Digital Plus, DTS

DIGITAL AUDIO OUT (OPTICAL)

Dijital optik jak (İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby

Digital, DTS)

 (Stereo mini jak)

Kulaklık

1, 2, 3 (HDD REC)*

USB cihaz portu. ( 3 ayıt özelliği için USB HDD cihazı)

1 ve 2 USB portu High Speed USB’yi (USB 2.0) destekler

3 USB portu Super Speed USB’yi (USB 3.1 Gen 1) destekler

CAM (Koşullu Erişim Modülü) yuvası

LAN

10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı

olarak bağlantı hızı değişebilir. İletişim hızı ve iletişim kalitesi

garanti edilmez.)

CENTER SPEAKER IN

Orta hoparlör giriş terminali

Diğer

Opsiyonel aksesuarlar

Duvar Askı Aparatı: SU-WL850

Duvar Askı Aparatı: SU-WL450

Çalışma sıcaklığı

0 °C – 40 °C

Çalışma nemi

%10 ila %80 bağıl nem (yoğuşmasız)

Güç, Ürün Fişi ve diğerleri

Güç gereksinimleri

220 V - 240 V AC, 50 Hz

Enerji Verimliliği Sınıfı

KD-77AG9: A

KD-65AG9: B

KD-55AG9: B

Ekran boyutu (diyagonal olarak ölçülen) (Yaklaşık)

KD-77AG9: 194,7 cm / 77 inç

KD-65AG9: 163,9 cm / 65 inç

KD-55AG9: 138,8 cm / 55 inç

Güç tüketimi

[Standart] modund

KD-77AG9: 211 W

KD-65AG9: 169 W

KD-55AG9: 132 W

[Canlı] modunda

KD-77AG9: 674 W

KD-65AG9: 490 W

KD-55AG9: 394 W

Yıllık enerji tüketimi*

KD-77AG9: yılda 293 kWh

KD-65AG9: yılda 234 kWh

KD-55AG9: yılda 183 kWh

Bekleme modunda güç tüketimi*

KD-77AG9: 0,50 W (29 W in Yazılım/EPG güncelleme modunda)

KD-65AG9: 0,50 W (27 W in Yazılım/EPG güncelleme modunda)

KD-55AG9: 0,50 W (27 W in Yazılım/EPG güncelleme modunda)

Görüntü çözünürlüğü

3.840 nokta (yatay) × 2.160 satır (dikey)

Nominal çıkış

USB 1/2

5 V , 500 mA maks.

USB 3

5 V , 900 mA maks.

Boyutlar (Yaklaşık) (g × y × d)

Masa Üstü Sehpası ile

KD-77AG9: 172,1 × 100,1 × 30,2 cm

KD-65AG9: 144,7 × 83,8 × 25,5 cm

KD-55AG9: 122,6 × 71,4 × 25,5 cm

Masa Üstü Sehpası olmadan

KD-77AG9: 172,1 × 99,6 × 4,9 cm

KD-65AG9: 144,7 × 83,4 × 4,0 cm

KD-55AG9: 122,6 × 71,0 × 4,0 cm

Ağırlık (Yaklaşık)

Masa Üstü Sehpası ile

KD-77AG9: 39,7 kg

KD-65AG9: 24,8 kg

KD-55AG9: 22,3 kg

Masa Üstü Sehpası olmadan

KD-77AG9: 35,3 kg

KD-65AG9: 21,2 kg

KD-55AG9: 18,7 kg

*1 DVB-T2 ya da DVB-S/S2 teknolojisi veya uydu anten terminali

tüm televizyon setlerinde bulunmaz.

*2 Giriş 4096 × 2160p olduğunda ve [Geniş Mod] [Normal] olarak

ayarlandığında, çözünürlük 3840 × 2160p olarak gösterilir.

4096 × 2160p olarak görüntülemek için [Geniş Mod]'i [Full 1]

veya [Full 2] olarak ayarlayın.

*3 18 Gbps’i desteklemek için [HDMI sinyal formatı]’ı [Gelişmiş

format] olarak ayarlayın.

*4 Ayrıntılar için Yardım Kılavuzuna bakın.

*5 eARC modu, [eARC modu] öğesi [Otomatik] olarak

ayarlandığında, [Hoparlör] öğesi [Ses sistemi] olarak

ayarlandığında ve eARC uyumlu ses sistemi bağlandığında

aktif olur.

*6 Sadece belirli bölgelerde/ülkelerde/televizyon modellerinde.

*7 Televizyonun 365 gün boyunca günde 4 saat

çalıştırıldığındaki güç tüketimi baz alındığında kWh cinsinden

yıl başına enerji tüketimidir.

Gerçek enerji tüketimi televizyonun nasıl kullanıldığında bağlı

olarak değişecektir.

*8 Belirtilen bekleme durumundaki güce, sadece televizyon

gerekli dahili işlemleri tamamladıktan sonra ulaşılır.

*9 Televizyon ağa bağlandığında bekleme modundaki güç

tüketimi artar.

Not

• Sahte kartı veya kapağı (kullanılabilirlik televizyonun modeline

bağlıdır) TV CAM (Koşullu Erişim Modülü) yuvasından, CAM’e

takılan bir akıllı kartı yerleştirmek haricinde herhangi bir amaçla

çıkartmayın.

• Opsiyonel aksesuarlar ülkeye/bölgeye/televizyon modeline/

stok durumuna göre bulunur.

• Tasarım ve özelliklerde bilgi vermeksizin değişiklik yapılabilir.

Dijital TV fonksiyonu hakkında

• Dijital TV (DVB karasal, uydu ve kablo), interaktif hizmetler ve

ağ işlevleri tüm ülkelerde veya bölgelerde kullanılamayabilir.

Bazı işlevler etkinleştirilemeyebilir veya bazı sağlayıcılar ve ağ

ortamlarında düzgün çalışmayabilir. Bazı TV hizmeti

sağlayıcıları, hizmetleri için bir ücret talep edebilir.

• Bu TV, MPEG-2, H.264 / MPEG-4 AVC ve H.265 / HEVC kodlayıcı-

kod çözücülerini kullanarak dijital yayını desteklemektedir;

ancak, zaman içinde değişebilecek olan tüm operatör / servis

sinyalleriyle uyumluluk garanti edilemez.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\19TR-KD77AG96EU\040TRO.fm masterpage: Right

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Ticari markaya ilişkin bilgi

• HDMI ve HDMI High-Definition Multimedia Interface terimleri

ve HDMI Logosu, HDMI Licensing Administrator, Inc. şirketinin

ABD’deki ve diğer ülkelerdeki ticari markası ya da tescilli

markasıdır.

• Dolby, Dolby Vision, Dolby Audio ve çift D sembolü, Dolby

Laboratories’ın ticari markalarıdır. Dolby Laboratories lisansı

• “BRAVIA”, ve BRAVIA Sync, Sony Corporation'ın ticari

markaları veya tescilli ticari markalarıdır.

• Gracenote, Gracenote logosu ve logo türü, “Powered by

Gracenote” logosu, Gracenote Inc.’nin Amerika Birleşik

Devletleri ve/veya diğer ülkelerde tescilli ticari markaları veya

ticari markalarıdır.

reserved.

• Google, Google Play, Chromecast, YouTube, Android TV ve

diğer ilgili işaretler ve logolar Google LLC kuruluşunun ticari

markalarıdır.

• Wi-Fi®, Wi-Fi Alliance® ve Wi-Fi Direct®, Wi-Fi Alliance’ın tescilli

ticari markalarıdır.

• Wi-Fi CERTIFIED™ Logosu, Wi-Fi Alliance’ın sertifikasyon

işaretidir.

• DTS patentleri için, http://patents.dts.com adresini ziyaret

edin. DTS, Inc.’ın lisansı altında üretilmiştir. DTS, Sembol, & DTS

ve Sembol birlikte tescilli ticari markalardır ve DTS Digital

saklıdır.

• Bluetooth® kelime markası ve logoları Bluetooth SIG, Inc.

şirketinin tescilli ticari markalarıdır ve bu tip markalar Sony

Corporation tarafından lisansla kullanılmaktadır. Diğer ticari

markalar ve ticari adlar ilgili sahiplerine aittir.

• Netflix, Netflix, Inc.’nin tescilli ticari markasıdır.

• DiSEqC™, EUTELSAT’ın bir ticari markasıdır. Bu televizyon

DiSEqC 1.0’ı destekler. Bu televizyon motorlu antenleri

kumanda etmek için tasarlanmamıştır.

• TUXERA, A.B.D. ve diğer ülkelerde Tuxera Inc.’in tescilli ticari

markasıdır.

• USB-IF SuperSpeed USB Trident logosu, USB Implementers

Forum, Inc. şirketinin bir tescilli ticari markasıdır.

• Diğer bütün ticari markalar ilgili sahiplerinin mülkiyetindedir.

D:\_SONY TV\SP\SY19_SP_EU_RG_131\4748699131\01GB-KD77AG96EU\060BCO.fm masterpage: BCO

KD-77AG9 / 65AG9 / 55AG9

4-748-699-13(1)

Help Guide/Guide d’aide/Guía de ayuda/

Helpgids/Hilfe/Guia de ajuda/Guida/

Hjälpguide/Hjælpevejledning/Käyttöopas/

Hjelpeveiledning/Przewodnik pomocniczy/

Uživatelská příručka/Príručka/Súgóútmutató/

Ghid de asistenţă/Помощно ръководство/

Οδηγός βοήθειας/Yardım Kılavuzu

http://rd1.sony.net/help/tv/gaep2/h_aep/
