Air-Conditioners
SLZ-KA09, KA12, KA15NA
POUR L’INSTALLATEUR
PARA EL INSTALADOR
FOR INSTALLER
INSTALLATION MANUAL
For safe and correct use, please read this manual and the outdoor unit installation manual thoroughly before
installing the air-conditioner unit.
MANUEL D’INSTALLATION
Avant d’installer le climatiseur, lire attentivement ce manuel, ainsi que le manuel d’installation de l’appareil
extérieur pour une utilisation sûre et correct.
MANUAL DE INSTALACIÓN
Para un uso seguro y correcto, lea detalladamente este manual de instalación antes de montar la unidad de
aire acondicionado.
Français
Español
English
2
Contents
1. Safety precautions .....................................................................................2
2. Selecting the installation location ..............................................................3
3. Installation diagram ...................................................................................3
4. Installing the indoor unit ............................................................................3
5. Refrigerant pipe and drain pipe .................................................................6
6. Electrical work ...........................................................................................7
7. Installing the grille ....................................................................................10
8. Test run ....................................................................................................12
1. Safety precautions
1.2. Before installation or relocation
Caution:
• Be extremely careful when transporting the units. Two or more persons are
needed to handle the unit, as it weighs 20 kg, 44 lbs or more. Do not grasp
the packaging bands. Wear protective gloves as you can injure your hands
on the fi ns or other parts.
• Be sure to safely dispose of the packaging materials. Packaging materials,
such as nails and other metal or wooden parts may cause stabs or other
injuries.
• Thermal insulation of the refrigerant pipe is necessary to prevent condensation.
If the refrigerant pipe is not properly insulated, condensation will be formed.
Warning:
• Ask a dealer or an authorized technician to install the unit.
• For installation work, follow the instructions in the Installation Manual and use
tools and pipe components specifi cally made for use with refrigerant specifi ed
in the outdoor unit installation manual.
• The unit must be installed according to the instructions in order to minimize
the risk of damage from earthquakes, typhoons, or strong winds. An incor-
rectly installed unit may fall down and cause damage or injuries.
• The unit must be securely installed on a structure that can sustain its
weight.
• If the air conditioner is installed in a small room, measures must be taken to
prevent the refrigerant concentration in the room from exceeding the safety
limit in the event of refrigerant leakage. Should the refrigerant leak and cause
the concentration limit to be exceeded, hazards due to lack of oxygen in the
room may result.
• Ventilate the room if refrigerant leaks during operation. If refrigerant comes
into contact with a fl ame, poisonous gases will be released.
• All electric work must be performed by a qualifi ed technician according to
local regulations and the instructions given in this manual.
• Use only specifi ed cables for wiring.
• The terminal block cover panel of the unit must be fi rmly attached.
• Use only accessories authorized by Mitsubishi Electric and ask a dealer or
an authorized technician to install them.
• The user should never attempt to repair the unit or transfer it to another loca-
tion.
• After installation has been completed, check for refrigerant leaks. If refriger-
ant leaks into the room and comes into contact with the fl ame of a heater or
portable cooking range, poisonous gases will be released.
1.1. Before installation (Environment)
Caution:
• Do not use the unit in an unusual environment. If the air conditioner is installed
in areas exposed to steam, volatile oil (including machine oil), or sulfuric gas,
areas exposed to high salt content such as the seaside, the performance can
be signifi cantly reduced and the internal parts can be damaged.
• Do not install the unit where combustible gases may leak, be produced, fl ow,
or accumulate. If combustible gas accumulates around the unit, fi re or explo-
sion may result.
• Do not keep food, plants, caged pets, artwork, or precision instruments in the
direct airfl ow of the indoor unit or too close to the unit, as these items can be
damaged by temperature changes or dripping water.
• When the room humidity exceeds 80% or when the drainpipe is clogged,
water may drip from the indoor unit. Do not install the indoor unit where such
dripping can cause damage.
• When installing the unit in a hospital or communications offi ce, be prepared for
noise and electronic interference. Inverters, home appliances, high-frequency
medical equipment, and radio communications equipment can cause the air
conditioner to malfunction or breakdown. The air conditioner may also affect
medical equipment, disturbing medical care, and communications equipment,
harming the screen display quality.
• Place thermal insulation on the pipes to prevent condensation. If the drain-
pipe is installed incorrectly, water leakage and damage to the ceiling, fl oor,
furniture, or other possessions may result.
• Do not clean the air conditioner unit with water. Electric shock may result.
• Tighten all fl are nuts to specifi cation using a torque wrench. If tightened too
much, the fl are nut can break after an extended period.
•
If the unit is run for long hours when the air above the ceiling is at high tem-
perature/high humidity (dew point above 26 ºC, 79 ºF), dew condensation may
be produced in the indoor unit or the ceiling materials. When operating the units
in this condition, add insulation material (10-20 mm, 25/64-25/32 inch) to the
entire surface of the unit and ceiling materials to avoid dew condensation.
1.3. Before electric work
Caution:
• Be sure to install circuit breakers. If not installed, electric shock may result.
• For the power lines, use standard cables of suffi cient capacity. Otherwise, a
short circuit, overheating, or fi re may result.
• When installing the power lines, do not apply tension to the cables.
• Be sure to ground the unit. If the unit is not properly grounded, electric shock
may result.
• Use circuit breakers (ground fault interrupter, isolating switch (+B fuse), and
molded case circuit breaker) with the specifi ed capacity. If the circuit breaker
capacity is larger than the specifi ed capacity, breakdown or fi re may result.
1.4. Before starting the test run
Caution:
• Turn on the main power switch more than 12 hours before starting operation.
Starting operation just after turning on the power switch can severely damage
the internal parts.
• Before starting operation, check that all panels, guards and other protective
parts are correctly installed. Rotating, hot, or high voltage parts can cause
injuries.
• Do not operate the air conditioner without the air fi lter set in place. If the air
fi lter is not installed, dust may accumulate and breakdown may result.
• Do not touch any switch with wet hands. Electric shock may result.
• Do not touch the refrigerant pipes with bare hands during operation.
• After stopping operation, be sure to wait at least fi ve minutes before turning off
the main power switch. Otherwise, water leakage or breakdown may result.
► Before installing the unit, make sure you read all the “Safety precau-
tions”.
► Please report to your supply authority or obtain their consent before
connecting this equipment to the power supply system.
Warning:
Describes precautions that must be observed to prevent danger of injury or
death to the user.
Caution:
Describes precautions that must be observed to prevent damage to the unit.
After installation work has been completed, explain the “Safety precautions,” use, and
maintenance of the unit to the customer according to the information in the Operation
Manual and perform the test run to ensure normal operation. Both the Installation
Manual and Operation Manual must be given to the user for keeping. These manuals
must be passed on to subsequent users.
: Indicates a part which must be grounded.
Warning:
Carefully read the labels affi xed to the main unit.
3
9-1/425/32
25-19/32
25-19/32

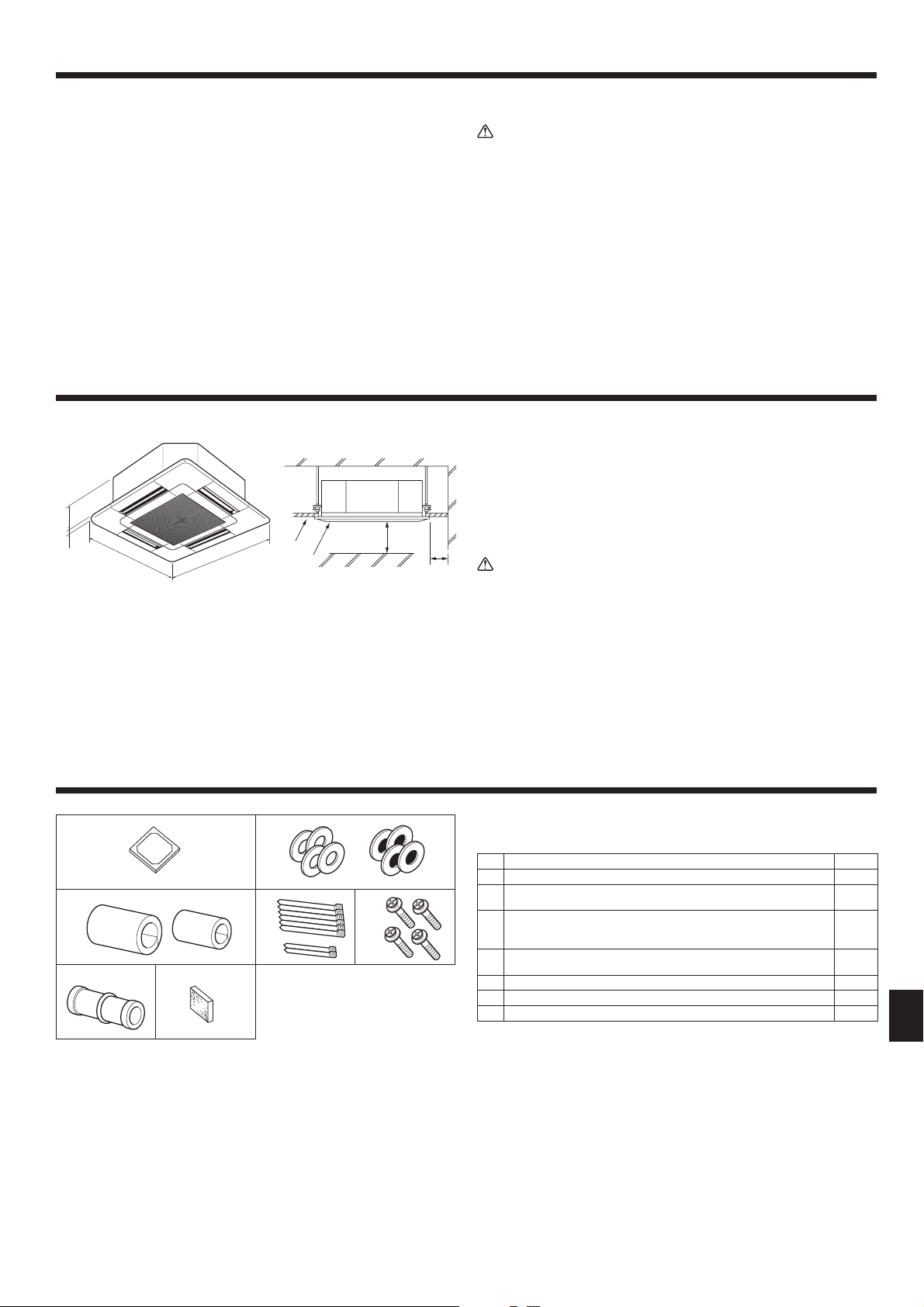

2. Selecting the installation location
2.1. Indoor unit
• Where airfl ow is not blocked.
• Where cool air spreads over the entire room.
• Where it is not exposed to direct sunshine.
• At a distance 1 m, 3 ft or more away from your TV and radio (to prevent picture
from being distorted or noise from being generated).
• In a place as far away as possible from fl uorescent and incandescent lights (so
the infrared remote control can operate the air conditioner normally).
• Where the air fi lter can be removed and replaced easily.
Warning:
Mount the indoor unit into a ceiling strong enough to withstand the weight of
the unit.

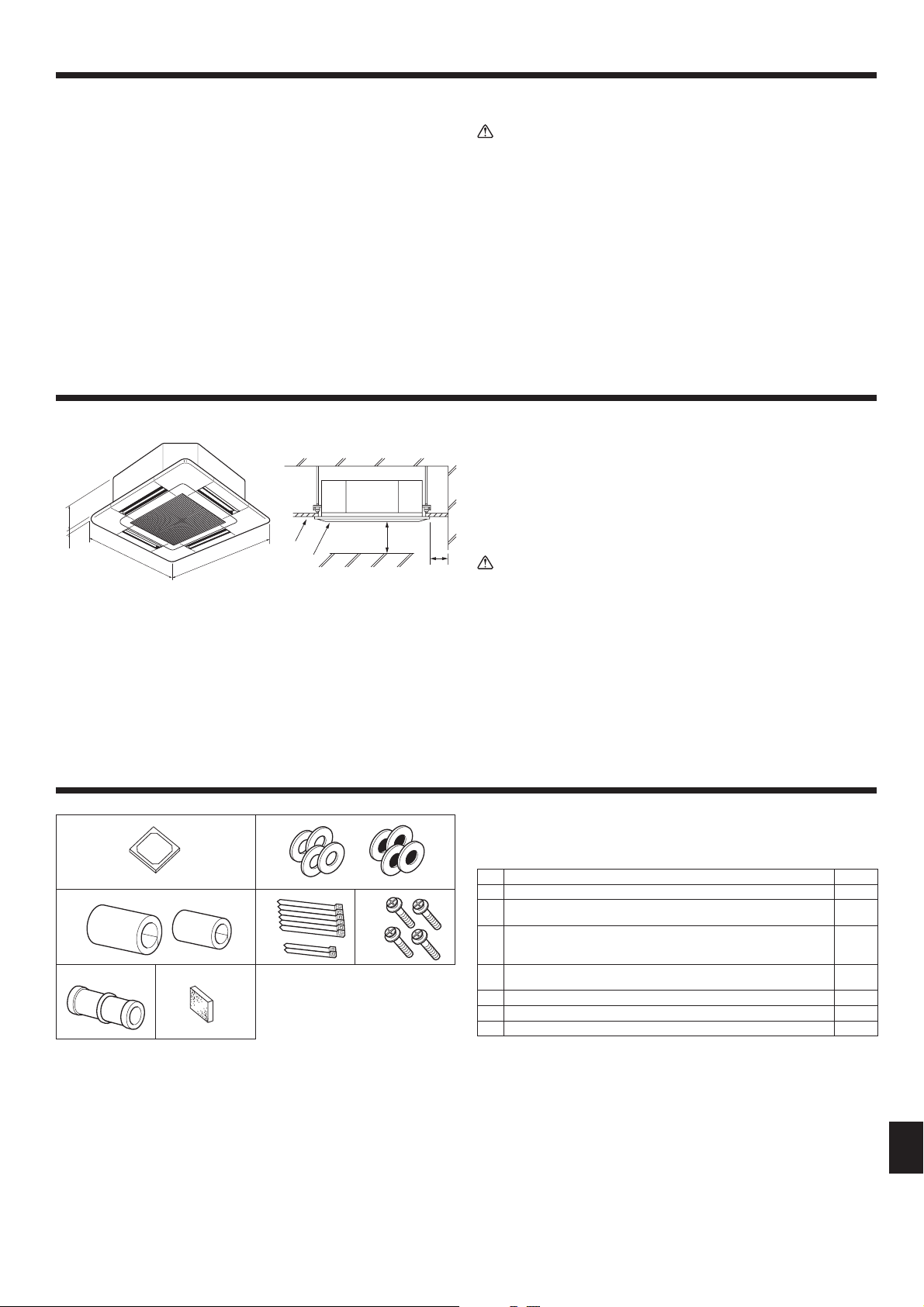

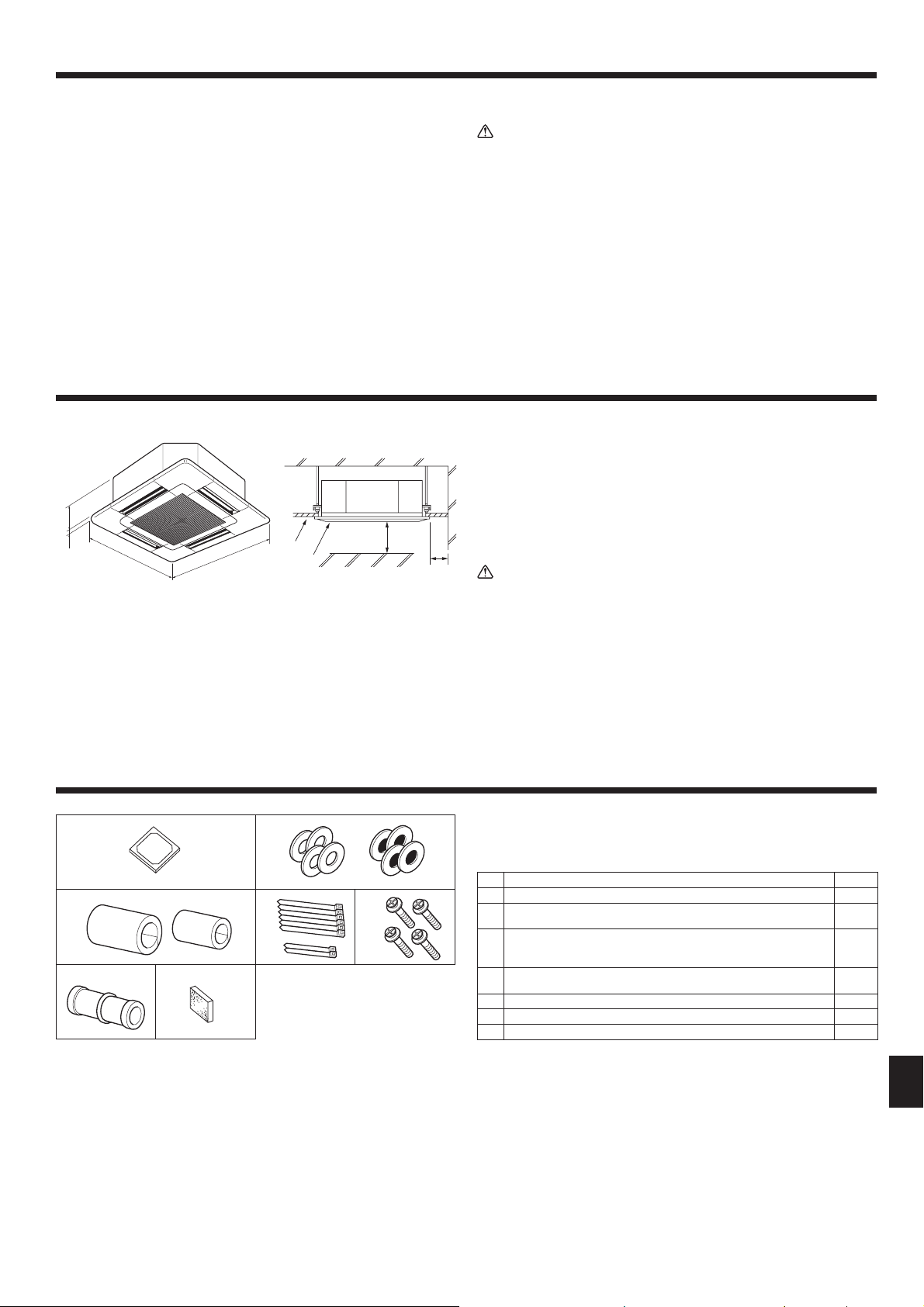

3. Installation diagram
3.1. Indoor unit (Fig. 3-1)
A
Ceiling
B
Grille
C
Obstacle
D
Min. 1000 mm, 40 inch
E
Min. 500 mm, 20 inch (Entire periphery)
If setting the maintenance space for
E
, be sure to leave is a minimum of 700 mm, 28 inch.
Warning:
Mount the indoor unit on a ceiling strong enough to withstand the weight of
the unit.
3.2. Outdoor unit
Refer to the outdoor unit installation manual.
4.1. Check the indoor unit accessories (Fig. 4-1)
The indoor unit should be supplied with the following accessories.
Accessory name Q’ty
1
Installation template 1
2
Washers (with insulation)
Washers (without insulation)
4
4
3
Pipe cover (for refrigerant piping joint)
small diameter (liquid)
large diameter (gas)
1
1
4
Band (large)
Band (small)
6
2
5
Screw with washer (M5 × 25) for mounting grille 4
6
Drain socket 1
7
Insulation 1
(inch)
Fig. 3-1
Fig. 4-1
4. Installing the indoor unit
12
345
67
4
30
120
120
25/32
2-15/16
3-15/16
2-3/4
19/32
120
120
3-5/8
1
1-1/16
+3/16
0
8-3/16
3-15/
16
(22-11/16)
25-19/32
22-11/16 to 24-13/32
1-1/2 to 2-9/32
3-21/32
1-7/8
7-5/32
22-11/16 to 24-13/32
16-17/32
22-7/16
13-3/16
3-7/16
19/32 to 1-15/32
25-19/32
25/32
8-3/16
9-1/4 1/2
40
1-1/16
+3/16
0
20-7/8
13-3/16
22-7/16
Min.18
Min.18 6
13-27/32
7-27/32
19/32 to 1-15/32
19/32 to 1-15/32
(22-11/16)

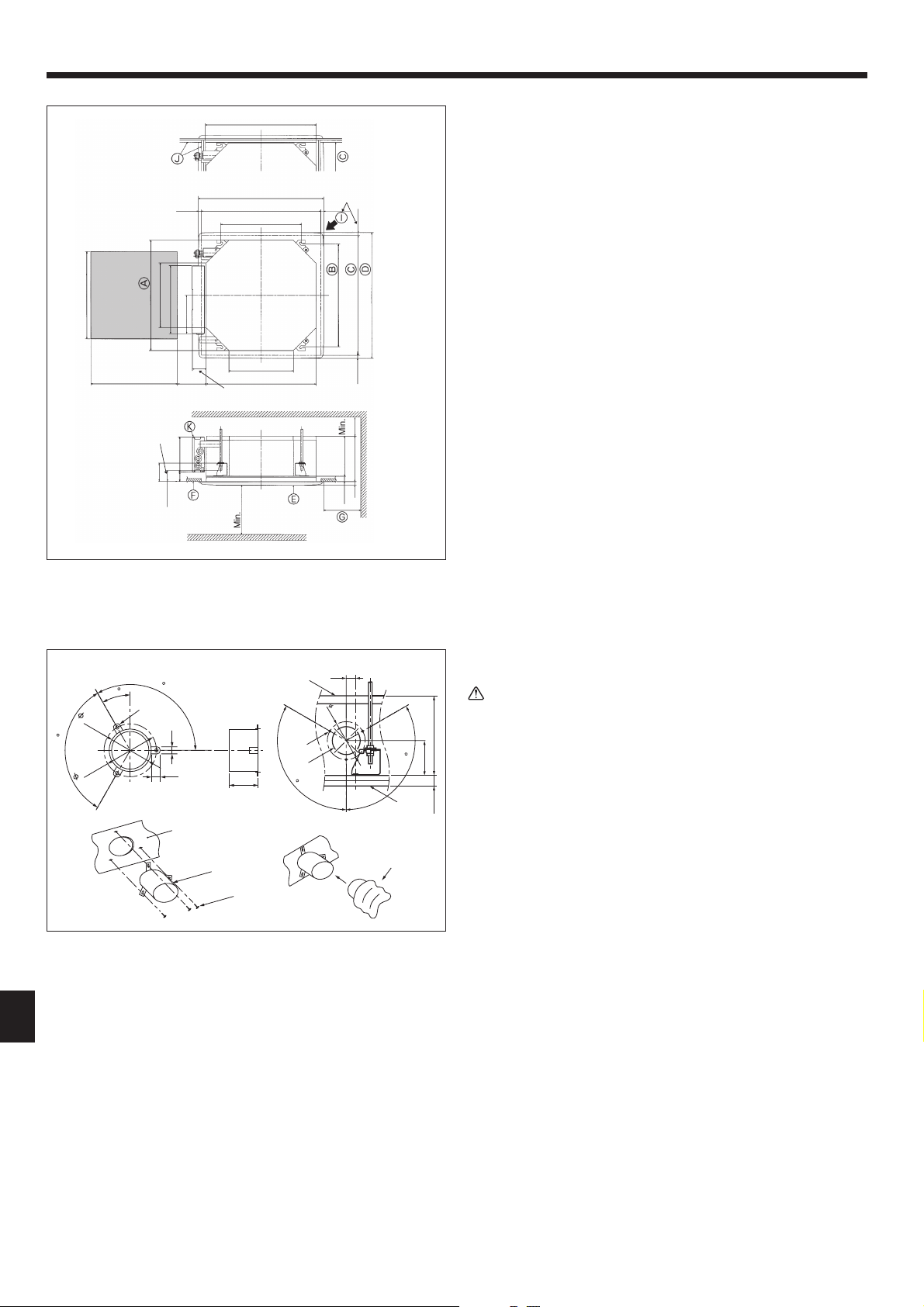

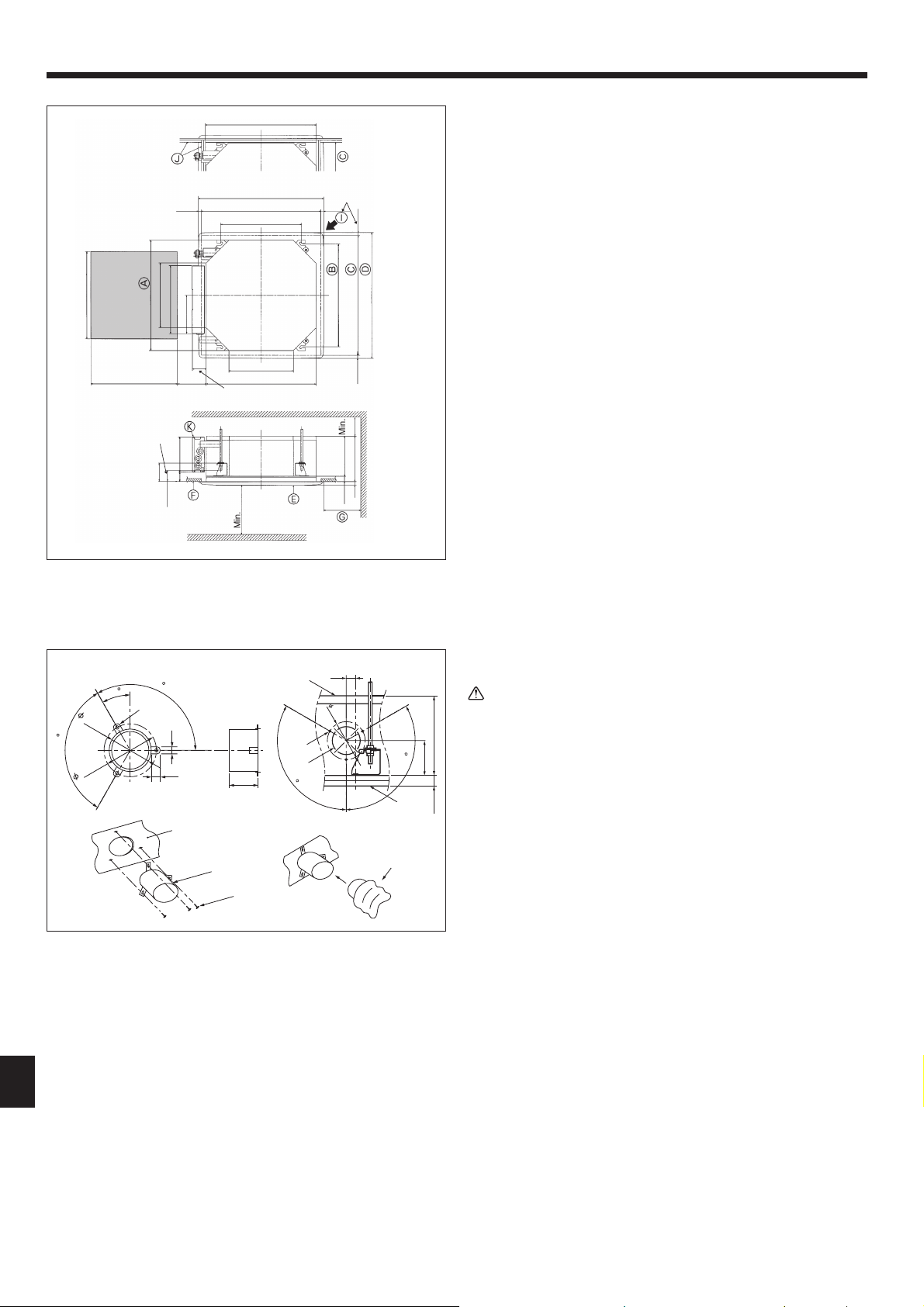

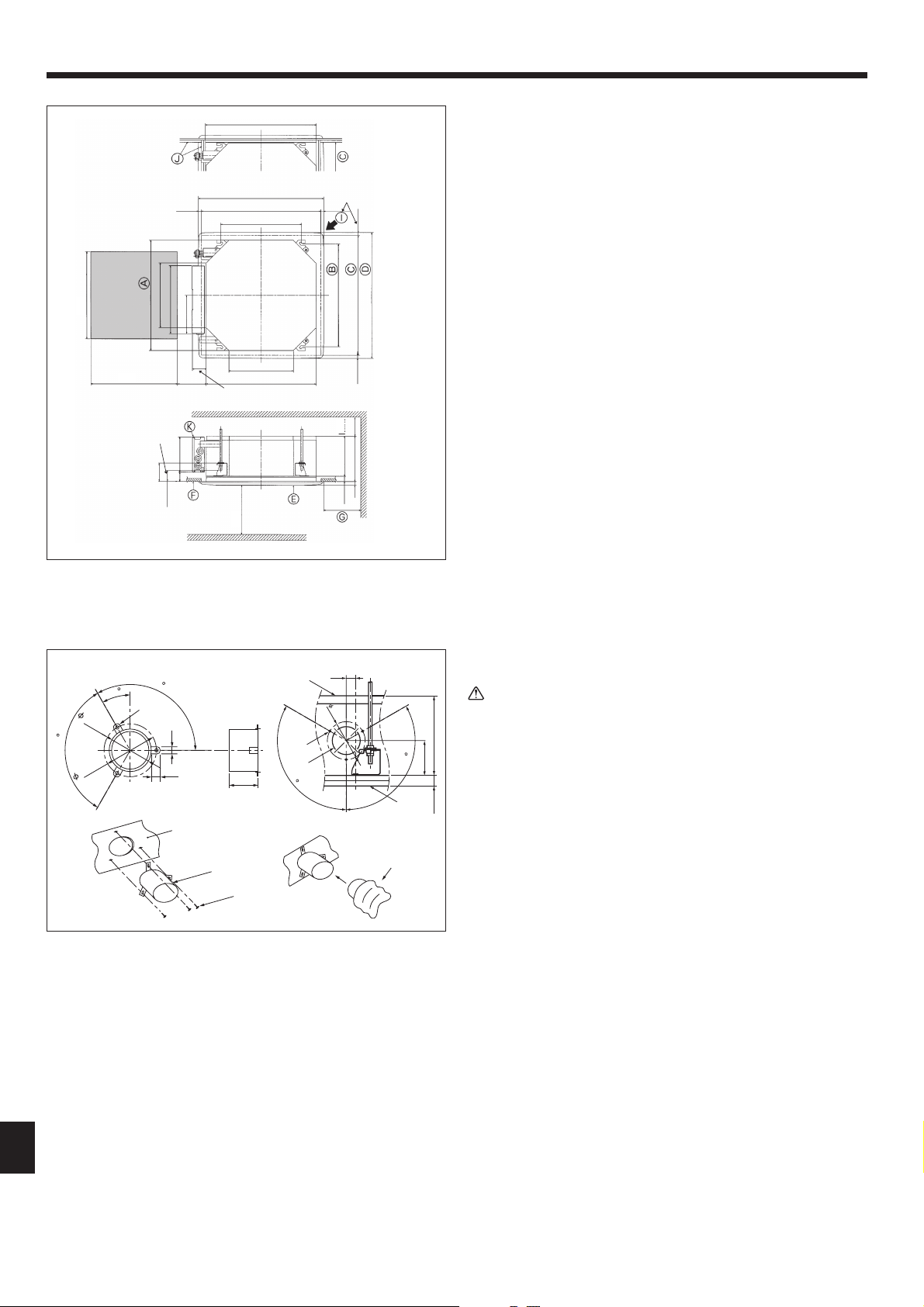

4.3. Installation of duct (in case of fresh air intake)
(Fig. 4-3)
Caution:
Linkage of duct fan and air conditioner
ln case that a duct fan is used, be sure to make it linked with the air condi-
tioner when outside air is taken.
Do not run the duct fan only. It can cause dew drop.
Making a duct fl ange (prepared locally)
• The shape of duct fl ange shown left is recommended.
Installation of duct fl ange
• Cut out the cutout hole. Do not knock it out.
• Install a duct fl ange to the cutout hole of the indoor unit with three 4 × 10 mm, 4 ×
1/2 inch tapping screws which should be prepared locally.
Installation of duct (should be prepared locally)
• Prepare a duct of which inner diameter fi ts into the outer diameter of the duct
fl ange.
• In case that the environment above the ceiling is high temperature and high hu-
midity, wrap the duct in a heat insulate to avoid causing dew drop on the wall.
A
Duct fl ange recommended shape
F
3-ø2.8 mm, ø1/8 inch Burring hole
(Thickness: 0.8 mm, 1/32 inch or more)
G
ø73.4 mm, ø2-7/8 inch cutout hole
B
3-ø5 mm, ø3/16 inch hole
H
Duct fl ange (Prepared locally)
C
Detail drawing of fresh air intake
I
4 × 10 mm,
ø
4 × 1/2 inch Tapping screw
(Prepared locally)
D
Indoor unit
E
Ceiling surface
J
Duct
Fig. 4-3
A
(inch)
C

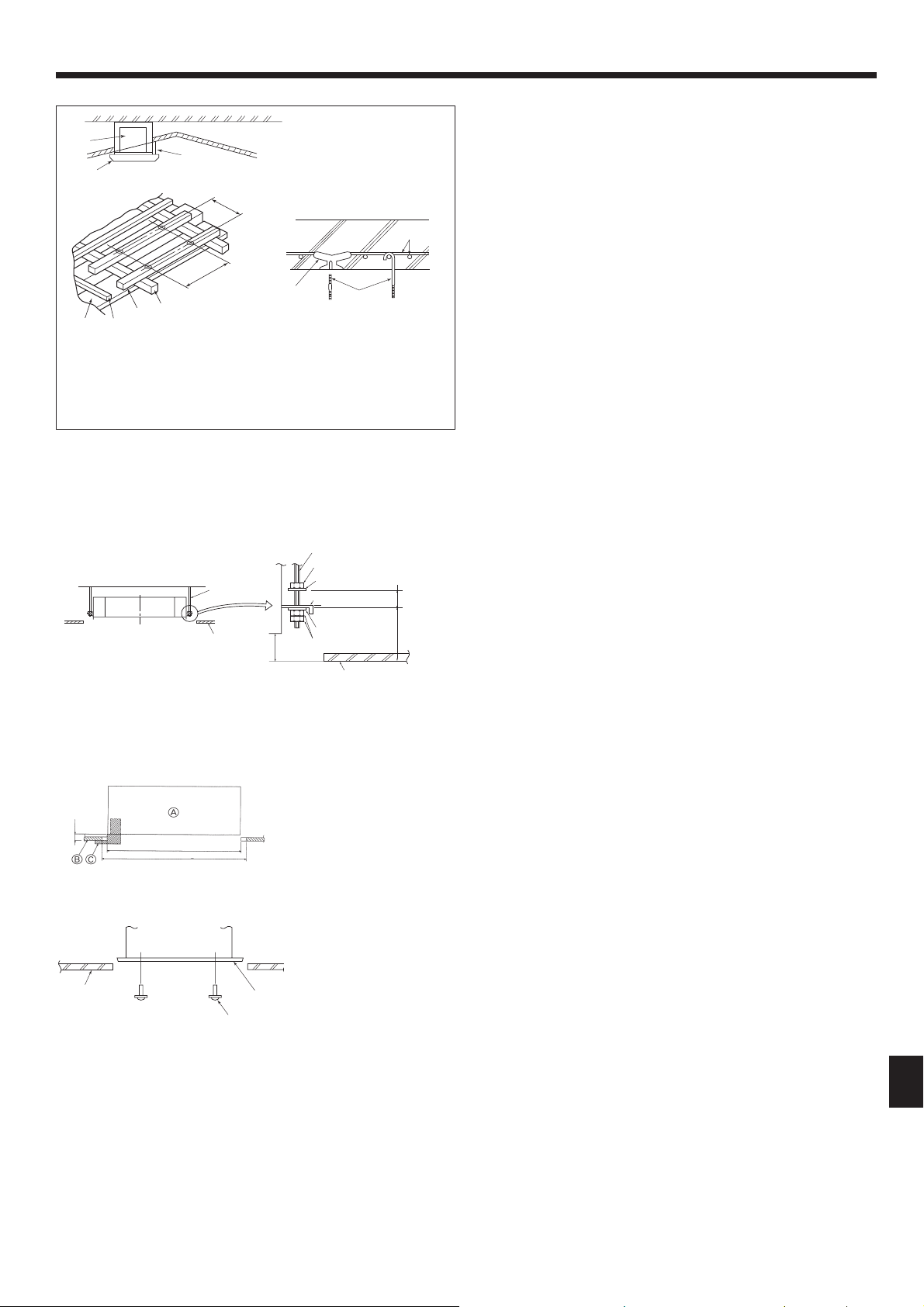

4.2. Ceiling openings and suspension bolt installation
locations (Fig. 4-2)
• Using the installation template (top of the package) and the gauge (supplied as
an accessory with the grille), make an opening in the ceiling so that the main unit
can be installed as shown in the diagram. (The method for using the template
and the gauge are shown.)
* Before using, check the dimensions of template and gauge, because they
change due to fl uctuations of temperature and humidity.
* The dimensions of ceiling opening can be regulated within the range shown
in following diagram; so center the main unit against the opening of ceiling,
ensuring that the respective opposite sides on all sides of the clearance be-
tween them becomes identical.
• Use M10 (3/8") suspension bolts.
* Suspension bolts are to be procured at the fi eld.
• Install securely, ensuring that there is no clearance between the ceiling panel &
grille, and between the main unit & grille.
A
Outer side of main unit
G
Min. 500 mm, 20 inch (Entire periphery)
B
Bolt pitch
If setting the maintenance space for
G
, be sure to
leave is a minimum of 700 mm, 28 inch.
C
Ceiling opening
D
Outer side of Grille
H
Maintenance space
E
Grille
I
Fresh air intake
F
Ceiling
J
Angle
K
Electric component box
* Note that the space between ceiling panel of the unit and ceiling slab, etc., must
be 10 to 15 mm, 3/8 to 9/16 inch to be left.
* Leave the maintenance space at the electric component box end.
Fig. 4-2
(inch)
4. Installing the indoor unit
5
1-1/16
3-21/32
+3/16
0
Min. 1-3/16
Min. 22-11/16
Max. 24-13/32
A=1-1/16
+3/16
0
*B
*B
4. Installing the indoor unit

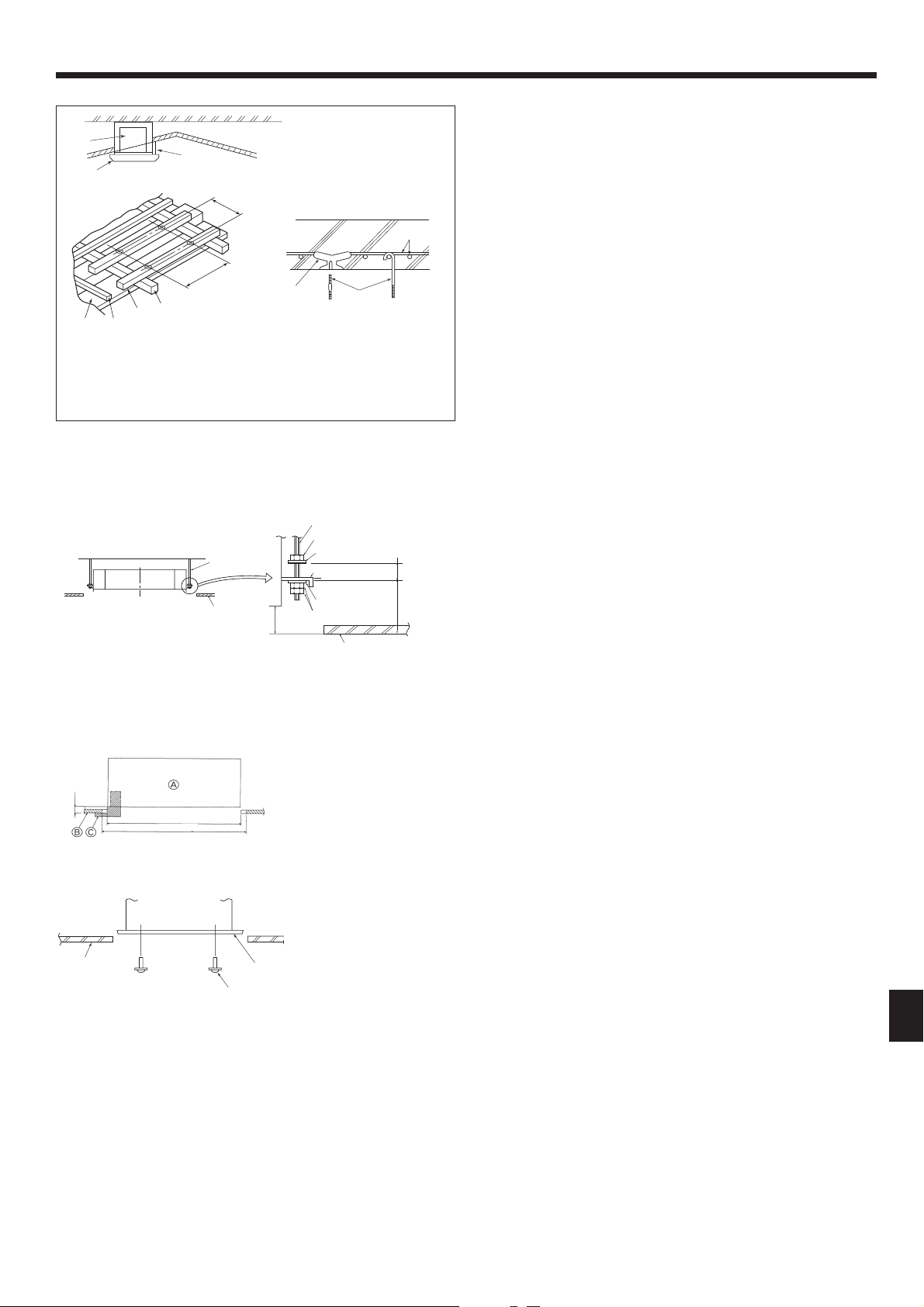

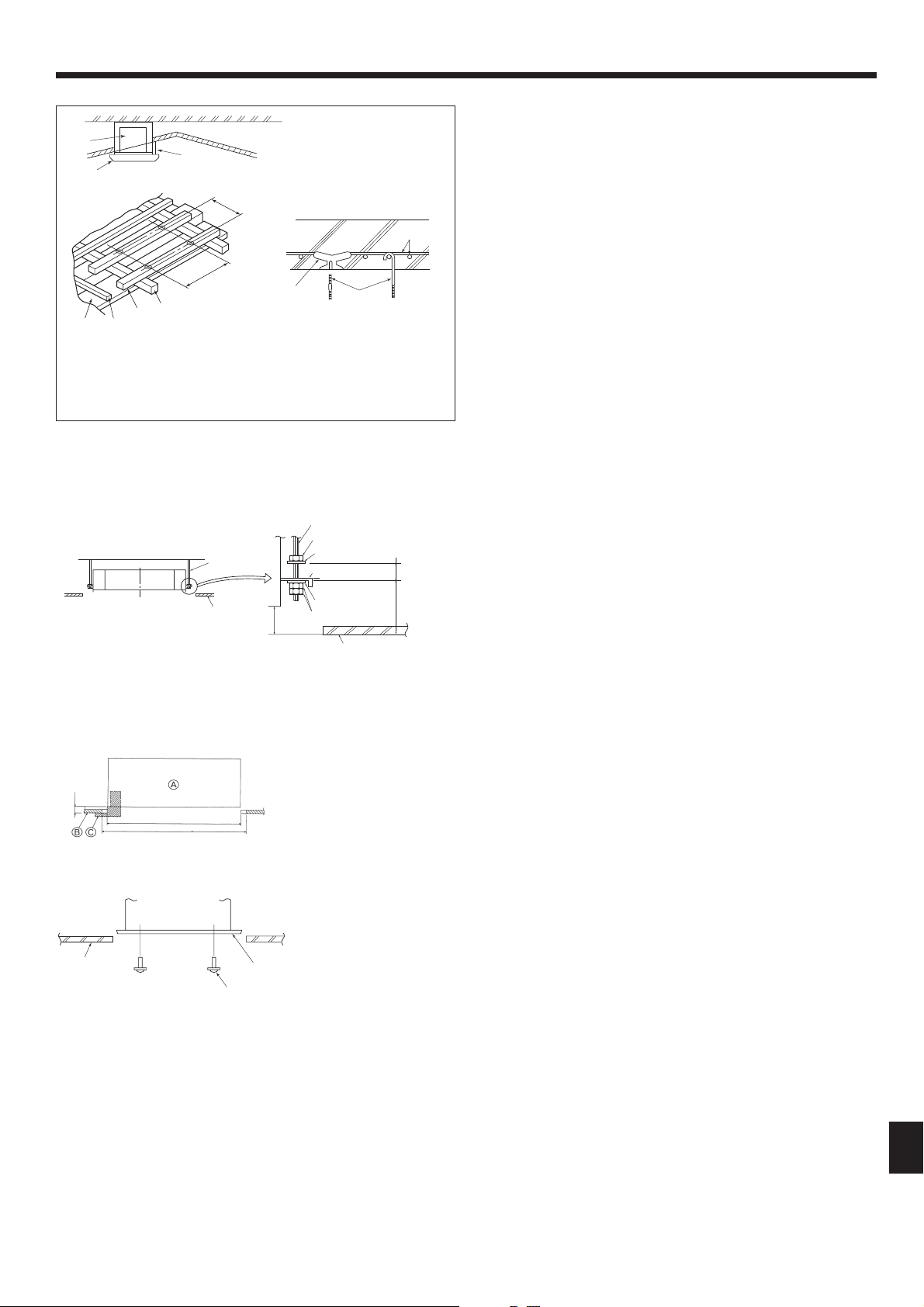

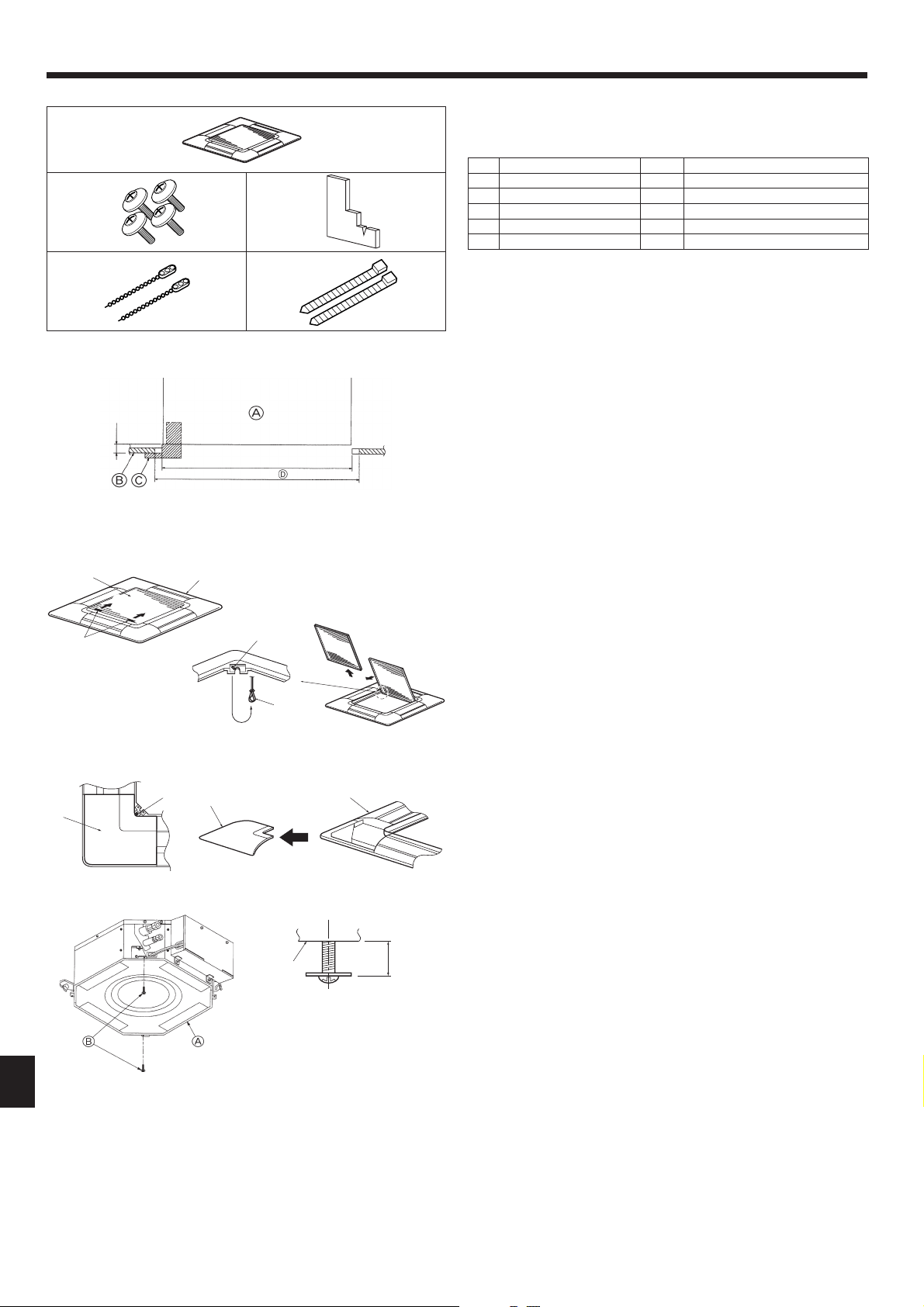

4.4. Suspension structure (Give site of suspension
strong structure) (Fig. 4-4)
• The ceiling work differs according to the construction of the building. Building
constructors and interior decorators should be consulted for details.
(1) Extent of ceiling removal: The ceiling must be kept completely horizontal and
the ceiling foundation (framework: wooden slats and slat holders) must be rein-
forced in order to protect the ceiling from vibration.
(2) Cut and remove the ceiling foundation.
(3) Reinforce the ends of the ceiling foundation where it has been cut and add ceil-
ing foundation for securing the ends of the ceiling board.
(4) When installing the unit on a slanting ceiling, interlock a pillow between the ceil-
ing and the grille and set so that the unit is installed horizontally.
1
Wooden structures
• Use tie beams (single-story houses) or second fl oor beams (two story houses) as
reinforcing members.
•
Wooden beams for suspending air conditioners must be sturdy and their sides
must be at least 6 cm, 2-3/8 inch long if the beams are separated by not more than
90 cm, 35-7/16 inch and their sides must be at least 9 cm, 3-9/16 inch long if the
beams are separated by as much as 180 cm, 70-7/18 inch. The size of the suspen-
sion bolts should be ø10 mm, 3/8 inch. (The bolts do not come with the unit.)
2
Ferroconcrete structures
Secure the suspension bolts using the method shown, or use steel or wooden
hangers, etc. to install the suspension bolts.
A
Unit
B
Grille
C
Pillow
D
Ceiling
E
Rafter
F
Beam
G
Roof beam
H
Use inserts rated at 100-150 kg, 250-350 lbs
each (procure locally)
I
Suspension bolts M10 (3/8") (procure locally)
J
Steel reinforcing rod
1
2
Fig. 4-4
A
Suspension bolt (Procure locally)
B
Ceiling
C
Nut (Procure locally)
D
Washer (with insulation) (Accessory)
Fig. 4-5
A
Main unit
B
Ceiling
C
Installation template (Accessory)
D
Screw with washer (Accessory)
Fig. 4-7
Fig. 4-6
*B: Suspension bolt pitch (see Fig. 4-2
B
for details)
E
Mounting plate
F
Washer (without insulation) (Accessory)
G
Check using the Installation gauge
A
Main unit
B
Ceiling
C
Gauge (Grille accessory)
D
Ceiling opening dimensions
(inch)
4.5. Unit suspension procedures (Fig. 4-5)
Suspend the main unit as shown in the diagram.
1. In advance, set the parts onto the suspension bolts in the order of the washers
(with insulation), washers (without insulation) and nuts (double).
• Fit the washer with cushion so that the insulation faces downward.
• In case of using upper washers to suspend the main unit, the lower washers (with
insulation) and nuts (double) are to be set later.
2. Lift the unit to the proper height of the suspension bolts to insert the mounting
plate between washers and then fasten it securely.
3. When the main unit can not be aligned against the mounting hole on the ceiling,
it is adjustable owing to a slot provided on the mounting plate. (Fig. 4-6)
• Make sure that step A is performed within 27 mm, 1-1/16 inch. Damage
could result by failing to adhere to this range.
4.6. Confi rming the position of main unit and tighten-
ing the suspension bolts (Fig. 4-7)
• Using the gauge attached to the grille, ensure that the bottom of the main unit is
properly aligned with the opening of the ceiling. Be sure to confi rm this, otherwise
condensation may form and drip due to air leakage etc.
• Confi rm that the main unit is horizontally levelled, using a level or a vinyl tube
fi lled with water.
• After checking the position of the main unit, tighten the nuts of the suspension
bolts securely to fasten the main unit.
• The installation template can be used as a protective sheet to prevent dust from
entering the main unit when the grilles are left unattached for a while or when the
ceiling materials are to be lined after installation of the unit is fi nished.
*
As for the details of fi tting, refer to the instructions given on the Installation template.
+5
0
+3/16
0
6
2-1/4
1-7/32
2-7/32
4-3/4 2-19/32
7-15/16 9-1/16
7-19/32
21/32
45° ± 2°
R1/64 to R1/32
øA
90° ± 0.5°
,
5. Refrigerant pipe and drain pipe
Fig. 5-1
Fig. 5-2
Fig. 5-3
Fig. 5-4
A
As viewed from A
(inch)

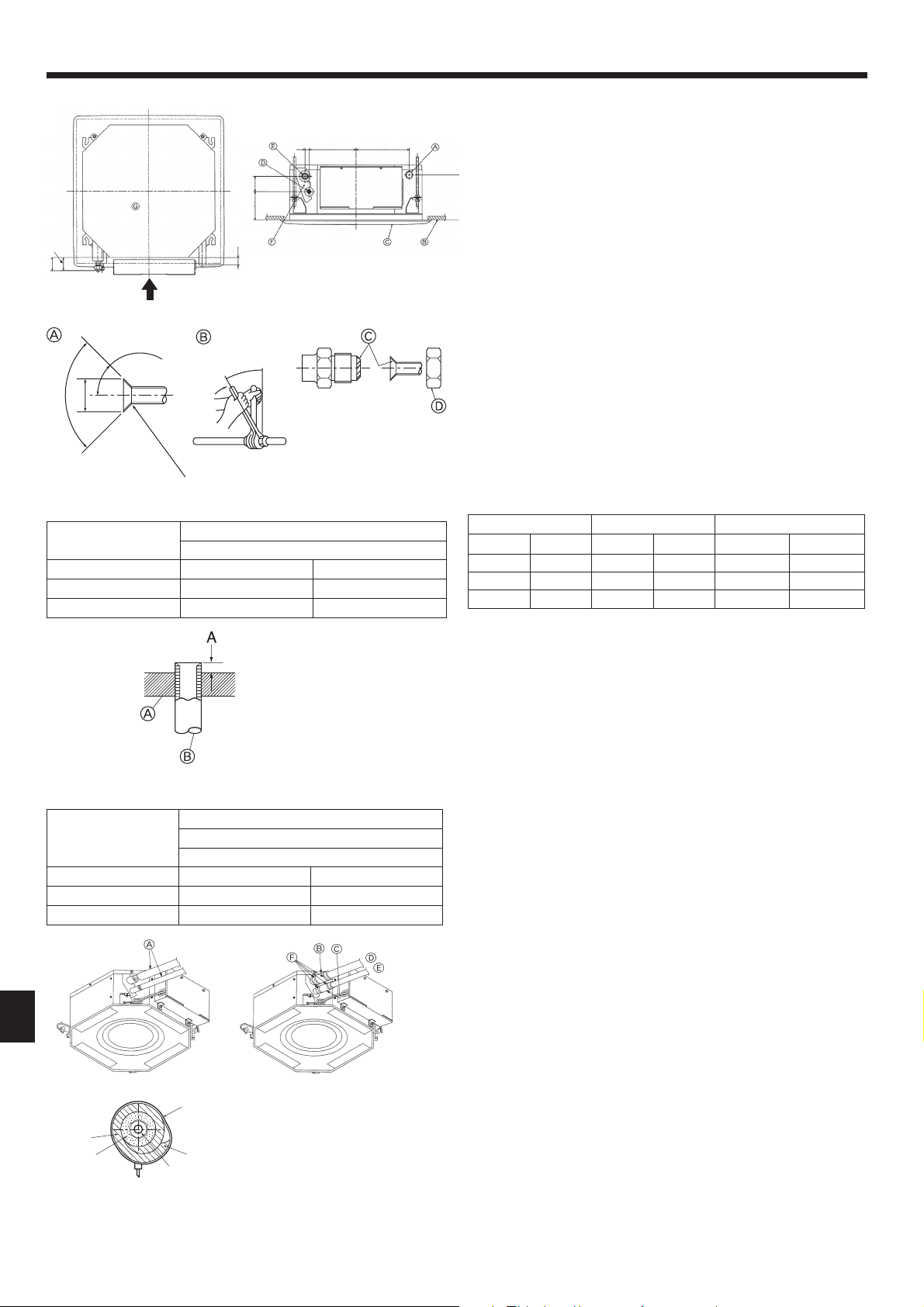

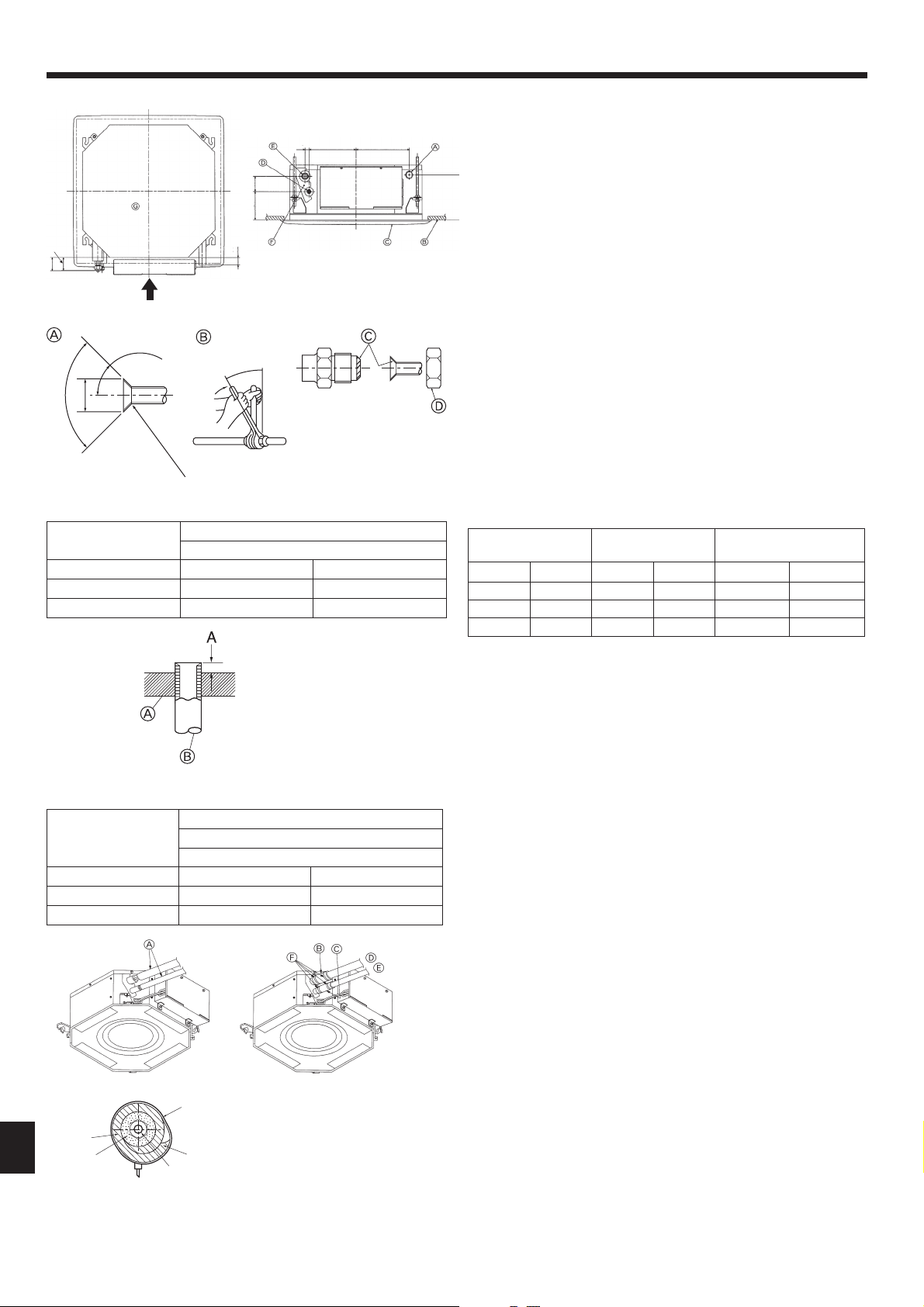

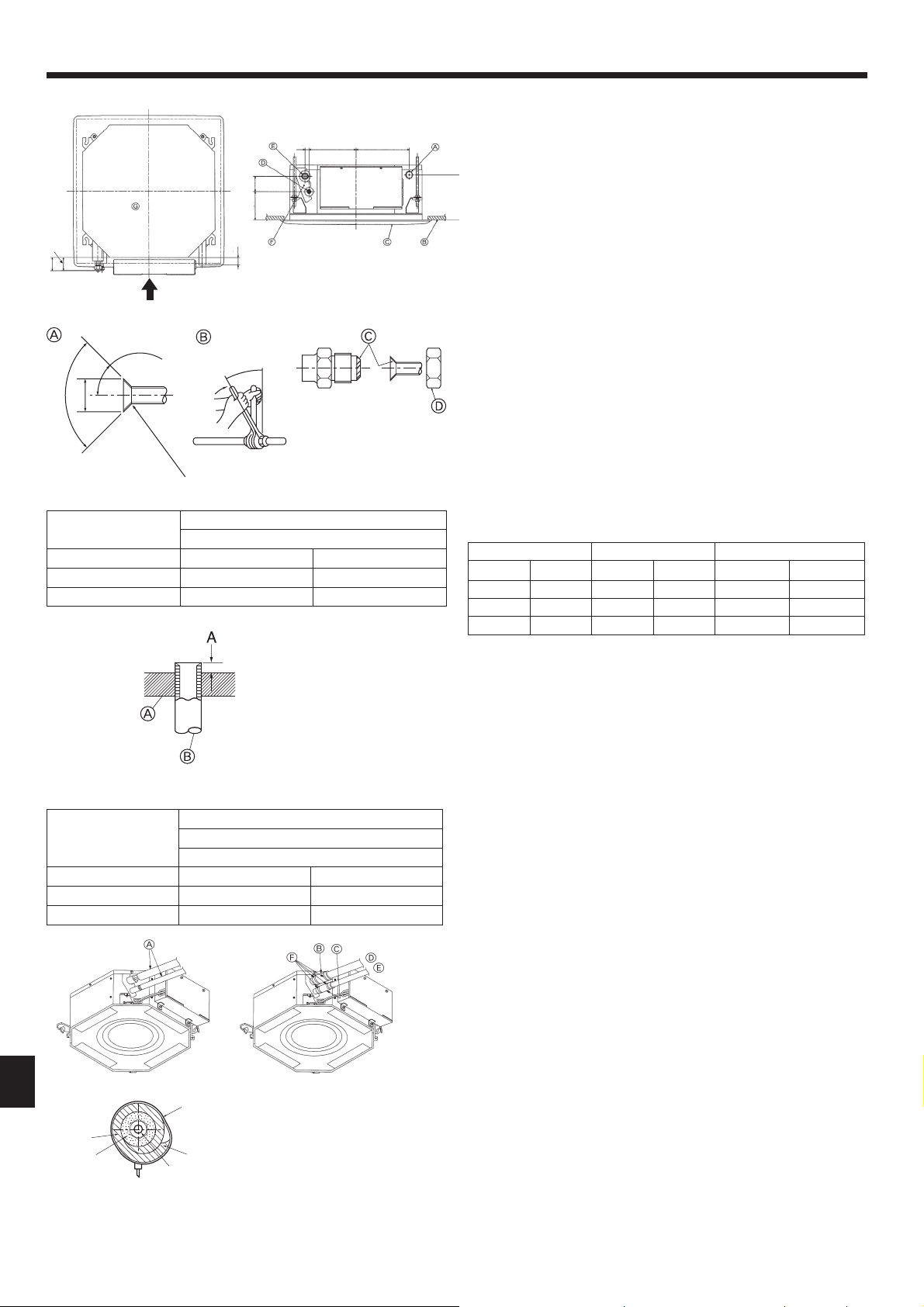

5.1. Refrigerant and drainage piping locations of indoor
unit (Fig. 5-1)
A Drain pipe
B Ceiling
C Grille
D Refrigerant pipe (liquid)
E Refrigerant pipe (gas)
F Water supply inlet
G Main unit
5.2. Connecting pipes (Fig. 5-2)
• When commercially available copper pipes are used, wrap liquid and gas pipes
with commercially available insulation materials (heat-resistant to 100°C, 212°F or
more, thickness of 12 mm, 1/2 inch or more).
• The indoor parts of the drain pipe should be wrapped with polyethylene foam insula-
tion materials (specifi c gravity of 0.03, thickness of 9 mm, 23/64 inch or more).
• Apply thin layer of refrigerant oil to pipe and joint seating surface before tightening
fl are nut.
• Use 2 wrenches to tighten piping connections.
• Use refrigerant piping insulation provided to insulate indoor unit connections. Insulate
carefully.
B Flare nut tightening torque
Copper pipe O.D. Flare nut O.D. Tightening torque
mm inch mm inch N·m ft - lbs
6.35 1/4 17 43/64 13.7 to 17.7 10 to 13
9.52 3/8 22 7/8 34.3 to 41.2 25 to 30
12.7 1/2 26
1-1/32
49.0 to 56.4 36 to 42
C
Do not apply refrigerating machine oil to the screw portions.
(This will make the fl are nuts more apt to loosen.)
D
Be certain to use the fl are nuts that are attached to the main unit.
(Use of commercially-available products may result in cracking.)
E
Apply refrigerating machine oil over the entire fl are seat surface.
5.3. Indoor unit (Fig. 5-4)
Heat insulation for refrigerant pipes:
1 Wrap the enclosed large-sized pipe cover around the gas pipe, making sure that
the end of the pipe cover touches the side of the unit.
2 Wrap the enclosed small-sized pipe cover around the liquid pipe, making sure that
the end of the pipe cover touches the side of the unit.
3 Secure both ends of each pipe cover with the enclosed bands. (Attach the bands
20 mm, 25/32 inch from the ends of the pipe cover.)
• After connecting the refrigerant piping to the indoor unit, be sure to test the pipe
connections for gas leakage with nitrogen gas. (Check that there is no refrigerant
leakage from the refrigerant piping to the indoor unit.)
A Flare cutting dimensions
Copper pipe O.D.
(mm, inch)
Flare dimensions
øA dimensions (mm, inch)
ø6.35, 1/4” 8.7 to 9.1 11/32 to 23/64
ø9.52, 3/8” 12.8 to 13.2 1/2 to 33/64
ø12.7, 1/2” 16.2 to 16.6 41/64 to 21/32
A Die
B Copper pipe
Copper pipe O.D.
(mm, inch)
A
Flare tool for R410A
Clutch type (mm, inch)
ø6.35, 1/4” 0 to 0.5 0 to 1/64
ø9.52, 3/8” 0 to 0.5 0 to 1/64
ø12.7, 1/2” 0 to 0.5 0 to 1/64
A
Refrigerant pipe and insulating material
(Procure locally)
B
Pipe cover (large) (Accessory)
C
Pipe cover (small) (Accessory)
D
Refrigerant pipe (gas)
E
Refrigerant pipe (liquid)
F
Band (Accessory)
G
Cross-sectional view of connection
H
Refrigerant pipe
I
Insulating material
J
Squeeze
7
Max. 65ft.
5 to 7 ft
Max. 6 in.
7/16
1-3/16 1-3/16 1-3/16
,
A
C
G
D
H
E
B
F
CN105
RED
E
5. Refrigerant pipe and drain pipe

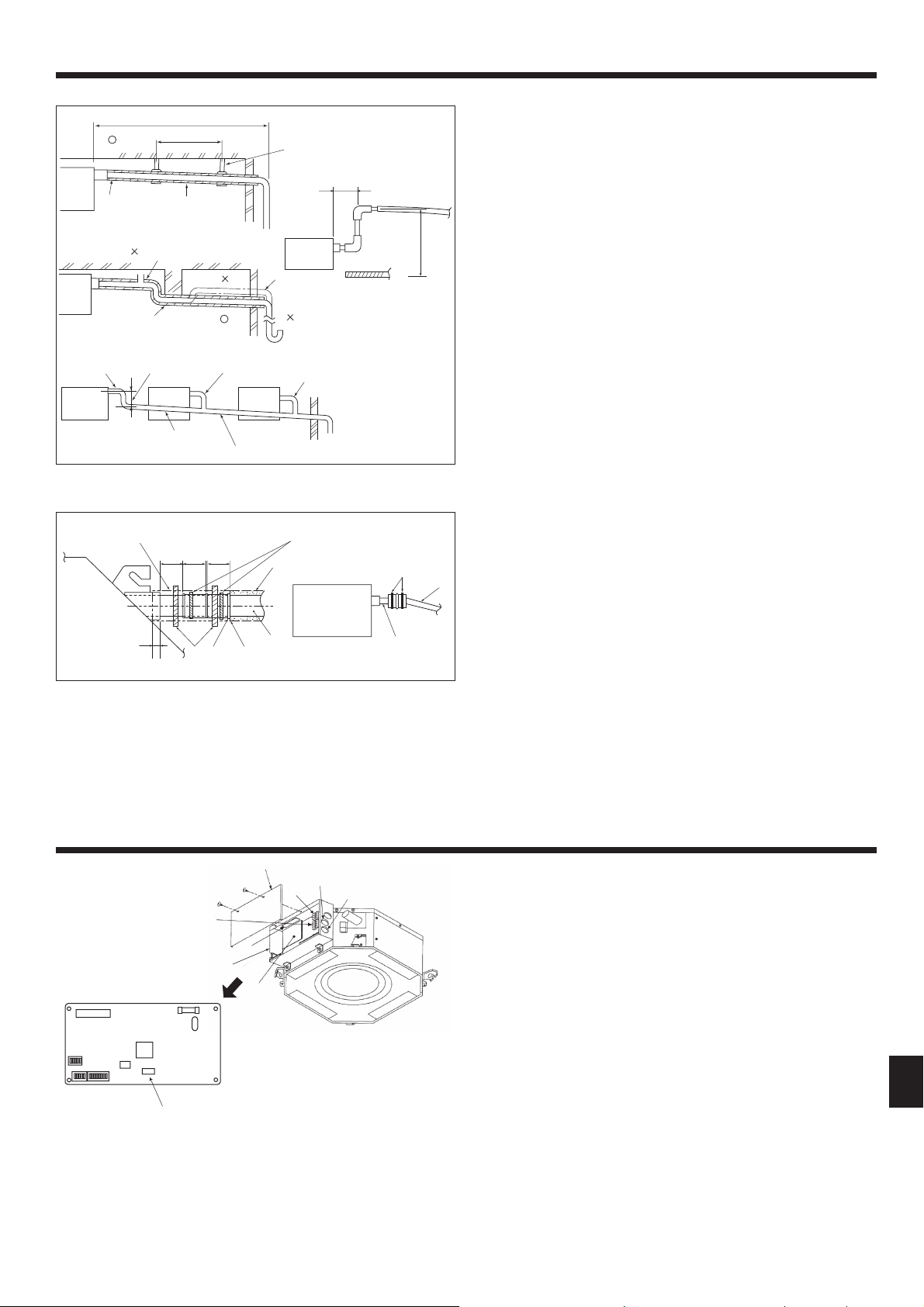

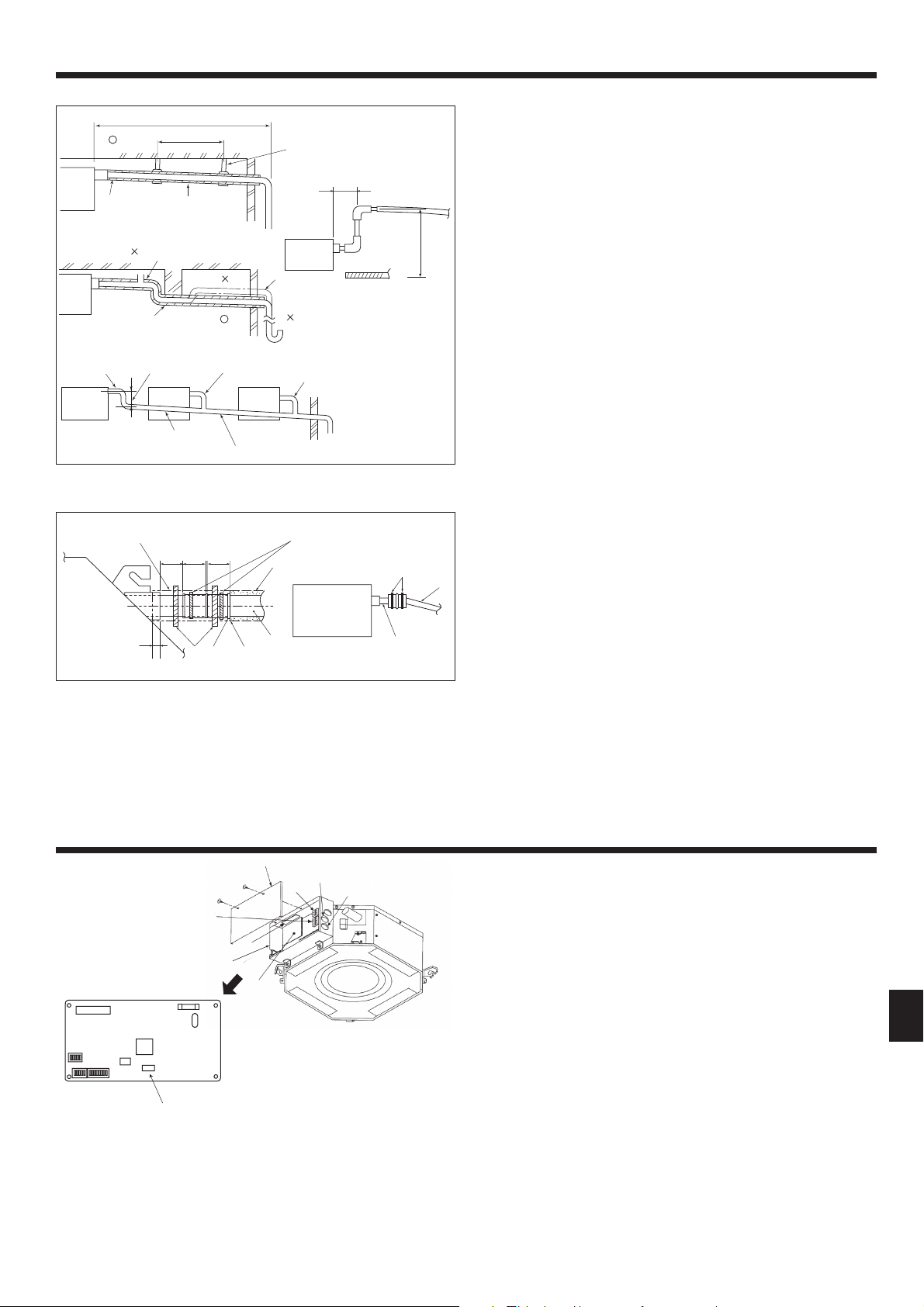

Fig. 5-5

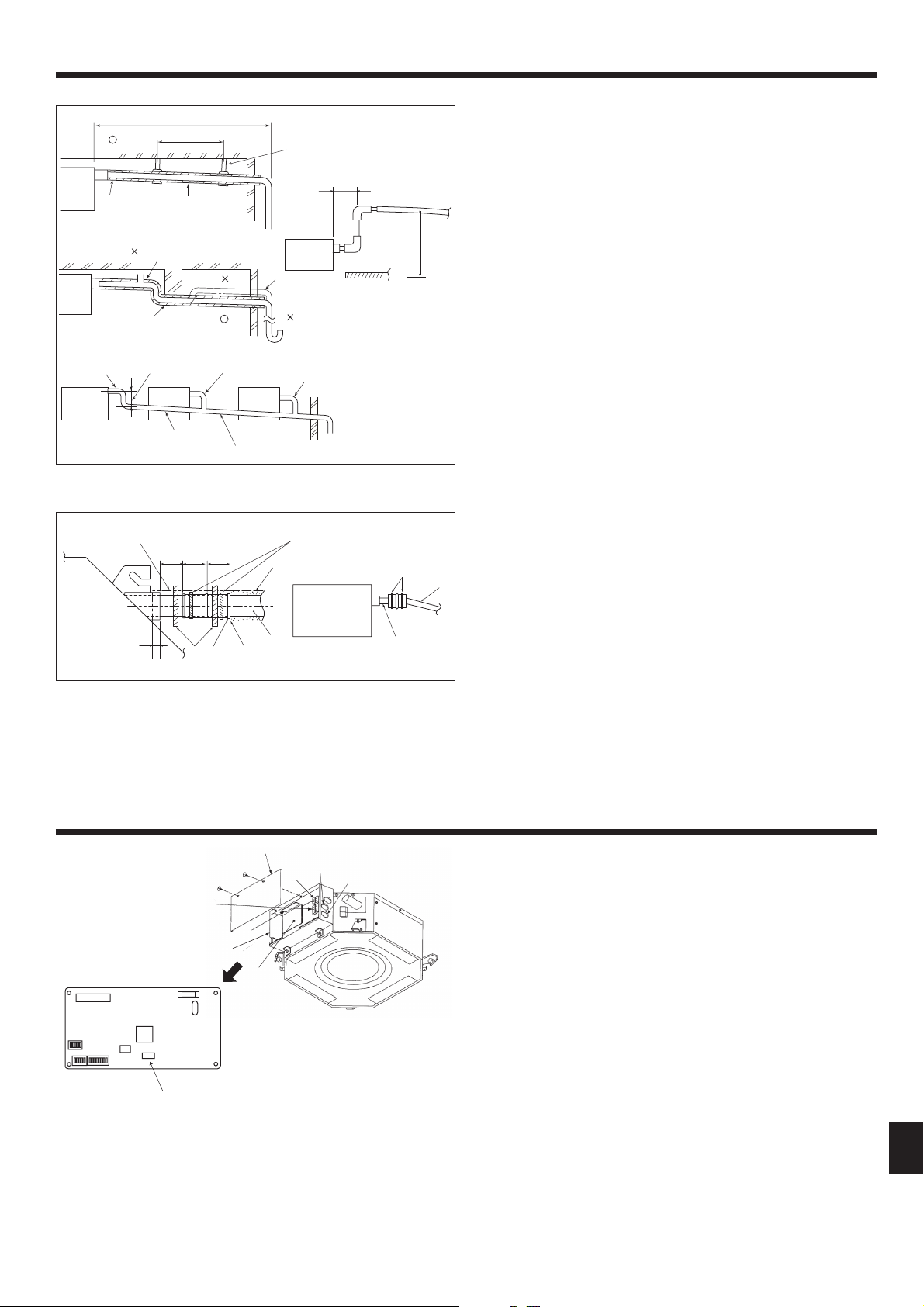

5.4. Drainage piping work (Fig. 5-5)
• Use VP25 (O. D. ø32 mm, 1-1/4 inch PVC TUBE) for drain piping and provide
1/100 or more downward slope.
• Be sure to connect the piping joints using a polyvinyl type adhesive.
• Observe the fi gure for piping work.
• Use the included drain hose to change the extraction direction.
1
Correct piping
C
Support metal
2
Wrong piping
K
Air bleeder
A
Insulation (9 mm, 3/8 inch or more)
L
Raised
B
Downward slope (1/100 or more)
M
Odor trap
Grouped piping
D
O. D. ø32 mm, 1-1/4 inch PVC TUBE
E
Make it as large as possible
F
Indoor unit
G
Make the piping size large for grouped piping.
H
Downward slope (1/100 or more)
I
O. D. ø38 mm, 1-1/2 inch PVC TUBE for grouped piping.
(9 mm, 3/8 inch or more insulation)
J
Up to 500 mm, 19-11/16 inch
1
2

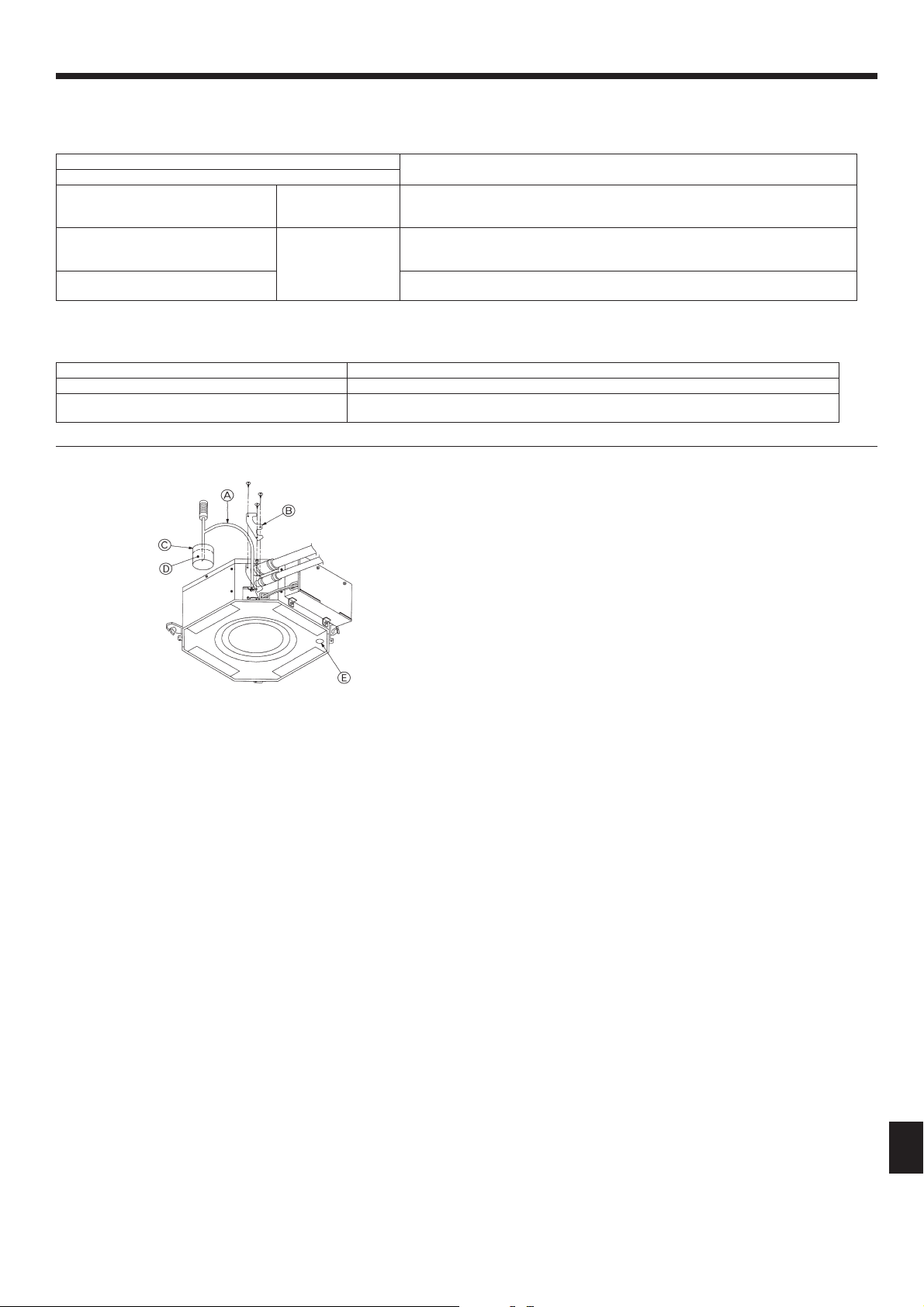

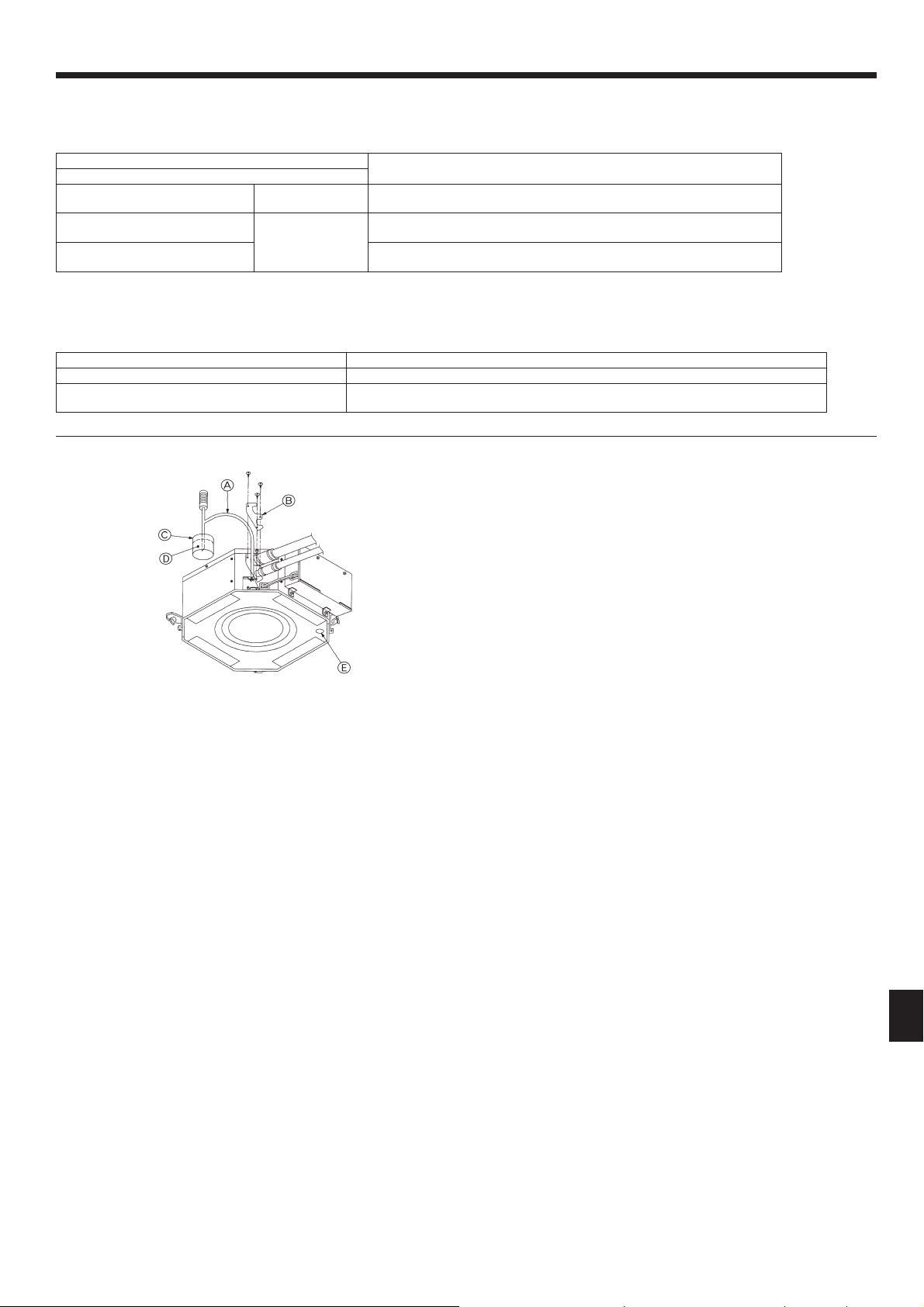

6. Electrical work
6.1. Indoor unit (Fig. 6-1)
1. Remove 2 screws to detach the electric component cover.
2. Route each cable through the wiring intake into the electric component box.
(Procure power supply cable and control cable locally.)
3. Securely connect the power supply cable and control cable to the terminal
blocks.
4. Secure the cables with clamps outside the electric component box.
5. Attach the electric component cover as it was.
• Do not allow slackening of the terminal screws.
• Always install earth.
(Earth cable dia: Thicker than 1.6 mm, 5/8 inch (AWG14))
• Fix power supply cable and control cable to electric component box by using
buffer bushing for tensile force. (PG connection or the like.)
• Tape is affi xed over the conduit hole used for connecting the electric wiring.
Please remove this tape if making a connection through the hole.
Fig. 6-1
(inch)
Fig. 5-6
1. Connect the drain socket (supplied with the unit) to the drain port. (Fig. 5-6)
(Affi x the tube using PVC adhesive then secure it with a band.)
2. Install a locally purchased drain pipe (PVC pipe, O.D. ø32 mm, 1-1/4 inch).
(Affi x the pipe using PVC adhesive then secure it with a band.)
3. Insulate the tube and pipe. (PVC pipe, O.D. ø32 mm, 1-1/4 inch and socket)
4. Check that drain fl ows smoothly.
5. Insulate the drain port with insulating material, then secure the material with a
band. (Both insulating material and band are supplied with the unit.)
A
Main unit
G
Drain pipe (O.D. ø32 mm, 1-1/4 inch PVC TUBE)
B
Insulating material
H
Insulating material (purchased locally)
C
Band (large)
I
Transparent PVC pipe
D
Drain port (transparent)
J
O.D. ø32 mm, 1-1/4 inch PVC TUBE
(Slope 1/100 or more)
E
Insertion margin
K
Band (small)
F
Matching
L
Drain socket
A
Electric component cover
E
Indoor controller board
B
Electric component box
F
Power board
C
Indoor/outdoor unit connecting terminal
G
Indoor - outdoor connecting cable of Location
D
Wired remote controller terminal
H
Remote control cable of Location
8
A
C
B
D
S3
S3
S2
S1
S2S1
21
F
CN105
RED
E
E

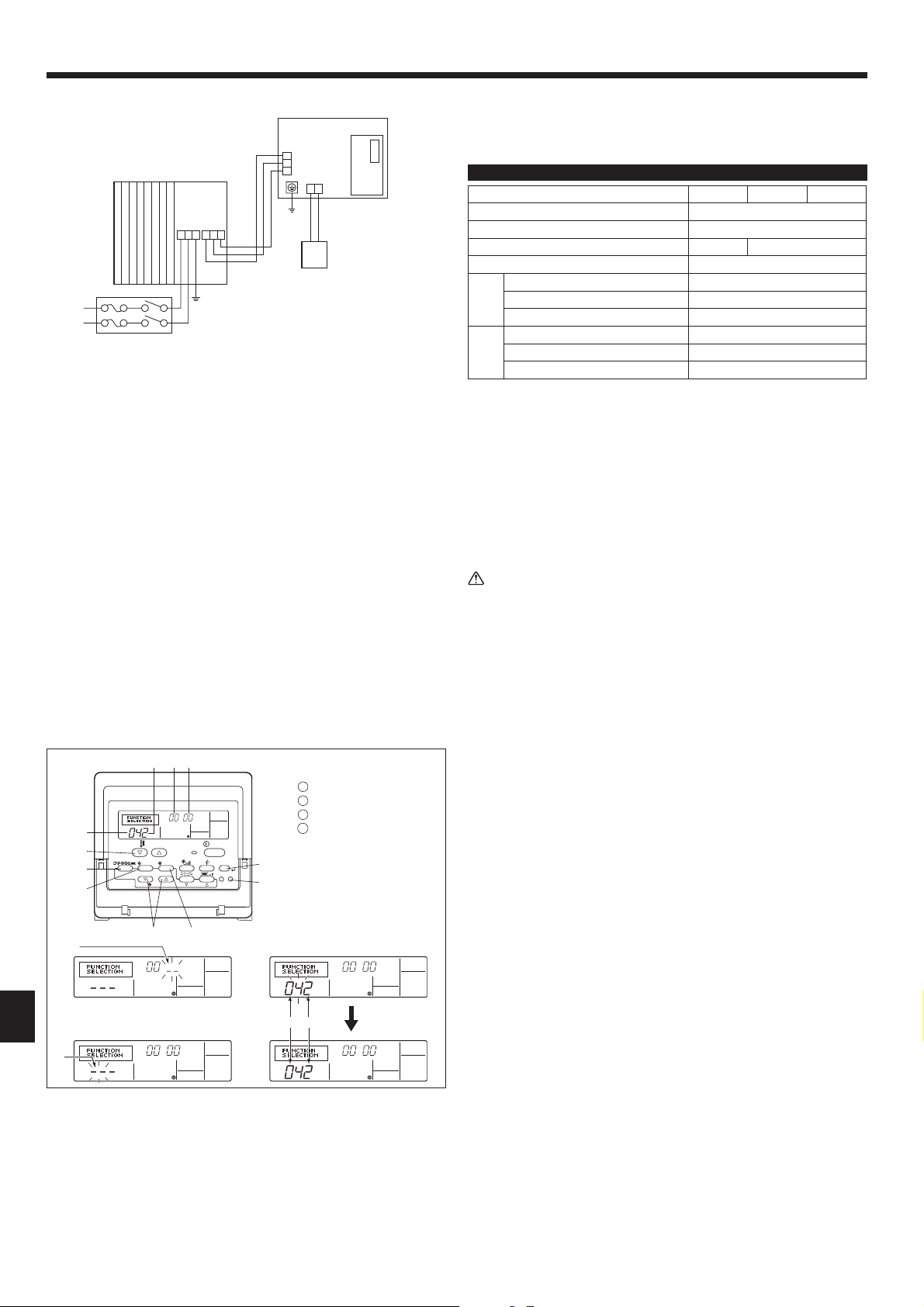

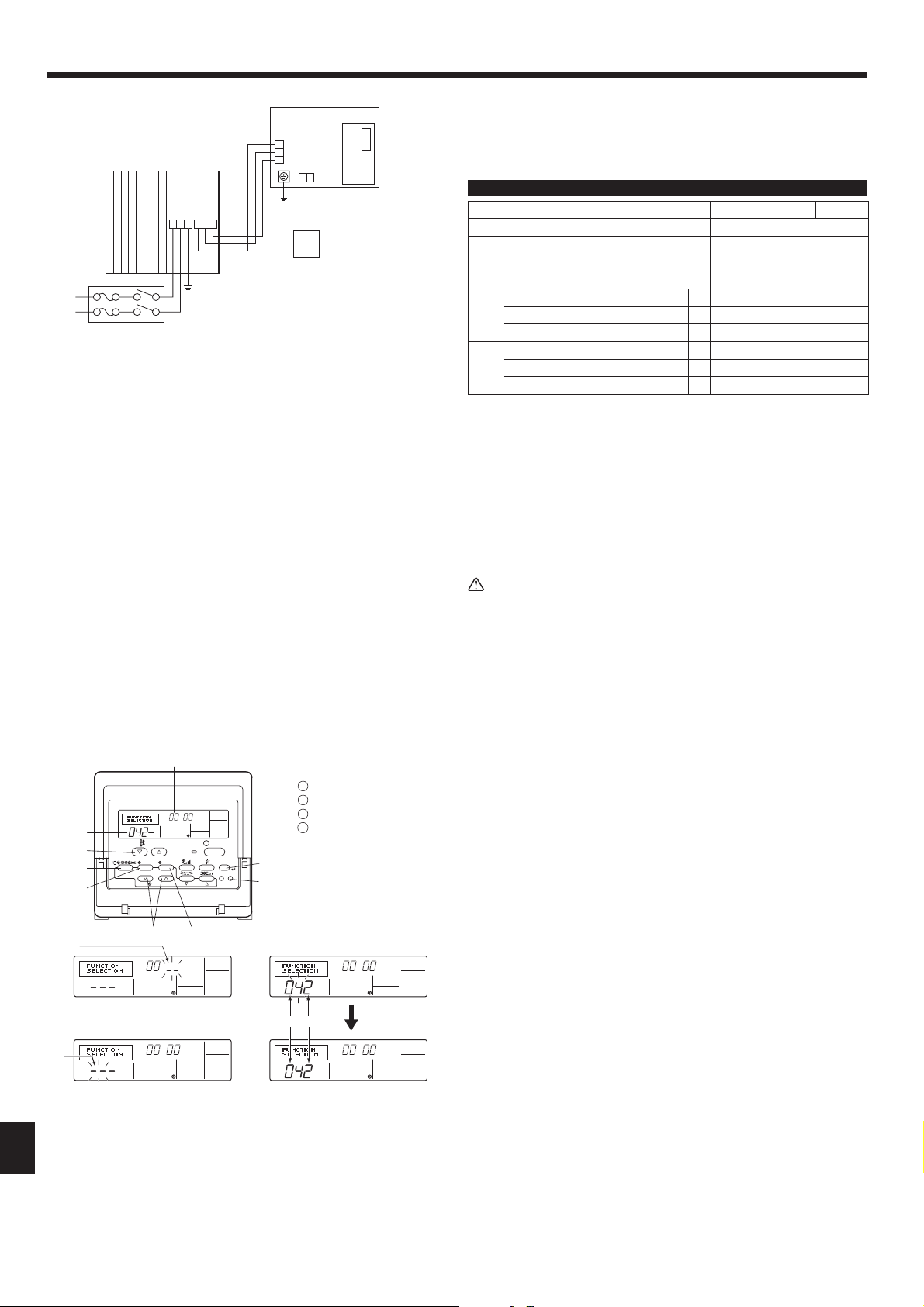

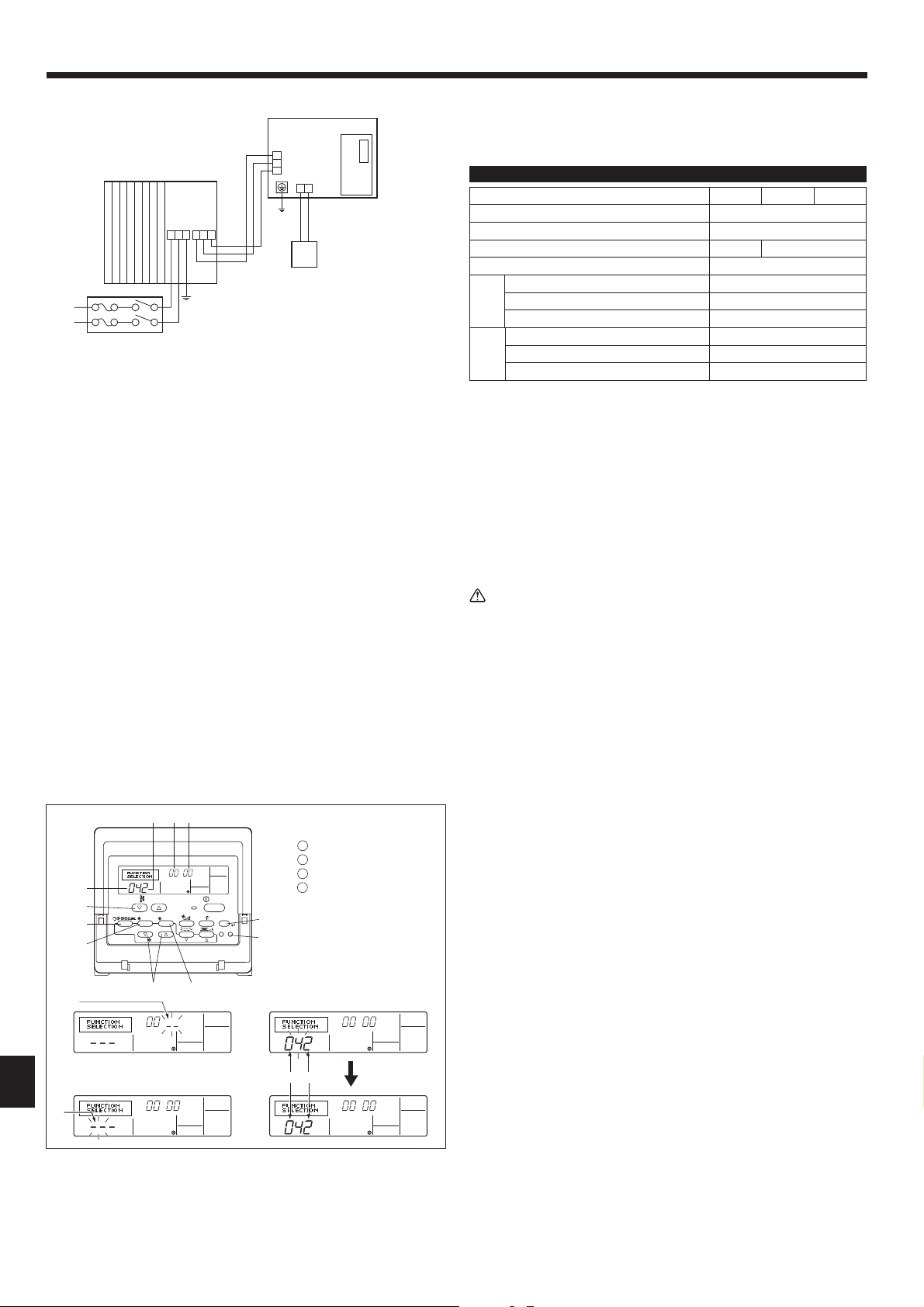

6.1.1. Indoor unit power supplied from outdoor unit (Fig. 6-2)
The following connection patterns are available.
The outdoor unit power supply patterns vary on models.
1 : 1 System
Indoor unit model SLZ-KA09 SLZ-KA12 SLZ-KA15
Power supply Single, 208/230V, 60Hz
Min. circuit ampacity 1 A
Fan motor (F.L.A) 0.23 A 0.28 A
Input capacity main switch/fuse 15 A
Wiring
Wire No. ×
size
Indoor unit - Outdoor unit *1 3 × AWG 14 (Polar)
Indoor unit - Outdoor unit earth 1 × Min. AWG 16
Wired remote controller - Indoor unit *2 2 × AWG 22 (Non-polar)
Circuit rat-
ing
Indoor unit - Outdoor unit S1-S2 *3 AC 208/230 V
Indoor unit - Outdoor unit S2-S3 *3 DC 24 V
Wired remote controller - Indoor unit *3 DC 12 V
*1 Max. 50 m, 165 ft
*2 The 10 m, 30 ft wire is attached in the wired remote controller accessory. Max. 500 m, 1500
ft.
*3 The fi gures are NOT always against the ground.
S3 terminal has DC24V against S2 terminal. However between S3 and S1, these terminals
are not electrically be the transformer or other device.
Note:
1. Wiring size must comply with the applicable local and national code.
2. Use copper supply wires.
3. Use wires rated 600V or more for the power supply cables and the indoor
unit/outdoor unit connecting cables.
4. Install an earth longer than other cables.
Caution:
• Use care not to make miswiring.
• Firmly tighten the terminal screws to prevent them from loosening.
• After tightening, pull the wires lightly to confi rm that they do not move.
Fig. 6-2
A
Indoor unit
B
Outdoor unit
C
Wired remote controller
D
Main switch/fuse
E
Grounding
F
Indoor controller board
For Power supply
6. Electrical work
6.2. Remote controller
6.2.1. Wired remote controller
1) 2 remote controllers setting
If 2 remote controllers are connected, set one to “Main” and the other to “Sub”. For
setting procedures, refer to “Function selection of remote controller” in the opera-
tion manual for the indoor unit.
Fig. 6-3
6.3. Function settings
For wired remote controller only (Fig. 6-3)
Changing the power voltage setting
• Be sure to change the power voltage setting depending on the voltage used.
1
Go to the function setting mode.
Switch OFF the wired remote controller.
Press the
A
and
B
buttons simultaneously and hold them for at least 2
seconds. FUNCTION will start to fl ash.
2
Use the
C
button to set the refrigerant address (
3
) to 00.
3
Press
D
and [--] will start to fl ash in the unit number (
4
) display.
4
Use the
C
button to set the unit number (
4
) to 00.
5
Press the
E
MODE button to designate the refrigerant address/unit number. [--]
will fl ash in the mode number (
1
) display momentarily.
6
Press the
F
buttons to set the mode number (
1
) to 04.
7
Press the
G
button and the current set setting number (
2
) will fl ash.
Use the
F
button to switch the setting number in response to the power supply
voltage to be used.
Power supply voltage
230 V : setting number = 1
208 V : setting number = 2
8
Press the MODE button
E
and mode and the setting number (
1
) and (
2
) will
change to being on constantly and the contents of the setting can be confi rmed.
9
Press the FILTER
A
and TEST RUN
B
buttons simultaneously for at least two
seconds. The function selection screen will disappear momentarily and the air
conditioner OFF display will appear.
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
A
B
DC
G
E
F
4
1
2
1
3 4
12
1
Mode number
2
Setting number
3
Refrigerant address
4
Unit number
9
6. Electrical work

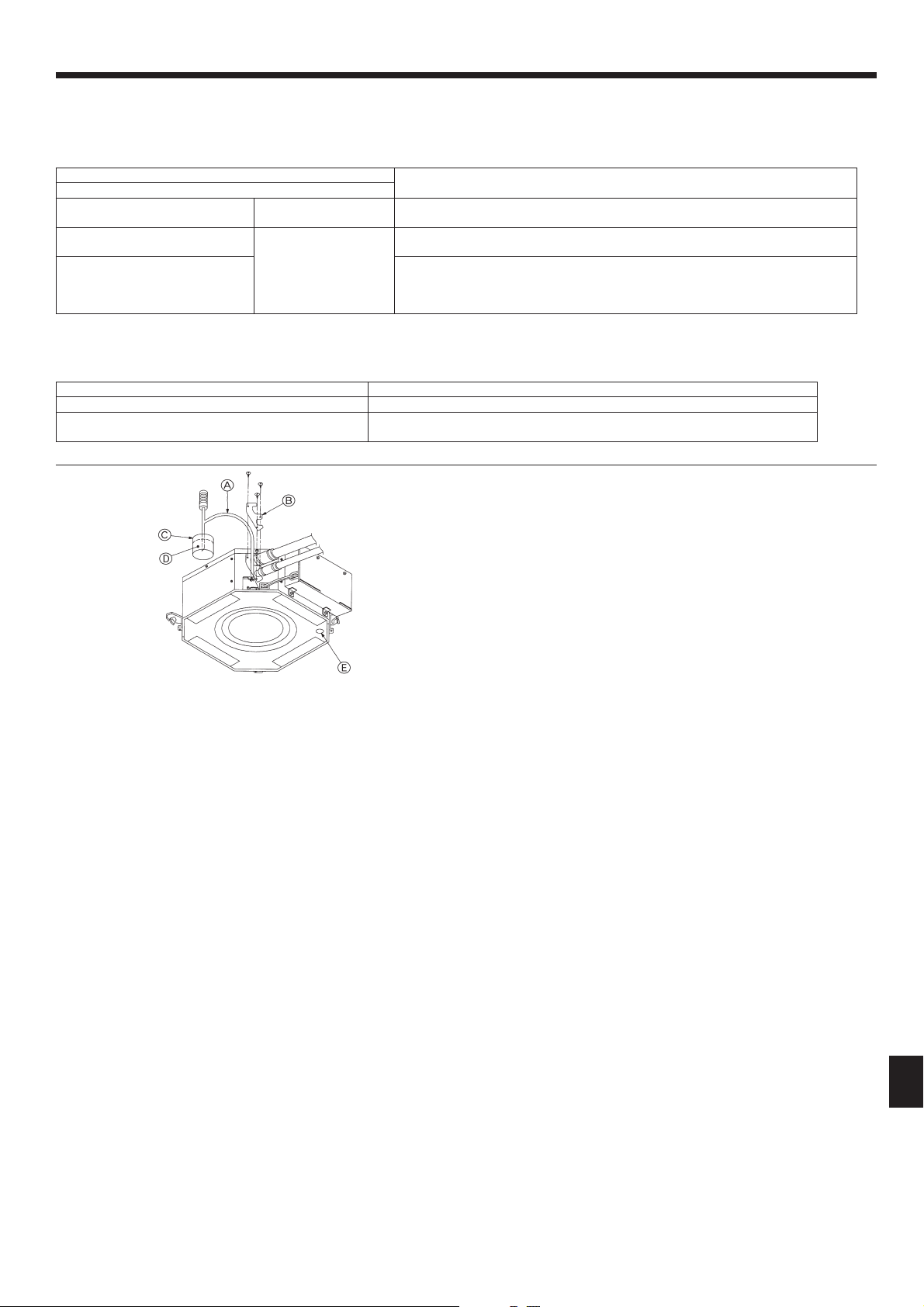

Function table
Select unit number 00
Mode Settings
Mode No.
Setting no. Initial setting Setting
Wired remote
controller
(RF thermostat)
Power failure automatic recovery
(AUTO RESTART FUNCTION)
Not available
01
(101)
1
Available 2
Indoor temperature detecting Indoor unit operating average
02
(–)
1
Set by indoor unit’s remote controller 2
Wired remote controller’s internal sensor 3
LOSSNAY connectivity Not Supported
03
(103)
1
Supported (indoor unit is not equipped with outdoor-air intake) 2
Supported (indoor unit is equipped with outdoor-air intake) 3
Power voltage 230 V
04
(104)
1
208 V 2
Select unit numbers 01 to 03 or all units (AL [wired remote controller]/07 [wireless remote controller])
Mode Settings
Mode No.
Setting no. Initial setting Setting
Wired remote
controller
(RF thermostat)
Filter sign 100 Hr
07
(107)
1
2500 Hr 2
No fi lter sign indicator 3
Fan speed Standard (PLH/PLA)/Silent (PCH/PCA)
08
(108)
1—
High ceiling
1
(PLH/PLA)/Standard (PCH/PCA) 2 —
High ceiling
2
(PLH/PLA)/High ceiling (PCH/PCA) 3 —
No. of air outlets 4 directions
09
(109)
1—
3 directions 2 —
2 directions 3 —
Installed options (high-performance fi lter) Not supported
10
(110)
1—
Supported 2—
Up/down vane setting No vanes
11
(111)
1—
Equipped with vanes (vanes angle setup
1
)2—
Equipped with vanes (vanes angle setup
2
)3—
10
1
23
45
A=1-1/16
Min.22-11/16
Min.24-13/32
+3/16
0
19/32
to
25/32
Fig. 7-3
Fig. 7-4
7.2. Preparing to attach the grille (Fig. 7-2)
• With the gauge supplied with this kit, adjust and check the positioning of the unit
relative to the ceiling. If the unit is not properly positioned in the ceiling, there
may be air leaks, condensation may form, or the up/down vanes may not operate
correctly.
• Make sure that the opening in the ceiling is within the following tolerances:
576 × 576 - 620 × 620 mm, 22-11/16 × 22-11/16 inch to 24-13/32 × 24-13/32 inch.
• Make sure that step A is performed within 27-32 mm, 1-1/16 to 1-1/4 inch. Dam-
age could result by failing to adhere to this range.
A
Main unit
B
Ceiling
C
Gauge (Accessory)
D
Ceiling opening dimensions
7.2.1. Removing the intake grille (Fig. 7-3)
• Slide the levers in the direction indicated by the arrow
1
to open the intake grille.
• Unlatch the hook that secures the grille.
* Do not unlatch the hook for the intake grille.
• With the intake grille in the “open” position, remove the hinge of the intake grille
from the grille as indicated by the arrow
2
.
Fig. 7-2
7.3. Installing the grille
• Please pay attention because there is a restriction in the attachment position of
the grille.
7.3.1. Preparations (Fig. 7-5)
• Install the 2 enclosed screws with washer in the main unit (at the corner refriger-
ant pipe area and at the opposite corner) as shown in the diagram.
A
Main unit
B
Detailed diagram of installed screw with washer (accessory).
(inch)
Fig. 7-5
7.2.2. Removing the corner panel (Fig. 7-4)
• Remove the screw from the corner of the corner panel. Slide the corner panel as
indicated by the arrow
1
to remove the corner panel.
A
Intake grille
E
Hole for the grille’s hook
B
Grille
F
Corner panel
C
Intake grille levers
G
Screw
D
Grille hook

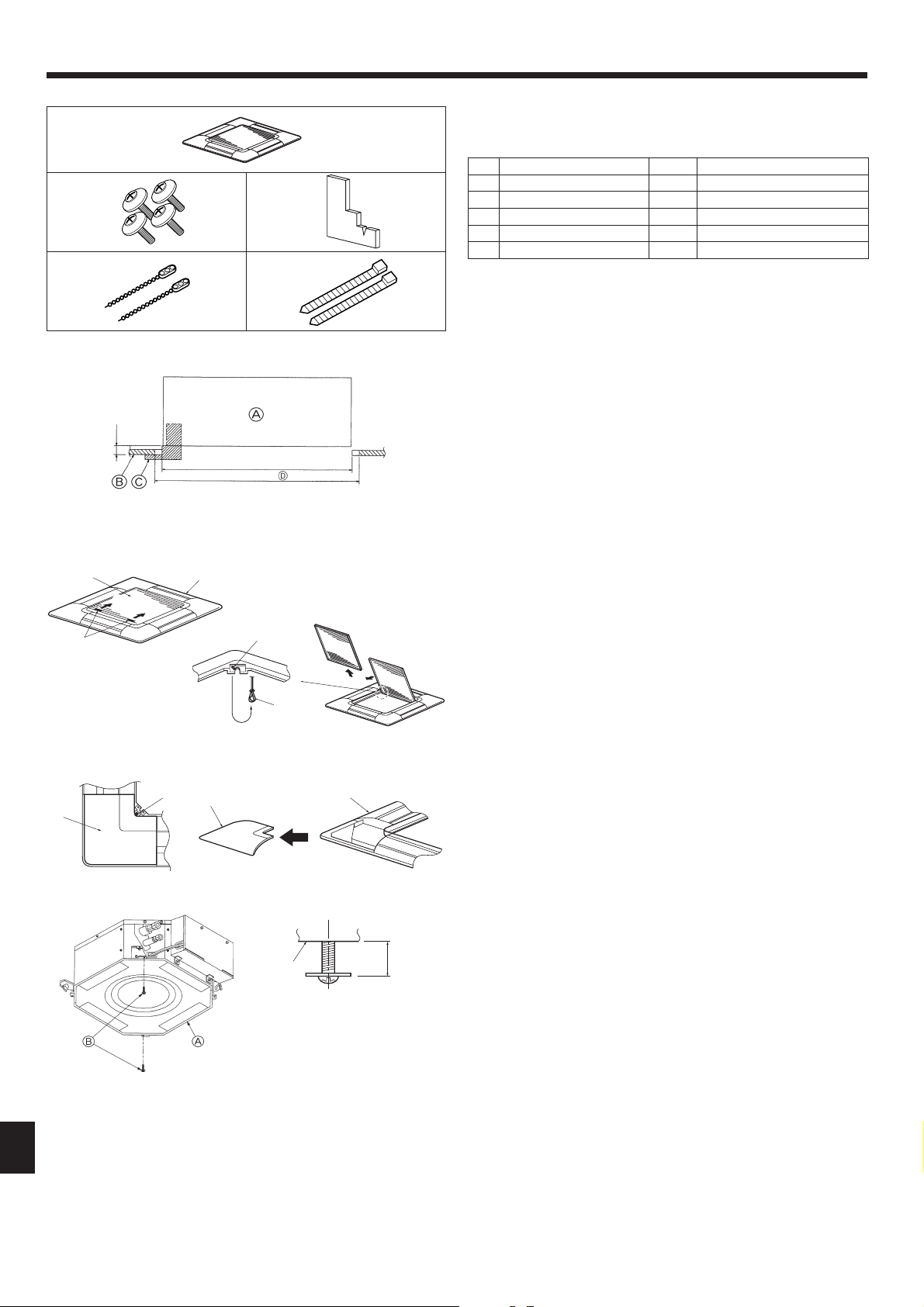

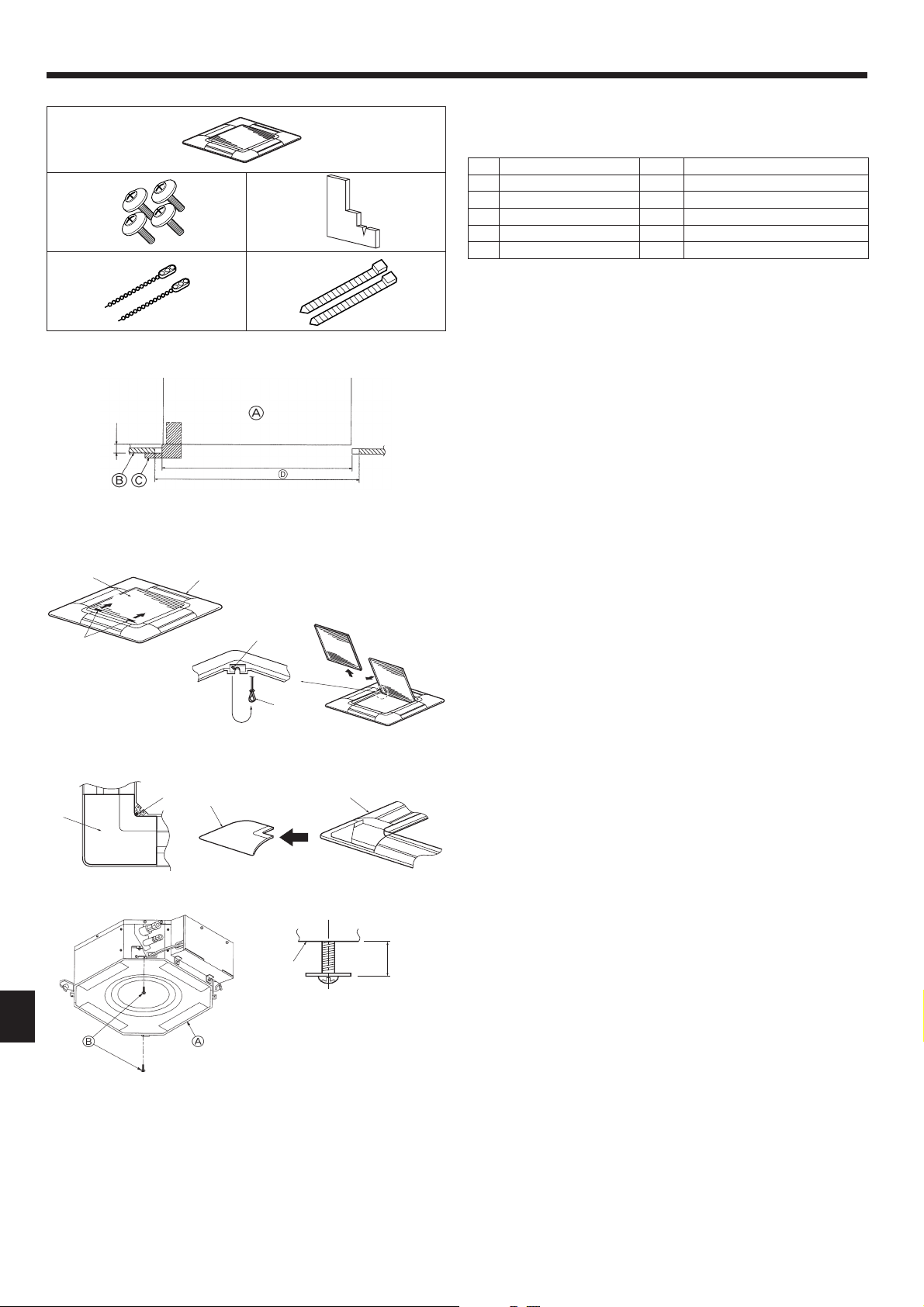

7.1. Check the grille accessories (Fig. 7-1)
• The grille should be supplied with the following accessories.
Accessory name Q’ty Remark (mm, inch)
1
Grille 1 650 × 650 , 25-19/32 × 25-19/32
2
Screw with washer 4 M5 × 0.8 × 25, M5 × 1/32 × 31/32
3
Gauge 1
4
Fastener 2
5
Band 2
7. Installing the grille
Fig. 7-1
(inch)
11
A
Fig. 7-8
7.4. Locking the up/down airfl ow direction (Fig. 7-9)
The vanes of the unit can be set and locked in on up or down orientation depending
upon the environment of use.
• Set according to the preference of the customer.
The operation of the fixed up/down vanes and all automatic controls cannot
be performed using the remote controller. In addition, the actual position of the
vanes may differ from the position indicated on the wired remote controller.
1
Turn off the main power switch.
Injuries and or an electrical shock may occur while the fan of the unit is rotating.
2
Disconnect the connector for the vane motor of the vent that you want to lock.
(While pressing the button, remove the connector in the direction indicated by
the arrow as shown in the diagram.) After removing the connector, insulate it
with tape.
3
To adjust the desired airfl ow direction, slowly move the up/down vanes within
the specifi ed range. (Fig. 7-10)
Specifi ed range
Up/down airfl ow
direction
Horizontal 30°
Downward 45° Downward 55° Downward 70°
A
21 mm
13/16 inch
25 mm
31/32 inch
28 mm
1-3/32 inch
30 mm
1-3/16 inch
• The vanes can be set between 21 and 30 mm (13/16 and 1-3/16 inch).
Caution:
Do not set the up/down vanes passed the specified range. Condensation
could form on and drop from the ceiling, or the unit could malfunction.
Fig. 7-9
A
Button
B
Vane motor
C
Up/down vanes
D
Connector
Fig. 7-10
7.3.4. Wire connection (Fig. 7-8)
• Be sure to connect the unit to the connector (white: 10-pole/red: 9-pole). Next,
attach the white glass tube that comes with the main unit so that the tube covers
the connector. Close the opening of the glass tube with the band.
• Make sure that there is no slack in the each lead wire at the fastener on the grille.
A
Fastener (Accessory)
B
White glass tube
C
Connector of the main unit
D
Connector of the grille
E
Band (Accessory)
E
Measurement standard
position of grille
F
Up/down vanes
7. Installing the grille

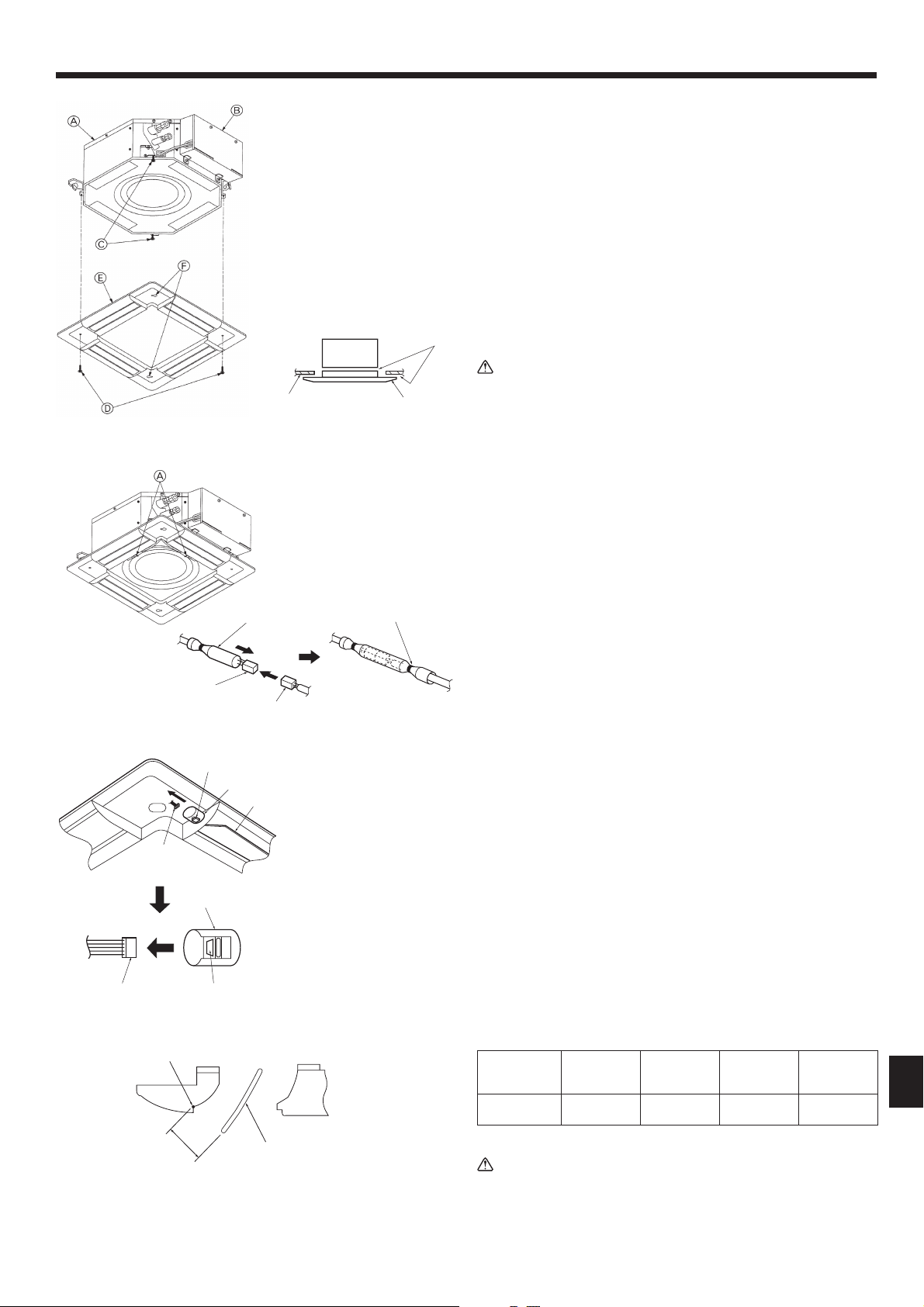

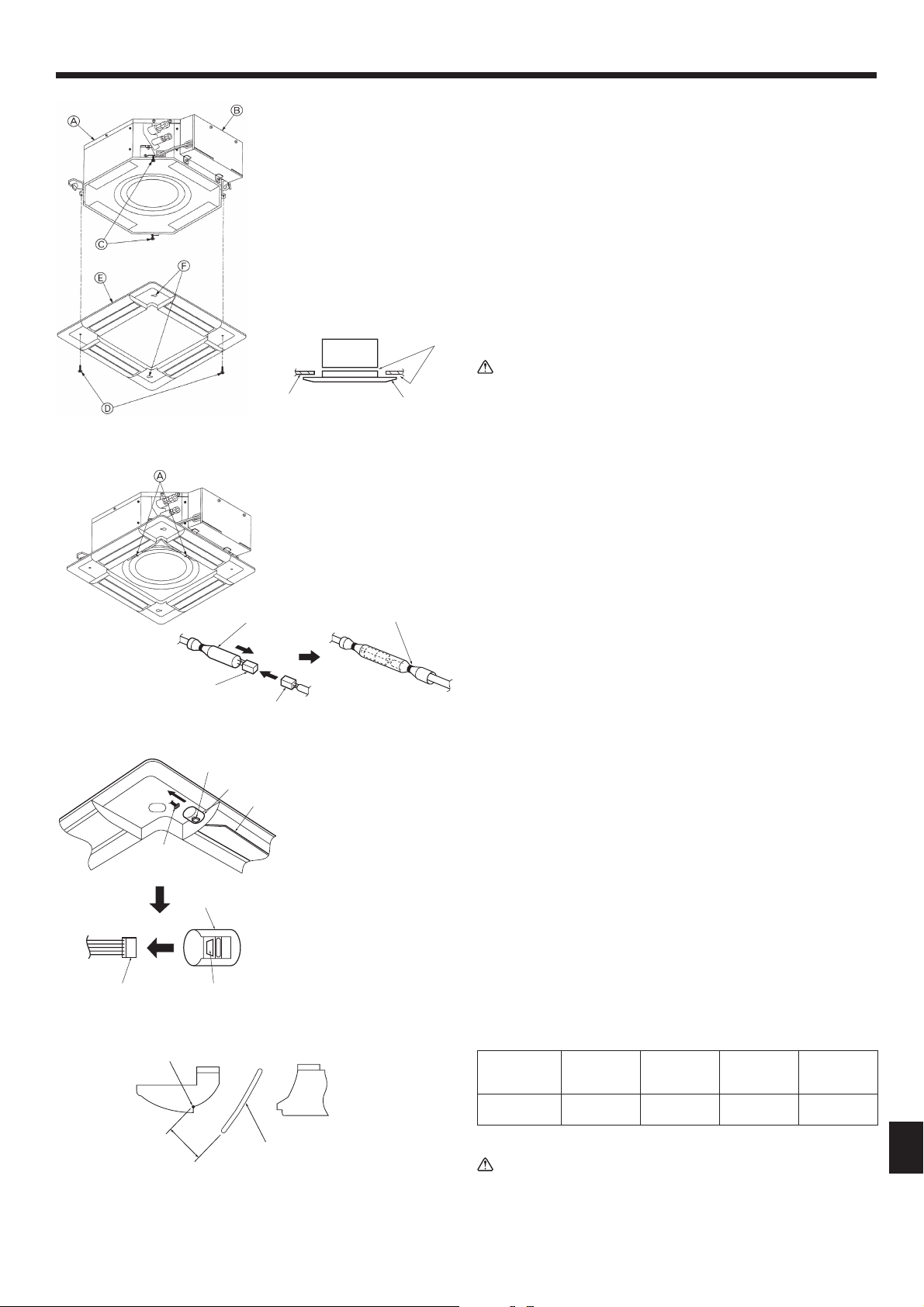

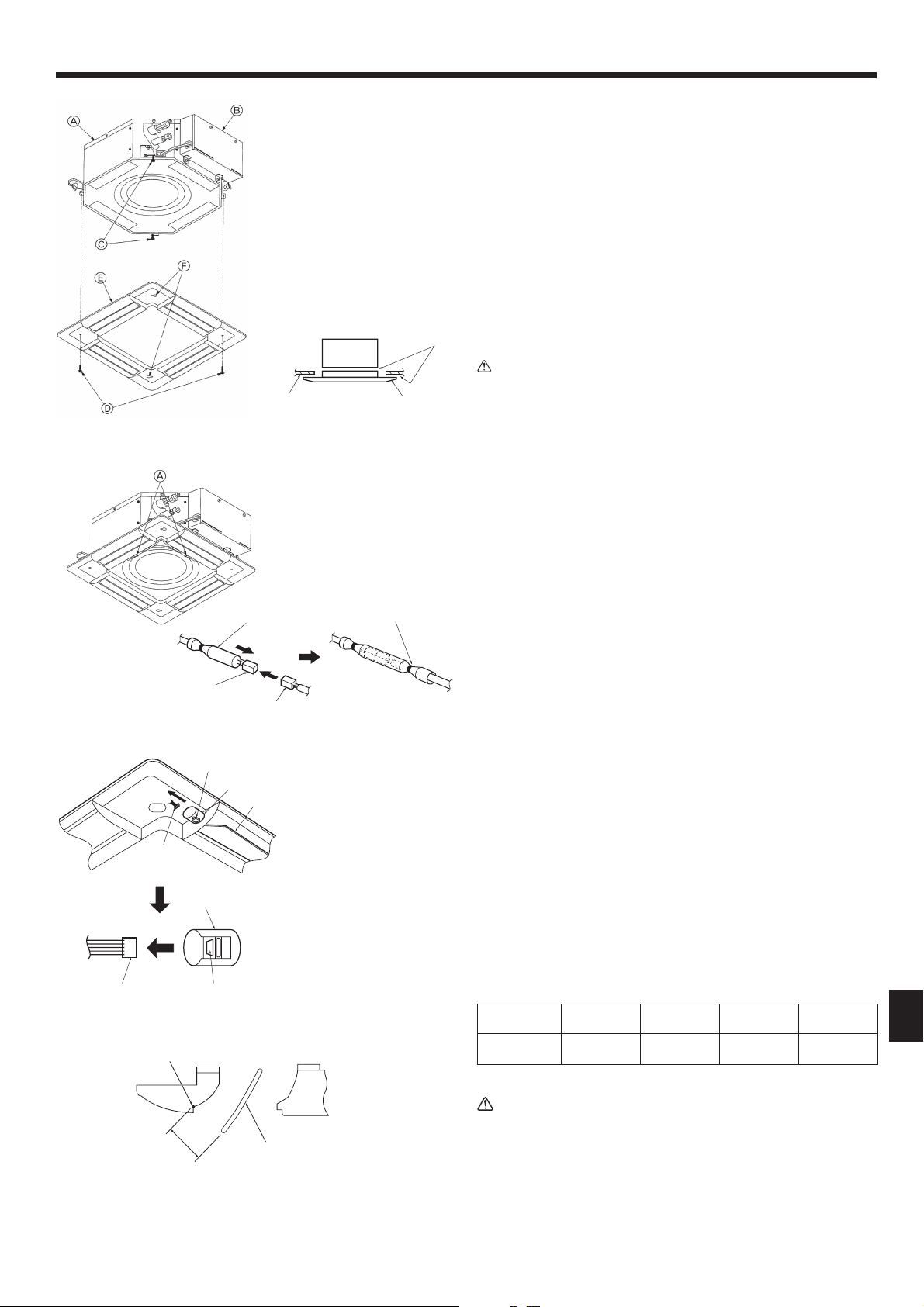

7.3.2. Temporary installation of the grille (Fig. 7-6)
• Align the electric component box of the main unit and the receiver of the grille,
and then temporarily secure the grille using the bell shaped holes.
* Make sure that the lead wiring of the grille does not get pinched between the
grille and the main unit.
A
Main unit
B
Electric component box
C
Screw with washer (for temporary use)
D
Screw with washer (Accessory)
E
Grille
F
Bell shaped hole
7.3.3. Securing the grille (Fig. 7-7)
• Secure the grille to the main unit by tightening the previously installed 2 screws
(with captive washer) as well as the 2 remaining screws (with captive washer).
* Make sure that there are no gaps between the main unit and the grille or the
grille and the ceiling.
Caution:
When tightening the screw with captive washer
2
, tighten it at a torque of
4.8 N·m (3.5 ft·lbs) or less. Never use an impact screwdriver.
•
It may result in parts damage.
A
Ceiling
B
Main unit
C
Grille
D
Make sure that there are no gaps.
Fig. 7-6
Fig. 7-7
12
8. Test run
8.1. Before test run
► After installation of indoor and outdoor units, and piping and electric wir-
ing work, recheck that the unit is free from leaks of refrigerant, loosened
connections, and incorrect polarity.
► Measure an impedance between the power supply terminal block (L, N, )
on the units and the ground with a 500 V Megger and check that it is equal
to or greater than 1.0 MΩ.
7. Installing the grille
Fig. 7-11
7.5. Installing the intake grille (Fig. 7-11)
• Perform the procedure that is described in “7.2. Preparing to attach the grille” in
reverse order to install the intake grille and the corner panel.
A
Refrigerant piping of the main unit
B
Drain piping of the main unit
C
Corner panel
* Installation in any position is possible.
D
Position of the levers on the intake grille when sent from the factory.
* Although the clips can be installed in any of four positions.
7.6. Check
• Make sure that there is no gap between the unit and the grille, or between the
grille and the surface of the ceiling. If there is any gap between the unit and the
grille, or between the grille and the surface of the ceiling, it may cause dew to
collect.
• Make sure that the wires have been securely connected.
8.2. Test run
■
Refer to the installation manual that comes with each remote controller for de-
tails.
8.3. Self-check
■
Refer to the installation manual that comes with each remote controller for de-
tails.
■
RF thermostat is not established.
Errors detected by indoor unit
Wired remote controller
RF thermostat
Symptom Remark
Check code
P1 Intake sensor error
P2 Pipe (TH2) sensor error
P9 Pipe (TH5) sensor error
E6, E7 Indoor/outdoor unit communication error
P4 Drain sensor error
P5 Drain pump error
PA Forced compressor error
P6 Freezing/Overheating safeguard operation
EE Communication error between indoor and outdoor units
P8 Pipe temperature error
E4 Remote controller signal receiving error
Fb Indoor unit control system error (memory error, etc.)
Errors detected by unit other than indoor unit (outdoor unit, etc.)
Wired remote controller
RF thermostat
Symptom Remark
Check code
E9 Indoor/outdoor unit communication error (Transmitting error) (Outdoor unit)
For details, check the LED dis-
play of the outdoor controller
board.
UP Compressor overcurrent interruption
U3, U4 Open/short of outdoor unit thermistors
UF Compressor overcurrent interruption (When compressor locked)
U2 Abnormal high discharging temperature/49C worked/insuffi cient refrigerant
U1, Ud Abnormal high pressure (63H worked)/Overheating safeguard operation
U5 Abnormal temperature of heat sink
U8 Outdoor unit fan safeguard stop
U6 Compressor overcurrent interruption/Abnormal of power module
U7 Abnormality of super heat due to low discharge temperature
U9, UH
Abnormality such as overvoltage or voltage shortage and abnormal synchronous signal to
main circuit/Current sensor error
13
Fig. 8-1
8. Test run
8.4. Check drainage
(Fig. 8-1)
• During the test run, ensure the water is being properly drained out and that no
water is leaking from joints.
• Always check this during installation even if the unit is not required to provide
cooling/drying at that time.
• Similarly, check the drainage before fi nishing ceiling installation in a new premis-
es.
(1) Remove the cover of the water supply inlet and add about 1000 cc, 1/4 gal of
water using a water supply pump etc. During this process, be careful not to
spray water into the drain pump mechanism.
(2) Confi rm that water is being drained out through the drainage outlet, after switch-
ing over from remote control mode to test run mode (cooling mode).
(3) After checking the drainage, ensure that the cover is replaced and the power
supply is isolated.
(4) After confi rming the drainage system is functioning, replace the drain plug.
A
Insert the pump end 3 to 5 cm, 1-3/16 to 2 inch
D
Water
B
Cover of water supply inlet
E
Drain plug
C
About 1000 cc, 1/4 gal
• On wired remote controller
Check code displayed in the LCD.
• If the unit cannot be operated properly after the above test run has been performed, refer to the following table to remove the cause.
Note:
Operation is not possible for about 30 seconds after cancellation of function selection. (Correct operation)
For description of each LED (LED1, 2, 3) provided on the indoor controller, refer to the following table.
LED1 (power for microcomputer) Indicates whether control power is supplied. Make sure that this LED is always lit.
LED2 (power for wired remote controller) Indicates whether power is supplied to the wired remote controller.
LED3 (communication between indoor and outdoor units)
Indicates state of communication between the indoor and outdoor units. Make sure that this LED
is always blinking.
Symptom
Cause
Wired remote controller/ RF thermostat
PLEASE WAIT
For about 2 minutes
following power-on
• For about 2 minutes following power-on, operation of the remote controller is not
possible due to system start-up. (Correct operation)
PLEASE WAIT → Error code
After about 2 minutes
has expired following
power-on
• Connector for the outdoor unit’s protection device is not connected.
• Reverse or open phase wiring for the outdoor unit’s power terminal block
Display messages do not appear even
when operation switch is turned ON
• Incorrect wiring between indoor and outdoor units (incorrect polarity of S1, S2, S3)
• Remote controller wire short
14
Index
1. Consignes de sécurité .............................................................................14
2. Choisir l’emplacement de l’installation ....................................................15
3. Schéma d’installation ..............................................................................15
4. Installation de l’appareil intérieur .............................................................15
5. Tuyau de réfrigérant et tuyau de drainage ..............................................18
6. Installations électriques ...........................................................................19
7. Installer la grille .......................................................................................22
8. Marche d’essai ........................................................................................24
1. Consignes de sécurité
1.2. Avant l’installation ou le déplacement
Précaution:
• Transporter les appareils avec précaution. L’appareil doit être transporté
par au moins deux personnes, car il pèse 20 kg, 44 lbs minimum. Ne pas le
saisir par les rubans d’emballage. Porter des gants de protection en raison
du risque de se blesser les mains sur les ailettes ou d’autres pièces.
• Veiller à éliminer le matériel d’emballage en toute sécurité. Le matériel d’emballage
(clous et autres pièces en métal ou en bois) peut provoquer des blessures.
• Isoler le tuyau de réfrigérant pour éviter la condensation. S’il n’est pas cor-
rectement isolé, de la condensation risque de se former.
• Placer un isolant thermique sur les tuyaux pour éviter la condensation. L’ins-
tallation incorrecte du tuyau d’écoulement peut provoquer des fuites d’eau
et endommager le plafond, le sol, les meubles ou d’autres objets.
Avertissement:
• Contacter un revendeur ou un technicien agréé pour installer l’appareil.
• Pour l’installation, respecter les instructions du manuel d’installation et utiliser
des outils et des composants de tuyau spécialement conçus pour une utilisation
avec le réfrigérant spécifi é dans le manuel d’installation de l’appareil extérieur.
• L’appareil doit être installé conformément aux instructions pour réduire les
risques de dommages liés à des tremblements de terre, des typhons ou des
vents violents. Une installation incorrecte peut entraîner la chute de l’appareil
et provoquer des dommages ou des blessures.
• L’appareil doit être solidement installé sur une structure pouvant supporter
son poids.
• Si le climatiseur est installé dans une petite pièce, certaines mesures doivent
être prises pour éviter que la concentration de réfrigérant ne dépasse le seuil
de sécurité en cas de fuite. En cas de fuite de réfrigérant et de dépassement
du seuil de concentration, des risques liés au manque d’oxygène dans la
pièce peuvent survenir.
•
Aérer la pièce en cas de fuite de réfrigérant lors de l’utilisation. Le contact
du réfrigérant avec une fl amme peut provoquer des émanations de gaz toxi-
ques.
• Tout travail sur les installations électriques doit être effectué par un techni-
cien qualifi é conformément aux réglementations locales et aux instructions
fournies dans ce manuel.
• N’utiliser que les câbles spécifi és pour les raccordements.
• Le couvercle du bloc de sortie de l’appareil doit être solidement fi xé.
• N’utiliser que les accessoires agréés par Mitsubishi Electric et contacter un
revendeur ou un technicien agréé pour les installer.
• L’utilisateur ne doit jamais essayer de réparer ou de déplacer l’appareil.
• Une fois l’installation terminée, vérifi er les éventuelles fuites de réfrigérant.
Si le réfrigérant fuit dans la pièce et entre en contact avec la fl amme d’un
chauffage ou d’une cuisinière, des gaz toxiques peuvent se dégager.
1.1. Avant l’installation (Environnement)
Précaution:
• Ne pas utiliser l’appareil dans un environnement inhabituel. Si le climatiseur
est installé dans des endroits exposés à la vapeur, à l’huile volatile (notamment
l’huile de machine), au gaz sulfurique ou à une forte teneur en sel, par exemple,
en bord de mer, les performances peuvent considérablement diminuer et les
pièces internes de l’appareil être endommagées.
• Ne pas installer l’appareil dans des endroits où des gaz de combustion peuvent
s’échapper, se dégager ou s’accumuler. L’accumulation de gaz de combustion
autour de l’appareil peut provoquer un incendie ou une explosion.
• Ne pas placer d’aliments, de plantes, d’animaux en cage, d’objets d’art ou
d’instruments de précision dans la souffl erie d’air direct de l’appareil intérieur
ou à proximité de l’appareil au risque de les endommager par des variations
de température ou des gouttes d’eau.
• Si l’humidité ambiante dépasse 80% ou si le tuyau d’écoulement est bouché,
des gouttes d’eau peuvent tomber de l’appareil intérieur. Ne pas installer
l’appareil intérieur dans un endroit où ces gouttes peuvent provoquer des
dommages.
• Lors de l’installation de l’appareil dans un hôpital ou un centre de communica-
tions, se préparer au bruit et aux interférences électroniques. Les inverseurs,
les appareils électroménagers, les équipements médicaux haute fréquence et
de communications radio peuvent provoquer un dysfonctionnement ou une
défaillance du climatiseur. Le climatiseur peut également endommager les
équipements médicaux et de communications, perturbant ainsi les soins et
réduisant la qualité d’affi chage des écrans.
•
Ne pas nettoyer le climatiseur à l’eau au risque de provoquer un choc électrique.
• Serrer tous les écrous évasés conformément aux spécifi cations à l’aide d’une
clé dynamométrique. S’ils sont trop serrés, ils peuvent casser après une
période prolongée.
• Si l’appareil fonctionne pendant de nombreuses heures lorsque la tempé-
rature/le taux d’humidité de l’air au-dessus du plafond sont élevés (point
de rosée supérieur à 26 ºC, 79ºF), de la condensation peut se produire dans
l’appareil intérieur ou dans les matériaux du plafond. Si les appareils doivent
être utilisés dans ces conditions, ajoutez une couche d’isolation (10 à 20 mm,
25/64-25/32 pouce) sur toute la surface de l’appareil et du plafond pour éviter
la condensation.
1.3. Avant l’installation électrique
Précaution:
• Veiller à installer des coupe-circuits. Dans le cas contraire, un choc électrique
peut se produire.
•
Pour les lignes électriques, utiliser des câbles standard de capacité suffi sante.
Dans le cas contraire, un court-circuit, une surchauffe ou un incendie peut se
produire.
• Lors de l’installation des lignes électriques, ne pas mettre les câbles sous tension.
• Veiller à mettre l’appareil à la terre. Une mise à la terre incorrecte de l’appareil
peut provoquer un choc électrique.
• Utiliser des coupe-circuits (disjoncteur de fuite à la terre, interrupteur d’iso-
lement (fusible +B) et disjoncteur à boîtier moulé) à la capacité spécifi ée. Si
la capacité du coupe-circuit est supérieure à celle spécifi ée, une défaillance
ou un incendie peut se produire.
1.4. Avant la marche d’essai
Précaution:
• Activer l’interrupteur principal au moins 12 heures avant la mise en fonc-
tionnement de l’appareil. L’utilisation de l’appareil juste après sa mise sous
tension peut endommager sérieusement les pièces internes.
• Avant d’utiliser l’appareil, vérifi er que tous les panneaux, toutes les protec-
tions et les autres pièces de sécurité sont correctement installés. Les pièces
tournantes, chaudes ou à haute tension peuvent provoquer des blessures.
• Ne pas utiliser le climatiseur si le fi ltre à air n’est pas installé. Sinon, des
poussières peuvent s’accumuler et endommager l’appareil.
• Ne pas toucher les interrupteurs les mains humides au risque de provoquer
un choc électrique.
• Ne pas toucher les tuyaux de réfrigérant les mains nues lors de l’utilisation.
• A la fi n de l’utilisation de l’appareil, attendre au moins cinq minutes avant de
désactiver l’interrupteur principal. Dans le cas contraire, une fuite d’eau ou
une défaillance peut se produire.
► Avant d’installer le climatiseur, lire attentivement toutes les “Consignes
de sécurité”.
► Veuillez consulter ou obtenir l’autorisation de votre compagnie d’élec-
tricité avant de connecter votre système.
Avertissement:
Précautions à suivre pour éviter tout danger de blessure ou de décès de
l’utilisateur.
Précaution:
Décrit les précautions qui doivent être prises pour éviter d’endommager l’appareil.
Une fois l’installation terminée, expliquer les “Consignes de sécurité”, l’utilisation et
l’entretien de l’appareil au client conformément aux informations du mode d’emploi
et effectuer l’essai de fonctionnement en continu pour garantir un fonctionnement
normal. Le manuel d’installation et le mode d’emploi doivent être fournis à l’utilisateur
qui doit les conserver. Ces manuels doivent également être transmis aux nouveaux
utilisateurs.
: Indique un élément qui doit être mis à la terre.
Avertissement:
Prendre soin de lire les étiquettes se trouvant sur l’appareil principal.
15
9-1/425/32
25-19/32
25-19/32
2. Choisir l’emplacement de l’installation
2.1. Appareil intérieur
• Emplacement ne favorisant pas la circulation d’air.
• Emplacement favorisant une bonne répartition de l’air froid dans la pièce.
• Emplacement ne favorisant pas une exposition directe au soleil.
• Éloigner d’au moins 1 m, 3 ft de votre téléviseur ou d’un appareil radio (pour évi-
ter une déformation d’image ou des parasites).
• Emplacement permettant d’obtenir un éloignement suffi sant d’une lampe fl uo-
rescente ou de tout autre dispositif d’éclairage à ampoule (la proximité de ces
dispositifs entravent la réception des signaux de commande du boîtier de télé-
commande et empêche le climatiseur de fonctionner normalement).
• Emplacement permettant de retirer facilement le fi ltre à air vers le bas.
Avertissement:
Fixer l’appareil intérieur dans un plafond suffi samment résistant pour sup-
porter son poids.
3. Schéma d’installation
3.1. Appareil intérieure (Fig. 3-1)
A
Plafond
B
Grille
C
Obstacle
D
Min. 1000 mm, 40 pouce
E
Min. 500 mm, 20 pouce (Toute la périphérie)
Lors de la défi nition de l’espace de maintenance pour
E
,
veiller à laisser au moins 700
mm, 28 pouce.
Avertissement:
Fixer l’appareil intérieur à un plafond suffi samment résistant pour supporter
son poids.
3.2. Appareil extérieur
Consulter le manuel d’installation de l’appareil extérieur.
4.1. Vérifi er les accessoires qui accompagnent
l’appareil intérieur (Fig. 4-1)
L’appareil intérieur doit être livré avec les accessoires suivants:
Nom de l’accessoire Qté
1
Schéma d’installation 1
2
Rondelles (avec isolation)
Rondelles (sans isolation)
4
4
3
Cache-tuyaux (pour le raccord des tuyaux de réfrigérant)
petit diamètre (liquide)
grand diamètre (gaz)
1
1
4
Courroie (grands)
Courroie (petits)
6
2
5
Vis avec rondelle (M5 × 25) pour monter la grille 4
6
Prise d’écoulement 1
7
Isolation 1
(pouce)
Fig. 3-1
Fig. 4-1
4. Installation de l’appareil intérieur
12
345
67
16
30
120
120
25/32
2-15/16
3-15/16
2-3/4
19/32
120
120
3-5/8
1
1-1/16
+3/16
0
8-3/16
3-15/
16
(22-11/16)
25-19/32
22-11/16 à 24-13/32
1-1/2 à 2-9/32
3-21/32
1-7/8
7-5/32
22-11/16 à 24-13/32
16-17/32
22-7/16
13-3/16
3-7/16
19/32 à 1-15/32
25-19/32
25/32
8-3/16
9-1/4 1/2
40
1-1/16
+3/16
0
20-7/8
13-3/16
22-7/16
Min.18
Min.18 6
13-27/32
7-27/32
19/32 à 1-15/32
19/32 à 1-15/32
(22-11/16)
4.3. Installation des conduits (en cas d’aspiration d’
air frais) (Fig. 4-3)
Précaution:
Raccordement du ventilateur des conduits et du climatiseur
Lors de l’utilisation d’un ventilateur pour conduit, veiller à le raccorder au
climatiseur en cas d’aspiration d’air extérieur.
Ne jamais faire fonctionner le ventilateur du conduit seul. Il pourrait provo-
quer des gouttes de condensation.
Evasement d’un conduit (à effectuer sur place)
• Nous recommandons la forme d’évasement du conduit illustrée à gauche.
Mise en place du conduit évasé
• Découper l’orifi ce à dégager. Ne pas pousser dessus pour le dégager.
• Installer un conduit évasé sur l’orifi ce à découper de l’appareil intérieur, à l’aide
de trois vis 4 × 10 mm, 4 × 1/2 pouce à préparer sur place.
Installation du conduit (à effectuer sur place)
• Préparer un conduit dont le diamètre interne s’insère dans le diamètre externe du
conduit évasé.
• Si l’environnement situé au-dessus du plafond présente des températures éle-
vées et un haut degré d’humidité, envelopper le conduit de protection thermique
pour éviter la chute de gouttes de condensation sur le mur.
A
Forme recommandée pour l’évasement du conduit
F
Orifi ce 3-ø2,8 mm, ø1/8 pouce
(épaisseur: 0,8 mm, 1/32 pouce ou plus)
G
Orifi ce à découper ø73,4 mm, ø2-7/8 pouce
B
Orifi ce 3-ø5 mm, ø3/16 pouce
H
Conduit évasé (à effectuer sur place)
C
Schéma détaillé de la prise d’air extérieur
I
Vis 4 × 10 mm, ø4 × 1/2 pouce
D
Appareil intérieur (à se procurer sur place)
E
Surface du plafond
J
Conduit
Fig. 4-3
A
(pouce)
C
4.2. Ouvertures dans le plafond et emplacement des
boulons de suspension (Fig. 4-2)
• Utiliser le schéma d’installation (dans le haut du colis) et le gabarit (fourni comme
accessoire avec la grille) pour créer une ouverture dans le plafond de sorte à
pouvoir installer l’appareil principal comme illustré sur le schéma. (Les méthodes
d’utilisation du schéma et du gabarit sont indiquées également.)
* Avant toute utilisation, vérifi er les dimensions du schéma et du gabarit car
celles-ci peuvent changer en fonction de la température et de l’humidité.
* Les dimensions de l’ouverture dans le plafond peuvent être défi nies au sein
de la plage indiquée dans le diagramme suivant; centrer l’appareil principal
par rapport à l’ouverture dans le plafond, en veillant à la symétrie de chaque
côté par rapport à l’orifi ce.
• Utiliser des boulons de suspension M10 (3/8").
* L’acquisition des boulons de suspension doit se faire localement.
• Installer l’appareil de manière sûre, en veillant à ce qu’il n’y ait pas de vide entre
le panneau du plafond et la grille ni entre l’appareil principal et la grille.
A
Partie extérieure de l’appareil principal
G
Min. 500 mm, 20 pouce (Toute la périphérie)
B
Ecartement entre les boulons
Lors de la défi nition de l’espace de maintenance pour
G
, veiller à laisser au moins 700 mm, 28 pouce.
C
Ouverture dans le plafond
D
Partie extérieure de la grille
H
Espace de maintenance
E
Grille
I
Prise d’air frais
F
Plafond
J
Angle
K
Boîtier des composants électriques
* Ne pas oublier que l’espace laissé entre le panneau de l’appareil côté plafond et
le pan de plafond, etc. doit être de 10 à 15 mm, 3/8 à 9/16 pouce.
* Laisser l’espace de maintenance à l’extrémité du boîtier des composants électri-
ques.
Fig. 4-2
(pouce)
4. Installation de l’appareil intérieur
17
1-1/16
3-21/32
+3/16
0
Min. 1-3/16
Min. 22-11/16
Max. 24-13/32
A=1-1/16
+3/16
0
*B
*B
4.5. Méthodes de suspension de l’appareil (Fig. 4-5)
Suspendre l’appareil principal comme indiqué sur le diagramme.
1. Poser à l’avance les éléments sur les boulons de suspension dans l’ordre ron-
delles (avec isolant), rondelles (sans isolant) et écrous (double).
• Placer la rondelle avec isolant de telle sorte que la partie isolante soit tournée
vers le bas.
• En cas d’utilisation de rondelles supérieures pour suspendre l’appareil principal,
les rondelles inférieures (avec isolant) et les écrous (doubles) doivent être ins-
tallés postérieurement.
2. Lever l’appareil à la hauteur adéquate des boulons de suspension pour intro-
duire la plaque de montage entre les rondelles et la serrer convenablement.
3. Lorsque l’appareil principal ne peut pas être aligné contre l’orifi ce de montage
au plafond, il est possible de le régler par une fente prévue sur la plaque de
montage. (Fig. 4-6)
• S’assurer que le point A s’effectue dans une fourchette allant de 27 mm,
1-1/16 pouce. Le non respect de cette marge pourrait être à l’origine de
certains dégâts.
4.6. Confirmer l’emplacement de l’appareil principal
et serrer les boulons de suspension (Fig. 4-7)
• A l’aide du gabarit fi xé à la grille, s’assurer que le bas de l’appareil est aligné par
rapport à l’ouverture dans le plafond. Veiller à bien vérifi er ce point sinon des
gouttes de condensation dues aux fuites d’air, etc. risquent de tomber.
• A l’aide d’un niveau ou d’un tube en vinyle rempli d’eau, vérifi er que l’appareil
principal soit bien à l’horizontale.
• Lorsque la bonne position de l’appareil principal est défi nie avec certitude, serrer
convenablement les écrous des boulons de suspension pour le fi xer.
• Le schéma d’installation peut servir de feuille protectrice pour empêcher la pous-
sière de pénétrer à l’intérieur de l’appareil lorsque les grilles doivent rester enle-
vées pendant un certain temps ou si le recouvrement du plafond doit être remis
en place ou ré-égalisé après l’installation de l’appareil.
* Pour plus de détails concernant le montage, veuillez vous reporter aux instruc-
tions du schéma d’installation.
+5
0
+3/16
0
4. Installation de l’appareil intérieur
4.4.
Structure de suspension (Construire une structure ren-
forcée à l’endroit de suspension de l’appareil) (Fig. 4-4)
•
Les travaux à effectuer au plafond varient en fonction du type d’édifi ce. Il convient
de consulter les constructeurs et les décorateurs du bâtiment pour plus de détails.
(1) Etendue de la découpe dans le plafond: Le plafond doit être parfaitement à l’
horizontale et ses fondations (encadrement: linteaux de bois ou supports de
linteaux) doivent être renforcées afi n d’éviter qu’il ne vibre.
(2) Découper et déposer les fondations du plafond.
(3) Renforcer les extrémités de la fondation du plafond à l’endroit de la découpe et
ajouter une fondation de renfort pour assurer les extrémités des traverses du
plafond.
(4) Lors de l’installation de l’appareil sur un plafond incliné, installer une réglette
de mise à niveau entre le plafond et la grille de telle sorte que l’appareil soit à l’
horizontale.
1
Structures en bois
• Utiliser les tirants (pour les maisons de plain-pied) ou les poutres de l’étage (pour
les maisons à étage) comme renforts.
•
Les poutres en bois devant servir à soutenir les climatiseurs doivent être robustes
et leurs côtés doivent avoir au moins 6 cm, 2-3/8 pouce de long si les poutres sont
séparées d’un intervalle de maximum 90 cm, 35-7/16 pouce ou ils doivent avoir
9 cm, 3-9/16 pouce de long si les poutres sont séparées par un intervalle allant
jusqu’à 180 cm, 70-7/18 pouce. Les boulons de suspension doivent avoir ø10 mm,
3/8 pouce. de diamètre (3/8"). (Ces boulons ne sont pas livrés avec l’appareil.)
2
Structures en béton armé
Fixer les boulons de suspension à l’aide de la méthode illustrée ou utiliser des che-
villes en acier ou en bois, etc. pour installer les boulons de suspension.
1
2
Fig. 4-4
Fig. 4-5
Fig. 4-7
Fig. 4-6
(pouce)
A
Appareil
B
Grille
C
Réglette de mise à niveau
D
Plafond
E
Chevron
F
Poutre
G
Poutre du toit
H
Utiliser des chevilles prévues pour 100 à 150 kg,
250 à 350 lbs chacune (non fournies)
I
Boulons de suspension M10 (3/8")
(non fournis)
J
Tige de renfort en acier
*B: Ecartement entre les boulons de suspension (voir Fig. 4-2
B
pour plus de détails)
A
Boulon de suspension (non fournies)
B
Plafond
C
Ecrou (non fournies)
D
Rondelle (avec isolant) (Accessoire)
A
Appareil principal
B
Plafond
C
Schéma d’installation (Accessoire)
D
Vis avec rondelle (Accessoire)
E
Plaque de montage
F
Rondelle (sans isolant) (Accessoire)
G
Vérifi er à l’aide du schéma d’installation
A
Appareil principal
B
Plafond
C
Jauge (Accessoire de la grille)
D
Dimensions de l’ouverture dans le plafond
18
2-1/4
1-7/32
2-7/32
4-3/4 2-19/32
7-15/16 9-1/16
7-19/32
21/32
45° ± 2°
R1/64
à
R1/32
øA
90° ± 0,5°
,
5. Tuyau de réfrigérant et tuyau de drainage
Fig. 5-1
Fig. 5-2
Fig. 5-3
Fig. 5-4
A
Vu du point A
(pouce)
5.1. Emplacement des tuyaux de réfrigérant et d’écou-
lement de l’appareil intérieur (Fig. 5-1)
A Tuyau d’évacuation
B Plafond
C Grille
D Tuyau de réfrigérant (liquide)
E Tuyau de réfrigérant (gaz)
F Arrivée d’eau
G Appareil principal
5.2. Connexion des tuyaux (Fig. 5-2)
• En cas d’utilisation de tuyaux en cuivre disponibles sur le marché, envelopper les
tuyaux de liquide et de gaz avec de la matière isolante vendue dans le commerce sur
le marché (résistant à une chaleur de 100°C, 212°F ou supérieure et d’une épaisseur
de 12 mm, 1/2 pouce ou plus).
• Les parties intérieures du tuyau d’écoulement doivent également être entourées
de matière isolante en mousse de polyéthylène (avec une poids spécifi que de 0,03
et de 9 mm, 23/64 pouce d’épaisseur ou plus).
• Appliquer un fi lm mince d’huile réfrigérante sur la surface du tuyau et du support
du joint avant de serrer l’écrou évasé.
• Utiliser deux clés pour serrer les connexions des tuyaux.
• Utiliser la matière isolante des tuyaux de réfrigérant fournie afi n d’envelopper les
connexions des appareils intérieurs. Effectuer l’isolation avec soin.
B Couple de serrage du raccord conique
D.E. tuyau en cuivre D.E. écrou évasé Couple de serrage
mm pouce mm pouce N·m ft - lbs
6,35 1/4 17 43/64 13,7 à 17,7 10 à 13
9,52 3/8 22 7/8 34,3 à 41,2 25 à 30
12,7 1/2 26
1-1/32
49,0 à 56,4 36 à 42
C
Ne pas appliquer d’huile pour machine frigorifi que sur les parties fi letées.
(Cela augmente le risque de desserrage des écrous évasés.)
D
Veiller à utiliser les écrous évasés fournis avec l’unité principale.
(Les produits du commerce risquent de se fi ssurer.)
E
Appliquer de l’huile pour machine frigorifi que sur toute la surface d’appui évasée.
5.3. Appareil intérieur (Fig. 5-4)
Isolation des tuyaux de réfrigérant contre la chaleur:
1 Enrouler le cache-tuyaux de grande dimension fourni autour du tuyau de gaz, en
s’assurant que l’extrémité du cache-tuyaux touche le côté de l’appareil.
2 Enrouler le cache-tuyaux de petite dimension fourni autour du tuyau de liquide,
en s’assurant que l’extrémité du cache-tuyaux touche le côté de l’appareil.
3 Fixer les deux extrémités de chaque cache-tuyaux à l’aide des bandes fournies.
(Attacher les bandes à 20 mm, 25/32 pouce des extrémités des cache-tuyaux.)
• Après le raccordement du tuyau de réfrigérant à l’appareil intérieur, vérifi er toutes
les connexions et s’assurer qu’il n’y a pas de fuite de gaz en envoyant de l’azote
à l’état gazeux dans les tuyaux (Vérifi er qu’il n’y a pas de fuite de réfrigérant au
niveau du tuyau de réfrigérant connecté à l’appareil intérieur.).
A Dimension de l’évasement
Diam. ext. Tuyau en
cuivre (mm, pouce)
Dimensions évasement
Dimensions øA (mm, pouce)
ø6,35, 1/4” 8,7 à 9,1 11/32 à 23/64
ø9,52, 3/8” 12,8 à 13,2 1/2 à 33/64
ø12,7, 1/2” 16,2 à 16,6 41/64 à 21/32
Diam. ext. Tuyau en
cuivre (mm, pouce)
A
Outil d’évasement pour le R410A
Type embrayage (mm, pouce)
ø6,35, 1/4” 0 à 0,5 0 à 1/64
ø9,52, 3/8” 0 à 0,5 0 à 1/64
ø12,7, 1/2” 0 à 0,5 0 à 1/64
A
Matrice
B Tuyau en cuivre
A Tuyau à réfrigérant et matériau isolant (non
fournies
)
B
Gaine isolante pour tuyau (grande) (Accessoire)
C Gaine isolante pour tuyau (petite) (Accessoire)
D Tuyau de réfrigérant (gaz)
E Tuyau de réfrigérant (liquide)
F Courroie (Accessoire)
G Vue transversale du raccord
H Tuyau à réfrigérant
I Matériau isolant
J Serrez
19
Max. 65ft.
5 à 7 ft
Max. 6 pouce
7/16
1-3/16 1-3/16 1-3/16
,
A
C
G
D
H
E
B
F
CN105
ROUGE
E
Fig. 6-1
A
Protection des composants électri-
ques
E
Panneau du contrôleur intérieur
B
Boîtier des composants électriques
F
Panneau d’alimentation
C
Borne de connexion de l’unité interne/
externe
G
Câble de raccordement intérieur/extérieur de
l’emplacement
D
Borne de la télécommande à fi l
H
Câble de la télécommande de l’emplace-
ment
5. Tuyau de réfrigérant et tuyau de drainage
Fig. 5-5
5.4. Mise en place du tuyau d’écoulement (Fig. 5-5)
• Utiliser un tuyau VP25 (en PVC, D.E. ø32 mm, 1-1/4 pouce) pour les tuyaux
d’écoulement et prévoir une pente d’1% ou plus.
• Toujours veiller à raccorder les joints des tuyauteries à l’aide d’adhésif de type
polyvinyle.
• Se baser sur le schéma pour les travaux de mise en place des tuyaux.
• Utiliser le tuyau d’écoulement livré pour modifi er le sens d’évacuation.
1
Tuyautage correct
C
Support métallique
2
Tuyautage erroné
K
Souffl erie d’air
A
Isolant (9 mm, 3/8 pouce ou plus)
L
Soulevé
B
Pente descendante (1/100 ou plus)
M
Trappe à odeurs
Mise en place groupée des tuyaux
D
Tube en PVC de D.E.ø32 mm, 1-1/4 pouce
E
Passage aussi long que possible.
F
Appareil intérieur
G
Prévoir un orifi ce suffi samment grand pour la mise en place groupée des tuyaux.
H
Pente descendante (1/100 ou plus)
I
Tube en PVC, D.E.ø38 mm, 1-1/2 pouce pour la mis en place groupée des tuyaux.
(isolant de 9 mm, 3/8 pouce ou plus)
J
Jusqu’à 500 mm, 19-11/16 pouce
1
2
6. Installations électriques
6.1. Appareil intérieure (Fig. 6-1)
1. Enlevez les 2 vis pour détacher le couvercle de la boîte des composants élec-
triques.
2.
Faire passer chaque câble par le point d’entrée des câbles pour les introduire dans
le boîtier de composants électriques (se procurer sur place le câble d’alimentation
électrique et le câble de connexion entre les appareils intérieur/extérieur).
3. Raccorder solidement les câbles d’alimentation et de commande aux blocs de
raccordement.
4. Fixer les câbles à l’aide de crampons à l’extérieur du boîtier de composants
électriques.
5. Remettez le couvercle du boîtier des composants électriques à sa place d’ori-
gine.
• Ne pas laisser les vis des bornes desserrées.
• Toujours prévoir une mise à la terre.
(Diamètre du câble de terre: supérieur à 1,6 mm, 5/8 pouce (AWG14))
• Fixer les câbles d’alimentation et de commande au boîtier des composants
électriques à l’aide du manchon pour la force de tension. (Connexion PG ou
similaire.)
• Du ruban adhésif a été collé sur l’orifi ce du conduit servant à raccorder les câ-
bles électriques. Veuillez retirer le ruban adhésif si vous devez procéder à un
raccordement par cet orifi ce.
(pouce)
Fig. 5-6
1. Raccorder la prise d’ecoulement (fourni avec l’appareil) au port de drainage.
(Fig. 5-6)
(Apposer le tube à l’aide de ruban adhésif en PVC puis le fi xer avec une sangle.)
2. Installer un tuyau de drainage à se procurer sur place (tuyau en PVC, D.E. ø32
mm, 1-1/4 pouce). (Apposer le tuyau à l’aide de ruban adhésif en PVC puis le
fi xer avec une sangle.)
3. Isoler le tube et le tuyau. (Tuyau en PVC, D.E. ø32 mm, 1-1/4 pouce et prise)
4. Vérifi er si le drainage s’effectue normalement, de manière régulière.
5. Isoler le port de drainage avec de la matière isolante, puis l’attacher avec une san-
gle. (La matière isolante et la sangle sont toutes deux livrées avec l’appareil.)
A
Appareil principal
G
Tuyau de drainage (Tuyau en PVC, D.E. ø32 mm, 1-1/4 pouce)
B
Matière isolante
H
Matière isolante (à se procurer sur place)
C
Courroie (grands)
I
Tuyau en PVC transparent
D
Port de drainage
(transparent)
J
Tuyau en PVC, D.E. ø32 mm, 1-1/4 pouce
(Avec une pente minimum de 1/100)
E
Marge d’insertion
K
Courroie (petits)
F
Correspondance
L
Prise d’écoulement
20
A
C
B
D
S3
S3
S2
S1
S2S1
21
F
CN105
ROUGE
E
E
6.1.1. Alimentation de l’appareil intérieur provenant de l’appareil
extérieur (Fig. 6-2)
Les schémas de connexion suivants sont disponibles.
Les schémas d’alimentation de l’appareil extérieur varient selon les modèles.
Système 1:1
Modèle de l’appareil intérieur SLZ-KA09 SLZ-KA12 SLZ-KA15
Alimentation Monophasé, 208/230V, 60Hz
Intensité min. du circuit 1 A
Fan motor (F.L.A) 0,23 A 0,28 A
Input capacity main switch/fuse 15 A
Câblage
No du câble ×
taille en (mm)²
Appareil intérieur-appareil extérieur *1 3 × AWG 14 (Polaire)
Mise à la terre de l’appareil intérieur/extérieur
1 × Min. AWG 16
Télécommande à fi l - unité interne *2 2 × AWG 22 (Non polarisé)
Tension
du circuit
Appareil intérieur-appareil extérieur S1-S2 *3 CA 208/230 V
Appareil intérieur-appareil extérieur S2-S3 *3 CC 24 V
Télécommande fi laire - unité interne *3 CC 12 V
*1 Max. 50 m, 165 ft
*2 Le câble de 10 m (30 pieds) est fi xé à la télécommande à fi l. Max. 500 m, 1500 ft.
*3 Les chiffres NE sont PAS toujours en rapport avec la terre.
La borne S3 présente CC 24 V par rapport à la borne S2. Cependant entre les bornes S3 et
S1, l’isolation électrique n’est PAS assurée par un transformateur ou tout autre dispositif.
Remarques:
1. La taille des fi ls doit être conforme aux réglementations nationales et lo-
cales pertinentes.
2. Utiliser des fi ls d’alimentation en cuivre.
3. Utiliser des fi ls d’une intensité nominale de 600V ou plus pour les câbles d’
alimentation et les câbles de raccordement de l’appareil intérieur/l’appa-
reil extérieur.
4. Installer un câble de terre plus long que les autres câbles.
Attention:
• Faites attention de brancher les fi ls correctement.
• Serrer fermement les vis des bornes pour les empêcher de se desserrer.
• Puis tirer légèrement sur les fi ls pour vous assurer qu’ils ne bougent pas.
Fig. 6-2
6. Installations électriques
A
Appareil intérieur
B
Appareil extérieur
C
Télécommande à fi l
D
Commutateur/fusible principal
E
Mise à la terre
F
Panneau du contrôleur intérieur
Pour alimentation
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
A
B
DC
G
E
F
4
1
2
1
3 4
12
Fig. 6-3
1
Numéro de mode
2
Numéro de réglage
3
Adresse de réfrigérant
4
Numéro d’appareil
6.2. Télécommande
6.2.1. Télécommande à fi l
1) Réglage des 2 commandes à distance
Si 2 télécommandes sont connectées, réglez l’une sur “principal” et l’autre sur
“auxiliaire”. Pour prendre connaissance des procédures de confi guration, consultez
“Sélection des fonctions” dans le mode d’emploi de l’appareil intérieur.
6.3. Réglage des fonctions
Pour la télécommande à fi l (Fig. 6-3)
Réglage de la tension d’alimentation
•
Toujours veiller à modifi er le réglage de tension en fonction de l’alimentation utilisée.
1
Passer au mode de réglage des fonctions.
Eteindre la télécommande à fi l.
Appuyer simultanément sur les touches
A
et
B
et les maintenir enfoncées
pendant au moins 2 secondes. FUNCTION commencera à clignoter.
2
Utiliser la touche
C
pour régler l’adresse du réfrigérant (
3
) sur 00.
3
Appuyer sur
D
; [--] se met à clignoter sur l’affi chage du numéro d’appareil (
4
).
4
Utiliser la touche
C
pour attribuer le numéro 00 à l’appareil (
4
).
5
Appuyer sur la touche
E
(MODE) pour spécifi er l’adresse du réfrigérant/numéro
d’appareil ; [--] clignote momentanément sur l’affi chage du numéro de mode (
1
).
6
Appuyer sur les touches
F
pour régler le numéro de mode (
1
) sur 04.
7
Appuyer sur la touche
G
, le numéro de programmation actuellement sélec-
tionné (
2
) clignotera.
Utiliser la touche
F
pour changer de numéro de programmation selon la ten-
sion d’alimentation à utiliser.
Tension d’alimentation
230 V : numéro de programmation = 1
208 V : numéro de programmation = 2
8
Appuyer sur la touche MODE
E
, les numéros de programmation et de mode
(
1
) et (
2
) changeront et seront continuellement affi chés, et les détails de la
programmation pourront être confi rmés.
9
Appuyer simultanément sur les touches FILTER
A
et TEST RUN
B
pendant
au moins 2 secondes. L’écran de sélection des fonctions apparaît momentané-
ment, et l’affi chage d’arrêt du climatiseur apparaît.
21
6. Installations électriques
Tableau des fonctions
Sélectionner l’appareil numéro 00
Mode Paramètre
No. de Mode
No. de réglage
Réglage initial
Réglage
Télécommande
à fi l
(Thermostat
radiofréquence
(RF))
Restauration automatique après une coupure de courant
(FONCTION DE REMISE EN MARCHE AUTOMATI-
QUE)
Non disponible
01
(101)
1
Disponible 2
Détection de la température intérieure Moyenne de fonctionnement de l’appareil intérieur
02
(–)
1
Réglée par la télécommande de l’appareil intérieur 2
Détecteur interne de la télécommande à fi l3
Connectivité LOSSNAY Non supportée
03
(103)
1
Supportée (l’appareil intérieur n’est pas équipé d’une prise d’air extérieure)
2
Supportée (l’appareil intérieur est équipé d’une prise d’air extérieure)
3
Tension d’alimentation 230 V
04
(104)
1
208 V 2
Sélectionner les appareils numéro 01 à 03 ou tous les appareils (AL [télécommande avec fi l] / 07 [télécommande sans fi l])
Mode Paramètre
No. de Mode
No. de réglage
Réglage initial
Réglage
Télécommande
à fi l
(Thermostat
radiofréquence
(RF))
Signe du fi ltre 100 heures
07
(107)
1
2500 heures 2
Pas d’indicateur de signe du fi ltre 3
Vitesse du ventilateur Standard (PLH/PLA)/Silencieux (PCH/PCA)
08
(108)
1—
Plafond élevé
1
(PLH/PLA)/Standard (PCH/PCA) 2 —
Plafond élevé
2
(PLH/PLA)/Haut plafond (PCH/PCA) 3 —
No. de sorties d’air 4 directions
09
(109)
1—
3 directions 2 —
2 directions 3 —
Options installées (fi ltre hautes performances) Non supporté
10
(110)
1—
Supporté 2—
Réglage haut/bas des volets Pas de volets
11
(111)
1—
Equipé de volets (Réglage de l’angle des ailettes
1
)2—
Equipé de volets (Réglage de l’angle des ailettes
2
)3—
22
1
23
45
A=1-1/16
Min.22-11/16
Min.24-13/32
+3/16
0
19/32
à
25/32
Fig. 7-3
Fig. 7-4
Fig. 7-2
(pouce)
Fig. 7-5
7. Installer la grille
Fig. 7-1
(pouce)
7.2. Préparation avant d’attacher la grille (Fig. 7-2)
• A l’aide de la jauge fournie avec ce kit, régler et vérifi er la position de l’appareil
par rapport au plafond. Si l’appareil n’est pas correctement positionné, il y aura
des risques de fuites d’air et de la condensation pourrait s’accumuler.
• Vous assurer que l’ouverture dans le plafond se trouve dans les tolérances sui-
vantes:
576 × 576 - 620 × 620 mm, 22-11/16 × 22-11/16 pouce à 24-13/32 × 24-13/32 pouce.
• S’assurer que le point A s’effectue dans une fourchette allant de 27 à 32 mm,
1-1/16 à 1-1/4 pouce. Le non respect de cette marge pourrait être à l’origine de
certains dégâts.
A
Appareil principal
B
Plafond
C
Jauge (Accessoire)
D
Dimensions de l’ouverture dans le plafond
7.2.1. Retrait de la grille d’admission (Fig. 7-3)
• Pour ouvrir la grille d’admission, faire glisser les leviers dans le sens indiqué par
la fl èche
1
.
• Défaire le crochet qui sert à fi xer la grille.
* Ne pas décrocher le crochet de la grille d’admission.
• Lorsque la grille se trouve en position “ouverte”, retirer la charnière de la grille d’
admission comme indiqué par la fl èche
2
.
7.3. Installer la grille
• Faire très attention aux restrictions concernant la position de fi xation de la grille.
7.3.1. Préparatifs (Fig. 7-5)
• Installer les 2 vis livrées, munies des rondelles d’étanchéité dans l’appareil prin-
cipal (dans le coin de la zone du tuyau de réfrigérant et dans le coin opposé)
comme indiqué sur le schéma.
A
Appareil principal
B
Diagramme détaillé de la vis placée avec la rondelle d’étanchéité (accessoire).
7.2.2. Retrait du panneau en coin (Fig. 7-4)
• Retirer la vis du coin du panneau en coin. Faire glisser le panneau comme indi-
qué par la fl èche
1
pour le déposer.
A
Grille d’admission
E
Orifi ce pour le crochet de la grille
B
Grille
F
Panneau en coin
C
Leviers de la grille d’admission
G
Vis
D
Crochet de la grille
7.1. Vérifi cation des accessoires de la grille (Fig. 7-1)
• La grille doit être livrée avec les accessoires suivants.
Nom de l’accessoire Qté Observations (mm, pouce)
1
Grille 1 650 × 650 , 25-19/32 × 25-19/32
2
Vis avec rondelle captive 4 M5 × 0,8 × 25, M5 × 1/32 × 31/32
3
Jauge 1
4
Attache 2
5
Courroie 2
23
A
Fig. 7-8
7.4. Verrouillage du sens de la souffl erie d’air vers le
haut/vers le bas (Fig. 7-9)
Les ailettes de l’appareil peuvent être réglées et verrouillées dans le sens vers le
haut ou vers le bas en fonction de l’environnement d’exploitation.
• Régler les ailettes à la meilleure convenance de l’utilisateur.
Le réglage du verrouillage vers le haut/vers le bas des ailettes et toutes les
commandes automatiques ne peuvent pas être effectuées par le biais de la té-
lécommande. En outre, la position réelle des volets peut différer par rapport à la
position indiquée sur la télécommande fi laire.
1
Mettre l’interrupteur principal hors tension.
Si le ventilateur de l’appareil devait fonctionner, vous risqueriez de vous blesser
ou de recevoir une décharge électrique.
2
Débrancher le connecteur du moteur des ailettes du ventilateur que vous sou-
haitez verrouiller. (Appuyer sur le bouton et, en même temps, retirer le connec-
teur dans le sens indiqué par la flèche illustrée sur le schéma.) Lorsque le
connecteur est déposé, l’isoler avec du ruban spécialement conçu à cet effet.
3
Pour régler le sens souhaité de la souffl erie, déplacer lentement les ailettes
vers le haut/vers le bas dans la plage indiquée. (Fig. 7-10)
Plage indiquée
Sens de la
souffl erie
vers le
haut/vers le bas
Horizontal 30°
Vers le bas 45° Vers le bas 55° Vers le bas 70°
A
21 mm
13/16 pouce
25 mm
31/32 pouce
28 mm
1-3/32 pouce
30 mm
1-3/16 pouce
•
Il est possible de déplacer les ailettes entre 21 et 30 mm (13/16 et 1-3/16 pouce).
Attention:
Ne pas placer les ailettes vers le haut/vers le bas au-delà de la plage indi-
quée. De la condensation pourrait apparaître et provoquer l’apparition de
gouttes au plafond ou l’appareil risquerait de mal fonctionner.
Fig. 7-9
Fig. 7-10
7.3.4. Câblage (Fig. 7-8)
• Toujours veiller à raccorder l’appareil au connecteur (blanc: 10 broches / rouge:
9 broches).
Fixer ensuite le tuyau en verre blanc livré avec l’appareil principal de sorte qu’il
recouvre le connecteur. Refermer l’ouverture du tuyau en verre à l’aide de cour-
roie fournie.
• Vérifi er si tous les câble sont bien tendus au niveau de l’attache de la grille.
A
Attache (Accessoire)
B
Tube en verre blanc
C
Connecteur de l’appareil principal
D
Connecteur de la grille
E
Courroie (Accessoire)
7. Installer la grille
7.3.2. Mise en place provisoire de la grille (Fig. 7-6)
•
Aligner le boîtier des composants électriques de l’appareil principal sur le récepteur
de la grille puis fi xer provisoirement la grille à l’aide des orifi ces en forme de cloche.
*
Veiller à ne pas coincer les câbles de la grille entre la grille et l’appareil principal.
A
Appareil principal
B
Boîtier des composants électriques
C
Vis avec la rondelle d’étanchéité (mise en place provisoire)
D
Vis avec rondelle d’étanchéité (Accessoire)
E
Grille
F
Orifi ce en forme de cloche
7.3.3. Fixation de la grille (Fig. 7-7)
• Attacher la grille à l’appareil principal en serrant les 2 vis mises en place au préa-
lable (avec des rondelles d’étanchéité captives) et en utilisant les 2 vis restantes
(avec rondelles captives également).
* Vérifi er qu’il n’y a pas d’espace entre l’appareil principal et la grille ou entre la
grille et le plafond.
Attention:
Lorsque vous serrez la vis avec la rondelle captive
2
, serrez-la à un couple
de 4,8 N·m ou moins. N’utilisez jamais un tournevis à frapper.
•
Cela pourrait endommager les pièces.
A
Plafond
B
Appareil principal
C
Grille
D
Vérifi er qu’il n’y a pas d’espace.
Fig. 7-6
Fig. 7-7
A
Bouton
B
Moteur des ailettes
C
Ailettes vers le haut/vers le bas
D
Connecteur
E
Mesures de la position
standard de la grille
F
Ailettes vers le haut/
vers le bas
24
8. Marche d’essai
7. Installer la grille
Fig. 7-11
7.5. Installation de la grille d’aspiration (Fig. 7-11)
•
Procéder comme indiqué au point “7.2. Préparation avant d’attacher la grille” mais
en sens inverse pour mettre la grille d’admission et le panneau en coin en place.
A
Tuyau de réfrigérant de l’appareil principal
B
Tuyau d’écoulement de l’appareil principal
C
Panneau en coin
* Installation dans toute position possible.
D
Position des leviers de la grille d’admission à la sortie d’usine.
* Bien que les clips puissent être fi xés dans n’importe laquelle des quatre positions.
7.6. Vérifi cation
• Vous assurer qu’il n’y a aucun espace entre l’appareil et la grille, ou entre la grille
et la surface du plafond. S’il y a un espace quelconque entre l’appareil et la grille,
ou entre la grille et la surface du plafond, il est possible que de la rosée s’y accu-
mulera.
• Vous assurer que les fi ls sont bien connectés.
8.1. Avant la marche d’essai
► Après avoir installé les appareils intérieur et extérieur, et avoir effectué l’
installation électrique et de la tuyauterie, revérifi er qu’il n’y a aucune fuite
de réfrigérant, que les connexions ne se sont pas détendues et que la po-
larité est correcte.
►
Mesurer une impédance entre le bloc de sortie de l’alimentation électrique
(L, N,
) de l’appareil extérieur et la terre à l’aide d’un mégohmmètre 500 V
et vérifi er qu’elle est d’au moins 1,0 M .
8.2. Marche d’essai
■
Consulter le manuel d’installation fourni avec chaque télécommande pour plus
détails.
8.3. Auto-vérifi cation
■
Consulter le manuel d’installation fourni avec chaque télécommande pour plus
détails.
■
Thermostat RF non établi.
Erreurs détectées par l’appareil intérieur
Télécommande à fi l
Thermostat
radiofréquence (RF)
Symptôme Remarque
Code de vérifi cation
P1 Erreur du capteur d’admission
P2 Erreur du capteur sur tuyaux (TH2)
P9 Erreur du capteur sur tuyaux (TH5)
E6, E7 Erreur de communication de l’appareil intérieur/extérieur
P4 Erreur du capteur d’écoulement
P5 Erreur de la pompe d’écoulement
PA Erreur du compresseur à circulation forcée
P6 Fonctionnement du dispositif de protection en cas de gel/surchauffe
EE Erreur de communication entre les appareils intérieur et extérieur
P8 Erreur de température des tuyaux
E4 Erreur de réception du signal de la télécommande
Fb Erreur du système de contrôle de l’appareil intérieur (erreur de mémoire, etc.)
Erreurs détectées par un appareil autre que l’appareil intérieur (appareil extérieur, etc.)
Télécommande à fi l
Thermostat
radiofréquence (RF)
Symptôme Remarque
Code de vérifi cation
E9
Erreur de communication de l’appareil intérieur/extérieur (Erreur de transmission) (Appareil extérieur)
Pour de plus amples informa-
tions, contrôlez l’écran LED du
panneau du contrôleur extérieur.
UP Interruption due à la surintensité du compresseur
U3, U4 Circuit ouvert/court-circuit des thermistances de l’appareil extérieur
UF Interruption due à la surintensité du compresseur (Quand compresseur verrouillé)
U2
Température de décharge anormalement élevée/fonctionnement de 49C/réfrigérant insuffi sant
U1, Ud
Pression anormalement élevée (Fonctionnement de 63H)/Fonctionnement du dispositif de
protection en cas de surchauffe
U5 Température anormale de la source de froid
U8 Arrêt du dispositif de protection du ventilateur de l’appareil extérieur
U6 Interruption due à la surintensité du compresseur/Module d’alimentation anormal
U7 Surchauffe anormale due à une température de décharge basse
U9, UH
Anomalies telles que surtension ou sous-tension et signal synchronisé anormal vers le circuit
principal/Erreur du capteur d’intensité
25
Fig. 8-1
8. Marche d’essai
8.4. Vérifi cation de l’écoulement
(Fig. 8-1)
• Au moment d’effectuer le test de fonctionnement, s’assurer de l’écoulement cor-
rect de l’eau et de la bonne étanchéité des joints.
• Toujours effectuer cette vérifi cation au moment de l’installation, même si l’appa-
reil ne doit pas fournir de climatisation/déshumidifi cation à cette période.
• De même, toujours vérifi er l’écoulement avant de terminer l’installation du pla-
fond dans de nouveaux bâtiments.
(1) Retirer le couvercle de l’arrivée d’eau et ajouter environ 1000 cc, 1/4 gal d’eau à l’
aide d’une pompe d’arrivée d’eau, etc. En ce faisant, faire attention que l’eau n’
éclabousse pas le mécanisme de la pompe d’écoulement.
(2) Confi rmez que de l’eau s’écoule par le trou de décharge après être passé du
mode de télécommande au mode d’essai (mode de refroidissement).
(3) Après la vérifi cation de l’écoulement, veiller à remettre le couvercle en place et
à isoler l’alimentation électrique.
(4) Remettre le capuchon de drainage en place après avoir vérifi é le bon fonction-
nement de l’écoulement.
A
Introduire l’extrémité de la pompe de 3 à 5 cm, 1-3/16 à 2 pouce
B
Couvercle de l’arrivée d’eau
C
Environ 1000 cc, 1/4 gal
D
Eau
E
Fiche de drainage
• Sur la télécommande à fi l
Code de vérifi cation affi ché à l’écran LCD.
• Si vous ne parvenez pas à faire fonctionner l’appareil correctement après avoir mené à bien le test d’essai indiqué ci-dessus, consulter le tableau suivant pour en trou-
ver la cause éventuelle.
Remarque:
Son utilisation n’est pas possible pendant 30 secondes après l’annulation de la sélection de fonction (Fonctionnement correct).
Pour la description de chacun des témoins (LED 1, 2, 3) repris sur le contrôleur de l’appareil intérieur, se reporter au tableau suivant.
LED1 (alimentation du micro-ordinateur) Indique si l’alimentation est fournie au contrôleur. Ce témoin doit toujours être allumé.
LED2 (alimentation de la télécommande à fi l) Indique si l’alimentation est fournie à la télécommande fi laire.
LED3 (communication entre les appareils intérieur et extérieur)
Indique l’état de communication entre les appareils intérieur et extérieur. Ce témoin doit
toujours clignoter.
Symptôme
Cause
Télécommande à fi l / thermostat RF
PLEASE WAIT
Pendant environ 2 minutes
après la mise sous tension.
• Pendant environ deux minutes après la mise sous tension, il n’est pas possible d’utiliser la
télécommande à cause du démarrage du système (Fonctionnement correct).
PLEASE WAIT → Code d’erreur
Après un délai d’environ
2 minutes suivant la mise
sous tension.
• Le connecteur pour le dispositif de protection de l’appareil extérieur n’est pas raccordé.
• Câblage inversé ou en phase ouverte pour le bloc d’alimentation de l’appareil extérieur
Aucun message n’est affiché même
lorsque l’interrupteur de fonctionne-
ment est sur ON (le témoin de fonction-
nement ne s’allume pas).
• Câblage incorrect entre les appareils intérieur et extérieur (polarité incorrecte de S1, S2, S3)
• Court-circuit de la télécommande
26
Contenido
1. Medidas de Seguridad ............................................................................26
2. Selección del lugar de instalación ...........................................................27
3. Diagrama de instalación ..........................................................................27
4. Instalación de la unidad interior ...............................................................27
5. Tubo de refrigerante y tubo de drenaje ...................................................30
6. Trabajo eléctrico ......................................................................................31
7. Instalación de la rejilla .............................................................................34
8. Prueba de funcionamiento ......................................................................36
1.2. Antes de la instalación o reubicación
Cuidado:
• Tenga mucho cuidado cuando mueva las unidades. Se necesitan dos o más
personas para llevar la unidad ya que pesa 20 kg, 44 lbs o más. No la sujete
por las bandas de embalaje. Utilice guantes protectores ya que se podría
lesionar con las aletas u otras partes.
• Guarde los embalajes en un lugar seguro. Los materiales de embalaje, como
clavos y otras piezas de metal o de madera pueden producir pinchazos y otras
lesiones.
• El tubo de refrigerante debe estar aislado térmicamente para evitar la con-
densación. Si el tubo de refrigerante no se aísla correctamente, se formará
condensación.
• Sitúe material aislante térmico en las tuberías para evitar la condensación. Si
el tubo de drenaje no se instala correctamente, se puede producir un escape
de agua o daños en el techo, suelo, muebles u otros objetos.
Atención:
• La instalación del aire acondicionado debe correr a cargo del distribuidor o
técnico autorizado.
• Para la instalación, siga las instrucciones del Manual de instalación y utilice las
herramientas y piezas de fontanería específi camente diseñadas para utilizar con
el refrigerante especifi cado en el manual de instalación de la unidad exterior.
• La unidad debe instalarse según las instrucciones para reducir posibles
daños en caso de terremoto, huracán o vientos fuertes. Si no se instala
correctamente, la unidad podría caerse y provocar daños o lesiones.
• La unidad debe instalarse fi rmemente sobre una estructura capaz de soportar
su peso.
• Si el equipo de aire acondicionado se instala en una sala pequeña deberán
tomarse medidas para prevenir que la concentración de refrigerante exceda
los límites de seguridad en caso de fugas. Si se produce una fuga de refri-
gerante que sobrepase los límites de concentración, la estancia en la sala
puede ser peligrosa por falta de oxígeno.
• Si se produce una fuga de refrigerante durante el funcionamiento, ventile
la sala. Si el refrigerante entra en contacto con una llama, se desprenderán
gases nocivos.
• Todas las conexiones eléctricas deberán ser realizadas por un técnico cua-
lifi cado según la normativa local y las instrucciones de este manual.
• Utilice sólo cables especifi cados para el cableado.
• El panel de la cubierta del bloque de terminales de la unidad debe colocarse
fi rmemente.
• Utilice sólo accesorios autorizados por Mitsubishi Electric y pida a su distri-
buidor o a un técnico autorizado que se los instale.
• El usuario nunca debe intentar reparar la unidad o moverla de sitio.
• Tras haber realizado la instalación, compruebe si hay fugas de refrigerante.
Si en caso de fuga el refrigerante entra en contacto con las llamas de un ca-
lentador o de un equipo de cocina portátil, se desprenderán gases nocivos.
1.1. Cuestiones previas a la instalación (Ambiente)
Cuidado:
• No utilice la unidad en un ambiente enrarecido. Si instala el aire acondicio-
nado en áreas expuestas al vapor, aceite esencial (incluyendo el aceite para
máquinas), o humo sulfúrico, áreas con alto contenido en sal como playas,
el rendimiento puede verse reducido signifi cativamente y las piezas internas
pueden dañarse.
• No instale la unidad donde se puedan verter, producir, circular o acumular
gases infl amables. Si se acumula gas infl amable en zonas próximas a la
unidad, se podría producir un incendio o una explosión.
• No coloque alimentos, plantas, animales, obras de arte o instrumentos de preci-
sión en la salida de aire directa de la unidad exterior o demasiado cerca de ella,
ya que los cambios de temperatura o el agua que gotea podrían dañarlos.
• Cuando la humedad de la habitación supera el 80%, o cuando el tubo de
drenaje esté obstruido, puede gotear agua de la unidad interior. No instale
la unidad interior en lugares donde el goteo pueda causar daños.
• Si instala la unidad en un hospital o en un centro de comunicaciones, re-
cuerde que la unidad produce ruidos e interferencias electrónicas. Los con-
mutadores, aparatos domésticos, equipos médicos de alta frecuencia y las
comunicaciones de radio pueden provocar un mal funcionamiento o la avería
del equipo de aire acondicionado. El equipo de aire acondicionado también
puede afectar los equipos médicos e interrumpir los cuidados médicos, así
como los equipos de comunicación y dañar la calidad de la pantalla.
• No limpie con agua el equipo de aire acondicionado. Puede sufrir una descarga
eléctrica.
• Apriete las tuercas de abocardado a los niveles especifi cados mediante una
llave dinamométrica. Si las aprieta demasiado, se pueden romper al cabo de
un tiempo.
• Si se utiliza la unidad durante muchas horas y el aire del techo se encuentra
a una temperatura alta/presenta una humedad elevada (punto de rocío por
encima de los 26 ºC, 79ºF), puede formarse rocío en la unidad interior o en
los materiales del techo. Si utiliza las unidades en estas condiciones, colo-
que material aislante (10-20 mm, 25/64-25/32 pulg.) en toda la superfi cie de
la unidad y en los materiales del techo para evitar la condensación.
1.3. Antes de la instalación eléctrica
Cuidado:
• Asegúrese de instalar disyuntores. Si no se instalan, se podrían producir
descargas eléctricas.
• Use cables estándar de sufi ciente capacidad para las líneas eléctricas. Si no
lo hace así, se podría producir un cortocircuito, un sobrecalentamiento o un
incendio.
• Cuando instale las líneas eléctricas, los cables no deben tener corriente.
• Asegúrese de instalar una toma de tierra. Si la unidad no está bien conectada
a la línea de tierra, se puede producir una descarga eléctrica.
• Utilice disyuntores (interruptor de falta de tierra, interruptor aislante (+fusible
B) e interruptores en caja moldeada) con la potencia especifi cada. Si la po-
tencia del interruptor es mayor que la especifi cada, puede ocurrir un incendio
o una avería.
1. Medidas de Seguridad
1.4. Antes de realizar las pruebas de funcionamiento
Cuidado:
• Conecte la corriente al menos 12 horas antes de que empiece a funcionar
el equipo. Si se acciona inmediatamente después de haberlo conectado a la
corriente, pueden producirse daños graves en las piezas internas.
• Antes de que comience a funcionar el equipo, compruebe que todos los
paneles y protectores están instalados correctamente. Las piezas giratorias,
calientes o de alto voltaje pueden provocar lesiones.
• No haga funcionar el equipo de aire acondicionado sin el fi ltro de aire ins-
talado. Si el fi ltro de aire no está colocado, se puede acumular el polvo y se
puede averiar el equipo.
• No toque ningún interruptor con las manos mojadas. Puede sufrir una des-
carga eléctrica.
• No toque la tubería del refrigerante sin guantes mientras durante el funcio-
namiento.
• Una vez deje de funcionar el aparato, espere cinco minutos antes de apagar
el interruptor principal. De lo contrario, se puede producir un goteo de agua
o una avería.
► Antes de instalar la unidad, asegúrese de haber leído el capítulo de “Me-
didas de Seguridad”.
► Informe al encargado del suministro u obtenga su consentimiento antes
de conectar este equipo al sistema de suministro de alimentación.
Después de terminar la instalación, explique las “Medidas de Seguridad”, funciona-
miento y mantenimiento de la unidad al cliente según el Manual de instrucciones y
realice una prueba para asegurarse de que funciona correctamente. Entregue una
copia del Manual de instalación y del Manual de instrucciones al usuario. Estos
manuales deben pasar a usuarios posteriores del equipo.
: Indica una pieza que debe estar conectada a tierra.
Atención:
Lea atentamente las etiquetas adheridas a la unidad principal.
Atención:
Describe las precauciones que deben tenerse en cuenta para evitar el riesgo
de lesiones o muerte del usuario.
Cuidado:
Describe las precauciones que deben tenerse en cuenta para evitar daños en
la unida.
27
9-1/425/32
25-19/32
25-19/32
2. Selección del lugar de instalación
2.1. Unidad interior
• Donde no se obstaculice el fl ujo de aire.
• Donde el aire frío se pueda propagar por toda la habitación.
• Donde no esté expuesto a la luz solar directa.
• A una distancia mínima de 1 m, 3 ft de la televisión y de la radio (para evitar que
se distorsione la imagen o que se produzca ruido).
• En un lugar lo más alejado posible de fl uorescentes o de luces incandescentes
(para que el controlador remoto por infrarrojos funcione con normalidad).
• Donde el fi ltro de aire se pueda extraer y reemplazar con facilidad.
Atención:
Instale la unidad interior en un techo sufi cientemente fuerte para soportar el
peso de la unidad.
3. Diagrama de instalación
3.1. Unidad interior (Fig. 3-1)
A
Techo
B
Rejilla
C
Obstáculo
D
Mín. 1000 mm, 40 pulg.
E
Mín. 500 mm, 20 pulg. (Toda la periferia)
Si ajusta el espacio de mantenimiento para
E
, asegúrese de dejar un mínimo de 700
mm, 28 pulg..
Atención:
Instale la unidad interior en un techo sufi cientemente fuerte para soportar el
peso de la unidad.
3.2. Unidad exterior
Consulte el manual de instalación de la unidad exterior.
4.1.
Comprobación de los accesorios de la unidad interior
(Fig. 4-1)
La unidad interior debe ir acompañada de los siguientes accesorios.
Nombre accesorio Cant.
1
Plantilla de instalación 1
2
Arandelas (con aislamiento)
Arandelas (sin aislamiento)
4
4
3
Cubierta de tubería (para junta de tubería de refrigerante)
diámetro pequeño (liquido)
diámetro grande (gas)
1
1
4
Abrazadera (grande)
Abrazadera (pequeña)
6
2
5
Tornillo con arandela (M5 × 25) para montar la rejilla 4
6
Tubo de desagüe 1
7
Aislante 1
(pulg.)
Fig. 3-1
Fig. 4-1
4. Instalación de la unidad interior
12
345
67
28
30
120
120
25/32
2-15/16
3-15/16
2-3/4
19/32
120
120
3-5/8
1
1-1/16
+3/16
0
8-3/16
3-15/
16
(22-11/16)
25-19/32
22-11/16 a 24-13/32
1-1/2 a 2-9/32
3-21/32
1-7/8
7-5/32
22-11/16 a 24-13/32
16-17/32
22-7/16
13-3/16
3-7/16
19/32 a 1-15/32
25-19/32
25/32
8-3/16
9-1/4 1/2
40
1-1/16
+3/16
0
20-7/8
13-3/16
22-7/16
Min.18
Min.18 6
13-27/32
7-27/32
19/32 a 1-15/32
19/32 a 1-15/32
(22-11/16)
Mín.
Mín.
Mín.
Mín.
4.3. Instalación del conducto (en caso de entrada de
aire fresco) (Fig. 4-3)
Cuidado:
Unión del ventilador del conducto y el acondicionador de aire
Si se utiliza un ventilador de conducto, asegúrese de unirlo al acondiciona-
dor de aire cuando obtenga aire del exterior.
No utilice únicamente el ventilador de conducto. Podrían producirse pérdidas.
Preparación del reborde del conducto (localmente)
• Se recomienda utilizar la forma de reborde de conducto mostrada a la izquierda.
Instalación del reborde del conducto
• Corte el orifi cio de escape. No lo parta.
• Instale el reborde del conducto en cada uno de los orifi cios de corte de la unidad
interior mediante tres tornillos roscados de 4 × 10 mm, 4 × 1/2 pulg. (debe reali-
zarse de forma local).
Instalación del conducto (debe preparase localmente)
• Prepare un conducto en el que el diámetro interior encaje en el diámetro exterior
del reborde del conducto.
• En caso de que la zona situada encima del techo tenga una temperatura y una
humedad muy alta, envuelva el conducto con un aislante térmico para evitar pér-
dida a la pared.
A
Forma recomendada de reborde de conducto
F
Orifi cio taladrado de 3-ø2,8 mm, ø1/8 pulg.
(Grosor: 0,8 mm, 1/32 pulg. o superior)
G
Orifi cio de corte de ø73,4 mm, ø2-7/8 pulg.
B
Orifi cio de 3-ø5 mm, ø3/16 pulg.
H
Reborde de conducto (preparado localmente)
C
Vista detallada de la entrada de aire fresco
I
Tornillos roscados de
4 × 10 mm,
ø
4 × 1/2 pulg. (
preparados localmente
)
D
Unidad interior
E
Superfi cie del techo
J
Conducto
Fig. 4-3
A
(pulg.)
C
4.2. Apertura del techo y ubicación de los tornillos de
suspensión (Fig. 4-2)
• Mediante la plantilla de instalación (parte superior del paquete) y el calibre (sumi-
nistrado como un accesorio junto a la rejilla), realice una apertura en el techo de
forma que la unidad principal se pueda instalar tal y como se indica en el diagra-
ma (el método de utilización de la plantilla y del calibre está indicado).
* Antes de utilizarlas, compruebe las dimensiones de la plantilla y del calibre
ya que pueden cambiar por fl uctuaciones de la temperatura y humedad.
* Las dimensiones de la apertura en el techo se pueden regular dentro de la
gama que muestra el diagrama siguiente; centre la unidad principal frente a
la apertura del techo, asegurándose de que los lados opuestos respectivos
en todos los lados de la apertura sean idénticos.
• Utilice tornillos de suspensión M10 (3/8").
* Los tornillos de suspensión no están incluidos en el envío.
• Instale la unidad asegurándose de que no queda espacio entre el panel de techo
y la rejilla y entre la unidad principal y la rejilla.
A
Lado exterior de la unidad principal
G
Mín. 500 mm, 20 pulg. (Toda la periferia)
B
Paso del tornillo
Si ajusta el espacio de mantenimiento para
G
, ase-
gúrese de dejar un mínimo de 700 mm, 28 pulg..
C
Apertura en el techo
D
Lado exterior de la rejilla
H
Espacio de mantenimiento
E
Rejilla
I
Entrada de aire fresco
F
Techo
J
Ángulo
K
Caja de componentes eléctricos
* Obsérvese que debe haber un espacio de 10 a 15 mm, 3/8 a 9/16 pulg. entre
panel de techo de la unidad y placa de techo, etc.
* Deje un espacio de mantenimiento en el extremo de la caja de componentes
eléctricos.
Fig. 4-2
(pulg.)
4. Instalación de la unidad interior
29
1-1/16
3-21/32
+3/16
0
Mín. 1-3/16
Mín. 22-11/16
Máx. 24-13/32
A=1-1/16
+3/16
0
*B
*B
4. Instalación de la unidad interior
4.4. Estructura de suspensión (Refuerzo de la estruc-
tura de suspensión) (Fig. 4-4)
• Los trabajos en el techo diferirán según el tipo de construcción del edifi cio. Se
deberá consultar a los constructores y decoradores de interiores.
(1) Apertura del techo: El techo se mantendrá totalmente horizontal y se reforzarán
las estructuras (marco: listones de madera y soportes de listones) para proteger
el techo de vibraciones.
(2) Corte y extraiga la estructura del techo.
(3) Refuerce los bordes del fundamento de techo donde ha sido cortado y añada
elementos estructurales para asegurar los extremos del panel de techo.
(4)
Al instalar la unidad interior en un techo inclinado coloque un montante entre el
techo y rejilla y disponga la instalación de forma que la unidad quede horizontal.
1
Estructuras de madera
• Use vigas-tirante (para casas de un solo piso) o vigas de doble piso (para casas
de dos pisos) como refuerzo.
•
Las vigas de madera para suspender unidades de aire acondicionado deben ser
resistentes y sus lados deben medir, al menos, 6 cm, 2-3/8 pulg. si las vigas están
separadas no más de 90 cm, 35-7/16 pulg. o al menos 9 cm, 3-9/16 pulg. si están
separadas hasta 180 cm, 70-7/18 pulg.. El tamaño de los tornillos de suspensión
debería ser de ø10 mm, 3/8 pulg.. (Los tornillos no vienen incluidos con la unidad.)
2
Estructuras de hormigón armado
Asegure los tornillos de suspensión con el método que se muestra en el gráfi co o
utilice ganchos de acero o madera, etc. para instalar los tornillos de sujeción.
1
2
Fig. 4-4
Fig. 4-5
Fig. 4-7
Fig. 4-6
4.5.
Procedimientos de suspensión de la unidad (Fig. 4-5)
Suspenda la unidad principal como muestra el diagrama.
1. Primero coloque las piezas en los tornillos de sujeción en el orden siguiente:
arandelas (con aislamiento), arandelas (sin aislamiento) y tuercas (dobles).
•
Coloque la arandela con el acolchado de forma que el aislamiento mire hacia abajo.
• Si se utilizan arandelas superiores para colgar la unidad principal, las arandelas
inferiores (con aislamiento) y las tuercas (dobles) se colocarán más tarde.
2. Levante la unidad hasta la altura adecuada de los tornillos de sujeción para
insertar la placa de montaje entre arandelas y apretar luego las tuercas.
3. Cuando la unidad principal no pueda ser alineada contra los orifi cios de monta-
je en el techo, se puede ajustar posteriormente gracias a la ranura prevista en
la placa de montaje. (Fig. 4-6)
• Asegúrese de que el paso A se realiza en 27 mm, 1-1/16 pulg.. Si no se
respeta este margen, podrían producirse graves daños.
4.6. Confi rmación de la posición de la unidad princi-
pal y apriete de los tornillos de sujeción (Fig. 4-7)
• Cerciórese, utilizando el calibre unido a la rejilla, de que la parte inferior de la
unidad principal esté correctamente alineada con la apertura del techo. Confír-
melo, ya que en caso contrario se puede generar una condensación y gotear
debido a pérdidas de aire, etc.
• Confi rme que la unidad principal está nivelada horizontalmente mediante un nivel
o tubo de vinilo relleno de agua.
• Una vez comprobada la posición de la unidad principal, apriete fi rmemente las
tuercas de los tornillos de suspensión para fi jar la unidad principal.
• La plantilla de instalación se puede utilizar como hoja de protección para evitar
que entre el polvo en la unidad principal cuando no estén colocadas las rejillas
durante un lapso temporal o cuando se alineen los materiales del techo después
de haber fi nalizado la instalación de la unidad.
* Para más detalles sobre su uso consulte las instrucciones de la plantilla de insta-
lación
.
+5
0
+3/16
0
A
Unidad
B
Rejilla
C
Montante
D
Techo
E
Cabio
F
Viga
G
Viga de techo
H
Use inserciones con capacidad de 100-150 kg
,
250-350 lbs cada una (no incluidas)
I
Tornillos de suspensión M10 (3/8")
(no incluidos)
J
Barra de refuerzo de acero
*B: Paso del perno de sujeción (ver detalles en la Fig. 4-2
B
)
A
Tornillo de suspensión (no incluidas)
B
Techo
C
Tuerca (no incluidas)
D
Arandela (con aislamiento) (Accesorio)
A
Unidad principal
B
Techo
C
Plantilla de instalación (Accesorio)
D
Tornillo con arandela (Accesorio)
E
Placa de montaje
F
Arandela (sin aislamiento) (Accesorio)
G
Comprobar utilizando el calibre de
instalación
A
Unidad principal
B
Techo
C
Plantilla (Accesorio de la rejilla)
D
Dimensiones de apertura del techo
(pulg.)
30
2-1/4
1-7/32
2-7/32
4-3/4 2-19/32
7-15/16 9-1/16
7-19/32
21/32
45° ± 2°
R1/64 a R1/32
øA
90° ± 0,5°
,
5. Tubo de refrigerante y tubo de drenaje
Fig. 5-1
Fig. 5-2
Fig. 5-3
Fig. 5-4
A
Vista desde A
(pulg.)
5.1. Ubicaciones de los tubos de refrigerante y drenaje
de la unidad interior (Fig. 5-1)
A Tubo de drenaje
B Techo
C Rejilla
D Tubo de refrigerante (líquido)
E Tubo de refrigerante (gas)
F Alimentación de agua
G Unidad principal
5.2. Tubos de conexión (Fig. 5-2)
• Si se utilizan tubos de cobre convencionales, envuelva los tubos de gas y líquido
con materiales aislantes (resistente al calor hasta 100°C, 212°F o más, espesor
de 12 mm, 1/2 pulg. o más).
• Las piezas interiores del tubo de drenaje tienen que estar envueltas en materiales
aislantes de espuma de polietileno (gravedad específi ca de 0,03 y espesor de 9
mm, 23/64 pulg. o más).
• Aplique una capa delgada de aceite refrigerante a la superfi cie tubo y de la junta
de asiento antes de apretar la tuerca de abocardado.
• Utilice dos llaves de apriete para apretar las conexiones de los tubos.
• Utilice el aislante de tubería de refrigerante suministrado para aislar las conexiones
de la unidad interior. Realice los aislamientos con cuidado.
B Torsión de apriete de la tuerca abocardada
Tubo de cobre O.D. Diám. ext. de la tuerca
abocardada
Par de torsión
mm pulg. mm pulg. N·m ft - lbs
6,35 1/4 17 43/64 13,7 a 17,7 10 a 13
9,52 3/8 22 7/8 34,3 a 41,2 25 a 30
12,7 1/2 26
1-1/32
49,0 a 56,4 36 a 42
C
No aplique aceite refrigerante para máquinas en las partes que contienen tornillos.
(Las tuercas abocardadas podrían afl ojarse.)
D
Asegúrese de utilizar las tuercas abocardadas que se suministran con la uni-
dad principal.
(El uso de productos de otros fabricantes puede provocar grietas.)
E
Aplique aceite refrigerante para máquinas sobre toda la superfi cie abocardada.
5.3. Unidad interior (Fig. 5-4)
Aislamiento del calor para los tubos refrigerantes:
1 Envuelva la cubierta adjunta del tubo de mayor tamaño alrededor del tubo de gas,
asegurándose de que el extremo de la cubierta del tubo entre en contacto con el
lateral de la unidad.
2 Envuelva la cubierta adjunta del tubo de menor tamaño alrededor del tubo de
líquido, asegurándose de que el extremo de la cubierta del tubo entre en contacto
con el lateral de la unidad.
3 Asegure ambos extremos de cada cubierta del tubo con las uniones adjuntas
(co-
loque las uniones a 20 mm, 25/32 pulg. de los extremos de la cubierta del tubo).
• Después de haber conectado los tubos de refrigerante a la unidad interior, realice
una prueba de fuga de gas de las conexiones de los tubos con gas nitrógeno.
(Compruebe que no exista ninguna fuga entre los tubos de refrigerante y la unidad
interior.)
A Dimensiones del corte abocinado
Tubo de cobre O.D.
(mm, pulg.)
Dimensiones de abocinado
dimensiones øA (mm, pulg.)
ø6,35, 1/4” 8,7 a 9,1 11/32 a 23/64
ø9,52, 3/8” 12,8 a 13,2 1/2 a 33/64
ø12,7, 1/2” 16,2 a 16,6 41/64 a 21/32
Tubo de cobre O.D.
(mm, pulg.)
A
Herramienta abocinada para R410A
Tipo gancho (mm, pulg.)
ø6,35, 1/4” 0 a 0,5 0 a 1/64
ø9,52, 3/8” 0 a 0,5 0 a 1/64
ø12,7, 1/2” 0 a 0,5 0 a 1/64
A
Troquel
B Tubo de cobre
A Tubo de refrigerante y material aislante
(no incluidas)
B Tapa del tubo (grande) (Accesorio)
C Tapa del tubo (pequeña) (Accesorio)
D Tubo de refrigerante (gas)
E Tubo de refrigerante (líquido)
F Abrazadera (Accesorio)
G Sección transversal de la conexión
H Tubo de refrigerante
I Material aislante
J Enróllelo apretando.
31
Máx. 65ft.
5 a 7 ft
Máx. 6 pulg.
7/16
1-3/16 1-3/16 1-3/16
,
5. Tubo de refrigerante y tubo de drenaje
Fig. 5-5
5.4. Tubería de drenaje (Fig. 5-5)
• Utilice VP25 (tubo de PVC de ø32 mm, 1-1/4 pulg.) para el tubo de drenaje y
prevea una pendiente de descenso de 1/100 o más.
• Asegúrese de conectar las juntas de los tubos con un adhesivo de tipo polivini-
lo.
• Observe la fi gura para realizar los trabajos de canalización.
•
Utilice la manguera de drenaje incluida para cambiar la dirección de la extracción.
1
Tubería correcta
C
Metal de soporte
2
Tubería incorrecta
K
Expulsador de aire
A
Aislamiento (9 mm, 3/8 pulg. o más)
L
Elevado
B
Pendiente de descenso de 1/100 o más
M
Retención de olores
Agrupación de tuberías
D
O.D. ø32 mm, 1-1/4 pulg. TUBO PVC
E
Hágalo lo más ancho posible
F
Unidad interior
G
Haga la medida de la tubería ancha para la agrupación de tuberías.
H
Pendiente de descenso de 1/100 o más
I
O.D. ø38 mm, 1-1/2 pulg. TUBO PVC para agrupación de tuberías.
(9 mm, 3/8 pulg. o mayor aislamiento)
J
Hasta 500 mm, 19-11/16 pulg.
1
2
6. Trabajo eléctrico
6.1. Unidad interior (Fig. 6-1)
1. Extraiga 2 tornillos para abrir la tapa de componentes eléctricos.
2. Coloque cada uno de los cables en las tomas de la caja de los componentes
eléctricos. (Adquiera localmente el cable de alimentación y el de control.)
3. Conecte fi rmemente el cable de alimentación y el cable del control a los pane-
les de terminales.
4. Asegure los cables con bridas fuera de la caja de componentes eléctricos.
5. Vuelva a colocar la tapa de los componentes eléctricos como estaba.
• No permita que se afl ojen los tornillos terminales
• Instale siempre una toma de tierra.
(Diámetro del cable de toma de tierra: más grueso de 1,6 mm, 5/8 pulg.
(AWG14))
• Coloque el cable de alimentación y el de control en la caja de los componentes
eléctricos utilizando manguitos aisladores separadores para fuerza tractiva.
(Conexión PG o similar.)
• La cinta se fi ja sobre el orifi cio de conducción utilizado para conectar el cablea-
do eléctrico. Retire esta cinta si va a realizar una conexión a través del orifi cio.
(pulg.)
Fig. 5-6
1. Conecte el tubo de desagüe (suministrado con la unidad) al orifi cio de desagüe.
(Fig. 5-6)
(Sujete el tubo con cinta aislante y asegure la conexión con una abrazadera.)
2.
Instale un tubo de drenaje (no incluido) (tubo de PVC, O.D. ø32 mm, 1-1/4 pulg.).
(Sujete el tubo con cinta aislante y asegure la conexión con una abrazadera.)
3. Aísle el tubo de drenaje (tubo de PVC, O.D. ø32 mm, 1-1/4 pulg. y manguito).
4. Compruebe que el líquido de drenaje circule correctamente.
5. Aísle el puerto de drenaje con material aislante y sujételo con una abrazadera.
(Tanto la abrazadera como el material aislante vienen incluidos con el equipo.)
A
Unidad principal
G
Tubo de drenaje (O.D. ø32 mm, 1-1/4 pulg. PVC TUBO)
B
Material aislante
H
Material aislante (comprado en su localidad)
C
Abrazadera (grande)
I
Tubo de PVC transparente
D
Puerto de drenaje (transparente)
J
O.D. ø32 mm, 1-1/4 pulg. PVC TUBO
(Inclinación mínima de 1/100)
E
Límite de colocación
K
Abrazadera (pequeña)
F
Unión
L
Tubo de desagüe
A
C
G
D
H
E
B
F
CN105
ROJO
E
Fig. 6-1
A
Cubierta de los componentes eléctricos
E
Panel del controlador interior
B
Caja de los componentes eléctricos
F
Panel de alimentación
C
Terminal de conexión de la unidad interior/
exterior
G
Conexión del cable de ubicación interior - exterior
D
Terminal del controlador remoto ca-
bleado
H
Cable de ubicación del control remoto
32
A
C
B
D
S3
S3
S2
S1
S2S1
21
F
CN105
ROJO
E
E
6.1.1. Alimentación de la unidad interior suministrada por la unidad
exterior (Fig. 6-2)
Están disponibles los siguientes patrones de conexión.
Los patrones de la fuente de alimentación de la unidad exterior varían en función
del modelo.
Sistema 1:1
Modelo de la unidad interior SLZ-KA09 SLZ-KA12 SLZ-KA15
Alimentación Monofase, 208/230V, 60Hz
Min. circuit ampacity 1 A
Fan motor (F.L.A) 0,23 A 0,28 A
Amperaje mínimo del circuito 15 A
Cableado
Cable n° ×
tamaño (mm²)
Unidad interior-unidad exterior *1 3 × AWG 14 (Polar)
Cable a tierra de la unidad interior y de la unidad exterior
1 × Mín. AWG 16
Controlador remoto cableado: unidad interior
*2 2 × AWG 22 (No polar)
Rango del
circuito
Unidad interior-unidad exterior S1-S2 *3 208/230 V CA
Unidad interior-unidad exterior S2-S3 *3 24 V CC
Controlador remoto cableado: unidad interior
*3 12 V CC
*1 Máx. 50 m, 165 ft
*2 El cable de 10 m (30 pies) está conectado al accesorio del controlador remoto cableado.
Máx. 500 m, 1500 ft.
*3 Los valores NO siempre se aplican a la toma a tierra.
El terminal S3 dispone de DC24V frente al terminal S2. Entre S3 y S1, estos terminales no
están aislados eléctricamente por el transformador u otro dispositivo.
Notas:
1. El diámetro de los cables debe cumplir la normativa local y nacional.
2. Utilice cables de cobre.
3. Utilice cables con un régimen nominal de 600 V o superior para los cables
de la fuente de alimentación y los cables de conexión de las unidades in-
terior/exterior.
4. Instale un cable de toma de tierra más largo que el resto de los cables.
Cuidado:
• Asegúrese de no realizar un mal cableado.
• Apriete fi rmemente los tornillos de la terminal para evitar que se afl ojen.
• Tras apretarlos, tire ligeramente de los cables para confi rmar que no se
muevan.
Fig. 6-2
A
Unidad interna
B
Unidad externa
C
Controlador remoto cableado
D
Interruptor/fusible principal
E
Conexión a tierra
F
Panel del controlador interior
Para la Alimentación
6. Trabajo eléctrico
Fig. 6-3
1
Mode number
2
Setting number
3
Refrigerant address
4
Unit number
6.3. Ajuste de funciones
Para el controlador remoto cableado (Fig. 6-3)
Cambio del ajuste de voltaje de alimentación
• Asegúrese de cambiar el ajuste de voltaje de alimentación dependiendo del vol-
taje utilizado.
1
Paso al modo de edición de funciones.
DESCONECTE el controlador remoto cableado.
Pulse simultáneamente los botones
A
y
B
y manténgalos pulsados duran-
te al menos dos segundos. “FUNCTION” empezará a parpadear.
2
Utilice el botón
C
para ajustar la dirección de refrigerante (
3
) a 00.
3
Presione
D
y [--] comenzará a parpadear en la visualización del número de
unidad (
4
).
4
Utilice el botón
C
para cambiar el número de unidad (
4
) a 00.
5
Presione el botón
E
MODE para designar la dirección de refrigerante/número
de unidad. [--] parpadeará momentáneamente en la visualización del número
de modo (
1
).
6
Presione los botones
F
para ajustar el número de modo (
1
) a 04.
7
Pulse el botón
G
;
el número de confi guración de la unidad en uso (
2
) empe-
zará a parpadear.
Utilice el botón
F
para modifi car el número de confi guración de acuerdo con la
tensión eléctrica que vaya a emplear.
Tensión eléctrica
230 V : número de confi guración = 1
208 V : número de confi guración = 2
8
Pulse el botón MODE
E
para que el modo y el número de confi guración (
1
)
y (
2
) estén continuamente activados y se pueda confi rmar el contenido de la
confi guración.
9
Mantenga simultáneamente presionados los FILTER
A
y TEST RUN
B
duran-
te dos segundos por lo menos. La pantalla de selección de funciones desapare-
cerá momentáneamente y aparecerá la visualización de desconexión (OFF) del
acondicionador de aire.
PAR-21MAA
ON/OFF
FILTER
CHECK
OPERATION
CLEAR
TEST
TEMP.
MENU
BACK DAY
MONITOR/SET
CLOCK
ON/OFF
A
B
DC
G
E
F
4
1
2
1
3 4
12
6.2. Controlador remoto
6.2.1. Controlador remoto cableado
1) Ajuste de 2 controladores remotos
Si hay 2 controladores remotos conectados, ajuste uno como “principal” y el otro
como “subordinado”. Para conocer los procedimientos de ajuste, consulte “Selec-
ción de función” en el manual de instrucciones de la unidad interior.
33
6. Trabajo eléctrico
Tabla de funciones
Seleccione el número de unidad 00
Modo Ajustes
Núm. de modo
Núm. de
ajuste
Confi guración
inicial
Ajuste
Controlador
remoto cableado
(Termostato de
radiofrecuencia)
Recuperación automática de fallo de alimentación
(FUNCIÓN DE REACTIVACIÓN AUTOMÁTICA)
No disponible
01
(101)
1
Disponible 2
Detección de la temperatura de la sala Media de funcionamiento de la unidad interior
02
(–)
1
Ajustada por el control remoto de la unidad interior 2
Sensor interno del control remoto cableado 3
Conectividad LOSSNAY No soportada
03
(103)
1
Soportada (la unidad interior no está equipada con entrada de aire del exterior)
2
Soportada (la unidad interior está equipada con entrada de aire del exterior)
3
Voltaje de alimentación 230 V
04
(104)
1
208 V 2
Seleccione los números de unidad 01 a 03 o todas las unidades (AL [controlador remoto alámbrico] / 07 [controlador remoto inalámbrico])
Modo Ajustes
Núm. de modo
Núm. de
ajuste
Confi guración
inicial
Ajuste
Controlador
remoto cableado
(Termostato de
radiofrecuencia)
Señalización de fi ltro 100 horas
07
(107)
1
2500 horas 2
Sin indicador de señalización del fi ltro 3
Velocidad del ventilador Estándar (PLH/PLA)/Silencioso (PCH/PCA)
08
(108)
1—
Techo alto
1
(PLH/PLA)/Normal (PCH/PCA) 2 —
Techo alto
2
(PLH/PLA)/Techo alto (PCH/PCA) 3 —
Núm. de salidas de aire 4 direcciones
09
(109)
1—
3 direcciones 2—
2 direcciones 3—
Opciones instaladas (Filtro de alto rendimiento) No soportado
10
(110)
1—
Soportado 2—
Ajuste de las aletas de movimiento vertical Sin aletas
11
(111)
1—
Equipado con aletas (Confi guración del ángulo de las paletas
1
)
2—
Equipado con aletas (Confi guración del ángulo de las paletas
2
)
3—
34
1
23
45
A=1-1/16
Mín.22-11/16
Mín.24-13/32
+3/16
0
19/32
a
25/32
Fig. 7-3
Fig. 7-4
7.2. Preparación para conectar la rejilla (Fig. 7-2)
• Con la plantilla que se suministra con este equipo, ajuste y compruebe la posi-
ción de la unidad en el techo. Si la unidad no está colocada en el techo de forma
adecuada, podrían producirse escapes de aire o generarse una condensación.
• Asegúrese de que la abertura del techo está dentro de los siguientes límites:
576 × 576 - 620 × 620 mm, 22-11/16 × 22-11/16 pulg. a 24-13/32 × 24-13/32
pulg..
• Asegúrese de que el paso A se realiza en 27-32 mm, 1-1/16 a 1-1/4 pulg.. Si no
se respeta este margen, podrían producirse graves daños.
A
Unidad principal
B
Techo
C
Plantilla (Accesorio)
D
Dimensiones de apertura del techo
7.2.1. Extracción de la rejilla de admisión (Fig. 7-3)
• Deslice las palancas en la dirección indicada mediante la fl echa
1
para abrir la
rejilla de admisión.
• Quite el gancho que fi la la rejilla.
* No quite el gancho de la rejilla de admisión.
• Con la rejilla de admisión en posición “abierta”, extraiga la bisagra de la rejilla de
admisión de la rejilla tal y como se indica mediante la fl echa
2
.
Fig. 7-2
7.3. Instalación de la rejilla
• Preste especial atención debido a la restricción existente en la colocación de la
posición de la rejilla.
7.3.1. Preparación (Fig. 7-5)
• Instale los 2 tornillos con arandelas que se adjuntan en la unidad principal (en el
área del tubo de refrigerante de uno de los extremos y en el extremo opuesto) tal
y como se indica en el diagrama.
A
Unidad principal
B
Diagrama detallado de instalación de tornillo y arandela (accesorio).
(pulg.)
Fig. 7-5
7.2.2. Extracción del panel angular (Fig. 7-4)
• Extraiga el tornillo de la esquina del panel angular. Deslice los paneles angulares
indicados por la fl echa
1
para extraer este panel.
A
Rejilla de admisión
E
Orifi cio para el gancho de la rejilla
B
Rejilla
F
Panel angular
C
Palancas de la rejilla de admisión
G
Tornillo
D
Gancho de la rejilla
7.1.
Comprobación de accesorios de la rejilla (Fig. 7-1)
• La rejilla debe suministrarse con los siguientes accesorios.
Nombre accesorio Cantidad Forma (mm, pulg.)
1
Dimensiones de la rejilla 1 650 × 650, 25-19/32 × 25-19/32
2
Tornillo con arandela cautiva 4 M5 × 0,8 × 25, M5 × 1/32 × 31/32
3
Plantilla 1
4
Remache 2
5
Abrazadera 2
7. Instalación de la rejilla
Fig. 7-1
(pulg.)
35
A
Fig. 7-8
7.4. Bloqueo de la dirección del flujo de aire de as-
censo/descenso (Fig. 7-9)
Puede ajustar y bloquear las paletas de la unidad con orientación de ascenso o des-
censo dependiendo de las condiciones ambientales de uso.
• Ajústelas de acuerdo con las preferencias del cliente.
No se puede manejar el funcionamiento de las paletas de ascenso/descenso ni
todos los controladores automáticos mediante el controlador remoto. Además, la
posición real de las paletas puede variar respecto a la indicada en el controlador
remoto cableado.
1
Apague el interruptor principal.
Pueden producirse daños o descargas eléctricas mientras gire el ventilador de
la unidad.
2
Desconecte el conector del motor de paleta del ventilador que desee bloquear.
(Mientas presiona el botón, extraiga el conector en la dirección indicada por la
fl echa tal y como se indica en el diagrama.) Después de extraer el conector,
aíslelo con cinta aislante.
3
Para ajustar la dirección de fl ujo de aire deseada, mueva lentamente las pale-
tas hacia arriba/abajo dentro del margen especifi cado. (Fig. 7-10)
Margen especifi cado
Dirección del
fl ujo de aire de
ascenso/descenso
Horizontal 30°
Descenso 45° Descenso 55° Descenso 70°
A
21 mm
13/16 pulg.
25 mm
31/32 pulg.
28 mm
1-3/32 pulg.
30 mm
1-3/16 pulg.
• Puede ajustar las paletas entre 21 y 30 mm (13/16 y 1-3/16 pulg.).
Cuidado:
No ajuste las paletas de ascenso/descenso más allá del margen especifi ca-
do. Se podría formar condensación y gotear desde el techo, o podría produ-
cirse un funcionamiento incorrecto de la unidad.
Fig. 7-9
A
Botón
B
Motor de la paleta
C
Conector
D
Conector
Fig. 7-10
7.3.4. Conexión de cables (Fig. 7-8)
• Asegúrese de conectar la unidad al conector (blanco: polo 10 / rojo: polo 9). A
continuación, coloque el tubo de cristal blanco que viene junto con la unidad
principal de forma que cubra al conector.
Cierre la apertura del tubo de cristal con el Abrazadera.
• Asegúrese de que cada cable no tenga soltura en el remache de la rejilla.
A
Remache (Accesorio)
B
Tubo de vidrio blanco
C
Conector de la unidad principal
D
Conector de la rejilla
E
Abrazadera (Accesorio)
E
Posiciones de medición
estándar de la rejilla
F
Paletas de ascenso/
descenso
7. Instalación de la rejilla
7.3.2. Instalación temporal de la rejilla (Fig. 7-6)
•
Alinee la caja de componentes eléctricos de la unidad principal con el receptor de
la rejilla y fi je temporalmente la rejilla mediante los orifi cios con forma de campana.
* Compruebe que le cableado de la rejilla no quede enganchado entre la rejilla
y la unidad principal.
A
Unidad principal
B
Cubierta de las piezas eléctricas
C
Tornillo con arandela (de uso temporal)
D
Tornillo con arandela (Accesorio)
E
Rejilla
F
Orifi cio con forma de campana
7.3.3. Fijación de la rejilla (Fig. 7-7)
•
Fije la rejilla a la unidad principal apretando los 2 tornillos previamente instalados (con
arandelas cautivas) así como los 2 tornillos restantes (con arandelas cautivas).
* Compruebe que no haya huelgos entre la unidad principal y la rejilla o entre
la rejilla y el techo.
Cuidado:
Cuando apriete el tornillo con arandela cautiva
2
, hágalo con un par de
apriete de 4,8 N·m o menos. No utilice nunca un atornillador por percusión.
•
Ello podría provocar daños en las piezas.
A
Techo
B
Unidad principal
C
Rejilla
D
Compruebe que no haya huelgos.
Fig. 7-6
Fig. 7-7
36
8. Prueba de funcionamiento
8.1. Antes de realizar las pruebas
► Después de instalar las unidades interior y exterior y de haber instalado
las tuberías y los cables, vuelva a comprobar que no hay fugas de refrige-
rantes. conexiones fl ojas o polaridad incorrecta.
► Mida la impendencia entre el bloque de terminales (L, N, ) de la fuente
de alimentación de las unidades y el suelo con un megaóhmetro de 500 V
y compruebe que sea mayor o igual a 1,0 M
.
7. Instalación de la rejilla
Fig. 7-11
7.5. Instalación de la rejilla de admisión (Fig. 7-11)
• Invierta el procedimiento descrito en el apartado “7.2. Preparación para conectar
la rejilla” para instalar la rejilla de admisión y el panel angular.
A
Tubería de refrigeración de la unidad principal
B
Tubería de drenaje de la unidad principal
C
Panel angular
* Aislamiento en cualquier posición, en caso de que sea posible.
D
Posición de las palancas de la rejilla de admisión cuando es enviada de fábrica.
* Aunque puede instalar los clips en cualquiera de las cuatro posiciones.
7.6. Comprobación
• Asegúrese de que no hay ningún hueco entre la unidad y la rejilla, ni entre la
rejilla y la superfi cie del techo. Si hubiese alguno, podrían formarse gotas de
condensación.
• Asegúrese de que los cables han quedado fi rmemente conectados.
Errores detectados por la unidad interior
Controlador remoto cableado
Termostato de radiofrecuencia
Síntoma Observaciones
Código de comprobación
P1 Error del sensor de admisión
P2 Error del sensor del tubo (TH2)
P9 Error del sensor del tubo (TH5)
E6, E7 Error de comunicación con unidad interior/exterior
P4 Error del sensor de drenaje
P5 Error de la bomba de drenaje
PA Error del compresor forzado
P6 Funcionamiento de seguridad por helada/sobrecalentamiento
EE Error de comunicación entre unidades interior y exterior
P8 Error de temperatura del tubo
E4 Error de recepción de señal del controlador remoto
Fb Error del sistema de control de la unidad interior (error de memoria, etc.)
Errors detected by unit other than indoor unit (outdoor unit, etc.)
Controlador remoto cableado
Termostato de radiofrecuencia
Síntoma Observaciones
Código de comprobación
E9
Error de comunicación de la unidad interior/exterior (error de transmisión) (unidad exterior)
Para información detallada, com-
pruebe la pantalla de LEDs del
cuadro del controlador exterior.
UP Interrupción del compresor por sobrecorriente
U3, U4 Apertura/corte de termistores de la unidad exterior
UF Interrupción por sobrecorriente del compresor (si el compresor está bloqueado)
U2 Temperatura de descarga anormalmente alta/49C funcionó/refrigerante insufi ciente
U1, Ud
Presión anormalmente alta (63H funcionó)/Funcionamiento de seguridad por sobrecalen-
tamiento
U5 Temperatura anormal del cuerpo de refrigeración
U8 Parada de seguridad del ventilador de la unidad exterior
U6 Interrupción del compresor por sobrecorriente/Anomalía en el módulo de alimentación
U7 Anomalía de sobrecalentamiento debido a una baja temperatura de descarga
U9, UH
Anomalía (tensión demasiado alta o baja, señal asíncrona anormal al circuito principal)/
Error del sensor de corriente
8.2. Prueba de funcionamiento
■
Consulte el manual de instalación que se incluye con cada controla-
dor remoto para obtener más información.
8.3. Autotest
■
Consulte el manual de instalación que se incluye con cada controlador remoto
para obtener más información.
■
El termostato de radiofrecuencia no está establecido.
37
Fig. 8-1
8. Prueba de funcionamiento
8.4. Comprobación del drenaje (Fig. 8-1)
• En el momento de comprobar, asegúrese de que el agua se drena correctamen-
te y que no pierde por las junturas.
• Realice siempre esta comprobación durante la instalación, incluso cuando no se
requiera que la unidad proporcione refrigeración/secado en ese momento.
• De igual manera, compruebe el drenaje antes de terminar la instalación de los
techos de los locales nuevos.
(1) Quite la tapa de la entrada de suministro de agua y añada aproximadamente
1000 cc, 1/4 gal de agua usando una bomba de suministro de agua o dispositi-
vo similar. Durante este proceso, tenga cuidado de que no penetre agua en el
mecanismo de la bomba de drenaje.
(2) Confi rme que el agua se drena a través de la salida de drenaje, después de
haber pulsado el interruptor del modo de controlador remoto al modo de prueba
de funcionamiento (modo de refrigeración).
(3) Después de haber comprobado el drenaje, coloque nuevamente la tapa y aísle
el suministro eléctrico.
(4) Después de confi rmar que el sistema de drenaje funciona, coloque nuevamente
el tapón de drenaje.
A
Introduzca el extremo de la bomba de 3 a 5 cm, 1-3/16 a 2 pulg.
B
Tapa de la entrada de suministro de agua
C
Aproximadamente unos 1000 cc, 1/4 gal
D
Agua
E
Tapón de drenaje
• Controlador remoto cableado
Compruebe el código que aparece en la LCD.
• Si no se puede activar la unidad adecuadamente después de haberse llevado a cabo la ejecución de prueba, consulte la tabla siguiente para suprimir la causa.
Nota:
No se puede utilizar durante aproximadamente 30 segundos después de cancelar la selección de funciones. (Funcionamiento correcto)
Para la descripción de cada uno de los LED (LED 1, 2, 3) de los controladores interiores, consulte la tabla siguiente.
LED1 (alimentación para microordenador) Indica si se suministra alimentación de control. Asegúrese de que este LED esté siempre encendido.
LED2 (alimentación para controlador remoto cableado) Indica si se suministra alimentación al controlador remoto cableado.
LED3 (comunicación entre unidades interior y exterior)
Indica el estado de comunicación entre las unidades interior y exterior. Asegúrese de que este LED
esté siempre parpadeando.
Síntoma
Causa
Controlador remoto cableado / termostato de radiofrecuencia
PLEASE WAIT
Durante aproxima-
damente 2 minutos
después del encendido.
• Durante aproximadamente 2 minutos después del encendido, no se puede utilizar el control
remoto debido al proceso de calentamiento del equipo. (Funcionamiento correcto)
PLEASE WAIT → Código de error
Aproximadamente 2
minutos después de
haber fi nalizado el
encendido.
• El conector del dispositivo de protección de la unidad exterior no está conectado.
• Cableado de fase abierta o invertida del bloque de terminales de alimentación de la unidad
exterior.
NO aparecen mensajes en pantalla aunque
se active el interruptor de funcionamiento
•
Cableado incorrecto entre las unidades interior y exterior (polaridad incorrecta de S1, S2, S3).
• El cable del controlador remoto es corto
HEAD OFFICE: TOKYO BUILDING, 2-7-3, MARUNOUCHI, CHIYODA-KU, TOKYO 100-8310, JAPAN
Please be sure to put the contact address/telephone number on
this manual before handing it to the customer.
This product is designed and intended for use in the residential,
commercial and light-industrial environment.
RG79Y612H02 Printed in Thailand
