Contemporary Lever
Privacy/Passage CP/BP
48761 / 04
1/4
A
B
E
D
C
F
F2
F3
G
G2
H
J
D
L
K
Installation is the
same, regardless
of model shown.
La instalación es la
misma sin
importar el
modelo que se
ilustre.
L’installation est la
même pour tous
les modèles
représentés.

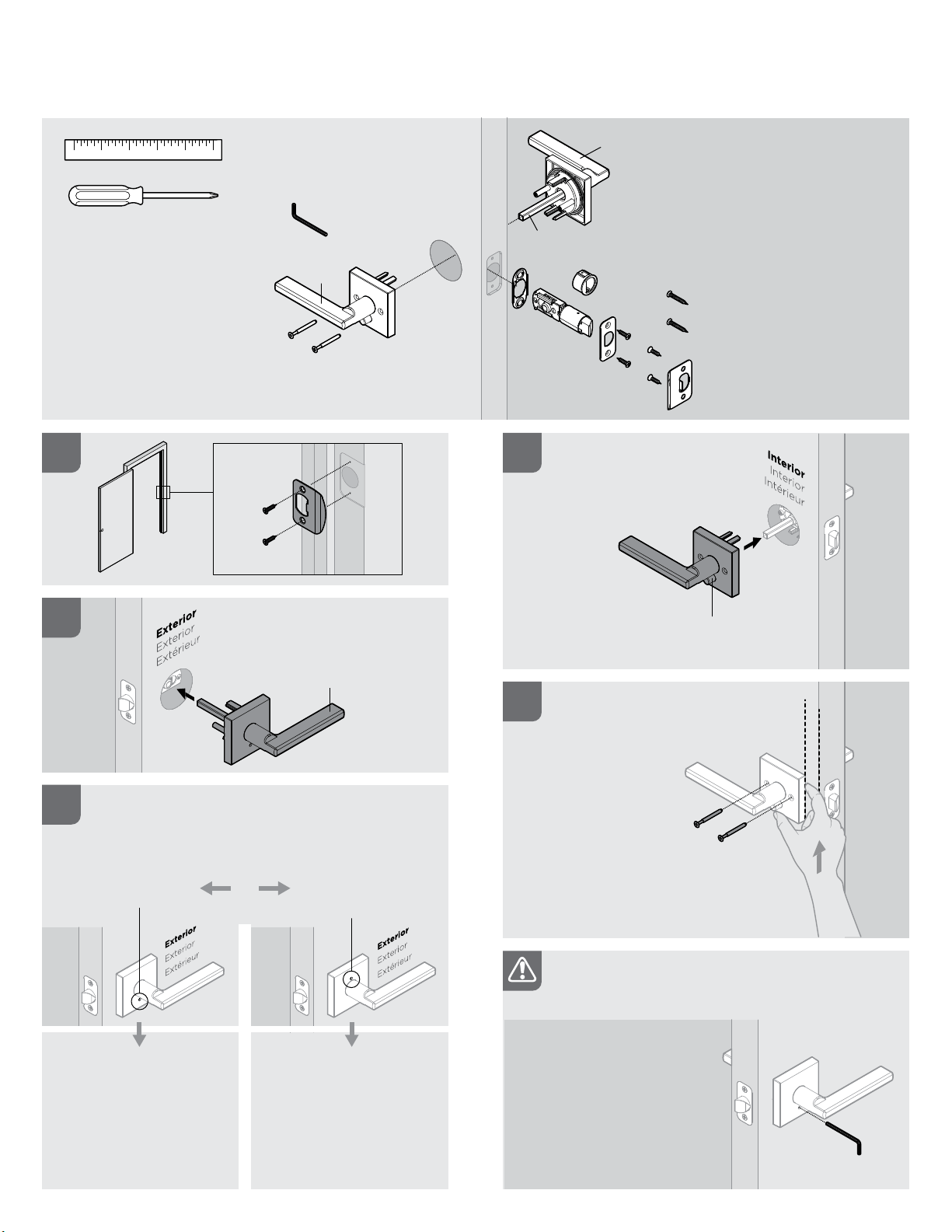

Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
A
A
B
C
E
A
1⅜" — 1¾"*
35 mm — 44 mm*
Check Dimensions
Revise las medidas
Vérifier les dimensions
2⅛"
54 mm
2⅜" (60 mm)
or • o • ou
2¾" (70 mm)
1"
25 mm
Adjust Latch “A” (if needed)
Ajuste el pestillo “A” (si es necesario)
Ajuster le verrou “A” (si nécessaire)
2⅜" (60 mm)
or
o
ou
2¾" (70 mm)
Correctly orient latch “A”
Oriente correctamente el pestillo “A”
Orienter correctement le pêne “A”
Correctly orient latch “A”
Oriente correctamente el pestillo “A”
Orienter correctement le pêne “A”
A
D
Angle
Ángulo
Angle
Jamb
Marco
Montant
wood block
bloque de
madera
bloc en bois
See drilling instructions on page 4 if needed.
Ver las instrucciones para taladrar en la página 4 si es necesario.
Voir les instructions de perçage sur la page 4 si nécessaire.
Angle
Ángulo
Angle
Jamb
Marco
Montant
A
*Thick door service kits
for 2¼" (57 mm) thick
doors available through
customer service.
*El servicio al cliente tiene
juegos de reparación para
puertas de 57 mm (2¼")
de espesor.
*On peut se procurer des
trousses de service pour
portes d’une épaisseur de
57 mm (2¼") au près du
service à la clientèle.
or
o
ou
Kwikset
1-800-327-5625
www.kwikset.com
Weiser
USA: 1-800-677-5625
CANADA: 1-800-501-9471
www.weiserlock.com
Proceed to Step 3.
Vaya al paso 3.
Passez à l’étape 3.

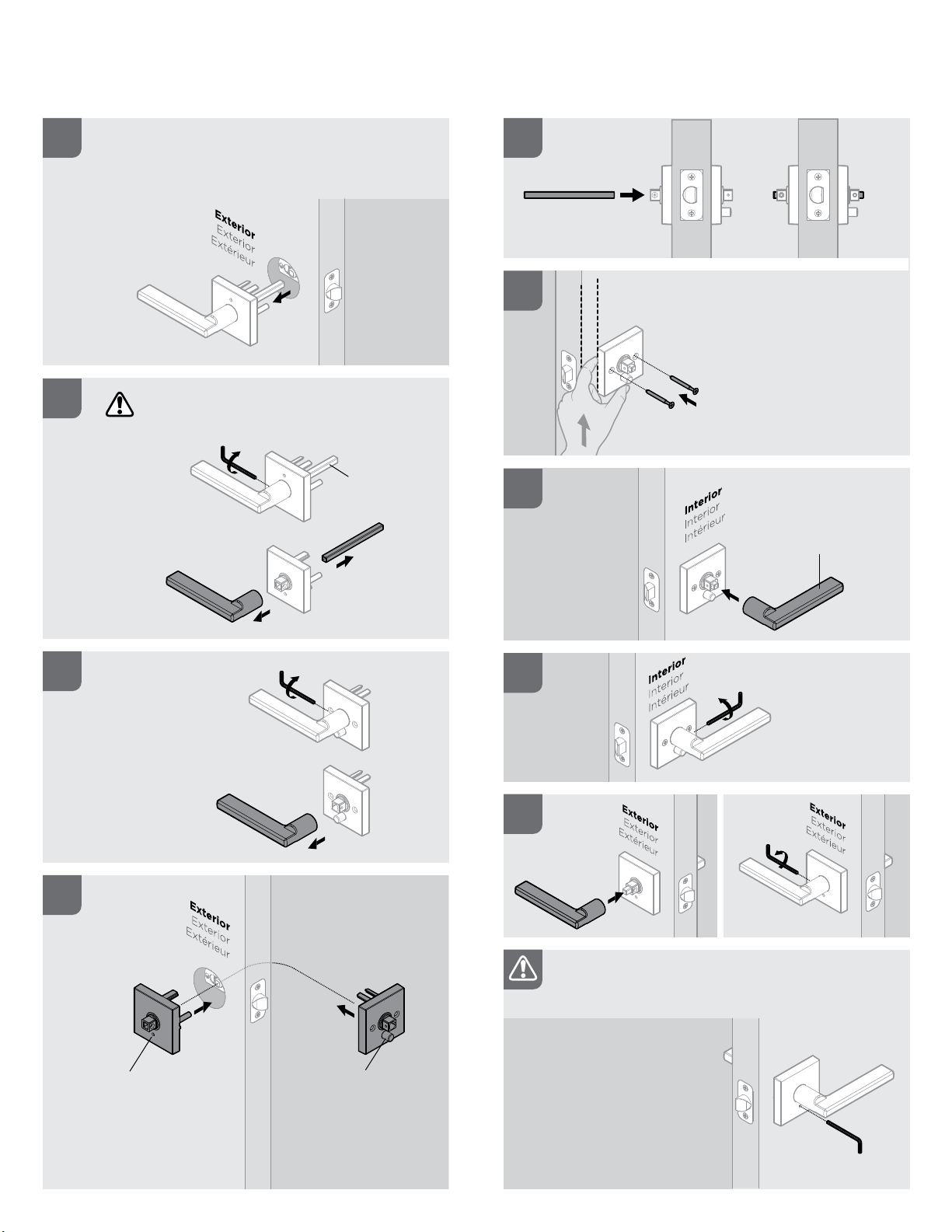

1
2
3
