Sun Joe SPX3501 13A Electric Pressure Washer User Manual

, LLC

SAVE THESE INSTRUCTIONS

A Division of Snow Joe

, LLC

OPERATOR’S MANUAL

Form No. SJ-SPX3501-880E-MR7

Model SPX3501

13A ELECTRIC PRESSURE WASHER

2300 PSI MAX PRESSURE AT INITIAL DISCHARGE PER CSA INTERNAL PRESSURE TESTING

1.48 GPM MAX FLOW WITH NOZZLE OPEN AT MINIMUM PRESSURE

IMPORTANT!

Safety Instructions

All Operators Must Read These

Instructions Before Use

mWARNING! This indicates a hazardous situation, which,

if not avoided, could result in death or serious injury.

mCAUTION! This indicates a hazardous situation, which,

if not avoided, could result in minor or moderate injury.

mDANGER! This indicates a hazardous situation, which,

if not followed, will result in death or serious injury.

General Safety

mWARNING! This appliance is not intended for use

by children or by unassisted, unsupervised persons whose

physical, sensory or mental capabilities prevent them from

using it safely. Children should be supervised to ensure that

they do not play with the appliance.

Before starting up your machine, please check it carefully for

any defects. If you nd any, do not start up your machine.

Contact your authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

mWARNING! When using the pressure washer, basic

safety precautions should always be followed to reduce the

risk of re, electric shock, and personal injury. These include:

• Know your product – Know how to stop the machine and

bleed pressure quickly. Thoroughly familiarize yourself with

the controls.

• Keep bystanders away – All visitors and pets should be

kept a safe distance away from the work area.

• Use the right product – Do not use this machine for any

job except that for which it is intended.

• Dress properly – Do not wear loose clothing or jewelry.

They can get caught in moving parts. Protective rubber

gloves and non-slip footwear are recommended when

working outdoors.

•

mCAUTION! – Exercise caution to avoid slipping or falling.

Wear protective footwear that will protect your feet and

improve your footing on slippery surfaces.

• Stay alert – Watch what you are doing. Use common

sense. Do not operate the pressure washer when you are

tired, or under the inuence of alcohol or drugs.

• Do not overreach –

Keep proper footing and balance at

all times.

• Avoid unintentional starting – Do not carry a plugged-

in machine with your nger on the trigger. Make sure the

switch is o before plugging in the machine.

• Do not abuse the cord – Never carry the machine by the

cord or yank the cord to disconnect it from the receptacle.

Keep the cord away from heat, oil, and sharp edges.

• Use safety glasses – Also use safety footwear, snug-tting

clothing, protective gloves, hearing and head protection.

• Check the water temperature – This pressure washer is

not meant to pump hot water. NEVER connect it to a hot

water supply as it will signicantly reduce the life of the

pump.

• Store indoors – NEVER store the pressure washer

outdoors or where it could freeze. The pump could be

seriously damaged.

• Ground Fault Circuit Interrupter (GFCI) – This product

is provided with a ground fault circuit interrupter built into

the power cord plug. If replacement of the plug or cord is

needed, use only identical replacement parts.

• Inspect electrical cords – The of the power cord should

be perfectly intact. If the power cord is damaged or shows

any signs of wear or tear, do not use the pressure washer.

Contact your authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

mWARNING! Do not use this appliance without reading

this instruction manual.

mWARNING! This appliance has been designed for

use with cleaning agents that are recommended by the

manufacturer. The use of other cleaning agents or chemicals

may adversely aect the safety of the appliance.

mWARNING! Do not use the appliance within range of

persons unless they are wearing protective clothing.

mWARNING! High-pressure jets can be dangerous if

subject to misuse. The jet must not be directed at persons,

pets, live electrical equipment, or the appliance itself.

• Do not direct the jet at yourself or others in order to clean

clothes or footwear.

• Risk of explosion – Do not spray ammable liquids.

• Disconnect the tool – Disconnect from the electrical power

supply before performing any maintenance task.

• Keep children away – This high-pressure electric

power washer must not be used by children or untrained

personnel.

• To ensure appliance safety, use only original replacement

parts from the manufacturer or those approved by the

manufacturer.

mWARNING! Water that has owed through backow

preventers is considered to be non-potable.

mWARNING! During cleaning, maintenance or when

replacing parts, the machine must be disconnected from its

power source by removing the plug from the socket outlet.

mWARNING! High-pressure hoses, ttings, and

couplings are important for the safe operation of the appliance.

Use only hoses, ttings, and couplings recommended by the

manufacturer.

• Check for damaged parts – Do not use the appliance if

the supply cord or other important parts of the appliance

are damaged (e.g. safety devices, high-pressure hoses,

trigger gun).

mWARNING! If an extension cord is used, the plug and

socket must be of watertight construction.

mWARNING! Inadequate extension cords can be

dangerous.

• This high-pressure electric power washer must not be used

at temperatures below 32ºF (0°C).

mWARNING! Power cords on drums should always be

completely unwound to prevent the cord from overheating.

• Power cord connections should be kept dry and o the

ground.

• If the power cord is damaged, do not use the appliance.

Contact your authorized Snow Joe

+ Sun Joe

dealer or

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

• Keep the machine on a stable, at surface during operation,

handling, transportation, and storage. Sudden overturn of

the machine can cause bodily injury.

• In the event of an accident or breakdown, switch o the

machine immediately. (If contact with detergent occurs,

rinse with an abundance of clean water.)

Electrical Safety

ATTENTION: If there are problems with the electrical

MAINS, short voltage drops may appear when starting the

equipment. This can, in turn, inuence other equipment

(e.g. cause a lamp to blink). If the MAINS-IMPEDANCE Zmax

< 0.335 OHM, such disturbances are not expected. (If you

require assistance, contact your local supply authority for

further information.)

mWARNING! Electrical Shock Hazard – Before starting

up your machine, please check it carefully for any defects. If

you nd any, do not start up your machine and contact your

distributor.

The following should be observed when connecting the

high-pressure electric power washer to the electric supply:

• The electric supply connection should be performed by a

qualied person.

• The electric supply to this appliance should include either

a residual current device that will interrupt the supply if the

leakage current to the earth exceeds 30 mA for 30 ms or a

device that will interrupt the earth circuit (GFCI).

IMPORTANT: Only use water without any impurities.

If there is a risk of running sand into the inlet water (i.e. from

your own well), an additional lter should be installed.

Grounding Instruction

This product must be grounded. If it should malfunction or

breakdown, grounding provides a path of least resistance

for electric current to reduce the risk of electric shock. This

unit is equipped with a cord having an equipment-grounding

conductor and a grounding plug. The plug must be plugged

into an appropriate outlet that is properly installed and

grounded in accordance with all local codes and ordinances.

mDANGER! Improper connection of the equipment-

grounded conductor can result in a risk of electrocution. Check

with a qualied electrician or service personnel if you are in

doubt as to whether the outlet is properly grounded. Do not

modify the plug provided with the unit. If it will not t the outlet,

have a proper outlet installed by a qualied electrician. Do not

use any type of adapter with this unit.

Safety Devices

The unloader valve can reduce pressure if it exceeds preset

values. The spray gun features a locking device. When the lock

is activated, the spray gun cannot be operated.

1. Thermal sensor – A thermal sensor protects the motor

against overloading. If the thermal sensor is activated and

the power is cut o, wait for a while until the motor is cool

and restart the unit.

2. Ground fault circuit interrupter (GFCI) protection – This

pressure washer is provided with a ground-fault circuit-

interrupter (GFCI) built into the plug of the power-supply

cord. This device provides additional protection from the

risk of electric shock. Should replacement of the plug or

cord become necessary, use only identical replacement

parts that include GFCI protection.

3. It is not recommended to use an extension cord with

this pressure washer. The unit comes standard with a

35 ft GFCI power cord. Using an extension cord may

cause a drop in line voltage resulting in loss of power and

overheating.

4. Use only 3-wire extension cord that has 3-prong

grounding type plug for the product. Use only extension

cords that are intended for outdoor use. These extension

cords are identied by marking "Acceptable for use with

outdoor appliance; store indoors while not in use". Use

only extension cord having an electrical rating not less

than the rating of the product. Do not use damaged

extension cords. Examine extension cord before using

and replace if damaged. Do not abuse extension cord and

do not yank on any cord to disconnect. Keep cord away

from heat and sharp edges. Always disconnect extension

cord from the receptacle before disconnecting the product

from the extension cord.

mWARNING! To reduce the risk of electrocution, keep

all connections dry and o the ground. Do not touch plug with

wet hand.

5. To prevent the appliance cord from disconnecting from the

extension cord during operation, make a knot with the two

cords as shown in Table 1.

6. Do not abuse the cord. Never pull the pressure washer

by the cord or yank the cord to disconnect it from the

receptacle. Keep the cord away from heat, oil, and sharp

edges.

Risk of electrocution

• Inspect cord before using.

• Do not use if cord is damaged.

• Keep all connections dry and o the ground.

• Do not touch plug with wet hands.

• Keep cord away from heat and sharp edges.

• Do not spray electrical apparatus and wiring.

Risk of explosion

• Do not spray ammable liquids.

• Do not use acids, bases, solvents, or any ammable

material in this product. These substances can cause

physical injuries to the operator and irreversible damage to

the machine.

Additional safety instructions

• High-pressure: keep clear of nozzle.

• Injection hazard: equipment can cause serious injury if the

spray penetrates the skin.

• Do not point the gun at anyone or at any part of the body.

• In case of skin penetration, seek medical aid immediately.

• Before servicing, cleaning, or removing any parts, shut o

the power and relieve pressure.

• This machine is not suitable for connection to the potable

water mains.

m WARNING m

Electric shock may cause SEVERE INJURY or

DEATH. Heed these warnings:

• Do not allow any part of the electric pressure washer

to make contact with water while it is in operation. If

the appliance becomes wet while turned o, wipe dry

before starting.

• Do not use an extension cord over 25 ft. The

pressure washer comes equipped with a 35 ft power

cable. Combined cord length must not exceed 60 ft.

Any extension cord must be 14-gauge (or heavier) to

safely power the pressure washer.

• Do not touch the appliance or its plug with wet hands

or while standing in water. Wearing rubber boots

oers some protection.

EXTENSION CORD CHART

Cord Length:

Min. Wire Gauge (A.W.G.):

25 ft (7.6 m)

(B) Connect plug and receptacle

Cord set Appliance cord

(A) Tie cord as shown

Table 1. Method of Securing Extension Cord

Product Description

Purpose

• This electric high pressure washer is intended for residential

use only. It is designed for medium-to-heavy duty cleaning

jobs on boats, motorcycles, RV’s, ATV’s, trailers, decks,

barbecues, siding, patio furniture, and more.

Areas of application

• Never use the machine in potentially explosive areas under

any circumstances!

• The operating temperature must be between 32ºF (0ºC) and

104ºF (40ºC).

• The machine consists of an assembly with a pump, which

is encased in a shock-absorbing housing. To provide the

operator with an optimal working position, the machine is

equipped with a spray wand and a non-slip handle grip,

whose shape and conguration comply with applicable

regulations.

• Do not cover or modify the spray wand or the spray nozzle

in any way.

• The high-pressure electric power washer is designed to be

used with cold or lukewarm water; higher temperatures can

damage the pump.

• Do not use water that is dirty, gritty, or contains any

chemical products, as such impurities could impair

operation and shorten the life of the machine.

Safety Symbols

The following table depicts and describes safety symbols that may appear on this product. Read, understand, and follow all

instructions on the machine before attempting to assemble and operate.

To reduce the risk of injury, user

must keep all bystanders at least

49 ft (15 m) away.

Always keep the power cable

away from heat sources, oils, or

sharp edges. Immediately remove

plug from the mains if the cable is

damaged, frayed, or entangled.

READ THE OPERATOR'S

MANUAL(S) – Read, understand,

and follow all instructions in the

user manual(s) before attempting

to assemble and operate.

SAFETY ALERT – Indicates a

precaution, a warning, or a danger.

WEAR EYE AND HEARING

PROTECTION – For protection

against injury, wear ear defenders

and safety goggles.

WARNING! Do not expose the

unit to rain or wet conditions.

Keep dry.

Machine not suitable for connection

to the potable water mains.

WARNING! Electrical shock hazard.

WARNING! Turn the machine OFF

and disconnect it from the power

supply before inspecting, cleaning,

changing accessories, or conducting

any other maintenance task.

Symbols SymbolsDescriptions Descriptions

Wear non-slip footwear that will

protect your feet and improve your

footing on slippery surfaces.

Wear safety gloves during

use to protect hands.

Store indoors. Never store the

pressure washer outdoors.

If the pump freezes, permanent

damage may result.

Know Your Electric Pressure Washer

Read the owner’s manual and safety rules carefully before operating the pressure washer. Compare the illustration below to

the unit in order to familiarize yourself with the location of the various controls and adjustments. Save this manual for future

reference.

1. Handle

2. Hose reel

3. On/O switch

4. Detergent dial

5. Water inlet + Garden hose adapter

(female coupler)

6. Spray wand protector

7. Wheel (2)

8. Power cord with GFCI

9. Cord holder (2)

10. Soap Quick-Connect nozzle (black)

11. 40º Quick-Connect nozzle (gray)

12. 25º Quick-Connect nozzle (green)

13. 15º Quick-Connect nozzle (yellow)

14. 0º Quick-Connect nozzle (red)

15. Needle clean-out tool

16. Detergent tank

17. Detergent tank cap

18. Nozzle storage board

19. Hose reel handle

20. High-pressure hose

21. Trigger gun

22. Safety lock

23. Trigger

24. High-pressure hose connection

25. Trigger gun holder

26. Spray wand

27. Quick-connector collar

Technical Data

Rated Voltage ....................................................... 120 V ~ 60 Hz

Motor ...............................................................................13-amp

Max Water Inlet Temperature ....................................104ºF/40ºC

Max Water Inlet Pressure ...............................................0.7 MPa

Detergent Tank Capacity ................................... 40.6  oz (1.2 l)

High Pressure Hose Length........................................ 20 ft (6 m)

Power Cord Length .............................................. 35 ft (10.7 m)

Net Weight .......................................................... 41 lbs (18.6 kg)

Max Pressure at initial discharge ................................. 2300 PSI

per CSA internal pressure testing

Rated Pressure under typical load ............................... 2000 PSI

Max Flow with nozzle open ....................... 1.48 GPM (5.6 L/min)

at minimum pressure

Rated Flow under typical load ..................1.09 GPM (4.1 L/min)

0º

15º

25º

40º

SOAP

Unpacking

Carton Contents

• Electric pressure washer

• Handle + hose reel assembly

• Nozzle storage board

• Spray wand protector

• Trigger gun holder

• 4.8 x 20 screws (2)

• 4.8 x 16 screws (5)

• Spray wand

• Trigger gun

• Needle clean-out tool (included with manual packet)

• Five (5) Quick-Connect nozzles (0º, 15º, 25º, 40º and Soap)

• High-pressure hose (on the hose reel)

• Garden hose adapter (female coupler)

• Manual with registration card

1. Carefully remove the pressure washer and check to see

that all of the above items are supplied.

2. Inspect the product carefully to make sure no breakage or

damage occurred during shipping. If you nd damaged or

missing parts, DO NOT return the unit to the store. Please

call the Snow Joe

+ Sun Joe

customer service center at

1-866-SNOWJOE (1-866-766-9563).

NOTE: Do not discard the shipping carton and packaging

material until you are ready to use your new electric

pressure washer. The packaging is made of recyclable

materials. Properly dispose of these materials in

accordance with local regulations.

IMPORTANT! The equipment and packaging material are not

toys. Do not let children play with plastic bags, foils, or small

parts. These items can be swallowed and pose a suocation

risk!

mWARNING! Do not connect to power supply until

assembly is complete. Failure to comply could result in

accidental starting and possible serious personal injury.

Assembly

Tools required: Phillips head screwdriver

1. Slide the handle + hose reel assembly in position on

the top of the pressure washer, xed with two 4.8 x 20

screws and two 4.8 x 16 screws as shown (Fig. 1).

2. Insert high pressure hose into opening, as shown, until it

clicks securely in place (Fig. 2).

3. Put on the nozzle storage board in position and secure

with two 4.8 x 16 screws (Fig. 3).

Fig. 1

Handle + hose

reel assembly

Fix with 4.8 x 16

screws

Fix with 4.8

x 20 screws

Fig. 2

Opening

High-

pressure

hose

4. Slide the trigger gun holder in position (Fig. 4).

5. To assemble the spray wand protector, rst snap the tab

into the slot located at the bottom left side of the unit, and

then secure it in place with one 4.8 x 16 screw (Fig. 5).

6. Fit the stainless steel lance into the trigger gun and rotate

the collar until the two parts are completely locked (Fig. 6).

7. Connect the high-pressure hose to the trigger gun (Fig. 7).

Fig. 3

Nozzle

storage board

Fix with 4.8 x

16 screws

Fig. 4

Trigger gun

holder

Fig. 5

Tab

Slot

4.8 x 16 screw

Fig. 6

Stainless

steel lance

Trigger gun

Collar

High-pressure hose

Trigger gun

Fig. 7

mWARNING! Keep hose away from sharp objects.

Bursting hoses may cause injury. Examine hoses regularly and

replace if damaged. Do not attempt to mend a damaged hose.

8. Connect the garden hose adapter (female coupler) to

the water inlet of the pressure washer, then thread your

garden hose (male end) into the garden hose adapter

(Fig. 8). The garden hose must have an internal diameter

of at least 13 mm (1/2 in.) and must be reinforced. The

water supply must be at least equal to the washer delivery

capacity.

NOTE: The machine is not suitable for connection to the

potable water main.

9. Attach garden hose to water supply (Fig. 9).

mWARNING! Do not connect to potable water system.

mWARNING! If connection is made to a potable water

system, the system shall be protected against backow

mWARNING! The intake water temperature must not

exceed 104ºF/40ºC. The water supply must not exceed

0.7 MPa.

mCAUTION! The washer must only be used with clean

water; use of unltered water containing corrosive chemicals

will damage the washer.

Operation

Using the Pressure Washer

mIMPORTANT! This pressure washer is equipped with

a micro-switch sensitive to water ow. This Total Stop System

(TSS) senses water ow in the pump. When the trigger is

released, water stops owing through the pump. The TSS then

automatically turns the motor o to protect the pump from

overheating, thus saving energy and prolonging pump life.

1. Position the washer as CLOSE as possible to the water

supply.

2. The washer must be used on a secure and stable surface

in a standing, upright position (Fig. 10).

3. Make sure the unit is switched o before plugging the unit

into the power outlet

4. Check that the electrical supply voltage and frequency

(Volt/Hz) correspond to those specied on the rating plate.

If the power supply is correct, you may now plug the

pressure washer into the power outlet (Fig. 11).

NOTE: The GFCI may need to be reset when rst plugged

into the electric outlet. Press the "Reset" button until

the power light indicator on the GFCI illuminates when

plugged in.

5. Turn the water supply tap on completely.

Fig. 8

Garden hose

This end to

water inlet

Garden hose

(male end)

Fig. 9

Connect to water supply

Garden hose

Fig. 10

RESET

TEST

Fig. 11

GFCI

Power light

indicator

Reset

6. Make sure the safety lock is down and in its original

position (Fig. 12), then press the trigger for a few seconds

until water ow is steady. This will allow air to escape and

discharge any residual pressure in the hose.

7. Turn the ON/OFF switch to the ON (I) position to start the

pressure washer (Fig. 13).

8. When re-starting the motor, always keep the trigger

pressed.

NOTE: The motor only runs when the trigger is operated

and shuts o when the trigger is released.

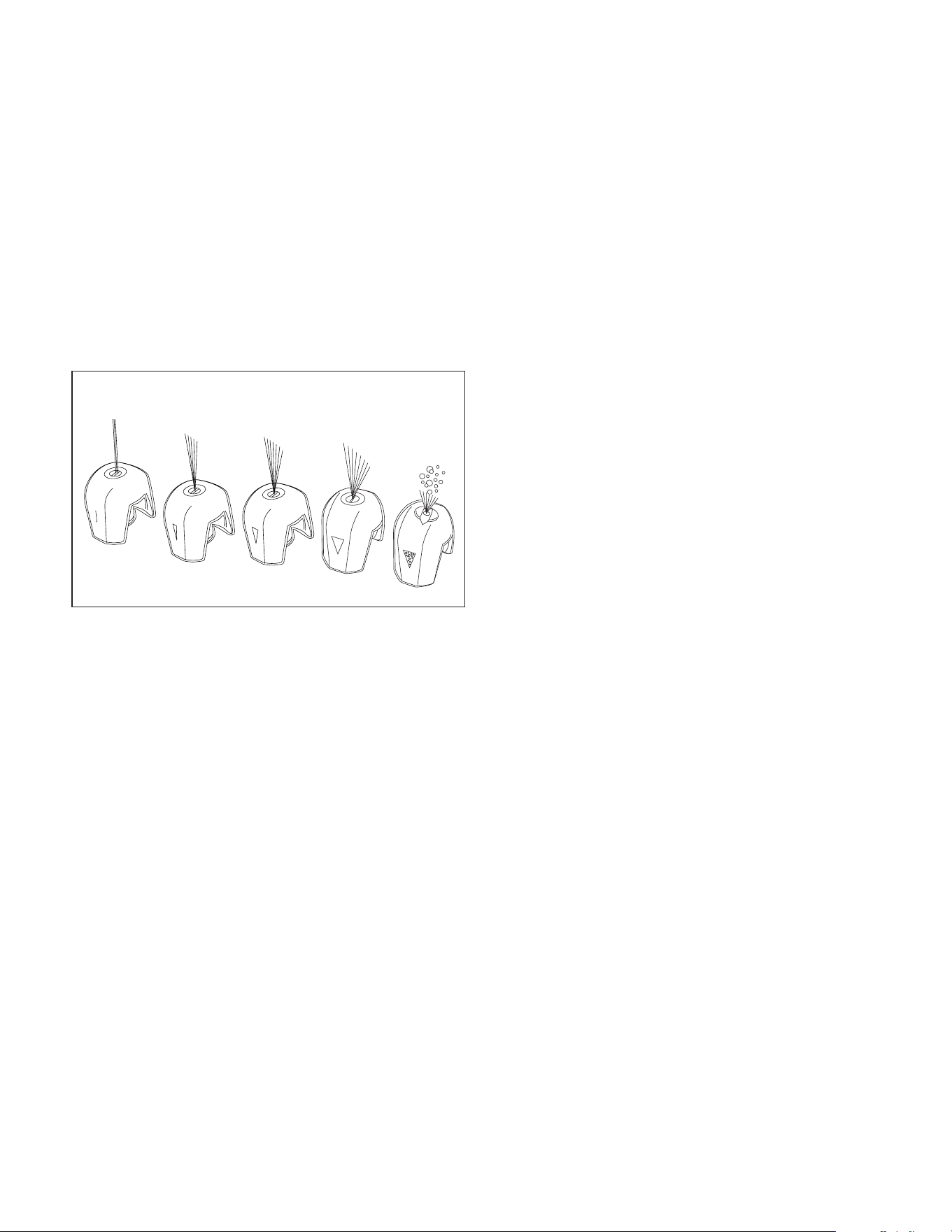

Using Nozzles

Before beginning any cleaning task, determine the best nozzle

for the job. Each of the nozzles has a dierent spray pattern.

The nozzle patterns are 40˚ (for gentle cleaning), 25˚ (for all-

purpose cleaning), 15˚ (for tough jobs), 0˚ (for spot cleaning

or hard-to-reach areas) and the Soap nozzle (for detergent

application).

mCAUTION! NEVER change nozzles without locking the

safety lock on the trigger handle.

mWARNING! High-pressure jets can be dangerous if

subject to misuse. The jet must not be directed at persons,

pets, live electrical equipment, or the appliance itself.

This electric pressure washer is equipped with ve (5) Quick-

Connect nozzles that easily snap onto the Quick-Connect

collar of the spray wand.

To connect a nozzle to the spray wand:

1. Turn o the pressure washer and shut o the water supply.

Pull the trigger to release water pressure.

2. Engage the safety lock on the trigger handle by pushing

up on the safety lock until it clicks into the slot (Fig. 14).

3. Snap the desired nozzle onto the Quick-Connect collar

until it clicks into place (Fig. 15).

To disconnect a nozzle from the spray wand once the cleaning

job is complete:

4. Turn o the pressure washer and shut o the water supply.

Pull the trigger to release water pressure.

5. Engage the safety lock on the trigger handle by pushing

up on the safety lock until it clicks into the slot (Fig. 14).

6. Remove the nozzle by placing your hand over the nozzle

while pulling back on the Quick-Connect collar.

mWARNING! Do not make changes to the nozzle while

the trigger is engaged. Doing so could result in damage to the

pressure washer or injury to the user.

Fig. 12

Safety lock

Slot

Trigger

Fig. 13

ON/OFF switch

Fig. 14

Safety lock

Slot

Fig. 15

Nozzle

“Click”

Spray wand quick-

connect collar

Working with Detergents

When cleaning with the pressure washer, some cleaning tasks

can be solved with water alone, but for most tasks cleaning

with detergent allows for more eective dirt removal.

mWARNING! Use only detergents specically designed

for use with pressure washers, such as Sun Joe

HOUSE +

DECK WASH (SPX-HDC1G), Sun Joe

SNOW FOAM AUTO

WASH (SPX-FCS1G), or Sun Joe

HEAVY DUTY CLEANER

(SPX-APC1G). DO NOT USE household detergents, acids,

alkaline solutions, bleaches, solvents, ammable material, or

industrial grade solutions. These could damage the pressure

washer. Many detergents may require mixing prior to use.

Prepare the cleaning solution as instructed on the detergent

tank.

mWARNING! When being used with detergent, make

sure to use the black soap quick-nozzle.

1. Remove the detergent tank cap with suction tube. Gently

pull the onboard detergent tank out of its storage position

(Figs. 16 – 17).

2. Fill the tank or mix as recommended by detergent

instructions (Fig. 18), and replace it back on the unit.

Secure the cap with suction tube back into place.

3. Install the soap nozzle (black) on the spray wand (Fig. 15).

4. Turn on the pressure washer. Pull the trigger to operate

the unit. The liquid detergent will automatically mix with

water and be discharged through the nozzle.

mCAUTION! Always test the detergent in an

inconspicuous area before use.

5. Turn the detergent dial to adjust the suction volume of the

detergent solution (Fig. 19).

6. Apply detergent from the bottom to the top of the dry

surface to be cleaned.

NOTE: Wetting the surface rst is not recommended as it

dilutes the detergent and reduces its cleaning ability.

7. Allow the detergent to remain on the surface for a short

time before rinsing. Do not allow the detergent to dry on

the surface.

mCAUTION! Damage may occur to painted surfaces if

the detergent is allowed to dry on the surface. Wash and rinse

a small section at a time. Avoid working on hot surfaces or in

direct sunlight.

8. When nished using the pressure washer, you must rst

drain and rinse the detergent tank. Run the pressure

washer until all of the soap is drained from the detergent

tank.

Fig. 16

Detergent tank

cap with

suction tube

Detergent

tank

Fig. 17

Detergent

tank

Fig. 18

Detergent

for pressure

washer

Detergent tank

Fig. 19

Detergent

dial

mCAUTION! Failure to follow these cleaning instructions

will cause the injection system to become clogged and

inoperable.

Rinsing with the Pressure Washer

1. Turn o the pressure washer and shut o the water supply.

2. Pull the trigger to release water pressure.

3. Engage the safety lock on the trigger handle by pushing

up on the safety lock until it clicks into the slot (Fig. 14).

4. Remove the soap nozzle by placing your hand over the

nozzle while pulling back on the quick-connect collar.

5. Select the right nozzle for the job (Fig. 20):

I) The 0º intense-jet nozzle (red) is an extremely powerful

nozzle that delivers a high-pressure, pencil-point jet

stream. It is used to cut heavy dirt deposits in a small,

concentrated area. It is ideal for dissolving stubborn

substances, like tar and grease spots on concrete,

or for removing caked mud from equipment. Use this

nozzle to clean hard-to-reach areas including the

facades of 2-story buildings or the undersides of lawn

mowers and tractors.

NOTE: Care should be used when choosing the

right nozzle to avoid permanently gouging wood or

damaging fragile surfaces.

II) Use the 15º fan-tip nozzle (yellow) for intense cleaning

jobs on hard surfaces. Applications include stripping

paint, removing oil stains, grease, heavy mildew stains,

and rust from steel. This nozzle should only be used in

areas that can withstand the high-pressure from this

nozzle.

III) Use the 25º fan-tip nozzle (green) to clean home siding,

brick patios, wood decks, driveways, or sidewalks.

When using this nozzle, test a small area rst to avoid

surface damage.

IV) Use the 40º wide-spray tip nozzle (gray) to clean items

such as cars, trucks, boats, patio furniture, or lawn

equipment.

V) Use the Soap nozzle (black) for low-pressure detergent

application to clean equipment, remove mildew and

oxidation stains from houses, clean bricks or degrease

grimy surfaces.

NOTE: When using detergent, make sure to install the

correct Soap nozzle (black). All of the other colored

nozzles will not work for detergent application.

6. Start at the top of the area to be rinsed and work your way

down, making sure to overlap your strokes.

mIMPORTANT! NEVER USE:

• Bleach, chlorine products, and other corrosive chemicals

• Liquids containing solvents

(e.g. paint thinners, gasoline, oils).

• Tri-sodium phosphate products

• Ammonia products

• Acid-based products

These chemicals will harm the unit and will damage the

cleaning surface.

Shutting down

1. Turn the switch to the OFF (0) position and unplug the

power cord from the outlet.

2. Turn o the water source.

3. Hold the trigger to release water pressure.

4. Disconnect the garden hose from the water inlet on

the unit.

5. Disconnect the high-pressure hose connection on the

trigger gun handle.

6. Release the trigger and engage the gun safety lock.

mWARNING! Turn o the water supply and squeeze the

trigger to depressurize the unit. Failure to do so could result in

personal injury due to discharge of high-pressure water.

Taking a break

If you are taking a break of ve minutes or more between

cleaning tasks:

1. Engage the gun safety lock (Fig. 14).

2. Turn the switch to the OFF (0) position.

3. Unplug the power cord from the outlet.

Storage

CAUTION! Always store your pressure washer in a

location where the temperature will not fall below 32ºF (0ºC).

The pump in this machine is susceptible to permanent damage

if it freezes. FREEZE DAMAGE IS NOT COVERED BY THE

WARRANTY.

• Store the pressure washer indoors in a dry, covered area

where it is not subject to adverse weather conditions.

• It is important to store this product in a frost-free area.

• Always empty water from the hoses, the pump, and the

detergent tank (if using) before storing.

15º

SOAP

25º

40º

0º

Fig. 20

mCAUTION! The use of a pump protector is

recommended to prevent cold weather damage during storage

over the winter months.

Hose reel

1. Unlock the hose reel by pulling out on the handle

(Fig. 21).

2. Turn the handle counterclockwise to wind the hose

(Fig. 22).

Winterizing + long-term storage

If you must store your pressure washer in a location where

the temperature falls below 32ºF (0ºC), you can minimize the

chance of damage to your machine by utilizing the following

procedure:

• Disconnect all water connections.

• Turn on the pressure washer for a few seconds until the

remaining water in the pump exits. Turn o immediately.

• Do not allow the high-pressure hose to become kinked.

• Store the machine and accessories in a room that does

not reach freezing temperatures.

• Do not store near a furnace or other sources of heat that

may dry out the pump seals.

• Operate the pressure washer with non-corrosive/non-toxic

anti-freeze, a pump saver, or a pump protector before

storing for the winter.

mWARNING! Before reusing, completely ush the unit

out with clear water. Anti-freeze products can damage

paintwork, so you must ensure there is no anti-freeze left in the

system before using it again.

Maintenance

CAUTION! Before working on the pressure washer,

disconnect the plug from the power supply socket.

Clean the Adapter Filter and the Nozzle

1. To ensure good performance, check and clean the adapter

lter (Fig. 23). Remove the lter and rinse with warm water

to prevent any foreign matter from clogging the pump

(Fig. 24).

2. Clean the nozzle with the needle clean-out tool provided

(Fig. 25). Remove the spray wand from the gun; remove

any dirt from the nozzle hole and rinse.

Fig. 21

LOCKED UNLOCKED

Hose reel

handle

Fig. 22

Hose reel

handle

Fig. 23

Adapterlter

Garden hose adapter

Fig. 24

Filter

3. Remove additional debris by back ushing water through

the nozzle and spray wand. To do this, place the end of

your garden hose (with water running) to the tip of the

nozzle, pushing water and debris out of the back opening

of the nozzle and spray wand.

Disposal

Recycling the Pressure Washer

• Do not dispose of electrical appliances as unsorted

municipal waste. Use separate collection facilities.

• Contact your local government agency for information

regarding the collection systems available.

• If electrical appliances are disposed of in landlls

or dumps, hazardous substances can leak into the

groundwater and get into the food chain, damaging your

health and well-being.

Service + Support

If your Sun Joe

SPX3501 electric pressure washer requires

service or maintenance, please call the Snow Joe

+ Sun Joe

customer service center at 1-866-SNOWJOE

(1-866-766-9563).

Model + Serial Numbers

When contacting the company, reordering parts, or arranging

service from an authorized dealer, you will need to provide the

model and serial numbers, which can be found on the decal

located on the housing of the unit. Copy these numbers into

the space provided below.

S P X 3 5 0 1

Record the following numbers from the housing or handle of your

new product:

Model #:

Serial #:

15º

Fig. 25

Needle clean-out tool

Troubleshooting

• Disconnect the unit from the electrical power supply before carrying out maintenance on the machine or when checking that

its parts are in proper working order.

• To avoid unnecessary hassles, consult the following table before contacting customer service with any mechanical issues.

Problems Possible Cause Possible Solution

Machine refuses

to start

• Power failure/machine not

plugged into a working receptacle.

• Defective socket.

• Fuse has blown.

• Defective extension cord.

• Check to make sure machine is plugged into

a working outlet.

• Check the power cord and reset the GFCI.

Try a dierent outlet.

• Replace fuse. Switch o any other machines

that are using the same circuit.

• Try the unit without an extension cord.

• Check the hoses and connections are airtight.

• Clean or replace valves/seals.

• Please call the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563)

for assistance.

• Replace fuse. Switch o other machines using

the same circuit.

• Check that the mains voltage corresponds to

specication on the model tag.

• Let the washer cool down for 5 minutes, then restart.

• Clean the nozzle.

• Install a fuse with a higher amp rating than the

amp consumption of the machine. Try the unit

without an extension cord.

• Allow machine to run by holding the trigger until

regular working pressure resumes.

• Check that the water supply corresponds to the

specications required.

• WARNING! Avoid using long, thin hoses

(minimum 1/2 in. diameter).

• Clean the nozzle.

• Clean the water inlet lter.

• Straighten out the hose to remove any kinks/blockages.

• Please call the Snow Joe

+ Sun Joe

customer service

center at 1-866-SNOWJOE (1-866-766-9563) for

assistance.

• Wait for pump/hoses or accessories to thaw.

• Connect inlet water.

• Clean the water inlet lter.

• Clean the nozzle.

• Pump sucking air.

• Valves dirty, worn out, or stuck.

• Pump seals worn out.

• Fuse has blown.

• Incorrect mains voltage.

• Thermal sensor activated.

• Nozzle partially blocked.

• Fuse too small.

• Air in inlet hose.

• Inadequate supply of mains water.

• Nozzle partially blocked.

• Water lter blocked.

• Hose kinked.

• Pump/spray gun is leaking.

• Trigger mechanism is broken.

• Pump/hoses or accessories frozen.

• No water supply.

• Water inlet lter blocked.

• Nozzle blocked.

Fluctuating pressure

Machine stops

Fuse blows

Machine pulsating

Machine often starts

and stops by itself

Machine starts, but

no water comes out

Optional Accessories

WARNING! ALWAYS use only authorized Snow Joe

+ Sun Joe

replacement parts and accessories. NEVER use

replacement parts or accessories that are not intended for use with this electric pressure washer. Contact Snow Joe

+ Sun Joe

if you are unsure whether it is safe to use a particular replacement part or accessory with your pressure washer. The use of any

other attachment or accessory can be dangerous and could cause injury or mechanical damage.

25-Foot Medium-duty Extension Hose for

SPX Pressure Washer Series

Solid Brass Universal Quick-Connect Coupler

(Garden Hose to Pressure Washer Adapter)

SPX-25H

SPX-UQC

ModelAccessories Item

Sun Joe

House + Deck All-Purpose Pressure

Washer Rated Concentrated Cleaner

SPX-HDC1G

Sun Joe

Premium Snow Foam Pressure

Washer Rated Car Wash + Cleaner

SPX-FCS1G

Sun Joe

All-Purpose Heavy Duty Pressure

Washer Rated Cleaner + Degreaser

SPX-APC1G

Sun Joe’s complete line of premium pressure washer accessories and attachments

make it easy to get your dirty work done, and also help you get the most out of your model!

SHOP ONLINE now at sunjoe.com

NOTE: Accessories are subject to change without any obligation on the part of Snow Joe

+ Sun Joe

to provide notice of such

changes. Accessories can be ordered online at sunjoe.com or via phone by contacting the Snow Joe

+ Sun Joe

customer

service center at 1-866-SNOWJOE (1-866-766-9563).

R4_01282020

SNOW JOE

+ SUN JOE

CUSTOMER PROMISE

OUR WARRANTY:

Snow Joe

warrants new, genuine, powered and non-powered Products to be free from defects in material or workmanship when used

for ordinary household use for a period of two years from the date of purchase by the original, end-user purchaser when purchased

from Snow Joe or from one of Snow Joe’s authorized sellers with proof of purchase. Because Snow Joe is unable to control the quality

of its Products sold by unauthorized sellers, unless otherwise prohibited by law, this Warranty does not cover Products purchased from

unauthorized sellers. If your Product does not work or there’s an issue with a specic part that is covered by the terms of this Warranty,

Snow Joe will elect to either (1) send you a free replacement part, (2) replace the Product with a new or comparable product at no

charge, or (3) repair the Product. How cool is that!

This Warranty gives you speciﬁc legal rights, and you may also have other rights which vary from State to State.

PRODUCT REGISTRATION:

Snow Joe strongly encourages you to register your Product. You can register online at snowjoe.com/register, or by printing and

mailing in a registration card available online from our website, or calling our Customer Service Department at 1-866-SNOWJOE

(1-866-766-9563), or by e-mailing us at [email protected]. Failure to register your Product will not diminish your warranty

rights. However, registering your Product will allow Snow Joe to better serve you with any of your customer service needs.

WHO CAN SEEK LIMITED WARRANTY COVERAGE:

This Warranty is extended by Snow Joe to the original purchaser and original owner of the Product.

WHAT IS NOT COVERED?

This Warranty does not apply if the Product has been used commercially or for non-household or rental applications. This Warranty also

does not apply if the Product was purchased from an unauthorized seller. This Warranty also does not cover cosmetic changes that do

not aect performance. Wearing parts like belts, augers, chains and tines are not covered under this Warranty, and can be purchased

at snowjoe.com or by calling 1-866-SNOWJOE (1-866-766-9563).

ABOVE ALL ELSE, Snow Joe, LLC (“Snow Joe”) is dedicated to you, our customer. We strive to make your experience as pleasant as

possible. Unfortunately, there are times when a Snow Joe

, Sun Joe

, or Aqua Joe

product (“Product”) does not work or breaks under

normal operating conditions. We think it’s important that you know what you can expect from us. That’s why we have a Limited Warranty

(“Warranty”) for our Products.

, LLC

GUARDE ESTAS INSTRUCCIONES

Una división de Snow Joe

, LLC

MANUAL DEL OPERADOR

Forma Nº SJ-SPX3501-880S-MR7

Modelo SPX3501

13 A HIDROLAVADORA ELÉCTRICA

2,300 PSI MÁX. AL MOMENTO DE LA DESCARGA INICIAL SEGÚN PRUEBA DE PRESIÓN INTERNA DE CSA

5.6 L/min MÁX. CON BOQUILLA ABIERTA A MÍNIMA PRESIÓN

¡IMPORTANTE!

Instrucciones de seguridad

Todos los operadores deberán leer

estas instrucciones antes del uso

m ¡PELIGRO! Esto indica una situación peligrosa la cual,

de no ser evitada, dará como resultado lesiones personales

severas o la muerte.

m ¡ADVERTENCIA! Esto indica una situación peligrosa

la cual, de no ser evitada, puede resultar en lesiones

personales severas o la muerte.

m ¡PRECAUCIÓN! Esto indica una situación peligrosa

la cual, de no ser evitada, puede resultar en lesiones menores

o moderadas.

Seguridad general

m ¡ADVERTENCIA! Este artefacto no ha sido diseñado

para su uso por niños ni por otras personas sin asistencia o

supervisión cuyas habilidades físicas, sensoriales o mentales

les impidan usarlo de forma segura. Los niños deben estar

bajo supervisión para garantizar que no jueguen con el

artefacto.

Antes de encender su máquina, inspecciónela

cuidadosamente para de que no tenga defectos. Si encuentra

algún defecto, no la encienda. Contacte a un concesionario

autorizado Snow Joe

+ Sun Joe

o comuníquese con la

central de servicio al cliente Snow Joe

+ Sun Joe

llamando

al 1-866-SNOWJOE (1-866-766-9563).

m ¡ADVERTENCIA! Se deben tomar precauciones

básicas de seguridad siempre que se use la hidrolavadora

para reducir riesgos de incendio, choque eléctrico y lesiones

personales. Estas incluyen:

• Conozca su producto: sepa cómo detener la máquina y

purgar la presión de forma rápida. Familiarícese a fondo

con los controles.

• Mantenga alejados a los transeúntes: todas las personas

y mascotas deberán encontrarse a una distancia segura del

área de trabajo.

• Use el producto adecuado: no utilice esta máquina para

ningún otro trabajo excepto para el cual ha sido diseñada.

• Vístase apropiadamente: no utilice prendas holgadas ni

joyería. Pueden llegar a engancharse en las partes móviles.

Al trabajar en exteriores, se recomienda el uso de guantes

de goma y calzado antideslizante.

•

m ¡PRECAUCIÓN! Tenga cuidado y evite resbalar o caer.

Utilice calzado protector que proteja sus pies y mejore su

posición de pie en supercies resbaladizas.

• Manténgase alerta: vea lo que está haciendo y utilice su

sentido común. No opere la hidrolavadora si usted está

cansado o bajo la inuencia del alcohol o las drogas.

• No adopte una postura inclinada: mantenga con sus pies

balance y posición adecuados todo el tiempo.

• Evite encendidos accidentales: no transporte la máquina

enchufada con su dedo en el interruptor. Asegúrese de

que el interruptor esté en la posición de apagado antes de

enchufar la unidad.

• No abuse del cable: nunca jale la máquina por el

cable ni tire bruscamente de él para desconectarlo del

tomacorriente. Mantenga el cable alejado del calor, aceites

y bordes alados.

• Use gafas protectoras: use también calzado protector,

ropa que se ajuste a su cuerpo, guantes protectores y

protección auditiva y para la cabeza.

• Compruebe la temperatura del agua: esta hidrolavadora

no está hecha para bombear agua caliente. NUNCA la

conecte a una fuente de agua caliente, ya que esto reducirá

signicativamente el ciclo de vida útil de la bomba.

• Guárdela en un lugar bajo techo: NUNCA almacene la

hidrolavadora en exteriores o donde pueda congelarse. La

bomba podría dañarse seriamente.

• Interruptor de circuito de falla de conexión a tierra

(GFCI): este producto incluye un interruptor de circuito de

falla de conexión a tierra incorporado al enchufe de cable

de alimentación. Si se necesita reemplazar el enchufe

o cable de alimentación, use solo partes de repuesto

idénticas.

• Inspeccione los cables eléctricos: el aislamiento del

cable de alimentación debe estar perfectamente intacto.

Si el cable de alimentación está dañado o hay señales de

desgaste o deterioro, no use esta hidrolavadora. Contacte

a un concesionario autorizado Snow Joe

+ Sun Joe

comuníquese con la central de servicio al cliente

Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE

(1-866-766-9563).

m ¡ADVERTENCIA! No use este artefacto sin antes leer

este manual de instrucciones.

m ¡ADVERTENCIA! Este artefacto ha sido diseñado

para su uso con agentes de limpieza recomendados por el

fabricante. El uso de otros agentes de limpieza o químicos

puede afectar de forma negativa la seguridad del artefacto.

m ¡ADVERTENCIA! No use el artefacto cerca de

personas, a menos que estén usando ropa protectora.

m ¡ADVERTENCIA! Los chorros de alta presión pueden

ser peligrosos si se manipulan incorrectamente. El chorro no

deberá estar dirigido a personas, mascotas, equipos eléctricos

activos ni al artefacto en sí.

• No dirija el chorro hacia usted o demás personas para

limpiar ropa o calzado.

• Riesgo de explosión: no rocíe líquidos inamables.

• Desconecte la herramienta: desconecte la hidrolavadora

de la fuente de alimentación antes de llevar a cabo

cualquier tarea de mantenimiento.

• Mantenga alejados a los niños: esta hidrolavadora

eléctrica de alta presión no debe ser usada por niños ni

personas no capacitadas.

• Para garantizar un uso seguro del artefacto, use solo partes

de repuesto del fabricante o aprobadas por éste.

m ¡ADVERTENCIA! El agua que ha uido a través de

válvulas contra-reujo se considera no potable.

m ¡ADVERTENCIA! La máquina deberá estar

desconectada de su fuente de alimentación, es decir

desenchufada del tomacorriente, durante la limpieza,

mantenimiento o reemplazo de las partes.

m ¡ADVERTENCIA! Las mangueras, juntas y

acoplamientos para presiones altas son importantes para

la seguridad del artefacto. Use solo mangueras, juntas y

acoplamientos recomendados por el fabricante.

• Inspeccione en busca de partes dañadas: no use el

artefacto si hay daños en el cable de suministro o en

partes importantes (es decir, dispositivos de seguridad,

mangueras para presión alta o pistola rociadora).

m ¡ADVERTENCIA! Si se usa un cable de extensión, el

enchufe y tomacorriente deben ser a prueba de agua.

m ¡ADVERTENCIA! Los cables de extensión

inadecuados pueden ser peligrosos.

• Esta hidrolavadora de alta presión no debe ser usada a

temperaturas menores de 32ºF (0°C).

m ¡ADVERTENCIA! El cable de alimentación debe

estar siempre desenrollado por completo para evitar el

sobrecalentamiento.

• Las conexiones de cables de alimentación deben

permanecer secas y por encima del nivel del suelo.

• Si el cable de alimentación está dañado, no utilice la

hidrolavadora. Contacte a un concesionario autorizado

Snow Joe

+ Sun Joe

o comuníquese con la central

de servicio al cliente Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

• Mantenga la máquina en una supercie estable y plana

durante su operación, manipulación, transporte y

almacenamiento. Un volcado repentino de la máquina

puede causar lesiones corporales.

• En caso de accidente o desperfecto, desenchufe la

máquina inmediatamente. (Si hay contacto con el

detergente: enjuague con abundante agua limpia).

Seguridad eléctrica

ATENCIÓN: si hay problemas con la RED ELÉCTRICA,

pueden ocurrir caídas breves de voltaje al encender el equipo.

Estas a su vez pueden afectar otros equipos (como por

ejemplo, una lámpara parpadeando). Si la IMPEDANCIA DE LA

RED (Zmax) es menor que 0.335 ohmios, estas uctuaciones

no son esperadas (si necesita ayuda, comuníquese con la

empresa de suministro eléctrico de su localidad para más

información).

m ¡ADVERTENCIA! Peligro de choque eléctrico: antes

de encender su máquina, inspecciónela cuidadosamente para

comprobar que no tenga defectos. Si encuentra algún defecto,

no la encienda y contacte a su distribuidor.

Se deberá cumplir lo siguiente al conectar la hidrolavadora de

alta presión a la red eléctrica:

• La conexión al suministro eléctrico deberá haber sido

hecha por una persona calicada.

• La alimentación de electricidad a este artefacto deberá

incluir ya sea un dispositivo de corriente residual (RCD)

que interrumpirá el suministro si la corriente de fuga a

tierra excede los 30 mA durante 30 ms, o un interruptor de

circuito a tierra (GFCI).

IMPORTANTE: solo use agua sin impurezas. Si hay un

peligro de arena uyendo en el agua de entrada (p. ej., de su

propio pozo), se deberá instalar un ltro adicional.

Instrucciones de puesta a tierra

Este producto debe estar enchufado puesto a tierra. Si

el producto tiene un desperfecto o falla, la puesta a tierra

proporciona la ruta de menor resistencia para la corriente

eléctrica, reduciendo el riesgo de un choque eléctrico. Esta

unidad está equipada con un cable que incluye un conductor

de puesta a tierra y un enchufe de puesta a tierra. El enchufe

debe estar conectado a un tomacorriente apropiado que esté

correctamente instalado y puesto a tierra según todos los

códigos y ordenanzas locales.

m ¡PELIGRO! Una conexión incorrecta del conductor

de puesta a tierra puede causar un choque eléctrico.

Consulte con un electricista calicado o personal de servicio

si tiene dudas de si el tomacorriente está puesto a tierra

correctamente. No modique el enchufe suministrado con

la unidad. Si no encaja en el tomacorriente, haga que un

tomacorriente apropiado sea instalado por un electricista

calicado. No use ningún tipo de adaptador con esta unidad.

Dispositivos de seguridad

La válvula del descargador puede reducir la presión si ésta

excede los valores predeterminados. La pistola rociadora

incluye un dispositivo de trabado. Cuando el dispositivo

de trabado está activado, la pistola rociadora no podrá ser

operada.

1. Sensor térmico: un sensor térmico protege el motor

contra las sobrecargas. Si el sensor térmico es activado

y la alimentación es interrumpida, espere unos minutos

hasta que el motor se enfríe para poder re-encender la

unidad.

2. Protección de interruptor de circuito de falla de

conexión a tierra (GFCI): esta hidrolavadora incluye

un interruptor de circuito de falla de conexión a tierra

(GFCI) incorporado al enchufe del cable de alimentación.

Este dispositivo brinda una protección adicional contra

el peligro de un choque eléctrico. En caso de que sea

necesario reemplazar el enchufe o el cable, use solo

partes de repuesto idénticas que incluyan una protección

GFCI.

3. No se recomienda usar un cable de extensión con esta

hidrolavadora. La unidad incluye un cable de alimentación

con GFCI de 35 pies. El uso de un cable de extensión

puede causar una caída de voltaje, produciendo pérdida

de potencia y sobrecalentamiento.

4. Use con este producto solo un cable de extensión de

tres alambres con un enchufe con puesta a tierra de

tres patas. Use solo cables de extensión diseñados

para uso en exteriores. Estos cables de extensión

están identicados con la identicación “Acceptable

for use with outdoor appliance; store in doors while

not in use” (“adecuado para uso con artefacto para

exteriores; guárdelo en interiores cuando no esté siendo

usado”). Use solo un cable de extensión que tenga una

clasicación eléctrica mayor o igual a la del producto. No

use cables de extensión dañados. Examine el cable de

extensión antes de usarlo, y reemplácelo si está dañado.

No maltrate el cable de extensión, y no tire violentamente

de ningún cable para desconectarlo. Mantenga el cable

alejado del calor y bordes alados. Siempre desconecte el

cable de extensión del receptáculo antes de desconectar

el producto del cable de extensión.

m¡ADVERTENCIA! Para reducir el riesgo de un choque

eléctrico, mantenga todas las conexiones secas y por encima

del nivel del suelo. No toque el enchufe con las manos

mojadas.

5. Para evitar que el cable del artefacto se desconecte del

cable de extensión al usarlo, haga un nudo con los dos

cables tal como se muestra en el gráco 1

6. No maltrate el cable. Nunca jale la hidrolavadora por su

cable ni tire de éste para desconectarla del receptáculo.

Mantenga el cable alejado del calor, aceites y bordes

alados.

m ADVERTENCIA m

Un choque eléctrico puede causar LESIONES

PERSONALES SEVERAS o LA MUERTE. Tenga en

cuenta estas advertencias:

• No deje que ninguna parte de la hidrolavadora haga

contacto con agua mientras esté funcionando. Si la

máquina se moja mientras está apagada, séquela

antes de encenderla.

• No use un cable de extensión de más de 25 pies

(7.6 metros). La hidrolavadora incluye un cable

de alimentación de 35 pies (10.6 metros). El largo

combinado del cable no puede superar los 60 pies

(18.3 metros). Todos los cables de extensión deben

ser de calibre 14 (o más grueso) para suministrarle

electricidad a la hidrolavadora de forma segura.

• No toque el artefacto, ni su enchufe, con las manos

mojadas ni mientras esté parado sobre agua. Usar

botas de hule le dará algo de protección.

TABLA DE CABLES DE EXTENSIÓN

Longitud de cable:

Calibre mínimo de alambre

(AWG):

25 pies (7.6 m)

(B) Conecte el enchufe y el receptáculo

Cable de

extensión

Cable del

artefacto

(A) Ate el cable como se indica

Gráco1.Métodoparaasegurarelcabledeextensión

Riesgo de choque eléctrico

• Inspeccione el cable antes del uso.

• No use el cable si está dañado.

• Mantenga todas las conexiones secas y por encima

del suelo.

• No toque el enchufe con las manos mojadas.

• Mantenga el cable alejado del calor y bordes alados.

• No rocíe artefactos ni cableados eléctricos.

Riesgo de explosión

• No rocíe líquidos inamables.

• No use ácidos, alcalinos, solventes, ni ningún material

inamable en este producto. Estas sustancias pueden

causar lesiones físicas al operador y daños irreversibles

a la máquina.

Instrucciones adicionales de seguridad

• Alta presión: manténgase alejado de la boquilla.

• Peligro de inyección: el equipo puede causar lesiones

personales severas si el rociado penetra la piel.

• No apunte la pistola rociadora a nadie ni a ninguna parte de

su cuerpo.

• En caso de penetración en la piel, busque ayuda médica

inmediatamente.

• Antes de reparar, limpiar o retirar cualquier parte, apague la

unidad y reduzca la presión.

• Esta máquina no está diseñada para su conexión a las

redes de suministro de agua potable.

Descripción del producto

Propósito

• Esta hidrolavadora ha sido diseñada solo para uso

residencial. Está destinada a trabajos de limpieza

intermedios a pesados en botes, motocicletas, vehículos

recreativos (RV), vehículos todo-terreno (ATV), remolques,

terrazas, barbacoas, fachadas, muebles de patios y demás.

Áreas de aplicación

• ¡Bajo ninguna circunstancia use la máquina en áreas

potencialmente explosivas!

• La temperatura de operación debe estar entre 32ºF (0ºC) y

104ºF (40ºC).

• La máquina es un ensamblaje con una bomba, empotrada

en una carcasa que absorbe impactos. Para que el

operador cuente con una posición de trabajo óptima,

la máquina viene con una vara rociadora y un mango

antideslizante cuyas formas y conguraciones cumplen con

los reglamentos aplicables.

• No cubra ni modique la vara rociadora o la boquilla de

rociado de ningún modo.

• La hidrolavadora de alta presión está diseñada para ser

usada con agua fría o tibia. El agua a temperaturas más

elevadas puede dañar la bomba.

• No use agua sucia, arenosa, o que contenga productos

químicos. Dichas impurezas pueden perjudicar la operación

y reducir el ciclo de vida útil de la máquina.

Símbolos de seguridad

La siguiente tabla muestra y describe los símbolos de seguridad que pueden aparecer en este producto. Lea, comprenda y siga

todas las instrucciones relacionadas con esta máquina antes de intentar ensamblarla y operarla.

Para reducir el riesgo de lesiones,

el usuario debe mantener a los

transeúntes alejados al menos a

49 pies (15 m) de distancia.

Mantenga siempre el cable de

alimentación alejado de fuentes

de calor, aceites o bordes alados.

Retire inmediatamente el enchufe

del tomacorriente si el cable se daña

o se enreda.

LEA EL(LOS) MANUAL(ES) DEL

OPERADOR: lea, comprenda y

siga todas las instrucciones en

el(los) manual(es) antes de intentar

ensamblar y operar esta unidad.

ALERTA DE SEGURIDAD: indica

una precaución, advertencia o

peligro.

USE PROTECCIÓN OCULAR Y

AUDITIVA: para evitar lesiones,

use protección auditiva y gafas

protectoras.

¡ADVERTENCIA! No exponga

la unidad a la lluvia o a entornos

mojados. Manténgala seca.

La máquina no es adecuada para su

conexión a la red de suministro de

agua potable.

¡ADVERTENCIA! Peligro de choque

eléctrico.

¡ADVERTENCIA! Apague la

máquina y desconéctela de la

fuente de alimentación antes de

inspeccionarla, limpiarla, cambiarle

accesorios o llevar a cabo cualquier

otra tarea de mantenimiento en ésta.

Símbolo SímboloDescripción Descripción

Utilice calzado antideslizante

que proteja sus pies y mejore su

posición de pie en supercies

resbaladizas.

Use guantes de seguridad durante

el uso para proteger sus manos.

Guárdela en interiores. Nunca

almacene la hidrolavadora

en exteriores. Si la bomba se

congela, puede dañarse de forma

permanente.

Conozca su hidrolavadora

Lea detenidamente el manual del propietario y el reglamento de seguridad antes de operar la hidrolavadora. Compare la

ilustración debajo con la unidad para familiarizarse con las ubicaciones de los diversos controles y ajustes. Conserve este

manual para futuras referencias.

Datos técnicos

Voltaje nominal ..................................................... 120 V ~ 60 Hz

Amperaje de motor ............................................................... 13 A

Temperatura máxima de entrada de agua ................104ºF/40ºC

Presión máxima de entrada de agua ............................ 0.7 MPa

Capacidad del tanque de detergente ............... 40.6  oz (1.2 L)

Longitud de manguera de alta presión .................. 20 pies (6 m)

Longitud del cable de alimentación .................. 35 pies (10.7 m)

Peso neto ............................................................. 41 lb (18.6 kg)

Presión máxima al momento de ................................. 2,300 PSI

la descarga inicial segúnprueba

de presión interna de CSA

Presión nominal bajo carga típica ............................... 2,000 PSI

Caudal máximo con boquilla ....................1.48 GPM (5.6 L/min)

abierta a mínima presión

Caudal nominal bajo carga típica ............. 1.09 GPM (4.1 L/min)

0º

15º

25º

40º

SOAP

1. Mango

2. Carrete de manguera

3. Interruptor de encendido/apagado

4. Dial de detergente

5. Adaptador para toma de agua +

manguera de jardín (acoplador hembra)

6. Protector de vara rociadora

7. Rueda (x2)

8. Cable de alimentación con GFCI

9. Sujetador de cable (x2)

10. Boquilla de conexión rápida para jabón

(negra)

11. Boquilla de conexión rápida de 40º

(gris)

12. Boquilla de conexión rápida de 25º

(verde)

13. Boquilla de conexión rápida de 15º

(amarilla)

14. Boquilla de conexión rápida de 0º

(roja)

15. Herramienta de limpieza tipo aguja

16. Tanque de detergente

17. Tapa de tanque de detergente

18. Tablero para guardar boquillas

19. Manija de carrete de manguera

20. Manguera de alta presión

21. Pistola rociadora

22. Traba de seguridad

23. Gatillo

24. Conexión a manguera de alta

presión

25. Sujetador de pistola rociadora

26. Vara rociadora

27. Collar de conexión rápida

Desembalaje

Contenido del paquete

• Hidrolavadora eléctrica

• Ensamblado de mango y carrete para manguera

• Tablero para guardar boquillas

• Protector de vara rociadora

• Sujetador de pistola rociadora

• Tornillos 4.8 x 20 (x2)

• Tornillos 4.8 x 16 (x2)

• Vara rociadora

• Pistola rociadora

• Herramienta de limpieza tipo aguja (incluida con el paquete

del manual)

• Cinco (5) boquillas de conexión rápida (0°, 15°, 25°, 40° y

detergente)

• Manguera de alta presión

• Adaptador para manguera de jardín (acoplador hembra)

• Manual con tarjeta de registro

1. Retire cuidadosamente la hidrolavadora y compruebe que

todos los artículos anteriores estén suministrados.

2. Inspeccione cuidadosamente el producto para asegurarse

de que no haya ocurrido ningún daño o ruptura durante

su transporte. Si alguna parte está dañada o extraviada,

NO DEVUELVA la unidad a la tienda. Comuníquese con

la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563).

NOTA: no se deshaga de la caja de transporte ni del

material de embalaje hasta que usted esté listo para

usar su hidrolavadora. El empaquetado está hecho de

materiales reciclables. Deseche estos materiales de

acuerdo con los reglamentos de su localidad.

¡IMPORTANTE! Este artefacto y los materiales de embalaje

no son juguetes. No permita que los niños jueguen con bolsas

plásticas, láminas o partes pequeñas. ¡Estos objetos pueden

ser tragados y representan un riesgo de asxia!

m ¡ADVERTENCIA! No conecte la herramienta a

la fuente de alimentación hasta que esté completamente

ensamblada. El incumplimiento de esta advertencia puede

resultar en un encendido accidental que cause lesiones

personales severas.

Ensamblado

Herramienta requerida: destornillador Phillips

1. Deslice el ensamblado de mango + carrete de manguera

en su posición en la parte superior de la hidrolavadora, y

fíjelo con dos tornillos 4.8 x 20 y dos tornillos 4.8 x 16, tal

como se muestra (Fig. 1).

2. Inserte la manguera de alta presión en la abertura, tal

como se muestra, hasta que se trabe de forma segura en

su lugar (Fig. 2).

3. Coloque el tablero para guardar boquillas en su posición y

asegúrelo con dos tornillos Phillips (Fig. 3).

Fig. 1

Ensamblado de mango y

carrete para manguera

Fije con tornillos

4.8 x 16

Fije con

tornillos 4.8 x 20

Fig. 2

Abertura

Manguera

de alta

presión

4. Deslice el sujetador de pistola rociadora en su posición

(Fig. 4).

5. Para ensamblar el protector de la vara rociadora, primero

conecte su lengüeta en la ranura ubicada en el lado

inferior izquierdo de la unidad, y asegure el protector en

su lugar con un tornillo 4.8 x 16 (Fig. 5).

6. Conecte la vara rociadora de acero inoxidable en la

pistola y rote el collarín hasta que las dos partes estén

completamente trabadas (Fig. 6).

7. Conecte la manguera de alta presión a la pistola (Fig. 7).

Fig. 3

Tablero para

guardar boquillas

Conecte con

los tornillos

Fig. 4

Sujetador

de pistola

rociadora

Fig. 5

Lengüeta

Ranura

Tornillo 4.8 x 16

Fig. 6

Vara rociadora

de acero

inoxidable

Pistola rociadora

Collarín

Manguera de alta

presión

Pistola

rociadora

Fig. 7

m ¡ADVERTENCIA! Mantenga la manguera alejada de

objetos alados. Una manguera que reviente puede causar

lesiones personales. Examine las mangueras regularmente

y reemplácelas si están dañadas. No intente reparar una

manguera dañada.

8. Conecte el adaptador de la manguera de jardín (acoplador

hembra) a la entrada de agua de la hidrolavadora.

Luego, enrosque la manguera de jardín (extremo macho)

al adaptador de manguera de jardín

(Fig. 8). La

manguera de jardín deberá tener un diámetro interno de al

menos 13 mm (½ plg) y debe estar reforzada. El suministro

de agua debe ser por lo menos igual a la capacidad de

entrega de la hidrolavadora.

NOTA: la máquina no está diseñada para su conexión a

las redes de suministro de agua potable.

9. Conecte la manguera de jardín al suministro de agua

(Fig. 9).

m ¡ADVERTENCIA! No la conecte a la red de agua

potable.

m ¡ADVERTENCIA! Si se hace una conexión a la red de

agua potable, el sistema deberá estar protegido contra reujo.

m ¡ADVERTENCIA! La temperatura del agua entrante

no debe exceder los 104ºF (40ºC). La presión del suministro de

agua no debe exceder los 0.7 MPa.

m ¡PRECAUCIÓN! La hidrolavadora solo debe ser

usada con agua limpia. El uso de agua sin ltrar, conteniendo

químicos corrosivos, dañará la hidrolavadora.

Operación

Uso de la hidrolavadora

m ¡IMPORTANTE! Esta hidrolavadora está equipada

con un micro-interruptor sensible al caudal de agua. Este

Sistema de Parada Total (Total Stop System o TTS) detecta

el caudal de agua en la bomba. Cuando se suelta el gatillo,

el agua deja de uir a través de la bomba. El TTS entonces

apaga el motor de forma automática para evitar que la bomba

se sobrecaliente, ahorrando así energía y prolongando el ciclo

de vida útil de la bomba.

1. Coloque la hidrolavadora TAN CERCA como sea posible

de la fuente de suministro de agua.

2. La hidrolavadora debe ser usada en una supercie segura

y estable, en posición vertical (Fig. 10).

3. Asegúrese de que la unidad tenga su interruptor de

encendido/apagado en la posición de apagado antes de

enchufarla al tomacorriente.

4. Compruebe que el voltaje y la frecuencia (V / Hz) del

suministro de energía correspondan a aquellas indicadas

en la placa de especicaciones de la hidrolavadora. Si

la fuente de alimentación es la correcta, usted puede

conectar la hidrolavadora al tomacorriente (Fig. 11).

Fig. 8

Manguera de jardín

Este extremo (hembra) hacia

la entrada de agua

Manguera de jardín

(extremo macho)

Fig. 9

Conecte al suministro

de agua

Manguera de jardín

Fig. 10

NOTA: es posible que el GFCI tenga que reiniciarse al

enchufarlo por primera vez al tomacorriente. Presione

el botón de reinicio hasta que la luz indicadora de

alimentación del GFCI se prenda al ser enchufado.

5. Abra por completo la llave de agua.

6. Asegúrese de que la traba esté desactivada y en su

posición original (Fig. 12), luego apriete el gatillo por unos

segundos hasta que el caudal de agua se estabilice.

Esto permitirá que el aire escape y se elimine la presión

residual en la manguera.

7. Mueva el interruptor de encendido/apagado a la posición

de encendido “ON (I)” para encender la hidrolavadora

(Fig. 13).

8. Al volver a encender el motor, mantenga siempre el gatillo

apretado.

NOTA: el motor solo funciona cuando el gatillo es

apretado, y se apaga cuando el gatillo es soltado.

Uso de boquillas

Antes de comenzar cualquier tarea de limpieza, determine la

mejor boquilla para la tarea. Cada una de las boquillas tiene

un patrón de rociado diferente. Los patrones de boquilla son:

40˚ (para una limpieza delicada), 25˚ (para limpieza general),

15° (para trabajos difíciles), 0° (para limpieza puntual o áreas

difíciles de alcanzar), y boquilla para detergente (para la

aplicación de detergente).

m ¡PRECAUCIÓN! NUNCA cambie boquillas sin antes

activar la traba de seguridad en el gatillo del mango.

m ¡ADVERTENCIA! Los chorros de alta presión pueden

ser peligrosos si se manipulan incorrectamente. El chorro no

deberá estar dirigido a personas, mascotas, equipos eléctricos

activos ni al artefacto en sí.

Esta hidrolavadora está equipada con cinco (5) boquillas

de conexión rápida que se ajustan fácilmente al collar de

conexión rápida de la vara rociadora.

Para conectar una boquilla a la vara rociadora:

1. Apague la hidrolavadora y cierre el suministro de agua.

Apriete el gatillo para liberar la presión de agua.

2. Active la traba de seguridad en el gatillo de la pistola

empujando hacia arriba la traba de seguridad hasta que

haga “clic” en la ranura (Fig. 14).

RESET

TEST

Fig. 11

GFCI

Luz indicadora

de alimentación

Reiniciar

Fig. 12

Traba de seguridad

Ranura

Gatillo

Fig. 13

Interruptor de

encendido/apagado

3. Encaje la boquilla deseada en el collar de conexión rápida

hasta que haga “clic” en su lugar y esté apropiadamente

asegurada (Fig. 15).

Para desconectar una boquilla de la vara rociadora una vez

que el trabajo de limpieza haya nalizado:

4. Apague la hidrolavadora y cierre el suministro de agua.

Apriete el gatillo para liberar la presión de agua.

5. Active la traba de seguridad en el gatillo de la pistola

empujando hacia arriba la traba de seguridad hasta que

haga “clic” en la ranura (Fig. 14).

6. Retire la boquilla colocando su mano sobre la boquilla

mientras jala hacia atrás el collar de conexión rápida.

m ¡ADVERTENCIA! No ajuste la boquilla mientras

el gatillo esté apretado. Si lo hace, se podría dañar la

hidrolavadora o el usuario podría lesionarse.

Al usar detergentes

Al limpiar con la hidrolavadora, algunas tareas de limpieza

pueden ser resueltas solo usando agua, pero para la mayoría

de las tareas, limpiar con detergentes permite retirar la

suciedad de una forma más efectiva.

m ¡ADVERTENCIA! Use solo detergentes

especícamente diseñados para uso con hidrolavadoras

tales como el limpiador de casas y terrazas Sun Joe

(SPX-

HDC1G), el detergente y limpiador en espuma para autos Sun

Joe

(SPX-FCS1G), o el limpiador de alto rendimiento Sun

Joe

(SPX-APC1G). NO USE detergentes caseros, ácidos,

soluciones alcalinas, lejía, solventes, material inamable

o soluciones de grado industrial. Estos pueden dañar la

hidrolavadora. Muchos detergentes pueden requerir ser

mezclados antes de su uso. Prepare la solución de limpieza tal

como se indica en la botella de la solución.

m ¡ADVERTENCIA! Al usarse la hidrolavadora con

detergente, asegúrese de emplear la boquilla de conexión

rápida negra para detergente.

1. Retire la tapa del tanque de detergente con tubo de

succión. Saque cuidadosamente el tanque de detergente

fuera de su posición de almacenamiento (Figs. 16 y 17).

2. Llene el tanque o mezcle según lo recomendado por las

instrucciones del detergente (Fig. 18), y vuélvala a colocar

en la unidad. Coloque rmemente la tapa con el tubo de

succión de vuelta en su lugar.

Fig. 14

Traba de

seguridad

Ranura

Fig. 15

Boquilla

“clic”

Collar de conexión

rápida de vara

rociadora

Fig. 16

Tapa del tanque

de detergente

con tubo de

succión

Tanque de

detergente

Fig. 17

Tanque de

detergente

3. Instale la boquilla para detergente (negra) en la vara

rociadora (Fig. 15).

4. Encienda la hidrolavadora. Apriete el gatillo para

operar la unidad. El líquido detergente se mezclará

instantáneamente con el agua y será descargado a través

de la boquilla.

m ¡PRECAUCIÓN! Pruebe siempre el detergente en un

área no visible antes de usarlo.

5. Gire el dial del detergente para ajustar el volumen de

succión de la solución del detergente (Fig. 19).

6. Aplique el detergente desde abajo hacia arriba en la

supercie seca a ser limpiada.

NOTA: no se recomienda mojar la supercie primero

ya que esto diluye el detergente y reduce su capacidad

limpiadora.

7. Permita siempre que el detergente permanezca en la

supercie por un corto tiempo antes de enjuagarlo. No

permita que el detergente se seque en la supercie.

m ¡PRECAUCIÓN! Las supercies pintadas se

pueden dañar si el detergente se deja secar sobre éstas.

Lave y enjuague una pequeña área por vez. Evite trabajar en

supercies calientes o bajo la luz directa del sol.

8. Cuando acabe de usar la hidrolavadora, usted debe

primero drenar y enjuagar El tanque de detergente. Haga

funcionar la hidrolavadora a baja presión hasta que todo el

detergente sea drenado del tanque.

m ¡PRECAUCIÓN! No seguir estas instrucciones de

limpieza causará que el sistema de inyección se obstruya y se

vuelva inoperable.

Enjuague con la hidrolavadora

1. Apague la hidrolavadora y cierre el suministro de agua.

2. Apriete el gatillo para liberar la presión de agua.

3. Active la traba de seguridad en el mango del gatillo

empujando hacia arriba la traba de seguridad hasta que

haga “clic” en la ranura (Fig. 14).

4. Retire la boquilla de detergente colocando su mano sobre

la boquilla mientras jala hacia atrás el collar de conexión

rápida.

5. Seleccione la boquilla adecuada para el trabajo (Fig. 20):

I) La boquilla de chorro intenso (roja) de 0º es una

boquilla extremadamente potente que brinda un

chorro de alta presión como de punta de lápiz. Se usa

para cortar depósitos pesados en un área pequeña y

concentrada. Es ideal para disolver sustancias difíciles,

como manchas de alquitrán y grasa en concreto o para

quitar barro encostrado en equipos. Use esta boquilla

para limpiar áreas difíciles de alcanzar, incluyendo

fachadas de edicios de dos pisos o debajo de

podadoras de césped o tractores.

NOTA: se debe tener cuidado al escoger la

boquilla adecuada para evitar abollar maderas

permanentemente o dañar supercies frágiles.

II) Use la boquilla de punta de abanico de 15° (amarilla)

para trabajos de limpieza profunda en supercies

duras. Las aplicaciones incluyen el decapado de

pintura, retiro de manchas de aceite, grasa, manchas

difíciles de moho y óxido en el acero. Esta boquilla

solo deberá ser usada en áreas que puedan soportar la

alta presión proveniente de la boquilla.

III) Use la boquilla de punta de abanico de 25º (verde)

para limpiar fachadas, terrazas de madera, aceras o

entradas para vehículos. Al usar esta boquilla, pruebe

en un área pequeña primero para evitar daños a la

supercie.

Fig. 18

Detergente

para

hidrolavadora

Tanque de

detergente

Fig. 19

Dial de detergente

15º

SOAP

25º

40º

0º

Fig. 20

IV) Use la boquilla de rociado ancho de 40º (gris) para

limpiar artículos tales como vehículos, camiones,

barcos, muebles de patio o equipos de jardinería.

V) Use la boquilla para detergente (negra) en aplicaciones

con detergentes a baja presión, tales como limpieza de

equipos, retiro de moho y manchas de óxido en casas,

limpieza de ladrillos y desengrasado.

NOTA: al usar detergente, asegúrese de instalar la

boquilla para detergente correcta (negra). Ninguna

de las otras boquillas de colores funcionará para la

aplicación del detergente.

6. Empiece por la parte superior del área a ser enjuagada y

trabaje hacia abajo, superponiendo las pasadas.

m ¡IMPORTANTE! NUNCA USE:

• Lejía, productos con cloro y otros químicos corrosivos

• Líquidos que contengan solventes

(p. ej., diluyentes de pinturas, gasolina, aceites).

• Productos de fosfato trisódico.

• Productos con amoníaco.

• Productos a base de ácidos.

Estos químicos dañarán la unidad y la supercie siendo

limpiada.

Apagado

1. Mueva el interruptor a la posición de apagado [OFF (0)] y

desenchufe el cable de alimentación del tomacorriente.

2. Cierre la llave de suministro de agua.

3. Apriete el gatillo para liberar la presión de agua.

4. Desconecte la manguera de jardín de la entrada de agua

en la unidad.

5. Desconecte la manguera de alta presión del mango

de la pistola.

6. Suelte el gatillo y active la traba de seguridad

de la pistola.

m ¡ADVERTENCIA! Cierre la llave de suministro de

agua y apriete el gatillo para despresurizar la unidad. No

hacerlo puede resultar en lesiones personales debido a la

descarga de agua a alta presión.

Cuando se detenga a descansar

Si usted se va a tomar un descanso de cinco minutos o más

entre trabajos de limpieza:

1. Active la traba de seguridad de la pistola (Fig. 15).

2. Mueva el interruptor a la posición de apagado “OFF (0)”.

3. Desenchufe el cable de alimentación del tomacorriente.

Almacenamiento

¡PRECAUCIÓN! Guarde siempre su hidrolavadora en

un lugar donde la temperatura no descienda a menos de 32ºF

(0ºC). La bomba de esta máquina es susceptible a un daño

permanente si se congela. EL DAÑO POR CONGELACIÓN

NO ESTÁ CUBIERTO POR LA GARANTÍA.

• Guarde la hidrolavadora en interiores, en un lugar seco y

cubierto, donde el clima no pueda dañarla.

• Es importante guardar este producto en un área sin riesgo

de congelación.

• Vacíe siempre el agua del recogedor de polvo, de todas

las mangueras, de la bomba y del tanque de detergente

(si lo está usando) antes de guardar la máquina.

m ¡PRECAUCIÓN! El uso de un protector de bomba es

recomendado para evitar daños por congelación durante el

almacenamiento en los meses de invierno.

Carrete de manguera

1. Destrabe el carrete de manguera jalando su manija hacia

afuera (Fig. 21).

2. Gire la manija en sentido antihorario para enrollar la

manguera (Fig. 22)

Fig. 21

TRABADO

DESTRABADO

Manija de

carrete de

manguera

Fig. 22

Manija de

carrete de

manguera

Almacenamiento: invierno y a largo

plazo

Si usted debe guardar su hidrolavadora en un lugar donde la

temperatura sea menor de 32ºF (0ºC), usted puede minimizar

el riesgo de daños a su máquina utilizando el siguiente

procedimiento:

• Desconecte todas las conexiones de agua.

• Encienda la hidrolavadora por algunos segundos hasta

que el agua restante de la bomba salga. Apáguela

inmediatamente.

• No permita que la manguera de alta presión se retuerza o

pliegue.

• Guarde la máquina y los accesorios en una habitación

cuya temperatura no descienda al punto de congelación.

• No guarde la unidad cerca de hornos u otras fuentes de

calor, ya que los sellos de la bomba se pueden secar.

• Opere la hidrolavadora con anticongelante no corrosivo/

no tóxico, un rescatador o un protector de bomba antes

de guardarla durante el invierno.

m ¡ADVERTENCIA! Antes de volverla a usar, enjuáguela

por completo con agua limpia. El anti-congelante puede dañar

la pintura de las supercies así que usted debe asegurarse de

que no haya anticongelante en el sistema antes de volverlo a

usar.

Mantenimiento

¡PRECAUCIÓN! Antes de realizar cualquier trabajo

de mantenimiento en la hidrolavadora, desconecte su enchufe

del tomacorriente.

Limpiezadelltrodeadaptador

y la boquilla

1. Para asegurar un buen rendimiento, verique y limpie el

ltro de adaptador (Fig. 23). Retire el ltro y enjuáguelo

con agua tibia para evitar que cualquier material extraño

obstruya la bomba (Fig. 24).

2. Limpie la boquilla con la herramienta de limpieza tipo

aguja suministrada (Fig. 25). Desconecte la vara rociadora

de la pistola; retire cualquier suciedad del agujero de la

boquilla y enjuague.

3. Retire la suciedad adicional retro-lavando con agua a

través de la boquilla y la vara rociadora. Para hacer esto,

coloque el extremo de la manguera de jardín (con agua

uyendo) en la punta de la boquilla, empujando el agua

y los residuos por la abertura posterior de la boquilla y la

vara rociadora.

Eliminación

Reciclado de la hidrolavadora

• No se deshaga de artefactos eléctricos como si fueran

residuos urbanos sin clasicar. Use instalaciones de

recolección aparte.

• Contacte a su agencia gubernamental local para

obtener información sobre los sistemas de recolección

disponibles.

• Si los artefactos eléctricos son desechados en rellenos

sanitarios o basureros, las sustancias peligrosas pueden

contaminar el agua subterránea y entrar en la cadena

alimentaria, dañando su salud y bienestar.

Fig. 23

Filtro de adaptador

Adaptador de

manguera de jardín

Fig. 24

Filtro

15º

Fig. 25

Herramienta de

limpieza tipo aguja

Servicio y soporte

Si su hidrolavadora SPX3501 de Sun Joe

requiere una

reparación o mantenimiento, comuníquese con la central

de servicio al cliente de Snow Joe

+ Sun Joe

llamando al

1-866-SNOWJOE (1-866-766-9563).

Modelo y número de serie

Al contactar a la empresa, ordenar partes de repuesto o

programar una reparación en un centro autorizado, usted

necesitará proporcionar el modelo y número de serie, los

cuales se encuentran en la etiqueta ubicada en la carcasa de

la unidad. Copie estos números en el espacio proporcionado a

continuación.

S P X 3 5 0 1

Registre los siguientes números que se encuentran en la carcasa o

mango de su nuevo producto:

Modelo:

Nº de serie:

Solución de problemas

• Desconecte la unidad de la fuente de alimentación antes de llevar a cabo tareas de mantenimiento en la máquina o

comprobar que sus partes estén funcionando correctamente.

• Para evitar complicaciones innecesarias, revise la siguiente tabla antes de ponerse en contacto con la central de servicio al

cliente por cualquier problema mecánico.

Problema Causa posible Solución posible

La máquina no enciende • Falla eléctrica/unidad no enchufada en

tomacorriente activo.

• Enchufe defectuoso.

• Se fundió el fusible.

• Cable de extensión defectuoso.

• Verique que la unidad esté enchufada en un tomacorriente

activo.

• Verique el cable de alimentación y restablezca el GFCI. Pruebe

otro tomacorriente.

• Reemplace el fusible. Apague cualquier otra máquina que esté

usando el mismo circuito.

• Pruebe operar la máquina sin usar un cable de extensión

• Verique que las mangueras y conexiones sean herméticas.

• Limpie o remplace los sellos/válvulas.

• Comuníquese con la central de servicio al cliente Snow Joe

+ Sun Joe

llamando al 1-866-SNOWJOE (1-866-766-9563)

para recibir asistencia.

• Reemplace el fusible. Apague las otras máquinas que estén

usando el mismo circuito.

• Verique que el voltaje de la red corresponda a las

especicaciones en la placa del modelo.

•

Deje que la hidrolavadora se enfríe por cinco minutos

antes de re-encenderla.

• Limpie la boquilla.

• Instale un fusible con un valor nominal de amperaje mayor

que el consumido por la máquina. Pruebe operar la máquina

sin usar un cable de extensión.

• Permita que la máquina funcione apretando el gatillo hasta

que vuelva la presión regular de trabajo.

• Verique que la fuente de suministro de agua corresponda a

las especicaciones requeridas.

• ¡ADVERTENCIA! Evite usar mangueras largas y delgadas

(deben tener un mínimo de 1/2 pulgada de diámetro).

• Limpie la boquilla.

• Limpie el ltro de entrada de agua.

• Enderece la manguera para quitar los pliegues/trabados.

• Llame a la central de servicio al cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563) para recibir asistencia.

• Espere que la bomba, las mangueras o los accesorios se

descongelen.

• Conecte a la entrada de agua.

• Limpie el ltro de entrada de agua.

• Limpie la boquilla.

• Bomba absorbiendo aire.

• Las válvulas están sucias, gastadas o

atascadas.

• Los sellos de la bomba están

desgastados.

• Se fundió el fusible.

• Voltaje de red incorrecto.

• El sensor térmico está activado.

• La boquilla está parcialmente

obstruida.

• El fusible es muy pequeño.

• Aire en la manguera de entrada.

• Suministro de red de agua

inadecuado.

• La boquilla está parcialmente

obstruida.

• El ltro de entrada de agua está

obstruido.

• La manguera está plegada o retorcida.

• Hay fugas en la bomba o pistola

rociadora.

• El mecanismo del gatillo está

descompuesto.

• La bomba, las mangueras o los

accesorios están congelados.

• No hay caudal de agua.

• El ltro de entrada de agua está

obstruido.

• La boquilla está obstruida.

Presión uctuante

La máquina se detiene

El fusible se fundió

La máquina está

palpitando

La máquina

generalmente se

enciende y apaga por

sí sola

La máquina se enciende

pero no sale agua

¡La línea completa de hidrolavadoras y accesorios de alta calidad de Sun Joe le facilita sus

trabajos sucios y difíciles, y optimiza al máximo su modelo!

COMPRE EN LÍNEA AHORA visitando sunjoe.com

NOTA: los accesorios están sujetos a cambios sin obligación alguna por parte de Snow Joe

+ Sun Joe

de noticar sobre

dichos cambios. Los accesorios pueden ser pedidos en línea en sunjoe.com o vía telefónica llamando a la central de servicio al

cliente Snow Joe

+ Sun Joe

al 1-866-SNOWJOE (1-866-766-9563).

Accesorios opcionales

¡ADVERTENCIA! USE SIEMPRE solo partes de repuesto y accesorios Snow Joe

+ Sun Joe

. NUNCA use partes de

repuesto o accesorios que no hayan sido diseñados para su uso con esta hidrolavadora. Comuníquese con Snow Joe

+ Sun

Joe

si tiene dudas sobre si es seguro usar una parte de repuesto o accesorio en particular con su hidrolavadora. El uso de

cualquier otro accesorio o parte puede ser peligroso y causar lesiones personales o daños mecánicos.

Manguera de extensión de 25 pies para

trabajos moderados de hidrolavadoras de la

serie SPX

Acoplador universal de conexión rápida y latón

macizo (adaptador de manguera de jardín a

hidrolavadora)

SPX-25H

SPX-UQC

ModeloAccesorio Descripción

Limpiador concentrado de casas y terrazas

para hidrolavadoras Sun Joe

Detergente y limpiador en espuma Premium de

autos para hidrolavadoras Sun Joe

Limpiador y desengrasador multipropósito de

alto rendimiento para hidrolavadoras Sun Joe

SPX-HDC1G

SPX-FCS1G

SPX-APC1G

LA PROMESA DE SNOW JOE

+ SUN JOE

AL CLIENTE

NUESTRA GARANTÍA:

Snow Joe

garantiza que sus Productos motorizados y no motorizados, nuevos y genuinos, están libres de defectos materiales o de

mano de obra al ser usados en tareas domésticas normales durante un periodo de dos (2) años a partir de la fecha de compra por parte

del comprador original y usuario nal, cuando este último los compra a través de Snow Joe o un vendedor autorizado por Snow Joe y

ha obtenido un comprobante de compra. Ya que Snow Joe no puede controlar la calidad de sus Productos vendidos por vendedores

no autorizados, a menos que la ley lo prohíba esta Garantía no cubre Productos adquiridos a través de vendedores no autorizados.

Si su Producto no funciona, o hay un problema con una parte especíca que está cubierta por los términos de esta Garantía, Snow

Joe elegirá entre: (1) enviarle una parte de repuesto gratuita; (2) reemplazar el Producto con uno nuevo o similar sin costo alguno; o (3)

reparar el Producto. ¡Un excelente soporte!

Esta Garantía le da derechos legales especíﬁcos, y usted puede también tener otros derechos según el Estado.

REGISTRO DEL PRODUCTO:

Snow Joe le recomienda enfáticamente registrar su Producto. Usted puede registrar su Producto en línea visitando

snowjoe.com/register, imprimiendo y enviando por correo una tarjeta de registro disponible en línea en nuestro sitio

Web, llamando a nuestra central de servicio al cliente al 1-866-SNOWJOE (1-866-766-9563), o enviándonos un e-mail a

[email protected]. Si usted no registra su Producto sus derechos de garantía no disminuirán; sin embargo, registrar su Producto

permitirá que Snow Joe le pueda atender mejor si usted tiene alguna necesidad como cliente.

¿QUIÉN PUEDE SOLICITAR COBERTURA DE GARANTÍA LIMITADA?

Esta Garantía es otorgada por Snow Joe al comprador original y propietario original del Producto.

¿QUÉ NO ESTÁ CUBIERTO?

Esta Garantía no se aplica si el Producto ha sido usado de forma comercial o en aplicaciones no domésticas o de alquiler. Esta Garantía

tampoco se aplica si el Producto fue adquirido desde un vendedor no autorizado. Esta garantía tampoco cubre cambios cosméticos

que no afecten el funcionamiento del Producto. Las partes desgastables como correas, brocas y cuchillas no están cubiertas por esta

Garantía, y pueden ser compradas visitando snowjoe.com o llamando al 1-866-SNOWJOE (1-866-766-9563).

POR SOBRE TODO, en Snow Joe, LLC (“Snow Joe”) estamos dedicados a usted, nuestro cliente. Nos esforzamos por hacer

que su experiencia sea lo más placentera posible. Desafortunadamente, hay veces en que un producto Snow Joe

, Sun Joe

o Aqua Joe

(el “Producto”) no funciona o sufre un desperfecto bajo condiciones normales de operación. Creemos que es importante

que usted sepa que puede conar en nosotros. Es por eso que tenemos esta Garantía Limitada (la “Garantía”) para nuestros Productos.

R4_01282020

, LLC

CONSERVER CES INSTRUCTIONS

Une division de Snow Joe

, LLC

MANUEL D'UTILISATION

Formulaire n° SJ-SPX3501-880F-MR7

13 A NETTOYEUR ÉLECTRIQUE HAUTE PRESSION

2 300 PSI MAX. LORS DU REFOULEMENT INITIAL, SELON LES ESSAIS DE PRESSION INTERNE DE LA CSA

5,6 l/min MAX. LA BUSE ÉTANT OUVERTE À PRESSION MINIMALE

Modèle SPX3501

IMPORTANT!

Consignes de sécurité

Tous les utilisateurs doivent lire

ces instructions avant d'utiliser la

machine.

mAVERTISSEMENT! Ceci indique une situation

dangereuse qui, en l'absence de précautions, pourrait

entraîner des blessures graves, voire même fatales.

mMISE EN GARDE! Ceci indique une situation

dangereuse qui, en l'absence de précautions, pourrait

entraîner des blessures mineures ou modérément graves.

mDANGER! Ceci indique une situation dangereuse qui,

en l'absence de précautions, entraînera des blessures graves,

voire même fatales.

Sécurité générale

mAVERTISSEMENT! Cette machine n'est pas destinée

à être utilisée par des enfants ou par des personnes qui

ne sont ni assistées ni supervisées et dont les capacités

physiques, sensorielles ou mentales les empêchent de l'utiliser

sans danger. Les enfants doivent toujours être supervisés pour

s'assurer qu'ils ne jouent pas avec la machine.

Avant de démarrer votre machine, veuillez l'inspecter

soigneusement pour vérier si elle présente d'éventuels

défauts. En cas de constatation d’un défaut, ne pas démarrer

la machine. Communiquez avec un revendeur Snow Joe

Sun Joe

agréé ou appelez le service clientèle Snow Joe

Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

• Apprendre à bien connaître la machine – Sachez

comment arrêter la machine et comment relâcher

rapidement la pression. Familiarisez-vous complètement

avec les commandes.

• Maintenir les spectateurs à bonne distance – Tous les

visiteurs et les animaux familiers doivent être maintenus à

bonne distance de la zone de travail.

• Utiliser la bonne machine – N'utilisez pas cette machine

pour des travaux diérents de ceux auxquels elle est

destinée.

• S'habiller en conséquence – Ne portez ni vêtements

amples ni bijoux. Ils peuvent être happés par les pièces

mobiles. Pour tout travail à l'extérieur, il est recommandé

de porter des gants de protection en caoutchouc et des

chaussures antidérapantes.

•

mMISE EN GARDE! – Faire très attention pour éviter de

glisser ou de tomber. Porter des chaussures de protection

pour se protéger les pieds et avoir une meilleure prise sur

les surfaces glissantes.

• Rester vigilant – Surveillez ce que vous faites. Faites

preuve de bon sens. N'utilisez pas le nettoyeur haute

pression quand vous êtes fatigué ou si vous avez

consommé de l'alcool ou de la drogue.

• Ne pas s’arc-bouter – Restez en permanence sur les deux

pieds pour ne pas perdre l'équilibre.

• Prévenir les démarrages accidentels – Ne transportez

pas la machine branchée en ayant le doigt sur la gâchette.

Avant de brancher la machine, assurez-vous que

l'interrupteur est sur la position d'arrêt.

• Ne pas malmener le cordon – Ne tirez jamais la machine

par le cordon et ne tirez pas brusquement sur le cordon

pour le retirer de la prise. Maintenez le cordon éloigné de la

chaleur, de l’huile et des objets tranchants.

• Porter des lunettes de sécurité – Portez également des

chaussures de protection, des vêtements serrés près du

corps, des gants de protection, des protecteurs d'oreilles et

une protection de la tête.

• Vérierlatempératuredel'eau–Ce nettoyeur haute

pression n'est pas destiné à pomper de l'eau chaude. Pour

éviter de réduire considérablement la durée de vie de la

pompe, ne raccordez JAMAIS le nettoyeur haute pression à

un réseau d'alimentation en eau chaude.

• Remiser la machine à l'intérieur – Ne remisez JAMAIS le

nettoyeur haute pression à l'extérieur où dans un endroit

où il pourrait geler. La pompe pourrait être gravement

endommagée.

• Disjoncteurdiérentieldefuitedeterre(DDFT)–Cette

machine est fournie avec un disjoncteur diérentiel de fuite

de terre intégré dans la che du cordon d’alimentation. Si

la che ou le cordon nécessitent d'être remplacés, utilisez

uniquement des pièces de rechange identiques.

• Inspecter les cordons électriques – L'isolation du cordon

d’alimentation doit être parfaitement intacte. Si le cordon

d’alimentation est endommagé ou présente des signes

d'usure normale, n'utilisez pas le nettoyeur haute pression.

Communiquez avec un revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

mAVERTISSEMENT! Ne pas utiliser la machine sans

lire les instructions de ce manuel.

mAVERTISSEMENT! Cette machine a été conçue

pour être utilisée avec les agents de nettoyage qui sont

recommandés par le fabricant. L'utilisation d'autres agents de

nettoyage ou produits chimiques peut nuire à la sécurité de la

machine.

mAVERTISSEMENT! Ne pas utiliser la machine près

de personnes se trouvant dans son rayon d'action, à moins

qu'elles portent des vêtements de protection.

mAVERTISSEMENT! Les jets à haute pression peuvent

être dangereux s'ils ne sont pas utilisés à bon escient. Le jet

ne doit pas être dirigé vers une personne, un animal familier,

du matériel électrique ou la machine elle-même.

• Pour nettoyer des vêtements ou des chaussures, ne dirigez

pas le jet contre vous-même ou une autre personne.

• Risque d’explosion – Ne pulvérisez pas de liquides

inammables.

• Débrancher la machine – Avant d’eectuer la moindre

tâche d'entretien, débranchez le cordon d'alimentation.

• Maintenir les enfants à bonne distance – Ce nettoyeur

haute pression électrique ne doit pas être utilisé par des

enfants ou des personnes inexpérimentées.

• Pour assurer la sécurité de la machine, utilisez uniquement

des pièces de rechange d'origine du fabricant ou

homologuées par le fabricant.

mAVERTISSEMENT! L'eau qui a traversé les dispositifs

anti-siphonnement est considérée comme non potable.

mAVERTISSEMENT! Pendant son nettoyage, son

entretien ou lors du remplacement de pièces, la machine doit

être débranchée de sa source d'alimentation en retirant la che

de la prise de courant.

mAVERTISSEMENT! Les exibles haute pression, les

raccords et les coupleurs sont importants pour l'utilisation

sans danger de la machine. Utiliser uniquement les exibles,

raccords et coupleurs recommandés par le fabricant.

• Vériers’ilyadespiècesendommagées–N'utilisez pas

la machine si le cordon d'alimentation ou d'autres pièces

importantes de la machine sont endommagés (p. ex., les

dispositifs de sécurité, le exible haute pression, le pistolet).

mAVERTISSEMENT! Dans le cas où une rallonge

électrique est utilisée, la che et la prise doivent être étanches.

mAVERTISSEMENT! Les rallonges électriques

inadéquates peuvent être dangereuses.

• Ce nettoyeur haute pression électrique ne doit pas être

utilisé à des températures inférieures à 0 °C.

mAVERTISSEMENT! Les cordons d’alimentation

doivent toujours être complètement déroulés pour les

empêcher de surchauer.

• Les branchements de cordon d’alimentation doivent

toujours être maintenus au sec et jamais sur le sol.

• Si le cordon est endommagé, n’utilisez pas la machine.

Communiquez avec un revendeur Snow Joe

+ Sun Joe

agréé ou appelez le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

• Pendant son utilisation, sa manutention, son transport ou

son remisage, maintenez la machine sur une surface plane

et stable. Le renversement soudain de la machine peut être

à l'origine de blessures corporelles.

• En cas d'accident ou de panne, arrêtez immédiatement

la machine (en cas de contact avec un détergent, rincez

abondamment à l'eau propre).

Sécurité électrique

ATTENTION : si des problèmes aectent le RÉSEAU

électrique, une brève chute de tension peut se produire

au démarrage de la machine. Ceci peut alors avoir des

répercussions sur d'autres appareils (p. ex., faire vaciller

une lampe). Si l'IMPÉDANCE MAXIMALE DU COURANT

DU SECTEUR (Zmax) est inférieure à 0,335 ohm, il ne

faut pas s'attendre à de telles perturbations (si vous avez

besoin d'assistance, communiquez avec votre distributeur

d'électricité local pour plus de renseignements).

mAVERTISSEMENT! Risque d'électrocution –

Avant de démarrer la machine, l'inspecter soigneusement

pour vérier si elle présente d'éventuels défauts. En cas de

constatation d’un défaut, ne pas démarrer la machine et

communiquer avec le revendeur.

Les points suivants doivent être observés lors du branchement

du nettoyeur haute pression électrique sur la source

d’alimentation électrique :

• Le raccordement électrique au réseau doit être eectué par

une personne qualiée.

• L'alimentation électrique de cette machine doit être

protégée par un dispositif diérentiel à courant résiduel

(DDR) qui coupera le courant si la fuite à la terre du courant

est supérieure à 30 mA pendant 30 ms, ou par un dispositif

qui interrompra le courant à la terre (DDFT).

IMPORTANT : utilisez uniquement de l'eau sans la moindre

impureté.

Si du sable risque de pénétrer dans l'arrivée d'eau (p. ex., en

provenance de votre puits), un ltre supplémentaire doit être

monté.

Instructions concernant

la mise à la terre

Ce produit doit être mis à la terre. En cas de mauvais

fonctionnement ou de panne de la machine, la mise à la terre

fournit un chemin de moindre résistance pour le courant

électrique et réduit le risque d’électrocution. Cette machine est

équipée d’un cordon doté d’un l électrique de mise à la terre

de l’appareillage et d’une che de mise à la terre. La che doit

être branchée dans une prise appropriée qui a été posée et

mise à la terre conformément à tous les codes et règlements

locaux.

mDANGER! Le branchement inapproprié du l

électrique de mise à la terre de l’appareillage peut présenter

un risque d’électrocution. En cas de doute sur la mise à la

terre appropriée de la prise, consultez un électricien ou un

réparateur qualié. Ne modiez pas la che qui est fournie

avec la machine. Si elle ne s’insère pas dans la prise, faites

poser une prise appropriée par un électricien qualié. N’utilisez

pas n’importe quel type d’adaptateurs avec cette machine.

Dispositifs de sécurité

Le clapet de marche à vide peut réduire la pression si elle est

supérieure aux pressions prédénies. Le pistolet de nettoyage

présente un dispositif de verrouillage. Lorsque le verrouillage

est activé, le pistolet de nettoyage ne peut pas fonctionner.

1. Capteur thermique – Un capteur thermique protège le

moteur contre les surcharges. Si le capteur thermique est

activé et si le moteur s’arrête, patientez un instant jusqu’à

ce que le moteur se refroidisse et redémarre.

2. Protectionpardisjoncteurdiérentieldefuitedeterre

(DDFT) – Cette machine est fournie avec in disjoncteur

diérentiel de fuite de terre (DDFT) intégré dans la che du

cordon d’alimentation. Ce dispositif fournit une protection

supplémentaire contre le risque d’électrocution. Si la

che ou le cordon nécessitent d'être remplacés, utilisez

uniquement des pièces de rechange identiques qui sont

protégées par un DDFT.

3. il n'est pas recommandé d'utiliser une rallonge électrique

avec ce nettoyeur haute pression. La machine est fournie

avec un cordon d'alimentation de 10,7 m équipé d'un

DDFT. L'utilisation d'une rallonge provoquera une chute

de tension dans les lignes, ce qui entraînera une perte de

puissance et une surchaue.

4. Pour cette machine, utilisez uniquement une rallonge

électrique à trois ls dotée d'une che à trois broches

de type mise à la terre. Utilisez uniquement une rallonge

électrique conçue pour l'extérieur. Les rallonges

électriques de ce type sont marquées « Acceptable

pour une utilisation avec un appareil d'extérieur;

ranger à l'intérieur en cas de non-utilisation ». Utilisez

uniquement une rallonge électrique dont les valeurs

des caractéristiques électriques ne sont pas inférieures

à celles de la machine. N'utilisez pas de rallonges

électriques endommagées. Avant utilisation, examinez

la rallonge électrique et remplacez-la si elle est

endommagée. Ne malmenez pas la rallonge électrique

et ne tirez pas brusquement sur un cordon pour le

débrancher. Maintenez le cordon éloigné de toute source

de chaleur et des objets tranchants. Avant de débrancher

la machine de la rallonge électrique, débranchez toujours

la rallonge électrique de la prise.

mAVERTISSEMENT! Pour réduire le risque

d'électrocution, maintenir tous les branchements au sec et

jamais sur le sol. Ne pas toucher la prise électrique les mains

mouillées.

5. Pour empêcher que le cordon de la machine se débranche

de la rallonge électrique pendant son utilisation, faites un

nœud avec les deux cordons comme l'indique l’illustration

du Tableau 1.

m AVERTISSEMENT m

Toute électrocution peut entraîner des BLESSURES

GRAVES pouvant même être FATALES. Tenir compte

de ces avertissements :

• Ne laisser aucune pièce du nettoyeur haute pression

électrique entrer en contact avec de l'eau pendant

son utilisation. Si la machine se mouille quand elle

est à l’arrêt, l'essuyer avant de la redémarrer.

• Ne pas utiliser une rallonge électrique de plus de

7,6 m de longueur. Le nettoyeur haute pression est

équipé d'un cordon d'alimentation de 10,7 m. La

longueur totale du cordon et de la rallonge ne doit

pas être supérieure à 18,3 m. Pour alimenter sans

danger le nettoyeur haute pression, toute rallonge

doit être de calibre 14 (ou plus gros).

• Ne pas toucher la machine ou sa prise de courant les

mains mouillées ou les pieds dans l’eau. Le port de

bottes de caoutchouc ore une certaine protection.

CARACTÉRISTIQUES DES RALLONGES

ÉLECTRIQUES

Longueur du cordon

Calibre min. de l (AWG)

7,6 m

6. Ne malmenez pas le cordon. Ne tirez jamais le nettoyeur

haute pression par le cordon et ne tirez pas brusquement

sur le cordon pour le retirer de la prise. Maintenez le

cordon éloigné de la chaleur, de l’huile et des objets

tranchants.

Risque d'électrocution

• Avant de l'utiliser, inspectez le cordon.

• N’utilisez pas le cordon s'il est endommagé.

• Maintenez tous les branchements au sec et jamais sur le

sol.

• Ne touchez pas la prise électrique les mains mouillées.

• Maintenez le cordon éloigné de toute source de chaleur et

des objets tranchants.

• Ne dirigez pas le jet vers des appareils ou des câbles

électriques.

Risque d'explosion

• Ne dirigez pas le jet vers des liquides inammables.

• N’utilisez pas d’acides, de bases, de solvants ou

de matières inammables dans cette machine. Ces

substances peuvent blesser l'utilisateur et endommager

irrémédiablement la machine.

Consignes de sécurité supplémentaires

• Haute pression : restez éloigné de la buse.

• Risque d'injection : la machine peut être à l'origine de

graves blessures si le jet pénètre dans la peau.

• Ne pointez pas le pistolet vers une personne ou une partie

quelconque du corps.

• En cas de pénétration dans la peau, consultez

immédiatement un médecin.

• Avant d'intervenir sur la machine, de la nettoyer ou de

déposer des pièces, arrêtez-la et relâchez la pression.

• Cette machine n'est pas adaptée pour se raccorder au

réseau d'eau potable.

Description de la machine

Finalité

• Ce nettoyeur haute pression électrique est destiné

uniquement à un usage résidentiel. Il est conçu pour des

travaux de nettoyage moyennement intensifs à très intensifs

sur les bateaux, les motocycles, les VR, les VTT, les

remorques, les terrasses, les barbecues, les parements, les

meubles de patio, etc.

Conditions d’utilisation

• N'utiliser sous aucun prétexte la machine dans les endroits

où des explosions peuvent se produire!

• La température de service doit être comprise entre

0 °C et 40 °C.

• La machine se compose d'un ensemble à pompe qui est

enfermé dans un boîtier amortisseur. Pour pouvoir utiliser

la machine dans les meilleures conditions possible, celle-ci

est équipée d'une lance d'arrosage à manche antidérapant

dont la forme et la conguration sont conformes aux

réglementations en vigueur.

• Ne couvrez ni la lance d'arrosage ni la buse de pulvérisation

et n’y apportez aucune modication, quelle qu'elle soit.

• Le nettoyeur haute pression électrique est conçu pour

être utilisé avec de l'eau froide ou tiède, l'eau à des

températures plus élevées pouvant endommager la pompe.

• N’utilisez pas d'eau sale contenant des graviers ou

des produits chimiques, car des impuretés de ce type

pourraient perturber le fonctionnement de la machine et

abréger sa durée de vie.

(B)Brancherlachedanslaprise

Rallonge

électrique

Cordon de la

machine

(A) Nouer les cordons comme sur l’illustration

Tableau 1. Méthode d'attache de rallonge électrique

Symboles de sécurité

Le tableau suivant décrit et explique les symboles de sécurité pouvant être marqués sur cette machine. Avant d'essayer de

procéder à son assemblage et de l'utiliser, lisez, comprenez et suivez toutes les instructions sur cette machine.

Pour réduire le risque de se

blesser, l'utilisateur doit maintenir

tous les spectateurs à une

distance d'au moins 15 m.

Toujours maintenir le cordon

d'alimentation éloigné de la

chaleur, de l'huile ou des objets

tranchants. Retirer immédiatement

la che du secteur si le cordon est

endommagé, eloché ou emmêlé.

LIRE LE OU LES MANUELS

D'UTILISATION – Lire,

comprendre et suivre toutes les

instructions du ou des manuels

avant d'essayer d'assembler et

d'utiliser la machine.

ALERTE DE SÉCURITÉ – Indique

une précaution, un avertissement ou

un danger.

PORT OBLIGATOIRE DE

LUNETTES DE SÉCURITÉ ET DE

SERRE-TÊTE ANTIBRUIT – Pour

éviter de se blesser, porter des

protecteurs d'oreilles et des lunettes

de sécurité.

AVERTISSEMENT! Ne pas

utiliser la machine sous la pluie

où par forte humidité. Garder la

machine au sec.

Cette machine n'est pas adaptée

pour se raccorder au réseau d'eau

potable.

AVERTISSEMENT! Risque

d'électrocution.

AVERTISSEMENT! Arrêter la

machine et la débrancher de la

source d'alimentation avant de

l'inspecter, de la nettoyer, de

changer d’accessoire ou de conduire

tout autre travail d'entretien.

Symboles SymbolesDescriptions Descriptions

Porter des chaussures

antidérapantes pour protéger les

pieds et avoir une meilleure prise

sur les surfaces glissantes.

Pour la protection des mains,

porter des gants de sécurité lors

de l'utilisation de la machine.

Remiser à l'intérieur. Ne jamais

remiser le nettoyeur haute pression

à l'extérieur.

Si la pompe gèle, elle peut être

irrémédiablement endommagée.

Apprenez à mieux connaître votre nettoyeur haute pression

électrique

Lisez attentivement le manuel de l'utilisateur et les règles de sécurité avant d'utiliser le nettoyeur haute pression. Pour vous

familiariser avec l'emplacement des diérents réglages et commandes, comparez l'illustration ci-dessous avec votre machine.

Conservez ce manuel pour pouvoir le consulter dans le futur.

Données techniques

Tension nominale .................................................. 120 V ~ 60 Hz

Moteur ..................................................................................13 A

Température max. d'arrivée d'eau ......................................40 °C

Pression max. d'arrivée d'eau ........................................0,7 MPa

Contenance du réservoir à détergent ................................... 1,2 l

Longueur du exible haute pression .....................................6 m

Longueur du cordon d'alimentation .................................10,7 m

Poids net ......................................................................... 18,6 kg

Pression max. lors du refoulement initial...................... 2 300 psi

selon les essais de pression interne de la CSA

Pression nominale sous charge typique ....................... 2 000 psi

Débit max. la buse étant ouverte .................................. 5,6 l/min

à pression minimale

Débit nominal sous charge typique ............................... 4,1 l/min

0º

15º

25º

40º

SOAP

1. Poignée

2. Dévidoir

3. Interrupteur marche-arrêt

4. Sélecteur détergent

5. Raccord d'arrivée d'eau et de boyau

d'arrosage (coupleur femelle)

6. Protège-lance d'arrosage

7. Roue (2)

8. Cordon d'alimentation à DDFT

9. Attache-cordon (2)

10. Buse à savon à branchement rapide (noire)

11. Buse 40° à branchement rapide (grise)

12. Buse 25° à branchement rapide (verte)

13. Buse 15° à branchement rapide (jaune)

14. Buse 0° à branchement rapide (rouge)

15. Aiguille de curetage

16. Réservoir à détergent

17. Bouchon de réservoir à détergent

18. Support de rangement des buses

19. Manivelle de dévidoir

20. Flexible haute pression

21. Pistolet

22. Verrouillage de sécurité

23. Gâchette

24. Raccord de exible haute

pression

25. Porte-pistolet

26. Lance d'arrosage

27. Raccord rapide

Déballage

Contenu de la caisse

• Nettoyeur haute pression électrique

• Ensemble poignée-dévidoir

• Support de rangement des buses

• Protège-lance d'arrosage

• Porte-pistolet

• Vis 4,8 x 20 (2)

• Vis 4,8 x 16 (5)

• Lance d'arrosage

• Pistolet

• Aiguille de curetage (dans le sachet du manuel)

• Cinq (5) buses à branchement rapide

(0º, 15º, 25º, 40º et à savon)

• Flexible haute pression électrique

• Raccord de boyau d'arrosage (coupleur femelle)

• Manuel et carte d'enregistrement

1. Retirez soigneusement le nettoyeur haute pression de la

caisse et inspectez-le pour vérier que tous les éléments

énumérés ci-dessus sont fournis.

2. Inspectez soigneusement le contenu pour vous assurer

qu'aucun élément ne s’est cassé ou n’a été endommagé

pendant le transport. Si vous constatez que des pièces

manquent ou sont endommagées, NE PAS retourner la

caisse au magasin. Veuillez appeler le service clientèle

Snow Joe

+ Sun Joe

au 1-866-SNOWJOE

(1-866-766-9563).

REMARQUE : ne jetez pas la caisse d'expédition et

l'emballage tant que vous n'êtes pas prêt à utiliser votre

nouveau nettoyeur haute pression électrique. L’emballage

est fabriqué dans des matériaux recyclables. Éliminez

ces matériaux de façon appropriée et conformément aux

réglementations locales.

IMPORTANT! Le matériel et l’emballage ne sont pas des

jouets. Ne laissez pas les enfants jouer avec les sacs en

plastique, les feuilles métalliques ou les petites pièces. Ces

éléments peuvent être avalés et risquent de provoquer une

suocation!

mAVERTISSEMENT! Ne pas brancher sur une source

d’alimentation électrique tant que l’assemblage n'est pas

terminé. Ne pas tenir compte de cet avertissement peut être

à l'origine d'un démarrage accidentel et, potentiellement, de

graves blessures.

Assemblage

Outil nécessaire : tournevis cruciforme

1. Glissez l'ensemble poignée-dévidoir après l'avoir placé

sur la partie supérieure du nettoyeur haute pression et

attachez-le à l'aide de deux vis 4,8 x 20 et de deux vis

4,8 x 16, comme l'indique l'illustration (Fig. 1).

2. Insérez le exible haute pression dans l'ouverture,

comme l'indique l'illustration, jusqu'à qu'il soit en place et

s'attache en s'encliquetant (Fig. 2).

3. Positionnez le support de rangement des buses et

attachez-le à l’aide de deux vis 4,8 x 16, comme l'indique

la Fig. 3.

Fig. 1

Ensemble

poignée-dévidoir

Attacher à

l'aide des vis

4,8 x 16

Attacher à l’aide

des vis 4,8 x 20

Fig. 2

Ouverture

Flexible

haute

pression

4. Glissez le porte-pistolet pour le mettre en place (Fig. 4).

5. Pour assembler le protège-lance d'arrosage, enclenchez

d'abord la languette dans l'encoche située dans le coin

inférieur gauche de la machine et attachez-le à l'aide

d'une vis 4,8 x 16 une fois qu'il est en place (Fig. 5).

6. Insérez la lance d'arrosage en acier inoxydable dans le

pistolet à gâchette et tournez le collier jusqu'à ce que les

deux parties soient complètement verrouillées (Fig. 6).

7. Branchez le exible haute pression dans le pistolet (Fig. 7).

Fig. 3

Support de

rangement

des buses

Attacher à

l’aide des vis

4,8 x 16

Fig. 4

Porte-pistolet

Fig. 5

Languette

Encoche

Vis 4,8 x 16

Fig. 6

Lance

en acier

inoxydable

Pistolet

Collier

Flexible haute

pression

Pistolet

Fig. 7

mAVERTISSEMENT! Maintenir le exible haute

pression à l'écart des objets tranchants. Un exible haute

pression qui éclate peut être à l’origine de blessures. Examiner

régulièrement le exible haute pression et le remplacer s'il

est endommagé. Ne pas essayer de réparer un exible haute

pression endommagé.

8. Branchez le raccord de boyau d'arrosage (coupleur

femelle) sur l'arrivée d'eau du nettoyeur haute pression,

puis vissez le boyau d'arrosage (embout mâle) sur le

raccord pour boyau d'arrosage

(Fig. 8). Le boyau

d'arrosage doit avoir un diamètre intérieur minimal de

13 mm et doit être renforcé. Le débit de l'alimentation en

eau doit être au moins égal au débit nominal du nettoyeur.

REMARQUE : la machine n'est pas adaptée pour se

raccorder au réseau d'eau potable.

9. Branchez le boyau d'arrosage sur l'alimentation en eau

(Fig. 9).

mAVERTISSEMENT! Ne pas brancher sur un réseau

d’alimentation en eau potable.

mAVERTISSEMENT! Si la machine est branchée sur

un réseau d’alimentation en eau potable, le réseau doit être

protégé contre les retours d’eau.

mAVERTISSEMENT! La température de l'eau à l'entrée

du nettoyeur ne doit pas être supérieure à 40 °C. Sa pression

ne doit pas être supérieure à 0,7 MPa.

mMISE EN GARDE! Le nettoyeur doit être utilisé

uniquement avec de l'eau propre; l'utilisation d'eau non ltrée

contenant des produits chimiques endommagera le nettoyeur.

Utilisation

Comment utiliser le nettoyeur haute

pression

mIMPORTANT! Ce nettoyeur haute pression est équipé

d'un microcommutateur sensible au débit d'eau. Ce système

de démarrage/arrêt instantané capte le débit dans la pompe.

Quand la gâchette est relâchée, l'eau arrête de s'écouler dans

la pompe. Le système de démarrage instantané coupe alors

automatiquement le moteur pour empêcher la pompe de

surchauer, économisant ainsi de l'électricité et prolongeant de

fait la durée de vie de la pompe.

1. Positionnez le nettoyeur aussi PRÈS que possible de

l'alimentation en eau.

2. Quand vous l'utilisez, le nettoyeur doit reposer sur un sol

stable, en position verticale (Fig. 10).

3. Avant de brancher la machine dans la prise électrique,

assurez-vous que l'interrupteur est sur la position d'arrêt.

4. Vériez que la tension et la fréquence (V/Hz) de

l'alimentation électrique correspondent aux spécications

marquées sur la plaque signalétique. Si l'alimentation

électrique correspond, vous pouvez alors brancher le

nettoyeur haute pression dans la prise électrique (Fig. 11).

Fig. 8

Boyau d'arrosage

Cette extrémité

vers l'arrivée d'eau

Boyau d'arrosage

(embout mâle)

Fig. 9

Brancher sur

l'alimentation

en eau

Boyau

d'arrosage

Fig. 10

REMARQUE : il se peut que le DDFT nécessite d'être

d'abord branché dans la prise électrique. Appuyez sur le

bouton « Reset » (Réinitialisation) jusqu'à ce que le voyant

de mise sous tension sur le disjoncteur de fuite de terre

s'allume quand la machine est branchée.

5. Ouvrez complètement le robinet d'alimentation en eau.

6. Assurez-vous que le verrouillage de sécurité est dans sa

position d'origine, en bas (Fig. 12), puis appuyez sur la

gâchette pendant quelques secondes jusqu'à ce que le

débit soit régulier. Ceci permettra à l'air de s'échapper et

de relâcher toute pression résiduelle dans le exible haute

pression.

7. Pour démarrer le nettoyeur haute pression, tournez

l'interrupteur sur la position « ON/I » (Fig. 13).

8. Quand vous redémarrez le moteur, maintenez toujours

la gâchette enfoncée.

REMARQUE : le moteur tourne uniquement quand la

gâchette est pressée et il s'arrête quand la gâchette est

relâchée.

Comment utiliser les buses

Avant d'entamer toute tâche de nettoyage, déterminez la

buse la mieux adaptée. Chacune des buses ore un angle

de pulvérisation diérent. Les angles de pulvérisation des

buses sont les suivants : 40° (pour un nettoyage en douceur),

25° (pour un nettoyage tout usage), 15° pour un nettoyage

intensif), 0° (pour un nettoyage ponctuel ou pour les endroits

diciles à atteindre) et la buse à savon (pour application de

détergent).

mMISE EN GARDE! NE JAMAIS changer de buse

sans avoir au préalable verrouillé la sécurité sur la poignée

de la gâchette.

mAVERTISSEMENT! Les jets à haute pression peuvent

être dangereux s'ils ne sont pas utilisés à bon escient. Le jet

ne doit pas être dirigé vers une personne, un animal familier,

du matériel électrique ou la machine elle-même.

Le nettoyeur haute pression électrique est équipé de cinq

(5) buses à branchement rapide qui s'enclenchent sur le

raccord rapide de la lance d'arrosage.

Pour brancher une buse sur la lance d'arrosage :

1. Arrêtez le nettoyeur haute pression et coupez

l'alimentation en eau. Appuyez sur la gâchette pour

relâcher la pression d'eau.

2. Activez le verrouillage de sécurité sur la poignée de la

gâchette en le poussant jusqu'à ce qu'il s'encliquette dans

l'encoche (Fig. 14).

RESET

TEST

Fig. 11

DDFT

Témoin de mise

sous tension

Réinitialisation

Fig. 12

Verrouillage de sécurité

Encoche

Gâchette

Fig. 13

Interrupteur marche-arrêt

3. Enfoncez la buse choisie dans le raccord rapide jusqu'à

ce qu'elle se mette en place en s’encliquetant (Fig. 15).

Pour débrancher la buse de la lance d'arrosage une fois que le

nettoyage est achevé :

4. Arrêtez le nettoyeur haute pression et coupez

l'alimentation en eau. Appuyez sur la gâchette pour

relâcher la pression d'eau.

5. Activez le verrouillage de sécurité sur la poignée de la

gâchette en le poussant jusqu'à ce qu'il se place dans

l’encoche en s’encliquetant (Fig. 13).

6. Retirez la buse en plaçant votre main sur la buse tout en

tirant vers l'arrière le raccord rapide.

mAVERTISSEMENT! Ne pas changer de buse quand

la gâchette est enfoncée. Le nettoyeur haute pression pourrait

être endommagé et l'utilisateur pourrait se blesser.

Travaux de nettoyage au détergent

Quand on utilise le nettoyeur haute pression, certaines tâches

de nettoyage peuvent être résolues en utilisant uniquement

de l'eau, mais pour la plupart des tâches, le nettoyage au

détergent permet de retirer plus ecacement la saleté.

mAVERTISSEMENT! Utiliser uniquement des

détergents conçus pour les nettoyeurs haute pression, par

exemple la FORMULE CONCENTRÉE POUR LE LAVAGE

DE TERRASSES DE MAISON SPX-HDC1G Sun Joe

, la

MOUSSE DE LAVAGE DE VOITURE SPX-FCS1G Sun Joe

ou le PRODUIT NETTOYANT DE TYPE INDUSTRIEL SPX-

APC1G Sun Joe

. NE PAS UTILISER de détergents à usage

domestique, d'acides, de solutions alcalines, d'eau de Javel,

de solvants, de matières inammables ou de solutions de

classe industrielle. Ces produits pourraient endommager le

nettoyeur haute pression. De nombreux détergents peuvent

nécessiter d'être mélangés avant utilisation. Préparer la

solution de nettoyage comme indiqué sur le bidon de solution.

mAVERTISSEMENT! En cas d’utilisation de la machine

avec un détergent, veiller à utiliser la buse à savon noire et à

raccord rapide.

1. Retirez le bouchon du réservoir à détergent à tube

d'aspiration. Tirez doucement le réservoir à détergent de

son logement sur le nettoyeur (Fig. 16 et 17).

2. Remplissez le réservoir d’un détergent ou d’un mélange

selon les instructions du fabricant du détergent (Fig. 18)

et replacez le réservoir sur la machine. Rebouchez le

réservoir à l’aide du bouchon à tube d’aspiration.

Fig. 14

Verrouillage

de sécurité

Encoche

Fig. 15

Buse

« Clic »

Raccord rapide de la

lance d’arrosage

Fig. 16

Bouchon à tube

d'aspiration du

réservoir à

détergent

Réservoir à

détergent

Fig. 17

Réservoir à

détergent

3. Branchez la buse à savon (noire) sur la lance d'arrosage

(Fig. 15).

4. Mettez en marche le nettoyeur haute pression. Pressez la

gâchette pour utiliser la machine. Le détergent liquide se

mélangera automatiquement à l'eau et sera pulvérisé en

passant par la buse.

mMISE EN GARDE! Avant utilisation, toujours faire

un essai avec le détergent en le pulvérisant sur une zone peu

visible.

5. Tournez le sélecteur détergent pour régler le volume

d'aspiration de la solution détergente (Fig. 19).

6. Pulvérisez le détergent du bas vers le haut de la surface

sèche à nettoyer.

REMARQUE : il n'est pas recommandé de mouiller

d'abord la surface à nettoyer, car ceci dilue le détergent et

réduit son ecacité.

7. Avant de rincer, laissez le détergent agir brièvement sur la

surface à nettoyer. Ne laissez pas le détergent sécher sur

la surface à nettoyer.

mMISE EN GARDE! Si le détergent sèche sur

une surface à nettoyer qui est peinte, celle-ci peut être

endommagée. Nettoyer et rincer à la fois une petite surface.

Éviter de pulvériser sur les surfaces chaudes ou directement

exposées aux rayons du soleil.

8. Lorsque vous avez ni d’utiliser le nettoyeur haute

pression, vous devez d’abord vider et rincer le réservoir à

détergent. Faites fonctionner la machine jusqu’à ce que

tout le savon ait été vidé du réservoir à détergent.

mMISE EN GARDE! Si ces consignes de nettoyage

ne sont pas suivies, le système d'injection se bouchera et

deviendra inutilisable.

Rinçage à l'aide du nettoyeur haute

pression

1. Arrêtez le nettoyeur haute pression et coupez

l'alimentation en eau.

2. Appuyez sur la gâchette pour relâcher la pression d'eau.

3. Activez le verrouillage de sécurité sur la poignée de la

gâchette en poussant le verrouillage de sécurité jusqu'à ce

qu'il s'enclenche dans l'encoche (Fig. 14).

4. Retirez la buse à savon en plaçant votre main sur la buse

tout en tirant vers l'arrière le raccord rapide.

5. Choisissez la buse convenant le mieux à la tâche (Fig. 20) :

I) La buse 0° (orange) pour un jet à pression intense est

une buse extrêmement ecace qui permet d'obtenir

un jet haute pression n comme un crayon. Elle est

utilisée pour déloger les dépôts rebelles dans une zone

réduite et concentrée. Elle est idéale pour venir à bout

de substances coriaces, par exemple les tâches de

goudron ou de graisse sur le béton, ou pour retirer la

boue séchée sur du matériel. Utilisez cette buse pour

nettoyer les endroits diciles d'accès, notamment les

façades de bâtiments à deux étages ou le dessous des

tondeuses à gazon et des tracteurs de pelouse.

REMARQUE : le choix de la buse convenant le mieux

à la tâche doit se faire avec discernement pour éviter

de gouger le bois ou d'endommager les surfaces

fragiles.

II) Utilisez la buse 15° à bec à fente (jaune) pour les

travaux de nettoyage intense de surfaces dures. Parmi

les applications gurent le décapage de peinture,

l'élimination de taches d'huile, de graisse ou de

moisissures épaisses, ainsi que les taches de rouille

Fig. 18

Détergent pour

nettoyeur haute

pression

Réservoir

à détergent

Fig. 19

Sélecteur

détergent

15º

SOAP

25º

40º

0º

Fig. 20

sur l'acier. Cette buse doit uniquement être utilisée sur

les surfaces à nettoyer qui résistent à la forte pression

exercée par cette buse.

III) Utilisez la buse 25° à bec à fente (verte) pour nettoyer

les parements de maisons, les patios de briques, les

terrasses en bois, les voies d'accès ou les trottoirs.

Quand vous utilisez cette buse, faites d'abord un

essai sur une petite surface an d’éviter de peut-être

endommager la totalité de la surface.

IV) Utilisez la buse 40° de pulvérisation (grise) pour

nettoyer, par exemple, les voitures, les camions, les

bateaux, les meubles de jardin ou le matériel pour

pelouses et jardins.

V) Utilisez la buse à savon (noire) pour nettoyer aux

détergents et à basse pression du matériel, éliminer

les moisissures et les taches d'oxydation d’une

maison, nettoyer les briques ou dégraisser les surfaces

crasseuses.

REMARQUE : quand vous utilisez un détergent,

assurez-vous de monter la buse appropriée, c’est-à-

dire la buse à savon (noire). Toutes les autres buses de

couleur ne fonctionneront pas si des détergents sont

utilisés.

6. Commencez par la partie supérieure de la surface à

nettoyer et travaillez en descendant en vous assurant de

faire chevaucher vos coups de jet.

mIMPORTANT! NE JAMAIS UTILISER :

• De l'eau de Javel, des produits chlorés ou d'autres

produits chimiques corrosifs.

• Des liquides contenant des solvants (p. ex., des diluants,

de l'essence, des huiles).

• Des produits au phosphate trisodique.

• Des produits à base d'ammoniac.

• Des produits à base d'acide.

Ces produits chimiques endommageront la machine ainsi que

la surface à nettoyer.

Arrêt de la machine

1. Tournez l’interrupteur à la position « OFF(0) » (Arrêt) et

débranchez le cordon d’alimentation de la prise.

2. Coupez l'alimentation en eau.

3. Pressez la gâchette en la maintenant enfoncée pour

relâcher la pression d'eau.

4. Débranchez le boyau d’arrosage de l'arrivée d'eau sur la

machine.

5. Débranchez le exible haute pression de la poignée du

pistolet.

6. Relâchez la gâchette et activez le verrouillage de sécurité

du pistolet.

mAVERTISSEMENT! Couper l'alimentation en eau et

presser la gâchette pour libérer la pression de la machine.

Toute personne ne respectant pas cet avertissement pourrait

être blessée par le refoulement de l'eau à haute pression.

Prise d’une pause

Si vous prenez une pause de cinq minutes ou plus entre les

tâches de nettoyage :

1. Activez le verrouillage de sécurité du pistolet (Fig. 14).

2. Tournez l'interrupteur à la position « OFF(0) » (Arrêt).

3. Débranchez le cordon d’alimentation de la prise.

Remisage

MISE EN GARDE! Toujours remiser le nettoyeur haute

pression dans un endroit où la température ne descendra

pas en dessous de 0 °C. La pompe de cette machine est

susceptible d'être irrémédiablement endommagée si elle gèle.

LES DOMMAGES DUS AU GEL NE SONT PAS COUVERTS

PAR LA GARANTIE.

• Remisez le nettoyeur haute pression à l'intérieur dans

un endroit couvert et sec où il ne sera pas soumis aux

intempéries.

• Il est important de remiser cette machine dans un endroit

à l’abri du gel.

• Avant de remiser la machine, videz toujours l'eau de tous

les boyaux, de la pompe et du réservoir à détergent (si

vous en utilisez un).

mMISE EN GARDE! L'utilisation d'un protège-pompe

est recommandée pour que le froid n'endommage pas la

pompe pendant les mois d'hiver.

Dévidoir

1. Déverrouillez le dévidoir en tirant la manivelle vers

l'extérieur (Fig. 21).

2. Pour enrouler le exible, tournez la manivelle dans le sens

contraire des aiguilles d'une montre (Fig. 22).

Fig. 21

VERROUILLÉ

DÉVERROUILLÉ

Manivelle

de dévidoir

Remisage pour l’hiver

et de longue durée

Si vous devez remiser votre nettoyeur haute pression dans un

endroit où la température descend en dessous de 0 °C vous

pouvez réduire au minimum le risque d'endommager votre

machine en suivant cette procédure :

• Débranchez tous les raccords d'eau.

• Mettez en marche la machine pendant quelques secondes

jusqu’à ce que l’eau restant dans la pompe soit évacuée.

Arrêter immédiatement la machine.

• Ne pas laisser le exible haute pression s’entortiller.

• Remisez la machine et ses accessoires dans une pièce à

l’abri du gel.

• Ne remisez pas la machine près d'une chaudière ou

d'autres sources de chaleur susceptibles de dessécher les

joints de la pompe.

• Avant de le remiser pour l'hiver, utilisez le nettoyeur haute

pression avec un antigel non corrosif et non toxique, un

économiseur de pompe ou un protège-pompe.

mAVERTISSEMENT! Avant de réutiliser la machine,

la rincer complètement à l'eau claire. Les antigels peuvent

endommager la peinture et il faut donc s'assurer qu'il n'y ait

pas d'antigel restant dans le système avant de le réutiliser.

Entretien

MISE EN GARDE! Avant d'intervenir sur le nettoyeur

haute pression, débrancher la che de la prise de courant.

Nettoyagedultrederaccord

et de la buse

1. Pour assurer un bon rendement, vériez et nettoyez le

ltre de raccord (Fig. 23). Retirez le ltre et rincez-le à

l'eau chaude pour empêcher tout corps étranger de venir

obstruer la pompe (Fig. 24).

2. Nettoyez la buse à l'aide de l'aiguille de curetage fournie

(Fig. 25). Retirez la lance d'arrosage du pistolet; retirez

toute la saleté de l'orice de la buse et rincez.

3. Retirez les débris résiduels en siphonnant l'eau à travers

la buse et la lance d'arrosage. Pour ce faire, placez

l'extrémité de votre tuyau d'arrosage (l'eau coulant) sur la

pointe de la buse en poussant l'eau et les débris pour les

faire sortir de la buse et de la lance d'arrosage.

Fig. 22

Manivelle

de dévidoir

Fig. 23

Filtre de raccord

Raccord

de boyau

d'arrosage

Fig. 24

Filtre

15º

Fig. 25

Aiguille de curetage

Élimination

Recyclage du nettoyeur haute pression

• Ne jetez pas les appareils électriques comme si c’étaient

des déchets ménagers. Utilisez les services d'enlèvement

spéciaux des ordures ménagères.

• Communiquez avec l'organisme public local pour obtenir

des informations sur les systèmes d'enlèvement oerts.

• Si des appareils électriques sont éliminés dans les

décharges ou les dépôts d'ordures, des substances

dangereuses peuvent s'inltrer dans les eaux souterraines

et polluer la chaîne alimentaire en nuisant à votre santé et

votre bien-être.

Entretien, réparations

et assistance technique

Si votre nettoyeur haute pression électrique Sun Joe

SPX3501 nécessite une réparation ou un entretien, veuillez

appeler le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563).

Numérosdemodèle

et de série

Lorsque vous communiquez avec l’entreprise pour

commander des pièces ou prendre rendez-vous pour une

intervention technique chez un revendeur agréé, vous devez

fournir les numéros de modèle et de série qui se trouvent sur

l’étiquette autocollante apposée sur le caisson de la machine.

Copiez ces numéros dans l’espace réservé ci-dessous.

S P X 3 5 0 1

Veuillez noter les numéros suivants sur le caisson ou la poignée de

votre nouvelle machine :

N° de modèle :

N° de série :

Dépannage

• Débranchez la machine de la source d'alimentation électrique avant d'eectuer un entretien ou quand vous voulez vérier que

ses pièces sont en bon ordre de marche.

• Pour éviter des ennuis inutiles, pour tous les problèmes mécaniques, consultez le tableau suivant avant de communiquer avec

le service clientèle.

Problèmes Causepossible Solutionpossible

La machine refuse de

démarrer

• Panne de courant/machine non

branchée sur une prise en bon état.

• Prise défectueuse.

• Un fusible a sauté.

• Rallonge défectueuse.

• Vériez que la machine est branchée sur une prise de courant

en bon état.

• Vériez le cordon d’alimentation et réinitialisez le DDFT.

Essayez une prise de courant diérente.

• Remplacez le fusible. Arrêtez tous les autres outils, machines

ou appareils utilisant le même circuit.

• Essayez la machine sans rallonge électrique.

• Vériez que les tuyaux exibles et les raccords sont étanches à

l'air.

• Nettoyez ou remplacez les soupapes/joints.

• Veuillez appeler le service clientèle Snow Joe

+ Sun Joe

1-866-SNOWJOE (1-866-766-9563) pour de l’aide.

• Remplacez le fusible. Arrêtez les autres machines branchées

sur le même circuit.

• Vériez que la tension de secteur correspond aux

spécications sur l'étiquette du modèle.

•

Laissez le nettoyeur se refroidir pendant cinq minutes

et redémarrez.

• Nettoyez la buse.

• Posez un fusible ayant une intensité nominale plus élevée

que celle de la machine. Essayez la machine sans rallonge

électrique.

• Faites tourner la machine en maintenant la gâchette pressée

jusqu'à ce que la pression de service régulière se rétablisse.

• Vériez que l'alimentation en eau correspond aux

spécications de la machine.

• AVERTISSEMENT! Éviter d'utiliser des exibles longs et

minces (diamètre minimal 13 mm).

• Nettoyez la buse.

• Nettoyez le ltre d'arrivée d'eau.

• Étirez le tuyau exible pour qu'il ne soit ni plié ni obstrué.

• Pour de l'aide, veuillez appeler le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

• Patientez jusqu'à ce que la pompe, les exibles ou les

accessoires dégèlent.

• Branchez l'arrivée d'eau.

• Nettoyez le ltre d'arrivée d'eau.

• Nettoyez la buse.

• La pompe aspire de l'air.

• Soupapes sales, usées ou coincées.

• Joints d'étanchéité de la pompe usés.

• Un fusible a sauté.

• Tension de secteur non appropriée.

• Capteur thermique activé.

• Buse partiellement obstruée

• Fusible trop petit.

• Air dans le tuyau d'arrivée.

• Alimentation en eau du réseau

insusante.

• Buse partiellement obstruée.

• Filtre à eau bloqué.

• Tuyau exible plié.

• La pompe ou le pistolet de

pulvérisation fuit.

• Le mécanisme de la gâchette est

cassé.

• Pompe, tuyaux exibles ou accessoires

gelés.

• Aucune alimentation en eau.

• Filtre d'arrivée d'eau obstrué.

• Buse obstruée.

Pression uctuante

La machine s'arrête

Le fusible a sauté

L'écoulement dans la

machine est pulsatoire

La machine s'arrête et

démarre d'elle-même

souvent

La machine démarre,

mais aucune eau n'en

sort

La gamme complète d’accessoires haut de gamme pour nettoyeurs haute pression de Sun Joe

a été créée pour faciliter vos tâches de nettoyage et pour vous aider à tirer le meilleur parti de

votre modèle.

MAGASINEZENLIGNEdèsmaintenantsurlesitesunjoe.com

REMARQUE : les accessoires sont sous réserve de changements sans que Snow Joe

+ Sun Joe

soit pour autant tenue

de donner un préavis desdits changements. Les accessoires peuvent être commandés en ligne sur le site sunjoe.com ou par

téléphone en appelant le service clientèle Snow Joe

+ Sun Joe

au 1-866-SNOWJOE (1-866-766-9563).

Accessoires en option

AVERTISSEMENT! TOUJOURS utiliser des pièces de rechange et des accessoires Snow Joe

+ Sun Joe

homologués.

NE JAMAIS utiliser des pièces ou des accessoires qui ne sont pas destinés à être utilisés avec ce nettoyeur haute pression

électrique. Communiquez avec Snow Joe

+ Sun Joe

si vous n'êtes pas sûr que l'utilisation d'une pièce de rechange ou d'un

accessoire particulier avec votre nettoyeur haute pression soit sans danger. L’utilisation de tout autre accessoire ou de toute autre

pièce détachée peut être dangereuse et pourrait provoquer des dommages corporels ou mécaniques.

Rallonge exible à usage modéré de 7,6 m

pour nettoyeurs haute pression Série SPX

Laiton massif universel coupleur à connexion

rapide (du boyau d'arrosage au raccord du

nettoyeur haute pression)

SPX-25H

SPX-UQC

ModèleLes accessoires Description

Produit nettoyant concentré tout usage pour

terrasses et extérieurs Sun Joe

spécialement

conçu pour les nettoyeurs haute pression

SPX-HDC1G

Mousse de lavage de voiture haut de gamme

Sun Joe

spécialement conçue pour les

nettoyeurs haute pression

SPX-FCS1G

Produit nettoyant et dégraissant de type

industriel et tout usage Sun Joe

spécialement

conçu pour les nettoyeurs haute pression

SPX-APC1G

LA PROMESSE DE SNOW JOE

+ SUN JOE

À SES CLIENTS

NOTRE GARANTIE :

Snow Joe

déclare et garantit que les Produits neufs, d’origine, électriques ou non électriques sont exempts de vices de matière ou

de fabrication et, lorsqu’ils font l’objet d’une utilisation résidentielle et ménagère ordinaire, les garantit pendant une période de deux

ans à compter de la date d’achat au détail par l’acheteur primitif auprès de Snow Joe ou d’un des revendeurs agréés de Snow Joe,

preuve d’achat à l’appui. Étant donné que Snow Joe ne peut pas contrôler la qualité de ses Produits vendus par des revendeurs non

agréés, sauf stipulation contraire de la loi, la présente Garantie ne couvre pas les Produits achetés auprès de vendeurs non agréés. Si

votre Produit ne fonctionne pas ou si une pièce spécique couverte par les modalités de la présente Garantie fait l’objet d’un problème

quelconque, Snow Joe choisira (1) de vous envoyer une pièce de rechange gratuite, (2) de remplacer le Produit par un produit neuf ou

comparable, gratuitement, ou (3) de réparer le Produit. Génial, n’est-ce pas?

La présente Garantie vous donne des droits judiciaires spéciﬁques, et vous pouvez également avoir d’autres droits qui peuvent

varier d’une province ou d’un territoire à l’autre.

ENREGISTREMENT DU PRODUIT :

Snow Joe vous recommande vivement d’enregistrer votre Produit. Vous pouvez l’enregistrer en ligne sur le site

snowjoe.com/register, ou en imprimant et en envoyant par courrier une carte d’enregistrement oerte en ligne sur notre site Web, ou

par téléphone en appelant notre Service à la clientèle au 1-866-SNOWJOE (1-866-766-9563), ou encore en nous envoyant un courriel à

l’adresse [email protected]. Le fait de ne pas enregistrer l’achat de votre Produit n’a aucune conséquence sur vos droits concernant

la garantie. Toutefois, l’enregistrement de votre Produit permettra à Snow Joe de mieux répondre au moindre besoin que vous pourriez

avoir en matière de service à la clientèle.

QUI PEUT REVENDIQUER LA COUVERTURE DE LA GARANTIE?

La présente Garantie est étendue par Snow Joe à l’acheteur et propriétaire primitif du Produit.

QU’EST-CE QUI N’EST PAS COUVERT?

La présente Garantie ne s’applique pas si le Produit a été utilisé commercialement, pour des travaux non résidentiels ou s’il fait l’objet

d’une location. La présente Garantie ne s’applique pas non plus si le Produit a été acheté auprès d’un revendeur non agréé. La présente

garantie ne couvre pas non plus les changements cosmétiques qui n’aectent pas le rendement. Les pièces d’usure comme les

courroies, les tarières, les chaînes et les dents ne sont pas couvertes au titre de la présente Garantie et peuvent être achetées en ligne

sur le site snowjoe.com ou en appelant le 1-866-SNOWJOE (1-866-766-9563).

Vous êtes notre client et Snow Joe, LLC (« Snow Joe ») SE MET EN QUATRE pour vous servir. Nous nous eorçons de vous rendre

l’utilisation de nos produits aussi plaisante que possible. Malheureusement, il peut arriver qu’un produit Snow Joe

, Sun Joe

Aqua Joe (« Produit ») ne fonctionne pas ou se casse dans des conditions d’utilisation normales. Nous pensons qu’il est important que

vous sachiez ce que vous pouvez attendre de nous. C’est pourquoi nous avons une garantie limitée (« Garantie ») pour nos Produits.

R4_01282020

Sun Joe SPX3501 13A Electric Pressure Washer

Product's Documents

Operator's Manual

Specifications

Sun Joe SPX3501 Questions and Answers

Related Products

Sun Joe SPX2005P 13A Electric Pressure Washer

Sun Joe SPX2690-SJG 13A ELECTRIC PRESSURE WASHER WITH DETERGENT BOTTLE

Sun Joe SPX3000-XT1-BV4 XTREAM Clean 13A Electric Pressure Washer

Sun Joe SPX3160 Electric Pressure Washer 11-Amp Ultra-Portable 360º Rotating Wheels

Sun Joe SPX1050 Electric Pressure Washer, 3-Quick Connect Tips & 11.8 fl oz Foam Cannon

Sun Joe SPX1500 Electric Pressure Washer
