Bosch 06008B3001 Cordless Telescopic Hedge Trimmer User Manual

Robert Bosch Power Tools GmbH

70538 Stuttgart

GERMANY

www.bosch-garden.com

F 016 L81 577 (2017.09) O / 332

UniversalHedgePole 18

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

it Istruzioni originali

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning i original

no Original driftsinstruks

fi Alkuperäiset ohjeet

el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı

pl Instrukcja oryginalna

cs Původní návod k používání

sk Pôvodný návod na použitie

hu Eredeti használati utasítás

ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з

експлуатації

kk Пайдалану нұсқаулығының

түпнұсқасы

ro Instrucţiuni originale

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputstvo za rad

sl Izvirna navodila

hr Originalne upute za rad

et Algupärane kasutusjuhend

lv Instrukcijas oriģinālvalodā

lt Originali instrukcija

ςТЎϩХʉ ЌТϾϦφЍʉ ʌμВТЎϺυ

ΖЎϩʉ ˒μВЖЙʉʓ ИͳϞφЁʑ

OBJ_DOKU-59792-001.fm Page 1 Thursday, September 28, 2017 10:52 AM

2 |

F 016 L81 577 | (28.9.17) Bosch Power Tools

Deutsch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 3

English . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 12

Français . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 22

Español . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 33

Português. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página 43

Italiano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 54

Nederlands . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 64

Dansk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 74

Svenska . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sida 83

Norsk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Side 92

Suomi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sivu 101

Ελληνικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Σελίδα 110

Türkçe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Sayfa 121

Polski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strona 131

Česky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 142

Slovensky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 151

Magyar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Oldal 162

Русский . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 172

Українська. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сторінка 185

Қазақша. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Бет 196

Română . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Pagina 208

Български . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страница 219

Македонски . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Страна 230

Srpski. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Strana 240

Slovensko . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stran 250

Hrvatski . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Stranica 260

Eesti . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lehekülg 269

Latviešu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Lappuse 278

Lietuviškai . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Puslapis 289

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 309

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 319

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . I

OBJ_BUCH-3148-001.book Page 2 Thursday, September 28, 2017 10:53 AM

Deutsch | 3

Bosch Power Tools F 016 L81 577 | (28.9.17)

Deutsch

Sicherheitshinweise

Erläuterung der Bildsymbole

Allgemeiner Gefahrenhinweis.

Lesen Sie die Betriebsanleitung.

Das Gartengerät nicht bei Regen benutzen oder

dem Regen aussetzen.

Achten Sie darauf, dass in der Nähe stehende

Personen nicht durch weggeschleuderte Fremd-

körper verletzt werden.

Warnung: Halten Sie einen sicheren Abstand zum

Gartengerät, wenn es arbeitet.

Tragen Sie immer Handschuhe und eine Schutzbrille. Wei-

tere Schutzausrüstung wie rutschfeste Sicherheitsschu-

he und ein Schutzhelm wird empohlen. Passende Schutz-

kleidung mindert die Verletzungsgefahr durch fallende Äste

und zufälliges Berühren des Schneidmesser.

Berühren Sie niemals Strom- oder

Telefonkabel. Solche Leitungen füh-

ren eine hohe Spannung. Es besteht

die akute Gefahr eines elektrischen

Schlages. Halten Sie mindestens einen

Abstand von 10 m.

Warnung: In der Nähe befindliche Personen sollen einen si-

cheren Abstand zum Gartengerät halten, wenn es arbeitet.

Allgemeine Sicherheitshinweise für

Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise,

Anweisungen, Bebilderungen und

technischen Daten, mit denen dieses Elektrowerkzeug

versehen ist. Versäumnisse bei der Einhaltung der nachfol-

genden Anweisungen können elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen

für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro-

werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge

(mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge

(ohne Netzleitung).

Arbeitsplatzsicherheit

 Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

 Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-

sionsgefährdeter Umgebung, in der sich brennbare

Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk-

zeuge erzeugen Funken, die den Staub oder die Dämpfe

entzünden können.

 Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Elektrowerkzeug verlie-

ren.

Elektrische Sicherheit

 Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise

verändert werden. Verwenden Sie keine Adapterste-

cker gemeinsam mit schutzgeerdeten Elektrowerk-

zeugen. Unveränderte Stecker und passende Steckdosen

verringern das Risiko eines elektrischen Schlages.

 Vermeiden Sie Körperkontakt mit geerdeten Ober-

flächen wie von Rohren, Heizungen, Herden und Kühl-

schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

 Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

 Zweckentfremden Sie die Anschlussleitung nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um

den Stecker aus der Steckdose zu ziehen. Halten Sie

die Anschlussleitung fern von Hitze, Öl, scharfen Kan-

ten oder sich bewegenden Teilen. Beschädigte oder ver-

wickelte Anschlussleitungen erhöhen das Risiko eines

elektrischen Schlages.

 Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungsleitungen, die

auch für den Außenbereich geeignet sind. Die Anwen-

dung einer für den Außenbereich geeigneten Verlänge-

rungsleitung verringert das Risiko eines elektrischen

Schlages.

 Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri-

schen Schlages.

Sicherheit von Personen

 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem

Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,

WARNUNG

OBJ_BUCH-3148-001.book Page 3 Thursday, September 28, 2017 10:53 AM

4 | Deutsch

F 016 L81 577 | (28.9.17) Bosch Power Tools

wenn Sie müde sind oder unter dem Einfluss von Dro-

gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges

kann zu ernsthaften Verletzungen führen.

 Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs-

tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art und Einsatz des

Elektrowerkzeuges, verringert das Risiko von Verletzun-

gen.

 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus-

geschaltet ist, bevor Sie es an die Stromversorgung

und/oder den Akku anschließen, es aufnehmen oder

tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Elektrowerkzeug einge-

schaltet an die Stromversorgung anschließen, kann dies zu

Unfällen führen.

 Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden

Teil des Elektrowerkzeugs befindet, kann zu Verletzungen

führen.

 Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

 Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare und Kleidung

fern von sich bewegenden Teilen. Lockere Kleidung,

Schmuck oder lange Haare können von sich bewegenden

Teilen erfasst werden.

 Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, sind diese anzuschließen und

richtig zu verwenden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern.

 Wiegen Sie sich nicht in falscher Sicherheit und setzen

Sie sich nicht über die Sicherheitsregeln für Elektro-

werkzeuge hinweg, auch wenn Sie nach vielfachem

Gebrauch mit dem Elektrowerkzeug vertraut sind.

Achtloses Handeln kann binnen Sekundenbruchteilen zu

schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerk-

zeuges

 Überlasten Sie das Elektrowerkzeug nicht. Verwenden

Sie für Ihre Arbeit das dafür bestimmte Elektrowerk-

zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

 Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-

oder ausschalten lässt, ist gefährlich und muss repariert

werden.

 Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie einen abnehmbaren Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile wech-

seln oder das Elektrowerkzeug weglegen. Diese Vor-

sichtsmaßnahme verhindert den unbeabsichtigten Start

des Elektrowerkzeuges.

 Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie keine

Personen das Elektrowerkzeug benutzen, die mit die-

sem nicht vertraut sind oder diese Anweisungen nicht

gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

 Pflegen Sie Elektrowerkzeuge und Zubehör mit Sorg-

falt. Kontrollieren Sie, ob bewegliche Teile einwandfrei

funktionieren und nicht klemmen, ob Teile gebrochen

oder so beschädigt sind, dass die Funktion des Elektro-

werkzeuges beeinträchtigt ist. Lassen Sie beschädigte

Teile vor dem Einsatz des Elektrowerkzeuges reparie-

ren. Viele Unfälle haben ihre Ursache in schlecht gewarte-

ten Elektrowerkzeugen.

 Halten Sie Schneidwerkzeuge scharf und sauber. Sorg-

fältig gepflegte Schneidwerkzeuge mit scharfen Schneid-

kanten verklemmen sich weniger und sind leichter zu

führen.

 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigen Sie dabei die Arbeitsbedingungen und

die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun-

gen kann zu gefährlichen Situationen führen.

 Halten Sie Griffe und Griffflächen trocken, sauber und

frei von Öl und Fett. Rutschige Griffe und Griffflächen er-

lauben keine sichere Bedienung und Kontrolle des Elektro-

werkzeugs in unvorhergesehenen Situationen.

Verwendung und Behandlung des Akkuwerk-

zeuges

 Laden Sie die Akkus nur mit Ladegeräten auf, die vom

Hersteller empfohlen werden. Durch ein Ladegerät, das

für eine bestimmte Art von Akkus geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus verwendet wird.

 Verwenden Sie nur die dafür vorgesehenen Akkus in

den Elektrowerkzeugen. Der Gebrauch von anderen

Akkus kann zu Verletzungen und Brandgefahr führen.

 Halten Sie den nicht benutzten Akku fern von Büro-

klammern, Münzen, Schlüsseln, Nägeln, Schrauben

oder anderen kleinen Metallgegenständen, die eine

Überbrückung der Kontakte verursachen könnten. Ein

Kurzschluss zwischen den Akkukontakten kann Verbren-

nungen oder Feuer zur Folge haben.

 Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei

zufälligem Kontakt mit Wasser abspülen. Wenn die

Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich

ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit

kann zu Hautreizungen oder Verbrennungen führen.

 Benutzen Sie keinen beschädigten oder veränderten

Akku. Beschädigte oder veränderte Akkus können sich un-

vorhersehbar verhalten und zu Feuer, Explosion oder Ver-

letzungsgefahr führen.

OBJ_BUCH-3148-001.book Page 4 Thursday, September 28, 2017 10:53 AM

Deutsch | 5

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Setzen Sie einen Akku keinem Feuer oder zu hohen

Temperaturen aus. Feuer oder Temperaturen über

130 °C können eine Explosion hervorrufen.

 Befolgen Sie alle Anweisungen zum Laden und laden

Sie den Akku oder das Akkuwerkzeug niemals außer-

halb des in der Betriebsanleitung angegebenen Tempe-

raturbereichs. Falsches Laden oder Laden außerhalb des

zugelassenen Temperaturbereichs kann den Akku zerstö-

ren und die Brandgefahr erhöhen.

Service

 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

 Warten Sie niemals beschädigte Akkus. Sämtliche War-

tung von Akkus sollte nur durch den Hersteller oder bevoll-

mächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für Heckenscheren

 Halten Sie alle Körperteile von dem Messerbalken fern.

Versuchen Sie nicht, bei laufendem Messerbalken ab-

geschnittenes Material zu entfernen oder zu schnei-

dendes Material festzuhalten. Stellen Sie sicher, dass

der Schalter ausgeschaltet und der Akku entfernt ist,

wenn Sie eingeklemmtes Schnittgut entfernen. Ein Mo-

ment der Unachtsamkeit beim Gebrauch der Heckensche-

re kann zu ernsthaften Verletzungen führen.

 Halten Sie das Gerät nur an den isolierten Griffflächen

(Haupthandgriff 11, vorderer Handgriff 6 oder erwei-

terter Griffbereich 8), da das Schneidmesser verbor-

gene Stromleitungen treffen kann. Der Kontakt des

Schneidmessers mit einer spannungsführenden Leitung

kann auch metallene Teile des Geräts unter Spannung set-

zen und zu einem elektrischen Schlag führen.

 Halten Sie das Elektrowerkzeug nur an den isolierten

Griffflächen, da das Schneidmesser in Berührung mit

verborgenen Stromleitungen kommen kann. Der Kon-

takt des Schneidmessers mit einer spannungsführenden

Leitung kann metallene Geräteteile unter Spannung setzen

und zu einem elektrischen Schlag führen.

 Tragen Sie die Heckenschere am Griff bei stillstehen-

dem Messer. Bei Transport oder Aufbewahrung der He-

ckenschere stets die Schutzabdeckung aufziehen.

Sorgfältiger Umgang mit dem Gerät verringert die Verlet-

zungsgefahr durch das Messer.

 Stellen Sie sicher, dass alle Schutzvorrichtungen und

Griffe bei Benutzung des Gerätes montiert sind. Versu-

chen Sie niemals, ein unvollständig montiertes Gerät oder

ein Gerät mit nicht zulässigen Modifikationen in Betrieb zu

nehmen.

Zusätzliche Sicherheitshinweise

 Erlauben Sie Kindern, Personen mit eingeschränkten phy-

sischen, sensorischen oder geistigen Fähigkeiten oder

mangelnder Erfahrung und/oder mangelndem Wissen

und/oder mit diesen Anweisungen nicht vertrauten Perso-

nen niemals das Gartengerät zu benutzen. Nationale Vor-

schriften beschränken möglicherweise das Alter des Be-

dieners.

 Kinder sollten beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gartengerät spielen.

 Halten Sie das Gerät beim Arbeiten an den richtigen

Griffflächen fest mit beiden Händen und sorgen Sie für

einen sicheren Stand. Das Gerät wird mit zwei Händen si-

cherer geführt.

 Tragen Sie das Gerät stets so, dass der Messerbalken waa-

gerecht ist.

 Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

kommen ist, bevor Sie es ablegen.

 Während des Betriebes dürfen sich im Umkreis von

3 Metern keine anderen Personen oder Tiere aufhalten.

Der Bedienende ist im Arbeitsbereich gegenüber Dritten

verantwortlich.

 Führen Sie Heckenschnitte niemals aus, während sich Per-

sonen, insbesondere Kinder oder Haustiere in unmittelba-

rer Nähe aufhalten.

 Der Bediener ist für Unfälle oder Schäden an anderen Men-

schen oder deren Eigentum verantwortlich.

 Fassen Sie die Heckenschere niemals am Messerbalken

an.

 Inspizieren Sie die zu schneidende Hecke sorgfältig und

beseitigen Sie alle Drähte und sonstige Fremdkörper.

 Prüfen Sie vor der Benutzung immer, ob die Messer, die

Messerschrauben und andere Teile des Schneidwerks ab-

genutzt oder beschädigt sind. Arbeiten Sie niemals mit be-

schädigtem oder stark abgenutztem Schneidwerk.

 Machen Sie sich mit der Bedienung der Heckenschere ver-

traut, um sie im Notfall sofort stoppen zu können.

 Führen Sie Heckenschnitte nur bei Tageslicht oder gutem

künstlichem Licht aus.

 Stellen Sie sicher, dass alle mitgelieferten Griffe und

Schutzvorrichtungen beim Betrieb der Heckenschere

montiert sind. Versuchen Sie niemals, eine unvollständig

montierte Heckenschere oder eine Heckenschere mit

nicht zulässigen Modifikationen in Betrieb zu nehmen.

 Halten Sie die Heckenschere niemals an deren Schutzvor-

richtung.

 Achten Sie beim Betrieb der Heckenschere stets auf einen

sicheren Stand und halten Sie stets das Gleichgewicht.

Verwenden Sie das Gerät nicht auf Stufen oder Leitern.

 Seien Sie sich Ihrer Umgebung bewusst und auf mögliche

Gefahrenmomente gefasst, die Sie während des Schnei-

dens der Hecke möglicherweise nicht hören.

 Stellen Sie den Festsitz aller Muttern, Bolzen und Schrau-

ben sicher, damit ein sicherer Arbeitszustand der Hecken-

schere gewährleistet ist.

 Lagern Sie die Heckenschere an einem trockenen, ver-

schlossenen Platz, außerhalb der Reichweite von Kindern.

 Wechseln Sie sicherheitshalber abgenutzte oder beschä-

digte Teile aus.

 Versuchen Sie nicht das Gartengerät zu reparieren, es sei

denn, Sie besitzen die notwendige Ausbildung.

OBJ_BUCH-3148-001.book Page 5 Thursday, September 28, 2017 10:53 AM

6 | Deutsch

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Stellen Sie sicher, dass auszuwechselnde Teile von Bosch

stammen.

Hinweise für den optimalen Umgang mit dem Ak-

 Stellen Sie sicher, dass das Gartengerät ausgeschaltet

ist, bevor Sie den Akku einsetzen. Das Einsetzen eines

Akkus in ein Gartengerät, das eingeschaltet ist, kann zu Un-

fällen führen.

 Verwenden Sie nur die für dieses Gartengerät vorgese-

henen Bosch Akkus. Der Gebrauch anderer Akkus kann

zu Verletzungen und Brandgefahr führen.

 Öffnen Sie den Akku nicht. Es besteht die Gefahr eines

Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B. auch vor

dauernder Sonneneinstrahlung, Feuer, Wasser

und Feuchtigkeit. Es besteht Explosionsgefahr.

 Bei Beschädigung und unsachgemäßem Gebrauch des

Akkus können Dämpfe austreten. Führen Sie Frischluft

zu und suchen Sie bei Beschwerden einen Arzt auf. Die

Dämpfe können die Atemwege reizen.

 Verwenden Sie den Akku nur in Verbindung mit Ihrem

Bosch Produkt. Nur so wird der Akku vor gefährlicher

Überlastung geschützt.

 Durch spitze Gegenstände wie z. B. Nagel oder Schrau-

benzieher oder durch äußere Krafteinwirkung kann der

Akku beschädigt werden. Es kann zu einem internen

Kurzschluss kommen und der Akku brennen, rauchen, ex-

plodieren oder überhitzen.

 Schließen Sie den Akku nicht kurz. Es besteht Explosi-

onsgefahr.

 Schützen Sie den Akku vor Feuchtigkeit und Wasser.

 Lagern Sie den Akku nur im Temperaturbereich von

–20 °C bis 50 °C. Lassen Sie den Akku z.B. im Sommer

nicht im Auto liegen.

 Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus

mit einem weichen, sauberen und trockenen Pinsel.

Sicherheitshinweise für Ladegeräte

Lesen Sie alle Si-

cherheitshinweise

und Anweisungen.

Versäumnisse bei

der Einhaltung der Sicherheitshinweise

und Anweisungen können elektrischen

Schlag, Brand und/oder schwere Ver-

letzungen verursachen.

Bewahren Sie diese Anweisungen gut

auf.

Benutzen Sie das Ladegerät nur, wenn

Sie alle Funktionen voll einschätzen und

ohne Einschränkungen durchführen

können oder entsprechende Anweisun-

gen erhalten haben.



Erlauben Sie Kindern, Personen mit

eingeschränkten physischen, senso-

rischen oder geistigen Fähigkeiten

oder mangelnder Erfahrung und/oder

mangelndem Wissen und/oder mit

diesen Anweisungen nicht vertrauten

Personen niemals das Gartengerät zu

benutzen. Nationale Vorschriften be-

schränken möglicherweise das Alter

des Bedieners.



Beaufsichtigen Sie Kinder.

Damit

wird sichergestellt, dass Kinder nicht

mit dem Gerät spielen.



Laden Sie nur Bosch Li-Ion-Akkus

ab einer Kapazität von 1,5 Ah (ab

3 Akkuzellen). Die Akkuspannung

muss zur Akku-Ladespannung des

Ladegerätes passen. Laden Sie kei-

ne nicht wiederaufladbaren Batte-

rien.

Ansonsten besteht Brand- und

Explosionsgefahr.

Halten Sie das Ladegerät von Regen oder Näs-

se fern. Das Eindringen von Wasser in ein Lade-

gerät erhöht das Risiko eines elektrischen Schla-

ges.

 Laden Sie nur Bosch Li-Ion-Akkus. Die Akkuspannung

muss zur Akku-Ladespannung des Ladegerätes passen.

Ansonsten besteht Brand- und Explosionsgefahr.

 Halten Sie das Ladegerät sauber. Durch Verschmutzung

besteht die Gefahr eines elektrischen Schlages.

 Überprüfen Sie vor jeder Benutzung Ladegerät, Kabel

und Stecker. Benutzen Sie das Ladegerät nicht, sofern

Sie Schäden feststellen. Öffnen Sie das Ladegerät

nicht selbst und lassen Sie es nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa-

rieren. Beschädigte Ladegeräte, Kabel und Stecker erhö-

hen das Risiko eines elektrischen Schlages.

 Betreiben Sie das Ladegerät nicht auf leicht brennba-

rem Untergrund (z.B. Papier, Textilien etc.) bzw. in

brennbarer Umgebung. Wegen der beim Laden auftre-

tenden Erwärmung des Ladegerätes besteht Brandgefahr.

OBJ_BUCH-3148-001.book Page 6 Thursday, September 28, 2017 10:53 AM

Deutsch | 7

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Decken Sie die Lüftungsschlitze des Ladegerätes nicht

ab. Das Ladegerät kann sonst überhitzen und nicht mehr

ordnungsgemäß funktionieren.

 Für erhöhte elektrische Sicherheit wird empfohlen einen

Fehlerstrom-Schutzschalter mit einem max. Auslösestrom

von 30 mA zu verwenden. Prüfen Sie Ihren FI-Schutzschal-

ter stets vor Gebrauch.

Wartung

 Entnehmen Sie den Akku bevor Sie Einstell- oder Reini-

gungsarbeiten am Gartengerät vornehmen oder wenn

das Gartengerät eine Zeit lang unbeaufsichtigt

bleibt.Tragen Sie immer Gartenhandschuhe, wenn Sie im

Bereich der scharfen Messer hantieren oder arbeiten.

 Überprüfen Sie das Gartengerät und ersetzen Sie sicher-

heitshalber abgenutzte oder beschädigte Teile.

 Stellen Sie sicher, dass aller Muttern, Bolzen und Schrau-

ben festsitzen, damit ein sicheres Arbeiten mit des Garten-

gerät möglich ist.

 Stellen Sie sicher, dass auszuwechselnde Teile von Bosch

stammen.

 Schmieren Sie den Messerbalken vor Gebrauch und

vor der Lagerung stets mit Wartungsspray.

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen

der Betriebsanleitung von Bedeutung. Prägen Sie sich die

Symbole und ihre Bedeutung ein. Die richtige Interpretation

der Symbole hilft Ihnen, das Elektrowerkzeug besser und si-

cherer zu gebrauchen.

Bestimmungsgemäßer Gebrauch

Das Gerät ist für den häuslichen Gebrauch bestimmt, zum

Schneiden und Beschneiden von Hecken und Büschen in grö-

ßerer Höhe, während der Benutzer auf dem Boden steht. Das

Gerät ist nicht dazu bestimmt, auf einer Leiter oder Stufen

verwendet zu werden. Das Gerät ist nicht zum Schneiden von

Gras konstruiert und kann nicht als Rasentrimmer verwendet

werden. Das Gerät ist nicht für den gewerblichen und indust-

riellen Einsatz bestimmt.

Lieferumfang (siehe Bild B)

Nehmen Sie das Gerät vorsichtig aus der Verpackung und prü-

fen Sie, ob die nachfolgenden Teile vollständig sind:

– Heckenscherenkopf

– Teleskopgriff

– Akku**

– Ladegerät**

– Tragegurt

–Messerschutz

– Bedienungsanleitung

Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte

an Ihren Händler.

** länderspezifisch

Abgebildete Komponenten

(siehe Bild A)

Die Nummerierung der abgebildeten Komponenten bezieht

sich auf die Darstellung des Gerätes auf der Grafikseite 320.

1 Messerbalken

2 Einstelltasten für den Schwenkkopf

3 Verbindungsstück

4 Teleskoprohr

5 Teleskop-Höheneinstellung

6 Vorderer Handgriff

7 Tragegurtschlaufe am vorderen Handgriff

8 Tragegurt

9 Tragegurtschlaufe am hinteren Handgriff

10 Arretierknopf

11 Hinterer Handgriff (Isolierte Griffflächen)

12 Ein-/Ausschalter

13 Akku

14 Akku-Entriegelungstaste

15 Haken für Tragegurtschlaufe, vorderer Handgriff

16 Haken für Tragegurtschlaufe, hinterer Handgriff

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Stan-

dard-Lieferumfang. Das vollständige Zubehör finden Sie in unse-

rem Zubehörprogramm.

Technische Daten

Symbol Bedeutung

Reaktionsrichtung

Bewegungsrichtung

Einschalten

Ausschalten

Zubehör

Akku-Teleskop-Hecken-

schere

UniversalHedge-

Pole 18

Sachnummer

3 600 HB3 0..

Leerlaufhubzahl

min

-1

2200

Schwertlänge

mm 430

Zahnöffnung

mm 16

Höheneinstellung

m 2,1–2,6

Schwenkkopf, 10 Positionen

° 135

OBJ_BUCH-3148-001.book Page 7 Thursday, September 28, 2017 10:53 AM

8 | Deutsch

F 016 L81 577 | (28.9.17) Bosch Power Tools

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend

EN 60335-1.

Der A-bewertete Geräuschpegel des Gerätes beträgt typi-

scherweise: Schalldruckpegel 72 dB(A); Schallleistungspe-

gel 86 dB(A). Unsicherheit K=4 dB.

Schwingungsgesamtwerte a

(Vektorsumme dreier Richtun-

gen) und Unsicherheit K ermittelt entsprechend

EN 60335-1: a

=1,1m/s

, K=1,5 m/s

Der in diesen Anweisungen angegebene Schwingungspegel

ist entsprechend einem in EN 60335 genormten Messverfah-

ren gemessen worden und kann für den Vergleich von Elek-

trowerkzeugen miteinander verwendet werden. Er eignet sich

auch für eine vorläufige Einschätzung der Schwingungsbelas-

tung.

Der angegebene Schwingungspegel repräsentiert die haupt-

sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller-

dings das Elektrowerkzeug für andere Anwendungen, mit un-

terschiedlichen Zubehören, mit abweichenden

Einsatzwerkzeugen oder ungenügender Wartung eingesetzt

wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum

deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung soll-

ten auch die Zeiten berücksichtigt werden, in denen das Ge-

rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im

Einsatz ist. Dies kann die Schwingungsbelastung über den ge-

samten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz

des Bedieners vor der Wirkung von Schwingungen fest wie

zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerk-

zeugen, Warmhalten der Hände, Organisation der Arbeitsab-

läufe.

Montage und Betrieb

Gewicht entsprechend EPTA-

Procedure 01:2014

kg 3,6

Seriennummer

Siehe Seriennummer (Ty-

penschild) am Gartengerät

erlaubte Umgebungs-

temperatur

– beim Laden und beim Be-

trieb

– bei Lagerung

°C

0... +45

-20...+50

Akku

Li-Ionen

Sachnummer

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nennspannung

V= 18

Kapazität

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Anzahl der Akkuzellen

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Ladegerät

AL 1830 CV

Sachnummer

2 607 ...

... 225 965

... 225 967

... 225 969

Ladestrom

A3,0

Ladezeit (Akku entladen)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Gewicht entsprechend EPTA-

Procedure 01:2014

kg 0,40

Schutzklasse

/ II

Ladegerät

AL 1815 CV

Sachnummer

2 607 ...

... 226 077

... 226 079

... 226 081

Ladestrom

A1,5

Ladezeit (Akku entladen)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Akku-Teleskop-Hecken-

schere

UniversalHedge-

Pole 18

Gewicht entsprechend EPTA-

Procedure 01:2014

kg 0,38

Schutzklasse

/ II

Handlungsziel Bild Seite

Abgebildete Komponenten

A 320

Lieferumfang

B 321

Gerät zusammenbauen

C 321

Akku einsetzen

D 321

Tragegurt befestigen

E 322

Teleskophöhe einstellen

F 322

Messerschutz entfernen

Messerbalken schmieren

G 323

Schwenkkopf einstellen

H 323

Ein-/Ausschalten

I 324

Arbeitshinweise

J 324–325

Akku-Teleskop-Hecken-

schere

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 8 Thursday, September 28, 2017 10:53 AM

Deutsch | 9

Bosch Power Tools F 016 L81 577 | (28.9.17)

Inbetriebnahme

Zu Ihrer Sicherheit

 Nehmen Sie den Akku vor allen Arbeiten am Gerät (z.B.

Wartung, Werkzeugwechsel etc.) sowie bei dessen

Transport und Aufbewahrung aus dem Gerät. Es be-

steht Verletzungsgefahr bei unbeabsichtigtem Betätigen

des Ein-/Ausschalters mit dem Arretierknopf.

 Nachdem die Heckenschere abgeschaltet wurde, be-

wegen sich die Messer noch einige Sekundenbruchtei-

le weiter.

 Bewegende Messer nicht berühren.

 Betätigen Sie die Schalter nur, wenn der Akku vollstän-

dig eingeschoben ist.

Akku einsetzen/entnehmen (siehe Bilder D+K)

Hinweis: Werden nicht geeignete Akkus verwendet, kann es

zu Fehlfunktionen oder zur Beschädigung des Geräts führen.

Setzen Sie den geladenen Akku 13 in den Teleskopgriff. Stel-

len Sie sicher, dass der Akku vollständig eingesetzt ist.

Zur Entnahme des Akkus 13 aus dem Gerät, drücken Sie die

Akku-Entriegelungstaste 14 und ziehen den Akku nach vorne

in Richtung des Messerbalkens.

Akku laden

 Benutzen Sie kein anderes Ladegerät. Das mitgelieferte

Ladegerät ist auf den in Ihr Gartengerät eingebauten Li-Io-

nen-Akku abgestimmt.

 Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typenschild

des Ladegerätes übereinstimmen. Mit 230 V gekennzeich-

nete Ladegeräte können auch an 220 V betrieben werden.

Der Akku ist mit einer Temperaturüberwachung ausgestattet,

welche Ladung nur im Temperaturbereich zwischen 0 °C und

45 °C zulässt. Dadurch wird eine hohe Akku-Lebensdauer er-

reicht.

Note: Der Akku wird teilgeladen ausgeliefert. Um die volle

Leistung des Akkus zu gewährleisten, laden Sie vor dem ers-

ten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ionen-Akku kann jederzeit aufgeladen werden, ohne

die Lebensdauer zu verkürzen. Eine Unterbrechung des Lade-

vorganges schädigt den Akku nicht.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Gartengerät durch eine Schutzschaltung abgeschal-

tet: Das Gartengerät arbeitet nicht mehr.

Drücken Sie nach dem automatischen

Abschalten des Gartengerätes nicht

weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt

werden.

Beachten Sie die Hinweise zur Entsorgung des Akkus.

Ladevorgang

Der Ladevorgang beginnt, sobald der Netzstecker des Lade-

gerätes in die Steckdose gesteckt und der Akku in den Lade-

schacht eingesteckt wird.

Durch das intelligente Ladeverfahren wird der Ladezustand

des Akkus automatisch erkannt und abhängig von Akkutem-

peratur und -spannung mit dem jeweils optimalen Ladestrom

geladen.

Dadurch wird der Akku geschont und bleibt bei Aufbewah-

rung im Ladegerät immer vollständig aufgeladen.

Bedeutung der Anzeigeelemente (AL 1830 CV)

Blinklicht (schnell) grüne Akku-Ladeanzeige

Der Schnellladevorgang wird durch schnelles

Blinken der grünen Akku-Ladeanzeige signa-

lisiert.

Hinweis: Der Schnellladevorgang ist nur möglich, wenn die

Temperatur des Akkus im zulässigen Ladetemperaturbereich

ist, siehe Abschnitt „Technische Daten“.

Blinklicht (langsam) grüne Akku-Ladeanzeige

Bei einem Ladestand des Akkus von 80 %

blinkt die grüne Akku-Ladeanzeige langsam.

Der Akku kann zum sofortigen Gebrauch entnommen werden.

Dauerlicht grüne Akku-Ladeanzeige

Das Dauerlicht der grünen Akku-Ladeanzeige

signalisiert, dass der Akku vollständig aufgela-

den ist.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Ak-

ku-Ladeanzeige , dass der Netzstecker in die Steckdose ein-

gesteckt ist und das Ladegerät betriebsbereit ist.

Dauerlicht rote Akku-Ladeanzeige

Das Dauerlicht der roten Akku-Ladeanzeige

signalisiert, dass die Temperatur des Akkus au-

ßerhalb des zulässigen Ladetemperaturbereiches ist, siehe

Abschnitt „Technische Daten“. Sobald der zulässige Tempe-

raturbereich erreicht ist, schaltet das Ladegerät automatisch

auf Schnellladung um.

Blinklicht rote Akku-Ladeanzeige

Das Blinklicht der roten Akku-Ladeanzeige si-

gnalisiert eine andere Störung des Ladevor-

ganges, siehe Abschnitt „Fehler – Ursachen und Abhilfe“.

Bedeutung der Anzeigeelemente (AL 1815 CV)

Blinklicht Akku-Ladeanzeige

Der Ladevorgang wird durch Blinken der Ak-

ku-Ladeanzeige signalisiert.

Akku entnehmen

K 326

Wartung und Lagerung des Geräts

L 326

Zubehör auswählen

327

Handlungsziel Bild Seite

ACHTUNG

OBJ_BUCH-3148-001.book Page 9 Thursday, September 28, 2017 10:53 AM

10 | Deutsch

F 016 L81 577 | (28.9.17) Bosch Power Tools

Dauerlicht Akku-Ladeanzeige

Das Dauerlicht der Akku-Ladeanzeige signali-

siert, dass der Akku vollständig aufgeladen ist

oder dass die Temperatur des Akkus außerhalb

des zulässigen Ladetemperaturbereiches ist und deshalb

nicht geladen werden kann. Sobald der zulässige Temperatur-

bereich erreicht ist, wird der Akku geladen.

Ohne eingesteckten Akku signalisiert das Dauerlicht der Ak-

ku-Ladeanzeige , dass der Netzstecker in die Steckdose ein-

gesteckt ist und das Ladegerät betriebsbereit ist.

Fehler – Ursachen und Abhilfe

Hinweise zum Laden

Bei kontinuierlichen bzw. mehrmals nacheinander folgenden

Ladezyklen ohne Unterbrechung kann sich das Ladegerät er-

wärmen. Dies ist jedoch kein technischen Defekt des Lade-

gerätes.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung

zeigt an, dass der Akku verbraucht ist und ersetzt werden

muss.

Montage

 Nehmen Sie den Akku vor allen Arbeiten am Gerät (z.B.

Wartung, Werkzeugwechsel etc.) sowie bei dessen

Transport und Aufbewahrung aus dem Gerät. Es be-

steht Verletzungsgefahr bei unbeabsichtigtem Betätigen

des Ein-/Ausschalters mit dem Arretierknopf.

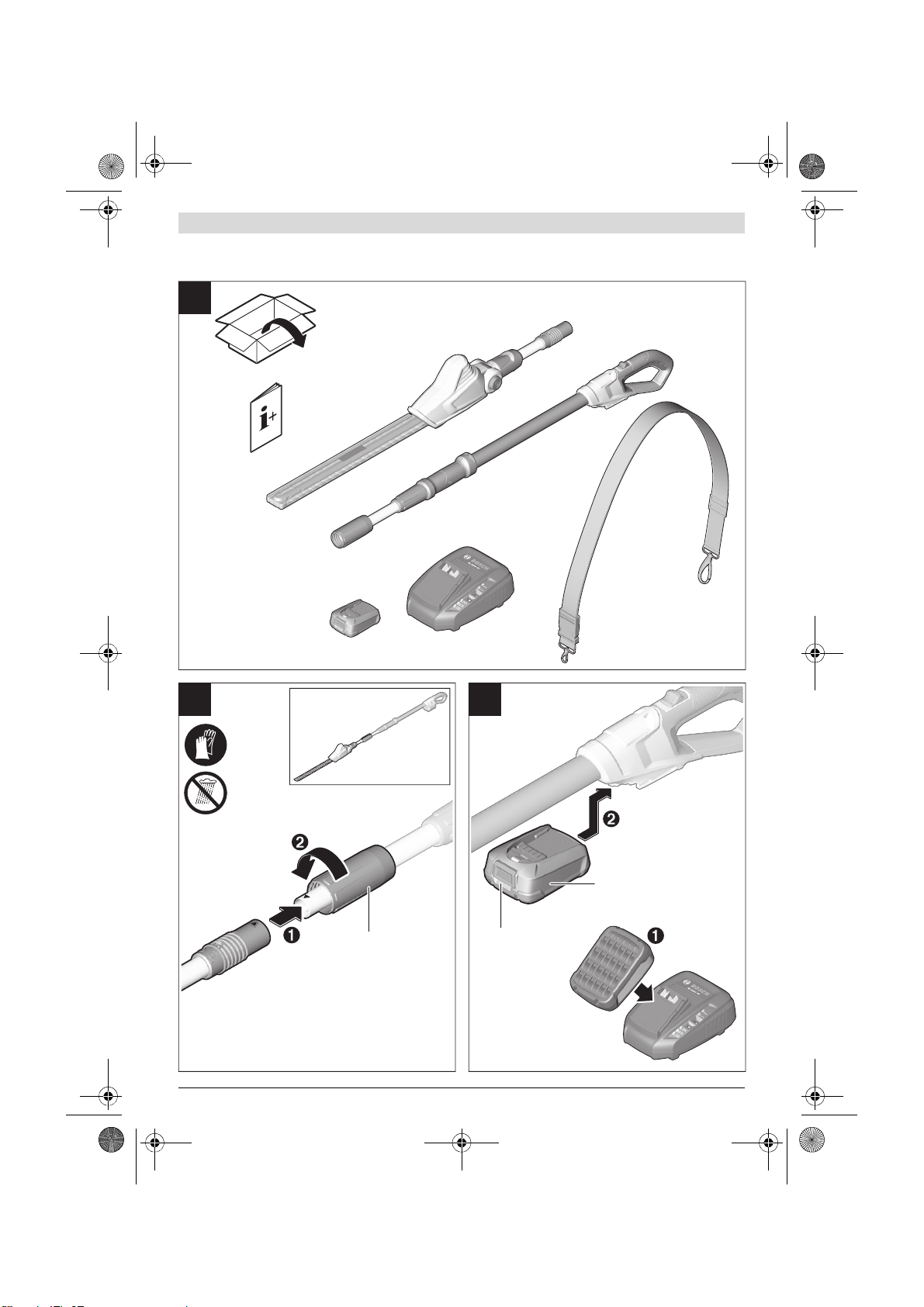

Gerät zusammenbauen (siehe Bild C+E)

Verbinden Sie den Heckenscherenkopf und den Teleskopgriff

bündig miteinander und sichern Sie diese durch Drehen des

Verbindungsstücks 3. Stellen Sie sicher, dass beide Teile ord-

nungsgemäß montiert und arretiert sind.

Befestigen Sie den Tragegurt 8 an die Tragegurtschlaufen 7/9

der Handgriffe. Bitte beachten Sie, dass der Tragegurt zwei

unterschiedlich große Haken hat. Stellen Sie sicher, dass der

größere Haken 16 an die Tragegurtschlaufe des hinteren

Handgriffs 9 und der kleinere Haken 15 an die Tragegurt-

schlaufe des vorderen Handgriffs 7 befestigt wird.

Entfernen Sie den Messerschutz.

Teleskophöhe einstellen (siehe Bild F)

Lösen Sie die Teleskop-Höheneinstellung 5 durch Drehen,

stellen Sie das Teleskoprohr 4 auf die gewünschte Länge ein

und drehen Sie die Teleskop-Höheneinstellung 5 wieder fest.

Je nach Anwendung und Heckenhöhe kann das Teleskoprohr

4 auf eine Länge von 2,1 m bis 2,60 m verstellt werden.

Schwenkkopf einstellen (siehe Bild H)

Drücken Sie gleichzeitig auf die beiden Einstelltasten 2, stel-

len Sie den Schwenkkopf auf die gewünschte Position durch

Auf- oder Abbewegen des Heckenscherenkopfs, lassen Sie

die Einstelltasten 2 los und stellen Sie sicher, dass der He-

ckenscherenkopf ordnungsgemäß arretiert ist.

Der Schwenkkopf kann in 10 verschiedenen Positionen arre-

tiert werden.

Betrieb

Ein-/Ausschalten (siehe Bild I)

Zum Einschalten des Geräts, drücken Sie zuerst den Arre-

tierknopf 10 und dann den Ein-/Ausschalter 12. Halten Sie

den Ein-/Ausschalter bei Betrieb des Geräts gedrückt. Bei

eingeschaltetem Gerät können Sie den Arretierknopf los las-

sen.

Zum Ausschalten des Elektrowerkzeugs lassen Sie den

Ein-/Ausschalter 12 los.

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur

ein, wenn Sie es benutzen.

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection

(ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku

wird das Elektrowerkzeug durch eine Schutzschaltung abge-

schaltet: Das Gerät arbeitet nicht mehr.

Arbeitshinweise (siehe Bild J)

Anti-Blockier-Mechanismus

Dieses Gerät ist mit einem Anti-Blockier-System zu Ihrem Nut-

zen ausgestattet. Trifft das Schneidmesser auf hartes Materi-

al, erhöht sich die Belastung des Motors. Die intelligente Mik-

roelektronik erkennt die Überbelastung und kehrt die

Schaltung des Motors mehrfach um, damit eine Blockierung

des Schneidmessers verhindert wird und um das Material zu

durchtrennen.

Diese hörbare Umschaltung dauert bis zu 3 s an.

Nach dem Durchtrennen, arbeitet das Gerät im Normalzu-

stand weiter, oder das Schneidmesser bleibt bei einer anhal-

tenden Überlastsituation automatisch im geöffneten Zustand

stehen (z.B. wenn versehentlich ein Stück eines Metallzauns

das Gartengerät blockiert).

Ursache Abhilfe

Akku-Ladeanzeige leuchtet dauerhaft

Rote Akku-Ladeanzeige blinkt

Kein Ladevorgang möglich

Akku nicht (richtig) aufge-

steckt

Akku korrekt auf Ladegerät

aufstecken

Akkukontakte verschmutzt Akkukontakte reinigen; z.B.

durch mehrfaches Ein- und

Ausstecken des Akkus, ggf.

Akku ersetzen

Akku defekt Akku ersetzen

Akku-Ladeanzeigen leuchten nicht

Netzstecker des Ladegerätes

nicht (richtig) eingesteckt

Netzstecker (vollständig) in

die Steckdose einstecken

Steckdose, Netzkabel oder

Ladegerät defekt

Netzspannung überprüfen,

Ladegerät ggf. von einer auto-

risierten Kundendienststelle

für Bosch-Elektrowerkzeuge

überprüfen lassen

OBJ_BUCH-3148-001.book Page 10 Thursday, September 28, 2017 10:53 AM

Deutsch | 11

Bosch Power Tools F 016 L81 577 | (28.9.17)

Fehlersuche

Die folgende Tabelle zeigt Ihnen Fehlersymptome, die mögliche Ursache sowie die korrekte Abhilfe, falls Ihr Gartengerät einmal

nicht einwandfrei funktionieren sollte. Können Sie anhand dessen das Problem nicht lokalisieren und beseitigen, wenden Sie

sich an Ihre Service-Werkstatt.

 Achtung: Schalten Sie vor der Fehlersuche das Gartengerät aus und entnehmen Sie den Akku.

Wartung, Lagerung und Transport

(siehe Bilder K + L)

 Nehmen Sie den Akku vor allen Arbeiten am Gerät (z.B.

Wartung, Werkzeugwechsel etc.) sowie bei dessen

Transport und Aufbewahrung aus dem Gerät. Es be-

steht Verletzungsgefahr bei unbeabsichtigtem Betätigen

des Ein-/Ausschalters mit dem Arretierknopf.

Messer Wartung

Schmieren Sie das Schneidmesser vor und nach jedem Ge-

brauch mit dem empfohlenen Schmierspray.

Lagerung und Transport

Zur Lagerung und zum Transport entnehmen Sie den Akku aus

der Akku-Teleskop-Heckenschere und montieren Sie den

Messerschutz.

Symptome Mögliche Ursache Abhilfe

Schnittdauer pro Akku-La-

dung gering

Zu viel Reibung wegen fehlender Schmierung Mit Schmieröl (1 609 200 399) einsprühen

Messer muss gereinigt werden Messer reinigen

schlechte Schneidtechnik siehe „Arbeitshinweise“

Akku nicht voll geladen Akku laden, siehe auch „Hinweise zum Laden“

Akku-Temperaturwächter hat ausgelöst Akku abkühlen lassen und neu starten

Die Messer bewegen sich

langsam oder der Anti-Blo-

ckier-Mechanismus funkti-

oniert nicht

Akku entladen Akku abkühlen lassen und neu starten

Akku außerhalb des zulässigen Temperaturbe-

reiches gelagert

Lassen Sie den Akku auf Raumtemperatur erwär-

men (innerhalb des zulässigen Temperaturbe-

reichs von 0 – 45 °C)

Heckenschere läuft nicht Akku entladen Akku laden, siehe auch „Hinweise zum Laden“

Einschaltsperre nicht richtig arretiert siehe „Inbetriebnahme“

Heckenschere läuft mit Un-

terbrechungen

Drehrichtung des Motors wechselt ständig und

stoppt nach ca. 3 s

siehe „Arbeitshinweise“ (Anti-Blockier-Mecha-

nismus)

Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an Ihr Bosch Service Center

Ein-/Ausschalter defekt Wenden Sie sich an Ihr Bosch Service Center

Motor läuft, Messer bleiben

stehen

Interner Fehler Wenden Sie sich an Ihr Bosch Service Center

Messer werden heiß

Zu viel Reibung wegen fehlender Schmierung Mit Schmieröl (1 609 200 399) einsprühen

Messer stumpf Wenden Sie sich an Ihr Bosch Service Center

Messer hat Scharten Wenden Sie sich an Ihr Bosch Service Center

Messer bewegt sich nicht Akku entladen Akku laden, siehe auch „Hinweise zum Laden“

Gartengerät defekt Wenden Sie sich an Ihr Bosch Service Center

Starke Vibrationen/Geräu-

sche

Gartengerät defekt Wenden Sie sich an Ihr Bosch Service Center

Rote Akku-Ladeanzeige

blinkt

Kein Ladevorgang möglich

Akku nicht (richtig) aufgesetzt Akku korrekt auf Ladegerät aufsetzen

Akkukontakte verschmutzt Akkukontakte reinigen; z.B. durch mehrfaches

Ein- und Ausstecken des Akkus, ggf. Akku erset-

zen

Akku defekt Akku ersetzen

Akku-Ladeanzeigen leuch-

ten nicht

Netzstecker des Ladegerätes nicht (richtig) ein-

gesteckt

Netzstecker (vollständig) in die Steckdose ein-

stecken

Steckdose, Netzkabel oder Ladegerät defekt Netzspannung überprüfen, Ladegerät ggf. von

einer autorisierten Kundendienststelle für

Bosch-Elektrowerkzeuge überprüfen lassen

OBJ_BUCH-3148-001.book Page 11 Thursday, September 28, 2017 10:53 AM

12 | English

F 016 L81 577 | (28.9.17) Bosch Power Tools

Kundendienst und Anwendungsbera-

tung

www.bosch-garden.com

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen

bitte unbedingt die 10-stellige Sachnummer laut Typenschild

des Elektrowerkzeuges an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Unter www.bosch-pt.com können Sie online Ersatzteile be-

stellen oder Reparaturen anmelden.

Kundendienst: Tel.: (0711) 40040480

Fax: (0711) 40040481

E-Mail: Servicezentrum.Ele[email protected]

Anwendungsberatung: Tel.: (0711) 40040480

Fax: (0711) 40040482

E-Mail: [email protected]sch.com

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestel-

len.

Tel.: (01) 797222010

Fax: (01) 797222011

E-Mail: service.elektrowerkzeuge@at.bosch.com

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz-

teile bestellen.

Tel.: (044) 8471511

Fax: (044) 8471551

E-Mail: [email protected]h.com

Luxemburg

Tel.: +32 2 588 0589

Fax: +32 2 588 0595

E-Mail: outillage.gere[email protected]osch.com

Transport

Die enthaltenen Li-Ionen-Akkus unterliegen den Anforderun-

gen des Gefahrgutrechts. Die Akkus können durch den Benut-

zer ohne weitere Auflagen auf der Straße transportiert wer-

den.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spediti-

on) sind besondere Anforderungen an Verpackung und Kenn-

zeichnung zu beachten. Hier muss bei der Vorbereitung des

Versandstückes ein Gefahrgut-Experte hinzugezogen wer-

den.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt

ist. Kleben Sie offene Kontakte ab und verpacken Sie den Ak-

ku so, dass er sich nicht in der Verpackung bewegt.

Bitte beachten Sie auch eventuelle weiterführende nationale

Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackun-

gen sollen einer umweltgerechten Wiederverwertung

zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien

nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU müssen

nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß

der europäischen Richtlinie 2006/66/EG müssen defekte

oder verbrauchte Akkus/Batterien getrennt gesammelt und

einer umweltgerechten Wiederverwendung zugeführt wer-

den.

Nicht mehr gebrauchsfähige Akkus/Batterien können direkt

abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt „Transport“,

Seite 12.

Änderungen vorbehalten.

English

Safety Notes

Explanation of symbols

General hazard safety alert.

Read instruction manual.

Do not use the machine in the rain or leave it

outdoors when it is raining.

Pay attention that bystanders are not injured

through foreign objects thrown from the ma-

chine.

Warning: Keep a safe distance from the machine

when operating.

OBJ_BUCH-3148-001.book Page 12 Thursday, September 28, 2017 10:53 AM

English | 13

Bosch Power Tools F 016 L81 577 | (28.9.17)

Always wear gloves and safety goggles. Further

protective equipment such as non-skid safety shoes and a

hard hat is recommended. Adequate protective clothing will

reduce personal injury by falling branches and accidental

contact with the cutting blade.

Never touch power supply or

telephone lines. These lines conduct

high voltage and there is severe danger

of electric shock. Keep a minimum

distance of 10 m.

Warning: Bystanders should keep a safe distance from the

machine when operating.

General Power Tool Safety Warnings

Read all safety warnings, instructions,

illustrations and specifications

provided with this power tool. Failure to follow all

instructions listed below may result in electric shock, fire

and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

dust. Power tools create sparks which may ignite the dust

or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with

earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is

earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric

shock.

 Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away

from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

 When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of

electric shock.

Personal safety

 Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power

tool while you are tired or under the influence of drugs,

alcohol or medication. A moment of inattention while

operating power tools may result in serious personal

injury.

 Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce personal

injuries.

 Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source

and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or

energising power tools that have the switch on invites

accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal

injury.

 Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

 Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away from

moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

 If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used. Use of dust collection can

reduce dust-related hazards.

 Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool safety

principles. A careless action can cause severe injury

within a fraction of a second.

Power tool use and care

 Do not force the power tool. Use the correct power tool

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

 Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

WARNING

OBJ_BUCH-3148-001.book Page 13 Thursday, September 28, 2017 10:53 AM

14 | English

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Disconnect the plug from the power source and/or

remove the battery pack, if detachable, from the power

tool before making any adjustments, changing

accessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool

accidentally.

 Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or

these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

 Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage of

parts and any other condition that may affect the

power tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are caused by

poorly maintained power tools.

 Keep cutting tools sharp and clean. Properly maintained

cutting tools with sharp cutting edges are less likely to bind

and are easier to control.

 Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into

account the working conditions and the work to be

performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

 Keep handles and grasping surfaces dry, clean and free

from oil and grease. Slippery handles and grasping

surfaces do not allow for safe handling and control of the

tool in unexpected situations.

Battery tool use and care

 Recharge only with the charger specified by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of fire when used with

another battery pack.

 Use power tools only with specifically designated

battery packs. Use of any other battery packs may create

a risk of injury and fire.

 When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails,

screws or other small metal objects, that can make a

connection from one terminal to another. Shorting the

battery terminals together may cause burns or a fire.

 Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, flush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

 Do not use a battery pack or tool that is damaged or

modified. Damaged or modified batteries may exhibit

unpredictable behaviour resulting in fire, explosion or risk

of injury.

 Do not expose a battery pack or tool to fire or excessive

temperature. Exposure to fire or temperature above

130 °C may cause explosion.

 Follow all charging instructions and do not charge the

battery pack or tool outside the temperature range

specified in the instructions. Charging improperly or at

temperatures outside the specified range may damage the

battery and increase the risk of fire.

Service

 Have your power tool serviced by a qualified repair

person using only identical replacement parts. This will

ensure that the safety of the power tool is maintained.

 Never service damaged battery packs. Service of

battery packs should only be performed by the

manufacturer or authorized service providers.

Hedge trimmer safety warnings

 Keep all parts of the body away from the cutter blade.

Do not remove cut material or hold material to be cut

when blades are moving. Make sure the switch is off

and the battery is removed when clearing jammed

material. A moment of inattention while operating the

hedge trimmer may result in serious personal injury.

 Hold the power tool by insulated gripping surfaces

(main handle 11, front handle 6 or extended gripping

area 8) only, because the blade may contact hidden

wiring. Blade contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

 Hold power tool by insulated gripping surfaces only,

because the cutter blade may contact hidden wiring.

Cutter blades contacting a “live” wire may make exposed

metal parts of the power tool “live” and could give the

operator an electric shock.

 Carry the hedge trimmer by the handle with the cutter

blade stopped. When transporting or storing the hedge

trimmer always fit the cutting device cover. Proper

handling of the hedge trimmer will reduce possible

personal injury from the cutter blades.

 Always ensure all handles and guards are fitted when

using the machine. Never attempt to use an incomplete

machine or one fitted with an unauthorized modification.

Additional safety warnings

 Never allow children, persons with physical, sensory or

mental limitations or a lack of experience and/or

knowledge and/or people unfamiliar with these

instructions to use the machine. Local regulations may

restrict the age of the operator.

 Children should be supervised to ensure that they do not

play with the machine.

 When working with the machine, always hold it firmly

with with both hands on correct griping areas and

provide for a secure stance. The power tool is guided

more secure with both hands.

 When carrying, ensure the tool is horizontal to the ground.

 Wait until the machine has come to a standstill before

placing it down.

 Other persons and animals should remain at a distance of

3 metres or more when the machine is being used. The

operator is responsible for third persons in the working

area.

OBJ_BUCH-3148-001.book Page 14 Thursday, September 28, 2017 10:53 AM

English | 15

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Never cut a hedge while people, especially children or

pets, are nearby.

 The user is responsible for accidents or hazards occurring

to other people or their property.

 Never grasp the blade of the hedge trimmer.

 Thoroughly inspect the area where the hedge trimmer is to

be used and remove all wires and other foreign objects.

 Prior to operation, check cutter blades, blade bolts and

cutter assembly for wear or damage. Do not operate with a

damaged or excessively worn cutting device.

 Know how to stop the hedge trimmer quickly in an

emergency.

 Cut a hedge only in daylight or in good artificial light.

 Always ensure all handles and guards supplied are fitted

when using the hedge trimmer. Never attempt to use an

incomplete hedge trimmer or one with an unauthorised

modification.

 Never hold the hedge trimmer by the guard.

 While operating the hedge trimmer always be sure of a safe

and secure operating position at all times. Do not use this

tool while standing on steps or ladder.

 Always be aware of your surroundings and stay alert for

possible hazards that you may not hear whilst operating

the hedge trimmer.

 Keep all nuts, bolts and screws tight to ensure that the

hedge trimmer is always in a safe working condition.

 The hedge trimmer should be stored in a dry, locked up

location out of the reach of children.

 Replace worn or damaged parts for safety.

 Do not attempt to repair the machine unless you are

qualified to do so.

 Ensure replacement parts fitted are Bosch-approved.

Recommendations for Optimal Handling of the

Battery

 Ensure the switch is in the off position before inserting

battery pack. Inserting the battery pack into machines

that have the switch on can cause accidents.

 Use only Bosch battery packs intended specifically for

the machine. Use of any other battery packs may create a

risk of injury and fire.

 Do not open the battery. Danger of short-circuiting.

Protect the battery against heat, e. g., against

continuous intense sunlight, fire, water, and

moisture. Danger of explosion.

 In case of damage and improper use of the battery,

vapours may be emitted. Ventilate the area and seek

medical help in case of complaints. The vapours can

irritate the respiratory system.

 Use the battery only in conjunction with your Bosch

product. This measure alone protects the battery against

dangerous overload.

 The battery can be damaged by pointed objects such as

nails or screwdrivers or by force applied externally. An

internal short circuit can occur and the battery can burn,

smoke, explode or overheat.

 Do not short-circuit the battery. There is danger of

explosion.

 Protect the battery against moisture and water.

 Store the battery only within a temperature range between

–20 °C and 50 °C. As an example, do not leave the battery

in the car in summer.

 Occasionally clean the venting slots of the battery using a

soft, clean and dry brush.

Safety Warnings for Battery

Chargers

Read all safety

warnings and all

instructions. Failure

to follow the

warnings and instructions may result in

electric shock, fire and/or serious

injury.

Save these instructions.

Use the battery charger only when you

fully understand and can perform all

functions without limitation, or have

received appropriate instructions.

Never allow children, persons with

physical, sensory or mental

limitations or a lack of experience

and/or knowledge and/or people

unfamiliar with these instructions to

use the machine. Local regulations

may restrict the age of the operator.

Supervise children. This will ensure

that children do not play with the

charger.

Only charge Bosch lithium-ion

batteries with a capacity of 1.5 Ah

or more (3 battery cells or more).

The battery voltage must match

the battery charging voltage of the

charger. Do not charge non-

OBJ_BUCH-3148-001.book Page 15 Thursday, September 28, 2017 10:53 AM

16 | English

F 016 L81 577 | (28.9.17) Bosch Power Tools

rechargeable batteries. Otherwise

there is danger of fire and explosion.

Keep the battery charger away from rain or

moisture. Penetration of water in the battery

charger increases the risk of an electric shock.

 Only charge Bosch lithium-ion batteries. The battery

voltage must match the battery charging voltage of the

charger. Otherwise there is danger of fire and explosion.

 Keep the battery charger clean. Contamination can lead

to danger of an electric shock.

 Before each use, check the battery charger, cable and

plug. If damage is detected, do not use the battery

charger. Never open the battery charger yourself.

Have repairs performed only by a qualified technician

and only using original spare parts. Damaged battery

chargers, cables and plugs increase the risk of an electric

shock.

 Do not operate the battery charger on easily

inflammable surfaces (e. g., paper, textiles, etc.) or

surroundings. The heating of the battery charger during

the charging process can pose a fire hazard.

 Do not cover the ventilation slots of the battery

charger. Otherwise, the battery charger can overheat and

no longer operate properly.

 It is recommended for increased electrical safety to use a

Residual Current Device (RCD) with a tripping current of

not more than 30 mA. Always check your RCD every time

you use it.

Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA

approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be

cut off and an appropriate plug fitted in its place by an

authorised customer service agent. The replacement plug

should have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible

shock hazard and should never be inserted into a mains

socket elsewhere.

Maintenance

 Remove battery before adjusting or cleaning, and

before leaving the machine unattended for any

period.Always wear gardening gloves when handling or

working near the sharp blades.

 Examine the machine and replace worn or damaged parts

for safety.

 Keep all nuts, bolts and screws tight to be sure that the

machine is in safe working condition.

 Ensure replacement parts fitted are Bosch-approved.

 Always lubricate the cutting blade with protective

spray before use and before storage.

Symbols

The following symbols are important for reading and

understanding the operating instructions. Please take note of

the symbols and their meaning. The correct interpretation of

the symbols will help you to use the machine in a better and

safer manner.

Intended Use

This machine is intended for domestic use, for cutting and

trimming hedges and bushes at elevated height, while user is

situated on the ground. The machine is not intended to be

used on a ladder or steps. The machine is not designed to cut

grass and cannot be used as a grass trimmer. This tool is not

intended for commercial and industrial use.

Delivery Scope (see figure B)

Carefully remove the machine from its packaging and check if

the following parts are complete:

– Hedge trimmer head

– Telescopic handle

– Battery pack**

– Battery charger**

–Harness

–Blade guard

– Operating instructions

When parts are missing or damaged, please contact your

dealer.

** country specific

Product Features (see figure A)

The numbering of the product features refers to the

illustration of the machine on the graphics page 320.

1 Cutting blade

2 Pivoting head adjustment buttons

3 Connector

4 Telecopic tube

5 Telecopic heigh adjustment

6 Front handle

Symbol Meaning

Reaction direction

Movement direction

Switching On

Switching Off

Accessories

OBJ_BUCH-3148-001.book Page 16 Thursday, September 28, 2017 10:53 AM

English | 17

Bosch Power Tools F 016 L81 577 | (28.9.17)

7 Front handle harness loop

8 Harness

9 Main handle harness loop

10 Locking button

11 Main handle (insulated gripping surface)

12 On/Off switch

13 Battery pack

14 Battery unlocking button

15 Hook to front handle harness loop

16 Hook to main handle harness loop

Accessories shown or described are not part of the standard deliv-

ery scope of the product. A complete overview of accessories can

be found in our accessories program.

Technical Data

Noise/Vibration Information

Sound emission values determined according to

EN 60335-1.

Typically the A-weighted noise levels of the product are:

Sound pressure level 72 dB(A); sound power level 86 dB(A).

Uncertainty K=4 dB.

Vibration total values a

(triax vector sum) and uncertainty K

determined according to EN 60335-1:

=1.1m/s

, K=1.5 m/s

The vibration level given in this information sheet has been

measured in accordance with a standardised test given in

EN 60335 and may be used to compare one tool with

another. It may be used for a preliminary assessment of expo-

sure.

The declared vibration emission level represents the main ap-

plications of the tool. However, if the tool is used for different

applications, with different accessories or insertion tools or is

poorly maintained, the vibration emission may differ. This

may significantly increase the exposure level over the total

working period.

An estimation of the level of exposure to vibration should also

take into account the times when the tool is switched off or

Cordless pole hedge

trimmer

UniversalHedge-

Pole 18

Article number

3 600 HB3 0..

No-load stroke rate

min

-1

2200

Blade length

mm 430

Tooth opening

mm 16

Height adjustment

m 2.1–2.6

Pivoting head, 10 positions

° 135

Weight according to EPTA-

Procedure 01:2014

kg 3.6

Serial number

See serial number (type

plate) on the machine

Permitted ambient

temperature

–during charging and

operation*

–during storage

°C

0... +45

-20...+50

Battery

Li-Ion

Article number

–1.5 Ah

–2.0 Ah

–2.5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Rated voltage

V= 18

Capacity

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1.5

2.0

2.5

Number of battery cells

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Battery Charger AL 1830 CV

Article number

2 607 ...

... 225 965

... 225 967

... 225 969

Charging current

A3.0

Charging period (battery

discharged)

–1.5 Ah

–2.0 Ah

–2.5 Ah

min

Weight according to EPTA-

Procedure 01:2014

kg 0.40

Protection class

/ II

Battery Charger

AL 1815 CV

Article number

2 607 ...

... 226 077

... 226 079

... 226 081

Charging current

A1.5

Charging period (battery

discharged)

–1.5 Ah

–2.0 Ah

–2.5 Ah

min

105

Weight according to EPTA-

Procedure 01:2014

kg 0.38

Protection class

/ II

Cordless pole hedge

trimmer

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 17 Thursday, September 28, 2017 10:53 AM

18 | English

F 016 L81 577 | (28.9.17) Bosch Power Tools

when it is running but not actually doing the job. This may sig-

nificantly reduce the exposure level over the total working

period.

Identify additional safety measures to protect the operator

from the effects of vibration such as: maintain the tool and the

accessories, keep the hands warm, organise work patterns.

Mounting and Operation

Initial Operation

For Your Safety

 Before any work on the machine itself (e. g.

maintenance, tool change, etc.) as well as during

transport and storage, remove the battery from the

power tool. There is danger of injury when unintentionally

actuating the On/Off switch with the locking button.

 The blades continue to move for a fraction of a second

after the hedge trimmer is switched off.

 Do not touch the moving blades.

 Do not activate switches until battery is fully attached.

Inserting/Removing the Battery

(see figures D+K)

Note: Use of batteries not suitable for the machine can lead to

malfunctions of or cause damage to the power tool.

Insert the charged battery 13 onto the telescopic handle.

Make sure that the battery is fully fitted.

Remove the battery 13 from the power tool by pressing the

battery unlocking button 14 and moving the battery towards

cutting blade.

Battery Charging

 Do not use other battery chargers. The supplied battery

charger is designed for the Lithium-Ion battery in your

garden product.

 Observe the mains voltage! The voltage of the power

supply must correspond with the data given on the

nameplate of the battery charger. Battery chargers

marked with 230 V can also be operated with 220 V.

The battery is equipped with temperature monitoring that

allows charging only in the temperature range between 0 °C

and 45 °C. In this manner, a high battery service life is

achieved.

Note: The battery supplied is partially charged. To ensure full

capacity of the battery, completely charge the battery in the

battery charger before using your power tool for the first time.

The lithium-ion battery can be charged at any time without

reducing its service life. Interrupting the charging procedure

does not damage the battery.

The “Electronic Cell Protection (ECP)” protects the lithium-

ion battery against deep discharging. When the battery is run

down or discharged, the garden product is shut off by means

of a protective circuit: The garden product no longer

operates.

Do not continue to press the On/Off

switch after the garden product has

been automatically switched off. The battery can be

damaged.

Observe the notes for disposal of the battery.

Charging Procedure

The charging procedure starts as soon as the mains plug of

the battery charger is plugged into the socket outlet and the

battery is inserted into the charging compartment .

Due to the intelligent charging method, the charging

condition of the battery is automatically detected and the

battery is charged with the optimum charging current,

depending on battery temperature and voltage.

This gives longer life to the battery and always leaves it fully

charged when kept in the charger for storage.

Meaning of the Indication Elements (AL 1830 CV)

(Fast) Flashing of the Green Battery Charge

Indicator

The rapid-charging procedure is indicated by

fast flashing of the green battery charge

indicator .

Note: The rapid-charging procedure is only possible when the

battery temperature is within the allowable charging

temperature range, see section “Technical Data”.

(Slow) Flashing of the Green Battery Charge

Indicator

When the charging condition of the battery is

80 %, the green battery charge indicator

flashes slowly.

The battery can be removed for immediate use.

Continuous Lighting of the Green Battery Charge

Indicator

Continuous lighting of the green battery

charge indicator indicates that the battery is

fully charged.

Action Figure Page

Product features

A 320

Delivery scope

B 321

Tool assembly

C 321

Inserting the battery

D 321

Attaching the harness

E 322

Adjusting the telescopic height

F 322

Removing the blade protector

Lubricating the blade

G 323

Adjusting the pivoting head

H 323

Switching on and off

I 324

Working advice

J 324–325

Removing the battery

K 326

Maintaining and storing the tool

L 326

Selecting accessories

327

OBJ_BUCH-3148-001.book Page 18 Thursday, September 28, 2017 10:53 AM

English | 19

Bosch Power Tools F 016 L81 577 | (28.9.17)

When the battery is not inserted, continuous lighting of the

battery charge indicator indicates that the mains plug is

inserted in the socket and that the battery charger is ready for

operation.

Continuous Lighting of the Red Battery Charge

Indicator

Continuous lighting of the red battery charge

indicator indicates that the temperature of the

battery is not within the allowable charging temperature

range, see section “Technical Data”. As soon as the allowable

charging temperature range is reached, the battery charger

automatically switches to rapid charging.

Flashing Red Battery Charge Indicator

A flashing red battery charge indicator

indicates a different malfunction of the

charging procedure, see section “Troubleshooting – Causes

and Corrective Measures”.

Meaning of the Indication Elements (AL 1815 CV)

Flashing Battery Charge Indicator

The charging procedure is signalled by a

flashing battery charge indicator .

Continuous Lighting of the Battery Charge

Indicator

Continuous lighting of the battery charge

indicator indicates that the battery is fully

charged or that the temperature of the battery is not within

the allowable charging temperature range, and cannot be

charged for this reason. The battery is charged as soon as the

allowable charging temperature range is reached.

When the battery is not inserted, continuous lighting of the

battery charge indicator indicates that the mains plug is

inserted in the socket and that the battery charger is ready for

operation.

Troubleshooting – Causes and Corrective

Measures

Charging Advice

With continuous or several repetitive charging cycles without

interruption, the charger can warm up. This does not indicate

a technical defect of the battery charger.

A significantly reduced working period after charging

indicates that the battery is used and must be replaced.

Assembly

 Before any work on the machine itself (e. g.

maintenance, tool change, etc.) as well as during

transport and storage, remove the battery from the

power tool. There is danger of injury when unintentionally

actuating the On/Off switch with the locking button.

Tool assembly (see figure C+E)

Fit the hedge trimmer head together with the telescopic

handle, tighten them together with the connector 3 by

twisting it. Make sure that both parts are properly fitted.

Attach the harness 8 to the harness loops 7/9 located in the

handling areas. Please notice that the harness has two hooks

that are different in size. Make sure that the bigger hook 16 is

fitted onto the main handle harness loop 9 and the smaller

hook 15 onto the front handle harness loop 7.

Remove the blade cover.

Adjusting the telescopic height (see figure F)

Loosen the telescopic height adjustment joint 5 by rotating,

extend the telescopic tube 4 to the required length and re-

tighten the adjustment joint 5 by twisting.

The telescopic tube 4 can be extended from 2.1 m to 2.60 m

depending on the application and the height of the trimmed

hedge.

Adjusting the pivoting head (see figure H)

Press two pivoting head adjustment buttons 2

simultaneously, adjust the pivoting head to the required

position by moving the hedge trimmer head upwards or

downwards, release the pivoting head adjustment buttons 2

and make sure that the hedge trimmer head is properly

locked.

Pivoting head can be adjusted to 10 different positions.

Cause Corrective Measure

Continuous lighting of the battery charge indicator

Flashing red battery charge indicator

No charging procedure possible

The battery is not attached

(correctly)

Attach battery to charger

correctly

Battery contacts

contaminated

Clean the battery contacts

(e.g. by inserting and

removing the battery several

times) or replace the battery

Battery pack defective Replace the battery

Battery charge indicators or do not light up

Mains plug of battery charger

not plugged in (properly)

Insert mains plug (fully) into

the socket outlet

Socket outlet, mains cable or

battery charger defective

Check the mains voltage;

have the battery charger

checked by an authorised

after-sales service agent for

Bosch power tools

Cause Corrective Measure

OBJ_BUCH-3148-001.book Page 19 Thursday, September 28, 2017 10:53 AM

20 | English

F 016 L81 577 | (28.9.17) Bosch Power Tools

Operation

Switching On and Off (see figure I)

To switch on the power tool, first press the lock-off switch 10

then press On/Off switch 12. Keep the On/Off switch while

operating the machine. You can let go of the lock-off switch

while the tool is switched on.

To switch off the power tool, release the On/Off switch 12.

To save energy, only switch the power tool on when using it.

The lithium-ion battery is protected against deep discharging

by the “Electronic Cell Protection (ECP)”. When the battery is

empty, the power tool is switched off by means of a protective

circuit: The tool no longer runs.

Working Advice (see figure J)

Anti Blocking

This tool has the anti-blocking system installed for your bene-

fit. If the blade stalls on a tough material, the load of the motor

increases. The intelligent micro-electronics senses this over-

load condition and repeatedly reverses the motor, in order to

prevent stalling and to cut the material through.

This audible reversing cut action continues for up to 3 s.

After cutting through, the garden product continues in its nor-

mal mode, or in case the overload condition continues the

blades automatically stop in the open position (e. g. in case a

piece of metal fence accidentally blocks the garden product).

Troubleshooting

The following chart lists problem symptoms, possible causes and corrective action, if your garden product does not operate

properly. If these do not identify and correct the problem, contact your service agent.

 Warning: Switch off and remove the battery prior to any troubleshooting.

Problem Possible Cause Corrective Action

Cutting time per battery

charge too low

Too much friction, due to lack of lubricant Apply lubricant spray (1 609 200 399)

Blade needs cleaning Clean blade

Poor cutting technique see “Working Advice”

Battery not fully charged Recharge battery; also see “Battery Charging”

Battery Thermal Protection operated Battery to cool and restart

The blades are running

slow or the anti blocking

feature is not functioning

Battery discharged Battery to cool and restart

Battery stored outside of battery temperature Allow battery to warm naturally to room

temperature (within battery operating

temperature 0 – 45 °C)

Hedge trimmer does not

operate

Battery discharged Recharge battery; also see “Battery Charging”

Safety switch not activated correctly see “Initial Operation”

Hedge trimmer operates

intermittently

Motor reverses repeatedly then stops after 3 s see “Working Advice” (Anti Blocking)

Internal wiring of machine damaged Contact your Bosch Service Center

On/Off switch defective Contact your Bosch Service Center

Motor runs but blades re-

main stationary

Internal fault Contact your Bosch Service Center

Cutting blade hot Too much friction, due to lack of lubricant Apply lubricant spray (1 609 200 399)

Cutting blade blunt Contact your Bosch Service Center

Cutting blade has dents Contact your Bosch Service Center

Blade will not move Battery discharged Recharge battery; also see “Battery Charging”

Machine defective Contact your Bosch Service Center

Excessive vibrations/noise Machine defective Contact your Bosch Service Center

Flashing red battery charge

indicator

No charging procedure

possible

Battery not (properly) inserted Properly insert battery into battery charger

Battery contacts contaminated Clean the battery contacts (e.g. by inserting and

removing the battery several times) or replace

the battery

Battery pack defective Replace the battery

Battery charge indicators

do not light up

Mains plug of battery charger not plugged in

(properly)

Insert mains plug (fully) into the socket outlet

Socket outlet, mains cable or battery charger de-

fective

Check the mains voltage; have the battery

charger checked by an authorised after-sales

service agent for Bosch power tools

OBJ_BUCH-3148-001.book Page 20 Thursday, September 28, 2017 10:53 AM

English | 21

Bosch Power Tools F 016 L81 577 | (28.9.17)

Maintenance, Storage and

Transportation (see figures K + L)

 Before any work on the machine itself (e. g.

maintenance, tool change, etc.) as well as during

transport and storage, remove the battery from the

power tool. There is danger of injury when unintentionally

actuating the On/Off switch with the locking button.

Blade maintenance

Lubricate blade before and after each usage with

recommended lubricant spray .

Storage and transportation

Store and transport cordless pole hedge trimmer with battery

removed and protection blade cover fitted.

After-sales Service and Application

Service

www.bosch-garden.com

In all correspondence and spare parts order, please always

include the 10-digit article number given on the type plate of

the machine.

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: [email protected]

Ireland

Origo Ltd.

Unit 23 Magna Drive

Magna Business Park

City West

Dublin 24

Tel. Service: (01) 4666700

Fax: (01) 4666888

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.

Power Tools

Locked Bag 66

Clayton South VIC 3169

Customer Contact Center

Inside Australia:

Phone: (01300) 307044

Fax: (01300) 307045

Inside New Zealand:

Phone: (0800) 543353

Fax: (0800) 428570

Outside AU and NZ:

Phone: +61 3 95415555

www.bosch-pt.com.au

www.bosch-pt.co.nz

Republic of South Africa

Customer service

Hotline: (011) 6519600

Gauteng – BSC Service Centre

35 Roper Street, New Centre

Johannesburg

Tel.: (011) 4939375

Fax: (011) 4930126

E-Mail: [email protected]

KZN – BSC Service Centre

Unit E, Almar Centre

143 Crompton Street

Pinetown

Tel.: (031) 7012120

Fax: (031) 7012446

E-Mail: [email protected].com

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park

Milnerton

Tel.: (021) 5512577

Fax: (021) 5513223

E-Mail: [email protected].za

Bosch Headquarters

Midrand, Gauteng

Tel.: (011) 6519600

Fax: (011) 6519880

E-Mail: rbsa-hq.pt[email protected]

Transport

The contained lithium-ion batteries are subject to the

Dangerous Goods Legislation requirements. The user can

transport the batteries by road without further requirements.

When being transported by third parties (e. g.: air transport or

forwarding agency), special requirements on packaging and

labelling must be observed. For preparation of the item being

shipped, consulting an expert for hazardous material is

required.

Dispatch batteries only when the housing is undamaged.

Tape or mask off open contacts and pack up the battery in

such a manner that it cannot move around in the packaging.

Please also observe possibly more detailed national

regulations.

Disposal

The machine, rechargeable batteries, accessories

and packaging should be sorted for environmental-

friendly recycling.

Do not dispose of power tools and

batteries/rechargeable batteries into household

waste!

OBJ_BUCH-3148-001.book Page 21 Thursday, September 28, 2017 10:53 AM

22 | Français

F 016 L81 577 | (28.9.17) Bosch Power Tools

Only for EC countries:

According to the European Guideline 2012/19/EU, power

tools that are no longer usable, and according to the European

Guideline 2006/66/EC, defective or used battery

packs/batteries, must be collected separately and disposed

of in an environmentally correct manner.

Batteries no longer suitable for use can be directly returned

at:

Great Britain

Robert Bosch Ltd. (B.S.C.)

P.O. Box 98

Broadwater Park

North Orbital Road

Denham

Uxbridge

UB 9 5HJ

At www.bosch-pt.co.uk you can order spare parts or arrange

the collection of a product in need of servicing or repair.

Tel. Service: (0344) 7360109

E-Mail: [email protected]

Battery packs/batteries:

Li-ion:

Please observe the instructions in section “Transport”,

page 12.

Subject to change without notice.

Français

Avertissements de sécurité

Explication des symboles

Indications générales sur d’éventuels dangers.

Lisez soigneusement ces instruc-

tions d’utilisation.

N’utilisez l’outil de jardin pas par temps de pluie et

ne l’exposez pas à la pluie.

Faites attention à ce que les personnes se trou-

vant à proximité ne soient pas blessées par des

projections provenant de la machine.

Avertissement : Gardez une distance de sécurité

quand l’outil de jardin est en marche.

Portez toujours des lunettes de protection et des gants.

Nous recommandons d’utiliser des dispositifs de protec-

tion supplémentaires tels que chaussures de sécurité an-

ti-dérapant et un casque. Des vêtements de protection ap-

propriés diminuent le risque de blessure par les branches qui

tombent ou par un contact accidentel avec la lame.

Ne touchez jamais des câbles d’ali-

mentation ou des câbles de télé-

phone. Ces câbles sont sous haute ten-

sion. Il y a risque immédiat de choc

électrique. Maintenez une distance de

10 m minimum.

Avertissement : Les personnes présentes doivent maintenir

une distance de sécurité vers l’outil de jardin lorsque celui-ci

est en marche.

Avertissements de sécurité généraux

pour l'outil électrique

Lire tous les avertissements

de sécurité, les instructions,

les illustrations et les spécifications fournis avec cet outil

électrique. Ne pas suivre les instructions énumérées ci-des-

sous peut provoquer un choc électrique, un incendie et/ou

une blessure sérieuse.

Conserver tous les avertissements et toutes les instruc-

tions pour pouvoir s'y reporter ultérieurement.

Le terme « outil électrique »dans les avertissements fait réfé-

rence à votre outil électrique alimenté par le secteur (avec

cordon d'alimentation) ou votre outil électrique fonctionnant

sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

 Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux acci-

dents.

 Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de li-

quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent

enflammer les poussières ou les fumées.

 Maintenir les enfants et les personnes présentes à

l'écart pendant l'utilisation de l'outil électrique. Les

distractions peuvent vous faire perdre le contrôle de l'ou-

til.

AVERTISSEMENT

OBJ_BUCH-3148-001.book Page 22 Thursday, September 28, 2017 10:53 AM

Français | 23

Bosch Power Tools F 016 L81 577 | (28.9.17)

Sécurité électrique

 Il faut que les fiches de l'outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque fa-

çon que ce soit. Ne pas utiliser d'adaptateurs avec des

outils électriques à branchement de terre. Des fiches

non modifiées et des socles adaptés réduisent le risque de

choc électrique.

 Éviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi-

nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

 Ne pas exposer les outils électriques à la pluie ou à des

conditions humides. La pénétration d'eau à l'intérieur

d'un outil électrique augmente le risque de choc élec-

trique.

 Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l'outil électrique.

Maintenir le cordon à l'écart de la chaleur, du lubri-

fiant, des arêtes vives ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le

risque de choc électrique.

 Lorsqu'on utilise un outil électrique à l'extérieur, utili-

ser un prolongateur adapté à l'utilisation extérieure.

L'utilisation d'un cordon adapté à l'utilisation extérieure ré-

duit le risque de choc électrique.

 Si l'usage d'un outil électrique dans un emplacement hu-

mide est inévitable, utiliser une alimentation protégée

par un dispositif à courant différentiel résiduel (RCD).

L'usage d'un RCD réduit le risque de choc électrique.

Sécurité des personnes

 Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans votre utilisation

de l'outil électrique. Ne pas utiliser un outil électrique

lorsque vous êtes fatigué ou sous l'emprise de drogues,

de l'alcool ou de médicaments. Un moment d'inattention

en cours d'utilisation d'un outil électrique peut entraîner

des blessures graves.

 Utiliser un équipement de protection individuelle. Tou-

jours porter une protection pour les yeux. Les équipe-

ments de protection individuelle tels que les masques

contre les poussières, les chaussures de sécurité antidéra-

pantes, les casques ou les protections auditives utilisés

pour les conditions appropriées réduisent les blessures.

 Éviter tout démarrage intempestif. S'assurer que l'in-

terrupteur est en position arrêt avant de brancher l'ou-

til au secteur et/ou au bloc de batteries, de le ramasser

ou de le porter. Porter les outils électriques en ayant le

doigt sur l'interrupteur ou brancher des outils électriques

dont l'interrupteur est en position marche est source d'ac-

cidents

 Retirer toute clé de réglage avant de mettre l'outil élec-

trique en marche. Une clé laissée fixée sur une partie

tournante de l'outil électrique peut donner lieu à des bles-

sures.

 Ne pas se précipiter. Garder une position et un équi-

libre adaptés à tout moment. Cela permet un meilleur

contrôle de l'outil électrique dans des situations inatten-

dues.

 S'habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux et les

vêtements à distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs

peuvent être pris dans des parties en mouvement.

 Si des dispositifs sont fournis pour le raccordement

d'équipements pour l'extraction et la récupération des

poussières, s'assurer qu'ils sont connectés et correcte-

ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

 Rester vigilant et ne pas négliger les principes de sécu-

rité de l'outil sous prétexte que vous avez l'habitude de

l'utiliser. Une fraction de seconde d'inattention peut pro-

voquer une blessure grave.

Utilisation et entretien de l'outil électrique

 Ne pas forcer l'outil électrique. Utiliser l'outil élec-

trique adapté à votre application. L'outil électrique

adapté réalise mieux le travail et de manière plus sûre au

régime pour lequel il a été construit.

 Ne pas utiliser l'outil électrique si l'interrupteur ne per-

met pas de passer de l'état de marche à arrêt et inver-

sement. Tout outil électrique qui ne peut pas être com-

mandé par l'interrupteur est dangereux et il faut le réparer.

 Débrancher la fiche de la source d'alimentation et/ou

enlever le bloc de batteries, s'il est amovible, avant

tout réglage, changement d'accessoires ou avant de

ranger l'outil électrique. De telles mesures de sécurité

préventives réduisent le risque de démarrage accidentel

de l'outil électrique.

 Conserver les outils électriques à l'arrêt hors de la por-

tée des enfants et ne pas permettre à des personnes ne

connaissant pas l'outil électrique ou les présentes ins-

tructions de le faire fonctionner. Les outils électriques

sont dangereux entre les mains d'utilisateurs novices.

 Observer la maintenance des outils électriques et des

accessoires. Vérifier qu'il n'y a pas de mauvais aligne-

ment ou de blocage des parties mobiles, des pièces

cassées ou toute autre condition pouvant affecter le

fonctionnement de l'outil électrique. En cas de dom-

mages, faire réparer l'outil électrique avant de l'utili-

ser. De nombreux accidents sont dus à des outils élec-

triques mal entretenus

 Garder affûtés et propres les outils permettant de cou-

per. Des outils destinés à couper correctement entrete-

nus avec des pièces coupantes tranchantes sont moins

susceptibles de bloquer et sont plus faciles à contrôler.

 Utiliser l'outil électrique, les accessoires et les lames

etc., conformément à ces instructions, en tenant

compte des conditions de travail et du travail à réaliser.

L'utilisation de l'outil électrique pour des opérations diffé-

rentes de celles prévues peut donner lieu à des situations

dangereuses.

 Il faut que les poignées et les surfaces de préhension

restent sèches, propres et dépourvues d'huiles et de

OBJ_BUCH-3148-001.book Page 23 Thursday, September 28, 2017 10:53 AM

24 | Français

F 016 L81 577 | (28.9.17) Bosch Power Tools

graisses. Des poignées et des surfaces de préhension

glissantes rendent impossibles la manipulation et le

contrôle en toute sécurité de l'outil dans les situations inat-

tendues.

Utilisation des outils fonctionnant sur batteries

et précautions d’emploi

 Ne recharger qu'avec le chargeur spécifié par le fabri-

cant. Un chargeur qui est adapté à un type de bloc de bat-

teries peut créer un risque de feu lorsqu'il est utilisé avec

un autre type de bloc de batteries.

 N'utiliser les outils électriques qu'avec des blocs de

batteries spécifiquement désignés. L'utilisation de tout

autre bloc de batteries peut créer un risque de blessure et

de feu.

 Lorsqu'un bloc de batteries n'est pas utilisé, le mainte-

nir à l'écart de tout autre objet métallique, par exemple

trombones, pièces de monnaie, clés, clous, vis ou

autres objets de petite taille qui peuvent donner lieu à

une connexion d'une borne à une autre. Le court-circui-

tage des bornes d'une batterie entre elles peut causer des

brûlures ou un feu.

 Dans de mauvaises conditions, du liquide peut être

éjecté de la batterie; éviter tout contact. En cas de

contact accidentel, nettoyer à l'eau. Si le liquide entre

en contact avec les yeux, rechercher en plus une aide

médicale. Le liquide éjecté des batteries peut causer des

irritations ou des brûlures.

 Ne pas utiliser un bloc de batteries ou un outil fonction-

nant sur batteries qui a été endommagé ou modifié.

Les batteries endommagées ou modifiées peuvent avoir

un comportement imprévisible provoquant un feu, une ex-

plosion ou un risque de blessure.

 Ne pas exposer un bloc de batteries ou un outil fonc-

tionnant sur batteries au feu ou à une température ex-

cessive. Une exposition au feu ou à une température su-

périeure à 130 °C peut provoquer une explosion.

 Suivre toutes les instructions de charge et ne pas char-

ger le bloc de batteries ou l'outil fonctionnant sur bat-

teries hors de la plage de températures spécifiée dans

les instructions. Un chargement incorrect ou à des tem-

pératures hors de la plage spécifiée de températures peut

endommager la batterie et augmenter le risque de feu.

Maintenance et entretien

 Faire entretenir l'outil électrique par un réparateur

qualifié utilisant uniquement des pièces de rechange

identiques. Cela assure le maintien de la sécurité de l'outil

électrique.

 Ne jamais effectuer d'opération d'entretien sur des

blocs de batteries endommagés. Il convient que l'entre-

tien des blocs de batteries ne soit effectué que par le fabri-

cant ou les fournisseurs de service autorisés.

Consignes de sécurité pour taille-haies

 N’approcher aucune partie du corps de la barre porte-

couteaux. Ne pas enlever le matériau coupé et ne pas

tenir le matériau à couper lorsque la barre porte-cou-

teaux est mobile. Si de l’herbe coincée doit être retirée,

s’assurer que l’interrupteur est arrêté et que la batterie

est retirée. Un moment d’inattention en cours d’utilisa-

tion de la taille-haie peut entraîner des blessures graves.

 Tenir l’outil uniquement par les surfaces de préhension

isolantes (la poignée supplémentaire 11, la poignée

avant 6 ou la zone de préhension élargie 8), car la lame

peut entre en contact avec des câbles électriques ca-

chés. Le contact de la lame avec un fil « sous tension »

peut également mettre « sous tension » les parties métal-

liques exposées de l’outil et provoquer un choc électrique.

 Tenir l’outil uniquement par les surfaces de préhension

isolées car la lame de coupe peut entrer en contact

avec le câblage non apparent. Les lames de coupe en-

trant en contact avec un fil « sous tension » peuvent égale-

ment mettre « sous tension » les parties métalliques expo-

sées de l’outil électrique et provoquer un choc électrique

sur l’opérateur.

 Porter le taille-haies par la poignée, la lame de coupe

étant à l’arrêt. Pendant le transport ou l’entreposage

du taille-haies, toujours recouvrir le dispositif de coupe

de son enveloppe de protection. Une manipulation ap-

propriée du taille-haies réduira l’éventualité d’un accident

corporel provenant des lames de coupe.

 Avant d’utiliser l’appareil, s’assurer que tous les dispo-

sitifs de protection et toutes les poignées sont bien

montés. Ne jamais essayer de mettre en service un appa-

reil incomplet ni sur lequel des modifications non autori-

sées ont été effectuées.

Avertissements supplémentaires

 Ne jamais permettre aux enfants ou personnes ne dispo-

sant pas des capacités physiques, sensorielles ou men-

tales adaptées ou n’ayant pas l’expérience et/ou les

connaissances nécessaires d’utiliser cet outil de jardin. Il

est possible que les réglementations nationales fixent une

limite d’âge minimum de l’utilisateur.

 Les enfants doivent être surveillés pour s’assurer qu’ils ne

jouent pas avec l’outil de jardin.

 Toujours bien tenir l’appareil des deux mains par les

surfaces correctes et veiller à toujours garder une posi-

tion de travail stable. Avec les deux mains, l’appareil est

guidé de manière plus sûre.

 Toujours porter l’appareil de manière à ce que la barre

porte-couteaux soit horizontale.

 Avant de déposer l’outil électroportatif, attendez que

celui-ci soit complètement à l’arrêt.

 Durant le service, aucune autre personne ni animal ne doit

se trouver dans un rayon de 3 m autour de l’appareil. Dans

la zone de travail, l’opérateur est responsable vis à vis des

tierces personnes.

 Ne jamais tailler des haies lorsque des personnes, en par-

ticulier des enfants, ou des animaux domestiques se

trouvent à proximité.

 L’opérateur ou l’utilisateur de la tondeuse est responsable

des accidents et des dommages causés à autrui ou à ses

biens.

OBJ_BUCH-3148-001.book Page 24 Thursday, September 28, 2017 10:53 AM

Français | 25

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Ne jamais tenir le taille-haies par la barre porte-couteaux.

 Inspecter soigneusement l’endroit à tailler et éliminer tout

fil métallique et autres objets susceptibles de gêner le

mouvement des lames.

 Avant l’utilisation, toujours effectuer un contrôle visuel afin

de constater si les lames, les vis des lames ou autres par-

ties de l’ensemble de coupe sont usées ou endommagées.

Ne jamais travailler avec des couteaux endommagés ou

fortement usés.

 Se familiariser avec le taille-haies afin de pouvoir l’arrêter

rapidement en cas d’urgence.

 Ne tailler les haies que de jour ou sous un bon éclairage ar-

tificiel.

 Avant d’utiliser le taille-haies, s’assurer que toutes les poi-

gnées et tous les dispositifs de protection fournis avec l’ap-

pareil soient bien montés et qu’ils fonctionnent parfaite-

ment. Ne jamais utiliser un taille-haies incomplet ni un sur

lequel on a effectué des modifications non autorisées.

 Ne jamais tenir le taille-haies sur le dispositif de protec-

tion.

 Veillez lors de l’utilisation du taille-haie à maintenir une po-

sition stable qui vous permette de bien garder l’équilibre.

N’utilisez pas cet appareil sur des marches ou des échelles.

 Observer attentivement les alentours et faire très attention

aux dangers pouvant surgir éventuellement et qui ne pour-

raient peut-être pas être entendus lors du travail.

 Vérifier que tous les écrous, boulons et vis soient bien ser-

rés afin que le taille-haies fonctionne sans danger.

 Rangez le taille-haie dans un endroit sec et sûr, et hors de

portée des enfants.

 Pour des raisons de sécurité, remplacez les pièces usées

ou endommagées.

 Ne jamais essayer de réparer l’outil de jardin sauf si vous

avez la formation nécessaire.

 Veillez à ce que les pièces de rechange soient des pièces

d’origine Bosch.

Indications pour le maniement optimal de l’accu

 Vérifier que l’outil de jardin est effectivement en posi-

tion d’arrêt avant de monter l’accumulateur. Le fait de

monter un accumulateur dans un outil de jardin en position

de fonctionnement peut causer des accidents.

 N’utiliser l’outil de jardin qu’avec des accumulateurs

Bosch spécifiquement désignés. L’utilisation de tout

autre accumulateur peut entraîner des blessures et des

risques d’incendie.

 Ne pas ouvrir l’accu. Risque de court-circuit.

Protéger l’accu de toute source de chaleur,

comme p. ex. l’exposition directe au soleil, au

feu, à l’eau et à l’humidité. Il y a risque d’explo-

sion.

 En cas d’endommagement et d’utilisation non

conforme de l’accu, des vapeurs peuvent s’échapper.

Ventiler le lieu de travail et, en cas de malaises, consul-

ter un médecin. Les vapeurs peuvent entraîner des irrita-

tions des voies respiratoires.

 N’utilisez l’accumulateur qu’avec votre produit Bosch.

Ceci protège l’accumulateur contre une surcharge dange-

reuse.

 Les objets pointus comme un clou ou un tournevis et le

fait d’exercer une force extérieure sur le boîtier risque

d’endommager l’accu. Il peut en résulter un court-circuit

interne et l’accu risque de s’enflammer, de dégager des fu-

mées, d’exploser ou de surchauffer.

 Ne pas court-circuiter l’accu. Il y a risque d’explosion.

 Protégez l’accu de l’humidité et de l’eau.

 Ne stockez l’accu que dans la plage de température de

–20 °C à 50 °C. Ne stockez pas l’accu trop longtemps

dans une voiture par ex. en été.

 Nettoyez de temps en temps les orifices de ventilation de

l’accu à l’aide d’un pinceau doux, propre et sec.

Instructions de sécurité pour

chargeurs

Il est impératif de

lire toutes les

consignes de sécu-

rité et toutes les

instructions. Le non-respect des aver-

tissements et instructions indiqués ci-

après peut conduire à une électrocu-

tion, un incendie et/ou de graves bles-

sures.

Garder précieusement ces instruc-

tions.

N’utilisez le chargeur qu’après vous

être familiarisé avec toutes ses fonc-

tions et que vous êtes capable de l’utili-

ser sans réserves ou après avoir reçu

des instructions correspondantes.

Ne jamais permettre aux enfants ou

personnes ne disposant pas des ca-

pacités physiques, sensorielles ou

mentales adaptées ou n’ayant pas

l’expérience et/ou les connaissances

nécessaires d’utiliser cet outil de jar-

din. Il est possible que les réglemen-

tations nationales fixent une limite

d’âge minimum de l’utilisateur.

OBJ_BUCH-3148-001.book Page 25 Thursday, September 28, 2017 10:53 AM

26 | Français

F 016 L81 577 | (28.9.17) Bosch Power Tools

Les enfants doivent être surveillés.

Veillez à ce que les enfants ne jouent

pas avec l’outil.

N’utilisez le chargeur que pour re-

charger des accus Lithium-Ion

Bosch d’une capacité d’au moins

1,5 Ah (à partir de 3 cellules). La

tension des accus doit corres-

pondre à la tension de charge du

chargeur. Ne rechargez pas de

piles non rechargeables. Il existe si-

non un risque d’explosion et d’incen-

die.

N’exposez pas le chargeur à la pluie ou à l’hu-

midité. La pénétration d’eau dans un chargeur

augmente le risque d’un choc électrique.

 N’utiliser le chargeur que pour recharger des accus Li-

thium-Ion Bosch. La tension de l’accu doit corres-

pondre à la tension de charge du chargeur. Il y a sinon

risque d’explosion et d’incendie.

 Maintenir le chargeur propre. Un encrassement aug-

mente le risque de choc électrique.

 Avant toute utilisation, contrôler le chargeur, la fiche

et le câble. Ne pas utiliser le chargeur si des défauts

sont constatés. Ne pas démonter le chargeur soi-même

et ne le faire réparer que par une personne qualifiée et

seulement avec des pièces de rechange d’origine. Des

chargeurs, câbles et fiches endommagés augmentent le

risque d’un choc électrique.

 Ne pas utiliser le chargeur sur un support facilement in-

flammable (tel que papier, textiles etc.) ou dans un en-

vironnement inflammable. L’échauffement du chargeur

lors du processus de charge augmente le risque d’incen-

die.

 Ne recouvrez pas les fentes d’aération du chargeur. Le

chargeur risque sinon de surchauffer et de ne plus fonc-

tionner correctement.

 Pour des raisons de sécurité électrique, nous recomman-

dons d’utiliser un disjoncteur à courant différentiel avec

déclenchement de 30 mA max. Toujours vérifier le disposi-

tif à courant différentiel résiduel avant utilisation.

Entretien

 Sortir la batterie avant d’effectuer des travaux de ré-

glage ou de nettoyage sur l’outil de jardinage ou si l’ou-

til de jardinage reste sans surveillance pour un certain

temps.Portez toujours des gants de jardin, si vous mani-

pulez l’appareil ou travaillez à proximité des lames aiguës.

 Contrôlez l’outil de jardin et, pour des raisons de sécurité,

remplacez les pièces usées ou endommagées.

 Vérifiez que tous les écrous, boulons et vis sont bien serrés

afin d’assurer que l’outil de jardin se trouve dans un état de

fonctionnement ne présentant aucun danger.

 Veillez à ce que les pièces de rechange soient des pièces

d’origine Bosch.

 Graissez la barre porte-lames avant chaque utilisation

et avant chaque stockage avec du spray d’entretien.

Symboles

Les symboles suivants sont importants pour pouvoir lire et

mieux comprendre le mode d’emploi. Veuillez mémoriser ces

symboles et leur signification. L’interprétation correcte des

symboles vous permettra de mieux utiliser votre outil électro-

portatif en toute sécurité.

Utilisation conforme

Cet outil est conçu pour une utilisation domestique. Il est

conçu pour tailler des haies et arbustes à hauteur pendant

que l’utilisateur est au sol. L’appareil n’est pas conçu pour être

utilisé sur une échelle ou sur des marches. L’appareil n’est pas

conçu pour couper l’herbe et ne peut pas être utilisé en tant

que coupe-bordure. Cet appareil n’est pas conçu pour une uti-

lisation commerciale ou industrielle.

Accessoires fournis (voir figure B)

Retirez avec précaution l’appareil de l’emballage, vérifiez si

tous les éléments suivants sont complets :

– Tête du taille-haie

– Poignée télescopique

–Accu**

–Chargeur**

–Sangle

–Protège-lames

– Instructions d’utilisation

S’il vous manque des éléments ou si l’un d’eux est endomma-

gé, veuillez contacter votre revendeur.

** différent selon les pays

Symbole Signification

Direction de réaction

Direction de déplacement

Mise en marche

Arrêt

Accessoires

OBJ_BUCH-3148-001.book Page 26 Thursday, September 28, 2017 10:53 AM

Français | 27

Bosch Power Tools F 016 L81 577 | (28.9.17)

Eléments de l’appareil (voir figure A)

La numérotation des éléments de l’appareil se réfère à la re-

présentation de l’appareil sur la page graphique 320.

1 Barre porte-lames

2 Touches de réglage de la tête orientable

3 Raccord

4 Tube télescopique

5 Réglage de hauteur du télescope

6 Poignée avant

7 Boucle de la sangle sur la poignée avant

8 Sangle

9 Boucle de la sangle sur la poignée arrière

10 Bouton de blocage

11 Poignée arrière (Surfaces de prise isolées)

12 Interrupteur Marche/Arrêt

13 Accu

14 Touche de déverrouillage de l’accumulateur

15 Crochet pour boucle de la sangle, poignée avant

16 Crochet pour boucle de la sangle, poignée arrière

Les accessoires décrits ou illustrés ne sont pas tous compris dans

la fourniture. Vous trouverez les accessoires complets dans notre

programme d’accessoires.

Caractéristiques techniques

Niveau sonore et vibrations

Valeurs d’émissions sonores déterminées selon la norme

EN 60335-1.

Les mesures réelles (A) des niveaux sonores de l’appareil

sont : Niveau de pression acoustique 72 dB(A) ; niveau d’in-

tensité acoustique 86 dB(A). Incertitude K =4 dB.

Taille-haie télescopique

sans fil

UniversalHedge-

Pole 18

N° d’article

3 600 HB3 0..

Nombre de courses à vide

tr/min 2200

Longueur du guide

mm 430

Ecartement des dents

mm 16

Réglage de la hauteur

m 2,1–2,6

Tête orientable, 10 posi-

tions

° 135

Poids suivant EPTA-

Procedure 01:2014

kg 3,6

Numéro de série

Voir numéro de série

(plaque signalétique) sur

l’outil de jardinage

température ambiante ad-

missible

– lors du chargement et

l’utilisation

– lors du stockage

°C

0... +45

-20...+50

Accumulateur

Lithium ion

N° d’article

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Tension nominale V= 18

Capacité

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Nombre cellules de batte-

ries rechargeables

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Chargeur

AL 1830 CV

N° d’article

2 607 ...

... 225 965

... 225 967

... 225 969

Courant de charge

A3,0

Temps de chargement (accu

déchargé)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Poids suivant EPTA-

Procedure 01:2014

kg 0,40

Classe de protection

/ II

Chargeur

AL 1815 CV

N° d’article

2 607 ...

... 226 077

... 226 079

... 226 081

Courant de charge

A1,5

Temps de chargement (accu

déchargé)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Poids suivant EPTA-

Procedure 01:2014

kg 0,38

Classe de protection

/ II

Taille-haie télescopique

sans fil

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 27 Thursday, September 28, 2017 10:53 AM

28 | Français

F 016 L81 577 | (28.9.17) Bosch Power Tools

Valeurs totales des vibrations a

(somme vectorielle des trois

axes directionnels) et incertitude K relevées conformément à

la norme EN 60335-1 :

=1,1m/s

, K=1,5 m/s

Le niveau d’oscillation indiqué dans ces instructions d’utilisa-

tion a été mesuré conformément à la norme EN 60335 et peut

être utilisé pour une comparaison d’outils électroportatifs. Il

est également approprié pour une estimation préliminaire de

la charge vibratoire.

Le niveau d’oscillation correspond aux utilisations principales

de l’outil électroportatif. Si l’outil électrique est néanmoins

utilisé pour d’autres applications, avec différents accessoires

ou d’autres outils de travail ou s’il est mal entretenu, le niveau

d’oscillation peut être différent. Ceci peut augmenter consi-

dérablement la charge vibratoire pendant toute la durée de

travail.

Pour une estimation précise de la charge vibratoire, il est re-

commandé de prendre aussi en considération les périodes

pendant lesquelles l’appareil est éteint ou en fonctionnement,

mais pas vraiment utilisé. Ceci peut réduire considérable-

ment la charge vibratoire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour

protéger l’utilisateur des effets des vibrations, telles que par

exemple : Entretien de l’outil électrique et des outils de tra-

vail, maintenir les mains chaudes, organisation des opéra-

tions de travail.

Montage et mise en service

Mise en service

Pour votre sécurité

 Avant d’effectuer des travaux sur l’outil (p. ex. travaux

d’entretien, changement d’outils, etc.) et pour le trans-

port ou le stockage, sortez toujours la batterie de l’ou-

til. Il y a un risque de blessures lorsque l’interrupteur

Marche/Arrêt est actionné de façon non-intentionnelle

avec le bouton de blocage.

 Une fois le taille-haies mis hors tension, les lames

continuent encore à bouger pendant quelques frac-

tions de seconde.

 Ne pas toucher les lames en mouvement.

 N’actionner les interrupteurs qu’avec batterie entière-

ment insérée.

Montage/démontage de l’accu (voir figures D+K)

Note : L’utilisation de batteries non-appropriées peut entraî-

ner des dysfonctionnements et un endommagement de l’ap-

pareil.

Monter la batterie chargée 13 dans la poignée télescopique.

S’assurer que la batterie est entièrement insérée.

Pour sortir la batterie 13 de l’appareil, appuyer sur la touche

de déverrouillage de la batterie 14 et tirer la batterie vers

l’avant en direction de la barre porte-couteaux.

Chargement de l’accu

 N’utilisez pas un autre chargeur. Le chargeur fourni avec

l’outil de jardin est adapté à l’accumulateur Lithium-ion in-

tégré dans votre outil de jardin.

 Tenez compte de la tension du réseau ! La tension de la

source de courant doit correspondre aux indications se

trouvant sur la plaque signalétique du chargeur. Les char-

geurs marqués 230 V peuvent également fonctionner sous

220 V.

L’accu est équipé d’un contrôle de température qui ne permet

de charger l’accu que dans la plage de température entre 0 °C

et 45 °C. La durée de vie de l’accu s’en trouve augmentée.

Note : L’accu est fourni en état de charge faible. Afin de garan-

tir la puissance complète de l’accu, chargez complètement

l’accu dans le chargeur avant la première mise en service.

La batterie Lithium-ion peut être rechargée à tout moment,

sans que sa durée de vie n’en soit réduite. Le fait d’inter-

rompre le processus de charge n’endommage pas la batterie.

Grâce à la Protection Electronique des Cellules « Electronic

Cell Protection (ECP) », l’accumulateur Lithium-ion est proté-

gé contre une décharge profonde. Lorsque l’accumulateur est

déchargé, l’outil de jardin est arrêté par un dispositif d’arrêt

de protection : L’outil de jardin ne travaille plus.

N’appuyez plus sur l’interrupteur

Marche/Arrêt après la mise hors

fonctionnement automatique de l’outil de jardin. Ceci

pourrait endommager l’accu.

Respectez les indications concernant l’élimination de l'accu.

Processus de charge

Le processus de charge commence dès que la fiche du sec-

teur du chargeur est introduite dans la prise de courant et que

l’accu est mis dans la douille du chargeur .

Le processus intelligent de charge permet de déterminer au-

tomatiquement l’état de charge de l’accu et de charger ce der-

nier avec le courant de charge optimal en fonction de sa tem-

pérature et de sa tension.

Opération Figure Page

Eléments de l’appareil

A 320

Accessoires fournis

B 321

Montage de l’appareil

C 321

Montage de la batterie

D 321

Fixation de la sangle

E 322

Régler la hauteur du télescope

F 322

Retirer la protection de la lame

Lubrifier la barre porte-couteaux

G 323

Régler la tête orientable

H 323

Mise en marche/arrêt

I 324

Instructions d’utilisation

J 324–325

Retrait de la batterie

K 326

Entretien et stockage de l’outil

L 326

Sélection des accessoires

327

OBJ_BUCH-3148-001.book Page 28 Thursday, September 28, 2017 10:53 AM

Français | 29

Bosch Power Tools F 016 L81 577 | (28.9.17)

Grâce à cela, l’accu est ménagé et reste toujours complète-

ment chargé lorsqu’il est stocké dans le chargeur.

Signification des éléments d’affichage

(AL 1830 CV)

Clignotement (rapide) de l’indicateur vert de

charge de l’accu

Le processus de charge rapide est signalé par

le clignotement rapide de l’indicateur de

charge vert .

Note : Le processus de charge rapide n’est possible que si la

température de l’accu se situe dans la plage de température

de charge admissible, voir chapitre « Caractéristiques

techniques ».

Clignotement (lent) de l’indicateur vert de charge

de l’accu

Dès que le niveau de charge de l’accu atteint

80 %, l’indicateur de charge vert se met à cli-

gnoter lentement.

L’accu peut être retiré du chargeur pour être aussitôt utilisé.

Indicateur vert de charge de l’accu allumé en per-

manence

La lumière permanente verte de l’indicateur

de charge de l’accu signale que l’accu est com-

plètement chargé.

Quand le voyant indiquant l’état de charge de l’accu est allu-

mé en permanence sans qu’un accu soit introduit, ceci signi-

fie que la fiche de secteur est connectée dans la prise et que

le chargeur est prêt à être mis en service.

Indicateur rouge de charge de l’accu allumé en

permanence

La lumière permanente rouge de l’indicateur

de charge de l’accu signale que la température

de l’accu se trouve en dehors de la plage de température de

charge admissible, voir chapitre « Caractéristiques

techniques ». Dès que la plage de températures admissibles

est atteinte, le chargeur se met automatiquement en mode de

chargement rapide.

Indicateur clignotant rouge de charge de l’accu

Le clignotement rouge de l’indicateur de

charge de l’accu signale une autre perturba-

tion du processus de charge, voir chapitre « Défaut – Causes

et remèdes».

Signification des éléments d’affichage

(AL 1815 CV)

Voyant indiquant l’état de charge de l’accu cli-

gnote

Le processus de charge est signalé par cligno-

tement du voyant indiquant l’état de charge

de l’accu .

Voyant indiquant l’état de charge de l’accu allumé

en permanence

La lumière permanente du voyant indiquant

l’état de charge de l’accu signale que l’accu est

complètement chargé ou que la température de

l’accu se trouve en dehors de la plage de température de

charge admissible et que celui-ci ne peut donc pas être char-

gé. Dès que la plage de température admissible est atteinte,

l’accu est chargé.

Quand le voyant indiquant l’état de charge de l’accu est allu-

mé en permanence sans qu’un accu soit introduit, ceci signi-

fie que la fiche de secteur est connectée dans la prise et que

le chargeur est prêt à être mis en service.

Défaut – Causes et remèdes

Indications pour le chargement

Des cycles de charge continus ou successifs et sans interrup-

tion peuvent entraîner un réchauffement du chargeur. Ceci

n’est cependant pas un défaut technique du chargeur.

Si l’autonomie de l’accu diminue considérablement après les

recharges effectuées, cela signifie que l’accu est usagé et qu’il

doit être remplacé.

Cause Remède

Le voyant indiquant l’état de charge de l’accu est

constamment allumé

L’indicateur rouge de charge de l’accu clignote

Aucun processus de charge possible

L’accu n’est pas (correcte-

ment) en place

Positionnez l’accu comme il

se doit sur le chargeur

Contacts de l’accu encras-

sés

Nettoyer les contacts ; p.ex.

en mettant et en retirant l’ac-

cu à plusieurs reprises, le

cas échéant, remplacer l’ac-

Accu défectueux Remplacer l’accu

Les indicateurs de charge de l’accu ou ne sont pas allu-

més

La fiche de secteur du char-

geur n’est pas (correcte-

ment) branchée

Brancher la fiche

(complètement) sur la prise

de courant

Prise de courant, câble de

secteur ou chargeur défec-

tueux

Vérifier la tension du sec-

teur, le cas échéant, faire

contrôler le chargeur par

une station de Service

Après-Vente agréée pour ou-

tillage Bosch

OBJ_BUCH-3148-001.book Page 29 Thursday, September 28, 2017 10:53 AM

30 | Français

F 016 L81 577 | (28.9.17) Bosch Power Tools

Montage

 Avant d’effectuer des travaux sur l’outil (p. ex. travaux

d’entretien, changement d’outils, etc.) et pour le trans-

port ou le stockage, sortez toujours la batterie de l’ou-

til. Il y a un risque de blessures lorsque l’interrupteur

Marche/Arrêt est actionné de façon non-intentionnelle

avec le bouton de blocage.

Montage de l’appareil (voir figure C+E)

Raccorder la tête du taille-haie et la poignée télescopique de

façon à ce qu’elle soient à fleur l’une par rapport à l’autre et sé-

curiser en tournant le raccord 3. Assurez-vous que les deux

pièces sont correctement montées et bloquées.

Fixez la sangle 8 aux boucles 7/9 des poignées. Tenir compte

des deux crochets de taille différente de la sangle. Assurez-

vous que le crochet plus grand 16 est fixé sur la boucle de la

poignée arrière 9 et le crochet plus petit 15 sur la boucle de la

poignée avant 7.

Enlever la protection de la lame.

Régler la hauteur du télescope (voir figure F)

Desserrer le réglage de hauteur du télescope 5 par un mouve-

ment de rotation, régler le tube télescopique 4 sur la longueur

souhaitée et resserrer le réglage de hauteur du télescope 5

par un mouvement de rotation.

En fonction de l’utilisation et de la hauteur de la haie, le tube

télescopique 4 peut être réglé sur une longueur de 2,10 m à

2,60 m.

Régler la tête orientable (voir figure H)

Appuyer simultanément sur les deux touches de réglage 2, ré-

gler la tête orientable sur la position souhaitée en déplaçant la

tête du taille-haie vers le haut et vers le bas, relâcher les

touches de réglage 2 et s’assurer que la tête du taille-haie est

correctement bloquée.

La tête orientable peut être bloquée dans 10 positions diffé-

rentes.

Fonctionnement

Mise en marche/arrêt (voir figure I)

Pourmettre en marche l’appareil, appuyer d’abord sur le

bouton de blocage 10 puis sur l’interrupteur Marche/Arrêt

12. Maintenir appuyé l’interrupteur Marche/Arrêt lors de l’uti-

lisation de l’appareil. Une fois l’appareil mis en marche, vous

pouvez relâcher le bouton de blocage.

Pour arrêter l’outil électroportatif, relâchez l’interrupteur

Marche/Arrêt 12.

Afin d’économiser l’énergie, ne mettez l’outil électroportatif

en marche que quand vous l’utilisez.

Grâce à la Protection Electronique des Cellules « Electronic

Cell Protection (ECP) », la batterie Lithium-ion est protégée

contre une décharge profonde. Lorsque la batterie est dé-

chargée, l’outil électroportatif s’arrête grâce à un dispositif

d’arrêt de protection. L’outil ne travaille plus.

Instructions d’utilisation

(voir figure J)

Mécanisme anti-blocage

Pour votre avantage, cet appareil est équipé d’un système an-

tiblocage ABS. Au cas où la lame entrerait en contact avec du

métal dur, la sollicitation du moteur est augmentée. La micro-

électronique intelligente reconnaît la surcharge et inverse

plusieurs fois la commutation du moteur pour éviter un blo-

cage de la lame et pour découper le matériau.

Cette commutation audible dure jusqu’à 3 secondes.

Après le découpage, l’appareil continue à travailler en état

normal ou, si la sollicitation élevée persiste, la lame reste au-

tomatiquement ouverte (par ex. si, par mégarde, la pièce

d’une clôture métallique bloque l’outil de jardin).

Dépistage d’erreurs

Le tableau suivant montre les types de pannes et les causes possibles et vous indique comment vous pouvez y remédier si votre

outil de jardin ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre, contac-

tez votre service après-vente.

 Attention : Avant de dépister la panne, arrêtez l’outil de jardinage et sortez l’accu.

Problème Cause possible Remède

Durée de coupe par char-

gement d’accu trop basse

Frottement excessif dû à un graissage insuffi-

sant

Arroser avec de l’huile de graissage

(1 609 200 399)

La lame doit être nettoyée Nettoyer la lame

Mauvaise technique de coupe voir « Indications de travail »

La batterie n’est pas complètement chargée Charger la batterie, voir également

« Indications pour le chargement»

Le capteur de température de la batterie a dé-

clenché

Laisser refroidir la batterie et redémarrer

OBJ_BUCH-3148-001.book Page 30 Thursday, September 28, 2017 10:53 AM

Français | 31

Bosch Power Tools F 016 L81 577 | (28.9.17)

Les lames bougent lente-

ment ou le mécanisme an-

ti-blocage ne fonctionne

pas

Batterie déchargée Laisser refroidir la batterie et redémarrer

Batterie stockée en dehors de la plage de tem-

pérature admissible

Laisser chauffer la batterie jusqu’à ce qu’elle ait

atteint la température ambiante (dans la plage

de température de batterie admissible de 0 à

45 °C)

Le taille-haies ne fonc-

tionne pas

Batterie déchargée Charger la batterie, voir également

« Indications pour le chargement»

Le verrouillage de mise en marche n’est pas cor-

rectement bloqué

voir « Mise en service »

Le taille-haie fonctionne

par intermittence

Le sens de rotation du moteur change conti-

nuellement et s’arrête après 3 s env.

Voir « Instructions d’utilisation » (mécanisme

anti-blocage)

Le câblage interne de l’outil de jardin est défec-

tueux

Adressez-vous à votre Centre de service après-

vente Bosch

Interrupteur Marche/Arrêt défectueux Adressez-vous à votre Centre de service après-

vente Bosch

Le moteur marche, les

lames ne bougent pas

Défaut interne Adressez-vous à votre Centre de service après-

vente Bosch

Les lames s’échauffent de

manière excessive

Frottement excessif dû à un graissage insuffi-

sant

Arroser avec de l’huile de graissage (1 609 200

399)

Les lames sont émoussées Adressez-vous à votre Centre de service après-

vente Bosch

La lame est ébréchée Adressez-vous à votre Centre de service après-

vente Bosch

La lame ne bouge pas Batterie déchargée Charger la batterie, voir également

« Indications pour le chargement»

Outil de jardin défectueux Adressez-vous à votre Centre de service après-

vente Bosch

Vibrations/bruits exces-

sifs

Outil de jardin défectueux Adressez-vous à votre Centre de service après-

vente Bosch

L’indicateur rouge de

charge de la batterie cli-

gnote

Aucun processus de

charge possible

L’accu n’a pas été (correctement) monté Monter l’accu correctement sur le chargeur

Contacts de l’accu encrassés Nettoyer les contacts ; p.ex. en mettant et en

retirant l’accu à plusieurs reprises, le cas

échéant, remplacer l’accu

Accu défectueux Remplacer l’accu

Indicateur de charge de la

batterie n’est pas allumé

La fiche de secteur du chargeur n’est pas (cor-

rectement) branchée

Brancher la fiche (complètement) sur la prise

de courant

Prise de courant, câble de secteur ou chargeur

défectueux

Vérifier la tension du secteur, le cas échéant,

faire contrôler le chargeur par une station de

Service Après-Vente agréée pour outillage

Bosch

Problème Cause possible Remède

OBJ_BUCH-3148-001.book Page 31 Thursday, September 28, 2017 10:53 AM

32 | Français

F 016 L81 577 | (28.9.17) Bosch Power Tools

Entretien, stockage et transport (voir

figures K + L)

 Avant d’effectuer des travaux sur l’outil (p. ex. travaux

d’entretien, changement d’outils, etc.) et pour le trans-

port ou le stockage, sortez toujours la batterie de l’ou-

til. Il y a un risque de blessures lorsque l’interrupteur

Marche/Arrêt est actionné de façon non-intentionnelle

avec le bouton de blocage.

Entretien de la lame

Lubrifier la lame avant et après chaque utilisation avec le

spray de lubrification recommandé.

Transport et stockage

Pour le stockage et le transport, retirer la batterie du taille-

haie télescopique sans fil et monter la protection de chaîne.

Service Après-Vente et Assistance

www.bosch-garden.com

Pour toute demande de renseignement ou commande de

pièces de rechange, précisez-nous impérativement le numéro

d’article à dix chiffres de l’outil électroportatif indiqué sur la

plaque signalétique.

France

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tel. : 0811 360122

(coût d’une communication locale)

Fax : (01) 49454767

E-Mail : contact.outillage-el[email protected]

Vous êtes un revendeur, contactez :

Robert Bosch (France) S.A.S.

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel. : (01) 43119006

Fax : (01) 43119033

E-Mail : sav.outillage-elec[email protected]

Belgique, Luxembourg

Tel. : +32 2 588 0589

Fax : +32 2 588 0595

E-Mail : outillage.ge[email protected]osch.com

Suisse

Passez votre commande de pièces détachées directement en

ligne sur notre site www.bosch-pt.com/ch/fr.

Tel. : (044) 8471512

Fax : (044) 8471552

E-Mail : [email protected]om

Transport

Les batteries Lithium-ion sont soumises aux règlements de

transport des matières dangereuses. L’utilisateur peut trans-

porter les batteries par voie routière sans mesures supplé-

mentaires.

Lors d’une expédition par tiers (par ex. : transport aérien ou

entreprise de transport), les mesures à prendre spécifiques à

l’emballage et au marquage doivent être observées. Dans un

tel cas, lors de la préparation de l’envoi, il est impératif de

faire appel à un expert en transport des matières dange-

reuses.

N’expédiez les accus que si le carter n’est pas endommagé.

Recouvrez les contacts non protégés et emballez l’accu de

manière à ce qu’il ne puisse pas se déplacer dans l’emballage.

Veuillez également respecter les règlementations supplémen-

taires éventuellement en vigueur.

Élimination des déchets

Les outils électroportatifs et les accus, ainsi que leurs

accessoires et emballages, doivent pouvoir suivre

chacun une voie de recyclage appropriée.

Ne jetez pas les outils électroportatifs et les ac-

cus/piles avec les ordures ménagères !

Seulement pour les pays de l’Union Européenne :

Conformément à la directive européenne 2012/19/UE, les

équipements électriques dont on ne peut plus se servir, et

conformément à la directive européenne 2006/66/CE, les

accus/piles usés ou défectueux doivent être isolés et suivre

une voie de recyclage appropriée.

Les batteries/piles dont on ne peut plus se servir peuvent être

déposées directement auprès de :

Suisse

Batrec AG

3752 Wimmis BE

Batteries/piles :

Lithium ion :

Respectez les indications données dans le chapitre

« Transport », page 33.

Sous réserve de modifications.

OBJ_BUCH-3148-001.book Page 32 Thursday, September 28, 2017 10:53 AM

Español | 33

Bosch Power Tools F 016 L81 577 | (28.9.17)

Español

Instrucciones de seguridad

Explicación de la simbología

Advertencia general de peligro.

Lea las instrucciones de servicio con

detenimiento.

No trabajar con el aparato para jardín en la lluvia,

ni exponerlo a ésta.

Preste atención a que las personas circundantes

no resulten lesionadas por los cuerpos extraños

que pudieran salir proyectados.

Advertencia: Mantenga una separación de seguri-

dad respecto al aparato para jardín en funciona-

miento.

Siempre utilice guantes y gafas de protección. Se reco-

mienda usar unas medidas de protección adicionales co-

mo zapatos de seguridad antideslizantes y un casco pro-

tector. Un equipo de protección adecuado reduce el riesgo

de accidente al caer las ramas o al tocar accidentalmente la

cuchilla de corte.

Jamás toque cables eléctricos ni te-

lefónicos. Estos cables se encuentran

bajo una alta tensión. Corre un gran

riesgo de exponerse a una descarga

eléctrica. Mantenga una separación

mínima de 10 m.

Advertencia: Las personas, en las inmediaciones del aparato

para jardín en funcionamiento, deberán estar a una distancia

segura respecto al mismo.

Advertencias de peligro generales pa-

ra herramientas eléctricas

Lea íntegramente las adverten-

cias de peligro, las instrucciones,

las ilustraciones y las especificaciones entregadas con es-

ta herramienta eléctrica. En caso de no atenerse a las ins-

trucciones siguientes, ello puede ocasionar una descarga

eléctrica, un incendio y/o una lesión grave.

Guardar todas las advertencias de peligro e instrucciones

para futuras consultas.

El término “herramienta eléctrica” empleado en las siguientes

advertencias de peligro se refiere a herramientas eléctricas

de conexión a la red (con cable de red) y a herramientas eléc-

tricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo

 Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de

trabajo pueden provocar accidentes.

 No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus-

tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a

inflamar los materiales en polvo o vapores.

 Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la

herramienta eléctrica.

Seguridad eléctrica

 El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible

modificar el enchufe en forma alguna. No emplear

adaptadores en herramientas eléctricas dotadas con

una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de

una descarga eléctrica.

 Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma-

yor si su cuerpo tiene contacto con tierra.

 No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos

en la herramienta eléctrica.

 No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu-

fe de la toma de corriente. Mantenga el cable de red

alejado del calor, aceite, esquinas cortantes o piezas

móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

 Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados

para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el

riesgo de una descarga eléctrica.

 Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a

través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga

eléctrica.

Seguridad de personas

 Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica

si estuviese cansado, ni tampoco después de haber

ADVERTENCIA

OBJ_BUCH-3148-001.book Page 33 Thursday, September 28, 2017 10:53 AM

34 | Español

F 016 L81 577 | (28.9.17) Bosch Power Tools

consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede

provocarle serias lesiones.

 Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación

de la herramienta eléctrica empleada, se utiliza un equipo

de protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco, o

protectores auditivos.

 Evite una puesta en marcha fortuita. Asegurarse de

que la herramienta eléctrica esté desconectada antes

de conectarla a la toma de corriente y/o al montar el

acumulador, al recogerla, y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup-

tor de conexión/desconexión, o si alimenta la herramienta

eléctrica estando ésta conectada, ello puede dar lugar a un

accidente.

 Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro-

ducir lesiones al poner a funcionar la herramienta eléctri-

ca.

 Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

 Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo y

vestimenta alejados de las piezas móviles. La vestimen-

ta suelta, el pelo largo y las joyas se pueden enganchar con

las piezas en movimiento.

 Siempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén

montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del pol-

vo.

 No permita que la familiaridad ganada por el uso fre-

cuente de la herramienta eléctrica lo deje creerse segu-

ro e ignorar las normas de seguridad. Una acción negli-

gente puede causar lesiones graves en una fracción de

segundo.

Uso y trato cuidadoso de herramientas eléctricas

 No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta eléctrica adecuada podrá trabajar mejor y

más seguro dentro del margen de potencia indicado.

 No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer-

se reparar.

 Saque el enchufe de la red y/o retire el acumulador des-

montable de la herramienta eléctrica, antes de realizar

un ajuste, cambiar de accesorio o al guardar la herra-

mienta eléctrica. Esta medida preventiva reduce el riesgo

a conectar accidentalmente la herramienta eléctrica.

 Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta

eléctrica a aquellas personas que no estén familiariza-

das con su uso o que no hayan leído estas instruccio-

nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

 Cuide la herramienta eléctrica y los accesorios con es-

mero. Controle si funcionan correctamente, sin atas-

carse, las partes móviles de la herramienta eléctrica, y

si existen partes rotas o deterioradas que pudieran

afectar al funcionamiento de la herramienta eléctrica.

Haga reparar estas piezas defectuosas antes de volver

a utilizar la herramienta eléctrica. Muchos de los acci-

dentes se deben a herramientas eléctricas con un manteni-

miento deficiente.

 Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

 Utilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello

las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque-

llos para los que han sido concebidas puede resultar peli-

groso.

 Mantenga las empuñaduras y las superficies de las em-

puñaduras secas, limpias y libres de aceite y grasa. Las

empuñaduras y las superficies de las empuñaduras resba-

ladizas no permiten un manejo y control seguro de la herra-

mienta eléctrica en situaciones imprevistas.

Trato y uso cuidadoso de herramientas acciona-

das por acumulador

 Solamente cargar los acumuladores con los cargadores

recomendados por el fabricante. Existe un riesgo de in-

cendio al intentar cargar acumuladores de un tipo diferen-

te al previsto para el cargador.

 Solamente emplee los acumuladores previstos para la

herramienta eléctrica. El uso de otro tipo de acumulado-

res puede provocar daños e incluso un incendio.

 Si no utiliza el acumulador, guárdelo separado de clips,

monedas, llaves, clavos, tornillos o demás objetos me-

tálicos que pudieran puentear sus contactos. El corto-

circuito de los contactos del acumulador puede causar

quemaduras o un incendio.

 La utilización inadecuada del acumulador puede provo-

car fugas de líquido. Evite el contacto con él. En caso de

un contacto accidental enjuagar el área afectada con

abundante agua. En caso de un contacto con los ojos re-

curra además inmediatamente a un médico. El líquido

del acumulador puede irritar la piel o producir quemadu-

ras.

 No emplee acumuladores o útiles dañados o modifica-

dos. Los acumuladores dañados o modificados pueden

comportarse en forma imprevisible y producir un fuego,

explosión o peligro de lesión.

 No exponga un acumulador o una herramienta eléctrica

al fuego o a una temperatura demasiado alta. La exposi-

OBJ_BUCH-3148-001.book Page 34 Thursday, September 28, 2017 10:53 AM

Español | 35

Bosch Power Tools F 016 L81 577 | (28.9.17)

ción al fuego o a temperatura sobre 130 °C puede causar

una explosión.

 Siga todas las instrucciones para la carga y no cargue

nunca el acumulador o la herramienta eléctrica a una

temperatura fuera del margen correspondiente especi-

ficado en las instrucciones. Una carga inadecuada o a

temperaturas fuera del margen especificado puede dañar

el acumulador y aumentar el riesgo de incendio.

Servicio

 Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de

repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

 No repare los acumuladores dañados. El entretenimien-

to de los acumuladores sólo debe ser realizado por el fabri-

cante o un servicio técnico autorizado.

Instrucciones de seguridad para tijeras cortase-

tos

 Mantenga alejadas de la barra porta-cuchillas todas las

partes del cuerpo. No intente retirar material cortado

ni sujetar el material a cortar con la barra porta-cuchi-

llas funcionando. Antes de intentar desprender mate-

rial atascado asegúrese que esté desconectado el inte-

rruptor y que esté desmontado el acumulador. El no

estar atento durante el uso de la tijera cortasetos puede

comportar serias lesiones.

 Únicamente sujete el aparato por las zonas de agarre

aisladas (empuñadura principal 11, empuñadura de-

lantera 6 o zona de agarre ampliada 8), ya que la cuchi-

lla de corte puede llegar a tocar conductores eléctricos

ocultos. El contacto de la cuchilla de corte con conducto-

res bajo tensión puede hacer que las partes metálicas del

aparato le provoquen una descarga eléctrica.

 Solamente sujete la herramienta eléctrica por las em-

puñaduras aisladas, ya que es posible que las cuchillas

lleguen a tocar cables eléctricos ocultos. El contacto de

las cuchillas con conductores bajo tensión puede hacer

que las partes metálicas de la herramienta eléctrica le pro-

voquen una descarga eléctrica.

 Transporte la tijera cortasetos sujetándola por la em-

puñadura y con la cuchilla detenida. Al transportar y

guardar la tijera cortasetos montar siempre la funda

protectora. El trato y uso cuidadoso del aparato reduce el

riego de accidente con la cuchilla.

 Antes de utilizar el aparato, asegúrese de que estén

montados todos los dispositivos protectores y las em-

puñaduras. Jamás intente poner en marcha un aparato

que no esté completamente montado, o uno que haya sido

modificado de forma inadmisible.

Instrucciones de seguridad adicionales

 Jamás permita el uso de este aparato para jardín a niños,

ni tampoco a personas que presenten una discapacidad fí-

sica, sensorial o mental, o que dispongan de una experien-

cia y/o conocimientos insuficientes y/o que no estén fami-

liarizadas con estas instrucciones de uso. Tenga en cuenta

la edad mínima que pudiera prescribirse en su país para el

usuario.

 Los niños deberán ser vigilados con el fin de evitar que jue-

guen con el aparato para jardín.

 Trabaje siempre sujetando firmemente con ambas ma-

nos el aparato por las áreas de agarre correctas, man-

teniendo además una posición estable. Utilizando am-

bas manos el aparato es guiado de forma más segura.

 Siempre transporte el aparato manteniendo en posición

horizontal la barra porta-cuchillas.

 Antes de depositarla, espere a que la herramienta eléc-

trica se haya detenido completamente.

 Durante el funcionamiento no deberán encontrarse otras

personas ni tampoco animales en un radio de 3 metros. En

el área de trabajo la responsabilidad frente a terceros re-

cae sobre el usuario.

 Nunca se dedique a cortar setos si en las inmediaciones se

encuentran personas, y muy en especial niños, así como

animales domésticos.

 El usuario es responsable de los accidentes o daños provo-

cados a otras personas o a sus pertenencias.

 Nunca sujete la tijera cortasetos por la barra porta-cuchi-

llas.

 Examine con detenimiento el seto a cortar y retire todos

los alambres y demás cuerpos extraños que pudieran exis-

tir.

 Antes de su uso, verifique siempre que no estén demasia-

do desgastados ni dañados las cuchillas, los tornillos de

sujeción de las mismas y demás piezas del mecanismo de

corte. Nunca trabaje con un mecanismo de corte que esté

dañado o muy desgastado.

 Familiarícese con el manejo de la tijera cortasetos para sa-

ber cómo detenerla de inmediato en un caso de emergen-

cia.

 Únicamente corte los setos con luz diurna o con buena ilu-

minación artificial.

 Siempre que utilice la tijera cortasetos, asegúrese antes de

que estén montados todos los dispositivos protectores y

las empuñaduras. Jamás intente poner en marcha una tije-

ra cortasetos que no esté completamente montada o que

haya sido modificada de forma inadmisible.

 Nunca sujete la tijera cortasetos por el dispositivo de pro-

tección.

 Siempre trabaje con la tijera cortasetos sobre una base fir-

me y mantenga el equilibrio en todo momento. No use el

aparato sobre peldaños o subido a una escalera.

 Siempre tenga en cuenta el entorno en que trabaja y esté

alerta para afrontar posibles peligros que pudiera no perci-

bir mientras está cortando el seto.

 Asegúrese de que todas las tuercas, pernos y tornillos es-

tán firmemente sujetos para garantizar un trabajo seguro

con la tijera cortasetos.

 Guarde la tijera cortasetos en un lugar seco y cerrado, fue-

ra del alcance de los niños.

OBJ_BUCH-3148-001.book Page 35 Thursday, September 28, 2017 10:53 AM

36 | Español

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Como medida de seguridad cambie aquellas piezas que es-

tén desgastadas o dañadas.

 No intente reparar el aparato para jardín a no ser que esté

capacitado para ello.

 Únicamente deberán emplearse piezas de recambio origi-

nales Bosch.

Indicaciones para el trato óptimo del acumulador

 Antes de montar el acumulador asegúrese de que el

aparato para jardín esté desconectado. El montaje del

acumulador en un aparato para jardín conectado puede

causar un accidente.

 Solamente utilice los acumuladores Bosch previstos

para este aparato para jardín. El uso de otro tipo de acu-

muladores puede acarrear lesiones e incluso un incendio.

 No intente abrir el acumulador. Podría provocar un cor-

tocircuito.

Proteja el acumulador del calor excesivo como,

p. ej., de una exposición prolongada al sol, del

fuego, del agua y de la humedad. Existe el riesgo

de explosión.

 Si el acumulador se daña o usa de forma inapropiada

puede que éste emane vapores. Ventile con aire fresco

el recinto y acuda a un médico si nota alguna molestia.

Los vapores pueden llegar a irritar las vías respiratorias.

 Únicamente utilice el acumulador en combinación con

su producto Bosch. Solamente así queda protegido el

acumulador contra una sobrecarga peligrosa.

 Mediante objetos puntiagudos, como p. ej. clavos o

destornilladores, o por influjo de fuerza exterior se

puede dañar el acumulador. Se puede generar un corto-

circuito interno y el acumulador puede arder, humear, ex-

plotar o sobrecalentarse.

 No cortocircuite el acumulador. Existe el riesgo de explo-

sión.

 Proteja el acumulador de la humedad y del agua.

 Únicamente almacene el acumulador sin exceder el mar-

gen de temperatura de –20 °C a 50 °C. P.ej., no deje el

acumulador en el coche en verano.

 Limpie de vez en cuando las rejillas de refrigeración del

acumulador con un pincel suave, limpio y seco.

Instrucciones de seguridad para

cargadores

Lea íntegramente

estas advertencias

de peligro e ins-

trucciones. En ca-

so de no atenerse a las advertencias de

peligro e instrucciones siguientes, ello

puede ocasionar una descarga eléctri-

ca, un incendio y/o lesión grave.

Guarde estas instrucciones en un lu-

gar seguro.

Únicamente utilice el cargador si cono-

ce y domina todas sus funciones, o si ha

sido instruido al respecto.

Jamás permita el uso de este aparato

para jardín a niños, ni tampoco a per-

sonas que presenten una discapaci-

dad física, sensorial o mental, o que

dispongan de una experiencia y/o co-

nocimientos insuficientes y/o que no

estén familiarizadas con estas ins-

trucciones de uso. Tenga en cuenta la

edad mínima que pudiera prescribir-

se en su país para el usuario.

Vigile a los niños. Así podrá evitar

que los niños jueguen con el aparato.

Cargue solamente acumuladores

de iones de litio Bosch a partir de

una capacidad de 1,5 Ah (desde

3 elementos de acumulador). La

tensión del acumulador debe co-

rresponder a la tensión de carga de

acumuladores del cargador. No

cargue baterías no recargables. En

caso contrario existe peligro de in-

cendio y explosión.

No exponga el cargador a la lluvia ni a la hume-

dad. La penetración de agua en el cargador au-

menta el riesgo de electrocución.

 Solamente cargue acumuladores de iones de litio

Bosch. La tensión del acumulador debe corresponder a

la tensión de carga de acumuladores del cargador. En

caso contrario existe peligro de incendio y explosión.

 Siempre mantenga limpio el cargador. La suciedad pue-

de comportar un riesgo de electrocución.

 Antes de cada utilización verificar el estado del carga-

dor, cable y enchufe. No utilice el cargador en caso de

detectar algún desperfecto. Jamás intente abrir el car-

gador por su propia cuenta, y solamente hágalo reparar

por personal técnico cualificado empleando exclusiva-

mente piezas de repuesto originales. Un cargador, cable

y enchufe deteriorados comportan un mayor riesgo de

electrocución.

OBJ_BUCH-3148-001.book Page 36 Thursday, September 28, 2017 10:53 AM

Español | 37

Bosch Power Tools F 016 L81 577 | (28.9.17)

 No utilice el cargador sobre una base fácilmente infla-

mable (p.ej. papel, tela, etc.) ni en un entorno inflama-

ble. Puesto que el cargador se calienta durante el proceso

de carga existe un peligro de incendio.

 No obture las rendijas de ventilación del cargador. En

caso contrario, el cargador se puede sobrecalentar y dejar

de funcionar correctamente.

 Para lograr una mayor seguridad eléctrica se recomienda

emplear un interruptor diferencial con una corriente de

disparo máx. de 30 mA. Compruebe el interruptor diferen-

cial antes de cada uso.

 El enchufe macho de conexión, debe ser conectado so-

lamente a un enchufe hembra de las mismas caracteris-

ticas técnicas del enchufe macho en materia.

Mantenimiento

 Desmonte el acumulador antes de realizar un ajuste o

limpieza del aparato para jardín, o al dejar éste sin vigi-

lancia durante cierto tiempo.Póngase siempre unos

guantes de protección al manipular o trabajar en el área de

las cuchillas.

 Controle el aparato para jardín y sustituya las piezas des-

gastadas o dañadas para mayor seguridad.

 Asegúrese de que todas las tuercas, pernos y tornillos es-

tán firmemente sujetos para garantizar un trabajo seguro

con el aparato para jardín.

 Únicamente deberán emplearse piezas de recambio origi-

nales Bosch.

 Siempre aplique spray de mantenimiento a la barra

porta-cuchillas antes de su uso o almacenaje.

Símbolos

Los símbolos siguientes le ayudarán a entender las instruccio-

nes de servicio al leerlas. Es importante que retenga en su me-

moria estos símbolos y su significado. La interpretación co-

rrecta de estos símbolos le ayudará a manejar mejor, y de

forma más segura, la herramienta eléctrica.

Utilización reglamentaria

Este aparato está destinado para el uso doméstico y permite

al usuario cortar y recortar setos y arbustos altos desde el

suelo. Este aparato no es apto para usarlo desde una escalera

o en peldaños. El aparato no es apto para cortar césped ni pa-

ra usarlo como cortabordes. El aparato no ha sido diseñado

para su aplicación en el ámbito profesional.

Material que se adjunta

(véase la figura B)

Saque el aparato del embalaje con cuidado y asegúrese de

que se adjunten las siguientes piezas:

– Cabezal de tijeras cortasetos

– Mango telescópico

–Acumulador**

–Cargador**

– Correa de transporte

– Funda de protección

– Instrucciones de manejo

En caso de que falte o esté dañada alguna pieza, diríjase por

favor al vendedor del aparato para jardín.

** específico del país

Componentes principales

(ver figura A)

La numeración de los componentes está referida a la imagen

del aparato en la página ilustrada 320.

1 Barra porta-cuchillas

2 Botones de ajuste del cabezal pivotante

3 Pieza de empalme

4 Tubo telescópico

5 Ajuste telescópico de altura

6 Empuñadura delantera

7 Ojillo de correa de transporte en empuñadura delantera

8 Correa de transporte

9 Ojillo de correa de transporte en empuñadura trasera

10 Botón de retención

11 Empuñadura posterior (Zonas de agarre aisladas)

12 Interruptor de conexión/desconexión

13 Acumulador

14 Botón de extracción del acumulador

15 Gancho para ojillo de correa de transporte, empuñadura

delantera

16 Gancho para ojillo de correa de transporte, empuñadura

trasera

Los accesorios descritos e ilustrados no corresponden al material

que se adjunta de serie. La gama completa de accesorios opciona-

les se detalla en nuestro programa de accesorios.

Simbología Significado

Dirección de reacción

Dirección de movimiento

Conexión

Desconexión

Accesorios especiales

OBJ_BUCH-3148-001.book Page 37 Thursday, September 28, 2017 10:53 AM

38 | Español

F 016 L81 577 | (28.9.17) Bosch Power Tools

Datos técnicos

Información sobre ruidos y

vibraciones

Valores de emisión de ruidos determinados según

EN 60335-1.

El nivel de presión sonora típico del aparato, determinado con

un filtro A, asciende a: Nivel de presión sonora 72 dB(A); ni-

vel de potencia acústica 86 dB(A). Tolerancia K=4 dB.

Nivel total de vibraciones a

(suma vectorial de tres direccio-

nes) y tolerancia K determinados según EN 60335-1:

=1,1m/s

, K=1,5 m/s

El nivel de vibraciones indicado en estas instrucciones ha sido

determinado según el procedimiento de medición fijado en la

norma EN 60335 y puede servir como base de comparación

con otras herramientas eléctricas. También es adecuado para

estimar provisionalmente la solicitación experimentada por

las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las

aplicaciones principales de la herramienta eléctrica. Por ello,

el nivel de vibraciones puede ser diferente si la herramienta

eléctrica se utiliza para otras aplicaciones, con accesorios di-

ferentes, con útiles divergentes, o si el mantenimiento de la

misma fuese deficiente. Ello puede suponer un aumento drás-

tico de la solicitación por vibraciones durante el tiempo total

de trabajo.

Para determinar con exactitud la solicitación experimentada

por las vibraciones, es necesario considerar también aquellos

tiempos en los que el aparato esté desconectado, o bien, esté

en funcionamiento, pero sin ser utilizado realmente. Ello pue-

de suponer una disminución drástica de la solicitación por vi-

braciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al

usuario de los efectos por vibraciones, como por ejemplo:

Mantenimiento de la herramienta eléctrica y de los útiles, con-

servar calientes las manos, organización de las secuencias de

trabajo.

Tijera cortasetos

telescópica ACCU

UniversalHedge-

Pole 18

Nº de artículo

3 600 HB3 0..

Nº de carreras en vacío

min

-1

2200

Longitud de la espada mm 430

Hueco entre dientes mm 16

Ajuste de altura

m 2,1–2,6

Cabezal pivotante, 10 posi-

ciones

° 135

Peso según EPTA-Procedure

01:2014

kg 3,6

Número de serie

Ver número de serie en pla-

ca de características del

aparato para jardín

Temperatura ambiente admi-

sible

– Durante la carga y la opera-

ción

– Durante el almacenaje

°C

0... +45

-20...+50

Acumulador

Iones Li

Nº de artículo

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Tensión nominal

V= 18

Capacidad

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Nº de celdas

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Cargador

AL 1830 CV

Nº de artículo

2 607 ...

... 225 965

... 225 967

... 225 969

Corriente de carga

A3,0

Tiempo de carga (acumula-

dor descargado)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Peso según EPTA-Procedure

01:2014

kg 0,40

Clase de protección

/ II

Cargador AL 1815 CV

Nº de artículo

2 607 ...

... 226 077

... 226 079

... 226 081

Corriente de carga

A1,5

Tiempo de carga (acumula-

dor descargado)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Peso según EPTA-Procedure

01:2014

kg 0,38

Clase de protección

/ II

Tijera cortasetos

telescópica ACCU

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 38 Thursday, September 28, 2017 10:53 AM

Español | 39

Bosch Power Tools F 016 L81 577 | (28.9.17)

Montaje y operación

Puesta en marcha

Para su seguridad

 Desmonte el acumulador antes de manipular en el apa-

rato (p. ej. en el mantenimiento, cambio de útil, etc.),

así como al transportarlo y guardarlo. Riesgo de lesión al

accionar accidentalmente el botón de retención y el inte-

rruptor de conexión/desconexión.

 Tras la desconexión de la tijera cortasetos, las cuchillas

se mantienen todavía en movimiento unas fracciones

de segundo.

 No toque las cuchillas en movimiento.

 Únicamente accione los interruptores una vez introdu-

cido del todo el acumulador.

Montaje y desmontaje del acumulador (ver

figurasD+K)

Observación: El uso de acumuladores inapropiados puede

hacer que el aparato no funcione bien o que se dañe.

Monte el acumulador cargado 13 en el mango telescópico.

Asegúrese de haber introducido del todo el acumulador.

Para retirar el acumulador 13 del aparato, accione el botón de

extracción 14 y saque hacia delante el acumulador en direc-

ción a la barra porta-cuchillas.

Carga del acumulador

 No utilice un cargador diferente. El cargador adjunto ha

sido especialmente adaptado al acumulador de iones de li-

tio que incorpora el aparato para jardín.

 ¡Preste atención a la tensión de red! La tensión de ali-

mentación deberá coincidir con aquella indicada en la pla-

ca de características del cargador. Los cargadores para

230 V pueden funcionar también a 220 V.

El acumulador viene equipado con un control de temperatura

que únicamente permite su recarga dentro de un margen de

temperatura entre 0 °C y 45 °C. De esta manera se consigue

una elevada vida útil del acumulador.

Observación: El acumulador se suministra parcialmente car-

gado. Con el fin de obtener la plena potencia del acumulador,

antes de su primer uso, cárguelo completamente en el carga-

dor.

El acumulador de iones de litio puede recargarse siempre que

se quiera, sin que ello merme su vida útil. Una interrupción del

proceso de carga no afecta al acumulador.

El acumulador de iones de litio va protegido contra altas des-

cargas por “Electronic Cell Protection (ECP) (Protección Elec-

trónica de Celdas)”. Si el acumulador está descargado, un cir-

cuito de protección se encarga de desconectar el aparato

para jardín: El aparato para jardín deja de funcionar.

No mantenga accionado el interruptor

de conexión/desconexión si el apara-

to para jar dín se hu biese de sconectado automáticamente.

Ello podría perjudicar al acumulador.

Observe las indicaciones referentes a la eliminación de las ba-

terías.

Proceso de carga

Una vez conectado el cargador a la red, el proceso de carga

comienza nada más insertar el acumulador en el alojamiento

para carga .

Gracias al inteligente procedimiento de carga utilizado, el es-

tado de carga del acumulador es detectado automáticamen-

te, y es recargado con la corriente de carga óptima de acuerdo

a su temperatura y tensión.

Con ello se protege al acumulador, el cual se mantiene siem-

pre completamente cargado, al conservarlo en el cargador.

Significado de los indicadores (AL 1830 CV)

Luz intermitente (rápida) del indicador de carga

del acumulador verde

El proceso de carga rápida se señaliza median-

te un parpadeo rápido del indicador de carga

del acumulador verde .

Observación: El proceso de carga rápida solamente puede

llevarse a cabo si la temperatura del acumulador se encuentra

dentro del campo admisible, ver apartado “Datos técnicos”.

Luz intermitente (lenta) del indicador de carga

del acumulador verde

Con un estado de carga del acumulador de

80 %, el indicador de carga del acumulador

verde parpadea lentamente.

El acumulador se puede tomar para el uso inmediato.

Objetivo Figura Página

Componentes principales

A 320

Material que se adjunta

B 321

Ensamble del aparato

C 321

Montaje del acumulador

D 321

Sujeción de la correa de transpor-

E 322

Ajuste de la altura del telescopio

F 322

Desmontar la funda de protec-

ción

Lubricar la barra porta-cuchillas

G 323

Ajuste del cabezal pivotante

H 323

Conexión/desconexión

I 324

Instrucciones para la operación

J 324–325

Desmontaje del acumulador

K 326

Mantenimiento y almacenaje del

aparato

L 326

Selección de los accesorios op-

cionales

327

ATENCIÓN

OBJ_BUCH-3148-001.book Page 39 Thursday, September 28, 2017 10:53 AM

40 | Español

F 016 L81 577 | (28.9.17) Bosch Power Tools

Luz permanente en indicador verde de carga del

acumulador

La luz permanente verde del indicador de

carga señaliza que el acumulador está plena-

mente cargado.

Si no está montado ningún acumulador, la luz permanente

del indicador de carga del acumulador , señaliza que el enchu-

fe está conectado a la red y que el cargador se encuentra en

disposición de funcionamiento.

Luz permanente en indicador rojo de carga del

acumulador

La luz permanente roja del indicador de carga

informa que la temperatura del acumulador se

encuentra fuera del rango de la temperatura de carga admisi-

ble, ver apartado “Datos técnicos”. En el momento de alcan-

zarse una temperatura situada dentro del margen admisible,

el cargador cambia automáticamente a la carga rápida.

Parpadeo del indicador rojo de carga del acumu-

lador

La luz intermitente roja del indicador de car-

ga señaliza que se ha presentado un fallo de

otro tipo en el proceso de carga, ver apartado “Fallos – cau-

sas y soluciones”.

Significado de los indicadores (AL 1815 CV)

Indicador intermitente de carga del acumulador

El proceso de carga es señalizado mediante el

parpadeo del indicador de carga del acumula-

dor .

Indicador de carga del acumulador con luz perma-

nente

La luz permanente del indicador de carga del

acumulador señaliza que el acumulador está

completamente cargado o bien que la tempera-

tura del acumulador se encuentra fuera del campo admisible

para poder cargarlo. En el momento de alcanzarse la tempe-

ratura admisible se comienza a recargar el acumulador.

Si no está montado ningún acumulador, la luz permanente

del indicador de carga del acumulador , señaliza que el enchu-

fe está conectado a la red y que el cargador se encuentra en

disposición de funcionamiento.

Fallos – causas y soluciones

Indicaciones para la carga

En caso de efectuar recargas continuas o muy seguidas puede

que se llegue a calentar el cargador. Esto es normal y no es

síntoma de que el cargador esté defectuoso.

Si después de una recarga, el tiempo de funcionamiento del

acumulador fuese muy reducido, ello es señal de que éste es-

tá agotado y deberá sustituirse.

Montaje

 Desmonte el acumulador antes de manipular en el apa-

rato (p. ej. en el mantenimiento, cambio de útil, etc.),

así como al transportarlo y guardarlo. Riesgo de lesión al

accionar accidentalmente el botón de retención y el inte-

rruptor de conexión/desconexión.

Ensamble del aparato (ver figuras C y E)

Conecte el cabezal de las tijeras cortasetos con el mango tele-

scópico y asegúrelos girando firmemente la pieza de empal-

me 3. Asegúrese que ambas piezas estén correctamente su-

jetas.

Fije la correa de transporte 8 a los ojillos de fijación de la mis-

ma 7/9 en las empuñaduras. Observe que los ganchos de la

correa de transporte tienen diferente tamaño. Cuide que el

gancho grande 16 vaya fijado al ojillo de la empuñadura trase-

ra 9 y el gancho pequeño 15 al ojillo de la empuñadura delan-

tera 7.

Retire la funda de protección de las cuchillas.

Ajuste de la altura del telescopio (ver figura F)

Afloje el ajuste telescópico de altura 5, fije el tubo telescópico

4 a la longitud deseada, y vuelva a apretar el ajuste telescópi-

co de altura 5.

El tubo telescópico 4 se puede ajustar a una longitud entre

2,1 m y 2,60 m para adaptarlo a sus necesidades.

Causa Solución

El indicador de carga del acumulador se enciende per-

manentemente

El indicador rojo de carga del acumulador parpadea

No es posible realizar el proceso de carga

El acumulador no está cala-

do (correctamente)

Calar correctamente el acu-

mulador sobre el cargador

Contactos sucios del acumu-

lador

Limpiar los contactos del

acumulador; p. ej. metién-

dolo y sacándolo repetida-

mente, o bien, sustituir el

acumulador

Acumulador defectuoso Sustituir el acumulador

Los indicadores de carga del acumulador ó no se en-

cienden

El enchufe de red del carga-

dor no está correctamente

conectado

Introducir completamente el

enchufe en la toma de co-

rriente

Toma de corriente, cable de

red o cargador defectuoso

Verifique la tensión de red, y

si fuese preciso, acuda a un

servicio técnico autorizado

para herramientas eléctri-

cas Bosch para hacer revisar

el cargador

Causa Solución

OBJ_BUCH-3148-001.book Page 40 Thursday, September 28, 2017 10:53 AM

Español | 41

Bosch Power Tools F 016 L81 577 | (28.9.17)

Ajuste del cabezal pivotante (ver figura H)

Presione simultáneamente ambos botones de ajuste 2, gire el

cabezal pivotante hacia arriba o hacia abajo hasta obtener al

ángulo deseado y suelte los botones de ajuste 2 cuidando que

el cabezal de las tijeras cortasetos quede correctamente blo-

queado.

El cabezal pivotante se puede bloquear en 10 posiciones dife-

rentes.

Operación

Conexión/desconexión (ver figura I)

Para conectar el aparato accione primero el botón de reten-

ción 10 y a continuación el interruptor de conexión/desco-

nexión 12. Mantenga accionado el interruptor de conexión/

desconexión durante la operación del aparato. Una vez co-

nectado el aparato puede Ud. soltar el botón de retención.

Para desconectar la herramienta eléctrica, suelte el interrup-

tor de conexión/desconexión 12.

Para ahorrar energía, solamente conecte la herramienta eléc-

trica cuando vaya a utilizarla.

El acumulador de iones de litio va protegido contra altas des-

cargas por “Electronic Cell Protection (ECP = Protección Elec-

trónica de Celdas)”. Si el acumulador está descargado, un cir-

cuito de protección se encarga de desconectar la herramienta

eléctrica: El aparato deja de funcionar.

Instrucciones para la operación

(ver figura J)

Mecanismo antibloqueo

Este aparato incorpora un sistema antibloqueo para su pro-

tección. Si la cuchilla penetra en material duro, la carga del

motor aumenta. El inteligente sistema electrónico integrado

detecta dicha sobrecarga y cambia repetidamente el sentido

de giro del motor con el fin de evitar así que se bloqueen las

cuchillas y lograr seccionar el material.

Este audible proceso de inversión de giro tarda hasta 3 s.

Si se logró seccionar el material, el aparato para jardín conti-

núa trabajando normalmente, pero si la sobrecarga persiste,

la cuchilla se detiene automáticamente quedando en posición

abierta (p. ej., si el alambre de una cerca ha sido la causa del

bloqueo).

Localización de fallos

Si su aparato para jardín no funciona correctamente, en la siguiente tabla se indican los síntomas de fallo, las posibles causas y

la manera de subsanarlo. Si ello no le permite localizar o subsanar el fallo diríjase a su taller de servicio habitual.

 Atención: Antes de tratar de localizar el fallo desconecte el aparato para jardín y retire el acumulador.

Síntomas Posible causa Solución

Autonomía reducida del

acumulador tras su recar-

Rozamiento excesivo debido a una lubricación

deficiente

Pulverizar con aceite lubricante

(1 609 200 399)

Limpiar la cuchilla Limpiar las cuchillas

Técnica de corte, incorrecta ver “Instrucciones para la operación”

El acumulador no ha sido cargado completa-

mente

Cargar el acumulador, ver también “Indicacio-

nes para la carga”

Se ha activado la protección térmica del acumu-

lador Dejar enfriar el acumulador y arrancar de nuevo

Las cuchillas se mueven

lentamente o el mecanis-

mo antibloqueo no funcio-

Acumulador descargado Dejar enfriar el acumulador y arrancar de nuevo

El acumulador ha sido almacenado fuera del

margen de temperatura admisible

Deje que el acumulador se atempere a la tempe-

ratura ambiente (dentro del margen de tempe-

ratura admisible del acumulador de 0 a 45 °C)

La tijera cortasetos no

funciona

Acumulador descargado Cargar el acumulador, ver también “Indicacio-

nes para la carga”

Bloqueo de conexión incorrectamente enclava-

ver “Puesta en marcha”

La tijera cortasetos fun-

ciona de forma intermi-

tente

El motor invierte permanentemente el sentido

de giro y se detiene después de aprox. 3 s

ver “Instrucciones para la operación” (Mecanis-

mo antibloqueo)

Cableado interior de la máquina defectuoso Diríjase a su servicio técnico Bosch habitual

Interruptor de conexión/desconexión defec-

tuoso

Diríjase a su servicio técnico Bosch habitual

OBJ_BUCH-3148-001.book Page 41 Thursday, September 28, 2017 10:53 AM

42 | Español

F 016 L81 577 | (28.9.17) Bosch Power Tools

Mantenimiento, almacenaje y trans-

porte (ver figuras K y L)

 Desmonte el acumulador antes de manipular en el apa-

rato (p. ej. en el mantenimiento, cambio de útil, etc.),

así como al transportarlo y guardarlo. Riesgo de lesión al

accionar accidentalmente el botón de retención y el inte-

rruptor de conexión/desconexión.

Mantenimiento de las cuchillas

Lubrique las cuchillas de corte antes y después de cada uso

con el lubricante en spray recomendado.

Almacenaje y transporte

Antes de guardar o transportar la tijera cortasetos telescópica

ACCU desmonte el acumulador y coloque la protección de cu-

chillas.

Servicio técnico y atención al cliente

www.bosch-garden.com

Para cualquier consulta o pedido de piezas de repuesto es im-

prescindible indicar el nº de artículo de 10 dígitos que figura

en la placa de características de la herramienta eléctrica.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

Avd. de la Institución Libre de Enseñanza, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogi-

da para la reparación de su máquina, entre en la página

www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: 902 531554

Argentina

Robert Bosch Argentina S.A.

Calle Blanco Encalada 250 – San Isidro

Código Postal B1642AMQ

Ciudad Autónoma de Buenos Aires

Tel.: (54) 11 5296 5200

E-Mail: [email protected]sch.com

www.argentina.bosch.com.ar

Chile

Robert Bosch S.A.

Calle El Cacique

0258 Providencia – Santiago de Chile

Buzón Postal 7750000

Tel.: (56) 02 782 0200

www.bosch.cl

El motor funciona, pero

las cuchillas no se mueven

Fallo interno Diríjase a su servicio técnico Bosch habitual

Las cuchillas se calientan

en exceso

Rozamiento excesivo debido a una lubricación

deficiente

Pulverizar con aceite lubricante

(1 609 200 399)

Cuchilla mellada Diríjase a su servicio técnico Bosch habitual

La cuchilla tiene mellas Diríjase a su servicio técnico Bosch habitual

La cuchilla no se mueve Acumulador descargado Cargar el acumulador, ver también “Indicacio-

nes para la carga”

Aparato para jardín defectuoso Diríjase a su servicio técnico Bosch habitual

Vibraciones o ruidos in-

tensos

Aparato para jardín defectuoso Diríjase a su servicio técnico Bosch habitual

El indicador rojo de carga

del acumulador parpadea

No es posible realizar el

proceso de carga

Acumulador sin colocar, o mal colocado Colocar correctamente el acumulador en el car-

gador

Contactos sucios del acumulador Limpiar los contactos del acumulador; p. ej.

metiéndolo y sacándolo repetidamente, o bien,

sustituir el acumulador

Acumulador defectuoso Sustituir el acumulador

Los indicadores de carga

del acumulador no se en-

cienden

El enchufe de red del cargador no está correcta-

mente conectado

Introducir completamente el enchufe en la to-

ma de corriente

Toma de corriente, cable de red o cargador de-

fectuoso

Verifique la tensión de red, y si fuese preciso,

acuda a un servicio técnico autorizado para he-

rramientas eléctricas Bosch para hacer revisar

el cargador

Síntomas Posible causa Solución

OBJ_BUCH-3148-001.book Page 42 Thursday, September 28, 2017 10:53 AM

Português | 43

Bosch Power Tools F 016 L81 577 | (28.9.17)

Ecuador

Robert Bosch Sociedad Anónima

Av. Rodrigo Chávez Gonzalez Parque

Empresarial Colón Edif. Coloncorp Piso 1 Local 101-102,

Guayaquil

Tel.: (593) 4 220 4000

E-mail: [email protected]

www.bosch.ec

México

Robert Bosch S. de R.L. de C.V.

Calle Robert Bosch No. 405 C.P. 50071

Zona Industrial, Toluca - Estado de México

Tel.: (52) 55 528430-62

Tel.: 800 6271286

www.bosch-herramientas.com.mx

Perú

Robert Bosch S.A.C.

Av. Primavera 781 Piso 2, Urbanización Chacarilla

San Borja Lima

Tel.: (51) 1 706 1100

www.bosch.com.pe

Venezuela

Robert Bosch S.A.

Calle Vargas con Buen Pastor, Edif. Alba, P-1,

Boleita Norte,

Caracas 1071

Tel.: (58) 212 207-4511

www.boschherramientas.com.ve

Transporte

Los acumuladores de iones de litio incorporados están suje-

tos a los requerimientos estipulados en la legislación sobre

mercancías peligrosas. Los acumuladores pueden ser trans-

portados por carretera por el usuario sin más imposiciones.

En el envío por terceros (p. ej., transporte aéreo o por agencia

de transportes) deberán considerarse las exigencias especia-

les en cuanto a su embalaje e identificación. En este caso de-

berá recurrirse a los servicios de un experto en mercancías

peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está daña-

da. Si los contactos no van protegidos cúbralos con cinta ad-

hesiva y embale el acumulador de manera que éste no se pue-

da mover dentro del embalaje.

Observe también las prescripciones adicionales que pudieran

existir al respecto en su país.

Eliminación

Las herramientas eléctricas, acumuladores, acceso-

rios y embalajes deberán someterse a un proceso de

recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumulado-

res o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas inservibles, así como los acumu-

ladores/pilas defectuosos o agotados deberán acumularse

por separado para ser sometidos a un reciclaje ecológico tal

como lo marcan las Directivas Europeas 2012/19/UE y

2006/66/CE, respectivamente.

Los acumuladores/pilas agotados pueden entregarse direc-

tamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: +34 9 01 11 66 97

Acumuladores/pilas:

Iones de Litio:

Observe las indicaciones comprendidas en el apartado

“Transporte”, página 44.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la

placa de características del producto/fabricado.

Português

Indicações de segurança

Descrição dos pictogramas

Indicação geral de perigos.

Leia atentamente estas instruções de

serviço.

Não utilizar o aparelho de jardim na chuva nem ex-

pô-lo à chuva.

Observe que as pessoas ao redor não possam ser

feridas por objetos catapultados para longe.

Aviso: Mantenha-se a uma distância segura do

aparelho de jardinagem enquanto ele estiver a

funcionar.

OBJ_BUCH-3148-001.book Page 43 Thursday, September 28, 2017 10:53 AM

44 | Português

F 016 L81 577 | (28.9.17) Bosch Power Tools

Sempre se deve usar luvas e óculos protetores. Recomen-

da-se mais outros equipamentos de proteção, tais como

sapatos de segurança antiderrapantes e um capacete de

proteção. Vestuário de proteção apropriado reduz o risco de

lesões devido a ramos que caem e o contacto acidental com a

lâmina de corte.

Jamais toque em cabos elétricos ou

em cabos de telefone. Estes cabos

podem conduzir alta tensão. Há um

grande risco de um choque elétrico.

Mantenha no mínimo uma distância de

10 m.

Aviso: As pessoas que se encontram nas proximidades deve-

riam ser mantidas afastadas do aparelho de jardinagem du-

rante o trabalho.

Indicações gerais de segurança para

ferramentas elétricas

Devem ser lidas todas as indicações de

segurança, instruções, ilustrações e es-

pecificações desta ferramenta elétrica. O desrespeito das

instruções apresentadas abaixo pode causar choque elétrico,

incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futu-

ra referência.

O termo “Ferramenta elétrica” utilizado a seguir nas indica-

ções de advertência, refere-se a ferramentas elétricas opera-

das com corrente de rede (com cabo de rede) e a ferramentas

elétricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

 Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

 Não trabalhar com a ferramenta elétrica em áreas com

risco de explosão, nas quais se encontrem líquidos, ga-

ses ou pós inflamáveis. Ferramentas elétricas produzem

faíscas, que podem inflamar pós ou vapores.

 Manter crianças e outras pessoas afastadas da ferra-

menta elétrica durante a utilização. No caso de distra-

ção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

 A ficha de conexão da ferramenta elétrica deve caber

na tomada. A ficha não deve ser modificada de maneira

alguma. Não utilizar uma ficha de adaptação junto com

ferramentas elétricas protegidas por ligação à terra. Fi-

chas não modificadas e tomadas apropriadas reduzem o

risco de um choque elétrico.

 Evitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,

fogões e frigoríficos. Há um risco elevado devido a cho-

que elétrico, se o corpo estiver ligado à terra.

 Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta elétrica aumenta o ris-

co de choque elétrico.

 Não deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta elé-

trica, para pendurá-la, nem para puxar a ficha da toma-

da. Manter o cabo afastado de calor, óleo, cantos

afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho-

que elétrico.

 Se trabalhar com uma ferramenta elétrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para

áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho-

que elétrico.

 Se não for possível evitar o funcionamento da ferra-

menta elétrica em áreas húmidas, deverá ser utilizado

um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque

elétrico.

Segurança de pessoas

 Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta elétrica. Não uti-

lizar uma ferramenta elétrica quando estiver fatigado

ou sob a influência de drogas, álcool ou medicamentos.

Um momento de descuido ao utilizar a ferramenta elétrica,

pode levar a lesões graves.

 Utilizar equipamento de proteção pessoal e sempre

óculos de proteção. A utilização de equipamento de pro-

teção pessoal, como máscara de proteção contra pó, sapa-

tos de segurança antiderrapantes, capacete de segurança

ou proteção auricular, de acordo com o tipo e aplicação da

ferramenta elétrica, reduz o risco de lesões.

 Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta elétrica esteja desli-

gada, antes de conectá-la à alimentação de rede e/ou

ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta

elétrica ou se o aparelho for conectado à alimentação de

rede enquanto estiver ligado, poderão ocorrer acidentes.

 Remover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta elétrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi-

mento pode levar a lesões.

 Evite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta elétrica em situações inespera-

das.

 Usar roupa apropriada. Não usar roupa larga nem joias.

Mantenha os cabelos e roupas afastados de partes em

ATENÇÃO

OBJ_BUCH-3148-001.book Page 44 Thursday, September 28, 2017 10:53 AM

Português | 45

Bosch Power Tools F 016 L81 577 | (28.9.17)

movimento. Roupas frouxas, cabelos longos ou joias po-

dem ser agarrados por peças em movimento.

 Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti-

lizados corretamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

 Não deixe que a familiaridade resultante de uma utili-

zação frequente de ferramentas permita que você se

torne complacente e ignore os princípios de segurança

da ferramenta. Uma ação descuidada pode causar feri-

mentos graves numa fração de segundo.

Utilização e manuseio cuidadoso de ferramentas

elétricas

 Não sobrecarregue o aparelho. Utilize a ferramenta

elétrica apropriada para o seu trabalho. É melhor e mais

seguro trabalhar com a ferramenta elétrica apropriada na

área de potência indicada.

 Não utilizar uma ferramenta elétrica com um interrup-

tor defeituoso. Uma ferramenta elétrica que não pode

mais ser ligada nem desligada, é perigosa e deve ser repa-

rada.

 Puxar a ficha da tomada e/ou remover o acumulador, se

amovível, antes de executar ajustes no aparelho, de

substituir acessórios ou de guardar o aparelho. Esta

medida de segurança evita o arranque involuntário da fer-

ramenta elétrica.

 Guardar ferramentas elétricas não utilizadas fora do al-

cance de crianças. Não permita que pessoas que não

estejam familiarizadas com o aparelho ou que não te-

nham lido estas instruções, utilizem o aparelho. Ferra-

mentas elétricas são perigosas se forem utilizadas por pes-

soas inesperientes.

 Tratar a ferramenta elétrica e os acessórios com cuida-

do. Controlar se as partes móveis do aparelho funcio-

nam perfeitamente e não emperram, e se há peças que-

bradas ou danificadas que possam prejudicar o

funcionamento da ferramenta elétrica. Permitir que

peças danificadas sejam reparadas antes da utilização.

Muitos acidentes têm como causa, a manutenção insufi-

ciente de ferramentas elétricas.

 Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos

de corte afiados emperram com menos frequência e po-

dem ser conduzidas com maior facilidade.

 Utilizar a ferramenta elétrica, acessórios, ferramentas

de aplicação, etc. conforme estas instruções. Conside-

rar as condições de trabalho e a tarefa a ser executada.

A utilização de ferramentas elétricas para outras tarefas a

não ser as aplicações previstas, pode levar a situações pe-

rigosas.

 Mantenha os punhos e as superfícies de agarrar secas,

limpas e livres de óleo e massa consistente. Punhos e

superfícies de agarrar escorregadias não permitem o ma-

nuseio e controle seguros da ferramenta em situações

inesperadas.

Manuseio e utilização cuidadosos de ferramentas

com acumuladores

 Só carregar acumuladores em carregadores recomen-

dados pelo fabricante. Há perigo de incêndio se um car-

regador apropriado para um certo tipo de acumuladores

for utilizado para carregar acumuladores de outros tipos.

 Só utilizar ferramentas elétricas com os acumuladores

apropriados. A utilização de outros acumuladores pode

levar a lesões e perigo de incêndio.

 Manter o acumulador que não está sendo utilizado

afastado de clipes, moedas, chaves, parafusos ou ou-

tros pequenos objetos metálicos que possam causar

um curto-circuito dos contactos. Um curto-circuito entre

os contactos do acumulador pode ter como consequência

queimaduras ou fogo.

 No caso de aplicação incorreta pode vazar líquido do

acumulador. Evitar o contacto. No caso de um contacto

acidental, deverá enxaguar com água. Se o líquido en-

trar em contacto com os olhos, também deverá consul-

tar um médico. Líquido que escapa do acumulador pode

levar a irritações da pele ou a queimaduras.

 Não use um acumulador ou uma ferramenta danificada

ou modificada. Os acumuladores danificados ou modifi-

cados exibem um comportamento imprevisível podendo

causar incêndio, explosão ou risco de lesão.

 Não exponha o acumulador ou a ferramenta ao fogo ou

temperatura excessiva. Exposição ao fogo ou a uma tem-

peratura acima de 130 °C pode causar explosão.

 Siga todas as instruções de carregamento e não carre-

gue o acumulador ou a ferramenta fora da faixa de tem-

peratura especificada no manual de instruções. Carre-

gar indevidamente ou em temperaturas fora da faixa

especificada pode danificar o acumulador e aumentar o

risco de incêndio.

Serviço

 Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi-

ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

 Nunca tente reparar acumuladores danificados. A repa-

ração de acumuladores deve ser realizada apenas pelo fa-

bricante ou agentes de assistência autorizados.

Indicações de segurança para corta-sebes

 Mantenha todas as partes do corpo afastadas da barra

da lâmina. Não tente remover material cortado nem se-

gurar material a ser cortado enquanto a barra da lâmi-

na estiver em funcionamento. Assegure-se de que o in-

terruptor esteja desligado e que o acumulador tenha

sido removido antes de remover qualquer material cor-

tado que estiver entalado. Um momento de descuido ao

usar o podador com haste pode levar a graves ferimentos.

 O aparelho só deve ser segurado pelas superfícies iso-

ladas do punho (punho principal 11, do punho dianteiro

6 ou da área ampliada do punho 8), visto que a lâmina

de corte pode atingir cabos elétricos ocultos. O contac-

OBJ_BUCH-3148-001.book Page 45 Thursday, September 28, 2017 10:53 AM

46 | Português

F 016 L81 577 | (28.9.17) Bosch Power Tools

to da lâmina de corte com um cabo elétrico energizado

também pode colocar as peças metálicas do aparelho sob

tensão e causar um choque elétrico.

 Só segurar a ferramenta elétrica pelas superfícies iso-

ladas do punho, pois a lâmina de corte pode entrar em

contacto com cabos elétricos escondidos. O contacto da

lâmina de corte com um cabo sob tensão pode colocar as

peças metálicas do aparelho sob tensão e levar a um cho-

que elétrico.

 Transportar o corta-sebes pelo punho, com a lâmina pa-

rada. Para o transporte e para a arrecadação do corta-

sebes, deverá sempre aplicar a capa protetora da lâmi-

na. O manuseio cuidadoso do aparelho reduz o perigo de

ferimentos causados pela lâmina.

 Assegure-se de que todos os dispositivos de proteção e

punhos estejam montados aquando da utilização do

aparelho. Jamais tente colocar em funcionamento um

aparelho que não esteja completamente montado nem um

aparelho com modificações inadmissíveis.

Advertências de segurança adicionais

 Jamais se deve permitir que as crianças e pessoas com ca-

pacidades físicas, sensoriais ou mentais limitadas ou com

falta de experiência e/ou falta de conhecimento e/ou não

familiarizadas com estas instruções utilizem a ferramenta

de jardinagem. É possível que diretivas nacionais limitem a

idade do operador.

 Tomar conta das crianças para assegurar que elas não

brinquem com o aparelho de jardinagem.

 Segure firmemente o aparelho com as duas mãos, pelas

superfícies corretas do punho, e assuma uma posição

segura durante o trabalho. O aparelho é guiado de forma

mais segura com duas mãos.

 O aparelho deve sempre ser carregado de modo que a bar-

ra da lâmina esteja na horizontal.

 Espere a ferramenta elétrica parar completamente, an-

tes de depositá-la.

 Durante o funcionamento, não deverão se encontrar ou-

tras pessoas nem animais dentro de um raio de 3 metros.

A pessoa a operar o aparelho é responsável por terceiros

que se encontrem na área de trabalho.

 Jamais cortar sebes enquanto pessoas, especialmente

crianças, ou animais e estiverem ao redor.

 O operador ou o utilizador é responsável por acidentes ou

danos, se outras pessoas forem feridas e se as suas pro-

priedades forem danificadas.

 Jamais segurar a tesoura de sebes pela barra de lâminas.

 Inspecionar cuidadosamente a sebe a ser cortada e elimi-

nar todos os arames e quaisquer outros corpos estranhos.

 Antes da utilização deverá sempre controlar se as lâminas,

os parafusos das lâminas e as outras partes do mecanismo

de corte apresentam danos ou desgaste. Jamais trabalhar

com um mecanismo de corte danificado ou com forte des-

gaste.

 Familiarize-se com o comando da tesoura de sebes, para

poder pará-la imediatamente em caso de emergência.

 Só corte sebes à luz do dia ou com boa iluminação artificial.

 Assegure-se de que todos os punhos e dispositivos de pro-

teção fornecidos estejam montados ao operar a tesoura de

sebes. Jamais tente colocar em funcionamento uma tesou-

ra de sebes que não esteja completamente montada nem

uma tesoura de sebes com modificações inadmissíveis.

 Jamais segure a tesoura de sebes pelo seu dispositivo de

proteção.

 Mantenha sempre uma posição segura e mantenha sem-

pre o equilíbrio ao operar a tesoura de sebes. Não use o

aparelhos sobre degraus nem escadas.

 Esteja atento ao seu meio ambiente e esteja preparado pa-

ra possíveis perigos que talvez não possa escutar enquan-

to estiver a cortar a sebe.

 Controlar se todas as porcas, cavilhas e parafusos estão

firmes, para assegurar-se de que a tesoura de sebes traba-

lhe de forma impecável.

 Armazene a tesoura de sebes num local seco e fechado, fo-

ra do alcance das crianças.

 Por precaução deverá substituir as peças gastas ou danifi-

cadas.

 Não tente reparar o aparelho de jardinagem, a não ser que

tenha a formação necessária.

 Assegure-se de que as peças substituídas sejam da Bosch.

Indicações sobre o manuseio ideal do acumulador

 Assegure-se de que o aparelho de jardinagem esteja

desligado antes de colocar o acumulador. A introdução

de um acumulador num aparelho de jardinagem ligado po-

de levar a acidentes.

 Só devem ser utilizados acumuladores Bosch previstos

para este aparelho de jardinagem. A utilização de outros

acumuladores pode levar a lesões e perigo de incêndio.

 Não abrir o acumulador. Há risco de um curto-circuito.

Proteger o acumulador contra calor, p. ex. tam-

bém contra uma permanente radiação solar, fo-

go, água e humidade. Há risco de explosão.

 Em caso de danos e de utilização incorreta do acumula-

dor, podem escapar vapores. Arejar bem o local de tra-

balho e consultar um médico se forem constatados

quaisquer sintomas. É possível que os vapores irritem as

vias respiratórias.

 Só utilizar o acumulador junto com o seu produto

Bosch. Só assim é que o seu acumulador estará protegido

contra perigosa sobrecarga.

 Os objetos afiados como, p. ex., pregos ou chaves de

fendas, assim como o efeito de forças externas podem

danificar a bateria. Podem causar um curto-circuito inter-

no e a bateria pode ficar queimada, deitar fumo, explodir

ou sobreaquecer.

 Não curto-circuitar o acumulador. Há risco de explosão.

 Proteger o acumulador contra humidade e água.

OBJ_BUCH-3148-001.book Page 46 Thursday, September 28, 2017 10:53 AM

Português | 47

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Sempre guardar o acumulador a uma temperatura de

–20 °C a 50 °C. Por exemplo, não deixe o acumulador

dentro do automóvel no verão.

 Limpar de vez em quando as aberturas de ventilação do

acumulador com um pincel macio, limpo e seco.

Indicações de segurança para carre-

gadores

Devem ser lidas to-

das as indicações

de advertência e

todas as instru-

ções. O desrespeito das advertências e

instruções apresentadas abaixo pode

causar choque elétrico, incêndio e/ou

graves lesões.

Guarde bem estas instruções.

Só utilizar o carregador se puder avaliar

exatamente todas as funções e se for

capaz de executá-las sem limitações ou

se tiver sido respetivamente instruído.

Jamais se deve permitir que as crian-

ças e pessoas com capacidades físi-

cas, sensoriais ou mentais limitadas

ou com falta de experiência e/ou falta

de conhecimento e/ou não familiari-

zadas com estas instruções utilizem a

ferramenta de jardinagem. É possível

que diretivas nacionais limitem a ida-

de do operador.

Supervisionar as crianças. Isso ga-

rante que as crianças não brinquem

com o aparelho.

Carregue apenas acumuladores de

lítio Bosch a partir de uma capaci-

dade de 1,5 Ah (a partir de 3 célu-

las de acumulador). A tensão do

acumulador tem de coincidir com a

tensão de carga para acumulador

do carregador. Não carregue bate-

rias não recarregáveis. Caso con-

trário, existe perigo de incêndio e ex-

plosão.

Manter o carregador afastado de chuva ou hu-

midade. A infiltração de água num carregador au-

menta o risco de choque elétrico.

 Carregar apenas acumuladores de lítio Bosch. A tensão

do acumulador tem de coincidir com a tensão de carga

para acumulador do carregador. Caso contrário, existe

perigo de incêndio e explosão.

 Manter o carregador limpo. Há risco de choque elétrico

devido a sujidade.

 Antes de cada utilização é necessário verificar o carre-

gador, o cabo e a ficha. Não utilizar o carregador se fo-

rem verificados danos. Não abrir pessoalmente o car-

regador e só permita que seja reparado por pessoal

qualificado e que só sejam utilizadas peças sobressa-

lentes originais. Carregadores, cabos e fichas danifica-

dos aumentam o risco de um choque elétrico.

 Não operar o carregador sobre uma base facilmente in-

flamável (p. ex. papel, tecidos etc.) ou em ambiente

combustível. Há perigo de incêndio devido ao aquecimen-

to do carregador durante o carregamento.

 Não cubra as ranhuras de ventilação do carregador. Ca-

so contrário, o carregador pode sobreaquecer e deixar de

funcionar corretamente.

 Para aumentar a segurança elétrica, é recomendado o uso

de um disjuntor de corrente residual com um máximo de

corrente de ativação de 30 mA. Verifique sempre o seu

disjuntor de corrente residual antes de usar o aparelho.

Manutenção

 Retirar o acumulador antes de executar tarefas de ajus-

te ou de limpeza no aparelho de jardinagem ou se o apa-

relho de jardinagem permanecer sem vigilância duran-

te um longo tempo.Sempre usar luvas de jardinagem se

estiver a trabalhar na área das lâminas afiadas.

 Controlar o aparelho de jardinagem e, se necessário, subs-

tituir as peças gastas ou danificadas.

 Controlar se todas as porcas, cavilhas e parafusos estão

firmes, para assegurar-se de que o aparelho de jardinagem

trabalhe de forma impecável.

 Assegure-se de que as peças substituídas sejam da Bosch.

 Sempre lubrificar a barra da lâmina com spray de ma-

nutenção antes do uso e antes do armazenamento do

aparelho.

Símbolos

Os símbolos a seguir são importantes para a leitura e para a

compreensão destas instruções de serviço. Os símbolos e os

seus significados devem ser memorizados. A interpretação

correta dos símbolos facilita a utilização segura e aprimorada

da ferramenta elétrica.

OBJ_BUCH-3148-001.book Page 47 Thursday, September 28, 2017 10:53 AM

48 | Português

F 016 L81 577 | (28.9.17) Bosch Power Tools

Utilização conforme as disposições

O aparelho destina-se a uso doméstico, para o corte e a poda

de sebes e arbustos em maiores alturas, enquanto que o utili-

zador permanece sobre o solo. O aparelho não se destina a

ser usado sobre escadas nem degraus. O aparelho não foi

projetado para cortar grama e não pode ser usado como um

aparador de relva. O aparelho não se destina a uso comercial

ou industrial.

Volume de fornecimento

(ver a figura B)

Retirar o aparelho cuidadosamente da embalagem e verificar

se as seguintes peças estão completas:

– Cabeça da tesoura de sebes

– Punho telescópico

–Acumulador**

–Carregador**

– Correia de transporte

– Capa protetora da lâmina

–Instruções de serviço

Entre em contacto com o seu revendedor se faltarem peças

ou se houver peças danificadas.

**específico para cada país

Componentes ilustrados

(veja figura A)

A numeração dos componentes apresentados refere-se à

apresentação do aparelho na página de gráficos 320.

1 Barra da lâmina

2 Botões de ajuste para a cabeça giratória

3 Peça de conexão

4 Tubo telescópico

5 Ajuste de altura telescópico

6 Punho dianteiro

7 Laço da correia de transporte no punho dianteiro

8 Correia de transporte

9 Laço da correia de transporte no punho traseiro

10 Botão de bloqueio

11 Punho traseiro (Superfícies isoladas do punho)

12 Interruptor de ligar-desligar

13 Acumulador

14 Tecla de destravamento do acumulador

15 Gancho para o laço da correia de transporte, punho dian-

teiro

16 Gancho para o laço da correia de transporte, punho tra-

seiro

Acessórios apresentados ou descritos não pertencem ao volume

de fornecimento padrão. Todos os acessórios encontram-se no

nosso programa de acessórios.

Dados técnicos

Símbolo Significado

Direção da reação

Direção do movimento

Ligar

Desligar

Acessórios

Tesoura de sebes telescópi-

ca sem fio

UniversalHedge-

Pole 18

N.° do produto

3 600 HB3 0..

N.° de cursos em vazio

rpm 2200

Comprimento da lança

mm 430

Abertura de dente

mm 16

Ajuste de altura

m 2,1–2,6

Cabeça giratória, 10 posi-

ções

° 135

Peso conforme EPTA-

Procedure 01:2014

kg 3,6

Número de série

Veja número de série (pla-

ca de características) no

aparelho de jardinagem

Temperatura ambiente ad-

missível

– ao carregar e durante o

funcionamento

– durante o armazenamento

°C

0... +45

-20...+50

Acumulador

Li-Iões

N.° do produto

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Tensão nominal

V= 18

Capacidade

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Número de elementos do

acumulador

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

OBJ_BUCH-3148-001.book Page 48 Thursday, September 28, 2017 10:53 AM

Português | 49

Bosch Power Tools F 016 L81 577 | (28.9.17)

Informação sobre ruídos/vibrações

Os valores de emissão de ruído determinados de acordo com

EN 60335-1.

O nível de ruído avaliado como A do aparelho é tipicamente:

Nível de pressão acústica 72 dB(A); Nível de potência acústi-

ca 86 dB(A). Incerteza K=4 dB.

Totais valores de vibrações a

(soma dos vetores de três dire-

ções) e incerteza K averiguada conforme EN 60335-1:

=1,1m/s

, K=1,5 m/s

O nível de vibrações indicado nestas instruções foi medido de

acordo com um processo de medição normalizado pela nor-

ma EN 60335 e pode ser utilizado para a comparação de fer-

ramentas elétricas. Ele também é apropriado para uma avalia-

ção provisória da carga de vibrações.

O nível de vibrações indicado representa as aplicações princi-

pais da ferramenta elétrica. Se, contudo, a ferramenta elétri-

ca for utilizada para outras aplicações, com acessórios dife-

rentes, com outras ferramentas de trabalho ou com

manutenção insuficiente, é possível que o nível de vibrações

seja diferente. Isto pode aumentar sensivelmente a carga de

vibrações para o período completo de trabalho.

Para uma estimação exata da carga de vibrações, também de-

veriam ser considerados os períodos nos quais o aparelho es-

tá desligado ou funciona, mas não está sendo utilizado. Isto

pode reduzir a carga de vibrações durante o completo perío-

do de trabalho.

Além disso também deverão ser estipuladas medidas de se-

gurança para proteger o operador contra o efeito de vibra-

ções, como por exemplo: Manutenção de ferramentas elétri-

cas e de ferramentas de trabalho, manter as mãos quentes e

organização dos processos de trabalho.

Montagem de funcionamento

Colocação em funcionamento

Para sua segurança

 Retire o acumulador antes de realizar qualquer traba-

lho no aparelho (por ex., manutenção, troca de ferra-

menta, etc.), bem como durante o transporte e o arma-

zenamento. Existe um risco de lesão se o interruptor de

ligar/desligar for operado, acidentalmente, junto com o

botão de bloqueio.

 A lâmina ainda continua a se movimentar durante algu-

mas frações de minutos após ter sido desligado a te-

soura de sebes.

 Não tocar nas lâminas que estejam em movimento.

 Apenas acionar o interruptor se o acumulador estiver

completamente inserido.

Introduzir/retirar o acumulador

(vide figuras D + K)

Nota: Se não forem utilizados acumuladores apropriados, po-

dem ocorrer mau funcionamento ou danos no aparelho.

Carregador AL 1830 CV

N.° do produto

2 607 ...

... 225 965

... 225 967

... 225 969

Corrente de carga

A3,0

Tempo de carga (acumulador

descarregado)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Peso conforme EPTA-

Procedure 01:2014

kg 0,40

Classe de proteção

/ II

Carregador

AL 1815 CV

N.° do produto

2 607 ...

... 226 077

... 226 079

... 226 081

Corrente de carga

A1,5

Tempo de carga (acumulador

descarregado)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Peso conforme EPTA-

Procedure 01:2014

kg 0,38

Classe de proteção

/ II

Tesoura de sebes telescópi-

ca sem fio

UniversalHedge-

Pole 18

Meta de ação Figura Página

Componentes ilustrados

A 320

Volume de fornecimento

B 321

Montar o dispositivo

C 321

Colocar o acumulador

D 321

Fixar a correia de transporte

E 322

Ajuste de altura telescópico

F 322

Remover a proteção da lâmina

Lubrificar a barra da lâmina

G 323

Ajuste da cabeça giratória

H 323

Ligar e desligar

I 324

Indicações de trabalho

J 324–325

Retirar o acumulador

K 326

Manutenção e armazenamento

do aparelho

L 326

Selecionar acessórios

327

OBJ_BUCH-3148-001.book Page 49 Thursday, September 28, 2017 10:53 AM

50 | Português

F 016 L81 577 | (28.9.17) Bosch Power Tools

Colocar o acumulador carregado 13 no punho telescópico.

Verifique se o acumulador está totalmente inserido.

Para remover o acumulador 13 do aparelho, pressione o bo-

tão de destravamento do acumulador 14 e puxe o acumulador

para a frente na direção da barra da lâmina.

Carregar o acumulador

 Não utilizar outro carregador. O carregador fornecido

está adaptado ao acumulador de iões de lítio montado no

seu aparelho de jardim.

 Observar a tensão de rede! A tensão da fonte de corrente

deve coincidir com a chapa de identificação do carrega-

dor. Carregadores marcados para 230 V também podem

ser operados com 220 V.

O acumulador está equipado com uma monitorização de tem-

peratura que só permite uma carga na faixa de temperatura

entre 0 °C e 45 °C. Desta forma é alcançada uma alta vida útil

do acumulador.

Nota: O acumulador é fornecido parcialmente carregado. Pa-

ra assegurar a completa potência do acumulador, o acumula-

dor deverá ser carregado completamente no carregador an-

tes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer

altura, sem que a sua vida útil seja reduzida. Uma interrupção

do processo de carga não danifica o acumulador.

O acumulador de iões de lítio é protegido contra descarga to-

tal por meio de “Electronic Cell Protection (ECP)”. Quando o

acumulador está completamente descarregado, o aparelho

de jardinagem é desligado por um disjuntor de proteção: O

aparelho de jardinagem não trabalha mais.

Não continuar a premir o interruptor

de ligar-desligar após o desligamento

automático do aparelho de jardim. O acumulador pode ser

danificado.

Observe a indicação relativa à eliminação dos acumuladores.

Processo de carga

O processo de carga começa assim que introduzir a ficha de

rede do carregador na tomada e que colocar o acumulador no

compartimento de carga .

Com o processo de carga inteligente, o estado de carga do

acumulador é reconhecido automaticamente e o acumulador

é carregado de acordo com a temperatura e com a tensão do

acumulador, com a corrente de carga ideal.

Desta forma o acumulador é poupado e permanece completa-

mente carregado, mesmo durante a arrecadação no carrega-

dor.

Significado dos elementos de indicação

(AL 1830 CV)

Luz intermitente (rápida) no indicador verde de

carga do acumulador

O processo de carregamento rápido é indicado

pelo piscar rápido do indicador verde de car-

ga do acumulador .

Nota: O processo de carga rápida só pode ser realizado se a

temperatura do acumulador estiver dentro da faixa de tempe-

ratura de carga admissível, veja trecho “Dados técnicos”.

Luz intermitente (lenta) no indicador verde de

carga do acumulador

Com um nível de carga do acumulador de

80 %, o indicador verde de carga do acumula-

dor pisca lentamente.

O acumulador pode ser retirado para uso imediato.

Luz permanente verde de indicação da carga do

acumulador

A iluminação permanente verde da indicação

de carga do acumulador indica, que o acumu-

lador está completamente carregado.

Quando o acumulador não está introduzido, a Luz permanen-

te da indicação de carga do acumulador sinaliza que a ficha

de rede está introduzida na tomada e que o carregador está

pronto para funcionar.

Luz permanente vermelha de indicação da carga

do acumulador

A luz permanente vermelha da indicação de

carga do acumulador sinaliza, que a tempera-

tura do acumulador está além da faixa de temperatura de car-

ga admissível, veja capítulo “Dados técnicos”. Assim que a fai-

xa de temperatura admissível for alcançada, o carregador

comutar-se-á automaticamente para o carregamento rápido.

Luz intermitente vermelha de indicação da carga

do acumulador

A luz intermitente vermelha da indicação de

carga do acumulador sinaliza uma outra avaria

do processo de carga, veja capítulo “Avaria – Causas e ações

corretivas”.

Significado dos elementos de indicação

(AL 1815 CV)

Luz intermitente de indicação da carga do acumu-

lador

O processo de carga é sinalizado pelo Piscar

da indicação de carga do acumulador .

Luz permanente de indicação da carga do acumu-

lador

A Luz permanente da indicação de carga do

acumulador sinaliza que o acumulador está

completamente carregado ou que a temperatura do acumula-

dor está além da faixa de temperatura de carga admissível e,

portanto, não pode ser carregado. O acumulador será carre-

gado logo que a faixa de temperatura admissível for alcança-

da.

Quando o acumulador não está introduzido, a Luz permanen-

te da indicação de carga do acumulador sinaliza que a ficha

de rede está introduzida na tomada e que o carregador está

pronto para funcionar.

OBJ_BUCH-3148-001.book Page 50 Thursday, September 28, 2017 10:53 AM

Português | 51

Bosch Power Tools F 016 L81 577 | (28.9.17)

Avaria – Causas e ações corretivas

Indicações para carregar

Se os ciclos de carregamento forem contínuos ou várias vezes

consecutivos, o carregador pode se aquecer. No entanto, es-

te não é um defeito técnico do carregador.

Um período de funcionamento reduzido após o carregamen-

to, indica que o acumulador está gasto e que deve ser substi-

tuído.

Montagem

 Retire o acumulador antes de realizar qualquer traba-

lho no aparelho (por ex., manutenção, troca de ferra-

menta, etc.), bem como durante o transporte e o arma-

zenamento. Existe um risco de lesão se o interruptor de

ligar/desligar for operado, acidentalmente, junto com o

botão de bloqueio.

Montar o dispositivo (vide figuras C + E)

Conecte a cabeça da tesoura de sebes e o punho telescópico

de modo que estejam alinhados e fixe-os girando a peça de

conexão 3. Verifique se ambas as peças estão devidamente

montadas e travadas.

Fixar a correia de transporte 8 nos laços da correia de transpor-

te 7/9 dos punhos. Por favor, observe que a correia de trans-

porte possui dois ganchos de diferentes tamanhos. Certifique-

se de que o gancho maior 16 seja fixado no laço da correia de

transporte do punho traseiro 9 e que o ganho menor seja fixado

15 no laço da correia de transporte do punho dianteiro 7 .

Remova a proteção da lâmina.

Ajuste de altura telescópico (veja figura F)

Solte o ajuste de altura telescópio 5 girando-o e coloque o tu-

bo telescópico 4 no comprimento desejado e reaperte o ajus-

te de altura telescópio 5 .

Dependendo da aplicação e da altura da sebe, o tubo telescó-

pico 4 pode ser ajustado num comprimento de 2,1 m a

2,60 m.

Ajuste da cabeça giratória (veja figura H)

Pressione os dois botões de ajuste simultaneamente 2 colo-

que a cabeça giratória na posição desejada movendo a cabe-

ça da tesoura de sebes para cima ou para baixo, soltando os

botões de ajuste 2 e assegure-se de que a cabeça da tesoura

de sebes esteja devidamente travada.

A cabeça giratória pode ser travada em 10 posições diferen-

tes.

Serviço

Ligar e desligar (veja figura I)

Para ligar o aparelho é necessário premir, primeiramente o

botão de travamento 10 e, em seguida, o interruptor de ligar-

desligar 12. Pressione e mantenha pressionado o interruptor

de ligar-desligar durante a operação. Quando o aparelho está

ligado, se pode soltar o botão de travamento.

Para desligar a ferramenta elétrica, solte o botão de ligar-

desligar 12.

Para poupar energia só deverá ligar a ferramenta elétrica

quando ela for utilizada.

O acumulador de iões de lítio está protegido contra descargas

profundas por meio da “Electronic Cell Protection (ECP)”.

Quando o acumulador está descarregado, a ferramenta elétri-

ca é desligada por um circuito de proteção: O aparelho já não

funciona mais.

Indicações de trabalho (veja figura J)

Mecanismo antibloqueio

Este aparelho está equipado com um sistema antibloqueio

para seu benefício. Se a lâmina de corte atingir material duro,

a carga no motor aumenta. A microeletrônica inteligente de-

tecta a sobrecarga e reverte o circuito do motor várias vezes

para evitar um bloqueio da lâmina de corte e para cortar o ma-

terial.

Esta comutação audível demora até 3 s.

Após o corte, o aparelho continuará a funcionar normalmen-

te, ou a lâmina de corte parará automaticamente em estado

aberto se a condição de sobrecarga persistir (por ex., se uma

peça de uma cerca de metal bloquear, acidentalmente, a fer-

ramenta de jardinagem).

Causa Solução

A indicação de carga do acumulador está permanente-

mente ligada

Indicação vermelha da carga do acumulador pisca

Nenhum processo de carga possível

Acumulador não inserido

(corretamente)

Acumulador corretamente

inserido no carregador

Contactos do acumulador

sujos

Limpar os contactos do acu-

mulador, p. ex. colocando e

retirando repetidamente o

acumulador, se necessário

substituir o acumulador

Acumulador com defeito Substituir o acumulador

As indicações de carga do acumulador ou não se ilumi-

nam

A ficha de rede do carrega-

dor não está (corretamente)

introduzida

Introduzir a ficha de rede

(totalmente) na tomada

Tomada, cabo de rede ou

carregador com defeito

Controlar a tensão de rede,

se necessário, permitir que

o carregador seja controla-

do por uma oficina de servi-

ço autorizada para ferra-

mentas elétricas Bosch

OBJ_BUCH-3148-001.book Page 51 Thursday, September 28, 2017 10:53 AM

52 | Português

F 016 L81 577 | (28.9.17) Bosch Power Tools

Busca de erros

A tabela a seguir apresenta os sintomas de erros, as possíveis causas, assim como a solução correta, se porventura o seu apare-

lho de jardinagem não funcionar corretamente. Se não for possível localizar e eliminar o problema com estas informações, diri-

ja-se a sua oficina de serviço pós-venda.

 Atenção: Antes de tentar localizar o erro, deverá desligar o aparelho de jardinagem e retirar o acumulador.

Sintomas Possível causa Solução

A duração de corte por

carga do acumulador é

curta demais

Demasiada fricção devido à falta e lubrificação Pulverizar com óleo lubrificante

(1 609 200 399)

A lâmina deve ser limpa Limpar a lâmina

Técnica de corte errada veja "Indicações de trabalho"

O acumulador não está completamente carre-

gado

Carregar o acumulador, veja também as “Instru-

ções para carregar”

O monitor de temperatura do acumulador dis-

parou Deixe o acumulador arrefecer e ligar de novo

As lâminas se movimen-

tam lentamente ou o me-

canismo antibloqueio não

funciona

Carregar o acumulador Deixe o acumulador arrefecer e ligar de novo

Acumulador foi armazenado a uma temperatura

além da admissível

Permitir que o acumulador se aqueça até alcan-

çar a temperatura ambiente (dentro da faixa de

temperatura do acumulador de 0 a 45 °C)

A tesoura de sebes não

funciona

Carregar o acumulador Carregar o acumulador, veja também as “Instru-

ções para carregar”

O bloqueio de ligação não travou corretamente veja “Colocação em funcionamento”

A tesoura de sebes funcio-

na com interrupções

O sentido de rotação do motor muda constante-

mente e ele pára após aprox. 3 segundos.

veja as “Indicações de trabalho” (mecanismo

antibloqueio)

A cablagem interna do aparelho de jardinagem

está com defeito

Entre em contacto com o Bosch Service Center

Interruptor de ligar-desligar com defeito Entre em contacto com o Bosch Service Center

O motor funciona mas a lâ-

mina permanece parada

Erro interno Entre em contacto com o Bosch Service Center

As lâminas tornam-se

quentes

Demasiada fricção devido à falta e lubrificação Pulverizar com óleo lubrificante

(1 609 200 399)

As lâminas estão embotadas Entre em contacto com o Bosch Service Center

A lâmina tem mossas Entre em contacto com o Bosch Service Center

A lâmina não se movimen-

Carregar o acumulador Carregar o acumulador, veja também as “Instru-

ções para carregar”

Aparelho de jardinagem com defeito Entre em contacto com o Bosch Service Center

Fortes vibrações/ruídos Aparelho de jardinagem com defeito Entre em contacto com o Bosch Service Center

Indicação vermelha da

carga do acumulador pis-

Nenhum processo de car-

ga possível

O acumulador não foi (corretamente) colocado Colocar o acumulador corretamente no carre-

gador

Contactos do acumulador sujos Limpar os contactos do acumulador, p. ex. co-

locando e retirando repetidamente o acumula-

dor, se necessário substituir o acumulador

Acumulador com defeito Substituir o acumulador

OBJ_BUCH-3148-001.book Page 52 Thursday, September 28, 2017 10:53 AM

Português | 53

Bosch Power Tools F 016 L81 577 | (28.9.17)

Manutenção, armazenamento e trans-

porte (vide figuras K + L)

 Retire o acumulador antes de realizar qualquer traba-

lho no aparelho (por ex., manutenção, troca de ferra-

menta, etc.), bem como durante o transporte e o arma-

zenamento. Existe um risco de lesão se o interruptor de

ligar/desligar for operado, acidentalmente, junto com o

botão de bloqueio.

Manutenção das lâminas

Lubrifique a lâmina de corte antes e depois de cada uso com

o spray de lubrificação recomendado.

Armazenamento e transporte

Para o armazenamento e o transporte, retire o acumulador da

tesoura de sebes telescópica sem fio e monte a proteção da

lâmina.

Serviço pós-venda e consultoria de

aplicação

www.bosch-garden.com

Para todas as questões e encomendas de peças sobressalen-

tes é imprescindível indicar o número de produto de

10 dígitos como consta na placa de características da ferra-

menta elétrica.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E – 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página

www.ferramentasbosch.com.

Tel.: 21 8500000

Fax: 21 8511096

Brasil

Robert Bosch Ltda. – Divisão de Ferramentas Elétricas

Caixa postal 1195 – CEP: 13065-900

Campinas – SP

Tel.: 0800 7045 446

www.bosch.com.br/contato

Transporte

Os acumuladores de iões de lítio, contidos, estão sujeitos ao

direito de materiais perigosos. Os acumuladores podem ser

transportados na rua pelo utilizador, sem mais obrigações.

Na expedição por terceiros (por ex.: transporte aéreo ou ex-

pedição), devem ser observadas as especiais exigências

quanto à embalagem e à designação. Neste caso é necessário

consultar um especialista de materiais perigosos ao preparar

a peça a ser trabalhada.

Só enviar acumuladores se a carcaça não estiver danificada.

Colar contactos abertos e embalar o acumulador de modo

que não possa se movimentar dentro da embalagem.

Por favor observe também eventuais diretivas nacionais su-

plementares.

Eliminação

As ferramentas elétricas, os acessórios e as embala-

gens devem ser enviados a uma reciclagem ecológica

de matéria-prima.

Não deitar ferramentas elétricas e acumulado-

res/pilhas no lixo doméstico!

Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa aos re-

síduos de ferramentas elétricas europeias 2006/66/CE é ne-

cessário recolher separadamente os acumuladores/as pilhas

defeituosos ou gastos e conduzi-los a uma reciclagem ecoló-

gica.

Acumuladores/pilhas:

Iões de lítio:

Observar as indicações no capítulo “Transporte”, página 54.

Sob reserva de alterações.

A indicação de carga do

acumulador não se ilumi-

A ficha de rede do carregador não está (correta-

mente) introduzida

Introduzir a ficha de rede (totalmente) na toma-

Tomada, cabo de rede ou carregador com de-

feito

Controlar a tensão de rede, se necessário, per-

mitir que o carregador seja controlado por uma

oficina de serviço autorizada para ferramentas

elétricas Bosch

Sintomas Possível causa Solução

OBJ_BUCH-3148-001.book Page 53 Thursday, September 28, 2017 10:53 AM

54 | Italiano

F 016 L81 577 | (28.9.17) Bosch Power Tools

Italiano

Norme di sicurezza

Descrizione dei simboli

Allarme generale di pericolo.

Leggere le istruzioni d’uso.

Non utilizzare l’apparecchio per il giardinaggio

quando piove e neppure esporlo alla pioggia.

Attenzione a non mettere in pericolo l’incolumità

di persone che si trovano nelle vicinanze attraver-

so corpi lanciati o fatti volare per aria.

Avvertenza: Tenere una distanza di sicurezza

dall’apparecchio per il giardinaggio se lo stesso

sta lavorando.

Portare sempre guanti ed occhiali di protezione. Si consi-

glia un ulteriore equipaggiamento di protezione come

scarpe di sicurezza antisdrucciolevoli ed un casco protet-

tivo. Tramite indumenti di protezione adatti si riduce il rischio

di lesioni dovuto a rami che cadono e a contatto accidentale

con la lama di taglio.

Non toccare mai cavi elettrici o cavi

telefonici. Tali cavi conducono una

tensione elevata. Esiste il forte perico-

lo di una scossa elettrica. Tenersi ad

una distanza minima di 10 m.

Avvertenza: Le persone che si trovano nelle vicinanze devono

rimanere a distanza di sicurezza dall'apparecchio per il giardi-

naggio se lo stesso è in funzione.

Avvertenze generali di pericolo per

elettroutensili

Leggere tutte le avvertenze di pe-

ricolo, le istruzioni operative, le fi-

gure e le specifiche accluse al presente elettroutensile. Il

mancato rispetto di tutte le istruzioni sottoelencate potrà

comportare il pericolo di scosse elettriche, incendi e/o gravi

lesioni.

Conservare tutte le avvertenze di pericolo e le istruzioni

operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri-

colo si riferisce ad utensili elettrici alimentati dalla rete (con

cavo) e ad utensili elettrici alimentati a batteria (senza cavo).

Sicurezza della postazione di lavoro

 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sog-

getti al rischio di esplosioni nei quali si abbia presenza

di liquidi, gas o polveri infiammabili. Gli elettroutensili

producono scintille che possono far infiammare la polvere

o i gas.

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di

apportare modifiche alla spina. Non impiegare spine

adattatrici assieme ad elettroutensili dotati di collega-

mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife-

ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

 Non usare il cavo per scopi diversi da quelli previsti ed,

in particolare, non usarlo per trasportare o per appen-

dere l’elettroutensile oppure per estrarre la spina dalla

presa di corrente. Non avvicinare il cavo a fonti di calo-

re, olio, spigoli taglienti e neppure a parti della macchi-

na che siano in movimento. I cavi danneggiati o aggrovi-

gliati aumentano il rischio d’insorgenza di scosse

elettriche.

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si-

ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri-

schio d’insorgenza di scosse elettriche.

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto-

re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le

operazioni di lavoro. Non utilizzare mai l’elettroutensi-

le in caso di stanchezza oppure quando ci si trovi sotto

l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può

essere causa di gravi incidenti.

AVVERTENZA

OBJ_BUCH-3148-001.book Page 54 Thursday, September 28, 2017 10:53 AM

Italiano | 55

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol-

veri, scarpe di sicurezza che non scivolino, elmetto di

protezione oppure protezione acustica a seconda del tipo

e dell’applicazione dell’elettroutensile, si riduce il rischio di

incidenti.

 Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica

e/o alla batteria ricaricabile, prima di prenderlo oppure

prima di iniziare a trasportarlo, assicurarsi che l’elet-

troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo

all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri-

ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi-

na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio

in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere capelli e ve-

stiti lontani da parti in movimento. Vestiti larghi, gioielli

o capelli lunghi potranno impigliarsi in parti in movimento.

 In caso fosse previsto il montaggio didispositivi di aspi-

razione della polvere e di raccolta, assicurarsi che gli

stessi siano collegati e che vengano utilizzati corretta-

mente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

 Una volta presa confidenza con gli utensili, evitare di

trascurare le norme di sicurezza. Una mancanza di atten-

zione può causare gravi lesioni in una frazione di secondo.

Trattamento accurato ed uso corretto degli elet-

troutensili

 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile

esplicitamente previsto per il caso. Con un elettrouten-

sile adatto si lavora in modo migliore e più sicuro nell’ambi-

to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure

prima di posare la macchina al termine di un lavoro,

estrarre sempre la spina dalla presa della corrente e/o

estrarre la batteria ricaricabile, se rimovibile. Tale pre-

cauzione eviterà che l’elettroutensile possa essere messo

in funzione involontariamente.

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non

fare usare l’elettroutensile a persone che non siano abi-

tuate ad usarlo o che non abbiano letto le presenti istru-

zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente

esperienza.

 Eseguire la manutenzione degli elettroutensili e degli

accessori. Accertarsi che le parti mobili della macchina

funzionino perfettamente, che non s’inceppino e che

non ci siano pezzi rotti o danneggiati al punto da limita-

re la funzione dell’elettroutensile stesso. Prima di ini-

ziare l’impiego, far riparare le parti danneggiate. Nu-

merosi incidenti vengono causati da elettroutensili la cui

manutenzione è stata effettuata poco accuratamente.

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con

taglienti affilati s’inceppano meno frequentemente e sono

più facili da condurre.

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte-

nendosi alle presenti istruzioni. Così facendo, tenere

sempre presente le condizioni di lavoro e le operazioni

da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

 Mantenere impugnature e superfici di presa asciutte,

pulite e prive di olio e grasso. Impugnature e superfici di

presa scivolose non consentono di manipolare e controlla-

re l'utensile in caso di situazioni inaspettate.

Trattamento ed utilizzo appropriato di utensili

dotati di batterie ricaricabili

 Caricare la batteria ricaricabile solo ed esclusivamente

nei dispositivi di carica consigliati dal produttore. Per

un dispositivo di carica previsto per un determinato tipo di

batteria sussiste pericolo di incendio se viene utilizzato

con un tipo diverso di batteria ricaricabile.

 Avere cura d’impiegare negli elettroutensili solo ed

esclusivamente batterie ricaricabili esplicitamente

previste. L’uso di batterie ricaricabili di tipo diverso potrà

dare insorgenza a lesioni e comportare il rischio d’incendi.

 Non avvicinare batterie non utilizzate a fermagli, mo-

nete, chiavi, chiodi, viti e neppure ad altri piccoli ogget-

ti metallici che potrebbero provocare un cavallotta-

mento dei contatti. Un eventuale corto circuito tra i

contatti dell’accumulatore potrà dare origine a bruciature

o ad incendi.

 In caso d’impiego errato si provoca il pericolo di fuoriu-

scita di liquido dalla batteria ricaricabile. Evitarne as-

solutamente il contatto. In caso di contatto accidenta-

le, sciacquare accuratamente con acqua. Rivolgersi

immediatamente al medico, qualora il liquido dovesse

entrare in contatto con gli occhi. Il liquido fuoriuscito

dalla batteria ricaricabile potrà causare irritazioni cutanee

o ustioni.

 Non utilizzare una batteria ricaricabile, né un elettrou-

tensile, qualora siano danneggiati o siano stati modifi-

cati. Batterie danneggiate o modificate possono compor-

tare problemi non prevedibili, causando incendi,

esplosioni e possibili lesioni.

OBJ_BUCH-3148-001.book Page 55 Thursday, September 28, 2017 10:53 AM

56 | Italiano

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Non esporre una batteria ricaricabile o un elettrouten-

sile al fuoco o a temperature eccessive. L'esposizione al

fuoco o a temperature superiori a 130 °C può causare

esplosioni.

 Rispettare tutte le istruzioni di carica e non caricare la

batteria ricaricabile o l'elettroutensile fuori dal campo

di temperatura indicato nelle istruzioni stesse. Una ca-

rica non corretta, o fuori dal campo di temperatura indica-

to, può comportare danni alla batteria ed aumentare il pe-

ricolo di incendio.

Assistenza

 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

 Non sottoporre in alcun caso a manutenzione batterie

ricaricabili danneggiate. La manutenzione di batterie ri-

caricabili andrà effettuata esclusivamente dal produttore o

da fornitori di servizi appositamente autorizzati.

Indicazioni di sicurezza per tagliasiepi

 Tenere ogni parte del corpo lontana dalla lama. Quando

la lama è in funzione, non tentare di rimuovere materia-

le tagliato e neppure cercare di tenere fermo con le ma-

ni il materiale da tagliare. Prima di rimuovere materiale

tagliato rimasto impigliato accertarsi che l'interruttore

sia spento e la batteria ricaricabile sia stata rimossa.

Un attimo di distrazione durante l'uso del tagliasiepi può

causare lesioni gravi.

 Tenere l'apparecchio esclusivamente sulle superfici

isolate delle impugnature (impugnatura principale 11,

impugnatura anteriore 6 o settore ampliato dell'impu-

gnatura 8), in quanto la lama di taglio potrebbe venire

a contatto con cavi elettrici nascosti. Il contatto della la-

ma di taglio con un cavo sotto tensione può mettere sotto

tensione anche parti metalliche dell'apparecchio, causan-

do una scossa elettrica.

 Afferrare l’elettroutensile esclusivamente sulle super-

fici isolate dell’impugnatura, in quanto la lama da taglio

potrebbe venire a contatto con cavi elettrici nascosti. Il

contatto della lama da taglio con un cavo sotto tensione

può mettere sotto tensione parti metalliche dell’apparec-

chio, causando una scossa elettrica.

 Quando la lama è ferma, trasportare il tagliasiepi te-

nendolo per l’impugnatura. Durante il trasporto oppure

la conservazione del tagliasiepi applicare sempre la co-

pertura di protezione. Un trattamento accurato dell’ap-

parecchio contribuisce a ridurre il rischio di incidenti a

causa della lama.

 Prima di cominciare ad usare l’utensile accertarsi sem-

pre che siano montate correttamente tutte le impugna-

ture e tutti i dispositivi di protezione. Mai tentare di met-

tere in funzione utensili che non siano completi di tutti i

componenti previsti e neppure utensili sottoposti a modifi-

che non consentite.

Ulteriori avvertenze di pericolo

 Non permettere in nessun caso l’uso dell’apparecchio per

il giardinaggio a bambini, persone con capacità fisiche,

sensoriali o mentali ridotte oppure a cui manchi esperienza

e/o conoscenza e/o a persone che non abbiano famigliarità

con le presenti istruzioni. Le norme nazionali prevedono

eventualmente dei limiti di restrizione relativamente all’età

dell’operatore.

 I bambini dovrebbero essere sorvegliati per assicurarsi

che non giochino con l’apparecchio per il giardinaggio.

 Durante il lavoro tenere saldamente l'apparecchio con

entrambe le mani afferrandolo per le superfici corrette

dell'impugnatura ed adottare una posizione di lavoro

sicura. Con entrambe le mani l'apparecchio viene condot-

to in modo più sicuro.

 Trasportare l'apparecchio sempre in modo che la lama sia

orizzontale.

 Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente.

 Durante il funzionamento impedire che altre persone op-

pure animali possano trovarsi in un raggio di 3 m intorno al-

la zona operativa. Entro la zona operativa, l’utente è re-

sponsabile per la sicurezza nei confronti di terzi.

 Non eseguire mai tagli quando nelle vicinanze si trovano al-

tre persone ed in modo particolare bambini oppure animali

domestici.

 L’operatore o l’utente è responsabile degli incidenti o dei

rischi in cui possono incorrere le altre persone o le loro

proprietà.

 Non afferrare mai la tagliasiepi per la lama.

 Controllare con attenzione la superficie che si vuole taglia-

re ed eliminare ogni tipo di fili metallici ed altri corpi estra-

nei.

 Prima dell’uso, controllare sempre visivamente che le la-

me, i rispettivi bulloni ed il gruppo di taglio non siano né

usurati, né danneggiati. Non lavorare mai con un meccani-

smo da taglio che sia difettoso oppure molto usurato.

 Familiarizzare con l’uso della tagliasiepi in modo tale da es-

sere in grado di poterla bloccare immediatamente in caso

di emergenza.

 Tagliare le siepi soltanto alla luce del giorno oppure prov-

vedendo prima ad una buona sorgente luminosa artificiale.

 Accertarsi che tutte le impugnature fornite a corredo ed i

dispositivi di protezione siano montati quando si utilizza la

tagliasiepi. Non utilizzare mai una tagliasiepi che non sia

completa oppure una macchina a cui dovessero essere sta-

te apportate delle modifiche non autorizzate.

 Non tenere mai la tagliasiepi prendendola per il dispositivo

di protezione.

 Durante il funzionamento del tagliasiepi prestare attenzio-

ne ad avere sempre una posizione sicura e a mantenere

l'equilibrio in ogni momento. Non utilizzare l'apparecchio

su gradini o scale.

 Osservare con attenzione la zona circostante ed essere

sempre pronti a reagire ad improvvise fonti di pericolo che

OBJ_BUCH-3148-001.book Page 56 Thursday, September 28, 2017 10:53 AM

Italiano | 57

Bosch Power Tools F 016 L81 577 | (28.9.17)

durante il lavoro forse non possono essere facilmente per-

cepite acusticamente.

 Per essere certi che la tagliasiepi possa operare in condi-

zioni di assoluta sicurezza, assicurarsi sempre che tutti i

dadi, i bulloni e le viti siano ben avvitati.

 Conservare il tagliasiepi in un posto asciutto e chiuso e che

sia al di fuori della portata dei bambini.

 A titolo di sicurezza, sostituire le parti usurate o danneggia-

te.

 Non tentare di effettuare riparazioni sull’apparecchio per il

giardinaggio a meno che non si disponga di debita prepara-

zione professionale.

 Accertarsi che le parti di ricambio montate siano approva-

te da Bosch.

Indicazioni per l’uso ottimale della batteria ricari-

cabile

 Assicurarsi che l’apparecchio per il giardinaggio sia

spento prima di inserire la batteria ricaricabile. L’inse-

rimento di una batteria ricaricabile in un apparecchio per il

giardinaggio acceso può causare incidenti.

 Utilizzare esclusivamente batterie ricaricabili Bosch

previste per questo apparecchio per il giardinaggio.

L’impiego di batterie ricaricabili diverse da quelle consi-

gliate potrà comportare il pericolo di lesioni e d’incendio.

 Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore,

p. es. anche dall’irradiamento solare continuo,

dal fuoco, dall’acqua e dall’umidità. Esiste peri-

colo di esplosione.

 In caso di difetto e di uso improprio della batteria rica-

ricabile vi è il pericolo di una fuoriuscita di vapori. Far

entrare aria fresca e farsi visitare da un medico in caso

di disturbi. I vapori possono irritare le vie respiratorie.

 Utilizzare la batteria ricaricabile esclusivamente insie-

me al prodotto Bosch. Solo in questo modo la batteria ri-

caricabile viene protetta da sovraccarico pericoloso.

 Se si usano oggetti appuntiti, come ad es. chiodi o un

cacciavite, oppure se si esercita forza dall’esterno, la

batteria ricaricabile può danneggiarsi. Può verificarsi un

cortocircuito interno e la batteria può incendiarsi, emette-

re fumo, esplodere o surriscaldarsi.

 Non mettere la batteria ricaricabile in corto circuito. Vi

è concreto pericolo di esplosione!

 Proteggere la batteria ricaricabile da umidità ed acqua.

 Conservare la batteria ricaricabile esclusivamente nel

campo di temperatura da –20 °C fino a 50 °C. Non lascia-

re la batteria ricaricabile p.es. in estate nell’automobile.

 Pulire di tanto in tanto le fessure di ventilazione della bat-

teria ricaricabile con un pennello morbido, pulito ed asciut-

to.

Indicazioni di sicurezza per carica-

batteria

Leggere tutte le

avvertenze di peri-

colo e le istruzioni

operative. In caso

di mancato rispetto delle avvertenze di

pericolo e delle istruzioni operative si

potrà creare il pericolo di scosse elettri-

che, incendi e/o incidenti gravi.

Custodire accuratamente le presenti

istruzioni.

Utilizzare la stazione di ricarica esclusi-

vamente se sono state completamente

valutate tutte le funzioni e possono es-

sere effettuate senza limitazioni oppure

sono state mantenute le relative istru-

zioni.

Non permettere in nessun caso l’uso

dell’apparecchio per il giardinaggio a

bambini, persone con capacità fisi-

che, sensoriali o mentali ridotte oppu-

re a cui manchi esperienza e/o cono-

scenza e/o a persone che non abbiano

famigliarità con le presenti istruzioni.

Le norme nazionali prevedono even-

tualmente dei limiti di restrizione rela-

tivamente all’età dell’operatore.

Sorvegliare i bambini. In questo

modo viene assicurato che i bambini

non giochino con l'apparecchio.

Ricaricare esclusivamente batterie

al litio Bosch a partire da 1,5 Ah di

capacità (celle a partire da 3). La

tensione della batteria dovrà corri-

spondere alla tensione di carica del

caricabatteria. Non effettuare la ri-

carica su batterie non ricaricabili.

In caso contrario, sussiste pericolo di

incendio ed esplosione.

OBJ_BUCH-3148-001.book Page 57 Thursday, September 28, 2017 10:53 AM

58 | Italiano

F 016 L81 577 | (28.9.17) Bosch Power Tools

Custodire il caricabatteria al riparo dalla piog-

gia o dall’umidità. L’eventuale infiltrazione di ac-

qua in un caricabatteria va ad aumentare il rischio

d’insorgenza di scosse elettriche.

 Ricaricare esclusivamente batterie al litio Bosch. La

tensione della batteria deve essere adatta alla tensione

di ricarica batteria del caricabatteria. Sussiste pericolo

di incendio ed esplosione.

 Avere cura di mantenere il caricabatteria sempre puli-

to. Attraverso accumuli di sporcizia si crea il pericolo di

una scossa elettrica.

 Prima di ogni impiego controllare il caricabatteria, il

cavo e la spina. Non utilizzare il caricabatteria in caso

doveste riscontrare dei danni. Non aprire mai personal-

mente il caricabatteria e farlo riparare soltanto da per-

sonale qualificato e soltanto con pezzi di ricambio ori-

ginali. In caso di caricabatterie per batterie, cavi e spine

danneggiate si aumenta il pericolo di una scossa elettrica.

 Non utilizzare il caricabatteria su basi facilmente in-

fiammabili (p. es. carta, tessuti ecc.) oppure in ambien-

ti infiammabili. Per via del riscaldamento del caricabatte-

ria che si ha durante la fase di ricarica si viene a creare il

pericolo di incendio.

 Non coprire le feritoie di aerazione del caricabatteria.

In caso contrario, il caricabatteria potrebbe surriscaldarsi,

con conseguenti problemi di funzionamento.

 Per una maggiore sicurezza elettrica si raccomanda l'im-

piego di un interruttore di sicurezza per correnti di guasto

con una corrente d'intervento max. di 30 mA. Prima

dell'impiego controllare sempre l'interruttore di sicurezza

per correnti di guasto.

Manutenzione

 Prima di effettuare interventi di regolazione o pulizia

sull’apparecchio per il giardinaggio oppure se lo stesso

rimane per un periodo di tempo incustodito estrarre

sempre la batteria ricaricabile.Mettere sempre guanti da

giardino maneggiando o lavorando nel settore delle lame

taglienti.

 Controllare l’apparecchio per il giardinaggio e per ragioni

di sicurezza sostituire parti usurate o danneggiate.

 Per essere certi che l’apparecchio per il giardinaggio possa

operare in condizioni di assoluta sicurezza, assicurarsi

sempre che tutti i dadi, i bulloni e le viti siano ben avvitati.

 Accertarsi che le parti di ricambio montate siano approva-

te da Bosch.

 Prima dell'uso e prima del magazzinaggio lubrificare

sempre la lama con lo spray di manutenzione.

Simboli

I simboli sotto indicati sono necessari alla lettura ed alla com-

prensione delle istruzioni d’uso. È importante conoscere be-

ne i simboli ed il rispettivo significato. Un’interpretazione cor-

retta dei simboli contribuisce ad utilizzare meglio ed in modo

più sicuro l’elettroutensile.

Uso conforme alle norme

Questo apparecchio è destinato all'impiego domestico per il

taglio e la potatura di siepi e cespugli ad altezza elevata men-

tre l'utente si trova sul terreno. L'apparecchio non è destinato

all'impiego su una scala o gradini. L'apparecchio non è costru-

ito per il taglio dell'erba e non può essere impiegato come to-

saerba. L'apparecchio non è destinato all'impiego professio-

nale e industriale.

Volume di fornitura (vedere figura B)

Estrarre l’apparecchio con attenzione dall’imballaggio ed ac-

certarsi che tutti i componenti che seguono facciano parte

della fornitura:

– Testa del tagliasiepi

– Impugnatura telescopica

– Batteria ricaricabile**

– Dispositivo di carica**

– Cinghia portante

–Protezione lama

– Manuale di istruzioni

In caso che un qualsiasi elemento dovesse mancare oppure

dovesse essere danneggiato, mettersi in contatto con il riven-

ditore presso il quale avete acquistato la macchina.

** varia secondo il Paese

Componenti illustrati (vedi figura A)

La numerazione dei componenti si riferisce all'illustrazione

dell'apparecchio riportata sulla pagina con la rappresentazio-

ne grafica 320.

1 Lama

2 Tasti di regolazione per la testa orientabile

3 Elemento di collegamento

4 Tubo telescopico

5 Regolazione dell'altezza tubo telescopico

6 Impugnatura anteriore

7 Passante cinghia portante sull'impugnatura anteriore

8 Cinghia portante

9 Passante cinghia portante sull'impugnatura posteriore

Simbolo Significato

Direzione di reazione

Direzione di movimento

Accensione

Spegnimento

Accessori

OBJ_BUCH-3148-001.book Page 58 Thursday, September 28, 2017 10:53 AM

Italiano | 59

Bosch Power Tools F 016 L81 577 | (28.9.17)

10 Pulsante di arresto

11 Impugnatura posteriore (Superfici isolate

dell’impugnatura)

12 Interruttore di avvio/arresto

13 Batteria ricaricabile

14 Tasto di sbloccaggio della batteria ricaricabile

15 Gancio per passante cinghia portante, impugnatura an-

teriore

16 Gancio per passante cinghia portante, impugnatura po-

steriore

L’accessorio illustrato oppure descritto non è compreso nel volu-

me di fornitura standard. L’accessorio completo è contenuto nel

nostro programma accessori.

Dati tecnici

Informazioni sulla rumorosità e sulla

vibrazione

Valori di emissione acustica rilevati conformemente a

EN 60335-1.

Il livello di rumore stimato A dell’apparecchio ammonta nor-

malmente: Livello di pressione acustica 72 dB(A); livello di

potenza sonora 86 dB(A). Incertezza della misura K=4 dB.

Valori complessivi di oscillazione a

(somma vettoriale delle

tre direzioni) e incertezza della misura K misurati conforme-

mente alla norma EN 60335-1:

=1,1m/s

, K=1,5 m/s

Il livello di vibrazioni indicato nelle presenti istruzioni è stato

rilevato seguendo una procedura di misurazione conforme al-

la norma EN 60335 e può essere utilizzato per confrontare gli

elettroutensili. Lo stesso è idoneo anche per una valutazione

temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi princi-

pali dell’elettroutensile. Qualora l’elettroutensile venisse uti-

lizzato tuttavia per altri impieghi, con accessori e utensili da

Tagliasiepi telescopico a

batteria ricaricabile

UniversalHedge-

Pole 18

Codice prodotto

3 600 HB3 0..

Numero di corse a vuoto

min

-1

2200

Lunghezza della lama

mm 430

Apertura dente

mm 16

Regolazione dell'altezza

m 2,1–2,6

Testa orientabile, 10 posizio-

° 135

Peso in funzione della EPTA-

Procedure 01:2014

kg 3,6

Numero di serie

Vedi numero di serie (tar-

ghetta del tipo) sull’appa-

recchio per giardinaggio

Temperatura ambientale

consentita

– Durante la ricarica e duran-

te il funzionamento

– Durante il magazzinaggio

°C

0... +45

-20...+50

Batteria ricaricabile

Ioni di litio

Codice prodotto

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Tensione nominale

V= 18

Autonomia

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Numero degli elementi della

batteria ricaricabile

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Stazione di ricarica AL 1830 CV

Codice prodotto

2 607 ...

... 225 965

... 225 967

... 225 969

Corrente di carica

A3,0

Tempo di ricarica (a batteria

scaricata)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Peso in funzione della EPTA-

Procedure 01:2014

kg 0,40

Classe di sicurezza

/ II

Stazione di ricarica

AL 1815 CV

Codice prodotto

2 607 ...

... 226 077

... 226 079

... 226 081

Corrente di carica

A1,5

Tempo di ricarica (a batteria

scaricata)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Peso in funzione della EPTA-

Procedure 01:2014

kg 0,38

Classe di sicurezza

/ II

Tagliasiepi telescopico a

batteria ricaricabile

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 59 Thursday, September 28, 2017 10:53 AM

60 | Italiano

F 016 L81 577 | (28.9.17) Bosch Power Tools

innesto differenti oppure con manutenzione insufficiente, il li-

vello di vibrazioni può differire. Ciò potrebbe aumentare sen-

sibilmente la sollecitazione da vibrazioni per l’intero periodo

di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni

bisognerebbe considerare anche i tempi in cui l’apparecchio

è spento oppure è acceso ma non è utilizzato effettivamente.

Ciò potrebbe ridurre sensibilmente la sollecitazione da vibra-

zioni per l’intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione

dell’operatore dall’effetto delle vibrazioni come p.es.: manu-

tenzione dell’elettroutensile e degli accessori, mani calde, or-

ganizzazione dello svolgimento del lavoro.

Montaggio ed uso

Messa in funzione

Per la Vostra sicurezza

 Rimuovere la batteria ricaricabile dall'apparecchio pri-

ma di qualsiasi intervento sull'apparecchio stesso (p.

es. manutenzione, cambio dell'utensile ecc.) nonché

durante il suo trasporto e la conservazione. Sussiste pe-

ricolo di lesioni in caso di azionamento accidentale dell'in-

terruttore di avvio/arresto con il pulsante di arresto.

 Una volta spenta la tagliasiepi, le lame continuano a

muoversi ancora per poche frazioni di secondi.

 Mai toccare le lame in movimento.

 Azionare l’interruttore solamente se la batteria ricari-

cabile è inserita completamente.

Inserimento/rimozione della batteria ricaricabile

(vedi figure D+K)

Nota: Se non vengono utilizzate batterie ricaricabili adatte

possono verificarsi funzionamenti difettosi o è possibile il

danneggiamento dell'apparecchio.

Inserie la batteria ricaricabile carica 13 nell'impugnatura tele-

scopica. Assicurarsi che la batteria ricaricabile sia inserita

completamente.

Per la rimozione della batteria ricaricabile 13 dall'apparec-

chio premere il tasto di sbloccaggio della batteria ricaricabile

14 e tirare la batteria in avanti in direzione della lama.

Caricare la batteria

 Non utilizzare un’altra stazione di ricarica. La stazione

di ricarica fornita in dotazione è adatta alla batteria ricari-

cabile agli ioni di litio montata nell’apparecchio per il giar-

dinaggio.

 Osservare la tensione di rete! La tensione della rete deve

corrispondere a quella indicata sulla stazione di ricarica.

Stazioni di ricarica previste per l’uso con 230 V possono

essere azionate anche a 220 V.

La batteria ricaricabile è dotata di un sensore per il controllo

della temperatura che permette operazioni di ricarica solo en-

tro un campo di temperatura tra 0 °C e 45 °C. In questo modo

si permette di raggiungere una lunga durata della batteria.

Nota bene: La batteria ricaricabile viene fornita parzialmente

carica. Per garantire l’intera potenza della batteria ricaricabi-

le, prima del primo impiego ricaricare completamente la bat-

teria ricaricabile nella stazione di ricarica.

La batteria ricaricabile a ioni di litio può essere ricaricata in

qualsiasi momento senza ridurne la durata. Un’interruzione

dell’operazione di ricarica non danneggia la batteria ricarica-

bile.

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-

tronic Cell Protection (ECP)» contro lo scaricamento totale. In

caso di batteria scarica, l’apparecchio per il giardinaggio si

spegne tramite un interruttore automatico. L’apparecchio per

il giardinaggio non funziona più.

Dopo lo spegnimento automatico

dell’apparecchio per il giardinaggio

non continuare a premere l’interruttore di avvio/arresto.

La batteria ricaricabile potrebbe venir danneggiata.

Attenersi alle avvertenze di smaltimento della batteria.

Operazione di ricarica

L’operazione di ricarica inizia non appena la spina di rete della

stazione di ricarica viene inserita nella presa per la corrente e

la batteria ricaricabile viene inserita nella sede di ricarica .

Grazie all’intelligente procedimento di ricarica, lo stato di ri-

carica della batteria viene riconosciuto automaticamente e

l’operazione di ricarica avviene con la rispettiva ottimale cor-

rente di carica in base alla temperatura della batteria e della

tensione.

Questa procedura consente di non sottoporre a sforzi ecces-

sivi la batteria che in caso di deposito nella stazione di ricarica

resta sempre completamente carica.

Scopo dell’operazione Figura Pagina

Componenti illustrati

A 320

Volume di fornitura

B 321

Assemblaggio dell'apparecchio

C 321

Inserimento della batteria ricari-

cabile

D 321

Fissaggio della cinghia portante

E 322

Regolazione dell'altezza del tubo

telescopico

F 322

Rimozione della protezione lama

Lubrificazione della lama

G 323

Regolazione della testa orientabi-

H 323

Accensione/spegnimento

I 324

Indicazioni operative

J 324–325

Rimozione della batteria ricarica-

bile

K 326

Manutenzione e magazzinaggio

dell'apparecchio

L 326

Selezione accessori

327

OBJ_BUCH-3148-001.book Page 60 Thursday, September 28, 2017 10:53 AM

Italiano | 61

Bosch Power Tools F 016 L81 577 | (28.9.17)

Significato degli elementi di visualizzazione

(AL 1830 CV)

Luce lampeggiante (intermittenza veloce) indica-

tore di carica della batteria verde

Il processo di ricarica rapida viene segnalato

dal lampeggio veloce dell’indicatore di carica

della batteria verde .

Nota bene: L’operazione veloce di ricarica è possibile esclusi-

vamente se la temperatura della batteria ricaricabile si trova

nel campo di temperatura di carica ammissibile, vedi paragra-

fo «Dati tecnici».

Luce lampeggiante (lentamente) indicatore di ca-

rica della batteria verde

Se il livello di carica della batteria è pari

all’80 %, l’indicatore di carica verde lampeg-

gia lentamente.

La batteria può essere prelevata ed utilizzata immediatamen-

te.

Luce continua indicatore di carica della batteria

verde

La luce continua dell’indicatore di carica della

batteria verde segnala che la batteria è stata

ricaricata completamente.

Quando la batteria ricaricabile non è inserita, la luce continua

del led indicatore di carica della batteria sta ad indicare che la

spina di collegamento alla rete è inserita nella presa di alimen-

tazione e che la stazione di ricarica è pronta per l’esercizio.

Luce continua indicatore di carica della batteria

rosso

La luce continua dell’indicatore di carica della

batteria rosso segnala che la temperatura del-

la batteria è al di fuori dal campo di temperatura di carica am-

messo, vedi paragrafo «Dati tecnici». Non appena viene rag-

giunto il campo di temperatura ammesso, la stazione di

ricarica passa automaticamente alla ricarica veloce.

Luce intermittente indicatore di carica della bat-

teria rosso

La luce intermittente dell’indicatore di carica

della batteria rosso segnala un altro guasto

dell’operazione di ricarica, vedi paragrafo «Anomalie – cause

e rimedi».

Significato degli elementi di visualizzazione

(AL 1815 CV)

Led indicatore di carica della batteria ad intermit-

tenza

L’operazione di ricarica viene segnalata attra-

verso lampeggi a ritmo alternato del led indi-

catore di carica della batteria .

Led indicatore di carica della batteria sempre ac-

ceso

La luce continua del led indicatore di carica

della batteria segnala che la batteria ricaricabi-

le è completamente carica oppure che la tem-

peratura della batteria ricaricabile si trova al di fuori del cam-

po della temperatura di ricarica ammesso e che per questo

motivo non può essere ricaricata. Non appena si raggiunge il

campo di temperatura ammesso, inizia di nuovo l’operazione

di ricarica della batteria.

Quando la batteria ricaricabile non è inserita, la luce continua

del led indicatore di carica della batteria sta ad indicare che la

spina di collegamento alla rete è inserita nella presa di alimen-

tazione e che la stazione di ricarica è pronta per l’esercizio.

Anomalie – cause e rimedi

Istruzioni per la ricarica

In caso di cicli di ricarica continui o che seguono più volte uno

dopo l'altro senza interruzione la stazione di ricarica può ri-

scaldarsi. Questo non rappresenta tuttavia un difetto tecnico

della stazione di ricarica.

Una sensibile riduzione della durata del funzionamento dopo

l’operazione di ricarica sta ad indicare che la batteria ricarica-

bile dovrà essere sostituita.

Causa Rimedi

Led indicatore di carica della batteria costantemente

acceso

Indicatore di carica della batteria rosso lampeggia

Operazione di ricarica impossibile

Batteria non inserita (corret-

tamente)

Inserire correttamente la

batteria sul caricabatteria

I contatti delle batterie rica-

ricabili sono sporchi

Pulire i contatti delle batte-

rie ricaricabili; p.es. inse-

rendo ed estraendo più volte

le batterie o la batteria ricari-

cabile

Batteria ricaricabile difetto-

Sostituire la batteria

Indicatori di carica della batteria e non sono illuminati

La spina di collegamento alla

rete della stazione di ricarica

non è inserita (correttamen-

te)

Inserire la spina di rete

(completamente) nella pre-

sa per la corrente

Difetto della presa per la cor-

rente, del cavo di rete oppu-

re della stazione di ricarica

Controllare la tensione di re-

te ed, eventualmente, far

controllare la stazione di ri-

carica presso un centro per il

Servizio Clienti elettrouten-

sili Bosch autorizzato

OBJ_BUCH-3148-001.book Page 61 Thursday, September 28, 2017 10:53 AM

62 | Italiano

F 016 L81 577 | (28.9.17) Bosch Power Tools

Montaggio

 Rimuovere la batteria ricaricabile dall'apparecchio pri-

ma di qualsiasi intervento sull'apparecchio stesso (p.

es. manutenzione, cambio dell'utensile ecc.) nonché

durante il suo trasporto e la conservazione. Sussiste pe-

ricolo di lesioni in caso di azionamento accidentale dell'in-

terruttore di avvio/arresto con il pulsante di arresto.

Assemblaggio dell'apparecchio

(vedi figura C + E)

Assemblare a livello la testa del tagliasiepi all'impugnatura te-

lescopica ed assicurarli ruotando l'elemento di collegamento

3. Assicurarsi che entrambe le parti siano montate e bloccate

correttamente.

Fissare la cinghia portante 8 ai passanti cinghia portante 7/9

delle impugnature. Tenere presente che la cinghia portante è

dotata di due ganci di misura differente. Assicurarsi che il gan-

cio più grande 16 venga fissato al passante cinghia portante

dell'impugnatura posteriore 9 e che il gancio più piccolo 15 al

passante cinghia portante dell'impugnatura anteriore 7.

Rimuovere la protezione lama.

Regolazione dell'altezza del tubo telescopico

(vedi figura F)

Ruotando allentare la regolazione dell'altezza tubo telescopi-

co 5, regolare il tubo telescopico 4 sull'altezza desiderata e

ruotare di nuovo saldamente la regolazione dell'altezza tubo

telescopico 5.

A seconda dell'impiego e dell'altezza della siepe il tubo tele-

scopico 4 può essere regolato su un'altezza da 2,1 m fino a

2,60 m.

Regolazione della testa orientabile

(vedi figura H)

Premere contemporaneamente su entrambi i tasti di regola-

zione 2, regolare la testa orientabile sulla posizione desidera-

ta sollevando ed abbassando la testa del tagliasiepi, rilasciare

i tasti di regolazione 2 ed assicurarsi che la testa del tagliasie-

pi sia bloccata correttamente.

La testa orientabile può essere bloccata in 10 posizioni diffe-

renti.

Uso

Accensione/spegnimento (vedi figura I)

Per l'accensione dell'apparecchio premere innanzitutto il

pulsante di arresto 10 e poi l'interruttore di avvio/arresto 12.

Durante il funzionamento dell'apparecchio tenere premuto

l'interruttore di avvio/arresto. Con apparecchio acceso è pos-

sibile rilasciare il pulsante di arresto.

Per lo spegnimento dell’elettroutensile rilasciare l’interrutto-

re di avvio/arresto 12.

Per risparmiare energia accendere l’elettroutensile solo se lo

stesso viene utilizzato.

La batteria ricaricabile agli ioni di litio è protetta dalla «Elec-

tronic Cell Protection (ECP)» contro lo scaricamento totale. In

caso di batteria scarica, l'elettroutensile viene spento tramite

un interruttore automatico: L'apparecchio non funziona più.

Indicazioni operative (vedi figura J)

Meccanismo antibloccaggio

Questo apparecchio è dotato di un sistema antibloccaggio a

Vostro uso. Se la lama di taglio viene a contatto con materiale

duro, il carico del motore aumenta. La microelettronica intel-

ligente riconosce il sovraccarico e inverte più volte il comando

del motore per impedire in questo modo un bloccaggio della

lama di taglio e per tagliare il materiale.

Questa commutazione percettibile dura fino a 3 s.

Dopo il taglio, l'apparecchio continua a lavorare normalmente

oppure la lama di taglio rimane automaticamente aperta in ca-

so di una persistente situazione di sovraccarico (p. es. se ac-

cidentalmente un pezzo di recinto metallico blocca l'apparec-

chio per il giardinaggio).

Individuazione dei guasti e rimedi

La tabella che segue illustra i problemi che si evidenziano in caso di guasto, la causa possibile nonchè il rimedio corretto qualora

l’apparecchio per il giardinaggio non dovesse funzionare correttamente. Qualora non fosse possibile, in base alla stessa, localiz-

zare ed eliminare il problema, rivolgersi all’officina Service.

 Attenzione: Prima di iniziare la ricerca della causa del guasto spegnere l’apparecchio per il giardinaggio ed estrarre la

batteria ricaricabile.

Problema Possibili cause Rimedi

La durata di taglio per ogni

ricarica della batteria è

troppo breve

Troppo attrito a causa della mancanza di lubrifi-

cazione

Spruzzare con olio lubrificante

(1 609 200 399)

La lama deve essere pulita Pulire la lama

Cattiva tecnica di taglio vedere «Indicazioni operative»

Batteria non ricaricata completamente Caricare la batteria, vedere anche le «Istruzioni

per la ricarica»

Il dispositivo di controllo della temperatura del-

la batteria ricaricabile è scattato.

Lasciare raffreddare la batteria ricaricabile ed

avviare di nuovo

OBJ_BUCH-3148-001.book Page 62 Thursday, September 28, 2017 10:53 AM

Italiano | 63

Bosch Power Tools F 016 L81 577 | (28.9.17)

Le lame si muovono lenta-

mente oppure il meccani-

smo antibloccaggio non

funziona

Batteria scaricata Lasciare raffreddare la batteria ricaricabile ed

avviare di nuovo

Batteria ricaricabile conservata al di fuori del

campo di temperatura ammssibile

Lasciare riscaldare la batteria ricaricabile alla

temperatura ambiente (nel campo di tempera-

tura ammissibile per la batteria ricaricabile di

0–45°C)

La tagliasiepi non funziona Batteria scaricata Caricare la batteria, vedere anche le «Istruzioni

per la ricarica»

Pulsante di sicurezza non bloccato corretta-

mente

vedi «Messa in funzione»

La tagliasiepi funziona con

interruzioni

Il senso di rotazione del motore cambia conti-

nuamente e si arresta dopo ca. 3 s.

vedi «Indicazioni operative» (Meccanismo anti-

bloccaggio)

Cablaggio interno dell’apparecchio per il giardi-

naggio difettoso

Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

Interruttore di avvio/arresto difettoso Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

Il motore è in funzione, le

lame restano ferme

Guasto interno Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

Le lame diventano bollenti Troppo attrito a causa della mancanza di lubrifi-

cazione

Spruzzare con olio lubrificante

(1 609 200 399)

Lame senza filo Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

La lama ha delle tacche Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

La lama non si muove Batteria scaricata Caricare la batteria, vedere anche le «Istruzioni

per la ricarica»

Apparecchio per il giardinaggio difettoso Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

Vibrazioni e rumore ecces-

sivi

Apparecchio per il giardinaggio difettoso Rivolgersi al Centro di Assistenza Tecnica

Bosch di fiducia

Indicatore di carica della

batteria rosso lampeggia

Operazione di ricarica non

possibile

La batteria ricaricabile non è inserita (corretta-

mente)

Inserire la batteria ricaricabile correttamente

sulla stazione di ricarica

I contatti delle batterie ricaricabili sono sporchi Pulire i contatti delle batterie ricaricabili; p.es.

inserendo ed estraendo più volte le batterie o la

batteria ricaricabile

Batteria ricaricabile difettosa Sostituire la batteria

Indicatori di carica della

batteria non sono illumi-

nati

La spina di collegamento alla rete della stazione

di ricarica non è inserita (correttamente)

Inserire la spina di rete (completamente) nella

presa per la corrente

Difetto della presa per la corrente, del cavo di

rete oppure della stazione di ricarica

Controllare la tensione di rete ed, eventualmen-

te, far controllare la stazione di ricarica presso

un centro per il Servizio Clienti elettroutensili

Bosch autorizzato

Problema Possibili cause Rimedi

OBJ_BUCH-3148-001.book Page 63 Thursday, September 28, 2017 10:53 AM

64 | Nederlands

F 016 L81 577 | (28.9.17) Bosch Power Tools

Manutenzione, magazzinaggio e tra-

sporto (vedi figure K + L)

 Rimuovere la batteria ricaricabile dall'apparecchio pri-

ma di qualsiasi intervento sull'apparecchio stesso (p.

es. manutenzione, cambio dell'utensile ecc.) nonché

durante il suo trasporto e la conservazione. Sussiste pe-

ricolo di lesioni in caso di azionamento accidentale dell'in-

terruttore di avvio/arresto con il pulsante di arresto.

Manutenzione della lama

Prima e dopo ogni impiego lubrificare la lama di taglio con lo

spray lubrificante raccomandato.

Magazzinaggio e trasporto

Per il magazzinaggio ed il trasporto rimuovere la batteria rica-

ricabile dal tagliasiepi telescopico a batteria ricaricabile e

montare la protezione lama.

Assistenza clienti e consulenza impie-

ghi

www.bosch-garden.com

In caso di richieste o di ordinazione di pezzi di ricambio, co-

municare sempre il codice prodotto a 10 cifre riportato sulla

targhetta di fabbricazione dell’elettroutensile!

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: (02) 3696 2663

Fax: (02) 3696 2662

Fax: (02) 3696 8677

E-Mail: officina.elettro[email protected]

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-

mente on-line i ricambi.

Tel.: (044) 8471513

Fax: (044) 8471553

E-Mail: [email protected]h.com

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette

ai requisiti di legge relativi a merci pericolose. Le batterie rica-

ricabili possono essere trasportate su strada tramite l’utente

senza ulteriori precauzioni.

In caso di spedizione tramite terzi (es.: trasporto aereo oppu-

re spedizioniere) devono essere osservati particolari requisiti

relativi ad imballo e marcatura. In questo caso per la prepara-

zione del pezzo da spedire è necessario ricorrere ad un esper-

to per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è

danneggiata. Coprire con nastro adesivo i contatti scoperti ed

imballare la batteria ricaricabile in modo tale che non si muo-

va nell’imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme na-

zionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente

elettroutensili, batterie ricaricabili, accessori ed im-

ballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabi-

li/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli elet-

troutensili diventati inservibili e, in base alla direttiva europea

2006/66/CE, le batterie ricaricabili/batterie difettose o con-

sumate devono essere raccolte separatamente ed essere in-

viate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolger-

si al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportare nel paragra-

fo «Trasporto», pagina 65.

Con ogni riserva di modifiche tecniche.

Nederlands

Veiligheidsvoorschriften

Verklaring van de pictogrammen

Algemene waarschuwing.

Lees de gebruiksaanwijzing door.

Gebruik het tuingereedschap niet in de regen en

laat het niet in de regen liggen of staan.

Voorkom dat personen in de buurt gewond raken

door weggeslingerde voorwerpen.

OBJ_BUCH-3148-001.book Page 64 Thursday, September 28, 2017 10:53 AM

Nederlands | 65

Bosch Power Tools F 016 L81 577 | (28.9.17)

Waarschuwing: Houd een veilige afstand tot het

tuingereedschap aan wanneer het werkt.

Draag altijd handschoenen en een veiligheidsbril. Overige

beschermende uitrusting zoals veiligheidsschoenen

waarmee u niet kunt uitglijden en een veiligheidshelm

worden geadviseerd. Passende beschermende kleding ver-

mindert de kans op letsel door vallende takken en toevallig

aanraken van het snijmes.

Raak nooit stroom- of telefoonka-

bels aan. Zulke leidingen staan onder

hoge spanning. Er bestaat acuut ge-

vaar voor een elektrische schok. Houd

minstens een afstand van 10 meter

aan.

Waarschuwing: Personen in de buurt dienen een veilige af-

stand tot het in werking zijnde tuingereedschap aan te hou-

den.

Algemene veiligheidswaarschuwin-

gen voor elektrische gereedschappen

Lees alle veiligheidswaar-

schuwingen, aanwijzingen,

afbeeldingen en specificaties die bij dit elektrische ge-

reedschap worden geleverd. Als de hieronder vermelde

aanwijzingen niet worden opgevolgd, kan dit een elektrische

schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toe-

komstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch gereed-

schap” heeft betrekking op uw elektrische gereedschap voor

gebruik op het elektriciteitsnet (met netkabel) en op uw elektri-

sche gereedschap voor gebruik met een accu (kabelloos).

Veiligheid van de werkomgeving

 Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

len leiden.

 Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

 Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

verliezen.

Elektrische veiligheid

 De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

schok.

 Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

 Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

 Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

schok.

 Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

 Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

schok.

Veiligheid van personen

 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

wondingen leiden.

 Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescher-

ming, afhankelijk van de aard en het gebruik van het elek-

trische gereedschap, vermindert het risico van verwondin-

gen.

 Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

ongevallen leiden.

WAARSCHUWING

OBJ_BUCH-3148-001.book Page 65 Thursday, September 28, 2017 10:53 AM

66 | Nederlands

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

 Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren en kleding uit de buurt

van bewegende delen. Loshangende kleding, lange haren

en sieraden kunnen door bewegende delen worden mee-

genomen.

 Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

 Ondanks het feit dat u eventueel heel goed vertrouwd

bent met het gebruik van gereedschappen, moet u er-

voor zorgen dat u niet nonchalant wordt en veiligheids-

voorschriften voor het gereedschap gaat negeren. Een

onoplettende handeling kan binnen een fractie van een se-

conde ernstig letsel veroorzaken.

Zorgvuldige omgang met en zorgvuldig gebruik

van elektrische gereedschappen

 Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

teitsbereik.

 Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet

worden gerepareerd.

 Trek de stekker uit het stopcontact en/of neem de accu

(indien uitneembaar) uit het elektrische gereedschap,

voordat u het elektrische gereedschap instelt, acces-

soires wisselt of het elektrische gereedschap opbergt.

Deze voorzorgsmaatregel voorkomt onbedoeld starten

van het elektrische gereedschap.

 Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

 Pleeg onderhoud aan elektrische gereedschappen en

accessoires. Controleer of bewegende delen van het

gereedschap correct functioneren en niet vastklem-

men en of onderdelen zodanig gebroken of beschadigd

zijn dat de werking van het elektrische gereedschap

nadelig wordt beïnvloed. Laat deze beschadigde on-

derdelen voor het gebruik repareren. Veel ongevallen

hebben hun oorzaak in slecht onderhouden elektrische ge-

reedschappen.

 Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

 Gebruik elektrisch gereedschap, accessoires, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

 Houd handgrepen en greepvlakken droog, schoon en

vrij van olie en vet. Gladde handgrepen en greepvlakken

verhinderen dat het gereedschap in onverwachte situaties

veilig kan worden gehanteerd en bediend.

Gebruik en onderhoud van accugereedschappen

 Laad accu’s alleen op in oplaadapparaten die door de

fabrikant worden geadviseerd. Voor een oplaadappa-

raat dat voor een bepaald type accu geschikt is, bestaat

brandgevaar wanneer het met andere accu’s wordt ge-

bruikt.

 Gebruik alleen de daarvoor bedoelde accu’s in de elek-

trische gereedschappen. Het gebruik van andere accu’s

kan tot verwondingen en brandgevaar leiden.

 Voorkom aanraking van de niet-gebruikte accu met pa-

perclips, munten, sleutels, spijkers, schroeven en an-

dere kleine metalen voorwerpen die overbrugging van

de contacten kunnen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of brand tot gevolg

hebben.

 Bij verkeerd gebruik kan vloeistof uit de accu lekken.

Voorkom contact daarmee. Spoel bij onvoorzien con-

tact met water af. Wanneer de vloeistof in de ogen

komt, dient u bovendien een arts te raadplegen. Gelek-

te accuvloeistof kan tot huidirritaties en verbrandingen lei-

den.

 Gebruik accu of gereedschap niet, als deze beschadigd

of veranderd zijn. Beschadigde of veranderde accu's kun-

nen onvoorspelbaar gedrag vertonen, waardoor een

brand, explosie of het gevaar van letsel kan ontstaan.

 Stel accu of gereedschap niet bloot aan vuur of overma-

tige temperaturen. Blootstelling aan vuur of temperatu-

ren boven 130 °C kan een explosie veroorzaken.

 Volg alle aanwijzingen voor het laden en laad de accu of

het gereedschap niet buiten het temperatuurbereik

dat in de aanwijzingen is vermeld. Verkeerd laden of la-

den bij temperaturen buiten het vastgelegde bereik kan de

accu beschadigen en het risico van brand vergroten.

Service

 Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen

met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in

stand blijft.

 Voer nooit servicewerkzaamheden aan beschadigde

accu's uit. Service van accu's dient uitsluitend te worden

OBJ_BUCH-3148-001.book Page 66 Thursday, September 28, 2017 10:53 AM

Nederlands | 67

Bosch Power Tools F 016 L81 577 | (28.9.17)

uitgevoerd door de fabrikant of erkende servicewerkplaat-

sen.

Veiligheidsvoorschriften voor heggenscharen

 Houd alle lichaamsdelen uit de buurt van de mesbalk.

Probeer niet om afgeknipt materiaal te verwijderen of

af te knippen materiaal vast te houden terwijl de mes-

balk beweegt. Zorg ervoor dat de schakelaar in de uit-

stand gezet en de accu verwijderd is voordat u vastge-

klemd materiaal verwijdert. Een moment van onoplet-

tendheid bij het gebruik van de heggenschaar kan tot ern-

stig letsel leiden.

 Houd het gereedschap alleen vast aan de geïsoleerde

greepvlakken (hoofdgreep 11, voorste greep 6 of extra

greep 8) aangezien het snijmes verborgen stroomlei-

dingen kan raken. Contact van het snijmes met een span-

ningvoerende leiding kan ook metalen delen van het ge-

reedschap onder spanning zetten en tot een elektrische

schok leiden.

 Houdt het elektrische gereedschap alleen aan de geïso-

leerde greepoppervlakken vast, aangezien het knip-

mes in aanraking met verborgen stroomleidingen kan

komen. Contact van het knipmes met een spanningvoe-

rende leiding kan metalen delen van het gereedschap on-

der spanning zetten en tot een elektrische schok leiden.

 Draag de heggenschaar aan de greep terwijl het mes

stilstaat. Breng altijd de veiligheidsafscherming aan

voordat u de heggenschaar vervoert of opbergt. Een

zorgvuldige omgang met het gereedschap vermindert het

verwondingsgevaar door het mes.

 Controleer of alle beschermingsvoorzieningen en gre-

pen bij gebruik van het gereedschap gemonteerd zijn.

Probeer nooit een onvolledig gemonteerd gereedschap of

een gereedschap met niet-toegestane aanpassingen in ge-

bruik te nemen.

Extra waarschuwingen

 Laat dit tuingereedschap nooit gebruiken door kinderen,

personen met beperkte fysieke, zintuiglijke of geestelijke

vaardigheden of met beperkte ervaring of kennis of door

personen die met deze aanwijzingen niet vertrouwd zijn. In

uw land gelden eventueel voorschriften ten aanzien van de

leeftijd van de bediener.

 Houd toezicht op kinderen, zodat ze niet met het tuinge-

reedschap spelen.

 Houd het gereedschap tijdens de werkzaamheden aan

de juiste greepvlakken stevig met beide handen vast

en zorg ervoor dat u stevig staat. Het gereedschap wordt

met twee handen veiliger geleid.

 Draag het gereedschap altijd zo dat de mesbalk horizon-

taal is.

 Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt.

 Tijdens het gebruik mogen zich binnen een straal van

3 meter geen andere personen of dieren ophouden. De be-

diener is in de werkomgeving verantwoordelijk ten opzich-

te van anderen.

 Maai nooit een heg wanneer er personen, in het bijzonder

kinderen, of huisdieren vlakbij zijn.

 De bediener of gebruiker is verantwoordelijk voor ongeval-

len, persoonlijk letsel of schade aan het eigendom van an-

deren.

 Pak de heggenschaar nooit aan de mesbalk vast.

 Controleer de te knippen heg zorgvuldig en verwijder alle

metaaldraad en overige voorwerpen.

 Controleer voor het gebruik altijd of de messen, mes-

schroeven of andere delen van het knipmechanisme zicht-

baar versleten of beschadigd zijn. Werk nooit met een be-

schadigd of ernstig versleten knipmechanisme.

 Maak uzelf met de bediening van de heggenschaar ver-

trouwd zodat u deze in een noodgeval onmiddellijk kunt

stoppen.

 Maai alleen heggen bij daglicht of goed kunstlicht.

 Controleer dat alle meegeleverde grepen en veiligheids-

voorzieningen bij het gebruik van de heggenschaar gemon-

teerd zijn. Probeer het gereedschap nooit in gebruik te ne-

men als het onvolledig gemonteerd is en evenmin met niet-

toegestane aanpassingen.

 Pak de heggenschaar nooit aan de veiligheidsvoorziening

vast.

 Let er tijdens het gebruik van de heggenschaar altijd op dat

u stabiel staat en bewaar steeds uw evenwicht. Gebruik

het gereedschap niet op trappen of ladders.

 Let op uw omgeving en wees voorbereid op eventuele ge-

varen die u tijdens het knippen van de heg mogelijk niet

kunt horen.

 Controleer of alle moeren, bouten en schroeven vastzitten,

zodat een veilige toestand van de heggenschaar gewaar-

borgd is.

 Bewaar de heggenschaar op een droge, afgesloten plaats,

buiten bereik van kinderen.

 Vervang versleten of beschadigde delen veiligheidshalve.

 Probeer niet het tuingereedschap te repareren, tenzij u de

daarvoor vereiste opleiding bezit.

 Zorg ervoor dat vervangingsonderdelen van Bosch afkom-

stig zijn.

Aanwijzingen voor de optimale omgang met de

accu

 Controleer dat het tuingereedschap uitgeschakeld is

voordat u de accu in het gereedschap plaatst. Het plaat-

sen van een accu in tuingereedschap dat ingeschakeld is,

kan tot ongevallen leiden.

 Gebruik alleen de voor dit tuingereedschap voorziene

Bosch-accu’s. Het gebruik van andere accu’s kan tot letsel

en brandgevaar leiden.

 Open de accu niet. Er bestaat gevaar voor kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld ook

tegen voortdurend zonlicht, vuur, water en

vocht. Er bestaat explosiegevaar.

OBJ_BUCH-3148-001.book Page 67 Thursday, September 28, 2017 10:53 AM

68 | Nederlands

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Bij beschadiging en onjuist gebruik van de accu kunnen

er dampen vrijkomen. Zorg voor frisse lucht en raad-

pleeg bij klachten een arts. De dampen kunnen de lucht-

wegen irriteren.

 Gebruik de accu alleen in combinatie met uw Bosch-

product. Alleen zo wordt de accu tegen gevaarlijke over-

belasting beschermd.

 Door scherpe voorwerpen, zoals bijv. spijkers of

schroevendraaiers of door krachtinwerking van bui-

tenaf kan de accu beschadigd worden. Het kan tot een

interne kortsluiting leiden en de accu doen branden, ro-

ken, exploderen of oververhitten.

 Sluit de accu niet kort. Er bestaat explosiegevaar.

 Bescherm de accu tegen vocht en water.

 Bewaar de accu alleen bij een temperatuur tussen –20 °C

en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de

auto liggen.

 Reinig de ventilatieopeningen van de accu af en toe met

een zachte, schone en droge doek.

Veiligheidsvoorschriften voor op-

laadapparaten

Lees alle veilig-

heidswaarschu-

wingen en alle

voorschriften. Als

de waarschuwingen en voorschriften

niet worden opgevolgd, kan dit een

elektrische schok, brand of ernstig let-

sel tot gevolg hebben.

Bewaar deze voorschriften goed.

Gebruik het oplaadapparaat alleen

wanneer u alle functies volledig kunt in-

schatten en zonder beperkingen kunt

gebruiken of daarvoor bestemde in-

structies heeft ontvangen.

Laat dit tuingereedschap nooit ge-

bruiken door kinderen, personen met

beperkte fysieke, zintuiglijke of gees-

telijke vaardigheden of met beperkte

ervaring of kennis of door personen

die met deze aanwijzingen niet ver-

trouwd zijn. In uw land gelden eventu-

eel voorschriften ten aanzien van de

leeftijd van de bediener.

Houd toezicht op kinderen. Daar-

mee wordt gewaarborgd dat kinde-

ren niet met het gereedschap spelen.

Laad alleen Bosch Li-Ion-accu’s

vanaf een capaciteit van 1,5 Ah

(vanaf 3 accucellen). De accuspan-

ning moet bij de acculaadspanning

van het oplaadapparaat passen.

Laad geen batterijen die niet op-

laadbaar zijn. Anders bestaat er

brand- en explosiegevaar.

Houd het oplaadapparaat uit de buurt van re-

gen en vocht. Het binnendringen van water in het

oplaadapparaat vergroot het risico van een elek-

trische schok.

 Laad alleen Bosch Li-Ion-accu’s. De accuspanning moet

bij de acculaadspanning van het oplaadapparaat pas-

sen. Anders bestaat er brand- en explosiegevaar.

 Houd het oplaadapparaat schoon. Door vervuiling be-

staat gevaar voor een elektrische schok.

 Controleer voor elk gebruik oplaadapparaat, kabel en

stekker. Gebruik het oplaadapparaat niet als u een be-

schadiging hebt vastgesteld. Open het oplaadapparaat

niet zelf en laat het alleen door gekwalificeerd perso-

neel en alleen met originele vervangingsonderdelen re-

pareren. Beschadigde oplaadapparaten, kabels en stek-

kers vergroten het risico van een elektrische schok.

 Gebruik het oplaadapparaat niet op een gemakkelijk

brandbare ondergrond (zoals papier of textiel) of in

een brandbare omgeving. Vanwege de bij het opladen

optredende verwarming van het oplaadapparaat bestaat

brandgevaar.

 Dek de ventilatiesleuven van het oplaadapparaat niet

af. Het oplaadapparaat kan anders oververhit raken en

niet meer correct functioneren.

 Voor een verhoogde elektrische veiligheid wordt het ge-

bruik van een aardlekschakelaar met een max. aanspreek-

stroom van 30 mA geadviseerd. Controleer de aardlek-

schakelaar altijd voor gebruik.

Onderhoud

 Verwijder de accu uit het tuingereedschap vóór instel-

of reinigingswerkzaamheden aan het gereedschap of

wanneer het enige tijd onbeheerd blijft.Draag altijd tuin-

handschoenen wanneer u de scherpe messen vastpakt of

er aan werkt.

 Controleer het tuingereedschap. Versleten of beschadigde

delen moeten veiligheidshalve worden vervangen.

 Controleer of alle moeren, bouten en schroeven vastzitten,

zodat een veilige toestand van het tuingereedschap ge-

waarborgd is.

OBJ_BUCH-3148-001.book Page 68 Thursday, September 28, 2017 10:53 AM

Nederlands | 69

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Zorg ervoor dat vervangingsonderdelen van Bosch afkom-

stig zijn.

 Smeer de mesbalk voor gebruik en voor het opbergen

altijd met onderhoudsspray.

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en

begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de

symbolen en hun betekenis herkent. Het juiste begrip van de

symbolen helpt u het elektrische gereedschap goed en veilig

te gebruiken.

Gebruik volgens bestemming

Het gereedschap is bestemd voor particulier gebruik, voor

het snoeien en knippen van hoge heggen en struiken terwijl de

gebruiker op de grond staat. Het gereedschap is er niet voor

bestemd om te worden gebruikt op een ladder of trap. Het ge-

reedschap is niet geconstrueerd voor het knippen van gras en

kan niet worden gebruikt als gazontrimmer. Het gereedschap

is niet bestemd voor bedrijfsmatig of industrieel gebruik.

Meegeleverd (zie afbeelding B)

Neem het gereedschap voorzichtig uit de verpakking. Contro-

leer of de volgende delen compleet zijn:

– Heggenschaarkop

– Telescoopgreep

–Accu**

– Oplaadapparaat**

–Draagriem

–Mesbescherming

– Gebruiksaanwijzing

Neem contact op met uw leverancier wanneer er onderdelen

ontbreken of beschadigd zijn.

** verschilt per land

Afgebeelde componenten

(zie afbeelding A)

De componenten zijn genummerd zoals op de afbeelding van

het gereedschap op de pagina met afbeeldingen 320.

1 Mesbalk

2 Insteltoetsen voor de zwenkkop

3 Verbindingsstuk

4 Telescoopbuis

5 Telescoop-hoogte-instelling

6 Voorste handgreep

7 Draagriemlus op voorste greep

8 Draagriem

9 Draagriemlus op achterste greep

10 Vergrendelknop

11 Achterste handgreep (geïsoleerde greepvlakken)

12 Aan/uit-schakelaar

13 Accu

14 Accu-ontgrendelingsknop

15 Haak voor draagriemlus, voorste greep

16 Haak voor draagriemlus, achterste greep

Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

programma.

Technische gegevens

Symbool Betekenis

Reactierichting

Bewegingsrichting

Inschakelen

Uitschakelen

Toebehoren

Telescopische accuheggen-

schaar

UniversalHedge-

Pole 18

Productnummer

3 600 HB3 0..

Onbelast aantal knipbewe-

gingen

min

-1

2200

Zwaardlengte

mm 430

Tandopening

mm 16

Hoogte-instelling

m 2,1–2,6

Zwenkkop, 10 posities

° 135

Gewicht volgens EPTA-

Procedure 01:2014

kg 3,6

Serienummer

Zie serienummer (type-

plaatje) op tuingereedschap

Toegestane omgevingstem-

peratuur

– tijdens opladen en gebruik

– tijdens bewaren

°C

0... +45

-20...+50

Accu

Li-Ion

Productnummer

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nominale spanning

V= 18

Capaciteit

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

OBJ_BUCH-3148-001.book Page 69 Thursday, September 28, 2017 10:53 AM

70 | Nederlands

F 016 L81 577 | (28.9.17) Bosch Power Tools

Informatie over geluid en trillingen

Geluidsemissiewaarden vastgesteld volgens EN 60335-1.

Het A-gewogen geluidsniveau van het apparaat bedraagt ken-

merkend: geluidsdrukniveau 72 dB(A); geluidsvermogenni-

veau 86 dB(A). Onzekerheid K=4 dB.

Totale trillingswaarden a

(vectorsom van drie richtingen) en

onzekerheid K bepaald volgens EN 60335-1:

=1,1m/s

, K=1,5 m/s

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60335 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met verschillende accessoires, met afwijkende ac-

cessoires of onvoldoende onderhoud, kan het trillingsniveau

afwijken. Dit kan de trillingsbelasting gedurende de gehele ar-

beidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

minderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: onder-

houd van elektrische gereedschappen en accessoires, warm

houden van de handen, organisatie van het arbeidsproces.

Montage en gebruik

Ingebruikneming

Voor uw veiligheid

 Verwijder altijd de accu voor werkzaamheden aan het

gereedschap (zoals onderhoud en wisselen van inzet-

gereedschap) en voor het vervoeren en opbergen. Er

bestaat verwondingsgevaar door per ongeluk bedienen

van de aan/uit-schakelaar met de vergrendelingsknop.

 Nadat de heggenschaar uitgeschakeld is, draaien de

messen nog enkele fracties van seconden.

 Raak bewegende messen niet aan.

 Bedien de schakelaar alleen wanneer de accu volledig

naar binnen geduwd is.

Aantal accucellen

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Oplaadapparaat

AL 1830 CV

Productnummer

2 607 ...

... 225 965

... 225 967

... 225 969

Laadstroom A3,0

Oplaadtijd (bij lege accu)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Gewicht volgens EPTA-

Procedure 01:2014

kg 0,40

Isolatieklasse

/ II

Oplaadapparaat

AL 1815 CV

Productnummer

2 607 ...

... 226 077

... 226 079

... 226 081

Laadstroom A1,5

Oplaadtijd (bij lege accu)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Gewicht volgens EPTA-

Procedure 01:2014

kg 0,38

Isolatieklasse

/ II

Telescopische accuheggen-

schaar

UniversalHedge-

Pole 18

Handelingsdoel Afbeelding Pagina

Afgebeelde componenten

A 320

Meegeleverd

B 321

Gereedschap in elkaar zetten

C 321

Accu plaatsen

D 321

Draagriem bevestigen

E 322

Telescoophoogte instellen

F 322

Mesbescherming verwijderen

Mesbalk smeren

G 323

Zwenkkop instellen

H 323

In- en uitschakelen

I 324

Tips voor de werkzaamheden

J 324–325

Accu verwijderen

K 326

Onderhoud en bewaren van het

gereedschap

L 326

Toebehoren kiezen

327

OBJ_BUCH-3148-001.book Page 70 Thursday, September 28, 2017 10:53 AM

Nederlands | 71

Bosch Power Tools F 016 L81 577 | (28.9.17)

Accu inzetten of verwijderen

(zie afbeeldingen D+K)

Opmerking: Worden niet-geschikte accu's gebruikt, kan dit

tot storingen en beschadiging van het gereedschap leiden.

Zet de opgeladen accu 13 in de telescoopgreep. Zorg ervoor

dat de accu volledig is ingezet.

Voor het verwijderen van de accu 13 uit het gereedschap

drukt u op de accuontgrendelingsknop 14 en trekt u de accu

naar voren in de richting van de mesbalk.

Accu opladen

 Gebruik geen ander oplaadapparaat. Het meegeleverde

oplaadapparaat is afgestemd op de in het tuingereedschap

ingebouwde lithiumionaccu.

 Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het typeplaatje

van het oplaadapparaat. Met 230 V aangeduide oplaadap-

paraten kunnen ook met 220V worden gebruikt.

De accu is voorzien van een thermische beveiliging die ervoor

zorgt dat de accu alleen in het temperatuurbereik tussen 0 °C

en 45 °C kan worden opgeladen. Daardoor wordt een lange

levensduur van de accu bereikt.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd.

Om de volledige capaciteit van de accu te verkrijgen, laadt u

voor het eerste gebruik de accu volledig in het oplaadappa-

raat op.

De Lithium-Ion-accu kan op elk moment worden opgeladen

zonder de levensduur te verkorten. Een onderbreking van het

opladen schaadt de accu niet.

De lithiumionaccu is met „Electronic Cell Protection (ECP)”

tegen te sterk ontladen beschermd. Als de accu leeg is, wordt

het tuingereedschap door een veiligheidsschakeling uitge-

schakeld: Het tuingereedschap werkt niet juist.

Druk na het automatisch uitschakelen van

het tuingereedschap niet meer op de

aan/uit-schakelaar. De accu kan anders beschadigd wor-

den.

Neem de aanwijzingen voor het afvoeren van de accu's in

acht.

Opladen

Het opladen begint zodra de netstekker van het oplaadappa-

raat in het stopcontact en de accu in de oplaadschacht wordt

gestoken.

Door de intelligente oplaadmethode wordt de oplaadtoe-

stand van de accu automatisch herkend en wordt de accu af-

hankelijk van de accutemperatuur en -spanning met de opti-

male laadstroom opgeladen.

Daardoor wordt de accu ontzien en blijft deze, indien in het

oplaadapparaat bewaard, altijd volledig opgeladen.

Betekenis van de indicatie-elementen

(AL 1830 CV)

Knipperlicht (snel) groene accu-laadaanduiding

Het snelladen wordt gesignaleerd door snel

knipperen van de groene accu-laadaandui-

ding .

Opmerking: Snel opladen is alleen mogelijk als de tempera-

tuur van de accu zich binnen het toegestane oplaadtempera-

tuurbereik bevindt, zie het gedeelte „Technische gegevens”.

Knipperlicht (langzaam) groene accu-laadaan-

duiding

Bij een laadstand van de accu van 80 % knip-

pert de groene accu-laadaanduiding lang-

zaam.

De accu kan voor direct gebruik gepakt worden.

Permanent verlichte groene accuoplaadindicatie

Continu branden van de groene accuo-

plaadindicatie geeft aan dat de accu volledig

opgeladen is.

Als de accu niet in het oplaadapparaat is gestoken, geeft de

permanent verlichte accuoplaadindicatie aan dat de net-

stekker in het stopcontact is gestoken en het oplaadapparaat

gereed is voor gebruik.

Permanent verlichte rode accuoplaadindicatie

Continu branden van de rode accuoplaadindi-

catie geeft aan dat de temperatuur van de accu

buiten het toegestane temperatuurbereik ligt. Zie het gedeel-

te „Technische gegevens”. Zodra het toegestane tempera-

tuurbereik bereikt is, schakelt het oplaadapparaat automa-

tisch over op snelladen.

Knipperende rode accuoplaadindicatie

Het knipperen van de rode accuoplaadindica-

tie geeft een andere storing tijdens het opla-

den aan. Zie het gedeelte „Oorzaken en oplossingen van fou-

ten”.

Betekenis van de indicatie-elementen

(AL 1815 CV)

Knipperende accuoplaadindicatie

Het opladen wordt aangegeven door knippe-

ren van de accuoplaadindicatie .

Permanent verlichte accuoplaadindicatie

De permanent verlichte accuoplaadindicatie

geeft aan dat de accu volledig opgeladen is of

dat de temperatuur van de accu buiten het toe-

gestane temperatuurbereik ligt en daarom niet kan worden

opgeladen. Zodra de temperatuur binnen het toegestane

temperatuurbereik ligt, wordt de accu opgeladen.

Als de accu niet in het oplaadapparaat is gestoken, geeft de

permanent verlichte accuoplaadindicatie aan dat de net-

OBJ_BUCH-3148-001.book Page 71 Thursday, September 28, 2017 10:53 AM

72 | Nederlands

F 016 L81 577 | (28.9.17) Bosch Power Tools

stekker in het stopcontact is gestoken en het oplaadapparaat

gereed is voor gebruik.

Oorzaken en oplossingen van fouten

Aanwijzingen voor het opladen

Bij langdurig opladen of meermaals opladen zonder onder-

breking kan het oplaadapparaat warm worden. Dit is echter

geen technisch defect van het oplaadapparaat.

Een duidelijk kortere gebruiksduur na het opladen duidt erop

dat de accu versleten is en moet worden vervangen.

Montage

 Verwijder altijd de accu voor werkzaamheden aan het

gereedschap (zoals onderhoud en wisselen van inzet-

gereedschap) en voor het vervoeren en opbergen. Er

bestaat verwondingsgevaar door per ongeluk bedienen

van de aan/uit-schakelaar met de vergrendelingsknop.

Gereedschap in elkaar zetten

(zie afbeeldingen C+E)

Verbind heggenschaarkop en telescoopgreep nauw aanslui-

tend met elkaar en borg deze door het draaien van het verbin-

dingsstuk 3. Zorg ervoor dat beide delen correct gemonteerd

en vergrendeld zijn.

Bevestig de draagriem 8 aan de draagriemlus 7/9 van de gre-

pen. Let erop dat de draagriem twee haken van verschillende

grootte heeft. Zorg ervoor dat de grote haak 16 wordt beves-

tigd aan de draagriemlus van de achterste greep 9 en de klei-

ne haak 15 aan de draagriemlus van de voorste greep 7.

Verwijder de mesbescherming.

Telescoophoogte instellen (zie afbeelding F)

Maak de telescoophoogte-instelling 5 los door deze te draai-

en, stel de telescoopbuis 4 in op de gewenste lengte en draai

de telescoophoogte-instelling 5 weer vast.

Afhankelijk van de toepassing en de hoogte van de heg kan de

telescoopbuis 4 worden ingesteld op een lengte van 2,1 m tot

2,60 m.

Zwenkkop instellen (zie afbeelding H)

Druk tegelijkertijd op de beide insteltoetsen 2, stel de zwenk-

kop in op de gewenste stand door omhoog of omlaag bewe-

gen van de heggenschaarkop, laat de insteltoetsen 2 los en

zorg ervoor dat de snoeizaagkop correct vergrendeld is.

De zwenkkop kan in 10 standen worden vergrendeld.

Gebruik

In- en uitschakelen (zie afbeelding I)

Als u het gereedschap wilt inschakelen, drukt u eerst op de

vergrendelingsknop 10 en vervolgens op de aan/uit-schake-

laar 12. Houd de aan/uit-schakelaar tijdens het gebruik van

het gereedschap ingedrukt. Als het gereedschap ingescha-

keld is, kunt u de vergrendelingsknop loslaten.

Als u het elektrische gereedschap wilt uitschakelen laat u de

aan/uit-schakelaar 12 los.

Om energie te besparen, schakelt u het elektrische gereed-

schap alleen in wanneer u het gebruikt.

De lithiumionaccu is met „Electronic Cell Protection (ECP)”

tegen te sterk ontladen beschermd. Als de accu leeg is, wordt

het elektrische gereedschap door een veiligheidsschakeling

uitgeschakeld: Het gereedschap werkt niet juist.

Tips voor de werkzaamheden

(zie afbeelding J)

Antiblokkeermechanisme

Dit gereedschap is uitgerust met een antiblokkeersysteem

ten behoeve van uw voordeel. Raakt het snijmes hard materi-

aal, wordt de belasting van de motor verhoogd. De intelligen-

te micro-elektronica herkent de overbelasting en keert de

schakeling van de motor meermaals om ter voorkoming van

een blokkering van het snijmes en om het materiaal door te

snijden.

Deze hoorbare omschakeling duurt maximaal 3 seconden.

Na het doorsnijden werkt het gereedschap in de normale toe-

stand verder, of het snijmes blijft bij een aanhoudende over-

belastingssituatie automatisch in de geopende toestand

staan (bijvoorbeeld als een stuk van een metalen hek het tuin-

gereedschap blokkeert).

Oorzaak Oplossing

Accuoplaadindicatie brandt permanent

Rode accuoplaadindicatie knippert

Geen opladen mogelijk

Accu niet (juist) erop gesto-

ken

Accu correct op oplaadap-

paraat steken

Accucontacten vuil Reinig de accucontacten,

bijvoorbeeld door de accu

enkele keren te plaatsen en

te verwijderen, of vervang

de accu indien nodig

Accu defect Vervang de accu

Accuoplaadindicaties resp. branden niet

Netsnoer van het oplaadap-

paraat is niet (of niet goed)

vastgestoken

Steek de stekker (volledig)

in het stopcontact

Stopcontact, netsnoer of

oplaadapparaat defect

Netspanning controleren,

oplaadapparaat indien no-

dig door een erkende

klantenservice voor Bosch

elektrische gereedschappen

laten controleren

OBJ_BUCH-3148-001.book Page 72 Thursday, September 28, 2017 10:53 AM

Nederlands | 73

Bosch Power Tools F 016 L81 577 | (28.9.17)

Storingen opsporen

De volgende tabel toont u storingsverschijnselen, de mogelijke oorzaak daarvan en de correcte oplossing, mocht het tuingereed-

schap eens niet correct werken. Neem contact op met een servicewerkplaats als u het probleem hiermee niet zelf kunt verhel-

pen.

 Let op: schakel het tuingereedschap uit en verwijder de accu voordat u het gereedschap op storingen onderzoekt.

Symptomen Mogelijke oorzaak Oplossing

Knipduur per acculading

te gering

Te veel wrijving wegens ontbrekende smering Met smeerolie (1 609 200 399) besproeien

Mes moet gereinigd worden Mes reinigen

Slechte kniptechniek zie „Tips voor de werkzaamheden”

Accu niet vol opgeladen Accu opladen, zie ook de „Aanwijzingen voor

het opladen”

Accutemperatuurbewaking is geactiveerd Accu laten afkoelen en opnieuw starten

De messen bewegen lang-

zaam of het antiblokkeer-

mechanisme werkt niet

Accu leeg Accu laten afkoelen en opnieuw starten

Accu is buiten het toegestane temperatuurbe-

reik bewaard

Laat de accu op kamertemperatuur komen (bin-

nen het toegestane accutemperatuurbereik van

0–45°C)

Heggenschaar loopt niet Accu leeg Accu opladen, zie ook de „Aanwijzingen voor

het opladen”

Inschakelblokkering niet goed vergrendeld zie „Ingebruikneming”

Heggenschaar loopt met

onderbrekingen

Draairichting van de motor wisselt voortdurend

en stopt na 3 seconden

zie „Tips voor de werkzaamheden” (antiblok-

keermechanisme)

Interne bekabeling van tuingereedschap defect Neem contact op met het Bosch Service Center

Aan/uit-schakelaar defect Neem contact op met het Bosch Service Center

Motor loopt, messen blij-

ven stilstaan

Interne fout Neem contact op met het Bosch Service Center

Messen worden heet Te veel wrijving wegens ontbrekende smering Met smeerolie (1 609 200 399) besproeien

Messen bot Neem contact op met het Bosch Service Center

Mes heeft kerf of breuk Neem contact op met het Bosch Service Center

Mes beweegt niet Accu leeg Accu opladen, zie ook de „Aanwijzingen voor

het opladen”

Tuingereedschap defect Neem contact op met het Bosch Service Center

Sterke trillingen of gelui-

den

Tuingereedschap defect Neem contact op met het Bosch Service Center

Rode accuoplaadindicatie

knippert

Opladen niet mogelijk

Accu niet (goed) aangebracht Plaats de accu correct op het oplaadapparaat

Accucontacten vuil Reinig de accucontacten, bijvoorbeeld door de

accu enkele keren te plaatsen en te verwijde-

ren, of vervang de accu indien nodig

Accu defect Vervang de accu

Accuoplaadindicaties

branden niet

Netsnoer van het oplaadapparaat is niet (of niet

goed) vastgestoken

Steek de stekker (volledig) in het stopcontact

Stopcontact, netsnoer of oplaadapparaat de-

fect

Netspanning controleren, oplaadapparaat in-

dien nodig door een erkende klantenservice

voor Bosch elektrische gereedschappen laten

controleren

OBJ_BUCH-3148-001.book Page 73 Thursday, September 28, 2017 10:53 AM

74 | Dansk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Onderhoud, opbergen en vervoer

(zie afbeeldingen K + L)

 Verwijder altijd de accu voor werkzaamheden aan het

gereedschap (zoals onderhoud en wisselen van inzet-

gereedschap) en voor het vervoeren en opbergen. Er

bestaat verwondingsgevaar door per ongeluk bedienen

van de aan/uit-schakelaar met de vergrendelingsknop.

Mes onderhoud

Smeer het snijmes voor en na elk gebruik met de geadviseer-

de smeerspray.

Opbergen en vervoer

Verwijder de accu uit de telescopische accuheggenschaar en

monteer de mesbescherming voordat u de snoeizaag vervoert

of opbergt.

Klantenservice en gebruiksadviezen

www.bosch-garden.com

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande productnummer vol-

gens het typeplaatje van het elektrische gereedschap.

Nederland

Tel.: (076) 579 54 54

Fax: (076) 579 54 94

E-mail: gereedschappen@nl.bosch.com

België

Tel.: (02) 588 0589

Fax: (02) 588 0595

E-mail: outillage.gere[email protected]

Vervoer

Op de meegeleverde Lithium-Ion-accu’s zijn de eisen voor het

vervoer van gevaarlijke stoffen van toepassing. De accu’s kun-

nen door de gebruiker zonder verdere voorwaarden over de

weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expedi-

tiebedrijf) moeten bijzondere eisen ten aanzien van verpak-

king en markering in acht worden genomen. In deze gevallen

moet bij de voorbereiding van de verzending een deskundige

voor gevaarlijke goederen worden geraadpleegd.

Verzend accu’s alleen als de behuizing onbeschadigd is. Plak

blootliggende contacten af en verpak de accu zodanig dat de-

ze niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu’s, toebehoren en

verpakkingen moeten op een voor het milieu verant-

woorde wijze worden hergebruikt.

Gooi elektrische gereedschappen, accu’s en batte-

rijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU moeten niet meer

bruikbare elektrische gereedschappen en volgens de Europe-

se richtlijn 2006/66/EG moeten defecte of lege accu’s en bat-

terijen apart worden ingezameld en op een voor het milieu

verantwoorde wijze worden hergebruikt.

Accu’s en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer”, pagina 75 en

neem deze in acht.

Wijzigingen voorbehouden.

Dansk

Sikkerhedsinstrukser

Forklaring af billedsymbolerne

Generel sikkerhedsadvarsel.

Læs brugsanvisningen.

Brug ikke haveværktøjet, når det regner, og ud-

sæt ikke værktøjet for regn.

Pas på udkastede eller flyvende genstande, der

kan kvæste tilskuere.

Advarsel: Hold god afstand til haveværktøjet, når

det arbejder.

Brug altid beskyttelseshandsker og beskyttelsesbriller.

Det anbefales at bruge yderligere beskyttelsesudstyr

som f.eks. skridsikre sikkerhedssko og en beskyttelses-

hjelm. Passende beskyttelsestøj reducerer kvæstelsesfaren

fra nedfaldende grene og tilfældig berøring af skærekniven.

Berør aldrig strøm- eller telefonled-

ninger. Sådanne ledninger fører til høj

spænding. Akut fare for elektrisk stød.

Hold en afstand på mindst 10 m.

Advarsel: Personer, der opholder sig i nærheden, skal holde

sig i en sikker afstand til haveværktøjet, når der arbejdes.

OBJ_BUCH-3148-001.book Page 74 Thursday, September 28, 2017 10:53 AM

Dansk | 75

Bosch Power Tools F 016 L81 577 | (28.9.17)

Generelle sikkerhedsinstrukser for

el-værktøj

Læs alle sikkerhedsadvarsler, instruk-

tioner, illustrationer og specifikatio-

ner, som følger med el-værktøjet. I tilfælde af manglende

overholdelse af anvisningerne nedenfor er der risiko for elek-

trisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og instruktioner til senere brug.

Begrebet „el-værktøj“ i advarslerne refererer til el-værktøj,

der kører på lysnettet, (med netkabel) samt akku-værktøj

(uden netkabel).

Sikkerhed på arbejdspladsen

 Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for

uheld.

 Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller dam-

pe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap-

terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen

for elektrisk stød.

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

 Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk

stød.

 Brug ikke ledningen til formål, den ikke er beregnet til.

Du må aldrig bære el-værktøjet i ledningen, hænge

el-værktøjet op i ledningen eller rykke i ledningen for

at trække stikket ud af kontakten. Beskyt ledningen

mod varme, olie, skarpe kanter eller maskindele, der er

i bevægelse. Beskadigede eller indviklede ledninger øger

risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget

el-værktøj, hvis du er træt, har nydt alkohol eller er på-

virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan

føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af-

hængig af maskintype og anvendelse nedsætter risikoen

for personskader.

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen

og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at

el-værktøjet ikke er tændt, når det sluttes til nettet, da det-

te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er

der risiko for personskader.

 Undgå en unormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk-

tøjet, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår og høj væk fra dele, der

bevæger sig. Dele, der er i bevægelse, kan gribe fat i løst-

siddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor-

rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

 Selvom du kender værktøjet godt og er vant til at bruge

det, skal du alligevel være opmærksom og overholde

sikkerhedsanvisningerne. Et øjebliks uopmærksomhed

kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el-værktøj

 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal

repareres.

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

hvis den er aftagelig, før maskinen indstilles, før skift

af tilbehørsdele og før el-værktøjet lægges til opbeva-

ring. Disse sikkerhedsforanstaltninger forhindrer utilsig-

tet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med

maskinen eller ikke har gennemlæst disse instrukser,

benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 Vedligehold el-værktøj og tilbehørsdele. Kontroller,

om bevægelige maskindele fungerer korrekt og ikke

sidder fast, og om delene er brækket eller beskadiget,

således at el-værktøjets funktion påvirkes. Få beskadi-

ADVARSEL

OBJ_BUCH-3148-001.book Page 75 Thursday, September 28, 2017 10:53 AM

76 | Dansk

F 016 L81 577 | (28.9.17) Bosch Power Tools

gede dele repareret, inden maskinen tages i brug. Man-

ge uheld skyldes dårligt vedligeholdte el-værktøjer.

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære-

kanter sætter sig ikke så hurtigt fast og er nemmere at føre.

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer.

 Hold håndtag og gribeflader tørre, rene og fri for olie og

smørefedt. Hvis håndtag og gribeflader er glatte, kan

værktøjet ikke håndteres og styres sikkert, hvis der sker

noget uventet.

Omhyggelig omgang med og brug af akku-værk-

tøj

 Oplad kun akkuer i ladeaggregater, der er anbefalet af

fabrikanten. Et ladeaggregat, der er egnet til en bestemt

type batterier, må ikke benyttes med andre batterier –

brandfare.

 Brug kun de akkuer, der er beregnet til el-værktøjet.

Brug af andre akkuer øger risikoen for personskader og er

forbundet med brandfare.

 Ikke benyttede akkuer må ikke komme i berøring med

kontorclips, mønter, nøgler, søm, skruer eller andre

små metalgenstande, da disse kan kortslutte kontak-

terne. En kortslutning mellem batteri-kontakterne øger ri-

sikoen for personskader i form af forbrændinger.

 Hvis akkuen anvendes forkert, kan der slippe væske ud

af akkuen. Undgå at komme i kontakt med denne væ-

ske. Hvis det alligevel skulle ske, skylles med vand. Søg

læge, hvis væsken kommer i øjnene. Akku-væske kan gi-

ve hudirritation eller forbrændinger.

 Brug ikke akkuer eller værktøj, som er beskadiget eller

modificeret. Beskadigede eller modificerede akkuer kan

opføre sig uforudsigeligt og forårsage brand, eksplosion el-

ler fare for personskade.

 Akkuer eller værktøj må ikke udsættes for ild eller me-

get høje temperaturer. Ild eller temperaturer over

130 °C kan medføre eksplosion.

 Følg alle instruktioner for opladning. Akkuen må ikke

oplades ved temperaturer uden for det område, der er

angivet i instruktionerne. Forkert opladning eller oplad-

ning ved temperaturer uden for det angivne område kan

medføre skader på akkuen og forøge brandfaren.

Service

 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

 Beskadigede akkuer må aldrig repareres. Reparation af

akkuer må kun udføres af producenten eller autoriserede

reparatører.

Sikkerhedsinstrukser til hækkeklippere

 Hold alle legemsdele væk fra knivbjælken. Forsøg ikke

at fjerne afskåret materiale, mens knivbjælken kører,

eller at holde fast i materiale, som skal skæres over.

Kontrollér, at kontakten er slukket, og at akkuen er

fjernet, når fastklemt afskåret materiale fjernes. Få se-

kunders uopmærksomhed ved brug af hækkeklipperne

kan føre til alvorlige personskader.

 Hold kun fast i værktøjet vha. de isolerede gribeflader

(hovedhåndgreb 11, forreste håndgreb 6 eller udvidet

gribeområde 8), da skærekniven kan ramme skjulte

strømledninger. Skæreknivens kontakt med en spæn-

dingsførende ledning kan også sætte værktøjets metaldele

under spænding, hvilket kan føre til elektrisk stød.

 Hold altid kun fast i de isolerede gribeflader på el-værk-

tøjet, da skærekniven kan berøre skjulte strømlednin-

ger. Skæreknivens kontakt med en spændingsførende

ledning kan sætte el-værktøjets metaldele under spæn-

ding, hvilket kan føre til elektrisk stød.

 Bær hækkeklipperen i grebet, når kniven ikke kører.

Hækkeklipperen skal altid være forsynet med en be-

skyttelsesafdækning, når den transporteres eller læg-

ges til opbevaring. Omhyggelig håndtering af haveværk-

tøjet forringer faren for kvæstelser fra kniven.

 Kontrollér, at alle skærme og håndtag er monteret, når

maskinen er i brug. Forsøg aldrig at tage en ufuldstændigt

monteret maskine eller en maskine med ikke tilladte modi-

fikationer i brug.

Ekstra advarselshenvisinnger

 Tillad aldrig børn, personer med begrænsede fysiske, sen-

soriske eller psykiske evner eller med manglende erfaring

og/eller med manglende viden og/eller personer, der ikke

er fortrolige med disse instrukser, at bruge haveværktøjet.

Nationale forskrifter kan bestemme alderen på den per-

son, som må betjene haveværktøjet.

 Børn bør holdes under opsyn for at forhindre, at de leger

med haveværktøjet.

 Hold altid værktøjet fast med begge hænder i de rigtige

gribeflader og sørg for at stå sikkert under arbejdet.

Værktøjet føres sikkert med to hænder.

 Bær altid værktøjet på en sådan måde, at knivbjælken er

vandret.

 El-værktøjet må først lægges fra, når det står helt stil-

le.

 Fremmede personer eller dyr skal under arbejdet opholde

sig i en radius på mindst 3 meter væk fra arbejdsområdet.

I arbejdsområdet bærer brugeren ansvaret over for tredje-

mand.

 Klip aldrig hækken, mens personer, især børn eller kæle-

dyr, er i nærheden.

 Brugeren er ansvarlig for ulykker og skader, der sker på an-

dre mennesker eller deres ejendom.

 Tag aldrig fat i hækkeklipperens knivbjælke.

 Inspicer hækken, der skal klippes, omhyggeligt og fjern alle

tråde og andre fremmedlegemer.

OBJ_BUCH-3148-001.book Page 76 Thursday, September 28, 2017 10:53 AM

Dansk | 77

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Kontroller altid før brug, at knivene, knivskruerne og andre

dele på skæreværktøjet hverken er slidte eller beskadige-

de. Arbejd aldrig med beskadiget eller meget slidt skære-

værk.

 Gør dig fortrolig med betjeningen af hækkeklipperen, så du

hurtigt kan stoppe den i nødstilfælde.

 Klip kun hækken i dagslys eller i god kunstig belysning.

 Kontroller, at alle medleverede greb og beskyttelsesskær-

me er monteret på hækkeklipperen, når den tages i brug.

Forsøg aldrig at tage en ufuldstændigt monteret hække-

klipper eller en hækkeklipper med ikke tilladte modifikati-

oner i brug.

 Hold aldrig hækkeklipperen fast i dens beskyttelsesanord-

ning.

 Sørg altid for at stå sikkert, når du arbejder med hække-

klipperen, og hold altid ligevægten. Brug ikke værktøjet,

når du står på trin eller stiger.

 Det er vigtigt, at du kender omgivelserne og de evt. farer,

der kan opstå her og som du evt. ikke hører, når du klipper

hækken.

 Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt,

så hækkeklipperens arbejdstilstand er sikret.

 Opbevar hækkeklipperen et tørt, aflåst sted uden for børns

rækkevidde.

 Skift for en sikkerheds skyld slidte eller beskadigede dele.

 Forsøg ikke selv at reparere haveværktøjet, medmindre du

har den nødvendige uddannelse.

 Sørg for kun at montere reservedele, der er godkendt af

Bosch.

Henvisninger til optimal håndtering af akkuen

 Sikre, at haveværktøjet er slukket, før akku’en sættes

i. Der kan opstå uheld, hvis en akku sættes i et haveværk-

tøj, der er tændt.

 Brug kun Bosch akkuerne, der er beregnet til dette ha-

veværktøj. Brug af andre akkuer kan føre til kvæstelser og

er forbundet med brandfare.

 Åben ikke akkuen. Fare for kortslutning.

Beskyt akkuen mod varme (f.eks. også mod va-

rige solstråler, brand, vand og fugtighed). Fare

for eksplosion.

 Beskadiges akkuen eller bruges den forkert, kan der si-

ve dampe ud. Tilfør frisk luft og søg læge, hvis du føler

dig utilpas. Dampene kan irritere luftvejene.

 Anvend kun akkuen i forbindelse med dit Bosch pro-

dukt. Kun på denne måde beskyttes akkuen mod farlig

overbelastning.

 Akkuen kan blive beskadiget af spidse genstande som

f.eks. nåle eller skruetrækkere eller ekstern kraftpå-

virkning. Der kan opstå indvendig kortslutning, så akkuen

kan antændes, ryge, eksplodere eller overophedes.

 Kortslut ikke akkuen. Fare for eksplosion.

 Beskyt akkuen mod fugtighed og vand.

 Opbevar kun akkuen i et temperaturområde mellem

–20 °C og 50 °C. Opbevar ikke akkuen i bilen f.eks. om

sommeren.

 Rengør akkuens ventilationsåbninger en gang imellem med

en blød, ren og tør pensel.

Sikkerhedsforskrifter for ladeaggre-

gater

Læs alle sikker-

hedsinstrukser og

anvisninger. I til-

fælde af manglende

overholdelse af sikkerhedsinstrukser-

ne og anvisningerne er der risiko for

elektrisk stød, brand og/eller alvorlige

kvæstelser.

Disse instrukser bør opbevares til se-

nere brug.

Brug kun ladeaggregatet, hvis du er i

stand til at vurdere alle funktioner

100 % og gennemføre dem uden ind-

skrænkninger eller har modtaget tilsva-

rende instruktioner.

Tillad aldrig børn, personer med be-

grænsede fysiske, sensoriske eller

psykiske evner eller med manglende

erfaring og/eller med manglende vi-

den og/eller personer, der ikke er for-

trolige med disse instrukser, at bruge

haveværktøjet. Nationale forskrifter

kan bestemme alderen på den per-

son, som må betjene haveværktøjet.

Sørg for, at børn er under opsyn.

Dermed sikres det, at børn ikke leger

med værktøjet.

Oplad kun Bosch lithium-ion-akku-

er med en kapacitet fra 1,5 Ah (fra

3 akkuceller). Akku-spændingen

skal passe til laderens akku-lade-

spænding. Oplad ikke genopladeli-

ge batterier. I modsat fald er der risi-

ko for brand og eksplosion.

OBJ_BUCH-3148-001.book Page 77 Thursday, September 28, 2017 10:53 AM

78 | Dansk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Ladeaggregatet må ikke udsættes for regn el-

ler fugtighed. Indtrængning af vand i ladeaggre-

gatet øger risikoen for elektrisk stød.

 Oplad kun lithium-ion-akkuer fra Bosch. Akku-spæn-

dingen skal passe til laderens akku-ladespænding. I

modsat fald er der risiko for brand og eksplosion.

 Renhold ladeaggregatet. Snavs øger faren for elektrisk

stød.

 Kontrollér ladeaggregat, kabel og stik før brug. Anvend

ikke ladeaggregatet, hvis det er beskadiget. Forsøg ik-

ke at åbne ladeaggregatet og sørg for at det repareres

af kvalificerede fagfolk, og at der kun benyttes origina-

le reservedele. Beskadigede ladeaggregater, kabler og

stik øger risikoen for elektrisk stød.

 Anvend ikke ladeaggregatet på let brændbar under-

grund (f.eks. papir, tekstiler osv.) eller i brændbare

omgivelser. Pas på! Ladeaggregatet bliver varmt under

opladningen. Brandfare!

 Undlad at tildække laderens udluftningsåbninger. El-

lers kan laderen blive overophedet og ikke længere funge-

re korrekt.

 Øget elektrisk sikkerhed opnås ved at bruge en FI-kontakt

(HFI-relæ) med en max. brydestrøm på 30 mA. Kontrollér

altid FI-kontakten før brug.

Vedligeholdelse

 Tag akkuen ud, før haveværktøjet indstilles eller ren-

gøres eller stilles fra et sted, hvor det er uden opsyn i et

vist stykke tid.Brug altid havehandsker, hvis du håndte-

rer eller arbejder i nærheden af skarpe knive.

 Kontroller haveværktøjet og erstat for en sikkerheds skyld

slidte eller beskadigede dele.

 Kontroller, at alle møtrikker, bolte og skruer sidder rigtigt,

så haveværktøjets arbejdstilstand er sikret.

 Sørg for kun at montere reservedele, der er godkendt af

Bosch.

 Smør altid knivbjælken med servicespray, før den ta-

ges i brug, og før den lægges til opbevaring.

Symboler

De efterfølgende symboler er af betydning for at kunne læse

og forstå driftsvejledningen. Læg mærke til symbolerne og

overhold deres betydning. En rigtig forståelse af symbolerne

er med til at sikre en god og sikker brug af elværktøjet.

Beregnet anvendelse

Produkt er beregnet til at blive brugt i husholdningen, til at

klippe og studse hække og buske i større højder, mens bruge-

ren står på jorden. Værktøjet er ikke beregnet til at blive

brugt, når brugeren står på en stige eller trin. Værktøjet er ik-

ke konstrueret til at slå græs og kan ikke bruges som græsslå-

maskine. Værktøjet er ikke beregnet til professionel og indu-

striel brug.

Leveringsomfang (se figur B)

Tag maskinen forsigtigt ud af emballagen. Kontrollér, at dele-

ne er fri for mangler:

– Hoved på hækkeklipper

– Teleskopgreb

– Akku**

– Ladeaggregat**

– Bærerem

– Knivbeskyttelse

– Betjeningsvejledning

Hvis nogle dele mangler eller er beskadigede, bedes du kon-

takte den forhandler, hvor du har købt haveværktøjet.

** landespecifik

Illustrerede komponenter (se Fig. A)

Nummereringen af de illustrerede komponenter refererer til

illustrationen af værktøjet på illustrationssiden 320.

1 Knivbjælke

2 Indstillingstaster til svinghovedet

3 Forbindelsesstykke

4 Teleskoprør

5 Teleskop-højdeindstilling

6 Forreste håndgreb

7 Bæreremssløjfe på det forreste håndgreb

8 Bærerem

9 Bæreremssløjfe på det bageste håndgreb

10 Låseknap

11 Bageste håndgreb (Isolerede gribeflader)

12 Start-stop-kontakt

13 Akku

14 Akku-udløserknap

15 Krog til bæreremssløjfe, forreste håndgreb

16 Krog til bæreremssløjfe, bageste håndgreb

Tilbehør, som er illustreret og beskrevet i brugsanvisningen, er ik-

ke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores

tilbehørsprogram.

Symbol Betydning

Reaktionsretning

Bevægelsesretning

Start

Stop

Tilbehør

Symbol Betydning

OBJ_BUCH-3148-001.book Page 78 Thursday, September 28, 2017 10:53 AM

Dansk | 79

Bosch Power Tools F 016 L81 577 | (28.9.17)

Tekniske data

Støj-/vibrationsinformation

Støjemissionsværdier bestemt iht. EN 60335-1.

Maskinens A-vægtede støjniveau er typisk:

Lydtryksniveau 72 dB(A); lydeffektniveau 86 dB(A). Usik-

kerhed K=4 dB.

Samlede vibrationsværdier a

(vektorsum for tre retninger)

og usikkerhed K beregnet iht. EN 60335-1:

=1,1m/s

, K=1,5 m/s

Det svingningsniveau, der er angivet i nærværende instruktio-

ner, er blevet målt iht. en standardiseret måleproces i

EN 60335, og kan bruges til at sammenligne el-værktøjer. Det

er også egnet til en foreløbig vurdering af svingningsbelast-

ningen.

Det angivede svingningsniveau repræsenterer de væsentlige

anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes

til andre formål, med forskellige tilbehørsdele, med afvigende

indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving-

ningsniveauet afvige. Dette kan føre til en betydelig forøgelse

af svingningsbelastningen i hele arbejdstidsrummet.

Til en nøjagtig vurdering af svingningsbelastningen bør der

også tages højde for de tider, i hvilke værktøjet er slukket eller

godt nok kører, men rent faktisk ikke anvendes. Dette kan fø-

re til en betydelig reduktion af svingningsbelastningen i hele

arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el-værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Montering og drift

Akku-telekop-hækkeklipper UniversalHedge-

Pole 18

Typenummer

3 600 HB3 0..

Slagantal ubelastet

min

-1

2200

Sværdlængde

mm 430

Tandåbning

mm 16

Højdeindstilling

m 2,1–2,6

Svinghoved, 10 positioner

° 135

Vægt svarer til EPTA-

Procedure 01:2014

kg 3,6

Serienummer

Se serienummer (type-

skilt) på haveværktøjet

tilladt omgivelsestemperatur

–under ladning og under

drift

– under opbevaring

°C

0... +45

-20...+50

Akku

Li-Ion

Typenummer

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nominel spænding

V= 18

Kapacitet

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Antal akkuceller

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Ladeaggregat

AL 1830 CV

Typenummer

2 607 ...

... 225 965

... 225 967

... 225 969

Ladestrøm

A3,0

Ladetid (tom akku)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Vægt svarer til EPTA-

Procedure 01:2014

kg 0,40

Beskyttelsesklasse

/ II

Ladeaggregat AL 1815 CV

Typenummer

2 607 ...

... 226 077

... 226 079

... 226 081

Ladestrøm

A1,5

Ladetid (tom akku)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Vægt svarer til EPTA-

Procedure 01:2014

kg 0,38

Beskyttelsesklasse

/ II

Handlingsmål Fig. Side

Illustrerede komponenter

A 320

Leveringsomfang

B 321

Produkt samles

C 321

Akku sættes i

D 321

Akku-telekop-hækkeklipper UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 79 Thursday, September 28, 2017 10:53 AM

80 | Dansk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Ibrugtagning

For din egen sikkerheds skyld

 Tag akkuen ud af værktøjet, før der arbejdes på det

(f.eks. vedligeholdelse, værktøjsskift osv.) samt før

det transporteres og lægges til opbevaring. Fare for

kvæstelser, hvis start/stopkontakten betjenes utilsigtet

med låseknappen.

 Når hækkeklipperen slukkes, bevæger knivene sig i

endnu et par sekunder.

 Berør ikke knive, som bevæger sig.

 Betjen kun kontakterne, hvis akkuen er skubbet helt

ind.

Akku sættes i/tages ud (se Fig. D+K)

Bemærk: Anvendes ikke egnede akkuer, kan dette føre til fejl-

funktioner eller til beskadigelse af produktet.

Sæt den opladte akku 13 ind i teleskopgrebet. Sikr, at akkuen

er sat rigtigt i.

Akkuen 13 tages ud af værktøjet ved at trykke på akku-udlø-

sertasten 14 og trække akkuen fremad henimod knivbjælken.

Opladning af akku

 Anvend ikke noget andet ladeaggregat. Det medlevere-

de ladeaggregat er afstemt i forhold til den Li-ion-akku, der

er monteret i haveværktøjet.

 Kontrollér netspændingen! Strømkildens spænding skal

stemme overens med angivelserne på ladeaggregatets ty-

peskilt. Ladeaggregater til 230 V kan også tilsluttes 220 V.

Akkuen er udstyret med en temperaturovervågning, som kun

tillader en ladning i et temperaturområde mellem 0 °C og

45 °C. Derved opnås en høj levetid for akkuen.

Bemærk: Akkuen er til dels oplades ved udleveringen. For at

sikre at akkuen fungerer 100 % oplades akkuen helt før første

ibrugtagning.

Li-ion-akkuen kan oplades til enhver tid, uden at levetiden for-

kortes. En afbrydelse af opladningen beskadiger ikke akkuen.

Li-ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladet, slukkes haveredskabet

med en beskyttelseskontakt: Haveredskabet arbejder ikke

mere.

Tryk efter automatisk slukning af have-

værktøjet ikke mere på start-stop-kontak-

ten. Akkuen kan blive beskadiget.

Læs og overhold henvisningerne mht. bortskaffelse af batteri-

et.

Opladning

Opladningen starter, så snart netstikket netstikket til ladeag-

gregatet stættes i stikdåsen og akkuen placeres i ladeskak-

ten.

Den intelligente ladeproces gør, at akkumulatorens ladetil-

stand automatisk erkendes og lades med den mest velegnede

ladestrøm, afhængigt af akkumulatorens temperatur og

spænding.

Derved skånes akkumulatoren og er altid opladet 100 %, når

den opbevares i ladeaggregatet.

Betydning af de forskellige displayelementer

(AL 1830 CV)

Den grønne batteri-ladevisning blinker (hurtigt)

Hurtigopladningen angives ved at den grønne

batteri-ladetilstandsvisning blinker hurtigt.

Bemærk: Hurtigopladningen er kun mulig, hvis akkumulato-

rens temperatur er i det tilladte ladetemperaturområde, se af-

snit „Tekniske data“.

Den grønne batteri-ladevisning blinker (lang-

somt)

Hvis batteriet er ladet 80 % op, blinker den

grønne batteri-ladevisning langsomt.

Batteriet kan tages ud og bruges med det samme.

Konstant grøn akku-kontrollampe

Når den grønne akku-kontrollampe lyser kon-

stant, er akkuen helt opladet.

Er akkuen ikke sat i, betyder et konstant lys i akku-kontrol-

lampen , at netstikket er sat i stikdåsen og ladeaggregatet er

klart.

Konstant lys rød akku-kontrollampe

Når den røde akku-kontrollampe lyser kon-

stant, er akkuens temperatur uden for det til-

ladte ladetemperaturområde, se afsnit „Tekniske data“. Så

snart det tilladte temperaturområde er nået, kobler ladeag-

gregatet automatisk om til hurtigopladning.

Blinklys rød akku-kontrollampe

Når den røde akku-kontrollampe blinker, er

der en fejl i ladeprocessen, se afsnit „Fejl – År-

sager og afhjælpning“.

Bærerem fastgøres

E 322

Teleskophøjde indstilles

F 322

Knivbeskyttelse fjernes

Knivbjælke smøres

G 323

Svinghoved indstilles

H 323

Tænd/sluk

I 324

Arbejdsanvisninger

J 324–325

Akku tages ud

K 326

Vedligeholdelse og opbevaring af

produktet

L 326

Valg af tilbehør

327

Handlingsmål Fig. Side

PAS PÅ

OBJ_BUCH-3148-001.book Page 80 Thursday, September 28, 2017 10:53 AM

Dansk | 81

Bosch Power Tools F 016 L81 577 | (28.9.17)

Betydning af de forskellige displayelementer

(AL 1815 CV)

Blinklys akku-kontrollampe

Opladningen signaliseres ved at akku-kontrol-

lampen blinker.

Konstant lys akku-kontrollampe

Lyser akku-kontrollampen varigt, betyder det,

at akkuen er helt opladet eller at akkuens tem-

peratur er uden for det tilladte ladetemperatur-

område og derfor ikke kan lades. Så snart det tilladte tempe-

raturområde er nået, lades akkuen.

Er akkuen ikke sat i, betyder et konstant lys i akku-kontrol-

lampen , at netstikket er sat i stikdåsen og ladeaggregatet er

klart.

Fejl – Årsager og afhjælpning

Tips vedr. opladning

Ladeaggregatet kan blive varmt, hvis det oplades hele tiden

eller en opladningscyklus følger den næste uden afbrydelser.

Dette skyldes dog ingen teknisk defekt på ladeaggregatet.

Når driftstiden pr. opladning forkortes væsentligt, er det tegn

på, at akkuerne er slidt op og skal udskiftes.

Montering

 Tag akkuen ud af værktøjet, før der arbejdes på det

(f.eks. vedligeholdelse, værktøjsskift osv.) samt før

det transporteres og lægges til opbevaring. Fare for

kvæstelser, hvis start/stopkontakten betjenes utilsigtet

med låseknappen.

Produkt samles (se Fig. C+E)

Forbind hovedet på hækkeklipperen og teleskopgrebet, så

kanterne flugter, og sikr disse ved at dreje forbindelsesstyk-

ket 3. Sikr, at begge dele er monteret og fastlåst korrekt.

Fastgør bæreremmen 8 på bæreremssløjferne 7/9 til hånd-

grebene. Vær opmærksom på, at bæreremmen har to kroge i

forskellig størrelse. Sikr, at den store krog 16 fastgøres til bæ-

reremssløjfen på det bageste håndgreb 9 og den lille krog 15

fastgøres til bæreremssløjfen på det forreste håndgreb 7.

Fjern knivbeskyttelsen.

Teleskophøjde indstilles (se Fig. F)

Løsn teleskop-højdeindstillingen 5 ved at dreje på den, indstil

teleskoprøret 4 på den ønskede længde og drej teleskop-

højdeindstillingen 5 fast igen.

Teleskoprøret 4 kan indstilles på en længde fra 2,1 m til

2,60 m, så det passer til det enkelte arbejde og hækkens høj-

de.

Svinghoved indstilles (se Fig. H)

Tryk samtidigt på de to indstillingstaster 2, stil svinghovedet i

den ønskede position ved at bevæge hovedet på hækkeklip-

peren op eller ned, slip indstillingstasterne 2 og sikr, at hove-

det på hækkeklipperen er fastlåst korrekt.

Svinghovedet kan fastlåses i 10 forskellige positioner.

Drift

Tænd/sluk (se Fig. I)

Produktet tændes ved først at trykke på låseknappen 10 og

så på start/stopkontakten 12. Hold start/stopkontakten ned-

trykket, når produktet kører. Er værktøjet slukket, kan låse-

knappen slippes.

Hvis du vil slukke el-værktøjet, skal du slippe tænd/sluk-

knappen 12.

For at spare på energien bør du kun tænde for el-værktøjet,

når du bruger det.

Li-Ion-akkuen er beskyttet mod afladning med „Electronic Cell

Protection (ECP)“. Er akkuen afladt, slukkes el-værktøjet med

en beskyttelseskontakt: Produktet arbejder ikke mere.

Arbejdsanvisninger (se Fig. J)

Anti-blokerings-mekanisme

Dette værktøj er udstyret med et anti-blokerings-system som

en hjælp for dig. Rammer skærekniven hårdt materiale, øges

motorens belastning. Den intelligente mikroelektronik identi-

ficerer overbelastningen og reverserer motorens kobling flere

gange, så skærekniven ikke blokerer og for at gennemskære

materialet.

Denne hørbare omkobling varer op til 3 s.

Efter gennemskæringen arbejder værktøjet videre i normal til-

stand, eller skærekniven bliver automatisk stående i åbnet til-

stand, hvis den overbelastede situation forbliver uændret

(f.eks. hvis et stykke metalhegn tilfældigt blokerer haveværk-

tøjet).

Årsag Afhjælpning

Akku-kontrollampe lyser hele tiden

Rød akku-kontrollampe blinker

Opladning er ikke mulig

Akkuen er ikke (korrekt) pla-

ceret

Placer akkuen korrekt på la-

deren

Akkukontakter er snavset Rengør akkukontakter;

f.eks. ved at sætte akkuen i

og tage den ud flere gange

eller erstatte den

Akku defekt Skift akkuen

Akku-kontrollamper hhv. lyser ikke

Ladeaggregatets netstik er

ikke sat (rigtigt) i

Sæt netstikket (helt) ind i

stikdåsen

Stikdåse, netkabel eller

ladeaggregat er defekt

Kontrollér netspændingen,

lad evt. ladeaggregatet blive

kontrolleret af en autoriseret

servicecenter for Bosch-

el-værktøj

OBJ_BUCH-3148-001.book Page 81 Thursday, September 28, 2017 10:53 AM

82 | Dansk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Fejlsøgning

Efterfølgende tabel indeholder fejlsymptomer, den mulige årsag samt den korrekte afhjælpning, hvis haveværktøjet ikke funge-

rer som det skal. Hvis du ikke kan finde/løse problemet hermed, bedes du kontakte serviceforhandleren.

 Pas på: Sluk for haveværktøjet og tag akkuen ud, før du begynder at lede efter fejlen.

Symptom Mulig årsag Afhjælpning

For lille snitvarighed pr.

akku-opladning

For meget friktion på grund af manglende smø-

ring

Sprøjt ind med smøreolie (1 609 200 399)

Kniv skal renses Rengør kniven

Dårlig skæreteknik se „Arbejdsforskrifter“

Akkuen er ikke helt opladet Oplad akkuen, se også „Forskrifter mht. oplad-

ning“

Akku-temperaturkontrol er udløst Lad akku afkøle og start den igen

Knivene bevæger sig lang-

somt eller anti-blokerings-

mekanismen fungerer ikke

Akkuen er afladt Lad akku afkøle og start den igen

Akku er opbevaret uden for det tilladte tempe-

raturområde

Få akkuen opvarmet til stuetemperatur (i det til-

ladte akku-temperaturområde fra 0 –45 °C)

Hækkeklipper arbejder ik-

Akkuen er afladt Oplad akkuen, se også „Forskrifter mht. oplad-

ning“

Startspær er ikke fastlåst rigtigt se „Ibrugtagning“

Hækkeklipper arbejder

med afbrydelser

Motorens drejeretning skifter hele tiden og

stopper efter ca. 3 s

se „Arbejdsanvisninger“ (anti-blokerings-meka-

nisme)

Haveværktøjets indvendige ledninger er beska-

diget

Kontakt dit Bosch servicecenter

Start-stop-kontakten er defekt Kontakt dit Bosch servicecenter

Motor går, knive bevæger

sig ikke

Intern fejl Kontakt dit Bosch servicecenter

Knive bliver varme For meget friktion på grund af manglende smø-

ring

Sprøjt ind med smøreolie (1 609 200 399)

Knive er sløve Kontakt dit Bosch servicecenter

Knive har hakker Kontakt dit Bosch servicecenter

Kniven bevæger sig ikke Akkuen er afladt Oplad akkuen, se også „Forskrifter mht. oplad-

ning“

Haveværktøj defekt Kontakt dit Bosch servicecenter

For stor vibration/støj Haveværktøj defekt Kontakt dit Bosch servicecenter

Rød akku-ladeindikator

blinker

Opladning er ikke mulig

Akku er ikke sat (rigtigt) i Sæt akku korrekt på ladeaggregat

Akkukontakter er snavset Rengør akkukontakter; f.eks. ved at sætte akku-

en i og tage den ud flere gange eller erstatte den

Akku defekt Skift akkuen

Akku-ladeindikatorer ly-

ser ikke

Ladeaggregatets netstik er ikke sat (rigtigt) i Sæt netstikket (helt) ind i stikdåsen

Stikdåse, netkabel eller ladeaggregat er defekt Kontrollér netspændingen, lad evt. ladeaggre-

gatet blive kontrolleret af en autoriseret ser-

vicecenter for Bosch-el-værktøj

OBJ_BUCH-3148-001.book Page 82 Thursday, September 28, 2017 10:53 AM

Svenska | 83

Bosch Power Tools F 016 L81 577 | (28.9.17)

Vedligeholdelse, opbevaring og trans-

port (se Fig. K + L)

 Tag akkuen ud af værktøjet, før der arbejdes på det

(f.eks. vedligeholdelse, værktøjsskift osv.) samt før

det transporteres og lægges til opbevaring. Fare for

kvæstelser, hvis start/stopkontakten betjenes utilsigtet

med låseknappen.

Kniv vedligeholdelse

Smør skærekniven før og efter brug med det anbefalede smø-

respray.

Opbevaring og transport

Tag akkuen ud af akku-teleskop-hækkeklipperen og montér

knivbeskyttelsen, før den lægges til opbevaring og transpor-

teres.

Kundeservice og brugerrådgivning

www.bosch-garden.com

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Dansk

Bosch Service Center

Telegrafvej 3

2750 Ballerup

På www.bosch-pt.dk kan der online bestilles reservedele eller

oprettes en reparations ordre.

Tlf. Service Center: 44898855

Fax: 44898755

E-Mail: vaer[email protected]ch.com

Transport

De indeholdte Li-Ion-akkuer overholder bestemmelserne om

farligt gods. Akkuerne kan transporteres af brugeren på of-

fentlig vej uden yderligere pålæg.

Ved forsendelse gennem tredjemand (f.eks.: lufttransport el-

ler spedition) skal særlige krav vedr. emballage og mærkning

overholdes. Her skal man kontakte en faregodsekspert, før

forsendelsesstykket forberedes.

Send kun akkuer, hvis huset er ubeskadiget. Tilklæb åbne

kontakter og indpak akkuen på en sådan måde, at den ikke

kan bevæge sig i emballagen.

Følg venligst også eventuelle, videreførende, nationale for-

skrifter.

Bortskaffelse

El-værktøj, akku, tilbehør og emballage skal genbru-

ges på en miljøvenlig måde.

Smid ikke el-værktøj og akkuer/batterier ud sam-

men med det almindelige husholdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret elek-

troværktøj og iht. det europæiske direktiv 2006/66/EF skal

defekte eller opbrugte akkuer/batterier indsamles separat og

genbruges iht. gældende miljøforskrifter.

Akkuer/batterier:

Li-Ion:

Læs og overhold henvisningerne i afsnit „Transport“, side 84.

Ret til ændringer forbeholdes.

Svenska

Säkerhetsanvisningar

Förklaring till bildsymbolerna

Allmän varning för riskmoment.

Läs noga igenom bruksanvisningen.

Använd inte trädgårdsredskapet i regn och utsätt

det inte heller för regn.

Se till att personer som står i närheten inte skadas

av föremål som eventuellt slungas ut.

Varning: Håll ett betryggande avstånd från träd-

gårdsredskapet när det är igång.

Använd alltid handskar och skyddsglasögon. Vi rekom-

menderar ytterligare skyddsutrustning som t.ex. halkfria

skyddsskor och en skyddshjälm. Lämplig skyddsutrustning

minskar risken för kroppsskada som kan orsakas av nedfal-

lande grenar och om skärkniven oavsiktlig berörs.

Berör aldrig ström- eller telefonka-

blar. Ledningarna har en hög spän-

ning. Akut risk finns för elstöt. Håll ett

avstånd på minst 10 m.

Varning: I närheten befintliga personer skall hållas på betryg-

gande avstånd från trädgårdsredskapet när det arbetar.

OBJ_BUCH-3148-001.book Page 83 Thursday, September 28, 2017 10:53 AM

84 | Svenska

F 016 L81 577 | (28.9.17) Bosch Power Tools

Allmänna säkerhetsanvisningar för

elverktyg

Läs alla säkerhetsvarningar, instruktio-

ner, illustrationer och specifikationer

som ingår med detta elverktyg. Fel som uppstår till följd av

att instruktionerna nedan inte följts kan orsaka elstöt, brand

och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida hän-

visning.

Termen ”elverktyg” i varningarna hänvisar till ditt nätdrivna

elverktyg (med nätsladd) eller batteridrivna (trådlösa) elverk-

tyg.

Arbetsplatssäkerhet

 Håll arbetsplatsen ren och väl belyst. Oordning på

arbetsplatsen och dåligt belyst arbetsområde kan leda till

olyckor.

 Använd inte elverktyget i explosionsfarlig omgivning

med brandfarliga vätskor, gaser eller damm. Elverkty-

gen alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t. ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att

dra stickproppen ur vägguttaget. Håll nätsladden på

avstånd från värme, olja, skarpa kanter och rörliga

maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom-

husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du

är trött eller om du är påverkad av droger, alkohol eller

mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

 Bär alltid personlig skyddsutrustning och skyddsglas-

ögon. Användning av personlig skyddsutrustning som

t.ex. dammfiltermask, halkfria säkerhetsskor, skydds-

hjälm och hörselskydd reducerar alltefter elverktygets typ

och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop-

pen till vägguttaget och/eller ansluter/tar bort batte-

riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat

elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret och kläderna på avstånd

från de rörliga delarna. Löst hängande kläder, långt hår

och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade

och används på korrekt sätt. Användning av dammutsug-

ning minskar de risker damm orsakar.

 Låt inte vanan att ofta använda verktygen göra att du

blir slarvig och ignorerar verktygets säkerhetsprinci-

per. En vårdslös åtgärd kan leda till allvarlig personskada

inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet, om det kan tas ut ur elverktyget, innan inställ-

ningar utförs, tillbehörsdelar byts ut eller elverktyget

lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkopp-

ling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna

med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Underhåll elverktyg och tillbehör omsorgsfullt. Kon-

trollera att rörliga komponenter fungerar felfritt och

inte kärvar, att komponenter inte brustit eller skadats;

orsaker som kan leda till att elverktygets funktioner

påverkas menligt. Låt skadade delar repareras innan

elverktyget tas i bruk. Många olyckor orsakas av dåligt

skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm

och går lättare att styra.

VARNING

OBJ_BUCH-3148-001.book Page 84 Thursday, September 28, 2017 10:53 AM

Svenska | 85

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren

och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

 Håll handtag och greppytor torra, rena och fria från olja

och fett. Hala handtag och greppytor ger ingen säker han-

tering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladd-

lösa elverktyg

 Ladda batterierna endast i de laddare som tillverkaren

rekommenderat. Om en laddare som är avsedd för en viss

typ av batterier används för andra batterityper finns risk

för brand.

 Använd endast batterier som är avsedda för aktuellt

elverktyg. Används andra batterier finns risk för kropps-

skada och brand.

 Håll gem, mynt, nycklar, spikar, skruvar och andra små

metallföremål på avstånd från reservbatterier för att

undvika en bygling av kontakterna. En kortslutning av

batteriets kontakter kan leda till brännskador eller brand.

 Om batteriet används på fel sätt finns risk för att

vätska rinner ur batteriet. Undvik kontakt med väts-

kan. Vid oavsiktlig kontakt spola med vatten. Om

vätska kommer i kontakt med ögonen uppsök dess-

utom läkare. Batterivätskan kan medföra hudirritation

och brännskada.

 Använd inte batteriet eller verktyg som är skadade

eller modifierade. Skadade eller modifierade batterier

kan bete sig oväntat vilket leder till brand, explosion eller

risk för personskador.

 Du ska inte exponera ett batteri eller verktyg för brand

eller för hög temperatur. Exponering för brand eller tem-

peraturer över 130 °C kan leda till explosion.

 Följ alla laddningsinstruktioner och ladda inte batte-

riet eller verktyget utanför det temperaturomfång som

specificeras i instruktionerna. En olämplig laddning eller

en laddning vid en temperatur som ligger utanför det spe-

cificerade området kan skada batteriet och öka brandris-

ken.

Service

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

 Utför aldrig service på skadade batterier. Service på

batterier får endast utföras av tillverkaren eller auktorise-

rade tjänsteleverantörer.

Säkerhetsanvisningar för häcksaxar

 Håll alla kroppsdelar på betryggande avstånd från

knivsvärdet. Försök inte ta bort klippt material eller

hålla i material som klipps när knivsvärdet är inkopp-

lat. Kontrollera att strömställaren är frånslagen och

batteriet avlägsnat när inklämt material ska tas bort.

När du arbetar med häcksaxen kan även en kort ouppmärk-

samhet leda till allvarliga kroppsskador.

 Håll i elverktyget endast i de isolerade greppytorna

(huvudhandtag 11, främre handtag 6 eller förstorat

greppområde 8), skärkniven kan träffa dolda strömled-

ningar. Skärknivens kontakt med en spänningsförande

ledning kan sätta elverktygets metalldelar under spänning

och leda till elstöt.

 Håll tag i elverktyget endast på isolerade greppytor då

risk finns att knivarna kommer i kontakt med dolda

strömledningar. Knivens kontakt med en spänningsfö-

rande ledning kan sätta redskapets metalldelar under

spänning och leda till elstöt.

 Bär häcksaxen i handtaget med stillastående kniv. För

transport och lagring av häcksaxen ska skyddet vara

påsatt. En omsorgsfull hantering av trädgårdsredskapet

minskar risken för kroppsskada som kniv kan orsaka.

 Kontrollera att alla skyddsanordningar och handtag är

monterade innan elverktyget används. Använd aldrig

ett ofullständigt monterat redskap eller ett redskap som på

otillåtet sätt modifierats.

Extra säkerhetsanvisningar

 Låt aldrig barn, personer med begränsad fysisk, sensorisk

eller psykisk förmåga eller erfarenhet och/eller bristande

kunskap och/eller personer som inte är bekanta med

dessa instruktioner använda trädgårdsredskapet. Natio-

nella föreskrifter begränsar eventuellt tillåten ålder för

användning.

 Barn bör övervakas för att säkerställa att de inte leker med

trädgårdsredskapet.

 Håll i elverktyget med båda händerna under arbetet

och se till att du står stadigt. Elverktyget kan styras säk-

rare med två händer.

 Bär alltid elverktyget så att knivskäret är vågrätt.

 Vänta tills elverktyget stannat helt innan du lägger bort

det.

 När trädgårdsredskapet används får inga andra personer

eller djur uppehålla sig inom en omkrets på 3 m. Operatö-

ren ansvarar för främmande person.

 Använd aldrig häcksaxen när personer, speciellt då barn

eller husdjur, uppehåller sig i närheten.

 Användaren eller ägaren ansvarar för olyckor och skador

som drabbar andra människor eller deras egendom.

 Grip aldrig tag i häcksaxens knivsvärd.

 Innan du startar granska noga häcken och plocka bort stål-

trådar och andra främmande föremål.

 Kontrollera innan arbetet påbörjas att knivarna, knivskru-

varna och andra komponenter i knivverket inte är slitna

eller skadade. Arbeta aldrig med skadat eller kraftigt ned-

slitet knivverk.

 Gör dig förtrogen med häcksaxens hantering för att i nöd-

fall genast kunna stoppa den.

 Använd häcksaxen endast i dagsljus eller vid god belys-

ning.

 Kontrollera före användning av häcksaxen att alla medleve-

rerade handtag och all skyddsutrustning monterats.

OBJ_BUCH-3148-001.book Page 85 Thursday, September 28, 2017 10:53 AM

86 | Svenska

F 016 L81 577 | (28.9.17) Bosch Power Tools

Använd aldrig en ofullständigt monterad häcksax eller en

häcksax som på otillåtet sätt modifierats.

 Håll aldrig tag i häcksaxens skyddsanordning.

 Kontrollera alltid vid användning av häcksaxen att du står

stadigt och håller balansen. Använd inte elverktyget från

trappor eller stege.

 Var medveten om omgivningen och var beredd på faromo-

ment som du eventuellt inte kan höra under klippning av

häcken.

 Granska att alla muttrar, bultar och skruvar sitter stadigt

fast, detta garanterar att häcksaxens tillförlitlighet upp-

rätthålls.

 Förvara häcksaxen på ett torrt, låst ställe utom räckhåll för

barn.

 Av säkerhetsskäl ska slitna eller skadade delar bytas ut.

 Försök inte reparera trädgårdsredskapet om du inte har

den utbildning som krävs för arbetet.

 Kontrollera att reservdelarna är av Bosch-fabrikat.

Anvisningar för korrekt hantering av batterimo-

dulen

 Kontrollera att trädgårdsredskapet är frånkopplat

innan batteriet sätts in. Sätt inte in batteriet i ett inkopp-

lat trädgårdsredskap detta kan leda till olyckor.

 Använd endast Bosch batterier som är avsedda för

trädgårdsredskapet. Om andra batterier används, finns

risk för kroppsskada och brand.

 Öppna inte batteriet. Detta kan leda till kortslutning.

Skydda batteriet mot hög värme som t. ex.

längre solbestrålning, eld, vatten och fukt.

Explosionsrisk föreligger.

 I skadat eller felanvänt batteri kan ångor uppstå. Tillför

friskluft och uppsök läkare vid åkommor. Ångorna kan

leda till irritation i andningsvägarna.

 Använd batteriet endast för produkter från Bosch. På

så sätt skyddas batteriet mot farlig överbelastning.

 Batteriet kan skadas av vassa föremål som t. ex. spikar

eller skruvmejslar eller på grund av yttre påverkan. En

intern kortslutning kan uppstå och rök, explosion eller

överhettning kan förekomma hos batteriet.

 Kortslut inte batterimodulen. Explosionsrisk föreligger.

 Skydda batterimodulen mot fukt och vatten.

 Batterimodulen får endast lagras inom ett temperaturom-

råde mellan –20 °C och 50 °C. Låt därför inte batterimo-

dulen t. ex. på sommaren ligga kvar i bilen.

 Rengör vid tillfälle batterimodulens ventilationsöppningar

med en mjuk, ren och torr pensel.

Säkerhetsanvisningar för laddare

Läs noga igenom

alla säkerhetsan-

visningar och

instruktioner. Fel som uppstår till följd

av att säkerhetsanvisningarna och

instruktionerna inte följts kan orsaka

elstöt, brand och/eller allvarliga per-

sonskador.

Ta väl vara på säkerhetsanvisning-

arna.

Använd laddaren endast om du är för-

trogen med dess funktioner och utan

inskränkning behärskar hanteringen

eller om du fått de anvisningar för

manövrering som krävs.

Låt aldrig barn, personer med

begränsad fysisk, sensorisk eller psy-

kisk förmåga eller erfarenhet

och/eller bristande kunskap och/eller

personer som inte är bekanta med

dessa instruktioner använda träd-

gårdsredskapet. Nationella föreskrif-

ter begränsar eventuellt tillåten ålder

för användning.

Håll barn under uppsikt. Därvid

säkerställs att barn inte leker med

elverktyget.

Ladda bara uppladdningsbara

Bosch li-jon-batterier från en kapa-

citet på 1,5 Ah (från 3 battericel-

ler). Batterispänningen måste

passa till laddarens spänning.

Ladda inga engångsbatterier.

Annars föreligger brand- och explo-

sionsrisk.

Skydda laddaren mot regn och väta. Tränger

vatten in i laddaren ökar risken för elektrisk stöt.

 Ladda endast lithiumjonbatterier från Bosch. Batteri-

spänningen måste passa till laddarens spänning.

Annars föreligger brand- och explosionsrisk.

 Håll laddaren ren. Förorening kan leda till elektrisk stöt.

 Kontrollera laddare, kabel och stickkontakt före varje

användning. En skadad laddare får inte användas. Du

får själv aldrig öppna laddaren, låt den repareras av

kvalificerad fackman och endast med originalreserv-

OBJ_BUCH-3148-001.book Page 86 Thursday, September 28, 2017 10:53 AM

Svenska | 87

Bosch Power Tools F 016 L81 577 | (28.9.17)

delar. Skadade laddare, ledningar eller stickkontakter

ökar risken för elektrisk stöt.

 Använd inte laddaren på lättantändligt underlag (t. ex.

papper, textilier mm) resp. i brännbar omgivning. Vid

laddningen värms laddaren upp vilket kan medföra brand-

risk.

 Täck inte över laddarens ventilationsöppningar. Ladda-

ren kan i annat fall överhettas och fungerar då inte längre

korrekt.

 För förbättrad elektrisk säkerhet rekommenderas använd-

ning av en jordfelsbrytare med en max. utlösningsström på

30 mA. Testa alltid din jordfelsbrytare före användning.

Service

 Ta bort batterierna innan inställnings- eller rengörings-

arbeten utförs på trädgårdsredskapet eller när träd-

gårdsredskapet är utan uppsikt en längre tid.Använd

alltid trädgårdshandskar när åtgärder krävs i närheten av

skarpa knivar.

 Kontrollera trädgårdsredskapet och byt av säkerhetsskäl

ut förslitna och skadade delar.

 Granska att alla muttrar, bultar och skruvar sitter stadigt

fast; detta garanterar att trädgårdsredskapets tillförlitlig-

het upprätthålls.

 Kontrollera att reservdelarna är av Bosch-fabrikat.

 Smörj knivsvärdet med servicesprej innan du använder

trädgårdsredskapet.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå

bruksanvisningen. Lägg symbolerna och deras betydelse på

minnet. Korrekt tolkning av symbolerna hjälper till att bättre

och säkrare använda elverktyget.

Ändamålsenlig användning

Elverktyget är avsett för hemmabruk, för klippning och

stympning av häckar och buskar på större höjd, medan använ-

daren står på marken. Elverktyget är inte avsett för använd-

ning från stege eller trappor. Elredskapet är inte avsett för

klippning av gräs och kan inte användas som grästrimmer.

Elverktyget är inte avsett för yrkesmässig eller industriell

användning.

Leveransen omfattar (se bild B)

Plocka försiktigt upp elredskapet ur förpackningen och kon-

trollera att följande delar finns med:

–Häcksaxhuvud

– Teleskophandtag

– Sekundärbatteri**

–Laddare**

–Bärrem

–Svärdskydd

–Bruksanvisning

Om delar saknas eller om de är skadade, ta genast kontakt

med återförsäljaren.

** landsspecifik

Illustrerade komponenter (se bild A)

Numreringen av de avbildade komponenterna hänvisar till

illustration av elredskapet på grafiksidan 320.

1 Knivsvärd

2 Svänghuvudets inställningsknappar

3 Förbindelsestycke

4 Teleskoprör

5 Teleskophöjdinställning

6 Främre handtag

7 Bärremmens ögla på främre handtaget

8 Bärrem

9 Bärremmens ögla på bakre handtaget

10 Låsknapp

11 Bakre handtag Isolerade greppytor

12 Omkopplare Till/Från

13 Batteri

14 Batteriets upplåsningsknapp

15 Hake för bärremmens ögla främre handtaget

16 Hake för bärremmens ögla bakre handtaget

I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i

standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbe-

hör som finns.

Tekniska data

Symbol Betydelse

Reaktionsriktning

Rörelseriktning

Inkoppling

Urkoppling

Tillbehör

Sladdlös teleskophäcksax UniversalHedge-

Pole 18

Produktnummer

3 600 HB3 0..

Slagfrekvens på tomgång

min

-1

2200

Svärdlängd

mm 430

Knivavstånd

mm 16

Höjdinställning

m 2,1–2,6

Svänghuvud, 10 lägen

° 135

Vikt enligt EPTA-Procedure

01:2014

kg 3,6

OBJ_BUCH-3148-001.book Page 87 Thursday, September 28, 2017 10:53 AM

88 | Svenska

F 016 L81 577 | (28.9.17) Bosch Power Tools

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60335-1.

Redskapets A-vägda ljudnivå uppnår i typiska fall: Ljudtrycks-

nivå 72 dB(A); ljudeffektnivå 86 dB(A). Onoggrannhet

K=4dB.

Totala vibrationsemissionsvärden a

(vektorsumma ur tre

riktningar) och onoggrannhet K framtaget enligt EN 60335-1:

=1,1m/s

, K=1,5 m/s

Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i

EN 60335 och kan användas vid jämförelse av olika elverk-

tyg. Mätmetoden är även lämplig för preliminär bedömning av

vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga

användningen av elverktyget. Om däremot elverktyget

används för andra ändamål, med olika tillbehör, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

nivån avvika. Härvid kan vibrationsbelastningen under

arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även

de tider beaktas när elverktyget är frånkopplat eller är igång,

men inte används. Detta reducerar tydligt vibrationsbelast-

ningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t. ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

av arbetsförloppen.

Montering och drift

Serienummer För serienummer se (typ-

skylt) på trädgårdsredska-

pet

tillåten omgivningstempera-

tur

– vid laddning och använd-

ning

– vid lagring

°C

0... +45

-20...+50

Batteri

Li-jon

Produktnummer

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Märkspänning

V= 18

Kapacitet

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Antal battericeller

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Laddare

AL 1830 CV

Produktnummer

2 607 ...

... 225 965

... 225 967

... 225 969

Laddningsström A3,0

Laddningstid (batteriet

urladdat)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Vikt enligt EPTA-Procedure

01:2014

kg 0,40

Skyddsklass

/ II

Laddare

AL 1815 CV

Produktnummer

2 607 ...

... 226 077

... 226 079

... 226 081

Laddningsström

A1,5

Laddningstid (batteriet

urladdat)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Sladdlös teleskophäcksax UniversalHedge-

Pole 18

Vikt enligt EPTA-Procedure

01:2014

kg 0,38

Skyddsklass

/ II

Handlingsmål Figur Sida

Illustrerade komponenter

A 320

Leveransen omfattar

B 321

Sätt ihop elverktyget

C 321

Så här sätts batteriet in

D 321

Fäst bärremmen

E 322

Ställ in teleskophöjden

F 322

Avlägsna svärdskyddet

Smörj knivsvärdet

G 323

Ställ in svänghuvudet

H 323

In-/urkoppling

I 324

Arbetsanvisningar

J 324–325

Så här tas batteriet bort

K 326

Sladdlös teleskophäcksax UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 88 Thursday, September 28, 2017 10:53 AM

Svenska | 89

Bosch Power Tools F 016 L81 577 | (28.9.17)

Driftstart

För din säkerhet

 Ta bort batteriet innan åtgärder utförs på elverktyget

(t ex underhåll, verktygsbyte etc) samt före transport

och lagring. Vid oavsiktligt aktivering av strömställaren

och låsknappen finns risk för personskada.

 Efter frånkoppling av häcksaxen rörs knivarna ännu

några bråkdelar av en sekund.

 Berör inte knivar som är i rörelse.

 Tryck på strömställaren endast när batteriet är full-

ständigt inskjutet.

Insättning/uttagning av batteriet (se bilder D+K)

Anvisning: Användning av olämpliga batterier kan leda till

störfunktion eller till åverkan på elverktyget.

Ställ det laddade batteriet 13 i teleskophandtaget. Kontrol-

lera att batteriet är helt inskjutet.

Avlägsna batteriet 13 från elverktyget genom att trycka på

upplåsningsknappen 14 och dra ut batteriet framåt i riktning

mot knivsvärdet.

Batteriets laddning

 Använd inte en laddare av annat fabrikat. Den medleve-

rerade laddaren är anpassad till i trädgårdsredskapet mon-

terat li-jonbatteri.

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på laddarens

typskylt. Laddare märkta med 230 V kan även anslutas till

220 V.

Batterimodulen är försedd med en temperaturövervakning

som endast tillåter uppladdning inom ett temperaturområde

mellan 0 °C och 45 °C. Härvid uppnår batterimodulen en lång

livslängd.

Anvisning: Batteriet levereras ofullständigt uppladdat. För

full effekt ska batteriet före första användningen laddas upp i

laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom

detta inte påverkar livslängden. Batteriet skadas inte om

laddning avbryts.

Litiumjonbatteriet skyddas mot djupurladdning med ”Electro-

nic Cell Protection (ECP)”. Vid urladdat batteri kopplar

skyddskopplingen från trädgårdsredskapet: Trädgårdsred-

skapet fungerar inte längre.

Tryck inte på strömställaren efter det träd-

gårdsredskapet automatiskt kopplats från.

Risk finns för att batterimodulen skadas.

Beakta anvisningarna för kassering av batterierna.

Laddning

Laddningen startar när stickproppen anslutits till vägguttaget

och batterimodulen placerats i laddningsschaktet .

Den intelligenta laddningsmetoden registrerar automatiskt

batterimodulens laddningstillstånd och laddar i relation till

batteriets temperatur och spänning med optimal laddström.

Härvid skonas batteriet samtidigt som det alltid är fulladdat

när det sitter kvar i laddaren.

Indikeringselementens betydelse (AL 1830 CV)

Blinkande ljus (snabbt) grön batteriladdningsvis-

ning

Snabbladdningen signaleras med snabba

blinkningar hos den gröna batteriladdnings-

visningen .

Anvisning: Snabbladdning är endast möjlig när batterimodu-

lens temperatur ligger inom tillåtet temperaturområde, se

avsnitt ”Tekniska data”.

Blinkande ljus (långsamt) grön batteriladdnings-

visning

Vid en laddningsnivå på batteriet på 80% blin-

kar den gröna batteriladdningsvisningen

långsamt.

Batteriet kan tas ut och användas omedelbart.

Laddningsindikatorn lyser med konstant grönt

ljus

Den konstant tända gröna batteriladdnings-

indikatorn signalerar att batterimodulen är

fullständigt uppladdad.

Om batterimodulen inte är insatt signalerar konstant ljus i

laddningsindikatorn att nätsladden är ansluten till väggutta-

get och att laddaren är klar för användning.

Laddningsindikatorn lyser med konstant rött ljus

Den konstant tända röda batteriladdningsin-

dikatorn signalerar att batterimodulens tem-

peratur ligger utanför tillåtet laddtemperaturområde, se

avsnitt ”Tekniska data”. När tillåtet temperaturområde upp-

nås, kopplar laddaren automatiskt om till snabbladdning.

Blinkande röd batteriladdningsindikator

Den blinkande röda batteriladdningsindika-

torn signalerar en annan störning under ladd-

ning, se avsnitt ”Fel – Orsak och åtgärd”.

Indikeringselementens betydelse (AL 1815 CV)

Blinkindikering vid laddning

Pågående laddning signaleras med blink i

laddningsindikatorn.

Elverktygets underhåll och lag-

ring

L 326

Välj tillbehör

327

Handlingsmål Figur Sida

OBJ_BUCH-3148-001.book Page 89 Thursday, September 28, 2017 10:53 AM

90 | Svenska

F 016 L81 577 | (28.9.17) Bosch Power Tools

Kontinuerligt ljus vid laddning

Kontinuerligt ljus i laddningsindikatorn signa-

lerar att batterimodulen är fullständigt upplad-

dad eller att batterimodulens temperatur ligger

utanför tillåtet temperaturområde och att den därför inte kan

laddas. Så fort tillåten temperatur uppnås, startar batterimo-

dulens laddning.

Om batterimodulen inte är insatt signalerar konstant ljus i

laddningsindikatorn att nätsladden är ansluten till väggutta-

get och att laddaren är klar för användning.

Fel – Orsak och åtgärd

Anvisningar för laddning

Vid kontinuerliga resp. efter varandra upprepade laddnings-

cykler utan avbrott kan laddaren bli varm. Detta är dock inte

ett tecken på att laddaren har en teknisk defekt.

Är brukstiden efter uppladdning onormalt kort tyder det på

att batterierna är förbrukade och måste bytas mot nya.

Montage

 Ta bort batteriet innan åtgärder utförs på elverktyget

(t ex underhåll, verktygsbyte etc) samt före transport

och lagring. Vid oavsiktligt aktivering av strömställaren

och låsknappen finns risk för personskada.

Sätt ihop elverktyget (se bild C+E)

Anslut häcksaxens huvud och teleskophandtaget med varan-

dra och lås dem genom att vrida förbindelsestycket 3. Kon-

trollera att båda delarna är korrekt monterade och låsta.

Fäst bärremmen 8 vid bärremmens öglor 7/9 på handtagen.

Beakta att bärremmen har två olika stora hakar. Kontrollera

att den större haken 16 fästs vid bakre handtagets 9 bärrems-

ögla och den mindre haken 15 vid bärremsöglan på främre

handtaget 7.

Avlägsna svärdskyddet.

Ställ in teleskophöjden (se bild F)

Lossa teleskoprörets höjdinställning 5 genom att vrida, ställ

in teleskopröret 4 på önskad längd och vrid åter fast teleskop-

rörets höjdinställning 5.

Beroende på användning och häckens höjd kan teleskopröret

4 ställas på en längd från 2,1 m till 2,60 m.

Ställ in svänghuvudet (se bild H)

Tryck samtidigt på båda inställningsknapparna 2, ställ vridhu-

vudet i önskat läge genom att förflytta häcksaxens huvud

uppåt och nedåt, släpp sedan inställningsknapparna 2 och

kontrollera att häcksaxens huvud är riktigt låst.

Svänghuvudet kan låsas i 10 olika lägen.

Drift

In- och urkoppling (se bild I)

Koppla in elverktyget genom att först trycka på låsknappen

10 och sen på strömställaren 12. Håll strömställaren tryckt

vid användning av elverktyget. Då elverktyget är inkopplat kan

du släppa låsknappen.

För urkoppling av elverktyget släpp strömställaren 12.

För att spara energi, koppla på elverktyget endast när du vill

använda det.

Litiumjonbatteriet skyddas mot djupurladdning med ”Electro-

nic Cell Protection (ECP)”. Vid urladdat batteri kopplar

skyddskopplingen från elverktyget: Elverktyget fungerar inte

längre.

Arbetsanvisningar (se bild J)

Antiblockeringsfunktion

Elverktyget är utrustat med ett antiblockadsystem för din

hjälp. Om skärkniven träffar ett hårt material ökar motorns

belastning. Den intelligenta mikroelektroniken registrerar

överbelastningen och kopplar flera gånger om motorn för att

hindra knivarna från att blockera och för att få materialet

klippt.

Den hörbara omkopplingen kan ta upp till 3 s.

Efter klippning fungerar trädgårdsredskapet normalt eller så

stannar kniven automatiskt i öppet läge om överbelastningen

kvarstår (t.ex. om ett stycke trådstängsel blockerar träd-

gårdsredskapet).

Orsak Åtgärd

Laddningsindikatorn lyser kontinuerligt

Den röda batteriladdningsindikatorn blinkar

Laddning inte möjlig

Batteriet sitter inte alls eller

inte korrekt på

Sätt på batterier korrekt på

laddaren

Batterikontakterna är föro-

renade

Rengör kontakterna t. ex.

genom att upprepade

gånger sätta in och ta ut bat-

terimodulen, eller byt batte-

rimodulen vid behov

Batteriet är defekt Ersätt batterimodulen

Laddningsindikatorerna resp. lyser inte

Laddarens stickpropp är

inte (korrekt) kopplad

Anslut stickproppen korrekt

i vägguttaget

Vägguttaget, nätsladden

eller laddaren är defekt

Kontrollera nätspänningen,

låt vid behov en auktorise-

rad serviceverkstad för

Bosch el-verktyg kontrollera

laddaren

OBJ_BUCH-3148-001.book Page 90 Thursday, September 28, 2017 10:53 AM

Svenska | 91

Bosch Power Tools F 016 L81 577 | (28.9.17)

Felsökning

Tabellen nedan visar felsymtom, möjlig orsak samt korrekt åtgärd om trädgårdsredskapet inte skulle fungera felfritt. Om du inte

med hjälp av anvisningarna lyckas lokalisera och åtgärda problemet, ta kontakt med din serviceverkstad.

 Obs! Före felsökning stäng av trädgårdsredskapet och ta bort batterimodulen.

Symptom Möjlig orsak Åtgärd

Uppladdad batterimodul

har för låg klippkapacitet

För hög friktion till följd av bristfällig smörjning Spreja med smörjolja (1 609 200 399)

Kniven måste rengöras Rengör kniven

dålig snitteknik se ”Arbetsanvisningar”

Sekundärbatteriet inte fulladdat Vid laddning av batterimodulen följ anvisning-

arna

Batteriets temperaturvakt har löst ut Låt batteriet svalna och starta på nytt

Knivarna rör sig långsamt

eller antiblockeringsme-

kanismen fungerar inte

Batterimodulen är urladdad Låt batteriet svalna och starta på nytt

Batteriet har varit lagrat vid otillåten tempera-

tur

Låt batteriet anta rumstemperatur (tillåten tem-

peratur mellan 0 och 45 °C)

Häcksaxen startar inte Batterimodulen är urladdad Vid laddning av batterimodulen följ anvisning-

arna

Inkopplingsspärren är inte korrekt låst se ”Driftstart”

Häcksaxen går med

avbrott

Motorns rotationsriktning kopplas oavbrutet

om, varefter motorn stannar efter ca 3 s

se ”Arbetsanvisning” (Antiblockeringsfunktion)

Trädgårdsredskapets inre kablar defekta Ta kontakt med Bosch kundtjänst

Strömställaren defekt Ta kontakt med Bosch kundtjänst

Motorn går, knivarna står

stilla

Internt fel Ta kontakt med Bosch kundtjänst

Knivarna blir heta För hög friktion till följd av bristfällig smörjning Spreja med smörjolja (1 609 200 399)

Kniven är trubbig Ta kontakt med Bosch kundtjänst

Kniven har skåror i eggen Ta kontakt med Bosch kundtjänst

Kniven rör inte på sig Batterimodulen är urladdad Vid laddning av batterimodulen följ anvisning-

arna

Trädgårdsredskapet är defekt Ta kontakt med Bosch kundtjänst

Kraftiga vibrationer/buller Trädgårdsredskapet är defekt Ta kontakt med Bosch kundtjänst

Den röda batteriladd-

ningsindikatorn blinkar

Laddning inte möjlig

Batterimodulen inte (korrekt) insatt Sätt upp batterimodulen korrekt på laddaren

Batterikontakterna är förorenade Rengör kontakterna t. ex. genom att upprepade

gånger sätta in och ta ut batterimodulen, eller

byt batterimodulen vid behov

Batteriet är defekt Ersätt batterimodulen

Batteriladdningsindikato-

rerna lyser inte

Laddarens stickpropp är inte (korrekt) kopplad Anslut stickproppen korrekt i vägguttaget

Vägguttaget, nätsladden eller laddaren är

defekt

Kontrollera nätspänningen, låt vid behov en

auktoriserad serviceverkstad för Bosch el-verk-

tyg kontrollera laddaren

OBJ_BUCH-3148-001.book Page 91 Thursday, September 28, 2017 10:53 AM

92 | Norsk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Underhåll, lagring och transport (se

bilder K + L)

 Ta bort batteriet innan åtgärder utförs på elverktyget

(t ex underhåll, verktygsbyte etc) samt före transport

och lagring. Vid oavsiktligt aktivering av strömställaren

och låsknappen finns risk för personskada.

Knivens underhåll

Smörj skärkniven före och efter varje användning med rekom-

menderad smörjsprej.

Lagring och transport

Avlägsna den sladdlösa teleskophäcksaxens batteri och mon-

tera svärdskyddet för lagring och transport.

Kundtjänst och användarrådgivning

www.bosch-garden.com

Ange alltid vid förfrågningar och reservdelsbeställningar det

10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Bosch Service Center

Telegrafvej 3

2750 Ballerup

Danmark

Tel.: (08) 7501820 (inom Sverige)

Fax: (011) 187691

Transport

De litiumjonbatterier som ingår är underkastade kraven för

farligt gods. Användaren kan utan ytterligare förpliktelser

transportera batterierna på allmän väg.

Vid transport genom tredje person (t. ex. flygfrakt eller spedi-

tion) ska speciella villkor för förpackning och märkning beak-

tas. I detta fall bör vid förberedelse av transport en expert för

farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa

öppna kontakter och förpacka batteriet så att det inte kan

röras i förpackningen.

Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska

omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hus-

hållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara

elverktyg och enligt europeiska direktivet 2006/66/EG felak-

tiga eller förbrukade batterier separat omhändertas och på

miljövänligt sätt lämnas in för återvinning.

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisningarna i avsnittet ”Transport”, sida 94.

Ändringar förbehålles.

Norsk

Sikkerhetsinformasjon

Forklaring av bildesymbolene

Generell fareinformasjon.

Les gjennom denne driftsinstruksen.

Ikke bruk hageredskapet i regn eller la den stå ute

i regnvær.

Pass på at personer som står i nærheten ikke ska-

des av fremmedlegemer som slynges bort.

Advarsel: Pass på å holde sikker avstand til hage-

redskapet mens du arbeider.

Bruk alltid hansker og vernebriller. Det anbefales ytterli-

gere verneutstyr som sklifaste sikkerhetssko og verne-

hjelm. Passende verneklær reduserer faren for skader ved

kvister som faller ned og tilfeldig berøring av kniven.

Berør aldri strøm- eller telefonka-

bler. Slike ledninger fører høy spen-

ning. Det er akutt fare for for elektrisk

støt. Hold en avstand på minst 10 m.

Advarsel: Personer som befinner seg i nærheten skal holde

sikker avstand til hageredskapet når det arbeider.

OBJ_BUCH-3148-001.book Page 92 Thursday, September 28, 2017 10:53 AM

Norsk | 93

Bosch Power Tools F 016 L81 577 | (28.9.17)

Generelle advarsler for elektroverk-

tøy

Les alle sikkerhetsanvisningene, in-

struksjonene, illustrasjonene og spesi-

fikasjonene som følger med dette elektroverktøyet. Man-

glende overholdelse av anvisningene nedenfor kan medføre

elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig re-

feranse.

Uttrykket «elektroverktøy» i advarslene henviser til ditt nett-

drevne (med ledning) eller batteridrevne (trådløse) elektro-

verktøy.

Sikkerhet på arbeidsplassen

 Hold arbeidsområdet rent og ryddig og sørg for bra be-

lysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

 Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,

gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damp.

 Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

 Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst

måte. Ikke bruk adapterstøpsler sammen med jordede

elektroverktøy. Bruk av støpsler som ikke er forandret på

og passende stikkontakter, reduserer risikoen for elektrisk

støt.

 Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare for

elektrisk støt hvis kroppen din er jordet.

 Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for

elektriske støt.

 Ikke bruk ledningen til andre formål, f.eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av

stikkontakten. Hold ledningen unna varme, olje, skar-

pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller sammenfiltrede ledninger øker risikoen for elek-

trisk støt.

 Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs

bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektrisk støt.

 Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

 Vær oppmerksom, pass på hva du gjør, gå fornuftig

frem når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av nar-

kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al-

vorlige personskader.

 Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklisikre arbeidssko, hjelm eller hørselvern – av-

hengig av type og bruk av elektroverktøyet – reduserer

risikoen for skader.

 Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det

til strømmen og/eller batteriet, løfter det opp eller bæ-

rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm-

men i innkoblet tilstand, kan dette føre til uhell.

 Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til personskader.

 Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

 Bruk alltid egnede klær. Ikke bruk vide klær eller smyk-

ker. Hold hår og klær unna deler som beveger seg. Løst-

sittende tøy, smykker eller langt hår kan komme inn i deler

som beveger seg.

 Hvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og

brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

 Selv når du er blitt vant til verktøyet, må du ikke bli sløv

og ignorere sikkerhetsreglene for verktøyet. En ufor-

siktig handling kan forårsake alvorlig personskade i løpet

av et brøkdels sekund.

Omhyggelig bruk og håndtering av elektroverk-

tøy

 Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an-

gitte effektområdet.

 Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig

og må repareres.

 Trekk støpselet ut av stikkontakten og/eller fjern bat-

teriet (hvis demonterbart) før du utfører innstillinger

på elektroverktøyet, skifter tilbehør eller legger mas-

kinen bort. Disse tiltakene forhindrer en utilsiktet starting

av elektroverktøyet.

 Elektroverktøy som ikke er i bruk, må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso-

ner som ikke er fortrolig med dette eller ikke har lest

disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

 Vær nøye med vedlikeholdet av elektroverktøyet og til-

behøret. Kontroller om bevegelige verktøydeler funge-

rer feilfritt og ikke klemmes fast, og om deler er bruk-

ket eller skadet slik at dette innvirker på

elektroverktøyets funksjon. Få disse skadde delene re-

ADVARSEL

OBJ_BUCH-3148-001.book Page 93 Thursday, September 28, 2017 10:53 AM

94 | Norsk

F 016 L81 577 | (28.9.17) Bosch Power Tools

parert før elektroverktøyet brukes. Dårlig vedlikeholdte

elektroverktøy er årsaken til mange uhell.

 Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte

fast og er lettere å føre.

 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til

disse anvisningene. Ta hensyn til arbeidsforholdene og

arbeidet som skal utføres. Bruk av elektroverktøy til an-

dre formål enn det som er angitt, kan føre til farlige situa-

sjoner.

 Hold håndtak og gripeflater tørre, rene og uten olje el-

ler fett. Glatte håndtak og gripeflater hindrer sikker hånd-

tering og styring av verktøyet i uventede situasjoner.

Omhyggelig bruk og håndtering av batteridrevne

verktøy

 Lad batteriet kun opp i ladeapparater som er anbefalt

av produsenten. Det oppstår brannfare hvis et ladeappa-

rat som er egnet til en bestemt type batterier, brukes med

andre batterier.

 Bruk derfor kun riktig type batterier for elektroverk-

tøyene. Bruk av andre batterier kan medføre personska-

der og brannfare.

 Hold batteriet som ikke er i bruk, unna binders, mynter,

nøkler, spikre, skruer eller andre mindre metallgjen-

stander som kan lage en forbindelse mellom kontakte-

ne. En kortslutning mellom batterikontaktene kan føre til

forbrenninger eller brann.

 Ved gal bruk kan det lekke væske ut av batteriet. Unn-

gå kontakt med denne væsken. Ved tilfeldig kontakt

må det skylles med vann. Hvis det kommer væske i øy-

nene, må du i tillegg oppsøke en lege. Batterivæske som

renner ut, kan føre til irritasjoner på huden eller forbren-

ninger.

 Ikke bruk batteriet eller verktøyet hvis det er skadet el-

ler modifisert. Ødelagte eller modifiserte batterier kan

oppføre seg uforutsigbart, noe som kan føre til brann, ek-

splosjon eller fare for personskade.

 Ikke utsett batteriet eller verktøyet for åpen ild eller

for høye temperaturer. Eksponering for ild eller tempera-

turer over 130 °C kan forårsake eksplosjon.

 Følg alle ladeinstrukser, og ikke lad batteriet eller

verktøyet utenfor temperaturområdet som er spesifi-

sert i bruksanvisningen. Feil lading eller lading ved tem-

peraturer utenfor det spesifiserte temperaturområdet,

kan skade batteriet og øke brannfaren.

Service

 Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

 Ikke utfør service på ødelagte batterier. Service på bat-

terier skal alltid utføres av produsenten eller godkjente for-

handlere.

Sikkerhetsinformasjoner for hekksakser

 Hold alle kroppsdeler unna knivbjelken. Ikke forsøk å

fjerne klippeavfall mens knivbjelken er i gang eller hol-

de fast materiale som skal klippes. Sikre at bryteren er

slått av og batteriet er fjernet når du fjerner inneklemt

klippeavfall. Et øyeblikks uoppmerksomhet ved bruk av

hekksaksen kan medføre alvorlige skader.

 Hold redskapet bare på de isolerte gripeflatene (ho-

vedhåndtak 11, fremre håndtak 6 eller utvidet gripe-

område 8), da kniven kan treffe på en skjult strømled-

ning. Når kniven kommer i kontakt med en

spenningsførende ledning kan dette også sette redskapets

metalliske deler under spenning og medføre elektrisk støt.

 Hold el-verktøyet kun på de isolerte gripeflatene, for

kniven kan komme i kontakt med skjulte strømlednin-

ger. Kontakt mellom kniven og en spenningsførende led-

ning kan også sette elektroverktøyets metalldeler under

spenning og føre til elektriske støt.

 Bær hekksaksen alltid i håndtaket og med stanset kniv.

Ved transport eller oppbevaring av hekksaksen må all-

tid vernedekselet settes på. Fornuftig bruk av maskinen

reduserer faren for skader fra kniven.

 Sørg for at alle beskyttelsesinnretningene og håndta-

kene er montert ved bruk av maskinen. Forsøk aldri å ta

i bruk en ufullstendig montert maskin eller en maskin med

ikke godkjente endringer.

Ekstra advarsler

 Tillat aldri barn, personer med innskrenkede fysiske, sen-

soriske eller mentale evner eller manglende erfaring og/el-

ler manglende kunnskap og/eller personer, som ikke er for-

trolig med disse anvisningene, å bruke hageredskapet.

Nasjonale bestemmelser begrenser muligens alderen til

brukeren.

 Barn må passes på for å sikre at de ikke leker med hagered-

skapet.

 Hold redskapet når du arbeider med begge hender fast

på de riktige gripeflatene og sørg for at du står stabilt.

Redskapet føres mer sikkert med to hender.

 Bær redskapet alltid slik at knivbjelken er vannrett.

 Vent til elektroverktøyet er stanset helt før du legger

det ned.

 I løpet av driften må det ikke oppholde seg andre personer

eller dyr i en omkrets på 3 m. Brukeren er ansvarlig ovenfor

tredje personer innenfor arbeidsområdet.

 Klipp aldri hekken når det oppholder seg personer, sær-

skilt barn eller husdyr, like i nærheten.

 Brukeren er ansvarlig for uhell eller skader på andre men-

nesker eller deres eiendom.

 Grip aldri tak i hekksaksen på knivbjelken.

 Sjekk hekken som skal klippes nøye og fjern alle ståltråder

eller andre fremmedlegemer.

 Før bruk må du alltid sjekke om knivene, knivskruene og

andre deler på skjæreverket er slitt eller skadet. Arbeid al-

dri med skadet eller sterkt slitt skjæreverk.

OBJ_BUCH-3148-001.book Page 94 Thursday, September 28, 2017 10:53 AM

Norsk | 95

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Gjør deg kjent med betjeningen av hekksaksen, slik at du

straks kan stanse den i et nødstilfelle.

 Klipp hekken kun i dagslys eller ved bra kunstig lys.

 Sørg for at alle medleverte håndtak og alt verneutstyr er

montert når hekksaksen er i drift. Forsøk aldri å ta i bruk en

ufullstendig montert hekksaks eller en hekksaks med ikke

godkjente endringer.

 Hold aldri hekksaksen i beskyttelsesutstyret.

 Pass på at du ved bruk av hekksaksen alltid står stabilt og

hold alltid balansen. Ikke bruk redskapet på trinn eller sti-

ger.

 Vær oppmerksom på omgivelsene og mulige farer, som du

eventuelt ikke hører når du klipper hekken.

 Sørg for at alle mutre, bolter og skruer sitter godt fast, slik

at hekksaksen befinner seg i en sikker arbeidstilstand.

 Lagre hekksaksen på en tørr, lukket plass utilgjengelig for

barn.

 Skift for sikkerhets skyld slitte eller skadede deler ut.

 Forsøk ikke å reparere hageredskapet, hvis du ikke har den

nødvendige utdannelsen.

 Pass på at deler som skal skiftes ut er fra Bosch.

Regler for optimal bruk av oppladbare batterier

 Sørg for at hageredskapet er slått av før du setter inn

batteriet. Hvis du setter et batteri inn i et hageredskap

som er slått på, kan det føre til ulykker.

 Bruk kun Bosch batterier som er beregnet til dette ha-

geredskapet. Bruk av andre batterier kan føre til skader

og brannfare.

 Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot

permanent solinnvirkning, ild, vann og fuktig-

het. Det er fare for eksplosjoner.

 Ved skader og usakkyndig bruk av batteriet kan det

slippe ut damp. Tilfør frisk luft og gå til lege hvis det

oppstår helseproblemer. Dampene kan irritere ånde-

drettsorganene.

 Bruk batteriet kun i kombinasjon med Bosch produk-

tet. Kun slik beskyttes batteriet mot farlig overbelastning.

 Batteriet kan bli skadet av spisse gjenstander som spi-

ker eller skrutrekker eller på grunn av påvirkning fra

ytre krefter. Resultat kan bli intern kortslutning, og det

kan da komme røyk fra batteriet, eller batteriet kan ta fyr,

eksplodere eller bli overopphetet.

 Batteriet må ikke kortsluttes. Det er fare for eksplosjo-

ner.

 Beskytt batteriet mot fuktighet og vann.

 Batteriet må kun lagres i et temperaturområde på –20 °C

til 50 °C. Ikke la batteriet f.eks. ligge i bilen om sommeren.

 Rengjør ventilasjonssprekkene på batteriet regelmessig

med en myk, ren og tørr pensel.

Sikkerhetsinformasjoner for ladeap-

parater

Les gjennom alle

advarslene og an-

visningene. Feil

ved overholdelsen

av advarslene og nedenstående anvis-

ninger kan medføre elektriske støt,

brann og/eller alvorlige skader.

Ta godt vare på disse informasjone-

ne.

Bruk ladeapparatet kun hvis du kan be-

regne alle funksjonene og kan utføre

dissse uten innskrenkninger eller har

fått tilsvarende instrukser.

Tillat aldri barn, personer med inn-

skrenkede fysiske, sensoriske eller

mentale evner eller manglende erfa-

ring og/eller manglende kunnskap

og/eller personer, som ikke er fortro-

lig med disse anvisningene, å bruke

hageredskapet. Nasjonale bestem-

melser begrenser muligens alderen til

brukeren.

Hold oppsyn med barn. Du sikrer

ved dette at barn ikke leker med red-

skapet.

Lad bare Bosch Li-ion-batterier

med kapasitet fra 1,5 Ah (fra

3 battericeller). Batterispennin-

gen må stemme overens med lade-

rens batteriladespenning. Du må

ikke lade batterier som ikke er opp-

ladbare. Ellers er det fare for brann

og eksplosjon.

Hold ladeapparatet unna regn eller fuktighet.

Dersom det kommer vann i et ladeapparat, øker

risikoen for elektriske støt.

 Lad bare opp Bosch Li-ion-batterier. Batterispennin-

gen må stemme overens med laderens batterilade-

spenning. Ellers er det fare for brann og eksplosjon.

OBJ_BUCH-3148-001.book Page 95 Thursday, September 28, 2017 10:53 AM

96 | Norsk

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Hold ladeapparatet rent. Smuss fører til fare for elektris-

ke støt.

 Før hver bruk må du kontrollere ladeapparatet, lednin-

gen og støpselet. Ikke bruk ladeapparatet hvis du re-

gistrerer skader. Du må ikke åpne ladeapparatet selv

og la det alltid kun repareres av kvalifisert fagpersona-

le og kun med originale reservedeler. Skadet ladeappa-

rat, ledning og støpsel øker risikoen for elektriske støt.

 Ikke bruk ladeapparatet på lett brennbar undergrunn

(f. eks. papir, tekstiler etc.) eller i brennbare omgivel-

ser. Ladeapparatet oppvarmes under oppladingen og det

er derfor fare for brann.

 Laderens ventilasjonsåpning må ikke tildekkes. Det kan

føre til at laderen overopphetes og ikke lenger vil fungere

som den skal.

 For øket elektrisk sikkerhet anbefales det å bruke en jord-

feilbryter med max. utløserstrøm på 30 mA. Kontroller

jordfeilbryteren alltid før bruk.

Vedlikehold

 Ta ut batteriet før du utfører innstillings- eller repara-

sjonsarbeider på hageredskapet eller hvis hageredska-

pet står uten oppsyn en viss tid.Bruk alltid arbeidshan-

sker når du håndterer eller arbeider i nærheten av de

skarpe knivene.

 Sjekk hageredskapet og skift for sikkerhets skyld ut slitte

eller skadede deler.

 Sørg for at alle mutre, bolter og skruer sitter godt fast, slik

at hageredskapet befinner seg i en sikker arbeidstilstand.

 Pass på at deler som skal skiftes ut er fra Bosch.

 Smør knivbjelken før bruk og før lagring alltid med ved-

likeholdsspray.

Symboler

Nedenstående symboler er viktige for lesing og forståelse av

driftsinstruksen. Legg merke til symbolene og deres betyd-

ning. En riktig tolkning av symbolene hjelper deg å bruke elek-

troverktøyet på en bedre og sikrere måte.

Formålsmessig bruk

Dette redskapet er bestemt for bruk i private hager, til klip-

ping og beskjæring av hekker og busker i større høyde mens

brukeren står på bakken. Redskapet er ikke bestemt for bruk

på en stige eller trinn. Redskapet er ikke bestemt for klipping

av gress og kan ikke brukes som gresstrimmer. Redskapet er

ikke bestemt for yrkesmessig bruk i industri og håndverk.

Leveranseomfang (se bilde B)

Ta maskinen forsiktig ut av emballasjen og kontroller om de

nedenstående delene er komplett:

– Hekksakshode

– Teleskopgrep

– Oppladbart batteri**

– Ladeapparat**

– Bærerem

– Knivbeskyttelse

–Bruksanvisning

Hvis deler mangler eller er skadet må du henvende deg til for-

handleren.

** nasjonalt

Illustrerte komponenter (se bilde A)

Nummereringen av de illustrerte komponentene refererer til

illustrasjonen av redskapet på grafikksiden 320.

1 Knivbjelke

2 Innstillingstaster for svinghodet

3 Forbindelsesstykke

4 Teleskopskaft

5 Teleskop-høydeinnstilling

6 Fremre håndtak

7 Remstropp på fremre håndtak

8 Bærerem

9 Remstropp på bakre håndtak

10 Låseknapp

11 Bakre håndtak (Isolerte gripeflater)

12 På-/av-bryter

13 Batteri

14 Batteri-låsetast

15 Krok for remstropp, fremre håndtak

16 Krok for remstropp, bakre håndtak

Illustrert eller beskrevet tilbehør inngår ikke i standard-leveran-

sen. Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Symbol Betydning

Reaksjonsretning

Bevegelsesretning

Innkobling

Utkobling

Tilbehør

OBJ_BUCH-3148-001.book Page 96 Thursday, September 28, 2017 10:53 AM

Norsk | 97

Bosch Power Tools F 016 L81 577 | (28.9.17)

Tekniske data

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN 60335-1.

Maskinens A-bedømte typiske støynivå er: Lydtrykknivå

72 dB(A); lydeffektnivå 86 dB(A). Usikkerhet K=4 dB.

Totale svingningsverdier a

(vektorsum fra tre retninger) og

usikkerhet K beregnet jf. EN 60335-1:

=1,1m/s

, K=1,5 m/s

Vibrasjonsnivået som er angitt i disse anvisningene, er målt

iht. en målemetode som er standardisert i EN 60335 og kan

brukes til sammenligning av elektroverktøy med hverandre.

Den egner seg til en foreløbig vurdering av svingningsbelast-

ningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige

anvendelsene til elektroverktøyet. Men hvis elektroverktøyet

brukes til andre anvendelser, med forskjellig tilbehør eller

utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette

kan føre til en tydelig øking av svingningsbelastningen over

hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det

også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere sving-

ningsbelastningen over hele arbeidstidsrommet.

Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot

vibrasjonenes virkning, som for eksempel: Vedlikehold av

elektroverktøy og innsatsverktøy, holde hendene varme, or-

ganisere arbeidsforløpene.

Montering og drift

Batteridrevet teleskop-

hekksaks

UniversalHedge-

Pole 18

Produktnummer

3 600 HB3 0..

Tomgangsslagtall

min

-1

2200

Sverdlengde

mm 430

Tannåpning

mm 16

Høydeinnstilling

m 2,1–2,6

Svinghode, 10 posisjoner

° 135

Vekt tilsvarende EPTA-

Procedure 01:2014

kg 3,6

Serienummer

Se serienummeret (type-

skilt) på hageredskapet

Tillatt omgivelsestemperatur

– ved lading og ved drift

–ved lagring

°C

0... +45

-20...+50

Batteri

Li-ioner

Produktnummer

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nominell spenning

V= 18

Kapasitet

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Antall battericeller

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Ladeapparat

AL 1830 CV

Produktnummer

2 607 ...

... 225 965

... 225 967

... 225 969

Ladestrøm

A3,0

Ladetid (utladet batteri)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Vekt tilsvarende EPTA-

Procedure 01:2014

kg 0,40

Beskyttelsesklasse

/ II

Ladeapparat AL 1815 CV

Produktnummer

2 607 ...

... 226 077

... 226 079

... 226 081

Ladestrøm

A1,5

Ladetid (utladet batteri)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Vekt tilsvarende EPTA-

Procedure 01:2014

kg 0,38

Beskyttelsesklasse

/ II

Mål for aktiviteten Bilde Side

Illustrerte komponenter

A 320

Leveranseomfang

B 321

Montering av redskapet

C 321

Innsetting av batteriet

D 321

Festing av bærerem

E 322

Batteridrevet teleskop-

hekksaks

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 97 Thursday, September 28, 2017 10:53 AM

98 | Norsk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Igangsetting

For din egen sikkerhet

 Ta batteriet før alle arbeider på redskapet (f .eks. ved-

likehold, verkstøyskifte etc.) samt ved transport og

oppbevaring, ut av redskapet. Det er fare for skader ved

utilsiktet betjening av på-/av-bryter med låseknappen.

 Etter at hekksaksen ble slått av, fortsetter knivene å

bevege seg i brøkdelen av et sekund.

 Ikke berør kniver som beveger seg.

 Betjen bare bryteren når batteriet er skjøvet fullsten-

dig inn.

Innsetting/fjerning av batteriet (se bilder D+K)

Merk: Hvis du bruker ikke egnede batterier kan det medføre

feilfunksjoner eller skader på redskapet.

Sett det oppladede batteriet 13 inn i teleskopgrepet. Sikre at

batteriet er satt inn fullstendig.

For å ta batteriet 13 ut av redskapet, trykk på batteri-utløser-

knappen 14 og trekk batteriet fremover i retning knivbjelke.

Opplading av batteriet

 Ikke bruk et annet ladeapparat. Det medleverte ladeap-

paratet er tilpasset til Li-ion-batteriet som er innebygget i

hageredskapet.

 Ta hensyn til strømspenningen! Spenningen til strømkil-

den må stemme overens med angivelsene på ladeappara-

tets typeskilt. Ladeapparater som er merket med 230 V

kan også brukes med 220 V.

Batteriet er utstyrt med en temperaturovervåking som kun

muliggjør en opplading i temperaturområdet mellom 0 °C og

45 °C. Slik oppnås en lang levetid for batteriet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt

fra batteriet, må du lade det fullstendig opp i ladeapparatet

før førstegangs bruk.

Litium-ion-batteriet kan lades opp til enhver tid uten at leveti-

den forkortes. Det skader ikke batteriet å avbryte oppladin-

gen.

Li-ion-batteriet er beskyttet av «Electronic Cell Protection

(ECP)» mot total utlading. Når batteriet er utladet, kobles ha-

geredskapet ut med en beskyttelseskobling: Hageredskapet

arbeider ikke lenger.

Trykk etter automatisk utkobling av hagered-

skapet ikke videre på på-/av-bryteren. Batte-

riet kan ta skade.

Følg anvisningene for behandling av brukte batterier.

Opplading

Oppladingen begynner med en gang nettstøpselet til ladeap-

paratet settes inn i stikkontakten og batteriet settes inn i lade-

sjakten .

Med den intelligente oppladingsmetoden registreres batteri-

ets oppladingstilstand automatisk og lades opp med optimal

oppladingsstrøm avhengig av batteri-temperatur og -spen-

ning.

Slik skånes batteriet og er alltid fullt oppladet ved oppbeva-

ring i ladeapparatet.

Meldingenes betydning (AL 1830 CV)

Blinkende grønt lys (rask blinking) på indikator

for batterilading

Hurtigladingen signaliseres ved hurtig blin-

king i den grønne indikatoren for batterila-

ding.

Merk: Hurtigoppladingen er kun mulig hvis temperaturen på

batteriet er i godkjent ladetemperaturområde, se avsnitt

«Tekniske data».

Blinkende grønt lys (langsom blinking) på indika-

tor for batterilading

Hvis batteriets ladenivå er 80 %, blinker den

grønne indikatoren for batterilading lang-

somt.

Batteriet kan tas ut og brukes umiddelbart.

Konstant lys i grønn batteri-ladeindikator

Konstant lys i den grønne batteri-ladeindika-

toren signaliserer at batteriet er helt oppladet.

Uten innsatt batteri signaliserer kontinuerlig lys i batteri-in-

dikatoren at støpselet er satt inn i stikkontakten og at ladeap-

paratet er driftsklart.

Konstant lys i rød batteri-ladeindikator

Konstant lysing i den røde batteri-ladeindika-

toren signaliserer at temperaturen til batteriet

er utenfor godkjent ladetemperaturområde, se avsnitt «Tek-

niske data». Så snart det tillatte temperaturområdet er nådd,

kobler ladeapparatet automatisk om til hurtigopplading.

Blinklys rød batteri-ladeindikator

Blinklyset i den røde batteri-ladeindikatoren

signaliserer en annen feil i oppladingen, se av-

snitt «Feil – Årsaker og utbedring».

Innstilling av teleskophøyden

F 322

Fjern knivbeskyttelse

Smør knivbjelke

G 323

Innstilling av svinghodet

H 323

Inn-/utkopling

I 324

Arbeidshenvisninger

J 324–325

Fjerning av batteriet

K 326

Vedlikehold og lagring av redska-

pet

L 326

Valg av tilbehør

327

Mål for aktiviteten Bilde Side

OBJ_BUCH-3148-001.book Page 98 Thursday, September 28, 2017 10:53 AM

Norsk | 99

Bosch Power Tools F 016 L81 577 | (28.9.17)

Meldingenes betydning (AL 1815 CV)

Blinklys batteri-ladeindikator

Oppladingen signaliseres av blinking i batteri-

ladeindikatoren .

Kontinuerlig lys batteri-ladeindikator

Det kontinuerlige lyset i batteri-ladeindikato-

ren signaliserer at batteriet er helt oppladet el-

ler at temperaturen til batteriet ligger utenfor

det godkjente ladetemperaturområdet og derfor ikke kan la-

des opp. Såsnart det godkjente temperaturområdet er nådd,

lades batteriet opp.

Uten innsatt batteri signaliserer kontinuerlig lys i batteri-in-

dikatoren at støpselet er satt inn i stikkontakten og at ladeap-

paratet er driftsklart.

Feil – Årsaker og utbedring

Informasjoner om opplading

Ved kontinuerlige ladesykluser hhv. slike som følger flere gan-

ger etter hverandre uten avbrudd kan ladeapparatet varmes

opp. Dette er imidlertid ingen teknisk effekt av ladeapparatet.

En vesentlig kortere driftstid etter oppladingen er et tegn på

at batteriet er oppbrukt og må skiftes ut.

Montering

 Ta batteriet før alle arbeider på redskapet (f .eks. ved-

likehold, verkstøyskifte etc.) samt ved transport og

oppbevaring, ut av redskapet. Det er fare for skader ved

utilsiktet betjening av på-/av-bryter med låseknappen.

Montering av redskapet (se bilde C+E)

Forbind hekksakshodet og teleskopgrepet plant med hveran-

dre og sikre disse ved å dreie forbindelsesstykket 3. Sikre at

begge deler er forskriftsmessig montert og låst.

Fest bæreremmen 8 på remstroppene 7/9 til håndtakene.

Vær oppmerksom på at bæreremmen har to forskjellig store

kroker. Sikre at den større kroken 16 blir festet på remstrop-

pen til det bakre håndtaket 9 og den mindre kroken 15 på

remstroppen til det fremre håndtaket 7 .

Fjern knivbeskyttelsen.

Innstilling av teleskophøyden (se bilde F)

Løsne ved å dreie teleskop-høydeinnstillingen 5, still tele-

skopskaftet 4 inn på ønsket lengde og drei teleskop-høyde-

innstillingen 5 fast igjen.

Alt etter bruk og høyde på hekken kan teleskopskaftet 4 stilles

inn på en lengde på 2,1 m til 2,60 m.

Innstilling av svinghodet (se bilde H)

Trykk samtidig på begge innstillingstaster 2, still svinghodet

på ønsket posisjon ved å bevege hekksakshodet opp eller

ned, slipp innstillingstastene 2 og sikre at hekksakshodet er

låst forskriftsmessig.

Svinghodet kan bli låst i 10 forskjellige posisjoner.

Drift

Inn-/utkobling (se bilde I)

Trykk for innkobling av redskapet først på låseknappen 10 og

så på på-/av-bryteren 12. Hold på-/av-bryteren trykt inne ved

drift av redskapet. Ved innkoblet redskap kan du slippe låse-

knappen.

For å slå av elektroverktøyet slipper du av/på-bryteren 12.

Slå elektroverktøyet kun på når du bruker det for å spare ener-

gi.

Li-Ion-batteriet er ved «Electronic Cell Protection (ECP)» be-

skyttet mot total utladning. Ved utladet batteri blir elektro-

verktøyet slått av ved en beskyttelsesutkobling: Redskapet

arbeider ikke lenger.

Arbeidshenvisninger (se bilde J)

Anti-blokkerings-mekanisme

Dette redskapet er til din fordel utstyrt med et antiblokke-

ringssystem. Hvis kniven treffer på hardt materiale, øker mo-

torens belastning. Den intelligente mikroelektronikken gjen-

kjenner overbelastningen og reverserer flere ganger

koblingen av motoren for slik å forhindre at kniven blokkerer

og for å kutte gjennom materialet.

Denne hørbare omkoblingen varer opptil 3 s.

Etter kuttingen arbeider redskapet videre i normal tilstand el-

ler kniven blir ved vedvarende overbelastning automatisk stå-

ende i åpnet tilstand (f.eks. når et stykke metallgjerde blokke-

rer hageredskapet).

Årsak Utbedring

Batteri-ladeindikator lyser kontinuerlig

Rød batteri-ladeindikator blinker

Ingen opplading mulig

Batteriet ikke (riktig) satt i Sett batteriet riktig inn i la-

deren

Batterikontaktene er til-

smusset

Rengjør batterikontaktene;

f.eks. ved hyppig innsetting

og fjerning av batteriet, skift

eventuelt ut batteriet

Batteriet er defekt Skift ut batteriet

Batteri-ladeindikatorene hhv. lyser ikke

Strømstøpselet til ladeappa-

ratet er ikke satt (riktig) inn

Sett strømstøpselet (helt)

inn i stikkontakten

Stikkontakt, strømledning

eller ladeapparat er defekt

Sjekk strømspenningen, la

ladeapparatet eventuelt

kontrolleres av en autorisert

kundeservice for Bosch-

elektroverktøy

OBJ_BUCH-3148-001.book Page 99 Thursday, September 28, 2017 10:53 AM

100 | Norsk

F 016 L81 577 | (28.9.17) Bosch Power Tools

Feilsøking

Den følgende tabellen viser feilsymptomene, den mulige årsaken og korrekt feilutbedring, hvis hageredskapet en gang ikke skul-

le fungerer feilfritt. Hvis du ikke kan lokalisere og fjerne problemet med denne tabellen, må du henvende deg til et serviceverk-

sted.

 OBS! Før feilsøkingen må du slå av hageredskapet og ta ut batteriet.

Symptomer Mulig årsak Utbedring

For kort klippetid pr. bat-

teriopplading

For sterk friksjon på grunn av manglende smø-

ring

Spray inn med smøreolje (1 609 200 399)

Kniven må rengjøres Rengjør kniven

Dårlig klippeteknikk Se «Arbeidsinformasjonene»

Batteriet er ikke fullstendig oppladet Lad opp batteriet, se også «Henvisninger om

opplading»

Batteriets temperaturvakt har utløst La batteri avkjøles og start på nytt.

Knivene beveger seg lang-

somt eller anti-blokke-

rings-mekanismen funge-

rer ikke

Utladet batteri La batteri avkjøles og start på nytt.

Batteriet er lagret utenfor godkjent temperatur-

område

La batteriet varme opp til værelsestemperatur

(innenfor godkjent batteritemperaturområde

på 0–45°C)

Hekksaksen går ikke Utladet batteri Lad opp batteriet, se også «Henvisninger om

opplading»

Innkoblingssperren er ikke riktig låst se «Igangsetting»

Hekksaksen går rykkvis Motorens dreieretnig skifter stadig og stopper

etter ca. 3 s

Se «Arbeidshenvisninger» (anti-blokkerings-

mekanisme)

Interne kabelforbindelser i hageredskapet er

defekt

Ta kontakt med Bosch Service Center

På-/av-bryter defekt Ta kontakt med Bosch Service Center

Motoren går, knivene står

stille

Intern feil Ta kontakt med Bosch Service Center

Knivene blir varme For sterk friksjon på grunn av manglende smø-

ring

Spray inn med smøreolje (1 609 200 399)

Kniven er butt Ta kontakt med Bosch Service Center

Hakk i kniven Ta kontakt med Bosch Service Center

Kniven beveger seg ikke Utladet batteri Lad opp batteriet, se også «Henvisninger om

opplading»

Defekt hageredskap Ta kontakt med Bosch Service Center

Sterke vibrasjoner/lyder Defekt hageredskap Ta kontakt med Bosch Service Center

Rød batteri-ladeindikator

blinker

Ingen ladeprosess mulig

Batteriet er ikke satt (riktig) inn Sett batteriet riktig på ladeapparatet

Batterikontaktene er tilsmusset Rengjør batterikontaktene; f.eks. ved hyppig

innsetting og fjerning av batteriet, skift eventu-

elt ut batteriet

Batteriet er defekt Skift ut batteriet

Batteri-ladeindikatorer ly-

ser ikke

Strømstøpselet til ladeapparatet er ikke satt

(riktig) inn

Sett strømstøpselet (helt) inn i stikkontakten

Stikkontakt, strømledning eller ladeapparat er

defekt

Sjekk strømspenningen, la ladeapparatet even-

tuelt kontrolleres av en autorisert kundeservice

for Bosch-elektroverktøy

OBJ_BUCH-3148-001.book Page 100 Thursday, September 28, 2017 10:53 AM

Suomi | 101

Bosch Power Tools F 016 L81 577 | (28.9.17)

Vedlikehold, lagring og transport (se

bilder K + L)

 Ta batteriet før alle arbeider på redskapet (f .eks. ved-

likehold, verkstøyskifte etc.) samt ved transport og

oppbevaring, ut av redskapet. Det er fare for skader ved

utilsiktet betjening av på-/av-bryter med låseknappen.

Kniv vedlikehold

Smør kniven før og etter hver bruk med den anbefalte smøre-

sprayen.

Lagring og transport

Ta for lagring og transport batteriet ut av den batteridrevne te-

leskop-hekksaksen og monter knivbeskyttelsen.

Kundeservice og rådgivning ved bruk

www.bosch-garden.com

Ved alle forespørsler og reservedelsbestillinger må du oppgi

det 10-sifrede produktnummeret som er angitt på elektro-

verktøyets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: 64 87 89 50

Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig

gods. Batteriene kan transporteres på veier av brukeren uten

ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: lufttran-

sport eller spedisjon) må det oppfylles spesielle krav til em-

ballasje og merking. Du må da konsultere en ekspert for farlig

gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åp-

ne kontaktene og pakk batteriet slik at det ikke beveger seg i

emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale for-

skrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må

leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig

søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektris-

ke apparater og iht. det europeiske direktivet 2006/66/EC

må defekte eller oppbrukte batterier/oppladbare batterier

samles inn adskilt og leveres inn til en miljøvennlig resirkule-

ring.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport»,

side 103.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita

Kuvatunnusten selitys

Yleiset varoitusohjeet.

Lue käyttöohje huolellisesti.

Älä käytä puutarhalaitetta sateessa äläkä aseta si-

tä alttiiksi sateelle.

Varmista, että sivulle sinkoutuvat vieraat esineet

eivät loukkaa lähellä seisovia ihmisiä.

Varoitus: Pidä turvallinen etäisyys puutarhalait-

teeseen sen ollessa toiminnassa.

Käytä aina suojakäsineitä ja suojalaseja. Muita suojava-

rusteita, kuten luisumattomia turvajalkineita ja suojaky-

pärää suositellaan. Sopivat suojavaatteet vähentävät putoa-

vien oksien aiheuttamaa loukkaantumisvaaraa ja suojaavat

epähuomiossa tapahtuvalta leikkuuterän koskettamiselta.

Älä koskaan kosketa sähkö- tai puhe-

linjohtoja. Näissä johdoissa on korkea

jännite. On olemassa akuutti sähköis-

kun vaara. Pidä vähintään 10 m:n etäi-

syys.

Varoitus: Lähistöllä olevien henkilöiden tulee pysyä turvalli-

sella etäisyydellä puutarhalaitteesta sitä käytettäessä.

OBJ_BUCH-3148-001.book Page 101 Thursday, September 28, 2017 10:53 AM

102 | Suomi

F 016 L81 577 | (28.9.17) Bosch Power Tools

Yleiset sähkötyökalujen turvallisuu-

teen liittyvät varoitukset

Lue kaikki tämän sähkötyökalun muka-

na toimitetut varoitukset, ohjeet, ku-

vat ja tekniset tiedot. Alla mainittujen ohjeiden noudattami-

sen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai

vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet hyvässä tallessa tule-

vaa käyttöä varten.

Varoituksissa käytetty termi ”sähkötyökalu” viittaa verkkovir-

takäyttöiseen sähkötyökaluun (johdollinen) tai akkukäyttöi-

seen sähkötyökaluun (johdoton).

Työpaikan turvallisuus

 Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi-

vat johtaa tapaturmiin.

 Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt-

tää pölyn tai höyryn.

 Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteen hallinnan, jos suuntaat huo-

miosi muualle.

Sähköturvallisuus

 Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä

minkäänlaisia pistorasia-adaptereita maadoitettujen

sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

vat pistotulpat ja sopivat pistorasiat vähentävät sähköis-

kun vaaraa.

 Vältä maadoitettujen pintojen, kuten putkien, patterei-

den, liesien tai jääkaappien koskettamista. Sähköiskun

vaara kasvaa, jos kehosi on maadoitettu.

 Älä altista sähkötyökalua sateelle tai kosteudelle. Ve-

den pääsy sähkötyökalun sisään kasvattaa sähköiskun ris-

kiä.

 Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir-

rottamiseen pistorasiasta vetämällä. Pidä johto loitolla

kuumuudesta, öljystä, terävistä reunoista ja liikkuvista

osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

 Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

 Jos sähkötyökalua on pakko käyttää kosteassa ympä-

ristössä, on käytettävä vikavirtasuojakytkintä. Vikavir-

tasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

 Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy-

tä mitään sähkötyökalua, jos olet väsynyt tai huumei-

den, alkoholin tai lääkkeiden vaikutuksen alaisena.

Hetken tarkkaamattomuus sähkötyökalua käytettäessä

saattaa johtaa vakavaan loukkaantumiseen.

 Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen (esim. pölynaamari, luista-

mattomat turvajalkineet, suojakypärä tai kuulonsuojaimet

kulloisenkin tehtävän mukaan) käyttö vähentää loukkaan-

tumisriskiä.

 Estä tahaton käynnistyminen. Varmista, että käynnis-

tyskytkin on kytketty pois päältä ennen kuin yhdistät

työkalun sähköverkkoon ja/tai akkuun, otat työkalun

käteen tai kannat sitä. Jos kannat sähkötyökalua sormi

käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan

pistorasiaan käynnistyskytkimen ollessa käyntiasennossa,

altistat itsesi onnettomuuksille.

 Poista mahdollinen säätötyökalu tai kiinnitysavain en-

nen kuin käynnistät sähkötyökalun. Kiinnitysavain tai

säätötyökalu, joka on unohdettu paikalleen sähkötyökalun

pyörivään osaan, saattaa aiheuttaa tapaturman.

 Vältä kurkottelua. Huolehdi aina tukevasta seisoma-

asennosta ja tasapainosta. Näin pystyt paremmin hallit-

semaan sähkötyökalun odottamattomissa tilanteissa.

 Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet

poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

 Jos laitteissa on pölynpoistoliitäntä, varmista, että se

on kytketty oikein ja toimii kunnolla. Pölynpoistojärjes-

telmän käyttö vähentää pölyn aiheuttamia vaaroja.

 Työskentele keskittyneesti ja noudata aina turvalli-

suusmääräyksiä. Hetkellinenkin huolimattomuus voi ai-

heuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

 Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla

teet työt paremmin ja turvallisemmin.

 Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi

enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy

korjauttaa.

 Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos

irrotettava) sähkötyökalusta, ennen kuin suoritat sää-

töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas-

toon. Nämä varotoimenpiteet estävät sähkötyökalun ta-

hattoman käynnistymisen.

 Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää

sähkötyökalua, joilla ei ole tarvittavaa käyttökokemus-

ta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkö-

työkalut ovat vaarallisia, jos niitä käyttävät kokemattomat

henkilöt.

 Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa.

Tarkista liikkuvat osat virheellisen kohdistuksen tai ju-

mittumisen varalta. Varmista, ettei sähkötyökalussa

ole murtuneita osia tai muita toimintaa haittaavia viko-

ja. Jos havaitset vikoja, korjauta sähkötyökalu ennen

VAROITUS

OBJ_BUCH-3148-001.book Page 102 Thursday, September 28, 2017 10:53 AM

Suomi | 103

Bosch Power Tools F 016 L81 577 | (28.9.17)

käyttöä. Monet tapaturmat johtuvat huonosti huolletuista

sähkötyökaluista.

 Pidä leikkausterät terävinä ja puhtaina. Asianmukaises-

ti huolletut leikkaustyökalut, joiden leikkausreunat ovat te-

räviä, eivät jumitu herkästi ja niitä on helpompi hallita.

 Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne.

näiden ohjeiden, käyttöolosuhteiden ja työtehtävän

mukaisesti. Sähkötyökalun määräystenvastainen käyttö

saattaa aiheuttaa vaaratilanteita.

 Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttö-

minä ja rasvattomina). Jos kahvat ja kädensijat ovat liuk-

kaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitse-

maan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

 Lataa akku vain valmistajan suosittelemassa latauslait-

teessa. Latauslaite, joka soveltuu määrätyntyyppiselle

akulle, saattaa muodostaa tulipalovaaran erilaista akkua la-

dattaessa.

 Käytä sähkötyökalussa ainoastaan kyseiseen sähkö-

työkaluun tarkoitettua akkua. Muunlaisen akun käyttö

saattaa aiheuttaa tapaturman ja tulipalon.

 Pidä irrotettu akku loitolla metalliesineistä, kuten pa-

periliittimistä, kolikoista, avaimista, nauloista, ruu-

veista tai muista pienistä metalliesineistä, jotka voivat

oikosulkea akun koskettimet. Akkukoskettimien välinen

oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipa-

loon.

 Väärästä käytöstä johtuen akusta saattaa vuotaa nes-

tettä. Vältä koskettamasta nestettä. Jos nestettä pää-

see vahingossa iholle, huuhtele kosketuskohta vedel-

lä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin

puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä

ja palovammoja.

 Älä käytä akkua tai työkalua, joka on vioittunut tai jo-

hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii-

hin on tehty muutoksia, ne voivat toimia ennalta arvaamat-

tomasti ja aiheuttaa tulipalon, räjähdyksen tai

loukkaantumisvaaran.

 Älä altista akkua tai työkalua tulelle tai äärimmäisille

lämpötiloille. Tulelle tai yli 130 °C asteen lämpötilalle al-

tistaminen saattaa aiheuttaa räjähdyksen.

 Noudata latausohjeita ja lataa akku tai työkalu ohjeen-

mukaisen lämpötila-alueen rajoissa. Lataaminen vir-

heellisesti tai ohjeiden vastaisessa lämpötilassa saattaa

vaurioittaa akkua ja lisätä palovaaraa.

Huolto

 Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al-

kuperäisiä varaosia. Näin varmistat, että sähkötyökalu

säilyy turvallisena.

 Älä missään tapauksessa yritä itse korjata vaurioitu-

neita akkuja. Akkuja saa korjata vain valmistaja tai valtuu-

tettu huoltopiste.

Pensasleikkureiden turvallisuusohjeet

 Pidä kaikki kehonosat loitolla teräpalkista. Älä teräpal-

kin toimiessa yritä poistaa leikattua ainesta äläkä pidä

kiinni leikattavasta aineksesta. Varmista, että katkai-

sin on poiskytkettynä ja akku on irrotettu, kun poistat

puristukseen jäänyttä leikattua ainetta. Hetken tark-

kaamattomuus pensasleikkuria käytettäessä, saattaa joh-

taa vakavaan loukkaantumiseen.

 Pidä kiinni ainoastaan laitteen eristetyistä kahvapin-

noista (takakahvasta 11, etukahvasta 6 tai laajenne-

tusta otealueesta 8), koska leikkuuterä saattaa osua

piilossa oleviin sähköjohtoihin. Leikkuterän kosketus

jännitteiseen johtoon voi tehdä myös laitteen metalliosat

jännitteisiksi ja johtaa sähköiskuun.

 Tartu sähkötyökaluun vain kahvojen eristepinnoista,

koska leikkuuterä saattaa osua piilossa oleviin sähkö-

johtoihin. Leikkuuterän kosketus jännitteiseen johtoon

voi saattaa sähkötyökalun metalliosat jännitteisiksi ja joh-

taa sähköiskuun.

 Kanna pensasleikkuria kahvasta, kun leikkuulaite on

pysähdyksissä. Asenna aina suojus, kun kuljetat tai säi-

lytät pensasleikkuria. Laitteen huolellinen käsittely mini-

moi terän aiheuttaman loukkaantumisvaaran.

 Varmista, että kaikki suojalaitteet ja kahvat on asen-

nettu sähkötyökalua käytettäessä. Älä koskaa koeta ot-

taa käyttöön epätäydellisesti koottua sähkötyökalua tai

sähkötyökalua, johon on tehty luvattomia muutoksia.

Lisävaro-ohjeita

 Älä koskaan anna lasten, henkilöiden, joilla on rajalliset

fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva koke-

mus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita

käyttää puutarhalaitetta. Kansalliset säännökset saattavat

rajata käyttäjän iän.

 Lapsia tulee valvoa ja varmistaa, että he eivät leiki puutar-

halaitteen kanssa.

 Pidä työn aikana laitetta kaksin käsin oikeista otepin-

noista ja varmista tukeva seisoma-asento. Laitetta pys-

tyy ohjaamaan varmemmin kahdella kädellä.

 Kanna aina laitetta niin, että teräpalkki on vaakasuorassa.

 Odota, kunnes sähkötyökalu on pysähtynyt, ennen

kuin asetat sen pois käsistäsi.

 Käytön aikana ei ympäristössä 3 m säteellä saa olla muita

ihmisiä tai eläimiä. Käyttäjällä on vastuu ulkopuoliseen

henkilöön nähden.

 Älä koskaan leikkaa pensasaitaa, jos ihmisiä, etenkin lapsia

tai kotieläimiä on välittömässä läheisyydessä.

 Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille

tai heidän omaisuudelleen aiheuttamistaan vaurioista.

 Älä koskaan tartu pensasleikkurin teräpalkkiin.

 Tarkista työstettävä pensasaita perusteellisesti ja poista

siitä langat ja muut vieraat esineet.

 Tarkista aina silmämääräisesti ennen käyttöä, etteivät te-

rät, terän pultit tai leikkurin muut osat ole loppuun käytetyt

tai vaurioituneet. Älä koskaan työskentele vaurioituneella

tai voimakkaasti kuluneella leikkuukoneistolla.

OBJ_BUCH-3148-001.book Page 103 Thursday, September 28, 2017 10:53 AM

104 | Suomi

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Tutustu pensasleikkurin käsittelyyn, jotta hätätapauksessa

voit pysäyttää sen välittömästi.

 Käytä pensasleikkuria vain päivänvalossa tai hyvässä kei-

novalossa.

 Varmista, että kaikki toimitukseen kuuluvat kahvat ja suo-

jalaitteet on asennettu pensasleikkuria käytettäessä. Älä

koskaan koeta ottaa käyttöön epätäydellisesti koottua

pensasleikkuria tai pensasleikkuria, johon on tehty luvatto-

mia muutoksia.

 Älä koskaan tartu pensasleikkurin suojalaitteeseen.

 Kiinnitä aina huomiota tukevaan seisoma-asentoon pen-

sasleikkuria käytettäessä ja huolehdi tasapainostasi. Älä

käytä laitetta portaissa tai tikapuilla.

 Ole tietoinen ympäristöstäsi ja varaudu mahdollisiin vaara-

momentteihin, joita et ehkä kuule pensasaitaa leikatessa-

si.

 Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä

kiinnitys, jotta pensasleikkurin turvallinen työkunto olisi

taattu.

 Varastoi pensasleikkuri kuivassa, lukitussa paikassa, las-

ten ulottumattomissa.

 Vaihda turvallisuussyistä kuluneet tai vaurioituneet osat

uusiin.

 Älä koeta korjata puutarhalaitetta, ellei sinulla ole siihen

tarvittavaa koulutusta.

 Varmista, että vaihto-osat ovat Bosch-tuotantoa.

Ohjeita akun optimaaliseen käsittelyyn

 Varmista, että puutarhalaite on poiskytkettynä, ennen

kuin asennat akun siihen. Akun asennus puutarhalaittee-

seen, jonka käynnistyskytkin on käyntiasennossa altistaa

onnettomuuksille.

 Käytä ainoastaan kyseiseen puutarhalaitteeseen tar-

koitettua Bosch-akkua. Muiden akkujen käyttö saattaa

johtaa loukkaantumiseen ja tulipaloon.

 Älä avaa akkua. On olemassa oikosulun vaara.

Suojaa akku kuumuudelta esim. myös pitkäai-

kaiselta auringonpaisteelta, tulelta, vedeltä ja

kosteudelta. On olemassa räjähdysvaara.

 Jos akku vaurioituu tai sitä käytetään asiaankuulumat-

tomalla tavalla, siitä saattaa purkautua höyryjä. Tuule-

ta raikkaalla ilmalla ja hakeudu lääkärin luo, jos ilme-

nee haittoja. Höyryt voivat ärsyttää hengitystiehyeitä.

 Käytä akkua ainoastaan yhdessä Bosch-tuotteesi kans-

sa. Vain täten suojaat akkusi vaaralliselta ylikuormituksel-

ta.

 Terävät esineet (esim. naulat ja ruuvitaltat) tai kuo-

reen kohdistuvat iskut voivat vaurioittaa akkua. Silloin

voi syntyä sisäinen oikosulku ja akku voi syttyä palamaan,

muodostaa savua, räjähtää tai ylikuumentua.

 Älä oikosulje akkua. Syntyy räjähdysvaara.

 Suojaa akku kosteudelta ja vedeltä.

 Varastoi akku vain lämpötila-alueella –20 °C ... 50 °C. Älä

esim. jätä akkua autoon makaamaan kesällä.

 Puhdista akun tuuletusaukot silloin tällöin pehmeällä, puh-

taalla ja kuivalla siveltimellä.

Latauslaitteiden turvallisuusohjeet

Lue kaikki turvalli-

suus- ja muut oh-

jeet. Turvallisuus-

ohjeiden

noudattamisen laiminlyönti saattaa joh-

taa sähköiskuun, tulipaloon ja/tai vaka-

vaan loukkaantumiseen.

Säilytä nämä ohjeet hyvin.

Käytä latauslaitetta ainoastaan, jos täy-

sin pystyt arvioimaan ja hallitsemaan

rajoituksetta kaikkia toimintoja tai olet

saanut vastaavia ohjeita.

Älä koskaan anna lasten, henkilöiden,

joilla on rajalliset fyysiset, aistilliset

tai henkiset kyvyt tahi puuttuva koke-

mus ja/tai puuttuva tieto ja/tai eivät

tunne näitä ohjeita käyttää puutarha-

laitetta. Kansalliset säännökset saat-

tavat rajata käyttäjän iän.

Pidä lapsia silmällä. Täten varmis-

tat, etteivät lapset leiki laitteen kans-

sa.

Lataa vain Boschin litiumioniakku-

ja, joiden kapasiteetti on vähintään

1,5 Ah (vähintään 3 akkukennoa).

Akkujännitteen tulee vastata lata-

uslaitteen akkujännitettä. Älä lataa

uudelleenladattavia paristoja.

Muutoin syntyy tulipalo- ja räjähdys-

vaara.

Pidä sähkötyökalu poissa sateesta ja kosteu-

desta. Veden tunkeutuminen latauslaitteen si-

sään kasvattaa sähköiskun riskiä.

 Lataa vain Boschin litiumioniakkuja. Akkujännitteen

tulee vastata latauslaitteen akkujännitettä. Muutoin

syntyy tulipalo- ja räjähdysvaara.

 Pidä latauslaite puhtaana. Likaantuminen lisää sähköis-

kun vaaraa.

OBJ_BUCH-3148-001.book Page 104 Thursday, September 28, 2017 10:53 AM

Suomi | 105

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Tarkista latauslaite, johto ja pistoke, ennen jokaista

käyttöä. Älä käytä latauslaitetta jos huomaat siinä ole-

van vaurioita. Älä avaa latauslaitetta itse. Anna ainoas-

taan ammattitaitoisten henkilöiden korjata se alkupe-

räisiä varaosia käyttäen. Vahingoittuneet latauslaitteet,

johdot tai pistokkeet kasvattavat sähköiskun vaaraa.

 Älä käytä latauslaitetta helposti palavalla alustalla

(esim. paperi, kangas jne.) tai palavassa ympäristössä.

Latauslaitteen kuumeneminen latauksen aikana synnyttää

tulipalovaaran.

 Älä peitä latauslaitteen tuuletusrakoja. Muuten lataus-

laite voi ylikuumentua ja toimia virheellisesti.

 Parempaa sähköturvallisuutta varten suosittelemme käyt-

tämään vikavirtasuojakytkintä, jonka laukaisuvirta on

maks. 30 mA. Testaa aina vikavirtasuojakytkintäsi ennen

käyttöä.

Huolto

 Poista akku ennen kuin suoritat puutarhalaitteeseen

kohdistuvia säätö- tai puhdistustöitä tai kun puutarha-

laite jää pidemmäksi aikaa ilman valvontaa.Käytä aina

puutarhakäsineitä, kun työskentelet terävien terien paris-

sa tai läheisyydessä.

 Tarkista puutarhalaite ja vaihda varmuuden vuoksi kaikki

loppuun kuluneet tai vaurioituneet osat uusiin.

 Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä

kiinnitys, jotta puutarhalaitteen turvallinen työkunto olisi

taattu.

 Varmista, että vaihto-osat ovat Bosch-tuotantoa.

 Voitele teräpalkki hoitoaineella ennen käyttöä ja en-

nen varastointia.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi-

sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden

merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä-

mään sähkötyökaluasi paremmin ja turvallisemmin.

Määräyksenmukainen käyttö

Laite on tarkoitettu yksityiskäyttöön, pensasaitojen ja pensai-

den leikkaamiseen ja typistämiseen käyttäjän seisoessa

maassa. Laite ei ole tarkoitettu käytettäväksi tikkailta tai por-

taissa. Laite ei ole tarkoitettu ruohon leikkuuseen eikä sitä voi

käyttää viimeistelyleikkurina. Laite ei ole tarkoitettu ammatti-

tai teolliseen käyttöön.

Vakiovarusteet (katso kuva B)

Ota laite varovasti pakkauksestaan ja tarkista, että kaikki seu-

raavat osat löytyvät:

– Pensasleikkurin pää

– Teleskooppikahva

– Akku**

– Latauslaite**

– Kantohihna

–Teränsuojus

– Käyttöohje

Jos osia puuttuu tai jo ne ovat vaurioituneet, tulee sinun kään-

tyä kauppiasi puoleen.

** maakohtainen

Kuvassa olevat osat (katso kuva A)

Kuvassa olevien osien numerointi viittaa grafiikkasivussa 320

olevaan laitteen kuvaan.

1 Teräpalkki

2 Kääntyvän pään säätöpainikkeet

3 Liitoskappale

4 Teleskooppiputki

5 Teleskooppiputken korkeussäädin

6 Etukahva

7 Kantohihnan silmukka etukahvassa

8 Kantohihna

9 Kantohihnan silmukka takakahvassa

10 Lukitusnuppi

11 Takakahva (Eristetyt kahvapinnat)

12 Käynnistyskytkin

13 Akku

14 Akun vapautuspainike

15 Kantohihnan hakanen etukahvassa

16 Kantohihnan hakanen takakahvassa

Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoi-

mitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmas-

tamme.

Tunnusmerkki Merkitys

Reaktiosuunta

Liikesuunta

Käynnistys

Poiskytkentä

Lisätarvikkeet

OBJ_BUCH-3148-001.book Page 105 Thursday, September 28, 2017 10:53 AM

106 | Suomi

F 016 L81 577 | (28.9.17) Bosch Power Tools

Tekniset tiedot

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60335-1 mukaan.

Laitteen tyypillinen A-painotettu melutaso on: äänen paineta-

so 72 dB(A); äänen tehotaso 86 dB(A). Epävarmuus K=4 dB.

Värähtelyn yhteisarvot a

(kolmen suunnan vektorisumma) ja

epävarmuus K mitattuna EN 60335-1 mukaan:

=1,1m/s

, K=1,5 m/s

Näissä ohjeissa mainittu värähtelytaso on mitattu normissa

EN 60335 standardoidun mittausmenetelmän mukaisesti ja

sitä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun.

Se soveltuu myös värähtelyrasituksen väliaikaiseen arvioin-

tiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia

käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin

käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla

käyttötarvikkeilla tai riittämättömästi huollettuna, saattaa vä-

rähtelytaso poiketa ilmoitetusta arvosta. Tämä saattaa lisätä

huomattavasti kokonaistyöskentelyajan värähtelyrasitusta.

Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida

myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi pienentää huomattavasti kokonaistyöskentelyajan

värähtelyrasitusta.

Määrittele tarvittavat lisävarotoimenpiteet, kuten sähkötyö-

kalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpi-

minä ja työprosessien organisointi, käyttäjän suojelemiseksi

värähtelyn vaikutuksilta.

Asennus ja käyttö

Akkukäyttöinen teleskoop-

pipensasleikkuri

UniversalHedge-

Pole 18

Tuotenumero

3 600 HB3 0..

Tyhjäkäynti-iskuluku

min

-1

2200

Laipan pituus

mm 430

Hammasaukko

mm 16

Korkeussäätö

m 2,1–2,6

Kääntyvä pää, 10 asentoa

° 135

Paino vastaa EPTA-

Procedure 01:2014

kg 3,6

Sarjanumero

Katso sarjanumero puutar-

halaitteen tyyppikilvestä

sallittu ympäristölämpötila

– ladattaessa ja käytössä

– varastoinnissa

°C

0... +45

-20...+50

Akku

Li-ioni

Tuotenumero

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nimellisjännite

V= 18

Kapasiteetti

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Akkukennojen lukumäärä

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Latauslaite

AL 1830 CV

Tuotenumero

2 607 ...

... 225 965

... 225 967

... 225 969

Latausvirta

A3.0

Latausaika (akku purkautu-

nut)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Paino vastaa EPTA-

Procedure 01:2014

kg 0,40

Suojausluokka

/ II

Latauslaite AL 1815 CV

Tuotenumero

2 607 ...

... 226 077

... 226 079

... 226 081

Latausvirta

A1.5

Latausaika (akku purkautu-

nut)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Paino vastaa EPTA-

Procedure 01:2014

kg 0,38

Suojausluokka

/ II

Tehtävä Kuva Sivu

Kuvassa olevat osat

A 320

Vakiovarusteet

B 321

Laitteen kokoaminen

C 321

Akun asennus

D 321

Akkukäyttöinen teleskoop-

pipensasleikkuri

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 106 Thursday, September 28, 2017 10:53 AM

Suomi | 107

Bosch Power Tools F 016 L81 577 | (28.9.17)

Käyttöönotto

Turvallisuussyistä

 Irrota akku laitteesta ennen kaikkia laitteeseen kohdis-

tuvia töitä (esim. huolto, työkalun vaihto jne.) sekä lai-

tetta kuljetettaessa ja säilytettäessä. Käynnistyskytki-

men ja lukitusnupin tahaton painallus muodostaa

loukkaantumisvaaran.

 Terät liikkuvat vielä muutama sekunti sen jälkeen, kun

pensasleikkuri on sammutettu.

 Älä kosketa liikkuvia teriä.

 Paina kytkintä ainoastaan, kun akku on työnnetty ko-

konaan paikoilleen.

Akun asennus ja irrotus (katso kuvat D + K)

Ohje: Ei-soveltuvien akkujen käyttö saattaa johtaa vikatoimin-

toihin tai laturin vahingoittumiseen.

Aseta ladattu akku 13 teleskooppikahvaan. Varmista, että ak-

ku on työnnetty kokonaan paikoilleen

Poista akku 13 laitteesta painamalla akun vapautuspainiketta

14 ja vetämällä akku eteenpäin teräpalkin suuntaan.

Akun lataus

 Älä käytä mitään muuta latauslaitetta. Toimitukseen

kuuluva latauslaite on sovitettu puutarhalaitteen sisäänra-

kennetulle Li-ioni-akulle.

 Ota huomioon verkkojännite! Virtalähteen jännitteen tu-

lee vastata laitteen tyyppikilvessä olevia tietoja. 230 V

merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Akku on varustettu lämpötilanvalvonnalla, joka sallii lataami-

sen vain akun lämpötilan ollessa alueella 0 °C...45 °C. Täten

saavutetaan pitkä käyttöikä akulle.

Huomio: Akku toimitetaan osittain ladattuna. Jotta akun täysi

teho voitaisiin taata, tulee akku ennen ensimmäistä käyttöön-

ottoa ladata täyteen latauslaitteessa.

Litiumioniakkua voidaan ladata milloin vain lyhentämättä

akun elinikää. Latauksen keskeytys ei vaurioita akkua.

”Electronic Cell Protection (ECP)” suojaa litiumioniakkua sy-

väpurkaukselta. Akun tyhjetessä suojakytkentä pysäyttää

puutarhalaitteen: puutarhalaite ei toimi enää.

Älä enää paina käynnistyskytkintä puutar-

halaitteen automaattisen poiskytkennän

jälkeen. Akku saattaa vahingoittua.

Noudata käytöstä poistetun akun hävitysohjeita.

Lataustapahtuma

Lataustapahtuma käynnistyy heti, kun latauslaitteen pisto-

tulppa on liitetty pistorasiaan ja akku on asetettu lataussyven-

nykseen .

Älykkään lataustoiminnan ansiosta akun lataustila tunniste-

taan automaattisesti ja akku ladataan aina optimaalisella la-

tausvirralla huomioiden akun lämpötila ja jännite.

Täten akkua säästetään ja se pysyy latauslaitteessa aina täy-

dessä latauksessa.

Näyttöelinten merkitys (AL 1830 CV)

(Nopeasti) vilkkuva vihreä akun latauksen merk-

kivalo

Pikalataustoimenpiteestä ilmoitetaan nopeas-

ti vilkkuvalla vihreällä akun latauksen merk-

kivalolla .

Huomio: Pikalataus on mahdollinen vain, jos akun lämpötila

on sallitulla latauslämpötila-alueella, katso kappaletta ”Tekni-

set tiedot”.

(Hitaasti) vilkkuva akun latauksen merkkivalo

Kun akun varaustila on 80 %, vihreä akun la-

tauksen merkkivalo vilkkuu hitaasti.

Akku voidaan ottaa heti käyttöön.

Akun latauksen jatkuva vihreä merkkivalo

Akun latauksen vihreän merkkivalon pysyvä

valo osoittaa, että akku on ladattu täyteen.

Ilman asennettua akkua osoittaa jatkuva valo akun latauksen

merkkivalossa , että pistotulppa on liitetty pistorasiaan ja lata-

uslaite on käyttövalmis.

Akun latauksen jatkuva punainen merkkivalo

Akun latauksen punaisen merkkivalon kesto-

valo viestittää, että akun lämpötila on lataus-

lämpötila-alueen ulkopuolella, katso kappale ”Tekniset tie-

dot”. Heti, kun sallittu lämpötila-alue on saavutettu,

latauslaite kytkee automaattisesti pikalataukselle.

Akun latauksen vilkkuva punainen merkkivalo

Akun latauksen punaisen merkkivalon vilkku-

minen viestittää muusta häiriöstä lataustapah-

tumassa, katso kappale ”Viat – Syyt ja korja-

us”.

Kantohihnan kiinnitys

E 322

Teleskooppikorkeuden asetus

F 322

Teränsuojuksen poisto

Teräpalkin voitelu

G 323

Kääntyvän pään asetus

H 323

Käynnistys ja pysäytys

I 324

Työskentelyohjeita

J 324–325

Akun irrotus

K 326

Laitteen hoito ja varastointi

L 326

Lisälaitteen valinta

327

Tehtävä Kuva Sivu

OBJ_BUCH-3148-001.book Page 107 Thursday, September 28, 2017 10:53 AM

108 | Suomi

F 016 L81 577 | (28.9.17) Bosch Power Tools

Näyttöelinten merkitys (AL 1815 CV)

Akun latauksen vilkkuva merkkivalo

Lataustapahtuma osoitetaan vilkkuvalla

akun latauksen merkkivalolla .

Akun latauksen jatkuva merkkivalo

Jatkuva valo akun latauksen merkkivalossa

osoittaa, että akku on ladattu täyteen tai että

akun lämpötila on sallitun latauslämpötila-alu-

een ulkopuolella, eikä sitä voi ladata. Heti, kun sallittu lämpö-

tilaalue on saavutettu, akku ladataan.

Ilman asennettua akkua osoittaa jatkuva valo akun latauksen

merkkivalossa , että pistotulppa on liitetty pistorasiaan ja lata-

uslaite on käyttövalmis.

Viat – Syyt ja korjaus

Latausohjeita

Jatkuvassa käytössä tai usean peräkkäisen tauottoman la-

tausjakson aikana saattaa latauslaite lämmetä. Tämä ei kui-

tenkin ole latauslaitteen tekninen vika.

Laitteen huomattavasti lyhentynyt käyttöaika latauksen jäl-

keen osoittaa, että akku on loppuunkäytetty ja täytyy vaihtaa

uuteen.

Asennus

 Irrota akku laitteesta ennen kaikkia laitteeseen kohdis-

tuvia töitä (esim. huolto, työkalun vaihto jne.) sekä lai-

tetta kuljetettaessa ja säilytettäessä. Käynnistyskytki-

men ja lukitusnupin tahaton painallus muodostaa

loukkaantumisvaaran.

Laitteen kokoaminen (katso kuvat C+E)

Yhdistä pensasleikkurin pää ja teleskooppikahva toisiinsa ja

lukitse ne kiertämällä liitoskappaletta 3. Varmista, että mo-

lemmat osat on asennettu oikein ja ovat lukittuina.

Kiinnitä kantohihna 8 kahvoissa oleviin kantohihnan silmuk-

koihin 7/9. Ota huomioon, että kantohihnassa on kaksi eriko-

koista hakasta. Varmista että kantohihnan isompi hakanen 16

kiinnitetään takakahvan kantohihnan silmukkaan 9 ja pienem-

pi hakanen 15 etukahvan kantohihnan silmukkaan 7.

Poista teränsuojus.

Teleskooppikorkeuden asetus (katso kuva F)

Avaa teleskooppikorkeussäädin 5 kiertämällä, aseta tele-

skooppiputki 4 halutulle pituudelle ja kierrä taas teleskooppi-

korkeussäädin 5 kiinni.

Käytön ja pensasaidan korkeuden mukaan teleskooppiputki 4

voidaan asettaa 2,1 m - 2,60 m pituuteen.

Kääntyvän pään asetus (katso kuva H)

Paina samanaikaisesti kahta säätönuppia 2, aseta kääntyvä

pää haluttuun asentoon liikuttamalla pensasleikkurin pään

ylös tai alas, päästä säätönupit 2 vapaiksi ja tarkista, että pen-

sasleikkurin pää on lukkiutunut asianmukaisesti.

Kääntyvän pään voi lukita 10 eri asentoon.

Käyttöohjeet

Käynnistys ja pysäytys (katso kuva I)

Käynnistä laite painamalla ensin lukituspainiketta 10 ja sen

jälkeen käynnistyskytkintä 12. Pidä käynnistyskytkin painet-

tuna laitteen käytön aikana. Laitteen ollessa käynnissä voit

päästää lukituspainikkeen vapaaksi.

Pysäytä sähkötyökalu päästämällä käynnistyskytkin 12 va-

paaksi.

Käynnistä energiansäästön takia sähkötyökalu vain, kun käy-

tät sitä.

”Electronic Cell Protection (ECP)” suojaa litiumioniakkua sy-

väpurkaukselta. Akun tyhjetessä suojakytkentä pysäyttää

sähkötyökalun: Laite ei toimi enää.

Työskentelyohjeita (katso kuva J)

Anti-tukkeutumismekanismi

Tämä laite on varustettu lukkiutumisen estojärjestelmällä

käyttäjän hyödyksi. Moottorin kuorma kasvaa, jos leikkuuterä

osuu kovaan ainekseen. Älykäs mikroelektroniikka tunnistaa

ylikuormituksen ja muuttaa moottorin kytkennän usean ker-

ran pensasleikkurin lukkiutumisen estämiseksi ja materiaalin

katkaisemiseksi.

Tämä kuuluva vaihtokytkentä kestää jopa 3 s.

Katkaisun jälkeen laite jatkaa normaalitilassa, tai sitten leik-

kuuterä jää automaattisesti avattuun tilaan (esim. Jos vahin-

gossa pala metalliaitaa on lukinnut puutarhalaitteen).

Syy Korjaus

Akun latauksen merkkivalo palaa pysyvästi

Akun latauksen punainen merkkivalo vilkkuu

Lataus ei ole mahdollinen

Akku ei (oikein) paikallaan Asenna akku kunnolla pai-

kalleen

Akun kosketuspinnat ovat li-

kaisia

Puhdista akun kosketuspin-

nat esim. asentamalla ja ir-

rottamalla akku useamman

kerran, vaihda tarvittaessa

akku uuteen

Akku on viallinen Vaihda akku uuteen

Akun latauksen merkkivalo tai ei pala

Latauslaitteen verkkopisto-

tulppaa ei ole liitetty (oikein)

Liitä pistotulppa (kunnolla)

pistorasiaan

Pistorasia, verkkojohto tai

latauslaite on viallinen

Tarkista verkkojännite, anna

Bosch-sopimushuollon tar-

kistaa latauslaite

OBJ_BUCH-3148-001.book Page 108 Thursday, September 28, 2017 10:53 AM

Suomi | 109

Bosch Power Tools F 016 L81 577 | (28.9.17)

Vianetsintä

Seuraavassa taulukossa on vikaoireita, mahdolliset syyt sekä oikeat korjaustoimenpiteet siltä varalta, että puutarhalaitteesi jos-

kus ei toimisi moitteettomasti. Ellet näiden avulla pysty paikallistamaan ja korjaamaan vikaa, tulee sinun kääntyä huoltokorjaa-

mosi puoleen.

 Huomio: Pysäytä puutarhalaite ja irrota akku ennen vianetsintää.

Vian oire Mahdolliset vikalähteet Korjaus

Leikkuuaika latausta kohti

on liian lyhyt

Liikaa kitkaa puuttuvan voitelun takia Ruiskuta voiteluöljyä (1 609 200 399)

Terä on puhdistettava Puhdista terä

huono leikkaustekniikka katso ”Työohjeet”

Akku ei ole täydessä latauksessa Lataa akku, katso myös akun ”Latausohjeita”

Akun lämpötilanvalvoja on lauennut Anna akun jäähtyä ja käynnistä uudelleen

Terät liikkuvat hitaasti tai

anti-tukkeutumismekanis-

mi ei toimi

Akun on purkautunut Anna akun jäähtyä ja käynnistä uudelleen

Akku on varastoitu sallitun lämpötila-alueen ul-

kopuolella

Anna akun lämmetä huoneenlämpötilaan (akun

sallitun lämpötila-alueen 0 –45° puitteessa)

Pensasleikkuri ei toimi Akun on purkautunut Lataa akku, katso myös akun ”Latausohjeita”

Käynnistysvarmistinta ei ole lukittu oikein katso ”Käyttöönotto”

Pensasleikkuri käy katko-

naisesti

Moottorin kiertosuunta vaihtuu jatkuvasti ja se

pysähtyy n. 3 s kuluttua

katso ”Työskentelyohjeet” (Anti-tukkeutumis-

mekanismi)

Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen

Käynnistyskytkin viallinen Käänny Bosch-sopimushuollon puoleen

Mottori käy, mutta terä ei

liiku

Sisäinen vika Käänny Bosch-sopimushuollon puoleen

Terät kuumenevat Liikaa kitkaa puuttuvan voitelun takia Ruiskuta voiteluöljyä (1 609 200 399)

Terä on tylsä Käänny Bosch-sopimushuollon puoleen

Lovia terässä Käänny Bosch-sopimushuollon puoleen

Terät eivät liiku Akun on purkautunut Lataa akku, katso myös akun ”Latausohjeita”

Puutarhalaite on viallinen Käänny Bosch-sopimushuollon puoleen

Voimakas värinä/melu Puutarhalaite on viallinen Käänny Bosch-sopimushuollon puoleen

Akun latauksen punainen

merkkivalo vilkkuu

Lataaminen ei ole mahdol-

lista

Akkua ei ole asennettu tai se on asennettu vää-

rin

Asenna akku latauslaitteeseen oikein

Akun kosketuspinnat ovat likaisia Puhdista akun kosketuspinnat esim. asenta-

malla ja irrottamalla akku useamman kerran,

vaihda tarvittaessa akku uuteen

Akku on viallinen Vaihda akku uuteen

Akun latauksen merkkiva-

lot eivät pala

Latauslaitteen verkkopistotulppaa ei ole liitetty

(oikein)

Liitä pistotulppa (kunnolla) pistorasiaan

Pistorasia, verkkojohto tai latauslaite on vialli-

nen

Tarkista verkkojännite, anna Bosch-sopimus-

huollon tarkistaa latauslaite

OBJ_BUCH-3148-001.book Page 109 Thursday, September 28, 2017 10:53 AM

110 | Eλληνικά

F 016 L81 577 | (28.9.17) Bosch Power Tools

Huolto, varastointi ja kuljetus (katso

kuvat K + L)

 Irrota akku laitteesta ennen kaikkia laitteeseen kohdis-

tuvia töitä (esim. huolto, työkalun vaihto jne.) sekä lai-

tetta kuljetettaessa ja säilytettäessä. Käynnistyskytki-

men ja lukitusnupin tahaton painallus muodostaa

loukkaantumisvaaran.

Terän hoito

Voitele leikkuuterä ennen ja jälkeen jokaista käyttöä suositel-

lulla voitelusuihkeella.

Varastointi ja kuljetus

Poista akku akkukäyttöisestä teleskooppi-pensasleikkurista

ja asenna teränsuojus ennen varastointia ja kuljetusta.

Asiakaspalvelu ja käyttöneuvonta

www.bosch-garden.com

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi-

nen tuotenumero, joka löytyy laitteen mallikilvestä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Kuljetus

Toimitukseen kuuluvat litiumioniakut ovat vaara-ainelain

määräysten alaisia. Käyttäjä saa kuljettaa akkuja kadulla ilman

erikoistoimenpiteitä.

Toimitettaessa sivullisen kautta (esim.: lentorahti tai huolin-

ta) on noudatettava pakkausta ja merkintää koskevia erikois-

vaatimuksia. Tällöin on lähetyksen valmistelussa ehdottomas-

ti käytettävä vaara-aineasiantuntijaa.

Lähetä akkuja ainoastaan, jos kotelo on vaurioitumaton. Teip-

paa avoimet liittimet ja pakkaa akku niin, että se ei pääse liik-

kumaan pakkauksessa.

Ota myös huomioon mahdolliset tarkemmat kansalliset mää-

räykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tu-

lee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja ta-

lousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökel-

vottomat sähkötyökalut ja eurooppalaisen direktiivin

2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paris-

tot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen

kierrätykseen.

Akut/paristot:

Litiumioni:

Katso ohjeita kappaleessa ”Kuljetus”, sivu 112.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Υποδείξεις ασφαλείας

Ερμηνεία των εικονοσυμβόλων

Υπόδειξη κινδύνου, γενικά.

Διαβάστε όλες τις οδηγίες χειρισμού.

Να μη χρησιμοποιείτε το μηχάνημα κήπου υπό

βροχή ούτε να το εκθέτετε στη βροχή.

Φροντίζετε να μην διατρέχουν κίνδυνο

τραυματισμού από εκσφενδονιζόμενα ξένα

σώματα τυχόν παρευρισκόμενα άτομα.

Προειδοποίηση: Φροντίζετε, να βρίσκεστε πάντα

σε ασφαλή απόσταση από το μηχάνημα κήπου όταν

αυτό εργάζεται.

Φοράτε πάντα γάντια και προστατευτικά γυαλιά.

Συνιστάται επιπλέον προστατευτικός εξοπλισμός, όπως

αντιολισθητικά υποδήματα ασφαλείας και προστατευτικό

κράνος. Η κατάλληλη προστατευτική ενδυμασία μειώνει τον

κίνδυνο από πτώση κλαδιών και το άγγιγμα της κοπτικής λάμας.

Μην αγγίξετε ποτέ ηλεκτρικά

καλώδια ή καλώδια τηλεφώνου. Τα

καλώδια αυτά βρίσκονται υπό υψηλή

τάση. Υπάρχει άμεσος κίνδυνος

ηλεκτροπληξίας. Να κρατάτε

τουλάχιστον 10 m απόσταση.

OBJ_BUCH-3148-001.book Page 110 Thursday, September 28, 2017 10:53 AM

Ελληνικά | 111

Bosch Power Tools F 016 L81 577 | (28.9.17)

Προειδοποίηση! Τα ευρισκόμενα πλησίον άτομα πρέπει να

κρατούν απόσταση ασφαλείας από το κηπευτικό εργαλείο, όταν

αυτό βρίσκεται υπό λειτουργία.

Γενικές υποδείξεις ασφαλείας για

ηλεκτρικά εργαλεία

Διαβάστε όλες τις υποδείξεις

ασφαλείας, οδηγίες,

εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που

συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την

τήρηση των ακόλουθων υποδείξεων μπορεί να προκαλέσουν

ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για

το μέλλον.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις

προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά

εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με

ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

 Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά

φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί

να οδηγήσουν σε ατυχήματα.

 Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε

περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο

υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά

εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να

αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

 Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε

μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν

παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της

προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

 Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η

μετατροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά

φις σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον

κίνδυνο ηλεκτροπληξίας.

 Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα

(καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι

γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

 Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την

υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

 Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να

μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή

για να βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκ-

τρικό καλώδιο μακριά από υπερβολικές θερμοκρασίες,

κοφτερές ακμές και/ή από κινητά εξαρτήματα. Τυχόν

χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν

τον κίνδυνο ηλεκτροπληξίας.

 Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην

ύπαιθρο να χρησιμοποιείτε καλώδια επιμήκυνσης

(μπαλαντέζες) που είναι κατάλληλα και για χρήση στην

ύπαιθρο. Η χρήση καλωδίων επιμήκυνσης κατάλληλων για

υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

 Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό

περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε

έναν προστατευτικό διακόπτη διαρροής

(διακόπτη FI/RCD). Η χρήση ενός προστατευτικού

διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

 Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε

προσοχή στην εργασία που κάνετε και να χειρίζεστε ένα

ηλεκτρικό εργαλείο με περίσκεψη. Μη

χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο όταν είστε

κουρασμένος/κουρασμένη ή όταν βρίσκεστε υπό την

επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού

εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

 Φοράτε έναν κατάλληλο για σας προστατευτικό

εξοπλισμό και πάντοτε προστατευτικά γυαλιά. Όταν

φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως

μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα

ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με

το εκάστοτε εργαλείο και τη χρήση του, ελαττώνεται ο

κίνδυνος τραυματισμών.

 Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το

ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε

με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν

το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα

ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή

όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή

ρεύματος όταν αυτά είναι ακόμη στη θέση ΟΝ, τότε

δημιουργείται κίνδυνος τραυματισμών.

 Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν

συναρμολογημένα εργαλεία ρύθμισης ή κλειδιά πριν

θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργα-

λείο ή κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο

τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε

τραυματισμούς.

 Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την

ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε

την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων

περιστάσεων.

 Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά

ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας

μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία,

κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινού-

μενα εξαρτήματα.

 Όταν υπάρχει η δυνατότητα συναρμολόγησης

διατάξεων αναρρόφησης ή συλλογής σκόνης,

βεβαιωθείτε ότι αυτές είναι συνδεμένες με το εργαλείο

καθώς και ότι χρησιμοποιούνται σωστά. Η χρήση μιας

αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που

προκαλείται από τη σκόνη.

OBJ_BUCH-3148-001.book Page 111 Thursday, September 28, 2017 10:53 AM

112 | Ελληνικά

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην

αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά

εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε

εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος

χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να

οδηγήσει σε σοβαρούς τραυματισμούς.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

 Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησι-

μοποιείτε για την εκάστοτε εργασία το ηλεκτρικό

εργαλείο που προορίζεται γι’ αυτήν. Με το κατάλληλο

ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα

στην αναφερόμενη περιοχή ισχύος.

 Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που

έχει χαλασμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που

δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός

λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.

 Τραβήξτε το φις από την πρίζα και/ή απομακρύνετε μια

αποσπώμενη μπαταρία, προτού εκτελέσετε ρυθμίσεις

στο ηλεκτρικό εργακείο, προτού αλλάξετε εξαρτήματα ή

φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά

μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη

εκκίνηση του ηλεκτρικού εργαλείου.

 Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε

χρησιμοποιείτε μακριά από παιδιά. Μην επιτρέψετε τη

χρήση του ηλεκτρικού εργαλείου σε άτομα που δεν είναι

εξοικειωμένα μ’ αυτό ή δεν έχουν διαβάσει τις παρούσες

οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν

χρησιμοποιούνται από άπειρα πρόσωπα.

 Φροντίζετε τα ηλεκτρικά εργαλεία και τα εξάρτημα με

επιμέλεια. Ελέγχετε, αν τα κινούμενα εξαρτήματα

λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως

έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επ-

ηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού

εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για

επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή

συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία

πολλών ατυχημάτων.

 Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα.

 Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα,

παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες

οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε

συνθήκες και την υπό εκτέλεση εργασία. Η

χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που

δεν προβλέπονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυ-

νες καταστάσεις.

 Διατηρείτε τις λαβές και επιφάνειες λαβής στεγνές,

καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές

λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν

ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε

τυχόν απρόβλεπτες καταστάσεις.

Προσεκτικός χειρισμός και χρήση εργαλείων

μπαταρίας

 Φορτίζετε τις μπαταρίες μόνο με φορτιστές που

προτείνονται από τον κατασκευαστή. Ένας φορτιστής που

είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπα-

ταριών δημιουργεί κίνδυνο πυρκαγιάς όταν χρησιμοποιηθεί

για άλλες μπαταρίες.

 Χρησιμοποιείτε στα ηλεκτρικά εργαλεία μόνο μπαταρίες

που προορίζονται γι’ αυτά. Η χρήση άλλων μπαταριών

μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει

κίνδυνο πυρκαγιάς.

 Κρατάτε τις μπαταρίες που δε χρησιμοποιείτε μακριά

από συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά,

βίδες κι άλλα μικρά μεταλλικά αντικείμενα που μπορούν

να βραχυκυκλώσουν τις επαφές της μπαταρίας. Ένα

βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκα-

λέσει τραυματισμούς ή φωτιά.

 Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε

διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε

επαφή μ’ αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε

καλά με νερό. Σε περίπτωση που τα υγρά θα έρθουν σε

επαφή με τα μάτια, πρέπει να ζητήσετε επίσης και

ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να

οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.

 Μη χρησιμοποιείτε καμία χαλασμένη ή τροποποιημένη

μπαταρία ή ηλεκτρικό εργαλείο. Οι χαλασμένες ή

τροποποιημένες μπαταρίες μπορεί να παρουσιάσουν μια

απρόβλεπτη συμπεριφορά και να οδηγήσουν σε φωτιά,

έκρηξη ή σε κίνδυνο τραυματισμού.

 Μην εκθέτετε μια μπαταρία ή ένα ηλεκτρικό εργαλείο σε

φωτιά ή σε πολύ υψηλές θερμοκρασίες. Η φωτιά ή οι

θερμοκρασίες πάνω από 130 °C μπορεί να προκαλέσουν

μια έκρηξη.

 Τηρείτε όλες τις υποδείξεις για τη φόρτιση και μη

φορτίζετε την μπαταρία ή το εργαλείο μπαταρίας ποτέ

εκτός της περιοχής θερμοκρασίας που αναφέρεται στις

οδηγίες λειτουργίας. Η λάθος φόρτιση ή η φόρτιση εκτός

της επιτρεπτής περιοχής θερμοκρασίας μπορεί να

καταστρέψει την μπαταρία και να αυξήσει τον κίνδυνο

πυρκαγιάς.

Σέρβις

 Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από

άριστα εκπαιδευμένο προσωπικό και με γνήσια

ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση της ασφά-

λειας του ηλεκτρικού εργαλείου.

 Μη συντηρείτε ποτέ χαλασμένες μπαταρίες. Κάθε

συντήρηση των μπαταριών πρέπει να πραγματοποιείται μόνο

από τον κατασκευαστή ή από εξουσιοδοτημένα συνεργεία

σέρβις πελατών.

Υποδείξεις ασφαλείας για θαμνοκόπτες

 Κρατάτε όλα τα μέρη του σώματος μακριά από το

μαχαίρι. Μην προσπαθήστε να απομακρύνετε το

κομμένο υλικό ή να κρατήσετε το υλικό που κόβετε, ενώ

το μαχαίρι κινείται. Βεβαιωθείτε ότι έχει

απενεργοποιηθεί ο διακόπτης και έχει αφαιρεθεί η

μπαταρία, πριν αφαιρέσετε υλικό που έχει σφηνωθεί

στο πριόνι. Μια στιγμή απροσεξίας κατά τη χρήση του

θαμνοκόπτη μπορεί να επιφέρει σοβαρούς τραυματισμούς.

 Κρατάτε τη συσκευή μόνο από τις μονωμένες

επιφάνειες συγκράτησης (κύρια λαβή 11, μπροστινή

OBJ_BUCH-3148-001.book Page 112 Thursday, September 28, 2017 10:53 AM

Ελληνικά | 113

Bosch Power Tools F 016 L81 577 | (28.9.17)

λαβή 6 ή προέκταση λαβής 8), επειδή υπάρχει κίνδυνος

η κοπτική λάμα να έρθει σε επαφή με μη ορατούς

ηλεκτροφόρους αγωγούς. Η επαφή της κοπτικής λάμας με

αγωγό ρεύματος μπορεί να θέσει τα μεταλλικά τμήματα του

μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε

ηλεκτροπληξία.

 Να κρατάτε το ηλεκτρικό εργαλείο μόνο από τις

μονωμένες επιφάνειες συγκράτησης, επειδή το μαχαίρι

κοπής μπορεί να έρθει σε επαφή με μη ορατές

ηλεκτρικές γραμμές. Η επαφή του μαχαιριού κοπής με μια

ηλεκτροφόρα γραμμή μπορεί να θέσει τα μεταλλικά τμήματα

του μηχανήματος επίσης υπό τάση και να οδηγήσει έτσι σε

ηλεκτροπληξία.

 Να μεταφέρετε το θαμνοκόπτη κρατώντας το από τη

λαβή και μόνο όταν τα μαχαίρια είναι ακινητοποιημένα.

Να τοποθετείτε το προστατευτικό κάλυμμα πριν

μεταφέρετε ή πριν διαφυλάξετε/αποθηκεύσετε το

θαμνοκόπτη. Ο προσεκτικός χειρισμός του μηχανήματος

κήπου μειώνει τον κίνδυνο τραυματισμών από το μαχαίρι.

 Πριν αρχίσετε την εργασία σας με το μηχάνημα

βεβαιωθείτε ότι έχουν συναρμολογηθεί όλες οι

προστατευτικές διατάξεις και λαβές. Μην προσπαθήσετε

ποτέ να θέσετε σε λειτουργία ένα μηχάνημα που δεν είναι

τελείως συναρμολογημένο ή/και δεν εκπληρώνει τις

εγκριμένες προδιαγραφές.

Συμπληρωματικές προειδοποιητικές υποδείξεις

 Μην επιτρέψετε ποτέ τη χρήση του μηχανήματος κήπου σε

παιδιά ή σε άτομα με περιορισμένες φυσικές, αισθητηριακές

ή πνευματικές ικανότητες ή έλλειψη πείρας και/ή έλλειψη

γνώσεων που/ή δεν είναι εξοικειωμένα με τις παρούσες

οδηγίες χρήσης. Δεν αποκλείεται η ηλικία του χειριστή να

περιορίζεται από σχετικές εθνικές διατάξεις.

 Τα παιδιά πρέπει να επιτηρούνται. Έτσι εξασφαλίζεται, ότι

αυτά δε θα παίξουν με το μηχάνημα κήπου.

 Κατά την εργασία κρατάτε τη συσκευή από τις σωστές

επιφάνειες και με τα δύο χέρια και φροντίστε να

στέκεστε με ασφάλεια. Η οδήγηση του εργαλείου με τα

δύο χέρια είναι περισσότερο ασφαλής.

 Κρατάτε το εργαλείο πάντα έτσι, ώστε η θέση του μαχαιριού

να είναι οριζόντια.

 Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε

πρώτα να σταματήσει εντελώς να κινείται.

 Όταν το μηχάνημα κήπου λειτουργεί δεν επιτρέπεται να

παρευρίσκονται άλλα άτομα ή ζώα σε ακτίνα 3 μέτρων. Στην

περιοχή εργασίας ο χειριστής φέρει την ευθύνη για τυχόν

παρευρισκόμενα τρίτα άτομα.

 Μην διεξάγετε ποτέ καμιά κοπή όταν άμεσα κοντά στο

μηχάνημα βρίσκονται άλλα άτομα, ιδιαίτερα παιδιά ή

κατοικίδια ζώα.

 Ο χειριστής ή ο χρήστης ευθύνονται για τυχόν ατυχήματα ή

ζημιές σε ανθρώπους ή την περιουσία τους.

 Μην πιάσετε ποτέ το θαμνοκόπτη από τη δοκό μαχαιριών.

 Να επιθεωρείτε προσεκτικά τον υπό κοπή θάμνο/φράχτη και

να απομακρύνετε όλα τα σύρματα και τα άλλα ξένα

αντικείμενα.

 Πριν από κάθε χρήση να βεβαιώνεστε ότι τα μαχαίρια, οι

βίδες των μαχαιριών και τα άλλα εξαρτήματα του μηχανισμού

κοπής δεν είναι φθαρμένα ή χαλασμένα. Μην εργαστείτε

ποτέ με χαλασμένο ή πολύ ισχυρά φθαρμένο μηχανισμό

κοπής.

 Εξοικειωθείτε με το χειρισμό του θαμνοκόπτη. Έτσι, σε

περίπτωση ανάγκης, θα μπορέσετε να τον σταματήσετε

αμέσως.

 Να εργάζεστε μόνο υπό το φως της ημέρας ή υπό καλό

τεχνητό φως.

 Όταν εργάζεστε να βεβαιώνεστε ότι έχουν συναρμολογηθεί

όλες οι λαβές που περιέχονται στη συσκευασία καθώς και οι

προστατευτικές διατάξεις. Μην προσπαθήσετε ποτέ να

θέσετε σε λειτουργία έναν ελλιπώς συναρμολογημένο

θαμνοκόπτη ή ένα θαμνοκόπτη που έχει υποστεί μη

επιτρεπτές αλλαγές.

 Μην κρατήσετε ποτέ το θαμνοκόπτη από την προστατευτική

του διάταξη.

 Κατά τη λειτουργία του θαμνοκόπτη προσέχετε να στέκεστε

πάντα με ασφάλεια και κρατάτε πάντα την ισορροπία σας.

Μην χρησιμοποιείτε τη συσκευή πάνω σε σκαλιά ή σε

φορητή σκάλα .

 Να συνειδητοποιείτε το γύρω χώρο σας και να είστε

προετοιμασμένος/προετοιμασμένη να αντιμετωπίσετε

επικίνδυνες καταστάσεις τις οποίες ενδεχομένως δεν θα

μπορέσετε αντιληφθείτε όταν εργάζεστε.

 Να βεβαιώνεστε ότι κάθονται γερά και ασφαλώς όλα τα

παξιμάδια, οι πίροι και οι βίδες. Έτσι έχετε την εγγύηση ότι ο

θαμνοκόπτης λειτουργεί ασφαλώς.

 Αποθηκεύετε τον θαμνοκόπτη σε στεγνό, κλειστό μέρος,

απρόσιτο σε παιδιά.

 Για λόγους ασφαλείας να αντικαθιστάτε τυχόν φθαρμένα ή

χαλασμένα εξαρτήματα.

 Μην προσπαθήστε ποτέ να επισκευάσετε το μηχάνημα

κήπου, εκτός αν διαθέτετε την απαραίτητη εκπαίδευση.

 Να βεβαιώνεστε ότι τα ανταλλακτικά προέρχονται από την

Bosch.

Υποδείξεις για τον άριστο χειρισμό της μπαταρίας

 Πριν την τοποθέτηση της μπαταρίας να βεβαιώνεστε ότι

το μηχάνημα κήπου είναι απενεργοποιημένο. Η

τοποθέτηση της μπαταρίας στο μηχάνημα κήπου, όταν αυτό

είναι ενεργοποιημένο, μπορεί να οδηγήσει σε ατυχήματα.

 Να χρησιμοποιείτε μόνο μπαταρίες που προορίζονται γι’

αυτό το μηχάνημα κήπου. Η χρήση διαφορετικών

μπαταριών μπορεί να γίνει αιτία απρόσιτο και πυρκαγιάς.

 Μην ανοίγετε την μπαταρία. Υπάρχει κίνδυνος

βραχυκυκλώματος.

Να προστατεύετε την μπαταρία από υπερβολικές

θερμοκρασίες, π. χ. ακόμη και από συνεχή

ηλιακή ακτινοβολία, φωτιά, νερό και υγρασία.

Υπάρχει κίνδυνος έκρηξης.

 Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της

μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την

μπαταρία. Αφήστε να μπει φρέσκος αέρας και

επισκεφτείτε ένα γιατρό αν αισθανθείτε ενοχλήσεις. Οι

OBJ_BUCH-3148-001.book Page 113 Thursday, September 28, 2017 10:53 AM

114 | Ελληνικά

F 016 L81 577 | (28.9.17) Bosch Power Tools

αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές

οδούς.

 Να χρησιμοποιείτε την μπαταρία μόνο σε συνδυασμό με

το προϊόν της Bosch που αποκτήσατε. Μόνο έτσι

προστατεύεται η μπαταρία από μια ενδεχόμενη επικίνδυνη

υπερφόρτωση.

 H μπαταρία μπορεί να υποστεί ζημιά από αιχμηρά

αντικείμενα, όπως π. χ. καρφί ή κατσαβίδι ή από

εξωτερική άσκηση δύναμης. Μπορεί να προκληθεί ένα

εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη,

την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της

μπαταρίας.

 Μη βραχυκυκλώνετε την μπαταρία. Υπάρχει κίνδυνος

έκρηξης.

 Να προστατεύετε την μπαταρία από υγρασία και νερό.

 Να αποθηκεύετε την μπαταρία μόνο μέσα σε μια περιοχή

θερμοκρασίας από –20 °C έως 50 °C. Το καλοκαίρι να μην

αφήνετε για παράδειγμα την μπαταρία μέσα στο αυτοκίνητο.

 Να καθαρίζετε κάπου-κάπου τις σχισμές αερισμού της

μπαταρίας με ένα μαλακό, καθαρό και στεγνό πινέλο.

Υποδείξεις ασφαλείας για φορτιστές

Διαβάστε όλες τις

υποδείξεις ασφα-

λείας και τις

οδηγίες. Αμέλειες

κατά την τήρηση των υποδείξεων

ασφαλείας και των οδηγιών μπορεί να

προκαλέσουν ηλεκτροπληξία, πυρκαγιά

ή/και σοβαρούς τραυματισμούς.

Διαφυλάξτε καλά αυτές τις οδηγίες.

Να χρησιμοποιείτε το φορτιστή μόνο

όταν είσαστε σε θέση να εκτιμήσετε

πλήρως όλες τις λειτουργίες του και να

τις εκτελέσετε χωρίς περιορισμούς ή

όταν θα έχετε λάβει ανάλογες οδηγίες.

Μην επιτρέψετε ποτέ τη χρήση του

μηχανήματος κήπου σε παιδιά ή σε

άτομα με περιορισμένες φυσικές,

αισθητηριακές ή πνευματικές

ικανότητες ή έλλειψη πείρας και/ή

έλλειψη γνώσεων που/ή δεν είναι

εξοικειωμένα με τις παρούσες οδηγίες

χρήσης. Δεν αποκλείεται η ηλικία του

χειριστή να περιορίζεται από σχετικές

εθνικές διατάξεις.

Επιβλέπετε τα παιδιά. Έτσι θα έχετε

τη βεβαιότητα ότι τα παιδιά δεν θα

παίξουν με τη συσκευή.

Φορτίζετε μόνο μπαταρίες ιόντων

λιθίου Bosch χωρητικότητας από

1,5 Ah (από 3 στοιχεία μπαταρίας).

Η τάση της μπαταρίας πρέπει να

ταιριάζει με την τάση φόρτισης

μπαταρίας του φορτιστή. Μη

φορτίσετε καμία μη

επαναφορτιζόμενη μπαταρία.

Διαφορετικά υπάρχει κίνδυνος

πυρκαγιάς και έκρηξης.

Μην εκθέτετε τη συσκευή στη βροχή και την

υγρασία. Η διείσδυση νερού σ’ ένα φορτιστή

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

 Φορτίστε μόνο μπαταρίες ιόντων λιθίου Bosch. Η τάση

της μπαταρίας πρέπει να ταιριάζει με την τάση φόρτισης

της μπαταρίας του φορτιστή. Διαφορετικά υπάρχει

κίνδυνος πυρκαγιάς και έκρηξης.

 Διατηρείτε το φορτιστή καθαρό. Η ρύπανση της συσκευής

δημιουργεί κίνδυνο ηλεκτροπληξίας.

 Ελέγχετε πριν από κάθε χρήση το φορτιστή, το

ηλεκτρικό καλώδιο και το φις. Μη χρησιμοποιήσετε το

φορτιστή σε περίπτωση που θα εξακριβώσετε κάποιες

βλάβες ή ζημιές. Μην ανοίξετε ο ίδιος/η ίδια το

φορτιστή αλλά δώστε τον οπωσδήποτε σε ειδικά εκπαι-

δευμένο τεχνικό προσωπικό για να τον επισκευάσει με

γνήσια εξαρτήματα. Χαλασμένοι φορτιστές, καλώδια και

φις αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

 Μην αφήσετε το φορτιστή να λειτουργήσει επάνω σε

μια εύφλεκτη επιφάνεια (π.χ. χαρτί, υφάσματα κτλ.) ή

μέσα σε εύφλεκτο περιβάλλον. Δημιουργείται κίνδυνος

πυρκαγιάς εξαιτίας της θέρμανσης του φορτιστή.

 Μην καλύπτετε τις σχισμές αερισμού του φορτιστή.

Διαφορετικά μπορεί να υπερθερμανθεί ο φορτιστής και να

μη λειτουργεί πλέον σωστά.

 Για αυξημένη ηλεκτρική ασφάλεια συνιστούμε αυτόματο

διακόπτη διαρροής με μέγιστο ρεύμα απεμπλοκής 30 mA.

Ελέγξτε τον διακόπτη διαρροής πριν από τη χρήση.

Συντήρηση

 Να αφαιρείτε την μπαταρία από το μηχάνημα κήπου πριν

από κάθε εργασία ρύθμισης ή καθαρισμού ή όταν

πρόκειται να αφήσετε το μηχάνημα κήπου

ανεπιτήρητο.Να φοράτε πάντοτε γάντια κηπουρικής όταν

βάζετε τα χέρια σας στην περιοχή των μαχαιριών ή όταν

εργάζεστε.

 Να ελέγχετε το μηχάνημα κήπου και για λόγους ασφαλείας

να αντικαθιστάτε τυχόν φθαρμένα ή/και χαλασμένα

εξαρτήματα.

OBJ_BUCH-3148-001.book Page 114 Thursday, September 28, 2017 10:53 AM

Ελληνικά | 115

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Να βεβαιώνεστε ότι κάθονται γερά και ασφαλώς όλα τα

παξιμάδια, οι πίροι και οι βίδες. Έτσι έχετε την εγγύηση ότι το

μηχάνημα κήπου λειτουργεί ασφαλώς.

 Να βεβαιώνεστε ότι τα ανταλλακτικά προέρχονται από την

Bosch.

 Λιπαίνετε πάντα το μαχαίρι πριν από τη χρήση και πριν

από την αποθήκευση με σπρέι συντήρησης.

Σύμβολα

Τα σύμβολα που ακολουθούν έχουν σημασία για τη σωστή

ανάγνωση και κατανόηση των οδηγιών χειρισμού. Παρακαλούμε

αποτυπώστε στο μυαλό σας τα σύμβολα και τη σημασία τους. Η

σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και

ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται για οικιακή χρήση, για το κόψιμο και

κλάδεμα φυτοφραχτών και θάμνων σε μεγάλο ύψος, ενώ ο

χρήστης βρίσκεται στο έδαφος. Η συσκευή δεν προορίζεται για

χρήση πάνω σε φορητή σκάλα ή σε σκαλιά. Η συσκευή δεν είναι

κατασκευασμένη για το κόψιμο χλόης και δεν μπορεί να

χρησιμοποιεί για το ξάκρισμα χλοοτάπητα. Η συσκευή δεν

προορίζεται για επαγγελματική και βιομηχανική χρήση.

Περιεχόμενο συσκευασίας (βλέπε

εικόνα B)

Βγάλτε προσεκτικά το μηχάνημα από τη συσκευασία και ελέγξτε

αν παραλάβατε όλα τα παρακάτω αντικείμενα:

– Κεφαλή θαμνοκόπτη

– Τηλεσκοπική λαβή

– Επαναφορτιζόμενη μπαταρία**

– Φορτιστής**

– Ιμάντας ανάρτησης

– Προστατευτικό μαχαιριών

– Οδηγίες χειρισμού

Σε περίπτωση που λείπουν ή έχουν υποστεί ζημιά κάποια

εξαρτήματα, τότε σας παρακαλούμε να απευθυνθείτε στον

έμπορά σας.

** ανάλογα με την εκάστοτε χώρα

Απεικονιζόμενα στοιχεία

(βλέπε εικόνα A)

Η αρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται στην

παρουσίαση της συσκευής στη εικονογραφημένη σελίδα 320.

1 Δοκός μαχαιριών

2 Πλήκτρα ρύθμισης για την περιστρεφόμενη κεφαλή

3 Συνδετικό κομμάτι

4 Τηλεσκοπικός σωλήνας

5 Τηλεσκοπική ρύθμιση ύψους

6 Μπροστινή λαβή

7 Θηλιά του ιμάντα ανάρτησης στην μπροστινή λαβή

8 Ιμάντας ανάρτησης

9 Θηλιά του ιμάντα ανάρτησης στην πίσω λαβή

10 Κουμπί ασφάλισης

11 Πίσω λαβή (Μονωμένες επιφάνειες πιασίματος)

12 Διακόπτης ON/OFF

13 Μπαταρία

14 Πλήκτρο απομανδάλωσης μπαταρίας

15 Γάντζος για τη θηλιά του ιμάντα ανάρτησης, μπροστινή

λαβή

16 Γάντζος για τη θηλιά του ιμάντα ανάρτησης, πίσω λαβή

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται

στη στάνταρ συσκευασία. Για τον πλήρη κατάλογο εξαρτημάτων

κοίτα το πρόγραμμα εξαρτημάτων.

Τεχνικά χαρακτηριστικά

Σύμβολο Σημασία

Κατεύθυνση αντίδρασης

Κατεύθυνση κίνησης

Θέση σε λειτουργία

Θέση εκτός λειτουργίας

Εξαρτήματα

Τηλεσκοπικός θαμνοκόπτης

μπαταρίας

UniversalHedge

Pole 18

Αριθμός ευρετηρίου

3 600 HB3 0..

Αριθμός εμβολισμών χωρίς

φορτίο

min

-1

2200

Μήκος σπάθας

mm 430

Απόσταση μαχαιριών

mm 16

Ρύθμιση ύψους

m 2,1–2,6

Περιστρεφόμενη κεφαλή, 10

θέσεις

° 135

Βάρος σύμφωνα με EPTA-

Procedure 01:2014

kg 3,6

Αριθμός σειράς

Βλέπε αριθμό σειράς

(πινακίδα κατασκευαστή)

στο μηχάνημα κήπου

Επιτρεπόμενη θερμοκρασία

περιβάλλοντος

– κατά την αποθήκευση και

κατά τη λειτουργία

– κατά την αποθήκευση

°C

0... +45

-20...+50

OBJ_BUCH-3148-001.book Page 115 Thursday, September 28, 2017 10:53 AM

116 | Ελληνικά

F 016 L81 577 | (28.9.17) Bosch Power Tools

Πληροφορίες για θόρυβο και δονήσεις

Τιμές εκπομπής θορύβου, υπολογισμένες κατά EN 60335-1.

Η χαρακτηριστική στάθμη θορύβου της συσκευής

εξακριβώθηκε σύμφωνα με την καμπύλη Α και ανέρχεται σε:

Στάθμη ακουστικής πίεσης 72 dB(A). Στάθμη ακουστικής

ισχύος 86 dB(A). Ανασφάλεια μέτρησης K=4 dB.

Οι συνολικές τιμές κραδασμών a

(άθροισμα ανυσμάτων τριών

κατευθύνσεων) και ανασφάλεια Κ εξακριβωθήκαν σύμφωνα με

το πρότυπο EN 60335-1:

=1,1m/s

, K=1,5 m/s

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει

μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη

στο πρότυπο EN 60335 και μπορεί να χρησιμοποιηθεί για τη

σύγκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης

κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης

από τους κραδασμούς.

Η αναφερόμενη στάθμη κραδασμών αντιπροσωπεύει τις

βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως

που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες

εφαρμογές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς

επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να

αποκλίνει και αυτή. Αυτό μπορεί να αυξήσει σημαντικά την

επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια

ολόκληρου του χρονικού διαστήματος που εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς

θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη

διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή

λειτουργεί, χωρίς όμως στην πραγματικότητα να

χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την

επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου

του χρονικού διαστήματος που εργάζεσθε.

Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να

καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την

προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού

εργαλείου και των εξαρτημάτων που χρησιμοποιείτε,

διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των

διάφορων εργασιών.

Συναρμολόγηση και λειτουργία

Μπαταρία Ιόντων λιθίου

Αριθμός ευρετηρίου

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Ονομαστική τάση

V= 18

Χωρητικότητα

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Αριθμός των στοιχείων

μπαταρίας

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Φορτιστής

AL 1830 CV

Αριθμός ευρετηρίου

2 607 ...

... 225 965

... 225 967

... 225 969

Ρεύμα φόρτισης

A3,0

Χρόνος φόρτισης (άδεια

μπαταρία)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Βάρος σύμφωνα με EPTA-

Procedure 01:2014

kg 0,40

Κατηγορία μόνωσης

/ II

Φορτιστής

AL 1815 CV

Αριθμός ευρετηρίου

2 607 ...

... 226 077

... 226 079

... 226 081

Ρεύμα φόρτισης

A1,5

Χρόνος φόρτισης (άδεια

μπαταρία)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Βάρος σύμφωνα με EPTA-

Procedure 01:2014

kg 0,38

Κατηγορία μόνωσης

/ II

Τηλεσκοπικός θαμνοκόπτης

μπαταρίας

UniversalHedge

Pole 18

Στόχος ενέργειας Εικόνα Σελίδα

Απεικονιζόμενα στοιχεία

A 320

Περιεχόμενο συσκευασίας

B 321

Συναρμολόγηση της συσκευής

C 321

Τοποθέτηση μπαταρίας

D 321

Στερέωση του ιμάντα ανάρτησης

E 322

Ρύθμιση ύψους της τηλεσκοπικής

ράβδου

F 322

Αφαιρέστε το προστατευτικό

κάλυμμα του μαχαιριού

Λιπάνετε το μαχαίρι

G 323

Ρύθμιση της περιστρεφόμενης

κεφαλής

H 323

OBJ_BUCH-3148-001.book Page 116 Thursday, September 28, 2017 10:53 AM

Ελληνικά | 117

Bosch Power Tools F 016 L81 577 | (28.9.17)

Θέση σε λειτουργία

Για την ασφάλειά σας

 Αφαιρείτε την μπαταρία πριν από την εκτέλεση

οποιασδήποτε εργασίας στη συσκευή (π.χ. συντήρηση,

αντικατάσταση εργαλείου κ.λπ.) καθώς και κατά την

μεταφορά και αποθήκευση. Υπάρχει κίνδυνος

τραυματισμού κατά την ακούσια ενεργοποίηση του διακόπτη

ενεργοποίησης/απενεργοποίησης με το κουμπί ασφάλισης.

 Το μαχαίρι κοπής συνεχίζει να κινείται για μερικά

δευτερόλεπτα μετά τη θέση εκτός λειτουργίας του

θαμνοκόπτη.

 Μην αγγίξετε το περιστρεφόμενο μαχαίρι κοπής.

 Να πατάτε το διακόπτη μόνο όταν η μπαταρία έχει μπει

τέρμα μέσα.

Τοποθέτηση/Αφαίρεση μπαταρίας (βλέπε

εικόνεςD+K)

Υπόδειξη: Η χρήση ακατάλληλων μπαταριών μπορεί να

προκαλέσει δυσλειτουργίες ή βλάβη στη συσκευή.

Τοποθετήστε τη φορτισμένη μπαταρία 13 στην λαβή της

τηλεσκοπικής ράβδου. Βεβαιωθείτε ότι η μπαταρία έχει

τοποθετηθεί σωστά.

Για την αφαίρεση της μπαταρίας 13 από τη συσκευή, πιέστε το

πλήκτρο απομανδάλωσης της μπαταρίας 14 και τραβήξτε την

μπαταρία προς τα εμπρός στην κατεύθυνση της αλυσίδας.

Φόρτιση μπαταρίας

 Να μην χρησιμοποιήσετε κάποιον άλλο φορτιστή. Να

χρησιμοποιείτε το φορτιστή που περιέχεται στη ατυχημάτων

στη μπαταρία ιόντων λιθίου που χρησιμοποιείται στο δικός

σας μηχάνημα κήπου.

 Προσέξτε την τάση του δικτύου! Η τάση της πηγής

ηλεκτρικού ρεύματος πρέπει να ταυτίζεται με τα στοιχεία

στην πινακίδα κατασκευαστή του φορτιστή. Φορτιστές με

τάση 230 V μπορούν να λειτουργήσουν και με 220 V.

Η μπαταρία διαθέτει μια διάταξη επιτήρησης της θερμοκρασίας

η οποία επιτρέπει τη φόρτιση μόνο στην περιοχή θερμοκρασίας

μεταξύ 0 °C και 45 °C. Έτσι επιτυγχάνεται μια μεγάλη διάρκεια

ζωής της μπαταρίας.

Υπόδειξη: Η μπαταρία παραδίδεται μερικώς φορτισμένη. Για

να εξασφαλίσετε την πλήρη ισχύ της μπαταρίας πρέπει να την

φορτίσετε στο φορτιστή πριν την χρησιμοποιήσετε για πρώτη

φορά.

Η μπαταρία ιόντων λιθίου μπορεί να φορτιστεί ανά πάσα στιγμή.

Η διακοπή της φόρτισης δεν βλάπτει την μπαταρία.

Η «Electronic Cell Protection (ECP)» προστατεύει την

μπαταρία ιόντων λιθίου από μια πλήρη εκφόρτιση. Όταν η

μπαταρία αδειάσει το μηχάνημα κήπου αποσυνδέεται από μια

προστατευτική διάταξη: Το μηχάνημα κήπου δεν εργάζεται

άλλο.

Να μην συνεχίσετε να πατάτε το

διακόπτη ON/OFF μετά την αυτόματη

διακοπή της λειτουργίας του μηχανήματος κήπου. Μπορεί

να υποστεί ζημιά η μπαταρία.

Προσέξτε τις υποδείξεις για την απόσυρση της μπαταρίας.

Φόρτιση

Η φόρτιση αρχίζει μόλις τοποθετηθεί στην πρίζα το φις δικτύου

του φορτιστή και η μπαταρία τοποθετηθεί στο κανάλι φόρτισης.

Χάρη στην έξυπνη διαδικασία φόρτισης αναγνωρίζεται αμέσως

η κατάσταση φόρτισης της μπαταρίας η οποία ακολούθως

φορτίζεται, ανάλογα με τη θερμοκρασία και την τάση της, με

άριστο ρεύμα φόρτισης.

Έτσι η μπαταρία προστατεύεται και, όταν δεν αφαιρεθεί από το

φορτιστή, παραμένει διαρκώς εντελώς φορτισμένη.

Σημασία των στοιχείων ένδειξης (AL 1830 CV)

Αναβοσβήνον φως (γρήγορα) πράσινη ένδειξη

φόρτισης

Η διαδικασία της ταχυφόρτισης σηματοδοτείται

με το γρήγορο αναβόσβημα της πράσινης

ένδειξης φόρτισης της μπαταρίας .

Υπόδειξη: Η ταχυφόρτιση είναι εφικτή μόνο όταν η

θερμοκρασία της μπαταρίας βρίσκεται μέσα στην εγκεκριμένη

περιοχή, βλέπε κεφάλαιο «Τεχνικά χαρακτηριστικά».

Αναβοσβήνον φως (αργά) πράσινη ένδειξη

φόρτισης της μπαταρίας

Σε μια κατάσταση φόρτισης της μπαταρίας από

80 % η πράσινη ένδειξη φόρτισης της

μπαταρίας αναβοσβήνει αργά.

Η μπαταρία μπορεί να αφαιρεθεί για άμεση χρήση.

Διαρκές άναμμα της πράσινης ένδειξης φόρτισης

Το διαρκές άναμμα της πράσινης ένδειξης

φόρτισης σηματοδοτεί ότι η μπαταρία έχει

φορτιστεί πλήρως.

Όταν η μπαταρία δεν είναι τοποθετημένη στο φορτιστή το

διαρκές άναμμα της ένδειξης φόρτισης μπαταρίας

σηματοδοτεί ότι το φις του ηλεκτρικού καλωδίου του φορτιστή

είναι τοποθετημένο στην πρίζα κι έτσι ο φορτιστής είναι έτοιμος

για λειτουργία.

Διαρκές άναμμα της κόκκινης ένδειξης φόρτισης

Το Διαρκές άναμμα της κόκκινης ένδειξης

φόρτισης σηματοδοτεί ότι η θερμοκρασία της

μπαταρίας βρίσκεται εκτός της εγκεκριμένης περιοχής, βλέπε

κεφάλαιο «Τεχνικά χαρακτηριστικά». Μόλις η θερμοκρασία

επανέλθει στην εγκεκριμένη περιοχή ο φορτιστής μεταβαίνει

αυτόματα στην ταχυφόρτιση.

Θέση σε λειτουργία/εκτός

λειτουργίας

I 324

Υποδείξεις εργασίας

J 324–325

Αφαίρεση μπαταρίας

K 326

Συντήρηση και αποθήκευση της

συσκευής

L 326

Επιλογή εξαρτημάτων/

παρελκομένων

327

Στόχος ενέργειας Εικόνα Σελίδα

OBJ_BUCH-3148-001.book Page 117 Thursday, September 28, 2017 10:53 AM

118 | Ελληνικά

F 016 L81 577 | (28.9.17) Bosch Power Tools

Η κόκκινη ένδειξη φόρτισης

Το αναβόσβημα της κόκκινης ένδειξης

φόρτισης σηματοδοτεί κάποια άλλη ανωμαλία

στη φόρτιση, βλέπε κεφάλαιο «Σφάλματα – Αιτίες και

θεραπεία».

Σημασία των στοιχείων ένδειξης (AL 1815 CV)

Αναβόσβημα της ένδειξης φόρτισης μπαταρίας

Η φόρτιση σηματοδοτείται με αναβόσβημα της

ένδειξης φόρτισης μπαταρίας .

Διαρκές άναμμα της ένδειξης φόρτισης μπαταρίας

Το διαρκές άναμμα της ένδειξης φόρτισης

μπαταρίας σηματοδοτεί ότι η μπαταρία είναι

εντελώς φορτισμένη ή ότι η θερμοκρασία της

μπαταρίας βρίσκεται εκτός της εγκριμένης περιοχής

θερμοκρασίας της μπαταρίας και γι΄ αυτό δεν μπορεί να

φορτιστεί. Η φόρτιση συνεχίζεται μόλις επιτευχθεί η εγκριμένη

περιοχή θερμοκρασίας της μπαταρίας.

Όταν η μπαταρία δεν είναι τοποθετημένη στο φορτιστή το

διαρκές άναμμα της ένδειξης φόρτισης μπαταρίας

σηματοδοτεί ότι το φις του ηλεκτρικού καλωδίου του φορτιστή

είναι τοποθετημένο στην πρίζα κι έτσι ο φορτιστής είναι έτοιμος

για λειτουργία.

Σφάλματα – Αιτίες και θεραπεία

Υποδείξεις για τη φόρτιση

Σε περίπτωση συνεχόμενων ή πολλαπλά συνεχόμενων κύκλων

φόρτισης χωρίς διακοπή, ο φορτιστής μπορεί να θερμανθεί.

Αυτό όμως δεν σημαίνει ότι ο φορτιστής παρουσιάζει τεχνικό

ελάττωμα.

Ένας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση

σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να

αντικατασταθεί.

Συναρμολόγηση

 Αφαιρείτε την μπαταρία πριν από την εκτέλεση

οποιασδήποτε εργασίας στη συσκευή (π.χ. συντήρηση,

αντικατάσταση εργαλείου κ.λπ.) καθώς και κατά την

μεταφορά και αποθήκευση. Υπάρχει κίνδυνος

τραυματισμού κατά την ακούσια ενεργοποίηση του διακόπτη

ενεργοποίησης/απενεργοποίησης με το κουμπί ασφάλισης.

Συναρμολόγηση της συσκευής (Βλέπε

εικόνα C+E)

Συνδέστε την κεφαλή του τηλεσκοπικού αλυσοπρίονου και την

τηλεσκοπική λαβή ευθύγραμμα μεταξύ τους και ασφαλίστε τη

σύνδεση περιστρέφοντας το συνδετικό κομμάτι 3. Βεβαιωθείτε

ότι και τα δύο μέρη έχουν συναρμολογηθεί και ασφαλιστεί

σωστά.

Στερεώστε τον ιμάντα ανάρτησης 8 στις θηλιές του ιμάντα 7/9

των χειρολαβών. Παρακαλώ λάβετε υπόψη ότι ο ιμάντας

ανάρτησης έχει δύο διαφορετικού μεγέθους γάντζους.

Βεβαιωθείτε ότι ο μεγαλύτερος γάντζος 16 στερεώθηκε στη

θηλιά του ιμάντα της πίσω λαβής 9 και ο μικρότερος γάντζος 15

στη θηλιά του ιμάντα της μπροστινής λαβής 7.

Αφαιρέστε το προστατευτικό κάλυμμα του μαχαιριού.

Ρύθμιση ύψους της τηλεσκοπικής ράβδου

(βλέπε εικόνα F)

Λασκάρετε τη τηλεσκοπική ρύθμιση ύψους 5 περιστρέφοντας,

και αφού ρυθμίσετε τον τηλεσκοπικό σωλήνα 4 στο ύψος που

θέλετε, σφίξτε πάλι περιστρέφοντας την τηλεσκοπική ρύθμιση

ύψους 5.

Ανάλογα με την χρήση και το ύψος του φυτοφράκτη, ο

τηλεσκοπικός σωλήνας 4 μπορεί α ρυθμιστεί σε μήκος 2,1 m

έως 2,60 m.

Ρύθμιση της περιστρεφόμενης κεφαλής

(βλέπε εικόνα H)

Πιέστε ταυτόχρονα και τα δύο πλήκτρα ρύθμισης 2, φέρτε την

περιστρεφόμενη κεφαλή στην θέση που θέλετε κινώντας την

κεφαλή του θαμνοκόπτη πάνω ή προς τα κάτω, αφήστε τα

πλήκτρα ρύθμισης 2 και βεβαιωθείτε ότι η κεφαλή του

θαμνοκόπτη έχει ασφαλιστεί σωστά.

Η περιστρεφόμενη κεφαλή μπορεί να ασφαλιστεί σε 10

διαφορετικές θέσεις.

Αιτία Θεραπεία

Η ένδειξη φόρτισης μπαταρίας ανάβει διαρκώς

Η κόκκινη ένδειξη φόρτισης αναβοσβήνει

Ανέφικτη φόρτιση

Η μπαταρία δεν είναι (σωστά)

τοποθετημένη

Τοποθετήστε την μπαταρία

σωστά πάνω στο φορτιστή

Λερωμένες επαφές

μπαταρίας

Καθαρίστε τις επαφές

μπαταρίας π. χ. τοποθετώντας

και αφαιρώντας πολλές

φορές αλλεπάλληλα την μπα-

ταρία, ή, αν χρειαστεί,

αντικαταστήστε την μπαταρία

Χαλασμένη μπαταρία Αντικαταστήστε την μπαταρία

Η ένδειξη φόρτισης ή δεν ανάβει

Το φις δικτύου του φορτιστή

δεν είναι (σωστά) τοποθετη-

μένο

Τοποθετήστε το φις δικτύου

(τέρμα) στην πρίζα

Χάλασε η πρίζα, το ηλεκτρικό

καλώδιο ή ο φορτιστής

Ελέγξτε την τάση δικτύου και,

ενδεχομένως, δώστε το

φορτιστή για έλεγχο σε ένα

εξουσιοδοτημένο κατάστημα

Service για ηλεκτρικά

εργαλεία της Bosch

OBJ_BUCH-3148-001.book Page 118 Thursday, September 28, 2017 10:53 AM

Ελληνικά | 119

Bosch Power Tools F 016 L81 577 | (28.9.17)

Λειτουργία

Θέση σε λειτουργία κι εκτός λειτουργίας

(βλέπε εικόνα I)

Για την ενεργοποίηση της συσκευής, πιέστε πρώτα το κουμπί

ασφάλισης 10 και κατόπιν τον διακόπτη

ενεργοποίησης/απενεργοποίησης 12. Κρατάτε τον διακόπτη

ενεργοποίησης/απενεργοποίησης πατημένο κατά τη λειτουργία

της συσκευής. Όταν η συσκευή είναι ενεργοποιημένη,

μπορείτε να αφήσετε το κουμπί ασφάλισης.

Για την απενεργοποίηση του ηλεκτρικού εργαλείου αφήστε το

διακόπτη On/Off 12 ελεύθερο.

Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν

πρόκειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε ενέργεια.

Η διάταξη «Electronic Cell Protection (ECP)» προστατεύει την

μπαταρία από μια ενδεχόμενη ολοσχερή εκφόρτωση. Όταν η

μπαταρία αδειάσει, μια προστατευτική διάταξη θέτει το

κηπευτικό εργαλείο εκτός λειτουργίας. Η συσκευή δεν

δουλεύει πλέον.

Υποδείξεις εργασίας (βλέπε εικόνα J)

Μηχανισμός αντιμπλοκαρίσματος

Αυτή η συσκευή είναι εφοδιασμένη με σύστημα αντιεμπλοκής

για την εξυπηρέτησή σας. Όταν η λάμα κοπής συναντήσει

μέταλλο, αυξάνεται η επιβάρυνση του κινητήρα. Το έξυπνο

μικροηλεκτρονικό σύστημα αναγνωρίζει την υπερφόρτωση και

αντιστρέφει πολλαπλά τη ζεύξη του κινητήρα, για να αποτραπεί

η εμπλοκή της λάμας κοπής και να διαχωριστεί το υλικό.

Αυτή η ακουστικά αισθητή μεταγωγή διαρκεί μέχρι 3 s.

Μετά το διαχωρισμό η συσκευή συνεχίζει την κανονική

λειτουργία της ή η λάμα κοπής παραμένει αυτόματα σε ανοιχτή

κατάσταση, όταν η κατάσταση υπερφόρτωσης διαρκεί

περισσότερο (π.χ. όταν ένα κομμάτι του μεταλλικού φράχτη

εμπλακεί κατά λάθος στη συσκευή).

Αναζήτηση σφαλμάτων

Στον παρακάτω πίνακα δείχνονται συμπτώματα σφαλμάτων καθώς και πως θα μπορέσετε να τα εξουδετερώσετε σε περίπτωση που

κάποτε το μηχάνημα κήπου για τον κήπο δεν θα εργάζεται σωστά. Όταν, όμως, δεν θα μπορέσετε να εντοπίσετε και να

εξουδετερώστε το πρόβλημα που παρουσιάστηκε, τότε σας παρακαλούμε να απευθυνθείτε σε ένα εξουσιοδοτημένο συνεργείο

Service.

 Προσοχή: Θέστε το μηχάνημα κήπου εκτός λειτουργίας και αφαιρέστε την μπαταρία πριν την αναζήτηση του σφάλματος.

Συμπτώματα Πιθανή αιτία Θεραπεία

Πολύ μικρή διάρκεια κοπής

ανά φόρτιση της μπαταρίας

Πολύ ισχυρή τριβή λόγω έλλειψης λίπανσης Ψεκάστε με λιπαντικό (1 609 200 399)

Πρέπει να καθαρίσετε το μαχαίρι Καθαρίστε το μαχαίρι

κακή τεχνική κοπής βλέπε «Υποδείξεις εργασίας»

Η μπαταρία δεν είναι εντελώς φορτισμένη Φορτίστε την μπαταρία, βλέπε επίσης και τις

υποδείξεις φόρτισης

Ενεργοποιήθηκε ο ελεγκτής θερμότητας της

μπαταρίας

Αφήστε την μπαταρία να κρυώσει και ξεκινήστε

εκ νέου

Τα μαχαίρια κινούνται αργά

ή ο μηχανισμός

αντιμπλοκαρίσματος δεν

λειτουργεί

Άδεια μπαταρία Αφήστε την μπαταρία να κρυώσει και ξεκινήστε

εκ νέου

Η μπαταρία ήταν αποθηκευμένη/διαφυλαγμένη

εκτός της εγκριμένης περιοχής θερμοκρασίας

Αφήστε την μπαταρία να αποκτήσει τη

θερμοκρασία χώρου (εντός της επιτρεπτής

περιοχής θερμοκρασίας 0– 45 °C)

Ο θαμνοκόπτης δεν

λειτουργεί

Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης και τις

υποδείξεις φόρτισης

Ο αποκλεισμός αθέλητης ζεύξης δεν έχει

ασφαλίσει σωστά

βλέπε «Θέση σε λειτουργία»

Ο θαμνοκόπτης λειτουργεί

με διακοπές

Η φορά περιστροφής του κινητήρα αλλάζεδι

διαρκώς και τερματίζεται μετά από περίπου 3 s

βλέπε «Υποδείξεις εργασίας» (μηχανισμός

αντιμπλοκαρίσματος)

Σφάλμα στην εσωτερική καλωδίωση του

μηχανήματος κήπου

Απευθυνθείτε στο Bosch Service Center

Χαλασμένος διακόπτης ΟΝ/OFF Απευθυνθείτε στο Bosch Service Center

Ο κινητήρας λειτουργεί, τα

μαχαίρια δεν κινούνται

Εσωτερικό σφάλμα Απευθυνθείτε στο Bosch Service Center

OBJ_BUCH-3148-001.book Page 119 Thursday, September 28, 2017 10:53 AM

120 | Ελληνικά

F 016 L81 577 | (28.9.17) Bosch Power Tools

Συντήρηση, αποθήκευση και μεταφορά

(βλέπε εικόνες K + L)

 Αφαιρείτε την μπαταρία πριν από την εκτέλεση

οποιασδήποτε εργασίας στη συσκευή (π.χ. συντήρηση,

αντικατάσταση εργαλείου κ.λπ.) καθώς και κατά την

μεταφορά και αποθήκευση. Υπάρχει κίνδυνος

τραυματισμού κατά την ακούσια ενεργοποίηση του διακόπτη

ενεργοποίησης/απενεργοποίησης με το κουμπί ασφάλισης.

Συντήρηση λάμας

Λιπάνετε τη λάμα κοπής πριν και μετά από κάθε χρήση με το

συνιστώμενο λιπαντικό σπρέι.

Αποθήκευση και μεταφορά

Για την αποθήκευση και μεταφορά αφαιρέστε την μπαταρία από

το τηλεσκοπικό θαμνοκοπτικό και τοποθετήστε το

προστατευτικό κάλυμμα του μαχαιριού.

Service και παροχή συμβουλών χρήσης

www.bosch-garden.com

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν

παραγγέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε

το 10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην

πινακίδα κατασκευαστή.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Τηλ.: 210 5701258

Φαξ: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Τηλ.: 210 5701380

Φαξ: 210 5701607

Μεταφορά

Οι περιεχόμενες μπαταρίες ιόντων λιθίου υπόκεινται στις

απαιτήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να

μεταφερθούν οδικώς από το χρήστη χωρίς άλλους όρους.

Όταν, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ.

αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται

διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη

σήμανση. Εδώ πρέπει, κατά την προετοιμασία του υπό

αποστολή τεμαχίου, να ζητηθεί οπωσδήποτε και η συμβουλή

ενός ειδικού για επικίνδυνα αγαθά.

Να αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι

άθικτο. Να κολλάτε τις γυμνές επαφές με κολλητική ταινία και

να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να

μην κουνιέται μέσα στη συσκευασία.

Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο

αυστηρές εθνικές διατάξεις.

Τα μαχαίρια θερμαίνονται

υπερβολικά

Πολύ ισχυρή τριβή λόγω έλλειψης λίπανσης Ψεκάστε με λιπαντικό (1 609 200 399)

Τα μαχαίρια δεν είναι κοφτερά Απευθυνθείτε στο Bosch Service Center

Τα μαχαίρια έχουν εντομές Απευθυνθείτε στο Bosch Service Center

Το μαχαίρι δεν κινείται Άδεια μπαταρία Φορτίστε την μπαταρία, βλέπε επίσης και τις

υποδείξεις φόρτισης

Το μηχάνημα κήπου χάλασε Απευθυνθείτε στο Bosch Service Center

Ισχυροί

κραδασμοί/θόρυβοι

Το μηχάνημα κήπου χάλασε Απευθυνθείτε στο Bosch Service Center

Η κόκκινη ένδειξη

μπαταρίας αναβοσβήνει

Η φόρτιση δεν είναι εφικτή

Η μπαταρία δεν τοποθετήθηκε (σωστά) Τοποθετήστε σωστά την μπαταρία στο φορτιστή

Λερωμένες επαφές μπαταρίας Καθαρίστε τις επαφές μπαταρίας π.χ. τοπο-

θετώντας και αφαιρώντας πολλές φορές

αλλεπάλληλα την μπαταρία, ή, αν χρειαστεί,

αντικαταστήστε την μπαταρία

Χαλασμένη μπαταρία Αντικαταστήστε την μπαταρία

Δεν ανάβουν οι ενδείξεις

φόρτισης της μπαταρίας

Το φις δικτύου του φορτιστή δεν είναι (σωστά)

τοποθετημένο

Τοποθετήστε το φις δικτύου (τέρμα) στην πρίζα

Χάλασε η πρίζα, το ηλεκτρικό καλώδιο ή ο

φορτιστής

Ελέγξτε την τάση δικτύου και, ενδεχομένως,

δώστε το φορτιστή για έλεγχο σε ένα

εξουσιοδοτημένο κατάστημα Service για

ηλεκτρικά εργαλεία της Bosch

Συμπτώματα Πιθανή αιτία Θεραπεία

OBJ_BUCH-3148-001.book Page 120 Thursday, September 28, 2017 10:53 AM

Türkçe | 121

Bosch Power Tools F 016 L81 577 | (28.9.17)

Απόσυρση

Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα

και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο

φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπαταρίες

στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/EE τα άχρηστα

ηλεκτρικά εργαλεία καθώς και σύμφωνα με την Κοινοτική

Οδηγία 2006/66/EΚ οι χαλασμένες ή αναλωμένες μπαταρίες

δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να

ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Li-Ion:

Παρακαλούμε να δώσετε προσοχή στις υποδείξεις στο

κεφάλαιο «Μεταφορά», σελίδα 122.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe

Güvenlik Talimatı

Resimli semboller hakkında açıklamalar

Genel tehlike uyarısı.

Kullanım kılavuzunu tam olarak

okuyun.

Bu bahçe aletini yağmur altında kullanmayın ve

yağmur altında bırakmayın.

Çalışırken yakınınızda bulunan kişilerin etrafa

savrulabilicek yabancı cisimler tarafından

yaralanmaması için gerekli önlemleri alın.

Uyarı: Bahçe aleti çalışır durumda iken aletle

aranızda güvenli bir mesafe bırakın.

Daima koruyucu iş eldivenleri ve koruyucu gözlük

kullanın. Kaymaz iş ayakkabıları ve koruyucu kask gibi

diğer koruyucu donanımın da kullanılması tavsiye edilir.

Uygun iş giysileri düşen dallar ve kesici bıçakla temasa gelme

sonucu ortaya çıkabilecek yaralanma tehlikesini azaltır.

Akım veya telefon kablolarına hiçbir

zaman dokunmayın. Bu gibi kablolar

yüksek gerilim iletir. Büyük olasılıkla

elektrik çarpma tehlikesi vardır. En

azından 10 metrelik bir mesafe

bırakın.

Uyarı: Bahçe aleti çalışırken yakında bulunan kişiler bahçe

aletinden güvenli bir uzaklıkta durmalıdır.

Genel Elektrikli El Aleti Güvenlik

Uyarıları

Bu elektrikli el aletiyle birlikte gelen tüm

güvenlik uyarılarını, talimatları, resim ve

açıklamaları okuyun. Aşağıda bulunan talimatlara

uyulmaması elektrik çarpmalarına, yangınlara ve/veya ağır

yaralanmalara neden olabilir.

Tüm uyarı ve talimatları ileride kullanmak üzere saklayın.

Uyarılardaki “elektrikli el aleti” terimi, elektrikli (kablolu) ya

da akülü (kablosuz) el aleti anlamına gelir.

Çalışma yeri güvenliği

 Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız

yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya

çıkabilir.

 Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya

tozların bulunduğu yerlerde elektrikli el aleti ile

çalışmayın. Elektrikli el aletleri, toz veya buharların tutuş-

masına neden olabilecek kıvılcımlar çıkarırlar.

 Elektrikli el aleti ile çalışırken çocukları ve etraftaki

kişileri uzakta tutun. Dikkatiniz dağılacak olursa aletin

kontrolünü kaybedebilirsiniz.

Elektrik Güvenliği

 Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmış

elektrikli el aletleri ile birlikte adaptör fiş kullanmayın.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma

tehlikesini azaltır.

 Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları

gibi topraklanmış yüzeylerle vücudunuzun temas

etmesinden kaçının. Vücudunuz topraklandığı anda

büyük bir elektrik çarpma tehlikesi ortaya çıkar.

 Aleti yağmur altında veya nemli ortamlarda

bırakmayın. Suyun elektrikli el aleti içine sızması elektrik

çarpma tehlikesini artırır.

 Elektrikli el aletini kablosundan tutarak taşımayın,

kabloyu kullanarak asmayın veya kablodan çekerek fişi

çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı

cisimlerden veya aletin hareketli parçalarından uzak

tutun. Hasarlı veya dolaşmış kablo elektrik çarpma

tehlikesini artırır.

UYARI

OBJ_BUCH-3148-001.book Page 121 Thursday, September 28, 2017 10:53 AM

122 | Türkçe

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Bir elektrikli el aleti ile açık havada çalışırken mutlaka

açık havada kullanılmaya uygun uzatma kablosu

kullanın. Açık havada kullanılmaya uygun uzatma

kablosunun kullanılması elektrik çarpma tehlikesini azaltır.

 Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa, mutlaka arıza akımı koruma şalteri kullanın.

Arıza akımı koruma şalterinin kullanımı elektrik çarpma

tehlikesini azaltır.

Kişilerin Güvenliği

 Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.

Yorgunsanız, aldığınız hapların, ilaçların veya alkolün

etkisinde iseniz elektrikli el aletini kullanmayın. Aleti

kullanırken bir anki dikkatsizlik önemli yaralanmalara

neden olabilir.

 Daima kişisel koruyucu donanım ve bir koruyucu

gözlük kullanın. Elektrikli el aletinin türü ve kullanımına

uygun olarak; toz maskesi, kaymayan iş ayakkabıları, koru-

yucu kask veya koruyucu kulaklık gibi koruyucu donanım

kullanımı yaralanma tehlikesini azaltır.

 Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal

şebekesine ve/veya aküye bağlamadan, elinize alıp

taşımadan önce elektrikli el aletinin kapalı olduğundan

emin olun. Elektrikli el aletini parmağınız şalter üzerinde

dururken taşırsanız ve alet açıkken fişi prize sokarsanız

kazalara neden olabilirsiniz.

 Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Aletin dönen parçaları

içinde bulunabilecek bir yardımcı alet yaralanmalara

neden olabilir.

 Çalışırken vücudunuz anormal durumda olmasın.

Çalışırken duruşunuz güvenli olsun ve dengenizi her

zaman koruyun. Bu sayede aleti beklenmedik durumlarda

daha iyi kontrol edebilirsiniz.

 Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve

takı takmayın. Saçlarınızı ve giysileriniz aletin

hareketli parçalarından uzak tutun. Bol giysiler, uzun

saçlar veya takılar aletin hareketli parçaları tarafından

tutulabilir.

 Toz emme donanımı veya toz tutma tertibatı

kullanırken, bunların bağlı olduğundan ve doğru

kullanıldığından emin olun. Toz emme donanımının

kullanımı tozdan kaynalanabilecek tehlikeleri azaltır.

 Aletleri sık kullanmanız sebebiyle kazandığınız

alışkanlıklar, güvenlik prensiplerine uymanızı

önlememelidir. Dikkatsiz bir hareket, bir anda ciddi

yaralanmalara yol açabilir.

Elektrikli el aletlerinin kullanımı ve bakımı

 Aleti aşırı ölçüde zorlamayın. Yaptığınız işe uygun

elektrikli el aletleri kullanın. Uygun performanslı

elektrikli el aleti ile, belirlenen çalışma alanında daha iyi ve

güvenli çalışırsınız.

 Şalteri bozuk olan elektrikli el aletini kullanmayın.

Açılıp kapanamayan bir elektrikli el aleti tehlikelidir ve

onarılmalıdır.

 Alette bir ayarlama işlemine başlamadan, herhangi bir

aksesuarı değiştirirken veya aleti elinizden bırakırken

fişi prizden çekin veya aküyü çıkarın. Bu önlem,

elektrikli el aletinin yanlışlıkla çalışmasını önler.

 Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı

bilmeyen veya bu kullanım kılavuzunu okumayan

kişilerin aletle çalışmasına izin vermeyin. Deneyimsiz

kişiler tarafından kullanıldığında elektrikli el aletleri

tehlikelidir.

 Elektrikli el aletinizin ve aksesuarlarınızın bakımını

özenle yapın. Elektrikli el aletinizin kusursuz olarak

çalışmasını engelleyebilecek bir durumun olup

olmadığını, hareketli parçaların kusursuz olarak işlev

görüp görmediklerini ve sıkışıp sıkışmadıklarını, parça-

ların hasarlı olup olmadığını kontrol edin. Aleti

kullanmaya başlamadan önce hasarlı parçaları onartın.

Birçok iş kazası elektrikli el aletlerine yeterli bakım

yapılmamasından kaynaklanır.

 Kesici uçları daima keskin ve temiz tutun. Özenle bakımı

yapılmış keskin kenarlı kesme uçlarının malzeme içinde

sıkışma tehlikesi daha azdır ve daha rahat kullanım olanağı

sağlarlar.

 Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullanın. Bu

sırada çalışma koşullarını ve yaptığınız işi dikkate alın.

Elektrikli el aletlerinin kendileri için öngörülen alanın

dışında kullanılması tehlikeli durumlara neden olabilir.

 Tutamak ve kavrama yüzeylerini kuru, yağsız ve temiz

tutun. Kaygan tutamak ve kavrama yüzeyleri, aletin

beklenmeyen durumlarda güvenli şekilde tutulmasını ve

kontrol edilmesini engeller.

Akülü aletlerin özenli bakımı ve kullanımı

 Aküyü sadece üreticinin tavsiye ettiği şarj cihazı ile

şarj edin. Bir akünün şarjına uygun olarak üretilmiş şarj

cihazı başka bir akünün şarjı için kullanılırsa yangın

tehlikesi ortaya çıkar.

 Sadece ilgili elektrikli el aleti için öngörülen aküleri

kullanın. Başka akülerin kullanımı yaralanmalara ve

yangınlara neden olabilir.

 Kullanılmayan aküyü büro ataçları, madeni bozuk

paralar, anahtarlar, çiviler, vidalar veya metal

nesnelerden uzak tutun. Bunlar köprüleme yaparak

kontaklara neden olabilir. Akü kontakları arasındaki bir

kısa devre yanmalara veya yangınlara neden olabilir.

 Yanlış kullanım durumunda aküden sıvı dışarı sızabilir.

Bu sıvı ile temastan kaçının. Yanlışlıkla temas

ederseniz su ile iyice yıkayın. Eğer sıvı gözlerinize gele-

cek olursa hemen bir hekime başvurun. Dışarı sızan akü

sıvısı cilt tahrişlerine ve yanmalara neden olabilir.

 Hasarlı veya değiştirilmiş akü veya el aleti kullanmayın.

Hasarlı veya değiştirilmiş aküler beklenmedik davranışlara

yol açarak yangın, patlama ve yaralanmalara neden

olabilir.

OBJ_BUCH-3148-001.book Page 122 Thursday, September 28, 2017 10:53 AM

Türkçe | 123

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Akü veya aleti ateşe veya yüksek sıcaklıklara maruz

bırakmayın. Ateşe veya 130 °C üstündeki sıcaklıklara

maruz kalma patlamalara yol açabilir.

 Tüm şarj talimatlarını uygulayın ve akü ya da aleti

talimatlarda belirtilen sıcaklık aralığının dışında şarj

etmeyin. Hatalı şarj veya belirtilen aralık dışındaki

sıcaklıklarda şarj aküye zarar vererek yangın riskini

yükseltebilir.

Servis

 Elektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartın. Bu sayede

aletin güvenliğini sürekli hale getirirsiniz.

 Hasarlı akülerde onarım işlemi yapmayın. Akülerin

onarımı sadece üretici veya yetkili servisler tarafından

yapılmalıdır.

Çit biçme makineleri için güvenlik talimatı

 Vücudunuzun bütün parçalarını kesici bıçaklardan

(çubuklardan) uzak tutun. Kesici bıçaklar hareket

ederken kesilen malzemeyi almayı veya kesilecek

malzemeyi tutmayı denemeyin. Sıkışmış bulunan

kesim parçalarını çıkarırken şalterin kapalı konumda

olduğundan ve akünün çıkarılmış olduğundan emin

olun. Çit kesme makinesini kullanırken bir anlık

dikkatsizlik ciddi yaralanmalara neden olabilir.

 Aleti sadece izolasyonlu tutamak yüzeylerinden (Ana

tutamak 11, ön tutamak 6 veya genişletilmiş tutamak

alanı 8) tutun, çünkü kesici bıçak görünmeyen akım

kablolarına rastlayabilir. Kesici bıçağın akım ileten bir

kablo ile teması elektrikli el aletinin metal parçalarını da

elektrik gerilimine maruz bırakabilir ve elektrik çarpmasına

neden olabilir.

 Elektrikli el aletini sadece izolasyonlu tutamaklarından

tutun, çünkü kesici bıçak görünmeyen elektrik

kabloları ile temasa gelebilir. Kesici bıçak gerilim ileten

bir kablo ile temasa gelecek olursa aletin metal parçaları

gerilime maruz kalabilir ve elektrik çarpmasına neden

olunabilir.

 Çit biçme makinesini bıçaklar hareketsiz durumda iken

tutamağından tutarak taşıyın. Çit biçme makinesini

naklederken veya saklarken daima koruyucu kapağı

kapatın. Aleti dikkatli kullanma bıçaklardan

kaynaklanabilecek yaralanma tehlikesini azaltır.

 Aleti kullanırken bütün koruyucu donanımın ve

tutamakların takılı olduğundan emin olun. Eksik olarak

monte edilmiş veya müsaade edilmeyen modifikasyona

uğramış bir aleti hiçbir zaman çalıştırmayı denemeyin.

Ek uyarılar

 Çocukların ve fiziksel, duyusal veya zihni yetenekleri sınırlı

olan veya yeterli deneyim ve/veya bilgiye sahip olmayan

ve/veya aletin nasıl kullanılacağına dair talimat almayan

kişilerin bahçe aletini kullanmasına hiçbir zaman izin

vermeyin. Ulusal yönetmelikler kullanıcıların yaşını

sınırlayabilir.

 Bahçe aleti ile oynamamaları için çocuklara göz kulak

olunmalıdır.

 Aleti iki elinizle doğru tutamaklardan sıkıca tutun ve

duruşununuz güvenli olmasına dikkat edin. Bu alet iki

elle daha güvenli kullanılır.

 Aleti daima kesici bıçaklar (çubuklar) yatay konumda

olacak biçimde taşıyın.

 Elinizden bırakmadan önce elektrikli el aletinin tam

olarak durmasını bekleyin.

 Aletle çalışırken 3 metrelik bir daire içinde başkaları ve

evcil hayvanlar bulunmamalıdır. Aleti kullanan çalışma

alanını üçüncü kişilere karşı korumaktan sorumludur.

 Yakınınızda başkaları ve özellikle çocuklar veya evcil

hayvanlar varken çit kesme makinesini kullanmayın.

 Bu aleti kullananlar başkalarının başına gelebilecek

kazalardan veya bunların özel mülkiyetinde bulunan

mallarda meydana gelebilecek hasarlardan sorumludur.

 Çit kesme makinesini hiçbir zaman çit kesme bıçağından

tutmayın.

 Biçilecek çiti dikkatli biçimde kontrol edin ve bütün telleri

ve yabancı nesneleri alın.

 Aleti kullanmaya başlamadan önce her defasında bıçağın,

bıçak vidalarının ve kesme mekanizmasının diğer

parçalarının aşınmış olup olmadıklarını veya hasarlı olup

olmadıklarını kontrol edin. Hiçbir zaman hasarlı veya aşırı

ölçüde aşınmış kesme mekanizması ile çalışmayın.

 Acil durumlarda hemen durdurabilmek için çit kesme

makinesinin kullanımını tam olarak öğrenin.

 Çit kesme makinesini sadece gün ışığında veya iyi

aydınlatma koşullarında kullanın.

 Çit kesme makinesini kullanırken birlikte teslim edilen

bütün tutamak ve koruyucu donanımın takılı olduğundan

emin olun. Hiçbir zaman tam olarak monte edilmemiş veya

üzerinde değişiklik yapılmış çit kesme makinesini

kullanmayın.

 Çit kesme makinesini hiçbir zaman koruyucu

donanımından tutmayın.

 Çit kesme makinesi ile çalışırken her zaman duruşununuz

güvenli olmasına dikkat edin ve dengenizi koruyun. Aleti

basamaklarda veya merdiven üzerinde kullanmayın.

 Çevrenizde olup bitene ve duyamacağınız ancak tehlike

oluşturabilecek olaylara karşı dikkatli olun.

 Çit kesme makinesini güvenli bir durumda kullanabilmek

için bütün somunların, cıvataların ve pimlerin yerlerine

iyice oturmasını sağlayın.

 Çit kesme makinesini çocukların erişemeyeceği, kuru ve

kapalı bir yere saklayın.

 Güvenlik amacıyla aşınmış veya hasar görmüş parçaları

değiştirin.

 Yeterli eğitime sahip değilseniz bahçe aletini onarmayı

denemeyin.

 Yenilenen parçaların orijinal Bosch ürünü olduğundan

emin olun.

OBJ_BUCH-3148-001.book Page 123 Thursday, September 28, 2017 10:53 AM

124 | Türkçe

F 016 L81 577 | (28.9.17) Bosch Power Tools

Akünün optimum verimle kullanılmasına ilişkin

açıklamalar

 Aküyü takmadan önce bahçe aletinin kapalı

olduğundan emin olun. Bahçe aleti açık durumda iken akü

takılacak olursa kazalara neden olunabilir.

 Sadece bu bahçe aleti için öngörülen Bosch aküleri

kullanın. Başka marka akülerin kullanılması yaralanmalara

veya yangına neden olabilir.

 Aküyü açmayın. Kısa devre tehlikesi vardır.

Aküyü aşırı ölçüde ısınmaya karşı; örneğin

sürekli güneş ışınına karşı ve ayrıca, ateşe, suya

ve neme karşı koruyun. Patlama tehlikesi vardır.

 Hasar gördüklerinde veya usulüne uygun

kullanılmadıklarında aküler buhar çıkarabilir.

Çalıştığınız yeri havalandırın ve şikayet olursa hekime

başvurun. Akülerden çıkan buharlar nefes yollarını tahriş

edebilir.

 Aküyü sadece Bosch ürününüzle kullanın. Aküyü ancak

bu şekilde tehlikeli zorlanmalardan koruyabilirsiniz.

 Çivi veya tornavida gibi sivri, kesin nesneler veya

dıştan kuvvet uygulamaları aküde hasara neden

olabilir. Akü içinde bir kısa devre oluşabilir ve akü

yanabilir, duman çıkarabilir, patlayabilir veya aşırı ölçüde

ısınabilir.

 Aküye kısa devre yaptırmayın. Patlama tehlikesi vardır.

 Aküyü nemden ve sudan koruyun.

 Aküyü –20 ... 50 derece arasında bir sıcaklıkta saklayın.

Örneğin aküyü yaz aylarında otomobil içinde bırakmayın.

 Akünün havalandırma aralıklarını düzenli olarak yumuşak,

temiz ve kuru bir fırça ile temizleyin.

Şarj cihazları için güvenlik talimatı

Bütün uyarıları ve

talimat hükümle-

rini okuyun.

Açıklanan uyarılara

ve talimat hükümlerine uyulmadığı tak-

dirde elektrik çarpmalarına, yangınlara

ve/veya ağır yaralanmalara neden

olunabilir.

Bu talimatı iyi saklayın.

Şarj cihazını ancak bütün işlevlerini ve

talimatı okuyup öğrendikten sonra

kullanın.

Çocukların ve fiziksel, duyusal veya

zihni yetenekleri sınırlı olan veya

yeterli deneyim ve/veya bilgiye sahip

olmayan ve/veya aletin nasıl

kullanılacağına dair talimat almayan

kişilerin bahçe aletini kullanmasına

hiçbir zaman izin vermeyin. Ulusal

yönetmelikler kullanıcıların yaşını

sınırlayabilir.

Çocuklara göz kulak olun. Bu

şekilde çocukların aletle oynamasını

önlersiniz.

Sadece 1,5 Ah kapasiteden

itibaren Bosch lityum aküleri şarj

edin (3 akü hücresinden itibaren).

Akünün gerilimi şarj cihazının akü

şarj gerilimine uygun olmalıdır.

Tekrar şarj edilemeyen bataryaları

şarj etmeyin. Aksi takdirde yangın ve

patlama tehlikesi vardır.

Şarj cihazını yağmur ve neme karşı koruyun.

Şarj cihazının içine su sızması elektrik çarpma

tehlikesini artırır.

 Sadece Bosch lityum aküleri şarj edin. Akünün gerilimi

şarj cihazının akü şarj gerilimine uygun olmalıdır. Aksi

takdirde yangın ve patlama tehlikesi vardır.

 Şarj cihazını temiz tutun. Kirlenme nedeniyle elektrik

çarpma tehlikesi ortaya çıkar.

 Her kullanımdan önce şarj cihazını, kabloyu ve fişi

kontrol edin. Hasar tespit ederseniz şarj cihazını

kullanmayın. Şarj cihazını kendiniz açmayın, sadece

kalifiye elemanlara veya uzmanlara açtırın ve sadece

orijinal yedek parçalar kullanın. Hasarlı şarj cihazı, kablo

ve fişler elektrik çarpma tehlikesini artırır.

 Şarj cihazını kolay tutuşan zeminlerde kullanmayın

(örneğin kağıt, tekstil malzemesi vb.). Şarj işlemi

sırasında şarj cihazında meydana gelen ısınma yangın

tehlikesi doğurur.

 Şarj cihazının havalandırma aralıklarının üstünü

kapatmayın. Aksi takdirde şarj cihazı aşırı ölçüde ısınabilir

ve doğru işlev göremez.

 Yüksek elektriksel güvenlik için maksimum 30 mA

tetikleme akımlı bir hatalı akım koruma şalteri

kullanılmasını tavsiye deriz. Aleti kullanmaya başlamadan

önce FI koruyucu şalteri kontrol edin.

Bakım

 Bahçe aletinde ayarlama veya temizlik işleri yapmadan

önce ve bahçe aletini uzun süre denetim dışı

bırakacağınız zaman aküyü çıkarın.Keskin bıçakların

alanında meşgul olurken veya çalışırken daima bahçe

eldivenleri kullanın.

OBJ_BUCH-3148-001.book Page 124 Thursday, September 28, 2017 10:53 AM

Türkçe | 125

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Bahçe aletini kontrol edin ve güvenlik önlemi olarak

aşınmış veya hasar görmüş parçaları değiştirin.

 Çim biçme makinesini güvenli bir durumda kullanabilmek

için bütün somunların, cıvataların ve pimlerin yerlerine

iyice oturmasını sağlayın.

 Yenilenen parçaların orijinal Bosch ürünü olduğundan

emin olun.

 Kullanmadan önce kesici bıçakları (çubukları) yağlayın

ve depolamadan önce mutlaka bakım spreyi kullanın.

Semboller

Aşağıdaki semboller kullanım kılavuzunun okunması ve

anlaşılması için önemlidir. Sembolleri ve anlamlarını zihninize

iyice yerleştirin. Sembollerin doğru yorumu elektrikli el aletini

daha iyi ve daha güvenli kullanmanıza yardımcı olur.

Usulüne uygun kullanım

Bu alet, özel bahçelerde, kullanıcının yerde durarak

yüksekteki çitleri ve çalılıkları kesmesi için tasarlanmıştır. Bu

alet merdiven üzerinde veya basamaklarda kullanılmak üzere

tasarlanmamıştır. Bu alet çim biçme için tasarlanmamıştır ve

çim biçme makinesi olarak kullanılamaz. Bu alet profesyonel

ve sınai kullanım için tasarlanmamıştır.

Teslimat kapsamı (Bakınız: Şekil B)

Aleti ambalajından dikkatli biçimde çıkarın ve aşağıdaki

parçaların tam olup olmadığını kontrol edin:

– Çit kesme makinesi başı

– Teleskop tutamak

–Akü**

–Şarj cihazı**

– Taşıma kayışı

– Bıçak muhafazası

– Kullanım kılavuzu

Eğer parçalar eksik veya hasarlı ise yetkili satıcınıza başvurun.

** Ülkelere özgü

Şekli gösterilen elemanlar

(Bakınız: Şekil A)

Şekli gösterilen bileşenlerin numaraları aletin grafik

sayfasındaki şekilde görülen numaralarla aynıdır 320.

1 Çit kesme (budama) bıçağı

2 Hareketli baş ayar tuşları

3 Bağlantı parçası

4 Teleskop boru

5 Teleskop yükseklik ayarı

6 Ön tutamak

7 Ön tutamaktaki taşıma kayışı halkası

8 Taşıma kayışı

9 Arka tutamaktaki taşıma kayışı halkası

10 Kilitleme düğmesi

11 Arka tutamak (izolasyonlu tutamak yüzeyi)

12 Açma/kapama şalteri

13 Akü

14 Akü boşa alma düğmesi

15 Taşıma kayışı kancası, ön tutamak

16 Taşıma kayışı kancası, arka tutamak

Şekli gösterilen veya tanımlanan aksesuar standart teslimat

kapsamında değildir. Aksesuarın tümünü aksesuar programımızda

bulabilirsiniz.

Teknik veriler

Sembol Anlamı

Reaksiyon yönü

Hareket yönü

Açma

Kapama

Aksesuar

Akülü teleskop çit kesme

makinesi

UniversalHedge-

Pole 18

Ürün kodu

3 600 HB3 0..

Boştaki strok sayısı

dev/dak 2200

Pala boyu

mm 430

Diş açıklığı

mm 16

Yükseklik ayarı

m 2,1–2,6

Hareketli baş, 10 pozisyon

° 135

Ağırlığı EPTA-Procedure

01:2014’e göre

kg 3,6

Seri numarası

Seri numarası için bahçe

aletinin (Tip etiketine) bakın

İzin verilmeyen ortam

sıcaklığı

– Şarj ve işletme

esnasında

–Depolamada

°C

0... +45

-20...+50

Akü

Li-Ionen

Ürün kodu

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Anma gerilimi

V= 18

OBJ_BUCH-3148-001.book Page 125 Thursday, September 28, 2017 10:53 AM

126 | Türkçe

F 016 L81 577 | (28.9.17) Bosch Power Tools

Gürültü/Titreşim bilgisi

Gürültü emisyon değerleri EN 60335-1 uyarınca

belirlenmektedir.

Aletin A değerlendirmeli gürültü seviyesi tipik olarak şöyledir:

Ses basıncı seviyesi 72 dB(A); gürültü emisyonu seviyesi

86 dB(A). Tolerans K=4 dB.

Toplam titreşim değerleri a

(üç yönün vektör toplamı) ve

tolerans K, EN 60335-1 uyarınca:

=1,1m/s

, K=1,5 m/s

Bu talimatta belirtilen titreşim seviyesi EN 60335’e göre

normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve

havalı aletlerin karşılaştırılmasında kullanılabilir. Bu değer

geçici olarak titreşim seviyesinin tahmin edilmesine

uygundur.

Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım

alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım

alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya

yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen

değerden farklı olabilir. Bu da toplam çalışma süresi içindeki

titreşim yükünü önemli ölçüde artırabilir.

Titreşim yükünü tam olarak tahmin edebilmek için aletin

kapalı olduğu veya çalıştığı halde kullanılmadığı süreler de

dikkate alınmalıdır. Bu, toplam çalışma süresi içindeki

titreşim yükünü önemli ölçüde azaltabilir.

Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik

önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı,

ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Montaj ve işletim

Çalıştırma

Güvenliğiniz için

 Aletin kendinde bir çalışma yapmaya başlamadan önce

(örneğin bakım, uç değiştirme vb.), aleti taşımadan

önce ve aleti saklamak üzere kaldırmadan önce her

defasında aküyü aletten çıkarın. Kilit düğmesiyle

açma/kapama şalterini yanlışlıkla açma durumunda

yaralanma tehlikesi vardır.

 Çit kesme makinesi kapatıldıktan sonra da bıçaklar

birkaç saniye serbest dönüşte dönmeye devam eder.

 Dönmekte olan bıçaklara dokunmayın.

Kapasitesi

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Akü hücrelerinin sayısı

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Şarj cihazı

AL 1830 CV

Ürün kodu

2 607 ...

... 225 965

... 225 967

... 225 969

Şarj akımı

A3,0

Şarj süresi (akü boş

durumda)

–1,5 Ah

–2,0 Ah

–2,5 Ah

dak

Ağırlığı EPTA-Procedure

01:2014’e göre

kg 0,40

Koruma sınıfı

/ II

Şarj cihazı

AL 1815 CV

Ürün kodu

2 607 ...

... 226 077

... 226 079

... 226 081

Şarj akımı A1,5

Şarj süresi (akü boş

durumda)

–1,5 Ah

–2,0 Ah

–2,5 Ah

dak

105

Ağırlığı EPTA-Procedure

01:2014’e göre

kg 0,38

Koruma sınıfı

/ II

Akülü teleskop çit kesme

makinesi

UniversalHedge-

Pole 18

İşlemin amacı Şekil Sayfa

Şekli gösterilen elemanlar

A 320

Teslimat kapsamı

B 321

Aletin montajı

C 321

Akünün takılması

D 321

Taşıma kayışının sabitlenmesi

E 322

Teleskop yüksekliğinin

ayarlanması

F 322

Bıçak muhafazasının çıkarılması

Kesici çubukların yağlanması

G 323

Hareketli başın ayarlanması

H 323

Açma/kapama

I 324

Çalışırken dikkat edilecek

hususlar

J 324–325

Akünün çıkarılması

K 326

Aletin bakımı ve depolanması

L 326

Aksesuar seçimi

327

OBJ_BUCH-3148-001.book Page 126 Thursday, September 28, 2017 10:53 AM

Türkçe | 127

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Şalteri akü tam olarak alet içine itildikten sonra

kullanın.

Akünün takılması/çıkarılması (Bakınız:

Resimler D+K)

Not: Uygun aküler kullanılmadığı takdirde işlev bozuklukları

ve aletin hasar görme riski vardır.

Şarjı edilmiş aküyü 13 teleskop tutamağa takın. Akünün tam

olarak yerine yerleştirildiğinden emin olun

Aküyü 13 aletten çıkarmak için aküyü boşa alma tuşuna 14

basın ve aküyü öne doğru kesici çubuk yönüne çekin.

Akünün şarjı

 Başka şarj cihazı kullanmayın. Birlikte teslim edilen şarj

cihazı bahçe aletinizdeki Li-Ionen akülerin şarjına

uyarlanmıştır.

 Şebeke gerilimine dikkat edin! Akım kaynağının gerilimi

şarj cihazının tip etiketindeki verilere uymalıdır. 230 V

işaretli şarj cihazları 220 V ile de çalıştırılabilir.

Aletinizdeki akü bir sıcaklık kontrol sistemi ile donatılmış olup,

bu sistem akünün sadece 0 °C – 45 °C dereceler arasında

şarjına izin verir. Bu sayede akünün kullanım ömrü uzar.

Not: Akü kısmi şarjlı olarak teslim edilir. Aküden tam

performansı elde edebilmek için ilk kullanımdan önce aküyü

şarj cihazında tam olarak şarj edin.

Li-Ion aküler kullanım ömürleri kısalmadan istendiği zaman

şarj edilebilir. Şarj işleminin kesilmesi aküye zarar vermez.

Lityum iyon (Li-Ionen) akü “Electronic Cell Protection (ECP)”

(elektronik hücre koruması) ile derin deşarja karşı

korunmalıdır. Akü boşaldığında bahçe aleti koruyucu bir

devre üzerinden kapanır: Bahçe aleti artık çalışmaz.

Bahçe aleti otomatik olarak kapandıktan

sonra açma/kapama şalterine basmaya

devam etmeyin. Akü hasar görebilir.

Akülerin atılmasına ilişkin uyarıları dikkate alın.

Şarj işlemi

Şarj cihazının şebeke fişi prize takılınca ve akü şarj yuvasına

yerleştirilince şarj işlemi başlar.

Akıllı şarj yöntemi sayesinde akünün şarj durumu otomatik

olarak algılanır ve akü sıcaklığı ile akü geriliminden bağımsız

olarak optimum şarj akımı ile şarj işlemi gerçekleştirilir.

Bu yolla akü korunur ve şarj cihazı içinde daima tam şarjlı

olarak kalır.

Gösterge elemanlarının anlamı (AL 1830 CV)

Yeşil akü şarj göstergesi yanıp sönüyor (hızlı

tempo ile)

Hızlı şarj işlemi hızla yanıp sönen yeşil akü

şarj göstergesi ile gösterilir.

Not: Hızlı şarj işlemi ancak akü müsaade edilen sıcaklık

aralığında iken mümkündür, bakınız bölüm “Teknik veriler”.

Yeşil akü şarj göstergesi yanıp sönüyor (yavaş

tempo ile)

Akünün şarj durumu %80 olduğunda yeşil akü

şarj göstergesi yavaş tempo ile yanıp söner.

Akü hemen kullanılmak üzere çıkarılabilir.

Yeşil akü şar göstergesinin sürekli yanması

Yeliş akü şarj göstergesinin sürekli yanması,

akünün tam olarak şarj olduğunu bildirir.

Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke

fişinin prize takılı olduğunu ve şarj cihazının işletime hazır

olduğunu bildirir.

Kırmızı akü şarj göstergesinin sürekli olarak

yanması

Kırmızı akü şarj göstergesinin sürekli olarak

yanması, akü sıcaklığının müsaade edilen şarj

sıcaklığı aralığının dışında olduğunu bildirir, bakınız: Bölüm

“Teknik veriler”. Müsaade edilen sıcaklık aralığına

ulaşıldığında şarj cihazı otomatik olarak hızlı şarj işlemine

geçer.

Kırmızı akü şarj göstergesinin yanıp sönmesi

şarj işleminde başka bir arızanın olduğunu

bildirir, bakınız: Bölüm “Hataların nedenleri ve giderilmeleri”.

Gösterge elemanlarının anlamı (AL 1815 CV)

Akü şarj göstergesinin yanıp sönmesi

Şarj işlemi akü şarj göstergesinin yanıp

sönmesi ile bildirilir.

Akü şarj göstergesinin sürekli yanması

Akü şarj göstergesinin sürekli olarak yanması

akünün tam olarak şarj olduğunu veya akü

sıcaklığının müsaade edilen sıcaklık arasında

olmaması nedeni ile şarj işleminin yapılamadığını gösterir.

Müsaade edilen sıcaklık aralığına ulaşılınca akü şarj olur.

Akü olmadan akü şarj göstergesinin sürekli yanması, şebeke

fişinin prize takılı olduğunu ve şarj cihazının işletime hazır

olduğunu bildirir.

Hataların nedenleri ve giderilmeleri

Nedeni Giderilmesi

Akü şarj göstergesi sürekli yanıyor

Kırmızı akü şarj göstergesi yanıp sönüyor

Şarj işlemi mümkün değil

Akü (doğru) takılı değil Aküyü şarj cihazına doğru

olarak takın

Akü kontakları kirli Akü kontaklarını temizleyin;

örneğin aküyü birkaç kez

takıp çıkararak. Gerekiyorsa

aküyü yenileyin

Akü arızalı Aküyü yenileyin

OBJ_BUCH-3148-001.book Page 127 Thursday, September 28, 2017 10:53 AM

128 | Türkçe

F 016 L81 577 | (28.9.17) Bosch Power Tools

Şarj işlemine ilişkin açıklamalar

Sürekli veya kesintisiz olarak arka arkaya yapılan şarj

çevrimlerinde şarj cihazı ısınabilir. Ancak bu şarj cihazında

teknik bir arıza olduğu anlamına gelmez.

Şarj işleminden sonra çok kısa süre çalışılabiliyorsa akü

ömrünü tamamlamış ve değiştirilmesi gerekiyor demektir.

Montaj

 Aletin kendinde bir çalışma yapmaya başlamadan önce

(örneğin bakım, uç değiştirme vb.), aleti taşımadan

önce ve aleti saklamak üzere kaldırmadan önce her

defasında aküyü aletten çıkarın. Kilit düğmesiyle

açma/kapama şalterini yanlışlıkla açma durumunda

yaralanma tehlikesi vardır.

Aletin montajı (Bakınız: Resimler C+E)

Çit kesme makinesi başı ile teleskop tutamağı düzgün biçimde

birleştirin ve bağlantı parçasını 3 çevirerek emniyete alın. İki

parçanın usulüne uygun takıldığından ve kavrama yaptığından

emin olun.

Taşıma kayışını tutamaklardaki 8 taşıma kayışı kancalarına

7/9 takın. Lütfen taşıma kayışının iki farklı büyüklükte

kancaya sahip olduğunu dikkate alın. Büyük kancanın 16 arka

tutamak taşıma kayışı kancasına 9 ve küçük kancanın da 15

ön tutamak kancasına 7 takıldığından emin olun.

Bıçak muhafazasını çıkarın.

Teleskop yüksekliğinin ayarlanması

(Bakınız: Şekil F)

Teleskop yükseklik ayarını 5 teleskop boruyu 4 çevirerek

istediğiniz uzunluğa getirin ve teleskop yükseklik ayarını 5

çevirerek tekrar sıkın.

Kullanım durumuna ve çit yüksekliğine bağlı olarak teleskop

boru 4 2,1 ile 2,60 m arasında bir uzunluğa ayarlanabilir.

Hareketli başın ayarlanması (Bakınız: Şekil H)

Aynı anda iki ayar tuşuna 2 basın, çit kesme makinesi başını

yukarı aşağı hareket ettirerek hareketli başı istediğiniz

pozisyona getirin, ayar tuşlarını 2 bırakın ve çit kesme

makinesi başının doğru olarak kavrama yaptığından emin

olun.

Hareketli baş 10 değişik pozisyonda kavrama yapabilir.

İşletim

Açma/kapama (Bakınız: Şekil I)

Aleti çalıştırmak için önce kilit düğmesine 10 sonra

açma/kapama şalterine 12 basın. Alet çalışırken

açma/kapama şalterini basılı tutun. Alet açık durumda iken

kilit düğmesini bırakabilirsiniz.

Elektrikli el aletini kapatmak için açma/kapama şalterini 12

bırakın.

Enerjiden tasarruf etmek için elektikli el aletini sadece

kullanacağınız zaman açın.

Lityum iyon akü “Electronic Cell Protection (ECP)” sistemi ile

derin deşarja karşı korunmalıdır. Akü boşaldığında elektrikli el

aleti bir koruyucu devre üzerinden kapatılır: Alet artık

çalışmaz.

Çalışırken dikkat edilecek hususlar

(Bakınız: Şekil J)

Anti blokaj mekanizması

Bu alet bir anti blokaj sistemi ile donatılmıştır. Kesici bıçak

sert bir malzemeye rastladığında motora binen yük artar.

Akıllı mikro elektronik sistemi bu zorlanmayı algılar ve kesici

bıçağın bloke olmaması ve malzemenin kesilebilmesi için

motor devresini birçok kez değiştirir.

Bu işitilebilir değişim 3 saniyeye kadar sürer.

Malzeme kesildikten sonra alet normal durumunda çalışmaya

devam eder veya kesici bıçak kalıcı zorlanma durumunda

otomatik olarak açık durumda durur (örneğin yanlışlıkla metal

çit bahçe aletini bloke ettiğinde).

Akü şarj göstergeleri veya yanmıyor

Şarj cihazının şebeke fişi

takılı değil veya doğru takılı

değil

Şebeke fişini tam olarak

prize takın

Priz, şebeke kablosu veya

şarj cihazı arızalı

Şebeke gerilimini kontrol

edin, gerekiyorsa şarj

cihazını Bosch elektrikli el

aletleri için yetkili bir

serviste kontrol ettirin

Nedeni Giderilmesi

OBJ_BUCH-3148-001.book Page 128 Thursday, September 28, 2017 10:53 AM

Türkçe | 129

Bosch Power Tools F 016 L81 577 | (28.9.17)

Hata arama

Bahçe aletiniz kusursuz biçimde çalışmadığı takdirde aşağıdaki tablo hata bulgularını, olası nedenleri ve hataların tam olarak

giderilme yollarını gösterir. Bu açıklamalar yardımı ile sorunu belirleyip gideremezseniz servis atölyenize başvurun.

 Dikkat: Hata arama işleminden önce bahçe aletini kapatın ve aküyü çıkarın.

Hata göstergesi Olası neden Giderilme yolu

Bir şarj periyoduna düşün

kesme süresi çok kısa

Yetersiz yağlamadan dolayı aşırı sürtünme Yağlama yağı (1 609 200 399) püskürtün

Bıçakların temizlenmesi gerekli Bıçakları temizleyin

Kesme tekniği kötü Bakınız: “Çalışırken dikkat edilecek hususlar”

Akü tam olarak şarj edilmemiş Aküyü şarj edin, şarjla ilgili açıklamalara da

bakın

Akü sıcaklık kontrol ünitesi etkinleşti Akünün soğumasını bekleyin ve tekrar çalıştırın

Bıçaklar yavaş hareket

ediyor veya anti blokaj

mekanizması işlev

görmüyor

Akü boşalmış durumda Akünün soğumasını bekleyin ve tekrar çalıştırın

Akü müsaade edilen sıcaklık aralığının dışında

depolanmış

Aküyü normal mekan sıcaklığına kadar ısıtın

(0 – 45°’lik müsaade edilen akü sıcaklık aralığı

içinde)

Çit kesme makinesi

çalışmıyor

Akü boşalmış durumda Aküyü şarj edin, şarjla ilgili açıklamalara da

bakın

Kapama emniyeti doğru olarak kavrama

yapmamış

Bakınız “İşletime alma”

Çit kesme makinesi

kesintili olarak çalışıyor

Motorun dönme yönü sürekli olarak değişir ve

yaklaşık 3 saniye sonra durur

Bakınız: “Çalışırken dikkat edilecek hususlar”

(Anti blokaj mekanizması)

Bahçe aletinin içindeki kablo sisteminde hata

var

Bosch Müşteri Servisine başvurun

Açma/kapama şalteri arızalı Bosch Müşteri Servisine başvurun

Motor çalışıyor, ancak

bıçaklar hareket etmiyor

Aletin içinde hata var Bosch Müşteri Servisine başvurun

Bıçaklar aşırı ölçüde

ısınıyor

Yetersiz yağlamadan dolayı aşırı sürtünme Yağlama yağı (1 609 200 399) püskürtün

Bıçaklar körelmiş Bosch Müşteri Servisine başvurun

Bıçaklarda çentik oluşmuş Bosch Müşteri Servisine başvurun

Bıçak hareket etmeyin Akü boşalmış durumda Aküyü şarj edin, şarjla ilgili açıklamalara da

bakın

Bahçe aleti arızalı Bosch Müşteri Servisine başvurun

Aşırı titreşim ve gürültü

var

Bahçe aleti arızalı Bosch Müşteri Servisine başvurun

Kırmızı akü şarj göstergesi

yanıp sönüyor

Şarj işlemi mümkün değil

Akü doğru yerleştirilmemiş veya doğru olarak

yerleştirilmemiş

Akü doğru olarak şarj cihazına yerleştirin

Akü kontakları kirli Akü kontaklarını temizleyin; örneğin aküyü

birkaç kez takıp çıkararak. Gerekiyorsa aküyü

yenileyin

Akü arızalı Aküyü yenileyin

Akü şarj göstergeleri

yanmıyor

Şarj cihazının şebeke fişi takılı değil veya doğru

takılı değil

Şebeke fişini tam olarak prize takın

Priz, şebeke kablosu veya şarj cihazı arızalı Şebeke gerilimini kontrol edin, gerekiyorsa şarj

cihazını Bosch elektrikli el aletleri için yetkili bir

serviste kontrol ettirin

OBJ_BUCH-3148-001.book Page 129 Thursday, September 28, 2017 10:53 AM

130 | Türkçe

F 016 L81 577 | (28.9.17) Bosch Power Tools

Bakım, depolama ve taşıma (Bakınız:

Resimler K + L)

 Aletin kendinde bir çalışma yapmaya başlamadan önce

(örneğin bakım, uç değiştirme vb.), aleti taşımadan

önce ve aleti saklamak üzere kaldırmadan önce her

defasında aküyü aletten çıkarın. Kilit düğmesiyle

açma/kapama şalterini yanlışlıkla açma durumunda

yaralanma tehlikesi vardır.

Bıçağın bakımı

Kesici bıçağı kullanmadan önce ve sonra her defasında

tavsiye edilen yağ spreyi ile yağlayın.

Depolama ve taşıma

Saklamak üzere kaldırırken ve taşırken aküyü akülü teleskop

çit kesme makinesinden çıkarın ve bıçak muhafazasını takın.

Müşteri hizmeti ve uygulama

danışmanlığı

www.bosch-garden.com

Bütün başvuru ve yedek parça siparişlerinizde mutlaka

aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek

parçaları 5 yıl hazır tutar.

Türkçe

Bosch Sanayi ve Ticaret A.Ş.

Elektrikli El Aletleri

Aydınevler Mah. İnönü Cad. No: 20

Küçükyalı Ofis Park A Blok

34854 Maltepe-İstanbul

Tel.: 444 80 10

Fax: +90 216 432 00 82

E-mail: [email protected]

www.bosch.com.tr

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: +90 312 3415142

Tel.: +90 312 3410302

Fax: +90 312 3410203

E-mail: [email protected]

Faz Makine Bobinaj

Cumhuriyet Mah. Sanayi Sitesi Motor

İşleri Bölümü 663 Sk. No:18

Antalya

Tel.: +90 242 3465876

Tel.: +90 242 3462885

Fax: +90 242 3341980

E-mail: [email protected]

Körfez Elektrik

Karaağaç Mah. Sümerbank Cad. No:18/2

Erzincan

Tel.: +90 446 2230959

Fax: +90 446 2240132

E-mail: bilgi@korfezelektrik.com.tr

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C

Şahinbey/Gaziantep

Tel.: +90 342 2316432

Fax: +90 342 2305871

E-mail: degerisbob[email protected]

Tek Çözüm Bobinaj

Küsget San.Sit.A Blok 11Nolu Cd.No:49/A

Şehitkamil/Gaziantep

Tel.: +90 342 2351507

Fax: +90 342 2351508

E-mail: [email protected]

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

İstanbul

Tel.: +90 212 8720066

Fax: +90 212 8724111

E-mail: [email protected]

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: +90232 3768074

Fax: +90 232 3768075

E-mail: [email protected]

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

İzmir

Tel.: +90 232 4571465

Tel.: +90 232 4584480

Fax: +90 232 4573719

E-mail: [email protected]

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan

Kayseri

Tel.: +90 352 3364216

Tel.: +90 352 3206241

Fax: +90 352 3206242

E-mail: [email protected]r

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24/C

Samsun

Tel.: +90 362 2289090

Fax: +90 362 2289090

E-mail: [email protected]

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: +90 282 6512884

Fax: +90 282 6521966

E-mail: [email protected]

OBJ_BUCH-3148-001.book Page 130 Thursday, September 28, 2017 10:53 AM

Polski | 131

Bosch Power Tools F 016 L81 577 | (28.9.17)

Marmara Elektrik

Tersane cd. Zencefil Sok.No:6 Karaköy

İstanbul

Tel.: +90 212 2974320

Fax: +90 212 2507200

E-mail: [email protected]

Bağrıaçıklar Oto Elektrik

Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu

Konya

Tel.: +90 332 2354576

Tel.: +90 332 2331952

Fax: +90 332 2363492

E-mail: [email protected]

Nakliye

Alet içindeki lityum iyon (Li-Ion) aküler tehlikeli madde taşıma

yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük

olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir.

Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu

ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin

özel hükümlere uyulmalıdır. Bu nedenle gönderi

paketlenirken bir tehlikeli madde uzmanından yardım

alınmalıdır.

Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin.

Açık kontakları kapatın ve aküyü ambalaj içinde hareket

etmeyecek biçimde paketleyin.

Lütfen olası ek ulusal yönetmelik hükümlerine de uyun.

Tasfiye

Elektrikli el aletleri, aküler, aksesuar ve ambalaj

malzemesi çevre dostu yeniden kazanım merkezine

gönderilmek zorundadır.

Elektrikli el aletlerini ve aküleri/bataryaları evsel

çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

2012/19/EU yönetmeliği uyarınca kullanım ömrünü

tamamlamış elektrikli el aletleri ve 2006/66/EC yönetmeliği

uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/

bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir

geri dönüşüm merkezine gönderilmek zorundadır.

Aküler/Bataryalar:

Li-Ion:

Lütfen bölüm “Nakliye”, sayfa içindeki uyarılara uyun 133.

Değişiklik haklarımız saklıdır.

Polski

Wskazówki bezpieczeństwa

Opis symboli obrazkowych

Ogólna wskazówka ostrzegająca przed

potencjalnym zagrożeniem.

Przed przystąpieniem do pracy

należy przeczytać niniejszą

instrukcję eksploatacji.

Nie wolno stosować narzędzia ogrodowego

podczas deszczu, ani wystawiać go na działanie

deszczu.

Należy zwracać uwagę, aby osoby, przebywające

w pobliżu, nie zostały skaleczone przez

odrzucone podczas pracy ciała obce.

Ostrzeżenie: Podczas pracy urządzenia

ogrodowego należy trzymać się w bezpiecznej

odległości od niego.

Należy zawsze nosić rękawice i okulary ochronne. Zaleca

się też użycie pozostałego wyposażenia ochronnego,

takiego jak ochronne obuwie o podeszwach

przeciwpoślizgowych i kask ochronny. Odpowiednia

odzież ochronna zmniejsza niebezpieczeństwo skaleczenia

przez spadające gałęzie, a także zabezpiecza przed

przypadkowym zetknięciem się z ostrzem.

Nigdy nie należy dotykać

przewodów sieciowych lub kabli

telefonicznych. Tego typu przewody

są pod bardzo wysokim napięciem.

Istnieje niebezpieczeństwo porażenia

prądem elektrycznym. Należy

zachowywać odstęp wynoszący 10 m.

Ostrzeżenie: Podczas pracy narzędzia ogrodowego wszystkie

przebywające w pobliżu osoby powinny zachować

bezpieczną odległość.

OBJ_BUCH-3148-001.book Page 131 Thursday, September 28, 2017 10:53 AM

132 | Polski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Ogólne ostrzeżenia dotyczące

bezpieczeństwa użytkowania

elektronarzędzia

Należy przeczytać wszystkie

ostrzeżenia i wskazówki

dotyczące bezpieczeństwa użytkowania oraz

przestudiować wszystkie rysunki i parametry techniczne,

dostarczone wraz z niniejszym elektronarzędziem.

Nieprzestrzeganie poniższych wskazówek może stać się

przyczyną porażenia prądem elektrycznym, pożaru lub/i

poważnych obrażeń ciała.

Wszystkie ostrzeżenia i wskazówki należy zachować do

dalszego zastosowania.

Użyte w treści ostrzeżeń określenie „elektronarzędzie“ odnosi

się zarówno do elektronarzędzi zasilanych z sieci elektrycznej

(z przewodem zasilającym), jak i do elektronarzędzi

zasilanych akumulatorami (bezprzewodowych).

Bezpieczeństwo miejsca pracy

 Stanowisko pracy należy utrzymywać w czystości i

dobrze oświetlone. Nieporządek w miejscu pracy lub

nieoświetlona przestrzeń robocza sprzyjają wypadkom.

 Nie należy używać elektronarzędzia w środowiskach

wybuchowych, tworzonych przez łatwo palne ciecze,

gazy lub pyły. Podczas pracy elektronarzędziem

wytwarzają się iskry, które mogą spowodować zapłon

pyłów lub oparów.

 Podczas użytkowania urządzenia należy zwrócić

uwagę na to, aby dzieci i inne osoby postronne

znajdowały się w bezpiecznej odległości. Czynniki

rozpraszające mogą spowodować utratę panowania nad

elektronarzędziem.

Bezpieczeństwo elektryczne

 Wtyczki elektronarzędzi powinny pasować do gniazd.

Nie wolno w żadnej sytuacji i w żaden sposób

modyfikować wtyczek. Do elektronarzędzi z

uziemieniem ochronnym nie wolno używać żadnych

wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do

nich gniazda sieciowe zmniejszają ryzyko porażenia

prądem.

 Należy unikać kontaktu z uziemionymi elementami lub

zwartymi z masą, takimi jak rury, grzejniki, piece

ilodówki. Uziemienie ciała zwiększa ryzyko porażenia

prądem elektrycznym.

 Elektronarzędzia należy chronić przed deszczem i

wilgocią. Przedostanie się wody do wnętrza obudowy

zwiększa ryzyko porażenia prądem elektrycznym.

 Nigdy nie należy używać przewodu do innych

czynności. Nigdy nie należy nosić elektronarzędzia,

trzymając je za przewód, ani używać przewodu do

zawieszenia urządzenia; nie wolno też wyciągać wtycz-

ki z gniazda pociągając za przewód. Przewód należy

chronić przed wysokimi temperaturami, należy go trzy-

mać z dala od oleju, ostrych krawędzi i ruchomych

części urządzenia. Uszkodzone lub splątane przewody

zwiększają ryzyko porażenia prądem elektrycznym.

 W przypadku pracy elektronarzędziem na wolnym

powietrzu, należy używać przewodu przedłużającego,

dostosowanego również do zastosowań zewnętrznych.

Użycie przedłużacza dostosowanego do pracy na zewnątrz

zmniejsza ryzyko porażenia prądem elektrycznym.

 W razie konieczności zastosowania elektronarzędzia w

wilgotnym otoczeniu, należy zabezpieczyć obwód

zasilania wyłącznikiem ochronnym różnicowo-

prądowym. Zastosowanie wyłącznika ochronnego

różnicowo-prądowego zmniejsza ryzyko porażenia

prądem elektrycznym.

Bezpieczeństwo osób

 Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z

rozwagą. Nie należy używać elektronarzędzia, będąc

zmęczonym lub znajdując się pod wpływem narkoty-

ków, alkoholu lub lekarstw. Chwila nieuwagi podczas

pracy może może grozić bardzo poważnymi urazami ciała.

 Należy stosować osobiste wyposażenie ochronne.

Należy zawsze nosić okulary ochronne. Noszenie

osobistego wyposażenia ochronnego – maski

przeciwpyłowej, obuwia z szorstką podeszwą, kasku

ochronnego lub środków ochrony słuchu (w zależności od

rodzaju i zastosowania elektronarzędzia) – zmniejsza

ryzyko obrażeń ciała.

 Należy unikać niezamierzonego uruchomienia

narzędzia. Przed włożeniem wtyczki do gniazdka i/lub

podłączeniem do akumulatora, a także przed uniesie-

niem lub transportem elektronarzędzia, należy

upewnić się, że wyłącznik elektronarzędzia jest jest w

pozycji wyłączonej. Przenoszenie elektronarzędzia z

palcem opartym na włączniku/wyłączniku lub włożenie do

gniazda sieciowego wtyczki włączonego narzędzia, może

stać się przyczyną wypadków.

 Przed włączeniem elektronarzędzia, należy usunąć

klucze i przyrządy nastawcze. Narzędzie lub klucz,

pozostawiony w ruchomych częściach urządzenia mogą

spowodować obrażenia ciała.

 Należy unikać nienaturalnych pozycji przy pracy.

Należy dbać o stabilną pozycję przy pracy i zachowanie

równowagi. Dzięki temu można będzie lepiej zapanować

nad elektronarzędziem w nieprzewidzianych sytuacjach.

 Należy nosić odpowiednie ubranie. Nie należy nosić

luźnej odzieży ani biżuterii. Włosy i ubranie należy

trzymać z daleka od ruchomych elementów. Luźne

ubranie, biżuteria lub długie włosy mogą zostać

pochwycone przez ruchome części.

 Jeżeli producent przewidział urządzenia odsysające i

wychwytujące pył, należy upewnić się, że są one

podłączone i są prawidłowo stosowane. Użycie

urządzenia odsysającego pył może zmniejszyć zagrożenie

zdrowia pyłami.

 Nie wolno pozwolić, aby rutyna nabyta w wyniku

wielokrotnego użycia elektronarzędzia, zastąpiła

OSTRZEZENIE

OBJ_BUCH-3148-001.book Page 132 Thursday, September 28, 2017 10:53 AM

Polski | 133

Bosch Power Tools F 016 L81 577 | (28.9.17)

ścisłe przestrzeganie zasad bezpieczeństwa. Niedbale

obsługiwane elektronarzędzie może w ułamku sekundy

wyrządzić istotne szkody lub spowodować ciężkie

obrażenia.

Obsługa i konserwacja elektronarzędzi

 Nie należy przeciążać elektronarzędzia. Należy dobrać

odpowiednie elektronarzędzie do danej czynności.

Najlepszą jakość i osobiste bezpieczeństwo można

osiągnąć stosując odpowiednio dobrane elektronarzędzie

i pracując z prędkością do jakiej zostało zaprojektowane.

 Nie należy używać elektronarzędzia z uszkodzonym

włącznikiem/wyłącznikiem. Elektronarzędzie, którego

nie można sterować włącznikiem/wyłącznikiem jest

niebezpieczne i wymaga naprawy.

 Przed rozpoczęciem jakichkolwiek prac nastawczych,

przed wymianą osprzętu lub przed odłożeniem

elektronarzędzia należy wyjąć wtyczkę z gniazda

sieciowego i/lub usunąć akumulator. Ten środek

ostrożności ogranicza ryzyko niezamierzonego

uruchomienia elektronarzędzia.

 Nieużywane elektronarzędzia należy przechowywać w

miejscu niedostępnym dla dzieci. Nie należy

udostępniać narzędzia osobom, które nie są z nim

obeznane lub nie zapoznały się z niniejszą instrukcją.

Elektronarzędzia w rękach nieprzeszkolonego

użytkownika są niebezpieczne.

 Elektronarzędzia i osprzęt należy utrzymywać w

nienagannym stanie technicznym. Należy

kontrolować, czy ruchome części urządzenia

prawidłowo funkcjonują i nie są zablokowane, czy nie

doszło do uszkodzenia niektórych części oraz czy nie

występują inne okoliczności, które mogą mieć wpływ

na prawidłowe działanie elektronarzędzia. Uszkodzone

części należy naprawić przed użyciem

elektronarzędzia. Wiele wypadków spowodowanych jest

niewłaściwą konserwacją elektronarzędzi.

 Należy stale dbać o czystość narzędzi tnących i

regularnie je ostrzyć. Starannie konserwowane, ostre

narzędzia tnące rzadziej się blokują i są łatwiejsze w

obsłudze.

 Elektronarzędzia, osprzęt, końcówki itp. należy

używać zgodnie z niniejszą instrukcją, uwzględniając

warunki pracy i rodzaj zadania, które należy wykonać.

Wykorzystywanie elektronarzędzi do celów niezgodnych z

ich przeznaczeniem jest niebezpieczne.

 Uchwyty i powierzchnie chwytowe powinny być

zawsze suche, czyste, niezabrudzone olejem ani

smarem. Śliskie uchwyty i powierzchnie chwytowe nie

pozwalają na bezpieczne trzymanie narzędzia i kontrolę

nad nim w nieoczekiwanych sytuacjach.

Obsługa i konserwacja elektronarzędzi

akumulatorowych

 Akumulatory należy ładować tylko w ładowarkach o

parametrach określonych przez producenta. W

przypadku użycia ładowarki przystosowanej do ładowania

określonego rodzaju akumulatorów, w sposób niezgodny z

przeznaczeniem, istnieje niebezpieczeństwo pożaru.

 Elektronarzędzi należy używać wyłącznie z

przeznaczonymi do nich akumulatorami. Użycie innych

akumulatorów może stwarzać ryzyko odniesienia obrażeń

ciała i zagrożenie pożarem.

 Podczas okresu nieużytkowania akumulator należy

przechowywać z dala od metalowych elementów,

takich jak spinacze, monety, klucze, gwoździe, śruby

lub inne małe przedmioty metalowe, które mogłyby

spowodować zwarcie biegunów akumulatora. Zwarcie

biegunów akumulatora może skutkować oparzeniem lub

wybuchem pożaru.

 Przechowywanie lub użytkowanie akumulatora w

nieodpowiednich warunkach może spowodować

wyciek elektrolitu. W przypadku niezamierzonego

zetknięcia się z nim, należy umyć dane miejsce ciała

wodą. Jeżeli płyn z akumulatora dostał się do oczu,

należy dodatkowo skonsultować się z lekarzem.

Elektrolit wyciekający z akumulatora może spowodować

podrażnienia skóry lub oparzenia.

 Nie wolno użytkować uszkodzonych ani

modyfikowanych akumulatorów i elektronarzędzi.

Uszkodzone lub przerabiane akumulatory mogą się

nieprzewidzianie zachować , powodując niebezpieczne

dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała).

 Akumulator należy trzymać z dala od ognia oraz chronić

przed ekstremalnymi temperaturami. Wskutek

działania ognia lub temperatury przekraczającej 130 °C

akumulator może eksplodować.

 Należy stosować się do wszystkich wskazówek

dotyczących ładowania. Nie wolno ładować

akumulatora lub elektronarzędzia w temperaturze

znajdującej się poza zakresem sprecyzowanym w

niniejszej instrukcji. Niezgodne z instrukcją ładowanie

lub ładowanie w temperaturze nie mieszczącej się w

zalecanym zakresie może spowodować uszkodzenie

akumulatora oraz zwiększa ryzyko pożaru.

Serwis

 Naprawę elektronarzędzia należy zlecać wyłącznie

wykwalifikowanemu personelowi i przy użyciu

oryginalnych części zamiennych. W ten sposób

zagwarantowana jest bezpieczna eksploatacja

elektronarzędzia.

 Nie wolno w żadnym wypadku naprawiać

uszkodzonego akumulatora. Naprawy akumulatora

można dokonywać wyłącznie u producenta lub w

autoryzowanym punkcie serwisowym.

Wskazówki dotyczące bezpieczeństwa pracy

z sekatorami do żywopłotów

 Wszystkie części ciała powinny znajdować się w

bezpiecznej odległości od listwy tnącej. Nie należy

próbować usuwać pozostałości z ostrza ani

przytrzymywać ciętych gałęzi przy włączonym silniku.

Przed przystąpieniem do usuwania gałęzi,

zablokowanych pomiędzy nożami, należy upewnić się,

OBJ_BUCH-3148-001.book Page 133 Thursday, September 28, 2017 10:53 AM

134 | Polski

F 016 L81 577 | (28.9.17) Bosch Power Tools

że urządzenie jest wyłączone, a akumulator wyjęty.

Moment nieuwagi podczas pracy nożycami do żywopłotów

może doprowadzić do poważnych urazów ciała.

 Narzędzie należy trzymać wyłącznie za izolowane

powierzchnie (rękojeść główna 11, rękojeść przednia

6 lub dodatkowe powierzchnie chwytowe 8), na

wypadek gdyby ostrze natrafiło na przewody

elektryczne. Kontakt ostrza z przewodem sieci zasilającej

może spowodować przekazanie napięcia na metalowe

części narzędzia, co mogłoby spowodować porażenie

prądem elektrycznym.

 Elektronarzędzie należy obsługiwać, trzymając je

wyłącznie za izolowaną rękojeść, gdyż noże tnące

mogą natrafić na ukryte przewody elektryczne.

W wyniku kontaktu noża z przewodem będącym pod

napięciem, może dojść do przekazania napięcia na części

metalowe elektronarzędzia, co mogłoby spowodować

porażenie prądem elektrycznym.

 Narzędzie ogrodowe należy przenosić, trzymając je za

uchwyt – zawsze przy wyłączonym silniku

i nieruchomych nożach. Na czas transportu

i przechowywania narzędzia ogrodowego należy

zawsze nakładać osłonę ochronną. Ostrożne

obchodzenie się z urządzeniem zmniejsza ryzyko zranienia

nożem.

 Przed rozpoczęciem pracy z urządzeniem należy

upewnić się, że wszystkie zabezpieczenia, osłony i

uchwyty są prawidłowo zamocowane. Nie wolno

eksploatować urządzeń częściowo zdemontowanych ani

urządzeń, na których dokonano niedozwolonych

modyfikacji.

Dodatkowe wskazówki bezpieczeństwa

 Nie wolno w żadnym wypadku zezwolić na obsługę

niniejszego narzędzia ogrodowego przez dzieci, osoby

ograniczone fizycznie, czuciowo lub umysłowo, a także

przez osoby z niewystarczającym doświadczeniem i/lub

niedostateczną wiedzą, a także/lub przez osoby, które nie

zapoznały się z niniejszymi zaleceniami. Należy zwrócić

uwagę, czy w danym kraju nie istnieją przepisy,

ograniczające wiek użytkownika podobnych narzędzi.

 Dzieci powinny znajdować się pod nadzorem, a narzędzie

ogrodowe zabezpieczone w taki sposób, żeby nie mogły

się one nim bawić.

 Narzędzie należy trzymać podczas pracy mocno w

obydwu rękach i zadbać o stabilną pozycję pracy.

Prowadzenie narzędzia oburącz zwiększa bezpieczeństwo

pracy.

 Narzędzie należy przenosić w taki sposób, aby listwa tnąca

znajdowała się w poziomie.

 Przed odłożeniem elektronarzędzia należy odczekać aż

do momentu, gdy znajduje się ono w bezruchu.

 Podczas pracy urządzenia w jego obrębie, w odległości

3 metrów nie mogą znajdować się żadne osoby postronne

i zwierzęta. Osoba obsługująca urządzenie

odpowiedzialna jest za osoby trzecie znajdujące się w

pobliżu.

 Nie wolno nigdy ciąć żywopłotu, jeżeli w bezpośredniej

bliskości znajdują się osoby postronne, w szczególności

dzieci lub zwierzęta domowe.

 Osoba obsługująca lub użytkująca urządzenie

odpowiedzialna jest za wypadki i szkody na osobie i

mieniu, wyrządzone innym osobom.

 Nie wolno chwytać sekatora do żywopłotu za listwę tnącą.

 Przed przystąpieniem do pracy dokładnie zbadać

żywopłot i usunąć z niego wszystkie druty i inne

przedmioty.

 Przed przystąpieniem do pracy sprawdzić stan techniczny

noży, śrub i innych elementów mechanizmu tnącego pod

kątem ich zużycia lub uszkodzenia. Nie należy nigdy

pracować z uszkodzonym lub silnie zużytym

mechanizmem tnącym.

 Należy być dobrze zorientowanym w obsłudze sekatora do

żywopłotu, aby w krytycznej sytuacji móc go szybko

zatrzymać.

 Pracować należy tylko przy dziennym świetle lub przy

dobrym sztucznym oświetleniu.

 Przed rozpoczęciem pracy z sekatorem do żywopłotu

należy upewnić się, że wszystkie załączone w dostawie

uchwyty, zabezpieczenia i osłony są prawidłowo

zamocowane. Nie wolno eksploatować niekompletnie

zmontowanego sekatora do żywopłotu, ani takiego, na

którym dokonano niedozwolonych modyfikacji.

 Nie wolno chwytać sekatora do żywopłotu za jego

elementy zabezpieczające.

 Podczas eksploatacji nożyc należy przyjąć stabilną

postawę i dbać o utrzymanie równowagi. Nie wolno

użytkować narzędzia, stojąc na drabinie bądź stopniach.

 Należy być stale świadomym ewentualnych zagrożeń z

otoczenia, które mogą być podczas cięcia żywopłotu

niesłyszalne i niezauważalne.

 Aby mieć pewność, że stan techniczny sekatora do

żywopłotu gwarantuje bezpieczną pracę, należy regularnie

sprawdzać, czy wszystkie nakrętki, trzpienie i śruby są

mocno dokręcone.

 Nożyce do żywopłotów należy przechowywać w

bezpiecznym, suchym i niedostępnym dla dzieci miejscu.

 Dla własnego bezpieczeństwa wymieniać zużyte lub

uszkodzone części.

 Jeżeli nie posiada się odpowiedniego wykształcenia nie

należy próbować samemu naprawiać sekator do

żywopłotu.

 Upewnić się, czy części zamienne zostały wyprodukowane

przez firmę Bosch.

Wskazówki dotyczące optymalnego obchodzenia

się z akumulatorem

 Przed wstawieniem akumulatora należy upewnić się,

że narzędzie ogrodowe jest wyłączone. Umieszczanie

akumulatora w włączonym narzędziu ogrodowym może

stać się przyczyną wypadków.

 Stosować wyłącznie akumulatory firmy Bosch, które

zostały przewidziane dla danego narzędzia

OBJ_BUCH-3148-001.book Page 134 Thursday, September 28, 2017 10:53 AM

Polski | 135

Bosch Power Tools F 016 L81 577 | (28.9.17)

ogrodowego. Zastosowanie akumulatorów innego typu

może może być przyczyną obrażeń oraz pożaru.

 Nie otwierać akumulatora. Istnieje niebezpieczeństwo

zwarcia.

Akumulator należy chronić przed wysokimi

temperaturami, np. przed stałym

nasłonecznieniem, przed ogniem, wodą i

wilgocią. Istnieje zagrożenie wybuchem.

 W przypadku uszkodzenia i niewłaściwego

użytkowania akumulatora może dojść do wydzielenia

się gazów. Wywietrzyć pomieszczenie i w razie

dolegliwości skonsultować się z lekarzem. Gazy mogą

uszkodzić drogi oddechowe.

 Akumulator należy używać tylko w połączeniu z

wyrobem firmy Bosch, dla którego został on

przewidziany. Tylko w ten sposób można uniknąć

przeciążenia, które jest niebezpieczne dla akumulatora.

 Ostre przedmioty, takie jak na przykład gwoździe lub

śrubokręt, a także działanie sił zewnętrznych mogą

spowodować uszkodzenie akumulatora. Może wówczas

dojść do zwarcia wewnętrznego akumulatora i do jego

przepalenia, eksplozji lub przegrzania.

 Nie należy doprowadzać do zwarcia akumulatora.

Istnieje niebezpieczeństwo wybuchu.

 Akumulator należy chronić przed wilgocią i wodą.

 Akumulator należy przechowywać wyłącznie

w temperaturze od –20 °C do 50 °C. Nie wolno

pozostawiać akumulatora np. latem w samochodzie.

 Otwory wentylacyjne należy regularnie czyścić za pomocą

miękkiego, czystego i suchego pędzelka.

Wskazówki bezpieczeństwa dla

ładowarek

Należy przeczytać

wszystkie wska-

zówki i przepisy.

Błędy w przestrze-

ganiu poniższych wskazówek mogą

spowodować porażenie prądem, pożar

i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać

niniejszą instrukcję.

Ładowarkę wolno używać tylko wtedy,

gdy jest się w stanie w pełni ocenić jej

wszystkie funkcje, wykonywać na niej

bez ograniczeń wszystkie czynności

lub, gdy uprzednio uzyskało się

odpowiednie instrukcje.

Nie wolno w żadnym wypadku

zezwolić na obsługę niniejszego

narzędzia ogrodowego przez dzieci,

osoby ograniczone fizycznie,

czuciowo lub umysłowo, a także

przez osoby z niewystarczającym

doświadczeniem i/lub

niedostateczną wiedzą, a także/lub

przez osoby, które nie zapoznały się z

niniejszymi zaleceniami. Należy

zwrócić uwagę, czy w danym kraju nie

istnieją przepisy, ograniczające wiek

użytkownika podobnych narzędzi.

Dzieci powinny znajdować się pod

nadzorem. Tylko w ten sposób

można zagwarantować, że nie będą

się one bawiły narzędziem.

Wolno ładować wyłącznie

akumulatory litowo-jonowe firmy

Bosch o pojemności nie mniejszej

niż 1,5 Ah (od 3 ogniw). Napięcie

akumulatora musi być

dostosowane do napięcia

ładowania w ładowarce. Nie wolno

ładować jednorazowych baterii.

Takie postępowanie tworzy

zagrożenie pożarem lub wybuchem.

Chronić ładowarkę przed deszczem i wilgocią.

Przedostanie się wody do ładowarki zwiększa

ryzyko porażenia prądem.

 Ładować wolno wyłącznie akumulatory litowo jonowe

firmy Bosch. Napięcie akumulatora musi być

dostosowane do napięcia ładowania akumulatora w

ładowarce. W innym przypadku grozi niebezpieczeństwo

pożaru lub eksplozji.

 Ładowarkę należy utrzymywać w czystości.

Zabrudzenie może stać się przyczyną porażenia

elektrycznego.

 Przed użyciem każdorazowo sprawdzić stan ładowarki,

przewodu i wtyku. Nie używać ładowarki w przypadku

stwierdzenia uszkodzeń. Nie otwierać samodzielnie

ładowarki. Naprawa powinna zostać przeprowadzona

wyłącznie przez wykwalifikowany personel serwisu

przy użyciu oryginalnych części zamiennych.

Uszkodzone ładowarki, przewody i wtyki zwiększają

ryzyko porażenia elektrycznego.

OBJ_BUCH-3148-001.book Page 135 Thursday, September 28, 2017 10:53 AM

136 | Polski

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Nie korzystać z ładowarki umieszczonej na

łatwopalnym podłożu (np. papier, tekstylia itp.) ani w

sąsiedztwie łatwopalnych substancji. Ze względu na

wzrost temperatury ładowarki podczas procesu ładowania

istnieje niebezpieczeństwo pożaru.

 Nie wolno zasłaniać szczelin wentylacyjnych

ładowarki. Ładowarka może się przegrzać i przestać

funkcjonować prawidłowo.

 Aby zwiększyć bezpieczeństwo pracy zaleca się

stosowanie wyłącznika różnicowoprądowego o prądzie

różnicowym, nie większym niż 30 mA. Wyłącznik

różnicowo-prądowy należy kontrolować przed każdym

użyciem.

Konserwacja

 Przed przystąpieniem do czynności związanych z

regulacją lub czyszczeniem narzędzia ogrodowego, a

także w sytuacjach, gdy narzędzie miałoby zostać

pozostawione na pewien czas bez nadzoru, należy

wyjąć akumulator.Podczas wykonywania prac

obsługowych w pobliżu ostrych noży, należy zawsze nosić

rękawice ogrodowe.

 Skontrolować narzędzie ogrodowe i w trosce o własne

bezpieczeństwo, wymienić zużyte lub uszkodzone części.

 Aby mieć pewność, że stan techniczny narzędzia

ogrodowego gwarantuje bezpieczną pracę, należy

regularnie sprawdzać, czy wszystkie nakrętki, trzpienie i

śruby są mocno dokręcone.

 Upewnić się, czy części zamienne zostały wyprodukowane

przez firmę Bosch.

 Listwę tnącą należy przed każdym użyciem, a także

przed składowaniem posmarować olejem do

konserwacji.

Symbole

Następujące symbole mają istotne znaczenie podczas

czytania i zrozumienia instrukcji eksploatacji. Należy

zapamiętać te symbole i ich znaczenia. Właściwa

interpretacja symboli sprzyja lepszemu i bezpieczniejszemu

użytkowaniu elektronarzędzia.

Użycie zgodne z przeznaczeniem

Narzędzie przeznaczone jest do prac w domu, do przycinania

gałęzi drzew i krzewów rosnących na znacznej wysokości,

podczas gdy operator stoi na ziemi. Nie wolno użytkować

narzędzia, stojąc na drabinie bądź stopniach. Narzędzie nie

jest przeznaczone do cięcia trawy, nie wolno go stosować jako

podkaszarki. Narzędzie nie jest przeznaczone do zastosowań

przemysłowych.

Zakres dostawy (zob. rys. B)

Urządzenie należy ostrożnie wyjąć z opakowania i upewnić

się, czy w opakowaniu znajdują się następujące elementy:

–Głowica nożyc

– Uchwyt teleskopowy

– Akumulator**

– Ładowarka**

– Taśma naramienna

– Osłona listwy tnącej

– Instrukcja obsługi

W przypadku stwierdzenia braku lub uszkodzenia któregoś z

elementów, należy zwrócić się do punktu zakupu urządzenia.

** specyficzne dla danego kraju

Przedstawione graficznie

komponenty (zob. rys. A)

Numeracja przedstawionych graficznie komponentów odnosi

się do rysunku urządzenia na stronie graficznej 320.

1 Listwa tnąca

2 Przyciski do ustawiania ruchomej głowicy

3 Złączka

4 Rura teleskopowa

5 Regulacja wysokości teleskopu

6 Przedni uchwyt

7 Pętla przy uchwycie przednim

8 Taśma naramienna

9 Pętla przy uchwycie tylnym

10 Przycisk blokady

11 Tylny uchwyt (Izolowane powierzchnie chwytowe)

12 Włącznik/wyłącznik

13 Akumulator

14 Przycisk odblokowujący akumulator

15 Hak na pętlę przy uchwycie przednim

16 Hak na pętlę przy uchwycie tylnym

Osprzęt ukazany na rysunkach lub opisany w instrukcji

użytkowania nie wchodzi w standardowy zakres dostawy.

Kompletny asortyment osprzętu można znaleźć w naszym

katalogu osprzętu.

Symbol Znaczenie

Kierunek reakcji

Kierunek ruchu

Uruchomienie

Wyłączenie

Osprzęt

OBJ_BUCH-3148-001.book Page 136 Thursday, September 28, 2017 10:53 AM

Polski | 137

Bosch Power Tools F 016 L81 577 | (28.9.17)

Dane techniczne

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60335-1.

Określony wg skali A poziom hałasu emitowanego przez

urządzenie wynosi standardowo: Poziom ciśnienia

akustycznego 72 dB (A), poziom mocy akustycznej 86 dB(A).

Niepewność pomiaru K=4 dB.

Wartości łączne drgań a

(suma wektorowa z trzech kierun-

ków) i niepewność pomiaru K oznaczone zgodnie z normą

EN 60335-1 wynoszą:

=1,1m/s

, K=1,5 m/s

Poziom drgań podany w tych wskazówkach został

pomierzony zgodnie z wymaganiami normy EN 60335

dotyczącej procedury pomiarów i można go użyć do

porównywania elektronarzędzi. Można go też użyć do

wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla

podstawowych zastosowań elektronarzędzia. Jeżeli

elektronarzędzie użyte zostanie do innych zastosowań, z

innymi narzędziami roboczymi, z różnym osprzętem, a także

jeśli nie będzie wystarczająco konserwowane, poziom drgań

może odbiegać od podanego. Podane powyżej przyczyny

mogą spowodować podwyższenie ekspozycji na drgania

podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć

pod uwagę także okresy, gdy urządzenie jest wyłączone, lub

gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)

ekspozycja na drgania może okazać się znacznie niższa.

Akumulatorowe nożyce do

żywopłotów

UniversalHedge

Pole 18

Numer katalogowy

3 600 HB3 0..

Częstotliwość skoku na biegu

jałowym

min

-1

2200

Długość prowadnicy

mm 430

Rozwarcie zębów

mm 16

Regulacja wysokości

m 2,1–2,6

Ruchoma głowica, 10 pozycji

° 135

Ciężar odpowiednio do

EPTA-Procedure 01:2014

kg 3,6

Numer seryjny

Zob. numer seryjny

(tabliczka znamionowa) na

narzędziu ogrodowym

dozwolonatemperatura

otoczenia

– podczas ładowania i pracy

– w czasie przechowywania

°C

0... +45

-20...+50

Akumulator

litowo-jonowy

Numer katalogowy

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Napięcie znamionowe

V= 18

Pojemność

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Liczba ogniw akumulatora

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Ładowarka

AL 1830 CV

Numer katalogowy

2 607 ...

... 225 965

... 225 967

... 225 969

Prąd ładowania

(amper) 3,0

Czas ładowania (przy

rozładowanym

akumulatorze)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Ciężar odpowiednio do

EPTA-Procedure 01:2014

kg 0,40

Klasa ochrony

/ II

Ładowarka

AL 1815 CV

Numer katalogowy

2 607 ...

... 226 077

... 226 079

... 226 081

Prąd ładowania

(amper) 1,5

Czas ładowania (przy

rozładowanym

akumulatorze)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Ciężar odpowiednio do

EPTA-Procedure 01:2014

kg 0,38

Klasa ochrony

/ II

Akumulatorowe nożyce do

żywopłotów

UniversalHedge

Pole 18

OBJ_BUCH-3148-001.book Page 137 Thursday, September 28, 2017 10:53 AM

138 | Polski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Należy wprowadzić dodatkowe środki bezpieczeństwa,

mające na celu ochronę operatora przed skutkami ekspozycji

na drgania, np.: konserwacja elektronarzędzia i narzędzi

roboczych, zabezpieczenie odpowiedniej temperatury rąk,

ustalenie kolejności operacji roboczych.

Montaż i praca

Włączenie

Dla własnego bezpieczeństwa

 Przed przystąpieniem do wykonywania wszelkich

czynności obsługowych przy narzędziu (np.

konserwacji, wymianie narzędzi roboczych itp), jak

również przed przenoszeniem, transportem lub

przechowywaniem narzędzia, należy wyjąć z niego

akumulator. Niezamierzone uruchomienie

włącznika/wyłącznika z blokadą grozi skaleczeniem.

 Po wyłączeniu sekatora, noże obracają się jeszcze

przez parę ułamków sekund.

 Nie dotykać noży znajdujących się w ruchu.

 Włącznik należy uruchamiać tylko wówczas, gdy

akumulator jest całkowicie wsunięty.

Montaż/demontaż akumulatora (zob. rys. D+K)

Wskazówka: Zastosowanie nieodpowiednich akumulatorów

może spowodować zakłócenia w pracy lub uszkodzenie

narzędzia.

Wsunąć naładowany akumulator 13 do uchwytu

teleskopowego. Upewnić się, czy akumulator jest dobrze

osadzony.

Aby wyjąć akumulator 13 z narzędzia należy wcisnąć blokadę

akumulatora 14 i wyjąć akumulator, pociągając go do przodu

w kierunku listwy tnącej.

Ładowanie akumulatora

 Nie wolno stosować ładowarek innego typu.

Ładowarka, wchodząca w zakres dostawy, dopasowana

jest do wbudowanego w nabytym narzędziu ogrodowym

akumulatora litowo-jonowego.

 Zwrócić uwagę na napięcie w sieci! Napięcie źródła

prądu musi zgadzać się z danymi na tabliczce znamionowej

ładowarki. Ładowarki o napięciu 230 V można podłączyć

do sieci 220 V.

Akumulator wyposażony został w czujnik temperatury, który

dopuszcza ładowanie tylko w zakresie temperatur, leżącym

między 0 °C i 45 °C. W ten sposób zagwarantowana jest

długa żywotność akumulatora.

Wskazówka: W momencie dostawy akumulator jest

naładowany częściowo. Aby zagwarantować wykorzystanie

najwyższej wydajności akumulatora, należy przed pierwszym

użyciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej

chwili, nie powodując tym skrócenia jego żywotności.

Przerwanie procesu ładowania nie niesie za sobą ryzyka

uszkodzenia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw „Electronic

Cell Protection (ECP)“ akumulator litowo-jonowy jest

zabezpieczony przed głębokim rozładowaniem. Przy

rozładowanym akumulatorze układ ochronny narzędzia

ogrodowego wyłącza je. Narzędzie ogrodowe nie działa.

Po automatycznym wyłączeniu narzędzia

ogrodowego nie należy naciskać

ponownie włącznika/wyłącznika. Może to spowodować

uszkodzenie akumulatora.

Należy przestrzegać wskazówek dotyczących likwidacji

akumulatorów.

Ładowanie

Ładowanie rozpoczyna się w momencie włożenia wtyczki

ładowarki do gniazdka sieciowego i wstawienia akumulatora

do wnęki ładowania .

Inteligentny proces ładowania pozwala na automatyczne

rozpoznawanie stanu naładowania akumulatora i optymalny

dobór prądu ładowania, w zależności od temperatury i

napięcia akumulatora.

Ma to wpływ na przedłużenie żywotności akumulatora, a poza

tym akumulator będzie stale całkowicie naładowany przez

cały czas przechowywania w ładowarce.

Znaczenie wskaźników (AL 1830 CV)

Migający (w szybkim tempie) zielony wskaźnik

naładowania akumulatora

Proces szybkiego ładowania sygnalizowany

jest szybkim miganiem zielonego wskaźnika

stanu naładowania akumulatora .

Wskazówka: Szybkie ładowanie jest możliwe tylko wtedy,

gdy temperatura akumulatora znajduje się w dopuszczalnym

zakresie temperatur, zob. rozdział „Dane techniczne“.

Planowane działanie Rysunek Strona

Przedstawione graficznie

komponenty

A 320

Zakres dostawy

B 321

Montaż narzędzia

C 321

Wkładanie akumulatora

D 321

Mocowanie taśmy naramiennej

E 322

Regulacja wysokości teleskopu

F 322

Zdejmowanie osłony noża

Smarowanie listwy tnącej

G 323

Ustawianie ruchomej głowicy

H 323

Włączanie/wyłączanie

I 324

Wskazówki robocze

J 324–325

Wyjmowanie akumulatora

K 326

Konserwacja i przechowywanie

L 326

Wybór osprzętu

327

OBJ_BUCH-3148-001.book Page 138 Thursday, September 28, 2017 10:53 AM

Polski | 139

Bosch Power Tools F 016 L81 577 | (28.9.17)

Migający (w wolnym tempie) zielony wskaźnik

naładowania akumulatora

Po osiągnięciu 80 % pojemności zielony

wskaźnik naładowania akumulatora miga

wolno.

Akumulator można wyjąć w celu natychmiastowego użycia.

Światło ciągłe zielonego wskaźnika naładowania

akumulatora

Ciągłe zielone światło wskaźnika

naładowania akumulatora oznacza, że

akumulator został całkowicie naładowany.

Jeżeli w ładowarce nie ma akumulatora, światło ciągłe

wskaźnika sygnalizuje dopływ prądu do ładowarki (wtyczka

znajduje się w gniazdku sieciowym) i jej gotowość do

eksploatacji.

Światło ciągłe zielonego wskaźnika naładowania

akumulatora

Ciągłe czerwone światło wskaźnika

naładowania akumulatora oznacza, że

temperatura akumulatora leży poza dopuszczalnym zakresem

temperatur, zob. rozdział „Dane techniczne“. Po osiągnięciu

dopuszczalnego zakresu temperatur, ładowarka przechodzi

automatycznie na szybkie ładowanie.

Migający czerwony wskaźnik naładowania

akumulatora

Migające czerwone światło wskaźnika

naładowania akumulatora oznacza, że proces

ładowania akumulatora został zakłócony, zob. rozdział

„Błędy – przyczyny i usuwanie“.

Znaczenie wskaźników (AL 1815 CV)

Wskaźnik ładowania akumulatora świeci

światłem migającym

Proces ładowania sygnalizowany jest

światłem migającym wskaźnika ładowania

akumulatora .

Wskaźnik ładowania akumulatora świeci

światłem ciągłem

Światło ciągłe wskaźnika ładowania

akumulatora sygnalizuje, że akumulator został

całkowicie naładowany lub, że temperatura

akumulatora znajduje się poza dopuszczalnym zakresem i

akumulator nie może być dlatego ładowany. Po osiągnięciu

przez akumulator dopuszczalnej temperatury, ładowanie

akumulatora będzie kontynuowane.

Jeżeli w ładowarce nie ma akumulatora, światło ciągłe

wskaźnika sygnalizuje dopływ prądu do ładowarki (wtyczka

znajduje się w gniazdku sieciowym) i jej gotowość do

eksploatacji.

Błędy – przyczyny i usuwanie

Wskazówki dotyczące ładowania

Przedłużony cykl ładowania, bądź kilka, bezpośrednio po

sobie następujących cykli mogą spowodować znaczne

rozgrzanie się ładowarki. Nie jest to jednak żadnym defektem

technicznym ładowarki.

Zdecydowanie krótszy czas prac po ładowaniu wskazuje na

zużycie akumulatora i konieczność wymiany na nowy.

Montaż

 Przed przystąpieniem do wykonywania wszelkich

czynności obsługowych przy narzędziu (np.

konserwacji, wymianie narzędzi roboczych itp), jak

również przed przenoszeniem, transportem lub

przechowywaniem narzędzia, należy wyjąć z niego

akumulator. Niezamierzone uruchomienie

włącznika/wyłącznika z blokadą grozi skaleczeniem.

Montaż narzędzia (zob. rys. C+E)

Połączyć głowicę narzędzia z uchwytem teleskopowym i

zabezpieczyć połączenie przekręcając złączkę 3. Upewnić

się, czy obie części zostały właściwie połączone i

zablokowane.

Przymocować taśmę naramienną 8 do obu pętli 7/9

umieszczonych na rękojeściach. Należy przy tym wziąć pod

uwagę, że taśma naramienna posiada dwa różne haki.

Upewnić się, że większy hak 16 zamocowany został przy

uchwycie tylnym 9 a mniejszy 15 przy uchwycie przednim 7 .

Zdjąć osłonę noża.

Przyczyna Usuwanie błędu

Wskaźnik ładowania akumulatora świeci się światłem

ciągłym

Czerwony wskaźnik naładowania akumulatora miga

Nie jest możliwe ładowanie

Akumulator nie jest

(właściwie) osadzony

Umieścić akumulator

prawidłowo na ładowarce

Styki akumulatora są

zabrudzone

Wyczyścić styki akumu-

latora, np. przez wie lo krot

ne włożenie i wyjęcie akumu-

latora. W razie niepowo-

dzenia akumulator wymienić

na nowy

Akumulator jest uszkodzony Wymienić akumulator na

nowy

Wskaźniki naładowania akumulatora lub nie świecą się

Wtyczka ładowarki nie

(właściwie) podłączona do

sieci

Wsadzić wtyczkę (cał-

kowicie) do gniazdka

Gniazdko, przewód sieciowy

lub ładowarka są

uszkodzone

Sprawdzić napięcie sieci,

ładowarkę wzgl. zlecić

kontrolę w autoryzowanym

punkcie serwisowym

elektronarzędzi firmy Bosch

OBJ_BUCH-3148-001.book Page 139 Thursday, September 28, 2017 10:53 AM

140 | Polski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Regulacja wysokości teleskopu (zob. rys. F)

Zwolnić regulator wysokości 5 przekręcając go lekko, ustawić

rurę teleskopową 4 na pożądaną wysokość i ponownie

dokręcić regulator 5 .

W zależności od zastosowania i wysokości żywopłotu rurę

teleskopową 4 można rozciągnąć na długość 2,1 m do

2,60 m.

Ustawianie ruchomej głowicy (zob.rys. H)

Nacisnąć równocześnie na oba przyciski 2, ustawić głowicę w

pożądanej pozycji poruszając nią w górę i w dół, zwolnić

przyciski 2 upewniając się, czy głowica została zablokowana.

Głowicę można ustalić w dziesięciu różnych pozycjach.

Praca

Włączanie/wyłączanie (zob. rys. I)

Aby włączyć narzędzie, należy nacisnąć przycisk blokujący

10 a następnie włącznik/wyłącznik 12. Podczas pracy

urządzenia włącznik/wyłącznik należy stale wciskać. Po

zakończeniu pracy można zwolnić wyłącznik.

Aby wyłączyć elektronarzędzie, należy zwolnić

włącznik/wyłącznik 12.

Aby zaoszczędzić energię elektryczną, elektronarzędzie

należy włączać tylko wówczas, gdy jest ono używane.

Dzięki systemowi elektronicznej ochrony ogniw „Electronic

Cell Protection (ECP)“ akumulator litowo-jonowy jest

zabezpieczony przed głębokim rozładowaniem. Przy

rozładowanym akumulatorze następuje wyłączenie

elektronarzędzia przez układ ochronny. Narzędzie nie działa.

Wskazówki robocze (zob. rys. J)

Mechanizm chroniący przed zablokowaniem

Niniejsze narzędzie wyposażone zostało w układ

przeciwblokadowy. Jeżeli nóż natrafi na twardy materiał,

obciążenie silnika rośnie. Inteligentny układ

mikroelektroniczny rozpoznaje zwiększenie obciążenia i

kilkakrotnie zmienia kierunek obrotu silnika, aby zapobiec

zablokowaniu i kontynuować przecinanie gałęzi.

Ta zmiana kierunku obrotu silnika jest słyszalna i może trwać

do trzech sekund.

Po przecięciu materiału, urządzenie pracuje dalej w

normalnym trybie pracy, lub - w razie przeciążenia -

automatycznie zatrzymuje noże w pozycji otwartej (gdyby np.

doszło do przypadkowego zablokowania maszyny przez

druciane ogrodzenie).

Lokalizacja usterek

W przypadku ewentualnych problemów z funkcjonowaniem narzędzia ogrodowego, w poniższej tabelce znaleźć można różne

rodzaje błędów, możliwe ich przyczyny oraz właściwy sposób ich usuwania. Jeżeli za jej pomocą nie uda się lokalizacja bądź

usunięcie usterki, należy zwrócić się do punktu serwisowego.

 Uwaga: Przed przystąpieniem do lokalizacji usterki należy wyłączyć narzędzie ogrodowe i wyjąć z niego akumulator.

Symptomy Możliwa przyczyna Usunięcie usterki

Zbyt krótki czas pracy na

jedno ładowanie

akumulatora

Za duże tarcie z powodu niedostatecznego

nasmarowania

Spryskać olejem smarującym (1 609 200 399)

Nóż należy oczyścić Oczyścić nóż

zła technika cięcia zob. „Wskazówki dotyczące pracy z

sekatorami“

Akumulator nienaładowany do pełna Naładować akumulator (zob. wskazówki

dotyczące ładowania)

Zadziałał czujnik temperatury akumulatora

Odczekać aż akumulator wystygnie i ponownie

włączyć narzędzie

Noże obracają się zbyt

wolno lub nie działa

mechanizm chroniący

przed zablokowaniem

Rozładowany akumulator Odczekać aż akumulator wystygnie i ponownie

włączyć narzędzie

Akumulator był przechowywane w

temperaturze przekraczającej dopuszczalny

zakres

Odczekać rozgrzanie się akumulatora do

temperatury pokojowej (w dopuszczalnym

zakresie temperatur, znajdującym się między

0–45°C)

Sekator nie działa Rozładowany akumulator Naładować akumulator (zob. wskazówki

dotyczące ładowania)

Blokada włącznika nie zaskoczyła prawidłowo zob. „Włączenie“

OBJ_BUCH-3148-001.book Page 140 Thursday, September 28, 2017 10:53 AM

Polski | 141

Bosch Power Tools F 016 L81 577 | (28.9.17)

Konserwacja, przechowywanie i

transport (zob. rys. K + L)

 Przed przystąpieniem do wykonywania wszelkich

czynności obsługowych przy narzędziu (np.

konserwacji, wymianie narzędzi roboczych itp), jak

również przed przenoszeniem, transportem lub

przechowywaniem narzędzia, należy wyjąć z niego

akumulator. Niezamierzone uruchomienie

włącznika/wyłącznika z blokadą grozi skaleczeniem.

Konserwacja ostrza

Przed przystąpieniem do użytkowania nożyc a także po

zakończeniu pracy ostrze należy spryskać zalecanym

sprayem konserwującym.

Przechowywanie i transport

Na czas transportu i przechowywania narzędzia należy wyjąć

akumulator z nożyc i zamocować osłonę noża.

Obsługa klienta oraz doradztwo

dotyczące użytkowania

www.bosch-garden.com

Przy wszystkich zgłoszeniach oraz zamówieniach części

zamiennych konieczne jest podanie 10-cyfrowego numeru

katalogowego elektronarzędzia zgodnie z danymi na tabliczce

znamionowej.

Polska

Robert Bosch Sp. z o.o.

Serwis Elektronarzędzi

Ul. Jutrzenki 102/104

02-230 Warszawa

Na www.serwisbosch.com znajdą Państwo wszystkie

szczegóły dotyczące usług serwisowych online.

Tel.: +48 227 154450

Faks: +48 227 154441

E-Mail: [email protected]osch.com

www.bosch-pt.pl

Sekator pracuje z

przerwami

Kierunek obrotu silnika stale się zmienia, a po

ok. 3 sekundach zatrzymuje się.

zob. „Wskazówki robocze“ (Mechanizm

chroniący przed zablokowaniem)

Nastąpiło uszkodzenie wewnętrznego

okablowania narzędzia ogrodowego

Skontaktować się z punktem serwisowym

Bosch

Uszkodzony włącznik/wyłącznik Skontaktować się z punktem serwisowym

Bosch

Silnik pracuje, noże

zatrzymują się

Błąd wewnętrzny Skontaktować się z punktem serwisowym

Bosch

Noże mocno się

nagrzewają

Za duże tarcie z powodu niedostatecznego

nasmarowania

Spryskać olejem smarującym (1 609 200 399)

Tępy nóż Skontaktować się z punktem serwisowym

Bosch

Wyszczerbiony nóż Skontaktować się z punktem serwisowym

Bosch

Nóż się nie obraca Rozładowany akumulator Naładować akumulator (zob. wskazówki

dotyczące ładowania)

Uszkodzone narzędzie ogrodowe Skontaktować się z punktem serwisowym

Bosch

Silne wibracje/dźwięki Uszkodzone narzędzie ogrodowe Skontaktować się z punktem serwisowym

Bosch

Czerwony wskaźnik

naładowania akumulatora

miga

Nie można naładować

akumulatora

Akumulator nie został (prawidłowo) włożony Wstawić akumulator prawidłowo do ładowarki

Styki akumulatora są zabrudzone Wyczyścić styki akumulatora, np. przez wie lo

krot ne włożenie i wyjęcie akumulatora. W razie

niepowodzenia akumulator wymienić na nowy

Akumulator jest uszkodzony Wymienić akumulator na nowy

Wskaźniki ładowania nie

świecą się

Wtyczka ładowarki nie (właściwie) podłączona

do sieci

Wsadzić wtyczkę (całkowicie) do gniazdka

Gniazdko, przewód sieciowy lub ładowarka są

uszkodzone

Sprawdzić napięcie sieci, ładowarkę wzgl.

zlecić kontrolę w autoryzowanym punkcie ser-

wisowym elektronarzędzi firmy Bosch

Symptomy Możliwa przyczyna Usunięcie usterki

OBJ_BUCH-3148-001.book Page 141 Thursday, September 28, 2017 10:53 AM

142 | Česky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają

wymaganiom przepisów dotyczących towarów

niebezpiecznych. Akumulatory mogą być transportowane

drogą lądową przez użytkownika bez konieczności spełnienia

jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport

drogą powietrzną lub za pośrednictwem firmy spedycyjnej)

należy dostosować się do szczególnych wymogów

dotyczących opakowania i znaczenia towaru. W takim

wypadku podczas przygotowywania towaru do wysyłki należy

skonsultować się z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa

nie jest uszkodzona. Odsłonięte styki należy zakleić, a

akumulator zapakować w taki sposób, aby nie mógł on się

poruszać (przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa

krajowego.

Usuwanie odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie

należy oddać do powtórnego przetworzenia

zgodnego z obowiązującymi przepisami w zakresie

ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno

wyrzucać do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do

użytku elektronarzędzia, a zgodnie z europejską wytyczną

2006/66/WE uszkodzone lub zużyte akumulatory/baterie,

należy zbierać osobno i doprowadzić do ponownego

przetworzenia zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Li-Ion:

Proszę stosować się do wskazówek, znajdujących się w

rozdziale „Transport“, str. 144.

Zastrzega się prawo dokonywania zmian.

Česky

Bezpečnostní upozornění

Vysvětlivky obrázkových symbolů

Všeobecné upozornění na nebezpečí.

Pročtěte si návod k použití.

Zahradní nářadí nepoužívejte v dešti ani je dešti

nevystavujte.

Dbejte na to, aby osoby stojící v blízkosti nebyly

poraněny odmrštěnými cizími tělesy.

Varování: Pokud zahradní nářadí pracuje,

udržujte vůči němu bezpečný odstup.

Noste vždy ochranné rukavice a ochranné brýle. Je

doporučeno další ochranné vybavení, jako protiskluzová

ochranná obuv a ochranná přilba. Padnoucí ochranný oděv

zmenšuje nebezpečí zranění padajícími větvemi a náhodným

dotykem střižného nože.

Nikdy se nedotýkejte elektrických

nebo telefonních vedení. Taková

vedení vedou vysoké napětí. Existuje

akutní nebezpečí zásahu elektrickým

proudem. Udržujte odstup minimálně

10 m.

Varování: pokud zahradní nářadí pracuje, mají v blízkosti se

nacházející osoby vůči němu udržovat bezpečný odstup.

Obecné bezpečnostní pokyny pro

elektronářadí

Přečtěte si všechny bezpečnostní

pokyny, výstrahy, zobrazení

a specifikace k tomuto elektronářadí. Nedodržování všech

níže uvedených pokynů může mít za následek úraz

elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí

potřebu.

Termín „elektronářadí“ v pokynech se vztahuje na vaše

elektrické (kabelové) nebo akumulátorové (bezkabelové)

elektronářadí.

Bezpečnost pracovního místa

 Udržujte pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést

kúrazům.

 S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo

prach. Elektronářadí vytváří jiskry, které mohou prach

nebo páry zapálit.

VAROVÁNÍ

OBJ_BUCH-3148-001.book Page 142 Thursday, September 28, 2017 10:53 AM

Česky | 143

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Děti a jiné osoby udržujte při použití elektronářadí

daleko od vašeho pracovního místa. Při rozptýlení

můžete ztratit kontrolu nad strojem.

Elektrická bezpečnost

 Připojovací zástrčka elektronářadí musí lícovat se

zásuvkou. Zástrčka nesmí být žádným způsobem

upravena. Společně s elektronářadím s ochranným

uzemněním nepoužívejte žádné adaptérové zástrčky.

Neupravené zástrčky a vhodné zásuvky snižují riziko

zásahu elektrickým proudem.

 Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým

proudem.

 Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým

proudem.

 Dbejte na účel kabelu, nepoužívejte jej k nošení či

zavěšení elektronářadí nebo k vytažení zástrčky ze

zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých

hran nebo pohyblivých dílů stroje. Poškozené nebo

spletené kabely zvyšují riziko zásahu elektrickým

proudem.

 Pokud pracujete s elektronářadím venku, použijte

pouze takové prodlužovací kabely, které jsou způsobilé

i pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu

elektrickým proudem.

 Pokud se nelze vyhnout provozu elektronářadí ve

vlhkém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým

proudem.

Bezpečnost osob

 Buďte pozorní, dávejte pozor na to, co děláte

a přistupujte k práci s elektronářadím rozumně.

Nepoužívejte žádné elektronářadí pokud jste unaveni

nebo pod vlivem drog, alkoholu nebo léků. Moment

nepozornosti při použití elektronářadí může vést k vážným

poraněním.

 Noste osobní ochranné pomůcky a vždy ochranné

brýle. Nošení osobních ochranných pomůcek jako maska

proti prachu, bezpečnostní obuv s protiskluzovou pod-

rážkou, ochranná přilba nebo sluchátka, podle druhu

nasazení elektronářadí, snižují riziko poranění.

 Zabraňte neúmyslnému uvedení do provozu.

Přesvědčte se, že je elektronářadí vypnuté dříve než jej

uchopíte, ponesete či připojíte na zdroj proudu a/nebo

akumulátor. Máte-li při nošení elektronářadí prst na

spínači nebo pokud stroj připojíte ke zdroji proudu

zapnutý, pak to může vést k úrazům.

 Než elektronářadí zapnete, odstraňte seřizovací

nástroje nebo šroubováky. Nástroj nebo klíč, který se

nachází v otáčivém dílu stroje, může vést k poranění.

 Vyvarujte se abnormálního držení těla. Zajistěte si

bezpečný postoj a udržujte vždy rovnováhu. Tím

můžete elektronářadí v neočekávaných situacích lépe

kontrolovat.

 Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy a oděv udržujte daleko od pohybujících

se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být

zachyceny pohybujícími se díly.

 Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

 Dbejte na to, abyste při častém používání nářadí nebyli

méně ostražití a nezapomínali na bezpečnostní zásady.

Nedbalé ovládání může způsobit těžké poranění za zlomek

sekundy.

Svědomité zacházení a používání elektronářadí

 Stroj nepřetěžujte. Pro svou práci použijte k tomu

určené elektronářadí. S vhodným elektronářadím budete

pracovat v udané oblasti výkonu lépe a bezpečněji.

 Nepoužívejte žádné elektronářadí, jehož spínač je

vadný. Elektronářadí, které nelze zapnout či vypnout je

nebezpečné a musí se opravit.

 Než provedete seřízení stroje, výměnu dílů

příslušenství nebo stroj odložíte, vytáhněte zástrčku

ze zásuvky a/nebo odstraňte odpojitelný akumulátor.

Toto preventivní opatření zabrání neúmyslnému zapnutí

elektronářadí.

 Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem

nejsou seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li používáno nezkušenými

osobami.

 Pečujte o elektronářadí a příslušenství svědomitě.

Zkontrolujte, zda pohyblivé díly stroje bezvadně

fungují a nevzpřičují se, zda díly nejsou zlomené nebo

poškozené tak, že je omezena funkce elektronářadí.

Poškozené díly nechte před nasazením stroje opravit.

Mnoho úrazů má příčinu ve špatně udržovaném

elektronářadí.

 Řezné nástroje udržujte ostré a čisté. Pečlivě

ošetřované řezné nástroje s ostrými řeznými hranami se

méně vzpřičují a dají se lehčeji vést.

 Používejte elektronářadí, příslušenství, nasazovací

nástroje apod. podle těchto pokynů. Respektujte

přitom pracovní podmínky a prováděnou činnost.

Použití elektronářadí pro jiné než určující použití může vést

knebezpečným situacím.

 Udržujte rukojeti a úchytné plochy suché, čisté a bez

oleje a maziva. Kluzké rukojeti a úchytné plochy

neumožňují bezpečnou manipulaci a ovládání nářadí

vneočekávaných situacích.

Svědomité zacházení a používání

akumulátorového nářadí

 Akumulátory nabíjejte pouze v nabíječce, která je

doporučena výrobcem. Pro nabíječku, která je vhodná

pro určitý druh akumulátorů, existuje nebezpečí požáru,

je-li používána s jinými akumulátory.

OBJ_BUCH-3148-001.book Page 143 Thursday, September 28, 2017 10:53 AM

144 | Česky

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Do elektronářadí používejte pouze k tomu určené

akumulátory. Použití jiných akumulátorů může vést

k poraněním a požárům.

 Nepoužívaný akumulátor uchovávejte mimo

kancelářské sponky, mince, klíče, hřebíky, šrouby

nebo jiné drobné kovové předměty, které mohou

způsobit přemostění kontaktů. Zkrat mezi kontakty

akumulátoru může mít za následek popáleniny nebo požár.

 Při špatném použití může z akumulátoru vytéci

kapalina. Zabraňte kontaktu s ní. Při náhodném

kontaktu opláchněte místo vodou. Pokud kapalina

vnikne do očí, navštivte navíc i lékaře. Vytékající

akumulátorová kapalina může způsobit podráždění

pokožky nebo popáleniny.

 Nepoužívejte akumulátor nebo nářadí, které jsou

poškozené nebo upravené. Poškozené nebo upravené

akumulátory se mohou chovat nepředvídaně a způsobit

požár, výbuch nebo poranění.

 Nevystavujte akumulátor nebo nářadí ohni nebo

nadměrné teplotě. Vystavení ohni nebo teplotě nad

130 °C může způsobit výbuch.

 Dodržujte všechny pokyny pro nabíjení a nenabíjejte

akumulátor nebo nářadí mimo teplotní rozsah uvedený

vpokynech. Nesprávné nabíjení nebo nabíjení při

teplotách mimo uvedený rozsah může poškodit

akumulátor a zvýšit riziko požáru.

Servis

 Nechte své elektronářadí opravit pouze

kvalifikovaným odborným personálem a pouze

s originálními náhradními díly. Tím bude zajištěno, že

bezpečnost stroje zůstane zachována.

 Nikdy neprovádějte servis poškozených akumulátorů.

Servis akumulátorů by měl provádět pouze výrobce nebo

autorizovaná opravna.

Bezpečnostní upozornění pro nůžky na živý plot

 Udržujte všechny části těla daleko od střižné lišty.

Nepokoušejte se při běžící střižné liště odstraňovat

odstřižený materiál nebo stříhaný materiál přidržovat.

Pokud odstraňujete sevřený stříhaný materiál,

zajistěte, aby byl spínač vypnutý a akumulátor

odstraněný. Moment nepozornosti při používání nůžek na

živý plot může vést k vážným zraněním.

 Nářadí držte pouze na izolovaných plochách rukojetí

(hlavní rukojeť 11, přední rukojeť 6 nebo rozšířená

oblast uchopení 8), poněvadž střižný nůž může

zasáhnout skrytá elektrická vedení. Kontakt střižného

nože s elektrickým vedením pod napětím může přivést

napětí i na kovové díly nářadí a vést k zásahu elektrickým

proudem.

 Držte elektronářadí pouze na izolovaných plochách

rukojeti, poněvadž střižný nůž může přijít do styku se

skrytými elektrickými kabely. Kontakt střižného nože s

elektrickým vedením může uvést kovové díly stroje pod

napětí a vést k zásahu elektrickým proudem.

 Nůžky noste za rukojeť s nožem stojícím v klidu. Při

přepravě nebo uskladnění nůžek vždy natáhněte

ochranný kryt. Pečlivé zacházení s nářadím snižuje

nebezpečí zranění nožem.

 Zajistěte, aby všechny ochranné přípravky a rukojeti

byly při používání stroje namontovány. Nikdy se

nepokoušejte uvést do provozu neúplně smontovaný stroj

nebo stroj s nepřípustnými modifikacemi.

Doplňková varovná upozornění

 Nikdy nedovolte zahradní nářadí používat dětem, osobám

s omezenými fyzickými, smyslovými nebo duševními

schopnostmi či nedostatečnou zkušeností a/nebo

nedostatečnými vědomostmi a/nebo osobám

neseznámeným s těmito pokyny. Národní předpisy možná

omezují věk obsluhy.

 Děti by měly být pod dohledem, aby bylo zajištěno, že si se

zahradním nářadím nehrají.

 Při práci držte nářadí na správných plochách rukojetí

pevně oběma rukama a postarejte se o bezpečný

postoj. Nářadí je dvěma rukama vedeno bezpečněji.

 Nářadí noste vždy tak, aby byla střižná lišta vodorovná.

 Počkejte, až se stroj zastaví, než jej odložíte.

 Během provozu se nesmějí v okruhu 3 m zdržovat žádné

další osoby ani zvířata. Obsluha je v pracovním prostoru

zodpovědná vůči třetím stranám.

 Stříhání živého plotu nikdy neprovádějte, zatímco se v

bezprostřední blízkosti zdržují osoby, zejména děti, nebo

domácí zvířata.

 Obsluha nebo uživatel je zodpovědný za nehody nebo

ublížení jiným osobám nebo jejich majetku.

 Neuchopujte nůžky na živý plot nikdy za střižnou lištu.

 Pečlivě prohlédněte stříhaný živý plot a odstraňte všechny

dráty a jiná cizí tělesa.

 Před použitím vždy zkontrolujte, zda nejsou nože, šrouby

nožů a další díly stříhacího mechanizmu opotřebované

nebo poškozené. Nikdy nepracujte s poškozeným nebo

silně opotřebovaným stříhacím mechanizmem.

 Seznamte se s obsluhou nůžek na živý plot, abyste je mohli

v případě nouze okamžitě zastavit.

 Stříhání živého plotu provádějte pouze za denního světla

nebo za dobrého umělého osvětlení.

 Zajistěte, aby byly při provozu nůžek na živý plot

namontované všechny dodávané rukojeti a ochranné

přípravky. Nikdy se nepokoušejte uvést do provozu

neúplně smontované nůžky na živý plot nebo nůžky s

nepřípustnými modifikacemi.

 Nůžky na živý plot nikdy nedržte na jejich ochranném

přípravku.

 Při provozu nůžek na živý plot dbejte vždy na bezpečný

postoj a neustále udržujte rovnováhu. Nářadí nepoužívejte

na schodech nebo žebřících.

 Buďte si vědomi Vašeho okolí a buďte připraveni na možné

nebezpečné okolnosti, jež během stříhání živého plotu

možná nezaslechnete.

OBJ_BUCH-3148-001.book Page 144 Thursday, September 28, 2017 10:53 AM

Česky | 145

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Zajistěte pevné usazení všech matic, čepů a šroubů, aby

byl zaručen bezpečný pracovní stav nůžek na živý plot.

 Nůžky na živý plot uskladněte na suchém, uzavřeném místě

mimo dosah dětí.

 Z bezpečnostních důvodů vyměňte opotřebované nebo

poškozené díly.

 Nepokoušejte se zahradní nářadí opravovat, ledaže máte

nezbytné vzdělání.

 Zajistěte, aby vyměněné díly pocházely od firmy Bosch.

Upozornění pro optimální zacházení s

akumulátorem

 Dříve než vložíte akumulátor, zajistěte, aby bylo

zahradní nářadí vypnuté. Vložení akumulátoru do

zahradního nářadí, jež je zapnuté, může vést k úrazům.

 Používejte pouze pro toto zahradní nářadí určené

akumulátory Bosch. Použití jiných akumulátorů může

vést k poraněním a k nebezpečí požáru.

 Neotvírejte akumulátor. Existuje nebezpečí zkratu.

Chraňte akumulátor před horkem, např. i před

trvalým slunečním zářením, ohněm, vodou a

vlhkostí. Existuje nebezpečí výbuchu.

 Při poškození a nesprávném použití akumulátoru

mohou vystupovat páry. Přivádějte čerstvý vzduch a

při potížích vyhledejte lékaře. Páry mohou dráždit

dýchací cesty.

 Akumulátor používejte pouze ve spojení s Vaším

výrobkem Bosch. Jen tak bude akumulátor chráněný před

nebezpečným přetížením.

 Špičatými předměty, jako např. hřebíky nebo

šroubováky, nebo působením vnější síly může dojít

k poškození akumulátoru. Uvnitř může dojít ke zkratu

a akumulátor může začít hořet, může z něj unikat kouř,

může vybouchnout nebo se přehřát.

 Akumulátor nezkratujte. Existuje nebezpečí exploze.

 Akumulátor chraňte před vlhkostí a vodou.

 Akumulátor skladujte pouze v rozsahu teploty od –20 °C

do 50 °C. Nenechávejte akumulátor ležet např. v létě v

autě.

 Příležitostně vyčistěte větrací otvory akumulátoru

měkkým, čistým a suchým štětcem.

Bezpečnostní upozornění pro

nabíječky

Čtěte všechna

varovná upo-

zornění a pokyny.

Zanedbání při

dodržování varovných upozornění a

pokynů mohou mít za následek úraz

elektrickým proudem, požár a/nebo

těžká poranění.

Tyto pokyny dobře uschovejte.

Nabíječku používejte jen tehdy, pokud

můžete všechny funkce plně

odhadnout a bez omezení provést nebo

jste obdrželi příslušné pokyny.

Nikdy nedovolte zahradní nářadí

používat dětem, osobám s

omezenými fyzickými, smyslovými

nebo duševními schopnostmi či

nedostatečnou zkušeností a/nebo

nedostatečnými vědomostmi a/nebo

osobám neseznámeným s těmito

pokyny. Národní předpisy možná

omezují věk obsluhy.

Dohlížejte na děti. Tím bude

zajištěno, aby si s nářadím nehrály.

Nabíjejte pouze lithium-iontové

akumulátory Bosch s kapacitou od

1,5 Ah (od 3 akumulátorových

článků). Napětí akumulátoru musí

odpovídat nabíjecímu napětí

nabíječky. Nenabíjejte nenabíjecí

baterie. Jinak hrozí nebezpečí

požáru a výbuchu.

Chraňte nabíječku před deštěm a vlhkem.

Vniknutí vody do nabíječky zvyšuje riziko úrazu

elektrickým proudem.

 Nabíjejte pouze lithium-iontové akumulátory Bosch.

Napětí akumulátoru musí odpovídat nabíjecímu napětí

nabíječky. Jinak hrozí nebezpečí požáru a výbuchu.

 Udržujte nabíječku čistou. Znečištěním vzniká nebezpečí

úrazu elektrickým proudem.

 Před každým použitím zkontrolujte nabíječku, kabel a

zástrčku. Pokud jste zjistili závady, nabíječku

nepoužívejte. Nabíječku sami neotvírejte a nechte ji

opravit pouze kvalifikovaným odborným personálem a

originálními náhradními díly. Poškozená nabíječka,

kabel a zástrčka zvyšují riziko úrazu elektrickým proudem.

 Nabíječku neprovozujte na lehce hořlavém podkladu

(např. papír, textil apod.) popř. v hořlavém prostředí.

Z důvodu zahřívání nabíječky, jež vzniká při nabíjení,

existuje nebezpečí požáru.

OBJ_BUCH-3148-001.book Page 145 Thursday, September 28, 2017 10:53 AM

146 | Česky

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Nezakrývejte větrací štěrbiny nabíječky. Nabíječka se

jinak může přehřát a nebude řádně fungovat.

 Pro zvýšenou elektrickou bezpečnost se doporučuje

používání proudového chrániče s max. vybavovacím

proudem 30 mA. Před použitím Váš proudový chránič vždy

vyzkoušejte.

Údržba

 Dříve než na zahradním nářadí provedete seřizovací

nebo čistící práce nebo pokud zůstane zahradní nářadí

nějakou dobu bez dozoru, odejměte akumulátor.Když

manipulujete nebo pracujete v oblasti ostrých nožů, vždy

noste zahradní rukavice.

 Zahradní nářadí kontrolujte a opotřebované nebo

poškozené díly pro jistotu nahraďte.

 Zajistěte pevné usazení všech matic, čepů a šroubů, aby

byl zaručen bezpečný pracovní stav zahradního nářadí.

 Zajistěte, aby vyměněné díly pocházely od firmy Bosch.

 Před použitím a uskladněním střižnou lištu vždy

namažte servisním sprejem.

Symboly

Následující symboly mají význam pro čtení a pochopení

návodu k provozu. Zapamatujte si symboly a jejich význam.

Správná interpretace symbolů Vám pomůže elektronářadí

lépe a bezpečněji používat.

Určené použití

Toto nářadí je určeno pro domácí používání, k stříhání a

přistřihování živých plotů a keřů ve větší výšce, zatímco

uživatel stojí na zemi. Nářadí není určeno pro používání na

žebříku či schodech. Nářadí není konstruováno pro sečení

trávy a nelze jej používat jako sekačku na trávu. Nářadí není

určeno pro komerční a průmyslové nasazení.

Obsah dodávky (viz obrázek B)

Vyjměte stroj opatrně z obalu a zkontrolujte, zda jsou

následující díly kompletní:

–Hlava nůžek na živý plot

– Teleskopická rukojeť

– Akumulátor**

–Nabíječka**

– Nosný popruh

–Ochrana nože

– Návod k obsluze

Pokud díly chybí nebo jsou poškozeny, obraťte se prosím na

svého obchodníka.

** specifická podle země

Zobrazené komponenty (viz obr. A)

Číslování zobrazených komponent se vztahuje na vyobrazení

nářadí na grafické straně 320.

1 Stříhací lišta

2 Nastavovací tlačítka výkyvné hlavy

3 Spojovací díl

4 Teleskopická trubka

5 Výškové nastavení teleskopu

6 Přední rukojeť

7 Očko nosného popruhu na přední rukojeti

8 Nosný popruh

9 Očko nosného popruhu na zadní rukojeti

10 Aretační tlačítko

11 Zadní rukojeť (Izolované plochy rukojeti)

12 Spínač

13 Akumulátor

14 Odjišťovací tlačítko akumulátoru

15 Háček poutka nosného popruhu, přední rukojeť

16 Háček poutka nosného popruhu, zadní rukojeť

Zobrazené nebo popsané příslušenství nepatří k standardnímu

obsahu dodávky. Kompletní příslušenství naleznete v našem

programu příslušenství.

Technická data

Symbol Význam

Směr reakce

Směr pohybu

Zapnutí

Vypnutí

Příslušenství

Akumulátorové teleskopické nůžky

na živý plot

UniversalHedge-

Pole 18

Objednací číslo

3 600 HB3 0..

Počet zdvihů při běhu

naprázdno

min

-1

2200

Délka lišty

mm 430

Rozevření zubů

mm 16

Nastavení výšky

m 2,1–2,6

Výkyvná hlava, 10 poloh

° 135

Hmotnost podle EPTA-

Procedure 01:2014

kg 3,6

Sériové číslo

Viz sériové číslo (typový

štítek) na zahradním nářadí

Přípustná teplota okolí

– při nabíjení a při provozu

– při uskladnění

°C

0... +45

-20...+50

OBJ_BUCH-3148-001.book Page 146 Thursday, September 28, 2017 10:53 AM

Česky | 147

Bosch Power Tools F 016 L81 577 | (28.9.17)

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěny podle EN 60335-1.

Hodnocená hladina hluku A stroje činí typicky: hladina

akustického tlaku 72 dB(A); hladina akustického výkonu

86 dB(A). Nepřesnost K=4 dB.

Celkové hodnoty vibrací a

(vektorový součet tří os) a

nepřesnost K stanoveny podle EN 60335-1:

=1,1m/s

, K=1,5 m/s

V těchto pokynech uvedená úroveň vibrací byla změřena

podle měřicích metod normovaných v EN 60335 a může být

použita pro vzájemné porovnání elektronářadí. Hodí se i pro

předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití

elektronářadí. Pokud se ovšem bude elektronářadí používat

pro jiné práce, s odlišným příslušenstvím, s jinými nástroji

nebo s nedostatečnou údržbou, může se úroveň vibrací lišit.

To může zatíženi vibracemi po celou pracovní dobu zřetelně

zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny

i doby, v nichž je nářadí vypnuté nebo sice běží, ale faktic ky se

nepoužívá. To může zatíženi vibracemi po celou pracovní

dobu zřetelně zredukovat.

Stanovte dodatečná bezpečnostní opatření k ochraně

obsluhy před účinky vibrací, jako je např. údržba

elektronářadí a nástrojů, udržování rukou v teple, organizace

pracovních procesů.

Montáž a provoz

Akumulátor Li-Ion

Objednací číslo

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Jmenovité napětí

V= 18

Kapacita

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Počet článků akumulátoru

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Nabíječka

AL 1830 CV

Objednací číslo

2 607 ...

... 225 965

... 225 967

... 225 969

Nabíjecí proud

A3,0

Doba nabíjení (vybitý

akumulátor)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Hmotnost podle EPTA-

Procedure 01:2014

kg 0,40

Třída ochrany

/ II

Nabíječka

AL 1815 CV

Objednací číslo

2 607 ...

... 226 077

... 226 079

... 226 081

Nabíjecí proud

A1,5

Doba nabíjení (vybitý

akumulátor)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Hmotnost podle EPTA-

Procedure 01:2014

kg 0,38

Třída ochrany

/ II

Akumulátorové teleskopické nůžky

na živý plot

UniversalHedge-

Pole 18

Cíl počínání Obrázek Strana

Zobrazené komponenty

A 14

Obsah dodávky

B 15

Sestavení nářadí

C 15

Nasazení akumulátoru

D 15

Upevnění nosného popruhu

E 16

Nastavení výšky teleskopu

F 16

Odstranění ochrany nože

Namazání střižné lišty

G 17

Nastavení výkyvné hlavy

H 17

Zapnutí/vypnutí

I 18

Pracovní pokyny

J 18–19

Odejmutí akumulátoru

K 20

Údržba a uložení nářadí

L 20

Volba příslušenství

OBJ_BUCH-3148-001.book Page 147 Thursday, September 28, 2017 10:53 AM

148 | Česky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Uvedení do provozu

Pro Vaši bezpečnost

 Před všemi pracemi na nářadí (např. údržba, výměna

nástroje atd.) a těž při jeho transportu a uskladnění

vyjměte z nářadí akumulátor. Existuje nebezpečí

poranění při neúmyslném stisknutí spínače s aretačním

tlačítkem.

 Po vypnutí nůžek na živý plot se nože ještě několik

sekund dále pohybují.

 Nedotýkejte se pohybujících se nožů.

 Spínač ovládejte pouze tehdy, pokud je akumulátor

zcela zasunutý.

Vložení/odejmutí akumulátoru

(viz obrázky D+K)

Upozornění: použijí-li se nevhodné akumulátory, může to

vést k chybným funkcím nebo k poškození nářadí.

Umístěte nabitý akumulátor 13 do teleskopické rukojeti.

Zajistěte, aby byl akumulátor úplně nasazený.

Pro odejmutí akumulátoru 13 z nářadí stiskněte odjišťovací

tlačítko akumulátoru 14 a akumulátor vytáhněte dopředu ve

směru střižné lišty.

Nabíjení akumulátoru

 Nepoužívejte žádnou jinou nabíječku. Dodaná nabíječka

je sladěna s Li-iontovým akumulátorem vestavěným do

Vašeho zahradního nářadí.

 Dbejte síťového napětí! Napětí zdroje proudu musí

souhlasit s údaji na typovém štítku nabíječky. Nabíječky

označené 230 V mohou být provozovány i při 220 V.

Akumulátor je vybavený kontrolou teploty, jež dovolí nabíjení

pouze v rozsahu teploty mezi 0 °C a 45 °C. Tím se dosáhne

vysoké životnosti akumulátoru.

Upozornění: Akumulátor se expeduje částečně nabitý. Pro

zaručení plného výkonu akumulátoru jej před prvním

nasazením v nabíječce zcela nabijte.

Akumulátor Li-ion lze bez zkrácení životnosti kdykoli nabít.

Přerušení procesu nabíjení nepoškozuje akumulátor.

Akumulátor Li-ion je díky „Electronic Cell Protection (ECP)“

chráněný proti hlubokému vybití. Při vybitém akumulátoru se

zahradní nářadí pomocí ochranného obvodu vypne: zahradní

nářadí už více nepracuje.

Po automatickém vypnutí zahradního

nářadí už dále nestlačujte spínač.

Akumulátor se může poškodit.

Řiďte se pokyny pro likvidaci akumulátoru.

Proces nabíjení

Proces nabíjení začíná, jakmile je síťová zástrčka nabíječky

zastrčena do zásuvky a akumulátor do nabíjecí šachty .

Díky inteligentnímu způsobu nabíjení se automaticky

rozpozná stav nabití akumulátoru a v závislosti na teplotě a

napětí akumulátoru se nabije právě optimálním nabíjecím

proudem.

Tím se šetří akumulátor a zůstává při uložení v nabíječce vždy

zcela nabitý.

Význam zobrazovaných prvků (AL 1830 CV)

(Rychle) blikající zelený ukazatel nabíjení

akumulátoru

Proces rychlonabíjení je signalizován rychlým

blikáním zeleného ukazatele nabíjení

akumulátoru .

Upozornění: Proces rychlonabíjení je možný jen tehdy, když

je teplota akumulátoru v přípustném rozsahu nabíjecí teploty,

viz odstavec „Technická data“.

(Pomalu) blikající zelený ukazatel nabíjení

akumulátoru

Když je akumulátor nabitý na 80 %, pomalu

bliká zelený ukazatel nabíjení akumulátoru .

Akumulátor lze vyjmout aihned začít používat.

Trvalé světlo zeleného ukazatele nabíjení

akumulátoru

Trvalé světlo zeleného ukazatele nabíjení

akumulátoru signalizuje, že akumulátor je

zcela nabitý.

Bez nastrčeného akumulátoru signalizuje trvalé světlo

ukazatele nabíjení akumulátoru , že je síťová zástrčka

zasunuta do zásuvky a nabíječka je připravena k provozu.

Trvalé světlo červeného ukazatele nabíjení

akumulátoru

Trvalé světlo červeného ukazatele nabíjení

akumulátoru signalizuje, že teplota akumulá-

toru leží vně přípustného rozsahu teploty nabíjení, viz

odstavec „Technická data“. Jakmile se dosáhne přípustného

rozsahu teploty, přepne se nabíječka automaticky na

rychlonabíjení.

Blikající světlo červeného ukazatele nabíjení

akumulátoru

Blikající světlo červeného ukazatele nabíjení

akumulátoru signalizuje jinou poruchu

procesu nabíjení, viz odstavec „Chyby – příčiny a nápomoc“.

Význam zobrazovaných prvků (AL 1815 CV)

Blikající světlo ukazatele nabíjení akumulátoru

Proces nabíjení je signalizován blikáním

ukazatele nabíjení akumulátoru .

Trvalé světlo ukazatele nabíjení akumulátoru

signalizuje, že akumulátor je zcela nabitý nebo

že teplota akumulátoru leží vně dovoleného

rozsahu teploty nabíjení a proto nemůže být nabíjen. Jakmile

je dosaženo dovoleného rozsahu teploty, bude akumulátor

nabíjen.

Bez nastrčeného akumulátoru signalizuje trvalé světlo

ukazatele nabíjení akumulátoru , že je síťová zástrčka

zasunuta do zásuvky a nabíječka je připravena k provozu.

POZOR

OBJ_BUCH-3148-001.book Page 148 Thursday, September 28, 2017 10:53 AM

Česky | 149

Bosch Power Tools F 016 L81 577 | (28.9.17)

Chyby – příčiny a nápomoc

Upozornění k nabíjení

Při nepřetržitých resp. vícekrát po sobě následujících

nabíjecích cyklech bez přerušení se může nabíječka zahřát.

To však není technická závada nabíječky.

Výrazně nižší provozní doba po nabití ukazuje, že je

akumulátor opotřebován a musí být vyměněn.

Montáž

 Před všemi pracemi na nářadí (např. údržba, výměna

nástroje atd.) a těž při jeho transportu a uskladnění

vyjměte z nářadí akumulátor. Existuje nebezpečí

poranění při neúmyslném stisknutí spínače s aretačním

tlačítkem.

Sestavení nářadí (viz obr. C+E)

Spojte dohromady do jedné přímky hlavu nůžek na živý plot a

teleskopickou rukojeť a zajistěte je otočením spojovacího dílu

3. Zajistěte, aby byly oba díly náležitě smontovány a

zaaretovány.

Upevněte nosný popruh 8 na očka nosného popruhu 7/9

rukojetí. Povšimněte si prosím, že nosný popruh má dvě

rozdílné velikosti háčků. Zajistěte, aby byl větší háček 16

upevněný na očko nosného popruhu zadní rukojeti 9 a menší

háček 15 na očko nosného popruhu přední rukojeti 7.

Odstraňte ochranu nože.

Nastavení výšky teleskopu (viz obr. F)

Povolte otočením výškové nastavení teleskopu 5, nastavte

teleskopickou trubku 4 na požadovanou délku a výškové

nastavení teleskopu 5 opět pevně utáhněte.

Podle použití a výšky živého plotu lze teleskopickou trubku 4

přestavit na délku od 2,1 m do 2,60 m.

Nastavení výkyvné hlavy (viz obr. H)

Stiskněte současně obě nastavovací tlačítka 2, dejte

výkyvnou hlavu do požadované polohy pohybem hlavy nůžek

na živý plot nahoru či dolů, nastavovací tlačítka 2 uvolněte a

zajistěte, aby byla hlava nůžek na živý plot náležitě

zaaretovaná.

Výkyvnou hlavu lze zaaretovat v 10 různých polohách.

Provoz

Zapnutí – vypnutí (viz obr. I)

Pro zapnutí nářadí stiskněte nejprve aretační tlačítko 10 a

poté spínač 12. Podržte spínač při provozu nářadí stisknutý.

U zapnutého nářadí můžete aretační tlačítko uvolnit.

Pro vypnutí elektronářadí spínač 12 uvolněte.

Aby se šetřila energie, zapínejte elektronářadí jen pokud jej

používáte.

Akumulátor Li-ion je chráněný pomocí „Electronic Cell

Protection (ECP)“ proti hlubokému vybití. Při vybitém

akumulátoru se elektronářadí díky ochrannému obvodu

vypne: Nářadí už dál nepracuje.

Pracovní pokyny (viz obr. J)

Antiblokovací mechanizmus

Toto nářadí je pro Váš užitek vybaveno antiblokovacím

systémem. Narazí-li střižný nůž na tvrdý materiál, zvýší se

zatížení motoru. Inteligentní mikroelektronika rozpozná

přetížení a obrátí několikrát sepnutí motoru, aby se zabránilo

zablokování střižného nože a aby se materiál přeťal.

Toto slyšitelné přepínání setrvává až 3 s.

Po přetnutí pracuje dál nářadí v normálním stavu nebo střižný

nůž zůstane při přetrvávající situaci přetížení automaticky stát

v otevřeném stavu (např. pokud díl kovového plotu

nedopatřením blokuje zahradní nářadí).

Příčina Řešení

Ukazatel nabíjení akumulátoru svítí trvale

Červený ukazatel nabíjení akumulátoru bliká

Nabíjecí proces není možný

Není (správně) nasazený

akumulátor.

Nasaďte akumulátor

správně do nabíječky.

Znečištěné kontakty

akumulátoru

Kontakty akumulátoru

očistěte; např. několikerým

zasunutím a vytažením

akumulátoru, popř.

akumulátor nahraďte

Vadný akumulátor Akumulátor nahraďte

Ukazatelé nabíjení akumulátoru resp. nesvítí

Síťová zástrčka nabíječky

není (správně) zastrčena

Síťovou zástrčku (zcela)

zastrčte do zásuvky

Zásuvka, síťový kabel nebo

nabíječka mají poruchu

Zkontrolujte síťové napětí,

nabíječku příp. nechte

zkontrolovat autorizovaným

servisním střediskem pro

elektronářadí Bosch

OBJ_BUCH-3148-001.book Page 149 Thursday, September 28, 2017 10:53 AM

150 | Česky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Hledání závad

Následující tabulka ukazuje příznaky závad, možnou příčinu a též správnou nápravu, pokud by Vaše zahradní nářadí někdy

nefungovalo bezvadně. Pokud podle ní nemůžete problém lokalizovat a odstranit, obraťte se na Váš servis.

 Pozor: Před hledáním závady zahradní nářadí vypněte a odejměte akumulátor.

Příznaky Možná příčina Náprava

Doba stříhání na nabití

akumulátoru příliš malá

Příliš velké tření kvůli chybějícímu mazání Nastříkejte mazacím olejem (1 609 200 399)

Nůž musí být vyčištěn Vyčistěte nůž

Špatná technika stříhání viz „Pracovní pokyny“

Akumulátor není zcela nabit Akumulátor nabijte, viz též „Upozornění k

nabíjení“

Inicializovalo se čidlo teploty akumulátoru

Akumulátor nechte vychladnout a znovu

nastartujte

Nože se pohybují pomalu

nebo antiblokovací

mechanizmus nefunguje

Vybitý akumulátor Akumulátor nechte vychladnout a znovu

nastartujte

Akumulátor skladován vně přípustného rozsahu

teploty

Nechte akumulátor ohřát na teplotu místnosti

(uvnitř přípustného rozsahu teploty 0 – 45 °C)

Nůžky na živý plot neběží Vybitý akumulátor Akumulátor nabijte, viz též „Upozornění k

nabíjení“

Blokování zapnutí není správně zaaretováno viz „Uvedení do provozu“

Nůžky na živý plot běží

přerušovaně

Směr otáčení motoru se neustále mění a zastaví

se po ca. 3 s

viz „Pracovní pokyny“ (Antiblokovací

mechanizmus)

Vadná vnitřní kabeláž zahradního nářadí Obraťte se na Vaše servisní středisko Bosch

Vadný spínač Obraťte se na Vaše servisní středisko Bosch

Motor běží, nože zůstávají

stát

Vnitřní závada Obraťte se na Vaše servisní středisko Bosch

Nože jsou horké

Příliš velké tření kvůli chybějícímu mazání Nastříkejte mazacím olejem (1 609 200 399)

Tupé nože Obraťte se na Vaše servisní středisko Bosch

Nůž má skuliny Obraťte se na Vaše servisní středisko Bosch

Nůž se nepohybuje Vybitý akumulátor Akumulátor nabijte, viz též „Upozornění k

nabíjení“

Vadné zahradní nářadí Obraťte se na Vaše servisní středisko Bosch

Silné vibrace/hluk Vadné zahradní nářadí Obraťte se na Vaše servisní středisko Bosch

Bliká červený ukazatel

nabíjení akumulátoru

Není možný žádný proces

nabíjení

Akumulátor není (správně) nasazen Akumulátor nasaďte správně na nabíječku

Znečištěné kontakty akumulátoru Kontakty akumulátoru očistěte; např. několike-

rým zasunutím a vytažením akumulátoru, popř.

akumulátor nahraďte

Vadný akumulátor Akumulátor nahraďte

Ukazatelé nabíjení

akumulátoru nesvítí

Síťová zástrčka nabíječky není (správně)

zastrčena

Síťovou zástrčku (zcela) zastrčte do zásuvky

Zásuvka, síťový kabel nebo nabíječka mají

poruchu

Zkontrolujte síťové napětí, nabíječku příp.

nechte zkontrolovat autorizovaným servisním

střediskem pro elektronářadí Bosch

OBJ_BUCH-3148-001.book Page 150 Thursday, September 28, 2017 10:53 AM

Slovensky | 151

Bosch Power Tools F 016 L81 577 | (28.9.17)

Údržba, uskladnění a přeprava (viz

obrázky K + L)

 Před všemi pracemi na nářadí (např. údržba, výměna

nástroje atd.) a těž při jeho transportu a uskladnění

vyjměte z nářadí akumulátor. Existuje nebezpečí

poranění při neúmyslném stisknutí spínače s aretačním

tlačítkem.

Údržba nože

Střižný nůž namažte před a po každém použití pomocí

doporučeného mazacího spreje.

Uskladnění a přeprava

Při uskladnění a přepravě odejměte akumulátor z

akumulátorových teleskopických nůžek na živý plot a

namontujte ochranu nože.

Zákaznická a poradenská služba

www.bosch-garden.com

Při všech dotazech a objednávkách náhradních dílů nezbytně

prosím uvádějte 10-místné objednací číslo podle typového

štítku elektronářadí.

Czech Republic

Robert Bosch odbytová s.r.o.

Bosch Service Center PT

K Vápence 1621/16

692 01 Mikulov

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho

stroje nebo náhradní díly online.

Tel.: +420 519 305700

Fax: +420 519 305705

E-Mail: [email protected]

www.bosch.cz

Přeprava

Obsažené lithium-iontové akumulátory podléhají

požadavkům zákona o nebezpečných nákladech. Tyto

akumulátory mohou být bez dalších podmínek přepravovány

uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká

přeprava nebo spedice) je třeba brát zřetel na zvláštní

požadavky na balení a označení. Zde musí být při přípravě

zásilky nezbytně přizván expert na nebezpečné náklady.

Akumulátory zasílejte pouze tehdy, pokud je těleso

nepoškozené. Otevřené kontakty přelepte lepicí páskou a

akumulátor zabalte tak, aby se v obalu nemohl pohybovat.

Dbejte prosím i případných navazujících národních předpisů.

Zpracování odpadů

Elektronářadí, akumulátory, příslušenství a obaly mají

být dodány k opětovnému zhodnocení nepoškozují-

címu životní prostředí.

Elektronářadí a akumulátory/baterie neodhazujte

do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU musí být neupotře-

bitelné elektronářadí a podle evropské směrnice

2006/66/ES vadné nebo opotřebované akumulátory/baterie

rozebrané shromážděny a dodány k opětovnému zhodnocení

nepoškozujícímu životní prostředí.

Akumulátory/baterie:

Li-Ion:

Prosím dbejte upozornění v odstavci „Přeprava“, strana 153.

Změny vyhrazeny.

Slovensky

Bezpečnostné pokyny

Vysvetlenie obrázkových symbolov

Všeobecné upozornenie na nebezpečenstvo.

Pozorne si prečítajte tento Návod na

používanie.

Nepoužívajte toto záhradnícke náradie v daždi,

ani ho vplyvom dažďa nevystavujte.

Dávajte pozor na to, aby ste pri práci nezranili

blízko stojace osoby odletujúcimi cudzími

telieskami.

Výstraha: Keď záhradnícke náradie pracuje,

zachovávajte od neho bezpečný odstup.

Vždy pracujte v pracovných rukaviciach a s ochrannými

okuliarmi. Ako ďalšie ochranné pomôcky odporúčame

protišmykovú bezpečnostnú obuv a ochrannú prilbu.

Vhodné ochranné pracovné oblečenie znižuje

nebezpečenstvo poranenia padajúcimi konármi a náhodného

dotyku reťazovej píly.

OBJ_BUCH-3148-001.book Page 151 Thursday, September 28, 2017 10:53 AM

152 | Slovensky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Nikdy sa nedotýkajte elektrických

ani telefónnych káblov. Takéto káble

môžu byť pod prúdom a viesť vysoké

napätie. Hrozí akútne nebezpečenstvo

zásahu elektrickým prúdom.

Udržiavajte minimálny odstup 10 m.

Výstraha: Keď záhradnícke náradie pracuje, mali by osoby,

ktoré sa nachádzajú v blízkosti, zachovávať od náradia

bezpečný odstup.

Všeobecné bezpečnostné

upozornenia týkajúce sa elektrického

náradia

Prečítajte si všetky bezpečnostné

upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Zanedbanie dodržiavania všetkých uvedených pokynov texte

môže mať za následok zásah elektrickým prúdom, spôsobiť

požiar a/alebo ťažké poranenie.

Všetky upozornenia a pokyny si odložte na ďalšie

použitie.

Termín „elektrické náradie“ vo výstrahách sa týka sieťového (s

napájacím káblom) elektrického náradia alebo

akumulátorového (bez napájacieho kábla) elektrického

náradia.

Bezpečnosť na pracovisku

 Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať

za následok pracovné úrazy.

 Toto náradie nepoužívajte v prostredí ohrozenom

výbuchom, v ktorom sa nachádzajú horľavé kvapaliny,

plyny alebo horľavý prach. Ručné elektrické náradie

vytvára iskry, ktoré by mohli prach alebo pary zapáliť.

 Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia

zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti

zo strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

 Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom

prípade nijako nemeňte. S uzemneným elektrickým

náradím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko

zásahu elektrickým prúdom.

 Vyhýbajte sa telesnému kontaktu s uzemnenými

povrchovými plochami, ako sú napr. rúry, vykurovacie

telesá, sporáky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu elektrickým

prúdom.

 Chráňte elektrické náradie pred účinkami dažďa

avlhkosti. Vniknutie vody do ručného elektrického

náradia zvyšuje riziko zásahu elektrickým prúdom.

 Nepoužívajte prívodnú šnúru mimo určeného účelu na

nosenie ručného elektrického náradia, ani na jeho

zavesenie, a zástrčku nevyberajte zo zásuvky ťahaním

za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra

nedostala do blízkosti horúceho telesa, ani do kontaktu

s olejom, s ostrými hranami alebo pohybujúcimi sa sú-

čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu

elektrickým prúdom.

 Keď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú

schválené aj na používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je vhodný na

používanie vo vonkajšom prostredí, znižuje riziko zásahu

elektrickým prúdom.

 Ak sa nedá vyhnúť použitiu ručného elektrického

náradia vo vlhkom prostredí, použite ochranný spínač

pri poruchových prúdoch. Použitie ochranného spínača

pri poruchových prúdoch znižuje riziko zásahu elektrickým

prúdom.

Bezpečnosť osôb

 Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.

Nepracujte s ručným elektrickým náradím nikdy vtedy,

keď ste unavený, alebo keď ste pod vplyvom drog,

alkoholu alebo liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok vážne poranenia.

 Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných

pomôcok, ako je ochranná dýchacia maska, bezpečnostná

pracovná obuv, ochranná prilba alebo chrániče sluchu,

podľa druhu ručného elektrického náradia a spôsobu jeho

použitia znižujú riziko poranenia.

 Vyhýbajte sa neúmyselnému uvedeniu ručného

elektrického náradia do činnosti. Pred zasunutím

zástrčky do zásuvky a/alebo pred pripojením

akumulátora, pred chytením alebo prenášaním ruč-

ného elektrického náradia sa vždy presvedčte sa, či je

ručné elektrické náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst na vypínači,

alebo ak ručné elektrické náradie pripojíte na elektrickú

sieť zapnuté, môže to mať za následok nehodu.

 Skôr ako náradie zapnete, odstráňte z neho

nastavovacie náradie alebo kľúče na skrutky.

Nastavovací nástroj alebo kľúč, ktorý sa nachádza

v rotujúcej časti ručného elektrického náradia, môže

spôsobiť vážne poranenia osôb.

 Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie

vneočakávaných situáciách lepšie kontrolovať.

 Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby

sa vaše vlasy a odev a rukavice dostali do blízkosti

POZOR

OBJ_BUCH-3148-001.book Page 152 Thursday, September 28, 2017 10:53 AM

Slovensky | 153

Bosch Power Tools F 016 L81 577 | (28.9.17)

pohyblivých častí. Voľný odev, dlhé vlasy alebo šperky

môžu byť zachytené rotujúcimi časťami ručného

elektrického náradia.

 Ak sa dá na ručné elektrické náradie namontovať

odsávacie zariadenie a zariadenie na zachytávanie

prachu, presvedčte sa, či sú dobre pripojené a správne

používané. Používanie odsávacieho zariadenia

a zariadenia na zachytávanie prachu znižuje riziko

ohrozenia zdravia prachom.

 Nepodliehajte falošnému pocitu istoty získanej

z častého používania náradia a nekonajte v rozpore

s princípmi bezpečného používania náradia. Nepozorná

práca môže v priebehu zlomkov sekundy viesť k ťažkému

poranenie.

Starostlivé používanie ručného elektrického

náradia a manipulácia s ním

 Ručné elektrické náradie nikdy nepreťažujte.

Používajte také elektrické náradie, ktoré je určené pre

daný druh práce. Pomocou vhodného ručného

elektrického náradia budete pracovať lepšie

a bezpečnejšie v uvedenom rozsahu výkonu náradia.

 Nepoužívajte nikdy také ručné elektrické náradie,

ktoré má pokazený vypínač. Náradie, ktoré sa už nedá

zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do

opravy odborníkovi.

 Skôr ako začnete náradie nastavovať alebo

prestavovať, vymieňať príslušenstvo alebo ako

odložíte náradie, vždy vytiahnite koncovku sieťovej

šnúry zo zásuvky a/alebo vyberte akumulátor, ak sa dá

vybrať. Toto preventívne opatrenie zabraňuje

neúmyselnému spusteniu ručného elektrického náradia.

 Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať

toto náradie osobám, ktoré s ním nie sú dôverne

oboznámené, alebo ktoré si neprečítali tieto Pokyny.

Ručné elektrické náradie je nebezpečné vtedy, keď ho

používajú neskúsené osoby.

 Ručné elektrické náradie a príslušenstvo starostlivo

ošetrujte. Kontrolujte, či pohyblivé súčiastky

bezchybne fungujú alebo či neblokujú, či nie sú

zlomené alebo poškodené niektoré súčiastky, ktoré by

mohli negatívne ovplyvňovať správne fungovanie

ručného elektrického náradia. Pred použitím náradia

dajte poškodené súčiastky vymeniť. Veľa nehôd bolo

spôsobených nedostatočnou údržbou elektrického

náradia.

 Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú

menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

 Používajte ručné elektrické náradie, príslušenstvo,

nastavovacie nástroje a pod. podľa týchto výstražných

upozornení a bezpečnostných pokynov. Pri práci

zohľadnite konkrétne pracovné podmienky a činnosť,

ktorú budete vykonávať. Používanie ručného

elektrického náradia na iný účel ako na predpísané

použitie môže viesť k nebezpečným situáciám.

 Rukoväti a úchopové povrchy udržujte suché, čisté

a bez oleja alebo mazacieho tuku. Šmykľavé rukoväti

a úchopové povrchy neumožňujú bezpečnú manipuláciu

a ovládanie náradia v neočakávaných situáciách.

Starostlivé používanie akumulátorového ručného

elektrického náradia a manipulácia s ním

 Akumulátory nabíjajte len v takých nabíjačkách, ktoré

odporúča výrobca akumulátora. Ak sa používa

nabíjačka, určená na nabíjanie určitého druhu akumuláto-

rov, na nabíjanie iných akumulátorov, hrozí

nebezpečenstvo požiaru.

 Do elektrického náradia používajte len príslušné

určené akumulátory. Používanie iných akumulátorov

môže mať za následok poranenie a nebezpečenstvo

požiaru.

 Nepoužívané akumulátory neuschovávajte tak, aby

mohli prísť do styku s kancelárskymi sponkami,

mincami, kľúčmi, klincami, skrutkami alebo s inými

drobnými kovovými predmetmi, ktoré by mohli

spôsobiť premostenie kontaktov. Skrat medzi kontaktmi

akumulátora môže mať za následok popálenie alebo vznik

požiaru.

 Z akumulátora môže pri nesprávnom používaní vytekať

kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou.

Po náhodnom kontakte miesto opláchnite vodou. Ak sa

dostane kvapalina z akumulátora do kontaktu s očami,

po výplachu očí vyhľadajte aj lekára. Unikajúca kvapa-

lina z akumulátora môže mať za následok podráždenie

pokožky alebo popáleniny.

 Nepoužívajte poškodený alebo upravovaný

akumulátor alebo náradie. Poškodené alebo upravované

akumulátory môžu neočakávane reagovať a spôsobiť

požiar, výbuch alebo zranenie.

 Akumulátory alebo náradie nevhadzujte do ohňa alebo

nevystavujte nadmerným teplotám. Vystavenie

pôsobeniu ohňa alebo teplote nad 130 °C môže spôsobiť

výbuch.

 Dodržujte pokyny na nabíjanie a akumulátory alebo

náradie nenabíjajte mimo teplotného rozsahu

uvedeného v pokynoch. Nesprávne nabíjanie alebo

teploty mimo špecifikovaného rozsahu môžu poškodiť

akumulátor a zvýšiť riziko požiaru.

Servisné práce

 Ručné elektrické náradie dávajte opravovať len

kvalifikovanému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť

náradia zostane zachovaná.

 Nikdy neopravujte poškodené akumulátory.

Akumulátory môže opravovať len výrobca alebo

autorizovaný servis.

Bezpečnostné pokyny pre nožnice na živý plot

 Majte všetky časti svojho tela v dostatočnej

vzdialenosti od nožového mechanizmu. Keď je nožový

mechanizmus v chode, nepokúšajte sa odstraňovať

odstrihnutý materiál ani pridržiavať materiál, ktorý

OBJ_BUCH-3148-001.book Page 153 Thursday, September 28, 2017 10:53 AM

154 | Slovensky

F 016 L81 577 | (28.9.17) Bosch Power Tools

budete strihať. Keď budete odstraňovať zaseknutý

materiál, postarajte sa vždy o to, aby sa vypínač

nachádzal v polohe vypnuté a aby bol akumulátor

demontovaný. Malý okamih nepozornosti môže mať pri

používaní nožníc na živý plot za následok vážne poranenia.

 Držte náradie len za izolované uchopovacie plochy

(hlavná rukoväť 11, predná rukoväť 6alebo prídavná

plocha rukoväte 8), pretože rezací nôž môže naraziť na

skryté elektrické vedenia. Kontakt rezacieho noža s

elektrickým vedením, ktoré je pod napätím, môže dostať

pod napätie aj kovové súčiastky náradia a spôsobiť tak

zásah elektrickým prúdom.

 Elektrické náradie držte len za izolované rukoväte,

pretože sa môže stať, že rezací nôž sa dostane do

kontaktu so skrytým elektrickým vedením. Kontakt

rezacieho noža s elektrickým vedením, ktoré je pod

prúdom, môže dostať pod prúd aj kovové súčiastky

náradia a spôsobiť zásah elektrickým prúdom.

 Nožnice na živý plot prenášajte za rukoväť len vtedy,

keď nôž nebeží. Pri prevážaní alebo počas úschovy

nožníc na živý plot majte vždy navlečený ochranný

kryt. Starostlivé zaobchádzanie s náradím znižuje

nebezpečenstvo poranenia nožom náradia.

 Postarajte sa o to, aby boli pri používaní na náradí vždy

namontované ochranné prvky a rukoväte. Nikdy sa

nepokúšajte používať neúplne zmontované náradie alebo

náradie s neschválenými modifikáciami.

Ďalšie výstražné upozornenia

 Nikdy nedovoľne používať záhradné náradie deťom ani

osobám s obmedzenými psychickými, senzorickými alebo

duševnými schopnosťami alebo s nedostatočnými

skúsenosťami a/alebo nedostatočnými vedomosťami, a

takisto ani osobám neoboznámeným s týmto Návodom na

používanie. Predpisy niektorej krajiny môžu prípadne

obmedzovať vek obsluhujúcej osoby.

 Dávajte pozor na deti, aby ste zabezpečili, že sa nebudú

môcť s týmto záhradníckym náradím hrať.

 Pri práci držte ručné elektrické náradie pevne oboma

rukami za uchopovacie plochy a zabezpečte si stabilný

postoj. Pomocou dvoch rúk sa náradie ovláda

bezpečnejšie.

 Náradie noste vždy tak, aby bol nožový mechanizmus vo

vodorovnej polohe.

 Počkajte na úplné zastavenie ručného elektrického

náradia, až potom ho odložte.

 Počas používania náradia sa nesmú zdržiavať v okruhu

3 metre žiadne iné osoby ani zvieratá. Obsluhujúca osoba

je vo svojom pracovnom okruhu zodpovedná za tretie

osoby.

 Nikdy nestrihajte živý plot vtedy, keď sa v bezprostrednej

blízkosti zdržiavajú nejaké osoby, predovšetkým deti,

prípadne domáce zvieratá.

 Obsluhujúca osoba alebo užívateľ je zodpovedný za úrazy

a škody spôsobené iným ľuďom alebo za škody na ich

majetku.

 Nikdy nechytajte nožnice na živý plot za nožový

mechanizmus.

 Živý plot, ktorý plánujete strihať, starostlivo prezrite a

odstráňte z neho všetky drôty, prípadne ostatné cudzie

telesá.

 Pred použitím vždy zrakom skontrolujte, či nie sú nože,

skrutky nožov alebo iné súčiastky rezacieho mechanizmu

opotrebované alebo poškodené. Nikdy nepracujte s

poškodeným alebo výrazne opotrebovaným rezacím

mechanizmom.

 Dôverne sa oboznámte s obsluhou nožníc na živý plot, aby

ste ich v prípade núdze vedeli okamžite zastaviť.

 Strihajte živý plot iba za denného svetla alebo pri dobrom

umelom osvetlení.

 Presvedčte sa, či sú pri prevádzke nožníc na živý plot

namontované všetky dodané rukoväte a ochranné prvky.

Nikdy sa nepokúšajte používať neúplne zmontované

nožnice na živý plot alebo nožnice na živý plot s

neschválenými modifikáciami (prerobené).

 Nikdy nedržte nožnice na živý plot za ochranné prvky.

 Pri prevádzke nožníc na živý plot dávajte vždy pozor na to,

aby ste mali stabilný postoj a aby ste si vždy zachovávali

rovnováhu. Nepoužívajte náradie na schodkoch alebo

rebríkoch.

 Majte na zreteli špecifické vlastnosti Vášho prostredia a

buďte pripravený na vznik nebezpečných momentov,

ktoré možno nebudete pri strihaní živého plota počuť.

 Postarajte sa o to, aby boli všetky matice, zavŕtané skrutky

a ostatné skrutky dobre utiahnuté, aby bol zabezpečený

spoľahlivý prevádzkový stav nožníc na živý plot.

 Nožnice na živý plot skladujte na bezpečnom a suchom

mieste tak, aby boli mimo dosahu detí.

 Opotrebované alebo nejakým spôsobom poškodené

súčiastky vždy pre istotu ihneď vymeňte.

 Nepokúšajte sa záhradnícke náradie opravovať sami, s

výnimkou prípadu, že máte potrebné vzdelanie (školenie).

 Postarajte sa o to, aby boli použité originálne náhradné

súčiastky značky Bosch.

Pokyny pre optimálne zaobchádzanie s

akumulátorom

 Postarajte sa o to, aby bolo záhradnícke náradie

vypnuté, keď doň idete vkladať akumulátor. Vkladanie

akumulátorov do záhradníckeho náradia, ktoré je zapnuté,

môže spôsobiť úraz.

 Používajte do tohto záhradníckeho náradia len určené

akumulátory značky Bosch. Používanie iných

akumulátorov môže mať za následok poranenie alebo

spôsobiť požiar.

 Akumulátor neotvárajte. Hrozí nebezpečenstvo

skratovania.

Chráňte akumulátor pred horúčavou, napr. aj

pred trvalým slnečným žiarením, pred ohňom,

vodou a vlhkosťou. Hrozí nebezpečenstvo

výbuchu.

OBJ_BUCH-3148-001.book Page 154 Thursday, September 28, 2017 10:53 AM

Slovensky | 155

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Po poškodení akumulátora alebo v prípade

neodborného používania môžu z akumulátora

vystupovať škodlivé výpary. Zabezpečte prívod

čerstvého vzduchu a v prípade nevoľnosti vyhľadajte

lekársku pomoc. Tieto výpary môžu podráždiť dýchacie

cesty.

 Používajte tento akumulátor iba spolu s Vaším

výrobkom Bosch. Len takýmto spôsobom bude

akumulátor chránený pred nebezpečným preťažením.

 Špicatými predmetmi, ako napr. klince alebo

skrutkovače, alebo pôsobením vonkajšej sily môže

dôjsť k poškodeniu akumulátora. Vo vnútri môže dôjsť

k skratu a akumulátor môže začať horieť, môže z neho

unikať dym, môže vybuchnúť alebo sa prehriať.

 Akumulátor neskratujte. Hrozí nebezpečenstvo

výbuchu.

 Chráňte akumulátor pred vlhkosťou a vodou.

 Akumulátor skladujte iba pri rozsahu teploty od –20 °C do

50 °C. Nenechávajte napríklad akumulátor v lete položený

v automobile.

 Občas prečistite vetracie štrbiny akumulátora čistým

jemným a suchým štetcom.

Bezpečnostné pokyny pre nabíjačky

Prečítajte si

všetky Výstražné

upozornenia a

bezpečnostné

pokyny. Zanedbanie dodržiavania

Výstražných upozornení a pokynov

uvedených v nasledujúcom texte môže

mať za následok zásah elektrickým

prúdom, spôsobiť požiar a/alebo ťažké

poranenie.

Tieto pokyny a bezpečnostné

predpisy starostlivo uschovajte.

Nabíjačku používajte len v takom

prípade, ak viete kompletne ohodnotiť

a bez obmedzenia uskutočniť všetky

funkcie, alebo ak ste dostali príslušné

pokyny.

Nikdy nedovoľne používať záhradné

náradie deťom ani osobám s

obmedzenými psychickými,

senzorickými alebo duševnými

schopnosťami alebo s

nedostatočnými skúsenosťami

a/alebo nedostatočnými

vedomosťami, a takisto ani osobám

neoboznámeným s týmto Návodom

na používanie. Predpisy niektorej

krajiny môžu prípadne obmedzovať

vek obsluhujúcej osoby.

Dávajte pozor na deti. Takýmto

spôsobom zabezpečíte, aby sa deti

nehrali s náradím.

Nabíjajte len lítium-iónové

akumulátory Bosch s kapacitou od

1,5 Ah (od 3 akumulátorových

článkov). Napätie akumulátora sa

musí zhodovať s nabíjacím napätím

nabíjačky. Nenabíjajte nenabíjacie

batérie. Inak hrozí nebezpečenstvo

požiaru a výbuchu.

Chráňte nabíjačku pred účinkami dažďa a

vlhkosti. Vniknutie vody do nabíjačky zvyšuje

riziko zásahu elektrickým prúdom.

 Nabíjajte len lítium-iónové akumulátory Bosch.

Napätie akumulátora sa musí zhodovať s nabíjacím

napätím nabíjačky. Inak hrozí nebezpečenstvo požiaru

avýbuchu.

 Udržiavajte nabíjačku v čistote. Následkom znečistenia

hrozí nebezpečenstvo zásahu elektrickým prúdom.

 Pred každým použitím produktu prekontrolujte

nabíjačku, prívodnú šnúru aj zástrčku. Nepoužívajte

nabíjačku v prípade, ak ste zistili nejaké poškodenie.

Nabíjačku sami neotvárajte a dávajte ju opravovať len

kvalifikovanému personálu a výlučne iba s použitím

originálnych náhradných súčiastok. Poškodené

nabíjačky, prívodné šnúry a zástrčky zvyšujú riziko zásahu

elektrickým prúdom.

 Nepoužívajte nabíjačku položenú na ľahko horľavom

podklade (ako je napr. papier, textil a podobne) resp.

ani v horľavom prostredí. Zohrievanie nabíjačky, ktoré

vzniká pri nabíjaní, predstavuje nebezpečenstvo požiaru.

 Nezakrývajte vetracie štrbiny nabíjačky. Nabíjačka sa

inak môže prehriať anebude správne fungovať.

 Na zvýšenie elektrickej bezpečnosti odporúčame používať

ochranný spínač pri poruchových prúdoch FI s max.

spúšťacím prúdom 30 mA. Pred každým použitím náradia

skontrolujte ochranný spínač FI.

OBJ_BUCH-3148-001.book Page 155 Thursday, September 28, 2017 10:53 AM

156 | Slovensky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Údržba

 Akumulátor vyberajte vždy ešte predtým, ako budete

vykonávať nastavovanie alebo čistenie náradia, alebo

keď chcete nechať záhradnícke náradie určitý čas bez

dozoru.Keď s niečím manipulujete, alebo keď niečo robíte

v priestore ostrých nožov, používajte vždy záhradnícke

pracovné rukavice.

 Kontrolujte pravidelne svoje záhradnícke náradie a keď

zistíte, že niektoré súčiastky sú opotrebované alebo

poškodené, preventívne ich kvôli vlastnej bezpečnosti

vymeňte.

 Postarajte sa o to, aby boli všetky matice, zavŕtané skrutky

a ostatné skrutky dobre utiahnuté, aby bol zaručený

bezpečný prevádzkový stav záhradníckeho náradia.

 Postarajte sa o to, aby boli použité originálne náhradné

súčiastky značky Bosch.

 Pred použitím a uskladnením namastite nožový

mechanizmus ošetrovacím olejom (sprejom.

Symboly

Nasledujúce symboly sú na čítanie a pochopenie tohto

Návodu na používanie veľmi dôležité. Dobre si tieto symboly a

ich významy zapamätajte. Správna interpretácia týchto

symbolov Vám bude pomáhať lepšie a bezpečnejšie používať

toto ručné elektrické náradie.

Používanie podľa určenia

Toto náradie je určené pre súkromné používanie na strihanie

a orezávanie živých plotov a kríkov vo väčších výškach, zatiaľ

čo používateľ stojí na zemi. Toto náradie nie je určené na

používanie na rebríku alebo na schodkoch. Toto náradie nie je

konštruované na kosenie trávy a nedá sa použiť ako strunová

kosačka. Toto náradie nie je určené na profesionálne

používanie v remeselníckej alebo priemyselnej oblasti.

Obsah dodávky (základná

výbava) (pozrite si obrázok B)

Výrobok vyberajte z obalu pozorne a nezabudnite

skontrolovať, či sú kompletné nasledujúce súčiastky:

– Hlava nožníc na živý plot

– Teleskopická rukoväť

– Akumulátor**

–Nabíjačka**

– Popruh na prenášanie

– Ochranný kryt noža

– Návod na používanie

Ak niektoré súčiastky alebo Návod chýbajú, alebo sú

poškodené, obráťte sa láskavo na svojho predajcu.

** podľa špecifických predpisov príslušnej krajiny

Vyobrazené komponenty

(pozri obrázok A)

Číslovanie jednotlivých vyobrazených komponentov sa

vzťahuje na zobrazenie náradia na grafickej strane Návodu

320.

1 Nožový mechanizmus

2 Nastavovacie tlačidlá pre výkyvnú hlavu

3 Spojovací prvok

4 Teleskopická rúrka

5 Nastavenie teleskopickej výšky

6 Predná rukoväť

7 Upevňovacie oko popruhu na prenášanie na prednej

rukoväti

8 Popruh na prenášanie

9 Upevňovacie oko popruhu na prenášanie na zadnej

rukoväti

10 Aretačný gombík

11 Zadná rukoväť (Izolované plochy rukovätí)

12 Vypínač

13 Akumulátor

14 Tlačidlo uvoľnenia aretácie akumulátora

15 Háčik pre upevňovacie oko, predná rukoväť

16 Háčik pre upevňovacie oko, zadná rukoväť

Zobrazené alebo popísané príslušenstvo nepatrí celé do základnej

výbavy produktu. Kompletné príslušenstvo nájdete v našom

programe príslušenstva.

Technické údaje

Symbol Význam

Smer reakcie

Smer pohybu

Zapnutie

Vypnutie

Príslušenstvo

Akumulátorové teleskopické

nožnice na živý plot

UniversalHedge-

Pole 18

Vecné číslo

3 600 HB3 0..

Počet voľnobežných kmitov

min

-1

2200

Dĺžka čepele

mm 430

Vzdialenosť nožov

mm 16

Nastavenie výšky

m 2,1–2,6

Výkyvná hlava, 10 polôh

° 135

Hmotnosť podľa EPTA-

Procedure 01:2014

kg 3,6

OBJ_BUCH-3148-001.book Page 156 Thursday, September 28, 2017 10:53 AM

Slovensky | 157

Bosch Power Tools F 016 L81 577 | (28.9.17)

Informácia o hlučnosti/vibráciách

Hodnoty hlučnosti zistené podľa EN 60335-1.

Vyhodnotená hodnota hladiny hluku A tohto náradia je

typicky: Hladina akustického tlaku 72 dB(A); hladina

akustického výkonu 86 dB(A). Nespoľahlivosť merania

K=4dB.

Celkové hodnoty vibrácií a

(suma vektorov troch smerov) a

nepresnosť merania K zisťované podľa normy EN 60335-1:

=1,1m/s

, K=1,5 m/s

Hodnota vibrácií uvedená v týchto pokynoch bola nameraná

podľa normovaného meracieho postupu uvedeného v norme

EN 60335 a možno ju využívať na vzájomné porovnávanie

elektrického náradia. Hodí sa aj na predbežný odhad

zaťaženia vibráciami.

Uvedená hodnota vibrácií reprezentuje hlavné druhy

používania tohto elektrického náradia. Ak sa však bude

elektrické náradie používať na iné účely, s odlišným

príslušenstvom, s odlišnými vkladacími nástrojmi alebo

s nedostatočnou údržbou, môže sa hodnota vibrácií líšiť. To

môže výrazne zvýšiť zaťaženie vibráciami počas celej

pracovnej doby.

Na presný odhad zaťaženia vibráciami by sa mala zohľadniť aj

doba, počas ktorej je náradie vypnuté alebo síce spustené,

ale v skutočnosti sa nepoužíva. To môže výrazne redukovať

zaťaženie vibráciami počas celej pracovnej doby.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií

určite doplnkové bezpečnostné opatrenia, ako je napríklad:

údržba elektrického náradia a vkladacích nástrojov,

udržiavanie správnej teploty rúk, organizácia pracovných

procesov.

Montáž a používanie

Sériové číslo Pozri sériové číslo výrobku

(typový štítok) na

záhradníckom náradí

prípustná teplota okolia

– pri nabíjaní a pri používaní

– pri skladovaní

°C

0... +45

-20...+50

Akumulátor

lítiovo-iónový

Vecné číslo

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Menovité napätie

V= 18

Kapacita

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Počet akumulátorových

článkov

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Nabíjačka

AL 1830 CV

Vecné číslo

2 607 ...

... 225 965

... 225 967

... 225 969

Nabíjací prúd A3,0

Nabíjacia doba (akumulátor

vybitý)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Hmotnosť podľa EPTA-

Procedure 01:2014

kg 0,40

Trieda ochrany

/ II

Nabíjačka

AL 1815 CV

Vecné číslo

2 607 ...

... 226 077

... 226 079

... 226 081

Nabíjací prúd

A1,5

Nabíjacia doba (akumulátor

vybitý)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Akumulátorové teleskopické

nožnice na živý plot

UniversalHedge-

Pole 18

Hmotnosť podľa EPTA-

Procedure 01:2014

kg 0,38

Trieda ochrany

/ II

Cieľ činnosti Obrázok Strana

Vyobrazené komponenty

A 320

Obsah dodávky (základná

výbava)

321

Poskladanie náradia

C 321

Vkladnie akumulátora

D 321

Upevnenie popruhu na

prenášanie

322

Nastavenie teleskopickej výšky

F 322

Demontáž ochranného krytu

nožov

Mastenie nožového mechanizmu

G 323

Nastavenie výkyvnej hlavy

H 323

Akumulátorové teleskopické

nožnice na živý plot

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 157 Thursday, September 28, 2017 10:53 AM

158 | Slovensky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Uvedenie do prevádzky

Pre Vašu bezpečnosť

 Pred každou prácou na náradí (napríklad pred údržbou,

výmenou nástroja a podobne) a takisto pred

transportom a úschovou náradia vyberte z neho zo

akumulátor. Pri neúmyselnom zapnutí vypínača s

aretačným gombíkom hrozí nebezpečenstvo poranenia.

 Po vypnutí nožníc na živý plot sa nože ešte niekoľko

zlomkov sekundy pohybujú ďalej.

 Nedotýkajte sa pohybujúcich sa nožov.

 Vypínačom manipulujte vypínačom len v takom

prípade, keď je akumulátor celkom zasunutý.

Vkladnie/vyberanie akumulátora (pozri

obrázky D+K)

Upozornenie: Ak sa použijú nevhodné akumulátory, môže to

mať za následok nesprávne fungovanie alebo poškodenie

náradia.

Vložte nabitý akumulátor 13 do teleskopickej rukoväte.

Postarajte sa o to, aby bol akumulátor v rukoväti vložený až na

doraz.

Na demontovanie akumulátora 13 z náradia stlačte

uvoľňovacie tlačidlo akumulátora 14 a vytiahnite akumulátor

dopredu smerom k nožovému mechanizmu.

Nabíjanie akumulátorov

 Nepoužívajte žiadnu inú nabíjačku. Dodávaná nabíjačka

je priamo konštruovaná na nabíjanie lítiovo-iónových

akumulátorov zabudovaných do Vášho záhradníckeho

náradia.

 Všimnite si napätie siete! Napätie zdroja prúdu musí mať

hodnotu zhodnú s údajmi na typovom štítku ručného

elektrického náradia. Ručné elektrické náradie označené

pre napätie 230 V sa smie používať aj s napätím 220 V.

Akumulátor je vybavený tepelnou poistkou, ktorá dovolí

nabíjanie akumulátora len v rozsahu teplôt medzi 0 °C a

45 °C. Vďaka tomu sa zabezpečí vyššia životnosť

akumulátora.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom

stave. Aby ste zaručili plný výkon akumulátora, pred prvým

použitím akumulátor v nabíjačke úplne nabite.

Lítiovo-iónové akumulátory možno kedykoľvek dobíjať bez

toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie

nabíjania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je chránený proti hlbokému vybitiu

„pomocou elektronickej ochrany článku (ECL – Electronic

Cell Protection)“. Keď je akumulátor vybitý, záhradnícke

náradie sa pomocou ochranného obvodu vypne: Záhradnícke

náradie už nepracuje.

Po automatickom vypnutí záhradníckeho

náradia už viac vypínač nestláčajte.

Akumulátor by sa mohol poškodiť.

Dodržiavajte upozornenia týkajúce sa likvidácie akumulátora.

Nabíjanie

Nabíjanie začína vo chvíli, keď sa zasunie zástrčka nabíjačky

do zásuvky a akumulátor je zasunutý do nabíjacej šachty .

Inteligentné nabíjanie automaticky spozná stav nabitia

akumulátora a nabíja ho optimálnym nabíjacím prúdom v

závislosti od konkrétnej teploty a napätia akumulátora.

Takýmto spôsobom sa šetrí akumulátor a počas uloženia v

nabíjačke zostáva vždy úplne nabitý.

Význam indikačných prvkov (AL 1830 CV)

(Rýchlo) blikajúci zelený indikátor nabíjania

akumulátora

Proces rýchlonabíjania je signalizovaný

rýchlym blikaním zeleného ukazovateľa

nabíjania akumulátora .

Upozornenie: Rýchlonabíjanie je možné len vtedy, keď leží

teplota akumulátora v prípustnom rozsahu nabíjacích teplôt,

pozri odsek „Technické údaje“.

(Pomaly) blikajúci zelený indikátor nabíjania

akumulátora

Keď je akumulátor nabitý na 80 %, pomaly

bliká zelený indikátor nabíjania akumulátora .

Akumulátor možno vybrať a ihneď začať používať.

Trvalé svietenie zelenej indikácie nabíjania

akumulátora

Trvalé svetlo zelenej indikácie nabíjania

akumulátora signalizuje, že akumulátor je

úplne nabitý.

Bez zasunutého akumulátora signalizuje trvalé svietenie

indikácie nabíjania akumulátora , že zástrčka nabíjačky je

zasunutá v sieti a nabíjačka je pripravená na prevádzku.

Trvalé svietenie červenej indikácie nabíjania

akumulátora

Trvalé svetlo červenej indikácie nabíjania

akumulátora signalizuje, že teplota

akumulátora sa nachádza mimo rozsahu prípustnej teploty

nabíjania, pozri k tomu odsek „Technické údaje“. Len čo sa

dosiahne teplota v prípustnom rozsahu, nabíjačka sa

automaticky prepne na rýchlonabíjanie.

Zapnutie/vypnutie

I 324

Pokyny na používanie

J 324–325

Vyberanie akumulátora

K 326

Údržba a skladovanie náradia

L 326

Voľba príslušenstva

327

Cieľ činnosti Obrázok Strana

OBJ_BUCH-3148-001.book Page 158 Thursday, September 28, 2017 10:53 AM

Slovensky | 159

Bosch Power Tools F 016 L81 577 | (28.9.17)

Blikajúce svetlo červenej indikácie nabíjania

akumulátora

Blikajúce svetlo červenej indikácie nabíjania

akumulátora signalizuje inú poruchu

nabíjacieho procesu, pozri odsek „Poruchy – príčiny a ich

odstránenie“.

Význam indikačných prvkov (AL 1815 CV)

Bliká indikácia nabíjania akumulátora

Nabíjanie je signalizované blikaním indikácie

nabíjania akumulátora .

Trvalé svietenie indikácie nabíjania akumulátora

Trvalé svietenie indikácie nabíjania

akumulátora signalizuje, že akumulátor je úplne

nabitý, alebo že teplota akumulátora leží mimo

prípustného rozsahu teplôt, a akumulátor sa preto nedá

nabíjať. Len čo teplota akumulátora dosiahne prípustný

rozsah, akumulátor sa začne nabíjať.

Bez zasunutého akumulátora signalizuje trvalé svietenie

indikácie nabíjania akumulátora , že zástrčka nabíjačky je

zasunutá v sieti a nabíjačka je pripravená na prevádzku.

Poruchy – príčiny a ich odstránenie

Pokyny pre nabíjanie

Pri nepretržitom nabíjaní resp. pri viackrát za sebou

opakovaných nabíjacích cykloch bez prerušenia, sa nabíjačka

môže zohrievať. To však neznamená žiadnu technickú

poruchu nabíjačky.

Výrazne skrátená prevádzková doba akumulátora po nabití

signalizuje, že akumulátor je opotrebovaný a treba ho vymeniť

za nový.

Montáž

 Pred každou prácou na náradí (napríklad pred údržbou,

výmenou nástroja a podobne) a takisto pred

transportom a úschovou náradia vyberte z neho zo

akumulátor. Pri neúmyselnom zapnutí vypínača s

aretačným gombíkom hrozí nebezpečenstvo poranenia.

Poskladanie náradia pozri obrázky C+E)

Spojte dohromady hlavu nožníc na živý plot a teleskopickú

rukoväť a poistite spojenie otočením spojovacieho prvku 3.

Zabezpečte, aby boli oba tieto dielce správne zmontované a

zaaretované.

Upevnite popruh na prenášanie 8 do upevňovacích ôk

popruhu 7/9 rukovätí. Pamätajte láskavo na to, že popruh má

dva rôzne veľké háčiky. Skontrolujte, či je väčší háčik 16

upevnený na upevňovacie oko zadnej rukoväte 9 a menší

háčik 15 na upevňovacie oko prednej rukoväte 7.

Demontujte ochranný kryt nožov.

Nastavenie teleskopickej výšky (pozri obrázok F)

Uvoľnite nastavenie teleskopickej výšky 5 otočením, nastavte

teleskopickú rúrku 4 na požadovanú dĺžku a otočením

nastavenie teleskopickej výšky 5 opäť zaaretujte.

V závislosti od spôsobu používania sa dá teleskopická rúra 4

nastavovať na dĺžku od 2,1 m do 2,60 m.

Nastavenie výkyvnej hlavy (pozri obrázok H)

Stlačte nastavovacie tlačidlá 2 súčasne na oboch stranách,

nastavte výkyvnú hlavu do požadovanej polohy posúvaním

hlavy nožníc na živý plot smerom hore alebo dole, potom

nastavovacie tlačidlá 2 uvoľnite a presvedčte sa, či je hlava

nožníc na živý plot dobre zaaretovaná.

Výkyvná hlava sa dá upevniť v 10 rôznych polohách.

Používanie

Zapínanie/vypínanie (pozri obrázok I)

Na zapnutie náradia stlačte najprv aretačný gombík 10 a

potom vypínač 12. Pri prevádzke náradia držte vypínač

stlačený. Keď je náradie zapnuté, môžete aretačný gombík

uvoľniť.

Ak chcete ručné elektrické náradie vypnúť, uvoľnite vypínač

12.

Aby ste ušetrili energiu, zapínajte ručné elektrické náradie iba

vtedy, ked ho používate.

Lítiovo-iónový akumulátor je pomocou „elektronickej ochrany

článku (ECP - Electronic Cell Protection)“ chránený proti

hlbokému vybitiu. Keď je akumulátor vybitý, ručné elektrické

náradie sa pomocou ochranného obvodu samočinne vypne:

Náradie už nepracuje.

Príčina Odstránenie

Indikácia nabíjania akumulátora trvalo svieti

Červená indikácia nabíjania akumulátora bliká

Nabíjanie nie je možné

Akumulátor nie je (správne)

nasadený.

Nasaďte akumulátor

správne do nabíjačky.

Kontakty akumulátora sú

znečistené

Vyčistite kontakty aku-

mulátora; napríklad

viacnásobným zasunutím a

vysunutím akumulátora,

prípadne akumulátor

vymeniť za nový

Akumulátor je pokazený Akumulátor vymeniť za nový

Indikácie nabíjania akumulátora resp. nesvietia

Zástrčka nabíjačky nie je

(nie je správne) zasunutá do

zásuvky

Zástrčku zasuňte do zásuvky

(zasuňte ju celkom)

Zásuvka, sieťová šnúra

alebo nabíjačka je

poškodená

Skontrolujte sieťové

napätie, nabíjačku dajte

prípadne preskúšať v

autorizovanej servisnej

opravovni ručného

elektrického náradia Bosch

OBJ_BUCH-3148-001.book Page 159 Thursday, September 28, 2017 10:53 AM

160 | Slovensky

F 016 L81 577 | (28.9.17) Bosch Power Tools

Pokyny na používanie

(pozri obrázok J)

Antiblokovací mechanizmus

Toto náradie je vybavené antiblokovacím systémom, ktorý

Vám spríjemňuje používanie. Keď natrafí rezací nôž na tvrdý

materiál, zaťaženie motora sa zvýši. Inteligentná elektronika

spozná toto preťaženie a zapojenie motora viackrát prepne,

aby sa zabránilo zablokovaniu rezacieho noža a aby sa

materiál prestrihol.

Toto počuteľné prepínanie trvá až do 3 sekúnd.

Po prestrihnutí pracuje záhradnícke náradie normálnym

spôsobom ďalej, alebo v prípade trvania situácie preťaženia

sa rezací nôž v otvorenej polohe zastaví (napr. v prípade, že

náradie náhodne zablokuje kúsok kovového plota a

podobne).

Hľadanie porúch

Nasledujúca tabuľka obsahuje prejavy porúch, ich možné príčiny ako aj korektné odstránenie poruchy pre prípad, že by Vaše

záhradnícke náradie nefungovalo bezchybne. Ak nebudete vedieť lokalizovať a odstrániť vzniknutú poruchu na základe tejto

tabuľky, obráťte sa na svoju autorizovanú servisnú opravovňu Bosch.

 Upozornenie: Predtým, ako začnete hľadať poruchu, záhradnícke náradie vypnite a vyberte z neho akumulátor.

Symptómy Možná príčina Odstránenie príčiny

Doba kosenia na jedno

nabitie akumulátora je

príliš krátka

Priveľké trenie kvôli nedostatočnému masteniu Postriekať mastiacim olejom (1 609 200 399)

Nôž treba vyčistiť Vyčistiť nože

Nesprávna technika strihania pozri „Pokyny pre používanie náradia“

Akumulátor nie je celkom nabitý Akumulátor nabite, pozri aj „Pokyny pre

nabíjanie“

Inicioval sa snímač teploty akumulátora

Nechajte akumulátor vychladnúť a potom

náradie spustite znova

Nože sa pohybujú pomaly,

alebo antiblokovací

mechanizmus nefunguje

Akumulátor je vybitý Nechajte akumulátor vychladnúť a potom

náradie spustite znova

Akumulátor bol skladovaný mimo prípustného

rozsahu teploty

Nechajte akumulátor zohriať na izbovú teplotu

(v rámci prípustného rozsahu teploty

0–45°C)

Nožnice na živý plot

nebežia

Akumulátor je vybitý Akumulátor nabite, pozri aj „Pokyny pre

nabíjanie“

Blokovanie zapnutia nie je správne aretované pozri „Návod na používanie“

Nožnice na živý plot bežia

s prerušeniami

Smer otáčania motora sa sústavne mení a po

cca 3 sek. sa zastaví

pozri „Pracovné pokyny“ (Antiblokovací

mechanizmus)

Vnútorná kabeláž záhradníckeho náradia je

porušená

Obráťte sa na autorizované servisné stredisko

Bosch

Porucha vypínača Obráťte sa na autorizované servisné stredisko

Bosch

Motor beží, nože

zostávajú stáť

Interná porucha Obráťte sa na autorizované servisné stredisko

Bosch

Nože sa príliš zahrievajú Priveľké trenie kvôli nedostatočnému masteniu Postriekať mastiacim olejom (1 609 200 399)

Nože sú tupé Obráťte sa na autorizované servisné stredisko

Bosch

Nôž je vyštrbený Obráťte sa na autorizované servisné stredisko

Bosch

Nôž sa nepohybuje Akumulátor je vybitý Akumulátor nabite, pozri aj „Pokyny pre

nabíjanie“

Záhradnícke náradie je pokazené Obráťte sa na autorizované servisné stredisko

Bosch

OBJ_BUCH-3148-001.book Page 160 Thursday, September 28, 2017 10:53 AM

Slovensky | 161

Bosch Power Tools F 016 L81 577 | (28.9.17)

Údržba, skladovanie a transport (pozri

obrázky K + L)

 Pred každou prácou na náradí (napríklad pred údržbou,

výmenou nástroja a podobne) a takisto pred

transportom a úschovou náradia vyberte z neho zo

akumulátor. Pri neúmyselnom zapnutí vypínača s

aretačným gombíkom hrozí nebezpečenstvo poranenia.

Údržba rezacích nožov

Pred každým použitím náradia i po ňom namastite rezací nôž

odporúčaným mastiacim sprejom.

Akladovanie a transport

Pred skladovaním a transportom vyberte z orezávača

vysokých konárov akumulátor a namontujte chránič pílovej

reťaze.

Servisné stredisko a poradenstvo pri

používaní

www.bosch-garden.com

Pri všetkých dopytoch a objednávkach náhradných súčiastok

uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené

na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja

alebo náhradné diely online.

Tel.: +421 2 48 703 800

Fax: +421 2 48 703 801

E-Mail: [email protected]

www.bosch-pt.sk

Transport

Priložené lítiovo-iónové akumulátory podliehajú požiadavkám

pre transport nebezpečného nákladu. Tieto akumulátory smie

používateľ náradia prepravovať po cestách bez ďalších

opatrení.

Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo

prostredníctvom špedície) treba rešpektovať osobitné

požiadavky na obaly a označenie. V takomto prípade treba pri

príprave zásielky bezpodmienečne konzultovať s expertom

pre prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal.

Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa

v obale nemohol posúvať.

Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba

dať na recykláciu zodpovedajúcu ochrane životného

prostredia.

Neodhadzujte ručné elektrické náradie ani

akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ sa musia

nepoužiteľné ručné elektrické náradie (elektrospotrebiče) a

podľa európskej smernice 2006/66/ES sa musia poškodené

alebo opotrebované akumulátory/batérie zbierať separovane

a treba ich dávať na recykláciu zodpovedajúcu ochrane

životného prostredia.

Akumulátory/batérie:

Li-Ion:

Všimnite si láskavo pokyny v odseku „Transport“, strana 163.

Zmeny vyhradené.

Silné vibrácie/hluk Záhradnícke náradie je pokazené Obráťte sa na autorizované servisné stredisko

Bosch

Červená indikácia

nabíjania akumulátora

bliká

Nabíjanie nie je možné

Akumulátor nie je zasunutý (alebo nie je

zasunutý správne)

Vložte akumulátor do nabíjačky správne

Kontakty akumulátora sú znečistené Vyčistite kontakty akumulátora; napríklad

viacnásobným zasunutím a vysunutím akumu-

látora, prípadne akumulátor vymeniť za nový

Akumulátor je pokazený Akumulátor vymeniť za nový

Indikácia nabíjania

akumulátora nesvieti

Zástrčka nabíjačky nie je (nie je správne)

zasunutá do zásuvky

Zástrčku zasuňte do zásuvky (zasuňte ju

celkom)

Zásuvka, sieťová šnúra alebo nabíjačka je

poškodená

Skontrolujte sieťové napätie, nabíjačku dajte

prípadne preskúšať v autorizovanej servisnej

opravovni ručného elektrického náradia Bosch

Symptómy Možná príčina Odstránenie príčiny

OBJ_BUCH-3148-001.book Page 161 Thursday, September 28, 2017 10:53 AM

162 | Magyar

F 016 L81 577 | (28.9.17) Bosch Power Tools

Magyar

Biztonsági előírások

A szimbólumok magyarázata

Általános tájékoztató a veszélyekről.

Gondosan olvassa el az Üzemeltetési

útmutatót.

Ne használja a kerti kisgépet esőben és ne tegye ki

az eső hatásának.

Ügyeljen arra, hogy a berendezésből kirepülő

idegen anyagok ne sebesíthessék meg a közelben

álló személyeket.

Figyelmeztetés: Munka közben tartson

biztonságos távolságot a kerti kisgéptől.

Viseljen mindig kesztyűt és védőszemüveget. Javasoljuk,

hogy viseljen további védőfelszereléseket, például nem

csúszós védőcipőt és védősisakot. A megfelelő

védőruházat csökkenti a leeső ágak és a vágókés véletlen

megérintése következtében fellépő balesetek veszélyét.

Sohase érintsen meg egy áram- vagy

telefonvezetéket. Az ilyen

vezetékekben magas feszültség áll

fenn. Vigyázat, ez áramütéshez

vezethet. Tartson be legalább 10 m

távolságot.

Figyelmeztetés: Munka közben a közel álló személyeknek

biztonságos távolságban kell maradniuk a kerti kisgéptől.

Általános biztonsági előírások az

elektromos kéziszerszámokhoz

Olvassa el az ehhez a

kéziszerszámhoz mellékelt

összes biztonsági figyelmeztetést, előírást, illusztrációt

és specifikációt. Az alábbiakban felsorolt előírások

betartásának elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Őrizze meg a jövőbeli használatra is valamennyi

biztonsági előírást és utasítást.

Az „elektromos kéziszerszám” fogalom a figyelmeztetésekben

mind a hálózatról üzemeltetett (hálózati csatlakozó

vezetékkel felszerelt), mind az akkumulátoros (hálózati

csatlakozó vezeték nélküli) elektromos kéziszerszámokra

érvényes

Munkahelyi biztonság

 Tartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

 Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

berendezés felett.

Elektromos biztonsági előírások

 A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékek esetében ne használjon csatlakozó

adaptert. A változtatás nélküli csatlakozó dugók és a

megfelelő dugaszoló aljzatok csökkentik az áramütés

kockázatát.

 Kerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütés veszélye megnövekszik, ha a teste le van

földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, az megnöveli az áramütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

 Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

FIGYELMEZTETÉS

OBJ_BUCH-3148-001.book Page 162 Thursday, September 28, 2017 10:53 AM

Magyar | 163

Bosch Power Tools F 016 L81 577 | (28.9.17)

Személyi biztonság

 Munka közben mindig figyeljen, ügyeljen arra, amit

csinál és megfontoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

kockázatát.

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

tekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját és a ruháját a mozgó

részektől. A bő ruhát, az ékszereket és a hosszú hajat a

mozgó alkatrészek magukkal ránthatják.

 Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

 Ne hagyja, hogy az elektromos kéziszerszám gyakori

használata során szerzett tapasztalatok olyan

önelégültté tegyék, hogy figyelmen kívül hagyja az

idevonatkozó biztonsági alapelveket. Egy gondatlan

művelet egy másodperc törtrésze alatt súlyos sérüléseket

okozhat.

Az elektromos kéziszerszámok gondos kezelése

és használata

 Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

 Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy távolítsa el az akkumulátor-csomagot (ha az

leválasztható) az elektromos kéziszerszámtól, mielőtt

az elektromos kéziszerszámon beállítási munkákat

végez, tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

 A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

 Az elektromos kéziszerszámot és tartozékait gondosan

tartsa karban. Ellenőrizze, hogy a mozgó alkatrészek

kifogástalanul működnek-e, nincsenek-e beszorulva,

és nincsenek-e eltörve vagy megrongálódva olyan

alkatrészek, amelyek hatással lehetnek az elektromos

kéziszerszám működésére. A berendezés megrongáló-

dott részeit a készülék használata előtt javíttassa meg.

Sok olyan baleset történik, amelyet az elektromos

kéziszerszám nem kielégítő karbantartására lehet

visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

 Tartsa szárazon, tisztán és olaj- és zsírmentes

állapotban a fogantyúkat és markoló felületeket. A

csúszós fogantyúk és markoló felületek váratlan

helyzetekben lehetetlenné teszik az elektromos

kéziszerszám biztonságos kezelését és irányítását.

Az akkumulátoros elektromos kéziszerszámok

gondos kezelése és használata

 Az akkumulátort csak a gyártó által ajánlott

töltőkészülékekben töltse fel. Ha egy bizonyos

akkumulátortípus feltöltésére szolgáló töltőkészülékben

egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

 Az elektromos kéziszerszámban csak az ahhoz tartozó

akkumulátort használja. Más akkumulátorok használata

személyi sérüléseket és tüzet okozhat.

OBJ_BUCH-3148-001.book Page 163 Thursday, September 28, 2017 10:53 AM

164 | Magyar

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Tartsa távol a használaton kívüli akkumulátort bármely

fémtárgytól, mint például irodai kapcsoktól,

pénzérméktől, kulcsoktól, szögektől, csavaroktól és

más kisméretű fémtárgyaktól, amelyek áthidalhatják

az érintkezőket. Az akkumulátor érintkezői közötti

rövidzárlat égési sérüléseket vagy tüzet okozhat.

 Hibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.

Ha véletlenül mégis érintkezésbe került az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel az érintett

felületet. Ha a folyadék a szemébe jutott, keressen fel

ezen kívül egy orvost. A kilépő akkumulátorfolyadék

irritációkat vagy égéses bőrsérüléseket okozhat.

 Sohase használjon egy akkumulátor csomagot, ha az

megrongálódott, vagy ha változtatásokat hajtottak

végre rajta. A megrongálódott vagy

megváltoztatottakkumulátorok előreláthatatlan módon

viselkedhetnek, amely tűzhöz, robbanáshoz vagy

sérülésveszélyhez vezet.

 Ne tegye ki az akkumulátor csomagokat tűz, vagy

extrém hőmérsékletek hatásának. Ha az akkumulátort

tűznek, vagy 130 °C-ot meghaladó hőmérsékletnek teszi

ki, ez robbanást okozhat.

 Tartsa be valamennyi töltési előírást és ne töltse fel az

akkumulátort, ha annak a hőmérséklete az

utasításokban megadott hőmérséklet tartományon

kívül van. Az akkumulátor nem megfelelő módon, vagy a

megdott hőmérséklet tartományon kívüli feltöltése

megrongálhatja az akkumulátort és megnövelheti a

tűzveszélyt.

Szervíz-ellenőrzés

 Az elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

 Sohase szervizeljen megrongálódott akkumulátor-

csomagokat. Az akkumulátor csomagokat csak a

gyártónak, vagy az erre feljogosított szolgáltatóknak

szabad szervizelniük.

Biztonsági előírások a sövényvágók számára

 Tartsa távol minden testrészét a késtartó gerendától.

Ne próbálja meg mozgó késtartó gerenda mellett a

levágott anyagot eltávolítani, vagy a vágásra kerülő

anyagot lefogni. Gondoskodjon arról, hogy a kapcsoló

kikapcsolt állapotban legyen és hogy az akkumulátor el

legyen távolítva, mielőtt a beékelődött anyagot

eltávolítaná. Egy pillanatnyi figyelmetlenség a a

sövényvágó olló használata közben komoly sérülésekhez

vezethet.

 A készüléket csak a szigetelt markolatfelületeknél (11

fő fogantyú, 6 első fogantyú vagy 8 kibővített

markolatfelületek) fogva fogja, mivel a vágókés

kívülről nem látható elektromos vezetékekhez érhet.

Ha egy vágókés egy feszültség alatt álló vezetékhez ér, a

készülék fémrészei szintén feszültség alá kerülhetnek és

áramütéshez vezethetnek.

 Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva fogja meg, mivel a vágókés

kívülről nem látható, feszültség alatt álló vezetékekkel

is érintkezésbe kerülhet. Ha a vágókés egy feszültség

alatt álló vezetékhez ér, a berendezés fémrészei szintén

feszültség alá kerülhetnek és áramütéshez vezethetnek.

 A sövényvágót csak álló kés mellett és csak a

fogantyúnál fogva emelje fel és szállítsa. A sövényvágó

szállításához vagy tárolásához mindig húzza fel arra a

védőborítást. A berendezés óvatos kezelése csökkenti a

kések által kiváltott sérülések veszélyét.

 Gondoskodjon arról, hogy a berendezés üzemeltetése

során valamennyi védőeberendezés és fogantyú fel

legyen szerelve a berendezésre. Sohase próbáljon meg

egy nem teljesen felszerelt berendezést, vagy egy nem

engedélyezett módon megváltoztatott berendezést

üzembe helyezni.

Kiegészítő figyelmeztetések és tájékoztató

 Sohase engedje meg, hogy gyermekek, korlátozott fizikai,

érzékelési vagy szellemi képességű, illetve kellő

tapasztalattal és/vagy tudással nem rendelkező és/vagy az

ezen utasításokat nem jól ismerő személyek ezt a kerti

kisgépet használják. Az Ön országában érvényes előírások

lehet, hogy korlatozzák a kezelő korát.

 A gyerekeket felügyelni kell, hogy garantálni lehessen,

hogy a kerti kisgéppel ne játszanak.

 A munka során mindig mindkét kezével és csak a

megfelelő markolatfelületeknél fogva tartsa a

készüléket és gondoskodjon arról, hogy szilárd, biztos

alapon álljon. A készüléket két kézzel biztosabban lehet

vezetni.

 Mindig úgy vigye a berendezést, hogy a késtartó gerenda

vízszintes legyen.

 Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné.

 Üzem közben a a berendezéstől mért 3 m sugarú körön

belül a kezelőn kívül más személyek, illetve állatok nem

tartózkodhatnak. A kezelő a munkaterületen más

személyekért saját maga felelős.

 Sohase vágjon sövényt a berendezéssel, ha személyek,

mindenek előtt gyerekek vagy háziállatok, tartózkodnak a

közvetlen közelében.

 A más személyek által elszenvedett balesetekért, illetve a

más tulajdonában keletkezett károkért a kezelő vagy

felhasználó felel.

 Sohase fogja meg a sövényvágót a vágókéseknél fogva.

 Gondosan vizsgálja meg a vágásra kerülő sövényt, és

távolítsa el valamennyi drótot és idegen tárgyat.

 A használat előtt mindig ellenőrizze, nincsenek-e elkopva

vagy megrongálódva a kés, a kés csavarjai és a vágó egység

egyéb alkatrészei. Sohase dolgozzon egy megrongálódott

vagy erősen elhasználódott vágó egységgel.

 Ismerkedjen meg alaposan a sövényvágó kezelésével,

hogy azt egy vészhelyzetben azonnal le tudja állítani.

OBJ_BUCH-3148-001.book Page 164 Thursday, September 28, 2017 10:53 AM

Magyar | 165

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Csak nappali világítás vagy megfelelő mesterséges

világítás mellett használja a sövényvágót.

 Gondoskodjon arról, hogy a sövényvágóval szállított

valamennyi fogantyú és védőberendezés fel legyen

szerelve a sövényvágóra, amikor azt üzemelteti. Sohase

próbáljon meg egy nem teljesen felszerelt vagy meg nem

engedett módon megváltoztatott sövényvágót üzembe

venni.

 Sohase tartsa a sövényvágót a védőberendezésnél fogva.

 A sövényvágó olló üzemeltetésekor mindig ügyeljen arra,

hogy biztos talajon álljon és megőrizze az egyensúlyát. Ne

használja a berendezést lépcsőfokokon vagy létrákon.

 Mindig legyen tudatában a környezetének és készüljön fel

olyan lehetséges veszélyekre, amelyeket a sövény vágása

közben esetleg nem hall meg.

 Gondoskodjon arról, hogy valamennyi anya, csapszeg és

csavar biztonságosan rögzítve legyen, hogy garantálhassa

a sövényvágó biztonságos munkavégzési állapotát.

 A használaton kivüli sövényvágó ollót száraz, zárt helyen

tárolja, ahol gyerekek azokhoz nem férhetnek hozzá.

 Az elkopott, vagy megrongálódott alkatrészeket biztonsági

meggondolásokból cserélje ki.

 Ne próbálja meg a kerti kisgépet megjavítani, hacsak nincs

meg ehhez a megfelelő képzettsége.

 Gondoskodjon arról, hogy a cserealkatrészként csak

Bosch gyártmányú alkatrészeket használjanak.

Tájékoztató az akkumulátor optimális

kezeléséhez

 Győződjön meg róla, hogy a kerti kisgép ki van

kapcsolva, mielőtt beszerelné az akkumulátort. Ha egy

bekapcsolt kerti kisgépbe szerel be egy akkumulátort, ez

balesetekhez vezethet.

 A kerti kisgépben csak az ahhoz előirányozott Bosch

akkumulátorokat használja. Más akkumulátorok

használata személyi sérüléseket és tüzet okozhat.

 Ne nyissa fel az akkumulátort. Ekkor fennáll egy

rövidzárlat veszélye.

Óvja meg az akkumulátort a forróságtól,

például a tartós napsugárzástól, a tűztől, a

víztől és a nedvességtől. Robbanásveszély.

 Az akkumulátor megrongálódása vagy szakszerűtlen

kezelése esetén abból gőzök léphetnek ki. Azonnal

juttasson friss levegőt a helyiségbe, és ha panaszai

vannak, keressen fel egy orvost. A gőzök ingerelhetik a

légutakat.

 Az akkumulátort csak az Ön Bosch termékével

használja. Az akkumulátort csak így lehet megvédeni a

veszélyes túlterhelésektől.

 Az akkumulátort hegyes tárgyak, például tűk vagy

csavarhúzók, vagy külső erőbehatások

megrongálhatják. Belső rövidzárlat léphet fel és az

akkumulátor kigyulladhat, füstöt bocsáthat ki,

felrobbanhat, vagy túlhevülhet.

 Sohase zárja rövidre az akkumulátor pólusait.

Robbanásveszély.

 Óvja meg az akkumulátort a nedvességtől és a víztől.

 Az akkumulátort csak a –20 °C ... 50 °C hőmérséklet

tartományban szabad tárolni. Ne hagyja például az

akkumulátort nyáron egy gépjárműben.

 Időnként tisztítsa meg az akkumulátor szellőzőrését egy

puha, tiszta és száraz ecsettel.

Biztonsági előírások a

töltőkészülékek számára

Olvassa el az

összes biztonsági

figyelmeztetést és

előírást.

A következőkben leírt előírások

betartásának elmulasztása

áramütésekhez, tűzhöz és/vagy súlyos

testi sérülésekhez vezethet.

Kérjük ezt a biztonsági útmutatót

gondosan őrizze meg.

Csak akkor használja a töltőkészüléket,

ha annak minden funkcióját meg tudja

itélni és megfelelően végre tudja

hajtani, vagy ha erre megfelelő

utasításokat kapott.

Sohase engedje meg, hogy

gyermekek, korlátozott fizikai,

érzékelési vagy szellemi képességű,

illetve kellő tapasztalattal és/vagy

tudással nem rendelkező és/vagy az

ezen utasításokat nem jól ismerő

személyek ezt a kerti kisgépet

használják. Az Ön országában

érvényes előírások lehet, hogy

korlatozzák a kezelő korát.

Ügyeljen a gyerekekre. Ez

biztosítja, hogy gyerekek ne

játsszanak a készülékkel.

Csak legalább 1,5 Ah kapacitású,

Bosch gyártmányú lithium-ion-

akkumulátorokat töltsön (3

OBJ_BUCH-3148-001.book Page 165 Thursday, September 28, 2017 10:53 AM

166 | Magyar

F 016 L81 577 | (28.9.17) Bosch Power Tools

akkumulátor-cellától felfelé). Az

akku feszültségének meg kell

egyeznie a töltőkészülék

akkutöltő-feszültségével. Ne

töltsön fel nem újrafeltölthető

elemeket. Ellenkező esetben tűz- és

robbanásveszély áll fenn.

Tartsa távol a töltőkészüléket az esőtől vagy

nedvességtől. Ha víz hatol be A töltőkészülékbe,

ez megnöveli az áramütés veszélyét.

 Csak Bosch lítium-ion-akkumulátorokat töltsön. Az

akku feszültségének meg kell egyeznie a töltőkészülék

akkutöltő-feszültségével. Ellenkező esetben tűz- és

robbanásveszély áll fenn.

 Tartsa tisztán a töltőkészüléket. Elszennyeződés esetén

megnövekedik az áramütés veszélye.

 Minden használat előtt ellenőrizze a töltőkészüléket, a

kábelt és a csatlakozó dugót. Ha valamilyen

megrongálódást észlel, ne használja a töltőkészüléket.

Sohase nyissa fel saját maga a töltőkészüléket, és csak

megfelelően kiképzett szakembereket bízzon meg a

töltőkészülék javításával. A javításhoz csak eredeti

alkatrészeket szabad használni. A megrongálódott töltő-

készülék, kábel, vagy csatlakozó dugó megnöveli az

áramütés veszélyét.

 Ne üzemeltesse a töltőkészüléket könnyen gyulladó

felületen (például papíron, textilanyagokon, stb.)

illetve gyúlékony környezetben. A töltőkészülék a töltési

folyamat során felmelegszik, ennek következtében

tűzveszély áll fenn.

 Ne takarja le a töltőkészülék szellőzőnyílását. A

töltőkészülék ellenkező esetben túlmelegedhet és ekkor

nem működik megfelelően.

 Az elektromos biztonság megnövelésére ajánlott egy

legfeljebb 30 mA leoldási áramú hibaáram védőkapcsolót

használni. Minden használat előtt ellenőrizze a hibaáram-

védőkapcsolóját.

Karbantartás

 Ha a kerti kisgépen beállítási vagy tisztítási munkákat

akar végezni, vagy a kerti kisgépet egy ideig felügyelet

nélkül hagyja, vegye ki belőle az akkumulátort.Viseljen

mindig kerti védőkesztyűt, ha az éles kések körül végez

munkát.

 Vizsgálja felül a kerti kisgépet és a biztonság érdekében

cserélje ki az elhasználódott vagy megrongálódott

alkatrészeket.

 Gondoskodjon arról, hogy valamennyi anya, csapszeg és

csavar biztonságosan rögzítve legyen, hogy garantálhassa

a kerti kisgép biztonságos munkavégzési állapotát.

 Gondoskodjon arról, hogy a cserealkatrészként csak

Bosch gyártmányú alkatrészeket használjanak.

 Használat és tárolás előtt mindig kenje meg a késtartó

gerendát karbantartó szpréjjel.

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató

elolvasásának és megértésének megkönnyítésére szolgál.

Jegyezze meg ezeket a szimbólumokat és jelentésüket. A

szimbólumok helyes értelmezése segítségére lehet az

elektromos kéziszerszám jobb és biztonságosabb

használatában.

Rendeltetésszerű használat

A berendezés a háztartáson belüli használatra, pontosabban

sövények és bokrok nagyobb magasságban való lenyírására

szolgál, miközben a kezelő a földön áll. A berendezés nincs

arra előirányozva, hogy azt egy létrán vagy lépcsőfokokon

állva használják. A berendezés nincs fűnyírásra előirányozva

és nem lehet fűszegély-nyíróként használni. A berendezés

nincs kisipari és ipari alkalmazásra előirányozva.

Szállítmány tartalma (lásd a B ábrát)

Óvatosan vegye ki a berendezést a csomagolásból és

ellenőrizze, hogy az alábbi alkatrészek teljes mértékben

megvannak-e:

– Sövényvágó olló fej

– Teleszkópos fogantyú

– Akkumulátor**

–Töltőkészülék**

–Hordszíj

–Késvédő

– Kezelési Útmutató

Ha valamelyik alkatrész hiányzik, vagy megrongálódott,

forduljon ahhoz a kereskedőhöz, akinél a készüléket

vásárolta.

** az alkalmazási országtól függ

Az ábrázolásra kerülő komponensek

(lásd az „A” ábrát)

Az ábrázolt alkatrészek számozása a készüléknek az ábrákat

tartalmazó 320. oldalon található ábráira vonatkozik.

Jel Magyarázat

A reakció iránya

Mozgásirány

Bekapcsolás

Kikapcsolás

Tartozékok

OBJ_BUCH-3148-001.book Page 166 Thursday, September 28, 2017 10:53 AM

Magyar | 167

Bosch Power Tools F 016 L81 577 | (28.9.17)

1 Késtartó gerenda

2 Beállító gombok az elfordítható fej számára

3 Összekötő darab

4 Teleszkópcső

5 Teleszkóp magasság beállítás

6 Első fogantyú

7 Tartóheveder hurok az első fogantyún

8 Hordszíj

9 Tartóheveder hurok a hátsó fogantyún

10 Reteszelő gomb

11 Hátsó fogantyú (Szigetelt markolatfelületek)

12 Be-/kikapcsoló

13 Akkumulátor

14 Akkumulátor reteszelés feloldó gomb

15 Horog a tartóhevederhurok számára, első fogantyú

16 Horog a tartóhevederhurok számára, hátsó fogantyú

A képeken látható vagy a szövegben leírt tartozékok nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

Műszaki adatok

Zaj és vibráció értékek

A zajmérési eredmények az EN 60335-1 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

Hangnyomásszint 72 dB(A); hangteljesítményszint 86 dB(A).

Bizonytalanság K=4 dB.

rezgési összértékek (a három irány vektorösszege) és K

bizonytalanság az EN 60335-1 szabvány szerint:

=1,1m/s

, K=1,5 m/s

Akkumulátoros teleszkópos

sövényvágó olló

UniversalHedge

Pole 18

Cikkszám

3 600 HB3 0..

Üresjárati löketszám

perc

-1

2200

Vezetősín hossza

mm 430

Késtávolság

mm 16

Magassági beállítás

m 2,1–2,6

Elfordítható fej, 10

lehetséges helyzet

° 135

Súly az „EPTA-Procedure

01:2014” (01:2014

EPTA-eljárás) szerint

kg 3,6

Gyári szám

Lásd a kerti kisgépen

elhelyezett gyári számot

(típustábla)

Megengedett környezeti

hőmérséklet

– a töltés és az üzemeltetés

során

– tároláshoz

°C

0... +45

-20...+50

Akkumulátor

Li-ion

Cikkszám

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Névleges feszültség

V= 18

Kapacitás

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Akkucellák száma

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Töltőkészülék

AL 1830 CV

Cikkszám

2 607 ...

... 225 965

... 225 967

... 225 969

Töltőáram

A3,0

Töltési idő (kimerült

akkumulátor esetén)

–1,5 Ah

–2,0 Ah

–2,5 Ah

perc

Súly az „EPTA-Procedure

01:2014” (01:2014

EPTA-eljárás) szerint

kg 0,40

Érintésvédelmi osztály

/ II

Töltőkészülék

AL 1815 CV

Cikkszám

2 607 ...

... 226 077

... 226 079

... 226 081

Töltőáram

A1,5

Töltési idő (kimerült

akkumulátor esetén)

–1,5 Ah

–2,0 Ah

–2,5 Ah

perc

105

Súly az „EPTA-Procedure

01:2014” (01:2014

EPTA-eljárás) szerint

kg 0,38

Érintésvédelmi osztály

/ II

Akkumulátoros teleszkópos

sövényvágó olló

UniversalHedge

Pole 18

OBJ_BUCH-3148-001.book Page 167 Thursday, September 28, 2017 10:53 AM

168 | Magyar

F 016 L81 577 | (28.9.17) Bosch Power Tools

Az ezen előírásokban megadott rezgésszint az EN 60335

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha az

elektromos kéziszerszámot más alkalmazásokra, különböző

tartozékokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés kikapcsolt

állapotban van, vagy amikor be van ugyan kapcsolva, de nem

kerül ténylegesen használatra. Ez az egész munkaidőre

vonatkozó rezgési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Felszerelés és üzemeltetés

Üzembevétel

Az Ön biztonságáért

 A készüléken végzendő minden munka (például

karbantartás, szerszámcsere, stb.) megkezdése előtt,

valamint szállításhoz és tároláshoz vegye ki az

akkumulátort a készülékből. Ha a be-/kikapcsolót a

reteszelőgombbal akaratlanul bekapcsolják,

sérülésveszély áll fenn.

 A sövényvágó olló kikapcsolása után a kések a

másodperc néhány töredékéig még tovább mozognak.

 Ne érjen hozzá a mozgó késekhez.

 Csak akkor működtesse a kapcsolót, ha az akkumulátor

teljesen be van tolva.

Az akkumulátor behelyezése/kivétele

(lásd a D + K ábrát)

Megjegyzés: Ha nem megfelelő akkumulátorok kerülnek

alkalmazásra, ez működési hibákhoz vagy a berendezés

megrongálódásához vezethet.

Tegye be a feltöltött 13 akkumulátort a teleszkópos

fogantyúba. Gondoskodjon arról, hogy az akkumulátor

teljesen be legyen tolva

A 13 akkumulátornak a berendezésből való kivételéhez

nyomja meg a 14 akkumulátor reteszelés feloldó gombot és

húzza az akkumulátort előre, a késgerenda felé.

Az akkumulátor feltöltése

 Ne használjon más töltőkészüléket. A kerti kisgéppel

szállított töltőkészülék pontosan az Ön kerti kisgépébe

beszerelt Li-ion-akkumulátorra van méretezve.

 Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie a töltőkészülék

típustábláján található adatokkal. A 230 V-os

töltőkészülékeket 220 V hálózati feszültségről is szabad

üzemeltetni.

Az akkumulátor egy hőmérsékletellenőrző berendezéssel van

felszerelve, amely az akkumulátor töltését csak 0 °C és 45 °C

közötti hőmérséklet esetén teszi lehetővé. Ez igen magas

akkumulátor-élettartamot biztosít.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra.

Az akkumulátor teljes teljesítményének biztosítására az első

alkalmazás előtt töltse fel teljesen az akkumulátort a töltő-

készülékben.

A Li-ion-akkumulátort bármikor fel lehet tölteni anélkül, hogy

ez megrövidítené az élettartamát. A töltési folyamat

megszakítása nem árt az akkumulátornak.

A lithium-ionos-akkumulátort az „Electronic Cell Protection

(ECP)” védi a túl erős kisülés ellen. Ha az akkumulátor

kimerült, a kerti kisgépet egy védőkapcsoló kikapcsolja: A

kerti kisgép ekkor nem működik tovább.

A kerti kisgép automatikus

kikapcsolása után ne nyomja tovább a

be-/kikapcsolót. Ez megrongálhatja az akkumulátort.

Vegye figyelembe az akkumulátornak a hulladékba való

eltávolítással kapcsolatos előírásait.

A töltési folyamat

A töltési folyamat azonnal megkezdődik, mihelyt bedugja a

töltőkészülék hálózati csatlakozó dugóját a dugaszoló aljzatba

és a akkumulátort a akkumulátor-töltőkosárba.

Az intelligens töltési eljárás alkalmazásának

eredményeképpen a készülék automatikusan felismeri az

akkumulátor töltési szintjét és az akkumulátor

A tevékenység célja Ábra Oldal

Az ábrázolásra kerülő

komponensek

A 320

Szállítmány tartalma

B 321

A készülék összeszerelése

C 321

Az akkumulátor beszerelése

D 321

A tartóheveder rögzítése

E 322

A teleszkóp magasságának

beállítása

F 322

A késvédő eltávolítása

A késtartó gerenda kenése

G 323

Az elfordítható fej beállítása

H 323

Be-/kikapcsolás

I 324

Munkavégzési tanácsok

J 324–325

Az akkumulátor kivétele

K 326

A berendezés karbantartása és

tárolása

L 326

Tartozék kiválasztása

327

OBJ_BUCH-3148-001.book Page 168 Thursday, September 28, 2017 10:53 AM

Magyar | 169

Bosch Power Tools F 016 L81 577 | (28.9.17)

hőmérsékletétől és feszültségétől függően mindig az

optimális töltőárammal tölti az akkumulátort.

Ez az eljárás kíméli az akkumulátort, és az akkumulátor a

töltőkészülékben való tárolás esetén mindig teljesen feltöltött

állapotban marad.

A kijelző elemek magyarázata (AL 1830 CV)

(gyorsan) villogó lámpa: zöld akkumulátor-

töltéskijelző

A gyorstöltési eljárást a zöld akkumulátor

töltés kijelző gyors villogása jelzi.

Megjegyzés: A gyorstöltési eljárásra csak akkor van

lehetőség, ha az akkumulátor hőmérséklete a megengedett

töltési hőmérséklet tartományon belül van, lásd a „Műszaki

adatok” fejezetet.

(lassan) villogó lámpa: zöld akkumulátor-

töltéskijelző

Ha az akkumulátor töltési szintje 80 %, a zöld

akkumulátor-töltéskijelző lassan villog.

Az akkumulátort azonnali használatra ki lehet venni.

Zöld akkumulátor töltéskijelző folytonos fény

Ha a zöld akkumulátor töltéskijelző

folytonosan világít, ez azt jelzi, hogy az

akkumulátor teljesen fel van töltve.

Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor a

akkumulátor töltéskijelző folyamatos fénye azt jelzi, hogy a

hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és

a töltőkészülék üzemkész.

Piros akkumulátor töltéskijelző folytonos fény

Ha a piros akkumulátor töltéskijelző tartós

fénnyel világít, ez azt jelzi, hogy az akku-

mulátor hőmérséklete a gyorstöltési tartományon kívül van,

lásd a „Műszaki adatok” fejezetet. Mihelyt az akkumulátor

ismét eléri a megengedett hőmérséklet tartományt, a

töltőkészülék automatikusan átkapcsol gyorstöltésre.

Piros akkumulátor töltéskijelző villogó fény

Ha a piros akkumulátor töltéskijelző villog, ez

a töltési folyamat során fellépet egyéb

üzemzavart jelet, lásd a „Hiba – Okok és elhárításuk”

fejezetet.

A kijelző elemek magyarázata (AL 1815 CV)

Akkumulátor töltéskijelző villogó fény

A töltési eljárást a akkumulátor töltéskijelző

villogása jelzi.

Akkumulátor töltéskijelző folytonos fény

A akkumulátor töltéskijelző folyamatos fénye

azt jelzi, hogy az akkumulátor teljesen fel van

töltve vagy hogy az akkumulátor hőmérséklete

kívül van a megengedett töltési hőmérséklet tartományon, és

ezért az akkumulátort nem lehet feltölteni. Mihelyt az

akkumulátor eléri a megengedett hőmérséklet tartományt, a

feltöltési folyamat megindul.

Ha nincs akkumulátor bedugva a töltőkészülékbe, akkor a

akkumulátor töltéskijelző folyamatos fénye azt jelzi, hogy a

hálózati csatlakozó dugó be van dugva a dugaszolóaljzatba és

a töltőkészülék üzemkész.

Hiba – Okok és elhárításuk

Töltési tájékoztató

Ha a készüléket folyamatosan vagy többször egymás után

szünet nélkül használja akkumulátorok feltöltésére, akkor a

töltőkészülék felmelegedhet. Ez azonban nem jelenti azt,

hogy a töltőkészülék meghibásodott.

Ha az akkumulátor feltöltése után a készülék már csak

lényegesen rövidebb ideig üzemeltethető, akkor az

akkumulátor elhasználódott és ki kell cserélni.

Összeszerelés

 A készüléken végzendő minden munka (például

karbantartás, szerszámcsere, stb.) megkezdése előtt,

valamint szállításhoz és tároláshoz vegye ki az

akkumulátort a készülékből. Ha a be-/kikapcsolót a

reteszelőgombbal akaratlanul bekapcsolják,

sérülésveszély áll fenn.

A hiba oka Elhárítás módja

A akku töltéskijelző folyamatosan világít

A piros akkumulátor töltéskijelző villog

A készülékkel nem lehet tölteni

Az akkumulátor nincs

(helyesen) felhelyezve

Tegye fel az akkumulátort

helyesen a töltőkészülékre

Az akkumulátor érintkezői

elszennyeződtek

Tisztítsa meg az akkumu-

látor érintkezőit, ezt többek

között az akkumulátor

többszöri bedugásával és

kihúzásával is el lehet érni,

szükség esetén cserélje ki az

akkumulátort

Az akkumulátor hibás Cserélje ki az akkumulátort

A , illetve akkumulátor töltéskijelző nem világít

A töltőkészülék hálózati

csatlakozó dugója nincs

(helyesen) bedugva a

dugaszoló aljzatba

Dugja be (helyesen és tel-

jesen) a hálózati csatlakozó

dugót a dugaszoló aljzatba

A dugaszoló aljzat, a hálózati

csatlakozó kábel vagy a

töltőkészülék hibás

Ellenőrizze a hálózati fe-

szültséget és szükség esetén

egy Bosch elektromos

kéziszerszám-műhely ügy-

félszolgálatával ellenőriz-

tesse a töltőkészüléket

OBJ_BUCH-3148-001.book Page 169 Thursday, September 28, 2017 10:53 AM

170 | Magyar

F 016 L81 577 | (28.9.17) Bosch Power Tools

A készülék összeszerelése (lásd a C + E ábrát)

Kapcsolja össze egy síkban a sövényvágó olló fejet a

teleszkópos fogantyúval és a 3 összekötődarab elforgatásával

rögzítse egymáshoz azokat. Gondoskodjon arról, hogy

mindkét alkatrész előírásszerűen fel legyen szerelve és

reteszelve legyen.

Rögzítse a 8 tartóhevedert a fogantyúk 7/9 tartóheveder

hurkaihoz. Kérjük vegye tekintetbe, hogy a tartóheveder két,

egymástól eltérő méretű horoggal van ellátva. Gondoskodjon

arról, hogy a 16 nagyobb horog a 9 a hátsó fogantyú

tartóheveder hurkához és a 15 kisebb horog a 7 első fogantyú

tartóheveder hurkához legyen erősítve.

Távolítsa el a késvédőt.

A teleszkóp magasságának beállítása

(lásd az „F” ábrát)

Elfordítással lazítsa ki az 5 teleszkóp magasság beállítót,

állítsa be a kívánt magasságra a 4 teleszkópos csövet és

elforgatva húzza meg ismét szorosra az 5 teleszkóp magasság

beállítót.

A 4 teleszkópos csövet az alkalmazásnak és a sövény

magasságának megfelelően 2,1 m – 2,60 m hosszúságra

lehet beállítani.

Az elfordítható fej beállítása (lásd a „H” ábrát)

Nyomja meg egyidejűleg mindkét 2 beállító gombot, állítsa be

az elfordítható fejet a kívánt helyzetbe, ehhez tolja el fel- vagy

lefelé a sövényvágó olló fejet, engedje el a 2 beállító

gombokat és gondoskodjon arról, hogy a sövényvágó olló fej

előírásszerűen reteszelve legyen.

A elfordítható fejet 10 különböző pozícióban lehet reteszelni.

Üzemeltetés

Be- és kikapcsolás (lásd az „I” ábrát)

A berendezés bekapcsolásához nyomja meg először a 10

reteszelőgombot, majd a 12 be-/kikapcsolót. A berendezés

üzemeltetése közben tartsa továbbra is benyomva a be-/

kikapcsolót. A berendezés bekapcsolása után a

reteszelőgombot el lehet ereszteni.

Az elektromos kéziszerszám kikapcsolásához engedje el a

12 be-/kikapcsolót.

Az energia megtakarítására az elektromos kéziszerszémot

csak akkor kapcsolja be, ha használja.

A lithium-ionos-akkumulátort az „Electronic Cell Protection

(ECP)” védi a túl erős kisülés ellen. Ha az akkumulátor

kimerült, az elektromos kéziszerszámot egy védőkapcsoló

kikapcsolja: A berendezés nem működik tovább.

Munkavégzési tanácsok

(lásd a „J” ábrát)

Blokkolásgátló mechanizmus

Ez a berendezés az Ön támogatására egy blokkolásgátló

rendszerrel van felszerelve. Ha a vágókés kemény anyaggal

talákozik, a motor terhelése megnövekszik. Az intelligens

mikroelektronika felismeri ezt a túlterhelési szituációt, és

többszöt egymás után átkapcsolja a motort, hogy meggátolja

a vágókés leblokkolását és átvágja az anyagot.

Ez a hallható átkapcsolás 3 másodpercig is eltarthat.

Az átvágás után a készülék ismét a normális állapotban

működik tovább, illetve ha a túlterhelési szituáció továbbra is

fennmarad, akkor a vágókés nyitott állapotban magától leáll

(például ha a kerti kisgépet egy fém keritésrácsdarab

véletlenül leblokkolja).

Hibakeresés

A következő táblázatban a hibatünetek, azok lehetséges okai és elhárításuk módja található, olyan esetekre, amikor a kerti kisgép

nem működik kifogástalanul. Ha a táblázat segítségével nem tudja behatárolni és elhárítani a hibát, forduljon a

szervizműhelyéhez.

 Figyelem: A hibakeresés előtt kapcsolja ki a kerti kisgépet és vegye ki belőle az akkumulátort.

Probléma Lehetséges ok Elhárítás módja

Az akkumulátor

feltöltésenkénti

munkaideje túl rövid

A kenés hiánya miatt túl magas a súrlódás Permetezze be kenőolajjal (1 609 200 399)

A kést meg kell tisztítani Tisztítsa meg a késeket

Rossz vágási technika Lásd „Munkavégzési tanácsok”

Az akkumulátor nincs teljesen feltöltve Töltse fel az akkumulátort, lásd a töltéssel

kapcsolatos tájékoztatót is

Az akkumulátor hőmérsékletvédő reléje

kioldott

Hagyja lehűlni, majd ismét indítsa el a

készüléket

A kések lassan mozognak,

vagy a blokkolásgátló

mechanizmus nem

működik

Az akkumulátor lemerült Hagyja lehűlni, majd ismét indítsa el a

készüléket

Az akkumulátort a megengedett hőmérséklet

tartományon kívül tárolták

Hagyja szobahőmérsékletre felmelegedni az

akkumulátort (az akkumulátor megengedett

hőmérséklet tartományán, 0 –45°, belül)

OBJ_BUCH-3148-001.book Page 170 Thursday, September 28, 2017 10:53 AM

Magyar | 171

Bosch Power Tools F 016 L81 577 | (28.9.17)

Karbantartás, tárolás és szállítás

(lásd a K + L ábrát)

 A készüléken végzendő minden munka (például

karbantartás, szerszámcsere, stb.) megkezdése előtt,

valamint szállításhoz és tároláshoz vegye ki az

akkumulátort a készülékből. Ha a be-/kikapcsolót a

reteszelőgombbal akaratlanul bekapcsolják,

sérülésveszély áll fenn.

A kés karbantartása

Minden használat előtt és minden használat után kenje meg a

vágókést a javasolt kenőszpréjjel

Tárolás és szállítás

A tároláshoz és a szállításhoz vegye ki az akkumulátort az

akkumulátoros teleszkópos sövényvágó ollóból és szerelje fel

a késvédőt.

Vevőszolgálat és használati

tanácsadás

www.bosch-garden.com

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti

készülékének javítását.

Tel.: +36 1 431 3835

Fax: +36 1 431 3888

E-mail: [email protected]

www.bosch-pt.hu

A sövényvágó nem

működik

Az akkumulátor lemerült Töltse fel az akkumulátort, lásd a töltéssel

kapcsolatos tájékoztatót is

A bekapcsoló reteszelő nincs helyesen

reteszelve

Lásd az „Üzembe helyezés” fejezetet

A sövényvágó csak

megszakításokkal

működik

A motor forgásiránya állandóan változik és kb.

3 másodperc elteltével leáll

lásd „Munkavégzési tanácsok” (blokkolásgátló

mechanizmus)

A kerti kisgép belső vezetékei meghibásodtak Forduljon a Bosch szervizközponthoz

A be-/kikapcsoló meghibásodott Forduljon a Bosch szervizközponthoz

A motor működik, a kések

állva maradnak

Belső hiba Forduljon a Bosch szervizközponthoz

A kések felforrósodnak A kenés hiánya miatt túl magas a súrlódás Permetezze be kenőolajjal (1 609 200 399)

A kés eltompult Forduljon a Bosch szervizközponthoz

A késen kicsorbulások találhatók Forduljon a Bosch szervizközponthoz

A kés nem mozog Az akkumulátor lemerült Töltse fel az akkumulátort, lásd a töltéssel

kapcsolatos tájékoztatót is

A kerti kisgép meghibásodott Forduljon a Bosch szervizközponthoz

Erős rezgések/zajok A kerti kisgép meghibásodott Forduljon a Bosch szervizközponthoz

A piros akkumulátor

töltéskijelző villog

A készülékkel nem lehet

tölteni

Az akkumulátor nincs (helyesen) felhelyezve Tegye fel helyesen az akkumulátort a

töltőkészülékre

Az akkumulátor érintkezői elszennyeződtek Tisztítsa meg az akkumulátor érintkezőit, ezt

többek között az akkumulátor többszöri bedu-

gásával és kihúzásával is el lehet érni, szükség

esetén cserélje ki az akkumulátort

Az akkumulátor hibás Cserélje ki az akkumulátort

Az akku töltéskijelzők nem

világítanak

A töltőkészülék hálózati csatlakozó dugója

nincs (helyesen) bedugva a dugaszoló aljzatba

Dugja be (helyesen és teljesen) a hálózati csat-

lakozó dugót a dugaszoló aljzatba

A dugaszoló aljzat, a hálózati csatlakozó kábel

vagy a töltőkészülék hibás

Ellenőrizze a hálózati feszültséget és szükség

esetén egy Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatával ellenőriztesse a

töltőkészüléket

Probléma Lehetséges ok Elhárítás módja

OBJ_BUCH-3148-001.book Page 171 Thursday, September 28, 2017 10:53 AM

172 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

Szállítás

A termékben található lithium-ion-akkumulátorokra a

veszélyes árukra vonatkozó előírások érvényesek. A

felhasználók az akkumulátorokat a közúti szállításban minden

további nélkül szállíthatják.

Ha az akkumulátorok szállításával harmadik személyt

(például: légi vagy egyéb szállító vállalatot) bíznak meg, akkor

figyelembe kell venni a csomagolásra és a megjelölésre

vonatkozó különleges követelményeket. Ebben az esetben a

küldemény előkészítésébe be kell vonni egy veszélyes áru

szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs

megrongálódva. Ragassza le a nyitott érintkezőket és

csomagolja be úgy az akkumulátort, hogy az a csomagoláson

belül ne mozoghasson.

Vegye figyelembe az adott országon belüli, az előbbieknél

esetleg szigorúbb helyi előírásokat.

Hulladékkezelés

Az elektromos kéziszerszámokat, az

akkumulátorokat, a tartozékokat és a csomagolást a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az

akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus berendezésekre

vonatkozó 2012/19/EU európai irányelvnek és az elromlott

vagy elhasznált akkumulátorokra/elemekre vonatkozó

2006/66/EK európai irányelvnek megfelelően a már nem

használható akkumulátorokat/elemeket külön össze kell

gyűjteni és a környezetvédelmi szempontoknak megfelelően

kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Li-ion:

Kérjük vegye figyelembe az „Szállítás” fejezetben,

a 174 oldalon leírtakat.

A változtatások joga fenntartva.

Русский

В состав эксплуатационных документов,

предусмотренных изготовителем для продукции, могут

входить настоящее руководство по эксплуатации, а также

приложения.

Информация о подтверждении соответствия содержится

в приложении.

Информация о стране происхождения указана на корпусе

изделия и в приложении.

Дата изготовления указана на последней странице

обложки Руководства.

Контактная информация относительно импортера

содержится на упаковке.

Приложение к руководству по эксплуатации

изделия (действует только на территории

стран Евразийского экономического союза

[Таможенного союза]).

 Внимательно ознакомьтесь с указаниями по

технике безопасности, которые находятся в

руководстве по эксплуатации изделия в разделе

«Указания по безопасности».

 Внимательно ознакомьтесь с дополнительной

информацией, приведенной ниже.

 ВНИМАНИЕ! В случае возникновения перебоя в

работе электроинструмента вследствие полного

или частичного прекращения энергоснабжения или

повреждения цепи управления энергоснабжением

установите выключатель в положение Выкл.,

убедившись, что он не заблокирован (при его

наличии). Отключите сетевую вилку от розетки или

отсоедините съёмный аккумулятор. Этим

предотвращается неконтролируемый повторный

запуск.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется

к эксплуатации по истечении 5 лет хранения с даты

изготовления без предварительной проверки (дату

изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия

персонала или пользователя

– не использовать с поврежденной рукояткой или

поврежденным защитным кожухом

– не использовать при появлении дыма

непосредственно из корпуса изделия

–не использовать с перебитым или оголенным

электрическим кабелем

– не использовать на открытом пространстве во время

дождя (в распыляемой воде)

–не включать при попадании воды в корпус

– не использовать при сильном искрении

– не использовать при появлении сильной вибрации

OBJ_BUCH-3148-001.book Page 172 Thursday, September 28, 2017 10:53 AM

Русский | 173

Bosch Power Tools F 016 L81 577 | (28.9.17)

Критерии предельных состояний

– перетёрт или повреждён электрический кабель

–поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после

каждого использования.

Хранение

–необходимо хранить в сухом месте

–необходимо хранить вдали от источников повышенных

температур и воздействия солнечных лучей

–при хранении необходимо избегать резкого перепада

температур

– хранение без упаковки не допускается

–подробные требования к условиям хранения смотрите

в ГОСТ 15150 (Условие 1)

Транспортировка

–категорически не допускается падение и любые

механические воздействи

я на упаковку при

транспортировке

– при разгрузке/погрузке не допускается использование

любого вида техники, работающей по принципу зажима

упаковки

–подробные требования к условиям транспортировки

смотрите в ГОСТ 15150 (Условие 5)

Указания по безопасности

Пояснение пиктограмм

Общее указание на наличие опасности.

Прочитайте руководство по

эксплуатации.

Не используйте садовый инструмент в дождь и

не подвергайте его воздействию дождя.

Следите за тем, чтобы отбрасываемые

работающей машиной предметы не

травмировали находящихся вблизи людей.

Предупреждение: Выдерживайте безопасное

расстояние до садового инструмента, когда он

работает.

Всегда одевайте перчатки и защитные очки.

Рекомендуется также одевать прочие средства

индивидуальной защиты, такие как защитная

нескользящая обувь и защитная каска. Подходящая

защитная одежда снижает опасность травм падающими

ветками и при случайном контакте с пильной цепью.

Никогда не касайтесь

электрических и телефонных

кабелей. По этим проводникам идет

ток высокого напряжения.

Существует высокая опасность

поражения электрическим током.

Соблюдайте дистанцию минимум в

10 м.

Предупреждение: Находящиеся поблизости люди должны

соблюдать безопасную дистанцию от работающего

садового инструмента.

Общие указания по технике

безопасности обращения с

электроинструментами

Прочитайте все указания

по технике безопасности,

инструкции, иллюстрации и спецификации,

предоставленные вместе с настоящим

электроинструментом. Несоблюдение каких-либо из

указанных ниже инструкций может стать причиной

поражения электрическим током, пожара и/или тяжелых

травм.

Сохраняйте эти инструкции и указания для будущего

использования.

Использованное в настоящих инструкциях и указаниях

понятие «электроинструмент» на электроинструмент с

питанием от сети (с сетевым шнуром) и на

аккумуляторный электроинструмент (без сетевого

шнура).

Безопасность рабочего места

 Содержите рабочее место в чистоте и хорошо

освещенным. Беспорядок или неосвещенные участки

рабочего места могут привести к несчастным случаям.

 Не работайте с этим электроинструментом во

взрывоопасном помещении, в котором находятся

горючие жидкости, воспламеняющиеся газы или

пыль. Электроинструменты искрят, что может

привести к воспламенению пыли или паров.

 Во время работы с электроинструментом не

допускайте близко к Вашему рабочему месту детей

и посторонних лиц. Отвлекшись, Вы можете потерять

контроль над электроинструментом.

Электробезопасность

 Штепсельная вилка электроинструмента должна

подходить к штепсельной розетке. Ни в коем случае

не изменяйте штепсельную вилку. Не применяйте

переходные штекеры для электроинструментов с

защитным заземлением. Неизмененные

OBJ_BUCH-3148-001.book Page 173 Thursday, September 28, 2017 10:53 AM

174 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

штепсельные вилки и подходящие штепсельные

розетки снижают риск поражения электротоком.

 Предотвращайте телесный контакт с заземленными

поверхностями, как то: с трубами, элементами

отопления, кухонными плитами и холодильниками.

При заземлении Вашего тела повышается риск

поражения электротоком.

 Защищайте электроинструмент от дождя и сырости.

Проникновение воды в электроинструмент повышает

риск поражения электротоком.

 Не разрешается использовать шнур не по

назначению, например, для транспортировки или

подвески электроинструмента, или для

вытягивания вилки из штепсельной розетки. Защи-

щайте шнур от воздействия высоких температур,

масла, острых кромок или подвижных частей элек-

троинструмента. Поврежденный или спутанный шнур

повышает риск поражения электротоком.

 При работе с электроинструментом под открытым

небом применяйте пригодные для этого кабели-

удлинители. Применение пригодного для работы под

открытым небом кабеля-удлинителя снижает риск

поражения электротоком.

 Если невозможно избежать применения

электроинструмента в сыром помещении,

подключайте электроинструмент через устройство

защитного отключения. Применение устройства

защитного отключения снижает риск электрического

поражения.

Безопасность людей

 Будьте внимательными, следите за тем, что Вы

делаете, и продуманно начинайте работу с электро-

инструментом. Не пользуйтесь электроинстру-

ментом в усталом состоянии или если Вы нахо-

дитесь в состоянии наркотического или

алкогольного опьянения или под воздействием

лекарств. Один момент невнимательности при работе

с электроинструментом может привести к серьезным

травмам.

 Применяйте средства индивидуальной защиты и

всегда защитные очки. Использование средств

индивидуальной защиты, как то: защитной маски,

обуви на нескользящей подошве, защитного шлема

или средств защиты органов слуха, в зависимости от

вида работы с электроинструментом снижает риск

получения травм.

 Предотвращайте непреднамеренное включение

электроинструмента. Перед подключением

электроинструмента к электропитанию и/или к

аккумулятору убедитесь в выключенном состоянии

электроинструмента. Удержание пальца на

выключателе при транспортировке

электроинструмента и подключение к сети питания

включенного электроинструмента чревато

несчастным

и случаями.

 Убирайте установочный инструмент или гаечные

ключи до включения электроинструмента.

Инструмент или ключ, находящийся во вращающейся

части электроинструмента, может привести к травмам.

 Не принимайте неестественное положение корпуса

тела. Всегда занимайте устойчивое положение и

сохраняйте равновесие. Благодаря этому Вы можете

лучше контролировать электроинструмент в

неожиданных ситуациях.

 Носите подходящую рабочую одежду. Не носите

широкую одежду и украшения. Держите волосы и

одежду вдали от движущихся частей. Широкая

одежда, украшения или длинные волосы могут быть

затянуты вращающимися частями.

 При наличии возможности установки

пылеотсасывающих и пылесборных устройств

проверяйте их присоединение и правильное

использование. Применение пылеотсоса мо

жет

снизить опасность, создаваемую пылью.

 Хорошее знание электроинструментов, полученное

в результате частого их использования, не должно

приводить к самоуверенности и игнорированию

техники безопасности обращения с

электроинструментами. Одно небрежное действие за

долю секунды может привести к серьезным травмам.

 ВНИМАНИЕ! В случае возникновения перебоя в

работе электроинструмента вследствие полного

или частичного прекращения энергоснабжения или

повреждения цепи управления энергоснабжением

установите выключатель в положение Выкл.,

убедившись, что он не заблокирован (при его

наличии). Отключите сетевую вилку от розетки или

отсоедините съёмный аккумулятор. Этим

предотвращается неконтролируемый повторный

запуск.

Применение электроинструмента и

обращение с ним

 Не перегружайте электроинструмент. Используйте

для Вашей работы предназначенный для этого

электроинструмент. С подходящим электроинстру-

ментом Вы работаете лучше и надежнее в указанном

диапазоне мощности.

 Не работайте с электроинструментом при

неисправном выключателе. Электроинструмент,

который не поддается включению или выключению,

опасен и должен быть отремонтирован.

 Перед тем как настраивать электроинструмент,

заменять принадлежности или убирать

электроинструмент на хранение, отключите

штепсельную вилку от розетки сети и/или выньте,

если это возможно, аккумулятор. Эта мера предос-

торожности предотвращает непреднамеренное

включение электроинструмента.

 Храните электроинструменты в недоступном для

детей месте. Не разрешайте пользоваться электро-

инструментом лицам, которые не знакомы с ним

или не читали настоящих инструкций. Электро-

инструменты опасны в руках неопытных лиц.

OBJ_BUCH-3148-001.book Page 174 Thursday, September 28, 2017 10:53 AM

Русский | 175

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Тщательно ухаживайте за электроинструментом и

принадлежностями. Проверяйте безупречную

функцию и ход движущихся частей

электроинструмента, отсутствие поломок или

повреждений, отрицательно влияющих на функцию

электроинструмента. Поврежденные части должны

быть отремонтированы до использования

электроинструмента. Плохое обслуживание

электроинструментов является причиной большого

числа несчастных случаев.

 Держите режущий инструмент в заточенном и

чистом состоянии. Заботливо ухоженные режущие

инструменты с острыми режущими кромками реже

заклиниваются и их легче вести.

 Применяйте электроинструмент, принадлежности,

рабочие инструменты и т.п. в соответствии с

настоящими инструкциями. Учитывайте при этом

рабочие условия и выполняемую работу.

Использование электроинструментов для

непредусмотренных работ может привести к опасным

ситуациям.

 Держите ручки и поверхности захвата сухими и

чистыми, следите чтобы на них чтобы на них не

было жидкой или консистентной смазки. Скользкие

ру

чки и поверхности захвата препятствуют

безопасному обращению с инструментом и не дают

надежно контролировать его в непредвиденных

ситуациях.

Применение и обслуживание

аккумуляторного инструмента

 Заряжайте аккумуляторы только в зарядных

устройствах, рекомендуемых изготовителем.

Зарядное устройство, предусмотренное для

определенного вида аккумуляторов, может привести к

пожарной опасности при использовании его с другими

аккумуляторами.

 Применяйте в электроинструментах только

предусмотренные для этого аккумуляторы.

Использование других аккумуляторов может привести

к травмам и пожарной опасности.

 Защищайте неиспользуемый аккумулятор от

канцелярских скрепок, монет, ключей, гвоздей,

винтов и других маленьких металлических

предметов, которые могут закоротить полюса.

Короткое замыкание полюсов аккумулятора может

привести к ожогам или пожару.

 При неправильном использовании из аккумулятора

может потечь жидкость. Избегайте

соприкосновения с ней. При случайном контакте

промойте соответствующее место водой. Если эта

жидкость попадет в глаза, то дополнительно

обратитесь за помощью к врачу. Вытекающая

аккумуляторная жидкость может привести к

раздра

жению кожи или к ожогам.

 Не используйте поврежденные или измененные

аккумуляторы или инструменты. Поврежденные или

измененные аккумуляторы могут повести себя

непредсказуемо, что может привести к возгоранию,

взрыву или риску получения травмы.

 Не кладите аккумулятор или инструмент в огонь и не

подвергайте их воздействию высоких температур.

Огонь или температура выше 130 °C могут привести к

взрыву.

 Выполняйте все инструкции по зарядке и не

заряжайте аккумулятор или инструмент при

температуре, выходящей за указанный в

инструкции диапазон. Неправильная зарядка или

зарядка при температурах, выходящих за указанный

диапазон, могут повредить батарею и повысить риск

возгорания.

Сервис

 Ремонт Вашего электроинструмента поручайте

только квалифицированному персоналу и только с

применением оригинальных запасных частей. Этим

обеспечивается безопасность электроинструмента.

 Никогда не обслуживайте поврежденные

аккумуляторы. Обслуживать аккумуляторы

разрешается только производителю или

авторизованной сервисной организации.

Указания по технике безопасности для

кусторезов

 Держитесь подальше от движущегося ножевого

бруса. Никогда не пытайтесь удалить срезанный

материал либо держать срезаемый материал при

движущемся ножевом брусе. Перед тем как

удалять застрявший срезанный материал,

убедитесь, что выключатель выключен и

аккумулятор извлечен. Секундная рассеянность при

работе с кусторезом может привести к серьезным

травмам.

 Держите электроинструмент только за

изолированные рукоятки (основную рукоятку 11,

переднюю рукоятку 6 или расширенную зону для

удержания 8), поскольку нож может задеть

скрытую электропроводку. Контакт ножа с

находящейся под напряжением проводкой может

подать напряжение на металлические части

электроинструмента и привести к удару электрическим

током.

 Обязательно держите электроинструмент за

изолированные ручки, поскольку нож может задеть

скрытую электропроводку. Контакт ножа с

находящейся под напряжением проводкой может

заряжать металлические части электроинструмента и

приводить к удару электрич

еским током.

 Переносите кусторез за ручку при выключенном

ноже. При транспортировке и хранении кустореза

всегда надевайте защитный чехол. Аккуратное

обращение с инструментом снижает опасность

травмирования ножом.

 Проверяйте правильный монтаж всех защитных

устройств и рукояток при применении инструмента.

Ни в коем случае не пытайтесь включать не полностью

OBJ_BUCH-3148-001.book Page 175 Thursday, September 28, 2017 10:53 AM

176 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

собранный инструмент или инструмент с

несанкционированными модификациями.

Дополнительные предупредительные

указания

 Никогда не позволяйте пользоваться садовым

инструментом детям, лицам с ограниченными

физическими, сенсорными или умственными

способностями или недостаточным опытом и знаниями

и/или лицам, не знакомым с этими указаниями.

Национальные предписания могут ограничивать

возраст оператора.

 Следите за детьми и не позволяйте им играть с садовым

инструментом.

 При работе держите инструмент крепко обеими

руками за правильные рукоятки и позаботьтесь об

устойчивом положении тела. Двумя руками

инструмент удерживается надежнее.



Всегда переносите инструмент так, чтобы ножевой

брус находился в горизонтальном положении.

 Дайте электроинструменту полностью остановиться

и только после этого выпустите его из рук.

 Во время работы в радиусе 3 м не должны находиться

другие люди или животные. Посторонние лица в

пределах рабочей зоны находятся под

ответственностью пользователя.

 Никогда не пользуйтесь кусторезом, если поблизости

находятся другие люди, в особенности дети или

домашние животные.

 Оператор или пользователь ответственен за

несчастные случаи и ущерб, нанесенный другим лицам

или их имуществу.

 Никогда не б

ерите кусторез за ножевой брус.

 Тщательно осмотрите участок, на котором Вы

собираетесь подрезать кусты, и уберите всю

проволоку и прочие чужеродные предметы.

 Перед использованием всегда проверяйте ножи,

винты ножей и другие детали ножевого узла на предмет

износа и повреждения. Никогда не работайте с

поврежденным или сильно изношенным ножевым

узлом.

 Ознакомьтесь с принципами работы кустореза, чтобы в

случае острой необходимости Вы могли быстро его

остановить.

 Подрезайте кусты только при дневном свете либо

хорошем искусственном освещении.

 Убедитесь, что при эксплуатации кустореза

монтированы все прилагаемые рукоятки и защитные

устройства. Никогда не пытайтесь работать с не

полностью собранным кусторезом или кусторезом, в

котором были выполнены недопустимые изменения.

 Никогда не держите кусторез за его защитное

устройство.

 При работе с кусторезом всегда следите за

устойчивостью своего положения и сохраняйте

равновесие. Не используйте инструмент, стоя на

стремянках и лестницах.

 Внимательно следите за окружающей ситуацией и

будьте готовы к возможным опасным

моментам,

которые Вы можете не услышать при подрезании

кустарника.

 Проверяйте все гайки, болты и винты на предмет

прочной посадки с целью обеспечения безопасного

рабочего состояния кустореза.

 Храните кусторез в сухом, закрытом, недоступном для

детей месте.

 Для сохранения безопасности меняйте изношенные

или поврежденные части.

 Не пытайтесь отремонтировать садовый инструмент,

если только у Вас нет необходимого для этого

образования.

 Для зам

ены используйте оригинальные запасные части

фирмы Bosch.

Указания по оптимальному обращению с

аккумулятором

 Убедитесь, что садовый инструмент выключен,

прежде чем вставлять аккумуляторную батарею.

Установка аккумуляторной батареи во включенный

садовый инструмент может привести к несчастному

случаю.

 Используйте только предусмотренные для данного

садового инструмента аккумуляторные батареи

производства Bosch. Использование других

аккумуляторных батарей может привести к травмам и

чревато возникновением пожара.

 Не вскрывайте аккумулятор. При этом возникает

опасность короткого замыкания.

Защищайте аккумуляторную батарею от

высоких температур, напр., от длительного

нагревания на солнце, от огня, воды и влаги.

Существует опасность взрыва.

 При повреждении и ненадлежащем использовании

аккумулятора может выделиться газ. Обеспечьте

приток свежего воздуха и при возникновении

жалоб обратитесь к врачу. Газы могут вызвать

раздражение дыхательных путей.

 Используйте аккумуляторную батарею только в

комбинации с Вашим инструментом Bosch. Только

так Вы сможете предотвратить опасную перегрузку

аккумулятора.



Острыми предметами, как напр., гвоздем или

отверткой, а также внешним силовым

воздействием можно повредить аккумуляторную

батарею. Это может привести к внутреннему

короткому замыканию, возгоранию с задымлением,

взрыву или перегреву аккумуляторной батареи.

 Не замыкайте накоротко аккумулятор. Это создает

опасность взрыва.

 Защищайте аккумулятор от влаги и воды.

OBJ_BUCH-3148-001.book Page 176 Thursday, September 28, 2017 10:53 AM

Русский | 177

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Храните аккумулятор только в диапазоне температур от

–20 °C до 50 °C. Не оставляйте аккумулятор летом в

автомобиле.

 Время от времени прочищайте вентиляционные

прорези аккумулятора мягкой, сухой и чистой

кисточкой.

Указания по технике безопасности

для зарядных устройств

Прочтите все

указания и

инструкции по

технике

безопасности. Упущения в

отношении указаний и инструкций по

технике безопасности могут стать

причиной поражения электрическим

током, пожара и тяжелых травм.

Тщательно сохраняйте эти

инструкции.

Пользуйтесь зарядным устройством

только в том случае, если Вы в

состоянии полностью оценить его

функции и привести их в действие

или получили соответствующие

указания.

Никогда не позволяйте

пользоваться садовым

инструментом детям, лицам с

ограниченными физическими,

сенсорными или умственными

способностями или недостаточным

опытом и знаниями и/или лицам, не

знакомым с этими указаниями.

Национальные предписания могут

ограничивать возраст оператора.

Смотрите за детьми. Детям не

разрешается играть с

инструментом.

Заряжайте только литиево-

ионные аккумуляторы Bosch

емкостью от 1,5 А-ч (от

3 элементов). Напряжение

аккумулятора должно подходить

к зарядному напряжению

зарядного устройства. Не

заряжайте незаряжаемые

батареи. Иначе существует

опасность пожара и взрыва.

Защищайте зарядное устройство от дождя и

сырости. Проникновение воды в зарядное

устройство повышает риск поражения

электротоком.

 Заряжайте только литиево-ионные

аккумуляторные батареи Bosch. Напряжение

аккумулятора должно подходить к зарядному

напряжению зарядного устройства. Иначе

существует опасность пожара и взрыва.

 Содержите зарядное устройство в чистоте.

Загрязнения вызывают опасность поражения

электротоком.

 Перед каждым использованием проверяйте

зарядное устройство, кабель и штепсельную вилку.

Не пользуйтесь зарядным устройством с

обнаруженными повреждениями. Не вскрывайте

самостоятельно зарядное устройство, а поручайте

ремонт квалифицированному специалисту и

обязательно с использованием оригинальных зап-

частей. Поврежденные зарядные устройства, кабель и

штепсельная вилка повышают риск поражения

электротоком.

 Не ставьте зарядное устройство во включенном

состоянии на легко воспламеняющиеся материалы

(например, бумагу, текстиль и т.п.) или рядом с

горючими веществами. Нагрев зарядного устройства

при зарядке создает опасность возникновения пожара.

 Не прикрывайте вентиляционные щели зарядного

устройства. В противном случае возможен перегрев

зарядного устройства и выход из строя.

 Для повышения электробезопасности рекомендуется

использовать устройство защитного отключения с

макс. током срабатывания 30 мА. Перед работой

всегда проверяйте устройство защитного отключения.

Техобслуживание

 Вынимайте аккумулятор перед работами по

настройке или очистке садового инструмента или

если Вы надолго оставляете садовый инструмент

без присмотра.При манипуляциях или работах в зоне

острых ножей всегда одевайте садовые рукавицы.

 Проверяйте садовый инструмент и на всякий случай

меняйте износившиеся или поврежденные детали.

 Проверяйте все гайки, болты и винты на предмет

прочной посадки с целью обеспечения безопасного

рабочего состояния садового инструмента.

OBJ_BUCH-3148-001.book Page 177 Thursday, September 28, 2017 10:53 AM

178 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Для замены используйте оригинальные запасные части

фирмы Bosch.

 Перед использованием и перед хранением всегда

смазывайте ножевой брус спреем для ухода.

Символы

Следующие символы помогут Вам при чтении и

понимании руководства по эксплуатации. Запомните

символы и их значение. Правильная интерпретация

символов поможет Вам правильнее и надежнее работать с

электроинструментом.

Применение по назначению

Настоящий инструмент предназначен для бытового

применения с целью обрезки и стрижки кустарника на

большой высоте стоящим на земле оператором.

Инструмент не предназначен для работы, стоя на

стремянке или лестнице. Конструкция инструмента не

позволяет резать траву, поэтому его нельзя использовать

в качестве газонного триммера. Инструмент не

предназначен для промышленного применения.

Комплект поставки (см. рис. B)

Осторожно распакуйте инструмент и проверьте наличие

следующих частей:

– Головка кустореза

– Телескопическая рукоятка

– Аккумулятор**

– Зарядное устройство**

–Ремень

– Защитный чехол ножей

– Руководство по эксплуатации

При недостаче или повреждении частей обратитесь,

пожалуйста, к продавцу.

** зависит от страны

Изображенные составные части

(см. рис. А)

Нумерация изображенных деталей выполнена по

рисункам инструмента на странице с изображениями

320.

1 Ножевой брус

2 Кнопки регулировки поворотной головки

3 Соединительная деталь

4 Телескопическая труба

5 Регулятор высоты телескопической рукоятки

6 Передняя рукоятка

7 Петля ремня на передней рукоятке

8 Ремень

9 Петля ремня на задней рукоятке

10 Стопорная кнопка

11 Задняя рукоятка (Изолированные рукоятки)

12 Выключатель

13 Аккумулятор

14 Кнопка разблокировки аккумулятора

15 Крючок для петли ремня, передняя рукоятка

16 Крючок для петли ремня, задняя рукоятка

Изображенные или описанные принадлежности не входят в

стандартный объем поставки. Полный ассортимент

принадлежностей Вы найдете в нашей программе

принадлежностей.

Технические данные

Символ Значение

Направление реакции

Направление движения

Включение

Выключение

Принадлежности

Аккумуляторный

телескопический кусторез

UniversalHedge

Pole 18

Товарный №

3 600 HB3 0..

Частота ходов на холостом

ходу

мин

-1

2200

Длина пильного аппарата

мм 430

Шаг зубьев ножа

мм 16

Регулировка высоты

м 2,1–2,6

Поворотная головка, 10

положений

° 135

Вес согласно EPTA-

Procedure 01:2014

кг 3,6

Серийный номер

См. серийный номер

(заводская табличка)

садового инструмента

Допустимая температура

внешней среды

– при погрузке или

эксплуатации

– во время хранения

°C

0... +45

-20...+50

OBJ_BUCH-3148-001.book Page 178 Thursday, September 28, 2017 10:53 AM

Русский | 179

Bosch Power Tools F 016 L81 577 | (28.9.17)

Данные по шуму и вибрации

Значения звуковой эмиссии определены в соответствии с

EN 60335-1.

А-взвешенный уровень шума от электроинструмента

составляет обычно: уровень звукового давления

72 дБ(A); уровень звуковой мощности 86 дБ(A).

Погрешность K=4 дБ.

Суммарная вибрация a

(векторная сумма трех направ-

лений) и погрешность K определены в соответствии с

EN 60335-1:

=1,1м/с

, K=1,5 м/с

Указанный в этих инструкциях уровень вибрации

определен в соответствии со стандартизованной

методикой измерений, прописанной в EN 60335, и может

использоваться для сравнения электроинструментов. Он

пригоден также для предварительной оценки

вибрационной нагрузки.

Уровень вибрации указан для основных видов работы с

электроинструментом. Однако если электроинструмент

будет использован для выполнения других работ, с

различными принадлежностями, с применением с менных

рабочих инструментов, не предусмотренных

изготовителем, или техническое обслуживание не будет

отвечать предписаниям, то уровень вибрации мо

жет быть

иным. Это может значительно повысить вибрационную

нагрузку в течение всей продолжительности работы.

Для точной оценки вибрационной нагрузки в течение

определенного временного интервала нужно учитывать

также и время, когда инструмент выключен или, хотя и

включен, но не находится в работе. Это может

значительно сократить нагрузку от вибрации в расчете на

полное рабочее время.

Предусмотрите дополнительные меры безопасности для

защиты оператора от воздействия вибрации, например:

техни

ческое обслуживание электроинструмента и

рабочих инструментов, меры по поддержанию рук в

тепле, организация технологических процессов.

Монтаж и эксплуатация

Аккумулятор литий-ионный

Товарный №

–1,5 А-ч

–2,0 А-ч

–2,5 А-ч

2 607 337 187

2 607 337 211

2 607 337 199

Номинальное напряжение

В= 18

Емкость

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

А-ч

1,5

2,0

2,5

Число элементов

аккумулятора

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Зарядное устройство

AL 1830 CV

Товарный №

2 607 ...

... 225 965

... 225 967

... 225 969

Зарядный ток

A3,0

Продолжительность

зарядки (аккумулятор

разряжен)

–1,5 А-ч

–2,0 А-ч

–2,5 А-ч

мин

Вес согласно EPTA-

Procedure 01:2014

кг 0,40

Класс защиты

/ II

Зарядное устройство

AL 1815 CV

Товарный №

2 607 ...

... 226 077

... 226 079

... 226 081

Зарядный ток

A1,5

Продолжительность

зарядки (аккумулятор

разряжен)

–1,5 А-ч

–2,0 А-ч

–2,5 А-ч

мин

105

Вес согласно EPTA-

Procedure 01:2014

кг 0,38

Класс защиты

/ II

Аккумуляторный

телескопический кусторез

UniversalHedge

Pole 18

Действие Рисунок Страница

Изображенные составные

части

A 320

Комплект поставки

B 321

Сборка инструмента

C 321

Установка аккумулятора

D 321

Крепление пояса

E 322

Регулировка высоты

телескопической рукоятки

F 322

Снятие защитного чехла ножа

Смазывание ножевого бруса

G 323

Настройка поворотной головки

H 323

Включение/выключение

I 324

OBJ_BUCH-3148-001.book Page 179 Thursday, September 28, 2017 10:53 AM

180 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

Эксплуатация

Для Вашей безопасности

 Извлекайте аккумулятор перед выполнением

любых манипуляций с инструментом (напр., перед

работами по техническому обслуживанию, заменой

рабочего инструмента и т.п.), а также при

транспортировке и хранении инструмента. При

непреднамеренном включении выключателя со

стопорной кнопкой возникает опасность

травмирования.

 После выключения кустореза ножи двигаются еще

в течение нескольких долей секунды.

 Не касайтесь движущихся ножей.

 Нажимайте на выключатель, только если

аккумулятор вставлен полностью.

Установка/извлечение аккумуляторной

батареи (см. рис. D +К)

Указание: Использование несоответствующих

аккумуляторов может привести к сбоям в работе или

повреждению инструмента.

Вставьте заряженный аккумулятор 13 в телескопическую

рукоятку. Убедитесь, что аккумулятор вставлен

полностью.

Чтобы извлечь аккумулятор 13 из инструмента, нажмите

кнопку разблокировки аккумуляторной батареи 14 и

потяните аккумулятор вперед в направлении ножевого

бруса.

Зарядка аккумулятора

 Не используйте другое зарядное устройство.

Входящее в комплект зарядное устройство

предназначено для встроенной в Ваш садовый

инструмент литиево-ионной аккумуляторной батареи.

 Учитывайте напряжение сети! Напряжение

источника тока должно соответствовать данным на

заводской табличке зарядного устройства. Зарядные

устройства на 230 В могут работать также и при

напряжении 220 В.

Аккумулятор оснащен устройством контроля

температуры, которое позволяет производить зарядку

только в пределах температуры от 0 °C до 45 °C. Этим

достигается продолжительный срок службы

аккумулятора.

Указание: Аккумул

ятор поставляется не полностью

заряженным. Для обеспечения полной мощности

аккумулятора зарядите его полностью перед первым

применением.

Литий-ионный аккумулятор может быть заряжен в любое

время без сокращения срока службы. Прекращение

процесса зарядки не наносит вреда аккумулятору.

Литиево-ионные аккумуляторные батареи защищены от

глубокой разрядки системой «Electronic Cell Protection

(ECP)».

При разряженной аккумуляторной батарее

садовый инструмент выключается благодаря схеме

защиты: садовый инструмент больше не работает.

После автоматического

отключения садового инструмента

не продолжайте нажимать на выключатель. Вы можете

повредить аккумуляторную батарею.

Учитывайте указания по утилизации аккумуляторной

батареи.

Процесс зарядки

Процесс зарядки начинается сразу, как только вилка сети

зарядного устройства будет вставлена в штепсельную

розетку и аккумулятор будет установлен в зарядное

гнездо .

Благодаря интеллигентной процедуре зарядки зарядное

устройство автоматически распознает степень заряда

аккумулятора и производит зарядку оптимальным током в

зависимости от температуры и напряжения аккумулятора.

Это щадит аккумулятор, при хранении в зарядном

устройстве аккумулятор благодаря этому всегда

полностью заряжен.

Значение элементов индикатора (AL 1830 CV)

Мигание (быстрое) зеленого индикатора

заряженности аккумуляторной батареи

О быстрой зарядке свидетельствует

быстрое мигание зеленого индикатора

заряда аккумулятора .

Указание: Быстрая зарядка возможна, только если

температура аккумулятора находится в пределах

допустимого диапазона, см. раздел «Технические

данные».

Мигание (медленное) зеленого индикатора

заряженности аккумуляторной батареи

При уровне зарядке аккумуляторной

батареи в 80 % зеленый индикатор

заряженности аккумуляторной батареи медленно

мигает.

Аккумуляторую батарею можно извлечь для

немедленного применения.

Непрерывное свечение зеленого индикатора

заряда аккумулятора

Непрерывное свечение зеленого

индикатора заряда аккумулятора

сигнализирует о полностью заряженном аккумуляторе.

Указания по работе

J 324–325

Изъятие аккумулятора

K 326

Техобслуживание и хранение

инструмента

L 326

Выбор принадлежностей

327

Действие Рисунок Страница

OBJ_BUCH-3148-001.book Page 180 Thursday, September 28, 2017 10:53 AM

Русский | 181

Bosch Power Tools F 016 L81 577 | (28.9.17)

Без аккумулятора непрерывный свет индикатора заряда

означает, что вилка шнура вставлена в штепсельную

розетку и зарядное устройство находится в рабочем

состоянии.

Непрерывное свечение красного индикатора

заряда аккумулятора

Непрерывное свечение красного

индикатора заряда аккумулятора

сигнализирует о том, что температура аккумулятора

находится за пределами допустимого температурного

диапазона, см. раздел «Технические данные». После

возвращения в допустимый температурный диапазон

зарядное устройство автоматически переключается в

режим быстрой зарядки.

Мигание красного индикатора заряда

аккумулятора

Мигание красного индикатора заряда

аккумулятора сигнализирует о другой

неполадке в процессе зарядки, см. раздел

«Неисправность – Причины и устранение».

Значение элементов индикатора (AL 1815 CV)

Мигание индикатора заряда аккумулятора

Индикатор заряда аккумулятора

сигнализирует процесс зарядки миганием.

Непрерывный свет индикатора заряда

аккумулятора

Непрерывный свет индикатора заряда

аккумулятора указывает на полностью

заряженное состояние аккумулятора или на

прерывание процесса зарядки при выходе температуры

аккумулятора за пределы допустимого диапазона.

Зарядка аккумулятора продолжается, как только

температура будет в допустимом диапазоне.

Без аккумулятора непрерывный свет индикатора заряда

означает, что вилка шнура вставлена в штепсельную

розетку и зарядное устройство находится в рабочем

состоянии.

Неисправность – Причины и устранение

Указания по зарядке аккумулятора

Если циклы зарядки выполняются постоянно или

несколько раз без перерыва, зарядное устройство может

нагреться. Это не является технической неисправностью

зарядного устройства.

Значительное сокращение продолжительности работы

после заряда свидетельствует о старении аккумулятора и

указывает на необходимость его замены.

Сборка

 Извлекайте аккумулятор перед выполнением

любых манипуляций с инструментом (напр., перед

работами по техническому обслуживанию, заменой

рабочего инструмента и т.п.), а также при

транспортировке и хранении инструмента. При

непреднамеренном включении выключателя со

стопорной кнопкой возникает опасность

травмирования.

Сборка инструмента (см. рис. C + E)

Плотно подсоедините головку кустореза к

телескопической рукоятке и зафиксируйте ее, повернув

соединительную деталь 3. Убедитесь, что обе детали

правильно смонтированы и зафиксированы.

Прикрепите ремень 8 к петлям ремня 7/9 на рукоятках.

Обратите внимание на то, что ремень имеет два крючка

различных размеров. Убедитесь, что более крупный

крючок 16 закрепляется на петле задней рукоятки 9, а

меньший крючок 15 – на петле передней рукоятки 7.

Снимите защитный чехол ножа.

Причина Устранение

Индикатор зарядки аккумулятора светится

непрерывно

Красный индикатор заряда аккумулятора мигает

Аккумулятор не заряжается

Аккумуляторная батарея

не (направильно)

установлена

Установите

аккумуляторную батарею

правильным образом

зарядное устройство

Загрязнены контакты

аккумулятора

Очистите контакты, напр.,

несколько раз подряд

вынув и вставив

аккумулятор в зарядное

гнездо, при

необходимости замените

аккумулятор

Аккумулятор неисправный Заменить аккумулятор

Индикаторы заряда аккумулятора / не горят

Вилка сети зарядного

устройства вставлена

неполностью в розетку

Правильно вставить вилку

в штепсельную розетку

Неисправность

штепсельной розетки,

кабеля питания или

зарядного устройства

Проверить напряжение

сети, при надобности сдать

зарядное устройство в

авторизованную мастер-

скую электроинструмен-

тов фирмы Bosch

Причина Устранение

OBJ_BUCH-3148-001.book Page 181 Thursday, September 28, 2017 10:53 AM

182 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

Регулировка высоты телескопической

рукоятки (см. рис. F)

Отпустите регулятор высоты телескопической рукоятки 5

путем вращения, установите необходимую длину

телескопической трубы 4 и снова туго затяните регулятор

высоты телескопической рукоятки 5.

В зависимости от условий применения и высоты кустов

длина телескопической трубы 4 может настраиваться в

пределах от 2,1 м до 2,60 м.

Настройка поворотной головки (см. рис. Н)

Одновременно нажмите обе кнопки регулировки 2,

установите поворотную головку в требуемое положение,

переместив ее вверх или вниз, отпустите кнопки

регулировки 2 и убедитесь, что головка кустореза

правильно зафиксирована.

Поворотную головку можно зафиксировать в 10

различных положениях.

Работа с инструментом

Включение/выключение (см. рис. I)

Чтобы включить инструмент, сначала нажмите на

стопорную кнопку 10, а затем на выключатель 12. Во

время работы держите выключатель нажатым. При

включенном инструменте стопорную кнопку можно

отпустить.

Чтобы выключить электроинструмент, отпустите

выключатель 12.

В целях экономии электроэнергии включайте

электроинструмент только тогда, когда Вы собираетесь

работать с ним.

Литиево-ионные аккумуляторные батареи защищены от

глубокой разрядки системой «Electronic Cell Protection

(ECP)». При разряженной аккумуляторной батарее

электроинструмент выключается благодаря схеме

защиты: Инструмент больше не работает.

Указания по работе (см. рис. J)

Антиблокировочный механизм

Настоящий инструмент оснащен антиблокировочной

системой. Если нож попадает на твердый материал,

увеличивается нагрузка на двигатель. Интеллектуальная

микроэлектроника распознает перегрузку и повторяет

несколько раз переключение двигателя, чтобы

предотвратить застревание ножей и разрезать материал.

Это слышимое переключение длится до 3 с.

После разрезания инструмент работает дальше в

обычном режиме или нож при длительной перегрузке

автоматически останавливается в открытом положении

(напр., если в садовый инструмент случайно попал кусок

металлической ограды).

Поиск неисправностей

В нижеследующей таблице указаны симптомы неисправностей, возможные причины и возможности устранения

неисправностей в Вашем садовом инструменте. Если это не поможет Вам найти и устранить источник проблемы,

обратитесь в сервисную мастерскую.

 Внимание: Перед поиском неисправностей выключайте садовый инструмент и вынимайте аккумулятор.

Проблема Возможная причина Устранение

Короткая

продолжительность

срезания после зарядки

аккумулятора

Высокое трение из-за недостающей смазки Впрысните жидкую смазку (1 609 200 399)

Очистить ножОчистить нож

плохая техника стрижки см. «Указания по применению»

Аккумулятор заряжен не полностьюЗарядить аккумулятор, см. также указания

по зарядке

Сработало термореле аккумулятора Дайте аккумулятору остыть и включите

инструмент снова

Ножи медленно

двигаютс

я или

антиблокировочный

механизм не работает

Разряжен аккумулятор Дайте аккумулятору остыть и включите

инструмент снова

Аккумулятор хранился при температуре за

пределами допустимого диапазона

Дайте аккумулятору нагреться до

температуры помещения (в пределах

допустимого диапазона температуры от 0 °C

до 45 °C)

Кусторез не включается Разряжен аккумулятор Зарядить аккумулятор, см. также указания

по зарядке

Неправильно заф

иксирована блокировка

включения

cмотри «Включение»

OBJ_BUCH-3148-001.book Page 182 Thursday, September 28, 2017 10:53 AM

Русский | 183

Bosch Power Tools F 016 L81 577 | (28.9.17)

Техническое обслуживание,

хранение и транспортировка (см.

рис. K+ L)

 Извлекайте аккумулятор перед выполнением

любых манипуляций с инструментом (напр., перед

работами по техническому обслуживанию, заменой

рабочего инструмента и т.п.), а также при

транспортировке и хранении инструмента. При

непреднамеренном включении выключателя со

стопорной кнопкой возникает опасность

травмирования.

Техобслуживание ножа

Смазывайте нож до и после каждого применения

рекомендованным спреем.

Хранение и транспортировка

Для хранения и транспортировки извлекайте аккумулятор

из аккумуляторного телескопического кустореза и

монтируйте защитный чехол ножа.

Сервис и консультирование на

предмет использования продукции

www.bosch-garden.com

Пожалуйста, во всех запросах и заказах запчастей

обязательно указывайте 10-значный товарный номер по

заводской табличке электроинструмента.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электро-

инструмента, с соблюдением требований и норм

изготовителя производятся на территории всех стран

только в фирменных или авторизованных сервисных

центрах «Роберт Бош».

ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной

продукции опасно в эксплуатации, может привести к

ущербу для Вашего здоровья. Изготовление и

распространение контрафактной продукции

преследуется по Закону в административном и уголовно

порядке.

Кусторез работает

прерывисто

Направление вращения двигателя

постоянно меняется и прекращается через

прибл. 3 с

см. «Указания по работе»

(антиблокировочный механизм)

Повреждена внутренняя проводка садового

инструмента

Обратитесь в сервисный центр Bosch

Неисправность выключателяОбратитесь в сервисный центр Bosch

Двигатель вращается,

ножи стоят

Внутренняя неисправность Обратитесь в сервисный центр Bosch

Ножи нагреваются Высокое трение из-за недостающей смазки Впрысните жидкую смазку (1 609 200 399)

Затупился ножОбратитесь в сервисный центр Bosch

Зазубрины на ноже Обратитесь в сервисный центр Bosch

Нож не двигается Разряжен аккумулятор Зарядить аккумулятор, см. также указания

по зарядке

Садовый инструмент поврежден Обратитесь в сервисный центр Bosch

Чрезмерная

вибрация/шум

Садовый инструмент поврежден Обратитесь в сервисный центр Bosch

Красный индикатор

заряда аккумулятора

мигает

Зарядка невозможна

Аккумулятор вставлен не полностьюПравильно вставить аккумуля

тор в зарядное

устройство

Загрязнены контакты аккумулятора Очистите контакты, напр., несколько раз

подряд вынув и вставив аккумулятор в

зарядное гнездо, при необходимости

замените аккумулятор

Аккумулятор неисправный Заменить аккумулятор

Индикатор заряда

аккумулятора не горит

Вилка сети зарядного устройства вставлена

неполностью в розетку

Правильно вставить вилку в штепсельную

розетку

Неисправность штепсельной розетки,

кабеля питания или зарядного устройства

Проверить напряжение сети, при надобнос-

ти сдать зарядное устройство в авторизован-

ную мастерскую электроинструментов

фирм

ы Bosch

Проблема Возможная причина Устранение

OBJ_BUCH-3148-001.book Page 183 Thursday, September 28, 2017 10:53 AM

184 | Русский

F 016 L81 577 | (28.9.17) Bosch Power Tools

Россия

Уполномоченная изготовителем организация:

ООО «Роберт Бош»

Вашутинское шоссе, вл. 24

141400, г. Химки, Московская обл.

Тел.: +7 800 100 8007

E-Mail: [email protected]om

www.bosch-pt.ru

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента

ул. Тимирязева, 65А-020

220035, г. Минск

Тел.: +375 (17) 254 78 71

Тел.: +375 (17) 254 79 16

Факс: +375 (17) 254 78 75

E-Mail: pt-ser[email protected]

Официальный сайт: www.bosch-pt.by

Казахстан

Центр консультирования и приема претензий

ТОО «Роберт Бош» (Robert Bosch)

г. Алматы,

Республика Казахстан

050012

ул. Муратбаева, д. 180

БЦ «Гермес», 7й этаж

Тел.: +7 (727) 331 31 00

Факс: +7 (727) 233 07 87

E-Mail: [email protected]

Полную и актуальну

ю информацию о расположении

сервисных центров и приемных пунктов Вы можете

получить на официальном сайте:

www.bosch-professional.kz

Транспортировка

На вложенные литиево-ионные аккумуляторные батареи

распространяются требования в отношении

транспортировки опасных грузов. Аккумуляторные

батареи могут перевозиться самим пользователем

автомобильным транспортом без необходимости

соблюдения дополнительных норм.

При перевозке с привлечением третьих лиц (напр.:

самолетом или транспортным экспедитором) необходимо

соблюдать особые требования к упаковке и маркировке.

В этом случае при подготовке груза к отправке

необ

ходимо участие эксперта по опасным грузам.

Отправляйте аккумуляторную батарею только с

неповрежденным корпусом. Заклейте открытые контакты

и упакуйте аккумуляторную батарею так, чтобы она не

перемещалась внутри упаковки.

Пожалуйста, соблюдайте также возможные

дополнительные национальные предписания.

Утилизация

Электроинструменты, аккумуляторные батареи,

принадлежности и упаковку нужно сдавать на

экологически чистую рекуперацию.

Не выбрасывайте электроинструменты и

аккумуляторные батареи/батарейки в бытовой

мусор!

Только для стран-членов ЕС:

В соответствии с европейской директивой 2012/19/EU

отслужившие электроинструменты и в соответствии с

европейской директивой 2006/66/ЕС поврежденные

либо использованные аккумуляторы/батарейки нужно

собирать отдельно и сдавать на экологически чистую

рекуперацию.

Аккумуляторы, батареи:

Li-Ion:

Пожалуйста, учитывайте указание в разделе

«Транспортировка», стр. 186.

Возможны изменения.

OBJ_BUCH-3148-001.book Page 184 Thursday, September 28, 2017 10:53 AM

Українська | 185

Bosch Power Tools F 016 L81 577 | (28.9.17)

Українська

Вказівки з техніки безпеки

Пояснення щодо символів

Загальна вказівка про небезпеку.

Прочитайте цю інструкцію з

експлуатації.

Не користуйтеся садовим інструментом в дощ,

на прилад взагалі не повинен попадати дощ.

Слідкуйте за тим, щоб чужорідні частки, що

відлітають при видуванні повітря, не

травмували людей поблизу.

Попередження: Дотримуйтеся безпечної

відстані до садового інструменту, коли він

працює.

Завжди вдягайте рукавиці і захисні окуляри.

Рекомендовано також вдягати інші засоби

індивідуального захисту, напр., захисне взуття, що не

ковзається, і захисну каску. Придатний захисний од

яг

зменшує небезпеку поранення гілками, що падають, та

травм внаслідок випадкового доторкання до ножа.

Ніколи не торкайтеся кабелів

живлення або телефонних

кабелів. Вони можуть проводити

струм високої напруги. Існує

небезпека ураження електричним

струмом. Тримайте відстань прибл.

10 м.

Попередження: Особи, що знаходяться поблизу, повинні

тримати безпечну відстань від садового інструмента, коли

він працює.

Загальні вказівки з техніки безпеки

поводження з

електроінструментами

Прочитайте всі вказівки з

техніки безпеки, інструкції,

ілюстрації та специфікації, надані з цим

електроінструментом. Невиконання усіх поданих нижче

інструкцій може призвести до ураження електричним

струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і

вказівки.

Під поняттям «електроінструмент» в цих застереженнях

мається на увазі електроприлад, що працює від мережі (з

електрокабелем) а

бо від акумуляторної батареї (без

електрокабелю).

Безпека на робочому місці

 Тримайте своє робоче місце в чистоті і забезпечте

добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

нещасних випадків.

 Не працюйте з електроприладом у середовищі, де

існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроприлади

можуть породжувати іскри, від яких може займатися

пил або пари.

 Під час роботи з електроприладом не підпускайте

до робочого місця дітей та інших осіб. Ви можете

втратити контроль над приладом, якщо Ви не

будете

зосереджені на виконанні роботи.

Електрична безпека

 Штепсель електроприладу повинен підходити до

розетки. Не дозволяється міняти щось в штепселі.

Для роботи з електроприладами, що мають захисне

заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним

струмом.

 Уникайте контакту частин тіла із заземленими

поверхнями, як напр., трубами, батареями

опалення, плитами та холодильниками. Коли Ваше

тіло заземлене, існує збільшена небезпека ураження

електричним струмом.

 Захищайте прилад від дощу і вологи. Попадання води

в електроприлад збільшує ризик ураження

електричним струмом.

 Не використовуйте кабель для перенесення

електроприладу, підвішування або витягування

штепселя з розетки. Захищайте кабель від тепла,

мастила, гострих країв та деталей приладу, що

рухаються. Пошкоджений або закручений кабель

збільшує ризик ураження електричним струмом.

 Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що придатний для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом.

 Якщо не можна запобігти використанню

електроприладу у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою

захисного вимкнення

зменшує ризик ураження електричним струмом.

OBJ_BUCH-3148-001.book Page 185 Thursday, September 28, 2017 10:53 AM

186 | Українська

F 016 L81 577 | (28.9.17) Bosch Power Tools

Безпека людей

 Будьте уважними, слідкуйте за тим, що Ви робите,

та будьте обережними час роботи з

електроприладом. Не користуйтеся

електроприладом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроприладом може призвести до серйозних травм.

 Вдягайте особисте захисне спорядження та

обов’язково вдягайте захисні окуляри. Застосування

особистого захисного спорядження, як напр., – в

залежності від виду робіт – захисної маски, спецвзуття,

що не ковзається, каски та навушників, зменшує ризик

травм.

 Уникайте випадкового вмикання. Перш ніж

ввімкнути електроприлад в електромережу або

під’єднати акумуляторну батарею, брати його в руки

або переносити, впевніться в тому, що

електроприлад вимкнутий. Тримання пальця на

вимикачі під час перенесення електроприладу або

підключення в розетку увімкнутого приладу може

призвести до травм.

 Перед тим, як вмикати електроприлад, приберіть

налагоджувальні інструменти та гайковий ключ.

Перебування налагоджувального інструмента або

ключа в частині приладу, що обертається, може

призвести до травм.

 Уникайте неприродного положення тіла. Зберігайте

стійке положення та завжди тримайте рівновагу. Це

дозволить Вам краще контролювати електроприлад у

небезпечних ситуаціях.

 Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся й одяг до

деталей, що рухаються.

Просторий одяг, довге

волосся та прикраси можуть потрапити в деталі, що

рухаються.

 Якщо існує можливість монтувати пи-

ловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання пило-

відсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

 Добре знання електроінструментів, отримане в

результаті частого їх використання, не повинно

призводити до самовпевненості й ігнорування

принципів техніки безпеки. Необережна дія може в

одну м

ить призвести до важкої травми.

Правильне поводження та користування

електроприладами

 Не перевантажуйте прилад. Використовуйте такий

прилад, що спеціально призначений для відповідної

роботи. З придатним приладом Ви з меншим ризиком

отримаєте кращі результати роботи, якщо будете

працювати в зазначеному діапазоні потужності.

 Не користуйтеся електроприладом з пошкодженим

вимикачем. Електроприлад, який не вмикається або

не вимикається, є небезпечним і його треба

відремонтувати.

 Перед тим, як регулювати що-небудь на приладі,

міняти приладдя або ховати прилад, витягніть

штепсель із розетки та/або витягніть акумуляторну

батарею, якщо вона знімає

ться. Ці попереджувальні

заходи з техніки безпеки зменшують ризик

випадкового запуску приладу.

 Ховайте електроприлади, якими Ви саме не

користуєтесь, від дітей. Не дозволяйте

користуватися електроприладом особам, що не

знайомі з його роботою або не читали ці вказівки.

Використання приладів недосвідченими особами може

бути небезпечним.

 Старанно доглядайте за електроінструментами і

приладдям. Перевіряйте, щоб рухомі деталі

приладу бездоганно працювали та не заїдали, не

були пошкодженими або настільки пошкодженими,

щоб це могло вплинути на функціонування

електроприладу. Пошкоджені деталі треба

відремонтувати, перш ніж користуватися ними

знов. Велика кількість нещасних випадків

спричиняється поганим доглядом за

електроприладами.

 Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

гострим різальним краєм менше застряють та легші в

експлуатації.

 Використовуйте електроприлад, приладдя до нього,

робочі інструменти т.і. відповідно до цих вказівок.

Беріть до уваги при цьому умови роботи та спе-

цифіку виконуваної роботи. Використання

електроприладів для робіт, для яких вони не

передбачені, може призвести до небезпечних ситуацій.

 Тримайте рукоятки і поверхні захвату сухими і

чистими, слідкуйте, щоб на них не було оливи або

густого мастила. Слизькі рукоятки і поверхні захвату

унеможливл

юють безпечне поводження з

електроінструментом та його контролювання в

неочікуваних ситуаціях.

Правильне поводження та користування

приладами, що працюють на акумуляторних

батареях

 Заряджайте акумуляторні батареї лише в

заряджувальних пристроях, рекомендованих

виготовлювачем. Використання заряджувального

пристрою для акумуляторних батарей, для яких він не

передбачений, може призводити до пожежі.

 Використовуйте в електроприладах лише

рекомендовані акумуляторні батареї. Використання

інших акумуляторних батарей може призводити до

травм та пожежі.

 Не зберігайте акумуляторну батарею, якою Ви саме

не користуєтесь, поряд із канцелярськими

скріпками, ключами, гвіздками, гвинтами та

іншими невеликими металевими предметами, які

OBJ_BUCH-3148-001.book Page 186 Thursday, September 28, 2017 10:53 AM

Українська | 187

Bosch Power Tools F 016 L81 577 | (28.9.17)

можуть спричинити перемикання контактів. Коротке

замикання між контактами акумуляторної батареї може

спричиняти опіки або пожежу.

 При неправильному використанні з акумуляторної

батареї може потекти рідина. Уникайте контакту з

нею. При випадковому контакті промийте відпо-

відне місце водою. Якщо рідина потрапила в очі,

додатково зверніться до лікаря. Акумуляторна

рідина може спричиняти подразнення шкіри або опіки.

 Не використовуйте пошкоджені або модифіковані

акумулятори або електроінструменти. Пошкод

жені

або модифіковані акумулятори повестися неочікувано,

що може призвести до пожежі, вибуху або ризику

травми.

 Не піддавайте акумулятор або електроінструмент

дії вогню або високих температур. Вогонь або

температури вищі за 130 °C можуть призвести до

вибуху.

 Виконуйте всі вказівки із заряджання і не

заряджайте акумулятор або електроінструмент за

температур, що виходять за вказані в інструкції

межі. Неправильне заряджання або заряджання за

температур, щ

о виходять за вказані межі, може

пошкодити батарею і підвищити ризик займання.

Сервіс

 Віддавайте свій прилад на ремонт лише

кваліфікованим фахівцям та лише з використанням

оригінальних запчастин. Це забезпечить роботу

пристрою протягом тривалого часу.

 Ніколи не обслуговуйте пошкоджені акумулятори.

Обслуговувати акумулятори дозволяється лише

виробнику або авторизованим сервісним організаціям.

Вказівки з техніки безпеки для кущоріза

 Не підставляйте будь-які частини тіла під ножовий

брус. Поки ножовий брус рухається, не намагайтеся

прибирати зрізаний матеріал або тримати матеріал,

який Ви зрізаєте. Перед тим, як діставати зрізаний

матеріал, що застряг, переконайтеся, що вимикач

вимкнений і акумулятор вийнятий. Мить неуважності

при користуванні кущорізом може призвести до

серйозних травм.

 Тримайте інструмент лише за ізольовані рукоятки

(головну рукоятку 11, передню рукоятку 6 або

розширену зону для тримання 8), оскільки ніж може

зачепити приховану електропроводку. Зачеплення

ножем проводки, що знаходиться під напругою, може

подати напругу на металеві деталі інструмента і

призвести до ураження електричним стру

мом.

 При роботах, коли робочий інструмент може

зачепити заховану електропроводку, тримайте

електроінструмент за ізольовані рукоятки.

Зачеплення ножем електропроводки, що знаходиться

під напругою, може заряджувати також і металеві

частини електроінструменту та призводити до удару

електричним струмом.

 Переносьте кущоріз за ручку при вимкненому ножі.

При транспортуванні чи зберіганні кущоріза завжди

надівайте захисну кришку. Обережне поводження з

приладом зменшує небезпеку поранення ножем.



Перед початком роботи з приладом впевніться, що

всі захисні пристрої і ручки вмонтовані. Ніколи не

робіть спроб працювати з неповністю монтованим

приладом або з приладом, в якому були зроблені

недозволені зміни.

Додаткові попередження

 Ніколи не дозволяйте дітям, особам з обмеженими

фізичними, сенсорними або розумовими здібностями

або особам, у яких бракує досвіду та знань, і/або

особам, які не знайомі з цими вказівками,

користуватися садовим інструментом. Національні

приписи можуть обмежувати допустимий вік

користувача.

 Доглядайте за дітьми, щоб переконатися,

що вони не

грають із садовим інструментом.

 Під час роботи міцно тримайте електроінструмент

за правильні рукоятки двома руками і зберігайте

стійке положення. Двома руками електроінструмент

пересувається надійніше.

 Завжди носіть електроінструмент так, щоб ножовий

брус був горизонтальним.

 Перш, ніш покласти електроприлад, зачекайте, поки

він не зупиниться.

 Під час роботи в радіусі 3 м не повинно бути інших

людей або тварин. Оператор несе відповідальність

перед третіми особами, що знаходяться в робо

чій зоні.

 Ніколи не обрізайте кущі, коли поблизу знаходяться

люди, зокрема діти або домашні тварини.

 Користувач несе відповідальність за нещасні випадки,

тілесні ушкодження інших людей і пошкодження

чужого майна.

 Ніколи не беріть кущоріз за ножовий брус.

 Ретельно огляньте місце, де Ви збираєтесь підстригати

кущі, та приберіть дроти та інші чужорідні тіла.

 Перед користуванням кущорізом завжди

продивляйтеся, чи не зносилися і чи не пошкодж

ені

ножі, гвинти ножів та інші деталі ножового вузла.

Ніколи не працюйте з пошкодженим або сильно

зношеним ножовим вузлом.

 Ознайомтеся с принципами роботи кущоріза, щоб в

разі гострої необхідності Ви могли швидко зупинити

його.

 Підрізайте кущі лише при денному світлі або при

доброму штучному освітленні.

 Прослідкуйте, щоб усі додані рукоятки і захисні

пристрої були при експлуатації кущоріза монтовані.

Ніколи не робіть спроб працювати з неповністю

зібраним кущорізо

м або з кущорізом, в якому були

зроблені недозволені зміни.

 Ніколи не тримайте кущоріз за його захисний пристрій.

OBJ_BUCH-3148-001.book Page 187 Thursday, September 28, 2017 10:53 AM

188 | Українська

F 016 L81 577 | (28.9.17) Bosch Power Tools

 При використанні кущоріза постійно слідкуйте за

стійким положенням тіла і завжди утримуйте рівновагу.

Не використовуйте електроінструмент, стоячи на

драбині чи сходах.

 Уважно стежте за зовнішньою ситуацією та будьте

напоготові стосовно можливих небезпечних моментів,

які Ви можете не почути під час підрізання кущів.

 Перевіряйте всі гайки, прогоничі і гвинти на предмет

міцної посадки, щоб забезпечити безпечний робочий

стан кущоріза.

 Зберігайте кущоріз в сухо

му, закритому на ключ,

недосяжному для дітей місці.

 З міркувань техніки безпеки міняйте зношені або

пошкоджені деталі.

 Не намагайтеся самостійно ремонтувати садовий

інструмент – це дозволяється робити лише в тому

випадку, якщо Ви навчалися цьому.

 Слідкуйте за тим, щоб нові деталі були від Bosch.

Вказівки щодо оптимального поводження з

акумулятором

 Перед тим, як вставляти акумуляторну батарею,

переконайтеся, що садовий інструмент вимкнено.

Встромляння акумуляторної батареї у ввімкнутий

садовий інструмент може призвести до нещасного

випадку.

 Використовуйте лише акумуляторні батареї Bosch,

які передбачені для даного садового інструменту.

Використання інших акумуляторних батарей може

призвести до травми і небезпеки пожежі.

 Не відкривайте акумуляторну батарею. Існує

небезпека короткого замикання.

Захищайте акумуляторну батарею від тепла,

зокрема, напр., від сонячних променів,

вогню, води та вологи. Існує небезпека

вибуху.

 При пошкодженн

і або неправильній експлуатації

акумуляторної батареї може виходити пар. Впустіть

свіже повітря і – у разі скарг – зверніться до лікаря.

Пар може подразнювати дихальні шляхи.

 Використовуйте акумуляторну батарею лише з

Вашим інструментом Bosch. Лише за таких умов

акумуляторна батарея буде захищена від небезпечного

перевантаження.

 Гострими предметами, як напр., гвіздками чи

викрутками, а також зовнішніми силовими діями

можна пошкодити акумуляторну батарею. Можливе

внутрішнє коротке замикання, загоряння, утворення

диму, виб

ух або перегрів акумуляторної батареї.

 Не можна закорочувати акумуляторну батарею.

Існує небезпека вибуху.

 Захищайте акумулятор від вологи і води.

 Зберігайте акумулятор лише при температурі від

–20 °C до 50 °C. Зокрема, не залишайте акумулятор

влітку в машині.

 Час від часу прочищайте вентиляційні отвори

акумулятора м’яким, чистим і сухим пензликом.

Вказівки з техніки безпеки для

зарядних пристроїв

Прочитайте всі

застереження і

вказівки.

Недотримання

застережень і вказівок може

призвести до ураження електричним

струмом, пожежі та/або серйозних

травм.

Добре зберігайте ці вказівки.

Використовуйте зарядний пристрій

лише у тому випадку, якщо всі

функції знаходяться у Вас повністю

під контролем і Ви не вбачаєте

обмежень в їх використанні або

отримали відповідні вказівки.

Ніколи не дозволяйте дітям,

особам з обмеженими фізичними,

сенсорними або розумовими

здібностями або особам, у яких

бракує досвіду та знань, і/або

особам, які не знайомі з цими

вказівками, користуватися

садовим інструментом.

Національні приписи можуть

обмежувати допустимий вік

користувача.

Дивіться за дітьми. Слідкуйте за

тим, щоб діти не гралися з

інструментом.

Заряджайте лише літієво-іонні

акумулятори Bosch з ємністю від

1,5 Агод. (від 3 елементів).

Напруга акумулятора повинна

підходити до зарядної напруги

зарядного пристрою. Не

заряджайте батареї, що не

OBJ_BUCH-3148-001.book Page 188 Thursday, September 28, 2017 10:53 AM

Українська | 189

Bosch Power Tools F 016 L81 577 | (28.9.17)

розраховані на повторне

перезаряджання. В іншому

випадку існує небезпека пожежі і

вибуху.

Захищайте зарядний пристрій від дощу і

вологи. Потрапляння води в зарядний

пристрій збільшує ризик ураження

електричним струмом.

 Заряджайте лише літієво-іонні акумуляторні

батареї Bosch. Напруга акумулятора повинна

підходити до зарядної напруги зарядного пристрою.

В іншому випадку існує небезпека пожежі і вибуху.

 Тримайте зарядний пристрій в чистоті. Забруднення

можуть призводити до ураження електричним

струмом.

 Кожний раз перед використанням перев

іряйте

зарядний пристрій, кабель і штепсель. Не

користуйтеся зарядним пристроєм, якщо помітите

пошкодження. Не розкривайте зарядний пристрій

самостійно; ремонтувати його дозволяється лише

кваліфікованим фахівцям з використанням

оригінальних запчастин. Пошкоджений зарядний

пристрій, шнур або штепсель збільшує ризик ураження

електричним струмом.

 Не користуйтеся зарядним пристроєм на основі, що

може легко займатися, (напр., на папері,

текстильних матеріалах тощо) або в горючому

середовищі. Нагрівання зарядного пристрою під час

заряджання може призводити до пожежі.

 Не накривайте вентиляційні

отвори зарядного

пристрою. Інакше зарядний пристрій може

перегрітися і вийти з ладу.

 Для підвищення електробезпеки рекомендується

використовувати пристрій захисного вимкнення з

макс. струмом спрацювання 30 мА. Перед

використанням завжди перевіряйте пристрій

захисного вимкнення.

Технічне обслуговування

 Виймайте акумуляторну батарею перед

проведенням робіт з настроювання або очищення

садового інструменту або коли Ви залишаєте

садовий інструмент на довгий час без

нагляду.Вдягайте завжди садові рукавиці, якщо Ви

збираєтесь орудувати або працювати поблизу гострих

ножів.

 Перевіряйте садовий інструмент і про всяк випадок

міняйте зношені або пошкоджені деталі.

 Перевіряйте всі гайки, прогоничі і гвинти на предмет

міцної посадки, щоб забезпечити безпечний робочий

стан садового інструменту.

 Слідкуйте за тим, щоб нові деталі були від Bosch.

 Перед використанням і перед зберіганням завжди

змащуйте ножовий брус спреєм.

Символи

Наступні символи стануть Вам в пригоді, коли Ви будете

читати та щоб зрозуміти інструкцію з експлуатації.

Запам’ятайте ці символи та їх значення. Правильне

розуміння символів допоможе Вам правильно та

небезпечно користуватися електроприладом.

Призначення приладу

Цей інструмент призначений для використання у побуті

для зрізання і підстригання чагарнику і кущів на великій

висоті оператором, який стоїть на землі. Інструмент не

призначений для використання, стоячи на драбині чи

сходах. Конструкція інструмента не дозволяє різати траву,

отже його не можна використовувати в якості газонного

тримера. Цей інструмент не призначений для

промислового використання.

Обсяг поставки (див. мал. B)

Обережно вийміть прилад з упаковки і перевірте повну

наявність усіх нижчезазначених деталей:

– Головка кущоріза

– Телескопічна рукоятка

– Акумуляторна батарея**

– Зарядний пристрій**

–Ремінь

– Чохол

– Інструкція з експлуатації

Якщо чогось не вистачає або щось пошкоджене, будь

ласка, зверніться в магазин.

**в залежності від країни

Зображені компоненти (див.мал.A)

Нумерація зображених компонентів посилається на

зображення інструмента на сторінці з малюнком 320.

1 Ножовий брус

2 Кнопки налаштування поворотної головки

3 З’єднувач

4 Телескопічна труба

5 Регулятор висоти телескопічної рукоятки

Символ Значення

Напрямок реакції

Напрямок руху

Вмикання

Вимикання

Приладдя

OBJ_BUCH-3148-001.book Page 189 Thursday, September 28, 2017 10:53 AM

190 | Українська

F 016 L81 577 | (28.9.17) Bosch Power Tools

6 Передня рукоятка

7 Петля ременя на передній рукоятці

8 Ремінь

9 Петля ременя на задній рукоятці

10 Стопорна кнопка

11 Задня рукоятка (Ізольовані рукоятки)

12 Вимикач

13 Акумуляторна батарея

14 Кнопка розблокування акумуляторної батареї

15 Гачок для петлі ременя, передня рукоятка

16 Гачок для петлі ременя, задня

рукоятка

Зображене або описане приладдя не входить в стандартний

обсяг поставки. Повний асортимент приладдя Ви знайдете в

нашій програмі приладдя.

Технічні дані

Інформація щодо шуму і вібрації

Значення звукової емісії отримані відповідно до

EN 60335-1.

А-зважений рівень звукового тиску від приладу, як

правило, становить: звукове навантаження 72 дБ(A);

звукова потужність 86 дБ(A). Похибка K=4 дБ.

Сумарна вібрація a

(векторна сума трьох напрямків) та

похибка K визначені відповідно до EN 60335-1:

=1,1 м/с

, K=1,5 м/с

Зазначений в цих вказівках рівень вібрації був визначений

за процедурою, визначеною в EN 60335; нею можна

користуватися для порівняння електроінструментів. Він

Акумуляторний

телескопічний кущоріз

UniversalHedge-

Pole 18

Товарний номер

3 600 HB3 0..

Частота ходів на холостому

ходу

хвил.

-1

2200

Довжина пиляльного

апарату

мм 430

Крок зубців ножа

мм 16

Регулювання висоти

м 2,1–2,6

Поворотка головка, 10

положень

° 135

Вага відповідно до EPTA-

Procedure 01:2014

кг 3,6

Серійний номер

Див. серійний номер

(заводська табличка)

садового інструменту

Допустима температура

навколишнього

середовища

–при зарядці й

експлуатації

– при зберіганні

°C

0... +45

-20...+50

Акумуляторна батарея

іонно-літієва

Товарний номер

–1,5 Агод.

–2,0 Агод.

–2,5 Агод.

2 607 337 187

2 607 337 211

2 607 337 199

Ном. напруга

В= 18

Ємність

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Агод.

1,5

2,0

2,5

Кількість акумуляторних

елементів

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Зарядний пристрій

AL 1830 CV

Товарний номер

2 607 ...

... 225 965

... 225 967

... 225 969

Зарядний струм А 3,0

Тривалість заряджання

(розряджена акумуляторна

батарея)

–1,5 Агод.

–2,0 Агод.

–2,5 Агод.

хвил.

Вага відповідно до EPTA-

Procedure 01:2014

кг 0,40

Клас захисту

/ II

Зарядний пристрій

AL 1815 CV

Товарний номер

2 607 ...

... 226 077

... 226 079

... 226 081

Зарядний струм А 1,5

Тривалість заряджання

(розряджена акумуляторна

батарея)

–1,5 Агод.

–2,0 Агод.

–2,5 Агод.

хвил.

105

Вага відповідно до EPTA-

Procedure 01:2014

кг 0,38

Клас захисту

/ II

Акумуляторний

телескопічний кущоріз

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 190 Thursday, September 28, 2017 10:53 AM

Українська | 191

Bosch Power Tools F 016 L81 577 | (28.9.17)

придатний також і для попередньої оцінки вібраційного

навантаження.

Зазначений рівень вібрації стосується головних робіт, для

яких застосовується електроприлад. Однак при

застосуванні електроінструменту для інших робіт, роботі з

різним приладдям або з іншими змінними робочими

інструментами або при недостатньому технічному

обслуговуванні рівень вібрації може бути іншим. В

результаті вібраційне навантаження протягом всього

інтервалу використання

інструменту може значно

зростати.

Для точної оцінки вібраційного навантаження треба

враховувати також і інтервали часу, коли прилад

вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це

може значно зменшити вібраційне навантаження

протягом всього інтервалу використання інструменту.

Визначте додаткові заходи безпеки для захисту від

вібрації працюючого з приладом, як напр.: технічне

обслуговування електроприладу і робочих інструментів,

нагрівання рук, організація роб

очих процесів.

Монтаж та експлуатація

Початок роботи

Для Вашої безпеки

 Перед усіма маніпуляціями з інструментом (напр.,

технічним обслуговуванням, заміною робочого

інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею із інструмента. Ненавмисне

увімкнення вимикача з кнопкою фіксації викликає

небезпеку отримання травм.

 Після вимкнення кущоріза ножі рухаються ще

декілька часток секунди.

 Не торкайтеся ножа, що ще рухається.

 Натискайте на вимикач, лише коли акумуляторна

батарея встромлена повністю.

Встромляння/виймання акумуляторної

батареї (див. мал. D + K)

Вказівка: Використання з непридатними акумуляторними

батареями може призвести до збоїв у роботі або

пошкодження інструмента.

Устроміть заряджену акумуляторну батарею 13 у

телескопічну рукоятку. Переконайтеся, що акумуляторна

батарея встромлена повністю.

Щоб вийняти акумуляторну батарею 13 з інструмента,

натисніть на кнопку розблокування акумуля

торної батареї

14 і витягніть акумуляторну батарею вперед у напрямку

ножового бруса.

Заряджання акумуляторної батареї

 Не використовуйте інші зарядні пристрої.

Поставлений разом з садовим інструментом зарядний

пристрій розрахований на літієво-іонний акумулятор,

що стоїть в інструменті.

 Зважайте на напругу в мережі! Напруга джерела

живлення має відповідати даним на заводській

табличці зарядного пристрою. Зарядні пристрої,

розраховані на 230 В, можуть працювати також і від

220 В.

Акумуляторна батарея має елемент для контролю за

температурою, я

кий допускає заряджання лише в

температурному діапазоні від 0 °C до 45 °C. Цим

забезпечується тривалий експлуатаційний резерв

акумулятора.

Вказівка: Акумулятор постачається частково

зарядженим. Щоб акумулятор міг реалізувати свою повну

ємність, перед тим, як перший раз працювати з приладом,

акумулятор треба повністю зарядити у зарядному

пристрої.

Літієво-іонний акумуля

тор можна заряджати коли

завгодно, це не скорочує його експлуатаційний ресурс.

Переривання процесу заряджання не пошкоджує

акумулятор.

Літієво-іонний акумулятор захищений від глибокого

розряджання за допомогою «Electronic Cell Protection

(ECP)». При розрядженому акумуляторі садовий

інструмент завдяки схемі захисту вимикається: садовий

інструмент більше не працює.

Після автоматичного вимикання

садового інструменту більше не

натискуйте на вимикач. Це м

оже пошкодити акумулятор.

Зважайте на вказівки щодо видалення акумуляторної

батареї.

Дія Малюнок Сторінка

Зображені компоненти

A 320

Обсяг поставки

B 321

Складання інструмента

C 321

Установлення акумуляторної

батареї

D 321

Закріплення ременя

E 322

Налаштування висоти

телескопічної рукоятки

F 322

Зняття чохла

Змащування ножового бруса

G 323

Налаштування поворотної

головки

H 323

Вмикання/вимикання

I 324

Вказівки щодо роботи

J 324–325

Виймання акумуляторної

батареї

K 326

Технічне обслуговування та

зберігання інструмента

L 326

Вибір приладдя

327

OBJ_BUCH-3148-001.book Page 191 Thursday, September 28, 2017 10:53 AM

192 | Українська

F 016 L81 577 | (28.9.17) Bosch Power Tools

Заряджання

Процес заряджання починається, коли мережний

штепсель зарядного пристрою буде встромлений в

розетку, а акумуляторна батарея буде встромлена у

зарядне гніздо .

Завдяки інтелектуальній системі заряджання ступінь

зарядженості акумуляторної батареї автоматично

розпізнається та заряджання здійснюється оптимальним

струмом в залежності від температури та напруги

акумул

ятора.

Це зберігає акумуляторну батарею, і – при її збереженні у

зарядному пристрої – вона завжди буде повністю

заряджена.

Функції індикаторів (AL 1830 CV)

Мигання (швидке) зеленого індикатора

акумуляторної батареї

Про швидке заряджання свідчить швидке

мигання зеленого індикатора зарядження

акумуляторної батареї .

Вказівка: Швидке заряджання можливе лише в тому

випадку, якщо температура акумуляторної батареї

знаходиться в межах допустимого температурного

діапазону заряджання, див. розділ «Технічні дані».

Мигання (повільне) зеленого індикатора

акумуляторної батареї

При стані зарядження акумуляторної

батареї у 80 % зелений індикатор

заряджання акумуляторної батареї повільно мигає.

Акумуляторну батарею можна витягнути для негайного

використання.

Безперервне світіння зеленого індикатора

зарядження акумуляторної батареї

Безперервне світіння зеленого індикатора

зарядження акумуляторної батареї свідчить

про те, що акумуляторна батарея повністю зарядилася.

Якщо акумуляторна батарея не встромлена, постійне

свічення світлодіодного індикатора свідчить про те, що

штепсель встромлений у розетку і зарядний пристрій

готовий до роботи.

Безперервне світіння червоного індикатора

зарядження акумуляторної батареї

Безперервне світіння червоного

індикатора зарядження акумуляторної

батареї свідчить про те, що температура акумуляторної

батареї знаходиться за межами допустимого

температурного діапазону, див. розділ «Технічні дані».

Тільки-но буде досягнутий допустимий температурний

діапазон зарядження, зарядний пристрій автоматично

переключиться на швидке заряджання.

Мигання червоного індикатора зарядження

акумуляторної батареї

Мигання червоного індикатора

зарядження акумуляторної батареї свідчить

про іншу неполадку в процесі заряджання, див. розділ

«Неполадки – причини і усунення».

Функції індикаторів (AL 1815 CV)

Мигання індикатора зарядження

акумуляторної батареї

Процес заряджання сигналізується

миганням індикатора зарядження

акумуляторної батареї .

Постійне свічення індикатора зарядження

акумуляторної батареї

Постійне свічення індикатора зарядження

акумуляторної батареї сигналізує, що

акумуляторна батарея повністю заряджена або що

температура акумуляторної батареї знаходиться поза

межами допустимого температурного діапазону

заряджання і тому зарядження не можливе. Тільки-но

буде досягнутий допустимий температурний діапазон

зарядження, акумул

яторна батарея почне заряджатися.

Якщо акумуляторна батарея не встромлена, постійне

свічення світлодіодного індикатора свідчить про те, що

штепсель встромлений у розетку і зарядний пристрій

готовий до роботи.

Неполадки – причини і усунення

Причина Що робити

Індикатор зарядження акумуляторної батареї

світиться постійно

Червоний індикатор зарядження акумуляторної

батареї мигає

Заряджання не здійснюється

Акумуляторна батарея не

(неправильно)

встановлена

Правильно встановіть

акумуляторну батарею на

зарядний пристрій

Забруднилися контакти

акумуляторної батареї

Прочистіть контакти

(наприклад, декілька разів

встромивши та вийнявши

акумулятор), при

необхідності замініть

акумуляторну батарею

Акумуляторна б

атарея

несправна

Поміняйте акумуляторну

батарею

Індикатори зарядження акумуляторної батареї / не

світяться

Не (повністю) встром-

лений штепсель зарядного

пристрою

(Добре) встроміть

штепсель у розетку

OBJ_BUCH-3148-001.book Page 192 Thursday, September 28, 2017 10:53 AM

Українська | 193

Bosch Power Tools F 016 L81 577 | (28.9.17)

Вказівки щодо заряджання

При постійних циклах заряджання або таких, що

безперервно повторюються один за одним декілька разів,

зарядний пристрій може нагрітися. Однак це не є

технічною несправністю зарядного пристрою.

Занадто коротка тривалість роботи після заряджання

свідчить про те, що акумулятор вичерпав себе і його треба

поміняти.

Монтаж

 Перед усіма маніпуляціями з інструментом (напр.,

технічним обслуговуванням, заміною робочого

інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею із інструмента. Ненавмисне

увімкнення вимикача з кнопкою фіксації викликає

небезпеку отримання травм.

Складання інструмента (див. мал. C + E)

Щільно з’єднайте головку кущоріза з телескопічною

рукояткою і закріпіть її, повернувши з’єднувач 3.

Переконайтеся, що обидві деталі правильно змонтовані і

зафіксовані.

Закріпіть ремінь 8 за петлі ременя 7/9 на рукоятках.

Зверніть увагу на те, що ремінь має два гачки різних

розмірів. Переконайтеся, що більший гачок 16

закріплений на петлі ременя задньої рукоятки 9, а менший

гачок 15 – на петлі ременя передньої рукоятки 7.

Зніміть чохол.

Налаштування висоти телескопічної рукоятки

(див.мал.F)

Повернувши, відпустіть регулятор висоти телескопічної

рукоятки 5, встановіть потрібну довжину телескопічної

труби 4 і знову міцно закрутіть регулятор висоти

телескопічної рукоятки 5.

Залежно від умов використання і висоти кущів, довжину

телескопічної труби 4 можна встановлювати від 2,1 м до

2,60 м.

Налаштування поворотної головки

(див. мал. H)

Одночасно натисніть обидві кнопки налаштування 2,

встановіть поворотну головку в потрібне положення,

пересунувши головку кущоріза догори або донизу,

відпустіть кнопки налаштування 2 і переконайтеся, що

головка кущоріза правильно зафіксована.

Поворотну головку можна зафіксувати у 10 різних

положеннях.

Експлуатація

Вмикання/вимикання (див. мал. I)

Щоб увімкнути електроінструмент, спочатку натисніть

стопорну кнопку 10, а потім вимикач 12. Під час

експлуатації електроінструмента тримайте вимикач

натисненим. Коли електроінструмент увімкнений,

стопорну кнопку можна відпустити.

Щоб вимкнути електроінструмент, відпустіть вимикач 12.

З міркувань заощадження електроенергії вмикайте

електроінструмент лише тоді, коли Ви збираєтесь

користуватися ним.

Літієво-іонний акумулятор захищений від глибокого

розр

яджання за допомогою «Electronic Cell Protection

(ECP)». При розрядженому акумуляторі

електроінструмент завдяки схемі захисту вимикається:

садовий інструмент більше не працює.

Вказівки щодо роботи (див. мал. J)

Антиблокувальний механізм

Цей електроінструмент оснащений антиблокувальною

системою. Якщо ніж попадає на твердий матеріал,

навантаження на двигун підвищується. Інтелектуальна

мікроелектроніка розпізнає перенавантаження і декілька

разів інвертує схему підключення двигуна, щоб запобігти

блокуванню ножа і розрізати матеріал.

Це відчутне перемикання триває до 3 с.

Після розрізання інструмент працює далі в звичайному

режимі або ніж

при довготривалому перенавантаженні

автоматично зупиняється у відкритому положенні (напр.,

якщо в садовий інструмент випадково потрапив шматок

металевої огорожі).

Несправна розетка, кабель

живлення або зарядний

пристрій

Перевірте напругу в

мережі та за необхідністю

перевірте зарядний

пристрій в сервісній

майстерні для

електроприладів Bosch

Причина Що робити

OBJ_BUCH-3148-001.book Page 193 Thursday, September 28, 2017 10:53 AM

194 | Українська

F 016 L81 577 | (28.9.17) Bosch Power Tools

Пошук несправностей

У наступній таблиці наведені симптоми несправностей, можливі причини та можливості усунення несправностей у

Вашому садовому інструменті. Якщо це не допоможе Вам знайти і усунути проблему, будь ласка, звертайтеся в сервісну

майстерню.

 Увага: Перед пошуком несправностей вимикайте садовий інструмент та виймайте акумуляторну батарею.

Симптоми Можлива причина Що робити

Занадто низька

тривалість зрізання із

зарядженим

акумулятором

Занадто велика сила тертя з причини

недостатнього змащення

Упорсніть рідке мастило (1 609 200 399)

Ніж треба прочистити Прочистіть ніж

Погана техніка підстригання див. «Вказівки щодо роботи»

Акумуляторна батарея не повністю

заряджена

Зарядіть акумуляторну батарею, див. також

вказівки щодо заряджання

Спрацювало термореле акум

уляторної

батареї

Дайте акумуляторній батареї охолонути й

увімкніть електроінструмент знову

Ножі рухаються повільно

або не працює

антиблокувальний

механізм

Акумуляторна батарея розрядиласяДайте акумуляторній батареї охолонути й

увімкніть електроінструмент знову

Акумулятор зберігався за межами

допустимого діапазону температур

Дайте акумуляторній батареї нагрітися до

кімнатної температури (в меж

ах допустимого

температурного діапазону акумуляторної

батареї 0 – 45 °C)

Кущоріз не працює Акумуляторна батарея розрядиласяЗарядіть акумуляторну батарею, див. також

вказівки щодо заряджання

Блокатор вимикача не зафіксований

належним чином

див. «Вмикання»

Кущоріз працює з

перебоями

Напрямок обертання мотора постійно

змінюється і зупиняється

прибл. через 3 с.

див. «Вказівки щодо роботи»

(антиблокувальний механізм)

Пошкоджена внутрішня проводка садового

інструменту

Зверніться до сервісного центру Bosch

Несправний вимикачЗверніться до сервісного центру Bosch

Мотор працює, ножі не

рухаються

Внутрішній дефект Зверніться до сервісного центру Bosch

Ножі гріютьсяЗанадто велика сила тертя з причини

недостатнього змащення

Упорсніть рідке мастило (1 609 200 399)

Затупився ніжЗверніться до сервісного центру Bosch

Щербини на ножах Зверніться до сервісного центру Bosch

Ніж не обертаєтьсяАкумуляторна батарея розрядиласяЗарядіть акумуляторну батарею, див. також

вказівки щодо заряджання

Садовий інструмент несправний Зверніться до сервісного центру Bosch

Сильна вібрація/шум Садовий інструмент несправний Зверніться до сервісного центру Bosch

Червоний індикатор

зарядження

акумуляторної батареї

мигає

Заряджання не

здійснюється

Акумуляторна батарея не (повністю)

встановлена на зарядний пристрій

равильно встановіть акумуляторну

батарею на зарядний пристрій

Забруднилися контакти акумуляторної

батареї

Прочистіть контакти (наприклад, декілька

разів встромивши та вийнявши акумулятор),

при необхідності замініть акумуляторну

батарею

Акумуляторна батарея несправна Поміняйте акумуляторну батарею

OBJ_BUCH-3148-001.book Page 194 Thursday, September 28, 2017 10:53 AM

Українська | 195

Bosch Power Tools F 016 L81 577 | (28.9.17)

Технічне обслуговування,

зберігання і транспортування

(див.мал.K+L)

 Перед усіма маніпуляціями з інструментом (напр.,

технічним обслуговуванням, заміною робочого

інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею із інструмента. Ненавмисне

увімкнення вимикача з кнопкою фіксації викликає

небезпеку отримання травм.

Технічне обслуговування ножа

Змащуйте ніж до і після кожного використання

рекомендованим змащувальним спреєм.

Зберігання та транспортування

Для зберігання і транспортування виймайте акумуляторну

батарею з акумуляторного телескопічного кущоріза і

монтуйте чохол.

Сервіс та надання консультацій

щодо використання продукції

www.bosch-garden.com

При всіх запитаннях і при замовленні запчастин, будь

ласка, обов’язково зазначайте 10-значний товарний

номер, що знаходиться на заводській табличці

електроприладу.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження контра-

фактної продукції переслідується за Законом в адміністра-

тивному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів

вул. Крайня 1

02660 Київ 60

Тел.: +380 44 490 2407

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

зазначена в Національному гарантійному талоні.

Транспортування

На додані літієво-іонні акумуляторні батареї

розповсюджуються вимоги щодо транспортування

небезпечних вантажів. Акумуляторні батареї можуть

перевозитися користувачем автомобільним транспортом

без необхідності виконання додаткових норм.

При пересилці третіми особами (напр.: повітряним

транспортом або транспортним експедитором) потрібно

додержуватися особливих вимог щодо упаковки та

маркування. В цьому випадку при підготовці посилки

повинен приймати участь експерт з небезпечних

вантажів.

Відсилайте акумуляторну батарею лише з

непошкодженим корпусом. Заклейте відкриті контакти та

запакуйте акумуляторну батарею так, щоб вона не

совалася в упаковці.

Дотримуйтеся, будь ласка, також можливих додаткових

національних приписів.

Утилізація

Електроприлади, акумуляторні батареї, приладдя і

упаковку треба здавати на екологічно чисту

повторну переробку.

Не викидайте електроприлади та акумуляторні

батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU та

європейської директиви 2006/66/EC відпрацьовані елек-

троінструменти, пошкоджені акумуляторні

батареї/батарейки або акумуляторні батареї/батарейки,

що відпрацювали себе, повинні здаватися окремо і

утилізуватися екологічно чистим способом.

Акумулятори/батарейки:

Літієво-іонн

і:

Будь ласка, зважайте на вказівки в розділі

«Транспортування», стор. 197.

Можливі зміни.

Індикатор зарядження

акумуляторної батареї

не горить

Не (повністю) встромлений штепсель заряд-

ного пристрою

(Добре) встроміть штепсель у розетку

Несправна розетка, кабель живлення або

зарядний пристрій

Перевірте напругу в мережі та за

необхідністю перевірте зарядний пристрій в

сервісній майстерні для електроприладів

Bosch

Симптоми Можлива причина Що робити

OBJ_BUCH-3148-001.book Page 195 Thursday, September 28, 2017 10:53 AM

196 | Қазақша

F 016 L81 577 | (28.9.17) Bosch Power Tools

Қaзақша

Өндірушінің өнім үшін қарастырған пайдалану

құжаттарының құрамында пайдалану жөніндегі осы

нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің

корпусында және қосымшада көрсетілген.

Өндіру мерзімі нұсқаулықтың соңғы бетінде көрсетілген.

Импорттаушыға қатысты байланыс мәліметі қаптамада

берілген.

Өнімді пайдалану жөніндегі нұсқаулықтың

қосымшасы (Еуразия экономикалық одағына

[Кеден одағына] мүше мемлекеттер

аумағында қолданылады).

 Нұсқаулықтың «Қауіпсіздік жөніндегі нұсқаулар»

бөлімінде берілген қауіпсіздік техникасы бойынша

нұсқаулықтармен мұқият танысыңыз.

 Төменде берілген қосымша ақпаратпен мұқият

танысыңыз.

 НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың

толықтай не жекелей тоқтатылуы немесе

энергиямен жабдықтауды басқару тізбегінің

ақаулануы салдарынан электр құралының

жұмысында кідіріс пайда болған жағдайда,

бұғатталмағандығына көз жеткізіп (болған

жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан

шығарыңыз немесе алып - салмалы

аккумуляторды ажыратыңыз. Осы әрекет арқылы

бақыланбайтын қайта іске қосылудың алдын аласыз.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен

бастап (өндіру күні зауыт тақтайшасында жазылған)

істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз

(сервистік тексеру) пайдалану ұсынылмайды.

Қызметкер немесе пайдаланушының қателіктері мен

істен шығу себептерінің тізімі

–тұтқасы мен корпусы бұзылған болса, өнімді

пайдаланбаңыз

– өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

–тоқ сы

мы бұзылған немесе оқшаулаусыз болса,

пайдаланбаңыз

– жауын –шашын кезінде сыртта (далада)

пайдаланбаңыз

– корпус ішіне су кірсе құрылғыны қосушы болмаңыз

–қөп үшқын шықса, пайдаланбаңыз

– қатты діріл кезінде пайдаланбаңыз

Шекті күй белгілері

–тоқ сымының тозуы немесе зақымдануы

– өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

Сақтау

–құрғақ жерде сақтау керек

– жоғары температура көзінен және күн сәулелерінің

әсерінен алыс сақтау керек

–сақтау кезінде температураның кенет ауытқуынан

қорғау керек

–орамасыз сақтау мүмкін емес

– сақтау шарттары туралы қосымша ақпарат алу үшін

МЕМСТ 15150 (Шарт 1) құжатын қараңыз

Тасымалдау

–тасымалдау кезінде өнімді құлатуға және кез келген

механикалық ықпал етуге қатаң тыйым салынады

– босату/жүктеу кезінде пакетті қысатын машиналарды

пайдалануға рұқсат берілмейді.

–тасымалдау шарттары талаптарын МЕМСТ 15150

(5 шарт) қ

ұжатын оқыңыз.

Қауіпсіздік нұсқаулары

Белгілердің мағынасы

Қауіптер бойынша жалпы нұсқаулар.

Қолдану нұсқаулығын оқыңыз.

Электрбұйымды жауын жауып тұрғанда

қолданбаңыз немесе оны жауын астында

қалдырмаңыз.

Электрбұйымның жанындағы адамдарға

құрылғы жұмысынан серпіліп шашылатын

заттарының түспеуіне назар аударыңыз.

Сақтандыру: Бақ электрбұйымы іске қосылып

тұрғанда оған қауіп-қатерсіз аралықта

тұрыңыз.

Әрқашан қорғау жабдықтары мен қор

ғау

көзәйнектерін киіп жүріңіз. Сырғанамайтын аяқ киімі

мен қорғау шлемі сияқты қосымша қорғаныс

жабдықтарын жұмыс барысында киіп жүруіңіз

лазым. Лайықты қорғау киімі мен жабдықтарын киіп жүру

жоғарыдан түсетін бұтақтар мен кесу пышағын

абайсыздықтан түртіп қалу арқылы пайда болатын

жарақаттану қауібін төмендетеді.

OBJ_BUCH-3148-001.book Page 196 Thursday, September 28, 2017 10:53 AM

Қазақша | 197

Bosch Power Tools F 016 L81 577 | (28.9.17)

Электр жүйесінің кабельдерін

немесе телефон кабельдерін

ешқашан түртпеңіз. Осындай

кабельдер арқылы жоғары

кернеулер өткізіледі. Олар электр

соққы тиюдін жоғары дәрежелі

қауібіне апара алады. Оларға қарай

кемінде 10 м аралық қалтырып

жұмыс істеңіз.

Сақтандыру: Бақ құралы жұмысқа қосылып тұрғанда оның

жанында болған адамдардың барлығы осы құралдан

қауіпсіздік аралық қашықтығында тұруы тиіс.

Жалпы электр құралы қауіпсіздік

ескертулері

Осы электр құралының жинағындағы

ескертулерді, нұсқауларды,

суреттерді және сипаттамаларды оқыңыз. Барлық

техникалық қауіпсіздік нұсқаулықтарын орындамау

тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға

алып келуі мүмкін.

Барлық ескертулер мен нұсқауларды болашақ

пайдалану үшін сақтап қойыңыз.

Ескертулердегі «электр құрылғы» терминінде атауының

желіден қуат алатын электр құралдарына (желілік кабелі

менен) және аккумуляторден қуат алатын электр

құралдарына (желілік ка

белі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

 Жұмыс орнын таза және жарық ұстаңыз. Ластанған

және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін.

 Электр құрылғысын жарылатын атмосферада

пайдаланбаңыз, мысалы, жанатын сұйықтық, газ

немесе шаң бар болғанда. Электр құрал ұшқындарды

жасайды, ал олар шаң немесе буларды жандыруы

мүмкін.

 Балалар мен бақылаушыларды электр құралынан

алыс ұстаңыз. Алданулар бақылау жоғалуына алып

келуі мүмкін.

Электр қауіпсіздігі

 Электр айырлары розеткаға сай боулы тиіс.

Айырды ешқашан ешқандай тәрзде өзгертпеңіз.

Жерге косылған электр құралдарымен адаптер

айырларын пайдаланбаңыз. Өзгертілмеген айырлар

мен сәйкес розеткалар электр тұйықталуының қауіпін

төмендетеді.

 Құбырлар, радиаторлар, плиталар мен суытқыштар

сияқты жерге қосылған беттерге тимеңіз. Денеңіз

жерге қосылған болса жоғары тоқ соғу қауіпі пайда

болады.

 Электр құралдарды жаңбырда немесе ылғалды

қоршауда пайдаланбаңыз. Электр құралына кірген су

тоқ соғу қауіпін жоғарылатады.

 Кабельді

тиісті болмаған ретте пайдаланбаңыз.

Кабельді электр құралын тасу, көтеру немесе

тоқтан шығару үшін пайдаланбаңыз. Кабельді

ыстықтық, май, өткір қырлар және жылжымалы

бөлшектерден алыс ұстамаңыз. Зақымдалған

немесе бытысып кеткен кабель тоқ соғу қауіпін

жоғарылатады.

 Электр құралын сыртта пайдаланғанда сыртқы

жайлар үшін сай кабельді пайдаланыңыз. Сыртта

пайдалануға жарамды кабельді пайдалану тоқ соғу

қауіпін төмендейді.

 Егер электр құралын ылғалды жерде пайдалану

керек болса, онда қорғайтын өшіру құрылғысы

(RCD) арқылы қорғалған тоқ желісін

пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін

төмендетеді.

Жеке қауіпсіздік

 Электр құралды пайдалануда абай болыңыз,

жұмысыңызды бақылаңыз және парасатты

пайдаланыңыз. Электр құралды шаршаған кезде

немесе есірткі, алкоголь немесе дәрі әсер еткен

кезде пайдаланбаңыз. Электр құралын пайдалану

кезінде аңсыздық ауыр жеке жарақаттануға алып келуі

мүмкін.

 Жеке қорғайтын жабдықтарды пайдаланыңыз.

Әрдайым көз қорғанысын тағыңыз. Шаң маскасы,

сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе

есту қорғаныштары си

яқты қорғағыш жабдықтары

тиісті жағдайларда қолданып жеке жарақаттануларды

кемейтеді.

 Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне

және/немесе батареялар жинағына қосудан алдын,

құралды көтеру немесе тасудан алдын өшіргіш өшік

күйде болуына көз жеткізіңіз. Электр құралын

саусақты өшіргішке қойып тасу немесе қосқышы

қосулы электр құралын тоққа қосу сәтсіз оқиғаға алып

келуі мүмкін.

 Электр құралын қосудан алдын келген реттеу

сынасын немесе кілтті алып

қойыңыз. Электр

құралының айналатын бөлігінде қалған кілт немесе

сына жеке жарақаттануға алып келуі мүмкін.

 Көп күш істетпеңіз. Әрдайым тиісті таяныш пен тең

салмақытылқты сақтаңыз. Бұл күтілмеген

жағдайларда электр құралдың бақылануын сақтайды.

 Тиісті киім киіңіз. Бос киім мен әшекейлерді

киймеңіз. Шашыңыз бен киімдерді жылжымалы

бө

лшектерден алыс ұстаңыз. Бос киімдер,

әшекейлер немесе ұзын шаш жылжымалы бөлшектер

арқылы тартылуы мүмкін.

 Егер шаң шығарып жинау жабдықтарына қосу

құрылғылары берліген болса, онда олар қосулы

болуына және тиісті ретте қолдануына көз

жеткізіңіз. Шаң жинауды пайдалану шаңға

байланысты зияндарды кемейтеді.

 Аспаптарды жиі пайдаланып жақсы білгеннен соң

масайрап кетпей қауіпсіздік принциптерін елемей

ЕСКЕРТ

OBJ_BUCH-3148-001.book Page 197 Thursday, September 28, 2017 10:53 AM

198 | Қазақша

F 016 L81 577 | (28.9.17) Bosch Power Tools

отырмаңыз. Абайсыз әрекет секунд ішінде ауыр

жарақаттануға алып келуі мүмкін.

 НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың

толықтай не жекелей тоқтатылуы немесе

энергиямен жабдықтауды басқару тізбегінің

ақаулануы салдарынан электр құралының

жұмысында кідіріс пайда болған жағдайда,

бұғатталмағандығына көз жеткізіп (болған

жағдайда) барып, ажыратқышты Выкл. (Өшіру)

қалпына келтіріңіз. Желілік ашаны розеткадан

шығ

арыңыз немесе алып - салмалы

аккумуляторды ажыратыңыз. Осы әрекет арқылы

бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр құралдарын пайдалану және күту

 Құралды аса көп жүктемеңіз. Жұмысыңыз үшін

жарамды электр құралын пайдаланыңыз. Жарамды

электр құралымен керекті жұмыс аймағында дұрыс әрі

сенімді жұмыс істейсіз.

 Ажыратқышы дұрыс емес электр құралын

пайдаланбаңыз. Қосуға немесе өшіруге болмайтын

электр құралы қауіпті болып, оны жөндеу қажет

болады.

 Жабдықтарды реттеу, бөлшектерін алмастыру

немесе құралды қоймаға қоюдан алдын

аккумуляторды электр құралынан алып тастаң

ыз.

Бұл сақтық әрекеті электр құралдың байқаусыз

қосылуына жол бермейді.

 Пайдаланылмайтын электр құралдарды балалар

қолы жетпейтін жайға қойыңыз. Осыларды

білмейтін немесе осы ескертпелерді оқымаған

адамдарға бұл құралды пайдалануға жол бермеңіз.

Тәжірібесіз адамдар қолында электр құралдары қауіпті

болады.

 Электр құралдарын мен керек-жарақтарын ұқыпты

күтіңіз. Қозғалмалы бөлшектердің кедергісіз

істеуіне және кептеліп қалмауына, б

өлшектердің

ақаусыз немесе зақымдалмаған болуына, электр

құралының зақымдалмағанына көз жеткізіңіз.

Зақымдалған бөлшектері бар құралды

пайдаланудан алдын жөндеңіз. Электр

құралдарының дұрыс күтілмеуі жазатайым оқиғаларға

себеп болып жатады.

 Кескіш аспаптарды өткір және таза күйде сақтаңыз.

Дұрыс күтілген және кескіш жиектері өткір кескіш

аспаптар аз кептеліп, кесілетін бетке оңай

бағытталады.

 Электр құралын, жабдықтарды, алмалы-салмалы

аспаптарды және т.б. осы нұсқауларға сай

пайдаланыңыз. Сонымен жұмыс шарттарымен

орындайтын әрекеттерге назар аударыңыз. Электр

құралдарын арналмаған жұмыстарда пайдалану

қауіпті.

 Қолтұтқалар мен қармау беттерін құрғақ, таза және

май мен ластан таза ұстаңыз. Сырғанақ қолтұтқалар

мен қармау беттері күтілмеген жағдайларда сенімді

қолдану мен бақылауға жол бермейді.

Батарея құралын пайдалану және күту

 Тек өндіруші сипаттаған зарядтағышмен қайта

зарядтаңыз. Батарея жинағының бір түріне сай

зарядтағыш басқа батарея жинағымен қолдануда өрт

қауіпіне адып келуі мүмкін.

 Электр құралдарын тек арнайы тағайындалған

батарея жинақтарымен пайдаланыңыз. Кез келген

басқа батарея жинақтарын пайдалану жарақаттану мен

өрт қауіпіне алып келеді.

 Егер батарея жинағы қолдануда болмаса, оны

түйреуіш, тиын, кілт, шеге, бұранда немесе басқа

кі

ші метал заттардан ұстаңыз, олар бір терминалдан

басқасына байланыс жасауы мүмкін. Батарея

терминалдарын қосу күйік немесе өртке алып келуі

мүмкін.

 Дұрыс емес пайдалануда батареядан сұйықтық

ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз,

сумен шайып тастаңыз. Егер сұйықтық көзге тисе

дәрігерге хабарласыңыз. Батареядан шаққан

сұйықтық қозу немесе күйіктерге алып келуі мүмкін.

 Зақымдалған немесе өзгертілген батарея

жинақтарын пайдаланбаң

ыз. Зақымдалған немесе

өзгертілген батареялар өртке, жарылуға немесе

жарақаттуға алып келуі мүмкін кездейсоқ әрекеттерге

алып келуі мүмкін.

 Батарея жинағын немесе құралын өртке немесе

қатты температураға салдырмаңыз. 130 °C жоғары

температураларда жарылыс болуы мүмкін.

 Барлық зарядтау нұсқауларын орындап батарея

жинағын нұсқауларда белгіленген температура

ауқымынан тыс жағдайда зарядтамаңыз. Дұрыс

емес зарядтау немесе белгіленген ауқымнан тыс

температурада зарядтау батареяны зақымдап өрт

қауіпін жоғарылатуы мүмкін.

Қызмет көрсету

 Электр құралына маманды жөндеуші тек бірдей

қосалқы бөлшектермен қызмет көрсетуі керек. Бұл

электр құралының қауіпсіздігін сақталуын қамтамасыз

етеді.

 Зақымдалған батарея жинақтарын ешқашан

пайдаланбаңыз. Батарея жинақтарын тек өндіруші

немесе өкілетті қызмет көрсету жабдықтаушысы

арқылы орындалуы мүмкін.

Бақ қайшылары үшін қауіпсіздік

нұсқаулықтары

 Денеңіздің барлық бөлшектерін пышақ

ұстағышынан алыста ұстаңыз. Пышақ ұстағышы

қосылып тұрған уақытта кесілген материалды алып

тастауға немесе кесілетін материалды ұстап тұруға

тырыспаңыз. Құралда қысылып тұрып қалған

кесілген шөпті алып тастау алдынан алдымен құрал

айырғышы өшіріліп, аккумуляторы шығарылып

қойылғанына көз жеткізіңіз. Бақ қайшысымен

жұм

ыс істеу барысында бір сәттік абайсыздық ауыр

жарақаттарға апара алады.

OBJ_BUCH-3148-001.book Page 198 Thursday, September 28, 2017 10:53 AM

Қазақша | 199

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Құралды тек қана оқшауланған үстілерінен ұстаңыз

(бас қол тұтқасы 11, алдыңғы қол тұтқасы 6 немесе

кеңейтілген тұтқа аумағы8), себебі кесу пышағы

көзбен көрінбейтін электр кабельдерін түртіа кетуі

мүмкін. Кесу пышақ құралының кернеу өткізуші

кабельдерінің бірін түртіп қалуы құралдың металлдан

жасалған бөлшектерін де кернеу астына қойып, электр

соққы

ға апаруы мүмкін.

 Электрбұйымның қию пышағы көрінбейтін тоқ

кабелдеріне тиіп қала алатындығынан осы

электрбұйымды тек қана оның изоляциялап

айырылған арнайы тұтқыштарынан ұстаңыз. Қию

пышақ кернеу өткізетін бір кабелге тиіп қалғанында

электрбұйымның металл бөлшектері кернеу әсері

астына қойылып, бұл электр соққысына апара алады.

 Бақ қайшыны, пышағын өшіріп алып, тұтқасынан

ұстап тасуыңыз керек.

Бақ қайшысын

тасымалдаған немесе сақтаған уақытта үстінен

әрқашан қорғау жапқышымен жауып қою керек.

Электрбұйымды ұқыпты түрде қолдану оның

пышағынан түсе алатын жаралану қауібін азайтады.

 Электрбұйымды қолдану алдынан барлық қорғау

құралдары мен тұтқыштардың лайықты түрде

енгізіліп орнатылғанын тексеріп алыңыз.

Толығымен жинақтап орнатылмағ

ан электрбұйымды

немесе рұқсат етілмеген өзгертулері бар

электрбұйымды ешқашан іске қосып қолданбаңыз.

Қосымша қауіпсіздік нұсқаулықтары

 Балаларға, дене, сенсорлық немесе ақыл-ой

қабілеттері шектелген болған адамдарға немесе

осындай бұйымдармен жұмыс тәжірибесі жеткіліксіз

болған және/немесе білімі жеткіліксіз болған

және/немесе осы қолдану нұсқаулықпен таныс

болмаған адамдарға ешқашан осы бақ электр

бұймымен жұмыс істеуге рұқсат етпеңіз. Электр бұйым

қолданушының жасы бойынша мәліметтер бұйыс

қолданылатын елдегі ұлттық ережелер арқылы

шектелуі мүмкін.

 Балалардың бақ электр бұйымымен ойнамауын

қамтамасыз ету үшін балаларға қарап жүруіңіз керек.

 Жұмыс барысында құралды тиісті тұтқа үстілерінен

екі қолмен бекем түрде ұстап, тұрақты түрде

тұрыңыз. Құрал екі қолмен қаупсіздірек басқарылып

жүргізіле алынады.

 Құралды әрқашан оның пышақ ұстағышы көлденең

жататындай қылып ұстаңыз.

 Электр құралын жерге қоюдан алдын оның

тоқтауын күтіңіз.

 Электрбұйым қолданылып жатқан уақытта оған дейінгі

3 метрлік аралық ішінде басқа адамдар немесе

жануарлардың болмауы қажет. Жұмыс істеліп жатқан

аумақта электрбұйым қолданушы үшінші тараптарға

қарай жауапты болады.

 Жақын жерде басқа адамдар, әсіресе балалар немесе

үй жануарлары бар болғанда бақ қайшысын ешқашан

сыртқа шығ

арып қолданбаңыз.

 Электрбұйым иесі немесе қолданушысы басқа

адамдардың денсаулығына немесе осылардың мүлігіне

түскен апаттар немесе шығындар үшін жауапты

болады.

 Бақ қайшысын ешқашан пышақ діңгегінен ұстамаңыз.

 Қиып кесілетін бұталар мен ағаштарды мұқият тексеріп,

үстінде болған сымдар немесе басқа заттарды алдымен

жинап шығарып алыңыз.

 Қолдану алдынан әрқашан қию құралдың пышағы,

пышақ бұрандалары немесе

басқа бөлшектерінің

тозған немесе бұзылған түрде болмағанын тексеріңіз.

Бұзылған немесе тым тозып кеткен қию құралымен

ешқашан жұмыс істемеңіз.

 Керек болған жағдайда бақ қайшысын тоқтата алу үшін

оның қолдану туралы нұсқаулығын толығымен оқып

шығыңыз.

 Бақ қайшысымен қиып кесу әрекеттерін тек қана күн

жарықтығында немесе күші жеткілікті болған ж

асанды

жарықтықта өткізу керек.

 Бақ қайшысын қолдану алдынан онымен бірге қорапта

болған барлық тұтқыштар мен қорғау құралдарының

енгізіліп орнатылғанын тексеріп алыңыз. Толығымен

жинақтап орнатылмаған электрбұйымды немесе рұқсат

етілмеген өзгертулері бар бақ қайшысын ешқашан іске

қосып қолданбаңыз.

 Бақ қайшысын ешқашан оның қорғау құралынан

ұстамаңыз.

 Бақ қайшысын қолданғанда әрқашан тұрақты түрде

тұрып, тепетеңдекті ұстанып жүріңіз. Қ

ұралды ешқашан

басқыш немесе баспалдақтарда тұрып қолданбаңыз.

 Қиып кесу әрекеттері уақытында өзіңіз естімейтін

мүмкін болып қалатын қауіп сәттеріне дайын болып,

өзіңіздің жұмыс істеп жатқан жеріңізді жақсылап танып

алыңыз.

 Бақ қайшысының лайықты жұмыс қалпын қамтамасыз

ету үшін барлық сомдардың, бүркеншіксіз шегелердің

және бұрандалардың бекітіліп қондырылуын тексеріп

алыңыз.

 Бақ қайшысын, оны қолданбаған уақытта құрғақ, жабық

және

балалар қолы жетпейтін жерде сақтаңыз.

 Бұзылған немесе әбден тозып кеткен бөлшектерді

қауіпсіздік себептерінен ауыстыру қажет.

 Қажетті арнайы біліміңіз болмаса бақ электрбұйымын

өзіңіз жөндемеіңіз.

 Ауыстырылатын бөлшектерінің Бош фирмасының

бұйымдары болғанына назар аударыңыз.

Аккумуляторды оңтайлы пайдалану туралы

нұсқаулар

 Аккумулятор енгізу алдынан бақ электрбұйымның

өшіріліп тұрғанын тексеріп алыңыз. Қосылып тұрған

бақ электрбұйымына аккумулятор енгізу әрекеттері

апаттарға апара алады.

 Тек қана осы бақ электрбұйымы үшін арналған

арнайы Bosch аккумуляторларын қолданыңыз.

OBJ_BUCH-3148-001.book Page 199 Thursday, September 28, 2017 10:53 AM

200 | Қазақша

F 016 L81 577 | (28.9.17) Bosch Power Tools

Басқа түрлі аккумуляторларды қолдану жаралану және

өрт қауібіне апара алады.

 Аккумуляторды ашпаңыз. Қысқа тұйықталу қаупі

бар.

Мысалы, аккумуляторды жылудан, сондай-

ақ, үздіксіз күн жарығынан, оттан, судан

және ылғалдан қорғаңыз. Жарылу қаупі бар.

 Аккумулятордан зақымданған немесе дұрыс

пайдаланбаған жағдайда бу шығуы мүмкін. Бұл

жағдайда ішке таза ауа кіргізіңіз және шағымдар

болса, медициналық көмек алыңыз. Булар тыныс

алу жолдарын тітіркендіруі мүм

кін.

 Бұл аккумуляторларды тек өзіңіздің Bosch

өніміңізде пайдаланыңыз. Тек осы жағдайда

аккумулятор ауыр шамадан тыс жүктемелерден

қорғалған болады.

 Шеге немесе бұрауыш сияқты ұшты заттар немесе

сыртқы әсер арқылы аккумулулятор зақымдануы

мүмкін. Бұл қысқа тұйықталуға алып келіп,

аккумулятор жануы, түтін шығаруы, жарылуы немесе

қызып кетуі мүмкін.

 Аккумуляторды тұйықтамаңыз. Жарылу қаупі б

ар.

 Аккумуляторды сұйықтықтардан және ылғалдан

қорғаңыз.

 Аккумуляторды тек –20 °C ... 50 °C температура

ауқымында сақтаңыз. Аккумуляторды жазда көлікте

қалдырмаңыз.

 Аккумулятордың желдету тесігін жұмсақ, таза және

құрғақ щеткамен мұқият тазалаңыз.

Зарядтау құралдары үшін

қауіпсіздік нұсқаулықтары

Барлық

қауіпсіздік

нұсқаулықтарын

және

ескертпелерді оқыңыз.

Техникалық қауіпсіздік

нұсқаулықтарын және ескертпелерді

сақтамау тоқтың соғуына, өрт

және/немесе ауыр жарақаттануларға

апаруы мүмкін.

Осы нұсқаулықты толық

орындаңыз.

Зарядтау құралын тек барлық

қызметтерін толық бағалап, оларды

орындай алатыныңызға сенімді

болғанда немесе тиісті

нұсқаулықтарды алғаннан соң

пайдалану керек.

Балаларға, дене, сенсорлық

немесе ақыл-ой қабілеттері

шектелген болған адамдарға

немесе осындай бұйымдармен

жұмыс тәжірибесі жеткіліксіз

болған және/немесе білімі

жеткіліксіз болған және/немесе

осы қолдану нұсқаулықпен таныс

болмаған адамдарға ешқашан осы

бақ электр бұймымен жұмыс

істеуге рұқсат етпеңіз. Электр

бұйым қолданушының жасы

бойынша мәліметтер бұйыс

қолданылатын елдегі ұлттық

ережелер арқылы шектелуі мүмкін.

Балаларға қарап жүріңіз. Осының

арқасында балалар құралмен

ойнамай жүргені қамтамасыз

етіледі.

Тек қуаты 1,5 Аh бастап Bosch

литий-иондық аккумуляторлерді

зарядтаңыз (3 аккумулятор

элементтерінен бастап).

Аккумулятор қуаты зарядтау

құралының аккумуляторды

зарядтау қуатына сәйкес болуы

қажет. Қайта зарядталмайтын

батареяларды зарядтамаңыз.

Кері жағдайда өрт немесе жарылу

қауіпі пайда болады.

Зарядтау құралын жаңбырдан, сыздан

қорғаңыз. Зарядтау құралының ішіне су кірсе,

ол электр тоғының соғу қаупін арттырады.

 Тек Bosch литий-иондық аккумуляторларды

зарядтаңыз. Аккумулятор қуаты зарядтау

құралының аккумуляторды зарядтау қуатына

сәйкес болуы қажет. Кері жағдайда өрт немесе

жарылу қаупі пайда болады.

 Зарядтау құралын таза ұстаңыз. Құралдың ластануы

тоқ соғуы қаупін туындатады.

OBJ_BUCH-3148-001.book Page 200 Thursday, September 28, 2017 10:53 AM

Қазақша | 201

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Әр пайдаланудан алдын зарядтау құралын,

кабельді және айырды тексеріңіз. Ақауды

байқасаңыз зарядтау құралын пайдаланбаңыз.

Зарядтау құралын өзіңіз ашпаңыз, оны тек білікті

маманға және түпнұсқалы бөлшектермен

жөндетіңіз. Зақымдалған зарядтау құралы, кабель

және айыр электр тоғының соғу қаупін арттырады.

 Зарядтау құралын қосулы күйде оңай жанатын

беттердің (мысалы, қағаз, мата және т.б.) үстіне

қоймаңыз немесе жанғыш заттардың жанында

пайдаланбаңыз. Зарядтау кезінде зарядтау

құралының қызуы себебінен өрт қаупі пайда болады.

 Зарядтау құралының саңылауын жаппаңыз.

Әйтпесе зарятау құралы қызып, дұрыс жұмыс істемеуі

мүмкін.

 Жоғары электрлік қауіпсіздігін қамтамасыз ете алу

үшін, максималдық ажырату тоғы 30 мА болған

дифференциалдық тоқ құралын қолдануыңыз лазым.

Дифференциалдық қорғау құралын қолдану алдынан

оны әрқашан алдым

ен тексеріп алыңыз.

Техникалық қызмет көрсету

 Бақ электрбұйымда тазалау немесе орнату

жұмыстарын өткізу алдынан, немесе

электрбұйымды біраз уақыт бойы бақылаусыз

қалдырғаныңызда оның ішіндегі батареясын

шығарып алыңыз.Өткір пышақтар аймағында әрекет

етіп немесе жұмыс істеп жүргеніңізде әрқашан арнайы

бақ қолғаптарын киіп жүріңіз.

 Бақ электрбұйымын тексеріп, қауіпсіздік себептерінен

тозып немесе бұзылып кеткен бөлшектерін

ауыстырыңыз.

 Бақ электрбұйымның қауіпсіз түрде жұмыс істеуін

қам

тамасыз ете алу үшін бүкіл сомдар, бұрандамалар

мен бұрандаларының тұрақты түрде бекітілгенің

тексеріп алыңыз.

 Ауыстырылатын бөлшектерінің Бош фирмасының

бұйымдары болғанына назар аударыңыз.

 Пышақ ұстағышын қолдану алдынан және сақтауға

қою алдынан күту бүріккішімен майлап алыңыз.

Белгілер

Төмендегі белгілер пайдалану нұсқаулықтарын оқып

түсіну үшін маңызды. Белгілер менен олардың

мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну

сізге электр құралын дұрыс әрі сенімді пайдалануға

көмектеседі.

Тағайындалу бойынша қолдану

Бұл құрал тұрмыстық қолдану үшін, пайдаланушы жерде

тұрып, жоғарырақ биіктегі тал-шіліктер мен бұталарды

кесу және қысқарту үшін арналған. Құрал басқыш немесе

баспалдақ үстінде тұрып жұмыс істеу үшін

тағайындалмаған. Құрал шөп кесу үшін арналмаған және

көгалшапқыш ретінде қолдана алынбайды. Құрал

өндірістік немесе кәсіпорындық қолдану үшін

тағайындалмаған.

Жеткізу көлемі (В суретін қараңыз)

Электр бұйымды оның қорабынан абайлап алып, келесі

бөлшектердің толығымен бар болғанын тексеріп алыңыз:

–Бақ қайшысының басы

– Телескоптық тұтқасы

– Аккумулятор**

– Зарядталу құралы**

– Тасу белбеуі

– Пышақты қорғау бөлшегі

– Қолдану нұсқаулығы

Бөлшектер жетпей немесе бұзылған қалыпта болғанда

осы бұйымды сатқан сатушымен хабарласыңыз.

** Елге байланысты

Бейнеленген құрамды бөлшектер

(А суретін қараңыз)

Суреттегі компоненттердің нөмірленуі графика бетіндегі

құралдың суретіне қарай беріледі 320.

1 Пышақ ұстағышы

2 Бұрылмалы басы үшін арналған орнату түймешіктері

3 Жалғастыру бөлшегі

4 Телескоптық түтік

5 Телескоптың биіктігін орнату

6 Алдыңғы тұтқасы

7 Алдыңғы қол тұтқасындағы тасымалдау белбеуінің

ілмегі

8 Тасу белбеуі

9 Артқы қол тұтқасындағы тасы

малдау белбеуінің ілмегі

10 Бұғаттау түймесі

11 Артқы тұтқасы (Оқшауланған тұтқалар аймақтары)

12 Қосқыш/өшіргіш

13 Аккумулятор

14 Аккумуляторды босату түймесі

Белгі Мағына

Реакция бағыты

Қозғалыс бағыты

Қосу

Өшіру

Керек-жарақтар

Белгі Мағына

OBJ_BUCH-3148-001.book Page 201 Thursday, September 28, 2017 10:53 AM

202 | Қазақша

F 016 L81 577 | (28.9.17) Bosch Power Tools

15 Тасымалдау белбеуі үшін ырғақ, алдыңғы қол тұтқасы

16 Тасымалдау белбеуі үшін ырғақ, артқы қол тұтқасы

Бейнеленген немесе сипатталған жабдықтар стандартты

жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің

жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Шуыл және дірілдеу туралы ақпарат

Шу эмиссиясының мәндері EN 60335-1 бойынша

есептелген.

«A» қылып белгіленген электрбұйым шуыл деңгейі

келесілерге сай болады: Дыбыс қысым деңгейі 72 dB(A);

Дыбыс қуатының деңгейі 86 dB(A). K терістігі=4 dB.

Теңселудің жалпы көрсеткіштері a

(үш бағыттың

векторлық қосындысы) және K терістік көрсеткіштері

EN 60335-1 сәйкес:

=1,1м/с

, K=1,5 м/с

Осы ескертпелерде берілген дірілдеу пәрмені EN 60335

ережесінде мөлшерленген өлшеу әдісі бойынша

есептелген болып электр құралдарды бір-бірімен

салыстыру үшін пайдаланылуы мүмкін. Ол және дірілдеу

қуатын шамалап өлшеу үшін жарамды.

Берілген дірілдеу көлемі электр құралының негізгі

жұмыстары үшін берілген. Егер электр құрал басқа

жұмыстар үшін түрлі керек-жарақтармен басқа алмалы-

салмалы аспаптар менен немесе жетімсіз күтумен

пайдаланылса дірілдеу көлемдері өзгереді. Бұл жұмыс

уақытындағы дірілдеу қуатын арттырады.

Дірілдеу қуатын нақты есептеу үшін құралдың өшірілген

және қосылған уақыттарды да ескеру қажет. Бұл дірілдеу

қуатын бүкіл жұмыс уақытында қатты төмендетеді.

Аккумуляторлық телескоптық

бақ қайшысы

UniversalHedge-

Pole 18

Өнім нөмірі

3 600 HB3 0..

Бос жүрісіндегі жүрістер

саны

мин

-1

2200

Шапқы ұзындығы

мм 430

Тегершік ашылуы

мм 16

Биіктікті орнату

м 2,1–2,6

Құралдың бұрылмалы

басы, 10 позиция

° 135

EPTA-Procedure 01:2014

құжатына сай салмағы

кг 3,6

Сериялық нөмірі

Сериялық нөмірі бақ

электрбұйымда

(тақташада) көрсетілген

ұйғарынды айналадағы

температурасы

– қуаттандырылу

барысында және жұмыс

барысында

– сақтау кезінде

°C

0... +45

-20...+50

Аккумулятор

литий иондық

Өнім нөмірі

–1,5 Аh

–2,0 Аh

–2,5 Аh

2 607 337 187

2 607 337 211

2 607 337 199

Жұмыс кернеуі

В= 18

Қуаты

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Аh

1,5

2,0

2,5

Аккумулятор көздерінің

саны

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Электр оталдырғыш

AL 1830 CV

Өнім нөмірі

2 607 ...

... 225 965

... 225 967

... 225 969

Зарядтау тоғы

A3,0

Аккумуляторды толтыру

уақыты (аккумулятор

тоқсыз)

–1,5 Аh

–2,0 Аh

–2,5 Аh

мин

EPTA-Procedure 01:2014

құжатына сай салмағы

кг 0,40

Сақтық сыныпы

/ II

Электр оталдырғыш

AL 1815 CV

Өнім нөмірі

2 607 ...

... 226 077

... 226 079

... 226 081

Зарядтау тоғы

A1,5

Аккумуляторды толтыру

уақыты (аккумулятор

тоқсыз)

–1,5 Аh

–2,0 Аh

–2,5 Аh

мин

105

EPTA-Procedure 01:2014

құжатына сай салмағы

кг 0,38

Сақтық сыныпы

/ II

Аккумуляторлық телескоптық

бақ қайшысы

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 202 Thursday, September 28, 2017 10:53 AM

Қазақша | 203

Bosch Power Tools F 016 L81 577 | (28.9.17)

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша

қауіпсіздік шараларын қолдану қажет, мысалы: электр

құралды және алмалы-салмалы аспаптарды күту,

қолдарды ыстық ұстау, жұмыс әдістерін ұйымдастыру.

Монтаж және пайдалану

Пайдалануға ендіру

Өз қауіпсіздігіңіз үшін!

 Құралда кезкелген жұмыстарды (мысалы, күту,

бөлшектерін ауыстыру және т.б.) өткізу алдынан

және құралды тасымалдау мен сақтау алдынан

алдымен оның аккумуляторын шығарып алыңыз.

Тоқтату түймешігімен Қосу/Өшіру айырғышын

байқаусыздықтан басып қалу арқылы жарақаттану

қауібі пайда болады.

 Бақ қайшысы өшірілгеннен кейін оның пышақтары

тағы секунд бойы әріғарай жылжытып тұрады.

 Жылжып тұрған пышақтарын ұстамаңыз немесе

оларға тиіп кетпе

ңіз.

 Қосқышты бұйым батареясы толығымен енгізіліп

қойылғанынан кейін ғана басыңыз.

Аккумуляторды орнату/шешу (D+K

суреттерін қараңыз)

Нұсқау: Осы құрал үшін лайықсыз аккумуляторларды

қолдану құралдың қате жұмыс істеуіне немесе құралдың

зақымдануына апара алады.

Толығымен қуаттандырылғын аккумуляторды 13

телескоптық тұтқасына енгізіңіз. Аккумулятор толығымен

енгізіліп салынғанына көз жеткізіңіз.

Аккумуляторды құралдан шығарып алу үшін 13

аккумуляторды бұғаттан шығару түймешігін басып, 14

аккумуляторды пышақ ұстағышы бағытына қарай алға

тартыңыз.

Аккумуляторды зарядтау

 Басқа түрлі электр оталдырғыштарды

қолданбаңыз. Бұйыммен қорапта бірге ұсынылатын

электр оталдырғыш өзіңіздің бақ электрбұйымыздың

ішіндегі Li-иондар аккумуляторы үшін лайықты қылып

жасалған.

 Желі қуатына назар аударыңыз! Тоқ көзінің қуаты

зарядтау құралының зауыттық тақтайшасындағы

мәліметтеріне сай болуы қажет. 230 В белгісімен

белгіленген зарядтау құралдарымен 220 В жұмыс

істеуге болады.

Аккумулятор, температура деңгейінің тек қана 0 °C мен

45 °C арасында оталдырғышпен толтыруды ұйғарынды

ететін температура бақылаушы жүйесімен жабдықталған.

Бұл жүйе арқасында аккумулятордың жұмыс өмірінің ұзақ

болуы қамтамасыз етіледі.

Ескертпе: аккумулятор ішінара зарядталған күйде

жеткізіледі. Аккумулятордың толық қуатын қамтамасыз

ету үшін пайдалану алдында аккумуляторды зарядтау

құрылғысында толы

ғымен зарядтаңыз.

Литий-иондық аккумуляторды пайдалану мерзімін

қысқартусыз кез келген уақытта зарядтауға болады.

Зарядтау процесін үзу аккумулятордың зақымдалуына

әкелмейді.

Li-иондар аккумуляторы тоқтан терең ажыратуға қарсы

арнайы «Electronic Cell Protection (ECP)» жүйесі арқылы

қорғалады. Аккумуляторы тоқсыз қалған жағдайда бақ

электрбұйымы қорғау схемасы арқылы өшіріліп

қойылады: Бақ электрбұйымы жұмыс істемей тұр.

Бақ электрбұ

йым

автоматты түрде

өз-өзімен өшірілгеннен кейін Қосу/Өшіру

түймешектеріне баспаңыз. Бұл әрекет аккумулятордың

бұзылуына апаруына мүмкін.

Аккумуляторды кәдеге жарату туралы нұсқауларды

ескеріңіз.

Зарядтау әдісі

Зарядтау әдісі зарядтау құралының желі айыры розетқаға

салынып аккумулятор зарядтау науасына салынғаннан

соң басталады.

Оңтайлы зарядтау әдісі арқылы аккумулятордың зарядтау

күйі автоматты ретте анықталып, аккумулятор

температурасы мен қуатына байланысты тиімді зарядтау

тоғымен орындалады.

Осылай аккумулятор сақталып зарядтау құралында тұрса

әрдайым толық зарядталған болады.

Әрекет мақсаты Сурет Бет

Бейнеленген құрамды

бөлшектер

A 320

Жеткізу көлемі

B 321

Құралды құрастырып орнату

C 321

Аккумуляторын енгізіңіз

D 321

Тасымалдау белбеуін бекіту

E 322

Телескоп биіктігін орнату

F 322

Пышақты қорғау бөлшегін алып

тастау

Пышақ ұстағышын майлау

G 323

Құралдың бұрылмалы басын

орнату

H 323

Қосу-/өшіру

I 324

Жұмыс бойынша нұсқаулар

J 324–325

Аккумуляторды шығарып

алыңыз

K 326

Құралды күту және сақтау

L 326

Керек-жарақтарды таңдау

327

НАЗАР АУДАРЫҢЫЗ

OBJ_BUCH-3148-001.book Page 203 Thursday, September 28, 2017 10:53 AM

204 | Қазақша

F 016 L81 577 | (28.9.17) Bosch Power Tools

Жарық диод элементтерінің мағанасы

(AL 1830 CV)

Аккумулятор зарядталуының жасыл жарық

диоды (жылдам) жыпылықтайтын жарығы

Жылдам зарядтау әлісі жасыл аккумулятор

индикаторының жылдам жыпылықтауы

арқылы білдіріледі.

Ескертпе: Жылдам зарядтау әдісін орындау аккумулятор

температурасы рұқсат етілген зарядтау температурасы

аймағында болғанда ғана мүмкін болады, «Техникалық

мәліметтер» бөлмесін қараңыз.

Аккумулятор зарядталуының жасыл жарық

диоды (жай) жыпылықтайтын жарығы

Егер аккумулятор заряды 80 % болса,

аккумулятор жасыл жарық диоды жай

жыпылықтайды.

Аккумуляторды пайдалануға болады.

Жасыл түсті аккумулятор зарядталуының

жасыл жарық диодының үздіксіз жануы

Жасыл түсті аккумуляторды зарядтау

жарық диодының үздіксіз жануы

аккумулятордың толық зарядталғанын білдіреді.

Аккумуляторсыз жарық диодының үздіксіз жануы

айырдың розеткаға салынып зарядтау құралы жұмыс

істеуге дайын екендігін білдіреді.

Қызыл түсті аккумуляторды зарядтау жарық

диодының үздіксіз жануы

Қызыл түсті аккумуляторды зарядтау

жарық диодының үздіксіз жануы

аккумулятор температурасының рұқсат етілген зарядтау

температурасы аймағынан тыс екендігін білдіреді,

«Техникалық мәліметтер» бөлімін қараңыз. Рұқсат етілген

температура аймағына жеткеннен соң зарядтау құралы

автоматты ретпен жылдам зарядтауға өтеді.

Қызыл түсті аккумуляторды зарядтау жарық

диодының жыпылықтауы

Қызыл түсті аккумуляторды зарядтау

жарық диодының жыпылықтауы зарядтау

әдісіндегі ақауды білдіреді «Ақаулар – Себептері және

шешімдері» бөлімін қараңыз.

Жарық диод элементтерінің мағанасы

(AL 1815 CV)

Аккумулятор зарядтау индикаторының

жыпылықтауы

Зарядтау әдісі аккумулятордың зарядтау

индикаторының жыпылықтауы арқылы

белгіленеді.

Аккумулятор зарядтау индикаторының

үздіксіз жануы

Үздіксіз жану аккумулятор зарядтау

индикаторы аккумулятор толық

зарядталғанын немесе аккумулятор температурасы

рұқсат етілген зарядтау температурасының аймағынан

тыс болуын білдіреді. Рұқсат етілген температура

жетілгеннен соң аккумулятор зарядталады.

Аккумуляторсыз жарық диодының үздіксіз жануы

айырдың розеткаға салынып зарядтау құралы жұмыс

істеуге дайын екендігін білдіреді.

Ақаулар – Себептері және шешімдері

Оталдырғышпен толтыру бойынша нұсқаулар

Қуаттандыру барысы ұзақ болған жағдайларда немесе

аккумулятордың үзіліссіз бірінен кейін бірі өткізілген

қуаттандыру циклдарында қуаттандыру құралының қызып

кетуі мүмкін. Бірақ бұл қуаттандару құралының

техникалық ақауы емес.

Пайдалану мерзімінің айтарлықтай қысқаруы

аккумулятордың ескіргенін және ауыстыру керектігін

білдіреді.

Себебі Шешімі

Аккумулятор зарядтау индикаторы үздіксіз жанады

Қызыл түсті аккумуляторды зарядтау жарық диоды

жыпылықтайды

Зарядтау мүмкін емес

Аккумулятор (дұрыс)

салынбаған

Аккумуляторды зарядтау

құрылғысына дұрыс

салыңыз

Аккумулятор ластанған Аккумулятор контактілерін

тазалау; мысалы,

аккумуляторды бірнеше

рет зарядтау науасына

салып- шығарыңыз, қажет

болса оны ауыстырыңыз

Аккум

улятор бұзылған Аккумуляторды алмастыру

Аккумулятор зарядтау жарық диодтары немесе

жанбай жатыр

Зарядтау құралының

айыры (дұрыс)

салынбаған

Айыр (толық) розеткаға

салыңыз

Розетка, желі кабелі

немесе зарядтау құралы

бұзылған

Желі қуатын тексеру,

зарядтау құралын керек

болса Bosch электр

құралдарының

авторизацияланған

клиенттерге қызмет

көрсету орталықтарында

тексеріңіз

OBJ_BUCH-3148-001.book Page 204 Thursday, September 28, 2017 10:53 AM

Қазақша | 205

Bosch Power Tools F 016 L81 577 | (28.9.17)

Жинау

 Құралда кезкелген жұмыстарды (мысалы, күту,

бөлшектерін ауыстыру және т.б.) өткізу алдынан

және құралды тасымалдау мен сақтау алдынан

алдымен оның аккумуляторын шығарып алыңыз.

Тоқтату түймешігімен Қосу/Өшіру айырғышын

байқаусыздықтан басып қалу арқылы жарақаттану

қауібі пайда болады.

Құралды құрастырып орнату (C+E суреттерін

қараңыз)

Бақ қайшысының басын және телескоптық тұтқасын бір

бірімен жалғастырып, оларды жалғастыру бөлшегін бұру

арқылы 3бекітіңіз. Бөлшектердің екеуі де лайықты түрде

құрастырып бұғатталып қойылғанына көз жеткізіңіз.

Тасымалдау белбеуін 8 қол тұтқалардың тасымалдау

белбеуінің ілмегіне бекітіңіз 7/9 . Тасымалдау белбеуінде

мөлшері екі түрлі болған ырғ

ақтары бол болғанына назар

аударыңыз. Үлкен ырғақ 16 артқы қол тұтқасының

тасымалдау белбеуінің ілгегіне, ал 9 шағын ырғақ 15

aлдыңғы қол тұтқасының тасымалдау белбеуінің ілгегіне 7

бекітіліп қойылғанына көз жеткізіңіз.

Пышақты қорғау бөлшегін алып тастаңыз.

Телескоп биіктігін орнату (F суретін қараңыз)

Телескоп биіктігін орнату бөлшегін 5 бұру арқылы

босатып, телескоптық түтігін 4 Өзіңіз қалаған ұзындыққа

орнатып, телескоп биіктігін орнату бөлшегін 5 қайтадан

бекітіп бұрап қойыңыз.

Қолдану түріне және тал-шіліктердің биіктігіне қарай 4

телескоптық түтігі 2,1 м ұзындықтан 2,60 м ұзындыққа

дейін орнатылып қойыла алынады.

Құралдың бұрылмалы басын орнату

(H суретін қараңыз)

Орнату түймешіктердің екеуін де бірге басып, 2құралдың

бұрылмалы басын Өзіңіз қалаған позицияға бақ қайшы

құралының басын жоғарыға және төменге жылжыта

отырып орнатып, орнату түймешіктерін 2 босатып

жіберіп, бақ қайшысының басы лайықты түрде

бұғатталғанын тексеріп алыңыз.

Құралдың бұрылмалы басы 10 түрлі позицияда бұғаттала

алынады.

Пайдалану

Қосу/өшіру (I суретін қараңыз)

Құралды Қосу үшін алдымен бұғаттау түймешігін, 10 одан

кейін Қосу/Өшіру түймешігін 12 басыңыз. Құрал іске

қосылып жұмыс істеп тұрғанда Қосу/Өшіру түймешіктерін

басып тұрыңыз. Құрал іске қосылып тұрғанда бұғаттау

түймешігін жібере салыңыз.

Электр құралын өшіру үшін қосқыш/өшіргішті жіберіңіз

12.

Энергия қуатын үнемдеу ү

шін электр құралын тек

пайдаланарда қосыңыз.

Литий иондық аккумулятор «Электрондық элементтерді

қорғау (Electronic Cell Protection - ECP)» арқылы терең

қуатсыздануға қарсы қорғалған. Аккумуляторы

қуатсызданып қалған құрал қорғау айырғышы арқылы

өшіріліп қойылады. Одан кейін құрал жұмыс істемей,

тоқтатылып қалады.

Жұмыс бойынша нұсқаулар

(J суретін қараңыз)

Құрсаулауға қарсы құрылым

Бұл құрал бұғатталып қалуға қарсы жүйесімен

жабдықталған. Кесу пышағы қатты заттарға тиіп қалғанда

құрал қозғалтқышының жүктеленуі жоғарлайды. Ақылды

микроэлектроника жүйесі шамадан тыс жүктелуді

белгілеп, қозғалтқыштың қосылуын бірнеше рет кері

бағыттап, осының арқасында кесу пышағының бұғатталып

қалуына жол берілмеуін және материалдың кесілуі

қамтамасыз етіп отырады.

Осы естілетін керіқимылдау барысының уақыты

3 секундқа дейін жетеді.

Керіқи

мылдау барысынан кейін құрал қалыпты түрде

әріғарай жұмыс істейтін болады немесе кесу пышағы,

үзіліссіз түрде шамадан тыс жүктелу жағдайда, автоматты

түрде ашылып тұрған қалпында қала беретін болады

(мысалы, меттал қоршаудың бір бөлшегі бақ құралын

бұғаттап қалғанда).

OBJ_BUCH-3148-001.book Page 205 Thursday, September 28, 2017 10:53 AM

206 | Қазақша

F 016 L81 577 | (28.9.17) Bosch Power Tools

Қателерді белгілеу

Өзіңіздің бақ электрбұйымыңыз қалыпты түрде істемей қалса, келесі кестеде қате симптомдары, мүмкін болған

себептері, сонымен қатар осыларды жою үшін жолдары көрсетіледі. Бұл кесте арқылы қатені белгілеп жоя алмасаңыз

өзіңіздің сервистік жөндеу орнымен хабарласыңыз.

 Назар аударыңыз: Қатені белгілеу алдынан бақ электрбұйымын өшіріп, батареяны шығарып алыңыз.

Симптомдар Мүмкін болған себептер Көмек

Кесу ұзақтығы үшін

батареяның бір

толтыруы жеткіліксіз

Жағармайдың жеткіліксіз жағылуы

себебінен үйкелістің тым жоғары болуы

Майлау майын (1 609 200 399) бүріктіріп

жағыңыз

Пышақты тазалау керек Пышақты тазалау

кесу нәтижелері нашар «Жұмыс нұсқамалары» тарауын қараңыз

Аккумулятор толығымен тоқпен

толтырылмаған

Батареяны тоқпен толтырыңыз,

«Электртоқпен толтыру бойынша

нұсқауларын» оқыңыз

Аккумулятордың температура бақылау

жүйесі іске қосылып кетті

Аккумуляторды салқындатып алып, қайта

іске қосыңыз

Пышақтар баяу ғана

жылжиды немесе

құрсаулауға қарсы

құрылым жұмыс істемей

тұр

Батареяның тоғынан айырылуы Аккумуляторды салқындатып алып, қайта

іске қосыңыз

Батарея лайықты температура дәрежесінде

сақталмаған

Батареяны лайықты бөлме те

мпература

дәрежесіне дейін жылытып алыңыз

(0 – 45 °C арасындағы ұйғарымды

температура дәрежесінде)

Бақ қайшысы жұмыс

істемей тұр

Батареяның тоғынан айырылуы Батареяны тоқпен толтырыңыз,

«Электртоқпен толтыру бойынша

нұсқауларын» оқыңыз

Қосу құрсаулауы дұрыс қондырылмаған «Іске қосу» тарауын оқыңыз

Бақ қайшысы үзіліммен

жұмыс істейді

Қозғалтқыштың айналу бағыты ұдайы

өзгеріліп, шамамен 3 сек кейін тоқтатылады

«Жұмыс нұсқамалары» (құ

рсаулауға қарсы

құрылым) тарауын оқыңыз

Бақ электрбұйымының ішкі кабель жүйесі

бұзылған

Бош компаниясының техникалық қызмет

көрсету орталығына жүгініңіз

Қосу/Өшіру түймешігі бұзылған Бош компаниясының техникалық қызмет

көрсету орталығына жүгініңіз

Қозғалтқыш жылжып

тұрады, пышақтары

тұрып қалады

Ішкі жүйесінің қатесі Бош компаниясының техникалық қызмет

көрсету орталы

ғына жүгініңіз

Пышақтар қызып кетеді Жағармайдың жеткіліксіз жағылуы

себебінен үйкелістің тым жоғары болуы

Майлау майын (1 609 200 399) бүріктіріп

жағыңыз

Пышақтар дөкір Бош компаниясының техникалық қызмет

көрсету орталығына жүгініңіз

Пышақта кетіктері бар Бош компаниясының техникалық қызмет

көрсету орталығына жүгініңіз

Пышақ жылжымай тұ

р Батареяның тоғынан айырылуы Батареяны тоқпен толтырыңыз,

«Электртоқпен толтыру бойынша

нұсқауларын» оқыңыз

Бақ электрбұйымы бұзылған Бош компаниясының техникалық қызмет

көрсету орталығына жүгініңіз

Қатты

вибрациялар/шуылдар

Бақ электрбұйымы бұзылған Бош компаниясының техникалық қызмет

көрсету орталығына жүгініңіз

OBJ_BUCH-3148-001.book Page 206 Thursday, September 28, 2017 10:53 AM

Қазақша | 207

Bosch Power Tools F 016 L81 577 | (28.9.17)

Күту, сақтау және тасымалдау (K + L

суреттерін қараңыз)

 Құралда кезкелген жұмыстарды (мысалы, күту,

бөлшектерін ауыстыру және т.б.) өткізу алдынан

және құралды тасымалдау мен сақтау алдынан

алдымен оның аккумуляторын шығарып алыңыз.

Тоқтату түймешігімен Қосу/Өшіру айырғышын

байқаусыздықтан басып қалу арқылы жарақаттану

қауібі пайда болады.

Пышақты күту

Кесу пышағын әр қолдану алдынан және әр қолданудан

кейін ұсынылатын майлау бүріккіші көмегімен майлаңыз.

Сақтау мен тасымалдау

Сақтау мен тасымалдау алдында алдымен

аккумуляторлық телескоптық бақ қайшысынан

аккумуляторды шығарып алып, пышақты қорғау бөлшегін

орнатып қойыңыз.

Тұтынушыға қызмет көрсету және

пайдалану кеңестері

www.bosch-garden.com

Барлық сұраулар мен қосалқы бөлшектерге тапсырыс

беру кезінде міндетті түрде электр құрал зауыттық

тақтайшасындағы 10-орынды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен

электр құралын жөндеу және кепілді қызмет көрсету

барлық мемлекеттер аумағында тек «Роберт Бош»

фирмалық немесе авторизацияланған қызмет көрсету

орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану

қауіпті, денсаулығыңыз

ға зиян келтіруі мүмкін. Өнімдерді

заңсыз жасау және тарату әкімшілік және қылмыстық

тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тұтынушыларға кеңес беру және шағымдарды қабылдау

орталығы:

«Роберт Бош» (Robert Bosch) ЖШС

Алматы қ.,

Қазақстан Республикасы

050012

Муратбаев к., 180 үй

«Гермес» БО, 7 қабат

Тел.: +7 (727) 331 31 00

Факс: +7 (727) 233 07 87

E-Mail: [email protected]

Сервистік қызмет көрсету орталықтары мен қабылдау

пунктерінің мекен-

жайы туралы толық және өзекті

ақпаратты Сіз: www.bosch-professional.kz ресми сайттан

ала аласыз

Тасымалдау

Бұл литий-иондық аккумуляторлар қауіпті тауарларға

қойылатын талаптарға сай болуы керек. Пайдаланушы

аккумуляторларды көшеде қосымша құжаттарсыз

тасымалдай алады.

Үшінші тұлғалар (мысалы, әуе көлігі немесе жіберу)

орамаға және маркаларға қойылатын арнайы талаптарды

сақтау керек. Жіберуге дайындау кезінде қауіпті жүктер

маманына хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана

жіберіңіз. Ашық түйіспелерді желімдең

із және

аккумуляторды орамада қозғалмайтындай ораңыз.

Қажет болса, қосымша ұлттық ережелерді сақтаңыз.

Батареяның тоқпен

толтырылуын көрсететін

қызыл түсті шамы

жыпықтап тұр

Тоқпен толтыру барысы

өткізіле алынбайды

Аккумулятор (дұрыс) салынбаған Аккумулятор зарядтау құралына дұрыс

салыңыз

Аккумулятор ластанған Аккумулятор контактілерін тазалау; мысалы,

аккумуля

торды бірнеше рет зарядтау

науасына салып- шығарыңыз, қажет болса

оны ауыстырыңыз

Аккумулятор бұзылған Аккумуляторды алмастыру

Батареяның тоқпен

толтыруды көрсететін

шамдар жанбай тұр

Зарядтау құралының айыры (дұрыс)

салынбаған

Айыр (толық) розеткаға салыңыз

Розетка, желі кабелі немесе зарядтау құралы

бұзылған

Желі қуатын тексеру, зарядтау құралын

керек болса Bosch электр құралдарының

авторизацияланған клиенттерге қызмет

көрсету орталықтарында тексеріңіз

Симптомдар Мүмкін болған себептер Көмек

OBJ_BUCH-3148-001.book Page 207 Thursday, September 28, 2017 10:53 AM

208 | Română

F 016 L81 577 | (28.9.17) Bosch Power Tools

Кәдеге жарату

Электр құралдарды, аккумуляторларды, керек-

жарақтарды және орау материалдарын

экологиялық тұрғыдан дұрыс утилизациялауға

тапсыру керек.

Электр құралдарды және

аккумуляторларды/батареяларды үй қоқысына

тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр

құралдары және Еуропа 2006/66/EC ережесі бойынша

зақымдалған немесе ескі аккумулятор/ батареялар бөлек

жиналып кәдеге

жаратылуы қажет.

Аккумуляторлар/батареялар:

Литий-иондық:

«Тасымалдау» тарауындағы, 209 бетіндегі нұсқауларды

орындаңыз.

Техникалық өзгерістер енгізу құқығы сақталады.

Română

Instrucţiuni privind siguranţa şi

protecţia muncii

Explicarea pictogramelor

Indicaţie generală de avertizare a periculozităţii.

Citiţi instrucţiunile de folosire.

Nu folosiţi scula electrică de grădină pe timp de

ploaie şi nu o expuneţi acţiunii ploii.

Averţi grijă ca persoanele aflate în apropiere să nu

fie rănite de corpurile străine aruncate de scula

electrică.

Avertisment: menţineţi o distanţă sigură faţă de

scula de grădină cât timp aceasta lucrează.

Purtaţi întotdeauna mănuşi şi ochelari de protecţie. Se

recomandă utilizarea şi a altor echipamente de protecţie

precum încălţăminte antiderapantă şi o cască de

protecţie. Îmbrăcămintea de protecţie potrivită reduce

pericolul de rănire cauzată de căderea crengilor şi de

atingerea accidentală a cuţitului de tăiere.

Nu atingeţi în niciun caz cu scula

electrică cablurile de curent sau cele

de telefonie. Astfel de cabluri se află

sub înaltă tensiune. Există pericol

crescut de electrocutare. Păstraţi o

distanţă minimă de 10 m faţă de

acestea.

Avertisment: persoanele aflate în preajmă trebuie să păstreze

o distanţă sigură faţă de scula electică de grădină în timpul

funcţionării acesteia.

OBJ_BUCH-3148-001.book Page 208 Thursday, September 28, 2017 10:53 AM

Română | 209

Bosch Power Tools F 016 L81 577 | (28.9.17)

Instrucţiuni generale de siguranţă

pentru scule electrice

Citiţi toate avertizările,

instrucţiunile, ilustraţiile şi

specificaţiile puse la dispoziţie împreună cu această sculă

electrică. Nerespectarea instrucţiunilor menţionate mai jos

poate duce la electrocutare, incendiu şi/sau vătămări

corporale grave.

Păstraţi toate avertizările şi instrucţiunile în vederea

consultării ulterioare.

Termenul de „sculă electrică“ folosit în avertizări se referă la

sculele electrice alimentate de la reţea (cu cablu de

alimentare) sau la scule electrice cu acumulator (fără cablu de

alimentare).

Siguranţa la locul de muncă

 Menţineţi-vă locul de muncă curat şi bine iluminat.

Dezordinea sau zonele neluminate pot duce la accidente.

 Nu lucraţi cu sculele electrice în mediu cu pericol de

explozie, în care există lichide, gaze sau pulberi

inflamabile. Sculele electrice generează scântei care pot

aprinde praful sau vaporii.

 Nu permiteţi accesul copiilor şi al spectatorilor în

timpul utilizării sculei electrice. Dacă vă este distrasă

atenţia puteţi pierde controlul.

Siguranţă electrică

 Ştecherul sculei electrice trebuie să fie potrivit prizei

electrice. Nu modificaţi niciodată ştecherul. Nu folosiţi

fişe adaptoare la sculele electrice cu împământare

(legate la masă). Ştecherele nemodificate şi prizele

corespunzătoare diminuează riscul de electrocutare.

 Evitaţi contactul corporal cu suprafeţe împământate

sau legate la masă ca ţevi, instalaţii de încălzire, plite şi

frigidere. Există un risc crescut de electrocutare atunci

când corpul vă este împământat sau legat la masă.

 Feriţi sculele electrice de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică măreşte riscul de

electrocutare.

 Nu schimbaţi destinaţia cablului folosindu-l pentru

transportarea sau suspendarea sculei electrice ori

pentru a trage ştecherul afară din priză. Feriţi cablul de

căldură, ulei, muchii ascuţite sau componente aflate în

mişcare. Cablurile deteriorate sau încurcate măresc riscul

de electrocutare.

 Atunci când lucraţi cu o sculă electrică în aer liber,

folosiţi numai cabluri prelungitoare adecvate şi pentru

mediul exterior. Folosirea unui cablu prelungitor adecvat

pentru mediul exterior diminuează riscul de electrocutare.

 Dacă nu poate fi evitată folosirea sculei electrice în

mediu umed, folosiţi o alimentare protejată printr-un

dispozitiv de curent rezidual (RCD). Utilizarea unui

dispozitiv RCD reduce riscul de electrocutare.

Siguranţa persoanelor

 Fiţi atenţi, aveţi grijă de ceea ce faceţi şi procedaţi

raţional atunci când lucraţi cu o sculă electrică. Nu

folosiţi scula electrică atunci când sunteţi obosiţi sau

vă aflaţi sub influenţa drogurilor, a alcoolului sau a

medicamentelor. Un moment de neatenţie în timpul

utilizării sculelor electrice poate duce la răniri grave.

 Purtaţi echipament personal de protecţie. Purtaţi

întoteauna ochelari de protecţie. Purtarea

echipamentului personal de protecţie, ca masca pentru

praf, încălţăminte de siguranţă antiderapantă, casca de

protecţie sau protecţia auditivă, în funcţie de tipul şi

utilizarea sculei electrice, diminuează riscul rănirilor.

 Evitaţi o punere în funcţiune involuntară. Înainte de a

introduce ştecherul în priză şi/sau de a introduce

acumulatorul în scula electrică, de a o ridica sau de a o

transporta, asiguraţi-vă că aceasta este oprită. Dacă

atunci când transportaţi scula electrică

ţineţi degetul pe

întrerupător sau dacă porniţi scula electrică înainte de a o

racorda la reţeaua de curent, puteţi provoca accidente.

 Înainte de pornirea sculei electrice îndepărtaţi cleştii

de reglare sau cheile fixe din aceasta. O cheie sau un

cleşte ataşat la o componentă rotativă a sculei electrice

poate provoca răniri.

 Nu vă întindeţi pentru a lucra cu scula electrică.

Menţineţi-vă întotdeauna stabilitatea şi echilibrul.

Astfel veţi putea controla mai bine scula electrică în situaţii

neaşteptate.

 Purtaţi îmbrăcăminte adecvată. Nu purtaţi

îmbrăcăminte largă sau podoabe. Feriţi părul şi

îmbrăcămintea de piesele aflate în mişcare.

Îmbrăcămintea largă, părul lung sau podoabele pot fi

prinse în piesele aflate în mişcare.

 Dacă pot fi montate echipamente de aspirare şi

colectare a prafului, asiguraţi-vă că acestea sunt

racordate şi folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce la reducerea

poluării cu praf.

 Nu vă lăsaţi am

ăgiţi de uşurinţa în operare dobândită în

urma folosirii frecvente a sculelor electrice şi nu

ignoraţi principiile de siguranţă ale acestora. Neglijenţa

poate provoca, într-o fracţiune de secundă, vătămări

corporale grave.

Utilizarea şi manevrarea atentă a sculelor

electrice

 Nu suprasolicitaţi scula electrică. Folosiţi pentru

executarea lucrării dv. scula electrică destinată acelui

scop. Cu scula electrică potrivită lucraţi mai bine şi mai

sigur în domeniul de putere indicat.

 Nu folosiţi scula electrică dacă aceasta are

întrerupătorul defect. O sculă electrică, care nu mai

poate fi pornită sau oprită, este periculoasă şi trebuie

reparată.

 Scoateţi ştecherul afară din priză şi/sau îndepărtaţi

acumulatoru dacă este detaşabil, înainte de a executa

reglaje, a schimba accesorii sau a depozita scula

AVERTISMEN

OBJ_BUCH-3148-001.book Page 209 Thursday, September 28, 2017 10:53 AM

210 | Română

F 016 L81 577 | (28.9.17) Bosch Power Tools

electrică. Această măsură de prevedere împiedică

pornirea involuntară a sculei electrice.

 Păstraţi sculele electrice nefolosite la loc inaccesibil

copiilor şi nu lăsaţi să lucreze cu scula electrică

persoane care nu sunt familiarizate cu aceasta sau care

nu au citit prezentele instrucţiuni. Sculele electrice

devin periculoase atunci când sunt folosite de persoane

lipsite de experienţă.

 Întreţineţi sculele electrice şi accesoriile acestora.

Verificaţi alinierea corespunzătoare, controlaţi dacă,

componentele mobile ale sculei electrice nu se

blochează, sau dacă există piese rupte sau deteriorate

care să afecteze funcţionarea sculei electrice. Înainte

de utilizare daţi la reparat piesele deteriorate. Cauza

multor accidente a fost întreţinerea necorespunzătoare a

sculelor electrice.

 Menţineţi bine ascuţite şi curate dispozitivele de

tăiere. Dispozitivele de tăiere întreţinute cu grijă, cu

tăişuri ascuţite se înţepenesc în mai mică măsură şi pot fi

conduse mai uşor.

 Folosiţi scula electrică, accesoriile, dispozitivele de

lucru etc. conform prezentelor instrucţiuni, ţinând

cont de condiţiile de lucru şi de activitatea care trebuie

desfăşurată. Folosirea sculelor electrice în alt scop decât

pentru utilizările prevăzute, poate duce la situaţii

periculoase.

 Menţineţi mânerele şi zonele de prindere uscate,

curate şi feriţi-le de ulei şi unsoare. Mânerele şi zonele

de prindere alunecoase nu permit manevrarea şi controlul

sigur al sculei electrice în situaţii neaşteptate.

Manevrarea şi utilizarea atentă a sculelor

electrice cu acumulator

 Încărcaţi acumulatorii numai în încărcătoarele

recomandate de producător. Dacă un încărcător destinat

unui anumit tip de acumulator este folosit la încărcarea

altor tipuri de acumulator decât cele prevăzute pentru el,

există pericol de incendiu.

 Folosiţi numai acumulatori special destinaţi sculelor

electrice respective. Utilizarea altor acumulatori poate

duce la răniri şi pericol de incendiu.

 Feriţi acumulatorii nefolosiţi de agrafele de birou,

monede, chei, cuie, şuruburi sau alte obiecte metalice

mici, care ar putea provoca şuntarea bornelor. Un

scurtcircuit între bornele acumulatorului poate duce la

arsuri sau incendiu.

 În caz de utilizare greşită, din acumulator se poate

scurge lichid. Evitaţi contactul cu acesta. În caz de

contact accidental clătiţi cu apă. Dacă lichidul vă intră

în ochi, consultaţi şi un medic. Lichidul scurs din

acumulator poate duce la iritaţii ale pielii sau la arsuri.

 Nu folosiţi un acumulator sau o sculă electrică cu

acumulator deteriorat sau modificat. Acumulatorii

deterioraţi sau modificaţi pot avea un comportament

imprevizibil care să ducă la incendiu, explozie sau să

genereze risc de vătămări corporale.

 Nu expuneţi acumulatorul sau scula electrică la foc sau

temperaturi excesive. Expunerea la foc sau temperaturi

de peste 130 °C poate duce la explozii.

 Respectaţi toate instrucţiunile de înc

ărcare şi nu

reîncărcaţi acumulatorul sau scula electrică cu

acumulator la temperaturi situate în afara domeniului

de temperaturi specificat în instrucţiuni. Încărcarea

incorectă sau la temperaturi situate în afara domeniului de

temperaturi specificat ar putea cauza deteriorarea

acumulatorului şi mări riscul de incendiu.

Întreţinere

 Încredinţaţi scula electrică pentru reparare numai

personalului de specialitate, calificat în acest scop,

repararea făcându-se numai cu piese de schimb

originale. Astfel veţi fi siguri că este menţinută siguranţa

sculei electrice.

 Nu întreţineţi niciodată acumulatori deterioraţi.

Întreţinerea acumulatorilor ar trebui efectuată numai de

către producător sau de către furnizori de service

autorizaţi de acesta.

Instrucţiuni de siguranţă pentru foarfecele de

tăiat gard viu

 Feriţi-vă toate părţile corpului de bara portcuţit. Cât

timp bara portcuţit se află în mişcare, nu încercaţi să

îndepărtaţi materialul tăiat sau să imobilizaţi

materialul care urmează a fi tăiat. Asiguraţi-vă că

întrerupătorul se află în pozţia oprit iar acumulatorul

este scos atunci când îndepărtaţi material tăiat prins

între cuţite. Un moment de neatenţie în timpul utilizării

foarfecelui de tăiat gard viu poate provoca răniri grave.

 Prindeţi scula electrică numai de mânerele izolate

(mânerul principal 11, mânerul frontal 6 sau zona de

prindere extinsă 8), deoarece cuţitul de tăiere poate

nimeri conductori electrici ascunşi. Contactul cuţitului

de tăiere cu un conductor aflat sub tensiune poate pune

sub tensiune componentele metalice ale sculei electrice şi

duce la electrocutare.

 Prindeţi scula electrică numai de mânerele izolate,

deoarece cuţitele pot intra în contact cu conductori

electrici ascunşi. Contactul cuţ

itelor cu un conductor aflat

sub tensiune poate pune sub tensiune componentele

metalice ale sculei electrice şi duce la electrocutare.

 Transportaţi foarfecele de tăiat gard viu ţinându-l de

mâner, cuţitul fiind oprit. În timpul transportului şi al

depozitării foarfecelui de tăiat gard viu apărătoarea

trebuie întotdeauna să fie trasă. Manevrarea atentă a

sculei electrice diminuează pericolul de rănire din cauza

cuţitului.

 Atunci când folosiţi scula electrică asiguraţi-vă că toate

dispozitivele de protecţie şi mânerele sunt montate. Nu

încercaţi în niciun caz să puneţi în funcţiune o sculă

electrică incomplet montată sau care a suferit modificări

nepermise.

OBJ_BUCH-3148-001.book Page 210 Thursday, September 28, 2017 10:53 AM

Română | 211

Bosch Power Tools F 016 L81 577 | (28.9.17)

Avertismente suplimentare

 Nu permiteţi în niciun caz copiilor, persoanelor cu

capacităţi fizice, senzoriale sau intelectuale limitate sau

lipsite de experienţă şi/sau cunoştinţe şi/sau persoanelor

nefamiliarizate cu prezentele instrucţiuni, să folosească

scula electrică de grădină. Este posibil ca reglementările

locale să limiteze vârsta operatorului.

 Copiii trebuie supravegheaţi pentru a avea siguranţa că

aceştia nu se joacă cu scula electrică.

 În timpul lucrului ţineţi ferm cu ambele mâini scula

electrică de zonele de prindere adecvate şi adoptaţi o

poziţie stabilă. Scula electrică se conduce mai sigur cu

două mâini.

 Transportaţi întotdeauna astfel scula electrică, încât bara

portcuţit să se afle în poziţie orizontală.

 Înainte de a pune jos scula electrică, aşteptaţi ca

aceasta să se oprească complet din funcţionare.

 În timpul funcţionării sculei electrice nu este permisă

staţionarea persoanelor sau animalelor într-un perimetru

cu raza de 3 metri în jurul acesteia. În sectorul de lucru,

operatorul este cel care este răspunzător faţă de terţi.

 Nu efectuaţi tăieri de gard viu niciodată atunci când în

imediata dumneavoastră apropiere staţionează persoane,

în special copii, sau animale de casă.

 Operatorul sau utilizatorul este ţinut răspunzător pentru

accidente sau pagube provocate altor oameni sau

bunurilor acestora.

 Nu atinge

ţi niciodată bara portcuţite a foarfecelui de tăiat

gard viu.

 Inspectaţi atent gardul viu ce urmează a fi tăiat şi înlăturaţi

toate sârmele şi alte corpuri străine din acesta.

 Verificaţi întotdeauna înainte de utilizare dacă cuţitele,

şurubuile cuţitelor şi alte componente ale mecanismului de

tăiere nu sunt uzate sau deteriorate. Nu lucraţi niciodată cu

un mecanism de tăiere deteriorat sau puternic uzat.

 Familiarizaţi-vă cu operarea foarfecelui de tăiat gard viu,

pentru ca, în situaţii de urgenţă să-l puteţi opri imediat.

 Efectuaţi operaţiile de tăiere a gardului viu numai la lumina

zilei sau la lumină artificială bună.

 Asiguraţi-vă că, toate mânerele, dispozitivele de protecţie

din setul de livrare sunt montate pe foarfecele de tăiat viu

în timpul funcţionării acestuia. Nu încercaţi niciodată să

puneţi în funcţiune un foarfece de tăiat gard viu care nu

este montat complet sau care prezintă modificări

nepermise.

 Nu ţineţi niciodată foarfecele de tăiat gard viu de

dispozitivul său de protecţie.

 În timpul funcţionării foarfecelui de tăiat gard viu adoptaţi

întotdeauna o poziţie stabilă şi menţineţi-vă echilibrul. Nu

folosiţi scula electrică pe scări sau trepte de scări.

 Fiţi conştienţi de mediul înconjurător şi fiţi pregătiţ

i pentru

a face faţă unor momente periculoase deoarece în tiimpul

tăierii gardului viu este posibil să nu auziţi zgomotul produs

de acestea.

 Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine

fixate pentru garantarea funcţionării în condiţii de

siguranţă a foarfecelui de tăiat gard viu.

 Depozitaţi foarfecele de tăiat gard viu la loc uscat, închis,

inaccesibil copiilor.

 Din considerente legate de siguranţa şi protecţia muncii,

schimbaţi piesele uzate sau deteriorate.

 Nu încercaţi să reparaţi singuri scula electrică de grădină

dacă nu aveţi pregătirea necesară pentru aceasta.

 Asiguraţi-vă că piesele noi utilizate la schimbare provin de

la Bosch.

Indicaţii privind manevrarea optimă a

acumulatorului

 Înainte de a introduce acumulatorul în scula electrică

de grădină, asiguraţi-vă că aceasta este oprită.

Introducerea unui acumulator într-o sculă electrică de

grădină pornită poate duce la accidente.

 Folosiţi numai acumulatori Bosch prevăzuţi pentru

această sculă electrică de grădină. Întrebuinţarea altor

acumulatori poate duce la răniri şi pericol de incendiu.

 Nu deschideţi acumulatorul. Există pericol de

scurtcircuit.

Feriţi acumulatorul de căldură, de asemeni

de ex. de radiaţii solare continue, foc, apă şi

umezeală. Există pericol de explozie.

 În cazul deteriorării sau utilizării necorespunzătoare a

acumulatorului se pot degaja vapori. Aerisiţi cu aer

proaspăt iar dacă vi se face rău consultaţi un medic.

Vaporii pot irita căile respiratorii.

 Folosiţi acumulatorul numai împreună cu scula

dunmneavoastră electrică

Bosch. Numai astfel

acumulatorul va fi protejat împotriva suprasolicitării

periculoase.

 În urma contactului cu obiecte ascuţite ca de exemplu

cuie sau şurubelniţe sau prin acţiunea unor forţe

exterioare asupra sa, acumulatorul se poate deteriora.

Se poate produce un scurtcircuit intern în urma căruia

acumulatorul să se aprindă, să scoată fum, să explodeze

sau să se supraîncălzească.

 Nu scurtcircuitaţi acumulatorul. Există pericol de

explozie.

 Protejaţi acumulatorul împotriva umezelii şi a apei.

 Depozitaţi acumulatorul numai în domeniul de

temperatură de la –20 °C la 50 °C. Nu lăsaţi acumulatorul

în autovehicul, de exemplu pe timpul verii.

 Ocazional curăţaţi fantele de ventilaţie ale acumulatorului

cu o pensulă moale, curată şi uscată.

OBJ_BUCH-3148-001.book Page 211 Thursday, September 28, 2017 10:53 AM

212 | Română

F 016 L81 577 | (28.9.17) Bosch Power Tools

Instrucţiuni privind siguranţa pentru

încărcătoare

Citiţi toate

indicaţiile de

avertizare şi

instrucţiunile.

Nerespectarea indicaţiilor de

avertizare şi a instrucţiunilor poate

provoca electrocutare, incendii şi/sau

răniri grave.

Păstraţi cu grijă prezentele

instrucţiuni.

Utilizaţi încărcătorul numai dacă sunteţi

pe deplin informaţi asupra tuturor

funcţiilor acestuia şi le puteţi accesa fără

restricţii sau dacă aţi fost instruiţi în mod

corespunzător asupra lor.

Nu permiteţi în niciun caz copiilor,

persoanelor cu capacităţi fizice,

senzoriale sau intelectuale limitate

sau lipsite de experienţă şi/sau

cunoştinţe şi/sau persoanelor

nefamiliarizate cu prezentele

instrucţiuni, să folosească scula

electrică de grădină. Este posibil ca

reglementările locale să limiteze

vârsta operatorului.

Supravegheaţi copiii. Astfel veţi fi

siguri că, copiii nu se joacă cu scula

electrică.

Încărcaţi numai acumulatori Li-Ion

Bosch având o capacitate începând

de la 1,5 Ah (de la 3 celule de

acumulator). Tensiunea

acumulatorului trebuie să se

potrivească cu tensiunea de

încărcare a încărcătorului. Nu

încărcaţi baterii de unică folosinţă.

În caz contrar există pericol de

incendiu şi explozie.

Feriţi încărcătorul de ploaie sau umerzeală.

Pătrunderea apei în încărcător măreşte riscul de

electrocutare.

 Încărcaţi numai acumulatori Li-Ion Bosch. Tensiunea

acumulatorului trebuie să se potrivească cu tensiunea

de încărcare a încărcătorului. În caz contrar există

pericol de incendiu şi explozie.

 Păstraţi încărcătorul curat. Prin murdărire creşte

pericolul de electrocutare.

 Înainte de utilizare controlaţi întotdeauna

încărcătorul, cablul şi ştecherul. Nu folosiţi

încărcătorul, în cazul în care constataţi deteriorarea

acestuia. Nu deschideţi singuri încărcătorul şi nu

permiteţi repararea acestuia decât de către personal

de specialitate şi numai cu piese de schimb originale.

Încărcătoarele, cablurile şi ştecherele deteriorate măresc

riscul de electrocutare.

 Nu folosiţi încărcătorul pe un substrat inflamabil

(de ex. hârtie, textile etc.) resp. în mediu cu pericol de

explozie. Din cauza încălzirii care se produce în timpul

încărcării există pericol de incendiu.

 Nu obturaţi fantele de ventilaţie ale încărcătorului.

În

caz contrar, încărcătorul se poate supraîncălzi şi este

posibil să nu mai funcţioneze în mod corespunzător.

 Pentru o siguranţă electrică sporită, se recomandă

utilizarea unui întrerupărtor automat de protecţie cu un

curent de declanşare maxim de 30 mA. Înainte de utilizare,

verificaţi întotdeauna întrerupătorul automat de protecţie.

Întreţinere

 Extrageţi acumulatorul din scula electrică de grădină

înainte de a efectua reglaje sau lucrări de întreţinere

sau în cazul în care aceasta rămâne nesupravegheată

un timp mai îndelungat.Putaţi întotdeauna mănuşi pentru

grădină, atunci când manipulaţi cuţitele ascuţite sau dacă

lucraţi în apropierea acestora.

 Controlaţi scula electrică de grădină şi, din considerente

legate siguranţă, înlocuiţi componentele uzate sau

deteriorate ale acesteia.

 Controlaţi dacă piuliţele, bolţurile şi şuruburile sunt bine

fixate pentru garantarea funcţionării în condiţii de

siguranţă a foarfecelui de tăiat gard viu.

 Asiguraţi-vă că piesele noi utilizate la schimbare provin de

la Bosch.

 Înainte de utilizare şi de transport lubrifiaţi

întotdeauna bara portcuţit cu spray de întreţinere.

Simboluri

Următoarele simboluri sunt importante pentru citirea şi

înţelegerea instrucţiunilor de utilizare. Reţineţi aceste

simboluri şi semnificaţia lor. Interpretarea corectă a

simbolurilor vă ajută să utilizaţi mai bine şi mai sigur scula

electrică.

OBJ_BUCH-3148-001.book Page 212 Thursday, September 28, 2017 10:53 AM

Română | 213

Bosch Power Tools F 016 L81 577 | (28.9.17)

Utilizare conform destinaţiei

Scula electrică este destinată utilizării casnice, la tăierea şi

tunderea gardului viu şi a arbştilor la o înălţime mai mare, în

timp ce operatorul se află la nivelul solului. Scula electrică nu

este destinată tăierii materialelor anorganice sau folosirii de

către operatori suiţi pe o scară sau pe treptele unei scări.

Scula electrică nu este construită pentru tăierea ierbii şi nu

poate fi folosită ca trimmer de gazon. Scula electrică nu este

destinată utilizării profesionale şi industriale.

Set de livrare (vezi figura B)

Scoateţi cu grijă din ambalaj scula electrică şi verificaţi dacă

următoarele piese sunt în set complet:

– Cap foarfece de tăiat gard viu

– Mâner telescopic

– Acumulator**

– Încărcător**

–Curea de transport

–Protecţie cuţite

–Instrucţiuni de folosire

În cazul în care există piese lipsă sau deteriorate vă rugăm să

vă adresaţi distribuitorului dumneavastră.

** specific fiecărei ţări

Elemente componente (vezi figura A)

Numerotarea componentelor ilustrate se referă la schiţa

sculei electrice de la pagina grafică 320.

1 Bară portcuţite

2 Butoane de reglare cap pivotant

3 Conector

4 Tijă telescopică

5 Reglaj telescopic înălţime

6 Mâner frontal

7 Buclă de transport la mânerul frontal

8 Curea de transport

9 Buclă de transport la mânerul posterior

10 Buton de blocare

11 Mâner posterior (suprafeţe de prindere izolate)

12 Întrerupător pornit/oprit

13 Acumulator

14 Tastă deblocare acumulator

15 Cârlig pentru buclă de transport, mâner frontal

16 Cârlig pentru buclă de transport, mâner posterior

Accesoriile ilustrate sau descrise nu sunt cuprinse în setul de

livrare standard. Puteţi găsi accesoriile complete în programul

nostru de accesorii.

Date tehnice

Simbol Semnificaţie

Direcţia reacţiei

Direcţie de deplasare

Pornire

Oprire

Accesorii

Foarfece telescopic de tăiat gard

viu cu acumulator

UniversalHedge-

Pole 18

Număr de identificare

3 600 HB3 0..

Număr de curse la mersul

în gol

rot./min 2200

Lungime lamă

mm 430

Deschiderea dinţilor

mm 16

Reglaj înălţime

m 2,1–2,6

Cap pivotant, 10 poziţii

° 135

Greutate conform EPTA-

Procedure 01:2014

kg 3,6

Număr de serie

Vezi numărul de serie (plăcuţa

indicatoare a tipului) de pe

scula electrică

Temperatură ambiantă

admisă

– în timpul încărcării şi al

funcţionării

– în timpul depozitării

°C

0... +45

-20...+50

Acumulator

Tehnologie

lithiu-ion

Număr de identificare

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Tensiune nominală

V= 18

Capacitate

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Număr celule de

acumulator

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

OBJ_BUCH-3148-001.book Page 213 Thursday, September 28, 2017 10:53 AM

214 | Română

F 016 L81 577 | (28.9.17) Bosch Power Tools

Informaţie privind zgomotul/vibraţiile

Valorile zgomotului emis au fost determinate conform

EN 60335-1.

Nivelul de zgomot evaluat A al sculei electrice este în mod

normal de: nivel presiune sonoră 72 dB(A); nivel putere

sonoră 86 dB(A). Incertitudine K=4 dB.

Valorile totale ale vibraţiilor a

(suma vectorială a trei direcţii)

şi incertitudinea K au fost determinate conform EN 60335-1:

=1,1m/s

, K=1,5 m/s

Nivelul vibraţiilor specificat în prezentele instrucţiuni a fost

măsurat conform unei proceduri de măsurare standardizate

în EN 60335 şi poate fi folosit la compararea diferitelor scule

electrice. El poate fi folosit şi pentru evaluarea provizorie a

solicitării vibratorii.

Nivelul specificat al vibraţiilor se referă la cele mai frecvente

utilizări ale sculei electrice. În eventualitatea în care scula

electrică este utilizată pentru alte aplicaţii, împreună cu

accesorii diverse sau care diferă de cele indicate sau nu

beneficiază de o întreţinere satisfăcătoare, nivelul vibraţiilor

se poate abate de la valoarea specificată. Aceasta poate

amplifica considerabil solicitarea vibratorie de-a lungul

întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate

în calcul şi intervalele de timp în care scula electrică este

deconectată sau funcţionează, dar nu este folosită efectiv.

Această metodă de calcul ar putea duce la reducerea

considerabilă a valorii solicitării vibratorii pe întreg intervalul

de lucru.

Stabiliţi măsuri de siguranţă suplimentare pentru protejarea

utilizatorului împotriva efectului vibraţiilor, ca de exemplu:

întreţinerea sculei electrice şi a accesoriilor, menţinerea

căldurii mâinilor, organizarea proceselor de muncă.

Montare şi funcţionare

Punere în funcţiune

Pentru siguranţa dumneavoastră

 Înaintea oricăror lucrări la scula electrică (de exemplu

întreţinere, schimbarea accesoriilor etc.) cât şi în

timpul transportului şi al depozitării, scoateţi

acumulatorul din aceasta. Există pericol de rănire în caz

de acţionare involuntară a întrerupătorului pornit/oprit cu

butonul de blocare.

 După deconectarea foarfecelui de tăiat gard viu,

cuţitele se mai mişcă încă câteva fracţiuni de secundă.

 Nu atingeţi cuţitele aflate în mişcare.

 Acţionaţi comutatoarele numai după ce acumulatorul a

fost introdus complet în scula electrică.

Încărcător

AL 1830 CV

Număr de identificare

2 607 ...

... 225 965

... 225 967

... 225 969

Curent de încărcare

A3,0

Timp de încărcare

(acumulator descărcat)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Greutate conform EPTA-

Procedure 01:2014

kg 0,40

Clasa de protecţie

/ II

Încărcător

AL 1815 CV

Număr de identificare

2 607 ...

... 226 077

... 226 079

... 226 081

Curent de încărcare

A1,5

Timp de încărcare

(acumulator descărcat)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Greutate conform EPTA-

Procedure 01:2014

kg 0,38

Clasa de protecţie

/ II

Foarfece telescopic de tăiat gard

viu cu acumulator

UniversalHedge-

Pole 18

Scopul acţiunii Figura Pagina

Elemente componente

A 320

Set de livrare

B 321

Asamblarea sculei electrice

C 321

Introducerea acumulatorului

D 321

Fixarea curelei de transport

E 322

Reglaj telescopic înălţime

F 322

Scoatere teacă protecţie cuţite

Lubrifierea barei portcuţit

G 323

Reglarea capului pivotant

H 323

Pornire/oprire

I 324

Indicaţii de lucru

J 324–325

Extragerea acumulatorului

K 326

Întreţinerea şi depozitara sculei

electrice

L 326

Alegerea accesoriilor

327

OBJ_BUCH-3148-001.book Page 214 Thursday, September 28, 2017 10:53 AM

Română | 215

Bosch Power Tools F 016 L81 577 | (28.9.17)

Introducerea/extragerea acumulatorului (vezi

figurileD+K)

Notă: dacă nu se utilizează acumulatori adecvaţi, se pot

produce deranjamente funcţionale sau scula electrică se

poate defecta.

Introduceţi acumulatorul încărcat 13 în mânerul telecopic.

Asiguraţi-vă că acumulatorul este introdus complet.

Pentru a extrage acumulatorul 13 din scula electrică, apăsaţi

tasta de deblocare acumulator 14 şi trageţi acumulatorul spre

înainte, în direcţia barei portcuţit.

Încărcarea acumulatorului

 Nu folosiţi alt încărcător. Încărcătorul din setul de livrare

este adaptat acumulatorului litiu-ion incorporat în scula

dumneavoastră electrică de grădină.

 Respectaţi tensiunea de alimentare! Tensiunea sursei

de curent trebuie să coincidă cu datele de pe plăcuţa

indicatoare a tipului încărcătorului. Încărcătoarele

inscripţionate cu 230 V pot funcţiona şi la 220 V.

Acumulatorul este echipat cu un sistem de supraveghere a

temperaturi care-i permite încărcarea numai în domeniul de

temperaturi cuprins între 0 °C şi 45 °C. Astfel se obţine o

durată de viaţă îndelungată a acumulatorului.

Indicaţie: Acumulatorul se livrează parţial încărcat. Pentru a

asigura funcţionarea la capacitatea nominală a

acumulatorului, înainte de prima utilizare încărcaţi complet

acumulatorul în încărcător.

Acumulatorul cu tehnologie litiu-ion poate fi încărcat în orice

moment, fără ca prin aceasta să i se reducă durata de viaţă. O

întrerupere a procesului de încărcare nu dăunează acumula-

torului.

Acumulatorul litiu-ion este protejat împotriva descărcării

profunde prin „Electronic Cell Protection (ECP)“. Când

acumulatorul este descărcat, scula electrică de grădină este

oprită din funcţionare prin intermediul unui circuit de

protecţie: scula electrică de grădină nu mai funcţionează.

După deconectarea automată a sculei

electrice de grădină nu mai apăsaţi

întrerupătorul pornit/oprit. Acumulatorul se poate

deteriora.

Respectaţi instrucţiunile privind eliminarea acumulatorului.

Procesul de încărcare

Procesul de încărcare începe imediat după introducerea în

priză a ştecherului încărcătorului şi a acumulatorului în

compartimentul de încărcare .

Prin procesul de încărcare inteligentă, starea de încărcare a

acumulatorului este sesizată automat iar acumulatorul va fi

încărcat cu un curent de încărcare întotdeauna optim, în

funcţie de temperatura şi tensiunea sa.

În acest mod acumulatorul este menajat, iar în cazul păstrării

sale în încărcător, el va fi întotdeauna încărcat la capacitate

maximă.

Semnificaţia elementelor indicatoare

(AL 1830 CV)

Clipire (rapidă) a indicatorului verde de încărcare

a acumulatorului

Procesul de încărcare rapidă este semnalizat

de clipirea rapidă a indicatorului verde de

încărcare a acumulatorului .

Indicaţie: Încărcarea rapidă este posibilă numai când

temperatura acumulatorului se află în domeniul

temperaturilor admise, vezi paragraful „Date tehnice“.

Clipire (lentă) a indicatorului verde de încărcare

a acumulatorului

Când nivelul de încărcare a acumulatorului

este de 80 % clipeşte lent indicatorul verde

de încărcare a acumulatorului .

Acumulatorul poate fi extras în scopul utilizării imediate.

Lumina continuă a indicatorului verde de

încărcare a acumulatorului

Lumina continuă a indicatorului verde de

încărcare a acumulatorului semnalizează

faptul că acumulatorul este complet încărcat.

Dacă acumulatorul nu este introdus în încărcător, lumina

continuă emisă de indicatorul de încărcare a acumulatorului

semnalizează faptul că ştecherul este introdus în priză iar

încărcătorul este în stare de funcţionare.

Lumina continuă a indicatorului roşu de încărcare

a acumulatorului

Lumina continuă a indicatorului roşu de

încărcare a acumulatorului semnalizează

faptul că temperatura acumulatorului se situează în afara

limitelor de temperatură admise pentru încărcare, vezi

paragraful „Date tehnice“. Imediat ce temperatura revine în

domeniul admis de temperaturi, încărcătorul comută automat

pe încărcare rapidă.

Clipirea indicatorului roşu de încărcare a

acumulatorului

Clipirea indicatorului roşu de încărcare a

acumulatorului semnalizază un alt

deranjament al procesului de încărcare, vezi paragraful

„Defecţiuni – cauze şi remedieri“.

Semnificaţia elementelor indicatoare

(AL 1815 CV)

Indicatorul de încărcare a acumulatorului

clipeşte

Procesul de încărcare este semnalizat prin

clipirea indicatorului de încărcare a

acumulatorului .

OBJ_BUCH-3148-001.book Page 215 Thursday, September 28, 2017 10:53 AM

216 | Română

F 016 L81 577 | (28.9.17) Bosch Power Tools

Indicatorul de încărcare a acumulatorului

luminează continuu

Lumina continuă emisă de indicatorul de

încărcare a acumulatorului semnalizează faptul

că acumulatorul este încărcat complet sau că temperatura

acumulatorului se află în afara domeniului temperaturilor de

încărcare şi de aceea acesta nu poate fi încărcat. Imediat după

atingerea domeniului admis al temperaturilor, acumulatorul

se încarcă.

Dacă acumulatorul nu este introdus în încărcător, lumina

continuă emisă de indicatorul de încărcare a acumulatorului

semnalizează faptul că ştecherul este introdus în priză iar

încărcătorul este în stare de funcţionare.

Defecţiuni – cauze şi remedieri

Indicaţii privind încărcarea

În cazul încărcării continue, respectiv a ciclurilor consecutive

de încărcare fără întrerupere, încărcătorul se poate încălzi.

Aceasta nu reprezintă însă o defecţiune a încărcătorului.

Un timp de funcţionare considerabil diminuat după încărcare

indică faptul că acumulatorul s-a uzat şi trebuie înlocuit.

Montare

 Înaintea oricăror lucrări la scula electrică (de exemplu

întreţinere, schimbarea accesoriilor etc.) cât şi în

timpul transportului şi al depozitării, scoateţi

acumulatorul din aceasta. Există pericol de rănire în caz

de acţionare involuntară a întrerupătorului pornit/oprit cu

butonul de blocare.

Asamblarea sculei electrice (vezi figurile C+E)

Racordaţi coplanar capul foarfecelui de tăiat gard viu şi

mânerul telescopic şi asiguraţi-le prin răsucirea conectorului

3. Asiguraţi-vă că ambele piese sunt montate şi blocate

corespunzător.

Fixaţi cureaua de transport 8 la buclele de transport 7/9 ale

mânerelor.Ţineţi seama de faptul că, cureaua de transport are

două cârige de dimensiuni diferite. Asiguraţi-vă că, cârligul

mai mare 16 este fixat la la bucla de transport a mânerului

posterior 9 iar cârligul mai mic 15 la bucla de transport a

mânerului frontal 7 .

Scoateţi teaca de protecţie cuţite.

Reglaj telescopic înălţime (vezi figura F)

Deblocaţi prin rotire reglajul telescopic al înălţimii 5, reglaţi

tija telescopică 4 la lungimea dorită şi blocaţi din nou prin

strângere reglajul telescopic al înălţimii 5 .

În funcţie de utilizare şi de înălţimea gardului viu, lungimea

tijei telescopice 4 poate fi reglată între 2,1 m şi 2,60 m.

Reglarea capului pivotant (vezi figura H)

Apăsaţi simultan cele două butoane de reglare 2, aduceţi

capul pivotant în poziţia dorită deplasând în sus şi în jos capul

foarfecelui de tăiat gard viu, eliberaţi butoanele de reglare 2 şi

asiguraţi-vă că, capul foarfecelui de tăiat gard viu este fixat în

mod reglementar.

Capul pivotant poate fi fixat în 10 poziţii diferite.

Funcţionare

Conectare/deconectare (vezi figura I)

Pentru pornirea sculei electrice, apăsaţi mai întâi butonul de

blocare 10 şi apoi întrerupătorul pornit/oprit 12. În timpul

funcţionării sculei electrice ţineţi apăsat întrerupătorul

pornit/oprit. Când scula electrică este pornită, puteţi elibera

butonul de blocare.

Pentru oprirea sculei electrice eliberaţi întrerupătorul

pornit/oprit 12.

Pentru a economisi energie, ţineţi scula electrică pornită

numai atunci când o folosiţi.

Acumulatorul Li-Ion este protejat împotriva descărcării

profunde prin „Electronic Cell Protection (ECP)“. Când

acumulatorul s-a descărcat, scula electrică este deconectată

printr-un circuit de protecţie: scula electrică nu mai lucrează.

Indicaţii de lucru (vezi figura J)

Mecanism antiblocare

Această sculă electrică este echipată cu un sistem antiblocare

în avantajul dumneavoastră. Când cuţitul de tăiere nimereşte

material tare, creşte sarcina căreia îi este supus motorul.

Cauză Remediere

Indicatorul de încărcare a acumulatorului luminează

continuu

Indicatorul roşu de încărcare a acumulatorului clipeşte

Nu este posibilă încărcarea

Acumulatorul nu este fixat

(corect)

Fixaţi corect acumulatorul în

încărcător

Contactele acumulatorului

sunt murdare

Curăţaţi contactele acu-

mulatorului; de ex. intro-

ducând şi extrăgând de mai

multe ori acumulatorul, dacă

este cazul înlocuiţi

acumulatorul

Acumulator defect Înlocuiţi acumulatorul

Indicatoarele de încărcare a acumulatorului resp. nu se

aprind

Ştecherul încărcătorului nu

este introdus (corect) în

priza de curent

Introduceţi (complet)

ştecherul în priza de curent

Priza de curent, cablul de

alimentare sau încărcătorul

sunt defecte

Verificaţi tensiunea reţelei,

dacă este cazul duceţi

încărcătorul pentru

verificare la un centru

autorizat de service şi

asistenţă tehnică post-

vânzări pentru scule

electrice Bosch

OBJ_BUCH-3148-001.book Page 216 Thursday, September 28, 2017 10:53 AM

Română | 217

Bosch Power Tools F 016 L81 577 | (28.9.17)

Microelectronica inteligentă sesizează suprasarcina şi

comută de mai multe ori sensul de rotaţie al motorului,

împiedicând astfel blocarea cuţitului de tăiere şi permiţând

tăierea materialului.

Această comutare perceptibilă durează până la 3 s.

După secţionarea materialului, scula electrică continuă să

lucreze în regim normal, sau cuţitul de tăiere rămâne în mod

automat în stare deschisă, în cazul în care situaţia de

suprasarcină persistă (de exemplu. atunci când, din greşeală,

o bucată de gard metalic blochează scula electrică de

grădină).

Detectarea defecţiunilor

Următorul tabel prezintă simptomele defecţiunilor, cauzele posibile precum şi soluţia corectă de remediere a acestora, dacă

vreodată scula dumneavoastră electrică de grădină nu funcţionează impecabil. În cazul în care totuşi nu puteţi localiza şi înlătura

problema, adresaţi-vă în acest scop atelierului dumneavoastră de service.

 Atenţie: înainte de a trece la detectarea defecţiunilor, opriţi scula electrică de grădină şi extrageţi acumulatorul din

aceasta.

Simptome Cauză posibilă Remediere

Durata de tăiere la o

încărcare a

acumulatorului este prea

scurtă

Frecare prea mare din cauza gresării

defectuoase

Pulverizaţi cu lubrifiant (1 609 200 399)

Cuţitul trebuie curăţat Curăţaţi cuţitul

Tehnică de tăiere necorespunzătoare vezi „Instrucţiuni de lucru“

Acumulatorul nu este încărcat complet Încărcaţi acumulatorul, vezi şi indicaţiile privind

încărcarea

Sistemul de protecţie termică al acumulatorului

s-a declanşat Lăsaţi acumulatorul să se răcească şi reporniţi

Cuţitele se mişcă foarte

lent sau mecanismul

antiblocare nu

funcţionează

Acumulator descărcat Lăsaţi acumulatorul să se răcească şi reporniţi

Acumulatorul a fost depozitat la temperaturi în

afara domeniului de temperaturi admise

Lăsaţi acumulatorul să se încălzeasacă la

temperatura camerei (în limitele domeniului de

temperaturi admise de 0 – 45 °C)

Foarfecele de tăiat gard

viu nu funcţionează

Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind

încărcarea

Dispozitivul de blocare a conectării nu este fixat

corect

vezi „Punerea în funcţiune“

Faorfecele de tăiat gard

viu funcţionează cu

întreruperi

Direcţia de rotaţie a motorului se schimbă

continuu şi motorul se opreşte după aprox. 3 s

vezi „Indicaţiile de lucru“ (mecanism

antiblocare)

Cablajul intern al sculei electrice de grădină

este defect

Adresaţi-vă atelierului dumneavoastră de

service Bosch

Întrerupătorul pornit/oprit defect Adresaţi-vă atelierului dumneavoastră de

service Bosch

Motorul funcţionează,

cuţitele stau pe loc

Defecţiune internă Adresaţi-vă atelierului dumneavoastră de

service Bosch

Cuţitele se înfierbântă Frecare prea mare din cauza gresării

defectuoase

Pulverizaţi cu lubrifiant (1 609 200 399)

Cuţitul este tocit Adresaţi-vă atelierului dumneavoastră de

service Bosch

Cuţitul are ştirbituri Adresaţi-vă atelierului dumneavoastră de

service Bosch

Cuţitul nu se mişcă Acumulator descărcat Încărcaţi acumulatorul, vezi şi indicaţiile privind

încărcarea

Scula electrică de grădină este defectă Adresaţi-vă atelierului dumneavoastră de

service Bosch

OBJ_BUCH-3148-001.book Page 217 Thursday, September 28, 2017 10:53 AM

218 | Română

F 016 L81 577 | (28.9.17) Bosch Power Tools

Întreţinere, depozitare şi transport

(vezi figurile K + L)

 Înaintea oricăror lucrări la scula electrică (de exemplu

întreţinere, schimbarea accesoriilor etc.) cât şi în

timpul transportului şi al depozitării, scoateţi

acumulatorul din aceasta. Există pericol de rănire în caz

de acţionare involuntară a întrerupătorului pornit/oprit cu

butonul de blocare.

Întreţinerea cuţitului

Lubrifiaţi cuţitul de tăiere înainte şi după fiecare utilizare cu

spray-ul de ungere recomandat.

Depozitare şi transport

Înainte de depozitare şi transport scoateţi acumulatorul din

foarfecele telescopic de tăiat gard viu cu acumulator şi

montaţi teaca de protecţie cuţit.

Asistenţă clienţi şi consultanţă privind

utilizarea

www.bosch-garden.com

În caz de reclamaţii şi comenzi de piese de schimb vă rugăm

să indicaţi neapărat numărul de identificare compus din

10 cifre, conform plăcuţei indicatoare a tipului sculei elec-

trice.

România

Robert Bosch SRL

PT/MKV1-EA

Service scule electrice

Strada Horia Măcelariu Nr. 30–34, sector 1

013937 Bucureşti

Tel.: +40 21 405 7541

Fax: +40 21 233 1313

E-Mail: [email protected]

www.bosch-pt.ro

Transport

Acumulatorii Li-Ion integraţi respectă cerinţele legislaţiei

privind transportul mărfurilor periculoase. Acumulatorii pot fi

transportaţi rutier fără restricţii de către utilizator.

În cazul transportului de către terţi (de exemplu: transport

aerian sau prin firmă de expediţii) trebuie respectate cerinţe

speciale privind ambalarea şi marcarea. În această situaţie, la

pregătirea expedierii trebuie consultat un expert în

transportul mărfurilor periculoase.

Expediaţi acumulatorii numai în cazul în care carcasa acestora

este intactă. Acoperiţi cu bandă de lipit contactele deschise şi

ambalaţi astfel acumulatorul încât să nu se poată deplasa în

interiorul ambalajului.

Vă rugăm să respectaţi eventualele norme naţionale

suplimentare.

Eliminare

Sculele electrice, acumulatorii, accesoriile şi

ambalajele trebuie direcţionate către o staţie de

revalorificare ecologică.

Nu aruncaţi sculele electrice şi

acumulatorii/bateriile în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene 2012/19/UE sculele electrice

scoase din uz, iar conform Directivei Europene 2006/66/CE,

acumulatorii/bateriile defecte sau consumate trebuie

colectate separat şi direcţionate către o staţie de reciclare

ecologică.

Acumulatori/baterii:

Li-Ion:

Vă rugăm să respectaţi indicaţiile de la paragraful „Transport“,

pagina 220.

Sub rezerva modificărilor.

Vibraţii/zgomote

puternice

Scula electrică de grădină este defectă Adresaţi-vă atelierului dumneavoastră de

service Bosch

Indicatorul roşu de

încărcare a

acumulatorului clipeşte

Procesul de încărcare nu

este posibil

Acumulatorul nu este montat (corect) Montaţi corect acumulatorul în încărcător

Contactele acumulatorului sunt murdare Curăţaţi contactele acumulatorului; de ex.

introducând şi extrăgând de mai multe ori

acumulatorul, dacă este cazul înlocuiţi

acumulatorul

Acumulator defect Înlocuiţi acumulatorul

Indicatoarele de încărcare

a acumulatorului nu

luminează

Ştecherul încărcătorului nu este introdus

(corect) în priza de curent

Introduceţi (complet) ştecherul în priza de

curent

Priza de curent, cablul de alimentare sau încăr-

cătorul sunt defecte

Verificaţi tensiunea reţelei, dacă este cazul

duceţi încărcătorul pentru verificare la un cen-

tru autorizat de service şi asistenţă tehnică

post-vânzări pentru scule electrice Bosch

Simptome Cauză posibilă Remediere

OBJ_BUCH-3148-001.book Page 218 Thursday, September 28, 2017 10:53 AM

Български | 219

Bosch Power Tools F 016 L81 577 | (28.9.17)

Български

Указания за безопасна работа

Пояснения на графичните символи

Общо указание за опасност.

Прочетете ръководството за

експлоатация.

Не използвайте градинския

електроинструмент при дъжд; не го излагайте

на дъжд.

Внимавайте намиращи се наблизо лица да не

бъдат наранени от отхвърчащи частици.

Внимание: Когато градинският

електроинструмент работи, стойте на

безопасно разстояние от него.

Винаги работете с предпазни ръкавици и предпазни

очила. Препоръчва се ползването и на допълнителни

лични предпазни средства, като стабилни обувки с

грайфери и защитна каска. Подходящите лични

предпазни средства намаляват опасността от травми от

падащи клони и неволен допир до ножа.

Никога не докосвайте захранващи

или телефонни кабели. Такива

кабели са под високо напрежение.

Съществува голяма опасност от

токов удар. Поддържайте

минимално разстоя

ние 10 m.

Внимание: когато градинският електроинструмент е

включен, намиращи се наблизо лица трябва да стоят на

безопасно разстояние.

Общи указания за безопасна работа

с електроинструменти

Прочетете всички

предупреждения, указания,

запознайте се с фигурите и техническите

характеристики, приложени към електроинструмента.

Пропуски при спазването на указанията по-долу могат да

предизвикат токов удар и/или тежки травми.

Запазете всички предупреждения и указания за

ползване в бъдеще.

Терминът «електроинструмент» в указанията по-долу се

отнася до захранван от електрическата мрежа (с кабел)

електроинструмент и до захранван от батерия

(безкабелен) електроинструмент.

Безопасност на работното място

 Поддържайте работното си място чисто и добре

осветено. Безпорядъкът и недостатъчното осветление

могат да спомогнат за възникването на трудова

злополука.

 Не работете с електроинструмента в среда с

повишена опасност от възникване на експлозия, в

близост до леснозапалими течности, газове или

прахообразни материали. По време на работа в

електроинструментите се отделят искри, които могат да

възпламенят прахообразни материали или пари.

 Дръжте деца и странични лица на безопасно

разстояние, докато работите с електроинструмента.

Ако вниманието Ви бъде отклонено, може да загубите

контрола над електроинструмента.

Безопасност при работа с електрически ток

 Щепселът на електроинструмента трябва да е

подходящ за ползвания контакт. В никакъв случай

не се допуска изменяне на конструкцията на

щепсела. Когато работите със занулени

електроуреди, не използвайте адаптери за

щепсела. Ползването на оригинални щепсели и

контакти намалява риска от възникване на токов удар.

 Избягвайте допира на тялото Ви до заземени тела,

напр. тръби, отоплителни уреди, печки и

хладилници. Когато тялото Ви е заземено, рискът от

възникване на токов удар е по-голям.

 Предпазвайте електроинструмента си от дъжд и

влага. Проникването на вода в електроинструмента

повишава опасността от токов удар.

 Не използвайте захранващия кабел за цели, за

които той не е предвиден, напр. за да носите

електроинструмента за кабела или да извадите

щепсела от контакта. Предпазвайте кабела от на-

гряване, омасляване, допир до остри ръбове или до

подвижни звена на машини. Повредени или усукани

кабели увеличават риска от възникване на токов удар.

 Когато работите с електроинструмент навън,

използвайте само удължителни кабели, подходящи

за работа на открито. Използването на удължител,

предназначен за работа на открито, намалява риска от

възникване на токов удар.

 Ако се налага използването на електроинструмента

във влажна среда, използвайте предпазен

прекъсвач за утечни токове. Използването на предпа-

зен прекъсвач за утечни токове намалява опасността от

възникване на токов удар.

OBJ_BUCH-3148-001.book Page 219 Thursday, September 28, 2017 10:53 AM

220 | Български

F 016 L81 577 | (28.9.17) Bosch Power Tools

Безопасен начин на работа

 Бъдете концентрирани, следете внимателно

действията си и постъпвайте предпазливо и

разумно. Не използвайте електроинструмента,

когато сте уморени или под влиянието на

наркотични вещества, алкохол или упойващи ле-

карства. Един миг разсеяност при работа с

електроинструмент може да има за последствие

изключително тежки наранявания.

 Работете с предпазващо работно облекло и винаги с

предпазни очила. Носенето на подходящи за

ползвания електроинструмент и извършваната дейност

лични предпазни средства, като дихателна маска,

здрави плътнозатворени обувки със стабилен грайфер,

защитна каска или шумозаглушители (антифони),

намалява риска от възникване на трудова злополука.

 Избягвайте опасността от включване на

електроинструмента по невнимание. Преди да

включите щепсела в контакта или да поставите

батерията, както и при пренасяне на

електроинструмента, се уверявайте, че пусковият

прекъсвач е позиция "изключено". Носенето на

електроинструменти с пръст върху пусковия прекъсвач

или подаването на захранващо напрежение, докато

пусковият прекъсвач е включен, увеличава опасността

от трудови злополуки.



Преди да включите електроинструмента, се

уверявайте, че сте отстранили от него всички

помощни инструменти и гаечни ключове. Помощен

инструмент, забравен на въртящо се звено, може да

причини травми.

 Избягвайте неестествените положения на тялото.

Работете в стабилно положение на тялото и във

всеки момент поддържайте равновесие. Така ще

можете да контролирате електроинструмента по-добре

и по-безопасно, ако възникне неочаквана ситуация.

 Работете с подходящо облекло. Не работете с

широки дрехи или украшения. Дръжте косата и

дрехите си на безопасно разстояние от движещи се

звена. Широките дрехи, украшенията, дългите коси

могат да бъдат захванати и увлечени от въртящи се

звена.

 Ако е възможно използването на външна

аспирационна система, се уверявайте, че тя е

включена и функционира изправно. Използването на

аспирационна система намалява рисковете, дължащи

се на отделящи се при работа прахове.

 Доброто познаване на електроинструмента

вследствие на честа работа с него не е повод за

намаляване на вниманието и пренебрегване на

мерките за безопасност. Едно невнимателно

действие може да предизвика теж

ки наранявания само

за части от секундата.

Грижливо отношение към електроинстру-

ментите

 Не претоварвайте електроинструмента.

Използвайте електроинструментите само

съобразно тяхното предназначение. Ще работите

по-добре и по-безопасно, когато използвате

подходящия електроинструмент в зададения от про-

изводителя диапазон на натоварване.

 Не използвайте електроинструмент, чиито пусков

прекъсвач е повреден. Електроинструмент, който не

може да бъде изключван и включван по предвидения от

производителя начин, е опасен и трябва да бъде

ремонтиран.

 Преди да извършвате каквито и да е дейности по

електроинструмента, напр. настройване, смяна на

работен инструмент, както и когато го прибирате,

изключвайте щепсела от контакта, респ.

изваждайте батерията, ако е възможно. Тази мярка

премахва опасността от задействане на

електроинструмента по невнимание.

 Съхранявайте електроинструментите на места,

където не могат да бъдат достигнати от деца. Не

допускайте те да бъдат използвани от лица, които не

са запознати с начина на работа с тях и не са прочели

тези инструкции. Когато са в ръцете на неопитни

потребители, електроинструментите могат да бъдат

изключително опасни.

 Поддържайте добре електроинструментите си и

аксесоарите им. Проверявайте дали подвижните

звена функционират безукорно, дали не заклинват,

дали има счупени или повредени детайли, които

нарушават или изменят функциите на електро-

инструмента. Преди да използвате

електроинструмента, се погрижете повредените

детайли да бъдат ремонтирани. Много от трудовите

злополуки се дъл

жат на недобре поддържани електро-

инструменти и уреди.

 Поддържайте режещите инструменти винаги добре

заточени и чисти. Добре поддържаните режещи

инструменти с остри ръбове оказват по-малко съпро-

тивление и се водят по-леко.

 Използвайте електроинструментите,

допълнителните приспособления, работните

инструменти и т.н., съобразно инструкциите на

производителя. При това се съобразявайте и с

конкретните работни условия и операции, които

трябва да изпълните. Използването на

електроинструменти за различни от предвидените от

производителя приложения повишава опасността от

възникване на трудови злополуки.

 Поддържайте дръжките и ръкохватките сухи, чисти

и неомаслени. Хлъзгавите дръжки и ръкохватки не

позволяват безопасната работа и доброто

контролиране на електроинструмента при възникване

на неочаквана ситуация.

OBJ_BUCH-3148-001.book Page 220 Thursday, September 28, 2017 10:53 AM

Български | 221

Bosch Power Tools F 016 L81 577 | (28.9.17)

Грижливо отношение към акумулаторни

електроинструменти

 За зареждането на акумулаторните батерии

използвайте само зарядните устройства,

препоръчвани от производителя. Когато използвате

зарядни устройства за зареждане на неподходящи

акумулаторни батерии, съществува опасност от

възникване на пожар.

 За захранване на електроинструментите

използвайте само предвидените за съответния

модел акумулаторни батерии. Използването на

различни акумулаторни батерии може да предизвика

трудова злополука и/или пожар.

 Предпазвайте неизползваните акумулаторни

батерии от контакт с големи или малки метални

предмети, напр. кламери, монети, ключове, пирони,

винтове и др.п., тъй като те могат да предизвикат

късо съединение. Последствията от късото

съединение могат да бъдат изгаряния или пожар.

 При неправилно използване от акумулаторна

батерия от нея може да изтече електролит.

Избягвайте контакта с него. Ако въпреки това на

кожата Ви попадне електролит, изплакнете мястото

обилно с вода. Ако електролит попадне в очите Ви,

след незабавно обилно изплакване потърсете

помощ от лекар. Електролитът може да предизвика

изгаряния на кожата.

 Не използвайте акумулаторна батерия или

електроинструмент, които са повредени или с

изменена конструкция. Повредени или изменени

акумулаторни батерии могат да се възпламеня

т,

експлодират или да предизвикат наранявания.

 Не излагайте акумулаторната батерия на високи

температури или огън. Излагането на огън или

температури над 130 °C могат да предизвикат

експлозии.

 Спазвайте всички указания за зареждане на

акумулаторната батерия; не я зареждайте, ако

температурата й е извън диапазона, посочен в

инструкциите. Неправилното зареждане или

зареждането при температури извън допустимия

диапазон могат да увредят батерията и увеличават

опасността от пожар.

Поддържане

 Допускайте ремонтът на електроинструментите Ви

да се извършва само от квалифицирани

специалисти и само с използването на оригинални

резервни части. По този начин се гарантира

съхраняване на безопасността на електроинструмента.

 Никога не ремонтирайте повредени акумулаторни

батерии. Ремонтът на акумулаторни батерии трябва да

се извършва само от производителя или от оторизиран

сервиз.

Указания за безопасна работа с електрически

ножици за храсти

 Дръжте всички части на тялото си на безопасно

разстояние от меча с ножовете. Не се опитвайте да

премахвате отрязани парчета или да държите това,

което режете, докато ножовете се движат. Преди да

отстранявате заклинени парченца, се уверявайте,

че пусковият прекъсвач е в положение "изключено"

и акумулаторната батерия е извадена. Един миг

невнимание при ползване на ножицата за храсти може

да предизвика тежки травми.

 Допирайте машината само до изолираните

ръкохватки (основна ръкохватка 11, предна

ръкохватка 6 или разширителната зона за

захващане 8), тъй като ножовете могат да попаднат

на скрити проводници под напрежение. При контакт

на ножа с проводник под напрежение то може да се

предаде по металните части на машината и това да

предизвика токов удар.

 Винаги дръжте електроинструмента за изолираните

ръкохватки, тъй като режещият нож може да допре

проводник под напрежение. При влизане в

съприкосновение на ножа с проводник под

напрежение то може да се предаде по металните

елементи и това да предизвика токов удар.

 Пренасяйте електрическата ножица за храсти само

когато движението на ножа е спряло. При пренасяне

или прибиране на ножицата за храсти винаги

поставяйте предпазния капак. Внимателното

отношение към градинския електроинструмент

намалява опасността от нараняване с ножовете.

 Предварително се уверявайте, че всички предпазни

съоръжения и ръкохватки са монтирани правилно и

здраво. Никога не се опитвайте да включ

ите и да

използвате не напълно сглобен електроинструмент или

електроинструмент с недопустими изменения на

конструкцията си.

Допълнителни указания за безопасна работа

 Не допускайте този градински електроинструмент да

бъде ползван от деца, лица с ограничени физически,

сензорни или душевни способности или лица с

недостатъчни познания и опит и/или лица, които не са

запознати с тези указания. Възможно е национални

нормативни документи да ограничават възрастта на

работещия с градинския електроинструмент.

 Деца трябва да бъдат под постоянен надзор, за да се

предотврати опасността да играят с градинския

електроинструмент.

 По време на работа захващайте машината с двете

ръце за предвидените за целта повърхности на

ръкохватките и заемайте стабилно положение на

тялото. С две ръце машината се води по-сигурно.

 При пренасяне на машината я дръжте така, че мечът с

ножовете да е хоризонтален.

 Преди да оставите електроинструмента, изчакайте

движението му да спре напълно.

OBJ_BUCH-3148-001.book Page 221 Thursday, September 28, 2017 10:53 AM

222 | Български

F 016 L81 577 | (28.9.17) Bosch Power Tools

 По време на работа в радиус от 3 метра не трябва да се

намират други лица или животни. Отговорен за

намиращите се в зоната на работа е обслужващият

машината.

 Никога не изваждайте ножицата за храсти, ако в

непосредствена близост се намират лица, особено

деца или животни.

 Отговорен за травми на други лица или за материални

щети е работещият с тревокосачката.

 Никога не докосвайте меча с ножовете.

 Винаги внимателно проверявайте предварително

храста, който ще режете, и отстранявайте телове или

други чужди тела.

 Винаги преди работа с нож

ицата за храсти

проверявайте дали ножовете, винтовете за ножовете

или други части на режещия механизъм са износени

или повредени. Никога не работете, ако режещият

механизъм е повреден или ако има силно износени

елементи.

 Запознайте се добре с обслужващите елементи на

ножицата за рязане, за да можете в критична ситуация

да я изключите бързо.

 Работете с ножицата за храсти само при дневна

светлина или силно изкуствено осветление.

 Преди започване на работа се уверявайте, че всички

включени в окомплектовката предпазни съоръ

жения и

ръкохватки са монтирани. Никога не се опитвайте да

включвате ножицата за храсти, ако не е сглобена

напълно или ако са й направени недопустими

модификации.

 Никога не дръжте ножицата за рязане за предпазните й

съоръжения.

 По време на работа с ножицата за храсти внимавайте

постоянно да поддържате стабилно положение на

тялото си и да сте в равновесие. Не работете с

машината на степенки или стълби.

 Съобразявайте се с конкретните работни условия и

бъдете подготвени за настъпването на възможни

опасности, които може да не чуете, докато работите с

ножицата за храсти.

 За да бъде гарантирано

безопасно работно състояние

на ножицата за храсти, се уверявайте, че всички гайки,

щифтове и винтове са затегнати.

 Съхранявайте ножицата за храсти на в сухо затворено

помещение, недостъпно за деца.

 Поради съображения за безопасност заменяйте

износени или повредени детайли.

 Не се опитвайте сами да ремонтирате градинския

електроинструмент, освен ако не притежавате нужната

квалификация.

 Уверявайте се, че резервните части, които поставяте,

са произведени от Бош.

Указания за оптимална работа с

акумулаторната батерия

 Преди да поставяте акумулаторната батерия, се

уверявайте, че градинският електроинструмент е

изключен. Поставянето на акумулаторна батерия в

градински електроинструмент, който е включен, може

да предизвика злополуки.

 Използвайте само акумулаторни батерии на Бош,

предвидени за този модел градински

електроинструмент. Използването на други

акумулаторни батерии може да предизвика пожари и

наранявания.

 Не отваряйте акумулаторната батерия. Съществува

опасност от възникване на късо съединение.

Предпазвайте акумулаторната батерия от

високи температури, напр. вследствие на

продължително излагане на директна

слънчева светлина или огън, както и от вода и

овлажняване. Съществува опасност от

експлозия.

 При повреждане и неправилна експлоатация от

акумулаторната батерия могат да се отделят пари.

Проветрете помещението и, ако се почувствате

неразположени, потърсете лекарска помощ. Парите

могат да раздразнят дихателните пътища.

 Използвайте акумулаторната батерия само за

захранване на Вашия електроинструмент от Бош.

Само така акумулаторната батерия се предпазва от

опасно претоварване.

 Предмети с остри ръбове, напр. пирони или

отвертки или силни механични въздействия могат

да повредят акумулаторната батерия. Може да бъде

предизвикано вътрешно късо съединение и

акумулаторната батерия

може да се запали, да запуши,

да експлодира или да се прегрее.

 Внимавайте да не предизвикате късо съединение

между клемите на акумулаторната батерия.

Съществува опасност от експлозия.

 Предпазвайте акумулаторната батерия от влага и вода.

 Съхранявайте акумулаторната батерия само в

температурния диапазон от –20 °C до 50 °C. Напр. не

оставяйте акумулаторната батерия през лятото в

автомобил на слънце.

 Периодично почиствайте вентилационните отвори на

акумулаторната батерия с мека чиста и суха четка.

OBJ_BUCH-3148-001.book Page 222 Thursday, September 28, 2017 10:53 AM

Български | 223

Bosch Power Tools F 016 L81 577 | (28.9.17)

Указания за безопасна работа със

зарядни устройства

Прочетете

внимателно

всички указания.

Неспазването на

приведените по-долу указания може

да доведе до токов удар, пожар и/или

тежки травми.

Съхранявайте това ръководство за

експлоатация на сигурно място.

Използвайте зарядното устройство

само ако разбирате добре и можете

да управлявате всичките му функции

или сте получили нужните указания

за това.

Не допускайте този градински

електроинструмент да бъде

ползван от деца, лица с ограничени

физически, сензорни или душевни

способности или лица с

недостатъчни познания и опит

и/или лица, които не са запознати с

тези указания. Възможно е

национални нормативни документи

да ограничават възрастта на

работещия с градинския

електроинструмент.

Следете деца. Така се осигурява,

че децата няма да играят с

машината за рязане на високи

клони.

Зареждайте само литиево-йонни

акумулаторни батерии на Бош с

капацитет не по-малък от 1,5 Ah

(3 или повече акумулаторни

клетки). Напрежението на

акумулаторната батерия трябва

да съответства на зарядното

напрежение на зарядното

устройство. Не се опитвайте да

зареждате обикновени

(неакумулаторни) батерии. В

противен случай съществува

опасност от пожар и експлозия.

Предпазвайте зарядното устройство от

дъжд и овлажняване. Проникването на вода в

зарядното устройство увеличава опасността от

токов удар.

 Зареждайте само литиево-йонни акумулаторни

батерии на Бош. Напрежението на акумулаторната

батерия трябва да съответства на зарядното

напрежение на зарядното устройство. В противен

случай съществува опасност от пожар и експлозия.

 Поддържайте зарядното устройство чисто.

Съществува опасност от възникване на токов удар

вследствие на замърсяване на зарядното устройство.

 Винаги преди употреба проверявайте зарядното

устройство, захранващия кабел и щепсела. Не

използвайте зарядното устройство в случай, че

откриете повреди. Не отваряйте зарядното

устройство, оставете ремонтите да бъдат

извършвани само от квалифицирани техници и с

оригинални резервни части. Повреди на зарядното

устройство, захранващия кабел или щепсела

увеличават опасността от токов удар.

 Не поставяйте зарядното устройство на

леснозапалима повърхност (напр. хартия, текстил и

др. п.) или в леснозапалима среда. Съществува

опасност от възникване на пожар вследствие на

нагряването на устройството по време на зареждане.

 Не покривайте вентилационните отвори на

зарядното устройство. В противен случай зарядното

устройство може да прегрее и да престане да

функционира нормално.

 За повишаване на електрическата безопасност се

препоръчва включването на дефектнотокова защита с

макс. праг на задействане 30 mA. Винаги преди работа

проверявайте предпазния прекъсвач на

дефектнотоковата защита.

Поддържане

 Изваждайте акумулаторната батерия, преди да

настройвате или да почиствате градинския

електроинструмент или когато го оставяте

продължително време без надзор.Когато трябва да

извършвате дейности в близост до ножовете, работете

винаги с предпазни ръкавици.

 Проверете градинския електроинструмент и за по-

голяма сигурност заменяйте износени или повредени

детайли.

 За да бъде гарантирано безопасно работно състояние

на градинския инструмент, се уверявайте, че всички

гайки, щифтове и винтове са затегнати.

OBJ_BUCH-3148-001.book Page 223 Thursday, September 28, 2017 10:53 AM

224 | Български

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Уверявайте се, че резервните части, които поставяте,

са произведени от Бош.

 Преди ползване и преди прибиране за съхранение

винаги смазвайте меча с ножовете със спрей.

Символи

Символите по-долу са важни при запознаването с

ръководството за експлоатация. Моля, прегледайте ги и

запомнете значението им. Правилната интерпретация на

символите ще Ви помогне да ползвате

електроинструмента по-добре и по-безопасно.

Предназначение на електро-

инструмента

Машината е предназначена за ползване в домашни

условия, за рязане и оформяне на храсти на голяма

височина, докато ползващият я стои на земята. Машината

не е предназначена да бъде ползвана на стълба или

степенка. Машината не е предназначена за рязане на

трева и не може да бъде ползвана като тревокосачка.

Машината не е предназначена за професионално

ползване.

Окомплектовка (вижте фигура B)

Внимателно извадете електроинструмента от опаковката

и проверете дали окомплектовката му е пълна:

– Глава на ножицата за храсти

– Телескопична ръкохватка

– Акумулаторна батерия**

– Зарядно устройство**

– Колан за носене

– Предпазител на ножовете

– Ръководство за експлоатация

Ако има липсващи или повредени елементи, моля,

обърнете се към Вашия търговец.

** в зависимост от държавата, в която се доставя

Изобразени елементи

(вижте фиг. А)

Номерирането на посочените компоненти се отнася до

изображенията на машината на графичната страница 320.

1 Меч

2 Бутон за регулиране на накланящата се глава

3 Съединително звено

4 Телескопична тръба

5 Регулиране на телескопичния механизъм

6 Предна ръкохватка

7 Халка за окачване на колан на предната ръкохватка

8 Колан за носене

9 Халка за окачване на колан на задната ръкохватка

10 Застопоряващ бутон

11 Задна ръкохватка (Изолирани повърхности на

ръкохватките)

12 Пусков прекъсвач

13 Акумулаторна батерия

14 Освобождаващи

бутони за акумулаторната батерия

15 Кука за халката за окачване на колан, предна

ръкохватка

16 Кука за халката за окачване на колан, задна

ръкохватка

Изобразените на фигурите и описаните допълнителни

приспособления не са включени в стандартната

окомплектовка на уреда. Изчерпателен списък на

допълнителните приспособления можете да намерите

съответно в каталога ни за допълнителни приспособления.

Технически данни

Символ Значение

Посока на реакцията

Посока на движение

Включване

Изключване

Допълнителни приспособления

Акумулаторна телескопична

ножица за храсти

UniversalHedge-

Pole 18

Каталожен номер

3 600 HB3 0..

Скорост на въртене на

празен ход

min

-1

2200

Дължина на меча

mm 430

Междина на зъба

mm 16

Регулиране по височина

m 2,1–2,6

Накланяща се глава, 10

позиции

° 135

Маса съгласно EPTA-

Procedure 01:2014

kg 3,6

Сериен номер

Вижте серийния номер

(табелка на уреда) на

градинския

електроинструмент

Допустима околна

температура

–за зареждане и за работа

– за съхраняване

°C

0... +45

-20...+50

OBJ_BUCH-3148-001.book Page 224 Thursday, September 28, 2017 10:53 AM

Български | 225

Bosch Power Tools F 016 L81 577 | (28.9.17)

Информация за излъчван шум и

вибрации

Стойностите на излъчвания шум са определени съгласно

EN 60335-1.

Равнището А на излъчвания от електроинструмента шум

обикновено е: равнище на звуковото налягане 72 dB(A);

равнище на мощността на звука 86 dB(A).

Неопределеност K=4 dB.

Пълната стойност на вибрациите a

(векторната сума по

трите направления) и неопределеността K са определени

съгласно EN 60335-1:

=1,1m/s

, K=1,5 m/s

Посоченото в това ръководство за експлоатация равнище

на генерираните вибрации е измерено съгласно

процедура, стандартизирана в EN 60335, и може да служи

за сравняване на електроинструменти един с друг. То е

подходящо също и за предварителна ориентировъчна

преценка на натоварването от вибрации.

Посоченото ниво на генерираните вибрации е

представително за най-често срещаните приложения на

електроинструмента. Ако обаче електроинструментът

бъде използван за други дейности, с различни работни

инструменти или без необходимото техническо

обслужване, нивото на вибрациите може да се различава.

Това би могло да увели

чи значително сумарното

натоварване от вибрации в процеса на работа.

За точната преценка на натоварването от вибрации трябва

да бъдат взимани предвид и периодите, в които

електроинструментът е изключен или работи, но не се

ползва. Това би могло значително да намали сумарното

натоварване от вибрации.

Предписвайте допълнителни мерки за предпазване на

работещия с електроинструмента от въздействието на

вибрациите, например: техническо обслужване на

електроинструмента и работните инструменти,

поддържане на ръцете топли, целесъобразна организация

на работните стъпки.

Монтиране и работа

Акумулаторна батерия Литиево-йонна

Каталожен номер

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Номинално напрежение

V= 18

Капацитет

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Брой на клетките в

акумулаторната батерия

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Зарядно устройство

AL 1830 CV

Каталожен номер

2 607 ...

... 225 965

... 225 967

... 225 969

Заряден ток

A3,0

Време за зареждане (при

напълно разредена

акумулаторна батерия)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Маса съгласно EPTA-

Procedure 01:2014

kg 0,40

Клас на защита

/ II

Зарядно устройство

AL 1815 CV

Каталожен номер

2 607 ...

... 226 077

... 226 079

... 226 081

Заряден ток

A1,5

Време за зареждане (при

напълно разредена

акумулаторна батерия)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Маса съгласно EPTA-

Procedure 01:2014

kg 0,38

Клас на защита

/ II

Акумулаторна телескопична

ножица за храсти

UniversalHedge-

Pole 18

Дейност Фигура Страница

Изобразени елементи

A 320

Окомплектовка

B 321

Сглобяване на машината

C 321

Поставяне на акумулаторната

батерия

D 321

Захващане на колана за носене

E 322

Регулиране на височината

F 322

Сваляне на защитния капак на

ножовете

Смазване на меча с ножовете

G 323

Регулиране на накланящата се

глава

H 323

OBJ_BUCH-3148-001.book Page 225 Thursday, September 28, 2017 10:53 AM

226 | Български

F 016 L81 577 | (28.9.17) Bosch Power Tools

Пускане в експлоатация

За Вашата сигурност

 Изваждайте акумулаторната батерия преди да

извършвате каквито и да е дейности по машината

(напр. техническо обслужване, смяна на работния

инструмент и т.н.), както и когато го транспортирате

и съхранявате. Съществува опасност от травми при

неволно задействане на пусковия прекъсвач с бутона

за блокиране.

 След изключването на електроинструмента

ножовете продължават да се движат известно

време по инерция.

 Не допирайте движещите се ножове.

 Задействайте управляващите елементи само когато

акумулаторната батерия е вкарана докрай.

Поставяне/изваждане на акумулаторната

батерия (вижте фигури D+K)

Внимание: ползването на неподходящи акумулаторни

батерии може да предизвика неправилно функциониране

или повреда на машината.

Поставете заредената акумулаторна батерия 13 в

телескопичната ръкохватка. Уверете се, че

акумулаторната батерия е вкарана докрай.

За изваждане на акумулаторната батерия 13 от машината

натиснете бутона за освобождаване 14 и издърпайте

акумулаторната батерия напред по посока на меча с

ножовете.

Зареждане на акумулаторната батерия

 Не използвайте други зарядни устройства.

Включеното в окомплектовката зарядно устройство е с

параметри, подходящи за вградената в градинския Ви

електроинструмент литиево-йонна акумулаторна

батерия.

 Внимавайте за напрежението на захранващата

мрежа! Напрежението на захранващата мрежа трябва

да съответства на данните, написани на табелката на

зарядното устройство. Зарядни устройства,

обозначени с 230 V, могат да бъдат захранвани и с

220 V.

Акумулаторната батерия има температурен контрол,

който позволява зареждането само в диапазона между

0°C и 45°C. Така се увеличава дълготрайността на

акумулаторната батерия.

Упътване: Акумулаторната б

атерия се доставя частично

заредена. За да достигнете пълния капацитет на

акумулаторната батерия, преди първото й използване я

заредете докрай в зарядното устройство.

Литево-йонната акумулаторна батерия може да бъде

зареждана по всяко време, без това да съкращава

дълготрайността й. Прекъсване на зареждането също не й

вреди.

Литиево-йонната акумулаторна батерия се предпазва от

дълбоко разреждане чрез системата «Electronic Cell

Protection (ECP)». При разредена акумулаторна батерия

градинският електроинструмент се изключва от

предпазен прекъсвач: градинският електроинструмент

спира и не м

оже да бъде включен.

След автоматичното изключване

не продължавайте да натискате

пусковия прекъсвач. Възможно е да повредите

акумулаторната батерия.

Спазвайте указанията за изхвърляне на акумулаторните

батерии.

Зареждане

Процесът на зареждане започва, когато щепселът на

зарядното устройство бъде включен в контакта и

акумулаторна батерия бъде поставена в гнездото .

Благодарение на интелигентността на процеса на

зареждане състоянието на акумулаторната батерия се

разпознава и тя се зарежда с оптималния ток за текущите

си температура и напрежение.

Така животът на акумулаторната батерия се удължава, а,

при съхраняване върху зарядното устройство, тя е винаги

напълно заредена.

Значение на светлинните индикатори

(AL 1830 CV)

Мигаща светлина (бързо) на зеления

светодиод за зареждане на акумулаторната

батерия

Процесът на бързо зареждане се

сигнализира чрез бързо мигане на зеления

светодиод на акумулаторната батерия .

Упътване: Бързо зареждане е възможно само ако

температурата на акумулаторната батерия е в границите

на допустимия интервал, вижте раздел «Технически

данни».

Мигаща светлина (бавно) на зеления

светодиод за зареждане на акумулаторната

батерия

Когато акумулаторната батерия се зареди на

80 %, зеленият светодиод започва да мига

бавно.

Акумулаторната батерия може да бъде извадена и

ползвана веднага.

Включване и изключване

I 324

Указания за работа

J 324–325

Изваждане на акумулаторната

батерия

K 326

Поддържане и съхраняване на

машината

L 326

Избор на допълнителни

приспособления

327

Дейност Фигура Страница

OBJ_BUCH-3148-001.book Page 226 Thursday, September 28, 2017 10:53 AM

Български | 227

Bosch Power Tools F 016 L81 577 | (28.9.17)

Непрекъсната светлина на зеления светодиод

за зареждане на акумулаторната батерия

Непрекъснато светещ зелен светодиод за

зареждане на акумулаторната батерия

показва, че тя е напълно заредена.

Непрекъснато светене на светодиода, когато няма

поставена акумулаторна батерия , указва, че щепселът е

включен в захранващата мрежа и зарядното устройство е

готово за работа.

Непрекъсната светлина на червения

светодиод за зареждане на акумулаторната

батерия

Непрекъснато светещ червен светодиод

показва, че температурата на

акумулаторната батерия е извън допустимия интервал за

зареждане, вижте раздел «Технически данни». Когато

температурата достигне допустимия интервал за

зареждане, зарядното устройство се включва

автоматично в режим за бързо зареждане.

Мигаща светлина на червения светодиод на

акумулаторната батерия

Мигането на червения светодиод показва

наличието на друг проблем, вижте раздел

«Грешки – причини за възникване и начини за

отстраняването им».

Значение на светлинните индикатори

(AL 1815 CV)

Мигащ светодиод за зареждане на

акумулаторната батерия

Процесът на зареждане се указва чрез

мигане на светодиода.

Непрекъснато светещ светодиод

Непрекъснатото светене на светодиода

указва, че акумулаторната батерия е

заредена напълно или че температурата на

акумулаторната батерия е извън допустимия интервал за

зареждане, поради което в момента акумулаторната

батерия не се зарежда. Когато температурата попадне в

допустимия температурен интервал, процесът на

зареждане започва.

Непрекъснато светене на светодиода, когато няма

поставена акумулаторна батерия , указва, че щепселът е

включен в захранващата мрежа и зарядното устройство е

готово за работа.

Грешки – причини за възникване и начини за

отстраняването им

Указания за зареждане

При непрекъснати, респ. многократно следващи един

след друг цикли на зареждане без прекъсване зарядното

устройство може да се нагрее. Това обаче не

представлява повреда на зарядното устройство.

Съществено съкратено време за работа след зареждане

показва, че акумулаторната батерия е изхабена и трябва

да бъде заменена.

Монтиране

 Изваждайте акумулаторната батерия преди да

извършвате каквито и да е дейности по машината

(напр. техническо обслужване, смяна на работния

инструмент и т.н.), както и когато го транспортирате

и съхранявате. Съществува опасност от травми при

неволно задействане на пусковия прекъсвач с бутона

за блокиране.

Причина Отстраняване

Светодиодът свети непрекъснато

Червеният светодиод за зареждане на

акумулаторната батерия мига

Не е възможно зареждане

Акумулаторната батерия

не е вкарана (правилно)

Поставете акумулаторната

батерия на зарядното

устройство правилно

Контактите на

акумулаторната батерия са

замърсени

Почистете контактите на

акумулаторната батерия,

напр. чрез

неколкократното й

изваждане и вкарване в

гнездото, респ. заменете

акумулаторната батерия

Акумулаторната батерия е

дефектна

Заменете акумулаторната

батерия

Светодиодите , респ. не светят

Щепселът на зарядното

устройство не е вкаран в

контакта (правилно)

Вкарайте (докрай)

щепсела в контакта

Контактът, захранващия

каб

ел или зарядното

устройство са дефектни

Проверете захранващото

напрежение, ако е

необходимо занесете

зарядното устройство за

проверка в оторизиран

сервиз за

електроинструменти на

Бош

OBJ_BUCH-3148-001.book Page 227 Thursday, September 28, 2017 10:53 AM

228 | Български

F 016 L81 577 | (28.9.17) Bosch Power Tools

Сглобяване на машината (вижте фигури C+E)

Вкарайте здраво една в друга главата на ножицата за

храсти и телескопичната тръба и ги затегнете чрез

завъртане на съединителното звено 3. Уверете се, че двата

детайла са монтирани правилно и затегнати здраво.

Захванете колана 8 към халките 7/9 на ръкохватките.

Моля, обърнете внимание, че коланът има две куки с

различна големина. Уверете се, че по-голямата кука 16 е

закачена към халката на задната ръкохватка 9, а по-

малката кука 15 към халката на предната ръкохватка 7.

Свалете защитния капак на меча.

Регулиране на височината (вижте фиг. F)

Освободете механизма за регулиране по височина 5 чрез

завъртане, регулирайте телескопичната тръба 4 до

желаната дължина и отново затегнете механизма за

регулиране по височина 5.

В зависимост от конкретните условия телескопичната

тръба 4 може да се регулира по дължина в границите от

2,1 m до 2,6 m.

Регулиране на накланящата се глава

(вижте фигура H)

Натиснете едновременно двата бутона 2, настройте

накланящата се глава до желаната позиция, като я

повдигнете или спуснете, отпуснете бутоните 2 и се

уверете, че главата е стегната правилно.

Главата на ножицата за храсти може да бъде фиксирана в

10 различни позиции.

Работа

Включване и изключване (вижте фиг. I)

За включване на машината първо натиснете блокиращия

бутон 10 и след това пусковия прекъсвач 12. По време на

работа с машината дръжте пусковия прекъсвач натиснат.

При включена машина можете да отпуснете блокиращия

бутон.

За изключване на електроинструмента отпуснете

пусковия прекъсвач 12.

За да пестите енергия, дръжте електроинструмента

включен само когато го ползвате.

Литиево-йонната акумулаторна батерия е защитена срещу

дълбоко разреждане благодарение на систем

ата

«Electronic Cell Protection (ECP)». При разредена

акумулаторна батерия електроинструментът се изключва

от предпазен прекъсвач: машината спира да работи.

Указания за работа (вижте фиг. J)

Антиблокиращ механизъм

За Ваше улеснение тази машина е съоръжена с

антиблокираща система. Ако ножовете попаднат на твърд

предмет, натоварването на електродвигателя се

увеличава. Интелигентната електроника разпознава

претоварването и обръща многократно посоката на

движение на електродвигателя, за да предотврати

блокирането на ножовете и да разреже предмета.

Това осезаемо превключване може да продължи до 3 s.

След прерязването машината продължава да работи в

нормален режим или при продължаващо претоварване

спира автоматично в отворена позиция на ножовете

(напр. ако по невнимание градинският

електроинструмент захване телена ограда).

Отстраняване на дефекти

В случай, че Вашият градински електроинструмент престане да работи нормално, таблицата по-долу показва симптоми

на дефекти, възможната причина и начинът за отстраняването й. Ако не можете да отстраните проблема с помощта на

мерките, описани в таблицата, се обърнете към оторизиран сервиз за електроинструменти на Бош.

 Внимание: Преди да започнете търсенето и отстраняване на дефекти изключете градинския

електроинструмент и извадете акумулаторната батерия.

Симптоми Възможна причина Отстраняване

Времето за работа с едно

зареждане е твърде

кратко

Твърде голямо триене поради недостатъчно

смазване

Напръскайте със спрей с масло (1 609 200

399)

Ножът трябва да бъде почистен Почистете ножа

лоша техника на рязане вижте раздела «Указания за работа»

Акумулаторната батерия не е заредена

напълно

Заредете акумулаторната батерия, вижте

също и указанията за зареждане

Температурната защита на акумулаторната

батерия се е задействала

Оставете акумулаторната батерия да се

охлади и включете отново

OBJ_BUCH-3148-001.book Page 228 Thursday, September 28, 2017 10:53 AM

Български | 229

Bosch Power Tools F 016 L81 577 | (28.9.17)

Ножовете се движат

бавно или анти-

блокиращият механизъм

не работи

Акумулаторната батерия е разредена Оставете акумулаторната батерия да се

охлади и включете отново

Акумулаторната батерия е съхранявана

извън допустимия температурен интервал

Изчакайте акумулаторната батерия да се

загрее до стайна температура (в границите

на допустимия температурен интервал от

0–45°C)

Акумулаторната ножица

не тръгва

Акумулаторната батерия е разредена Заредете акумулаторната батерия, ви

жте

също и указанията за зареждане

Блокировката на включването не е в

правилна позиция

вижте раздела «Включване»

Акумулаторната ножица

работи с прекъсвания

Посоката на въртене на електродвигателя се

сменя неколкократно и спира след прибл. 3 s

вижте «Указания за работа» (анти-блокиращ

механизъм)

Вътрешен електрически дефект на

градинския електроинструмент

Обърнете се към Вашия сервизен център на

Бош

Пусковият прекъсвач е повреден Обърнете се към Вашия сервизен център на

Бош

Електродвигателят

работи, ножовете не се

движат

Вътрешна грешка Обърнете се към

Вашия сервизен център на

Бош

Ножовете се нагряват Твърде голямо триене поради недостатъчно

смазване

Напръскайте със спрей с масло (1 609 200

399)

Ножовете са затъпени Обърнете се към Вашия сервизен център на

Бош

Ножовете са с повреден (нащърбен) режещ

ръб

Обърнете се към Вашия сервизен център на

Бош

Ножът не се движи Акумулаторната батерия е разредена Заредете акумулаторната батерия, вижте

също и указанията за зареждане

Градинският електроинструмент е дефектен Обърнете се към Вашия сервизен център на

Бош

Силни вибрации/шумГрадинският електроинструмент е дефектен Обърнете се към Вашия сервизен център на

Бош

Червеният светодиод

мига

Зареждането не е

възможно

Не е поставена (правилно) акумулаторна

батерия

Поставете правилно акумулаторна батерия

на зарядното устройство

Контактите на акумулаторната батерия са

замърсени

Почистете контактите на акумулаторната

батерия, напр. чрез неколкократното й

изваждане и вкарване в гнездото, респ.

заменете акумулаторната батерия

Акумулаторната батерия е дефектна Заменете акум

улаторната батерия

Индикаторите за

зареждане не светят

Щепселът на зарядното устройство не е

вкаран в контакта (правилно)

Вкарайте (докрай) щепсела в контакта

Контактът, захранващия кабел или

зарядното устройство са дефектни

Проверете захранващото напрежение, ако е

необходимо занесете зарядното устройство

за проверка в оторизиран сервиз за

електроинструменти на Бош

Симптоми Възможна причина Отстраняване

OBJ_BUCH-3148-001.book Page 229 Thursday, September 28, 2017 10:53 AM

230 | Македонски

F 016 L81 577 | (28.9.17) Bosch Power Tools

Техническо обслужване,

съхраняване и транспортиране

(вижте фигури K + L)

 Изваждайте акумулаторната батерия преди да

извършвате каквито и да е дейности по машината

(напр. техническо обслужване, смяна на работния

инструмент и т.н.), както и когато го транспортирате

и съхранявате. Съществува опасност от травми при

неволно задействане на пусковия прекъсвач с бутона

за блокиране.

Поддържане на ножовете

Преди и след всяко ползване смазвайте ножовете с

препоръчвания спрей.

Съхраняване и транспорт

При прибиране за съхраняване и при транспорт

изваждайте акумулаторната батерия от акумулаторната

телескопична ножица за храсти и поставяйте

предпазителя на ножовете.

Сервиз и технически съвети

www.bosch-garden.com

Когато се обръщате с Въпроси към представителите, моля,

непременно посочвайте 10-цифрения каталожен номер,

означен на табелката на електроинструмента.

България

Robert Bosch SRL

Service scule electrice

Strada Horia Măcelariu Nr. 30–34, sector 1

013937 Bucureşti, România

Тел.: +359(0)700 13 667 (Български)

Факс: +40 212 331 313

Email: [email protected]

www.bosch-pt.com/bg/bg/

Транспортиране

Включените в окомплектовката литиево-йонни

акумулутарони батерии са в обхвата на изискванията на

нормативните документи, касаещи продукти с повишена

опасност. Акумулаторните батерии могат да бъдат

транспортирани от потребителя на публични места без

допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен

транспорт или ползване на куриерски услуги) има

специални изисквания към опаковането и обозначаването

им. За целта се консултирайте с експерт в съответната

област.

Изпращайте акумулаторни батерии само ако корпусът им

не е повреден. Изолирайте открити контактни клеми с

лепящи ленти и опаковайте акумулаторните батерии така,

че да не могат да се изместват в опаковката си.

Моля, спазвайте съ

що и допълнителни национални

предписания.

Бракуване

Електроинструментите, акумулаторните батерии и

допълнителните приспособления трябва да бъдат

предавани за оползотворяване на съдържащите се

в тях суровини.

Не изхвърляйте електроинструменти и

акумулаторни или обикновени батерии при

битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/EC относно

излязла от употреба електрическа и електронна апаратура

и съгласно Европейска директива 2006/66/ЕО

акумулаторни или обикновени батерии, които не могат да

се използват повече, трябва да се събират отделно и да

бъдат подлагани на подходяща преработка за

оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Li-Ion:

Моля, спазвайте указанията в раздел «Транспортиране»,

страница 232.

Правата за изменения запазени.

Македонски

Безбедносни напомени

Толкување на симболите

Општи безбедносни правила.

Прочитајте го упатството за

употреба.

Не користете ја косачката кога врне и не

излагајте ја на дожд.

Внимавајте предмети коишто летаат од

косачка та д а не ги п овредат ли чностите коишто

стојат околу уредот.

Предупредување: Држете се на безбедно

растојание од косачката додека таа работи.

Секогаш носете заштитни ракавици и наочари. Се

препорачува и носење на сигурносни нелизгачки

кондури и заштитен шлем. Соодветна заштитна облека ја

намалува опасноста од повреда од паднати гранки и

случаен допир со сечилото.

OBJ_BUCH-3148-001.book Page 230 Thursday, September 28, 2017 10:53 AM

Македонски | 231

Bosch Power Tools F 016 L81 577 | (28.9.17)

Никогаш не доближувајте до

струјни или телефонски кабли.

Таквите жици се под висок напон.

Постои акутна опасност од струен

удар. Одржувајте оддалеченост од

најмалку 10 м.

Предупредување: Во близина на други личности,

одржувајте безбедно растојание од нив со уредот додека

работи.

Општи предупредувања за

безбедност на моќните алати

Прочитајте ги сите

безбедносни

предупредувања, илустрации и спецификации дадени

со овој моќен алат. Грешките настанати како резултат на

непридржување до сите инструкции дадени подолу може

да предизвикаат електричен удар, пожар и/или тешки

повреди.

Чувајте ги сите предупредувања и упатства за

понатамошно упатување.

Поимот «моќен алат» во предупредувањата се однесуваат

на електричниот моќен алат или батериски моќен алат.

Безбедност на работниот простор

 Работниот простор одржувајте го чист и добро

осветлен. Несреден и темен простор доведува до

несреќи.

 Не работете со моќните алати во експлозивна

околина, како на пример, во присуство на запливи

течности, гасови или прав. Моќните алати создаваат

искри кои може да го запалат правот или гасовите.

 Држете ги децата и присутните подалеку додека

работите со моќен алат. Напнатоста може да

предизвика да изгубите контрола.

Електрична безбедност

 Приклучокот на моќниот алат мора да одговара на

штекерот. На никој начин не го менувајте

приклучокот. Не користите приклучен адаптер со

заземјените моќни алати. Неизменетите приклучоци

и соодветните штекери го намалуваат ризикот од

струен удар.

 Избегнувајте телесен контакт со заземјени

површини, како на пример, цевки, радијатори,

метални ланци и фрижидери. Постои зголемен ризик

од струен удар ако телото е заземјено.

 Не ги изложувајте моќните алати на дожд или

влажни услови. Ако влезе вода во моќниот алат, ќе се

зголеми ризикот од струен удар.

 Не постапувајте несоодветно со кабелот. Не го

користете кабелот за носење, влечење или

исклучување од струја на моќниот алат. Кабелот

чувајте го подалеку од оган, масло, остри ивици и

подвижни делови. Оштетени или заплеткани кабли го

зголемуваат ризикот од струен удар.

 При работа со моќен алат на отворено, користете

продолжен кабел соодветен за надворешна

употреба. Користењето на кабел соодветен за

надворешна употреб

а го намалува ризикот од струен

удар.

 Ако мора да работите со моќен алат на влажно

место, користете заштитен уред за диференцијална

струја (RCD). Користењето на RCD го намалува

ризикот од струен удар.

Лична безбедност

 Бидете внимателни, внимавајте како работите и

работете разумно со моќен алат. Не користете

моќен алат ако сте уморни или под дејство на дроги,

алкохол или лекови. Еден момент на невнимание

додека работите со моќните алати може да доведе до

сериозна лична повреда.

 Користете лична заштитна опрема. Секогаш носете

заштита за очи. Заштитната опрема, како на пр., маска

за прав, безбедносни чевли кои не се лизгаат, шлем или

заштита за уши, кои се користат за соодветни услови, ќе

доведат до намалување на лични повреди.

 Спречете ненамерно активирање. Проверете дали

копчето е на позиција-исклучено, пред да го

вклучите во струја и/или во комплетот со батерии,

пред да го земете или носите алатот. Носење на

моќните алати со прстот на копчето или вклучување во

струја на моќните алати кои имаат вклуч

ено копче

доведува до несреќи.

 Отстранете било каков клуч за регулирање или

француски клуч пред да го вклучите моќниот алат.

Француски клуч или клуч прикачен за ротирачки дел на

моќниот алат може да доведе до лична повреда.

 Не ги пречекорувајте ограничувањата. Одржувајте

соодветна положба и рамнотежа цело време. Ова

овозможува подобра контрола на моќниот алат во

неочекувани ситуации.

 Облечете се соодветно. Не носете широка облека и

накит. Косата и алиштата треба да бидат подалеку од

подвижните делови. Широката облека, накитот или

долгата коса може да се закачат за подвижните делови.

 Ако се користат поврзани уреди за вадење прав и

собирање предмети, проверете дали се правилно

поврзани и користени. Собирањето прав може да ги

намали опасностите предизвикани од прав.

 Не дозволувајте искуството стекнато со честа

употреба на алатите да ве направи спокојни и да ги

игнорирате безбедносните принципи при неговото

користење. Невнимателно движење може да

предизвика сериозна повреда во дел од секунда.

ПРЕДУПРЕДУВАЊЕ

OBJ_BUCH-3148-001.book Page 231 Thursday, September 28, 2017 10:53 AM

232 | Македонски

F 016 L81 577 | (28.9.17) Bosch Power Tools

Употреба и чување на моќните алати

 Не го преоптоварувајте моќниот алат. Користете

соодветен моќен алат за намената. Со соодветниот

моќен алат подобро, побезбедно и побрзо ќе ја

извршите работата за која е наменет.

 Не користете моќен алат ако со копчето не можете

да го вклучите и исклучите. Секој моќен алат кој не

може да се контролира со копчето е опасен и мора да се

поправи.

 Исклучете го моќниот алат од струја и/или извадете

го комплетот со батерии, ако се одделува, пред да

правите некакви прилагодувања, менувате

дополнителна опрема или да го складирате моќниот

алат. Со овие превентивни безбедносни мерки се

намалува ризикот од случајно вклучување на моќниот

алат.

 Чувајте ги моќните алати подалеку од дофат на деца

и не дозволувај

те лицата кои не ракувале со

моќниот алат или не се запознаени со ова упатство

да работат со истиот. Моќните алати се опасни во

рацете на необучени корисници.

 Одржување на моќните алати и дополнителната

опрема. Проверете го порамнувањето или

прицврстување на подвижните делови, спојот на

деловите и сите други услови кои може негативно да

влијаат врз функционирањето на моќниот алат. Ако

е оштетен, однесете го моќниот алат на поправка

пред да го користите. Многу несреќи се предизвикани

заради несоодветно одржување на моќните алати.

 Острете ги и чистете алатите за сечење. Соодветно

одржуваните ивици на алатите за сечење помалку се

виткаат и полесно се контролираат.

 Моќниот алат, дополнителната опрема, деловите и

др., користете ги во согласност со ова упатство,

внимавајте на работните услови и работата која ја

вршите. Користењето на моќниот алат за други

активности од наменетите може да доведе до опасни

ситуации.

 Рачките и површините за држење одржувајте ги

суви, чисти и неизмастени. Ра

чките и површините за

држење што се лизгаат не овозможуваат безбедно

ракување и контрола на алатот во неочекувани

ситуации.

Употреба и чување на батериски алат

 Полнете ја батеријата само со полнач наведен од

производителот. Полнач кој е соодветен за еден тип

комплет со батерии може да предизвика опасност од

пожар ако се користи за друг комплет со батерии.

 Моќните алати користете ги само со специјално

наменети комплети со батерии. Користењето на

други комплети со батерии може да предизвика

опасност од повреда или пожар.

 Кога не го користите комплетот со батерии, чувајте

го подалеку од други метални предмети, како на пр.,

спојувалки, метални пари, клучеви, шајки, завртки

или други помали метални предмети, кои може да

предизвикаат спој од еден до друг извор. Краток спој

на батериските извори може да предизвика

изгореници или пожар.

 Под непредвидени околности, течноста може да

истече од батеријата; избегнувајте контакт. При

случаен допир, измијте се со млаз вода. Ако

течноста влезе во очите, побарајте дополнителна

медицинска помош. Течност истечена од

батеријата

може да предизвика иритирање или изгореници.

 Не употребувајте комплет со батерии или алат кој е

оштетен или изменет. Оштетени или изменети

батерии може да реагираат непредвидливо и да

предизвикаат пожар, експлозија или опасност од

повреда.

 Не го изложувајте комплетот со батерии или алатот

на оган или висока температура. Изложувањето на

оган или температура над 130 °C може да предизвика

експлозија.

 Следете ги сите инструкции за полнење и не го

полнете комплетот со батерии или алатот надвор од

температурниот опсег наведен во инструкциите.

Неправилното полнење или на температура надвор од

наведениот опсег може да ја оштети батеријата и да ја

зголеми опасноста од пожар.

Сервисирање

 Моќниот алат сервисирајте го кај квалификувано

лице кое користи само идентични резервни делови.

Со ова се обезбедува безбедно одржување на моќниот

алат.

 Никогаш не поправајте оштетени комплети со

батерии. Поправката на комплети со батерии треба да

ја врши само производителот или овластен сервис.

Безбедносни правила за електричните ножици

за жива ограда

 Сите делови од телото држете ги подалеку од

сечилото. Не обидувајте се во тек на работата на

ножиците да го отстранувате исечениот материјал

или да го држите исечокот цврсто. Осигурајте се

дека прекинувачот е исклучен и дека батеријата е

извадена пред да одглавувате заглавен материјал.

Еден момент на невнимание при работа со ножиците за

режење може да доведе до тешки повреди.

 Држете го уредот за изолираните површини (Главна

дршка 11, предна дршка 6 или проширената

површина на рачката 8), бидејќи сечилото може да

дојде во допир со скриени кабли. Допир на сечилото

со жица под напон може да ги доведе и другите метални

делови на уредот под напон и со тоа да доведе до струен

удар.

 Работете со машината само на изолирани

површини, зошто сечилото може да дојде во допир

со скриени електрични инсталации. Ако сечилото

дојде во допир со проводник на електрична енергија,

преку металните делови на машината може да

предизвика електричен удар кај ракувачот со

ножиците.

OBJ_BUCH-3148-001.book Page 232 Thursday, September 28, 2017 10:53 AM

Македонски | 233

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Електричните ножици секогаш носете ги за рачката,

и тоа само кога се исклучени. Кога ги пренесувате

или складирате електричните ножици секогаш

ставете ја заштитната футрола. Внимателното

ракување со машината го намалува ризикот од

повреда.

 Пред да ја користите машината проверете да се

монтирани сите штитници и рачки. Никогаш не

работете со машина која не е целосно монтирана или на

која се вршени недозволени преправки.

Дополнителни сигурносни напомени

 Не дозволувајте им на деца, личности со ограничени

физички, сензорни или психички ограничувања и/или

недостаток на знаење или на личности незапознаени со

ова упатство да го употребуваат уредот. Локалните

прописи можат да ја ограничат возраста на ракувачот.

 Децата треба да бидат под надзор да не си играат со

уредот.

 При работа, држете го уредот за соодветните дршки

цврсто со двете раце и одржувајте стабилен став.

Уредот побезбедно се управува со две раце.

 Секогаш носете го уредот со затворени сечила.

 Почекајте додека електричниот апарат сосема не

прекине со работа, пред да го тргнете настрана.

 Додека ја користите машината, во круг од најмалку

3 метри не треба да има луѓе и животни. Ракувачот на

машината е одговорен за безбедноста на трети лица во

нејзината б

лизина.

 Не користете ја машината кога во близина има животни,

луѓе, а особено деца.

 Ракувачот е одговорен за штетата нанесена на други

луѓе или имот.

 Никогаш не држете ја машината за сечилото.

 Детално прегледајте ги растенијата коишто сакате да ги

шишате и отстранете ги сите жици, кабли и други

предмети.

 Секогаш пред употреба проверете да не е оштетено или

истрошено сечилото, носачот на сечилото или

склопката за сечење. Никогаш не работете со оштетено

или истрошено сечило.

 Дознајте како да ја запрете машината во итен случај.

 Шишајте само по дневна светлина или под добро

осветлувањ

е.

 Пред да почнете со шишање проверете да се

монтирани сите рачки и штитници. Никогаш не

работете со машина која не е целосно монтирана или на

која се вршени недозволени преправки.

 Никогаш не држете ги ножиците за сечилото.

 При употреба на ножиците, стојте на безбедна

површина и одржувајте рамнотежа. Не користете го

уредот на скали.

 Обрнувајте внимание на околината и бидете свесни за

евентуалните опасности кои не ги слушате поради

бучавата на машината.

 Проверувајте редовно дали се затегнати сите навртки,

завртки и шрафови, за безбедна употреба на

електричните ножици.

 Ножиците за жива ограда

чувајте ги на суво, затворено

место, вон дофат на деца.

 Поради безбедносни причини, веднаш заменете ги

истрошените или оштетените делови.

 Не обидувате се сами да ја поправате машината, освен

ако ја немате соодветната обука.

 Секогаш користете Bosch оригинални резервни

делови.

Напомени за оптимално користење на

батериите

 Осигурајте се дека косачката е исклучена пред да и

ја ставите батеријата. Ставањето на батеријата додека

косачката работи може да предизвика несреќа.

 Употребувајте само Бош батерии наменети за оваа

косачка. Употребата на некои други батерии може да

предизвика повреда или пожар.

 Не ја отворајте батеријата. Постои опасност од краток

спој.

Заштитете ја батеријата од топлина, на пр. од

трајно изложување на сончеви зраци, оган,

вода или влага. Постои опасност од

експлозија.

 Доколку се оштети батеријата или не се користи

правилно, од неа може да излезе пареа. Внесете

свеж воздух и доколку има повредени однесете ги

на лекар. Пареата може да ги надразни дишните

патишта.

 Користете батерии кои се соодветни на Вашиот

производ од Bosch. Само на тој начин батериј

ата ќе се

заштити од опасно преоптоварување.

 Батеријата може да се оштети од острите предмети

како на пр. клинци или шрафцигер или надворешно

влијание. Може да дојде до внатрешен краток спој и

батеријата може да се запали, пушти чад, експлодира

или да се прегрее.

 Не предизвикувајте краток спој на батеријата.

Инаку, постои опасност од експлозија.

 Заштитете ја батеријата од влага и вода.

 Складирајте ја батеријата во граници на температура од

–20 °C до 50 °C. не ја оставајте батеријата на пр. во

автомобилот летно време.

 Повремено чистете ги отворите за проветрување на

батеријата со мека, чиста и сува четка.

OBJ_BUCH-3148-001.book Page 233 Thursday, September 28, 2017 10:53 AM

234 | Македонски

F 016 L81 577 | (28.9.17) Bosch Power Tools

Безбедносни напомени за полначи

Прочитајте ги

сите напомени и

упатства за

безбедност.

Грешките настанати како резултат од

непридржување до безбедносните

напомени и упатства може да

предизвикаат електричен удар,

пожар и/или тешки повреди.

Добро чувајте ги овие упатства.

Користете го полначот само откако ќе

ги проучите сите функции и може да

ги примените истите без

ограничувања или откако ќе ги

добиете потребните упатства.

Не дозволувајте им на деца,

личности со ограничени физички,

сензорни или психички

ограничувања и/или недостаток на

знаење или на личности

незапознаени со ова упатство да го

употребуваат уредот. Локалните

прописи можат да ја ограничат

возраста на ракувачот.

Надгледувајте ги децата. Поради

сигурност, не дозволувајте им на

деца да си играат со уредот.

Полнете само Bosch литиум-

јонски акумулатори со капацитет

од 1,5 Аh (од 3 акумулаторски

ќелии). Напонот на батеријата

мора да одговара на напонот за

полнење на полначот. Не полнете

повторно полнливи батерии.

Инаку постои опасност од пожар и

експлозија.

Полначот држете го подалеку од дожд и

влага. Навлегувањето на вода во полначот го

зголемува ризикот од електричен удар.

 Полнете само литиум-јонски батерии од Bosch.

Напонот на батеријата мора да одговара на напонот

за полнење на батеријата. Инаку постои опасност од

пожар и експлозија.

 Одржувајте ја чистотата на полначот. Доколку се

извалка, постои опасност од електричен удар.

 Пред секое користење, проверете го полначот,

кабелот и приклучокот. Не го користете полначот,

доколку приметите оштетувања. Не го отворајте

сами полначот и оставете го на поправка кај

квалификуван стручен персонал кој ќе користи

само оригинални резервни делови. Оштетениот

полнач, кабел и приклучок го зголемува ризикот за

електричен удар.

 Не го користете полначот на лесно запалива подлога

(на пр. хартија, текстил итн.) односно во запалива

околина. Постои опасност од пожар заради

затоплувањето на уредот што произлегува при

полнењето.

 Не ги покривајте отворите за проветрување на

полначот.

Инаку полначот може да се прегрее и да не

функционира правилно.

 За безбедност од струен удар се препорачува да се

користи заштитна склопка со максимална излезна

струја од 30 mA. Пред употреба, испробајте ја Вашата

Фи-склопка.

Одржување

 Извадете ја батеријата пред чистење, поправање

или складирање на машината.Секогаш носете

заштитни ракавици кога работите со оштри сечила или

во нивна близина.

 Редово прегледувајте ја косачката и замеувајте ги

веднаш оштетените или изабените делови.

 Проверувајте редовно дали се затегнати сите навртки,

завртки и шрафови, за безбедна употреба на

косачката.

 Секогаш користете Bosch оригинални резервни

делови.

 Секогаш подмачкувајте го сечилото пред употреба

и пред складирање со спреј за одржување.

Ознаки

Следните ознаки се важни за читање и разбирање на

упатството за употреба. Запаметете ги ознаките и нивното

значење. Вистинската интерпретација на ознаките Ви

помага подобро и побезбедно да го користите

електричниот апарат.

Ознака Значење

Правец на реакција

Правец на движење

OBJ_BUCH-3148-001.book Page 234 Thursday, September 28, 2017 10:53 AM

Македонски | 235

Bosch Power Tools F 016 L81 577 | (28.9.17)

Употреба со соодветна намена

Уредот е наменет за куќна употреба, за сечење и режење

живи огради и грмушки со поголема височина, додека

ракувачот стои на земја. Уредот не е наменет за употреба

стоејќи на скали. Уредот не е наменет за сечење треба и не

може да се користи како тример за трева. Уредот не е

наменет за комерцијална или индустриска употреба.

Обем на испорака (види слика B)

Уредот внимателно извадете го од кутијата и проверете

дали се целосни следниве делови:

– Глава на ножиците за режење живи огради

– Телескопска рачка

– Акумулатор**

– Полнач**

–Ремен за носење

– Заштита на сечилото

– Упатство за употреба

Ако нешто недостига или е оштетени, обратете се кај

својот продавач.

** во зависност од државата

Илустрација на компоненти

(види слика A)

Нумерацијата на претставените компоненти се однесува

на приказот на уредот на графичката страна 320.

1 Ленти за сечење

2 Копче за подесување на завртната глава

3 Спојка

4 Телескопска цевка

5 Подесување на височината на телескопот

6 Предна дршка

7 Алка за ременот на предната дршка

8 Ремен за носење

9 Алка за ременот на задната дршка

10 Копче за фиксирање

11 Задна дршка (изолирана обвивка за држење)

12 Прекинувач за вклучување/исклучување

13 Батерија

14 Копче за отклуч

ување на батеријата

15 Кука на ременот за носење, предна дршка

16 Кука на ременот за носење, задна дршка

Опишаната опрема прикажана на сликите не е дел од

стандардниот обем на испорака. Комплетната опрема може да

ја најдете во нашата Програма за опрема.

Технички податоци

Вклучување

Исклучување

Опрема

Ознака Значење

Телескопски ножици за

жива ограда на батерија

UniversalHedge

Pole 18

Број на дел/артикл

3 600 HB3 0..

Број на вибрации при

работа на празно

min

-1

2200

Должина на плочата за

ланецот

мм 430

Отвор на запците

мм 16

Подесување на висината

м 2,1–2,6

Завртна глава, 10 позиции

° 135

Тежина согласно EPTA-

Procedure 01:2014

кг 3,6

Сериски број

Видете го серискиот број

(натписна плочка) на

електричните ножици.

дозволена надворешна

температура

–при полнење и при

употреба

– при складирање

°C

0... +45

-20...+50

Акумулатор

Литиум-јонска

Број на дел/артикл

–1,5 Аh

–2,0 Аh

–2,5 Аh

2 607 337 187

2 607 337 211

2 607 337 199

Номинален напон

V= 18

Капацитет

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Аh

1,5

2,0

2,5

Број на батериски ќелии

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Полнач

AL 1830 CV

Број на дел/артикл

2 607 ...

... 225 965

... 225 967

... 225 969

Струја за полнење

A3,0

OBJ_BUCH-3148-001.book Page 235 Thursday, September 28, 2017 10:53 AM

236 | Македонски

F 016 L81 577 | (28.9.17) Bosch Power Tools

Информации за бучава/вибрации

Вредностите на емисија на бучава одредени во согласност

со EN 60335-1.

Измереното А ниво на бучава изнесува обично: Ниво на

звучен притисок 72 dB(A); Јачина на звук 86 dB(A).

Варијабилност K=4 dB.

Вкупна вредност на вибрации а

(векторски збир на трите

показатели) и несигурност К утврдена според

EN 60335-1:

=1,1м/сs

, К=1,5м/с

Нивото на вибрации наведено во овие упатства е

измерено со нормирана постапка според EN 60335 и

може да се користи за меѓусебна споредба на

електричните алати. Исто така може да се прилагоди за

предвремена процена на оптоварувањето со вибрации.

Наведеното ниво на вибрации се однесува на основната

примена на електричниот алат. Доколку сепак

електричниот алат се користи за други примени, со

различна опрема, со алат за вметнување што отстапува од

нормите или со недоволно одржување, нивото на

вибрации може да отстапува. Ова може значително да го

зголеми оптоварувањето со вибрации во целокупниот

период на работење.

За прецизно одредување на оптоварува

њето со

вибрации, треба да се земе предвид периодот во кој

уредот е исклучен или едвај работи, а не во моментот кога

е во употреба. Ова може значително да го намали

оптоварувањето со вибрации во целокупниот период на

работење.

Утврдете ги дополнителните мерки за безбедност за

заштита на корисникот од влијанието од вибрациите, како

на пример: одржување на електричните алати и алатите за

вметнување, одржување на топлината на дланките,

организирање на текот на работата.

Монтажа и користење

Ставање во употреба

За Ваша безбедност

 Пред секоја работа врз уредот (на пример

одржување, замена на делови и слично) како и при

транспорт и складирање, батеријата треба да се

извади од уредот. Постои опасност од повреда ако

прекинувачот случајно се притисне од копчето за

заклучување.

 По исклучувањето на машината, сечилото работи

уште неколку секунди.

 Не допирајте го сечилото додека се движи.

 Управувајте со прекинувачот само кога батеријата е

целосно вметната.

Вметнување/вадење на батеријата (види

слики D+K)

Предупредување: Ако користите несоодветни батерии,

можат да доведат до погрешно функционирање и

оштетување на уредот.

Време на полнење (празна

батерија)

–1,5 Аh

–2,0 Аh

–2,5 Аh

мин

Тежина согласно EPTA-

Procedure 01:2014

кг 0,40

Класа на заштита

/ II

Полнач

AL 1815 CV

Број на дел/артикл

2 607 ...

... 226 077

... 226 079

... 226 081

Струја за полнење

A1,5

Време на полнење (празна

батерија)

–1,5 Аh

–2,0 Аh

–2,5 Аh

мин

105

Тежина согласно EPTA-

Procedure 01:2014

кг 0,38

Класа на заштита

/ II

Телескопски ножици за

жива ограда на батерија

UniversalHedge

Pole 18

Цел на користењето Слика Страна

Илустрација на компоненти

A 320

Обем на испорака

B 321

Склопување на уредот

C 321

Вменетнување на батеријата

D 321

Прицврстување на појасот за

носење

E 322

Подесување на висината на

телескопот F 322

Отворање на штитникот од

сечилото

Подмачкување на лентите за

сечење

G 323

Подесување на завртната глава

H 323

Вклучување/исклучување

I 324

Совети за работа

J 324–325

Вадење на батеријата

K 326

Чување и складирање на

уредот

L 326

Бирање на опрема

327

OBJ_BUCH-3148-001.book Page 236 Thursday, September 28, 2017 10:53 AM

Македонски | 237

Bosch Power Tools F 016 L81 577 | (28.9.17)

Ставете ја наполнетата батерија 13 во телескопската

рачка. Осигурајте се дека батеријата е во потполност

наполнета.

За да ја извадите батеријата 13 од уредот, притиснете го

копчето за прицврстивање на батеријата 14 и повлечете ја

батеријата нанапред во насока на лентите за сечење.

Полнење на батеријата

 Не употребувајте друг полнач. Приложениот полнач е

наменет за литиум-јонската батерија што се наоѓа во

оваа косачка.

 Внимавајте на електричниот напон! Напонот на

изворот на струја мора да одговара на оној кој е

наведен на спецификационата плочка на полначот.

Полначите означени со 230 волти исто така може да се

користат и на 220 волти.

Батеријата е опремена со температурен монитор кој

дозволува полнење само на температури од 0 °C до 45 °C

степени. Така се обезбедува долготрајност на батеријата.

Напомена: Батеријата се испорачува полу-наполнета. За

да ја наполните целосно

батеријата, пред првата употреба

ставете ја на полнач додека не се наполни целосно.

Литиум-јонските батерии може да се наполнат во секое

време, без да се намали нивниот рок на употреба.

Прекинот при полнењето не и наштетува на батеријата.

Литиум-јонската батерија има «Electronic Cell Protection

(ECP)» против потполно празнење. Кога батеријата е

скоро празна машината престанува да работи со цел да се

заштити од оштетување: Машината повеќе не работи.

Не притискајте го копчето за

вклучување откако косачката

автоматски престанала да работи. Батеријата може да се

оштети.

Внимавајте на напомените за отстранување на батериите.

Процес на полнење

Процесот на полнење започнува, штом ќе го вклучите

струјниот приклучок на полначот во ѕидната дозна и ќе ја

ставите батеријата во отворот за батерија .

Поради интелигентниот процес на полнење, веднаш се

препознава состојбата на наполнетост на батеријата и ќе

биде наполнета со оптималниот капацитет во зависност од

температурата и напонот на батеријата.

Така се негува батеријата и при чување во полначот

постојано е наполнета.

Значење на елементите на приказот

(AL 1830 CV)

Брз трепкав зелен приказ за полнење на

батеријата

Процесот на брзо полнење се сигнализира

со брзо трепкање на зелениот приказ за

полнење на акумулаторот.

Напомена: Процесот на брзо полнење е возможен, само

доколку температурата на батеријата е во дозволените

граници на температура за полнење, види го делот

«Технички податоци».

Бавен трепкав зелен приказ за полнење на

батеријата

При наполнетост на батеријата од 80 %

бавно трепка зелениот приказ за полнење

на батеријата .

Батеријата може да се извади за користење.

Траен зелен приказ за полнење на батеријата

Трајното светло на зелениот приказ на

батеријата сигнализира, дека батеријата е

целосно наполнета.

Откако ќе ја извадите батеријата трајното светло на

приказот за полнење на батеријата , сигнализира дека

струјниот приклучок е сеуште приклучен на ѕидната дозна

и полначот е подготвен за работа.

Траен црвен приказ за полнење на батеријата

Трајното светло на црвениот приказ за

полнење на батеријата сигнализира, дека

температурата на батеријата е надвор од дозволените

граници на температура за полнење, види го делот

«Технички податоци». Веднаш штом се постигнат

дозволените граници на температура, полначот се

префрла автоматски на брзо полнење.

Трепкав црвен приказ за полнење на

батеријата

Трепкавиот црвен приказ за полнење на

батеријата сигнализира пречка при

процесот на полнење, види дел «Дефект – Причини и

помош».

Значење на елементите на приказот

(AL 1815 CV)

Трепкаво светло на приказот за наполнетост на

батеријата

Процесот на брзо полнење се сигнализира

со трепкање на приказот за полнење на

батеријата.

Трајно светло на приказот за наполнетост на

батеријата

Трајно светло на приказот за наполнетост на

батеријата сигнализира, дека батеријата е

целосно наполнета или дека температурата

на батеријата е надвор од дозволените граници на

температура за полнење и затоа не може да се наполни.

Што се постигне дозволената граница на температура,

батеријата е наполнета.

Откако ќе ја извадите батеријата трајното светло на

приказот за полнење на батеријата , сигнализира дека

струјниот приклучок е сеуште приклучен на ѕидната дозна

и полначот е подготвен за работа.

ВНИМАНИЕ

OBJ_BUCH-3148-001.book Page 237 Thursday, September 28, 2017 10:53 AM

238 | Македонски

F 016 L81 577 | (28.9.17) Bosch Power Tools

Дефект – Причини и помош

Совети за полнењето

При континуирани или повеќекратни полнења без пауза,

полначот може да се загрее. Тоа не е технички дефект на

полначот.

Скратеното време на работа по полнењето покажува, дека

батеријата е потрошена и мора да се замени.

Монтажа

 Пред секоја работа врз уредот (на пример

одржување, замена на делови и слично) како и при

транспорт и складирање, батеријата треба да се

извади од уредот. Постои опасност од повреда ако

прекинувачот случајно се притисне од копчето за

заклучување.

Склопување на уредот (види слики C+E)

Поврзете ја главата на ножиците со телескопската рачка

цврсто и заклучете ги со вртење на спојките 3. Внимавајте

двата дела да се правилно монтирани и прицврстени.

Прицврстете го ременот за носење 8 на алките за ременот

7/9 на дршките. Обрнете внимание дека ременот има куки

во две големини. Внимавајте поголемата кука 16 да ја

закачите на алката за ремен на задната дршка 9 а помалата

кука 15 на алката за ремен на предната дршка 7 и

прицврстете.

Отворете го штитникот од сечилото

Подесување на висината на телескопот

(види слика F)

Ослободете го подесувањето на висината на телескопот 5

со вртење, наместете ја телескопската цевка 4 на саканата

должина и завртете го подесувањето на висината на

телескопот 5 повторно за да го прицврстите.

Во зависност од примената и висината на режење,

телескопската цевка 4 може да се намести на должина од

2,1 m до 2,60 m .

Подесување на завртната глава (види слика H)

Истовремено притиснете ги двете копчиња за подесување

2, наместете ја завртната глава на саканата позиција со

кревање и спуштање на главата на ножиците, пуштете го

копчето за подесување 2 и внимавајте правилно да ја

заклучите главата на ножиците за режење.

Вртечката глава може да се заклучи во 10 различни

позиција.

Употреба

Вклучување/исклучување (види слика I)

За вклучување на уредот, прво притиснете го копчето за

заклучување 10 и потоа прекинувачот за вклучување и

исклучување 12. Држете го прекинувачот за вклучување и

исклучување притиснат при употреба. При вклучен уред,

можете да го пуштите копчето за заклучување.

За Исклучување на електричниот апарат отпуштете го

прекинувачот за вклучување/исклучување 12.

За да се заштеди енергија, вклучувајте го електричниот

алат само доколку го користите.

Литиум-јонската батери

ја е заштитена со «Electronic Cell

Protection (ECP)». Кога батеријата е празна, уредот се

искучува од заштитно коло: Уредот повеќе не работи.

Совети за работа (види слика J)

Анти-блок механизам

Овој уред е опремен со анти-блок систем. Ако сечилото

наиде на тврд материјал, се зголемува оптоварувањето на

моторот. Интелигентната микроелектроника го

препознава ова преоптоварување и неколкупати ја

менува насоката на моторот, за да се одблокира сечилото

и да го пресече материјалот.

Овие промени се чујно и траат до 3 секунди.

После сечењето, уредот ќе продолжи да работи

нормално, или сечилото ќе застане преоптоварено

автоматски во отворена состојба (на пример кога

очигледно го блокира некој метален предмет).

Причина Помош

Приказот за наполнетост на батеријата свети

непрекинато

Црвениот приказ за полнење на батеријата трепка

Не е возможен процес на полнење

Батеријата не е (правилно)

вметната

Акумулаторот е коректно

вметнат во уредот за

полнење

Контактите на батеријата

се извалкани

Исчистете ги контактите на

батеријата; на пр. повеќе

пати вметнете ја и извадете

ја батеријата, ев. заменете

ја

Дефектна батеријаМенување на батеријата

Приказите за полнење на полнење на батеријата одн.

не светат

Струјниот приклучок на

полначот не е (правилно)

вметнат

Струјниот приклучок

(целосно) е в

метнат во

ѕидната дозна

Ѕидната дозна, струјниот

кабел или полначот се

дефектни

Проверете го струјниот

напон, а полначот оставете

го на проверка во

авторизирана сервисна

служба за Bosch-

електрични алати

OBJ_BUCH-3148-001.book Page 238 Thursday, September 28, 2017 10:53 AM

Македонски | 239

Bosch Power Tools F 016 L81 577 | (28.9.17)

Отстранување грешки

Во следната табела се наведени симптомите на евентуалните проблеми, можните причини и како тие да се отстранат, во

случај Вашата машина да не работи како што треба. Доколку не го пронајдете Вашиот проблем во табелата, обратете се

во овластен сервис.

 Внимание: Исклучете ја машината и извадете ја батеријата пред да ја прегледувате или чистите машината.

Проблем Можна причина Решение

Батеријата кратко трае Преголемо триење поради недостаток на

подмачкување

Испрскајте со масло за подмачкување

(1 609 200 399)

Сечилото треба да се исчисти Исчистете го сечилото

лоша техника на сечење види „Совети за работа“

Батеријата не е сосем полна Наполнете ја батеријата, исто така

погледнете во «Забелешки за полнење»

Сигналот за температура на батеријата се

активира

Пуштете ја батеријата да се олади и повторно

стартувајте

Сечилото се движи

бавно или анти-блок

механизм

от не работи

Празна батерија Пуштете ја батеријата да се олади и повторно

стартувајте

Батеријата е чувана на температура пониска

од дозволената работна температура

Оставете ја батеријата да се загрее на собна

температура (во границите од 0 – 45 °C)

Косачката не работи Празна батерија Наполнете ја батеријата, исто така

погледнете во «Забелешки за полнење»

Безбедносниот прекинувач не е соодветно

активиран

види «Почетни подготовки»

Машината работи со

прекини

Насоката на вртење на моторот постојано се

менува и тој застанува после околу 3 секунди

види «Совети за раб

ота» (Анти-блок

механизам)

Неисправни внатрешни инсталации во

косачката

Обратете се во Вашата Бош сервисна служба

Прекинувачот е расипан Обратете се во Вашата Бош сервисна служба

Моторот работи но

сечилото мирува

Внатрешна грешка Обратете се во Вашата Бош сервисна служба

Сечилото е тапо Преголемо триење поради недостаток на

подмачкување

Испрскајте со масло за подмачкување

(1 609 200 399)

Tапо сечило Обратете се во Вашата Бош сервисна служба

Сечилото има рецки Обратете се во Вашата Бош сервисна служба

Сечилото не се движи Празна батерија Наполнете ја батери

јата, исто така

погледнете во «Забелешки за полнење»

Машината е расипана Обратете се во Вашата Бош сервисна служба

Јаки вибрации/бучава Машината е расипана Обратете се во Вашата Бош сервисна служба

Трепка црвениот

индикатор на батеријата

Полнењето не е можно

Батеријата не е (правилно) вметната Батеријата е правилно вметната во полначот

Контактите на батеријата се извалкани Исчистете ги контактите на батеријата; на пр.

повеќе пати вметнете ја и извадете ја

батеријата, ев. заменете ја

Дефектна батеријаМенување на батеријата

Индикаторот за

наполнетост на

батери

јата не свети

Струјниот приклучок на полначот не е

(правилно) вметнат

Струјниот приклучок (целосно) е вметнат во

ѕидната дозна

Ѕидната дозна, струјниот кабел или полначот

се дефектни

Проверете го струјниот напон, а полначот

оставете го на проверка во авторизирана

сервисна служба за Bosch-електрични алати

OBJ_BUCH-3148-001.book Page 239 Thursday, September 28, 2017 10:53 AM

240 | Srpski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Одржување, складирање и

транспорт (види слики K + L)

 Пред секоја работа врз уредот (на пример

одржување, замена на делови и слично) како и при

транспорт и складирање, батеријата треба да се

извади од уредот. Постои опасност од повреда ако

прекинувачот случајно се притисне од копчето за

заклучување.

Одржување на сечилото

Пред и по секоја употреба испрскајте го сечилото со

препорачаното масло за одржување.

Складирање и транспорт

За чување и транспорт извадете ја батеријата од

Телескопските ножици за жива ограда на батерија и

монтирајте го штитникот за ножот.

Сервисна служба и совети при

користење

www.bosch-garden.com

За сите прашања и нарачки на резервни делови, Ве

молиме наведете го 10-цифрениот број од

спецификационата плочка на уредот.

Македонија

Д.Д.Електрис

Сава Ковачевиќ 47Њ, број 3

1000 Скопје

Е-пошта: [email protected]

Интернет: www.servis-bosch.mk

Тел./факс: 02/ 246 76 10

Моб.: 070 595 888

Транспорт

Литиум-јонските батерии подлежат на барањата на

Законот за опасни материјали. Батериите може да се

транспортираат само од страна на корисникот, без

потреба од дополнителни квалификации.

При пренос на истите од страна на трети лица (на пр.

воздушен транспорт или шпедиција) неопходно е да се

внимава на специјалните напомени на амбалажата и

ознаките. Во таков случај, при подготовката на пратката

мора да се повика експерт за опасни супстанци.

Транспортирајте ги батериите само доколку куќиштето е

неоштетено. Залепете ги отворените контакти и спакувајте

ја батеријата на тој начин што нема да се движи во

амбалажата.

Ве молиме внимавајте на евентуалните дополнителни

национални прописи.

Отстранување

Електричните апарати, батериите, опремата и

амбалажите треба да се отстранат на еколошки

прифатлив начин.

Не ги фрлајте електричните апарати и батериите

во домашната канта за ѓубре!

Само за земји во рамки на ЕУ

Според европската регулатива 2012/19/EU електричните

апарати што се вон употреба и дефектните или

искористените батерии според регулативата 2006/66/EC

мора одделно да се соберат и да се рециклираат за

повторна употреба.

Батерии:

Литиум-јонски:

Ве молиме внимавајте на напомените во дел «Транспорт»,

cтрана 242.

Се задржува правото на промена.

Srpski

Uputstva o sigurnosti

Objašnjenja simbola sa slika

Opšte uputstvo o opasnosti.

Pročitajte uputstvo za rad.

Baštenski uredjaj ne koristiti po kiši ili izlagati kiši.

Paziti da osobe koje stoje u blizini ne budu

povređene usled odbačenih stranih tela.

Opomena: Održavajte sigurno rastojanje od

baštenskog uredjaja, kada on radi.

Nosite uvek rukavice i zaštitne naočare. Preporučuje se

dalja zaštitna oprema kao što su sigurnosne cipele koje ne

klizaju i zaštitni šlem Odgovarajuće zaštitno odelo smanjuje

opasnost od povreda kod grana koje mogu pasti i slučajno

dodirnuti nož za sečenje.

OBJ_BUCH-3148-001.book Page 240 Thursday, September 28, 2017 10:53 AM

Srpski | 241

Bosch Power Tools F 016 L81 577 | (28.9.17)

Ne dodirujte nikada strujni ili

telefonski kabl. Takvi vodovi provode

visoki napon. Postoji akutna opasnost

od elektirčnog udara. Održavajte

najmanje rastojanje od 10 m.

Opomena: Osobe koje se nalaze u blizini treba da drže sigurno

rastojanje od baštenskog uredjaja, kada on radi.

Opšta sigurnosna upozorenja za

električni alat

Pročitajte sva sigurnosna

upozorenja, uputstva, ilustracije i

specifikacije isporučene uz ovaj električni alat. Propusti

kod pridržavanja svih dole navedenih uputstava mogu imati za

posledicu električni udar, požar i/ili teške povrede.

Sačuvajte sva upozorenja i uputstva za buduću upotrebu.

Termin „električni alat“ u upozorenjima se odnosi na Vaš

električni alat sa pogonom na struju (sa kablom) ili na

električni alat sa akumulatorskim pogonom (bez kabla).

Sigurnost radnog područja

 Održavajte radno područje čistim i dobro osvetljenim.

Nered ili neosvetljena područja vode ka nesrećama.

 Ne koristite električni alat tamo gde postoji opasnost

od eksplozije, kao npr. u prisustvu zapaljivih tečnosti,

gasova ili prašine. Električni alati stvaraju varnice koje

mogu zapaliti prašinu ili isparenja.

 Prilikom korišćenja električnog alata decu i

posmatrače držite podalje. Stvari koje Vam odvraćaju

pažnju mogu dovesti do gubitka kontrole.

Električna sigurnost

 Utikač električnog alata mora odgovarati utičnici.

Nikada nemojte modifikovati utikač. Ne

upotrebljavajte adaptere utikača sa uzemljenim

električnim alatom. Nemodifikovani utikači i

odgovarajuće utičnice smanjuju rizik od električnog udara.

 Izbegavajte kontakt telom sa uzemljenim površinama

kao što su cevi, hladnjaci, šporeti i frižideri. Postoji

povećani rizik od električnog udara ako je Vaše telo

uzemljeno.

 Ne izlažite električni alat kiši ili vlažnim uslovima.

Prodor vode u električni alat povećava rizik od električnog

udara.

 Ne zloupotrebljavajte kabl. Nikada nemojte koristiti

kabl za nošenje i vučenje električnog alata ili za

izvlačenje iz utičnice. Držite kabl dalje od vreline, ulja,

oštrih ivica ili pokretnih delova. Oštećeni ili umršeni

kablovi povećavaju rizik električnog udara.

 Prilikom korišćenja električnog alata na otvorenom,

upotrebljavajte produžni kabl koji je pogodan za

upotrebu na otvorenom. Upotreba kabla pogodnog za

upotrebu na otvorenom smanjuje rizik od električnog

udara.

 Ukoliko je korišćenje električnog alata na vlažnoj

lokaciji neizbežno, koristite zaštićeno napajanje

zaštitnog uređaja diferencijalne struje (RCD). Upotreba

RCD-a (zaštitni uređaj diferencijalne struje) smanjuje rizik

od električnog udara.

Sigurnost osoblja

 Budite oprezni, pazite na to šta radite i razumno

rukujte Vašim električnim alatom. Ne koristite

električni alat dok ste umorni ili pod uticajem

narkotika, alkohola ili lekova. Momenat nepažnje kod

upotrebe električnog alata može rezultirati ozbiljnim

povredama.

 Nosite ličnu zaštitnu opremu. Uvek nosite zaštitu za

oči. Zaštitna oprema, kao što su maske za prašinu, sigur-

nosne cipele koje se ne klizaju, šlem ili zaštita za sluh,

smanjuju rizik od povreda kada se koriste u odgovarajućim

uslovima.

 Sprečite nenamerno puštanje u rad. Pre priključivanja

na struju i/ili na akumulatorsku bateriju, podizanja ili

nošenja alata uverite se da je prekidač isključen.

Nošenje električnog alata sa prstom na prekidaču ili

priključivanje na struju uključenog električnog alata vodi

do nesreće.

 Uklonite bilo kakve ključeve za podešavanje ili ključeve

za zavrtnjeve, pre nego što uključite električni alat.

Ostavljanje ključa za zavrtnjeve ili ključa prikačene na

rotirajući deo električnog alata može rezultirati ličnom

povredom.

 Ne zauzimajte neadekvatan položaj. Sve vreme držite

ravnotežu i pravilan položaj nogu. Ovo omogućava bolje

upravljanje električnim alatom u neočekivanim

situacijama.

 Nosite pogodnu odeću. Ne nosite široku odeću ili nakit.

Držite kosu i odeću dalje od pokretnih delova. Široku

odeću, nakit ili dugu kosu mogu zahvatiti pokretni delovi.

 Ukoliko su obezbeđeni uređaji za povezivanje

sredstava za ekstrakciju i usisavanje prašine, uverite

se da li su povezani i upotrebljeni kako treba.

Usisavanje prašine može smanjiti rizike koji su povezani sa

prašinom.

 Ne dozvolite da pouzdanje koje ste stekli čestom

upotrebom alata utiče na to da postanete neoprezni i

da zanemarite sigurnosne principe za upotrebu alata.

Neoprezno delovanje može prouzrokovati teške povrede u

deliću sekunde.

Upotreba i briga o električnim alatima

 Ne preopterećujte električni alat. Koristite električni

alat koji odgovara Vašoj primeni. Sa odgovarajućim

električnim alatom radite bolje i sigurnije tempom za koji je

projektovan.

UPOZORENJE

OBJ_BUCH-3148-001.book Page 241 Thursday, September 28, 2017 10:53 AM

242 | Srpski

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Ne koristite električni alat ukoliko je prekidač

neispravan. Svaki električni alat koji se ne može

kontrolisati prekidačem, je opasan i mora se popraviti.

 Izvucite utikač iz utičnice i/ili izvadite akumulatorsku

bateriju, ukoliko je to moguće, iz električnog alata pre

nego što izvršite bilo kakva podešavanja, promenu

pribora ili pre nego što uskladištite električni alat.

Takve preventivne sigurnosne mere smanjuju rizik od

slučajnog pokretanja električnog alata.

 Čuvajte električne alate koje ne koristite izvan

domašaja dece i ne dozvoljavajte osobama, koje nisu

upoznate sa ovim električnim alatom ili sa ovim

uputstvima, da rukuju električnim alatom. U rukama

neobučenih korisnika električni alati postaju opasni.

 Održavajte električni alat i pribore. Proverite da li su

pokretni delovi u ravni i da li negde zapinju, da nije

došlo do lomljenja delova i svako drugo stanje koje

može uticati na rad električnog alata. Ukoliko je

oštećen, odnesite električni alat na popravku pre

korišćenja. Mnoge nesreće su prouzrokovane lošim

održavanjem električnih alata.

 Održavajte alate za sečenje oštrim i čistim. Sa

adekvatno održavanim alatom za sečenje sa oštrim

sečivima manja je verovatnoća da će doći do zapinjanja i

upravljanje je jednostavnije.

 Upotrebljavajte električni alat, pribore i umetne delove

alata itd. u skladu sa ovim uputstvima, vodeći računa o

uslovima rada i radovima koje treba izvesti. Upotreba

električnog alata za namene drugačije od predviđenih,

može rezultirati opasnim situacijama.

 Održavajte drške i prihvatne površine suvim, čistim i

bez ostataka ulja ili masnoće. Klizave drške ili prihvatne

površine ne omogućavaju bezbedno rukovanje i

upravljanje alatom u neočekivanim situacijama.

Upotreba i briga o alatu na akumulatorski pogon

 Punite samo sa punjačem koji je naznačio proizvođač.

Punjač koji je pogodan za jednu vrstu akumulatorske

baterije može stvoriti rizik od požara ako se koristi za

drugačiju akumulatorsku bateriju.

 Upotrebljavajte električne alate samo sa jasno

istaknutim akumulatorskim baterijama. Upotreba bilo

kojih drugih akumulatorskih baterija može stvoriti rizik od

povrede ili požara.

 Kada akumulatorska baterija nije u upotrebi, držite je

podalje od ostalih metalnih objekata, poput spajalica,

novčića, eksera ili drugih sitnih metalnih objekata, koji

mogu dovesti do prespajanja terminala. Kratak spoj

između terminala može prouzrokovati opekotine ili požar.

 Prilikom zloupotrebe, tečnost može iscuriti iz

akumulatora; izbegavajte kontakt. Ukoliko dođe do

slučajnog kontakta, isperite sa vodom. Ukoliko tečnost

dođe u kontakt sa očima, dodatno potražite lekarsku

pomoć. Tečnost iz akumulatora može prouzrokovati

iritaciju ili opekotine.

 Ne koristite akumulatorsku bateriju ili alat koji je

oštećen ili modifikovan. Oštećeni ili modifikovani

akumulatori se mogu ponašati nepredviđeno što može

rezultirati požarom, eksplozijom ili povredom.

 Ne izlažite akumulatorsku bateriju ili alat vatri ili

visokim temperaturama. Izlaganje vatri ili

temperaturama iznad 130 °C može prouzrokovati

eksploziju.

 Pridržavajte se svih uputstava u vezi sa punjenjem i ne

punite akumulatorsku bateriju ili alat izvan

temperaturnog opsega naznačenog u uputstvima.

Nepropisno punjenje ili punjenje na temperaturama izvan

naznačenog opsega može oštetiti akumulator i povećati

rizik od požara.

Servisiranje

 Vaš električni alat dajte na servisiranje samo

kvalifikovanom licu za popravku, koristeći pritom

samo identične rezervne delove. Ovo će osigurati

očuvanje bezbednosti električnog alata.

 Nikada ne servisirajte oštećene akumulatorske

baterije. Servisiranje akumulatorskih baterija treba da vrši

isključivo proizvođač ili ovlašćeni serviseri.

Sigurnosna uputstva za makaze za živicu

 Držite sve delove tela podalje od nosača noževa. Ne

pokušavajte, da kod nosača noževa u radu uklanjatre

odsečeni materijal ili da pridržite materijal koji

presecate. Uverite se da li je prekidač isključen i

akumulator uklonjen, kada uklanjate zaglavljeni

materijal od sečenja. Jedan momenat nepažnje kod

upotrebe makaza za živicu može uticati na ozbiljne

povrede.

 Držite uredjaj samo za izolovane površine drški (glavna

ručna drška 11, prednju dršku 6 ili prošireno područje

drške 8), jer nož za presecanje može sresti skrivene

vodove struje. Kontakt noža za presecanje sa jednim

vodom koji provodi struju može staviti pod napon i metalne

delove uredjaja i uticati na električni udar.

 Držite električni alat samo za izolovane drške, pošto

noževi mogu doći u dodir sa skrivenim vodovima struja.

Kontakt noža sa vodom koji provodi napon može staviti

pod napon metalne delove uredjaja i uticati na električni

udar.

 Nosite makaze za živicu za dršku i motorom koji stoji.

Pri transportu ili čuvanju makaza za živicu uvek

navucite zaštitn i poklopac. Brižljivo ophodjenje sa

uredjajem smanjuje opasnost od povreda od noža.

 Uverite se da su svi zaštitni uredjaji i hvataljke

montirani pri korišćenju uredjaja. Ne pokušavajte

nikada, da puštate u rad nepotpuno montiran uredjaj ili

uredjaj sa nedozvoljenim modifikacijama.

Dodatna uputstva sa upozorenjem

 Ne dozvolite deci, osobama sa ograničenim fizičkim,

čulnim ili duhovnim sposobnostima ili nedostajućim

iskustvom i/ili nedostajućim znanjem i/ili sa ovim

uputstvima ne davati nikada baštenski uredjaj da ga

koriste osobe bez poverenja. Nacionalni propisi

ograničavaju moguću starost radnika.

OBJ_BUCH-3148-001.book Page 242 Thursday, September 28, 2017 10:53 AM

Srpski | 243

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Decu treba nadzirati i obezbedili, da se ne igraju sa

baštenskim uredjajem.

 Držite uredjaj u radu za prave površine za držanje

čvrsto sa obe ruke i pobrinite se da sigurno stojite.

Uredjaj se sigurnije vodi sa dve ruke.

 Nosite uredjaj uvek tako, da nosač noža uvek ide u

horizontali. .

 Sačekajte da se električni alat umiri, pre nego što ga

ostavite.

 Za vreme rada ne smeju se u krugu od 3 metra zadržavati

nikakve druge osobe ili životinje. Radnik je odgovoran u

radnom području prema trećim licima.

 Nikada nemojte da sečete živu ogradu kada se osobe, a

posebno deca ili domaće životinje nalaze u neposrednoj

blizini.

 Radnik ili korisnik je odgovoran za nesreće ili štete kod

drugih ljudi ili na njihovoj imovini.

 Makaze za živu ogradu nikada nemojte da hvatate za traku

sa noževima.

 Pažljivo prekontrolišite živu ogradu koju želite da sečete i

odstranite sve žice i ostale strane predmete.

 Pre korišćenja uvek prekontrolišite da li su istrošeni ili

oštećeni noževi, zavrtnji noževa i ostali delovi sečiva.

Nikada nemojte da radite sa sečivom koje je oštećeno ili

jako istrošeno.

 Upoznajte se sa korišćenjem makaza za živu ogradu da

biste ih u hitnim slučajevima mogli zaustaviti odmah.

 Živu ogradu sečite samo na dnevnom svetlu ili dobrom

veštačkom osvetljenju.

 Uverite se da su za rad sa makazama za živu ogradu

montirane sve isporučene ručke i zaštitni uređaji. Nikada

nemojte da pokušavate uključiti nepotpuno montirane

makaze za živu ogradu ili ako se na njima izvrše

modifikacije.

 Makaze za živu ogradu nikada nemojte da hvatate za

zaštitne uređaje.

 Pazite kod rada makaza za živicu da uvek sigurno stojite i

održavajte uvek ravnotežu. Ne upotrebljavajtre nikada

uredjaj sa stepenica ili merdevina.

 Budite pažljivi u Vašoj okolini i spremni na moguće opasne

momente koje možda ne možete da čujete tokom sečenja

žive ograde.

 Pazite da sve navrtke, klinovi i zavrtnji budu dobro

učvršćeni da bi se obezbedilo sigurno radno stanje makaza

za živu ogradu.

 Čuvajte makaza za živicu na suvom i zatvorenom mestu

izvan dohvatanja dece.

 Sigurnosti radi promenite istrošene ili oštećene delove.

 Baštenski uređaj ne mojte da pokušavate da popravite

osim ako niste kvalifikovani u neophodnoj meri.

 Uverite se da li delovi koje treba promeniti potiču od

Bosch-a.

Uputstva za optimalno ophodjenje sa

akumulatorom

 Uverite se da je baštenski uredjaj isključen pre nego

što ubacite akumulator. Ubacivanje akumulatora u

baštenski uredjaj koji je uključen može uticati na nesreće.

 Upotrebljavajte za ovaj baštenski uredjaj samo

predvidjene Bosch akumulatore. Upotreba drugih

akumulatora može uticati na povrede i opasnost od požara.

 Ne otvarajte bateriju. Postoji opasnost od kratkog spoja.

Zaštitite aku bateriju od izvora toplote, npr. i od

trajnog Sunčevog zračenja, vatre, vode i vlage.

Inače postoji opasnost od eksplozije.

 Kod oštećenja i nestručne upotrebe akumulatora mogu

izlaziti pare. Dovedite svež vazduh i potražite lekara

ako dodje do tegoba. Para može nadražiti disajne puteve.

 Upotrebljavajte akumulator samo u vezi sa Vašim

Bosch-proizvodom. Samo tako se štiti akumulator od

opasnog preopterećenja.

 Akumulaciona baterija može da se ošteti oštrim

predmetima kao npr. ekserima ili odvijačima

zavrtnjeva. Može da dođe do internog kratkog spoja i

akumulaciona baterija može da izgori, dimi, eksplodira ili

da se pregreje.

 Ne prespajajte akku kratko. Postoji opasnost od

eksplozija.

 Zaštitite akumulator od vlade i vode.

 Lagerujte akumulator samo u području temperature od

–20 °C do 50 °C. Ne ostavljajte akumulator na primer u

leto u autu.

 Čistite povremeno proreze za ventilaciju akumulatora sa

mekom, čistom i suvom četkicom.

Sigurnosna uputstva za uredjaje za

punjenje

Čitajte sva

upozorenja i

uputstva. Propusti

kod pridržavanja

upozorenja i uputstava mogu imati za

posledicu električni udar, požar i/ili

teške povrede.

Dobro čuvajte ova uputstva.

Koristite uredjaj za punjenje samo, ako

sve u potpunosti procenili sve funkcije i

možete da ih izvedete bez ograničenja

ili ako ste dobili odgovarajuća uputstva.

OBJ_BUCH-3148-001.book Page 243 Thursday, September 28, 2017 10:53 AM

244 | Srpski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Ne dozvolite deci, osobama sa

ograničenim fizičkim, čulnim ili

duhovnim sposobnostima ili

nedostajućim iskustvom i/ili

nedostajućim znanjem i/ili sa ovim

uputstvima ne davati nikada

baštenski uredjaj da ga koriste osobe

bez poverenja. Nacionalni propisi

ograničavaju moguću starost radnika.

Pazite na decu. Tako se

obezbedjuje, da se deca ne igraju sa

uredjajem.

Punite samo Bosch litijum-jonske

akumulatorske baterije kapaciteta

od 1,5 Ah (od 3 ćelija

akumulatorske baterije). Napon

akumulatorske baterije mora da

odgovara naponu punjenja za

akumulatorsku bateriju na

punjaču. Nemojte da punite

baterije koje nisu za ponovno

punjenje. U suprotnom postoji

opasnost od požara i eksplozije.

Držite aparat za punjenje što dalje od kiše i

vlage. Prodiranje vode u aparat za punjenje

povećava rizik od električnog udara.

 Punite samo Bosch litijum-jonske akumulatorske

baterije. Napon akumulatorske baterije mora da

odgovara naponu punjenja za akumulacionu bateriju na

punjaču. Inače postoji opasnost od požara i eksplozije.

 Držite aparat za punjenje čist. Prljanjem aparata postoji

opasnost od električnog udara.

 Prokontrolišite pre svakog korišćenja aparat za

punjenje, kabl i utikač. Ne koristite aparat za punjenje

ako se konstatuju oštećenja. Ne otvarajte aparat sami i

neka Vam ga popravlja samo stučno osoblje i samo sa

originalnim rezervnim delovima. Oštećeni aparati za

punjenje, kablovi i utikači povećavaju rizik od električnog

udara.

 Ne radite sa aparatom na lako zapaljivoj podlozi (na

primer papiru, tekstilu itd.) odnosno u zapaljivoj

okolini. Zbog zagrevanja aparata za punjenje koje nastaje

prilikom punjenja postoji opasnost od požara.

 Nemojte da prekrivate proreze za ventilaciju na

punjaču. Inače, punjač može da se pregreje i ne može više

pravilno funkcionisati.

 Za povećanu električnu sigurnost se preporučuje, da se

koristi zaštitni prekidač struje u kvaru sa maks. strujom

isključenja od 30 mA. Ispitajte Vaš Fi-zaštitni prekidač

uvek pre upotrebe.

Održavanje

 Izvadite akumulator pre nego što preduzmete radove

podešavanja ili čišćenja na baštenskom uredjaju ili ako

baštenski uredjaj ostane neko vreme bez

nadzora.Nosite uvek baštenske rukavice, ako se bavite u

području oštrih noževa ili radite.

 Prekontrolišite baštenski uredjaj i zamenite radi sigurnosti

istrošene ili oštećene delove.

 Pazite da sve navrtke, klinovi i zavrtnji budu dobro

učvršćeni da bi se obezbedilo sigurno radno stanje

baštenskog uređaja.

 Uverite se da li delovi koje treba promeniti potiču od

Bosch-a.

 Podmazujtre nosač noža pre upotrebe i pre lagerovanja

uvek sa sprejom za čuvanje.

Simboli

Sledeći simboli su od značaja za čitanje i razumevanje

uputstva za rad. Shvatite simbole i njihovo značenje. Prava

interpretacija simbola Vam pomaže, da električni alat bolje i

sigurnije koristite.

Upotreba prema svrsi

Uredjaj je zamišljen za kućnu upotrebu, za presecanje i

sečenje živice i žbunja veće visine, dok radnik stoji na zemlji.

Uredjaj nije zamišljen za to, da se koristi na merdevina ili

stepenica. Uredaj nije konstruisan za sečenje trave i ne može

se upotrebljavati za negovanje trave. Uredjaj nije zamišljen za

zanatsku i industrijsku upotrebu.

Simbol Značenje

Pravac reakcije

Pravac kretanja

Uključivanje

Isključivanje

Pribor

OBJ_BUCH-3148-001.book Page 244 Thursday, September 28, 2017 10:53 AM

Srpski | 245

Bosch Power Tools F 016 L81 577 | (28.9.17)

Obim isporuke (videti sliku B)

Izvadite uredjaj oprezno iz pakovanja i prekontrolišite da li su

svi delovi na broju:

– Glava makaza za živicu

– Teleskopska drška

– Akku**

–Uredjaj za punjenje**

–Kaiš za nošenje

–Zaštita noža

– Uputstvo za upotrebu

Ako delovi nedostaju ili su oštećeni, molimo obratite se

trgovcu gde ste kupili uređaj.

** specifično za dotičnu zemlju

Komponente sa slike

(pogledajte sliku A)

Označavanje brojevima komponenti sa slika odnosi se na

prikaz uredjaja na grafičkoj strani 320.

1 Osovina noža

2 Tasteri za podešavanje pokretne glave

3 Vezni komad

4 Teleskopska cev

5 Teleskop-visinsko podešavanje

6 Prednja drška

7 Omča nosećeg kaiša na prednjoj dršci

8 Kaiš za nošenje

9 Omča kaiša za nošenje na zadnjoj dršci

10 Dugme za blokadu

11 Zadnja drška (Izolovana površina drške)

12 Prekidač za uključivanje-isključivanje

13 Akumulator

14 Dugme za deblokadu akumulator

15 Kuke za omču kaiša za nošenje, prednja drška

16 Kuka za omču kaiša za nošenje, zadnja drška

Prikazani ili opisani pribor ne spada u standardno pakovanje.

Kompletni pribor možete da nađete u našem programu pribora.

Tehnički podaci

Akku-Telekop-makaze za

živicu

UniversalHedge-

Pole 18

Broj predmeta

3 600 HB3 0..

Broj pokreta u praznom hodu

min

-1

2200

Dužina sablje

mm 430

Otvor za zub

mm 16

Podešavanje po visini

m 2,1–2,6

Pokretna glava, 10 Pozicija

° 135

Težina prema EPTA-

Procedure 01:2014

kg 3,6

Serijski broj Pogledajte serijski broj

(tablica sa tipom) na

baštenskom uredjaju

Dozvoljena temperatura

okoline

– Kod punjenja i pri radu

– kod čuvanja

°C

0... +45

-20...+50

Baterija

Li-joni

Broj predmeta

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nominalni napon

V= 18

Kapacitet

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Broj akumulatorskih ćelija

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Aparat za punjenje

AL 1830 CV

Broj predmeta

2 607 ...

... 225 965

... 225 967

... 225 969

Struja punjenja A3,0

Vreme punjenja (ispražnjene

aku-baterije)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Težina prema EPTA-

Procedure 01:2014

kg 0,40

Klasa zaštite

/ II

Aparat za punjenje

AL 1815 CV

Broj predmeta

2 607 ...

... 226 077

... 226 079

... 226 081

Struja punjenja

A1,5

Vreme punjenja (ispražnjene

aku-baterije)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Akku-Telekop-makaze za

živicu

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 245 Thursday, September 28, 2017 10:53 AM

246 | Srpski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Informacije o šumovima/vibracijama

Vrednosti emisije šumova se određuju u skladu sa

EN 60335-1.

A-vrednovan nivo šumova uredjaja iznosi tipično: Nivo

zvučnog pritiska 72 dB(A); Nivo snage zvuka 86 dB(A).

Nesigurnost K=4 dB.

Ukupne vrednosti vibracija a

(zbir vektora tri pravca) i nesi-

gurnost K su dobujeni prema EN 60335-1:

=1,1m/s

, K=1,5 m/s

Nivo vibracija naveden u ovim uputstvima je izmeren prema

mernom postupku koji je standardizovan u EN 60335 i može

da se koristi za poređenje električnih alata jedan sa drugim.

Pogodan je i za privremenu procenu opterećenja vibracijama.

Navedeni nivo vibracija predstavlja prvenstveno primenu

električnog alata. Ako se svakako električni alat upotrebljava

za druge namene sa pomoću različitih pribora ili nedovoljno

održavanja, može doći do odstupanja nivoa vibracija. Ovo

može u značajnoj meri povećati opterećenje vibracijama

preko celog radnog vremena.

Za tačnu procenu opterećenja vibracijama trebalo bi uzeti u

obzir i vreme, u kojem je uređaj uključen ili radi, međutim nije

stvarno u upotrebi. Ovo može značajno redukovati

opterećenje vibracijama preko celog radnog vremena.

Utvrdite dodatne mere sigurnosti radi zaštite radnika pre

delovanja vibracija kao na primer: Održavanje elek4tričnog

alata i upotrebljeni alati, održavanje toplih ruku, organizacija

odvijanja posla.

Montaža i Rad

Puštanje u rad

Radi vaše sigurnosti

 Izvadite akumulator iz uredjaja pre svih radova na

uredjaju (na.primer. Održavanja, promena alata itd.)

kao i kod njihovog transporta i čuvanja Postoji opasnost

od povreda kod slučajnog aktiviranja prekidača za

uključivanje-/ isključivanje sa glavom za blokadu.

 Pošto su makaze za živu ogradu isključene, još nekoliko

delove sekunde pokreću se noževi i dalje.

 Ne dodirujte noževe koji se pokreću.

 Aktivirajte prekidač samo, kada je akumulator potpuno

uvučen.

Ubacivanje/vadjenje akumulatora (pogledajte

slike D+K)

Pažnja: Ako se koriste nepogodni akumulatori, može to

uticati na pogrešno funkcionianje ili na oštećenja uredjaja.

Stavite napunjeni akumulator 13 u teleskopsku dršku. Uverite

se, da li je akumulator dobro montiran.

Za uklanjanje akumulatora 13 iz uredjaja pritisnite Akku-

taster za deblokadu 14 i povucite akumulator napred u pravcu

nosača noža.

Punjenje akumulatora

 Ne koristite neki drugi uredjaj za punjenje. Sporučeni

uredjaj za punjenje je usaglašen sa Li-jonskom

akumulatorom ugradjenim u Vaš baštenski uredjaj.

 Obratite pažnju na napon mreže! Napon strujnog izvora

mora biti usaglašen sa podacima na tipskoj tablici aparata

za punjenje. Aparati za punjenje označeni sa 230 V mogu

da rade i sa 220 V.

Aku-baterija je opremljena kontrolom temperature koja

dozvoljava punjenje samo u temperaturnom području između

0 °C i 45 °C. Na taj će se način postići dugi vek trajanja aku-

baterije.

Uputstvo: Akumulator se isporučuje delimično napunjen. Da

bi osigurali punu snagu akumulatora, punite akumulator pre

prve upotrebe u aparatu za punjenje.

Li-jonski akumulator može da se puni u svako doba, a da ne

skraćujemo životni vek. Prekidanje radnje punjenja ne šteti

akumulatoru.

Litijum jonski akumulator je zaštićen sa „Electronic Cell

Protection (ECP)“ protiv dubokog pražnjenja. Kod

ispražnjenog akumulatora isključuje se baštenski uredjaj

preko zaštitne veze. Baštenski uredjaj više ne radi.

Posle automatskog isključivanja ne

pritiskajte više na prekidač za

uključivanje/isključivanje. Akumulator se može oštetiti.

Obratite pažnju na napomene za uklanjanje akumulatorskih

baterija na otpad.

Težina prema EPTA-

Procedure 01:2014

kg 0,38

Klasa zaštite

/ II

Cilj rukovanja Slika Strana

Komponente sa slike

A 320

Obim isporuke

B 321

Sklopiti uredjaj

C 321

Ubaciti akumulator

D 321

Pričvrstiti kaiš za nošenje

E 322

Podešavanje visine teleskopa

F 322

Uklonite zaštitu noža

Podmazajte nosač noža

G 323

Podešavanje pokretne glave

H 323

Uključivanje/isključivanje

I 324

Uputstva za rad

J 324–325

Izvaditi akumulator

K 326

Održavanje i čuvanje uredjaja

L 326

Akku-Telekop-makaze za

živicu

UniversalHedge-

Pole 18

Biranje pribora 327

Cilj rukovanja Slika Strana

OBJ_BUCH-3148-001.book Page 246 Thursday, September 28, 2017 10:53 AM

Srpski | 247

Bosch Power Tools F 016 L81 577 | (28.9.17)

Punjenje

Punjenje počinje, čim se mrežni utikač utakne u utičnicu i

akumulator utakne u otvor za punjenje .

Inteligentnim postupkom punjenja stanje punjenja

akumulatora se automatski prepoznaje i puni se zavisno od

napona i temperature akumulatora sa optimalnom strujom

punjenja.

Na ovaj način se čuva akumulator i ostaje uvek u potpunosti

napunjen ako se čuva u uredjaju za punjenje.

Značenje elemenata pokazivača (AL 1830 CV)

Trepćuće svetlo (brzo), zeleni prikaz

napunjenosti akumulatorske baterije

Proces brzog punjenja se signalizira brzim

treperenjem zelenog prikaza napunjenosti

akumulatorske baterije .

Uputstvo: Brzo punjenje je samo moguće, ako je temperatura

akumulatora u dozvoljenom području temperature punjenja,

pogledajte odeljak „Tehnički podaci“.

Trepćuće svetlo (sporo), zeleni prikaz

napunjenosti akumulatorske baterije

U slučaju statusa napunjenosti akumulatorske

baterije od 80 % sporo trepće zeleni prikaz

napunjenosti akumulatorske baterije .

Akumulatorsku bateriju možete da izvadite radi trenutne

upotrebe.

Trajno svetlo zeleni pokazivač punjenja

akumulatora

Trajno svetlo zelenog pokazivača punjenja

akumulatora signalizuje, da je akumulator

kompletno napunjen.

Bez utaknutog akumulatora signalizuje trajno svetlo

pokazivača punjenja akumulatora , da je mrežni utikač

utaknut u utičnicu i da je uredjaj za punjenje spreman za rad.

Trajno svetlo crvenog pokazivača punjenja

akumulatora

Trajno svetlo crvenog pokazivača punjenja

akumulatora signalizuje, da je temperatura

akumulatora izvan dozvoljenog područja temperature

punjenja, pogledajte odeljak „Tehnički podaci“. Čim se

dostigne dozvoljena temperatura punjenja, uključuje se

uredjaj za punjenje automatski na brzo punjenje.

Trepćuće svetlo crvenog pokazivača punjenja

akumulatora

Trepćuće svetlo crvenog pokazivača

punjenja akumulatora signalizuje neki kvar pri

punjenju, pogledajte odeljak „Greške – uzroci i

pomoć“.

Značenje elemenata pokazivača (AL 1815 CV)

Trepćuće svetlo – pokazivač punjenja

akumulatora

Radnja punjenja se signalizuje treperenjem

pokazivača punjenja akumulatora .

Trajno svetlo – pokazivač punjenja akumulatora

Trajno svetlo pokazivača punjenja

akumulatora signalizuje, da je akumulator

potpuno napunjen ili da je temperatura akumulatora izvan

dozvoljenog područja temperature punjenja i stoga se ne

može puniti. Čim se dostigne dozvoljeno područje

temperature, akumulator se puni.

Bez utaknutog akumulatora signalizuje trajno svetlo

pokazivača punjenja akumulatora , da je mrežni utikač

utaknut u utičnicu i da je uredjaj za punjenje spreman za rad.

Greške – uzroci i pomoć

Napomene uz punjenje

Pri kontinuiranim odnosno ciklusa punjenja koji slede jedan za

drugim bez prekida može se uredjaj za punjenje zagrejati. Ovo

nije nikakva tehnička greška uredjaja za punjenje.

Bitno skraćeno vreme rada posle punjenja pokazuje da je

baterija istrošena i da se mora zameniti.

Montaža

 Izvadite akumulator iz uredjaja pre svih radova na

uredjaju (na.primer. Održavanja, promena alata itd.)

Uzrok Pomoć

Pokazivač punjenja akumulatora svetli stalno

Crveni pokazivač punjenja akumulatora treperi

Nije moguće punjenje

Akumulatorska baterija nije

(pravilno) priključena

Akumulatorsku bateriju

pravilno priključiti na punjač

Kontakti akumulatora

zaprljani

Očistite kontakte aku-

mulatora, na primer

naticanjem i svlačenjem

akumulatora više puta, u

datom slučaju zamenite

akumulator

Akumulator je u kvaru Zameniti akumulator

Pokazivači punjenja akumulatora odnosno. ne svetle

Mrežni utikač uredjaja za

punjenje nije (ispavno)

utaknut

Utaknite mrežni utikač

(potpuno) u utičnicu

U kvaru utičnica, mrežni

kabel ili uredjaj za punjenje

Prokontrolišite mrežni

napon, uredjaj za punjenje,

u datom slučaju

prokontrolišite u nekom

stručnog servisu za Bosch-

električne alate

OBJ_BUCH-3148-001.book Page 247 Thursday, September 28, 2017 10:53 AM

248 | Srpski

F 016 L81 577 | (28.9.17) Bosch Power Tools

kao i kod njihovog transporta i čuvanja Postoji opasnost

od povreda kod slučajnog aktiviranja prekidača za

uključivanje-/ isključivanje sa glavom za blokadu.

Sklopiti uredjaj (pogledajte sliku C+E)

Povežite glavu makaza za živicu i teleskopsku dršku čvrsto

jedno sa drugim i obezbedite ih okretanjem veznog komada 3.

Uverite se da su oba dela propisno montirani i u blokadi.

Pričvrstite kaiš za nošenje 8 na omči kaiša za nošenje 7/9

drške. Obratite pažnju da kaiš za nošenje ima dve kuke

različite veličine. Uverite se da se velika kuka 16 pričvrsti na

omči kaiša za nošenje zadnje drške 9 a mala kuka 15 na omči

kaiša za nošenje prednje drške 7.

Uklonite zaštitu noža.

Podešavanje visine teleskopa

(pogledajte sliku F)

Odvrnite teleskopsko podešavanje po visini 5 okretanjem,

podesite teleskopsku cev 4 na željenu dužinu i ponovo

pričvrstite teleskopsko podešavanje po visini 5.

Zavisno od primene i visine živice može se teleskopska cev 4

pomerati na dužine od 2,1 m do 2,60 m.

Podešavanje pokretne glave (pogledajte sliku H)

Pritisnite istovremeno na oba taster za podešavanje 2,

postavie pokretnu glavu na željenu poziciju pokretanjem gore

- dole glave makaza za živicu, pustite tastere za podešavanje

2 i uverite se da li je glava makaza za živicu propisno u blokadi.

Pokretna glava može da se blokira u 10 raznih pozicija.

Rad

Uključivanje-isključivanje (pogledajte sliku I)

Zas uključivanje uredjaja pritisnite prvo glavu za blokadu 10

i potom prekidač za uključivanje-/isključivanje 12. Držite

prekidač za uključivanje/isključivanje u radu uredjaja. Kod

uključenog uredjaja možete pustiti glavu za blokadu.

Za isključivanje elektroalata otpustite prekidač za

uključivanje/isključivanje 12.

Da bi štedeli energiju, uključujte električni alat samo kada ga

koristite.

Li-Ionen-Akumulator je zaštićen preko „Electronic Cell

Protection (ECP)“ od dubokog pražnjenja. Kod ispražnjenog

akumulatora se isključuje električni alat sa zaštitnim

prekidačem. Uredjaj više ne radi.

Uputstva za rad (pogledajte sliku J)

Mehanizam protiv blokianja

Ovaj uredjaj je opremljen sa jednim sistemom Anti-blokiranja

na Vašu korist. Ako nož za presecanje naidje na neki tvrdi

materijal. povećaće se optrećenje motora. Inteligentna mikro

elektronika prepoznaje preopterećenje i više puta vraća vezu

motora da bi blokiranje noža za presecanje bilo sprečeno i da

bi se materijal odvojio.

Traženje grešaka

Sledeća tabela pokazuje Vam simptome grešaka, moguće uzroke kao i korektnu pomoć, ako Vaš baštenski uredjaj jednom ne

funkcioniše besprekorno. Ako uz pomoć nje ne možete lokalizovati problem i ukloniti, obratite se servisnoj radionici.

 Pažnja: Isključite pre potrage za greškom baštenski uredjaj i uklonite akumulator.

Simptomi Mogući uzroci Pomoć

Suviše kratko trajanje

košenja po jednom

punjenju aku-baterije

Suviše mnogo trenja zbog nedostajućeg

podmazivanja

Ulje za podmazivanje (1 609 200 399)

ubrizgati

Nož se mora očistiti Očistiti noževe

loša tehnika sečenja pogledajte „Uputstva o radu“

Aku-baterija nije potpuno napunjena Napuniti aku-bateriju, pogledajte i uputstva za

punjenje

Akumulatorski uredjaj za kontrolu temperature

je isključio

Akumulator pustiti da se ohladi i ponovo

startovati.

Noževi se pokreću polako

ili mehanizam protiv

blokade ne funkcioniše

Aku-baterija je prazna Akumulator pustiti da se ohladi i ponovo

startovati.

Akumulator je čuvan izvan dozvoljenog

područja temperature

Zagrejte akumulator na sobnu temperaturu

(unutar dozvoljenog područja temperature

akumulatora od 0 – 45 °C)

Makaze za živu ogradu ne

rade

Aku-baterija je prazna Napuniti aku-bateriju, pogledajte i uputstva za

punjenje

Blokada za uključivanje nije blokirana pogledajte „Puštanje u rad“

OBJ_BUCH-3148-001.book Page 248 Thursday, September 28, 2017 10:53 AM

Srpski | 249

Bosch Power Tools F 016 L81 577 | (28.9.17)

Održavanje, lagerovanje i transport

(Pogledajte slike K + L)

 Izvadite akumulator iz uredjaja pre svih radova na

uredjaju (na.primer. Održavanja, promena alata itd.)

kao i kod njihovog transporta i čuvanja Postoji opasnost

od povreda kod slučajnog aktiviranja prekidača za

uključivanje-/ isključivanje sa glavom za blokadu.

Održavanje noževa

Podmazujte nož za sečenje pre i posle svake upotrebe sa

preporučenim sprejom za podmazivanje..

Čuvanje i transport

Za čuvanje i transport uklonite akumulator iz Akku-Teleskop-

makaza za živicu i montirajte zaštitu za nož.

Servisna služba i savetovanje o

upotrebi

www.bosch-garden.com

Molimo navedite neizostavno kod svih pitanja i naručivanja

rezervnih delova broj predmeta sa 10 brojčanih mesta prema

tipskoj tablici električnog alata.

Srpski

Bosch Elektroservis

Dimitrija Tucovića 59

11000 Beograd

Tel.: +381 11 644 8546

Tel.: +381 11 744 3122

Tel.: +381 11 641 6291

Fax: +381 11 641 6293

E-Mail: [email protected]

www.bosch-pt.rs

Keller d.o.o.

Ljubomira Nikolica 29

18000 Nis

Tel./Fax: +381 18 274 030

Tel./Fax: +381 18 531 798

E-Mail: office@keller-nis.com

www.bosch-pt.rs

Transport

Akumulatori koji sadrže litijum jon podležu zahtevima prava o

opasnim materijama. Akumulatore može korisnik

transportovati na putu bez drugih pakovanja.

Makaze za živu ogradu

rade sa prekidima

Pravac okretanja motora stalno se menja i

zaustavlja posle ca. 3 s.

pogledajte „Uputstva za rad“ (Mehanizam

protiv blokade)

Interni kablovi baštenskog uredjaja su u kvaru Obratitre se Vašem Bosch Service Center

Prekidač za uključivanje/isključivanje je u kvaru Obratitre se Vašem Bosch Service Center

Motor radi, noževi stoje Interni kvar Obratitre se Vašem Bosch Service Center

Noževi se greju Suviše mnogo trenja zbog nedostajućeg

podmazivanja

Ulje za podmazivanje (1 609 200 399)

ubrizgati

Nož je tup Obratitre se Vašem Bosch Service Center

Nož ima naprsline Obratitre se Vašem Bosch Service Center

Nož se ne pokreće Aku-baterija je prazna Napuniti aku-bateriju, pogledajte i uputstva za

punjenje

Baštenski uredjaj je u kvaru Obratitre se Vašem Bosch Service Center

Jake vibracije/šumovi Baštenski uredjaj je u kvaru Obratitre se Vašem Bosch Service Center

Treperi crveni Akku-

pokazivač punjenja

Nije moguća radnja

punjenja

Akumulator nije (ispravno) namešten Namestite ispravno na uredjaj za punjenje

Kontakti akumulatora zaprljani Očistite kontakte akumulatora, na primer

naticanjem i svlačenjem akumulatora više puta,

u datom slučaju zamenite akumulator

Akumulator je u kvaru Zameniti akumulator

Akku-pokazivači punjenja

ne svetle

Mrežni utikač uredjaja za punjenje nije

(ispavno) utaknut

Utaknite mrežni utikač (potpuno) u utičnicu

U kvaru utičnica, mrežni kabel ili uredjaj za

punjenje

Prokontrolišite mrežni napon, uredjaj za

punjenje, u datom slučaju prokontrolišite u

nekom stručnog servisu za Bosch-električne

alate

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-3148-001.book Page 249 Thursday, September 28, 2017 10:53 AM

250 | Slovensko

F 016 L81 577 | (28.9.17) Bosch Power Tools

Kod slanja preko trećih lica (na primer vazdušnih transportom

ili špedicijom) mora se obratiti pažnja na posebne zahteve u

pogledu pakovanja i označavanja. Ovde se mora pozvati kod

pripreme komada za slanje ekspert za opasne materije.

Šaljite akumuatore samo ako kućište nije oštećeno. Odlepite

otvorene kontakte i upakujte akumulator tako, da se ne

pokreće u paketu.

Molimo da obratite pažnju na eventualne dalje nationalne

propise.

Uklanjanje djubreta

Električne alate, akumulatore, pribor i pakovanja

treba odvoziti reciklaži koja odgovara zaštiti čovekove

sredine.

Ne bacajte električne alate i akumulatore/baterije u

kućno djubre!

Samo za EU-zemlje:

Prema evropskoj smernici 2012/19/EU ne moraju više neu-

potrebljivi električni alati a prema evropskoj smernici

2006/66/EC moraju akumulatori/baterije koji su u kvaru ili

istrošeni odvojeno da se sakupljaju i odvoze reciklaži koja

odgovara zaštiti čovekove sredine.

Akku/baterije:

Li-jonska:

Molimo da obratite pažnju na uputstva u odeljku „Transport“,

stranici 251.

Zadržavamo pravo na promene.

Slovensko

Varnostna navodila

Razlaga slikovnih simbolov

Splošno opozorilo na nevarnost.

Preberite si to navodilo za

obratovanje.

Vrtnega orodja ne uporabljajte, ko dežuje in ga ne

izpostavljajte dežju.

Pazite, da predmeti, ki bi odleteli od škarij, ne

bodo poškodovali oseb, ki stojijo v bližini.

Opozorilo: Ko vrtno orodje obratuje, držite varno

razdaljo do slednjega.

Vedno morate nositi rokavice in zaščitna očala.

Priporočamo še drugo zaščitno opremo, kot so nezdrsljivi

varnostni čevlji in zaščitno čelado. Ustrezna zaščitna

obleka zmanjša nevarnost poškodb zaradi padajočih vej ali

naključnega dotika rezil.

Nikoli se ne dotikajte tokovnega ali

telefonskega kabla. Takšni vodniki so

pod visoko napetostjo. Obstaja akutna

nevarnost električnega udara.

Upoštevajte najmanj minimalno

razdaljo 10 m.

Opozorilo: Ko vrtno orodje obratuje, morajo osebe, ki se

nahajajo v bližini, držiti varno razdaljo do slednjega.

Splošna varnostna opozorila za

električna orodja

Preberite vsa varnostna opozorila,

navodila, ilustracije in specifikacije,

ki so priložene temu električnemu orodju. Če spodaj

navedenih napotkov ne upoštevate, lahko pride do

električnega udara, požara in/ali težke poškodbe.

Vsa opozorila in navodila shranite, saj jih boste v

prihodnosti morda potrebovali.

Izraz „električno orodje“ v opozorilih se nanaša na električno

orodje z električnim pogonom (z električnim kablom) ali na

akumulatorska električna orodja (brez električnega kabla).

Varnost na delovnem mestu

 Delovno mesto naj bo vedno čisto in dobro osvetljeno.

Nered in neosvetljena delovna mesta lahko povzročijo

nezgode.

 Električnega orodja ne uporabljajte v okolju, v katerem

lahko pride do eksplozij (prisotnost vnetljivih tekočin,

plinov ali prahu). Električna orodja povzročajo iskrenje,

zaradi katerega se lahko prah ali hlapi vnamejo.

 Ko uporabljate električno orodje, otrokom ali drugim

navzočim ne dovolite, da bi se vam približali.

Odvračanje pozornosti lahko povzroči izgubo nadzora nad

orodjem.

Električna varnost

 Priključni vtič električnega orodja se mora prilegati

vtičnici. Spreminjanje vtiča na kakršen koli način ni

dovoljeno. Pri ozemljenih električnih orodjih ne upo-

rabljajte adapterskih vtičev. Nespremenjeni vtiči in

ustrezne vtičnice zmanjšujejo tveganje električnega udara.

OPOZORILO

OBJ_BUCH-3148-001.book Page 250 Thursday, September 28, 2017 10:53 AM

Slovensko | 251

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Izogibajte se telesnemu stiku z ozemljenimi

površinami, kot so na primer cevi, grelci, hladilniki in

pašniki. Tveganje električnega udara je večje, če je vaše

telo ozemljeno.

 Prosimo, da napravo zavarujete pred dežjem ali vlago.

Vdor vode v električno orodje povečuje tveganje za

električni udar.

 Kabel uporabljajte pravilno. Ne uporabljajte ga za

prenašanje orodja, vlečenje ali izklapljanje iz

električnega omrežja. Kabel zavarujte pred vročino,

oljem, ostrimi robovi ali premikajočimi se deli.

Poškodovani ali zapleteni kabli povečujejo tveganje

električnega udara.

 Kadar uporabljate električno orodje zunaj, uporabljajte

samo kabelske podaljške, ki so primerni za delo na pro-

stem. Uporaba kabelskega podaljška, ki je primeren za

delo na prostem, zmanjšuje tveganje za električni udar.

 Če je uporaba električnega orodja v vlažnem okolju

neizogibna, uporabljajte stikalo za zaščito pred

kvarnim tokom. Uporaba zaščitnega stikala zmanjšuje

tveganje električnega udara.

Osebna varnost

 Bodite pozorni, pazite kaj delate ter se dela z

električnim orodjem lotite z razumom. Ne uporabljajte

električnega orodja, če ste utrujeni oziroma če ste pod

vplivom mamil, alkohola ali zdravil. Trenutek

nepazljivosti pri uporabi električnega orodja je lahko vzrok

za resne telesne poškodbe.

 Uporabljajte osebno zaščitno opremo. Vedno

uporabljajte zaščito za oči. Z uporabo zaščitne opreme,

kot so protiprašna maska, varnostni čevlji, ki ne drsijo,

čelada ali zaščita za sluh, v ustreznih okoliščinah zmanjšate

nevarnost poškodb.

 Preprečite nenameren vklop orodja. Pred priključitvijo

električnega orodja na električno omrežje in/ali na

akumulatorsko baterijo in pred dviganjem ali nošenjem

se prepričajte, da je električno orodje izklopljeno. Če

električno orodje nosite in imate pri tem prst na stikalu ali

pa orodje napajate, ko je stikalo v položaju za vklop, lahko

pride do nesreče.

 Odstranite vse ključe in izvijače za prilagajanje orodja

preden orodje vključite. Ključ ali izvijač, ki ga ne

odstranite z vrtečega se dela električnega orodja, lahko

povzroči telesne poškodbe.

 Ne precenjujte svojih sposobnosti. Ves čas trdno

stojite in vzdržujte ravnovesje. To omogoča boljši

nadzor nad električnim orodjem v nepričakovanih

situacijah.

 Oblecite se primerno. Ne nosite ohlapnih oblačil ali

nakita. Las in oblačil ne približujte premikajočim se

delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko

ujamejo v premikajoče se dele.

 Če imate na voljo naprave za priklop sesalnika za prah

ali zbiralnih posod, se prepričajte, da so te ustrezno

priključene. Uporaba sistema za zbiranje prahu lahko

zmanjša nevarnosti, povezane s prahom.

 Naj seznanjenost z orodjem, ki jo pridobite s pogosto

uporabo, ne bo razlog za to, da postanete lahkomiselni

in ignorirate varnostna načela. V delčku sekunde lahko

nepozorno dejanje pripelje do hude poškodbe.

Uporaba in vzdrževanje električnega orodja

 Električnega orodja ne preobremenjujte. Za delo

uporabite ustrezno električno orodje. Pravo električno

orodje bo delo boljše in varneje opravilo, in sicer s

hitrostjo, za katero je bilo oblikovano.

 Električnega orodja ne uporabljajte, če ga s stikalom ne

morete vklopiti in izklopiti. Vsako električno orodje, ki ga

ni mogoče nadzirati s stikalom, je nevarno in ga je treba

popraviti.

 Izvlecite vtič iz vtičnice in/ali odstranite

akumulatorsko baterijo, če jo je mogoče izvzeti, še

preden orodje popravljate, menjujete pribor ali ga

shranite. Ti preventivni varnostni ukrepi zmanjšajo

tveganje za nenamenski zagon aparata.

 Ko električnih orodij ne uporabljajte, jih shranite izven

dosega otrok. Osebam, ki orodja ne poznajo ali niso

prebrale teh navodil za uporabo, orodja ne dovolite

uporabljati. Električna orodja so nevarna, če jih

uporabljajo neizkušene osebe.

 Vzdržujte električna orodja in pribor. Prepričajte se, da

so premikajoči se deli pravilno poravnani in da se ne

zatikajo ter da deli niso polomljeni. Prav tako

preverite, ali je na orodju še kaj drugega, kar bi lahko

vplivalo na njegovo delovanje. Če je električno orodje

poškodovano, mora biti pred uporabo popravljeno.

Slabo vzdrževana električna orodja so vzrok za mnoge

nezgode.

 Rezalna orodja naj bodo vedno ostra in čista. Skrbno

negovana rezalna orodja z ostrimi robovi se manj zatikajo

in so lažje vodljiva.

 Električna orodja, pribor, vsadna orodja in podobno

uporabljajte v skladu s temi navodili. Pri tem

upoštevajte delovne pogoje in dejavnost, ki jo boste

opravljali. Uporaba električnih orodij v namene, ki so

drugačni od predpisanih, lahko privede do nevarnih

situacij.

 Ročaji in površine za prijemanje naj bodo suhe, čiste in

brez olja ali maščobe. Gladki ročaji in površine za

prijemanje ne omogočajo varne uporabe in nadzora orodja

v nepričakovanih situacijah.

Uporaba in vzdrževanje akumulatorskih orodij

 Akumulatorske baterije polnite samo s polnilniki, ki jih

priporoča proizvajalec. Polnilnik, ki je namenjen določeni

vrsti akumulatorskih baterij, se lahko vname, če ga boste

uporabljali za polnjenje drugačnih akumulatorskih baterij.

 V električnih orodjih uporabljajte le akumulatorske

baterije, ki so zanje predvidene. Uporaba drugih

akumulatorskih baterij lahko povzroči telesne poškodbe ali

požar.

 Akumulatorska baterija, ki je ne uporabljate, ne sme

priti v stik s kovinskimi predmeti, kot so pisarniške

OBJ_BUCH-3148-001.book Page 251 Thursday, September 28, 2017 10:53 AM

252 | Slovensko

F 016 L81 577 | (28.9.17) Bosch Power Tools

sponke, kovanci, ključi, žeblji, vijaki in drugi manjši

kovinski predmeti, ki bi lahko povzročili premostitev

kontaktov. Kratek stik med akumulatorskimi kontakti ima

lahko za posledico opekline ali požar.

 V primeru napačne uporabe lahko iz akumulatorske

baterije izteče tekočina. Izogibajte se kontaktu z njo.

Če tekočina vseeno po naključju pride v stik s kožo, jo

sperite z vodo. Če pride tekočina v oči, poiščite tudi

zdravniško pomoč. Iztekajoča akumulatorska tekočina

lahko povzroči draženje ali opekline.

 Ne uporabljajte poškodovanih ali prilagojenih

akumulatorskih baterij oz. orodij. Poškodovane ali

prilagojene akumulatorske baterije se lahko nepredvidljivo

obnašajo, kar lahko povzroči požar, eksplozijo ali tveganje

za poškodbe.

 Akumulatorske baterije ali orodja ne izpostavljajte

ognju ali previsoki temperaturi. Izpostavljenost ognju ali

vročini nad 130 °C lahko povzroči eksplozijo.

 Upoštevajte navodila za polnjenje in ne polnite

akumulatorske baterije ali orodja pri temperaturi, ki je

izven območja, navedenega v navodilih. Če orodje

polnite na nepravilen način ali pri temperaturah, ki so izven

določenega območja, lahko pride do poškodb

akumulatorske baterije, kar poveča tveganje za požar.

Servisiranje

 Vaše električno orodje naj popravlja samo kvalificirano

strokovno osebje ob obvezni uporabi originalnih

rezervnih delov. Tako boste zagotovili, da bo orodje varno

za uporabo.

 Nikdar ne popravljajte poškodovanih akumulatorskih

baterij. Akumulatorske baterije naj popravlja le

proizvajalec ali pooblaščeni serviser.

Varnostna opozorila za škarje za živo mejo

 Poskrbite, da bodo vsi deli telesa varno oddaljeni od

prečke z noži. Ne poskušajte pri delujoči prečki z noži

odstranjevati odrezanega material in ne poskušajte

pridržati rezalnega materiala. Med odstranjevanjem

zagozdenega rezalnega materiala poskrbite za to, da

bo stikalo izklopljeno in da bo akumulatorska baterija

odstranjena. Le trenutek nepazljivosti pri uporabi škarij

za živo mejo lahko vodi do resnih poškodb.

 Držite napravo le na izoliranih površinah ročaja (glavni

ročaj 11, sprednji ročaj 6 ali razširjeno območje ročaja

8), saj lahko rezalni nož zadane ob skrite električne

vodnike. Stik rezalnega noža z napeljavo pod napetostjo

lahko povzroči, da so kovinski deli naprave pod napetostjo

in to lahko vodi do električnega udara.

 Električno orodje smete med delom držati le na

izoliranem ročaju, saj lahko pride do dotika rezila s

skritimi omrežnimi kabli orodja. Stik rezila z napeljavo,

ki je pod napetostjo, lahko povzroči, da so posledično tudi

kovinski deli naprave pod napetostjo in to vodi do

električnega udara.

 Škarje za grmičevje prenašajte za ročaj, nož mora pri

tem mirovati. Pri transportiranju in pred

shranjevanjem morate na škarje za grmičevje vedno

namestiti zaščitno pokrov. Skrbno rokovanje z napravo

zmanjša nevarnost poškodb, ki bi nastale zaradi noža.

 Zagotovite, da so pri uporabi naprave montirane vse

zaščitne priprave in ročaji. Nikoli ne poskušajte zagnati

naprave z nedopustnimi modifikacijami ali naprave, ki bi

bila nepopolno montirana.

Dodatna opozorila

 Uporabe vrtnega orodja nikoli ne dovolite otrokom,

osebam z omejenimi fizičnimi, senzoričnimi ali umskimi

sposobnostmi ali pomanjkljivimi izkušnjami in/ali

pomanjkljivim znanjem in/ali osebam, ki s temi navodili

niso seznanjene. Morebiti nacionalni predpisi omejujejo

starost uporabnika.

 Otroke morate nadzorovati, da bi tako zagotovili, da se ne

bodo igrali z vrtnim orodjem.

 Pri delu držite napravo trdno z obema rokama na

pravilnih površinah ročaja in poskrbite za varno

stojišče. Z napravo lahko varneje delate, če jo upravljate z

obema rokama.

 Napravo vselej nosite tako, da bo prečka z noži v

vodoravnem položaju.

 Pred odlaganjem električnega orodja počakajte, da se

le to popolnoma ustavi.

 Med obratovanjem se v okolici 3 metrov ne smejo

zadrževati osebe ali živali. Uporabnik naprave je v

delovnem območju odgovoren za tretje osebe.

 Nikoli ne uporabljajte škarij za živo mejo, ko se v

neposredni bližini nahajajo osebe, še posebej otroci ali pa

domače živali.

 Za nezgode ali škodo, povzročeno na drugih osebah ali

njihovi lastnini, je odgovoren uporabnik ali lastnik.

 Škarij za živo mejo nikoli ne primite za prečko z noži.

 Skrbno preglejte živo mejo, ki jo želite obrezati in

odstranite žice in druge tujke.

 Pred pričetkom uporabe preverite, ali so morda obrabljeni

ali poškodovani noži, vijaki nožev ali drugi deli rezila. Nikoli

ne delajte s poškodovanim ali močno obrabljenim rezilom.

 Z uporabo škarij za živo mejo morate biti dobro seznanjeni,

da jih boste lahko v primeru sile takoj ustavili.

 Živo mejo rezajte le pri dnevni svetlobi ali dobri umetni

svetlobi.

 Zagotovite, da so pri uporabi škarij za živo mejo montirani

vsi priloženi ročaji in zaščitne priprave. Nikoli ne

poskušajte zagnati škarij za živo mejo, ki so nepopolno

montirane ali pa škarij z nedopustnimi modifikacijami.

 Škarij za živo mejo nikoli ne primite za zaščitno pripravo.

 Pri obratovanju škarij za živo mejo morate vedno paziti na

trdno stojišče ter vedno držite ravnotežje. Naprave ne

uporabljajte na lestvi ali stopnicah.

 Zavedajte se svoje okolice in možnih trenutkov nevarnosti,

ki jih med rezanjem meje morda ne slišite.

 Prepričajte se, da bodo vse matice, vsi sorniki in vijaki

varno pritrjeni, le tako boste zagotovili varno delovno

stanje škarij za živo mejo.

OBJ_BUCH-3148-001.book Page 252 Thursday, September 28, 2017 10:53 AM

Slovensko | 253

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Škarje za živo mejo hranite na suhem, zaklenjenem mestu,

ki ni dosegljivo otrokom.

 Obrabljene ali poškodovane dele zaradi varnosti

zamenjajte.

 Ne poskušajte popravljati vrtnega orodja, razen če imate

ustrezno kvalifikacijo za to.

 Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani

v tovarni Bosch.

Opozorila za optimalno uporabo akumulatorske

baterije

 Preden vstavite akumulatorsko baterijo, se

prepričajte, ali je vrtno orodje izklopljeno. Vstavljanje

akumulatorske baterije v vrtno orodje, ki je vklopljeno,

lahko vodi do nesreč.

 Uporabljajte le akumulatorske baterije Bosch, ki so

predvidene za to vrtno orodje. Uporaba drugih

akumulatorskih baterij lahko povzroči poškodbe in vodi do

nevarnosti požara.

 Akumulatorske baterije ne odpirajte. Nevarnost

kratkega stika!

Zaščitite akumulatorsko baterijo pred vročino,

npr. tudi pred stalnim sončnim obsevanjem,

ognjem, vodo in vlažnostjo. Obstaja nevarnost

eksplozije.

 Če je akumulatorska baterija poškodovana ali če jo

nepravilno uporabljate, lahko iz nje uhajajo pare.

Poskrbite za dovod svežega zraka in pri težavah

poiščite zdravnika. Pare lahko povzročijo draženje

dihalnih poti.

 Akumulatorsko baterijo uporabljajte le v povezavi z

vašim izdelkom Bosch. Le tako je akumulatorska baterija

zaščitena pred nevarno preobremenitvijo.

 Ostri predmeti, kot so na primer nohi ali izvijač, ali

zunanje delujoče sile lahko poškodujejo

akumulatorsko baterijo. Pride lahko do notranjega

kratkega stika, zaradi katerega lahko akumulatorska

baterija zgori, se osmodi, pregreje ali eksplodira.

 Kratko spajanje akumulatorja ni dovoljeno. Nevarnost

eksplozije.

 Akumulatorsko baterijo morate zavarovati pred vlago in

vodo.

 Akumulatorsko baterijo skladiščite samo v temperaturnem

območju od –20 °C do 50 °C. Poleti ne pustite, da bi

akumulatorska baterija obležala v avtomobilu.

 Zračne reže akumulatorske baterije občasno očistite z

mehkim, čistim in suhim čopičem.

Varnostna opozorila za polnilne

naprave

Preberite vsa

opozorila in

napotila. Napake

zaradi

neupoštevanja spodaj navedenih

opozoril in napotil lahko povzročijo

električni udar, požar in/ali težke

telesne poškodbe.

Prosimo, da ta navodila skrbno

shranite.

Polnilno napravo uporabite samo, če

lahko vse funkcije v celoti precenite in

jih lahko brez omejitev izvajate ali če ste

prejeli ustrezna navodila.

Uporabe vrtnega orodja nikoli ne

dovolite otrokom, osebam z

omejenimi fizičnimi, senzoričnimi ali

umskimi sposobnostmi ali

pomanjkljivimi izkušnjami in/ali

pomanjkljivim znanjem in/ali

osebam, ki s temi navodili niso

seznanjene. Morebiti nacionalni

predpisi omejujejo starost

uporabnika.

Nadzorujte otroke. S tem

zagotovite, da se otroci ne bodo igrali

z napravo.

Polnite samo litij-ionske

akumulatorske baterije s

kapaciteto 1,5 Ah in več

(akumulatorske baterijske celice

od 3). Napetost akumulatorske

baterije mora ustrezati polnilni

napetosti polnilnika. Ne polnite

baterij, ki niso namenjene

ponovnemu polnjenju. Drugače

obstaja nevarnost požara in

eksplozije.

OBJ_BUCH-3148-001.book Page 253 Thursday, September 28, 2017 10:53 AM

254 | Slovensko

F 016 L81 577 | (28.9.17) Bosch Power Tools

Zavarujte polnilnik pred dežjem ali vlago. Vdor

vode v polnilnik povečuje tveganje električnega

udara.

 Polnite samo litij-ionske akumulatorske baterije

Bosch. Napetost akumulatorske baterije mora

ustrezati polnilni napetosti polnilnika. Drugače obstaja

nevarnost požara in eksplozije.

 Polnilnik naj bo vedno čist. Zaradi umazanije lahko pride

do električnega udara.

 Pred vsako uporabo je potrebno polnilnik, kabel in

vtikač preizkusiti. Če ugotovite poškodbe, polnilnika

ne uporabljajte. Polnilnika ne odpirajte, popravila pa

naj opravi samo kvalificirano strokovno osebje s

pomočjo originalnih nadomestnih delov. Poškodovani

polnilniki, kabli in vtikači povečujejo nevarnost

električnega udara.

 Ne uporabljajte polnilnika na lahko gorljivi podlagi

(na primer na papirju, tekstilu in podobnem) oziroma v

okolju, kjer lahko pride do požara. Pri polnjenju se

polnilnik segreje – nevarnost požara.

 Ne prekrivajte prezračevalne odprtine polnilnika. V

nasprotnem primeru se lahko polnilnik pregreje in ne

deluje več pravilno.

 Za povečano električno varnost priporočamo uporabo

tokovnega zaščitnega stikala z maks. sprožilnim tokom 30

mA. Pred uporabo morate vselej preveriti FI-zaščitno

stikalo.

Vzdrževanje

 Pred nastavitvijo ali čiščenjem naprave ali ko naprave

nekaj časa ne nadzorujete, vzemite akumulatorsko

baterijo ven.Vselej nosite vrtne rokavice, ko rokujete z

ostrimi noži ali delate na področju ostrih nožev.

 Preverite vrtno orodje in zaradi varnosti nadomestite

obrabljene ali poškodovane dele.

 Prepričajte se, da bodo vse matice, vsi sorniki in vijaki

varno pritrjeni, le tako boste zagotovili varno delovno

stanje vrtnega orodja.

 Poskrbite, da bodo vsi deli, ki jih boste zamenjali, izdelani

v tovarni Bosch.

 Vselej namažite prečko z noži pred uporabo in pred

skladiščenjem s sprejem za vzdrževanje.

Simboli

Naslednji simboli so pomembni za branje in razumevanje

navodila za obratovanje. Zapomnite si simbole in njihov

pomen. Pravilna interpretacija simbolov vam pomaga, da

električno orodje lahko bolje in varneje uporabljate.

Uporaba v skladu z namenom

Naprava je namenjena za hišno uporabo, za rezanje in

obrezovanje živih mej in grmovja na višjih višinah, medtem ko

uporabnih stoji na tleh. Naprava ni namenjena za uporabo na

lestvi ali na stopnicah. Naprava ni konstruirana za rezanje

trave in je ni mogoče uporabljati kot kosilnico z nitjo. Naprava

ni namenjena za komercialno in industrialno uporabo.

Obseg pošiljke (glejte sliko B)

Previdno odstranite napravo iz embalaže in preverite, če so

bili v celoti dobavljeni vsi naslednji deli:

– Glava škarij za živo mejo

– Teleskopski ročaj

– Akumulatorska baterija**

– Polnilna naprava**

–Nosilni jermen

–Ščitnik za nože

– Navodilo za uporabo

Če kakšni deli manjkajo ali so poškodovani, obvestite o tem

vašega trgovca.

** specifično glede na državo

Komponente na sliki (glejte sliko A)

Oštevilčenje komponent na sliki se nanaša na prikaz naprave

na grafični strani 320.

1 Prečka z noži

2 Nastavitvene tipke za obračalno glavo

3 Povezovalni kos

4 Teleskopska cev

5 Nastavitev višine teleskopa

6 Sprednji ročaj

7 Zanka nosilnega jermena na sprednjem ročaju

8 Nosilni jermen

9 Zanka nosilnega jermena na zadnjem ročaju

10 Blokirni gumb

11 Zadnji ročaj (izolirane površine ročaja)

12 Prekidač za uključivanje-isključivanje

13 Akumulatorska baterija

14 Deblokirna tipka akumulatorske baterije

15 Kavelj za zanko nosilnega jermena, sprednji ročaj

16 Kavelj za zanko nosilnega jermena, zadnji ročaj

Prikazan ali opisan pribor ni del standarnega obsega dobave.

Celoten pribor je del našega programa pribora.

Simbol Pomen

Smer reakcije

Smer premikanja

Vklop

Izklop

Pribor

Simbol Pomen

OBJ_BUCH-3148-001.book Page 254 Thursday, September 28, 2017 10:53 AM

Slovensko | 255

Bosch Power Tools F 016 L81 577 | (28.9.17)

Tehnični podatki

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z EN 60335-1.

Z A-ocenjeni nivo hrupa naprave znaša običajno: nivo hrupa

72 dB(A); izmerjena moč hrupa 86 dB(A). Negotovost

K=4dB.

Skupne vrednosti vibracij a

(vektorska vsota treh smeri) in

negotovost K se izračunajo v skladu z EN 60335-1:

=1,1m/s

, K=1,5 m/s

Podane vrednosti nivoja vibracij v teh navodilih so bile

izmerjene v skladu s standardiziranim merilnim postopkom

po EN 60335 in se lahko uporabljajo za primerjavo električnih

orodij med seboj. Primeren je tudi za začasno oceno

obremenjenosti z vibracijami.

Naveden nivo vibracij predstavlja glavne uporabe

električnega orodja. Če pa se električno orodje uporablja še v

druge namene, z različnim priborom, odstopajočimi

vstavnimi orodji ali pri nezadostnem vzdrževanju, lahko nivo

vibracij odstopa. To lahko obremenjenosti z vibracijami med

določenim obdobjem uporabe občutno poveča.

Za natančnejšo oceno obremenjenosti z vibracijami morate

upoštevati tudi tisti čas, ko je naprava izklopljena in teče,

vendar dejansko ni v uporabi. To lahko obremenjenost z

vibracijami preko celotnega obdobja dela občutno zmanjša.

Določite dodatne varnostne ukrepe za zaščito uporabnika

pred vplivi vibracij, npr. Vzdrževanje električnega orodja in

vstavnih orodij, segrevanje rok, organizacija delovnih

postopkov.

Akumulatorske teleskopske škarje

za živo mejo

UniversalHedge-

Pole 18

Številka artikla

3 600 HB3 0..

Število hodov pri prostem

teku

min

-1

2200

Dolžina meča

mm 430

Odprtina med zobmi

mm 16

Nastavitev višine

m 2,1–2,6

Obračalna glava, 10

položajev

° 135

Teža po EPTA-Procedure

01:2014

kg 3,6

Serijska številka

Glejte serijsko številko

(tipsko tablico) na vrtnem

orodju

Dovoljena temperatura

okolice

–pri polnjenju in med

obratovanjem

– pri skladiščenju

°C

0... +45

-20...+50

Akumulator

Litijevo-ionski

Številka artikla

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nazivna napetost

V= 18

Kapaciteta

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Število akumulatorskih celic

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Polnilnik

AL 1830 CV

Številka artikla

2 607 ...

... 225 965

... 225 967

... 225 969

Polnilni tok

A3,0

Čas polnjenja (akumulator

izpraznjen)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Teža po EPTA-Procedure

01:2014

kg 0,40

Zaščitni razred

/ II

Polnilnik

AL 1815 CV

Številka artikla

2 607 ...

... 226 077

... 226 079

... 226 081

Polnilni tok

A1,5

Čas polnjenja (akumulator

izpraznjen)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Teža po EPTA-Procedure

01:2014

kg 0,38

Zaščitni razred

/ II

Akumulatorske teleskopske škarje

za živo mejo

UniversalHedge-

Pole 18

OBJ_BUCH-3148-001.book Page 255 Thursday, September 28, 2017 10:53 AM

256 | Slovensko

F 016 L81 577 | (28.9.17) Bosch Power Tools

Montaža in obratovanje

Zagon

Za vašo varnost

 Odstranite akumulatorsko baterijo iz naprave pred

vsemi opravili, ki jih opravljate na napravi (npr.

vzdrževanje, menjava orodja ipd.), ter pri transportu

ali med shranjevanjem. Obstaja nevarnost poškodbe pri

nenamernem aktiviranju stikala za vklop/izklop z aretirnim

gumbom.

 Po izklopu škarij za živo mejo se noži še nekaj delcev

sekunde premikajo.

 Ne dotikajte se premikajočih se nožev.

 Stikalo aktivirajte le takrat, ko ste akumulatorsko

baterijo potisnili noter do konca.

Namestitev/odstranitev akumulatorske baterije

(glejte sliki D+K)

Opozorilo: Uporaba neprimernih akumulatorskih baterij

lahko povrzoči napačno delovanje ali poškodbe naprave.

Vstavite napolnjeno akumulatorsko baterijo 13 v teleskopski

ročaj. Prepričajte se, da je akumulatorska baterija pravilno

vstavljena.

Za snetje akumulatorske baterije 13 iz naprave pritisnite

deblokirno tipko akumulatorske baterije 14 in potegnite

akumulatorsko baterijo naprej v smeri prečke z noži.

Polnjenje akumulatorske baterije

 Ne uporabljate druge polnilne naprave. Priložena

polnilna naprava je usklajena z litij-ionsko akumulatorsko

baterijo, ki je vgrajena v vašem vrtnem orodju.

 Upoštevajte omrežno napetost! Napetost vira električne

energije se mora ujemati s podatki na tipski ploščici

naprave. Polnilnike, označene z 230 V, lahko priključite

tudi na napetost 220 V.

Akumulator je opremljen z napravo za nadzor temperature, ki

dovoljuje samo polnjenje v temperaturnem območju med

0 °C in 45 °C. Tako je zagotovljena dolga življenjska doba

akumulatorja.

Opozorilo: Akumulatorsko baterijo dobavimo delno

izpraznjeno. Da bi lahko akumulatorska baterija razvila svojo

polno zmogljivost, jo morate pred prvo uporabo v celoti

napolniti v vklopljeni polnilni napravi.

Litij-ionsko akumulatorsko baterijo lahko kadarkoli napolnite,

ne da bi pri tem skrajšali življenjsko dobo. Prekinitev

postopka polnjenja akumulatorske baterije ne poškoduje.

Litij-ionske akumulatorske baterije so zavarovane pred

globoko izpraznitvijo z „Electronic Cell Protection (ECP)“. Pri

izpraznjeni akumulatorski bateriji zaščitno stikalo izklopi

vrtno orodje: vrtno orodje preneha delovati.

Po avtomatskem izklopu vrtnega orodja ne

smete ponovno pritisniti na stikalo za

vklop/izklop. Lahko bi poškodovali akumulatorsko baterijo.

Upoštevajte navodila za odstranjevanje akumulatorskih

baterij.

Postopek polnjenja

Postopek polnjenja se prične takoj, ko vtaknete omrežni

vtikač polnilnika v vtičnico in namestite akumulator v

odprtino za polnjenje .

Inteligentni postopek polnjenja omogoča takojšnje

zaznavanje napolnjenosti akumulatorja in akumulator se bo

odvisno od temperature in napetosti vsakokrat polnil z

optimalnim polnilnim tokom.

Ta način zagotavlja ohranitev akumulatorja, ki bo – v kolikor

ga boste pustili v polnilniku – vedno do konca napolnjen.

Pomen prikazovalnih elementov (AL 1830 CV)

Utripajoča lučka (hitro) zelenega prikaza

napolnjenosti akumulatorske baterije

Hitro polnjenje je nakazano s hitrim

utripanjem zelenega prikaza napolnjenosti

akumulatorske baterije .

Opozorilo: Postopek hitrega polnjenja je možen samo, ko je

temperatura akumulatorske baterije v dovoljenem območju

temperature, glejte odsek „Tehnični podatki“.

Utripajoča lučka (počasi) zelenega prikaza

napolnjenosti akumulatorske baterije

Ko je akumulatorska baterija napolnjena 80 %,

utripa zelen prikaz napolnjenosti

akumulatorske baterije počasi.

Akumulatorsko baterijo lahko nehate polniti in jo takoj

začnete uporabljati.

Cilj dejanja Slika Stran

Komponente na sliki

A 320

Obseg pošiljke

B 321

Sestavitev naprave

C 321

Vstavljanje akumulatorske

baterije

D 321

Pritrditev nosilnega jermena

E 322

Nastavitev višine teleskopa

F 322

Odstranitev zaščite noža

Mazanje prečke z noži

G 323

Nastavitev obračalne glave

H 323

Vklop/izklop

I 324

Delovna navodila

J 324–325

Odstranitev akumulatorske

baterije

K 326

Vzdrževanje in skladiščenje

naprave

L 326

Izbor pribora

327

OBJ_BUCH-3148-001.book Page 256 Thursday, September 28, 2017 10:53 AM

Slovensko | 257

Bosch Power Tools F 016 L81 577 | (28.9.17)

Trajna zelena svetilka prikaza polnjenja

akumulatorja

Trajna zelena svetilka zelenega prikaza

polnjenja akumulatorske baterije prikazuje, da

je akumulatorska svetilka v celoti vklopljena.

Brez nameščenega akumulatorja trajno prižgan prikaz

polnjenja akumulatorja pomeni, da je vtikač vtaknjen v

vtičnico in da je polnilnik pripravljen na delovanje.

Trajna rdeča svetilka prikaza polnjenja

akumulatorja

Trajna rdeča svetilka rdečega prikaza

polnjenja akumulatorske baterije prikazuje, da

je temperatura akumulatorske baterije izven dovoljenega

temperaturnega območja polnjenja, glejte odstavek „Tehnični

podatki“. Pri dosegu dovoljenega območja temperature se

polnilna naprava avtomatsko preklopi na postopek za hitro

polnjenje.

Utripajoča rdeča svetilka prikaza polnjenja

akumulatorja

Utripajoča svetilka rdečega prikaza

polnjenja akumulatorske energije prikazuje

drugo motnjo postopka polnjenja, glejte odsek „Napake –

Vzroki in pomoč“.

Pomen prikazovalnih elementov (AL 1815 CV)

Utripanje prikaza polnjenja akumulatorja

Postopek polnjenja signalizira utripanje

prikaza polnjenja akumulatorja .

Trajno prižgan prikaz polnjenja akumulatorja

pomeni, da je akumulator do konca napolnjen

ali da ima akumulator temperaturo, ki se nahaja izven

dovoljenega temperaturnega območja in ga zato ni možno

polniti. Takoj, ko bo dosežena dovoljena temperatura, se bo

akumulator začel polniti.

Brez nameščenega akumulatorja trajno prižgan prikaz

polnjenja akumulatorja pomeni, da je vtikač vtaknjen v

vtičnico in da je polnilnik pripravljen na delovanje.

Napake – Vzroki in pomoč

Opozorila glede polnjenja

Pri kontinuiranih oz. večkrat zaporedoma sledečih polnilnih

ciklih brez prekinitve se lahko polnilna naprava segreje.

Vendar to ni tehnična okvara polnilne naprave.

Bistveno krajši čas delovanja po polnjenju pomeni, da je

akumulatorska baterija izrabljena in da jo je potrebno

zamenjati.

Montaža

 Odstranite akumulatorsko baterijo iz naprave pred

vsemi opravili, ki jih opravljate na napravi (npr.

vzdrževanje, menjava orodja ipd.), ter pri transportu

ali med shranjevanjem. Obstaja nevarnost poškodbe pri

nenamernem aktiviranju stikala za vklop/izklop z aretirnim

gumbom.

Sestavitev naprave (glejte sliki C+E)

Povežite glavo škarij za živo mejo in teleskopski ročaj med

seboj in povezavo fiksirajte z zasukom povezovalnega kosa 3.

Zagotovite, da bosta oba dela pravilno montirana in aretirana.

Pritrdite nosilni jermen 8 na zanke nosilnega jermena 7/9

ročajev. Prosimo upoštevajte, da ima nosilni jermen dva

različno velika kavlja. Zagotovite, da bo večji kavelj 16 pritrjen

na zanko nosilnega jermena zadnjega ročaja 9 in da bo manjši

kavelj 15 pritrjen na zanko nosilnega jermena sprednjega

ročaja 7.

Odstranite zaščito nožev.

Nastavitev višine teleskopa (glejte sliko F)

Sprostite višino nastavitve teleskopa 5 z zasukom, nastavite

teleskopsko cev 4 na željeno dolžino in privijte teleskopsko

nastavitev višine 5.

Glede na uporabo in višino žive meje lahko teleskopsko cev 4

nastavite na dolžino od 2,1 m do 2,60 m.

Vzrok Pomoč

Trajno prižgan prikaz polnjenja akumulatorja

Rdeči prikaz polnjenja akumulatorske baterije utripa

Polnjenje ni možno

Akumulatorska baterija ni

(pravilno) nataknjena

Akumulatorsko baterijo

pravilno nataknite na

polnilnik

Umazani akumulatorski

kontakti

Očistite akumulatorske

kontakte, na primer z

večkratkim vtikanjem in

iztikanjem akumulatorja,

akumulator po potrebi

zamenjajte

Defekten akumulator Zamenjajte akumulator

Prikazi za polnjenje akumulatorske baterije oz. ne

svetijo

Omrežni vtikač polnilnika ni

(pravilno) vtaknjen

Omrežni vtikač (do konca)

vtaknite v vtičnico

Defektna vtičnica, omrežni

kabel ali polnilnik

Preverite omrežno na-

petost, polnilnik naj po

potrebi pregleda servisna

delavnica, pooblaščena za

električna orodja Bosch

Vzrok Pomoč

OBJ_BUCH-3148-001.book Page 257 Thursday, September 28, 2017 10:53 AM

258 | Slovensko

F 016 L81 577 | (28.9.17) Bosch Power Tools

Nastavitev obračalne glave (glejte sliko H)

Istočasno pritisnite obe nastavitveni tipki 2, nastavite

obračalno glavo v željen položaj s premikom glave škarij za

živo mejo navzgor ali navzdol, izpustite nastavitvene tipke 2 in

zagotovite, da bo glava škarij za živo mejo pravilno aretirana.

Obračalno glavo lahko aretirate v 10 različnih položajih.

Obratovanje

Vklop/izklop (glejte sliko I)

Za vklop naprave pritisnite najprej aretirni gumb 10 in nato

stikalo za vklop/izklop 12. Med delovanjem držite stikalo za

vklop/izklop naprave pritisnjeno. Pri vklopljeni napravi lahko

aretirno tipko izpustite.

Za izklop električnega orodja spustite vklopno/izklopno

stikalo 12.

Da bi privarčevali z energijo, vklopite električno orodje le

takrat, ko ga boste uporabljali.

Litij-ionske akumulatorske baterije so zavarovane pred

globoko izpraznitvijo z „Electronic Cell Protection (ECP)“. Pri

izpraznjeni akumulatorski bateriji zaščitno stikalo izklopi

električno orodje: Naprava ne obratuje več.

Delovna navodila (glejte sliko J)

Antiblokirni mehanizem

Ta naprava je v vašo korist opremljena z antiblokirnim

sistemom. Ko zadane rezalni nož na trd material, se poveča

obremenitev motorja. Inteligentna mikroelektronika

prepozna preobremenitev in večkrat preusmeri stikalo

motorja tako, da se prepreči blokiranje rezalnega noža in da

se material prereže.

Ta slišni preklop traja do 3 s.

Po prekinitvi deluje vrtno orodje naprej v normalnem

obratovalnem stanju, ali pa pri trajni obremenjenosti rezilni

nož avtomatsko odprto obstane (npr. če kos kovinske ograje

po pomoti blokira vrtno orodje).

Iskanje napak

Naslednja tabela prikazuje simptome napak, možen vzrok ter korektno pomoč, če vaše vrtno orodje kdaj ne bi brezhibno

delovalo. Če problema kljub temu ne morete lokalizirati in odstraniti, se prosimo obrnite na vašo servisno delavnico.

 Pozor: Pred izkanjem napake izklopite vrtno orodje in iz njega odstranite akumulatorsko baterijo.

Simptomi Možen vzrok Pomoč

Trajanje striženja z enim

polnjenjem akumulatorja

prekratko

Preveliko trenje zaradi pomanjkljivega mazanja Napršite z mazalnim oljem (1 609 200 399)

Čiščenje nožev Čiščenje nožev

Slaba rezalna tehnika glejte „Delovna navodila“

Akumulator ni do konca napolnjen Polnite akumulator, glejte tudi navodila za

polnjenje

Akumulatorski nadzornik temperature se je

sprožil

Pustite, da se akumulatorska baterija ohladi in

ponovno zaženite

Noži se premikajo počasi

ali antiblokirni mehanizem

ne deluje

Prazen akumulator Pustite, da se akumulatorska baterija ohladi in

ponovno zaženite

Shranjevanje akumulatorske baterije izven

dovoljenega temperaturnega območja

Pustite, da se akumulatorska baterija segreje na

sobno temperaturo (znotraj dovoljenega

temperaturnega območja akumulatorske

baterije 0–45°C)

Škarje za živo mejo ne

delujejo

Prazen akumulator Polnite akumulator, glejte tudi navodila za

polnjenje

Zapora vklopa ni pravilno zaskočila glejte „Zagon“

Škarje za živo mejo

delujejo s prekinitvami

Smer vrtenja motorja se stalno menja in se

ustavi po pribl. 3 s

glejte „Delovna navodila“ (antiblokirni

mehanizem)

Okvarjena interna kabelska napeljava vrtnega

orodja

Obrnite se na servisni center Bosch

Defektno vklopno/izklopno stikalo Obrnite se na servisni center Bosch

Motor deluje, noži

mirujejo

Interna napaka Obrnite se na servisni center Bosch

OBJ_BUCH-3148-001.book Page 258 Thursday, September 28, 2017 10:53 AM

Slovensko | 259

Bosch Power Tools F 016 L81 577 | (28.9.17)

Vzdrževanje, skladiščenje in transport

(glejte sliki K+L)

 Odstranite akumulatorsko baterijo iz naprave pred

vsemi opravili, ki jih opravljate na napravi (npr.

vzdrževanje, menjava orodja ipd.), ter pri transportu

ali med shranjevanjem. Obstaja nevarnost poškodbe pri

nenamernem aktiviranju stikala za vklop/izklop z aretirnim

gumbom.

Vzdrževanje nožev

Namažite rezalni nož pred in po vsaki uporabi s priporočenim

mazalnim sprejem.

Skladiščenje in transport

Za skladiščenje in transport vzemite akumulatorsko baterijo iz

akumulatorskih teleskopskih škarij za živo mejo in montirajte

zaščito za nože.

Servis in svetovanje o uporabi

www.bosch-garden.com

V primeru dodatnih vprašanj in pri naročanju nadomestnih

delov brezpogojno navedite 10-mestno številko artikla, ki je

navedena na tipski ploščici naprave.

Slovensko

Robert Bosch d.o.o.

Verovškova 55a

1000 Ljubljana

Tel.: +00 803931

Fax: +00 803931

Mail : serv[email protected]om

www.bosch.si

Transport

Priložene litij-ionske akumulatorske baterije so podvržene

zahtevam zakona o nevarnih snoveh. Uporabnik lahko

akumulatorske baterije brez nadaljnih pogojev transportina

na cesti.

Pri pošiljkah s strani tretjih (npr.: zračni transport ali

špedicija) se morajo upoštevati posebne zahteve glede

embalaže in označitve. Pri pripravi odpreme mora biti

obvezno nujno vključen strokovnjak za nevarne snovi.

Akumulatorske baterije pošiljajte samo, če je ohišje

nepoškodovano. Prelepite odprte kontakte in zapakirajte

akumulatorske baterije tako, da se v embalaži ne premika.

Prosimo upoštevajte tudi morebitne druge nacionalne

predpise.

Odlaganje

Električna orodja, akumulatorske baterije, pribor in

embalažo morate reciklirati v skladu z varstvom

okolja.

Akumulatorskih baterij/baterij ne smete odvreči

med hišne odpadke!

Samo za države EU:

V skladu z Direktivo 2012/19/EU se morajo električna orodja,

ki niso več v uporabi ter v skladu z Direktivo 2006/66/ES

morate okvarjene ali obrabljene akumulatorske

baterije/baterije zbirati ločeno in jih okolju prijazno reciklirati.

Akumulatorji/baterije:

Li-Ion:

Prosimo upoštevajte navodila v odstavku „Transport“,

stran 261.

Pridržujemo si pravico do sprememb.

Noži se segrejejo Preveliko trenje zaradi pomanjkljivega mazanja Napršite z mazalnim oljem (1 609 200 399)

Topi noži Obrnite se na servisni center Bosch

Razpokani noži Obrnite se na servisni center Bosch

Nož se ne premika Prazen akumulator Polnite akumulator, glejte tudi navodila za

polnjenje

Vtičnica je okvarjena Obrnite se na servisni center Bosch

Močne vibracije/šum Vtičnica je okvarjena Obrnite se na servisni center Bosch

Rdeči prikaz

napolnjenosti

akumulatorske baterije

utripa

Ni možno izvajati

postopka polnjenja

Akumulator ni (pravilno) nameščen Pravilno namestite akumulator na polnilnik

Umazani akumulatorski kontakti Očistite akumulatorske kontakte, na primer z

večkratkim vtikanjem in iztikanjem

akumulatorja, akumulator po potrebi

zamenjajte

Defekten akumulator Zamenjajte akumulator

Prikazi polnjenja

akumulatorske baterije ne

svetijo

Omrežni vtikač polnilnika ni (pravilno) vtaknjen Omrežni vtikač (do konca) vtaknite v vtičnico

Defektna vtičnica, omrežni kabel ali polnilnik Preverite omrežno napetost, polnilnik naj po

potrebi pregleda servisna delavnica, poob-

laščena za električna orodja Bosch

Simptomi Možen vzrok Pomoč

OBJ_BUCH-3148-001.book Page 259 Thursday, September 28, 2017 10:53 AM

260 | Hrvatski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Hrvatski

Upute za sigurnost

Objašnjenje simbola sa slikama

Opće napomene za opasnost.

Pročitajte upute za rad.

Vrtni uređaj ne koristiti na kiši niti izlagati kiši.

Pazite da odbačena strana tijela ne ozljede osobe

koje se nalaze oko uređaja.

Upozorenje: Kada radi, održavajte siguran razmak

od vrtnog uređaja.

Uvijek nosite rukavice i zaštitne naočale. Preporučuje se i

dodatna zaštitna oprema, kao što su neklizajuće

sigurnosne cipele i zaštitna kaciga. Prikladna zaštitna

odjeća smanjuje opasnost od ozljeda zbog padajućih grana i

nenamjernog dodirivanja reznog noža.

Nikada ne dodirujte električne ili

telefonske kablove. Takvi vodovi

mogu biti pod visokim naponom.

Postoji opasnost od strujnog udara.

Održavajte minimalni razmak od 10 m.

Upozorenje: Osobe u blizini moraju biti na sigurnoj udaljenosti

od vrtnog uređaja kada on radi.

Opća sigurnosna upozorenja za

električne alate

Pročitajte sva sigurnosna

upozorenja, upute, ilustracije i

specifikacije koje se isporučuju s ovim električnim

alatom. Nepoštivanje dolje navedenih uputa može uzrokovati

električni udar, požar i/ili ozbiljne ozljede.

Sva upozorenja i upute sačuvajte kao referencu za buduće

upotrebe.

Pojam „električni alat“ u upozorenjima odnosi se na električne

alate s napajanjem putem priključka na električnu mrežu (s

mrežnim kabelom) ili električne alate s napajanjem iz

akumulatorske baterije (bežične alate).

Sigurnost na radnom mjestu

 Održavajte vaše radno mjesto čistim i dobro

osvijetljenim. Nered ili neosvijetljeno radno mjesto mogu

uzrokovati nezgode.

 Ne radite s električnim alatom u okolini ugroženoj

eksplozijom, u kojoj se nalaze zapaljive tekućine,

plinovi ili prašina. Električni alati proizvode iskre koje

mogu zapaliti prašinu ili pare.

 Tijekom uporabe električnog alata djecu i ostale osobe

držite dalje od mjesta rada. Svako odvraćanje pozornosti

može uzrokovati gubitak kontrole nad uređajem.

Električna sigurnost

 Priključni utikač električnog alata mora odgovarati

utičnici. Na utikaču se ni na koji način ne smiju izvoditi

izmjene. Ne koristite adapterski utikač zajedno sa

zaštitno uzemljenim električnim alatom. Utikač na

kojem nisu vršene izmjene i odgovarajuća utičnica

smanjuju opasnost od strujnog udara.

 Izbjegavajte dodir tijela s uzemljenim površinama, kao

što su cijevi, radijatori, štednjaci i hladnjaci. Opasnost

od električnog udara je veća ako je vaše tijelo uzemljeno.

 Alat držite dalje od kiše ili vlage. Prodiranje vode u

električni alat povećava opasnost od strujnog udara.

 Ne zloupotrebljavajte priključni kabel za nošenje,

vješanje električnog alata ili za izvlačenje utikača iz

mrežne utičnice. Priključni kabel držite dalje od izvora

topline, ulja, oštrih rubova ili pomičnih dijelova

uređaja. Oštećen ili zapleten priključni kabel povećava

opasnost od strujnog udara.

 Ako sa električnim alatom radite na otvorenom, rabite

isključivo produžni kabel koji je prikladan za uporabu

na otvorenom. Uporaba produžnog kabela prikladnog za

rad na otvorenom smanjuje opasnost od strujnog udara.

 Ako se ne može izbjeći uporaba električnog alata u

vlažnoj okolini, koristite diferencijalnu strujnu zaštitnu

sklopku. Primjenom diferencijalne strujne zaštitne

sklopke izbjegava se opasnost od električnog udara.

Sigurnost ljudi

 Budite pažljivi, pazite što činite i postupajte oprezno

dok radite s električnim alatom. Ne koristite električni

alat ako ste umorni ili pod utjecajem droga, alkohola ili

lijekova. Trenutak nepažnje kod uporabe električnog alata

može uzrokovati ozbiljne ozljede.

 Nosite osobnu zaštitnu opremu i uvijek nosite zaštitne

naočale. Nošenje osobne zaštitne opreme, kao što je

maska za prašinu, zaštitna obuća s protukliznim

potplatom, zaštitna kaciga ili štitnik za sluh, ovisno od vrste

i primjene električnog alata, smanjuje opasnost od ozljeda.

 Spriječite svako nehotično uključivanje uređaja. Prije

nego što ćete utaknuti utikač u utičnicu i/ili staviti

UPOZORENJE

OBJ_BUCH-3148-001.book Page 260 Thursday, September 28, 2017 10:53 AM

Hrvatski | 261

Bosch Power Tools F 016 L81 577 | (28.9.17)

komplet baterija, provjerite je li električni alat

isključen. Ako kod nošenja električnog alata imate prst na

prekidaču ili se uključen uređaj priključi na električno

napajanje, to može dovesti do nezgoda.

 Prije uključivanja električnog alata uklonite alate za

podešavanje ili ključ. Alat ili ključ koji se nalazi u

rotirajućem dijelu uređaja može dovesti do nezgoda.

 Izbjegavajte neuobičajene položaje tijela. Zauzmite

siguran i stabilan položaj tijela i u svakom trenutku

održavajte ravnotežu. Na taj način možete električni alat

bolje kontrolirati u neočekivanim situacijama.

 Nosite prikladnu odjeću. Ne nosite široku odjeću ili

nakit. Kosu i odjeću držite dalje od pomičnih dijelova.

Široku odjeću, dugu kosu ili nakit mogu zahvatiti pomični

dijelovi.

 Ako uređaji imaju priključak za usisavače za prašinu,

provjerite jesu li isti priključeni i mogu li se ispravno

koristiti. Upotreba sustava za usisavanje može smanjiti

mogućnost nastanka opasnih situacija koje uzrokuje

prašina.

 Nemojte postati previše bezbrižni i zanemariti

sigurnosne upute zato što alat često upotrebljavate i

smatrate da ste ga dobro upoznali. Samo jedan trenutak

nepažnje dovoljan je za nastanak ozbiljnih ozljeda.

Upotreba i održavanje električnog alata

 Ne preopterećujte uređaj. Za svaki posao

upotrebljavajte prikladan i za to predviđen električni

alat. S odgovarajućim električnim alatom posao ćete

obaviti lakše, brže i sigurnije.

 Ne koristite električni alat čiji je prekidač neispravan.

Električni alat koji se više ne može uključivati i isključivati

opasan je i mora se popraviti.

 Alat prije podešavanja, izmjene pribora i odlaganja

isključite iz izvora napajanja i/ili izvadite komplet

baterije, ako se vadi iz uređaja. Ovim mjerama opreza

izbjeći će se nehotično uključivanje električnog alata.

 Električni alat koji ne koristite spremite izvan dosega

djece. Rukovanje alatom zabranjeno je osobama koje

nisu s njim upoznate ili koje nisu pročitale ove upute.

Električni alati su opasni ako s njima rade neiskusne osobe.

 Redovno održavajte električne alate i pribor.

Kontrolirajte rade li besprijekorno rade pomični

dijelovi uređaja, jesu li zaglavljeni, polomljeni ili

oštećeni tako da to ugrožava daljnju uporabu i rad

električnog alata. Prije upotrebe oštećene dijelove

treba popraviti. Loše održavani električni alati uzrok su

mnogih nezgoda.

 Rezne alate održavajte oštrim i čistim. Pažljivo

održavani rezni alati s oštrim oštricama manje će se

zaglaviti i lakše se s njima radi.

 Električni alat, pribor, radne alate, itd. upotrebljavajte

prema ovim uputama i na način kako je to propisano za

određenu vrstu uređaja. Pritom uzmite u obzir radne

uvjete i radove koje treba izvršiti. Upotreba električnog

alata za poslove izvan njegove predviđene upotrebe može

dovesti do opasnih situacija.

 Ručke i zahvatne površine održavajte suhima, čistima i

pazite da na njih ne dospiju ulje ili mast. Skliske ručke i

zahvatne površine onemogućuju sigurno rukovanje i alat se

teško kontrolira u neočekivanim situacijama.

Upotreba i održavanje akumulatorskih alata

 Akumulatorsku bateriju punite isključivo punjačima

koje preporučuje proizvođač. Ako punjač predviđen za

jednu određenu vrstu kompleta baterija rabite s drugim

kompletom baterija, postoji opasnost od požara.

 Električne alate upotrebljavajte isključivo s posebnim,

namjenskim kompletima baterija. Upotreba drugih

kompleta baterija može dovesti do ozljeda i opasnosti od

požara.

 Nekorištene komplete baterija držite dalje od uredskih

spajalica, kovanica, ključeva, čavala, vijaka ili drugih

sitnih metalnih predmeta koji bi mogli uzrokovati

premošćenje kontakata. Kratki spoj između kontakata

baterije može uzrokovati opekline ili požar.

 Kod pogrešne primjene iz baterije može isteći

tekućina. Izbjegavajte kontakt s ovom tekućinom. Kod

slučajnog kontakta zahvaćeno mjesto treba isprati

vodom. Ako vam tekućina uđe u oči, zatražite pomoć

liječnika. Tekućina istekla iz baterije može uzrokovati

nadraženost kože i opekline.

 Ne upotrebljavajte oštećene ili izmijenjene komplete

baterija ni alate. Oštećene ili izmijenjene baterije

podložne su nepredvidivom ponašanju i mogu uzrokovati

požar, eksploziju ili ozljede.

 Držite alat i komplet baterija dalje od vatre i visokih

temperatura. Izlaganje vatri ili temperaturi višoj od

130 °C može uzrokovati eksploziju.

 Poštujte sve upute za punjenje i komplet baterija i alat

ne punite pri temperaturama izvan vrijednosti koje su

propisane i navedene u uputama. Nepravilno punjenje ili

punjenje pri temperaturama višim od propisanih može

oštetiti bateriju i povećati opasnost od požara.

Servisiranje

 Popravak električnog alata prepustite kvalificiranom

osoblju ovlaštenog servisa i isključivo s originalnim

rezervnim dijelovima. Tako će biti zajamčen siguran rad s

uređajem.

 Nikada ne servisirajte oštećene komplete baterija.

Servisiranje kompleta baterija smiju obavljati isključivo

proizvođači i ovlašteni serviseri.

Upute za sigurnost za škare za živicu

 Držite sve dijelove tijela dalje od nosača noža. Ne

pokušavajte uklanjati odrezani materijal ili držati

rezani materijal kada se nosač noža kreće. Pobrinite se

za to da je sklopka isključena, a akumulator izvađen

kada uklanjate zaglavljeni odrezani materijal. Trenutak

nepozornosti prilikom uporabe rezača živice može

uzrokovati teške ozljede.

 Držite uređaj samo na izoliranim pridržnim površinama

(glavna ručka 11, prednja ručka 6 ili prošireno

područje držanja 8) jer rezni nož može udariti u

OBJ_BUCH-3148-001.book Page 261 Thursday, September 28, 2017 10:53 AM

262 | Hrvatski

F 016 L81 577 | (28.9.17) Bosch Power Tools

skrivene električne vodove. Kontakt reznog noža s

vodom pod naponom može naponom nabiti i metalne

dijelove uređaja i uzrokovati električni udar.

 Električni alat držite samo na izoliranim površinama za

držanje, budući da nož može doći u kontakt sa

skrivenim električnim vodovima. Kontakt noža sa vodom

pod naponom metalne dijelove uređaja može staviti pod

napon i dovesti do strujnog udara.

 Škare za živicu nosite za ručku dok nož miruje. Kod

transporta ili spremanja škara za živicu uvijek na njih

navucite zaštitni pokrov. Pažljivim rukovanjem sa

uređajem umanjit će se opasnost od ozljeda od noža.

 Prije uporabe uređaja moraju biti montirane sve

zaštitne naprave i ručke. Ne pokušavajte nikada puštati u

rad nepotpuno montiran uređaj ili uređaj na kojem su

izvršene nedopuštene izmjene.

Dodatne upute upozorenja

 Rukovanje ovim uređajem ne dopustite djeci, osobama

ograničenih fizičkih, osjetilnih ili duševnih sposobnosti ili s

nedovoljnim iskustvom i/ili nedovoljnim znanjem i/ili ako

ove osobe nisu upoznate s uputama za uporabu i ako

nikada nisu koristile ovaj vrtni uređaj. Važećim propisima u

dotičnoj zemlji možda je ograničena starost rukovatelja

ovim uređajem.

 Djeca moraju biti pod nadzorom kako bi bili sigurni da se

neće igrati ovim vrtnim uređajem.

 Prilikom rada držite uređaj čvrsto za ispravne pridržne

površine i zauzmite siguran položaj tijela. Uređajem se

sigurnije rukuje dvjema rukama.

 Uređaj uvijek nosite tako da je nosač noža vodoravan.

 Prije njegovog odlaganja pričekajte da se električni

alat zaustavi do stanja mirovanja.

 Tijekom rada vrtnog uređaja, u krugu 3 m ne smije se

nalaziti niti jedna osoba ili životinja. Osoba koja rukuje sa

vrtnim uređajem odgovorna je prema trećoj strani u

radnom području vrtnog uređaja.

 Nikada ne obrezujte živicu dok se osobe, osobito djeca ili

domaće životinje zadržavaju u neposrednoj blizini.

 Osoba koja radi sa uređajem ili korisnik odgovorna je za

nezgode ili za štete počinjene drugim ljudima ili njihovoj

imovini.

 Škare za živicu nikada ne hvatajte za nosače noževa.

 Pažljivo pregledajte živicu koja će se obrezivati i odstranite

sve komade žice i ostala strana tijela.

 Prije rada sa škarama za živicu uvijek provjerite da li su

noževi, vijci noževa i ostali dijelovi mehanizma za rezanje

istrošeni ili oštećeni. Ne radite nikada sa oštećenim ili jako

istrošenim mehanizmom za rezanje.

 Prije uporabe upoznajte se sa rukovanjem škarama za

živicu, kako bi ih u slučaju nužde mogli odmah zaustaviti.

 Obrezivanje živice izvodite samo kod dnevnog svjetla ili

dovoljno jakog umjetnog svjetla.

 Sve isporučene ručke i zaštitne naprave moraju biti

montirane kod rada škara za živicu. Ne pokušavajte nikada

raditi sa nepotpuno montiranim škarama za živicu, niti

puštati u rad škare za živicu sa nedopuštenim provedenim

izmjenama.

 Škare za živicu ne držite nikada na njenim zaštitnim

napravama.

 Prilikom rada rezača živice uvijek zauzmite siguran položaj

tijela i održavajte ravnotežu. Ne rabite uređaj na stubama ili

ljestvama.

 Obratite pozornost na vaš radni okoliš i na moguće

trenutke opasnosti koje ne bi čuli tijekom obrezivanja

živice.

 Kontrolirajte na čvrsto stezanje sve matice, svornjake i

vijke, kako bi se zajamčilo sigurno radno stanje škara za

živicu.

 Spremite rezač živice na suho, zatvoreno mjesto, izvan

dohvata djece.

 Treba zamijeniti istrošene ili oštećene sigurnosne dijelove.

 Ne pokušavajte vrtni uređaj sami popravljati, ako za to ne

posjedujete dovoljno stručno obrazovanje.

 Provjerite da li dijelovi za zamjenu potječu od Boscha.

Upute za optimalno rukovanje sa aku-baterijom

 Prije stavljanja aku-baterije vrtni uređaj mora biti

isključen. Stavljanje aku-baterije u vrtni uređaj koji je

uključen može dovesti do nezgoda.

 Koristite samo Bosch aku-baterije predviđene za ovaj

vrtni uređaj. Uporaba neke druge aku-baterije može

dovesti do ozljeda i opasnosti od požara.

 Ne otvarajte aku-bateriju. Postoji opasnost od kratkog

spoja.

Zaštitite aku-bateriju od izvora topline, npr. i od

trajnog Sunčevog zračenja, vatre, vode i vlage.

Inače postoji opasnost od eksplozije.

 Kod oštećenja i nestručne uporabe aku-baterije mogu

se pojaviti pare. Dovedite svježi zrak i u slučaju

poteškoća zatražite pomoć liječnika. Pare mogu

nadražiti dišne putove.

 Aku-bateriju koristite samo u kombinaciji s vašim

Bosch proizvodom. Samo tako će se aku-baterija zaštititi

od opasnog preopterećenja.

 Oštrim predmetima kao što su npr. čavli, odvijači ili

djelovanjem vanjske sile aku-baterija se može oštetiti.

Može doći do unutrašnjeg kratkog spoja i aku-baterija

može izgorjeti, razviti dim, eksplodirati ili se pregrijati.

 Aku-bateriju ne spajajte kratko. Postoji opasnost od

eksplozije.

 Zaštitite aku-bateriju od vlage i vode.

 Pohranite aku-bateriju samo u prostoru temperaturnog

područja od –20 °C do 50 °C. Npr. aku-bateriju ljeti na

ostavljajte u automobilu.

 Otvore za hlađenje aku-baterije redovito čistite sa mekim,

čistim i suhim kistom.

OBJ_BUCH-3148-001.book Page 262 Thursday, September 28, 2017 10:53 AM

Hrvatski | 263

Bosch Power Tools F 016 L81 577 | (28.9.17)

Upute za sigurnost za punjače

Treba pročitati sve

napomene o sigur-

nosti i upute. Ako

se ne bi poštivale

napomene o sigurnosti i upute to bi

moglo uzrokovati strujni udar, požar

i/ili teške ozljede.

Ove upute spremite na sigurno

mjesto.

Punjač koristite samo ako su sve

njegove funkcije potpuno ispravne i ako

se mogu provesti bez ograničenja ili ako

se pridržavate odgovarajućih uputa.

Rukovanje ovim uređajem ne

dopustite djeci, osobama

ograničenih fizičkih, osjetilnih ili

duševnih sposobnosti ili s

nedovoljnim iskustvom i/ili

nedovoljnim znanjem i/ili ako ove

osobe nisu upoznate s uputama za

uporabu i ako nikada nisu koristile

ovaj vrtni uređaj. Važećim propisima

u dotičnoj zemlji možda je ograničena

starost rukovatelja ovim uređajem.

Nadzirite djecu. Time ćete osigurati

da se djeca ne igraju uređajem.

Punite samo Bosch litij-ionske aku-

baterije kapaciteta od 1,5 Ah (od

3 aku-ćelije). Napon aku-baterije

mora odgovarati naponu punjača

aku-baterija. Ne punite baterije

koje se ponovno mogu puniti. U

suprotnom postoji opasnost od

požara i eksplozije.

Punjač držite dalje od kiše ili vlage. Prodiranje

vode u punjač povećava opasnost od električnog

udara.

 Punite samo Bosch litij-ion aku-baterije. Napon aku-

baterije mora odgovarati naponu punjača aku-baterija.

U suprotnom postoji opasnost od požara i eksplozije.

 Punjač održavajte čistim. Zbog zaprljanosti postoji

opasnost od električnog udara.

 Prije svakog korištenja provjerite punjač, kabel i

utikač. Punjač ne koristite ukoliko bi se ustanovile

greške. Punjač ne otvarajte sami, a popravak

prepustite samo kvalificiranom stručnom osoblju i

samo sa originalnim rezervnim dijelovima. Oštećeni

punjači, kabel i utikač povećavaju opasnost od električnog

udara.

 Punjač ne koristite na lako zapaljivoj podlozi (npr.

papiru, tekstilnim materijalima, itd.), odnosno u

zapaljivoj okolini. Zbog zagrijavanja punjača nastalog kod

punjenja, postoji opasnost od požara.

 Ne prekrivajte otvore za prozračivanje punjača. U

suprotnom se punjač može pregrijati i neće više ispravno

raditi.

 Radi veće električne sigurnosti preporučuje se uporaba

zaštitne strujne sklopke s maksimalnom okidnom strujom

od 30 mA. Prije uporabe uvijek provjerite FID zaštitnu

sklopku.

Održavanje

 Izvadite aku-bateriju prije radova podešavanja ili

čišćenja na vrtnom uređaju ili ako bi se vrtni uređaj

neko vrijeme ostavio bez nadzora.Kada rukujete ili radite

oko oštrih noževa, uvijek nosite rukavice za rad u vrtu.

 Kontrolirajte vrtni uređaj i u interesu sigurnosti zamijenite

istrošene ili oštećene dijelove.

 Sve matice, svornjaci i vijci moraju biti čvrsto stegnuti,

kako bi se zajamčilo sigurno radno stanje vrtnog uređaja.

 Provjerite da li dijelovi za zamjenu potječu od Boscha.

 Uvijek prije uporabe i skladištenja podmažite nosač

noža sprejom za održavanje.

Simboli

Dolje prikazani simboli od značaja su za čitanje i

razumijevanje uputa za rukovanje. Obratite pozornost na ove

simbole i njihovo značenje. Ispravno tumačenje simbola

pomoći će vam da električni alat bolje i sigurnije koristite.

Simbol Značenje

Smjer reakcije

Smjer gibanja

Uključivanje

Isključivanje

Pribor

OBJ_BUCH-3148-001.book Page 263 Thursday, September 28, 2017 10:53 AM

264 | Hrvatski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Uporaba za određenu namjenu

Uređaj je namijenjen za kućnu uporabu, za rezanje i orezivanje

živica i grmlja veće visine dok korisnik stoji na tlu. Uređaj nije

namijenjen za uporabu na ljestvama ili stubama. Uređaj nije

konstruiran za rezanje trave i ne može se rabiti kao šišač

tratine. Uređaj nije namijenjen za komercijalnu i industrijsku

uporabu.

Opseg isporuke (pogledajte sliku B)

Oprezno izvadite šišač tratine iz ambalaže i provjerite da li su

na broju slijedeći dijelovi:

– Glava rezača živice

– Teleskopska ručka

–Aku-baterija**

–Punjač**

– Remen za nošenje

–Štitnik noža

–Upute za uporabu

Ako bi neki dijelovi nedostajali ili bili oštećeni, molimo za

reklamacije se obratite trgovini gdje ste kupili uređaj.

** specifično za dotičnu zemlju

Prikazani dijelovi uređaja

(vidjeti sliku A)

Numeracija prikazanih komponenata odnosi se na prikaz

uređaja na stranici sa slikama 320.

1 Nosač noža

2 Tipke za namještanje zakretne glave

3 Spojni element

4 Teleskopska cijev

5 Namještanje visine teleskopa

6 Prednja ručka

7 Omča remena za nošenje na prednjoj ručki

8 Remen za nošenje

9 Omča remena za nošenje na stražnjoj ručki

10 Gumb za blokadu

11 Stražnja ručka (Izolirane zahvatne površine)

12 Prekidač za uključivanje/isključivanje

13 Aku-baterija

14 Tipka za deblokadu aku-baterije

15 Kuka za omču remena za nošenje, prednja ručka

16 Kuka za omču remena za nošenje, stražnja ručka

Prikazan ili opisan pribor ne pripada standardnom opsegu

isporuke. Potpuni pribor možete naći u našem programu pribora.

Tehnički podaci

Akumulatorski teleskopski

rezač živice

UniversalHedge-

Pole 18

Kataloški br.

3 600 HB3 0..

Broj hodova pri praznom

hodu

min

-1

2200

Dužina mača

mm 430

Otvor zuba

mm 16

Namještanje visine

m 2,1–2,6

Zakretna glava, 10 položaja

° 135

Težina odgovara EPTA-

Procedure 01:2014

kg 3,6

Serijski broj

Vidjeti serijski broj (tipska

pločica) na vrtnom uređaju

Dopuštena okolna

temperatura

– prilikom punjenja i tijekom

rada

– prilikom skladištenja

°C

0... +45

-20...+50

Aku-baterija

Li-ionska

Kataloški br.

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nazivni napon

V= 18

Kapacitet

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Broj aku-ćelija

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Punjač

AL 1830 CV

Kataloški br.

2 607 ...

... 225 965

... 225 967

... 225 969

Struja punjenja

A3,0

Vrijeme punjenja

(ispražnjene aku-baterije)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Težina odgovara EPTA-

Procedure 01:2014

kg 0,40

Klasa zaštite

/ II

OBJ_BUCH-3148-001.book Page 264 Thursday, September 28, 2017 10:53 AM

Hrvatski | 265

Bosch Power Tools F 016 L81 577 | (28.9.17)

Informacije o buci i vibracijama

Emisijske vrijednosti buke utvrđene sukladno EN 60335-1.

Razina buke uređaja vrednovana sa A obično iznosi: razina

zvučnog tlaka 72 dB(A); razina učinka buke 86 dB(A).

Nesigurnost K=4 dB.

Ukupne vrijednosti vibracija a

(vektorski zbor u tri smjera) i

nesigurnost K određeni su prema EN 60335-1:

=1,1m/s

, K=1,5 m/s

Prag vibracija naveden u ovim uputama izmjeren je

postupkom mjerenja propisanim u EN 60335 i može se

primijeniti za međusobnu usporedbu električnih alata.

Prikladan je i za privremenu procjenu opterećenja od

vibracija.

Navedeni prag vibracija predstavlja glavne primjene

električnog alata. Ako se međutim električni alat koristi za

druge primjene, s različitim priborom, radnim alatima koji

odstupaju od navedenih ili se nedovoljno održavaju, prag

vibracija može odstupati. Na taj se način može osjetno

povećati opterećenje od vibracija tijekom čitavog

vremenskog perioda rada.

Za točnu procjenu opterećenja od vibracija trebaju se uzeti u

obzir i vremena u kojima je uređaj isključen, ili doduše radi, ali

stvarno nije u primjeni. Na taj se način može osjetno smanjiti

opterećenje od vibracija tijekom čitavog vremenskog perioda

rada.

Prije djelovanja vibracija utvrdite dodatne mjere sigurnosti za

zaštitu korisnika, kao npr.: održavanje električnog alata i

radnih alata, održavanje toplih ruku, organizacija tokova rada.

Montaža i rad

Puštanje u rad

Za vašu sigurnost

 Izvadite akumulator iz uređaja prije svih radova na

uređaju (npr. održavanja, zamjene alata itd). te

prilikom njegovog transporta i spremanja. Postoji

opasnost od ozljeda u slučaju nenamjernog aktiviranja

glavne sklopke gumbom za blokiranje.

 Nakon isključivanja škara za živicu, nož se još pomiče

nekoliko sekundi.

 Ne dirati nož koji se pomiče.

 Prekidač pritisnite samo ako je aku-baterija potpuno

uvučena.

Stavljanje/vađenje aku-baterije (vidi slike D+K)

Napomena: U slučaju uporabe neprikladnih akumulatora

moguće su neispravnosti ili oštećenje uređaja.

Stavite napunjen akumulator 13 u teleskopsku ručku.

Pobrinite se za to da je akumulator potpuno umetnut.

Radi vađenja akumulatora 13 iz uređaja pritisnite tipku za

deblokiranje akumulatora 14 i povucite akumulator prema

naprijed u smjeru nosača noža.

Punjenje aku-baterije

 Ne koristite neki drugi punjač. Isporučeni punjač je

prilagođen je Li-ionskim aku-baterijama ugrađenim u

vrtnom uređaju.

 Pridržavajte se mrežnog napona! Napon izvora struje

mora se podudarati s podacima na tipskoj pločici punjača.

Punjači označeni s 230 V mogu raditi i na 220 V.

Aku-baterija je opremljena kontrolom temperature koja

dopušta punjenje samo u temperaturnom području između

0 °C i 45 °C. Na taj će se način postići dugi vijek trajanja aku-

baterije.

Napomena: Aku-baterija se isporučuje djelomično

napunjena. Kako bi se zajamčio puni učinak aku-baterije, prije

prve uporabe aku-baterije, napunite je do kraja u punjaču.

Punjač

AL 1815 CV

Kataloški br.

2 607 ...

... 226 077

... 226 079

... 226 081

Struja punjenja

A1,5

Vrijeme punjenja

(ispražnjene aku-baterije)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Težina odgovara EPTA-

Procedure 01:2014

kg 0,38

Klasa zaštite

/ II

Radnja Slika Stranica

Prikazani dijelovi uređaja

A 320

Opseg isporuke

B 321

Sastavljanje uređaja

C 321

Akumulatorski teleskopski

rezač živice

UniversalHedge-

Pole 18

Stavljanje aku-baterije D 321

Pričvršćivanje remena za nošenje

E 322

Namještanje visine teleskopa

F 322

Skidanje štitnika noža

Podmazivanje nosača noža

G 323

Namještanje zakretne glave

H 323

Uključivanje/isključivanje

I 324

Upute za rad

J 324–325

Vađenje aku-baterije

K 326

Održavanje i skladištenje uređaja

L 326

Biranje pribora

327

Radnja Slika Stranica

OBJ_BUCH-3148-001.book Page 265 Thursday, September 28, 2017 10:53 AM

266 | Hrvatski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Li-ionska aku-baterija može se u svakom trenutku puniti, bez

skraćenja njenog vijeka trajanja. Prekid u procesu punjenja

neće oštetiti aku-bateriju.

Li-ionska aku-baterija je s „Electronic Cell Protection (ECP)“

zaštićena od dubinskog pražnjenja. Kada se isprazni aku-

baterija, vrtni uređaj će se isključiti pomoću zaštitnog sklopa:

Vrtni uređaj više neće raditi.

Nakon automatskog isključivanja vrtnog

uređaja ne pritišćite više na prekidač za

uključivanje/isključivanje. Aku-baterija bi se mogla oštetiti.

Pridržavajte se uputa za zbrinjavanje aku-baterija.

Proces punjenja

Proces punjenja započinje čim se mrežni utikač punjača

utakne u utičnicu i aku-baterija utakne u otvor punjača .

Inteligentnim postupcima punjenja se automatski prepoznaje

stanje napunjenosti aku-baterije i ovisno od temperature aku-

baterije i napona, puni se sa optimalnom strujom punjenja.

Na taj se način čuva aku-baterija i ostaje uvijek potpuno

napunjena kod spremanja u punjaču.

Značenje elemenata pokazivača (AL 1830 CV)

Treperavo svjetlo (brzo) zelenog pokazivača

punjenja aku-baterije

Brzo treperenje zelenog pokazivača punjenja

aku-baterije signalizira proces brzog punjenja.

Napomena: Proces brzog punjenja moguć je samo ako je

temperatura aku-baterije u dopuštenom području

temperatura punjenja, vidjeti odjeljak „Tehnički podaci“.

Treperavo svjetlo (sporo) zelenog pokazivača

punjenja aku-baterije

Kada stanje napunjenosti aku-baterije iznosi

80 %, zeleni pokazivač punjenja aku-baterije

treperi sporo.

Aku-bateriju možete odmah koristiti.

Stalno svjetlo zelenog pokazivača punjenja aku-

baterije

Stalno svjetlo zelenog pokazivača punjenja

aku-baterije signalizira da je aku-baterija

potpuno napunjena.

Bez utaknute aku-baterije, stalno svjetlo pokazivača

punjenja aku-baterije signalizira da je mrežni utikač utaknut i

da je punjač pripravan za rad.

Stalno svjetlo crvenog pokazivača punjenja aku-

baterije

Stalno svjetlo crvenog pokazivača punjenja

aku-baterije signalizira da je temperatura aku-

baterije izvan dopuštenog temperaturnog područja punjenja,

vidjeti poglavlje „Tehnički podaci“. Čim se dosegne

dopušteno temperaturno, punjač će automatski prespojiti na

brzo punjenje.

Treperavo svjetlo crvenog pokazivača punjenja

aku-baterije

Treperavo svjetlo crvenog pokazivača

punjenja aku-baterije signalizira jednu drugu

smetnju procesa punjenja, a za to vidjeti poglavlje „Greške –

uzroci i otklanjanje“.

Značenje elemenata pokazivača (AL 1815 CV)

Treperavo svjetlo pokazivača punjenja aku-

baterije

Proces punjenja se signalizira treperenjem

pokazivača punjenja aku-baterije .

Stalno svjetlo pokazivača punjenja aku-baterije

Stalno svjetlo pokazivača punjenja aku-

baterije signalizira da je aku-baterija potpuno

napunjena ili da je temperatura aku-baterije izvan

dopuštenog područja temperature punjenja i zbog toga se ne

može napuniti. Čim se dosegne dopušteno područje

temperature, aku-baterija će se napuniti.

Bez utaknute aku-baterije, stalno svjetlo pokazivača

punjenja aku-baterije signalizira da je mrežni utikač utaknut i

da je punjač pripravan za rad.

Greške – uzroci i otklanjanje

Napomene uz punjenje

U slučaju kontinuiranih i višekratno uzastopnih ciklusa

punjenja bez prekida punjač se može zagrijati. To nije tehnički

kvar punjača.

Bitno skraćenje vremena rada nakon punjenja pokazuje da je

aku-baterija istrošena i da je treba zamijeniti.

Uzrok Otklanjanje

Pokazivač punjenja aku-baterije stalno svijetli

Treperi crveni pokazivač stanja punjenja aku-baterije

Nije moguć proces punjenja

Aku-baterija nije (pravilno)

utaknuta

Aku-bateriju ispravno

utaknuti u punjač

Zaprljani kontakti aku-

baterije

Očistiti kontakte aku-

baterije; npr. višekratnim

spajanjem i odspajanjem

aku-baterije, prema potrebi

zamijeniti aku-bateriju

Neispravna aku-baterija Zamijeniti aku-bateriju

Ne svijetle pokazivači stanja napunjenosti aku-baterije

odnosno

Mrežni utikač punjača nije

(ispravno) utaknut

Mrežni utikač (do kraja)

utaknuti u utičnicu

Neispravna utičnica, mrežni

kabel ili punjač

Ispitati mrežni napon,

punjač prema potrebi dati

na kontrolu ovlaštenom

servisu za Bosch električne

alate

OBJ_BUCH-3148-001.book Page 266 Thursday, September 28, 2017 10:53 AM

Hrvatski | 267

Bosch Power Tools F 016 L81 577 | (28.9.17)

Montaža

 Izvadite akumulator iz uređaja prije svih radova na

uređaju (npr. održavanja, zamjene alata itd). te

prilikom njegovog transporta i spremanja. Postoji

opasnost od ozljeda u slučaju nenamjernog aktiviranja

glavne sklopke gumbom za blokiranje.

Sastavljanje uređaja (vidi sliku C+E)

Poravnajte glavu rezača živice i teleskopsku ručku i osigurajte

ih okretanjem spojnog elementa 3. Pobrinite se za to da su

oba dijela ispravno montirana i blokirana.

Pričvrstite remen za nošenje 8 na omče remena za nošenje

7/9 na ručki. Imajte na umu da remen za nošenje ima dvije

kuke različite veličine. Pobrinite se za to da je veća kuka 16

pričvršćena na omču remena za nošenja na stražnjoj ručki 9,

a manja kuka 15 na omču remena za nošenje na prednjoj ručki

Skinite štitnik noža.

Namještanje visine teleskopa (vidjeti sliku F)

Otpustite namještanje visine teleskopa 5 okretanjem,

namjestite teleskopsku cijev 4 na željenu duljinu i ponovno

pritegnite namještanje visine teleskopa 5.

Ovisno o primjeni i visini živice, teleskopsku cijev 4 moguće je

namjestiti na duljinu od 2,1 m do 2,60 m.

Namještanje zakretne glave (vidjeti sliku H)

Istodobno pritisnite obje tipke za namještanje 2, namjestite

zakretnu glavu u željeni položaj pomicanjem glave rezača

živice amo-tamo, pustite tipke za namještanje 2 i pobrinite se

za to da je glava rezača živice ispravno blokirana.

Zakretnu glavu moguće je blokirati u 10 položaja.

Rad

Uključivanje/isključivanje (vidjeti slikuI)

Radi uključivanja uređaja najprije pritisnite gumb za

blokiranje 10, a zatim glavnu sklopku 12. Držite glavnu

sklopku pritisnutu prilikom rada uređaja. Kada je uređaj

uključen, možete pustiti gumb za blokiranje.

Za isključivanje električnog alata otpustite prekidač za

uključivanje/isključivanje 12.

Za štednju električne energije, električni alat uključite samo

ako ćete ga koristiti.

Litij-ionski akumulator zaštićen je od dubinskog pražnjenja s

pomoću „Electronic Cell Protection (ECP)“. Kada se

akumulator isprazni, zaštitni sklop isključit će električni alat:

Uređaj neće više raditi.

Upute za rad (vidjeti sliku J)

Antiblokadni mehanizam

Ovaj uređaj opremljen je antiblokadnim sustavom. Ako rezni

nož udari u tvrdi materijal, povećat će se opterećenje motora.

Inteligentna mikroelektronika prepoznaje preopterećenje i

više puta prespaja sklop motora kako bi se spriječilo

blokiranje reznog noža i kako bi materijal prerezao.

To čujno prespajanje traje do 3 sekunde.

Nakon rezanja uređaj nastavlja raditi u normalnom stanju ili u

slučaju trajnog preopterećenja rezni nož automatski ostaje

mirovati u otvorenom stanju (npr. ako komad žičane ograde

slučajno zablokira vrtni uređaj).

Traženje greške

Slijedeća tablica prikazuje vam simptome grešaka, moguće uzroke kao i ispravan način otklanjanja, ako vaš vrtni uređaj ne bi

besprijekorno radio. Ako na osnovi toga ne možete locirati i otkloniti smetnju u radu, molimo obratite se Bosch ovlaštenom

servisu.

 Pažnja: Prije traženja greške isključite vrtni uređaj i izvadite aku-bateriju.

Simptomi Mogući uzroci Pomoć

Suviše kratko trajanje

rezanja po jednom

punjenju aku-baterije

Preveliko trenje zbog manjkavog podmazivanja Poprskajte mazivim uljem (1 609 200 399)

Nož se mora očistiti Očistiti nož

Loša tehnika rezanja Vidjeti „Upute za rad“

Aku-baterija nije do kraja napunjena Napuniti aku-bateriju. Vidjeti i upute za

punjenje

Aktivirao se nadzornik temperature

akumulatora

Pustite akumulator da se ohladi, a zatim ga

ponovno pokrenite

Nož se pomiče polako ili

ne djeluje antiblokadni

mehanizam

Ispražnjena aku-baterija Pustite akumulator da se ohladi, a zatim ga

ponovno pokrenite

Aku-baterija je uskladištena izvan dopuštenog

temperaturnog područja

Aku-bateriju ostaviti da se zagrije na

temperaturu prostorije (unutar dopuštenog

temperaturnog područja za aku-bateriju od

0–45°C)

OBJ_BUCH-3148-001.book Page 267 Thursday, September 28, 2017 10:53 AM

268 | Hrvatski

F 016 L81 577 | (28.9.17) Bosch Power Tools

Održavanje, skladištenje i transport

(vidi slike K + L)

 Izvadite akumulator iz uređaja prije svih radova na

uređaju (npr. održavanja, zamjene alata itd). te

prilikom njegovog transporta i spremanja. Postoji

opasnost od ozljeda u slučaju nenamjernog aktiviranja

glavne sklopke gumbom za blokiranje.

Održavanje noža

Podmažite rezni nož prije i nakon svake uporabe

preporučenim sprejom za podmazivanje.

Skladištenje i transport

Radi skladištenja i transporta izvadite akumulator iz

akumulatorskog teleskopskog rezača živice i montirajte

štitnik noža.

Servisiranje i savjetovanje o primjeni

www.bosch-garden.com

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice električnog alata.

Hrvatski

Robert Bosch d.o.o PT/SHR-BSC

Kneza Branimira 22

10040 Zagreb

Tel.: +385 12 958 051

Fax: +385 12 958 050

E-Mail: [email protected]

www.bosch.hr

Škare ne rade Ispražnjena aku-baterija Napuniti aku-bateriju. Vidjeti i upute za

punjenje

Zapor uključivanja nije ispravno blokiran vidjeti „Puštanje u rad“

Škare rade sa prekidima Smjer rotacije elektromotora stalno se mijenja i

zaustavlja se nakon cca. 3 sek.

Vidjeti „Upute za rad“ (antiblokadni

mehanizam)

Neispravno unutarnje ožičenje vrtnog uređaja Obratite se servisnom centru tvrtke Bosch

Neispravan prekidač za

uključivanje/isključivanje

Obratite se servisnom centru tvrtke Bosch

Motor radi ali nož miruje Unutarnja pogreška Obratite se servisnom centru tvrtke Bosch

Nož se zagrijava Preveliko trenje zbog manjkavog podmazivanja Poprskajte mazivim uljem (1 609 200 399)

Nož je tup Obratite se servisnom centru tvrtke Bosch

Nož ima na sebi zareze Obratite se servisnom centru tvrtke Bosch

Nož se ne pomiče Ispražnjena aku-baterija Napuniti aku-bateriju. Vidjeti i upute za

punjenje

Vrtni uređaj je neispravan Obratite se servisnom centru tvrtke Bosch

Jake vibracije/šumovi Vrtni uređaj je neispravan Obratite se servisnom centru tvrtke Bosch

Treperi crveni pokazivač

stanja napunjenosti aku-

baterije

Proces punjenja aku-

baterije je neizvediv

Aku-baterija nije (ispravno) napunjena Aku-bateriju ispravno napuniti na punjaču

Zaprljani kontakti aku-baterije Očistiti kontakte aku-baterije; npr. višekratnim

spajanjem i odspajanjem aku-baterije, prema

potrebi zamijeniti aku-bateriju

Neispravna aku-baterija Zamijeniti aku-bateriju

Ne svijetli pokazivač

stanja napunjenosti aku-

baterije

Mrežni utikač punjača nije (ispravno) utaknut Mrežni utikač (do kraja) utaknuti u utičnicu

Neispravna utičnica, mrežni kabel ili punjač Ispitati mrežni napon, punjač prema potrebi

dati na kontrolu ovlaštenom servisu za Bosch

električne alate

Simptomi Mogući uzroci Pomoć

OBJ_BUCH-3148-001.book Page 268 Thursday, September 28, 2017 10:53 AM

Eesti | 269

Bosch Power Tools F 016 L81 577 | (28.9.17)

Transport

Li-ionske aku-baterije ugrađene u električnom alatu podliježu

zakonu o transportu opasnih tvari. Aku-baterije korisnik može

bez ikakvih preduvjeta transportirati cestovnim transportom.

Ako transport obavlja treća strana (npr. transport

zrakoplovom ili špedicijom), treba se pridržavati posebnih

zahtjeva obzirom na ambalažu i označavanje. Kod pripreme

ovakvih pošiljki za transport prethodno se treba savjetovati sa

stručnjakom za transport opasnih tvari.

Aku-bateriju šaljite nekim transportnim sredstvom samo ako

je njeno kućište neoštećeno. Oblijepite otvorene kontakte i

zapakirajte aku-bateriju tako da se ne može pomicati u

ambalaži.

Molimo pridržavajte se i eventualnih dodatnih nacionalnih

propisa.

Zbrinjavanje

Električne alate, aku-baterije, pribor i ambalažu treba

dovesti na ekološki prihvatljivo recikliranje.

Električni alat i aku-bateriju ne bacajte u kućni

otpad!

Samo za zemlje EU:

Prema Europskim smjernicama 2012/19/EU, neuporabivi

električni alati i prema Smjernicama 2006/66/EZ neispravne

ili istrošene aku-baterije moraju se odvojeno sakupljati i

dovesti na ekološki prihvatljivo recikliranje.

Aku-baterije/baterije:

Li-ion:

Molimo pridržavajte se uputa u poglavlju „Transport“ na

stranici 271.

Zadržavamo pravo na promjene.

Eesti

Ohutusnõuded

Piltsümbolite selgitus

Üldine oht.

Lugege läbi kasutusjuhend.

Ärge kasutage aiatööriista vihma käes ja ärge

jätke seda vihma kätte.

Veenduge, et eemalepaiskuvad võõrkehad ei

vigasta läheduses viibivaid inimesi.

Hoiatus: Viibige töötavast aiatööriistast ohutus

kauguses.

Kandke alati kaitsekindaid ja kaitseprille. Soovitatakse

kasutada ka muud turvavarustust, nt libisemiskindlaid

ohutusjalanõusid ja kaitsekiivrit. Sobivad kaitserõivad

vähendavad kukkuvatest okstest ja lõiketeraga juhuslikest

kokkupuudetest tingitud vigastuste ohtu.

Ärge kunagi puudutage elektri- ega

telefonijuhtmeid. Sellised juhtmed on

kõrge pinge all. Esineb suur elektrilöögi

oht. Paiknege vähemalt 10 m

kaugusel.

Hoiatus: Läheduses viibivad inimesed peavad olema

töötavast aiatööriistast turvalises kauguses.

Üldised ohutusnõuded elektriliste

tööriistade kasutamisel

Lugege läbi kõik elektrilise

tööriistaga kaasas olevad

ohutusnõuded ja juhised ning tutvuge jooniste ja

tehniliste andmetega. Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked

vigastused.

Hoidke kõik ohutusnõuded ja juhised edaspidiseks alles.

Ohutusnõuetes kasutatud mõiste „elektriline tööriist“

tähistab võrgutoitega (juhtmega) või akutoitega

(juhtmeta)elektrilist tööriista.

Ohutusnõuded tööpiirkonnas

 Töökoht peab olema puhas ja hästi valgustatud.

Töökohas valitsev segadus ja hämarus võib põhjustada

õnnetusi.

 Ärge kasutage elektrilist tööriista plahvatusohtlikus

keskkonnas, kus leidub tuleohtlikke vedelikke, gaase

või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis

võivad tolmu või aurud süüdata.

 Elektrilise tööriista kasutamise ajal hoidke lapsed ja

teised isikud töökohast eemal. Kui Teie tähelepanu juhi-

takse kõrvale, võib seade Teie kontrolli alt väljuda.

Elektriohutus

 Elektrilise tööriista pistik peab pistikupessa sobima.

Pistiku kallal ei tohi teha mingeid muudatusi. Ärge

kasutage kaitsemaandusega elektriliste tööriistade

TÄHELEPANU

OBJ_BUCH-3148-001.book Page 269 Thursday, September 28, 2017 10:53 AM

270 | Eesti

F 016 L81 577 | (28.9.17) Bosch Power Tools

puhul adapterpistikuid. Muutmata pistikud ja sobivad

pistikupesad vähendavad elektrilöögi ohtu.

 Vältige kehakontakti maandatud pindadega, nagu

torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

 Hoidke seadet vihma ja niiskuse eest. Kui elektrilisse

tööriista on sattunud vett, on elektrilöögi oht suurem.

 Ärge kasutage toitejuhet otstarbel, milleks see ei ole

ette nähtud, näiteks elektrilise tööriista kandmiseks,

ülesriputamiseks või pistiku pistikupesast

väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli,

teravate servade ja seadme liikuvate osade eest.

Kahjustatud või keerduläinud toitejuhtmed suurendavad

elektrilöögi ohtu.

 Kui töötate elektrilise tööriistaga vabas õhus, kasutage

ainult selliseid pikendusjuhtmeid, mida on lubatud

kasutada ka välistingimustes. Välistingimustes kasuta-

miseks sobiva pikendusjuhtme kasutamine vähendab

elektrilöögi ohtu.

 Kui elektrilise tööriista kasutamine niiskes

keskkonnas on vältimatu, kasutage

rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasu-

tamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

 Olge tähelepanelik, jälgige, mida Te teete, ning toimige

elektrilise tööriistaga töötades kaalutletult. Ärge

kasutage elektrilist tööriista, kui olete väsinud või

uimastite, alkoholi või ravimite mõju all. Hetkeline

tähelepanematus seadme kasutamisel võib põhjustada

tõsiseid vigastusi.

 Kandke isikukaitsevahendeid ja alati kaitseprille.

Isikukaitsevahendite, näiteks tolmumaski,

libisemiskindlate turvajalatsite, kaitsekiivri või

kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise

tööriista tüübist ja kasutusalast – vähendab vigastuste

ohtu.

 Vältige seadme tahtmatut käivitamist. Enne pistiku

ühendamist pistikupessa, aku ühendamist seadme

külge, seadme ülestõstmist ja kandmist veenduge, et

elektriline tööriist on välja lülitatud. Kui hoiate

elektrilise tööriista kandmisel sõrme lülitil või ühendate

vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla

õnnetused.

 Enne elektrilise tööriista sisselülitamist eemaldage

selle küljest reguleerimis- ja mutrivõtmed. Seadme

pöörleva osa küljes olev reguleerimis- või mutrivõti võib

põhjustada vigastusi.

 Vältige ebatavalist kehaasendit. Võtke stabiilne

tööasend ja hoidke kogu aeg tasakaalu. Nii saate

elektrilist tööriista ootamatutes olukordades paremini

kontrollida.

 Kandke sobivat rõivastust. Ärge kandke laiu riideid ega

ehteid. Hoidke juuksed, rõivad ja kindad seadme

liikuvatest osadest eemal. Lotendavad riided, ehted või

pikad juuksed võivad sattuda seadme liikuvate osade

vahele.

 Kui on võimalik paigaldada tolmueemaldus- ja

tolmukogumisseadiseid, veenduge, et need on

seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust

põhjustatud ohte.

 Ärge muutuge tööriista sagedasest kasutamisest

hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib

sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja

kasutamine

 Ärge koormake seadet üle. Kasutage töö tegemiseks

selleks ettenähtud elektrilist tööriista. Sobiva

elektrilise tööriistaga töötate ettenähtud jõudluspiirides

efektiivsemalt ja ohutumalt.

 Ärge kasutage elektrilist tööriista, mille lüliti on rikkis.

Elektriline tööriist, mida ei ole enam võimalik lülitist sisse

ja välja lülitada, on ohtlik ning tuleb parandada.

 Tõmmake pistik pistikupesast välja ja/või eemaldage

seadmest aku enne seadme reguleerimist, tarvikute

vahetamist ja seadme ärapanekut. See ettevaatus-

abinõu väldib elektrilise tööriista soovimatut käivitamist.

 Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele

kättesaamatus kohas. Ärge laske seadet kasutada

isikutel, kes seadet ei tunne või pole siintoodud

juhiseid lugenud. Asjatundmatute isikute käes on

elektrilised tööriistad ohtlikud.

 Hoolitsege elektriliste tööriistade ja tarvikute eest

korralikult. Kontrollige, kas seadme liikuvad osad

töötavad veatult ega kiildu kiini. Veenduge, et seadme

detailid ei ole murdunud või kahjustatud määral, mis

mõjutab seadme töökindlust. Laske kahjustatud

detailid enne seadme kasutamist parandada. Paljude

õnnetuste põhjuseks on halvasti hooldatud elektrilised

tööriistad.

 Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt

hooldatud, teravate lõikeservadega lõiketarvikud

kiilduvad harvemini kinni ja neid on lihtsam juhtida.

 Kasutage elektrilist tööriista, lisavarustust, tarvikuid

jne vastavalt siintoodud juhistele ning nii, nagu

konkreetse seadmetüübi jaoks ette nähtud. Arvestage

seejuures töötingimuste ja teostatava töö iseloomuga.

Elektriliste tööriistade nõuetevastane kasutamine võib

põhjustada ohtlikke olukordi.

 Hoidke käepidemed ja haardepinnad kuiva ja puhtana

ning vabana õlist ja määrdeainetest. Libedad

käepidemed ja haardepinnad ei luba tööriista ohutult

käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööriistade hoolikas käsitsemine ja

kasutamine

 Laadige akusid ainult tootja poolt soovitatud

laadimisseadmetega. Laadimisseade, mis sobib teatud

tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse

teiste akude laadimiseks.

OBJ_BUCH-3148-001.book Page 270 Thursday, September 28, 2017 10:53 AM

Eesti | 271

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Kasutage elektrilistes tööriistades ainult selleks

ettenähtud akusid. Teiste akude kasutamine võib

põhjustada vigastusi ja tulekahjuohtu.

 Kasutusvälisel ajal hoidke akusid eemal

kirjaklambritest, müntidest, võtmetest, naeltest,

kruvidest või teistest väikestest metallesemetest, mis

võivad akukontaktid omavahel ühendada. Akukontak-

tide vahel tekkiva lühise tagajärjeks võivad olla põletused

või tulekahju.

 Väärkasutuse korral võib akuvedelik välja voolata.

Vältige sellega kokkupuudet. Juhusliku kokkupuute

korral loputage kahjustatud kohta veega. Kui vedelik

satub silma, pöörduge lisaks arsti poole. Väljavoolav

akuvedelik võib põhjustada nahaärritusi või põletusi.

 Ärge kasutage akut ega tööriista, mis on kahjustada

saanud või mida on modifitseeritud. Kahjustada saanud

või modifitseeritud akud võivad põhjustada tulekahju,

plahvatuse, kehavigastusi ja varalist kahju.

 Kaitske akut ja elektrilist tööriista leekide ja väga

kõrgete temperatuuride eest. Kokkupuude leekidega või

üle 130 °C temperatuuriga võib põhjustada plahvatuse.

 Järgige kõiki laadimisjuhiseid ja ärge laadige akut

väljaspool juhistes määratletud

temperatuurivahemikku. Nõuetele mittevastav

laadimine või laadimine väljaspool ettenähtud

temperatuurivahemikku võib akut kahjustada ja

suurendada tulekahju ohtu.

Teenindus

 Laske elektrilist tööriista parandada ainult

kvalifitseeritud spetsialistidel, kes kasutavad

originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

 Ärge kunagi käidelge kahjustada saanud akusid. Akusid

võivad käidelda vaid tootja esindajad või volitatud

hooldekeskuse töötajad.

Ohutusnõuded hekikääride kasutamisel

 Hoidke kõik kehaosad lõikurilatist eemal. Ärge

proovige töötava lõikurilati juures lõigatud materjali

eemaldada või lõigatavat materjali kinni hoida. Kui

eemaldate sissekiilunud peenestatavat materjali,

veenduge, et lüliti on väljalülitatud ja aku eemaldatud.

Hetkeline tähelepanematus hekikääride kasutamisel võib

põhjustada raskeid vigastusi.

 Hoidke seadet ainult isoleeritud hoidepindadest

(peamine käepide 11, eesmine käepide 6 või

laiendatud käepidemeala 8), kuna lõiketera võib

tabada peidetud juhtmeid. Lõiketera kokkupuutumine

voolu juhtivate juhtmetega võib ka seadme metallosad

voolu alla viia ning põhjustada elektrilööki.

 Hoidke seadet üksnes isoleeritud käepidemetest, sest

lõiketera võib tabada varjatud elektrijuhet. Lõiketera

kokkupuude pinge all oleva elektrijuhtmega võib

pingestada seadme metallosad ja põhjustada elektrilöögi.

 Kandmise ajal hoidke hekikääre käepidemest.

Kandmise ajal peab lõiketera seisma. Hekikääride

transportimisel ja hoidmisel tõmmake alati peale

kaitsekate. Seadme hoolika käsitsemisega saab vältida

lõiketerast põhjustatud vigastusi.

 Veenduge, et seadmele on paigaldatud kõik

kaitseseadised ja käepidemed. Ärge kunagi püüdke

tööle rakendada seadet, mis on täielikult kokku panemata

või mida on lubamatult muudetud.

Täiendavad ohutusnõuded

 Ärge lubage aiatööriista kasutada lastel ja isikutel, kelle

füüsilised, tunnetuslikud või vaimsed võimed on piiratud

või kellel puuduvad tööriista kasutamiseks vajalikud

teadmised ja kogemused või kes ei ole tutvunud käesoleva

kasutusjuhendiga. Siseriiklike õigusaktidega võib olla

seatud piiranguid tööriista kasutaja vanusele.

 Laste üle tuleb teostada järelevalvet, et takistada lastel

tööriistaga mängima hakkamist.

 Hoidke seadet töötamisel õigetest käepidemetest

tugevalt mõlema käega kinni ning veenduge, et seisate

kindlalt. Seadet juhitakse kindlalt kahe käega.

 Kandke seadet nii, et lõikurilatt on horisontaalselt.

 Enne käestpanekut oodake, kuni elektriline tööriist on

seiskunud.

 Töötamise ajal ei tohi 3 meetri raadiuses olla teisi inimesi

ega loomi. Seadme kasutaja vastutab tööpiirkonnas

viibivate kõrvaliste inimeste eest.

 Ärge kasutage hekikääre, kui vahetus läheduses viibivad

inimesed, eeskätt lapsed, või koduloomad.

 Seadme käsitseja või kasutaja vastutab õnnetusjuhtumite

ja teistele inimestele või nende varale tekitatud kahju eest.

 Ärge võtke kinni hekikääride lõiketerast.

 Vaadake lõigatav hekk hoolikalt üle ja kõrvaldage kõik

traadid ja muud võõrkehad.

 Enne kasutamist kontrollige, kas lõiketerad ja lõiketerade

kruvid ning lõikemehhanismi teised osad on terved. Ärge

kunagi kasutage seadet, mille lõikemehhanism on

vigastatud või väga kulunud.

 Tutvuge hekikääride käsitsusjuhistega, et saaksite

hekikääre ohu korral kohe seisata.

 Pügake hekki ainult päevavalgel või hea kunstliku

valgustuse korral.

 Enne töö alustamist veenduge, et kõik hekikääride

komplekti kuuluvad käepidemed ja kaitseseadised on

paigaldatud. Ärge püüdke tööle rakendada hekikääre, mis

on täielikult kokku panemata või mida on lubamatult

muudetud.

 Ärge hoidke hekikääre kaitseseadistest.

 Hekikääride kasutamisel pöörake tähelepanu kindlale

seisangule ja hoidke tasakaalu. Ärge kasutage seadet, kui

seisate trepiastmetel või redelil.

 Olge teadlik ümbritsevast keskkonnast ja võimalikest

ohtudest, mida Te heki lõikamise ajal ei pruugi tähele

panna.

 Veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni

keeratud ja et hekikäärid on korrektselt kokku pandud.

OBJ_BUCH-3148-001.book Page 271 Thursday, September 28, 2017 10:53 AM

272 | Eesti

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Hoidke hekikääre kuivas ja suletud kohas laste

käeulatusest väljas.

 Kulunud ja kahjustatud osad vahetage ohutuse huvides

välja.

 Kui Teil ei ole asjaomast väljaõpet, ärge püüdke aiatööriista

ise parandada.

 Veenduge, et varuosad pärinevad Boschilt.

Juhised aku käsitsemiseks

 Enne aku paigaldamist veenduge, et aiatööriist on välja

lülitatud. Aku paigaldamine aiatööriista, mis on sisse

lülitatud, võib põhjustada vigastusi.

 Kasutage üksnes selle aiatööriista jaoks ettenähtud

Boschi akusid. Teiste akude kasutamine võib põhjustada

vigastuste ja tulekahju ohu.

 Ärge avage akut. Esineb lühise oht.

Kaitske akut kuumuse, sealhulgas pideva

päikesekiirguse eest, samuti vee, tule ja

niiskuse eest. Esineb plahvatusoht.

 Aku vigastamisel ja ebaõigel käsitsemisel võib akust

eralduda aure. Õhutage ruumi, halva enesetunde

korral pöörduge arsti poole. Aurud võivad ärritada

hingamisteid.

 Kasutage akut üksnes koos Boschi tööriistaga. Ainult nii

on aku ohtliku liigpinge eest kaitstud.

 Teravad esemed, näiteks naelad või kruvikeerajad,

samuti löögid, põrutused jmt võivad akut kahjustada.

Akukontaktide vahel võib tekkida lühis ja aku võib süttida,

suitsema hakata, plahvatada või üle kuumeneda.

 Ärge tekitage akukontaktide vahel lühist. Esineb

plahvatusoht.

 Kaitske akut niiskuse ja vee eest.

 Hoidke akut temperatuuril –20 °C kuni 50 °C. Ärge jätke

akut suvel autosse.

 Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva

pintsliga.

Ohutusnõuded akulaadijate

kasutamisel

Kõik

ohutusnõuded ja

juhised tuleb läbi

lugeda.

Ohutusnõuete ja juhiste eiramise

tagajärjeks võib olla elektrilöök,

tulekahju ja/või rasked vigastused.

Hoidke käesolevad juhised hoolikalt

alles.

Kasutage akulaadijat üksnes siis, kui

Teil on täielik ülevaade selle kõikidest

funktsioonidest ning suudate seda

kasutada piiranguteta või kui olete

saanud asjaomase väljaõppe.

Ärge lubage aiatööriista kasutada

lastel ja isikutel, kelle füüsilised,

tunnetuslikud või vaimsed võimed on

piiratud või kellel puuduvad tööriista

kasutamiseks vajalikud teadmised ja

kogemused või kes ei ole tutvunud

käesoleva kasutusjuhendiga.

Siseriiklike õigusaktidega võib olla

seatud piiranguid tööriista kasutaja

vanusele.

Pidage silmas lapsi. Sellega

tagatakse, et lapsed ei mängiks

seadmega.

Laadige üksnes Boschi liitiumioon-

akusid, mille mahtuvus on

vähemalt 1,5 Ah (alates 3

akuelemendist). Akupinge peab

vastama laadimisseadme

laadimispingele. Ärge laadige

patareisid, mis ei ole taaslaetavad.

Vastasel juhul tekib tulekahju ja

plahvatuse oht.

Ärge jätke akulaadijat vihma ega niiskuse kät-

te. Vee sissetungimine elektrilisse tööriista suu-

rendab elektrilöögi ohtu.

 Laadige ainult Boschi liitium-ioonakusid. Akupinge

peab vastama laadimisseadme laadimispingele.

Vastasel juhul tekib tulekahju ja plahvatuse oht.

 Hoidke akulaadija puhas. Mustus tekitab elektrilöögi ohu.

 Iga kord enne kasutamist kontrollige üle laadija,

toitejuhe ja pistik. Vigastuste tuvastamisel ärge

akulaadijat kasutage. Ärge avage akulaadijat ise ja

laske seda parandada vaid vastava ala spetsialistidel,

kes kasutavad originaalvaruosi. Vigastatud akulaadija,

toitejuhe ja pistik suurendavad elektrilöögi ohtu.

 Ärge kasutage akulaadijat kergestisüttival pinnal

(nt paberil, tekstiilidel jmt) ja süttimisohtlikus

keskkonnas. Akulaadija kuumeneb laadimisel, mistõttu

tekkib tulekahjuoht.

OBJ_BUCH-3148-001.book Page 272 Thursday, September 28, 2017 10:53 AM

Eesti | 273

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Ärge katke laadimisseadme ventilatsiooniavasid kinni.

Vastasel korral võib laadimisseade üle kuumeneda ja selle

nõuetekohane töö ei ole enam tagatud.

 Elektriseadmete turvalisuse suurendamiseks soovitatakse

kasutada veavoolu-kaitselülitit, mille käivitusvool on max

30 mA. Kontrollige FI-kaitselülitit juba enne kasutamist.

Hooldus

 Enne seadistus- või puhastustööde tegemist või

aiatööriista hoiulepanekut eemaldage tööriistast

aku.Kandke alati aiakindaid, kui reguleerite seadet

teravate lõiketerade piirkonnas.

 Kontrollige aiatööriista ja asendage kulunud ja vigastatud

osad tööohutuse tagamiseks uutega.

 Veenduge, et kõik mutrid, poldid ja kruvid on kõvasti kinni

keeratud ja et aiatööriist on korrektselt kokku pandud.

 Veenduge, et varuosad pärinevad Boschilt.

 Määrige lõikurilatti enne kasutamist ja enne

ladustamist hooldusspreiga.

Sümbolid

Järgmised piltsümbolid on olulised kasutusjuhendi lugemisel

ja mõistmisel. Pidage palun piltsümbolid ja nende tähendus

meeles. Piltsümbolite õige tõlgendamine aitab Teil seadet

tõhusamalt ja ohutumalt käsitseda.

Nõuetekohane kasutamine

Seade on mõeldud kodumajapidamises hekkide ja põõsaste

kõrgemate okste lõikamiseks, kusjuures kasutaja seisab

maapinnal. Seade ei ole mõeldud redelil või astmetel

kasutamiseks. Seade ei ole mõeldud rohu lõikamiseks ning

seda ei saa kasutada murutrimmerina. Seade ei ole mõeldud

kaubanduslikel ja tööstuslikel eesmärkidel kasutamiseks.

Tarnekomplekt (vt joonist B)

Võtke seade ettevaatlikult pakendist välja ja kontrollige, kas

tarnekomplektis sisalduvad kõik allpool loetletud osad:

–Hekikääride pea

– Teleskoopkäepide

–Aku**

– Akulaadimisseade**

–Kanderihm

–Terakaitse

–Kasutusjuhend

Kui mõni osa on puudu või kahjustatud, pöörduge

müügiesindusse.

** sõltuvalt kasutusriigist

Seadme osad (vt joonist A)

Joonisel kujutatud komponentide nummerdus viitab seadme

kujutisele graafikalehel 320.

1 Lõiketera

2 Pöördpea seadistusnupud

3 Ühendusosa

4 Teleskooptoru

5 Teleskoobi kõrguse seadistaja

6 Eesmine käepide

7 Kanderihmad eesmisel käepidemel

8 Kanderihm

9 Kanderihma aasad tagumisel käepidemel

10 Lukustusnupp

11 Tagumine käepide (käepideme isoleeritud pind)

12 Lüliti (sisse/välja)

13 Aku

14 Aku vabastusklahv

15 Kanderihma aasade konks, eesmine käepide

16 Kanderihma aasade konks, tagumine käepide

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevatel joonistel

kujutatud või kasutusjuhendis nimetatud lisatarvikuid.

Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Sümbol Tähendus

Reaktsioonisuund

Liikumissuund

Sisselülitamine

Väljalülitamine

Lisatarvikud

Akuga teleskoop-

hekikäärid

UniversalHedge-

Pole 18

Tootenumber

3 600 HB3 0..

Tühikäigusagedus

min

-1

2200

Laba pikkus

mm 430

Hammaste vahekaugus

mm 16

Kõrguse reguleerimine

m 2,1–2,6

Pöördpea, 10 positsiooni

° 135

Kaal EPTA-Procedure

01:2014 järgi

kg 3,6

Seerianumber

Vt aiatööriista andmesildil

olevat seerianumbrit

Lubatud

keskkonnatemperatuur

– laadimisel ja töö käigus

– ladustamisel

°C

0... +45

-20...+50

OBJ_BUCH-3148-001.book Page 273 Thursday, September 28, 2017 10:53 AM

274 | Eesti

F 016 L81 577 | (28.9.17) Bosch Power Tools

Andmed müra/vibratsiooni kohta

Müratase määratud kooskõlas standardiga EN 60335-1.

Seadme A-korrigeeritud müratase on üldjuhul: Helirõhu tase

72 dB(A); helivõimsuse tase 86 dB(A). Mõõtemääramatus

K=4 dB.

Vibratsioonitase a

(kolme telje vektorsumma) ja mõõtemää-

ramatus K, kindlaks tehtud kooskõlas standardiga

EN 60335-1:

=1,1m/s

, K=1,5 m/s

Käesolevas juhendis esitatud vibratsioonitase on mõõdetud

standardi EN 60335 kohase mõõtemeetodi järgi ja seda saab

kasutada elektriliste tööriistade omavaheliseks

võrdlemiseks. See sobib ka vibratsioonitaseme esialgseks

hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista

kasutamisel ettenähtud töödeks. Kui elektrilist tööriista

kasutatakse muudeks töödeks, kui kasutatakse teisi tarvikuid

või kui tööriista hooldus pole piisav, võib vibratsioonitase olla

siiski teistsugune. See võib vibratsiooni tööperioodi jooksul

tunduvalt suurendada.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka

aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid

tegelikult tööle rakendamata. See võib vibratsiooni

tööperioodi jooksul tunduvalt vähendada.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni mõju

eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu

ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv

töökorraldus.

Kokkupanek ja kasutamine

Aku liitium-ioon

Tootenumber

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nimipinge

V= 18

Mahtuvus

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Akuelementide arv

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Akulaadimisseade

AL 1830 CV

Tootenumber

2 607 ...

... 225 965

... 225 967

... 225 969

Laadimisvool

A3,0

Laadimisaeg (tühja aku

puhul)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Kaal EPTA-Procedure

01:2014 järgi

kg 0,40

Kaitseaste

/ II

Akulaadimisseade

AL 1815 CV

Tootenumber

2 607 ...

... 226 077

... 226 079

... 226 081

Laadimisvool

A1,5

Laadimisaeg (tühja aku

puhul)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Kaal EPTA-Procedure

01:2014 järgi

kg 0,38

Kaitseaste

/ II

Akuga teleskoop-

hekikäärid

UniversalHedge-

Pole 18

Toimingu eesmärk Joonis Lehekülg

Seadme osad

A 320

Tarnekomplekt

B 321

Seadme kokkumonteerimine

C 321

Aku paigaldamine

D 321

Kanderihma kinnitamine

E 322

Teleskoobikõrguse seadistamine

F 322

Lõiketerakaitsme eemaldamine

Lõikurilati määrimine

G 323

Pöördpea seadistamine

H 323

Sisse-/väljalülitamine

I 324

Tööjuhised

J 324–325

Aku eemaldamine

K 326

Seadme hooldamine ja

ladustamine

L 326

Lisatarviku valik

327

OBJ_BUCH-3148-001.book Page 274 Thursday, September 28, 2017 10:53 AM

Eesti | 275

Bosch Power Tools F 016 L81 577 | (28.9.17)

Kasutuselevõtt

Tööohutus

 Eemaldage aku enne seadmel tööde läbi viimist (nt

hooldus, tööriistade vahetamine jne) ning seadme

transportimise ja hoiulepaneku puhul. Lukustusnupuga

sisse-/väljalülitusnupu soovimatu rakendumise puhul

kaasneb vigastuste oht.

 Pärast hekikääride väljalülitamist jätkavad lõiketerad

sekundimurdosa jooksul liikumist.

 Ärge puudutage liikuvaid lõiketeri.

 Vajutage lülitile vaid siis, kui aku on täielikult sisse

lükatud.

Aku paigaldamine/eemaldamine

(vt jooniseid D + K)

Märkus. Ebasobivate akude kasutamine võib põhjustada

seadme tõrkeid või seadet kahjustada.

Paigaldage laetud aku 13 teleskoopkäepidemesse.

Veenduge, et aku on täielikult sisse pandud.

Aku seadmest eemaldamiseks 13 vajutage aku

vabastamisnupule 14 ning tõmmake akut ette, lõikurilati

suunas.

Aku laadimine

 Teiste akulaadimisseadmete kasutamine on keelatud.

Komplekti kuuluv akulaadimisseade on kohandatud Teie

elektrilisse tööriista paigaldatud li-ioon-akuga.

 Pöörake tähelepanu võrgupingele! Võrgupinge peab

ühtima tööriista andmesildil märgitud pingega.

Andmesildil toodud 230 V seadmeid võib kasutada ka

220 V võrgupinge korral.

Aku on varustatud temperatuurikontrolliga, mis lubab akut

laadida üksnes temperatuuril 0°C kuni 45°C. See tagab aku

pika kasutusea.

Märkus: Aku on tarnimisel osaliselt laetud. Et tagada aku täit

mahtuvust, laadige aku enne esmakordset kasutamist

akulaadimisseadmes täiesti täis.

Li-ioon-akut võib laadida igal ajal, ilma et see lühendaks aku

kasutusiga. Laadimise katkestamine ei kahjusta akut.

Liitium-ioon-akut kaitseb süvatühjenemise eest elementide

elektrooniline kaitse „Electronic Cell Protection (ECP)“.

Tühjenenud aku korral lülitab kaitselüliti aiatööriista välja:

aiatööriist ei tööta enam.

Pärast aiatööriista automaatset

väljalülitamist ärge vajutage enam

lülitile (sisse/välja). Aku võib kahjustuda.

Järgige akude käitlemise kohta toodud juhiseid.

Laadimine

Laadimine algab kohe pärast akulaadija pistiku ühendamist

pistikupessa ja aku asetamist laadimisalusele .

Intelligentne laadimine tuvastab aku laetuse astme

automaatselt ja akut laetakse sõltuvalt aku temperatuurist ja

pingest optimaalse laadimisvooluga.

See säästab akut ja aku jääb akulaadijas alati täielikult laetuks.

Näitude tähendus (AL 1830 CV)

(Kiiresti) vilkuv roheline tuli aku laetuse astme

näidikul

Kiirlaadimist näitab kiiresti vilkuv roheline

tuli aku laetuse astme näidikul .

Märkus: Kiirlaadimine on võimalik üksnes siis, kui aku

temperatuur on laadimiseks ettenähtud vahemikus, vt punkti

„Tehnilised andmed“.

(Aeglaselt) vilkuv roheline tuli aku laetuse astme

näidikul

Kui aku laetuse aste on 80 %, vilgub roheline

tuli aku laetuse astme näidikul aeglaselt.

Aku võib koheseks kasutamiseks välja võtta.

Pidevalt põlev roheline laadimisnäit

signaliseerib, et aku on täielikult laetud.

Kui akut ei ole paigaldatud, annab pideva tulega põlev

laadimisnäit märku sellest, et pistik on ühendatud

pistikupessa ja akulaadija on töövalmis.

Pidevalt põlev punane laadimisnäit

signaliseerib, et aku temperatuur on väljaspool

lubatud temperatuurivahemikku, vt punkti „Tehnilised

andmed“. Kohe kui aku on saavutanud vajaliku temperatuuri,

lülitub laadimisseade automaatselt kiirlaadimisele.

Vilkuv punane laadimisnäit

Vilkuv punane laadimisnäit signaliseerib

muud häiret laadimisprotsessis, vt punkti

„Vead – põhjused ja kõrvaldamine“.

Näitude tähendus (AL 1815 CV)

Aku laadimisnäidu vilkuv tuli

Laadimisprotsessi signaliseerib vilkuv

laadimisnäit .

Aku laadimisnäidu pidev tuli

Pidevalt põlev laadimisnäit signaliseerib, et

aku on täis laetud või et aku temperatuur on

väljaspool lubatud vahemikku ja akut ei ole

seetõttu võimalik laadida. Laadimine algab kohe, kui aku on

saavutanud lubatud temperatuuri.

Kui akut ei ole paigaldatud, annab pideva tulega põlev

laadimisnäit märku sellest, et pistik on ühendatud

pistikupessa ja akulaadija on töövalmis.

TÄHELEPANU

OBJ_BUCH-3148-001.book Page 275 Thursday, September 28, 2017 10:53 AM

276 | Eesti

F 016 L81 577 | (28.9.17) Bosch Power Tools

Vead – põhjused ja kõrvaldamine

Laadimisjuhised

Pideva või mitme järjestikuse ja katkestusteta laadimistsükli

puhul võib laadija soojeneda. Tegemist ei ole laadija tehnilise

defektiga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku

on muutunud kasutuskõlbmatuks ja tuleb välja vahetada.

Montaaž

 Eemaldage aku enne seadmel tööde läbi viimist (nt

hooldus, tööriistade vahetamine jne) ning seadme

transportimise ja hoiulepaneku puhul. Lukustusnupuga

sisse-/väljalülitusnupu soovimatu rakendumise puhul

kaasneb vigastuste oht.

Seadme kokkumonteerimine (vt joonist C+E)

Ühendage hekikääride pea ja teleskoopkäepide tugevalt

teineteisega ja kinnitage need, keerates ühendusosa kinni 3.

Veenduge, et mõlemad osad on ettenähtud viisil paigaldatud

ja lukustatud.

Kinnitage kanderihm 8 käepidemete 7/9 kanderihma aasa

külge. Pidage silmas, et kanderihmal on kaks erineva

suurusega haaki. Veenduge, et suurem haak kinnitatakse 16

tagumise käepideme kanderihma aasa 9 ja väiksem haak 15

eesmise käepideme kanderihma aasa 7 külge.

Eemaldage lõiketerakaitse.

Teleskoobikõrguse seadistamine (vt joonist F)

Vabastage teleskoobi kõrguse seadistaja 5 pööramise teel,

seadistage teleskooptoru 4 soovitud pikkusele ja keerake

teleskoobi kõrguse seadistaja 5 uuesti kinni.

Sõltuvalt kasutusviisist ja heki kõrgusest saab teleskooptoru

4 seadistada vahemikus 2,1 m kuni 2,60 m pikkusele.

Pöördpea seadistamine (vt joonist H)

Vajutage korraga mõlemale seadistusnupule 2, seadistage

pöördpea hekikääride pea üles- või allaliigutamise teel

soovitud asendisse, laske seadistusnupud 2 lahti ja

veenduge, et kõrguse seadistusnupp on ettenähtud viisil

lukustatud.

Pöördpead saab lukustada 10 asendisse.

Kasutamine

Sisse-/väljalülitus (vt joonist I)

Seadme sisselülitamiseks vajutage kõigepealt

lukustusnuppu 10 ja seejärel sisse-/väljalülitamisnuppu 12.

Hoidke sisse-/väljalülitamisnuppu seadmega töötamise ajal

all. Sisselülitatud seadme puhul saate lukustusnupu lahti

lasta.

Elektrilise tööriista väljalülitamiseks vabastage lüliti

(sisse/välja) 12.

Energia säästmiseks lülitage elektriline tööriist sisse vaid siis,

kui seda kasutate.

Liitiumioonaku on kaitstud funktsiooniga „Electronic Cell

Protection (ECP)“ täieliku tühjenemise eest. Tühja aku puhul

lülitatakse elektritööriist kaitselülituse kaudu välja: Seade ei

tööta enam.

Tööjuhised (vt joonist J)

Blokeerumisvastane mehhanism

See seade on teie heaks varustatud blokeerumisvastase

süsteemiga. Kui lõiketera puutub kokku tugeva materjaliga,

suurendab see mootori koormust. Intelligentne

mikroelektroonika tuvastab ülekoormuse ja lülitab mootorit

mitu korda ümber, vältimaks lõikenoa blokeerumist ning

tagamaks materjali läbilõikamist.

Kuuldav ümberlülitus kestab kuni 3 s.

Pärast läbilõikamist töötab seade tavaolekus edasi või jääb

lõikenuga püsiva ülekoormuse puhul automaatselt avatud

olekusse seisma (nt kui mõni metallitükk kogemata

aiatööriista blokeerib).

Põhjus Vea kõrvaldamine

Aku laadimisnäit põleb pideva tulega

Aku punane laadimisnäit vilgub

Laadimine ei ole võimalik

Aku ei ole (õigesti) sisse

pandud

Asetage aku

laadimisseadmesse

korrektselt

Aku kontaktid on

määrdunud

Puhastage aku kontakte,

akut näiteks mitu korda laa-

dimisalusele asetades ja

sealt eemaldades, vajadusel

vahetage aku välja

Aku on defektne Vahetage aku välja

Aku laadimisnäit või ei põle

Akulaadija pistik ei ole

(korrektselt) pistikupessa

ühendatud

Ühendage pistik

(korrektselt) pistikupessa

Pistikupesa, toitejuhe või

akulaadija on defektne

Kontrollige võrgupinget,

vajaduse korral toimetage

akulaadija Boschi elektriliste

tööriistade volitatud

parandustöökotta

OBJ_BUCH-3148-001.book Page 276 Thursday, September 28, 2017 10:53 AM

Eesti | 277

Bosch Power Tools F 016 L81 577 | (28.9.17)

Vea otsing

Kui aiatööriist ei peaks teinekord veatult töötama, leiate järgmisest tabelist tõrgete kirjeldused, tõrgete võimalikud põhjused ja

juhised tõrgete kõrvaldamiseks. Kui probleem siiski ei kao, pöörduge volitatud remonditöökotta.

 Tähelepanu: Enne vea otsima asutamist lülitage aiatööriist välja ja eemaldage aku.

Tunnused Võimalik põhjus Kõrvaldamine

Lõikamisaeg ühe

akulaadimise kohta on

liiga lühike

Puudulik määrimine on põhjustanud liigse

hõõrdumise

Pihustage määrdeõliga (1 609 200 399)

Lõiketera tuleb puhastada Puhastage lõiketera

Halb lõiketehnika vt „Tööjuhised“

Aku ei ole täis laetud Laadige aku, vt ka punkti „Laadimisjuhised“

Aku temperatuuriandur käivitus Laske akul jahtuda ja käivitage uuesti

Lõiketerad liiguvad

aeglaselt või

blokeerumisvastane

mehhanism ei tööta

Aku on tühi Laske akul jahtuda ja käivitage uuesti

Aku temperatuur on väljaspool lubatud

vahemikku

Laskel akul soojeneda toatemperatuurini

(lubatud temperatuurivahemik 0 – 45 °C)

Hekikäärid ei käivitu Aku on tühi Laadige aku, vt ka punkti „Laadimisjuhised“

Sisselülitustõkis ei ole õigesti lukustatud vt punkti „Kasutuselevõtt“

Hekikäärid töötavad

katkendlikult

Mootori pöörlemissuund vaheldub pidevalt ja

mootor seiskub umbes 3 sekundi pärast

vt „Tööjuhised“ (blokeerumisvastane

mehhanism)

Seadme siseühendused ei ole korras Pöörduge Boschi hoolduskeskusesse

Lüliti (sisse/välja) on defektne Pöörduge Boschi hoolduskeskusesse

Mootor töötab, lõiketera

jääb seisma

Sisemine viga Pöörduge Boschi hoolduskeskusesse

Lõiketera läheb kuumaks Puudulik määrimine on põhjustanud liigse

hõõrdumise

Pihustage määrdeõliga (1 609 200 399)

Lõiketera on nüri Pöörduge Boschi hoolduskeskusesse

Lõiketeral on kriimustused Pöörduge Boschi hoolduskeskusesse

Lõiketera ei liigu Aku on tühi Laadige aku, vt ka punkti „Laadimisjuhised“

Aiatööriist on defektne Pöörduge Boschi hoolduskeskusesse

Tugev vibratsioon/müra Aiatööriist on defektne Pöörduge Boschi hoolduskeskusesse

Aku punane laadimisnäit

vilgub

Laadimine ei ole võimalik

Aku ei ole akulaadijale (õigesti) asetatud Asetage aku laadijale korrektselt

Aku kontaktid on määrdunud Puhastage aku kontakte, akut näiteks mitu

korda laadimisalusele asetades ja sealt

eemaldades, vajadusel vahetage aku välja

Aku on defektne Vahetage aku välja

Aku laadimisnäidud ei

põle

Akulaadija pistik ei ole (korrektselt) pistiku-

pessa ühendatud

Ühendage pistik (korrektselt) pistikupessa

Pistikupesa, toitejuhe või akulaadija on

defektne

Kontrollige võrgupinget, vajaduse korral

toimetage akulaadija Boschi elektriliste

tööriistade volitatud parandustöökotta

OBJ_BUCH-3148-001.book Page 277 Thursday, September 28, 2017 10:53 AM

278 | Latviešu

F 016 L81 577 | (28.9.17) Bosch Power Tools

Hooldus, ladustamine ja transport

(vt jooniseid K + L)

 Eemaldage aku enne seadmel tööde läbi viimist (nt

hooldus, tööriistade vahetamine jne) ning seadme

transportimise ja hoiulepaneku puhul. Lukustusnupuga

sisse-/väljalülitusnupu soovimatu rakendumise puhul

kaasneb vigastuste oht.

Messer Wartung

Määrige lõikenuga enne ja pärast igat kasutamist soovitatava

määrdespreiga.

Lagerung und Transport

Ladustamise ja transportimise puhul eemaldage akuga

teleskoop-hekikääridest aku ja paigaldage noakaitse.

Klienditeenindus ja müügijärgne

nõustamine

www.bosch-garden.com

Järelepärimiste esitamisel ja tagavaraosade tellimisel

näidake kindlasti ära seadme andmesildil olev 10-kohaline

tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus

Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: 6549 568

Faks: 679 1129

Transport

Komplektis sisalduvate liitium-ioon-akude suhtes

kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid.

Akude puhul on lubatud kasutajapoolne piiranguteta

maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või

ekspedeerimine) tuleb järgida pakendi ja tähistuse osas

kehtivaid erinõudeid. Sellisel juhul peab pakendi

ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta.

Katke lahtised kontaktid teibiga ja pakkige aku nii, et see

pakendis ei liiguks.

Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud

seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid

tuleb keskkonnasäästlikult ringlusse võtta.

Ärge käidelge elektrilisi tööriistu ja

akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiivile 2012/19/EL elektri- ja

elektroonikaseadmete jäätmete kohta ja vastavalt direktiivile

2006/66/EÜ tuleb defektsed või kasutusressursi

ammendanud akud/patareid eraldi kokku koguda ja

keskkonnasäästlikult korduskasutada.

Akud/patareid:

Li-ioon:

Järgige palun juhiseid punktis „Transport“, lk 280.

Tootja jätab endale õiguse muudatuste tegemiseks.

Latviešu

Drošības noteikumi

Simbolu skaidrojums

Vispārēja rakstura brīdinājuma zīme.

Izlasiet šo lietošanas pamācību.

Nelietojiet dārza instrumentu lietus laikā un

neatstājiet to lietū.

Nodrošiniet, lai tuvumā esošās personas

neapdraudētu dažādi priekšmeti, kas var lidot

prom no darba vietas.

Brīdinājums. Ieturiet drošu attālumu līdz dārza

instrumentam laikā, kad tas darbojas.

Darba laikā vienmēr nēsājiet aizsargcimdus un

aizsargbrilles. Ieteicams nēsāt arī citus aizsarglīdzekļus,

piemēram, neslīdošus aizsargapavus un aizsargķiveri.

Piemērots aizsargtērps samazina savainojumu rašanās risku,

ko var radīt krītoši zari vai nejauša pieskaršanās

griezējasmenim.

Nepieskarieties elektrokabeļiem vai

sakaru kabeļiem.

Pa šiem vadiem tiek

pārvadīts augsts spriegums.

Pieskaroties tiem, pastāv risks saņemt

elektrisko triecienu. Ieturiet vismaz

10 m lielu attālumu no tiem.

OBJ_BUCH-3148-001.book Page 278 Thursday, September 28, 2017 10:53 AM

Latviešu | 279

Bosch Power Tools F 016 L81 577 | (28.9.17)

Brīdinājums. Dārza instrumenta darbības laikā tuvumā

esošajām personām jāatrodas drošā attālumā no tā.

Vispārējie noteikumi

elektroinstrumentu drošai lietošanai

Izlasiet drošības noteikumus un

instrukcijas, aplūkojiet

ilustrācijas un iepazīstieties ar specifikācijām, kas tiek

piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto

drošības noteikumu un instrukciju neievērošana var izraisīt

aizdegšanos un būt par cēloni elektriskam triecienam vai

nopietnam savainojumam.

Saglabājiet visus drošības noteikumus un instrukcijas

turpmākai izmantošanai.

Termins „elektroinstruments“ drošības noteikumos attiecas

gan uz elektroinstrumentiem, kas darbojas no elektrotīkla (ar

elektrokabeli), gan arī uz elektroinstrumentiem, kas darbojas

no akumulatora (bez elektrokabeļa).

Drošība darba vietā

 Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā un sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

 Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu

gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu

putekļu vai tvaiku aizdegšanos.

 Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošība

 Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-

ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-

dakšas salāgotājus, ja elektroinstruments caur kabeli

tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas

konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,

ļauj samazināt elektriskā trieciena saņemšanas risku.

 Darba laikā nepieskarieties sazemētiem priekšme-

tiem, piemēram, caurulēm, radiatoriem, plītīm vai

ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug

risks saņemt elektrisko triecienu.

 Nelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

 Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām. Bojāts vai

samezglojies elektrokabelis var būt par cēloni elektris-

kajam triecienam.

 Darbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

 Ja elektroinstrumentu tomēr nepieciešams lietot vie-

tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-

šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt elektrisko

triecienu.

Personiskā drošība

 Darba laikā saglabājiet paškontroli un rīkojieties sa-

skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

kamentu izraisītā reibumā. Strādājot ar elektroinstru-

mentu, pat viens neuzmanības mirklis var būt par cēloni

nopietnam savainojumam.

 Izmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

 Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-

nos. Pirms elektroinstrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai izņemšanas, kā

arī pirms elektroinstrumenta pārnešanas p

ārliecinie-

ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro-

barošanas avotam laikā, kad elektroinstruments ir ie-

slēgts, var viegli notikt nelaimes gadījums.

 Pirms elektroinstrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai atslēgas.

Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī

atrodas elektroinstrumenta kustīgajās daļās, var radīt

savainojumu.

 Darba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

 Izvēlieties darbam piemērotu apģē

rbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet garus matus un drēbes elektroinstrumenta

kustīgajām daļām. Vaļīgas drēbes, rotaslietas un gari mati

var ieķerties elektroinstrumenta kustīgajās daļās.

 Ja elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-

krāšanu, samazinās to kaitīgā ietekme uz strādājošās

personas veselību.

 Nepaļaujieties uz iemaņām, kas tiek iegūtas, bieži

lietojot instrumentus, neieslīgstiet pašapmierinātībā

un neignorējiet instrumenta drošas lietošanas

principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās

var gūt nopietnu savainojumu.

BRIDINAJUMS

OBJ_BUCH-3148-001.book Page 279 Thursday, September 28, 2017 10:53 AM

280 | Latviešu

F 016 L81 577 | (28.9.17) Bosch Power Tools

Saudzējoša apiešanās un darbs ar elektro-

instrumentiem

 Nepārslogojiet elektroinstrumentu. Katram darbam iz-

vēlieties piemērotu elektroinstrumentu. Elektroinstru-

ments darbojas labāk un drošāk pie nominālās slodzes.

 Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

 Pirms elektroinstrumenta regulēšanas, piederumu

nomaiņas vai novietošanas uzglabāšanai atvienojiet tā

elektrokabeļa kontktdakšu no barojošā elektrotīkla vai

izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi

iespējams novērst elektroinstrumenta nejaušu

ieslēgšanos.

 Ja elektroinstruments netiek lietots, uzglabājiet to pie-

mērotā vietā, kur elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar to rīkoties vai

nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-

mentu lieto nekompetentas personas, tas var apdraudē

cilvēku veselību.

 Savlaicīgi apkalpojiet elektroinstrumentus un to

piederumus. Pārbaudiet, vai kustīgās daļas darbojas

bez traucējumiem un nav iespiestas, vai kāda no daļām

nav salauzta vai bojāta, vai katra no tām pareizi funk-

cionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai

bojātās daļas tiktu savlaicīgi nomainītas vai

remontētas pilnvarotā remonta darbnīcā. Daudzi

nelaimes gadījumi notiek tāpēc, ka elektroinstruments

pirms lietošanas nav pienācīgi apkalpots.

 Savlaicīgi notīriet un uzasiniet griezošos darbinstru-

mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar

asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un

ir vieglāk vad

āmi.

 Lietojiet vienīgi tādus elektroinstrumentus, papild-

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības. Elektro-

instrumentu lietošana citiem mērķiem, nekā tiem, kuriem

to ir paredzējusi ražotājfirma, ir bīstama un var novest pie

neparedzamām sekām.

 Uzturiet elektroinstrumenta rokturus un noturvirsmas

sausas un tīras, sargājiet tās no eļļas un smērvielām.

Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar

elektroinstrumentu un to droši vadīt neparedzētās

situācijās.

Saudzējoša apiešanās un darbs ar akumulatora

elektroinstrumentiem

 Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci,

ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra

uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato-

ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei

var novest pie uzlādes ierīces un/vai akumulatora aiz-

degšanās.

 Pievienojiet elektroinstrumentam tikai tādu

akumulatoru, ko ir ieteikusi ražotājfirma. Cita tipa

akumulatoru lietošana var būt par cēloni savainojumam vai

novest pie elektroinstrumenta un/vai akumulatora

aizdegšanās.

 Laikā, kad akumulators netiek lietots, nepieļaujiet, lai

tā kontakti saskartos ar saspraudēm, monētām,

atslēgām, naglām, skrūvēm vai citiem nelieliem metāla

priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums

starp akumulatora kontaktiem var radīt apdegumus un būt

par cēloni ugunsgrēkam.

 Nepareizi lietojot akumulatoru, no tā var izplūst

šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu

saskarē ar ādu. Ja tas tomēr ir nejauši noticis,

noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk

acīs, nekavējoties griezieties pie ārsta. No akumulatora

izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat

apdegumu.

 Nelietojiet akumulatoru vai elektroinstrumentu, ja tas

ir bojāts vai modificēts. Bojāti vai modificēti akumulatori

var radīt neparedzētas situācijas, kuru rezultātā var notikt

aizdegšanās vai sprādziens, kā arī var rasties savainojuma

risks.

 Neturiet elektroinstrumentu vai akumulatoru uguns

tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns

tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var

izraisīt sprādzienu.

 Levērojiet visas uzlādes instrukcijas un neuzlādējiet

akumulatoru vai elektroinstrumentu pie temperatūras,

kas atrodas ārpus instrukcijā norādīto pieļaujamo

temperatūras vērtību diapazona robežām. Uzlādējot

akumulatoru neatbilstošā veidā vai pie temperatūras, kas

atrodas ārpus pieļaujamo temperatūras vērtību diapazona

robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās

risks.

Apkalpošana

 Nodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

 Nekādā gadījumā neveiciet bojātu akumulatoru

apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai

ražotājfirma vai pilnvarots servisa speciālists.

Drošības noteikumi dzīvžoga šķērēm

 Netuviniet sava ķermeņa daļas asmeņu vadotnei. Ja

instrumenta asmens atrodas kustībā, nemēģiniet

noņemt apgriezto materiālu vai turēt apgriežamo

materiālu. Atbrīvojot dārza instrumentu no

iestrēgušajiem zariem, pārliecinieties, ka tā ieslēdzējs

atrodas stāvoklī „Izslēgts” un no tā ir izņemts

akumulstors. Lietojot dzīvžoga šķēres, pat viens neuz-

manības mirklis var kļūt par cēloni nopietnam

savainojumam.

 Turiet dārza instrumentu aiz izolētajām noturvirsmām

(aiz galvenā roktura 11, priekšējā roktura 6 vai aiz

roktura pagarinātās daļas 8), jo griezējasmens darba

laikā var skart slēptus elektriskos vadus,

Griezējasmenim saskaroties ar spriegumnesošiem

OBJ_BUCH-3148-001.book Page 280 Thursday, September 28, 2017 10:53 AM

Latviešu | 281

Bosch Power Tools F 016 L81 577 | (28.9.17)

vadiem, spriegums var nonākt arī uz instrumenta metāla

daļām un kļūt par cēloni elektriskā trieciena saņemšanai.

 Turiet elektroinstrumentu tikai aiz izolētajām

noturvirsmām, jo tā griezējasmeņi var nonākt saskarē

ar slēptiem spriegumnesošiem vadiem.

Griezējasmeņiem skarot spriegumnesošus vadus,

spriegums nonāk arī uz instrumenta metāla daļām un var

būt par cēloni elektriskajam triecienam.

 Pārnesiet dzīvžoga šķēres aiz roktura tikai tad, ja to

asmeņi neatrodas kustībā. Transportējot vai

uzglabājot dzīvžoga šķēres, nosedziet to asmeņus ar

pārsegu. Rūpīga apiešanās ar instrumentu ļauj samazināt

savainošanā

s risku, pieskaroties asmeņiem.

 Nodrošiniet, lai instrumenta lietošanas laikā uz tā būtu

nostiprinātas visas paredzētās aizsardzības ierīces un

rokturi. Nekādā gadījumā nemēģiniet lietot nepilnīgi

saliktu vai bez ražotājfirmas atļaujas modificētu

instrumentu.

Papildu drošības noteikumi

 Nekādā gadījumā neļaujiet lietot dārza instrumentu

bērniem, personām ar ierobežotām psihiskajām,

sensorajām un garīgajām spējām vai ar nepietiekošu

pieredzi un/vai ar nepietiekošām zināšanām un/vai

personām, kas nav iepazinušās ar šiem norādījumiem.

Minimālais vecums lietotājiem tiek noteikts atbilstoši

nacionālajai likumdošanai.

 Bērniem jānodrošina vajadzīgā uzraudzība, lai viņi nesāktu

rotaļāties ar dārza instrumentu.

 Darba laikā stingri turiet dārza instrumentu aiz

noturvirsmām ar abām rokām un ieturiet stingru stāju.

Instrumentu ir drošāk vadīt ar abām rok

ām.

 Pārnesot instrumentu, vienmēr turiet to tādā stāvoklī, lai

asmeņu vadotne atrastos līmeniski.

 Pirms elektroinstrumenta novietošanas nogaidiet, līdz

apstājas tā kustīgās daļas.

 Instrumenta darbības laikā neļaujiet citām personām vai

mājdzīvniekiem pienākt darba vietai tuvāk par 3 metriem.

Instrumenta lietotājs nes atbildību par kaitējumiem, kas

darba vietas robežās var tikt nodarīti citām personām.

 Nelietojiet dzīvžoga šķēres, ja darba vietas tiešā tuvumā

atrodas citas personas (īpaši bērni) vai mājdzīvnieki.

 Instrumenta lietotājs nes atbildību par kaitējumu, kas t

darbības rezultātā tiek nodarīts citām personām vai viņu

īpašumam.

 Neturiet dzīvžoga šķēres aiz asmeņu vadotnes.

 Pirms darba rūpīgi pārbaudiet apgriežamo dzīvžogu un

atbrīvojiet to no stieplēm un citiem traucējošiem

priekšmetiem.

 Ik reizi pirms instrumenta lietošanas pārbaudiet, vai tā

asmeņi, asmeņu stiprinājuma skrūves un citas

griezējmezgla daļas nav nolietojušās vai bojātas. Nekad

nestrādājiet ar instrumentu, ja tā griezējmezgls ir bojāts vai

stipri nolietojies.

 Pirms darba ar dzīvžoga šķērēm pārliecinieties, ka

vajadzības gadījumā spēsit tā

s nekavējoties apturēt.

 Veiciet dzīvžoga apgriešanu tikai diennakts gaišajā laikā vai

labā mākslīgajā apgaismojumā.

 Nodrošiniet, lai dzīvžoga šķēru lietošanas laikā uz tām būtu

nostiprināti visi kopā ar instrumentu piegādātie rokturi un

aizsargierīces. Nekādā gadījumā nemēģiniet lietot

nepilnīgi samontētas vai bez ražotājfirmas atļaujas

modificētas dzīvžoga šķēres.

 Nekad neturiet dzīvžoga šķēres aiz uz tām nostiprinātajām

aizsargierīcēm.

 Strādājot ar dzīvžoga šķēr

ēm, vienmēr ieturiet stabilu

ķermeņa stāvokli un saglabājiet līdzsvaru. Nelietojiet

instrumentu, stāvot uz kāpnēm vai uz pakāpieniem.

 Darba laikā paturiet uzmanības lokā situāciju darba vietas

tuvumā un visus faktorus, kas varētu radīt bīstamu

situāciju, jo dzīvžoga apgriešanas laikā instrumenta

darbība var nebūt dzirdama.

 Pārbaudiet, vai ir stingri pieskrūvēti visi dzīvžoga šķēru

uzgriežņi un skrūves un vai instruments atrodas

apmierinošā tehniskā stāvoklī.

 Uzglabājiet dzīvžoga šķēres sausā, noslēgtā vietā, kur tām

nevar piekļūt b

ērni.

 Drošības apsvērumu dēļ nomainiet nolietotās vai bojātās

daļas.

 Nemēģiniet remontēt dārza instrumentu saviem spēkiem,

ja jums trūkst tam nepieciešamās kvalifikācijas.

 Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi

oriģinālās rezerves daļas, kas ražotas firmā Bosch.

Pareiza apiešanās ar akumulatoru

 Pirms akumulatora ievietošanas pārliecinieties, ka

dārza instruments ir izslēgts. Mēģinājums ievietot

akumulatoru ieslēgtā dārza instrumentā var beigties ar

nelaimes gadījumu.

 Lietojiet tikai šim dārza instrumentam paredzētos

akumulatorus, kas izgatavoti firmā Bosch. Citu

akumulatoru lietošana var būt par cēloni savainojumiem

vai izraisīt aizdegšanos.

 Neatveriet akumulatoru. Tas var radīt īsslēgumu.

Sargājiet akumulatoru no karstuma, piemēram,

no ilgstošas atrašanās saules staros vai uguns

tuvumā, kā arī no ūdens un mitruma. Tas var

izraisīt sprādzienu.

 Bojājuma vai nepareizas lietošanas rezultātā

akumulators var izdalīt kaitīgus izgarojumus. Šādā

gadījumā izvēdiniet telpu un, ja jū

taties slikti,

griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu

kairinājumu.

 Lietojiet akumulatoru vienīgi kopā ar Bosch

izstrādājumu, kuram tas ir paredzēts. Tikai tā

akumulatoru iespējams pasargāt no kaitīgās pārslodzes.

 Asi priekšmeti, piemēram, nagla vai skrūvgriezis, kā

arī ārēja spēka iedarbība var sabojāt akumulatoru. Tas

var radīt iekšēju īsslēgumu, kā rezultātā akumulators var

aizdegties, dūmot, eksplodēt vai pārkarst.

OBJ_BUCH-3148-001.book Page 281 Thursday, September 28, 2017 10:53 AM

282 | Latviešu

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Nepieļaujiet īsslēguma veidošanos izsaukt starp

akumulatora kontaktiem. Tas var izsaukt sprādzienu.

 Sargājiet akumulatoru no mitruma un ūdens.

 Uzglabājiet akumulatoru tikai pie temperatūras no –20 °C

līdz 50 °C. Vasarā neatstājiet akumulatoru vietās ar

paaugstinātu temperatūru, piemēram, automašīnas

salonā.

 Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus

ar mīkstu, tīru un sausu otu.

Drošības noteikumi uzlādes ierīcēm

Uzmanīgi izlasiet

visus drošības

noteikumus. Šeit

sniegto drošības

noteikumu un norādījumu neievēro-

šana var izraisīt aizdegšanos un būt par

cēloni elektriskajam triecienam vai

nopietnam savainojumam.

Pēc izlasīšanas saglabājiet šo

lietošanas pamācību turpmākai

izmantošanai.

Lietojiet uzlādes ierīci tikai tad, ja esat

pilnībā iepazinies ar visām tās

funkcijām un spējat tās pielietot bez

ierobežojumiem vai arī esat pienācīgi

apmācīts darbam ar to.

Nekādā gadījumā neļaujiet lietot

dārza instrumentu bērniem,

personām ar ierobežotām

psihiskajām, sensorajām un

garīgajām spējām vai ar nepietiekošu

pieredzi un/vai ar nepietiekošām

zināšanām un/vai personām, kas nav

iepazinušās ar šiem norādījumiem.

Minimālais vecums lietotājiem tiek

noteikts atbilstoši nacionālajai

likumdošanai.

Uzraugiet bērnus. Tas ļaus

nodrošināt, lai bērni nerotaļātos ar

instrumentu.

Uzlādējiet tikai Bosch litija-jonu

akumulatorus, sākot ar ietilpību

1,5 Ah (sākot ar 3 akumulatora

elementiem). Akumulatora

spriegumam jāatbilst uzlādes

ierīces nodrošinātajam

akumulatora uzlādes spriegumam.

Neveiciet atkārtoti neuzlādējamu

bateriju uzlādi. Pretējā gadījumā var

notikt aizdegšanās vai sprādziens.

Sargājiet uzlādes ierīci no lietus vai mitruma.

Uzlādes ierīcē iekļūstot mitrumam, pieaug risks

saņemt elektrisko triecienu.

 Uzlādējiet tikai firmas Bosch litija-jonu akumulatorus.

Akumulatora spriegumam jāatbilst uzlādes ierīces

nodrošinātajam akumulatora uzlādes spriegumam.

Pretējā gadījumā var notikt aizdegšanās vai sprādziens.

 Uzturiet uzlādes ierīci tīru. Ja uzlādes ierīce ir netīra,

pieaug risks saņemt elektrisko triecienu.

 Ik reizi pirms lietošanas pārbaudiet uzlādes ierīci, tās

elektrokabeli un kontaktdakšu. Nelietojiet uzlādes

ierīci, ja tā ir bojāta. Neatveriet uzlādes ierīci saviem

spēkiem, bet nodrošiniet, lai tās remontu veiktu kva-

lificēts speci

ālists, nomaiņai izmantojot oriģinālās

rezerves daļas. Ja ir bojāta uzlādes ierīce, tās

elektrokabelis un kontaktdakša, pieaug risks saņemt elek-

trisko triecienu.

 Uzlādes ierīcei darbojoties, nenovietojiet to uz

ugunsnedroša paliktņa (piemēram, uz papīra, tekstil-

materiāliem u.t.t.); nedarbiniet uzlādes ierīci

ugunsnedrošos apstākļos. Uzlādes ierīces darbības laikā

no tās izdalās siltums, palielinot aizdegšanās iespēju.

 Nenosedziet uzlādes ierīces ventilācijas atveres.

Pretējā gadījumā uzlādes ierīce var pārkarst un pārstāt

pareizi funkcionēt.

 Lai paaugstin

ātu elektrodrošības līmeni, ieteicams

izmantot noplūdes strāvas aizsargreleju ar maksimālo

nostrādes strāvu 30 mA. Pirms lietošanas vienmēr

pārbaudiet noplūdes strāvas aizsargreleju.

Apkalpošana

 Izņemiet no dārza instrumenta akumulatoru pirms tā

regulēšanas vai tīrīšanas, kā arī tad, ja dārza

instruments uz ilgāku laiku tiek atstāts bez

uzraudzības.Rīkojoties ar asajiem asmeņiem vai strādājot

to tuvumā, vienmēr uzvelciet dārznieka aizsargcimdus.

 Lai panāktu augstu darba drošību, pārbaudiet dārza

instrumentu un nomainiet tā izdilušās vai bojātās daļas.

 Pārbaudiet, vai ir stingri pieskrūvēti visi dārza instrumenta

uzgriežņi un skrūves un vai tas atrodas apmierinošā

tehniskā stāvoklī.

 Nodrošiniet, lai nomaiņai tiktu izmantotas vienīgi

oriģinā

lās rezerves daļas, kas ražotas firmā Bosch.

OBJ_BUCH-3148-001.book Page 282 Thursday, September 28, 2017 10:53 AM

Latviešu | 283

Bosch Power Tools F 016 L81 577 | (28.9.17)

 Pirms instrumenta lietošanas un novietošanas

uzglabāšanai, apsmidziniet tā asmeņu vadotni ar

smēreļļas aerosolu.

Simboli

Tālāk aplūkotie simboli ir svarīgi, lai lasītu un pareizi izprastu

šo lietošanas pamācību. Iegaumējiet šos simbolus un to

nozīmi. Simbolu pareiza interpretācija ļaus vieglāk un drošāk

lietot elektroinstrumentu.

Pielietojums

Šis instruments ir paredzēts lietošanai piemājas dārzā un

noder dzīvžogu un krūmu apgriešanai lielā augstumā,

lietotājam stāvot uz zemes. Instruments nav paredzēts

lietošanai, stāvot uz kāpnēm vai uz pakāpieniem. Instruments

nav konstruēts zāles apgriešanai un tāpēc nav lietojams kā

zāliena trimeris. Instruments nav paredzēts profesionālai vai

rūpnieciskai izmantošanai.

Piegādes komplekts (attēls B)

Uzmanīgi izsaiņojiet instrumentu un pārliecinieties, ka tā

piegādes komplektā ietilpst šādas vienības:

–Dzīvžoga šķēru galva

– Teleskopisks rokturis

– Akumulators**

–Uzlādes ierīce**

–Josta pārnešanai

–Asmeņu pārsegs

– lietošanas pamācība

Ja komplektā trūkst kādas no sastāvdaļām vai kāda no tām ir

bojāta, lūdzam griezties tirdzniecības vietā, kur iegādājāties

instrumentu.

** Tips ir atkarīgs no valsts

Attēlotās sastāvdaļas (attēls A)

Attēloto sastāvdaļu numerācija atbilst numuriem instrumenta

attēlā, kas ir sniegts grafiskajā lappusē 320.

1 Asmeņu vadotne

2 Taustiņi noliecamās galvas stāvokļa iestatīšanai

3 Savienojošais posms

4 Teleskopiska caurule

5 Teleskopiskā roktura garuma fiksators

6 Priekšējais rokturis

7 Cilpa pārnešanas jostas stiprināšanai uz priekšējā

roktura

8 Josta pārnešanai

9 Cilpa pārnešanas jostas stiprināšanai uz aizmugurējā

roktura

10 Fiksējošais taustiņš

11 Aizmugurējais rokturis (ar izolētu noturvirsmu)

12 Ieslēdzējs

13 Akumulators

14 Akumulatora fiksatora taustiņš

15 Karabīne p

ārnešanas jostas stiprināšanai uz priekšējā

roktura

16 Karabīne pārnešanas jostas stiprināšanai uz aizmugurējā

roktura

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie parametri

Simbols Nozīme

Reakcijas virziens

Kustības virziens

Ieslēgšana

Izslēgšana

Piederumi

Akumulatora dzīvžoga šķēres ar

teleskopisku rokturi

UniversalHedge-

Pole 18

Izstrādājuma numurs

3 600 HB3 0..

Asmeņu kustību biežums

brīvgaitā

min.

-1

2200

Vadotnes garums

mm 430

Zobu atvērums

mm 16

Roktura garuma regulēšana

m 2,1–2,6

10 stāvokļos fiksējama

noliecama galva

° 135

Svars atbilstoši EPTA-

Procedure 01:2014

kg 3,6

Sērijas numurs

Skatīt sērijas numuru uz

dārza instrumenta

marķējuma plāksnītes

Pieļaujamā apkārtējā gaisa

temperatūra

–uzlādes un lietošanas laikā

– uzglabāšanas laikā

°C

0... +45

-20...+50

Akumulators

litija-jonu

Izstrādājuma numurs

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nominālais spriegums

V= 18

OBJ_BUCH-3148-001.book Page 283 Thursday, September 28, 2017 10:53 AM

284 | Latviešu

F 016 L81 577 | (28.9.17) Bosch Power Tools

Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši

EN 60335-1.

Izstrādājuma radītā pēc raksturlīknes A izsvērtā trokšņa

parametru tipiskās vērtības ir šādas: trokšņa spiediena

līmenis ir 72 dB(A); trokšņa jaudas līmenis ir 86 dB(A).

Izkliede K=4 dB.

Kopējā vibrācijas paātrinājuma vērtība a

(vektoru summa

trijos virzienos) un izkliede K ir noteikta atbilstoši standartam

EN 60335-1:

=1,1m/s

, K=1,5 m/s

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts

atbilstoši standartā EN 60335 noteiktajai procedūrai un var

tikt lietots elektroinstrumentu savstarpējai salīdzināšanai. To

var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai

novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. ?Ja

elektroinstruments tomēr tiek izmantots citiem pielietojuma

veidiem, kopā ar citādiem piederumiem vai kopā ar

atšķirīgiem darbinstrumentiem, kā arī tad, ja tas nav

pietiekošā apjomā apkalpots, instrumenta radītais vibrācijas

līmenis var atšķirties no šeit norād

ītās vērtības. Tas var

ievērojami palielināt vibrācijas radīto papildu slodzi zināmam

darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču faktiski netiek

izmantots paredzētā darba veikšanai. Tas var ievērojami

samazināt vibrācijas radīto papildu slodzi zināmam darba

laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

Montāža un lietošana

Akumulatora ietilpība

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Akumulatora elementu skaits

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

Uzlādes ierīce

AL 1830 CV

Izstrādājuma numurs

2 607 ...

... 225 965

... 225 967

... 225 969

Uzlādes strāva

A3,0

Uzlādes laiks (tukšam

akumulatoram)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min.

Svars atbilstoši EPTA-

Procedure 01:2014

kg 0,40

Elektroaizsardzības klase

/ II

Uzlādes ierīce

AL 1815 CV

Izstrādājuma numurs

2 607 ...

... 226 077

... 226 079

... 226 081

Uzlādes strāva A1,5

Uzlādes laiks (tukšam

akumulatoram)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min.

105

Svars atbilstoši EPTA-

Procedure 01:2014

kg 0,38

Elektroaizsardzības klase

/ II

Akumulatora dzīvžoga šķēres ar

teleskopisku rokturi

UniversalHedge-

Pole 18

Darbība un tās mērķis Attēls Lappuse

Attēlotās sastāvdaļas

A 320

Piegādes komplekts

B 321

Instrumenta montāža

C 321

Akumulatora ievietošana

D 321

Pārnešanas jostas

piestiprināšana

E 322

Teleskopiskā roktura garuma

iestatīšana F 322

Asmeņu aizsargpārsega

noņemšana

Asmeņu vadotnes eļļošana

G 323

Noliecamās galvas stāvokļa

iestatīšana

H 323

Ieslēgšana un izslēgšana

I 324

Norādījumi darbam

J 324–325

Akumulatora izņemšana

K 326

Instrumenta apkalpošana un

uzglabāšana

L 326

Piederumu izvēle

327

OBJ_BUCH-3148-001.book Page 284 Thursday, September 28, 2017 10:53 AM

Latviešu | 285

Bosch Power Tools F 016 L81 577 | (28.9.17)

Uzsākot lietošanu

Jūsu drošībai

 Pirms jebkuras darbības ar dārza instrumentu (pirms

tā apkalpošanas, darbinstrumentu nomaiņas u.t.t.), kā

arī dārza instrumenta transportēšanas un

uzglabāšanas laikā izņemiet no tā akumulatoru. Nejauši

nospiežot ieslēdzēju ar atbloķēšanas taustiņu, var gūt

savainojumu.

 Pēc dzīvžoga šķēru izslēgšanas to asmeņi vēl dažas

sekundes daļas turpina kustēties.

 Nepieskarieties kustīgajiem asmeņiem.

 Nospiediet ieslēdzēju tikai tad, ja akumulators ir pilnīgi

iebīdīts.

Akumulatora ievietošana un izņemšana

(atēli D+K)

Piezīme. Lietojot nepiemērota tipa akumulatoru, instruments

var nepareizi funkcionēt vai pat tikt bojāts.

Ievietojiet uzlādētu akumulatoru 13 instrumenta

teleskopiskajā rokturī. Pārliecinieties, ka akumulators ir līdz

galam ievietots.

Lai izņamtu akumulatoru 13 no instrumenta, nospiediet

akumulatora fiksatora taustiņu 14 un izvelciet akumulatoru

virzienā uz priekšu (asmeņu vadotnes virzienā).

Akumulatora uzlādes ierīce

 Nelietojiet citu uzlādes ierīci. Kopā ar dārza instrumentu

piegādātā uzlādes ierīce ir piemērota tajā iebūvētā litija-

jonu akumulatora uzlādei.

 Pievadiet uzlādes ierīcei pareizu barojošo spriegumu!

Spriegumam barojošajā elektrotīklā jāatbilst uzlādes

ierīces marķējuma plāksnītē norādītajai sprieguma

vērtībai. Uzlādes ierīces, kas paredzētas 230 V

spriegumam, var darboties arī no 220 V elektrotīkla.

Akumulators ir apgādāts ar NTC temperatūras kontroles

ierīci, kas ļauj veikt uzlādi vienīgi tad, ja tā temperat

ūra

atrodas robežās no 0 °C līdz 45 °C. Tas ļauj panākt lielu

akumulatora kalpošanas laiku.

Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī.

Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās

lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to

uzlādes ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties

samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī

pārtraukums uzlādes procesā.

Litija – jonu akumulators ir apgādāts ar elementu

elektroniskās aizsardzības (ECP) funkciju, kas to aizsargā

pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša

aizsardzības sistēma izslēdz dārza instrumentu, kas līdz ar to

pārtrauc darboties.

Pēc dārza instrumenta automātiskās

izslēgšanās nemēģiniet to no jauna

ieslēgt, nospiežot ieslēdzēju. Šāda rīcība var sabojāt

akumulatoru.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem

akumulatoriem.

Uzlādes gaita

Akumulatora uzlāde sākas nekavējoties pēc tam, kad uzlādes

ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai

un akumulators ir ievietots uzlādes šahtā .

Īpašs procesors nodrošina adaptīvu uzlādi, kuras gaitā tiek

automātiski noteikti akumulatora parametri un izvēlēta

optimāla uzlādes strāva, atkarībā no akumulatora

temperatūras un sprieguma.

Tā tiek nodrošināta akumulatora uzlāde saudzējošā režīmā

un, atstājot to pievienotu uzlādes ierīcei, akumulators tiek

pastāvīgi uzturēts pilnīgi uzlādētā stāvoklī.

Indikācijas elementu nozīme (AL 1830 CV)

Zaļais akumulatora uzlādes indikators ātri mirgo

Par ātrās uzlādes procesu signalizē ātri

mirgojošs zaļais akumulatora uzlādes

indikators .

Piezīme. Paātrinātā uzlāde ir iespējama vienīgi tad, ja

akumulatora temperatūra atrodas pieļaujamajās uzlādes

temperatūras robežās, kas norādītas sadaļā „Tehniskie

parametri“.

Zaļais akumulatora uzlādes indikators lēni mirgo

Akumulatora uzlādes pakāpei sasniedzot

80 %, zaļais akumulatora uzlādes indikators

sāk lēni mirgot.

Akumulatoru var izņemt un nekavējoties uzsākt tā lietošanu.

Zaļais akumulatora uzlādes indikators deg

pastāvīgi

Pastāvīgi degošs zaļais akumulatora uzlādes

indikators signalizē, ka akumulators ir pilnīgi

uzlādēts.

Ja akumulators nav pievienots uzlādes ierīcei, pastāvīgi

degošs akumulatora uzlādes indikators norāda, ka uzlādes

ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai

un ierīce ir gatava darbam.

Sarkanais akumulatora uzlādes indikators deg

pastāvīgi

Pastāvīgi degošs sarkanais akumulatora

uzlādes indikators signalizē, ka akumulatora

temperatūra atrodas ārpus pieļaujamajām uzlādes

temperatūras robežām, kas norādītas sadaļā „Tehniskie

parametri“. Akumulatora temperatūrai nonākot pieļaujamo

vērtību robežās, uzlādes ierīce automātiski pāriet paātrinātās

uzlādes režīmā.

Sarkanais akumulatora uzlādes indikators mirgo

Mirgojošs sarkanais akumulatora uzlādes

indikators signalizē par citiem traucējumiem

uzlādes procesā, kas aprakstīti sadaļā „Kļūmes un to

novēršana“.

OBJ_BUCH-3148-001.book Page 285 Thursday, September 28, 2017 10:53 AM

286 | Latviešu

F 016 L81 577 | (28.9.17) Bosch Power Tools

Indikācijas elementu nozīme (AL 1815 CV)

Akumulatora uzlādes indikators mirgo

Mirgojošs akumulatora uzlādes indikators

norāda, ka notiek akumulatora uzlāde.

Akumulatora uzlādes indikators deg pastāvīgi

Pastāvīgi degošs akumulatora uzlādes

indikators norāda, ka akumulators ir pilnīgi

uzlādēts vai tā temperatūra atrodas ārpus pieļaujamo vērtību

robežām un tāpēc uzlāde ir pārtraukta. Akumulatora

temperatūrai atgriežoties pieļaujamo vērtību robežās, uzlāde

automātiski atsākas no jauna.

Ja akumulators nav pievienots uzlādes ierīcei, pastāvīgi

degošs akumulatora uzlādes indikators norāda, ka uzlādes

ierīces kontaktdakša ir pievienota elektrotīkla kontaktligzdai

un ierīce ir gatava darbam.

Kļūmes un to novēršana

Ieteikumi akumulatora uzlādei

Ilgstošu vai vairākas reizes bez pārtraukuma atkārtotu uzlādes

ciklu gadījumā uzlādes ierīce var sakarst. Tas ir normāli un

neliecina par uzlādes ierīces tehnisku bojājumu.

Ja manāmi samazinās izstrādājuma darbības laiks starp

akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies

un to nepieciešams nomainīt.

Montāža

 Pirms jebkuras darbības ar dārza instrumentu (pirms

tā apkalpošanas, darbinstrumentu nomaiņas u.t.t.), kā

arī dārza instrumenta transportēšanas un

uzglabāšanas laikā izņemiet no tā akumulatoru. Nejauši

nospiežot ieslēdzēju ar atbloķēšanas taustiņu, var gūt

savainojumu.

Instrumenta montāža (attēli C+E)

Cieši savienojiet dzīvžoga šķēru galvu ar teleskopisko rokturi

un tad nostipriniet savienojumu, pagriežot savienojošo

posmu 3. Pārliecinieties, ka abas minētās daļas ir pienācīgi

samontētas un sastiprinātas.

Piestipriniet pārnešanas jostu 8 pie rokturu cilpām

pārnešanas jostas stiprināšanai 7/9. Ņemiet vērā, ka

pārnešanas jostai ir divas dažāda lieluma karabīnes.

Nodrošiniet, lai lielākā pārnešanas jostas karabīne 16 tiktu

pievienota pārnešanas jostas stiprināšanas cilpai uz

aizmugurējā roktura 9, bet mazākā pārnešanas jostas

karabīne 15 tiktu pievienota pārnešanas jostas stiprināšanas

cilpai uz aizmugurējā roktura 7.

Noņemiet asmeņu aizsargpārsegu.

Teleskopiskā roktura garuma iestatīšana

(attēls F)

Atbrīvojiet teleskopiskā roktura garuma fiksatoru 5, to

pagriežot, tad izvelciet teleskopisko cauruli 4 vēlamajā

garumā un no jauna stingri nostipriniet teleskopiskā roktura

garuma fiksatoru 5, to pagriežot.

Atkarībā no pielietojuma un apgriežamā dzīvžoga augstuma,

ar teleskopiskās caurules 4 palīdzību roktura garumu var

iestatīt robežās no 2,1 m līdz 2,60 m.

Noliecamās galvas stāvokļa iestatīšana (attēls H)

Vienlaicīgi nospiediet abus iestatīšanas taustiņus 2, nolieciet

dzīvžoga šķēru galvu vēlamajā stāvoklī. pārvietojot to uz

priekšu vai atpakaļ, atlaidiet iestatīšanas taustiņus 2 un

pārliecinieties, ka dzīvžoga šķēru galva ir pienācīgi

fiksējusies.

Noliecamā galva var fiksēties 10 dažādos stāvokļos.

Lietošana

Ieslēgšana un izslēgšana (attēls I)

Lai ieslēgtu instrumentu, vispirms nospiediet atbloķēšanas

taustiņu 10 un tad nospiediet ieslēdzēju 12. Instrumenta

darbības laikā turiet tā ieslēdzēju nospiestu. Pēc instrumenta

ieslēgšanas atbloķēšanas taustiņu var atlaist.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 12.

Lai taupītu enerģiju, ieslēdziet elektroinstrumentu tikai tad,

kad tas tiek lietots.

Litija - jonu akumulators ir apgādāts ar elektronisko

akumulatora elementu aizsardzības sistēmu „Electronic Cell

Protection (ECP)“ , kas to aizsargā pret dziļo izlādi. Ja

akumulators ir izlādējies, aizsardzības sistēma izslēdz

elektroinstrumentu. Līdz ar to instruments pārtrauc

darboties.

Kļūmes cēlonis Novēršana

Akumulatora uzlādes indikators deg pastāvīgi

Sarkanais akumulatora uzlādes indikators mirgo

Uzlāde nenotiek

Akumulators nav (pareizi)

pievienots

Pareizi pievienojiet

akumulatoru uzlādes ierīcei

Akumulatora kontakti ir

netīri

Notīriet akumulatora

kontaktus, piemēram,

vairākkārt pievienojot

akumulatoru uzlādes ierīcei

un atvienojot no tās, vai arī

nomainiet akumulatoru

Akumulators ir bojāts Nomainiet akumulatoru

Akumulatora uzlādes indikatori un neiedegas

Uzlādes ierīces kon-

taktdakša nav pievienota vai

ir slikti pievienota

elektrotīkla kontaktligzdai

Pievienojiet

elektrobarošanas bloku

elektrotīklam vai stingrāk

iebīdiet tā kontaktdakšu

elektrotīkla kontaktligzdā

Ir bojāta elektrotīkla

kontaktligzda, savienojošais

kabelis vai uzlādes ierīce

Pārbaudiet spriegumu

elektrotīkla kontaktligzdā vai

nogādā

jiet uzlādes ierīci pār-

baudei Bosch pilnvarotā

elektroinstrumentu remonta

darbnīcā

OBJ_BUCH-3148-001.book Page 286 Thursday, September 28, 2017 10:53 AM

Latviešu | 287

Bosch Power Tools F 016 L81 577 | (28.9.17)

Norādījumi darbam (attēls J)

Pretiestrēgšanas mehānisms

Jūsu lietošanas ērtībai šis instruments ir apgādāts ar

pretiestrēgšanas sistēmu. Ja griezējasmens sastopas ar cietu

materiālu, pieaug motora noslodze. Inteliģentā

mikroelektronika atpazīst šo pārslodzes situāciju un

vairākkārt maina motora griešanās virzienu, lai atbrīvotu

asmeņus no iestrēgušā materiāla un šo materiālu pārgrieztu.

Šī atkārtotā pārslēgšanās ilgst līdz 3 s un ir labi saklausāma.

Pēc materiāla pārgriešanas dārza instruments turpina darbu

normālā režīmā, taču, ja griezējasmens paliek iestrēdzis

materiālā un pārslodze ieilgst, dā

rza instruments automātiski

pārtrauc darboties un atstāj asmeņus atvērtā stāvoklī

(piemēram, ja starp asmeņiem ir iestrēgusi metāla stieple no

dārza žoga).

Kļūmju uzmeklēšana

Šajā tabulā ir apkopota informācija par iespējamajām kļūmēm dārza instrumenta darbībā un par šo kļūmju novēršanu. Ja kļūmi

neizdodas lokalizēt un novērst saviem spēkiem, griezieties pēc palīdzības tuvākajā remonta darbnīcā.

 Uzmanību! Pirms kļūmju uzmeklēšanas izslēdziet dārza instrumentu un izņemiet no tā akumulatoru.

Pazīme Iespējamais cēlonis Novēršana

Apgriešanas tālums ar

vienu akumulatoru ir

pārāk mazs

Pārāk liela berze nepietiekošas eļļošanas dēļ Apsmidziniet asmeņu vadotni ar smēreļļu (1

609 200 399)

Asmeņus nepieciešams notīrītNotīriet asmeņus

Nepareizi darba paņēmieni Izlasiet sadaļu „Norādījumi darbam“

Akumulators nav pilnīgi uzlādēts Uzlādējiet akumulatoru, kā norādīts sadaļā

„Ieteikumi akumulatora uzlādei“

Ir nostrādājusi akumulatora temperatūras

kontroles ierīce

Ļaujiet akumulatoram atdzist un no jauna

ieslēdziet instrumentu

Asmeņi kustas pārāk lēni

vai arī nedarbojas

pretiestrēgšanas

mehā

nisms

Uzlādējiet akumulatoru Ļaujiet akumulatoram atdzist un no jauna

ieslēdziet instrumentu

Akumulators ir ticis uzglabāts pie

temperatūras, kas ir ārpus pieļaujamo vērtību

diapazona

Nogaidiet, līdz akumulators uzsilst līdz istabas

temperatūrai (līdz tā temperatūra sasniedz

pieļaujamo vērtību diapazonu, kas ir no 0 līdz

45 °C)

Dzīvžoga šķēres

nedarbojas

Uzlādējiet akumulatoru Uzlādējiet akumulatoru, kā norādīts sadaļā

„Ieteikumi akumulatora uzlādei“

Ieslēdzēja atbloķēšanas taustiņš nepareizi

fiksējas

Izlasiet sadaļu „Uzsākot lietošanu“

Dzīvžoga šķēres darbojas

ar pārtraukumiem

Dzinējs nepārtraukti maina griešanās virzienu

un pēc aptuveni 3 sekundēm apstājas

Skatīt sadaļu „Norādījumi darbam“

(Pretiestrēgšanas mehānisms)

Ir bojāti dārza instrumenta iekšējie savienojumi Sazinieties ar tuvāko Bosch servisa centru

Ir bojāts ieslēdzējs Sazinieties ar tuvāko Bosch servisa centru

Dzinējs darbojas, bet

griezējelementi nekustas

Kļūme mehānismā Sazinieties ar tuvāko Bosch servisa centru

Asmeņi karst Pārāk liela berze nepietiekošas eļļošanas dēļ Apsmidziniet asmeņu vadotni ar smēreļļu (1

609 200 399)

Asmeņi ir kļuvuši neasi Sazinieties ar tuvāko Bosch servisa centru

Asmeņos ir izveidojušies robi Sazinieties ar tuvāko Bosch servisa centru

Asmeņi nekustas Uzlādējiet akumulatoru Uzlād

ējiet akumulatoru, kā norādīts sadaļā

„Ieteikumi akumulatora uzlādei“

Dārza instruments ir bojāts Sazinieties ar tuvāko Bosch servisa centru

Dārza instruments stipri

vibrē un/vai trokšņo

Dārza instruments ir bojāts Sazinieties ar tuvāko Bosch servisa centru

OBJ_BUCH-3148-001.book Page 287 Thursday, September 28, 2017 10:53 AM

288 | Latviešu

F 016 L81 577 | (28.9.17) Bosch Power Tools

Apkalpošana, uzglabāšana un

transports (attēli K–L)

 Pirms jebkuras darbības ar dārza instrumentu (pirms

tā apkalpošanas, darbinstrumentu nomaiņas u.t.t.), kā

arī dārza instrumenta transportēšanas un

uzglabāšanas laikā izņemiet no tā akumulatoru. Nejauši

nospiežot ieslēdzēju ar atbloķēšanas taustiņu, var gūt

savainojumu.

Asmeņu apkalpošana

Ik reizi pirms un pēc instrumenta lietošanas ieeļļojiet tā

griezējasmeni ar ieteikto eļļošanas aerosolu.

Uzglabāšana un transports

Uzglabāšanas un transportēšanas laikā izņemiet no

akumulatora dzīvžoga šķērēm akumulatoru un nostipriniet uz

tām asmeņu aizsargpārsegu.

Klientu konsultāciju dienests un

konsultācijas par lietošanu

www.bosch-garden.com

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [email protected].com

Transportēšana

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem

attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs

var transportēt akumulatorus ielu transporta plūsmā bez

papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar

gaisa transporta vai citu transporta aģentūru starpniecību),

jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas

noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina

kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts.

Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet

akumulatoru tā, lai tas iesaiņojumā nepā

rvietotos.

Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos

nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem

izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori,

piederumi un iesaiņojuma materiāli jāpakļauj

otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus,

akumulatorus un baterijas sadzīves atkritumu

tvertnē!

Tikai ES valstīm

Atbilstoši Eiropas Savienības direktīvai 2012/19/ES par

nolietotajām elektriskajām un elektroniskajām ierīcēm,

lietošanai nederīgie elektroinstrumenti, kā arī, atbilstoši

direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un

baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori

Lūdzam ievērot sada

ļā „Transportēšana“ (lappuse 290)

sniegtos norādījumus.

Tiesības uz izmaiņām tiek saglabātas.

Mirgo sarkanais

akumulatora uzlādes

indikators

Akumulatora uzlāde nav

iespējama

Akumulators nav pievienots vai ir nepareizi

pievienots uzlādes ierīcei

Pareizi pievienojiet akumulatoru uzlādes ierīcei

Akumulatora kontakti ir netīri Notīriet akumulatora kontaktus, piemēram,

vairākkārt pievienojot akumulatoru uzlādes

ierīcei un atvienojot no tās, vai arī nomainiet

akumulatoru

Akumulators ir bojāts Nomainiet akumulatoru

Akumulatora uzlādes

indikatori neiedegas

Uzlādes ierīces kontaktdakša nav pievienota vai

ir slikti pievienota elektrotīkla kontaktligzdai

Pievienojiet elektrobarošanas bloku

elektrotīklam vai stingrāk iebīdiet tā

kontaktdakšu elektrotīkla kontaktligzdā

Ir bojāta elektrotīkla kontaktligzda, savienojo-

šais kabelis vai uzlādes ierīce

Pārbaudiet spriegumu elektrotīkla kontakt-

ligzdā vai nogādājiet uzlādes ierīci pārbaudei

Bosch pilnvarotā elektroinstrumentu remonta

darbnīcā

Pazīme Iespējamais cēlonis Novēršana

OBJ_BUCH-3148-001.book Page 288 Thursday, September 28, 2017 10:53 AM

Lietuviškai | 289

Bosch Power Tools F 016 L81 577 | (28.9.17)

Lietuviškai

Saugos nuorodos

Pavaizduotų simbolių paaiškinimas

Bendrasis įspėjimas apie pavojų.

Atidžiai perskaitykite šią naudojimo

instrukciją.

Nenaudokite sodo priežiūros įrankio, kai lyja, ir

nepalikite jo lyjant lauke.

Saugokite, kad netoli esančių žmonių nesužalotų

išmetamos dalelės.

Įspėjimas: Kai su sodo priežiūros prietaisu

dirbama, laikykitės nuo jo saugaus atstumo.

Visada dirbkite su pirštinėmis ir apsauginiais akiniais.

Kitas apsaugos priemones, pvz., neslystančią saugią

avalynę ir apsauginį šalmą, dėvėti yra rekomenduojama.

Tinkami apsauginiai darbo drabužiai sumažina sužeidimų

pavojų, kuris gali kilti dėl krentančių šakų ir netyčia prisilietus

prie pjovimo peilio.

Niekada nepalieskite elektros

srovės ar telefono laido. Tokie laidai

yra su aukšta įtampa. Iškyla didelis

elektros smūgio pavojus. Išlaikykite ne

mažesnį kaip 10 m atstumą.

Įspėjimas: Netoliese esantys asmenys turi laikytis saugaus

atstumo nuo sodo priežiūros įrankio, kai jis veikia.

Bendrieji elektrinių įrankių saugos

įspėjimai

Perskaitykite visus su šiuo elektriniu

įrankiu pateikiamus saugos

įspėjimus, instrukcijas, peržiūrėkite iliustracijas ir

specifikacijas. Jei nepaisysite visų žemiau pateiktų

instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir

sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite visus perspėjimus ir instrukcijas, kad vėliau

galėtumėte pasinaudoti.

Terminas „elektrinis įrankis“ įspėjimuose nurodo iš tinklo

maitinamą (laidinį) elektrinį įrankį arba iš akumuliatoriaus

maitinamą (belaidį) elektrinį įrankį.

Darbo vietos saugumas

 Darbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

 Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

gali užsidegti.

 Dirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

 Elektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

 Saugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-

zika.

 Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

rizika.

 Nenaudokite maitinimo laido ne pagal paskirtį. Ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsitept

ų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

 Jei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

 Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

smūgio pavojus.

Žmonių sauga

 Būkite atidūs, sutelkite dėmesį į tai, ką darote, ir

dirbdami su elektriniu įrankiu vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate

pavargę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu

įrankiu gali tapti sunkių sužalojimų priežastimi.

 Visada dirbkite su asmens apsaugos

priemonėmis.Būtinai dėvėkite apsauginius akinius.

OBJ_BUCH-3148-001.book Page 289 Thursday, September 28, 2017 10:53 AM

290 | Lietuviškai

F 016 L81 577 | (28.9.17) Bosch Power Tools

Naudojant asmens apsaugos priemones, pvz., respiratorių

ar apsauginę kaukę, neslystančius batus, apsauginį šalmą,

klausos apsaugos priemones ir kt., rekomenduojamas

atitinkamai pagal naudojamą elektrinį įrankį, sumažėja

rizika susižeisti.

 Saugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elektros

tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar

nešdami įsitikinkite, kad jis yra išjungtas. Jeigu

nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba

prietaisą įjungsite į elektros tinklą, kai jungiklis yra

įjungtas, gali įvykti nelaimingas atsitikimas.

 Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Besisukančioje prietaiso

dalyje esantis įrankis ar raktas gali sužaloti.

 Stenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrank

į netikėtose situa-

cijose.

 Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus ir drabužius nuo

besisukančių elektrinio įrankio dalių. Laisvus drabužius,

papuošalus bei ilgus plaukus gali įtraukti besisukančios

dalys.

 Jei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių

poveikis.

 Dažnai naudodami įrankį ir gerai su juo susipažinę

pernelyg neatsipalaiduokite ir nepradėkite nepaisyti

įrankio saugos principų. Neatidus veiksmas gali sukelti

sunkią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir

naudojimas

 Neperkraukite prietaiso. Naudokite jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto

galingumo.

 Nenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

 Prieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir (arba) išimkite akumuliatorių,

jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus

nuo netikėto elektrinio įrankio įsijungimo.

 Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

nepatyrę asmenys.

 Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar

besisukančios prietaiso dalys tinkamai veikia ir niekur

nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios

trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant

prietaisą, pažeistos prietaiso dalys turi būti sutaisytos.

Daugelio nelaimingų

atsitikimų priežastis yra blogai

prižiūrimi elektriniai įrankiai.

 Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa, juos lengviau valdyti.

 Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

 Rankenos ir suėmimo paviršiai turi būti sausi, švarūs,

ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir

suėmimo paviršių negalėsite saugiai išlaikyti ir suvaldyti

įrankio netikėtose situacijose.

Rūpestinga akumuliatorinių įrankių priežiūra ir

naudojimas

 Akumuliatoriui įkrauti naudokite tik tuos kroviklius,

kuriuos rekomenduoja gamintojas. Naudojant kitokio

tipo akumuliatoriams skirtą kroviklį, iškyla gaisro pavojus.

 Su elektriniu įrankiu galima naudoti tik jam skirtą

akumuliatorių. Naudojant kitokius akumuliatorius iškyla

susižalojimo ir gaisro pavojus.

 Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar

kitokių metalinių daiktų arti ištraukto iš prietaiso

akumuliatoriaus kontaktų. Trumpai sujungus

akumuliatoriaus kontaktus galima nusideginti ar sukelti

gaisrą.

 Netinkamai naudojant akumuliatorių, iš jo gali ištekėti

skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį vandeniu, jei pateko į

akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus

skystis gali sudirginti ar nudeginti odą.

 Nenaudokite pažeisto arba perdaryto akumuliatoriaus

arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali

veikti nenuspėjamai – sukelti gaisrą, sprogimą arba

traumų pavojų.

 Saugokite akumuliatorių arba įrankį nuo ugnies ir

aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei

130 °C temperatūrą, jis gali sprogti.

 Vykdykite visas įkrovimo instrukcijas ir nekraukite

akumuliatoriaus arba

įrankio temperatūroje,

neatitinkančioje instrukcijose nurodyto temperatūros

diapazono ribų. Netinkamai kraunant arba jeigu

temperatūra neatitinka nurodyto diapazono ribų, gali

sugesti akumuliatorius ir kilti gaisras.

Techninė priežiūra

 Elektrinį įrankį turi remontuoti tik kvalifikuoti

specialistai ir naudoti tik originalias atsargines dalis.

Taip galima garantuoti, jog elektrinis įrankis išliks saugus

naudoti.

 Niekada neatlikite pažeisto akumuliatoriaus techninės

priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik

gamintojas arba įgaliotasis techninės priežiūros atstovas.

OBJ_BUCH-3148-001.book Page 290 Thursday, September 28, 2017 10:53 AM

Lietuviškai | 291

Bosch Power Tools F 016 L81 577 | (28.9.17)

Saugos nuorodos dirbantiems su gyvatvorių

žirklėmis

 Visos kūno dalys turi būti kuo toliau nuo peilio. Veikiant

peiliui, nemėginkite pašalinti nupjautos medžiagos

arba laikyti pjaunamą medžiagą. Prieš šalindami

įstrigusius likučius, įsitikinkite, kad jungiklis išjungtas

ir akumuliatorius išimtas. Akimirksnio neatidumas

dirbant su gyvatvorių žirklėmis gali tapti sunkių sužalojimų

priežastimi.

 Prietaisą laikykite tik už izoliuotų rankenų

(pagrindinės rankenos 11, priekinės rankenos 6 arba

papildomos rankenos srities 8), nespjovimo peilis gali

kliudyti paslėptus elektros laidus. Pjovimo peiliui

prisilietus prie įtampingojo laido, kuriuo teka elektros

srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir

trenkti elektros smūgis.

 Elektrinį įrankį laikykite tik už izoliuotų rankenų, nes

pjovimo peiliai gali kliudyti paslėptus elektros laidus.

Pjovimo peiliams prisilietus prie laido, kuriuo teka elektros

srovė, metalinėse prietaiso dalyse gali atsirasti įtampa ir

trenkti elektros smūgis.

 Gyvatvorių žirkles neškite tik peiliui sustojus,

laikydami jas už rankenos. Gyvatvorių žirkles visada

transportuokite ir sandėliuokite su apsauginiu dėklu.

Rūpestingai elgiantis su prietaisu, mažesnis pavojus

susižeisti peiliu.

 Prieš prad

ėdami dirbti patikrinkite, ar pritvirtintos

visos prietaiso komplekte esančios rankenos ir įstatyti

visi apsauginiai įtaisai. Niekuomet neeksploatuokite

nevisiškai sumontuotų arba neleistinos modifikacijos

prietaisų.

Papildomos įspėjamosios nuorodos

 Niekada neleiskite vaikams, ribotų fizinių, jutiminių ar

dvasinių gebėjimų asmenims, taip pat asmenims, kuriems

trūksta patirties ir (arba) žinių, ir (arba) su šiomis

instrukcijomis nesusipažinusiems asmenims naudotis

sodo priežiūros įrankiu. Nacionalinėse taisyklėse gali būti

numatyti operatorių amžiaus apribojimai.

 Vaikus būtina prižiūrėti ir užtikrinti, kad jie nežaistų su

sodo priežiūros įrankiu.

 Dirbdami prietaisą tvirtai laikykite už rankenų abiem

rankomis ir stovėkite stabilioje padėtyje. Abiem

rankomis laikomą prietaisą saugiau valdyti.

 Prietaisą visada neškite taip, kad peilis būtų horizontalioje

padėtyje.

 Prieš padėdami prietaisą išjunkite jį ir palaukite, kol

variklis visiškai sustos.

 Dirbant su prietaisu pašaliniams asmenims ar gyvūnams

artintis prie prietaiso arčiau kaip 3 metrų atstumu

draudžiama. Dirbantysis yra atsakingas už darbo zoną

trečiųjų asmenų asmenų atžvilgiu.

 Niekada nekirpkite gyvatvorių, jei arti yra žmonių, ypač

vaikų, ar naminių gyvūnų.

 Naudotojas ar dirbantysis yra atsakingas už nelaimingus

atsitikimus ir žmonėms ar jų nuosavybei padarytą žalą.

 Niekada neimkite gyvatvorių žirklių už pjovimo peilių.

 Atidžiai apžiūrėkite gyvatvores, kurias reikia kirpti, ir

pašalinkite visas vielas bei kitokius svetimkūnius.

 Prieš pradėdami dirbti, visada patikrinkite, ar

nesusidėvėję arba nepažeisti peiliai, peilių varžtai ir kitos

pjaunamojo mechanizmo dalys. Niekada nedirbkite su

pažeistu arba labai susidėvėjusiu pjaunamuoju

mechanizmu.

 Susipažinkite su gyvatvorių žirklių valdymo ypatumais, kad

avariniu atveju galėtumėte greitai išjungti.

 Gyvatvores kirpkite tik dienos šviesoje arba esant geram

dirbtiniam apšvietimui.

 Prieš pradėdami dirbti patikrinkite, ar ant gyvatvorių

žirklių pritvirtintos visos komplekte esančios rankenos ir

įstatyti visi apsauginiai įtaisai. Niekada nenaudokite

gyvatvorių žirklių, jei jos nėra visiškai sumontuotos arba jei

yra neleistinai modifikuotos.

 Niekada nelaikykite gyvatvorių žirklių už jų apsauginio

įtaiso.

 Dirbdami su gyvatvorių žirklė

mis visada stovėkite

stabilioje padėtyje ir užtikrinkite pusiausvyrą.

Nenaudokite prietaiso, stovėdami ant pakopų ar kopėčių.

 Susipažinkite su aplinka ir būkite pasiruošę pavojingoms

situacijoms, nes kirpdami gyvatvores galite negirdėti, kas

vyksta.

 Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir

varžtai, kad būtų užtikrinta, jog gyvatvorių žirklės yra

saugios naudoti.

 Gyvatvorių žirkles laikykite sausoje, užrakintoje ir vaikams

nepasiekiamoje vietoje.

 Dėl saugumo susidėvėjusias ar pažeistas dalis pakeiskite.

 Neremontuokite sodo priežiūros prietaiso patys, nebent

turite prietaiso remontui būtiną išsilavinimą.

 Įsitikinkite, kad keičiamos dalys yra pagamintos

(aprobuotos) Bosch.

Nuorodos, kaip optimaliai elgtis su

akumuliatoriumi

 Prieš įstatydami akumuliatorių įsitikinkite, kad sodo

priežiūros įrankis yra išjungtas. Įstatant akumuliatorių į

įjungtą sodo priežiūros įrankį, gali įvykti nelaimingas

atsitikimas.

 Naudokite tik šiems sodo priežiūros įrankiams skirtus

Bosch akumuliatorius. Naudojant kitokius akumuliatorius

iškyla pavojus susižeisti arba sukelti gaisrą.

 Neardykite akumuliatoriaus. Galimas trumpojo

sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip

pat ir nuo ilgo saulės spindulių poveikio, ugnies,

vandens ir drėgmės. Iškyla sprogimo pavojus.

 Pažeidus akumuliatorių ar netinkamai jį naudojant, gali

išsiveržti garai. Išvėdinkite patalpą, o jei atsirado

negalavimų, kreipkitės į gydytoją. Šie garai gali

sudirginti kvėpavimo takus.

OBJ_BUCH-3148-001.book Page 291 Thursday, September 28, 2017 10:53 AM

292 | Lietuviškai

F 016 L81 577 | (28.9.17) Bosch Power Tools

 Akumuliatorių naudokite tik su jūsų Bosch gaminiu. Tik

taip apsaugosite akumuliatorių nuo pavojingos perkrovos.

 Aštrūs daiktai, pvz., vinys ar atsuktuvai, arba išorinė

jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis

trumpasis jungimas ir akumuliatorius gali sudegti, pradėti

rūkti, sprogti ar perkaisti.

 Nesujunkite akumuliatoriaus kontaktų trumpuoju

jungimu. Gali kilti sprogimo pavojus.

 Saugokite akumuliatorių nuo drėgmės ir vandens.

 Akumuliatorių sandėliuokite tik nuo –20 °C iki 50 °C

temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą

automobilyje.

 Akumuliatoriaus ventiliacines angas valykite minkštu,

švariu ir sausu teptuku.

Saugos nuorodos dirbantiems su

krovikliais

Perskaitykite

visas šias saugos

nuorodas ir

reikalavimus. Jei

nepaisysite žemiau pateiktų saugos

nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite

sunkiai susižaloti arba sužaloti kitus

asmenis.

Išsaugokite šią instrukciją.

Kroviklį naudokite tik tada, jei susipaži-

note su visomis jo funkcijomis ir esate jį

visiškai įvaldę arba buvote atitinkamai

apmokyti.

Niekada neleiskite vaikams, ribotų

fizinių, jutiminių ar dvasinių gebėjimų

asmenims, taip pat asmenims,

kuriems trūksta patirties ir (arba)

žinių, ir (arba) su šiomis

instrukcijomis nesusipažinusiems

asmenims naudotis sodo priežiūros

įrankiu. Nacionalinėse taisyklėse gali

būti numatyti operatorių amžiaus

apribojimai.

Prižiūrėkite vaikus. Taip bus

užtikrinama, kad vaikai su prietaisu

nežaistų.

Įkraukite tik Bosch ličio jonų

akumuliatorius, kurių talpa nuo

1,5 Ah (nuo 3 akumuliatorių celių).

Akumuliatoriaus įtampa turi

sutapti su kroviklio tiekiama

akumuliatoriaus įkrovimo įtampa.

Neįkraukite pakartotinai

įkraunamų baterijų. Priešingu

atveju iškyla gaisro ir sprogimo

pavojus.

Saugokite kroviklį nuo lietaus ir drėgmės. Į

kroviklį patekęs vanduo padidina elektros smūgio

riziką.

 Įkraukite tik Bosch ličio jonų akumuliatorius.

Akumuliatoriaus įtampa turi sutapti su kroviklio

akumuliatoriaus įkrovimo įtampa. Priešingu atveju

iškyla gaisro ir sprogimo pavojus.

 Prižiūrėkite, kad kroviklis visuomet būtų švarus. Dėl

užteršto kroviklio atsiranda elektros smūgio pavojus.

 Kiekvieną kartą prieš pradėdami naudoti patikrinkite

kroviklį, laidą ir kištuką. Jei bus nustatyta gedimų,

kroviklį toliau naudoti draudžiama. Neardykite

kroviklio patys – jį gali remontuoti tik kvalifikuotas

specialistas, naudodamas tik originalias atsargines

dalis. Pažeistas kroviklis, laidas ar kištukas padidina

elektros smūgio riziką.

 Negalima naudoti kroviklio pastačius jį ant degių

paviršių (popieriaus, audeklo ir pan.) ar gaisro

atžvilgiu pavojingoje aplinkoje. Įkraunant akumuliatorių,

kroviklis įkaista, todėl atsiranda gaisro pavojus.

 Neuždenkite kroviklio ventiliacinių angų. Priešingu

atveju kroviklis gali perkaisti ir netinkamai veikti.

 Didesniam elektros saugumui užtikrinti rekomenduojama

naudoti nuotėkio srovės apsauginį

jungiklį, kurio maks.

Išjungimo srovė yra 30 mA. Visada prieš naudojimą

patikrinkite nuotėkio srovės apsauginį jungiklį.

Techninė priežiūra

 Prieš pradėdami sodo priežiūros įrankio reguliavimo ar

valymo darbus arba jeigu sodo priežiūros įrankį ilgesnį

laiką paliksite be priežiūros, iš jo išimkite

akumuliatorių.Kai atliekate darbus aštrių peilių srityje,

visada mūvėkite sodininko pirštinėmis.

 Patikrinkite sodo priežiūros įrankį ir dėl saugumo

pakeiskite susidėvėjusias ir pažeistas dalis.

 Patikrinkite, ar gerai priveržtos visos veržlės, sraigtai ir

varžtai, kad būtų užtikrinta, jog sodo priežiūros įrankis yra

saugus naudoti.

 Įsitikinkite, kad keičiamos dalys yra pagamintos

(aprobuotos) Bosch.

 Prieš naudojimą ir prieš sandėliavimą sutepkite peilį

techninei priežiūrai skirtu purškalu.

OBJ_BUCH-3148-001.book Page 292 Thursday, September 28, 2017 10:53 AM

Lietuviškai | 293

Bosch Power Tools F 016 L81 577 | (28.9.17)

Simboliai

Kad skaitydami suprastumėte naudojimo instrukciją, svarbu

žinoti žemiau pateiktų simbolių reikšmę. Prašome įsiminti

simbolius ir jų reikšmes. Teisingai interpretuodami simbolius,

geriau ir saugiau naudositės elektriniu įrankiu.

Elektrinio įrankio paskirtis

Šis prietaisas yra skirtas neprofesionaliam naudojimui,

aukštoms gyvatvorėms ir krūmams genėti, naudotojui stovint

ant žemės. Prietaisas nėra skirtas naudoti, stovint ant kopėčių

ar pakopų. Prietaisas nėra skirtas pjauti žolei ir jo negalima

naudoti kaip trimerio. Prietaisas nėra skirtas komerciniam ir

pramoniniam naudojimui.

Tiekiamas komplektas (žr. B pav.)

Atsargiai išpakuokite prietaisą ir patikrinkite, ar yra visos

žemiau nurodytos dalys:

–Gyvatvorių žirklių galva

– Teleskopinė rankena

–Akumuliatorius**

–Kroviklis**

–Diržas

–Apsauginis dėklas

–Naudojimo instrukcija

Jei dalių trūksta arba jos pažeistos, prašome kreiptis į

prekybos atstovą.

** priklausomai nuo šalies

Pavaizduoti prietaiso elementai

(žr. pav. A)

Pavaizduotų sudedamųjų dalių numeriai atitinka žoliapjovės

schemos numerius 320.

1 Pjovimo peiliai

2 Pasukamos galvos reguliavimo mygtukai

3 Jungiamasis elementas

4 Ištraukiamasis vamzdis

5 Teleskopo aukščio reguliatorius

6 Priekinė rankena

7 Diržo kilpa ant priekinės rankenos

8 Diržas

9 Diržo kilpa ant užpakalinės rankenos

10 Fiksuojamasis mygtukas

11 Užpakalinė rankena (Izoliuotas rankenos paviršius)

12 Įjungimo-išjungimo jungiklis

13 Akumuliatorius

14 Akumuliatoriaus atblokavimo klavišas

15 Diržo kilpos kabliukas, priekinė rankena

16 Diržo kilpos kabliukas, užpakalinė rankena

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

programoje.

Techniniai duomenys

Simbolis Reikšmė

Reakcijos jėgos kryptis

Judėjimo kryptis

Įjungimas

Išjungimas

Papildoma įranga

Akumuliatorinės teleskopinės

gyvatvorių žirklės

UniversalHedge-

Pole 18

Gaminio numeris

3 600 HB3 0..

Tuščiosios eigos judesių

dažnis

min

-1

2200

Pjovimo juostos ilgis

mm 430

Atstumas tarp peilio dantų

mm 16

Aukščio nustatymas

m 2,1–2,6

Pasukama galva, 10 padėtys

° 135

Svoris pagal „EPTA-

Procedure 01:2014“

kg 3,6

Serijos numeris

Žr. serijos numerį

(firminėje lentelėje) ant

sodo priežiūros įrankio

Leidžiama aplinkos

temperatūra

– įkraunant ir dirbant

– laikant

°C

0... +45

-20...+50

Akumuliatorius

Ličio jonų

Gaminio numeris

–1,5 Ah

–2,0 Ah

–2,5 Ah

2 607 337 187

2 607 337 211

2 607 337 199

Nominalioji átampa

V= 18

Talpa

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

1,5

2,0

2,5

Akumuliatoriaus celių

skaičius

– 2 607 337 187

– 2 607 337 211

– 2 607 337 199

OBJ_BUCH-3148-001.book Page 293 Thursday, September 28, 2017 10:53 AM

294 | Lietuviškai

F 016 L81 577 | (28.9.17) Bosch Power Tools

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN 60335-1.

Pagal A skalę išmatuotas prietaiso triukšmo lygis tipiniu atveju

siekia: garso slėgio lygis 72 dB(A); garso galios lygis

86 dB(A). Paklaida K=4 dB.

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto-

rius) ir paklaida K nustatytos pagal EN 60335-1:

=1,1m/s

, K=1,5 m/s

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 60335 normoje standartizuotą matavimo metodą, ir

jį galima naudoti elektriniams įrankiams palyginti. Jis taip pat

skirtas vibracijos poveikiui iš anksto įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokia papildoma įranga

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo

laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo

išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai

įvertinus, vibracijos poveikis per visą darbo laiką žymiai

sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos

organizavimą.

Montavimas ir naudojimas

Parengimas naudoti

Jūsų saugumui

 Prieš pradėdami bet kokius prietaiso priežiūros darbus

(pvz., techninės priežiūros, įrankio keitimo ir t. t.), taip

pat prieš jį transportuodami ar sandėliuodami, išimkite

iš prietaiso akumuliatorių. Netyčia suaktyvinus įjungimo-

išjungimo jungiklį su fiksuojamuoju mygtuku kyla

sužalojimų pavojus.

 Gyvatvorių žirkles išjungus, peiliai dar kelias sekundės

dalis sukasi.

 Nelieskite judančių peilių.

 Jungiklį spauskite tik tada, kai akumuliatorius visiškai

įstumtas.

Akumuliatoriaus įdėjimas ir išėmimas

(žr. D+K pav.)

Nuoroda: Jei naudojami netinkami akumuliatoriai, gali

sutrikti funkcijos arba sugesti prietaisas.

Įdėkite įkrautą akumuliatorių 13 į teleskopinę rankeną.

Įsitikinkite, kad akumuliatorius tinkamai įdėtas.

Norėdami išimti akumuliatorių 13 iš prietaiso, paspauskite

akumuliatoriaus atblokavimo mygtuką 14 ir traukite

akumuliatorių į priekį peilio kryptimi.

Kroviklis

AL 1830 CV

Gaminio numeris

2 607 ...

... 225 965

... 225 967

... 225 969

Krovimo srovė

A3,0

Įkrovimo laikas (kai

akumuliatorius išsikrovęs)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

Svoris pagal „EPTA-

Procedure 01:2014“

kg 0,40

Apsaugos klasė

/ II

Kroviklis

AL 1815 CV

Gaminio numeris

2 607 ...

... 226 077

... 226 079

... 226 081

Krovimo srovė

A1,5

Įkrovimo laikas (kai

akumuliatorius išsikrovęs)

–1,5 Ah

–2,0 Ah

–2,5 Ah

min

105

Svoris pagal „EPTA-

Procedure 01:2014“

kg 0,38

Apsaugos klasė

/ II

Akumuliatorinės teleskopinės

gyvatvorių žirklės

UniversalHedge-

Pole 18

Veiksmas Pav. Puslapis

Pavaizduoti prietaiso elementai

A 320

Tiekiamas komplektas

B 321

Prietaiso surinkimas

C 321

Akumuliatoriaus įdėjimas

D 321

Diržo pritvirtinimas

E 322

Teleskopo aukščio nustatymas

F 322

Peilio apsaugo nuėmimas

Peilio tepimas

G 323

Pasukamosios galvos nustatymas

H 323

Įjungimas arba išjungimas

I 324

Darbo nuorodos

J 324–325

Akumuliatoriaus išėmimas

K 326

Prietaiso techninė priežiūra ir

sandėliavimas

L 326

Papildomos įrangos pasirinkimas

327

OBJ_BUCH-3148-001.book Page 294 Thursday, September 28, 2017 10:53 AM

Lietuviškai | 295

Bosch Power Tools F 016 L81 577 | (28.9.17)

Akumuliatoriaus įkrovimas

 Nenaudokite kitų kroviklių. Su prietaisu tiekiamas

kroviklis yra suderintas su sodo priežiūros įrankyje

įmontuotu ličio jonų akumuliatoriumi.

 Atkreipkite dėmesį į elektros tinklo įtampą! Elektros

srovės šaltinio įtampa turi atitikti nurodytąją kroviklio

firminėje lentelėje. 230 V įtampai skirti prietaisai gali būti

jungiami į 220 V įtampos tinklą.

Akumuliatorius yra su temperatūros kontrolės įtaisu, kuris

leidžia įkrauti tik tada, kai temperatūra yra nuo 0 °C iki 45 °C.

Todėl labai pailgėja akumuliatoriaus eksploatavimo trukmė.

Nuoroda: Akumuliatorius pateikiamas iš dalies įkrautas. Kad

akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą

akumuliatorių kroviklyje visiškai įkraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada,

eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso

nutraukimas akumuliatoriui nekenkia.

Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių

apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos.

Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia

sodo priežiūros įrankį: sodo priežiūros įrankis nebeveikia.

Jei sodo priežiūros įrankis išjungiamas

automatiškai, įjungimo-išjungimo

jungiklio nebespauskite. Priešingu atveju galite pažeisti

akumuliatorių.

Laikykitės nuorodų dėl akumuliatoriaus šalinimo.

Įkrovimo procesas

Akumuliatorius pradedamas krauti, kai kroviklio kištukas

įkišamas į kištukinį lizdą ir akumuliatorius įstatomas į

kroviklio lizdą .

Dėl taikomos „intelektualios“ įkrovimo technologijos,

kroviklis automatiškai įvertina akumuliatoriaus įkrovos būklę

ir priklausomai nuo akumuliatoriaus temperatūros ir įtampos

jį įkrauna optimalia krovimo srove.

Tai padeda tausoti akumuliatorių, be to, palikus akumuliatorių

kroviklyje, jis visada būna visiškai įkrautas.

Indikatorių reikšmės (AL 1830 CV)

Mirksintis (greitai) žalias akumuliatoriaus

įkrovos indikatorius

Apie greitojo įkrovimo procesą praneša greitai

mirksintis žalias akumuliatoriaus įkrovos

indikatorius .

Nuoroda: greitojo įkrovimo procesas galimas tik tada, jei

akumuliatoriaus temperatūra yra leistinos įkrovimo

temperatūros intervale, žr. skyrių „Techniniai duomenys“.

Mirksintis (lėtai) žalias akumuliatoriaus įkrovos

indikatorius

Kai akumuliatoriaus įkrovos būklė 80 %, žalias

akumuliatoriaus įkrovos indikatorius mirksi

lėtai.

Akumuliatorių galima išimti ir iškarto naudoti.

Nuolat degantis žalias akumuliatoriaus krovimo

indikatorius

Nuolat degantis žalias akumuliatoriaus

krovimo indikatorius praneša, kad

akumuliatorius yra visiškai įkrautas.

Jei akumuliatorius neįstatytas, degantis akumuliatoriaus

krovimo indikatorius praneša, kad kištukas yra įkištas į lizdą,

o kroviklis paruoštas naudoti.

Nuolat degantis raudonas akumuliatoriaus

krovimo indikatorius

Nuolat degantis raudonas akumuliatoriaus

krovimo indikatorius praneša, kad

akumuliatoriaus temperatūra yra už leistinos krovimo

temperatūros ribų, žr. skyrių „Techniniai duomenys“. Kai tik

pasiekiamas leistinos temperatūros intervalas, kroviklis

automatiškai persijungia į greitojo įkrovimo režimą.

Mirksintis raudonas akumuliatoriaus krovimo

indikatorius

Mirksintis raudonas akumuliatoriaus krovimo

indikatorius praneša apie įkrovimo proceso

sutrikimą, žr. skyrių „Gedimai – priežastys ir pašalinimas“.

Indikatorių reikšmės (AL 1815 CV)

Mirksintis akumuliatoriaus krovimo indikatorius

Apie krovimo procesą praneša mirksintis

akumuliatoriaus krovimo indikatorius .

Šviečiantis akumuliatoriaus krovimo indikatorius

Šviečiantis akumuliatoriaus krovimo

indikatorius praneša, kad akumuliatorius yra

visiškai įkrautas arba kad akumuliatoriaus

temperatūra yra už leistinos krovimo temperatūros intervalo

ribų, todėl jo įkrauti negalima. Kai tik pasiekiama leistina

temperatūra, akumuliatorius pradedamas krauti.

Jei akumuliatorius neįstatytas, degantis akumuliatoriaus

krovimo indikatorius praneša, kad kištukas yra įkištas į lizdą,

o kroviklis paruoštas naudoti.

Gedimai – priežastys ir pašalinimas

Priežastis Pašalinimas

Akumuliatoriaus krovimo indikatorius dega nuolat

Raudonas akumuliatoriaus krovimo indikatorius mirksi

Nevyksta įkrovimo procesas

Akumuliatorius neįstatytas

(arba netinkamoje padėtyje)

Akumuliatorių tinkamai

įstatykite į kroviklį

Nešvarūs akumuliatoriaus

kontaktai

Nuvalykite akumuliatoriaus

kontaktus (pvz., daug kartų

įstatykite ir išimkite akumu-

liatorių), jei reikia,

akumuliatorių pakeiskite

Akumuliatorius pažeistas Akumuliatorių pakeiskite

OBJ_BUCH-3148-001.book Page 295 Thursday, September 28, 2017 10:53 AM

296 | Lietuviškai

F 016 L81 577 | (28.9.17) Bosch Power Tools

Įkrovimo nuorodos

Nuolatinių arba kelių iš eilės įkrovimo ciklų be nutraukimų

atveju įkroviklis gali įšilti. Tačiau tai nėra techninis įkroviklio

defektas.

Pastebimas įkrauto akumuliatoriaus veikimo laiko

sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia

pakeisti.

Montavimas

 Prieš pradėdami bet kokius prietaiso priežiūros darbus

(pvz., techninės priežiūros, įrankio keitimo ir t. t.), taip

pat prieš jį transportuodami ar sandėliuodami, išimkite

iš prietaiso akumuliatorių. Netyčia suaktyvinus įjungimo-

išjungimo jungiklį su fiksuojamuoju mygtuku kyla

sužalojimų pavojus.

Prietaiso surinkimas (žr. C+E pav.)

Sujunkite gyvatvorių žirklių galvą ir teleskopinę rankeną

tarpusavyje bei užfiksuokite, sukdami jungiamąjį elementą 3.

Įsitikinkite, kad abi dalys yra tinkamai sumontuotos ir

užfiksuotos.

Pritvirtinkite diržą 8 prie rankenų diržo kilpų 7/9 . Atkreipkite

dėmesį, kad diržas yra su dviem skirtingais kabliukais.

Įsitikinkite, kad didesnis kabliukas 16 būtų pritvirtintas prie

užpakalinės rankenos diržo kilpos 9 , o mažesnis kabliukas –

15 prie priekinės rankenos diržo kilpos 7 .

Nuimkite peilio apsaugą.

Teleskopo aukščio nustatymas (žr. pav. F)

Sukdami atfiksuokite teleskopo aukščio reguliatorių 5,

nustatykite teleskopo vamzdį 4 iki norimo ilgio ir teleskopo

aukščio reguliatorių 5 vėl priveržkite.

Priklausomai nuo naudojimo teleskopo vamzdžio 4 ilgį galima

reguliuoti nuo 2,1 m iki 2,60 m.

Pasukamosios galvos nustatymas (žr. pav. H)

Tuo pačiu metu paspauskite abu reguliavimo mygtukus 2,

nustatykite pasukamąją galvą į norimą padėtį, judindami

gyvatvorių žirklių galvą aukštyn ir žemyn, atleiskite

reguliavimo mygtukus 2 bei įsitikinkite, kad gyvatvorių žirklių

galva yra tinkamai užfiksuota.

Pasukamąją galvą galima užfiksuoti vienoje iš 10 padėčių.

Darbas

Įjungimas ir išjungimas (žr. pav. I)

Prietaisui įjungti pirmiausia paspauskite fiksuojamąjį

mygtuką 10 ir tada įjungimo-išjungimo mygtuką 12.

Naudodami prietaisą, įjungimo-išjungimo mygtuką laikykite

nuspaustą. Kai prietaisas yra įjungtas, galite atleisti

fiksuojamąjį mygtuką.

Norėdami elektrinį įrankį išjungti, įjungimo-išjungimo jungiklį

12 atleiskite.

Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai

naudosite.

Ličio jonų akumuliatoriuose esanti „Akumuliatoriaus celių

apsaugos sistema (ECP)“ saugo juos nuo visiškos iškrovos.

Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia

elektrinį įrankį: Prietaisas nebeveikia.

Darbo nuorodos (žr. pav. J)

Antiblokavimo mechanizmas

Šiame prietaise yra įrengta antiblokavimo sistema. Pjovimo

peiliui atsirėmus į kietą medžiagą, padidėja variklio apkrova.

Išmanioji mikroelektronika atpažįsta perkrovą ir kelis kartus

apsuka variklio perjungimą, kad pjovimo peilis

neužsiblokuotų ir medžiaga būtų perpjauta.

Šis girdimas perjungimas trunka iki 3 s.

Po perpjovimo prietaisas vėl veikia normaliu režimu arba

pjovimo peilis sustabdymo dėl perkrovos situacijoje

automatiškai lieka atviras (pvz., kai netyčia metalinės tvoros

elementas blokuoja sodo priežiūros įrankį).

Akumuliatoriaus krovimo indikatorius ar nedega

Neįkištas (netinkamai

įkištas) kroviklio kištukas

Kištuką tinkamai įkiškite į

kištukinį lizdą

Pažeistas kištukinis lizdas,

maitinimo laidas arba

kroviklis

Patikrinkite maitinimo

įtampą, jei reikia, dėl

kroviklio patikrinimo

kreipkitės į Bosch elektrinių

įrankių remonto dirbtuves

Priežastis Pašalinimas

OBJ_BUCH-3148-001.book Page 296 Thursday, September 28, 2017 10:53 AM

Lietuviškai | 297

Bosch Power Tools F 016 L81 577 | (28.9.17)

Gedimų nustatymas

Jei sodo priežiūros įrankis veikia su triktimis, žemiau esančioje lentelėje rasite gedimų požymius, galimas priežastis bei gedimų

šalinimo būdus. Jei žemiau nurodytomis priemonėmis gedimo nustatyti ir pašalinti nepavyksta, kreipkitės į remonto dirbtuves.

 Dėmesio: prieš pradėdami ieškote gedimo, sodo priežiūros įrankį išjunkite ir išimkite akumuliatorių.

Požymiai Galima priežastis Pašalinimas

Įkrovus akumuliatorių

prietaisas veikia labai

trumpai

Per didelė trintis dėl nepakankamo tepimo Apipurkškite tepimo alyva (1 609 200 399)

Peilius reikia išvalyti Išvalyti peilius

Netinkama pjovimo technologija Žr. „Darbo patarimai“

Akumuliatorius nevisiškai įkrautas Įkraukite akumuliatorių, taip pat žr. „Įkrovimo

patarimai“

Suveikė akumuliatoriaus temperatūros relė Palaukite, kol akumuliatorius atvės, ir paleiskite

iš naujo

Lėtai juda peiliai arba

neveikia antiblokavimo

mechanizmas

Išsikrovęs akumuliatorius Palaukite, kol akumuliatorius atvės, ir paleiskite

iš naujo

Akumuliatorius buvo laikomas netinkamoje

temperatūroje

Palaukite, kol akumuliatorius įšils iki patalpos

temperatūros (leistinos akumuliatoriaus

temperatūros ribos 0 – 45 °C)

Gyvatvorių žirklės

neveikia

Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr. „Įkrovimo

patarimai“

Įjungimo blokatorius netinkamai užfiksuotas Žr. „Parengimas naudoti“

Gyvatvorių žirklės veikia

su pertrūkiais

Variklio sukimosi kryptis nuolat keičiama, ir

variklis sustoja po 3 sek.

Žr. „Darbo nuorodos“ (antiblokavimo

mechanizmas)

Pažeisti vidiniai sodo priežiūros įrankio laidai Kreipkitės į savo „Bosch“ klientų aptarnavimo

centrą

Pažeistas variklio įjungimo-išjungimo jungiklis Kreipkitės į savo „Bosch“ klient

ų aptarnavimo

centrą

Variklis veikia, peiliai

nejuda

Gedimas prietaiso viduje Kreipkitės į savo „Bosch“ klientų aptarnavimo

centrą

Peiliai įkaista Per didelė trintis dėl nepakankamo tepimo Apipurkškite tepimo alyva (1 609 200 399)

Atšipę peiliai Kreipkitės į savo „Bosch“ klientų aptarnavimo

centrą

Atšerpėję peiliai Kreipkitės į savo „Bosch“ klientų aptarnavimo

centrą

Peilis nejuda Išsikrovęs akumuliatorius Įkraukite akumuliatorių, taip pat žr. „Įkrovimo

patarimai“

Sodo priežiūros įrankis pažeistas Kreipkitės į savo „Bosch“ klientų aptarnavimo

centrą

Labai stipriai vibruoja,

kelia didelį triukšmą

Sodo priežiūros įrankis pažeistas Kreipkitės į savo „Bosch“ klientų aptarnavimo

centrą

Raudonas

akumuliatoriaus krovimo

indikatorius mirksi

Nevyksta įkrovimo

procesas

Akumuliatorius neįdėtas (netinkamai įdėtas) Akumuliatorių tinkamai įdėkite į kroviklį

Nešvarūs akumuliatoriaus kontaktai Nuvalykite akumuliatoriaus kontaktus (pvz.,

daug kartų įstatykite ir išimkite akumuliatorių),

jei reikia, akumuliatorių pakeiskite

Akumuliatorius pažeistas Akumuliatorių pakeiskite

OBJ_BUCH-3148-001.book Page 297 Thursday, September 28, 2017 10:53 AM

298 | Lietuviškai

F 016 L81 577 | (28.9.17) Bosch Power Tools

Techninė priežiūra, sandėliavimas ir

transportavimas (žr. K+L pav.)

 Prieš pradėdami bet kokius prietaiso priežiūros darbus

(pvz., techninės priežiūros, įrankio keitimo ir t. t.), taip

pat prieš jį transportuodami ar sandėliuodami, išimkite

iš prietaiso akumuliatorių. Netyčia suaktyvinus įjungimo-

išjungimo jungiklį su fiksuojamuoju mygtuku kyla

sužalojimų pavojus.

Peilio techninė priežiūra

Pjovimo peilį tepkite rekomenduojamu purškiamu tepalu

prieš naudojimą ir po kiekvieno naudojimo.

Sandėliavimas ir transportavimas

Prieš sandėliuodami ir transportuodami išimkite iš

akumuliatorinių teleskopinių gyvatvorių žirklių akumuliatorių

ir sumontuokite grandinės apsaugą.

Klientų aptarnavimo skyrius ir

naudotojų konsultavimo tarnyba

www.bosch-garden.com

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti dešimtženklį gaminio užsakymo numerį.

Lietuva

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-[email protected]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos

pavojingų krovinių gabenimą reglamentuojančių įstatymų

nuostatos. Naudotojui akumuliatorius gabenti keliais

leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro

transportas, ekspedijavimo įmonė), būtina atsižvelgti į

pakuotei ir ženklinimui taikomus ypatingus reikalavimus.

Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių

gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas

korpusas. Apklijuokite kontaktus ir supakuokite

akumuliatorių taip, kad jis pakuotėje nejudėtų.

Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga

ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų

nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami

elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti

surenkami atskirai ir perdirbami aplinkai nekenksmingu

būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“, psl. 300

pateiktų nuorodų.

Galimi pakeitimai.

Akumuliatoriaus krovimo

indikatoriai nešviečia

Neįkištas (netinkamai įkištas) kroviklio kištukas Kištuką tinkamai įkiškite į kištukinį lizdą

Pažeistas kištukinis lizdas, maitinimo laidas

arba kroviklis

Patikrinkite maitinimo įtampą, jei reikia, dėl

kroviklio patikrinimo kreipkitės į Bosch

elektrinių įrankių remonto dirbtuves

Požymiai Galima priežastis Pašalinimas

OBJ_BUCH-3148-001.book Page 298 Thursday, September 28, 2017 10:53 AM

 | 299

Bosch Power Tools F 016 L81 577 | (28.9.17)















2012/19/EU



2006/66/EC









300



300 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools





20



+ 2 02 224 76091-95 / + 2 02 224 78072-73 :

+ 2 02 224 78075 :

[email protected] :









+ 964 7901906953 :

+ 971 43973851 :

bosch@sahbatechnology.com :



Roots Arabia – Jordan



37





11194

+ 962 6 5545778 :

bosch@rootsjordan.com :







13002164 :

+ 966 24810844 :

+ 966 24810879 :

[email protected] :



Tehini Hana & Co. S. A. R. L.

49990



+ 961 1255211 :

[email protected] :





53

20300

sav[email protected] :







Malatan Trading & Contracting LLC

131 :



+968 99886794 :

[email protected] :



International Construction Solutions W L L

51 :



+ 974 40065458 :

+ 974 4453 8585 :

[email protected] :







14

21431

+ 966 2 667222 :

+ 966 2 6676308 :

[email protected] :





1030 :



+ 963 212116083 :

[email protected] :





7



2014

+ 216 71 427 496/879 :

+ 216 71 428 621 :

sav[email protected] :



Central Motors & Equipment LLC

1984 :





+ 971 6 593 2777 :

+ 971 6 533 2269 :

powertools@centralmotors.ae :







+ 967 1 202010 :

+ 967 1 279029 :

tech-t[email protected] :

clem

























 | 301

Bosch Power Tools F 016 L81 577 | (28.9.17)

  





 

 







3



 

 

  

(1 609 200 399)  

 

 





 

 

  





 











 

























)L + K

◀ 





























www.bosch-garden.com













06000

+ 213 (0) 982 400 991/2 :

+ 213 (0) 3 420 1569 :

[email protected] :







+ 966 126971777-311 :

+ 973 17704257 :

[email protected] :

302 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools



◀ 









)E + C



3



798









16

159

7





)F

5

4

5

4

2,1

2,6

)H

2



2



10



)I

10

12







12







(ECP)





)J















3















◀ 

  

(1 609 200 399)  

 

 

















 







)0 – 45 °C





 | 303

Bosch Power Tools F 016 L81 577 | (28.9.17)









ECP































(AL 1830 CV)



















80 %







 































(AL 1815 CV)



























 

























 









































304 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

UniversalHedge-

Pole 18



AL 1815 CV 

... 226 077

... 226 079

... 226 081



2 607 ...

1.5  

105





− 1,5 Ah

− 2,0 Ah

− 2,5 Ah

0,38 



EPTA-Procedure 01:2014

II 





EN 60335-1

A

A86A77

4 = K

a



:EN 60335-1K



1,5 = K

1,1 = a



EN 60335

































  

320 A 

321 B 

321 C 

321 D 

  

322 E 

322 F 

323 G





323 H 

324 I 

324–325 J 

326 K 

326 L 

327 





◀ 









◀ 



◀ 

◀ 



)K + D





13



13

14





◀ 





◀ 



230

220



45 °C0 °C









 | 305

Bosch Power Tools F 016 L81 577 | (28.9.17)























)B





− 

− 

− 

− 

− 

− 

− 







)A



320

 1

 2

 3

 4

 5

 6

 7

 8

 9

 10

 11

 12

 13

 14

 15

 16







UniversalHedge-

Pole 18



3 600 HB3 0.. 

2 200

1

 

430  

16  

2,1–2,6  

135 ° 10

3,6 



EPTA-Procedure 01:2014







0... +45

-20...+50

°C





− 



− 

 

2 607 337 187

2 607 337 211

2 607 337 199



− 1,5 Ah

− 2,0 Ah

− 2,5 Ah

18  

1,5

2,0

2,5



− 2 607 337 187

− 2 607 337 211

− 2 607 337 199



− 2 607 337 187

− 2 607 337 211

− 2 607 337 199

AL 1830 CV 

... 225 965

... 225 967

... 225 969



2 607 ...

3.0  





− 1,5 Ah

− 2,0 Ah

− 2,5 Ah

0,40 



EPTA-Procedure 01:2014

II 

306 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

































◀ 

















◀ 



◀ 

Bosch

31,5 Ah



















◀ Bosch







◀ 



◀ 











◀ 







◀ 





◀ 



30

FI



◀ 







◀ 



◀ 



◀ 

◀ 

















 











 | 307

Bosch Power Tools F 016 L81 577 | (28.9.17)

◀ 

11

8 6









◀ 









◀ 











◀ 









◀ 









◀ 



◀ 









◀ 



◀ 



◀ 

3



◀ 





◀ 





◀ 

◀ 



◀ 







◀ 



◀ 



◀ 







◀ 



◀ 





◀ 





◀ 



◀ 



◀ 

◀ 



◀ 



◀ 





◀ 





◀ 







◀ 







◀ 









◀ 









◀ 



◀ 

◀ – 20 °C

50 °C



◀ 



308 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

◀ 













◀ 





◀ 





◀ 







◀ 











◀ 











◀ 







◀ 







◀ 







◀ 

















◀ 













◀ 









◀ 









◀ 











◀ 















◀ 





◀ 















◀ 









◀ 







◀ 

130 °C



◀ 











◀ 





◀ 







◀ 

















 | 309

Bosch Power Tools F 016 L81 577 | (28.9.17)









































10





































◀ 





◀ 







◀ 







◀ 



















◀ 







◀ 





◀ 









◀ 







◀ 









◀ 









◀ 









310 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

  



























 































)K + L

◀ 



























www.bosch-garden.com













33

1994834571

+ 98 21 86092057 :











































2012/19/EU

2006/66/

EC









:(Li-Ion)

310





 | 311

Bosch Power Tools F 016 L81 577 | (28.9.17)



)J















3



















◀ 

  

(1 609 200 399)  

 

 

















 





0 – 45 °C









 

 







3



Bosch 



Bosch 

Bosch  



(1 609 200 399)  

Bosch 

Bosch 





 

Bosch 

Bosch  

312 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

(AL 1815 CV)































–

 





































 























































◀ 









)C + E







3



798





916

15 7





)F

5

4

5



2,602,14

)H









2











2









10









)I

10

12







12







«Electronic Cell Protection (ECP)»







 | 313

Bosch Power Tools F 016 L81 577 | (28.9.17)





◀ 









◀ 



◀ 

◀ 





)D + K





13



1413







◀ 





◀ 





230 V

220 V



45 °C0 °C











(Li-Ion)





«Electronic Cell Protection (ECP)»





































(AL 1830 CV)



















80 %





















































314 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

UniversalHedge-

Pole 18







(Li-Ion)



2 607 337 187

2 607 337 211

2 607 337 199



− 1,5 Ah

− 2,0 Ah

− 2,5 Ah

18 V= 

1,5

2,0

2,5



− 2 607 337 187

− 2 607 337 211

− 2 607 337 199

(cell)

− 2 607 337 187

− 2 607 337 211

− 2 607 337 199

AL 1830 CV 

... 225 965

... 225 967

... 225 969



2 607 ...

3.0 A 

min





− 1,5 Ah

− 2,0 Ah

− 2,5 Ah

0,40 kg



EPTA-Procedure 01:2014

II 

AL 1815 CV 

... 226 077

... 226 079

... 226 081



2 607 ...

1.5 A 

105

min





− 1,5 Ah

− 2,0 Ah

− 2,5 Ah

0,38 kg



EPTA-Procedure 01:2014

II 





EN 60335-1

a

72 dB (A)

K = 4 dB86 dB (A)

a



EN 60335-1K

K = 1,5 m/s

a

= 1,1 m/s



EN 60335

































  

320 A 

321 B 

321 C 

321 D 

322 E 

322 F 

323 G





323 H 





324 I 

324–325 J 

326 K 

326 L 

327 

 | 315

Bosch Power Tools F 016 L81 577 | (28.9.17)

◀ 



◀ 



◀ 















 





























)B





− 





− 

− 

− 

− 

− 

− 









)A



320

 1





 2

 3

 4

 5

 6

 7

 8

 9

 10

 11

 12

 13

 14

 15

 16









UniversalHedge-

Pole 18





3 600 HB3 0.. 

2 200 min

-1



430 mm 

16 mm 

2,1–2,6 m 

135 ° 10





3,6 kg



EPTA-Procedure 01:2014







0... +45

-20...+50

°C



− 



− 

316 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

◀ 











◀ 



◀ 







◀ 



◀ 

◀ 50 °C– 20 °C





◀ 





































◀ 















◀ 





◀ 

31,5 Ah



















◀ 





◀ 



◀ 

















◀ 









◀ 



◀ 

30





◀ 







◀ 



 | 317

Bosch Power Tools F 016 L81 577 | (28.9.17)









◀ 







◀ 





◀ 













◀ 

8611

















◀ 









◀ 







◀ 









◀ 









◀ 



◀ 







◀ 



◀ 



◀ 





◀ 



◀ 



◀ 



◀ 



◀ 







◀ 



◀ 

◀ 







◀ 

◀ 





◀ 





◀ 



◀ 



◀ 



◀ 



◀ 







◀ 





◀ 





◀ 









318 | 

F 016 L81 577 | (28.9.17) Bosch Power Tools

◀ 









◀ 













◀ 







◀ 









◀ 









◀ 









◀ 











◀ 









◀ 







◀ 









◀ 











◀ 













◀ 





◀ 













◀ 







◀ 







◀ 







◀ 











◀ 













◀ 







◀ 



130 °C

◀ 





 | 319

Bosch Power Tools F 016 L81 577 | (28.9.17)







































10

































◀ 





◀ 









◀ 









◀ 











◀ 









◀ 





◀ 











◀ 







◀ 











◀ 











F 016 L81 577 | (28.9.17) Bosch Power Tools

320 |

OBJ_BUCH-3148-001.book Page 320 Thursday, September 28, 2017 10:53 AM

| 321

Bosch Power Tools F 016 L81 577 | (28.9.17)

C D

OBJ_BUCH-3148-001.book Page 321 Thursday, September 28, 2017 10:53 AM

F 016 L81 577 | (28.9.17) Bosch Power Tools

322 |

50 cm

OBJ_BUCH-3148-001.book Page 322 Thursday, September 28, 2017 10:53 AM

| 323

Bosch Power Tools F 016 L81 577 | (28.9.17)

-45°

45°

-30°

30°

-15°

15°

-0°

-60°

60°

75°

75°75°

OBJ_BUCH-3148-001.book Page 323 Thursday, September 28, 2017 10:53 AM

F 016 L81 577 | (28.9.17) Bosch Power Tools

324 |

2,5 m

10 cm

10 12

OBJ_BUCH-3148-001.book Page 324 Thursday, September 28, 2017 10:53 AM

| 325

Bosch Power Tools F 016 L81 577 | (28.9.17)

75°

-30°

30°

15°

OBJ_BUCH-3148-001.book Page 325 Thursday, September 28, 2017 10:53 AM

F 016 L81 577 | (28.9.17) Bosch Power Tools

326 |

OBJ_BUCH-3148-001.book Page 326 Thursday, September 28, 2017 10:53 AM

| 327

Bosch Power Tools F 016 L81 577 | (28.9.17)

F 016 800 315

F 016 800 292

F 016 800 314

1 609 200 399

F 016 800 178

1 600 A00 5B3 (EU)

1 600 A00 5B4 (UK)

1 600 A00 5B5 (AUS)

AL 1830 CV

OBJ_BUCH-3148-001.book Page 327 Thursday, September 28, 2017 10:53 AM

F 016 L81 577 | (28.9.17) Bosch Power Tools

de EU-Konformitätserklärung Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen

einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und

Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

Akku-Teleskop-

Heckenschere

Sachnummer

en EU Declaration of Conformity We declare under our sole responsibility that the stated products comply

with all applicable provisions of the directives and regulations listed below

and are in conformity with the following standards.

Cordless pole hedge trim-

mer

Article number

fr Déclaration de conformité UE Nous déclarons sous notre propre responsabilité que les produits décrits

sont en conformité avec les directives, règlements normatifs et normes énu-

mérés ci-dessous.

Taille-haie télescopique

sans fil

N° d’article

es Declaración de conformidad UE Declaramos bajo nuestra exclusiva responsabilidad, que los productos nom-

brados cumplen con todas las disposiciones correspondientes de las Directi-

vas y los Reglamentos mencionados a continuación y están en conformidad

con las siguientes normas.

Tijera cortasetos telescó-

pica ACCU

Nº de artículo

pt Declaração de Conformidade UE Declaramos sob nossa exclusiva responsabilidade que os produtos mencio-

nados cumprem todas as disposições e os regulamentos indicados e estão

em conformidade com as seguintes normas.

Tesoura de sebes telescó-

pica sem fio

N.° do produto

it Dichiarazione di conformità UE Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono

conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti

elencati di seguito, nonché alle seguenti Normative.

Tagliasiepi telescopico a

batteria ricaricabile

Codice prodot-

nl EU-conformiteitsverklaring Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten

voldoen aan alle desbetreffende bepalingen van de hierna genoemde richt-

lijnen en verordeningen en overeenstemmen met de volgende normen.

Telescopische accuheg-

genschaar

Product-

nummer

da EU-overensstemmelseserklæring Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordninger

og opfylder følgende standarder.

Akku-telekop-hækkeklip-

per

Typenummer

sv EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i

alla gällande bestämmelser i de nedan angivna direktiven och förordningar-

nas och att de stämmer överens med följande normer.

Sladdlös teleskophäcksax Produktnum-

mer

no EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse

med alle relevante bestemmelser i direktivene og forordningene nedenfor og

med følgende standarder.

Batteridrevet teleskop-

hekksaks

Produktnum-

mer

fi EU-vaatimustenmukaisuusvakuutus Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direk-

tiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standar-

dien vaatimusten mukaisia.

Akkukäyttöinen teles-

kooppipensasleikkuri

Tuotenumero

el Δήλωση πιστότητας ΕΕ Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Τηλεσκοπικός

θαμνοκόπτης μπαταρίας

Αριθμός

ευρετηρίου

tr AB Uygunluk beyanı Tek sorumlu olarak, tanımlanan ürünün aşağıdaki yönetmelik ve direktiflerin

geçerli bütün hükümlerine ve aşağıdaki standartlara uygun olduğunu beyan

ederiz.

Akülü teleskop çit kesme

makinesi

Ürün kodu

pl Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty

odpowiadają wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i

rozporządzeń, oraz że są zgodne z następującymi normami.

Akumulatorowe nożyce do

żywopłotów

Numer katalo-

gowy

cs EU prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje

všechna příslušná ustanovení níže uvedených směrnic a nařízení a je

v souladu s následujícími normami:

Akumulátorové telesko-

pické nůžky na živý plot

Objednací číslo

sk EÚ vyhlásenie o zhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky

príslušné ustanovenia nižšie uvedených smerníc a nariadení a je v súlade

s nasledujúcimi normami:

Akumulátorové telesko-

pické nožnice na živý plot

Vecné číslo

hu EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek

az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide-

vágó előírásainak és megfelelnek a következő szabványoknak.

Akkumulátoros teleszkó-

pos sövényvágó olló

Cikkszám

OBJ_DOKU-59797-001.fm Page I Thursday, September 28, 2017 1:51 PM

Bosch Power Tools F 016 L81 577 | (28.9.17)

ru Заявление о соответствии ЕС Мы заявляем под нашу единоличную ответственность, что названные

продукты соответствуют всем действующим предписаниям

нижеуказанных директив и распоряжений, а также нижеуказанных

норм.

Аккумуляторный

телескопический

кусторез

Товарный №

uk Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби

відповідають усім чинним положенням нищеозначених директив і

розпоряджень, а також нижчеозначеним нормам.

Акумуляторний

телескопічний кущоріз

Товарний

номер

kk ЕО сәйкестік мағлұмдамасы Өз жауапкершілікпен біз аталған өнімдер төменде жзылған

директикалар мен жарлықтардың тиісті қағидаларына сәйкестігін және

төмендегі нормаларға сай екенін білдіреміз.

Аккумуляторлық

телескоптық бақ

қайшысы

Өнім нөмірі

ro Declaraţie de conformitate UE Declarăm pe proprie răspundere că produsele menţionate corespund tuturor

dispoziţiilor relevante ale directivelor şi reglementărilor enumerate în cele ce

urmează şi sunt în conformitate cu următoarele standarde.

Foarfece telescopic de

tăiat gard viu cu acumula-

tor

Număr de

identificare

bg ЕС декларация за съответствие С пълна отговорност ние декларираме, че посочените продукти

отговарят на всички валидни изисквания на директивите и разпоредбите

по-долу и съответства на следните стандарти.

Акумулаторна

телескопична ножица за

храсти

Каталожен

номер

mk EU-Изјава за сообразност Со целосна одговорност изјавуваме, дека опишаните производи се во

согласност со сите релевантни одредби на следните регулативи и

прописи и се во согласност со следните норми.

Телескопски ножици за

жива ограда на батерија

Број на

дел/артикл

sr EU-izjava o usaglašenosti Na sopstvenu odgovornost izjavljujemo, da navedeni proizvodi odgovaraju

svim dotičnim odredbama naknadno navedenih smernica u uredaba i da su u

skladu sa sledećim standardima.

Akku-Telekop-makaze za

živicu

Broj predmeta

sl Izjava o skladnosti EU Izjavljamo pod izključno odgovornostjo, da je omenjen izdelek v skladu z vse-

mi relevantnimi določili direktiv in uredb ter ustreza naslednjim standardom.

Akumulatorske teleskops-

ke škarje za živo mejo

Številka artikla

hr EU izjava o sukladnosti Pod punom odgovornošću izjavljujemo da navedeni proizvodi odgovaraju

svim relevantnim odredbama direktiva i propisima navedenima u nastavku i

da su sukladni sa sljedećim normama.

Akumulatorski teleskopski

rezač živice

Kataloški br.

et EL-vastavusdeklaratsioon Kinnitame ainuvastutajatena, et nimetatud tooted vastavad järgnevalt loetle-

tud direktiivide ja määruste kõikidele asjaomastele nõuetele ja on kooskõlas

järgmiste normidega.

Akuga teleskoop-hekikää-

rid

Tootenumber

lv Deklarācija par atbilstību ES

standartiem

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem

tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm,

kā arī sekojošiem standartiem.

Akumulatora dzīvžoga

šķēres ar teleskopisku rok-

turi

Izstrādājuma

numurs

lt ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus

žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus.

Akumuliatorinės

teleskopinės gyvatvorių

žirklės

Gaminio nume-

ris

UniversalHedgePole 18 3 600 HB3 0.. 2006/42/EC

2014/30/EU

2011/65/EU

2000/14/EC

EN 60335-1:2012+A11:2014

EN ISO 10517:2009+A1:2013

EN 55014-1:2006+A1:2009+A2:2011

EN 55014-2:1997+A1:2001+A2:2008

EN 50581:2012

OBJ_DOKU-59797-001.fm Page II Thursday, September 28, 2017 1:51 PM

III

F 016 L81 577 | (28.9.17) Bosch Power Tools

de 2000/14/EG: Gemessener Schallleistungspegel 86 dB(A), Unsicherheit K =4 dB, garantierter Schallleistungspegel

90 dB(A); Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 25

Technische Unterlagen bei: *

en 2000/14/EC: Measured sound power level 86 dB(A), uncertainty K =4 dB, guaranteed sound power level 90 dB(A); Con-

formity assessment procedure in accordance with annex V. Product category: 25

Technical file at: *

fr 2000/14/CE : niveau de puissance acoustique mesuré 86 dB(A), incertitude K=4 dB, niveau de puissance acoustique ga-

ranti 90 dB(A) ; procédure d’évaluation de conformité selon l’annexe V. Catégorie de produit : 25

Dossier technique auprès de : *

es 2000/14/CE: nivel medido de la potencia acústica 86 dB(A), tolerancia K =4 dB, nivel garantizado de la potencia acústica

90 dB(A); método de evaluación de la conformidad según anexo V. Categoría de producto: 25

Documentos técnicos de: *

pt 2000/14/CE: Nível de potência acústica medido 86 dB(A), insegurança K =4 dB, nível de potência acústica garantido

90 dB(A); processo de avaliação da conformidade de acordo com o anexo V. Categoria de produto: 25

Documentação técnica pertencente à: *

it 2000/14/CE: livello di potenza sonora misurato 86 dB(A), incertezza K =4 dB, livello di potenza sonora garantito

90 dB(A); procedimento di valutazione della conformità secondo l’Allegato V. Categoria prodotto: 25

Documentazione Tecnica presso: *

nl 2000/14/EG: gemeten geluidsvermogensniveau 86 dB(A), onzekerheid K =4 dB, gegarandeerd geluidsvermogensniveau

90 dB(A); beoordelingsmethode van de overeenstemming volgens bijlage V. Productcategorie: 25

Technisch dossier bij: *

da 2000/14/EF: Målt lydeffektniveau 86 dB(A), usikkerhed K=4 dB, garanteret lydeffektniveau 90 dB(A); overensstemmel-

sesvurderingsprocedure som omhandlet i bilag V. Produktkategori: 25

Tekniske bilag ved: *

sv 2000/14/EG: Uppmätt bullernivå 86 dB(A), osäkerhet K =4 dB, garanterad bullernivå 90 dB(A); konformitetens bedöm-

ningsmetod enligt bilaga V. Produktkategori: 25

Teknisk dokumentation: *

no 2000/14/EC: Målt lydeffektnivå 86 dB(A), usikkerhet K =4 dB, garantert lydeffektnivå 90 dB(A); samsvarsvurderingsme-

tode i henhold til vedlegg V. Produktkategori: 25

Teknisk dokumentasjon hos: *

fi 2000/14/EY: mitattu äänitehotaso 86 dB(A), epävarmuus K =4 dB, taattu äänitehotaso 90 dB(A); vaatimustenmukaisu-

uden arviointimenetelmä liitteen V mukaisesti. Tuotekategoria: 25

Tekniset asiakirjat saatavana: *

el 2000/14/ΕΚ: Μετρημένη στάθμη ηχητικής ισχύος 86 dB(A), ανασφάλεια K =4 dB, εγγυημένη στάθμη ηχητικής ισχύος

90 dB(A). Διαδικασία αξιολόγησης της πιστότητας σύμφωνα με το παράρτημα V. Κατηγορία προϊόντος: 25

Τεχνικά έγγραφα στη: *

tr 2000/14/EC: Ölçülen ses gücü seviyesi 86 dB(A), tolerans K=4 dB, garanti edilen ses gücü seviyesi 90 dB(A); uygunluk

değerlendirme yöntemi ek V uyarınca. Ürün kategorisi: 25

Teknik belgelerin bulunduğu yer: *

pl 2000/14/WE: pomierzony poziom mocy akustycznej 86 dB(A), niepewność K=4 dB, gwarantowany poziom mocy akus-

tycznej 90 dB(A); procedura oceny zgodności zgodnie z załącznikiem V. Kategoria produktów: 25

Dokumentacja techniczna: *

cs 2000/14/ES: změřená hladina akustického výkonu 86 dB(A), nejistota K =4 dB, zaručená hladina akustického výkonu

90 dB(A); metoda posouzení shody podle dodatku V. Kategorie výrobku: 25

Technické podklady u: *

sk 2000/14/ES: odmeraná hladina akustického výkonu 86 dB(A), neistota K =4 dB, zaručená hladina akustického výkonu

90 dB(A); metóda posúdenia zhody podľa dodatku V. Kategória výrobku: 25

Technické podklady má spoločnosť: *

hu 2000/14/EK: Mért hangteljesítmény-szint 86 dB(A), K szórás =4 dB, garantált hangteljesítmény-szint 90 dB(A);

a konformitás kiértékelési eljárást lásd a V Függelékben. Termékkategória: 25

Műszaki dokumentumok megőrzési pontja: *

OBJ_BUCH-3148-001.book Page III Thursday, September 28, 2017 10:53 AM

Bosch Power Tools F 016 L81 577 | (28.9.17)

ru 2000/14/EС: Измеренный уровень звуковой мощности 86 дБ(A), погрешность K =4 дБ, гарантированный уровень

звуковой мощности 90 дБ(A); процедура оценки соответствия согласно приложения V. Категория продукта: 25

Техническая документация хранится у: *

uk 2000/14/EC: виміряна звукова потужність 86 дБ(A), похибка K=4 дБ, гарантована звукова потужність 90 дБ(A);

процедура оцінки відповідності відповідно до додатку V. Категорія продукту: 25

Технічна документація зберігається у: *

kk 2000/14/EC: Өлшелген дыбыс қаттылығы 86 дБ(A), дәлсіздік K=4 дБ, кепілденген дыбыс қаттылығы 90 дБ(A);

Сәйкестікті анықтау әдісі V тіркелгісі бойынша. Өнім санаты: 25

Техникалық құжаттар: *

ro 2000/14/CE: Nivel măsurat al puterii sonore 86 dB(A), incertitudine K =4 dB, nivel garantat al puterii sonore 90 dB(A);

procedură de evaluare a conformităţii potrivit Anexei V. Categorie produse: 25

Documentaţie tehnică la: *

bg 2000/14/EО: измерено ниво на звуковата мощност 86 dB(A), неопределеност K =4 dB, гарантирано ниво на

мощността на звука 90 dB(A); метод за оценка на съответствието съгласно приложение V. Категория продукт: 25

Техническа документация при: *

mk 2000/14/EC: Измерено ниво на звучна јачина 86 dB(A), несигурност K=4 dB, загарантирано ниво на звучна јачина

90 dB(A); постапка за процена на сообразноста според прилог V. Категорија на производ: 25

Техничка документација кај: *

sr 2000/14/EC: izmereni nivo ostvarene buke 86 dB(A), nepouzdanost K=4 dB, garantovani nivo ostvarene buke 90 dB(A);

postupak ocenjivanja usaglašenosti prema prilogu V. Kategorija proizvoda: 25

Tehnička dokumentacija kod: *

sl 2000/14/ES: Izmerjena raven zvočne moči 86 dB(A), negotovost K =4 dB, zagotovljena raven zvočne moči 90 dB(A);

postopek za presojo skladnosti v skladu s prilogo V. Kategorija izdelka: 25

Tehnična dokumentacija pri: *

hr 2000/14/EZ: Izmjerena razina učinka buke 86 dB(A), nesigurnost K =4 dB, zajamčena razina učinka buke 90 dB(A); pos-

tupak ocjenjivanja sukladnosti prema dodatku V. Kategorija proizvoda: 25

Tehnička dokumentacija se može dobiti kod: *

et 2000/14/EÜ: Mõõdetud helivõimsustase 86 dB(A), mõõtemääramatus K =4 dB, garanteeritud helivõimsustase

90 dB(A); vastavuse hindamise meetod vastavalt lisale V. Tootekategooria: 25

Tehnilised dokumendid saadaval: *

lv 2000/14/EK: izmērītais trokšņa jaudas līmenis ir 86 dB(A), izkliede K ir =4 dB, garantētais trokšņa jaudas līmenis ir

90 dB(A); atbilstības novērtēšana ir veikta saskaņā ar pielikumu V. Izstrādājuma kategorija: 25

Tehniskā dokumentācija no: *

lt 2000/14/EB: išmatuotas garso galios lygis 86 dB(A), paklaida K=4 dB, garantuotas garso galios lygis 90 dB(A); atitikties

vertinimas atliktas pagal priedą V. Gaminio kategorija: 25

Techninė dokumentacija saugoma: *

* Bosch Lawn and Garden Ltd., PT-HG/ENS-Stw,

Stowmarket, Suffolk IP14 1EY, England

Henk Becker

Executive Vice President

Engineering and Manufacturing

Helmut Heinzelmann

Head of Product Certification

Robert Bosch Power Tools GmbH, 70538 Stuttgart, GERMANY

Stuttgart, 21.09.2017

OBJ_BUCH-3148-001.book Page IV Thursday, September 28, 2017 10:53 AM
