AMS115
Compact Subwoofer
Product Guide .........................2
Guía del producto ......................7
Guide produit ..........................12
Produktanleitung .......................17
Guida al prodotto .....................22
Producthandleiding ...................27
Produktveiledning .....................32
Przewodnik do produktu ...............37
产品指南 ..............................42
產品指南 ..............................49
製品ガイド .............................52
57 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 • English Bose AMS115 • Product Guide
PRO.BOSE.COM
Important Safety Instructions
Please read and keep all safety, security, and use instructions.
This product is intended for installation by professional installers only!
This document is intended to provide users with safety guidelines and basic setup information
only. If this product will be mounted or suspended in a permanent, fixed installation, please
review all relevant documentation from Bose (see Additional Product Documentation) and
from the manufacturer of all other installation components before installing the product.
Do not attempt to service this product yourself. Refer all servicing to authorized service centers,
installers, technicians, dealers or distributors. To contact Bose Professional or to find a dealer or
distributor near you, visit PRO.BOSE.COM.
Regulatory Information
Model Number: AMS115
Bose Corporation hereby declares that this product is in compliance with the
essential requirements and other relevant provisions of Directive 2014/35/EU and all
other applicable EU directive requirements. The complete declaration of conformity
can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper disposal
and recycling helps protect natural resources, human health, and the environment.
For more information on disposal and recycling of this product, contact your local
municipality, disposal service, or the shop where you bought this product.
China Restriction of Hazardous Substances Table
Names and Contents of Toxic or Hazardous Substances or Elements
Toxic or Hazardous Substances and Elements
Part Name Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
(CR(VI))
Polybrominated
Biphenyl (PBB)
Polybrominated
diphenylether (PBDE)
PCBs X O O O O O
Metal Parts X O O O O O
Plastic Parts O O O O O O
Speakers X O O O O O
Cables X O O O O O
This table is prepared in accordance with the provisions of SJ/T 11364.
O: Indicates that this toxic or hazardous substance contained in all
of the homogeneous materials for this part is below the limit
requirement of GB/T 26572.
X: Indicates that this toxic or hazardous substance contained in at least
one of the homogeneous materials used for this part is above the
limit requirement of GB/T 26572.
Taiwan Restriction of Hazardous Substances Table
Equipment name: Professional Loudspeaker Type designation: AMS115
Restricted substances and its chemical symbols
Unit
Lead
(Pb)
Mercury
(Hg)
Cadmium
(Cd)
Hexavalent
chromium
(Cr+6)
Polybrominated
biphenyls
(PBB)
Polybrominated
diphenyl ethers
(PBDE)
PCBs −
Metal Parts −
Plastic Parts
Speakers −
Cables −
Note 1: “” indicates that the percentage content of the restricted substance does not exceed
the percentage of reference value of presence.
Note 2: The “−” indicates that the restricted substance corresponds to the exemption.
Date of Manufacture: The eighth digit in the serial number indicates the year of manufacture;
“0” is 2010 or 2020.
China Importer: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North
Riying Road, China (Shanghai) Pilot Free Trade Zone
EU Importer: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
Mexico Importer: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. For service or importer information, call +5255 (5202) 3545
Taiwan Importer: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Phone Number: +886-2-2514 7676
Bose Corporation Headquarters: 1-877-230-5639
Bose and PowerMatch are trademarks of Bose Corporation.
Loctite and 242 are trademarks and/or registered trademarks of Henkel and/or its aliates in
the U.S. and elsewhere.
Neutrik is a registered trademark of Neutrik AG.
All other trademarks are the property of their respective owners.
©2020 Bose Corporation. No part of this work may be reproduced, modified, distributed or
otherwise used without prior written permission.
Warranty Information
This product is covered by a limited warranty.
For warranty details, visit pro.Bose.com/warranty.
WARNINGS/CAUTIONS
This symbol on the product means there are important operating and
maintenance instructions in this guide.
This product contains magnetic material. Consult your physician on whether
this might aect your implantable medical device.
All Bose products must be installed in accordance with local, state, federal and industry
regulations. It is the installer's responsibility to ensure installation of the loudspeakers
and mounting system is performed in accordance with all applicable codes, including
local building codes and regulations. Consult the local authority having jurisdiction before
installing this product.
Installed loudspeakers require regular inspection and routine maintenance to ensure
proper function and safe operation. Inspect mounting hardware and attachments for
signs of corrosion, bending or any other condition that may decrease the structural
integrity. Immediately replace worn or damaged components.
Do not make unauthorized alterations to this product.
Do not mount on surfaces that are not sturdy, or that have hazards concealed behind
them, such as electrical wiring or plumbing. Ensure the bracket is installed by a qualified
professional installer and in accordance with local building codes.
Do not place or install the bracket or product near any heat sources, such as fireplaces,
radiators, heat registers or other apparatus (including amplifiers) that produce heat.
Do NOT use in vehicles or boats.
Due to ventilation requirements, Bose does not recommend placing the product in a
confined space such as in a wall cavity or in an enclosed cabinet.
Do NOT expose this product to dripping or splashing, and do not place objects filled with
liquids, such as vases, on or near the product.
Do not mount the product in locations where condensation may occur.
This product is not intended for installation or use in indoor water facility areas (including,
without limitation, indoor pools, indoor water parks, hot tub rooms, saunas, steam rooms
and indoor skating rinks).
Unsafe mounting or overhead suspension of any heavy load can result in serious injury
or death, and property damage. It is the installer's responsibility to evaluate the reliability
of any mounting method used for their application. Only professional installers with the
knowledge of proper hardware and safe mounting techniques should attempt to install
any loudspeaker overhead.
Do not expose loudspeaker or mounting components to any chemical substances
that are not specified by Bose, including but not limited to lubricants, cleaning agents,
contact sprays, or hydrocarbon based solvents. Exposure to such substances can lead to
degradation of the plastic material, resulting in cracking and creating a falling hazard.
English • 3Product Guide • Bose AMS115
PRO.BOSE.COM

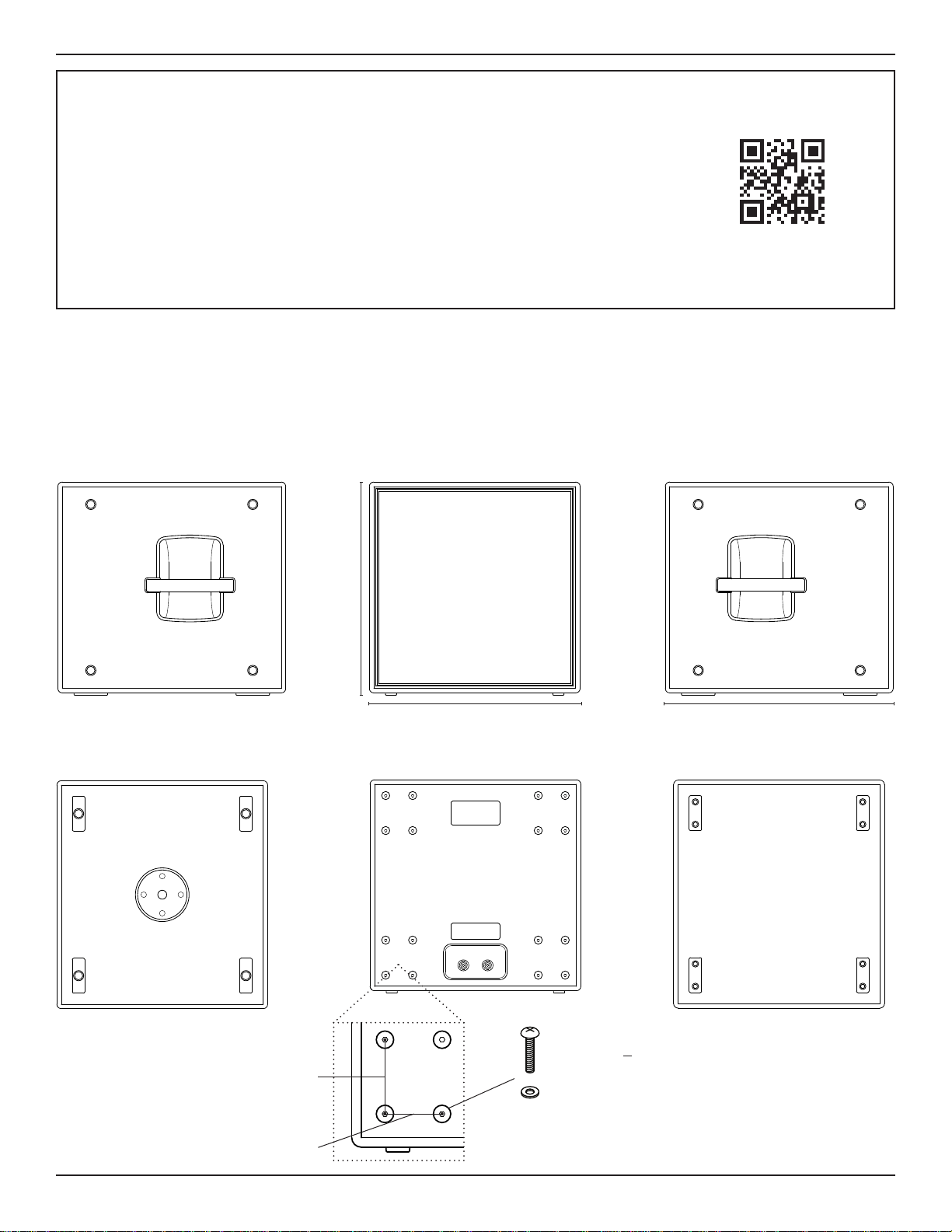

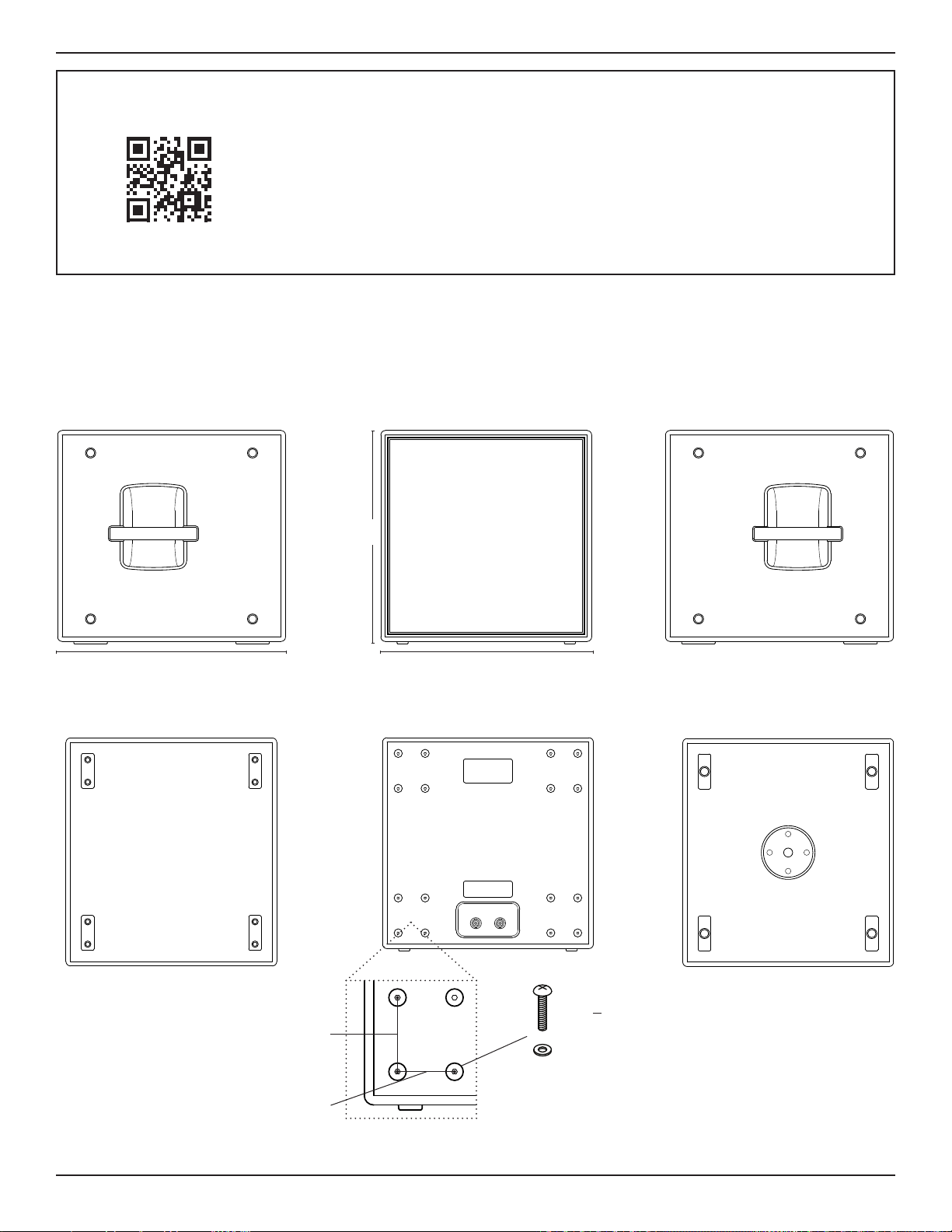

Overview
Front ViewSide View (Left) Side View (Right)
Top View Rear View Bottom View
q
r r
r r
q
ee
ee
t t
w
Additional Product Documentation
This guide includes basic setup information only. If this product will be mounted or
suspended in a permanent, fixed installation, please review all relevant documentation
from Bose on the web page shown here.
To ensure safe product installation, it is the installer's responsibility to refer to all
relevant documentation for this product and all other installation components before
installing the product.
Only professional installers with the knowledge of proper hardware and safe mounting
techniques should attempt to install any loudspeaker or subwoofer overhead.
To access additional Bose documentation for this product, scan the QR code or visit
the web page shown here.
pro.Bose.com/ams115
Product Details
q
Input connection
w
M20 pole attachment point
e
M10 suspension point
r
M8 caster attachment point
t
Handle
47.0cm
(18.5in)
47.0cm (18.5in) 50.8cm (20.0in)
e e
e e
e e
e e
78mm (3.1in)
60mm (2.4in)
(×4) M8 ×>40mm
(×4) M8
r r
r r
Net weight: 28.39kg (62.60lb)
4 • English Bose AMS115 • Product Guide
PRO.BOSE.COM

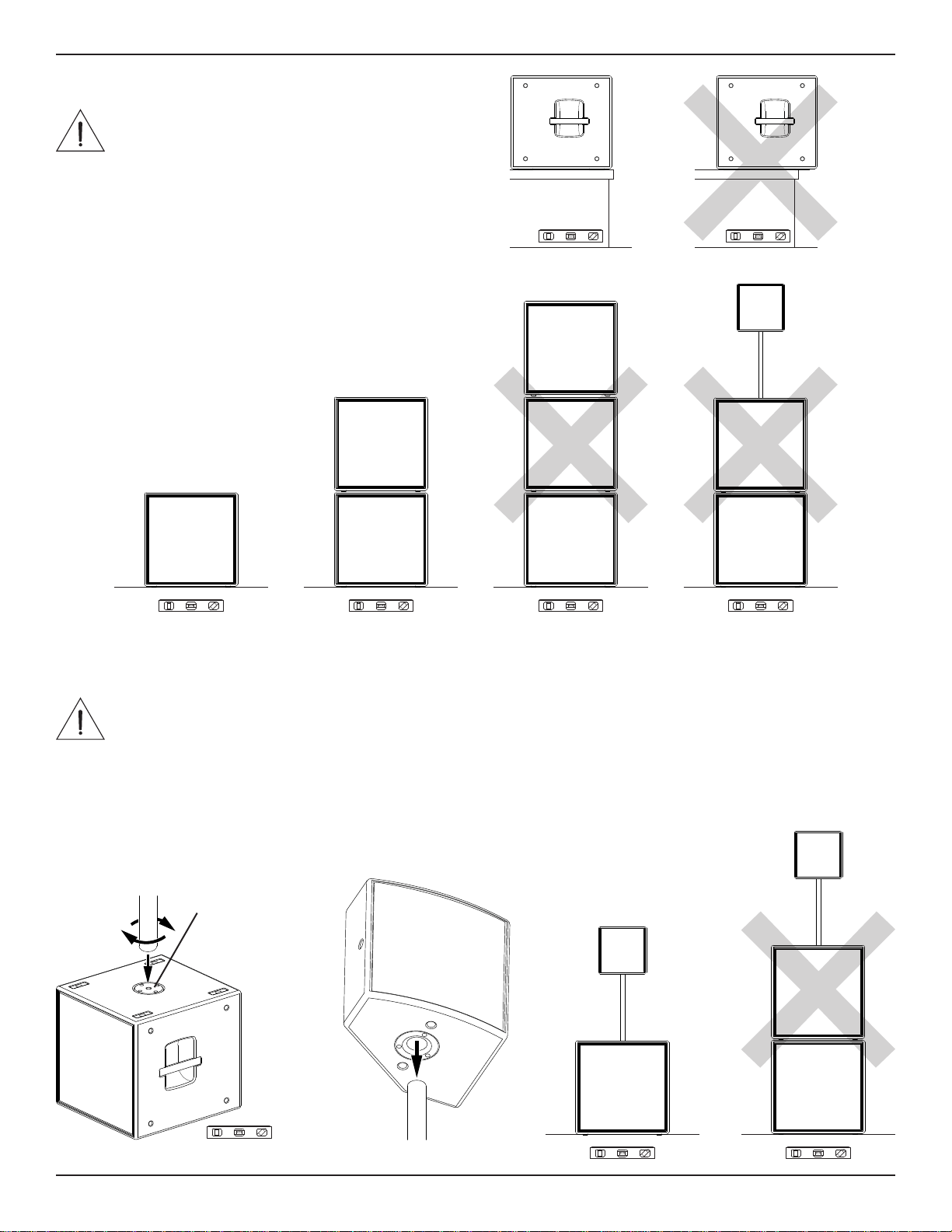

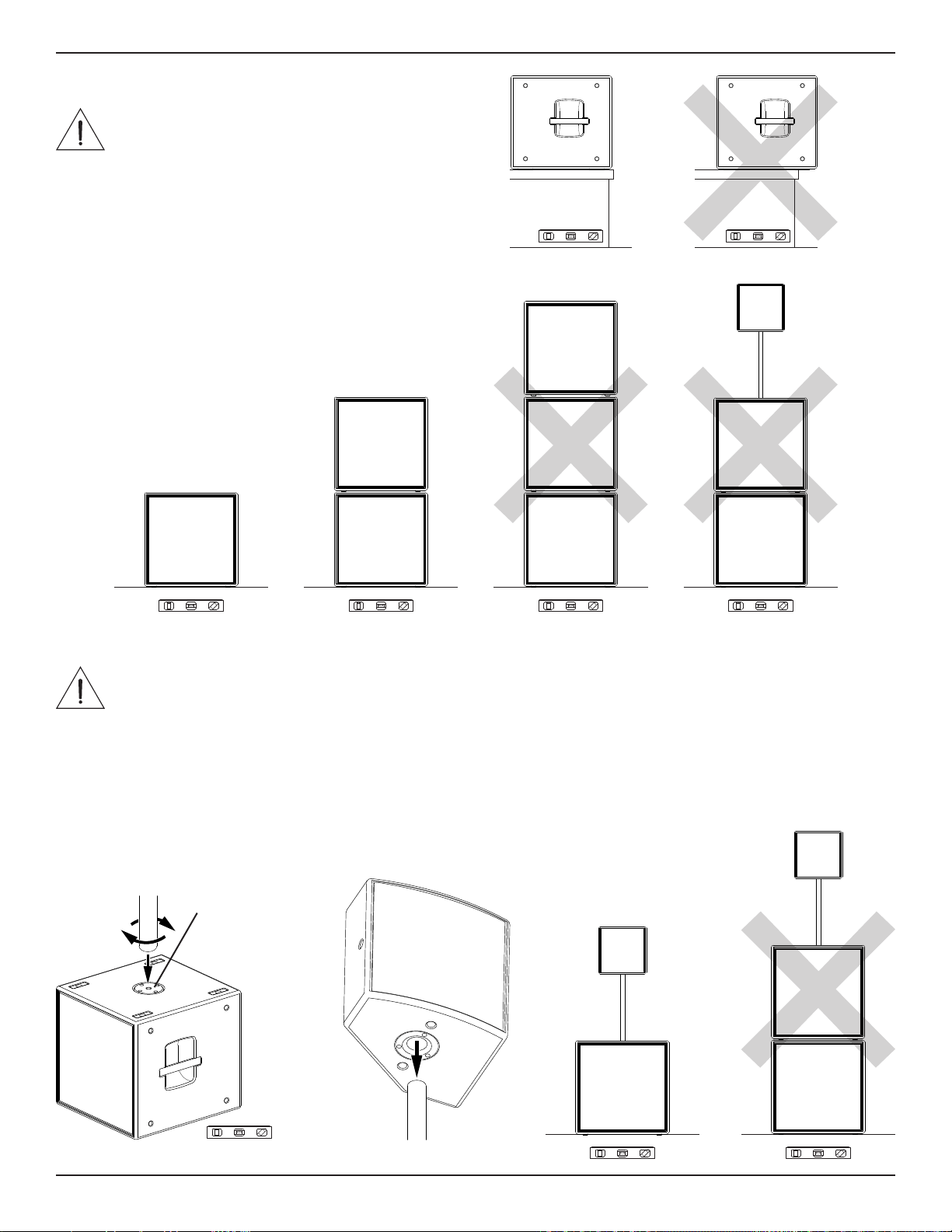

Basic Setup
Stage Fill
WARNING: Make sure the stage or floor is
stable and level.
WARNING: Do not allow the subwoofer to
protrude over the edge of a stage. Make
sure the entire subwoofer is resting on the
stage.
WARNING: Do not create a stack of more
than two subwoofers.
WARNING: Do not use a pole mount with a
stack of subwoofers.
With a Loudspeaker
WARNING: Make sure the subwoofer is placed on a stable, level surface.
WARNING: Refer to all relevant documentation for the loudspeaker and pole before attaching them to the
subwoofer. Make sure the subwoofer can support the weight of the loudspeaker and pole. Once the subwoofer
and pole are assembled and the loudspeaker is attached, make sure the whole assembly is stable and does not
present a tipping or falling hazard.
WARNING: Do not attempt to move the whole assembly. Remove the loudspeaker from the pole before moving
the subwoofer.
WARNING: Do not use a pole mount with a stack of subwoofers.
M20 pole mount
English • 5Product Guide • Bose AMS115
PRO.BOSE.COM
Installation
Installation (Suspension)
Installation Guidelines
Bose AMS subwoofers include threaded inserts to accommodate suspension methods as described in this document.
Unsafe overhead suspension of any heavy load can result in serious injury or death and property damage. It is the
installer's responsibility to evaluate the reliability of any suspension method used for their application. Only professional
installers with the knowledge of proper hardware and safe suspension techniques should attempt to install any
loudspeaker or subwoofer overhead.
If you are using a custom-designed suspension system, have a licensed professional engineer review the design and
planned method of attachment to the building structure for structural integrity and safety in the intended application.
Choose fasteners that are consistent with all local building codes and requirements to support the weight of the
subwoofer.
• Use only fasteners/hardware of Class 8.8 or greater.
• Do not use unmarked machine fasteners for mounting system assemblies as there is no way to determine their
physical properties.
• Use only M10 fasteners for the M10 threaded inserts on the subwoofer. Although SAE ⅜"–16 fasteners are similar, they
are not interchangeable with M10 fasteners.
• Do not over-tighten fasteners. Doing so may irreparably damage the cabinet and create an unsafe assembly.
• Make sure fasteners are long enough to engage at least 8 threads of the attachment point. Using a fastener that is
engaged with fewer than 8 threads will result in inadequate support of the subwoofer, which may strip the threads
and create an unsafe assembly.
• Do not alter or re-thread the threaded attachment points to accommodate any other thread size or type. Doing so
will compromise the safety of the installation and permanently damage the subwoofer.
• For a vibration-resistant assembly, use a locking compound intended for hand disassembly (such as Loctite® 242®).
Do not use the subwoofer handles to suspend the subwoofer.
Do not suspend additional loudspeakers or other items from the Bose AMS subwoofer.

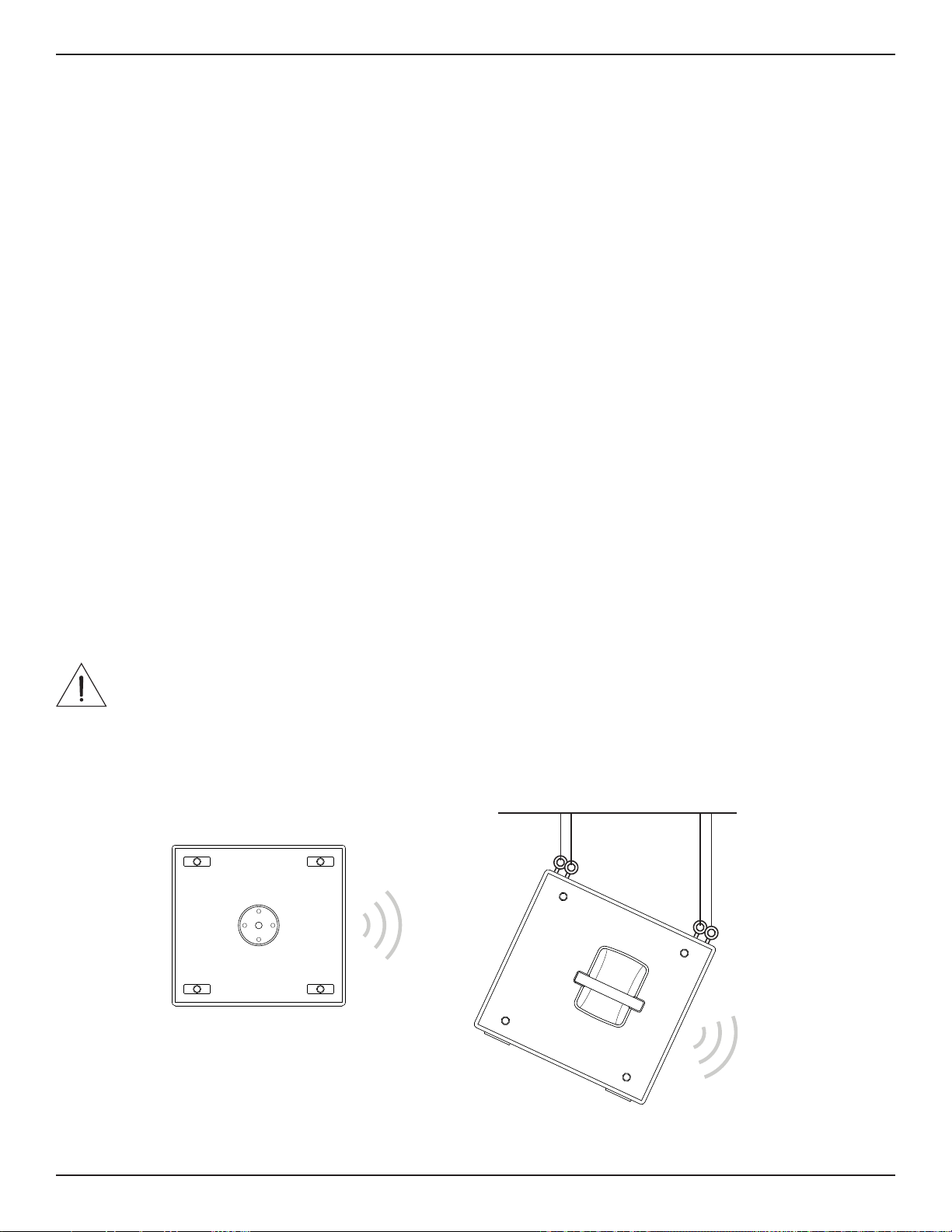

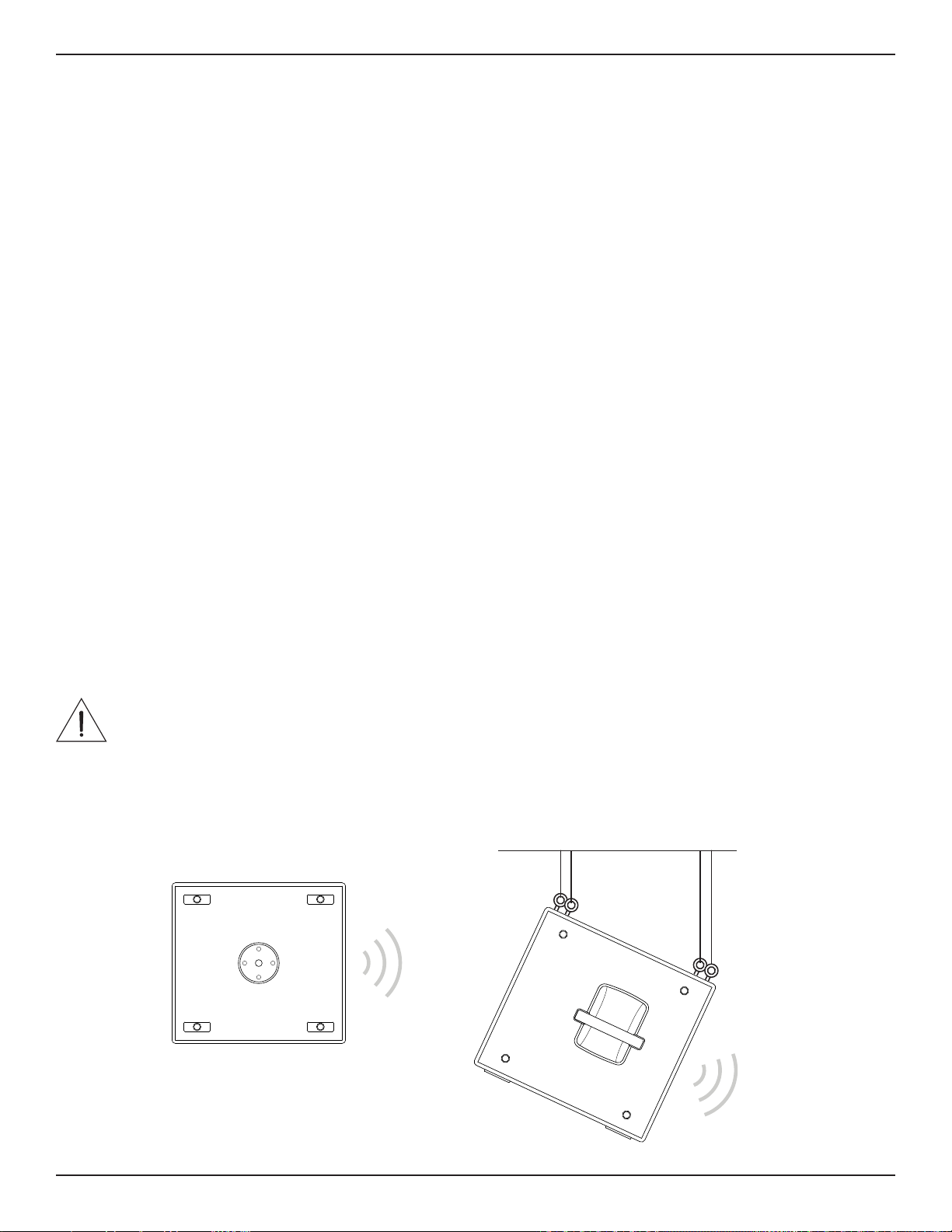

Suspension
WARNING: To ensure safe product installation and usage, it is the installer's responsibility to refer to the previous
Installation Guidelines section and the user documentation of all mounting components before installing the
product.
To suspend the subwoofer from the ceiling, attach M10 threaded eye bolts to the four M10 threaded attachment points on
the top or side panel of the subwoofer. Use only load-rated eye bolts intended for lifting (per ASME B30.26).
If you are using a custom-designed suspension system or hardware, a licensed professional engineer must review the
design and fabrication. Obtain all suspension system components from reputable manufacturers.
w
q
Top View
q
e r
w
e
r
M10 ×4
6 • English Bose AMS115 • Product Guide
PRO.BOSE.COM
Technical Information
Technical Specifications
Connectors 2 × Neutrik® NL4 inputs Pin 1+: LF+
Pin 1−: LF−
Pin 2+: Not connected
Pin 2−: Not connected
Power Handling 500W (RMS), 2800W (peak)
Nominal Impedance 8Ω
Dimensions (height× width× depth) 47.0cm× 47.0cm× 50.8cm (18.5in× 18.5in× 20.0in)
Net Weight 28.39kg (62.60lb)
Processor Presets
Use only approved Bose Professional loudspeaker presets. The presets listed
here are available when using Bose Professional PowerMatch amplifiers.
For a complete list of products that support Bose Professional AMM
loudspeaker presets visit PRO.BOSE.COM.
Application Preset Name
Subwoofer AMS115 Sub
Español • 7Guía del producto • Bose AMS115
PRO.BOSE.COM
Instrucciones importantes de seguridad
Lea y conserve todas las instrucciones de uso, protección y seguridad.
Este producto está diseñado para ser instalado únicamente por instaladores profesionales.
Este documento está diseñado para proporcionar a los usuarios únicamente pautas de
seguridad e información sobre la configuración básica. Si este producto se monta o suspende
en una instalación permanente y fija, revise toda la documentación relevante de Bose (consulte
Documentación adicional del producto) y del fabricante de todos los demás componentes de
instalación antes de instalar el producto.
No intente reparar este producto por su cuenta. Remita todas las reparaciones a centros
de servicio, instaladores, técnicos o distribuidores autorizados. Para comunicarse con Bose
Professional o encontrar un distribuidor cerca de usted, visite PRO.BOSE.COM.
Información normativa
Número de modelo: AMS115
Por la presente, Bose Corporation declara que este producto cumple con los
requisitos esenciales y otras provisiones relevantes de la Directiva 2014/35/EU
y todos los demás requisitos aplicables de la directiva de la UE. La declaración
de conformidad completa se puede encontrar en: www.Bose.com/compliance.
Este símbolo significa que el producto no debe desecharse como residuo doméstico
y debe enviarse a una planta para tratamiento de residuos apropiada para su
reciclado. Una eliminación y un reciclado adecuados ayudan a proteger los recursos
naturales, la salud humana y el medioambiente. Para obtener más información
acerca de la eliminación y el reciclado de este producto, comuníquese con su
municipalidad local, un centro de servicios de desecho o la tienda donde compró
este producto.
Tabla de sustancias peligrosas restringidas en China
Nombres y contenido de elementos o sustancias tóxicas o peligrosas
Elementos o sustancias tóxicas o peligrosas
Nombre de la
pieza
Plomo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo
hexavalente
(CR(VI))
Bifenilo
polibromado
(PBB)
Difenil éter
polibromado
(PBDE)
PCB X O O O O O
Piezas metálicas X O O O O O
Piezas plásticas O O O O O O
Altavoces X O O O O O
Cables X O O O O O
Esta tabla se preparó conforme a las cláusulas de SJ/T 11364.
O: indica que dicha sustancia peligrosa contenida en todos los materiales
homogéneos de esta pieza se encuentra por debajo
del requisito límite de GB/T 26572.
X: indica que esta sustancia tóxica o peligrosa que está presente
en al menos uno de los materiales homogéneos utilizados para
esta parte se encuentra por encima del requisito de límite de
GB/T 26572.
Tabla de sustancias peligrosas restringidas en Taiwán
Nombre del equipo: Altavoz profesional Designación de tipo: AMS115
Sustancias restringidas y símbolos químicos
Unidad
Plomo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo
hexavalente
(Cr+6)
Bifenilos
polibromados
(PBB)
Éteres difenil
polibromados
(PBDE)
PCB −
Piezas metálicas −
Piezas plásticas
Altavoces −
Cables −
Nota 1: "" indica que el contenido porcentual de la sustancia restringida no excede el
porcentaje de valor de referencia de presencia.
Nota 2: El “−” indica que la sustancia restringida corresponde a la exención.
Fecha de fabricación: El octavo dígito del número de serie indica el año de fabricación4; “0”
es 2010 o 2020.
Importador para China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No. 353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importador en la UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Países Bajos
Importador para México: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F. Para obtener información del servicio o del
importador, llame al +5255 (5202) 3545.
Importador en Taiwán: Bose Taiwan Branch, 9F-A1, Nº 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwán. Número telefónico: +886-2-2514 7676
Oficinas centrales de Bose Corporation: 1-877-230-5639
Bose y PowerMatch son marcas comerciales de Bose Corporation.
Loctite y 242 son marcas comerciales o marcas comerciales registradas de Henkel o sus filiales
en EE.UU. y en otros lugares.
Neutrik es una marca comercial registrada de Neutrik AG.
Todas las demás marcas comerciales son propiedad de sus respectivos dueños.
©2020 Bose Corporation. Ninguna parte de este trabajo podrá reproducirse, modificarse,
distribuirse ni usarse sin un permiso previo por escrito.
Información de la garantía
Este producto está cubierto con una garantía limitada.
Para obtener información sobre la garantía, visite pro.Bose.com/warranty.
ADVERTENCIAS/PRECAUCIONES
Este símbolo en el producto indica que en esta guía se incluyen
instrucciones de mantenimiento y funcionamiento importantes.
Este producto contiene materiales magnéticos. Consulte con su médico si esto
podría llegar a afectar un dispositivo médico implantado.
Todos los productos Bose deben instalarse conforme a las leyes locales, estatales,
federales y del sector. Es responsabilidad del instalador garantizar que la instalación del
sistema de montaje y los altavoces se realice conforme a los códigos vigentes, incluidos
los códigos y las reglamentaciones de construcción locales. Consulte a la autoridad local
competente antes de instalar este producto.
Se deben inspeccionar regularmente los altavoces instalados, además de realizarles
mantenimiento de rutina con el propósito de garantizar su funcionamiento adecuado
y operación segura. Revise los accesorios y los componentes físicos para instalación, y
busque signos de corrosión, torcimiento o cualquier otra condición que pueda disminuir
la integridad estructural. Sustituya inmediatamente los componentes desgastados o
dañados.
No realice alteraciones no autorizadas a este producto.
Monte únicamente en superficies que sean resistentes o que no presenten peligros
ocultos, como cableado eléctrico o plomería. Asegúrese de que un instalador profesional
calificado instale el soporte y que lo haga de acuerdo con los códigos de construcción
locales.
No instale ni coloque el soporte ni el producto cerca de fuentes de calor, como
chimeneas, radiadores, rejillas de calefacción u otros aparatos (incluidos amplificadores)
que produzcan calor.
NO lo use en vehículos o embarcaciones.
Debido a los requisitos de ventilación, Bose no recomienda colocar el producto en
espacios reducidos, como una cavidad de pared o un gabinete cerrado.
NO exponga el producto a goteos o salpicaduras, y no coloque encima ni cerca del
producto objetos llenos de líquido; por ejemplo, floreros.
No monte el producto en lugares donde se pueda generar condensación.
Este producto no está diseñado para ser instalado ni utilizado en zonas de instalaciones
acuáticas en interiores (incluidos, entre otros, piscinas techadas, parques acuáticos
techados, jacuzzis, saunas, salas de vapor y pistas de patinaje techadas).
El montaje inseguro o la suspensión en altura de cualquier carga pesada pueden provocar
lesiones graves o la muerte, además de daños a la propiedad. Es responsabilidad del
instalador evaluar la confiabilidad de cualquier método de montaje utilizado para su
aplicación. Solo los instaladores profesionales con conocimiento de los componentes
físicos adecuados y las técnicas de montaje seguro deberían intentar instalar cualquier
altavoz en altura.
No exponga el altavoz ni los componentes de montaje a sustancias químicas que no
hayan sido especificadas por Bose, incluidos, entre otros, lubricantes, productos de
limpieza, aerosoles de contacto o disolventes a base de hidrocarburos. La exposición a
estas sustancias puede degradar el plástico, lo que produce grietas y el riesgo de que se
caiga el dispositivo.
8 • Español Bose AMS115 • Guía del producto
PRO.BOSE.COM
Descripción general
Vista frontalVista lateral (izquierda) Vista lateral (derecha)
Vista superior Vista trasera Vista inferior
q
r r
r r
q
ee
ee
t t
w
Documentación adicional del producto
En esta guía, se incluye solo información de configuración básica. Si este producto se
monta o suspende en una instalación permanente y fija, revise toda la documentación
relevante de Bose en la página web que se muestra aquí.
Para garantizar una instalación segura del producto, es responsabilidad del
instalador consultar toda la documentación relevante de este producto y de todos
los demás componentes de instalación antes de instalar el producto.
Solo los instaladores profesionales con conocimiento de los componentes físicos
adecuados y las técnicas de montaje seguro deberían intentar instalar cualquier
altavoz o subwoofer en altura.
Para acceder a documentación adicional de Bose para este producto, escanee el
código QR o visite la página web que se muestra aquí.
pro.Bose.com/ams115
Información
del producto
q
Conexión de entrada
w
Punto de fijación del poste M20
e
Punto de suspensión M10
r
Punto de fijación del conjunto rodante M8
t
Asa
47.0 cm
(18.5")
47.0 cm (18.5") 50.8cm (20.0")
e e
e e
e e
e e
78mm (3.1")
60mm (2.4")
(×4) M8 × >40 mm
(×4) M8
r r
r r
Peso neto: 28.39kg (62.60lb)
Español • 9Guía del producto • Bose AMS115
PRO.BOSE.COM
Configuración básica
Refuerzo del escenario
ADVERTENCIA: Asegúrese de que el
escenario o el piso esté estable y nivelado.
ADVERTENCIA: No permita que el
subwoofer sobresalga por el borde
de un escenario. Asegúrese de que
el subwoofer completo esté apoyado
en el escenario.
ADVERTENCIA: No apile más
de 2 subwoofers.
ADVERTENCIA: No utilice el montaje
en poste para subwoofers apilados.
Con un altavoz
ADVERTENCIA: Asegúrese de colocar el subwoofer sobre una superficie estable y nivelada.
ADVERTENCIA: Consulte toda la documentación pertinente para el altavoz y el poste antes de conectarlos
al subwoofer. Asegúrese de que el subwoofer pueda soportar el peso del altavoz y el poste. Una vez que el
subwoofer, el poste y el altavoz estén conectados, asegúrese de que todo el conjunto esté estable y no represente
un riesgo de vuelco o caída.
ADVERTENCIA: No intente mover todo el conjunto. Quite el altavoz del poste antes de mover el subwoofer.
ADVERTENCIA: No utilice el montaje en poste para subwoofers apilados.
Montaje en
poste M20
10 • Español Bose AMS115 • Guía del producto
PRO.BOSE.COM
Instalación
Instalación (suspensión)
Guías de instalación
Los subwoofers Bose AMS incluyen inserciones roscadas para alojar métodos de suspensión como se describe en este
documento.
La suspensión en altura insegura de cualquier carga pesada puede provocar lesiones graves o la muerte, además de
daños a la propiedad. Es responsabilidad del instalador evaluar la confiabilidad de cualquier método de suspensión
utilizado para su aplicación. Solo los instaladores profesionales con conocimiento de los componentes físicos
adecuados y las técnicas de suspensión segura deberían intentar instalar cualquier altavoz o subwoofer en altura.
Si utiliza un sistema de suspensión con diseño personalizado, solicite a un ingeniero profesional con licencia que revise
el diseño y el método planificado de conexión a la estructura del edificio para garantizar la integridad estructural y la
seguridad en la aplicación deseada.
Elija sujetadores que sean adecuados para todos los requisitos y códigos de construcción locales a fin de soportar el
peso del subwoofer.
• Utilice solo sujetadores o componentes físicos de clase 8.8 o superior.
• No utilice sujetadores de equipos sin marca para montar los conjuntos del sistema, ya que no hay manera de
determinar sus propiedades físicas.
• Utilice únicamente sujetadores M10 para las inserciones roscadas M10 del subwoofer. Aunque los sujetadores SAE
⅜"–16 son similares, no se pueden intercambiar con los sujetadores M10.
• No apriete en exceso los sujetadores. Si lo hace, puede dañar irreparablemente el gabinete y crear un ensamblaje
inseguro.
• Asegúrese de que los sujetadores sean lo suficientemente largos como para enganchar al menos 8 roscas del punto
de fijación. Si utiliza un sujetador con menos de 8 roscas, el subwoofer no tendrá un soporte adecuado, de modo que
es posible que las roscas se desprendan y se produzca un ensamblaje inseguro.
• No modifique ni vuelva a enroscar los puntos de fijación roscados para alojar cualquier otro tamaño o tipo de rosca.
Si lo hace, la seguridad de la instalación se verá afectada y dañará el subwoofer de forma permanente.
• Para un ensamblaje resistente a la vibración, utilice un compuesto de bloqueo destinado para el desmontaje manual
(como Loctite® 242®).
No utilice las asas del subwoofer para suspender el subwoofer.
No suspenda altavoces adicionales u otros elementos del subwoofer Bose AMS.
Suspensión
ADVERTENCIA: Para garantizar la instalación y el uso seguros del producto, el instalador tiene la responsabilidad
de consultar la sección Guías de instalación anterior y la documentación del usuario de todos los componentes
de montaje antes de instalar el producto.
Para suspender el subwoofer del techo, coloque pernos de ojo roscados M10 en los 4 puntos de fijación roscados M10
que se encuentran en la parte superior o en el panel lateral del subwoofer. Utilice solo pernos de ojo de carga nominal
diseñados para levantamientos (según ASME B30.26).
Si utiliza un sistema de suspensión o un componente físico de diseño personalizado, un ingeniero profesional con licencia
debe revisar el diseño y la fabricación. Obtenga todos los componentes del sistema de suspensión de fabricantes
acreditados.
w
q
Vista superior
q
e r
w
e
r
M10 ×4
Español • 11Guía del producto • Bose AMS115
PRO.BOSE.COM
Información técnica
Especificaciones técnicas
Conectores 2 entradas Neutrik® NL4 Pin 1+: LF+
Pin 1−: LF−
Pin 2+: No conectado
Pin 2−: No conectado
Manejo de potencia 500W (RMS), 2800W (pico)
Impedancia nominal 8 Ω
Dimensiones (alto x ancho x profundidad) 47.0 cm x 47.0 cm x 50.8 cm (18.5" x 18.5" x 20.0")
Peso neto 28.39kg (62.60lb)
Preajustes del procesador
Utilice solo preajustes de los altavoces Bose Professional aprobados. Los
preajustes que se detallan aquí están disponibles cuando se utilizan los
amplificadores Bose Professional PowerMatch.
Para obtener una lista completa de los productos compatibles con los
preajustes de los altavoces Bose Professional AMM, visite PRO.BOSE.COM.
Aplicación Nombre del preajuste
Subwoofer AMS115 Sub
12 • Français Bose AMS115 • Guide produit
PRO.BOSE.COM
Consignes de sécurité importantes
Lisez et conservez à portée de main toutes les consignes de sécurité
et le mode d’emploi.
Ce produit doit être installé par un technicien professionnel!
Ce document est conçu pour apporter aux utilisateurs des instructions de sécurité et
des informations sur la configuration de base uniquement. Si ce produit doit être monté
ou suspendu de façon permanente en installation fixe, veuillez consulter toutes les
documentations Bose correspondantes (voir Documentation Produit Supplémentaire) et
celles des fabricants des autres composants
de l’installation avant de procéder à l’installation du produit.
Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance
à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour
contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous,
rendez-vous à l’adresse PRO.BOSE.COM.
Informations réglementaires
Numéro de modèle: AMS115
Bose Corporation déclare que ce produit est conforme aux critères essentiels et
autres dispositions de la Directive 2014/35/UE et des autres directives européennes
applicables. La déclaration de conformité complète est disponible à l’adresse
suivante: www.Bose.com/compliance.
Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers,
mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise
au rebut adéquate et le recyclage permettent de protéger les ressources naturelles,
la santé humaine et l’environnement. Pour plus d’informations sur l’élimination et
le recyclage de ce produit, contactez votre mairie, votre service d’enlèvement des
ordures ou le magasin où vous avez acheté ce produit.
Tableau des restrictions concernant les substances dangereuses en Chine
Contient des substances ou éléments toxiques ou dangereux
Substances ou éléments toxiques ou dangereux
Nom
Plomb
(Pb)
Mercure
(Hg)
Cadmium
(Cd)
Chrome
hexavalent
(CR(VI))
Biphényle
polybromé
(PBB)
Éther de diphényle
polybromé
(PBDE)
Polychlorobiphényles
(PCB)
X O O O O O
Pièces métalliques X O O O O O
Pièces en plastique O O O O O O
Enceintes X O O O O O
Câbles X O O O O O
Les données de ce tableau sont conformes aux dispositions de la norme
SJ/T11364.
O: indique que la quantité de cette substance toxique ou dangereuse
contenue dans tous les composants homogènes de cette pièce est
inférieure à la limite définie dans la norme GB/T 26572.
X: indique que la quantité de cette substance toxique ou dangereuse
contenue dans au moins un des composants homogènes de cette
pièce est supérieure à la limite définie dans GB/T 26572.
Tableau des restrictions concernant les substances dangereuses à Taïwan
Nom de l’appareil: Enceinte professionnelle Désignation du type: AMS115
Substances réglementées et leurs symboles chimiques
Élément
Plomb
(Pb)
Mercure
(Hg)
Cadmium
(Cd)
Chrome
hexavalent
(Cr+6)
Biphényles
polybromés
(PBB)
Éthers de diphényle
polybromés (PBDE)
Polychlorobiphényles
(PCB)
−
Pièces métalliques −
Pièces en plastique
Enceintes −
Câbles −
Remarque 1: «» indique que le pourcentage de la substance réglementée ne dépasse pas le
pourcentage de la valeur de référence de présence de cette substance.
Remarque 2: «−» indique l’absence de cette substance réglementée.
Date de fabrication: le huitième chire du numéro de série indique l’année de fabrication; par
exemple, «0» correspond à 2010 ou à 2020.
Importateur pour la Chine: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.
353 North Riying Road, Chine (Shanghaï) Pilot Free Trade Zone
Importateur pour l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Pays-Bas
Importateur pour le Mexique: Bose de México, S. de R.L. de C.V., Paseo de las Palmas405-
204, Lomas de Chapultepec, 11000México, D.F. Pour plus d’informations sur l’importateur et le
service, appelez le +5255(5202)3545
Importateur pour Taïwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taïwan. Numéro de téléphone: +886-2-2514 7676
Siège de Bose Corporation: 1-877-230-5639
Bose et PowerMatch sont des marques commerciales de Bose Corporation.
Loctite et 242 sont des marques commerciales et/ou des marques déposées de Henkel et ses
aliés aux États-Unis et dans d’autres pays.
Neutrik est une marque déposée de NeutrikAG.
Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.
©2020 Bose Corporation. Toute reproduction, modification, distribution ou autre utilisation,
même partielle, de ce document est interdite sans autorisation écrite préalable.
Informations relatives à la garantie
Cet appareil est couvert par une garantie limitée.
Pour en savoir plus sur la garantie, consultez la page pro.Bose.com/warranty.
AVERTISSEMENTS/PRÉCAUTIONS
Ce symbole sur le produit signale les instructions importantes mentionnées
dans le guide d’installation, relatives au fonctionnement et à l’entretien de
l’appareil.
Ce produit contient des composants magnétiques. Consultez votre médecin
afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif
médical implanté.
Tous les produits Bose doivent être installés dans le respect des réglementations locales
et nationales. L’installateur est responsable du respect de tous les codes et règlements
locaux et nationaux en vigueur applicables à l’installation et au montage des enceintes et
de leurs supports. Consultez les autorités locales compétentes avant d’installer ce produit.
Une fois installées, les enceintes doivent faire l’objet d’une inspection et d’un entretien
préventif afin de préserver leur fonctionnement en toute sécurité. Vérifiez que
les composants et les points de fixation ne portent pas de traces de corrosion, de
déformations ou autre signe de détérioration de leur intégrité structurelle. Remplacez
immédiatement tout composant usé ou endommagé.
Veillez à ne pas eectuer de modifications non autorisées sur ce produit.
Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent
être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de
plomberie. Confiez l’installation du support à un professionnel qualifié, conformément
aux réglementations locales.
N’installez pas le support ou le produit à proximité d’une source de chaleur, telle qu’une
cheminée, un radiateur, une arrivée d’air chaud ou tout autre appareil (notamment des
amplificateurs) produisant de la chaleur.
Veillez à NE PAS utiliser cet appareil dans des véhicules ou des bateaux.
Pour assurer une ventilation correcte, Bose déconseille de placer ce produit dans un
espace confiné tel qu’une cavité murale ou un placard fermé.
Protégez ce produit de TOUT risque de ruissellement ou d’éclaboussure. Ne placez pas
d’objets contenant des liquides, tels que des vases, sur le produit ou à proximité.
Ne montez pas le produit dans des endroits où de la condensation peut se former.
Ce produit n’est pas destiné à être monté ou utilisé dans des installations humides en
intérieur (par exemple piscine intérieure, parc aquatique intérieur, baignoire à remous,
sauna, hammam, patinoire intérieure, etc.).
Tout montage non sécurisé ou suspension d’une lourde charge peut provoquer des
dégâts matériels et des blessures graves, voire la mort. Il est de la responsabilité de
l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de
l’application. Seul un installateur professionnel connaissant les accessoires et techniques
de montage adaptés est qualifié pour installer des enceintes suspendues.
N’exposez pas l’enceinte ou les accessoires de montage à des substances chimiques
qui ne sont pas spécifiées par Bose, y compris, mais sans s’y limiter, les lubrifiants, les
produits de nettoyage, les sprays de contact ou les solvants à base d’hydrocarbures.
L’exposition à de telles substances peut provoquer une dégradation du matériau
plastique, se traduisant par des fêlures pouvant conduire à une chute de l’enceinte.
Français • 13Guide produit • Bose AMS115
PRO.BOSE.COM
Présentation
Vue avantVue latérale (gauche) Vue latérale (droit)
Vue de dessus Vue arrière Vue de dessous
q
r r
r r
q
ee
ee
t t
w
Documentation produit supplémentaire
Ce guide contient des informations sur la configuration de base uniquement. Si ce
produit doit être monté ou suspendu de façon permanente en installation fixe, veuillez
consulter toutes les documentations Bose correspondantes sur la page Web ci-contre.
Afin d’assurer une installation du produit en toute sécurité, il relève de la
responsabilité de l’installateur de se référer à toutes les documentations pertinentes
concernant ce produit et tous les autres composants de l’installation avant de
procéder à l’installation du produit.
Seul un installateur professionnel connaissant le matériel et les techniques de
montage adaptées est qualifié pour installer des enceintes suspendues.
Pour accéder à des documentations Bose supplémentaires concernant ce produit,
scannez le code QR ci-contre ou rendez-vous sur la page Web indiquée.
pro.Bose.com/ams115
Caractéristiques
du produit
q
Connexion d’entrée
w
Point de fixation M20 pour mât
e
Point de suspension M10
r
Point de fixation M8 pour roulette
t
Poignée
47,0cm
(18,5po)
47,0cm
(18,5po)
50,8cm
(20,0po)
e e
e e
e e
e e
78mm (3,1po)
60mm (2,4po)
(×4) M8 ×>40mm
(×4) M8
r r
r r
Poids net: 28,39kg (62,60lb)
14 • Français Bose AMS115 • Guide produit
PRO.BOSE.COM
Configuration de base
Installation sur scène
AVERTISSEMENT: vérifiez que la scène
ou le sol est stable et plan.
AVERTISSEMENT: ne laissez pas le caisson
de basses dépasser du bord de scène.
Assurez-vous que le caisson de basses
repose complètement sur la scène.
AVERTISSEMENT: n’empilez pas plus de
deux caissons de basses.
AVERTISSEMENT: n’utilisez pas de socle
à mât avec une pile de caissons de basses.
Avec une enceinte
AVERTISSEMENT: vérifiez que le caisson de basses est placé sur une surface stable et plane.
AVERTISSEMENT: veuillez vous référer à toutes les documentations pertinentes pour l’enceinte et le mât avant
de les fixer au caisson de basses. Vérifiez que le caisson de basses peut supporter le poids de l’enceinte et du mât.
Une fois le caisson de basses, le mât et l’enceinte fixés, assurez-vous que l’ensemble est bien stable et ne présente
pas de risque de basculement ou de chute.
AVERTISSEMENT: n’essayez pas de déplacer l’ensemble monté. Retirez d’abord l’enceinte du mât avant de
déplacer le caisson de basses.
AVERTISSEMENT: n’utilisez pas de socle à mât avec une pile de caissons de basses.
Socle à mât M20
Français • 15Guide produit • Bose AMS115
PRO.BOSE.COM
Installation
Installation (Suspension)
Instructions pour l’installation
Les caissons de basses Bose AMS intègrent des inserts filetés compatibles avec les méthodes de suspension décrites dans
ce document.
Tout montage non sécurisé d’une lourde charge peut provoquer des dégâts matériels et des blessures graves, voire la
mort. Il est de la responsabilité de l’installateur d’évaluer la fiabilité de la méthode de montage utilisée, en fonction de
l’application. Seul un installateur professionnel connaissant le matériel et les techniques de montage adaptées est
qualifié pour installer des enceintes suspendues.
Si vous utilisez un système de suspension personnalisé, faites vérifier par un ingénieur professionnel qualifié sa conception
et la méthode de fixation à la structure du bâtiment, afin d’établir l’intégrité structurelle et la sécurité pour l’application
désirée.
Choisissez des fixations conformes à tous les codes applicables et toutes les exigences locales en matière de bâtiment
pour supporter le poids du caisson de basses.
• N’utilisez que des fixations/matériel de Classe 8.8 ou supérieure.
• N’utilisez pas de fixations machine sans marquage de résistance à la charge pour monter le système, puisqu’il est
impossible de déterminer leurs propriétés physiques.
• N’utilisez que des fixations M10 pour les inserts filetés M10 sur le caisson de basses. Bien que les fixations de type
SAE ⅜"–16 soient similaires, elles ne sont pas interchangeables avec des fixations M10.
• Ne serrez pas trop fort les fixations. Vous risqueriez alors d’endommager définitivement le boîtier et de dégrader la
sécurité du montage.
• Vérifiez que les fixations sont assez longues pour entrer sur au moins 8filets du point de fixation. Si la fixation est
engagée sur moins de 8filets, le caisson de basses sera mal maintenu et pourra sortir des filets, ce qui se traduirait
par une fixation non sûre.
• Ne modifiez pas les points de fixation filetés et ne refaites pas de filetage pour adapter d’autres diamètres ou types.
Vous risqueriez alors de compromettre la sécurité de l’installation et d’endommager définitivement le caisson de
basses.
• Pour une meilleure résistance aux vibrations de l’assemblage, utilisez un produit de type freinage des filetages prévu
pour un démontage à la main (par exemple, Loctite® 242®).
Ne suspendez pas le caisson de basses par ses poignées.
Ne suspendez pas d’enceintes supplémentaires, ou tout autre élément, au caisson de basses Bose AMS.
Suspension
AVERTISSEMENT: afin d’assurer une installation et une utilisation du produit en toute sécurité, il est de la
responsabilité de l’installateur de se référer à la section précédente, Instructions pour l’installation ainsi qu’à la
documentation utilisateur de tous les composants de montage/fixation avant d’installer le produit.
Pour suspendre le caisson de basses au plafond, insérez les boulons à œillet filetés M10 dans les quatre inserts filetés M10
sur le panneau du haut ou latéral du caisson de basses. N’utilisez que des boulons à œillet pour suspension, résistants à la
charge (selon ASME B30.26).
Si vous utilisez un système de suspension personnalisé, faites vérifier sa conception et sa fabrication par un ingénieur
professionnel qualifié. Tous les composants du système de montage doivent provenir d’un fabricant de bonne réputation.
w
q
Vue de dessus
q
e r
w
e
r
M10 ×4
16 • Français Bose AMS115 • Guide produit
PRO.BOSE.COM
Informations techniques
Caractéristiques techniques
Connecteurs 2× entrées sur Neutrik® NL4 Point1+: BF+
Point1−: BF−
Point2+: Non connecté
Point2−: Non connecté
Puissance admissible 500W (2800W en crête)
Impédance nominale 8Ω
Dimensions (hauteur × largeur × profondeur) 47,0cm× 47,0cm× 50,8cm (18,5po× 18,5po× 20,0po)
Poids net 28,39kg (62,60lb)
Préréglages processeur
N’utilisez que des préréglages d’enceintes approuvées par Bose
Professional. Les préréglages de la liste suivante sont disponibles lors
de l’utilisation des amplificateurs Bose Professional PowerMatch.
Pour une liste complète des produits proposant des préréglages pour
enceintes Bose Professional AMM, visitez le site PRO.BOSE.COM.
Utilisation Nom du préréglage
Caisson de basses AMS115 Sub
Deutsch • 17Produktanleitung • Bose AMS115
PRO.BOSE.COM
Wichtige Sicherheitshinweise
Bitte lesen Sie alle Sicherheitshinweise und Gebrauchsanleitungen durch und
bewahren Sie sie auf.
Dieses Produkt darf nur von fachkundigen Monteuren installiert werden!
Dieses Dokument soll Anwendern lediglich Sicherheitsrichtlinien sowie Informationen für eine
einfache Installation bieten. Sollte dieses Produkt dauerhaft in einer festen Installation montiert
oder aufgehängt werden, lesen Sie bitte vor der Montage des Produkts die gesamte relevante
Dokumentation von Bose (siehe Zusätzliche Produktdokumentation) sowie der Hersteller sämtlicher
weiterer Installationskomponenten.
Versuchen Sie nicht, dieses Produkt selbst zu warten. Lassen Sie jegliche Reparatur- und
Wartungsarbeiten nur von autorisierten Servicepartnern, Monteuren, Technikern, Händlern
oder Distributoren durchführen. Die Bose Professional Kontaktdaten für Ihr Land finden
Sie auf PRO.BOSE.COM.
Gesetzliche Hinweise
Modellnummer: AMS115
Die Bose Corporation erklärt hiermit, dass dieses Produkt die wesentlichen Anforderungen
und andere relevante Bestimmungen der Richtlinie 2014/35/EU und weitere geltende
EU-Richtlinien erfüllt. Die vollständige Konformitätserklärung ist einsehbar unter:
www.Bose.com/compliance.
Dieses Symbol bedeutet, dass das Produkt nicht mit dem Hausmüll entsorgt werden darf,
sondern bei einer geeigneten Recycling-Sammelstelle abgegeben werden muss. Die
ordnungsgemäße Entsorgung und das Recycling tragen dazu bei, die natürlichen Ressourcen,
die Gesundheit und die Umwelt zu schützen. Weitere Informationen zur Entsorgung
und zum Recycling dieses Produkts erhalten Sie von Ihrer zuständigen Kommune, Ihrem
Entsorgungsdienst oder dem Geschäft, in dem Sie dieses Produkt gekauft haben.
Tabelle zur Einschränkung gefährlicher Stoe für China
Namen und Inhalt der giftigen oder gefährlichen Stoe oder Elemente
Gefährliche Stoe oder Elemente
Name des Teils
Blei
(Pb)
Quecksilber
(Hg)
Kadmium
(Cd)
Sechs-
wertig
(CR(VI))
Polybromiertes
Biphenyl (PBB)
Polybromierter
Diphenylether
(PBDE)
PCBs X O O O O O
Metallteile X O O O O O
Kunststoteile O O O O O O
Lautsprecher X O O O O O
Kabel X O O O O O
Diese Tabelle wurde in Übereinstimmung mit den Bestimmungen von SJ/T
11364 erstellt.
O: Gibt an, dass dieser giftige oder gefährliche Sto, der in allen homogenen
Materialien für dieses Teil enthalten ist, unter den Grenzwerten gemäß
GB/T 26572 liegt.
X: Gibt an, dass dieser giftige oder gefährliche Sto, der in mindestens einem
der homogenen Materialien enthalten ist, die für dieses Teil verwendet
wurden, über den Grenzwerten gemäß GB/T26572 liegt.
Tabelle mit Vorgaben zur Einschränkung der Verwendung bestimmter gefährlicher Stoe in
Taiwan
Gerätebezeichnung: Professional Lautsprecher Typenbezeichnung: AMS115
Stoe mit eingeschränkter Verwendung und ihre chemischen Symbole
Einheit
Blei
(Pb)
Quecksilber
(Hg)
Kadmium
(Cd)
Sechswertiges
Chrom
(Cr+6)
Polybromierte
Biphenyle
(PBB)
Polybromierte
Diphenylether
(PBDE)
PCBs −
Metallteile −
Kunststoteile
Lautsprecher −
Kabel −
Hinweis 1: „“ zeigt an, dass der prozentuale Gehalt des Stoes mit eingeschränkter Verwendung
den Prozentsatz des Referenzwertes des Vorhandenseins nicht überschreitet.
Hinweis 2: „–“ gibt an, dass der Sto mit eingeschränkter Verwendung der Ausnahme entspricht.
Herstellungsdatum: Die achte Zier in der Seriennummer gibt das Herstellungsjahr an: „0“ ist 2010
oder 2020.
Importeur aus China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North
Riying Road, China (Shanghai) Pilot Free Trade Zone
Importeur aus der EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Niederlande
Importeur aus Mexiko: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Importeur- oder Serviceinformationen erhalten Sie unter +5255
(5202) 3545
Importeur aus Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei City
104, Taiwan. Tel.: +886-2-2514 7676
Hauptsitz der Bose Corporation: 1-877-230-5639
Bose und PowerMatch sind Marken der Bose Corporation.
Loctite und 242 sind Marken und/oder eingetragene Marken von Henkel und/oder verbundenen
Unternehmen in den USA und weltweit.
Neutrik ist eine eingetragene Marke der Neutrik AG.
Alle anderen Marken sind das Eigentum ihrer jeweiligen Inhaber.
© 2020 Bose Corporation. Dieses Dokument darf ohne vorherige schriftliche Genehmigung weder
ganz noch teilweise reproduziert, verändert, vertrieben oder in anderer Weise verwendet werden.
Garantiehinweise
Für dieses Produkt gilt eine eingeschränkte Garantie.
Einzelheiten zur Garantie finden Sie unter pro.Bose.com/warranty.
WARNHINWEISE
Dieser Warnhinweis auf dem Produkt weist auf wichtige Bedien- und
Wartungsinformationen in dieser Anleitung hin.
Dieses Produkt enthält magnetische Materialien. Wenden Sie sich an Ihren Arzt,
wenn Sie wissen möchten, ob dies den Betrieb Ihres implantierten medizinischen
Geräts beeinflussen kann.
Alle Produkte von Bose müssen gemäß den örtlichen und staatlichen Vorschriften sowie
gemäß allen Branchenbestimmungen installiert werden. Der Monteur ist dafür verantwortlich,
sicherzustellen, dass die Installation der Lautsprecher und der Halterung gemäß allen
geltenden Vorschriften durchgeführt wird, einschließlich örtlicher Bauvorschriften und
-bestimmungen. Wenden Sie sich vor der Installation dieses Produkts an die zuständige
abnehmende Behörde.
Installierte Lautsprecher erfordern regelmäßige Inspektion und Routinewartung, um die
ordnungsgemäße Funktion und den sicheren Betrieb zu gewährleisten. Überprüfen Sie die
Befestigungselemente und das Zubehör auf Anzeichen von Korrosion, Verbiegen oder andere
Zustände, die die strukturelle Integrität verringern können. Ersetzen Sie abgenutzte oder
beschädigte Teile sofort.
Nehmen Sie keine nicht genehmigten Änderungen an diesem Produkt vor.
Bei der Montage ist auf eine tragfähige Oberfläche zu achten, in deren Nähe sich keine
Einrichtungen wie strom- oder wasserführende Leitungen befinden. Stellen Sie sicher, dass
die Halterung von einem fachkundigen Monteur und gemäß den örtlichen Bauvorschriften
montiert wird.
Montieren oder platzieren Sie das Gerät nicht in der Nähe von Wärmequellen wie Heizkörpern,
Wärmespeichern oder anderen Geräten (auch Verstärkern), die Wärme erzeugen.
Verwenden Sie das Produkt NICHT in Fahrzeugen oder Booten.
Aufgrund der Belüftungsanforderungen sollten Sie das Produkt nicht in einem geschlossenen
Raum, zum Beispiel in einer Wandnische oder in einem geschlossenen Schrank, aufstellen.
Schützen Sie dieses Produkt vor tropfenden oder spritzenden Flüssigkeiten und stellen Sie
KEINE mit Flüssigkeiten gefüllten Gefäße (z.B. Vasen) auf das Produkt oder in die Nähe des
Produkts.
Montieren Sie das Produkt nicht an Orten, an denen Kondenswasser auftreten kann.
Dieses Produkt ist nicht für die Installation oder Verwendung in Feuchtbereichen (zum
Beispiel Schwimmbädern, Wasserparks, Räumen mit Whirlpools, Saunas, Dampfbädern und
Eislaufbahnen) gedacht.
Eine nicht ausreichend sichere Montage schwerer Lasten oder deren Aufhängung über Kopf
kann zu schweren oder tödlichen Verletzungen und Sachschäden führen. Der Monteur ist dafür
verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten Befestigungstechniken
zu prüfen. Nur fachkundige Monteure mit Kenntnissen über sachgemäße Befestigungselemente
und sichere Befestigungstechniken sollten Lautsprecher über Kopf installieren.
Stellen Sie sicher, dass der Lautsprecher und die Montagekomponenten nicht mit chemischen
Substanzen in Berührung kommen, die nicht von Bose zugelassen sind. Dies umfasst
unter anderem Schmiermittel, Reinigungsmittel, Kontaktspray oder Lösungsmittel auf
Kohlenwasserstobasis. Der Kontakt mit solchen Mitteln kann zu Rissen im Kunststomaterial
und infolgedessen zum Herunterfallen führen.
18 • Deutsch Bose AMS115 • Produktanleitung
PRO.BOSE.COM
Übersicht
VorderansichtSeitenansicht (links) Seitenansicht (rechts)
Ansicht von oben Rückansicht Ansicht von unten
q
r r
r r
q
ee
ee
t t
w
Zusätzliche Produktdokumentation
Diese Anleitung bietet lediglich Informationen für eine simple Installation. Sollte
dieses Produkt dauerhaft in einer festen Installation montiert oder aufgehängt
werden, lesen Sie bitte die gesamte relevante Dokumentation von Bose auf der hier
angegebenen Website.
Um eine sichere Installation des Produkts zu gewährleisten, muss der Monteur vor
der Produktinstallation die gesamte relevante Produktdokumentation zu diesem
Produkt sowie zu sämtlichen weiteren Installationskomponenten lesen.
Nur fachkundige Monteure mit Kenntnissen über sachgemäße Befestigungselemente
und sichere Befestigungstechniken sollten Lautsprecher oder Subwoofer über Kopf
installieren.
Für zusätzliche Dokumentation von Bose zu diesem Produkt scannen Sie den QR-
Code oder rufen Sie die hier angegebene Website auf.
pro.Bose.com/ams115
Produktdetails
q
Anschlussfeld
w
M20-Gewindeeinsatz
e
M10-Gewindeeinsatz zur Befestigung
r
M8-Gewindeeinsatz für Rollen
t
Tragegri
47,0cm
47,0cm 50,8cm
e e
e e
e e
e e
78mm
60mm
(×4) M8 ×> 40mm
(×4) M8
r r
r r
Nettogewicht: 28,39kg
Deutsch • 19Produktanleitung • Bose AMS115
PRO.BOSE.COM
Einfache Installation
Bühnenbeschallung
WICHTIGER HINWEIS: Achten Sie darauf,
dass die Bühne oder der Boden stabil und
waagerecht ist.
WICHTIGER HINWEIS: Der Subwoofer darf
nicht über den Bühnenrand ragen. Achten
Sie darauf, dass der gesamte Subwoofer
auf der Bühne steht.
WICHTIGER HINWEIS: Stapeln Sie nicht
mehr als zwei Subwoofer übereinander.
WICHTIGER HINWEIS: Auf gestapelten
Subwoofern darf keine Stativstange
verwendet werden.
Mit einem Lautsprecher
WICHTIGER HINWEIS: Achten Sie darauf, dass der Subwoofer auf einer stabilen, waagerechten Oberfläche steht.
WICHTIGER HINWEIS: Lesen Sie die gesamte relevante Dokumentation zum Lautsprecher und zur Stativstange,
bevor Sie diese am Subwoofer befestigen. Achten Sie darauf, dass der Subwoofer das Gewicht des Lautsprechers
und der Stativstange tragen kann. Wenn Subwoofer und Stativstange montiert sind und der Lautsprecher befestigt
ist, prüfen Sie, dass die Montage stabil ist und keine Gefahr des Umkippens oder Herunterfallens besteht.
WICHTIGER HINWEIS: Versuchen Sie nicht, die gesamte Einheit zu bewegen. Entfernen Sie den Lautsprecher von
der Stativstange, bevor Sie den Subwoofer bewegen.
WICHTIGER HINWEIS: Auf gestapelten Subwoofern darf keine Stativstange verwendet werden.
M20-
Stativhalterung
20 • Deutsch Bose AMS115 • Produktanleitung
PRO.BOSE.COM
Installation
Installation (Aufhängung)
Installationsanleitung
Bose AMS Subwoofer verfügen über Gewindeeinsätze für die einfache Installation mit Aufhängungstechniken so wie in
diesem Dokument beschrieben.
Eine nicht ausreichend sichere Aufhängung schwerer Lasten über Kopf kann zu schweren oder tödlichen Verletzungen
und Sachschäden führen. Der Monteur ist dafür verantwortlich, die Zuverlässigkeit der für die Anwendung verwendeten
Aufhängungstechniken zu prüfen. Nur fachkundige Monteure mit Kenntnissen über sachgemäße Befestigungselemente
und sichere Aufhängungstechniken sollten Lautsprecher oder Subwoofer über Kopf installieren.
Sollten Sie ein anwendungsspezifisches Aufhängungssystem verwenden, lassen Sie die Konstruktion sowie die geplante
Befestigungsmethode an der Gebäudestruktur von einem zugelassenen fachkundigen Ingenieur auf mechanische
Stabilität und Sicherheit für die geplante Anwendung prüfen.
Verwenden Sie Sicherungselemente, die den örtlichen Bauvorschriften und Anforderungen entsprechen und für das
Gewicht des Subwoofers geeignet sind.
• Verwenden Sie nur Sicherungselemente der Klasse 8.8 oder höher.
• Verwenden sie keine nicht gekennzeichneten Maschinensicherungselemente für die Montage von Systemen, da sich
deren physische Eigenschaften nicht überprüfen lassen.
• Verwenden Sie für die M10-Gewindeeinsätze am Subwoofer ausschließlich M10-Sicherungselemente. Auch wenn
SAE-⅜"–16-Sicherungselemente ähnlich sind, sind sie nicht mit M10-Sicherungselementen austauschbar.
• Ziehen Sie die Sicherungselemente nicht zu fest an. Anderenfalls kann der Lautsprecher irreparabel beschädigt
werden, und die Montage ist möglicherweise nicht mehr sicher.
• Achten Sie darauf, dass die Sicherungselemente lang genug sind, um in mindestens acht Gewindegänge am
Befestigungspunkt eingeschraubt zu werden. Wenn ein Sicherungselement mit weniger als acht Gewindegängen
eingeschraubt wird, führt dies zu einem nicht ausreichenden Halt des Subwoofers, was die Gewinde beschädigen
und die Montage unsicher machen kann.
• Die Gewindebefestigung darf nicht für eine andere Gewindegröße oder -art verändert oder neu geschnitten werden.
Anderenfalls wird die Sicherheit der Installation gefährdet und der Subwoofer dauerhaft beschädigt.
• Für eine vibrationsfeste Montage eine für die Hand-Demontage vorgesehene Schraubensicherung verwenden
(beispielsweise Loctite® 242®).
Den Subwoofer nicht an den Tragegrien des Subwoofers aufhängen.
Keine zusätzlichen Lautsprecher oder andere Gegenständen am Bose AMS Subwoofer aufhängen.
Aufhängung
WICHTIGER HINWEIS: Um eine sichere Produktinstallation und -verwendung zu gewährleisten, ist der Monteur
vor der Produktinstallation dafür verantwortlich, den vorherigen Abschnitt der Installationsanleitung sowie die
Anwenderdokumentation aller Montagekomponenten zu lesen.
Um den Subwoofer von der Decke abzuhängen, befestigen Sie M10-Ringschrauben an den vier M10-Gewindebefestigungspunkten
an der Oberseite oder an der Seite des Subwoofers. Verwenden Sie ausschließlich für das Heben vorgesehene und die Last
zugelassene Ringschrauben (gemäß ASME B30.26).
Sollten Sie ein anwendungsspezifisches Aufhängungssystem oder anwendungsspezifische Sicherungselemente verwenden,
müssen die Konstruktion und die Herstellung durch einen zugelassenen fachkundigen Ingenieur geprüft werden. Beziehen
Sie alle Komponenten der Aufhängung von zertifizierten Herstellern.
w
q
Ansicht von oben
q
e r
w
e
r
M10 ×4
Deutsch • 21Produktanleitung • Bose AMS115
PRO.BOSE.COM
Technische Informationen
Technische Spezifikationen
Anschlüsse 2 × Neutrik® NL4-Eingänge Pin 1+: LF+
Pin 1−: LF−
Pin 2+: Nicht verbunden
Pin 2−: Nicht verbunden
Leistung 500W (RMS), 2.800W (Spitze)
Nennimpedanz 8Ω
Abmessungen (Höhe× Breite× Tiefe) 47,0cm× 47,0cm× 50,8cm
Nettogewicht 28,39kg
Prozessor-Presets
Verwenden Sie ausschließlich freigegebene Bose Professional Lautsprecher-
Presets. Die hier gelisteten Presets sind bei Verwendung von Bose
Professional PowerMatch Verstärkern verfügbar.
Eine vollständige Liste mit Produkten, die Bose Professional AMM
Lautsprecher-Presets unterstützen, finden Sie unter PRO.BOSE.COM.
Anwendung Preset-Bezeichnung
Subwoofer AMS115 Sub
22 • Italiano Bose AMS115 • Guida al prodotto
PRO.BOSE.COM
Informazioni importanti sulla sicurezza
Leggere e conservare tutte le istruzioni per la sicurezza, la tutela delle
persone e l’uso del prodotto.
Questo prodotto deve essere installato esclusivamente da installatori professionisti.
Il presente documento ha l’unico scopo di fornire all’utente le linee guida di sicurezza e le
informazioni per la configurazione di base. Se il prodotto verrà installato o sospeso come
parte di un impianto permanente fisso, consultare tutta la documentazione Bose pertinente
(vedere Documentazione aggiuntiva sul prodotto) e del produttore degli altri componenti
di installazione, prima di installare il prodotto.
Non tentare di riparare il prodotto autonomamente. Per tutti gli interventi di assistenza,
rivolgersi ai centri assistenza, agli installatori, ai tecnici, ai rivenditori o ai distributori autorizzati.
Per contattare Bose Professional o per trovare il rivenditore o distributore più vicino, visitare
PRO.BOSE.COM.
Informazioni sulle normative
Numero di modello: AMS115
Bose Corporation dichiara che il presente prodotto è conforme ai requisiti essenziali
e ad altre disposizioni applicabili della Direttiva 2014/35/UE e di tutte le altre
direttive UE applicabili. La dichiarazione di conformità completa è disponibile
all’indirizzo: www.Bose.com/compliance.
Questo simbolo indica che il prodotto non deve essere smaltito come rifiuto
domestico, ma consegnato a una struttura di raccolta appropriata per il riciclo.
Uno smaltimento e un riciclo corretti aiutano a preservare le risorse naturali, la
salute e l’ambiente. Per ulteriori informazioni sullo smaltimento e sul riciclo di
questo prodotto, rivolgersi alle autorità locali, al servizio di smaltimento dei rifiuti
o al negozio presso il quale è stato acquistato.
Tabella delle limitazioni delle sostanze pericolose (Cina)
Nome e contenuto delle sostanze o degli elementi tossici o pericolosi
Sostanze ed elementi tossici o pericolosi
Nome parte
Piombo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo
esavalente
(CR[VI])
Bifenile
polibromurato
(PBB)
Difeniletere
polibromurato
(PBDE)
Circuiti stampati X O O O O O
Parti di metallo X O O O O O
Parti di plastica O O O O O O
Diusori X O O O O O
Cavi X O O O O O
Questa tabella è stata messa a punto in accordo a quanto previsto dallo
standard SJ/T 11364.
O: indica che questa sostanza tossica o pericolosa contenuta in tutti
i materiali omogenei della parte è inferiore al limite previsto dallo
standard GB/T 26572.
X: indica che la quantità della sostanza tossica o pericolosa contenuta in
almeno uno dei materiali omogenei della parte è superiore al limite
previsto dallo standard GB/T 26572.
Tabella delle limitazioni delle sostanze pericolose (Taiwan)
Nome dispositivo: diusore professionale Designazione del tipo: AMS115
Sostanze soggette a restrizioni e relativi simboli chimici
Unità
Piombo
(Pb)
Mercurio
(Hg)
Cadmio
(Cd)
Cromo
esavalente
(Cr+6)
Bifenili
polibromurati
(PBB)
Difenileteri
polibromurati
(PBDE)
Circuiti stampati −
Parti di metallo −
Parti di plastica
Diusori −
Cavi −
Nota 1: “” indica che il contenuto percentuale delle sostanze soggette a limitazioni non
supera il valore di presenza della percentuale di riferimento.
Nota 2: il trattino “−” indica che la sostanza soggetta a limitazioni corrisponde all’esenzione.
Data di produzione: l’ottava cifra del numero di serie corrisponde all’anno di produzione; ad
esempio “0” indica 2010 o 2020.
Importatore per la Cina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.
353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
Importatore per l’UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Paesi Bassi
Importatore per il Messico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 Messico, D.F. Per informazioni su importatori e servizi, chiamare il
numero +5255 (5202) 3545
Importatore per Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan. N. telefono: +886-2-2514 7676
Sede principale di Bose Corporation: 1-877-230-5639
Bose e PowerMatch sono marchi commerciali di Bose Corporation.
Loctite e 242 sono marchi e/o marchi registrati di Henkel e/o delle sue consociate negli Stati
Uniti e in altri Paesi.
Neutrik è un marchio registrato di Neutrik AG.
Tutti gli altri marchi sono di proprietà dei rispettivi titolari.
© 2020 Bose Corporation. Nessuna parte di questo documento può essere riprodotta,
modificata, distribuita o usata in altro modo senza previa autorizzazione scritta.
Informazioni sulla garanzia
Questo prodotto è coperto da una garanzia limitata.
Per i dettagli sulla garanzia, visitare pro.Bose.com/warranty.
AVVISI/AVVERTENZE
Questo simbolo sul prodotto segnala istruzioni importanti di funzionamento
e di manutenzione presenti in questa guida.
Questo prodotto contiene materiale magnetico. Rivolgersi al proprio medico
per eventuali domande sui possibili eetti del prodotto sui dispositivi medici
impiantati nel corpo umano.
Tutti i prodotti Bose devono essere installati in conformità agli standard locali, statali,
federali e di settore. È responsabilità dell’installatore assicurare che l’installazione dei
diusori e del sistema di montaggio venga eseguita in conformità alle normative vigenti,
compresi i regolamenti edilizi locali. Prima di installare il prodotto, chiedere informazioni
all’autorità locale preposta.
I diusori installati devono essere regolarmente ispezionati e sottoposti a manutenzione
ordinaria per accertarne il funzionamento in tutta sicurezza. Controllare che gli accessori
di montaggio e i componenti di fissaggio non presentino segni di corrosione, non siano
piegati e non mostrino nessun tipo di problema che possa potenzialmente ridurre
l’integrità strutturale del sistema. Sostituire immediatamente eventuali componenti
usurati o danneggiati.
Non apportare alterazioni non autorizzate al prodotto.
Non eseguire l’installazione su superfici non sucientemente robuste o dietro le quali si
nascondono elementi potenzialmente pericolosi, quali cavi elettrici o tubazioni idrauliche.
Assicurarsi che la staa sia installata da un installatore professionista e in conformità alle
norme edilizie locali.
Non posizionare o installare la staa o il prodotto in prossimità di fonti di calore, quali
caminetti, termosifoni, radiatori o altri apparati (inclusi amplificatori) che emettano
calore.
NON utilizzare all’interno di veicoli o imbarcazioni.
A causa dei requisiti di ventilazione, Bose sconsiglia di posizionare il prodotto in spazi
chiusi o angusti, ad esempio nicchie a parete o armadietti.
NON esporre questo prodotto a gocce o getti di liquidi e non porre oggetti contenenti
liquidi quali vasi sopra o in prossimità di esso.
Non posizionare il prodotto in punti dove potrebbe formarsi condensa.
Il prodotto non deve essere installato né utilizzato in ambienti vicini all’acqua (ad es.
piscine coperte, parchi acquatici al chiuso, sale con vasche riscaldate, saune, bagni turchi
e piste di pattinaggio al chiuso).
L’installazione o la sospensione non sicura di carichi pesanti può causare gravi lesioni
alle persone e danni materiali. È responsabilità dell’installatore valutare l’adabilità
del metodo di installazione utilizzato per l’applicazione specifica. Solo installatori
professionisti esperti possono installare un diusore in posizione sospesa.
Evitare di esporre il diusore o i suoi componenti di montaggio a sostanze chimiche
non specificate da Bose, inclusi a titolo esemplificativo lubrificanti, detergenti, spray
per contatti e altri solventi a base di idrocarburi. L’esposizione a tali sostanze può
danneggiare i materiali plastici e causare spaccature, con conseguenti rischi di caduta.
Italiano • 23Guida al prodotto • Bose AMS115
PRO.BOSE.COM
Panoramica
Vista anterioreVista laterale (sinistra) Vista laterale (destra)
Vista superiore Vista posteriore Vista inferiore
q
r r
r r
q
ee
ee
t t
w
Documentazione aggiuntiva sul prodotto
La presente guida include esclusivamente informazioni sulla configurazione di base.
Se il prodotto verrà montato o sospeso come parte di un impianto permanente fisso,
consultare tutta la documentazione Bose pertinente sulla pagina Web mostrata qui.
Per verificare che il prodotto sia installato in condizioni di sicurezza, l’installatore è
tenuto a consultare tutta la documentazione riguardante il prodotto e tutti gli altri
componenti di installazione, prima di procedere all’installazione.
Solo installatori professionisti esperti possono installare un diusore o un
subwoofer in posizione sospesa.
Per accedere all’ulteriore documentazione Bose riguardante il prodotto, eseguire una
scansione del codice QR o visitare la pagina Web mostrata qui.
pro.Bose.com/ams115
Dettagli del prodotto
q
Collegamento in ingresso
w
Punto di attacco M20 per asta
e
Punto di sospensione M10
r
Punto di attacco M8 per ruote
t
Maniglia
47cm
47cm 50,8cm
e e
e e
e e
e e
78mm
60mm
(×4) M8 ×>40mm
(×4) M8
r r
r r
Peso netto: 28,39kg
24 • Italiano Bose AMS115 • Guida al prodotto
PRO.BOSE.COM
Configurazione di base
Stage fill
AVVERTENZA: verificare che il palco o il
pavimento sia stabile e in piano.
AVVERTENZA: evitare che il subwoofer
sporga dal bordo del palco. Verificare che il
subwoofer sia appoggiato completamente
sul palco.
AVVERTENZA: evitare di impilare più di
due subwoofer.
AVVERTENZA: evitare di utilizzare
montaggi su asta in caso di subwoofer
impilati.
Con un diusore
AVVERTENZA: verificare che il subwoofer sia posizionato su una superficie stabile e in piano.
AVVERTENZA: consultare tutta la documentazione riguardante il diusore e l’asta prima di fissare entrambi
al subwoofer. Verificare che il subwoofer sia in grado di sostenere il peso del diusore e dell’asta. Una volta
assemblata l’asta sul subwoofer e montato il diusore, verificare che l’intero assemblaggio sia stabile e non
presenti rischi di ribaltamento o caduta.
AVVERTENZA: evitare di spostare l’intero assemblaggio. Rimuovere il diusore dall’asta prima di spostare il
subwoofer.
AVVERTENZA: evitare di utilizzare montaggi su asta in caso di subwoofer impilati.
Montaggio
su asta M20
Italiano • 25Guida al prodotto • Bose AMS115
PRO.BOSE.COM
Installazione
Installazione (sospesa)
Linee guida per l’installazione
I subwoofer Bose AMS sono dotati di inserti filettati per consentire i metodi di sospensione descritti nel presente
documento.
La sospensione non sicura di carichi pesanti può causare infortuni gravi o mortali alle persone e danni materiali. È
responsabilità dell’installatore valutare l’adabilità del metodo di sospensione utilizzato per l’applicazione specifica. Solo
installatori professionisti esperti possono installare qualsiasi diusore o subwoofer in posizione sospesa.
Se si intende utilizzare sistemi di sospensione progettati su misura, far verificare a un ingegnere professionista certificato
la progettazione e il metodo prescelto per il fissaggio alla struttura dell’edificio, in termini sia di integrità strutturale che di
sicurezza dell’applicazione desiderata.
Scegliere dispositivi di fissaggio conformi a tutti i requisiti e alle normative per l’edilizia in vigore a livello locale per
sostenere il peso del subwoofer.
• Utilizzare esclusivamente componenti/dispositivi di fissaggio di classe 8.8 o superiore.
• Evitare l’utilizzo di dispositivi di fissaggio privi di marcatura per l’assemblaggio dei sistemi di supporto, poiché non
c’è modo di determinarne le caratteristiche fisiche.
• Utilizzare esclusivamente dispositivi di fissaggio M10 per gli inserti filettati M10 del subwoofer. Nonostante i
dispositivi di fissaggio SAE da ⅜”–16 siano simili, non sono intercambiabili con i dispositivi di fissaggio M10.
• Evitare di serrare eccessivamente i dispositivi di fissaggio. Ciò potrebbe danneggiare irreparabilmente il cabinet e
creare un assemblaggio non sicuro.
• Verificare che i dispositivi di fissaggio siano di lunghezza suciente per avvitarsi ad almeno 8 filetti del punto di
attacco. Se si utilizza un dispositivo di fissaggio avvitato con meno di 8 filetti, il subwoofer non sarà fissato in modo
sicuro, con possibilità di strappo dei filetti e condizioni di sicurezza inadeguate.
• Non alterare né rimaschiare i punti di attacco filettati per poter utilizzare filettature di qualsiasi altro tipo o
dimensioni. Questo compromette la sicurezza dell’installazione danneggiando irreparabilmente il subwoofer.
• Per creare un assemblaggio resistente alle vibrazioni, utilizzare un composto di bloccaggio per smontaggio manuale
(come Loctite® 242®).
Non sospendere il subwoofer utilizzando le maniglie.
Non sospendere ulteriori diusori o altri componenti al subwoofer Bose AMS.
Sospensione
AVVERTENZA: prima di procedere all’installazione, l’installatore è tenuto a fare riferimento alla precedente
sezione Linee guida per l’installazione e alla documentazione per l’utente riguardante tutti i componenti di
montaggio, per garantire che il prodotto venga installato e utilizzato in condizioni di sicurezza.
Per sospendere il subwoofer al sotto, fissare dei bulloni ad occhiello filettati M10 ai quattro punti di attacco filettati M10
sul pannello superiore o laterale del subwoofer. Utilizzare solo bulloni ad occhiello con capacità di carico certificata per il
sollevamento (secondo ASME B30.26).
Se si intende utilizzare sistemi o dispositivi di sospensione progettati su misura, farne verificare la progettazione e la
fabbricazione a un ingegnere professionista certificato. Acquistare tutti i componenti di sospensione presso produttori
adabili.
w
q
Vista superiore
q
e r
w
e
r
M10 × 4
26 • Italiano Bose AMS115 • Guida al prodotto
PRO.BOSE.COM
Informazioni tecniche
Specifiche tecniche
Connettori 2 ingressi NL4 Neutrik® Pin 1+: LF+
Pin 1−: LF−
Pin 2+: non connesso
Pin 2−: non connesso
Potenza 500W (RMS), 2800W (picco)
Impedenza nominale 8Ω
Dimensioni (altezza x larghezza x profondità) 47cm x 47cm x 50,8cm
Peso netto 28,39kg
Preset per processori
Utilizzare esclusivamente preset per diusori approvati da Bose Professional.
I preset elencati nel presente documento sono disponibili con amplificatori
PowerMatch di Bose Professional.
Per un elenco completo di prodotti che supportano i preset per diusori
Bose Professional AMM, visitare PRO.BOSE.COM.
Applicazione Nome preset
Subwoofer AMS115 Sub
Nederlands • 27Producthandleiding • Bose AMS115
PRO.BOSE.COM
Belangrijke veiligheidsinstructies
Lees alle veiligheids- en beveiligingsinstructies en de gebruiksaanwijzing
door en bewaar deze.
Dit product is uitsluitend bestemd voor installatie door professionele installateurs!
Dit document is alleen bedoeld om gebruikers veiligheidsrichtlijnen en standaard
installatie-instructies te bieden. Als dit product wordt bevestigd of opgehangen als onderdeel van
een permanente, vaste installatie, moet alle relevante documentatie van Bose (zie Aanvullende
productdocumentatie) en van de fabrikant van alle overige installatiecomponenten worden
geraadpleegd alvorens het product te installeren.
Probeer dit product niet zelf te repareren. Neem voor alle onderhoud contact op met een
geautoriseerd servicecenter, installateur, technicus, dealer of distributeur. Om contact op te nemen
met Bose Professional en voor informatie over de dichtstbijzijnde dealer of distributeur, gaat u naar
PRO.BOSE.COM.
Wettelijk verplichte informatie
Modelnummer: AMS115
Bose Corporation verklaart hierbij dat dit product voldoet aan de essentiële vereisten en
andere relevante bepalingen van richtlijn 2014/35/EU en alle andere vereisten van de
toepasselijke EU-richtlijnen. De volledige conformiteitsverklaring kunt u vinden op:
www.Bose.com/compliance.
Dit symbool betekent dat het product niet mag worden weggegooid als huishoudelijk
afval en naar een geschikt inzamelpunt voor recycling moet worden gebracht. Het op de
juiste wijze afvoeren en recyclen helpt natuurlijke hulpbronnen, de menselijke gezondheid
en het milieu te beschermen. Voor meer informatie over het afvoeren en recyclen van dit
product neemt u contact op met de gemeente waar u woont, de afvalverwerkingsdienst of
de winkel waar u dit product hebt gekocht.
Tabel m.b.t. de beperking van gevaarlijke stoen in China
Namen van en gehalte aan giftige of gevaarlijke stoen of elementen
Giftige of gevaarlijke stoen en elementen
Naam onderdeel
Lood
(Pb)
Kwik
(Hg)
Cadmium
(Cd)
Zeswaardig
chroom
(Cr(VI))
Polybroom-
bifenyl (PBB)
Polybroomdife-
nylether (PBDE)
PCB’s X O O O O O
Metalen onderdelen X O O O O O
Kunststof onderdelen O O O O O O
Luidsprekers X O O O O O
Kabels X O O O O O
Deze tabel is opgesteld in overeenstemming met de bepalingen van SJ/T 11364.
O: Geeft aan dat het gehalte aan deze giftige of gevaarlijke stof in alle
homogene materialen van dit onderdeel onder de maximaal toegelaten
waarden in GB/T 26572 ligt.
X: Geeft aan dat de giftige of gevaarlijke stof in minstens één van de voor dit
onderdeel gebruikte homogene materialen boven de maximaal toegelaten
waarden in GB/T 26572 ligt.
Tabel m.b.t. de beperking van gevaarlijke stoen in Taiwan
Naam van het product: Professionele luidspreker Typeaanduiding: AMS115
Stoen waarvoor beperkingen gelden,
met de bijbehorende chemische symbolen
Onderdeel
Lood
(Pb)
Kwik
(Hg)
Cadmium
(Cd)
Zeswaardig
chroom
(Cr+6)
Polybroom-
bifenylen
(PBB)
Polybroomdife-
nylethers
(PBDE)
PCB’s −
Metalen onderdelen −
Kunststof onderdelen
Luidsprekers −
Kabels −
Opmerking 1: ‘’ geeft aan dat de procentuele inhoud van de stof waarvoor beperkingen gelden het
percentage van de referentiewaarde voor aanwezigheid niet overschrijdt.
Opmerking 2: ‘−’ geeft aan dat de stof waarvoor beperkingen gelden overeenkomt
met de uitzondering.
Fabricagedatum: Het achtste cijfer in het serienummer geeft het fabricagejaar aan, ‘0’ is 2010 of
2020.
Importeur in China: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North
Riying Road, China (Shanghai) Pilot Free Trade Zone
Europese importeur: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importeur in Mexico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Bel voor informatie over services of importeurs naar +5255 (5202) 3545
Importeur in Taiwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City
104, Taiwan. Telefoonnummer: +886 2 25 14 76 76
Hoofdkantoor Bose Corporation: 1 877 230 5639
Bose en PowerMatch zijn handelsmerken van Bose Corporation.
Loctite en 242 zijn handelsmerken en/of geregistreerde handelsmerken van Henkel en/of diens
aangesloten bedrijven in de VS en andere landen.
Neutrik is een geregistreerd handelsmerk van Neutrik AG.
Alle overige handelsmerken zijn het eigendom van hun respectieve eigenaars.
© 2020 Bose Corporation. Niets in deze uitgave mag worden gereproduceerd, gewijzigd,
gedistribueerd of op andere wijze worden gebruikt zonder voorafgaande schriftelijke toestemming.
Garantie-informatie
Dit product wordt gedekt door een beperkte garantie.
Ga voor garantie-informatie naar pro.Bose.com/warranty.
WAARSCHUWINGEN
Dit symbool op het product betekent dat deze handleiding belangrijke
bedienings- en onderhoudsinstructies bevat.
Dit product bevat magnetisch materiaal. Raadpleeg uw arts om te vragen
of dit invloed kan hebben op uw geïmplanteerde medische hulpmiddel.
Alle Bose-producten moeten worden geïnstalleerd volgens de plaatselijke en landelijke
voorschriften en industrienormen. Het is de verantwoordelijkheid van de installateur om
ervoor te zorgen dat de installatie van de luidsprekers en het montagesysteem gebeurt
met inachtneming van alle van toepassing zijnde voorschriften, waaronder plaatselijke
bouwvoorschriften. Neem contact op met de juiste plaatselijke overheidsinstanties voordat u
dit product installeert.
Geïnstalleerde luidsprekers dienen regelmatig te worden geïnspecteerd en onderhouden om
ervoor te zorgen dat ze goed en veilig functioneren. Controleer het montagemateriaal en de
bevestigingen op tekenen van slijtage, gebogen delen of andere tekenen van onvolkomenheid.
Vervang versleten of beschadigde onderdelen onmiddellijk.
Er mogen geen wijzigingen aan dit product worden aangebracht door onbevoegden.
Niet bevestigen aan oppervlakken die niet sterk zijn of die mogelijke risico’s opleveren,
bijvoorbeeld vanwege elektrische bedrading of waterleidingen. De beugel moet door
een gekwalificeerde installateur worden geplaatst in overeenstemming met de lokale
bouwvoorschriften.
Plaats of installeer de beugel of het product niet in de buurt van warmtebronnen, zoals open
haarden, radiatoren, verwarmingsroosters of andere apparaten (waaronder versterkers) die
warmte produceren.
Gebruik het NIET in voertuigen of boten.
Omwille van de ventilatievereisten raadt Bose af om het product in een besloten ruimte te
plaatsen, zoals in een nis in de muur of een dichte kast.
Stel dit product NIET bloot aan druipende of spattende vloeistoen en plaats geen met
vloeistof gevulde voorwerpen, zoals vazen, op of bij het product.
Monteer het product niet op locaties waar condensatie kan optreden.
Dit product is niet bedoeld voor installatie of gebruik in overdekte ruimten voor
wateractiviteiten (waaronder overdekte zwembaden, overdekte waterparken, stoomruimten,
sauna’s, bubbelbadruimtes en overdekte ijsbanen).
Het onveilig monteren of ophangen van een zware last kan leiden tot beschadiging van uw
eigendommen, ernstig letsel en overlijden. Het is de verantwoordelijkheid van de installateur
om de betrouwbaarheid te evalueren van de gebruikte montagemethode. Alleen professionele
installateurs met kennis van het juiste gereedschap en veilige montagetechnieken mogen
luidsprekers hoog ophangen.
Stel de luidspreker of de montageonderdelen niet bloot aan chemische substanties die niet
zijn gespecificeerd door Bose, met inbegrip van, maar niet beperkt tot smeermiddelen,
reinigingsmiddelen, contactsprays of oplosmiddelen op basis van koolwaterstoen.
Blootstelling aan dergelijke stoen kan nadelige gevolgen hebben voor het kunststof materiaal,
wat kan leiden tot scheuren en een risico op vallen.
28 • Nederlands Bose AMS115 • Producthandleiding
PRO.BOSE.COM
Overzicht
VooraanzichtZijaanzicht (links) Zijaanzicht (rechts)
Bovenaanzicht Achteraanzicht Onderaanzicht
q
r r
r r
q
ee
ee
t t
w
Aanvullende productdocumentatie
Deze handleiding bevat alleen standaard installatie-instructies. Als dit product wordt
bevestigd of opgehangen als onderdeel van een permanente, vaste installatie, moet
alle relevante documentatie van Bose op de hier weergegeven webpagina worden
geraadpleegd.
Voor een veilige productinstallatie is het de verantwoordelijkheid van de installateur alle
relevante documentatie voor dit product en voor alle overige installatiecomponenten te
raadplegen alvorens het product te installeren.
Alleen professionele installateurs met kennis van het juiste gereedschap en veilige
montagetechnieken mogen luidsprekers en subwoofers hoog ophangen.
Voor aanvullende Bose-documentatie voor dit product scant u de QR-code of bezoekt u
de hier weergegeven webpagina.
pro.Bose.com/ams115
Productgegevens
q
Ingangsaansluiting
w
M20-statiefbevestigingspunt
e
M10-ophangpunt
r
M8-bevestigingspunt zwenkwielen
t
Handgreep
47,0cm
47,0cm 50,8cm
e e
e e
e e
e e
78mm
60mm
(×4) M8 ×>40mm
(×4) M8
r r
r r
Nettogewicht: 28,39kg
Nederlands • 29Producthandleiding • Bose AMS115
PRO.BOSE.COM
Standaardinstallatie
Op het podium
WAARSCHUWING: Controleer of het podium
of de vloer stabiel en vlak zijn.
WAARSCHUWING: De subwoofer mag niet
over de rand van het podium uitsteken. Zorg
dat de subwoofer volledig op het podium
staat.
WAARSCHUWING: Maak subwooferstacks
niet hoger dan twee subwoofers.
WAARSCHUWING: Gebruik geen statief bij
een subwooferstack.
Met een luidspreker
WAARSCHUWING: Zorg dat de subwoofer op een stabiel en vlak oppervlak staat.
WAARSCHUWING: Raadpleeg alle relevante documentatie voor de luidspreker en het statief alvorens deze aan
de subwoofer te bevestigen. Controleer of de subwoofer het gewicht van de luidspreker en het statief kan dragen.
Controleer zodra het statief op de subwoofer is geplaatst en de luidspreker is bevestigd of de constructie stabiel is en
niet kan omvallen.
WAARSCHUWING: Probeer de installatie niet in zijn geheel te verplaatsen. Verwijder de luidspreker van het statief
voordat u de subwoofer verplaatst.
WAARSCHUWING: Gebruik geen statief bij een subwooferstack.
M20-
statiefbevestiging
30 • Nederlands Bose AMS115 • Producthandleiding
PRO.BOSE.COM
Installatie
Installatie (hangend)
Installatierichtlijnen
Bose AMS subwoofers zijn voorzien van inzetstukken voor ophanging volgens de in dit document beschreven methodes.
Het onveilig ophangen van een zware last kan leiden tot beschadiging van uw eigendommen, ernstig letsel en overlijden. Het
is de verantwoordelijkheid van de installateur om de betrouwbaarheid te evalueren van de gebruikte ophangmethode. Alleen
professionele installateurs met kennis van het juiste gereedschap en veilige ophangtechnieken mogen luidsprekers hoog
ophangen.
Bij een op maat gemaakt ophangsysteem moet een gekwalificeerde professionele technicus het ontwerp en de gewenste
bevestiging aan de structuur controleren op de structurele integriteit en veiligheid inzake de beoogde toepassing.
Gebruik bevestigingsmaterialen die aan de lokale bouwvoorschriften en vereisten voldoen met betrekking tot het gewicht van
de subwoofer.
• Gebruik alleen bevestigingsmaterialen/hardware uit klasse 8.8 of hoger.
• Gebruik bij bevestigingssystemen geen ongemarkeerde schroeven, aangezien de fysieke eigenschappen hiervan niet
kunnen worden vastgesteld.
• Gebruik alleen M10-schroeven voor de M10-inzetstukken op de subwoofer. Hoewel SAE ⅜"x16-schroeven gelijksoortig zijn,
zijn deze niet verwisselbaar met de M10-variant.
• Draai bevestigingsmaterialen niet te vast. Hierdoor kan de kast onherstelbare schade oplopen en kan de installatie onveilig
worden.
• Zorg dat de schroeven lang genoeg zijn om met ten minste 8 omwentelingen van de schroefdraad in het bevestigingspunt
te kunnen worden gedraaid. Bij minder dan 8 omwentelingen is er onvoldoende ondersteuning van subwoofer, waardoor
het schroefdraad kan slijten en er een onveilige installatie ontstaat.
• Pas de bevestigingspunten niet aan en tap hierin geen nieuw schroefdraad voor een andere maat of ander type schroef. De
veiligheid van de installatie komt hierdoor in het geding en de subwoofer raakt permanent beschadigd.
• Gebruik bij een vibratiebestendige installatie een borgmiddel voor handmatige demontage (zoals Loctite® 242®).
Gebruik de handgrepen van de subwoofer niet om de subwoofer op te hangen.
Hang geen extra luidsprekers of andere items aan de Bose AMS subwoofer.
Ophanging
WAARSCHUWING: Voor een veilige productinstallatie en veilig gebruik is het de verantwoordelijkheid van de installateur
om de voorgaande sectie Installatierichtlijnen en de gebruikersdocumentatie van alle bevestigingscomponenten te
raadplegen alvorens het product te installeren.
Om de subwoofer aan het plafond op te hangen, bevestigt u M10-oogschroeven aan de vier M10-bevestigingspunten op het
boven- of zijpaneel van de subwoofer. Gebruik alleen oogschroeven met een aangegeven belastbaarheid voor ophanging
(volgens ASME B30.26).
Bij een op maat gemaakt ophangsysteem moet een gekwalificeerde professionele technicus het ontwerp en de componenten
controleren. Koop alleen componenten voor ophangsystemen van gerenommeerde fabrikanten.
w
q
Bovenaanzicht
q
e r
w
e
r
M10 ×4
Nederlands • 31Producthandleiding • Bose AMS115
PRO.BOSE.COM
Technische informatie
Technische specificaties
Connectors 2 × Neutrik® NL4-ingangen Pin 1+: LF+
Pin 1−: LF−
Pin 2+: Niet aangesloten
Pin 2−: Niet aangesloten
Belastbaarheid 500W (RMS), 2800W (piek)
Nominale impedantie 8Ω
Afmetingen (hoogtex breedtex diepte) 47,0× 47,0× 50,8cm
Nettogewicht 28,39kg
Processorpresets
Gebruik alleen door Bose Professional goedgekeurde luidsprekerpresets. De hier vermelde
presets zijn beschikbaar bij het gebruik van Bose Professional PowerMatch amplifiers.
Ga voor een complete lijst met producten die Bose Professional AMM-luidsprekerpresets
ondersteunen naar PRO.BOSE.COM.
Toepassing Naam preset
Subwoofer AMS115 Sub
32 • Norsk Bose AMS115 • Produktveiledning
PRO.BOSE.COM
Viktige sikkerhetsinstruksjoner
Les og ta vare på alle sikkerhets- og bruksinstruksjoner.
Dette produktet skal bare monteres av profesjonelle montører!
Dette dokumentet er bare ment å gi brukere retningslinjer for sikkerhet og grunnleggende
informasjon om oppsett. Hvis dette produktet skal monteres eller henges opp i en
permanent, fast installasjon, må du lese gjennom all relevant dokumentasjon fra Bose (se Mer
produktdokumentasjon) og fra produsenten av alle andre monteringskomponenter før du
monterer produktet.
Ikke prøv å utføre vedlikehold på dette produktet selv. Henvis alt vedlikehold til autoriserte
servicesentre, montører, teknikere, forhandlere eller distributører. Hvis du vil kontakte Bose
Professional eller finne en forhandler eller distributør i nærheten, går du til PRO.BOSE.COM.
Informasjon om forskrifter
Modellnummer: AMS115
Bose Corporation kunngjør herved at dette produktet er i samsvar med
de essensielle kravene og andre relevante bestemmelser fra 2014/35/EU-
direktivet og alle andre gjeldende EU-direktivkrav. Du finner den fullstendige
samsvarserklæringen på: www.Bose.com/compliance.
Dette symbolet betyr at produktet ikke må kasseres som husholdningsavfall,
og at det skal leveres til et passende innsamlingsanlegg for gjenvinning.
Riktig avfallshåndtering og resirkulering bidrar til å beskytte naturressurser,
menneskers helse og miljøet. Hvis du vil ha mer informasjon om avfallshåndtering
og resirkulering av dette produktet, kontakter du de lokale myndighetene,
avfallsorganisasjonen eller butikken hvor du kjøpte dette produktet.
Tabell over begrensning av farlige stoer for Kina
Navn på og innhold i giftige eller skadelige stoer eller bestanddeler
Giftige eller farlige stoer og elementer
Delenavn Bly
(Pb)
Kvikksølv
(Hg)
Kadmium
(Cd)
Heksavalent
(CR(VI))
Polybromert
bifenyl (PBB)
Polybromert
difenyleter (PBDE)
PCB-er X O O O O O
Metalldeler X O O O O O
Plastdeler O O O O O O
Høyttalere X O O O O O
Kabler X O O O O O
Denne tabellen er utarbeidet i henhold til kravene i SJ/T 11364.
O: Angir at dette giftige eller farlige stoet som finnes i alle de
homogene materialene i denne delen, er under grensekravene iGB/T
26572.
X: Angir at dette giftige eller farlige stoet som finnes i minst ett av de
homogene materialene i denne delen, er over grensekravene iGB/T
26572.
Tabell over begrensning av farlige stoer for Taiwan
Utstyrsnavn: Profesjonell høyttaler Typebetegnelse: AMS115
Begrensede stoer og kjemiske symboler
Enhet
Bly
(Pb)
Kvikksølv
(Hg)
Kadmium
(Cd)
Heksavalent
krom
(Cr+6)
Polybromerte
bifenyler
(PBB)
Polybromerte
difenyletere
(PBDE)
PCB-er −
Metalldeler −
Plastdeler
Høyttalere −
Kabler −
Merknad 1: «» angir at den prosentvise innholdsandelen av det begrensede stoet ikke
overskrider prosentdelen av referanseverdien for tilstedeværelse.
Merknad 2: «−» angir at det begrensede stoet samsvarer med unntaket.
Produksjonsdato: Det åttende tallet i serienummeret viser produksjonsåret:
0 er 2010 eller2020.
Importør for Kina: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9,
No.353North Riying Road, Kina (Shanghai) Pilot Free Trade Zone
Importør i EU: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Nederland
Importør i Mexico: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomasde
Chapultepec, 11000 México, D.F. For service- eller importørinformasjon kan duringe +5255
(5202) 3545
Importør for Taiwan: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road, Taipei
City 104, Taiwan. Telefonnummer: +886-2-2514 7676
Hovedkontoret til Bose Corporation: 1-877-230-5639
Bose og PowerMatch er varemerker som tilhører Bose Corporation.
Loctite og 242 er varemerker og/eller registrerte varemerker for Henkel og/eller tilknyttede
selskaper i USA og andre steder.
Neutrik er et registrert varemerke som tilhører Neutrik AG.
Alle andre varemerker tilhører sine respektive eiere.
© 2020 Bose Corporation. Ingen del av dette arbeidet kan bli reprodusert, endret, distribuert
eller på annen måte brukt uten skriftlig tillatelse på forhånd.
Garantiinformasjon
Dette produktet er dekket av en begrenset garanti.
Gå til pro.Bose.com/warranty for garantidetaljer.
ADVARSLER/FORHOLDSREGLER
Dette symbolet på produktet betyr at det er viktige drifts- og
vedlikeholdsinstruksjoner i denne veiledningen.
Dette produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil
finne ut om dette kan påvirke implantert medisinsk utstyr.
Alle Bose-produkter må monteres i henhold til bransjeforskrifter og lokale og
nasjonale forskrifter. Det er montørens ansvar å sikre at monteringen av høyttalerne
og monteringssystemet utføres i henhold til alle gjeldende forskrifter, inkludert
lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har
domsmyndighet før du monterer dette produktet.
Monterte høyttalere krever regelmessig inspeksjon og rutinemessig vedlikehold for å
sikre riktig funksjon og sikker drift. Kontroller monteringsutstyret og festene for tegn til
korrosjon, slitasje eller andre forhold som kan redusere den strukturelle styrken. Skift
slitte eller skadde komponenter umiddelbart.
Ikke foreta uautoriserte endringer på dette produktet.
Må ikke monteres på overflater som ikke er solide, eller som har skjulte faremomenter
bak seg, for eksempel elektriske kabler eller rør. Sørg for at braketten er montert av en
kvalifisert montør og i henhold til lokale retningslinjer.
Ikke plasser eller monter braketten eller produktet i nærheten av varmekilder, for
eksempel ildsteder, radiatorer, varmeapparater, ovner eller andre apparater (herunder
forsterkere) som produserer varme.
IKKE bruk i kjøretøy eller båter.
På grunn av kravene til ventilasjon anbefaler Bose at apparatet ikke plasseres på et trangt
sted, som i et hulrom i veggen eller i et lukket skap.
IKKE utsett produktet for drypp eller sprut, og plasser ikke gjenstander som er fylt med
væske, for eksempel vaser, på eller i nærheten av produktet.
Produktet må ikke monteres på steder hvor det kan oppstå kondens.
Dette produktet er ikke ment for montering eller bruk i innendørs vannanlegg (inkludert,
men ikke begrenset til, innendørs basseng, innendørs badeland, rom med badestamp,
badstuer, damprom og innendørs skøytebaner).
Utrygg montering eller opphenging av tunge gjenstander kan forårsake alvorlig
skade eller død, samt skade på eiendom. Det er montørens ansvar å vurdere
sikkerheten til alle monteringsmetodene som brukes. Takmonterte høyttalere skal bare
monteres av profesjonelle montører med kunnskap om det riktige utstyret og trygge
monteringsteknikker.
Ikke eksponer høyttaleren eller monteringskomponentene for kjemikalier som ikke er
spesifisert av Bose, inkludert, men ikke begrenset til, smøremidler, rengjøringsmidler,
kontaktsprayer eller andre hydrokarbonbaserte oppløsningsmidler. Slike midler
kan forårsake at plastmaterialet brytes ned, som igjen kan forårsake sprekker og at
høyttaleren faller ned.
Norsk • 33Produktveiledning • Bose AMS115
PRO.BOSE.COM
Oversikt
Sett forfra
Sett fra siden (venstre)
Sett fra siden (høyre)
Sett ovenfra Sett bakfra Sett nedenfra
q
r r
r r
q
ee
ee
t t
w
Mer produktdokumentasjon
Denne veiledningen inneholder bare grunnleggende informasjon om oppsett.
Hvisdette produktet skal monteres eller henges opp i en permanent, fast installasjon,
må du se gjennom all relevant dokumentasjon fra Bose på nettstedet som vises her.
For å sikre trygg montering av produktet er det montørens ansvar å lese all relevant
dokumentasjon for dette produktet og alle andre monteringskomponenter, før
produktet monteres.
Takmonterte høyttalere og subwoofere skal bare monteres av profesjonelle
montører med kunnskap om riktige utstyr og trygge monteringsteknikker.
Hvis du vil ha tilgang til ytterligere Bose-dokumentasjon for dette produktet,
kan du skanne QR-koden eller gå til nettstedet som vises her.
pro.Bose.com/ams115
Produktopplysninger
q
Inngangskobling
w
Festepunkt for M20-stang
e
M10-opphengspunkt
r
Festepunkt for M8-trinse
t
Håndtak
47,0cm
47,0cm 50,8cm
e e
e e
e e
e e
78mm
60mm
(×4) M8 ×>40mm
(×4) M8
r r
r r
Nettovekt: 28,39kg
34 • Norsk Bose AMS115 • Produktveiledning
PRO.BOSE.COM
Grunnleggende oppsett
Scenevinkling
ADVARSEL: Kontroller at scenen eller
gulvet er stabilt og plant.
ADVARSEL: Ikke la subwooferen stikke ut
over kanten på en scene. Kontroller at hele
subwooferen står på scenen.
ADVARSEL: Ikke lag en stabel med mer
enn to subwoofere.
ADVARSEL: Ikke bruk et stangfeste med
en stabel med subwoofere.
Med en høyttaler
ADVARSEL: Kontroller at subwooferen er plassert på en stabil, plan overflate.
ADVARSEL: Se all relevant dokumentasjon for høyttaleren og stangen før du fester dem til subwooferen. Pass på
at subwooferen tåler vekten av høyttaleren og stangen. Når subwooferen, stangen og høyttaleren er festet, må du
sørge for at hele enheten er stabil og ikke kan falle.
ADVARSEL: Ikke prøv å flytte hele enheten. Fjern høyttaleren fra stangen før du flytter subwooferen.
ADVARSEL: Ikke bruk et stangfeste med en stabel med subwoofere.
Montering av
M20-stang
Norsk • 35Produktveiledning • Bose AMS115
PRO.BOSE.COM
Montering
Montering (oppheng)
Retningslinjer for montering
Bose AMS-subwoofere har gjengede innsatser som passer til opphengsmetodene som er beskrevet i dette dokumentet.
Utrygg opphenging av tunge gjenstander kan forårsake alvorlig skade eller død, samt skade på eiendom. Det
er montørens ansvar å vurdere påliteligheten til alle opphengsmetodene som brukes. Takmonterte høyttalere
eller subwoofere skal bare monteres av profesjonelle montører med kunnskap om riktig utstyr og trygge
monteringsteknikker.
Hvis du bruker et spesialtilpasset opphengssystem, må du få en autorisert profesjonell tekniker til å gjennomgå
utformingen og den planlagte festemetoden for bygningsstrukturen for strukturell integritet og sikkerhet i det tiltenkte
bruksområdet.
Velg festeelementer som er i samsvar med alle lokale byggeforskrifter og krav for å støtte subwooferens vekt.
• Bruk bare festeanordninger av klasse 8.8 eller høyere.
• Ikke bruk umerkede festeanordninger for monteringssystemet siden det ikke er mulig å fastslå hvor mye de tåler.
• Bruk bare M10-fester for M10-gjengede innlegg på subwooferen. Selv om SAE ⅜"–16-festene er like, kan de ikke
brukes med M10-fester.
• Ikke stram til festene for mye. Dette kan føre til uopprettelig skade på kabinettet og gi en utrygg montering.
• Sørg for at festeanordningene er lange nok til at det kan skrus åtte gjenger inn i festepunktet. Hvis du bruker et feste
med færre enn åtte gjenger, vil det føre til utilstrekkelig støtte for subwooferen, noe som kan gi en utrygg montering.
• Ikke endre eller skru de gjengede festepunktene på nytt med andre typer eller størrelser. Hvis du gjør det, kan det gå
på bekostning av sikkerheten til monteringen og skade subwooferen permanent.
• For å få en montering som tåler vibrasjoner, må du bruke en låsekomponent som kan demonteres for hånd (for
eksempel Loctite® 242®).
Ikke heng opp subwooferen i subwooferhåndtakene.
Ikke heng andre høyttalere eller andre gjenstander fra Bose AMS-subwooferen.
Oppheng
ADVARSEL: For å sikre trygg montering og bruk av produktet er det montørens ansvar å lese den tidligere delen
installeringsinstruksjoner og brukerdokumentasjonen for alle monteringsdelene før produktet monteres.
Du kan henge subwooferen i taket ved å feste M10-gjengede øyebolter til de fire M10-gjengede festepunktene på topp-
eller sidepanelet til subwooferen. Bruk kun belastningsgodkjente øyebolter beregnet for løfting (per ASME B3026).
Hvis du bruker et spesialtilpasset opphengssystem, må en autorisert profesjonell tekniker gjennomgå utformingen. Ska
deg alle delene i opphengssystemet fra anerkjente produsenter.
w
q
Sett ovenfra
q
e r
w
e
r
M10 ×4
36 • Norsk Bose AMS115 • Produktveiledning
PRO.BOSE.COM
Teknisk informasjon
Tekniske spesifikasjoner
Kontakter 2 × Neutrik® NL4-innganger Pinne 1+: LF+
Pinne 1−: LF−
Pinne 2+: Ikke tilkoblet
Pinne 2−: Ikke tilkoblet
Eekthåndtering 500W (RMS), 2800W (topp)
Nominell impedans 8Ω
Mål (høyde × bredde × dybde) 47,0cm× 47,0cm× 50,8cm
Nettovekt 28,39kg
Forhåndsinnstillinger for prosessor
Bruk bare godkjente forhåndsinnstillinger for profesjonelle høyttalere
fra Bose. Forhåndsinnstillingene som er oppført her, er tilgjengelige
når du bruker Bose Professional PowerMatch-forsterkere.
Hvis du vil ha en fullstendig liste over produkter som støtter
forhåndsinnstillinger for Bose Professional AMM-høyttalere, kan du
gå til PRO.BOSE.COM.
Bruksområde Navn på forhåndsinnstilling
Subwoofer AMS115 Sub
Polski • 37Przewodnik do produktu • Bose AMS115
PRO.BOSE.COM
Ważne instrukcje dotyczące bezpieczeństwa
Należy przeczytać izachować wszystkie zalecenia dotyczące
bezpieczeństwa, zabezpieczeń ikorzystania ztego produktu.
Instalację niniejszego produktu może przeprowadzić wyłącznie specjalista!
Wtym dokumencie zawarte są jedynie informacje dotyczące bezpieczeństwa i podstawowe instrukcje
montażu dla użytkownika. Jeśli produkt będzie podwieszony lub zawieszony na stałej instalacji, przed
montażem należy zapoznać się ze wszystkimi stosownymi dokumentami udostępnianymi przez
firmę Bose (patrz Dodatkowa dokumentacja dotycząca produktu) oraz producentów pozostałych
elementów instalacji.
Nie wolno serwisować urządzenia samodzielnie. Wszystkie czynności serwisowe muszą być
wykonywane przez pracowników autoryzowanych centrów serwisowych, autoryzowanych
instalatorów, techników, sprzedawców lub dystrybutorów. Aby skontaktować się zfirmą Bose
Professional, zesprzedawcą bądź dystrybutorem wokolicy, odwiedź stronę PRO.BOSE.COM.
Informacje prawne
Numer modelu: AMS115
Firma Bose Corporation niniejszym deklaruje, że ten produkt jest zgodny zpodstawowymi
wymaganiami izaleceniami określonymi wdyrektywie 2014/35/UE oraz innych
obowiązujących dyrektywach UE. Pełna treść Deklaracji zgodności jest dostępna
wwitrynie: www.Bose.com/compliance.
Ten symbol oznacza, że produktu nie należy wyrzucać razem z innymi odpadkami
zgospodarstwa domowego. Produkt należy dostarczyć do odpowiedniego miejsca
zbiórki wcelu recyklingu. Właściwy sposób utylizacji i recyklingu pomaga chronić zasoby
naturalne, ludzkie zdrowie i środowisko naturalne. Aby uzyskać więcej informacji na temat
utylizacji irecyklingu tego produktu, skontaktuj się zsamorządem lokalnym, wzakładzie
utylizacji odpadów albo wsklepie, wktórym produkt został nabyty.
Tabela substancji szkodliwych (ograniczenia obowiązujące wChinach)
Nazwy izawartość toksycznych lubszkodliwych substancji albo pierwiastków
Toksyczne lubszkodliwe substancje albo pierwiastki
Nazwa części
Ołów
(Pb)
Rtęć
(Hg)
Kadm
(Cd)
Chrom
sześciowartościowy
(Cr(VI))
Polibromowany
bifenyl (PBB)
Polibromowany
difenyloeter
(PBDE)
Polichlorowane
bifenyle (PCB)
X O O O O O
Części metalowe X O O O O O
Części ztworzyw
sztucznych
O O O O O O
Głośniki X O O O O O
Przewody X O O O O O
Tętabelę przygotowano zgodnie zwymaganiami normy SJ/T 11364.
O: oznacza, żezawartość danej substancji toksycznej lubszkodliwej
wewszystkich materiałach jednorodnych, użytych wtej części,
nieprzekracza limitu określonego wnormie GB/T 26572.
X: oznacza, żedana substancja toksyczna lubszkodliwa zawarta wconajmniej
jednym zjednorodnych materiałów użytych wtejczęści przekracza limit
określony wnormie GB/T 26572.
Tabela substancji szkodliwych (ograniczenia obowiązujące naTajwanie)
Nazwa urządzenia: Głośnik profesjonalny Oznaczenie typu: AMS115
Substancje objęte ograniczeniami wraz zsymbolami chemicznymi
Jednostka
Ołów
(Pb)
Rtęć
(Hg)
Kadm
(Cd)
Chrom sześciowar-
tościowy
(Cr+6)
Polibromowany
bifenyl
(PBB)
Polibromowany
difenyloeter
(PBDE)
Polichlorowane
bifenyle (PCB)
–
Części metalowe –
Części ztworzyw
sztucznych
Głośniki –
Przewody –
Uwaga 1: symbol „” oznacza, żezawartość procentowa substancji objętej ograniczeniem
nieprzekracza wartości referencyjnej.
Uwaga 2: symbol „−” oznacza, żedosubstancji objętej ograniczeniem zastosowanie
mawyłączenie.
Data produkcji: ósma cyfra numeru seryjnego oznacza rok produkcji, np. cyfra „0” oznacza rok 2010
lub 2020.
Importer — Chiny: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No. 353 North
Riying Road, China (Shanghai) Pilot Free Trade Zone
Importer — UE: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, Holandia
Importer — Meksyk: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas de
Chapultepec, 11000 México, D.F. Aby uzyskać informacje o usługach lub importerze, zadzwoń pod
numer +5255 (5202) 3545
Importer — Tajwan: Bose Taiwan Branch, 9F-A1, No.10, Section 3, Minsheng East Road, Taipei City
104, Tajwan. Numer telefonu: +886-2-2514 7676
Siedziba główna firmy Bose Corporation: 1-877-230-5639
Bose i PowerMatch są znakami towarowymi firmy Bose Corporation.
Loctite i 242 są znakami towarowymi i/lub zarejestrowanymi znakami towarowymi firmy Henkel i/lub
jej oddziałów w Stanach Zjednoczonych oraz innych krajach.
Neutrik jest zastrzeżonym znakiem towarowym firmy Neutrik AG.
Inne znaki towarowe są własnością odpowiednich właścicieli.
©2020 Bose Corporation. Żadnej części tego dzieła niewolno reprodukować, modyfikować,
rozpowszechniać ani winny sposób wykorzystywać bez uprzedniego uzyskania pisemnego
pozwolenia.
Informacje ogwarancji
Opisywany produkt objęty jest ograniczoną gwarancją.
Więcej informacji o gwarancji można znaleźć na stronie pro.Bose.com/warranty.
OSTRZEŻENIA/PRZESTROGI
Ten symbol umieszczony na produkcie oznacza, że w podręczniku znajdują się
ważne instrukcje dotyczące obsługi i konserwacji.
Produkt zawiera elementy magnetyczne. Aby dowiedzieć się, czy mogą one
mieć wpływ nafunkcjonowanie implantów medycznych, należy skonsultowaćsię
zlekarzem.
Wszystkie produkty Bose muszą być instalowane zgodnie zprzepisami lokalnymi, krajowymi,
federalnymi ibranżowymi. Instalator jest zobowiązany zainstalować głośniki isystem
montażowy zgodnie zewszystkimi obowiązującymi regulaminami, wtym regulaminami
iprzepisami obowiązującymi wbudynku. Przed instalacją produktu należy skonsultować się
zodpowiednimi władzami.
Zamontowane głośniki wymagają przeprowadzania regularnych inspekcji irutynowej
konserwacji w celu zapewnienia właściwego ibezpiecznego działania. Elementy montażowe
należy sprawdzać pod kątem występowania korozji, zgięć lub innych czynników, które
mogą osłabiać integralność strukturalną instalacji. Zużyte lub uszkodzone elementy należy
natychmiast wymienić.
Nie wolno dokonywać modyfikacji produktu bez zezwolenia.
Niemontować uchwytu napowierzchniach niewystarczająco solidnych lubstwarzających
zagrożenia związane naprzykład zinstalacją elektryczną lubhydrauliczną. Wspornik powinien
zamontować wykwalifikowany instalator zzachowaniem lokalnych przepisów budowlanych.
Wspornika aniproduktu niewolno umieszczać wpobliżu źródeł ciepła, takich jak kominki,
grzejniki, kaloryfery lubinne urządzenia wytwarzające ciepło (wtym wzmacniacze).
NIE WOLNO używać produktu wpojazdach ani na jednostkach pływających.
Zewzględu nawymagania dotyczące wentylacji firma Bose niezaleca umieszczania tego
produktu wprzestrzeniach zamkniętych, takich jak wnęki ścienne lub szafki wnękowe.
NIEWOLNO narażać produktu nazachlapanie irozbryzgi ani umieszczać wjego pobliżu naczyń
wypełnionych cieczami (np.wazonów).
Nie wolno montować produktu wpomieszczeniach, wktórych może występować skraplanie
pary wodnej.
Niniejszy produkt nie jest przeznaczony do instalacji anistosowania wpomieszczeniach
mających stały kontakt zwodą (w tym m.in. basenach wewnętrznych, parkach wodnych,
pomieszczeniach zjacuzzi, saunach, łaźniach parowych ilodowiskach).
Niebezpieczny montaż lubpodwieszenie ciężkiego ładunku może spowodować poważne
obrażenia lubśmierć orazuszkodzenie mienia. Do obowiązków instalatora należy ocena
niezawodności każdej metody montażu stosowanej wtymprzypadku. Montaż podwieszanych
głośników może być przeprowadzany wyłącznie przezprofesjonalnych instalatorów
posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.
Nie wolno narażać głośnika lubelementów montażowych nadziałanie substancji chemicznych,
które niezostały dozwolone przez firmę Bose, wtym m.in. środków smarnych iczyszczących,
środków doochrony instalacji elektrycznych orazrozpuszczalników nabazie węglowodorów.
Narażenie nadziałanie takich substancji może prowadzić dodegradacji materiałów
plastikowych, awrezultacie dopękania istworzenia zagrożenia upadkiem.
38 • Polski Bose AMS115 • Przewodnik do produktu
PRO.BOSE.COM
Omówienie
Widok zprzoduWidok zboku (lewy bok) Widok zboku (prawy bok)
Widok zgóry Widok ztyłu Widok zdołu
q
r r
r r
q
ee
ee
t t
w
Dodatkowa dokumentacja dotycząca produktu
Wtym poradniku znajdują się tylko podstawowe informacje. Jeśli produkt będzie
podwieszony lub zawieszony na stałej instalacji, należy zapoznać się ze wszystkimi
stosownymi dokumentami firmy Bose zamieszczonymi na tej stronie.
Wcelu zapewnienia bezpiecznej instalacji produktu obowiązkiem instalatora jest
zapoznanie się ze wszystkimi stosownymi dokumentami dla tego produktu oraz wszystkich
elementów wchodzących wskład instalacji przed rozpoczęciem procedury montażu.
Montaż podwieszanych głośników lub subwooferów może być przeprowadzany wyłącznie
przezprofesjonalnych instalatorów posiadających wiedzę oodpowiednim sprzęcie
ibezpiecznych technikach montażu.
Aby uzyskać dostęp do dokumentacji dla tego produktu, zeskanuj kod QR lub odwiedź
poniższą witrynę.
pro.Bose.com/ams115
Informacje
oprodukcie
q
Złącze wejścia
w
Otwór M20 do montowania statywu
e
Otwór M10 do przytwierdzenia linki podwieszającej
r
Otwór M8 do montowania kółek
t
Uchwyt
47cm
(18,5cala)
47cm (18,5cala) 50,8cm (20cali)
e e
e e
e e
e e
78mm (3,1cala)
60mm (2,4cala)
(×4) M8 ×>40mm
(×4) M8
r r
r r
Waga netto: 28,39kg (62,6lb)
Polski • 39Przewodnik do produktu • Bose AMS115
PRO.BOSE.COM
Podstawowa konfiguracja
Konfiguracja sceny
OSTRZEŻENIE! Należy upewnić się,
że scena lub podłoga jest stabilna.
OSTRZEŻENIE! Subwoofer nie może
wystawać poza krawędź sceny. Należy
upewnić się, że subwoofer znajduje się
wcałości na podłożu sceny.
OSTRZEŻENIE! Nie wolno tworzyć wież
składających się zwięcej niż dwóch
subwooferów.
OSTRZEŻENIE! Nie wolno używać
statywu na wieży subwooferów.
Zgłośnikiem
OSTRZEŻENIE! Należy upewnić się, że subwoofer jest ustawiony na stabilnym ipoziomym podłożu.
OSTRZEŻENIE! Należy zapoznać się ze wszystkimi dokumentami dotyczącymi głośnika istatywu przed zamontowaniem
ich na subwooferze. Należy upewnić się, że subwoofer utrzyma wagę głośnika istatywu. Po złożeniu konstrukcji
subwoofera, statywu igłośnika należy upewnić się, że jest ona stabilna inie zagraża jej przewrócenie.
OSTRZEŻENIE! Nie należy próbować przenosić całej złożonej konstrukcji. Zanim zaczniesz przenosić subwoofer,
zdejmij głośnik ze statywu.
OSTRZEŻENIE! Nie wolno używać statywu na wieży subwooferów.
Otwór M20 do
statywu
40 • Polski Bose AMS115 • Przewodnik do produktu
PRO.BOSE.COM
Montaż
Montaż (podwieszenie)
Instrukcje dotyczące montażu
Subwoofery Bose AMS mają gwintowane otwory służące do ich podwieszania metodami opisanymi wtym dokumencie.
Niebezpieczne podwieszenie ciężkiego ładunku może spowodować poważne obrażenia lubśmierć orazuszkodzenie mienia.
Do obowiązków instalatora należy ocena niezawodności każdej metody podwieszenia stosowanej wdanymprzypadku.
Podwieszanie głośników lub subwooferów może być przeprowadzane wyłącznie przezprofesjonalnych instalatorów
posiadających wiedzę oodpowiednim sprzęcie ibezpiecznych technikach montażu.
W przypadku korzystania ze specjalnie zaprojektowanego systemu podwieszenia specjalista zodpowiednimi uprawnieniami
powinien sprawdzić całą konstrukcję izaplanowaną metodę przytwierdzenia do struktury budynku wcelu zachowania
integralności strukturalnej ibezpieczeństwa.
Wybrane elementy złączne muszą być zgodne ze wszystkimi lokalnymi przepisami budowlanymi ibyć w stanie utrzymać
wagę subwoofera.
• Należy korzystać tylko z elementów złącznych oklasie 8.8 lub wyższej.
• Do montażu nie należy wykorzystywać nieoznaczonych maszynowych elementów złącznych, jako że nie można określić ich
właściwości fizycznych.
• Do gwintowanych otworów M10 wsubwooferze należy używać elementów złącznych także ooznaczeniu M10. Mimo
że elementy złączne SAE ⅜ cala (16 zwojów na cal) są podobne, nie można stosować ich wymiennie zelementami
ooznaczeniu M10.
• Elementów złącznych nie należy dokręcać zbyt mocno. Może to prowadzić do uszkodzenia szafki idoprowadzić do
powstania konstrukcji, która zagraża bezpieczeństwu.
• Należy używać wystarczająco długich elementów złącznych, aby można je było wkręcić na długość co najmniej 8 zwojów.
Używanie elementów złącznych, których nie można dokręcić na długość co najmniej 8 zwojów, spowoduje, że element
będzie niedostatecznie przytwierdzony do subwoofera, agwint może się ukruszyć.
• Nie należy żłobić gwintowanych otworów ani zmieniać ich średnicy wcelu użycia innego rozmiaru bądź rodzaju elementu
złącznego. Takie działanie może narazić bezpieczeństwo instalacji itrwale uszkodzić subwoofer.
• Aby zabezpieczyć konstrukcję przed drganiami, należy skorzystać zzabezpieczenia połączeń gwintowanych odkręcanych
za pomocą narzędzi ręcznych (np. środka Loctite® 242®).
Subwoofera nie wolno podwieszać za pomocą jego uchwytu.
Na podwieszonym subwooferze Bose AMS nie wolno zawieszać innych głośników lub przedmiotów.
Podwieszenie
OSTRZEŻENIE! Aby mieć pewność, że produkt jest zainstalowany iużywany zzachowaniem zasad bezpieczeństwa,
obowiązkiem instalatora jest przed rozpoczęciem montażu zapoznanie się zpoprzednią sekcją zawierającą Instrukcje
dotyczące montażu idokumentacją dotyczącą wszystkich pozostałych elementów montażowych.
Aby podwiesić subwoofer na suficie, należy wkręcić śruby M10 zuchem do gwintowanych otworów M10 znajdujących się na
górnym lub bocznym panelu subwoofera. Należy używać tylko śrub zuchem, które są opatrzone oznaczeniem dopuszczalnego
obciążenia isą przeznaczone do podnoszenia (zgodnie zASME B30.26).
Wprzypadku korzystania ze specjalnie zaprojektowanego systemu podwieszenia specjalista zodpowiednimi uprawnieniami
powinien sprawdzić konstrukcję ijej instalację. Wszystkie elementy montażowe należy kupować od renomowanych producentów.
w
q
Widok zgóry
q
e r
w
e
r
M10 ×4
Polski • 41Przewodnik do produktu • Bose AMS115
PRO.BOSE.COM
Dane techniczne
Dane techniczne
Złącza 2 wejścia Neutrik® NL4 Styk 1+: LF+
Styk 1−: LF−
Styk 2+: Brak połączenia
Styk 2−: Brak połączenia
Moc 500W (RMS), 2800W (szczytowa)
Impedancja nominalna 8Ω
Wymiary (wysokość × szerokość × głębokość) 47× 47× 50,8cm (18,5× 18,5× 20cali)
Waga netto 28,39kg (62,6lb)
Ustawienia wstępne procesora
Należy używać tylko ustawień wstępnych głośnika zatwierdzonych
przez Bose Professional. Znajdujące się poniżej ustawienia wstępne są
dostępne wprzypadku korzystania ze wzmacniaczy PowerMatch Bose
Professional.
Pełna lista produktów, które obsługują ustawienia wstępne Bose
Professional AMM głośników, znajduje się na stronie: PRO.BOSE.COM.
Zastosowanie Nazwa ustawienia wstępnego
Subwoofer AMS115 Sub
42 简体中文
Bose AMS115 •
产品指南
PRO.BOSE.COM
重要安全说明
请阅读并保留所有安全、安全性和使用说明。
本产品仅适合由专业安装人员安装！
本文件仅为用户提供安全准则和基本设置信息。如果产品是以永久固定的
方式进行的安装或悬挂，在产品安装前，请阅读 Bose 的所有相关文件（详
见附加产品文件）以及所有其他安装组件制造商提供的相关文件。
请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人
员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近
的经销商或分销商，请访问 PRO.BOSE.COM。
规范信息
型号：AMS115
Bose Corporation 在此声明，本产品严格遵守 2014/35/EU 指令和其他所
有适用的欧盟指令要求中的基本要求和其他相关规定。您可以从以
下网址找到完整的合规声明：www.Bose.com/compliance。
此标志表示本产品不得作为生活垃圾丢弃，必须送至相关回收部门
回收利用。正确处理和回收有助于保护自然资源、人类健康和环
境。想要获得更多关于此产品的处理和回收的信息，请联系当地市
政当局、垃圾处理服务部门或您购买此产品的门店。
中国危险物质限用表
有毒或有害物质或元素名称及成分
有毒或有害物质和元素
零件名称
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(CR(VI))
多溴化联苯
(PBB)
多溴二苯醚
(PBDE)
印刷电
路板
X O O O O O
金属零件
X O O O O O
塑料零件
O O O O O O
扬声器
X O O O O O
线缆
X O O O O O
此表格依据 SJ/T 11364 的要求制定。
O： 表示此零件中所有均质材料所包含的此类有毒或有
害物质均低于 GB/T 26572 中的限定要求。
X： 表示此零件所用全部均质材料中至少有一种包含
的这种有毒或有害物质高于 GB/T 26572 标准的限定
要求。
中国台湾危险物质限用表
设备名称：专业扬声器 机型名称：AMS115
限用物质及其化学符号
单位
铅
(Pb)
汞
(Hg)
镉
(Cd)
六价铬
(Cr+6)
多溴化联苯
(PBB)
多溴二苯醚
(PBDE)
印刷电
路板
−
金属零件
−
塑料零件
扬声器
−
线缆
−
备注 1：“”表示限用物质的百分比含量未超出参考值。
备注 2：“-”表示限用物质符合豁免规定。
生产日期：序列号中第八位数字表示生产年份；“0”表示 2010 年或
2020 年。
中国进口商：Bose 电子（上海）有限公司，中国（上海）自由贸易试验区，
日樱北路 353 号，9 号厂房 C 部
欧洲进口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥进口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204,
Lomas de Chapultepec, 11000 México, D.F.有关服务或进口商信息，
请致电 +5255 (5202) 3545
中国台湾进口商：Bose 台湾分公司，台湾 104 台北市民生东路三段 10
号，9F-A1。电话：+886-2-2514 7676
Bose Corporation 总部：1-877-230-5639
Bose 和 PowerMatch 是 Bose Corporation 的商标。
Loctite 和 242 是 Henkel 及其附属公司在美国和其他地方的商标和/或注册商
标。
Neutrik 是 Neutrik AG 的注册商标。
所有其他商标均是其各自所有者的财产。
©2020 Bose Corporation。未经事先书面许可，不得复制、修改、分发或以其他
方式使用本文档的任何部分。
质保信息
本产品享有有限保修。
有关质保信息，请访问 pro.Bose.com/warranty。
警告/小心
此符号表示本指南中的重要操作和维护说明。
本产品含有磁性材料。有关这是否会影响到您的植入式医疗器
械，请咨询您的医生。
所有 Bose 产品的安装都必须遵守当地、州、联邦和行业规范。安装人
员有责任确保扬声器安装和安装系统的安装实施均所有适用法规，包
括当地的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的
当地监管机构。
安装扬声器后，须进行定期检查和日常维护，以确保扬声器功能正常
和操作安全。检查安装硬件和配件是否有腐蚀迹象、折弯或可能降低
结构完整性的任何其他状况。立即更换磨损或损坏的组件。
未经授权切勿改装本产品。
请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管
道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地
的建筑法规。
请勿将支架或产品放置或安装在任何热源旁边，比如火炉、暖气片、
热调节装置或其他可产生热量的设备（包括功放）。
请勿在汽车或船舶上使用本产品。
由于有通风需求，Bose 建议不要将本产品放置在密闭空间中，比如墙
洞或封闭式橱柜。
本产品不得受液体淋溅或喷洒，不得将装有液体的物体（如花瓶等）
置于本产品上或本产品附近。
请勿将产品安装在可能发生冷凝的位置。
此产品不适合在室内涉水设施区域安装或使用（包括但不限于室内游
泳馆、室内水上乐园、有热水浴缸的房间、桑拿房、蒸汽浴室以及室
内溜冰场）。
以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、
死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装
方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人
员才能尝试以吊装的方式安装任何扬声器。
请勿让扬声器或安装组件接触 Bose 未说明的任何化学物质，包括但不
限于润滑剂、清洗剂、触点喷剂或烃类溶剂。暴露于此类物质中可能
会导致产品塑料材料老化，从而导致产品开裂和坠落危险。
简体中文
43
产品指南
• Bose AMS115
PRO.BOSE.COM
概述
47.0 厘米
（18.5 英寸）
正视图侧视图（左） 侧视图（右）
顶视图 后视图 底视图
q
r r
r r
q
ee
ee
t t
w
附加产品文件
本指南仅包括基本设置信息。如果产品是以永久固定的方式进行的安装或悬挂，在产品安装前，
请阅读此处所示网页上的 Bose 所有相关文件。
为确保产品的安全安装，安装人员有责任在安装之前阅读本产品和其他所有安装组件的所有相关
文件。
只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试以吊装的方式安装任何扬声器或
低音箱。
要访问此产品的其他 Bose 文件，请扫描二维码或访问此处所示网页。
pro.Bose.com/ams115
产品详细信息
q
输入连接
w
M20 杆安装点
e
M10 悬挂点
r
M8 脚轮安装点
t
手柄
47.0 厘米（18.5 英寸） 50.8 厘米（20.0 英寸）
e e
e e
e e
e e
78 毫米（3.1 英寸）
60 毫米（2.4 英寸）
(×4) M8 × >40 毫米
(×4) M8
r r
r r
净重：28.39 千克（62.60 磅）
44 简体中文
Bose AMS115 •
产品指南
PRO.BOSE.COM
基本设置
舞台补声
警告：确保舞台或地板平坦稳定。
警告：低音箱不可伸出舞台边缘。
确保低音箱的整个箱体都在舞台上。
警告：请勿堆叠两个以上的低音箱。
警告：请勿在堆叠的低音箱上使用安装杆。
与全频扬声器配合
警告：确保低音箱放置在平稳表面。
警告：将扬声器和安装杆连接至低音箱之前，请阅读关于扬声器和安装杆的所有文件。确保低音箱可以承受扬声器和安装杆
的重量。低音箱和安装杆组装完成且连接扬声器后，应确保整个组件的稳定性，避免发生倾覆或掉落的危险。
警告：请勿移动整个组件。移动低音箱之前，请先将扬声器从杆上取下。
警告：请勿在堆叠的低音箱上使用安装杆。
M20 安装孔
简体中文
45
产品指南
• Bose AMS115
PRO.BOSE.COM
安装
安装（吊装）
安装指南
Bose AMS 低音箱随附螺纹嵌入件，适用于本文件中所述的吊装方法。
以不安全的方式吊装任何重物可能导致严重的人身伤害、死亡或财产损失。安装人员有责任评估在其应用中所使用的任何吊装方法的可靠
性。只有正确了解硬件且掌握安全吊装方法的专业安装人员才能尝试以悬吊的方式安装任何扬声器或低音箱。
如果您要使用经过定制设计的吊装系统，请让获得认证的专业工程师对连接建筑结构的设计和计划方法进行审核，确保预期应用中的结构
完整性和安全性。
请选择符合当地建筑规范和要求的紧固件，用以支撑低音箱的重量。
• 只能使用 8.8 级或以上的紧固件/硬件。
• 由于无法确定其物理属性，因此请勿使用未标记的机器紧固件进行系统组件安装。
• 低音箱上的 M10 螺纹嵌入件只能使用 M10 紧固件。虽然 SAE ⅜"–16 紧固件与 M10 紧固件相似，但二者不可互换。
• 请勿过度拧紧紧固件。如果过度拧紧，可能会对扬声器箱造成不可挽回的损害，并导致危险组装。
• 确保紧固件的长度至少可与安装点上的 8 个螺纹接合。如果与紧固件接合的螺纹少于 8 个，会导致低音箱的支撑不足，可能会导致
螺纹脱落，造成危险组装现象的出现。
• 请勿更改或重新加工螺纹安装点，以匹配任何其他的螺纹尺寸或类型。这样做会影响安装的安全性，并对低音箱造成永久损伤。
• 对于防震组件，请使用用于手动拆卸的防松剂（例如 Loctite® 242®）。
请勿使用低音箱手柄吊装低音箱。
请勿在 Bose AMS 低音箱上再吊装其它扬声器或其它物品。
吊装
警告：为确保产品的安全安装和使用，安装人员在产品安装之前有责任阅读之前的安装指南章节以及所有安装组件的用户文件。
如果要将低音箱吊装在天花板上，请将 M10 螺纹吊环螺栓连接至低音箱顶部或侧面板上的 4 个 M10 螺纹安装点。只能使用用于吊装的额
定载重的吊环螺栓（按照 ASME B30.26）。
如果您要使用经过定制设计的吊装系统或硬件，请让获得认证的专业工程师审核相关设计和制造工艺。向知名厂商购买所有吊装系
统组件。
w
q
顶视图
q
e r
w
e
r
M10 ×4
46 简体中文
Bose AMS115 •
产品指南
PRO.BOSE.COM
技术信息
技术规格
端口
2 × Neutrik® NL4 输入 针脚 1+：LF+
针脚 1−：LF−
针脚 2+：未连接
针脚 2−：未连接
功率处理能力
500 W (RMS)、2800 W（峰值）
额定阻抗
8 Ω
尺寸（高 × 宽 × 深）
47.0 厘米 × 47.0 厘米 × 50.8 厘米（18.5 英寸 × 18.5 英寸 × 20.0 英寸）
净重
28.39 千克（62.60 磅）
处理器预设
只能使用经过批准的 Bose Professional 扬声器预设。使用 Bose Professional PowerMatch
功放时，此处列出的预设可用。
请访问 PRO.BOSE.COM，获取支持 Bose Professional AMS 扬声器预设的完整产品名单。
应用 预设名称
低音箱
AMS115 Sub
繁體中文
•
47產品指南
• Bose AMS115
PRO.BOSE.COM
重要安全指示
請閱讀並妥善保管所有安全和使用指示。
本產品僅限由專業安裝人員安裝！
本文件僅旨在為使用者提供安全準則與基本安裝資訊。若要以永久性固定
安裝方式安裝或懸吊本產品，請於安裝本產品之前檢視 Bose (請參閱其他產
品文件) 及其他所有安裝組件之製造商所提供的所有相關文件。
請勿自行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人
員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經
銷商或分銷商，請造訪 PRO.BOSE.COM。
法規資訊
型號：AMS115
Bose Corporation 在此聲明本產品嚴格遵守 2014/35/EU 指令的基本要求
和其他相關規定，以及所有其他適用的歐盟指令要求。您可以從以
下位置找到完整的符合聲明：www.Bose.com/compliance。
此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合適
的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類
健康和環境。如欲獲得有關處理和回收本產品的更多資訊，請聯絡
當地政府機關、廢棄物處理服務或您購買本產品的商家。
中國有害物質限制使用表
有毒或有害物質或元素的名稱及成分
有毒或有害物質及元素
零件名稱 鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(CR(VI))
多溴化聯苯
(PBB)
多溴聯苯醚
(PBDE)
印刷電路板
X O O O O O
金屬零件
X O O O O O
塑膠零件
O O O O O O
揚聲器
X O O O O O
連接線
X O O O O O
此表格係根據 SJ/T 11364 條款所製作。
O： 表示用於此零件的所有同類材料中，此有毒或危險
物質低於 GB/T 26572 中的限制規定。
X： 表示至少一種用於此零件的同類材料中，此有毒或
危險物質高於 GB/T 26572 中的限制規定。
台灣有害物質限用表
設備名稱：專業用揚聲器 型號：AMS115
限用物質及其化學符號
設備
鉛
(Pb)
汞
(Hg)
鎘
(Cd)
六價鉻
(Cr+6)
多溴聯苯
(PBB)
多溴二苯醚
(PBDE)
印刷電路板
−
金屬零件
−
塑膠零件
揚聲器
−
連接線
−
備註 1：「○」表示限用物質的濃度百分比含量未超過參考值。
備註 2：「−」表示限用物質屬於豁免項目範圍。
製造日期：序號第八位數代表製造年份；「0」代表 2010 或 2020。
中國進口商：Bose Electronics (Shanghai) Company Limited，中國 (上海) 自由貿易
試驗區，日櫻北路 353 號，9 號廠房 C 部
歐盟進口商：Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
墨西哥進口商：Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-204, Lomas
de Chapultepec, 11000 México, D.F.如需服務或進口商資訊，請撥打 +5255 (5202) 3545
台灣進口商：Bose 台灣分公司，台灣 104 台北市民生東路三段 10 號 9 樓 A1
室。電話號碼：+886-2-2514 7977
Bose Corporation 總部：1-877-230-5639
Bose 和 PowerMatch 是 Bose Corporation 的商標。
Loctite 和 242 是 Henkel 及/或其關係企業在美國和其他地方的商標及/或註冊
商標。
Neutrik 是 Neutrik AG 的註冊商標。
所有其他商標均是其各自所有者的財產。
©2020 Bose Corporation。未經預先書面許可，不得複製、修改、發行或以其他
方式使用本指南之任何部分。
保固資訊
此產品享有有限保固。
如需保固詳細資料，請造訪：pro.Bose.com/warranty。
警告/注意
產品上若有此符號，表示本指南中提供了重要的操作和維護
指示。
本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植
入式醫療設備。
所有 Bose 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人
員有責任確保揚聲器和安裝系統的裝設都符合適用的法規，包括當地
的建築法規和規定。安裝本產品前，請諮詢擁有司法權的當地政府機
關。
安裝的揚聲器需要進行定期檢查與例行維護，以確保功能正常及操作
安全。檢查安裝五金部件與連接部件，確認是否有腐蝕、彎曲或任何
其他可能會降低結構完整性的情況的徵兆。磨損或損壞的組件應立即
更換。
未經授權請勿擅自改裝本產品。
請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地
方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
請勿將支架或產品放置或安裝在任何熱源附近，如火爐、暖氣片、
熱調節裝置或可發熱的其他裝置 (包括擴大機)。
請勿在汽車或船舶上使用本產品。
為滿足通風需求，Bose 建議不要把產品放置在侷限的空間中，比如壁
腔或封閉式揚聲器箱。
請勿讓本產品受液體淋濺或噴灑，也請勿將裝有液體的物體 (例如花
瓶) 置於本產品上或本產品附近。
請勿將產品安裝於可能結露的位置。
本產品並不適合安裝或用於室內有水設施區域 (包括但不限於：室內泳
池、室內戲水區、熱水浴池、桑拿、蒸氣室與室內溜冰場等)。
以不安全的方式安裝或高處懸吊任何重物都可能導致嚴重的人身傷害
或死亡，以及財產損失。安裝人員須負責評估其應用情形中所採用之
任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝
技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器。
請勿使揚聲器或安裝組件接觸任何非 Bose 指定的化學物質，包括但不
限於潤滑劑、清潔劑、觸點噴劑或碳氫溶劑。接觸該等物質會使塑膠
材質劣化，進而導致破裂並產生墜落危險。
48
•
繁體中文
Bose AMS115 •
產品指南
PRO.BOSE.COM
概覽
正面視圖
側視視圖 (左) 側視視圖 (右)
頂部視圖 背面視圖 底部視圖
q
r r
r r
q
ee
ee
t t
w
其他產品文件
本指南僅包含基本安裝資訊。若要以永久性固定安裝方式安裝或懸吊本產品，請於此處所顯示的
網頁中檢視 Bose 所提供的所有相關文件。
為確保產品安裝之安全性，安裝人員有責任在安裝本產品之前，參閱本產品及其他所有安裝組件
的所有相關文件。
只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器
或超低音箱。
若要取得關於本產品的其他 Bose 文件，請掃描 QR 碼或造訪此處所顯示的網頁。
pro.Bose.com/ams115
產品詳細資料
q
輸入連接
w
M20 支撐桿安裝點
e
M10 懸吊點
r
M8 滾輪安裝點
t
手柄
47.0 公分
(18.5 吋)
47.0 公分 (18.5 吋)
50.8 公分 (20.0 吋)
e e
e e
e e
e e
78 公釐 (3.1 吋)
60 公釐 (2.4 吋)
(×4) M8 × >40 公釐
(×4) M8
r r
r r
淨重：28.39 公斤 (62.60 磅)
繁體中文
•
49產品指南
• Bose AMS115
PRO.BOSE.COM
基本安裝
舞台補音
警告：請確保舞台或地板處於穩定的水平狀態。
警告：請勿使超低音箱超出舞台邊緣。請確保超
低音箱的整體機身均位於舞台內。
警告：請勿將兩個以上的超低音箱相互堆疊。
警告：請勿將桿式支撐孔用於堆疊的超低音箱。
搭配揚聲器使用
警告：請務必將超低音箱放置於穩定的水平表面上。
警告：在將揚聲器與支撐桿安裝於超低音箱之前，請先參閱所有相關文件。請確保超低音箱可支撐揚聲器與支撐桿的重量。
在將超低音箱與支撐桿組裝完畢，並安裝揚聲器之後，請確認組件整體穩定牢固，且不會產生傾倒或墜落的危險。
警告：請勿試圖移動整座組件。在移動超低音箱之前，請先將揚聲器從支撐桿上卸下。
警告：請勿將桿式支撐孔用於堆疊的超低音箱。
M20 桿式支撐孔
50
•
繁體中文
Bose AMS115 •
產品指南
PRO.BOSE.COM
安裝
安裝 (懸吊)
安裝準則
Bose AMS 超低音箱包含螺絲吊點，可用於本文件中所述的懸吊安裝方式。
以不安全的方式於高處懸吊任何重物，均可能導致嚴重的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情況所採用的任何
懸吊方式是否穩定可靠。只有具備適當五金部件知識與安全懸吊技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲器或超低音箱。
如果您使用的是特別設計的懸吊系統，請由具執照的專業工程師檢查建築結構附屬物的設計與規劃方法，以確保所計畫之應用安裝的結構
完整性與安全性。
請選用符合所有當地建築法規和規定的緊扣件，以支撐超低音箱的重量。
• 僅限使用 Class 8.8 或更高等級的緊扣件/五金部件。
• 請勿使用沒有標記的機器緊扣件來安裝系統組件，因為無法確定其物理性質。
• 超低音箱的 M10 螺絲吊點僅限使用 M10 緊扣件。雖然 SAE ⅜ 吋–16 緊扣件類似，但無法與 M10 緊扣件相互替換。
• 請勿使緊扣件過度鎖緊。否則可能會對揚聲器箱造成無法修復的損壞，並導致組裝不安全。
• 請確保緊扣件的長度足以齧合至少 8 個安裝點螺紋。若所使用的緊扣件可齧合的螺紋少於 8 個，將會導致超低音箱的支撐力不足，
進而使螺紋磨損並導致組裝不安全。
• 請勿修改螺絲安裝點或重製螺紋，來適用其他任何螺紋尺寸或類型。這麼做會危害安裝的安全性，並對超低音箱造成永久性
的損害。
• 對於耐振組件，請使用手動拆卸專用的螺絲固定劑 (例如 Loctite® 242®)。
請勿使用超低音箱的手柄來懸吊超低音箱。
請勿從 Bose AMS 超低音箱懸吊額外的揚聲器或其他物品。
懸吊
警告：為確保安全安裝及使用本產品，在安裝產品之前，安裝人員有責任參閱前述的安裝準則部分，
以及所有安裝組件的使用者文件。
若要將超低音箱懸吊於天花板，請將 M10 螺紋吊環螺栓安裝於超低音箱頂部或側面板上的四個 M10 螺絲安裝點。僅限使用起重專用的額
定載重吊環螺栓 (依據 ASME B30.26 標準)。
如果您使用的是特別設計的懸吊系統或五金部件，必須由具執照的專業工程師檢查其設計與製造。請向信譽優良的製造商購買所有懸吊系
統組件。
w
q
頂部視圖
q
e r
w
e
r
M10 ×4
繁體中文
•
51產品指南
• Bose AMS115
PRO.BOSE.COM
技術資訊
技術規格
連接端子
2 × Neutrik® NL4 輸入 針腳 1+：LF+
針腳 1−：LF−
針腳 2+：未連接
針腳 2−：未連接
承受功率
500 W (RMS)，2800 W (峰值)
額定阻抗
8 Ω
尺寸 (高 × 寬 × 深)
47.0 公分 × 47.0 公分 × 50.8 公分 (18.5 吋 × 18.5 吋 × 20.0 吋)
淨重
28.39 公斤 (62.60 磅)
處理器預設
僅限使用經核准的 Bose Professional 揚聲器預設。使用 Bose Professional PowerMatch
擴大機時，可適用此處所列的各項預設。
有關支援 Bose Professional AMM 揚聲器預設的產品完整清單，請造訪：PRO.BOSE.COM。
應用程式 預設名稱
超低音箱
AMS115 Sub
52 •
日本語
Bose AMS115 •
製品ガイド
PRO.BOSE.COM
安全上の重要な注意事項
安全およびセキュリティ上の留意項目および使用方法をよく読
み、それに従ってください。
本製品は、専門の施工業者による設置のみを想定した製品です。
このドキュメントは、ユーザーに安全上のガイドラインと基本的なセットアップ
情報を提供することのみを目的としています。本製品を常設の固定設備とし
て取り付け・吊り下げを行う場合は、製品の設置を開始する前に、ボーズの
関連ドキュメント（「その他の製品ドキュメント」を参照）および他の全ての設置
コンポーネントのメーカーから発行されているドキュメントをすべて確認して
ください。
ご自身で製品を修理しないでください。修理が必要な際には、正規サービス
センター、ボーズ認定の施工業者、技術者、ディーラーまたはディストリビュー
ターにお問い合わせください。Bose Professionalにご連絡いただくか、お近くのデ
ィーラーまたはディストリビューターを見つけるには、PRO.BOSE.COMにアクセス
してください。
規制に関する情報
Model Number: AMS115
Bose Corporation hereby declares that this product is in compliance with the
essential requirements and other relevant provisions of Directive 2014/35/EU and all
other applicable EU directive requirements. The complete declaration of conformity
can be found at: www.Bose.com/compliance.
This symbol means the product must not be discarded as household waste, and
should be delivered to an appropriate collection facility for recycling. Proper disposal
and recycling helps protect natural resources, human health, and the environment.
For more information on disposal and recycling of this product, contact your local
municipality, disposal service, or the shop where you bought this product.
中国で制限されている有害／危険物質一覧
有害／危険物質または成分の名称および含有に関する情報
有害／危険物質および成分
各部の
名称
鉛
（Pb）
水銀
（Hg）
カドミ
ウム
（Cd）
六価ク
ロム
（CR（VI））
ポリ臭化ビフェ
ニル （PBB）
ポリ臭化ジフェニ
ルエーテル
（PBDE）
基板
X O O O O O
金属部分
X O O O O O
プラスチッ
ク部分
O O O O O O
スピーカー
X O O O O O
ケーブル
X O O O O O
この表は、SJ/T 11364の規格に沿うように作成されています。
O: 該当部分のすべての素材に含まれる有害／危険物質
がGB/T 26572の制限要件を下回っていることを示します。
X: このパーツに使用されている1種類以上の均質物質に含
まれている当該有毒／有害物質が、GB/T 26572の制限要
件を上回っていることを示します。
台湾で制限されている有害／危険物質一覧
機器名: Professional Loudspeaker 型式: AMS115
制限される物質および化学記号
ユニット
鉛
（Pb）
水銀
（Hg）
カドミ
ウム
（Cd）
六価クロム
（Cr+6）
ポリ臭化ビフ
ェニル
（PBB）
ポリ臭化ジフ
ェニルエーテ
ル（PBDE）
基板
−
金属部分
−
プラスチッ
ク部分
スピーカー
−
ケーブル
−
注1: 「 」は制限物質の含有率が存在の基準値の比率を超過していないこと
を示します。
注2: 「−」は制限物質が除外の対象であることを示します。
製造日: シリアル番号の8桁目の数字は製造年を表します。「0」は2010年また
は2020年です。
中国における輸入元: Bose Electronics (Shanghai) Company Limited, Part C, Plant 9, No.
353 North Riying Road, China (Shanghai) Pilot Free Trade Zone
EUにおける輸入元: Bose Products B.V., Gorslaan 60, 1441 RG Purmerend, The Netherlands
メキシコにおける輸入元: Bose de México, S. de R.L. de C.V., Paseo de las Palmas 405-
204, Lomas de Chapultepec, 11000 México, D.F.For service or importer information, call +5255
(5202) 3545
台湾における輸入元: Bose Taiwan Branch, 9F-A1, No. 10, Section 3, Minsheng East Road,
Taipei City 104, Taiwan.Phone Number: +886-2-2514 7676
Bose Corporation Headquarters: 1-877-230-5639
BoseおよびPowerMatchは、Bose Corporationの商標です。
Loctiteおよび242は、米国および他の国々におけるHenkelおよびその関連会社の
商標および登録商標です。
Neutrikは、Neutrik AGの登録商標です。
その他すべての商標は所有権を保持する各社に帰属します。
©2020 Bose Corporation.本書のいかなる部分も、書面による事前の許可のない複
写、変更、配布、その他の使用は許可されません。
保証情報
保証の内容および条件につきましては、付属の保証書をご覧ください。
保証の詳細については、pro.Bose.com/warrantyをご覧ください。
警告／注意
この記号は、このガイドに製品の取り扱いとメンテナンスに関
する重要な項目が記載されていることを示します。
本製品には磁性材料が含まれています。体内に埋め込まれてい
る医療機器への影響については、医師にご相談ください。
ボーズ製品を設置する際は、必ず地域と業界指導の安全基準に従ってく
ださい。各地域の建築に関する条例や規制など、適用される全ての法律
に従ってスピーカーおよびそのマウントシステムを設置することは施工
業者の責任です。本製品を設置する前に、各地域の管轄官庁に相談して
ください。
設置したスピーカーには定期点検と日常保守を行い、正常な機能と安全
な動作を確認してください。また、構造健全性に悪影響を与える可能性
がある腐食やたわみなどが設置部品と取り付け部品に発生していない
かどうか点検してください。劣化した部品や損傷した部品は直ちに交換
してください。
許可なく製品を改造しないでください。
設置面の強度が不十分な場合や、設置面の裏側に電線や配管などの危
険物が隠れている場合は、本製品を設置しないでください。各地域の建
築に関する条例に従って、認定された専門業者によりブラケットが取り付
けられていることを確認してください。
暖炉、ヒーター、暖房送風口、その他の熱を発する装置（アンプを含む）の
近くにブラケットを取り付けたり、製品を設置したりしないでください。
車内や船上などで使用しないでください。
空気の流れが妨げられる恐れがあるため、製品を壁のくぼみや密閉され
た家具の中には置かないでください。
水漏れやしぶきがかかるような場所で本製品を使用しないでください。
また、花瓶など、液体が入った物品を本製品の上や近くに置かないでく
ださい。
結露の可能性がある場所に製品を設置しないでください。
この製品は屋内の水を使用するエリア（屋内プール、屋内ウォーターパー
ク、浴室、サウナ、スチームサウナ、屋内スケートリンクなど）での設置また
は使用を意図していません。
重量物の不安定な設置や頭上吊り下げは、重傷または死亡、および設備
機器等への損傷の原因となる可能性があります。適用する設置方法の信
頼性を評価することは、施工業者の責任です。適切な機材、安全な設置
技術に関する知識を持つ専門の施工業者のみが、頭上へのスピーカー
の設置を行うことができます。
スピーカーや取り付けコンポーネントを、潤滑剤、洗浄剤、接点復活剤、お
よび炭化水素を基剤とする溶剤などを含むがこれに限定されない、ボー
ズ指定外の化学物質にさらさないでください。製品がこうした物質に触
れると、プラスチック素材の劣化につながり、ひび割れが生じて落下事故
を招くおそれがあります。
日本語
• 53
製品ガイド
•
Bose AMS115
PRO.BOSE.COM
概要
前面側面（左） 側面（右）
上面 背面 底面
q
r r
r r
q
ee
ee
t t
②
その他の製品ドキュメント
本ガイドでは、基本的なセットアップ情報のみを扱っています。本製品を常設の固定設備として取り
付け・吊り下げを行う場合は、こちらのWebページに掲載されているボーズの全関連ドキュメントを
確認してください。
安全に製品を設置するため、施工業者は、製品の設置を開始する前に、本製品の関連ドキュメントと他
の設置コンポーネントの関連ドキュメントをすべて参照してください。
天井にスピーカーやサブウーファーを設置する場合は、必ず、適切な部品および安全な設置技術の知
識を持つ専門の施工業者が行うようにしてください。
本製品に関する他のボーズのドキュメントにアクセスするには、QRコードをスキャンするか、こちら
のWebページにアクセスしてください。
pro.Bose.com/ams115
製品の詳細
q
入力端子
w
M20ポール取り付けポイント
e
M10吊り下げポイント
r
M8キャスター取り付けポイント
t
ハンドル
47.0 cm
47.0 cm 50.8 cm
e e
e e
e e
e e
78 mm
60 mm
（×4）M8× >40 mm
（×4）M8
r r
r r
質量: 28.39 kg
54 •
日本語
Bose AMS115 •
製品ガイド
PRO.BOSE.COM
基本的なセットアップ
ステージフィル
警告:
ステージやフロアが安定しており、水平で
あることを確認してください。
警告:
サブウーファーが、ステージの縁からはみ
出さないように設置してください。サブウーファー
全体がステージ上に置かれていることを確認して
ください。
警告:
3台以上のサブウーファーを重ねないでく
ださい。
警告:
重ねたサブウーファーにポールマウントを
使用しないでください。
スピーカーとの設置
警告:
サブウーファーは、必ず安定した水平面に設置してください。
警告:
サブウーファーにスピーカーを設置する前に、スピーカーおよびポールのすべての関連ドキュメントを参照してください。サブウ
ーファーがスピーカーとポールの重量を支えることが可能であることを確認してください。サブウーファーにポールを差し込み、スピー
カーを設置したら、システム全体の安定性をチェックし、転倒や落下の危険性がないことを確認してください。
警告:
システム全体を動かさないでください。サブウーファーを移動する場合は、事前にポールからスピーカーを取り外してください。
警告:
重ねたサブウーファーにポールマウントを使用しないでください。
M20ポールマウント
日本語
• 55
製品ガイド
•
Bose AMS115
PRO.BOSE.COM
設置
設置（吊り下げ）
設置ガイドライン
本ドキュメントに記載されているとおり、Bose AMS subwoofersにはネジ穴が付いており、吊り下げ設置に対応しています。
重量物の不安定な頭上となる場所への取り付けは、重傷または死亡、および機器への損傷の原因となります。適用する吊り下げ方法の信頼性
を評価することは、施工業者の責任です。天井にスピーカーやサブウーファーを設置する場合は、必ず、適切な部品および安全な吊り下げ技術
の知識を持つ専門の施工業者が行うようにしてください。
カスタム設計の吊り下げシステムを使用している場合、必ず資格のある専門のエンジニアに設計と計画している建造物への取り付け方法につ
いて相談し、構造の完全性と安全性に問題がないことを確認してください。
サブウーファーの重量を支えられるように、現地の建築基準と要件すべてに適合する留め具を選択してください。
• 留め具／部品は、必ずクラス8.8以上のものを使用してください。
• 標示のない機械式留め具は、物理的な特性が判断できないため、取り付けシステムに使用しないでください。
• サブウーファーのM10ネジ穴には、M10留め具以外は使用できません。SAE ⅜インチ–16サイズの留め具は類似していますが、M10留め
具の代わりに使用することはできません。
• 留め具をきつく締め過ぎないでください。留め具をきつく締め過ぎると、キャビネットに修復不可能な損傷を与え、組み立て後の安全性が
損なわれる恐れがあります。
• 留め具に、取り付けポイントの少なくとも8つのネジ山がかみ合うだけの十分な長さがあることを確認してください。かみ合うネジ山が8
つ未満の留め具を使用すると、サブウーファーを支える力が不十分になり、ネジ山のつぶれにつながり、組み立て後の安全性が損なわれ
る恐れがあります。
• 他のネジのサイズやタイプを適用するため、ネジ込み式の取り付けポイントを変造したり、ネジ切り加工したりしないでください。サブウ
ーファーの設置の安全性が損なわれたり、恒久的な損傷を引き起こすことにつながります。
• 組み立て後の耐振動性を確保するために、取り外し可能なネジ緩み止め接着剤（Loctite® 242®など）を使用してください。
サブウーファーの吊り下げに、サブウーファーハンドルを使用しないでください。
Bose AMS subwooferから追加のスピーカーやその他のアイテムを吊り下げないでください。
吊り下げ
警告:
製品の設置と使用の安全性を確保するため、施工業者は、必ず製品を設置する前に、前掲の「設置ガイドライン」セクションと
すべての取り付け部品のユーザーガイドを参照する必要があります。
サブウーファーを天井から吊り下げるには、ネジ込み式のM10アイボルトをサブウーファーのトップパネルまたはサイドパネルにある4つのネジ
込み式のM10取り付けポイントに取り付けます。必ず、吊り上げに対応した定格負荷アイボルトを使用してください（ASME B30.26に準拠）。
カスタム設計の吊り下げシステムや部品を使用している場合、必ず資格のある専門のエンジニアが設計と組み立てを確認する必要がありま
す。信頼できるメーカーの吊り下げシステム部品を使用してください。
w
q
上面
q
e r
w
e
r
M10×4
56 •
日本語
Bose AMS115 •
製品ガイド
PRO.BOSE.COM
技術情報
技術仕様
コネクター
Neutrik® NL4入力×2 ピン1+: LF+
ピン1−: LF−
ピン2+: 未接続
ピン2−: 未接続
許容入力
500 W（RMS）、2800 W（ピーク）
公称インピーダンス
8 Ω
寸法（高さ×幅×奥行）
47.0 cm ×47.0 cm ×50.8 cm
質量
28.39 kg
プロセッサーのプリセット
必ず公式のBose Professionalスピーカープリセットを使用してください。Bose Professional
PowerMatchアンプを使用している場合、ここに示したプリセットを使用できます。
Bose Professional AMM loudspeakerのプリセットをサポートする製品の全一覧について
は、PRO.BOSE.COMにアクセスしてください。
用途 プリセット名
サブウーファー
AMS115 Sub
•
57
•
Bose AMS115
PRO.BOSE.COM
Bose
Bose
PRO.BOSE.COM
AMS115
Bose
2014/35/EU
www.Bose.com/compliance
)Pb(
)Hg(
)Cd(
))VICR(
)PBB(
)PBDE(
XOOOOO
XOOOOO
OOOOOO
XOOOOO
XOOOOO
SJ/T 11364
O
GB/T 26572
X
GB/T 26572
AMS115 Professional
Pb
Hg
Cd
Cr+6
PBB
PBDE
1
2
20100
2020
+886-2-2514 7676
1-877-230 -5639 Bose
Bose
Henkel242
2020
pro.Bose.com/warranty
Bose
Bose
Bose
•
59
•
Bose AMS115
PRO.BOSE.COM
ee
ee
w
Bose
Bose
pro.Bose.com/ams115
t
e
e
e
e
t
e
e
e
e
q
r r
r r
q
78
60
40 > × M84
M84
r r
r r
q
M20
w
M10
e
M8
r
t
58
•
Bose AMS115
•
PRO.BOSE.COM
M20
•
61
•
Bose AMS115
PRO.BOSE.COM
بيكرتلا
Bose AMS
•
•
• M10-168/3 SAE
M10M10
•
•88
•
•
®
242
®
.
M10M10
q
e r
w
4× M10
w
q
e
r
60
•
Bose AMS115
•
PRO.BOSE.COM
®
+ 1+
- 1-
2+
2-
2800500
8
Bose Professional
Bose Professional AMM
PRO.BOSE.COM
AMS115 Sub
